Водосточный желоб своими руками из профлиста

Для монтажа водосточной системы крыши чаще всего используются заводские пластиковые и оцинкованные желоба. Впрочем, последние можно изготовить и вручную.

Но есть и другие варианты. Например, автор YouTube канала Galeri TUTORIAL показал, как сделать водосточные желоба из профнастила.

Необходимые материалы:

• профнастил;
• металлический профиль;
• кровельные саморезы.

Рекомендуем также прочитать статью: как разметить участок под фундамент с помощью двух рулеток.

Основные этапы работ

В первую очередь необходимо изготовить кронштейны для крепления водосточных желобов.

В качестве материала автор использует металлический П-образный профиль — надо отрезать заготовки нужного размера, после чего соединить их с помощью кровельных саморезов.

После этого самодельные кронштейны необходимо будет закрепить под кровельным покрытием к балке.

Водосточные желоба автор изготовил из профнастила для крыши. Сначала лист профнастила нужно разровнять с помощью киянки, а потом — согнуть, как это показано на фото.

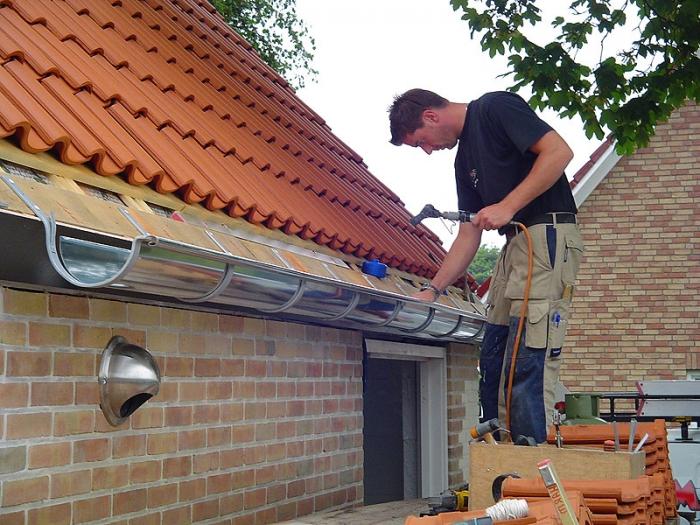

На последнем этапе останется только установить изготовленные желоба на закрепленные кронштейны. Обязательно должен быть уклон, чтобы вода не застаивалась внутри желобов.

Подробно о том, как сделать своими руками водосточные желоба из профнастила, можно посмотреть в авторском видеоролике. А что вы думаете по поводу данной идеи? Поделитесь своим мнением в комментариях.

Водостоки для крыши металлические монтаж своими руками, которых должен суметь произвести каждый домовладелец, чаще всего приобретаются в готовом виде. В связи с тем, что в настоящее время в специализированных магазинах представлен достаточно широкий ассортимент изделий разных производителей, проблемы с подбором наиболее подходящего для конкретного случая варианта, как правило, не возникает.

Однако, к приобретению водосточной конструкции стоит подойти очень серьезно, так как ее следует выбирать не только по внешнему виду, включая цветовую гамму, но и по уровню сложности сборки. Система должна быть максимально проста и понятна, особенно в тех случаях, если работа будет производиться самостоятельно. Схема сборки узлов системы прикладывается производителем к комплектам водостоков, поэтому прежде, чем покупать изделия, необходимо запросить ее у продавца и внимательно изучить инструкцию. Если в руководстве по сборке все ясно и понятно, а внешний вид конструкции идеально подходит к конкретному фасаду, то в этом случае комплект можно приобретать.

Функции водосточных систем

Водоотводные системы крыши дома являются обязательной составляющей «обвязки» кровли, и их монтаж никогда не стоит откладывать «на потом». Стены дома, крыша которого не оснащена грамотно установленным , потеряют свой респектабельный внешний вид в течение первого же года эксплуатации. Атмосферные осадки, попадающие на отделочные материалы стен, способны свести на нет все затраченные усилия по оформлению фасада. Причем на поверхности будет попадать не только вода с крыши, но и вся пыль и грязь, скопившаяся на кровле за время отсутствия дождей и смываемая водными потоками.

Влага же, особенно в период затяжных осенних дождей, когда стены не успевают просыхать, негативно повлияет на любые отделочные материалы, а еще, возможно, проникнет через них в стены, что чревато появлением плесени, сырости в жилых комнатах дома, в цокольных и подвальных помещениях.

Кроме этого, вода, стекающая с крыши, неизбежно проникает в конструкции , которая при переувлажнении вполне может потерять свою расчётную прочность, что приводит к началу процессов эрозии, к появлению трещин и дальнейшему разрушению.

Поэтому, во избежание этих многочисленных проблем и лишних затрат, не стоит экономить на качественной системе отвода воды с крыши. Причем лучше приобретать водосточную систему, которая включает в себя не только надземную, но и подземную часть, отводящую воду в дренажные каналы или же в систему ливневой канализации.

Воду, поступающую в трубы или желоба ливневой канализации, можно направить в сторону огорода или сада, собирая ее в накопительных коллекторах и полезно используя для полива растений. Таким образом, решаются сразу две задачи – сохранения стен от влаги и наличия пополняемого запаса воды на оросительные потребности.

Вывод очевиден: важность правильного выбора водосточной системы и ее качественного монтажа для надежного отведения воды от жилых и хозяйственных построек – трудно переоценить.

Никогда не забываем по ливневую канализацию и систему дренажа!

Водостоки на крыше дома обычно становятся неотъемлемой частью общей системы отвода излишков воды на участке. В специальных публикациях нашего портала подробно рассказывается о самостоятельном создании и об организации правильной .

Разновидности водоотводных систем

Все водосточные системы можно разделить на несколько типов по материалу и способу их изготовления. Кроме того, комплекты разных производителей могут различаться деталями и технологическими приемами сборки и крепления. Чтобы разобраться с возможными отличиями, стоит рассмотреть их подробнее.

Все комплекты водосточных систем можно разделить на те, что изготовлены самостоятельно, и на те, что произведены в промышленных условиях на специализированном оборудовании. Чтобы выяснить, какие из них практичнее, попробуем выявить все их преимущества и недостатки.

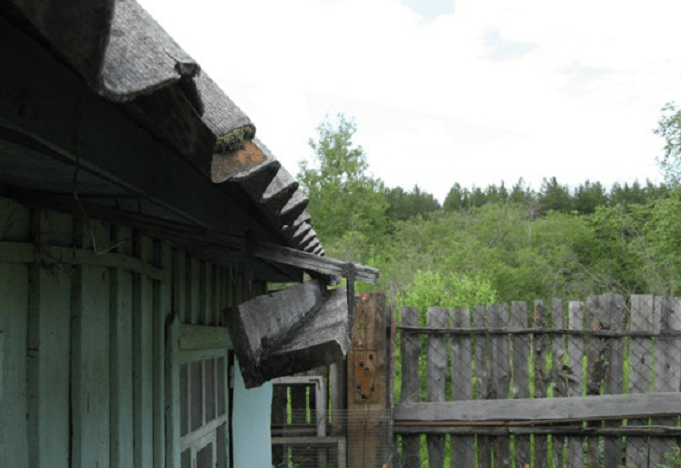

Самодельные водостоки

Монтаж металлической водосточной системы

Теперь, разобравшись с нюансами, связанными с конструкцией водосточной системы, можно перейти к подробному рассмотрению монтажных работ.

В первую очередь, необходимо определиться с инструментами, которые потребуются для проведения монтажа. Здесь можно заметить, что если приобретается качественная система заводского изготовления, то некоторые приспособления для монтажных работ производитель включает в комплект.

Итак, необходимо, чтобы под рукой имелись следующие инструменты и материалы:

• Ножовка по металлу.
• Щипцы для сгибания кронштейнов.
• Строительный уровень.
• Отвес с длинным шнуром.
• Силиконовая смазка.
• Переставные клещи.
• Маркер.

Пример монтажа металлического водостока «Galeco» — пошагово

Подготовив все необходимое, можно приступать к монтажу водосточной системы. Пример выполнения монтажных работ с комплектом деталей заводского производства (известной в данной сфере компании «Galeco») показан в таблице ниже.

Как видно из представленной инструкции, установка водосточной системы не является чрезмерно сложной процедурой, и считается вполне доступной для самостоятельного исполнения, без приглашения бригады специалистов. Главное в данном процессе – это точность проведения расчетов и поэтапное, с точным соблюдением всех технологических операций, выполнение установки всех необходимых элементов конструкции.

В завершение публикации – еще один пример монтажа водосточной системы, с подробными пояснениями и рекомендациями мастера?

Видео: Самостоятельный монтаж системы водостока

Планируя возведение нового дома, не стоит забывать о водосточной системе, позволяющей продлить срок службы постройки и защитить ее от разрушительного действия атмосферных осадков. Возникают следующие вопросы: из чего лучше сделать водосток? Как сделать водостоки для крыши своими руками?

В наши дни рынок предлагает разные варианты модульных систем, которые делают сборку водостока максимально быстрой и легкой. Чтобы сэкономить средства при обустройстве дачного домика или гаража, можно изготовить детали системы самостоятельно, используя слесарные инструменты.

Материалы: их плюсы и минусы

Система водостока с крыш должна сочетать в себе надежность, долговечность, эстетичный внешний вид, а также соответствовать финансовым возможностям застройщика. Исходя из этих критериев, следует обратить внимание на достоинства и недостатки каждого вида материала, прежде чем решить, из чего сделать самому водосток.

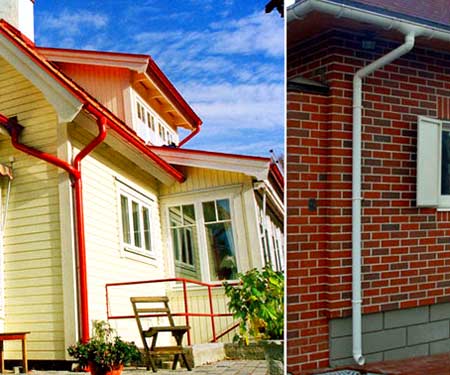

1. Оцинкованная листовая сталь
   . Это недорогой вариант, чаще других используемый в коммунальном строительстве. Минус: возможная деформация желобов при их очистке от наледи механическим способом.
2. Сталь с полимерной защитной пленкой
   . Такие системы предпочтительны для домов с кровлей из металлочерепицы. Плюсы: стойкость к морозу и атмосферным осадкам, возможность подбора тона под цвет кровельного или стенового материала. Минусы: при прохождении воды по желобам создается много шума.
3. Сталь с нанесением краски.
   Не очень практичный вариант: требует периодического обновления декоративного покрытия. Если такой водосток смонтировать под мягкую кровлю, то дождь постепенно смывает абразивные частицы в желоба, разрушая металл.
4. Термостойкий пластик
   . Он обеспечивает прочность, коррозионную стойкость деталей, простоту монтажа, устойчивость к солнечным лучам. Полимер не разрушается под действием кислотных осадков и абразива, поглощает шум.

Иногда водосточные системы собирают из медных деталей – это практически вечный вариант, придающий зданию особый шарм. Единственный минус меди – ее дороговизна.

Как проектируется и чем комплектуется система водостока с крыш

Любая водосточная система собирается из стандартных элементов, выполняющих свои функции. Вот основные составные части водостоков:

• желоба – для приема воды и ее перемещения в горизонтальном направлении;
• водосточные трубы – они обеспечивают движение водного потока вниз;
• заглушки – для ограничения течения воды;
• муфты и переходники – для соединения прямых участков сети;
• воронки – их устанавливают на стыках желобов и труб;
• колена, тройники, угольники (90, 120, 135 градусов) – для распределения потоков, приближения трубы к стене и обхода углов;
• крюки (держатели, кронштейны) – для фиксации желобов;
• хомуты со штырями – для крепления труб к стенам.

Если водосток с крыши дома проектируют самостоятельно, кроме выбора материала, решают несколько основных задач.

1. Определение диаметра водосточных труб и желобов. Они зависят от угла наклона скатов, площади кровли, наибольшей интенсивности осадков в районе расположения постройки.
2. Чтобы не было перелива воды, чаще всего подбирают элементы с такими диаметрами: для дачи, гаража, небольшого дома – диаметр желобов 70-115 мм, труб – 50-70 мм; для дома или коттеджа средних размеров – диаметр желобов 115-130 мм, труб – 75-100 мм.

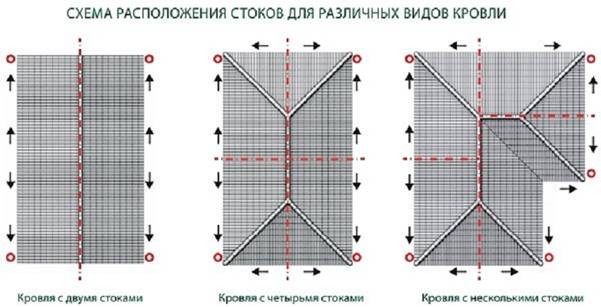

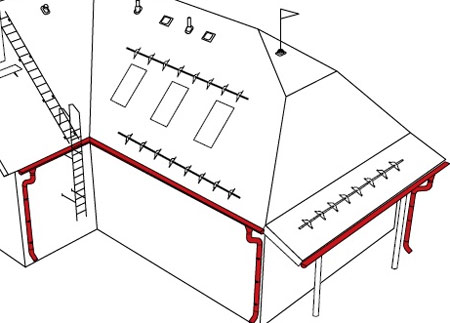

3. Выбор схемы расположения водосборных и водоприемных точек. Она определяется типом кровли и длиной свеса. Водосточные трубы обычно размещают по углам.
4. Расчет количества материала. Сначала нужно подсчитать метраж желобов: измерить периметр дома и добавить около 5% (с учетом уклона). Число труб и воронок зависит от длины стен – на каждые 10 м желоба нужен один водосток в комплекте с воронкой. Длина каждой трубы определяется расстоянием от земли до свеса кровли. Соединительные, угловые и распределительные элементы рассчитывают индивидуально, исходя из конфигурации здания.

Как правильно установить водостоки для крыши своими руками

Установка водостока для крыши своими руками , с помощью универсальных инструментов – технически несложная задача, требующая соблюдения ряда правил для организации сброса воды без повреждения фундамента и стен.

Нюансы сборки зависят от выбранного типа системы, однако последовательность монтажа практически одинакова.

Подгонять по длине пластиковые и стальные водостоки для кровли несложно – для этого пользуются ножовкой по металлу, фигурные резы выполняют ножницами по металлу. Срезанные кромки ровняют и зачищают напильником, на срезы стальных изделий наносят антикоррозионное покрытие.

Как изготовить водосток своими руками из листового материала

Наиболее доступными и популярными остаются системы из оцинкованного листа. Это практичный материал, хорошо выдерживающий суровый климат северных районов и обильные осадки средней полосы. Чтобы изготовить водосток своими руками, понадобится листовая оцинкованная сталь толщиной 0,7 мм.

Технология изготовления состоит из нескольких этапов:

1. Размечают листы, с помощью ножниц по металлу вырезают заготовки.

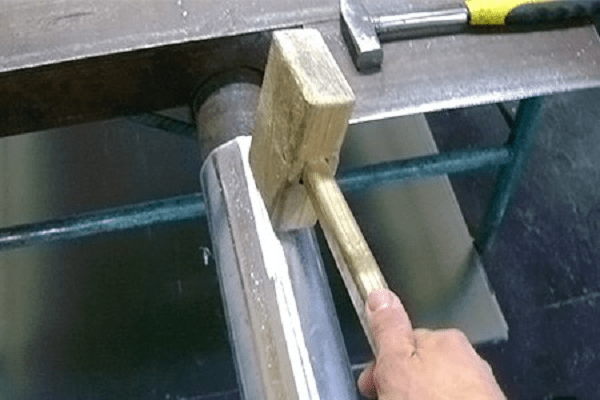

2. Продольные кромки заготовок загибают для последующего фальцевого соединения.

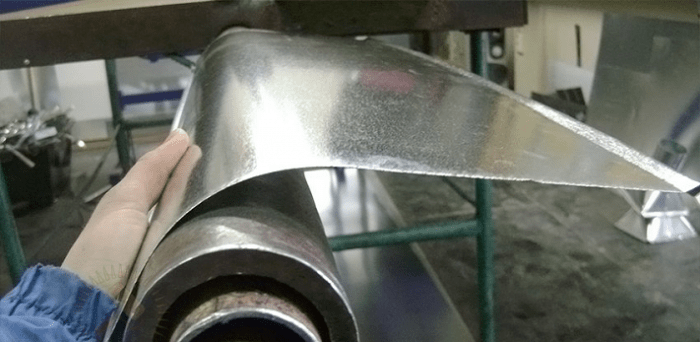

3. С помощью механических либо ручных вальцев формируют цилиндры (трубы) и полуцилиндры (желоба). Можно сделать элементы системы без специального оборудования, путем выкатки вручную. В качестве оправки используют трубу или деревянный брусок – под них подкладывают лист и сгибают его, пока не сойдутся кромки. Их соединяют фальцевым швом.
4. Чтобы сделать воронку, вырезают и выкатывают три детали: конус, ободок и стакан (его диаметр должен соответствовать диаметру водосточной трубы).
5. Если водосточную трубу придется составлять из нескольких звеньев, следует изготавливать их с небольшой конусностью. Для этого одну сторону заготовки зауживают на 0,5 см. Чтобы ограничить глубину входа звеньев друг в друга, на них одевают кольца из закатанной проволоки.

В качестве слива используют предварительно изготовленную трубу, которую обрезают под углом.

Одним из ключевых этапов обустройства кровельной системы дома является водоотвод. Без его организации невозможно защитить фасад здания от дождя и потоков воды в период таяния снега.

Как правильно происходит установка водостоков и что учитывать при монтаже конструкции, рассмотрим в статье.

Вопрос, как будет обустроена водосточная система, должен решаться еще на этапе проектирования постройки.

При составлении расчетов руководствоваться нужно требованиями действующего СНиПа 2.04.01-85
. Такой подход позволит с учетом всех нюансов грамотно подобрать оптимальный вариант исполнения конструкции.

Ключевое предназначение водосточной системы – собирать и отводить осадки, защищая тем самым стены и фундамент здания от преждевременного разрушения

Основные моменты, которых стоит придерживаться при проектировании водосточной системы:

1. Сделав копию чертежа крыши, начертить план расположения элементов водостока.
2. Просчитать общую площадь кровли и всех ее скатов по отдельности с учетом примыкающих вертикальных стен.
3. Взяв за основу показания интенсивности дождей в данной местности, определить пропускную способность системы.
4. В соответствии с полученными значениями определить диаметр монтируемых водосточных труб, количество и сечение сливных воронок, а также частоту их размещения вдоль стены постройки.

В результате должна получиться система, способная собирать и отводить максимальное количество жидкости.

На этапе проектирования важно определиться с расположением стояков с тем, чтобы они не нарушали экстерьерную композицию. Чаще всего их размещают по углам здания, но вполне допустим вариант обустройства в созданной эркером нише.

Если сброс исходящей из водостоков трубы будет осуществляться на отмостку, стояки лучше максимально удалить от входов в подвальные помещения, цокольных вентиляционных отдушин и проложенных возле дома пешеходных дорожек.

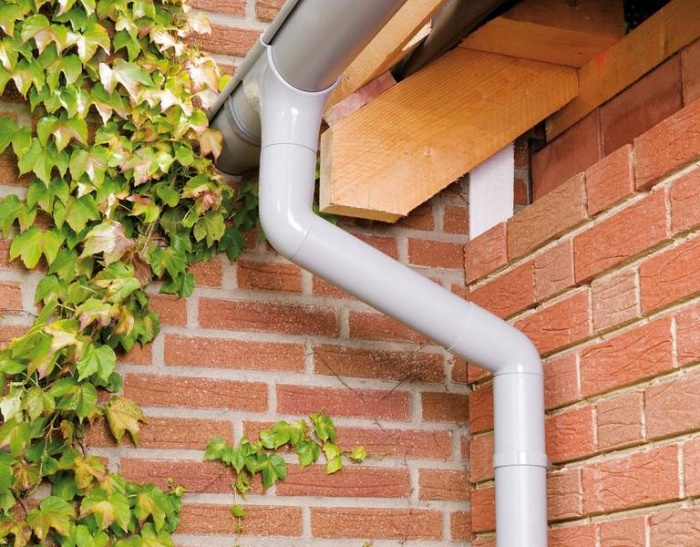

Составляющие водосточной системы

Система включает две группы деталей – горизонтальной и вертикальной водоотводящей части. Вместе они насчитывают порядка десятка видов конструктивных элементов, каждый из которых выполняет поставленную перед ним задачу.

Главное при выборе составляющих водосточной системы – подбирать элементы, которые и в конструктивном плане, и по внешнему виду гармонично дополняют общую картину

Конструктивными элементами водосточной системы выступают:

• водосточные трубы
  – ключевые функциональные элементы системы, предназначенные для перемещения масс воды с кровли;
• желоба
  – узкие каналы для сбора и перенаправления воды;
• воронки
  – конические раструбы в верхней части трубы предназначены для сбора, задержки и отвода стекающей по желобам воды;
• колена
  – конструкции в виде коротких загнутых отрезков труб устанавливают с целью изменения направления потока воды;
• кронштейны
  – крепежи для фиксации желоба к кровле;
• уплотнители
  – доборные элементы обеспечивают прочность крепления в местах сочленений;
• хомуты
  – крепежи для фиксации конструкции к фасаду здания.

Расчет необходимого количества элементов

Это довольно ответственное мероприятие лучше поручить специалистам, продающим водосточные системы, либо же мастерам фирмы, предоставляющим монтажные кровельные услуги. За неимением такой возможности расчет можно выполнить и собственными силами.

Поскольку в частном строительстве многие стараются уйти от типовых вариантов и похожих по конструкции крыш, необходимое количество элементов системы следует просчитывать в индивидуальном порядке

Основные моменты грамотного расчета:

1. Желоба
   . Общая длина каналов должна соответствовать значению длины всех скатов крыши, задействованных для сбора воды. Их состыковку осуществляют с помощью соединителей.
2. Водоприемные воронки
   . Их устанавливают по наружным углам здания и дополнительно размещают через каждые 8-12 метров с тем, чтобы общий уклон каналов не был слишком большим.
3. Водосточные трубы
   . Количество изделий соответствует числу воронок, а длина – расстоянию от кровли до поверхности земли.

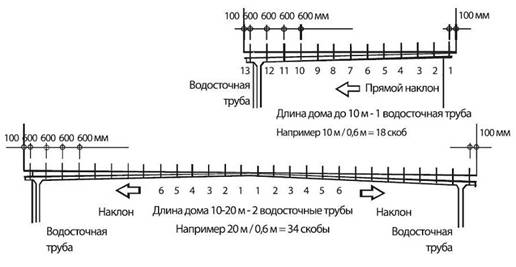

4. Кронштейны
   . Количество кронштейнов определяют из расчета, что на каждый метр канала требуется один элемент. Дополнительные держатели потребуются для воронок по центру и стены и в углу дома.

Количество хомутов напрямую зависит от высоты постройки. Но в любом случае, каждый отдельной устанавливаемый участок трубы закрепляют как минимум одним хомутом. При монтаже водосточной трубы в одноэтажной постройке зачастую достаточно и трех крепежей, расположенных в верхней точке, нижней части и посередине изделия.

При расчете за основу берут то условие, что на 1 кв.м крыши в горизонтальной проекции должно быть 1,5 кв.см площади сечения водостока и воронки. Для примера: площадь сечения трубы D 100 мм составляет 78,5 кв.см. Это усредненное значение.

В зависимости от того, приходится ли устанавливать систему в регионах с высоким уровнем осадков, либо же, напротив, в засушливых местностях, в расчеты вносят поправки.

Способы крепления кронштейнов

Устанавливать кронштейны по правилам стоит еще на этапе, предшествующем укладке кровли. Если же фиксация производится после того, как уложено покрытие, то в качестве крепежей используют обычные короткие крюки.

Галерея изображений

Короткие кронштейны крепятся к лобовой доске так, чтобы они создавали уклон в сторону водосборной воронки. Рассчитываем, насколько ниже должен быть крюк у воронки, чем самый высокий держатель. Отмечаем положение крайних кронштейнов на доске

Прикручиваем два крайних держателя: самый высокий и самый низкий, расположенный рядом с воронкой. Соединяем их леской или шнурком

Проверяем строительным уровнем, создан ли крюками уклон и отвечает ли его величина условиям, оговоренным производителем водосточной системы

Размечаем на лобовой доске места крепления рядовых крюков. Между ними должно быть равное расстояние, высоту определяем по натянутому шнурку. Крепим короткие кронштейны саморезами

Шаг 1: Примерка короткого крюка к месту установки

Шаг 2: Крепление самого высокого держателя

Шаг 3: Проверка сформированного держателями уклона

Шаг 4: Фиксация рядовых держателей водостока

В зависимости от формы кронштейна крепить элементы можно одним из трех способов:

1. Фиксация к лобовой доске кровли
   – его применяют при необходимости установки системы на готовую крышу.
2. Крепление на стропильную ногу
   – применяют на этапе монтажа, предшествующего укладке кровельного материала.
3. Фиксация на нижний край
   настила
   либо же первую планку обрешетки – используют для кровли, шаг между стропилами которой превышает отметку в 600 мм.

Кронштейны, предназначенные для фиксации к лобовой кровельной доске, чаще всего входят в комплектацию систем, выполненных из поливинилхлорида.

Подвесные конструкции для фиксации к лобовой доске имеют усиленные вертикальные ребра, благодаря чему могут с легкостью выдерживать весомые нагрузки

Металлические кронштейны для крепления к лобовой кровельной доске делают более короткими. Если в конструкции кровли не предусмотрена лобовая доска, задействуют комбинированные кронштейны.

Они оборудованы удлинителями, выполненными из стали. За счет этого их удобно крепить непосредственно на стропильную ногу.

Галерея изображений

На ножках длинных кронштейнов проставляются номера и отмечается линия сгиба, которая должна обеспечить уклон желоба

Согласно выполненной разметке производится гибка кронштейнов. Работа производится с помощью спецприспособления

В соответствии с нумерацией раскладывают кронштейны по обрешетке

Сначала устанавливают два крайних кронштейна, между которыми натягивают шнурок. Эта линия нужна для ориентира, определяющего уклон

Шаг 1: Разметка длинных кронштейнов с учетом уклона

Шаг 2: Сгибание длинных металлических кронштейнов

Шаг 3: Раскладка согнутых кронштейнов по скату

Шаг 4: Разметка линии крепления держателей

В случае, если невозможно обеспечить доступ к стропилам, на стену крепят металлические костыли». Они и выступают опорой для дальнейшего крепления металлического желоба.

Способ фиксации, предполагающий крепление на стропильную ногу, эффективен при обустройстве крыш домов в регионах с обильными осадками. Применяют его и при необходимости отведения воды с крыш, имеющих большую площадь, для укрытия которых применяются тяжеловесные покрытия.

При выполнении крепления на стропильную ногу, для повышения надежности между креплениями, выдерживают равноудаленную дистанцию, равную 50-и сантиметрам

При этом способе крюки заводят за основание и устанавливают на равноудаленном расстоянии, с тем, чтобы обеспечить желаемый уклон желоба.

Третий способ фиксации, предполагающий крепление на обрешетку, чаще всего применяют при обустройстве кровли, имеющей покрытие из ондулина или металлочерепицы. Его выбирают лишь в том случае, если углубления не могут снизить несущую способность обрешетки в области карниза.

Для фиксации на контррейки обрешетки применяют комбинированные модели кронштейнов либо металлические длинные крюки, заглубляя их в длинные пазы монтажных планок

Выбирая третий способ, фиксации важно помнить, что только строгое соблюдение правил монтажа и порядка установки способно обеспечить надежность и долговечность конструкции.

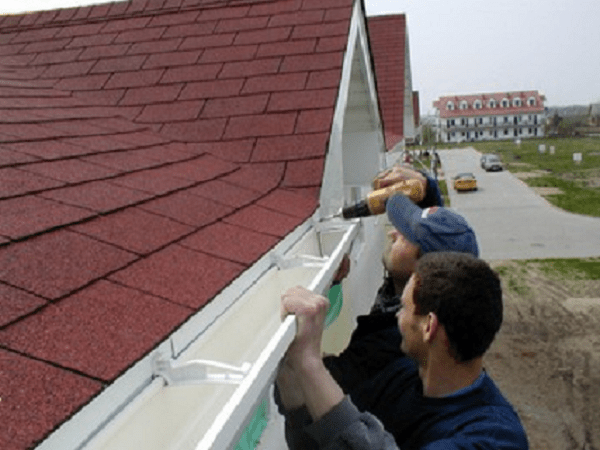

Технология установки водостоков

Монтаж оборудования для водостоков осуществляют после завершения облицовочных работ. В том, как подготовить и установить водосток, нет ничего сложного. Монтаж ПВХ системы может выполнить даже начинающий мастер.

Сборка и установка водосточной системы включает ряд стандартных этапов:

Галерея изображений

В идеале водосточную систему устанавливают до укладки кровли. Но в случае со штучным покрытием можно снять нижний ряд черепицы и провести работу

Перед креплением кронштейнов выбираем оптимальное положение крайних держателей. Они должны обеспечить уклон в сторону водосточной воронки, по ширине желоб должен на 1/3 выступать за край карниза

Согласно отметке сгибаем ножки двух крайних кронштейнов, расположенных в самой высокой и самой низкой точках водосточного желоба

После установки двух крайних кронштейнов соединяем их, натянув леску или бечевку. Эта линии нужна для точной разметки рядовых держателей

Строительным уровням проверяем уклон, создаваемый держателями

Края желоба, находящиеся возле угла скатов, закрываем заглушками, чтобы предотвратить стекание воды мимо воронки

Если длина обустраиваемого ската более 3х метров, то наращиваем желоба с помощью соединителя, компенсирующего линейное расширение

Установленные на кронштейны желоба фиксируем, отогнув язычок держателя

Шаг 1: Установка дополнительной решетины

Шаг 2: Примерка кронштейна для определения линии сгиба

Шаг 3: Установка крайнего держателя для желоба

Шаг 4: Разметка установки рядовых кронштейнов

Шаг 56 Проверка правильности уклона

Шаг 6: Установка заглушки на край желоба

Шаг 7: Соединение деталей желоба

Шаг 8: Фиксация желоба язычком кронштейна

После установки и фиксации желобов в самые нижние точки водосточной системы устанавливают водосборные воронки, к которым подключают водосточные трубы:

Галерея изображений

Снимаем часть желоба, к которой будет подсоединяться водосборная воронка и стояк. Прикладываем воронку, чтобы отметить через нее отверстие, которое будем прорезать в желобе

В отмеченном на желобе месте сверлим отверстие диаметром, соответствующим диаметру водосточной трубы

С донной стороны желоба прикладываем водосборную воронку и фиксируем ее, защелкнув края на кромке желоба

Возвращаем желоб с воронкой на место. К водосборной воронке подключаем два колена, чтобы приблизить основную часть трубы к стене

Шаг 9: Разметка места установки воронки

Шаг 10: Сверление отверстия в водосточном желобе

Шаг 11: Крепление воронки на водосточном желобе

Шаг 12: Подключение водосточной трубы к воронке

Монтаж горизонтальных элементов

Набор инструментов, который понадобится при проведении работ:

• маркировочный шнур;
• рулетка длиной не менее 3-х метров;
• ножовка по металлу;
• универсальная отвертка;
• молоток;
• плоскогиб;
• трубные клещи.

Некоторые умельцы нарезку металлических желобов и труб выполняют с помощью болгарки. Но это далеко не лучшее решение, поскольку вращающийся диск в процессе работы нагревает полимерное покрытие. А это может послужить причиной повреждения элементов водостока в процессе эксплуатации.

Первым делом монтируют кронштейны, которые предназначены для поддержки водосборных воронок, размещая их на расстоянии в 5-10 см от элементов

Установку кронштейнов начинают с монтажа крайних элементов. Затем расстояние между водосточными трубами делят на равные промежутки длиной в 60-80 см под установку остальных крюков.

Чтобы упростить себе задачу, обеспечив равномерный уклон желобов в направлении водоприемных воронок, при разметке лучше натянуть шнур. Пограничные значения величины уклона – от 2 до 5 мм на каждый погонный метр. Для повышения точности установки лучше обозначить несколько ключевых линий, натянув для этого шнурок в два-три ряда.

Если работать приходится с металлическими крюками-кронштейнами, перед тем, как крепить, их необходимо изогнуть в соответствии с углом наклона крыши

В процессе монтажа кронштейнов уклон достигается путем смещения коротких крепежей по вертикали либо же посредством сгибания металлических держателей в расчетном месте.

Чтобы не нарушить оцинковку и не повредить полимерное покрытие, для сгибания крепежей используют специальное приспособление – плоскогиб.

Фиксируют кронштейны на монтажной планке в трех точках, используя для этого самонарезающиеся оцинкованные шурупы, не забывая корректировать по ходу отклонения от заданного шнуром направления

Сбор водосточной системы можно выполнить одним из двух способов:

1. Все элементы разложить на земле в горизонтальном положении, а затем вставить собранную конструкцию в зафиксированные по периметру здания кронштейны. Этот способ применим для маленьких домов и небольших площадей отделки.
2. Традиционный вариант предполагает поэтапную сборку всех элементов системы непосредственно на здании.

Монтаж водостока должен производиться в порядке «сверху вниз»: сначала устанавливают водоприемники, затем выполняют подсоединение водосточных стояков. Это продиктовано технологическими особенностями водоотводящей системы.

При традиционном поэтапном варианте сборки всех элементов водоотводной системы монтаж конструкции осуществляется строго принципу «сверху вниз»

Перед тем как крепить водостоки к частям крыши, сначала монтируют воронки, не забывая учитывать возможные температурные расширения. Затем устанавливают желоба, располагая их на 2 см ниже линии, которая условно выступает продолжением свеса. Их выпускают отрезками длиной по 3-4 метра. Желоба, занимающие крайние позиции в линии, скорее всего, придется обрезать.

При установке желобов стоит помнить, что они должны быть как минимум на треть перекрыты свесом карниза. В идеале перекрытие должно составлять половину собственного диаметра.

Желоб укладывают в держатели в чуть согнутом состоянии, заводя в пазы крюков сначала дальнюю его сторону, а затем ближнюю, и фиксируя посредством защелкивания

Водосток – это конструкция, предназначенная для отвода талых и ливневых вод с крыши, что необходимо для защиты здания от загниваний, коррозии, каких-либо механических повреждений. На сегодняшний момент строительные магазины просто переполнены различными материалами для возведения водостока на любой вкус, но некоторые хозяева не хотят переплачивать за конструкцию, которую можно сделать своими руками.

Вариант смонтированного водостока из оцинковки на крыше

Оказывается, сделать систему водостока своими руками не так уж и сложно, к тому же выглядит он при правильном сооружении достаточно оригинально.

Водосток выполняет сразу несколько функций:

Обычно, водосток изготавливается из пластика или металла. В большинстве случаев водосточная система изготавливается из листов оцинкованной стали – это один из самых доступных вариантов.

Отличаются своей красотой и лёгкостью, но они обладают небольшой прочностью. Это становится крайне заметно в зимнее время года, когда в водостоке замерзает скопившая вода, что может привести к повреждению или же разрушению всей конструкции.

Если вы собрались изготовлять водосток своими руками, то лучше всего его сделать из окрашенного металла.

Варианты устройства водостока из металла и пластика

Такой водосток будет достаточно практичен и надёжен при любых условиях использования. Естественно, водосток нужно подбирать под цветовую гамму кровли здания.

Если же , то лучше всего устанавливать водосток, сделанный из поливинилхлорида, так как на таком покрытии присутствует крошка камня, которая способна повредить металлические элементы конструкции. Также можно создать водосток из листов меди. Водосток, сделанный из такого материала, будет смотреться достаточно красиво, но это обойдётся вам в копеечку.

На данный момент существует несколько типов водосточных систем:

1. Внешний водосток, который располагается снаружи здания.
2. Внутренний водосток, который располагается в середине здания.

Самодельный водосток удобнее и проще устанавливать с внешней стороны здания.

Пошаговая инструкция для монтажа водостока

Внутренний тип водосточной системы должен предусматриваться ещё на этапе проектирования здания. Обычно такой водосток устанавливают на , которые располагаются в достаточно суровых климатических условиях.

Теперь давайте разберёмся с тем, что же входит в водосточную систему.

1. Жёлоб (обеспечивает приём дождевой воды, причём его диаметр напрямую зависим от скатовой площади).
2. Труба (для отведения ливневой воды в систему дренажа).
3. Воронка, или просто – ливнеприемник (обеспечивает соединение трубы и жёлоба).
4. Повороты и углы, позволяющие обойти здание и его выступающие части или же установить трубу в необходимом месте.
5. Заглушки (необходимы в тех местах, в которых невозможно установить воронку).
6. Крепежи для трубы и жёлоба.

Водосточная система, изготовленная своими руками

Конечно, чаще всего люди приобретают и устанавливают уже готовые конструкции. Сегодня есть множество вариантов изготовления водостока своими руками из различных подручных материалов. Такое решение чаще всего основывается не на желании сэкономить, а с целью декорирования частного дома.

Отличной идеей является изготовление водостока из древесины, но при условии правильного выбора и его обработки. Такая система отвода ливневой воды прослужит вам больше десяти лет. Подходят такие породы дерева, как сосна, пихта и лиственница.

Некоторые умельцы делают водосток даже из пластиковых бутылок, но он не прослужит вам так долго, как деревянный.

Очень редко, по причине негативного воздействия на здоровье человека, но все встречается система отвода ливневых вод, изготовленная из свинца.

Чертеж конструкции с размерами водостока для крыши

Хотя он и достаточно практичен, но его существенный недостаток снижает его распространённость.

Победителем среди всех является водосток, созданный из оцинкованной стали, так как он отличается небольшой стоимостью и безвредностью. Но он достаточно трудно обрабатывается и его срок службы не превышает десять лет. Что касается долговечности, то тут нет равных водостоку, созданному из керамических деталей, так как его период службы достигает столетий.

Для того чтобы сделать водосток из листов оцинкованной стали своими руками, вам потребуются:

• ножницы по металлу (если вы будете делать металлическую систему отвода ливневых вод);
• молоток;
• маркер для нанесения разметки на лист металла;
• листы оцинкованной стали (приблизительно 0,5 миллиметров толщиной);
• плоскогубцы.

Схема размещения водостоков вокруг здания

Обратите внимание на то, что ширина заготовки обязательно должна превышать диаметр трубы на полтора сантиметра, потому что эта разница необходима для соединения краёв листа. Прежде всего, необходимо сделать выкройку на металлическом листе. Начертите на заготовке прямую линию, на одной из сторон она будет составлять полсантиметра, а на другой – сантиметр.

После этого нужно загнуть лист металла, используя плоскогубцы, причём ту сторону, которая меньше – под небольшим углом, а оставшуюся – под углом в девяносто градусов.
После этого заворачиваем более высокий край и соединяем края нашей заготовки, меньшая сторона должна войти в большую.

Процесс монтажа кронштейнов для водостока

Теперь нужно сделать жёлоб для водосточной системы, а для этого вам потребуется специальное оборудование, но можно попробовать сделать это вручную, хотя эффект будет не тот. Итак, для начала вам необходимо будет вырезать заготовку из трубы или дерева, а потом положить на неё металлический лист и при помощи киянки постараться придать ей необходимую форму.

1. Определяем отправную точку, которая располагается на максимальной высоте.
2. Устанавливаем кронштейн жёлоба.
3. Выполняем закрепление жёлоба.
4. Устанавливаем воронку, которая должна располагаться на самой нижней точке между кронштейнами.
5. Соединяем воронку с трубой (при необходимости делаем это с помощью углового жёлоба).
6. Фиксируем трубу водостока при помощи хомутов.
7. Закрепляем внизу трубы слив.
8. Устанавливаем систему антиобледенения водостока.

Систему защиты и отведения дождевой воды по важности можно смело сравнивать с самой крышей, если в доме нет нормального водостока, то, скорее всего, и стенам, и фундаментной оснастке скоро будет несладко. Не спасут даже широкие поля свесов кровли, вода все равно будет подтекать в сторону максимального давления на грунт, то есть в сторону стен здания.

Как своими руками сделать водосток на даче

По традиции любые стройки и ремонты на даче финансируют по остаточному принципу, если, конечно, сам дачный дом не занимает два-три этажа на участке в пару гектаров. В этом случае система водостока будет фирменной и установленной специалистами. Для бюджетного варианта постройки рано или поздно приходится делать водосток своими руками. Это лучше, чем купить дорогую металлопластиковую систему водосбора и через неделю обнаружить ее пропажу.

Способы сборки водостока на даче

• Приспособить на домике старую советскую сливную систему из крепкой жести или оцинковки;
• Построить водосток из деревянных досок и подручных полимерных материалов;
• Собрать почти фирменную систему водостока из канализационной пластиковой трубы, купленной по случаю ремонта в квартире.

Важно!
Неважно, какой вариант водостока вы выберете. В любом случае, приобретенный опыт позволит вам своими руками создавать водосток вполне достойного качества, который по достоинству будет оценен вашими соседями по даче.

Своими руками можно сделать все, было бы время и желание.

К сожалению, на дачном участке не всегда есть возможность работать профессиональным ручным электроинструментом, поэтому многие операции, особенно сварочные или сверловочные работы, приходится выполнять своими руками в домашних условиях или в гараже. Соответственно, срок постройки водостока своими руками может слегка затянуться. Но многое можно сделать своими руками практически на коленке, без специального оборудования.

Водосток из дерева и полиэтилена

Оба материала довольно легко можно отыскать или подобрать своими руками даже в загородных условиях. Пока будет придуман и изготовлен приличный вариант водостока, можно своими руками сделать времянку, которой запросто хватит на пару недель. Нет смысла откладывать то, что можно сделать своими руками в течение нескольких часов.

Для изготовления водостока необходимо подобрать тонкую доску 150х10мм, общей длиной, равной двойному периметру свеса крыши постройки. Далее процесс изготовления своими руками сводится к следующим операциям:

• Сбиваем гвоздями или соединяем доски длинными сторонами попарно под углом в 90 о;
• Получившиеся деревянные уголки соединяем внахлест так, чтобы образовались длинные, в размер стены дома, деревянные желоба;
• Из стальной катанки и обрезков досок своими руками изготавливаем крюки и кронштейны для крепления деревянных желобов водостока на крышу. Иногда проще сделать кронштейн не из проволочного каркаса, а из короткого обрезка доски, если вырезать с торца треугольный паз под посадку желоба;
• Кронштейны из дерева или проволоки прибиваем к крыше гвоздями на углах стены так, чтобы два длинных желоба на всю длину стен на углу частично перекрывались краями;
• После регулировки положения каждого кронштейна и наклона желобов, внутреннюю поверхностьводостока выкладываем полиэтиленовой пленкой, края пленки можно закрепить своими руками скотчем, кнопками, сапожными гвоздиками.

Вместо водосточной трубы можно использовать тонкий уголок из жести или остатки деревянного желоба, длиной не менее 2,5м. Задача такого водостока — отвести собранную воду в подготовленную канаву, глубиной в 30см, отсыпанную щебнем или камушками. Рыть водоотводный ровчик нужно своими руками так, чтобы наклон поверхности способствовал отводу воды не менее чем на 1,5 метра от стены дома.

Такая конструкция водостока выглядит слегка архаично, но после обработки дерева консервирующим составом и заделки щелей силиконовым герметиком вместо полиэтиленовой пленкитакой водосток может послужить не один год.

Вариант водостока из жести или тонколистового металла

Если в вашем распоряжении имеются обрезки жести или старой оцинковки,лучше своими руками изготовить металлический водосток. Схема изготовления такая же, как и в предыдущем варианте. Из листа металла нарезаем полоски по 25см шириной и выгибаем их в виде желобов. В такой конструкции водостока есть один недостаток — под оцинкованный лист или жесть нужно делать настоящие прочные кронштейны из стальной полосы. Как вариант, можно использовать шестимиллиметровую проволоку — катанку, но в этом случае количество крюков кронштейнов придется увеличить вдвое.

Принцип изготовления кронштейна своими руками достаточно прост. Проволоку наматывают на спил бревна или пенек, диаметром не менее 20см, в два — три оборота. Снимают получившееся кольцо и сжимают руками так, чтобы из кольца получился проволочный жгут. Один край заготовки, примерно на 4см от конца, отгибают под крепление на крыше, оставшуюся часть выгибают по профилю желоба.

С помощью гвоздей или саморезов своими руками крепим кронштейны на крышу. Устанавливаем желоба на проволочные кронштейны и, подгибая последние, выравниваем положение жестяных водосборников по горизонту так, чтобы получился угол наклона в нужную нам сторону.

Аналогично можно изготовить своими руками сливную трубу водостока, так будет значительно комфортнее. Водосточная труба предупредит разбрызгивание и сдув дождевой воды порывами ветра на стены и фундамент дома. Для изготовления трубы из жести потребуется деревянная или стальная оправка длиной не менее 2-х метров и диаметром 60-80мм. Если у вас нет опыта изготовления труб выколоткой на оправке, поинтересуйтесь тонкостями процесса в справочной литературе.

Сама процедура формирования трубы водостока своими руками несложная. Вырезанный по размеру лист жести как бы оборачивается вокруг оправки с одновременным простукиванием деревянным молотком по сгибаемой поверхности. Так металл ровнее и легче изгибается в нужном направлении. При отсутствии деревянного инструмента, можно воспользоваться металлическим молотком с прокладкой из дерева. Для крепления жестяной трубы потребуется два кронштейна из проволоки с кольцом на конце. Труба должна с небольшим усилием входить вовнутрь проволочного кольца.

Еще один обязательный элемент водостока можно изготовить из жести своими руками — водосборную воронку. Для этого нужно вырезать из металла заготовку конуса с основанием, равным двойному размеру сечения желоба. Согнуть конус из металла можно таким же способом, как и трубу водостока.Часть конуса от вершины до середины разрезаем ножницами на полоски, выравниваем их, и запрессовываем получившуюся воронку в верхнюю часть водосточной трубы. Для надежного крепления воронки вовнутрь трубы необходимо вставить распорное кольцо из нескольких сжатых витков проволоки. После распрямления витки проволоки надежно зафиксируют воронку на трубе.

Два слова о самой современной системе водостока своими руками

Самым дорогим и надежным проектом водостока, который можно создать своими руками, является конструкция из пластиковых канализационных труб. Для этого используются 100мм трубы с поворотными коленами. Если разрезать трубу вдоль на две части, получим прекрасные пластиковые желоба. Трубу на 57мм можно использовать для водосточной конструкции. Пластиковые хомуты на саморезах отлично подойдут для крепления всей схемы водостока своими руками на крыше или стенах дома. Отличную воронку можно изготовить из пластикового тройника, заглушки и ревизионные люки тоже могут использоваться. Вся арматура легко собирается на резиновых уплотнениях, прекрасно выдерживает температурные колебания.

При покупке готовой системы водостока всегда есть выбор — закрепить систему своими руками или доверить крепление специалистам. Последний вариант проще, но редко когда фирма продавец водостоков соглашается выполнить монтаж за свои деньги, а стоит такая услуга не менее трети от цены всего водостока. К тому же есть определенное недоверие к качеству подобных услуг. Проще и надежнее закрепить желоба и трубы водостока своими руками.

Как крепить водосток правильно и надежно

Вся конструкция наружного водостока состоит из трех основных компонентов:

• Система водосборных желобов, опирающихся на специальные кронштейны-крюки, спрятанные под крышей;
• Водоприемные воронки, принимающие от желоба воду и перенаправляющие поток в водосточные трубы;
• Соединительные колена и водосточные трубы слива дождевой и талой воды на грунт или в ливневую канализацию.

К сведению!
Большинство современных систем пластиковых водостоков не требует специального инструмента, поэтому основная проблема заключается в том, чтобы правильно закрепить кронштейны — крюки и выровнять направление уклона желобов.

Практика установки водоотводов и водостока

На первом этапе необходимо правильно спланировать и закрепить линию желоба. Основных требований два — угол наклона и точное позиционирование водосборной линии.

Устанавливаем крепление для вывешивания желобов на крыше

Центр сечения желоба должен располагаться строго под краевой линией свеса кровли. Это дает максимальное улавливание стекающей талой воды, даже при сильных порывах ветра. Основные размерные зависимости разметки местоположения желоба относительно кромки кровли показаны на схеме.

Перед тем как крепить крюки или кронштейны, следует примерить «на местности» положение желоба относительно края кровли и определить, как закрепить сами опорные крюки. Чаще всего крюки крепят к ветровой доске либо к нижней доске обрешетки кровли, либо непосредственно к стропильной балке.

Если по техническим причинам закрепить на деревянных элементах крыши держатели невозможно, можно использовать дополнительную опорную доску, которую дюбелями пришивают к каменной стене здания.

Такой вариант крепления водостока проще и надежнее. Любые удары или вибрация желобов от воды или ветра в этом случае не передаются на деревянные элементы крыши, а гасятся очень жесткой каменной кладкой. Расстояние между кронштейнами выбирается согласно рекомендациям производителя системы водостока, но по собственному усмотрению можно своими руками добавить количество опорных элементов под желоба водостока.

Зачастую кронштейны пластиковых водоотводных систем не требуют дополнительных болтовых или петельных соединений. Защелка на конце крюка позволяет закрепить или защелкнуть крепление в замок на боковой поверхности желоба.

Важно!
Зачастую специалисты рекомендуют при сборке проклеивать места соединений отдельных секций водостока, заглушек, сочленения приемной части воронки и пластикового профиля. Такой способ помогает выполнить крепление водостока более жестко, своими руками повышая его сопротивление большим статическим нагрузкам. Но в случае ремонта или замены какой-либо части водостока разобрать конструкцию своими руками будет крайне сложно.

Второе условие — закрепить желоб под оптимальным углом наклона

Правильный наклон всей линии желобов обеспечит нормальное стекание воды к водосборной воронке. Если для того чтобы закрепить водосборники под краем крыши, вы используете опорную доску, задача облегчается в разы. В этом случае кронштейны или крюки крепятся на доске в одну линию, а саму доску следует закрепить, выставив верхний край по строительному уровню с необходимым градусом уклона.

Согласно СНиПу, рекомендуемый угол наклона водосборника обычно находится в пределах 1-2 о, и это правило достаточно хорошо работает на практике для местности с умеренными нормами осадков. В случае более интенсивных дождей спокойно угол можно увеличить до 5 о и, соответственно, предусмотреть размер воронки и водосточной трубы большего диаметра.

В дорогих металлических водостоках из нержавейки или меди очень часто используется электрический обогрев основных частей на крыше, поэтому к желобам нужно подвести и закрепить специальный пластиковый шланг для монтажа электропроводки.

Установка воронки и сливной трубы

Чаще всего одна воронка «работает» на слив потока с 10 метров водоприемной линии желобов. Самым распространенным вариантом является установка двухстороннего забора воды с двух систем желобов. В угловых вариантах установки воронка снабжается дополнительной улиткой, закручивающей потоки воды в приемном устройстве, и тем самым предупреждающей переливания их через край. Чаще всего воронка, как и сливная труба, крепится специальным петлевым кронштейном к стене дома или опорной доске.

Самым коварным местом в водостоке считается угол ендовы, здесь сходятся два ската крыши под определенным внутренним углом. Это может быть угловое или фасадное расположение желоба. Будет большой ошибкой устанавливать в таких местах заглушку желоба. Правильно будет установить дополнительную воронку, так как из-за ветра ендова может увеличить количество стекаемой в желоб воды вдвое, и поток будет перехлестывать через край заглушки.

В стандартном исполнении выходное отверстие воронки переходит непосредственно через пару колен в сливную водосточную трубу. Сложность соединения этих двух элементов состоит в том, что оптимальные положения воронки и сливной трубы сильно отличаются. Воронку приходится крепить вместе с желобами на краю крыши, тогда как водосточную трубу лучше скрыть на поверхности стены.

Проблема решается с помощью системы колен, позволяющих «уводить» слив с края крыши на любой удобный участок стены. Как правило, конструкция сливной трубы требует закрепить ее непосредственно над ливневой канализацией или траншейным водоотводом. Как и воронка, труба крепится с помощью петлевых кронштейнов непосредственно на кирпичную стену дома с зазором в 30-35мм.

Особенности работы с различными вариантами водостока

Закрепить металлический водосток не сложнее пластикового, с той разницей, что для пластикового предусмотрены готовые крепления с уплотнителем, а стальные приходится либо соединять специальным обжимным приспособлением, либо использовать клеевой герметик. Сложнее работать с дорогими импортными системами водостока. Они имеют красивую полированную поверхность, на которой легко появляются царапины и потертости. Поэтому мастера предпочитают закрывать полировку специальной пропитанной оберточной бумагой, которую удаляют по завершении работ.

Более дорогие металлические водостоки из-за большой массы можно закрепить исключительно на фирменные кронштейны. Чаще всего они обработаны специальными покрытиями, предупреждающими коррозию. Поэтому не стоит рисковать и пытаться закрепить медную систему водостока на стальных или алюминиевых уголках.

Обязательным атрибутом дорогой и качественной системы водостока является специальная защитная сетка над водоприемной линией. Ее наличие необходимо обязательно принимать в расчет при разметке места положения системы желобов. Перед тем как закрепить сетку на место, опорные точки лучше обработать силиконовой смазкой. При чистке или ремонте это позволит без проблем снять ее и закрепить обратно после обслуживания.

Правильный монтаж водосточной системы на 90% обеспечивает ее долговечность и нормальную работу. Устанавливать ее должен специалист, знающий все тонкости и правила монтажа. А при самостоятельной установке нужно придерживаться инструкций по монтажу.

Тем не менее, застройщики продолжают монтировать водостоки без соблюдения рекомендаций производителей и наживать себе проблемы на ровном месте. Из-за небрежной или неправильной установки, экономии на креплениях нарушаются функции водостока, что приводит к протечкам кровли и износу фасада.

К чему ведут ошибки монтажа.

При установке каждой системы нужно учитывать материал труб, способ сборки системы и вид креплений. И хотя современный пластиковый водосток на первый взгляд собирается как конструктор, «за кадром» остаются индивидуальные особенности системы, известные только профессионалам.

Распространенные ошибки при монтаже водосточной системы.

Неправильный подбор диаметра труб и количества воронок — причина того, что система не справляется с потоком воды. Это больше вопрос проектирования, но часто непрофессиональный расчет и установка водосточной системы идут «рука об руку».

Желоба устанавливают горизонтально, из-за чего в самом желобе и в углах системы скапливается вода. Если собирать в резервуары дождевую воду для полива — разумно, то «накопление» воды в желобах не дает водостоку выполнять его основную функцию — отводить воду.

Застоявшаяся вода превращается в лёд при похолодании и тает в оттепель, способствуя появлению ледяных пробок, которые препятствуют водоотводу. Один-два года такой эксплуатации — и вся система потребует ремонта, а пластиковый водосток может даже лопнуть. Менее подвержен опасности медный водосток, но и стоимость его выше.

Кровля слишком нависает над желобом или, наоборот, далеко от его центра. Также неправильно монтировать желоб с уклоном к стене или от стены дома, в таком случае возможен перелив через края желоба при дожде высокой интенсивности.

Труба находиться очень близко к стене дома. Непродуманное крепление водосточной системы приведет к намоканию стен во время дождя.

Основные правила монтажа водосточной системы общие для всех ее типов. Но в установке металлических и пластиковых водостоков есть некоторые различия.

Правильный монтаж водосточной системы.

Непредвиденных сложностей с установкой водостоков можно избежать, устанавливая их до укладки кровельного покрытия.

Желоба обычно закрепляют на стропилах, обрешетке или лобовой доске крыши. А вот если покрытие кровли уже уложено, стропила закрыты, а лобовая доска в конструкции отсутствует, возникает проблема с креплением водосточной системы. Да, любой водосток можно установить на готовой крыше, но тогда процесс крепления водосточного желоба усложняется.

Рассмотрим порядок и правила монтажа водосточной системы с различиями в установке водостоков из пластика и металла.

1. Соблюдение температурного режима при установке.

Пластиковый водосток монтируют при температуре выше +5°
С, металлический в зависимости от материала защитного покрытия. Минимальная температура для пластизола +10°
С, керамических гранул -10°
С, пурала -15°
С.

2. Крепление водосточного желоба к крыше с уклоном.

Рис. 1
Двойной уклон на линии более 24 м./ Простой уклон на линии до 24 м.

Желоба устанавливают с уклоном в сторону ливнеприемника. Величина уклона указана в инструкции по монтажу водосточной системы. Как правило, для ПВХ-водостока это 3-5 мм на 1 метр, для металлического 2-5 мм на 1 метр желоба. Расстояние между ливнеприемниками не должно превышать 24м.

3. Установка держателей желоба на одинаковом расстоянии.

Сначала закрепляют крайние держатели в наивысшей и самой низкой точках на расстоянии не более 200 мм от края, а между ними размещают остальные. В зависимости от конструкции кровли производителями предусмотрены разные типы крюков (держателей). К нижней части обрешетки прикрепляют саморезами длинные крюки, к лобовой доске — компактные держатели.

Рис. 2

Расстояние между кронштейнами для пластикового водостока максимум 50 см, для металлического — не более 60 см. Держатели желоба по бокам от ливнеприемника располагают на расстоянии друг от друга не более 50см для пластикового водостока и 60 см для металлического. Торцевая заглушка желоба и угол поворота должны находиться от кронштейна на расстоянии не более 20 см.

4. Край кровли должен приходиться на 1⁄3-1⁄2 желоба.

При этом желоб находится ниже условной линии, продолжающей кровлю (приложив рейку, как показано на рисунке, мы образуем эту самую условную линию), чтобы снег не сползал на него всей массой.

Рис. 3
Крепление желоба к лобовой доске / Крепление желоба к обрешетке

Пластиковые водостоки режут при помощи пилы с мелкими зубьями (ножовка или пила по металлу), а для отверстий используют ножницы по металлу. Кромки реза пластикового водостока зачищают напильникои или наждачной бумагой.

Рис. 4
Резка труб

Для резки металлических труб нельзя использовать угловую шлифмашину («болгарку»), потому что она нагревает сталь и разрушает покрытие.

6. Крепление водосточной системы к стене здания достаточным количеством держателей труб.

Держатели устанавливают на расстоянии 2 м друг от друга для зданий высотой до 10 м и 1,5 для зданий выше 10 м. Труба должна находиться на расстоянии 3-8 см от стены здания. Изгиб трубы формируют при помощи коленей.

Пластиковые
водостоки соединяют:

• на клей (холодная сварка);
• на защелках и зажимах;
• на резиновых уплотнителях.

Металлические
:

• на уплотнителях;
• зажимами.

Соединять элементы пластиковой трубы нужно с учетом зазора для компенсации линейного расширения. Слив монтируют на расстоянии 25 см от земли или 15 см от отмостки.

Устанавливая водосток, обязательно соблюдайте правила монтажа водосточной системы и рекомендации производителя.

Можно ли экономить на установке?

Смонтировать водосток можно самостоятельно, строго придерживаясь инструкции по монтажу водосточной системы. Обращайте внимание на прочность и надежность креплений и комплектующих.

Последствия ошибок при монтаже водосточной системы:

• если установить меньше кронштейнов, желоб может прогнуться и треснуть от нагрузки;
• если вывести слив слишком высоко, вода будет попадать на стены дома, разрушая фасад;
• неправильно собранные трубы могут протекать и лопаться.

Стандартный держатель желоба выдерживает около 75 кг, но важен не вес, а площадь опирания. Если устанавливать меньшее количество держателей, давление концентрируется в одной точке и не распределяется на метр длины. Желоб «поведет» или он сломается.

Опять же, снизит затраты грамотный расчет системы при проектировании. Тогда вы приобретете оптимальное количество элементов без ущерба надежности и правильной работе системы.

Проверить, правильно ли установлен водосток довольно просто. Уклон желоба можно измерить обычным строительным уровнем или гидроуровнем, если есть возможность — нивелиром и теодолитом. Герметичность соединений проверяют так: затыкают сливные отверстия, наливают воду в желоб и смотрят, появится ли протечка в местах соединений. Также можно потом открыть сток и посмотреть, насколько быстро и полностью ли стечет вода. Пропускную способность и отсутствие переливов проверяют, направив на скат поливочный шланг со средним напором воды. Правильность расположения желоба у края кровли контролируют, прикладывая к скату рейку. Она не должна упереться в желоб, а проходить над ним.

Монтаж водостока лучше поручить специалисту. Но если все же принято решение установить его самостоятельно, обязательно нужно следовать инструкции по монтажу выбранной восточной системы. Так можно избежать грубейших ошибок и обеспечить правильную работу водостока в течение всего срока эксплуатации.

Если Вы хотите использовать этот материал на своем web-ресурсе, Вы можете скопировать Заголовок и Аннотацию статьи с последующим указанием ссылки на оригинал. Ссылка на источник обязательна
. Полное копирование статьи, а также ее рерайт и частичное копирование
запрещено

.

Идеальный вариант – когда расчет водосточной системы продумывается еще на стадии составления общего проекта: это позволит исполнить технические предписания, согласно которым установка водостоков осуществляется до укладки кровельного материала. Однако нередко бывает так, что эту процедуру проводят уже на готовую кровлю, что сопряженно с целым рядом сложностей.

В каких ситуациях водосток крепится только на лобовую доску

Монтаж крюков водосточной системы только на лобовую доску возможна в тех случаях, когда вентиляция подкровельного пространства осуществляется при помощи специальных отверстий в подшивке свесов – т.н. «перфорированных софитов». Это самая простая и недорогая разновидность вентиляции, однако ее эффективность оставляет желать лучшего.

Для более полноценного притока воздуха используют зазор под обрешеткой. Это подразумевает более низкое расположение лобовой доски и фиксацию кронштейнов исключительно на обрешетку. Недостатком такого способа является риск обрушения доски под снеговой нагрузкой. Решение о целесообразности того или иного подхода к монтажу водостоков принимается хозяином дома.

Еще одна причина установки водосточных крюков на лобовую доску – проведения монтажа водоотводящих конструкций уже после завершения основных строительных работ. Распространенная ситуация, когда приобретается недостроенный дом с дорогим кровельным покрытием: чтобы не затевать трудоемкую процедуру по его демонтажу, проще крепить желоба на лобовую доску. Такой же алгоритм действий выбирается при замене водосточной системы.

Третья причина, из-за которой кронштейны могут быть установлены только на поверхность лобовой доски – применение антиконденсатной гидроизоляционной пленки. Как гласят правила монтажа, она должна обязательно выходит на свес карниза, что подразумевают возможность установки водостоков исключительно на лобовую доску.

Распространенные способы установки водосточной системы

Инструкция по установке водосточной системы подразумевает применение специальных монтажных крюков. Согласно строительным нормам, они могут быть установлены на сплошную обрешетку (мягкая кровля), на поверхность стропилин или на внешнюю сторону ветровой доски.

Существует семь основных способов, как установить водосток:

1. К стропилам
   . Некоторые новички рассчитывают на возможность приподнятия пары листов кровельного материала для фиксации крюков к обрешетке уже по завершении кровельных работ. Однако, как показывает практика, сделать это не так-то просто, ведь приходится демонтировать несколько рядов кровельных саморезов. В результате на местах, где они были установлены, остаются некрасивые отверстия, которые потребуется закрывать заплатками.
   Для выхода из ситуации применяют подкладку досок по кровельный материал, что позволяет избежать его деформации при съеме и выкручивании шурупов. Что касается шиферных крыш, то там применяются специальные деревянные вставки непосредственно в волны материала: их вытачивают заблаговременно, точно по профилю. В этом случае применяется сквозное крепление водостока через лист шифера и деревянную вставку.
2. На лобовую доску
   . Наиболее простой метод монтажа крепежных кронштейнов на уже готовую крышу заключается в их установке на поверхность ветровой доски. При этом сама лобовая доска нередко оформляется, как отдельный декоративный элемент. Металлические крыши лучше всего оснащать стальными короткими крюками, с установкой на металлические полосы. Если речь идет о легком желобе из пластика, то основанием для его фиксации может выступить обычная деревянная ветровая доска.
3. С помощью костылей
   . Бывают ситуации, когда лобовая доска вообще отсутствует. Выходом из такого положения вещей может быть установка в стену специальных костылей из металла или древесины. Они будут выполнять роль крепежного основания для желобов, которые в этом случае монтируются на шпильки или брусья.
4. Опорные кронштейны
   . Небольшие придомные строения разрешается оснащать кронштейнами на опорах или прочих приспособлениях.
5. Кронштейны-невидимки
   . В продаже предлагаются крепежные приспособления, которые практически незаметны после установки. Все дело в направлении фиксации: в этом случае она осуществляется сверху. Шаг установки подобных конструкций не должен превышать 40-70 см, во избежание деформации под воздействием снеговой и ледяной нагрузки. Если кронштейны предусматривают крепление на обрешетку или верх стропилин, их сгибают по форме ската кровли.
6. Крепежи с возможностью регулировки
   . Это инновационная разработка, позволяющая путем подкручивания шурупов осуществлять регулировку и настройку кронштейнов под тот или иной угол наклона кровли. Это позволит не проводить проверку радиуса изгиба у каждого отдельного крепежа. Состоит такое изделие из двух основных подвижных частей: их позиционируют друг относительно друга, в зависимости от требуемой высоты фиксации.
7. Установка непосредственно на поверхность кровельного материала
   . В продаже представлены дорогие крепежные конструкции, позволяющие осуществлять установку водостоков в самых сложных ситуациях, когда применяется хрупкое или гофрированное покрытие. Важно понимать, что такой подход к монтажу разрешается примять только в местностях со слабым уровнем выпадения дождей.

В итоге можно сказать, что степень надежности крепления напрямую зависит от правильности установки желоба. Следует понимать, что водосток не призван эффективно противостоять снеговой нагрузке: это является задачей снегозадержателей и специальных нагревательных кабелей.

Более пристального рассмотрения требует технология установки крюков желоба водосточной системы на готовую крышу.

Расчет нужного количества крюков, желобов, труб

Для расчета необходимого числа водосточных элементов используется формула (В + Н/2) х С

Расшифровка обозначений:

• В – горизонтальная дистанция между свесом и коньком.
• Н – высота.
• С – длина крыши.

Все параметры указываются в метрах.

Порядок установки водосточных элементов на поверхность ветровой доски:

1. На поверхности ранее смонтированной доски отмечают горизонтальную линию в наиболее высоком участке желоба. Для этих целей удобно применять лазерный нивелир.
2. Полученная разметка переносится на всю протяженность желоба. При этом следует учитывать наклон в 3-5 мм на погонный метр водостока.
3. Далее проводится нумерация всех крепежных крюков. При нанесении разметки важно не забывать по наклон желоба. Для изменения радиуса крюков используют специальный крюкогиб.
4. Первым делом монтируется первый и последний крюки. Далее между ними следует натянуть шнур: он должен находится на самом дне желоба. Используя полученную направляющую, довольно просто установить остальные крепежи.
5. При определении месторасположения воронок на концах желобов в учет берется их размер: воронку нужно приложить к поверхности доски, и обвести карандашом ее очертание. Между краем контура и его центром оставляется кантик 45 мм. Для выпиливания отверстия используют обычную ножовку или специальные ножницы по металлу.
6. Готовые рамки отгибают наружу, вставляя желоба друг в друга. Необходимо соблюдать правильность надевания передних частей желоба: носик в таком случае должен оказаться в самом завитке.

Правильное позиционирование желобов и воронок

Водосточный желоб монтируется с следующей последовательности:

• Вначале необходимо установить воронку и находящиеся рядом желоба.
• Кромки желобов фиксируются саморезами на поверхность ветровой доски.
• Крепление воронки и желоба продолжается до полного совпадения их профилей.
• Следует внимательно проверять степень уклона и месторасположения крепежей.
• Далее проводится установка профиля желобов на кронштейны, с последующей стыковкой. Чтобы закрыть пустые торцы, в комплектацию входят специальные заглушки.
• Воронки и трубы в стене соединяют отводами.
• После этого нужно установить кронштейн для трубы.
• В конце проводится разметка направления монтажа водостока, для установки вертикальных частей конструкции.

Соединение современных металлических водостоков происходит с помощью уплотняющих зажимов. Для соединения пластиковых водостоков могут использовать защелки на зажимах, резиновые уплотнители и холодная сварка. Во время данных процедур важно не забыть о компенсации линейного расширения.

Можно также применить специальные решетки для водосточной системы, чтобы очистить стекающую воду от различного мусора, попадающего на поверхность крыши с расположенных рядом деревьев (ветки, листья, хвоя). В случае возникновения засоров водосточные трубы начинают забиваться, что в зимнее время чревато замерзанием воды внутри водостоков, с угрозой их разрыва.

Как установить и закрепить водосточные трубы — инструкция

Первым делом нужно определиться с тем, на какую стену их лучше установить, и какой способ крепления будет оптимальным в данном случае:

• На поверхности трехслойных стен для крепления кронштейнов может быть используем только верхний лицевой слой. При его толщине 90 мм анкер устанавливается на глубину 60 мм. Толщина прослойки в 120 мм потребует заглубления на 80-90 мм.
• Сверление двухслойных стен рекомендуется проводить по завершении ее отделки: глубина отверстий – 60-90 мм. При погружении дюбеля он должен войти во второй слой утеплителя, после чего разрешается довинчивать крепление.
• На однослойной стене кронштейн крепится шурупами или распорными дюбелями, с глубиной погружения более 60 мм.
• В случае с деревянными каркасными стенами держатель следует крепить посредством саморезов. Для фиксации в этом случае удобно применять острый стержень большой длинны.

Лучше всего, если монтаж вертикальных крепежных элементов водосточной системы проводится в процессе сооружения стен.

Особенности монтажа труб к стене

Если установка проводится на готовые стены, следует соблюдать следующие правила:

1. Монтаж водосточных труб ведется только снизу.
2. Крепежные отверстия должны быть небольшого диаметра.
3. Сливную трубу и поверхность стены должно разделять определенная дистанция.
4. Для защиты фундамента от затекания под него воды внизу устанавливают срезанное сливное колено.

Кирпичные стены оснащают пластиковыми дюбелями, в которые завинчивают скрепленные с хомутом шурупы. Крепление на стены из дерева удобнее проводить специальными стержнями или пластинами с саморезами.

Как крепится водосточная система вертикального типа:

1. Для соединения труб используются муфты.
2. При введении нижней трубы оставляется зазор.
3. Монтаж держателя с хоботом производится под муфтой. Таким же образом монтируются тройники.
4. В завершении процедуры закрепляют нижний отвод и трубу.

Ближнюю от карнизного свеса угловую трубу желательно размещать на расстоянии 150 мм от угла здания.

Водосточная система дома – это довольно серьёзная конструкция, которая требует к себе точного расчёта и грамотного монтажа, где креплению элементов уделяется особое внимание. Само отведение воды с кровли дома состоит из двух участков – горизонтального и вертикального. Первый состоит из желобов (лотков), которые устанавливаются по краям кровельного материала. Именно в них сливается с крыши вода в виде дождя или растаявшего снега. Вторая – это вертикальные трубы, соединяемые с лотками при помощью воронки. Через них вода сливается или в грунт подальше от фундамента дома, или в ливневую канализацию. Обычно крепление водостока начинают до того, как будет покрыта крыша кровельным материалом
. Но иногда установку производят и после покрытия кровли, к примеру, когда старый водосток пришёл в негодность при длительной эксплуатации и его меняют на новый. В двух случаях монтаж производится по-разному. И отличие именно в креплении.

Виды крепёжных изделий для желобов

Что касается монтажа и закрепления лотков, то для этого применяются кронштейны в виде крюков. Здесь огромное количество различных модификаций, но все они делятся на две большие группы: длинные и короткие. Первые предназначены для крепления водостока к крыше, а именно к обрешётке или стропильным ногам. Вторые к лобовой доске. Кстати, именно последние применяются в случае, когда крыша уже покрыта кровельным материалом.

Сегодня производители восточных систем предлагают универсальные монтажные кронштейны, ножка которых представляет собой две пластины со сквозным пазом. Обе части соединены между собой болтом и гайкой через паз. То есть относительного этого болта можно производить уменьшение или увеличение длины ножки. При достижении необходимой длины болт зажимается, что приводит к фиксации длины.

Крюки с длиной ножкой используют и для крыш, уже покрытых кровельным материалом. Правда, в этом случае их крепят не к стропилам или элементам обрешётки, а к подшивке карнизного свеса. Этот вариант не вписывается в рекомендации по сооружению водосточных систем. И внешний вид подшивки карниза явно по презентабельности снижается. Но иногда это единственный и рациональный способ закрепить водостоки.

Существуют и другие крепежи желобов водосточных систем, которые представляют собой тот же крюк, только в их конструкции присутствуют другие монтажные элементы. Один из таких – кронштейн, ножка которого повёрнута на 90° относительно крючка. Эту модель обычно используют, если кровельный материал уже лежит на стропильной системе, и крепить её придётся к стропильной ноге, а точнее к её боковому торцу. Чаще всего эта разновидность относится к «длинной» группе. Крепить крюк к стропилу необходимо минимум двумя саморезами. Единственное требование к данному разновидности – использование возможно, если стропильные ноги имеют достаточное сечение, к примеру, 150х50 или 120х50 мм
.

Правила крепления элементов водоотведения

Самый простой процесс крепления водосточной системы связан с установкой вертикальных труб. Для этого используются специальные хомуты, изготовленные из металла или пластика. Чисто конструктивно крепёжный элемент для труб – хомут с подставкой или ножкой. Последние крепятся к стене с помощью саморезов на пластмассовые дюбели. По месту установки крепежа необходимо просверлить дрелью или перфоратором отверстия, вставить в них дюбели, приложить хомут и прикрутить его одним или двумя саморезами. Соединение получается надёжным.

Выбор хомутов зависит от того, как будет водосток проходить по дому. Чаще трубы проводят прямо по стене с плотным прилеганием к её плоскости. Для этого используются короткие хомуты, который крепятся к стене через округлую плоскость или через короткую подставку. Если в архитектуре здания присутствуют выступы, то иногда приходится монтаж проводить на небольшом расстоянии от поверхности стен. Для этого используются крепёжные изделия на ножках.

Внимание!
Крепление водостока к стене – самый простой этап сборки всей системы. Но проводят его в последнюю очередь, то есть, после сборки горизонтальной лоточной части.

Крепление к лобовой доске

Лобовая или ветровая доска устанавливается по торцам стропильных ног. Она защищает пространство между этими элементами крыши от ветра, пыли, птиц и насекомых. Крепление жёлоба водостока к этой доске – самый простой способ их монтажа. Доска находится на виду, подход к ней ничем не ограничен, так что проблем не должно быть.

Для крепления водостоков в этом случае можно использовать и длинные, и короткие кронштейны. Первые используются, если ширина доски достаточна, чтобы на ней поместились монтажные ножки крюков. Чаще применяют короткие модели. Практический пример приведён на фото ниже:

Что касается модификаций «коротких», то производители сегодня предлагают несколько позиций, отличающихся друг от друга установочной планкой. В этом плане пластиковые модели представлены широким списком, чем металлические. Последние обычно – это стандартные конструкции, изготовленные из стальной полосы. Но на рынке присутствуют и специальные конструкции из металла, которые представляют собой крюк с небольшой подставкой, в которой нет монтажных отверстий. То есть, сам кронштейн к лобовой доске не крепится. К ней закрепляется металлическая шина, в которую они и вставляются. По этой шине крючки можно перемещать вдоль карниза, выставляя на требуемом расстоянии друг от друга.

Этот вариант удобен тем, что саму шину проще установить под определённым углом, чем это делать с каждым элементом по отдельности. Ведь водосток – система самотёчная. А значит, она должна устанавливаться с углом наклона, равным 2–7°. При этом стык шины кронштейна довольно прочный и надёжный, поэтому установив её, можно гарантировать долгосрочную эксплуатацию водосточной системы дома.

Следующая разновидность кронштейнов отличается от других возможностью изменять угол наклона расположения самого крюка. Последний с подставкой соединён шпилькой в виде болта. То есть, используется шарнирное соединение. Угол наклона изменяется за счёт болтовых упорных элементов. Если необходимо увеличить наклон крюка, то болты вкручиваются, давя на поставку. И наоборот
. При проведении изменения наклона шарнирный болт надо расслабить, после выставления угла его затягивают. Эта модификация используется при установке на наклонную лобовую доску, или если монтаж водосточной системы производится на бревенчатый сруб.

Крепление к кровельному материалу

Кронштейны для крепления водостоков к кровельному материалу появились на рынке относительно недавно. Использовать их можно лишь в том случае, если крыша покрыта прочным и жёстким кровельным материалом. Способ крепления – на струбцины (зажимы), с помощью которых фиксация крюков производится по краю кровли.

Сегодня производители предлагают две разновидности этой модели кронштейнов:

1. Для струбцин необходимо просверлить отверстия в кровельном покрытии.
2. Без просверливания отверстий, зажим производится дополнительно винтом.

Более детально рассмотрим второй вариант крепления водостоков:

Нюансы монтажа водостоков при использовании данного вида крюков
:

• расстояние от края кровельного материала до места зажина – в пределах 5 см;
• если используется модификация без засверливания кровли, то под опорные плоскости струбцины рекомендуется подложить резиновые прокладки (и с верхней стороны, и с нижней);
• если монтаж производится к волновому материалу, то можно установку проводить и к нижним волнам, и к верхним с учётом точного расположения зажима относительно высоты волны;
• предпочтение лучше отдать пластиковым кронштейнам, как более лёгким, так как нагрузка от всей водосточной системы на кровельный материал вместе с отводимой водой будет внушительной, что может привести к излому последнего.

Комбинированный вариант

Данные виды крепежа для желобов представляют собой конструкцию, состоящую из двух частей: короткий пластиковый крюк и длинный Г-образный держатель, короткая часть которого относительно длинной повёрнута на 90°. В короткой части просверлены отверстия или сделан паз, через которые производится крепления крюка и держателя между собой. В длинной части держателя также сделаны отверстия для крепежа конструкции к стропильной ноге.

Как правильно это сделать показано на примере крепления водостока к карнизному свесу крыши:

Этот вариант иногда становится единственным. К примеру, если кровельное покрытие выходит за пределы стропильных ног на расстояние 15–20 см. Конечно, можно использовать струбцинную модификацию, но не всегда кровельный материал это сделать позволяет.

Универсальный вариант

Эта конструкция является подтягивающим элементом, который расположен внутри жёлоба. Лотки в этом плане крепятся к нему с помощью загибов, расположенных на самом кронштейне. Один загиб цепляется за внешнюю кромку лотка, другой за внутреннюю. В крепеже установлена втулка с внутренней резьбой. В неё вставляется винт, которым оба изделия крепятся между собой и к стене.

Эта модель используется нечасто. Но, как крепёжное изделие для лотков, относится к категории универсальных, потому что с его помощью монтаж можно проводить и на лобовую доску, и на стену, и на стропильные ноги.

Другие способы установки кронштейнов

Существуют и другие способы крепления желобов водосточной системы своими руками. Потому что не всегда получается установить их по стропилам, обрешётке или лобовой доске.

Последний вариант установки несложен и имеет несколько вариантов исполнения. Если водостоки устанавливаются на деревянном доме, то металлические штыри (с одним острым концом) просто вбиваются в древесину. Если дом кирпичный или бетонный, то сначала в стене высверливаются перфоратором отверстия под требуемую глубину, куда помещается цементно-песчаная смесь, а уже затем забивается штырь. Монтаж желобов можно проводить только после полного высыхания скрепляющего раствора
.

Видео-уроки по креплению водостоков

Нюансы крепления элементов водостока

1. Угол наклона желобов – 3–7°.
2. Расстояние между крепежами желобов – 50–60 см.
3. Расстояние между хомутами труб водостока – 1,8-2,0 м. Если высота установки превышает 10 м, то шаг монтажа хомутов уменьшается до 1,5 м.

Заключение

Перед тем как крепить водостоки своими руками, нужно точно провести все монтажные замеры и определиться с видами кронштейнов. Выбирая тот или иной вариант установки, вы решаете вопрос не только экономии денежных средств, но и прочности всей конструкции.

Завершающим штрихом в обустройстве кровли является монтаж водостока, и желательно, чтобы он хорошо справлялся с поставленной задачей, избавляя от чрезмерного увлажнения стен и придомовой территории. В данном материале подробно изложен порядок действий от выбора подходящего водостока и до удобного плана, как крепить желоб и трубу, лишний раз не переставляя лестницу.

Для установки водостока с нуля потребуется:

1. Определиться с типом водостока (производитель, материал, цвет).
2. Определить конфигурацию желобов и стояков и их распределение.
3. Подобрать требуемый размер водостока.
4. Подсчитать количество материалов и приобрести их.
5. Смонтировать систему.

В любом строительном магазине представлены готовые комплекты водостоков, изготовленные из ПВХ или оцинкованной стали со специальным покрытием, квадратным или круглым сечением и обширной цветовой гаммой. Эти характеристики предстоит выбрать в соответствии с типом кровельного материала, чтобы водосток гармонично вписался в общую картинку. Пока достаточно взять с собой из магазина брошюрку с перечислением элементов понравившегося водостока и его кратким описанием. А вот дальше нужно вооружиться бумагой и карандашом.

Элементы водотока. 1. Желоб. 2. Колено. 3. Труба. 4. Тройник. 5. Угол желоба внешний. 6. Соединитель желоба. 7. Угол желоба внутренний. 8. Воронка. 9. Заглушка желоба. 10. Кронштейн трубы водостока. 11. Колено-отвод

Как распределять желоба и трубы

Для расчёта требуемых материалов следует определить количество и позиции вертикальных водосточных труб (стояков) и желобов, которые подходят с наклоном к каждому стояку.

Монтируется водосток вдоль нижней кромки каждого ската крыши. При длине кровли до 10 м достаточно одного стояка с воронкой на краю желоба. Для скатов длиной 11-25 м воронки разносятся по двум краям, а наклон желоба формируют в две стороны примерно от середины участка. Лучше указать границу в точке, от которой хотя бы к одной воронке можно будет уложить целое число желобов, учитывая их длину — три метра.

У шатровой или вальцевой кровли можно вывести желоба с двух смежных сторон крыши в одну воронку, однако не следует превышать общую протяжённость желобов, сходящихся в одной точке свыше 20 м.

Для обхода крыш сложной формы, например, у здания с пристройкой, когда плоскости кровли сходятся с внутренним углом, желательно поместить стояк в углу без использования проходных угловых элементов. Если же уголок задействован, то протяжённость желоба «за углом», если смотреть от воронки, не следует делать свыше 10 м.

Исходя из озвученных правил, на плане дома «вид сверху» распределяются точки водостоков и воронок, а также желоба, размечая участки с одинаковым уклоном. По возможности следует распределить элементы так, чтобы пришлось меньше резать желоба и использовать целые элементы по три метра.

Важно учесть конструкцию воронки в используемом комплекте водостока. Это может быть накладной элемент, который крепится к обычному желобу с прорезанным в дне отверстием, или специальный тройник, к которому подсоединяются желоба с помощью соединителей и труба стояка.

Минимально допустимый уклон устанавливается сводом правил и равен 1 мм на каждый метр погонный желоба. Производители, тем не менее, рекомендуют уклон 3-5 мм на каждый метр для систем водостока из ПВХ и 2-4 мм на каждый метр для металлических конструкций.

Внешний край желоба располагается на 2-3 см ниже плоскости кровли. Край кровельного материала , формирующий козырёк крыши, должен располагаться над серединой желоба. Так будет меньше риска, что сход снежной массы и обледенений в зимний период сорвёт желоб.

Вертикальная труба опускается так, чтобы нижний край колена, направленного в сторону дренажной воронки или внешнего края отмостки, был на высоте 20-30 см.

Расчёт материалов

Площадь сечения желоба устанавливается согласно СП17.13330.2011 равным 1,5 см 2 на 1 м 2 пощади кровли. Распределив желоба, достаточно взять длину наибольшего участка, умножить на ширину ската кровли и рассчитать площадь сечения желоба. Выбирать предстоит из комплектов круглого или квадратного сечения. Площадь придётся уточнять в техдокументации, так как в магазине их сортируют в основном только по ширине (90-150 мм) и высоте.

Чтобы выяснить сечение труб стояков, нужно высчитать среднегодовой объём осадков, приходящийся на кровлю здания по указаниям СП 32.13330.2012, а после выбрать соответствующий диаметр трубы в соответствии с требованиями СП 30.13330 по пропускной способности из таблицы для вентилируемых стояков.

Можно воспользоваться таблицами, представленными производителями водосточных систем, где рассчитывается вначале эффективная площадь кровли, а после подбирается соответствующий размер системы в зависимости от значения среднегодового объёма осадков в районе расположения здания.

Эффективная площадь кровли: S = (A + B/2) · C, где А — ширина горизонтальной проекции ската крыши, B — высота, а C — длина крыши.

Когда типоразмер водостока уже определён, можно переходить к подбору элементов комплекта.

На стояк по прямой стене потребуется:

• воронка желоба;
• два колена для подвода к стене;
• одно колено для нижнего отвода;
• по два крепления для каждой трубы и одно для воронки желоба.

Колена верхние объединяются соединительным патрубком с уплотнителями, а основная часть стока формируется прямыми отрезками трубы. Для обхода выступов на стене потребуется дополнительно четыре колена и два соединительных патрубка.

В месте стыка трубы и желоба нужен тройник или отрезок длиной 300-400 мм с отверстием в днище под накладную воронку.

К тройнику подводятся желоба. Количество желобов уже определено на стадии распределения. Отрезки следует скомпоновать так, чтобы получить количество целых желобов с минимумом отходов.

Концы желоба закрываются заглушками. Для шатровой или вальцевой кровли можно объединить все желоба угловыми элементами вместо заглушек. Соответственно подбирается число выбранных элементов.

По числу стыков между желобами и с тройником/воронкой подсчитывается количество соединителей с уплотнителем.

Каждый отдельный элемент желоба крепится кронштейнами на концах, отступая от края на 150 мм, и по остальной протяжённости распределяются крепления на расстоянии не более 600 мм друг от друга, что соответствует стандартному шагу стропил скатной крыши.

Для фиксации стандартного трёхметрового желоба потребуется шесть кронштейнов с основным шагом 500 мм. Для каждого тройника отдельно необходимо два крепления с обеих сторон.

Монтаж желобов

Оптимальный вариант — это фиксация кронштейнами по карнизной доске, однако если её нет или доска не рассчитана на дополнительную нагрузку, то следует крепить кронштейны за обрешётку и стропила до укладки кровельного материала или к стенам. Все типы креплений можно при необходимости чередовать. Набор доступных креплений следует уточнить заранее в выбранной системе водостока.

Порядок действия:

1. Со стороны, где будет проложен желоб в самой высокой точке, с противоположного края от воронки, закрепите кронштейн так, чтобы центральная ось вдоль желоба после установки была строго под кромкой кровли, а внешний край опущен ниже плоскости кровли на 20-30 мм, расстояние до конца кровли должно составлять не более 150 мм. К установленному креплению привяжите длинный отрезок нитки или бечёвки.
2. Двумя вертикальными линиями отметьте позицию тройника.
3. Второй кронштейн следует закрепить, отступив на 150 мм в сторону от метки для тройника. Опустите его по отношению к первому кронштейну, чтобы соблюсти нужный уклон. Привяжите нитку от первого крепления, обозначив требуемый уровень для распределения остальных креплений.
4. Зафиксируйте крепёж для тройника и воронки.
5. Распределите и зафиксируйте промежуточные кронштейны с учётом положения стыков желоба.
6. Установку элементов начните от тройника и воронки и далее все элементы желоба.

Желоба обязательно укладываются с зазором 10-15 мм для компенсации теплового расширения и фиксируются соединителями. Когда все элементы желоба закреплены, можно переходить к установке вертикальных стояков.

Край желоба закрывается герметичной заглушкой

Крепление труб

Есть два основных типа креплений: для кирпичной и деревянной стены. В первом случае подразумевается анкерное одноточечное крепление, во втором — V-образная опорная пластина с двумя точками крепления, разведёнными в стороны. В обоих случаях труба фиксируется хомутом.

Для анкерного крепления следует предварительно обозначить на стене места для бурения отверстий под крепления:

• колена, подходящего к стене со стороны воронки желоба;
• по два крепления на каждый отрезок трубы, отступая от торцов примерно на 150-200 мм;
• нижнего колена, завершающего водосток.

В случае с V-образным креплением вначале на каждую трубу и колено одевается хомут с кронштейном, собирается вертикальный водоотвод на стену, засверливая отверстия в стене и фиксируя крепления саморезами.

Для компенсации теплового расширения соединение в раструб выполняется не до упора, оставляя зазор в 10-15 мм. Чтобы не упустить этот момент, желательно заранее проверить глубину раструба и выставить по трубам соответствующие отметки.

Использовать уплотнительные кольца или герметик для соединения труб на прямом отрезке пути не нужно — только при подсоединении тройников.

Подробнее о процессе монтажа готовых систем водостока в видео:

Обход препятствий

Для обхода препятствий по стояку используются колена с поворотом 30° и соединители между ними.

Если это выступ в стене, то потребуется четыре колена и две трубы соединительные. Удобнее вначале собрать два колена и соединитель, закрепляемые по выступу, а после соединить с верхней частью водоотвода и продолжить монтаж нижнего участка.

Если на стене формируется «ступенька», потребуется только два колена. Проще закрепить трубы по вертикальным участкам и после смонтировать колено.

Расстояние от колена до угла выступа лучше брать равным примерно 1/3 диаметра трубы или равным выносу используемых кронштейнов.

Для обхода препятствий по маршруту установки желоба используются угловые элементы для внутреннего и внешнего поворота. Элементы, как и сам желоб, следует крепить с учётом общего уклона, обходя край кровли по контуру, а не по прямой линии между крайними позициями.

После монтажа следует проверить работу водостока, подав в крайние верхние точки желобов воду под напором. Она должна течь равномерно по всей протяжённости канала в сторону воронки и вниз по трубам.
