Дровяные котлы

Внимание! Это средство спасло мой брак, благодаря нему я почувствовал себя снова молодым. Нужно было всего лишь. Читать далее.

Отопление частного дома при помощи твердотопливного котла — выгодное решение, потому что это достаточно экономичный агрегат с высоким КПД. Поэтому можете смело купить его в магазине и даже изготовить установку своими руками.

Разновидности современных отопительных приборов на дровах

Процесс отопления на дровах может происходить при помощи таких приборов:

классические печки – закладка дров происходит в обычную камеру, где и происходит их горение;
пиролизные печи – топочная камера следующих агрегатов состоит из двух отсеков. В первом происходит закладка и горения дров, а в другом – догорание газов. Это высокопродуктивный прибор, который требует наименьшего объема топлива.

Конструкция пиролизного котла

Преимущества и недостатки оборудования

Такие печки на дровах имеют ряд преимуществ относительно других приборов для отопления частного дома:

высокий показатель КПД – от 80% до 93%;
экономность этого вида отопления, поскольку стоимость дров намного ниже, чем газа или электрики;
можно использовать не только дрова, а и отходы древесной промышленности – стружку, опилки;
постепенный обогрев помещения;
при монтаже агрегата не нужно дополнительно обустраивать фундамент;
существует возможность подключить к водяной системе отопления частного дома;
экологичность устройства;
безопасность агрегата;
не нуждается в профессиональном обслуживании.

Две схемы пиролизных котлов

Кроме существенных преимуществ, процесс отопления на дровах частного дома может вызвать некие трудности, особенно если нет возможности постоянно находиться около устройства. По мере сгорания дров нужно подкидывать новые полена. Данная система требует постоянной чистки, поскольку на стенках устройства и внутренней поверхности дымохода скапливается много сажи.

Также важно предусмотреть место для хранения большого объема дров, которые должны быть обязательно сухими.

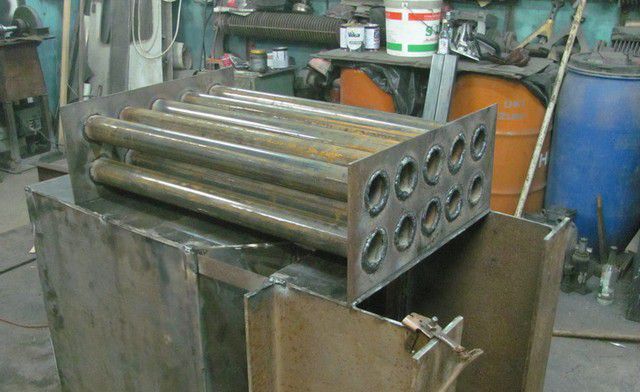

Теплообменник для котла на дровах

Если твердотопливный отопительный прибор оборудовать теплообменником в виде водяной рубашки, горизонтального или вертикального трубопровода, КПД системы повышается на 10-15%. В качестве теплоносителя может выступать не только вода, а и другие жидкости с достаточной теплоемкостью.

Раздельный, пластинчатый теплообменник котла

Котел с водяной рубашкой представляет собой топку, которая размещается в бочке. Если используется горизонтальный трубопровод, труба с горячим теплоносителем или подача должна быть приподнята над холодной трубой или обраткой.

При вертикальном размещении теплообменник может находиться как строго вертикально, так и под небольшим уклоном. Лучше всего размещать трубопроводы в шахматном порядке, чтоб увеличить продуктивность отопительной системы дома.

Для изготовления современных регистров для теплообменника используют жаропрочную сталь, которая обладает высокой теплопроводностью.

Делаем котел из старого газового баллона

Котел на дровах своими руками можно сделать, используя старый ненужный газовый баллон.

Также для данного устройства вам понадобится:

Материалы для котла

металлические уголки;
небольшая решетка из металла;
чугунная дверца;
лист металла;
трубы для дымохода.

Пошаговая инструкция устройства для отопления загородного дома:

Из баллона необходимо удалить вентиль при помощи молотка.
После этого вырежьте в верхней части цилиндрической емкости отверстие под дверцу.
Из уголков сварите раму, на которую будут присоединяться дверцы. После этого прикрепите ее к баллону.
В раме и дверце просверлите отверстие для крепежных элементов, после чего нужно соединить два элемента.
Вырежьте отверстие в емкости под решетку. Оно должно находиться снизу будущего котла. После этого приварите к отверстию металлическую решетку.

Схема котла из газового баллона

К вырезанному куску приварите четыре полосы металла, чтоб получить своеобразную коробку без крышки.

Полученный элемент герметично присоедините к днищу котла при помощи сварочного аппарата. Этот ящик будет исполнять роль зольника.

Приварите к нижней части котла ножки, чтоб он устойчиво стоял на основании.

В верхней части агрегата сделайте отверстие под дымоотвод и присоедините дымоотводную трубу.

Данный самодельный отопительный прибор нужно устанавливать в отдельном помещении дома, что соответствует пожарным и строительным нормам.

Котел из листового материала

Самодельный котел, который можно использовать для отопления здания, можно сделать своими руками, используя при этом:

лист металла толщиной 4-5 мм;
лист металла толщиной 10-12 мм;
металлические уголки и решетка;
трубы для дымоотвода.

Схема простого твердотопливного котла

Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

Как сделать печь длительного горения, бубафоня из газового баллона

Пошаговая инструкция для изготовления котла на дровах:

Из листового материала вырежьте детали, которые будут исполнять роль стенок в котле. Из металла толщиной 10-12 мм сделайте две перегородки для печки.
В элементе, который будет устанавливаться сверху агрегата, вырежьте отверстие диаметром 100 мм под дымоход.
К днищу приварите боковые стенки. После этого на вертикальные элементы полосы металла шириной 3 см для установки колосниковой решетки. Также присоедините к боковым панелям своеобразные опоры из металлической полосы для перегородок.

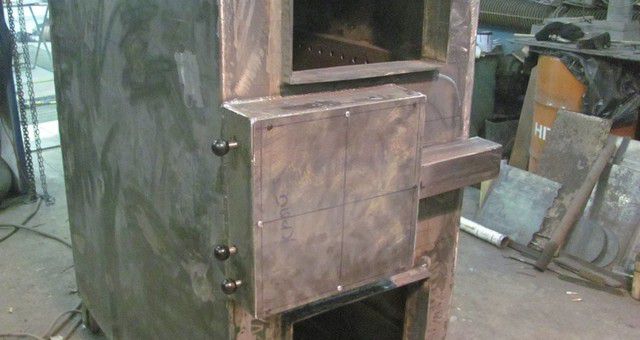

Самодельный котел из листового металла

Из металла вырежьте дверцы, которые при помощи крепежных элементов устанавливаются к котлу. При этом для топочной камеры и зольника сделайте отдельные заслонки.

Приварите перегородки, которые будут создавать некий лабиринт на пути движения воздушных масс, что значительно повысит продуктивность печки.

В листе металла для крышки сделайте отверстие для дымохода, куда приварите гильзу высотой 200 мм для установки дымоотводной трубы.

Приварите крышку к корпусу котла и установите дымоход.

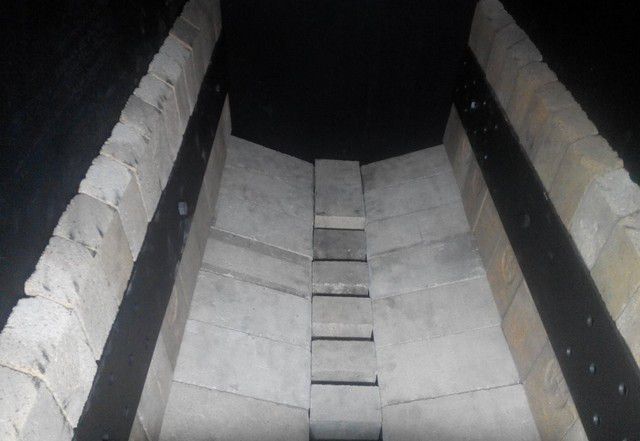

Чтоб повысить эффективность отопительного прибора, обложите его шамотным кирпичом, который будет аккумулировать и постепенно отдавать тепловую энергию. При этом кладку выполняйте на расстоянии 15-20 см от корпуса печки. Воздушное пространство будет нагреваться, что создаст дополнительный источник тепловой энергии.

Также данный самодельный агрегат можно оснастить теплообменником, чтобы создать комплексную отопительную систему для всего здания.

Видео: Самодельный котёл отопления

Секреты лечения болей в суставах от нашего постоянного читателя.

Меня зовут Генадий Алексеевич. Я печник со стажем более 20 лет. Занимаюсь как ремонтом так и постройкой русских печей и каминов. Работу всегда выполняю очень качественно и тщательно, что негативно сказывается на состояние суставов. С возрастом боли начались все сильнее, вплоть до состояния, когда я уже не мог работать. Перепробывав множество как медикаментозных так и народных способов лечения, я понял насколько серьезно мое заболевание, так как никакого положительного эффекта не было. Пока я не наткнулся на одно средство, о котором и хочу Вам рассказать.

Это уникальная смесь из самых редких и мощных натуральных целебных веществ. Это средство доказало свою эффективность не только пациентам, но и науке, которая признала его действенным препаратом. Боли в суставах и спине уходят за 10-15 дней, как показали исследования. Главное четко следовать указаниям в методике. Заказать средство в оригинальной упаковке. с гарантией качества можно на официальном сайте.

Дубинский: «Лечить боль в суставах надо прежде всего исключив это.

Сколько раз повторять: пигментные пятна мгновенно уходят от обычной.

Хотите довести свою девушку до ЭКСТАЗА. Используйте безотказную новинку.

Артрит — прямой путь к инвалидности! Как спасти себя.

Cамодельные котлы длительного горения на дровах

К сожалению, далеко не во всех регионах есть возможность подключиться к газовым коммуникациям с тем, чтобы для отопления использовать самый удобный и при этом недорогой носитель тепловой энергии, — природный газ. Применять для обогрева жилья можно электричество, однако, такой вид энергии не всем по карману. Поэтому многие используют для отопления жилых помещений древесину, а также продукты ее переработки. Этот вид топлива, хотя и имеет некоторые недостатки, связанные с необходимостью постоянного обслуживания обогревающих приборов, но в тоже время является очень недорогим энергоресурсом, особенно там, где много лесов и развита деревопереработка.

Сейчас существует множество разновидностей дровяных котлов с водяным контуром заводского изготовления. Они выпускаются разной мощности и принципов работы. Есть более простые модели, что используют традиционный способ сжигания дров, существуют более сложные в конструктивном плане котлы длительного горения, которые отличаются более высоким КПД. Однако все эти агрегаты достаточно дороги, даже если брать традиционные котлы небольшой мощность. Котлы пиролизные с водяным контуром длительного горения приборы стоят на порядок дороже традиционных.

Вот поэтому мысль о том, чтобы сделать самодельное устройство для отопления дома, а именно водяной котёл обыкновенного принципа работы или длительного горения своими руками не покидает многих домашних умельцев. Поэтому далее подробно разберем принцип работы основных видов дровяных котлов, а также рассмотрим способы изготовления самодельных агрегатов в условиях домашней мастерской своим руками.

Основные виды дровяных котлов и принцип их роботы.

Дровяные котлы, выпускающиеся промышленным способом, несмотря на множество моделей и их модификаций, разделяются на два основных типа:

классические (колосниковые);
пиролизные (длительного горения).

В агрегатах первого типа используется привычный принцип работы, когда дрова сгорают в топке, отгороженной снизу от поддувала колосниками. Здесь древесина или другой вид твердого топлива сгорает обычным способом а длительность горения и количество выделяемого тепла регулируется степенью открытия заслонки на дверце поддувала. В более простых моделях это делается вручную, в более технически оснащенных эту работу делает автоматический регулятор, который прикрывает заслонку по мере повышения температуры жидкости в обвязке котла. Неудобство таких агрегатов для отопления в том, что одной закладки топлива, особенно древесины, хватает не на долго, поэтому для поддержания более или менее стабильной температуры в батареях и других элементах обвязки необходимо часто (раз в 2-3) подкладывать очередную порцию дров.

Котлы же длительного горения построены на совсем другом принципе горения твердого топлива. Здесь горят не только дрова, но и выделяющиеся во время этого процесса пиролизные газы. Такие водогрейные приборы имеют две топки. В первую, имеющую большой объем закладываются дрова. Топливо в первой камере скорее не горит, а тлеет в условиях недостатка кислорода, поэтому этот процесс имеет длительное и при этом равномерное течение. При тлении древесины в большом количестве выделяются пиролизные газы, которые отводятся во вторую камеру и сгорают здесь при достаточной подаче кислорода.

При таком принципе работы КПД водонагревательного агрегата намного выше, так как наиболее полно используется весь энергетический потенциал твердого топлива. В обыкновенных колосниковых котлах горючие пиролизные газы выводятся наружу через дымоход. Процесс горения в приборах, что функционируют по такому принципу, растягивается во времени. Одной закладки древесины может хватать на сутки и даже немного больше. При этом поддерживается стабильная температура в элементах обвязки системы отопления. Единственным недостатком таких агрегатов является их высокая стоимость, что и подталкивает многих к идее сделать самодельный водогрейный прибор длительного горения в условиях домашней мастерской.

Есть несколько вариантов того, как сделать водонагреватель своими руками. Самым несложным, однако, наиболее эффективным из них считается изготовление котла на основе самодельной печи длительного горения. Давайте сначала рассмотрим, как сделать такую печь и в чем секрет ее работы и устройства, а затем выясним, по какой схеме ее можно переделать в водяной котёл и подключить к обвязке.

Как сделать печь длительного горения своими руками.

Для изготовления такого самодельного отопительного устройства понадобится сварочный аппарат, умение им пользоваться своими руками, а также:

металлическая бочка из-под ГСМ;
железный уголок или швеллер;
труба около 100 мм в диаметре;
трубы 130-150 мм для дымохода;
фрагмент толстого листового металла.

Заготовив все необходимое, можно приступать к изготовлению изделия своими руками.

У бочки срезается верх по кругу, из отрезанного фрагмента изготавливается крышка, для чего в центре нужно сделать отверстие на 10 мм больше в диаметре, чем наружное сечение 100 миллиметровой трубы. Отверстие для слива ГСМ можно заварить, но можно и сделать смотровое окошко.

Из листа прочного металла следует вырезать круг, что приблизительно на 3 см меньше внутреннего диаметра бочки. В центре готовится отверстие 100 мм в диаметре. Здесь приваривается труба воздуховода, которая должна быть длиннее высоты бочки на 20-30 см. С обратной стороны к металлическому кругу привариваются отрезки уголка или швеллера, что будут обеспечивать зазор между топливом и получившимся прессом.

В верхней части металлического резервуара нужно сделать отверстие, соответствующее сечению трубы, приготовленной для дымохода. Сюда сваркой прикрепляется колено, соединяющее будущий котёл длительного горения с вертикальной частью дымохода. Имеющееся колено соединяется с соответствующим элементом дымохода с помощью хомута.

Это и вся схема того, как сделать пиролизную печь своими руками. Теперь осталось на дно бочки заложить плотнее дрова (лучше, чтобы поленья располагались вертикально), сверху на них наложить сухих щепок и разжечь. После розжига дрова накрываются прессом с приваренным воздуховодом, а бочка, вернее уже самодельная печь накрывается крышкой. Одной порции топлива в такой печи, сделанной своими руками, хватает примерно на 20 часов непрерывного горения.

Как сделать из печи котёл

Чем принципиально отличается котёл от печи? Правильно, наличием водяной рубашки, которая бы позволила включить котёл в систему отопления путем его обвязки.

Водяную рубашку или теплообменник можно сделать своими руками несколькими способами. Лучше всего в зоне горения древесины снаружи бочки соорудить при помощи сварки металлический герметичный короб с двумя выходящими патрубками с противоположных сторон для обвязки. Таким образом и получится водяная рубашка, внутри которой будет циркулировать теплоноситель, нагревающийся от горячей поверхности бочки.

В обвязку такого отопления лучше включить циркуляционный насос, чтобы не зависеть от места положения нагревательного прибора.

Вот таким вот способом можно своими руками, использовав подручные материалы, сделать котёл для отопления загородного дома или каких-либо построек технического назначения, теплицы, например. Достоинство такого самодельного агрегата в том, что отпадет необходимость постоянного контроля над состоянием горящего твердого топлива. А мысль о том, что вся работа по созданию водонагревательного оборудования сделана своими руками будет придавать уверенности в собственных возможностях.

Делаем систему водяного отопления на дровах своими руками

Простейшее водяное отопление на дровах своими руками сделать достаточно легко, подойдет оно и для небольшого дачного домика, и для частного дома более внушительных размеров. Расходный материал раздобыть достаточно легко, как не представляет сложности и монтаж такого оборудования.

Самый простой вариант водяного отопления

Сейчас мы расскажем как сделать систему водяного отопление на дровах своими руками: первое что необходимо знать — создание в уже существующей печи водяного контура, а говоря простым языком, котла с водой, который будет нагреваться во время горения дров. Проще, если такая конструкция будет строиться с нуля. Но и при наличии уже готовой печи, сделать такое отопление вполне возможно, придется только разобрать часть печной кирпичной кладки.

Как изготавливается водяной контур:

Изготавливается он из старых радиаторов отопления, найти которые достаточно легко. Их необходимо разобрать, почистить и промыть. Промывать можно раствором соляной кислоты. После того как секции вычищены их необходимо собрать. При сборке, вместо старых картонных прокладок надо использовать прокладки из асбеста. Собирать необходимо таким образом, чтобы выходящая труба располагалась сверху, а входная – снизу конструкции.

Собранный контур надо поместить в дымоход в непосредственной близости от топки. Горячие газы будут нагревать воду, и она будет пригодна для отопления дома. Вся система подключается к обычным радиаторам отопления. Надо не забыть установить небольшой расширительный бачок.

Перед пуском системы необходимо проверить ее на наличие протечек. Особенное внимание следует обратить на контур, собранный их чугунных секций.

Если нет старых чугунных батарей, не беда. Можно изготовить хороший контур и из обычных труб. Только металл должен быть достаточно толстый.

Водяным контуром можно обвязать любую печь. Будь то обычная буржуйка или камин. Иногда делают котел из толстостенного металла и помещают его не в дымоходе, а непосредственно над топкой. Нагревается от, соответственно, быстрее.

Более сложная система водяного отопления на дровах

Она представляет собой пиролизный котел. который состоит из двух секций. В нижней секции сгорают дрова, а в верхней его части циркулирует газ, возникающий при горении. Из-за того, что в такой конструкции, газы не сразу попадают в дымоход, КПД его выше, а дров такой котел потребляет меньше.

Его обвязывают толстостенными трубами, по которым циркулирует вода, нагреваясь от котла.

Нужно учесть то, что для нормального функционирования такого котла, необходимо использовать только сухие дрова. Если в хозяйстве есть пиролизный котел, то должен быть и запас хорошо просушенных дров.

Есть системы, которые используют для отопления не воду, а горячий воздух. Он, проходя по контуру, подается в жилые помещения. Охлажденный воздух, согласно физическому закону конвекции, опускается вниз, попадает в специальные воздухозаборники и снова поступает к котлу.

Где раздобыть необходимый материал?

Старые чугунные батареи можно найти при демонтаже старых домов. Можно посетить пункты приема металлолома. В таких пунктах можно найти не только радиаторы, но и списанные котлы, которые можно использовать.

Преимущества водных систем обогрева на дровах изготовленных своими руками:

Преимущества данного вида отопления налицо, ведь водяное отопление на дровах своими руками сделать довольно таки просто, топливо доступно, а расходный материал дешев. Нужно только иметь навыки сварочных работ, внимательно рассмотреть и понять схемы, и следовать инструкциям.

Владельцы частных и дачных домов, а также коттеджей в районах, где есть проблемы с газификацией, нашли альтернативное решение для отопления. И если традиционная печь будет хорошо прогревать небольшие дома, то с равномерным распределением тепла в двухэтажной постройке или большом помещении будут в.

Современные народные умельцы придумали простой вариант экономии средств на покупку котла отопления, уже много людей самостоятельно пользуется самодельными котлами для отопления жилища изготовленными из газовых баллонов. Подключение газовых баллонов к котлу: преимущества Небольшие расходы на отоп.

Самодельные котлы на опилках – это выход из создавшегося затруднительного положения. И даже если вы умеете мастерить, то такое приспособление для отопления помещения вам будет под силу. Нужно иметь в своем распоряжении трубу диаметром около 400 мм. С одной стороны делается днище (приваривается ку.

Если вы решили построить у себя на участке баню, то особое внимание следует обратить на то, какой котел вы там установите. Изготовить такую конструкцию своими руками – это вполне реальная возможность. Ничего сложного в этом нет. Главное иметь под руками грамотно выполненный чертеж, по которому вы.

Источники: http://kaminyn.ru/na-drovah/raznoobrazie-drovyanyih-kotlov.html, http://mynovostroika.ru/drovjanoj_kotel_svoimi_rukami, http://otoplenie-vdome.ru/kotli-svoimi-rukami/vodyanoe-otoplenie-na-drovah-svoimi-rukami.html

Источник

Дровяные котлы

Разновидности современных отопительных приборов на дровах

Процесс отопления на дровах может происходить при помощи таких приборов:

классические печки – закладка дров происходит в обычную камеру, где и происходит их горение;
пиролизные печи – топочная камера следующих агрегатов состоит из двух отсеков. В первом происходит закладка и горения дров, а в другом – догорание газов. Это высокопродуктивный прибор, который требует наименьшего объема топлива.

Конструкция пиролизного котла

Преимущества и недостатки оборудования

Такие печки на дровах имеют ряд преимуществ относительно других приборов для отопления частного дома:

высокий показатель КПД – от 80% до 93%;
экономность этого вида отопления, поскольку стоимость дров намного ниже, чем газа или электрики;
можно использовать не только дрова, а и отходы древесной промышленности – стружку, опилки;
постепенный обогрев помещения;
при монтаже агрегата не нужно дополнительно обустраивать фундамент;
существует возможность подключить к водяной системе отопления частного дома;
экологичность устройства;
безопасность агрегата;
не нуждается в профессиональном обслуживании.

Две схемы пиролизных котлов

Также важно предусмотреть место для хранения большого объема дров, которые должны быть обязательно сухими.

Теплообменник для котла на дровах

Раздельный, пластинчатый теплообменник котла

Делаем котел из старого газового баллона

Котел на дровах своими руками можно сделать, используя старый ненужный газовый баллон.

Также для данного устройства вам понадобится:

Материалы для котла

металлические уголки;
небольшая решетка из металла;
чугунная дверца;
лист металла;
трубы для дымохода.

Пошаговая инструкция устройства для отопления загородного дома:

Из баллона необходимо удалить вентиль при помощи молотка.
После этого вырежьте в верхней части цилиндрической емкости отверстие под дверцу.
Из уголков сварите раму, на которую будут присоединяться дверцы. После этого прикрепите ее к баллону.
В раме и дверце просверлите отверстие для крепежных элементов, после чего нужно соединить два элемента.
Вырежьте отверстие в емкости под решетку. Оно должно находиться снизу будущего котла. После этого приварите к отверстию металлическую решетку.

Схема котла из газового баллона

К вырезанному куску приварите четыре полосы металла, чтоб получить своеобразную коробку без крышки.

Приварите к нижней части котла ножки, чтоб он устойчиво стоял на основании.

В верхней части агрегата сделайте отверстие под дымоотвод и присоедините дымоотводную трубу.

Котел из листового материала

лист металла толщиной 4-5 мм;
лист металла толщиной 10-12 мм;
металлические уголки и решетка;
трубы для дымоотвода.

Схема простого твердотопливного котла

Как сделать печь длительного горения, бубафоня из газового баллона

Пошаговая инструкция для изготовления котла на дровах:

Из листового материала вырежьте детали, которые будут исполнять роль стенок в котле. Из металла толщиной 10-12 мм сделайте две перегородки для печки.
В элементе, который будет устанавливаться сверху агрегата, вырежьте отверстие диаметром 100 мм под дымоход.
К днищу приварите боковые стенки. После этого на вертикальные элементы полосы металла шириной 3 см для установки колосниковой решетки. Также присоедините к боковым панелям своеобразные опоры из металлической полосы для перегородок.

Самодельный котел из листового металла

Приварите крышку к корпусу котла и установите дымоход.

Видео: Самодельный котёл отопления

Секреты лечения болей в суставах от нашего постоянного читателя.

Дубинский: «Лечить боль в суставах надо прежде всего исключив это.

Сколько раз повторять: пигментные пятна мгновенно уходят от обычной.

Хотите довести свою девушку до ЭКСТАЗА. Используйте безотказную новинку.

Артрит — прямой путь к инвалидности! Как спасти себя.

Cамодельные котлы длительного горения на дровах

Основные виды дровяных котлов и принцип их роботы.

классические (колосниковые);
пиролизные (длительного горения).

Как сделать печь длительного горения своими руками.

металлическая бочка из-под ГСМ;
железный уголок или швеллер;
труба около 100 мм в диаметре;
трубы 130-150 мм для дымохода;
фрагмент толстого листового металла.

Заготовив все необходимое, можно приступать к изготовлению изделия своими руками.

У бочки срезается верх по кругу, из отрезанного фрагмента изготавливается крышка, для чего в центре нужно сделать отверстие на 10 мм больше в диаметре, чем наружное сечение 100 миллиметровой трубы. Отверстие для слива ГСМ можно заварить, но можно и сделать смотровое окошко.

Из листа прочного металла следует вырезать круг, что приблизительно на 3 см меньше внутреннего диаметра бочки. В центре готовится отверстие 100 мм в диаметре. Здесь приваривается труба воздуховода, которая должна быть длиннее высоты бочки на 20-30 см. С обратной стороны к металлическому кругу привариваются отрезки уголка или швеллера, что будут обеспечивать зазор между топливом и получившимся прессом.

В верхней части металлического резервуара нужно сделать отверстие, соответствующее сечению трубы, приготовленной для дымохода. Сюда сваркой прикрепляется колено, соединяющее будущий котёл длительного горения с вертикальной частью дымохода. Имеющееся колено соединяется с соответствующим элементом дымохода с помощью хомута.

Как сделать из печи котёл

Делаем систему водяного отопления на дровах своими руками

Самый простой вариант водяного отопления

Как изготавливается водяной контур:

Более сложная система водяного отопления на дровах

Его обвязывают толстостенными трубами, по которым циркулирует вода, нагреваясь от котла.

Где раздобыть необходимый материал?

Преимущества водных систем обогрева на дровах изготовленных своими руками:

Источник

Плюсы котла отопления, сделанного своими руками

Водяной котел своими руками просто незаменим для загородного жилища, где услуги за отопление нередко бывают слишком высокими. Водный котел своими руками на дровах для печи – отличная альтернатива газу. а также он позволит значительно сэкономить горячую воду.

Когда речь идет о загородном доме, то далеко не все дома подключены к газовому отоплению, а подключить – тоже удовольствие не из дешевых. Конечно же, проблему можно решить и другим путем, приобретя в магазине электрическую модель для отопления, но она тоже очень дорогая, да и траты на электричество при условии его установки тоже вырастут.

Самодельный котёл для водяного отопления

Модель, созданная собственноручно, может не уступать заводским моделям по показателям мощности и эффективности, а иногда и превосходит их в разы. Если работать строго по инструкции и правильно произвести все расчеты, то результатом вы точно разочарованы не будете.

Приступая к работе, не забывайте о правильном расчете температуры, а также выбирайте не слишком тонкие листы металла, чтобы он не выгорел. Кроме того, в качестве материала для работы вы можете взять старые использованные котлы или же на основе готовой дровяной печи.

Ключевые преимущества водяного котла для отопления при печи, сделанного вручную:

экологичность;
хороший показатель КПД;
низкая себестоимость материалов и топлива;
безопасность;
приемлемые условия работы;
автономная установка.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Устройство подачи воздуха

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

Самодельный котёл для водяного отопления

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Самодельный котёл для водяного отопления

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Самодельный котёл для водяного отопления

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Воздухоподающая труба должна заканчиваться на несколько сантиметров раньше начала дымохода.

Теплорассеивающий диск

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Самодельный котёл для водяного отопления

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Самодельный котёл для водяного отопления

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Самодельный котёл для водяного отопления

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Из чего состоит котел и как это работает

Топливо в таких котлах горит намного дольше, чем в обычных агрегатах. Это обусловлено их принципом работы, который предусматривает сжигание дров в топке по направлению сверху вниз. Камера сгорания имеет цилиндрическую форму и полностью загружается древесиной через дверцу в верхней части корпуса. Розжиг производится через эту же дверцу, конструкция твердотопливных котлов длительного горения такова, что воздух в зону горения подается тоже сверху по вертикальной трубе. К концу этой трубы прикреплен плоский груз круглой формы из толстого металла (10—15 мм), снизу к нему приварены дугообразные распределители воздуха из полосового металла. Подобную конструкцию также можно применить для изготовления котла на опилках .

Самодельный котёл для водяного отопления

Груз для самодельного котла

Размер груза на 5 мм меньше внутреннего диаметра цилиндра топки, что позволяет перемещаться конструкции вверх-вниз. Другой конец трубы проходит сквозь верхнюю стенку котла, на нем устанавливается заслонка, с помощью которой количество воздуха можно регулировать вручную. Длина трубы на 15—20 см больше высоты камеры сгорания. Последняя может быть произвольной, самодельные агрегаты длительного горения работают тем дольше, чем больше диаметр и высота топки. При этом увеличивается объем водяной рубашки агрегата и его тепловая мощность.

Конструкция котла длительного горения

После розжига труба с грузом опускается, придавливая массив дров. Воздух поступает непосредственно в зону горения, конструкция котла длительного горения предусматривает работу на естественной тяге, создаваемой дымоходом необходимого диаметра и высоты. Выделяющееся тепло нагревает воду в рубашке установки, она начинает поступать в систему отопления через верхний патрубок. Здесь работает принцип конвекции, применение циркуляционного насоса необязательно. Водяная рубашка в самодельном аппарате располагается не только вокруг боковых стенок топки, но и в ее верхней крышке.

Колосниковая решетка самодельного котла длительного горения на дровах не выполняет своей привычной функции, воздух в рабочую зону через нее не проходит. Решетка лишь служит опорой массиву топлива, а сквозь ее ячейки зола и пепел попадают в нижний отдел, из которого они свободно вынимаются железным совком. По мере прогорания топлива в камере груз опускается и по верхнему концу трубы можно определять, сколько дров еще осталось. После окончания процесса дверца зольного отдела открывается, из него вычищаются продукты горения, груз вместе с трубой поднимается и фиксируется в таком положении. Можно делать следующую загрузку.

Самодельный котёл для водяного отопления

Самодельный котел на дровах длительного горения

Преимущества использования водяного котла в кирпичной печке

Одним из ключевых преимуществ является эффективная теплоотдача. также немаловажный факт, что трубы можно подвести ко всем помещениям от трубы.

Котел на водной основе отлично способен совмещаться с разными теплогенераторами. При использовании антифриза система при отключенной печи размораживаться не будет. Помимо всего прочего, водяной котел в кирпичной печке способен работать как при наличии центрального отопления, так и в автономном режиме.

Самодельный котёл для водяного отопления

Также следует отметить, что водяной котел в кирпиче очень надежен. как и сама печь из кирпича, традиционно считающаяся надежным тепловым источником. А при совмещении такой печи с котлом на водяной основе их взаимная эффективность становится в разы сильнее, появляется дополнительная теплоотдача. Вместе они способны обогреть помещение до ста квадратных метров, не заставляя вас тратить на такое отопление огромные деньги.

Для типичной русской зимы достаточно будет всего лишь двух топок в сутки для создания комфортной температуры в помещении. Кроме того, температуру можно будет регулировать при помощи современных автоматизированных систем.

Водяное отопление на дровах

Это более сложно организованная система является пиролизным котлом. состоящим из двух отделений. В нижнем происходит сгорание дров, а в верхнем происходит циркуляция газа, образующегося из-за горения. Благодаря схеме, по которой газ попадает в дымоход не сразу. его эффективность возрастает, а для длительного горения требуется меньшее количество дров .

Вокруг котла располагаются толстые трубы, по которым идет вода, нагретая от него. Учитывайте то, что для котла подобного типа подходят только сухие дрова, поэтому у вас дома всегда должен быть их хороший запас .

Также существуют системы, использующие для отопления горячий воздух, вместо воды. Он, проходя через контур, передается в воздушное пространство дома. Холодный же воздух, опускаясь вниз снова попадает в котел для дальнейшего нагревания .

Особенности

Сегодня отопительные котлы обладают достаточной мощностью для обогрева помещений различного назначения. Они экономичны. Время их беспрерывной работы составляет практически весь отопительный сезон.

Эти приборы могут работать на дровах, угле, пеллетах (древесных отходах, спрессованных и переработанных в гранулы), брикетах, торфе, дровяном газе.

Типы котлов

В зависимости от вида твердого топлива они подразделяются на следующие типы:

дровяные (отапливаются не только дровами, но и пеллетами);
универсальные (для работы используют разные виды топлива и их сочетания);
газогенераторные котлы (у них повышенный КПД, работают на дровах и древесном газе).

Модели последнего вида более удобны в применении, так как внутри них не скапливается сажа, а золы остается минимум.

Самодельный котёл для водяного отопления

Различают модели котлов длительного горения, зависимые от носителя электроэнергии и независимые.

Такое оборудование для отопления работает по принципу верхнего горения (очаг горит сверху вниз). Камеру сгорания, расположенную в верху конструкции, заполняют топливом. Вентилятор нагнетает воздух по воздуховоду, и тепло, выделяющееся при сгорании, отправляется в теплообменник. Объем камеры сгорания – около 500 дм3, поэтому такое отопительное устройство может без перерыва работать несколько дней.

Достоинства

Конструкции длительного горения – отопительные приборы, пользующиеся большой популярностью среди населения. Объясняется это множеством их достоинств: это не только использование топлива различных видов, но и долгое время их горения, а также простота и экологическая безопасность их применения.

Самодельный котёл для водяного отопления

Котел такого типа в его современной вариации – это конструкция, оснащенная автоматикой, вентилятором для увеличения давления в системе. При малом количестве потребляемого топлива такие приборы могут поддерживать температуру в помещениях большого размера.

Большой минус конструкции – высокая стоимость, более 1000 у. е.

Что такое пиролизное горение

Как известно, не совсем удобно обогревать то или иное помещение при помощи дров, поскольку это топливо сгорает быстро, не выделяя при этом нужное количество энергии. Однако если содержание кислорода в топке будет пониженным, материал будет расходоваться гораздо медленнее. Именно на этом и основан принцип пиролизного горения, благодаря которому топлива требуется значительно меньше, а эффективность увеличивается. Основные продукты, получаемые в таком случае – кокс, зола, а также горючий газ, который при также выделяет большое количество тепла.

Это значит, что, конструируя самодельный котел длительного горения, необходимо принять во внимание следующие моменты:

изначально древесина, сгорающая при ограниченном поступлении кислорода, выделяет горючий газ;
далее полученная в результате смесь сжигается, отдавая, в свою очередь, тепло.

По этому принципу работают многие самодельные котлы, но при этом важно помнить, что оборудование обязательно должно быть отрегулировано так, чтобы при его работе не была повреждена общая система обеспечения теплом жилища

Полезные дополнения

Собираемые в домашних условиях самодельный котел длительного горения нужно снабдить приборами контроля – манометром и термометром. Если же вы решили установить на свой агрегат комплект автоматики и вентилятор – нагнетатель, то нужно будет выполнить для него посадочное место. Вентилятор ставится в верхней крышке корпуса, электронный блок управления лучше сделать выносным, закрепив его на ближайшей стене внутри помещения топочной. Датчики температуры и давления врезаются в корпус водяной рубашки. Обычные показывающие приборы в этом случае не следует игнорировать, ведь они смогут работать при отключенной электроэнергии. Поэтому их тоже лучше поставить, поскольку далеко не каждый электронный дисплей отображает давление теплоносителя.

После сборки котлы отопления на дровах надо обязательно проверять на проницаемость сварных швов. С помощью компрессора это сделать просто: заполнить водой рубашку аппарата и создать в ней избыточное давление 3 Бар. Перед испытанием швы обязательно нужно очистить от шлаков. Раковины и непроваренные места дадут о себе знать течью. Когда компрессора в хозяйстве нет, отопительную установку потребуется разжигать и протапливать на улице до создания критического давления в рубашке 3 Бар. Контроль за давлением и температурой воды можно осуществлять по термометру и манометру.

Обшивку водяной рубашки и внутреннюю часть всех дверец самодельного агрегата рекомендуется покрыть теплоизоляционным материалом. В качестве последнего применяются асбестовые листы и базальтовая вата, которые не боятся высоких температур. Для наружной облицовки изоляции можно применить тонкий металл 0.3—0.5 мм с полимерным покрытием желаемого цвета.

Достоинства двухконтурного отопления

Двухконтурным называется тот вид отопления, при котором с помощью котла происходит нагрев воды специально для использования ее в быту и для отопления всего помещения. Таким образом, всю потребность горячей воды обеспечивает один двухконтурный котел. Есть и другие причины, по которым он набирает все большую популярность :

Дает возможность не зависеть от коммунальных хозяйств и позволяет самим регулировать отопление, тем самым создавая комфорт дома
Возможность установки в любой части дома. так как не требуется дополнительная система вытяжки, вентиляция также не требуется
Кроме самого котла Вам ничего не понадобится, ведь все необходимое для отопления и снабжения дома горячей водой в течении длительного времени уже будет встроено
Выгодная и доступная цена

Как работает дровяная печь с водяным контуром Выбираем печи-камины для дачи с водяным контуром и теплообменником Кирпичная печь с водяным контуром Печь с водяным контуром на отработке – как сделать своими руками.

Изготовление водяного контура

Вы сами легко сможете установить и сделать водяной котел на готовую водяную печь длительного горения, а если у вас ее нет, то большого труда не составит самим выложить ее из кирпича. Для нагревания воды. Изготовить водяной контур можно из старых чугунных радиаторов для отопления, которые вы сможете легко найти.

Их емкость в среднем составляет полтора литра. Можно соединить несколько таких между собой и на выходе получить нагреватель объемом 15 литров, но за счет больших габаритов он может подойти для использования далеко не во всех помещениях. Наиболее приемлемый вариант – это русская баня.

Для начала своими руками разберите. прочистите и промойте их с помощью солевой кислоты, а точнее ее раствора. Перед установкой всей конструкции следует поменять прокладки, разделяющие секции, так как изначально они не приспособлены к высоким перепадам температуры. которая может достигать пятисот с лишним градусов. Так как старый разделитель не выдержит и может произойти протечка радиатора, для прокладки используйте пропитанный шнур из асбеста. После этого можете приступать к сборке. Собрать его надо таким образом, чтобы труба для выхода расположилась над всей конструкцией, а для входа – под ней .

Готовый для использования контур расположите в дымоходе как можно ближе к топке. Горячий воздух, идущий оттуда, будет нагревать контур и соответственно воду, делая ее пригодной для отопления дома. В последствии всю систему водяного контура Вы подключите к радиаторам, отапливающим ваш дом

Не забудьте предварительно проверить всю систему на наличие каких-либо протечек, уделяя особое внимание контуру. который вы собрали своими руками

Если вы не нашли для его изготовления старые чугунные батареи, то вы можете использовать для контура обычные трубы, но с достаточно толстыми стенками .

Водяной контур можно применить к абсолютно любой печи длительного горения: от камина и до буржуйки. Также можно сделать котел из достаточно толстого метала и расположить его прямо под топкой, отчего он будет значительно быстрее нагреваться .

Самостоятельное изготовление

Сконструировать своими руками котел отопления достаточно сложно. Малейшая неточность, и он будет работать неправильно, что может привести к трагедии. Поэтому необходимо тщательно изучить технологию их изготовления и очень качественно выполнять все мероприятия.

Отопительные приборы шахтного вида

Самостоятельно создать можно шахтный или пиролизный котел. Первый функционирует не только на дровах, но и на угле, торфе или опилках. В его камеру сразу можно загрузить до 50 кг дров.

Самодельный котёл для водяного отопления

При полной загрузке камеры топливом и высокой мощности такой прибор непрерывно проработает до 5 часов, при самой малой мощности (15-20 кВт) – до суток. Его КПД – 75%. Мощность таких моделей можно регулировать с помощью автоматики.

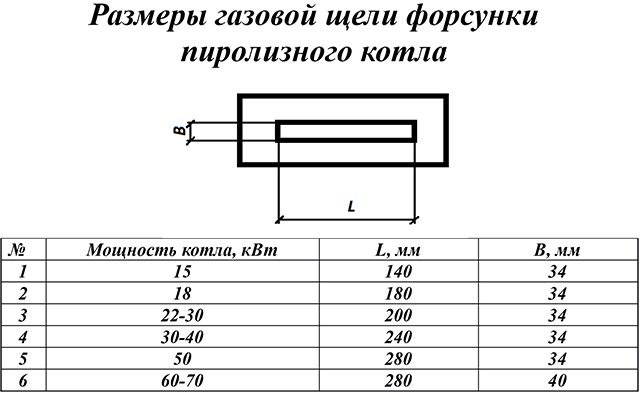

Пиролизная модель

Желтый или бесцветный дровяной газ, выделяющийся под воздействием высокой температуры, является источником тепла в пиролизном котле. Для такого отопительного прибора можно использовать только полностью высушенные дрова, иначе он не запустится. Работать пиролизная конструкция может и на пеллетах. Автоматическая подача их в топку (с помощью специальных шнеков) станет дополнительным достоинством котла. Продолжительность работы модели подобного типа при полной загрузке – 12 часов.

Самодельный котёл для водяного отопления

Минусы – высокая стоимость (снизить ее можно, если изготовить его самостоятельно), энергозависимость (вентилятор работает с помощью электричества), большие размеры.
Для изготовления такого прибора нужны:

труба и лист из стали толщиной 4 мм;
профтрубы, прутья металлические сечением 2 см;
электродоты;
вентилятор;
кирпичи огнеупорные;
автоматический регулятор температур;
крепежи.

Самодельный котёл для водяного отопления

Предварительно составляют схему будущего котла со всеми расчетами. За основу берут наиболее удачную в этом плане конструкцию самодельного котла, разработанную инженером Беляевым. В нее вносят корректировки соответственно пожеланием владельца дома. Например, сделать отопление более эффективным можно за счет увеличения объема рубашки теплообменника.

Самодельные пиролизные приборы нужно устанавливать на специально оборудованные для них площадки из шамотного кирпича. После этого их подсоединяют к водяному контуру.

Самодельный котёл для водяного отопления

При первом, тестовом включении выясняют, не было ли допущено ошибок в конструкции котла. Если все было сделано правильно, то прибор сможет быстро переключиться в режим газогенератора. В помещении уже в течение получаса станет гораздо теплее.

Инструменты и материалы

Дровяной отопительный прибор – наиболее безопасная конструкция. Автономность его работы, простота эксплуатации, минимальная вероятность взрыва, возможность самостоятельного изготовления – вот основные его достоинства. Его минус – регулярность внесения топлива.

Самодельный котёл для водяного отопления

Самодельные дровяные модели котлов можно изготовить из следующих материалов и деталей:

бочка из металла (объем – 200 л);
стальной лист толщиной 3-5 мм (для создания топки);
металлическая труба диаметром 20 мм и толщиной стенки от 3 мм;
труба Г-образной формы (диаметр – 20 мм);
колосник;
дверцы для поддувала и топки.

Самодельный котёл для водяного отопления

Самодельные модели дровяных котлов изготавливаются при помощи газосварочного оборудования и болгарки.

Последовательность работ

Перед началом работ необходимо тщательно продумать схему прибора, приобрести все необходимые материалы и инструменты.

Вырезать 3 круга (диаметр каждого 57 см): это дно, верхняя крышка и перегородка между поддувалом и топкой. В двух из них сделать отверстие диаметром 20 мм.

Из листа стали вырезать полосу шириной 400 мм, длиной 3600 мм, вырезать в нем отверстия для дверцы топки, ниже него – для поддувала. Соединить лист сваркой в круг.

Самодельный котёл для водяного отопления

Приварить сверху круг с отверстием, снизу – без него. Между ними установить перегородку с колосником.

Сварить трубу и бочку между собой по принципу «один внутри другого». Снизу установить топку с поддувалом. Соединить все элементы с помощью сварки.

В верхней части бочки закрепить Г-образный отрезок трубы: он соединит емкость для нагрева и дымоход. Вода, нагреваясь в бочке, образует пар, который будет свободно выходить в дымоход, тем самым не давая расти давлению в котле.

Вверху и внизу установить патрубки для входа холодной воды и выхода горячей.

Навесить дверцы на топку и поддувало.

Установить конструкцию на фундамент из огнеупорного кирпича.

Такой прибор обогревает с помощью дров, пеллет или торфа, плотно уложенных внутри топки.

Даже простейшая модель дровяного котла требует осторожности и внимания при самостоятельном изготовлении

Устройство

Прежде чем сделать твердотопливный котел, желательно спроектировать или найти точный чертеж. Это поможет избежать длительного процесса подгонки при изготовлении отдельных деталей. Принцип работы всех таких устройств примерно одинаковый, а значит, чертежи будут похожи между собой

Стоит обратить внимание на размеры установки, диаметры труб, глубину загрузочного пространства. Самодельный котел хорош тем, что параметры можно изменить под свои нужды

Обогреватель не должен занимать слишком много места, быть близко к стене, иметь размеры труб несопоставимые с помещением, в котором он будет находиться.

Самодельный котёл для водяного отопления

Схема одного из типов котлов длительного горения на дровах(принцип верхнего горения)Рекомендуется рассчитать мощность агрегата, его теплотворность. От этих параметров зависит время работы (в идеале – 24 часа), насколько частой будет загрузка дров и т. д. Все это нужно продумать, перед тем как начать сооружать самодельный котел.

Котел длительного горения с вертикальной топкой (еще его называют «бубафоня»). Собирают, в основном из стали с высокой теплоустойчивостью. Толщина металлических стенок должна быть 4-6 мм, чтобы сталь не прогорела в кратчайший срок. Очень часто за основу берут опустошенный газовый баллон или небольшую бочку. Растопка будет идти на дровах или пеллетах. На них сверху ставится поршень, который оказывает давление, не давая образоваться воздушному зазору, ускоряющему горение. Иначе это приспособление называют «воздушный распределитель», посередине распределителя располагается отверстие для прохождения воздуха в топку. Деталь представляет собой кусок листовой стали в форме диска, толщиной не более 5 мм, а диаметром чуть меньше чем диаметра топки, чтобы была возможность свободно перемещать ее в топке, с приваренным к ней стальным штоком. На распределителе со стороны дров установлены 50см перегородки для прохождения воздуха. Это оптимальный размер, т. к. при увеличении топливо будет выгорать очень быстро, а при уменьшении – будут затухать

Устанавливаются перегородки (важно, чтобы они были в форме дуги) так, чтобы получилось подобие крыльчатки

Самодельный котёл для водяного отопления Устройство котла на твердом топливе

Твердотопливный котел можно подключить к системе отопления в доме. Для этого необходимо осуществить одну из следующих схем:

Через топку запустить змеевик, по которому будет идти и нагреваться жидкость;
Установить дымовую трубу так, чтобы она проходила через сосуд с жидкостью, дым имеет достаточно высокую температуру на выходе, а значит, будет эффективно нагревать жидкость.

Источник

Водяной котел для печей своими руками сделать сложно, но нет ничего невозможного, если вы хотите установить у себя дома автономное отопление и не зависеть от коммунальных служб. В последнее время такой вид отопления популярен не только в загородных помещениях, но и в городских квартирах. К тому же газовый котел сложен в плане монтажа и дорог сам по себе. Представляем вашему вниманию описание, как сделать водяной котел отопления своими руками и топить его дровами.

Водяной котел своими руками просто незаменим для загородного жилища, где услуги за отопление нередко бывают слишком высокими. Водный котел своими руками на дровах для печи – отличная альтернатива газу. а также он позволит значительно сэкономить горячую воду.

Модель, созданная собственноручно, может не уступать заводским моделям по показателям мощности и эффективности, а иногда и превосходит их в разы. Если работать строго по инструкции и правильно произвести все расчеты, то результатом вы точно разочарованы не будете.

Ключевые преимущества водяного котла для отопления при печи, сделанного вручную:

экологичность;
хороший показатель КПД;
низкая себестоимость материалов и топлива;
безопасность;
приемлемые условия работы;
автономная установка.

Когда вы завершили расчетные работы, можно приступать к монтажу конструкции. Чтобы это сделать, нам потребуются следующие инструменты и материалы :

трубы из стали;
прут, имеющий сечение в 20 мм;
профильные трубы;
вентилятор центробежный;
болты и гайки;
стальной лист;
шамотный кирпич.

Также перед работой выберите место для топки водяной конструкции для печи, проведите расчеты параметров теплообменника и определите наиболее подходящий для вашего помещения способ водоснабжения.

Несколько вариантов водяных котлов на дровах для бани

Приступаем к установке. Обратите внимание, что внутри объем устройства должен быть одинаковым, а вот рубашка теплообменника должна быть увеличена в объеме для улучшения показателей эффективности котла на дровах. Когда вы установите его на заранее подготовленное для него место, его нужно будет подключить к водяному контуру, а затем проверить работу, заделав все стыки.

Лучшая отдача энергии происходит в газогенераторном режиме, для разогрева помещения при этом котел на дровах греется порядка получаса.

После установки его можно покрасить для того, чтобы он был максимально огнеустойчивым, кроме того, благодаря покраске котел будет иметь более привлекательный вид.

Если вы все сделали правильно, провели расчеты и совершили правильную сборку, то водяные котлы на дровах станут более эффективными, чем газовые. Также дровяной котел позволяет более равномерно распределять тепло в помещении.

Самодельные котлы. работающие на дровах при печи, подразделяются на следующие категории:

классическая модель – однокамерный котел, оснащенный камерой для топлива;
пиролизная модель – оснащена двумя камерами, позволяющие произвести более высокий уровень отдачи тепла. Верхняя камера предназначена для сгорания газов из нижней камеры, в которой, в свою очередь, сгорают дрова. Использовать для отопления следует дрова, влажность которых не должна быть выше 20 процентов, иначе они гореть не будут.

Если ваша печь кирпичная. то для нее водяной котел тоже можно соорудить своими руками, да и саму печь выложить из кирпичей тоже. В качестве водонагревателя для него можно взять простой радиатор из чугуна. Подобную модель можно отыскать при демонтаже старых пятиэтажных «хрущевок», если в вашем городе они идут под снос.

Каждый из радиаторов имеет емкость порядка полутора литров. При соединении друг с другом двенадцати таких радиаторов, то вы получите в итоге мощный нагреватель на 18 литров площадью три квадратных метра. Однако такие масштабы подойдут далеко не для всех помещений, а вот для отопления объемной русской бани это будет один из наиболее приемлемых вариантов.

Перед тем как вы будете устанавливать саму конструкцию, разберите радиаторы. затем их следует тщательно почистить. Чтобы удалить все имеющиеся на них загрязнения, сделайте горячий раствор на основе шестипроцентной соляной кислоты и им промойте радиаторы, затем их следует сполоснуть холодной водой. Теперь меняем межсекционные прокладки, поскольку температура может быть более шестисот градусов. При таком температурном режиме картон не сможет выдержать удара, что спровоцирует течку радиатора. Поэтому в качестве прокладки возьмите шнур из асбеста, предварительно пропитав его олифой.

Теперь монтируем котел в кирпичную печь. и это не так сложно, как может показаться на первый взгляд. Но есть некоторые моменты, о которых стоит упомянуть особо. Во-первых, труба для водяного котла для кирпичной печи должна быть оснащена бесшовной трубой с большим диаметром, это позволит распределить воду максимально эффективно. Во-вторых, ни в коем случае трубы нельзя паять встык, чтобы не допустить появления дефектов, из-за которых котел может впоследствии протекать.

Также следует с краев труб снять фаску, перед варкой убедитесь, что кольца расположены друг от друга примерно в 5 см. Нередко котел в кирпичной печке может сильно протекать, если такое вдруг случится, зачистите места протекания при помощи болгарки и промойте их.

Одним из ключевых преимуществ является эффективная теплоотдача. также немаловажный факт, что трубы можно подвести ко всем помещениям от трубы.

Также следует отметить, что водяной котел в кирпиче очень надежен. как и сама печь из кирпича, традиционно считающаяся надежным тепловым источником. А при совмещении такой печи с котлом на водяной основе их взаимная эффективность становится в разы сильнее, появляется дополнительная теплоотдача. Вместе они способны обогреть помещение до ста квадратных метров, не заставляя вас тратить на такое отопление огромные деньги.

Последнее время подобный вид отопления становится всё более популярным в загородном доме. Его использование значительно сэкономит использование горячей воды, а также, если Вы все же решите установить котел у себя дома своими руками. он сможет заменить вам газ в течении достаточно длительного времени .

Систему водяного отопления достаточно просто сделать дома своими руками абсолютно каждому. Не важно. огромный ли у Вас частный дом или небольшая дача, система водяного отопления Вам точно подойдет. Ведь материалы для неё найти достаточно просто, и также большого труда не составит разобраться со схемой и смонтировать все необходимое оборудование.

В случае если Вы все сделаете правильно, качественно проведете сборку, то по всем расчетам водяные котлы будут работать намного эффективнее, чем газовые. Также с его помощью теплый воздух будет распределяться по помещению наиболее равномерно .

Проектирование системы водяного отопления без сомнения можно назвать одной из самых значимых разработок девятнадцатого столетия. Каков же принцип ее работы. При поднятии вверх по трубам, с помощью горячей воды образуется непрерывный поток. а освободившееся пространство заполняет холодная вода. Вода непрерывно движется и постоянно нагревается. Таким образом обеспечивается в течении долгого времени поддержание комфортной температуры всех помещений дома. Ведь вода самостоятельно будет циркулировать по трубам.

Виды отопительных систем:

Самотечные. Вода сама движется по трубопроводу
С принудительным движением. Вода движется под действием насоса

Системы, использующие принудительное движение, намного более эффективны по сравнению с первыми, так как в самотечных, проходя через радиатор, вода замедляется и остывает, переставая обогревать помещения. Ускоряется поток воды циркуляционным насосом, который встраивают для обеспечения постоянного движения воды.

Подобные конструкции требуют подключения к электричеству. Пожалуй, это их единственный недостаток, но во всем остальном они являются самыми эффективными и экономичными по сравнению с другими видами отопительных систем .

Но прежде чем начать монтаж своими руками, тщательно выберите место и рассчитайте параметры теплообменника. Также обратите внимание на то, что объем рубашки теплообменника должен быть обязательно увеличен с целью улучшения работоспособности котла, но при всем этом, внутренний объем должен остаться неизменным .

Наиболее эффективная работа обеспечивается за счет генераторного режима. Чтобы сделать котел максимально огнеупорным вы можете, завершив установку, своими руками покрасить его дополнительным слоем краски. которая к тому же может сочетаться с интерьером вашего дома, чтобы он мог еще лучше с ним сочетаться.

Главное, что вам нужно знать, если вы решили делать своими руками систему водного отопления на дровах. что значительно легче создать водяной контур. если дома еще нет печи длительного горения. а вот если печь уже установлена, то придется разбирать печную кладку в некоторых местах.

Их емкость в среднем составляет полтора литра. Можно соединить несколько таких между собой и на выходе получить нагреватель объемом 15 литров, но за счет больших габаритов он может подойти для использования далеко не во всех помещениях. Наиболее приемлемый вариант – это русская баня.

Для начала своими руками разберите. прочистите и промойте их с помощью солевой кислоты, а точнее ее раствора. Перед установкой всей конструкции следует поменять прокладки, разделяющие секции, так как изначально они не приспособлены к высоким перепадам температуры. которая может достигать пятисот с лишним градусов. Так как старый разделитель не выдержит и может произойти протечка радиатора, для прокладки используйте пропитанный шнур из асбеста. После этого можете приступать к сборке. Собрать его надо таким образом, чтобы труба для выхода расположилась над всей конструкцией, а для входа – под ней .

Готовый для использования контур расположите в дымоходе как можно ближе к топке. Горячий воздух, идущий оттуда, будет нагревать контур и соответственно воду, делая ее пригодной для отопления дома. В последствии всю систему водяного контура Вы подключите к радиаторам, отапливающим ваш дом. Не забудьте предварительно проверить всю систему на наличие каких-либо протечек, уделяя особое внимание контуру. который вы собрали своими руками. Если вы не нашли для его изготовления старые чугунные батареи, то вы можете использовать для контура обычные трубы, но с достаточно толстыми стенками .

Водяной контур можно применить к абсолютно любой печи длительного горения: от камина и до буржуйки. Также можно сделать котел из достаточно толстого метала и расположить его прямо под топкой, отчего он будет значительно быстрее нагреваться .

Это более сложно организованная система является пиролизным котлом. состоящим из двух отделений. В нижнем происходит сгорание дров, а в верхнем происходит циркуляция газа, образующегося из-за горения. Благодаря схеме, по которой газ попадает в дымоход не сразу. его эффективность возрастает, а для длительного горения требуется меньшее количество дров .

Также существуют системы, использующие для отопления горячий воздух, вместо воды. Он, проходя через контур, передается в воздушное пространство дома. Холодный же воздух, опускаясь вниз снова попадает в котел для дальнейшего нагревания .

Главное преимущество котла и кирпичной печи длительного горения – это высокая теплоотдача и возможность подведения отопления ко всем помещениям дома с помощью труб. Также он способен работать как автономно, так и будучи подключенным к системе центрального отопления. Но самое важное — это надежность котла и самой кирпичной печи. При совместной работе они обогреют огромное помещение при относительно небольших затратах.

Используя печи дровяного отопления, всегда соблюдайте правила техники безопасности

Никогда не оставляйте печи длительного горения в течении долгого времени без контроля, не забывайте вовремя отчищать зольную камеру и подкладывать дрова в топку
Уделяйте внимание задвижкам канала дымохода. держите их в открытом положении, пока не начнете разжигать печь
Используйте только в холодное время года, ее использование летом нецелесообразно

Значительное перегревание может привести к поломке, и тогда придется ремонтировать печь. причем серьезно. Высокая температура может послужить причиной разрушения стен печи. Именно поэтому стоит избегать чрезмерно высоких температур и использования агрегата в теплое время года.

Двухконтурным называется тот вид отопления, при котором с помощью котла происходит нагрев воды специально для использования ее в быту и для отопления всего помещения. Таким образом, всю потребность горячей воды обеспечивает один двухконтурный котел. Есть и другие причины, по которым он набирает все большую популярность :

Дает возможность не зависеть от коммунальных хозяйств и позволяет самим регулировать отопление, тем самым создавая комфорт дома
Возможность установки в любой части дома. так как не требуется дополнительная система вытяжки, вентиляция также не требуется
Кроме самого котла Вам ничего не понадобится, ведь все необходимое для отопления и снабжения дома горячей водой в течении длительного времени уже будет встроено
Выгодная и доступная цена

Не боги горшки обжигают – этим правилом руководствуются доморощенные Кулибины и при изготовлении систем отопления. Действительно, сделать самодельный котёл водяного отопления на дровах не представляется сложной задачей при определённых навыках сварочного дела и понимании процессов, происходящих при горении. Ниже описана инструкция по самостоятельному монтажу простейшего отопительного устройств со встроенной в неё водяной системой.

Самое главное, что получает владелец кустарной буржуйки – это низкая себестоимость установки. Действительно, сравнив предложения от производителей, можно увидеть, что твердотопливные котлы превышают порог в 20 тыс. рублей + монтаж трубной разводки вкупе с радиаторами – самостоятельная работа обойдётся много дешевле.

Достоинства самодельного котла, ещё и в следующем:

Простота обслуживания. Как правило, мастер выбирает для монтажа несложную модель.
Высокий КПД.
Возможность применять любое топливо, если водяной бак будет сделан из чугуна.

К минусам, которые несут самодельные дровяные котлы водяного отопления, можно отнести отсутствие автоматики – если мастер не обладает инженерным образованием, подключить силовой узел управления будет сложно. И не слишком презентабельный вид конструкции.

Простота процесса заключается ещё и в доступности материалов и инструментов для работы. Потребуются навыки сварного дела. Итак, что нужно:

Старая бочка из-под ГСМ или самостоятельно сваренный короб. Тару предварительно выжигают от остатков масел – заполняют дровами и растапливают будущий котёл.

Будущий корпус должен быть обязательно герметичным – это проверяется ещё на стадии выжигания. Если имеются незначительные дефекты в виде дыр, то их заваривают и заполняют бочку водой – течи быть не должно.

Листовой, толстостенный металл. Из него будет изготавливаться теплообменник. Кстати, альтернативная замена этому – старые, отжившие своё чугунные радиаторы. Пять-шесть секций будет вполне достаточно для корпуса. Чугун примечателен тем, что долго не остывает. Но если подпитывать горячий котёл холодной водопроводной водой, то теплообменник неминуемо лопнет. Перед монтажом секции разбирают, вымачивают в кислоте и собирают, используя асбест-шнур, вымоченный в олифе.

Трубы профильные. Они потребуются для изготовления дымохода и сборки станины, на которую будет монтироваться котёл. Диаметр и толщина стенок должна быть внушительной, чтобы выдержать вес котла, заполненного топливом и водой.

Приобретаются колосники, заслонки, дверцы. Если помещение внушительное или объект в два этажа, то потребуется циркуляционный насос – без него носитель не поднимется на высоту, и есть риск размораживания системы в морозы. Недурно установить на готовый котёл манометр и термометр, чтобы контролировать давление и температуру носителя.

Для трубной разводки потребуются металлопластиковые патрубки и радиаторы – котлы отопления на дровах с водяным контуром без этого неприемлемы.

Главным инструментом для работы станет сварочный аппарат. Если навыков работы нет, процесс невозможен – вся конструкция должна быть герметичной.

Итак, сборка кустарного дровяного котла:

Для работы важно иметь чертёж будущего изделия – это сократит время процесса, а нанесённые размеры позволят быстро и точно приготовить все комплектующие.

Изготавливают каркас, поддерживающий конструкцию. Можно использовать стальные уголки, но они менее надёжны, чем профильные трубы. Высота до дна будущего котла должна составлять не менее 0,8 м. Верхнюю часть можно сделать в виде дуг – так бочка получит ещё более устойчивое положение.

Теперь работа с бочкой. В ней нужно сделать следующие отверстия – под дымоход, под топочную и зольную камеру, два отверстия для подачи-обратки. Предварительно весь объём будущего дровяного котла делят на две части – в верхней будет помещён теплообменник и топка, в нижней зольник.

Самое большое пространство отдаётся водяному баку. В бочку вставляют металлический лист, согласно определённому пространству и разделяющим котёл на части.

Можно изготовить металлический короб под топку и вварить внутрь. Для этого из прута сечением 20 мм, изготавливают каркас, на который и приваривают короб. Соприкосновение со стенками бочки нежелательно – большие температуры, особенно от угля, прожгут импровизированный котёл быстро.

Бак устанавливают позади топки. Котлы водяного отопления на дровах, принцип работы которых в следующем – отходящие газы будут его обволакивать, тем самым нагревая теплоноситель – должны быть надёжными. Устанавливают его строго вертикально, заранее подводя патрубки к вырезанным отверстиям.

Подготавливают крышку с дверками, вставляют стальной дымоход. Его можно вывести в общий, если имеется. В отсутствии оного, стальную трубу выводят на крышу, выше коньковой части.

Теперь самоделку можно проверить. Для этого небольшое количество топлива укладывают внутрь и поджигают – нигде не должно просачиваться отходящих газов. Далее монтируют трубную разводку по всему дому:

Важно правильно выбрать схему: однотрубная отличается неравномерным прогревом, двухтрубная — позволяет регулировать температуру, если установить краны на концах радиаторов, коллекторная слишком сложна и требует специального оборудования.
Когда со схемой определено, последовательно соединяют патрубки и радиаторы. Последние устанавливаются строго под окна, где теплопотери выше всего. Затем готовую схему следует проверить до того, как она будет подключена к котлу.

Течи также быть не должно. Расширительный бак устанавливают в подающую линию, чтобы не запитывать котёл холодной водой. Представляет он собой стальной бак с объёмом, превышающим количество воды всей системы на 20%.

Собственно водяной котёл отопления на дровах своими руками готов. Осталось ввести его в действие. Мастера с инженерным образованием обязательно оборудуют конструкцию манометром и термометром, которые должны стоять в специальной гильзе с маслом, предохраняющим градусник от перегрева.

Конечно, кустарная установка не слишком презентабельна. Её можно впоследствии покрасить или обложить кирпичом. Но можно быть уверенным, что такой котёл не подведёт своего пользователя.

Дровяной котёл может быть изготовлен не только из металла. Всем известную русскую печь можно модернизировать под водяную систему отопления. В некотором смысле она превзойдёт стальной агрегат:

КПД у печи на 10-15 процентов больше, чем у металлических котлов – особенно этим могут похвалиться колпаковые печи Кузнецова.

Кирпичи много дольше держат тепло, чем металлический дровяной котёл отопления с водяным контуром.

Топочная камера печи больше, чем у котла. В связи с этим количество загрузок топлива может быть сокращено.

Печь обладает лечебным эффектом, на ней можно готовить еду.

Модернизация печи не займёт много времени и процесс не слишком труден. Стоит лишь сделать следующее:

Печь аккуратно разбирают в той части, где начинается дымоход и выше топочной камеры. Пространство следует очистить от сажи.
Корпус теплообменника собирают из тех же секций от старых батарей – вымачивают, очищают и спрессовывают обратно.
Для поддержки теплообменника, сваривают стальной каркас из арматурного прута. Его укладывают между кирпичами. Такая конструкция будет удерживать полный бак и оставит свободным, пространство для периодической чистки. Важно – конструкция теплообменника должна быть меньше диаметра дымохода на 40-50%, иначе получится препятствие для выхода газа.
Устанавливают теплообменник и отмечают места в кладке для входа-выхода. Теперь можно закладывать стену дымохода и монтировать систему трубной разводки.
Собственно, затем процесс идёт аналогично выше писанному – последовательная сборка радиаторов, фиксация на подаче-обратке. Далее, заполнение системы водой и ввод её в работу.

Таким образом, твердотопливный котёл водяного отопления на базе русской печи готов.

Выше описана простая классическая модель котла на дровах из подручного материала. Умельцы не останавливаются на примитивных вариантах и устраивают следующие конструкции:

Пиролизный котёл. Принцип действия основан на сжигании отходящих газов, которые расслаиваются и отдают ещё больше температуры агрегату. Изготовить его нетрудно – конструкция напоминает несколько коробов, вложенных друг в друга.

Существенный минус – котёл лучше всего работает на мелких фракциях топлива – пеллетах. Большой плюс – экономия топлива – одной закладки хватает на 12 часов работы. Чистка упрощена тем, что древесина сгорает практически без остатка.

Котлы длительного горения. Приводимые количества топлива, на которых может работать дровяной котёл для водяного отопления – слишком преувеличены производителем, но и реальные сроки – до 3-5 дней всё равно больше, чем у традиционных классических или пиролизных агрегатов.

Плюс – экономия топлива, минус – сложность конструкции. Требуется технический и автоматический подход – регулярный контроль над котлом, обеспечивает безопасность.

Самостоятельное изготовление любого из перечисленных агрегатов должно сопровождаться выверенным проектом, иначе конструкция окажется бесполезной и, что немаловажно, опасной.

Сделать котёл водяного отопления на дровах своими руками под силу домашнему умельцу – это факт. Но до работы следует тщательно продумать конструкцию, поставить цели, которые будет выполнять система, запастись нужными материалами и инструментами.

Важно иметь навык сварного дела. Интернет пестрит предложениями от артельных бригад собрать и доставить собственнику котёл его мечты – если модель при ближайшем рассмотрении оказывается качественной, то приобретение сократит массу времени до начала пользования комфортом.

Требуется включить JavaScript или обновить плеер!

Процесс отопления на дровах может происходить при помощи таких приборов:

классические печки – закладка дров происходит в обычную камеру, где и происходит их горение;
пиролизные печи – топочная камера следующих агрегатов состоит из двух отсеков. В первом происходит закладка и горения дров, а в другом – догорание газов. Это высокопродуктивный прибор, который требует наименьшего объема топлива.

Конструкция пиролизного котла

Такие печки на дровах имеют ряд преимуществ относительно других приборов для отопления частного дома:

высокий показатель КПД – от 80% до 93%;
экономность этого вида отопления, поскольку стоимость дров намного ниже, чем газа или электрики;
можно использовать не только дрова, а и отходы древесной промышленности – стружку, опилки;
постепенный обогрев помещения;
при монтаже агрегата не нужно дополнительно обустраивать фундамент;
существует возможность подключить к водяной системе отопления частного дома;
экологичность устройства;
безопасность агрегата;
не нуждается в профессиональном обслуживании.

Две схемы пиролизных котлов

Раздельный, пластинчатый теплообменник котла

Котел на дровах своими руками можно сделать, используя старый ненужный газовый баллон.

Также для данного устройства вам понадобится:

металлические уголки;
небольшая решетка из металла;
чугунная дверца;
лист металла;
трубы для дымохода.

Пошаговая инструкция устройства для отопления загородного дома:

Из баллона необходимо удалить вентиль при помощи молотка.
После этого вырежьте в верхней части цилиндрической емкости отверстие под дверцу.
Из уголков сварите раму, на которую будут присоединяться дверцы. После этого прикрепите ее к баллону.
В раме и дверце просверлите отверстие для крепежных элементов, после чего нужно соединить два элемента.
Вырежьте отверстие в емкости под решетку. Оно должно находиться снизу будущего котла. После этого приварите к отверстию металлическую решетку.

Схема котла из газового баллона

лист металла толщиной 4-5 мм;
лист металла толщиной 10-12 мм;
металлические уголки и решетка;
трубы для дымоотвода.

Схема простого твердотопливного котла

Как сделать печь длительного горения, бубафоня из газового баллона

Пошаговая инструкция для изготовления котла на дровах:

Из листового материала вырежьте детали, которые будут исполнять роль стенок в котле. Из металла толщиной 10-12 мм сделайте две перегородки для печки.
В элементе, который будет устанавливаться сверху агрегата, вырежьте отверстие диаметром 100 мм под дымоход.
К днищу приварите боковые стенки. После этого на вертикальные элементы полосы металла шириной 3 см для установки колосниковой решетки. Также присоедините к боковым панелям своеобразные опоры из металлической полосы для перегородок.

Самодельный котел из листового металла

Источник

В последние годы все большую популярность приобретают отопительные установки, сжигающие твердое топливо. Это неслучайно, ведь энергоносители становятся все дороже, а древесина или уголь продолжают оставаться доступными видами топлива. Однако по причине роста спроса на такое оборудование оно начинает дорожать и не каждый может себе позволить его приобрести. Альтернатива — самодельные котлы для отопления частного дома, которые обойдутся гораздо дешевле, а работать будут не хуже заводских.

Преимущества и принцип действия

Помимо низкой стоимости данный вид установок имеет и другие достоинства:

Квалифицированно сделанный агрегат из качественных материалов выдержит критические нагрузки при избыточном давлении теплоносителя до 4 Атм. Такая ситуация нередко случается с твердотопливными отопителями, поскольку циркуляция теплоносителя в силу разных причин может прекратиться и тогда вода в рубашке и теплообменнике агрегата закипает. Результат – высокое давление пара разрывает теплообменник в самом слабом месте.
Большие возможности для модернизации конструкции, особенно если вы делаете отопитель самостоятельно. Тогда самодельный котел отопления на твердом топливе изготавливается конкретно по вашим требованиям, под свою систему отопления и доступный именно вам вид топлива.
Усовершенствовать установку можно поэтапно. Например, в этом году средств хватило только на то, чтобы сделать базовую модель. При возможности в следующем году можно купить и добавить комплект автоматики в перерыве между отопительными сезонами, и так далее.

Разрез котла на дровах

Практика эксплуатации разных видов установок, сжигающих дрова, показывает что самый приемлемый и простой вариант – изготовить и применять для отопления дома классические самодельные котлы на дровах прямого горения. Принцип их работы прост: дрова в топке горят при естественной тяге дымохода, отдавая тепло водяной рубашке и теплообменнику. Последний работает по жаротрубной схеме, то есть, дымовые газы высокой температуры проходят сквозь дымогарные трубы теплообменника и напрямую отдают тепло воде, которая их омывает. Регулировка интенсивности горения выполняется дверцей зольника (в простонародье – поддувала), открывание которой дозирует количество воздуха, поступающего в топку через колосниковую решетку.

В пользу выбора классической конструкции говорят аргументы:

простота в изготовлении;
удобство и доступность самостоятельного обслуживания;
нет ограничений по влажности древесины;
высокая ремонтопригодность и возможность исправления недостатков, выявленных в процессе эксплуатации.

Обычно самодельные котлы для дома выполняют полностью из металла, поскольку чугунную топку сделать в домашних условиях невозможно, а покупать – дорого. Распространена практика, когда домовладельцы заказывают отопительные агрегаты мастерам, которые специализируются на их изготовлении. В этом случае рекомендуется принимать личное участие в процессе на всех этапах начиная от закупки материалов и заканчивая испытаниями готового изделия. В противном случае через несколько лет можно столкнуться с дефектами, допущенными при заготовительных или сборочных работах.

Самодельный дровяной котел

Поскольку самодельные котлы отопления на твердом топливе работают при высокой температуре в камере сжигания, то для ее изготовления лучше всего применять легированную жаропрочную сталь (в простонародье – нержавейку) толщиной 5 мм. Учитывая высокую стоимость этого металла и усложнение сварочных работ, многие берут стальные толстые листы обыкновенного качества. Нужно понимать, что такое изделие не может быть долговечным, от перепадов температур обычная сталь будет деформироваться. Поэтому в таких случаях имеет смысл защитить стенки камеры огнеупорным кирпичом, тогда они прослужат дольше. Однако топку придется сделать большего размера, да и вес корпуса увеличится.

Металл для водяной рубашки можно взять обыкновенного качества Ст 20 толщиной 3 мм. Для справки: из такой стали изготавливаются трубы для горячей воды и пара. Соответственно, дымогарные трубы теплообменника лучше взять этой же марки стали диаметром 48-76 мм. Зачастую самодельные отопительные котлы на дровах работают в системах отопления с принудительной циркуляцией при отключениях электричества, поэтому конструкцию водяной рубашки нужно сделать максимально жесткой. Для этого по всей плоскости наружных стенок топки следует приварить ребра жесткости из металла полосового или углового профиля с шагом 120-150 мм. К этим же ребрам нужно варить внешние стенки резервуара. Тогда при закипании воды обшивку рубашки не раздует, она сможет выдержать давление пара.

Дверцы топки и поддувала лучше делать двухслойными, вкладывая между слоями металла огнестойкий теплоизоляционный материал: асбест, базальтовое волокно или их комбинацию. Этими же материалами следует утеплить корпус агрегата. Притворы дверец нужно герметизировать асбестовым шнуром, а петли должны быть регулируемыми. Их делают из резьбовых шпилек с приваренным на конце шарниром. Запорные рукоятки надо оснастить насадками из эбонита или текстолита, чтобы при открывании дверцы не обжечь руки.

Особенности подключения

Простые самодельные дровяные котлы отопления эффективно работают при хорошей естественной тяге, которую обеспечивает дымоход. Поэтому его патрубок в корпусе котла должен быть ориентировочно 150 мм в диаметре, высота же самой трубы — не менее 5-6 м для создания достаточной рабочей тяги. Процесс розжига упрощается, если организовать в камере сжигания канал прямой тяги в обход теплообменника, снабженный заслонкой и рукояткой, выходящей снаружи боковой стенки. Отверстие канала должно быть такого же диаметра, как дымоход и находиться точно напротив его патрубка.

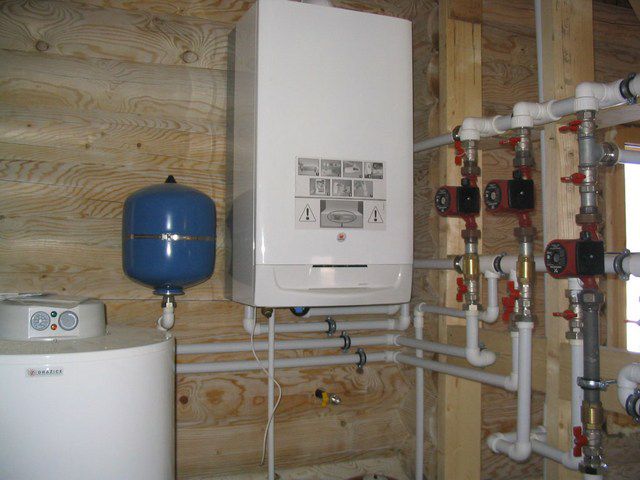

Система отопления частного дома

Немаловажную роль при эксплуатации играет правильная обвязка твердотопливного агрегата. Если система отопления – гравитационная и может работать без электричества, то проблем возникать не будет. Но лучше при разгоне котла исключить попадание в рубашку холодной воды из системы, так как при этом на внутренних стенках топки появляется конденсат. Он смешивается с золой и оседает на поверхности в виде черного налета, который очень тяжело счищается. Поэтому на выходе теплоносителя из агрегата лучше сделать байпас с термостатическим трехходовым клапаном, настроенным на температуру 55 или 60 градусов. Тогда теплоноситель циркулирует по малому кругу, пока не нагреется до 60⁰, а потом термостат начнет подмешивать холодную воду из системы.

Если система отопления частного дома работает с насосом, то есть опасность закипания котла при отключении электричества. Надо выполнить мероприятия по защите агрегата от разрушения:

Врезка в водяную рубашку предохранительного клапана позволит сбросить из нее пар, если определенное давление превышено.
Источник бесперебойного электропитания в комплекте с дизельной электростанцией дадут возможность насосу работать дальше. Аккумулятор источника сможет поддерживать работу только некоторое время, поэтому и нужен генератор электричества.
Установка теплоаккумулирующей емкости обеспечит естественную циркуляцию воды из бака в котел и последний не закипит. Эта емкость сможет поддерживать отопление частного дома после того как дрова в топке сгорят.

Заключение

Ввиду невысокой стоимости и простоты в эксплуатации самодельная отопительная установка на дровах часто становится единственной доступной альтернативой дорогому газу и электричеству. Нужно только качественно изготовить ее и правильно установить в ваш частный дом, чтобы получать тепло от доступных видов топлива.

Отопительные системы и оборудование стоят достаточно дорого. Не каждая семья может себе позволить приобрести новый котел для установки на даче. Придется потратить значительную сумму на его покупку и последующий монтаж. Однако при желании всегда можно изготовить котел на дровах своими руками, способный обогреть жилую площадь.

По своему конструктивному исполнению самодельные дровяные котлы могут быть различными. От их устройства зависит эффективность обогрева и простота эксплуатации. Решив сделать все своими руками, стоит сначала обратить внимание на самую простую конструкцию. Пиролизные дровяные котлы требуют наличия определенных знаний и навыков. Хотя их КПД значительно выше.

Обыкновенный котел

Сначала разберем, как изготовить простой своими руками. Модель представляет собой два цилиндра, помещаемых друг в друга. Первый используется в качестве топки. При горизонтальном расположении он может изнутри обкладываться огнеупорным кирпичом.

Второй выступает в качестве конвекционного носителя или используется для подогрева теплоносителя. Закладка дров производится непосредственно в топку.

Подручные материалы

Для уменьшения объема сварочных работ можно использовать толстостенную трубу или бочку. Возможно также использование других подручных материалов.

Сваренную из толстого листа прямоугольную топку можно без труда разместить внутри цилиндрической емкости.

Особенности конструкции

В дровяном котле предусматривается поддувало для притока свежего воздуха и дымоход для отвода отработавших газов. Поддувало располагается в нижней части трубы и позволяет нижнему ряду дров тлеть, вырабатывая дополнительное тепло. Закладка дров в производится через верх. Для этого подготавливается специальный люк.

Чтобы каждая заложенная стопка дров горела как можно дольше, часто предусматривается специальный груз, выполняемый в форме диска с лопастями и отверстием, имеющим диаметр 20 мм. При надавливании груза происходит сжимание горящего топлива. При этом объем поступающего воздуха значительно сокращается, так как он может проходить только через имеющееся отверстие.

Способ подключения

К системе отопления такой котел можно подключить двумя способами:

врезав трубы с водой прямо в бочку. Циркулируя между трубами, она будет нагреваться, чтобы затем, поступив в систему отопления, нагревать радиаторы;
врезав дымоход в бак с теплоносителем. Отработавшие горячие газы будут поступать в емкость, постепенно нагревая теплоноситель.

Пиролизный котел

Принцип действия твердотопливных пиролизных котлов, работающих на дровах, основан на разрушении древесины под действием высокой температуры при низком содержании кислорода. Они используются для длительного обогрева помещений различного назначения.

Такой котел состоит из двух камер. Первая используется для загрузки топлива. Во вторую попадают отработавшие газы и вторичный воздух для длительного горения. Сделать такой агрегат своими руками сложнее, чем обычный, но можно.

Основные элементы прибора

Дровяной котел изготавливается из металлической бочки. Желательно емкостью 200 литров. Крышка у бочки срезается и к ней приваривается бортик. Из массивной заготовки или любого другого утяжелителя изготавливается круглый поршень. Его диаметр должен быть немного меньше внутреннего диаметра бочки.

В крышке вырезается отверстие для установки воздуховодной трубы диаметром 100 мм. По высоте труба минимум на 20 см должна быть выше бочки. Сбоку в бочку вваривается дымоходная труба. Для нее также используется прокат диаметром 100 мм.

Воздуховодная труба приваривается к поршню. На верхнем торце трубы предусматривается заслонка, регулирующая количество поступающего воздуха. К нижней части поршня привариваются ребра, используемые для утрамбовки топливной массы.

В процессе эксплуатации котла дрова загружаются непосредственно в топку и поджигаются. Сверху устанавливается крышка с поршнем. По мере сгорания топлива поршень станет опускаться вниз, нагнетая давление в нижней камере. За счет этого и минимального количества кислорода дрова начнут медленно тлеть.

Выделяющийся при пиролизе газ поступит в верхнюю камеру, температура в которой может достичь 900C. Через дымоход остатки продуктов горения удаляются в атмосферу.

Такие самодельные котлы, изготовленные по всем правилам, способны на одной закладке проработать больше суток из-за длительного горения.

Готовим материал и инструменты

Приступая к изготовлению котла на дровах своими руками и стремясь выполнить все в кротчайшие сроки, стоит позаботиться о наличии:

схемы будущего котла;
стальных труб различной длины, диаметра (400, 500, 100 и 150 мм);
стального листа толщиной минимум 4 мм;
проката для изготовления ножек;
двухсотлитровой бочки;
термостойкой смеси, используемой при кладке печей и каминов;
сварочного аппарата;
электродов подходящей марки и размера. Как правило, для выполнения сварочных работ используются электроды диаметром 3 – 4 мм;
болгарки.

Процесс сборки

Корпус (топка)

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

Дымоход

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

Воздухоподающая труба должна заканчиваться на несколько сантиметров раньше начала дымохода.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Ножки

Поздравляем, вы изготовили дровяной . Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Система отопления частного дома – это сложная схема разводки труб, сердцем которой является отопительный котел. В нем нагревается теплоноситель, который под действием законов физики или при помощи циркуляционного насоса перемещается по трубам, попадает в радиаторы, где отдает свое тепло, и остывшим возвращается опять в котел. И процесс этот повторяется до бесконечности.

Современный рынок котельного и отопительного оборудования предлагает сегодня огромный ассортимент нагревательных приборов. К сожалению, цена многих моделей не всем по карману. Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками, будет ли этот самодельный прибор работать так же эффективно, как заводские аналоги? Сделать котел можно, если вы хороший сварщик и работать он будет не хуже.

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

газовые;
электрические;
твердотопливные;
жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Что понадобится?

Как было сказано выше, чтобы сварить отопительный агрегат, вы должны быть хорошим сварщиком. Работа на уровне любителя здесь не подойдет.

Инструменты

Что требуется для проведения этой работы. Из инструментов вам понадобятся:

электросварочный аппарат;
газовый резак;
болгарка;
молоток;
рулетка;
маркер или мел.

Материалы

Из материалов:

труба бесшовная диаметром 425 мм;
труба диаметром 100 мм;
труба диаметром 25 мм;
металлический лист толщиною 4 мм;
два сгона диаметром 25 мм;
небольшие петли;
уголок 25 мм;
арматура диаметром 8 мм.

Проект

Многие новички ищут чертежи котлов в Интернете или специальной технической литературе и уже по ним проводят работу. В принципе, это правильный путь.

Самое главное, найти чертежи, в которых указаны размеры отопительного прибора.

Изготовление корпуса

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Из металлического листа вырезаются три блина: два диаметром 425 мм, один диаметром 412 мм. Последний будет установлен внутрь корпуса, а так как толщина стенки трубы составляет 6 мм, то на диаметр выпадает 12 мм, плюс 1 мм на свободное вхождение.

В одном из блинов диаметром 425 мм и в круге 412 мм по центру вырезается отверстие диаметром чуть больше 100 мм. Готовится дымоход из трубы 100 мм. Для этого режется отрезок 120-130 мм. Из трубы 25 мм нарезаются кусочки длиною по 50 мм для ножек котла. Из арматуры делается решетка для зольника, за основу берется размер внутреннего диаметра корпуса.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Проводится монтаж дымохода. Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество.

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива. Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина. Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Принцип работы

По сути, традиционный твердотопливный котел работает как обычная печка. Здесь также есть топка, в которой горят дрова (уголь, пеллеты и другие виды твердого топлива). Выделяемая энергия нагревает теплоноситель, расположенный в емкости над камерой сгорания.

Нагрев теплоносителя в этой конструкции производится и от внутреннего блина, и от дымохода, который пронизывает насквозь емкость с водой. При этом корпус котла также нагревается, что создает аккумулирующий эффект, сдерживающий быстрое остывание при выключении агрегата.

Нагретый теплоноситель поднимается вверх и выходит через верхний патрубок в подающий контур системы отопления. Охлажденный теплоноситель поступает в котел через нижний патрубок, соединенный с обратным контуром.

Другие варианты

Для отопления дома может быть изготовлен в виде куба из металлического листа толщиною 4 мм. Это более сложная конструкция, в которой придется собирать отдельную топочную камеру. Получится, что в корпус котла устанавливается камера сгорания. А между стенками двух конструкций будет циркулировать теплоноситель. Это более эффективный вариант, но сложный в изготовлении. В нем много сварных швов, что снижает надежность и безопасность эксплуатации.

В данной публикации мы расскажем, как сделать котел на отопление своими руками, и какой из вариантов доступен для самостоятельного изготовления. Главной частью, сердцем любой системы отопления является котел
. Многообразие их видов и конструкций способно поразить всякое воображение. И, надо отдать должное, многие современные котлы являются и экономичными, и эффективными устройствами. Они имеют тонкие регулировки, снабжены автоматикой и могут работать без участия человека. Некоторые модели даже могут отправить СМС хозяину и «доложить» о тепловой обстановке в доме, а хозяин по мобильному телефону или через интернет-соединение может заказать нужную температуру к своему приезду. Но бывают случаи, когда выгодно сделать котел
на отопление своими руками. Например, для отопления дачного домика или .

Интернет буквально перегружен различной информацией по самостоятельному изготовлению котлов отопления. Применяются совершенно неожиданные комплектующие, которые никак не задумывались ранее быть частью котла; некоторые технические решения могут поспорить с изобретениями
конструкторских бюро; КПД некоторых котлов не уступают лучшим котлам именитых производителей. Но к сожалению, в интернете и немало «мусорной» информации, которая не может ничем помочь, а в некоторых случаях способна и навредить. Авторы некоторых обзоров хвастливо заявляют, что нет ничего проще, чем самостоятельно изготовить котел
отопления, хотя на самом деле это непростая задача. Цель этой статьи разобраться, какие именно котлы отопления достойны того, чтобы сделать их самостоятельно и каковы особенности технологического процесса их изготовления.

Виды котлов отопления и возможность их самостоятельного изготовления

Задача котла отопления – нагреть при помощи какого-либо топлива теплоноситель и передать его в систему отопления, которая уже распределяет тепло потребителям. Именно по виду применяемого топлива котлы делятся на несколько больших классов. Рассмотрим эти классы и сразу определим целесообразность самостоятельного их изготовления.

– в настоящее время — это наиболее экономически выгодный вид топлива. Современные газовые котлы имеют высокий КПД, легко управляются, работают без вмешательства человека. Самостоятельное изготовление газовых котлов возможно
, но категорически не рекомендуется. Во-первых, из-за того, что газ – это опасный вид топлива и любое несанкционированное вмешательство может привести к печальным последствиям, а, во-вторых, никакая газоснабжающая организация не даст разрешения на эксплуатацию самодельного газового котла. И правильно сделает.

применяются там, где нет газификации и других видов топлива. Эти котлы имеют очень высокий
КПД
, они легко поддаются автоматизации, но их применение связано с определенными
трудностями по хранению больших количеств топлива: солярки или мазута. Самостоятельное изготовление жидкотопливных котлов запрещено, никакой пожарный инспектор не поставит свою подпись при сдаче дома в эксплуатацию, если он будет оборудован не сертифицированным оборудованием. Да и, наверное, мало кто захочет жить на пороховой бочке.

имеют явное преимущество перед всеми остальными в простоте своей конструкции, малым габаритным размерам, удобству управления. Эти котлы сравнительно просто сделать самостоятельно. Но все эти преимущества нивелируются высокими ценами на электроэнергию. К сожалению, отопление электричеством экономически невыгодно. Оно и понятно, ведь значительную часть электроэнергии получают путем
сжигания углеводородного топлива. Еще
одним существенным ограничением является то, что не всегда электроснабжающие организации дадут разрешение на выделение большой мощности.

Единственная помеха для широкого внедрения электрических котлов — высокие цены на электроэнергию

, несмотря на заверения скептиков об их скором уходе на второй план, продолжают успешно работать и поныне. Мало того – они испытывают настоящее второе рождение. В качестве топлива в них используются дрова, каменный уголь, торфяные брикеты, горючие сланцы и другие виды твердого
топлива. Очень интересны котлы, которые используют особый род топлива –пеллеты
, изготавливаемые из отходов древесины. Эти котлы поддаются автоматизации, имеют высокий
КПД
, но производство и логистика пеллет
пока находится на зачаточном уровне. Для самостоятельного изготовления более всего подходят именно твердотопливные котлы, поэтому будем рассматривать именно их. Но особого внимания достойны одни из представителей твердотопливных котлов – пиролизные
.

Твердотопливным котлам еще рано отправляться «на свалку истории»

Твердотопливные пиролизные
котлы отопления

Классический твердотопливный котел

представляет собой емкость
определенного
объема
, выполненная из металла: стали или чугуна. В ней происходит сгорание твердого
топлива, при этом выделяется тепловая энергия, передаваемая теплоносителю при помощи теплообменников. При этом в камеру сгорания постоянно подается
наружный воздух для поддержания горения топлива. Если
прикрывать подачу воздуха, то процесс горения замедлится, а если
открыть, то оно будет идти быстрее именно так регулируют мощность классических твердотопливных котлов.

Существуют котлы, приспособленные только для определенного
вида топлива: дрова, уголь, пеллеты
, — но есть модели, которые работают на любом топливе. Твердотопливные котлы могут быть как с естественной тягой, так и с принудительной. КПД хорошо спроектированного и выполненного классического твердотопливного котла может достигать 71-79%.

Преимуществами таких котлов являются:

Доступность и низкая цена на
топливо.
Возможность использовать несколько видов топлива.
Способность сжигать отходы деревообрабатывающего производства и сельскохозяйственной переработки.
Полная автономность работы, независимость от электроэнергии.

Однако классические твердотопливные котлы обладают и рядом недостатков, с которыми невозможно не считаться:

На одной загрузке топлива котлы работают не
более 4-6 часов.
Необходимость хранения больших запасов топлива требует дополнительных площадей.
Загрузка в основном происходит в ручном режиме.
Классические твердотопливные котлы требуют постоянной очистки от продуктов сгорания.
Процесс с
горания обладает инерционностью, его трудно контролировать.

В категории твердотопливных котлов стоит выделить в отдельную группу так называемые , работа которых происходит за счет
раздельного сгорания топлива и выходящих из него продуктов распада – пиролизных
газов. Рассмотрим работу такого котла на примере.

Топливо (это чаще всего дрова) через верхнюю загрузочную дверку загружают в газифицирующую камеру. Дроссель дымохода полностью открывают и дрова поджигают. При этом включают вентилятор, который подает
в камеру воздух. Естественно, дрова начинают гореть как в обычном твердотопливном котле.

После того как дрова разгорелись, закрывают верхнюю дверку и перекрывают дроссель дымохода. Воздух продолжает поступать к топливу, но в ограниченном количестве, поэтому дрова начинают т
леть при температуре от 200 до 800 °C. При этих условиях происходит реакция пиролиза: разложения древесины на твердую
часть в виде угля и легкую
—
пиролизных
газов, которые через форсунку подаются в камеру сжигания. Туда же подается
через канал подачи вторичного воздуха подогретая смесь. В условиях высоких температур пиролизные
газы воспламеняются и окисляются подаваемым воздухом. Температура их сгорания при этом составляет около 1100 °C.

Раскаленные
газы проходят через множественные дымовые каналы, которые находятся в среде теплоносителя системы отопления – воде. Происходит передача тепловой энергии. Высокая температура в камере сжигания поддерживает процесс пиролиза в газифицирующей камере. Если необходимо доложить дрова в газифицирующую камеру, то для этого полностью открывают дроссель дымохода, выжидают несколько минут, чтобы камера проветрилась от пиролизных
газов и начался
обычный процесс горения. После этого открывают дверцу, докладывают дрова, закрывают дверцу изаслонку (дроссель) дымохода. Процесс пиролиза и дожигания газов в нижней камере возобновляется.

Внимание: в котлах с нагнетанием первичного и вторичного воздуха открывать дверцу загрузки можно только после открытия заслонки дымохода и паузы. В ином случае, при открытии дверцы пиролизные
газы, скопившиеся в камере газификации, могут воспламениться. Этого недостатка лишены пиролизные
котлы не с нагнетанием воздуха, а с дымососом, где в камерах создается
разрежение.

Пиролизные
котлы отопления обладают следующими преимуществами:

В пиролизных
котлах происходит полное сгорание топлива, что позволяет гораздо реже очищать зольник и высокотемпературные газоходы.

Горением пиролизных
газов можно легко управлять, что позволяет сделать управление котлом автоматизированных.
Процесс горения в газифицируемой камере управляемый при помощи подачи первичного воздуха. Горение замедленное, а это позволяет на одной закладке дров работать от 5-7 часов до нескольких суток (у котлов верхнего горения).
В пиролизных
котлах можно сжигать крупные не колотые дрова.
В качестве топлива могут быть использованы древесные отходы, обрезки фанеры, ДСП
, ДВП
, МДФ
.
Пиролизные
котлы в 3 раза меньше выбрасывают в атмосферу вредных веществ.

Недостатки пиролизных
котлов:

Для работы вентилятора или дымососа необходима электроэнергия, поэтому следует озаботиться оснащением котла мощным источником бесперебойного питания.
При влажности топлива более 20% резко падает КПД котла.
В случае малых нагрузок возможны перепады в работе котла, что сказывается на отложении дегтя
в газоходных
каналах. Для постоянной нагрузки котла может потребоваться теплоаккумулятор – для запасания тепловой энергии.

Чтобы в газоходах котла не выпадал конденсат, необходимо поддерживать температуру обратки
не менее 60 °C. Конденсат приводит к ускоренной низкотемпературной коррозии котла.
Невозможность организации автоматической подачи топлива.
Пиролизные
котлы очень материалоемкие, поэтому стоят в 1,5-2 раза выше, чем классические твердотопливные.

Так как в пиролизных
котлах происходит высокотемпературное горение (1100-1200 °C), то нижнюю часть камеры газификации и всю камеру сжигания, включая и дверцу, нужно особым образом защитить при помощи футеровки – специальной жаропрочной облицовки. Учитывая высокие температуры, футеровка делается либо шамотным кирпичом, либо специальными жаростойкими муллитокорундовыми
бетонами.

Какие функции выполняет футеровка:

Защита металлических поверхностей камер котла от воздействия высоких температур, что предотвращает металл от прогорания.
Для успешного течения реакции выделения газов и горения пиролизных
газов необходим определенный
температурный режим. При контакте пламени с охлаждаемым металлом может пойти обильное выделение конденсата, а футеровка позволяет удерживать температуру реакции постоянной.

Цены на модельный ряд отопительных котлов

Отопительные котлы

Котел
на отопление своими руками

Прежде чем начинать изготовление пиролизного
котла, необходимо точно определиться с его размерами, которые во многом зависят от необходимой мощности. Недостаточная мощность котла не позволит компенсировать все теплопотери, а избыточная потребует сброса излишков в теплоаккумулятор
.

Обычно при расчетах
принимают, что для отопления 10 м 2 площади жилья требуется 1 киловатт мощности котла. Допустим, требуется отопить 250 м2 площади загородного дома. Получается, что котел

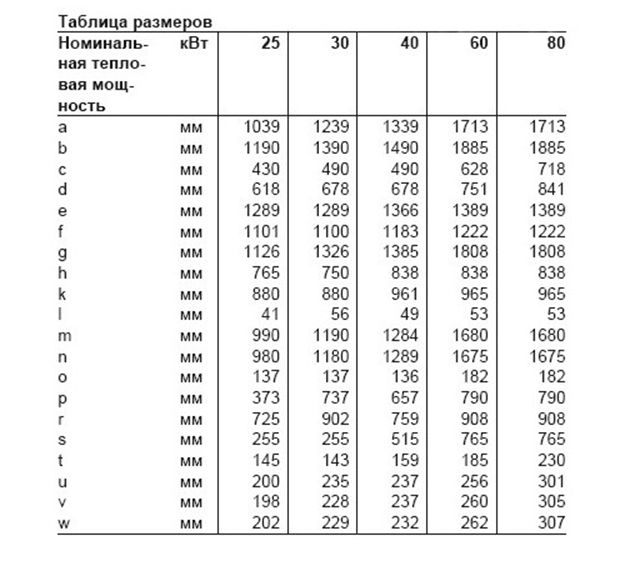

должен иметь мощность не менее 25 КВт. В следующих рисунках приведены чертеж
котла и таблица соответствия размеров — мощности
котла.

Необходимый инструмент
и материалы для изготовления котла

Для изготовления пиролизного
котла понадобится следующий инструмент:

Электродрель с набором сверел
по металлу разного диаметра.
Углошлифовальная машина (болгарка) под круг диаметром 230 мм.
Углошлифовальная машина под круг 125 мм.
Для проделывания отверстий большого диаметра желателен газовый резак или (что идеально) плазморез
. Если их нет, то при определенном
навыке это можно сделать болгаркой.

Стандартный набор слесарного инструмента: молоток, зубила, напильники, струбцины и другое.

Материалы для изготовления котла:

Для изготовления газифицирующей камеры
и камеры
сжигания лучше использовать листовую сталь 5 мм, а для внешней обшивки 4 мм. Всего понадобится примерно 7-10 м2 листа, в зависимости от конкретной модели. В крайнем случае можно обойтись для всего котла листом 4 мм.
Труба диаметром 57 мм толщиной стенки 3,5 мм для теплообменников – 8—
10 м
.
Труба диаметром 159 мм с толщиной стенки 4,5 мм для борова (горизонтального выхода из котла) – 0,5 м
.
Шамотный огнеупорный кирпич ША
-8 – 15-25 шт.

Труба диаметром 32 мм с толщиной стенки 4,5 мм – 2 м
.
Профильная труба 60*30*2 мм – 2 м
.
Профильная труба 80*40*2 мм – 2 м
.
Полоса стальная 30*4 мм – 2 м
.
Электроды – 5-6 пачек.
Круги отрезные 230 мм – 10 шт.
Круги отрезные 125 мм – 10 шт.
Круги шлифовальные 125 мм – 5 шт.
Вентилятор центробежный дутьевой
.

Датчик температуры.

Приведенный
перечень весьма приблизителен и не является точной инструкцией для исполнения. Все должно закупаться на основе индивидуальных расчетов
. Н
аверняка
что-то придется
докупать, а что-то останется в излишках.

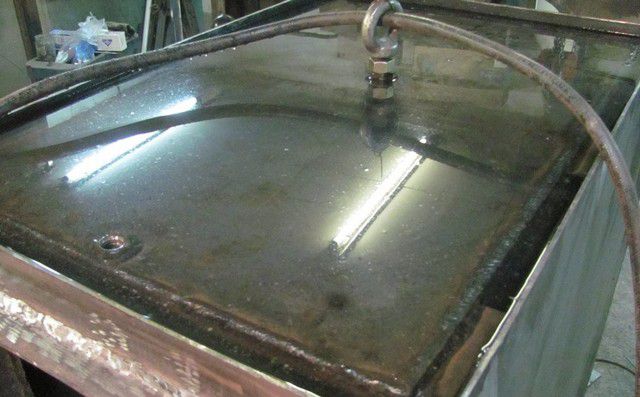

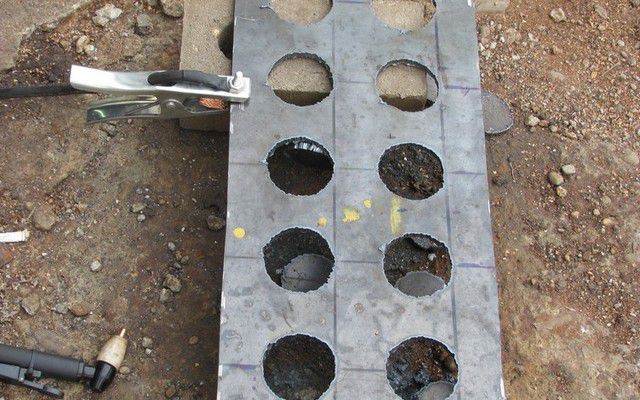

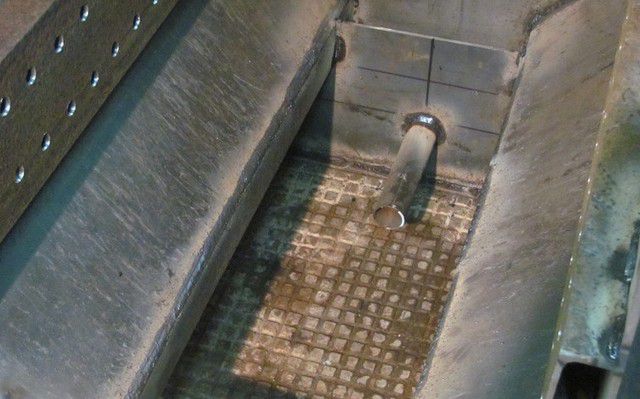

Изготовление пиролизного котла

Лучше всего составить оптимальный план раскроя стального листа на заготовки заранее, по уже имеющимся чертежам и нарубить его на прямоугольные заготовки сразу при закупке на металлобазе
. Эта услуга, конечно, стоит денег, но дает
преимущества во времени и качестве. Болгаркой такой ровный срез, как при рубке, сделать практически невозможно. Стандартные размеры стального горячекатанного листа толщиной 3-5 мм составляют 1,5*6 м
.

Отметим основные этапы изготовления пиролизного
котла:

После раскроя заготовок можно начинать изготавливать внутреннюю часть котла, а именно сваривать камеры: газифицирующую и сжигания. Монтаж лучше делать из двух половинок.

После того как будет сварен каркас камер, можно приварить заднюю стенку и воздуховоды в камере газификации. На фотографии они сделаны из швеллера, но это совершенно необязательно, достаточно профильной трубы 60*30*2 мм, в которой предварительно насверлить отверстий диаметром 10 мм. Обратите внимание на вырез в задней стенке под дымоходный
канал.

В камеру сжигания выводится трубка подачи вторичного воздуха, которая связана с фасадом котла при помощи профильной трубы 20*20 мм.

Настало время готовить теплообменник. Для этого в заготовленной пластине по разметке выжигаются газовым резаком отверстия под газоходные
трубы диаметром 57 см. При отсутствии резака можно прожечь большим током электродом, но этот способ хуже.

Нарезаются трубы теплообменника, насаживаются на опорные пластины, . После проверки размеров, все стыки обвариваются. Теплообменник готов.

На свое
штатное место приваривается теплообменник. На этом же этапе изготавливается и монтируется дроссельная заслонка дымохода.

Приваривается передняя стенка камер котла, предварительно в ней делаются отверстия для трубок подачи первичного и вторичного воздуха.

В месте дроссельной заслонки и выхода газохода приваривается задняя крышка и боров.

Внутренняя часть котла собрана. Теперь необходимо тщательно зачистить сварные швы шлифовальным диском и проверить их качество.
В качестве внешней обшивки котла применяется листовая сталь 4 мм. Для ее
крепления на корпус котла навариваются отрезки уголка №25.

На предварительно размеченном и раскроенном листе обшивки делают сквозные отверстия диаметром 10-12 мм в месте расположения уголков.

Все отверстия обвариваются, чтобы лист обшивки надежно
скрепился с основанием.

Подобным образом обшиваются все стороны котла кроме верхней крышки. Все стыки тщательно провариваются и зачищаются.

Настало время проверки герметичности всех сварных швов. Для этого все отверстия входа, выхода и слива теплоносителя заглушаются и котел
наполняется водой через верхнюю крышку. Проверяется отсутствие течей. Если течь обнаружена, то это место помечается мелом для дальнейшего исправления.

Для ревизии дымоходов делается туннель для верхней крышки, изолированный от водяной рубашки котла и только потом заваривается верхняя часть котла.

Регулировку воздушных заслонок делают при помощи резьбовых шпилек.

Все воздушные отверстия закрывают общим кожухом, из которого выводят общий воздуховод из профильной трубы.

Изготавливают и навешивают дверцы для камер котла. В качестве футеровки дверцы можно применять либо чугунные пластины, либо шамотный кирпич. Уплотнение делают керамическим шнуром.

Футеровку нижней части камеры газификации до воздуховодов делают из шамотного кирпича. Для этого кирпич пилят при помощи болгарки с камнерезным диском. Доводят кирпич до нужного размера вручную на шлифовальном камне.

От геометрических размеров щели в нижней части камеры газификации зависит генерируемая мощность пиролизного
котла. Поэтому при изготовлении камней футеровки надо принимать во внимание приведенные
в таблице размеры, чтобы мощность котла соответствовала проектной.

На профильную трубу главного воздуховода приваривается фланец, а затем крепится центробежный вентилятор.

Шамотным кирпичом делают футеровку камеры сжигания.

Для улучшения теплопередачи котла рекомендуется помещать в каналы газохода теплообменника так называемые завихрители
(турбулизаторы
), которые, во-первых, замедляют движение раскаленных
газов и тем самым улучшают теплопередачу, а, во-вторых, служат для очистки труб газохода от от
ложений.

Для прочистки завихрители
прикрепляют к коромыслу, которое связано с рычагом, выведенным наружу. Покачивая рычаг можно быстро прочистить каналы.

Перед запуском котла следует проверить его герметичность и опрессовать
его давлением в 4 бар. Для этого заглушаются все отверстия в котле, кроме подачи и обратки
системы отопления. Котел
наполняется водой полностью и к нему подключается опрессовщик.

Опрессовщиком давление доводится до 3 бар. Если давление сразу падает, значит, где-то есть течь
, которую надо обнаружить и устранить. Если же давление в течение получаса не меняется, то можно считать, что котел
герметичный и его можно интегрировать в систему отопления.
Для обеспечения
безаварийной работы котла, на трубе подачи в систему отопления через резьбовой штуцер монтируется группа безопасности котла, которая включает аварийный клапан
, автоматический воздухоотводчик
и манометр. При возникновении нештатных ситуаций, клапан, настроенный на давление 3
бар, сбросит избыточное давление.

Пиролизный
котел
желательно оснастить блоком автоматики, который при помощи термодатчиков будет отслеживать режим работы котла и в случае необходимости производить его остановку и запуск. О том, как реализовано автоматическое управление в котлах, показано в видео.

Видео: Автоматика для пиролизного котла

Ввод пиролизного
котла в эксплуатацию

Перед тем как производить первый запуск к
отла, необходимо его соединить с и наполнить водой. Пустой котел
запускать категорически запрещено – это приведет
к перегреву. Помимо этого на каждом котле должен быть термометр, контролирующий температуру теплоносителя, который вкручивается в специально отведенное
для этого место. Во всех проектах котлов обязательно предусмотрены отверстия для термометра, а также термодатчиков.

Вентилятор через выключатель соединяется с питающей сетью, проверяется его работа. Все воздушные заслонки ставятся в среднее положение.
На дно камеры газификации кладется
бумага, чтобы она выглядывала из-под форсунки в камеру сжигания, а на нее
уже укладываются дрова. Первая загрузка дров не должна быть большой, достаточно нескольких небольших поленьев. Дверь камеры газификации плотно закрывается.
Полностью открывается дроссельная заслонка дымохода камеры газификации, включается вентилятор и поджигается бумага.
Когда горение дров станет уверенным, через несколько минут, закрывается дроссельная заслонка дымохода. Дрова должны перейти в режим медленного горения (тления), которое сопровождается выделением пиролизных
газов. Через нижнюю дверцу камеры сжигания производится контроль зажигания факела горения пиролизных
газов. Если он не загорелся, надо попробовать уменьшить подачу воздуха в камеру
газификации и увеличить в камеру
сжигания.
После загорания пламени, заслонками регулируется его интенсивность и цвет. Бело-желтый
цвет пламени говорит о правильной настройке котла.

Дверца отсека сжигания закрывается и засекается время, в течение которого котел
доведет
воду до кипения. По термометру контролируют повышение температуры. Как только
, вода достигнет 100 °C – вентилятор отключают. Факел в камере сжигания должен погаснуть. Температура воды после этого должна снижаться.
При открытии дроссельной заслонки дымохода пламя в камере сжигания тоже должно погаснуть.

Заключение

Пиролизные
котлы длительного горения являются сложными устройствами, поэтому их самостоятельное изготовление должно производиться только по чертежам тех

Из всей отопительной техники, которую используют сегодня в быту, наиболее давно известны твердотопливные котлы. Благодаря простоте конструкции и принципа работы, доступности топлива агрегаты этого типа получили широкое распространение. Сегодня для многих жителей частных домов в сельской местности подобная техника стала своеобразной «палочкой-выручалочкой». Постоянно растущая цена бытового газа, сложности с получением разрешений на установку газового автономного отопителя способствуют тому, что твердотопливный котел сегодня, как минимум, не утратил своей востребованности у населения, проживающего недалеко от лесных массивов — источником дров.

Твёрдотопливные котлы отопления: слева — смонтированный и действующий, справа — без подключения к контуру, на стадии монтажа.

На сегодняшний день существует два варианта решить проблему автономного отопления на твердом топливе: купить готовое заводское изделие или изготовить твердотопливный котел своими руками. Стоимость современного высокотехнологичного отопительного агрегата достаточно высока, но диапазон цен широк — от 3-х до нескольких десятков тысяч рублей, что делает прибор доступным широкому кругу потребителей.

При наличии определенной технической подготовки твердотопливный котел можно собрать и самостоятельно, используя и рекомендации по изготовлению моделей этих устройств, наиболее популярных при монтировании своими руками.

Концепция твердотопливного котла

Самодельный автономный котел, работающий на твердом топливе – это, по большому счёту, обычная печь, установленная в бочке с водой. Основная задача такого устройства — нагреть за счет тепла от сгорания дров или угля котельную воду, которая будет подаваться в радиаторы домашнего отопления.

Но такое устройство, заманчивое к самостоятельному изготовлению в связи с примитивностью, будет не эффективным в плане обогрева и не рентабельным из-за высокого расхода топлива — простейшие конструкции котлов имеют КПД всего в 10-15%.

Примитивный водяной котёл на твёрдом топливе с экономайзером дымовой трубы

Важно!
Работа отопительного котла на твёрдом топливе зависит от качества тяги и, соответственно, приточной вентиляции. Даже качественно изготовленный котел не сможет обеспечить эффективный обогрев помещения, если вентиляция не устроена соответствующим образом.

Самодельные котлы собирают не только из металла, но и монтируют из кирпича. Кирпичные устройства сооружают обычно в загородных домах, где к эстетике устанавливаемого оборудования предъявляются более высокие требования, чем в помещениях хозяйственного или технического назначения.

Котлы из металла являются наиболее простыми устройствами, изготовление которых допускает использование подручных материалов и возможно с помощью доступных инструментов. Но из этого не следует, что их производство и монтаж можно выполнить без, как минимум, эскизов заготовок и узлов, а также чётко разработанной технологии — последовательности, способов выполнения отдельных этапов подготовительных и основных работ.

Выбираем конструкцию обогревательного котла

Печи для обогрева и твердотопливные котлы при сходстве процессов горения различаются по функциональности. Отопительный котёл, в отличие от печи, должен не только обогревать помещение по месту установки, сжигая дрова или уголь, но и снабжать отопительный контур нагретым теплоносителем. Но для выполнения второй задачи мало разместить в печи теплообменник (участок отопительного контура) — необходимо также обеспечить непрерывность горения топлива и равномерность циркуляции теплоносителя через этот змеевик.

Трубный теплообменник твёрдотопливного котла из огнеупорного кирпича

Какую конструкцию котла выбрать, чтобы было легче его изготовить своими руками, с какими сложностями придётся столкнуться в процессе работы? На эти вопросы можно получить ответ еще на стадии проектирования. Чертежи самодельных твердотопливных котлов дают достаточное представление о том, как выглядит та или иная конструкция, и на что следует обратить внимание в процессе изготовления.

Пример схематичного изображения твёрдотопливного котла снаружи: виды спереди, сбоку и сзади.

Каждая разновидность котельного оборудования, работающего на твердом топливе, имеет свои особенности конструкции и нюансы изготовления. Планируя самостоятельную сборку отопительного агрегата, необходимо решить, какой конструкции отдать предпочтение — с нижним или верхним (шахтным) способом горения.

Агрегаты с нижним горением
— это оборудование, в котором дверка для загрузки дров расположена в верхней части камеры сгорания, но сгорание топлива происходит снизу, в результате чего верхние слои закладки под собственным весом перемещаются вниз, а дожигание дыма происходит в верхней части. В зависимости от модели, движение воздуха через топку происходит снизу вверх принудительно (вентилятор) или же естественным путём (тяга), что обуславливает независимость от электросети, но пониженную эффективность и меньший объём загружаемого топлива.

Схематичное изображение в разрезе твёрдотопливного котла с нижним горением топлива

В твёрдотопливных котлах шахтной конструкции загрузка дров производится через дверку, которая расположена в верхней части камеры сгорания. Такие агрегаты оборудуются принудительной тягой, которая направлена сверху вниз — гонит дым в нижнюю часть топки, где он в смеси с воздухом сгорает, а по пути подогревает и дополнительно просушивает топливо нижних ярусов.

Схема работы твёрдотопливного отопительного котла с верхним способом горения топлива

К самостоятельному изготовлению больше подходит агрегат с нижним способом горения, так при его сборке можно обойтись без вентилятора для принудительной тяги.

Твёрдотопливный стальной котёл нижнего горения без отделки

Важно!
Чем сложнее конструкция оборудования, тем выше технологические требования к качеству исполнения её составляющих, которые не должны иметь отклонений от расчётных параметров. Не менее ответственен и процесс сборки такого агрегата.

По способу горения котлы на твердом топливе могут быть рассчитаны на обычный режим или же работать с выходом на пиролиз — процесс разложения твёрдого топлива на две составляющие и с последующим раздельным их сжиганием. Отдавая предпочтение второму, более сложному, варианту, придется учитывать необходимость установки второй камеры сгорания, что увеличит габариты отопителя и, соответственно, потребует большего количество материалов.

Выбор типа отопительной техники во многом определяется видом твердого топлива, которым будет снабжаться нагревательный прибор. Если у вас под рукой в большом количестве дрова, лучше будет, если сделанный вами котел будет рассчитан на топку дровами. При большей доступности каменного угля подойдет другая модель. Длительность горения закладки, качество обогрева определяются типом твердотопливного котла, его мощностью и ю конструкции.

На заметку:
температура горения угля значительно выше, чем у дров, поэтому , теплообменник и корпус котла под уголь изготавливаются из стали большей толщины. Альтернативой может стать создание корпуса и топочной камеры котла из огнеупорного кирпича.

Если нет возможности создать внешний корпус агрегата из стали необходимой толщины, рациональным решением станет кирпичный твердотопливный котел. Футеровка огнеупорным кирпичом позволит создать просторную, удобную и устойчивую к высоким температурам камеру сгорания.

Сооружение камеры сгорания из огнеупорного кирпича с размещением внутри теплообменника

Выбор котла с конструкцией приемлемой сложности необходимо делать после анализа технического исполнения и объективной оценки своей компетенции и возможностей. При наличии сомнений, чтобы исключить вероятность неоправданной порчи материала, лучше отдать предпочтение агрегату простой, понятной по чертежам конструкции — даже такой твёрдотопливный котёл способен обеспечить дом теплом в холодное время года.

Основные требования к конструкции самодельного отопителя

В классическом виде нагревательный агрегат, от которого будет работать домашнее отопление, состоит из следующих элементов:

топочная камера (бункер) для сжигания дров, угля, топливных брикетов;
колосники, через которые осуществляется подача в камеру сгорания воздушной массы;
теплообменник трубчатого типа или накопительная емкость для котловой воды;
дымовая труба для вывода наружу продуктов горения топлива;

Важное требование, которое придется учитывать ещё на стадии проектировании котла, это размеры топочной камеры. Топка автономного твердотопливного котла должна быть просторной, вместительной. Конструкция камеры сгорания рассчитывается таким образом, чтобы помещенное в нее топливо сгорало полностью без дополнительного перемешивания. Кирпичные котлы в этом плане предпочтительнее, так как кирпич имеет меньшую теплопроводность, что обеспечивает в керамической топке более высокую температуру горения, чем в металлическом агрегате.

Топочная камера должна быть устроена таким образом, чтобы максимально концентрировать тепловую энергию на нагреве теплообменника.

Топка из стали котла на твёрдом топливе

Следующим, не менее важным аспектом при конструировании нагревательного оборудования, является теплообменник твердотопливного котла. От конструкции этого элемента, качества материала и исполнения зависит КПД котельного оборудования. Название теплообменника определяется материалом его изготовления — чугунный или стальной. Теплообменные змеевики этих агрегатов — трубчатые конструкции с вертикальным или горизонтальным расположением труб в обиходе часто называют водяными рубашками.

Чугунные теплообменники рассматривать не будем, так как это литая конструкция, изготовление которой в домашних условиях невозможно. Однако можно использовать готовые узлы из чугуна, снятые со старых агрегатов, демонтированных в силу каких-то причин. Такая замена распространена, когда выполняется модернизация твердотопливного котла или его ремонт.

Для изготовления стального теплообменника используют толстостенные трубы. Нужную конфигурацию трубе придают её гибкой под нагревом либо использованием отводов или полуотводов соответствующего диаметра, соединяемых с фрагментами змеевика электросваркой.

Схема установки змеевика для твердотопливного агрегата традиционного типа даст полное представление о том, как должен выглядеть теплообменник и в каком положении лучше его установить.

Эскиз одного из вариантов расположения трубного теплообменника в корпусе: виды сбоку

Поэтапное изготовление котла на твердом топливе. Тонкости и нюансы

Самый экономичный самодельный твердотопливный котел сделать вам не удастся, однако создать вполне пригодный для обогрева и горячего водоснабжения отопительный аппарат можно. Дело в том, что сборка промышленных изделий выполняется на высокоточном промышленном оборудовании из специально подобранных материалов с соблюдением технологических параметров. В основе каждой заводской модели котла лежат точные тепловые расчеты. Возможности работы в домашних условия несоизмеримо скромнее производственных, поэтому при выборе модели, подлежащей изготовлению, надо исходить из существующих реалий, в том числе, своего личного потенциала как монтажника.

Инструментарий и материалы

Имея чертеж и спецификацию обогревательного агрегата, можно определиться с перечнем необходимого инструмента. Хотите ли вы сделать большой котел или планируете собрать маленький отопительный прибор для дачи на твердом топливе своими руками, список приспособлений будет приблизительно одинаков.

Комплект инструмента для самостоятельного изготовления твёрдотопливного обогревательного агрегата

Для работы потребуется следующий инструмент и приспособления:

сварочный аппарат;
малая болгарка с отрезным и шлифовочным дисками (защитные очки);
электродрель со свёрлами по металлу;
газовые ключи №№1,2;
молоток;
набор рожковых или накидных ключей и отвёрток;
пассатижи;
угольник на 90 град.

Основной материал при изготовлении — сталь, толщина которой для котла должна быть не меньше 5 мм, для колосников — от 7 мм.

Кроме того, понадобятся:

стальной уголок 50х50 — для каркаса котла;
листовая нержавеющая сталь — при наличии в конструкции накопительной ёмкости;
стальные толстостенные трубы диаметром 32- 50 мм — для изготовления теплообменника-змеевика.

Полный перечень материалов и их расход составляется предварительно на основании технических чертежей.

Изготовление корпуса и теплообменника

Корпус котла, зачастую выполняющий и роль топочной камеры, является основой всей конструкции. Для снижения деформаций стенок под воздействием высокой температуры, ограждающие конструкции топки изготавливаются двухслойными с засыпкой между слоями сухого просеянного песка, играющего роль фиксатора геометрии. Наружные и внутренние оболочки топки выполняются каркасными, что также повышает жёсткость конструкции. Кроме того, для увеличения прочности стенки камеры сгорания снаружи можно обшить стальным уголком или профилем в виде рёбер жёсткости.

Изготовление корпуса твёрдотопливного котла сваркой заготовок из листовой стали

На передней стенке болгаркой или газовым резаком согласно чертежа вырезаются два проёма — для дверцы бункера и подзольника.

Совет!
Перед резкой листовой стали необходимо мелком произвести разметку будущих проёмов с выполнением отверстий малого диаметра (3-4 мм) по углам.отверстий — это позволит выполнить резку с большей точностью.

После окончания резки заготовок из листовой стали и профиля для корпуса можно приступать к созданию теплообменника. Используем нарезанные водопроводные трубы, которые путем сварки соединяются в единый герметичный контур. Главная задача — создать герметичный проточный фрагмент максимальной протяжённости для увеличения площади нагрева трубы.

Как сделать теплообменник, правильно расположить трубы и выполнить сварку, рассказывает предлагаемое вашему вниманию видео.

Сборка

По готовности всех элементов конструкции приступают к сборке, которую лучше выполнять по месту монтажа агрегата — иногда габариты и вес готового устройства не позволяют переместить его со сборочной площадки на место окончательного размещения.

Чаще всего установка котла производится на специально сооружённый бетонный фундамент с креплением агрегата сваркой к закладным деталям — анкерам. Монтаж начинают с установки каркаса, после чего выполняют его оборудование комплектующими и листами обшивки. Все сварные соединения выполняются с устройством фасок и обработкой сварных швов — удаление шлака и шлифовка.

На заметку:
После сборки корпуса выполняют тщательную визуальную проверку его герметичности, по результатам которой производится дополнительная проварка швов.

В готовый корпус устанавливаются колосники (стальная решетка) и теплообменник, который сваркой подключают к контуру отопления Во время монтажа змеевика важно выполнить проектный угол его наклона, иначе будут созданы препятствия естественной циркуляции теплоносителя в контуре.

Корпус твёрдотопливного котла на стадии устройства наружных рёбер жёсткости

Важно! Изготовление накопительной ёмкости из нержавеющей стали с врезкой её в контур лучше доверить профессионалам, так как работа с этим материалом требует специального оборудования и практических навыков.

По окончании сборки котёл для защиты от коррозии окрашивается двумя слоями жаростойкой краски с предварительной подготовкой поверхности.

Термостойкая краска Ecoterra для покрытия поверхностей, работающих в условиях высоких температур

Изготовленный самостоятельно обогревательный котёл отличается долговечностью и простотой ухода, которая заключается в периодической очистке от золы топки и уходе за дымоходом.

Заключение

После окончания сборки и комплектации агрегата всеми необходимыми элементами выполняют его опрессовку водой под давлением, по результатам которой производят устранение дефектов, а затем — комплекс пусконаладочных работ. Не стоит пренебрегать и установкой регулятора тяги, который облегчит эксплуатацию твёрдотопливного котла в различных погодных условиях.

Источник

Автономное обогревание все больше набирает популярность. Особенно актуально это для частных домов, коттеджей и дач. Поскольку не всегда существует финансовая возможность покупки качественного оборудования, самодельный котел для водяного отопления и разные его виды весьма распространены в частном секторе, в частности для обогрева не только помещения, но и телиц или других хозяйственных сооружений.

Рис. 1

Что нужно учитывать при сооружении отопительного котла?

Основой деятельности любого самодельного водяного котла является базовый принцип: любой вид топлива, который в нем сгорает, обогревает одновременно и теплообменник.

Схема работы подобного водяного отопительного оборудования зависит от следующего:

Наличие доступных материалов, из которых можно обустроить систему отопления.
Фактические умения и навыки, которые позволят создать отопительное оборудование с использованием печи или других вариантов. Готовые чертежи самодельных котлов отопления можно найти в интернете.
Выбор вида топлива. На это влияют такие показатели, как его доступность в определенном регионе и стоимость.

Эффективность самодельных котлов отопления зависит от следующих показателей:

Размеры конструкции. Чем больше площадь прямого контакта емкости с используемым теплоносителем, тем большее количество единиц тепла получает теплоноситель за определенный отрезок времени.
Показатель полноты сгорания применяемого топлива. Если вместе с продуктами сгорания в водяном оборудовании в трубу попадает и пиролизный газ, его дожёг в несколько раз повышает КПД. Если же приток кислорода к данному элементу водяной отопительной конструкции недостаточный, то схему сооружения необходимо доработать.

Отсюда можно сделать вывод, что для повышения качества обогревания нужно добиться минимального показателя температуры продуктов сгорания. Чем температура ниже, тем выше КПД. Кроме того, применение низкой температуры будет залогом безопасности самодельного котла отопления.

Особенности отопления с наличием печи

В случае наличия проблем с подачей газа, существуют альтернативные способы применения отопительного оборудования. Неплохим вариантом является традиционная печка, однако такой способ подойдет только для небольших домов. Для двухэтажных вариантов альтернативой станут самодельные котлы отопления. Печи из кирпича с водяным отоплением станут оптимальным вариантом.

Несмотря на совмещение в данном варианте двух разных систем, самодельный котел в печку является одним из самых эффективных. Он позволяет осуществлять отопление большой площади, при этом расход топлива будет аналогичным традиционной печи.

Рис. 2

Для работы печи может использоваться самодельный котел на угле или дровах. Также при желании можно чередовать эти варианты. Преимуществом подобной конструкции также является то, что самодельный печь-котел не требует наличия постоянной топки. Вполне достаточно будет поддерживать нужный уровень отопления при помощи печи, подкладывая необходимое количество угля или другого топлива. Печь позволяет поддерживать оптимальный микроклимат внутри помещения, независимо от климатических условий снаружи.

Особенности сооружения

Самодельный отопительный котел для кирпичной печи может быть выполнен в различных вариациях, в зависимости от применения. Подобная конструкция может быть установлена не только в жилом доме, но и в служебных или хозяйственных помещениях, например, в теплице.

Самым важным этапом является правильная установка котла. Он должен находиться непосредственно в печи. Самодельный водяной котел отопления в кирпичную печь на дровах или угле устанавливается в виде буквы «П». Чертежи для данного процесса можно легко найти во всемирной паутине. Оптимальным материалом для его сооружения станет труба или листовой металл.

Для сооружения отопительного агрегата также пойдут неиспользуемые чугунные радиаторы, которые использовались в старых системах отопления многоэтажных жилых помещений. Перед монтажом радиатор нужно хорошо очистить, промыть и обработать соляным раствором. Это позволит значительно продлить срок службы самодельного водяного котла.

Сварить водяной котел для печи можно самостоятельно. Это несложно сделать при наличии чертежей и небольших навыков в этой сфере. Если же опыт отсутствует, то сварку оборудования для печи нужно доверить специалисту.

Несмотря на явные преимущества, подобное водяное отопление для печи имеет и свои недостатки:

Работа печи требует постоянной диагностики и контроля.
Зольная камера печи должна регулярно чиститься.
Подобная конструкция с печью используется преимущественно в холодное время года.
Износ конструкции котла в связи с высокой температурой внутри печи.
Отсутствие системы аварийного контроля, что обусловлено особенностями конструкции кирпичной печи.

Однако, при отсутствии других вариантов и при качественно выполненной работе, отопление с использованием печи будет неплохим вариантом.

Сооружение варианта для отопления теплицы

Для повышения урожая в холодное время года для теплицы необходимо предвидеть дополненное отопление. В отличие от обогрева при помощи электричества, использование самодельных котлов отопления будет более выгодным с финансовой стороны.

Рис. 3

Оптимальным вариантом станет сооружение в теплице печи с выходящим дымоходом, что вполне можно сделать своими руками. Чертежи для этого также можно легко найти во всемирной паутине.

Процесс сооружения оборудования в теплице состоит из следующих этапов:

В тамбуре теплицы необходимо выложить кирпичную печь.
По всей длине теплицы вверху конструкции или под грядками устанавливается дымоход.
Выход для трубы необходимо сделать с другой стороны теплицы. Таким образом, угарный дым будет уходить, но тепло оставаться внутри теплицы.

Возможен также другой вариант самодельного котла для теплицы:

Подбор бочки большого объема и ее окрашивание изнутри, что позволит избежать коррозии.
Проделывание в бочке отверстий для дымохода, печи, дополнительного бочка и сливочного крана.
Установка топки внутри бочки.
Вывод из бочки дымохода.
Установка дополнительного расширительного бачка на бочку.
Сварка отопления для теплицы из профильной трубы.
Раскладка труб внутри конструкции теплицы.
Приобретение насоса для циркуляции воды в системе теплицы.

Подобный вариант для теплицы может работать как на дровах, так и на другом виде топлива. Для контроля температуры внутри теплицы самодельные котлы отопления можно оснастить электронным датчиком температуры, а само цифровое табло разместить непосредственно в доме.

Автономное обогревание в виде самодельных котлов отопления пользуется спросом, как у владельцев частных домов, так и среди жильцов многоэтажных зданий. Это позволяет значительно сэкономить на покупке дорогостоящего оборудования, а также контролировать сам процесс обогрева. Самодельные котлы отопления могут работать на дровах, угле или другом виде топлива, что позволяет использовать подобные агрегаты в разных сферах.

Обновлено:

2016-08-27

Котлы длительного горения считаются лучшим вариантом для загородных домов, ведь, хотя об обычных твердотопливных устройствах распространяются хорошие отзывы, они нуждаются в постоянном контроле и частой загрузке дров.

Основным принципом действия любого котла длительного горения являются свойства твердого топлива тлеть на протяжении нескольких часов с огромной теплоотдачей. В процессе все сгорает, а отходов практически не остается.

Котлы длительного горения обладают довольно вместительными топками, которые имеют ограниченную зону для горения топлива, а также возможность регулировать поступающий кислород. При этом загружать топливо нужно примерно раз в 12 часов, ведь из-за ограниченного количества кислорода все очень медленно тлеет. Дымовые газы отводят сквозь трубу, проходящую через теплообменник, а затем нагревающую жидкость. Котел можно загружать всего дважды в сутки и система будет функционировать практически непрерывно.

Как устроено оборудование?

Чтобы выполнить котел длительного горения своими руками, необходимо использовать металлическую трубу, толщина которой составляет 3 мм. Иначе из-за слишком высоких температур стенки котла быстро прогорят. Лучше, если ее высота составляет около 100 см, ведь она влияет на объем топлива, которое можно загрузить за раз. Понятно, что цена самодельного изделия будет гораздо ниже, чем приобретенного в магазине. Схема устройства довольно проста, ее условно разделяют на такие зоны:

загрузки горючего (высота меняется, когда дрова прогорают);
горения (там топливо медленно тлеет);
полного сгорания (там догорает зола, а газы отводят).

Распределитель воздуха ограничивает область горения и регулирует период работы устройства без дополнительной загрузки горючего. Это круг из 5-миллиметрового метала с отверстием в самом центре, используемом при подаче кислорода в область горения.

Отверстие обязано быть меньше диаметра самого котла, ведь только так можно обеспечить нормальное движение.

Распределитель должен иметь высоту не больше 5 см, иначе топливо начнет слишком быстро гореть.

Труба, сквозь которую идет воздух, бывает телескопической либо цельной. Ее диаметр должен составлять примерно 6 см, отверстие в самом распределителе лучше сделать диаметром до 2 см, иначе камера горения будет перенасыщаться кислородом. Последний поступает извне либо из камеры подогрева, размещенной сверху, его подача регулируется специальной заслонкой.

Газы отводятся сквозь трубу, приваренную сверху к боку котла. Чертежи показывают, что труба обязана иметь горизонтальное направление хотя бы 40 см, если это не так, будет создаваться излишняя тяга.

Как показывает схема, внизу должна быть дверца, сквозь которую удаляют золу с пеплом. Конечно, самодельный котел длительного горения позволяет твердому топливу хорошо прогорать, а потому удалять золу придется гораздо реже.

Технология изготовления устройства

Понятно, что цена самодельных котлов гораздо меньше, однако для их изготовления надо подготовить некоторые материалы:

металлическая труба диаметром как минимум 30 см;
листовой 4-миллиметровый металл;
труба диаметром 6 см;
труба диаметром 10 см;
болгарка;
аппарат для сварки.

Для нормального длительного горения котел нуждается в ровной поверхности, поэтому иногда приходится дополнительно выполнять бетонную опалубку. Понятно, что тогда цена всей конструкции увеличивается, но без этого не обойтись. Порядок действий примерно таков:

Сначала надо обрезать болгаркой трубу, учитывая, что если выбранная длина окажется слишком большой, дрова будет сложно загружать. После этого выравнивают края и приваривают дно из обычного листового металла. Можно дополнительно сделать ножки, используя швеллер, но цена устройства увеличится и придется потратить дополнительное время.
Затем вырезают круг на 2 см меньше диаметром, чем сама труба. Посередине нужно просверлить отверстие до 2 см. К низу распределителя надо приварить крыльчатку со специальными лопастями до 5 см, выполненными из обычного листового металла. Сверху к регулятору нужно приварить трубу 6 см, чтобы отверстие было в самом центре. Она обязана быть немного больше, чем сам котел. Сверху трубу надо оснастить заслонкой, чтобы регулировать подачу воздуха.
Внизу устройства необходимо сделать дверцу. Для этого болгаркой вырезают прямоугольник, приваривают петли, а также запорную ручку. Можно приобрести готовую дверцу, но она не влияет на работу, а цена конструкции увеличится.
Сверху нужно приварить трубу диаметром 10 см. Ее пропускают сквозь теплообменник, которым выступает бак системы отопления.
Остается сделать крышку со специальным отверстием. Она обязана хорошо прилегать к самой камере, иначе начнет попадать дым.

Как загружать топливо?

Посмотрев видео, можно узнать, как проверить работоспособность котла. Загрузку топлива проводят в таком порядке:

Снять с котла крышку.
Убрать регулятор кислорода.
Загрузить устройство до самой дымовой трубы.
Сбрызнуть для быстрого розжига топливо сверху специальной жидкостью.
Установить назад регулятор с крышкой.
Максимально открыть воздушную заслонку сверху.
Бросить горящую лучину, затем прикрыть заслонку.

Если из трубы появился дым, значит горение достаточно устойчиво. По мере сгорания топлива труба немного опустится.

Подобные самодельные котлы длительного горения используют для отопления обычных домов или периодического обогрева теплиц либо хлевов. Отзывы об их работе только наилучшие, конечно, если все правильно установить и использовать согласно инструкции. Устройство не нуждается в постоянном контроле, главное — определить подходящую периодичность загрузки.

Котлы необходимы для нагрева теплоносителя в системе отопления частного дома и иногда – водопроводной воды, если не имеется бойлера. Обычно для решения этих задач используется оборудование фабричного производства, когда от хозяина требуется лишь выполнить монтаж системы и проконтролировать ее работу.

В некоторых случаях устанавливаются самодельные котлы, причем их сборка осуществляется «с нуля». Сложность конструкции зависит от планируемого к использованию топлива. Ниже будут рассмотрены только твердотопливные и , поскольку самодельные газовые и дизельные агрегаты опасны, и их установка дома запрещена.

Для чего нужны котлы ручной сборки

Котлы, собранные своими руками, обходятся дешевле своих фабричных аналогов, но не превосходят их по уровню КПД. Принцип работы оборудования основан на том, что сгорающее топливо выделяет тепло, которое уже поступает в теплообменник и нагревает циркулирующую воду. В этом самодельные изделия ничем не отличаются от фабричных.

Главный недостаток котлов, собранных по индивидуальным чертежам – это отсутствие гарантии. В случае с оборудованием заводского производства хозяин может быть уверен, что техника будет работать, а если нет – ее можно вернуть или заменить. За качество работы самодельного котла отвечает только тот, кто его собрал и установил в своем доме. В случае поломки придется за свой счет ремонтировать оборудование.

Для отопления самостоятельно изготовленным котлом рекомендуется использовать только безопасные виды топлива – дрова, уголь, пеллеты, электричество. Очень опасны самодельные газовые и дизельные котлы — их монтировать в жилых помещениях не стоит.

Более того, компетентные органы не разрешат врезку собранного своими руками оборудования в контур газовой трубы, а если обнаружат нарушение, потребуют привлечения хозяина к административной ответственности.

Несмотря на недостатки, у котла ручной сборки есть неоспоримое достоинство – эксплуатационные характеристики оборудования можно сделать такими, чтобы они в точности соответствовали потребностям хозяев дома.

Твердотопливные котлы

Наибольшей популярностью пользуются самодельные котлы отопления, работающие на твердом топливе. Они имеют простую конструкцию, которая во многом перекликается с устройством обычной печи. Собранные самостоятельно универсальны, они могут работать как на угле, так и на дровах, а также пеллетах.

На эффективность работы оборудования влияют такие факторы, как полнота сгорания топлива и конструкция теплообменника. Интересно, что температура сгорания обратна КПД: чем она выше, тем коэффициент полезного действия ниже, поэтому нужно позаботиться о том, чтобы огонь был слабым. Кроме того, небольшая температура обеспечит лучшую сохранность трубопровода. Самые лучшие самодельные котлы, работающие на твердом топливе, имеют на выходе температуру до 120-150С°.

Электрические котлы

Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.

Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.

Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.

Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.

Самые распространенные угрозы – электродуговой пробой теплоносителя, что практически равно короткому замыканию, а также накопление электролизного газа в контуре системы.

Сборка

Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.

Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

На водяной циркуляции

Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.

Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.

На принципе пиролиза

Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.

Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.

Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.

Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует. Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.

Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.

Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах топлива (исключительно твердого, разумеется).

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

низкая стоимость топлива;
автономность;
возможность обогрева больших площадей при минимальных расходах;
легкость монтажа и эксплуатации;
безопасность;
возможность изготовления в домашних условиях.

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Вне зависимости от модификации котел состоит из трех основных зон:

загрузочной зоны;
зоны тления и теплообразования;
зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

Воздух может подаваться одним из двух способов:

прямо из атмосферы;
из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Способ №1.
К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2
. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Изготовление котла длительного горения

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Обратите внимание! Котел обязательно должен быть установлен на ровную поверхность. Если требуется, оборудуется бетонное основание (здесь все зависит от общего веса конструкции).

Последовательнос ть действий при сборке следующая.

Шаг 1.
Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Шаг 2.
Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Обратите внимание! Эта труба должна равняться по высоте корпусу котла (можно и больше).

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3.
Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

Шаг 4.
Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Шаг 5.
Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя. Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.

Сборка системы отопления

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Пробная топка котла

Шаг 1.
Снимается верхняя крышка конструкции.

Шаг 2.
Извлекается воздушный регулятор.

Шаг 3.
Котел загружается топливом по уровень дымоходной трубы.

Шаг 4.
Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5.
Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6.
Воздушная заслонка открывается до предела.

Шаг 7.
Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

В качестве заключения

Описанные котлы используются не только для обогрева домов, но и при зимнем отоплении хлевов, сараев, теплиц и т. д. Если сборка и монтажные работы были проведены правильно, то прибор будет функционировать экономично и абсолютно безопасно, причем может использоваться твердое топливо любого типа, в том числе бытовой мусор.

Помимо того, котлы не нуждаются в постоянном контроле, необходимо лишь на практике определить промежуток времени между загрузками. При этом стоит помнить, что время горения зависит не только от объема конструкции, но и от типа топлива.

Видео – Котел длительного горения своими руками

От семидесяти до ста тысяч рублей — вот средняя цена твердотопливных котлов с суточной продолжительностью горения. Но, обладая навыками дуговой сварки, вы можете сделать котёл длительного горения своими руками. Это обойдётся значительно дешевле, а схем и конструкций есть достаточное количество. Давайте о них и поговорим.

Принцип работы: почему дрова сгорают не все сразу

Над этой задачей долгое время бились множество конструкторов: как сделать твердотопливные котлы более удобными, повысить их автономность и сократить время, затрачиваемое на обслуживание. Одним из первых решений была разработка устройств порционной и автоматической подачи топлива. Однако этот подход оправдал себя лишь в агрегатах, сжигающих форматированное по размерам горючее в виде гранул и брикетов.

После были отмечены и другие особенности процесса горения древесины. Мы знаем, что очаг пламени поддерживается потоком свежего воздуха. Поступающий воздух, сгорая, образует высокотемпературный газ, который быстро раскаляет поленья, лежащие выше пламени. И чем выше стопка, тем быстрее она разгорается.

Очевидно, что препятствуя этим двум явлениям можно добиться более продолжительной работы. Например, если сжигать уложенные в шахту котла дрова не снизу вверх, а только сверху. Другое новшество было реализовано в котлах генераторного типа. Дерево в них сгорает, но сильно нагревается, образуя пиролизный газ. Ему, при его высокой температуре, достаточно лишь небольшого количества кислорода, чтобы вспыхнуть и разгореться ещё сильнее.

Генерация пиролизного газа возможна только при ограниченной подаче кислорода, достаточной, чтобы поддерживать тление в топке, и не слишком большой, чтобы газ не сгорел раньше времени. Оба описанных принципа могут быть относительно легко воплощены и в самодельных устройствах.

Недостатки самостоятельного изготовления

Учтите однако, что рассчитать итоговую мощность и параметры горения не так просто. В частности, эффективность генерации зависит и от силы тяги, и от используемых дров (влажность, порода). Кроме этого, есть целый ряд чисто технологических нюансов, трудно реализуемых в домашней мастерской.

В первую очередь — это материал изготовления. Температура горения генераторного газа несколько выше дров и может достигать 800 °С. В этих условиях конструкционная сталь может работать только при значительной собственной теплоёмкости, то есть толщина стенок камер сгорания должна быть около 12 мм или даже больше. Могут быть использованы также сорта жаропрочной стали, но только если в распоряжении есть подходящие средства обработки и скрепления. Других путей, к сожалению, нет: вся остальная продукция имеет малый срок службы до прогорания (не более 10 лет), и подвергается изменению формы из-за внутренних напряжений.

Другая проблема в том, что для стабильной работы требуется специальная форма камер и их разделителей. В условиях фабричной штамповки и автоматической сварки можно создать сколь угодно сложные формы, в домашнем же производстве причудливую систему каналов никак не выполнить. Это приводит к повышенному аэродинамическому сопротивлению котла и не позволяет обеспечить нормальной тяги. Инверсный поток верхнего дутья может быть компенсирован либо очень высокой (около 10-12 м) трубой вытяжного канала, либо принудительной тягой за счет электрического дымососа.

Установка последнего строго рекомендуема для всех без исключения котлов длительного горения. В течение суток сила естественной тяги может меняться, что приводит к неполному сгоранию генераторного газа и его накоплению во взрывоопасной концентрации даже внутри котельной.

Шахтный котёл — разбираем схему

Котёл с шахтной вертикальной загрузкой имеет корпус в виде высокой (до 2 метров) колонны квадратного или круглого профиля с внутренним сечением около 0,3 м 2 . Эта колонна имеет глухое дно и, возможно, наружный кожух, ограничивающий тепловое излучение от раскалённых стенок.

Внутрь топки опускается конструкция, сильно похожая на поршень одноразового шприца. Широкая плита в основании в точности повторяет внутренний профиль шахты, образуя зазоры у стенок по 4-6 мм. Зазор выполняет роль форсунки и ограничивает проток воздуха через камеру сгорания, поэтому здесь важна точная подгонка. Шток поршня — 100 мм стальная труба длиной не меньше общей высоты шахты, вваренная сквозь центр плиты.

Дымоходный канал расположен сбоку шахты с отступом в 200 мм от верхнего края. Это обычная стальная гильза, вваренная сквозь одну из стенок шахты. Ещё на 250 мм ниже внутри шахты по её стенкам наварен обруч из проволоки толщиной 4-5 мм. Просвет шахты при этом ограничивается, но его всё ещё достаточно для прохождения поршня.

На полученный бортик опирается стальная плита, в точности как на поршне. В её центре проделано 250-300 мм отверстие, по краю которого приварена согнутая в кольцо стальная полоса, образующая бортик высотой 70-80 мм. Такой же бортик имеется и по наружному краю.

Теперь имеем дно камеры смешивания и горения пиролизных газов. Её функция — локализовать вторичное горение, ведь иначе объём очага будет расти с проседанием поршня по мере прогорания топлива с вытекающим падением КПД котла. Ещё одна деталь — крышка котла. Это третья плита, но размерами по внешним контурам шахты. По краям она имеет небольшой (30-40 мм) бортик для плотного притвора, а в центре проделано 120 мм отверстие и вставлена гильза, выступающая вверх и вниз по 250-300 мм.

Включение в конструкцию водяного теплообменника

Полученная камера имеет объём около 0,15-0,2 м 3 , в ней относительно свободно можно разместить любой теплообменник, но преимущественно используются жаростойкие холоднотянутые трубчатые змеевики. Концы его проходят сквозь стенки котла и снабжаются 5-6 витками трубной резьбы — всё как обычно.

Гораздо важнее решить другую проблему: после установки теплообменника поршень уже не вытянуть, а как тогда проводить закладку дров? Для этих целей в передней стенке котла вырезаются два отверстия и привариваются два прямоугольных стальных рукава для монтажа навесных дверец.

Одна из них небольшая, высотой примерно 200 мм, и устанавливается она в верхней части котла, аккурат напротив камеры пиролизного сгорания выше опорного кольца. С её помощью можно контролировать процесс горения и регулировать тягу, поэтому лучше выбирать варианты с закалённым стеклом.

Вторая дверца должна иметь ширину почти как у шахты котла. Предназначена она для загрузки и розжига топлива, а также удаления золы после его прогорания. Проём нужно размещать ниже опорного кольца.

Есть и альтернативные варианты. Котёл, к примеру, может иметь опоясывающий бак по корпусу, либо обматываться обычной бесшовной стальной трубой на 3-4 витка. Размещать теплообменник нужно в верхней части котла, хотя и остальная наружная поверхность (включая дымоход) пригодна для забора теплоты всякого рода экономайзерами.

Дополнительное оборудование

Осталось лишь внести некоторые доработки. Для начала сделаем более эффективным распределение первичного воздуха по очагу генератора. Для этого на плиту поршня наварим перпендикулярно 6-8 лепестков параболической формы, чтобы образовалась своего рода крыльчатка.

Вторым полезным дополнением такого котла служит его правильная обвязка. Между подачей и обраткой внутреннего теплообменника должен быть установлен узел рециркуляции, который не позволит температуре воды в котле опуститься ниже 50-60 °С. Иначе неизбежно образование конденсата из остаточной влажности и быстрое корродирование стенок.

К навершию трубы поршня приварите небольшую шпильку и накиньте на нее заслонку с отверстием, чтобы регулировать количество подаваемого в генератор воздуха. Также не следует заменять дымосос дутьевым вентилятором, наладить режим работы которого гораздо сложнее. Вытяжной насос должен быть установлен в точке дымохода, на 2 метра удалённой от котла. Оптимально, если на этом участке трубы будут установлены радиаторные ребра.

Источник
