Водяной пол своими руками все тонкости

Водяной теплый пол своими руками – тонкости технологии

Теплый пол – это технология, которая долгое время для многих людей была недостижимой, но в настоящее время на рынке стройматериалов можно без труда найти все необходимое для создания тепла под ногами. Теплый пол не только дарит комфорт, но и позволяет равномерно прогревать все жилое помещение. Как показывает практика, там, где установлен теплый пол, не бывает холодно. Нагретый пол отдает тепло воздуху, и в помещении всегда поддерживается комфортная температура. Помимо всего прочего, теплые полы позволяют существенно экономить на обогреве помещения: они хоть и долго нагреваются до нужной температуры, но так же долго отдают тепло.

Теплый водяной пол можно сделать и под ламинат, и под плитку, и под другие материалы. Но нужно помнить: если плитка подойдет практически любая, то ламинат нужно выбирать с особой тщательностью, так как некоторые его виды могут рассыхаться из-за воздействия тепла. Сделать теплый пол своими руками не так уж и сложно, но в данном случае особое внимание нужно уделить деталям. Создание теплого пола, независимо от того, под какой декоративный материал будет положен (ламинат или плитка), требует серьезного подхода.

Если для формирования такого отопления используется вода, необходимо позаботиться не только о работоспособности всей системы, но и том, чтобы вода в системе не замерзала, ведь слой труб проходит недалеко от плит перекрытия. Даже самостоятельный монтаж теплых полов обойдется недешево.

Монтаж теплого пола своими руками возможен только в случае, если имеется собственное отопление. Для формирования теплого пола своими руками на основе централизованного отопления понадобится получать разрешение, которое дают неохотно. Кроме того, система индивидуального отопления должна быть оборудована насосом для обеспечения циркуляции воды.

Перед тем как начать планировать системы теплого пола, нужно решить для себя, какие трубы будут использоваться. В основном для теплых полов под плитку используются металлопластиковые или полипропиленовые трубы, диаметр которых составляет 20 мм и более. В случае использования полипропиленовых для их сварки понадобится паяльник, что не совсем удобно, когда речь идет о самостоятельной укладке теплых полов.

Когда планируется сделать теплый водяной пол своими руками, лучше всего за основу взять металлопластиковые трубы, которые проще установить.

Для того чтобы сделать теплые полы, не зависимо от того, что будет их покрывать, ламинат или кафель, понадобятся следующие компоненты системы и инструменты:

• гидроизоляционная пленка;
• теплоизоляционные материл;
• арматурная сетка;
• труба;
• демпферная лента:
• крепления;
• коллектор с фитингами;
• запорные вентили;
• гаечный ключ.

Теплый пол своими руками – подготовка основания

В первую очередь нужно подготовить основание. Для этого демонтируются все старые покрытия до самой плиты перекрытия или бетонного основания. На поверхность пола, с которой удалено все лишнее, укладывается гидроизоляционная мембрана, которая в дальнейшем не допустит образования конденсата на плите. Все стыки между кусками гидроизоляции нужно заклеить алюминиевой самоклеящейся монтажной лентой. Сразу нужно определить место для установки коллекторного шкафа с фитингами, к которому будут в дальнейшем присоединяться трубки водяного теплого пола.

Кроме того, еще на стадии подключения коллекторного шкафа к индивидуальному отоплению нужно позаботиться об установке циркуляционного насоса, если таковой не был установлен ранее, и об установке запорного вентиля на входной трубе, подходящей к коллекторному шкафу. Установка вентиля обязательна, так как позволит в случае необходимости отключать систему отопления полов. Далее необходимо оклеить помещение по контуру демпферной лентой.

Поверх гидроизоляции укладывается теплоизоляция. В данном случае целесообразно использовать листы из пенополистирола высокой плотности. Стыки плит пенополистирола также оклеиваются демпферной лентой. После того как основание пола полностью подготовлено и утеплено, можно приступать к укладки арматурной сетки. Данный элемент очень важен, когда речь идет о теплом поле, на который будет укладываться плитка. Если укладывается ламинат, данный элемент может быть опущен. Арматурная сетка придаст большей жесткость стяжке, которую нужно будет сделать непосредственно перед укладкой плитки.

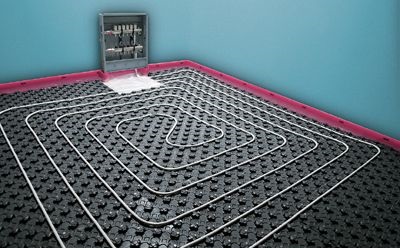

Установка теплого пола своими руками – укладка труб и запуск системы

Металлопластиковые трубы крепятся непосредственно к арматурной сетке. Для фиксации труб можно использовать клипсы, проволоку, зажимы, крепежную ленту и так далее. Существуют некоторые тонкости укладки металлопластиковых труб, которые нужно учитывать, даже если монтаж производится своими руками. Во-первых, расстояние между трубами и стеной должно составлять не менее 15-20 см. Во-вторых, шаг может составлять от 10 до 30 см.

Очень важно, чтобы длина одной подключаемой трубы была от 50 до 60 м: при другой длиннее либо пол будет слишком горячим, либо некоторые его участки будут отличаться пониженной температурой.

Трубы можно уложить множеством разных способом, причем допускается даже укладка труб в 2 слоя. Металлопластиковая труба отлично гнется, и с ее укладкой обычно не возникает проблем, но не стоит слишком туго фиксировать ее к арматуре, так как труб при нагревании расширяется и тугое крепление может в данном случае деформировать ее. Изгибы трубы стоит сделать плавными, без резких поворотов.

После проведения укладки труб своими руками можно приступать к их подключению к коллекторному шкафу. Данный агрегат устроен так, чтобы к нему подключались и концы труб, которые вводят воду в теплый пол, и те, что отвечают за ее вывод. Коллекторные шкафы очень удобны, когда необходимо подключить металлопластиковые трубы, так как для подключения к фитингам понадобится только гаечный ключ.

После того как коллекторный шкаф будет подключен к трубам, нужно произвести пробный запуск, чтобы убедиться в отсутствии протечек и работоспособности системы. Для этого нужно, используя сливные краны, заполнить трубы теплого пола, обеспечив выход воздуха. Если протечек нет и давление в трубах пола остается неизменным, можно запустить отопительный котел и прогреть пол. Далее нужно отключить отопление пола и дать ему остыть, после чего можно приступать к следующей ступени монтажа.

Монтаж водяной системы, даже если далее будет укладываться плитка, а не ламинат, потребует заливки стяжки. Стяжка под плитку отличается от той, что требует ламинат, так как в этом случае необходима стяжка на цементно-песчаной основе. Для водяной системы полов, предназначенной для покрытия плиткой необходимо провести дополнительное армирование. Для этого поверх труб укладывается слой арматурной сетки. Стяжку над трубами нужно сформировать так, чтобы трубы и арматура над ними были полностью покрыты цементно-песчаным раствором.

Укладывать плитку поверх водной системы теплого пола можно только через 3-4 недели, когда стяжка полностью высохнет и отстоится. Чтобы добиться максимальной теплоотдачи от теплого пола, рекомендуется приобретать плитку с гладкой поверхностью: даже легкая шероховатость снизит эффективность водяной системы теплого пола.

Теплые полы в стали доступны каждому владельцу жилища, особенно актуальны такие полы в частных владениях. Приятно в холодный зимний вечер ощущать ногами согревающее тепло. А как здорово, когда малыш, только научившийся ползать или пытающийся ходить, может часами находиться на половом покрытии без риска простудиться.

Каждому мужчине, у которого на месте руки и голова, полезно знать, как правильно сделать водяной теплый пол своими руками, а наша инструкция с видео в этом поможет.

В пользу напольного отопления засчитываются следующие другие моменты:

• экономия при эксплуатации до 45%;
• возможность уйти от устройства радиаторов, что позволяет лучше использовать пространство помещения;
• покрытие чистовое подходит из любого материала;
• воздух прогревается более равномерно, отсутствуют сквозняки;
• комфортность нахождения в нагретом тепловым излучением пространстве намного выше, чем при отоплении радиаторном.

Однако есть и недостатки, к которым можно отнести падение давления в отопительной системе
за счет отвлекаемого на подогрев полов теплоносителя, а также невозможность быстро найти и устранить протечку в случае аварии.

В любом случае, главным аргументом в пользу напольного отопления является возможность повысить комфортабельность проживания
при значительной экономии средств.

Устройство и основные особенности установки

Принцип устройства подогреваемого водой пола следующий: к отопительному котлу или системе центрального отопления подключаются трубопроводы, по которым горячая вода подается в систему уложенных спиралями по перекрытиям труб
, а отвод отдавшей тепловую энергию воды осуществляется по обратному трубопроводу снова в отопительную систему.

Работы следует выполнять в такой последовательности:

1. выравнивание поверхности, гидроизоляция (защита от протечек), теплоизоляция, укладка армирующей сетки по слою фольги;
2. укладка труб одним из методов (змейкой или спиралью);
3. устройство распределительных узлов;
4. присоединение к котлу или отопительной системе труб под подачу горячей воды и обратного трубопровода;
5. опрессовка и установка запорной арматуры;
6. испытание системы;
7. заливка труб по комнатам раствором (бетоном) или настилка доской;
8. устройство чистого полового покрытия.

Начать укладку водяного теплого пола своими руками следует с устройства стяжки, выравнивающей поверхность основания по горизонтали. Далее обязательно предусмотреть гидроизоляционный слой
для предотвращения замачивания нижерасположенных помещений в случае повреждения трубы и утечки воды из системы.

В качестве защиты от влаги может быть использована полиэтиленовая пленка или специальные гидроизоляционные материалы.

Теплоизолирующему слою нужно уделить особое внимание
. В помещениях подвала или первого этажа теплопотери составляют существенную долю, поэтому и толщина теплоизолирующей прослойки должна быть не менее 20-25 см. На втором и вышерасположенных этажах вполне достаточно слоя толщиной в 50 мм.

Утеплителем могут служить:

• пенополистирол;
• минеральная вата;
• стекловата;
• пробка техническая;
• базальтовые плиты и др.

В торговых точках можно приобрести специальные утеплители с углублениями для прокладки труб
, эти плиты помогут сократить время работы и снизить трудозатраты.

Утеплитель обязательно покрывают слоем фольги
, которая служит отражателем тепла и увеличивает теплоотдачу. Армировать основание под трубы желательно с серьезным подходом, так как через год-другой утеплитель прогнется местами, а то и вовсе раскрошится, и вся работа пойдет насмарку.

Заливку стяжки выполняют толщиной 50-60 мм
, материал – раствор марок 100-150 или бетон литой М-300, только непременно с добавками пластификаторов, что предотвращает растрескивание.

При нагревании масса стяжки расширится, и во избежание трещин нужно сделать деформационный шов; удобнее всего для этого оставить по периметру зазор в 1-1,5 см
, который следует заполнить упругим материалом. Вместо этого до начала работ рекомендуется проклеить по периметру демпферную ленту.

Нишу в стене выбивают размером приблизительно 60х40х10 см, в зависимости от количества трубопроводов, которые будут там располагаться. В продаже есть готовые коробки, специально предусмотренные для таких случаев, с комплектом всего необходимого.

Выбор покрытия, труб и других материалов

Выбирать покрытие следует в зависимости от назначения помещений
: в ванной, туалете и прачечной предпочтительнее керамическая плитка, в прихожей – линолеум, в гостиной неплохим выбором будет ламинат, для спальни и кухни выбрать можно любой из материалов по предпочтению хозяйки.

По техническим характеристикам напольное покрытие подходит любое
, а набравшая прочность стяжка будет отличным основанием для чистового покрытия.

С дело обстоит несколько иначе, выбирать следует прочные, легкие и эластичные материалы. Это полипропилен или сшитый полиэтилен
.

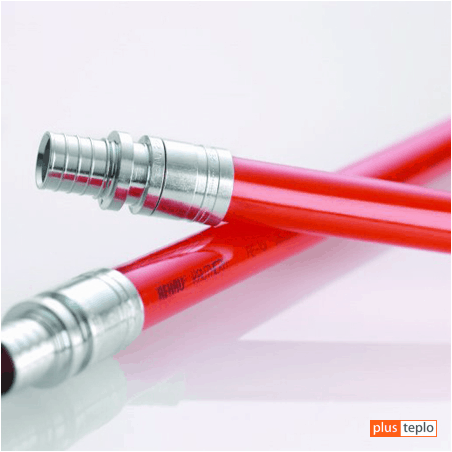

При выборе полипропилена нужно обращать внимание на трубы,
, тогда высокая степень расширения этого материала при нагреве не страшна.

Полиэтиленовые трубы имеют значительно меньший коэффициент линейного расширения
, по этой причине многие специалисты предпочитают выбрать именно их.

Продаются трубы в катушках или мотках, при такой форме выпуска их удобно раскладывать по поверхностям полов. Диаметры обычно используют в пределах 16-20 мм
, при этом есть еще два условия их пригодности: способность выдерживать температуру воды в 95 °С и давление воды в 10Б.

О сравнительных характеристиках чугунных радиаторов отопления читайте .

Расчет и распределение труб

Применяются трубы диаметрами 16, 20 или 25 мм
. Применение трубы меньшего диаметра приведет к нарушенной циркуляции воды. Измеряя давление в трубе отопления при помощи гидроманометра, можно узнать величину давления в системе.

Слишком большой диаметр труб для прокладки в напольном пироге повлечет снижение рабочего давления и падение температуры
.

Другая характеристика материала – ее потребность, для чего подсчитывают длину. Укладывать можно трубы одним из способов: змейкой или спиралью (улиткой)

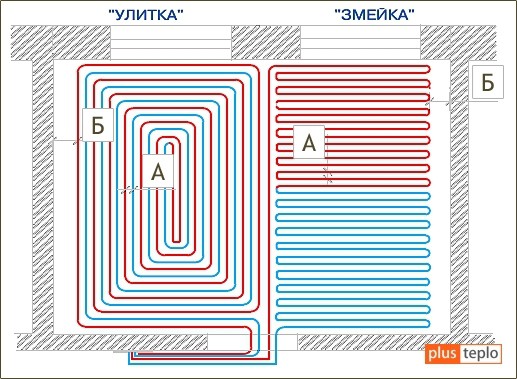

. Схемы монтажа теплого водяного пола своими руками выглядят так:

В первом случае возможны значительные перепады в температуре на отдельных участках площади, спираль дает лучшее распределение тепла
. Этот метод раскладки предусматривает поочередность прямой и обратной подачи теплоносителя.

На листе «миллиметровки» или тетради в клетку следует вычертить в масштабе 1:50 или 1:100 эскиз комнаты и нанести трассы труб
, причем начало должно быть у самого близко расположенного к окну стояка. Первый ряд прокладывают в 25 см от стен.

Шаг труб принимают равным 25-50 см
(25 см – при диаметре 16 мм, 30-40см – при Ф20 мм, 40-50 см – при Ф25 мм).

Длину измеряют на эскизе, применяют переводной коэффициент для масштаба и получают требуемый размер. Для присоединения к стояку следует добавить метра 2-2,5
.

Для каждого контура нужно купить метраж трубы одним отрезком, так как стыковка недопустима. На несколько комнат делают один коллектор, можно на весь этаж.

Выбор и подключение коллектора и котла

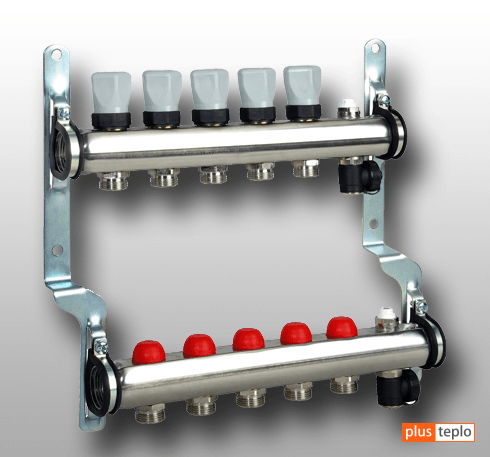

Когда ясно, сколько контуров будет присоединено к коллектору, можно приступать к его подбору по длине и определиться с количеством вентилей, но также учесть, что для возможности регулирования режимом теплого покрытия понадобится датчик давления, воздухоотводы, сливы
.

Коллектор своей нижней трубой должен располагаться в одном уровне с подающим трубопроводом, немного выше уровня пола.

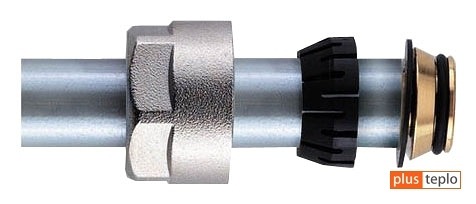

Для сборки этого узла существуют специально разработанные сантехнические стандарты. Спрятать лучше всего коллектор в нишу в стене
, примерно посередине по отношению ко всем контурам.

Котел выбирают по мощности, достаточной для нагрева воды, плюс определенный запас мощности. Определяют общую требуемую мощность следующим образом: к сумме мощностей контуров следует прибавить 20% на запас.

Для большей эффективности работы системы желательно установить циркуляционный насос, в большинстве моделей котлов насос уже входит в комплект, способный обеспечить горячей водой одно-двухэтажный дом площадью 120-140 м2
. При больших площадях нужны дополнительные насосы.

Технология монтажа труб и покрытия

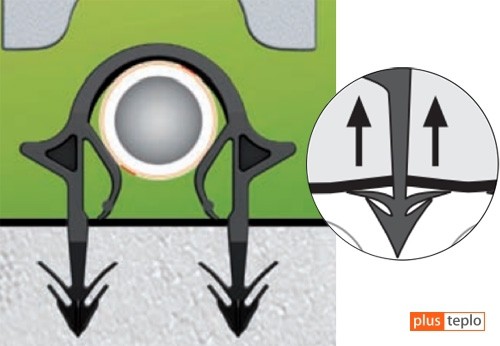

Для фиксации труб в продаже появились отличные приспособления – пластиковые траки
, представляющие гребенки. Ими пользуются как направляющими, а для более надежного закрепления применяют еще специальные стяжные элементы.

Нужно помнить, что труба должна сохранять целостность, поэтому крутые изгибы, приводящие к появлению заломов, недопустимы
(для пластиковых труб радиус изгиба может составлять не менее 5-8 диаметров). Если путь к коллектору проходит через перегородку или через стену, то должны быть просверлены отверстия.

Порядок и технология монтажа водяного теплого пола своими руками представлены на этом видео:

После окончания укладки труб и присоединения их к коллектору, монтажа котла и всех сантехнических работ, заливка раствором или бетоном недопустима без проведения гидравлического испытания работы системы
.

Трубы заполняют водой, давление поднимают до уровня в 6 Б и выдерживают на протяжении суток. Если все в порядке и свищей, разрывов нет, то производят заливку литым раствором или бетоном.

Во время устройства стяжки трубы должны быть наполненными водой и находиться под давлением
, это нужно во избежание смятия, сдавливания труб.

Под керамические полы стяжку делают толще, от 30 до 50 мм, под ламинат и линолеум – не более 30 мм
, с прокладкой еще одной пластиковой сетки. Таким образом, толща пирога позволит быстро прогреваться покрытию.

Сделать водяные полы своими руками вполне реально, но для действительно долговременной службы напольного отопления проект или хотя бы эскизы и расчеты лучше заказать специалисту-теплотехнику
, который учтет до мелочей все фитинги, оборудование, материалы и выполнит спецификацию.

Выполненная собственноручно такая серьезная работа позволит сэкономить значительные средства и поднять самооценку хозяина.

Теплый водяной пол является отличным вариантом отопления любой квартиры или дома. О ее эффективности знают многие люди, и поэтому они решают провести ее монтаж. Сделать это они могут как с помощью специалистов соответствующей квалификации, так и своими руками. Эта статья даст ответ на вопрос, как сделать водяной теплый пол своими руками.

Варианты укладки труб

Наиболее главный плюс заключается в экономии денег. Владельцу жилья не нужно тратить средства на оплату услуг, оказываемых специализированными организациями. Все, что ему необходимо сделать, так это определить нужное количество материалов, приобрести их и начать монтаж.

Конечно, использование услуг строительных компаний является более простым процессом, ведь всю рутинную работу выполнят их специалисты. Однако часто бывает так, что организации являются недобросовестными, то есть плохо выполняют каждую операцию. Более того, некоторые из них заключают контракты с производителями строительных материалов и поэтому могут предлагать владельцу не всегда качественные трубы, утеплители, а также другие элементы. Конечно, такие ситуации встречаются редко.

Также преимуществом самостоятельного монтажа является то, что для его проведения нужно ознакомиться со многими секретами, читая различные сведения и просматривая массу видео.
Кажется, это трата времени, но в будущем эти секреты позволяют выработать правила надлежащей эксплуатации

Кроме этого, осуществляя самостоятельный монтаж, человек полностью управляет всеми процессами. При этом он выполняет их как можно лучше, ведь он делает именно для себя.

Подготовка основания

Главным требованием к основанию, на котором «примостится» теплый пол, является его ровность. На нем не должно быть перепадов, больших 10 миллиметров. В данном случае под основанием понимается бетонное перекрытие. Поэтому, если имеется старый паркет или деревянный пол, их нужно демонтировать. Главной целью является получить чистую поверхность самого бетонного перекрытия.

Подготовка основания

Во многих случаях на нем имеются перепады с величинами, превышающими допустимые значения. Часто этот недостаток устраняют заливкой бетонной стяжки. Есть более простой вариант.
Он предусматривает засыпание неровностей отсевом (каменным песком мелкой зернистости). После таких действий поверхность готова к монтажу утепляющих и , которые бывают разными.

Утепление основы

Утепление основы

Этот процесс необходим для предотвращения движения нагретого воздуха вниз, ведь монтаж теплого пола проводится, для того чтобы нагреть помещение, а не осуществить подогрев перекрытия или воздуха в комнате под ним. Способ утепления зависит от размещения квартиры или комнаты. Об этом часто трубят в видео, и не зря.

Подготовленную поверхность утепляют пенополистирольной плитой. Важно, чтобы ее плотность была больше 35 км/м³. Материал с такими параметрами отлично справится с нагрузкой, которую создадут теплый пол с человеком. Если плотность будет меньше, то плита просто разрушится и перестанет выполнять функцию теплоизоляции. Ширина плиты зависит от размещения жилья.

Если оно находится на первом этаже и помещение ниже не отапливается, то толщина пенополистирола должна быть больше 100 миллиметров. На перекрытие между вторым и первым, а также высшими этажами ставят плиту с толщиной 50 миллиметров. Допускается использовать более тонкий утеплитель (не менее 30 миллиметров), но делать это не стоит.

Сверху на пенополистирольную плиту ставят либо полиэтиленовую пленку, либо фольгированный пенофол.
Процесс простой, и о нем уведомляют разные видео. Второй материал является вспененным полиэтиленом, на который производитель наносит фольгу. Пенофол с фольгой, как и полиэтиленовая пленка, является хорошим гидроизолятором. Изоляция влаги важна для улучшения климата по теплоизоляционным свойствам. Кроме этого, фольга отражает тепло вверх, чем улучшает подогрев бетонной стяжки, полового покрытия, а также целого помещения. Она также не пропускает большую часть вредных веществ из пенополистирола.

Залитие стяжки

Здесь стоит остановиться на одном моменте, который часто упускают. Открытую фольгу разрушают химические реакции бетонного раствора. Это происходит во время заливки стяжки. В тех случаях, когда толщина фольги очень мала, раствор просто «съедает» ее. Спасением является специально предназначенный для создания теплого пола мокрым способом фольгированный пенофол. Он имеет защиту или очень толстую фольгу.

Фольгированный пенофол

Этот момент является неважным, если монтаж теплого водяного пола не предусматривает заливку цементной стяжки. Как известно, тёплые водяные полы бывают также настильными и деревянными.
В первом случае поверх трубок укладывают специальную прокладку и алюминиевые листы, сверху которых или линолеум. Во втором случае, в качестве основы используют старый деревянный пол. Сверху контура также ставят специальное покрытие.

Расчет и распределение труб

Независимо от типа теплого водяного пола расчет трубок может проводиться одинаковым способом. Процесс является достаточно сложным. Он требует учета разных факторов. Они представлены:

• размерами помещения;
• материалами стен, перекрытия и изоляции тепла;
• типом напольного покрытия;
• типом теплоизоляции под теплый пол;
• диаметром используемых трубок;
• мощностью газового или электрического котла.

Расчет и распределение труб

Все эти данные учитывают для одной цели — определение длины контура, то есть одной трубы, с которой создают одну ветвь и которую подключают к коллектору. Часто длину контура определяют, учитывая диаметр трубки и особенности климата.

Используют трубки диаметром 16 и 20 мм, практика показывает, что труба с большим диаметром является лучшей. Причины: лучший подогрев стяжки и меньше сопротивление для воды во время движения.
Благодаря этому работа котла сопровождается меньшей нагрузкой.

Оптимальная длина диаметром 16 мм — до 80 метров. Лучше всего, если она не превышает 65 метров. Что касается изделия с диаметром 20 мм, то ее длина не должна превышать 100 метров. Наиболее оптимальный вариант — 75 метров.

В зависимости от погодных условий подбирают расстояние между трубами.
Если зима «радует» морозами не сильнее -22 градуса Цельсия, то расстояние должно быть равным 150 миллиметрам. Для отопления в более сильные морозы шаг нужно уменьшить до 100 миллиметров. В том случае, когда условия не отличаются от климата на севере, следует осуществить монтаж дополнительных радиаторов и использовать их (могут обогреваться с помощью котла).

Чтобы рассчитать длину одной ветки, нужно нарисовать план их размещения в комнате с учетом вышесказанных особенностей. О хитростях этого процесса часто отмечается в нашем видео. При этом удобно комнату разбивать на множество квадратов. Одна сторона квадрата должна быть пропорциональной расстоянию между трубками. Так проще разработать проект, а также посчитать нужную длину контура. Эту процедуру можно увидеть в видео.

Размещать контур можно:

• по спирали;
• по сдвоенной спирали;
• змейкой.

Стоит добавить, что первые размещенные неподалеку котла метры контура стоит ставить у холодных стен. Туда будет плыть самая теплая вода. В данном случае прекрасно подходит монтаж «змейкой». Если все стены внутренние, то нужно равномерно распределить тепло. Для этого подходит размещение по спирали.

Расчет контура

Если нет желания возиться с расчетами, то можно поручить эту работу специалистам или воспользоваться соответствующими программами, там как на видео показана автоматизация раскладки труб для пола.

Установка сетки

Монтаж начинается с размещения арматурной сетки на фольгированный пенофол. Она способствует повышению прочности бетонной стяжки, которая, нагреваясь, расширяется и может треснуть. Кроме этого, она служит основой для закрепления трубок. Сетку нужно прикрепить к плите перекрытия.
Это делают с помощью дюбель-гвоздей, которые будут проходить через утепляющий слой.

На сетку ставят трубки в соответствии с разработанным проектом. Каждый контур должен представлять собой целостную трубу, без соединений. Не допускается размещать соединения в стяжке. Прикрепляют трубы, используя хомуты из пластика. Хомуты должны легко обтягивать главный элемент системы. Сильно стягивать их не стоит, поскольку трубка будет расширяться, и хомут передавит ее.

Смонтированные трубки подключают к коллектору, который ведет до котла. Последний включают. Воду подают под давлением, равным 6 атмосфер. Это для проверки целостности системы.

Система водяного пола

Стяжку заливают цементным раствором с особым «пластификатором». Он не позволит стяжке треснуть. По толщине стяжка должна быть меньше 5-7 сантиметров. Ее толщина над системой отопления должна составлять 1-3 сантиметра (в случае использования плитки в качестве напольного покрытия) или 3-4 сантиметра (если плитки не будет).

Видео

С помощью этого видео вы получите много полезной информации о тёплом водяном поле. Так же узнаете о монтаже петель тёплых полов.

Источники фотографий.

За теплый пол водяной своими руками можно браться ребятам, которые видят разницу между штуцером и муфтой. Кроме шуток, этот способ обогрева обладает массой преимуществ. Его установка позволяет сэкономить пространство и ресурсы, создать благоприятный микроклимат и исключить образование сквозняков.

Технология хороша тем, что есть возможность монтажа в системы отопления, предусматривающие альтернативные источники энергии: солнечные коллекторы, батареи, тепловые насосы, конденсационные котлы. От водяного отопления можно извлечь только достоинства — это комфортно и удобно.

Теплый пол водяной своими руками: где и как?

ВАЖНО! Перед установкой теплых полов обязательно нужно согласовать вопрос в ЖКХ. Необходимы специальные разрешения, иногда установка бывает невозможной, ввиду технических причин, поэтому проясните ситуацию.

Водяные теплые полы — это долговечные системы отопления, но и установить их не так просто. Единственный способ удешевить монтаж такой отопительной системы — самому установить ее. Для этого необходимо следовать общепринятым правилам и обзавестись необходимыми материалами и инструментами.

Где можно установить?

• в бане;
• в квартире/доме;
• в ванной;
• в гараже;
• на лоджии;
• на даче;
• в теплице.

Способы монтажа:

• под плитку;
• под ламинат;
• по грунту;
• в штрабе;
• от полотенцесушителя.

Инструменты для грамотного монтажа

Для установки понадобятся:

1. водонагревательный электрокотел;
2. шаровые клапаны;
3. фитинги;
4. коллектор, оснащенный функцией настройки, регулирования и контроля;
5. трубы;
6. нагнетающий насос (иногда является частью котла, без насоса никуда);
7. смеситель;
8. теплообменник;
9. автоматика для теплого пола.

Трубы

ВАЖНО! Лучше выбирать трубы, произведенные на основе синтетических материалов. Это связано с простотой монтажа, износостойкостью и стойкостью к образованию коррозии. Реже используют изделия из нержавейки.

Трубы, подходящие для монтажа, могут быть изготовлены из полипропилена или сшитого полиэтилена. Если выбор пал на первый вариант, лучше купить трубу с армированием стекловолокном: сам по себе пропилен очень расширяется в условиях повышения температуры. Полиэтиленовые трубы не так поддаются расширению.

Диаметр изделия должен составлять 16-20 мм — так труба способна выдержать температуру 95 градусов, а также давление в 10 Бар.

Если хочется сэкономить, тогда совсем необязательно переплачивать за изделия с кислородной защитой, оснащенной дополнительными слоями. От этого качество системы не пострадает.

Коллекторы

Еще одна ключевая составляющая — коллекторы. Его необходимость не преувеличена: он позволяет подключить несколько контуров теплого пола к основной линии подачи теплой воды, а также забора охлажденной. Для монтажа теплого водяного пола понадобится 2 разветвителя. Они устанавливаются в специальный коллекторный шкаф.

Почему нужно именно 2 штуки? Задача одного распределять горячую воду, второго — возвращать обратно охлажденную жидкость.

Основные задачи коллектора — настройка и регулировка теплых полов. Они делают эксплуатацию максимально комфортной.

Есть много производителей, предлагающих готовые к использованию коллекторы вместе с навесными шкафами. Особенно актуально, если электроводяной теплый пол монтируется самостоятельно.

ВАЖНО! Для покупки подходящей модели достаточно знать количество входов и выходов труб.
В новых моделях коллекторов есть терморегулятор, насосы и стабилизаторы давления с возможностью подключения нескольких приборов для обогрева, требующих различную температуру теплоносителя.

Теплоизоляция для теплого пола

Теплый пол предполагает обязательную теплоизоляцию. Как термоизолирующий материал можно использовать уплотненный пенопласт с минимальной толщиной от 5 см, теплоизоляционную пленку, минвату, а также теплоизоляционные плиты разной конфигурации, оснащенные гидроизоляционным покрытием. В случае утепления пенопластом следует перекрыть его полиэтиленовой пленкой.

При помощи теплоизоляции можно избежать теплопотерь, которые могут уйти в пол. Количество материала определяется площадью помещения, в котором устанавливается теплый пол. Площадь материала равна площади помещения.

ВАЖНО! Не забудьте о фитингах, армирующей металлической сетке для заливки стяжки (достаточно ячеек 3-5 см), крепежах для труб, ключах и демпферной ленте. Фитинг — это устройство для соединения труб с коллекторами, если что.

Варианты установки водяного теплого пола

Есть несколько вариантов, при помощи которых производится укладка труб. Разметка укладки определяется еще на этапе проектирования системы отопления.

Как настроить систему и произвести монтаж?

Обязательным требованием для монтажа трубопровода является ровный пол. Не должно быть наклонов и ям. Самый простой способ выровнять поверхность — использовать самовыравнивающиеся составы при помощи которых осуществляется заливка.

• Установить на стену коллектор. Установку осуществлять на вертикальной поверхности. Распределитель необходимо размещать и выравнивать горизонтально. Проверить правильность можно при помощи водяного или лазерного уровня.
• Неправильный монтаж и отклонение осей может стать причиной нестабильной работы системы отопления.
• Наклеить демпферную ленту по периметру помещения на уровне пола.
• Установить теплоизоляцию.
• Если теплоизоляция не предполагает креплений, необходимо монтировать планки с замками для труб. Проделать это нужно каждые 50 см.
• Придерживаясь схемы проекта, разместить трубы по местам, не перегибая их.
• Подсоединить при помощи фитингов трубы к коллектору.
• Подключить коллектор к отопительной системе, включить и протестировать ее. После запуска постепенно увеличивать температуру и давление в течение 4-х часов. Проверить систему на наличие утечек: если их нет, можно протестировать ее при самом большом допустимом показателе давления.

ВАЖНО! Новичкам лучше не связываться с подключением коллекторов.

• Следующий этап — заливка. Перед тем, как залить пол, нужно быть на 100% уверенным, что все в порядке.
• Если тестирование показало отличные результаты и проблем не обнаружено, трубы укладывают армирующей сеткой и заливают систему стяжкой. Чем мощнее система, тем выше слой стяжки. Из чего лучше сделать стяжку?
• Можно приготовить смесь самостоятельно, но мы советуем не заморачиваться и купить готовую в строительном гипермаркете. Но помните, без стяжки никак.
• Залить смесь , чтобы она шла от самых краев к центру.
• Как стяжка полностью высохнет, необходимо включить минимальную температуру пола на несколько часов. Полное высыхание занимает минимум 3 недели.
• Определить коэффициент влажности, затем установить напольное покрытие. Допустимая норма — 2-4%.

ВАЖНО! Не делайте плотный слой материала для укладки плитки: это в дальнейшем негативно отразится на скорости нагрева пола.

Шаг 1 — Берем пенофол , сетку для крепления труб и трубу, по которой будет идти горячая вода
Шаг 3 — Укладываем утеплитель
Шаг 4 — Поверх Шаг 6 — Контур подключаем к гребенке, где будет подаваться горячая вода, и проверяем работоспособность пола
Качество установки определяет эффективность и работоспособность всей отопительной системы. Для полной уверенности правильного функционирования рекомендуем обратиться к специалистам за помощью для подключения коллекторов. Это ключевой момент, который сильно влияет на исправность системы. А остальные этапы монтажа можете смело взять в свои руки.

Стандартные схемы отопления с использованием традиционных радиаторов многие годы считались единственно возможным и самым удобным источником тепла. Появление на рынке термостойких и долговечных пластиковых труб позволило создавать в контурах отопления жилищ теплые водяные полы, которые вначале играли роль дополнительного источника тепла. Неизвестно кто первый решил радикально модернизировать систему отопления и созданный теплый пол водяной своими руками сделать основным отоплением жилища. Но в наше время такой способ отопления пользуется большой популярностью.

На вопрос — с чего начать, как сделать водяной теплый пол своими руками, ответ однозначный. Начинать нужно с тепловых расчетов и создания подробной схемы прокладки трубопроводов для использования системы в качестве основного отопления. Вначале проводятся расчеты тепловых потерь помещений и необходимая мощность водяного обогрева полов. При отсутствии опыта и знаний настоятельно рекомендуется доверить эту непростую работу профессионалам, чтобы избежать разочарований и существенных материальных потерь в будущем.

Для проведения тепловых расчетов можно применить специализированные компьютерные программы или использовать калькулятор расчета теплого водяного пола.
Практика использования теплых полов, полученные статистические данные и опыт позволили систематизировать рекомендации — как сделать теплые полы от водяного отопления в доме.

Делая тепловые расчеты, необходимо учитывать в первую очередь:

Имея исходные данные можно легко нарисовать общую схему, на которой отметить основные магистрали и место расположения коллекторного узла. В коллектор для теплого водяного пола обычно устанавливается специальный (трехходовой или двухходовой) клапан для регулировки температуры теплоносителя методом смешивания. Контуры имеют значительную протяженность (до 80 метров), поэтому система снабжается . Для больших площадей помещений не следует упрощать систему, лучше сделать несколько контуров обогрева с длиной трубопроводов не больше 100 метров.

Проектировщики и специалисты по отопительным системам дают ряд рекомендаций, в частности, перед тем, как самому сделать водяной теплый пол нужно соблюсти определенные правила по монтажу контура в качестве основного метода отопления жилища.

Суть этих правил заключается в следующем:

Эти рекомендации нужно точно выполнять и учитывать при создании эскизного проекта, который на листе бумаги отразит устройство водяного теплого пола своими руками и предотвратит возможные ошибки при монтаже контура.

Основные элементы системы отопления «теплые полы»

Система отопления жилища, в которой основой являются водяные теплые полы, работает по простому принципу. Под полом укладываются , по которым через циркуляционный насос от распределительного коллектора движется горячий теплоноситель. Он отдает свое тепло полу, который равномерно нагревает помещение. Следует отметить, что интерьер помещения изменяется до неузнаваемости, ведь отсутствуют батареи отопления, трубы обратки и подачи, что позволяет создавать необычные дизайнерские решения по обустройству жилья.

Основные элементы системы и что нужно для теплого водяного пола в доме:

Требования к основным элементам отопительной системы «теплые полы»

Как для любой схемы отопления основным элементом, от которого зависит эффективность, и надежность системы отопления является котел нагревающий воду или другой теплоноситель в системе. Другим элементом, который необходим для такой системы обогрева является собранный, установленный и подключенный. Третий элемент для создания теплого пола — трубы для подключения и укладки контуров обогрева.

Свойства основных элементов такого метода отопления подробнее:

Укладка водяных полов в помещениях

В практике монтажа систем теплых полов применяются два основных способа укладки контуров обогрева – бетонирование и настильный метод укладки. Но прежде, чем начинать укладку контура нужно произвести некоторые подготовительные работы. От их правильного проведения во многом будет зависеть эффективность отопления.

Работы требующие повышенного внимания при подготовке к монтажу:

Создание теплого пола с помощью бетонирования

Перед тем, как делать , т. е начинать укладку труб и создавать контур обогрева, нужно установить коллектор в место, которое было определено при создании проекта. Затем производится установка демпферной ленты для компенсации температурных колебаний стяжки. Крепятся трубы или к арматурной сетке или к специальной теплоизоляции для теплых полов, в которой есть пазы и крепления для труб контура.

Укладка производится несколькими способами: змейкой, петлями, спиралью или укладкой типа «улитка». Это основные монтажные схемы теплых водяных полов в квартире или в частном доме. Шаг укладки для разных регионов и внешних условий разный, от 10 до 40 сантиметров. Расстояние от стены помещения до ближайшей трубы контура не менее 8 сантиметров.

После тщательной и аккуратной укладки необходимы испытания в течение суток смонтированного контура.
В контур подается вода под давлением 5 – 6 бар и он остается под давление не менее 24 часов. Затем все тщательно и внимательно проверяется на наличие дефектов или протечек. Только после удачного испытания контура начинается заливка теплого водяного пола своими руками, причем с заполненными водой трубами под рабочим давлением. Ни в коем случае нельзя сушить бетонную стяжку подогревом от котла отопления из-за возможного растрескивания. Стяжка должна затвердеть в естественных условиях за 28 дней.

Толщина бетонного слоя над залитыми трубами контура зависит от типа примененного напольного покрытия.

Если планируются теплые водяные полы под плитку своими руками, то в таком случае толщина стяжки должна быть от 3 до 5 сантиметров, а расстояния между трубами контура от 10 до 40 сантиметров. В том же случае, если будет применен ламинат для теплого водяного пола, следует уменьшить толщину стяжки до разумного минимума, а для прочности поверх труб контура уложить армирующую сетку. Сетка придаст жесткость, укрепит конструкцию и уменьшит тепловое сопротивление стяжки.

Настильный способ укладки труб

Если в доме деревянные полы, то устройство теплого водяного пола производится так называемым настильным способом. Этот метод предполагает укладку труб в специально подготовленный настил.

В продаже имеется множество пластиковых модулей с уже подготовленными в них посадочными местами и креплениями под трубы.

Выпускаются и блоки из дерева с продольными каналами и креплениями. При этом методе укладки для уменьшения тепловых потерь на подготовленное основание устанавливается специальная подложка под теплый водяной пол, которая обладает высокими гидроизоляционными и теплоизоляционными свойствами.

Советов и рекомендаций, даже пошаговых инструкций по созданию теплых водяных полов своими руками в Интернете много. Эта тема популярна, несмотря на наличие других систем теплых полов, и потолков – инфракрасных и электрических (укладка специального кабеля в стяжку). Цена за квадратный метр теплого водяного пола среди всех существующих наименьшая. Но следует учитывать, что это очень непростая и ответственная работа, требующая знаний, навыков и умений.

Теплые полы полезны во всех отношениях: создают дополнительный обогрев комнат, увеличивают степень комфорта. Не удивительно, что у некоторых владельцев частных домов возникает непреодолимое желание самостоятельно собрать такой тип отопительной системы. Зачем переплачивать бригаде мастеров, когда все можно сделать своими руками, не правда ли?

Вы тоже загорелись идеей обустроить теплый пол, но не до конца понимаете специфику этой системы и не знаете всех тонкостей проектирования? Мы поможем вам – в этом материале постараемся разобраться, при каких условиях целесообразно устраивать водяной теплый пол своими руками и какими навыками для этого необходимо обладать.

А чтобы вам был понятнее весь процесс обустройства, мы подобрали пошаговые фото по монтажу и подробные видеоролики, в которых разобраны нюансы проектирования, расчетов и укладки труб.

Существует несколько вариантов устройства теплого пола. Принцип действия любого из них прост: под финишное напольное покрытие помещают , или , которые выступают в качестве отопительных приборов.

Практически для всех помещений подходят пленочные и , в основном для . Остановимся подробнее на последнем виде.

Галерея изображений

В статье будет дана пошаговая инструкция монтажа теплого пола с водяным теплоносителем и практические советы профессиональных специалистов. Главное внимание уделим важным нюансам по правильному монтажу системы.

Перед началом работ нужно сделать расчет отопительной системы, определиться с длиной и диаметром труб, элементами управления и контроля, списком запорной водопроводной арматуры. Кроме того, следует выбрать один из нескольких возможных видов утеплителей и гидроизоляции. Во время выбора материалов и расчета технических показателей системы водяного отопления пола принимается во внимание материал полового перекрытия.

Толщина теплоизоляции из пенопласта или пенополистирола приблизительно 100 мм, для теплых регионов или вторых этажей этот параметр можно уменьшить на 30–50%.

Рассмотрим вариант монтажа теплого пола по бетонным перекрытиям на первом этаже, для гидроизоляции используем дешевую полиэтиленовую пленку толщиной ≈ 30–40 мкм, верхняя стяжка полусухим бетоном, финишное половое покрытие – керамическая плитка. Трубы для системы покупаем пластиковые, для усиления прочности верхней стяжки и фиксации труб используется металлическая сетка.

Шаг 1. Подготовка основания

Главное внимание нужно уделять неровностям. Хотя пенополистирол имеет неплохие показатели физической прочности, длительные нагрузки в отдельных местах становятся причиной его деформации. Соответственно, деформируется система трубопроводов, верхняя стяжка «провисает», появляются дополнительные и ненужные усилия на излом. В самых неприятных случаях эти явления могут достигать критических значений и негативно влиять на финишное половое покрытие. Как следствие – придется делать сложный ремонт.

Есть еще один нюанс, на который нужно обращать внимание во время подготовки основания. Имеется в виду место фиксации демпферной ленты к стене. Для того чтобы избежать появления ненужных воздушных «карманов» в месте примыкания ленты, стену нужно выровнять. Можно использовать шпатель, но если у вас есть достаточный опыт строительных работ, то вы отлично сделаете это и мастерком, получится намного быстрее.

Шаг 2. Укладка гидроизоляции и утепления

Гидроизоляция пола пленкой

Как мы уже упоминали, толщина утепления зависит от этажа и климатической зоны проживания. Если вам нужно сделать теплоизоляционный слой толще 5 см, то мы рекомендуем не покупать одну толстую плиту, а две тонких.

Толстые плиты можно использовать для утепления стен, в таком положении на них вообще не действуют изгибающие нагрузки. Законы физики говорят, то две тонкие плиты имеют больший запас изгиба до появления трещин, чем одна толстая. Имеется в виду, что общая толщина в обоих случаях одинакова. Такие особенности позволят утеплению компенсировать возможные огрехи подготовки основания. Утеплитель нужно класть с таким расчетом, чтобы стыки перекрывались.

Если плиты не удалось точно обрезать и в стыках появились заметные щели, то их нужно обязательно заделывать монтажной пеной. Многие строители советуют фиксировать демпферную ленту над утеплением непосредственно под цементную стяжку, такой вариант имеет право быть. Мы не приветствуем это решение, все-таки намного эффективнее и надежнее фиксировать ее до утепления, она поможет идеально заделать щели по периметру помещения без использования монтажной пены.

Практический совет. Не обязательно ждать, пока пена полностью высохнет и тогда обрезать излишки. Как только запенили первый ряд утеплителя, сразу кладите на него второй. Свежая пена является отличным клеем для всех пенопластовых материалов, она надежно свяжет между собой два слоя утеплителя, за счет этого повысится прочность нижнего слоя.

Шаг 3. Установка отражающей пленки

Приобретайте ту, которая имеет разметку в виде квадратов по 5 мм, это поможет точно контролировать процесс укладки трубопроводов системы. Большинство «советчиков» рассказывают, как эту пленку нужно герметично проклеивать скотчам в местах стыка и по периметру, какая огромная экономия тепла в результате этого получится. Все это неправда, таким способом следует герметизировать паро- и гидроизоляцию, пленка никакого тепла не сберегает. Если вы правильно уложили теплоизоляционные плиты, то терять время на проклейку пленки нет надобности. Наемные бригады занимаются таким делом только по одной причине: это очень легкие работы, а заказчик за их выполнение заплатит неплохие деньги. Клейте швы лишь в том случае, если на бетонном основании нет гидрозащиты из полиэтиленовой пленки.

Хотя, как показывает практика аварий с тепловым полом, любая гидрозащита в этих случаях имеет нулевой эффект. Вода будет повышать свой уровень до тех пор, пока не найдет щель для протечки. А найдет она ее обязательно, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она вниз никак не уйдет, то появится вверху. Какая разница что придется ремонтировать, — потолок нижнего этажа или пол верхнего? Чем раньше обнаружится протечка, тем меньше вреда всем конструкциям. Если вода длительное время будет подмачивать стены, то на них обязательно появится грибок и т. д. Во время монтажа теплого пола с водяным отоплением главное внимание нужно обращать на герметичность системы, а не проклейку швов пленки скотчем.

Шаг 4. Укладка труб отопительной системы

Настоятельно рекомендуем обязательно перед укладкой нарисовать несколько вариантов схем. Это отнимает совсем мало времени и позволяет избегать досадных ошибок. Кроме того, во время составления схем есть возможность подобрать оптимальное расположение контуров с учетом их длины и геометрии.

Практический совет
. Есть правильные рекомендации не прокладывать трубы под местами установки мебели, она будет перегреваться и быстро терять свою привлекательность. Мы советуем действовать очень продуманно. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что не захочется сделать ее перестановку или полную перепланировку помещений?

Длина каждого контура должна учитывать мощность водяного насоса, данные указываются в инструкции по эксплуатации, внимательно изучите ее перед началом монтажа.

В противном случае возможны ситуации, когда температура пола в различных зонах помещения будет значительно отличаться, а добиться комфортных значений обогрева комнаты станет трудно.

Трубы можно крепить двумя способами:

• специальными скобами сразу на отражающей пленке, для облегчения процесса на ней нанесена сетка. Система фиксируется специальными скобами. Метод неплохой, работы делаются быстро и качественно;
• к металлической армирующей сетке. Она ложится на теплоотражающую пленку, трубы фиксируются пластиковыми хомутами. Считаем, что этот метод никаких преимуществ перед первым не имеет. Зато есть у него недостатки: дополнительное увеличение стоимости монтажа и опасность механического повреждения труб. Как армирующий элемент в таком положении сетка не играет никакой роли. Согласно строительным правилам она должна быть со всех сторон залита бетоном на толщину не менее пяти сантиметров, только в таком положении сетка работает в связке и повышает физические показатели прочности стяжки.

Очень важно. От того, как вы соедините систему трубопроводов, зависит безопасность и долговечность эксплуатации системы обогрева.

Никогда не покупайте некачественные фитинги и запорную арматуру из непрочных сплавов. Дело в том, что они со временем под воздействием явлений усталости материала дают трещины. Как правило, протечки образуются в местах состыковки гайки и штуцера. Визуально трещина не видна, кажется, что причина в плохо затянутой прокладке. Попытки подтянуть гайку всегда кончаются печально – обламывается резьбовая часть штуцера и остается в гайке. Вынуть ее оттуда очень сложно, чаще всего приходится менять пару. Идеальный вариант материала изготовления фитингов – нержавеющие стали, подойдет и бронза. Все остальные цветные сплавы покупать не стоит. Не нужно экономить на фитингах, их важность в системе обогрева трудно переоценить.

Еще один нюанс. Используйте для герметизации соединений только резиновые прокладки, не стоит применять паронит, его нужно сильно затягивать, не все фитинги выдержат такие усилия. И последнее. Элементы, работающие в паре, должны быть из одного металла. Это нужно для того, чтобы исключить появление критических напряжений из-за разности тепловых расширений.

Есть несколько нюансов во время работ со стяжкой по контуру водопровода.

1. Первый. Возникают проблемы с установкой маячков. Современные металлические рейки не подходят, нужно пользоваться старой технологией. Маячки делать из смеси, насыпать из нее продольные линии на расстоянии несколько меньшем, чем длина гладилки. При помощи уровня ловить горизонтальность. Для того чтобы ускорить время схватывания маячков, можно их несколько раз посыпать сухим цементом. Если опыта работы с правилом маловато, то нужно положить на маячки ровные металлические или деревянные планки. Они не будут допускать нарушения положения верхней поверхности маячков при слишком сильном нажатии правила.
2. Второй. Во время производства работ постарайтесь не наступать на места соединения и фиксации труб, они могут расшататься или полностью выскользнуть. Это касается тех случаев, когда трубы фиксируются скобами непосредственно к утеплительным плитам.

Сухая стяжка имеет достаточную прочность для монтажа всех видов финишных половых покрытий, в том числе и из тяжелого натурального камня. Кроме того, этот метод дает возможность значительно сокращать расход стройматериалов и уменьшать время работ. Приступать к дальнейшим работам с полом можно уже через 12 часов. Для мокрого бетона время увеличивается минимум в два раза.

Практический совет. Датчик температуры устанавливается посредине между витками труб. Для того чтобы можно было его в случае необходимости заменить, монтируйте датчик в гофрированной трубе. Один конец трубы заглушите.

На этом строительные работы закончены, можно подключать отопление к системе регулировки и контроля.

Видео – Установка теплого пола в двухэтажном доме

Подогревают пол электричеством или водой. Оба способа неидеальны, и имеют плюсы и минусы. Об , а в этой статье мы поговорим о том, как сделать теплым пол при помощи воды и труб, вернее о том, как сделать водяной теплый пол своими руками и что для этого нужно.

Принцип работы водяного теплого пола

Теплоноситель нагревается двумя способами:

В обоих случаях требуется снижение температуры теплоносителя: рабочие параметры радиаторной системы, для которой созданы эти источники, находятся в диапазоне 65-95°C, в то время как для теплого пола требуется лишь 35-55°C. Этот диапазон объясняется тем, что температура водяного теплого пола, согласно СНиПу, не может быть выше 30°C. Согласитесь, что по более горячему полу ходить будет вряд ли приятно.

Чтобы добиться нужной температуры, горячий теплоноситель перед подачей в трубы смешивается в с остывшей водой из «обратки». Так получают требуемую температуру, а затем, через коллектор теплого пола, поступает в трубы.

Это вся механика работы водяного теплого пола, но есть некоторые технологические нюансы, повышающие его комфортность и упрощающие регулировку.

Регулировка температуры

Для того чтобы была возможность поддерживать комфортную температуру теплого пола, имеется специальное приспособление — терморегулятор, или как его еще называют термостат. Это устройство работает в паре с датчиками, измеряющими температуру пола и теплоносителя.

Пирог пола с водяным подогревом

Теперь поговорим о строении пола с подогревом: чтобы вы знали, что и в каком порядке делать при его заливке своими руками. Водяной теплый пол — это многослойная конструкция. Примерная схема изображена на рисунке.

На ровное основание (перепад высот не более 1 см на 1 м 2) укладывается сначала теплоизоляция. Выбор материала и его толщина зависят от изначального утепления пола и от того, какое помещение находится внизу (если есть оно). Задача — добиться минимальных утечек тепла. Тогда и отопление будет экономным (платить за него будете мало, и в доме/квартире будет тепло). Потому при выборе материала и его толщины лучше брать характеристики с запасом: в этом случае хуже точно не будет. Если внизу отапливаемое помещение, достаточно теплоизоляции в 20-30 мм, если внизу неотапливаемый подвал, или грунт, требуется солидная толщина от 50 мм и больше, в северных регионах толщина утеплителя может быть от 100 до 150 мм.

Устройство «пирога» водяного теплого пола

По периметру помещения раскатывается демпферная лента или укладывается ленточный теплоизоляционный материал, можно использовать нарезанный на полосы шириной 10 см пенопласт, пенополистирол или другой листовой утеплитель (толщина около 10 мм), можно использовать и картон из минеральной ваты.

Эта мера нужна во-первых для того, чтобы из-за температурного расширения не возникали по периметру пола трещины, а также для того, чтобы снизить потери тепла через стены и фундамент.

После того, как трубы уложены, можно приступать к заливке . Состав используется специальный — с добавками, повышающими теплопроводность. В некоторых случаях, для увеличения прочности конструкции, дополнительной защиты труб от механических нагрузок, на них укладывают армирующую сетку, и лишь потом заливают раствор. Слой бетона должен быть таким, чтобы над трубой было не менее 3 см раствора. Только при такой толщине пол не будет «гулять» под ногами и его температура не будет иметь ярко выраженных полос тепла/холода.

Причем есть еще один нюанс: заливка теплого водяного пола раствором должна проходить при наполненных трубах
, то есть под давлением. Тогда они принимают «рабочие» размеры и при дальнейшей эксплуатации проблем не возникнет.

Самым неприятным моментом во всем этом является долгий срок высыхания стяжки. Должно пройти не менее 28 дней после заливки, чтобы она приобрела свою окончательную прочность. Но начинать дальнейшие работы можно уже через 7-10 дней, если среднесуточная температура была выше чем +17°C.

Все время, пока бетон набирает прочность, включать теплый пол нельзя. Повышение температуры вызовет появление трещин, что негативно скажется на теплопроводности пола и его долговечности. Так что терпеливо ждем, пока он высохнет естественным путем.

Установлены маяки для заливки стяжки — под многие напольные покрытия пол должен быть идеально ровным. Обратите внимание: по периметру установлена теплоизоляция. Ее высота — выше высоты готового пола, после того как стяжка высохнет лишнее срезается ножом. В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)

Это только основные слои пирога водяного теплого пола. Часто, в самый низ под теплоизоляцию, укладывают гидробарьер (плотную полиэтиленовую пленку). Он станет защитой нижних помещений в случае протечки. На теплоизолятор часто рекомендуют укладывать теплоотражающее покрытие — для того, чтобы тепло не шло вниз, а отражалось вверх. Но тут стоит помнить, что в стяжку укладывать алюминиевую фольгу или фольгированные материалы бесполезно: через месяц-два фольга разрушается и превращается в труху. Если и использовать теплоотражающее покрытие, то металлизированное. Оно очень похоже на фольгу, но выполнено из других металлов, которые хорошо себя чувствуют в цементно-песчаном растворе на протяжении многих лет. Как видим, монтаж водяного теплого пола — затея непростая, с большим количеством составляющих и компонентов.

Параметры системы

Чтобы сделать теплый водяной пол своими руками, нужно знать еще несколько особенностей и правил, без которых обойтись нельзя.

Какие использовать трубы

Трубы для теплого водяного пола можно применять следующие:

Все эти виды труб могут использоваться как в стяжке, так и в настильных системах. Причем укладывать нужно бухты труб без соединения внутри пола. Если длины одной бухты не хватает, можно сделать несколько контуров, каждый из которых вывести на .

Параметры труб: диаметр и длина

Длина трубы в одном контуре зависит от диаметра: чем меньше диаметр, тем меньшая длина может использоваться, но слишком длинные контура невыгодны. Причем не только потому, что метр такой трубы стоит дороже, но и потому, что в системе получается слишком много воды, и она становится слишком инерционной и неэффективной. При любом материале труб рекомендуют использовать диаметры от 16 мм до 20 мм. Такого сечения достаточно для обогрева любого бытового помещения.

• При использовании металлопластиковых труб 16 мм сечения максимальная длина контура составляет 100 м, но реально лучше не делать больше 60-80 м.
• При использовании труб того же материала, но сечением 20 мм, максимум можно уложить 140 м, а реально — 100-120 м.


Примерно такие же размеры петель использовать можно и для других материалов. Если для помещения заявленного количества не хватает, делают несколько контуров, каждый из которых заводят на соответствующий вход/выход коллектора.

При наличии нескольких контуров демпферная лента раскатывается не только по периметру комнаты, но и разделяет контура. И еще один нюанс: для того чтобы при нескольких контурах легче было поддерживать одинаковую температуру, контура желательно делать одинаковой длины.

Схемы и шаг укладки труб

Водяной теплый пол без стяжки

Теплый пол со стяжкой имеет несколько существенных недостатков:

• он имеет большую высоту — толщина водяного теплого пола 8-10 см в зависимости от слоя теплоизоляции,
• много весит (цементно-песчаный раствор толщиной слоя не менее 4-5 см по всей площади имеет солидную массу);
• стяжка долго сохнет;
• имеет низкую ремонтопригодность.

Все эти недостатки приводят к тому, что многие люди ищут варианты устройства теплого пол без стяжки. Такая возможность есть и это — . Они не требуют «мокрых» работ, имеют небольшой вес и высоту, быстро монтируются. Потому часто применяются в домах с деревянными перекрытиями (в них нельзя делать стяжку из-за ее большого веса) или в помещениях с небольшой высотой потолков, где потерять 10 см на устройство теплого пола недопустимо.

Настильные системы теплого пола бывают двух видов: полистирольные и деревянные. В обоих случаях это плиты, в которых имеются специальные канавки для укладывания труб. Полистирольные плиты — это всем известный пенопласт высокой плотности, в котором сформованы пазы для труб. Деревянные системы выполнены из ДСП или OSB. Так как эти материалы имеют невысокую теплопроводность, для увеличения теплоотдачи в канавки и на плиты укладываются металлические пластины с аналогичными пазами, в них уже закрепляют трубы.

После монтажа труб можно сразу приступать к укладке твердого покрытия — ламината, паркета или доски. При использовании мягкого покрытия требуется жесткое основание — листы фанеры, ДСП и т.п. Их укладывают непосредственно поверх металлических труб, закрепляют, а сверху раскатывают ковролин или кладут При устройстве теплого пола без стяжки под плитку клей можно класть сразу на металлические пластины, но использовать при этом необходимо специальный состав для теплого пола.

Как видим, своими руками сделать еще проще, чем под стяжку — принцип понятен, работы не самые сложные, материалов пойдет не так и много. Причем можно не только смонтировать готовые плиты из полистирола или ДВП, а сделать все самостоятельно. Займет времени это больше, зато денег потребует меньше.

Итоги

Теплый водяной пол своими руками — затея сложная для исполнения, но реальная. Конечно, вы потратите больше времени — во всем нужно разобраться, переварить массу информации. Зато все сделаете сами, и по уму, а не так, как быстрее или удобнее, и как часто делают наемные работники. Еще и сэкономите довольно приличную сумму — услуги строителей совсем недешевы.

Самыми экономичными считаются водяные теплые полы, где в качестве теплоносителя выступает горячая вода. Это действительно очень удобно, недорого на стадии эксплуатации, позволяет быстро и достаточно равномерно прогревать все помещение. Но предварительная подготовка занимает гораздо больше времени, чем монтаж электрических теплых полов.

Существуют также ограничения и по помещениям — установка возможна только в новострое или частных домах, где можно отрегулировать высоту потолков еще на стадии строительства. Тем не менее, учитывая высокий КПД и минимальные расходы на эксплуатацию, многие стремятся выбрать именно такую конструкцию. В свою очередь, наша задача — рассказать, как правильно сделать теплый водяной пол и что необходимо учитывать.

Принцип работы

Система водяного напольного отопления достаточно простая. Конструкция представляет собой контур, состоящий из двух трубок, по которым циркулирует теплоноситель. Нагрев воды — а именно она выступает в качестве теплоносителя — осуществляется котлом, куда поступает в охлажденном состоянии и выходит в подогретом.

Как только температура в помещении достигает заданного значения, поступает сигнал на термостат, после чего работа системы останавливается. Соответственно, при понижении температуры срабатывает сигнал датчика и циркуляция возобновляется.

В этом и заключается суть работы водяного напольного отопления. Казалось бы, проще некуда, но есть ряд нюансов, которые необходимо учитывать при монтаже. Первый касается необходимости подготовки пола и заливки бетонной стяжки. В совокупности это составляет 10-15 см, за счет которых уменьшается высота потолков. В помещения со стандартной высотой 230 см такой отрезок достаточно существенный. Второй — этап согласования. В многоквартирных домах водяное напольное отопление «врезается» в общую систему, что недопустимо, так как будет падать давление по всему стояку. Монтаж теплых водяных полов возможен только при наличии автономной системы отопления. Это либо частные дома, либо квартиры в новостройках.

Особенности монтажа

Чтобы разобраться, как правильно сделать водяной теплый пол, необходимо учитывать главную особенность — при циркуляции температура теплоносителя постепенно снижается, соответственно, необходимо точно определить протяженность, корректно соединить с датчиками и котлом, чтобы пол прогревался равномерно, а температура в помещении была комфортной.

Несмотря на то, что существуют разные варианты укладки напольной системы, самой популярной из них является бетонная стяжка, которой заливают уложенные трубы. Этот способ относительно других недорогой, но очень практичный и надежный.

Бетонный способ укладки в разрезе

Нередко практикуют и настильный способ, когда вместо цемента используют деревянные рейки или полистирольные маты. Такой способ также имеет право на существование, так как он требует гораздо меньше времени, занимает всего 5-7 см вместе с трубами и в случае аварии его гораздо легче разобрать и починить поврежденный участок.

Настильный способ укладки

Как правильно укладывать трубы

В отличие от нагревательного кабеля, трубы, по которым циркулирует теплоноситель, отличаются высокой термостойкостью. Но даже в этом случае их не надо соединять друг с другом или перехлестывать при укладке. Труба укладывается витками в определенной последовательности, минуя места, где будет стоять мебель и/или крупная бытовая техника.

Не допускается резких заломов и перегибов трубы. Теплоноситель должен двигаться свободно по системе.

Для кладки труб используется арматурная сетка со стороной 10-15 см, которая заранее укладывается на пол и закрепляется закладными или клипсами. Труба соединяется с арматурой, что обеспечивает ее неподвижность. Минимальное расстояние между трубами — 30 см. Если превысить шаг, на полу появятся холодные участки, уменьшить — пол будет слишком горячим.

Существуют различные способы укладки, но самыми популярными из них являются такие (см.рисунок)

«Змейка» самый сложный способ укладки, который практикуется, в основном для больших помещений и тех, где требуется выровнять смежные зоны. Для новичка такая задача будет непосильной, лучше выбрать спиральный способ (улитка), который и в укладке проще, и позволяет «захватить» все зоны.

Необходимые материалы и инструменты

Перед тем, как уложить теплый пол с бетонной стяжкой, понадобится приобрести следующие материалы:

• коллекторный шкаф;
• коллектор для воды;
• крепежные элементы — фиксаторы, клипсы, дужки для поворота, скобы и т.д;
• арматурная сетка — по площади помещения;
• маяки для выравнивания поверхности;
• смесь для заливки (если используется готовый состав);
• бетон и цемент, если стяжка будет готовиться самостоятельно.

Отслеживать прямолинейность пола помогает маячковый профиль. Для того, чтобы его можно было выставить, используйте быстросхватывающуюся штукатурку наподобие «Волма».

Основные элементы напольный водяной системы

ВИДЕО: Как сделать водяной теплый пол с бетонной стяжкой

Для настильного способа понадобится:

• металлопластиковые трубы необходимой длины (рассчитываете по схеме + 10% на брак);
• коллекторный шкаф;
• коллектор для воды;
• разветвитель с автоматическим отводом воздуха и сливным краном;
• гидроизоляционная пленка — по площади помещения;
• фольгированная или полистирольная теплоизоляция — по площади помещения + нахлест на стены на 10 см;
• самоклеющаяся демпферная лента;
• крепежные элементы — фиксаторы, клипсы, дужки для поворота, скобы и т.д.;
• плиты с пазами для распределительных пластин;
• профиль для соединения;
• гипсокартон по площади помещения.

Если водяной теплый пол укладывается на деревянные рейки, необходимо приобрести плиты ДСП со специальными каналами для труб.

Пример укладки в деревянном полу

ВИДЕО: Порядок укладки на деревянные полы

Какие покрытия сочетаются с водяным напольным обогревом

В данном случае речь идет не об эстетической стороне вопроса, но практической. Нужно выбрать тот материал, который будет эффективно отдавать тепло, препятствовать механическому повреждению трубы и не деформироваться в процессе нагревания/остывания пола.

Безусловно, лучшим вариантом считается т.н. «холодный» материал — керамическая плитка, керамогранит, наливные полы, камень. У всех отличный коэффициент теплопроводности и высокая прочность, чтобы можно было без опаски монтировать водяное напольное отопление.

Керамическая плитка чаще всего используется в кухне и санузле, наливные полы — в кухне и гостиной, камень и керамогранит — на открытых террасах. Во всех других помещениях используется, в основном, теплый материал, который даже без включенного напольного отопления дает комфортное тепло. Это ламинат, паркет, реже линолеум или ковролин. В отличие от керамики, у теплых материалов гораздо более высокая инерция, за счет чего они быстрее нагреваются и дольше сохраняют тепло.

Паркет крайне редко используют в комбинации с теплыми полами — резкий перепад температуры крайне негативно сказывается на качестве древесины даже высокого сорта. Со временем паркет расслаивается, ссыхается, на нем появляются трещины. Для паркета более предпочтительным является традиционное — воздушное отопление.

ВИДЕО: Какие встречаются ошибки монтажа водяного тёплого пола в частном доме

Полы с подогревом уже не входят в разряд экзотической разновидности систем отопления помещений. Более того, очень многие модели легко смонтировать самостоятельно. Это относится как к водяным, так и к электрическим системам.

Тёплые полы можно сделать в дополнение к основному обогреву, а можно оставить самостоятельным источником. Как проложить теплый пол, чтобы он хорошо грел? Нужно приобретать качественное оборудование и выполнять правильно монтаж, с соблюдением всех тонкостей. Устанавливают их в частных домах и в квартирах многоэтажных домов. Есть электрические модели, которые легко переносить с одного места на другое. Большой популярностью пользуются локальные системы подогрева.

Два варианта

Чтобы понять, как правильно сделать теплый пол, и можно ли с этим справиться самостоятельно, нужно познакомиться с их устройством. Рассмотрим два варианта тёплых полов — это водяные тёплые полы и системы электроподогрева. Каждый их вариантов имеет право на жизнь, окончательный выбор за потребителем.

Здесь множество тонкостей и нюансов, которые нужно учитывать, выбирая, какая система лучше:

1. Электрические системы
   при эксплуатации будут дороже, но зато их монтаж не составит труда и сами устройства и приборы гораздо дешевле. Сейчас можно выбрать электрические полы самых разных модификаций. Установка электронных терморегуляторов позволит существенно снижать энергопотребление, особенно в случаях, когда члены семьи большую часть времени проводят на работе или в разъездах. Большой плюс установки тёплых электрических полов — можно с помощью термодатчиков задавать разную температуру в отдельных помещениях. Например, в детской можно сделать теплее, чем в общей комнате.
2. Водяные полы
   сложно монтировать, и даже самое простейшее оборудование для него будет дороже качественного электрического, однако в процессе эксплуатации они окупят себя. Сложность монтажа заключается в том, что нужно подобрать подходящие трубы, которые не так легко монтировать, как кажется, так как они должны быть цельным змеевиком. Водяные полы, сделанные из качественных труб, с соблюдением всех условий, считаются очень долговечными и надёжными. Экономия в том, что водяные полы можно подключить к уже имеющемуся отопительному агрегату. Как правило, это газовый котёл, а это топливо считается наиболее дешёвым. С другой стороны, чтобы установить газовый агрегат, нужны немалые средства. Поэтому при небольшой площади дома и тёплых зимах можно обойтись и электрическими тёплыми полами.

Чтобы выбрать удобный вариант, нужно знать, как правильно установить электрический теплый пол и как делать монтаж водяного.

Что представляет собой водяная система

Водяные полы предполагают наличие отопительного агрегата, к которому можно подсоединить водяной контур. Поэтому водяной пол монтируют чаще всего там, где есть возможность устройства автономной системы отопления. В таких случаях проблем никаких нет. Иногда их всё-таки подключают к центральным отопительным системам, но в этом случае есть некоторые нюансы, о которых позже.

Главным элементом такой системы являются трубы. Поэтому разбираясь, как правильно установить тёплый пол, нужно уделить внимание выбору материала, из которого изготовлены трубы.

Какими могут быть трубы

Чтобы правильно выбрать трубы для системы водяных полов, нужно знать, какими свойствами обладают материалы, из которых они выполнены, и на что особенно обращать внимание.

Важные моменты при выборе труб:

1. Трубы должны быть цельными по всей длине, без швов. Причём не имеет значения, сварные или паяные швы.
2. Полипропиленовые или жёсткие стальные трубы не подходят, так как их невозможно уложить на пол единым контуром. Под бетонную стяжку не используют переходники и фитинги, они для этого не предназначены по своим эксплуатационным характеристикам.
3. Под водяные тёплые полы подойдут эластичные трубы, которые не подвержены образованию накипи и не вступают в реакцию с кислородом. В технических характеристиках таких труб должно быть указано, что их можно монтировать под бетонную стяжку в систему тёплых полов.
4. Трубы должны выдерживать давление от 8 до 10 бар. Это очень важное условие при их выборе. Иначе есть вероятность того, что тёплые полы прорвут систему.
5. Среднее сечение труб должно быть от 16 до 20 мм. Более тонкий диаметр понизит теплоотдачу, а для более толстого нужно греть очень большой объём теплоносителя. Тем самым повысится расход на топливо.
6. Самыми лучшими для водяных полов считаются трубы из меди. Они сочетают в себе очень высокую теплоотдачу и долговечны. Однако очень дорогие по цене.
7. Долгое время оптимальным выбором был металлопластик. Но хорошие металлопластиковые трубы сейчас стоят не дешево. А трубы плохого качества в тёплые полы монтировать крайне не желательно, потому что переделка системы обойдётся очень дорого. Если покупать металлопластиковые трубы, то надо брать от известного, зарекомендовавшего себя на рынке производителя, в торговой точке, которой можно доверять.

Совет. При выборе металлопластика есть одна хитрость: нужно искать трубы, у которых предусмотрен кислородный барьер. Дело в том, что металлопластиковые трубы выполнены из алюминия, который при постоянном контакте с кислородом становится хрупким.

На рынке есть масса новинок из сшитого полиэтилена, выполненных с использованием высоких технологий. Для тёплых полов идеально подходят трубы с маркировкой «РЕ-Ха» и имеющие защитный слой «EVON». Потребители уже оценили их качество.

Гофрированная нержавеющая труба — ещё одна замечательная новинка. Но достаточно дорогая.

Важно. При выборе труб нужно учитывать, что контур только тогда уложен правильно, когда он цельный. При этом длиной один контур должен быть не более 80 метров. Когда такой длины оказывается недостаточно, то нужно закладывать две контурные линии.

Выбор гидроизоляционных материалов и теплоизолятора

Водяной тёплый пол предполагает устройство гидроизоляционного слоя. Им может стать обычная полиэтиленовая плёнка минимум в 150 микрон. Её расстилают по всей площади под весь контур.

Выбор теплоизоляторов большой. Наиболее эффективным является плиточный экструдированный пенополистирол с бобышками. Он не дешёвый, зато невероятно надёжный и его очень удобно укладывать.

Иногда в целях экономии используют пенопластовые плиты с характеристиками не менее 40кг/м3. Но все-таки мастера не рекомендуют этого делать. Считается, что даже такой плотный пенопласт может не выдержать. Как ведут себя пенопластовые плиты при большой нагрузке? Они «садятся», и таким образом создаётся угроза цельности смонтированной системе тёплых полов.

Обычный плиточный экструдированный пенополистирол без бобышек, гладкий, имеет хороший запас прочности. По стоимости доступен, и это золотая середина среди всех теплоизоляторов.

Что ещё понадобится для тёплых водяных полов

Кроме перечисленных материалов, понадобится делать армирующую сетку под стяжку. Можно, конечно, сделать это самостоятельно. Но работа эта оправдывает себя только если в хозяйстве нашлись подходящие металлические пруты и их больше некуда приспособить. Покупать же лучше готовую сетку из проволоки в 3-4 мм, с ячейками 10 см.

Компенсатором температурных перепадов в бетонной стяжке является демпферная лента. Современная лента представляет собой вспененный полиэтилен толщиной 1 см. Рулоны бывают разной ширины, можно подобрать по размеру без труда.

Монтаж водяных полов

Если материалы выбраны качественные, то вопрос, как правильно делать водяной теплый пол, решается гораздо легче и быстрее. В итоге все работы и действия будут более экономичными и переделывать несколько раз систему не нужно будет.

Есть много способов монтажа, этапы самого экономичного следующие:

1. Для начала нужно подготовить основу. Должна получится абсолютно ровная чистая поверхность. Небольшие впадины можно засыпать обычным песком. Когда неровности очень большие, то нужно будет сделать бетонную стяжку такой толщины, чтобы она полностью выровняла пол.
2. Затем кладут гидроизоляцию. Если перед этим пол выравнивали стяжкой, она должна к этому моменту высохнуть. Рулон полиэтилена раскатывают на всю площадь с внахлёст 15- 20 см и даже с небольшим заходом на стены.
3. По всему периметру помещения крепится демпферная лента. Это предохранит от трещин бетонную стяжку при нагреве. Если площадь очень большая, более 50 кв. м., то демпферная лента укалывается и между водяными контурами. Мягкий пластик в этом случае окажет большую услугу. Эти работы чаще всего доверяют профессиональным строителям.
4. Плиты теплоизолятора укладывают встык. Обычно достаточно 3-х сантиметрового гладкого экструдированного пенополистирола. Если речь идёт о первом этаже частного дома, где холодная поверхность, утеплитель можно взять большей толщины. Однако более 5 см. брать не нужно, только если это не Северный регион.
5. Теперь идёт черёд армирующей сетки. Она укладывается сразу сверху утеплителя ровными рядами. Звено сетки может быть как 10 см, так и 15 см. Оба варианта подходят.
6. Дошла очередь и до гибкой трубы. Её можно уложить в виде змейки или улитки. Теплоотдача от этого не меняется. Но замечено, что «улитка» лучше себя ведёт в помещениях правильной геометрической формы — квадратных или в виде широких прямоугольников. Змейку лучше стелить в длинных вытянутых коридорах и на лоджиях.
7. Уложенные трубы нужно закрепить. Делают это с помощью пластиковых клипсов (в утеплитель) либо хомутами (к арматурной сетке). На одном погонном метре нужно закрепить не менее трёх клипсов или хомутов.

   Важно. Между подачей и обраткой оставляют зазор 10 см. Более близкое расстояние делать не рекомендуется. Если сделать шире, то температуру теплоносителя придётся увеличивать. Контур укладывается примерно на расстоянии 15 см. от стены.

8. Все контуры в итоге собираются в один узел, который подсоединяют к распределительному коллектору. Подающий и обратный коллекторы располагают в ящике, который крепят на стену. Обычно габариты такого шкафа следующие: 60х40х12 см. Их можно изготовить самостоятельно или купить готовый.

Важно. Как сделать так, чтобы труба при выходе из бетонной стяжки не переломилась? В месте перехода на неё надевают специальный металлический уголок. Как вариант — гофрированный пластиковый или металлический рукав.

Трубы присоединяют к коллекторам в следующей последовательности: гайка, уплотнительное кольцо, соединительный ниппель. Затем гайку закручивают.

Последний этап: проверка и стяжка

Следующий очень важный этап — проверка работоспособности пола. Его нужно наполнить водой под давлением, которое выше рабочего в полтора-два раза.

Можно использовать не воду, а воздух, который нагнетается с помощью компрессора. Главное, выдержать давление и оставить так минимум на 2-е суток. Конечно, в зимних условиях можно использовать только воздушны компрессор, та как вода может замерзнуть.

После того, как всё проверено, течи нигде не обнаружено, можно делать бетонную стяжку.

Этапы работ:

• трубы укрывают ещё одним слоем арматурной сетки;
• устанавливают маяки;
• заливают бетоном пропорции цемента и песка 1:3. На каждый мешок цемента добавляют стакан клея ПВА (200 грамм). Это нужно для пластичности.

Важно. Во время бетонных работ трубы должны быть под давлением. Следует знать, что бетон должен выстоять около 26-28 суток для того, чтобы набрать нужный уровень прочности. И только после этого можно производить запуск системы.

Очень облегчит задачу заливки бетонной стяжки раствор, который не нуждается в маяках. У него великолепное качество, но единственный недостаток: стоит недёшево, ведь даже на стяжку в пол сантиметра пойдёт его немало. Поэтому цементно-песчаный раствор будет хорошим вариантом.

Тёплый водяной пол в деревянном доме

Если тёплые водяные полы устраивают в деревянным домах, или ситуация такая, что бетонная стяжка не подходит, то можно пойти по упрощённой технологии.

Например, вариант, когда полы уже утеплены, и теплоизолятор не нужен.

Как прокладывать теплый пол в таком случае:

• набивают на основу через промежутки обрезную доску 26х100 мм, получается настил для тёплых полов;
• в промежутки между досками укладывают трубы, для этого две доски прибивают встык, затем промежуток, снова следующие две доски;
• для повышения теплоотдачи между досками закладывают металлические пластины с пазами под трубы (лучше всего из алюминия, с ними легче работать и проще фиксировать).

Совет. Если вместо деревянного настила решено использовать теплоизолятор с бобышками, то к нему берут теплоотражатели из прочной оцинковки.

Когда предполагается сверху стелить ламинат, нужно расстилать полиэтилен, затем пенофол и только потом ламинат. Если в качестве чистового покрытия будет линолеум, то пенофол не нужен. Однако линолеум — не самое лучшее решение для тёплых полов. Далеко на каждый линолеум выдерживает температуру тёплого пола и деформируется.

Особенности устройства водяных полов в квартирах

Сделать дополнительно к настенным радиаторам водяной тёплый контур под полом — это мечта многих жильцов квартир многоэтажек. Однако воплотить мечту в реальность удаётся не всегда. И на это есть веские объективные причины. По закону подсоединять к центральному отоплению ещё какую-то систему нельзя. Запрещено даже добавлять дополнительные секции радиаторов.

И это требование оправдано тем, что мощность насосов и отопительных котлов рассчитано на определённый объём теплоносителя. И если его превысить, то оборудование не справится со своей задачей.

Немного проще с этим обстоят дела в новостройках проекта Т-44, что означает свободную планировку. В этом случае в техусловиях регламентируют мощность и объём. Их можно распределять на радиаторы и на контур тёплых полов.

Если жильцы идут на нарушение и увеличивают контуры, то в квартирах, которые идут следом за «пиратской», жильцы сразу почувствуют упавший уровень прогрева радиаторов.

Когда по жалобе жильцов виновника найдут, последует штраф и требование всё вернуть как было. Уж лучше выяснить, как правильно делать электрический теплый пол — выйдет дешевле.

Но даже если соседи окажутся добросердечными и их не будет волновать ситуация, то продать такую квартиру без переделки не получится. Иначе — опять нешуточный штраф и демонтаж. А это и время, и деньги.

Если законодательно получится закрепить решение об устройстве водяных тёплых полов, то возникнут сложности другого плана. Полы в квартирах сложно монтировать, так как в радиаторах центрального отопления положено держать температуру около 70 градусов. Однако для пола верхняя температурная граница — 40 градусов.

Чтобы получить такой уровень, потребуется установка понижающего конденсатора — очень дорогостоящего и сложного прибора.

Вторая причина, которая говорит против монтажа водяных полов — в контурах забилось уже достаточно много сора, так как большинство систем смонтированы уже очень давно. В старых отопительных системах советских времён использовались другие материалы и оборудование. По этой причине подключенные к центральному отоплению водяные полы быстро выйдут из строя.

Схемы подключения в квартирах

Какой выход из ситуации?

В городских квартирах можно подключить водяной тёплый пол по нескольким предложенным схемам:

1. Схема А с применением двухходового крана, связанного с термостатом. Он регулирует поступление воды. Так же можно установить балансировочные вентили. Таким образом всего лишь напором будет регулироваться уровень температуры. При этом перепускным клапаном контролируется давление.
2. Схема Б предполагает использование байпаса, который представляет собой перемычка между гребёнками. Здесь можно обойтись без пропускного клапана.
3. Схема В предусматривает установку трёхходового клапана на обратку. Он будет перенаправлять остывшую воду на подачу, выравнивая нужный температурный режим. Простейшая, но надёжная схема.
4. Схема Г — то же самое, что и В, только трёхходовой клапан ставят на ввод. Он разбавляет горячую воду остывшей из обратки перед тем, как направиться к циркуляционному насосу.
5. Схема Д. Здесь нужен четырёхходовой смесительный клапан. Можно ставить как с ручным, так и автоматизированным управлением.
6. Схема Е. Одна их самых сложных и дорогостоящих, так как требуется приобретать манометр, воздухоотводчик и клапан, который будет регулировать давление. Но и это ещё не все. Нужен мембранный расширительный бак для компенсации гидроударов. Кроме того, теплоноситель подпитывают с помощью блока, снабжённого фильтром, обратным клапаном и вентилем.

Как обустроить электрические тёплые полы

Водяные полы — это, всё-таки, довольно сложный вариант монтажа. Не всегда оправдано делать упор на дешёвый монтаж и малые затраты при эксплуатации. Кроме того, водяной контур очень сложно подключить в квартире. Альтернативой в данном случае выступают электрические полы. Чтобы знать, как правильно сделать электрический теплый пол, нужно знать, какими они бывают. Условно их можно разделить на три категории:

• нагревательные кабели;
• обогревательные маты;
• плёночные тёплые полы.

Укладка в бетонную стяжку

Как правильно смонтировать электрический теплый пол, чтобы при дальнейшей эксплуатации он не доставлял хлопот? В первую очередь, нужно определить, где будет стоять терморегулятор. Располагают его на высоте около 30-35 см. от пола, ниже не целесообразно.

Итак, этапы монтажа тёплых электрических полов:

1. Устанавливают терморегулятор. Монтаж этого прибора — практически то же самое, что и монтаж розетки с закрытой проводкой.
2. Вниз от терморегулятора делают штробу под питающие и управляющие провода. Это углубление размерами примерно 2х2 см.
3. Очищают от мусора и острых предметов основание.
4. Делают теплоизоляционный слой. В квартирах лучше всего брать вспененный полиэтилен, покрыты фольгой (изолон). Его необходимо застелить единым слоем, стыки проклеить с помощью скотча.
5. Так как речь идёт о бетонной стяжке, обязательно по периметру закрепляется демпферная лента. Для укладки греющего кабеля нужна будет монтажная лента.
6. К монтажной ленте (пластиковой или металлической) крепят кабель с помощью специальных клипсов.
7. Если выбраны маты — их просто прибивают к основе.

   Важно. Электрические полы нельзя монтировать под тяжёлой мебелью. Следует отступить и от стен примерно на 5 см. Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см.

8. Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см.
9. После проверки системы делают бетонную стяжку.

Для электрического тёплого пола не нужно делать мощную бетонную стяжку, достаточно толщины в 3 см. Раствор так же можно брать готовый или делать самому цементно-песчаный.

Как положить плёночные полы под ламинат

Чаще всего плёночные полы укладывают под ламинат.

Алгоритм действий схож с тем, который следует выполнять при укладке кабелей:

• простилают изолон,
• стыки проклеивают скотчем;
• прибивают по периметру демпферную ленту;
• полосы тёплого пола разрезают на нужные отрезки и накладывают сверху утеплителя.
• по краям плёнки проходит серебряная или медная шина, в месте разреза её нужно обязательно заизолировать битумной липкой пластинкой;
• к шинам подключают и опрессовывают плоскогубцами контакты питающих металлических проводов.

Все контакты в обязательном порядке закрывают битумным липким изолятором. Все выступающие части контактов прячут в вырезанные углубления в теплоизоляторе.

Устанавливают температурный датчик и так же прячут его в вырезанное углубление в изолоне. Для того, чтобы вырезать углубления в теплоизоляторе, используют обычный нож.

Всю эту процедуру нужно делать аккуратно и старательно, не оставляя оголённых проводов.

Сверху греющую плёнку накрывают полиэтиленовой плёнкой. Можно стелить ламинат.

Важно. При укладке ламината на греющую плёнку не требуется устройства прослойки из вспенённого полиэтилена. Если вместо ламината сверху надо будет уложить линолеум или ковролин, то нужно поверх плёнки постелить фанеру толщиной 1 см. Толстую фанеру брать не рекомендуется, чтобы не тратить лишнюю энергию на её прогрев.

Итоги

Тёплые полы реально постелить в любом помещении самостоятельно, если знать все тонкости и особенности монтажа. Чтобы решить, как самому уложить теплый пол, важно подобрать под конкретное помещение подходящий вариант тёплых полов. Не всегда дешёвый монтаж оправдывает дорогую эксплуатацию. То же самое можно сказать и о сложностях устройства водяного пола. Оборудование дешёвое, но монтаж сложный и длительный. Поэтому электрические полы всё чаще оказываются в приоритете. Их основное преимущество — мобильность и возможность лёгкой регулировки температурного режима. Существует множество способов монтажа, как электрических, так и тёплых полов. Это зависит от плана дома, финансовых возможностей, выбора материала и оборудования.

Чаще всего монтажом теплых полов занимаются не самостоятельно, а приглашают для этого определенных специалистов. Для того, чтобы проконтролировать качество исполнения, необходимо обладать минимально критичными познаниями в этой области.

Что же вам нужно знать?

В самую первую очередь определитесь с типом теплых полов. Они могут быть двух видов:

Где использовать какие и почему?

Теплые полы как основной и дополнительный вид обогрева чаще всего применяют:

•
  в загородном коттедже или даче

•
  в квартире многоэтажного дома

В частном доме, вы сам себе хозяин и вольны выбирать любой тип, вариант и любую схему отопления. Здесь запретов нет. А вот в квартире уже появляются нюансы и ограничения.

Выбор теплого пола в квартире многоэтажного дома

В квартире его можно взять из двух источников:

Система радиаторного отопления неудобна двумя факторами:

Соответственно ваши теплые полы будут большую часть года простаивать.

Во-первых, он не дешевый. А во-вторых, занимает в комнате существенное пространство.

Теоретически подключиться можно, но необходимо обеспечить достаточно низкую температуру для теплых полов. Прямое соединение будет сопровождаться температурой в 70 градусов и выше, а это просто перегреет напольное покрытие.

Второй вариант ГВС – еще хуже. Так как не санкционированный отбор тепла из систем горячего водоснабжения запрещен.

Вы не сможете ни в каких инстанциях легально оформить ваше подключение. А при выявлении подобного факта при проверке, запросто нарветесь на штраф. Плюс заставят за свой счет все демонтировать.

Поэтому водяные теплые полы в многоквартирном доме большинство грамотных специалистов монтировать не рекомендуют:

•
  от систем отопления неудобно

•
  от ГВС нельзя

Можно конечно придумать и автономную емкость с водой, однако не забывайте, что правилами запрещено размещать ”мокрые зоны” над жилыми помещениями соседей. А водяной теплый пол как раз таки и будет считаться такой зоной. Если только вы не проживаете на первом этаже.

Остается только вариант с электрическими теплыми полами.

А вот если у вас частный дом, то здесь уже выбор более богатый. Можно остановиться как на электрическом отоплении, так и на водяном. Но что же лучше выбрать?

2 фактора выбора теплых полов

Многие до сих пор в такой ситуации делают свой выбор в пользу водяных теплых полов. Объясняется это тем, что люди боятся влияния электромагнитного излучения на организм, которое якобы оказывают электрические теплые полы.

Тем временем, все производители уже давно обязаны иметь сертификаты и бумаги подтверждающие безопасность их изделий. А все греющие кабели делают экранированными.

Если же учесть сколько вокруг нас всяких WiFi, GSM и прочих сетей, то эл.полы не самое большое зло. Однако большинство это не убеждает в их правоте.

По их мнению, для ванной может быть это еще и сгодится, а вот если это основное отопление во всех комнатах, то любые головные боли или болезни будут автоматически записываться насчет электрических теплых полов.

Водяные же теплые полы абсолютно безвредны.

Ну и второй важный момент – это абсолютная ремонтопригодность водяных полов в любом месте. Причем сделать такой ремонт можно самостоятельно, в домашних условиях.

В случае повреждения греющего кабеля электрического мата, вам придется либо сдирать всю плитку и менять его целиком, либо вызывать специалистов с оборудованием для прожига, и поиска места КЗ тепловизором, с последующей установкой муфт.

Причем поиск некоторых аварий, даже у них может вызвать определенные неразрешимые трудности.

Поэтому безопасность и ремонтопригодность, те два фактора, которые склоняют для многих выбор в пользу водяных теплых полов в качестве основного источника отопления. Электрический же вариант, остается только как дополнительный источник тепла.

А вот факторы которые могут отпугнуть от водяных теплых полов:

Нужен котел, смесительный узел, коллектор и многое другое, без чего легко обходится электрический обогрев.

•
  постоянные ревизионные работы

Замена воды, накипь на тэнах, поломки насоса, течи из некачественных труб. Короче говоря, многие монтажники на водяных полах зарабатывают в разы больше, и не только при их укладке, но и при дальнейшем обслуживании.

Естественно им выгодно убеждать своих клиентов о вреде электричества и теплых полах на их основе.

Лично ваш выбор должен зависеть от двух переменных:

•
  бюджета на монтаж и необходимое последующее обслуживание

Если проблем с этим нет, то вперед в магазин за водяными полами.

•
  отсутствие предрассудков и вера в современные технологии

Если это про вас, то электрический теплый пол, именно то, что вам нужно.

Электрические теплые полы

Две самые популярные их разновидности:

Инфракрасная пленка

На что нужно обратить внимание при выборе инфракрасной пленки?

Она представляет из себя лист, с впаянными медными проводниками. Между ними с очень малым зазором, проложены токовые угольные дорожки, которые и являются греющим элементом.

В первую очередь смотрите на контакты. Они должны быть припаянными.

Если они сделаны пистонами, такое соединение крайне не надежное. Здесь будет происходить чрезмерный нагрев с созданием потенциального места пожара.

Пленка выступает в качестве разделителя между основанием теплого пола и декоративным покрытием. Поэтому ее нельзя укладывать туда, где будет заливаться стяжка.

Под плитку она не подойдет. Зато идеально подходит:

•
  под ковролин

•
  линолеум

Если под эти же материалы уложить греющий кабель, то из-за расстояния между витками (шага укладки) вы будете четко ощущать границу тепла и холода – тепловую зебру.

Пленка же греет всю поверхность равномерно. Правда, некоторые боятся, что при таком обогреве ламината, из него будут выделяться вредные вещества. И поэтому нужно покупать специальный продукт с маркировкой ”для теплого пола”.

Это не так. Солнце гораздо больше нагревает ламинат, когда напрямую светит через окно. И ничего вредного при этом не выделяется.

Еще встречаются опасения по поводу сухости воздуха и пыли, которую теплые полы неизбежно поднимают вверх. Здесь все зависит не от режима работы обогрева, наличия или полного отсутствия радиаторов в комнатах, а от вентиляции.

Обеспечите регулярный приток свежего воздуха, и не будет никаких проблем. А если закупорить все окна, то и с батареями центрального отопления будете задыхаться.

Греющий кабель и мат

Где лучше использовать греющий кабель? Там, где у вас будет минимальная стяжка, либо плитка с клеем – т.е. кухня и санузел.

Как правило, после завершения работ строителями, ни о какой полноценной стяжке речи уже быть не может. Максимум вам остается 5-6см.

Если еще меньше, то выбор однозначен – только нагревательный мат. Его можно укладывать непосредственно в слой плиточного клея.

К недостатку электрического теплого пола можно отнести то, что помимо своего помещения, вы еще будете прогревать и потолок снизу. За свой счет вы будете отапливать и соседей.

У вас теплый пол, у них – теплый потолок.

Таблица сравнения эффективности нагревательного кабеля и пленочных инфракрасных полов:

Сравнить цены на текущий день теплых полов с нагревательным кабелем или матами и инфракрасной пленкой, а также их комплектующих можно .

Водяные полы

Пирог с водяными полами в идеале должен выглядеть следующим образом:

•
  на эту поверхность монтируются трубы с теплоносителем

•
  затем в пироге идет клеевой слой и плитка или другое покрытие

Примерная толщина всей плиты – 130-140мм. При таком условии все тепло будет расходоваться именно на вашу комнату, а не уходить вниз.

Ошибки и правила при монтаже теплого пола

1
Не используйте в качестве утеплителя фольгированные тонкие материалы (3-4мм), типа пенофола.

Их хватает максимум на 1 сезон, а то и меньше. Вот наглядный видеоэксперимент, что происходит с подобными фольгоизолами.

Не занимайтесь пустой тратой ваших денег. Кроме того, без армирования тонкой стяжки, в результате разрушения фольгированной изоляции, может произойти просадка и растрескивание напольного покрытия.

Лучшее решение – применить в качестве изоляции экструдированный пенополистерол плотностью 35кг/м3 или мультифольгу.

Основа мультифольги это воздушные карманы в виде таблеток или пупырышков. Они очень прочные и просто так их раздавить не получится.

По ним спокойно можно ходить сколь угодно долго. Причем алюминиевое покрытие нанесено с обратной стороны, т.е. повредить и разъесть его стяжкой не возможно.

2
Обязательно применяйте краевую изоляцию.

Это некий демпфер, который прокладывается по периметру плиты с теплым полом. Он необходим для компенсации расширения стяжки, которое неизбежно происходит при ее нагреве.

Если этого не сделать, бетонная стяжка будет упираться в стены и ей останется два варианта, либо ломать эти сами стены, либо ломаться самой. При заливке, край демпферной пленки должен быть выше стяжки, потом лишнее обрезается.

3
Если у вас большая площадь заливки (более 20м2), ее нужно разделять компенсационной лентой.

Так как все расширения при нагреве такого бетонного пласта, одна лишь отбортовка компенсировать не сможет.

4
Змеевик теплого водяного пола должен быть из цельного куска трубы, без соединений.
5
Ни в коем случае не используйте компрессионных фитингов, т.е. те соединения, где есть гайки и резьба.

Ничего из этого не должно попасть в вашу стяжку.

6
Если заказчик и исполнитель плохо разбираются в приготовлении растворов, то рекомендуемая высота полноценной стяжки должна быть 85мм или 7см от верхней стенки нагревательного элемента.

Такая толщина бетона поможет спасти вас от растрескивания даже при не совсем качественном цементе.

Кроме того, 85мм помогают от полосатости (тепловой зебры). Ну и последнее, это инерционность такой стяжки.

Если у вас энергоноситель электричество, в ночные часы по более дешевому тарифу можно ”разогнать” теплый пол и не включать котел целый день. Запасенного тепла должно хватить до вечера.

Такой режим отопления примерно обходится в 3 раза дешевле обычного.

7
Не экономьте и добавляйте в стяжку специальный пластификатор для теплых полов.

В конечном итоге, вам нужно получить бетон, который будет с легкостью выдерживать температурные деформации.

8
Армирование делается в крайнем случае.

В первую очередь, когда вы вынуждены вместо 85мм заливать стяжку всего 50-60мм. Но по возможности этого нужно избегать.

9
Не нужно вырезать в подложке никаких отверстий до бетонного основания, якобы для качественной сцепки.

Даже если эта сцепка произойдет, то все оторвется при первом нагреве плиты. Плита теплого пола, образно говоря, должна ”плавать” без связи с основанием и со стенами.

10
Заливать раствор с пустыми трубами пола нельзя.

Система должна быть заполнена и давление должно составлять 3 bar. В первую очередь это связано с необходимостью сохранения геометрии и формы трубы. Без давления внутри, ее легко смять.

Различные советы о том, как правильно устроить полы с подогревом, дают довольно много полезной информации, однако провести собственные расчеты в отдельно взятом примере с их помощью не выйдет. Потому эффективность функционирования конструкции будет зависеть от рук мастера.

Чтобы начать работу по устройству водяных теплых полов, понадобятся:

• мягкий карандаш;
• рулетка для измерения;
• калькулятор;
• линейка;
• миллиметровая бумага.

На миллиметровой бумаге начертите план помещения, взяв масштаб 1 см = 0,5 м. Также здесь важно максимально точно указать места дверей и окон. Нанесите проект размещения труб, по которым будет подаваться горячая вода, четко распланируйте местоположение контура. Важно брать во внимание определенные моменты.

1. Согласно техническим нормам, промежуток между трубами, размещенными по краям, и стеной должен равняться 20-25 см.
2. В зависимости от диаметра шланга расстояние между «спиралями» либо «змейками» стоит делать 35-50 см.
3. Отходящая от стояка труба должна устанавливаться возле того места, откуда идет холод в дом – двери или окна;
4. У наружных стен должна иметься максимальная плотность размещения шланга, в центральной части комнаты его можно прокладывать реже. Наиболее оптимальная схема монтажа выгладит так: рядом с окнами, дверью входной и наружными стенами шаг укладки – 15 см, а на другой площади – 30 см.
5. С целью уравновесить входящий поток жидкости и обратный следует выполнять крепление с шагом 10 см.
6. Петли, несущие тепло, не должны превышать 100 м по длине, поскольку могут возникнуть значительные гидравлические потери в системе.
7. Крайний контур должен размещаться на расстоянии не больше 15 см от стены.

Спроектированный чертеж будет служить базой для подбора необходимого числа труб и их длины.
На миллиметровке нужно подобрать длину контура и согласно масштабу выполнить перевод значений в настоящий размер. На подвод системы к стояку понадобится еще 2 м. Их также стоит взять в расчет. Таким образом, у вас выйдет необходимое число для установки их в системе теплого водяного пола.

Для водяных «ковров» нужен качественный шланг

Нужно определить правильный диаметр шланга. Обычно он колеблется от 16 до 20 мм. Иногда применяют 25-мм трубы. От диаметра трубы зависит и ее допустимый угол изгиба, и толщина будущего пола.

Необходимые материалы для устройства

Отталкиваясь от показателя толщины стяжки, выполняемой после укладки системы обогрева, вам понадобится конкретный объем раствора, который также нужно рассчитать. Объем воды определяем методом проб. Важно получить нерастекающуюся смесь. Однако раствор и не должен быть очень густым, поскольку это может отразиться на сложности отделки и шлифовки поверхности. Песок и цемент берется в пропорции 3/1. Не всегда самому нужно делать состав стяжки – можно купить специальную сухую смесь для устройства наливного пола.

С целью теплоизоляции берут материал (алюминиевую фольгу) в том количестве, который нужен для конкретной площади помещения. Для этого потребуется умножить ширину комнаты на ее длину – выходит значение в метрах квадратных. Затем следует учесть товарную формацию материала и проводить последующий расчет. Оптимальными здесь считаются ламинированные полотна. Фольга на алюминиевой основе дает возможность распределить тепло равномерно и предотвратить его потерю. Фольга является подложкой для основного утеплителя.

Все элементы для выполнения отопительной системы стоит брать с запасом. Вам потребуются:

• шурупы-саморезы,
• дюбели,
• крепежные элементы для шланга,
• маяки.

Как работает система теплового водяного пола

Согласно схеме, под напольным покрытием в помещении размещается шланг. По системе поступает горячая вода либо другая жидкость, которая передает тепло к используемой поверхности. В качестве обогревающего компонента используют также этиленгликоль либо антифриз. До того момента, когда пол нагреется, носитель тепловой энергии распределяет и отдает тепловую энергию рядом размещенному материалу и элементам.

Сейчас есть возможность выполнить три типа устройства пола: на основе деревянных полотен, из бетонного состава и полистирольный.

В большинстве случаев в строительстве дома используют бетонные покрытия, реже – деревянные блоки, включающие в себя отопительный контур. Рассмотрим бетонный наливной пол.

Устройство бетонного пола с функцией обогрева

Такая система устанавливается на железобетонные капитальные перекрытия с будущим созданием цементно-песчаной стяжки. Среди мастеров такой вариант называют «заливным» либо «мокрым». Надежность и эффективность способа на практике проявляется в высокой подаче тепла и отличных характеристиках прочности.

Теплый водяной пол традиционный объединяет в себе такие составляющие:

• трубы;
• гидроизоляция;
• перекрытие;
• армированная стяжка;
• теплоизолирующий материал;
• финишное покрытие.

В общей своей толщине это устройство составляет от 7 до 15 см. По всему периметру помещения специалисты рекомендуют проложить демпферную ленту, которая предотвратит потери тепла и укрепит стяжку в местах стыка со стенами. На перекрытиях с неровными поверхностями либо в комнатах, имеющих продолговатую форму, имеет смысл сделать деформационный шов, компенсирующий расширения стяжки при повышении и понижении температур. Для частных домов его обычно выполняют по линии дверного проема, прямо под порогом.

Теплоизолирующие материалы

Для устройства теплоизоляции можно взять такие материалы:

• полипропилен;
• пробковая подложка;
• пенополистирол;
• профильный пенополистирол.

В большинстве случаев сейчас используют профильный материал с пароизоляционной пленкой, который включает в себя специальные «бобышки», сделанные для закрепления труб 18, 17 и 16 мм. Плиты включают боковые замки, которые делают легче операцию соединения щитов. Сам по себе материал дорогой, но при этом в работе очень удобен.

Выбор труб

Главным компонентом всей отопительной системы являются трубы. Именно от них зависит продолжительность службы и качество функционирования целой водяной конструкции.

Укладка передающей тепло трубы осуществляется двумя способами: змеевидно либо спиралью. По технологии монтажа второй метод проще и нуждается в меньшей работе насоса. В домах, где есть линейный уклон, лучше использовать первый вариант, поскольку так легче будет удаляться воздух из шланга.

Материал для стяжки

Во время подготовки смеси на основе цемента и песка для устройства стяжки рекомендуют применять пластифицирующие вещества
. Если их не использовать, то придется укладывать слой не меньше 5 см в толщину, а если применять, то данное значение можно снизить до 3 см. Чтобы конструкция долго и надежно служила, нужно использовать армирующую сетку
. В случае, когда площадь помещения больше 40 кв.м, советуют взять в качестве армирующего слоя полипропиленовую фибру.

Верхний слой

Если говорить о декоративном напольном покрытии, то наиболее эффективную отдачу тепловой энергии обеспечивают керамика и камень
. Верхним элементом всего «пирога» могут служить полимерные и текстильные материалы, толщина которых не превышает 10 мм. Допускается и применение паркета
, однако здесь стоит принимать во внимание нормативы влажности, поскольку можно столкнуться со вспучиванием и рассыханием дерева.

Во всех вариантах важно учитывать значение покрытия – оно не должно быть выше 0,15 м²К/Вт.

Прежде чем выполнять работы, надо знать, что устройство такой системы отнимет у комнаты пространство примерно 8 см от пола. Поэтапное обустройство теплого пола состоит из следующих пунктов:

Работа с основанием

Изначально удаляют с поверхности чернового пола всю грязь, мусор, жирные и масляные пятна, а потом приступают к обустройству первого слоя. Как правило, в доме используют стяжку на основе смеси песка и цемента. Ее укладывают в строгом соответствии с горизонтальностью – по маякам. Допускается устройство наливных полов с использованием современных самовыравниющихся смесей. Чтобы тепло распределялось равномерно, нужно сделать поверхность идеально ровной.

Схема-пример подключения водяного теплого пола

Выделенное пространство для стыковочных компонентов, которые соединяют нагревательные трубы и систему подачи тепла дома, должно быть скрыто в специальном шкафу. Лучше всего сделать нишу с целью сэкономить пространство. Примерные размеры шкафа: 600х400х120 мм. Это стандартные имеющиеся в продаже коллекторные шкафы. Размещать в них можно как стыки, так и определенные регуляторные системы.

Присоединение шкафа

Сделайте в шкафу доступ возвратного шланга и подающей трубы котла. Закрепите на них запорные вентили. Подсоедините коллектор и поставьте заглушку на его конец. Прекрасный вариантом станет установка разветвителя.

На одном конце следует вкрутить отводчик воздуха, а на другом – сливной кран. Таким образом, вы будете иметь возможность отключать отапливаемую систему в одной или другой комнате при необходимости выполнять экстренный ремонт.

Укладка слоя теплоизоляции и гидроизоляции

1. Следует на бетонное основание постелить полотна из алюминиевой фольги либо полиэтилена:
2. По периметру на 2 см выше уровня стяжки закрепите демпферную ленту.
3. В качестве теплоизоляционного материала возьмите плиты из минеральной ваты, пенопласта, пенополистирола, пробки, пенобетона, пенопласта. По вашему желанию подобранный компонент должен характеризоваться достаточным значением температурного сопротивления, который будет превышать в целом все показатели греющих слоев.
4. Не требуется дополнительная гидроизоляция, если в качестве теплоизоляционного материала вы взяли пенопласт с фольгой.
5. Толщина слоя берется в зависимости от мощности автономной системы отопления, присутствия или отсутствия отапливаемого помещения на этаж ниже, термического сопротивления пола.
6. Имеет смысл приобрести теплоизолятор для теплых водяных полов, поскольку он имеет по одной стороне выступы под трубы.

Проверка работы и выполнение бетонной стяжки

Важно проверить функциональность системы до выполнения устройства стяжки. Только после проверки правильной работы всей системы можно укладывать наливной пол или цементный раствор, делая идеально ровной поверхность по установленным маякам. После отвердения смеси нужно сделать еще одну проверку работы системы и только потом браться за устройство напольного покрытия.

Если вы хотите, чтобы круглый год в вашем доме было тепло, уютно и комфортно, можно сделать полы с подогревом. Для этого можно использовать нагревательный электрический кабель или водяную систему. Второй вариант можно считать более распространенным, так как его можно подключить к центральному отоплению вашего жилища. Однако для того чтобы произвести правильный монтаж, следует сначала рассмотреть устройство теплого водяного пола.

Простая схема, показывающая принцип работы водяного теплого пола: горячая вода из котла, с температурой 45 °C подается в распределительный коллектор. Теплоноситель, проходя через трубы отдает тепло и охлаждается, после чего поступает в обратный коллектор и направляется в котел

Нагрев системы производится за счет горячего теплоносителя – воды, которая проходит по уложенным трубам. Чаще всего монтируется такая конструкция в частных и загородных домах. В квартире она практически не используется из-за возможности прорыва труб и затопления нижних этажей. Кроме того, подключение к общей отопительной системе повышает гидравлическое сопротивление и снижает температуру теплоносителя.

Виды систем теплого водяного пола

Конструкция теплого пола может быть бетонной или настильной. Первый вариант предусматривает заливку . Настильная система этого не требует. В основном теплый пол имеет такое устройство:

• Основание. Оно может быть деревянным или бетонным.
• Гидроизоляция.
• Монтаж демпферной ленты, которая обеспечивает необходимый технологический зазор и защиту стыков стен с основанием.
• Слой теплоизоляции.
• Конструкция водяного пола.
• Бетонная стяжка (при необходимости).
• Чистовое напольное покрытие.

Пирог водяного теплого пола

Особенности выбора труб

Прежде чем перейти к монтажу системы, необходимо выбрать подходящие компоненты. Трубы являются основной частью всей системы, поэтому их нужно Существуют такие типы представленных изделий:

1. Металлопластиковые. Использовать такой материал лучше опытным мастерам. Достоинством изделия является стабильность его формы. Однако во время монтажа нужно обязательно соблюдать строго установленный шаг между трубами. Сгибать такие трубы можно без применения специального оборудования. Недостатком конструкции такого типа является большой вес и не очень большая степень теплопроводности.
2. Полипропиленовые. Достоинством такого материала считается высокая степень теплопроводности, поэтому эффективность системы очень хорошая. Однако во время монтажа необходимо задействовать все строительные навыки. Дело в том, что после сгибания такая труба быстро восстанавливает первоначальную форму. Поэтому крепить их следует сразу же.
3. Гофрированные изделия из нержавейки. На сегодняшний день они являются, наверное, самыми популярными. Такой материал является очень удобным в монтаже, обладают высокой теплопроводностью, выпускается с разным диаметром.
4. Медные трубы. Этот материал обладает лучшей теплопроводностью, он прочен и долговечен. Однако представленная система будет стоить очень дорого. Кроме того, произвести монтаж самостоятельно вам не удастся. Эта работа считается трудоемкой, поэтому лучше доверить ее опытному мастеру.

Трубы для водяного теплого пола из сшитого полиэтилена, медные и полипропиленовые

Важным элементом всей системы является , который позволяет сделать индивидуальные настройки, отрегулировать давление. Именно через эту конструкцию проходит горячая и холодная вода. Коллектор позволяет автоматизировать работу системы.

Процесс монтажа трубопровода на бетонном основании

Для начала у вас должна быть нарисована схема, по которой вы будете укладывать трубы теплого пола. Далее производятся такие работы:

• Демонтаж старого напольного покрытия и тщательная уборка основания. При надобности заделайте все щели и устраните все изъяны на основании. Если есть существенные перепады по высоте, от них тоже нужно избавиться. Для этого, скорее всего, придется сделать стяжку.
• Настил гидроизоляции. В этом случае лучше использовать полиэтиленовую пленку. Учтите, что ее толщина должна составлять 250 мкм. Отдельные полотна материала нужно соединять строительным скотчем. Куски пленки необходимо настилать внахлест. Кроме того, не следует забывать о напуске на стены (10 см).
• Монтаж демпферной ленты. Она крепится по всему периметру комнаты. Этот материал позволит защитить стяжку от температурных деформаций.
• Обустройство теплоизоляции. Если вы планируете обустраивать теплый пол на первом этаже дома, то этот слой может быть достаточно толстым, не менее 5 см. Для остальных помещений достаточно 2-сантиметрового слоя. Для обустройства теплоизоляции можно использовать пенофол.

• Укладка армирующей сетки и крепление труб. Здесь понадобится нарисованная ранее схема размещения контуров. Учтите, что размер ячеек сетки не должен превышать 15*15 см. Теперь можно монтировать сам теплый пол. Шаг между трубами может колебаться от 7 до 30 см. Крепить их к сетке следует пластиковыми хомутами. Учтите, что крепление не следует затягивать слишком туго, ведь трубам свойственно расширяться при нагревании. В местах наличия компенсационных швов на конструкцию следует надеть гофрированные элементы. Во время монтажа обратите внимание на шаг между трубами у наружных стен: он должен быть уменьшен, ведь в этой области теплопотери больше.
• Подсоединение системы к коллектору. Для того чтобы теплый пол работал максимально эффективно, его нужно правильно подключить к подающему и возвратному коллектору.
• Опрессовка конструкции. На этом этапе вы обязаны провести проверку всей системы, которую необходимо включить. Благодаря этому действию вы сможете проверить конструкцию на работоспособность. Выдержка должна быть не менее суток. Рабочее давление в трубах системы теплого пола должно составлять 3-4 бар.
• Заливка стяжки. Ее толщина должна составлять 5-7 см. Раствор вы можете готовить сами или же можете использовать специальные строительные смеси, которые нужно развести обычной водой. Заливка производится на трубы под давлением.
• Укладка финишного напольного покрытия. Делать это можно не ранее, чем через месяц. При этом до монтажа облицовки систему нужно снова проверить.

Полистирольная система монтажа

Достоинством такой конструкции можно считать ее небольшой вес, поэтому использовать ее следует в тех домах, где жизненно необходимо снизить нагрузку на перекрытие, или в комнатах с низкими потолками. Устройство такой конструкции достаточно простое: в полистирольных плитах заранее сделаны пазы, в которых вставлены пластины из алюминия.

В этом случае крепление труб производится как раз к этим пластинам. Достоинством конструкции является отсутствие необходимости в обустройстве стяжки. Облицовочный материал можно укладывать прямо на полистирольные плиты.

Укладывать в этом случае можно на лаги или предварительно подготовленное щитовое основание. Системы теплых полов могут быть реечными и модульными. Во втором случае применяются плиты ДСП. Именно в них подготавливаются каналы для укладки труб и пластин. Листы ДСП при этом имеют толщину 2 см. Теплоизолирующий слой в этом случае укладывается в перекрытии.

Пластины еще на производстве оснащаются специальными профилями с защелками для фиксации труб. После того, как система теплого пола будет смонтирована, для укрепления основания перед укладкой финишного покрытия можно положить ГВЛ.

На фото процесс укладки теплоотражающих пластин в каналы, образованные уложенными полосами ДСП

Если вы решили обустроить реечный тип теплого пола, то в этом случае применяются деревянные полосы, толщина которых составляет 2,7 см. Шаг укладки должен быть 15-30 см. Между полосами тоже нужно соблюдать расстояние в 2 см. В качестве утеплителя между лагами можно применять минеральную вату. Реечный тип теплого пола чаще всего используется для деревянных сооружений, причем именно межэтажных перекрытий.

Заливка финальной стяжки

Этот процесс является очень важным. Заливка стяжки состоит из нескольких этапов:

1. Поверх первого слоя армирующей сетки и, соответственно, труб необходимо настелить еще один слой сетки, размер ячейки которой составляет 10*10 см. Этот материал не должен пересекать те области, где намечены декомпрессионные швы.
2. Заливка раствора. Лучше всего в этом случае использовать готовые смеси, приобретенные в магазине. Для улучшения качеств приготовленного раствора можно добавить в него пластификатор. В этом случае толщина стяжки может не превышать 3 см. Учтите, что температура воздуха в помещении во время заливки смеси должна составлять 5-30 °C.

Для того чтобы стяжка полностью высохла, требуется достаточно много времени (не менее 28 суток). Запомните, что заливку бетона следует проводить только при включенной системе. В трубах должно быть необходимое рабочее давление.

Популярные производители компонентов системы

Если вы решили обустроить водяной теплый пол у себя дома, то достаточно просто пойти в магазин и выбрать необходимый вариант. Дело в том, что практически все производители этих конструкций кроме труб изготавливают комплектующие к ним. Даже теплоизоляционные материалы, компенсационные ленты, крепежные материалы тоже могут идти в комплекте с системой.

Устройство коллектора Valtec и общий вид коллекторного шкафа

Кроме того, производители также занимаются изготовлением коллекторов. Стоимость этого изделия может колебаться от 80 до 450 евро. Все зависит от количества контуров, которые можно подключить к устройству.

Среди самых популярных производителей можно выделить такие как:

• «Valtec»,
• «De Dietrich»,
• «Acv»,
• «Ctc»,
• «Buderus»,
• «Wolf»,
• «Vaillant»,
• «Viessmann».

На сегодняшний день они изготавливают трубы из полимеров, которые способны служить не менее 50 лет. Они могут выпускаться в бухтах, в которых наблюдается большой метраж. Это дает возможность обустраивать системы теплых полов в больших помещениях.

Для нормального функционирования такой системы обогрева требуется циркуляционный насос. Однако некоторые производители избавили пользователей от необходимости установки отдельного устройства. Они стали изготавливать специальные , создающие необходимое давление, и дающие возможность выбора разных программ обогрева.

Практически все представленные выше производители занимаются изготовлением панелей управления для котлов отопления. То есть у вас появляется возможность слежения за всей системой отопления в доме: и основной, и дополнительной.

Если вы решили обустроить водяной теплый пол, то его стоимость может немного смущать. Однако цена может окупиться уже через 5 лет эксплуатации. Несмотря на относительную дешевизну электрических систем обогрева, они более дорогие в плане использования энергоносителей.

Затраты денежных средств на покупку, установку и эксплуатацию систем теплых полов. Как видно, водяные теплые полы, несмотря на высокие затраты на установку системы в долгосрочной эксплуатации обходятся экономичнее, нежели электрические системы

Теплый пол является отличным вариантом для создания комфортного температурного режима в помещении. Прохладная плитка радует только летом, и то не всегда, а вот зимой босыми ногами на холодном полу совсем неприятно. Монтаж теплого пола позволит создать приемлемые условия для эксплуатации любого декоративного напольного покрытия, неважно, будь то ламинат или керамическая отделка.

На сегодняшний день существует 2 большие группы напольного отопления — водяное и электрическое. Первый вариант очень трудоемкий в монтаже, но экономичный в эксплуатации. Второй, наоборот, установить можно даже новичку, но счета за электроэнергию существенно возрастут. В этой статье мы расскажем, как проходит монтаж водяного теплого пола и на что надо обращать внимание.

Общая информация

Прежде чем говорить о технологии монтажа теплого водяного пола, разберемся с самим понятием подобной установки.

Итак, теплый пол — одна из вариаций обогрева помещения, важнейшей особенностью которой является большая теплоотдающая поверхность с постоянной конвекцией воздуха. Говоря иными словами, при одинаковой мощности радиаторов и теплого пола теплее будет в том помещении, где установлен последний вариант.

Для того, чтобы схема укладки теплого пола была максимально понятной для восприятия, стоит сперва вспомнить традиционную схему водяного отопления. Основным теплоотдающим элементов в такой цепи являются радиаторы. Воздушные массы, нагреваясь от стенок радиаторных секций, устремляется вверх, по мере остывания, спускаются вниз, и такая циркуляция происходит постоянно.

Типовые схемы укладки труб

Безусловно, современные батареи хорошо протапливают помещение, но холодных участков также немало. В основном это пространство у поверхности пола, которое до конца не прогревается.

Особенности напольной системы

Технология монтажа водяных теплых полов характеризуется несколько иной картиной. Нагревательный трубопроводный элемент располагается непосредственно в полости напольного покрытия, и если правильно установить эту систему, тепло, поступающее от источника, будет распределяться равномерно по всей площади комнаты.

В конечном результате, тепловые потоки воздушных масс начинают свое движение вверх непосредственно от самого покрытия, обеспечивая более комфортные условия для человека. Кроме этого, ноги находятся в постоянном контакте с полом, и когда эта поверхность теплая, замерзнуть невозможно даже в легкой одежде.

Водяной теплый пол, монтаж которого хотя и сложен, но вполне по силам малоопытным мастерам, в большинстве случаев используется как основная система отопления дома, квартиры или отдельного помещения. И если электрические полы можно положить только на отдельном участке, то монтировать водяную систему отопления слишком сложно, чтобы занять ею всего пару квадратных метров.

Что надо знать перед установкой

Если вы планируете использовать горячую воду в качестве теплоносителя, смысл работы такой системы достаточно прост. Вместо батарей, подключенных к централизованному отоплению, под покрытием прокладывается гибкий специальный трубопровод, по которому и будет осуществляться циркуляция горячей воды. Такая установка может работать от автономного газового котла.

Подключать водяное напольное отопление в многоквартирных домах к централизованной магистрали запрещено. В результате работы оборудования упадет давление во всем стояке и температуры может не хватить до верхних этажей.

Допускается подключение к центральной сети только в частных домах, но и этот вариант не идеален, так как придется ждать момента подачи отопления. Более того, в силу регулярных поломок коммуникаций, риск остаться без отопления достаточно велик. Соответственно, наиболее рациональным вариантом для монтажа теплых водяных полов является либо частный дом, либо индивидуальное отопление в многоэтажке.

Зачем нужна теплоизоляция

Согласно правилам монтажа теплых водяных полов обязательным этапом работ является укладка утеплителя под трубопровод. Часто наемные мастера упускают это из виду, что приводит к значительным потерям тепла.

Итак, для чего вообще необходим такой материал:

1. Для создания теплоотражающего экрана, не позволяющего проникнуть теплу на нижние этажи. За счет такой способности все тепло, поступающее от трубы, отражается и движется вверх в помещение, но не в межэтажное пространство и не в соседнюю квартиру.
2. Подложка необходима для равномерного распределения тепла по всей поверхности. При ее отсутствии прогрев пола будет не целиком, а отдельными фрагментами, где пролегает труба.
3. Современные изоляционные маты оснащены фиксаторами, благодаря которым трубки легко фиксируются и не движутся при заливке их бетонной стяжкой. Также с помощью таких фиксаторов легко соблюдать заданный шаг между витками.

Коэффициент теплопроводности

Если поверх внутренней отопительной системы положить ковровое покрытие, линолеум и прочие материалы, которые не проводят тепло, то эффективность её будет сведена к минимуму. Поэтому, стоит учитывать свойства материалов и укладывать такие, которые не будут препятствовать передаче тепла.

Коэффициент теплопроводности — показатель, демонстрирующий способность передачи тепла. Чем он выше, тем лучше материал будет пропускать волны, исходящий от системы. К их числу относятся ламинат, керамическая плитка, наливные полы и т.д.

Тонкости монтажа

Монтаж теплого пола водяного производится по давно разработанной схеме, когда трубопровод располагается в бетонной стяжке. Почему так? Все достаточно просто. Во-первых, большие нагрузки, которые проходят по трубам, нуждаются в надежном креплении и защите, а во-вторых, воздух — отличный теплоизолятор, а посему, если трубы контактируют с воздушными массами, то толку от такой отопительной системы нет.

1. Сперва нужно очистить и вывести на один уровень напольную поверхность. После чего, следует проверить, имеются ли перепады высоты. Если они не превышают в высоту 10 мм, можно приступать к монтажу теплого водяного пола.

Если перепад превышает 10 мм, необходимо воспользоваться самовыравнивающей смесью, застывающей буквально в течение 3-5 часов. Но также вполне качественным будет традиционная песчано-цементная смесь. Для проверки прямолинейности используется строительный уровень.

1. Следующий этап — установка гидроизоляционной пленки, позволяющей защитить теплоноситель от воздействия влаги. Желательно, чтобы это было фольгированное покрытие. После чего по периметру стеновых перекрытий укладывается и закрепляется демпферная лента на высоту теплого пола.

1. Дальше производится укладка утеплителя, толщина которого зависит исключительно от ваших предпочтений. Поверх утеплителя кладется слой пароизоляционного материала.
2. Проведение армирования. Для этого нужно купить арматурную сетку с ячейками 18-20 см, что позволит проложить трубопровод без каких-либо проблем. Эту стадию можно пропустить, если для изоляции используются маты с фиксаторами.
3. Укладка трубопровода. В первую очередь нужно соединить трубу к выходу коллекторной установки для подачи. Если внутренняя система — это единственный источник обогрева, то они укладываются с небольшим шагом, величина которого не превышает 20 см. Когда же эта напольная отопительная система является дополнительным источником комфорта, то допускается более размашистый шаг укладки — до 35 см. Крепление труб к сетке осуществляется посредством специальных клипс. Трубопровод может немного расширяться во время нагрева, потому не нужно его жестко фиксировать.

Каждый контур прокладывается целым куском, не прибегая к дополнительным соединениям. Такие соединительные элементы увеличивают риск различных протечек.

1. Проверка систем на работоспособность и надежность. Пробный пуск водяного теплого пола осуществляется с повышением давления примерно до 0,3 МПа в час, температура воды должна оставаться неизменной.
2. После успешно пройденных испытаний, при которых не было обнаружено протечек и дефектов, можно приступать к заливке стяжки. Ее максимальная высота не должна превышать отметку в 70 мм, в противном случае, тепла, исходящего от трубок, будет недостаточно для преодоления толщи бетонной смеси.

Если вы сомневаетесь, что сможете самостоятельно провести монтаж теплого водяного пола, лучше обратиться к профессиональным мастерам, которые помогут вам реализовать задуманное.

Теперь вы знаете, что такое водяной теплый пол, монтаж, видео- и фотоматериалы которого представлены в этой публикации.

ВИДЕО: Как собрать водяной теплый пол своими руками

Решение самостоятельно организовать подогрев пола с помощью водяной системы отопления порождает вопрос: «Как правильно спроектировать и смонтировать теплый пол водяной своими руками?» Эта система довольна сложна в установке. Но эта «сложность» компенсируется дальнейшим удобством эксплуатации и более комфортным обогревом помещения, в сравнении с радиаторным отоплением. Удешевить установку теплого пола можно способом исключения из процесса работ услуги квалифицированных мастеров, то есть на свой страх и риск взять весь процесс монтажа в свои руки. Необходимо правильно рассчитать, выбрать и закупить необходимые материалы, подготовить поверхность пола для монтажа отопительной системы и… просто сделать это!

Что такое теплый водяной пол?

Теплый водяной пол — это вариант популярных сегодня отопительных систем. Для правильно сделать монтаж водяного теплого пола, необходимо располагать базовой информацией о монтаже водяных систем и знать «подводные камни» такого процесса. Ведь кажущаяся простота на практике оборачивается массой вопросительно-проблемных ситуаций, которые при наличии опыта можно было бы предусмотреть заранее.

Принцип действия и устройство водяного теплого пола довольно простое — теплоноситель, нагретый котлом до определенной температуры, циркулирует по специальному трубопроводу, смонтированному в полу помещения, передавая ему тепло от теплоносителя в трубах.

Успокойтесь! Наш негативный опыт знания случаев протечки отопительных систем, вселяет страх, а вдруг появится протечка? Что с полом?.. Что с соседями? Какие слова от них можно услышать в такой ситуации?

Сегодняшние «развитые» технологии предлагают в услужение людям такие специальные трубы для теплого водяного пола, которые (при правильном монтаже) фактически исключают возможность повреждения трубопровода в полу!

Список необходимых материалов

Надежное устройство теплого водяного пола предполагает использование качественных комплектующих материалов, список которых желательно составить заблаговременно и закупить разово, чтобы не «прокатывать» километры в ближайший или выгодный строительный супермаркет.

Вот примерный список необходимых материалов:

• Средства теплоизоляции: пенополистирольные фольгированные маты или плиты из экструдированного пенополистирола (при больших нагрузках на пол).
• Демпферная лента (самоклеющаяся) толщиной от 5 до 10 мм.
• Сетка арматурная (Закрепляет стяжку, но может использоваться и для монтажа на ней трубы отопления).
• Труба металлопластиковая или полиэтиленовая (Что выбрать? Как рассчитать? Читайте ниже!)
• Крепления для труб (скобы, планки монтажные, поворотные дуги и пр.)
• Дополнительные ингредиенты в бетонную смесь пола (пластификаторы, наполнители и пр.)
• Коллекторные системы (гребенки) для подключения контура (ов) системы теплого пола. А также шкаф для их «эстетического» монтажа.

Готовим и утепляем поверхность под водяной теплый пол

Перед тем как сделать водяной теплый пол, готовим «плацдарм» для монтажных работ, а именно оптимизировать состояние бетонной основы, на которой будет монтироваться трубы для теплого водяного пола.

3.1 Демонтируется старая стяжка, если таковая имеется, до основания.

3.2 Основание пола выравнивается строго по горизонтали — устраняются перепады высот до 10 мм.

3.3 Путем укладки гидроизоляционного материала проводится гидроизоляция основания. В многоэтажном доме, например, такая гидроизоляция избавит Вас от необходимости делать ремонт у соседей снизу, если вдруг теплый пол «протечет». В частном доме или на первом этаже такая гидроизоляция будет серьезным препятствием для медленного, но «уверенного» проникновения влаги (сырости) из грунта в толщу бетонной стяжки теплого пола.

3.4 По периметру (вдоль стен) проклеивается демпферная лента, предназначенная для дальнейшей компенсации теплового расширения бетонной стяжки при нагреве системы теплого пола.

Обратите внимание! Теплый пол может монтироваться с использованием нескольких «зонных» контуров в одном помещении. Это позволяет дифференцированно устанавливать температурный режим в различных частях помещения. При наличии нескольких контуров между ними также прокладывается демпферная лента.

3.5 Надеюсь, Вы планируете обогревать свой пол, а не потолок соседей или землю под домом. Если это так — позаботьтесь об утеплении основы пола.

Утепление пола выполняют несколькими способами, исходя из расположения помещения и типа отопления в нем.

• Помещение первого этажа, расположенного на грунте или над неотапливаемым подвалом, следует утеплить «серьезно»: например, листы пенополистирола (толщина от 50 до 100 мм), уложенные на слой керамзита.
• Пол квартиры, с соседями снизу, достаточно будет «укрыть» листами экструдированного пенополистирола (20-50 мм).
• В случае использования водяного теплого пола, как дополнения к радиаторам отопления в помещении, достаточно будет проложить слой фольгированного(фольгой вверх) вспененного полиэтилена (пенофола).

Интересная возможность! При наличии достаточных средств, для оптимизации процесса теплоизоляции можно использовать специализированные маты утепления с уже подготовленными каналами для прокладки труб в них.

3.6 Следующим шагом закрепляется армирующая сетка, предназначенная для «якорной» фиксации бетонной стяжки, закрывающей систему труб теплого пола.

Внимание, экономия! К этой же армирующей сетке можно прикрепить трубы системы отопления обычными пластиковыми хомутами-стяжками. Это позволит немного сэкономить средства, исключив из списка покупок крепежные элементы для труб теплого пола.

Посмотрим на «околостенный» фрагмент разреза «пирога» теплого пола:

Проектирование и расчет параметров теплого пола

Трубы

Оптимальным вариантом для устройства теплого пола является полипропилен или сшитый полиэтилен. Стоимость монтажа теплового пола водяного при использовании полиэтиленовых труб несколько возрастет.

При использовании полипропилена желательно выбрать трубы, армированные стекловолокном, так как полипропилен сам по себе имеет значительный коэффициент температурного расширения. Стекловолоконная «арматура» препятствует расширению полипропиленовой трубы, что в свою очередь, позитивно влияет на качество бетонной стяжки теплого пола.

Трубы из сшитого полиэтилена получили широкое распространение сегодня и имеют менее «значимый» температурный коэффициент расширения.

Размер трубы — диаметр 16-20 мм.

Максимальная температура нагрева — не менее 95 о С.

Максимальное давление — не менее 10 атм.

Коллекторная система

Конструкция водяного теплого пола при использовании более одного контура отопления пола предполагает использование коллекторного шкафа со всеми необходимыми устройствами для подключения и управления контурами отопления теплого пола.

Коллектор
— это металлическая труба-«гребенка» с патрубками для подключения контуров отопительных приборов. Коллектора предназначены для обеспечения возможности дифференцированного регулирования различных контуров отопления.

Коллекторы оснащаются или отсекающими или регулировочными кранами. Отсекающие краны предназначены только для полного отключения контура отопления от системы (дешево, но неудобно), а регулировочные позволяют плавно изменять подачу теплоносителя в контур отопления.

Обязательно в коллекторе должен присутствовать воздушный клапан, а также сливной отвод.

В коллекторном шкафу собирается коллекторная группа, которая обычно состоит из двух (подающей и обратной) «гребенок», на которых смонтированы необходимые вентили.

Коллекторный шкаф необходимо проектировать при разработке всей системы отопления дома или квартиры. Желательно, чтобы это было равномерно удаленное от всех отопительных приборов место, обычно в нише стены чуть выше уровня пола. Коллектор подбирается исходя из количества контуров отопления, подключаемых к нему.

Коллекторный шкаф ОБЯЗАТЕЛЬНО должен быть установлен выше уровня теплых полов. От него трубы должны идти только вниз – иначе система отвода воздуха не сможет нормально функционировать.

Внимание! — Зачем так сложно? — спросите Вы. И будете правы. Коллекторная группа стоит недешево и… Если вы используете один контур отопления теплого пола и не хотите «усложнять» систему за дополнительные расходы, можно провести монтаж водяных теплых полов к магистральным трубам с помощью «тройников» с обязательной установкой регулировочных вентилей на подающей и обратной трубе.

В коллекторную группу можно установить терморегулятор для водяного теплого пола. Существуют коллекторы с электромеханическими сервоприводами на клапанах, позволяющие полностью автоматизировать «климат» контроль за теплыми полами и радиаторами отопления всего дома. Устанавливаемые в них специальные предварительные смесители, подают в контур теплого пола для обеспечения необходимой температуры нагрева уже смешанную горячую и холодную воду. Устанавливать такие системы в частном доме, где тепловые нагрузки на различные контуры отопления резко не колеблются, нецелесообразно (Стоимость теплого водяного пола при этом возрасте мгновенно) даже в случае, если Вы монтируете теплый пол водяной своими руками.

Расчет труб теплого пола

Как рассчитать теплый пол для его эффективной работы? Ведь для каждого помещения необходимо производить индивидуальный расчет контуров отопления. Для этого можно воспользоваться специализированными компьютерными программами или услугами доступных Вам проектных организаций.

Неправильный расчет теплого пола водяного или полное игнорирование такового (монтаж системы «на глаз» да еще без опыта подобных работ) могут привести к появлению тепловой «зебры» на полу (чередование теплых и холодных зон), неравномерному прогреванию пола в помещении, утечке тепла в холодных неизолированных зонах.

Параметры, учитываемые при расчетах:

• линейные размеры помещения;
• материал и наличие теплоизоляции стен и перекрытий;
• вид теплоизолирующего материала под теплый пол;
• тип чистового покрытия пола;
• материал и диаметр труб системы теплого пола;
• температура «входящей» воды (зависит от мощности котла системы отопления).

Исходя из этих параметров, определяется длина контура отопления, шаг трубы, а также схема расположения трубы в бетонной стяжке (Более подробно об этом ниже). Эти параметры будут определять мощность теплоотдачи пола помещения.

Способы монтажа и схемы укладки труб теплого пола

Существует несколько практических способов закрепления труб теплого пола на подготовленной поверхности:

Использование специальных профилей с гнездами крепления для трубы, которые крепятся к поверхности пола дюбелями. Такие профиля дают возможность легко и равномерно проложить трубу.

Закрепление труб на матах с бобышками (при использовании специализированного теплоизоляционного материала для пола).

Теплые полы водяные своими руками с использование теплоизоляционных матов.

Закрепление трубы к армирующей сетке с помощью пластиковых стяжек. Петлю стяжки при этом следует оставлять свободной, учитывая возможные тепловые деформации трубы при нагреве.

Закрепление трубы к армирующей сетке с помощью пластиковых стяжек

Вот так выглядят готовые смонтированные контуры водяного пола при различных видах крепления трубы:

Труба обычно укладывается с шагом от 100 до 300 мм. Принцип прост: чем меньше шаг, тем больше мощность! Но при «мелком» шаге возрастает общая длина контура отопления теплого пола, что увеличивает гидравлическое сопротивление. Кроме длины трубы на гидравлическое сопротивление влияет каждый ее поворот.

Контуры длиной более 100 м необходимо разбивать на несколько и устанавливать коллекторную систему. Контуры необходимо делать примерно одинаковыми (по длине и количеству поворотов), чтобы уравнять их гидравлическое сопротивление.

Внимание! Для каждого контура используется один ЦЕЛЬНЫЙ отрезок трубы. Использовать стыки, муфты в стяжке пола НЕДОПУСТИМО! Поэтому необходимо обязательно рассчитать необходимую длину трубы до ее покупки или монтировать трубу на пол из цельной бухты (в случае закупки таковой при масштабных работах).

Расчет контура для каждого помещения выполняется отдельно. Один контур теплого пола не может быть использован для обогрева двух смежных помещений, особенно при различных температурных режимах в них. Например, нельзя прокладывать один контур теплого пола в гостиной и лоджии. Фактически все тепло будет уходить на обогрев лоджии, а гостиная будет плохо прогреваться, особенно если вода поступает в ее контур после прохождения по контуру лоджии.

Теплый пол водяной монтаж которого выполнен без соблюдения элементарных практических рекомендаций, вместо тепла в дом может принести проблемы.

Для лоджии, мансарды, веранды, прихожей необходимо рассчитать и проложить свой контур, подключенный к коллекторной системе.

Труба попадает на место прокладки обычно в виде бухты. Поэтому… Нельзя вытягивать трубу из бухты (а это так легко получается) — ее необходимо разматывать постепенно, укладывая и закрепляя на полу.

Радиус изгибов труб — критическая величина! Он не должен быть меньше (для полиэтиленовых труб) пяти диаметров. При критическом перегибе трубы на изгибе может образоваться белесая полоса, то есть образовался залом. Трубу с заломом не рекомендуется укладывать в стяжку из-за возможного повреждения в дальнейшем процессе эксплуатации при высоких температурах и давлении.

При прокладывании труб через стены (при подключении к коллектору) их необходимо «одевать» в утеплитель из вспененного полиэтилена. А для подключения к самому коллектору для полиэтиленовых труб используется или обжимной фитинг или евроконус.

Для укладки трубы на водяной теплый пол схема может быть разная. Из них можно выделить несколько:

• спиральная;
• змейкой (петлями);
• сдвоенной спиралью.

Выбор схемы укладки определяется индивидуальными параметрами помещения и функциональным назначением различных его зон.

Например, укладка теплого водяного пола производится таким образом, чтобы сначала горячий теплоноситель попадал в холодную зону комнаты (возле окон, балкона, внешних стен), а затем прогревал остальную часть помещения. Такой функциональностью обладает схема «змейка». Оптимальный равномерный нагрев помещения правильной формы легко можно обеспечить, расположив трубу в виде «спирали».

Заливка стяжки теплого пола и монтаж чистового напольного покрытия

После завершения монтажа труб теплого пола ОБЯЗАТЕЛЬНО необходимо провести их проверку под высоким давлением. Для этого проводится опресовка системы давлением не ниже 5-6 атм на протяжении 24 часов.

После визуального контроля труб на предмет протечек, вздутий или расширений выполняется заливка бетонной стяжки, которая проводится при наличии рабочего давления теплоносителя в трубах системы.

Включать систему отопления на нагрев для «скорейшего высыхания бетонной стяжки» ПРОТИВОПОКАЗАНО для последней.

На что еще следует обратить внимание:

• При заливке бетонной стяжки под чистовую керамическую плитку ее толщина должна составлять 30-50 мм, а расстояние (шаг) труб 100-150 мм. Это позволит исключить возможность появления эффекта «тепловой зебры».
• Стяжка под ламинат, линолеум может выполняться более тонкой, но в таком случае желательно использование еще одной армирующей сетки, уложенной под стяжкой поверх труб контура отопления.

Внимание! В случае использования теплых полов не следует под ламинат укладывать слой теплоизолятора! Пропустите тепло к Вашим ногам.

Монтаж чистового напольного покрытия можно производить по истечении срока в 28 дней с момента заливки! Не торопитесь! Дайте возможность стяжке «успокоиться».

• В случае организации теплых полов на деревянных старых полах можно использовать такой способ укладки труб.

Запуск системы

Запуск системы производится с наступлением холодов. При первоначальном запуске время прогрева полов может быть достаточно большим. Это определено инертностью напольного теплоизолирующего «пирога». Зато в дальнейшем эта инертность будет играть позитивную роль. Например, при аварийном отключении котла полы будут оставаться теплыми достаточно продолжительное время.

Пусть Вашем доме обеспечат комфорт и уют теплые полы водяные своими руками (Вашими) сделанные.

Среди используемых на сегодняшний день вариантов отопления, набирает популярность система обогрева жилых помещений с помощью теплых полов. Система отопления водяной теплый пол в отличие от других, традиционно используемых способов обогрева, выглядит более привлекательной по многим параметрам. Здесь будет уместно сказать о высокой эффективности подобной схемы обогрева и о легкости монтажа всего отопительного контура. Водный пол очень удобен для обогрева небольших помещений, в особенности санузлов и помещений, в которых обитают дети.

Установка у себя дома водяного пола не требует получения разрешительной документации, если речь идет об обогреве ванной комнаты в городской квартире. Для частных домов и загородных домовладений укладка водяных полов вообще ни чем не ограничена, за исключением конструктивных особенностей строения.

Водяной теплый пол является отопительной системой, в которой основным источником тепла является котловая вода. Это может быть жидкость, поступающая из централизованной системы ГВС или вода, циркулирующая в автономном отопительном контуре. Принцип действия данной системы отопления очень прост и понятен, поэтому для тех, кто решил самостоятельно сделать у себя дома водяные полы, задача не представляет особой сложности. Рассмотрим детально, что собой представляет данная система обогрева, каким образом осуществляется монтаж водяного теплого пола.

Устройство теплого водяного пола

Традиционно все системы отопления, в которых используется жидкий теплоноситель, представляют собой трубопровод. В случае с теплыми полами трубопровод дополнительно комплектуется коллектором, механическим приспособлением благодаря которому осуществляется смешивания теплоносителя. Монтаж теплого пола проводится на основании предварительных расчетов и схемы расположения водяных контуров. Имея под рукой готовую схему, можно приступать к выбору расходных материалов и сопутствующего оборудования.

Обычно потребители останавливают свой выбор на или изделиях из металлопластика. Эти материалы вполне соответствуют требуемым технологическим параметрам, отличаются достаточной прочностью и долговечностью. Благодаря полипропиленовым и металлопластиковым трубам укладка теплого пола выполняется легко, быстро и в соответствии с задуманной схемой. Технология укладки теплого водяного пола предполагает использование бетонной стяжки в качестве основного напольного покрытия или наборную конструкцию, в которой используется деревянный каркас. Настил вы выбираете сами. Это может быть линолеум, ламинат или паркетная доска. Для ванной комнаты лучше использовать кафельную плитку.

Важно!
Используя напольные покрытия, изготовленные из дерева, следует учитывать их слабую теплоотдачу. Если стяжка и кафель являются отличными проводниками тепла, то паркет и ламинат этими свойствами похвастаться не могут.

Уложенный водяной контур подсоединяется к смесительному узлу – коллектору и насосу, благодаря которому можно регулировать интенсивность подачи воды в отопительную трубу, включать и выключать обогревательный контур по необходимости. Узел смешивания оснащается термостатическим смесителем. Далее готовая система к нагревательному прибору. Это может быть газовый или электрический котел. В ряде случаев напольный обогрев используют при работе твердотопливных котлов. Особенно эта схема отопления популярна для загородных домов, кемпингов и отелей.

Достоинства теплого пола и недостатки этой системы отопления

Как и все, используемые в быту отопительные системы, теплые полы обладают определенными преимуществами. Как сделать водяной контур правильно, что бы он максимально эффективно отдавал тепло напольному покрытию, достаточно знать о достоинствах этого способа обогрева. К ним смело можно отнести следующие факторы:

• монтаж вашей системы отопления обойдется с минимальными затратами;
• все элементы отопительной системы водный пол совместимы с нагревательными приборами, осуществляющие нагрев жидкого теплоносителя;
• конструкция водяного пола совместима с любым видом напольного покрытия (ковролин, линолеум, паркет, ламинат, кафельная плитка);
• уложить водяной контур можно, как в больших по площади помещениях, так и в маленьких;
• подсоединение возможно к автономному источнику нагрева, так и к централизованной системе ГВС;
• максимально полный прогрев внутреннего пространства, фактор, который особенно актуален для помещений с высокими потолками;
• независимость работоспособности системы от перебоев с электрическим энергоснабжением;
• система отопления может использоваться как вспомогательная, так и в качестве основного источника обогрева жилых помещений.

Для лучшего представления о возможностях использования подобного способа обогрева, достаточно взглянуть, как выглядит схема укладки контуров водяного теплого пола в различных вариантах.

Для отопления всей квартиры схема укладки водяного пола, расположение трубопроводов будет следующим, в различных вариациях:

Несмотря на очевидные преимущества, теплым полам свойственные и недостатки. Значительность их не так существенна для потребителей, однако в ряде случае минусы, присущие теплым полам следует учитывать. Речь идет о следующих моментах:

• теплые полы, рассчитанные на полноценный обогрев жилого помещения можно устанавливать только в отдельных частных постройках, оснащенных автономным нагревательным оборудованием;
• для квартиры в многоэтажном доме такой способ подогрева пола возможен только на небольших участках, без ощутимого вреда несущим конструкциям самого здания. Подключение водяного контура к централизованной системе горячего водоснабжения может привести к сбоям в работе централизованной системы ГВС;
• укладывать водяной контур под стяжку можно только в помещениях, специально рассчитанных для подобных реконструкций (вес стяжки составляет 200-300 кг на м 2 , высота стяжки не менее 5-7 см, что критично для помещений с низкими потолками);
• недостаточно гибкая возможность регулировки температуры нагрева при автономном отоплении и полное отсутствие такой возможности при подключении к централизованному отоплению;
• при несвоевременном обнаружении обрыва водяной трубы, высокая вероятность заливания этажей, расположенных ниже.

Перечисленные достоинства и недостатки теплых полов не полностью отражают картину эксплуатации подобной системы отопления. Уже в процессе работы и эксплуатации водяного пола выявляются различные тонкости и нюансы, связанные с неправильностью расчетов и ошибками, допущенными при монтаже.

На заметку:
водяной пол способен эффективно осуществлять обогрев помещений, в которых к минимуму сведены тепловые потери. В помещениях с большим количеством окон и дверей, такой обогрев малоэффективен.

Монтаж водяного пола своими руками

Для того, что бы ваш пол работал нормально и эффективно, необходимо самым тщательным образом подойти к процессу укладки. Монтаж трубопровода, последовательность подключения являются ключевыми факторами.

Первое на что надо обратить внимание, начиная монтаж: где вы хотите добиться эффективного обогрева. В каких помещениях работа системы отопления будет действенной и эффективной.

На заметку: не следует монтировать водяные теплые полы в цокольных и подвальных помещениях. Подогрев пола на первом этаже подразумевает укладку изоляционного покрытия, благодаря которому удастся снизить тепловые потери.

Второе! КПД отопительной системы во многом зависит от теплопроводности напольного покрытия. Чем выше теплопроводность материала, тем выше эффективность работы вашего теплого пола. Укладывая теплый пол, как сделать, что бы он работал с максимальной эффективностью? Достаточно уложить трубу в бетонную стяжку. Бетон обладает высоким коэффициентов теплопроводности, поэтому ваш пол будет долгое время хранить и отдавать тепло в окружающее пространство.

Третье! Именно бетонная стяжка позволит надежно укрыть водяной контур, защищая его от механических повреждений. Одновременно за счет бетона увеличивается площадь нагретой поверхности.

Разобравшись в том, где и как необходимо укладывать водяную трубу, самое время заняться установкой коллектора. Обычно это устройство монтируют в специальном шкафчике, ближе к центральной части отапливаемого помещения и в непосредственной близости к поверхности пола. Для этого в стене делают углубление, куда и будет помещен смесительный узел. К коллектору подсоединяются подающая труба, через которую будет поступать горячая вода и обратный трубопровод. Подающая труба снабжает теплый пол горячей водой, тогда как через обратку остывший теплоноситель снова возвращается в систему. Циркуляция воды осуществляется по контуру постоянно, за счет работы циркулирующего насоса. Насос в данном случае является обязательным элементом, если речь идет об обогреве помещения большой площади (более 5 м 2).

На подающую и обратную трубу устанавливают запорные вентили. Данная запорная арматура необходима для отключения системы отопления теплый пол при аварийных ситуациях, в процессе слива воды и чистки трубопровода. Подсоединение водяного контура к коллектору осуществляется за счет компрессионных фитингов.

Коллектор оборудуется воздухоотводчиком и сливным краном. Такие подключения устанавливаются на входящей трубе и на обратке. Установленный коллектор закрывается специальным шкафом, который аккуратно скрывает всю сложную гидротехническую конструкцию.

На предлагаемом видео можно ознакомиться с тем, как выглядит монтаж теплого водяного пола в домашних условиях.

Подготовительные работы

Перед тем как заниматься укладкой контура, поверхность пола надо основательно подготовить. Сначала надо очистить поверхность от строительного мусора и лишних фрагментов стройматериалов. Для точности укладки соблюдайте горизонтальность поверхности. В противном случае будет нарушена интенсивность циркуляции теплоносителя по водяному контуру. Соблюдение точности поверхности пола по горизонтали обеспечить ровную укладку бетонной стяжки.

Гидроизоляционная пленка обеспечивает защиту вашей конструкции от проникновения влаги с нижнего уровня. Далее, по всему периметру отапливаемого помещения на стенах наклеивают демпферную ленту. Ширина ленты в данном случае будет составлять 10-15 см от поверхности пола. Монтаж ленты предотвращает воздействие стяжки на стеновые панели во время нагрева.

Важно!
Избегать наклейки демпферной ленты, значит подвернуть всю конструкцию потенциальной опасности. При нагреве бетон имеет свойство расширяться. Нагретый монолит стяжки начинает оказывать давление на стены. Если нет компенсатора, то ваша стяжка начнет деформироваться, что естественно приведет к разрушению водяного контура.

Толщина слоя теплоизоляции во многом определяется конструктивными особенностями объекта и внутренней планировкой жилых помещений. К примеру: для комнат, расположенных на первых этажах толщина слоя теплоизоляции не должна быть меньше 20-25 см. В противном случае вы рискуете греть свой подвал. Для комнат второго этажа достаточно положить теплоизоляцию толщиной 3-5 см. В качестве изоляционных материалов обычно используются минеральная вата, пенобетон, пенополистирол и техническая пробка.

Если есть средства, то можно приобрести специальные монтажные плиты, предназначенные для укладки теплых водяных полов.

Укладка водяного контура и подключение

Схема подключения водяного теплого пола определяется способом укладки водяного контура. Существует на сегодняшний день два основных типа укладки трубопровода для систем отопления теплый пол.

Первый тип — спиральный. Монтаж трубы осуществляется в этом случае по спирали. Подающая труба и обратка должны быть уложены параллельно друг другу. Т.е. вы укладываете двойную спираль. Преимущество такого типа укладки – теплый водяной контур компенсирует остывшую обратную трубу. Как правило, такой способ укладки используется для оборудования систем отопления в больших помещениях.

Второй тип — параллельный. Укладка труб проводится параллельно друг другу. На вид у вас подучается змейка. Это излюбленный способ для создания теплого пола в небольших по площади помещениях.

На заметку:
Здесь уместно напомнить один нюанс. При такой раскладке максимальная температура нагрева водяного контура будет в самом начале трубы, поэтому трубу начинают укладывать от окон или внешней стены.

Укладывать трубу надо с определенным шагом. Максимально допустимый шаг – 30 см. В противном случае ваши ноги будут ощущать перепады температуры нагрева пола. Под окнами и дверями шаг укладки водяной трубы сокращают до 15-20 см. Расстояние от ближайшей стены не должны быть более 7 см. Длина водяного контура не должна превышать 60 м. Т.е. берется расчет — на каждые 120 метров водяной трубы, необходимо два коллектора. Во время монтажа необходимо ограничить число соединений. Цельная труба выглядит предпочтительнее. Готовые отопительные контуры подключают к коллектору.

Теперь можно запускать всю систему. Для того, что бы труба под давление воды не сдвинулась с места, устанавливают маяки из раствора. Почему так. Пустив систему в работу, вы наглядно убедитесь в целостности всего трубопровода. К тому же стяжку лучше всего укладывать на заполненные трубы. Водяной контур, принявший постоянное рабочее положение легче заливать раствором, сохраняя шаг укладки и схему расположения трубы. Стяжка не должна превышать 5 см. Давление во время первого пуска должно превышать рабочие параметры в 1,5 раза.

Важно помнить!
Для оборудования теплых полов на верхних этажах, учитывайте что кВ. метр стяжки весит 200-300 кг. Способно ли выдержать такую дополнительную нагрузку перекрытие вашего дома.

Во время пуска температура воды в трубе должна быть постоянной. Начинать можно с 20 0С, поднимая нагрев каждый 4-6 часов на 5 градусов. В течение 2-3 суток следует оставить теплый пол в рабочем состоянии, оценивая работоспособность и функциональность всей системы.

После чего можно приступать к монтажу стяжки.

Заключение

Осветить все тонкости и нюансы в одной статье по данному вопросу невозможно. На каждом этапе работ есть свои особенности, которые необходимо учитывать. Проект является основополагающим для вашей системы отопления, расчет теплого пола позволит вам определить количество расходных материалов, необходимую мощность и другие технологические параметры.

Сделать водяной пол своими руками совершенно не сложно. Важно придерживаться существующих стандартов и технологии. От того, насколько вы серьезно и тщательно подошли к решению поставленной задачи, зависит ваш комфорт и дальнейшее благополучие в доме.

(Last Updated On: 03.11.2017)

Водяные теплые полы становятся все популярнее в России, они весьма эффективны в решении проблемы неэффективного отопления квартир и частных домов. Эффективность такого пола во многом зависит от того, правильно ли он устроен, здесь каждый этап играет важную роль. Так, например, на распределение тепла в значительной степени влияет стяжка под теплый водяной пол — своими руками ее выполнить можно, но это достаточно трудоемкий процесс, в котором нужно учесть множество различных нюансов. В целом, грамотно выполненная стяжка необходима под любой пол – электрический он или водяной. И именно от качества устройства стяжки зависит ровность покрытия, его эстетичность и долговечность.

К примеру, если приобрести некачественную сухую стяжку или приготовить неправильный бетон, то в скором времени она может растрескаться и просесть и вся укладка стяжки пойдёт насмарку, тем самым создав почву для разрушения финишного покрытия. Поэтому главные требования, предъявляемые к стяжкам для теплого пола, следующие:

• прочность структуры;
• устойчивость к механическим и температурным воздействиям;
• высокая теплопроводность.

Подготавливаем поверхность к работе

Напомним, что система теплого пола обязательно укладывается на теплоизолятор. Для заливки стяжки он должен не полностью закрывать основание, чтобы стяжка могла сцепиться с основанием. Для этого проделываем в утеплителе 2-3 сантиметровые отверстия в расчете 4-5 штук на 1 кв. м. Если помещение имеет большую площадь (например, зал или гостиная), то по краям помещения можно оставить не закрытые утеплителем поля – в этом случае стяжка будет значительно прочнее.

Толщина стяжки должны быть такой, чтобы не превышать уровень порога дома, поэтому разметку лучше начинать от дверей. Определяем наивысшую точку пола и от нее рассчитываем толщину стяжки таким образом, чтобы в самом высоком месте она была не менее 3 см. Для удобства работы вблизи стен выставляем параллельно друг другу маяки. Средние маяки нужно выставлять по нитке, натянутой от крайних маяков.

Раствор под заливку стяжки

Можно использовать как готовые смеси, так и самодельный раствор. Если Вы выбрали готовые смеси, то готовьте их в соответствии с инструкцией. Однако цена таких составов весьма высока, поэтому большинство готовит раствор самостоятельно. Такой раствор готовится из цемента, песка и воды. Готовый раствор должен иметь консистенцию густого теста, он должен быть без комков и не рассыпаться на отдельные частицы.

Рекомендуется добавлять в раствор пластификатор, чтобы он был более пластичным, лучше заполнял пустоты и был более прочным. В качестве пластификатора можно использовать так называемый наливной пол.

Заливаем стяжку

Равномерно наносим раствор поверх системы теплого пола, разравнивая по направлению труб и элетрокабелей. Нужно избегать образования воздушных карманов, особенно внимательно следим, чтобы пустоты не образовывались вблизи теплового контура, в противном случае он может перегреться и выйти из строя.

Cтяжка под теплый водяной пол своими руками заливается за один раз, нельзя прерывать работу и оставлять неизрасходованный раствор на следующий день. Исключением из этого правила является та ситуация, когда стяжка выполняется с температурными швами – в этом случае сначала заливается участок от стены до первого шва, на следующий день от первого шва до второго и т.д. Также в разное время должна заливаться стяжка многоуровневого пола.

Видео:

Когда стяжка залита, оставляем ее в покое до полно высыхания. При этом не забываем поливать ее водой 2-3 раза в сутки, через 2 дня после заливки нужно также извлечь маяки и обработать места их установки грунтовкой и залить бетоном. Затем для экономии времени можно закрыть пол полиэтиленом на 2 недели – это избавит от необходимости поливать стяжку. Полностью стяжка высыхает примерно через 4 недели, после этого можно приступать к укладке финишного покрытия.
