Всем привет, имею компрессор китайского производства, двух поршневой. При замене масла когда его слил оно было зеленого цвета ( красил авто, зеленая база). Сразу пало подозрение на воздушные фильтра, что они не справляются со своей задачей и действительно когда я заглянул во внутрь фильтра я охренел, там был жалкий кусок поролона.

сам компрессор

фильтр.
Было принято решение улучшить данную конструкцию. Выбор пал на фильтрующий элемент масляного фильтра от авто.

Разрезал корпус и извлек сам фильтр.

После этого нужно просверлить в верхней части фильтра отверстие под шпильку, в моем случае м5, так же вырезал шайбу для уплотнения. Удалить стакан в который ставиться поролон, затем намазывается герметик и все собирается.

После проведения этой операции, компрессор вроде как начал быстрей накачивать, плюс увеличение ресурса.
P.S. масло залил синтетику 5w40, стал легче запускаться.

такие же бумажные фильтрующие элементы стоЯт на более производительных китайских компрессорах. Дешевле, и быстрее купить в сборе от старшей модели. ИМХО

Ну только не в моем городе, да и немного поизголялся ))

Дядька, масло в компрессоре и должно быть зеленым в стоке. Слей сразу же то, что ты туда залил, пока не схлопотал серьезных проблем. У тебя было залито компрессорное масло, а ты туда влил автошное. Ничего, что эти масла имеют совершенно разные смазывающие свойства и самое главное – температуру вспышки? А фильтра поменял – это правильно. На выход с ресивера поставь хороший водомаслоотделитель, желательно две ступени. Компрессор и ДВС – совершенно разные агрегаты. Могу сфоткать масло с компрессоров своего тепловоза и своего гаражного компрессора, если интересно. Оно зеленое, как и положено быть.

Когда задают вопросы такие (насчет температуры вспышки, например), моментально отпадает желание писать дальше, но появляется желание последить за темой и посмотреть, что будет дальше. Вот как думаешь, зачем создали конкретно моторное масло, конкретно компрессорное и совсем уж уйду в лес – трансмиссионное (которое так же делится на масла для механических кпп и для автоматических, а еще есть масла для гипоидных передач). В данном случае температура вспышки – крайне важный параметр. Моторные масла имеют в своем составе куеву хучу присадок (моющие, антивспенивающие, антиокислтельные и тп), плюс оно должно растворяться полностью с топливом и сгорать без остатка. У компрессорного же масла набор присадок совсем другой, плюс у него совершенно другая вязкость, и температура вспышки. Насчет последнего – погугли в поисковике, умными людьми это расписано вдоль и поперек.

А теперь из личного опыта. Повидал в своей жизни не один загубленный компрессор, в который лили моторное масло. Ты залил туда жидкое масло, конечно, пуск будет значительно легче. А вот когда у тебя компрессор превратится в однотактный дизелек, я думаю смеха уже будет мало, тк попадешь на полную замену компрессорной головки. Ибо восстанавливать там будет нечего. А самый чОткий опыт, когда на одном из тепловозов зимой решили масло в компрессоре разбадяжить солярой. Итог я думаю ты додумаешь сам). Если не нравится стоковая жижа, разорись уж на хорошее масло компрессорное. Менять его там не надо подолгу, оно недорогое. Если живешь в питере, могу подогнать отличнейшего масла за так.

К сожалению я живу не в Питере, ты хочешь сказать при длительной работе масло начнет детонировать? Да и ка бы про температуру вспышки я в курсе.

На прошлой работе промышленный поршневой компрессор FINI больше пяти лет работал без замены масла, его туда только доливали, причем всякое, в том числе и веретёнку. Фильтр чистился тогда, когда становилось заметным падение производительности, производство мебельное, пыли там очень много. Когда я полгода назад оттуда уволился компрессор ещё работал и помирать не собирался.

Подход неверный. Ну проработает он еще 5лет и сдохнет. А при правильном обслуживании,например лет 20-ть.

На предприятиях такой подход сплошь и рядом, так что удивляться тут нечему.

Дабы не создавать новую тему спрошу в этой. Собираю компрессор, какой фильтр поставить: бумажный от Днепра 11 или контактно-маслянный от Запорожца? Больше склоняюсь к Днепровскому – у него фильтрация не зависит от скорости потока. Сам компрессор от ИфЫ (такие же стояли на ГДРовских силосоуборочных комбайнах серии Е

Для маленьких компрессоров можно от древних МИНСКов (кружка с проволокой в масле) поставить – все лучше этого паралона выйдет. Смотрите по производительности.

А так – сам тоже думал про кастрюлю от ЗАПОРОЖЦа (и даже заготовил такую). Но пока сухой фильтр от Жигулей (ТАВРИЯ – тоже, но реже встречается) кажется более привлекательным и удобным.

Компрессорное оборудование обычно используется в связке с таким устройством, как влагоотделитель.

Каких-либо высокотехнологичных элементов в нем нет, так что простенькую версию со средненькими характеристиками вполне можно изготовить самостоятельно.

Давайте же посмотрим, как и из чего можно изготовить влагоотделитель для компрессора своими руками.

Что собой представляет устройство и для чего используется?

Естественный воздух, как известно, всегда содержит какое-то количество водяного пара.

Растворимость пара растет с повышением температуры воздуха, то есть чем более теплым он является, тем более влажным может быть.

Влагоотделитель — это приспособление, которое значительно понижает содержание влаги в пропускаемом через него воздухе.

Эффективность современных промышленных образцов может достигать 90%.

Преимущество и важность применения

Присутствующая в воздухе влага почти всегда пагубно влияет как на оборудование, так и на процессы, которые с его помощью осуществляются. Прежде всего, страдает сам компрессор, внутри которого пар частично может превращаться в конденсат, то есть уже жидкую воду. Вода, как известно, способствует процессу коррозии.

То же можно сказать и о всякого рода незамкнутых пневмосистемах – например, в грузовых автомобилях, в которые компрессор периодически подкачивает воздух, забираемый извне.

Влагоотделитель из фильтра Гейзер

Если компрессор используется для покраски автомобиля, то при наличии влаги в воздухе покрытие будет менее качественным (образуются так называемый кратеры), а кузов транспортного средства может корродировать.

Применяя же влагоотделитель, удается значительно подсушить поступающий в компрессор воздух, а значит — избежать всех перечисленных явлений.

Если вы хотите экономить на отоплении, поставьте акумуляторный бак. Бак аккумулятор в системе отопления – преимущества и недостатки.

Об особенностях сборки и установки дымохода для камина читайте тут.

Пошаговая инструкция по изготовлению биокамина представлена в этой теме.

Самые распространенные виды самодельных влагоотделителей

Самодельные влагоотделители изготавливают по образу и подобию промышленных. Существует три разновидности таких устройств:

Циклоны

Влагоотделитель этого типа имеет цилиндрический корпус, в котором воздуху придается вращательное движение. При этом содержащийся в нем пар отбрасывается центробежной силой к стенкам, на которых оседает в виде конденсата.

Подсушенный воздух выводится через выходной патрубок, который удален на максимально возможное расстояние от входного.

Для сброса конденсата имеется дренажный вентиль.

Адсорберы

Некоторые вещества впитывают водяной пар, как губка. Чтобы подсушить воздух, достаточно пропустить его через камеру, наполненную таким веществом (его называют сорбентом).

По мере насыщения влагой сорбент следует менять.

Охладители

Выше мы уже говорили, что «растворимость» пара в воздухе увеличивается с ростом температуры последнего. К примеру, при температуре 0 градусов воздух может содержать до 1 г водяного пара, в то время как при +20С — уже около 20-ти г. Отсюда следует простой вывод: чтобы воздух подсушить, его нужно охладить. При этом часть пара станет избыточной и тут же превратится в конденсат.

Наглядным примером данного процесса могут послужить такие явления, как выпадение росы утром, постоянно капающая из бытового кондиционера вода, запотевание холодного зеркала после приема душа. Да и бытовые осушители воздуха, использующие данный принцип — уже давно не редкость.

Охладитель и влагоотделитель – схема

Удаление влаги из воздуха путем его охлаждения — довольно энергоемкий процесс, поэтому влагоотделители этого типа встречаются реже первых двух. Также следует учитывать, что холодильные осушители не очищают воздух от механических примесей, как это делают циклоны и адсорберы.

Адсорбер выступает в качестве второй ступени, которая осуществляет уже тонкую очистку. Благодаря комбинированному решению сорбент приходится менять гораздо реже.

В характеристиках промышленных влагоотделителей помимо количества отводимого пара (указывается в процентах) приводится еще и размер пылинок, задерживаемых устройством.

Чертеж устройства

В самодельном варианте циклона мы с целью упрощения обойдемся без рабочего колеса. Вместо этого воздух в цилиндрический корпус будем подавать по касательной, за счет чего он и будет двигаться вихреобразно.

Правда, нужно учесть, что такой влагоотделитель, не имеющий принудительного завихрителя, будет эффективно работать только при установке после компрессора. То есть сам нагнетатель он защитить не сможет.

Изготовление влагоотделителя своими руками

Теперь рассмотрим более подробно, как как сделать влагоотделитель для компрессора своими руками:

Циклон

Корпус циклона представляет собой трубу, заваренную с обеих сторон. Следует учесть, что воздух внутрь будет подаваться под высоким давлением, поэтому стенки корпуса должны быть достаточно толстыми. Также в качестве заготовки можно взять газовый баллон или огнетушитель — они как раз рассчитаны на высокое давление.

диаметр: 100 – 110 мм;
высота: 600 – 700 мм.

Пример готового устройства

Перед началом работ заготовку для корпуса нужно обработать изнутри наждачной бумагой — это нужно для покраски.

Порядок изготовления:

Снизу, на расстоянии не менее 120 мм от нижней заглушки (труба будет устанавливаться вертикально), в стенку корпуса нужно вварить штуцер, через который будет подаваться воздух. Штуцер правильнее всего вваривать по касательной, но если такое решение представляется для вас слишком сложным, приварите его просто сбоку.
К центру заглушки, закрывающей верхний торец, нужно приварить выходной патрубок. Некоторые мастера приваривают его сбоку, на противоположной относительно входного патрубка стороне. При таком исполнении влагоотделитель также является достаточно эффективным, поскольку воздух за время пути вдоль корпуса успевает подсушиться, но более правильным все же будет разместить выходной патрубок в центре верхней заглушки (напомним, что пар отбрасывается центробежной силой как раз к стенкам).
В центр нижней заглушки нужно вварить патрубок для сброса конденсата. Если в качестве заготовки для корпуса решено использовать баллон, его нужно перевернуть — тогда роль сливного отверстия будет играть штатный штуцер.

Называется он «грунт эмаль по ржавчине «3 в 1». Покатав состав внутри устройства, его сливают, после чего влагоотделитель сушат.

Адсорбер

Хорошими сорбционными свойствами обладает силикагель, гранулы которого изготавливаются путем высушивания перенасыщенных растворов солей кремниевой кислоты. Данный сорбент является вполне доступным и продается как в чистом виде, так и в виде наполнителя для кошачьего туалета.

Различные виды силикагеля могут отличаться размером пор, площадью рабочей поверхности и количеством воды, которое они способны впитать (указывается в процентном отношении к массе сорбента).

Количество силикагеля подбирается с учетом производительности установки: на каждые 800 – 850 л/мин требуется 1 кг сорбента. Для постоянной работы придется приобрести двойной объем: пока свежая порция будет работать, уже напитавшаяся влагой будет сушиться в духовке.

Имеет смысл поискать такую разновидность селикагеля, которая при насыщении влагой меняет цвет — с ней работать удобнее всего.

В качестве контейнера можно использовать фильтр для воды или автомобильный маслофильтр. Лишние отверстия у маслофильтра можно закупорить при помощи болтов, посаженных на герметик.

Влагоотделитель-охладитель

Однако, нужно учитывать, что этот вариант довольно сложен в изготовлении, так как придется обеспечивать герметичность камеры, а также врезать в нее патрубок для сброса конденсата (при этом важно не повредить испаритель, окружающий камеру).

Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя.

Еще на стадии проектирования отопительной системы должна быть продумана схема подключения твердотопливного котла. Существует традиционная схема обвязки.

Как утеплить кирпичный дом снаружи и чем – обзор материалов и типов утепления представлен в этой публикации.

В заключение можно сказать следующее: самодельные влагоотделители, конечно, уступают промышленным, но и недооценивать их не стоит.

В Сети описаны случаи, когда с применением недорогих китайских влагоотделителей не удавалось добиться приемлемого качества покраски, а после присоединения к компрессору самодельного влагоотделителя из трубы эта проблема решалась.

Видео на тему

Воздушный фильтр на компрессор своими руками

сам компрессор

Разрезал корпус и извлек сам фильтр.

Ну только не в моем городе, да и немного поизголялся ))

Дядька, масло в компрессоре и должно быть зеленым в стоке. Слей сразу же то, что ты туда залил, пока не схлопотал серьезных проблем. У тебя было залито компрессорное масло, а ты туда влил автошное. Ничего, что эти масла имеют совершенно разные смазывающие свойства и самое главное — температуру вспышки? А фильтра поменял — это правильно. На выход с ресивера поставь хороший водомаслоотделитель, желательно две ступени. Компрессор и ДВС — совершенно разные агрегаты. Могу сфоткать масло с компрессоров своего тепловоза и своего гаражного компрессора, если интересно. Оно зеленое, как и положено быть.

Когда задают вопросы такие (насчет температуры вспышки, например), моментально отпадает желание писать дальше, но появляется желание последить за темой и посмотреть, что будет дальше. Вот как думаешь, зачем создали конкретно моторное масло, конкретно компрессорное и совсем уж уйду в лес — трансмиссионное (которое так же делится на масла для механических кпп и для автоматических, а еще есть масла для гипоидных передач). В данном случае температура вспышки — крайне важный параметр. Моторные масла имеют в своем составе куеву хучу присадок (моющие, антивспенивающие, антиокислтельные и тп), плюс оно должно растворяться полностью с топливом и сгорать без остатка. У компрессорного же масла набор присадок совсем другой, плюс у него совершенно другая вязкость, и температура вспышки. Насчет последнего — погугли в поисковике, умными людьми это расписано вдоль и поперек.

Подход неверный. Ну проработает он еще 5лет и сдохнет. А при правильном обслуживании,например лет 20-ть.

На предприятиях такой подход сплошь и рядом, так что удивляться тут нечему.

Дабы не создавать новую тему спрошу в этой. Собираю компрессор, какой фильтр поставить: бумажный от Днепра 11 или контактно-маслянный от Запорожца? Больше склоняюсь к Днепровскому — у него фильтрация не зависит от скорости потока. Сам компрессор от ИфЫ (такие же стояли на ГДРовских силосоуборочных комбайнах серии Е

Для маленьких компрессоров можно от древних МИНСКов (кружка с проволокой в масле) поставить — все лучше этого паралона выйдет. Смотрите по производительности.

А так — сам тоже думал про кастрюлю от ЗАПОРОЖЦа (и даже заготовил такую). Но пока сухой фильтр от Жигулей (ТАВРИЯ — тоже, но реже встречается) кажется более привлекательным и удобным.

Воздушный поток, входящий в компрессор, имеет в своем составе частицы воды или масла. Их попадание в нагнетатель крайне нежелательно. Для предотвращения этого компрессор оснащают влагоотделителем. Иногда можно обойтись и без него, но если к компрессору, подключают пневматический инструмент, то надо понимать, что без такого устройства как влагоотделитель не обойтись. Инструмент этого типа очень требователен к качеству подаваемого воздуха.

Назначение влагоотделителя в компрессорах

Для повышения эффективности работы пневматического инструмента и продления срока его эксплуатации воздух, подаваемый на него должен обладать определенной чистотой. То есть в не должно содержаться частиц воды и масла. Для их удаления применяют воздушный фильтр, который называют влагоотделителем и устанавливают на входе в компрессор.

Чем чревато попадание посторонних включений в рабочий орган компрессора?

Смешение влаги и остатков масла приводит к получению эмульсии, способной создавать засоров каналах компрессора, по которым подается воздух. Эмульсия по своему составу, по определению не может соответствовать нормативам, принятым для ее использования в промышленности и пр.
При воздействии низких температур вода, попавшая в каналы подачи воздуха, замерзает, а это приводит к их закупорке или повреждению.
В каналах подачи воздуха начинает образовываться ржавчина, которая рано или поздно приводит к перекрытию воздуха.
Попадание влаги в пневматический инструмент приводит к коррозии деталей и выхода инструмента из строя.
Наличие влаги в подаваемом воздухе делает невозможным созданием качественного покрытия поверхности.

Сфера использования влагоотделителей

В принципе, такие устройства применяют практически везде, где применяют сжатый воздух, вырабатываемый компрессором – в окрасочных цехах, при очистке рабочих мест. Их устанавливают и в централизованных сетях подачи воздуха, например, в штамповочных или ковочных цехах. С его помощью выполняют очистку оборудования, установленного в котельных, сантехники его используют для продувки канализационных систем.

Без сжатого воздуха невозможна работа подразделений, в которых применяют пневматический инструмент.

Большая часть оборудования, используемая при выпуске лекарств, работает исключительно с использованием воздуха.

Автоматические сварочные линии, применяемые в кузовной сборке автомобилей, работают от пневматического привода и использование неочищенного потока воздуха рано или приведет к ее выходу из строя. А это повлечет за собой дорогостоящие ремонтные работы и серьезное снижения срока эксплуатации дорогостоящего технологического оборудования.

Устройство и принцип работы

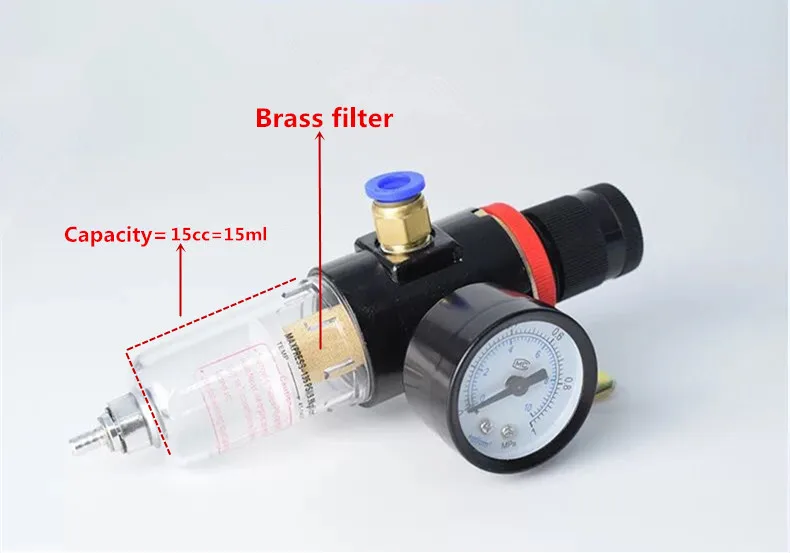

Конструкция фильтра не отличается сложностью. Она состоит из:

Корпуса, который закрепляется на пневмопроводе и представляет собой основу для влагоотделителя.
Стакана, формирующего полость, в которую устанавливают ряд деталей, например, фильтрующее устройство, задвижку, рабочее колесо, дефлектор.

Принцип работы, тоже не отличается сложностью. После того, как поток воздуха, попадает в корпус устройства, он двигается в сторону рабочего колеса (крыльчатки). Она его закручивает и, таким образом происходит создание центробежной силы, воздействующей на все микрочастицы, находящиеся в воздухе. Они перемещаются в сторону стенки стакана и оседают на ней, при этом скатываясь вниз. Для того чтобы разделить объем в котором скапливаются загрязнения в стакане предусмотрена заслонка. С течением времени происходит накопление грязи, которую удаляют руками через пробку, расположенную в нижней части стакана.

Разновидности систем очистки воздуха

Для очистки воздушного потока воздуха, подаваемого в компрессор, применяют следующие типы фильтров:

Использующие в своей работе принцип циклона.
Заполненные влагопоглощающим материалом.
Холодильного принципа действия.

Каждый тип устройств очистки сжатого воздуха от влаги обладает набором своих преимуществ и недостатков. Для выбора оптимального устройства желательно иметь представление о схемах их работы. В тоже время существуют системы очистки, которые могут быть использованы и для бытовых, и для промышленных целей.

Те мастера, у которых не достает времени на самостоятельную сборку своими руками, предпочитают приобретать осушитель воздуха для компрессоров в специализированных компаниях.

Вихревые фильтры

Фильтр этого типа обладает формой цилиндра, описание его конструкции было описано выше. Удаление посторонних включений выполняется за счет создания воздушных завихрений. Вихревые фильтры этого типа можно смело считать самым широко распространенным изделиями применяемым для удаления посторонних включений.

Влагомаслоотделители адсорбционные

Для устранения из потока сжатого воздуха капель влаги и частиц масла применяют специальные вещества. Это может быть силикагель и некоторые другие.

Это водопоглощающие вещества размещают в герметичном стакане. Через него подают сжатый воздух, где происходит очистка воздуха от посторонних веществ.

Модульные системы очистки

Предельное качество очистки воздуха показывают модульные системы. Конструктивно, такая система состоит из нескольких фильтрующих компонентов:

Применение этого типа фильтрующего устройства позволяет добиться практически идеального качества потока воздуха, подаваемого в компрессор. Такие системы устанавливают на финишном участке подготовки воздуха.

Изготовление влагоотделителя своими руками

Для изготовления фильтра своими руками для начала надо понять, какой принцип действия будет заложен в основу его работу. Кстати, домашний мастер вполне может соорудить такие варианты как:

Для начала необходимо разработать чертеж, на худой конец надо изготовить эскиз, на котором будет отражен принцип его действия и основные узлы и детали.

Самодельный влагоотделитель циклонного типа

Принцип, лежащий в основе работы устройства, изготовленного своими руками относительно прост. Когда поток воздуха попадает в это изделие, он начинает раскручиваться. Под воздействием центробежной силы посторонние частицы начинают движение в сторону стенки изделия. Чистый воздух попадает в отверстие, расположенное в нижней части изделия, затем он подается во входное отверстие компрессора.

Для изготовления маслоотделителя своими руками потребуется труба следующих параметров – длина в пределах от 0,6 до 0,7 м и диаметром 0,1-0,11 м. При подборе заготовки надо помнить о том, что поток воздуха будет подаваться под высоким давлением, поэтому его стенки должны быть довольно толстыми. Так, имеет смысл подумать об изготовлении циклона из старого огнетушителя. Непосредственно перед изготовлением необходимо очистить внутреннюю поверхность от коррозии. Для этого ее обрабатывают абразивной шкуркой. Такая обработка руками позволит снизить вероятность попадания посторонних часть в компрессор.

Последовательность изготовления циклона своими руками выгладить примерно так:

На расстоянии 120 мм от нижней заглушки в стенку необходимо вварить патрубок через него будет поступать поток воздуха
Патрубок целесообразно вварить так, что бы его осевая линия была расположена под некоторым углом к верхней поверхности циклона.
По центру верхней заглушки необходимо вварить патрубок для выхода очищенного потока воздуха.
По центру нижней заглушки необходимо установить сливной патрубок.

Адсорбер

Среди множеств материалов, которые хорошо впитывают влагу, отличными свойствами обладает силикагель. В магазинах можно прибрести его в чистом виде, так и в форме наполнителя для туалетов для домашних животных.

Для расчета объема требуемого количества этого вещества можно использовать следующую формулу – на каждые 800 литров воздуха в минуту потребуется порядка 1 кг силикагеля.

В качестве контейнера для размещения сорбента можно применить водный фильтр.

Оптимальным будет использование силикагеля, который при насыщении влагой изменяет свой цвет. Для восстановления его свойств, вещество довольно просушить в духовке в течение нескольких часов.

Самодельный охладитель

Низкая температура воздуха позволяет собирать (конденсировать) влагу, содержащуюся в потоке воздуха, направляемого в компрессор. Устройства этого типа популярны, особенно среди специалистов по ремонту автотехники. Работа изделия этого типа обеспечивает подачу воздуха, отвечающего всем требованиям по чистоте.

При изготовлении такой камеры своими руками, требуется обеспечить подачу потока воздуха в морозильную камеру. Главная задача, которую потребуется решить при изготовлении охладителя – обеспечение герметичности холодильного агрегата и выполнить штуцер для отвода влаги. Для районов с холодным климатом допускается обеспечение подачи воздуха непосредственно с улицы. Такой ход позволит получать воздух с низкой концентрацией влаги и после минимальной обработки направлять в компрессор.

Но надо понимать, что выпуск охладителя своими руками, для очистки воздуха отличается сложностью и влечет за собой немалые затраты.

Некоторые особенности изготовления влагоотделителя своими руками

Может показаться, что изготовить это устройство своими руками довольно просто, но при этом надо всегда помнить о том, что некачественно выполненная работа может привести к тому, что будет оказано негативное влияние на качество выполняемых работ. Например, при работе с пневматическим инструментом, могут возникать перебои в их работе, из-за влаги и мусора попавшего в турбину или подшипниковый узел. Или при покрытии поверхности лаком будут образованы дефекты покрытия. При сборке влагоотделителя своими руками можно использовать некоторые практические советы:

Корпус этого устройства, изготовленного своими руками должен обладать герметичностью и способностью выдерживать высокое давление.
При установке патрубков и штуцеров своими руками необходимо использовать сварку и пайку. Если есть возможность, то целесообразно использовать полуавтоматическую сварку, выполняемую в среде защитных газов.
Диаметр устанавливаемых патрубков и должен обеспечивать свободный проход воздушного потока в устройство и из него.
Самодельное устройство, собранное своими руками должно предельно точно отвечать требованиям, которые предъявляет компрессор к качеству воздуха.

Достоинство и необходимость эксплуатации влагоотделителя

Применение этого изделия при выполнении окрасочных работ обеспечивает длительный срок покрытия, и защиту металлических поверхностей от коррозии, но для этого подаваемый поток воздуха должен быть сухим и не содержать посторонних механических включений. Этого можно добиться, используя фильтрующие установки разного типа. Фильтрующие установки изготавливают в производственных условиях, и их эксплуатация гарантирует качественную подготовку воздуха. Вместе со всеми положительными сторонами, качественные заводские фильтры стоят довольно дорого.

Именно поэтому, многие мастера изготавливают такие устройства самостоятельно. Для этого можно использовать пропановые емкости, баллоны из-под огнетушителей и стандартные воздушные фильтры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Фильтр для компрессор своими руками

Осушитель для компрессора Кирилл Кравченко обзор влагоотделителя

Компрессор для покраски автомобиля своими руками

Как сделать компрессор давление создаваемое своими руками

Фильтр маслоотделитель для компрессора своими руками — Фильтры Автотрек

Самодельный компрессор своими руками

Реле давления для компрессора своими руками

Компрессор своими руками из автомобильного фото

Компрессор для покраски автомобиля своими руками (видео)

ГНТИ — Компрессор для краскопульта своими руками. — Видеорепортажи из мира науки и техники

Как сделать компрессор своими руками?

аквариума своими руками

Сжатый воздух своими руками фото

Электроприборы: Фильтр и фильтрующие материалы

Стремянка своими руками из дерева Как я сделал

компрессор своими руками — видео смотреть

Компрессор своими руками! — МОПЕДИСТ.ру — клуб любителей мокиков и мопедов

Аквариумный фильтр своими руками | Akvasik.ru

Как сделать аквариумный фильтр своими руками и самому организовать фильтрацию своего аквариума? Будь то внешний, внутренний или донный. Какие инструменты и оборудование для этого понадобятся? На все эти вопросы Вы найдете ответ, прочитав данную статью.

Существует множество вариантов по изготовлению разных видов фильтров. Мы же рассмотрим основные из них.

Виды фильтров:

Внутренний
Навесной
Внешний
Донный

Внутренний фильтр

Это самый простой вид фильтра. Который, довольно неплохо очищает воду (как для своего типа). Сделать внутренний фильтр своими руками очень просто. Для этого понадобятся: пластиковая бутылка (небольшого размера)

кусок губки
наполнитель (галька, «проходящая» по размеру в горлышко бутылки)
компрессор, шланг и одна присоска

В крышке проделываем четыре больших дырки. В горлышке, сразу под крышкой делаем отверстие, в которое должен плотно «войти» один конец шланга (второй конец подключен к компрессору). На дне бутылки, по кругу делаем отверстия, для выхода очищенной воды. Не забываем проделать еще одно отверстие для присоски, немного ниже дна пластиковой бутылки.

Наполняем наш фильтр (бутылку) галькой (или другим наполнителем), закручиваем крышку. Затем надеваем на горлышко кусок губки (желательно что бы он был правильной, аккуратной формы) – это будет дном нашего приспособления. В соответствующие отверстия вставляем шланг и присоску. Размещаем фильтр в аквариуме, и включаем компрессор. Готово!

Схематическое изображение внутреннего фильтра

Навесной фильтр

Навесной фильтр для аквариума своими руками сделать тоже не составит труда. Но «поиграться» придется больше чем со внутренним.

Для нас потребуются:

любой пластик, стекло, оргстекло (любой нейтральный материал имеющийся под рукой)
компрессор
кусок губки (синтепона), шланг

Делаем емкость, или находим готовую (что-то на подобие длинного пластикового горшка для растений. Из пластика делаем перегородки (нагляднее видно на схеме). Первый отсек (куда подается вода) заполняем куском синтепона, остальные секции – разным или одним и тем же наполнителем. В последнем отсеке, вверху, делаем отверстие, и желобок для выхода очищенной воды. Саму конструкцию подвешиваем к задней стенке аквариума.

Подачу воды осуществляем с помощью компрессора, по аналогии с внешним фильтром.

Схема навесного фильтра

Внешний фильтр

Внешний или выносной аквариумный фильтр своими руками сделать уже труднее. Для его изготовления можно использовать пластиковую высокую круглую канистру или пластиковый бочонок с крышкой. Если таковой нет, можно пустить в дело кусок садовой трубы большого диаметра. Правда в этом случае крышку и дно нужно приделать самостоятельно.

Понадобятся:

помпа
канистра пластиковая
синтепон, наполнитель
шланги, трубки

В нижнюю часть канистры вкручивается пластмассовый, или металлический штуцер с односторонним впускным клапаном. В крышке делаются два отверстия. Одно для штуцера с выпускным клапаном, второе для электронасоса, который, в свою очередь, крепится к внутренней части крышки.

Теперь нужно сделать картриджи для наполнения. Подойдут пластиковые цветочные горшки, такие же по диаметру, как и внутренняя часть канистры. На дне таких горшков проделываем множество дырок, для циркуляции воды.

Первый картридж-слой размещаем чуть выше впускного штуцера. И заполняем его синтепоном. В последующие слои помещаем любой другой наполнитель. Можно использовать разные: гальку, угольный наполнитель, вулканическую породу и другие. Нужно что бы последний картридж, не прикасался к помпе.

Мощность помпы зависит от объёма аквариума. Чем объём выше, тем мощнее помпу следует выбирать.

Схема внешнего фильтра

Донный фильтр

Стоит упомянуть и о донных фильтрах. Фильтрующим элементом у которого является грунт аквариума. Вода проходит через него, тем самым производится грубая очистка. Наиболее лучшая очистка получается при использовании песчаного грунта. Данный вид фильтров мало используется, но тем не менее мы его рассмотрим.

Потребуется:

помпа
трубки + трубки с отверстиями на дно, под грунт
компрессор (в одном из вариантов)

Трубки с отверстиями прокладываем под грунт. Сверху, на них, нужно положить пластиковую сеточку, с мелкими отверстиями, для того что бы грунт не забивал отверстия в самой трубке. Помпу располагаем ближе к поверхности. Готово!

В случае с прямоточным донным фильтром используем компрессор. Более нагляднее конструкцию можно рассмотреть на схеме.

Донный фильтр. Схема

В заключение скажем, что все виды фильтров вполне легко сделать самому, и при этом сэкономить значительную сумму денег. А при более «плотном» подходе Вы можете улучшить и усовершенствовать данные варианты изготовления фильтров.

Самодельный силикагелевый фильтр для очистки сжатого воздуха от масла и воды.

Как часто при покраске авто приходится огорчаться по поводу того, что компрессор кидает в воздушную магистраль капли воды или масла. Как результат дефект – «рыбий глаз» на поверхности свежеокрашенного элемента.

Простой установкой малого фильтра для очистки воздуха в воздушную магистраль перед краскопультом проблему коренным образом не решить. Поэтому, я принял решение соорудить фильтр для очистки сжатого воздуха от влаги и масляных паров своей собственной конструкции, впрочем, как и многое другое оборудование для гаражного ремонта и покраски.

Столкнувшись с этой проблемой вживую, я немного порылся в интернете и нашел информацию о том, что очень хорошо отбирает влагу и масло — силикагель.

«Силикагель — твёрдый адсорбент, высушенный гель поликремневой кислоты. Силикагели используют для поглощения паров воды и органических растворителей, адсорбционной очистки неполярных жидкостей, в газовой и жидкостной хроматографии для разделения спиртов, аминокислот, витаминов, антибиотиков и др.»

Оказалось, что это вещество в быту используется как наполнитель для кошачьих туалетов, и его свободно можно купить в ветеринарных аптеках.

Встал вопрос, как это дело использовать в целях очистки подаваемого в краскопульт воздуха от масла и влаги.
На форуме некоторые автомастера советовали, засыпать его в большие влаго- маслоотделители. Но я очень скептически к этому отнесся, и решил соорудить самодельный корпус для фильтра.

В результате у меня получился вот такой «монстр» (на фото слева), который работает больше полугода без замены содержимого и прекрасно справляется со своей задачей по очистке сжатого воздуха из магистрали от паров масла и конденсата.

Ниже, я подробно расскажу, как его сделать своими руками.

Если вы дружите со сварочным аппаратом, то это не составит особого труда.

Я делал фильтр с емкостью на один пакет силикагеля, что-то около 2 кг, такие же размеры предлагаю и вам, но вы можете сделать по другому, всё в ваших руках.

Для изготовления фильтра потребуется:

труба диаметром 100 мм – 65 см,
старый огнетушитель (вернее, его верхняя часть с пробкой на резьбе),
любая металлическая сетка или лист с прорезями,
две гайки 12 мм с шагом 1,25,
лист железа толщиной 3мм, размерами 25х30 см ( толщина и размеры существенной роли не играют)

Итак, начнем.

Пошаговая инструкция с фото

Обрезаем трубу, чтобы ее длина составила 50 см, излишки не выбрасываем. В верхней части трубы делаем вырез 10 на 6 см. Отрезок трубы распиливаем вдоль на две равные части.

Такой же вырез, как с этой стороны, делаем и с другой стороны трубы, т.е. симметрично по диагонали.

Прикладываем сетку строго по верхнему срезу и привариваем, то же самое, проделываем с обратной стороны.

Затем накладываем, половинки разрезанного куска трубы, и вот тут провариваем качественно, чтобы впоследствии не травил воздух.

Если у вас полуавтомат мощный, то можно варить им, но всё же лучше использовать ручную дуговую сварку, чтобы быть уверенным, что толстое железо проварилось качественно.

В итоге должна получиться вот такая конструкция.

Отрезаем, от огнетушителя горлышко с резьбой, предварительно открутив крышку (пробку).

Привариваем часть огнетушителя с резьбой к верхней части нашего фильтра.

С противоположной стороны привариваем площадку, примерно 25 на 35 см (это не существенно), лишь бы наша конструкция была устойчива и не падала при включении вентиляции (шутка)…

Дальше из металла в размер вырезаем вот такие детали в виде полумесяца 3 шт., чтобы они плотно подошли к не заваренным участкам.

В двух делаем посредине (чуть ближе к выпуклой части) отверстия диаметром 12 мм. С отверстиями накладки будут сверху, а глухая снизу.

Привариваем это всё по местам, на 12-ти миллиметровые отверстия накладываем гайки и обвариваем.

Получаем, вот такую конструкцию…

С крышки огнетушителя удаляем все ненужное, глушим все отверстия (я вкрутил болты, используя ленту «фум»). В гайки вкручиваем:

внизу — штуцер,
сверху – быстросъемный разъем.

Подключаем компрессор, проверяем на герметичность. Если всё нормально, засыпаем сверху силикагель и можно работать.

Если вы купили не обезпыленный силикагель, то сверху, на выходе из нашего фильтра, вкрутите маленький фильтр, во избежание попадания пыли в шланги.

Если очень хочется то сверху, на место быстросъемного разъема можно поставить редуктор с манометром.

Осталось только придать ему товарный вид — зачистить сварку загрунтовать и покрасить фильтр для очистки сжатого воздуха от воды и масла.

Что делать со шлангами?

Напомню вам о том, что шланги уже запачканы парами масла… Что же делать?

Когда я задавал этот вопрос на форумах, все в один голос заявляли, что только выбрасывать и покупать новые, мол, нет такого ершика чтобы прочистить шланги.

Друзья, не так страшен черт, как его малюют, и нет такой трудности, с которой бы мы не справились. Шланги можно промыть.

Нужно взять мовильник с чистым бачком, залить в него литр обезжиривателя, и под давлением промыть шланги. Если шланги не разборные, концевики (быстросъемы) завальцованы, тоже не проблема — в быстросъем вставить штуцер, чтобы он открылся, и всё промывается наилучшим образом.
Для гарантии чистоты шлангов, можно процедуру повторить.

Промытые шланги повесить в теплое место, чтобы остатки обезжиривателя испарились и можно работать.

Вот и всё, дерзайте, у вас всё получится.

Удачи. С уважением, Сергей.
Svpomohu.ucoz.ru специально для сайта Сам Автомастер

изготовление из холодильника для покраски, накачки шин и бытовой

В инвентаре гаража автовладельца будет нелишним воздушный компрессор. С помощью него можно покрасить авто, накачать шины, подать воздух на пневмоинструменты. Рассмотрим, как сделать компрессор для покраски своими руками из доступных материалов.

Сжатый воздух – верный помощник для покраски, для накачки шин и в быту

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные электрические мини компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но их цена очень велика. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия.

Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. Аппарат подключается к электрической сети 220в, в устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

Интересное! При ручной подаче экономятся финансовые средства, но тратится много сил и энергии на контроль над процессом. При автоматическом нагнетании все эти недостатки устраняются, единственное, что остается – регламентная замена масла в воздушной помпе.

Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

Как сделать простейший бытовой компрессор своими руками

Одним из вариантов будет сделать компрессор для покраски из отслужившей свое автомобильной камеры. Для изготовления потребуются:

ресивер – автомобильная камера. Можно с покрышкой, можно без нее;
нагнетатель – автомобильный насос с манометром;
сосок от негодной камеры;
ремкомплект для резины;
портняжное шило.

Собрав необходимые материалы, переходим непосредственно к изготовлению устройства. Берем ненужную автомобильную камеру и проверяем её на герметичность, накачав насосом. Если баллон держит воздух, значит все замечательно, и можно переходить к следующему этапу. При наличии утечек, локализуют места повреждений и заклеивают их или вулканизируют сырой резиной.

Далее, в подготовленном ресивере проделывается отверстие под дополнительный сосок, через него впоследствии будет выходить равномерная струя сжатого воздуха. Добавочный штуцер вклеиваем при помощи резинового ремкомплекта и соединяем с краскопультом. В нем выкручиваем ниппель – поток воздуха должен выходить свободно.

Полезное! Ниппель в родном соске автомобильной камеры оставляем – он будет работать как клапан, удерживая избыточное давление.

Затем опытным путем определяем требуемый уровень давления воздуха в ресивере, распыляя краску на какую-либо поверхность. Эмаль должна ложиться равномерно, без рывков. Величина избыточного давления определяется при помощи манометра и должна быть такой, чтобы при нажатии на кнопку аэратора её уровень не менялся скачкообразно.

Собрать такую модель компрессора самому не составит труда, зато вы сразу убедитесь в действенности ремонта при помощи компрессора, нежели баллончиками с краской. Главное, соблюдать правило – в автомобильную камеру, а, следовательно, и потом в краскопульт не должны попадать влага или пыль. Иначе они смешаются с автоэмалью, и всю работу по окраске потребуется делать заново. Собранная модель будет исправно работать, но лучше автоматизировать нагнетание воздуха и внести в конструкцию дополнительные изменения.

Полупрофессиональный компрессор для покраски своими руками

По отзывам специалистов, самодельные компрессоры с ресиверами имеют больший срок службы, нежели модели от отечественных и зарубежных производителей. И это понятно – все делается своими руками и, даже если какая-то деталь выйдет из строя, заменить её будет делом пары минут. Рассмотрим, как сделать не уступающий изделиям известных фирм воздушный компрессор для дома и работы из легкодоступных материалов, которые нам понадобятся согласно приведенному ниже списку:

манометр;
редуктор с масловлагоотделяющим фильтром;
реле контроля давления;
бензиновый топливный фильтр;
водопроводная крестовина (четверник) с трехчетвертной внутренней резьбой;
резьбовые переходники;
автомобильные хомуты;
двигатель компрессора;
ресивер;
полусинтетическое моторное масло вязкостью 10W40;
тумблер на 220 вольт;
латунные трубки;
маслостойкий шланг;
толстая доска для основы;
аптечный шприц;
преобразователь ржавчины;
шпильки, гайки, шайбы;
герметик, фум лента;
краска по металлу;
надфиль;
мебельные колеса;
фильтр системы питания дизельных двигателей.

Найти все компоненты не составит труда, начинать стоит с сердца всей системы – нагнетателя воздуха.

Самодельный нагнетатель воздуха из холодильника: используем влагоотделитель, ресивер и двигатель

В качестве двс воспользуемся компрессором от старого холодильника. Как правило, они оборудованы пусковым реле, что очень удобно для постоянного поддержания определенного уровня давления в ресивере.

Мнение эксперта

Илья Вячеславович

Консультант сайта krasymavto.ru по кузовному ремонту

Задать вопрос

Предпочтительней использовать компрессоры от холодильников старого советского образца, они позволяют нагнетать более высокое давление, нежели их импортные аналоги.

Вытащив исполнительный блок из ветхого холодильника, очистите его от накопившейся грязи и ржавчины. Затем обработайте преобразователем ржавчины, чтобы уберечься от дальнейшего окисления. Этим самым вы произведете подготовку корпуса двигателя под дальнейшую покраску.

Далее следует поменять масло в компрессоре. Редкому холодильнику производилось регулярное техобслуживание и замена смазки, что вполне оправданно – система полностью изолирована от воздействия атмосферы. Масло можно использовать полусинтетическое моторное, оно ни в чем не уступает компрессорному и, кроме этого, имеет много полезных присадок.

На компрессоре есть три трубочки – 2 открытых и одна запаянная. Открытые концы предназначены для циркуляции воздуха, одна из трубок является входной, другая – выходной. Для определения, по какому пути движется воздух, кратковременно подайте питание на компрессор.

Важно! И запомните, какой воздуховод втягивает воздух, и какой выпускает.

Запаянная трубочка предназначена для регламентной замены масла. Закрытый конец надо аккуратно удалить. Для этого по кругу надпиливаем трубку надфилем, стараясь, чтобы металлические опилки не попали внутрь системы. Надпиленный кончик затем отламываем и сливаем старое масло в какой-нибудь сосуд для определения количества под замену. И заливаем полусинтетику в чуть большем количестве при помощи шприца.

Затем систему смазки двигателя необходимо заглушить. Для чего, подобрав винтик соответствующего размера, обматываем для герметичности фум лентой, вкручиваем в трубочку. Нагнетатель от холодильника имеет свойство потеть смазкой – то есть в выходной воздушной струе бывают капельки масла. Их задержит масловлагоотделитель для компрессора. Своими руками в дальнейшем крепим двигатель с пусковым реле на деревянной основе в положение, при котором он крепился к раме.

Реле компрессора чувствительно к положению в пространстве и часто его верхняя крышка маркируется стрелочкой. Только при правильной установке процесс переключений режимов будет проходить корректно.

Ресивер для сжатого воздуха

Лучше всего для хранения сжатого воздуха подходят баллоны от огнетушителей. Они рассчитаны на высокое давление, имеют большой запас прочности и идеально подходят для монтажа навесного оборудования. Рассмотрим в качестве ресивера металлический корпус огнетушителя ОУ-10 с рабочим объемом 10 литров. Данный баллон рассчитан на давление в 15 Мпа или 150 бар с большим запасом прочности.

Отворачиваем от будущего ресивера запорно-пусковое устройство (ЗПУ) и на его место вворачиваем переходник, на резьбу которого для уплотнения наматываем фум ленту. Если огнетушитель имеет следы коррозии, то их надо удалить при помощи абразивов и преобразователя ржавчины.

С наружной стороны все сделать просто, а с внутренней поверхностью придется немного повозиться. Для этого внутрь баллона заливаем очищающее от ржавчины средство согласно инструкции и тщательно взбалтываем содержимое. Затем вворачиваем водопроводную крестовину, используя для уплотнения герметик и ленту фум. Итак, две основные детали нашего компрессора готовы, и можно приступать к следующему этапу.

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Регулируем давление в камере ресивера

Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включаем штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель.

Создаваемое в ресивере давление контролируем при помощи манометра. Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.

Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь.

Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя.

Как видите, создать автомобильный компрессор своими руками не вызывает особых сложностей. Сделанный по второму варианту прибор требует больше времени на изготовление, но все оно окупится при дальнейшей эксплуатации. Система автоматического контроля давления и пуска нагнетателя позволят работать с большим удобством, не отвлекаясь на контроль над камерой ресивера. Применять компрессор можно не только для ухода за автомобилем. При помощи него можно покрасить забор, ворота гаража.

Важно! Чтобы созданный своими руками компрессор служил долго и исправно, следует проводить регламентные работы. Это, в первую очередь, регулярная смена масла и своевременная замена фильтрующих элементов.

Так как мы надежно закрепили двигатель на основе, откручивать его смысла нет. Для слива масла воспользуемся шприцем. Открутив закрывающий заливное отверстие винтик, надеваем плотно шланг на трубочку и откачиваем отработку. Свежее моторное масло закачиваем также при помощи шприца. С фильтрами все проще – меняем их по мере загрязнения и снижения скорости наполнения камеры ресивера.

Какой выбрать – сделать своими руками или купить готовую продукцию?

На сегодняшний день рынок предложений воздушных компрессоров изобилует разнообразием. Поршневые, вибрационные, винтовые и многие другие классы этих устройств выпускаются для различных целей. Готовые компрессоры можно купить в магазинах бытовой техники, автозапчастей, на специализированных сайтах. Многообразие предлагаемой продукции настолько велико, что на выбор требуемого изделия уйдет много времени.

Если принято решение приобрести готовое устройство, внимательно изучите технические характеристики, разброс цен и отзывы покупателей.

Простой и удобный воздушный компрессор для накачки шин своими руками

Конечно, лучше не экономить и приобретать дорогостоящие изделия от именитых брендов. Но крупнобюджетная покупка оправдывает себя, только если вы планируете заниматься ремонтом автомобилей профессионально.

Выбор малоизвестной продукции чреват неоправданными рисками. Дешевые модели грешат некачественными материалами. Частенько случается так, что детали двигателей вылетают мгновенно, а ремонт по гарантии занимает несколько месяцев.

Полезное видео

Посмотрите также видео, как можно сделать самому воздушный компрессор из баллона огнетушителя в гараже:

С позиции надежности собственноручная сборка выигрывает по многим параметрам. Во-первых, по статистике компрессоры в холодильниках работают десятками лет. Старый рефрижератор выбрасывается не из-за поломавшегося двигателя, а из-за утечки хладагента или коррозии стенок и днища.

А об огнетушителе и говорить нечего – их изготавливают с десятикратным запасом прочности, что сразу проверяется на заводе. Так может не стоит покупать кота в мешке, а сделать собственными силами мощное устройство? Тем более что после изучения материала вы знаете, как сделать компрессор своими руками в бытовых условиях.

Добротно изготовленный и исправно работающий мощный воздушный компрессор не только порадует владельца, но и станет предметом зависти знакомых автолюбителей.

КомпрессорыОсновные вопросы при выборе компрессора для краскопульта

КомпрессорыКак правильно подобрать и рассчитать производительность компрессора для покраски

Магистральные фильтры для очистки сжатого воздуха

Сначала немного «воды»

Магистральные фильтры ─ это фильтры, встроенные в магистраль, и служащие для очистки транспортируемых по ней сред. В частности их широко используют в системах водоснабжения ─ магистральный фильтр для воды или проточные фильтры магистральные. Купить магистральный фильтр для очистки воды, ─ значит, повысить ее качество: обеспечить чистоту, улучшить вкус, сделать мягче. А, кроме того, увеличить срок службы постоянно контактирующего с водой сантехнического оборудования. Сегодня фильтр для воды проточный магистральный ─ принадлежность не только систем автономного водоснабжения, ─ такие фильтры все чаще устанавливают в многоквартирных домах с централизованными инженерными системами.

Купить фильтр магистральный требуется и во многих иных ситуациях ─ топливный фильтр, масляный фильтр и т. д.

Но в этой статье речь не о них, ─ ее главный герой ─ магистральный фильтр для очистки сжатого воздуха. Еще говорят магистральный фильтр для компрессора. Также употребляется термин «магистральный промышленный фильтр». Относительно последнего напомним, что в соответствии с «ГОСТ 25199-82 (СТ СЭВ 2145-80) Оборудование пылеулавливающее. Термины и определения» промышленный фильтр ─ это «сухой механический пылеуловитель, предназначенный для очистки запыленного газа, в котором чередуются фильтровальный и регенеративный циклы».

Устройства для очистки сжатого воздуха

Необходимость очистных устройств и фильтров в т. ч. на трубопроводах пневматических сетей обусловлена тем, что даже очищенный на компрессорной станции воздух по мере продвижения по магистрали к потребителю накапливает загрязнения. Это происходит как по «вине» самих труб-воздуховодов ─ ржавчина, окалина, фрагменты лакокрасочных материалов, так и в результате вызванной снижением температуры конденсации водяных и масляных паров, что приводит к увеличению содержания в сжатом воздухе влаги и масла в жидкой фазе.

В зависимости от назначения и принципа работы, устанавливаемые в системах подготовки сжатого воздуха устройства для его очистки, можно разделить на несколько основных типов:

осушители, очищающие от водяных и масляных паров;
влагоотделители, удаляющие масло и воду в жидкой фазе;
фильтры, служащие для очистки от твердых загрязнений;
фильтры-влагоотделители (также говорят фильтры-влагомаслоотделители) ─ комбинация фильтра и влагоотделителя.

Пример влагоотделителя ─ циклонный сепаратор, в котором для удаления капельной влаги используется центробежная сила. В магистральных трубопроводах большой протяженности может потребоваться установка нескольких влагоотделителей, поскольку в процессе движения по ним сжатый воздух, охлаждаясь, выделяет большое количество жидкости.

Существуют различные типы осушителей ─ адсорбционные, мембранные, рефрижераторные. Их использование часто оказывается необходимым, поскольку после того как циклонный сепаратор вытеснил капельную влагу из сжатого воздуха, она остается в нем в виде водяных паров. Но при охлаждении часть паров превращается в конденсат, способствующий коррозии и ускоренному износу оборудования.

Магистральные фильтры – важнейшая составная часть систем подготовки сжатого воздуха. И не только воздуха, но и других газов (например, фильтры сжатого природного газа).

Фильтры-влагомаслоотделители используют для очистки (фильтрации) сжатого воздуха от загрязнений ─ твердых частиц, масла (например, оставшейся после сепаратора масляной эмульсии) и сконденсированной влаги.

Фильтры ─ грубые и тонкие и их место в пневматических системах

Степень очистки зависит от группы и класса фильтра. (В зависимости от эффективности фильтры подразделяются на группы и классы). Их выбор определяется требованиями к чистоте сжатого воздуха, которые в свою очередь продиктованы условиями решаемых с его помощью задач.

Согласно действующему «ГОСТ Р ИСО 8573-1-2016 Сжатый воздух. Часть 1. Загрязнения и классы чистоты» на классы чистоты делят и сжатый воздух:

классы чистоты сжатого воздуха по частицам определяются, исходя из их предельно допустимого количества в 1 м³ в зависимости от размеров частиц;
классы чистоты по влажности и содержанию воды в жидкой фазе ─ температурой точки росы, °C;
классы чистоты по содержанию масел ─ общей концентрацией масел в фазах аэрозолей, жидкости и паров в мг/м³.

Многие компании-производители магистральных фильтров для очистки сжатого воздуха используют собственные системы их классификации, подходы к формированию которых, принципиальных отличий не имеют. Все они опираются на международные нормативные документы, разница ─ только в цифрах, названиях групп и индексах серий.

Для различных по эффективности фильтров используют наименования: фильтры предварительной (грубой) очистки, фильтры основной очистки (фильтры средней очистки), фильтры тонкой очистки, микрофильтры, фильтры, удаляющие пары и запахи. Или фильтры первой, второй, третьей, реже четвертой ступени.

Задерживающие крупные частицы фильтры грубой очистки устанавливают после компрессоров, ресиверов, охладителей, циклонных сепараторов, на выходе из протяженных магистралей, перед рефрижераторными осушителями.

Установка фильтра на входе осушителя означает подачу более чистого сжатого воздуха, что сделает работу этого устройства более эффективной. Охладитель необходим, поскольку, если пропускать через магистральный фильтр неохлажденный воздух, находящиеся в парообразном состоянии влага и масло беспрепятственно его минуют, и уже за ним по мере охлаждения перейдут в загрязняющую сжатый воздух жидкую фазу.

Если фильтра предварительной очистки недостаточно, после него устанавливают фильтр основной очистки. Фильтр тонкой очистки сжатого воздуха размещают после рефрижераторного осушителя и как предварительный фильтр перед микрофильтром, который задерживает остатки микрочастиц крупностью в сотые доли мкм.

Конструкция и принцип работы фильтров сжатого воздуха

Очищать сжатый воздух от твердых включений можно двумя основными способами, ─ пропуская его через пористую перегородку (фильтрование) или полагаясь на силы инерции и гравитационное поле. Если для крупных частиц второй вариант достаточно эффективен, то для мелких частичек вне конкуренции использование фильтров.

Принципиальная конструкция магистрального фильтра для очистки сжатого воздуха достаточно проста. Его обязательные составные части ─ корпус, крышка, фильтрующий элемент (фильтрующий патрон, фильтрующий картридж). Дополнительно фильтры могут комплектоваться манометром дифференциального давления (дифманометр-индикатор), редуктором, конденсатоотводчиком и целым рядом дополнительных устройств и аксессуаров, призванных обеспечивать максимально эффективную эксплуатацию фильтров и удобный монтаж. Но об этом чуть ниже.

Фильтры для очистки сжатого воздуха могут быть одно-, двух, и трехступенчатыми. Пример трехступенчатого ─ три последовательно объединенных фильтра: первый улавливает частички размером 5 мкм, второй ─ 0,3 мкм, третий ─ 0,01 мкм.

Корпус магистрального фильтра может быть сделан из ударопрочной пластмассы или стеклопластика. Преимущества этих материалов ─ малая масса и невосприимчивость к коррозии, недостаток ─ невысокая механическая прочность. Поэтому корпуса фильтров сжатого воздуха изготавливают преимущественно из металла ─ алюминия, в т. ч. анодированного и стали, в т. ч. легированной. Прочность корпуса ─ обязательное условие, если речь идет о фильтрах высокого давления, рассчитанных не на «стандартные» 16 или 20 бар, а на 50, 100, 250, 400 бар.

Корпус из нержавеющей стали нужен для фильтров, подверженных высоким коррозионным нагрузкам. В них из «нержавейки» помимо него могут быть изготовлены и фильтроэлементы ─ сетка из нержавеющей стали и фильтр на основе спеченной нержавеющей стали.

Защита корпуса от коррозии ─ залог надежности фильтра. Ее обеспечивают в т. ч., хромированием внутри (от 0,2 и более грамм хрома на м² поверхности) и эпоксидным покрытием наружной поверхности. Это позволяет при соблюдении параметров эксплуатации, установленных изготовителем, использовать такой фильтр на протяжении десяти, пятнадцати и более лет.

Производители фильтров для очистки сжатого воздуха разрабатывают и внедряют конструктивные решения, призванные, сделать работу выпускаемого ими оборудования, максимально эффективной. Важнейший аспект ─ управление воздушным потоком на входе и выходе фильтра. Он (поток) должен быть равномерным, чтобы на все участки фильтрующей поверхности оказывалось одинаковая нагрузка, и исключалось неравномерное распределение воздуха в фильтрующей среде. Крайне нежелательными явлениями являются турбулентность (и ее прямое следствие ─ понижение давления), а также наличие «мертвых» зон. Появлению турбулентности способствуют резкие изменения направления потока (например, на угол 90 ^O) и наличие острых кромок. А препятствуют направляющие воздушный поток пластины с закругленными плавными формами и сглаженными углами. Эффективные решения ─ впускное отверстие в форме конуса и расположенные на верхней крышке стабилизаторы на выходе фильтра.

Фильтрующие материалы

От фильтрующего материала в значительной степени зависит эффективность фильтра. Для очистки сжатого воздуха используют как, задерживающие загрязнения на своей поверхности (поверхностные), так и всей толщей фильтрующего слоя (объемные). «Классический» пример первых ─ сетки из стали, бронзы, латуни, ткани, бумага. Вторых ─ металлокерамические и керамические фильтры.

Один из способов повысить эффективность работы фильтра с поверхностным фильтрующим элементом ─ увеличить площадь фильтрующей поверхности. Это также поможет уменьшить дифференциальное давление и обеспечить более длительный срок службы фильтрующей вставки. В несколько раз умножает площадь плиссирование фильтрующего материала, т. е. его сворачивание «в гармошку».

Металлокерамические фильтры получают спеканием или прессованием порошков из фосфористой меди, оловянистой бронзы, нержавеющей стали. Для изготовления керамических фильтров (они не так прочны, как металлокерамические) используют шамот (огнеупорную глину). Керамические фильтрующие элементы обладают хорошей устойчивостью к влаге.

Используют волокнистые материалы ─ неорганические и органические. Тонкость фильтрации войлока и фетра 15-20 мкм. Применяемые в фильтрах сжатого воздуха акриловое волокно и целлюлоза более «чувствительны» к размеру частиц ─ 1-3 мкм. Еще более мелкие элементы ─ 0,1-0,01 мкм ─ способны изымать из потока сжатого воздуха боросиликатное микроволокно и гопкалит (смесь окислов металлов, содержит двуокись марганца, окислы алюминия, серебра и др., использовался в первых противогазах). Для сравнения, ─ применяемые в грубых фильтрах металлические сетки и спеченная бронза останавливают частицы размером 5-25 мкм.

Для удаления паров и запахов используют адсорбирующий их активированный уголь (угольный фильтр). Благодаря пористой структуре он впитывает самые мелкие включения. Присутствие масла в очищенном им сжатом воздухе столь ничтожно, что его можно смело использовать в производстве пищевых и фармацевтических продуктов. Фильтры с активированным углем не следует использовать для очистки сжатого воздуха с высоким содержанием масла.

Дифференциальное давление

Специалисты, конечно, хорошо понимают, о чем идет речь, а не самым искушенным пользователям подскажем, что так называют величину, на которую уменьшается давление сжатого воздуха после прохождения фильтра. Падение давления ─ результат сопротивления, которое оказывает фильтр воздушному потоку. Ведь фильтрующая среда служит препятствием не только для загрязняющих воздух частиц, но и для потока воздуха.

А зависит это сопротивление от конструкции фильтра, фильтровальных материалов и степени их загрязненности. Чем больше загрязнен фильтр, тем выше дифференциальное давление.

Определяют его величину с помощью дифференциального манометра и специальных индикаторов загрязнения. Например, некоторые из применяемых для фильтрации сжатого воздуха гранул сигнализируют о необходимости замены, меняя собственный цвет.

Существует прямая связь между дифференциальным давлением и экономической эффективностью работы пневматической системы. Чем оно выше, тем больше энергии придется затратить для компенсации потерь рабочего давления. Значит, вырастут эксплуатационные затраты. Кроме того, это приведет к большему износу техники.

Да, недостаточно эффективная работа фильтров для очистки сжатого воздуха ─ одна из причин сбоев в работе и сокращения продолжительности эксплуатации компрессорного оборудования. Но здесь важно не перегнуть палку, ведь чем плотнее (а значит, эффективнее) будет фильтрующая среда, тем большее сопротивление она окажет воздушному потоку.

Низкое дифференциальное давление на фильтрующем элементе и его медленное увеличение в процессе работы ─ достоинство фильтра. Если фильтры выбраны правильно ─ технологическая надежность будет максимально высокой, а эксплуатационные затраты ─ минимальными.

Обслуживание фильтров

Как бы хорошо не работал фильтр сжатого воздуха, со временем его эффективность начинает снижаться. В процессе эксплуатации ему приходится испытывать большие нагрузки ─ колебания давления и температуры, механические воздействия твердых частиц, влаги и масла. Все это ведет к загрязнению фильтровального элемента и росту дифференциального давления. Кстати, если даже индикатор дифференциального давления показывает, что величина этого параметра находится в зеленой (т. е. допустимой) зоне, это еще не на все сто процентов означает, что фильтр в полном порядке. Возможно, произошел его разрыв, ─ дифференциальное давление в норме, а фильтр со своими функциями не справляется, и расположенное за ним оборудование интенсивно загрязняется.

Поэтому необходимо вовремя менять фильтровальные элементы. Своевременная замена фильтра ─ важная часть технического обслуживания компрессорных систем. Срок, через который следует производить замену, указывается производителем в моточасах (обычно это несколько тысяч часов) или через определенные календарные промежутки времени ─ несколько раз в год.

Часть фильтрующих материалов подлежит регенерации. Работоспособность керамических фильтров восстанавливают прокаливанием или промывкой в щелочном растворе. Для некоторых используют очистку противотоком или ультразвуковую обработку.

Производители стремятся, чтобы в их устройствах замена картриджей для магистральных фильтров в т. ч. правильное позиционирование, не представляло трудностей для эксплуатантов. А последним следует использовать только исправные фильтры магистральные очистки сжатого воздуха. Обязательно следить за правильностью их подключения к магистрали (для исключения ошибок при монтаже на фильтре должна быть четко указана сторона входа сжатого воздуха). Поврежденные и изношенные фильтры заменять: неисправные ─ немедленно по выходу из строя, изношенные ─ по мере износа. В процессе эксплуатации фильтров недопустимо выходить за пределы указанных изготовителем диапазонов давления и температуры.

О комплектации фильтров для очистки сжатого воздуха

Они могут комплектоваться такими устройствами как предохранительный клапан, встроенный в блок фильтра редуктор, манометр, лубрикатор. Редуктор служит для выставления давления воздуха на выходе. Манометр помогает его контролировать. Важные функции принадлежат конденсатоотводчику.

Своевременное удаление накопившегося конденсата необходимо для всех элементов пневматической системы, и воздушные фильтры не составляют исключения. Для визуального отслеживания уровня конденсата в нижней части корпуса фильтра используют смотровое стекло, устанавливаемое в специально просверленное отверстие.

Самый простой вариант ─ ручной клапан слива. Автоматический слив конденсата исключает «человеческий фактор» и потери сжатого воздуха. В данном случае может использоваться электронная система, оснащенная емкостным датчиком уровня (электронный конденсатоотводчик) или поплавком, контролирующим клапан прямого действия (автоматический механический конденсатоотводчик).

Благодаря аксессуарам облегчается установка магистрального фильтра. Прикрепить фильтры к стене (а часто они имеют приличную массу) помогают кронштейны и прилагаемый к ним крепеж. Специальные приспособления служат для соединения между собой нескольких фильтров.

Выбор фильтров для очистки сжатого воздуха

При выборе магистральных фильтров необходимо опираться на такие параметры как степень очистки (степень фильтрации), пропускная способность, диапазон рабочего и максимальное давление, диаметр присоединения, масса, габариты, объем колбы осушителя, комплектация, температура эксплуатации.

Пропускная способность ─ это сколько сжатого воздуха фильтр может пропустить сквозь себя за единицу времени. Ее измеряют в л/мин, м³/мин, л/час, м³/час. Отправной точкой выбора фильтра, исходя из этого параметра, является максимальная производительность компрессорной установки.

Рабочее давление рекомендуется производителем в виде диапазона, а максимальное ─ превышающей верхнюю границу этого диапазона величины. Например, рабочее давление 0,5-10 бар, а максимальное 15 бар. Или рабочее давление 1,5-12 бар, а максимальное 16 бар.

Диаметр присоединения ─ это диаметры входных и выходных отверстий фильтра. Какие-то несовпадения не слишком критичны, поскольку можно использовать переходники.

Соединения бывают резьбовыми (¼”, ½”, 3/8”, 3/4”, 1”, 3”) или фланцевыми. Фильтр может подключаться к магистрали посредством байонетного соединения.

Верхняя граница диапазона «стандартных» температур составляет «плюс-минус» 60-80 ^OC. Как отдельная опция предлагаются высокотемпературные фильтры, где она сдвинута до 150 ^OC и выше.

Сделать оптимальный выбор фильтров для компрессорных систем помогут специалисты компании «БиТех» (https://bi-teh.ru/), предлагающей наряду с широким спектром промышленного оборудования фильтры и фильтровальные материалы, в т. ч. высокотехнологичные фильтры магистральные промышленные. С их помощью получится обеспечить любой уровень чистоты сжатого воздуха.

Внутренний фильтр для аквариума своими руками.

Отправляясь покупать фильтр для очистки аквариумной воды, нужно представлять, какой аппарат больше подходит в каждом конкретном случае: внешний или внутренний, с большой производительностью или малой, дорогой или дешёвый. Большое число аквариумистов останавливаются в своём выборе на внутренних очистителях. Моделей таких фильтров немало, и часто встаёт вопрос, какой из них нужно выбрать.

Устройство и принцип работы

Внутренние очистители аквы имеют довольно простое устройство. Каждый из них представляет собой цилиндрический корпус с прорезями для втягивания воды, к которому прикреплён небольшой насос.

Внутри корпуса находится один или несколько фильтрующих материалов. В самом простом варианте таким материалом является поролон (эластичный пенополиуретан).

Вода, проходя под давлением через ячейки поролона, избавляется от механических примесей и выходит обратно в аквариум. Колонии сапрофитов (микроорганизмы, скапливающиеся в ячейках поролона) производят биологическую очистку аквы, превращая разложившиеся остатки органики в неорганические вещества.

По своему внешнему виду прибор похож на стакан. Именно так часто называют его обладатели декоративных рыбок.

Виды аквариумных внутренних фильтров

Устройства можно подразделить по возможностям фильтрации. Простейшие стаканы осуществляют лишь механическую очистку аквы и частично биологическую. Соответственно, они являются самыми дешёвыми.

В некоторых моделях количество секций для установки фильтрующего материала увеличено, что позволяет проводить также и химическую очистку воды с использованием активированного угля или цеолита.

Внутренние фильтры различаются также и по своей производительности, то есть по объёму воды, который прокачивается через систему за единицу времени. Сразу следует отметить, что 300-литровая ёмкость — это принципиальный предел для рассматриваемых технических устройств.

Как правило, помпа на внутреннем очистителе крепится сверху стакана, но есть модели, где она расположена внизу.

Существуют современные приборы, имеющие дополнительные опции, например:

встроенный обогреватель воды для поддержания температуры в аквариуме;
инжектор для подачи воздуха вместе с водой;
регулятор и индикатор мощности помпы;
переключатель направления потока и другие.

Разумеется, дополнительные приспособления и опции отражаются на цене прибора.

Плюсы и минусы

Преимуществ у таких устройств достаточно много. Лучшие внутренние фильтры для аквариума обычно отличаются следующими критериями:

Доступность. Они обойдутся минимум в два раза дешевле внешнего прибора с примерно такой же производительностью.
Полная безопасность. Исключается вероятность протечек, ведь фильтр располагается внутри.
Надежность. Выйти из строя может только насос, но как показывает практика, устройства способны без перебоя работать весь срок, заявленный производителем.
Обслуживание. Регулярная чистка фильтрующего материала не отнимает много времени. За пару минут можно снять губку и просто помыть ее в воде. На этом процедура считается завершенной.
Пропускная способность. Она зависит от конкретной модели и может достигать более двух тысяч литров в час. За счет этого можно не сомневаться в отличной циркуляции воды в резервуаре.
Энергопотребление. Аквариумисты выделяют высокую энергоэффективность таких компактных устройств.
Тишина. Большие внешние фильтры могут издавать вибрации и гул, здесь же достигается полная бесшумность.

Внутренний фильтр для аквариума своими руками из компрессора

Внутренний, из компрессора выполненный фильтр имеет значительно упрощенную конструкцию, потому проблем с изготовлением не возникнет. Чтобы получить в результате надежное, выполненное по всем правилам устройство, потребуется подготовить следующие материалы:

Пластиковая бутылка объемом 0,5 л;
Небольшой отрезок синтепона, купленного в магазине;
Трубка из пластика, которая совпадает с горлышком по параметрам диаметра;
Немного гальки, которой будет наполнено дно;
Обычный компрессор и резиновый шланг.

Подготовив все необходимое для работы, можно приступать к решению вопроса, как сделать внутренний фильтр для аквариума своими руками. Здесь выполняется особая последовательность действий:

Бутылку требуется разрезать на половины, но не равные, а так, чтобы одна немного меньше. При этом меньшая должна иметь горловое отверстие. Основная чаша направляется вверх узким краем и с определенным усилием. Это позволит конструкции оставаться плотной.
По наружной стороне потребуется сделать небольшие по размеру отверстие, куда будет приходить вода. Параметры диаметра не более 3-4 мм. Оптимальным вариантом будет расположение двух рядов выполненных отверстий, примерно по 6 штук.
В горлышко вставляется небольшая трубка. Важно проследить за тем, чтобы между верхней частью и трубой не образовалось никаких зазоров.
Трубка обязательно должна на пару сантиметров выступать над поверхностью. Фильтр не должен быть уложен на дне, так как возможно столкнуться с препятствованием поступлению жидкости.
На чашу засыпается немного гравия и укладывается слой качественного синтепона. Ставится трубка и подготовленный шланг циркуляционного насоса и все тщательно закрепляется.

Данная категория фильтра идеально подходит для поддержания оптимального состава воды и ее чистоты. Принцип действия установленного прибора простой. Он полностью основан на аэрофлите. Это идеально насыщает воду, где живут рыбки кислородом. Вот для чего нужен в аквариуме качественный насос.

Видео:

Как сделать водоотделитель для воздушных компрессоров?

(Последнее обновление: 19 сентября 2020 г.)

Посетитель моего сайта использовал эту поисковую строку «как сделать водоотделитель для воздушных компрессоров», чтобы найти сегодня мой информационный сайт по сжатому воздуху. Я обнаружил, что обычно, если один человек ищет, многие ищут ту же информацию, поэтому вот мой ответ этому посетителю и всем, кто ищет информацию о том, как сделать водоотделитель для воздушных компрессоров.

Я не буду вдаваться в подробное описание того, как при сжатии воздуха образуется вода, за исключением того, что скажу, что чем больше объем сжатого воздуха, тем больший объем воды направляется в бак вашего компрессора или непосредственно в систему подачи воздуха. . Более подробную информацию о воде в компрессоре или воздушных линиях компрессора можно найти в другом месте на этом сайте.

Этот поток воды, генерируемой компрессором, по вашим воздушным линиям будет иметь негативное влияние на любое оборудование, расположенное ниже по потоку, будь то пневмоинструменты, клапаны, цилиндры или дрели и т.п.

Как сделать водоотделитель для воздушных компрессоров?

Я полагаю, вы можете повозиться и построить свой собственный водоотделитель. Но я должен задать вопрос, почему?

Производители оборудования для сжатого воздуха по всему миру производят — в основном недорогие — и довольно эффективные водоотделители.

Они называются фильтрами сжатого воздуха, и один из них изображен выше. Мы исследовали и нашли три лучших фильтра сжатого воздуха на рынке.

Три лучших водоотделителя для воздушных компрессоров

NANPU 1/2 ″ NPT Регулятор давления воздушного фильтра Лубрикатор Комплект манометра осушителя Сепаратор водо-масляной ловушки 3 в 1 Двойной блок

Этот двойной воздушный фильтр 3-в-1 предлагает вам наилучшие впечатления, задерживая воду и масло в вашей компрессорной системе. Это прочный блок из прочного материала, срок службы которого составляет пару лет, в отличие от большинства дешевых водоотделителей на рынке. Кроме того, это дешевле, чем строить водоотделитель своими руками в нашем гараже.

Когда в системе отсутствует давление воздуха, емкость для воды будет выводиться автоматически, в то время как дренажный столб поднимается при повышенном давлении воздуха. Таким образом, он автоматически выделяет воду, чтобы освободить дренажную колонку после завершения дренажа. Он поставляется с конусом 3/8 дюйма NPT и максимальным диапазоном давления до 150 фунтов на квадратный дюйм.

PneumaticPlus SAU3030M-N03G-MEP Трехступенчатая система осушки воздуха — сажевый фильтр, коалесцирующий фильтр 0,3 микрон и модульный комбинированный регулятор давления воздуха 3/8 ″ NPT — ручной слив, металлический резервуар
При максимальном давлении подачи 250 фунтов на кв. PneumaticPlus SAU4030M-NO4DG-MEP — это надежная система сушки, которую легко установить.Система демонстрирует стремление компании предлагать гибкие системы фильтрации воздуха для сжатого воздуха, позволяя вам настроить устройство в соответствии с вашими потребностями.

Вы можете установить это устройство в одной плоскости, не меняя существующие трубопроводы, так как он рассчитан на стандартные размеры NPT. Его регуляторы SAR могут устанавливаться вверх или вниз, а давление можно регулировать с помощью регулируемой ручки блокировки. Кроме того, воздушные фильтры SAF эффективно удаляют влагу и вредный мусор из подаваемого воздуха без каких-либо утечек даже при 250 фунтах на квадратный дюйм.

PneumaticPlus PPC3C-N02G Трехступенчатая система осушки воздуха — Комбинированный воздушный фильтр для твердых частиц, коалесцирующий фильтр и регулятор давления воздуха 1/4 ″ NPT (высокий расход), полиуретановая чаша с защитным кожухом, ручной слив, встроенный манометр
Трехступенчатый водоотделитель , PneumaticPlus PPC3C-NO2G продается по очень разумной цене и работает лучше, чем большинство высокопроизводительных устройств. На первом этапе его воздушный фильтр для твердых частиц удаляет вредный масляный и водный конденсат, ржавчину и окалину. Он также предотвращает коррозионное повреждение ваших пневматических инструментов и оборудования в системе с максимальным рабочим давлением 250 фунтов на квадратный дюйм.

Вторая ступень системы устраняет любые аэрозоли и капли масла в системе, используя порт размером ¼ ”NPT. Он также может похвастаться ручными и автоматическими системами слива, а третья ступень имеет ручку регулировки блокировки. Более того, эта система осушки воздуха рассчитана на долгие годы без необходимости замены, хотя это зависит от состояния вашего компрессора. Однако этот воздушный фильтр не поможет вам удалить бактериальные частицы для получения стерильного воздуха.

Как работают фильтры сжатого воздуха

Воздух из бака компрессора течет по трубопроводу и попадает в крышку фильтра.
Конструкция крышки направляет поток воздуха вниз в чашу.
Затем сжатый воздух проходит по узкому циклоническому пути внутри барабана.
Жидкая вода и мусор, которые обычно находятся в воздушном потоке, выбрасываются за пределы барабана этим циклонным потоком воздуха.

Грязь стекает на дно емкости, минуя барьер, чтобы отделить ее от воздушного потока.

Автоматические сливы помогают регулярно опорожнять чашу фильтра, в противном случае чашу необходимо регулярно опорожнять вручную, чтобы предотвратить попадание воды и грязи обратно в воздушный поток.

Поскольку водяной пар в потоке сжатого воздуха может конденсироваться в любом месте на пути потока воздуха, важно установить фильтр сжатого воздуха перед каждым оборудованием или пневматическим инструментом, использующим сжатый воздух, для удаления конденсирующейся воды. на линиях между источником и пневматическим инструментом.

Как сделать водоотделитель для воздушных компрессоров

Зачем? Просто погуглите «фильтр сжатого воздуха», и вы найдете множество поставщиков.Не нужно изобретать именно это колесо!
Однако, если вы действительно хотите создать собственный водоотделитель для воздушных компрессоров, давайте посмотрим, как вы можете собрать водоотделитель в своем гараже. Следуйте этим инструкциям;

Вот то, что вам понадобится для этого DIY.

Девять ¾ ”медная труба, отрезки по 2 дюйма
Один ¾ ”латунный компрессионный фитинг (для регулятора)
One ¾ Rapid Air NPT фильтр-регулятор
Медные трубы диаметром 6 ¾ дюймов (тип L), разрезанные на 72 дюйма для высоты
Три шаровых крана 1/2 ”с резьбой (оба конца с внутренней резьбой)
Три переходника с наружной резьбой (3/4 ”-1/2”)
Медный колено 10 ¾ ”(90 градусов)
Тройник из меди, три ¾ дюйма
Один латунный ниппель от 2 ½ «до ¾»
Один латунный колено street ”уличное (с наружной и внутренней стороны)
Переходник с наружной резьбой на 1 ¾ ”
Один шланг для сжатого воздуха (3/4 дюйма)
Латунный шаровой кран с резьбой и обеими внутренними сторонами (3/4 дюйма)

Примечание : Избегайте использования железных труб в этом DY, поскольку они довольно быстро корродируют внутри, что плохо влияет на качество сжатого воздуха. Оцинкованная сталь, нержавеющая сталь и алюминий являются хорошей альтернативой меди, но для некоторых они могут быть немного дорогими.

Вам также понадобится тефлоновая лента, паяльный флюс, припойная нить и пропановая горелка для соединения медных труб. Паяльный флюс предотвращает окисление трубы при нагревании.

Вот как сделать водоотделитель, когда у вас есть все необходимое.

Начните с соединения трех 2-дюймовых медных трубок с медными коленами под углом 90 градусов с каждой стороны.Убедитесь, что вы нанесли тонкий слой паяльного флюса внутри медного колена и на внешнюю сторону трубы, прежде чем соединять их вместе.
Возьмите еще три двухдюймовых медных трубки и закрепите на каждой медной тройник. Добавьте оставшиеся медные колена на другом конце каждой медной трубы.
Если только три 2-дюймовые трубы не используются, возьмите соединение с медным тройником и соедините каждую трубу. Вторую 2-дюймовую трубу следует присоединить к медному тройнику.
Используя пять труб, прикрепите соединение с медным тройником к двум медным трубам типа L (разрез 72 дюйма).Однако одно из ваших соединений должно быть присоединено только к одной длинной трубе, поэтому убедитесь, что вы прикрепили ее сбоку к медному колену.
Возьмите другие соединения и прикрепите их к другой стороне медных труб типа L таким образом, чтобы обеспечить непрерывный поток воздуха через камеры. Таким образом, одно из соединений будет прикреплено к одной трубе.
Перед подключением любого другого оборудования спаяйте стыки пропановой горелкой и припой, чтобы трубы не протекали.Для этого вам нужно нагреть трубы на стыках и расплавить припой сверху, когда он станет достаточно горячим или когда пламя сбоку станет зеленым. Если труба достаточно горячая, припой будет засасываться внутрь крошечного шва.
Закрепите три переходника с наружной резьбой (3/4 ”-1/2”) на каждом выпускном отверстии внизу и припаяйте, чтобы избежать утечек.
Добавьте шаровые краны с резьбой 1/2 ”под переходники с наружной резьбой. Вот почему вам понадобится тефлоновая лента.
Разрежьте оставшуюся 72-дюймовую медную трубу на две половины и закрепите с каждой стороны установки.
Одна сторона будет прикреплена к латунному уличному колену, чтобы перейти к регулятору, а другая сторона присоединится к шлангу сжатого воздуха от вашего компрессора.

После завершения настройки должны выглядеть, как показано на схеме ниже.

Вы также можете рассмотреть возможность приобретения одного из этих водоотделителей для вашего воздушного компрессора на Amazon, не вкладывая целое состояние.

Воздушный фильтр компрессора

Воздушный фильтр компрессора является одним из компонентов воздушного компрессора, который может поставляться с вашим воздушным компрессором, но, к сожалению, обычно не поставляется с более дешевыми воздушными компрессорами типа «сделай сам», приобретаемыми в торговых точках.

Что такое воздушные фильтры компрессора, как и где они устанавливаются и что можно сделать, если они не работают должным образом?

Прежде чем мы сосредоточимся на гайках и болтах самого воздушного фильтра компрессора, типичный из которых показан на изображении ниже, мы хотели бы объяснить, почему воздушный фильтр — это часть оборудования, которую вы хотели бы установить на своем воздушный компрессор, если он не был в комплекте. Типичный большой ящик магазинный тип компрессора воздушный фильтр

Сжатый воздух горячий и влажный!

Работа воздушных компрессоров заключается в том, чтобы запихивать воздух в бак компрессора.

Для этого он втягивает воздух вокруг впускного отверстия компрессора, затем насос компрессора направляет этот воздух в резервуар, нагнетая все больше и больше воздуха в меньшую область.

Насос компрессора нагревается от трения при работе и нагнетания воздуха в резервуар, что нагревает сжатый воздух в резервуаре.

По мере того, как компрессор нагнетает воздух в резервуар, объем воздуха уменьшается, что увеличивает давление в резервуаре. Это желательно. Что нежелательно, так это то, что воздух, находящийся сейчас в баке компрессора, все еще содержит такое же количество паров влаги, как и в атмосфере, и это резко увеличивает уровень влажности в баке компрессора.

Влажность внутри резервуара продолжает повышаться по мере того, как компрессор нагнетает его. Пройдет немного времени, и горячий воздух внутри бака компрессора будет удерживать всю воду, которую он может. Как только уровень влажности внутри резервуара достигает 100% — иногда в течение нескольких минут в зависимости от размера резервуара — в резервуаре образуется свободная вода, поскольку водяной пар в воздухе снова превращается в свободную воду.

Когда компрессор останавливается, воздух в баке начинает охлаждаться. Охлаждающий воздух может удерживать меньше паров влаги, поэтому по мере охлаждения сжатого воздуха в бак попадает еще больше воды.

Затем вы включаете пневматический инструмент. Сжатый воздух, содержащий большое количество водяного пара и немного свободной воды со дна резервуара, устремляется вниз по вашей воздушной линии к вашему пневматическому инструменту. По мере того, как воздух движется по шлангу, он охлаждается еще больше, и еще больше водяных паров конденсируется в свободно текущую воду в вашем воздушном шланге.

Иногда можно даже увидеть, как вода капает из выпускного отверстия пневматического инструмента, если он использовался в течение достаточно длительного времени.

Вода не подходит для большинства областей применения сжатого воздуха.

Как вы пытаетесь остановить воду? Войдите в воздушный фильтр компрессора.

Воздушный фильтр компрессора

Частично разобранный воздушный фильтр компрессора

На изображении чуть выше показан воздушный фильтр компрессора общего назначения.

Этот воздушный фильтр поставляется с кожухом стакана, показанным слева. Защитный кожух стакана является частью этого узла фильтра, так как сам стакан фильтра изготовлен из поликарбоната (пластика). Со временем на пластиковую чашу может воздействовать коррозионный материал, попадающий по воздуховоду, сам пластик со временем портится, в самой чаше может быть небольшой дефект, а на случай, если пластиковая чаша разобьется от пыли, находится внешний металлический кожух. внутреннее давление воздуха.Это предохранительное устройство. По нашему мнению, это не вариант для любого воздушного фильтра компрессора с корпусом из поликарбоната. Если воздушный фильтр вашего компрессора имеет пластиковую чашу, она должна иметь металлический кожух.

Снятие ограждения стакана воздушного фильтра компрессора

Это ограждение стакана крепится к головке фильтра с помощью байонетного соединения. Этот тип подключения довольно прост в эксплуатации. Защитный кожух стакана воздушного фильтра компрессора крепится байонетным креплением.

Когда необходимо снять эту защиту корпуса воздушного фильтра компрессора, например, вы хотите заменить фильтрующий элемент, если вы возьметесь за ограждение, слегка потяните вниз ползун, показанный на фотографии выше, нажмите на чашу вверх — поверните его — а затем осторожно потяните вниз, и кожух чаши отсоединится от корпуса.Это открывает доступ к чаше из поликарбоната.

Другие типы ограждений стакана из поликарбоната могут ввинчиваться в корпус воздушного фильтра компрессора. Если на воздушном фильтре вашего компрессора нет явного механизма скользящей защелки сбоку, то, скорее всего, он будет нарезан. Поверните защитный кожух чаши против часовой стрелки, чтобы открутить его.

Внутри воздушного фильтра компрессора

После того, как вы сняли ограждение стакана, вы обычно можете снять стакан из поликарбоната, открывая доступ к внутренним компонентам воздушного фильтра компрессора.

Здесь есть дополнительная информация о внутренних компонентах воздушного фильтра компрессора и о том, что эти компоненты делают.

Лучший фильтр воздушного компрессора своими руками — Выгодные предложения на фильтр воздушного компрессора своими руками от глобальных продавцов фильтров воздушного компрессора своими руками

Отличные новости !!! Вы обратились по адресу, чтобы купить фильтр воздушного компрессора своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший фильтр для воздушного компрессора своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили на AliExpress свой воздушный фильтр для компрессора своими руками.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в своем собственном фильтре для воздушного компрессора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести diy воздушный компрессор filter по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Вопрос о фильтрах воздушного компрессора: DIY

Это в значительной степени вопрос степени, и это немного зависит от того, какие типы инструментов вы будете использовать. У воздуха, выходящего из компрессора, есть три вещи. Много влаги, немного масла из компрессора (если это не диафрагменный компрессор или так называемый «безмасляный») и тепло от сжатия воздуха.Пока что не обращайте внимания на окраску распылением, для всего остального главное, что вы хотите сделать, — это удалить как можно больше влаги из воздуха. Это делается (в обратном порядке эффективности) с помощью осушителя, водоотделителя, осушителя или универсального фильтра (например, у вас). Влага в конечном итоге разъедает ваши инструменты и даже может смыть с них смазку. Лично я бы поднялся на ступеньку выше и купил бы универсальный фильтр побольше или осушитель с картриджами с осушителем, но это зависит от вас.Вот обычный осушающий фильтр:

Не беспокойтесь о твердых частицах. Любой из этих фильтров более чем достаточно эффективен для пневматических инструментов.

А теперь перейдем к маслу. Для пневматических инструментов требуется масло. Несмотря на то, что на выходе вашего компрессора будет немного (который должен быть удален в первую очередь для большинства фильтров), инструментов на самом деле нужно гораздо больше, и обеспечение их маслом — это лучшее, что вы можете сделать, чтобы они работали лучше и дольше. дольше. Приобретите масленку для пневмопровода, к которому идут ваши инструменты.Вы можете просто не забыть капать пару капель в воздухозаборник инструмента каждые пару часов или чаще, но масленка позаботится о том, чтобы вы не забыли. И то, и другое не помешает, особенно с воздушными гвоздезабивателями!

Конечно, вы не хотите, чтобы масло попадало в ваше воздушное сопло (продувочный пистолет), поэтому сделайте для этого отвод перед масленкой.

Давление. Большинство пневматических инструментов рассчитаны на работу при давлении 90 фунтов на квадратный дюйм. И больше НЕ лучше (опять же, особенно гвоздезабиватели). Еще одна важная причина выхода из строя пневматического инструмента — слишком высокое давление.Я бы вложил деньги в регулятор давления для поставки ваших инструментов. Конечно, вам нужен максимум для вашего обдувочного пистолета, и для некоторых инструментов (воздушное долото, линейная шлифовальная машина) просто потребуется больший поток воздуха (SCFM), чем может обеспечить регулятор по разумной цене, поэтому, опять же, позвольте крану на вашем коллекторе перед этим, чтобы их. Особенно используйте регулятор для гвоздей и поршневых инструментов !!

Наконец, воздухоохладитель и так называемый «полировальный фильтр» ни в коей мере не требуются для пневматических инструментов. Они очень необходимы для окраски распылением (но в любом случае это совсем другая ситуация).И даже в этом случае вы можете легко распылить свой дом или террасную мебель без них — только не пытайтесь красить свою машину !!!

Опять же, вопрос степени. Легко собрать небольшой «распределительный коллектор» для вашего компрессора, который будет включать в себя фильтр / осушитель, регулятор и масленку (в указанном порядке), и при этом позволит вам отводить перед регулятором и масленкой для пистолетов-распылителей, обдувных пистолетов. & подобное, аналогичное, похожее. Или вы можете просто установить фильтр, который у вас есть, не забывая регулярно смазывать инструменты (через воздухозаборник), и если вы не будете их часто использовать, то, скорее всего, все обойдется.

Одна подсказка. ИМХО, это одно место, где вы относительно безопасно совершаете покупки в Harbour Cargo — для аксессуаров (и даже некоторых инструментов в зависимости от того, сколько вы их будете использовать). Я бы остановился на названиях брендов и использовал ваше собственное суждение о том, насколько хорошо они сделаны. Самая большая опасность, связанная с аксессуарами, — это взрыв стеклянных стаканов фильтра. А некоторые вещи, такие как воздушный шланг Goodyear, иногда можно получить по выгодной цене. Мне повезло с гвоздезабивателями от них, а также с воздушными долотами и небольшими вращающимися инструментами (отрезные круги и шлифовальные машины).С некоторыми пневматическими инструментами сложно облажаться, хотя даже известные бренды делают инструменты специально для таких магазинов, как Harbour Freight, и они часто дешевле в постройке. Однако держитесь подальше от их окрасочного оборудования …

Как снизить уровень шума в воздушном компрессоре — 6 советов по снижению шума

У большинства воздушных компрессоров есть одна общая черта: они шумные и громкие. Более мощные и недорогие компрессоры кажутся самыми громкими.

Хотя самым простым решением было бы просто пойти и купить одну из новых сверхтихих моделей воздушных компрессоров, специально разработанных для более тихой работы, некоторым может потребоваться самостоятельное решение, чтобы снизить уровень шума их существующего компрессора.

Мы обсудим методы, используемые производителями малошумных компрессоров для подавления звука, производимого их машинами, и посмотрим, сможем ли мы модернизировать какие-либо конструктивные особенности, чтобы уменьшить шум компрессора, который у нас уже есть.

Объедините эти методы с дополнительными общими советами по уменьшению шума воздушного компрессора, которые вы изучите, и вы сможете изменить свой отвратительно громкий генератор шума на что-то, что немного легче для ушей. Кажущееся незначительным снижение шума даже на несколько децибел может иметь существенное значение, снижается риск потери слуха, легче разговаривать с другими, и, что наиболее важно, раздражающий шум компрессора становится тише.

Изучая методы шумоподавления для уменьшения шума воздушного компрессора, я обнаружил несколько довольно полезных советов и видео. Я также нашел несколько уникальных из коробки, или, лучше сказать, в идеях звукоизоляции DIY.

Маленький тихий воздушный компрессор Руководство по покупке

Насколько громкий воздушный компрессор?

Наиболее распространенные малые компрессоры мощностью 1 л.с. или меньше имеют уровень шума от 80 до 90 дБ или более, в то время как сопоставимые модели тихих компрессоров варьируются от 40 до 79 дБ.Чтобы понять разницу в звуке, компрессор на 80 дБ в два раза громче, чем модель на 70 дБ, и в четыре раза громче, чем компрессор на 60 дБ.

OSHA утверждает, что продолжительное воздействие звука с уровнями выше 85 дБ может вызвать необратимую потерю слуха, поэтому вам следует снизить уровень шума до приемлемого безопасного уровня или использовать средства защиты органов слуха, чтобы защитить свои уши.

https://www.osha.gov/SLTC/noisehearingconservation/loud.html

Сверхтихие методы производства компрессоров

Производители самых тихих моделей воздушных компрессоров используют различные методы для снижения уровня шума, производимого их машины, в том числе:

Глушители впускного воздушного фильтра
Звукоизолирующие материалы
Резиновые виброизоляционные прокладки
Работа на более низких оборотах
Масло с пониженной смазкой 000
Насосы
Резиновые виброизоляционные прокладки
Компрессорные насосы спирального типа
Винтовые компрессорные насосы
Многопоршневые поршневые насосы

0
Как сделать свой C ompressor Quieter — 6 советов

Глушитель на впуске воздушного компрессора

1.) Установите глушитель на впуске. — Значительная часть раздражающего высокочастотного пульсирующего шума, производимого воздушными компрессорами, исходит от воздухозаборника. Когда компрессор вращается, набегающий воздух проходит мимо язычкового или откидного клапана, который дребезжит и вибрирует при каждом импульсе.

Впускные глушители обычно представляют собой комбинацию воздушного фильтра и глушителя. Всасываемый воздух отражается через трубы или звукопоглощающие материалы, которые ослабляют звук, производимый потоком входящего воздуха через фильтр, при этом ограничивая поток воздуха на впуске воздушного компрессора до минимума.

Установив входной глушитель или входной глушитель, такой как одна из моделей глушителя Solberg, которые мы рассмотрели здесь, вы обычно можете уменьшить пульсирующий шум, создаваемый системой впуска воздуха.

Чтобы купить сменный впускной воздушный фильтр, вам необходимо знать размер резьбы трубы на впускной головке вашего компрессора. Глушители на впуске имеют стандартные размеры наружной трубной резьбы MPT, такие как ¼ ”, ⅜”, ½ ”, ¾”, 1 дюйм и т. Д. Вы всегда можете использовать раструбный редуктор и короткий трубный ниппель для установки большего фильтра / глушителя, чем требуется. Однако вы никогда не захотите использовать всасывающий фильтр меньшего размера, который ограничивает поток всасываемого воздуха в ваш воздушный компрессор.

Глушители на впуске воздушного компрессора

Некоторые пользователи сообщают о более тихих результатах при установке глушителя на одном или двух уличных коленах под углом 90 градусов. Здесь ваш пробег будет отличаться, вам нужно будет поэкспериментировать с несколькими различными конфигурациями, чтобы определить, какая из них лучше успокаивает компрессор. Другой вариант — подключить воздухозаборник к удаленному фильтрующему блоку или даже через внешнюю стену, что еще больше снизит уровень шума. шум, производимый воздушным компрессором.

Видео о самодельном глушителе воздушного компрессора

Вот хорошее видео на YouTube о самодельном глушителе на впуске воздушного компрессора, который работал очень хорошо, чтобы сделать этот компрессор тише.

2.) Изолируйте компрессор от всего. — Вам не нужны жесткие соединения с компрессором, которые могут излучать шум. Если у вас стационарный воздушный компрессор, используйте резиновые изолирующие опоры, чтобы прикрепить его к полу. Если вы используете жесткий водопровод, установите короткий гибкий воздушный шланг между компрессором и водопроводом. Используйте гибкий кабелепровод или резиновый шнур для силовых соединений, без жесткого кабелепровода, подключенного непосредственно к компрессору.

В зависимости от типа компрессора пользователи даже устанавливают компрессор и / или насос на резиновые втулки, чтобы снизить уровень шума.

Эти шумопоглощающие резиновые прокладки и прокладки из этиленвинилацетата недороги и могут быть установлены под стационарными компрессорами.

Антивибрационная прокладка, 4 «x 4» x 7/8 «Упаковка из 4 шт.

3.) Используйте шумоподавитель компрессора Материалы — Шумы компрессора отражаются от твердых предметов, таких как стены. Если ваш компрессор расположен у стены или в углу, стены действуют как громкоговоритель, отражающий шум компрессора обратно в рабочую зону. Вы можете уменьшить отраженный шум, перекрыв любые стены возле компрессора с звукопоглощающими одеялами или акустическими материалами.

Большее расстояние = меньше шума воздушного компрессора

4.) Установите расстояние между вами и шумом компрессора — уровни дБ значительно снижаются по мере того, как вы перемещаетесь на большее расстояние от источника звука . Переместите компрессор как можно дальше от вашего местоположения (желательно в другой комнате или снаружи) и поставьте как можно больше стен между вами и воздушным компрессором. Это резко изменит уровень слышимого шума. Этого совета можно легко добиться, просто купив более длинный воздушный шланг, чтобы добраться до рабочей зоны, при этом оставив компрессор на некотором расстоянии.Одно только увеличенное расстояние может снизить шум компрессора на 25%.

5.) Постройте звукоизоляционный блок воздушного компрессора. — Построение звукоизолирующего кожуха или звукоизолирующего кожуха своими руками для герметизации всего компрессора обычно является очень эффективным решением для подавления шума, производимого громким воздушным компрессором с электрическим приводом. Вы можете построить звукоизоляционный кожух для вашего компрессора, который поглощает часть шума, установив звукопоглощающий материал на всех стенах, наверху и на полу.При ограниченном бюджете можно использовать акустическую плитку для подвесного потолка, которая поглощает шум.

Ваш звукоизоляционный шкаф может быть простым или сложным. Обратите внимание на этот звукоизолированный корпус из твердого бетона. Бетонные блоки с пустотами, заполненными песком, очень эффективны для блокировки звука. Вы можете найти множество различных идей бесшумных компрессорных коробок в Интернете, начиная от полных компрессорных комнат с каркасом, многослойного гипсокартона и звукопоглощающих изоляционных войлоков до фанерных ящиков, старых морозильных камер и даже картонных коробок.Однако, если бы я проектировал звукоизоляционную компрессорную коробку, я бы использовал огнестойкие материалы для безопасности, такие как гипсокартон или бетонный блок, картона определенно не было бы.

Что бы вы ни выбрали, не ограничивайте поток воздуха вокруг компрессора, иначе он перегреется и, возможно, вызовет выгорание или возгорание. Вам нужно будет обеспечить соответствующую вентиляцию, установив вытяжной вентилятор или другие средства для втягивания более холодного воздуха и отвода тепла, производимого компрессором.Кроме того, не кладите изоляционные материалы непосредственно на воздушный бак компрессора. Бак помогает конденсировать влагу в нагретом сжатом воздухе, производимом насосом, и для эффективной работы он должен быть неизолированным.

Самодельный звукоизоляционный бокс для воздушного компрессора Видео

Вот одно из десятков самодельных видеороликов о звукоизоляции воздушного компрессора, которые вы можете найти на YouTube.

Носить защиту органов слуха

6.) Используйте средства защиты органов слуха. — Если ваш компрессор по-прежнему работает громко или невозможно использовать какие-либо из приведенных выше советов по снижению шума компрессора, вам следует использовать СИЗ (средства индивидуальной защиты). Длительное воздействие громкого шума может вызвать необратимую потерю слуха. Приобретите беруши или наушники и используйте их всякий раз, когда вы длительное время подвергаетесь сильному шуму. Защита слуха не может заглушить воздушный компрессор, но она снизит уровень шума, который вы слышите, до безопасного уровня.

Безопасность при модификации воздушного компрессора

Помните, что всякий раз, когда вы вносите какие-либо изменения в работу вашего воздушного компрессора, безопасность должна быть вашим главным приоритетом.Сжатый воздух может быть очень опасным, если в ваше оборудование вносятся небезопасные модификации.
- Убедитесь, что все предохранительные клапаны установлены и находятся в хорошем рабочем состоянии.
- Не увеличивайте максимальное значение PSI реле давления.
- Не ограничивайте чрезмерно приток воздуха.
- Не закрывайте вентиляционные отверстия или воздушный поток вокруг компрессора.
- Отсоединение и удаление воздуха из резервуара переносного компрессора является хорошей практикой безопасности после того, как вы закончили использовать его в течение дня.
Итог

Если вы хотите знать, как заглушить шумный воздушный компрессор, то 6 советов, приведенных выше, безусловно, должны помочь. Однако не ждите, что ваш громкий компрессор волшебным образом умолкнет. Все компрессоры производят шум, а модели от 50 дБ до 60 дБ — это либо небольшие сверхтихие компрессоры с низкой производительностью CFM, либо стоимостью в несколько тысяч долларов. Это действительно компромисс: сколько денег вы хотите потратить либо на покупку более тихого компрессора, либо на модификацию существующего компрессора, чтобы снизить уровень шума, который он излучает.

Тихие воздушные компрессоры

Добро пожаловать на мой сайт! Я заядлый мастер по ремонту и профессионально занимаюсь техобслуживанием промышленных предприятий более 40 лет.

Этот обширный опыт дает мне отличную основу для предоставления беспристрастных обзоров и мнений о пневматических инструментах и оборудовании.

Вы найдете много полезных советов и обзоров продуктов, исследуя AIRpsi.com .

Дэн Карас

Какие фильтры вам нужны для воздушного компрессора в вашем магазине?

Воздух
компрессоры являются незаменимыми инструментами в большинстве мастерских, независимо от того,
работа с автомобилями, тяжелой техникой или мебелью ручной работы.Без
мощность сжатого воздуха, трудно запустить самое ценное и
мощные инструменты для ремонтных работ и мелкосерийного производства.

Однако
в самом воздушном компрессоре можно использовать относительно недорогие
аксессуары, чтобы продлить срок его службы и улучшить его характеристики.
Фильтры могут поддерживать хорошую работу воздушных компрессоров в течение многих лет с минимальными затратами.
обслуживание, но различные стили и типы могут затруднить
выберите правильный. Узнайте обо всех различных воздушных компрессорах
фильтры, чтобы определить, какие из них вам нужны для вашего оборудования.

Впускной
Фильтры

Впускной
фильтры — это встроенная функция современных воздушных компрессоров, но вы можете
по-прежнему отключите стандартные фильтры, входящие в комплект поставки, для
более качественные замены. Впускные фильтры очищают входящий воздух.
компрессор, чтобы пыль, водяной пар и другие загрязнения
не входите в систему.

Даже
лучшие впускные фильтры могут улавливать не так много. Многие мастерские или
на производственных предприятиях удивительно низкое качество воздуха, что
приводит к попаданию большого количества загрязняющих веществ через впускной фильтр.Сам воздушный компрессор может справиться с небольшим количеством
частицы или пары достигают резервуара, но в большинстве случаев используются для
сжатый воздух требует чистой подачи.

Рядный
Модели

Если
вам нужен чистый воздух для окраски, полировки или производства продуктов питания,
вам понадобится как минимум один встроенный фильтр в дополнение к любому всасывающему
покрытие. Между компрессором и
воздушные линии, как следует из названия, для улавливания загрязняющих веществ, которые
в баке или за впускным фильтром.

Коалесцирование
Конструкции

Когда
масло или вода распыляются в виде мелкодисперсного тумана механизмами или выхлопными газами.
порты, крошечные капельки, образующие туман, известны как аэрозоли.
Удаление аэрозолей из сжатого воздуха — дело сложное и требует большего.
чем просто ваш основной фильтр. Фильтры коалесцирующего компрессора улавливают даже
мельчайшие частицы как жидкостей, так и твердых тел за счет объединения
несколько слоев очень мелкой сетки.

Как
самые крупные частицы или капли сначала попадают на фильтр
волокна, они притягивают к себе все более мелкие загрязнения, поскольку
Что ж.Объединяющиеся проекты объединяют три различных действия фильтрации в
один фильтр для улавливания как можно большего количества твердых и жидких загрязнений
возможный.

Эти
виды фильтров обычно требуются для пищевых и медицинских
производство, но они также рекомендуются для получения лучших результатов с
также распыление краски. Лучше всего они работают при использовании вместе с
предварительный фильтр для твердых частиц, который задерживает более крупные материалы
от слишком быстрого заполнения зазоров в фильтрующем материале.

Твердые частицы
Фильтры

Пока
коалесцирующие фильтры могут удалять твердые частицы, но они не
специально разработан для твердых тел.Фильтры твердых частиц включают
проницаемые мембраны, которые задерживают твердые загрязнения, пропуская воздух
протекает практически без снижения давления. Тем не мение,
они относительно плохо улавливают мельчайшие твердые частицы и
все, кроме самых крупных капель жидкости.

Эти
фильтры часто используются в качестве основного встроенного фильтра для приложений
которые нуждаются в чистом воздухе, но могут справиться с небольшим количеством мелкой пыли
или влажность. Для более требовательных приложений они используются как
предварительный фильтр для коалесцирующих конструкций.

Пар
Ловушки

Для
производство продуктов питания и лекарств, даже неприятных запахов и полностью
газообразные пары могут вызвать проблемы с качеством или безопасностью. Пар
канистры, содержащие активированный уголь, могут удалять газы и
пары из источника воздуха, выходящие из компрессора, но они
не повлияет на твердые или жидкие частицы. Только самые
в сложных воздушных компрессорах обычно требуется пар
фильтры.

Ищу
для фильтров, подходящих к вашему конкретному воздушному компрессору? Мы здесь
при сжатый
Air Systems являются
готовы помочь вам найти любые аксессуары, которые могут вам понадобиться для вашего
сжатое воздушное оборудование.Позвоните нам сегодня.

Лучшие водоотделители и фильтры для вашего воздушного компрессора

Эти фильтры Pneumatic Plus являются лучшими на рынке.

Да, это смелое заявление. Позволь мне объяснить.

Эти фильтрующие системы продаются в составе трех частей — двух обычных воздушных фильтров и регулятора давления.

Обычно воздушные фильтры представляют собой фильтр твердых частиц размером 10 микрон, за которым следует микроскопический фильтр 0,1 микрон.

Первый фильтр улавливает всю влагу, грязь и частицы ржавчины из воздуха.Затем второй фильтр обрабатывает все оставшиеся микрочастицы. После очистки воздух поступает в регулятор, так что вы получаете точное давление, которое вам нужно.

Несмотря на то, что система состоит из трех компонентов, она невероятно проста в установке. Это все модульное устройство, поэтому можно легко добавлять или извлекать компоненты по мере необходимости. Это также позволяет легко комбинировать с другими фильтрами.

Однако не поэтому эти модели — наш лучший выбор.

Это качество сборки и универсальная доступность.

Каждый из фильтров, производимых Pneumatic Plus, отличается великолепным качеством. Используется литой под давлением алюминий, обеспечивающий фантастическую защиту и долгий срок службы. Полиэтиленовые фильтры легко очищаются — вы можете просто почувствовать качество во всем.

Я рассмотрел это как «диапазон», потому что они действительно охватывают все базы. Вы можете выбрать автоматический или ручной слив со всеми стандартными размерами резьбы.

Источник

Главная » Разное » Фильтр воздушный для компрессора своими руками

Влагоотделитель для компрессора своими руками: рекомендации по изготовлению некоторых разновидностей устройств

Компрессорное оборудование обычно используется в связке с таким устройством, как влагоотделитель.

Давайте же посмотрим, как и из чего можно изготовить влагоотделитель для компрессора своими руками.

Естественный воздух, как известно, всегда содержит какое-то количество водяного пара.

Эффективность современных промышленных образцов может достигать 90%.

Преимущество и важность применения

То же можно сказать и о всякого рода незамкнутых пневмосистемах — например, в грузовых автомобилях, в которые компрессор периодически подкачивает воздух, забираемый извне.

Влагоотделитель из фильтра Гейзер

Циклоны

Влагоотделитель циклон

Для сброса конденсата имеется дренажный вентиль.

У влагоотделителей-циклонов есть важное достоинство: попутно они удаляют из воздуха и пыль.

Адсорберы

По мере насыщения влагой сорбент следует менять.

Охладители

Охладитель и влагоотделитель — схема

Влагоотделители заводского изготовления обычно являются комбинированными. Охлаждающий блок или циклон представляет собой первую ступень, в которой осуществляется грубая очистка, то есть удаляется основная часть пара. В циклоне воздух закручивается в вихрь при помощи вращающегося рабочего колеса с лопатками. Для сброса конденсата достаточно нажать имеющуюся на корпусе кнопку, а в высокопроизводительных моделях этот процесс осуществляется автоматически.

Большинство современных приборов отсеивает частицы с размером более 5 мкм, но есть и такие, которые пропускают только пылинки размером менее 0,1 мкм (стоят очень дорого).

Чертеж устройства

Фильтр-влагоотделитель — чертеж

Важным аспектом является расстояние от входного патрубка до выходного — оно должно быть достаточным для того, чтобы пар успел сместиться под действием центробежной силы к стенке.

Изготовление влагоотделителя своими руками

Теперь рассмотрим более подробно, как как сделать влагоотделитель для компрессора своими руками:

Циклон

Размеры корпуса:

диаметр: 100 – 110 мм;
высота: 600 – 700 мм.

Пример готового устройства

Порядок изготовления:

Снизу, на расстоянии не менее 120 мм от нижней заглушки (труба будет устанавливаться вертикально), в стенку корпуса нужно вварить штуцер, через который будет подаваться воздух. Штуцер правильнее всего вваривать по касательной, но если такое решение представляется для вас слишком сложным, приварите его просто сбоку.
К центру заглушки, закрывающей верхний торец, нужно приварить выходной патрубок. Некоторые мастера приваривают его сбоку, на противоположной относительно входного патрубка стороне. При таком исполнении влагоотделитель также является достаточно эффективным, поскольку воздух за время пути вдоль корпуса успевает подсушиться, но более правильным все же будет разместить выходной патрубок в центре верхней заглушки (напомним, что пар отбрасывается центробежной силой как раз к стенкам).
В центр нижней заглушки нужно вварить патрубок для сброса конденсата. Если в качестве заготовки для корпуса решено использовать баллон, его нужно перевернуть — тогда роль сливного отверстия будет играть штатный штуцер.

Когда все сварочные работы будут выполнены, внутрь влагоотделителя нужно залить лакокрасочный состав, в который помимо собственно краски уже входит грунтовка и антикоррозионная присадка.

Адсорбер

Влагоотделитель абсорбер

Если внутреннее пространство разделить двумя уплотнительными кольцами на три зоны, впитывание влаги будет происходить постепенно.

Влагоотделитель-охладитель

В него можно превратить морозильную камеру обычного холодильника.

Видео на тему

Нет комментариев

Самодельный силикагелевый фильтр для очистки сжатого воздуха от масла и воды.

Простой установкой малого фильтра для очистки воздуха в воздушную магистраль перед краскопультом проблему коренным образом не решить. Поэтому, я принял решение соорудить фильтр для очистки сжатого воздуха от влаги и масляных паров своей собственной конструкции, впрочем, как и многое другое оборудование для гаражного ремонта и покраски.

Столкнувшись с этой проблемой вживую, я немного порылся в интернете и нашел информацию о том, что очень хорошо отбирает влагу и масло — силикагель.

Встал вопрос, как это дело использовать в целях очистки подаваемого в краскопульт воздуха от масла и влаги. На форуме некоторые автомастера советовали, засыпать его в большие влаго- маслоотделители. Но я очень скептически к этому отнесся, и решил соорудить самодельный корпус для фильтра.

Ниже, я подробно расскажу, как его сделать своими руками.

Если вы дружите со сварочным аппаратом, то это не составит особого труда.

Для изготовления фильтра потребуется:

труба диаметром 100 мм – 65 см,
старый огнетушитель (вернее, его верхняя часть с пробкой на резьбе),
любая металлическая сетка или лист с прорезями,
две гайки 12 мм с шагом 1,25,
лист железа толщиной 3мм, размерами 25х30 см ( толщина и размеры существенной роли не играют)

Итак, начнем.

Пошаговая инструкция с фото

Такой же вырез, как с этой стороны, делаем и с другой стороны трубы, т.е. симметрично по диагонали.

Прикладываем сетку строго по верхнему срезу и привариваем, то же самое, проделываем с обратной стороны.

В итоге должна получиться вот такая конструкция.

Отрезаем, от огнетушителя горлышко с резьбой, предварительно открутив крышку (пробку).

Привариваем часть огнетушителя с резьбой к верхней части нашего фильтра.

Привариваем это всё по местам, на 12-ти миллиметровые отверстия накладываем гайки и обвариваем.

Получаем, вот такую конструкцию…

внизу — штуцер,
сверху – быстросъемный разъем.

Если очень хочется то сверху, на место быстросъемного разъема можно поставить редуктор с манометром.

Что делать со шлангами?

Напомню вам о том, что шланги уже запачканы парами масла… Что же делать?

Нужно взять мовильник с чистым бачком, залить в него литр обезжиривателя, и под давлением промыть шланги. Если шланги не разборные, концевики (быстросъемы) завальцованы, тоже не проблема — в быстросъем вставить штуцер, чтобы он открылся, и всё промывается наилучшим образом. Для гарантии чистоты шлангов, можно процедуру повторить.

Промытые шланги повесить в теплое место, чтобы остатки обезжиривателя испарились и можно работать.

Вот и всё, дерзайте, у вас всё получится.

Удачи. С уважением, Сергей. Svpomohu.ucoz.ru специально для сайта Сам Автомастер

Как сделать воздушный фильтр для компрессора своими руками

Базовое устройство воздушного компрессора

Компрессор воздушный сделанный своими рукамиОсновным требованием, предъявляемым к устройствам, подающим на краскопульт сжатый воздух, является постоянная и равномерная подача воздуха. Продаваемые в магазинах запчастей автонасосы по праву называются компрессорами, но только годны они для подкачки шин. Попробуйте подключить его к аэрографу и окрасить эмалью какую-нибудь поверхность. Результат окажется плачевным – вместо глянцевого блеска однородного слоя, будут матовые пятна и потеки лака.

Это произойдет потому, что на выходе автоматического насоса из-за конструктивных особенностей воздух пульсирует. Сгладить пульсации можно только с помощью ресивера – сосуда для содержания созданного насосом сжатого газа. По своей сути он является объемной камерой, в которой давление воздуха превышает атмосферное в несколько раз. Поэтому к ресиверу выдвигаются следующие требования – его стенки должны быть прочными и герметичными.

Итак, даже самый элементарный вариант изготовления воздушного компрессора для покраски предполагает наличие нагнетателя (ручной насос, поршневой компрессор и т.д.) и емкости для содержания сжатого воздуха. Причем объем ресивера должен быть таким, чтобы выход газа был равномерным на всем этапе покраски детали. Более продвинутые модели оснащаются системой автоматики, обратными клапанами, масловлагоотделителями и пылезащитными фильтрами. И весь этот конгломерат примочек входит в компрессор, изготовление которого мы рассмотрим.

Подготовка нагнетателя

В качестве устройства, подающего воздух в ресивер, возьмем компрессор от старого бытового холодильника.

Его основные достоинства:

1) Надежность (эти моторы гоняют хладоген по радиаторной решетке десятилетиями)2) Дешевая цена (если повезет можно получить эту деталь бесплатно)

3) Наличие регулирующего реле.

Если есть на примете старый холодильный агрегат, то демонтировать компрессор с него не составит труда. Если у вас есть несколько нерабочих морозильников, то, делая выбор, имейте в виду – двигатели импортных меньше вибрируют, а старые советские хоть и шумные, но выдают большее избыточное давление.

Для выполнения работ потребуются кусачки, универсальная отвертка “на 3”, набор ключей. Первым делом демонтируем трубки двигателя, ведущие к радиаторной решетке, перекусив их кусачками. Причем именно перекусив, а, не перепилив ножовкой по металлу. Хотя во втором случае срез будет более ровным, но внутрь трубочек непременно попадет металлическая стружка. Впоследствии при включении двигателя эти твердые частицы выведут поршневую систему из строя в течение нескольких минут.

Откусываем провода, ведущие к реле, оставляя куски длиной 15-25см. После этого можно откручивать компрессор. Главное не забыть промаркировать верхнюю крышку регулировочного реле пока оно стоит на своем месте. Работа этого устройства основана на использовании сил гравитации, поэтому оно чувствительно к положению в пространстве.

На большинстве моделей бытовых холодильников верхняя крышка маркируется стрелочкой. Но лучше перестраховаться и поставить собственную метку. Демонтировав нагнетатель, забираем с собой весь его крепеж, самое главное не забыть демпферные резинки, они заметно снижают вибрацию.

Демонтировав двигатель с реле, нужно убедиться в их работоспособности, чтобы быть уверенными, что эти устройства в нашем изделии будут работать исправно. Для этого подадим временное питание на регулировочное реле. Это можно сделать при помощи штепсельной вилки с кусочком провода длиной 50см. Делаем скрутку с проводами из реле, изолируем места соединения и развальцовываем сплющенные при демонтаже трубки для обеспечения циркуляции воздуха.

Устанавливаем компрессор так, чтобы промаркированная крышка реле была вверху, подаем на вход схемы 220в. Если регулирующее устройство функционирует, то двигатель начнет работать, прокачивая через себя воздух. При этом одна из трубок будет всасывать воздух, а другая выдувать. Маркером рисуем на патрубках направление движения воздуха, так мы не перепутаем при последующем монтаже вход и выход. После этого даем поработать нагнетателю минут 5-10, если он работает равномерно без изменения тональности гудения и сбоев, значит, двигатель исправен и пригоден для установки в устройство компрессор воздушный, для покраски своими руками, который мы будем использовать в ремонтных работах.

Подготавливаем второй из базовых элементов

Компрессор воздушный, сделанный своими руками, часто надежнее и долговечнее заводского В качестве ресивера лучше всего использовать корпус огнетушителя объемом от 10 литров, запорно-пусковое устройство (ЗПУ) которого имеет наружную резьбу три четверти дюйма. Следует обратить внимание, что в качестве баллона стоит выбирать литые, бесшовные огнетушители (как правило, маркируемые ОУ). Их корпуса рассчитаны на огромную нагрузку, на заводе они выдерживают испытание на прочность при внутреннем давлении в 1000 атмосфер (для наших нужд с большим запасом хватит 10-20).

Вывернув ЗПУ из корпуса огнетушителя при помощи фонарика, исследуйте состояние внутренней поверхности ресивера. При наличии малейших следов коррозии избавляемся от неё с помощью специальных смесей для удаления ржавчины. При желании выполнить компрессор в одной цветовой гамме, для этого счищаем старую краску с корпуса до металла. Затем грунтуем и окрашиваем в новый цвет. Итак, основные комплектующие готовы. Для того чтобы дальше собирать компрессор воздушный для покраски, следует отправиться на закупки.

Закупаем дополнительные комплектующие

Для дальнейшего создания компрессора потребуется приобрести некоторые элементы:

1) Масло для двигателей вязкостью 10W40. Его требуется грамм 350-400, поэтому лучше взять на разлив, ну или купить литр фасованного. Если осталось полусинтетическое масло после смены автомобиля – вообще замечательно, можно смазку не покупать.2) Армированный маслобензостойкий шланг длиной 1-1.5м, внутренним диаметром соответствующий патрубкам компрессора, демонтированного из холодильника3) Автомобильные хомуты с затягивающимся винтовым креплением4) Фильтр для грубой очистки топлива бензиновых двигателей5) Фильтр системы питания дизелей6) Маслобензостойкий силиконовый герметик7) Тумблер отключения (подойдет обычный накладной выключатель бытовой электропитающей сети)8) Уплотнительная фум-лента9) Двужильный провод в двойной изоляции сечением в 2.5 кв мм длиной около 5 метров10) Шаровый кран для газовых магистралей11) Реле регулировки давления в ресивере (РМ-5 или РДМ-5)12) Кислородный редуктор13) Водопроводная крестовина с наружной резьбой три четверти дюйма

14) Обратный (запорный) клапан

Закупив все необходимое, можно собрать компрессор воздушный своими руками. Перед выполнением работ произведем замену масла в двигателе нагнетателя.

Первое техобслуживание нагнетателя компрессора

Компрессор воздушный, сделанный своими руками для гаражаЗалитое при изготовлении холодильника в двигатель минеральное масло (веретенка) на всем сроке работы не контактирует с атмосферой – система полностью герметична. Компрессор имеет свойство “потеть” маслом, при замкнутой системе это не страшно – влетевшие капельки возвращаются обратно.

Разорвав контур, мы подвергаем веретенку воздействию атмосферы, и она быстро теряет свои смазывающие функции. Если оставить такое масло в нагнетателе, поршни начнут быстро изнашиваться и двигатель придет в негодность. Поэтому лучше его сразу поменять на моторное полусинтетическое, имеющее дополнительные присадки.

Помимо входного и выходного патрубков корпус компрессора от холодильника содержит третью трубочку, конец которой запаян. Он изначально спроектирован для смены смазывающего состава двигателя. Закупоренную часть патрубка следует удалить. Для этого по окружности аккуратно надпиливаем заливную трубку, ни в коем случае не стараясь пропилить стенки. Иначе внутрь двигателя попадут металлические частицы.

Надпиленный конец отламываем, а оставшийся патрубок развальцовываем при помощи шила. Затем сливаем старое масло в какую-нибудь емкость, чтобы определить требуемый для замены объем. Полусинтетику заливаем, используя шприц. После заправки маслом, регламентный патрубок закупориваем при помощи винтика с намотанной на него фум-лентой.

Компрессор воздушный для покраски – финальный этап сборки

На место ЗПУ в корпусе огнетушителя вворачиваем водопроводный четвертник, предварительно обмотав его резьбу фум-лентой для уплотнения. В дальнейшем на всех винтовых соединениях конструкции используем этот материал для подмотки. Также для надежности поверх фум-ленты наносим маслобензостойкий герметик.

На верхний вывод крестовины через переходный фитинг наворачиваем реле регулятор давления в ресивере. К одному из оставшихся входов четвертника приворачиваем обратный клапан, а к нему штуцер для подключения маслобензостойкого шланга. Обратный клапан защищает нагнетатель от избыточного давления воздуха в ресивере. На последний оставшийся свободный ввод накручиваем кислородный редуктор, к нему присоединяем запорный кран, чтобы иметь возможность перекрывать выход газа при смене пневмоинструментов.К крану приворачиваем переходной штуцер для подключения шланга краскопульта или подкачивающего пистолета. Редуктор позволит свести на нет скачки давления нагнетателя и выдать равномерную струю плотного воздуха.

Далее обеспечиваем защиту двигателя от пыли и краскопульта от влаги и масла. Для этого перед воздухозаборным патрубком нагнетателя устанавливаем фильтр грубой очистки бензиновых двигателей. Его мембраны защитят всю систему от попадания твердых частиц. Микроскопические капельки жидкости, которые могут попасть в автоэмаль, задержит дизельный фильтр. Его мы устанавливаем на выход нагнетателя, который имеет свойство “потеть” маслом. Осталось сделать последние шаги – закрепить все элементы на одной раме, подключить питание и отрегулировать рабочее давление в камере ресивера.

Один из вариантов сборки на одной базе – прикрепить все детали к деревянной доске при помощи жестяных полосок и саморезов. Единую раму можно оснастить для мобильности колесиками от мебельной фурнитуры. Питание подаем через закупленный выключатель.

Итак, воздушный компрессор для покраски готов. Чтобы он прослужил долго, раз в год меняйте фильтра и масло. Удачи!

«Питер — АТ»

ИНН 780703320484

ОГРНИП 313784720500453

Источник

Назначение влагоотделителя в компрессорах

Чем чревато попадание посторонних включений в рабочий орган компрессора?

Смешение влаги и остатков масла приводит к получению эмульсии, способной создавать засоров каналах компрессора, по которым подается воздух. Эмульсия по своему составу, по определению не может соответствовать нормативам, принятым для ее использования в промышленности и пр.
При воздействии низких температур вода, попавшая в каналы подачи воздуха, замерзает, а это приводит к их закупорке или повреждению.
В каналах подачи воздуха начинает образовываться ржавчина, которая рано или поздно приводит к перекрытию воздуха.
Попадание влаги в пневматический инструмент приводит к коррозии деталей и выхода инструмента из строя.
Наличие влаги в подаваемом воздухе делает невозможным созданием качественного покрытия поверхности.

Сфера использования влагоотделителей

Без сжатого воздуха невозможна работа подразделений, в которых применяют пневматический инструмент.

Большая часть оборудования, используемая при выпуске лекарств, работает исключительно с использованием воздуха.

Устройство и принцип работы

Конструкция фильтра не отличается сложностью. Она состоит из:

Корпуса, который закрепляется на пневмопроводе и представляет собой основу для влагоотделителя.
Стакана, формирующего полость, в которую устанавливают ряд деталей, например, фильтрующее устройство, задвижку, рабочее колесо, дефлектор.

Разновидности систем очистки воздуха

Для очистки воздушного потока воздуха, подаваемого в компрессор, применяют следующие типы фильтров:

Использующие в своей работе принцип циклона.
Заполненные влагопоглощающим материалом.
Холодильного принципа действия.

Вихревые фильтры

Влагомаслоотделители адсорбционные

Модульные системы очистки

Изготовление влагоотделителя своими руками

Самодельный влагоотделитель циклонного типа

Последовательность изготовления циклона своими руками выгладить примерно так:

На расстоянии 120 мм от нижней заглушки в стенку необходимо вварить патрубок через него будет поступать поток воздуха
Патрубок целесообразно вварить так, что бы его осевая линия была расположена под некоторым углом к верхней поверхности циклона.
По центру верхней заглушки необходимо вварить патрубок для выхода очищенного потока воздуха.
По центру нижней заглушки необходимо установить сливной патрубок.

Адсорбер

Для расчета объема требуемого количества этого вещества можно использовать следующую формулу – на каждые 800 литров воздуха в минуту потребуется порядка 1 кг силикагеля.

В качестве контейнера для размещения сорбента можно применить водный фильтр.

Самодельный охладитель

Некоторые особенности изготовления влагоотделителя своими руками

Корпус этого устройства, изготовленного своими руками должен обладать герметичностью и способностью выдерживать высокое давление.
При установке патрубков и штуцеров своими руками необходимо использовать сварку и пайку. Если есть возможность, то целесообразно использовать полуавтоматическую сварку, выполняемую в среде защитных газов.
Диаметр устанавливаемых патрубков и должен обеспечивать свободный проход воздушного потока в устройство и из него.
Самодельное устройство, собранное своими руками должно предельно точно отвечать требованиям, которые предъявляет компрессор к качеству воздуха.

Достоинство и необходимость эксплуатации влагоотделителя

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Компрессорное оборудование бывает разного типа. Одни подают чистый воздух, а другие — загрязнённый. Эта классификация разделяет оборудование по типу масляного снабжения. Принято считать, что агрегаты, работающие без заправки маслом, способны обеспечить минимальный уровень очищенного потока.

Это не является недостатком или недоработкой конструкции. Компрессор такого типа нашёл своё широкое применение в различных рабочих процессах, которые не требуют качественной предварительной подготовки воздушной массы. Модели без масляной ёмкости оснащаются фильтрационной системой. Для этого используют влагоотделитель для компресса, который способствует разделению масляных компонентов и поступающего воздушного потока.

Описание устройства

Под влагоотделителем подразумевают фильтрационное средство высокого качества. Оно обеспечивает оптимальные характеристики при работе оборудования, а также очищает состав воздушной среды, которая выпускается пневматической системой. Современные модели компрессоров нередко дополняют панельным или масляным фильтром, который выполняет тщательную подготовку рабочей смеси.

Это немаловажный этап фильтрации для пневматической системы, которая занимается обслуживанием негабаритного инструмента. Стандартные модели влагоотделителей для компрессоров чаще используют в автомобильных мастерских, а также на производственных линиях, где рабочие выполняют большой объем лакокрасочных операций.

В результате тщательной очистки и переработки пневматическая система выпускает воздух, в котором отсутствуют частицы влаги. Благодаря своим свойствам влагоотделители используют для правильной работы и эксплуатации пескоструйного строительного аппарата.

Принцип работы

Влагоотделитель начинает обрабатывать сжатый воздух перед подачей его в пневматическое оборудование. Важно помнить, что краскопульты нельзя использовать без этого устройства, чтобы оно не вышло из строя раньше времени, а также для обеспечения высокого качества нанесения краски на поверхность. В процессе фильтрации струя проходит этап очистки, поэтому из воздуха удаляются мелкодисперсные жидкие частицы, а также мелкие твердотельные элементы.

В зависимости от типа и конструкции устройства принцип действия влагоотделителя может немного изменяться. Сегодня среди большого и разнообразного выбора представлены следующие варианты:

Чаще всего используют вихревые и циклонные устройства влагоотделителей для оборудования компрессора. Устройство помогает эффективно задерживать частицы воды благодаря искусственно созданному завихрению воздушного потока.

Жидкость оседает на поверхности стенок, поэтому в пневматическую систему поступает чистый сжатый воздух. Чтобы обеспечить максимальную эффективность работы влагоотделителя, внутреннее пространство дополнено лопастями. Когда они приводятся в движение, то тщательно собирают водяные и масляные частицы. Они выводятся в специальный отводчик для конденсата. Жидкие фракции задерживаются и блокируются при помощи мембран.

Технические характеристики

Размер фракции влияет на качество очистки воздушной массы. Аппараты для промышленного применения используют для тонкой водной подготовки. Они отсекают мелкие частицы, размер которых составляет около 5 мкм. Чаще всего стандартные модели влагоотделителей оснащены фильтрами, фракция которых составляет около 15 мкм.

Во время выбора особое внимание нужно обращать на уровень поддерживаемого давления. В большинстве случаев фильтр для компрессора среднего звена функционирует в режиме 7 бар. Этот параметр не влияет на качество итоговой работы. Но пользователи должны учитывать план соответствия фильтра к компрессорам. Сопоставлять нужно уровень мощности и нагрузки, которые возникают во время циркуляции сжатого воздуха под давлением внутри системы.

Виды влагоотделителей

Существует несколько типов влагоотделителей, которые используют для бытовых и промышленных целей. Перед покупкой нужно определить задачи и сопоставить их с техническими характеристиками, чтобы подобрать оптимальный тип влагоотделителя. Среди большого и разнообразного выбора можно найти:

вихревые фильтры;
модульные системы для очистки сжатого воздуха;
влагомаслоотделитель для компрессора.

Особенности последнего типа устройства заключается в эффективной очистке от воды, твёрдых элементов и масла. Их устанавливают на масляные компрессоры, которые могут интенсивно обрабатывать детали при помощи смазочного состава. Крупные производственные предприятия с большим объёмом работы нередко используют и модульные системы фильтрации.

В такой конструкции влагоотделитель — это функциональный и важный компонент, но он не служит в качестве самостоятельного рабочего фильтра.

Управление модульной системой осуществляется контроллером, который подаёт разные команды не только фильтру, но и другим узлам в агрегате.

Критерии выбора

В зависимости от области применения, изменяются и требования к очистке. Если нужно покрасить поверхность при помощи пневматического пистолета, но необходимо обратить внимание на маленькую пропускную способность фильтра. Лучше отдавать предпочтение тонкой очистке.

Во время производственного процесса могут быть минимальные требования к качеству фильтрации. Но в таком случае особое внимание уделяется объёмам выпуска. Специалисты рекомендуют смотреть на перечень инородных частиц, которые собирает фильтр. Оптимальное решение — влагомаслоотделитель для компрессора, которые обрабатывает из воздушной струи частицы воды и масла.

Если для работы необходим фильтр для сбора излишков влаги, то можно приобрести и осушители. Но они не гарантируют высококачественное избавление от разных фракций, частиц и инородных тел.

Изготовление своими руками

Самодельный влагоотделитель состоит из старого или использованного пропанового баллона, штуцера и трубок. Заготовку для корпуса устанавливают в вертикальном положении. К верхней части необходимо приварить штуцер для входа воздуха. Специалисты рекомендуют смещать его ближе к краям баллона. Далее, необходимо сделать входной патрубок, для которого можно использовать трубу.

Для отвода влаги делают отверстие, оснащённое клапаном. Оно должно располагаться в нижней части конструкции. На этом этапе во время изготовления влагоотделителя необходимо продумать, выполнить расчёты и сделать наполнитель. В качестве сорбирующего материала используют древесную стружку, которое можно наполнить внутреннюю нишу баллона. Важно помнить, что нельзя плотно укладывать ёмкость. Внутри системы воздух должен циркулировать свободно.

Влагоотделители адсорбционного типа

Чтобы сделать такой влагоотделитель своими руками для использования в компрессорах, необходимо использовать масляные и водяные фильтры от автомобиля. Не нужно изменять первоначальное расположение корпуса, штуцеров и спускного устройства для сбора конденсата.

Вводное отверстие фильтра необходимо изменить. Для этого устанавливают трубку из прочной стали. Чтобы обеспечить стабильную работу устройства лучше всего использовать встроенный фильтр. Второе отверстия плотно закрывается резьбовой пробкой. Чтобы она лучше держалась, сажать её необходимо на герметик.

Между внутренней стенкой корпуса и наружным диаметром фильтра есть кольцевой пространство. Его необходимо заполнить адсорбентом. Человек, который самостоятельно делает влагоотделитель, должен помнить, что поглощение влаги должно происходить постепенно. Для этой цели используют резиновые уплотнительные кольца.

Они могут использоваться для разделения внутреннего пространства корпуса на три зоны. Если влагоотделитель будет использоваться нечасто, то внутреннее пространство и кольцевой зазор можно заполнить силикатным гелем. После этого можно собирать устройство и обрабатывать соединительные элементы. При соблюдении этих правил можно сделать влагоотделитель для компрессора своими руками с минимальными затратами.

Чтобы рассчитать требуемое количество силикатного геля, необходимо использовать следующую формулу: на 830 л/мин сжатого воздуха берут 1 кг адсорбирующего вещества. Силикатный гель является регенерируемым веществом. Чтобы возобновить его первоначальные свойства, необходимо поместить вещество в духовку на 2−3 часа. Специалисты рекомендуют использовать силикатный гель, который имеет цветовой индикатор. Когда поры будут наполнены влагой, то цвет изменится, и можно его подсушить.

Требования для установки

При эксплуатации влагоотделителя необходимо учитывать несколько основных правил и требований:

Устанавливать устройство можно строго в вертикальном положении и надёжно фиксировать его внутри корпуса.
Во время подключения нужно проверить направление движения воздуха.
Если покупать готовую конструкцию, то на корпусе направление указано в виде стрелок.

При соблюдении этих правил влагоотделитель будет функционировать правильно и обеспечит высокое качество.

Преимущества фильтров циклонного типа

Влагоотделители значительно упрощают работу пневматического пистолета и компрессора. Они обеспечивают стабильную работу техники. Можно выделить следующие преимущества фильтров циклонного типа:

простая конструкция;
приемлемая стоимость;
максимально высокая эффективность;
удержание крупных частиц конденсата;
простое техническое обслуживание;
регенерация и полное восстановление первоначальных свойств;
обеспечение предварительной грубой очистки.

Влагоотделители для компрессоров и пневматических пистолетов являются эффективным инструментом, без которого невозможно представить работу этой техники. Они качественно подготавливают сжатый воздух к дальнейшему применению. Фильтры отделяют первичную влагу, частицы масла, а также загрязнения разной фракции и другие твёрдые частицы. Любая пневматическая сеть должна оборудоваться влагоотделителем, который очистит воздух для дальнейшего применения.

Не обязательно покупать компрессор для покрасочных работ или подкачки колёс — вы можете сделать его своими руками из бывших в употреблении деталей и узлов, снятых со старой техники. Мы расскажем вам о конструкциях, которые собираются из подручных материалов.

Для того чтобы смастерить компрессор из деталей и узлов бывших в употреблении, нужно хорошо подготовиться: изучить схему, найти в хозяйстве или докупить некоторые детали. Рассмотрим несколько возможных вариантов для самостоятельного конструирования воздушного компрессора.

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

манометр (как для насоса, водонагревателя);
фильтр для дизеля;
фильтр для бензинового мотора;
реле давления;
тумблер электрический;
регулятор давления (редуктор) с манометром;
армированный шланг;
водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
материалы для создания рамы — металлической или деревянной + мебельные колёсики;
предохранительный клапан (для сброса избыточного давления);
пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

Этапы сборки

До начала сборки нужно подготовить мотор-компрессор и баллон огнетушителя.

1. Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой. Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать.

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Воздушный компрессор из автодеталей

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

Компрессоры с использованием в качестве ресиверов всяких ненужных вещей

Если при выборе компрессоров и моторов народные умельцы остановились на узлах от холодильников и автомобилей, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.

Если под рукой есть ресивер от КрАЗ, можно получить агрегат с минимальными трудовыми затратами: в нём уже вкручены все патрубки.

Компрессорная установка с ресивером от КрАЗа

Если вы обладатель ненужного оборудования для подводного погружения, можете и его использовать в работе.

Ресивер из баллонов акваланга (этап монтажа — без конденсаторной батареи)

Почти у каждого дачника с плитой на газовых баллонах найдутся эти ненужные ёмкости.

Компрессоры с ресиверами из газового баллона

Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не нужно его выбрасывать. Используйте его в качестве ресивера, вынув резиновую мембрану.

Ресивер из гидроаккумулятора

Расширительный бачок от ВАЗ — недорогая покупка, даже если он новый.

Ресивер — расширительный бачок от автомобиля ВАЗ

Следующая идея для установщиков кондиционеров, у которых остались фреоновые баллоны и детали сплит-систем.

Фреоновый баллон в качестве ресивера

Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.

Ресивер из колеса

Об этом опыте предлагаем вам посмотреть видео от автора конструкции.

No related posts.

Источник

Некоторые особенности изготовления влагоотделителя своими руками

Может показаться, что сделать это устройство своими руками довольно просто, но при всем этом нужно всегда держать в голове о том, что некачественно выполненная работа может привести к тому, что будет оказано негативное воздействие на качество выполняемых работ. К примеру, при работе с пневматическим инвентарем, могут появляться перебои в их работе, из-за воды и мусора попавшего в турбину либо подшипниковый узел. Либо при покрытии поверхности лаком будут образованы недостатки покрытия. При сборке влагоотделителя своими руками можно использовать некие практические советы:

Корпус этого устройства, сделанного своими руками должен владеть плотностью и способностью выдерживать высочайшее давление.
При установке патрубков и штуцеров своими руками нужно использовать сварку и пайку. Если есть возможность, то целенаправлено использовать автоматическую сварку, выполняемую в среде защитных газов.
Поперечник устанавливаемых патрубков и должен обеспечивать свободный проход воздушного потока в устройство и из него.
Самодельное устройство, собранное своими руками должно максимально точно отвечать требованиям, которые предъявляет компрессор к качеству воздуха.

Сфера использования влагоотделителей

В принципе, такие устройства используют фактически всюду, где используют сжатый воздух, вырабатываемый компрессором – в окрасочных цехах, при чистке рабочих мест. Их устанавливают и в централизованных сетях подачи воздуха, к примеру, в штамповочных либо ковочных цехах. С его помощью делают чистку оборудования, установленного в котельных, сантехники его употребляют для продувки канализационных систем.

Без сжатого воздуха невозможна работа подразделений, в каких используют пневматический инструмент.

Большая часть оборудования, применяемая при выпуске фармацевтических средств, работает только с внедрением воздуха.

Автоматические сварочные косильной лески, используемые в кузовной сборке автомобилей, работают от пневматического привода и внедрение неочищенного потока воздуха рано либо приведет к ее выходу из строя. А это повлечет за собой дорогостоящие ремонтные работы и суровое понижения срока эксплуатации дорогостоящего технологического оборудования.

Самодельный влагоотделитель циклонного типа

Если возможность раздобыть фильтр грубой чистки от грузовиков DAF либо Iveco (такие фильтры приспосабливаются легче всего) отсутствует, то ничего неосуществимого нет в изготовлении рассматриваемого устройства своими руками.

Для циклонного влагоотделителя потребуются старенькый баллон от сжиженного газа (либо корпус огнетушителя), штуцер-переходник и две железные трубки. Сначала на деньке баллона производится отверстие под конденсатоотводчик (но возможно обойтись и без этого, если в деньке нижней части баллона либо корпуса приварить обыденный кран). Выходной штуцер вваривается в высшую часть баллона.

По периметру корпуса привариваются три ножки под углом в 120º. Ножки снабжаются пятами для устойчивого расположения влагоотделителя. После чего корпус можно окрасить. Входной патрубок вваривается таким макаром, чтоб меж ним и краном для спуска конденсата было расстояние более 120…150 мм.

Воздушный фильтр для компрессора своими руками

К верхнему штуцеру можно приспособить сетчатый металлической фильтр. Для этого верхний штуцер выполняется составным: сначала между ним и корпусом приваривается толстостенная шайба с сеткой, а уже к ней – верхний штуцер. Впрочем, такая перестраховка нужна только в том случае, когда воздух в помещении, где выполняется окрашивание, загрязнён мелкодисперсной пылью.

Модульные системы очистки

Применение этого типа фильтрующего устройства позволяет добиться практически идеального качества потока воздуха, подаваемого в компрессор. Такие системы устанавливают на финишном участке подготовки воздуха.

Адсорбер

Для расчета объема требуемого количества этого вещества можно использовать следующую формулу – на каждые 800 литров воздуха в минуту потребуется порядка 1 кг силикагеля.

В качестве контейнера для размещения сорбента можно применить водный фильтр.

Вихревые фильтры

Воздушный фильтр для компрессора: устройство и принцип монтажа

Фильтр-влагоотделитель для сжатого воздуха состоит из корпуса с резьбовым соединением, резервуара для фильтрата и фильтрующего элемента. Сам же фильтрующий элемент представляет собой мелкопористую сетку из медного сплава. В некоторых моделях он меняет свой цвет при достижении им максимального уровня загрязнения, после которого требуется замена фильтрующего элемента. Также некоторые модели оснащены небольшим краном внизу резервуара для стравливания лишней влаги. Чаще всего используют воздушный фильтр регулятор давления с манометром.

Фильтр-влагоотделитель должен подключаться в самое начало пневмолинии, непосредственно на компрессор перед монтажом шланга. Ни в коем случае не следует подключать их после масляного лубрикатора.

Что собой представляет устройство и для чего используется

Влагоотделители отличаются по своей конструкции и принципу работы. Стоимость заводской модели немалая, она зависит от мощности аппарата и его производительности. Существует также несколько самодельных схем, которые помогут в домашних условиях сделать надёжный и эффективный влагоотделитель.

Чтобы убрать влагу из компрессора, можно использовать низкую температуру, центробежную силу или специальные фильтры. Главная задача – убрать лишнюю влагу до того, как воздушная смесь попадёт в компрессор. Для создания подобного устройства необходимо чётко соблюдать инструкции опытных механиков и проводить сборку деталей в соответствии с указаниями.

Воздушный фильтр для компрессора купить было бы слишком просто. Своими руками.

По условиям применения

Это очень важный критерий выбора необходимого агрегата. Например, для использования в автомобильном цеху, в котором регулярно проводятся красочное покрытие кузовов и других деталей, подойдёт оборудование абсорбционного типа. Оно лучше всего будет впитывать влагу и прослужит максимум времени без обслуживания.

Что касается механизмов рефрижераторного типа, то они наиболее удобны в промышленных целях на химических заводах, где в воздухе могут присутствовать не только влага и масла, но ещё и химические соединения. А мембранные конструкции идеальны для применения в домашних условиях, например, после ручной мойки машины в качестве автомобильного фена.

Ведущие производители влагоотделителей

Как промышленные, так и бытовые осушители применяются довольно широко, поэтому стоит узнать, на каких именно марках останавливают свой выбор профессионалы. Рассмотрим наиболее распространённые бренды приборов.

MARK. Известный производитель, который предоставляет покупателю продукцию высокого качества. Торговая марка специализируется на всех видах влагоотделителей. Все они характеризуются долговечностью и практичностью.
KRAFTMANN. Немецкая компания, являющаяся ведущей на промышленном рынке. Производит только абсорбционные и рефрижераторные осушители компрессоров. Выпускает несколько серий с изменённым типом контроля.
EKOMAK. Осушители сжатого воздуха, которые делятся на приспособления по сериям холодной и горячей регенерации. Такие приборы отлично подходят для эксплуатации в цехах и на заводах.

Повысить качество осушения можно путём установки нескольких ступеней влагоотделителей

Заявленные бренды считаются одними из самых дорогих на рынке, поэтому можно отдать предпочтение более дешёвым агрегатам, нисколько не уступающим по качеству.

По техническим параметрам

При использовании пневматического оборудования, независимо от целей, ему необходимы осушители, работа которых будет соответствовать стандартам ГОСТа и ISO 8573-1. Рассмотрим, каких именно параметров следует придерживаться:

класс влаги 1.4.1, температура точки росы не более 3ºС;
диапазон давления должен быть в пределах от 3 до 7 бар;
температура воздуха на входе до 35ºС.

Мембранные конструкции допускается использовать в пожароопасных помещениях

Желательно выбирать прибор, который может работать с небольшим температурным запасом. Например, в жаркое время прибор должен беспрепятственно работать при температуре 50ºС.

По пропускной способности

Что касается пропускной способности приборов, то для разных условий она варьируется. Самым оптимальным считается диапазон 5,2-8 м³/мин. Таких характеристик будет достаточно, чтобы одинаково использовать устройство в домашних и в промышленных целях.

Мембранные конструкции можно эксплуатировать на улице

Как выбрать конструкцию, чтобы не наделать ошибок

Если вы, как хозяин дома, совершенно ничего не смыслите в таких установках, как осушители, лучше доверить право выбора профессионалу. Он поможет более точно определить тип конструкции, который необходим. Подготовьтесь рассказать ему о том, в каких условиях будет эксплуатироваться данный механизм.

Мембранные модели имеют две колоны: в первой происходит осушение, а во второй восстановление

Адсорберы

По мере насыщения влагой сорбент следует менять.

Испытываем и настраиваем самодельный компрессор для покраски авто

Изготовив мощный компрессор своими руками, следует подключить к нему краскопульт.

Положение тумблера установить в неактивную позицию, вилку подключить к электрической цепи.
Изначально реле установить на невысоком значении и запустить установку. Контролировать работу по показаниям манометра. Сейчас пользователю следует убедиться в исправности реле, оно должно размыкать цепь при превышении показателей.
Для проверки отсутствия протечек применяется мыльный раствор, которым смачиваются все соединения.
Теперь краскопульт включают для освобождения ёмкости от воздуха. Если система исправна, после падения давления аппарат должен включиться.

Если устройство прошло все этапы проверки, рекомендуется опробовать аппарат в деле, попробовав провести покраску элемента кузова. Наибольшее внимание уделяется качеству слоя и состава, а также стабильности работы.

Испытываем и настраиваем самодельный компрессор для покраски авто

Необходимые материалы

Правильно подготовить материалы – половина успешно выполненной работы по сборке компрессорной установки. Для создания классического аппарата с работой от сети 220 В потребуются:

Хороший воздушный фильтр для компрессора, своими руками, за копейки. #компрессордляпокраски

манометр;
реле для контроля давления;
редуктор со встроенным фильтром защиты от масла и влаги;
очистной фильтр от бензинового мотора;
крестовина для воды с внутренней резьбой;
переходники под резьбу;
хомуты или стяжки;

Изготовление воздушного электрического компрессора своими руками

двигатель;
ресивер;
моторное масло;
переключатель для работы с напряжением 220 В;
латунные трубки;
шланг из материала, устойчивого к маслу;
доска;
медицинский шприц;
вещество для устранения коррозии;
шайбы, гайки и шпильки;
средство для создания герметичных соединений;
автоэмаль;
напильник;
небольшие колёса от игрушечных машин или мебели;
моторный фильтр от дизельного двигателя.

с советами:

Резервуар обязательно очищается изнутри и снаружи, иначе прогрессирующая коррозия создаст пробоину. Пескоструйная установка – один из самых эффективных и простых способов очистки. Пескоструйная камера своими руками создаётся с относительной лёгкостью.
До начала работ проводится рихтовка кузовных элементов. Можно пойти по стандартному пути и использовать молоток, вытяжки, споттер, а затем красить корпус, но разработанная технология PDR помогает устранить повреждение без покраски.
Обязательно окрашивание краскопультом проводится после нанесения грунта. Кислотная грунтовка для авто крайне эффективна, но имеет особенности работы и совместимости с другими материалами.
До окрашивания все прилегающие элементы либо демонтируются, либо оклеиваются, особенно это касается стёкол. При попадании краски на стекло есть риск повреждения материала в процессе устранения средства. Набор для ремонта автостёкол поможет восстановить стёкла от большинства повреждений. Рейлинги на крышу авто сложно демонтировать, лучше покрыть плёнкой и замотать скотчем.

Циклоны

Для сброса конденсата имеется дренажный вентиль.

Преимущество и важность применения

Присутствующая в воздухе влага почти всегда пагубно влияет как на оборудование, так и на процессы, которые с его помощью осуществляются. Прежде всего, страдает сам компрессор, внутри которого пар частично может превращаться в конденсат, то есть уже жидкую воду. Вода, как известно, способствует процессу коррозии.

Об особенностях сборки и установки дымохода для камина читайте тут.

Пошаговая инструкция по изготовлению биокамина представлена в этой теме.

Влагоотделитель-охладитель

можно сказать следующее: самодельные влагоотделители, конечно, уступают промышленным, но и недооценивать их не стоит.

Воздушный фильтр для компрессора своими руками

Воздушный компрессор необходим каждому автовладельцу, так как пользоваться услугами автомобильных сервисов при любой проблеме весьма дорого. Для городского автолюбителя, живущего в многоэтажном здании, достаточно компактного, переносного электрического насоса для накачивания шин. Если есть собственный гараж, компрессорное устройство – уже обязательная мера. Аппарат пригодится для подключения пневматического инструмента, для ремонта и окрашивания машины. Вполне возможно сделать компрессор своими руками, что поможет сэкономить до 50 % стоимости производственной установки.

Стук в картере

Появление стука в картере при работе агрегата вызывается следующими поломками.

Ослабли шатунные болты. Необходимо подтянуть болты с требуемым усилием.
Вышли из строя подшипники коленчатого вала. Требуется поменять подшипники.
Износились шатунные шейки коленвала и вкладышей шатуна. Устранение данных неисправностей заключается в обработке шатунных шеек до ремонтного размера. Вкладыши также меняются на аналогичные детали ремонтного размера.

Увеличенный расход воздуха

В первую очередь, нужно проверить воздушный фильтр: при необходимости почистить или заменить. Следующая причина – утечка газа в системе. Проверяем каждый сантиметр магистрали, а особенно места стыков и соединений. Последние обрабатываем герметизирующим материалом и фум-лентой.

Некоторые пользователи после очистки ресивера от конденсата забывают зафиксировать выпускной кран. Иногда в результате повышенного давления он сам сходит на пару миллиметров: подтягиваем до упора и проверяем давление в системе.

Двигатель гудит, но не запускается

Гудение двигателя без вращения его ротора может быть по причине низкого напряжения в сети, из-за чего ему не хватает мощности для запуска. В таком случае проблему можно решить установкой стабилизатора напряжения.

Также двигатель не в силах провернуть коленчатый вал, если давление в ресивере слишком велико, и происходит сопротивление нагнетанию. Если это так, то необходимо немного стравить воздух из ресивера, после чего настроить или заменить реле давления. Повышенное давление в ресивере может возникать и при неисправном клапане сброса. Его нужно снять и прочистить, а в случае его разрушения – заменить.

Схема устройства

Устройство воздушного поршневого компрессора достаточно простое. Основной его элемент – это компрессорная головка. По своей конструкции она схожа с цилиндром двигателя внутреннего сгорания (ДВС). Ниже приведена схема поршневого агрегата, на которой хорошо показано устройство последнего.

В состав компрессорного узла входят следующие элементы.

Цилиндр. Это объем, в котором сжимается воздух.
Поршень. Возвратно-поступательными движениями всасывает воздух в цилиндр либо сжимает его.
Поршневые кольца. Устанавливаются на поршне и предназначены для повышения компрессии.
Шатун. Связывает поршень с коленчатым валом, передавая ему возвратно-поступательные движения.
Коленчатый вал. Благодаря своей конструкции обеспечивает ход шатуна вверх и вниз.
Впускной и нагнетательный клапаны. Предназначены для впуска и выпуска воздуха из цилиндра. Но компрессорные клапаны отличаются от клапанов ДВС. Они изготовлены в виде пластин, прижимаемых пружиной. Открытие клапанов происходит не принудительно, как в ДВС, а вследствие перепада давлений в цилиндре.

Для уменьшения силы трения между кольцами поршня и цилиндром в компрессорную головку поступает масло. Но в таком случае на выходе из компрессора воздух имеет примеси смазки. Для их устранения на поршневом аппарате устанавливают сепаратор, в котором происходит разделение смеси на масло и воздух.

Если требуется особая чистота сжатого воздуха, например, в медицине или на производстве электроники, то конструкция поршневого агрегата не подразумевает использование масла. В таких аппаратах поршневые кольца выполнены из полимеров, а для уменьшения силы трения применяется графитовая смазка.

Поршневые агрегаты могут иметь 2 или больше цилиндров, расположенных V-образно. За счет этого повышается производительность оборудования.

Коленчатый вал приводится в движение от электродвигателя посредством ременного или прямого привода. При ременном приводе в конструкцию аппарата входят 2 шкива, один из которых устанавливается на валу двигателя, а второй — на валу поршневого блока. Второй шкив оснащается лопастями для охлаждения агрегата. В случае прямого привода валы двигателя и поршневого блока соединяются напрямую и находятся на одной оси.

Также в конструкцию поршневого компрессора входит еще один очень важный элемент – ресивер, представляющий собой металлическую емкость. Предназначен он для устранения пульсаций воздуха, выходящего из поршневого блока, и работает как накопительная емкость.

Благодаря ресиверу можно поддерживать давление на одном уровне и равномерно расходовать воздух. Для безопасности на ресивере устанавливают аварийный клапан сброса, срабатывающий при повышении давления в емкости до критических значений.

Чтобы компрессор мог работать в автоматическом режиме, на нем устанавливается реле давления (прессостат). Когда давление в ресивере достигает требуемых значений, реле размыкает контакт, и двигатель останавливается. И наоборот, при снижении давления в ресивере до установленного нижнего предела, прессостат замыкает контакты, и агрегат возобновляет работу.

Воздух на выходе имеет частицы воды

Если в выходящем из ресивера воздухе содержится влага, то качественно произвести покраску какой-либо поверхности не получится. Частицы воды могут присутствовать в сжатом воздухе в следующих случаях.

В помещении, где работает агрегат, повышенная влажность. Необходимо обеспечить помещение хорошей вентиляцией или установить на компрессор влагоотделитель (см. рис. ниже).
Скопилась вода в ресивере. Требуется регулярно сливать воду из ресивера через сливной клапан.
Неисправен водоотделитель. Проблема решается заменой данного элемента.

Снижение давления в системе при отключении питания

Проблема возникает чаще всего из-за утечек в одном или сразу нескольких элементах системы. В первую очередь, стоит проверить выпускной кран с поршневым клапаном, а также осмотреть всю магистраль, где нагнетается и удерживается давление.

На вооружение можно взять старый проверенный метод: смазать проблемные участки мыльным раствором. Утечка воздуха сразу даст о себе знать появлением пузырей. Появившиеся щели заделывают любым герметизирующим материалом: лучше в желеобразной консистенции, чтобы исключить отслоение.

Выпускной кран проверяется аналогичным образом. Если при фиксации в выключенном состоянии раствор пузырится, то деталь подлежит замене. При этом особое внимание необходимо уделить герметизации: монтируя новый кран, в обязательном порядке наматываем на резьбу сантехническую фум-ленту.

Важно! Перед тем как проводить ремонтные работы воздушной магистрали, необходимо стравить весь имеющийся в системе воздух. Иначе можно не только получить серьёзные ожоги, но и повредить шланги с клапанами.

Иногда для нормализации давления достаточно почистить все подвижные элементы – краны и заслонки от скопившейся грязи.

Падение производительности агрегата

Производительность аппарата может снижаться, если прогорают или изнашиваются поршневые кольца. В результате снижается уровень компрессии, и аппарат не может работать в стандартном режиме. Если этот факт подтвердится при разборке цилиндра, то изношенные кольца следует заменить.

Падение производительности могут вызвать и клапанные пластины, если они сломались или зависли. Неисправные пластины следует заменить, а засорившиеся – промыть. Но самая частая причина, вызывающая потерю мощности агрегата – это засорение воздушного фильтра, который следует промывать регулярно.

Область применения воздушных компрессоров

Воздушные компрессоры широко используются во многих областях деятельности человека. Данные аппараты незаменимы при проведении монтажных, столярных, строительных и ремонтных работ. Также воздушные аппараты с успехом применяются и в быту. Например, бытовой агрегат может использоваться для подкачки шин, проведения покрасочных работ, аэрографии и т.д. Как правило, это компрессор, имеющий электрический двигатель, работающий от сети 220 В. Для профессионального использования лучше подойдет роторный масляный агрегат, имеющий повышенный срок службы и не требовательный к частому обслуживанию.

Высока востребованность воздушных компрессоров и в промышленной сфере, в отраслях, где требуется использование сжатого воздуха.

Существуют аппараты с высокой степенью очистки воздуха. Их применяют на “чистых” производствах, например, в химической, фармацевтической и пищевой промышленности, а также в сфере производства электроники.

Кроме всего, воздушные компрессоры нашли применение в нефте- и газодобывающих отраслях, в горнодобывающей промышленности, при добыче угля и камня.

Источник

Главная » Разное » Фильтр воздушный для компрессора своими руками

Сообщества › Сделай Сам › Блог › Самодельный фильтр-осушитель (влагоотделитель) для компрессора

Полный размер

для старого компрессора у меня был сделан фильтр-осушитель из пластикового фильтра для воды, заполненного силикагелем (кошачий туалет). Со своей задачей он справлялся хорошо, но компрессор я поменял на более мощный, и если старый давал максимум 8 атм, то новый уже 10, а это максимальное давление, которое выдерживают такие фильтры. Поэтому. чтобы не получить БАБАХ в мастерской, я решил сделать новый фильтр, который и представляю на суд общественности. 🙂

Основой его служит стальная труба 100мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера.

Полный размер

3 основных детали.

От трубы отрезал 80 см., от швеллера 2 квадрата 14х14 см. Все очистил от ржавчины.Для очистки трубы изнутри использовал круг проволочный 100 мм., с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

Полный размер

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

Полный размер

Размечаю

Полный размер

И ставлю на прихватки, окончательно обварю, после примерки.

Ставлю на основание и размечаю места отверстий.

Полный размер

Получилась вот такая конструкция, крышки получились чуть-чуть не параллельны друг другу, надо было сделать какой-нибудь шаблон, а не размечать «на глаз», но в целом это не критично.

Полный размер

В нижней крышке просверливаю отверстие 12мм, и привариваю гайку М12, рассверливаю ее сверлом 12мм, и нарезаю трубную резьбу 1/4 дюйма, и вкручиваю пробку для слива конденсата.

Полный размер

Из бензо-маслостойкой резины делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

Полный размер

К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха. И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

Полный размер

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

Полный размер

В целом, фильтр готов, собираю и опрессовываю. Давление держит, утечек нет.

Полный размер

Из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы

Полный размер

вырезаю в них отверстия и крашу.

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

Полный размер

После сушки, прикручиваю нижнюю крышку и начинаю сборку.
К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета. Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки (надеюсь, что они действительно из нержавейки, как написано на упаковке), всего уходит 20 мочалок.

Полный размер

Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

Полный размер

И насыпав сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

Полный размер

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

Полный размер

Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением, и устанавливаю на место, где он будет стоять.

Полный размер

Надеюсь. что загрузки этого фильтра мне хватит минимум на год, а может даже и больше.

Более подробно в видео.
Часть 1 —

Часть 2 —

Осушитель воздуха для компрессора своими руками: нюансы изготовления

Назначение влагоотделителя в компрессорах

Чем чревато попадание посторонних включений в рабочий орган компрессора?

Смешение влаги и остатков масла приводит к получению эмульсии, способной создавать засоров каналах компрессора, по которым подается воздух. Эмульсия по своему составу, по определению не может соответствовать нормативам, принятым для ее использования в промышленности и пр.
При воздействии низких температур вода, попавшая в каналы подачи воздуха, замерзает, а это приводит к их закупорке или повреждению.
В каналах подачи воздуха начинает образовываться ржавчина, которая рано или поздно приводит к перекрытию воздуха.
Попадание влаги в пневматический инструмент приводит к коррозии деталей и выхода инструмента из строя.
Наличие влаги в подаваемом воздухе делает невозможным созданием качественного покрытия поверхности.

Сфера использования влагоотделителей

Без сжатого воздуха невозможна работа подразделений, в которых применяют пневматический инструмент.

Большая часть оборудования, используемая при выпуске лекарств, работает исключительно с использованием воздуха.

Устройство и принцип работы

Конструкция фильтра не отличается сложностью. Она состоит из:

Корпуса, который закрепляется на пневмопроводе и представляет собой основу для влагоотделителя.
Стакана, формирующего полость, в которую устанавливают ряд деталей, например, фильтрующее устройство, задвижку, рабочее колесо, дефлектор.

Разновидности систем очистки воздуха

Для очистки воздушного потока воздуха, подаваемого в компрессор, применяют следующие типы фильтров:

Использующие в своей работе принцип циклона.
Заполненные влагопоглощающим материалом.
Холодильного принципа действия.

Вихревые фильтры

Влагомаслоотделители адсорбционные

Модульные системы очистки

вихревого;
тонкой очистки;
угольного.

Изготовление влагоотделителя своими руками

циклон;
адсорбер;
охладитель.

Самодельный влагоотделитель циклонного типа

Последовательность изготовления циклона своими руками выгладить примерно так:

На расстоянии 120 мм от нижней заглушки в стенку необходимо вварить патрубок через него будет поступать поток воздуха
Патрубок целесообразно вварить так, что бы его осевая линия была расположена под некоторым углом к верхней поверхности циклона.
По центру верхней заглушки необходимо вварить патрубок для выхода очищенного потока воздуха.
По центру нижней заглушки необходимо установить сливной патрубок.

Адсорбер

Для расчета объема требуемого количества этого вещества можно использовать следующую формулу – на каждые 800 литров воздуха в минуту потребуется порядка 1 кг силикагеля.

В качестве контейнера для размещения сорбента можно применить водный фильтр.

Самодельный охладитель

Некоторые особенности изготовления влагоотделителя своими руками

Корпус этого устройства, изготовленного своими руками должен обладать герметичностью и способностью выдерживать высокое давление.
При установке патрубков и штуцеров своими руками необходимо использовать сварку и пайку. Если есть возможность, то целесообразно использовать полуавтоматическую сварку, выполняемую в среде защитных газов.
Диаметр устанавливаемых патрубков и должен обеспечивать свободный проход воздушного потока в устройство и из него.
Самодельное устройство, собранное своими руками должно предельно точно отвечать требованиям, которые предъявляет компрессор к качеству воздуха.

Достоинство и необходимость эксплуатации влагоотделителя

Воздушный фильтр для компрессора своими руками

Воздушный компрессор необходим каждому автовладельцу, так как пользоваться услугами автомобильных сервисов при любой проблеме весьма дорого. Для городского автолюбителя, живущего в многоэтажном здании, достаточно компактного, переносного электрического насоса для накачивания шин. Если есть собственный гараж, компрессорное устройство – уже обязательная мера. Аппарат пригодится для подключения пневматического инструмента, для ремонта и окрашивания машины. Вполне возможно сделать компрессор своими руками, что поможет сэкономить до 50 % стоимости производственной установки.

Принцип работы

Компрессор самодельный работает по элементарной схеме:

Подключается насос с электрическим питанием или ручного типа.
В ёмкость с герметичным исполнением (используется ресивер или баллон) поступает воздух под давлением.
В конструкции устроен выводной клапан, который направляет воздух по шлангам к краскопульту, гайковерту, переходнику для накачивания шин и т. п.

В качестве вспомогательных элементов используются манометр для контроля давления и автоматическая система для спуска излишнего воздуха. Чтобы предотвратить быстрый износ устройства и обеспечить высококачественный результат работы, к выводной магистрали подключают фильтры для защиты от проникновения масла и влаги.

Воздушный компрессор необходим каждому автовладельцу

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
К магистрали подключить редуктор для сохранения давления внутри баллона.
За редуктором шланг прикрепляется к четвернику.

Компрессор из огнетушителя с мотором от холодильника

Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

Альтернативный способ, как сделать компрессор своими руками, – использовать газовый баллон на 50, асинхронный двигатель и компрессор от системы торможения в ЗИЛ-130. Все элементы устанавливаются на раму, но можно обойтись без неё и сделать несущий элемент из баллона, к которому прикрепляются насос, фильтр, электрический мотор, оборудование для управления работой.

Самый простой компрессорный блок своими руками можно сделать по пошаговому руководству:

Вварить штуцер в магистраль для ввода воздуха от насосной установки к ресиверу.
Закрепить переходник для выходной магистрали от ресивера к пневматическому инструменту.
Приварить штуцер для монтажа манометра.
Прикрепить переходник для подключения клапана сброса, его можно заменить на реле. При повышении давления до критических отметок будет выполняться сброс давления.
Снизу баллона врезать кран шарового типа для вывода конденсата.
Насос и мотор скрепить посредством ремня привода, который устанавливается на шкивы валов.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

Создать электрическую систему установки: кнопка для включения, выключения, подключить 2 конденсатора ёмкостью 30 мкФ и пусковой элемент 60 мкФ, временное реле и пускатель магнитного типа.
К подводящей магистрали вразрез установить устройство для фильтрации потока воздуха.

Изготовление мощного автомобильного компрессора для покраски может выполняться по различным схемам. Главным достоинством перечисленных способов является доступность материалов.

Изготовление воздушного электрического компрессора 220 В своими руками

Сделать компрессор своими руками проще, чем кажется на первый взгляд. Поэтапно рассмотрим основные принципы, как сделать компрессор.

Необходимые материалы

Правильно подготовить материалы – половина успешно выполненной работы по сборке компрессорной установки. Для создания классического аппарата с работой от сети 220 В потребуются:

манометр;
реле для контроля давления;
редуктор со встроенным фильтром защиты от масла и влаги;
очистной фильтр от бензинового мотора;
крестовина для воды с внутренней резьбой;
переходники под резьбу;
хомуты или стяжки;

Изготовление воздушного электрического компрессора своими руками

двигатель;
ресивер;
моторное масло;
переключатель для работы с напряжением 220 В;
латунные трубки;
шланг из материала, устойчивого к маслу;
доска;
медицинский шприц;
вещество для устранения коррозии;
шайбы, гайки и шпильки;
средство для создания герметичных соединений;
автоэмаль;
напильник;
небольшие колёса от игрушечных машин или мебели;
моторный фильтр от дизельного двигателя.

Собираем двигатель

Сначала подготовим мотор. Его роль заключается в нагнетании воздушного давления. Чтобы не покупать специальный двигатель, можно воспользоваться мотором от старого холодильника.

Мотор от старого холодильника для изготовления компрессора

В устройстве силового агрегата присутствует реле, оно пригодится для поддержания выбранного значения давления в системе. Профессионалы отмечают, что советские холодильники оснащались более эффективными моторами, они пригодны для создания компрессора большей мощности в сравнении с импортными изделиями.

Первым делом мотор снимают с холодильника. Чтобы он стал пригодным для использования, придётся подвергнуть корпус очистке. Важно применять моющее средство, которое предотвратит окисление и коррозию. После зачистки поверхности мотор пригоден для окрашивания.

Сборка самодельного компрессора:

Мотор содержит 3 трубки: 1 герметичная и 2 открытые для циркуляции воздуха. Требуется определение выходного и входного канала: самый простой способ узнать о роли трубок – включить мотор.
После внешней обработки необходимо заменить масло. Наилучшим образом подходит полусинтетическое средство, которое по характеристикам не уступает моторному и содержит различные полезные компоненты. Для замены используется заглушённая трубка, окончание которой спиливают напильником. Важно предотвратить попадание опилок в систему, поэтому, сделав надпил, нужно сломать трубку и ввести новое масло шприцом.
Важно качественно закрыть канал для заправки масла, чтобы предотвратить утечку. Подбирается винт с соответствующим сечением, на него наносится фум-лента. В процессе пригодится герметик. Болт плотно вкручивается в трубу.
Мотор и реле закрепляют на толстой доске-основе. Чувствительность реле требует соблюсти тот угол расположения мотора, который присутствовал в холодильнике. Дополнительно на двигателе устанавливается маркировка с рекомендуемым расположением корпуса для стабильной и полноценной работы.

Резервуар для сжатого воздуха

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает. При выборе резервуара важно учитывать величину давления, которую выдерживает баллон (указывается на корпусе). Альтернативным вариантом будет применении ресивера, старых ёмкостей от 10-литрового огнетушителя, так как эти резервуары герметичны и достаточно надёжны.

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает

Пусковой клапан заменяется переходником с резьбой, который накручивается на ресивер. Создание герметичного соединения обеспечит использование фум-ленты.

При наличии очагов коррозии на ресивере его предварительно очищают наждачной бумагой или шлифовальной машинкой. Для удаления ржавчины изнутри в ёмкость вливают специальное средство и тщательно перемешивают. Далее устанавливают крестовой переходник водопроводного типа, он монтируется при помощи герметика.

Собираем устройство

Окончательная сборка выполняется поэтапно:

Подготовленный ресивер и мотор крепят к толстой доске. Для фиксации к основе используют шайбы, гайки и шпильки. Расположение резервуара строго вертикальное. Надёжное соединение обеспечат 3 листа фанеры, на одном из которых вырезается отверстие для вставки ёмкости. Остальные листы прикрепляются к дереву и фанерному фиксатору ресивера. Со стороны пола к дну приваривают мебельные колёсики для простоты передвижения.
На трубку для захвата воздуха надевается шланг из резины, к которому крепится очистительный фильтр от бензинового мотора. Отдельные фиксаторы для крепления фильтра не потребуются, ведь давление на входе низкое.
Для предотвращения попадания частиц масла и воды в рабочий состав на выходную трубку устанавливается масловлагоотделяющий фильтр от дизельного мотора. Из-за относительно высокого давления в проводе рекомендуется использовать вспомогательные крепежи, подойдут винтовые хомуты.
Очистительный фильтр устанавливается на вход редуктора, он потребуется для создания развязки и направления движения воздуха. Соединение выполняется крестовиком водопроводного типа с обеих сторон. На противоположную грань устанавливается прессостат или манометр для контроля и регулировки уровня давления в ресивере. Сверху крестовика устанавливается реле регулировки. Все элементы монтируются герметично.

Материалы для сборки самодельного компрессора

Посредством регулировочного давления обеспечивается прерывчатая работа самодельной конструкции. Для настройки реле воздействуют на 2 пружины: одна для установки максимального давления, а вторая – минимального.
Контакт электрической цепи подключается к нагнетателю, а второй соединяется с фазой «минус». Второй провод коммутируется с нагнетателем через тумблер и с фазой сети. Тумблер выполняет роль пусковой кнопки для активации и деактивации устройства без вынимания вилки. Все контакты подключаются методом пайки, а затем изолируются.
Покраска металлических конструкций.

После создания компрессора остаётся лишь проверить его работоспособность.

Испытываем и настраиваем самодельный компрессор для покраски авто

Изготовив мощный компрессор своими руками, следует подключить к нему краскопульт.

Алгоритм проверки:

Положение тумблера установить в неактивную позицию, вилку подключить к электрической цепи.
Изначально реле установить на невысоком значении и запустить установку. Контролировать работу по показаниям манометра. Сейчас пользователю следует убедиться в исправности реле, оно должно размыкать цепь при превышении показателей.
Для проверки отсутствия протечек применяется мыльный раствор, которым смачиваются все соединения.
Теперь краскопульт включают для освобождения ёмкости от воздуха. Если система исправна, после падения давления аппарат должен включиться.

Если устройство прошло все этапы проверки, рекомендуется опробовать аппарат в деле, попробовав провести покраску элемента кузова. Наибольшее внимание уделяется качеству слоя и состава, а также стабильности работы.

Испытываем и настраиваем самодельный компрессор для покраски авто

Заключение

При изготовлении компрессора электрического типа вручную удаётся сэкономить немалую сумму. Дополнительно конструкцию можно дооборудовать для создания аппарата, пригодного для конкретных целей. Готовая установка часто используется для окрашивания, подключения пескоструйного аппарата, продувания кузова после мойки и накачивания колёс.

Компрессорное оборудование обычно используется в связке с таким устройством, как влагоотделитель.

Давайте же посмотрим, как и из чего можно изготовить влагоотделитель для компрессора своими руками.

Что собой представляет устройство и для чего используется?

Естественный воздух, как известно, всегда содержит какое-то количество водяного пара.

Эффективность современных промышленных образцов может достигать 90%.

Преимущество и важность применения

Влагоотделитель из фильтра Гейзер

Об особенностях сборки и установки дымохода для камина читайте тут.

Пошаговая инструкция по изготовлению биокамина представлена в этой теме.

Самые распространенные виды самодельных влагоотделителей

Циклоны

Для сброса конденсата имеется дренажный вентиль.

Адсорберы

По мере насыщения влагой сорбент следует менять.

Охладители

Охладитель и влагоотделитель – схема

Чертеж устройства

Изготовление влагоотделителя своими руками

Теперь рассмотрим более подробно, как как сделать влагоотделитель для компрессора своими руками:

Циклон

диаметр: 100 – 110 мм;
высота: 600 – 700 мм.

Пример готового устройства

Порядок изготовления:

Снизу, на расстоянии не менее 120 мм от нижней заглушки (труба будет устанавливаться вертикально), в стенку корпуса нужно вварить штуцер, через который будет подаваться воздух. Штуцер правильнее всего вваривать по касательной, но если такое решение представляется для вас слишком сложным, приварите его просто сбоку.
К центру заглушки, закрывающей верхний торец, нужно приварить выходной патрубок. Некоторые мастера приваривают его сбоку, на противоположной относительно входного патрубка стороне. При таком исполнении влагоотделитель также является достаточно эффективным, поскольку воздух за время пути вдоль корпуса успевает подсушиться, но более правильным все же будет разместить выходной патрубок в центре верхней заглушки (напомним, что пар отбрасывается центробежной силой как раз к стенкам).
В центр нижней заглушки нужно вварить патрубок для сброса конденсата. Если в качестве заготовки для корпуса решено использовать баллон, его нужно перевернуть — тогда роль сливного отверстия будет играть штатный штуцер.

Адсорбер

Влагоотделитель-охладитель

Видео на тему

делал ли кто воздушный фильтр для компрессора на входящий воздух?
ситуация такая что компрессор стоит в пыльном помещении и штатные фильтры
со своей прямой обязанностью не справляются в чем я случайно убедился когда
заметил что качает очень медленно. вскрыл одну головку и увидел много пыли под клапанами.промыл продул собрал-все вроде как заработало. вот и думаю что надо
штатные фильтры выбрасывать и делать что то самодельное. если кто делал поделитесь опытом пожалуйста. компрессор у меня двухцилиндровый 4.25 Квт
450 л мин.
спасибо всем кто ответит.

Надо использовать систему кальяна(вода будет очень хорошо фильтровать) ,но после него нужно будет ставить расширитель(бачок)для сбора конденсата из воздуха и войлочный или бумажный фильтр.Дешево и хорошо моется.Удачи вам.

das61 а зимой как? помещение не отапливается и даже сейчас в эту жару сливаю за день литр конденсата.
вот бумажный фильтр что то типа автомобильного один на два цилиндра.

шлиман написал :
для компрессора на входящий воздух

мастырете шонить типа каркаса из проволоки,на него надеваете поролоновую шкурку от валика малярного,пропитанную маслом,масло я использую спецальное для таких фильтров ,но моно и простую трансмиссионку, технология изготовления мобыть любая не обязат проволоч каркас,главное принцип фильтрации вам понятен,поролоновые фильтра с пропиткой используются в мотокросе где запыленность оч велика а требования к фильтрации высокие ,ну мопеды, бензопилы и пр. моется бензином затем сушится, затем опять пропитывается и на место ,малярный потому что там поролон подходящий и его гарантировано от масла не разъест,таким фильтром пользуюсь на работе оч давно

Не понимаю, что мешает взять обычный фильтр от Жигулей? Стоит копейки, фильтрует достаточно, продается в любом магазине. Корпус фильтра — там же или от отслужившего авто.. В отличие от вполне достойных предложений выше имеет нормируемый коэффициент проскока грязи и вполне разумный перпад давления, что и ресурс компрессора безусловно гарантирует, и производительность не пострадает.

Doktor77 написал :
Не понимаю, что мешает взять обычный фильтр от Жигулей?

вот с этого момента можно поподробнее

У каждого двигателя внутреннего сгорания имеется фильтр на входе. Конструктив двигателя весьма близок таковому компрессора, поэтому требования к фильтру ДВС с лихвой перекроют требования компрессора.
Ваша задача — приспособить воздушный фильтр автомобильного мотора к Вашему компрессору. ВАЗ-овские запчасти — самые распространенные и недорогие.
На самом деле Вашим потребностям удовлетворит воздушный фильтр двигателя от любой малолитражки, в составе корпус+фильтрующий элемент. Выбор — огромен..))))
ЗЫ: не используйте «спортивные» и псевдоспортивные «нулевики». Барахло это и развод лохов на деньги, фильтруют они отвратительно, расчитаны на одну гонку в лучшем случае. Если компрессор не на одну работу, то не надо. )))

Doktor77 написал :
Не понимаю, что мешает взять обычный фильтр от Жигулей? Стоит копейки, фильтрует достаточно, продается в любом магазине

+1 За автомобильный фильтр. Но я бы посоветовал от Газели. Не нужно ни какого корпуса. Не много работы с болгаркой и сваркой и готово. Тем более фильтр всегда открыт и Вам легко контролировать его чистоту, и продуть легко.

от газели (только инжекторной или УАЗовский) да будет здорово но большеват. Я использовал от мотокультиватора КРОТ (правда у меня было несколько сменных элементов в запасе) а сейчас не знаю можно ли их приобрести.

Хоть и большой, но никто не запинается.

Надо использовать систему кальяна

Да это мертвому припарки! Вы наверно кальян никогда не курили. Откуда в кальяном шланге берётся сажа, и всякий мусор? И хуже того когда еще летит зола вместе с дымом.
В Воду опускается пузырь дыма, и об воду касается только сама сфера пузыря, но не его содержимое. И когда пузырь вырывается из воды, из него летит весь мусор

Согласен с доктором. У меня на производстве, на компрессорах стоят практически обычные автомобильные фильтры. Производство- полиграфия. По пыльности поспорит с производством бетона.

Можно использовать фильтры от противогазов.По одному на каждый цилиндр.

4apaev! УМНИЦА !! а я то голову ломаю, как раз из автофилтров нет ничего, зато от противогазов валяются

massimo31802 написал :
фильтры от противогазов. По одному на каждый цилиндр.

Мне кажется, у таких фильтров бОльшее сопротивление воздушному потоку, в сравнении со штатными. Любой, кто пользовался в армии полным комплектом, подтвердит, что сопротивление резко возрастает по сравнению с исходным вариантом. Цель у фильтра противогаза — несколько шире, чем просто фильтрация от мелкой пыли.
На компрессорах производства бежецкого завода (415; 416) всегда заменял родной воздушный фильтр на воздушный от «Москвича-2141». Он похож на изображённый на рисунке выше (если не он), легко доступен в любом магазине запчастей, дёшев и значительно лучше штатного (установка Жигулёвского на компрессор хуже в силу его конструкции в виде шайбы). Почему его не ставят на заводе (а разговор с конструкторским отделом убедил меня в том, что там не дураки сидят) для меня до сих пор — загадка. В компрессорах, выпущенных при советской власти, доработки корпуса фильтра были более простые, чем для выпущенных в эпоху демократии; хотя и качество изготовления компрессоров, на мой взгляд, стало хуже и костлявая рука экономия стала видна.
Для более «мелких» (выкатываемых из гаража для покраски забора раз в год и с ресурсом, рассчитанным именно на это) компрессоров фильтр от Москвича великоват по размерам, но почему бы и нет?

Влагоотделитель для компрессора своими руками, чертежи

Основой его служит стальная труба 100мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера.

Zoom

3 основных детали.

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

Zoom

Размечаю

Zoom

И ставлю на прихватки, окончательно обварю, после примерки.

Ставлю на основание и размечаю места отверстий.

Из бензо-маслостойкой резины делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

В целом, фильтр готов, собираю и опрессовываю. Давление держит, утечек нет.

Из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы

вырезаю в них отверстия и крашу.

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

И насыпав сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

Надеюсь. что загрузки этого фильтра мне хватит минимум на год, а может даже и больше.

Более подробно в видео.
Часть 1 —

Часть 2 —

Communities › Оснащение Гаража и Инструмент › Blog › Надо подобрать воздушный фильтр для компрессора поршневого

Достался вот такой компрессор, модель PK 50.MKV370/2,2 GARAGE 370 л/м.
Но воздушных фильтров на нем нет, как сказал хозяин, поломал их. Подскажите от каких моделей подходят воздушники в сборе.
Отчетик Как не стоит делать, если не припекло
Пошел я путем использования фильтров от камаза/
Если у вас очень горит то можно использовать такой метод, но в целом есть недостатки
Надо глушить верхнее отверстие на фильтре. Мне подобрали заглушку в автомагазине от чего то там. Как вариант заклеить изолентой. Надо подбирать переходник который очень плотно входит в отверстие фильтра, причем он должен быть гладким. Я использовал 3/4 штуцер- моя ошибка, ну не сидит фильтр плотно на нем. Если пару раз снять фильтр со штуцера то потом он просто болтается. Надо колхозить трубку на которой фильтр будет плотно сидеть.
Открытый корпус фильтра не гуд при хранении, оседает пыль, надо закрывать пакетами.
Но цена фильтров привлекательная.
Будем исследовать дальше. (воздушники корпусные или масляный автомобильный)

Общий вид

Вид сверху, это отверстие надо глушить

Заглушка, входит очень плотно

детали из магазина

Мне этот способ не понравился. Пока не понравился. 🙂

Продолжение.

Взял трубку ПНД 16, покрутил в руках, прикинул, вот что получилось

зона с отверстиями вставляется в фильтр, до упора в верхнюю тарелку фильтра, резьбовая вкручивается (хотите сразу в тело компрессора, я вкрутил в уголки.)
Сверху трубку глушим вот таким конусом
Верхняя часть очень плотно входит в трубку, если он у вас без остатков силикона, заглушите носик.
Колхозно? да. Но делалось из подручных средств в деревне.
Все части соединяются достаточно плотно. Но если есть желание то можно место стыка трубки и фильтра промазать обычной замазкой,
В таком варианте мне эти фильтры больше понравились.
Если есть токарный станок, то можно сделать посадочную штангу для фильтра. принцип думаю понятен.

Источник

Воздушный фильтр на компрессор своими руками

Хороший воздушный фильтр для компрессора, своими руками, за копейки. #компрессордляпокраски

Бесшумный Фильтр для Компрессора

Воздушный фильтр для компрессора своими руками

Воздушный фильтр на компрессор своими руками

Что собой представляет устройство и для чего используется?

Преимущество и важность применения

Самые распространенные виды самодельных влагоотделителей

Циклоны

Адсорберы

Охладители

Чертеж устройства

Изготовление влагоотделителя своими руками

Циклон

Адсорбер

Влагоотделитель-охладитель

Видео на тему

Воздушный фильтр на компрессор своими руками

Назначение влагоотделителя в компрессорах

Чем чревато попадание посторонних включений в рабочий орган компрессора?

Сфера использования влагоотделителей

Устройство и принцип работы

Разновидности систем очистки воздуха

Вихревые фильтры

Влагомаслоотделители адсорбционные

Модульные системы очистки

Изготовление влагоотделителя своими руками

Самодельный влагоотделитель циклонного типа

Адсорбер

Самодельный охладитель

Некоторые особенности изготовления влагоотделителя своими руками

Достоинство и необходимость эксплуатации влагоотделителя

Аквариумный фильтр своими руками | Akvasik.ru

Похожие статьи:

Самодельный силикагелевый фильтр для очистки сжатого воздуха от масла и воды.

Для изготовления фильтра потребуется:

Пошаговая инструкция с фото

Что делать со шлангами?

изготовление из холодильника для покраски, накачки шин и бытовой

Сжатый воздух – верный помощник для покраски, для накачки шин и в быту

Как сделать простейший бытовой компрессор своими руками

Полупрофессиональный компрессор для покраски своими руками

Самодельный нагнетатель воздуха из холодильника: используем влагоотделитель, ресивер и двигатель

Ресивер для сжатого воздуха

Как собрать нагнетатель воздуха

Регулируем давление в камере ресивера

Какой выбрать – сделать своими руками или купить готовую продукцию?

Простой и удобный воздушный компрессор для накачки шин своими руками

Полезное видео

Магистральные фильтры для очистки сжатого воздуха

Сначала немного «воды»

Устройства для очистки сжатого воздуха

Внутренний фильтр для аквариума своими руками.

Устройство и принцип работы

Виды аквариумных внутренних фильтров

Плюсы и минусы

Внутренний фильтр для аквариума своими руками из компрессора

Видео:

Как сделать водоотделитель для воздушных компрессоров?

Воздушный фильтр компрессора

Сжатый воздух горячий и влажный!

Воздушный фильтр компрессора

Снятие ограждения стакана воздушного фильтра компрессора

Внутри воздушного фильтра компрессора

Вопрос о фильтрах воздушного компрессора: DIY

Как снизить уровень шума в воздушном компрессоре — 6 советов по снижению шума

Насколько громкий воздушный компрессор?

Сверхтихие методы производства компрессоров

0

Как сделать свой C ompressor Quieter — 6 советов

Видео о самодельном глушителе воздушного компрессора

Самодельный звукоизоляционный бокс для воздушного компрессора Видео

Безопасность при модификации воздушного компрессора

Итог

Тихие воздушные компрессоры

Какие фильтры вам нужны для воздушного компрессора в вашем магазине?

Лучшие водоотделители и фильтры для вашего воздушного компрессора

Влагоотделитель для компрессора своими руками: рекомендации по изготовлению некоторых разновидностей устройств

Преимущество и важность применения

Циклоны
