Общеизвестная поговорка о том, что сани необходимо готовить ещё с лета
, абсолютно верна. Зимой, когда выпадет снег, подходящее к новым погодным условиям транспортное средство уже должно быть готово к эксплуатации, а не находится лишь в стадии разработки. Именно поэтому я предпринял соответствующие сборочные работы ещё тогда, когда в небе грело летнее солнышко, и до первых заморозков было ещё несколько месяцев.

О том, как это было, вы можете ознакомиться далее в статье.

Том №1: Первые решения

Сразу хочу отметить, что в моём случае речь шла о транспортных санях для снегохода, но всё описанное ниже вполне удачно можно применить даже и при изготовлении небольших детских санок, так как основные принципы сборки абсолютно аналогичны.

Можно было, конечно же, просто отправиться в специализированный магазин и купить наиболее подходящую модель. На самом деле я вначале так и поступил. В качестве примера того, что мне там предложили, могу привести сани «ПГМП 2500»:

Но я вернулся без покупки по следующим причинам:

• Потоковые стандартные модели не смогли «зацепить» меня в визуальном плане, захотелось чего-то более оригинального;
• Цена готового продукта с учётом его исполнения оказалась неожиданно высокой.

В результате мне и пришла в голову мысль, собрать сани для своего снегохода своими руками. Такой вариант позволяет сэкономить
, благо у меня как раз выпало немного свободного времени, и с помощью собственных идей придать конструкции уникальность
.

Зато в процессе несостоявшегося шопинга я ознакомился с основными элементами саней:

Эта информация заставила меня серьёзно подойти к выбору наиболее подходящего материала для будущего транспортного снегоходного средства:

Выбор материала

1. Металл
   . Тут сразу вспоминается классический детский вариант с алюминиевым , обшитым дощечками. Но даже алюминий достаточно тяжёлый по весу и непростой в работе, чтобы из него самостоятельно собрать удобные и визуально интересные сани, не говоря уже о стали или чугуне, которые готовое изделие вообще превратят в «недвижимое имущество»;

1. Дерево
   . Это был выбор ещё наших предков, у которых альтернативы, правда, и не было. Безусловно, из древесины можно соорудить невероятно красивую конструкцию, которая выйдет также очень дорогой и, снова-таки, тяжёлой;

1. Пластик
   . Дешёвый, лёгкий, простой в обработке и долговечный – одни лишь лестные эпитеты. Единственный минус, который можно отметить – это относительно невысокие прочностные показатели, но с другой стороны лучше уж пусть сила удара в результате случайного столкновения с препятствием будет поглощена санями, а не костями пассажиров.

Таким образом, третий вариант оказался для меня наиболее подходящим. Но, где же взять столько пластика? В этом качестве превосходно подойдут водопроводные поливинилхлоридные трубы
, из которых благодаря их пластичности можно соорудить практически любую конструкцию.

Если у вас имеются старые ПВХ трубы, то для выполнения задуманного можно использовать и их. Они обладают всеми необходимыми характеристиками для изготовления саней и позволят вам обойтись вообще практически без финансовых затрат.

Том №2: Подготовка к основному действу

На этом этапе я позаботился о наличии всего необходимого инструмента и составлении чертежа.

Приготовление принадлежностей

Кроме непосредственно самих труб и фитингов из поливинилхлорида вам потребуются также металлические болты и определённый набор инструментов, большую часть из которых хороший хозяин найдёт в своей мастерской:

• Ножовка или специальные ножницы для резки труб
  ;
• Трубный паяльник
  для ПВХ изделий;

Для разовой работы паяльник покупать не рационально, поэтому рекомендую взять его напрокат. Так выйдет гораздо экономнее, и вы не станете «счастливым» обладателем вещи, которая может и не понадобиться вам в ближайшие десять лет.

• Строительный фен
  . Он потребуется для того чтобы можно было разогревать пластик, делая его тем самым более податливым для сгибания;
• Хорошо заточенный нож
  ;
• Дрель
  для создания отверстий под болты;
• Наждачная бумага, напильник
  , кстати, под рукой тоже не помешает;
• Карандаш с рулеткой
  для нанесения разметки;
• Алюминиевые или хотя бы стальные уголки
  , совсем без металла сани лучше не оставлять.

Чертёж

Если вы желаете, чтобы размеры всех сторон и отдельно взятых элементов конструкции совпали, то лучше отметьте их на чертеже
. К тому же совсем необязательно «придумывать велосипед». В интернете легко можно найти много подробных схем саней, выбрать ту, которая вам подходит больше всего, и при необходимости внести свои поправки. Лично я так и поступил.

Том №3: Акт сотворения

И теперь я наконец-то начал делать сани из пластиковых труб своими руками. Откровенно говоря, меня подготовительные работы всегда как-то утомляют, и хочется как можно быстрее перейти непосредственно к наиболее активным действиям, самому процессу творения:

1. Первым делом, как это бывает в любой работе, я разметил места резки
   на всех заготовленных трубах, тщательно сверяясь с чертежом;
2. Для создания каркаса отрезал два длинных и два коротких отрезка с помощью ножовки;
3. Выложил прямоугольник из труб на ровной поверхности, ещё раз проверил соответствие всех размеров, чтобы исключить образование перекоса, и с помощью фитингов и трубного паяльника спаял их
   . Вот краткая инструкция осуществления пайки, которая пригодится и в дальнейшем:

• Зачищаем края;
• В «утюг» вставляем насадки;
• Включаем прибор;
• Стыкуем с насадками фитинг и трубный отрезок;

• Ждём определённое время, пока края не начнут плавиться;
• Вынимаем и соединяем пластиковые элементы между собой;

1. Затем усилил каркас металлическими уголками
   , привинтив их болтами, под которые заранее просверлил соответствующие отверстия. Можно было обойтись и без этого шага, но я всё-таки планировал использовать готовые сани в качестве прицепа к снегоходу и не хотел, чтобы они однажды на приличной скорости развалились, зацепившись за выступающую из снега корягу, растеряв при этом пассажиров;
2. Отрезал поперечины, вырезал и обработал напильником на их краях полукруглые углубления, после чего осуществил пайку;

1. Теперь отрезал 8 стоек
   . Для них я выбрал размер 250 мм, что, по сути, определило и высоту самого транспортного средства. Обработал края и припаял к раме каркаса, усилив затем уголками, так как это несущие фрагменты конструкции;
2. После проделанных шагов перешёл к созданию полозьев
   , для чего разрезал нужные отрезки труб поперёк, так как круглая форма для этой части саней не совсем удачная;

1. Разогрел пластмассу промышленным феном
   , что сделало её податливой, и выровнял в ровные полосы;

Если строительного фена у вас нет в наличии, то не спешите бежать в магазин или по соседям. Кусок разрезанной трубы можно разогреть даже над печной конфоркой, а потом уложить его на ровную поверхность, и придавить по всей площади чем-то тяжёлым. Эффект будет аналогичен, хотя и несколько более трудоёмок.

1. Готовые лыжи снова подверг нагреву, только в это раз для того, чтобы загнуть их передние края. Сравнил угол загиба на обеих деталях, чтобы они были абсолютно одинаковыми;
2. Далее полозья присоединил к нижним торцам стоек
   , а загнутые концы зафиксировал на передней части каркаса, после чего в конструкции начали проступать именно сани для снегохода из пластиковых труб, а не нечто невразумительное;

В качестве альтернативы можно не разрезать и выравнивать трубу, а соединить несколько изделий в виде двух узких плотов. Такое решение сделает транспортное средство менее быстрым и усложнит управление, но зато усилит прочность полозьев. К тому же не придётся мучиться с нагревом.

1. Теперь пришла очередь и кузова. Я согнул трубы для создания красивой спинки и ручек, опять-таки, при помощи фена, после чего приделал их к каркасу;

1. Далее вырезал подходящий по размерам кусок фанеры для сидения
   , но прежде чем зафиксировать его, оббил поролоном и обшил кожей
   . Можно использовать для этих же целей также старое одеяло и дерматин в целях экономии;
2. И вот наконец-то прикрепил готовое место для сидения к каркасу
   с помощью всё тех же болтов, хотя тут можно обойтись и саморезами.

Примечательно, что именно последние три пункта дают возможность разгуляться вашей творческой фантазии. С помощью спинки, поручней и сиденья вы не только можете сделать сани для снегохода из труб ПВХ удобными, но ещё и красивыми.

Для обустройства кузова также можно применить и старое автомобильное сиденье. Всё равно вы его уже не используете по назначению, а на санях оно позволит чувствовать себя максимально комфортно.

Заключение

Из пластиковых водопроводных труб можно сделать превосходные сани, как для снегохода, так и для ребёнка. Главное собрать всё для этого необходимое и методично следовать описанным выше рекомендациям. И при этом не забывайте вносить свои коррективы в процесс, чтобы ваше транспортное средство приобрело свою индивидуальность. Удачной сборки!

Видео в этой статье позволит вам ознакомиться с некоторым количеством дополнительной информацией, имеющей непосредственное отношение к изложенному материалу.

В случае же возникновения вопросов по теме, задайте их в комментариях.

30 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Безусловно, быстрая езда по снегу — это море незабываемых положительных эмоций и ощущений, которые откладываются в памяти человека на долгие годы. Всегда приятно вспомнить те романтические моменты, когда ты один или с друзьями отправляешься зимой на рыбалку или просто в глубокий лес на поиски адреналина. Но иногда для того чтобы поместить всю поклажу и людей, одного снегохода бывает недостаточно. Для таких целей предусмотрены сани, в которые можно положить абсолютно любую вещь. И если у вас есть такая мечта — прокатится «с ветерком» по заснеженной долине, вы вполне можете воплотить ее в жизнь, так как сегодня мы расскажем вам о том, как сделать сани для снегохода.

Разновидности

Для начала вам нужно определиться с тем, к какому именно типу ваше транспортное средство будет относиться. То ли это будут сани-волокуши, то ли классические устройства с полозьями. Чтобы выяснить, какой тип лучше всего использовать, рассмотрим каждый из них по отдельности.

Волокуши

Такое название данные сани получили из-за своей примитивной формы. Конструкция такого транспортного средства предусматривает несколько жердей, которые связаны между собой поперечно. При этом никаких колес и полозьев в их конструкции нет. В основном используются такие сани-волокуши для снегохода в лесных и болотистых местах. В качестве груза сюда можно поместить сено, дрова и даже строительные материалы. Волокуши характеризируются довольно простой конструкцией, поэтому сделать такие сани для снегохода своими руками можно за считанные часы. При этом затраты на материалы будут минимальными.

Основной плюс данных саней также заключается в компактных размерах (всегда найдется место, где их хранить летом) и легкой транспортировке. Таким образом, при необходимости волокуши можно перевезти даже на обычном легковом автомобиле. Еще один плюс — это устойчивость на дороге. Несмотря на свою древнюю конструкцию сани-волокуши для снегохода довольно устойчивы на поворотах и не опрокидываются в случае перевозки больших габаритных грузов.

В общем, все выполнено с расчетом на практичность и универсальность. Единственное, что может усложнить конструкцию данного транспортного средства, так это наличие амортизирующих механизмов, которые в последнее время стали укомплектовываться заводами-производителями на серийные модели. Однако делая сани для снегохода своими руками, вы сами можете решить, стоит ли устанавливать подобные устройства на волокуши или нет. В этом и заключается вся «фишка» самодельных деталей и аппаратов — только вы являетесь главным инженером, и именно от вашего решения будет зависеть конструкция будущего изделия. Но не будем отходить от темы и перейдем к классическим саням с полозьями.

Сани с полозьями

В отличие от волокуш данный тип используется зачастую для транспортировки пассажиров. Также он может быть использован для перевозки массивного груза. И если предыдущий вариант саней изготавливается из специального пластика (в промышленных условиях), то транспортное средство с полозьями может производиться как из листового металла, так и из морозостойкой пластмассы. Это и есть их основное конструктивное отличие. В остальном они ничем не отличаются от волокуш, поэтому какой именно тип саней выбирать, зависит только от вас и условий эксплуатации. Однако если вы предусматриваете вариант перевозки людей на них, безусловно наиболее подходящим будет вариант с полозьями.

Как сделать сани для снегохода своими руками?

Для начала вам необходимо нарисовать эскиз или схему будущей конструкции. Чертежи саней для снегохода должны включать в себя такие элементы, как:

• кузов;
• каркас;
• дышло.

Кроме этого, следует начертить рисунок лыж, обозначить их место расположения и размещение крепежных элементов. Так вы заранее будете знать, что именно получите в итоге. К тому же, сделав расчет длины и ширины конструкции, вы сможете точно выяснить, какое количество и длина металла вам необходимы для работ. Но здесь нужно быть внимательным, так как не всегда данные совпадают с реальностью. По этой причине следует покупать немного больше листового металла и прочих стальных изделий (из расчета примерно на 8-10 процентов выше требуемого). К примеру, если для работ вам требуется приобрести трубу с квадратным сечением длиной в 200 сантиметров, прибавьте к этому значению 10% и получите данные в 220 сантиметров. В любом случае этот «хвост» можно будет обрезать. Другое дело, если труба оказалась короткой — вот тут и начинаются проблемы.

Как сделать кузов и каркас?

Кузов саней изнутри обшивается фанерой с толщиной примерно в 1 сантиметр. Над защитным листом ее можно не укладывать, так как данный материал значительно утяжеляет конструкцию. Форма каркаса будет прямоугольной. Изготавливать его следует из квадратной размером 20х20 миллиметров. Для того чтобы сделать сани более прочными, дополнительно приварите к основе лист железа толщиной примерно в 2 миллиметра.

Сани для снегохода своими руками — делаем дышло

Так как они при движении постоянно подвергаются значительной нагрузке, для смягчения ударов при торможении и поворотах в дышле желательно использовать специальные пружинные амортизаторы. Основание сцепки тоже изготавливается из 20х20 миллиметров. При этом полная длина должно составлять 160-170 сантиметров. Пружину, которая будет служить амортизирующим элементом, можно взять с автомобильной головки блока цилиндров. Такие детали обычно имеют размер не более 5-7 миллиметров и при этом достаточно мягкие, что и требуется для снижения ударов на санях. Дышло закрепляется в передней части кузова. Здесь следует приварить дополнительную стойку для увеличения прочности сцепки. Между самими стойками устанавливается дополнительно лист металла, в который будет врезаться втулка диаметром 2.5 сантиметра.

Лыжи

Все самодельные сани для снегохода, как и их заводские аналоги имеют пару лыж. В нашем случае они будут изготавливаться из листового металла. Чтобы самодельные сани для снегохода были жесткими, желательно использовать листогиб для образования дополнительных загибов по 2 см каждая. Суммарная длина полозьев составляет порядка 2-2.5 м. Крепятся лыжи к каркасу при помощи 8 П-образных стоек высотой в 130 миллиметров.

Как говорят — готовь сани летом, телегу зимой!)

Первую зиму откатал, снеж прошел обкатку, и к следующему сезону было решено обзавестись санями. Смотрел и в магазинах, и на сайтах, но хотелось что-то, чтоб надёжно, и функционально! Ничего готового так и не подобрав, решено изготовить самостоятельно. Посмотрел форумы, фотографии различные, советы бывалых почитал, послушал, и, закипели мысли в голове….

Материалы я начал подыскивать с весны, основная задача была найти трубу ПНД, железо в наличии имеется, есть с чего повыбирать для кройки и «шитья». При общении на весенней охоте, разговор зашел и про снегоходы ну и за сани…..и мысли я свои вслух произнёс…

Как говорится мир не без добрых людей, поэтому через несколько недель 7 метров 230 трубы с толщиной стенки в 25 мм лежали во дворе, счастью не было предела))) Начало-есть! А тут и лето пришло, самое время сани готовить!

Кусок на полозья был распущен электролобзиком повдоль, на три равные части, длиной — 3 метраИз коротких труб я выпилил поперечины, по ширине лыж снегохода. Сначала вырезал шаблон из картона

а затем не составило большого труда разметить и вырезать поперечины, получилось четко и одинаково

Нарисовывалась следующая картина

Время шло и лето улетало….. сани нужно было варганить, а времени катастрофически не хватало….то командировка, то грибы белые пошли…потом грузди, открытие на уток на подходе, ягоды в согре уродились..а это уже сентябрь…. еще и быт, да каждый знает как это происходит, вроде лето, а уже осень, и зима тут как тут! Не зря та пословица гласит, летом сани готовь! Немного отвлекся, но на самом деле так и было и пишу как на духу!

Заготовки были подготовлены, железо нарезано, болты куплены, ну и конечно инструмент…электроды, круги для шлифмашины и т.д. Краил то днем, то ночью. Думал даже поучавствовать в конкурсе самоделок, но в сроки не влазил))), это меня не сколь не расстраивало и я шел вперед по мере сил и возможностей, Батя меня поддерживал где советом, где реальной помощью, вдвоем то оно веселее!

Многое было подготовлено, основание собрано, концы лыж загнуты… немного про загибы-гнул с помощью фена, это самое толковое, паяльная лампа в данном случае не годится, грел, выгибал, фиксировал болтами.

Ну вот и снежок полетел, а еще не у шубы рукав…

Батя, пока я мотался из одной командировки в другую, выгнул из прута петлю, собрал демфер… оставалось собрать дышло в кучу, что мы и сделали

по моему приезду домой. В итоге основание и дышло выглядело следующим образом:

По ходу дела я наваривал пластины и стягивал болтами укрепляя слабые места, по тому как сварщик из меня фиговый, а хочется надежности

В итоге получились сани, пусть и не успел я летом их приготовить, но и не опоздал к сезону!

Испытания прошли успешно, и снег со двора вывез, и на охоту съездили, и на рыбалку, и даж ёлку новогоднюю привезЪ. Доволен.

P/S Поперечины по ходу сборки были еще подрезаны, кольца чуть уже и перемычка. Кольца в местах соединения с полозом закруглены «по ручью», стянуты болтами. Болты мебельные с закругленными головками, снизу осажены в полоз путем нагрева. Рамка сварена из уголка, ширина полки 25-30 мм, дно корыта из алюминия, борта с дюймовки. Дышло крепится с помощью цельного прута диаметром 18 мм закрепленного во втулках, сверху на вал распорная трубка одета (в случае надобности дышло легко снимается).

Вес примерно кг 75-80, вполне подъёмные. Длину точно тож не скажу, но полозья отрезал 3000 мм, дышло около 1100 мм.

Пробовал разогнуть один из трех полозьев, чтоб полоз шире сделать, с помощью паяльных ламп и домкратов….. приспособу специально сварил, сразу скажу — время потратил впустую! Как итог — полоз выкинул. Других два просто строганул, острые кромки сравнял рубанком, концы уже на месте грел феном и гнул.

Написал этот блог с подробными фотографиями, потому как когда сам делал посмотреть было негде, а так может кто-то извлечет пользу в своём конструкторе.

Сам по ходу пользования буду вводить модернизационные доработки.

Спасибо за внимание!

У настоящего, опытного рыболова всегда имеется дополнительное снаряжение. Для зимней рыбалки желательно иметь палатку, ледобур, удочку, ящик и так далее. В данном случае, много зависит от условий рыбалки того или иного региона. Если водоем где-то рядом, то особых проблем не возникает. В таких условиях, можно в любой момент спрятаться от непогоды и вернуться, чтобы взять то, что случайно осталось дома.

В случае, если к водоему нужно долго добираться, то нужно иметь приспособление, которое смогло бы облегчить процесс передвижения.

Дело в том, что передвигаться зимой, да еще во всем снаряжении, весьма сложно. Мало того, что одежда сковывает движения, то нужно еще нести и снаряжение. Но если иметь санки для рыбалки зимой, то эта задача может быть решена. Кроме этого, если правильно подойти к решению данной проблемы, то санки могут иметь более расширенные функциональные возможности. Например, санки могут послужить в качестве табуретки или палатки.

Имеется огромное количество разнообразных конструкций санок именно для рыбалки. Широкой популярностью пользуются санки на металлических полозьях. Санки могут быть как складными, так и цельными. К сожаленью, подобные санки хорошо двигаются по льду, а вот по снегу, да еще с грузом – это проблема. Как вариант, вместо полозьев можно приспособить детские лыжи, тогда проблем с передвижением по снегу не будет.

В связи с этим, многие рыболовы начали переходить на пластмассовые конструкции с широкими полозьями, которые не проваливаются в снегу. При этом, подобные конструкции имеют низкие борта, что можно отнести к недостатку, так как приходится фиксировать груз дополнительно. Несмотря на это, этот фактор устраивает многих любителей зимней рыбалки.

Как сделать санки для рыбалки своими руками

Собрать такую конструкцию сможет любой желающий. Главное, определиться с тем, какие именно нужны санки и с какими функциональными возможностями. Если нужны санки для того, чтобы доставить к месту рыбалки рыболовные принадлежности, то их можно изготовить на основе дерева, пластмассы, алюминия или железа. Все зависит от возможностей рыбака и назначения санок.

Санки из металла можно сделать как разборными, так и не разборными. Совсем недавно других конструкций просто не существовало. Конструкция из металла – это жесткая и прочная основа, сверху которой располагается площадка из деревянных досок или из фанеры. Это, так называемая, грузовая площадка, которая служит для перевозки груза. Единственный их недостаток, это трудности при эксплуатации на заснеженных площадях. Из-за того, что полозья узкие, они проваливаются в снегу и человеку нужно затрачивать немало сил, чтобы их перемещать, да еще и груженые.

Подобные санки из пластмассы сделаны в виде корыта. Имеют неплохие эксплуатационные характеристики. Они без проблем передвигаются как по льду, так и по снегу. В данном случае, следует обращать внимание на размеры конструкции и качество изготовления. Хотя многие утверждают, что подобную конструкцию не сложно сделать самостоятельно.

Широкой популярностью пользуются именно деревянные санки. Это самый доступный и легко обрабатываемый материал, а конструкции из него прослужат долгие годы. Главное, иметь под рукой следующие инструменты и материалы:

• сосновые доски;
• клей для дерева;
• наждачную бумагу;
• электролобзик;
• электродрель и т.д.

Технология изготовления

1. Нужно взять две доски, из которых сделаются двое полозьев. На них следует нарисовать соответствующую форму и вырезать электролобзиком.
2. Полозья нужно скрепить между собой. Для этого используются поперечные бруски соответствующего размера. Соединение может состоять из клея и круглых шипов.
3. Чтобы усилить конструкцию, спереди и сзади полозьев крепятся дополнительные поперечные планки, посаженные на клей и на шипы.
4. Для более эстетического внешнего вида, все лишнее отрезается и хорошо зачищается.
5. Доску, которая послужит в дальнейшем грузовой площадкой, подготавливают к последующему креплению, вырезая все необходимые пазы и просверливая соответствующие отверстия.
6. На задней части 2-х полозьев закрепляют дополнительный брусок для крепления.
7. Места закругления полозьев усиливают полосками из алюминия или железа. Это необходимо для того, чтобы различные препятствия не портили полозья санок.
8. Перед окончательной сборкой лучше проверить все детали на соответствие размеров. При этом, нужно позаботиться о том, чтобы все элементы были отшлифованы и покрыты водостойким лаком.

После того, как сани будут собраны, их следует испытать на прочность, уложив на них все приспособления, которые применяются на зимней рыбалке. Только после этого, имеет смысл брать их с собой.

Рыболовные сани заводского изготовления

Для тех, кто не желает тратить свое время на изготовление саней, имеется возможность приобрести готовые, в торговой точке.

• Это легкие и, в то же время, прочные сани, весом 10,4кг.
• Вместительные и имеют габариты: 165х81х43 см.
• Относительно высокие борта.
• Хорошо транспортируются по ледяной поверхности.

Это очень легкие сани, весом 3,6кг, которые легко транспортировать вручную. Изготовлены они из полиэтилена, который не боится минусовых температур. Благодаря наличию широких полозьев, а также низкому расположению центра тяжести, они устойчивы при любых условиях эксплуатации.

Некоторые рыболовы используют детские санки для своих рыболовецких нужд. При их наличии нет необходимости специально делать или покупать санки. К сожалению, при наличии ощутимого, снежного покрова возникают проблемы с их эксплуатацией. К тому же, эти санки не предусмотрены для рыбалки и придется придумать дополнительные элементы.

Это наиболее простая конструкция, которую очень легко транспортировать, так как они занимают очень мало места. К сожалению, в такие санки помещается не много аксессуаров, необходимых для зимней рыбалки. Кроме этого, надувные части не отличаются особой надежностью.

Подобные санки обладают рядом достоинств. Во-первых, они достаточно вместительные, а во-вторых, они без проблем пройдут по любой поверхности, за счет широкой плоскости соприкосновения. Основным материалом является пластик, который не боится мороза. Их легко перемещать по льду или снегу с помощью обычной веревки. У этих санок высокие борта, что надежно удерживает груз внутри конструкции.

За счет применения легкого материала, санки сами по себе не тяжелые, а значит удобные в пользовании. Имеются конструкции, которые крепятся к снегоходу. Особенно это актуально, когда предстоит длительный поход. Естественно, что для подобных условий требуются более вместительные санки, длиной до 2-х метров.

Как сделать санки-волокушки своими руками

Санки-волокуши совсем не сложно изготовить своими руками. Для этого можно использовать любой доступный материал, от дерева до металла. Наиболее простая конструкция – деревянная. Для этого делается деревянный каркас, состоящий из двух полозьев и двух брусьев, соединяющих эти полозья. Сверху на брусья крепится лист фанеры или набиваются обычные доски. Затем к конструкции нужно прикрепить металлическую ручку или сцепку, чтобы сани можно было перемещать с помощью снегохода. Если вместо дерева использовать металл, то конструкция получится намного прочнее, если учесть, что придется перемещаться довольно далеко.

В данном случае, особое внимание следует уделить прочности сцепного механизма. Для его изготовления можно воспользоваться двумя отрезками трубы, один из концов которых следует крепить непосредственно к каркасу санок.

Вариант крепления к саням-волокушам

• По всему периметру саней делаются отверстия.
• В каждое из отверстий следует завести тросики из металла со специальным креплением. Мало того, в крепеже нужно использовать и резиновые жгуты, которые всегда дают гарантию надежного крепления всего содержимого саней.
• Для удобства пользования понадобится веревка, которая крепится к специальным болтам, прикрепленным к каркасу саней. Веревка может быть сложена вчетверо, а ее длина может достигать около 20-ти метров.

Финские рыболовы широко пользуются подобными санками, тогда, как отечественные рыбаки не очень-то их признают. Конструкция состоит из стула, который располагается на полозьях. Ее достоинство в том, что на ней можно сидеть как во время движения, так и во время рыбалки. Для перемещения рыболовного снаряжения они весьма удобные.

Для начала нужно обеспечить себя инструментом и материалами:

• Заготовить листовую сталь.
• Деревянные бруски из сосны или другой древесины.
• Прут металла с резьбой на обеих сторонах.
• Металлические накладки.
• Шины.
• Болты.
• Винты.

Сборка саней содержит следующие этапы:

1. Стальные листья изгибаются с двух сторон.
2. Спереди образовавшихся полозьев делается два отверстия под металлический стержень.
3. Сзади, где рыболов будет ставать ногами, монтируются накладки из резины. Они предотвратят проскальзывание под действием снега.
4. Габариты конструкции должны быть пропорциональными. Верхняя планка, по размерам, должна быть короче, чем расстояние между полозьями.
5. На расстоянии 1метра от изогнутого края следует приварить с обеих сторон по планке. Для этого нужно использовать скошенные брусья с саморезами.
6. Горизонтальные стойки следует приварить к стержню, по центру расположения листов металла.
7. Сиденье и спинку лучше сделать деревянными. Если использовать свою фантазию и смекалку, то можно сделать настоящий шедевр для зимней рыбалки.

Если имеется снегоход, то нужны и сани. То, что сани – вещь полезная, убедились многие рыбаки. Главное – это определится, какая именно конструкция больше подходит для конкретных условий рыбалки. Это могут быть сани-волокуши или классические сани на двух полозьях.

Как было сказано выше, подобные санки можно сделать в домашних условиях. Кстати, если постараться, то можно сделать и снегоход. В Интернете достаточно много интересных и незатейливых конструкций, которые легко повторить в домашних условиях.

Покупные сани, как правило, требуют некоторых доработок, хотя и не значительных:

• Чтобы на внутренней поверхности саней не собирался лед, их следует обработать смазкой, на основе силикона, или с помощью спецвоска для лыж.
• Для движения в темное время суток, по бокам саней следует закрепить светоотражающие элементы.

Сразу отметим, что универсальных саней не бывает. Взаимоисключающими при этом являются такие факторы, как специфика трассы и снежного покрова, рельеф местности, и др. Кстати, у профессионала всегда имеется несколько саней для различных ситуаций, что, несомненно, очень удобно и практично.

При выборе саней покупатель обычно обязан решить ряд задач, связанных с материалом и конструкцией их изготовления. Для глубокого снега подойдет пластик, для каменистой трассы необходимы металлические лыжи, а если предвидится перевозка пассажиров – нужно позаботиться об амортизаторах для саней. Давайте разделим условно все виды саней на 4 группы, а именно: грузовые сани, волокуши, пассажирские и самодельные. Теперь сделаем краткий обзор предложений, которые существуют на сегодняшний день, их технические характеристики и стоимость.

Грузовые сани для снегохода

Этот вид саней является более сложным по своей конструкции, нежели обычные пластиковые волокуши. Спрос на такие сани весьма значителен. Поверхностью скольжения грузовых саней служат лыжи. Кроме того, очень часто применяется подвеска с амортизаторами.
При распределении саней по группам класс таких утилитарных саней отличается возможностью транспортировки тяжелых и габаритных грузов. Есть еще и другой популярный класс грузовых саней-боксов, использующихся туристами для путешествия.
Однако главным преимуществом любого вида таких саней является их максимальная грузоподъемность. Другое немаловажное свойство – комфортные ходовые характеристики, зависящие от устройства подвески и площади поверхности скольжения. В отличие от волокуш, грузовые сани имеют меньшую площадь контакта с трассой, равную площади лыж. Благодаря широкой лыжной базе сани эти более устойчивы при маневрах, а устойчивость курса на склонах обеспечивается наличием коньков.
Из-за достаточно высокой посадки платформы транспортируемый груз лучше защищен от попадания воды. Главный недостаток грузовых саней – их большой собственный вес. К тому же, в связи с использованием металлического каркаса и других частей, такие сани всегда обмерзают толстым льдом, что дополнительно увеличивает их вес. Поэтому приходится возить с собой киянку для периодического сбивания льда.
На санях с платформой необходимо тщательно и грамотно укладывать багаж для обеспечения наилучшего баланса нагрузки и повышения герметичности упаковки. С этой точки зрения лучшими будут сани-боксы, у которых уже отведена оптимальная зона для укладки и защита груза от влаги.

Волокуши для снегохода

Эти сани используются наиболее часто. Популярность их связана с простотой конструкции и стоимостью. В связи с этим максимальное количество предложений от производителей нашей страны и зарубежных фирм предвидит именно изготовление саней-волокуш. Да и мастера самодельной техники могут смастерить такие сани, стоимость которых получится около 5-8 тысяч рублей.

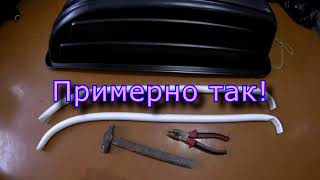

Однако, учитывая простоту такой конструкции, сани-волокуши имеют очень значительный недостаток. Им является большая вероятность повреждения передних углов корпуса и прицепного устройства.
К преимуществам таких саней, кроме их простоты изготовления и малой бюджетной стоимости, относятся также их незначительный вес, низко расположенный центр тяжести, быстрая загрузка багажа, слабое обмерзание пластикового корпуса, да и по воде они едут наподобие небольшой лодочки.
Главный недостаток волокуш – невозможность приспособить их для комфортной перевозки пассажиров, ведь из-за контакта их с поверхностью трассы всей нижней частью корпуса на них невозможно установить амортизаторы и каждый изъян на дороге «ловится» корпусом саней. Как пример заметим, что сани с лыжами способны пропустить камни, бугры и неровности промеж колеи. Это же свойство саней-волокуш исключает их применение в каменистой горной местности, где есть существенная угроза повредить днище об острые камни.
Другой минус этих саней – их небольшая грузоподъемность, невозможность перевозить груз большой длины, неустойчивость курса на склоне, намокание груза при движении по воде или в шуге.

Пассажирские сани для снегохода

У нас в стране такие сани являются редкостью из-за своей высокой стоимости, а также отсутствия грамотно обустроенных снегоходных маршрутов с подготовленной поверхностью.
Иногда можно встретить экземпляр пассажирских саней на какой-то базе отдыха или в прокате. Сани для перевозки пассажиров еще встречаются у рыбаков, увлекающихся подледной ловлей, однако ими обычно являются самодельные девайсы.

Наиболее распространенной у нас конструкцией пассажирских саней является пластиковая капсула с подрессоренными лыжами. Можно встретить иногда и сани с открытым верхом, которые менее практичны из-за попадания на пассажиров выхлопных газов снегохода. Поэтому лучшей комбинацией для перевозки людей будет мощный снегоход с четырехтактным двигателем на низах и хорошим моментом.

Самодельные сани для снегохода

Самодельные сани для снегохода могут иметь самые разнообразные и оригинальные конструкции, включающие комбинации предыдущих трех групп девайсов. Иногда встречаются настолько оригинальные технические решения, что позавидовать им могут даже иностранные компании-производители. Но позавидовать могут лишь самой конструкции и не более, ведь заработки мастеров-самодельщиков, как правило, не оправдывают трат времени, и «детища» мастеров являются всегда проявлением амбиций изобретателей. Именно среди самоделок можно подобрать хорошие сани, стоимость которых будет в два или даже больше раза дешевле зарубежных фирменных. Однако в отношении ремонта специфика и неординарность конструкции могут стать причиной явных затруднений. Да и гарантии на такие изделия никто не выдает. Поэтому прежде, чем заказать такие сани у одного из умельцев-изобретателей, следует проанализировать характер и способ его общения на снегоходных форумах и сделать соответствующие выводы о популярности и совершенстве его изделий.

КАК СДЕЛАТЬ САМОДЕЛЬНЫЕ КОЛЕСА ДЛЯ СНЕГОХОДА

Колёсные снегоходы — вездеходы (снегоболотоходы, в шутку называемые самодельщиками «каракатами», или «луноходами») на шинах низкого давления (часто именуемых «пневматиками») — очень популярные машины среди конструкторов-энтузиастов. Однако высокая трудоёмкость изготовления колёс, а главное — низкая надёжность их шин (как правило, сделанных из камер колёсных тракторов) зачастую охлаждают творческий пыл умельцев.

Между тем, покрышку для колеса такого вездехода можно изготовить из подходящей шины (с диагональным волоконным кордом, не рваной и не совсем «лысой») от колеса грузовика или колёсного трактора. Для преобразования обычной шины в «пневматик» от неё отсекается все лишнее: ведь нагрузка вездехода (даже с пассажирами) на них в несколько десятков раз ниже, чем в штатном варианте.

Как известно, любая пневматическая шина — это многослойная оболочковая конструкция из резины, наваренной на корд, которая на бортах заворачивается вокруг стальных стержней-сердечников слоистой петлёй. Для наглядности можно распилить поперёк болгаркой любую ненужную шину (ведь валяются они везде, даже в тайге и тундре), и всё станет ясно. Условно покрышку можно разделить на следующие составные части: беговая дорожка, борта и боковины (наружные и внутренние для шин с направленным рисунком протектора — одинаковые по конструкции, но зеркально отображённые).

Каждая часть, в свою очередь, состоит из нескольких (и даже множества) тесно взаимосвязанных элементов. Так вот, снаружи надо снять избыточную резину боковин и протектора, а изнутри — удалить посадочные сердечники (оставив при необходимости лишь один) и даже часть прорезиненной кордовой основы шины, вот только при этом очень трудно оставить в целостности нити корда оставшегося ближайшего слоя. Для колёс своего вездехода я использовал «кразовские» шины размерами 1090x508x420 мм (диаметр качения х посадочный диаметр х ширина).

Пока шины были ещё неободранными, они весили столько, что в одиночку не мог их приподнять и поставить на беговую дорожку протектора. После же обдирки покрышка весит максимум 30 кг, а всё колесо — около 50 (ещё камера — 4 — 5 кг и диск — 16 кг). Думаю, что легче сделать уже невозможно, по крайней мере, очень непросто. По ходу процесса облегчения (уменьшения массы) покрышки изготовил несколько приспособлений (в основном, различные фасонные долота).

Основное требование к ним — прочность, так как все они ударного действия. И ещё. Боковые ножи фасонных долот должны иметь развал 3 — 5°. Тогда их не будет заклинивать в прорубаемых канавках, а в самих канавках протектора не будут застревать камешки. Сначала на кромке борта (посадочного диаметра) шины ножом вырезал уголок до стальных проволок сердечника и изучил внутреннее строение борта обрабатываемой покрышки. Затем прорезал посадочную кромку изнутри ножом с отступом от внутреннего края на 17 — 20 мм на глубину 4 — 5 мм по периметру.

Слои, а, точнее, петли, надо раздвинуть. Для этого использовал самодельное приспособление (наподобие циркуля) из двух лучей (отрезков трубы наружным диаметром 22 мм), на концах которых приварены клинья (у меня они из П-образного профиля — швеллера, но будет лучше вырезать их из уголка). Полки клиньев сводил вместе, забивал их кувалдой в прорезь между петлями и растягивал сначала двумя рычагами-монтировками за свободные полки швеллеров лебёдкой. Но так разрывать слои оказалось делом нелёгким.

Поэтому приварил к клиньям тяги и расслаивал бортовые петли шины уже с помощью лебёдки. Разорвав слои в этом месте, передвигал приспособление дальше по посадочной окружности. За одну установку отрывал 60 — 70 мм. Помогать можно ножом, но только тупым, чтобы не резать нити корда. При первоначальном зарезе угодить между слоями вряд ли получается, но это и не важно. А вот дальше необходимо, подрезая нитки, попасть точно между нужными слоями. Лишние слои от каждой боковины (от борта до середины протектора) отделял за три прохода по кругу (тремя полосами).

Когда отделяемая полоса начинала мешать осуществлению операции, её отрезал, обязательно оставив миллиметров 10 уже отделённой полосы, иначе потом очень сложно попасть именно на этот же слой. Надрезал бортовую часть кордовой основы изнутри и отрывал её, навёртывая на лом с ухом (ключ для сборки отопительных регистров в батарею с двумя зубьями-зацепами). У меня была слабая лебёдка, да я и не торопился: за два часа ободрал боковины, за час — поперечные прорези беговой дорожки, часа три наворачивал на лом куски по 300 — 400 мм.

Сейчас эту операцию я выполнил бы по-другому. Нужно было бы сделать одну прорезь глубиной 60 — 70 мм. Внутрь вставить клинья приспособления так, чтобы не изломать оставляемый сердечник. Боковины прикрутить по периметру болтами к какой-либо наружной заякоренной станине. Зацепить за удаляемые внутренние кольца сердечника трос и «тягачом» выдрать все внутренности — петлю с сердечником и несколько слоев основы-каркаса — за один раз.

Далее — обработка наружной стороны покрышки. С неё надо срезать лишнюю резину. Для этого сначала желательно исследовать толщину наваренной на боковине резины, протыкая её шилом до ниток: слышно по характерному звуку зацепляемых ниток. Затем надо собрать колесо и накачать камеру — так легче резать. Боковину я срезал почти до ниток основы ножом 50-мм ширины, с правой стороны которого имелся Г-образный ограничитель глубины резания. Нож вставляется в перфоратор с мягким боем, иначе инструмент долго не терпит — крошится. Место реза на покрышке поливается водой для смазки.

Левая часть ножа идёт поверх резины, а правая зарезается до упора на 4 — 6 мм. И так несколько проходов по кругу, от борта до протектора — и боковина лысая. Нож должен быть заточен грубо, с зазубринами: так он лучше режет (или пилит). На беговой дорожке следует определиться с высотой протектора над нитками. Плоским ножом-стамеской с шириной лезвия 80 — 120 мм с боку до середины поперек шины с каждой стороны срезать лишнюю резину, подложив шаблон-упор под нож в существующие углубления протектора.

Шаблон сделал из алюминиевой проволоки нужной переменной толщины, изогнув по рисунку канавки. Поскольку нож плоский, а упор-шаблон широкий, то надо добавить 3 — 4 мм высоты, так как шина торообразная и обязательно срежется больше, чем рассчитываешь. Все 98 грунтозацепов на покрышке срезал за два часа. Так как перфоратор у меня был с жёстким ударом (электромолоток) и крошил ножи, то для нарезания грунтозацепов в форме «ёлочки» изготовил приспособление вроде рубанка.

«Рубанок» состоит из стержня, выполненного из арматурного прутка-катанки диаметром 20 мм и длиной около 400 мм с приваренной к нему с одного конца стальной квадратной трубой 20×20 мм и длиной около 200 мм, к которой сзади снизу приварен ещё нож в форме скобы шириной около 10 мм. Высота ножа — по глубине вновь нарезаемого протектора. Перед началом вырезания канавок на беговой дорожке шины мелом размечаем две-три «ёлочки», поливаем это место водой. Данную операцию лучше выполнять вдвоём с помощником — один держит и направляет рубанок, второй бьёт по концу стержня кувалдой.

За один удар пробивается 10 — 30 мм (зависит от силы удара и сноровки работающих). 98 канавок пробили за пять часов и один час потратили на отрезание хвостов Г-образным ножом. У меня рубанок вытерпел семь колёс и остался жив, правда, нож лопался, раз пять по сварочному шву, и приходилось вновь его подваривать. Вот, вроде бы, и всё. На обдирку одной шины уходило часов восемнадцать, не считая изготовления инструмента. Работа тяжёлая и больше чем на три часа в день меня не хватало.

Камера подбирается чуть меньше покрышки для удобства монтажа. При накачке до давления 0,15 — 0,2 атмосферы она прилипает к покрышке. При меньшем давлении во время движения камера может проскальзывать в покрышке, а покрышка — на ободе колеса Чтобы подстраховаться от проскальзывания покрышки на ободе при низком давлении в камере, к ободу на полке диска делал по периметру шесть выступов по 4 мм из полосы металла 20-мм ширины, а на борту покрышки — соответствующие углубления (зубчатое соединение), ничего не проворачивается.

Про колёса. Поскольку «кразовское» колесо (диск с ободом) из-за его большой массы в вездеходе использовать нецелесообразно, его пришлось изготовить из «жигулёвского». К ободу «жигулёвского» колеса с обеих сторон доварены две конические поверхности из металла 2,5 — 3 мм. К конусам приварены половинки мотоциклетных ободьев (посадочные полки с бортовыми закраинами). И такие колеса отлично удерживают облегчённые шины и нагрузки на них. Кому-то выкройка конусов покажется непосильной задачей. Но тут можно и учебник открыть.

Чертите на листе поперечный разрез вашего будущего колеса (конус на нём будет выглядеть в виде отрезка прямой между мотоциклетной полкой и ободом «жигулёвского» колеса). Продолжите отрезок до пересечения с осью колеса. Точка пересечения будет центром радиусов сектора выкройки усечённого конуса. Затем следует измерить рулеткой длину окружности посадочной полки мотоциклетного обода (или вычислить её по диаметру обода), отмерить такую же длину по наружной дуге конуса. То же самое нужно произвести с ободом «жигулёвского» колеса и отмерить полученную величину по внутренней дуге.

Выкройку конуса для экономии листа железа лучше разбить на две части. Раскроить (вырезать электролобзиком) надо с 5-мм припуском по длине, сварить половинки встык, согнуть через колено для соединения концов. Мотоциклетный обод надо разрезать болгаркой прямо по отверстиям спиц, оставив вертикальную полочку (закраину) для жёсткости. Положить отрезанную часть обода на лист древесно-стружечной плиты («дсп») и набить гвоздей по внешней его окружности.

Далее наложить на него конус соответствующей стороной и накрыть ещё листом «дсп» и стянуть по центру болтом. Добившись с помощью молотка и рулетки параллельности плит (биения до 10 мм можно считать нормой), приварить полку к конусу стежками по 40 мм с разных сторон, чтобы не повело. Несколько советов по выбору шин и колёс, исходя из местных дорожных (а точнее — внедорожных) условий предстоящей эксплуатации.

Наши условия: лес, кочки, мох, оттаявшая мерзлота глубиной до полуметра, горные речки, сыпучий снег зимой, колеи от зимников, которые, как правило, проходят именно в том единственном месте, где можно проехать. Рекомендую выбирать такой наружный диаметр (диаметр качения) шины колеса, чтобы обеспечить просвет под машиной 350 — 400 мм: примерно такой, как у грузового автомобиля «Урал». Более высокие препятствия можно объехать. Колею колёс желательно тоже делать «ураловскую», иначе можно собрать всё, что не выломали эти вездеходы.

Давление в шинах для передвижения по мху — 0,15 — 0,25 атмосферы, по дороге — 0,35 — 0,55. Не гонитесь за шириной шин колёс: на снегу при недостатке мощности они хуже узких, к тому же уменьшают полезную площадь самой машины и труднее управляются. Машину желательно спроектировать так, чтобы кабина была спереди (это значительно улучшает обзор), а колёса переднего моста выступали за передний габарит — тогда они будут укладывать кустарник под машину.

При переправе через горные речки предпочтительнее, чтобы машина тонула и цеплялась колёсами за дно, чем плыла. В тундре — крае болот и озёр — возможны другие требования. Ездил на облегчённых покрышках пять лет, в том числе по лесу и ни разу шины не протыкались. Если сравнивать эти самодельные покрышки с фирменными импортными или отечественными промышленными «трэколскими», то у нас в Якутии они нередко прокалываются даже на дорогах общего пользования.

КАК СДЕЛАТЬ САМОДЕЛЬНЫЙ ПРИЦЕП-КУПЕ ДЛЯ СНЕГОХОДА

Прицеп-купе представляет собой четырехлыжные сани с остекленной пассажирской кабиной, оснащенной автономным отопителем и осветительными плафонами. Кабина имеет единственную боковую дверь, откидывающуюся вверх. Сиденья, сделанные на базе офисных кресел, могут поворачиваться: в транспортном положении пассажиры располагаются тандемом, а на стоянке они могут сидеть лицом друг к другу.

При необходимости между креслами можно установить откидную столешницу. Пассажирская кабина преимущественно деревянная. Основой ее служит нижняя (силовая) панель кабины, представляющая собой своеобразный сандвич. Внутри силовой панели располагается каркас, состоящий из поперечин и боковин.

Сверху и снизу панель оклеена 4-мм фанерой; пустоты между брусками каркаса заполнены строительным пенопластом. Такая панель при сравнительно небольшой толщине и малой массе обладает значительной жесткостью как на кручение, так и на изгиб. Для поперечин следует подобрать прямослойные доски толщиной 40 мм, из которых выполняются заготовки необходимых размеров, — ширина самой большой (средней) поперечины составляет 110 мм.

Для боковин потребуются доски толщиной 20 мм. Каркас силовой панели собран на эпоксидном клее. С помощью этого же связующего в каркас вклеиваются блоки из строительного пенопласта, а также закрепляется обшивка из 5-мм фанеры. Кабина собирается на готовом основании. Наиболее целесообразна следующая схема его монтажа. Для начала на нижней (силовой) панели кузова собирается каркас крышевой панели и средний пояс.

Далее нижняя панель устанавливается на козелки в исходное (рабочее) положение, а затем все три элемента каркаса (нижняя и крышевая панели, а также средний пояс) соединяются с помощью двух наклонных шпангоутов, вырезанных из 12-мм фанеры. В результате получается достаточно жесткая конструкция, которую можно достраивать «по месту» — монтировать продольные стрингеры, устанавливать поперечины и дополнительные облегченные шпангоуты.

На подготовленном таким образом каркасе закрепляются рамки лобового, заднего и боковых стекол, а также формируется рама дверного проема. Кстати, дверь в прицепе-купе всего одна — слева. Готовые стекла для кабины подобрать достаточно сложно, поэтому проще вырезать их из плексигласа.

Далее каркас обшивается снаружи 3-мм фанерой. Следует заметить, что удобнее обшивать каркас вместе с дверью, и уж после отверждения эпоксидного клея удалить ее из каркаса, прорезав фанеру обшивки электролобзиком. Пространство между шпангоутами заполняется пенопластовыми блоками. После выравнивания пенопласта заподлицо со шпангоутами кабина изнутри оклеивается искусственной кожей.

Снаружи кабина сформирована поверхностями одинарной кривизны, которые, как правило, придают транспортным средствам некий «доморощенный» вид. Однако существует немало приемов, позволяющих придавать фанерным оболочкам двойную кривизну. Один из таких приемов показан на примере крышевой панели, сформированной из трех полос фанеры.

После вышкуривания и оклейки стеклотканью такая поверхность уже ничем не отличается от панели двойной кривизны. В принципе, тот же прием можно использовать и при формировании нижней части кабины — начиная от ее пояса. Снаружи кабина оклеивается слоем стеклоткани на эпоксидном связующем, после чего выравнивается двухкомпонентной автошпаклевкой и окрашивается — сначала слоем грунта, а затем двумя слоями автоэмали.

Лыжи склеены на эпоксидном связующем из полос 3-мм фанеры и полосы нержавеющей стали толщиной 0,8 мм — суммарная толщина пакета составляет 20 мм. Перед склейкой необходимо сделать простейший стапель, закрепив на деревянном брусе несколько поперечин; в передней части стапеля высота их должна плавно уменьшаться в соответствии с кривизной носка лыжи. При склейке фанерные полосы поджимаются к поперечинам стапеля с помощью скоб, согнутых из стального прутка в виде буквы «П», на «ножках» которой нарезается резьба.

Потребуются также деревянные траверсы с просверленными в них отверстиями, в которые вводятся «ножки» скоб; зажим осуществляется с помощью гаек. В средней части каждой из лыж устанавливаются направляющие подрезы из листовой нержавеющей стали толщиной 3 мм.

На лыже шарнирно закрепляется маятник подвески — дуга, согнутая из стальной трубы диаметром 22 мм. В передней своей части дуга опирается на пружинно-гидравлический амортизатор от коляски мотоцикла «ИЖ», в задней — на опору из отрезка стального швеллера. Конструктивно передние и задние лыжи одинаковы.

И те и другие шарнирно установлены на трубчатых поперечинах, которые, в свою очередь, закреплены на силовой панели кабины. Передние лыжи — поворотные, с рулевыми тягами, шарнирно связанными с дышлом, с помощью которого кабина-купе соединяется со снегоходом-буксировщиком. Носки лыж оттягиваются вверх с помощью резинового шнурового амортизатора диаметром 8-10 мм.

Буксировочный фаркоп — стандартный, автомобильный, шаровой, с шаром диаметром 50 мм. В задней части кабины располагается отсек, в котором закрепляется автомобильный аккумулятор — для освещения кабины, работы двух задних габаритных фонарей и привода автономного отопителя (от автомобиля «Запорожец»).

Последний располагается в переднем отсеке кабины. Забор воздуха для отопителя осуществляется через жалюзи в передней части кабины. Электропроводку целесообразно делать таким образом, чтобы при движении в цепь снегохода-буксировщика включался аккумулятор прицепа. И последнее.

Пассажирский прицеп в обязательном порядке должен быть оснащен стояночным стопором — в простейшем случае им может стать пара штырей, заглубляемых в снег через отверстия в задних лыжах.

4 способа монтажа ПНД труб своими руками

Большая доля популярности полиэтиленовых труб у застройщика в частном строительстве принадлежит тому, что монтаж труб из полимерных материалов проще, чем стальных. Часто сборка коммуникаций не требует специального инструмента или навыков.

Особенности труб ПНД

Аббревиатура ПНД расшифровывается как полиэтилен низкого давления. Это полимерный материал, изготовленный с применением специальной технологии, когда полимеризация происходит без действия внешнего давления. На выходе получается крепкий, эластичный полимер, который химически инертен и может использоваться для хранения и транспортировки пищевых продуктов (в том числе питьевой воды).

Положительные качества коммуникаций из ПНД:

К недостаткам относят ограниченную сферу применения труб из ПНД, поскольку материал не выдерживает высокой температуры. Максимальная температура для эксплуатации – 80 градусов.

Обратите внимание! Для длительной и безупречной эксплуатации трубопроводов из ПНД рекомендуется не использовать их для транспортировки жидкостей, которые горячее 40 градусов.

Производители предлагают два вида труб из ПНД:

Отличие заключается в толщине стенок и способе стыковки труб.

Способы соединения труб из полиэтилена низкого давления

Существует несколько способов соединения труб ПНД при монтаже. Выбор зависит от конечного назначения трубопровода.

Первые два способа соединения являются неразъемными. Соединения, которые собрали с использованием обжимных фитингов, можно демонтировать.

Соединение с помощью сварки

Сварочное соединение полиэтиленовых труб производят встык, методом диффузной сварки. Принцип стыковки основан, на способности полимеров смешиваться при нагреве. Диффузия (взаимное проникновение) материалов деталей происходит на молекулярном уровне. В результате получается монолитное соединение, которое по прочности не уступает корпусу трубы.

Обратите внимание! Сварка встык возможна при наличии достаточно толстой стенки. Эту технологию применяют для диаметра труб от 50 мм с толщиной стенки от 5 мм.

Для работы потребуется:

Алгоритм проведения работ:

Обратите внимание! Трубный материал от разных производителей может не дать качественного сварного шва, поскольку материал может несколько разниться по составу.

Электромуфтовая сварка

Сварка с использованием электрофитингов является более простым процессом. Она не требует специальных навыков, но без сварочного аппарата не обойтись. Требования к подготовке срезов остаются высокими.

Электромуфтовую сварку используют для монтажа трубопровода в труднодоступных местах.

Суть процесса заключается в том, что фитинг имеет встроенные нагревательные элементы и контакты, которые выведены наружу. При подключении электрофитинга к сварочному аппарату детали плавятся и соединяются. Такой метод также можно назвать диффузной сваркой, поскольку отличия здесь только в технологии.

Обратите внимание! Электромуфтовая сварка позволяет получить цельное соединение на трубах с разным диаметром. Однако он не должен расходиться более чем на 10%.

Процесс выглядит так:

Соединение с помощью фитингов

Для самостоятельного монтажа водопровода или канализации в доме достаточно надежными будут соединения при помощи обжимных фитингов. Производители предлагают массу вариаций, позволяющих собрать любую конфигурацию трубопровода.

Схематично процесс соединения ПНД материалов с помощью фитингов можно описать следующим образом:

Обратите внимание! Если с фитинга снять только гайку и пытаться протолкнуть трубу внутрь при собранных внутренних деталях, то стык получится негерметичным. Ошибка в том, что труба не зайдет достаточно глубоко, чтобы быть качественно зафиксированной.

Виды разъемных фитингов для ПНД трубопроводов

Производители предлагают весь ассортимент возможных соединений.

Разъемные фитинги бывают:

Крепежные элементы

Чтобы трубопровод работал надежно, его следует закрепить. Это можно сделать двумя способами:

Правила установки крепежа:

Обратите внимание! Свободный крепеж коммуникаций ПНД позволит трубам ходить в случае вибраций, гидроударов, перепадов температуры. Это облегчает обслуживание трубопроводов и продляет срок их эксплуатации.

Возможные ошибки при монтаже

Ошибки могут возникнуть при нарушении правил соединения:

Сфера использования труб ПНД

ПНД трубопроводы используют для различных трубопроводов:

В зависимости от предназначения трубопровода выбирают метод соединения:

Электропроводку укладывают в прямые или гофрированные трубы. Для надежности можно использовать монтаж с диффузной сваркой.

Источник

Монтаж труб ПНД своими руками: инструкция по сварке + как согнуть или распрямить такие трубы

Полиэтилен низкого давления в рейтинге популярности среди материалов, применяемых для сборки трубопроводов, занимает первенствующие позиции. Секрет такой востребованности легко объясняется универсальностью применения и простотой монтажа полиэтиленовых труб.

Но как и при работе с любым другим полимером качественный монтаж труб ПНД своими руками можно выполнить лишь при условии строгого соблюдения технологии. Мы расскажем, какие нюансы учитывать, выполняя состыковку элементов. Объясним, как правильно выполнять их сгибание и распрямление.

Эффективные способы состыковки ПНД труб

Технологически соединить ПНД трубы можно двумя основными методами – неразъемным и разъемным.

Первый предполагает задействование сварочного аппарата, второй реализуют без использования такового.

Сварные неразъемные соединения дают возможность максимальной герметизации, что особо актуально при обустройстве магистралей под давлением. Разъемные соединения удобны в монтаже и дают возможность в любой момент разобрать трубопровод с тем, чтобы изменить конфигурацию магистрали или дополнить ее новыми отводами.

Неразъемные способы соединения

Для состыковки ПНД труб применяют два неразъемных способа соединения: посредством сварки встык и путем установки электросварочной муфты.

В любом случае при реализации этих методов к соединениям предъявляют такие требования:

Оптимальное значение высоты валика зависит от толщины стенок оплавляемого изделия. На тонкостенных трубах (до 5 мм) он должен быть не более 2,5 мм. Если толщина стенок труб варьируется в пределах 6-20 мм, то высота валика должны быть не более 5 мм.

Посредством сварки труб встык

Создание неразъемного соединения осуществляется за счет размягчения материала до состояния тягучей субстанции с тем, чтобы произошло диффузное объединение его частей. Его применяют для труб, имеющих толщину стенок свыше 5 мм.

Метод соединения с применением сварки используют на прямых участках водопровода, который предполагается эксплуатировать под давлением. Только он позволяет получать герметичное соединение при диаметрах свыше 200 мм, поскольку не создает потерю жесткости труб, приводящей к деформации.

Прочную сварку труб ПНД своими руками осуществляют с использованием специального инструмента. Суть метода заключается в нагревании торцов состыковываемых элементов до вязкого состояния с помощью нагревательной насадки. Размягченные концы просто соединяют друг с другом под давлением, после чего участку соединения просто дают остыть.

При выполнении сварочных работ важно выдерживать температурный режим нагревательных элементов.

Параметры выдержки времени и температуры нагревательных элементов определяют, беря в расчет три фактора:

Соединение труб путем сварки является наиболее надежным и долговечным вариантом. С его помощью можно создать неразъемное крепление, которое способно выдержать давление как безнапорных, так и напорных систем водоснабжения.

Сварку выполняют в такой последовательности:

При выполнении сварки важно не передержать. Это может спровоцировать образование наплыва полиэтилена на внутренний диаметр изделия.

Для получения надежного крепления глубина установки должна составлять порядка 2 мм. Выдерживая заданную глубину, полученный сварочный шов будет иметь ровный презентабельный вид с одинаковой высотой отступа.

С этапами сварки труб ПНД встык ознакомит следующая подборка фото:

Источник

Варианты соединения ПНД труб с другими видами

При монтаже систем подачи воды в некоторых случаях обоснованно использование труб ПНД. Чем отличается этот материал, какими свойствами он обладает, а также о его отрицательных и преимущественных качествах, соединениями с разными типами труб, а также о специфике установки таких труб — основная тема статьи, которую мы предлагаем Вашему вниманию.

Что представляет собой ПНД труба

Изготавливаются эти трубы из полимера, который носит название «полиэтилен низкого давления». Материал отличают такие качества, как высокая прочность, легкость, химическая безопасность (не вступает ни в какие химические реакции), отсутствие в материале вредных примесей, что является залогом его безопасности для применения. Полимер не расширяется от воздействия тепла, у труб ПНД высокий коэффициент эластичности (при замерзании воды в трубе труба не лопается). За счёт гладкости внутренних стенок не происходит откладывания налета внутри трубы.

Основное преимущество труб ПНД перед другими — возможность их самостоятельного монтажа, без аренды специальной техники и вызова соответствующих специалистов. Но, при всей при широкой палитре плюсов, при эксплуатации труб ПНД имеется и два существенных минуса: их нельзя применять для монтажа системы горячего водоснабжения. Температура внутри трубы не должна превышать 40°С. И от прямого действия ультрафиолета полимер быстро теряет прочность.

Стыковка ПНД фитингов

В основном для соединения труб из ПНД используют специальные фитинги. Наиболее простым для самостоятельного соединения этих труб считается установка компрессионного фитинга. Он может справиться с давлением воды до 10 атмосфер.
Фитинг компрессионного типа комплектуется компонентами:

Перед началом соединения труб следует подготовить их концы к монтажу. Срезы труб должны быть строго перпендикулярными, не иметь шероховатостей или заусениц. По внешнему краю трубы делается отметка (для того, чтобы не повредить резиновую прокладку).

Монтаж фитинга осуществляется следующим образом: на готовую трубу в следующем порядке надеваем — гайку зажимную, затем цангу и кольцо стопор. Прокладку из резины помещаем в корпус. Соединяем корпус с трубой с заранее смонтированными деталями, и прочно, с силой, закручиваем.

Установка соединений под регулирующие и запорные вентили имеет свои особенности. Одна сторона фитинга имеет специальный фланец, другая — выходную систему под задуманный тип стыковки. Присоединение такого фитинга осуществляется посредством гаек, болтов и специальных прокладок.

Стыковка ПНД с полипропиленовой трубой

Иногда возникают ситуации, когда в процессе изготовления трубопровода приходится иметь дело с различными трубами из различающихся материалов. Чаще всего такие ситуации бывают при монтаже поливных систем.

Рассмотрим ситуацию на примере стыкования полипропиленовой (среза) трубы с трубой ПНД. Для соединения полипропиленовых труб с трубами иных видов созданы специализированные фитинги, с нанесением односторонней резьбы. Та часть такого фитинга, что без резьбы, сваривается с ПП трубой, а противоположная сторона (где резьба), присоединяется к трубе такого же диаметра (из ПНД).

Резьба фитинговой системы для стыковки различных разновидностей труб бывает как снаружи, так и внутри. Возможно также осуществить монтаж 2 видов этих труб при помощи такой детали, как комбинированная муфта. В данной ситуации, на ПНД трубе закрепляется цанговое соединение с резьбой, а на пропиленовой трубе производится установка комбинированной муфты. Для лучшего уплотнения на резьбу перед закручиванием накручивают фум-ленту или аналогичный уплотнитель. Далее конструкция с усилием завинчивается.

Наиболее простой способ — соединить два вида разных труб (ПНД и полипропиленовую) при помощи фланца. Для повышения уплотняющих свойств между фланцами вставляется резиновая прокладка. Конструкция стягивается болтами. При подготовке труб из разных материалов к монтажу следует учитывать их размерные параметры и технологические свойства, соединяемые поверхности должны быть зачищены и подготовлены.

Соединения труб ПНД, применяемые с помощью металлической резьбы, выполняются в основном для соединения ПНД с металлическими трубами. Потребность в таком типе соединений может возникнуть при монтаже ПНД с металлическими трубами, которые сложно демонтировать (чугунные стояки), либо при подключении системы водоснабжения к центральной магистрали (высокое давление), где на выходе используются прочные металл составные трубы, а от них уже идут ответвления из полимеров.

Для показанного типа соединений предназначены двусторонние фитинги, одна сторона которых с резьбой, а другая имеет компрессионное значение. Этот вид фитингов соединяют принципом «цангового соединения муфтой». На трубу, произведенную из ПНД, монтируют разборный участок фитинга, крепят его путем заваривания, а позже уже присоединяют резьбовой элемент к трубе из металла. При невозможности использовать принцип сварного соединения, применяют фланцевую систему. Неограниченный выбор вариантов моделей арматуры для труб можно адаптировать под любые потребности.

Стыковка трубы ПНД со шлангом

Для соединения трубы ПНД и поливочного шланга не потребуется специальная паечная аппаратура. Нужно лишь приобрести специальный фитинг компрессионного типа, для труб, произведенных из ПНД, лучше сразу в комплекте с запорно-регулировочным вентилем. Принцип стыкования трубы из ПНД и поливочного шланга аналогичен процессу объединения фрагментов труб. Фитинговые системы для присоединения шланга, на выходе оборудованы специализированным «выходом-елочкой», на который впоследствии натягивается шланг необходимой длины, и обжимается хомутом нужного размера. Установка фитинга с краном более удобна, его практичнее демонтировать при необходимости, с наступлением осенне-зимнего сезона. Для отключения подачи воды нет нужды перекрывать всю систему водоснабжения, достаточно закрыть выходной кран. Для более быстрого монтажа имеется готовый вариант — ПНД кран, где контроль напора воды и фитинг, для закрепления на трубе, представляют одно целое.

Стыковка ПНД труб с ПВХ

При соединении труб ПНД, с трубами, изготовленными из поливинилхлорида, надо учитывать определенные параметры. По трубам, изготовленным из полимера низкого давления, могут транспортироваться любые текучие среды. Изделия же из поливинилхлорида используются только для перемещения жидкостей. По сравнению с трубами из полиэтилена низкого давления, труба из поливинилхлорида может выдерживать до шестидесяти градусов Цельсия. А вот морозоустойчивость у этих видов труб разная. При снижении температуры окружающей среды до минус 10°С, труба из поливинилхлорида может начать трескаться. При высоких нагрузках (давление воды в трубе), ПНД прочнее, чем поливинилхлорид. Поэтому, из-за существенной разности технических характеристик, прямое сваривание таких видов труб категорически не рекоменодовано. При нарушении этого параметра, допускаемого иногда некомпетентными специалистами, может произойти внезапное разрушение участка трубы. Между собой отдельные отрезки труб из поливинилхлорида монтируются путем электромуфтовой сварки, или контактной пайки.

Трубы, произведенные из полиэтилена (полимера) низкого давления безвредны для здоровья человека, поскольку являются химически инертными, а труба из поливинилхлорида, разрушаясь по прошествии времени, может начать выделять в транспортируемую среду токсичные вещества (хлориды). Поэтому трубы, что из поливинилхлорида, применяются чаще лишь для безнапорной транспортировки канализационных стоков, систем технического водоснабжения, полива и дренажа.

В системе водоснабжения, предназначенной к прямому использованию человеком (вода для приготовления пищи), поливинилхлорид применять не рекомендуется. Хотя, для систем бытового водоснабжения существует особый вариант поливинилхлорида, его непластифицированная форма, не выделяющая в перемещаемую среду токсичных веществ.
При монтаже разнородных по структуре материала труб (ПНД и ПВХ), рекомендовано использование специальных переходных модулей. Только таким способом можно избежать проблем с протечкой жидкости, обеспечить герметичность соединения, и предотвратить возможное повреждение участка трубы.

Источник

Как правильно и надежно соединить ПНД трубу?

Технология соединения труб ПНД в отличие от соединений металлических трубопроводов может осуществляться как с помощью сварки, так и с помощью специальных деталей. И если герметичность сварочной конструкции не вызывает сомнений, то качество соединения при помощи фитингов зависит от правильности выполнения монтажа.

Что из себя представляют трубы ПНД

ПНД — это полиэтилен, изготовленный под низким давлением. ПНД получается путем полимеризация органического вещества этилена при температуре до 120 ͒С под давлением до 2 МПа в растворе специального катализатора. Получившийся материал еще называют полиэтиленом высокой плотности (ПВП), поскольку он плотнее и прочнее других полимеров.

Обратите внимание! Модификации ПНД используют при создании лодок, бронежилетов и строительстве полигонов переработки опасных отходов, а также для изготовления труб. Разнообразие сфер применения доказывает, что полиэтилен низкого давления — очень прочный и герметичный материал.

Преимущества и недостатки труб ПНД

К преимуществам ПНД труб относятся:

Существенным недостатком является неустойчивость материала к ультрафиолетовым лучам.

Трубы ПНД прокладывают только под землей или внутри помещений вдали от солнечного света. При воздействии солнечных лучей, полиэтилен высокой плотности становится хрупким и начинает разрушаться. Процесс распада проходит быстро, такие трубы необходимо менять.

Это важно! При выборе ПНД труб стоит обращать внимание на маркировку. Каждый цвет означает свою область применения: синий — питьевое водоснабжение, желтый — газоснабжение, без маркировки — техническое водоснабжение.

Как соединить трубы ПНД

Существует также два вида соединений: неразъемное и разъемное. Оба способа позволяют создать надежное сцепление, но каждый из них имеет свои плюсы и минусы, которые важно учитывать при монтаже трубопроводов.

Неразъемные соединения

Неразъемные соединения осуществляются с помощью сварки. Этот способ предполагает, что трубы соединены “намертво” и разъединить их уже не представляется возможным.

Неразъемные соединения требуют применения специального сварочного аппарата. Стоит он дорого, что увеличивает затраты на ремонт и строительство.

Кроме того, при неправильном соединении, разъединять и снова соединять трубы уже нельзя, необходимо брать новые.

Но есть у этого способа и свое преимущество — высокая герметичность. Их можно использовать даже для газоснабжения, не опасаясь утечки газа в местах соединения.

Неразъемные соединения всегда осуществляются с помощью плавления и сварки ПНД.

Существует два способа создать такое соединение:

Разъемные соединения

Разъемный способ соединения представляет собой конструкцию, которая может быть демонтирована. При этом трубы соединяются с помощью специальных герметичных компрессионных фитингов. Такие фитинги или муфты — многоразовые, при желании их можно разъединять и снова соединять.

Преимуществом разъемных соединений является тот факт, что конструкцию легко устанавливать, для этого не нужно приобретать специальное оборудование. Монтаж таким способом выходит гораздо дешевле, поскольку сами муфты стоят недорого.

В случае, если какой-то отрезок системы необходимо будет заменить, не надо демонтировать всю систему. Достаточно разъединить фитинги, между которыми находится этот отрезок, снять его и поместить туда новый.

А вот герметичность такого соединения зависит от правильности установки.

Неразъемными рекомендовано делать те участки системы, которые подвержены наибольшей нагрузке.

Разъемные соединения также бывают двух типов:

На данный момент чаще используют фитинговые соединения, поскольку они надежны и просты в установке.

Фитинги для соединений

Фитинг — это соединительный элемент трубопровода, необходимый для монтажа труб в местах их стыков, поворотов, увеличения или уменьшения диаметра или количества. Фитинги бывают разными, в зависимости от того, на какой участок трубы они крепятся и для чего предназначаются. Наиболее распространены следующие виды:

Сборка труб с компрессионными фитингами производится в четыре этапа:

В домашних условиях, где важна простота монтажа и все трубы обладают относительно небольшим диаметром, для соединения ПНД трубы с металлической можно использовать специальные фитинги-переходники. На одном конце такой фитинг сделан из полиэтилена и гладкий. Этот конец предназначен для ПНД трубы. Второй конец фитинга-переходника металлический и имеет резьбу. В него вставляют металлическую часть. Монтаж такого соединения аналогичен монтажу компрессионного фитинга.

Для труб большого диаметра используют фланцевые соединения. Они также с одной стороны выполнены из ПНД, а с другой — из металла. Второй конец имеет отверстия для болтов. ПНД конец соединяется как компрессионный фитинг, а металлический — с помощью болтов.

Источник

Способы соединения полиэтиленовых труб – выбираем оптимальный вариант

Современные водопроводы редко делают из металла. Появились у него достойные конкуренты — полимеры, которые постепенно вытесняют его во многих областях. Один из таких материалов — полиэтилен низкого давления. Из этого материала делают трубы для напорных трубопроводов, то есть для водопроводов и даже для газопроводов. Этот вид материала становится все более популярным, так как соединение полиэтиленовых труб несложно сделать своими руками. Надо только соблюдать очень несложные правила.

При организации водоснабжения частного дома часто используют ПНД трубы

Достоинства и особенности применения

Полиэтиленовые трубы делают из полиэтилена низкого давления. Сокращено этот материал маркируют как ПНД. Он отличается повышенной прочностью и эластичностью, имеет хорошие эксплуатационные свойства:

Один момент, который надо помнить! Если вам нужны трубы, стойкие к замерзанию (например, для устройства водопровода на даче), при выборе смотрите на описание или технические характеристики. Не все типы сополимеров, которые используются для производства труб, нормально переносят заморозку. Так что будьте внимательны.

Основной недостаток полиэтиленовых труб — ограничения по температуре транспортируемой среды: она не должны быть выше +40°C, то есть из ПНД можно сделать только холодный водопровод, для горячей воды и, тем более, отопления их использовать нельзя.

Полиэтиленовые водопроводные трубы есть разных диаметров

Еще один момент: полиэтилен плохо переносит УФ-излучение. При постоянном нахождении на солнце материал теряет эластичность, и, через некоторое время, ломается (некоторые производители делают ПНД трубы стойкие к ультрафиолету, но стоят они дороже). Потому открытая прокладка водопровода из пластиковых труб очень нежелательна. Но провести трубу в траншее от колодца или скважины до дома, сделать разводку холодной воды по дому очень даже можно. Это довольно экономичное и удобное решение, так как монтаж и соединение полиэтиленовых труб — дело не очень сложное. Если речь идет о разъемном соединении, то для него не нужно никакое оборудование. Нужны только фитинги и руки.

Какие полиэтиленовые трубы лучше

Для производства водопроводных труб используется полиэтилен двух марок — РЕ 80 и РЕ 100. Сотый полиэтилен более плотный и прочный, чем восьмидесятый. Для систем водоснабжения частного дома прочности PE 80 более чем достаточно — они выдерживают давление до 8 атм. Если вы любите большой запас прочности, можно взять их из PE100. Они нормально работают и при 10 атм.

Выбирать надо в первую очередь производителя

На что стоит обратить внимание — на страну, в которой произведен данный продукт. Лидеры по качеству — европейские производители. Высокая точность исполнения гарантирует высокую надежность системы. Среднее качество и цены — у турецких кампаний, в более дешевом ценовом сегменте китайские производителя. Качество у них, как водится, тоже намного ниже. Советы тут давать сложно, каждый подбирает по собственному усмотрению (или то, что есть в регионе).

Виды соединений труб ПНД

Соединение полиэтиленовых труб есть нескольких видов видов:

Сваривают в основном трубы больших диаметров, которые применяются для создания магистральных трубопроводов. Трубы малых диаметров — до 110 мм, используемые в частном строительстве, в большинстве своем соединяются при помощи фитингов. Муфты применяются чаще при ремонтных работах, так как их установка занимает больше времени.

Фитинги для полиэтиленовых труб — это фасонные детали (тройники, крестовины, уголки, переходники, муфты), с помощью которых создается требуемая конфигурация системы. Так как самостоятельное соединение полиэтиленовых труб проводится чаще при помощи фитингов, поговорим о них подробнее.

Примерный набор фитингов для водопроводных полиэтиленовых труб

Сборка на компрессионных (обжимных) фитингах

С одной или двух сторон фитинга (иногда и с трех) устанавливается целая система, которая обеспечивает соединение. Сам фитинг состоит из:

Насколько надежно соединение

Несмотря на кажущуюся ненадежность, соединение полиэтиленовых труб на компрессионных фитингах надежно. Правильно сделанное, оно выдерживает рабочее давление до 10 атм и выше (если это изделия нормального производителя). В доказательство смотрите видео.

Хороша данная система легкостью самостоятельного монтажа. Вы, наверное, оценили это уже по видео. Просто труба вставляется, затягивается резьба.

Дачников, кроме возможности сделать все своими урками нравится она тем, что при необходимости все можно разобрать, спрятать на зиму, а весной снова собрать. Это на случай, если разводка сделана для полива. Разборная система также хороша тем, что всегда можно подтянуть подкапывающий фитинг или заменить его на новый. Недостаток — фитинги громоздки и внутреннюю разводку в доме или квартире из них делают редко — внешний вид не самый приятный. Но для участка водопровода — от колодца к дому — лучше материал найти сложно.

Порядок сборки

Трубу отрезают строго под 90°. Срез должен быть ровный, без заусенец. Также недопустимо наличие грязи, масел или других загрязняющих веществ. Перед сборкой со срезов соединяемых участков снимают фаску. Это надо для того, чтобы острый край полиэтилена не повредил уплотнительное резиновое кольцо.

При монтаже соединение полиэтиленовых труб на обжимных фитингах затягивают руками

На подготовленную трубу надеваются запчасти в таком порядке: натягивается обжимная гайка, затем цанга, следом — упорное кольцо. Резиновую прокладку устанавливаем в корпус фитинга. Теперь корпус и трубу с надетыми на нее деталями соединяем, прилагая усилие — надо вставит до упора. Подтягиваем все запчасти к корпусу и при помощи обжимной гайки соединяем. Полученное соединение полиэтиленовых труб закручиваем с усилием руками. Для надежности можно дотянуть специальным монтажным ключом. Использование других инструментов для подтяжки нежелательно: можно повредить пластик.

Седелки и область их применения

Кроме фитингов есть еще одно интересное устройство, которое позволяет делать ответвления от уже готового трубопровода. Это седелки — специально разработанный муфты. На этой муфте есть один или несколько отверстий с резьбой. В них обычно ставится кран, а к нему подключается новая ветка водопровода.

Седелки для полиэтиленовых водопроводов

Седеки надеваются на трубу, закрепляются винтами. После чего в ответвлении дрелью и толстым сверлом в поверхности трубы сверлится отверстие. Когда оно готово, устанавливается кран, собирается ветка дальше. Так совершенствуют систему с минимальными усилиями и затратами.

В водопроводе могут быть установлены элементы системы, имеющие не резьбовое, а фланцевое соединение. Обычно это краны или другая запорная или регулирующая арматура. Для соединения с такими элементами есть специальные фитинг для ПНД. С одной стороны находится стандартны компрессионный вариант, с другой — фланцевый. Установка стандартная — при помощи обжимной гайки с одной стороны, прокладок и болтов- со стороны фланца.

Фитинг для фланцевого соединения ПНД

При устройстве водопровода из полиэтиленовых труб также могут возникнуть вопросы насчет соединения полиэтилена и металла. Для этих случаев используются фитинги, с одной стороны которых имеется резьба. Она может быть наружной или внутренней — зависит от типа устанавливаемого устройства или перехода. Такие фитинги есть прямые, есть в виде угла на 90°.

Фитинги для перехода с ПНД на металл

Установка стандартная — резьба (с подмоткой аккуратно) с одной стороны и обжимная гайка с другой.

Источник

---
