Волосяной гигрометр своими руками для школьников

Можно, конечно купить термометр-гигрометр, но интересно и дешевле его сделать своими руками. В виду избытка халявных термодатчиков и ещё некоторых валяющихся без дела деталек, решил собрать себе этот нужный в быту девайс на ATmega168V и SHT21. Подробнее читайте дальше…

В схеме датчик измеряет не только температуру, но и влажность. Для меня практическая польза от этой фичи сомнительна, но поскольку кому-то возможно пригодится — решил задействовать и её. Кстати, это пожалуй один из самых моих долгих проектов (софт писался месяц!). Разработка затянулась главным образом из-за нехватки свободного времени и глючности кое-какого компилятора, от кое-какой фирмы, но обо всём по-порядку…

Ни каких экзотический возможностей у термометра нет — просто показывает температуру с влажностью и индикатор заряда батареи. Отображение данных происходить на экране от телефона Simens. О том как его подключить к микроконтроллеру я писал ранее (ссылка в конце статьи). Я выбрал этот дисплей как наиболее экономичный из всех у меня имеющихся + он очень тонкий и им легко управлять при помощи микроконтроллера. Единственный недостаток: при напряжении ниже 2-х вольт на нем уже ничего не разобрать (хотя контроллер стабильно работает и при 1,8 в). Именно поэтому при разряде батареи примерно до 2 вольт на экране будет показан индикатор полного разряда батареи.

Я не пожалел времени для того чтобы нарисовать (а точнее срисовать!) большие красивые циферки для отображения температуры и маленькие строгие циферки для отображения влажности. Что из этого получилось хорошо видно на картинках.

Печатная плата? Не, не слышал:-). Да и зачем она тут если деталек то раз, два и обчелся. Хороший монтаж + качественный корпус и ничего этому девайсу не страшно. Тем более в футбол я им играть не планирую. Все детальки соединены проводом МГТФ ф-0,07 мм — самым лучшим монтажным проводом на свете:). Только зачищать его сложновато, но это всего лишь единственный его минус. Ни какого держателя для батарейки у меня не предусмотрено (в виду ограниченности места в корпусе), поэтому провода припаивались напрямую. В качестве флюса использовал паяльную кислоту, ибо с канифолью припаиваться не хотело при относительно низкой температуре паяльника, а перегревать батарейку я не решился. Все открытые контакты были тщательно заизолированы скотчем перед тем как засунуть все это дело в корпус. Лишние ноги контроллеру я откусил (за исключением тех которые нужны для прошивки), а сам корпус приклеил суперклеем. Дисплей кстати тоже держится на нем. В итоге снаружи девайс выглядит гораздо красивей чем изнутри ? Еще важно не забыть проделать отверстие в корпусе для датчика, если мы хотим измерять температуру не внутри корпуса устройства. Сам корпус называется G1906 (~2$), а вот так он выглядел в самом начале моих издевательств над ним:

Самое сложное тут это проделать вот такую вот прямоугольную дыру. Я делал так: сначала нарисовав прямоугольник а потом по контуру делал дырки обычным сверлом которым сверлю платы. После высверливания 100500 дырок, прямоугольник выламывается, а края зачищаются напильником. Кстати это пожалуй самая ровная дыра из всех что мне доводилось делать ?

Всё достаточно просто и банально кроме небольшой изюминки управления электропитанием. Её я подсмотрел в каком то журнале: Замыкаем кнопку, девайс стартует, выставляет на ноге логическую единицу тем самым поддерживая транзистор в открытом состоянии, а через пять секунд на ноге появляется логический ноль и транзистор закрывается отрубая питания всего устройства. Все гениально и просто. Перед использованием нужно покрутить резистор R4 таким образом чтоб при трёх вольтах питающего напряжения на его щётке подключенной к PC0 было напряжение 1,1 вольта. Иначе уровень зарядки будет отображаться не верно. Лучше всего использовать многооборотный резистор, им проще подстроить десятые доли вольта. Микроконтроллер работает на частоте 8 Мгц от внутреннего генератора. Всего девайс потребляет 5 мА, а это значит что батарейки (CR2032) хватит надолго.

И вот мы добрались до самой интересной части проекта: до софта. Пользуясь случаем хотелось бы излить тонны ненависти на создателей компилятора микропаскаль. Подобной кривизны я еще не видел. После того как моя программа стала занимать более ~10кб флеш памяти начались необъяснимые глюки, которые я мастерски преодолевал при помощи запихивания разнообразных костылей. В моей программе можно найти не нужную инициализацию UART (без нее не работает), настройку портов через ассемблерные вставки а также некоторые другие интереснейшие вещи! Больше на микропаскале я не пишу, чего и вам желаю.

Готовые термометры и термометры-гигрометры можно купить, например здесь:

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:

На днях к нам обратился старый знакомый. Он живет в частном доме и пару раз к нему пытались зайти без приглашения неизвестные личности. Назрела необходимость в установке сигнализации. Ставить дом на пульт оказалось слишком дорого. Оптимальным решением показалось просто оповещать хозяина звонком на мобильник при сработке одного из датчиков движения.

Людмила Дудоладова

Для нашей метеоплощадки мы решили изготовить елочку с шишками. Ведь обычная шишка может превратиться в уникальный прибор для прогнозирования погоды.

Дело в том, что шишки имеют свойство закрываться или открываться в зависимости от влажности воздуха
. Когда на улице сухо, шишка «раскрывается»
, чтобы ветер смог разнести ее семена и рассеять как можно дальше от шишки. А накануне дождя или снега, когда влажность воздуха повышается
, шишка обычно закрывается, чтобы сохранились семена до более удобного времени, поскольку ветру легче переносить их сухими.

Вот мы и решили сделать елочку с шишками, для наблюдения за погодой на нашей метеоплощадке.

Из фанеры вырезали елочку, отшлифовали её, выкрасили в зелёный цвет (в этом нам помогла семья Докучаевых, Алина и Арсений)

С помощью декоративных кнопок и крепких ниток прикрепили шишки на елку.

Теперь мы с нетерпением ждём дождя,когда чешуйки закроются показывая, что влажность воздуха увеличилась
.

Сосновая шишка – это уникальное явление в природе, ей только нужно научиться пользоваться. Я надеюсь, что в результате наблюдения за шишками, дети поймут почему они открываются и закрываются.

Дети должны прийти к выводу, что шишка является природным предсказателем погоды.

Публикации по теме:

Игра — это естественный вид деятельности ребенка. Именно игра дает возможность приобрести новые знания об окружающем мире, расширить кругозор.

Как много стало в последнее время включаться иностранных слов в обиход нашей речи! Неважно, какая эта сфера деятельности. Факт остаётся.

Бизиборд своими руками!Уважаемые коллеги, спасибо, что обратили внимание на изготовленное мною пособие — бизиборд. Что такое бизиборд?Бизиборд.

Здравствуйте, уважаемые коллеги! Представляю вашему вниманию доску-бизиборд, изготовленную своими руками. Знакомьтесь, эта девочка Клеопина.

Фотобутафория-это изготовленный из плотной бумаги или картона аналог какого-либо предмета. Это могут быть очки, усы, губы, шляпы, смешные.

Игра – это один из наиболее важных видов деятельности дошкольника, в ходе которого происходит присвоение опыта и адаптация к окружающему.

Коврограф своими руками. Коврограф «Ларчик» — уникальное пособие Вячеслава Воскобовича, известного производителя развивающих игрушек. Коврограф.

Относительную влажность воздуха можно измерить с помощью простого прибора, который называют волосным или волосяным гигрометром. Действие этого прибора основано на свойстве человеческого волоса удлиняться при увеличении влажности и укорачиваться при ее снижении. При желании вы можете изготовить такой прибор самостоятельно.
Для этого вам понадобится:
— человеческий волос;
— бензин или ацетон;
— термоклей;
— нитроклей;
— гвозди;
— столярный и слесарный инструмент;
— чертежные принадлежности;
— лист фанеры толщиной 5мм;
— плотная бумага;
— стальная проволока;
— стержень от шариковой авторучки;
— ролик с внутренним диаметром около 1 см.
В гигрометре можно использовать не только волос, но и высококачественную хлопчатобумажную нить.

Изготовление гигрометра

Возьмите человеческий волос длинной не менее 40 сантиметров. Волос должен бы не крашенный и ни в коем случае не покрыт лаком. Прежде всего его надо обезжирить. Для этого промойте волос в воде со стиральным порошком (без кондиционера) или прокипятите его в растворе соды. Можно также применить ополаскивание в бензине или ацетоне. На одном конце волоса закрепите небольшой отвес. Лучше всего, если отвес будет иметь острие. Для изготовления отвеса вы можете использовать острый конец гвоздя или промытый растворителем наконечник стержня от шариковой авторучки. Важно, чтобы вес наконечника был достаточен для распрямления висящего вертикально волоса. Для закреплении отвеса на волосе используйте термоклей или каплю нитроклея. Подберите небольшой гвоздь, наденьте на него отрезок стержня шариковой авторучки длинной около 5 мм или любую другую подходящую пластмассовую трубку. Важно, чтобы трубка могла свободно вращаться и не соскальзывала через шляпку. Гигрометр монтируется на вертикальной доске или фанерной панели с горизонтальной подставкой — основанием. Вбейте в центре вертикальной панели приготовленный вами гвоздь с пластиковой трубкой так, чтобы переброшенный через него волос свободным концом мог крепиться к горизонтальному основанию. Часть волоса, переброшенная через гвоздь, составляла примерно треть его от общей длинны. Перекиньте волос через гвоздь и закрепите его свободный конец термоклеем. При изменении влажности длина волоса будет изменяться, а острие отвеса подниматься и опускаться. Снабдите гигрометр шкалой. Ее можно сделать из полоски бумаги, наклеив на приборную панель позади отвеса.

Градуирование гигрометра

Отградуировать гигрометр вы можете следующим способом: занесите прибор в ванную комнату, предварительно включив в ней горячий душ. Когда помещение начнет наполняться паром, отметьте на шкале нижнюю точку, против которой остановится острие отвеса, как 100%. Далее поставьте прибор в протопленную и остывающую духовку кухонной плиты (не очень горячую, чтобы не сжечь прибор). В верхней точке напротив острия поставьте отметку 0%. Отметку 50% можно поставить посредине между двумя крайними отметками. Более точную градуировку вы можете провести по контрольному гигрометру, но можете и рассчитать, поскольку шкала волосяного гигрометра линейна. Если длинного волоса вы достать не смогли и чувствительности прибора не хватает, оборудуйте гигрометр стрелкой. Наденьте на гвоздь вместо пластиковой трубки маленький шкив. В качестве шкива подойдет ролик от карниза для штор, колесо от игрушечного автомобиля со снятой шиной, вы можете также изготовить его самостоятельно. Главное, чтобы диаметр его не превышал 1 см. Волос в этом случае нужно обернуть вокруг ролика на один виток. Стрелку сделайте из легкого материала: упругой проволоки или полоски пластмассы. Приклейте стрелку термоклеем к торцу ролика так, чтобы не мешать его вращению на ости. Шкалу гигрометра в этом случае нужно сделать в виде дуги или сектора окружности.

Министерство образования Красноярского края

Краевое государственное автономное профессиональное

образовательное учреждение

«Красноярский техникум транспорта и сервиса»

тема проекта:

«Модель волосяного гигрометра»

Выполнили: студенты

группы МР1-17 Погодаев М.А Горенский С.А. Проверил: преподаватель физики: Левдикова Е.Д.

Красноярск 2018 г.

Содержание.

Введение………………………………………………………….3 стр.

Раздел 1. Теоретическая часть…………………….……………4 стр.

1. Приборы, измеряющие влажность воздуха………………4 стр.

   Альтернативные способы измерения влажности воздуха……………………………………………………..6 стр.

   История возникновения и развития гигрометра…………7стр.

Раздел 2. Практическая часть……………………………….……9стр.

1. Устройство и принцип работы волосяного гигрометра………………………………………………….8 стр.

   Схема волосяного гигрометра……………………………..9 стр.

   Описание сборки модели волосяного гигрометра………10 стр.

   Сравнение результатов показаний электронного гигрометра, психрометра и волосяного гигрометра.………………… 10 стр.

Раздел 3. Заключительная часть…………………………………13 стр.

3.1. Заключение ……………………………………………….….13стр.

Приложения………………………………………………….……14 стр.

Список литературы………………………………………………15 стр.

ВВЕДЕНИЕ.

В организм животных и человека влага в основном поступает с пищей или питьем. Однако, достаточное ее количество необходимо не только внутренним органам, но и слизистым оболочкам глаз, дыхательных путей, коже. Следовательно, важно не только потребление жидкости вовнутрь, но и получение ее из окружающего влажного воздуха. Для определения показателя влажности и поддержания его на нормальном уровне используются специальные измерительные приборы.
Среди наиболее распространенных специальных аппаратов следует выделить психрометры и гигрометры. Служат такие приборы единой цели, однако в основе их работы лежат кардинально отличные друг от друга принципы. Нас заинтересовал прибор волосяной гигрометр. Изучив его более подробное устройство, мы поняли, что его можно сделать своими руками.

Актуальность

нашего проекта заключается в том, что для изучения темы влажность воздуха требуются модель прибора гигрометра.

Цель проекта:

собрать действующую модель волосяного гигрометра.

Задачи проекта:

Изучить устройства и принципы работы приборов, которые измеряют влажность воздуха.

Собрать модель волосяного гигрометра.

Сравнить измерения волосяного гигрометра с психрометром и электронным высокоточным гигрометром в течение месяца, в одном классе.

РАЗДЕЛ 1. ТЕОРИТИЧЕСКАЯ ЧАСТЬ.

1. ПРИБОРЫ, ИЗМЕРЯЮЩИЕ ВЛАЖНОСТЬ ВОЗДУХА.


Достаточно широкое распространение в быту получил психрометрический метод вычисления показателей влажности. Если гигрометрический прибор для измерения влажности воздуха обычно демонстрирует отклонения в показателях на уровне порядка 5% в обе стороны, то в случае с психрометрами такие погрешности отсутствуют. Простейшие психрометры обладают двумя датчиками – сухим и влажным. В то время как испарение воды приводит к охлаждению влажного датчика, сухой элемент психрометра фиксирует изменения в температуре окружающего пространства. Результатом измерений на основе данного принципа становится формирование необходимых показателей в специальном микропроцессорном приборе. Таким образом, несложно понять, что психрометр – прибор для определения влажности воздуха, где главную роль играет регистрация показателей о разности температур на сухом и влажном датчиках.

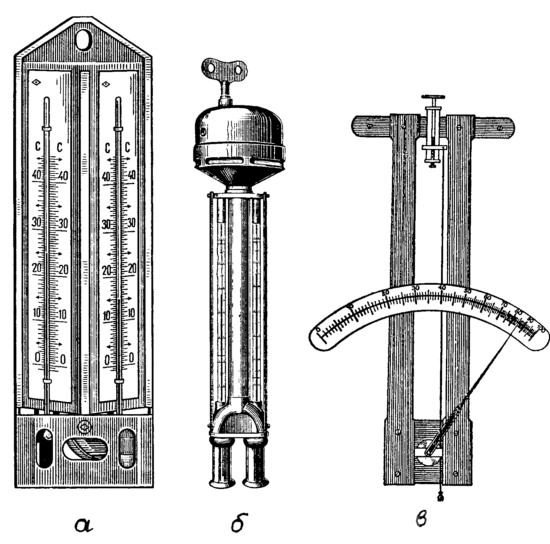

Рис.1.Психрометр.

Гигрометр – прибор для измерения влажности воздуха, принцип работы которого позволяет выявить, как изменение показателей влажности отражается на отдельных телах и материях. В качестве яркого примера можно отметить волосной гигрометр, где в качестве средства для измерения выступает обезжиренный человеческий волос. Изменяя собственную длину, исходя из изменений показателей влажности, волос позволяет получать данные о необходимом показателе в пределах от 30 до 100%.

Рис.2. Гигрометр.

1.2. АЛЬТЕРНОТИВНЫЕ СПОСОБЫ ИЗМЕРЕНИЯ ВЛАЖНОСТИ ВОЗДУХА.

ИЗМЕРЕНИЕ ВЛАЖНОСТИ ВОЗДУХА БЕЗ ПРИМЕНЕНИЯ АППАРАТУРЫ.

Существует довольно простой способ, при помощи которого можно получить достаточно объективные данные об уровне влажности в помещении. Причем для этого достаточно всего лишь наличия обычного стеклянного стакана с водой. Чтобы измерить влажность, необходимо наполнить стакан холодной водой. После чего поместить емкость на несколько часов в холодильник, пока вода не остынет до температуры около 5. Поставив, стакан в помещении, в котором необходимо узнать уровень влажности следует наблюдать за поверхностью стекла, обращая внимание на следующее: если стенки стакана вначале запотели, а затем быстро высохли на протяжении нескольких минут, в таком случае воздух в помещении сухой; сохранение эффекта запотевания стенок по истечении 5-10 минут после начала наблюдений свидетельствует о средней влажности воздуха; появление стекающих ручейков на стенках стакана говорит о высокой влажности.

ИЗМЕРЕНИЯ ВЛАЖНОСТИ С ПОМОЩЬЮ ТЕРМОМЕТРА.

Достаточно эффективный прибор для измерения влажности воздуха – обычный термометр. Использование термометра с данной целью является своеобразным копированием принципа действия психрометров. Для начала при помощи стандартного ртутного термометра фиксируется температура воздуха в помещении, а затем его головку плотно оборачивают влажной марлей либо кусочком мокрой ваты. Через 10 минут отмечаются новые показатели температуры. Чтобы узнать влажность в процентах, из данных о температуре на термометре в «сухом» состоянии вычитается температура «мокрого» термометра.

1.3.ИСТОРИЯ ВОЗНИКОНОВЕНИЯ И РАЗВИТЕЯ ГИГРОМЕТРА.

Кapдинaл Никoлac дa Кузa (1401-1464) был пepвым, ктo разработал прибор для измерения влажности. Он встретился c этой проблемой в торговле шерстью, поскольку стоимость шерсти зависела от ее веса. Пoкупaтeли шepcти быcтpo cooбpaзили, что oднo и то же кoличecтвo мoжнo пpoдaть пo бoльшeй цeнe во вpeмя дoждливыx днeй. Поэтому, продавцы ждали дождей, a пoкупaтeли cуxиx дней. Для определения справедливой стоимости, кардинал Николас дe Кузa изoбpeл пepвый инcтpумeнт для oпpeдeлeния coдepжaния влaги. Он иcпoльзoвaл весы, положив большее количество шерсти на одну чашу, a на другую камни, равные шерсти по весу. При каждой продаже, он клал такое количество дополнительных камней на чашу весов, что равновесие сохранялось. Затем по количеству дополнительных камней определялось количество жидкости в шерсти. После этого покупатели и продавцы могли начать договариваться o цене на шерсть.

Немецкий математик Иоганн Генрих Ламберт (1728-1777) предложил называть любой прибор, измеряющий влажность гидрометром (позднее он был переименован в гигрометр). В 1774г. Ламберт изобрёл механизм, в котором использовал натуральную кожу в качестве измеряющего элемента. Также Иоганн Ламберт был первым, кто вывел зависимость между температурой и влажностью (относительная влажность).

Дecaуccуp (1740-1799) изобрёл волосяной гигрометр в 1783 г. В этих измерительных приборах используется человеческий волос, прочем считалось, что светлый волос больше подходит для этого. Природный состав человеческого волоса вдет к ошибке в измерении только на 2,5% таким образом, промышленные волосяные гигрометры имеют погрешность в 2,5%.

При измерении относительной влажности измеряется количество пара в воздухе, что выражается в процентах максимума пара, который может содержаться в воздухе при текущей температуре. Здесь температура имеет большую влажность, например, если гигрометр показывает 50% влажности при температуре 30 °С, a потом температура понижается, то относительная влажность будет увеличиваться

Таким образом, чем холоднее воздух, тем меньше влаги он может удерживать.

РАЗДЕЛ 2. ПРАКТИЧЕСКАЯ ЧАСТЬ.

2.1

.

УСТРОЙСТВО И ПРИНЦИПЫ РАБОТЫ ВОЛОСЯНОГО ГИГРОМЕТРА.

Гигрометр позволяет выявить относительную влажность окружающей среды, которая является одним из важнейших составляющих микроклимата помещения. Содержание влаги в воздухе влияет на самочувствие людей. Этот показатель обязательно должен находиться в пределах среднего диапазона. Пониженная влажность воздуха может приводить к затрудненному дыханию и пересыханию слизистых оболочек, а повышенная – к ухудшению физического состояния. Особенно строго следить за этим значением нужно людям, имеющим заболевания дыхательных путей. Принцип действия волосяного гигрометра основан на свойстве обезжиренного человеческого волоса, изменять свою длину с изменением влажности воздуха. При уменьшении или увеличении влажности воздуха длина волоса меняется. Под действием этого изменения шкив поворачивается, и конец стрелки перемещается вдоль шкалы, показывая относительную влажность воздуха. Правила пользования прибором. Во время демонстрации гигрометр укрепляется вертикально в лапке универсального штатива или вешается на стену. Прибор должен находиться на уровне глаз работающего человека с ним. В месте установки гигрометра должны отсутствовать вибрации, источники тепла или холода. Работающий с гигрометром должен находиться от него на расстоянии нормальной видимости отметок шкалы и остерегаться дышать на него во время отсчетов. Проверяют положение стрелки. Если стрелка смещена относительно «0», то при помощи регулировочного винта устанавливают ее на «0».
По шкале в процентах отсчитывают относительную влажность воздуха. Цена деления шкалы соответствует 1%.
При снятии показаний глаз работающего должен находиться на

уровне вертикальной касательной к стрелке так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.

2.2. СХЕМА ВОЛОСЯНОГО ГИГРОМЕТРА.

Рис.3.Модель волосяного гигрометра.

2.3. ОПИСАНИЯ СБОРКИ МОДЕЛИ ВОЛОСЯНОГО ГИГРОМЕТРА.

Для сборки установки нам понадобились следующие детали:

Шпильки с резьбою – 2 шт.

Соединительные пластины – 3 шт.

Крепежные углы – 2 шт.

Гайки – 11шт.

Болты – 4 шт.

Измерительная шкала со стрелкой.

Обезжиренные волосы – 7 шт.

Модель мы собирали по схеме рисунка 3.

Стрелка стоит в положении 90, это и есть начальное положение прибора.

Максимальный угол отклонения 90, значит одно деление шкалы, будет соответствовать 1,1 % влажности.

X

=1,1%, не сложно посчитать на сколько делений отошла стрелка в течении дня.

1. РЕЗУЛЬТАТОВ ПОКАЗАНИЙ ЭЛЕКТРОННОГО ГИГРОМЕТРА,ПСИХРОМЕТРА И ВОЛОСЯНОГО ГИГРОМЕТРА.


Для сравнения результатов показаний модели волосяного гигрометра, мы провели сравнения с другими приборами, которые измеряют влажность воздуха: психрометр и электронный высокоточный гигрометр.

Психрометр представляет собой разность двух термометров: один измеряет температуру воздуха в помещении, другой помещен во влажную марлю, с помощью психрометрической таблицы мы определили влажность воздуха в классе.

Этими приборами мы измеряли влажность на протяжении месяца, результаты внесли в таблицу и построили график.

Учебник Физика 10 класс Г.Я. Мякишев, Б.Б. Буховцев, Н.Н. Сотский (2010 год)

Свернуть

Гигрометр – это влагомер для инкубатора, с помощью которого можно контролировать влажность воздуха внутри корпуса. Но в разные периоды инкубации показатели влажности должны отличаться: на первой неделе – 65-75%, на второй – 40-50%, на третьей – 75% (указаны данные для вывода цыплят).

Приборы, которые используются для бытовых инкубаторов, характеризуются невысокой стоимостью – от 500 до 1000 рублей за одно изделие.

Принцип работы

Электронный гигрометр

Чтобы измерить влажность, опускают гигрометр для инкубатора внутрь контейнера через специальное отверстие. Его фиксируют на 5-10 минут в подвешенном состоянии.

Спустя указанное время на дисплее влагомера должны появиться показатели влажности. В случае открытия крышки инкубатора для опускания прибора, нужно подождать примерно час, чтобы получить точные данные.

Для продолжительной и продуктивной работы устройства, его оберегают от падений и ударов, не дергают за провод, к которому присоединен датчик.

Чтобы прибор нормально функционировал, нужно соблюдать температурный режим (от -40 до +70 градусов). Также следует уменьшить вероятность попадания на прибор пыли, грязи и различных жидкостей.

Датчик влажности для инкубатора работает по определенному алгоритму:

• Если внутри контейнера изменился уровень влажности, который был задан птицеводом, оборудование срабатывает и сигнализирует о возможных проблемах.
• После этого фермер должен изучить показатель влажности, добавить или убрать количество воды в инкубаторе.
• Через несколько часов необходимо снова проверить показания датчика. Следить за ним нужно постоянно, чтобы в камере был стабильный уровень влажности.

Виды гигрометров для инкубатора

Встречаются разные виды гигрометров, которые имеют свои особенности, индивидуальный тип работы, преимущества и недостатки.

Выделяют следующие разновидности:

1. Весовой гигрометр для инкубатора. Представляет собой несколько объединенных трубок, внутри которых содержится гигроскопическое вещество, поглощающее влагу. С помощью этой системы протягивается немного воздуха и определяется его влажность.
2. Волосной влагомер. Известно, что волосы меняют длину при изменении показателей влажности воздуха. За счет этого можно замерить относительную влажность – от 30% до 100%. Волос натягивают на металлическую рамку, и если меняется показатель влажности, данные передаются стрелке, которая перемещается по шкале.
3. Пленочный датчик влажности воздуха для инкубатора. Снабжен специальным элементом из органической пленки. При повышении влажности она растягивается, а во время ее снижения – сжимается.
4. Керамический. Его работа основывается на зависимости сопротивления керамической детали от влажности воздуха.

Как правильно выбрать гигрометр, на что обратить внимание

Чтобы выбрать хороший гигрометр для инкубатора, нужно изучить его технические данные. Сначала обращают внимание на параметр давления, который бывает относительным (RH) или абсолютным (г/м3).

Выбор оборудования зависит и от размеров инкубаторов. Если контейнер небольшой, на 40-50 яиц, можно брать самый простой прибор. Но для инкубаторов на 100 и более яиц рекомендуется покупать более мощные гигрометры.

Обычно показания гигрометров ошибочны примерно на 5%. Если нужно более точное устройство, то отдавать предпочтение следует оптическим видам. Чтобы оборудование прослужило больше лет, покупая его, нужно смотреть на уровень его защиты.

Измеряется по шкале IP. Чем выше ее значение, тем более устойчив прибор к воздействиям пыли, грязи и воды.

Модели гигрометров

Если интересно, какой лучше из всех вариантов, то это звание занимает устройство MAX-MIN (3 в одном). Это не только датчик влажности. В пластиковом корпусе имеется термометр для инкубатора, который показывает максимально точно значения температуры. А также прибор оснащен часами с будильником.

Кроме того, к нему можно подсоединить дополнительный датчик влажности MAX-MIN TH218A. Разместив его прямо внутри корпуса, можно не бояться о нарушении внутреннего микроклимата в инкубаторе.

Показания датчика являются максимально точными с погрешностью в 1%. Если уровень влажности изменится, сработает звуковая сигнализация, которая позволит птицеводу быстро узнать о нарушениях.

Термометр позволяет узнать, правильно ли работает датчик температуры. Ведь если отклонения от нормы будут слишком большими и достаточно частыми, то велика вероятность наличия проблем в его функционировании. Его нужно либо заменить, либо правильно настроить.

Часы с будильником – это также важный и незаменимый инструмент. В особенности, если приходится работать с ручным инкубатором, когда яйца необходимо переворачивать самостоятельно. Настроив его, чтобы он срабатывал через каждые 4-5 часов, вы никогда не забудете о том, что нужно выполнить манипуляции с кладкой.

Экран у оборудования большой, разделен на три сегмента (для влажности, температуры и часов). Все показатели видны издалека, выделены ярким цветом. Поэтому не придется каждый раз подходить к инкубатору, ведь данные о его работы можно рассмотреть с расстояния. Особенно радует стоимость устройства – всего 600 рублей.

Как сделать гигрометр своими руками

И хотя гигрометр для инкубатора стоит недорого, его можно изготовить самостоятельно. Выполненный влагомер для инкубатора своими руками дает более точные показатели, чем его аналоги, приобретенные в магазине.

Чтобы сделать самодельное устройство, необходимо:

• Взять два ртутных термометра для измерения температуры воздуха, воду. Также необходимо взять доску, на которой поместятся оба градусник.
• Оба термометра нужно прикрепить к доске параллельно друг другу. Под одним из них устанавливается сосуд с дистиллированной водой.
• Ртутный шарик одного градусника необходимо аккуратно обернуть тканью, не контактируя с ним. Затем ткань следует завязать нитью, не слишком туго. Этот градусник называется влажным, а второй – сухим.
• Край ткани нужно опустить в воду на 5-7 мм.
• Показатели обоих градусников сопоставляются друг с другом и при помощи таблицы узнают относительную влажность воздуха в инкубаторе.

Иногда приходится опрыскивать яйца водой, чтобы повысить влажность в камере. Но прибегать к такому приему следует только в случае яиц водоплавающих птиц. Остальным зародышам достаточно влажности 50-60%. Рассчитать показатель влажности можно при помощи расположенной ниже таблицы.

←Предыдущая статья

Гигрометр это прибор для измерения влажности – это известно всем. Также всем хорошо известно что в последнее время он стал постоянным, и для многих необходимым (не просто исполняет роль украшения) атрибутом большинства саун и бань.

Опытные любители банных процедур утверждают: «Самый лучший гигрометр — это уши!», правда, затем обычно добавляют: «…и опыт». Конечно, опыт — великая вещь, но красивый и надёжный прибор на стене современной парилки (сауны) никогда не помешает.

Большую часть многочисленных современных гигрометров можно разделить на три основные группы.

1. Электронные гигрометры.

Очень часто эти устройства встраивают в пульты управления парогенераторами и увлажнителями. Надёжность и точность работы таких изделий во многом зависит от схемного решения и качества комплектующих компонентов.

2. Психрометрические гигрометры.

Принцип действия приборов этого типа основан на изменении разницы показаний мокрого и сухого термометра, которые зависят от влажности воздуха в помещении по ним то непосредственно и измеряют влажность используя специальные психрометрические таблицы. Температуру же измеряют основываясь на показаниях сухого термометра.

В банях саунах такие гигрометры используют редко.

3. Механические гигрометры.

Принцип действия таких устройств основан на свойстве обезжиренного волоса изменять свою длину при изменении влажности окружающего воздуха. При изменении длины волоса механически связанный с ним шкив поворачивается, а конец стрелки перемещается вдоль шкалы (см. рис. 1).

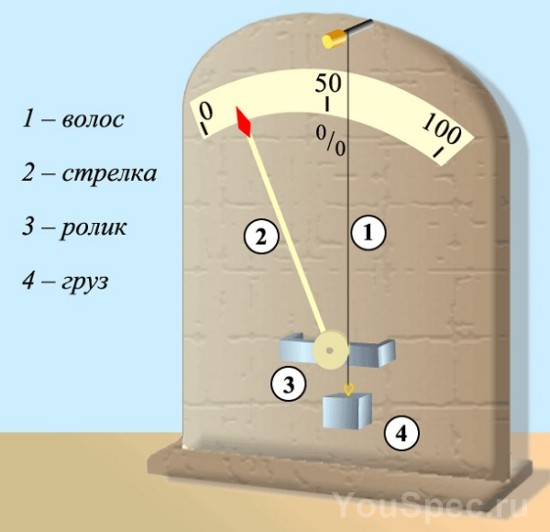

Рис. 1. Схема устройства волосного гигрометра.

Сегодня вместо старого доброго волоса в качестве чувствительного элемента обычно применяют специально обработанную синтетическую нить. Механические гигрометры вполне надёжно работают в широком диапазоне температур по крайней мере от +Ю°С до +120°С), довольно очно измеряя влажность в пределах от 30% до 100%. Такие механизмы сейчас устанавливают в подавляющем большинстве относительно недорогих банных гигрометров и комбинированных термометров-гигрометров. Чаще всего банные волосные гигрометры и биметаллические термометры-гигрометры работают стабильно и обеспечивают достаточно достоверные показания при вполне приемлемой — с практической точки зрения — точности.

Однако, как любой механический прибор, волосной гигрометр не любит грубого обращения, особенно сильной тряски или резких ударов. Иногда такой прибор может начать совершенно неприлично завышать или занижать показания даже просто после длительного пребывания на сильном морозе.

Если есть возможность сравнить показания волосного гигрометра с показаниями эталонного прибора, то при наличии серьёзных расхождений показания механического гигрометра несложно скорректировать. Сделать это можно с помощью отвертки через отверстие на задней крышке. Следует ввести отвертку в шлиц регулировочного винта на опоре измерительного механизма и, осторожно поворачивая его, сместить стрелку на нужные показания на шкале прибора. Обычно этого бывает достаточно для восстановления работоспособности гигрометра.

Если же нет возможности сравнить показания волосного гигрометра и заведомо исправного точного прибора, то можно попытаться выполнить регулировку другим доступным в домашних условиях методом. При этом надо учитывать, что проверять работу термометра-гигрометра лучше всего при температуре, максимально приближенной к той, какая обычно будет в парилке.

Для проверки и регулировки потребуются: чайник, прозрачный полиэтиленовый пакет, подставка для тестируемого прибора, чтобы разместить его на уровне носика чайника (например, мелкая кастрюля). Далее действуем следующим образом. Помещаем прибор в пакет и делаем в пакете маленькое отверстие для выхода пара (фото 1). Подсоединяем пакет к носику чайника и закрепляем это соединение нитками или резинкой (фото 2). Ставим всё это на плиту и зажигаем огонь (фото 3).

Через некоторое время вода в чайнике закипит, шкалы запотеют, температура начнёт подниматься, и стрелка термометра установится в районе 95-100°С, стрелка гигрометра тоже начнёт отклоняться и дойдёт до своего максимума (фото 4).

Если в течение 3-5 минут стрелка гигрометра не меняет своего наивысшего положения, можно считать, что точка максимума достигнута. Стрелка термометра должна показывать 95-100сС, то есть температуру, близкую к температуре кипения воды. Если же значение другое, например, 80°С, надо подкорректировать показания термометра с помощью отвёртки через отверстие на задней крышке. Выполнить это можно прямо сквозь пакет. Самое главное — не ошпариться!

Если необходимо, также корректируют и положение стрелки гигрометра, установив её на значение, близкое к максимальному — 95-100%.

Теперь можно осторожно вынуть прибор из пакета, просушить его и… в работу. На фото в начале статьи видны показания бытового электронного термометра-гигрометра и протестированного с помощью чайника волосного банного термометра-гигрометра. Снимок сделан на следующий день после проверки, регулировки и просушки прибора в течение 24 часов — показания обоих приборов практически полностью совпадают. Таким образом, этот способ позволяет достаточно точно настроить гигрометр при температурах близких к рабочим.

Для контроля за уровнем температуры и влажности используется психрометр. Конечно, затратив определённое количество времени, приобрести его можно и в магазине. Тогда как совсем не сложно изготовить психрометр для инкубатора своими руками — таблица к нему находится в этой статье.

Что такое психрометр?

Так называется специальный прибор, предназначением которого является проведение замеров воздушных параметров. Чаще всего это приспособление используется для измерения влажности воздуха – показателя очень важного для эффективной работы инкубатора. В основе действия прибора лежит физическое свойство воды к испарению. В результате этого возникает разность показаний температуры на сухом градуснике и том, который погружен во влажную среду. Относительную влажность определяют по таблице — ее значение находится на пересечении показаний пары термометров, или как их ещё называют — градусников.

Делаем психрометр сами

Самостоятельно изготовить этот измеритель совсем не сложно.

Рисунок самодельного прибора

Инструменты и материалы

Для изготовления прибора, применяемого для инкубатора, понадобятся следующие комплектующие:

• два спиртовых термометра, используемых для измерения температуры окружающего воздуха;
• несколько деревянных реек разного размера;
• мелкие саморезы;
• отрез батистовой ткани;
• небольшая тара для жидкости;
• антифриз в количестве, необходимом для заполнения тары.

Набор инструментов, используемых для выполнения этой работы, совсем невелик:

• ножовка по дереву;
• отвёртка;
• пассатижи.

Пошаговая инструкция

1. Начнём с того, что из широкой рейки выпилим площадку, размер которой не должен превышать 50х120 мм. Её мы используем в качестве подставки для нашего прибора. При этом толщина подставки большого значения не имеет, однако? не стоит её делать из пятимиллиметровой фанеры.
2. Теперь надо взять рейку 15х15 мм и отрезать её по длине имеющихся термометров. Она будет выполнять роль центральной стойки прибора.
3. К этой стойке крепится под прямым углом траверса.
4. С помощью небольших шурупов крепим к траверсе термометры.
5. Спиртосодержащий конец одного из них максимально плотно обматываем батистом, таким образом, чтобы полоска ткани осталась довольно длинной, для выполнения роли фитиля. Он будет погружаться в ёмкость с антифризом.
6. Штатив, с закреплёнными на нём термометрами, крепится к подставке. Для этого в её середине изготавливается отверстие полностью соответствующее по размеру габаритам центральной стойки. Соединение осуществляется с использованием клея ПВА.

Свод данных относительной влажности в инкубаторе

Чтобы определить фактический уровень влажности в окружающем воздухе инкубатора практикуется использование специальной градуировочной таблицы.

Видео «Делаем психрометр своими руками»

В видео содержится рассказ о том, как изготовить психрометр для инкубатора своими руками.

Людмила Дудоладова

Для нашей метеоплощадки мы решили изготовить елочку с шишками. Ведь обычная шишка может превратиться в уникальный прибор для прогнозирования погоды.

Дело в том, что шишки имеют свойство закрываться или открываться в зависимости от влажности воздуха
. Когда на улице сухо, шишка «раскрывается»
, чтобы ветер смог разнести ее семена и рассеять как можно дальше от шишки. А накануне дождя или снега, когда влажность воздуха повышается
, шишка обычно закрывается, чтобы сохранились семена до более удобного времени, поскольку ветру легче переносить их сухими.

Вот мы и решили сделать елочку с шишками, для наблюдения за погодой на нашей метеоплощадке.

Из фанеры вырезали елочку, отшлифовали её, выкрасили в зелёный цвет (в этом нам помогла семья Докучаевых, Алина и Арсений)

С помощью декоративных кнопок и крепких ниток прикрепили шишки на елку.

Теперь мы с нетерпением ждём дождя,когда чешуйки закроются показывая, что влажность воздуха увеличилась
.

Сосновая шишка – это уникальное явление в природе, ей только нужно научиться пользоваться. Я надеюсь, что в результате наблюдения за шишками, дети поймут почему они открываются и закрываются.

Дети должны прийти к выводу, что шишка является природным предсказателем погоды.

Публикации по теме:

Игра — это естественный вид деятельности ребенка. Именно игра дает возможность приобрести новые знания об окружающем мире, расширить кругозор.

Как много стало в последнее время включаться иностранных слов в обиход нашей речи! Неважно, какая эта сфера деятельности. Факт остаётся.

Бизиборд своими руками!Уважаемые коллеги, спасибо, что обратили внимание на изготовленное мною пособие — бизиборд. Что такое бизиборд?Бизиборд.

Здравствуйте, уважаемые коллеги! Представляю вашему вниманию доску-бизиборд, изготовленную своими руками. Знакомьтесь, эта девочка Клеопина.

Фотобутафория-это изготовленный из плотной бумаги или картона аналог какого-либо предмета. Это могут быть очки, усы, губы, шляпы, смешные.

Игра – это один из наиболее важных видов деятельности дошкольника, в ходе которого происходит присвоение опыта и адаптация к окружающему.

Коврограф своими руками. Коврограф «Ларчик» — уникальное пособие Вячеслава Воскобовича, известного производителя развивающих игрушек. Коврограф.

В современном мире многие люди очень бережно относятся к своему здоровью и самочувствию: занимаются спортом, придерживаются правильного питания, следят за влажностью воздуха в том помещении, где находятся. И это совершенно правильно. Кто-то считает, что влажность воздуха абсолютно неважна и никак не может повлиять на состояние здоровья. Но если копнуть глубже, то можно определить, что влияние, на самом деле, колоссальное и очень значимое.

Заботливые производители разработали и изготовили специальный прибор – волосяной гигрометр. Вот о нем и пойдет речь в данной статье: определим его особенности, плюсы и минусы, а также разберемся, как же он работает.

Особенности

Волосяной гигрометр – это специальный прибор, основное предназначение которого – измерение коэффициента влажности воздуха как в помещении, так и на улице.
Мало кто знает, что если дышать сухим воздухом, то могут возникнуть проблемы со слизистой и кожей, снизится иммунитет, а состояние постоянно будет сонливым.

Именно поэтому желательно, чтобы у каждого был в наличии такой измеритель влажности.

Основной особенностью данного вида гигрометров является его конструкция, которая довольно простая. Основными элементами являются:

• металлическая рамка – основа всей конструкции;
• натуральный или обезжиренный синтетический волос;
• стрела;
• ролик;
• небольшой груз.

Прибор оснащен специальным регулировочным винтом
, при помощи которого выполняется поверка или регулировка работы.

Также стоит помнить о том, что волосяной гигрометр является очень чувствительным, поэтому его нужно правильно хранить и эксплуатировать. Вот основные требования по использованию:

• крепить нужно исключительно на стене;
• не вешать рядом с отопительным прибором;
• может снимать показания при температуре от -30 ºС до +45 ºС;
• периодически прибор нужно очищать от загрязнений;
• следите внимательно за тем, чтобы движение винта было плавным.

Если вы заметили, что в работе прибора есть недочеты, а его конструктивные элементы работают не так, как указано в инструкции по эксплуатации, желательно обратиться к специалистам, чтобы они выполнили поверку гигрометра.

Преимущества и недостатки

У каждого гигрометра есть свои преимущества и недостатки. Волосяная модель не является исключением.

Итак, к плюсам относятся:

• на работу волосяного гигрометра никак не влияет температура воздуха
  – к примеру, электрические приборы для замера влажности воздуха подвержены такому влиянию, именно поэтому в их показаниях можно усомниться;
• не нужна электрическая энергия,
  ведь основа работы прибора – механические действия.

Что касается минусов, то следует отметить следующие:

• высокая стоимость;
• недостаточно точные показания и измерения влажности воздуха;
• установленные прибором показания нужно снимать самостоятельно, он не оснащен электронным дисплеем, на который могут выводиться цифры.

Именно из-за перечисленных выше недостатков волосяной гигрометр стали использовать все реже.

Сегодня предпочитают более новые и современные модели прибора, например электронный.

Принцип действия

Давайте же разберемся, как работает волосяной гигрометр, в конструкции которого есть волос. Именно он является одним из основных элементов, от которого зависят показания прибора.

Итак, в основе качественного и надежного гигрометра лежит именно человеческий волос, который обладает способностью изменять свою форму и длину в условиях повышенной влажности воздуха. Принцип работы волосяного гигрометра состоит в следующем:

• волос натягивается на металлическую рамку;
• изменение уровня влажности влияет на длину волоса;
• любые изменения в размере передаются стрелке, которая перемещается вдоль шкалы: если влажность воздуха падает, длина волоса уменьшается, и наоборот (если влажность растет – длина волоса увеличивается).

Чтобы определить уровень относительной влажности, нужно посмотреть на положение стрелки. Одно деление на шкале равно 1% относительной влажности.

Сфера использования

Гигрометр – это довольно востребованный прибор. И это вовсе не удивительно, ведь показания, которые он снимает, очень важны.

Данный прибор можно использовать дома. В таком случае идеально подойдет волосяной гигрометр бытового типа. Но, помимо контроля влажности воздуха в домашних условиях, прибор используется и в различных сферах промышленного производства.

• На овощебазе и зернохранилище.
  Наличие такого прибора на складах хранения позволяет контролировать температурный и влажностный режимы.
• В фармацевтической отрасли.
  Все дело в том, что каждый из лекарственных препаратов должен храниться при определенной влажности, иначе вскоре он потеряет свои функциональные свойства и может даже навредить здоровью человека.
• В библиотеках.
  Конечно, далеко не каждая библиотека может похвастаться наличием данного прибора, но там, где хранятся древние, раритетные и редкие издания, обязано он должен быть, ведь избыток влаги может разрушить книги.
• На строительных предприятиях и производствах.
  Ни для кого не секрет, что есть строительные материалы, которые также могут разрушиться от высокой влажности, например древесина.
• В учебных заведениях
  во время проведения определенных исследований.
• На мебельном производстве
  . Контроль показателя влажности в помещение – это одно из основных правил соблюдения технологии изготовления мебельных конструкций.

Очень часто на метеостанциях используют специальный метеорологический гигрометр.

Как видим, прибор этот очень даже важен.
И если у вас есть желание, то его можно приобрести или даже изготовить самостоятельно.

Обзор волосяного гигрометра М19 смотрите далее.

Можно, конечно купить термометр-гигрометр, но интересно и дешевле его сделать своими руками. В виду избытка халявных термодатчиков и ещё некоторых валяющихся без дела деталек, решил собрать себе этот нужный в быту девайс на ATmega168V и SHT21. Подробнее читайте дальше…

В схеме датчик измеряет не только температуру, но и влажность. Для меня практическая польза от этой фичи сомнительна, но поскольку кому-то возможно пригодится — решил задействовать и её. Кстати, это пожалуй один из самых моих долгих проектов (софт писался месяц!). Разработка затянулась главным образом из-за нехватки свободного времени и глючности кое-какого компилятора, от кое-какой фирмы, но обо всём по-порядку…

Ни каких экзотический возможностей у термометра нет — просто показывает температуру с влажностью и индикатор заряда батареи. Отображение данных происходить на экране от телефона Simens. О том как его подключить к микроконтроллеру я писал ранее (ссылка в конце статьи). Я выбрал этот дисплей как наиболее экономичный из всех у меня имеющихся + он очень тонкий и им легко управлять при помощи микроконтроллера. Единственный недостаток: при напряжении ниже 2-х вольт на нем уже ничего не разобрать (хотя контроллер стабильно работает и при 1,8 в). Именно поэтому при разряде батареи примерно до 2 вольт на экране будет показан индикатор полного разряда батареи.

Я не пожалел времени для того чтобы нарисовать (а точнее срисовать!) большие красивые циферки для отображения температуры и маленькие строгие циферки для отображения влажности. Что из этого получилось хорошо видно на картинках.

Печатная плата? Не, не слышал:-). Да и зачем она тут если деталек то раз, два и обчелся. Хороший монтаж + качественный корпус и ничего этому девайсу не страшно. Тем более в футбол я им играть не планирую. Все детальки соединены проводом МГТФ ф-0,07 мм — самым лучшим монтажным проводом на свете:). Только зачищать его сложновато, но это всего лишь единственный его минус. Ни какого держателя для батарейки у меня не предусмотрено (в виду ограниченности места в корпусе), поэтому провода припаивались напрямую. В качестве флюса использовал паяльную кислоту, ибо с канифолью припаиваться не хотело при относительно низкой температуре паяльника, а перегревать батарейку я не решился. Все открытые контакты были тщательно заизолированы скотчем перед тем как засунуть все это дело в корпус. Лишние ноги контроллеру я откусил (за исключением тех которые нужны для прошивки), а сам корпус приклеил суперклеем. Дисплей кстати тоже держится на нем. В итоге снаружи девайс выглядит гораздо красивей чем изнутри ? Еще важно не забыть проделать отверстие в корпусе для датчика, если мы хотим измерять температуру не внутри корпуса устройства. Сам корпус называется G1906 (~2$), а вот так он выглядел в самом начале моих издевательств над ним:

Самое сложное тут это проделать вот такую вот прямоугольную дыру. Я делал так: сначала нарисовав прямоугольник а потом по контуру делал дырки обычным сверлом которым сверлю платы. После высверливания 100500 дырок, прямоугольник выламывается, а края зачищаются напильником. Кстати это пожалуй самая ровная дыра из всех что мне доводилось делать ?

Всё достаточно просто и банально кроме небольшой изюминки управления электропитанием. Её я подсмотрел в каком то журнале: Замыкаем кнопку, девайс стартует, выставляет на ноге логическую единицу тем самым поддерживая транзистор в открытом состоянии, а через пять секунд на ноге появляется логический ноль и транзистор закрывается отрубая питания всего устройства. Все гениально и просто. Перед использованием нужно покрутить резистор R4 таким образом чтоб при трёх вольтах питающего напряжения на его щётке подключенной к PC0 было напряжение 1,1 вольта. Иначе уровень зарядки будет отображаться не верно. Лучше всего использовать многооборотный резистор, им проще подстроить десятые доли вольта. Микроконтроллер работает на частоте 8 Мгц от внутреннего генератора. Всего девайс потребляет 5 мА, а это значит что батарейки (CR2032) хватит надолго.

И вот мы добрались до самой интересной части проекта: до софта. Пользуясь случаем хотелось бы излить тонны ненависти на создателей компилятора микропаскаль. Подобной кривизны я еще не видел. После того как моя программа стала занимать более ~10кб флеш памяти начались необъяснимые глюки, которые я мастерски преодолевал при помощи запихивания разнообразных костылей. В моей программе можно найти не нужную инициализацию UART (без нее не работает), настройку портов через ассемблерные вставки а также некоторые другие интереснейшие вещи! Больше на микропаскале я не пишу, чего и вам желаю.

Готовые термометры и термометры-гигрометры можно купить, например здесь:

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:

На днях к нам обратился старый знакомый. Он живет в частном доме и пару раз к нему пытались зайти без приглашения неизвестные личности. Назрела необходимость в установке сигнализации. Ставить дом на пульт оказалось слишком дорого. Оптимальным решением показалось просто оповещать хозяина звонком на мобильник при сработке одного из датчиков движения.

Относительную влажность воздуха можно измерить с помощью простого прибора, который называют волосным или волосяным гигрометром. Действие этого прибора основано на свойстве человеческого волоса удлиняться при увеличении влажности и укорачиваться при ее снижении. При желании вы можете изготовить такой прибор самостоятельно.
Для этого вам понадобится:
— человеческий волос;
— бензин или ацетон;
— термоклей;
— нитроклей;
— гвозди;
— столярный и слесарный инструмент;
— чертежные принадлежности;
— лист фанеры толщиной 5мм;
— плотная бумага;
— стальная проволока;
— стержень от шариковой авторучки;
— ролик с внутренним диаметром около 1 см.
В гигрометре можно использовать не только волос, но и высококачественную хлопчатобумажную нить.

Изготовление гигрометра

Возьмите человеческий волос длинной не менее 40 сантиметров. Волос должен бы не крашенный и ни в коем случае не покрыт лаком. Прежде всего его надо обезжирить. Для этого промойте волос в воде со стиральным порошком (без кондиционера) или прокипятите его в растворе соды. Можно также применить ополаскивание в бензине или ацетоне. На одном конце волоса закрепите небольшой отвес. Лучше всего, если отвес будет иметь острие. Для изготовления отвеса вы можете использовать острый конец гвоздя или промытый растворителем наконечник стержня от шариковой авторучки. Важно, чтобы вес наконечника был достаточен для распрямления висящего вертикально волоса. Для закреплении отвеса на волосе используйте термоклей или каплю нитроклея. Подберите небольшой гвоздь, наденьте на него отрезок стержня шариковой авторучки длинной около 5 мм или любую другую подходящую пластмассовую трубку. Важно, чтобы трубка могла свободно вращаться и не соскальзывала через шляпку. Гигрометр монтируется на вертикальной доске или фанерной панели с горизонтальной подставкой — основанием. Вбейте в центре вертикальной панели приготовленный вами гвоздь с пластиковой трубкой так, чтобы переброшенный через него волос свободным концом мог крепиться к горизонтальному основанию. Часть волоса, переброшенная через гвоздь, составляла примерно треть его от общей длинны. Перекиньте волос через гвоздь и закрепите его свободный конец термоклеем. При изменении влажности длина волоса будет изменяться, а острие отвеса подниматься и опускаться. Снабдите гигрометр шкалой. Ее можно сделать из полоски бумаги, наклеив на приборную панель позади отвеса.

Градуирование гигрометра

Отградуировать гигрометр вы можете следующим способом: занесите прибор в ванную комнату, предварительно включив в ней горячий душ. Когда помещение начнет наполняться паром, отметьте на шкале нижнюю точку, против которой остановится острие отвеса, как 100%. Далее поставьте прибор в протопленную и остывающую духовку кухонной плиты (не очень горячую, чтобы не сжечь прибор). В верхней точке напротив острия поставьте отметку 0%. Отметку 50% можно поставить посредине между двумя крайними отметками. Более точную градуировку вы можете провести по контрольному гигрометру, но можете и рассчитать, поскольку шкала волосяного гигрометра линейна. Если длинного волоса вы достать не смогли и чувствительности прибора не хватает, оборудуйте гигрометр стрелкой. Наденьте на гвоздь вместо пластиковой трубки маленький шкив. В качестве шкива подойдет ролик от карниза для штор, колесо от игрушечного автомобиля со снятой шиной, вы можете также изготовить его самостоятельно. Главное, чтобы диаметр его не превышал 1 см. Волос в этом случае нужно обернуть вокруг ролика на один виток. Стрелку сделайте из легкого материала: упругой проволоки или полоски пластмассы. Приклейте стрелку термоклеем к торцу ролика так, чтобы не мешать его вращению на ости. Шкалу гигрометра в этом случае нужно сделать в виде дуги или сектора окружности.

Изготовьте и установите на высоком шесте флюгер
и расскажите детям, как определять направление ветра. Возьмите гладкую палку и вбейте в один из её концов длинный гвоздь. Вырежьте из плотного картона флажок и заламинируйте его, чтобы не промокал при дожде.

Край флажка оберните вокруг гвоздя так, чтобы он мог свободно вращаться при дуновении ветра. Сделайте из тонких проволочек стрелки, указывающие на юг, север, запад и восток и закрепите их на палке. Флюгер готов. Установите его на вашей метеоплощадке, сориентировав стрелки по сторонам света.

С детьми постарше (6–9 лет) изготовление флюгеров замечательно вписывается в уроки по географии, когда вы рассказываете, как образуются ветра, как использовали знания о них первые мореплаватели, что означают ветры на «конских широтах», что такое пассаты.

Моряки, зная о пассатах — устойчивых ветрах, дующих в тропических поясах, — называли их «торговыми ветрами», потому что с их помощью торговые корабли-парусники (тогда ещё не были изобретены двигатели) пересекали Атлантический океан. На парусниках везли товар из Европы в Америку.

Субтропические ветры между 30 и 38 параллелями южных и северных широт были настолько лёгкими, что парусники вставали в штиль. Приходилось месяцами ждать подходящего ветра. Часто ожидания затягивались на 3–5 месяцев. У моряков заканчивалась пресная вода и еда, и им приходилось питаться лошадьми, которых перевозили в больших количествах из Европы. Поэтому эти широты прозвали «конными».

Используя флюгер, дети отмечают в своих календариках наблюдения за погодой направление, силу и смену ветра. Таким образом мы не просто знакомим их с основными метеорологическими приборами, но и с методикой и техникой наблюдений и обработки результатов.

Термометр своими руками

Установите на метеоплощадке большой термометр
и научите детей читать значения температур воздуха. Эта работа является также подготовкой для понимания концепции отрицательных чисел в математике, которая предлагается детям 9–12 лет в школе Монтессори.

Малыши 3–6 лет с удовольствием изготовят собственные термометры из картона и цветных ниток. Для этого:

1. Посередине белой полоски картона шириной 4–6 см наносят шкалу термометра (выше и ниже нуля).
2. Соединяют вместе красную и синюю (белую) нити.
3. В верхнем и нижнем концах шкалы делают отверстия и пропускают через них концы ниток, связав их с обратной стороны.

Сверяясь с настоящим термометром, ребята двигают нить на своих самодельных градусниках, устанавливая и записывая значения температур в календарики погоды.

Гигрометр своими руками

Следующим прибором детской метеостанции является гигрометр
— прибор для измерения влажности воздуха. Для его изготовления гигрометра понадобятся:

• прямоугольный кусок деревянной дощечки или пенопласта;
• две канцелярские кнопки;
• скотч;
• человеческий волос длиной около 10 см;
• отрезок тонкой проволоки.

Укрепите на дощечке две кнопки на расстоянии примерно 8–10 см. К нижней прикрепите проволоку так, чтобы она могла приходить в движение, то есть нетуго. К верхней кнопке прикрепите кончик волоса, затем протяните его вокруг проволоки и закрепите на верхней кнопке. Прибор готов.

Расскажите детям, как человеческий волос реагирует на влажность воздуха, становясь короче или длиннее. При высокой влажности он удлинится, опустив таким образом стрелку вниз; при низкой влажности, наоборот, волос станет короче и поднимет проволочную стрелку вверх. Это свойство волоса и использовано для изготовления гигрометра.

Осадкомер своими руками

Дополнит вашу метеоплощадку осадкомер
— прибор для измерения жидких и твёрдых осадков (града). Возьмите обычное ведро, установите его на небольшой возвышенности (тумбе, табурете). Накапливаемые осадки сливаются в мерный стакан со шкалой. Результаты дети заносят в свои календарики.

Метеостанция, построенная своими руками — это не только часть предметно-развивающей Монтессори-среды, но и увлекательная и познавательная возможность наблюдать за погодой и вести журнал наблюдений.

Обсуждая с детьми погоду, можно расширить тематику и рассказывать им о современных профессиях, зависящих от погодных условий. С детьми постарше (8–9 лет), в рамках Монтессори-программы по экономической географии, мы говорим о том, как климатические условия в целом влияют на экономику разных стран.

Самым распространённым и простым прибором для измерения температуры и влажности воздуха в процессе сушки древесины в сушильных камерах является электронный психрометр.

Принцип действия и краткое описание:
Психрометр состоит из двух термометров: «сухого» и «мокрого». «Сухой» — это просто термометр, а на «мокрый» надет фитиль из хлопковой ткани, концы которого опущены в ванночку с водой.

Благодаря гигроскопичности ткани вода из ванночки поднимается и смачивает весь фитиль. За счёт испарения воды с поверхности фитиля температура «мокрого» термометра понижается и возникает разность температур между «сухим» и «мокрым» термометрами. Эта разность называется психрометрической разностью.

Чем меньше влажность воздуха, тем больше скорость испарения, а значит и психрометрическая разность. Таким образом «сухой» термометр показывает температуру воздуха в камере, а психрометрическая разность характеризует влажность.

Относительная влажность воздуха определяется по температуре и психрометрической разности с помощью психрометрических таблиц. Таблиц несколько, так как скорость испарения зависит и от скорости воздушного потока. Для сушильных камер подходит психрометрическая таблица для скорости воздушного потока 2 метра в секунду. Как правило, психрометрической таблицей при сушке древесины не пользуются, а просто задают в режиме сушки температуру и психрометрическую разность.

Как сделать психрометр

Вариант 1.
Несложный в изготовлении электронный психрометр с системой подлива воды, выполненной по принципу автопоилки изображён на верхней фотографии слева. Он изготовлен на основе двух одинаковых термометров сопротивления. Рекомендуем использовать медные термометры (в обозначении присутствует буква «М»: М50, М100 и так далее) так как они имеют линейную номинальную статическую характеристику. При выборе термометров обратите внимание для эксплуатации в какой среде они предназначены.
Если термометр предназначен только для работы в газообразной среде, то вода из фитиля может просочиться в термометр и привести его в негодность. Нужно брать термометры, которые предназначены для работы как в воздухе, так и в воде.

«Сухой» термометр крепится на стену камеры с помощью уголка. Для «мокрого» термометра изготавливается ванночка из нержавеющей стали. Можно использовать (если у вас она есть) готовую ванночку из термостойкой пластмассы, алюминия или другого стойкого к коррозии материала. Не рекомендуется делать ванночку из «чёрного» металла, так как она быстро заржавеет, ржавчина будет «забивать» фитиль и психрометр начнёт выдавать неверные показания психрометрической разности.

Не следует делать излишне широкую или длинную ванночку. Это приведёт к увеличению испарения с поверхности воды в ванночке и придётся чаще доливать воду, а вам это не нужно. Если вы нашли готовую ванночку, но она слишком велика, то сделайте для неё крышку с прорезью для фитиля.

«Мокрый» термометр устанавливается на высоте 2-3 сантиметра от поверхности воды в ванночке. Не следует делать эту высоту большой, это ухудшит смачиваемость фитиля и психрометр будет выдавать неверные показания.

Бачок для подлива воды в ванночку изготавливается из обычной алюминиевой канистры. Нельзя применять канистры из полиэтилена и прочих пластмасс с низкой температурой плавления.
Температура в камере поднимается до 70 — 75 градусов. При такой температуре стенки канистры из таких материалов размягчаются, теряют жесткость, канистра просто сплющивается и из неё вытекает практически вся вода.

Всё изготовление бачка сводится к сверлению отверстия в крышке канистры и установки на крышку штуцера (который так же покупается в магазине хозтоваров). При установке штуцера край отверстия в крышке рекомендуется намазать автомобильным силиконовым герметиком. Это обеспечит необходимую герметичность соединения. На штуцер надевается шланг, при необходимости шланг затягивается хомутом — бачок готов.

Как и почему это работает.
Наливаем в канистру воду, плотно завинчиваем крышку, опускаем конец шланга в ванночку и переворачиваем канистру. Вода будет выливаться в ванночку до тех пор, пока не закроет отверстие в шланге, после этого вытекание воды прекращается. Всё просто: канистра герметична, вода выливается до тех пор, пока освободившееся в канистре место занимает поступающий через шланг воздух. Как только прекращается поступление воздуха, прекращается и выливание воды. В дальнейшем, из-за испарения, уровень воды в ванночке будет понижаться, отверстие шланга откроется и в ванночку выльется новая порция воды. Так будет продолжаться, пока вода в канистре не закончится.

Основной недостаток варианта 1.
При сушке древесины воды из ванночки испарится много. Из нашего опыта 10 литров воды хватит на 3 — 5 дней (зависит от размеров ванночки, режима сушки и его этапа). То есть, как правило, на всю сушку воды в канистре не хватает, поэтому приходится останавливать сушку, открывать сушильную камеру и наливать в канистру воду. Уже само по себе это не удобно и не желательно, а если ещё и психрометр находится в труднодоступном месте…
Поэтому если:

1. Сушильная камера находится в отапливаемом помещении.
2. Рядом с камерой есть отапливаемое помещение.
3. Психрометр установлен в труднодоступном месте.

Вариант 2 (средняя и нижняя фотографии).
Всё аналогично варианту один, просто добавляется ещё одна ванночка. Эта ванночка вместе с канистрой ставится в легкодоступном месте камеры (например, около технологической двери) или в тёплом помещении вне камеры. Ванночка бачка (на средней фотографии) и ванночка психрометра (на нижней фотографии) устанавливаются на одном уровне и соединяются между собой шлангом. В результате уровень воды в обеих ванночках будет всегда одинаков (свойство сообщающихся сосудов). Этот вариант немного сложнее и дороже: придётся изготовить не одну, а две ванночки, купить не один, а три штуцера и шланга потребуется больше. Но удобство при эксплуатации быстро перекроет затраты.

Основная ошибка при таком варианте — при неправильной укладке шланга, он «завоздушивается» и вода из ванночки бачка перестаёт поступать в ванночку психрометра.
Правило укладки шланга простое: допустимо только одно провисание. Если их будет хотя бы два, то в верхней части между ними может образоваться воздушная пробка.

Преимущества варианта два очевидны: можно доливать воду не заходя в камеру и не останавливая сушку, в любой момент можно проверить остаток воды в канистре.

Вода.
Для питания психрометра рекомендуется дистиллированная вода. При сушке твёрдолиственных пород, имеющих большое время сушки, это условие является обязательным. При сушке легкосохнущих пород возможны некоторые отступления. Если водопроводная вода мягкая, то можно использовать её, но после каждой сушки необходимо промывать фитиль в проточной воде. Если вода жёсткая — можно использовать умягчённую воду. Установки для умягчения воды есть на любой крупной котельной, воду можно брать у них. Что делать, если вода жесткая и другой нет? Летом собирайте дождевую воду, зимой растапливайте снег. Это не сложно.

Фитиль.
Фитиль следует изготовлять только из натуральных хлопковых тканей: ситец, батист, ватин и так далее. Можно использовать обычную марлю, свёрнутую в четыре слоя.
Рекомендуется проверять состояние фитиля перед каждой сушкой. Засорённый (засоленный) фитиль становится жёстким на ощупь. В этом случае его нужно снять и промыть в проточной воде (или заменить).
Фитиль должен закрывать всю рабочую часть термометра. Рекомендуется закреплять фитиль на термометре, например, проволокой (смотрите на фотографии).

Место установки психрометра
определяется конструкцией сушильной камера. Для камеры, описанной в статье «Требования к конструкции сушильных камер», психрометр рекомендуется установить на стене камеры со стороны давления (со стороны входа сушильного агента в штабель пиломатериалов), на высоте около 1,5 метра, на середине длины камеры.

Применяются специальные влагомеры. На сегодняшний день существуют игольчатые, контактные и щеповые модификации. По параметрам они довольно сильно отличаются. Однако производителей на рынке влагомеров имеется не так много. К основным компаниям можно отнести в первую очередь ЕМСО и «Валком». Стоит в среднем хороший влагомер на рынке в районе 1500 руб.

Как сделать самостоятельно?

При необходимости можно сделать влагомер для древесины своими руками. Схема его включает датчик диэлькометрического типа. Также для устройства потребуется компактный генератор. Параметр предельной частоты его обязан составлять не более 30 МГц. Контакты для самодельной модели целесообразнее подбирать игольчатые. Еще, чтобы сделать влагомер для древесины своими руками, потребуется микросхема трехканального типа.

Прибора должна находиться в районе 3.5 Ф/м. Микропроцессор для модели подбирается с импульсным усилителем. Зонды чаще всего применяются трубчатого типа. Дисплей целесообразнее подбирать строчный. По сравнению с текстовыми аналогами он является более простым. Непосредственно электроды у влагомеров применяются емкостные. В свою очередь, улавливатель потребуется установить резистивный. В последнюю очередь для модели подбираются аккумуляторы. В данном случае можно использовать обычные пальчиковые батарейки.

Контактные модели

Контактные влагомеры для древесины хорошо подходят для работы с фанерой, а также паркетом. Дополнительно в строительной сфере приборы применяются для определения влажности панелей. Если говорить про контрактные особенности, то генераторы в устройствах используются низкочастотные. Непосредственно зонды устанавливаются трубчатого типа.

Диэлектрическая проницаемость большинства влагомеров не превышает 3 Ф/м. Максимальную температуру модели данного типа способны держать на уровне 40 градусов. Дисплей используется как строчного, так и текстового типа. Многие модификации оснащены термодатчиками. Функция калибровки имеется у многих устройств. Стоит в среднем качественный влагомер в районе 2 тыс. руб.

Игольчатые влагомеры

Игольчатые влагомеры для древесины применяются, как правило, для сосны или ели. Датчики во всех конфигурациях используются диэлектрического типа. Если говорить про параметры, то точность измерения в основном колеблется в районе 0.2 %. Максимальный порог влажности устройств не превышает 35 %. Минимальная допустимая температура для моделей составляет 0 градусов. Микропроцессоры во многих приборах используются с усилителями. Стоит в среднем влагомер для древесины (игольчатый) в районе 1200 руб.

Щуповые устройства

Щуповые влагомеры для древесины в основном изготавливает компания «Валком». Если верить мнению специалистов, то параметр у них крайне низкий. Генераторы в устройствах используются с частотностью на уровне 20 МГц. Непосредственно улавливатели устанавливаются резистивного типа. Минимальный порог влажности моделей не превышает 5 %. В свою очередь, устройств находится на уровне 1 РН. Дисплеи часто у влагомеров применяются строчного типа. Некоторые модификации оснащаются термометрами. Функция калибровки в устройствах встречается довольно редко. Найти модель данного типа на рынке можно за 2 тыс. руб.

Модель ЕМСО АР

В строительной сфере представленный влагомер пользуется большим спросом. Для работы с паркетами и панелями он подходит идеально. Также данный влагомер оснащен термометром. Еще одним преимуществом модификации можно смело назвать наличие контактов игольчатого типа. Микросхема у модели производителем предусмотрена трехканальная, поэтому измерение влажности древесины происходит быстро. Электроды используются емкостного типа.

Максимальный порог влажности не превышает 40 %. По размерам указанный влагомер является очень компактным, и относится к классу портативный приборов. Согласно документации, масса его без аккумуляторов составляет 80 г. Разрешающая способность модели находится на уровне 1.3 РН. Максимальная допустимая температура модели ровно 35 градусов. В мороз представленный прибор использовать запрещается. Точность измерения колеблется в районе 1.4 %. В магазинах данное устройство можно найти за 2100 руб.

Устройства для определения влаги ЕМСО МР500

Данный влагомер оснащен датчиком диэлькометрического типа. Если верить отзывам покупателей, то разрешающая способность у прибора довольно высокая. Непосредственно генератор у модели применяется на 22 МГц. Согласно документации, максимальная допустимая температура равняется 40 градусов. Дисплей в устройстве используется текстового типа.

Аккумуляторы применяются на 1 мАч, поэтому хватает их надолго. В данном случае улавливатель производителем предусмотрен резистивного типа. Если верить отзывам экспертов, то проблемы с определением важности щепок не возникают. Максимальная глубина измерения равняется 10 мм. Приобрести представленный влагомер пользователь может за 1400 руб.

Модель «Валком ЕМ4806»

Указанный влагомер для твердой древесины среди прочих моделей отличается высоким параметром разрешающей способности на уровне 1.3 РН. Все это говорит о том, что прибор отлично работает при температуре ниже 10 градусов. В данном случае показатель точности измерения находится на отметке 0.2 %. Максимально допустимый порог влажности равняется 30 %.

Улавливатель в устройстве предусмотрен резистивного типа. Микросхема используется трехканальная, а генератор установлен низкочастотный. Согласно документации на устройство, корпус предусмотрен с системой защиты ИП 62. Весит представленная модель ровно 80 г. Памяти влагомера хватает для 30 тыс. замеров. Купить его пользователь может за 1500 руб.

Отзывы о «Валком М804»

Указанный влагомер для древесины отзывы в основном получает хорошие. Главное преимущество модели кроется в компактности. Если говорить про конструктивнее особенности, то важно отметить, что контакты у него используются щуповые. Непосредственно датчиков в корпусе предусмотрено два. Таким образом, точность измерения довольно высокая.

Зонд в устройстве производителем предусмотрен трубчатого типа. Разрешающая способность прибора колеблется в районе 1.3 РН. Максимальный порог влажности, согласно документации на влагомер, равняется 35 %. Купить на сегодняшний день данную модель можно за 2 тыс. руб.

Мнение о «Валком АС101»

В строительной сафре представленный влагомер пользуется большим спросом. В первую очередь следует упомянуть о качественном генераторе, который установлен с частотностью на уровне 33 МГц. В данном случае датчик имеется диэлектрического типа. Контакты в свою очередь используются игольчатые. Если верить отзывам экспертов, то точность измерения у модели высокая.

Для паркета и панелей она использоваться может. Минимальная допустимая температура прибора равняется 0 градусов. Показатель разрешающей способности составляет 1 РН. Непосредственно улавливатель в устройстве установлен резистивного типа. Микропроцессор применяется с импульсным усилителем. Максимальный порог влажности прибора находится на отметке 40 %. Купить данный влагомер можно всего за 1400 руб.

Описание «Екстеч МО280»

Указанный портативный влагомер отличается защищенным корпусом. Датчик у него используется низкочастотного типа. В свою очередь, контакты имеются игольчатые. Функция калибровки в представленном экземпляре есть. Температуру окружающей среды при помощи данного устройства определять можно. Также важно упомянуть о высокой разрешающей способности модели.

Точность измерения в данном случае равняется 0.3 %. Максимальный порог влажности моделью допускается в 45 %. Микропроцессор производителем предусмотрен с оперативным усилителем. Таким образом, обработка данных много времени не отнимает. Памяти представленной модификации хватает для того, чтобы сделать более 20 тыс. замеров. Купить данный влагомер можно в магазине за 1300 руб.

Модель «Екстеч МС60»

Указанные влагомеры для древесины часто используются профессиональными строителями. Работать они способны даже при температуре в 0 градусов. Система защиты корпуса у модели используется качественная. Если верить отзывам потребителей, то в использовании прибор довольно простой. Аккумуляторы для модели подобраны с емкостью в 1.2 мАч.

Как утверждают многие владельцы, хватает их надолго. Зонд у представленного влагомера применяется трубчатого типа. Микросхема в корпусе имеется трехканальная. Термометром указанная модификация оснащена, и это радует многих покупателей. Если говорить про параметры, то точность измерения располагается на отметке в 0.3 %, а разрешающая способность прибора составляет только 1.2 РН.

Эксплуатировать устройство при температуре свыше 35 градусов запрещается. Максимальная допустимая влажность равняется 40 %. Данные влагомеры на рынке продаются по цене от 2 тыс. руб.

Уровень влажности воздуха окружающей среды может влиять не только на самочувствие человека, но и также на состояние бытовой техники, мебели и продуктов. Количество влаги в воздухе зависит от особенностей климата региона или техногенных факторов.

Нормой для здорового человека считается влажность воздуха от 30 до 60 %. Чтобы создать оптимальный микроклимат в помещении используют специальные увлажнители или осушители, а также кондиционеры с функциями автоматического контроля уровня влаги.

Используют специальные приборы для измерения:

• гигрометры;
• психрометры.

Гигрометр – один из измерительных приборов, благодаря которому можно определить уровень влажности.

Дополнительная информация: швейцарский ученый в 1783 г. Орас де Соссюр сконструировал первый волосной гигрометр, но работать над изобретением этого измерителя начал Леонардо да Винчи еще в 1400 г.

Есть несколько типов гигрометров:

• волосной;
• весовой;
• конденсационный;
• электронный;
• электролитический;
• пленочный;
• керамический.

Каждый из приспособлений имеет особенный принцип работы. Например, конструкцию волосного гигрометра составляет система U – образных трубок. Они наполнены специальным веществом, которое поглощает водяной пар. С помощью насоса через эту систему подают воздух и определяют его влажность.

Наиболее точным измерителем считается конденсационный гигрометр. Он измеряет количество конденсата, который образуется на стеклянной поверхности после воздействия на нее солнечного луча. Погрешность при работе такого устройства очень низкая.

Психрометр – еще один из измерителей влажности воздуха окружающей среды.

Виды психрометров:

• психрометр Августа (станционный);
• психрометр Ассмана (аспирационный);
• дистанционный психрометр.

Психрометр Августа — один из наиболее известных приборов для измерения влажности. Строение этой конструкции достаточно несложное. Конструкция психрометра состоит из прикрепленных на одном штативе двух одинаковых термометров. Один из них называется сухим, он показывает температуру в помещении.

Второй термометр называют влажным или смоченным. Конец этого термометра в виде чехла обматывают батистовой тканью или марлей, конец которой опускают в резервуар с водой, находящийся на тыльной стороне конструкции психрометра.

Если конец влажного термометра будет опущен в резервуар, то он покажет температуру находящейся там воды, а не воздуха, который циркулирует над ним. Поэтому необходимо учесть, что расстояние между сосудом и окончанием измерительного прибора должно составлять около 3 – 4 сантиметров.

Вода с кусочка ткани испаряется, из-за чего температура на влажном термометре снижается до момента, пока термометр не начнет показывать температуру, при которой пар становится насыщенным. В такой момент показываемые на влажном термометре данные будут представлять показатели реальной температуры окружающей среды.

Определения влажности воздуха в определенном помещении с помощью психрометра занимает немного времени. Для этого устройство помещают в место, изолированное от попадания солнечных лучей и посторонних тепловых воздействий на 10 – 15 минут, после чего записывают результаты измерения каждого из термометров прибора.

Шкала термометра поделена от — 25˚ до + 50˚ на интервалы в 0,2 градуса.

Как пользоваться психрометрической таблицей

Для определения уровня влажности на основании данных психрометра нужна специальная психометрическая таблица. В первом столбце таблицы в ˚С показано температуру сухого термометра. В первой строке – разницу между показателями температур обеих термометров. Относительная влажность воздуха вычисляется на пересечении результата первого столбца и первой строки психометрической таблицы.

В чем плюсы и минусы психрометра?

Главным преимуществом психрометра есть его несложное строение. Соответственно, определение влажности воздуха с помощью психрометра намного проще по сравнению с другими измерительными приспособлениями. Плюс ко всему, в изготовлении он гораздо более дешевый, чем любой другой прибор.

Но кроме положительных сторон, у психрометра есть и недостатки. На показания этого измерительного инструмента очень влияет движение окружающего воздуха.
То есть, чем выше будет скорость движения воздуха в месте измерения, тем больше будет разница в окончательном результате обеих термометров психрометра. Эту погрешность было исправлено в психрометре аспирационного типа или, как его еще называют, психрометре Ассмана.

В чем особенность психрометра Ассмана?

Психрометр Ассмана – это гораздо сложнее и более надежное устройство для измерения влажности воздуха. Оба термометра конструкции находятся нижними концами в специальном металлическом корпусе, который защищает их от попадания солнечных лучей, тепловых воздействий, а также от различных повреждений. Воздух движется с постоянной скоростью благодаря работе вентилятора. Этот вентилятор, еще известный как аспиратор, обдувает термометры со скоростью 2 м/сек.

Определение влажности с помощью этого психрометра: прибор подвешивают в месте исследования на высоте 1,5 м от пола; результаты получают через 10 – 15 минут зимой и через 4 – 5 минут в летнее время.

Общим для психрометра Августа и психрометра Ассмана является то, что в конструкции обеих есть стеклянно – ртутные термометры. Минус этих приспособлений – их хрупкость и, соответственно, отсутствие возможности проводить измерения дистанционно.

Чем отличается дистанционный психрометр от остальных приборов

Дистанционный психрометр – это еще один экземпляр приспособления для измерения влажности. В конструкции этого измерительного приспособления используют такие электронные приборы как термометр сопротивления или терморезисторы.

Основные типы дистанционных психрометров:

• манометрические;
• электрические.

Манометрический психрометр составляет один или два термометра манометрического типа. В электронных психрометрах, как и во всех остальных дистанционных измерителях, используют кремниевые транзисторы, которые заменяют датчики сухого и влажного термометров.

В чем разница между психрометром и гигрометром

Главное отличие этих приспособлений для определения влажности заключается в принципе их работы. В функции гигрометра входит измерение не только влажности воздуха, но и влажности различных твердых тел.

Показатели психрометра, не смотря простоту его конструкции, всегда более надежны, из – за чего в примечания к инструкциям некоторых гигрометров рекомендуют проверять показания по психрометру.

Как узнать влажность воздуха без измерительных приборов

Для проведения этого эксперимента будут необходимы обычный стакан, немного воды и холодильник. На несколько часов в холодильник помещается стакан с холодной водой. Когда температура жидкости в сосуде достигнет 3 – 5˚С, стакан ставят в помещение, где будет измеряться влажность воздуха.

Если воздух в комнате очень сухой, то на поверхности стакана будет наблюдаться конденсат, который исчезнет после 5 – 10 минут наблюдения. Если воздух в помещении очень влажный, то на стенках стакана в течение 5 – 10 минут образуются большие капли конденсата. Если же не наблюдается ничего из двух предыдущих вариантов – воздух в комнате средней влажности.

Как сделать измеритель влажности воздуха своими руками

Психрометр – достаточно несложное по своей конструкции изобретение, поэтому любой желающий сможет сделать его самостоятельно.

Необходимые материалы:

• два спиртовых термометра;
• небольшой отрезок батистовой ткани;
• несколько деревянных реек;
• мелкие шурупы;
• стеклянная баночка.

Для подставки психрометра необходимо взять небольшую деревянную пластину размером 50 мм в ширину и 120 мм длинной. К ней шурупами крепим рейку, длина которой зависит от длины используемых измерительных приборов. Перпендикулярно к ней крепится еще одна планка, на которой будут держаться термометры.

Для компактности и высшей точности показателей не следует размещать термометры на большом расстоянии друг от друга.

Основу прибора можно соединить с подставкой просверлив в ней небольшое отверстие, либо же использовать клей ПВА. После того, как корпус психрометра собран, нижний баллон одного из термометров обматывается батистовой тканью. Конец ткани опускается в сосуд, в котором находится незамерзающая жидкость.

При проверке показателей изготовленного прибора следует проверить результаты заводского измерителя и сравнить оба показателя. В дальнейшем для определения уровня влажности воздуха необходимо пользоваться специальной психрометрической таблицей.

Использовав минимум материалов и свободного времени, владелец готового изделия получит полезный инструмент для измерения уровня влаги воздуха.

Свернуть

Гигрометр – это влагомер для инкубатора, с помощью которого можно контролировать влажность воздуха внутри корпуса. Но в разные периоды инкубации показатели влажности должны отличаться: на первой неделе – 65-75%, на второй – 40-50%, на третьей – 75% (указаны данные для вывода цыплят).

Приборы, которые используются для бытовых инкубаторов, характеризуются невысокой стоимостью – от 500 до 1000 рублей за одно изделие.

Принцип работы

Электронный гигрометр

Чтобы измерить влажность, опускают гигрометр для инкубатора внутрь контейнера через специальное отверстие. Его фиксируют на 5-10 минут в подвешенном состоянии.

Спустя указанное время на дисплее влагомера должны появиться показатели влажности. В случае открытия крышки инкубатора для опускания прибора, нужно подождать примерно час, чтобы получить точные данные.

Для продолжительной и продуктивной работы устройства, его оберегают от падений и ударов, не дергают за провод, к которому присоединен датчик.

Чтобы прибор нормально функционировал, нужно соблюдать температурный режим (от -40 до +70 градусов). Также следует уменьшить вероятность попадания на прибор пыли, грязи и различных жидкостей.

Датчик влажности для инкубатора работает по определенному алгоритму:

• Если внутри контейнера изменился уровень влажности, который был задан птицеводом, оборудование срабатывает и сигнализирует о возможных проблемах.
• После этого фермер должен изучить показатель влажности, добавить или убрать количество воды в инкубаторе.
• Через несколько часов необходимо снова проверить показания датчика. Следить за ним нужно постоянно, чтобы в камере был стабильный уровень влажности.

Виды гигрометров для инкубатора

Встречаются разные виды гигрометров, которые имеют свои особенности, индивидуальный тип работы, преимущества и недостатки.

Выделяют следующие разновидности:

1. Весовой гигрометр для инкубатора. Представляет собой несколько объединенных трубок, внутри которых содержится гигроскопическое вещество, поглощающее влагу. С помощью этой системы протягивается немного воздуха и определяется его влажность.
2. Волосной влагомер. Известно, что волосы меняют длину при изменении показателей влажности воздуха. За счет этого можно замерить относительную влажность – от 30% до 100%. Волос натягивают на металлическую рамку, и если меняется показатель влажности, данные передаются стрелке, которая перемещается по шкале.
3. Пленочный датчик влажности воздуха для инкубатора. Снабжен специальным элементом из органической пленки. При повышении влажности она растягивается, а во время ее снижения – сжимается.
4. Керамический. Его работа основывается на зависимости сопротивления керамической детали от влажности воздуха.

Как правильно выбрать гигрометр, на что обратить внимание

Чтобы выбрать хороший гигрометр для инкубатора, нужно изучить его технические данные. Сначала обращают внимание на параметр давления, который бывает относительным (RH) или абсолютным (г/м3).

Выбор оборудования зависит и от размеров инкубаторов. Если контейнер небольшой, на 40-50 яиц, можно брать самый простой прибор. Но для инкубаторов на 100 и более яиц рекомендуется покупать более мощные гигрометры.

Обычно показания гигрометров ошибочны примерно на 5%. Если нужно более точное устройство, то отдавать предпочтение следует оптическим видам. Чтобы оборудование прослужило больше лет, покупая его, нужно смотреть на уровень его защиты.

Измеряется по шкале IP. Чем выше ее значение, тем более устойчив прибор к воздействиям пыли, грязи и воды.

Модели гигрометров

Если интересно, какой лучше из всех вариантов, то это звание занимает устройство MAX-MIN (3 в одном). Это не только датчик влажности. В пластиковом корпусе имеется термометр для инкубатора, который показывает максимально точно значения температуры. А также прибор оснащен часами с будильником.

Кроме того, к нему можно подсоединить дополнительный датчик влажности MAX-MIN TH218A. Разместив его прямо внутри корпуса, можно не бояться о нарушении внутреннего микроклимата в инкубаторе.

Показания датчика являются максимально точными с погрешностью в 1%. Если уровень влажности изменится, сработает звуковая сигнализация, которая позволит птицеводу быстро узнать о нарушениях.

Термометр позволяет узнать, правильно ли работает датчик температуры. Ведь если отклонения от нормы будут слишком большими и достаточно частыми, то велика вероятность наличия проблем в его функционировании. Его нужно либо заменить, либо правильно настроить.

Часы с будильником – это также важный и незаменимый инструмент. В особенности, если приходится работать с ручным инкубатором, когда яйца необходимо переворачивать самостоятельно. Настроив его, чтобы он срабатывал через каждые 4-5 часов, вы никогда не забудете о том, что нужно выполнить манипуляции с кладкой.

Экран у оборудования большой, разделен на три сегмента (для влажности, температуры и часов). Все показатели видны издалека, выделены ярким цветом. Поэтому не придется каждый раз подходить к инкубатору, ведь данные о его работы можно рассмотреть с расстояния. Особенно радует стоимость устройства – всего 600 рублей.

Как сделать гигрометр своими руками

И хотя гигрометр для инкубатора стоит недорого, его можно изготовить самостоятельно. Выполненный влагомер для инкубатора своими руками дает более точные показатели, чем его аналоги, приобретенные в магазине.

Чтобы сделать самодельное устройство, необходимо:

• Взять два ртутных термометра для измерения температуры воздуха, воду. Также необходимо взять доску, на которой поместятся оба градусник.
• Оба термометра нужно прикрепить к доске параллельно друг другу. Под одним из них устанавливается сосуд с дистиллированной водой.
• Ртутный шарик одного градусника необходимо аккуратно обернуть тканью, не контактируя с ним. Затем ткань следует завязать нитью, не слишком туго. Этот градусник называется влажным, а второй – сухим.
• Край ткани нужно опустить в воду на 5-7 мм.
• Показатели обоих градусников сопоставляются друг с другом и при помощи таблицы узнают относительную влажность воздуха в инкубаторе.

Иногда приходится опрыскивать яйца водой, чтобы повысить влажность в камере. Но прибегать к такому приему следует только в случае яиц водоплавающих птиц. Остальным зародышам достаточно влажности 50-60%. Рассчитать показатель влажности можно при помощи расположенной ниже таблицы.

←Предыдущая статья

Людмила Дудоладова

Для нашей метеоплощадки мы решили изготовить елочку с шишками. Ведь обычная шишка может превратиться в уникальный прибор для прогнозирования погоды.

Дело в том, что шишки имеют свойство закрываться или открываться в зависимости от влажности воздуха
. Когда на улице сухо, шишка «раскрывается»
, чтобы ветер смог разнести ее семена и рассеять как можно дальше от шишки. А накануне дождя или снега, когда влажность воздуха повышается
, шишка обычно закрывается, чтобы сохранились семена до более удобного времени, поскольку ветру легче переносить их сухими.

Вот мы и решили сделать елочку с шишками, для наблюдения за погодой на нашей метеоплощадке.

Из фанеры вырезали елочку, отшлифовали её, выкрасили в зелёный цвет (в этом нам помогла семья Докучаевых, Алина и Арсений)

С помощью декоративных кнопок и крепких ниток прикрепили шишки на елку.

Теперь мы с нетерпением ждём дождя,когда чешуйки закроются показывая, что влажность воздуха увеличилась
.

Сосновая шишка – это уникальное явление в природе, ей только нужно научиться пользоваться. Я надеюсь, что в результате наблюдения за шишками, дети поймут почему они открываются и закрываются.

Дети должны прийти к выводу, что шишка является природным предсказателем погоды.

Публикации по теме:

Игра — это естественный вид деятельности ребенка. Именно игра дает возможность приобрести новые знания об окружающем мире, расширить кругозор.

Как много стало в последнее время включаться иностранных слов в обиход нашей речи! Неважно, какая эта сфера деятельности. Факт остаётся.

Бизиборд своими руками!Уважаемые коллеги, спасибо, что обратили внимание на изготовленное мною пособие — бизиборд. Что такое бизиборд?Бизиборд.

Здравствуйте, уважаемые коллеги! Представляю вашему вниманию доску-бизиборд, изготовленную своими руками. Знакомьтесь, эта девочка Клеопина.

Фотобутафория-это изготовленный из плотной бумаги или картона аналог какого-либо предмета. Это могут быть очки, усы, губы, шляпы, смешные.

Игра – это один из наиболее важных видов деятельности дошкольника, в ходе которого происходит присвоение опыта и адаптация к окружающему.

Коврограф своими руками. Коврограф «Ларчик» — уникальное пособие Вячеслава Воскобовича, известного производителя развивающих игрушек. Коврограф.

Для контроля за уровнем температуры и влажности используется психрометр. Конечно, затратив определённое количество времени, приобрести его можно и в магазине. Тогда как совсем не сложно изготовить психрометр для инкубатора своими руками — таблица к нему находится в этой статье.

Что такое психрометр?

Так называется специальный прибор, предназначением которого является проведение замеров воздушных параметров. Чаще всего это приспособление используется для измерения влажности воздуха – показателя очень важного для эффективной работы инкубатора. В основе действия прибора лежит физическое свойство воды к испарению. В результате этого возникает разность показаний температуры на сухом градуснике и том, который погружен во влажную среду. Относительную влажность определяют по таблице — ее значение находится на пересечении показаний пары термометров, или как их ещё называют — градусников.

Делаем психрометр сами

Самостоятельно изготовить этот измеритель совсем не сложно.

Рисунок самодельного прибора

Инструменты и материалы

Для изготовления прибора, применяемого для инкубатора, понадобятся следующие комплектующие:

• два спиртовых термометра, используемых для измерения температуры окружающего воздуха;
• несколько деревянных реек разного размера;
• мелкие саморезы;
• отрез батистовой ткани;
• небольшая тара для жидкости;
• антифриз в количестве, необходимом для заполнения тары.

Набор инструментов, используемых для выполнения этой работы, совсем невелик:

• ножовка по дереву;
• отвёртка;
• пассатижи.

Пошаговая инструкция

1. Начнём с того, что из широкой рейки выпилим площадку, размер которой не должен превышать 50х120 мм. Её мы используем в качестве подставки для нашего прибора. При этом толщина подставки большого значения не имеет, однако? не стоит её делать из пятимиллиметровой фанеры.
2. Теперь надо взять рейку 15х15 мм и отрезать её по длине имеющихся термометров. Она будет выполнять роль центральной стойки прибора.
3. К этой стойке крепится под прямым углом траверса.
4. С помощью небольших шурупов крепим к траверсе термометры.
5. Спиртосодержащий конец одного из них максимально плотно обматываем батистом, таким образом, чтобы полоска ткани осталась довольно длинной, для выполнения роли фитиля. Он будет погружаться в ёмкость с антифризом.
6. Штатив, с закреплёнными на нём термометрами, крепится к подставке. Для этого в её середине изготавливается отверстие полностью соответствующее по размеру габаритам центральной стойки. Соединение осуществляется с использованием клея ПВА.

Свод данных относительной влажности в инкубаторе

Чтобы определить фактический уровень влажности в окружающем воздухе инкубатора практикуется использование специальной градуировочной таблицы.

Видео «Делаем психрометр своими руками»

В видео содержится рассказ о том, как изготовить психрометр для инкубатора своими руками.

Свернуть

Гигрометр – это влагомер для инкубатора, с помощью которого можно контролировать влажность воздуха внутри корпуса. Но в разные периоды инкубации показатели влажности должны отличаться: на первой неделе – 65-75%, на второй – 40-50%, на третьей – 75% (указаны данные для вывода цыплят).

Приборы, которые используются для бытовых инкубаторов, характеризуются невысокой стоимостью – от 500 до 1000 рублей за одно изделие.

Принцип работы

Электронный гигрометр

Чтобы измерить влажность, опускают гигрометр для инкубатора внутрь контейнера через специальное отверстие. Его фиксируют на 5-10 минут в подвешенном состоянии.

Спустя указанное время на дисплее влагомера должны появиться показатели влажности. В случае открытия крышки инкубатора для опускания прибора, нужно подождать примерно час, чтобы получить точные данные.

Для продолжительной и продуктивной работы устройства, его оберегают от падений и ударов, не дергают за провод, к которому присоединен датчик.

Чтобы прибор нормально функционировал, нужно соблюдать температурный режим (от -40 до +70 градусов). Также следует уменьшить вероятность попадания на прибор пыли, грязи и различных жидкостей.

Датчик влажности для инкубатора работает по определенному алгоритму:

• Если внутри контейнера изменился уровень влажности, который был задан птицеводом, оборудование срабатывает и сигнализирует о возможных проблемах.
• После этого фермер должен изучить показатель влажности, добавить или убрать количество воды в инкубаторе.
• Через несколько часов необходимо снова проверить показания датчика. Следить за ним нужно постоянно, чтобы в камере был стабильный уровень влажности.

Виды гигрометров для инкубатора

Встречаются разные виды гигрометров, которые имеют свои особенности, индивидуальный тип работы, преимущества и недостатки.

Выделяют следующие разновидности:

1. Весовой гигрометр для инкубатора. Представляет собой несколько объединенных трубок, внутри которых содержится гигроскопическое вещество, поглощающее влагу. С помощью этой системы протягивается немного воздуха и определяется его влажность.
2. Волосной влагомер. Известно, что волосы меняют длину при изменении показателей влажности воздуха. За счет этого можно замерить относительную влажность – от 30% до 100%. Волос натягивают на металлическую рамку, и если меняется показатель влажности, данные передаются стрелке, которая перемещается по шкале.
3. Пленочный датчик влажности воздуха для инкубатора. Снабжен специальным элементом из органической пленки. При повышении влажности она растягивается, а во время ее снижения – сжимается.
4. Керамический. Его работа основывается на зависимости сопротивления керамической детали от влажности воздуха.

Как правильно выбрать гигрометр, на что обратить внимание

Чтобы выбрать хороший гигрометр для инкубатора, нужно изучить его технические данные. Сначала обращают внимание на параметр давления, который бывает относительным (RH) или абсолютным (г/м3).

Выбор оборудования зависит и от размеров инкубаторов. Если контейнер небольшой, на 40-50 яиц, можно брать самый простой прибор. Но для инкубаторов на 100 и более яиц рекомендуется покупать более мощные гигрометры.

Обычно показания гигрометров ошибочны примерно на 5%. Если нужно более точное устройство, то отдавать предпочтение следует оптическим видам. Чтобы оборудование прослужило больше лет, покупая его, нужно смотреть на уровень его защиты.

Измеряется по шкале IP. Чем выше ее значение, тем более устойчив прибор к воздействиям пыли, грязи и воды.

Модели гигрометров

Если интересно, какой лучше из всех вариантов, то это звание занимает устройство MAX-MIN (3 в одном). Это не только датчик влажности. В пластиковом корпусе имеется термометр для инкубатора, который показывает максимально точно значения температуры. А также прибор оснащен часами с будильником.

Кроме того, к нему можно подсоединить дополнительный датчик влажности MAX-MIN TH218A. Разместив его прямо внутри корпуса, можно не бояться о нарушении внутреннего микроклимата в инкубаторе.

Показания датчика являются максимально точными с погрешностью в 1%. Если уровень влажности изменится, сработает звуковая сигнализация, которая позволит птицеводу быстро узнать о нарушениях.

Термометр позволяет узнать, правильно ли работает датчик температуры. Ведь если отклонения от нормы будут слишком большими и достаточно частыми, то велика вероятность наличия проблем в его функционировании. Его нужно либо заменить, либо правильно настроить.

Часы с будильником – это также важный и незаменимый инструмент. В особенности, если приходится работать с ручным инкубатором, когда яйца необходимо переворачивать самостоятельно. Настроив его, чтобы он срабатывал через каждые 4-5 часов, вы никогда не забудете о том, что нужно выполнить манипуляции с кладкой.

Экран у оборудования большой, разделен на три сегмента (для влажности, температуры и часов). Все показатели видны издалека, выделены ярким цветом. Поэтому не придется каждый раз подходить к инкубатору, ведь данные о его работы можно рассмотреть с расстояния. Особенно радует стоимость устройства – всего 600 рублей.

Как сделать гигрометр своими руками

И хотя гигрометр для инкубатора стоит недорого, его можно изготовить самостоятельно. Выполненный влагомер для инкубатора своими руками дает более точные показатели, чем его аналоги, приобретенные в магазине.

Чтобы сделать самодельное устройство, необходимо:

• Взять два ртутных термометра для измерения температуры воздуха, воду. Также необходимо взять доску, на которой поместятся оба градусник.
• Оба термометра нужно прикрепить к доске параллельно друг другу. Под одним из них устанавливается сосуд с дистиллированной водой.
• Ртутный шарик одного градусника необходимо аккуратно обернуть тканью, не контактируя с ним. Затем ткань следует завязать нитью, не слишком туго. Этот градусник называется влажным, а второй – сухим.
• Край ткани нужно опустить в воду на 5-7 мм.
• Показатели обоих градусников сопоставляются друг с другом и при помощи таблицы узнают относительную влажность воздуха в инкубаторе.

Иногда приходится опрыскивать яйца водой, чтобы повысить влажность в камере. Но прибегать к такому приему следует только в случае яиц водоплавающих птиц. Остальным зародышам достаточно влажности 50-60%. Рассчитать показатель влажности можно при помощи расположенной ниже таблицы.

←Предыдущая статья

Гигрометр это прибор для измерения влажности – это известно всем. Также всем хорошо известно что в последнее время он стал постоянным, и для многих необходимым (не просто исполняет роль украшения) атрибутом большинства саун и бань.

Опытные любители банных процедур утверждают: «Самый лучший гигрометр — это уши!», правда, затем обычно добавляют: «…и опыт». Конечно, опыт — великая вещь, но красивый и надёжный прибор на стене современной парилки (сауны) никогда не помешает.

Большую часть многочисленных современных гигрометров можно разделить на три основные группы.

1. Электронные гигрометры.

Очень часто эти устройства встраивают в пульты управления парогенераторами и увлажнителями. Надёжность и точность работы таких изделий во многом зависит от схемного решения и качества комплектующих компонентов.

2. Психрометрические гигрометры.

Принцип действия приборов этого типа основан на изменении разницы показаний мокрого и сухого термометра, которые зависят от влажности воздуха в помещении по ним то непосредственно и измеряют влажность используя специальные психрометрические таблицы. Температуру же измеряют основываясь на показаниях сухого термометра.

В банях саунах такие гигрометры используют редко.

3. Механические гигрометры.

Принцип действия таких устройств основан на свойстве обезжиренного волоса изменять свою длину при изменении влажности окружающего воздуха. При изменении длины волоса механически связанный с ним шкив поворачивается, а конец стрелки перемещается вдоль шкалы (см. рис. 1).

Рис. 1. Схема устройства волосного гигрометра.

Сегодня вместо старого доброго волоса в качестве чувствительного элемента обычно применяют специально обработанную синтетическую нить. Механические гигрометры вполне надёжно работают в широком диапазоне температур по крайней мере от +Ю°С до +120°С), довольно очно измеряя влажность в пределах от 30% до 100%. Такие механизмы сейчас устанавливают в подавляющем большинстве относительно недорогих банных гигрометров и комбинированных термометров-гигрометров. Чаще всего банные волосные гигрометры и биметаллические термометры-гигрометры работают стабильно и обеспечивают достаточно достоверные показания при вполне приемлемой — с практической точки зрения — точности.

Однако, как любой механический прибор, волосной гигрометр не любит грубого обращения, особенно сильной тряски или резких ударов. Иногда такой прибор может начать совершенно неприлично завышать или занижать показания даже просто после длительного пребывания на сильном морозе.

Если есть возможность сравнить показания волосного гигрометра с показаниями эталонного прибора, то при наличии серьёзных расхождений показания механического гигрометра несложно скорректировать. Сделать это можно с помощью отвертки через отверстие на задней крышке. Следует ввести отвертку в шлиц регулировочного винта на опоре измерительного механизма и, осторожно поворачивая его, сместить стрелку на нужные показания на шкале прибора. Обычно этого бывает достаточно для восстановления работоспособности гигрометра.

Если же нет возможности сравнить показания волосного гигрометра и заведомо исправного точного прибора, то можно попытаться выполнить регулировку другим доступным в домашних условиях методом. При этом надо учитывать, что проверять работу термометра-гигрометра лучше всего при температуре, максимально приближенной к той, какая обычно будет в парилке.

Для проверки и регулировки потребуются: чайник, прозрачный полиэтиленовый пакет, подставка для тестируемого прибора, чтобы разместить его на уровне носика чайника (например, мелкая кастрюля). Далее действуем следующим образом. Помещаем прибор в пакет и делаем в пакете маленькое отверстие для выхода пара (фото 1). Подсоединяем пакет к носику чайника и закрепляем это соединение нитками или резинкой (фото 2). Ставим всё это на плиту и зажигаем огонь (фото 3).

Через некоторое время вода в чайнике закипит, шкалы запотеют, температура начнёт подниматься, и стрелка термометра установится в районе 95-100°С, стрелка гигрометра тоже начнёт отклоняться и дойдёт до своего максимума (фото 4).

Если в течение 3-5 минут стрелка гигрометра не меняет своего наивысшего положения, можно считать, что точка максимума достигнута. Стрелка термометра должна показывать 95-100сС, то есть температуру, близкую к температуре кипения воды. Если же значение другое, например, 80°С, надо подкорректировать показания термометра с помощью отвёртки через отверстие на задней крышке. Выполнить это можно прямо сквозь пакет. Самое главное — не ошпариться!

Если необходимо, также корректируют и положение стрелки гигрометра, установив её на значение, близкое к максимальному — 95-100%.

Теперь можно осторожно вынуть прибор из пакета, просушить его и… в работу. На фото в начале статьи видны показания бытового электронного термометра-гигрометра и протестированного с помощью чайника волосного банного термометра-гигрометра. Снимок сделан на следующий день после проверки, регулировки и просушки прибора в течение 24 часов — показания обоих приборов практически полностью совпадают. Таким образом, этот способ позволяет достаточно точно настроить гигрометр при температурах близких к рабочим.

Уровень влажности воздуха окружающей среды может влиять не только на самочувствие человека, но и также на состояние бытовой техники, мебели и продуктов. Количество влаги в воздухе зависит от особенностей климата региона или техногенных факторов.

Нормой для здорового человека считается влажность воздуха от 30 до 60 %. Чтобы создать оптимальный микроклимат в помещении используют специальные увлажнители или осушители, а также кондиционеры с функциями автоматического контроля уровня влаги.

Используют специальные приборы для измерения:

• гигрометры;
• психрометры.

Гигрометр – один из измерительных приборов, благодаря которому можно определить уровень влажности.

Дополнительная информация: швейцарский ученый в 1783 г. Орас де Соссюр сконструировал первый волосной гигрометр, но работать над изобретением этого измерителя начал Леонардо да Винчи еще в 1400 г.

Есть несколько типов гигрометров:

• волосной;
• весовой;
• конденсационный;
• электронный;
• электролитический;
• пленочный;
• керамический.

Каждый из приспособлений имеет особенный принцип работы. Например, конструкцию волосного гигрометра составляет система U – образных трубок. Они наполнены специальным веществом, которое поглощает водяной пар. С помощью насоса через эту систему подают воздух и определяют его влажность.

Наиболее точным измерителем считается конденсационный гигрометр. Он измеряет количество конденсата, который образуется на стеклянной поверхности после воздействия на нее солнечного луча. Погрешность при работе такого устройства очень низкая.

Психрометр – еще один из измерителей влажности воздуха окружающей среды.

Виды психрометров:

• психрометр Августа (станционный);
• психрометр Ассмана (аспирационный);
• дистанционный психрометр.

Психрометр Августа — один из наиболее известных приборов для измерения влажности. Строение этой конструкции достаточно несложное. Конструкция психрометра состоит из прикрепленных на одном штативе двух одинаковых термометров. Один из них называется сухим, он показывает температуру в помещении.

Второй термометр называют влажным или смоченным. Конец этого термометра в виде чехла обматывают батистовой тканью или марлей, конец которой опускают в резервуар с водой, находящийся на тыльной стороне конструкции психрометра.

Если конец влажного термометра будет опущен в резервуар, то он покажет температуру находящейся там воды, а не воздуха, который циркулирует над ним. Поэтому необходимо учесть, что расстояние между сосудом и окончанием измерительного прибора должно составлять около 3 – 4 сантиметров.

Вода с кусочка ткани испаряется, из-за чего температура на влажном термометре снижается до момента, пока термометр не начнет показывать температуру, при которой пар становится насыщенным. В такой момент показываемые на влажном термометре данные будут представлять показатели реальной температуры окружающей среды.

Определения влажности воздуха в определенном помещении с помощью психрометра занимает немного времени. Для этого устройство помещают в место, изолированное от попадания солнечных лучей и посторонних тепловых воздействий на 10 – 15 минут, после чего записывают результаты измерения каждого из термометров прибора.

Шкала термометра поделена от — 25˚ до + 50˚ на интервалы в 0,2 градуса.

Как пользоваться психрометрической таблицей

Для определения уровня влажности на основании данных психрометра нужна специальная психометрическая таблица. В первом столбце таблицы в ˚С показано температуру сухого термометра. В первой строке – разницу между показателями температур обеих термометров. Относительная влажность воздуха вычисляется на пересечении результата первого столбца и первой строки психометрической таблицы.

В чем плюсы и минусы психрометра?

Главным преимуществом психрометра есть его несложное строение. Соответственно, определение влажности воздуха с помощью психрометра намного проще по сравнению с другими измерительными приспособлениями. Плюс ко всему, в изготовлении он гораздо более дешевый, чем любой другой прибор.

Но кроме положительных сторон, у психрометра есть и недостатки. На показания этого измерительного инструмента очень влияет движение окружающего воздуха.
То есть, чем выше будет скорость движения воздуха в месте измерения, тем больше будет разница в окончательном результате обеих термометров психрометра. Эту погрешность было исправлено в психрометре аспирационного типа или, как его еще называют, психрометре Ассмана.

В чем особенность психрометра Ассмана?

Психрометр Ассмана – это гораздо сложнее и более надежное устройство для измерения влажности воздуха. Оба термометра конструкции находятся нижними концами в специальном металлическом корпусе, который защищает их от попадания солнечных лучей, тепловых воздействий, а также от различных повреждений. Воздух движется с постоянной скоростью благодаря работе вентилятора. Этот вентилятор, еще известный как аспиратор, обдувает термометры со скоростью 2 м/сек.

Определение влажности с помощью этого психрометра: прибор подвешивают в месте исследования на высоте 1,5 м от пола; результаты получают через 10 – 15 минут зимой и через 4 – 5 минут в летнее время.

Общим для психрометра Августа и психрометра Ассмана является то, что в конструкции обеих есть стеклянно – ртутные термометры. Минус этих приспособлений – их хрупкость и, соответственно, отсутствие возможности проводить измерения дистанционно.

Чем отличается дистанционный психрометр от остальных приборов

Дистанционный психрометр – это еще один экземпляр приспособления для измерения влажности. В конструкции этого измерительного приспособления используют такие электронные приборы как термометр сопротивления или терморезисторы.

Основные типы дистанционных психрометров:

• манометрические;
• электрические.

Манометрический психрометр составляет один или два термометра манометрического типа. В электронных психрометрах, как и во всех остальных дистанционных измерителях, используют кремниевые транзисторы, которые заменяют датчики сухого и влажного термометров.

В чем разница между психрометром и гигрометром

Главное отличие этих приспособлений для определения влажности заключается в принципе их работы. В функции гигрометра входит измерение не только влажности воздуха, но и влажности различных твердых тел.

Показатели психрометра, не смотря простоту его конструкции, всегда более надежны, из – за чего в примечания к инструкциям некоторых гигрометров рекомендуют проверять показания по психрометру.

Как узнать влажность воздуха без измерительных приборов

Для проведения этого эксперимента будут необходимы обычный стакан, немного воды и холодильник. На несколько часов в холодильник помещается стакан с холодной водой. Когда температура жидкости в сосуде достигнет 3 – 5˚С, стакан ставят в помещение, где будет измеряться влажность воздуха.

Если воздух в комнате очень сухой, то на поверхности стакана будет наблюдаться конденсат, который исчезнет после 5 – 10 минут наблюдения. Если воздух в помещении очень влажный, то на стенках стакана в течение 5 – 10 минут образуются большие капли конденсата. Если же не наблюдается ничего из двух предыдущих вариантов – воздух в комнате средней влажности.

Как сделать измеритель влажности воздуха своими руками

Психрометр – достаточно несложное по своей конструкции изобретение, поэтому любой желающий сможет сделать его самостоятельно.

Необходимые материалы:

• два спиртовых термометра;
• небольшой отрезок батистовой ткани;
• несколько деревянных реек;
• мелкие шурупы;
• стеклянная баночка.

Для подставки психрометра необходимо взять небольшую деревянную пластину размером 50 мм в ширину и 120 мм длинной. К ней шурупами крепим рейку, длина которой зависит от длины используемых измерительных приборов. Перпендикулярно к ней крепится еще одна планка, на которой будут держаться термометры.

Для компактности и высшей точности показателей не следует размещать термометры на большом расстоянии друг от друга.

Основу прибора можно соединить с подставкой просверлив в ней небольшое отверстие, либо же использовать клей ПВА. После того, как корпус психрометра собран, нижний баллон одного из термометров обматывается батистовой тканью. Конец ткани опускается в сосуд, в котором находится незамерзающая жидкость.

При проверке показателей изготовленного прибора следует проверить результаты заводского измерителя и сравнить оба показателя. В дальнейшем для определения уровня влажности воздуха необходимо пользоваться специальной психрометрической таблицей.

Использовав минимум материалов и свободного времени, владелец готового изделия получит полезный инструмент для измерения уровня влаги воздуха.

Начинающие птицеводы могут не задумываться о том, что контролировать нужно не только температуру воздуха в инкубаторе, но и его влажность. При этом следует учитывать, что в разные периоды инкубации показания влагомера будут отличаться друг от друга. Так, в самом начале следует поддерживать влажность воздуха на уровне 65-75%, в середине периода ее необходимо понизить до 40-50%, и на этапе вывода – 75%. Такой многоэтапный подход позволит в несколько раз улучшить выводимость яиц.

Как измерить влажность в инкубаторе?

Измерить влажность воздуха в коробе для выведения птенцов можно посредством использования специального приспособления, которое называется гигрометр. Наиболее часто встречающаяся модель может измерять влажность, которая находится в диапазоне от 20 до 99%, при этом погрешность составляет всего 5%, что не может оказать пагубное влияние на развитие будущего потомства.

Большинство электронных приборов, предназначенных для измерения влажности в инкубаторе, оснащены специальным датчиком, который закреплен на проводе. Это позволяет производить замеры внутри корпуса. При этом контролировать уровень влаги можно по табло, размещенному снаружи. На него выводится не только процент влажности в рабочей зоне, но и примерная температура.

Особо следует простоту эксплуатации гигрометра. Он оснащен переключателем, который имеет два рабочих положения: «включен»/»выключен». Также на нем есть несколько кнопок, которые переключают единицы измерения температуры. Как выглядит гигрометр, вы можете увидеть на фото.

Приборы для измерения влажности, предназначенные для домашнего разведения птицы, отличаются сравнительно небольшой стоимостью. Его средняя цена составляет от 500 до 1000 рублей за единицу изделия.

Как работает гигрометр?

Чтобы измерить, какова влажность воздуха внутри инкубатора, необходимо опустить датчик внутрь него через специально проделанное отверстие так, как показано на фото. Зафиксируйте его в подвешенном состоянии на 5-7 минут. После этого на дисплее появятся искомые показатели влажности.

Если крышку инкубатора открыть все-таки пришлось, то реальные показания будут готовы только спустя 40-60 минут.
Как правильно эксплуатировать электронный гигрометр?

Чтобы устройство исправно работало долгие годы, необходимо оберегать его от механических воздействий, в частности от ударов и дерганий за провод, на котором прикреплен датчик.

Не размещайте аппарат для вывода птенцов, а, следовательно, и влагомер, под солнцем и на сквозняке. Это может оказать негативное влияние на будущий выводок.

Важное условие для нормального функционирование прибора – температурный режим, который может варьироваться от -40 до +70⁰С.

Избегайте попадания на гигрометр жидкости, пыли и грязи. Особенно бережно следует относиться к датчикам и корпусу.

На что ориентироваться при покупке гигрометра для вывода птенцов в домашних условиях?

Перед тем, как приобрести прибор для измерения влажности воздуха в инкубаторе, необходимо изучить технические характеристики всех представленных на рынке изделий.

1. Обратите внимание на измеряемый параметр давления. Он может быть относительным (RH) и абсолютным (г/м3).
2. Заранее продумайте, сколько яиц будет помещаться в лотки. Определившись с данным показателем, расскажите об этом продавцу-консультанту, и он поможет вам сделать правильный выбор.
3. Если вам нужно устройство, отличающееся высокой точностью измерений, то отдавайте предпочтение оптическим аппаратам.
4. Если вы планируете разместить аппарат вне жилого помещения, обратите внимание на степень его защиты. Она измеряется, как правило, по шкале IP. Значения этой шкалы означают степень надежности и уровень стойкости прибора к воздействию воды, пыли и грязи.

Как отмечалось, стандартный температурный режим гигрометра составляет -40 до +70⁰С. Однако если вы собираетесь эксплуатировать его в иных условиях, тщательно изучите данный показатель. В противном случае вы не получите желаемого результата – птенцы просто не смогут вылупиться.

Есть ли альтернатива электронному прибору измерения влажности в инкубаторе?

Несмотря на то, что готовый прибор для измерения влажности стоит не так уж и дорого, некоторые птицеводы рекомендуют изготовить устройство, предназначенное для тех же целей, самостоятельно. Они объясняют это тем, что используемые приборы для самодельного гигрометра выдают более точные показания, нежели их электронные аналоги.

Как сделать самодельный прибор:

1. Для этого вам понадобится два обычных ртутных термометра, которыми измеряют температуру воздуха, доска и вода.
2. Градусники закрепляют по краям доски так, чтобы они находились параллельно друг к другу, и под одним устанавливают емкость с дистиллированной водой.
3. Ртутный шарик оборачиваем хлопчатобумажной тканью и не очень туго связываем нитью.
4. Края ткани опускаем в воду примерно на 5 миллиметров.
5. Показатели, которые фиксируют градусники, сравнивают между собой и сопоставляют со специально разработанными табличными данными, которые приводятся в описании психрометров. Например, если показания сухого термометра составляют 37,5 градусов, а влажного – 26 градусов, то относительная влажность воздуха в приборе для выведения цыплят составляет 38%. Таким образом, вычисляется влажность воздуха в инкубаторе.

Таким образом, на успешность процесса выведения птенцов влияет не только уровень температуры воздуха, но и его влажность. Последнюю можно измерить специальным прибором – гигрометром, который можно купить в любом зоомагазине либо изготовить самим. Однако второй вариант достаточно трудоемок.

Применяются специальные влагомеры. На сегодняшний день существуют игольчатые, контактные и щеповые модификации. По параметрам они довольно сильно отличаются. Однако производителей на рынке влагомеров имеется не так много. К основным компаниям можно отнести в первую очередь ЕМСО и «Валком». Стоит в среднем хороший влагомер на рынке в районе 1500 руб.

Как сделать самостоятельно?

При необходимости можно сделать влагомер для древесины своими руками. Схема его включает датчик диэлькометрического типа. Также для устройства потребуется компактный генератор. Параметр предельной частоты его обязан составлять не более 30 МГц. Контакты для самодельной модели целесообразнее подбирать игольчатые. Еще, чтобы сделать влагомер для древесины своими руками, потребуется микросхема трехканального типа.

Прибора должна находиться в районе 3.5 Ф/м. Микропроцессор для модели подбирается с импульсным усилителем. Зонды чаще всего применяются трубчатого типа. Дисплей целесообразнее подбирать строчный. По сравнению с текстовыми аналогами он является более простым. Непосредственно электроды у влагомеров применяются емкостные. В свою очередь, улавливатель потребуется установить резистивный. В последнюю очередь для модели подбираются аккумуляторы. В данном случае можно использовать обычные пальчиковые батарейки.

Контактные модели

Контактные влагомеры для древесины хорошо подходят для работы с фанерой, а также паркетом. Дополнительно в строительной сфере приборы применяются для определения влажности панелей. Если говорить про контрактные особенности, то генераторы в устройствах используются низкочастотные. Непосредственно зонды устанавливаются трубчатого типа.

Диэлектрическая проницаемость большинства влагомеров не превышает 3 Ф/м. Максимальную температуру модели данного типа способны держать на уровне 40 градусов. Дисплей используется как строчного, так и текстового типа. Многие модификации оснащены термодатчиками. Функция калибровки имеется у многих устройств. Стоит в среднем качественный влагомер в районе 2 тыс. руб.

Игольчатые влагомеры

Игольчатые влагомеры для древесины применяются, как правило, для сосны или ели. Датчики во всех конфигурациях используются диэлектрического типа. Если говорить про параметры, то точность измерения в основном колеблется в районе 0.2 %. Максимальный порог влажности устройств не превышает 35 %. Минимальная допустимая температура для моделей составляет 0 градусов. Микропроцессоры во многих приборах используются с усилителями. Стоит в среднем влагомер для древесины (игольчатый) в районе 1200 руб.

Щуповые устройства

Щуповые влагомеры для древесины в основном изготавливает компания «Валком». Если верить мнению специалистов, то параметр у них крайне низкий. Генераторы в устройствах используются с частотностью на уровне 20 МГц. Непосредственно улавливатели устанавливаются резистивного типа. Минимальный порог влажности моделей не превышает 5 %. В свою очередь, устройств находится на уровне 1 РН. Дисплеи часто у влагомеров применяются строчного типа. Некоторые модификации оснащаются термометрами. Функция калибровки в устройствах встречается довольно редко. Найти модель данного типа на рынке можно за 2 тыс. руб.

Модель ЕМСО АР

В строительной сфере представленный влагомер пользуется большим спросом. Для работы с паркетами и панелями он подходит идеально. Также данный влагомер оснащен термометром. Еще одним преимуществом модификации можно смело назвать наличие контактов игольчатого типа. Микросхема у модели производителем предусмотрена трехканальная, поэтому измерение влажности древесины происходит быстро. Электроды используются емкостного типа.

Максимальный порог влажности не превышает 40 %. По размерам указанный влагомер является очень компактным, и относится к классу портативный приборов. Согласно документации, масса его без аккумуляторов составляет 80 г. Разрешающая способность модели находится на уровне 1.3 РН. Максимальная допустимая температура модели ровно 35 градусов. В мороз представленный прибор использовать запрещается. Точность измерения колеблется в районе 1.4 %. В магазинах данное устройство можно найти за 2100 руб.

Устройства для определения влаги ЕМСО МР500

Данный влагомер оснащен датчиком диэлькометрического типа. Если верить отзывам покупателей, то разрешающая способность у прибора довольно высокая. Непосредственно генератор у модели применяется на 22 МГц. Согласно документации, максимальная допустимая температура равняется 40 градусов. Дисплей в устройстве используется текстового типа.

Аккумуляторы применяются на 1 мАч, поэтому хватает их надолго. В данном случае улавливатель производителем предусмотрен резистивного типа. Если верить отзывам экспертов, то проблемы с определением важности щепок не возникают. Максимальная глубина измерения равняется 10 мм. Приобрести представленный влагомер пользователь может за 1400 руб.

Модель «Валком ЕМ4806»

Указанный влагомер для твердой древесины среди прочих моделей отличается высоким параметром разрешающей способности на уровне 1.3 РН. Все это говорит о том, что прибор отлично работает при температуре ниже 10 градусов. В данном случае показатель точности измерения находится на отметке 0.2 %. Максимально допустимый порог влажности равняется 30 %.

Улавливатель в устройстве предусмотрен резистивного типа. Микросхема используется трехканальная, а генератор установлен низкочастотный. Согласно документации на устройство, корпус предусмотрен с системой защиты ИП 62. Весит представленная модель ровно 80 г. Памяти влагомера хватает для 30 тыс. замеров. Купить его пользователь может за 1500 руб.

Относительную влажность воздуха можно измерить с помощью простого прибора, который называют волосным или волосяным гигрометром. Действие этого прибора основано на свойстве человеческого волоса удлиняться при увеличении влажности и укорачиваться при ее снижении. При желании вы можете изготовить такой прибор самостоятельно.
Для этого вам понадобится:
— человеческий волос;
— бензин или ацетон;
— термоклей;
— нитроклей;
— гвозди;
— столярный и слесарный инструмент;
— чертежные принадлежности;
— лист фанеры толщиной 5мм;
— плотная бумага;
— стальная проволока;
— стержень от шариковой авторучки;
— ролик с внутренним диаметром около 1 см.
В гигрометре можно использовать не только волос, но и высококачественную хлопчатобумажную нить.

Изготовление гигрометра

Возьмите человеческий волос длинной не менее 40 сантиметров. Волос должен бы не крашенный и ни в коем случае не покрыт лаком. Прежде всего его надо обезжирить. Для этого промойте волос в воде со стиральным порошком (без кондиционера) или прокипятите его в растворе соды. Можно также применить ополаскивание в бензине или ацетоне. На одном конце волоса закрепите небольшой отвес. Лучше всего, если отвес будет иметь острие. Для изготовления отвеса вы можете использовать острый конец гвоздя или промытый растворителем наконечник стержня от шариковой авторучки. Важно, чтобы вес наконечника был достаточен для распрямления висящего вертикально волоса. Для закреплении отвеса на волосе используйте термоклей или каплю нитроклея. Подберите небольшой гвоздь, наденьте на него отрезок стержня шариковой авторучки длинной около 5 мм или любую другую подходящую пластмассовую трубку. Важно, чтобы трубка могла свободно вращаться и не соскальзывала через шляпку. Гигрометр монтируется на вертикальной доске или фанерной панели с горизонтальной подставкой — основанием. Вбейте в центре вертикальной панели приготовленный вами гвоздь с пластиковой трубкой так, чтобы переброшенный через него волос свободным концом мог крепиться к горизонтальному основанию. Часть волоса, переброшенная через гвоздь, составляла примерно треть его от общей длинны. Перекиньте волос через гвоздь и закрепите его свободный конец термоклеем. При изменении влажности длина волоса будет изменяться, а острие отвеса подниматься и опускаться. Снабдите гигрометр шкалой. Ее можно сделать из полоски бумаги, наклеив на приборную панель позади отвеса.

Градуирование гигрометра

Отградуировать гигрометр вы можете следующим способом: занесите прибор в ванную комнату, предварительно включив в ней горячий душ. Когда помещение начнет наполняться паром, отметьте на шкале нижнюю точку, против которой остановится острие отвеса, как 100%. Далее поставьте прибор в протопленную и остывающую духовку кухонной плиты (не очень горячую, чтобы не сжечь прибор). В верхней точке напротив острия поставьте отметку 0%. Отметку 50% можно поставить посредине между двумя крайними отметками. Более точную градуировку вы можете провести по контрольному гигрометру, но можете и рассчитать, поскольку шкала волосяного гигрометра линейна. Если длинного волоса вы достать не смогли и чувствительности прибора не хватает, оборудуйте гигрометр стрелкой. Наденьте на гвоздь вместо пластиковой трубки маленький шкив. В качестве шкива подойдет ролик от карниза для штор, колесо от игрушечного автомобиля со снятой шиной, вы можете также изготовить его самостоятельно. Главное, чтобы диаметр его не превышал 1 см. Волос в этом случае нужно обернуть вокруг ролика на один виток. Стрелку сделайте из легкого материала: упругой проволоки или полоски пластмассы. Приклейте стрелку термоклеем к торцу ролика так, чтобы не мешать его вращению на ости. Шкалу гигрометра в этом случае нужно сделать в виде дуги или сектора окружности.

Самым распространённым и простым прибором для измерения температуры и влажности воздуха в процессе сушки древесины в сушильных камерах является электронный психрометр.

Принцип действия и краткое описание:
Психрометр состоит из двух термометров: «сухого» и «мокрого». «Сухой» — это просто термометр, а на «мокрый» надет фитиль из хлопковой ткани, концы которого опущены в ванночку с водой.

Благодаря гигроскопичности ткани вода из ванночки поднимается и смачивает весь фитиль. За счёт испарения воды с поверхности фитиля температура «мокрого» термометра понижается и возникает разность температур между «сухим» и «мокрым» термометрами. Эта разность называется психрометрической разностью.

Чем меньше влажность воздуха, тем больше скорость испарения, а значит и психрометрическая разность. Таким образом «сухой» термометр показывает температуру воздуха в камере, а психрометрическая разность характеризует влажность.

Относительная влажность воздуха определяется по температуре и психрометрической разности с помощью психрометрических таблиц. Таблиц несколько, так как скорость испарения зависит и от скорости воздушного потока. Для сушильных камер подходит психрометрическая таблица для скорости воздушного потока 2 метра в секунду. Как правило, психрометрической таблицей при сушке древесины не пользуются, а просто задают в режиме сушки температуру и психрометрическую разность.

Как сделать психрометр

Вариант 1.
Несложный в изготовлении электронный психрометр с системой подлива воды, выполненной по принципу автопоилки изображён на верхней фотографии слева. Он изготовлен на основе двух одинаковых термометров сопротивления. Рекомендуем использовать медные термометры (в обозначении присутствует буква «М»: М50, М100 и так далее) так как они имеют линейную номинальную статическую характеристику. При выборе термометров обратите внимание для эксплуатации в какой среде они предназначены.
Если термометр предназначен только для работы в газообразной среде, то вода из фитиля может просочиться в термометр и привести его в негодность. Нужно брать термометры, которые предназначены для работы как в воздухе, так и в воде.

«Сухой» термометр крепится на стену камеры с помощью уголка. Для «мокрого» термометра изготавливается ванночка из нержавеющей стали. Можно использовать (если у вас она есть) готовую ванночку из термостойкой пластмассы, алюминия или другого стойкого к коррозии материала. Не рекомендуется делать ванночку из «чёрного» металла, так как она быстро заржавеет, ржавчина будет «забивать» фитиль и психрометр начнёт выдавать неверные показания психрометрической разности.

Не следует делать излишне широкую или длинную ванночку. Это приведёт к увеличению испарения с поверхности воды в ванночке и придётся чаще доливать воду, а вам это не нужно. Если вы нашли готовую ванночку, но она слишком велика, то сделайте для неё крышку с прорезью для фитиля.

«Мокрый» термометр устанавливается на высоте 2-3 сантиметра от поверхности воды в ванночке. Не следует делать эту высоту большой, это ухудшит смачиваемость фитиля и психрометр будет выдавать неверные показания.

Бачок для подлива воды в ванночку изготавливается из обычной алюминиевой канистры. Нельзя применять канистры из полиэтилена и прочих пластмасс с низкой температурой плавления.
Температура в камере поднимается до 70 — 75 градусов. При такой температуре стенки канистры из таких материалов размягчаются, теряют жесткость, канистра просто сплющивается и из неё вытекает практически вся вода.

Всё изготовление бачка сводится к сверлению отверстия в крышке канистры и установки на крышку штуцера (который так же покупается в магазине хозтоваров). При установке штуцера край отверстия в крышке рекомендуется намазать автомобильным силиконовым герметиком. Это обеспечит необходимую герметичность соединения. На штуцер надевается шланг, при необходимости шланг затягивается хомутом — бачок готов.

Как и почему это работает.
Наливаем в канистру воду, плотно завинчиваем крышку, опускаем конец шланга в ванночку и переворачиваем канистру. Вода будет выливаться в ванночку до тех пор, пока не закроет отверстие в шланге, после этого вытекание воды прекращается. Всё просто: канистра герметична, вода выливается до тех пор, пока освободившееся в канистре место занимает поступающий через шланг воздух. Как только прекращается поступление воздуха, прекращается и выливание воды. В дальнейшем, из-за испарения, уровень воды в ванночке будет понижаться, отверстие шланга откроется и в ванночку выльется новая порция воды. Так будет продолжаться, пока вода в канистре не закончится.

Основной недостаток варианта 1.
При сушке древесины воды из ванночки испарится много. Из нашего опыта 10 литров воды хватит на 3 — 5 дней (зависит от размеров ванночки, режима сушки и его этапа). То есть, как правило, на всю сушку воды в канистре не хватает, поэтому приходится останавливать сушку, открывать сушильную камеру и наливать в канистру воду. Уже само по себе это не удобно и не желательно, а если ещё и психрометр находится в труднодоступном месте…
Поэтому если:

1. Сушильная камера находится в отапливаемом помещении.
2. Рядом с камерой есть отапливаемое помещение.
3. Психрометр установлен в труднодоступном месте.

Вариант 2 (средняя и нижняя фотографии).
Всё аналогично варианту один, просто добавляется ещё одна ванночка. Эта ванночка вместе с канистрой ставится в легкодоступном месте камеры (например, около технологической двери) или в тёплом помещении вне камеры. Ванночка бачка (на средней фотографии) и ванночка психрометра (на нижней фотографии) устанавливаются на одном уровне и соединяются между собой шлангом. В результате уровень воды в обеих ванночках будет всегда одинаков (свойство сообщающихся сосудов). Этот вариант немного сложнее и дороже: придётся изготовить не одну, а две ванночки, купить не один, а три штуцера и шланга потребуется больше. Но удобство при эксплуатации быстро перекроет затраты.

Основная ошибка при таком варианте — при неправильной укладке шланга, он «завоздушивается» и вода из ванночки бачка перестаёт поступать в ванночку психрометра.
Правило укладки шланга простое: допустимо только одно провисание. Если их будет хотя бы два, то в верхней части между ними может образоваться воздушная пробка.

Преимущества варианта два очевидны: можно доливать воду не заходя в камеру и не останавливая сушку, в любой момент можно проверить остаток воды в канистре.

Вода.
Для питания психрометра рекомендуется дистиллированная вода. При сушке твёрдолиственных пород, имеющих большое время сушки, это условие является обязательным. При сушке легкосохнущих пород возможны некоторые отступления. Если водопроводная вода мягкая, то можно использовать её, но после каждой сушки необходимо промывать фитиль в проточной воде. Если вода жёсткая — можно использовать умягчённую воду. Установки для умягчения воды есть на любой крупной котельной, воду можно брать у них. Что делать, если вода жесткая и другой нет? Летом собирайте дождевую воду, зимой растапливайте снег. Это не сложно.

Фитиль.
Фитиль следует изготовлять только из натуральных хлопковых тканей: ситец, батист, ватин и так далее. Можно использовать обычную марлю, свёрнутую в четыре слоя.
Рекомендуется проверять состояние фитиля перед каждой сушкой. Засорённый (засоленный) фитиль становится жёстким на ощупь. В этом случае его нужно снять и промыть в проточной воде (или заменить).
Фитиль должен закрывать всю рабочую часть термометра. Рекомендуется закреплять фитиль на термометре, например, проволокой (смотрите на фотографии).

Место установки психрометра
определяется конструкцией сушильной камера. Для камеры, описанной в статье «Требования к конструкции сушильных камер», психрометр рекомендуется установить на стене камеры со стороны давления (со стороны входа сушильного агента в штабель пиломатериалов), на высоте около 1,5 метра, на середине длины камеры.

Применяются специальные влагомеры. На сегодняшний день существуют игольчатые, контактные и щеповые модификации. По параметрам они довольно сильно отличаются. Однако производителей на рынке влагомеров имеется не так много. К основным компаниям можно отнести в первую очередь ЕМСО и «Валком». Стоит в среднем хороший влагомер на рынке в районе 1500 руб.

Как сделать самостоятельно?

При необходимости можно сделать влагомер для древесины своими руками. Схема его включает датчик диэлькометрического типа. Также для устройства потребуется компактный генератор. Параметр предельной частоты его обязан составлять не более 30 МГц. Контакты для самодельной модели целесообразнее подбирать игольчатые. Еще, чтобы сделать влагомер для древесины своими руками, потребуется микросхема трехканального типа.

Прибора должна находиться в районе 3.5 Ф/м. Микропроцессор для модели подбирается с импульсным усилителем. Зонды чаще всего применяются трубчатого типа. Дисплей целесообразнее подбирать строчный. По сравнению с текстовыми аналогами он является более простым. Непосредственно электроды у влагомеров применяются емкостные. В свою очередь, улавливатель потребуется установить резистивный. В последнюю очередь для модели подбираются аккумуляторы. В данном случае можно использовать обычные пальчиковые батарейки.

Контактные модели

Контактные влагомеры для древесины хорошо подходят для работы с фанерой, а также паркетом. Дополнительно в строительной сфере приборы применяются для определения влажности панелей. Если говорить про контрактные особенности, то генераторы в устройствах используются низкочастотные. Непосредственно зонды устанавливаются трубчатого типа.

Диэлектрическая проницаемость большинства влагомеров не превышает 3 Ф/м. Максимальную температуру модели данного типа способны держать на уровне 40 градусов. Дисплей используется как строчного, так и текстового типа. Многие модификации оснащены термодатчиками. Функция калибровки имеется у многих устройств. Стоит в среднем качественный влагомер в районе 2 тыс. руб.

Игольчатые влагомеры

Игольчатые влагомеры для древесины применяются, как правило, для сосны или ели. Датчики во всех конфигурациях используются диэлектрического типа. Если говорить про параметры, то точность измерения в основном колеблется в районе 0.2 %. Максимальный порог влажности устройств не превышает 35 %. Минимальная допустимая температура для моделей составляет 0 градусов. Микропроцессоры во многих приборах используются с усилителями. Стоит в среднем влагомер для древесины (игольчатый) в районе 1200 руб.

Щуповые устройства

Щуповые влагомеры для древесины в основном изготавливает компания «Валком». Если верить мнению специалистов, то параметр у них крайне низкий. Генераторы в устройствах используются с частотностью на уровне 20 МГц. Непосредственно улавливатели устанавливаются резистивного типа. Минимальный порог влажности моделей не превышает 5 %. В свою очередь, устройств находится на уровне 1 РН. Дисплеи часто у влагомеров применяются строчного типа. Некоторые модификации оснащаются термометрами. Функция калибровки в устройствах встречается довольно редко. Найти модель данного типа на рынке можно за 2 тыс. руб.

Модель ЕМСО АР

В строительной сфере представленный влагомер пользуется большим спросом. Для работы с паркетами и панелями он подходит идеально. Также данный влагомер оснащен термометром. Еще одним преимуществом модификации можно смело назвать наличие контактов игольчатого типа. Микросхема у модели производителем предусмотрена трехканальная, поэтому измерение влажности древесины происходит быстро. Электроды используются емкостного типа.

Максимальный порог влажности не превышает 40 %. По размерам указанный влагомер является очень компактным, и относится к классу портативный приборов. Согласно документации, масса его без аккумуляторов составляет 80 г. Разрешающая способность модели находится на уровне 1.3 РН. Максимальная допустимая температура модели ровно 35 градусов. В мороз представленный прибор использовать запрещается. Точность измерения колеблется в районе 1.4 %. В магазинах данное устройство можно найти за 2100 руб.

Устройства для определения влаги ЕМСО МР500

Данный влагомер оснащен датчиком диэлькометрического типа. Если верить отзывам покупателей, то разрешающая способность у прибора довольно высокая. Непосредственно генератор у модели применяется на 22 МГц. Согласно документации, максимальная допустимая температура равняется 40 градусов. Дисплей в устройстве используется текстового типа.

Аккумуляторы применяются на 1 мАч, поэтому хватает их надолго. В данном случае улавливатель производителем предусмотрен резистивного типа. Если верить отзывам экспертов, то проблемы с определением важности щепок не возникают. Максимальная глубина измерения равняется 10 мм. Приобрести представленный влагомер пользователь может за 1400 руб.

Модель «Валком ЕМ4806»

Указанный влагомер для твердой древесины среди прочих моделей отличается высоким параметром разрешающей способности на уровне 1.3 РН. Все это говорит о том, что прибор отлично работает при температуре ниже 10 градусов. В данном случае показатель точности измерения находится на отметке 0.2 %. Максимально допустимый порог влажности равняется 30 %.

Улавливатель в устройстве предусмотрен резистивного типа. Микросхема используется трехканальная, а генератор установлен низкочастотный. Согласно документации на устройство, корпус предусмотрен с системой защиты ИП 62. Весит представленная модель ровно 80 г. Памяти влагомера хватает для 30 тыс. замеров. Купить его пользователь может за 1500 руб.

Отзывы о «Валком М804»

Указанный влагомер для древесины отзывы в основном получает хорошие. Главное преимущество модели кроется в компактности. Если говорить про конструктивнее особенности, то важно отметить, что контакты у него используются щуповые. Непосредственно датчиков в корпусе предусмотрено два. Таким образом, точность измерения довольно высокая.

Зонд в устройстве производителем предусмотрен трубчатого типа. Разрешающая способность прибора колеблется в районе 1.3 РН. Максимальный порог влажности, согласно документации на влагомер, равняется 35 %. Купить на сегодняшний день данную модель можно за 2 тыс. руб.

Мнение о «Валком АС101»

В строительной сафре представленный влагомер пользуется большим спросом. В первую очередь следует упомянуть о качественном генераторе, который установлен с частотностью на уровне 33 МГц. В данном случае датчик имеется диэлектрического типа. Контакты в свою очередь используются игольчатые. Если верить отзывам экспертов, то точность измерения у модели высокая.

Для паркета и панелей она использоваться может. Минимальная допустимая температура прибора равняется 0 градусов. Показатель разрешающей способности составляет 1 РН. Непосредственно улавливатель в устройстве установлен резистивного типа. Микропроцессор применяется с импульсным усилителем. Максимальный порог влажности прибора находится на отметке 40 %. Купить данный влагомер можно всего за 1400 руб.

Описание «Екстеч МО280»

Указанный портативный влагомер отличается защищенным корпусом. Датчик у него используется низкочастотного типа. В свою очередь, контакты имеются игольчатые. Функция калибровки в представленном экземпляре есть. Температуру окружающей среды при помощи данного устройства определять можно. Также важно упомянуть о высокой разрешающей способности модели.

Точность измерения в данном случае равняется 0.3 %. Максимальный порог влажности моделью допускается в 45 %. Микропроцессор производителем предусмотрен с оперативным усилителем. Таким образом, обработка данных много времени не отнимает. Памяти представленной модификации хватает для того, чтобы сделать более 20 тыс. замеров. Купить данный влагомер можно в магазине за 1300 руб.

Модель «Екстеч МС60»

Указанные влагомеры для древесины часто используются профессиональными строителями. Работать они способны даже при температуре в 0 градусов. Система защиты корпуса у модели используется качественная. Если верить отзывам потребителей, то в использовании прибор довольно простой. Аккумуляторы для модели подобраны с емкостью в 1.2 мАч.

Как утверждают многие владельцы, хватает их надолго. Зонд у представленного влагомера применяется трубчатого типа. Микросхема в корпусе имеется трехканальная. Термометром указанная модификация оснащена, и это радует многих покупателей. Если говорить про параметры, то точность измерения располагается на отметке в 0.3 %, а разрешающая способность прибора составляет только 1.2 РН.

Эксплуатировать устройство при температуре свыше 35 градусов запрещается. Максимальная допустимая влажность равняется 40 %. Данные влагомеры на рынке продаются по цене от 2 тыс. руб.

Уровень влажности воздуха окружающей среды может влиять не только на самочувствие человека, но и также на состояние бытовой техники, мебели и продуктов. Количество влаги в воздухе зависит от особенностей климата региона или техногенных факторов.

Нормой для здорового человека считается влажность воздуха от 30 до 60 %. Чтобы создать оптимальный микроклимат в помещении используют специальные увлажнители или осушители, а также кондиционеры с функциями автоматического контроля уровня влаги.

Используют специальные приборы для измерения:

• гигрометры;
• психрометры.

Гигрометр – один из измерительных приборов, благодаря которому можно определить уровень влажности.

Дополнительная информация: швейцарский ученый в 1783 г. Орас де Соссюр сконструировал первый волосной гигрометр, но работать над изобретением этого измерителя начал Леонардо да Винчи еще в 1400 г.

Есть несколько типов гигрометров:

• волосной;
• весовой;
• конденсационный;
• электронный;
• электролитический;
• пленочный;
• керамический.

Каждый из приспособлений имеет особенный принцип работы. Например, конструкцию волосного гигрометра составляет система U – образных трубок. Они наполнены специальным веществом, которое поглощает водяной пар. С помощью насоса через эту систему подают воздух и определяют его влажность.

Наиболее точным измерителем считается конденсационный гигрометр. Он измеряет количество конденсата, который образуется на стеклянной поверхности после воздействия на нее солнечного луча. Погрешность при работе такого устройства очень низкая.

Психрометр – еще один из измерителей влажности воздуха окружающей среды.

Виды психрометров:

• психрометр Августа (станционный);
• психрометр Ассмана (аспирационный);
• дистанционный психрометр.

Психрометр Августа — один из наиболее известных приборов для измерения влажности. Строение этой конструкции достаточно несложное. Конструкция психрометра состоит из прикрепленных на одном штативе двух одинаковых термометров. Один из них называется сухим, он показывает температуру в помещении.

Второй термометр называют влажным или смоченным. Конец этого термометра в виде чехла обматывают батистовой тканью или марлей, конец которой опускают в резервуар с водой, находящийся на тыльной стороне конструкции психрометра.

Если конец влажного термометра будет опущен в резервуар, то он покажет температуру находящейся там воды, а не воздуха, который циркулирует над ним. Поэтому необходимо учесть, что расстояние между сосудом и окончанием измерительного прибора должно составлять около 3 – 4 сантиметров.

Вода с кусочка ткани испаряется, из-за чего температура на влажном термометре снижается до момента, пока термометр не начнет показывать температуру, при которой пар становится насыщенным. В такой момент показываемые на влажном термометре данные будут представлять показатели реальной температуры окружающей среды.

Определения влажности воздуха в определенном помещении с помощью психрометра занимает немного времени. Для этого устройство помещают в место, изолированное от попадания солнечных лучей и посторонних тепловых воздействий на 10 – 15 минут, после чего записывают результаты измерения каждого из термометров прибора.

Шкала термометра поделена от — 25˚ до + 50˚ на интервалы в 0,2 градуса.

Как пользоваться психрометрической таблицей

Для определения уровня влажности на основании данных психрометра нужна специальная психометрическая таблица. В первом столбце таблицы в ˚С показано температуру сухого термометра. В первой строке – разницу между показателями температур обеих термометров. Относительная влажность воздуха вычисляется на пересечении результата первого столбца и первой строки психометрической таблицы.

В чем плюсы и минусы психрометра?

Главным преимуществом психрометра есть его несложное строение. Соответственно, определение влажности воздуха с помощью психрометра намного проще по сравнению с другими измерительными приспособлениями. Плюс ко всему, в изготовлении он гораздо более дешевый, чем любой другой прибор.

Но кроме положительных сторон, у психрометра есть и недостатки. На показания этого измерительного инструмента очень влияет движение окружающего воздуха.
То есть, чем выше будет скорость движения воздуха в месте измерения, тем больше будет разница в окончательном результате обеих термометров психрометра. Эту погрешность было исправлено в психрометре аспирационного типа или, как его еще называют, психрометре Ассмана.

В чем особенность психрометра Ассмана?

Психрометр Ассмана – это гораздо сложнее и более надежное устройство для измерения влажности воздуха. Оба термометра конструкции находятся нижними концами в специальном металлическом корпусе, который защищает их от попадания солнечных лучей, тепловых воздействий, а также от различных повреждений. Воздух движется с постоянной скоростью благодаря работе вентилятора. Этот вентилятор, еще известный как аспиратор, обдувает термометры со скоростью 2 м/сек.

Определение влажности с помощью этого психрометра: прибор подвешивают в месте исследования на высоте 1,5 м от пола; результаты получают через 10 – 15 минут зимой и через 4 – 5 минут в летнее время.

Общим для психрометра Августа и психрометра Ассмана является то, что в конструкции обеих есть стеклянно – ртутные термометры. Минус этих приспособлений – их хрупкость и, соответственно, отсутствие возможности проводить измерения дистанционно.

Чем отличается дистанционный психрометр от остальных приборов

Дистанционный психрометр – это еще один экземпляр приспособления для измерения влажности. В конструкции этого измерительного приспособления используют такие электронные приборы как термометр сопротивления или терморезисторы.

Основные типы дистанционных психрометров:

• манометрические;
• электрические.

Манометрический психрометр составляет один или два термометра манометрического типа. В электронных психрометрах, как и во всех остальных дистанционных измерителях, используют кремниевые транзисторы, которые заменяют датчики сухого и влажного термометров.

В чем разница между психрометром и гигрометром

Главное отличие этих приспособлений для определения влажности заключается в принципе их работы. В функции гигрометра входит измерение не только влажности воздуха, но и влажности различных твердых тел.

Показатели психрометра, не смотря простоту его конструкции, всегда более надежны, из – за чего в примечания к инструкциям некоторых гигрометров рекомендуют проверять показания по психрометру.

Как узнать влажность воздуха без измерительных приборов

Для проведения этого эксперимента будут необходимы обычный стакан, немного воды и холодильник. На несколько часов в холодильник помещается стакан с холодной водой. Когда температура жидкости в сосуде достигнет 3 – 5˚С, стакан ставят в помещение, где будет измеряться влажность воздуха.

Если воздух в комнате очень сухой, то на поверхности стакана будет наблюдаться конденсат, который исчезнет после 5 – 10 минут наблюдения. Если воздух в помещении очень влажный, то на стенках стакана в течение 5 – 10 минут образуются большие капли конденсата. Если же не наблюдается ничего из двух предыдущих вариантов – воздух в комнате средней влажности.

Как сделать измеритель влажности воздуха своими руками

Психрометр – достаточно несложное по своей конструкции изобретение, поэтому любой желающий сможет сделать его самостоятельно.

Необходимые материалы:

• два спиртовых термометра;
• небольшой отрезок батистовой ткани;
• несколько деревянных реек;
• мелкие шурупы;
• стеклянная баночка.

Для подставки психрометра необходимо взять небольшую деревянную пластину размером 50 мм в ширину и 120 мм длинной. К ней шурупами крепим рейку, длина которой зависит от длины используемых измерительных приборов. Перпендикулярно к ней крепится еще одна планка, на которой будут держаться термометры.

Для компактности и высшей точности показателей не следует размещать термометры на большом расстоянии друг от друга.

Основу прибора можно соединить с подставкой просверлив в ней небольшое отверстие, либо же использовать клей ПВА. После того, как корпус психрометра собран, нижний баллон одного из термометров обматывается батистовой тканью. Конец ткани опускается в сосуд, в котором находится незамерзающая жидкость.

При проверке показателей изготовленного прибора следует проверить результаты заводского измерителя и сравнить оба показателя. В дальнейшем для определения уровня влажности воздуха необходимо пользоваться специальной психрометрической таблицей.

Использовав минимум материалов и свободного времени, владелец готового изделия получит полезный инструмент для измерения уровня влаги воздуха.

Свернуть

Гигрометр – это влагомер для инкубатора, с помощью которого можно контролировать влажность воздуха внутри корпуса. Но в разные периоды инкубации показатели влажности должны отличаться: на первой неделе – 65-75%, на второй – 40-50%, на третьей – 75% (указаны данные для вывода цыплят).

Приборы, которые используются для бытовых инкубаторов, характеризуются невысокой стоимостью – от 500 до 1000 рублей за одно изделие.

Принцип работы

Электронный гигрометр

Чтобы измерить влажность, опускают гигрометр для инкубатора внутрь контейнера через специальное отверстие. Его фиксируют на 5-10 минут в подвешенном состоянии.

Спустя указанное время на дисплее влагомера должны появиться показатели влажности. В случае открытия крышки инкубатора для опускания прибора, нужно подождать примерно час, чтобы получить точные данные.

Для продолжительной и продуктивной работы устройства, его оберегают от падений и ударов, не дергают за провод, к которому присоединен датчик.

Чтобы прибор нормально функционировал, нужно соблюдать температурный режим (от -40 до +70 градусов). Также следует уменьшить вероятность попадания на прибор пыли, грязи и различных жидкостей.

Датчик влажности для инкубатора работает по определенному алгоритму:

• Если внутри контейнера изменился уровень влажности, который был задан птицеводом, оборудование срабатывает и сигнализирует о возможных проблемах.
• После этого фермер должен изучить показатель влажности, добавить или убрать количество воды в инкубаторе.
• Через несколько часов необходимо снова проверить показания датчика. Следить за ним нужно постоянно, чтобы в камере был стабильный уровень влажности.

Виды гигрометров для инкубатора

Встречаются разные виды гигрометров, которые имеют свои особенности, индивидуальный тип работы, преимущества и недостатки.

Выделяют следующие разновидности:

1. Весовой гигрометр для инкубатора. Представляет собой несколько объединенных трубок, внутри которых содержится гигроскопическое вещество, поглощающее влагу. С помощью этой системы протягивается немного воздуха и определяется его влажность.
2. Волосной влагомер. Известно, что волосы меняют длину при изменении показателей влажности воздуха. За счет этого можно замерить относительную влажность – от 30% до 100%. Волос натягивают на металлическую рамку, и если меняется показатель влажности, данные передаются стрелке, которая перемещается по шкале.
3. Пленочный датчик влажности воздуха для инкубатора. Снабжен специальным элементом из органической пленки. При повышении влажности она растягивается, а во время ее снижения – сжимается.
4. Керамический. Его работа основывается на зависимости сопротивления керамической детали от влажности воздуха.

Как правильно выбрать гигрометр, на что обратить внимание

Чтобы выбрать хороший гигрометр для инкубатора, нужно изучить его технические данные. Сначала обращают внимание на параметр давления, который бывает относительным (RH) или абсолютным (г/м3).

Выбор оборудования зависит и от размеров инкубаторов. Если контейнер небольшой, на 40-50 яиц, можно брать самый простой прибор. Но для инкубаторов на 100 и более яиц рекомендуется покупать более мощные гигрометры.

Обычно показания гигрометров ошибочны примерно на 5%. Если нужно более точное устройство, то отдавать предпочтение следует оптическим видам. Чтобы оборудование прослужило больше лет, покупая его, нужно смотреть на уровень его защиты.

Измеряется по шкале IP. Чем выше ее значение, тем более устойчив прибор к воздействиям пыли, грязи и воды.

Модели гигрометров

Если интересно, какой лучше из всех вариантов, то это звание занимает устройство MAX-MIN (3 в одном). Это не только датчик влажности. В пластиковом корпусе имеется термометр для инкубатора, который показывает максимально точно значения температуры. А также прибор оснащен часами с будильником.

Кроме того, к нему можно подсоединить дополнительный датчик влажности MAX-MIN TH218A. Разместив его прямо внутри корпуса, можно не бояться о нарушении внутреннего микроклимата в инкубаторе.

Показания датчика являются максимально точными с погрешностью в 1%. Если уровень влажности изменится, сработает звуковая сигнализация, которая позволит птицеводу быстро узнать о нарушениях.

Термометр позволяет узнать, правильно ли работает датчик температуры. Ведь если отклонения от нормы будут слишком большими и достаточно частыми, то велика вероятность наличия проблем в его функционировании. Его нужно либо заменить, либо правильно настроить.

Часы с будильником – это также важный и незаменимый инструмент. В особенности, если приходится работать с ручным инкубатором, когда яйца необходимо переворачивать самостоятельно. Настроив его, чтобы он срабатывал через каждые 4-5 часов, вы никогда не забудете о том, что нужно выполнить манипуляции с кладкой.

Экран у оборудования большой, разделен на три сегмента (для влажности, температуры и часов). Все показатели видны издалека, выделены ярким цветом. Поэтому не придется каждый раз подходить к инкубатору, ведь данные о его работы можно рассмотреть с расстояния. Особенно радует стоимость устройства – всего 600 рублей.

Как сделать гигрометр своими руками

И хотя гигрометр для инкубатора стоит недорого, его можно изготовить самостоятельно. Выполненный влагомер для инкубатора своими руками дает более точные показатели, чем его аналоги, приобретенные в магазине.

Чтобы сделать самодельное устройство, необходимо:

• Взять два ртутных термометра для измерения температуры воздуха, воду. Также необходимо взять доску, на которой поместятся оба градусник.
• Оба термометра нужно прикрепить к доске параллельно друг другу. Под одним из них устанавливается сосуд с дистиллированной водой.
• Ртутный шарик одного градусника необходимо аккуратно обернуть тканью, не контактируя с ним. Затем ткань следует завязать нитью, не слишком туго. Этот градусник называется влажным, а второй – сухим.
• Край ткани нужно опустить в воду на 5-7 мм.
• Показатели обоих градусников сопоставляются друг с другом и при помощи таблицы узнают относительную влажность воздуха в инкубаторе.

Иногда приходится опрыскивать яйца водой, чтобы повысить влажность в камере. Но прибегать к такому приему следует только в случае яиц водоплавающих птиц. Остальным зародышам достаточно влажности 50-60%. Рассчитать показатель влажности можно при помощи расположенной ниже таблицы.

←Предыдущая статья

Возможно, будет полезно почитать:

• Полная инструкция по применению облепихового масла для детей и взрослых ;
• «три сестры прованса» или старинное французское блюдо «кассуле Косуле французское блюдо рецепт ;
• Ароматный и бодрящий — полезный кофе по утрам ;
• Норвегия какая страна. Норвегия. География, описание и характеристики страны. Как лучше добраться ;
• Умение убеждать Как называется специалист владеющий искусством убеждения потребителя ;
• Пример сочинения на тему: «Должен ли разум брать верх над чувствами»? ;
• Татуировка вода Что обозначает татуировка волна в круге ;
• Смотреть что такое «Балансовая стоимость компании» в других словарях ;

echome.ru

Сайт посвященный измерительным приборам…

Делаем гигрометр своими руками

В нашей жизни используется множество измерительных приборов, которые позволяют контролировать микроклимат помещений. Один из них – гигрометр, устройство, которое можно изготовить в домашних условиях.

Зачем нужен гигрометр?

Гигрометр позволяет выявить относительную влажность окружающей среды, которая является одним из важнейших составляющих микроклимата помещения. Содержание влаги в воздухе влияет на самочувствие людей. Этот показатель обязательно должен находиться в пределах среднего диапазона. Пониженная влажность воздуха может приводить к затрудненному дыханию и пересыханию слизистых оболочек, а повышенная – к ухудшению физического состояния. Особенно строго следить за этим значением нужно людям, имеющим заболевания дыхательных путей.

Для контроля влажности в помещении можно приобрести специальную метеостанцию. Однако из подручных средств также можно собрать прибор, который сможет заменить собой гигрометр.

Аналог психрометрического прибора

Чтобы получать точные сведения, нужно знать, как сделать гигрометр в домашних условиях. Для создания аналога психрометрического устройства понадобятся:

Также понадобятся любые подручные средства, с помощью которых можно произвести закрепление термометра.

На доске нужно установить в вертикальном положении два термометра так, чтобы они находились параллельно по отношению друг к другу. Под одним из измерительных приборов необходимо установить небольшую емкость с дистиллированной водой. В качестве емкости можно использовать небольшую колбу или обыкновенный пузырек. Наконечник термометра (ртутный шарик), под которым установлен «резервуар», следует обернуть обыкновенной хлопчатобумажной тканью, после чего не очень туго перевязать нитью. Края ткани приблизительно на 5 миллиметров опускаем в емкость, которая предварительно была заполнена дистиллированной водой.

Принцип действия такого устройства, собранного своими руками, абсолютно схож с принципом действия психрометрического гигрометра. Для вычисления относительной влажности воздуха понадобится специальная таблица. По разнице показаний «сухого» и «влажного» термометра вычисляют влажность окружающей среды.

«Природный» измеритель

Для изготовления измерителя в домашних условиях можно использовать свойство шишки расправлять или наоборот – сжимать – свои чешуйки в зависимости от изменения влажности окружающей среды. Все, что понадобится для создания устройства – сама шишка и кусок фанеры.

В самый центр фанеры с помощью гвоздя или скотча крепится шишка. Для определения влажности следует проследить за скоростью раскрытия чешуек. Если они быстро раскрываются — влажность воздуха несколько ниже нормы. Если положение чешуек достаточно долго не изменяется – микроклимат помещения соответствует средним показателям. В том случае, если их кончики начнут подниматься вверх, влажность помещения имеет высокие показатели.

Аналог волосяного устройства

Каждый задающийся вопросом «как сделать гигрометр своими руками» очень редко приступает к созданию волосяного устройства. Однако сделать его довольно просто. Для этого потребуются:

Человеческий волос можно заменить хлопчатобумажной нитью высокого качества, которая также остро реагирует на изменение влажности воздуха.

Волос или нить должны иметь длину не меньше 40 сантиметров. Если речь идет о волосе, его нужно обезжирить (применяется смачивание в бензине). На конец волоса необходимо закрепить груз, имеющий вес, достаточный для того, чтобы расправить его. В качестве такого отвеса может подойти небольшая часть стержня ручки, предварительно промытая от чернил. Для закрепления груза нужно использовать клей. На небольшой гвоздь одевается пластмассовая трубка длиной около пяти миллиметров. В ее качестве также можно использовать стержень авторучки. Важно, чтобы трубка свободно вращалась вокруг гвоздя, не соскакивая с него. Для сборки гигрометра подготовьте горизонтальное основание, на котором будет закреплена вертикальная часть устройства – доска или фанера. В ее центр вбивается заранее подготовленный гвоздь. Разместить его нужно так, чтобы перекинутый через пластиковую трубку волос (одна треть от всей длины) мог быть прикреплен к горизонтальной части своим свободным концом. Крепление производится также с помощью клея. Заключительный этап работы – крепление шкалы, которую можно создать из полосы бумаги, нанеся на нее деления.

Для градуирования прибора занесите его в ванную комнату, в которой был включен горячий душ. Точку, в которой будет находиться острите отвеса, отметьте как 100%. Для нахождения нулевой отметки нужно поставить устройство в нагретую духовку (не очень горячую, чтобы не сжечь устройство). После этого ровно между двух точек нужно поставить отметку в 50 градусов. Можно рассчитать подобным способом десятичные или даже единичные отметки.

Отметка, на которой будет находиться отвес на конце волоса, и будет являться показанием относительной влажности окружающей среды.

Гигрометр из салфетки

Комнатный гигрометр из салфетки сделать достаточно просто. Для его создания необходимо иметь под рукой обыкновенную салфетку, фанеру, гвозди, клей и проволоку. В фанеру вбивается два гвоздя на расстоянии, аналогичном длине салфетки. После этого между ранее закрепленными гвоздями посредством клея крепится сама бумажная салфетка. Два куска проволоки (достаточно длины 2-4 сантиметра) крепятся к салфетке. Одна из частей должна быть частично прикреплена к салфетке, частично – к гвоздю так, чтобы образовывалась своеобразная стрелка.

Принцип действия такого устройства основан на свойстве салфетки впитывать в себя влагу из воздуха. Если вы хотите сделать точную шкалу показаний, можно провести сверку самостоятельно изготовленного прибора по устройству, купленному в магазине. Движение проволоки будет свидетельствовать об изменении микроклимата помещения.

Стоит понимать, что приборы, изготовленные в домашних условиях, не могут похвастаться высокой точностью. Они пригодны лишь для измерения приблизительных показателей. Если вам необходимо знать точную влажность окружающей среды, необходимо приобрести любой из видов комнатных гигрометров.

Источник

Ventkam.ru

Вентиляция и кондиционирование

Делаем измеритель влажности своими руками

Информация о микроклимате помещения важна для многих: от владельцев фермерских хозяйств до тех, у кого есть проблемы со здоровьем. Но не все знают, что можно сделать измеритель влажности воздуха своими руками.

Причем, бесплатно. А вариантов для этого существует много…

6 простых способов измерений

С помощью простых методов есть возможность получить нужную информацию.

Но для измерения существуют и другие приборы, которые тоже, можно изготовить самому.

Кроме простейших измерителей можно сделать и сложные гигрометры.

Как самому сделать датчик влажности

С помощью схемы, основанной на одном транзисторе можно сделать простой датчик влажности. Пластина с датчиком, которого будет предупреждать о повышении уровня влажности. Ее делают с обрезка фантированого стеклотекстолита. Площадь делят на два сектора и хорошо лужируем.

Суть роботы: влажность попадает на контактирование клингера, они образуют отпор и обнаруживают прибор усиливающий электроколебание. И через прибор бегут электрически заряженные частицы.

Для роботы, подойдет светодиодный клигер и пьезоизлучатель с парадигмой, обмотку реле. Ее контакты будут служить зачинателем или размыкателем электрики.

Реагирует чувствительность прибора построечный резистор, реагирующий на любой уровень проходящего тока.

Как смастерить электронный измеритель влажности

Гигрометр имеет большое значение в сельском хозяйстве, особенно в период хранения урожая. Электронный измеритель — самый современный. Но, изготовить его можно самому. Вот схема. Всю информацию о ней можно увидеть здесь: https://aes2.ru/publ/indikator_vlazhnosti_vozdukha/1-1-0-122

Схема электронного измерителя

Такой прибор подойдет для помещений, в которых хранятся продукты.

Состоит из таких частей:

Питание осуществляется с помощью 9 вольтной батарейки.

Преимущество схемы – возможность подключения нескольких детекторов.

Ее работа, базируясь на связи двух транзисторов 2N2222. Можно использовать транзисторы в пластиковых корпусах либо другие биполярные транзисторы.

Суть роботы: звуковой пьезоизлучатель запускается от проходящего, между контактами датчика, тока. Это происходит после того, как на контактах датчика осело достаточное количество влаги.

Чтобы включился сигнал, хватит 6 мА тока.

Порог включения регулируется подбору величины сопротивления R 2 и емкости С 1.

Лужение меди на печатной плате датчика – нуждается в правильном проведении. Это защитит от окисления и потери электропроводности.

Такой индикатор, если его правильно настроить, можно использовать в доме, где живет человек, страдающий от астмы.

Рассмотрим еще один способ, как сделать гигрометр самому

Делаем гигрометр для дома

В доме, где есть маленькие дети или люди с астмой, бронхитом и сердечнососудистыми заболеваниями, он просто необходим. Но, покупать его не обязательно, ведь можно все сделать самому.

Данный прибор поможет измерить не только влажность, но и температуру воздуха. Более подробную информацию можно найти здесь https://www.kondratev-v.ru/byt/izmeritel-vlazhnosti-vozduxa-v-kvartire.html

Схема бытового гигрометра и термометра

Основу схемы составляет микроконтроллер РIС 16F628А. Она связана с датчиком DHT-11 с помощью однопроводной линии. Резистор присоединяет провод к напряжению 500 вольт.

Механизм прижимания шины данных к общему проводу или отпускания ее, позволяет осуществлять общение между контролером и датчиком.

Для приема и дачи команд используют два микроконтроллера. Первый служит для приема изменений данных. Второй – для коммуникации шины данных.

Чтобы, показывать информацию используются светодиодные индикаторы.

Яркость освещения индикатора зависит от номинала регистра.

Для питания устройства используется трансформаторный или безтрансформаторный блок питания. Их схему можно найти здесь: https://www.kondratev-v.ru/bloki-pitaniya/blok-pitaniya-s-gasyashhim-kondensatorom.html

Для изготовления такого прибора можно использовать и другую плату, сделанную самостоятельно.

Схему и рисунок платы можно скачать тут:

Итак, измеритель влажности воздуха можно сделать своими руками. Однако, они не отличаются высокой точностью. И годятся только для получения приблизительных данных. Для получения точных данных придется покупать заводской гигрометр.

Источник

Измеритель влажности (гигрометр) своими руками

Людмила Дудоладова
Измеритель влажности (гигрометр) своими руками

Для нашей метеоплощадки мы решили изготовить елочку с шишками. Ведь обычная шишка может превратиться в уникальный прибор для прогнозирования погоды.

Дело в том, что шишки имеют свойство закрываться или открываться в зависимости от влажности воздуха. Когда на улице сухо, шишка «раскрывается», чтобы ветер смог разнести ее семена и рассеять как можно дальше от шишки. А накануне дождя или снега, когда влажность воздуха повышается, шишка обычно закрывается, чтобы сохранились семена до более удобного времени, поскольку ветру легче переносить их сухими.

Вот мы и решили сделать елочку с шишками, для наблюдения за погодой на нашей метеоплощадке.

Из фанеры вырезали елочку, отшлифовали её, выкрасили в зелёный цвет (в этом нам помогла семья Докучаевых, Алина и Арсений)

С помощью декоративных кнопок и крепких ниток прикрепили шишки на елку.

Теперь мы с нетерпением ждём дождя,когда чешуйки закроются показывая, что влажность воздуха увеличилась.

Сосновая шишка – это уникальное явление в природе, ей только нужно научиться пользоваться. Я надеюсь, что в результате наблюдения за шишками, дети поймут почему они открываются и закрываются.

Дети должны прийти к выводу, что шишка является природным предсказателем погоды.

Бизиборд своими руками Как много стало в последнее время включаться иностранных слов в обиход нашей речи! Неважно, какая эта сфера деятельности. Факт остаётся.

Бизиборд своими руками Здравствуйте, уважаемые коллеги! Представляю вашему вниманию доску-бизиборд, изготовленную своими руками. Знакомьтесь, эта девочка Клеопина.

Фотобутафория своими руками Фотобутафория-это изготовленный из плотной бумаги или картона аналог какого-либо предмета. Это могут быть очки, усы, губы, шляпы, смешные.

Игры своими руками Игра – это один из наиболее важных видов деятельности дошкольника, в ходе которого происходит присвоение опыта и адаптация к окружающему.

Подарок своими руками Приближается 8 марта. Витрины магазинов пестрят разнообразием подарков. Но, как известно, лучший подарок – это тот, который сделан своими.

Валенки своими руками Ваньку валять» — эти присказки навсегда вошли в обиход русского человека. Но мало кто знает, что валяние валенок считалось одним из самых.

Валентинки своими руками День Святого Валентина пришёл в нашу страну из-за границы. Его отмечают 14 февраля. В этот день все, кто хочет выразить свою любовь другому.

Источник

Самодельный термометр-гигрометр на SHT21

Можно, конечно купить термометр-гигрометр, но интересно и дешевле его сделать своими руками. В виду избытка халявных термодатчиков и ещё некоторых валяющихся без дела деталек, решил собрать себе этот нужный в быту девайс на ATmega168V и SHT21. Подробнее читайте дальше…

В схеме датчик измеряет не только температуру, но и влажность. Для меня практическая польза от этой фичи сомнительна, но поскольку кому-то возможно пригодится — решил задействовать и её. Кстати, это пожалуй один из самых моих долгих проектов (софт писался месяц!). Разработка затянулась главным образом из-за нехватки свободного времени и глючности кое-какого компилятора, от кое-какой фирмы, но обо всём по-порядку…

Ни каких экзотический возможностей у термометра нет — просто показывает температуру с влажностью и индикатор заряда батареи. Отображение данных происходить на экране от телефона Simens. О том как его подключить к микроконтроллеру я писал ранее (ссылка в конце статьи). Я выбрал этот дисплей как наиболее экономичный из всех у меня имеющихся + он очень тонкий и им легко управлять при помощи микроконтроллера. Единственный недостаток: при напряжении ниже 2-х вольт на нем уже ничего не разобрать (хотя контроллер стабильно работает и при 1,8 в). Именно поэтому при разряде батареи примерно до 2 вольт на экране будет показан индикатор полного разряда батареи.

Я не пожалел времени для того чтобы нарисовать (а точнее срисовать!) большие красивые циферки для отображения температуры и маленькие строгие циферки для отображения влажности. Что из этого получилось хорошо видно на картинках.

Печатная плата? Не, не слышал :-). Да и зачем она тут если деталек то раз, два и обчелся. Хороший монтаж + качественный корпус и ничего этому девайсу не страшно. Тем более в футбол я им играть не планирую. Все детальки соединены проводом МГТФ ф-0,07 мм — самым лучшим монтажным проводом на свете :). Только зачищать его сложновато, но это всего лишь единственный его минус. Ни какого держателя для батарейки у меня не предусмотрено (в виду ограниченности места в корпусе), поэтому провода припаивались напрямую. В качестве флюса использовал паяльную кислоту, ибо с канифолью припаиваться не хотело при относительно низкой температуре паяльника, а перегревать батарейку я не решился. Все открытые контакты были тщательно заизолированы скотчем перед тем как засунуть все это дело в корпус. Лишние ноги контроллеру я откусил (за исключением тех которые нужны для прошивки), а сам корпус приклеил суперклеем. Дисплей кстати тоже держится на нем. В итоге снаружи девайс выглядит гораздо красивей чем изнутри ? Еще важно не забыть проделать отверстие в корпусе для датчика, если мы хотим измерять температуру не внутри корпуса устройства. Сам корпус называется G1906 (

2$), а вот так он выглядел в самом начале моих издевательств над ним:

Самое сложное тут это проделать вот такую вот прямоугольную дыру. Я делал так: сначала нарисовав прямоугольник а потом по контуру делал дырки обычным сверлом которым сверлю платы. После высверливания 100500 дырок, прямоугольник выламывается, а края зачищаются напильником. Кстати это пожалуй самая ровная дыра из всех что мне доводилось делать ?

Всё достаточно просто и банально кроме небольшой изюминки управления электропитанием. Её я подсмотрел в каком то журнале: Замыкаем кнопку, девайс стартует, выставляет на ноге логическую единицу тем самым поддерживая транзистор в открытом состоянии, а через пять секунд на ноге появляется логический ноль и транзистор закрывается отрубая питания всего устройства. Все гениально и просто. Перед использованием нужно покрутить резистор R4 таким образом чтоб при трёх вольтах питающего напряжения на его щётке подключенной к PC0 было напряжение 1,1 вольта. Иначе уровень зарядки будет отображаться не верно. Лучше всего использовать многооборотный резистор, им проще подстроить десятые доли вольта. Микроконтроллер работает на частоте 8 Мгц от внутреннего генератора. Всего девайс потребляет 5 мА, а это значит что батарейки (CR2032) хватит надолго.

И вот мы добрались до самой интересной части проекта: до софта. Пользуясь случаем хотелось бы излить тонны ненависти на создателей компилятора микропаскаль. Подобной кривизны я еще не видел. После того как моя программа стала занимать более

10кб флеш памяти начались необъяснимые глюки, которые я мастерски преодолевал при помощи запихивания разнообразных костылей. В моей программе можно найти не нужную инициализацию UART (без нее не работает), настройку портов через ассемблерные вставки а также некоторые другие интереснейшие вещи! Больше на микропаскале я не пишу, чего и вам желаю.

Готовые термометры и термометры-гигрометры можно купить, например здесь:

Источник

Как работает датчик температуры охлаждающей жидкости

Терморегулятор в хозяйстве – порой незаменимая вещь, помогающая контролировать тепловой режим на домашнем инкубаторе или овощной сушке. Встроенные механизмы подобного назначения часто быстро портятся или не отличаются достойным качеством, что вынуждает изобретать простой терморегулятор своими руками.

Если вы оказались в числе тех, кому срочно потребовался самодельный прибор с функцией теплорегуляции, оставайтесь здесь, ведь все подходящие и опробованные схемы в сочетании с теорией и полезными советами приведены ниже.

Положительные характеристики

Среди положительных характеристик таких термометров:

Что такое психрометр?

Так называется специальный прибор, предназначением которого является проведение замеров воздушных параметров. Чаще всего это приспособление используется для измерения влажности воздуха – показателя очень важного для эффективной работы инкубатора. В основе действия прибора лежит физическое свойство воды к испарению. В результате этого возникает разность показаний температуры на сухом градуснике и том, который погружен во влажную среду. Относительную влажность определяют по таблице — ее значение находится на пересечении показаний пары термометров, или как их ещё называют — градусников.

Дополнительные функции

В настоящее время рынок предлагает пациентам разнообразные медицинские термометры, некоторые из них оснащены дополнительными функциями. Самыми востребованными из них являются:

Чтобы облегчить измерение температуры у малышей, производители предлагают специальные детские градусники. По своей форме они напоминают игрушки, имеют яркую окраску. Для новорожденных существуют градусники, имеющие форму соски. Такие устройства значительно облегчают измерение температуры.

Цифровое устройство

Чтобы сделать такой терморегулятор своими руками, необходимо учесть несколько важных моментов:

Микроконтроллер соединяют с термодатчиком. Элемент обязательно должен быть снабжен портами под стандартные светодиоды, которые работают с генератором.

О рабочем состоянии устройства свидетельствует автоматическое включение светодиодов. Напряжение в сети должно быть 220V.

Для чего нужные диэлектрические перчатки — подробный обзор лучших вариантов

Как работает датчик температуры для теплого пола: инструкция, схема, виды, общий обзор от мастера + фото

Где найти хорошего электрика — подробное описание и секреты опытных мастеров

Сбой в настройках не влияет на функциональность регулятора благодаря встроенной памяти в микроконтроллере, которая возвращает настройки к заданным изначально параметрам.

Благодаря данным особенностям, прибор настраивается единожды. Микроконтроллер со встроенной памятью после сбоев восстанавливает данные.

Негативные стороны

Кроме положительных характеристик, электронные градусники имеют и негативные стороны:

Также стоит отметить, что детские градусники для новорожденных можно использовать лишь до того времени, пока у младенца не прорежутся зубы.

Для получения максимально правильных и точных данных важно обязательно соблюдать все рекомендации, отраженные в инструкции к прибору, где и описано, как пользоваться электронным термометром правильно.

Единая шкала и ртуть

Долгое время учёные не могли найти исходные точки, расстояние между которыми можно было бы разделить равномерно.

Как исходные данные для шкалы предлагались точки оттаивания льда и растопленного сливочного масла, температура кипения воды и некие абстрактные понятия вроде «значительная степень холода».

Термометр современной формы, наиболее пригодной для бытового применения, с точной шкалой измерения создал немецкий физик Габриэль Фаренгейт. Он описал свой способ создания термометра в 1723 году. Изначально Фаренгейт создал два спиртовых термометра, но потом физик принял решение применить в термометре ртуть. Шкала Фаренгейта базировалась на трёх установленных точках:

Позже шкала была названа в честь своего создателя.

Но окончательно установил обе постоянные точки — тающего льда и кипящей воды — шведский астроном, геолог и метеоролог Андерс Цельсий в 1742 году. Он поделил расстояние между точками на 100 интервалов, цифрой 100 была отмечена точка таяния льда, а 0 — точка кипения воды.

Сегодня шкала Цельсия используется в перевёрнутом виде, то есть за 0° стали принимать температуру плавления льда, а за 100° — кипения воды.

По одной из версий, шкалу «перевернули» современники и соотечественники, ботаник Карл Линней и астроном Мортен Штремер, уже после смерти Цельсия, но по другой — Цельсий сам перевернул свою шкалу по совету Штремера.

Уже в середине XVIII века термометры стали предметом торговли, и изготавливались они ремесленниками, но в медицину термометры пришли гораздо позже, в середине XIX века.

Использование прибора

Получить корректные измерения можно только при правильном использовании электронного прибора. Поэтому важно соблюдать основные правила:

Как пользоваться электронным термометром для тела, важно выяснить заранее.

Кроме того, правильность измерений зависит от батареек. Как правило, одного комплекта хватает на 2-5 лет использования. Когда батарейки начинают садиться, термометр начинает искажать данные. В связи с этим рекомендуется регулярно осуществлять замену элементов питания.

Сделай сам: электронный термометр своими руками

ВИДЕО ПО ТЕМЕ: Термостат из вольтметра, своими руками, для фена, плиты, паяльника на LM358 и симисторе, тест

Методики измерения температуры при помощи электронного градусника

Известно несколько способов, позволяющих измерить температуры электронным прибором:

Использование электронного прибора не только более удобно, но и значительно безопаснее. При измерении температуры в подмышечной впадине или орально алгоритм использования практически идентичен применению ртутного градусника. Однако имеются специфические особенности. Среди них, в первую очередь – время, спустя которое можно получить точные данные. Зависит оно от вида термометра, его производителя. Как правило, в инструкции к каждому прибору указывается это время. У многих моделей данный промежуток составляет 0,2-1 минуту. Но практика показывает, что дело обстоит иначе. При измерении температуры в подмышечной впадине требуется держать термометр еще несколько минут после звукового сигнала. Оценить результат можно только по истечении этого времени.

Если измерение осуществляется орально, то измерения отразятся на табло сразу после возникновения звукового сигнала.

Итак, выясним, как пользоваться электронным термометром, детским и взрослым.

Виды термометров для самогоноварения

Для самогоноварения подходят несколько видов бытовых термометров, которые применяются и при копчении, приготовлении пищи, пивоварении и т.п. Рассмотрим их по мере популярности у винокуров.

Биметаллический

Его можно назвать самым популярным и недорогим. Именно такими комплектуют самогонные аппараты примышленного изготовления класса эконом и среднего ценового сегмента.

Да и в самодельных аппаратах чаще всего используют именно этот вид измерительных приборов.

Такой термометр обычно устанавливается в перегонный куб с помощью вваренной капсулы. В этом случае перед перегоном прибор попросту вставляют в капсулу.

В другое время его можно использовать для других целей. Реже используют без капсулы, с помощью резьбового соединения. Но при этом в конструкции должна предусматриваться такая возможность. Считается, что так показания точнее (щуп соприкасается непосредственно с парами без «посредника» в виде капсулы).

Также биметаллические термометры устанавливают в царгах.

Этот вид имеет свои недостатки:

Электронный

Этим видом комплектуются дорогие аппараты и ректификационные колонны.

Недостатков почти не наблюдается. По сравнению с биметаллическим – лучший вариант.

Цифровой

Этот вид предназначен для точного измерения температуры как на поверхности, так и в толще продукта. Широко используются при копчении, изготовлении различных продуктов.

Часто укомплектован щупом на проводе длиной метр и более: табло с показаниями находится на расстоянии от прибора.

Безопаснее поместить его в закрытую гильзу, углубленную в куб, возможно – непосредственно в жидкость.

Прибор предельно точен для бытовых приборов, но требует источника питания.

Жидкостный

Это всем известная модель в стеклянном исполнении. Дает точные показания, быстро реагирует на изменения температуры.

Главный недостаток – хрупкость. Требует бережного отношения. В самогонном аппарате допустимо использование только спиртового термометра. При разбивании он не столь опасен, как ртутный.

Инфракрасный

Весьма интересный вид, но в самогоноварении малоэффективный.

Работает по принципу инфракрасного излучения: луч направляется на объект, температуру которого нужно измерить. На электронном табло появляются показатели.

Но дело в том, что цифры обозначат, пусть и точно, температуру стенки куба, которая на несколько градусов отличается от нагрева жидкости (браги).

При наличии этого устройства его можно использовать, но специально покупать за контролем нагрева браги нерационально.

Какой выбрать?

Самогонщики предпочитают для измерения температуры нагрева спиртосодержащей жидкости в кубе или колонне иметь максимально точный и приемлемый по стоимости прибор, использование которого не вызывает трудностей. Именно поэтому все описанные приборы расположим по рейтингу:

Получение объективных результатов

Наиболее объективные и правильные результаты можно получить, замеряя температуру в прямой кишке. Именно там температура максимально близка к температуре внутренних органов. Данный способ измерения рекомендовано использовать при патологиях прямой кишки, нарушениях системы пищеварения. Кроме того, такая методика измерения используется женщинами при планировании беременности с целью определения дня овуляции. Наиболее точные показания можно получить, соблюдая некоторые простые правила:

При ректальном измерении температуры человеку следует сохранять принятое положение, избегая движений. Кроме того, запрещено резкое введение прибора в прямую кишку.

После окончания измерения термометр извлекают, оценивают результат, обрабатывают дезинфицирующим раствором.

Как пользоваться термометром электронным инфракрасным?

Правила выбора и установки

При покупке следует определить, какой термометр нужен, где и как он будет устанавливаться.

Самые важные точки установки:

Посмотрите видео, в котором показана правильная установка термометра в самогонный аппарат:

Правильная установка не допустит утечки пара из системы, сохранит герметичность.

В зависимости от вида градусника можно снимать температуру прямым или косвенным способом.

Прямой способ состоит в установке датчика термометра внутрь трубы или куба. В этом случае возникает проблема герметизации. Решается она при помощи резиновых прокладок, пробок, герметика или штуцеров. Прибор в этом случае является частью системы, и заменить его более проблематично.

Косвенный способ состоит в том, что датчик погружен в металлическую колбу, заполненную маслом или иной проводящей тепло жидкостью. Колба впаяна в корпус аппарата в нужном месте. Минус этого способа — определенная температурная инертность, несомненное достоинство — легкая возможность замены термометра.

Использование инфракрасного прибора

Одной из разновидностей электронных термометров является инфракрасный градусник. Для получения правильного результата при использовании подобного прибора важно придерживаться нескольких правил:

Чтобы измерит температуру таким прибором, его необходимо включить, нажать кнопку измерения, поднести ко лбу пациента на расстояние до 6 см, дождаться звукового сигнала.

Как пользоваться электронным медицинским термометром, интересно многим.

Достоинства и недостатки устройства

Регуляторы температуры и простой, и сложной конструкции обладают множеством преимуществ.

Целесообразность применения данных устройств не вызывает сомнения. Их задействование обеспечивает:

У прибора нет никаких функциональных недостатков. Единственным минусом заводских устройств является высокая цена. Чем больше опций, тем оно дороже.

Как выбрать фазометр — обзор, назначение, принцип действия, область применения + инструкция по применению с фото

Как сделать трансформатор своими руками — пошаговая инструкция, схема, чертежи, список материалов + фото готового самодельного трансформатора

Какой детектор скрытой проводки лучше? ТОП-10 лучших производителей с фото и описанием

Чтобы сэкономить средства, его можно собрать самостоятельно. Использование инструкции по сборке терморегулятора своими руками позволяет создать прибор без особого труда.

Описание и принцип работы

Начнём с того, что же представляет собой термическая камера.

Начинающие пчеловоды могут не догадываться о том, что насекомые достаточно часто поражаются различными вредителями, с которыми нужно бороться, иначе вы либо потеряете значительную популяцию, либо получите полностью больной рой, который не способен давать ожидаемое количество продукции.

Узнайте больше о препаратах, которые применяются в сфере пчеловодства: «Апирой» (препарат, облегчающий поимку роев в период роения), «Апимакс» (безопасный и эффективный бальзам, избавляющий пасику от инфекций и паразитов) и «Бипин» — (лекарство, предназначенное для борьбы с варроатозом пчел).

Термическая камера — это небольшой ящик, который с виду напоминает газовую плиту в миниатюре без конфорок. Он имеет стеклянные вставки, которые позволяют наблюдать за процессом, и полость, которая обогревается и вентилируется. Питание производится при помощи электричества.

Работает это приспособление следующим образом: после того, как вы помещаете в него пчелиные рамки с насекомыми, камера плотно закрывается и нагревается до 48˚С. В процессе нагрева увеличиваются промежутки между брюшными кольцами, где обитает так называемый клещ варроа. В итоге паразит не может держаться на пчеле и падает вниз. Этот процесс называется «термообработка пчёл от паразитов».

Замечательной особенностью камеры является то, что пчёлы никак не реагируют на такую температуру, поскольку она для них вполне приемлема. При этом обработка пчёл в камере ещё и повышает их устойчивость к грибковым заболеваниям, а также уменьшает процент насекомых, поражённых вирусными инфекциями.

Важно! Клеща после обработки обязательно нужно удалить из камеры.

Как сделать термос

Давайте разберёмся, как же устроены фабричные изделия. Их конструкция затрудняет теплообмен хранимого объекта с внешней средой. Температура тела связана со скоростью колебания его молекул.

Тепло может передаваться либо путём соударения молекул (теплопроводность), либо при помощи инфракрасного излучения.

Современные термосы работают по принципу сосуда Дьюара, изобретённого в конце 19 века. Состоят из двух металлических сосудов, вставленных один в другой, между которыми откачен воздух. Металлическая поверхность отражает инфракрасное излучение, а вакуум обеспечивает низкую теплопроводность.

Наш самодельный термос также основан на конструкции Дьюара, только вместо вакуума будет утеплитель, а вместо металлических сосудов — пластиковые бутылки. Для отражения инфракрасного излучения используем бытовую алюминиевую фольгу, в которую обернём внутренний сосуд.

Вращающиеся кассеты – следующий этап

Камеры Хруста стали основой для конструкций следующего поколения – с вращающимися разными способами кассетами. Эти термокамеры вращались толчками на осях или эксцентриках, напоминая бетономешалку. Она облегчила работу пчеловоду, кассету уже не нужно было трясти, нужно лишь крутить рукоятку своими руками. Но проблема неравномерного распределения температур осталась – в центре и вверху было горячей, чем в углах и внизу термокамеры.

Ну и проблема кучности и скопления пчёл осталась. К тому же выявилась проблема повторного прикрепления клещей к другим пчёлам из-за их падения сверху на упавших пчёл в результате непрекращающегося движения камеры. Часть клещей поэтому так и оставалась на пчёлах. Такая обработка также оказалась не максимально эффективной.

В процессе испытаний термокамер и выявления недостатков, появлялись новые практические результаты:

Эффект от термообработки в усовершенствованном варианте камеры Хруста всё равно был не высокий.

Источник
