Ворота в гараж подъемные секционные своими руками чертежи фотоотчет

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

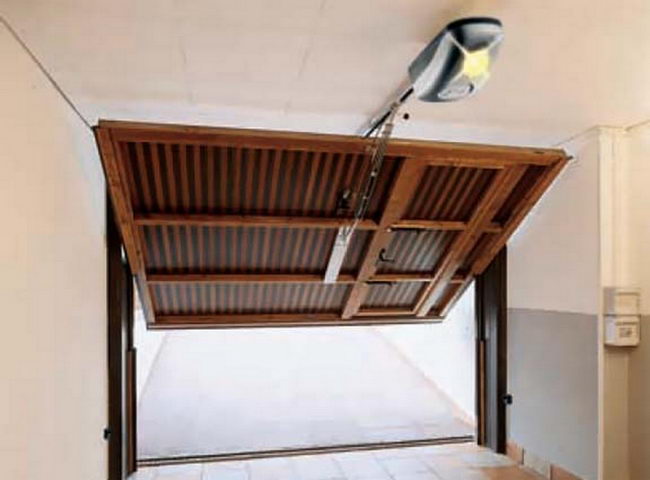

Устройство и схема работы складных ворот для гаража

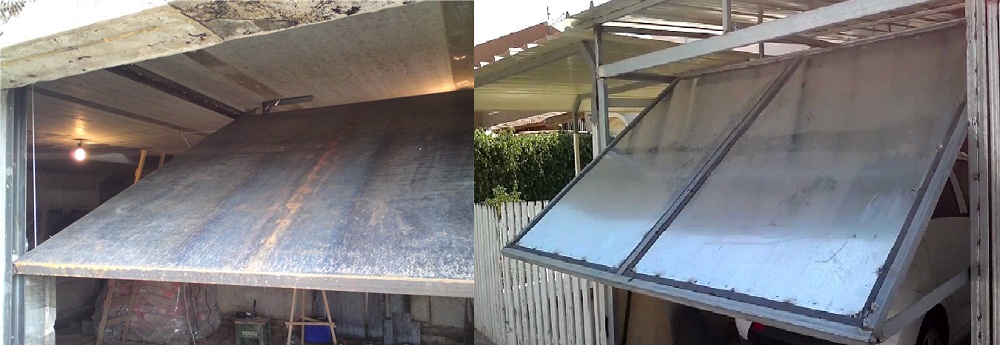

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м³.

Инструменты

Для работы должны быть под рукой следующие инструменты:

• болгарка;
• сварочный аппарат;
• рулетка, карандаш;
• молоток;
• шуруповёрт, отвёртка;
• дрель, свёрла;
• набор гаечных ключей;
• уровень.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.



   Сварка стыков элементов рамы

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.

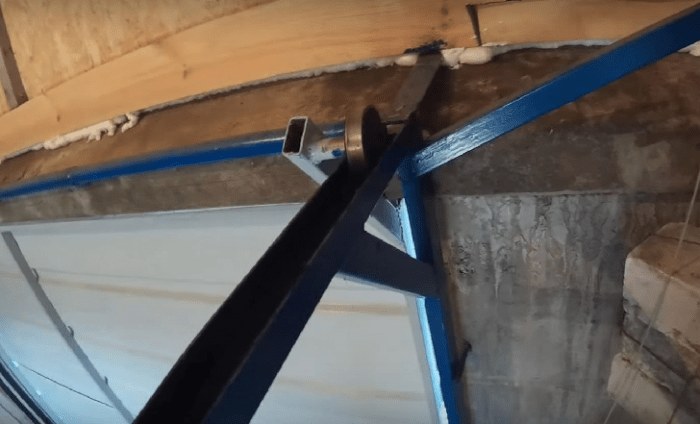

5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.

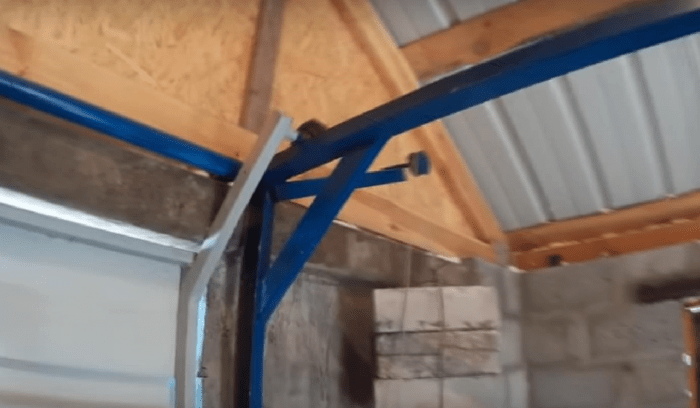

7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.



   Проверка правильности работы ворот

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.



   Монтирование створки ворот

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

• Автор: Арсений Пискунов
• Распечатать

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

Вернуться к оглавлению

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

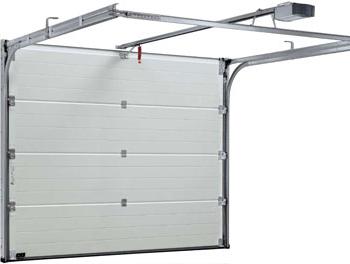

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Вернуться к оглавлению

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

Вернуться к оглавлению

Установка своими руками

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее. Тем не менее для установки данных ворот своими руками помогут чертежи, фото и видео со схемами на нашем сайте.

Каркас

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Подробно узнать об изготовлении металлического каркаса можно из видео, представленного ниже.

Утепление

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

• пенопласт;
• пеноизол;
• пенополистирол.

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Обшивка

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

• деревянной вагонки;
• пластиковой вагонки;
• ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить. Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать.

Вернуться к оглавлению

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Вернуться к оглавлению

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Автор статьи:

Подъемные гаражные секционные ворота своими руками

Опубликовал: Виктория Митина 0 59 Просмотров

Защита от взломов, прочность, термоизоляция – всё это обеспечивают секционные гаражные ворота. Конструкция отличается от стандартных технологий ещё и удобством в эксплуатации. Установка готового комплекта многим придётся не по карману, поэтому оптимальным решением будет установить ворота в гараж самостоятельно.

Особенности механизма

Подъемные секционные ворота изготовить своими руками сможет каждый, так как технология не содержит ничего сложного. Полотно, представляющее собой соединенные петлями секции, фиксируется на раме, позволяющей ему находиться в горизонтальном и вертикальном положении.

С помощью подъёмных рычагов и роликов оно перемещаются по рельсам, представленным металлическими направляющими. В открытом состоянии конструкция находится на небольшом расстоянии от потолка, а её нижняя часть слегка выступает вперёд, образуя небольшой козырёк. Когда рама опускается, растягиваются пружины компенсации.

Есть два основных механизма:

• на противовесе – положение рамы регулируется тросом, соединяющим её с противовесом,
• шарнирный – самый распространённый тип, позволяющий раме свободно перемещаться вокруг оси.

Вне зависимости от выбранного механизма изготовить такие подъемные секционные гаражные ворота можно своими руками.

Важно! Рама – это основная часть конструкции, требующая отдельного внимания. Она должна состоять из прочного материала.

Преимущества и недостатки конструкции

Преимущества и недостатки проекта можно посмотреть в таблице.

Как видно из таблицы изготовление ворот для гаража своими руками помимо оптимальной цены имеет ряд дополнительных преимуществ.

Инструменты и материал

Чтобы своими руками установить подъемные ворота в гараж понадобятся:

• молоток,
• болгарка,
• отвёртка,
• дрель,
• свёрла,
• строительный уровень,
• сварочный аппарат,
• маркер,
• гаечные ключи.

Совет! Рекомендуется заранее подобрать ключи нужно размера или приобрести набор.

Что касается материалов, необходимо подготовить:

• полотно,
• стальной прут,
• швеллер,
• электрический привод,
• деревянные бруски для потолка и для коробки,
• стальные штыри,
• пружина,
• уголки.

Изготовить привод для подъемных ворот несложно своими руками.

Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

Идея! Подъемные ворота можно оборудовать калиткой. Она позволяет попасть в гараж, не применяя лишних усилий.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

1. Открыть ворота будет не так просто, потребуются усилия.
2. Если трос порвется, противовес упадёт на пол.
3. Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Важно! Труднодоступные места будущих ворот необходимо покрасить до сборки.

Советы по продлению срока службы

Секционные ворота, созданные своими руками, прослужат дольше, если учесть несколько рекомендаций. Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного аппарата сведет к минимуму использование дрели, а значит, отверстий станет меньше.

Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих – около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.

Самодельный разборной портал

Как только гараж построен, возникает вопрос о сохранности имущества и то, какие ворота будет использовать владелец, решать только ему. Приобрести секционный подъемный портал возможно на любом специализированном рынке. Специалисты могут измерить проем, а также обеспечить сборку, монтаж и настройку гаражных ворот в течение одной недели. Но приобретенные ворота обойдутся достаточно дорого. Каждый хозяин может собрать секционные подъемные гаражные ворота своими руками. Это не плохая идея, но выполняется она с определенным трудом.

Приступить к подобной работе можно, только если имеется уже достаточно большой опыт работы с подобными конструкциями, так как монтаж и сборка секций требует высокого уровня знаний и навыков. Также понадобится определенный запас времени.

Конструкция створок с цельным полотном

Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:

• Опорная коробка.
• Рулонное полотно.
• Направляющие.
• Петли.
• Валы.
• Регулирующие баланс пружинные системы.
• Подвесы.
• Уплотнительная прослойка и др.

Опорный короб

Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.

Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.

Дверное полотно

Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.

Монтаж направляющей для портала

Открывающий механизм

Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.

В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.

Специальная направляющая передвижения конструкции

Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.

Основные элементы конструкции

Типы конструкций порталов

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

• Распахивающиеся (4).
• Из сэндвич-панелей (секции, 1).
• С подъемно-поворотным механизмом (2).
• Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

Разновидности типов конструкций

Изготовление конструкции самостоятельно

Если владелец гаража решит делать секционные ворота самостоятельно, он должен учитывать определенные важные факторы:

• Некоторые сложные детали, которые будут необходимы для сборки, невозможно изготовить без специального оборудования.
• Подобные самодельные порталы имеют определенные недостатки: они достаточно тяжелые, холодные, и будут пропускать ветер внутрь помещения.
• Утеплять рулонное полотно автогаража можно только специальными уплотнителями.
• Если ворота не утеплить, то утраченное тепло и оплата отопления помещения будут преобладать над выгодой, полученной от изготовления портала самостоятельно.

Большинство умельцев для утепления секций используют пенопластирол, или минерально-ватное волокно, но это практически не уменьшает потери тепла из-за сквозняков.

Монтаж изделия в высоком помещении

Из-за больших трат на материалы и оплату работы токаря за изготовление направляющих балок, вала, полотна и пружин, а также транспортных расходы и стоимости покраски (в сравнении с производством конструкции на специализированном предприятии), можно приобрести уже готовый комплект ворот гаража (по принципу «сделай сам»), и самостоятельно их установить.

Подготовка к сборке конструкции

Монтаж конструкции

Монтаж ворот достаточно прост благодаря очень подробным инструкциям, которые можно найти на просторах интернета. Также можно найти чертежи и схемы гаражных порталов, а также рекомендации по регулировке секционных ворот.

Разнообразие выбора фирм производителей секционных подъемных гаражных ворот достаточно велико, но самыми популярными порталами являются одновременно самые дорогие.

Это связано с тем, что у более дорогих конструкций толщина полотна 45 миллиметров, нержавеющие кронштейны и петли, накладные ручки и засовы, а также имеется защита на случай разрыва пружин. Также герметичность закрытия створки на высшем уровне.

Между перемычкой и потолком должно быть определенное расстояние. Если подъем стандартного размера, то более 210 миллиметров, а при низком подъеме от 100 до 145 миллиметров (в зависимости от вида управления).

ТВОЙ ГАРАЖ

Устанавливаем по чертежам секционные ворота своими руками

Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.

Кроме того, секционные гаражные ворота очень эргономичны и не требуют много пространства при открытиизакрытии. Главным недостатком, которым обладают секционные гаражные ворота, является их высокая цена. Чтобы удешевить стоимость, конструкцию изготавливают своими руками. Самодельные секционные ворота (своими руками) по качеству не будут уступать заводским, а сделать их достаточно просто. О том, как изготовить и сделать ремонт секционных ворот своими руками будет рассказано ниже.

Выбор варианта и экономия

На данный момент есть 2 технологии изготовления секционных ворот:

1. Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
2. Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.

Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить. Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.

Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъемеспуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение ценакачество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна. Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник.

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Делаем своими руками подъёмные гаражные ворота

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Инструменты

Для работы должны быть под рукой следующие инструменты:

• болгарка,
• сварочный аппарат,
• рулетка, карандаш,
• молоток,
• шуруповёрт, отвёртка,
• дрель, свёрла,
• набор гаечных ключей,
• уровень.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.

Привариваем к верхним углам в торец, кронштейны с роликами.

Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.

На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

Гаражные подъемные ворота своими руками: Чертежи

Самостоятельное изготовление гаражных ворот позволяет не только значительно сэкономить, по сравнению с вариантом приобретения и монтажа уже готовых, но также приносит моральное удовлетворение. Любому хозяину гораздо приятнее эксплуатировать что-либо, сделанное своими руками. При этом следует учитывать, что данный конструктивный элемент вовсе не является простым, а важность качественных, надежных и красивых гаражных ворот очевидна.

Виды конструкций

Перед тем, как приступить непосредственно к процессу изготовления, необходимо определиться с типом конструкции. В последние годы большое распространение получили подъемные ворота. Они бывают двух видов:

1. Подъемно-секционные, (на фото),
2. Подъемно-поворотные, (смотри фото).

Технология монтажа гаражных ворот

Мы предлагаем рассмотреть технологию создания подъемно-поворотных ворот, как наиболее простых и недорогих в изготовлении. Определившись с типом конструкции можно перейти непосредственно к рассмотрению инструкции по изготовлению и установке подъемных ворот своими руками.

Перед началом работ по монтажу, необходимо завершить отделку примыкающих к ним потолка и стен. Работы по бетонированию полов допускается выполнять после монтажа ворот.

Пошаговая инструкция:

1. Собрать каркас из брусков (один поперечный, два продольных).
2. Произвести крепление бруса между собой пластинами.
3. Каркас снизу должен заглубляться в пол на 2 сантиметра.
4. В проеме ворот закрепить коробку штырями.
5. Собрать полотно ворот из выбранных материалов.
6. Обшить полотно листовым металлом.
7. Из имеющегося уголка изготовить опору механизма.
8. Сделать отверстия (d=10 мм), предназначенные для крепления кронштейна с пружиной.
9. Сделать два отверстия (d=10 мм) в рейках, расположенных продольно.
10. Изготовить регулирующую пластину.
11. Соединить регулирующей пластиной пружину и кронштейн.
12. Из уголка изготовить шарнирный узел.
13. Сварить раму и шарнирный узел.
14. Из двух уголков изготовить рельсы, по которым будет двигаться полотно.
15. Сварить пластину с отверстиями и направляющую.
16. Произвести крепление швеллера болтом к брусу на потолке.

На первом этапе собирается каркас, затем сверлятся отверстия для кронштейнов крепления. После этого коробка устанавливается и выравнивается, отверстия между профилем и стеной заделываются монтажной пеной. Обязательно необходимо проверить уровнем правильность установки каркаса.

Следующий этап работ – крепление направляющих к потолку. Затем собирается полотно и вставляется в полозья. Устанавливаются пружины и рычаги, обеспечивающие подъем и движение полотна. Со всех сторон щита в обязательном порядке устанавливается профиль для окантовки, а снизу – ограничительная планка, уберегающая упор ворот от коррозии.

• Бруски из дерева размером 120*80 (используются для коробки) и 100*100 миллиметров (применяются при изготовлении потолочных направляющих),
• Штыри металлические,
• Пружина. Минимальный диаметр – 3 сантиметра,
• Уголок для рамы и направляющих полозьев 3,5*3,5*0,4 и 4*4*0,4 миллиметров соответственно,
• Кронштейн из швеллера 8*4,3*0,5 сантиметра,
• Прут (примерный диаметр 0,8 сантиметра) для изготовления регулятора напряжения.

Наиболее важные моменты, на которые следует обратить внимание:

• Расположение направляющих должно быть строго горизонтально. Это необходимо для избегания застревания полотна при движении. Оптимальный вариант – установка шарнирных систем,
• Необходимо правильно отрегулировать натяжение пружины механизма ворот, чтобы обеспечить устойчивость любого положения створки,
• В целях безопасной эксплуатации ворот рекомендуется установить страховочные стопоры для фиксации полотна в том или ином положении.

Управление открытием и закрытием ворот подъемно-поворотного типа осуществляется либо вручную, либо с помощью электрического привода, который запускается кнопкой или дистанционным пультом. Последний вариант, очевидно, удобнее.

Особенности подъёмно-поворотной конструкции

Принцип работы данного вида ворот заключается в том, что дверное полотно, состоящее из цельной створки, при открытии поднимается под потолок. Передвижение створки обеспечивается действием шарнирно-рычажкового устройства.

• Относительно высокая прочность и устойчивость против взлома и возможного проникновения,
• Бесшумность работы,
• Возможность изготовления самостоятельно.

• Конструктивно ворота состоят из трех основных элементов:
• Коробка или каркас,
• Подвижная створка,
• Устройство, закрывающее и открывающее ворота.

Коробка является основанием конструкции, изготавливается балок, стальных или деревянных. В ней монтируются направляющие, по которым движется створка.

Сама подъемная створка изготавливается в виде цельного полотна из разных материалов: полотно из досок, обшитое металлом, сэндвич-панель и т.д. Часто применяется вариант с использованием щита из досок, который снаружи обшивается оцинкованным железом, а внутри оклеивается пенополистиролом или каким-либо другим теплоизоляционным материалом. Не менее популярным является конструкция из листов оцинкованной стали, покрытых с обеих сторон защитными составами, и утеплителе, находящимся между листов. В качестве утеплителя используется пенополистирол или прессованный пенопласт. Допускается устройство калитки в полотне либо установка антивандальных роль-ставен (Алютех) с передней стороны конструкции.

Открывающий ворота механизм изготавливается по чертежам и схемам либо покупается в готовом исполнении. Второй вариант вполне допустим, так как на рынке существует большое предложение подобной продукции по вполне разумным ценам.

Ворота подъемно-секционного типа

Основной особенностью подъемно-секционных ворот является наличие полотна, составленного из некоторого количества примерно полуметровых панелей. В процессе открытия полотно передвигается к потолку, при закрытии – соответственно возвращается вниз в изначальное положение. Панели соединяются петлями на шарнирах, полотно передвигается по направляющим полозьям.

Панели обычно изготавливаются из различных материалов: применяются и сталь, и пластмасса, и дерево. Для эффективной теплоизоляции внутренне заполнение ворот осуществляется из пенополиуретана.

• Простота конструкции,
• Безопасность эксплуатации,
• Относительно неплохая прочность.

• Низкая устойчивость к взлому,
• Достаточно высокий уровень шума,
• Сложность при самостоятельном изготовлении.

Изготовить самостоятельно такие ворота представляется малореальным, так как практически все конструктивные элементы для надежной работы требуют заводского уровня изготовления. В противном случае, придется жертвовать эксплуатационными характеристиками конструкции. Единственный возможный вариант экономии – самостоятельная сборка приобретенного готового комплекта.

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

• подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
• конструкция применяется для одинарных и двойных типов гаражей;
• возможность установки автоматической системы открытия;
• сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
• могут использоваться разные виды внешней отделки и декора;
• автоматической калиткой гараж надежно защищен от взломщиков;
• при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.



На это есть множество причин. Относительная простота конструкции
в сочетании с высокой надежностью позволяют своими силами обустроить современный въезд в гараж.

Но к вопросу необходимо подходить со всем вниманием, особенно если речь идет об автоматических системах. Приобретая некачественную автоматику, ворота утратят свой потенциал, даже если остальные компоненты были дорогостоящими и надежными.

Одной из важнейших причин популярности подъемно-секционных ворот
для гаража является удобство.

Они не требуют дополнительного пространства перед въездом.

В некоторых случаях предусмотреть такое пространство крайне сложно.

Помимо этого, данное решение дает экономию как внутри гаражного помещения, так и снаружи.

Преимущество особо заметно для небольших гаражей
.

Вторым немаловажным плюсом считается звукоизоляция
.

В гараже с таким въездом будет значительно тише, чем при использовании, например, распашных ворот из металлического листа.

Следующим достоинством является высокая безопасность
и надежность
в процессе эксплуатации. Подъемно-секционные ворота обладают превосходным внешним видом, они прекрасно подойдут для капитальных и ухоженных гаражей. Последнее, на что следует обратить внимание – автоматизация
.

Въезд можно оснастить автоматической системой, которая приводится в действие простым нажатием на пульте. Таким образом, вы сможете открыть въезд в гаражное помещение, не выходя из автомобиля. Но и работа в ручном режиме (открывать самому) считается довольно удобной.

Ворота обеспечивают среднюю защищенность
от преступников и взломщиков. При желании их можно сломать или вырезать. Тем не менее, металл – прочный материал, а значит доверить свой автомобиль воротам можно.

Металлические панели достаточно надежны и долговечны. Их покрывают слоем полимерного материала
, который гарантирует защиту от вредных воздействий и коррозии. Температурный режим эксплуатации колеблется между -50 градусами и +70 градусами. Если бережно эксплуатировать и проводить профилактику, то данная конструкция сможет прослужить более 10 лет
.

Перед тем как сделать выбор конкретной модели необходимо разобраться в видах секционных ворот
. Среди автоматических выделяют два вида:

• автоматические с навальным приводом;
• с устройством потолочного типа.

Первый вариант обладает самой большой мощностью
. Это напрямую влияет на стоимость системы. Принцип действия заключается в моторе, который монтируют с одной стороны торсионного вала. При приложении силы, вал приходит в движение, и панели поднимаются, тем самым открывая въезд внутрь.

Второй вариант (с устройством потолочного типа) является не менее популярным. Большим плюсом считается процесс монтажа
, он значительно проще, чем у моделей с навальным приводом. В данном случае можно справиться своими силами, если следовать инструкциям и рекомендациям.

Придя в магазин, особое внимание следует уделить площади и весу ворот. Информация должна быть обозначена на упаковке, в описании товара. Перед этим, конечно, необходимо сделать замеры и составить чертеж помещения
. Мощность лучше брать с запасом +20-30 процентов. С помощью этого вы добьетесь продолжительного срока службы.

Автоматические модели могут обладать разными функциями. Наиболее важные из дополнительных функций – безопасность
и возможность дистанционного управления
. Если в гараже бывают дети, то следует приобрести подъемно-секционные ворота с полным комплектом решений, гарантирующих безопасность эксплуатации.

Из производителей самыми крупными являются компании «Алютех»
и «Дорхан»
.

К автоматике китайского производства лучше подходить с осторожностью, так как нередки случаи продажи некачественных устройств. У европейских производителей цена заметно выше, но качество лучше.

Подъемно-секционные ворота
рекомендуются небольшим гаражам, с ограниченным внутренним и внешним пространством. Ворота идеально подойдут, если вы желаете установить автоматическую систему открывания для въезда. Помимо этого, модели обладают превосходным внешним видом и вписываются в любой гаражный экстерьер и интерьер.

Монтаж

Как установить подъемные секционные ворота
в гараж? Наиболее предпочтительным вариантом является покупка готового изделия и его последующая установка. В таком случае вы гарантированно приобретаете высококачественный продукт, изготовленный в заводских условиях. Работа сведется к замеру
и монтажу
.

Первым шагом станет определение размеров
секционных ворот в гараж и составление чертежа
. Для этого воспользуйтесь измерительными приборами – рулеткой и уровнем. На схеме необходимо обозначить высоту проема, ширину проема, высоту перемычки, расстояния от краев проема до боковых стенок.

Нельзя забывать про глубину вхождения
ворот в гараж. Если не включить значение в чертеж, то въезд не будет открываться или же открываться не полностью. Обязательно проверяйте расстояние по нескольким точкам, делайте несколько замеров. Стены и проем могут казаться ровными, но на самом деле иметь перекосы.

Оптимальной высотой притолоки считается промежуток 20-22 сантиметра
. С полученной информацией следует отправиться в магазин и выбрать подходящую модель. Если размеры не соответствуют стандартным, то у некоторых поставщиков можно сделать индивидуальный заказ.

Теперь необходимо заняться подготовкой помещения. В основном она заключается в очистке поверхностей от деталей интерьера. В верхней части – 25-40 сантиметров
, по сторонам и боковым стенкам – 40-60 сантиметров
пространства должно быть избавлено от любых объектов.

Также следует тщательно очистить проем от слоев облицовки. Повышенное внимание уделяйте подготовке мест креплений. Особенности конструкции подъемных ворот требуют идеальной вертикали.
Если она не будет соблюдена, то узлы изделия начнут быстрее приходить в негодность и ломаться.

Из инструмента
вам понадобятся:

• измерительные приборы
  (уровень, рулетка);
• дрель
  ;
• мелкий инструмент
  (отвертки, ключи, молоток).

Непосредственно монтажные работы начинают с крепления первой, нижней ламели. Затем монтируют несущие элементы, последовательность должна быть задана в инструкции. Последним крепят металлическое полотно
ворот.

В зависимости от модели последовательность крепления и порядок работ могут различаться, поэтому в первую очередь опирайтесь на инструкции. После закрепления всех элементов, их проверяют, смотрят на то, как плотно легла створка, которая расположена в верхней части.

Важно:
Исходя из плотности, регулируют кронштейны
, подстраивают их.

Следующим шагом станет установка компонентов, управляющих ходом ворот
. Потом монтируют замки и ручки. Затем необходимо натянуть и отрегулировать тросы, сбалансировать пружины. Последним этапом будет установка электропривода и ограничителя, он определяет ход полотна.

Для создания автоматической системы потребуется приемник и пульт, которые можно приобрести одним комплектом. Приемник соединяют с электросетью гаража, подключают его к электроприводу.

Логическим завершением является проверка
монтажных работ. Для этого складные ворота для гаража следует два-три раза открыть и закрыть. Если все было выполнено по предписаниям производителя, то долгие годы не потребуется
никакого ремонта.

Изготовление

Как изготовить секционные ворота
для гаража своими руками? Самым простым для собственноручного изготовления подъемных ворот вариантом является шарнирно-рычажный механизм
. Как и в случае с монтажом уже готовых изделий, первым шагом станет создание чертежей и проведение замеров.

Секционные ворота для гаража — размеры:

После определения габаритов приступают к созданию каркаса
. Для этого берут металлические профили и выкладывают из них прямоугольник, углы сваривают. На каркас укладывают листы, которые станут полотном ворот, листы приваривают к каркасу. Затем занимаются направляющими шинами. В проеме их закрепляют при помощи дюбелей.

Если же рама выполнена из металла, то используют сварку. После этого необходимо установить пружинно-рычажные механизмы
. Еще один, рычажный кронштейн монтируют в середине верхней части створки. Последним шагом станет установка привода. Его прикрепляют к потолку и проводят сквозь него трос. Второй конец троса крепят к рычажному кронштейну.

Заключение

Чтобы смонтировать самодельные секционные ворота
для гаража, сначала необходимо провести замеры. Для этого используют измерительные приборы, проверяют расстояния в нескольких точках, так как перекосы весьма вероятны.

С составленным чертежом можно отправляться в строительный магазин и приобрести подходящую модель. Самыми известными производителями являются компании «Алютех»
и «Дорхан»
.

После этого в гараже занимаются подготовительными работами. Очищают поверхность от деталей интерьера. Вверху должно быть очищено около 25-40 сантиметров, а по бокам – 40-60 сантиметров.

Процесс монтажа
должен осуществляться в строгом соответствии с инструкциями производителя. Для каждой модели предусмотрен свой порядок сборки. В конце работ проверяют качество монтажа и ход полотна.

Полезное видео

Смотрите на видео как выглядят секционные ворота для гаража, сделанные своими руками:

Секционные гаражные ворота для гаражей набирают всё большей популярности благодаря своей функциональности, привлекательному внешнему виду, относительной простоте конструкции. К тому же они очень надёжные и совместимы с различными приводами для автоматизации их работы, хотя взаимодействовать с ними вручную также очень легко.

Устройство секционных конструкций

Принцип работы секционной створки очень простой. Передний лист, который состоит из отдельных секций плавно поднимается вверх постепенно поворачивая и каждая секция одна за другой располагаются под потолком. Движение происходит за счёт роликов, который установлены на специальных направляющих из алюминия, нержавейки или металла. Для облегчения взаимодействия устанавливается система противовесов из пружин. Она может быть как простой пружинной, так и торсионной, которая на порядок лучше, но и дороже.

Чтобы автоматизировать въезд в ваш гараж можно применять электрические приводы. Такое устройство монтируется на потолок, и помогает производить плавный подъем на расстоянии с помощью пульта управления. Это особенно удобно в зимний период и когда на улице идёт проливной дождь.

Пошаговая инструкция своими руками

Подготовительный процесс очень важный этап, так как он позволяет сделать дальнейшие этапы и монтаж секционных ворот плавными и без заминок. При подготовке вы тщательно всё планируете, собираете необходимые материалы, а также проводите разметку проёма под установку будущей конструкции.

Происходить подготовка будет по двум основным пунктам:

• Сбор необходимых материалов, выбор автоматики и комплектации.
• Согласно подобранных гаражных ворот, изучаем чертежи и производим разметку проёма.

Подбираем автоматику и комплектацию к воротам

Первым делом необходимо подобрать подходящий привод, так чтобы он без проблем смог работать с купленными вами воротами и был полностью с ними совместим. Также подбор необходимо осуществлять исходя из финансовых возможностей, есть разные модели и стоит они будут по-разному.

Особое внимание уделяйте массе секций и температуре, которая может быть в гараже зимой, отталкиваясь от этих основных показателей и подбирается качественная автоматика.

Комплектующие подирать необходимо исходя из ваших пожеланий. К примеру, ручку покупать обязательно так, как в случае отсутствия электричества или поломки автоматического привода, открыть секционную панель будет очень сложно. Вы дополнительно можете установить систему оповещения, задвижки для блокировки секций, замки, усилители конструкции, противовзломные системы и прочее.

Делаем разметку

Проделать разметку следует очень тщательно. Начинается это ещё в момент строительства гаража. Для секционных ворот необходимо оставить около двенадцати сантиметров с каждой стороны, а также примерно десять сантиметров сверху под потолком.
Хотя оптимально оставлять значения в полтора-два раза больше.

Замеры должны быть проведены тщательно во время установки, потому что такая разновидность конструкции не должна иметь даже малейшего перекоса.

Монтаж необходимо проводить не спеша, чтобы не ошибиться и впоследствии не ломать голову как исправить ошибку, не переделывая всю конструкцию заново. Постоянно перемеряйте все размеры, отступы, уровень и параллельность направляющих и тогда никаких проблем у вас возникать не должно.

Монтируем раму (направляющие)

Это основной и самый трудоёмкий этап, который занимает больше всего времени и требует самых больших усилий. Связано это с тем что вы должны поднимать увесистые рейки, удерживать их и при этом прикручивать или приваривать. Сразу позаботьтесь о лишней паре рук, помощник значительно облегчит вам процесс.

Идеальным размером для притолоки считается 25-50 сантиметров. Если размер будет больше или меньше, то ворота должны быть установлены с соответствующим подъемом.

Начинаем сборку с закрепления боковых направляющих. Они монтируются прямо к стене с помощью анкерных болтов. Болты могут вкручиваться как насквозь, так и с помощью выведенных в стороны металлических пластин. Для надёжной фиксации требуется не меньше двух анкерных болтов на каждый метр направляющей.
Проверьте их уровнем, чтобы они располагались строго вертикально.

Полукруглые рейки просто прикручиваем специальными креплениями к боковым направляющим, а после установки верхних реек прикручиваем и к ним. Для этого применяются простые болты с несколькими гайками.

Верхние рейки монтируются на пластинах, при этом они дожни быть строго параллельными и стоять под углом девяносто градусов к боковым. Пластины к рейкам закрепляем на болты или привариваем. К потолку они крепятся анкерными болтами. Для ужесточения конструкции, между дальними концами реек устанавливается перемычка, которая не даст им разъехаться в стороны.

Это самый простой этап так, как вам достаточно всего лишь установить полотно в вертикальном стоячем положении и зафиксировать блокирующей рейкой, которая не даст роликам выпасть с направляющих.

Посмотрите, хорошо ли резиновый уплотнитель прижимается к полу. Щелей быть не должно!

Делаем пружинный баланс

Данная составляющая необходима для того, чтобы поднять гаражные ворота было возможно руками, и дабы облегчить усилие привода. Состоит такая конструкции из пружин, на одном крае которых размещена петля, а на втором штырь с резьбой для регулировки натяжения.

Монтировать их мы будем на потолке рядом с направляющими. Для начала устанавливаем крепёж для пружин, который состоит из жёсткого крюка, к которому крепится специальная длинная гайка, затем в эту гайку вкручиваем резьбу пружины. Закрепляем на верхней секции трос, и надёжно фиксируем его на пружине.

При монтаже пружин, их оси необходимо располагать строго на одном уровне. Если этого не сделать, неравномерная нагрузка на пружины и подшипники выведет их из строя.

После этого регулируем натяжение пружины таким образом, чтобы в закрытом положении она была максимально натянута, но гаражные ворота поднять не могла.

Чтобы при открывании ворот трос не обвисал, устанавливаем специальную катушку, которая по мере его ослабления будет сматывать трос в рулон. В итоге вы получаете гаражные ворота, которые легко поднимаются и очень плавно опускаются.

Устанавливаем ручки

Как правило, ручку достаточно прикрутить болтами, но происходит это изнутри чтобы снять её не представлялось возможности. Разместить её вы можете в любом месте нижней панели, на расстоянии не меньше чем пятнадцать сантиметров от пола.

Закрываем всё кожухом

Чтобы спрятать некрасивую конструкцию направляющих на потолок монтируется пластиковый кожух, который может вкручиваться болтами или закрываться на защёлках. Боковые рейки также закрываются пластиковыми панелями и приобретают привлекательный внешний вид. После этого гаражные секционные ворота своими руками полностью готовы и могут активно использоваться.

Покупая секционные гаражные ворота, проверьте наличие всех креплений в комплекте. Если каких-то нету просите, чтобы вам их предоставили так, как найти аналогичные которые точно подойдут и смогут выдержать всю систему довольно сложно, а иногда и вовсе невозможно.

Раньше гараж представлял собой простое укрытие, обеспечивающее защиту от воздействия атмосферных осадков и взлома автомобиля, в нем не было никаких особых приспособлений. Но за последние годы многое изменилось. Сейчас вместо традиционных типа часто используются подъемные, отличающиеся удобством и технологичностью. Производятся такие виды подъемных механизмов:

• цельные;
• секционные;
• роллетные.

Наиболее популярной конструкцией являются которые гармонично вписываются в любое гаражное строение и позволяют сэкономить свободное пространство. Выясним, что собой представляют рассмотрим процесс их изготовления и установки собственными руками.

Конструкция и принцип действия

Основной целью при разработке секционных дверей было повышение маневренности полотна с сохранением его тепловых свойств и взломостойкости. Ворота такого типа, плавно поднимаясь к потолку, создают хорошую теплоизоляцию гаража.

Полотно состоит из сэндвич-панелей, соединенных петлями. Его перемещение обеспечивается торсионной системой (барабаны, валы, тросы). Уравновешивание полотна производится с помощью пружинного механизма, а его фиксация осуществляется направляющими, которые устанавливаются вдоль потолка и рамы. Уменьшение сопротивления достигается благодаря роликам, прикрепленным к бокам панелей. Поскольку эти ролики выполнены из полиамида — износостойкого материала, ворота поднимаются мягко и бесшумно. В процессе движения полотно преломляется, все створки укладываются в горизонтальном направлении.

Для снижения нагрузки, которая создается весом ворот, используются уравновешивающие пружины, что позволяет легко поднять их, используя ручку, установленную на полотне. Для защиты тросов от обрыва в конструкции предусмотрено наличие храповых муфт. Замок размещают так, чтобы водителю было удобно им пользоваться. В большинстве случаев секционные ворота оснащают выдвижным ригелем и Удобство использования достигается благодаря автоматике. Для того чтобы въехать в гараж, нет необходимости выходить из машины. За закрытие автоматических ворот отвечает механизм трансмиссии.

По периметру возможна установка дополнительных элементов — встроенных датчиков, которые реагируют на движение и останавливают ворота, защищая их от повреждений.

При отсутствии электричества секционные ворота можно открыть специальным ключом, предназначенным для разблокировки механизма. В данном случае происходит отключение привода, управление производится в ручном режиме. Секционные гаражные ворота обязательно должны иметь ручной замок. Он понадобится при возникновении аварийной ситуации.

Базовый комплект, предназначенный для изготовления ворот

Производители секционных изделий выпускают комплекты, используя которые, можно самостоятельно собрать ворота и сэкономить денежные средства. Все модели секционных механизмов универсальные, подходят для установки в любом гараже.

Работы необходимо выполнять в соответствии с инструкцией, которая прилагается к комплекту. Выбирая базовый комплект, надо определиться, какой мощности двигатель будет использоваться для установки в приводном механизме ворот. Секционные ворота, фото которых вы видите, изготовлены на основе одного из базовых комплектов, созданием которых занимаются производители таких механизмов.

Подготовка к монтажу

Прежде чем начинать сборку, надо позаботиться о том, чтобы вокруг проема ворот оставалось необходимое пространство:

• по сторонам проема — 450 мм;
• до потолочного перекрытия — 300 мм.

Если вы решили создать секционные ворота своими руками из готовых деталей, для осуществления сборочных работ подготовьте такие инструменты:

• комплект монтажного инструмента;
• шуруповерт;
• перфоратор;
• сверла с победитовой насадкой;
• инструмент для измерений (рулетка, уровень и т. п.).

Процесс сборки ворот

Если вам не хочется изготавливать секционные соберите их из готового комплекта деталей. Сначала следует заняться подготовкой проема. Если гаражная конструкция создана из легких пенобетонных блоков, ее необходимо укрепить Далее на проем надо перенести схему монтажа. Для реализации данной задачи на стенах делают разметку, отмечая места, в которых будет производиться крепление основных несущих узлов, а именно направляющих для перемещения полотна.

При монтаже всех несущих элементов важно придерживаться порядка, установленного инструкцией. После выполнения первой задачи переходят к следующей — сборке Обычно она осуществляется от крайней нижней ламели. Если после ее завершения верхний срез створки плохо прилегает к «нащельнику» ворот, нужно отрегулировать верхние кронштейны.

Далее можно переходить к закреплению узлов управления воротами и вспомогательных элементов, таких как засовы, замки, ручки, а затем — к установке уравновешивающих пружин. Их следует настроить так, чтобы подъемные тросы всегда оставались в натянутом виде. Завершающий этап — крепеж датчика для ограничения движения полотна. После проведения всех необходимых работ проверьте несколько раз, легко ли двигаются секционные ворота. Фото готовых конструкций представлены ниже.

Самостоятельное изготовление

Можно не приобретать комплект для изготовления ворот, а создать данную конструкцию собственными силами. Этот вариант подходит тем людям, которые обладают навыками в области строительства и имеют достаточно свободного времени. Важно понимать, что подобная работа сложная и кропотливая. Чтобы создать секционные ворота своими руками, необходимо выполнить такие действия:

• изготовьте сварную раму (с ее помощью вы закрепите полотно);
• установите прочные направляющие;
• используя уголки, сварите вертикальные направляющие, затем изготовьте горизонтальные;
• возьмите раму и приварите к ней кронштейны для установки роликов;
• выдерживая небольшой угол, расположите направляющие;
• произведите установку механизма противовеса.

Фурнитура для механизмов секционного типа

Нужно исключить вероятность изготовления ненадежной конструкции и учесть совместимость запчастей. При реализации поставленной задачи необходимо применять только оригинальные чертежи ворот. Не рекомендуется создавать конструкции из б/у деталей.

Можно использовать полезные дополнения — системы, предотвращающие разрыв торсионной пружины, обрыв троса и защемление пальцев, а также дополнительные аксессуары.

Нюансы монтажа гаражных ворот

Монтаж секционных ворот, инструкция для выполнения которого прилагается к базовому комплекту, должен осуществляться без зазоров с соблюдением максимально возможной плотности.

Чтобы полотно не заклинивало, установку вертикальной направляющей надо производить с высокой точностью.

Обеспечивая регулировку и фиксацию секционного механизма, используйте подкладки различной толщины, выполненные из металла.

Устанавливайте секционные ворота, размеры которых идеально подходят для вашего гаража.

Стоит ли изготавливать секционные ворота самостоятельно?

Секционные ворота — сложная конструкция, которую не всем удается создать самостоятельно. Такие гаражные ворота менее надежные, чем конструкции, созданные из заводских деталей, их срок эксплуатации практически невозможно предвидеть. Механизмы секционного типа, изготовленные собственноручно, не отличаются особой безопасностью. В случае аварийной ситуации могут пострадать люди, также возможно повреждение автомобиля.

Разумный способ экономии — сборка секционных ворот из более дешевых заводских деталей по оригинальным чертежам с учетом их универсальности и совместимости.

Если вам хочется создать секционные ворота своими руками, позаботьтесь о том, чтобы готовая конструкция была надежной и безопасной, и не приступайте к работе, пока хорошо не разберетесь в данном вопросе.

Человек идет в ногу со временем, поэтому его требования к окружающим предметам постоянно растут. Классические распашные конструкции уже никого не устраивают, поскольку им на смену пришли автоматические и подъемные заграждения. Однако умельцы, для которых сделать секционные ворота своими руками является делом чести, все еще остались. Конечно, произвести полноценное изготовление будет практически невозможно, несмотря на наличие всевозможных инструкций и советов в интернете, поскольку это не даст вам гарантий безопасности, но при этом отнимет массу времени.

Конструкция работает таким образом, что каждая секция по направляющим из вертикального переходит в горизонтальное положение и остается под потолком, не занимая полезного пространства помещения. При этом для удобства пользования во время установки секционных ворот монтируют и торсионную систему с пружинным механизмом. Они позволяют вручную открывать гараж с минимальными усилиями.

Возрастающая популярность и доступность подобных конструкций, а также возможность простого монтажа секционных ворот без наличия специального оборудования и знаний, делают их на сегодняшний день оптимальным решением для защиты имущества внутри гаража. Производители подумали даже о тех покупателях, которые очень хотят использовать такое изделие, однако считает его слишком дорогим. Комплекты для самостоятельной сборки позволят сэкономить 25-30 % стоимости готовых решений.

Преимущества самостоятельного монтажа

Наборы «сделай сам» предлагают различные компании, которые учитывают стандартные проемы для гаража и предлагают наиболее популярные готовые решения нескольких цветов на выбор. Они включают в себя все необходимые детали и крепления. И благодаря многочисленным видео урокам пошагового монтажа секционных ворот, процесс установки становится понятным и доступным для любого, кто просто умеет обращаться с инструментом.

Самостоятельная сборка позволяет вам работать спокойно, а значит, вы выполните качественно каждый шаг инструкции, не будете спешить и не махнете рукой на небольшие погрешности, которые затем могут привести к поломке. При этом профессиональная установка ничем не отличается от самодельных секционных ворот для гаража. Вы только выигрываете, поскольку будете абсолютно уверены в том, что все детали на месте и надежно закреплены.

Подобный опыт позволит в будущем всегда самостоятельно проводить работы по обслуживанию или ремонту секционных ворот для гаража, своими руками вы сможете заменить пружинные механизмы, которые рассчитываются на определенный цикл срабатывания. Итак, вы не получаете никаких недостатков, а лишь приобретаете опыт и гордость за то, что смогли сами все сделать.

Как осуществить монтаж секционных ворот правильно?

Разберем подробнее, как сделать секционные ворота своими руками. Оснастить свой гараж современными ограждающими конструкциями можно двумя способами:

1. приобрести стандартный набор «сделай сам»;
2. заказать на заводе изготовление полотна по индивидуальным размерам.

Не у каждого есть возможность использовать под нужды гаража помещение со стандартными проемами. А ведь большинство компаний-изготовителей предлагают комплекты для установки секционных ворот своими руками исключительно по таким размерам. Но как быть тем, кто хочет самостоятельно поставить конструкцию, которая не соответствует этим параметрам?

Для них есть возможность обратиться непосредственно на производство и предоставить размеры проема. На заводе изготовят все необходимые детали, которые не придется подпиливать или выравнивать. Останется лишь забрать и заняться установкой гаражных секционных ворот вместе с помощниками, поскольку одному сделать некоторые работы будет практически невозможно. Один или два добровольца, даже впервые, с легкостью произведут монтаж за день.

Подготовительные работы

Не важно, каким способом вы решили заказать изделие. Подготовка будет для всех одинакова. Прежде всего, изучите в интернете видео, как установить секционные ворота самому. Там доступно показаны все основные шаги, в том числе и подготовка к работе. Заранее купите все инструменты, которых у вас не окажется:

• перфоратор;
• шуруповерт;
• сверла с победитовой насадкой;
• монтажный инструмент;
• уровень;
• измерительную рулетку.

Все крепления, необходимые для установки, будут уже в комплекте. Еще проверить нужно будет и наличие всех компонентов для сборки, чтобы в самый разгар работ не оказалось, что не хватает одной детали. До начала сборки подъемных секционных ворот для гаража своими руками проем должен быть подготовлен и очищен от облицовочных материалов. Для этого при необходимости тонкие или полые стены укрепляют металлическим каркасом. Такие заграждения не терпят малейшего перекоса, поэтому все крепления должны быть закреплены точно по уровню. При выравнивании проема используйте исключительно металлические подкладки. Обратите внимание, что пол также должен быть ровным, иначе под опущенными воротами останется зазор.

И последнее, что необходимо учесть перед непосредственным монтажом – это габариты проема. Необходимо оставить дополнительное расстояние, чтобы обеспечить беспрепятственное открытие и закрытие полотна. До потолка достаточно оставить 30 см, а по бокам – до 40 см. Это позволит без труда установить гаражные секционные ворота своими руками и наслаждаться их работой многие годы.

Конечная сборка секционных ворот

Ничего сложного в сборке секций нет. Необходимо действовать в соответствии с инструкцией и надежно закреплять каждый элемент. Используйте только те инструменты и материалы, которые указал производитель. Первыми устанавливают вертикальные и горизонтальные направляющие, по которым будет осуществляться движение секций. Затем скрепляют каждую секцию между собой при помощи петель. Последней выкладывается верхняя панель, которая должна обеспечивать надежное прилегание к нащельнику. Следующий этап монтажа секционных ворот своими руками включает в себя установку механизмов управления, а также необходимых аксессуаров: замков, ручек и других.

Необходимо уделить особое внимание уравновешивающим пружинам, которые регулируют тросы. Последние должны быть всегда натянуты. Завершающий этап включает в себя монтаж ограничителя хода и, при необходимости, автоматики. После успешной установки секционных ворот их несколько раз проверяют на плавность хода. Если все работы проведены правильно, то полотно будет с легкостью подниматься и опускаться вниз и в ручном, и в автоматическом режимах.

Помните, что для изготовления надежной конструкции необходимо использовать уже готовые заводские наборы для гаража. Ведь б/у запчасти, а также неоригинальные чертежи могут привести к тому, что вся конструкция будет испорчена, а вложенные деньги вернуть уже не получится. Создать надежные и качественные секционные ворота своими руками можно лишь в том случае, если использовать заводские комплекты и следовать пошаговой инструкции.

Экономия средств на самостоятельной сборке позволяет использовать их для приобретения не только автоматики, но и украшения собственного фасада. Можно, например, купить не гладкие белые секции, а филенчатые или волнистые. Или украсить их декоративными окнами, которые не только придают оригинальность, но и освещают помещение изнутри. Установка подъемных секционных ворот своими руками позволит вам в любой момент самостоятельно осуществлять ремонт и обслуживание, не прибегая к помощи специалистов. Все эти неоспоримые преимущества повлияли на то, что сегодня все чаще владельцы гаражей предпочитают самостоятельно устанавливать на них такие ворота. А вы готовы сделать всю работу самостоятельно? Мы ждем ваших ответов в комментариях.

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича. И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником. «В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Это все необходимые замеры. Как видите, все несложно. Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют . Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Установка секционных ворот с пружинами растяжения: последовательность действий с пошаговыми фото

Конструкции секционных подъемных ворот разных производителей имеют некоторые отличия, но в общем и целом порядок их сборки и монтажа похож. Может отличаться способ крепления, другие незначительные детали, но принципы очень похожи. Для примера будет описана установка секционных ворот белорусской фирмы Alutex (Алютех).

Белорусская фирма Alutex (Алютех) имеет неплохую репутацию. За вполне вменяемые деньги получаем хорошего качества секционные ворота. Все отверстия просверлены, в комплекте есть крепеж нужного размера, в необходимом количестве. При сборке все совпадает, установка секционных ворот этой фирмы обычно проходит без проблем.

Для начала надо все распаковать, разложить, поверить комплектность, прочесть инструкцию по сборке, внимательно рассмотреть конструкцию, сопроводительные рисунки и пояснения. Не пожалейте времени на детальное изучение инструкции. Легче будет в процессе монтажа, меньше потратите нервов.

Собираем и крепим вертикальные направляющие

Начинается установка секционных ворот с монтажа каркаса, по которым движутся секции — направляющих. От того, насколько ровно будут они стоять, зависит легкость и беспроблемность движения секций, плотность их прилегания друг к другу. При установке необходимо постоянно контролировать вертикаль и горизонталь. Можно это делать обычным строительным уровнем, но намного удобнее лазерным. Можно развернуть две плоскости, выставить их на необходимом уровне. Светящиеся яркие полосы будут служить ориентиром. Любое отклонение сразу заметно.

Еще раз обращаем внимание на то, что стойки должны быть строго вертикальны и находится должны в одной плоскости.

Устанавливаем потолочные направляющие

Потолочные направляющие крепятся к перекрытию при помощи специальных телескопических подвесов. С ними удобно выставлять плоскость — высота подвеса регулируется винтом, который скользит в длинной прорези. Есть несколько типов подвесов под разную высоту притолоки. При стандартном/низком монтаже и притолоке до 300 мм используют повесы CS1. Есть еще CS2 — длиной 500 мм, CS3 — 800 мм, CS4 — 1000 мм, CS5 — 1500 мм. Их крепят к потолку, выставляют требуемую высоту. Если торчит слишком большой кусок подвеса, его отрезают, оставив пару сантиметров ниже установленного фиксирующего болта.

Потолочные направляющие имеют характерную форму — закругления с одной стороны.

Крепление потолочных направляющих к потолку описано в начале пункта. Важно выставить их ровно. Крепятся они парами. Первая — на расстоянии 900 мм от проема, вторая — на расстоянии 300 мм от противоположного края.

Перед тем как крепить, и после, проверяем диагонали (должны совпадать до миллиметра) и горизонтальность каждой из частей.

Монтаж секций (собираем полотно)

После сборки каркаса собираем полотно ворот. Понадобятся сами секции, петли/ролики и крепеж (6,3*16 мм). Отличительная черта секционных ворот Алютех, как раз вот эти самые петли, совмещенные с роликами. Монтаж с ними проще, скольжение полотна более плавное.

Все, установка секционных ворот почти закончена. Осталось собрать механизм подъема и органы управления.

Установка органов управления

Этим громким словосочетанием «органы управления» в модели с ручных открыванием обозначены ручка, пружинный запор и тросики, дернув за которые створку ворот опускаем вниз.

Остался последний шаг — установка пружины и сборка механизма подъема/опускания секционных ворот.

Сборка и монтаж механизм подъема

Полотно ворот аккуратно поднимаем и фиксируем чем-то в открытом положении. При этом нижняя кромка полотна должна открыть ролик, расположенный на самом верху направляющей.

Вот теперь точно все. Монтаж секционных ворот окончен, они готовы к эксплуатации.

Видео-инструкции сборки других моделей

У DoorHan и Hörmann монтаж отличается. Отличия смотрите в роликах.

Чуть по-другому устанавливаются секционные ворота с торсионной пружиной. Разницу можно увидеть в демонстрационном ролике.

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

•
  Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
•
  Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
•
  Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
•
  Полотно формируется из алюминиевых или . Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

•
  Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
•
  Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
•
  Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
•
  Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
•
  Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
3. Монтаж на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
6. Формирование полотна из листов стали.
7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

Если вы хотите автоматизировать процесс открывания или закрывания дверей, обратите внимание на подъёмные ворота для гаража. Подобные системы могут иметь различное конструктивное исполнение, изготавливаются из разных материалов и могут монтироваться своими руками. Предлагаем более подробно познакомиться с подобными конструкциями, чтобы вам было проще выбрать подходящий вариант.

Читайте в статье

Достоинства и недостатки подъёмных гаражных ворот

Если вы выбираете подходящую , предлагаем ознакомиться с преимуществами подъемных конструкций. Такие двери:

• надёжность и безопасность. Прочное и цельное дверное полотно позволяет минимизировать взлом и ;
• рациональное распоряжение окружающим пространством. Для открытых дверей требуется минимум места, а их монтаж может быть выполнен даже в условиях ограниченного пространства;
• могут облицовываться различными материалами, в том числе жёсткими панелями и вставками;
• допускают качественное утепление пенополистирольными панелями;
• могут быть с автоматической или ручной системой управления;
• подходят для одинарных и двойных .

К недостаткам стоит отнести:

• монтаж исключительно в прямоугольные либо квадратные проемы;
• уменьшение высоты проема на 0,2 м при нахождении полотна в открытом состоянии;
• невозможность замены отдельных элементов. Полотно должно меняться целиком;
• ограничение по весу поднимаемого полотна прочностными характеристиками подъемного механизма.

Устройство и принцип действия разных видов подъёмных гаражных ворот

Конструктивное исполнение дверных гаражных систем может отличаться. Предлагаем познакомиться с устройством и принципом работы подъёмных ворот различного вида.

Подъёмные секционные гаражные ворота

Подобные конструкции состоят из нескольких подвижных полотен, соединенных петлями. С края к каждой части прикреплены специальные ролики, движущиеся по направляющим, закрепленным в дверном проеме. При открытии подъемные секционные гаражные ворота плавно поднимаются к потолку, позволяя сэкономить внутреннее пространство.

Внимание!
Некоторые конструкции отъезжают в сторону, если высота дверного проема имеет принципиальное значение.

подъемные секционные ворота

Подъёмно-поворотные ворота для гаража: отличительные особенности

Полотно такой дверной системы изготавливается цельным и полностью закрывает проем. При открывании подъемно-поворотных ворот для гаража створка поднимается и размещается перпендикулярно первоначальному положению.

Для изготовления каркасной рамы используется сталь. Некоторые системы дополнительно оснащаются электроприводом, что позволяет створкой.

Стандартные размеры подъёмных ворот для гаража

Размеры дверной системы выбираются с учетом габаритов проёма. Производители предлагают двери различного типоразмера. При этом стандартные размеры каждой фирмой-изготовителем устанавливаются самостоятельно. Так, Alutech предлагает изделия, у которых минимальная притолока 45-51 см, в то время как у остальных данный параметр обычно не превышает 31 см.

Внимание!
Толщина полотна может составлять 1-45 см.

На размер конструкции также оказывает влияние используемый механизм. Он может быть торсионным или пружинным. Каждый производитель устанавливает свой собственный шаг, с которым изменяются габариты полотна.

Стальные конструкции могут иметь наибольшую ширину 7 м при максимальной площади 49 квадратов. У алюминиевых конструкций максимальная ширина ограничена 7 м, а площадь 14 квадратами.

Внимание!
Цены на гаражные подъемные ворота стандартного размера всегда меньше, чем изготовленных по индивидуальному заказу.

Материалы изготовления подъёмных ворот для гаража

Подобные дверные системы чаще всего изготавливаются из:

• . Такие подъемные двери для гаража обладают высокими прочностными характеристиками и имеют длительный срок службы. Специальное защитное покрытие обеспечивает стойкость к воздействию влаги и температурным колебаниям;

• дерева
  . Находит ограниченное применение. Материал смотрится естественно и красиво. Однако подобные конструкции , имеют невысокую прочность и непродолжительный срок службы. Даже специальными составами не позволяет полностью предотвратить срок гниения;

• стальных или алюминиевых панелей
  . Самый дорогостоящий вариант, обладающий превосходными эксплуатационными характеристиками;

• сэндвич-панелей
  . Наиболее востребованный вариант. Обладают хорошими тепло- и звукоизоляционными характеристиками. Легко монтируются. Удобны в обслуживании.

Ведущие производители подъёмных ворот для гаража

Цена, срок службы и удобство эксплуатации подъемных секционных ворот в гараж во многом зависят от места изготавливания. Наибольшим спросом пользуется продукция:

• «Херман». Немецкий производитель предоставляет 10-летнюю гарантию на выпускаемое гаражное оборудование;
• «Дорхан». Российская компания предлагает все виды дверных системы, а также необходимые для их изготовления комплектующие;
• «Алютех». В каталоге белорусского производителя представлены алюминиевые профильные системы, а дверные конструкции других типов и оборудование для их автоматизации;
• AN-Motors, изготавливаемые в Китае;
• Faac, Nice, Came, Bremet, выпускаемые на территории Италии;
• Meswac, изготавливаемые в Финляндии;
• Novoferm от немецкого производителя;
• «Технопроф», Rolclassic, «Эрин», предлагаемые российским производителями.

Как выбрать подъёмные ворота для гаража: полезные советы

Если вы решили купить подъемные ворота для гаража, следует понимать, что размеры, конструктивные особенности, материал и цена тесно взаимосвязаны. При выборе подходящего варианта следует сразу определиться с местом установки: внутри, снаружи или исключительно внутри проёма. Это повлияет на конструктивные особенности дверной системы и используемый механизм.

Совет!
Позаботьтесь о наличии калитки, чтобы не поднимать ворота каждый раз, когда надо зайти внутрь гаража.

Стоит сразу определиться со способом управления:

• ручным;
• автоматическим;
• дистанционным.

Последний вариант предпочтительней, так как позволяет открыть ворота, не выходя из автомобиля.

Следующее видео поможет вам разобраться, как выбрать секционные ворота:

Советы по эксплуатации подъёмных ворот для гаража

В процессе эксплуатации дверной системы следует своевременно ухаживать, регулировать и ремонтировать элементы подъемных ворот:

• периодически смазывать резиновые уплотнители силиконом, чтобы предотвратить их примерзание и растрескивание в зимнее время;
• своевременно смазывать элементы рычажной системы и ролики, чтобы не допустить образования ржавчины, появления скрипа и в целом увеличить срок службы конструкции;
• регулировать натяжение пружин, чтобы подъёмные ворота было удобно эксплуатировать;
• открывать подъёмные ворота с калиткой можно только, если последняя закрыта;
• на пути открывающегося полотна не должно быть препятствия;
• не стоит открывать или закрывать ворота, если скорость ветра превышает 15 м/сек;
• нельзя въезжать в гараж, если механизм открытия ещё находится в движении;
• недопустима эксплуатация конструкции, имеющей видимые повреждения.

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.

Как выбрать привод поворотного механизма: возможные варианты

Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:

• шарнирно-рычажного;
• на противовесах.

При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.

Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные и . Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.

Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация

Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.

Материалы и инструмент, необходимые для монтажа

Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.

Из инструмента для монтажа следует подготовить:

• молоток;
• рулетку;
• дрель или перфоратор со сверлами различного диаметра;
• гаечные ключи;
• уровень;
• карандаш.

Инструкция по изготовлению подъёмно-поворотных гаражных ворот

Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными — откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

• Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
• Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

К сведению!
Зачастую водители решают поменять обычные ворота на откидные только по одной причине: в сильный ветер есть шанс получить удар створкой по кузову автомобиля в момент выезда.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно!
В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

Существует много типов гаражных ворот, которые обладают надежностью и комфортом во время эксплуатации. Наиболее примечательны среди них подъемные (откидные) конструкции, которые во время открытия поднимаются к потолку помещения. Такие ворота обладают рядом преимуществ.

Особенности

Подъемные ворота завоевывают все большую популярность среди автолюбителей. Они не занимают площадь перед гаражом, что бывает часто очень актуально в условиях мегаполиса.

Подъемные ворота имеют преимущества:

• створка поднимается вертикально во время открытия;
• ворота гаража прочны, взломать их – непростая задача;
• во время подъема створки механизм работает бесшумно;
• такой тип ворот прост при монтаже, не надо отливать фундамент для направляющих, ставить роликовые механизмы;
• не требуется наличие бокового пространства, тогда как при устройстве откатных ворот оно необходимо;
• стоимость подъемных ворот невысокая – это тоже немаловажный фактор.

Изготовить подъемные ворота самостоятельно – задача вполне посильная для человека, у которого есть навык обращения с инструментом. Также можно приобрести уже готовый комплект подъемных ворот, на рынке представлено большое количество предложений от разных производителей.

Перед началом работ по их установке следует провести подготовку:

• познакомиться с особенностями подъемных гаражных ворот;
• сделать чертеж;
• рассчитать количество материала;
• подготовить в гараже место, где будет расположена конструкция.

Рекомендуется заранее учесть и выбрать нужный вариант. Обшиваются подъемные ворота профлистом, фанерой или пластиком, между слоями прокладывается утеплитель ПВХ или техническая вата, в створке нередко делается калитка.

Вертикальная подъемная конструкция делится на два типа:

1. Подъемно-секционная
   . Полотно компонуется из нескольких блоков, между собой они крепятся жесткой рамой. Поднимаясь вверх, они изгибаются и собираются.
2. Поворотно-подъемные ворота
   . В этом случае полотно поднимается вверх по изогнутой траектории.

Преимущества первого варианта:

• можно использовать в помещениях с любыми дверями;
• технология монтажа несложная;
• перед гаражом не требуется дополнительного пространства;
• есть возможность задействовать «мертвое» пространство под крышей;
• створка – это цельная конструкция, что положительно влияет на фактор безопасности;
• гараж зимой будет теплым без дополнительного обогрева, если дверь правильно утеплить;
• подъемные ворота можно монтировать в двойных и одинарных боксах;
• можно дополнить конструкцию автоматикой.

Конструктивных недостатков у подъемных ворот немного, но они есть:

• в случае повреждения полотна створки, необходимо будет менять ее полностью;
• ворота могут быть только квадратной или прямоугольной конфигурации;
• при монтаже утеплителя увеличивается вес изделия, значительная нагрузка приходится на механические узлы, что приводит к их износу.

Принцип работы

Главным элементами подъемных ворот являются:

1. рама;
2. направляющие;
3. механизм подъема.

Конструкция может быть как автоматической и открываться с использованием пульта управления, так и ручной, когда циклы открывания/закрывания реализуется в ручном режиме.

Существует два вида подъемных ворот:

1. секционные;
2. поворотно-подъемные.

В обоих случаях ворота не выходят за пределы помещения, когда они открыты.Секционный вид делается из продольных металлических конструкций, ширина их не превышает 50 см, крепятся они с использованием шарниров.

Механизм базируется на принципе, где каждая секция совершает движение в двух плоскостях:

• сначала створка идет вверх по вертикальному креплению;
• затем она движется по горизонтальной плоскости по специальным направляющим, расположенные под потолком.

Ворота поворотно подъемного типа – это целостная четырехугольная конструкция, в которой створка, поворачиваясь, подтягивается вверх, двигаясь по специальным полозьям.

Когда ворота открыты, створка расположена под крышей параллельно земле.

После монтажа перед началом работы следует отрегулировать пружины. Усилия при открывании ворот должны быть минимальны
. Подобный фактор будет хорошей гарантией, что механизм будет работать долго.

После окончания основных работ можно установить дополнительные устройства:

1. электрический привод;
2. механизм против взлома.

Собирая конструкцию, важно следить за тем, чтобы:

• направляющие были точно расположены по линии горизонта, в противном случае автоматика будет давать сбои;
• минимальное трение должно возникать лишь от функционирования шарнирных узлов;
• регулирование пружины делается с помощью накручивания гайки либо изменением местоположения самой пружины;

• при использовании противовесов обязательно следует закрепить страховочные рейки, которые можно регулировать;
• чтобы ворота неожиданно не падали, следует применять храповые муфты.

Подъемный механизм может быть нескольких видов:

• Пружинно-рычажный
  . Ворота, в которых присутствует подобное устройство, имеют наибольшее признание среди автолюбителей. В работе такой механизм безотказен, он обладает превосходными показателями быстроподъемности. При настройке требуется правильно регулировать пружины и правильно располагать направляющие.
• Подъемно-лебедочный
  . Створки часто утеплеяют технической ватой. С внешней стороны монтируют металлический профиль, который дополнительно обшивают пластиком или фанерой.

Нередко створка при таких обстоятельствах становится тяжелой. Дополнительно ставится лебедка с противовесом, который крепится к другому краю.

Виды

Секционные вертикальные ворота пользуются большим спросом. Полотно в них составляется из нескольких блоков, которые соединяются между собой петлями на шарнирах. Каждая панель бывает шириной не более 50 см. Во время открытия секции, образуя дугу, смещаются.

Бывает два вида секционных ворот:

1. для гаражей;
2. промышленного предназначения.

Преимущество такой конструкции:

• безотказность в работе;
• простота;
• удобство в эксплуатации;
• резистентность к механическим повреждениям.

На рынке представлен большой выбор секционных ворот разных форматов. Проще купить готовый комплект, так как сделать подобное изделия своими руками – задача сложная.

Схема функционирования секционных ворот довольно проста: секции соединяются друг с другом петлями, которые передвигаются вверх по особым шинам. Между двумя прослойками закладывается утеплитель из ПВХ или минеральной ваты, внешняя поверхность обшивается профлистом. Толщина панелей – порядка 4 см
, чего вполне достаточно, чтобы гараж в холодное время года был теплым.

Преимущества:

• экономия площади;
• эстетическая привлекательность;
• надежность;
• экономическая целесообразность.

Секционные ворота дифференцируются также по типу подъема:

• обычный
  – это самый распространенный вид ворот;
• низкий
  – монтируется такой вид ворот с небольшим размером притолоки;
• высокий
  – дает возможность экономить пространство в районе притолоки;
• наклонный
  – горизонтальные направляющие имеют такой же угол наклона, что и потолок.

Вертикальный подъем – это когда ворота вертикально двигаются вдоль стены. Пружинные растяжения – секционные ворота в этом случае спроектированы под притолоку 10 см и являются самыми маленькими. В подъемном механизме присутствует специальная пружина (торсионная или простая), которая дает возможность найти оптимальный режим, необходимый для закрытия и открытия.

Управление механизмом возможно на расстоянии с помощью пульта. Сэндвич-панели соединяются между собой специальными замками, что позволяет конструкции быть монолитной.

Большую популярность получили откидные ворота. Этот вид ворот позволяет избежать «невидимой зоны» при выезде из гаража, нередко этот фактор является причиной аварий.

Когда нет распашных створок, обзор гораздо больше. Достоинства откидных ворот:

1. стоят недорого;
2. просты в эксплуатации.

Ворота собираются из двух рам, которые закрывают дверной проем. Присутствует главная опора, на которую прикрепляются направляющие. При работе главная часть движется на подшипниках вверх до тех пор, пока не окажется в районе горизонтальных балок. При этом активно бывают задействованы компенсационные пружины или противовесы.

Жалюзийные конструкции встречаются в самых разнообразных вариантах. Принцип устройства несложен: гибкая сматывающаяся завеса во время работы накручивается на специальный вал, он находится в области перемычки.

Конец гибкого полотна фиксируется на валу. Во время открывания непрерывно увеличивается рулон из слоев завесы, которые плотно ложатся один на другой.

Достоинства:

• стоят недорого;
• имеют небольшой вес;
• потребляют минимальное количество энергии.

Из недостатков можно отметить, что витки полотна, находясь в рулоне, трутся друг о друга, микрочастицы оказывают нежелательное механическое воздействие на слой покрытия.

Подобный узел обладает достоинством: когда длина в рычагах консолей самая большая, приводное напряжение позволительно слегка ослабить.

В период открывания действенное плечо становится короче, полотно заходит в центральную часть ворот. Этим фактором объясняется, почему энергозатраты минимальны. Заметно снижаются нагрузки на сам электропривод, что способствует его надежному функционированию и долговечности
. Еще одно положительное качество заключается в том, что скорость движения таких ворот высока.

Нередко вместо металлического каркаса делают раму из брусьев, обработанных специальной антисептической грунтовкой. Устройство деревянного каркаса будет стоить дешевле, по устойчивости и надежности он будет мало отличаться от металлического.

В вертикальные ворота часто врезается дверь, технически сделать это просто. Складывающиеся ворота, к сожалению, оборудовать дверью не представляется возможным.

Стандартные размеры

Прежде чем начинать закупать материалы и готовить место для будущей конструкции, следует нарисовать схему – чертеж. Самое важное – определиться с базовыми размерами подъемных ворот.

Стандартные размеры варьируются:

• от 2450 мм до 2800 мм в ширину;
• от 1900 мм до 2200 мм в высоту.

Каждый гараж имеет свои особенности, с точными размерами потребуется определяться на месте. Очень важно понять, из какого материала будет изготовлено полотно и каркас ворот.

В первую очередь, на изготовление ворот потребуются:

• бруски 100 х 80 мм и бруски 110 х 110 мм для потолка;
• арматура, чтобы закрепить каркас;
• уголки 60 х 60 х 4 мм, чтобы укрепить раму;
• уголки для изготовления рельс 40х40 мм;
• швеллер 80х40 мм;
• пружина диаметром 35 мм;
• арматура 10 мм;
• полотно, чтобы изготовить створки;
• автоматический привод.

Конструкция автоматического привода несложная, сделать ее можно самостоятельно, также подобное устройство можно найти на рынке, зная, какая будет ширина, высота будущего гаража, а также примерный список материалов, которые потребуются.

Несложно также высчитать ориентировочную сумму денег, которая будет необходима для реализации проекта. В процессе работ сумма может корректироваться, но если план составлен правильно, то она будет незначительной (не более 10%).

Из инструментов для монтажа ворот потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• двухметровый уровень;
• водяной уровень;
• разводные ключи.

Можно взять готовые чертежи, это значительно сократит расходы на разработку собственного проекта. Есть различные план-схемы, в том числе от известных во всем мире производителей.

В последнее время пользуются большим спросом ворота с калиткой, а также автоматические подъемные ворота. Комплекты и фурнитуру к автоматическим воротам можно купить в интернет- или обычном магазине
. Регулировка блока управления не представляет никакой сложности, ее можно провести самостоятельно.

Следует при покупке обратить пристальное внимание на такие детали:

1. Направляющие должны иметь такое же сечение, как в чертеже. Важен также промежуток между подшипниками и направляющими, он тоже должен соответствовать стандартам.
2. Важно обращать внимание на шарнирные соединения. Все узлы конструкции должны свободно двигаться в точке перехода от вертикального направления открывания на горизонтальное.

В точках сгибов сегмента полотна непременно присутствует защитный уплотнитель. Он выполняет несколько полезных функций:

• обеспечивает целостность ворот;
• предохраняет от попадания в зазор пальцев или краев одежды.

Внизу ворот следует прикрепить синтетический уплотнитель, чтобы полотно не примерзало
. Важно рассчитать толщину панелей, она должна быть оптимальной.

Если возникла потребность поставить электрическую лебедку, следует правильно рассчитать:

• необходимое усилие;
• мощность электродвигателя;
• передаточное число редуктора.

Следует обратить пристальное внимание на замки и ручки, они должны быть качественные
. Пульт управления также должен быть герметичным и выдерживать механические нагрузки.

Въездные подъемные ворота можно сделать самостоятельно, при этом сэкономить существенную сумму, но при этом рекомендуется следовать всем технологическим предписаниям. У рулонных ворот толщина полос должна быть не меньше двух сантиметров. Ширина таких ворот допустима не более пяти метров
.

Оптимальную высоту проема следует делать больше на 30 сантиметров верхней точки крыши авто
. Притолока и заплечники располагаются в одной плоскости. Притолока может быть величиной от 30 до 50 см, заплечники – более 10 см.

Для внешней обшивки иногда используют алюминий. Вес этого металла в три раза меньше, чем железа, нагрузка на привод будет заметно меньше. Стальные листы имеет смысл использовать, где большая интенсивная проходимость автотранспорта
. В сэндвич-панелях позволительно использовать специальные металлические профили, которые не поддаются взлому. Стальные детали не должны быть толщиной меньше двух миллиметров, их следует покрывать цинком.

Автоматику лучше приобретать от известного производителя, так как сделать собственными руками подобный узел сложно. Привод, пульт управления, кодовый замок – все это лучше покупать у одного производителя, иначе есть риск несовместимости узлов. Привод рекомендуется приобретать большей мощности
, в противном случае увеличивается риск его поломки. Следует внимательно изучить маркировки подшипников. На них проставляют вес, который способна выдержать данная деталь.

Торсионный барабан должен быть сделан обязательно из высокопрочного алюминия. Следует укрепить металлическими уголками притолоки и пристенки, а также сам проем. Перепад уровня пола в гараже допустим не более 5 мм
. В краях проема монтируются шины, они заходят под перекрытие. По данным узлам будут перемещаться секции.

Во время работы следует соблюдать технику безопасности, использовать очки, перчатки, строительные каски.

Размеры проема замеряются в нескольких точках по ширине и высоте, по первому параметру берется обычно максимальное значение, а по высоте – минимальное. Размер рамы соответствует параметрам проема. Если понадобится соединить детали кронштейнами, то профили запиливаются под углом в 90 градусов.

Перфорированные профили укрепляются в обязательном порядке планками
. При таких обстоятельствах перемычки и направляющие подрезаются таким образом, чтобы оставался небольшой кончик, он потребуется для фиксации деталей.

Рама выставляется с применением отвеса. После того, как конструкция соответствует необходимому уровню, она закрепляется. Вертикальные направляющие фиксируются с применением кронштейнов. Разумно использовать мобильную фиксацию, чтобы деталь можно было скорректировать в нужном положении. Горизонтальные направляющие вставляют в угловые закладные и фиксируют.

Чтобы размеры упаковки были меньше, вертикальные рейки разделяют иногда надвое
. Детали между собой соединяют с помощью уголка. В месте монтажа угловой рейкой не должно быть перепадов между металлопрофилем
, в противном случае возможно заклинивание роликов.

Есть два типа узлов для балансировки:

1. торсионный вал;
2. пружина для натяжения.

Работают они по одному и тому же принципу, только место расположения у них разное.

Автоматический механизм с навальным приводом имеет большую мощность, он может работать с тяжелыми воротами. Автоматика в этом случае снабжается цепным механизмом.

Для подъемного узла позволительно использовать сигнализацию для авто. Приводом может послужить реверсная лебедка
. Она работает от сети 220 вольт и поднять ворота в 125 кг она в состоянии.

Внешняя покраска ворот может быть довольно простой. Например, монохромный серый колер очень подходит для такого рода конструкций.

Следует делать ворота минимально возможных размеров
. Компактные створки более устойчивы, отчего заметно уменьшается возможность блокировки.

Монтаж

Перед монтажом ворот необходимо провести косметический ремонт гаража – выровнять поверхность стен и потолка, чтобы направляющие не имели каких-либо отклонений.

Рама должна входить на пару сантиметров в пол, при этом большого значения не имеет, самодельные это будут ворота или заводского изготовления. Бетонную заливку стяжки можно делать, когда она будет закреплена вертикально.

После компоновки щита его тестируют: ставят на готовые складные направляющие и проверяют работу.

Окончание работ венчается монтажом фурнитуры:

• ручки;
• замки;
• щеколды.

Правильная установка фурнитуры очень важна, от нее во многом зависит, насколько долго будут служить ворота. Часто ручки делают как с внешней стороны
, так и с внутренней, что повышает функциональные возможности дверей.

Всю эту работу можно сделать самому, в том числе правильно отрегулировать механизм подъема. Если ворота приобретены в магазине, то рекомендуется внимательно изучить информацию, которую можно найти в инструкции.

При наличии в полотне ворот калитки обязательно следует ставить щеколду
. Нелишними будут и замки, если гараж находится не на территории домовладения.

Внешняя отделка – это грунтовка и покраска. Ее этапы можно разделить следующим образом:

• подготовка и сбор рамы;
• установка роликов;
• монтаж створки;
• монтаж фурнитуры.

Рама принимает на себя львиную долю всех нагрузок, поэтому ее надо делать в первую очередь. Бруски стоят недорого, рама из брусков может равноценно заменить раму металлическую. Это будет экономичный вариант, но если все делать правильно, то принцип работы и прочность конструкции не пострадают.

Делается это следующим образом:

• Плоскость, на которой происходит монтаж, должна быть идеально ровной. Чтобы не возникало перекосов, на нее кладутся подготовленные бруски.
• В точках соединения используются металлические уголки, которые крепятся саморезами.
• Нижняя часть бруса погружается в пол не менее чем на два сантиметра.
• После завершения монтажных работ начинается тестирование. Коробка помещается в проем ворот, проверяется с помощью уровня (по вертикали и горизонтали) положение конструкции.

Если вопросов не возникает, то рама закрепляется арматурой, ее длина может быть сантиметров 25
. На один погонный метр приходится одно подобное крепление.

Затем в районе потолка параллельно горизонту ставятся направляющие. Завершив установку рамы, можно монтировать крепления для роликов.

Рельс закрепляются болтами диаметром в 1 см. Важно отметить, что в процессе монтажа постоянно следует применять уровень. По краям рельса монтируются в пазах фиксаторы, которые позволяют контролировать движение ворот.

Полотно может изготавливаться из самых разных материалов. Часто ворота обшивают прочным пластиком или листами нержавейки
. Утеплитель, который находится между листами, эффективно снижает теплопотери.

Автоматика в подъемных воротах не может работать без подключения хорошего двигателя. Благодаря его работе происходит оперативное открывание и закрывание ворот. Автоматические механизмы должны иметь механизмы самоблокировки, которые не позволят открыть ворота, если отсутствует электропитание. Такие устройства достаточно прочны и надежны.

Удачные примеры и варианты

На рынке присутствует несколько моделей ворот, которые качественно сделаны и стоят недорого. Рекомендуется пристальное внимание обратить на автоматические уличные ворота «Alutech Classic»
, предназначенные для гаража высотой до 3100 мм и шириной до 6100 мм. Самая большая площадь перекрываемого проема составляет 17,9 квадратных метров
. Торсионные пружины рассчитаны на 25 000 циклов.

Секционные быстроподъемные конструкции, в которых рама сделана из экстрадированных алюминиевых профилей, бывают с двойными акриловыми вставками – это лучший выбор для частных домовладений.

Изделия Alutech производства Республики Беларусь обладают такими преимуществами:

• приятный внешний вид;
• простой принцип действия;
• качество и надежность в работе;
• нарушение работы пружины не грозит падением полотна;
• все детали хорошо подогнаны;
• ворота можно поставить в любой проем на улице.

Автоматические ворота «Alutech Classic» имеют толщину панелей 4,5 см. Ворота работают бесшумно. Они безопасные и стоят недорого, но, тем не менее, по качеству изготовления их можно назвать элитными.

Присутствует защита от попадания влаги по всему периметру благодаря уплотнителям из специального EPDM эластичного материала, который сохраняет свои свойства даже при температуре -30 градусов по Цельсию.

Есть встроенная калитка (высота 1970 мм, ширина 925 мм), которая позволяет входить в помещение, не открывая главную створку. Также имеется блок для ручного подъема.

Более подробно о конструкции подъемных гаражных ворот рассказывается в следующем видео.

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Ворота для гаража должны быть не только удобными, но и надёжными. Среди всех типов конструкций больше всего для гаражного помещения подходят подъёмные ворота. Их не так сложно создать своими руками.

• секционные;
• подъёмно-поворотные;
• рулонные.

Каждый вид имеет свои достоинства и недостатки.

Секционная конструкция

Достаточно популярными являются ворота с секциями.

Секционные ворота с полотном из сэндвич-панелей

Они могут использоваться в проёмах любого типа. Конструкция состоит из горизонтальных панелей, которые соединяются друг с другом петлями. В процессе открывания панели будут двигаться по вертикали вверх, после чего вдоль потолка по горизонтали. Завалы снега не являются препятствием для таких ворот, так как они не открываются наружу. Конструкция позволяет экономить свободное пространство перед гаражным помещением.

В секционной конструкции хорошо выполнена герметизация, поэтому их принято считать тёплыми. Список основных преимуществ:

• бесшумное и лёгкое открытие;
• можно изготовить конструкцию любых размеров;
• хорошее утепление;
• разнообразный дизайн;
• высокая безопасность.

Недостатки:

• высокая стоимость;
• необходимость периодического обслуживания.

Список деталей, из которых состоит секционная конструкция, можно увидеть на рисунке:

Элементы, из которых состоит конструкция секционных ворот

Передвижение секций происходит благодаря барабанам и тросикам, которые уравновешиваются пружинным устройством. Вдоль каркаса и под потолком размещаются направляющие, по которым перемещаются щиты с опорой на ролики.

Ворота с секциями могут быть следующих размеров:

• высота — 200–600 см;
• длина — до 500 см;
• ширина секции — 35–60 см.

Рекомендуется монтировать ворота минимально возможных размеров. Компактная конструкция работает стабильнее, при этом минимизируется вероятность блокировки. Следует знать, что модули с большим весом могут застопориться в направляющих.

Модули выполняются по принципу сэндвич-панели. Толщина материала — от 20 до 50 мм. Внутри модуля прокладывается утеплительный материал, который не впитывает влагу. Между секциями прокладывается пробковый материал, который сможет обеспечить плотное прилегание элементов друг к другу. В нижнюю панель должен быть вмонтирован эластичный уплотнитель, чтобы зимой секция не примерзала к напольному основанию.

Ворота подобного типа можно оснастить электрическим приводом с возможностью механического управления в случае отключения электричества. Мотор нужно устанавливать на среднем рельсе.

Подъёмно-поворотная конструкция

Подъёмно-поворотные ворота можно использовать в частных гаражах или промышленных помещениях.

Подъёмно-поворотные ворота состоят из цельного каркаса, поднимающегося вверх

Конструкция содержит направляющие ролики, которые помогают створке-щитку двигаться в вертикальном или горизонтальном направлении. В открытом положении конструкция располагается вертикально над потолком, не мешает и не занимает пространство перед гаражным помещением.

Ведущим элементом является рама, которая изготавливается из стальных профильных труб. Конструкция предусматривает монтаж специальных пружин для компенсации, которые свободны в открытом положении и растянуты в закрытом.

Конструкция бывает таких типов:

Основные преимущества подъёмно-поворотных ворот:

• подходят для двойных гаражей;
• вручную их легко открыть;
• защита от коррозии;
• высокая стойкость к взлому.

Недостатки:

• возможность монтажа исключительно в прямоугольный проём;
• после установки между каркасом и щитком могут появиться зазоры, которые следует заполнить уплотняющим материалом;
• в открытом положении ворота уменьшают высоту проёма;
• ограниченный вес конструкции из-за пружин;
• полотно цельное, поэтому не получится выполнить ремонт отдельных частей.

Схему таких ворот можно увидеть на рисунке:

Элементы, из которых состоят подъёмно-поворотные ворота

Конструкция изготовлена из оцинкованного металла и окрашена порошковой краской, поэтому она не подвергается коррозии.

Рулонная конструкция

Рулонные ворота появились на рынке недавно. Они состоят из металлических полос, которые объединены в гибкое полотно. В процессе открытия полотно сворачивается, наматываясь на вал. Это даёт возможность подъезжать вплотную к гаражу. Толщина полос должна быть менее 25 мм. Поэтому они не подходят для гаражей с высоким проёмом. Максимальная ширина ворот — 5 м.

Конструкция может быть оснащена смотровым или вентиляционным профилем, а также системой автоматического управления.

Схема рулонных ворот изображена на рисунке:

Элементы, из которых состоят рулонные ворота

Выбирать вид конструкции нужно исходя из потребностей.

Подготовка к постройке секционной конструкции

Набор для монтажа ворот подобного типа состоит из таких деталей:

• сэндвич-панели;
• направляющие планки;
• уплотнители;
• петли;
• цепной привод;
• пружина для натяжения;
• барабан;
• кронштейн для опоры.

Схему установки конструкции можно увидеть на рисунке:

Схема установки секционных ворот

Чтобы определить оптимальные размеры ворот, нужно выполнить замеры проёма. Важно учитывать такие требования:

1. Высота проёма (H) – это свободная площадь для въезда транспортного средства. Значение зависит от типа автомобиля. Если в гараж будет заезжать транспорт высотой 2 м, то оптимальная высота проёма — 2,3 м. После установки останется 2,1 м свободного пространства.
2. Притолока (L) и заплечники (b1 и b2) размещаются в одной плоскости. Рекомендуемая величина притолока — 35–55 см, заплечников — более 8 см.
3. Понадобится измерить ширину проёма (В) и добавить к полученному значению 4 см (по 2 см с каждой стороны).
4. Глубина помещения (L) должна быть больше высоты конструкции.

Необходимые замеры для расчёта габаритов ворот

После выполнения замеров понадобится можно будет составить чертёж.

Прежде всего стоит обратить внимание на конструкцию панелей, из которых состоит полотно. В качестве материала для внешней обшивки может быть использована сталь или алюминий. Алюминивое изделие имеет небольшой вес, в связи с чем уменьшается общий вес полотна. В таком случае понадобится привод меньшей мощности. Преимущество стали в том, что материал является прочным и подходит для монтажа в гаражах, которые интенсивно используются.

Важно обратить внимание на толщину стен и тип профиля. Рекомендуется использовать сэндвич-панель со специальным взломостойким металлопрофилем.

Специальный профиль для защиты ворот от взлома

Характеристики теплоизоляции будут зависеть от типа применяемого наполнителя и его толщины. Рекомендуемая толщина — более 40 мм. Не рекомендуется применять панель с замкнутым контуром в регионах с холодным климатом, так как будут образовываться мостики холода.

Следующий элемент — направляющие. Рекомендуется использовать стальные детали толщиной более 2 мм. Элементы должны быть покрыты цинком. Это позволит защитить конструкцию от коррозии. Важна конструкция роликов — детали с подшипниками способны обеспечить не только плавное открытие ворот, но и имеют больший срок службы.

Использование заводской автоматики существенно упрощает установку и настройку конструкции.
Пульт, замок с кодовым механизмом и другие элементы должны быть того же производителя, что и привод конструкции. В противном случае, есть риск того, что детали не совместимы между собой.

Привод должен обладать достаточной мощностью, иначе он быстро выйдет из строя. При выборе важно учесть размеры и вес секций. Маркировка, которой оснащаются ролики и амортизаторы, позволит определить, какой максимальный вес способны выдержать детали.

Торсионный барабан должен быть сделан из прочного сплава алюминия. Направляющие должны изготовлены из стали.

Список материалов и инструментов

• сэндвич-панели;
• направляющие планки;
• петли;
• цепной привод;
• кронштейны;
• торсионная пружина;
• барабан;
• дополнительные принадлежности (замки, ручки и другие детали).

Инструменты, которые будут необходимы:

• строительный уровень;
• шуруповёрт;
• электродрель;
• рулетка;
• перфоратор;
• карандаш;
• молоток;
• пассатижи.

Количество материалов зависит от габаритов ворот. Конструкция стандартных размеров чаще всего состоит из 4

В большинстве случаев гаражные ворота делают из 4 или 5 секций

секций. Длина направляющей рейки зависит от ширины ворот.

Пошаговая инструкция по сооружению и монтажу секционных ворот

Прежде всего понадобится подготовить и укрепить дверной проём. Он должен быть расположен в одной плоскости со стенками. Последовательность действий по подготовке проёма:

На этом этапе нужно убедиться в прочности покрытия пола. Также важно проверить его расположение по горизонтали при помощи строительного уровня. Максимальный перепад составляет 1 мм.

Ворота подобного типа состоят из секций, которые соединяются петлями.

Секции между собой крепятся с помощью петель

В крайних частях проёма прикрепляются шины, которые должны заходить под перекрытие. По данным деталям будут двигаться секции.

При монтаже ворот подобного типа нужно придерживаться таких правил:

1. В процессе работы нужно использовать составленный чертёж.
2. Допускается использование только качественных материалов.
3. Очень важно с точностью определить размеры.
4. Все детали должны размещаться с точностью до 1 мм, поэтому не нужно спешить.

Монтаж ворот с секциями не получится выполнить в одиночку. Обязательно нужны помощники. Важно помнить об осторожности.
Все работы нужно выполнять в шлеме и перчатках. Глаза также должны быть защищены.

Прежде всего понадобится выполнить разметку, чтобы определить места фиксации несущих деталей. Если габариты элементов окажутся больше, проём следует расширить. Габариты проёма надо замерить в нескольких местах по ширине и высоте. По ширине надо взять максимально возможное значение, а по высоте — минимальное.

На поверхности нужно разместить 2 направляющих планки параллельно друг другу. Детали следует скрепить С-профилем внизу и ригельной рейкой вверху.

Процесс фиксации деталей с помощью С-профиля

Внутренний размер рамы должен соответствовать параметрам проёма. Если детали планируется соединять кронштейнами, то профили нужно запилить под прямым углом.

Если в планах использование перфорированных профилей, то их следует скреплять специальными планками. В этом случае перемычку и направляющие нужно подрезать так, чтобы образовался маленький «язычок». Это нужно для болтовой фиксации элементов.

Процесс сборки рамы секционных ворот

Собранная рама выставляется по уровню. На поверхности рекомендуется заранее разместить опорную планку. Это может быть, к примеру, С-профиль. Следует проверить правильность его расположения по горизонтали, после чего перенести соответствующие метки на проём. Нижние торцевые части рамы надо будет выставить по данным меткам.

После этого нужно приложить раму к стенам и потолку и выставить строго вертикально по отвесу. После того как рама будет выровнена, конструкцию надо зафиксировать крепежными деталями.

Крепление рамы к стенам и потолку

Выбор крепежа зависит от поверхности стен и потолка.

Монтаж направляющих реек

Вертикальные направляющие можно крепить к стенкам путём прямой фиксации или при помощи стандартных кронштейнов. Рекомендуется использовать корректируемый способ фиксации: анкерные болты или самонарезающие винты со сверлящими головками. Последовательность действий:

На следующем этапе понадобится временно закрепить дуговые направляющие.

Фиксация дуговых направляющих с помощью болтов

Они скрепляются с вертикальными стойками при помощи болтов. Дополнительно можно использовать ответные и фиксирующие рейки или шайбы особой формы. Прямая направляющая монтируется в дуговую. Если на заводе была произведена временная сборка, то скреплять детали не нужно.

Горизонтальные направляющие нужно вставить в угловые и зафиксировать. Чтобы уменьшить размеры упаковки, в некоторых случаях вертикальные рейки делят на две части. В этом случае детали скрепляются с помощью использования прямого коннектора. В процессе скрепления следует следить за тем, чтобы в местах фиксации с угловой рейкой не появлялось порогов или провалов между полками металлопрофиля. Это может повлечь за собой заклинивание роликов.

На ослабленной фиксации болтами горизонтальные рейки придерживаются С-профилем. Это нужно делать в процессе переноса соединительной рейки с нижней части ворот в крайнюю часть направляющих. После этого потребуется устранить перекос. Для этого понадобится выровнять диагонали прямоугольника, который образовался под потолочной конструкцией. После того как будет выполнено выравнивание, надо затянуть крепеж в местах фиксации направляющих и зафиксировать их к потолку с помощью использования кронштейнов в форме буквы L.

Крепление направляющих к потолку осуществляется с помощью кронштейнов

Устройство приводной системы

Существует 2 варианта механизма для балансировки — торсионный вал и пружина для натяжения. Принцип их функционирования практически ничем не отличается, разница только в расположении деталей.

Торсионный вал понадобится закрепить в верхней части проёма.

Торсионный вал секционных ворот

Конструкция включает в себя несколько пружин и шкивов для натяжения для разных частей проёма. На шкивах закрепляется трос, который будет опускаться до крайней секции ворот. Внизу есть коуш, он закрепляется на штифте или в петлях.

Важно уделить особое внимание сборке вала. Чаще всего процесс заключается в регулировке по ширине проёма и фиксации двух частей при помощи фланца. После монтажа нижней секции и фиксации к ней троса привода понадобится выбрать слабину муфтой для регулировки и сильно затянуть регулировочные болты.

Пружинный натяжитель устанавливается достаточно просто.

Монтаж пружинного натяжителя для секционных ворот

Деталь фиксируется в местах монтажа направляющих по вертикали. Довольно часто сборка механизма производится на заводе. Трос крепится к нижней секции так же, как и торсионный вал. Разница заключается в регулировке. Понадобится отпустить хомут для троса, вытянуть слабину, после чего ещё раз закрепить болты.

Завершающую регулировку следует производить после полной сборки ворот. Основание не должно падать или подниматься. В любом положении в процессе открывания секции не должны своевольно передвигаться.

Регулировка производится таким образом:

1. Если секция начнет опускаться, то понадобится усилить натяжение вала.
2. Натяжитель в виде пружины следует растянуть. Сделать это можно путём перемещения фиксатора в новое положение по перфорации.

Если действия выполнены правильно, то полотно будет расположено на уровне, до которого его приподнимали.

Установка полотна ворот

Монтаж секций является простейшим этапом сборки конструкции. Одну за другой их нужно устанавливать между направляющими, после чего на торцевых частях нужно закрепить болтами роликовые опоры. Довольно часто вспомогательные накладки из стали устанавливаются производителем. В таком случае останется лишь прикрепить к ним болтами маленькие кронштейны. При монтаже нужно использовать 2 комплекта крепежа — для правой и левой стороны.

Процесс установки полотна секционных ворот

Друг с другом секции следует скреплять накладными петлями. В качестве крепежных деталей нужно использовать саморезы для сэндвич-панелей. После этого понадобится выполнить регулировку роликов. Сделать это можно так:

1. Секцию нужно прижать к уплотнителю.
2. После этого надо выставить две верхние направляющие роликов, которые задают движение на повороте в процессе открывания.

В конце понадобится закрыть гараж и выключить свет. Ворота проверяются на наличие щелей. Зазоры могут быть между рейками и стенками.

Щели нужно заполнить монтажной пеной

Вопрос автоматики и привода

Есть несколько вариантов автоматизации ворот с секциями:

Автоматика устанавливается таким образом:

1. Первым делом конструкцию ворот надо проверить на щели.
2. Выполняется сборка направляющего привода согласно инструкции.
3. Направляющая балка крепится в центральной части потолка.
4. В задней части направляющей в потолок монтируются кронштейны при помощи дюбелей.
5. Производится монтаж привода.
6. Устанавливается рычаг. Одну часть нужно закрепить к створке, а другую — к цепи или тросу.
7. В конце следует выполнить прокладку электропроводки.
8. Проверяется работоспособность механизмов.

При покупке привода надо обращать внимание на его параметры и материалы изготовления.

Видео: секционные ворота своими руками

Строим поворотную конструкцию: чертежи и эскизы

Облегчить задачу составления схемы могут готовые проекты, в которые можно внести несущественные изменения. Чтобы составить чертёж, первым делом надо определить ширину и высоту. Ориентироваться нужно на размеры автомобиля. При его въезде с каждой стороны должно оставаться примерно по 30 см. Максимальная ширина конструкции — 5 м. Оптимальная ширина — 2,5–3 м.

Расстояние от перпендикулярной стенки до рамы ворот должно быть минимум 80 см. Высота также определяется размерами автомобиля. Чаще всего изготавливается конструкция высотой 2–2,2 м.

На схеме рекомендуется указать все размеры конструкции и используемых деталей. Конструкция должна быть на 10 см больше длины проёма. Это позволит исключить образование зазоров. Каркас может быть изготовлен из стали или дерева. Его размеры зависят от габаритов проёма.

Пример чертежа подъёмно-поворотных ворот с обозначением размеров конструкции

Если на данном этапе возникают трудности, рекомендуется обратиться к специалисту или использовать готовый проект.

Конструкция может быть двух типов:

1. Классическая. В данном случае используются направляющие горизонтальные планки. Полотно будет втягиваться в гаражное помещение и скользить по данным деталям. Недостатком механизма является то, что от скольжения будет издаваться шум. Помимо того, направляющие планки могут мешать работать в закрытом помещении.
2. Z-система без направляющих реек. К достоинствам можно отнести простоту монтажа и бесшумную работу. Недостаток заключается в том, что самостоятельно сложно задать кривую, по которой передвигаются ворота.

Выбирать нужно исходя из личных предпочтений. При составлении чертежа нужно замерить проём и нанести его на лист бумаги.

На чертеже нужно обозначить, каким образом будут открываться ворота и сколько это займет места

Важно продумать, как будет двигаться полотно, сколько места ему потребуется, насколько оно будет выходить за границы гаражного помещения.

Для изготовления рамы следует использовать железный уголок 65 мм. Также будут необходимы уголки 40 мм и 35 мм. Для каркаса и створок подходит металлопрофиль 50 мм. Детали нужно будет обшить листовым металлом. Рекомендуемая толщина — 3 мм. Наружные петли должны быть усиленными.

В качестве термоизоляции лучше всего использовать пенопласт. Внешняя отделка может быть произведена с помощью пластиковых или деревянных панелей, металлических листов или профнастила. Если планируется использовать металлические листы, то их нужно защитить специальным покрытием.

Оптимальный диаметр пружины — 30 мм. Чтобы гараж имел более эстетичный внешний вид, полотно покрывается декоративными планками из дерева или пластика.

Материалы и инструменты

Понадобится подготовить такие элементы:

• швеллер 40х80 мм;
• металлический уголок толщиной 4 мм;
• 2 бруса из дерева сечением 100х100 мм и 80х120 мм или металлический профиль;
• стальной прут диаметром 8 мм;
• пружины диаметром 30 мм;
• 2 подвижных кронштейна;
• самонарезающие винты;
• анкерные болты;
• трос или цепь;
• пенопласт;
• материал для обшивки (металлические листы или профнастил);
• ролики.

Список необходимых инструментов:

• сварочное устройство;
• машинка для шлифования;
• электрический лобзик;
• электродрель;
• шуруповёрт;
• молоток;
• отвёртки;
• строительный уровень;
• рулетка;
• маркер;
• гаечные ключи.

Расчёт материалов производится с учётом данных, которые представлены на чертеже.

Данные для расчёта необходимого количества материалов

Необходимо ориентироваться на размеры конструкции. Ширина профиля определяется шириной полотна.

Пошаговая инструкция по возведению подъёмно-поворотных ворот своими руками

Чтобы соорудить ворота, которые при открытии уходят к потолку, понадобится выполнить такие действия:

1. Прежде всего необходимо подготовить проём. Для этого надо вставить в напольное основание на глубину 2 см вертикальные опоры. В качестве деталей можно использовать отрезки брусков 80х120 мм. Элементы фиксируются анкерными болтами.
2. После этого выполняется сборка рамы. На расстоянии, соответствующем длине ворот, нужно смонтировать горизонтальную рейку так, чтобы она располагалась параллельно перемычке проёма.
3. Из 4 железных уголков понадобится сварить 2 рейки, по которым будут перемещаться ролики, которые прикрепляются к створке. Они фиксируются саморезами и железной фурнитурой к рейкам, которые размещены в верхней части. Периодически надо проверять надёжность фиксации деталей.
4. После этого изготавливается каркас полотна. Для этого надо скрепить с помощью сварочного устройства железные профили, скрепить их друг с другом и присоединить к готовому коробу несколько диагональных планок. Каркас в собранном виде напоминает 6 квадратов, скреплённых между собой.

   Рама подъёмно-поворотных ворот состоит из 6-ти квадратов

5. В верхней части рамы углы следует оснастить роликами.
6. Каркас ворот нужно обшить материалом, который защищён от коррозии. Для фиксации следует использовать самонарезающие винты.
7. Вертикальные опорные рейки следует снабдить подвижными кронштейнами. На детали надо установить швеллеры.

   Ворота нужно оснастить механизмом передвижения створок

8. К установленным кронштейнам прикрепить пружины.

В конце на сооружённую раму понадобится навесить полотно. Чтобы защитить гараж от воров, конструкцию надо оборудовать надёжным замком и защёлкой. По желанию ворота можно утеплить — для этого будет необходим пенопласт.

Утепление гаражных ворот

Предварительно понадобится обработать все щели между каркасом и основанием монтажной пеной. Это позволит уберечь гаражное помещение от потерь тепла через ворота. Далее нужно обработать створки грунтовкой или эмалью, которая способна защитить от ржавчины. После высыхания покрытия можно будет выполнить теплоизоляцию ворот.

Ворота можно изнутри утеплить пенопластом

Пенопласт устанавливается на металлическое основание или просовывается между лагами каркаса. Если планируется использовать первый вариант, то понадобится лишь приклеить материал к створкам. Если выбран второй метод, сначала надо будет создать каркас из дерева, после чего произвести монтаж материала.

Чтобы открывание и закрывание ворот осуществлялось без проблем, конструкцию следует отрегулировать. Для этого понадобится натянуть пружину. Сделать это можно путём закручивания гайки. Если проблема не решена, нужно изменить место крепления данной детали. Ворота будут легко подниматься, если снаружи на расстоянии максимум 1 м от почвы оснастить их ручкой.

Вопрос автоматики

В качестве автоматического подъёмного механизма может использоваться сигнализация для автомобиля. Для привода подходит реверсная самоблокирующаяся лебёдка, которая работает от электросети 220 В и имеет тяговое усилие минимум в 120 кг.

Автоматика должна будет поднимать ворота вверх, к потолку. Основным недостатком такой конструкции является её высокая стоимость. Автоматический привод в данном случае монтируется на потолке и поднимает полотно при помощи троса, одна часть которого закрепляется к створке, а другая — к электроприводу.

Схема расположения автоматики для подъёмных ворот

Трос размещается в металлопрофиле, который фиксируется в подвесном состоянии на кронштейнах к потолочной конструкции.

Ещё один вариант — использование гидравлического привода. 2 привода надо зафиксировать с двух сторон с внутренней стороны основания.

Добавить комментарий

Такой вариант и тип ворот будет оптимальным для самостоятельного изготовления. Для этого не потребуется много времени, или же какие-то специализированные навыки. По сути, чтобы сделать ворота своими руками, вам потребуется:

• сварочный аппарат;
• металлический профиль;
• ролики;
• сам щит для ворот.

Основы работ

Для начала, следует закончить любые работы внутри гаража. Особенность конструкции подразумевает, что попадающая пыль в направляющие, или на ролики, может помешать нормальному функционированию, сбоям в работе. Опять же, пол следует заканчивать уже после монтажа ворот, так как они (рама) должны уходить вглубь на, минимум, 2 см. Стены, проем гаража должны быть ровными, чтобы направляющие можно было легко установить.

Следующим этапом будет произведение замеров проема. Именно так вы сможете определить, какой высоты нужны направляющие, каких размеров будет щит. На рис. 1 приведен пример, какие размеры вам понадобятся.

Изготовление рамы

Следующее действие, которое следует предпринять – это изготовление рамы, основы ворот. Здесь несколько вариантов, предлагающихся для использования:

• можно использовать стальную конструкцию;
• можно использовать деревянные бруски.

Окончательный выбор — за вами, но все же, металл будет более надежным. Как только рама будет сварена, ее следует примерить в проеме, чтобы исключить различные ошибки, или же просчеты. Если рама стоит ровно, вы проверили ее положение и по горизонтали, и по вертикали, ее стоит закрепить хотя бы на анкерах. Ваша рама должна выглядеть следующим образом:

Если у вас будут зазоры между стеной и рамой, щели следует задуть строительной пеной, а затем закрепите горизонтальные направляющие, которые должны находиться у вас под потолком.

После того, как вы установите раму, следует приварить к направляющим кронштейны для роликов и установить сами ролики. Верхние кронштейны с роликами следует устанавливать чуть дальше, вперед. Это обеспечит нормальную работу – ворота не будут цепляться.

Изображение ниже предлагает вам в деталях рассмотреть, как должна выглядеть ваша рама со стороны.

Выбор и создание щита для ворот

Так как именно он будет находиться на улице, следует сделать щит наиболее устойчивым к различным климатическим условиям. Изготавливается щит из любых подручных материалов. Это могут быть:

• деревянные бруски, оббитые металлом извне;
• можно использовать цельный лист металла;
• можно сделать раму из нескольких стальных профилей, с минимальными расстояниями друг от друга, а затем обшить кусками металла.

Опять же, вам никто не запрещает использовать в качестве финишного материала, скажем, пластик. В таком случае внешний вид ваших ворот будет эстетичен. Тем более, цвет пластика предлагается в широчайшем диапазоне.

На рисунке ниже, вы можете увидеть готовые варианты. В первом случае используется цельный металлический лист, во втором — представлен щит, обшитый металлом.

При изготовлении щита есть и несколько маленьких хитростей, которые будут актуальными для любого хозяина.

Во-первых, вы можете оббить свои ворота специальными материалами, которые помогут сохранить тепло в помещении даже в мороз. Подобные материалы найти будет достаточно легко. А оббить ими ворота не составит труда и не отнимет время.

Во-вторых, стоит дать еще один полезный совет. Чтобы лишний раз не задействовать всю конструкцию ворот, не открывать их полностью, в щите можно сделать калитку, через которую владелец сможет зайти. На рисунке ниже, можно увидеть пример такого решения.

Многие делают в воротах окна. В таком случае у вас также есть два варианта решения. Вы можете вырезать в полотне отверстие и самостоятельно его заделать стеклом, или пластиком, или же можно купить в специализированном магазине уже готовое окно для ворот.

Закончив все работы, готовый щит следует поместить в полозья и проверить работоспособность конструкции. Далее, установите (приварите) пружины. Именно они обеспечат плавное открытие/закрытие ворот, кроме того, облегчат этот процесс.

На фото ниже вы сможете увидеть готовую конструкцию, как она должна выглядеть снаружи гаража и внутри.

Установка дополнительных деталей

К таковым можно отнести:

• ручки для открытия;
• щеколды для фиксации ворот;
• замки и дужки.

Ручки стоит делать в нижней части полотна, причем, как с внутренней, так и с внешней стороны. Такой подход позволит вам легко закрывать и открывать ворота, не цепляться за края пальцами. А в холодное время года это будет весьма проблематично.

Щеколды стоит устанавливать с внутренней стороны полотна. Так, в случае если вы сделали калитку, открыть ворота можно будет только изнутри. Это полностью обезопасит ваш гараж. Если же гараж пристроен к дому, в гараж есть вход с жилой части, то покупка и монтаж щеколд и задвижек так же можно назвать оптимальным решением.

Если гараж является отдельно стоящим строением, то закрыть его стоит на специальные замки. Или же, можно купить обычные, навесные, предварительно сделав на полотне и на вертикальной раме (на ее стороне, выходящей на улицу, наружу) дужки.

По сути, это будет конечный этап самостоятельного монтажа и создания подъемно-поворотных ворот своими руками. Вам останется лишь покрасить раму и щит в желаемый цвет, или же, как говорилось выше, заняться обивкой щита теплоизоляционными материалами или звукоизоляционными.

Но, это далеко не все работы, которые можно проделать. Есть альтернативные варианты в механизме, а также модификация уже имеющихся ворот.

В частности, можно установить систему противовесов. Для этого вам понадобится лебедка и тросы. В этом случае можно достичь большей плавности хода, а также это открывает большие возможности для модификаций.

Основа безопасной эксплуатации

В процессе работы над воротами, закончив основное, проверив работоспособность конструкции, стоит позаботиться о безопасности. Нужно сделать стопоры, которые не позволят полотну уйти с направляющих. Это очень важный момент, который сможет уберечь вас от травм.

Автоматизация ворот

В большинстве случаев, подъемные ворота, которые создаются своими руками, открываются и закрываются вручную. Это просто и надежно. Но, на современном рынке предлагается широкий ассортимент всевозможных приводов, которые можно установить на ваши ворота. В этом случае, открыть или закрыть ворота можно лишь нажатием соответствующей клавиши.

Установить такую систему также будет достаточно просто. Привод вместе с необходимыми комплектующими продается в любом магазине, специализирующемся на продаже и монтаже ворот.

Опять же, можно сделать свои ворота открывающимися дистанционно. Это очень просто. Практически на всех приводах можно найти панель управления, а в инструкции вы найдете распиловку контактов. Все правильно подключить не станет проблемой – привести пример тут будет сложно, так как различные производители используют собственные стандарты. Но в любом случае, такую информацию можно найти в инструкции к приводу.

Установив привод, вы получите ворота, ничем не уступающие заводским, с возможностью дистанционного открытия, со всеми преимуществами и особенностями, но значительно дешевле. Окончательный вариант внешнего вида ворот, сделанных своими руками, можно увидеть ниже.

Следуя данному руководству, вы наверняка легко и просто сможете создать свои ворота. А увидеть результаты трудов других людей, так же задавшихся целью создать подъемные ворота своими руками, можно видео ниже.

Видео — Подъемные ворота своими руками чертежи и особенности сборки

16.07.2014

Хорошо оборудованный гараж – залог долговечного хранения автомобиля. Однако не все автолюбители знают, что определяющую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.

С этой точки зрения среди всех разновидностей конструкций выгодно выделяются подъемные гаражные ворота.

Такое изделие представляет собой цельную воротную створку, которая открывается благодаря подъемному механизму, задвигаясь под потолок. Его лавным преимуществом является экономия места и легкость в процессе эксплуатации. Подъемные ворота действительно удобны.

Теперь вы можете забыть о долгом и трудоемком отворении замков и створок распашных ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.

Еще одним немаловажным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное воротное полотно обладает большей герметичностью и теплоизоляцией, а если по контуру проема гараж обустроен хорошими уплотнителями, такие ворота станут просто незаменимыми.

Вдобавок ко всем этим плюсам конструкция ворот настолько проста, что ее сможет и установить в гараж человек, не обладающий глубокими познаниями в строительном деле.

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

• Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см.

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

• Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

• Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Мастерим врата самостоятельно

Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.

Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.

Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:

• строительный уровень и рулетка;
• металлические листы для формирования полотна створки;
• аппарат для сварки;
• электрическая ножовка по металлу;
• дюбеля и кронштейны;
• электродрель;
• металлические профили и уголки.

Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.

Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.

Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.

Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.

С двух краев полотна прикрепите пружинно-рычажные механизмы.

Установите рычажный кронштейн посередине верхней части створки.

В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.

Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.

Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.

.

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных гаражных ворот. Среди всех существующих вариантов особым удобством и эргономичностью отличаются традиционные подъемные ворота, эффектно уезжающие под потолок гаража во время открытия. При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Существует 2 основные разновидности подъемных гаражных ворот.

Ворота подъемно-секцион ного типа

Полотно подобных ворот состоит из ряда отдельных панелей, высота каждой из которых составляет порядка 50 см. Для изготовления панелей может использоваться сталь, древесина и пластмасса.

Для соединения панелей используются шарнирные петли. Ролики, муфты и прочие подвижные элементы изготавливаются из стали либо пластика, для изготовления направляющих применяются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (преимущественно пенополиуретаном), что позволяет сохранять дополнительное тепло внутри гаража.

Среди главных преимуществ подъемно-секцион ных ворот следует отметить следующие моменты:

• безопасность использования;
• простота и максимально удобство эксплуатации;
• неплохие прочностные характеристики.

Главным недостатком
этого подвида ворот является практически полное отсутствие возможности взлома и незаконного проникновения. Помимо этого, вы не сможете сделать такие ворота самостоятельно – это крайне сложно.

Единственный доступный вариант – купить заводской комплект и смонтировать ворота самостоятельно по инструкции.

Ворота подъемно-поворот ного типа

Подобную конструкцию можно собрать и установить самостоятельно. При открытии этих ворот поднимается сразу целая створка. За движение подвижной части отвечает система шарнирно-рычажко вого типа. Ворота характеризуются отличными прочностными характеристиками (итоговый показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательств злоумышленников.

Конструкцию можно собрать без использования направляющих и роликов. Благодаря этому полотно будет передвигаться бесшумно.

Для сборки такой конструкции не нужны узкие технические знания. Больших финансовых вложений данное мероприятие тоже не требует.

Достоинства и недостатки

Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинства

Главным преимуществом рассматриваемых систем является повышенная противовзломност ь. Единственный вариант попасть внутрь гаража – прорезать полотно. Подпилить раму и попасть внутрь без привлечения внимания практически невозможно.

Вторым важным преимуществом конструкции является длительный срок службы. Однако для того чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный металл высокого качества.

Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобными.

Недостатки

Среди основных недостатков подъемных ворот нужно отметить следующие положения:

• большой вес конструкции.
  Недостаток относительный – другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
• несколько увеличенный расход исходных материалов;

• некоторые неудобства при заезде в гараж.
  К примеру, вам нужно будет постоянно выходить из машины, не доехав до гаража примерно 1,5-2 м – без такого запаса ворота попросту не откроются.
• в открытом положении ворота отнимают примерно 20-30 см высоты проема;

• в случае существенного повреждения полотна, его придется полностью демонтировать.


Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.

Особенности исполнения конструкции

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама
выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

Боковой профиль
– это направляющий элемент, по которому движется основная часть конструкции.

Направляющие
– без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Полотно.
Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель.
Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги.
Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

Обеспечивают более легкий подъем полотна.

Электрический или механический привод.
Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее. Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированн ых магазинах.

Важно помнить: любой декоративный элемент, в особенности, если это ковка, способствует увеличению веса конструкции. Знайте меру.

Что купить?

С изготовлением большинства элементов ворот можно справиться своими руками. Однако есть такие вещи, которые лучше купить уже в готовом виде и не тратить время. Отдавайте предпочтение приспособлениям, изготовленным из металлов хорошего качества. В целом же вам понадобится следующее:

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг.
Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажко вые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг.
Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг.
Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

• деревянные бруски высокой прочности;
• металлические штыри хорошего качества;
• уголки;
• кронштейны;
• жесткие пружины;
• металлические прутки;
• декоративные элементы.

Четвертый шаг.
Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг.
Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг.
Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг.
Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг.
Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг.
Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг.
Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг.
Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг.
Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 1

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг.
Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Каркас подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг.
Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг.
Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Видео – Гаражные ворота подъемные своими руками

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

• подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
• конструкция применяется для одинарных и двойных типов гаражей;
• возможность установки автоматической системы открытия;
• сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
• могут использоваться разные виды внешней отделки и декора;
• автоматической калиткой гараж надежно защищен от взломщиков;
• при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Конструкция подъемных ворот представляет собой сплошную панель во весь проем, который при открывании поднимается вверх и фиксируется под потолком внутри гаража.

Автолюбители, выбравшие для себя вариант подъемных ворот для гаража, отмечают следующие их достоинства:

• простота открывания одним движением, не требующим больших усилий;
• возможность установки в гараже любого типа и конструкции;
• полная безопасность при резких порывах ветра;
• сохранение полезной площади как внутри гаража, так и перед ним;
• сложность несанкционированного проникновения.

Перед выбором подъемных гаражных ворот следует учесть их особенности:

• конструкция ворот плохо удерживает тепло;
• существует большая вероятность перегрузить механизм, открывающий ворота;
• изготовление потребует мастерства, точности и наличия специального инструмента.

В сильные морозы придется прилагать большие усилия для открытия створок.

Для того, чтобы успешно установить своими руками подъемные гаражные ворота, нужно иметь сварочный аппарат, обладать навыками работы с ним и уметь читать чертежи, так как придется тщательно сверять по ним все размеры.

Виды ворот (секционные, автоматические)

У подъемных ворот существует одна интересная разновидность, когда цельное дверное полотно делится на равные прямоугольные части, расположенные горизонтально. При открывании ворот эти части складываются под определенным углом, позволяя по максимуму сохранить полезную площадь перед гаражом. Перед такими воротами автомобиль можно парковать почти вплотную к створке – открывающееся полотно не заденет машину. Секционные подъемные гаражные ворота еще проще и бесшумнее открываются, но смонтировать их самостоятельно гораздо трудней. Также специалисты считают, что такие ворота легче взломать.

Если расположен на охраняемой территории и вероятность взлома отсутствует, стоит рассмотреть вариант установки рулонных ворот. Они состоят из узких горизонтальных планок. При открывании ворот планки наматываются на ось, расположенную вверху. Этот вариант исключительно удобен при низких потолках.

Наиболее комфортными в использовании считаются автоматические подъемные ворота. Они позволяют открыть створку и заехать в гараж, не выходя из автомобиля. Любой автолюбитель оценит возможность не покидать теплый салон в ненастье или при необходимости быстро убрать автомобиль с проезжей части, если гараж построен на краю участка и граничит с дорогой. Обеспечивает это удобство электрический привод и пульт дистанционного управления.

Автоматические подъемные гаражные ворота имеют один существенный недостаток – дверь блокируется при отключении электричества. Решением проблемы может стать установка специального деблокиратора или подключение автоматики к бензиновому или дизельному генератору.

Как сделать подъемные ворота своими руками

Конструкция данных ворот довольно проста, и многие владельцы гаражей решаются на изготовление подъемных ворот для гаража своими руками, используя чертежи. Весь процесс состоит из одного подготовительного и нескольких основных этапов:

• подготовка чертежей, материалов и инструментов;
• монтаж дверной коробки и направляющих;
• изготовление движущего механизма;
• установка ворот;
• монтаж системы противовесов.

Разберем каждый из пунктов более подробно.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

• сварочный аппарат;
• электродрель (перфоратор, );
• строительный уровень;
• рулетка;
• набор гаечных ключей;
• карандаш.

Для установки подъемного механизма следует приготовить:

• швеллеры и стальные уголки;
• противовесы (специальные для лифтов или чугунные болванки);
• кронштейны, уголки, металлические направляющие;
• пружины возвратного типа;
• стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Для успешной установки важно, чтобы дверной проем был идеально ровным.

Дверная коробка собирается из металлических уголков или деревянного бруса в форме буквы П. Нижнюю часть рамы необходимо заглубить в стяжку пола минимум на 2 см.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Сборка дверного полотна

Металлическая рама сваривается по точным размерам дверной рамы. На этом этапе необходимо продумать место для крепления ручки, замков и различных приспособлений против взлома. С одной стороны рамы к ней прикручивают профлист. Саморезы желательно выбирать с окрашенной головкой такого же цвета. С обратной стороны раму утепляют сэндвич-панелями или другим утеплителем. В конце сборки приклеивают уплотнители.

Монтаж механизма открывания

Подъемный механизм двери состоит из:

• дверного полотна, цельного или секционного;
• левой и правой стойки, которые управляют движением ворот по нужной траектории;
• двух противовесов, по одному с каждой стороны;
• устройства регулировки и фиксации стоек.

На дверную панель устанавливают 4 кронштейна с направляющими роликами-подшипниками. К нижним кронштейнам приваривают две детали для крепления троса противовеса с обеих сторон.

Стойки состоят из пяти деталей:

• стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
• дуга – выгнутые по шаблону две детали;
• внутренняя дуга, две детали;
• стальная пластина;
• установочный кронштейн, на каждую стойку по 3 штуки.

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

Сборка всей конструкции производится в следующей последовательности:

1. Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
2. Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
3. Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
4. Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
5. Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
6. Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Затем все действия повторить для второй стойки. Все детали на нее следует устанавливать в зеркальном отражении к первой.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

Соединение дверного полотна в движущим механизмом производится в следующем порядке:

1. В створке просверлить отверстия для кронштейнов с роликами.
2. Установить полотно между стойками.
3. Поместить ролики в пазы стоек и зафиксировать их винтами.
4. Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
5. Установить ручки, замки и прочую фурнитуру.

После того, как все действия будут выполнены, желательно прокрасить все торцы деталей из оцинкованной стали краской по металлу для внешних работ во избежание коррозии.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

• костяка из прочных элементов;
• цельной створки, вставленной в раму;
• узла возвратной пружины;
• механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

• компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
• простотой сборки и монтажа;
• автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
• свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
• бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

• малая степень защищённости от проникновения злоумышленников;
• неспособность удержать тепло;
• запрет на частый подъём и опускание створки;
• возможность установки только в проём в форме прямоугольника;
• необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна.
Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов.
Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма.
Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

• 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
• уголки толщиной 4 мм с параметрами 4х4 см;
• швеллер 40х80 мм;
• прут из стали, диаметр которого составляет 0,8 см;
• 2 пружины, имеющие внутренний диаметр 3 см;
• 2 подвижных кронштейна;
• анкерные болты и саморезы;
• ролики;
• трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

• углошлифовальная машина для разглаживания металла после сварки;
• сварочный аппарат;
• электрический лобзик, который пригодится для распила и обработки деревянного бруса;
• дрель, чтобы проделывать в материалах отверстия;
• шуруповёрт для оснащения полотна крепёжными элементами;
• молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.
3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.
4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.
8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены.
Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки.
Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

Если вам необходимо закрыть пространство гаража или постройки хозяйственного типа, лучшим выбором будут подъемно-поворотные ворота. Конструкция удобна тем, что при открытии полотно находится сверху (параллельно потолку), а значит, не занимает полезное пространство площади. Итак, рассмотрим, как собрать такие ворота на конкретном примере.

Читайте также про: и их особенности!

Как работают подъемно-поворотные ворота

В нашем случае ширина ворот составляет 3 метра, а высота – 2,3 метра. Открывается и закрывается полотно путем опускания и поднимания подвешенных грузов. Например, несколько кирпичей, расположенных справа и слева в специальном коробе или пластиковой трубе, чтобы не царапали стену. Их общий вес составляет около 9 кг.

Когда ворота закрыты, фиксируются они при помощи вмонтированного мебельного шарика. Он выскакивает в отверстие на боковых опорах.

Чтобы открыть полотно, необходимо завалить верхнюю часть, взявшись за низ ворот, а после поднять. Примерно на 1/5 части расстояния они будут полностью подняты горизонтально к земле.

Движущий тросик (например, «шестерка») перекидывается через ролики (их 2 по краям): 1 – врезан внутрь уголка, 2 – находится над грузом.

Ответственный этап – подготовка чертежа

Прежде чем собирать каркас и обшивать их листом, необходимо подготовить чертеж ворот.

Уделите этому этапу достаточно времени, поскольку при неправильном расчете пути верхнего и нижнего края подъемно-поворотных ворот они могут упираться в потолок, оказаться при открывании слишком низко и мешать использованию помещения.

Наши ворота шириной 3 метра, высотой 2,3 м. Будем делать чертеж в масштабе 10 см = 10 мм.

Последовательность действий:

1. Начертить вертикальную линию длиной 23 см. Сверху сделать горизонтальную линию (верхний край полотна). Еще выше сделать отметки от 1 до 5 см (продлить вертикальную линию вверх на 5 см) – это высота потолка (50 см над воротами). От воротного проема вверх у вас должно быть не менее 40 см, иначе ворота работать не будут.
2. Отметить середину полотна 1,15 м, нас интересует пространство выше этой точки.
3. Ориентировочно берем 1,4 м. Имейте в виду, что нижняя часть ворот будет проходить от низа и до верхней точки – 2,3 м.
4. Чтобы увидеть, как будет открываться полотно, берем циркуль с шагом 1,4. Проводим вертикальную черту справа на расстоянии шага циркуля от первой вертикальной черты. Далее берем шаг циркуля от высоты потолка (точка 50 см над верхом ворот) до 1,4. Проводим дугу (ее описывает нижняя часть ворот).
5. Уменьшаем высоту до 1.3. Опять провести вертикальную черту справа (шаг циркуля от 0 до 1,3). Нарисовать дугу с шагом от 50+ до 1,3. Точка пересечения линий у нас оказалась на высоте 1,8 (именно в этой точке полотно займет горизонтальное положение) вместо 2,3.
6. Берем высоту 1,35. Повторяем действия, описанные выше. И теперь точка пересечения у нас оказывается в искомом положении (4 мм = 4 см погрешность, уйдет на толщину полотна).

Таким образом, при креплении рычага на высоте 50 см над проемом и высоте створки 2,3 точка крепления рычага от низа – 1,35.

Сборка конструкции

Когда план готов, приступаем к монтажу. Собираем шарнирные узлы и узлы сопряжения, металлическую раму. Устанавливаем прихватки в проем, притвор и паз для роликов.

Чтобы уменьшить люфты и трение, мы заменили стандартные болты на автомобильные втулки (они же задние амортизаторы).

В завершение собираем подвижные механизмы и сами ворота, подвешиваем груз.

В данном материале мы постараемся рассмотреть, как можно выполнить быстро и качественно гаражные подъемные ворота своими руками. Самым главным преимуществом подобной конструкции выступает то, что при открытии гаража, створка ворот перемещается под потолок, что намного удобнее, нежели при раскрытии распашных ворот, которые при открытии занимают много места.

Что ж, вот вы решились сделать подъемные ворота в гараж, причем решили провести все работы своими руками. Из всех доступных решений, наиболее простым считается конструкция ворот, монтируемая на пенал-гаражи
. Но, такое решение имеет один существенный минус – между проемом и полотном ворот остается технологический зазор, что просто недопустимо в наших природных условиях, поскольку помещение в обязательном порядке должно быть утеплено!

Необходимо, чтобы в закрытом состоянии полотно прилегало максимально плотно. На ряду с этим следует задуматься и о калитке, чтобы зимою при полном открытии не нагонять морозного воздуха в помещение.

Для сборки каркаса калитки сгодятся деревянные бруски, для подъемных гаражных ворот же стоит воспользоваться профилем из алюминия. В последнем случае отделка будет производиться с внешней стороны листами профнастила или любого другого не тяжелого материала при помощи саморезов.

Очень важно выполнить конструкцию таким образом, чтобы готовая калитка открывалась на улицу
, а не наоборот! В противном случае при раскрытии гаражных ворот не исключено самопроизвольное открытие калитки, что может стать причиной травм.

Габариты подъемных ворот стоит предусмотреть чуть большими, чем протяженность гаражного пролета, приблизительно на 10 сантиметров. Это необходимо, чтобы гарантировать помещению отсутствие зазора между стенкой и самими воротами (где-то по 5 сантиметров).

Нижняя область полотна должна быть оборудована колесиками. Если вы выполняете работы своими руками, то сгодятся и обычные роликовые колесики. Лучшая работа будет гарантирована при наличии вертикальных направляющих
– здесь может сгодится профиль УД для установки . Купить его можно в строительном магазине, причем толщина материала должна быть примерно 0,6 миллиметров.

Можно предположить, что направляющие из УД профиля будут не лучшим решением в качестве боковых направляющих для подъемных ворот в гараже, и что их быстро погнет, однако практика показывает, что на них оказывается несильная нагрузка, а потому с работой материал справляется на отлично.

Что касается дверей, то они подвешиваются на переднюю стену гаража при помощи цепей таким образом, чтобы верх полотна вплотную подходил к проему, а центр тяжести оказался чуть ниже креплений. Также есть смысл использовать для крепления металлические полосы.

При закрытии нижняя кромка гаражных ворот должна попадать в специальное углубление, которое не позволит полотну отходить от постройки. При этом подъемные ворота под собственным весом должны прислоняться вплотную к проему. Изнутри внизу полотно оснащается специальной задвижкой
для надежного закрытия.

Гаражные подъемные ворота своими руками: видео

Облегчить поддержание в верхнем положении и поднятие воротной створки вверх поможет противовес
, выбирать который следует исходя из массы установленного полотна. В данном случае оси роликов, сквозь блоки, дополняются специальными тросами, которые и нагружаются противовесом.

Не забудьте установить держатель с противоположной стороны внизу, чтобы гаражные ворота было удобнее открывать снаружи, в качестве такового подойдет обыкновенная дверная ручка.

Таким образом мы охватили вкратце всю технологию, теперь вы знаете как установить своими руками подъемные ворота в гараж. В конце предлагаем посмотреть еще несколько видео.

Монтируем подъемно-поворотные ворота для гаража своими руками

Подъемно-поворотные ворота – это самый удобный, надежный, практичный, но довольно дорогостоящий вид ограждающей конструкции для гаража. В открытом положении они принимают горизонтальное положение и немного выдвигаются вперед, образуя небольшой козырек над въездом.

О их плюсах и минусах, а также самостоятельной установке пойдет речь в этой статье.

Достоинства и недостатки данного вида ворот

Подъемно-поворотная конструкция обладает несколькими явными преимуществами перед остальными видами гаражных ворот:

• прочное цельное полотно обеспечивает надежную защиту от постороннего проникновения и взлома;
• характеризуется высокой устойчивостью к коррозии и другим негативным последствиям воздействия внешней среды (при соблюдении технологии изготовления и рекомендаций по выбору материалов);
• не требует места для открывания;
• в открытом состоянии не занимает полезное пространство;
• предполагает отделку разными облицовочными материалами, допускает декорирование любыми вставками и панелями;
• может утепляться специальными пенополистирольными панелями;
• может открываться вручную или оборудоваться автоматической системой открывания;
• подходит для установки в одинарных и в двойных гаражах.

Недостатки подъемно-поворотных ворот в основном связаны с некоторыми ограничениями и особенностями самой конструкции, которые выражаются в следующем:

• она может устанавливаться только в прямоугольные проемы;
• в открытом состоянии уменьшает высоту проема (ориентировочно на 20 см).
• цельное полотно ворот делает невозможным ремонт отдельных участков – в случае повреждения требуется полная замена всего элемента;
• ворота оснащаются пружинным механизмом, который рассчитан на определенную массу конструкции, поэтому при выполнении теплоизоляции следует учитывать вес утеплителя: если масса утепленных ворот значительно возрастет, необходимо устанавливать противовесы;
• между полотном и рамой возможно наличие щелей, которые устраняются с помощью резинового уплотнителя, но такие ворота рекомендуется устанавливать только в неотапливаемых гаражах.

Принцип работы ворот

Конструкция подъемно-поворотных (щитовых) ворот отличается довольно простым устройством. Она состоит из рамы, полотна и направляющих, по которым она поворачивается вокруг своей оси
, переходя из вертикального в горизонтальное положение и обратно.

Основу составляет стальная рама, которая закрепляется в проеме гаража или за ним и является ведущей частью при движении ворот. Для ее изготовления обычно используются трубы прямоугольного сечения.

При открытии ворот задействуется роликовый механизм и подъемные рычаги, с помощью которых створка ворот движется по направляющим, а затем фиксируется под потолком гаража. Нижняя часть полотна поднимается вверх и образует козырек над проемом гаража. Компенсационные пружины в закрытом положении ворот растягиваются, а при открытых воротах остаются свободными.

Ворота в открытом положении

Механизм открывания данного вида ворот бывает двух типов:

1. Шарнирно-рычажковый
   – простой, надежный и самый популярный механизм, обеспечивающий простое движение щита и предотвращающий его блокировку. Обязательные требования: тщательная регулировка натяжения пружин и высокая точность монтажа направляющих.
2. На противовесах
   – этот механизм состоит из троса, прикрепленного к нижним углам рамы и проходящего через блок, а также противовеса, установленного на противоположном краю лебедки. Данный механизм рекомендуется использовать для массивных ворот с большим весом.

Управление щитовыми гаражными воротами может быть ручным или с использованием электропривода (как правило, на дистанционном управлении).

Выбор материалов

Материалы для подъемно-поворотных гаражных ворот следует выбирать в зависимости от механизма и используемого полотна створки. Для самых простых ворот, которые можно изготовить своими руками, потребуются (все измерения даны в сантиметрах):

• деревянные бруски: для коробки сечением 12х8, потолочный – 10х10;
• штыри металлические;
• уголок: для рамы — 3,5х3,5х0,4, для рельс — 4х4х0,4 см;
• швеллерный кронштейн 8х4,3х0,5;
• пружина с внутренним диаметром 3 см;
• прут металлический сечением 0,8 (для регулятора натяжения);
• электропривод (если предусмотрена автоматизация ворот);
• полотно.

В качестве полотна можно использовать щит из досок, оббитый металлом, цельное полотно или сэндвич-панель.

Для самостоятельно изготавливаемых ворот оптимальным вариантом является дощатый щит, оббитый оцинкованным железом и покрытый защитным составом. Для теплоизоляции можно использовать пенополистирол, пенопласт или утеплитель в матах, а для улучшения внешнего вида – облицевать готовые ворота деревянными панелями или пластиком.

Самостоятельно собранные ворота

Необходимые инструменты для работы

Для самостоятельной установки гаражных ворот подъемно-поворотного типа потребуется традиционный набор инструментов:

• уровень;
• молоток;
• карандаш;
• дрель;
• гаечные ключи;
• отвертки;
• сверла;
• болгарка;
• сварочный аппарат.

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж
.

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

1. Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
2. Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
3. Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
4. Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
5. Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
6. Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
7. Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
8. Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
9. Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

• для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
• высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
• если подъем низкий, барабан следует располагать сзади;
• в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
• вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
• в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
• для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:
