Ворота в гараж своими руками из уголка

Гаражные ворота из уголка Распашные металлические ворота без калитки

Ворота для гаража своими руками

КАК СВАРИТЬ ВОРОТА ЗА 9 МИНУТ / САМЫЙ ЛЕГКИЙ СПОСОБ / СВОИМИ РУКАМИ.

Большинство автовладельцев стараются построить гараж попросторнее для того, чтобы кроме автомобиля там можно было разместить все инструменты, запчасти и расходные материалы. Но при этом не задумываются о том, какого размера должны быть ворота и в итоге оказывается, что проем не стандартный. После этого они начинают искать производителей ворот под заказ и понимают, что их стоимость значительно превышает бюджет. Приходится выбирать из двух вариантов: сужать или расширять гаражный проем, либо тратить значительные финансовые средства. Существует еще и третий вариант — самостоятельно сварить ворота на гараж.

Какие требования предъявляются к воротам

Ворота должны:

• легко открываться хозяином гаража и иметь высокую степень защиты от взлома;
• обеспечивать достаточное пространство для беспрепятственного въезда машины;
• быть защищенными от коррозии и других отрицательных воздействий внешней среды;
• не создавать помех для других лиц и объектов при открытии;
• иметь простую, но прочную конструкцию.

Подготовительные работы

На начальном этапе рассчитывается количество требуемого материала, так как правильно составленная смета позволит избежать лишних трат и нехватки материала. Сначала нужно определиться с типом ворот среди следующих:

1. Распашные
   , состоящие из двух открывающихся створок, длина которых составляет полширины проема. На одной из них должна располагаться дверь для входа в гараж. Двери крепятся к створке при помощи петель. Такой тип ворот самый распространенный и простой в изготовлении.
2. Подъемно-поворотные
   представляют собой одну створку, которая открывается при помощи подъемного механизма вверх с задвижкой под потолок, либо без нее, но с предохранительным механизмом от падения. Могут оснащаться дверью для входа.
3. Роллетные
   состоят из нескольких секций, которые складываются в потолочную часть автоматическим или ручным способом. Обычно они имеют электронные замки и открываются радиопультом. Для самостоятельной сборки такие ворота достаточно сложны, так как потребуют много времени на подгонку роллетов и настройку работы механизмов.

Обратите внимание! Для самостоятельного изготовления наиболее разумно делать первые два типа ворот. Их можно сделать только путем сварки металлических профилей и стальных листов.

Однако сначала делаются соответствующие замеры: меряется проем для ворот после чего делается чертеж, по которому составляется смета. В список необходимых материалов входят:

• металлопрофильный прокат с квадратным сечением для удобства сварки с толщиной стенок от 3 мм и размерами от 30 х 20 и больше в зависимости от того, какая ширина каркаса, чтобы обеспечить прочность конструкции;
• листовой металл по размеру створок толщиной от 2 мм для обеспечения антивандальной защиты и дополнительной прочности;
• уголки, чтобы сварить каркас ворот;
• четыре петли для створок и две для двери;
• замок и засов.

При расчетах следует иметь в виду, что основной каркас должен быть не только по периметру створок, а и по диагоналям, Рама для крепления состоит из креплений к стенке с внутренней и внешней стороны. На одной из створок создается дополнительное усиление каркаса в месте крепления двери и замков. При выборе стали следует выбирать низкоуглеродистую отожженную сталь, легированную никелем или хромом, либо оцинкованные листы. Если покупается обычный стальной лист, то понадобится грунтовка, краска и растворитель.

Перед тем как сварить гаражные ворота необходимо изготовить раму. Для этого:

1. Нарезаются по размерам профильные уголки с высокой точностью, чтобы не было перекосов при сварке. Причем отрезать лучше под углом 45 0 , чтобы обеспечить максимальную прочность и длину шва, хотя можно делать и встык. На всякий случай оставляется напуск около 200 мм. В качестве инструмента нужно использовать болгарку (угловую шлифмашину), чтобы получить ровную поверхность и работы проводить с минимальными затратами времени.
2. После этого, части каркаса укладываются на ровную поверхность и производится сварка электродуговым методом, так как каркасная конструкция требует высокой проварки металла. Правильность ровной плоской поверхности проверяется при помощи уровня. Любое отклонение должно быть устранено на начальном этапе, так как впоследствии эти ошибки исправить не удастся.
3. Для того чтобы раму плотно закрепить в проеме гаража, необходимо наварить по несколько кусков арматуры (не менее 2-3) с диаметром более 10 мм и длиной около 15–20 см с каждой стороны.
4. Высверлить в стенах отверстия, вставить раму, а затем проводить бетонирование.
5. Если конструкция гаража не позволяет сделать такие углубления, то сваривается вторая рама, которая устанавливается с внутренней стороны гаража и при помощи арматуры привариваются эти две части непосредственно в месте установки.
6. Одну из рам следует забетонировать, а другую оставить для крепления створок. Раму также можно закрепить при помощи анкеров. Другим вариантом крепления может быть формирование паза в стене и монтирование туда рамы. Все варианты обладают достаточной прочностью и могут применяться в зависимости от основного материала стен.

Створки для ворот

Изготовление створок должно быть не менее точным, чем изготовление рамы. Сначала делается каркас для створок по высоте рамы и в пол ширины проёма. Берутся профильные трубы с необходимыми размерами, укладываются на ровной поверхности и прихватываются электросваркой. После этого на месте проверяется правильность их размера, а затем делают полную сварку, либо производят дополнительную подгонку размеров. Если планируется установка двери, то на одной створке ворот приваривается дополнительная стойка, к которой затем будут привариваться петли.

Следующим этапом станет приваривание петель к раме. Удобнее пользоваться точечной сваркой, чтобы сильно не переплавить металл хотя можно и электродуговой, но придется варить очень аккуратно. Затем меряется положение петель на створках, и петли на месте также привариваются.

После готовности каркаса ворот необходимо порезать листовой металл с учетом того, что одна створка должна закрывать другую с нахлестом около 10 см, а также с расчетом двери, если ее установка заложена в конструкции. Кромки листа при помощи болгарки зачищаются от заусенцев, после чего сплошным швом привариваются к корпусу створок. При образовании потеков металла производится шлифовка внешней поверхности.

Устанавливаем замки и дополнительные засовы

Замки необходимо установить на двери и на створки. Для этого на них наваривается специальный фланец для замка, и держатели для засовов на воротах с внутренней стороны. Но перед сваркой замок крепится к нему, чтобы крепеж не был доступен с внешней стороны гаража. Далее, в раме делается отверстие для замка.

Обратите внимание! Засовы могут быть выполнены в виде задвижек Г-образной формы, закрепленных при помощи специальных петель на одной из створок для обеспечения дополнительного крепления к раме, либо в виде засова на уровне середины ворот.

Утепление стен и отделка

Теплый гараж легко сделать путем утепления ворот, через которые уходит основная часть тепла. Поэтому на внутренней поверхности укладывается утеплитель, а затем обшивается внутренним отделочным материалом. Для этого лучше выбрать полистирол, так как он просто монтируется и легко обрабатывается. Его можно посадить на клеевую основу, а зазоры минимизировать и замазать герметиком, чтобы снизить теплопотери. Обшить с внутренней стороны облицовочными плитами или пластиком. После завершения всех работ необходимо покрасить металлические части ворот в подходящий цвет.

Заключение

Сварка гаражных ворот мероприятие достаточно трудоемкое, но вполне осуществимое, поскольку не требует особых навыков, а только лишь терпения и внимательности. При отсутствии сварочного аппарата можно привлечь к работам опытного сварщика, либо взять инструмент в аренду. Экономия получается существенной.

Видео

Сварка ворот гаражных занятие довольно распространенное на сегодняшний день. Ведь цена изготовления будет значительно ниже от покупки готовой продукции. Сегодня мы расскажем, как правильно сварить ворота на гараж.

Этот процесс не сложные, если вы умеете пользоваться сварочным аппаратом. Так же сварка гаражных ворот видео поможет вам все сделать правильно, ведь увидев весь процесс наглядно гораздо проще сделать всю работу.

Виды гаражных ворот

Теперь рассмотрим в деталях, как сварить ворота для гаража.В самом начале стоит определиться и остановить собственный выбор на определенном типе конструкции.

Ведь есть разные гаражи, где то мало места перед гаражом, а у некоторых и не большой гараж на 1 машину (см. ). Поэтому надо сначала определится с конструкцией.

Их можно выделить несколько:

Как говорилось выше – сделать распашные ворота не только проще, но и дешевле, поэтому мы будем рассматривать именно эту технологию, как наиболее приемлемую для большинства людей. Сложнее (но все-таки возможно) изготовить откатные и .

В этом случае вам потребуется приобретать механизмы для подъема, что обойдется в кругленькую сумму. Как сварить ворота на гараж любого из перечисленных видов вы можете найти на страницах нашего сайта. Инструкция по изготовлению и установке есть на все виды.

Изготовление гаражных ворот

Думая, как сварить ворота гаражные, надо сразу задуматься о комплектующих. В продаже можно найти комплекты, предназначенные для самостоятельной сборки подобной конструкции с подробной инструкцией. Рулонные (см. ) и секционные виды гаражных ворот лучше всего покупать заводские и заказывать работы по установке у профессионалов.

Требования к воротам

Если вы решили сделать все самостоятельно, необходимо помнить, что качественные ворота должны соответствовать некоторым требованиям:

• Обеспечение легкого и беспрепятственного выезда. Их размеры должны быть оптимальными по отношению к габаритам автомобиля;
• От стойки ворот до бока транспортного средства расстояние не должно быть меньше тридцати сантиметров. Если транспортное средство небольшое, то постарайтесь расширить эту область на тот случай, если вы решитесь покупать внедорожник;
• Для простых легковых автомобилей оптимальная высота составляет два метра;
• Стандартные размеры проемов: от 2,4х2,1 до 5,4х2,4 метра;
• Ворота должны защищать помещение от взломов (см. ). Самыми прочными являются те, которые сделаны из оцинкованных стальных листов не тоньше двух – пяти миллиметров. Укрепить ворота можно с помощью запоров. Они предназначаются для внешних колодок, можно использовать и бронированные накладки;
• Важно защитить строение от негативного влияния окружающей среды. Защиту от осадков и ветра призвано обеспечивать крепление ворот. Чтобы полотно держалось крепко необходимо применять вертикальные запоры, способные предотвращать перекос. Рекомендуется также использовать уплотнитель (он обеспечивает лучший контакт рамы и створок).

Готовим материал и инструмент

Для начала следует купить материалы и инструменты.

К этому списку относят следующее:

• Стальные уголки. Они понадобятся для изготовления крепежной рамы. Здесь стоит применить не менее 75-го уголка. Ведь здесь будет крепление створок и обвязка должна быть в норме и выдержать;
• Обшивка (металлический лист, дерево или профнастил – здесь все зависит от вашего желания). В большинстве случаев выбирается просто листовой металл, его не стоит брат менее 1,5 мм;
• Петли. Тут надо подходить с точки зрения безопасности и практичности. Пели лучше брать внутренние и на подшипниках. Тогда она будет без проблем работать в зимнее время;
• Задвижка. Все их системы во можете посмотреть на видео.
• Профиль. От потребуется для изготовления створок, самым оптимальным вариантом будет 25-й.
• Угольник;
• Болгарка с отрезными и зачистными кругами;
• Рулетка;
• Аппарат для сварки;
• Уровень.

Сразу нужно определиться и с местом сварки. Лучшим образом подойдет сварочный стол. Если его нет, тогда надо найти ровную площадку и на ней положить швеллер. Причем по периметру не менее самих ворот.

Внимание: Плоскости сварочного места надо сразу проверить уровнем. Она должна быть в одной оси. Иначе после сварки мы получим пропеллер, а этого допустить нельзя.

Готовим несущую раму

Теперь можно непосредственно переходить к работе и разбираться, как сварить гаражные ворота своими руками. Сначала делаем несущую раму. Это обвязка по проему. Состоит она из двух частей – внешнего, а также внутреннего каркаса.

Итак:

• Для начала измеряем ширину и высоту проема. Важно провести эти измерения точно, так как этого полностью зависит монтаж готовой рамы;
• После этого из уголка отмеряем и нарезаем нужные элементы заготовки для рамы. Для этого используем болгарку с отрезным кругом;
• Раскладываем их по ровной поверхности, выставляем горизонтально по уровню (ее регулируют подкладками) и выравниваем все углы. Регулируем прямые угла, вымерив диагональ. На ровной поверхности, таким образом, выкладываются заготовки в точной форме рамы;
• Свариваем раму. Чтобы к раме ворота в дальнейшем прилегали достаточно плотно, ее внешняя стороны должна быть идеально гладкой, а также ровной. Для этого все сварочные швы зашлифовываются с помощью болгарки;
• Затем в углы нужно вварить так называемые рычаги (можно использовать для этих целей обрезки уголка). Это необходимо для обеспечения пространственной жесткости рамы. Уголок в данном случае не поведет.
• Все элементы конструкции ворот для гаража раскладываем на плоскости и выставляем по уровню. Прихватываем сваркой.
• Теперь примеряем. Если не совпадает сразу подгоняем при помощи молотка.
• Делаем вторую такую же раму.
• Приступаем к установке наружной и внутренней части рамы. Крепят к откосам проема с применением 15-18 сантиметровыми штырями из металла;
• После чего выступающие концы удаляются, обвариваются, хорошенько зашлифовываются болгаркой (чтобы ничего не мешало нормальному процессу закрывания дверей), закрашиваются;
• Рамы скрепляют друг с другом пластинами. Перемычки приваривают через каждые шестьдесят сантиметров;
• Данный этап заканчивается навешиванием створки.

Для надежной защиты автомобиля от посягательства злоумышленников гаражные ворота делаются из металла. Однако заводские варианты стоят дорого, поэтому дешевле сделать их самостоятельно, если есть навыки работы со сварочным оборудованием. Достаточно и иметь четкое представление как свариваются ворота в гараж.

Выбор конструкции ворот зависит от наличия свободного места около гаража и его размеров. С учетом этих параметров выбирается оптимальный тип:

1. Откатные сдвигаются вбок, практичны и удобны. Однако при открывании требуется место равное по величине ширине створки.
2. Роллетные состоят из пластин, которые убираются в короб, установленный на потолке. Удобны, экономичны, но легко вскрываются злоумышленниками. Поэтому использовать их рекомендуется в охраняемых помещениях.
3. У подъемно-поворотных ворот полотно поднимается вертикально с помощью рычажно-поворотного механизма. Его покупают в магазине или делают самостоятельно. Дополнительного места внутри и снаружи гаража для открытия не требуется что актуально для маленьких дворов.
4. Секционные конструкции состоят из нескольких частей, поднимающихся по направляющим к потолку с помощью пружинного устройства.
5. У распашных ворот самая простая конструкция, но понадобится свободное место по бокам и перед гаражом.

Способы изготовления

В зависимости от возможностей и степени готовности гаража возможны 3 варианта, как сваривать гаражные ворота:

1. Ворота отдельно полностью собираются до завершения строительства. После доставки и установки на место заканчивают возведение фронтальной стены.
2. Если стройка окончена, сваривают створки по размерам готового проема, привозят, устанавливают.
3. Монтаж производится по месту.

Третий вариант предпочтителен для новичков, не имеющих опыта сварки ворот своими руками. Им не придется производить многочисленные замеры с высокой точностью, выравнивать диагонали на створках, доставлять тяжелую конструкцию к месту установки.

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
3. Высота не менее 2 м.
4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

Как сделать гаражные ворота своими руками — пошаговый процесс

Иногда из-за недостатка места приходится выбирать роллетные или секционные ворота, которые сложны в изготовлении. Поэтому новичку лучше приобрести комплект для сваривания гаражных ворот своими руками. Сборка производится в соответствии с прилагаемой инструкцией, в которой подробно расписана последовательность действий. Если места достаточно, выбираются распашные ворота.

Инструменты и материалы

В процессе работы нежелательно отвлекаться на поиски комплектующих, поэтому следует заранее составить их список. Чтобы сделать ворота на гараж из профильной трубы следует запастись:

• Строительным уровнем.
• Сварочным аппаратом.
• Рулеткой.
• Угольником.
• Болгаркой с отрезным и шлифовальным кругом.
• Стальным уголком для сварки несущей рамы. Поскольку ей предстоит выдерживать значительную нагрузку, потребуется уголок не меньше 75-го.
• Для изготовления створок используются профильные трубы 25-го размера.
• Петлями с подшипниками, желательно для внутренней установки. Они обеспечат легкость открывания и не промерзнут зимой.
• Материалом для обшивки створок. В зависимости от желания и возможностей выбирается стальной оцинкованный или профильный лист, древесина. Дерево лучше сохраняет тепло, но металл надежней.
• Ассортимент запорных систем обширен, поэтому выбор ограничивается только финансовыми возможностями.

Сборку ворот желательно производить на . При его отсутствии подготавливают ровную площадку с уложенным на нее швеллером. Чтобы ворота не приобрели форму пропеллера, горизонтальность поверхности проверяется уровнем.

Сварка несущей рамы

Когда материалы и место подготовлены, приступают к сварке гаражных ворот. Ее начинают со сборки внешнего и внутреннего каркаса в следующей последовательности:

1. Сначала с максимально возможной точностью замеряются размеры высоты и ширины проема.
2. По результатам измерения из уголка нарезаются заготовки.
3. Отрезки кладутся на стол или площадку. Уровнем проверяется горизонтальность, а угольником или измерением диагоналей — углы. При необходимости для выравнивания используются подкладки.
4. После сварки рамы, швы в местах прилегания створок тщательно зачищаются заподлицо, чтобы при закрывании не было щелей.
5. Для усиления жесткости конструкции по углам из обрезков уголка привариваются рычаги.
6. Подготовленные элементы соединяются прихваткой в нескольких местах.
7. Затем производится примерка по месту, несоответствия исправляются ударами молотка, стыки провариваются полностью.
8. Используя тот же уголок, аналогично собирается вторая рама.
9. На откосах проема обе части закрепляются металлическими штырями 15 — 18 см.
10. Выступающие части прутьев обваривают и зачищают вровень с поверхностью.
11. Для соединения рам используются металлические полосы, приваренные через 50 — 60 см.

Варим створки ворот

Основой створок является каркас, собранный из профильных труб. Нарезая заготовки, следует учитывать, что для свободного открывания между ним и рамой нужно оставить зазор 1 — 2 см. Трубы выкладывают на ровную поверхность. После проверки углов и выравнивания по горизонтали — прихватываются. Делается примерка, при отсутствии изъянов, сваривается второй каркас. Если обе створки располагаются в раме как надо, швы провариваются полностью.

Для усиления конструкции устанавливаются ребра жесткости. Их количество зависит от размеров и веса створок, но не менее двух по высоте каркаса. Если помимо хранения автомобиля предполагается устройство мастерской, рекомендуется сделать в гаражных воротах калитку. Для ее обрамления используются уголки.

Обшивка

От качества выполнения этой операции зависит как внешний вид, так и функциональность ворот. Поэтому работа должна выполняться аккуратно в следующем порядке:

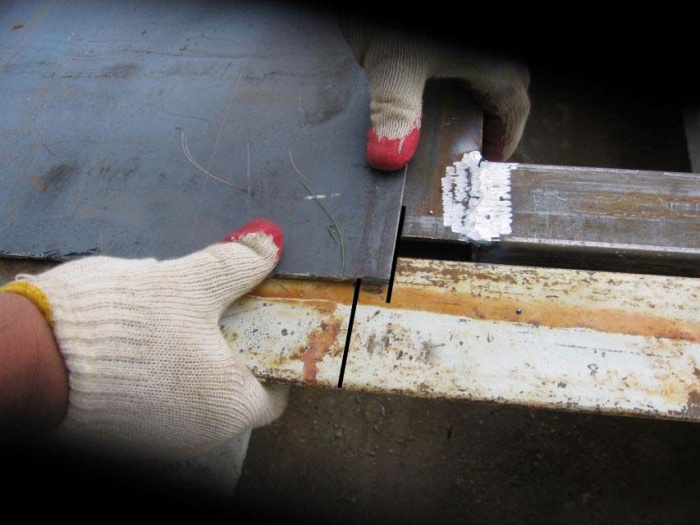

1. Сначала вырезается лист металла для левой створки такого размера, чтобы он перекрывал внахлест правую сторону на 2 см.
2. Затем его прихватывают к каркасу.
3. Лист для правой стороны вырезается с учетом нахлеста, чтобы не доходил 2 см до бокового края створки.
4. Чтобы створку не повело, обшивку приваривают точечно. При накладке сплошных швов трубы каркаса струбцинами прикрепляются к швеллерам. Сварку производят попеременно с обеих сторон участками по 10 см.

Приварка петель

Низ к несущей раме, а верх — к створкам. Для усиления крепления применяют изогнутые металлические полоски (5 — 7 мм). Их прикладывают к верхней части петель и каркасу. Надежность петель повышается с помощью внутренних вкладок из тонких арматурных прутьев. Производят зачистку сварных швов, чтобы не мешали при закрытии.

Установка замков и запоров

Чаще всего на ворота устанавливают навесные или врезные замки. Однако они ненадежны, поскольку зимой возникают проблемы при открытии. Поэтому требуется постоянная смазка и защита от попадания влаги в виде козырька. Особенно подвержены этому недугу модели с цилиндровыми механизмами. Опытные автомобилисты рекомендуют устанавливать сувальдный замок. Для повышения безопасности ворота изнутри запираются на засов и штыревые стопоры. Но тогда потребуется калитка в створке или стене.

Покраска ворот

Эта операция необходима для защиты металла от коррозии. Обновление покрытия производится 1 раз в 2 года. Работа выполняется в несколько приемов:

1. После зачистки поверхности производится обезжиривание любым растворителем.
2. Затем наносится грунтовка с антикоррозийной функцией.
3. Чтобы не было потеков краску лучше наносить пульверизатором или валиком.

Утепляем ворота

Для укладки утеплителя на внутренней стороне створок крепится деревянная обрешетка, которая заполняется полистиролом, минеральной или стекловатой. Для регионов с умеренным климатом достаточно слоя толщиной 5 см, для северных — 10 — 15 см. При укладке нужно следить, чтобы все промежутки были заполнены. После укладки утеплитель закрывается фанерой или вагонкой. В завершение щели между рамой и откосами заделываются монтажной пеной.

Самостоятельно сделать ворота в гараже в одиночку не получится, так как металлические составляющие весят немало. Поэтому заранее нужно решить вопрос с помощником. А вот оборудовать распашные ворота автоматикой открывания и сигнализацией можно и одному, если есть знания и опыт в этой области.

При строительстве гаража важным элементом являются ворота. Чтобы хранение автомобиля было безопасным, лучше сделать их из металла. Сразу стоит отметить, что сварка гаражных ворот требует особых навыков. В противном случае вам никак не обойтись без дополнительной помощи специалистов. Более того, даже если вы имеете опыт подобных работ, то без наличия сварочного оборудования сделать гаражные ворота будет нереально. Поэтому если у вас имеется необходимое оборудование, то вам будет интересна эта статья. В ней будет рассказано о том, как все работы выполнить своими руками. Также предлагаем вам для ознакомления схемы и фотографии, на которых изображаются основные этапы работ.

Важные требования к гаражным воротам

Гаражные ворота должны соответствовать ряду важных требований, среди которых:

• Ворота не должны препятствовать свободному въезду и выезду автомобиля. Учитывая это, ворота должны соответствовать размеру машины.
• От крайних откосов сваренных гаражных ворот к автомобилю необходимо расстояние с двух сторон не менее 300 мм. Но лучше иметь небольшой запас, так как вдруг вы поменяете машину.
• Если автомобиль легковой, то высота ворот должна быть не менее 2 м.
• Проем по стандарту может быть таким 2400×2100 мм и до 5400×2400 мм.
• Сварка гаражных ворот должна быть выполнена так, чтобы была исключена вероятность взлома.
• Гаражные ворота следует надежно защитить от негативного влияния окружающей среды. Например, установить небольшой козырек.

Методы изготовления ворот

Можно выделить три метода изготовления ворот для гаража:

1. Свариваются отдельно по мере строительства гаража, а после доставляются к гаражу.
2. Сваривать можно уже по готовому проему, а после привезти.
3. Все работы можно выполнять непосредственно на месте.

Последний вариант будет оптимальным для тех, кто делает такую работу впервые. Ведь придется не раз выполнять измерения.

Необходимые материалы

Чтобы сварить самодельные ворота на гараж своими руками требуется подготовить необходимые материалы, среди всего прочего вам потребуется:

• Облицовочный материал, подойдет листовой металл, толщиной не меньше 1,5 мм.
• Профильная труба, металлический уголок для изготовления каркаса.
• Материал для изготовления ребер жесткости.
• Жидкость для обезжиривания поверхности.
• Грунтовка и краска.
• Замки, засовы и навесы.

Важно!
При покупке исходного материала, обращайте особое внимание на его качество. Ведь сварные гаражные ворота делаются на долгое время.

Помимо материала также необходим следующий инструмент:

1. Сварочный автомат, подойдет мощностью 220 Вт.
2. Капроновая нить.
3. Болгарка.
4. Отрезной и шлифовальный круг.
5. Строительный уровень.

Это основной набор инструментов, который необходим для работы. Теперь приступим непосредственно к процессу изготовления ворот.

Изготовление рамы гаражных ворот

Ворота гаражные необходимо начинать делать с рамы. Для этого используется уголок. Итак, необходимо отрезать уголок на части, которые соответствуют раме. При этом вертикальные и горизонтальные элементы по длине должны полностью совпадать. После, на ровной горизонтальной поверхности выложите все отрезанные элементы. Ниткой или рулеткой проверьте диагонали, чтобы все стороны были равными. Теперь можно уголки сварить между собой.

Совет!
В процессе сварки гаражной калитки обязательно контролируйте ровность изделия. Это важное условие, так как исправить после сварки будет проблематично.

Итак, у вас должен получиться готовый каркас из металлического уголка. Эта рама будет устанавливаться непосредственно в гаражный проем, а на него будет крепиться калитка.

Створки ворот и их монтаж

На следующем этапе требуется изготовить каркас створок. Они должны быть по размеру немного меньше изготовленной рамы. И при этом легко входить в проем. Гаражные свариваются по такому же принципу что и рама. Отрезаете металлический уголок или профильную трубу по размерам. У вас должно получиться две створки. Выкладываете все элементы на ровной поверхности, проверяете диагонали и свариваете между собой.

Когда каркас створок готов, необходимо приварить петли. На каждую створку гаража необходимо приварить по два навеса. После, используя листовой материал, обшиваете каркас створок. Прикладываете лист металла к каркасу из трубы или уголка и закрепляете прихватками сварочного аппарата или болтами. Первый вариант более надежный.

Важно!
Если листовой металл вы решили закрепить при помощи сварочных прихваток, то будьте осторожны чтобы не проварить дырку в листе металла. Важно контролировать силу сварочной дуги.

На следующем этапе выполняется монтаж ворот. Для начала строго по уровню монтируете раму с уже готовыми навесами. Закрепив раму анкерами к проему гаражных ворот, остается повесить створки на свои места. На этом этапе есть возможность произвести последние подгонки. Обратите внимание на тот факт, что обшивка на одной створке должна быть больше на несколько сантиметров. То есть при закрытии ворот должен быть небольшой нахлест. Если так не получиться сделать, то после наваривается металлическая полоса на стык двух створок ворот.

Дополнительно о том, как сварить гаражные ворота своими руками, без помощи специалистов смотрите в видеоролике:

Монтаж запорных элементов и другая отделка

Мы рассмотрели с вами вопрос о том, как сварить гаражные ворота. Теперь уделим внимание их благоустройству. Для полной безопасности необходимо смонтировать замок. Он должен быть надежным и проверенным. По этой причине купите замок у проверенной компании. Если говорить за типы замков, то предпочтение лучше отдавать штыревым стопорам и мощным засовам. Ими изнутри вы будете закрывать ворота. Однако, дополнительно в одной из створок потребуется сделать небольшую калитку.

В этом случае в створке вырезаете проем, который по периметру усиливается профильной трубой с внутренней стороны. Далее привариваете навесы. Из отрезанного листа изготавливаете небольшую калитку. Процесс этой работы требует точности. Поэтому действуйте по правилу, семь раз отмерь, один раз отрежь.

Замок обычно монтируется изнутри гаража. Для его установки рекомендуется сварить небольшой каркас. Это позволит надежно его зафиксировать в створке гаражных ворот. Это обеспечит высокую надежность и безопасное хранение автомобиля.

Важно время от времени ухаживать за запорной арматурой. Исключите полную вероятность того, чтобы замок имел прямой контакт с атмосферными явлениями. Дождь, снег и другие осадку могут негативно сказываться на работоспособности замка. Более того, существует риск, что скважина может замерзнуть и вам не получится вставить ключ. По этой причине на гаражных дверях можно сварить небольшой козырек.

Итак, мы рассмотрели с вами основные особенности того, как правильно сварить гаражные створки. Работа эта не из легких, так как металл сам по себе имеет большой вес. По этой причине вам никак не обойтись без посторонней помощи. Сваренный каркас и раму необходимо будет устанавливать строго по уровню, а самостоятельно сделать это будет крайне сложно.

Учитывая тот факт, что всех тонкостей и особенностей процесса сваривания гаражных ворот не опишешь, предлагаем вам ознакомиться с подготовленным видеоматериалом в этой статье. Это позволит вам закрепить теорию наглядно. Если у вас остались вопросы или вы имеете уже свой опыт в этой работе, то обязательно оставляйте комментарии в конце этой статьи. Ваш опыт будет неоценим для всех наших читателей. Ведь так, можно изрядно сэкономить немалую сумму денег.

Большая часть мужчин без ума от своей машины и готовы кучу времени проводить в гараже. Но чтобы построить капитальный гараж и отделать его так, как хочется, нужно вложить немалые средства. К счастью, можно освоить тонкости самостоятельного изготовления некоторых элементов сооружения, например, гаражных ворот.

Обо всех нюансах, связанных с изготовлением, монтажом и уходом за ними, и пойдет речь в нашей статье.

Виды

Существуют следующие варианты гаражных ворот:

• распашные;
• раздвижные;
• подъемно-поворотные (откидные);
• подъемно-секционные (раскладные);
• откатные;
• рулонные (роллетные или рольставни).

Теперь мы подробно рассмотрим особенности конструкции каждого вида, схемы их функционирования, достоинства и недостатки. А также расскажем о том, какой материал выбрать, чтобы изготовить гаражные ворота самостоятельно (дерево, оцинкованное железо или профнастил), чем усилить створки и как их покрасить.

Особенности конструкции

Чтобы сделать надежные и качественные ворота своими руками, нужно учесть основные нюансы строения каждого их вида.

Распашные

Распашные гаражные ворота — наиболее распространенный вариант, известный еще с древних времен своей надежностью и удобством.

Конструктивный принцип предельно прост – распашные ворота состоят из двух створок, в основе которых – металлический каркас. Они могут быть деревянными, железными, сделанными из профнастила. Закрываются на наружные и внутренние замки и засовы. Для дополнительного комфорта в одной из дверей можно вырезать калитку.

Основные преимущества: экономичность, простота изготовления, высокая степень обеспечения безопасности. Недостатки: требуют наличия свободного пространства перед гаражом для полного открывания.

Раздвижные

Если к распашным воротам подключить привод, то их можно автоматизировать и превратить в раздвижные.

Подъемно-поворотные (откидные)

Современный, аккуратный и компактный вариант, больше подходящий для утепленных гаражей, расположенных на территории охраняемых кооперативов. Основу конструкции составляет дверь, выполненная из оцинкованной стали или алюминия, которая поднимается вверх и закрепляется параллельно полу при помощи шарнирно-рычажного привода, специальных направляющих и фиксатора.

Основные преимущества: экономия пространства, легкость эксплуатации. Недостатки: высокая стоимость, низкий уровень защиты, сложность изготовления.

Подъемно-секционные (раскладные)

Весьма удобная разновидность ворот, обеспечивающая высокую герметичность и не занимающая большое пространство. Принципиальная схема основана на преломлении металлической створки, состоящей из горизонтальных секций, в процессе открывания и помещении ее под потолком.

Функционирование механизма осуществляется за счет шарнирных петель, соединяющих сегменты, и роликов, перемещающихся по направляющим планкам. Раскладные ворота отличаются хорошей шумоизоляцией, так как каждая секция их укрепляется уплотнителем.

Основные преимущества: универсальность. Недостатки: высокая цена, малая противовзломность.

Откатные

Относительно недорогой, эффектный и легкий в эксплуатации вариант. Конструкция работает по принципу шкафа-купе и состоит из одной металлической двери, перемещающейся вдоль гаражной стены при помощи системы из направляющих и роликов. Откатные ворота можно установить как снаружи, так и внутри гаража.

Основные преимущества: бюджетность, прочность, долговечность. Недостатки: необходимость наличия у гаража широкого фасада.

Рулонные (роллетные)

Редкая разновидность облегченных ворот. Роллеты лучше использовать в охраняемых кооперативах. Механизмом своего действия они напоминают рольставни и состоят из алюминиевых пластин, которые собираются в специальный блок, закрепленный наверху.

Основные преимущества: экономия пространства, простота эксплуатации. Недостатки: хрупкость и ненадежность.

Изучив особенности конструкции различных видов, можно сделать вывод, что легче всего изготовить и смонтировать распашные гаражные ворота. Их производство не требует построения сложных чертежей, наличия профессиональных навыков и использования специализированного инструмента.

А как правильно сделать это своими руками, читайте ниже.

Изготовление

Беспрепятственная установка и легкая эксплуатация ворот напрямую зависят от четкого соблюдения технологии изготовления. Представляем вашему вниманию универсальное поэтапное руководство по производству распашных ворот для гаража.

Закупка необходимых материалов и инструментов

Для работы нам понадобятся:

1. рулетка;
2. угольник;
3. уровень (можно использовать как строительный, так и гидравлический);
4. болгарка;
5. аппарат для сварки.

В процессе работы будут использованы:

1. уголки для сборки крепежной рамы (лучше отдать предпочтение уголкам из стали 65х65 или 40х40 мм);
2. обшивка для створок (чаще всего применяются дерево, профнастил или цельный металлический лист);
3. комплект наружных и внутренних замков (задвижек или засовов по вашему усмотрению);
4. профиль (например, размером 60х30 мм);
5. навесные железные петли для крепления дверей.

Замер проема и создание чертежа

Чтобы сделать надежные и аккуратные ворота без щелей и всевозможных неровностей, нужно внимательно подойти к замеру проема и последующему перенесению полученных данных на чертеж.

Алгоритм измерения проема гаража:

1. Измеряем ширину.
   Как правило, этот показатель варьируется от 3 до 5 метров, в зависимости от габаритов транспортного средства. В идеале, расстояние от машины до каркасной рамы не должно быть меньше 30 см с обеих сторон.
2. Измеряем высоту.
   Этот размер также снимается с учетом параметров автомобиля.

Переносим полученные цифры на бумагу и указываем материалы. Чертеж может быть произвольным, главное, его точность.

Крепежная рама

Распашные ворота состоят из 3-х базовых элементов: каркасной рамы (обрешетки), дверей (створок) и петель.

Первым делом нужно подготовить детали и сварить обрешетку, следуя технологическому порядку:

1. Берем заготовленный уголок и разрезаем его на несколько равных частей. Первая половина должна быть соразмерна ширине гаражных ворот, вторая соответствовать их высоте.
2. Полученные отрезки выкладываем на ровную поверхность под прямыми углами, тщательно проверяя градусы рулеткой-угольником.
3. Теперь нам необходимо сварить обрешетку из готовых деталей.

Каркас створок

Работу на данном этапе следует выполнять с особым вниманием, потому как от этого зависит герметичность ворот и удобство их эксплуатации.

Изготовление каркаса дверей включает в себя следующие моменты:

1. Берем обрез профильной трубы и делим его на 4 куска длиной, отличающейся от высоты обрешетки на 20 мм, и еще на 4, размер которых рассчитываем по формуле: ширина обрешетки/2 – 35 мм. Все эти расчеты делаются для того, чтобы обеспечить легкость вхождения будущих дверей в проем.
2. Раскладываем детали на гладкой прямой поверхности под углами 90 градусов, проверяя их угольником.
3. Свариваем отрезки между собой и получаем готовый каркас.

Обшивка

Обшивка также является одним из важнейших этапов работы, так как от грамотности и четкости его выполнения зависит внешний вид и функциональность конструкции. Как же правильно обшить двери?

Представляем вашему вниманию подробное руководство:

1. Берем заранее приобретенный материал. Например, цельный лист железа.
2. Обрезаем его по размеру. Причем обшивка левой створки должна идти внахлест правой на 2 см.
3. Привариваем полотна к каркасу сначала по центру и по краям, чтобы их зафиксировать, а затем и по всему периметру.

Монтаж петель

Перед началом работы мы приобрели навесные железные петли для крепления дверей. Теперь самое время их установить.

Это делается очень легко:

1. Сперва нужно приварить нижний элемент петли к каркасной раме, а верхний – к наружной стороне створки.
2. Усиливаем соединение, прикладывая согнутую металлическую полоску к верхней части петли и привариваем к внутренней стороне арматурный вкладыш.

Запоры и стопор

Выбор и правильная установка надежного замка гарантирует сохранность вашего автомобиля. Поэтому надо подойти к данному этапу со всей ответственностью.

Снаружи гаражи обычно закрываются при помощи врезного или навесного замка, а изнутри – при помощи штыревого стопора.

Установить врезной замок нетрудно, а вот как смонтировать стопор мы рассмотрим подробнее
:

1. Сперва вбиваем в землю обрезок трубы – в него будет входить подвижная часть стопора.
2. В качестве подвижной части используем арматурный штырь. Его необходимо продеть через петлю воротной створки.
3. Чтобы конструкция удачно функционировала, необходимо постоянно следить за чистотой трубы.

Покраска

Перед окончательным монтажом гаражных ворот, створки нужно покрасить с целью защиты металла от коррозии и улучшения общих эстетических качеств. После предварительной грунтовки, на двери наносится морозостойкая краска по металлу или эмаль в 2-3 слоя.

Утепление

В заключение процесса изготовления ворот, необходимо выполнить их внутреннее утепление, иначе из помещения будет уходить не менее 50 процентов тепла. И, согласитесь, теплые гаражи намного уютнее. Для утепления обычно применяется пенопласт, пенополистирол или стекловата. Теплоизоляционный материал крепится к внутренней стороне створок и закрывается сверху вагонкой или деревянными планками.

Итак, мы подробно рассмотрели основные стадии самостоятельного изготовления распашных гаражных ворот. Осталось разобраться в вопросах их монтажа: как поднять каркас, навесить двери, закрепить конструкцию и установить привод для ее автоматизации.

Монтаж

После того как вы завершили изготовление всех элементов конструкции ворот, можно приступать к их установке.

Алгоритм монтажа тоже довольно простой:

1. Для начала необходимо установить каркасные рамы. Они прикрепляются к откосам гаражного проема с помощью длинных металлических штырей (15-20 см).
2. Выступающие снаружи излишки штырей обрезаем, шлифуем и маскируем краской, чтобы в дальнейшем они не мешали закрывать двери.
3. Теперь нужно соединить внутреннюю и наружную обрешетки посредством железных пластин-перемычек.
4. Остается навесить створки на петли и оценить готовую работу.

Для большего удобства эксплуатации распашные ворота можно оснастить специальным приводом, работающим от электричества – это позволит сделать их автоматическими. Схема действия такого устройства основана на использовании направляющих из профиля, приходящих в движение за счет электродвигателя.

Складные и поднимающиеся рулонные ворота также можно смонтировать самостоятельно, если есть готовые механизмы открывания-закрывания (створки, сдвижные части, планки, ролики и фиксаторы), которые продаются в строительных магазинах. От вас потребуется лишь изготовить раму и собрать конструкцию, в соответствии с прилагаемыми инструкциями, а также выполнить ее уплотнение.

Для установки откатных ворот не потребуется даже рама. Все, что нужно – сделать из профлиста и уплотнить большую створку. При желании в ней можно вырезать калитку. Монтаж же сводится к расположению деталей фурнитуры согласно инструкции.

Чтобы все получилось как можно лучше, учтем мнение профессионалов:

• Не стоит ограничиваться прочтением пары статей с руководством по самостоятельному изготовлению гаражных ворот. Сейчас на просторах интернета есть очень много подробных видеоуроков и обзоров на эту тему.
• Выбирая материалы для работы, отдавайте предпочтение более легким и современным. Тогда и дальнейшая эксплуатация готовой конструкции не составит труда и не потребует усилий.

При нынешних ценах на материалы и готовые изделия остается лишь один способ сэкономить средства – выполнить работы по изготовлению своими руками. Это касается и металлических гаражных ворот распашного типа, которые при желании можно сварить самостоятельно. Понадобится изучить алгоритм сборки, приготовить инструменты с материалами и привлечь к процессу одного помощника.

Сварные распашные ворота для гаража

Способы изготовления ворот

Существует 3 способа, как сварить гаражные ворота:

1. Когда строительство еще не окончено, то распашные ворота свариваются отдельно в виде единого изделия. Затем они доставляются и устанавливаются на месте будущего проема, после чего вокруг стальной рамы строится лицевая стена гаража.
2. Когда гараж уже построен, то створки можно сделать по размерам проема, привезти на место и смонтировать.
3. По готовому проему, поэтапно сваривая элементы прямо по месту.

Последний метод сборки хорошо подходит автомобилистам, впервые взявшимся за работу по устройству гаражного въезда своими руками. Здесь не понадобится высокая точность замеров, выправление диагоналей створок и перемещение тяжелых железных частей. Если все операции выполнить правильно, то самодельная конструкция будет успешно функционировать и прослужит долгие годы.

Заготовка материалов

Чтобы в нужном количестве приобрести металл для заполнения въездного проема, необходимо обмерить габариты последнего и толщину фронтальной стены. Понадобится такой металлопрокат:

• уголок равнополочный не менее 75 мм шириной – на обрамление стен вокруг въезда и для изготовления створок;

Равнополочный уголок разных размеров

• то же, шириной 60 мм для раскосов;
• стальной лист толщиной 2 мм и более для дверных полотен и связей между рамами;

Лист стальной нержавеющий 2мм

• простые цилиндрические навесы (шарниры) наружной установки;

Основные разновидности цилиндрических петель

• задвижки – 4 шт., можно сварить из кругляка либо купить готовые;

• замки.

Связи в виде полос металла шириной 10-15 см, по длине равных толщине стены, можно нарезать заранее. Поскольку в процессе сваривания гаражных ворот своими руками потребуются разные подставки и подкладки, то под рукой стоит держать отрезки уголков, профильных труб и прочего проката, имеющегося в хозяйстве.

Перечень инструментов тоже невелик:

• сварочный инвертор;
• УШМ — машина шлифовальная угловая (болгарка);
• дрель электрическая;
• струбцины;
• средства измерения – рулетка, линейка, угольник и жидкостный уровень;
• обычные слесарные инструменты – молоток, пассатижи и так далее;
• расходные материалы: электроды сварочные диаметром 3 мм, круги по металлу, сверла.

Для установки замков понадобится крепежный метиз – болты, гайки, шайбы. В конце работ полотна необходимо загрунтовать и окрасить своими руками, для чего обычно используется состав ГФ-021 и пентафталевая эмаль (ПФ) соответственно.

Начальный этап – обрамление проема

На данном этапе важно правильно отрезать и сварить уголки в единую конструкцию – раму, которая будет опорой для открывающихся наружу створок. Работы по обрамлению начинаются с порога гаража и ведутся в следующем порядке:

1. Отрезать 2 уголка по ширине проема и уложить их вдоль порога с обеих сторон. Сварить их со стальными полосами (связями).
2. Отрезать своими руками еще 4 боковых уголка, чья длина равна высоте проема плюс 2 ширины их полок. Получившиеся стойки нужно подрезать с обоих концов таким образом, чтобы они четко состыковались с уголками порога.
3. Стойки приложить к боковым торцам стен и соединить вместе с помощью связей. Последние надо обязательно расположить напротив мест приварки шарниров.
4. Сварить обрамление порога и стен между собой.
5. Повторить действие, описанное в п. 1, только установить уголки на верхний торец стены. Приварить их к боковым стойкам.

Во время производства работ надо следить, чтобы элементы обрамления как можно плотнее прилегали к стенам. Стальные полосы связей нужно укладывать между полками уголков и стеной, а потом приваривать.

Первая стадия — изготовление обрамления

Изготовление створок

Суть способа состоит в том, что сначала прямо в проеме изготавливается одна цельная створка и крепится с двух сторон на шарниры. Получается рама, вставленная в обрамление, которая в конце разрезается пополам. Чтобы будущие ворота хорошо открывались, важно правильно выдержать зазоры между этими рамами:

• от потолочной балки до каркаса створки – 1 см;
• зазор между боковой стойкой и тем же каркасом – 5 мм;
• нижний зазор над порогом – 2 см.

Процесс начинается с монтажа боковых стоек каркаса и ведется в таком порядке:

1. Уголок, отрезанный с учетом верхнего и нижнего зазора, нужно приставить к боковому обрамлению с просветом 5 мм и прихватить к нему с помощью отрезка металла. Операцию повторить на другом боковом торце.
2. Приварить к вертикальным стойкам горизонтальные уголки снизу и сверху, подрезав их должным образом. Перед этим нужно своими руками сделать прорезь одной полки точно посередине каждой перемычки.
3. Установить навесы и приварить их нижнюю часть к обрамлению, а верхнюю – к каркасу створки. Шарнир должен стоять напротив связи, соединяющей внутреннюю и наружную часть обрамления ворот.
4. Поставить 2 вертикальные стойки посередине проема, закрепив их к каркасу сваркой.
5. Сделать 2 горизонтальных перемычки ровно посередине каждой створки.

Получившуюся раму, встроенную в обрамление проема, остается разрезать на 2 части, открывающиеся самостоятельно благодаря шарнирам. Учитывая, что полки верхнего и нижнего уголка уже подрезаны, надо лишь разрезать их с лицевой стороны.

Чтобы ворота без полотен сразу же не просели под собственным весом, изнутри следует поставить временные раскосы и прихватить их сваркой. Затем болгаркой надо убрать прихватки, удерживающие боковые уголки, после чего створки можно открыть.

На последнем этапе необходимо своими руками вырезать и приварить к гаражным воротам полотна. В закрытом состоянии они должны перекрывать обрамление примерно наполовину, с таким расчетом и нужно отрезать лист металла. Затем приварить его к каркасу, а раскосы убрать. Остается установить замок и задвижки, а после выполнить зачистку и окраску ворот.

Готовые металлические ворота для гаража стоят недешево. Если есть обычный бытовой сварочный аппарат, то вполне можно . Расходные материалы обойдутся недорого, а работа займет дня три – четыре.

Тип конструкции ворот зависит от размеров торцевой стены и свободного пространства для свободного открывания створок:

• – механическая удобная и простая конструкция, сделать ее несложно. Минус распашных ворот – надо много места перед гаражом и по бокам, а это не всегда возможно;
• подъемные поворотные – металлическое полотно поднимается вверх, как штора. Шарнирно-рычажный механизм можно купить уже готовый или сделать самому, деталей для этого устройства надо немного. Такая конструкция удобна для гаражей во дворе, на маленьком садовом участке. Свободного места для открытия практически не нужно. Большой плюс подъемных ворот – великолепная герметичность;
• роллеты – ненадежный вариант гаражных ворот, но экономичный. Металлические пластины складываются наподобие жалюзи и собираются в специальный короб под потолком. Вскрыть такую защиту – пара пустяков, поэтому роллеты можно устанавливать только в охраняемых помещениях;
• откатные ворота — напоминают дверцы шкафа купе. Требуют достаточно места для открытия с одной стороны (на всю длину полотна створки). Минус этой конструкции в том, что рельсы для передвижения часто засоряются и их надо регулярно чистить, а это раздражает.

Из этих четырех вариантов конструкций наиболее популярны простые распашные и подъемно поворотные ворота. Как можно сварить их самому из доступных и недорогих материалов?

Материалы, комплектующие и инструмент

Перед тем, как сварить гаражные ворота надо продумать размеры конструкции, лучше начертить чертеж, тогда станет понятно, сколько комплектующих необходимо для выбранного варианта.

Для начинающих мастеров в продаже есть уже готовые комплекты готовых ворот рулонных ворот, которые легко установить, следуя подробной инструкции. Тем, кто знаком со сварочным аппаратом, надо подсчитать количество необходимых деталей, исходя из чертежа.

Зачем нужен чертеж

Чтобы потом не переделывать уже готовую работу, лучше заранее подсчитать и выяснить важные моменты:

• вычислить оптимальный размер створок, еще раз убедиться, что ничего перед гаражом и сбоку не мешает свободному открыванию и закрыванию;
• важно, чтобы расстояние от боковой стойки до заезжающего автомобиля было больше тридцати сантиметров. Даже если пока у Вас жигули, рассчитайте все же размеры джипа, может быть, купите свою мечту через несколько лет, не переваривать же ворота потом;
• стандартная высота – два метра;
• оптимальный проем для гаражного бокса 2,4 на 2,1 или 5,4 на 2,4;
• материал для створок должен быть надежным, прочным и долговечным – лучший вариант сталь оцинкованная, толщиной пять миллиметров. Можно и брать и толщину в два миллиметра, для облегченной конструкции каркасного гаража;
• продумайте запорный механизм. Самый простой вариант – запоры на внешние колодки, сложнее – бронированные накладки.

На чертеже легко отметить расположение всех элементов и подсчитать, какой размер листа нужен, и какое количество крепежа необходимо.

Необходимые материалы и инструменты

Здесь приведен краткий список комплектующих деталей и материалов, который каждый мастер может дополнить на свое усмотрение:

• стальной уголок – из него варится крепежная рама. Берем 75-й уголок, не меньше, на раме крепятся тяжелые створки, поэтому важна прочность и устойчивость;
• материал для створок – лист металлический оцинкованный, профилированный лист или дерево. Металл надежней, а древесина теплее, но требует пропитки антипиренами;
• петли – надежней и безопасней внутренние петли на подшипниках, не промерзают в морозы;
• запорная система – выбор ограничен только наличием денег, конструкций очень много;
• болгарка с кругом по металлу, дереву и для зачистки;
• профильная труба;
• рулетка и угольник;
• сварка;
• водяной уровень.

Работы лучше выполнять на столе или на открытой площадке, положив как подставку швеллера. До начала работ обязательно проверьте уровнем, чтобы поверхность была по одной оси (диагональ).

Работы по изготовлению ворот – поэтапно

В первую очередь надо изготовить несущую раму, которая устанавливается в проем гаража, на нее будут крепиться створки. Надо сделать внешний и внутренний металлический каркас рамы.

Последовательность действий рассмотрим подробно.

Изготовление рам

Как варить рамы для ворот:

• рама должна соответствовать по высоте и ширине готовому проему. Обязательно измерьте внешний и внутренний размер, если строили непрофессионалы, то они иногда отличаются на 2 – 3 см;
• приступаем к нарезке заготовок из уголка;
• уголки раскладываем на поверхности и выставляем четко по водяному уровню при помощи подкладок (прямой угол лучше измерять по диагонали);
• свариваем всю конструкцию и зачищаем шлифовальным кругом все швы от сварки. Рама должна быть ровной, без шероховатостей и выпуклостей для того, чтобы ворота закрывались герметично;
• в каждый угол привариваем рычаг для жесткости и прочности рамы (подойдут оставшиеся обрезки для уголка);
• разложив все элементы рамы, слегка прихватываем сваркой конструкцию, чтобы можно было примерить и подогнать молотком по размеру проема;
• точно так же варим вторую раму.

Перед установкой сваренную конструкцию лучше сразу обработать пропиткой от ржавчины по металлу, дать высохнуть и только после этого приступать к монтажу.

Установка рамы

Устанавливать раму лучше вдвоем, чтобы не было перекосов:

• крепим к стене и наружную и внутреннюю конструкцию каркаса штырями, длина зависит от тяжести всех ворот от 15 до 20 см;
• привариваем раму к штырям, срезаем все лишнее и зачищаем швы болгаркой;
• внешнюю и внутреннюю рамы скрепляем пластинами, шаг перемычек – 60 см.

Можно приступать к изготовлению створок ворот.

Изготовление створок

Самая простая конструкция ворот – распахивающиеся створки:

• трубы раскладываем на абсолютно ровной поверхности лицом вверх;
• в прямоугольнике расставляем направляющие – проверяем уровнем;
• учитываем, что размер створок должен предусматривать зазор в 1 – 2 см между каркасом и рамой, чтобы створки легко открывались. Прихватив каркас сваркой, можно примерить, при помощи вкладышей-прокладок определить нужный размер створок;
• выставляем углы при помощи угольника и уровня и варим;
• когда сварили две створки ворот надо сделать еще одну примерку, уже двух половинок ворот, только после этого варить окончательно;
• для стандартных створок делают по два ребра жесткости на каждой. Количество зависит от толщины металла и веса всей конструкции, чем тяжелее ворота, тем больше ребер жесткости надо установить.

Несколько слов о ребрах жесткости, зачем они нужны, как их правильно закрепить в каркасе:

• по центру выставляем вертикальные уголки, крепим их по диагонали в верхнем и нижнем квадрате каркаса створки;
• если планируется делать дверь в одной из створок, то вокруг такой двери выставляем верхнее и нижнее горизонтальное ребро жесткости. В этом случае створка делится вертикально на две половины, а не горизонтально, как в обычном варианте.

В одной из створок мы делаем дверь. Для этого привариваем несколько вертикальных и горизонтальных уголков, ориентировочная конструкция такого каркаса показана на схеме;

Осталось приварить петли на раму и на створки. Обязательно несколько раз померяйте, прежде чем варить окончательно. Лучше сначала прихватить и навесить, подогнать, а только потом варить капитально. Все неровности зачищаем и шлифуем болгаркой.

Обшивка ворот

Ответственный этап, потому что сварить ворота надо четко, соблюдая геометрию, малейшее несоответствие размерам и промах вызовет перекос всей конструкции:

• Вырезаем лист оцинковки по размерам. Важно помнить, что левая сторона должна идти внахлест на правую створку (2 – 3 см);
• лист привариваем к каркасу точечно с шагом в полметра;
• лишние сантиметры правой створки обрезаем;
• теперь приступаем к сварке всей конструкции створок;
• варить надо лист металла к каркасу сплошным швом, но точечно, если проваривать металл полностью, то каркас может повести. Вариант – струбцина, которой можно прочно зафиксировать каркас к швеллеру. Тогда можно варить сплошным швом, но поэтапно – 10 см с одной стороны, потом 10 см с другой, так металл не перегреется.

Пора приваривать петли, нижние и верхние.

Как приварить петли

Понятно, что нижнюю половину петли привариваем к раме, а верхнюю к створке. Несколько важных моментов:

• металлическая полоса усилит соединение петли с каркасом. Изогнув полосу, прикладываем ее к петле и к створке;
• дополнительную прочность петлям придадут внутренние вкладки из тонкой арматуры.

Зачищаем швы при помощи болгарки. Теперь можно устанавливать замок.

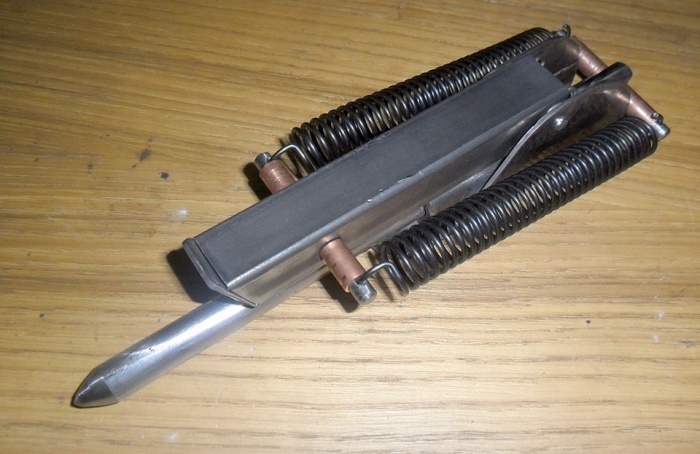

Замки, запоры и задвижки

Если планируется навесной замок, что не очень удобно, то здесь все просто. Привариваем снаружи к каркасу два ушка из изогнутого металлического прута и зачищаем болгаркой. Но такие замки на морозе открывать крайне неудобно.

Засов и дополнительные штыри – стропы изнутри усилят надежность. Если установить стропы, то две половинки ворот будут плотно зафиксированы изнутри, можно будет сделать на одной из створок дополнительную входную дверь в гараж.

При выборе замка для гаража, учтите, что цилиндровые замки при морозе очень тяжело открыть, они быстрей и прочней замерзают. Лучше приобретать врезные замки с ключом трубкой.

Покраска и утепление

Красить и грунтовать металлические ворота надо обязательно. Обновлять краску желательно раз в два года. Важные нюансы, которые надо помнить при покраске ворот:

• растворителем обезжириваем поверхности;
• обрабатываем грунтовкой по металлу с присадкой от ржавчины;
• красим, удобней окрашивать металл из специального аппарата, в котором краска наносится под давлением. В этом случае расход краски меньше, а покрывная характеристика выше. Аппарат можно взять в аренду, так как стоит он недешево.

После покраски приступаем к утеплению ворот, ведь металл лучший проводник холода:

• удобней укладывать утеплитель по деревянной обрешетке на створке ворот, которая монтируется изнутри;
• в качестве утеплителя можно использовать пенополистирол, но, в этом случае надо будет защищать утеплитель негорючей финишной обшивкой. Лучше выбрать для утепления стекловату в матах или минеральную вату – это негорючий материал;
• дополнительно все щели, которые остались по периметру установки рамы надо запенить монтажной пеной, потом лишнюю пену срезать и оштукатурить;
• важно заполнить утеплителем все пустоты, чтобы не образовывались мостики холода;
• для средних широт, где нет сильных морозов слой утеплителя 5 см, для севера – не ниже 10 – 15 см.

Финишную отделку ворот изнутри по деревянной обрешетке делают из пластиковой вагонки или из фанеры.

Сделать распашные гаражные ворота своими руками несложно, главное иметь свободное время, желание и сварочный аппарат. Сделать более комфортной в использовании простую распашную конструкцию можно дополнительной автоматикой по закрыванию дверей.

Ворота в гараже необходимы по многим причинам. Наиболее очевидная – препятствие от проникновения внутрь посторонних лиц. Но вход в гараж выполняет также другие функции, он защищает
внутреннее помещение от ветра, осадков, изолирует
постройку от окружающей среды.

Выбор автовладельцев зачастую останавливается на металлических воротах в гараж
. Это обусловлено их относительно низкой стоимостью и простотой изготовления. Металл значительно прочнее дерева, поэтому он обеспечивает надежную защиту
от воров. Даже если гараж находится на участке без постоянной охраны, металл
все равно станет серьезной преградой для злоумышленников.

Обычно чертеж
для металлических ворот выбирают из уже готового, типового варианта. Нет надобности самому проводить расчёты и составлять схему. Подавляющему большинству гаражей подойдут стандартные чертежи
. При выборе следует учитывать сложность металлической конструкции, соотносить её со своими навыками сварки и монтажа.

Большой ошибкой будет выбор слишком сложной модели
, которую не получится изготовить самому. Помимо этого, необходимо учитывать практичность, ГОСТ-нормы, итоговый внешний вид (будет ли он устраивать или нет).

Ниже чертеж ворот гаража из металла (несколько вариантов):

Самые распространенные материалы для металлических ворот на гараж – алюминий
или оцинкованная сталь
. Надежную защиту обеспечит сталь с толщиной в 1,5-3 миллиметра. Минусом ворот из металла будет большой вес
. В особенности это верно для моделей с толщиной более трёх миллиметров.

Оцинкованная сталь отличается дешевизной
. Аналоги из алюминия выйдут почти в два раза дороже. Алюминий будет значительно легче стального листа, но в этом кроется его слабость. Его легче деформировать грубой силой, чем сталь.

Всего выделяют пять основных моделей ворот – секционные, откатные, подъемные, роллетные и распашные. Наиболее простыми для самостоятельной установки являются распашные.

Основными элементами такой модели является рама, полотно и крепежные петли. Сегодня производители предлагают готовые комплекты
, которые экономят трудозатраты и снижают уровень необходимых навыков.

Изготовление

Металлические распашные ворота для гаража — наиболее доступный
вариант. В конструкцию имеет смысл также включить калитку
. Она позволит проходить в гараж, не открывая створки. Особых сложностей возникнуть с калиткой не должно. На чертеже она будет ограничена рамой и усилена дополнительными балками.

Первым шагом в изготовлении будет разработка чертежа
. Как было отмечено выше, обычно берут стандартную схему и дополняют её по своему желанию, например, калиткой. Металлические распашные ворота будут состоять трёх элементов:

1. Полотно из листов металла.
   Этот элемент будет самым тяжелым в конструкции.
2. Каркас.
   Его выполняют из прокатного уголка.
3. Крепеж.
   Из материалов вам будут необходимы стальные уголки 65 на 65 миллиметров, оцинкованная сталь/алюминий, профиль.

После покупки стройматериалов можно начать изготовление внешней
и внутренней рамы
. Из уголка вырезают заготовки требуемого размера. Заготовки выкладывают на землю в виде будущей рамы. Форму измеряют уровнем. Обращайте внимание на отсутствие
неровностей и перекосов. Они крайне негативно влияют на надежность конструкции и её долговечность.

Чтобы зафиксировать заготовки на земле, можно воспользоваться подручными материалами
. Сделайте из них подкладки и еще раз проверьте форму на неровности.

Как сварить ворота в гараж?

После проверки следует приступать к сварке
. Качество сварных швов будет сказываться на прочности будущих ворот, поэтому к процессу необходимо отнестись со всей серьезностью. Затем наступает очередь внутренней рамы. Её изготавливают аналогичным образом – раскладывают на земле заготовки, проверяют и сваривают их. Сварные швы в обязательном порядке отшлифовывают болгаркой
.

Следующий шаг – работа с обшивкой
. Как и в случае с рамой будет два элемента – правая и левая створка. Материал, например, оцинкованную сталь обрезают, исходя из размеров створок.

Обрезать следует, учитывая нахлёст
. Достаточным нахлёстом является 1-2 сантиметра листа. После этого полотно начинают крепить к каркасу.

В первую очередь лист необходимо приваривать по углам и к середине. Потом переходят на низ листа и его периметр. Точки, оставшиеся по углам, обрезают
.

Теперь можно приступать к петлям и замку. Нижние части петель приваривают к раме. Верхние на наружную створку. Чтобы усилить конструкцию, используют арматуру или металлические полоски. На ворота можно установить штыревой стопор или засов. Решения позволяют надежно закрывать гараж изнутри
. Стопор легко изготовить самостоятельно из отрезка трубы.

После всех подготовительных и сварочных работ конструкцию нужно покрасить
и установить
на гараж. Для этого сначала скрепляют внешнюю и внутреннюю раму, использую пластины из металла. Пластины имеют толщину 4-5 сантиметра. Крепёжный шаг равен 50-60 сантиметрам. Затем ворота навешивают и утепляют.

Окраска

Перед последним этапом (установкой) следует заняться покраской
ворот гаража. Краска защищает металл от коррозии, придает приятный внешний вид. Покрытие ведет к повышению долговечности ворот.

Как покрасить ворота гаража? В первую очередь необходимо выбрать подходящую краску. Следует обращать внимание на уровень адгезии
. Он должен соответствовать металлу, из которых выполнены ворота.

Помимо этого, в краске недопустимо содержание химикатов, вступающих во взаимодействие с металлической поверхностью. В ином случае могут начаться окислительные процессы
. Краска также должна обладать хорошими водоотталкивающими свойствами, так как это является её первоочередной задачей.

Лучше всего для окраски металлических ворот
подойдут три вида краски – акриловая, кремний-органическая, алкидная. Акриловая краска
– самое современное решение. Отвечает всем требованиям, долговечна, но минусом является высокая цена. Кремний-органическое покрытие будет прочным, очень устойчивым к воздействию солнечных лучей.

Краска хорошо совместима с большинством металлов. Алкидная краска отличается повышенной эластичностью
и устойчивостью
к физическому воздействию (например, царапинам).

Каким цветом покрасить ворота гаража? Цвет краски
желательно подбирать так, чтобы он более или менее сочетался с окружающей цветовой гаммой. Но никаких специальных предписаний на этот счёт нет.

Наиболее распространенными цветами являются оттенки зеленого, синего, серого.

Из инструментов
вам будет необходим растворитель, валик/кисточка, наждачная бумага, жесткая щетка, грунтовка и сама краска. После покупки краски и недостающих инструментов, можно приступать к подготовительным работам.

Как покрасить гаражные ворота?

На первом этапе следует очистить
поверхность от ржавчины и следов старой краски (если такая есть). Процедуру можно выполнить, используя жесткую, металлическую щетку. Затем поверхность шлифуют
наждачной бумагой. Поверхность становится шероховатой, и может лучше принимать грунтовку.

После этого начинают наносить грунтовку
. Она будет служить основой для краски. Грунтовку наносят в два-три слоя. Необходимо обязательно дождаться полного высыхания одного слоя, только после этого можно наносить следующий.

Последний шаг – непосредственно покраска
. Для нанесения зачастую используют обычный валик. Краску наносят, начиная с верхнего края. Данный прием поможет предотвратить появление подтёков. Полосы должны идти «внахлёст». Рекомендуется красить с запасом
, проводя по границе предыдущей полосы еще раз.

Лучше всего красить вертикальными линиями
, наносить краску в два-три слоя. Многослойное покраска сделает цвет насыщенным, предотвратит появление пропущенных участки.

Обратите внимание, что покрасочные работы следует проводить при мягкой температуре – от +10 до +25 градусов.

Заключение

Нет нужды самостоятельно проводить расчёты, делать чертежи. Существует множество типовых чертежей
, можно взять один из них, немного изменить схему под свои потребности. Рекомендуется спланировать наличие калитки в воротах. Распашные железные ворота
для гаража состоят из двух рам, створок, петель, замка. Также будет необходима краска и набор инструментов.

После изготовления ворот следует заняться их покраской
. Самым современным решением является акриловое покрытие. Хорошо зарекомендовали себя кремний-органические и алкидные краски. Особое внимание необходимо уделять уровню адгезии
и водоотталкивающим свойствам
. Листы металла очищают, обрабатывают грунтовкой и окрашивают.

Полезное видео

Как сварить ворота на гараж из профильной трубы своими руками? Смотрите видео:

Гаражные ворота являются дорогостоящей конструкцией, потому многие владельцы автомобилей стремятся сделать и установить ворота своими силами. Технология сборки ворот для гаража собственными силами не такая сложная, как кажется и, если четко придерживаться инструкции, то «дом» для автомобиля обретет надежную защиту.

Особенности изготовления

Процесс построения конструкции гаражных ворот начинается с проектирования и составления подробных схем и чертежей. Для этого не нужны специальные навыки. Возьмите бумагу, линейку, карандаш, измерьте все размеры. Сперва определите ширину. Она должна равняться ширине кузова автомашины, но иметь дополнительный допуск с обеих сторон не менее 30 см. Чтобы замер был более точным, лучше провести его в нескольких точках, а в дальнейшем остановиться на среднем арифметическом значении. Затем замерьте высоту. С этим проще, поскольку гараж, как правило, строится под определенную автомашину, так что необходимый параметр уже имеется.

Теперь можно создавать чертеж, параллельно продумывая все элементы конструкции.

Схема распашных ворот самая простая:

• рисуете два прямоугольника, указываете их габариты;
• если желаете иметь разные по размерам створки, указываете это в чертеже.

Аналогично делают чертежи для остальных видов ворот, но необходимо помнить, что подъемные и откатные виды имеют только одну секцию. Здесь надо быть внимательным при определении ребер жесткости. При черчении секционных ворот учитывается количество секций.

Виды конструкций

Существует несколько разновидностей гаражных ворот.

Откатные

Их основной элемент – створка, передвигающаяся параллельно стене гаража.

Среди основных достоинств этих ворот выделяют:

• безотказность работы;
• продолжительность срока службы;
• прочность;
• экономия места;
• относительно невысокая цена.

Основным минусом является то, что монтировать такие сдвижные ворота можно лишь на гаражах, располагающих широким фасадом. Ширина его должна быть, по меньшей мере, такой, чтобы отъезжающая створка могла целиком поместиться на нем. Подобные ворота можно сделать и установить самостоятельно. Створки делаются почти по такой же схеме, как створки обычных распашных ворот. Разница заключается в монтаже: вместо петель используются направляющие и ролики.

Подъемно-секционные

Полотно этих ворот состоит из отдельных сегментов, которые при подъеме преломляются, заходят под потолочное покрытие. Их базисом являются рычажно-пружинное устройство и направляющие с цепной передачей. Изготовление секционных ворот в домашних условиях почти невозможно.

К их плюсам относят:

• многофункциональность. Имеются ворота для низких и высоких проемов различной ширины;
• высокие тепло- и шумоизоляционные характеристики;
• легкость использования;
• экономию пространства перед гаражом.

Недостатки – сравнительно низкая противовзломность и высокая стоимость.

Подъемно-поворотные

Это конструкция, в которой створка при открывании поднимается под потолочное покрытие. Подъем осуществляется посредством шарнирно-рычажного механизма. Конструкция подъемно-поворотных ворот достаточно сложная. Чтобы изготовить их самостоятельно, необходимо иметь неплохой инженерный опыт и обладать специальными знаниями. Начинающему мастеру можно попробовать самому смонтировать готовые ворота заводской сборки.

Основные преимущества – повышенная противовзломность и экономия места. Недостатком являются повышенные требования к пространству под потолком.

Если там не хватит места, то воспользоваться откидными воротами не получится.

Автоматические роллетные (рулонные или рольставни)

Такая конструкция встречается редко. Она не получила широкого применения из-за своей ненадежности. Состоят такие ворота из алюминиевых полос, которые съезжают в короб под потолком. Роллеты можно устанавливать на объектах, находящихся под охраной, и в обогреваемых гаражах.

Складные (раскладные)

Эта конструкция включает в себя несколько отдельных полотен, связанных между собой плотным гибким материалом (резиной, синтетической тканью). При открывании они складываются. При закрывании полотно растягивается, полностью закрывая проем.

Распашного типа

Самая неприхотливая система, не требующая использования дорогостоящих материалов и серьезных временных затрат при монтировании. Коробка для нее делается из металлического уголка, створки – из железных листов. Эксплуатирование ворот простейшее, однако показатель надежности крайне высок.

Достоинства системы таковы:

• максимальная простота конструкции;
• функционируют без электричества;
• универсальны;
• невысокая цена;
• надежность.

Главный недостаток – необходимость в наличии свободного пространства перед гаражом для распахивания створок. Это доставляет некоторый дискомфорт зимой: чтобы открыть ворота, необходимо сначала расчистить от снега пространство перед ними.

Поскольку распашные ворота достаточно просты в изготовлении, то начинающим мастерам лучше остановить свой выбор на них.

Как говорилось выше, изготовление распашных ворот более простое и менее затратное, чем изготовление других видов конструкций, поэтому именно технологию их создания стоит рассмотреть. Самостоятельное изготовление ворот распашного типа не требует наличия труднодоступного и дорогостоящего оснащения. Материалы также можно приобрести в любом строительном торговом центре.

Перед началом работ необходимо запастись:

• металлическими уголками для изготовления несущего каркаса;
• стальными профилями;
• профильной трубой;
• материалом для обшивки на ваше усмотрение:
  • ковка;
  • деревянная обшивка;
  • металлический лист либо обшивка из профнастила.

• стальной полоской либо арматурным прутом;
• стяжками;
• уплотнителями;
• пологом;
• фиксаторами.

Размеры

В первую очередь необходимо разобраться с высотой и шириной будущей входной конструкции. Наименьшая величина ширины должна быть такой, чтобы дистанция с обеих сторон от автомашины до каркаса ворот составляла 30 см либо была больше. Минимальное значение ширины – 5 м, но общепринятая ширина ворот колеблется в пределах 2,5-3 м. Такой размер гарантирует комфортабельный доступ в гараж. Определяя ширину ворот, следует учитывать дистанцию между каркасом и перпендикулярно расположенной стенкой. Она должна составлять как минимум 80 см.

Высота конструкции рассчитывается по размеру автомобиля. Под микроавтобус требуется проем в 2,5 м. Обычной автомашине достаточно 2-2,2 м.

Чтобы избежать несоответствий с планом гаража, опытные специалисты рекомендуют создавать наброски ворот во время проектировки помещения.

Инструменты и комплектующие

Наряду с материалами, нужно побеспокоиться о том, чтобы под рукой находились комплектующие и инструменты, такие как:

• углошлифовальная машина (болгарка) с комплектом шлифовальных и отрезных дисков;
• агрегат сварочный;
• угольник слесарный, рулетка;
• уровень строительный, гидроуровень;
• фурнитура;
• крепежные элементы.

Как правильно сделать и установить?

Соберите своими руками коробку (раму). Она состоит из двух конструкций в форме прямоугольника, которые в дальнейшем будут соединены между собой. На внешней стороне коробки привариваются петли для установки створок, внутренняя удерживает ворота в проеме. Изготавливаются они из 65-го уголка.

Нарежьте 8 фрагментов уголка, соответствующих по размеру высоте и ширине ворот (по 4 штуки каждого размера). Разложите уголки на ровной плоскости, соберите рамы. Вымеряя углы и диагонали, добейтесь безупречной пропорциональности элементов проему гаражной стены. Сварите части конструкций.

Готовые прямоугольные элементы вставьте в проем, подгоните к месту установки. Сварите между собой внутренний и наружный элементы поперечинами из арматуры либо металлической полосы, разбивая высоту и ширину ворот на равные отрезки.

При использовании арматуры можно проделать в стене отверстия, а затем загнать в них куски арматурного прута требуемого размера, зафиксировав их сваркой на раме. Обычно соединительные фрагменты привариваются поверх границ проема.

Сборка и установка створок

Руководствуясь чертежами, отмерьте и нарежьте элементы из равнополочного уголка размером 40×40 мм, разместите их на ровной плоскости. Соберите основу будущих створок и двери (калитки). Выровняйте, вымеряя диагонали и углы всех прямоугольных рам, и сварите. Вырежьте два куска из листа. Они должны на 40 мм превышать длину проема гаража, но по ширине вырезайте разные полотна. Одно должно быть на 20 мм меньше ширины каркаса, второе – на 20 мм больше.

Сварите полотна с рамой, при этом следите, чтобы полотна выступали за границы каркаса на 2 см по периметру. Аналогичный выступ должен быть на калитке. Это делается для того, чтобы закрыть щели между коробкой и каркасом. Такая конструкция предотвратит проникновение лишней влаги и сквозняков через зазоры. Приваривая листы, не делайте сплошной шов. Лучше делать сварку пунктирной линией по принципу 1×5.

Завершающий этап – приваривание петель. Нижний сегмент петли с пальцем фиксируется сваркой к коробке, а верхний сегмент — к створке ворот. Для надежности можно усилить фиксацию петель посредством металлических накладок. В месте фиксирования петли к коробке можно установить железный прут для увеличения свариваемой площади. Створку ворот расположите в месте, указанном в чертеже. Удостоверьтесь, что такая позиция дает возможность без затруднений открыть ворота. Наметьте местоположение второго сегмента нижней петли. Приварите ее по разметке, выравнивая точно по вертикали.

Не нагружая нижнюю петлю, навесьте створку. Наметьте местоположение верхней петли на дверце и коробке, снимите створку. Приварите сегменты петли согласно разметке, навесьте створку ворот, протестируйте ее ход. Если она открывается свободно и остается в заданном ей положении, то можете заняться монтированием второй части. Этот процесс аналогичен уже приведенному.

После монтирования в одну из створок установите калитку, действуя в той же последовательности, что и для самих ворот. Ручки, крючки, замки, задвижки устанавливайте после полного монтажа створок.

В отапливаемом гараже ворота желательно обшить, утеплить и уплотнить. Также не забудьте смазать петли.

Установка других моделей ворот

Роллетные и откидные модели предполагают применение готовых устройств для открытия и закрытия, поэтому их в основном приобретают в готовом к установке виде, а также делают на заказ, заблаговременно создав схему. В таких ситуациях собственноручно можно лишь собрать и поставить коробку ворот, затем навесить полотно, руководствуясь прилагаемым описанием.

Для монтирования ворот откатного типа не требуется коробка. Самостоятельное создание таких ворот сводится к сборке одного большого полотна. Для этого можете применить порядок действий, сходный с используемым при сборке полотна с калиткой. Для монтажа таких конструкций сверху и снизу проема ставят направляющие, по ним в дальнейшем будет перемещаться полотно. Вся оснастка покупается уже готовой.

Установка ограничивается лишь монтажом деталей согласно инструкции.

«Больное место» таких ворот – петли. Высокая нагрузка провоцирует поломку штока, смещение петель, продольную деформацию и иные неисправности. Отсрочить возникновение подобных поломок поможет систематическая смазка петель. Вторая проблема – это провисание. Оно может появиться из-за отсутствия поперечин и деформирования каркаса конструкции. В этой ситуации поможет выравнивание створок либо их замена, а также установка распорок.

Для изготовления каркаса производятся следующие работы:

Сначала отрезается 4 отрезка, длина которых должна быть меньше высоты рамы примерно на 10 см. Это необходимо для того, чтобы созданные створки легко входили в созданную раму. Так как створки будет 2, необходимо сделать еще 4 отрезка.

После этого отрезки раскладываются на ровной поверхности. Это позволит увидеть недочеты и сделать каркас створок более точно. Важно следить, чтобы все углы были равны 90 градусам.

На следующем этапе происходит сварка отрезков. Для усиления создаваемой конструкции можно приварить горизонтальный отрезок, который будет выступать в качестве распорки и предотвращать появление перекосов. Лучше всего располагать это элемент посередине.

Перед тем как сделать гаражные ворота, стоит точно рассчитать количество используемых материалов, чтобы не прерывать работу и искать дополнительные детали. Если в воротах будет установлена калитка, нужно сделать для нее дополнительный каркас внутри одной из створок. Также важно усилить его, чтобы во время использования створка не деформировалась.

Изготовление створок

После проведения описанных работ можно приступать к сборке створок. Для их создания потребуется листовой металл толщиной не менее 2 мм. Все работы осуществляются в несколько этапов:

Сначала происходит вырезание полотен из металлического листа. При этом одно полотно должно быть шире другого примерно на 2 см.

После этого полотна привариваются к заранее созданному каркасу. Сверху и снизу лист металла на одной створке должны выступать за каркас примерно на 20 мм она будет всегда закрываться после первой.

На последнем этапе привариваются петли для металлических ворот. Чтобы усилить петли, можно приварить к ним полоску металла. Перед установкой необходимо проверить размер створок и определить, не будут ли они застревать в проеме. При необходимости нужно исправить все неровности до установки.

Важно!
Так как лист металла легко деформируется во время проведения работ, стоит сначала соединить углы, а затем приступать к сварке посередине.

Перед тем как сделать распашные ворота в гараж своими руками, стоит определить, правильно ли установлена рама. Это можно сделать при помощи строительного уровня и отвеса.

Установка створок

Сначала необходимо установить раму ворот. Внутренняя и внешняя рамы соединяются между собой при помощи полосок металла толщиной около 4 мм. Во время соединения важно проверить, правильно ли расположены все элементы. Расстояние между полосками металла должно составлять около 60 см.

Чтобы рама более надежно была закреплена на проеме, стоит не только использовать штыри, но еще и вмуровать конструкцию в стену. Стоит помнить, что арматурных прутов по высоте гаражного проема должно быть не менее трех. Их длина должна составлять около 30 см.

После этого привариваются петли и навешиваются створки. Во время проведения таких работ важно проверить, правильно ли установлены все элементы и свободно ли открываются ворота. Монтаж гаражных ворот можно выполнить только с помощником, так как навешивание не получится произвести в одиночку.

При желании можно утеплить ворота. Для этого достаточно закрепить утеплитель на внутренней стороне створок. Если создаются деревянные ворота, это происходит похожим образом, только утеплитель закрепляется в каркасе из деревянных брусков и обшивается вагонкой.

Защита гаражных ворот

Чтобы гараж был надежно защищен от проникновения, необходимо установить петли таким образом, чтобы их нельзя было срезать болгаркой. Также необходимо следовать и другим рекомендациям:

Изнутри созданного каркаса створок стоит приварить металлические уголки в районе петель. Сделать это нужно таким образом, чтобы при закрывании распашных ворот уголок входил в стену. Для этого необходимо сделать углубление в кирпиче. Это необходимо сделать для того, чтобы при снятии петель злоумышленники не смогли снять створки.

Также важно правильно установить замок. При закрывании гаража штыри замка должны входить в стены, пол и потолок строения. Замки типа «паук» достаточно надежны, так как их сложно взломать и не получится обрезать. Но стоит помнить, что при потере ключей такой гараж будет вскрыть очень сложно.

Создание распашных ворот для гаража может занимать около двух дней, если работы выполняются одним человеком. Для более точного представления о том, как совершаются описанные работы, стоит посмотреть предложенное видео:

Для надежной защиты автомобиля от посягательства злоумышленников гаражные ворота делаются из металла. Однако заводские варианты стоят дорого, поэтому дешевле сделать их самостоятельно, если есть навыки работы со сварочным оборудованием. Достаточно простого аппарата и иметь четкое представление как свариваются ворота в гараж.

Виды гаражных ворот

Выбор конструкции ворот зависит от наличия свободного места около гаража и его размеров. С учетом этих параметров выбирается оптимальный тип:

1. Откатные сдвигаются вбок, практичны и удобны. Однако при открывании требуется место равное по величине ширине створки.
2. Роллетные состоят из пластин, которые убираются в короб, установленный на потолке. Удобны, экономичны, но легко вскрываются злоумышленниками. Поэтому использовать их рекомендуется в охраняемых помещениях.
3. У подъемно-поворотных ворот полотно поднимается вертикально с помощью рычажно-поворотного механизма. Его покупают в магазине или делают самостоятельно. Дополнительного места внутри и снаружи гаража для открытия не требуется что актуально для маленьких дворов.
4. Секционные конструкции состоят из нескольких частей, поднимающихся по направляющим к потолку с помощью пружинного устройства.
5. У распашных ворот самая простая конструкция, но понадобится свободное место по бокам и перед гаражом.

Способы изготовления

В зависимости от возможностей и степени готовности гаража возможны 3 варианта, как сваривать гаражные ворота:

1. Ворота отдельно полностью собираются до завершения строительства. После доставки и установки на место заканчивают возведение фронтальной стены.
2. Если стройка окончена, сваривают створки по размерам готового проема, привозят, устанавливают.
3. Монтаж производится по месту.

Третий вариант предпочтителен для новичков, не имеющих опыта сварки ворот своими руками. Им не придется производить многочисленные замеры с высокой точностью, выравнивать диагонали на створках, доставлять тяжелую конструкцию к месту установки.

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
3. Высота не менее 2 м.
4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

Как сделать гаражные ворота своими руками — пошаговый процесс

Иногда из-за недостатка места приходится выбирать роллетные или секционные ворота, которые сложны в изготовлении. Поэтому новичку лучше приобрести комплект для сваривания гаражных ворот своими руками. Сборка производится в соответствии с прилагаемой инструкцией, в которой подробно расписана последовательность действий. Если места достаточно, выбираются распашные ворота.

Инструменты и материалы

В процессе работы нежелательно отвлекаться на поиски комплектующих, поэтому следует заранее составить их список. Чтобы сделать ворота на гараж из профильной трубы следует запастись:

• Строительным уровнем.
• Сварочным аппаратом.
• Рулеткой.
• Угольником.
• Болгаркой с отрезным и шлифовальным кругом.
• Стальным уголком для сварки несущей рамы. Поскольку ей предстоит выдерживать значительную нагрузку, потребуется уголок не меньше 75-го.
• Для изготовления створок используются профильные трубы 25-го размера.
• Петлями с подшипниками, желательно для внутренней установки. Они обеспечат легкость открывания и не промерзнут зимой.
• Материалом для обшивки створок. В зависимости от желания и возможностей выбирается стальной оцинкованный или профильный лист, древесина. Дерево лучше сохраняет тепло, но металл надежней.
• Ассортимент запорных систем обширен, поэтому выбор ограничивается только финансовыми возможностями.

Сборку ворот желательно производить на сварочном столе. При его отсутствии подготавливают ровную площадку с уложенным на нее швеллером. Чтобы ворота не приобрели форму  пропеллера, горизонтальность поверхности проверяется уровнем.

Сварка несущей рамы

Когда материалы и место подготовлены, приступают к сварке гаражных ворот. Ее начинают со сборки внешнего и внутреннего каркаса в следующей последовательности:

1. Сначала с максимально возможной точностью замеряются размеры высоты и ширины проема.
2. По результатам измерения из уголка нарезаются заготовки.
3. Отрезки кладутся на стол или площадку. Уровнем проверяется горизонтальность, а угольником или измерением диагоналей — углы. При необходимости для выравнивания используются подкладки.
4. После сварки рамы, швы в местах прилегания створок тщательно зачищаются заподлицо, чтобы при закрывании не было щелей.
5. Для усиления жесткости конструкции по углам из обрезков уголка привариваются рычаги.
6. Подготовленные элементы соединяются прихваткой в нескольких местах.
7. Затем производится примерка по месту, несоответствия исправляются ударами молотка, стыки провариваются полностью.
8. Используя тот же уголок, аналогично собирается вторая рама.
9. На откосах проема обе части закрепляются металлическими штырями 15 — 18 см.
10. Выступающие части прутьев обваривают и зачищают вровень с поверхностью.
11. Для соединения рам используются металлические полосы, приваренные через 50 — 60 см.

Варим створки ворот

Основой створок является каркас, собранный из профильных труб. Нарезая заготовки, следует учитывать, что для свободного открывания между ним и рамой нужно оставить зазор 1 — 2 см. Трубы выкладывают на ровную поверхность. После проверки углов и выравнивания по горизонтали — прихватываются. Делается примерка, при отсутствии изъянов, сваривается второй каркас. Если обе створки располагаются в раме как надо, швы провариваются полностью.

Для усиления конструкции устанавливаются ребра жесткости. Их количество зависит от размеров и веса створок, но не менее двух по высоте каркаса. Если помимо хранения автомобиля предполагается устройство мастерской, рекомендуется сделать в гаражных воротах калитку. Для ее обрамления используются уголки.

Обшивка

От качества выполнения этой операции зависит как внешний вид, так и функциональность ворот. Поэтому работа должна выполняться аккуратно в следующем порядке:

1. Сначала вырезается лист металла для левой створки такого размера, чтобы он перекрывал внахлест правую сторону на 2 см.
2. Затем его прихватывают к каркасу.
3. Лист для правой стороны вырезается с учетом нахлеста, чтобы не доходил 2 см до бокового края створки.
4. Чтобы створку не повело, обшивку приваривают точечно. При накладке сплошных швов трубы каркаса струбцинами прикрепляются к швеллерам. Сварку производят попеременно с обеих сторон участками по 10 см.

Приварка петель

Низ петель приваривают к несущей раме, а верх — к створкам. Для усиления крепления применяют изогнутые металлические полоски (5 — 7 мм). Их прикладывают к верхней части петель и каркасу. Надежность петель повышается с помощью внутренних вкладок из тонких арматурных прутьев. Производят зачистку сварных швов, чтобы не мешали при закрытии.

Установка замков и запоров

Чаще всего на ворота устанавливают навесные или врезные замки. Однако они ненадежны, поскольку зимой возникают проблемы при открытии. Поэтому требуется постоянная смазка и защита от попадания влаги в виде козырька. Особенно подвержены этому недугу модели с цилиндровыми механизмами.  Опытные автомобилисты рекомендуют устанавливать сувальдный замок. Для повышения безопасности ворота изнутри запираются на засов и штыревые стопоры. Но тогда потребуется калитка в створке или стене.

Покраска ворот

Эта операция необходима для защиты металла от коррозии. Обновление покрытия производится 1 раз в 2 года. Работа выполняется в несколько приемов:

1. После зачистки поверхности производится обезжиривание любым растворителем.
2. Затем наносится грунтовка с антикоррозийной функцией.
3. Чтобы не было потеков краску лучше наносить пульверизатором или валиком.

Утепляем ворота

Для укладки утеплителя на внутренней стороне створок крепится деревянная обрешетка, которая заполняется полистиролом, минеральной или стекловатой. Для регионов с умеренным климатом достаточно слоя толщиной 5 см, для северных — 10 — 15 см. При укладке нужно следить, чтобы все промежутки были заполнены. После укладки утеплитель закрывается фанерой или вагонкой. В завершение щели между рамой и откосами заделываются монтажной пеной.

Самостоятельно сделать ворота в гараже в одиночку не получится, так как металлические составляющие весят немало. Поэтому заранее нужно решить вопрос с помощником. А вот оборудовать распашные ворота автоматикой открывания и сигнализацией можно и одному, если есть знания и опыт в этой области.

При современных ценах на готовые изделия и строительные материалы на рынке остается только один способ сберечь деньги – сделать необходимую работу самостоятельно. Это прямо относится к конструкции из металла, ее несложно изготовить и в домашних условиях. Потребуется изучить, как сварить ворота в гараж, а также последовательность сборки конструкции.

Нужно приготовить материалы, необходимые инструменты, желательно найти помощника, поскольку самому их изготовить сложно. Если появляется вопрос, как сварить гаражные ворота своими руками, то решить данную проблему можно только в том случае, если есть необходимые навыки.

Также можно пройти видеоурок обучения сварке на Ютуб, где показывают процесс, или нанять специалистов. Желательно просмотреть фото уже готовых работ, так проще выбрать наиболее подходящий вариант для своих условий.

Требования к конструкции

Перед началом работ необходимо учесть следующее:

1. Габариты рассчитывают таким образом, чтобы чертеж соответствовал размерам автомобиля, который смог бы свободно заезжать и выезжать из постройки.
2. Минимальное пространство от распашных створок до боковой поверхности машины должно быть не менее 30 см с каждой стороны. Даже если у вас небольшой автомобиль, постарайтесь оставить предельно возможное расстояние до створки. Ведь вполне вероятно, что впоследствии будет приобретено более вместительное средство передвижения.
3. В гараже для легковых машин высоту проема выбирают не меньше 2 метров.
4. Габариты проема подбирают с учетом размеров гаража. Здесь все просчитывается в индивидуальном порядке.
5. Главное предназначение – защита от несанкционированного проникновения. Желательно обшивать поверхности створок оцинкованным металлом минимальной толщины 3–5 мм. Для усиления конструкции делают прочные запоры. Также не станут лишними бронированные накладки.
6. Важный фактор – защита внутренней части помещения от атмосферных воздействий. Для хорошего прилегания полотна к железной раме лучше установить вертикальные запоры, которые хорошо предотвращают перекос конструкции. Не помешает установить уплотнитель на створки. Он существенно улучшит прилегание между рамой и створками ворот. С учетом этого делают и калитку.

Последовательность изготовления

На практике есть 3 основных способа, как правильно сварить гаражные ворота:

1. До окончания постройки гаража отдельно подготавливают раму створок в виде цельного изделия. После этого их перевозят на стройплощадку и монтируют в проем. Затем металлическая рама обкладывается строительным материалом.
2. В готовом гараже изготавливают створки по габаритам проема, устанавливают раму и крепят полотна.
3. По уже изготовленному проему сваривают все части конструкции поэтапно прямо на месте.

Третий способ сварки конструкции лучше использовать хозяевам гаражей, в первый раз выполняющих данную работу.

В этом случае не нужна высокая точность предварительных расчетов и замеров, не потребуется до миллиметра выдерживать диагонали конструкции и не нужно перевозить массивные металлические изделия.

При правильном выполнении работы сварное изделие будет надежно стоять и работать без поломок в течение длительного времени.

Подготовка материалов

Перед тем как покупать материалы (чтобы их хватило и заказчик не купил лишнего), замеряют толщину стены и размеры проема.

Для работы потребуется несколько видов металлопроката:

1. Уголок металлический с равными полками, 75 мм толщиной. Он необходим для изготовления створок ворот и обрамления проема.
2. Уголок металлический с равными полками, 60 мм шириной. Его используют для изготовления раскосов.
3. Металлический лист не менее 2 мм толщиной для обшивки полотен ворот.
4. Цилиндрические навесы, предназначенные для наружного монтажа.
5. Запоры для фиксации створок, 4 шт. Их можно изготовить из стального прута толщиной от 20 мм или приобрести готовые.
6. Гаражные замки.

Соединения в виде металлических полос 10–15 см шириной нарезают заранее, такой же толщины, как пеноблок. Во время сваривания нужны разные подкладки и подставки. Следует держать поблизости обрезки труб, уголков и другого металлопроката.

Инструментов потребуется тоже немного:

• сварочный аппарат;
• болгарка;
• электродрель;
• различные струбцины;
• уровень, угольник и рулетка;
• пассатижи, молоток;
• сварочные электроды 3 мм диаметром, сверла и круги для резки металла.

Чтобы вмонтировать замки, нужно подготовить крепежные элементы: гайки, болты и шайбы. По окончании работы нужно загрунтовать и покрасить изделие. Для этого потребуется состав ГФ-021 и эмаль (ПФ).

Выбор подходящего профиля и труб

Выбирается для ворот гаража профтруба сечением минимум 20 мм. Подойдет и более толстый профиль для сварки. Это усилит конструкцию и придаст ей дополнительную устойчивость. При этом следует помнить, что увеличение толщины металла затрудняет работу и увеличивает общий вес. Более тонкий материал стоит недорого.

Подходящие электроды выбирают с учетом свариваемого металла. Если есть достаточный опыт работы, то лучше сваривать элементы конструкции электродами 3 мм толщиной.

Сборка и сварка несущей рамы

Когда будет очищено рабочее место и все подготовлено, начинают работу. В первую очередь обвязывают проем ворот, устанавливая в нем несущую раму. Изготавливают ее из 2 частей.

Технология работы включает несколько этапов:

1. Замеряют размеры проема. При этом измерять нужно точно, поскольку любые отклонения повлияют на установку сваренной рамы.
2. Из уголка отрезают с помощью болгарки заготовки по размерам.
3. Их выкладывают ровно и выставляют по уровню. Нужно установить углы конструкции ровно под 90 градусов. В результате вы должны получить будущую раму, но пока еще не сваренную.
4. Прихватывают стыки изделия сваркой.
5. Проверяют качество сварки и ровность конструкции. Любые обнаруженные отклонения нужно устранить, используя молоток. Также тщательно проваривают стыки.
6. Для упрощения последующей сборки нельзя оставлять наплывы от сварки. Такие места нужно хорошо зачистить.

Вторую раму изготавливают так же, как и первую часть. Потом их устанавливают на свои места. В откосы проема вбивают стальные штыри длиной 15–20 см и крепят к ним раму.

Все выступающие части обрезают, хорошо проваривают, тщательно зашлифовывают. Части рамы соединяют вместе металлическими пластинами шириной 50–70 мм, их наваривают через 50–60 см по всей длине проема. В конце изготавливают и навешивают створки ворот гаража.

Если есть желание, то на конструкцию устанавливают автоматическое управление. Для этого нужно во время проектирования и изготовления конструкции предусмотреть место, где будет смонтирован привод.

Изготовление створок

Сначала следует изучить проект и подготовить сварной каркас для каждой створки гаража. На них впоследствии крепится металлическое полотно. Для работы нужен профильный элемент подходящего сечения.

В проеме монтируют каркас створки на ширину всего пространства.

С обеих сторон приваривают навесы. Получается цельная рама, подвешенная посредством навесов в обрамлении проема. Ее нужно разделить на 2 отдельные створки.

Чтобы предупредить возможные сложности с открытием гаражных ворот, необходимо предусмотреть зазоры между створками:

• снизу ворот над порогом – 2 см;
• между перекрытием проема ворот гаража и створкой – 1 см;
• боковыми поверхностями и створкой – 5 см.

Сборку конструкции начинают с боковых стоек. Работу выполняют следующим образом:

1. Курсовой отрезок уголка, подготовленный с учетом требуемых зазоров, приставляют к боковой части конструкции. Оставляют зазоры между обрамлением проема и уголком по 5 мм. Потом металл прихватывают с помощью временных накладок. Так же делают с другой стороны.
2. Горизонтальные части проема отрезают из уголка и приваривают к вертикальным уголкам. На них нужно прорезать посредине одну из полок.
3. Приваривают навесы. Их нижняя часть должна крепиться сваркой к раме и верх – к створке.
4. По центру проема приваривают 2 вертикальные стойки.
5. Посредине каждой створки крепят горизонтальные перемычки.
6. В результате получается рама, которую нужно только разрезать на 2 половины, чтобы они могли открываться самостоятельно. Так как верхний и нижний уголки уже разрезаны наполовину, останется только разделить их до конца.

Чтобы изделие под своей массой не просело, нужно на время закрепить сваркой внутри раскосы. После этого половинки начнут открываться.

Обшивка створок ворот

Это часть работы, при которой нужно делать все качественно, поскольку точность исполнения повлияет на внешний вид и работоспособность.

Необходимо последовательно выполнить определенные операции:

1. Вырезают из листов оцинкованного металла куски по размеру створок. Левую половину нужно обрезать на 3–5 см шире, чтобы створка накладывалась на правую половину и перекрывала щель.
2. Подготовленный лист сразу прихватывают к раме в точках.
3. Правую часть делают так же, как и левую.

После этого обваривают всю конструкцию. Важно сначала прихватить сваркой металлический лист в центре и по углам, чтобы он случайно не сместился или один из углов не выгнулся. Конечно, это не критично, металл можно согнуть назад, используя кувалду, но лучше сразу установить все качественно.

Металл приваривают не сплошным швом, а только частыми прихватками. Иначе конструкцию может «повести». Если необходимо проварить створки сплошным швом, то нужно прижать металл к раме струбцинами и проваривать не спеша, участками примерно по 10 см. Варить следует с разных сторон. Таким образом предотвращается перегрев металла и результат этого – деформация конструкции.

Монтаж петель

Для установки любых ворот приваривают не меньше 2 петель. Их центры должны размещаться строго на одной линии, проходящей вертикально. Так они будут легко проворачиваться, а нагрузка будет равномерной.

Сначала на петли наваривают толстые металлические пластины, по-другому их называют платиками. Удобно это делать на ровной горизонтальной поверхности. Можно приварить их в тисках.

Сначала полотно ворот нужно выставить по уровню. Пузырьковый инструмент дает погрешности, поэтому желательно воспользоваться лазерным уровнем. Конструкцию устанавливают на требуемой высоте, подкладывая под низ клинья и подставки из подручных материалов. После этого в нужных местах прикладываются петли с наваренными на них платиками.

Для надежности и увеличения прочности гаражных петель их иногда усиливают с внутренней стороны, наваривая обрезки арматуры.

Установка замка

В большинстве случаев устанавливают 2 вида замков – навесные или врезные. Важно устройство замкового механизма. Чтобы зимой не пришлось отогревать замок горящими бумажками, лучше приобрести устройство сувальдного типа, в котором установлены жесткие пружины.

Для усиления изготавливают штыревые стопоры на створки ворот и мощный запор. Это позволит закрыть их с внутренней стороны гаража, но придется установить входную дверцу в полотне ворот. Монтаж качественного дорогого замка не решит всех проблем, но правильная установка серьезно усложнит возможный взлом гаража.

При установке нужно следовать нескольким важным правилам:

1. Все запорные элементы гаража желательно устанавливать самостоятельно. Чем меньше чужих людей знает о конструкции ворот и об установленных запорах, тем выше безопасность вашего автомобиля.
2. Корпус замка нельзя размещать прямо на внешнем металлическом листе обшивки ворот.
3. Нежелательно использовать внешнюю декоративную накладку, продающуюся с замком. Для защиты замка от влаги лучше изготовить самодельное приспособление, так как дорогие фирменные детали привлекут к гаражу злоумышленников.

Фирменная накладка, установленная на замок ворот, – явное указание для криминальных элементов, что в гараже есть что-то очень ценное. Кроме того, данный элемент дополнительно указывает на конструкцию замка. Это повышает возможность взлома и ускоряет работу преступника.

Покраска ворот

Покраска изготовленных и установленных ворот необходима для повышения защиты материала конструкции от коррозийных процессов, разрушающих открытый металл. Следует учесть некоторые факторы:

1. Поверхность, требующая окрашивания, хорошо зачищается от заусенцев и задиров, после чего обезжиривается. Для этого используют растворитель.
2. Подготовленные створки сварных ворот грунтуют. Желательно воспользоваться грунтующим составом глубокого проникновения с добавками, противостоящими ржавчине.
3. Поверхность окрашивают в желаемый цвет. Лучше выполнять эту работу пульверизатором или широким валиком.

Теплоизоляция ворот

Последняя стадия изготовления – утепление створок гаража. Это позволит сберечь до 60 % тепла в зимнее время. Для теплоизоляции створок на их внутреннюю часть нашивают деревянную обрешетку. Между ее брусками укладывают слои выбранного утеплителя. Лучше для этой цели подходит пенополистирол или минеральная вата.

Сварить гаражные ворота своими руками и утеплить их нужно так, чтобы удалить возможные воздушные мешки и мостики холода.

Следует максимально заполнить утеплителем все пустоты, но не утрамбовывать его.

Слой 5 см толщиной хорошего утеплителя способен надежно защитить ваши ворота (vorota) и гараж от холода. На обрешетку крепят вагонку или другой отделочный материал. Можно закрыть внутреннюю плоскость брезентом.

Сколько стоит сварить гаражные ворота

Необходимо в точности следовать всем правилам. Тогда самостоятельная сварка гаражных ворот позволит не только сберечь немало денег, но и даст возможность изготовить своими руками красивую и прочную конструкцию, защищающую ваш автомобиль.

Для надежной защиты автомобиля от посягательства злоумышленников гаражные ворота делаются из металла. Однако заводские варианты стоят дорого, поэтому дешевле сделать их самостоятельно, если есть навыки работы со сварочным оборудованием. Достаточно и иметь четкое представление как свариваются ворота в гараж.

Выбор конструкции ворот зависит от наличия свободного места около гаража и его размеров. С учетом этих параметров выбирается оптимальный тип:

1. Откатные сдвигаются вбок, практичны и удобны. Однако при открывании требуется место равное по величине ширине створки.
2. Роллетные состоят из пластин, которые убираются в короб, установленный на потолке. Удобны, экономичны, но легко вскрываются злоумышленниками. Поэтому использовать их рекомендуется в охраняемых помещениях.
3. У подъемно-поворотных ворот полотно поднимается вертикально с помощью рычажно-поворотного механизма. Его покупают в магазине или делают самостоятельно. Дополнительного места внутри и снаружи гаража для открытия не требуется что актуально для маленьких дворов.
4. Секционные конструкции состоят из нескольких частей, поднимающихся по направляющим к потолку с помощью пружинного устройства.
5. У распашных ворот самая простая конструкция, но понадобится свободное место по бокам и перед гаражом.

Способы изготовления

В зависимости от возможностей и степени готовности гаража возможны 3 варианта, как сваривать гаражные ворота:

1. Ворота отдельно полностью собираются до завершения строительства. После доставки и установки на место заканчивают возведение фронтальной стены.
2. Если стройка окончена, сваривают створки по размерам готового проема, привозят, устанавливают.
3. Монтаж производится по месту.

Третий вариант предпочтителен для новичков, не имеющих опыта сварки ворот своими руками. Им не придется производить многочисленные замеры с высокой точностью, выравнивать диагонали на створках, доставлять тяжелую конструкцию к месту установки.

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
3. Высота не менее 2 м.
4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

Как сделать гаражные ворота своими руками — пошаговый процесс

Иногда из-за недостатка места приходится выбирать роллетные или секционные ворота, которые сложны в изготовлении. Поэтому новичку лучше приобрести комплект для сваривания гаражных ворот своими руками. Сборка производится в соответствии с прилагаемой инструкцией, в которой подробно расписана последовательность действий. Если места достаточно, выбираются распашные ворота.

Инструменты и материалы

В процессе работы нежелательно отвлекаться на поиски комплектующих, поэтому следует заранее составить их список. Чтобы сделать ворота на гараж из профильной трубы следует запастись:

• Строительным уровнем.
• Сварочным аппаратом.
• Рулеткой.
• Угольником.
• Болгаркой с отрезным и шлифовальным кругом.
• Стальным уголком для сварки несущей рамы. Поскольку ей предстоит выдерживать значительную нагрузку, потребуется уголок не меньше 75-го.
• Для изготовления створок используются профильные трубы 25-го размера.
• Петлями с подшипниками, желательно для внутренней установки. Они обеспечат легкость открывания и не промерзнут зимой.
• Материалом для обшивки створок. В зависимости от желания и возможностей выбирается стальной оцинкованный или профильный лист, древесина. Дерево лучше сохраняет тепло, но металл надежней.
• Ассортимент запорных систем обширен, поэтому выбор ограничивается только финансовыми возможностями.

Сборку ворот желательно производить на . При его отсутствии подготавливают ровную площадку с уложенным на нее швеллером. Чтобы ворота не приобрели форму пропеллера, горизонтальность поверхности проверяется уровнем.

Сварка несущей рамы

Когда материалы и место подготовлены, приступают к сварке гаражных ворот. Ее начинают со сборки внешнего и внутреннего каркаса в следующей последовательности:

1. Сначала с максимально возможной точностью замеряются размеры высоты и ширины проема.
2. По результатам измерения из уголка нарезаются заготовки.
3. Отрезки кладутся на стол или площадку. Уровнем проверяется горизонтальность, а угольником или измерением диагоналей — углы. При необходимости для выравнивания используются подкладки.
4. После сварки рамы, швы в местах прилегания створок тщательно зачищаются заподлицо, чтобы при закрывании не было щелей.
5. Для усиления жесткости конструкции по углам из обрезков уголка привариваются рычаги.
6. Подготовленные элементы соединяются прихваткой в нескольких местах.
7. Затем производится примерка по месту, несоответствия исправляются ударами молотка, стыки провариваются полностью.
8. Используя тот же уголок, аналогично собирается вторая рама.
9. На откосах проема обе части закрепляются металлическими штырями 15 — 18 см.
10. Выступающие части прутьев обваривают и зачищают вровень с поверхностью.
11. Для соединения рам используются металлические полосы, приваренные через 50 — 60 см.

Варим створки ворот

Основой створок является каркас, собранный из профильных труб. Нарезая заготовки, следует учитывать, что для свободного открывания между ним и рамой нужно оставить зазор 1 — 2 см. Трубы выкладывают на ровную поверхность. После проверки углов и выравнивания по горизонтали — прихватываются. Делается примерка, при отсутствии изъянов, сваривается второй каркас. Если обе створки располагаются в раме как надо, швы провариваются полностью.

Для усиления конструкции устанавливаются ребра жесткости. Их количество зависит от размеров и веса створок, но не менее двух по высоте каркаса. Если помимо хранения автомобиля предполагается устройство мастерской, рекомендуется сделать в гаражных воротах калитку. Для ее обрамления используются уголки.

Обшивка

От качества выполнения этой операции зависит как внешний вид, так и функциональность ворот. Поэтому работа должна выполняться аккуратно в следующем порядке:

1. Сначала вырезается лист металла для левой створки такого размера, чтобы он перекрывал внахлест правую сторону на 2 см.
2. Затем его прихватывают к каркасу.
3. Лист для правой стороны вырезается с учетом нахлеста, чтобы не доходил 2 см до бокового края створки.
4. Чтобы створку не повело, обшивку приваривают точечно. При накладке сплошных швов трубы каркаса струбцинами прикрепляются к швеллерам. Сварку производят попеременно с обеих сторон участками по 10 см.

Приварка петель

Низ к несущей раме, а верх — к створкам. Для усиления крепления применяют изогнутые металлические полоски (5 — 7 мм). Их прикладывают к верхней части петель и каркасу. Надежность петель повышается с помощью внутренних вкладок из тонких арматурных прутьев. Производят зачистку сварных швов, чтобы не мешали при закрытии.

Установка замков и запоров

Чаще всего на ворота устанавливают навесные или врезные замки. Однако они ненадежны, поскольку зимой возникают проблемы при открытии. Поэтому требуется постоянная смазка и защита от попадания влаги в виде козырька. Особенно подвержены этому недугу модели с цилиндровыми механизмами. Опытные автомобилисты рекомендуют устанавливать сувальдный замок. Для повышения безопасности ворота изнутри запираются на засов и штыревые стопоры. Но тогда потребуется калитка в створке или стене.

Покраска ворот

Эта операция необходима для защиты металла от коррозии. Обновление покрытия производится 1 раз в 2 года. Работа выполняется в несколько приемов:

1. После зачистки поверхности производится обезжиривание любым растворителем.
2. Затем наносится грунтовка с антикоррозийной функцией.
3. Чтобы не было потеков краску лучше наносить пульверизатором или валиком.

Утепляем ворота

Для укладки утеплителя на внутренней стороне створок крепится деревянная обрешетка, которая заполняется полистиролом, минеральной или стекловатой. Для регионов с умеренным климатом достаточно слоя толщиной 5 см, для северных — 10 — 15 см. При укладке нужно следить, чтобы все промежутки были заполнены. После укладки утеплитель закрывается фанерой или вагонкой. В завершение щели между рамой и откосами заделываются монтажной пеной.

Самостоятельно сделать ворота в гараже в одиночку не получится, так как металлические составляющие весят немало. Поэтому заранее нужно решить вопрос с помощником. А вот оборудовать распашные ворота автоматикой открывания и сигнализацией можно и одному, если есть знания и опыт в этой области.

Гараж – строение, которому уделяется особое внимание, особенно в плане взломостойкости. А такой элемент, как ворота, должен обладать удвоенной прочностью и надежностью, и конечно, привлекательным внешним видом. Традиционно гаражные ворота – это распашная конструкция из двух створок, навешенные на коробку. Изготовить их своими руками – не проблема, если владеть навыками работы с несложным слесарным инструментом и сварочным аппаратом. Об этом и пойдет речь в статье: о вариантах распашных ворот, о технологии изготовления и нюансах монтажного процесса.

Виды гаражных ворот

Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.

1. Стоимость конструкции дешевле, чем у всех других моделей.
2. Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
3. Можно установить в ограниченном пространстве.
4. Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
5. Возможность установки электродвигателя для автоматического открывания.

Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.

Минус распашных ворот – перед ними приходиться очищать от снега площадку

Кроме распашных ворот в гаражах устанавливают и другие разновидности.

Складные

Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.

Плюсы конструкции:

• необычный внешний вид,
• удобство открытия и закрытия,
• не занимают в открытом состоянии много места,
• секции по отдельности можно менять, ремонтировать,
• невысокая цена.

Минусы: быстрый износ и низкие защитные функции.

Складные ворота

Подъемно-поворотные

Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.

Плюсы модели:

• высокая надежность,
• в открытом виде ворота не занимают никакого места,
• поддаются утеплению,
• поддаются автоматизации.

• требуется высокая точность установки,
• ворота остаются в проеме, уменьшая его высоту на 20-30 см,
• не рекомендуется использовать их интенсивно.

Подъемно-поворотные ворота

Подъемно-секционные

Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.

Плюсы модели:

• универсальность в плане размеров проема,
• экономия свободного места при открытии,
• неплохая устойчивость к деформациям и механическим нагрузкам,
• полная автоматизация,
• презентабельный внешний вид,
• высокие тепло- и звукоизоляционные качества,
• долгосрочная эксплуатация.

• высокая цена,
• требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
• низкая взломоустойчивость.

Подъемно-секционные ворота

Рулонные

Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.

Преимущества:

• компактность,
• приемлемая цена,
• простота монтажа,
• долгосрочная служба,
• презентабельный внешний вид,
• возможность автоматизации.

• практически нулевая взломостойкость,
• нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
• плохо работают при низких температурах.

Рулонные ворота

Откатные

В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.

К плюсам можно отнести:

• функциональность е зависит от сугробов,
• не занимает места при открытии,
• высокая взломостойкость,
• возможность провести автоматизацию.

• быстрый износ роликов,
• ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.

Откатные ворота

Технология изготовления распашных гаражных ворот своими руками

Итак, распашные ворота для гаража собой представляют две створки (чаще одинаковые по ширине), которые навешиваются на П-образный короб посредству петель. Поэтому когда ставиться задача – изготовить ворота этого типа, то решается несколько вопросов:

• изготовление створок,
• изготовление короба (рамы),
• монтаж последнего,
• установка створок на раму.

Перед тем как начинать изготовления распашных ворот, нужно определиться с их размерами.

Размеры гаражных распашных ворот

Строгих требований относительно размеров не существует. Главное – чтобы автомобиль мог свободно въехать в гараж, не задев собой ворота. А это позволяет сделать любой проем, ширина и высота которого больше габаритов машины с каждой стороны на 30 см. Но это неудобно особенно для начинающих водителей.

• высота для легковых автомобилей – 2,0-2,2 м, для микроавтобусов – 2,5 м;
• ширина оптимальная 2,5-3 м, максимальная – 5 м.

Стандартные размеры распашных ворот

Подготовка к изготовлению ворот

Требуемые инструменты:

• сварочный аппарат и электроды;
• болгарка с отрезным и шлифовальным диском;
• рулетка, линейка и маркер (мел);
• уровень и уголок.

Требуемые материалы. Внешняя сторона ворот – это листовой стальной лист толщиною 3-4 мм или профнастил толщиною не менее 1,2 мм. Если в конструкции будет использоваться первый материал, тогда весь процесс соединений проводится электросваркой. Если второй, то крепление профнастила к каркасу можно проводить саморезами по металлу.

В качестве материала для сборки каркаса можно использовать или уголок 63х63 мм, или профилированную трубу 40х40 мм толщиною 2-3 мм. Второй вариант дешевле и проще в применении.

Чертеж распашных ворот для гаража из профильной трубы

И последний элемент – петли, которые изготавливаются из стального прутка диаметром минимум 25 мм. Петель должно быть минимум четыре по две на каждую створку.

Теперь, что касается П-образного короба. Состоит он из двух стоек и поперечины (перекладины). Первые можно изготовить из уголка 63х63 или трубы круглого сечения диаметром 80-100 мм, или профилированной трубы сечением не меньше 80х60 мм. Перекладина из тех же материалов. Если запланировано строительство двухэтажного гаража, то в качестве перекладины лучше использовать швеллер №12.

Сборочный чертеж ворот

Изготовление рам для створок

Первый этап – нарезка восьми отрезков материала, приготовленного для сборки рам. Четыре из них должны равняться высоте ворот минус 1-2 см, четыре ширине створок, то есть, половине ширины воротной конструкции минус 2-3 см. К примеру, если общая ширина ворот равна 3 м, значит, необходимо нарезать четыре элемента по 1,48 м.

Выставление рамы на блоках в горизонтальной плоскости

Важный момент – сборка рам должна проводиться на горизонтальной плоскости. Необязательно, чтобы это была ровная площадка, подойдут любого типа подставки, верхние торцы которых выставляются в одной горизонтальной плоскости. Для этого можно использовать кирпичи или блоки. Их устанавливают в углах прямоугольника, длина которого равна высоте створки, ширина ширине секции ворот. На них укладываются соответственно нарезанные отрезки, а затем уровнем проверяются – лежат ли они по горизонту. Отклонения выравниваются подкладкой под блоки тонких дощечек, камешков или листового металла.

Уложенные отрезки фиксируются друг с другом точечной сваркой с точным выставлением соседних элементов между собой под 90°. Для этого используется строительный уголок. Это важный момент, определяющий точные габариты будущей воротной конструкции, которая точно впишется в короб без перекосов и больших зазоров.

Схема ребер жесткости

Две рамы сформированы, теперь необходимо увеличить жесткость конструкции путем установки дополнительных элементов: горизонтальных или вертикальных Если ворота большие, то применяют и те, и другие. Иногда дополняют их косыми элементами. В качестве материала используют уголок или профильную трубу меньшего размера. К примеру, если рамы собирались из трубы 40х40 мм, то для усиления можно использовать 40х20 мм. Дополнительные элементы равномерно распределяются относительно друг друга.

После сборки рам надо проварить стыки с двух сторон и отшлифовать их от окалин и подтеков металла.

Жесткость конструкции рам определяют дополнительные элементы, установленные вертикально и горизонтально

Соединение рамы и стального листа

Из листа железа для каждой створки надо вырезать прямоугольный отрезок. К их размерам есть определенные требования:

• длина отрезков должна быть больше высоты проема ворот на 3-4 см;
• один из прямоугольников по ширине должен быть на 2 см меньше ширины каркаса, а второй больше на этот же размер.

К примеру, если ширина створок – 1,5 м, высота – 2,5 м, то один лист будет размером 1,52х2,54, другой 1,48х2,54 мм.

Теперь по высоте два листа укладываются на рамы так, чтобы их края выступали за пределы каркасной конструкции на 2 см с каждой стороны. Выступы листов будут закрывать зазор между створками и коробом. Что касается ширины, то со стороны петель листы укладываются вровень с профильной трубой. В одной створке лист будут выступать с противоположной стороны на 2 см, в другой, наоборот, его край будет не доходить до края рамы. Это делается для того, чтобы при закрытии ворот выступающий лист закрывал зазор между створками.

Внимание! Листы к раме привариваются точечно от края к центру. После чего производится проварка небольшими отрезками в пределах 3-4 см с шагом 10-15 см.

Крепление листа к раме производится короткими швами

Сборка короба распашных ворот

Размеры короба определяются размерами проема. При этом к длине опорных стоек прибавляется по полметра, которыми конструкция будет утоплена в подготовленные ямы с последующим бетонированием.

Сборка короба производится по идентичной технологии, что и рамы створок, с установкой на кирпичи или блоки. Размеры короба по внутреннему контуру по ширине чуть больше общей ширины створок. Разница составляет 2-3 см. По высоте разница может быть значительной – до 5-6 см. Хотя оптимально – 3-4 см.

Короб для распашных ворот

Монтаж петель

Для этого створки укладываются на П-образный короб с точным расположением в плоскости с формированием зазоров между всеми элементами. Петли в собранном виде прикладываются по месту их требуемого расположения и привариваются: нижние их части к стойкам короба, верхние к раме створок.

Для усиления крепежа можно дополнительно приварить к петлям металлические полоски или арматуру.

Правильная и качественная сварка петлей

Монтаж распашных ворот

В идеале воротный короб надо монтировать в процессе сооружения гаража, когда стены на половину уже подняты из кирпича или блоков. Но в независимости от этого монтаж проводится по одной и той же технологии.

1. Выкапываются ямы под стойки глубиною 0,5 м.
2. К нижним краям стоек привариваются одна или две поперечины из арматуры или уголка длиною 10-20 см, назначение которых – выполнять функции удерживающих в бетоне элементов.

Подготовка стойки перед бетонированием ямы

1. Снизу опор приваривают металлические пластины в виде пятака для упора на грунт.
2. Полметровые концы стоек обрабатывают гидроизоляционным составом, к примеру, горячим битумом или закрывают рубероидом.
3. Производится установка короба в ямы с точным выставлением в проеме, для чего используется строительный уровень.
4. Стойки приваривают к закладным деталям, которые устанавливаются в процессе кладки стены. В качестве закладных часто используют арматуру диаметром 12-16 мм, длиною по 50 см. Шаг укладки – через каждые 6-8 рядов.
5. Производится замес бетона из расчета цемент-песок-щебень в соотношении 1:2:2, если марка цемента М400.
6. Заливка бетона в ямы с трамбовкой. Это делается не только для того, чтобы уплотнить бетонный раствор, но и для того чтобы выдавить из него воздух, попавший туда в процессе замеса. Воздушные поры – это снижение прочности бетона.
7. Навешивать створки на короб можно после того, как бетон схватится и просохнет.

Как сделать ворота с калиткой?

Процесс сборки распашных ворот с дверью точно такой же. Просто в одну из створок вставляются четыре элемента, формирующие проем для двери. Вертикальные устанавливаются во всю высоту, горизонтальные между ними в виде поперечин. Собирается конструкция дверного проема на стадии изготовления рамы под створку.

Расположение двери в воротах со стандартными размерами

Сама дверь изготавливается точно так же, как секции ворот, со сборкой каркаса и установкой металлического листа. Сложность процесса изготовления самой створки, в которой устанавливается дверца, заключается в том, что дверной проем остается незакрытым листом металла, а остальные плоскости надо им закрыть. Все они не будут равными между собой, поэтому каждый участок надо точно замерить, перенести размеры на лист и вырезать их. После чего каждый вырезанный кусок переносится на раму с точечной приваркой по периметру. При этом укладываемые отрезки листов должны стыковаться на дополнительных профилях, которые создают жесткость рамной конструкции.

Чертеж гаражных распашных ворот с калиткой

Размер калитки выбирается с расчетом удобного прохода через нее, а также размерами створки ворот. К примеру, если ширина створки 1,5 м, то ширина калитки не должна превышать 1 м. Что касается высоты, то здесь также учитывается высота ворот и расположение самой двери относительно нижних элементов рамы ворот. При этом максимальная высота расположения – 40 см. Сама же высота двери в пределах 1,8-2,1 м.

Калитка сварная для гаражных ворот

Варианты готовых распашных ворот

Видео — как сделать гаражные ворота своими руками

Заключение

При кажущейся простоте сборочного процесса, необходимо отметить, что изготовление распашных гаражных ворот требует от производителя работ внимания, умение точно провести все замеры и расчеты. При этом нельзя выпускать из рук измерительные инструменты. Небольшое отклонение по форме или размерам может привести к тому, что створки просто не поместятся в раму. Придется производить подгонку по месту, что скажется на ровности элементов.

На настоящий момент разработано и внедрено в практику множество конструкций гаражных ворот. Распашные по степени удобства эксплуатации во многом проигрывают и откатным, но по-прежнему остаются самыми надёжными. В них попросту нечему ломаться. Конструкция проста, поэтому распашные ворота для гаража своими руками сможет сделать любой автовладелец.

Распашные ворота могут быть как двустворчатыми, так и одностворчатыми

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают. Существуют два вида этой конструкции:

• с одной створкой;
• с двумя.

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

• каркас из металлического уголка, круглой или профилированной трубы;
• створок;
• калитки в одной из створок, если таковая предусмотрена проектом;
• петель;
• укосин/перекладин/перемычек;
• засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность
. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

• нет необходимости в настройке и обслуживании автоматики;
• среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
• можно установить автоматику: приводы, открывающие и закрывающие створки;
• нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
• возможность утепления створок и каркаса;
• множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Из каких материалов можно сделать

Распашным воротам из профильной трубы при правильном изготовлении и эксплуатации гарантирована долгая жизнь

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
3. 4-6 петель.
4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий
. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Справка! Предложенные варианты материалов для устройства распашных ворот в гараже универсальны и подходят для любых строений: кирпичных, бетонных, деревянных, из пено- и газоблоков. Единственное исключение – гараж из металлопрофиля. Для таких строений нужны облегчённые конструкции.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Расчёт

Произвести расчёт можно вручную, с использованием формул, либо с помощью специального калькулятора

Профессиональный расчёт прочностных характеристик и геометрических параметров материалов для изготовления гаражных ворот выполняют с помощью комплекса сложных математических формул. Учитывают следующие факторы:

• жёсткость проёма;
• депланирующие деформации при заданных размерах створок и использовании определённого материала;
• прочность на изгиб;
• скручивающие усилия (от напора ветра, весовой нагрузки, механических воздействий).

Для выполнения точных расчётов разработаны специализированные калькуляторы. При необходимости можно ими воспользоваться.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

Профильная труба готова к использованию

1. Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
2. Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
3. Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
4. Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
5. Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
6. Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
7. Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
8. Замок сувальдный.
9. Засовы гаражные: вертикальный и горизонтальный.
10. Грунт по металлу.
11. Растворитель №646.
12. Краска.
13. Изолента.
14. Наждачная бумага крупной и средней зернистости.

Справка! Использование для устройства порога профильной трубы – разумное решение. При такой конструкции рамы створки ворот приподняты над уровнем покрытия парковочной площадки на 20-25 мм. В связи с этим дождевая вода не будет подтекать внутрь помещения.

Инструменты

1. Сварочный аппарат.
2. Электроды.
3. Кувалда, молотки.
4. Болгарка, диски по металлу.
5. Дрель, свёрла.
6. Перфоратор.
7. Набор отвёрток.
8. Болты с гайками, саморезы.
9. Струбцины.
10. Уровень (желательно лазерный).
11. Рулетка или дальномер.

Важно! Перед тем как приступить к работе со сварочным аппаратом, необходимо убедиться в том, что проводка гаража выдержит данную нагрузку.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Подготовительные работы

Подготовка проёма

Подготовка проёма заключается в выполнении нескольких действий:

1. Убеждаются в том, что стены по обе стороны от проёма не имеют трещин и деформаций.
2. Демонтируют старую конструкцию, если она есть.
3. Выравнивают проём (при необходимости).
4. Очищают поверхности от грязи, наслоений цемента и штукатурки.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Болгарка пошла в ход

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
3. Обеспыливают отверстия.
4. Заполняют их цементно-песчаным раствором.
5. С помощью кувалды забивают штыри.
6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
7. Насаживают раму.
8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Видео: Распашные гаражные ворота своими руками

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

1. Содержать металлоконструкции в чистоте.
2. Своевременно обновлять защитное лакокрасочное покрытие.
3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
6. Не допускают весовых нагрузок на створки ворот.
7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

Большинство автовладельцев стараются построить гараж попросторнее для того, чтобы кроме автомобиля там можно было разместить все инструменты, запчасти и расходные материалы. Но при этом не задумываются о том, какого размера должны быть ворота и в итоге оказывается, что проем не стандартный. После этого они начинают искать производителей ворот под заказ и понимают, что их стоимость значительно превышает бюджет. Приходится выбирать из двух вариантов: сужать или расширять гаражный проем, либо тратить значительные финансовые средства. Существует еще и третий вариант — самостоятельно сварить ворота на гараж.

Какие требования предъявляются к воротам

Ворота должны:

• легко открываться хозяином гаража и иметь высокую степень защиты от взлома;
• обеспечивать достаточное пространство для беспрепятственного въезда машины;
• быть защищенными от коррозии и других отрицательных воздействий внешней среды;
• не создавать помех для других лиц и объектов при открытии;
• иметь простую, но прочную конструкцию.

Подготовительные работы

На начальном этапе рассчитывается количество требуемого материала, так как правильно составленная смета позволит избежать лишних трат и нехватки материала. Сначала нужно определиться с типом ворот среди следующих:

1. Распашные
   , состоящие из двух открывающихся створок, длина которых составляет полширины проема. На одной из них должна располагаться дверь для входа в гараж. Двери крепятся к створке при помощи петель. Такой тип ворот самый распространенный и простой в изготовлении.
2. Подъемно-поворотные
   представляют собой одну створку, которая открывается при помощи подъемного механизма вверх с задвижкой под потолок, либо без нее, но с предохранительным механизмом от падения. Могут оснащаться дверью для входа.
3. Роллетные
   состоят из нескольких секций, которые складываются в потолочную часть автоматическим или ручным способом. Обычно они имеют электронные замки и открываются радиопультом. Для самостоятельной сборки такие ворота достаточно сложны, так как потребуют много времени на подгонку роллетов и настройку работы механизмов.

Обратите внимание! Для самостоятельного изготовления наиболее разумно делать первые два типа ворот. Их можно сделать только путем сварки металлических профилей и стальных листов.

Однако сначала делаются соответствующие замеры: меряется проем для ворот после чего делается чертеж, по которому составляется смета. В список необходимых материалов входят:

• металлопрофильный прокат с квадратным сечением для удобства сварки с толщиной стенок от 3 мм и размерами от 30 х 20 и больше в зависимости от того, какая ширина каркаса, чтобы обеспечить прочность конструкции;
• листовой металл по размеру створок толщиной от 2 мм для обеспечения антивандальной защиты и дополнительной прочности;
• уголки, чтобы сварить каркас ворот;
• четыре петли для створок и две для двери;
• замок и засов.

При расчетах следует иметь в виду, что основной каркас должен быть не только по периметру створок, а и по диагоналям, Рама для крепления состоит из креплений к стенке с внутренней и внешней стороны. На одной из створок создается дополнительное усиление каркаса в месте крепления двери и замков. При выборе стали следует выбирать низкоуглеродистую отожженную сталь, легированную никелем или хромом, либо оцинкованные листы. Если покупается обычный стальной лист, то понадобится грунтовка, краска и растворитель.

Перед тем как сварить гаражные ворота необходимо изготовить раму. Для этого:

1. Нарезаются по размерам профильные уголки с высокой точностью, чтобы не было перекосов при сварке. Причем отрезать лучше под углом 45 0 , чтобы обеспечить максимальную прочность и длину шва, хотя можно делать и встык. На всякий случай оставляется напуск около 200 мм. В качестве инструмента нужно использовать болгарку (угловую шлифмашину), чтобы получить ровную поверхность и работы проводить с минимальными затратами времени.
2. После этого, части каркаса укладываются на ровную поверхность и производится сварка электродуговым методом, так как каркасная конструкция требует высокой проварки металла. Правильность ровной плоской поверхности проверяется при помощи уровня. Любое отклонение должно быть устранено на начальном этапе, так как впоследствии эти ошибки исправить не удастся.
3. Для того чтобы раму плотно закрепить в проеме гаража, необходимо наварить по несколько кусков арматуры (не менее 2-3) с диаметром более 10 мм и длиной около 15–20 см с каждой стороны.
4. Высверлить в стенах отверстия, вставить раму, а затем проводить бетонирование.
5. Если конструкция гаража не позволяет сделать такие углубления, то сваривается вторая рама, которая устанавливается с внутренней стороны гаража и при помощи арматуры привариваются эти две части непосредственно в месте установки.
6. Одну из рам следует забетонировать, а другую оставить для крепления створок. Раму также можно закрепить при помощи анкеров. Другим вариантом крепления может быть формирование паза в стене и монтирование туда рамы. Все варианты обладают достаточной прочностью и могут применяться в зависимости от основного материала стен.

Створки для ворот

Изготовление створок должно быть не менее точным, чем изготовление рамы. Сначала делается каркас для створок по высоте рамы и в пол ширины проёма. Берутся профильные трубы с необходимыми размерами, укладываются на ровной поверхности и прихватываются электросваркой. После этого на месте проверяется правильность их размера, а затем делают полную сварку, либо производят дополнительную подгонку размеров. Если планируется установка двери, то на одной створке ворот приваривается дополнительная стойка, к которой затем будут привариваться петли.

Следующим этапом станет приваривание петель к раме. Удобнее пользоваться точечной сваркой, чтобы сильно не переплавить металл хотя можно и электродуговой, но придется варить очень аккуратно. Затем меряется положение петель на створках, и петли на месте также привариваются.

После готовности каркаса ворот необходимо порезать листовой металл с учетом того, что одна створка должна закрывать другую с нахлестом около 10 см, а также с расчетом двери, если ее установка заложена в конструкции. Кромки листа при помощи болгарки зачищаются от заусенцев, после чего сплошным швом привариваются к корпусу створок. При образовании потеков металла производится шлифовка внешней поверхности.

Устанавливаем замки и дополнительные засовы

Замки необходимо установить на двери и на створки. Для этого на них наваривается специальный фланец для замка, и держатели для засовов на воротах с внутренней стороны. Но перед сваркой замок крепится к нему, чтобы крепеж не был доступен с внешней стороны гаража. Далее, в раме делается отверстие для замка.

Обратите внимание! Засовы могут быть выполнены в виде задвижек Г-образной формы, закрепленных при помощи специальных петель на одной из створок для обеспечения дополнительного крепления к раме, либо в виде засова на уровне середины ворот.

Утепление стен и отделка

Теплый гараж легко сделать путем утепления ворот, через которые уходит основная часть тепла. Поэтому на внутренней поверхности укладывается утеплитель, а затем обшивается внутренним отделочным материалом. Для этого лучше выбрать полистирол, так как он просто монтируется и легко обрабатывается. Его можно посадить на клеевую основу, а зазоры минимизировать и замазать герметиком, чтобы снизить теплопотери. Обшить с внутренней стороны облицовочными плитами или пластиком. После завершения всех работ необходимо покрасить металлические части ворот в подходящий цвет.

Заключение

Сварка гаражных ворот мероприятие достаточно трудоемкое, но вполне осуществимое, поскольку не требует особых навыков, а только лишь терпения и внимательности. При отсутствии сварочного аппарата можно привлечь к работам опытного сварщика, либо взять инструмент в аренду. Экономия получается существенной.

Видео

На современном рынке продается масса готовых вариантов ворот для гаража. Но существует множество людей, которые хотели бы узнать, как сварить ворота для гаража своими руками. Для этого нужно сделать проектный эскиз и купить необходимые материалы. Сделать всю работу самостоятельно будет достаточно трудно, поэтому желательно попросить помощи у друга.

Преимуществ, как и недостатков, у таких конструкций немного. Среди плюсов можно выделить:

1. Экономия. Материалы стоят дешевле, чем уже готовые ворота. К тому же не придется вызывать экспертов, которые будут их монтировать.
2. Возможность сделать ворота согласно предпочтениям.

Недостаток только один – работа займет время.

Необходимые материалы и инструменты

Необходимо заранее приобрести все необходимые материалы для работы. Для этого замеряем размеры проема для въезда и толщину стен.

Нам понадобится следующее:

1. Стальной равнополочный уголок. Его ширина должна быть около 7,5 сантиметров. Он понадобится для создания створок и установки рам на стены возле проема для въезда.
2. Такой же уголок, но 6 сантиметров. Он необходим для раскосов.
3. Металлический лист. Его толщина – от 2 миллиметров и больше. Он нужен для дверного полотна и связей для рам.
4. Навесы в форме цилиндра для установки снаружи.
5. 4 задвижки. Их можно купить или сварить при помощи кругляка.
6. Замки.

Кроме материалов, нам нужны и инструменты:

1. Аппарат для сварки.
2. Болгарка для сварки.
3. Дрель и набор сверл.
4. Струбцины для фиксации деталей.
5. Приспособления, которые нужны, чтобы замерять размеры (линейка, рулетка и уровень).
6. Обычные инструменты для слесарных дел (молоток, плоскогубцы).
7. Круги по металлу.
8. Сварочные электроды (3 миллиметра в диаметре).
9. Шайбы, болты и гайки (для замков).

• Эмаль и грунтовка (если вы хотите покрасить ворота).

Технология сбора и сварки конструкции

Для правильной сборки и сварки всех элементов своими собственными руками нужна проектировка. Нужно заранее замерять все проемы и стены и составить чертежи ворот. На этом этапе также подбирается материал. Можно начинать собирать каркас.

Собираем и устанавливаем внутреннюю раму

Создание рамы начинается с порога. Порядок создания следующий:

1. Для начала отрезаются два уголка, размер которых зависит от ширины и высоты проема. Необходимо уложить их вдоль порога с правой и левой сторон. Теперь свариваем их со связями.
2. Отрезаем еще 4 уголка. Их длина такая же, как и у высоты проема, с добавлением двойной ширины их полок. Отрезаем стойки. В конечном итоге они должны состыковываться с углами порога.
3. Прикладываем стойки к торцам стен. Соединяем их, используя стальные полосы (они будут связями). Связи устанавливаем напротив тех мест, где будут приварены шарниры.
4. Теперь нам нужно сварить все части рамы стен и порога между собой.
5. Сделать то же, что и в первом шаге, но теперь уголки будут установлены на верхние торцы. Привариваем их к стойкам каркаса.

Внимание! Избегайте зазоров между стенами и элементами рамы.

Изготавливаем створки

Створки являются самой простой конструкцией. Нам нужно:

1. Разложить трубы по ровной поверхности так, чтобы они были лицом вверх.
2. Расставляем направляющие в прямоугольнике. Проверяем правильность при помощи уровня.
3. В процессе создания створок нужно учитывать необходимость наличия зазора между рамой и основой (около пары сантиметров). Это необходимо для открывания створок. Используем вкладыш-прокладку для определения размера.
4. Используя уровень и угольник, устанавливаем углы. Привариваем их.
5. Как только две створки будут готовы, необходимо замерить две половинки ворот. Теперь можно продолжить сварочные работы.
6. При установке стандартных створок нам необходимо монтировать по несколько ребер жесткости. Их количество будет зависеть от веса, размера и толщины ворот.

Обшиваем ворота

Один из самых важных и трудных этапов. Малейшая ошибка при варке может привести к тому, что конструкция будет кривой. Необходимо:

1. Вырезать оцинкованный лист, согласно размерам. Левая часть должна быть внахлест правой (пару сантиметров).
2. Привариваем его к каркасу.
3. Если на правой створке образовались лишние сантиметры, их нужно обрезать.
4. Далее нам нужно осуществить сварку створок.
5. Приварить лист металла к каркасу сплошным швом. Обратите внимание: при полной приварке каркас может искривиться. Пригодится струбцина, которая поможет хорошо зафиксировать основу. Тогда можно приваривать полностью, но необходимо делать это этапами (по 10 сантиметров с каждой стороны). Это позволит не перегревать материал.

Привариваем петли

Верхняя половина петель приваривается к створкам, а нижняя – к раме. Но есть пара моментов, на которые нужно обратить внимание:

1. Полоса из металла усиливает соединение каркаса и петель. Ее нужно согнуть и приложить к створкам и петлям.
2. Монтирование внутренних складок из арматуры сделает петли более прочными.

Теперь, используя болгарку, зачищаем швы. Можно приступать к созданию замков.

Замки, запоры и задвижки

Навесные замки – самый простой вариант. Но, в то же время, они неудобные, поскольку сильно замерзают зимой, и их становится трудно открывать. Для создания такого замка нужно приварить два ушка согнутого прута из железа к каркасу и зачистить их при помощи болгарки.

Для увеличения надежности можно установить дополнительные штыри и засовы. Установка строп позволит зафиксировать обе части ворот изнутри. А дополнительная створка позволит сделать еще одну дверь в помещение.

Есть также цилиндрические замки. Они очень прочные и качественные, но, из-за повышенной прочности, они замерзают еще сильнее, чем навесные. Потому этот вариант – не самый удачный, если гараж используется зимой.

Самый лучший вариант – врезной замок, но только если у ключа форма трубки.

В конце работы нужно также уделить внимание покраске и утеплению. Для покраски можно использовать стандартную эмаль любого цвета. Также нужно покрыть ворота грунтовкой (это защитит их от воды). Поскольку ворота сделаны из металла, вода, попавшая на их, может стать причиной коррозии. Грунтовка же защищает ворота.

Еще следует обратить внимание на утепление. Ворота, сделанные из железа, – хороший проводник холода, поэтому зимой в подобных гаражах будет зябко. В качестве утеплителя подойдет пенопласт, вата или пенополистирол. Утепление в нижней половине ворот должно быть больше, ведь холод накапливается снизу. Также необходимо заделать все щели.

Изготавливаем проем для калитки

Ворота упрощенного типа будут без калиток. Но если планируется еще и калитка, проем для нее необходимо делать на шаге, когда устанавливается каркас.

Ее можно сделать из профильной трубы. Обшивка должна выступать на 10 сантиметров с каждой стороны каркаса. Учитывая это, нужно вырезать лист подобных размеров и приварить его к раме.

Сделать ворота своими руками нетрудно. Главное – правильно подобрать материал, и сделать чертежи.

Ворота из уголка – качественно и быстро своими руками

Существует много материалов, из которых можно сделать ворота. Достаточно долго их делали в основном дома своими руками из стального уголка. Объясняется это довольно просто. Во времена дефицита очень сложно было «достать» какой-нибудь другой материал. А о том, что можно просто купить ворота, не могло быть и речи.

Каркас ворот

А вот металлические листы можно было получить вполне реально. Также возможным было приобретение стального уголка. В наше время фирмы в основном отказываются выполнять конструкции такого плана, ведь работа это достаточно трудоемкая и длительная. Однако сделать такие ворота дома вполне реально.

Виды металлических уголков

Уголки выпускаются предприятиями, которые занимаются металлопрокатом. Они имеют технические характеристики, которые позволяют широко применять их во многих видах строительной деятельности.

Изделие получило такое название благодаря Г-образной форме, а производство уголка происходит методом горячего проката. Наряду с небольшим весом, уголки имеют высокие показатели жесткости, а их форма способствует возможности выдерживать большие нагрузки.

Все металлические уголки делят на 2 вида:

• Равнополочные. Они имеют одинаковые размеры сторон. К примеру, в уголка 40х40 обе стороны по 40 мм. Диапазон размеров таких уголков достаточно широкий: от 20 до 200 мм. При этом максимальная толщина – 16 мм, а длина зависит от цели применения.
• Неравнополочные. Это уголки с разными размерами сторон. Например, размеры уголка 130х75: одна сторона равна 130 мм, другая – 75 мм.

Изготовление ворот из уголка своими руками

Сделать ворота своими руками – это значит сэкономить денежные средства, которые ушли бы на их приобретение и установку. Поэтому такая перспектива привлекает многих, кто хотел бы установить металлические ворота у себя дома. Выполнение этой работы требует немалых усилий, зато результат порадует красивым видом новых ворот.

Изготовление каркаса

Изготовление конструкции ворот своими руками обычно начинают с выстраивания каркаса. В принципе это несложное дело, но требует знания особенностей работы:

• Для того чтобы определиться с размерами ворот, проводятся замеры.
• Выбор материала. Для каркаса можно использовать металлические уголки. Толщина материала выбирается в соответствии с габаритами будущих створок ворот.
• Подготовка основы. Для этого, исходя из выбранных размеров, нужно разрезать металл на составные части. Резка уголка производится болгаркой.
• С помощью сварки производится скрепление составных частей. Причем, вначале делаются прихватки (точечные соединения), и только когда точность окончательно выверена, делают окончательную приварку. Сварные стыки иногда мешают плотному прилеганию полотна ворот, поэтому есть смысл обработать их шлифовальным кругом или болгаркой. Когда делают каркас, для уголков можно использовать болтовые соединения.
• Профлист крепится к раме, не установленной на опоры. В этом случае каркас не будет деформироваться.

Итак, построить каркас для ворот вполне реально своими руками. Однако лучше пригласить пару помощников.

Сварочный стол

Cварка створок

Когда каркас на ворота готов, на них устанавливаются металлические листы. Для этого вначале определяются с их точными размерами, а затем обрезают по размеру створок. Очень важно сделать это с первого раза, ведь обрезать металл несколько раз нежелательно. Сварку нужно начинать с нижней части, а затем, еще раз проверив положение полотна, прикрепить его на каркас.

Навеска полотна и установка ворот

Главным элементом в навесной системе являются петли. От их качества и прочности зависит то, насколько хозяева дома обезопасят свой двор или гараж от взлома. Поэтому нужно обратить особое внимание на этот элемент конструкции.

Петли на ворота привариваются в два этапа:

1. Нижнюю часть навеса приваривают к раме (нужно следить, чтобы не было зазоров). Навесы должны находиться в одной плоскости.
2. Навес приваривают к створке с зазором. Для этого с внутренней стороны можно приложить кусок арматуры, служащий усилительным элементом. Снаружи створка соединяется с навесом с помощью пластины из металла.

Рама устанавливается отдельно, после того как с нее снимают створки. Крепление производится с помощью сварочного аппарата к вмонтированным заранее закладным частям.

Замки или засовы устанавливаются после полного окончания работ по установке ворот.

svoivorota.ru

Ворота из уголка своими руками (видео)

В статье рассмотрим как сделать ворота из уголка своими руками. Первый этап изготовления гаражных ворот – это производство несущей рамы, в состав которой входят две основные части – наружная и внутренняя.

Для изготовления Вам понадобиться:

• материал с которого будете варить — уголок с полкой 50х50мм, стальная полоса5х25мм, листы металла иил профнастил;
• сварочный аппарат;
• болгарка;
• рулетка, карандаш;
• строительный уровень.

Изготовление металлического каркаса ворот

Сперва, рассчитайте размер ворот с учетом толщины столбов и зазором в 5мм между створками, после этого, следует произвести обмер и нарезку уголков. Затем, нужно разложить их на ровной поверхности, выставить при помощи уровня и выровнять углы под 90 градусов.

После того как вы выставите диагонали, нужно провести стыковку всех прямых углов, после чего сварить каркас. Критерием правильности сбора конструкции является равенство диагоналей.

Установка петель

Чтобы ворота хорошо открывались, следует выбирать петли на подшипнике или шарике. Разметка петель производится не ближе чем 30 – 40 см к краям рамки, после чего петли привариваются на её поверхность. Для надежности сварочного соединения, петли с начало навариваются на металлические пластины (толщиной в 4мм), а потом эти пластины привариваются к воротне и столбу.

Когда петли будут установлены, можно заняться и установкой засова. Как засовом, пользуются вертикальными штырями. Изготовление такой конструкции не является таким уж и сложным, кроме этого, сама по себе данная конструкция обладает высокой надежностью.

Ворота из уголка своими руками видео:

postroyka-dom.com

Изготовление гаражных ворот

Как показывает статистика, большинство автолюбителей предпочитают строить свой гараж собственными силами. Это позволит значительно сэкономить на найме специалистов. А преимуществом перед покупным гаражом является возможность самому спланировать пространство гаража, сделать его под себя и с использованием предпочитаемых материалов. Важным элементом гаража являются ворота. Вы тоже можете сделать их своими руками, чтобы не покупать дорогостоящую конструкцию.

Из этой статьи вы сможете узнать, как выполнить изготовление гаражных ворот собственными силами с использованием подручных средств. А так как чаще всего используется распашная конструкция, то вы узнаете ее устройство из металла.

Проектирование гаражных ворот

Чтобы сделать гаражные ворота, никак не обойтись без тщательной планировки и подробных чертежей. Благодаря графическому чертежу, который имеет подробные инструкции и обозначения каждой детали, вы сможете создать правильные ворота, соответствующие всем требованиям. Вы будете иметь ориентир и быстро закончите работу.

Совет! Чертежи позволят вам собрать конструкцию сразу и посмотреть, какие ошибки могут возникнуть. Также благодаря им вы узнаете предварительное количество материала и себестоимость конструкции.

Делая чертеж, вы должны учесть размер проема ворот гаража. Вам нужно выяснить ширину и высоту проема. Обычно гаражные ворота делаются по такой схеме: их ширина и высота должна быть больше с каждой стороны по 60 см, чем размеры автомобиля.

Обратите внимание! Распашные ворота делаются с допустимой шириной ворот до 5 м, а высотой до 2,5 м. Такого размера будет вполне достаточно, чтобы въехала малолитражка, внедорожник или небольшой микроавтобус.

В общем, ворота для гаража состоят из следующих элементов:

1. Основная рама, сделанная из уголков металла, ширина полки которых 50– 65 мм.
2. Створки ворот, которые сделаны из профильного металла. В идеале это профиль с прямоугольным сечением, ширина которого от 40 до 50 мм.
3. Навесные усиленные петли, устанавливаемые снаружи. Они соединяют несущую раму со створками, позволяя им покрываться в нужную сторону.

Все эти элементы делаются из металла. В дополнение ко всему нужно позаботиться о таких мелочах, как замок и щеколда. Кроме того, обшивкой каркаса может быть выполнена из простого прокатного стального листа, толщина которого 3 мм, или же из профнастила.

Совет! Чтобы сделать ваш гараж теплее, ворота лучше сделать так, чтобы сразу утеплить. Во внутреннее пространство укладывается утеплитель, а изнутри обшивается вагонкой или пластиковыми панелями.

Инструменты и материалы для работ

Когда вы полностью составили чертежи будущих ворот, можно приступать к заготовке необходимого для работы. Исходя из сметы, закупите нужное количество материалов. Только вот есть небольшой нюанс, лучше купить на 10– 15% больше, чтобы был запас на непредвиденные обстоятельства.

Если говорить о необходимых инструментах, то вам не обойтись без:

1. Металлического угольника, чтобы проверять углы конструкции.
2. Рулетки от 5 м.
3. Сварочного аппарата и электродов к нему. Работать со сваркой нужно в защитной маске и костюме.
4. Болгарки вместе с набором дисков для обрезки и шлифовки.
5. Строительного карандаша, маркера или мела для разметки.
6. Строительного уровня.

Обратите внимание! Работая болгаркой или сварочным аппаратом, вы должны понимать, что искры могут навредить вам. Ни в коем случае не работайте без защитных очков и перчаток. Обувь тоже должна быть плотной и закрытой. Никак нельзя использовать тапочки.

Что касается материалов, то они могут быть разные. Например, раму чаще всего делают из стальных уголков 65 мм. Для изготовления каркаса потребуются профильные трубы. А чтобы соединить конструкцию используются петли. Вы можете купить цилиндрические, прямоугольные или шестиугольные. Также в работе вам могут понадобиться прутья арматуры. Когда вы заготовили все необходимое, можно приступать к выполнению работ.

Этап 1 – изготавливаем несущую раму

Здесь у вас есть несколько вариантов развития. Некоторые изготавливают ворота на этапе строительства гаража, когда проем еще не возведен. В этом случае изготавливается конструкция целиком, ворота устанавливаются на необходимое место, а после этого возводятся стены с учетом выбранного размера проема. Тогда вы можете делать ворота, нужной вам ширины. Если же ваш гараж уже готов, то сперва делается рама, с учетом размеров уже готового проема для ворот.

Обратите внимание! Рама конструкции делается из металлических уголков и делится на наружную и внутреннюю часть. Уголки свариваются так, чтобы смогли плотно входить в проем и обхватывали его. Когда внутренняя и наружная часть рамы установлена, их нужно соединить пластиной из металла, как это показано на рисунке.

Теперь приступим к процессу создания несущей рамы. Все работы нужно выполнять на идеально ровной поверхности. Для этой работы вам нужно иметь угольник, сварочный аппарат, рулетку и болгарку с диском для резки металла. Пошаговая инструкция следующая:

1. Болгаркой нарежьте 8 отрезков уголка. При этом 4 из них нужно сделать равными ширине гаражного проема, а другие 4 уголка сделайте равными его высоте. Уложите нарезанные уголки на ровную поверхность и соедините друг с другом при помощи сварочного аппарата. Конструкция должна образовать прямоугольную раму. Чтобы придать раме ворот гаража большей жесткости, места стыков делайте под углом, для сварки обеих сторон уголка.

   Совет! Изготовьте гаражные ворота идеально ровно, чтобы не образовалось перекосов и неровностей. Углы должны быть ровными, поэтому пользуйтесь угольником. Замерьте раму ворот по диагоналям, чтобы они сходились и только после этого начинайте сварочные работы.

2. Вам нужно сварить обе чести рамы. При этом часть что внутри отложите в сторону. А вот с наружной вы будете работать дальше. Положите ее на ровную поверхность. Все должно быть четко, так как рама будет ориентиром для создания створок дверей вашего гаража.
3. Что касается сварочных швов, которые будут образовываться в ходе создания рамы для ворот, то их нужно зачистить. Для этого шлак сбивается молоточком, а места со швами заделываются так, чтобы обеспечить большую плотность прилегания уголков к готовому проему. Швы заделываются как на внутренней части рамы, так и на внешней.

Совет! Если изучить инструкцию, касающуюся сварочных работ, то лучше делать сборку рамы посредством прихваток. Не стоит сразу же заваривать шов, а сделать несколько точек сварки, чтобы конструкция держалась, но при случае ее можно было выровнять. А после измерений можно заваривать шов полностью. Благодаря прихваткам рама, нагреваясь, не будет терять диагональ и деформироваться.

Этап 2 – изготавливаем каркас для створок

Теперь можно начать делать створки ворот. Чтобы конструкция функционировала правильно, створки должны быть на 0,8– 1 см меньше, чем внутренний размер наружной несущей рамы. Так, двери будут свободно открываться и закрываться. Чтобы создать створки, вы должны следовать инструкции:

1. Как и в первом случае, нарежьте металлический профиль на 8 отрезков, так как ворота будут состоять из двух половинок. Что касается размеров, то вертикальные отрезки (4 шт.) должны иметь размер, на 1– 1,5 см меньший, чем сама рама. Отрезки нужно уложить вовнутрь рамы, которая установлена на ровной поверхности. Два профиля устанавливаются по краям рамы, а два по центру. Расстояние между центральными отрезками должно быть 1 или 1,5 см.
2. Теперь можно уложить горизонтальные части. Делайте это таким образом, чтобы торцы отрезка уперлись в вертикальные части, это вы можете увидеть на фото. А чтобы по периметру у вас получился нужный зазор между частями створок и рамы, установите между ними куски металлического уголка.
3. Когда вы изготавливаете гаражные ворота, на этапе сооружения створок нужно укрепить их, чтобы сделать конструкцию прочнее. Для этого устанавливается еще один поперечный отрезок профильной трубы. Его вы можете закрепить в горизонтальном или вертикальном положении.
4. Остается только сварить все части в единую конструкцию. Работая сварочным аппаратом, не забывайте делать прихватки, чтобы конструкция не сдвинулась. Следите за ровностью створок в раме ворот для гаража. Только потом делайте сплошные швы.
5. И как всегда, финальный этап сборки конструкции – это шлифовка сварочных швов.

Вот и все, каркас ваших ворот для гаража готов. Можно сказать, что большую и трудную часть вы выполнили. Остается только обшить ворота листовым материалом и выполнить его установку. Давайте подробнее рассмотрим всю изготовление и монтаж.

Этап 3 – обшиваем створки и устанавливаем петли

В качестве обшивки можно использовать стальные листы, толщина которых от 2 до 4 мм или же профнастил. Мы рассмотрим первый вариант, так как для ворот гаража используют именно прочный лист стали. Он еще и дополнительно сделает створки прочнее. Процесс следующий:

1. Вам нужно вырезать из стального листа два одинаковых полотна на каждую створку. Обратите внимание, что высота полотен будет одинаковая. Лист должен на 3 или 4 см быть больше створок, выходя за их пределы. Так, полотна перекроют зазор, образовавшийся между рамой и створками.
2. Что касается ширины, то эти полотна тоже должны перекрывать зазор в тех местах, где будут крепиться петли. В центре лист будет ложиться на другую створку на 10 мм. Так, будет перекрываться щель в том месте, где установлен замок.
3. Полотна из стали следует прочно зафиксировать на своих местах и прихватить сваркой по периметру. Когда конструкция закреплена, остается проварить каждое полотно ворот до конца. Это делается изнутри ворот, а листы привариваются к металлическому профилю. Необязательно формировать сплошной шов. Можно сделать пунктирную сварку, принципом 1×5 (1 см шов после каждого участка в 5 см).
4. На последнем этапе нужно наварить на полотна петли. Их количество – 4 шт. Одну из частей (нижнюю) приварите к раме, а вот верхнюю часто к створкам ворот. Для обеспечения большей прочности, петли можно усилить металлической пластиной. А чтобы увеличить площадь сварки в месте крепления петли к раме, вы можете взять прут из металла. Размещение листа и смой петли вы можете увидеть на фото.
5. После того как сварочные работы выполнены, остается привести ворота в порядок. Все швы шлифуются, а сама конструкция обрабатывается антикоррозийным средством. В идеале выполнить окрашивание, чтобы защитить металл и придать ему лучший вид.

Вот и все, ваши ворота можно устанавливать на свое место. Если у вас построенный гараж с проемом, то конструкцию нужно вставить в него и максимально плотно прижать. Для фиксации в таком положении используйте брусья, служащие опорами. Внутри гаража установите внутреннюю часть рамы, которая вы сделали изначально и скрепите их друг с другом посредством металлических пластин. Лучше, если пластины будут расположены на одном уровне с петлями ворот.

В том случае, когда проем еще не построен, то несущая рама и вся конструкция собирается и устанавливается в месте проема. Когда ворота стоят, начинают возводить фасадную стену.

Подведем итоги

Если быть аккуратными, тщательно проверять правильность размеров и придерживаться всех пожеланий, то вы получите прочные и долговечные ворота для гаража, которые прослужат вам долгую службу. С такой конструкцией у вас появляется возможность утеплить ворота, уложив с внутренней части пенопласт и сделав обшивку. Осталось только установить систему безопасности (замки) и проверить функционирование созданных вашими руками гаражных ворот. Ворота гаража с калиткой делать немного сложнее, но не критично. Процесс вы увидите из этого видео:

bouw.ru

Распашные ворота. Пошаговая инструкция изготовления

Изготовление металлических ворот для гаража распашного типа – это самая простая и надежная конструкция. Сделать такую несложную работу по силам человеку, обладающему навыками сварочных работ и выполнения простых слесарных операций. Главное знать, как это делать и ответственно относится к выполнению пошаговой инструкции.

Начинать делать такую конструкцию можно во время возведения стен гаража, особенно при кладке лицевой стены. Для того чтобы сделать оптимальные по размеру гаражные ворота своими руками, в первую очередь необходимо сделать чертежи с учетом размеров вашего авто.

Важно! При определении ширины створок и всей конструкции, учитывайте требование – зазор от борта авто до лутки был не менее 300 мм по одной стороне. Высота ворот – не менее 2000 мм.

Особенности конструкции распашных ворот в гараж

Распашные гаражные ворота состоят из 2 основных деталей:

• рама или лутка. Ее изготавливают из уголка с полкой от 50 мм и монтируют при возведении лицевой стены, затем выкладывая стенку, кирпич кладется в проем между уголками лутки. Можно сделать раму из профильной трубы, но она делает проем уже. Такая лутка устанавливается в готовый проем для ворот и крепится с помощью приварки к закладным деталям, замурованных в стенку. Можно просверлить трубу и стену и закрутить саморезы или анкера;
• створки ворот. Можно сделать конструкцию из 2 деталей или оборудовать одну калиткой. Створки устанавливаются на петли, для удобства приваривают небольшие отрезки толстого металла к петлям и затем приваривают к раме. Створки можно делать из уголка или профиля, затем их зашивают металлом, толщиной от 2 мм.

Как сделать ворота на гараж?  Вам потребуется посмотреть видеоролики и изучить статьи с инструкциями. Но лучше посоветоваться с опытными соседями по гаражному кооперативу и подсмотреть, как работают профессионалы.

Пошаговая инструкция изготовления распашных ворот для гаража

Собираетесь изготовить гаражные распашные ворота своими руками, перед началом работ подготовьте к работе инструмент и оборудование и закупите стальной лист и металлопрокат.

Подготовительные работы

Для примера разберем, как сделать ворота для гаража своими руками размером по ширине 3000 мм и высотой 2200 мм, без калитки. Нам потребуется закупить и порезать на детали;

1. Из уголка с полкой 63 мм будет изготовлена лицевая рама, для этого потребуется отрезать 4 детали:

• 2 детали для стоевых, размером 2200 мм. На концах зарезается угол 45⁰, для стыковки с перемычками;
• 2 детали для верхней и нижней перекладины, длиной 3000 мм. На краях также зарезаем углы для соединения.

2. Для внутренней рамы подготовим аналогичные детали. Дополнительно, в зависимости от толщины стены бокса, подготовим 12 полос, толщиной 4-6 мм. Эти детали понадобятся для перемычек между рамами.
3. Для изготовления створок необходимо приготовить:

• стоевые детали, длиной 2180 мм, с зарезанными углами на краях для стыковки – 4 шт;
• для верхней и нижней перекладины готовим детали с зарезанными углами, длиной 1490 мм – 4 шт;
• можно сделать еще одну перемычку и установить ее посередине створки, но углы ворот в этом случае легко смогут загнуть воры – вандалы и проникнуть в гараж. Мы советуем сделать диагональные 2 ребра из профиля или уголка. Такая работа потребует увеличения затрат времени и средств на покупку лишнего материала и выполнение более сложной работы, но углы створок выдержат атаку варваров. Они устанавливаются после обшивки ворот металлом.

4. Листы металла, толщиной 2 мм. для одной створки потребуется подготовить сборную часть, размером 2200/1470 мм и вторую 2200/1510 мм.
5. Листы пенопласта, толщиной 30-35 мм для утепления створок.
6. Листы ДВП или фанеры.
7. 4 петли, диаметром 32 мм.

Для работы подготавливаем:

• сварочный аппарат;
• электроды АНО – 21 или МР-3;
• верстак с тисками;
• ровное место для работы;
• болгарка с зачистным и отрезными дисками;
• набор слесарного инструмента.

Делаем раму

Изготовление распашных ворот необходимо проводить на ровной поверхности. Для этого можно использовать козлы, или просто выложить тумбы из кирпича. Главное, чтобы подставки были выставлены по уровню.

Ни основание выкладываем заготовки, стыкуем их по угольнику и прихватываем каждый угол в одном месте. Теперь промеряем диагональ. Допускается отличие размера по сторонам не более 5 мм. Лутка выставлена правильно, теперь ее нужно обварить с 2 сторон.

По такому же принципу изготавливаем внутреннюю раму. Устанавливаем их в проем, расклиниваем и фиксируем рамки. Теперь требуется выставить лутку по уровню. Проверяем все пространственные положения плоскостей и добиваемся правильного расположения рам. Теперь скрепляем их между собой перемычками из полос металла. По ширине ставим по 4 полоски, по высоте по 3.

Полосы надежно провариваем. Зазоры между луткой и стеной уплотняем монтажной пеной.

Рама готова, можно переходить к следующему этапу, но перед этим, чтобы не ждать пока остынут петли. Обильно смазываем петли солидолом, затем их нужно приварить к пластинам, вырезанным по ширине петель из листа, толщиной 8-10 мм. При этом не забывайте помечать левые и правые петли, чтобы не перепутать их. Варить нужно с 2 сторон, обязательно проваривая корень шва.

Изготовление створок

Распашные ворота изготовить немного сложнее, чем раму. Сначала стыкуем и прихватываем створки, затем промеряем диагональ. Убедившись в правильном пространственном положении деталей и конструкции, приступаем к ее обварке. Варим профиль со всех сторон, затем швы зачищаем болгаркой и проверяем качество сварки.

Отрезаем от листа металла по длине размер 2200. Выкладываем заготовку на створку и сдвигаем ее от края наружу на 20 мм. Это будет дверка с нахлестом, для перекрывания зазора между створками. Прихватываем деталь  несколькими прихватками в потолочном положении, чтобы она не сдвинулась.

Замеряем размер недостающей части обшивки и вырезаем ее из остатков листа. Эта доточка будет выполнена из нескольких частей, но если закупить лишний лист металла, ее можно сделать из одной детали. Укладываем деталь с выступом 5 мм по длинной стороне, стыкуем и прихватываем листы между собой и к основанию.

Теперь перевернув створку, постепенно продвигаясь и прижимая лист к профилю зажимами, делаем небольшие провары, длиной 20-40 мм. Отмеряем размер по диагонали и отрезаем ребро жесткости, уменьшив его на 200 мм. Укладываем жесткость и прихватываем ее. Теперь стыкуем к ней 2 отрезка диагонального усиления, зарезаем угол по разметке, состыковав эти детали, прихватываем и провариваем их между собой и к листам.

Изготовление 2 створки в гараж своими руками производится аналогично с первой. Но при укладке листа, его сдвигают внутрь на 15 мм, для захода притвора. Самому сделать ворота в гараж  можно, но лучше позвать друга, который поможет их переворачивать и устанавливать.

Гаражные двери своими руками почти готовы. Остается разметить от верха и низа 200 мм, правильно уложить петли с приваренными пластинами и обварить их. Помните, что на створках варятся,  часть петли с отверстием («мама»), «папы» со штоками привариваются к лутке.

Остается, пожалуй, самая сложная работа при изготовлении ворот для гаража. Необходимо установить и навесить петли.

Установить тяжелые ворота на гараж своими руками не получится, в любом случае потребуются помощник. Внизу укладываем закладные толщиной 10 мм, устанавливаем металлические ворота на подставки. С петельных сторон ставим закладные, толщиной 5 мм и между створками  ставим 10 мм отрезки листа. Таким образом, двери у нас расклинены в лутке. Теперь важно выставить створки по уровню и можно варить петли к раме, перед этим смазав из солидолом.

Гаражные распашные ворота своими руками практически готовы.

Подготовка ворот к покраске, установка замка и внутренняя отделка

Перед покраской необходимо выполнить ряд работ;

• болгаркой зачистить все швы и места провара листов к дверям. Это нужно делать аккуратно. Металл при нагреве выступает вверх небольшим валиком, который виден после окрашивания. Удалить его можно шабером.
• врезаем замок. Выбор зависит от желания и возможностей каждого человека. Многие предпочитают сочетание винтового и навесного замков. Но лучше поставить врезной замок сувальдного типа. У меня стоит замок «Класс» уже больше 15 лет и ни разу не ломался. К этому следует добавить, что такие замки закрываются на три стороны. Останется только поставить противосъемные шипы с петельной стороны. Для этого можно приварить 2 отрезка прутка, диаметром 10-12 мм и разметив места их входа в раму, сделать паз. В этом случае, вандалы не смогут попасть в гараж, даже срезав петли.
• обезжириваем все поверхности растворителем и грунтуем конструкцию. После высыхания, можно покрасить ворота молотковой или другой краской.
• ворота из металла необходимо утеплить. Для этого заполняем внутреннюю поверхность листами пенопласта. Сверху створки закрываем листами ДВП или фанеры, предварительно обработав их антисептиком.

Как сделать гаражные ворота своими руками? Опытный сварщик выполнит все работы в течение 2 дней. Если вы начинающий мастер, потребуется затратить больше времени. Но если относится к работе ответственно и выполнять все рекомендации, владелец гаража получает опыт и отличные и надежные гаражные ворота.

При желании можно сделать декоративную отделку, обратившись к кузнецам, которые подготовят любые детали по эскизам. Останется только уложить и приварить их на створки. Совершенствуйтесь, делайте все возможные конструкции своими руками – это не только сэкономит средства семейного бюджета, но даст вам бесценный опыт.

Удачи.

postroigarage.ru

как правильно сделать из уголка и профильной трубы

Стоимость готовой магазинной продукции на современном рынке очень высока, готовые ворота для гаража – не исключение. Как следствие – все чаще автолюбители ищут способы, как сварить гаражные ворота самому.

Выбор вполне логичный, ведь стоимость самостоятельного изготовления намного ниже, а при некоторых навыках владения сварочным аппаратом времени на этот процесс понадобится не так уж и много.

Виды ворот для гаража

Рассмотрим подробно, как сварить гаражные ворота. Первое, с чем стоит определиться – конструкция ворот. Гаражи разнятся между собой, у одних владельцев перед постройкой мало места, у других он небольшой.

Чертеж распашных ворот.

Основных конструкций гаражных ворот существует несколько:

1. Откатные.
   По механизму действия схожи со шкафами-купе. Удобный и практичный вариант, но есть важный нюанс – в сторону открытия ворот необходимо предусмотреть место, причем той же длины, что и полотно ворот.
2. Роллетные.
   Под потолком гаража устанавливается специальный короб, в который убираются пластины полотна. Стоит сразу отметить, что несмотря на высокое удобство, данная конструкция ворот от проникновения защищена хуже всего, поэтому устанавливать стоит только на охраняемых участках.
3. Секционные.
   Конструкция состоит из полотна, разделенного на секции. При складывании створки ворот преломляются, и при помощи специального пружинного механизма и профильной системы поднимаются к потолку. Основной плюс подобной конструкции – хорошая герметичность и экономия пространства.
4. Подъемно-поворотные.
   При открытии полотно ворот поднимается к потолку вертикально при помощи рычажно-шарнирного механизма. Ворота данного типа достаточно практичны, отличаются удобством в использовании и экономят место как внутри гаража, так и перед ним.
5. Распашные.
   Самый старый и популярный тип ворот. Пользуются повышенной популярностью за счет удобной и простой конструкции, состоящей из двух створок, а также невысокой стоимости. Своими руками сварить поворотные распашные гаражные ворота сможет даже начинающий сварщик.

Распашные ворота – оптимальный по стоимости и простоте изготовления вариант, поэтому в статье мы рассмотрим именно эту технологию.

Требования

Перед тем как сварить ворота на гараж из уголка или профиля, необходимо ознакомиться с требованиями, предъявляемыми к качественным воротам:

• размер ворот должен быть оптимальным относительно габаритов автомобиля, и обеспечивать беспрепятственный, простой выезд;
• минимальное расстояние от бока автомобиля до створки ворот с каждой стороны – минимум 30 сантиметров. Если автомобиль небольшой, все равно постарайтесь сделать расстояние максимально большим – вдруг решите позже приобрести внедорожник;
• для легковых автомобилей оптимальная высота ворот составляет не менее двух метров;
• размеры проемов отличаются в зависимости от размеров самой постройки, здесь все подбирается индивидуально;
• важнейшая функция гаражных ворот – защита от взлома. Лучше всего использовать для обшивки оцинкованные листы стали толщиной не менее 3-5 миллиметров. Для дополнительного укрепления можно использовать запоры, предназначенные для внешних колодок. Если есть возможность, нелишними будут и бронированные накладки;
• еще один важный параметр – защита от негативных атмосферных воздействий, которая лежит на креплении ворот. Для обеспечения надежного прилегания полотна стоит использовать вертикальные запоры, препятствующие перекосу. Также нелишним будет и уплотнитель – он обеспечит створкам и раме хороший контакт.

Инструменты и материалы

Первое что необходимо сделать – приобрести инструменты и материалы для изготовления ворот.

В данный список входят:

1. Уровень.
2. Сварочный аппарат.
3. Рулетка.
4. Угловая шлифовальная машина с зачистными и отрезными кругами.
5. Угольник.
6. Профиль для изготовления створок. Оптимальный выбор – 25.
7. Задвижка.
   Существуют различные системы, выбирайте оптимальную для себя.
8. Петли.
   Здесь стоит выбирать, опираясь на два основных параметра – практичность и безопасность. Хороший выбор – внутренние петли на подшипниках, так как с ними не возникнет проблем в холодное время года.
9. Обшивка.
   Здесь все зависит от вкуса владельца – профнастил, дерево, металлический лист – выбор достаточно обширен. Обычно используют листы металла толщиной от 2 миллиметров.
10. Стальные уголки.
    Будут нужны для изготовления крепежной рамы. Советуем выбирать минимум 75 уголок, так как именно от уголка зависит прочность крепления створок, поэтому обвязка должна быть крепкой.

Сразу стоит определиться с местом, где будут свариваться ворота. Идеальный вариант – сварочный стол, но если к нему нет доступа, достаточно будет и ровной площадки. На ней укладывается швеллер, периметр которого должен быть не меньше самих ворот.

Важно! Выбирая сварочное место, все плоскости нужно сразу проверять уровнем на соосность. В противном случае результатом сварочных работ станут не качественные гаражные ворота, а ни на что не годный пропеллер, что недопустимо.

Выбор труб и профиля

Оптимальная толщина профиля для ворот – не менее 20 миллиметров. Можно остановиться и на более толстых трубах, они обеспечат конструкции дополнительную надежность и устойчивость, но нельзя забывать, что чем толще материал – тем труднее будет его прожечь во время сварочных работ.

Определиться с выбором труб и тем, как правильно сварить ворота в гараж поможет рисунок ниже:

Электроды подбираются в зависимости от толщины выбранных труб, хорошо себя показывают АНО-21. При наличии опыта работы оптимально использовать электроды толщиной до трех миллиметров.

Изготовление несущей рамы

Все необходимое собрано, место подготовлено – можно разбираться, как сварить ворота для гаража. Первое, что необходимо сделать – обвязку по проему, или несущую раму. Она состоит из двух основных частей – внутреннего и внешнего каркаса.

1. Измеряем высоту и ширину проема.
   Измерения должны быть максимально точными, так как именно от них полностью зависит монтаж готовой рамы.
2. Из уголка отмеряются и болгаркой отрезаются заготовки для будущей рамы.
3. Готовые заготовки раскладываются на подготовленной поверхности, при помощи подкладок выставляются четко по уровню, все углы выравниваются.
   Полученный результат должен полностью повторять будущую раму.
4. Свариваем раму.
   Для обеспечения наилучшего прилегания в дальнейшем ее внешняя сторона должна быть ровной и гладкой, без шероховатостей и бугров, поэтому все сварочные косяки тщательно зашлифовываются.
5. В углы ввариваются рычаги (можно использовать куски уголка).
   Они обеспечат готовой раме пространственную жесткость, и ее не будет вести.
6. Все элементы раскладываем на плоскости, выставляем по уровню и прихватываем сваркой.
7. Примеряем.
   Все несовпадения исправляем при помощи молотка, полноценно свариваем
8. Делаем вторую раму аналогично первой.
9. Внутренняя и верхняя часть рамы устанавливаются на свои места.
   Для крепления к откосам проема удобно использовать 15-20 сантиметровые металлические штыри.
10. Все выступающие наружу концы срезаются, качественно обвариваются и тщательно зашлифовываются.
11. Для крепления рам друг с другом используются пластины металла, которые привариваются на расстоянии примерно 50-60 сантиметров одна от другой.
12. Завершает данный этап навешивание створки.

При желании распашные ворота можно оснастить автоматикой, но для этого необходимо еще на этапе изготовления предусмотреть место для короба и привода.

Сварка створок

Каркас необходим для пары распахивающихся створок, к которым в дальнейшем будет прикрепляться полотно из металла. Для изготовления каркаса хорошо подходит профиль.

Суть изготовления сводится к тому, что первоначально в проеме устанавливается одна сплошная створка, и с двух сторон крепится на шарниры. В результате получаем вставленную в обрамление раму, которую необходимо просто разрезать пополам.

Чтобы в будущем с открытием ворот не возникало проблем, между рамами необходимо соблюдать зазоры:

• над порогом снизу – 2 см;
• между каркасом створки и потолочной балкой – 1 см;
• между тем же каркасом и боковой стойкой – 5см.

Процесс монтажа начинается с установки боковых стоек каркаса, и производится в следующем порядке:

1. Кусок уголка, отрезанный с учетом необходимых зазоров снизу и сверху, приставляется к боковому обрамлению.
   Оставляется просвет пол сантиметра, после чего при помощи куска металла прихватывается. Аналогичную операцию повторяем на другом торце.
2. Подрезанные должным образом горизонтальные уголки сверху и снизу привариваются к вертикальным стойкам.
   Предварительно нужно прорезать одну полку точно по центру каждой перемычки.
3. Устанавливаются навесы, после чего их верхняя часть приваривается к каркасу створки, а нижняя – к обрамлению.
   Шарнир должен находиться напротив связи, соединяющей наружную и внутреннюю часть обрамления ворот.
4. Посередине проема устанавливаем две вертикальные стойки, прикрепляя сваркой к каркасу.
5. Ровно по центру каждой створки делаем две горизонтальные перемычки.

В итоге получаем встроенную в обрамление проема раму, которую остается просто разрезать на две части, каждая из которых благодаря шарнирам открывается самостоятельно. Су четом того, что полки нижнего и верхнего уголка уже подрезаны, их достаточно просто разрезать с лицевой стороны.

Чтобы под собственным весом ворота без полотен сразу не просели, изнутри необходимо установить временные раскосы, и при помощи сварочного аппарата прихватить их. Далее болгаркой срезаем временные прихваты, что держат боковые уголки. Все, ворота можно открывать.

Обшивка ворот

Обшивка ворот – этап работ, во время которого важно все делать качественно, так как от этого будет напрямую зависеть не только внешний вид конструкции, но и ее функциональность.

При сварке соблюдаем следующий порядок действий:

1. По размеру створок обрезаем листы оцинкованного железа.
   Не забываем учитывать, что полотно левой створки должно быть на несколько сантиметров шире, и идти внахлест на профиль правой створки.
2. Лист металла сразу приваривается к каркасу в нескольких точках.
3. Обшивка правой части конструкции обрезается с учетом двух сантиметров, указанных выше.
   То есть – край металлического полотна не доходит до края профиля на указанное расстояние.
4. Приступаем к сварочным работам.
   Лист металла важно сразу прихватить по углам и в центре, чтобы он никуда не съехал, так как в противном случае один из углов может выгнуться наружу. Это не смертельно, и исправляется при помощи кувалды, но проще сразу сделать все качественно.
5. Проварка производится не одним сплошным швом, а точечно.
   В противном случае створки ворот может повести. Если же вы хотите варить сплошным, то при помощи струбцин рамы необходимо плотно прижать струбцинами к швеллеру, и варить этапами примерно по 10 сантиметров. Важно – каждый раз с другой стороны, чтобы избежать перегрева металла.

Верхняя и нижняя часть петель

Устанавливаем заблаговременно подготовленные петли:

• верхняя часть петли приваривается к наружной створке конструкции, нижняя – к раме;
• для усиления соединения можно использовать изогнутые металлические полоски (5-7 см). Их необходимо приложить к створке ворот и верхней части петли.

Для дополнительной прочности и надежности петель можно изнутри приделать к ним вкладки из арматуры.

Установка замков и запоров

Чаще всего при сварке ворот своими руками на этапе установки замка используется два его типа – врезной или навесной. Чтобы в зимнее время избежать проблем с открытием замка, и не играться с горящими бумажками для его открытия, рекомендуем использовать замки сувальдного типа, с жесткими пружинами.

Для обеспечения дополнительной безопасности можно дополнительно установить мощный засов и штыревые стопоры. Это позволит при необходимости закрывать ворота изнутри, но потребуется установка еще одной двери в стене.

Покраска

Покраска ворот производится для защиты от коррозии и губительных для открытого металла разрушающих атмосферных воздействий:

• вся поверхность тщательно зачищается и обезжиривается при помощи растворителя.
• поверхность грунтуется. Лучше всего использовать грунтовку глубокого проникновения с антиржавчиной.
• Поверхность окрашивается в финальный цвет. Для обеспечения надлежащего качества лучше использовать валик или пульвелизатор.

Утепление

Завершающий этап работ – утепление. Благодаря ему в зимнее время можно будет сохранить более 60 процентов тепла внутри помещения.

Для утепления на внутреннюю поверхность створок устанавливаем деревянную обрешетку, внутрь которой закладывается слой утеплителя. Для качественного утепления хорошо подходят минеральная вата, стекловата, пенополистирол ПСБ-С.

Особенно важно не допускать присутствия воздушных мешков, и тщательно заполнять все промежутки. Для нормального сохранения тепла достаточно слоя около 5 сантиметров. Поверх обрешетки устанавливается облицовочные плиты или вагонка. Также при желании с внутренней стороны можно повесить пластиковый или брезентовый навес.

Итог

Самостоятельная установка ворот при должном умении, сноровке и соблюдении всех этапов поможет не только сэкономить, и сварить красивые пи прочные гаражные ворота самостоятельно, но и получить моральное удовлетворение от полученного результата.

vseprogarazh.ru

Как самостоятельно сварить ворота на гараж: рабочий процесс!

Автолюбители, которые обустраивают свой загородный участок, часто интересуются, как сварить ворота на гараж, и что вообще для этого требуется. Самодельные ворота обойдутся гораздо дешевле, если есть инструмент, необходимый для работы с металлом. Кроме того, понадобятся некоторые навыки в работе со сварочным аппаратом. Как итог, можно получить приличные самодельные ворота для гаража. Как же это сделать?

Чертеж ворот

Проект начинается с задумки, которую изображают на бумаге. Проще всего сварить обычные распашные ворота, они наименее затратные и довольно практичные в использовании. Можно взять эту идею за основу.

Первое, что стоит сделать, так это создать чертеж ворот, чтобы не работать вслепую. Если навыков в работе с графическими редакторами и специальным софтом нет, а с черчением все очень плохо, можно поискать знакомого, который поможет выполнить такую работу, или же заказать чертеж у специалиста.

Как правило, это будет немного затратно, но есть еще 1 вариант — найти подходящий чертеж. Это гораздо сложнее, но все же возможно. Тем более, если гараж еще на стадии сборки, то ворота для него можно сделать произвольных размеров, а затем закончить постройку.

Конечно, можно работать и вслепую, но появляется высокий риск ошибок, поэтому стоит нарисовать хотя бы примитивный рисунок, который будет схематически отображать план мероприятий и примерные габариты будущего изделия. На рисунке нужно примерно изобразить будущие ворота, а затем отметить размеры каждой из сторон полотна, а еще детали конструкции. Это поможет не только быстрее выполнять отдельные задачи, но и правильнее рассчитать количество материала для работ.

Лучше всего делать симметричные створки, чтобы не возникало никаких сложностей.

Что должно быть на рисунке или чертеже:

1. Фронтальный вид с размерами полотна. Здесь также должны быть изображены петли, защелки и замок.
2. В виде сверху показывают толщину изделия, количество уголков и прочие детали, которые применяются для каркасов.
3. Необходимо провести замеры проема и отметить полученные размеры на рисунке. Минимальная рекомендуемая высота ворот — 2 м для легковушки и 2,5 м для микроавтобуса. В расчетах для более габаритных машин понадобится взять высоту транспортного средства и добавить к ней 30 см запаса. Типовая ширина может колебаться от 2,4 до 5 м, но для большинства случаев подходит 3 м. Этот размер нужно подбирать под свои запросы, учесть ширину транспортного средства + расстояние прохода, по которому человеку будет удобно пройти между машиной и стеной гаража.

Эскиз облегчит работу с готовыми деталями и заготовками, затем следует приступить к выбору материалов.

Материалы и элементы конструкции

Сварка гаражных ворот требует подбора правильного материала. Наиболее доступный вариант — стальные уголки и листы металла. Что нужно брать? Если владелец будет рассчитывать на обычные распашные ворота. Вот такой набор оптимальный:

1. Уголки 75 мм шириной — основа будущего каркаса. Из них будут собирать опорную часть конструкции.
2. Профиля квадратного сечения для сборки каркаса, они будут привариваться к уголкам. Минимально лучше брать от 25 мм шириной.
3. Раскосы для жесткости конструкции делаются из профиля от 50 мм шириной.
4. В качестве обшивки лучше всего взять обычный металлический лист, но есть еще варианты с профнастилом. С последним работать сложнее, поэтому от этой идеи новичку стоит отказаться сразу. Минимальная толщина листа для ворот 2 мм.

С основным материалом все понятно, теперь нужно обеспечить ворота системой фиксации. Требуется взять стандартные задвижки или защелки для гаражных ворот, которые и на морозе не будут заедать. Сразу стоит сказать, что петли не стоит варить самостоятельно, их лучше купить. Есть такие внутренние подшипниковые петли, они удобно открываются и легко выдерживают вес даже тяжелой конструкции. А еще данные петли не заклинит на морозе, вот будет лучше их использовать. Нужно в магазине 4 шт. купить.

Инструмент и место работы

Поскольку ворота гаражные будут делать из металла, потребуется соответствующий инструмент для работы. Вот что понадобится в ходе сборки ворот:

1. Набор для замеров — угольник, строительный уровень, рулетка.
2. Подравнивать металл лучше всего болгаркой. Следует запастись кругами как для резки, так и шлифовки.
3. В ходе работы могут пригодиться молоток, струбцины, дрель, а также крепления — метизы.
4. Для сварки нужно взять инвертор со сварочными электродами на 3 мм.
5. Кисть для малярных работ. После того как установят полотно ворот на место, его нужно будет прогрунтовать и окрасить. Тут подойдет ГФ 021 и пентафталевая эмаль.

Теперь о рабочем месте. Владельцу понадобится большая ровная площадка, на которой можно сварить каркас, и приварить листы металла. Работы можно проводить и в гараже, если позволяют размеры.

А еще понадобится минимум 1 помощник для перемещения листов металла и собранного каркаса.

Начало рабочего процесса

Теперь, как сварить гаражные ворота. 1 этап — сборка каркаса, для этого необходимо сварить уголки 75 мм и профиля в единую конструкцию, затем на нее будет закреплена рама и наварено полотно. Работы стоит начинать с порога в следующем порядке:

1. Отрезать 2 уголка по ширине проема будущих ворот, расположить их вдоль порога с внутренней и внешней сторон. Сварить их между собой стальными полосками или арматурой с шагом 50–75 см. Полоски размещаются с внутренней стороны уголка. Итак, есть порог.
2. Отрезать еще 4 заготовки, они пойдут на боковую часть каркаса. Следует разместить их плотно к уголкам порога, подрезать изделия так, чтобы они плотно подходили друг к другу.
3. Поставить все 4 стойки к торцам стены. Свариваем связями, как и нижнюю часть каркаса до этого. Шаг размещения связей — по 40 см от порога и потолка, а средняя — на равном удалении от верхней и нижней планок.
4. Приварить порог к стойкам.
5. Требуется установить верхнюю часть каркаса, подкорректировать, где нужно, приваривать связи, потом сварить с боковыми стойками. Каркас готов.
6. Если какой-то из элементов повело, его можно подправить, наварив рычаг.

Сборка внутренней рамы

Сварить гаражные ворота своими руками не так просто, если спешить. Чем небрежнее сварка, тем больше шанс, что каркас и рама будут кривыми. Если хозяин никогда не занимался сваркой металла, стоит попросить знакомого специалиста помочь в этом. Итак, нужно приступить к сборке рамы:

1. В готовом каркасе понадобится установить створки и закрепить их на петли. Нужно выдержать зазоры для рамы — сверху 10 мм, сбоку — 5 мм, нижний зазор от порога — 20 мм.
2. Отрезать уголок по длине боковой части каркаса, подрезать еще 30 мм и поставить в соответствии с зазорами к внешней боковой части каркаса. Куском метала нужно прихватить заготовку на этом расстоянии к внешней стойке каркаса, можно прихватить 2 элементами, чтобы зафиксировать наверняка. С противоположной стороной повторить процедуру.
3. Снизу и сверху сварить уголки горизонтально, подрезать в соответствии с размерами рамы.
4. Прикрепить к каркасу петли и приварить их к частям рамы. После этого можно подрезать сварныекрепления, которыми часть рамы была зафиксирована на каркасе.
5. Установить посередине 2 стойки, приварить их.
6. Приварить по 1–2 перемычки для каждой двери.
7. Чтобы ворота без полотна не просели, стоит сразу поставить раскосы.
8. Теперь нужно проверить и открыть ворота.
9. Осталось только наварить полотно.

Это основная часть того, как сварить ворота в гараж. Далее остается закрепить полотно. Листы можно наваривать как целиком, так и по частям. Лист нужно прихватывать сначала по углам, потом по центру, а затем уже пройтись по всему периметру, иначе его в процессе работ поведет.

Остается поставить замки, задвижки, покрасить полотно и ворота готовы!

Заключение по теме

Самостоятельно без особого опыта работы с металлом можно выполнить распашные металлические ворота для гаража. Перечень инструментов и материалов описан, примерная схема работ также дана. Главное — во время приваривания деталей не спешить, иначе конструкцию поведет, и придется все исправлять, на что уйдет немало времени.

ovorotah.com

Гаражные ворота своими руками: изготовление и установка

Ворота для гаража – конструкция дорогостоящая, поэтому всё больше автовладельцев стремится собрать и установить ее собственными силами. Методика изготовления ворот для гаража своими руками не так сложна, как может показаться сразу, и если точно следовать инструкции, «жилище» для машины получит надежную защиту. Но сначала рассмотрим, какие бывают вариации гаражных входных групп.

1. Распашные. Наиболее простая конструкция, которая не требует дорогих материалов и большого времени на монтаж. Рамку для нее создают из стального уголка, створки – из пластов железа. Эксплуатация ворот незамысловатая, зато степень надежности – высокая.
2. Откатные. Их главной деталью является створка, параллельно перемещающаяся вдоль гаражной стены. Мало кто делает такие врата своими руками, поскольку они требуют выполнения множества тонких работ. Для полного раскрытия конструкции нужно свободное место.
3. Подъёмно-секционные. Это полотно из преломляющихся секций, основанное на пружинном механизме и передаточных направляющих. Заходит оно под потолок. Создать эти ворота в домашней обстановке практически нереально.
4. Подъёмно-поворотные. Подобные врата представлены створкой, которая при открытии идет к потолку и фиксируется параллельно полу. За движение ворот отвечают направляющие и механизм шарнирно-рычажного типа. Их достоинством считается ненадобность свободного пространства внутри гаража и перед ним.
5. Роллетные ворота. Редко встречающаяся конструкция, которая не получила распространения из-за слабой надежности. Она имеет вид алюминиевых пластин, которые аналогично рольставням собираются в короб под потолком. Роллеты можно поставить на охраняемых объектах и в теплом гараже.

Распашные ворота самые популярные среди автомобилистов

Современные автолюбители предпочитают распашные ворота, ведь для гаража своими руками их создать легче всего. Накупив стальных листов, уголков и профилей, хозяин сможет без привлечения помощников создать конструкцию полностью. Другие виды ворот при желании также можно изготовить дома, но свои достоинства они проявляют только в регионах с теплыми погодными условиями.

Однако если так уж хочется защитить гараж подъёмно-секционными или поворотными конструкциями, следует позаботиться об отоплении в помещении. В противном случае на сильном холоде рычажные механизмы и направляющие замерзнут. Мы предлагаем сделать самостоятельно распашные ворота, поэтому подробно распишем их изготовление, монтаж и оснастку замками.

Чертеж гаражных ворот

Создание входной конструкции начинается с разработки проекта. Чертеж делают на бумаге с указанием размеров и материалов. Сначала хозяину рекомендуется определиться с шириной и высотой будущей конструкции. Минимальное значение первого параметра должно быть таким, чтобы расстояние от машины по обеим сторонам до рамы ворот достигало 30 см или было больше. Максимум ширины – 5 м, но стандартная ширина ворот варьируется в пределах 2,5 – 3 м. Такое пространство делает въезд в гараж комфортным.

Пример чертежа гаражных ворот

Подбирая ширину гаражных ворот, следует учесть расстояние между рамой и перпендикулярно стоящей стеной. Ему должно отводиться как минимум 80 см.

Высоту конструкции рассчитывают по размеру «железного коня». Для микроавтобуса требуется проём 2,5 м. Обычному автомобилю хватает 2 – 2,2 м. Во избежание несостыковок с планом гаража опытные мастера советуют создавать эскизы ворот в момент проектирования помещения.

Конструкция ворот, которые мы сделаем для гаража своими руками, состоит из нескольких элементов:

• листовое железо;
• две створки на петлях;
• рама для обрамления гаража.

Изготовление рамы требует покупки стального уголка 65 мм, петли желательно взять усиленные. Каркас создадим из прямоугольного стального профиля и обошьём железным полотном толщиной 3 мм. Количество стройматериалов рассчитаем согласно размерам будущей конструкции.

Рекомендуем к просмотру данное видео, в котором получите ответы на многие интересующие вопросы:

Изготовление рамы гаражных ворот

Изготовление рамы для гаражных ворот — очень важный процесс!

Работы по созданию ворот для гаража своими руками начинаем с изготовления рамы. Удобнее всего ее делать в ходе сооружения фронтальной стены. Как только кладка достигнет полуметровой высоты, ставим каркас и продолжаем выкладку. На изготовление рамы потребуются материалы и оборудование:

1. уголки стальные – 65 мм;
2. куски стального арматурного прута;
3. болгарка со сварочным аппаратом;
4. угольник, измерительная лента, уровень;
5. стальные полоски шириной 3 см и толщиной 4 мм.

Создаём раму для гаражных ворот поэтапно. Сначала разрежем уголок на 8 частей. 4 отрезка должны совпадать с шириной проёма, другие 4 куска – с высотой. Уголок рассекаем ровно с точным соблюдением расстояния или делаем 10-сантиметровый запас. Во втором случае сторону уголка, предназначенную для внутренней части проёма, вырезаем по размеру. По сторонам внутри и снаружи стены оставляем сверху и снизу 5-сантиметровые полоски либо срезаем их углом. Такой подход обеспечит удобную сварку полос.

Изготовление рамы гаражных ворот

На втором этапе выкладываем заготовки уголков на ровной поверхности и измеряем углы на предмет соответствия 90 градусам. В ходе работ регулярно контролируем этот параметр угольником.

Третий этап – сварка уголков до получения каркаса. Тут можно поступить по-разному:

1. Наложить края уголков внахлёст и соединить их.
2. Срезать край углом и сварить детали, но это соединение не такое прочное, как первое.

Отклонившийся в сторону уголок поправляют при помощи рычага, который является куском уголка. Приваривая его в нужном положении, деталь рамы ориентируют в запланированном направлении.

С наружной стороны рамки осторожно счищаем излишки сварки и приступаем к выполнению следующих работ.

Изготовление каркаса для створок

Изготовление каркаса для створок

Размер этой детали должен отличаться от рамы гаражных ворот в меньшую сторону. Каркас требуется сделать так, чтобы он без труда попал в проём, а створки плотно легли на внешнюю часть рамы. Для изготовления каркаса для створок берут стальной уголок либо прямоугольный профиль. Но со стальным уголком работать более комфортно:

1. Отрезаем от материала 4 куска длиной, отличной от высоты рамы на 10 – 15 мм. Зазор обеспечивает лёгкость входа створок в проём. Учитывая количество створок, а их две, отделяем от уголка еще 4 горизонтальные части. Их размер высчитываем так: ширину рамы ворот делим на 2 и от полученной цифры вычитаем 30 – 35 мм.
2. Разложив отрезки на ровном месте, проверяем соответствие углов 90 градусам. Раскладка внутри сваренной рамы позволяет быстро увидеть погрешности.
3. Соединяем отрезки в цельный каркас и усиливаем конструкцию дополнительным горизонтальным куском – он не допустит перекоса полотен. Элемент располагаем в центре каркаса.

Изготовление створок ворот

На створки для ворот, которые мы делаем для гаража своими руками, потребуется стальной лист толщиной не меньше 2 мм. Поступаем с ним следующим образом. Вырезаем два полотна высотой на 4 см больше длины гаражного проёма, но ширину делаем разной. Одна створка должна быть на пару сантиметров меньше ширины рамы, другая – на 2 см больше.

На первой схеме расположения створок ворот из профнастила или дерева.
На второй схеме расположения створок ворот из стальных листов

Свариваем полотна с каркасом. При этом стараемся, чтобы сверху и снизу полотна вышли за каркас на 2 см. На створке, которая будет открываться второй, полотно не должно касаться края каркаса, пусть 1 см останется свободным. Малый зазор нужен для плотного прилегания этого полотна. Другую створку привариваем так, чтобы она выступила на 3 см за пределы рамы.

Стальной лист скользит при сварке и портит геометрию изделия. Поэтому сначала нужно прихватить уголки и центр полотна, затем точечно и с соблюдением расстояния 10 – 15 см приварить лист полностью. Во избежание деформации сварку по углам срезают.

Петли гаражных ворот

Наконец, привариваем петли. Низ деталей крепим к раме ворот, верх – к открывающемуся полотну. Усиливаем крепление путём наваривания металлических полос и вкладки из арматуры. Изгибаем железную полоску толщиной 7 мм и привариваем к верхней части петли и створке. Элемент из арматуры фиксируем изнутри.

Когда конструкция разложена на ровной местности, хозяин сможет проконтролировать правильность выполненных работ и лёгкость перемещения створок. Если оплошностей нет, приступают к установке.

Установка гаражных ворот

Установка гаражных ворот требует аккуратных действий

Сначала поставим внутреннюю и внешнюю рамы ворот. Если гараж только строится, то при наличии передней стены высотой 50 см внедряем конструкцию в проём. Для аккуратного ровного расположения тщательно выверяем вертикаль и горизонталь изделия. Скрепляем рамы металлическими полосками шириной 4 см, приваривая их к каркасу с промежутком 60 см.

Продолжаем возводить стену, позволяя кирпичам занять место посреди внешней и внутренней конструкций. Попутно внедряем раму в кладку: привариваем 3 арматурных прута длиной около 30 см и монтируем их меж кирпичей непосредственно в шов. Добравшись до верхней части рамы, делаем перекрытие из бетонной или металлической балки. Далее проверяем работу ворот, которые мы сделали для гаража своими руками – створки должны легко открываться и закрываться.

Установка замков и запоров на гаражные ворота

Запор — фиксатор для гаража

Завершаем изготовление ворот для гаража установкой замков и запоров – эти мелкие работы мы также выполним своими руками. У владельцев авто прижился вариант, при котором только одна створка закрывается изнутри помещения за счет стержней, входящих в пол и потолок. Для работоспособности запора нужны отверстия глубиной 5 см. Их проделывают в раме, полу и потолке.

Вторую створку оснащают замком, выдвигающиеся стержни которого заходят за створку или попадают в отверстия, проделанные в каркасе 2-ой части ворот. С внешней стороны конструкции для повышения надежности на специальные петли-ушки надевают наружный замок. Он будет соединять обе створки.

Замок- «Паук» или замок-«Краб» — один из самых надежных для гаражных ворот

Несмотря на некоторую степень надежности такого замка, он не дает стопроцентной гарантии от вторжения злоумышленников. Взломщики могут болгаркой срезать петли или снять створки. Рассмотрим вариант, который повышает шансы на сохранность автомобиля. К месту крепления петель на каркасе створок приваривают кусок уголка, который при закрытии створки будет заходить в стену почти на 20 мм. Для этого манёвра в кладке нужно заранее проделать свободное место. При попытке снять створки уголок станет цепляться за гаражную раму и не допустит демонтажа.

Надёжным вариантом замка считается «паук». Его штыри закрепляются в полу, стене и потолке гаража. Замок дополняют фиксирующим механизмом, который заклинивает его в закрытом виде. Для разблокировки «паука» потребуется специальный ключ.

Утепление гаражных ворот

Утепление гаражных ворот должно быть эффективным и экономичным

Утепление входной конструкции – вопрос, актуальный для жителей суровых климатических регионов. Ватными утеплителями створки лучше не обшивать, поскольку они быстро теряют свои полезные свойства. Оптимальными материалами являются листовой пенопласт и экструдированный пенополистирол. Для утепления ворот с ними поступают так:

1. Делают разметку и вырезают куски нужного размера. При помощи деревянных планок между металлом и утепляющим материалом делают небольшой зазор. К металлической поверхности планки крепят жидкими гвоздями.
2. Пустое пространство заполняют утеплителем. Оставшиеся пустоты заливают строительной пеной.
3. Щели в рёбрах жёсткости заделывают утеплителем на основе фольги. Ее также прикрепляют жидкими гвоздями.
4. Закрывают ворота утеплителем по всей площади и дожидаются застывания клея и пены.
5. В соответствии с параметрами площади вырезают лист фанеры и обрабатывают его средством против гниения. По мере высыхания пены и клея фанеру фиксируют на рёбра жёсткости и полотна воротной конструкции при помощи саморезов.

После монтажа и утепления ворот не забудьте организовать в гараже качественную вентиляцию.

Завершает все работы по созданию ворот для гаража своими руками приведение конструкции в эстетический вид. Ее покраску с целью предотвращения коррозии осуществляют с внутренней и наружной стороны. Кистью работают тщательно.

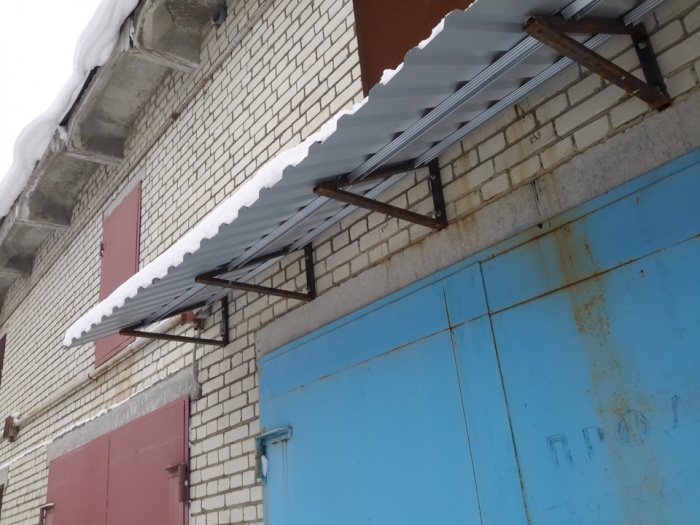

Дополнительную защиту от влаги можно сделать, установив над створками козырёк. Хороший козырёк получается из профнастила или остатков железных листов. Крепят его на трубы или стальные пластины. Из дерева вырезать эту деталь не рекомендуется. Накануне монтажа следует просчитать несущую способность козырька, т. е. какую нагрузку он сможет выдержать.

zaborlike.ru
