Ворота гармошка для гаража своими руками чертежи

Складные ворота в виде гармошки многие научились делать своими руками. Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров. Ворота-гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
4. Для облицовки используется профнастил или железо, лучше оцинкованное.
5. В качестве утеплителя используется минвата или пенопласт.
6. Металлическая труба, которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Инструменты, которые понадобятся в процессе производства работ:

1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
2. Сварные работы можно проводить сварочным аппаратом в 220V.
3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
3. Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
4. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
5. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление навесами, закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

rusolymp.ru

Как сделать раздвижные ворота гармошка своими руками

Выбирая ворота, следует учитывать не только дизайн, но и его конструктивные особенности. Если участок имеет ограниченную площадь, потребуется компактная входная группа, занимающая минимум места при открывании, при этом функциональная и удобная в использовании. Под эти критерии подпадают ворота гармошка, которые можно приобрести готовыми или смастерить собственноручно.

Характеристики и принцип работы устройства

Данная входная конструкция состоит из нескольких отдельных панелей, соединенных плотным гибким материалом (синтетической тканью, резиной), которые при открытии складываются в гармошку. При закрывании полотно растягивается, заполняя весь проем.

Складные ворота состоят из рамы, в верхней части которой установлена перекладина. В ней расположена направляющая, обеспечивающая передвижение секций. Створки перемещаются по ней на роликах наподобие дверей шкафов-купе.

Полотна конструкции сплошные. Материалом для их изготовления служат сэндвич-панели, обладающие высокими звуко- и теплоизоляционными свойствами, низкой стоимостью. Между собой они скреплены петлями, которые фиксируются на несущей раме. Они обеспечивают открывание створок под углом 90˚, а закрытие — под углом 180˚.

Дополнительная опция: в плоскости ворот может быть установлена калитка, также конструкцию можно оснастить автоматикой.

Установка автоматики

Сделать удобнее пользование раздвижной входной системой позволит установка автоматики. Для этого используется система с верхним или нижним приводом. Первая устанавливается в верхней части створок и не требует закладки фундамента, но имеет ограничения по высоте — не более 4,5 м.

Преимущества ворот, складывающихся гармошкой:

• занимают минимум свободного пространства благодаря своей компактности;
• могут быть установлены с внешней или внутренней стороны проема;
• неприхотливы в эксплуатации, служат длительное время;
• крепкие. Дополнительно несущий каркас конструкции усилен металлическим профилем, ребрами жесткости, что делает ворота надежными, взломоустойчивыми;
• не представляют сложностей в изготовлении. Соорудить складные ворота можно своими руками, что позволит не только сэкономить средства, но и сделать конструкцию, идеально соответствующую окружающему пространству.

На заметку: ворота-гармошка используют для гаражей, дач, ангаров, павильонов, где не хватает места для установки входной конструкции с распашными или откатными полотнами. При их монтаже нагрузка не приходится только на перекрытие, она равномерно распределяется на стены.

Разновидности складных конструкций

Складные двери могут быть выполнены в двух видах:

• распашной конструкции. Она состоит из двух полотен, которые растягивают от опорных столбов до середины проема, где и соединяются. В закрытом виде распашные ворота гармошкой складываются у стенок;
• откатной системы. Она представляет собой одну секцию, которая заполняет весь проем, а при открытии компактно складывается по одной его стороне.

Последовательность изготовления

Чтобы изготовить ворота гармошка своими руками, потребуются:

• 2 швеллера, которые будут использоваться как опоры;
• профтруба для изготовления основания сечением 25х25 мм;
• уголок-направляющая;
• сэндвич-панели или другой листовой обшивочный материал;
• фурнитура (ролики на подшипниках, петли);
• двутавр — профиль для фиксации конструкции к несущим стенам;
• грунтовочный состав.

Из инструментов понадобится:

• сварка + набор электродов;
• шлифмашинка для обработки углов;
• шуруповерт;
• дрель;
• болгарка;
• приспособления для проверки ровности сооружения.

Подготовительные работы

До того как сделать складные ворота, следует составить их чертеж. Учитывая ширину проема и особенности выбранного типа ворот, определяют количество, габариты секций. Для раздвижной конструкции они должны быть одинакового размера.

Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.

Установка опор

Если гаражные ворота устанавливаются впервые, необходимо укрепить проем. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.

Сборка каркаса

В соответствии с габаритами панелей нарезают металлические трубы необходимых размеров. Их раскладывают на ровной поверхности во избежание перекоса, и производят сварку рамы.

Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.

Монтаж навесов

Панели въездных ворот-гармошки соединяются при помощи навесов. Для этого используются петли на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

Крепление направляющей и роликов

После этого на столбы укладывают поперечную балку, в которую монтируют/вваривают направляющую для роликов. Для крепления ролика к краю складной секции необходимо приварить пластину. К ней крепят штырь, который предварительно закаливают. Его свободный конец сгибают под углом 90˚, вставляют в ролик и закрепляют гайками.

Обшивка конструкции

Каркас ворот-гармошки обшивают листовым материалом. Его крепят при помощи заклепок, саморезов, сварки. Щели, образовавшиеся между панелями, закрывают брезентом.

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.

Дополнительная обработка

Чтобы сохранить благоприятный микроклимат в гараже, конструкцию необходимо утеплить. Для этого применяется пенопласт или минвата. После проставки утеплителя внутренние стороны панелей обшивают фанерой/ДВП.

Избежать ограничений по габаритам позволит установка привода с нижним упором. Но данная система имеет недостаток — под нее необходимо заложить фундамент.

Монтаж раздвижных ворот, работающих по принципу гармошки — идеальный вариант оформления входа для дачи или гаража, где наблюдается нехватка свободного пространства. Эта конструкция является не только компактной и практичной, ее можно сделать еще более функциональной при помощи автоматики.

zaborstroj.ru

Складные ворота «гармошка»

В жизни нередки ситуации, когда обычные въездные гаражные ворота перестают вписываться в пространство гаража или требуется экономия места. В таких случаях прекрасной альтернативой традиционным воротам станут складные ворота гармошка, конструкция которых позволяет получить функциональную деталь при малом использовании места. В числе несомненных преимуществ подобной конструкции можно отметить следующие моменты:

• благодаря складыванию по принципу гармошки конструкция не требует дополнительного пространства внутри или снаружи помещения;
• установка распашных ворот возможна с любой стороны проема;
• в установленных конструкциях вес распределяется таким образом, что основная нагрузка приходится на стены, не затрагивая крышу;
• раздвижные системы просты в эксплуатации и очень просто открываются при большом количестве снега, не требуя уборки территории.

Гаражные ворота, действующие по принципу гармошки, являются не только эстетически красивым элементом, но также несут функциональную нагрузку, что позволяет их использовать в промышленных зданиях

Ворота гармошка: принцип устройства

Особенностью конструкции раздвижных ворот, функционирующих по типу мехов гармошки, является наличие нескольких обособленных панелей, которые соединяются посредством гибкого, но плотного материала, коим может выступать толстая резина или плотная ткань. Створки приводятся в движение при помощи роликов, расположенных на вертикальных концах, которые движутся по специальным направляющим. Аналогичная схема применяется в распашных дверях шкафов.

Современный строительный рынок предлагает большое количество готовых решений или же существует вариант изготовления распашных гаражных ворот по индивидуальному заказу. Чаще всего материалом изготовления являются обычные сэндвич-панели, поскольку этот материал отличает низкая стоимость и прекрасные звуко- и теплоизоляционные качества.

Также к плюсам, которыми обладают раздвижные въездные и гаражные распашные ворота можно отнести простоту изготовления подобной конструкции своими руками, что позволяет не только сэкономить средства, но также получить в итоге конструкцию, идеально вписывающуюся в пространство.

Изготовление въездных распашных ворот своими руками

Для изготовления гаражных раздвижных ворот, которые могут стать прекрасным вариантом решения для гаража дачи, потребуется:

• сварочный аппарат и набор электродов;
• углошлифмашинка;
• шуруповерт и комплект разных саморезов;
• дрель;
• кисть для того, чтобы загрунтовать металлические детали.

В качестве материалов для изготовления ворот для гаража типа «гармошка» своими руками используются:

• металлические уголки;
• труба квадратного сечения;
• металлический профиль;
• грунтовка;
• петли, ролики;
• двутавр, который будет использован для крепления ворот к несущим стенам.

Последовательность монтажа распашных гаражных ворот

Первым шагом при установке распашных ворот является монтаж швеллера, поскольку именно к нему будет крепиться готовая конструкция. При этом в процессе установки следует иметь в виду, что швеллер потребуется установить не на всю высоту дверного проема, а вычесть габариты несущего рейса, служащего для размещения колесиков ролика.

Вторым этапом является подсчет и подготовка секции. Количество отдельных секций следует определить заранее в зависимости от ширины помещения и от выбранного вида гаражных ворот. Наиболее оптимальным вариантом будет выполнить своими руками схематический набросок будущей конструкции, что в дальнейшем значительно облегчить процесс монтажа. Главное условие, предъявляемое к распашным створкам – одинаковый размер каждой панели.

Важной деталью раздвижных ворот будут являться ролики, которые обеспечат нормальное движение створок

Следующим действием при изготовлении ворот для дачи своими руками будет сбор каркаса. На этом этапе в ход идут подготовленные заранее металлические трубы, которые нарезаются в соответствии с размерами панелей. При сваривании каркаса лучше выбирать гладкую и ровную поверхность во избежание перекосов, что негативно отразится на готовых воротах.

Для придания всей конструкции нужной жесткости при сваривании каркаса рекомендуется наваривать поперечные или диагональные отрезки по всему периметру ворот. Если предполагается запирание ворот при эксплуатации, то следует предусмотреть наличие в створках места для установки штока, выступающего в качестве запорного элемента. Также на последней панели потребуется предусмотреть место для размещения врезного замка или ушек для обычного навесного.

Наиболее оптимальным вариантом могут стать подшипниковые навесы, которые следует крепить на место сочленения створок между собой, чтобы обеспечить соблюдение открывания дверей «гармошкой».

Последним этапом монтажа станет установка подвижных роликов. В виде направляющей при установке роликов ворот для дачи чаще всего применяется уголок, который требуется приварить к поперечной балке.

После монтажа всей конструкции происходит финишная доработка, которая включает в себя обшивку и утепление ворот гаражных ворот для дачи. Выбор материала для обшивки зависит от предпочтений владельца. Для крепления обшивочного материала потребуются саморезы и дрель. Также возможно крепление при помощи металлических клепок, которые потребуется приварить. Все щели, которые могут быть между створками ворот для дачи необходимо закрыть плотным материалом, типа толстой резины или брезента, что позволит выдержать негативное влияние погодных факторов.

К вопросу утепления гаражных ворот следует подходить очень тщательно, поскольку сохранение требуемого микроклимата внутри помещения является важным. В качестве утеплителя может применяться минеральная вата, пенопласт или любой современный материал. После расположения слоя утеплителя на внутренней части створок его требуется закрыть сверху листом ДВП или любым имеющимся в наличии облицовочным материалом.

Раздвижные воротные системы «гармошка» нашли свое применение на дачных участках, где особенно актуальным является отсутствие свободной площади

Следует отметить, что при грамотном подходе и должной предварительной подготовке процесс создания ворот для дачи своими руками не отнимает большого количества времени и может быть выполнен единолично без привлечения компаньонов.

Автоматические гаражные и въездные ворота гармошка

Более дорогим, но и более удобным вариантом раздвижных гаражных ворот являются автоматические модели, которые легко открываются при помощи пульта дистанционного управления. Подобные модели должны быть оборудованы электромеханическими приводами. В настоящее время производители предлагают два варианта приводов:

1. Привод с верхней подвеской. В данном варианте механизм монтируется в верхней части створок. При монтаже подобного варианта не требуется создания специального фундамента для привода. Но минусом является ограниченность ворот по высоте, которая не должна превышать 4,5 метра.
2. Привод с нижним упором. В этом случае удается избежать ограничений по габаритным размерам. Но при монтаже данного варианта потребуется создание фундамента для размещения привода по всей ширине, что скажется на стоимости всей конструкции.

Установка раздвижных ворот, построенных по принципу «гармошки» является идеальным решением при недостаточном количестве свободной площади. А установка автоматических ворот будет не только практичным вариантом, но также очень удобным решением, поскольку позволит открывать ворота для гаража легким нажатием всего одной кнопки.

ozabore.com

Виды складных ворот и их характеристика

Складные ворота – хороший вариант альтернативы в том случае, если конструкция распашных ворот перестала вас удовлетворять. Основной причиной для их замены оказывается в основном то, что створки требуют много места для открывания.

Основное преимущество любых складных ворот – экономия места как снаружи, так и внутри помещения. Кроме того, основная часть складных конструкций пригодна для эксплуатации в местах, где выпадает много снега. Всем известно, как сложно бывает открыть распашные ворота после обильных снегопадов.

Складные изделия бывают следующих типов:

• Секционные.
• Роллеты.
• Гармошка.

Рассмотрим их по порядку.

Секционные ворота представляют собой набор подвижно соединенных между собой горизонтально расположенных секций. Секции в воротах, предназначенных для бытового использования, например, как ворота гаража в частном доме, обычно имеют примерные размеры 40-60 см в высоту и 1.9-9.4 метров в длину. Из них набираются ворота, высотой от 1.35 до 4 метров. Обычно этого бывает достаточно, чтобы удовлетворить потребности среднестатистического жителя частного дома.

Принцип работы таких ворот в том, что направляющие рельсы ворот, установленные по бокам проёма, продолжаются на потолке. Таким образом, при открывании, ворота, проскользив по направляющим, располагаются горизонтально на потолке над входом.

У такой конструкции есть свои плюсы и минусы:

• Эти ворота не занимают полезной площади перед проёмом или внутри, по бокам от него. Механизм их открывания также располагается вверху, на потолке, а способов хранить полезные вещи там, современные владельцы гаражей пока ещё не придумали.
• Из перечисленных нами видов складных изделий, секционные могут быть признаны самыми звуко- и теплоизолирующими. Панели достаточно велики по размеру. Для них обычно используются сэндвич-панели, которые соединяются с помощью петель. Кроме того, многие производители таких изделий делают края панелей фигурными в виде замка «шип-паз», чтобы исключить продувание и даже покрывают эти края уплотнителем. Так что когда ворота закрыты, внутрь помещения не проникает ни холодный воздух, ни пыль.

• Это прочная и долговечная конструкция, устойчивая к механическим воздействиям. Установив такое изделие один раз, вы будете пользоваться им на протяжении длительного времени.
• Для защиты от несанкционированного проникновения такие изделия обычно комплектуются задвижкой – пружинным засовом. Он подходит, если ворота всегда запираются только изнутри или в помещении, например, гаража есть ещё один дополнительный вход. Для закрывания ворот снаружи на них устанавливается замок ригельного типа с ручками, потянув за которые можно закрыть или открыть ворота. С внутренней стороны к ручке прикрепляют трос, при повороте вытягивающий ригель из паза. Открываются такие конструкции как посредством автоматического электропривода, так и вручную.

• В зависимости от потребностей владельца гаража, в секциях могут быть сделаны окна, и также прямо в полотне ворот может быть встроенная дверь-калитка для того, чтобы в помещение можно было войти, не открывая ворота целиком. Хотя это удорожает конструкцию.
• Меры безопасности для автоматических конструкций состоят в том, что они обычно оснащаются фотоэлементами: полотно прекращает движение в случае, если что-то оказывается между полом и краем ворот. Также некоторые производители оснащают сэндвич-панели особыми приспособлениями, исключающими защемление пальцев между панелями ворот

Основным минусом такого устройства может считаться то, что помещение должно быть просторным. Длина его должна превышать высоту проёма как минимум в полтора раза, иначе ворота просто не поместятся. Также они довольно дороги.

Роллеты или рулонные конструкции состоят из гибко скрепленных между собой пластиковых или металлических узких ламелей. Принцип их работы состоит в том, что гибкое полотно ворот, скользя по направляющим профилям, поднимается и наматывается на специальный барабан, расположенный вверху проёма внутри специального короба, так же, как это происходит с рулонными шторами.

Преимущества роллет в том, что:

1. Они очень просты в эксплуатации и монтаже: некоторые умельцы-непрофессионалы собирают их самостоятельно из подходящих полос металла и пластика, который может быть и прозрачным.
2. Роллеты очень компактны как в закрытом, так и в открытом виде, они не занимают места ни в гараже, ни за его пределами.
3. Рулонные ворота довольно дешевы по сравнению со всеми другими видами ворот. Кроме того, они очень ремонтопригодны, замене поддаются как отдельные ламели, так и вся штора целиком, барабан и привод при этом менять не обязательно.
4. Они аккуратно и красиво смотрятся и неплохо укрывают помещение от попадания пыли.

Однако список отрицательных сторон роллет так же внушителен и самым главным их неприятным свойством можно счесть то, что из-за своей компактности они не могут хорошо противостоять механическим повреждениям, а это значит, что их можно относительно легко взломать, даже в том случае, если они заперты на замок или задвижку.

Также ламели таких ворот имеют ограничение по толщине и ширине, их много, возможно возникновение щелей в местах креплений, из-за этого их теплоизоляция оказывается весьма сомнительной. При температуре ниже нуля, поверхность ворот может покрыться льдом, и это затрудняет их открывание. Таким образом, применение роллет оказывается ограничено, например, охраняемыми гаражными комплексами и помещениями, для которых уязвимость такой конструкции не окажется критичной.

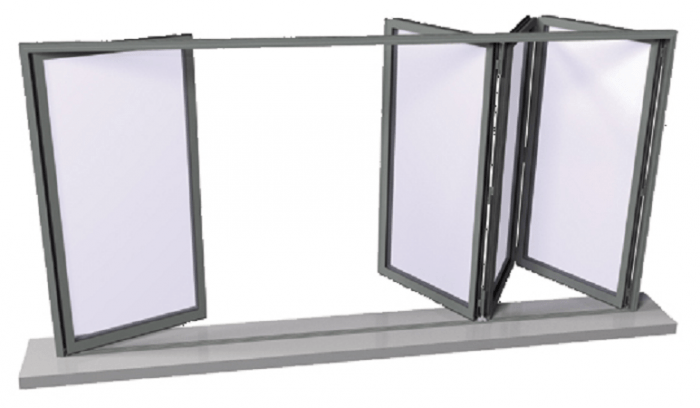

«Гармошка» сегодня достаточно популярна. Полотно таких ворот состоит из вертикально расположенных панелей, соединенных между собой петлями и уплотненными каким-нибудь гибким материалом – резиной или тканью. Внизу и вверху также монтируется уплотнительная лента или, например, нейлоновая щетка. В момент открывания и закрывания ролики, установленные на вертикальных концах, скользят по направляющему рельсу, который может располагаться как в верхней части проёма, так и в его фундаменте.

В случае монтажа направляющего рельса (направляющей балки – для промышленных моделей) в верхней части проёма, высота его должна быть ограничена 4.5 метрами. Таким образом, открытые конструкции могут располагаться как снаружи, так и внутри помещения, в зависимости от того, какие углы панелей взаимодействуют с направляющими. Ширина проёма, в данном случае, влияет в основном на количество панелей, хотя при сложенных воротах она несколько сужается.

В быту, в жилых помещениях, конструкция дверей в форме складной гармошки используется достаточно давно именно с целью экономии места и исключения «мертвой зоны» в комнате, нужной для открывания и закрывания двери. В свою очередь, ворота-гармошки давно и успешно используются в крупных гаражах, цехах предприятий, в помещениях, предназначенных для хранения крупногабаритного оборудования и техники – депо поездов, самолетных ангарах, на промышленных предприятиях; но они очень медленно и неохотно проникают в частный обиход в качестве въездных наружных или гаражных ворот.

Хотя конструкция имеет неоспоримые преимущества, а народные мастера-умельцы успешно осваивают их изготовление собственными руками. В последнее время растет количество фирм, которые делают такие ворота на заказ под ключ.

Соответственно, преимуществами конструкции можно назвать:

1. Такие поворотно-складные ворота могут использоваться для перекрытия проёма любой ширины: сложенная конструкция займёт в итоге не такую уж большую часть проёма.
2. Данные конструкции могут складываться как внутрь, так и наружу от проёма. Минимальное пространство, которое потребуется для того, чтобы открыть конструкцию, окажется равным ширине одной створки-панели. Соответственно, устойчивость «гармошки» к ветровым нагрузкам гораздо выше, чем у распашных ворот такого же размера.
3. Ворота-гармошка прекрасно подходят в тех случаях, когда нежелательно нагружать верхнюю часть проёма: вес распределяется так, что вся нагрузка приходится в них только на стены.
4. Будучи изготовленными из подходящих материалов, ворота-гармошка могут обеспечить хорошую звуко- и теплоизоляцию.

Среди минусов такой конструкции может быть названа трудность установки систем против проникновения: не каждый замок подходит для складывающейся конструкции. Кроме того, при интенсивной эксплуатации, повреждается уплотнитель между панелями: конструкция ворот предусматривает гораздо более сильное натяжение на сгибах, чем, например, для уплотнителя между панелями секционных ворот.

Утепленные изделия для дачи могут быть складчатые и раскладные. Их цепной механизм очень удобен и регулировка происходит в несколько движений.

И в заключение статьи приведем сравнение ворот разных типов на примере конкретной задачи. Так, для закрытия проёма шириной 12 и высотой 6 метров можно использовать любой тип ворот.

При этом ворота распашного или откатного типа потребуют как минимум по 6 метров с каждой стороны от проёма. Для секционных ворот, как мы помним, над дверью требуется выделить зону размером с сам проём для установки направляющих рельсов и привода.

Роллетные конструкции такого размера потребуют мощного привода и довольно габаритного короба под барабан. В то же время ворота типа «гармошка» займут, в зависимости от материала, примерно по одному квадратному метру слева и справа от проёма. Немаловажно, что такие ворота могут быть при необходимости открыты вручную одним человеком последовательно по одной панели-створке, в то время как открыть в одиночку аналогичные секционные или рулонные конструкции попросту невозможно.

Складные ворота – хороший вариант альтернативы в том случае, если конструкция распашных ворот перестала вас удовлетворять. Основной причиной для их замены оказывается в основном то, что створки требуют много места для открывания.

Основное преимущество любых складных ворот – экономия места как снаружи, так и внутри помещения.
Кроме того, основная часть складных конструкций пригодна для эксплуатации в местах, где выпадает много снега. Всем известно, как сложно бывает открыть распашные ворота после обильных снегопадов.

Разновидности

Складные изделия бывают следующих типов:

• Секционные.
• Роллеты.
• Гармошка.

Рассмотрим их по порядку.

Секционные

Секционные ворота представляют собой набор подвижно соединенных между собой горизонтально расположенных секций. Секции в воротах, предназначенных для бытового использования, например, как ворота гаража в частном доме, обычно имеют примерные размеры 40-60 см в высоту и 1.9-9.4 метров в длину. Из них набираются ворота, высотой от 1.35 до 4 метров. Обычно этого бывает достаточно, чтобы удовлетворить потребности среднестатистического жителя частного дома.

Принцип работы таких ворот в том, что направляющие рельсы ворот, установленные по бокам проёма, продолжаются на потолке. Таким образом, при открывании, ворота, проскользив по направляющим, располагаются горизонтально на потолке над входом.

У такой конструкции есть свои плюсы и минусы:

• Эти ворота не занимают полезной площади перед проёмом или внутри, по бокам от него. Механизм их открывания также располагается вверху, на потолке, а способов хранить полезные вещи там, современные владельцы гаражей пока ещё не придумали.
• Из перечисленных нами видов складных изделий, секционные могут быть признаны самыми звуко- и теплоизолирующими. Панели достаточно велики по размеру. Для них обычно используются сэндвич-панели, которые соединяются с помощью петель. Кроме того, многие производители таких изделий делают края панелей фигурными в виде замка «шип-паз», чтобы исключить продувание и даже покрывают эти края уплотнителем. Так что когда ворота закрыты, внутрь помещения не проникает ни холодный воздух, ни пыль.

• Это прочная и долговечная конструкция, устойчивая к механическим воздействиям. Установив такое изделие один раз, вы будете пользоваться им на протяжении длительного времени.
• Для защиты от несанкционированного проникновения такие изделия обычно комплектуются задвижкой – пружинным засовом. Он подходит, если ворота всегда запираются только изнутри или в помещении, например, гаража есть ещё один дополнительный вход. Для закрывания ворот снаружи на них устанавливается замок ригельного типа с ручками, потянув за которые можно закрыть или открыть ворота. С внутренней стороны к ручке прикрепляют трос, при повороте вытягивающий ригель из паза. Открываются такие конструкции как посредством автоматического электропривода, так и вручную.

• В зависимости от потребностей владельца гаража, в секциях могут быть сделаны окна, и также прямо в полотне ворот может быть встроенная дверь-калитка для того, чтобы в помещение можно было войти, не открывая ворота целиком. Хотя это удорожает конструкцию.
• Меры безопасности для автоматических конструкций состоят в том, что они обычно оснащаются фотоэлементами: полотно прекращает движение в случае, если что-то оказывается между полом и краем ворот. Также некоторые производители оснащают сэндвич-панели особыми приспособлениями, исключающими защемление пальцев между панелями ворот

Основным минусом такого устройства может считаться то, что помещение должно быть просторным. Длина его должна превышать высоту проёма как минимум в полтора раза, иначе ворота просто не поместятся. Также они довольно дороги.

Роллеты

Роллеты или рулонные конструкции состоят из гибко скрепленных между собой пластиковых или металлических узких ламелей. Принцип их работы состоит в том, что гибкое полотно ворот, скользя по направляющим профилям, поднимается и наматывается на специальный барабан, расположенный вверху проёма внутри специального короба, так же, как это происходит с рулонными шторами.

Преимущества роллет в том, что:

1. Они очень просты в эксплуатации и монтаже: некоторые умельцы-непрофессионалы собирают их самостоятельно из подходящих полос металла и пластика, который может быть и прозрачным.
2. Роллеты очень компактны как в закрытом, так и в открытом виде, они не занимают места ни в гараже, ни за его пределами.
3. Рулонные ворота довольно дешевы по сравнению со всеми другими видами ворот. Кроме того, они очень ремонтопригодны, замене поддаются как отдельные ламели, так и вся штора целиком, барабан и привод при этом менять не обязательно.
4. Они аккуратно и красиво смотрятся и неплохо укрывают помещение от попадания пыли.

Однако список отрицательных сторон роллет так же внушителен и самым главным их неприятным свойством можно счесть то, что из-за своей компактности они не могут хорошо противостоять механическим повреждениям, а это значит, что их можно относительно легко взломать, даже в том случае, если они заперты на замок или задвижку.

Также ламели таких ворот имеют ограничение по толщине и ширине, их много, возможно возникновение щелей в местах креплений, из-за этого их теплоизоляция оказывается весьма сомнительной. При температуре ниже нуля, поверхность ворот может покрыться льдом, и это затрудняет их открывание. Таким образом, применение роллет оказывается ограничено, например, охраняемыми гаражными комплексами и помещениями, для которых уязвимость такой конструкции не окажется критичной.

«Гармошка»

«Гармошка» сегодня достаточно популярна. Полотно таких ворот состоит из вертикально расположенных панелей, соединенных между собой петлями и уплотненными каким-нибудь гибким материалом – резиной или тканью. Внизу и вверху также монтируется уплотнительная лента или, например, нейлоновая щетка. В момент открывания и закрывания ролики, установленные на вертикальных концах, скользят по направляющему рельсу, который может располагаться как в верхней части проёма, так и в его фундаменте.

В случае монтажа направляющего рельса (направляющей балки – для промышленных моделей) в верхней части проёма, высота его должна быть ограничена 4.5 метрами. Таким образом, открытые конструкции могут располагаться как снаружи, так и внутри помещения, в зависимости от того, какие углы панелей взаимодействуют с направляющими. Ширина проёма, в данном случае, влияет в основном на количество панелей, хотя при сложенных воротах она несколько сужается.

В быту, в жилых помещениях, конструкция дверей в форме складной гармошки используется достаточно давно именно с целью экономии места и исключения «мертвой зоны» в комнате, нужной для открывания и закрывания двери. В свою очередь, ворота-гармошки давно и успешно используются в крупных гаражах, цехах предприятий, в помещениях, предназначенных для хранения крупногабаритного оборудования и техники – депо поездов, самолетных ангарах, на промышленных предприятиях; но они очень медленно и неохотно проникают в частный обиход в качестве въездных наружных или гаражных ворот.

Хотя конструкция имеет неоспоримые преимущества, а народные мастера-умельцы успешно осваивают их изготовление собственными руками. В последнее время растет количество фирм, которые делают такие ворота на заказ под ключ.

Соответственно, преимуществами конструкции можно назвать:

1. Такие поворотно-складные ворота могут использоваться для перекрытия проёма любой ширины: сложенная конструкция займёт в итоге не такую уж большую часть проёма.
2. Данные конструкции могут складываться как внутрь, так и наружу от проёма. Минимальное пространство, которое потребуется для того, чтобы открыть конструкцию, окажется равным ширине одной створки-панели. Соответственно, устойчивость «гармошки» к ветровым нагрузкам гораздо выше, чем у распашных ворот такого же размера.
3. Ворота-гармошка прекрасно подходят в тех случаях, когда нежелательно нагружать верхнюю часть проёма: вес распределяется так, что вся нагрузка приходится в них только на стены.
4. Будучи изготовленными из подходящих материалов, ворота-гармошка могут обеспечить хорошую звуко- и теплоизоляцию.

Среди минусов такой конструкции может быть названа трудность установки систем против проникновения: не каждый замок подходит для складывающейся конструкции. Кроме того, при интенсивной эксплуатации, повреждается уплотнитель между панелями: конструкция ворот предусматривает гораздо более сильное натяжение на сгибах, чем, например, для уплотнителя между панелями секционных ворот.

Для обеспечения законченного вида дома или дачи возводят разнообразные заборы под ключ. Изгородь, в первую очередь призвана описывать внешнюю границу территории. И несет практическое значение, например, служит защитой от проникновения не желательных гостей, обеспечивает покой. И при выборе методов установки самым выгодным считается забор под ключ, цена его включает в себя все хлопоты, связанные с монтажом готовой конструкции.

Какими могут быть заборы под ключ и их особенности

На сегодняшний день перед покупателем открывается огромный выбор ограждения, который отличается по внешнему виду, ценовой политике. Компания, которая предлагает свою помощь в момент, когда вы решили купить забор под ключ в Москве, предоставляет разные варианты:

• заборы на заказ из сварной сетки с полимерного покрытия;
• металлический штакетник;
• более плотный забор — жалюзи, сделанный с металлического профиля;
• габионные конструкции (представляют собой металлическую сетку, которая наполнена материалом, в данном случае камнями);
• сооружение временных заборов.

Рейтинг популярных заборов возглавляет металлические ограждения. Основными их преимуществами являются долговечность, выносливость к разным повреждениям. Это как раз тот вариант, когда можно потратить деньги один раз на установку и покупку самого забора и не заниматься этим вопросом на протяжении 20 лет.

Выбирая изгородь, и устанавливая его на своем участке, стоит обратить внимание на находящиеся рядом объекты. Высокий и глухой забор заказать стоит, если он установлен будет возле дорог или непосредственно напротив фасада. Но, если рядом находится приусадебный участок соседей, то стоит задуматься о выборе другого забора, чтобы не затенял и не мешал росту растений. Также немалую роль играет соответствия стиля забора с основным видом дома.

Кому доверить изготовление забора под ключ

Доверить эту задачу можно только проверенной крупной компании. И предлагаем заказать заборы недорого без потери качества.

Профессиональные сотрудники помогут выбрать подходящий вариант с индивидуальным учетом пожеланий клиента и особенности местности. Потому что ограждение — это не только право чувствовать себя защищенным, уверенным, но и возможность показать свой достаток. Заказать забор под ключ у нас просто и выгодно, поскольку наша компания работает напрямую с производителями материала, и изготовление конструкций осуществляется на современном оборудовании.

С развитием технологий строительства и производства для частных домовладений приходят новые идеи и конструкции, появляются устройства, используемые ранее только в промышленном секторе и объектах государственного значения. Речь идет об очень интересной откатной системе ворот, избавляющей хозяев от необходимости открывать и распахивать неудобные распашные створки классических конструкций.

Выбираем, как сделать ворота только своими руками

Кроме неудобства в обращении, громоздкие створки распашных воротных конструкций «съедают» приличный кусок придомовой территории или пространства перед воротами. Если свободного места во дворе не хватает, есть смысл построить ворота своими руками по одной из наиболее компактных и удобных в обращении схем:

• Въездные ворота в виде откатной конструкции.
  При правильном планировании схемы и устройства откатной панели подобная система будет занимать минимум полезного пространства участка;
• Складные или секционные системы.
  По устройству такие конструкции напоминают ширму или горизонтальные жалюзи.

К сведению!
Все перечисленные варианты значительно сложнее в сборке и установке ворот своими руками, чем классические распашные из двух створок.

Монтаж откатных систем требует высокой культуры сборки и тщательной подгонки и регулировки всех узлов, но полученные преимущества с лихвой перекрывают затраты времени и сил.

Откатные конструкции разделяют на консольные схемы и роликовые ворота на колесах. Несмотря на внешнюю схожесть, системы имеют конструктивные отличия в способе поддержки переднего края подвижной панели.

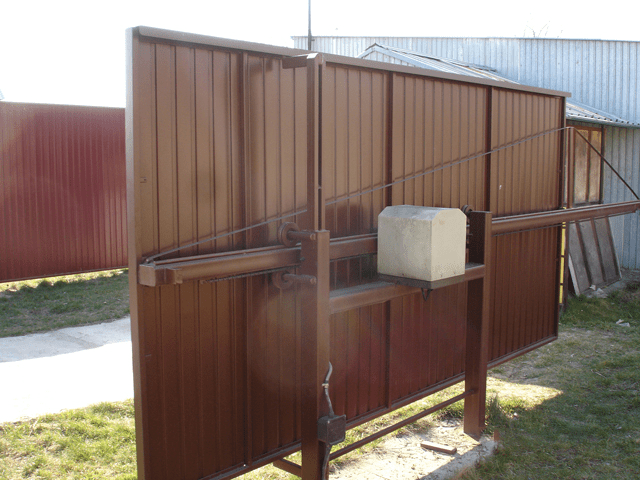

В консольных вариантах створка висит «в воздухе» во время всего времени перемещения подвижной части воротной конструкции, с момента контакта с роликовым подхватом замка на столбе. Как правило, по такой схеме строятся невысокие и легкие консольные ворота с небольшим вылетом подвижной панели.

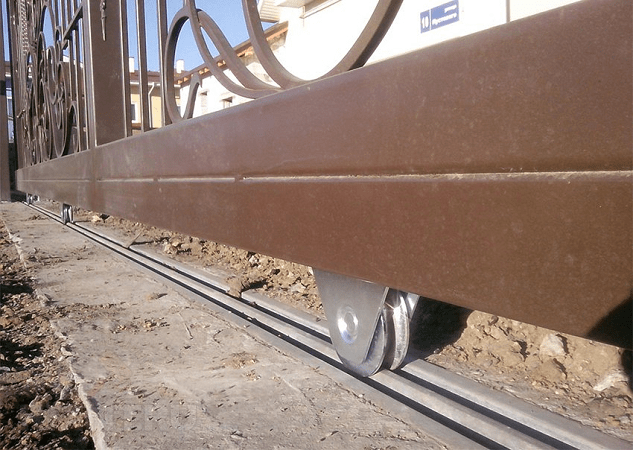

Роликовые варианты выполняются по схеме с поддерживающим колесом, устанавливаемым на нижней балке подвижной части ворот. Использование колеса позволяет выполнить перекрывающую проезд панель сколь угодно массивной и высокой, но при этом придется регулярно очищать ото льда и грязи направляющую опорную планку, уложенную в бетонное основание. Чаще всего раздвижные роликовые колесные схемы применяются для проезда с шириной более четырех метров, например, территория промышленного объекта или автопарк, где постоянно курсирует грузовая и строительная техника.

Для домашнего варианта откатных ворот больше подойдут консольные конструкции, простые в изготовлении и надежные в использовании.

Строим консольные ворота своими руками

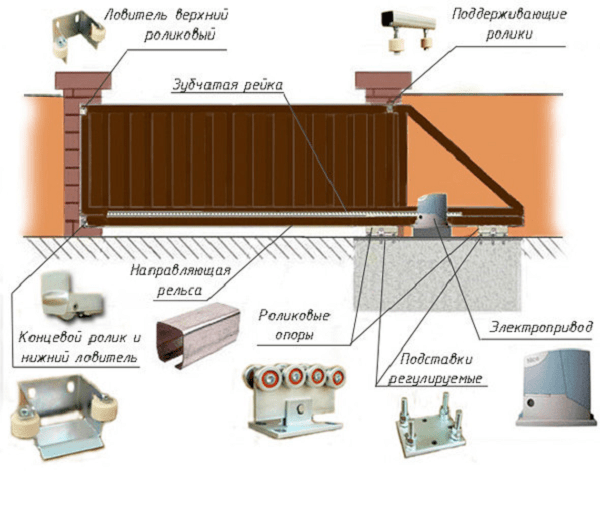

В основе конструкции консольных ворот используется стандартный принцип «задвижки». По сути, вся конструкция состоит из четырех узлов:

1. Подвижная панель, установленная на направляющей планке;
2. Опоры-столбы из кирпича или металла и неподвижная панель ворот или забора, образующая «карман», в который убираются подвижная панель и привод;
3. Система фиксаторов и направляющих, по которым перемещается панель ворот;
4. Электромотор с датчиками положения подвижной створки и блокирующими механизмами.

Важно!
Устройство консольных воротных конструкций не сложнее любых других типов ворот, но прежде чем собирать своими руками, следует разобраться в устройстве консольных систем промышленного изготовления.

Особенности устройства ворот

Наиболее важной частью конструкции консольных ворот является электромеханический привод, состоящий из электродвигателя с планетарным редуктором и приводной шестерней, и зубчатой рейки, закрепленной на нижней несущей балке подвижной панели. Вся конструкция привода устанавливается на массивном бетонном основании, армированном стальным прутом. Зачастую конструкцию привода с бетонной «подушкой» выносят ближе к «карману» ворот, чтобы не создавать помех для движения автомобиля.

Подвижная часть конструкции изготавливается в виде панели или рамы, установленной на роликах. При подаче сигнала на закрытие электромотор через редуктор приводит в движение зубчатую планку, и панель плавно выезжает из «кармана» ворот по роликовым опорам до соприкосновения с ловушками -фиксаторами, расположенными с противоположной стороны.

Строим основание и опоры под консольные ворота

Конструкция основания консольных ворот несколько отличается от привычных распашных или складных схем. Все устройство делится на две основные части: управляющую и принимающую. В конструкцию первой половинки входит неподвижная часть ворот или забора, образующая с электрическим приводом, столбчатой опорой и направляющими планками так называемый «карман» — место, куда заезжает подвижная панель при открытии проезда. Вторая часть представляет собой столб с упорами- фиксаторами. Его функция — захватить и зафиксировать панель в неподвижном состоянии.

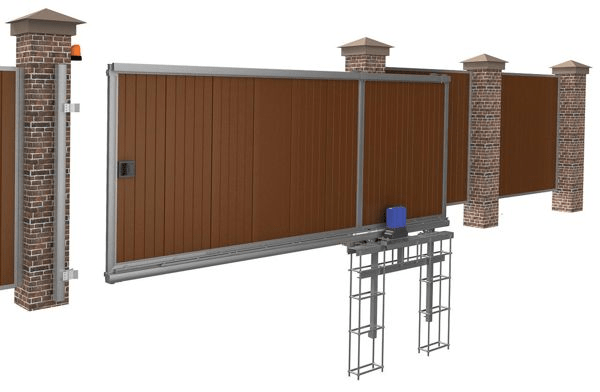

Специфика работы воротной конструкции требует изготовления под первой половинкой мощного бетонного основания, компенсирующего опрокидывающий момент, возникающий при открытии створок. Для этого изготавливается бетонная подушка, армированная стальным прутом, глубиной не менее полутора метров и длиной около двух метров, как показано на схеме и фото.

При заливке раствора в бетонное основание подушки необходимо уложить закладной элемент, изготовленный из швеллера №20 с арматурными стойками. После этого можно выкладывать из кирпича или отливать из бетона вертикальные несущие столбы на высоту будущей воротной конструкции. В процессе постройки столбов с внутренней стороны закладываются усиливающие металлические пластины.

Установка проводки и сварка рамы консольных ворот

Для нормального функционирования ворот конструкцию потребуется дополнить сигнальной системой и схемой из двух фотоэлементов, управляющих положением подвижной створки ворот в закрытом и открытом состоянии. Проводку необходимо уложить по схеме, приведенной на фото.

Чуть более сложным,чем укладка проводки, является изготовление подвижной рамы с балансиром. Чертеж рамы приведен ниже. Каркас подвижной панели сваривается из профилированной трубы 60х40 мм по указанным размерам. Чтобы увеличить жесткость рамы, внутри по периметру трубы сначала приваривается трубчатый профиль меньшего сечения 30х20 мм, и устанавливаются диагональные подкосы. Как сделать роликовую опору можно узнать на видео:

В некоторых случаях специалисты рекомендуют изготовить подвижную панель на ворота из уголка своими руками, а потом обварить толстым профилем 60х40 мм. В этом случае на раме получается готовая привалочная плоскость из полок уголка, на которую легко можно закрепить облицовку из профнастила или листового железа.

После сварки раму подвергают обработке пескоструйкой или наждаком, обрабатывают антикоррозионным составом и красят автомобильной эмалью под цвет ворот и забора. В нижней и верхней части столба потребуется установить запоры на ворота своими руками, на которые крепятся дужки для навесных замков. При этом специалисты рекомендуют верхний запор оснащать щеколдой, а замок вешать на нижний стопор. Верхний запор относительно просто открыть руками, а вот к нижнему замку дотянуться из-за ограды практически невозможно.

Ворота гармошка своими руками

Если на участке недостаточно места для установки обычных распашных или современных откаточных воротных систем, можно воспользоваться оригинальной конструкцией складных или раздвижных ворот. Оба варианта позволяют максимально экономить место внутри участка и территорию перед проездом, что особенно важно, если проезжая часть дороги проходит практически вплотную к воротам.

Конструкция работает по принципу гармошки- соединенные между собой дверными петлями отдельные панели.

Каждая панель представляет собой сварную раму из профилированной трубы размером 60х20 мм или уголка с шириной полки не менее 50 мм. На верхней и нижней торцевых поверхностях рам приваривают направляющие штифты или оси, с помощью которых панели устанавливаются в две направляющие планки проема ворот.

Рамы панелей изготавливают сваркой на сбитом из досок коробе- кондукторе. Таким образом, можно добиться максимального совпадения всех панелей по размерам и форме. Остается соединить панели дверными навесами и установить на направляющие планки.

Одну из панелей, чаще всего крайнюю слева или справа, изготавливают в виде двойной рамы. Делается это для навешивания дверей калитки, как на фото. Для этого сначала на внутренней поверхности профилированной трубы каркаса приваривают дверные навесы, после чего устанавливают сваренную заранее раму калитки и фиксируют расположение ответных половинок на каркасе дверей.

Каркасы секций или панелей чаще всего облицовывают профнастилом или поликарбонатом, материал принципиально на работу ворот не влияет. Остается покрасить и установить запоры.

Заключение

Как и все сложные приводные механизмы, откатные ворота требуют постоянного ухода и обслуживания. Если заклинивший привод распашных воротных конструкций достаточно просто отключить, и вручную открыть створки, то для откатных, особенно тяжелых колесно- роликовых систем сделать ручное открытие без дополнительных механизмов достаточно затруднительно.

Отправим материал вам на e-mail

С
ущественно повышают комфортность эксплуатации автоматические ворота для гаража с дистанционным открытием от пульта ДУ. Однако существующие конструкции гаражных створок обладают разным бюджетом строительства, эксплуатации этих коммуникационных систем. В принципе механизм открытия можно смонтировать, как на роллеты, так и на распашные створки. В последнем случае снижается ресурс, увеличиваются эксплуатационные расходы.

Виды гаражных ворот

Чтобы выбрать автоматические ворота для гаража с дистанционным открытием для собственных нужд, необходимо изучить существующие конструкции. Чаще всего эксплуатируются створки ворот нескольких типов:

• распашные – до недавнего времени считались классикой, два полотна отворяются на шарнирных петлях, максимальный угол 180 градусов;


• секционные – состоят из шарнирно соединенных панелей, уползающих при открытии вверх под потолок гаража;


• рольставни – конструкция аналогична предыдущему варианту, однако панели очень узкие, что позволяет наматывать их на барабан, жестко закрепленный над проемом гаража;


• подъемно-поворотные – полотно цельное, перемещается при отворении по сложной траектории в двух плоскостях;


Подъемно-поворотное полотно — достаточно редкий тип

• складная «гармошка» – полотно сделано из нескольких вертикальных створок, подвижно закрепленных относительно друг друга, открывается обычно в две стороны, панели размещаются перпендикулярно проему у несущих стен;


Ворота типа «складная гармошка»

• сдвижные – применяются только в промышленных гаражах либо на участках частных владельцев, имеют обычно одну длинную створку, отъезжающую вдоль стены.


Каждую конструкцию можно оснастить электроприводом, чтобы перемещать дверные полотна из дома, салона автомобиля.

Статья по теме:

Принцип работы системы, схемы

Ввиду разнообразия конструкций приводов автоматические ворота для гаража с дистанционным открытием следует проектировать перед постройкой здания для хранения транспорта. Это избавит от переделок, внесения изменений в силовой каркас постройки. Однако потребность в автоматизации процесса отворения створок может возникнуть в период эксплуатации. Поэтому необходимо рассмотреть все существующие варианты.

Распашные ворота

При эксплуатации, проектировании распашных створок автоматических ворот для гаража с дистанционным открытием могут использоваться несколько приводов:

• подземный – нижняя часть ворот крепится к приводу, верхняя висит на стандартном шарнире, работоспособность системы зависит от соосности петель, монтаж крайне сложный для любителя;


• линейный – устанавливается внутри помещения в проеме, приводится в действие контактным выключателем или ДУ пультом, подходит для створок весом в пределах 3 т;


Преимуществом этих конструкций является использование существующих гаражных полотен, что несколько снижает начальные вложения.

Недостатков у схем автоматизации распашных створок гораздо больше:

• при выборе подземного механизма придется бетонировать приямок, герметизировать его во избежание скапливания воды;

• створки открываются наружу, поэтому необходима уборка прилежащей территории, наличие свободного пространства;

• парусность ворот максимальная, поэтому от самопроизвольного распахивания, поломки привода используются ограничительные цепи.


Однако распашные полотна обычно изготавливаются из листовой стали, поэтому вандалозащищенность, безопасность постройки выше прочих существующих вариантов.

Сдвижные ворота

В отличие от существующих конструкций автоматические сдвижные ворота для гаража с дистанционным открытием чаще всего оснащаются наземным реечным механизмом. На створку фиксируется червячная рейка с зубьями, на шкив электропривода надета шестерня, которая и перемещает конструкцию. Поэтому снизу всегда остается достаточно большая щель, которую необходимо уплотнять гофрой, резиной, прочими способами.

Существенным недостатком является перемещение длинномерной конструкции вбок. Поэтому используются подобные ворота при достаточной ширине фасада постройки. Вместо реечного привода могут использоваться цепные модификации, однако они более шумные. Для повышения ресурса верхняя часть створки часто подвешивается на дополнительную траверсу.

Подъемно-поворотные ворота

В отсутствие свободного пространства под потолком помещения (притолок) сдвижные модификации установить невозможно. Поэтому автовладелец выбирает подъемно-поворотную панель, которую можно изготовить самостоятельно по каркасной технологии (пенополистирол внутри брусков) или из сэндвича. Пространственная жесткость, стабильность геометрии здесь выше, отсутствуют шарнирные сочленения панелей.

Однако остаются боковые направляющие, ролики по краям полотна. Механизм трансформации, схема крепления отдельных элементов самая сложная из всех существующих приводов. Замеры придется производить многократно, при ошибках строителей необходимо исправлять геометрию проема. Поэтому лучше заказать монтаж специалиста
м.

Важно!
Установить встраиваемую калитку в подъемно-поворотное полотно очень сложно. Тросы занимают практически всю заднюю поверхность панели в нижней части.

Статья по теме:

Секционные ворота

Самыми востребованными для автоматизации процесса дистанционного открывания являются секционные конструкции. Схема электропривода в обязательном порядке дублируется торсионными пружинами для ручной эксплуатации. Самостоятельная установка сложная, но доступна домашнему мастеру – каждое изделие сопровождается подробной инструкцией.

Преимущества секционных конструкций следующие:

При перебоях электроэнергии створ ворот может подниматься вручную. Однако наличие минимальной притолоки является обязательным условием монтажа системы.

Роллетные ворота (рольставни)

Стальные, алюминиевые длинномерные панели-ламели составляют роллету, которая наматывается на вал внутри специального короба, как при ручном, так и при механическом приведении системы в действие. Поэтому достаточно смонтировать на конце вала электропривод, чтобы полностью механизировать процесс, оставив возможность ручного управления металлической вандалозащищенной шторой.

Электропривод рольставней

Преимущества заключены в бюджетной цене, быстрой установке, экономии проезжей части, герметичности всех узлов специальными элементами. Роллеты обладают высокой ремонтопригодностью, шторы можно заменять при необходимости нового интерьера фасада постройки. Механизм привода при этом снимать не обязательно.

Складные ворота «гармошка»

Частными владельцами «гармошки» из вертикальных складных секций используются очень редко. Приводы для автоматизации процесса отворения полностью аналогичны распашным конструкциям, за исключением подземных электродвигателей с рычагами.

Недостатки так же заключаются в необходимости свободного места перед лицевым фасадом постройки, уборке прилежащей территории. Изготавливаются створки из сэндвичей, полимерных панелей, в них встраиваются окна, калитки, продухи вентиляции. Конструкции минимально нагружают несущие стены, так как имеют малый вес.

Экономьте время: отборные статьи каждую неделю по почте

Складные ворота в своем гараже — это отличное решение в том случае, если существует острая необходимость экономить пространство, как в самом помещении, так и перед въездом в него. Фактически, справиться со сборкой и монтажом складывающихся ворот можно самостоятельно. Некоторые конструкции просты, но экономят пространство и исправно служат долгое время. Чтобы их собрать, не потребуется наличие сложного инструмента и использование редких стройматериалов.

Устройство и преимущества складных ворот

Сегодня придумано много способов, помогающих эффективно экономить пространство, заменяя классические распашные гаражные ворота складными конструкциями.

Самыми популярными вариантами можно назвать:

• установку створки – гармошка;
• монтаж роллеты, которая складывает ворота в компактный рулон
• выбор в пользу секционной конструкции;
• сдвижные ворота;
• откидная конструкция.

Если же говорить о сугубо самодельных вариантах устройства компактных складных гаражных ворот, то очевидно, что предпочтение лучше отдавать максимально простому механизму, который будет обладать надежностью и ремонтопригодностью.

Например, собственными руками легко собираются ворота-гармошки. Они складываются и механически, и с помощью автоматических сервоприводов. Достаточно часто предпочтение отдается откидным моделям, которые также предполагают наличие ручного управления и автоматики по желанию владельца.

Но вот с установкой роллеты справиться самому сложнее. И хоть такие ворота будут элегантны и эстетичны, для них потребуется закупать дорогую автоматику. Сама поверхность ворот требует использования большого количества крепежа и тяжелого процесса сборки. Все это приводит к тому, что реализовать проект трудно и накладно.

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

• дерево;
• металл;
• сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

Сооружаем складные ворота для гаража своими руками

Сделать собственные складные ворота в гараж можно полностью по индивидуальному проекту. А можно следовать общим рекомендациям. Сегодня существует большое количество подробно описанных вариантов обустройства своими силами въезда в гараж. Остается только следовать пошаговым планам и соблюдать точность разметки.

Необходимые инструменты и материалы

В зависимости от выбранного материала, под рукой нужно иметь:

• для дерева — ножовку, электролобзик, шуруповерт, лак;
• для металла — дрель, шуруповерт, болгарку с кругами для металла, краску;
• набор отверток для закрепления петель, направляющих и, в случае надобности, — механизма привода;
• плоскогубцы, кусачки;
• молоток, крепеж;
• инструмент для замеров: уровень, рулетку, карандаш, маркер.

Также от сложности проекта будет зависеть наличие дополнительных комплектующих, а именно петель, балок направляющих, роликов, утеплителя, облицовки.

Чертежи и разметка

Размеры и выбор механизма складывающихся ворот зависят от величины проема и необходимости экономии пространства.

Например, самый простой способ заключается в том, чтобы сделать складные створки в виде гармошки. Для этого можно по длине проема сделать направляющие, по которым ворота будут складываться точно и равномерно.

Еще проще процесс, если оставляют ворота распашными, без направляющих, но также складывающиеся гармошкой. Для таких вариантов потребуется только максимально точно рассчитать величину створок и соединить их с помощью петель, а также поставить ограничители.

Еще одним довольно простым проектом являются подъемные складные ворота, которые часто делаются без автоматики. Конструкция обычно мало весит, имеет четкую систему противовесов и ограничителей, поэтому легка в эксплуатации.

Очевидным плюсом можно назвать цельность конструкции, обеспечивающей общую жесткость и надежность. Чтобы проект получился максимально точным, важно внимательно рассчитать симметричность направляющих и отдать предпочтение надежным роликам.

Чуть более сложным проектом считаются сдвижные конструкции. Если первое время они также убирались только наверх, то сегодня встречаются удобные варианты со складыванием вдоль стены.

Они достаточно компактны, выполняются из нешироких пластин с петлями и очень часто работают автоматически. По этой причине их конструкция сложная и, возможно, потребует на некоторых этапах привлечения профессионального мастера для настройки и регулировки механизма.

Установка несущих столбов

После определения желаемой модели складных ворот, первым делом рассчитываются размеры и расположение направляющих элементов на несущих столбах. На этом этапе важно соблюдать особую точность, чтобы ворота убирались плавно и без посторонних звуков.

Для крепления лучше подходит стена, потолок или торцевая часть въездного проема.

Монтируем складной каркас

Каркас, вместе с направляющими элементами, собирается в соответствии с чертежами. Важно только продумать систему противовесов, чтобы собранная конструкция легче закрывалась и открывалась.

Устанавливаем навес и складные створки

Створки гаража собираются по одной, начиная от крайней точки у стены или у пола. К каждой части необходимо приварить или прикрутить ролики, которые будут двигаться в направляющих. Как правило, этот этап уже не требует особого мастерства и выполняется быстро.

Обшивка и утепление

Складные гаражные ворота утепляют и придают им красивый вид. Но главное правило, о котором не стоит забывать, заключается в том, что желательно использовать легкие материалы, а не утяжелять конструкцию.

Применяют легкий утеплитель (пенопласт, пеноплекс), а потом крепят легкие панели из пластика, которые имитируют естественные поверхности. Подойдут любые, начиная от дерева, до стекла, камня и металла.

Выбор и настройка автоматики

Сложность конструкции зависит от механизма подъема. Если ограничиться ручным открыванием и закрыванием, то важно соблюсти размеры и симметрию, чтобы получить долговечные и аккуратные складывающиеся ворота.

Если же добавить автоматику, то придется приобретать моторчик и подсоединять его с помощью троса к воротам. Кстати, для гаражных ворот считается необходимой установка автоматики, если вес конструкции превышает 30 килограммов.

Автоматика с сервоприводами применяется для откидывающихся ворот. Известен вариант с мотором, который приводит в движение катушку, на которую наматывается трос. Для правильной работы потребуется отладить механизм, задать для него крайние точки и аварийный режим отключения. Все это можно сделать самостоятельно, по инструкции, или обратиться за помощью к опытному электрику.



Раздвижными дверьми оснащают разные помещения, предназначенные для хранения техники и бытовых приборов: цеха предприятий, ангары для самолетов, депо поездов, склады в магазинах. Ворота гармошка позволяют сэкономить пространство в личном гараже и на загородном участке, поэтому многие научились их делать своими руками.

Характеристики и принцип работы устройства

Конструкции ворот, которые могут складываться, как гармошка, отличаются простотой. Если понять основной принцип работы, то сделать их несложно. Механическое движение створки осуществляется по направляющим, расположенным снизу. Часто сооружение оснащают дополнительным верхним профилем. Перемещаются створки при помощи встроенного ролика.

Сама дверь состоит из полотен, соединенных с помощью эластичного материала, благодаря которому створки можно легко открывать и закрывать. Помимо уплотнителей, детали соединяются между собой специальными навесами.

В зависимости от расположения направляющих элементов, сооружения могут быть вертикальными и горизонтальными. Подъем откидной на гараж немного дешевле, чем раздвижные ворота, но популярнее все же последние. Реже всего применяется тип конструкции, в которой дверцы складываются в стороны, так как они уменьшают ширину въезда

Достоинства

Помимо экономии места в помещении, складные ворота гармошка обладают другими важными достоинствами. Главные из них:

• длительный срок эксплуатации;
• устойчивость к влаге;
• надежность конструкции (благодаря металлическому профилю);
• наличие разных видов установки: с внешней и внутренней стороны проема;
• легкость в изготовлении;
• неприхотливость в эксплуатации;
• устойчивость к сильному ветру;
• равномерное распределение веса на всю конструкцию;
• обеспечение хорошей тепло- и звукоизоляции;
• возможность использования для перекрытия проемов разной ширины.

Недостатки

Минусы у конструкции тоже имеются. В связи с тем, что к ней походят не все замки, подобрать нужные варианты охраны от незаконного проникновения очень сложно. Кроме этого, во время ежедневной эксплуатации уплотнитель между панелями быстро изнашивается, поэтому его приходится часто менять. В северных регионах, где дороги завалены снегом, вертикальные двери устанавливать не рекомендуется, потому что из-за наличия снежного покрова они трудно открываются.

Как сделать ворота гармошка своими руками

При выборе дверей обязательно учитывают дизайн и особенности конструкции. Для маленькой площади подходят только компактные створки, занимающие мало пространства при открывании, а для больших проемов используют крупные блоки. Их можно купить в готовом виде или сделать собственноручно.

Раздвижные панели должны гармонично сочетаться с расположенными на территории постройками: забором, гаражом, зданием и обладать необходимой прочностью. Створки дверей изготавливают из дерева и листов профнастила, но самым лучшим материалом считается сталь, при условии что железные ворота будут обработаны средством против коррозии.

Материалы и инструменты

Ворота гармошкой устанавливают при наличии необходимого материала. Для работ понадобятся:

• 2 железные П-образные планки (швеллеры) в качестве опоры;
• уголки из металла для соединения планок;
• колесики с подшипниками для обеспечения передвижения полотен;
• железная труба размером 25/25 мм, для того чтобы изготовить каркас;
• петли для створок;
• элементы соединения конструкции с несущими стенами (анкера, заклепки);
• утеплитель — минеральная вата или пенопласт.

В качестве инструментов будут нужны:

• рулетка, уровень или отвес;
• набор электродов;
• шлифовальная машинка;
• сварочный аппарат;
• дрель и шуроповерт;
• болгарка.

Для проведения сварочных работ нужно приобрести защитный костюм, состоящий из парусиновых куртки и брюк, а также маску c затемненным щитком, специальные перчатки (краги).

Подготовительные работы

Чтобы правильно сделать ворота гармошкой своими руками, следует составить чертеж. На нем отмечают высоту и ширину проема для двери в соответствии с выбранным типом сооружения. Эти факторы определяют число планок и их габариты. Полосы раздвижной двери должны иметь одинаковый размер.

Установка опор

Для каждого вида конструкций обязательно требуются опоры. Если гаражные двери устанавливаются впервые, то следует провести укрепление проема. Для этого используют П-образные планки. Они должны занимать не всю ширину проема, а только ту часть, где будут размещаться ролики. Для того чтобы установить опорные планки, выполняют следующие операции:

1. Измеряют высоту гаражного проема, а затем вычитают из нее толщину направляющей.
2. На швеллерах делают отметку, соответствующую нужному размеру и отрезают при помощи болгарки необходимую часть.
3. На концах планок, используя сварку, устанавливают уголки из металла.
4. Швеллера приваривают к низу проема и боковым стенам, а затем закрепляют при помощи анкеров.

Сборка каркаса

Внутреннюю конструкцию изготавливают из железных труб. Их нарезают болгаркой на куски нужных размеров, размещают на ровной поверхности и проводят сварку каркаса. Для того чтобы двери смыкались плотно, к трубке нижней части рамы приваривают железный стержень, который во время закрытия будет зацепляться за пройму в полу. На трубку панели и на опору прикрепляют скобы для будущего замка. Для придания конструкции жесткости по периметру дверной рамы устанавливают поперечные и диагональные балки.

Монтаж навесов

Полотна въездных дверей соединяют при помощи навесов. Для этого используют петли на подшипниках. На одном полотне располагается по 2 элемента. Закрепляют их таким образом, чтобы панели складывались, как гармошка.

Крепление направляющей и роликов

Чтобы прикрепить ролик, к самому краю панели приваривают металлическую пластину, а затем присоединяют к ней стержень из закаленного металла. Его диаметр обязательно должен соответствовать диаметру отверстия в ролике. Свободный конец стержня следует согнуть под прямым углом, вставить в ролик и закрепить шайбой. В собранном виде складные ворота гармошкой должны плавно и легко двигаться.

Обшивка ворот

По окончании работ приступают к обшивке облицовочными материалами. Для этого применяют фанеру, ДСП, профнастил или оцинкованный металл. Листы скрепляют, используя сварку, заклепки или саморезы. Щели, образующиеся между полотнами, закрывают эластичной резиной или плотным брезентом. Во время данного процесса следует определить место под навесной (врезной) замок.

Дополнительная обработка

Складные ворота своими руками каждый старается сделать не только удобными, но не пропускающими шум и холод. Для сохранения хорошего микроклимата в гараже внутреннюю сторону двери следует утеплить. В качестве утеплителя подойдет минеральная вата (каменная, шлаковая, стеклянная) или пенопласт. Эти материалы устойчивы к влаге, обладают хорошими звукоизоляционными свойствами и высокой прочностью. Их удобно нарезать канцелярским ножом. Закрепляют утеплитель с помощью монтажной пены.

Автоматика для ворот

Хотя складывающиеся ворота неприхотливы в использовании, все же нужно позаботиться об их работе. Лучше всего с этой функцией справится автоматика. Система может работать с помощью верхнего или нижнего привода. Верхнеприводной механизм очень востребован на рынке, так как для него не требуется создавать специальные условия — закладывать фундамент. Однако он имеет ограничения в использовании, максимальная высота дверей должна не превышать 5 метров. В противном случае система с верхним приводом не справится с управлением конструкции.

В случае применения автоматической системы устанавливают следующие элементы:

1. Панель дистанционного управления. Она может быть встроенной или переносной.
2. Электрический привод, регулирующий передвижение створки.
3. Сигнальная лампа, демонстрирующая готовность к работе.
4. Электрокабель, подающий питание в систему.
5. Фотоэлементы, останавливающие движение в случае появления на пути постороннего предмета.

Расценки на автоматику для подъемно-складных ворот бывают разными, но сама система одинаково гарантирует безопасность использования въездной конструкции.

Многие владельцы гаражей оснащают раздвижные двери ручным приводом. Такие сооружения просты и доступны, так как не нуждаются в электропитании. Привод к воротам подбирают отдельно, поскольку нужно учитывать вес панелей, силу тяги механизма и интенсивность его использования. Поэтому, прежде чем купить то или иное устройство, рекомендуется обратиться за консультацией к специалистам.

Установка въездных дверей в виде «гармошки» — лучшее решение для оформления проема бытового помещения, потому что этот вид конструкции является практичным и компактным. А приобретение автоматики позволяет отворять ворота простым нажатием маленькой кнопочки.



Выбирая ворота, следует учитывать не только дизайн, но и его конструктивные особенности. Если участок имеет ограниченную площадь, потребуется компактная входная группа, занимающая минимум места при открывании, при этом функциональная и удобная в использовании. Под эти критерии подпадают ворота гармошка, которые можно приобрести готовыми или смастерить собственноручно.

Характеристики и принцип работы устройства

Данная входная конструкция состоит из нескольких отдельных панелей, соединенных плотным гибким материалом (синтетической тканью, резиной), которые при открытии складываются в гармошку. При закрывании полотно растягивается, заполняя весь проем.

Складные ворота состоят из рамы, в верхней части которой установлена перекладина. В ней расположена направляющая, обеспечивающая передвижение секций. Створки перемещаются по ней на роликах наподобие дверей шкафов-купе.

Полотна конструкции сплошные. Материалом для их изготовления служат сэндвич-панели, обладающие высокими звуко- и теплоизоляционными свойствами, низкой стоимостью. Между собой они скреплены петлями, которые фиксируются на несущей раме. Они обеспечивают открывание створок под углом 90˚, а закрытие — под углом 180˚.

Дополнительная опция: в плоскости ворот может быть установлена калитка, также конструкцию можно оснастить автоматикой.

Установка автоматики

Сделать удобнее пользование раздвижной входной системой позволит установка автоматики. Для этого используется система с верхним или нижним приводом. Первая устанавливается в верхней части створок и не требует закладки фундамента, но имеет ограничения по высоте — не более 4,5 м.

Преимущества ворот, складывающихся гармошкой:

• занимают минимум свободного пространства благодаря своей компактности;
• могут быть установлены с внешней или внутренней стороны проема;
• неприхотливы в эксплуатации, служат длительное время;
• крепкие. Дополнительно несущий каркас конструкции усилен металлическим профилем, ребрами жесткости, что делает ворота надежными, взломоустойчивыми;
• не представляют сложностей в изготовлении. Соорудить складные ворота можно своими руками, что позволит не только сэкономить средства, но и сделать конструкцию, идеально соответствующую окружающему пространству.

На заметку: ворота-гармошка используют для гаражей, дач, ангаров, павильонов, где не хватает места для установки входной конструкции с распашными или откатными полотнами. При их монтаже нагрузка не приходится только на перекрытие, она равномерно распределяется на стены.

Разновидности складных конструкций

Складные двери могут быть выполнены в двух видах:

• распашной конструкции. Она состоит из двух полотен, которые растягивают от опорных столбов до середины проема, где и соединяются. В закрытом виде распашные ворота гармошкой складываются у стенок;
• откатной системы. Она представляет собой одну секцию, которая заполняет весь проем, а при открытии компактно складывается по одной его стороне.

Последовательность изготовления

Чтобы изготовить ворота гармошка своими руками, потребуются:

• 2 швеллера, которые будут использоваться как опоры;
• профтруба для изготовления основания сечением 25х25 мм;
• уголок-направляющая;
• сэндвич-панели или другой листовой обшивочный материал;
• фурнитура (ролики на подшипниках, петли);
• двутавр — профиль для фиксации конструкции к несущим стенам;
• грунтовочный состав.

Из инструментов понадобится:

• сварка + набор электродов;
• шлифмашинка для обработки углов;
• шуруповерт;
• дрель;
• болгарка;
• приспособления для проверки ровности сооружения.

Подготовительные работы

До того как сделать складные ворота, следует составить их чертеж. Учитывая ширину проема и особенности выбранного типа ворот, определяют количество, габариты секций. Для раздвижной конструкции они должны быть одинакового размера.

Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.

Установка опор

Если гаражные ворота устанавливаются впервые, необходимо укрепить проем. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.

Сборка каркаса

В соответствии с габаритами панелей нарезают металлические трубы необходимых размеров. Их раскладывают на ровной поверхности во избежание перекоса, и производят сварку рамы.

Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.

Монтаж навесов

Панели въездных ворот-гармошки соединяются при помощи навесов. Для этого используются петли на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

Крепление направляющей и роликов

После этого на столбы укладывают поперечную балку, в которую монтируют/вваривают направляющую для роликов. Для крепления ролика к краю складной секции необходимо приварить пластину. К ней крепят штырь, который предварительно закаливают. Его свободный конец сгибают под углом 90˚, вставляют в ролик и закрепляют гайками.

Обшивка конструкции

Каркас ворот-гармошки обшивают листовым материалом. Его крепят при помощи заклепок, саморезов, сварки. Щели, образовавшиеся между панелями, закрывают брезентом.

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.

Дополнительная обработка

Чтобы сохранить благоприятный микроклимат в гараже, конструкцию необходимо утеплить. Для этого применяется пенопласт или минвата. После проставки утеплителя внутренние стороны панелей обшивают фанерой/ДВП.

Избежать ограничений по габаритам позволит установка привода с нижним упором. Но данная система имеет недостаток — под нее необходимо заложить фундамент.

Монтаж раздвижных ворот, работающих по принципу гармошки — идеальный вариант оформления входа для дачи или гаража, где наблюдается нехватка свободного пространства. Эта конструкция является не только компактной и практичной, ее можно сделать еще более функциональной при помощи автоматики.

Складные ворота в виде гармошки многие научились делать своими руками. Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров. Ворота-гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
4. Для облицовки используется профнастил или железо, лучше оцинкованное.
5. В качестве утеплителя используется минвата или пенопласт.
6. Металлическая труба,  которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Инструменты, которые понадобятся в процессе производства работ:

1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
2. Сварные работы можно проводить сварочным аппаратом в 220V.
3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
3. Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
4. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
5. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление навесами, закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Приобретая автомобиль, владельцы в первую очередь думают об уютном, теплом, удобном и просторном жилище для своего стального друга. Такое индивидуальное пространство называется гараж. Он может быть пристроен к дому, а может являть собой отдельно стоящее небольшое здание.

В любом варианте гараж просто обязан быть оснащен персональным автомобильным входом. Гаражные ворота – самый первый в поисковых запросах вариант для тех, кто хочет создать это чудо механики и техники собственными руками.

Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

Среди большого разнообразия гаражных ворот существуют основные конструкции, которые своим функционалом ежедневно радуют даже самых требовательных автовладельцев.

Самые простые из них – классические распашные модели
. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

Секционные ворота
для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции
также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции
. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

Механическая модель подъемных ворот открывается и закрывается легким движением руки
, а установив дополнительную планку с моторчиком, можно получить отличные автоматические ворота на пульте дистанционного управления.

Материалы

Любые гаражные ворота изготавливаются из таких основных материалов:

• металл (профнастил);
• дерево;
• сталь.

Конструкции из профнастила имеют довольно долгий срок эксплуатации
и обладают высокой прочностью. Обработанные специальными антикоррозийными средствами, такие ворота будут устойчивы к влаге и температурным перепадам. К тому же уход за металлическими конструкциями гораздо проще, чем за какими-либо другими материалами.

Профнастил очень легко режется и делится на необходимые участки/секции, снимая дополнительную весовую нагрузку на направляющие. Однако при самостоятельной работе над гаражными воротами следует учитывать, что об обрезанные края металла очень легко глубоко порезаться
. Элементарные правила техники безопасности уберегут вас от получения неприятного ранения.

Деревянные гаражные ворота менее востребованы на рынке
, но также имеют свою функциональную ценность. Наравне с металлическими, они имеют невысокую цену. Дерево – это всегда красиво и естественно. Пожалуй, на этом все плюсы материала заканчиваются.

Деревянные ворота пожароопасны, менее долговечны и имеют очень низкую прочность. Они подвержены гниению даже после обработки антисептическими и прочими пропитками.

Стальные конструкции стоят несколько дороже деревянных и металлических, но настолько же долговечны и прочны, как вторые.

Главной лошадкой, на которую ставит большинство современных автолюбителей и профессионалов своего дела, – сэндвич-панели. Практичные и экономичные, такие ворота являются хорошими тепло- и звукоизоляторами. Их очень легко устанавливать, утеплять и мыть
. Отличное противопожарное свойство обеспечит безопасное пребывание вашего автомобиля в гараже с такими воротами.

Профилированные листы – также отличный материал для изготовления гаражных ворот
. С такой въездной конструкцией вам не страшны погодные условия и механические повреждения. Это очень прочный, красивый и экономичный материал.

Размеры

Современные производители гаражных ворот предлагают огромное количество размерных разновидностей своих конструкций. Некоторые даже могут изготовить их на заказ. Сделать необходимые замеры в своем гараже вам не составит труда.

Существует также возможность сделать самостоятельный расчет, используя предварительные чертежи и схемы. Обязательно нужно учитывать специфику помещения, материал, из которого будут изготовлены ваши ворота, погодные условия, поджидающие их в различные времена года
.

Профессионалы настаивают на том, что подъемные ворота можно устанавливать исключительно в прямоугольные проемы
. Механизм подъема также невозможно сделать иначе, чем заложено в классических моделях.

Неплохой вариант – взять уже готовые стандартные чертежи подъемных гаражных ворот и подставить туда свои значения, чтобы не ошибиться. При этом в схеме необходимо учитывать не только размеры, но и расположение всей конструкции в целом. Особое внимание стоит уделить как самому полотну ворот, так и подъемному механизму.

На чертеже подробно указано, какие замеры и где необходимо сделать.

Расшифровка довольно проста:

• H
  – высота проема, в который будет устанавливаться рама ворот и сама конструкция. Очень важно понимать, что общая высота проема и максимальная высота машины, которая сможет въехать в гараж после установки ворот – две абсолютно разные вещи. Это расстояние измеряется для того, чтобы понимать, какой зазор остается на подъем ворот под потолок.
• L
  – притолока или глубина гаража и b1, b2 – заплечники обязательно располагаются в одной плоскости, но обязательно имеют разные величины. При этом L всегда больше.
• B
  – ширина проема должна измеряться с зазорами примерно по 2 см с каждой стороны.
• L
  – глубина гаража обязательно больше высоты всей конструкции ворот, иначе полотну попросту будет некуда «уходить».

Как сделать?

На самостоятельное изготовление подъемных ворот уходит от двух до пяти дней. В зависимости от желаемого результата.

Например, имеется два вида механизмов подъема:

• Рычаги + пружины
  . Не самый простой, но самый распространенный и безопасный способ подъема-опускания гаражных ворот небольшой массы. Особое внимание при монтаже придется обратить на фиксацию и регулировку пружин и высокое качество направляющих для роликов.
• Противовесы
  . Как правило, используется при изготовлении самодельных откидных ворот большого веса. Трос натягивается от нижних углов полотна, проходит через специальный блок и крепится к противовесам, находящимся на другом конце лебедки.

Определение механизмов подъема дает четкую картину того, какие инструменты и материалы могут вам понадобиться в процессе производства и установки.

Рассмотрим основные этапы изготовления гаражных ворот подъемного типа:

Первый этап
– создание макета и чертежа будущих ворот. Об этом уже было немного сказано. Но при описании непосредственно этапов производства, начать следует именно с этого.

Второй этап предполагает приобретение необходимых инструментов и материалов для изготовления ворот:

• Прямоугольные трубы-профили 40*20 мм и 20*20 мм. Очень важно, чтобы они имели достаточно плотные стенки: не менее двух миллиметров. Первые хорошо подойдут для изготовления рамы полотна, а вторые – для продольных и поперечных перемычек и направляющих.
• Полотно ворот. Здесь уже хозяину необходимо самому определиться, каким он хочет видеть въезд в свой гараж: профильный лист, сэндвич-панель, дерево, металл.
• Деревянный брус или металлический уголок. Если вы решили использовать рычажно-пружинный механизм, такие средства идеально подойдут вам для его крепления.
• Опорно-откатные ролики и непосредственно механизм подъема ворот.
• Утеплитель, если вы решили сделать ваш гараж теплым даже в холодное время года.
• Набор сложных инструментов: болгарка, сварочный аппарат, шуруповерт.
• Среди простых – только то, что можно найти в арсенале любого мастера-хозяина: уровень, отвертка, рулетка, карандаш, молоток, гаечные ключи.

При подготовке проема следует учитывать то, что он должен находиться в одной плоскости со стенами самого гаража
. Это улучшит функциональность и упростит эксплуатацию конструкции.

Приступаем к выравниванию стен, адекватно оценить которое поможет строительный водяной или инфракрасный уровень. Но также обязательным условием является прочность и горизонтальность напольного покрытия.

Итак, все подготовительные мероприятия выполнены, приступаем непосредственно к изготовлению и сборке подъемных гаражных ворот своими руками. И это будет третий этап работы.

Делаем раму.
Это тот основной элемент, на который ложится самая большая ответственность и самая большая нагрузка. Вначале собираем коробку, которая будет изготовлена из деревянных брусьев или металлического уголка, как указано в необходимых материалах. Главной особенностью изготовления и установки коробки-рамы является то, что нижняя ее часть должна уходить под уровень пола на 2 см
. Это является дополнительным средством фиксации конструкции.

Важно помнить, что регулировать ее нельзя с применением деревянных клиньев и монтажной пены. Для того чтобы «подогнать» раму под проем, необходимо использовать специальные металлические вкладыши.

Следующий шаг – установка роликов-подшипников
. Вначале следует установить направляющие. Их иногда еще называют рельсами для роликов. Этот момент важен тем, что весь процесс установки должен сопровождаться тщательным измерением по уровню
, иначе конструкция просто не сможет функционировать.

На картинке зеленым выделены рельсы и их правильная установка, чтобы все заработало.

Настало время приступить непосредственно к полотну ворот. Варианты изготовления просты и не очень разнообразны.

Имеется три основных вида монтажа непосредственно щита ворот:

• деревянный каркас из брусьев, обшитый листами металла;
• цельнокроеный металлический щит;
• металлопрофильная основа, на которую крепится также цельный лист.

Это обратная сторона медали, то есть то, что будет находиться внутри гаража. Кончено, хочется добавить еще и утеплитель к нашим неимоверно холодным зимам. Что же касается наружной обработки, то здесь уже все зависит от ваших финансовых возможностей и эстетических пристрастий.

Четвертый этап в изготовлении подъемных ворот заключается в установке калитки. Если в ней есть острая необходимость, производство входной двери и ее монтаж производится с большей легкостью. Для этого подойдут простые двери, вырезанные из ворот и установленные на петли
. После готовности всех основных элементов конструкции, производится полная проверка механизмов, герметичности, уровня и функциональности.

Многие умельцы в своих видеоблогах рассказывают о возможности автоматизации подъемных ворот. Это также по силам сделать самостоятельно владельцу гаража. Здесь не обойтись без трех основных составляющих: блок электронного привода (мозг автоматического открытия и закрытия ворот), приемник радиосигнала и пульт дистанционного управления.

Для монтажа первого профессионалы советуют воспользоваться практически подручными средствами, такими как реверсная лебедка или механизм электростеклоподъемника.

Еще одним немаловажным моментом является установка замка на ворота. Поскольку зачастую такая конструкция может быть открыта одним легким движением руки, злоумышленникам не составит труда разобраться и с воротами, и с содержимым вашего гаража.

Среди дополнительных аксессуаров, возможных к установке в процессе изготовления подъемных воротах для гаража своими руками, являются более декоративные советы: установка окошек, которые увеличивают количество солнечного света и экономят электроэнергию.

Как видно из поэтапной инструкции по самостоятельному изготовлению подъемных ворот, процесс этот довольно трудоемкий и местами даже сложный. Но благодаря собственноручному участию владельца гаража он становится заметно экономичнее. Например, средняя цена подъемных ворот отечественного производителя может доходить до 70 000 рублей. При выполнении всех работ своими руками, вы экономите порядка 60 000 рублей с учетом установки опций.

Соблюдая все правила и шаги в изготовлении гаражных ворот с подъемным механизмом, вы получите универсальную и уникальную конструкцию, которая защитит вашу машину в любое время года.

Основные советы и рекомендации по эксплуатации гаражных ворот подъемного типа сводятся к уходу, регулировке и ремонту всех составляющих в частности, и системы в целом. Например, все резиновые уплотнители требуют дополнительной периодической смазки силиконом. Это поможет избежать растрескиваний или примерзаний в морозное время года.

Рычажная система требует постоянной смазки, чтобы не ржавела, не скрипела и проработала как можно дольше. Ролики, кстати, имеют такую же нескрытую потребность. Натяжение пружин нуждается в постоянной регулировке, чтобы эксплуатация гаражных ворот подъемного типа была максимально комфортной и долговечной.

Если натяжение ослабевает, то ворота можно просто не открыть. А если, наоборот, пружина перетянута, тогда створку можно опрокинуть, и повредить полотно.

В случае механического повреждения полотна ворот, исправить это уже не представляется возможным. Поскольку оно устанавливается одним целым листом, то здесь будет необходим замена всего основного покрытия ворот.

После того как все основные работы по изготовлению и установке выполнены, следует побеспокоиться о системах безопасности. Так, на рельсы лучше всего установить стопы, чтобы полотно в процессе эксплуатации не сошло с направляющих.

Одним из главных советов профессионалов и любителей своего дела является своевременная диагностика состояния всей конструкции в целом. А также постоянный контроль состояния ее составляющих.

Собственноручное изготовление подъемных ворот для гаража – процесс очень сложный. Он требует постоянного контроля, повышенной точности и ответственности. Приступая к работе, необходимо взвесить все за и против этого процесса, и уже с уверенностью браться за него. Учтя все нюансы, советы и рекомендации, у любого автовладельца получится изготовить именно то, чего очень хотелось, но было страшно представить. Все люди – кузнецы своего счастья и своего окружения.

Если вы уже определились с дизайном, сделали все необходимые замеры, – половина дела уже сделана. Самая кропотливая и та, в которой никак нельзя ошибиться. А сварочный аппарат и болгарка – не самые страшные звери строительного мира. Дерзайте – и вы получите идеальный результат по весьма скромным затратам.

Отправим материал вам на e-mail

С
ущественно повышают комфортность эксплуатации автоматические ворота для гаража с дистанционным открытием от пульта ДУ. Однако существующие конструкции гаражных створок обладают разным бюджетом строительства, эксплуатации этих коммуникационных систем. В принципе механизм открытия можно смонтировать, как на роллеты, так и на распашные створки. В последнем случае снижается ресурс, увеличиваются эксплуатационные расходы.

Виды гаражных ворот

Чтобы выбрать автоматические ворота для гаража с дистанционным открытием для собственных нужд, необходимо изучить существующие конструкции. Чаще всего эксплуатируются створки ворот нескольких типов:

• распашные – до недавнего времени считались классикой, два полотна отворяются на шарнирных петлях, максимальный угол 180 градусов;


• секционные – состоят из шарнирно соединенных панелей, уползающих при открытии вверх под потолок гаража;


• рольставни – конструкция аналогична предыдущему варианту, однако панели очень узкие, что позволяет наматывать их на барабан, жестко закрепленный над проемом гаража;


• подъемно-поворотные – полотно цельное, перемещается при отворении по сложной траектории в двух плоскостях;


Подъемно-поворотное полотно — достаточно редкий тип

• складная «гармошка» – полотно сделано из нескольких вертикальных створок, подвижно закрепленных относительно друг друга, открывается обычно в две стороны, панели размещаются перпендикулярно проему у несущих стен;


Ворота типа «складная гармошка»

• сдвижные – применяются только в промышленных гаражах либо на участках частных владельцев, имеют обычно одну длинную створку, отъезжающую вдоль стены.


Каждую конструкцию можно оснастить электроприводом, чтобы перемещать дверные полотна из дома, салона автомобиля.

Статья по теме:

Принцип работы системы, схемы

Ввиду разнообразия конструкций приводов автоматические ворота для гаража с дистанционным открытием следует проектировать перед постройкой здания для хранения транспорта. Это избавит от переделок, внесения изменений в силовой каркас постройки. Однако потребность в автоматизации процесса отворения створок может возникнуть в период эксплуатации. Поэтому необходимо рассмотреть все существующие варианты.

Распашные ворота

При эксплуатации, проектировании распашных створок автоматических ворот для гаража с дистанционным открытием могут использоваться несколько приводов:

• подземный – нижняя часть ворот крепится к приводу, верхняя висит на стандартном шарнире, работоспособность системы зависит от соосности петель, монтаж крайне сложный для любителя;


• линейный – устанавливается внутри помещения в проеме, приводится в действие контактным выключателем или ДУ пультом, подходит для створок весом в пределах 3 т;


Преимуществом этих конструкций является использование существующих гаражных полотен, что несколько снижает начальные вложения.

Недостатков у схем автоматизации распашных створок гораздо больше:

• при выборе подземного механизма придется бетонировать приямок, герметизировать его во избежание скапливания воды;

• створки открываются наружу, поэтому необходима уборка прилежащей территории, наличие свободного пространства;

• парусность ворот максимальная, поэтому от самопроизвольного распахивания, поломки привода используются ограничительные цепи.


Однако распашные полотна обычно изготавливаются из листовой стали, поэтому вандалозащищенность, безопасность постройки выше прочих существующих вариантов.

Сдвижные ворота

В отличие от существующих конструкций автоматические сдвижные ворота для гаража с дистанционным открытием чаще всего оснащаются наземным реечным механизмом. На створку фиксируется червячная рейка с зубьями, на шкив электропривода надета шестерня, которая и перемещает конструкцию. Поэтому снизу всегда остается достаточно большая щель, которую необходимо уплотнять гофрой, резиной, прочими способами.

Существенным недостатком является перемещение длинномерной конструкции вбок. Поэтому используются подобные ворота при достаточной ширине фасада постройки. Вместо реечного привода могут использоваться цепные модификации, однако они более шумные. Для повышения ресурса верхняя часть створки часто подвешивается на дополнительную траверсу.

Подъемно-поворотные ворота

В отсутствие свободного пространства под потолком помещения (притолок) сдвижные модификации установить невозможно. Поэтому автовладелец выбирает подъемно-поворотную панель, которую можно изготовить самостоятельно по каркасной технологии (пенополистирол внутри брусков) или из сэндвича. Пространственная жесткость, стабильность геометрии здесь выше, отсутствуют шарнирные сочленения панелей.

Однако остаются боковые направляющие, ролики по краям полотна. Механизм трансформации, схема крепления отдельных элементов самая сложная из всех существующих приводов. Замеры придется производить многократно, при ошибках строителей необходимо исправлять геометрию проема. Поэтому лучше заказать монтаж специалиста
м.

Важно!
Установить встраиваемую калитку в подъемно-поворотное полотно очень сложно. Тросы занимают практически всю заднюю поверхность панели в нижней части.

Статья по теме:

Секционные ворота

Самыми востребованными для автоматизации процесса дистанционного открывания являются секционные конструкции. Схема электропривода в обязательном порядке дублируется торсионными пружинами для ручной эксплуатации. Самостоятельная установка сложная, но доступна домашнему мастеру – каждое изделие сопровождается подробной инструкцией.

Преимущества секционных конструкций следующие:

При перебоях электроэнергии створ ворот может подниматься вручную. Однако наличие минимальной притолоки является обязательным условием монтажа системы.

Роллетные ворота (рольставни)

Стальные, алюминиевые длинномерные панели-ламели составляют роллету, которая наматывается на вал внутри специального короба, как при ручном, так и при механическом приведении системы в действие. Поэтому достаточно смонтировать на конце вала электропривод, чтобы полностью механизировать процесс, оставив возможность ручного управления металлической вандалозащищенной шторой.

Электропривод рольставней

Преимущества заключены в бюджетной цене, быстрой установке, экономии проезжей части, герметичности всех узлов специальными элементами. Роллеты обладают высокой ремонтопригодностью, шторы можно заменять при необходимости нового интерьера фасада постройки. Механизм привода при этом снимать не обязательно.

Складные ворота «гармошка»

Частными владельцами «гармошки» из вертикальных складных секций используются очень редко. Приводы для автоматизации процесса отворения полностью аналогичны распашным конструкциям, за исключением подземных электродвигателей с рычагами.

Недостатки так же заключаются в необходимости свободного места перед лицевым фасадом постройки, уборке прилежащей территории. Изготавливаются створки из сэндвичей, полимерных панелей, в них встраиваются окна, калитки, продухи вентиляции. Конструкции минимально нагружают несущие стены, так как имеют малый вес.

Экономьте время: отборные статьи каждую неделю по почте

С развитием технологий строительства и производства для частных домовладений приходят новые идеи и конструкции, появляются устройства, используемые ранее только в промышленном секторе и объектах государственного значения. Речь идет об очень интересной откатной системе ворот, избавляющей хозяев от необходимости открывать и распахивать неудобные распашные створки классических конструкций.

Выбираем, как сделать ворота только своими руками

Кроме неудобства в обращении, громоздкие створки распашных воротных конструкций «съедают» приличный кусок придомовой территории или пространства перед воротами. Если свободного места во дворе не хватает, есть смысл построить ворота своими руками по одной из наиболее компактных и удобных в обращении схем:

• Въездные ворота в виде откатной конструкции.
  При правильном планировании схемы и устройства откатной панели подобная система будет занимать минимум полезного пространства участка;
• Складные или секционные системы.
  По устройству такие конструкции напоминают ширму или горизонтальные жалюзи.

К сведению!
Все перечисленные варианты значительно сложнее в сборке и установке ворот своими руками, чем классические распашные из двух створок.

Монтаж откатных систем требует высокой культуры сборки и тщательной подгонки и регулировки всех узлов, но полученные преимущества с лихвой перекрывают затраты времени и сил.

Откатные конструкции разделяют на консольные схемы и роликовые ворота на колесах. Несмотря на внешнюю схожесть, системы имеют конструктивные отличия в способе поддержки переднего края подвижной панели.

В консольных вариантах створка висит «в воздухе» во время всего времени перемещения подвижной части воротной конструкции, с момента контакта с роликовым подхватом замка на столбе. Как правило, по такой схеме строятся невысокие и легкие консольные ворота с небольшим вылетом подвижной панели.

Роликовые варианты выполняются по схеме с поддерживающим колесом, устанавливаемым на нижней балке подвижной части ворот. Использование колеса позволяет выполнить перекрывающую проезд панель сколь угодно массивной и высокой, но при этом придется регулярно очищать ото льда и грязи направляющую опорную планку, уложенную в бетонное основание. Чаще всего раздвижные роликовые колесные схемы применяются для проезда с шириной более четырех метров, например, территория промышленного объекта или автопарк, где постоянно курсирует грузовая и строительная техника.

Для домашнего варианта откатных ворот больше подойдут консольные конструкции, простые в изготовлении и надежные в использовании.

Строим консольные ворота своими руками

В основе конструкции консольных ворот используется стандартный принцип «задвижки». По сути, вся конструкция состоит из четырех узлов:

1. Подвижная панель, установленная на направляющей планке;
2. Опоры-столбы из кирпича или металла и неподвижная панель ворот или забора, образующая «карман», в который убираются подвижная панель и привод;
3. Система фиксаторов и направляющих, по которым перемещается панель ворот;
4. Электромотор с датчиками положения подвижной створки и блокирующими механизмами.

Важно!
Устройство консольных воротных конструкций не сложнее любых других типов ворот, но прежде чем собирать своими руками, следует разобраться в устройстве консольных систем промышленного изготовления.

Особенности устройства ворот

Наиболее важной частью конструкции консольных ворот является электромеханический привод, состоящий из электродвигателя с планетарным редуктором и приводной шестерней, и зубчатой рейки, закрепленной на нижней несущей балке подвижной панели. Вся конструкция привода устанавливается на массивном бетонном основании, армированном стальным прутом. Зачастую конструкцию привода с бетонной «подушкой» выносят ближе к «карману» ворот, чтобы не создавать помех для движения автомобиля.

Подвижная часть конструкции изготавливается в виде панели или рамы, установленной на роликах. При подаче сигнала на закрытие электромотор через редуктор приводит в движение зубчатую планку, и панель плавно выезжает из «кармана» ворот по роликовым опорам до соприкосновения с ловушками -фиксаторами, расположенными с противоположной стороны.

Строим основание и опоры под консольные ворота

Конструкция основания консольных ворот несколько отличается от привычных распашных или складных схем. Все устройство делится на две основные части: управляющую и принимающую. В конструкцию первой половинки входит неподвижная часть ворот или забора, образующая с электрическим приводом, столбчатой опорой и направляющими планками так называемый «карман» — место, куда заезжает подвижная панель при открытии проезда. Вторая часть представляет собой столб с упорами- фиксаторами. Его функция — захватить и зафиксировать панель в неподвижном состоянии.

Специфика работы воротной конструкции требует изготовления под первой половинкой мощного бетонного основания, компенсирующего опрокидывающий момент, возникающий при открытии створок. Для этого изготавливается бетонная подушка, армированная стальным прутом, глубиной не менее полутора метров и длиной около двух метров, как показано на схеме и фото.

При заливке раствора в бетонное основание подушки необходимо уложить закладной элемент, изготовленный из швеллера №20 с арматурными стойками. После этого можно выкладывать из кирпича или отливать из бетона вертикальные несущие столбы на высоту будущей воротной конструкции. В процессе постройки столбов с внутренней стороны закладываются усиливающие металлические пластины.

Установка проводки и сварка рамы консольных ворот

Для нормального функционирования ворот конструкцию потребуется дополнить сигнальной системой и схемой из двух фотоэлементов, управляющих положением подвижной створки ворот в закрытом и открытом состоянии. Проводку необходимо уложить по схеме, приведенной на фото.

Чуть более сложным,чем укладка проводки, является изготовление подвижной рамы с балансиром. Чертеж рамы приведен ниже. Каркас подвижной панели сваривается из профилированной трубы 60х40 мм по указанным размерам. Чтобы увеличить жесткость рамы, внутри по периметру трубы сначала приваривается трубчатый профиль меньшего сечения 30х20 мм, и устанавливаются диагональные подкосы. Как сделать роликовую опору можно узнать на видео:

В некоторых случаях специалисты рекомендуют изготовить подвижную панель на ворота из уголка своими руками, а потом обварить толстым профилем 60х40 мм. В этом случае на раме получается готовая привалочная плоскость из полок уголка, на которую легко можно закрепить облицовку из профнастила или листового железа.

После сварки раму подвергают обработке пескоструйкой или наждаком, обрабатывают антикоррозионным составом и красят автомобильной эмалью под цвет ворот и забора. В нижней и верхней части столба потребуется установить запоры на ворота своими руками, на которые крепятся дужки для навесных замков. При этом специалисты рекомендуют верхний запор оснащать щеколдой, а замок вешать на нижний стопор. Верхний запор относительно просто открыть руками, а вот к нижнему замку дотянуться из-за ограды практически невозможно.

Ворота гармошка своими руками

Если на участке недостаточно места для установки обычных распашных или современных откаточных воротных систем, можно воспользоваться оригинальной конструкцией складных или раздвижных ворот. Оба варианта позволяют максимально экономить место внутри участка и территорию перед проездом, что особенно важно, если проезжая часть дороги проходит практически вплотную к воротам.

Конструкция работает по принципу гармошки- соединенные между собой дверными петлями отдельные панели.

Каждая панель представляет собой сварную раму из профилированной трубы размером 60х20 мм или уголка с шириной полки не менее 50 мм. На верхней и нижней торцевых поверхностях рам приваривают направляющие штифты или оси, с помощью которых панели устанавливаются в две направляющие планки проема ворот.

Рамы панелей изготавливают сваркой на сбитом из досок коробе- кондукторе. Таким образом, можно добиться максимального совпадения всех панелей по размерам и форме. Остается соединить панели дверными навесами и установить на направляющие планки.

Одну из панелей, чаще всего крайнюю слева или справа, изготавливают в виде двойной рамы. Делается это для навешивания дверей калитки, как на фото. Для этого сначала на внутренней поверхности профилированной трубы каркаса приваривают дверные навесы, после чего устанавливают сваренную заранее раму калитки и фиксируют расположение ответных половинок на каркасе дверей.

Каркасы секций или панелей чаще всего облицовывают профнастилом или поликарбонатом, материал принципиально на работу ворот не влияет. Остается покрасить и установить запоры.

Заключение

Как и все сложные приводные механизмы, откатные ворота требуют постоянного ухода и обслуживания. Если заклинивший привод распашных воротных конструкций достаточно просто отключить, и вручную открыть створки, то для откатных, особенно тяжелых колесно- роликовых систем сделать ручное открытие без дополнительных механизмов достаточно затруднительно.

Когда вы собираетесь купить складные ворота, нужно учитывать всего несколько основных нюансов для того, чтобы выбор был правильным. В первую очередь, это размеры будущей конструкции. Самостоятельно сделать правильные замеры достаточно сложно, всегда есть риск ошибиться, поэтому лучше вызвать для этого специалиста. Обычно компании предлагают замеры выполнить бесплатно, что вдвойне выгодно для клиента.

Также рекомендуем изучить основные преимущества имеющихся конструкций и уже исходить из того, какие цели вы преследуете. Важно, чтобы изделия соответствовали необходимому уровню прочности, надежности и долговечности. Не менее важный момент – выбор автоматики. Она должна выдерживать предельный уровень нагрузки в вашем случае, а также служить продолжительное время. В зависимости от бюджета можно выбирать как импортные, так и отечественные марки. Этого уже хватит, чтобы подобрать качественные система типа «гармошка», а обо всем остальном вас проконсультируют специалисты.

Ищете, где купить швеллер стальной? У Скайпрофиль низкие цены и отличный сервис, всем рекомендую.

Складные ворота — отличное решение при выборе для гаража, ведь далеко не всегда обычные распашные гаражные ворота могут полноценно функционировать из-за малой площади помещения и пространства перед ним. В этих случаях у многих возникает вопрос, как сделать ворота-«гармошка» своими руками.

Такая конструкция — достойная альтернатива обыкновенным гаражным воротам. Также можно использовать складные ворота-«гармошка» для дачи или собственного дома.

Конструкция экономит значительное пространство благодаря своему функционалу. Обычно отмечают несколько главных ее преимуществ:

1. Компактность. Складывающиеся ворота совершенно не требуют дополнительного места как внутри, так и снаружи гаражного помещения.
2. Удобная установка. Ее можно производить с любой стороны проема.
3. Продуманная конструкция. Система построена так, чтобы нагрузка главным образом приходилась на стены, крыша же практически не нагружается.
4. Простота в эксплуатации. Особенно ярко виден этот плюс в зимнее время: раздвижная система откроется без особых трудностей даже при больших объемах снега, ведь они совершенно не требовательны к уборке территории.
5. Эргономичность. Складные ворота являются эстетически привлекательными и высокофункциональными. Это дает возможность использовать их в промышленных постройках.

Принцип работы конструкции

Главной особенностью конструкции является присутствие в конструкции особых панелей, соединение которых происходит с помощью гибкого материала, такого как резина или же плотная ткань.

Створки двигаются с помощью роликов, которые находятся на вертикальных концах и движутся вдоль направляющих.

Нынешний рынок предлагает богатый ассортимент готовых конструкций, возможно, и производство ворот по индивидуальному заказу. Наиболее популярным материалом, который используется при изготовлении, бывает сэндвич-панель. Конструкция с их использованием получится наиболее дешевой, а также имеет такие преимущества, как хорошие звуко- и теплоизоляция.

Важным преимуществом панели перед другими является простота монтажа, благодаря чему можно сделать ворота своими руками. Это позволяет значительно уменьшить затраты и выполнить конструкцию, которая идеально подходит под ваши требования, ведь сделана она будет лично вами.

Инструменты, которые понадобятся для того, чтобы сделать въездные ворота своими руками:

• сварочный аппарат;
• шуруповерт;
• дрель;
• кисть (для грунтовки металлических деталей).

Для того чтобы изготовить такие ворота своими руками, нужны и материалы:

• уголки;
• труба квадратного сечения;
• металлопрофиль;
• грунтовка;
• петли;
• ролики;
• двутавр (необходим для крепления ворот к стенам).

Порядок выполнения работ

Начинать монтировать складчатые ворота необходимо с монтажа швеллера, который будет основой всей конструкции, ведь к нему она будет крепиться. Во время установки стоит учесть, что швеллер устанавливается не на всю высоту проема.

Необходимо отнять габариты несущего рельса, который служит как пространство для роликов.

Далее подсчитываются и подготавливаются секции. Их точное количество необходимо узнать заранее, а зависеть оно будет напрямую от выбранного вида ворот. Самым хорошим вариантом будет набросок всей структуры механизма на бумаге. Сильно утруждать себя не стоит, наброска хватит и схематического, зато далее это сильно облегчит вам процесс монтажа.

Одной из важнейших деталей ворот являются ролики. Они обеспечивают плавное движение створок.

После этого необходимо собрать каркас. Для этого необходимо использовать трубы, которые вы приготовите заранее. Их следует нарезать в точности с размерами панелей. Сваривание каркаса желательно делать, укладывая на горизонтальные ровные поверхности, ведь тогда меньше риск получить перекос. Вы же не хотите получить кривые ворота.

Для того чтобы придать конструкции необходимую жесткость, необходимо в процессе сварочных работ наварить по диагонали и поперек отрезки.

Стоит учесть, что на последней панели необходимо место для врезного замка или же ушки для навесного.

После выполнения всех вышеперечисленных работ выбираем навесы для створок, причем главным критерием для выбора будет вес, который они могут выдержать. Лучшим вариантом будет подшипниковый навес. Он крепится в месте сочленения створок.

Складывающиеся ворота почти готовы. Последний этап монтажа — установка роликов. Как направляющую чаще всего используется уголок.

Его необходимо приварить к поперечной балке.

Все основные работы по монтажу раздвижной системы выполнены. Теперь необходима финишная доработка — обшивка и утепление. Выбрать материал для обшивки вам помогут многочисленные каталоги и личные предпочтения. Крепится обшивка с помощью саморезов. Важно не оставлять никаких щелей, ведь вы не хотите, чтобы погодные факторы постепенно приводили ваши складчатые ворота в негодность.

Отдельно стоит выделить утепление складывающихся ворот. К этому вопросу нельзя относиться халатно, ведь немаловажно сохранить в помещении правильный микроклимат. Для утепления можно взять минеральную вату либо пенопласт. В целом этими двумя материалами выбор не ограничивается — рынок полнится новейшими материалами. Выбранный материал располагается с внутренней стороны и закрывается с помощью листа ДВП.

Но останавливать выбор на ДВП не обязательно, вы можете взять любой облицовочный материал на свой вкус.

Грамотному работнику, который предварительно подготовился, выполнить такую работу не составит труда. Плюс ко всему такие работы не занимают много времени и сил и их можно выполнить единолично.

Автоматика для ворот

Последним, но от этого не менее важным моментом является автоматика для ворот. Это более дорогой, но удобный вариант, ведь ворота будут складываться как книжка автоматически, после команды с пульта управления. Такие модели оборудуют электромеханическими приводами. На сегодняшний день производители предлагают 2 основных вида приводов:

1. Привод с верхней подвеской. Этот вариант необходимо монтировать в верхней части створок. Несомненным плюсом является то, что для установки этого привода не требуется дополнительного фундамента. Но минус данного выбора — ограничение ворот по высоте. Высота таких ворот не может быть более 4,5 метра.
2. Привод, который имеет нижний упор. С таким можно не переживать о габаритах — ими он не ограничивается. Но для монтажа такого привода необходимо провести дополнительные работы, ведь для установки требуется дополнительный фундамент по всей ширине, а это увеличивает стоимость всей конструкции.

Конструкцию, складывающуюся по принципу «гармошки», считают идеальным решением в стесненных обстоятельствах. А автоматизация системы будет весьма практичным решением, поскольку для открытия гаража хватит одного нажатия кнопки.

Также нельзя оставить без внимания то, что это наиболее подходящий вариант для дачных участков.

Такие ворота для дачи часто не обходятся без калитки, ведь это значительно облегчает процесс открытия гаража — не нужно будет открывать всю конструкции, хоть ворота и легко складываются, но не стоит себя утруждать лишний раз.

Складные ворота используются для перекрытия проемов промышленных помещений больших размеров.

Конструкция ворот делится по типу открытия: по схеме «2+2», когда две створки открываются в одну сторону, а две другие в другую и по схеме «книжка», открывание осуществляется в одну сторону. Открывание ворот может быть в проеме (как для схемы «2+2», так и для схемы «книжка»), т.е. створки складываются и остаются в сложенном виде в проеме и за проем, в этом случае нужно место за проемом, куда будут складываться ворота, причем для схемы «книжка» нужно свободного расстояния в два раза больше, чем для схемы «2+2».

Складные ворота монтируются внутри помещения. С помощью кронштейнов (арт.32 G), роликовых тележек (арт. СА4RD), и балки (арт. GIPI4RG) полотно ворот монтируется к внутренней стороне притолоки (расстояние от верха проема до потолка)
, а с каждой стороны внутри помещения с помощью столбов и петель. Ворота снабжены ручкой для открывания (арт.М20P) и комплектом ригельных замков для закрывания. Ворота легко открываются в ручном и автоматическом режимах.

Полотно ворот состоит из сэндвич-панелей, толщиной 40 мм, обрамленных Альфа-профилем, на вертикальных сторонах каждой панели монтируется уплотнитель, а на горизонтальных сторонах, то есть сверху и снизу ворот, щетки. Такая конструкция имеет достаточную теплоизоляцию и низкую теплопроводность, что обеспечивает в помещении частичное сохранение тепла.
Коэфициент теплопроводности панелей — 0,5 Вт/м кв. С.

Во время постройки своего дома или коттеджа, многие люди стараются сделать все конструкции максимально простыми и удобными. Таким же принципом руководствуются компании и предприятия, в процессе строительства складов и других больших помещений. Одной из важных деталей, как в частном доме, так и в складском помещение являются ворота, от конструкции которых зависит очень многое. Как правило, выбор делается в пользу простых и недорогих конструкций.

СКЛАДНЫЕ ВОРОТА ПО СХЕМЕ «2+2»

СКЛАДНЫЕ ВОРОТА ПО СХЕМЕ «КНИЖКА»

Огромную популярность завоевали складные ворота
позволяющие открывать их в считанные секунды. Выбирая складные ворота для гаража
, вы всегда сможете без лишних проблем выехать из дома, не потратив на это лишнего времени. Так же, огромное удобство и легкость использования обеспечивают промышленные складные ворота
. Довольно часто требуется быстро разгрузить или загрузить товар и тратить время на проблемы с воротами будет просто неуместным.

Особенности складных вертикальных и горизонтальных ворот.

Многие люди выбирают эти ворота и не рассматривают никаких других. Каждый хочет добиться максимальной эффективности от приобретаемой им продукции. Все ворота складные
имеют свои уникальные особенности, к которым в первую очередь можно отнести:

• Простоту, легкость и комфортность использования;
• Надежность ворот и конструктивную грамотность;
• Возможность ручного и механического управления;
• Оптимальную цену.

Как правило, ворота складные вертикальные
используются для гаражей. Материал, из которого изготавливаются ворота довольно прочен и может обеспечить всю необходимую безопасность вам и вашему автомобилю. В большинстве случаев, гаражные ворота складные
открываются и закрываются вручную, но при желании на них можно установить автоматическую систему, которая упростит эту задачу.

Любые складные подъемные ворота
открываются и закрываются по принципу гармошки. Основу составляют вертикальные панели, которые соединены между собой специальными петлями. Для механического управления используется специальный двигатель, который может управляться различными вариантами.

Не одни складные ворота гармошка
не представляют собой ничего особенно-сложного. Простота всей конструкции так же обеспечивает небольшую цену, которую себе может позволить каждый человек. В настоящий момент, массивные конструкции стали заменятся на более гибкие, легкие и прочные. Люди научились делать более простые конструкции не теряя при этом всех основных и главных качеств.

Так же, широкую популярность получили ворота складные горизонтальные
, которые часто применяются для складских помещений. Их конструкция построена на такой же основе, что и у вертикальных. Самым главным различием между ними является область применения, так как под многие огромные склады, будет довольно неудобно использовать вертикальные ворота.

Заказ и приобретение складных ворот.

В последнее время, подъемно складные ворота
начали массово приобретать в интернет-магазинах. Интернет открыл перед нами новые возможности, которым просто необходимо пользоваться. Большинство компаний, которые предлагают своим клиентам складные ворота, имеют собственные сайты, на которых можно не только ознакомиться с продукцией, но и заказать ее. Перед покупкой, с любым товаром необходимо как следует ознакомиться. Как правило, стандартного описания часто не хватает для полного ознакомления. В этом случае, на помощь приходят специалисты, которые готовы ответить на все ваши вопросы. Связаться с ними можно по телефону и многим другим способам, как правило, они указаны на сайте.

Всех покупателей приятно порадует на складные ворота цена
. Именно эта конструкция может похвастаться небольшой стоимостью, связанной с ее простотой. Это еще одна причина, по которой люди и целые предприятия делают выбор в пользу складных ворот. В мире существует масса продукции, которая заслуживает нашего внимания. К такой продукции относятся именно складные ворота, помогающие сделать ваш гараж или склад более удобным и безопасным. Возможность приобретения таких ворот в интернете делает все гораздо проще. Человеку не придется выходить из дома или офиса для изучения, а так же покупки товара, что очень радует.

Для крупных объектов вне зависимости от их назначения, необходимо использование отдельного типа ворот, к которым относятся промышленные ворота
. К сооружениям, которым гарантированно необходимы промышленные ворота цена
которых рассчитывается отдельно на каждый объект, относятся склады, ангары для различной техники, автомойки и так далее. Конструкционные особенности таких ворот подразумевают частое и интенсивное использование. И потому не удивительно, что их выбору уделяется огромное внимание.

Например, сегодня существуют объекты, которые могут открываться до нескольких десятков раз за день. Решив ворота промышленные купить
, помните, что их необходимо подбирать в зависимости от назначения помещения, которое будет охраняться с их помощью.

Интересно, что промышленные ворота стоимость
которых рассчитывается отдельно для каждого объекта, имеют ряд существенных отличий от обычных бытовых ворот, так как они гораздо шире и выше по размерам. Соответственно, вес такого изделия также достаточно велик. И потому не удивительно, что для установки подобных ворот необходимы дополнительные укрепления. Сегодня конструкции промышленных ворот
подразумевают приводы для промышленных ворот
, с помощью которых данные ворота можно закрывать и открывать. Необходимо, чтобы в процессе эксплуатации автоматические ворота промышленные
имели высокую работоспособность и обеспечивали полную безопасность. На сегодняшний день технологии таковы, что существует возможность выпускать ворота различных видов, как с использованием промышленных материалов, которые имеют светопропускную способность, так и без них.

Что касается конструкционных особенностей, то среди промышленных ворот принято выделять секционные промышленные ворота
, распашные промышленные ворота
и автоматические ворота распашные для промышленных зданий
.

Распашные ворота промышленных зданий
знакомы всем, так как традиционно использовались в наше стране еще до того как появились остальные виды. Принцип действия таких ворот простой и понятный — они открываются как обычные двери, расположенные на петлях. Стоит отметить, что монтаж промышленных ворот
должны проводить специалисты, от мастерства которых во многом зависит их полноценное функционирование. Сегодня те, которые не имеют электропривода, практически не используются. Что касается такого вопроса, как изготовление промышленных ворот
, открываемых вручную, то ими занимаются те же компании, которые производят автоматические модели. Однако спрос на них сегодня не слишком велик. Для изготовления распашных ворот широко применяется алюминиевый либо стальной материал. Что касается каркаса, то для его производства используется уголок, трубы, а также швеллеры. Качество исполнения напрямую зависти от качества сварки. Навешивание распашных ворот на проем производится при помощи петель. Что касается механизмов открытия, то они постоянно развиваются, и сегодня составит труда подобрать даже самый высокотехничный вариант.

В свою очередь, установка промышленных ворот
секционного типа также очень распространена. Эти ворота относятся к более современным вариантам, а конструкция их выполняется с использованием сендвич-панелей, которые позволяют достичь полной герметичности. Также можно быть уверенны в том, что помещение будет защищено от влияния окружающей среды. Качественное производство промышленных ворот
позволяет выпускать морозостойкие материалы, которые не допускают примерзания нижней части ворот в местах контакта с покрытием.

Откатные промышленные ворота также достаточно популярны. Такие ворота имеют цельную конструкцию, и, как правило, они выполняются подвесными на специальных роликах. Ролики приводятся в действие при помощи специального механизма.

Рулонные промышленные ворота у нас в стране не сильно распространены, тем не менее, они также могут использоваться в промышленных масштабах. Такие ворота могут иметь самые разнообразные конструкционные размеры, и могут использоваться для открытия внутренних проемов зданий.

Выбор типа ворот осуществляется в индивидуальном порядке в зависимости от запросов клиента.

При строительстве ограды на даче или вокруг загородного дома рано или поздно возникает необходимость строительства ворот. На нашем сайте рассмотрены различные варианты их конструкций. Вот некоторые из статей, касающиеся это темы:

На возникающие вопросы можно получить ответ при помощи сервиса «Поиск по сайту». Если поиски не увенчались успехом, то вопрос можно задать в разделе «Комментарии» и администрация сайта даст ответ в ближайшее время.

Как установить широкие ворота

В ограде дачи или загородного дома всегда хочется (потому, что удобно) иметь широкие ворота. Поэтому, самыми популярными являются откатные и распашные конструкции. Но, бывает ситуация, когда нет возможности в проёме ограждения установить необходимые механизмы:

• для распашных — нет свободной территории перед или за воротами;
• для откатных — отсутствует достаточный по длине прямолинейный участок ограды рядом с проёмом.

В этой статье мы расскажем, как устранить возникшую проблему — установить складные ворота «гармошка» на даче (далее — «складные ворота»).

Конструкция складных ворот

Где купить

• Компания: ООО «Омский Завод ЦПВС»;

• Сайт: http://setka-55.ru/;
• Адрес: г. Омск, 25 линия, дом № 41а/2;
• Телефон: 8-961-88-22-086;
• Почта: [email protected]

Компания выполняет «под ключ» установку складных ворот «гармошка» в ограде на даче и загородного дома с заполнением полотен сеткой «Рабица».

В заключение, предлагаем вашему вниманию видеоролик, демонстрирующий простейшие складные ворота «гармошка» на даче с заполнением полотен листовой сталью.

Ворота складные в определенном приближении можно рассматривать, как разновидность ворот секционного типа с вертикальным расположением секций.

Такое размещение створок практически не ограничивает длину перекрываемого воротами проема, хотя и имеет ограничения по высоте, обусловленные конструктивной прочностью секций. Отчасти это, хотя в большей степени ограниченные теплоизоляционные свойства и сложность использования систем автоматики на должном уровне определили приоритетное применение складывающихся ворот в промышленном секторе.

Конструктивно ворота складные могут состоять из разных по высоте и ширине секций, каждая из которых выполняется в виде жесткого каркаса из стальных/алюминиевых профилей, обшитого с двух сторон металлом с/без утеплением внутри или заполненного в зависимости от предпочтений заказчика и возможностей производителя сэндвич панелями, панорамным или частичным остеклением из стекла или поликарбоната и т.д.

Между собой секции скрепляются петлями шарнирного типа, чаще всего изготовленными из нержавеющей стали. Подвес створок ворот верхний с движением по направляющим посредством роликовых секций.

Большая «парусность» ворот и ограниченная жесткость общей конструкции заставляет производителей монтировать в створки вертикальные ригеля, фиксирующие секции в закрытом состоянии.

Попутно это позволяет вручную регулировать количество открываемых створок. Каждая секция по периметру оборудуется резиновым или иным полимерным уплотнением, обеспечивающим при закрывании ворот определенную степень герметичности. В ворота складные довольно просто встраивается калитка шириной, не превышающей ширину секции.

В притвор калитка обычно интегрируется датчик, блокирующий электромеханический привод складывания створок при открытом положении калитки.

Ворота складные часто позиционируют как абсолютно атравматичные конструкции в контексте защемлений пальцев при закрывании створок. Подобное утверждение может быть верным только в случае значительных технологических зазоров между секциями, что само по себе абсурдно, поскольку существенно снижает степень герметичности соединений и теплоизоляционные ости к уровню взломостойкости ролловых в отличии от классической конструкции секционных ворот.

Наиболее часто ворота складные изготавливаются из стали, окрашенной порошковыми составами, оцинкованной или покрытой полимерами. Некоторые западные производители поставляют на отечественный рынок ворота складные, каркасы секций в которых выполнены из алюминиевого профиля. Пространство внутри створок может заполняться любым теплоизолирующим материалом, хотя чаще всего используется огнестойкое базальтовое волокно или пенополиуретановые плиты. Аналогично вспененным пенополиуретаном заполняются вставляемые в секции сэндвич панели. Все это создает определенные сложности с гидроизоляцией утеплителя, свойства которого существенно снижаются при насыщении материала атмосферной влагой.

Иногда ворота складные выполняют с полным панорамным остеклением створок, одинарным для неотапливаемых помещений или двойным.

Здесь нужно отметить, что двойное панорамное остекление в условиях больших отрицательных температур средней полосы и северных районов России не может даже теоретически обеспечить теплоизоляцию закрытого складными воротами помещения и лучшим для нашей страны можно считать вариант исполнения секций с частичным остеклением или полностью глухих.

Ворота складные зачастую оборудуются довольно простой автоматикой, поскольку конструктивное исполнение не позволяет использовать такого количества разнообразных опций, как в случае секционных, откатных или распашных ворот , но и здесь нужно учитывать что автоматика для складных ворот, как и сама конструкция не сильно распространена на отечественном рынке что соответственно ведет к очередному минусу. Сам по себе механизм открывания ворот типичен, может быть как односторонним, так и двухсторонним, но обеспечить уровень шума, сравнимый с тихим открыванием ворот другого типа технически очень сложно из-за специфики конструкции.

Следует отметить, что выбирая ворота складные для конкретного помещения, нужно помнить об уменьшении светового проема в полностью раскрытом положении ворот на толщину сложенного пакета или пакетов секций. Это неизбежные «издержки» применения складных ворот, причем существующие конструкции с возможностью поворота пакетов внутрь или наружу помещения только осложняют эксплуатацию, а существенного эффекта экономии пространства не дают. Цена складных ворот зависит от многих факторов и может существенно отличаться у разных производителей в зависимости от комплектации секций. По среднему уровню цен ворота складные не намного дороже секционных ворот.

Остались вопросы звоните или заполняйте форму обратной связи, мы поможем подобрать верное решение согласно Ваших нужд.
