Складные ворота-гармошка своими руками

Складные ворота в виде гармошки многие научились делать своими руками. Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров. Ворота-гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
Для облицовки используется профнастил или железо, лучше оцинкованное.
В качестве утеплителя используется минвата или пенопласт.
Металлическая труба, которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Инструменты, которые понадобятся в процессе производства работ:

Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
Сварные работы можно проводить сварочным аппаратом в 220V.
Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
Швеллера привариваются к боковым стенкам проема и к его нижней части.
Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление навесами, закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

rusolymp.ru

Как сделать раздвижные ворота гармошка своими руками

Выбирая ворота, следует учитывать не только дизайн, но и его конструктивные особенности. Если участок имеет ограниченную площадь, потребуется компактная входная группа, занимающая минимум места при открывании, при этом функциональная и удобная в использовании. Под эти критерии подпадают ворота гармошка, которые можно приобрести готовыми или смастерить собственноручно.

Характеристики и принцип работы устройства

Данная входная конструкция состоит из нескольких отдельных панелей, соединенных плотным гибким материалом (синтетической тканью, резиной), которые при открытии складываются в гармошку. При закрывании полотно растягивается, заполняя весь проем.

Складные ворота состоят из рамы, в верхней части которой установлена перекладина. В ней расположена направляющая, обеспечивающая передвижение секций. Створки перемещаются по ней на роликах наподобие дверей шкафов-купе.

Полотна конструкции сплошные. Материалом для их изготовления служат сэндвич-панели, обладающие высокими звуко- и теплоизоляционными свойствами, низкой стоимостью. Между собой они скреплены петлями, которые фиксируются на несущей раме. Они обеспечивают открывание створок под углом 90˚, а закрытие — под углом 180˚.

Дополнительная опция: в плоскости ворот может быть установлена калитка, также конструкцию можно оснастить автоматикой.

Установка автоматики

Сделать удобнее пользование раздвижной входной системой позволит установка автоматики. Для этого используется система с верхним или нижним приводом. Первая устанавливается в верхней части створок и не требует закладки фундамента, но имеет ограничения по высоте — не более 4,5 м.

Преимущества ворот, складывающихся гармошкой:

занимают минимум свободного пространства благодаря своей компактности;
могут быть установлены с внешней или внутренней стороны проема;
неприхотливы в эксплуатации, служат длительное время;
крепкие. Дополнительно несущий каркас конструкции усилен металлическим профилем, ребрами жесткости, что делает ворота надежными, взломоустойчивыми;
не представляют сложностей в изготовлении. Соорудить складные ворота можно своими руками, что позволит не только сэкономить средства, но и сделать конструкцию, идеально соответствующую окружающему пространству.

На заметку: ворота-гармошка используют для гаражей, дач, ангаров, павильонов, где не хватает места для установки входной конструкции с распашными или откатными полотнами. При их монтаже нагрузка не приходится только на перекрытие, она равномерно распределяется на стены.

Разновидности складных конструкций

Складные двери могут быть выполнены в двух видах:

распашной конструкции. Она состоит из двух полотен, которые растягивают от опорных столбов до середины проема, где и соединяются. В закрытом виде распашные ворота гармошкой складываются у стенок;
откатной системы. Она представляет собой одну секцию, которая заполняет весь проем, а при открытии компактно складывается по одной его стороне.

Последовательность изготовления

Чтобы изготовить ворота гармошка своими руками, потребуются:

2 швеллера, которые будут использоваться как опоры;
профтруба для изготовления основания сечением 25х25 мм;
уголок-направляющая;
сэндвич-панели или другой листовой обшивочный материал;

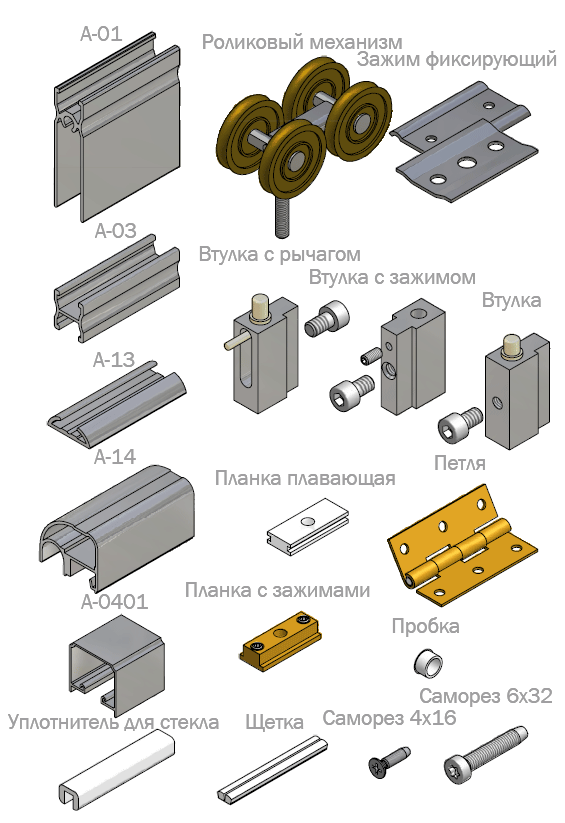

фурнитура (ролики на подшипниках, петли);
двутавр — профиль для фиксации конструкции к несущим стенам;
грунтовочный состав.

Из инструментов понадобится:

сварка + набор электродов;
шлифмашинка для обработки углов;
шуруповерт;
дрель;
болгарка;
приспособления для проверки ровности сооружения.

Подготовительные работы

До того как сделать складные ворота, следует составить их чертеж. Учитывая ширину проема и особенности выбранного типа ворот, определяют количество, габариты секций. Для раздвижной конструкции они должны быть одинакового размера.

Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.

Установка опор

Если гаражные ворота устанавливаются впервые, необходимо укрепить проем. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.

Сборка каркаса

В соответствии с габаритами панелей нарезают металлические трубы необходимых размеров. Их раскладывают на ровной поверхности во избежание перекоса, и производят сварку рамы.

Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.

Монтаж навесов

Панели въездных ворот-гармошки соединяются при помощи навесов. Для этого используются петли на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

Крепление направляющей и роликов

После этого на столбы укладывают поперечную балку, в которую монтируют/вваривают направляющую для роликов. Для крепления ролика к краю складной секции необходимо приварить пластину. К ней крепят штырь, который предварительно закаливают. Его свободный конец сгибают под углом 90˚, вставляют в ролик и закрепляют гайками.

Обшивка конструкции

Каркас ворот-гармошки обшивают листовым материалом. Его крепят при помощи заклепок, саморезов, сварки. Щели, образовавшиеся между панелями, закрывают брезентом.

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.

Дополнительная обработка

Чтобы сохранить благоприятный микроклимат в гараже, конструкцию необходимо утеплить. Для этого применяется пенопласт или минвата. После проставки утеплителя внутренние стороны панелей обшивают фанерой/ДВП.

Избежать ограничений по габаритам позволит установка привода с нижним упором. Но данная система имеет недостаток — под нее необходимо заложить фундамент.

Монтаж раздвижных ворот, работающих по принципу гармошки — идеальный вариант оформления входа для дачи или гаража, где наблюдается нехватка свободного пространства. Эта конструкция является не только компактной и практичной, ее можно сделать еще более функциональной при помощи автоматики.

zaborstroj.ru

Складные ворота «гармошка»

В жизни нередки ситуации, когда обычные въездные гаражные ворота перестают вписываться в пространство гаража или требуется экономия места. В таких случаях прекрасной альтернативой традиционным воротам станут складные ворота гармошка, конструкция которых позволяет получить функциональную деталь при малом использовании места. В числе несомненных преимуществ подобной конструкции можно отметить следующие моменты:

благодаря складыванию по принципу гармошки конструкция не требует дополнительного пространства внутри или снаружи помещения;
установка распашных ворот возможна с любой стороны проема;
в установленных конструкциях вес распределяется таким образом, что основная нагрузка приходится на стены, не затрагивая крышу;
раздвижные системы просты в эксплуатации и очень просто открываются при большом количестве снега, не требуя уборки территории.

Гаражные ворота, действующие по принципу гармошки, являются не только эстетически красивым элементом, но также несут функциональную нагрузку, что позволяет их использовать в промышленных зданиях

Ворота гармошка: принцип устройства

Особенностью конструкции раздвижных ворот, функционирующих по типу мехов гармошки, является наличие нескольких обособленных панелей, которые соединяются посредством гибкого, но плотного материала, коим может выступать толстая резина или плотная ткань. Створки приводятся в движение при помощи роликов, расположенных на вертикальных концах, которые движутся по специальным направляющим. Аналогичная схема применяется в распашных дверях шкафов.

Современный строительный рынок предлагает большое количество готовых решений или же существует вариант изготовления распашных гаражных ворот по индивидуальному заказу. Чаще всего материалом изготовления являются обычные сэндвич-панели, поскольку этот материал отличает низкая стоимость и прекрасные звуко- и теплоизоляционные качества.

Также к плюсам, которыми обладают раздвижные въездные и гаражные распашные ворота можно отнести простоту изготовления подобной конструкции своими руками, что позволяет не только сэкономить средства, но также получить в итоге конструкцию, идеально вписывающуюся в пространство.

Изготовление въездных распашных ворот своими руками

Для изготовления гаражных раздвижных ворот, которые могут стать прекрасным вариантом решения для гаража дачи, потребуется:

сварочный аппарат и набор электродов;
углошлифмашинка;
шуруповерт и комплект разных саморезов;
дрель;
кисть для того, чтобы загрунтовать металлические детали.

В качестве материалов для изготовления ворот для гаража типа «гармошка» своими руками используются:

металлические уголки;
труба квадратного сечения;
металлический профиль;
грунтовка;
петли, ролики;
двутавр, который будет использован для крепления ворот к несущим стенам.

Последовательность монтажа распашных гаражных ворот

Первым шагом при установке распашных ворот является монтаж швеллера, поскольку именно к нему будет крепиться готовая конструкция. При этом в процессе установки следует иметь в виду, что швеллер потребуется установить не на всю высоту дверного проема, а вычесть габариты несущего рейса, служащего для размещения колесиков ролика.

Вторым этапом является подсчет и подготовка секции. Количество отдельных секций следует определить заранее в зависимости от ширины помещения и от выбранного вида гаражных ворот. Наиболее оптимальным вариантом будет выполнить своими руками схематический набросок будущей конструкции, что в дальнейшем значительно облегчить процесс монтажа. Главное условие, предъявляемое к распашным створкам – одинаковый размер каждой панели.

Важной деталью раздвижных ворот будут являться ролики, которые обеспечат нормальное движение створок

Следующим действием при изготовлении ворот для дачи своими руками будет сбор каркаса. На этом этапе в ход идут подготовленные заранее металлические трубы, которые нарезаются в соответствии с размерами панелей. При сваривании каркаса лучше выбирать гладкую и ровную поверхность во избежание перекосов, что негативно отразится на готовых воротах.

Для придания всей конструкции нужной жесткости при сваривании каркаса рекомендуется наваривать поперечные или диагональные отрезки по всему периметру ворот. Если предполагается запирание ворот при эксплуатации, то следует предусмотреть наличие в створках места для установки штока, выступающего в качестве запорного элемента. Также на последней панели потребуется предусмотреть место для размещения врезного замка или ушек для обычного навесного.

Далее требуется выбрать навесы для створок, при этом критерием выбора станет выдерживаемый вес.

Наиболее оптимальным вариантом могут стать подшипниковые навесы, которые следует крепить на место сочленения створок между собой, чтобы обеспечить соблюдение открывания дверей «гармошкой».

Последним этапом монтажа станет установка подвижных роликов. В виде направляющей при установке роликов ворот для дачи чаще всего применяется уголок, который требуется приварить к поперечной балке.

После монтажа всей конструкции происходит финишная доработка, которая включает в себя обшивку и утепление ворот гаражных ворот для дачи. Выбор материала для обшивки зависит от предпочтений владельца. Для крепления обшивочного материала потребуются саморезы и дрель. Также возможно крепление при помощи металлических клепок, которые потребуется приварить. Все щели, которые могут быть между створками ворот для дачи необходимо закрыть плотным материалом, типа толстой резины или брезента, что позволит выдержать негативное влияние погодных факторов.

К вопросу утепления гаражных ворот следует подходить очень тщательно, поскольку сохранение требуемого микроклимата внутри помещения является важным. В качестве утеплителя может применяться минеральная вата, пенопласт или любой современный материал. После расположения слоя утеплителя на внутренней части створок его требуется закрыть сверху листом ДВП или любым имеющимся в наличии облицовочным материалом.

Раздвижные воротные системы «гармошка» нашли свое применение на дачных участках, где особенно актуальным является отсутствие свободной площади

Следует отметить, что при грамотном подходе и должной предварительной подготовке процесс создания ворот для дачи своими руками не отнимает большого количества времени и может быть выполнен единолично без привлечения компаньонов.

Автоматические гаражные и въездные ворота гармошка

Более дорогим, но и более удобным вариантом раздвижных гаражных ворот являются автоматические модели, которые легко открываются при помощи пульта дистанционного управления. Подобные модели должны быть оборудованы электромеханическими приводами. В настоящее время производители предлагают два варианта приводов:

Привод с верхней подвеской. В данном варианте механизм монтируется в верхней части створок. При монтаже подобного варианта не требуется создания специального фундамента для привода. Но минусом является ограниченность ворот по высоте, которая не должна превышать 4,5 метра.
Привод с нижним упором. В этом случае удается избежать ограничений по габаритным размерам. Но при монтаже данного варианта потребуется создание фундамента для размещения привода по всей ширине, что скажется на стоимости всей конструкции.

Установка раздвижных ворот, построенных по принципу «гармошки» является идеальным решением при недостаточном количестве свободной площади. А установка автоматических ворот будет не только практичным вариантом, но также очень удобным решением, поскольку позволит открывать ворота для гаража легким нажатием всего одной кнопки.

ozabore.com

Виды складных ворот и их характеристика

Складные ворота – хороший вариант альтернативы в том случае, если конструкция распашных ворот перестала вас удовлетворять. Основной причиной для их замены оказывается в основном то, что створки требуют много места для открывания.

Основное преимущество любых складных ворот – экономия места как снаружи, так и внутри помещения. Кроме того, основная часть складных конструкций пригодна для эксплуатации в местах, где выпадает много снега. Всем известно, как сложно бывает открыть распашные ворота после обильных снегопадов.

Складные изделия бывают следующих типов:

Секционные.
Роллеты.
Гармошка.

Рассмотрим их по порядку.

Секционные ворота представляют собой набор подвижно соединенных между собой горизонтально расположенных секций. Секции в воротах, предназначенных для бытового использования, например, как ворота гаража в частном доме, обычно имеют примерные размеры 40-60 см в высоту и 1.9-9.4 метров в длину. Из них набираются ворота, высотой от 1.35 до 4 метров. Обычно этого бывает достаточно, чтобы удовлетворить потребности среднестатистического жителя частного дома.

Принцип работы таких ворот в том, что направляющие рельсы ворот, установленные по бокам проёма, продолжаются на потолке. Таким образом, при открывании, ворота, проскользив по направляющим, располагаются горизонтально на потолке над входом.

У такой конструкции есть свои плюсы и минусы:

Эти ворота не занимают полезной площади перед проёмом или внутри, по бокам от него. Механизм их открывания также располагается вверху, на потолке, а способов хранить полезные вещи там, современные владельцы гаражей пока ещё не придумали.
Из перечисленных нами видов складных изделий, секционные могут быть признаны самыми звуко- и теплоизолирующими. Панели достаточно велики по размеру. Для них обычно используются сэндвич-панели, которые соединяются с помощью петель. Кроме того, многие производители таких изделий делают края панелей фигурными в виде замка «шип-паз», чтобы исключить продувание и даже покрывают эти края уплотнителем. Так что когда ворота закрыты, внутрь помещения не проникает ни холодный воздух, ни пыль.

Это прочная и долговечная конструкция, устойчивая к механическим воздействиям. Установив такое изделие один раз, вы будете пользоваться им на протяжении длительного времени.
Для защиты от несанкционированного проникновения такие изделия обычно комплектуются задвижкой – пружинным засовом. Он подходит, если ворота всегда запираются только изнутри или в помещении, например, гаража есть ещё один дополнительный вход. Для закрывания ворот снаружи на них устанавливается замок ригельного типа с ручками, потянув за которые можно закрыть или открыть ворота. С внутренней стороны к ручке прикрепляют трос, при повороте вытягивающий ригель из паза. Открываются такие конструкции как посредством автоматического электропривода, так и вручную.

В зависимости от потребностей владельца гаража, в секциях могут быть сделаны окна, и также прямо в полотне ворот может быть встроенная дверь-калитка для того, чтобы в помещение можно было войти, не открывая ворота целиком. Хотя это удорожает конструкцию.
Меры безопасности для автоматических конструкций состоят в том, что они обычно оснащаются фотоэлементами: полотно прекращает движение в случае, если что-то оказывается между полом и краем ворот. Также некоторые производители оснащают сэндвич-панели особыми приспособлениями, исключающими защемление пальцев между панелями ворот

Основным минусом такого устройства может считаться то, что помещение должно быть просторным. Длина его должна превышать высоту проёма как минимум в полтора раза, иначе ворота просто не поместятся. Также они довольно дороги.

Роллеты или рулонные конструкции состоят из гибко скрепленных между собой пластиковых или металлических узких ламелей. Принцип их работы состоит в том, что гибкое полотно ворот, скользя по направляющим профилям, поднимается и наматывается на специальный барабан, расположенный вверху проёма внутри специального короба, так же, как это происходит с рулонными шторами.

Преимущества роллет в том, что:

Они очень просты в эксплуатации и монтаже: некоторые умельцы-непрофессионалы собирают их самостоятельно из подходящих полос металла и пластика, который может быть и прозрачным.
Роллеты очень компактны как в закрытом, так и в открытом виде, они не занимают места ни в гараже, ни за его пределами.
Рулонные ворота довольно дешевы по сравнению со всеми другими видами ворот. Кроме того, они очень ремонтопригодны, замене поддаются как отдельные ламели, так и вся штора целиком, барабан и привод при этом менять не обязательно.
Они аккуратно и красиво смотрятся и неплохо укрывают помещение от попадания пыли.

Однако список отрицательных сторон роллет так же внушителен и самым главным их неприятным свойством можно счесть то, что из-за своей компактности они не могут хорошо противостоять механическим повреждениям, а это значит, что их можно относительно легко взломать, даже в том случае, если они заперты на замок или задвижку.

Также ламели таких ворот имеют ограничение по толщине и ширине, их много, возможно возникновение щелей в местах креплений, из-за этого их теплоизоляция оказывается весьма сомнительной. При температуре ниже нуля, поверхность ворот может покрыться льдом, и это затрудняет их открывание. Таким образом, применение роллет оказывается ограничено, например, охраняемыми гаражными комплексами и помещениями, для которых уязвимость такой конструкции не окажется критичной.

«Гармошка» сегодня достаточно популярна. Полотно таких ворот состоит из вертикально расположенных панелей, соединенных между собой петлями и уплотненными каким-нибудь гибким материалом – резиной или тканью. Внизу и вверху также монтируется уплотнительная лента или, например, нейлоновая щетка. В момент открывания и закрывания ролики, установленные на вертикальных концах, скользят по направляющему рельсу, который может располагаться как в верхней части проёма, так и в его фундаменте.

В случае монтажа направляющего рельса (направляющей балки – для промышленных моделей) в верхней части проёма, высота его должна быть ограничена 4.5 метрами. Таким образом, открытые конструкции могут располагаться как снаружи, так и внутри помещения, в зависимости от того, какие углы панелей взаимодействуют с направляющими. Ширина проёма, в данном случае, влияет в основном на количество панелей, хотя при сложенных воротах она несколько сужается.

В быту, в жилых помещениях, конструкция дверей в форме складной гармошки используется достаточно давно именно с целью экономии места и исключения «мертвой зоны» в комнате, нужной для открывания и закрывания двери. В свою очередь, ворота-гармошки давно и успешно используются в крупных гаражах, цехах предприятий, в помещениях, предназначенных для хранения крупногабаритного оборудования и техники – депо поездов, самолетных ангарах, на промышленных предприятиях; но они очень медленно и неохотно проникают в частный обиход в качестве въездных наружных или гаражных ворот.

Хотя конструкция имеет неоспоримые преимущества, а народные мастера-умельцы успешно осваивают их изготовление собственными руками. В последнее время растет количество фирм, которые делают такие ворота на заказ под ключ.

Соответственно, преимуществами конструкции можно назвать:

Такие поворотно-складные ворота могут использоваться для перекрытия проёма любой ширины: сложенная конструкция займёт в итоге не такую уж большую часть проёма.
Данные конструкции могут складываться как внутрь, так и наружу от проёма. Минимальное пространство, которое потребуется для того, чтобы открыть конструкцию, окажется равным ширине одной створки-панели. Соответственно, устойчивость «гармошки» к ветровым нагрузкам гораздо выше, чем у распашных ворот такого же размера.
Ворота-гармошка прекрасно подходят в тех случаях, когда нежелательно нагружать верхнюю часть проёма: вес распределяется так, что вся нагрузка приходится в них только на стены.
Будучи изготовленными из подходящих материалов, ворота-гармошка могут обеспечить хорошую звуко- и теплоизоляцию.

Среди минусов такой конструкции может быть названа трудность установки систем против проникновения: не каждый замок подходит для складывающейся конструкции. Кроме того, при интенсивной эксплуатации, повреждается уплотнитель между панелями: конструкция ворот предусматривает гораздо более сильное натяжение на сгибах, чем, например, для уплотнителя между панелями секционных ворот.

Утепленные изделия для дачи могут быть складчатые и раскладные. Их цепной механизм очень удобен и регулировка происходит в несколько движений.

И в заключение статьи приведем сравнение ворот разных типов на примере конкретной задачи. Так, для закрытия проёма шириной 12 и высотой 6 метров можно использовать любой тип ворот.

При этом ворота распашного или откатного типа потребуют как минимум по 6 метров с каждой стороны от проёма. Для секционных ворот, как мы помним, над дверью требуется выделить зону размером с сам проём для установки направляющих рельсов и привода.

Роллетные конструкции такого размера потребуют мощного привода и довольно габаритного короба под барабан. В то же время ворота типа «гармошка» займут, в зависимости от материала, примерно по одному квадратному метру слева и справа от проёма. Немаловажно, что такие ворота могут быть при необходимости открыты вручную одним человеком последовательно по одной панели-створке, в то время как открыть в одиночку аналогичные секционные или рулонные конструкции попросту невозможно.

Какие бывают гаражные и уличные ворота, смотрите в следующем видео.

www.stroy-podskazka.ru

Источник

Характеристики и принцип работы устройства

vorgar

Установка автоматики

Преимущества ворот, складывающихся гармошкой:

занимают минимум свободного пространства благодаря своей компактности;
могут быть установлены с внешней или внутренней стороны проема;
неприхотливы в эксплуатации, служат длительное время;
крепкие. Дополнительно несущий каркас конструкции усилен металлическим профилем, ребрами жесткости, что делает ворота надежными, взломоустойчивыми;
не представляют сложностей в изготовлении. Соорудить складные ворота можно своими руками, что позволит не только сэкономить средства, но и сделать конструкцию, идеально соответствующую окружающему пространству.

На заметку: ворота-гармошка используют для гаражей, дач, ангаров, павильонов, где не хватает места для установки входной конструкции с распашными или откатными полотнами. При их монтаже нагрузка не приходится только на перекрытие, она равномерно распределяется на стены.

Разновидности складных конструкций

Складные двери могут быть выполнены в двух видах:

распашной конструкции. Она состоит из двух полотен, которые растягивают от опорных столбов до середины проема, где и соединяются. В закрытом виде распашные ворота гармошкой складываются у стенок;
откатной системы. Она представляет собой одну секцию, которая заполняет весь проем, а при открытии компактно складывается по одной его стороне.

Последовательность изготовления

Чтобы изготовить ворота гармошка своими руками, потребуются:

2 швеллера, которые будут использоваться как опоры;
профтруба для изготовления основания сечением 25х25 мм;
уголок-направляющая;
сэндвич-панели или другой листовой обшивочный материал;
фурнитура (ролики на подшипниках, петли);
двутавр — профиль для фиксации конструкции к несущим стенам;
грунтовочный состав.

Из инструментов понадобится:

сварка + набор электродов;
шлифмашинка для обработки углов;
шуруповерт;
дрель;
болгарка;
приспособления для проверки ровности сооружения.

Подготовительные работы

Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.

Установка опор

Сборка каркаса

Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.

Монтаж навесов

Крепление направляющей и роликов

Обшивка конструкции

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.

Дополнительная обработка

Источник

Принцип работы

Материалы и инструменты

Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
Для облицовки используется профнастил или железо, лучше оцинкованное.
В качестве утеплителя используется минвата или пенопласт.
Металлическая труба, которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Инструменты, которые понадобятся в процессе производства работ:

Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
Сварные работы можно проводить сварочным аппаратом в 220V.
Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
Швеллера привариваются к боковым стенкам проема и к его нижней части.
Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Когда количество и ширина панелей определены, самое время приступать к работам:

Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

rusolymp.ru

Как сделать раздвижные ворота гармошка своими руками

Характеристики и принцип работы устройства

Установка автоматики

Преимущества ворот, складывающихся гармошкой:

занимают минимум свободного пространства благодаря своей компактности;
могут быть установлены с внешней или внутренней стороны проема;
неприхотливы в эксплуатации, служат длительное время;
крепкие. Дополнительно несущий каркас конструкции усилен металлическим профилем, ребрами жесткости, что делает ворота надежными, взломоустойчивыми;
не представляют сложностей в изготовлении. Соорудить складные ворота можно своими руками, что позволит не только сэкономить средства, но и сделать конструкцию, идеально соответствующую окружающему пространству.

Разновидности складных конструкций

Складные двери могут быть выполнены в двух видах:

распашной конструкции. Она состоит из двух полотен, которые растягивают от опорных столбов до середины проема, где и соединяются. В закрытом виде распашные ворота гармошкой складываются у стенок;
откатной системы. Она представляет собой одну секцию, которая заполняет весь проем, а при открытии компактно складывается по одной его стороне.

Последовательность изготовления

Чтобы изготовить ворота гармошка своими руками, потребуются:

2 швеллера, которые будут использоваться как опоры;
профтруба для изготовления основания сечением 25х25 мм;
уголок-направляющая;
сэндвич-панели или другой листовой обшивочный материал;
фурнитура (ролики на подшипниках, петли);
двутавр — профиль для фиксации конструкции к несущим стенам;
грунтовочный состав.

Из инструментов понадобится:

сварка + набор электродов;
шлифмашинка для обработки углов;
шуруповерт;
дрель;
болгарка;
приспособления для проверки ровности сооружения.

Подготовительные работы

Установка опор

Сборка каркаса

Монтаж навесов

Крепление направляющей и роликов

Обшивка конструкции

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.

Дополнительная обработка

zaborstroj.ru

Складные ворота «гармошка»

благодаря складыванию по принципу гармошки конструкция не требует дополнительного пространства внутри или снаружи помещения;
установка распашных ворот возможна с любой стороны проема;
в установленных конструкциях вес распределяется таким образом, что основная нагрузка приходится на стены, не затрагивая крышу;
раздвижные системы просты в эксплуатации и очень просто открываются при большом количестве снега, не требуя уборки территории.

Ворота гармошка: принцип устройства

Изготовление въездных распашных ворот своими руками

сварочный аппарат и набор электродов;
углошлифмашинка;
шуруповерт и комплект разных саморезов;
дрель;
кисть для того, чтобы загрунтовать металлические детали.

В качестве материалов для изготовления ворот для гаража типа «гармошка» своими руками используются:

металлические уголки;
труба квадратного сечения;
металлический профиль;
грунтовка;
петли, ролики;
двутавр, который будет использован для крепления ворот к несущим стенам.

Последовательность монтажа распашных гаражных ворот

Важной деталью раздвижных ворот будут являться ролики, которые обеспечат нормальное движение створок

Автоматические гаражные и въездные ворота гармошка

Привод с верхней подвеской. В данном варианте механизм монтируется в верхней части створок. При монтаже подобного варианта не требуется создания специального фундамента для привода. Но минусом является ограниченность ворот по высоте, которая не должна превышать 4,5 метра.
Привод с нижним упором. В этом случае удается избежать ограничений по габаритным размерам. Но при монтаже данного варианта потребуется создание фундамента для размещения привода по всей ширине, что скажется на стоимости всей конструкции.

ozabore.com

Виды складных ворот и их характеристика

Складные изделия бывают следующих типов:

Секционные.
Роллеты.
Гармошка.

Рассмотрим их по порядку.

У такой конструкции есть свои плюсы и минусы:

Эти ворота не занимают полезной площади перед проёмом или внутри, по бокам от него. Механизм их открывания также располагается вверху, на потолке, а способов хранить полезные вещи там, современные владельцы гаражей пока ещё не придумали.
Из перечисленных нами видов складных изделий, секционные могут быть признаны самыми звуко- и теплоизолирующими. Панели достаточно велики по размеру. Для них обычно используются сэндвич-панели, которые соединяются с помощью петель. Кроме того, многие производители таких изделий делают края панелей фигурными в виде замка «шип-паз», чтобы исключить продувание и даже покрывают эти края уплотнителем. Так что когда ворота закрыты, внутрь помещения не проникает ни холодный воздух, ни пыль.

Это прочная и долговечная конструкция, устойчивая к механическим воздействиям. Установив такое изделие один раз, вы будете пользоваться им на протяжении длительного времени.
Для защиты от несанкционированного проникновения такие изделия обычно комплектуются задвижкой – пружинным засовом. Он подходит, если ворота всегда запираются только изнутри или в помещении, например, гаража есть ещё один дополнительный вход. Для закрывания ворот снаружи на них устанавливается замок ригельного типа с ручками, потянув за которые можно закрыть или открыть ворота. С внутренней стороны к ручке прикрепляют трос, при повороте вытягивающий ригель из паза. Открываются такие конструкции как посредством автоматического электропривода, так и вручную.

В зависимости от потребностей владельца гаража, в секциях могут быть сделаны окна, и также прямо в полотне ворот может быть встроенная дверь-калитка для того, чтобы в помещение можно было войти, не открывая ворота целиком. Хотя это удорожает конструкцию.
Меры безопасности для автоматических конструкций состоят в том, что они обычно оснащаются фотоэлементами: полотно прекращает движение в случае, если что-то оказывается между полом и краем ворот. Также некоторые производители оснащают сэндвич-панели особыми приспособлениями, исключающими защемление пальцев между панелями ворот

Преимущества роллет в том, что:

Они очень просты в эксплуатации и монтаже: некоторые умельцы-непрофессионалы собирают их самостоятельно из подходящих полос металла и пластика, который может быть и прозрачным.
Роллеты очень компактны как в закрытом, так и в открытом виде, они не занимают места ни в гараже, ни за его пределами.
Рулонные ворота довольно дешевы по сравнению со всеми другими видами ворот. Кроме того, они очень ремонтопригодны, замене поддаются как отдельные ламели, так и вся штора целиком, барабан и привод при этом менять не обязательно.
Они аккуратно и красиво смотрятся и неплохо укрывают помещение от попадания пыли.

Соответственно, преимуществами конструкции можно назвать:

Такие поворотно-складные ворота могут использоваться для перекрытия проёма любой ширины: сложенная конструкция займёт в итоге не такую уж большую часть проёма.
Данные конструкции могут складываться как внутрь, так и наружу от проёма. Минимальное пространство, которое потребуется для того, чтобы открыть конструкцию, окажется равным ширине одной створки-панели. Соответственно, устойчивость «гармошки» к ветровым нагрузкам гораздо выше, чем у распашных ворот такого же размера.
Ворота-гармошка прекрасно подходят в тех случаях, когда нежелательно нагружать верхнюю часть проёма: вес распределяется так, что вся нагрузка приходится в них только на стены.
Будучи изготовленными из подходящих материалов, ворота-гармошка могут обеспечить хорошую звуко- и теплоизоляцию.

При строительстве ограды на даче или вокруг загородного дома рано или поздно возникает необходимость строительства ворот. На нашем сайте рассмотрены различные варианты их конструкций. Вот некоторые из статей, касающиеся это темы:

На возникающие вопросы можно получить ответ при помощи сервиса «Поиск по сайту». Если поиски не увенчались успехом, то вопрос можно задать в разделе «Комментарии» и администрация сайта даст ответ в ближайшее время.

Как установить широкие ворота

В ограде дачи или загородного дома всегда хочется (потому, что удобно) иметь широкие ворота. Поэтому, самыми популярными являются откатные и распашные конструкции. Но, бывает ситуация, когда нет возможности в проёме ограждения установить необходимые механизмы:

для распашных — нет свободной территории перед или за воротами;
для откатных — отсутствует достаточный по длине прямолинейный участок ограды рядом с проёмом.

В этой статье мы расскажем, как устранить возникшую проблему — установить складные ворота «гармошка» на даче (далее — «складные ворота»).

Конструкция складных ворот

Где купить

Компания: ООО «Омский Завод ЦПВС»;
Сайт: http://setka-55.ru/;
Адрес: г. Омск, 25 линия, дом № 41а/2;
Телефон: 8-961-88-22-086;
Почта: [email protected]

Компания выполняет «под ключ» установку складных ворот «гармошка» в ограде на даче и загородного дома с заполнением полотен сеткой «Рабица».

В заключение, предлагаем вашему вниманию видеоролик, демонстрирующий простейшие складные ворота «гармошка» на даче с заполнением полотен листовой сталью.

Ворота «гармошка» въездные складываются при открывании и раскрываются при закрывании по принципу популярного народного музыкального инструмента. Благодаря такой конструкции, их устанавливают в самых разных дверных проёмах:

от бытовых на территорию дачи или в гараж для легковой машины;

до въезда на территорию промышленных объектов, характеризующихся значительными размерами.

Здесь они служат для организации движения (въезда и выезда) специальной техники и крупногабаритного транспорта:

на складе;
в авиационном ангаре;
в железнодорожном депо;
в ангарах пожарных и воинских частей и т. п.

Складывающиеся ворота типа «гармошка» для малогабаритных и среднего размера дверных проёмов мы рассмотрели в статье . Сегодня поговорим об особенностях ворот такого типа для больших дверных проёмов.

Принцип действия ворот типа «гармошка» и технические требования к ним

Полотно, как мы уже говорили, состоит из отдельных панелей. Каркас каждой из панелей собирается из оцинкованного профиля и силуминовых угловых элементов. Внутренняя полость, при необходимости утепления, заполняется пенополистиролом или другим утеплителем. Толщина собранной панели ровна 40 мм. С торца на неё устанавливается резиновый уплотнитель. Готовые панели соединяются между собой петлями (навесами) в дверное полотно. На них, также, монтируются запорные устройства.

Собранное дверное полотно подвешивается при помощи стальных тележек к направляющему профилю, который закрепляется при помощи специальных кронштейнов к потолку или стене. На нижнюю часть ворот, для исключения вертикального смещения, устанавливается кронштейн с выносным подшипником: он передвигается в направляющем П — образном коробе. Для исключения сквозняков под и над воротами монтируются щётки.

Ворота могут оснащаться дополнительным оборудованием:

на панели возможна установка окон с резиновыми уплотнителями;
на дверное полотно может быть поставлен ригельный замок (с возможностью запирания снаружи).

Складные въездные ворота могут быть легко автоматизированы при помощи электропривода. И, даже, с дистанционным управлением. Автоматизация ворот на нашем сайте описана в статье . Рекомендуем ознакомиться.

Как не ошибиться при выборе въездных ворот типа «гармошка»

Мы дадим несколько практических советов, как правильно выбрать типоразмер ворот. В открытом состоянии складные въездные ворота представляют собой сложенные в «гармошку» панели, которые не должны загромождать место в помещении (около ворот) и уменьшать ширину проема.

На практике — всё не совсем так. Складываясь, створки уменьшают ширину проёма на:

толщину панели (в большинстве конструкций около 40 мм) умноженную на их количестве в дверном полотне;
плюс — толщину петель и других соединительных устройств;
плюс — толщину запорных устройств и т. п.

Количество панелей зависит от ширины дверного проёма и глубины (номера профиля) несущей рамы ворот (или толщины стены). Если стена здания тонкая, а дверной проём — широкий, то, что бы ни загромождать место в помещении около ворот, следует изготавливать много узких панелей (не выступающих за габарит толщины стены). При этом, как следует из сказанного выше, уменьшается ширина фактического дверного проёма. И «оборотная сторона медали»: если нужно увеличить фактическую ширину проёма, то следует уменьшить количество панелей. Это приведёт к увеличению их ширины и уменьшению, следовательно, свободного места около ворот.

При установке ворот своими руками на участке всегда возникает сложность в выборе подходящей конструкции. В большей степени она зависит от существующего или планируемого забора. Если он невысокий и сделан из легких материалов, то и ворота делать массивными нет смысла.

Складные ворота “гармошка”

На их тип также влияет размер участка: если он маленький и необходимо экономить каждый метр, то нужно выбрать конструкцию, которая при открывании не займет много места, но при этом не будет ограничивать транспорт при въезде.

Лучшим вариантом для таких условий являются складные ворота «гармошка». Они достаточно просты и надежны в эксплуатации, их можно сделать из любого удобного .

Складные ворота «гармошка» очень часто устанавливаются в гаражах, ангарах, павильонах с большими проемами. Эта конструкция не нагружает перекрытия, и всю нагрузку несут стены. Они хорошо сохраняют температуру в помещении и имеют длительный срок эксплуатации.

Принцип устройства

Складные ворота, работающие по принципу «гармошка», состоят из нескольких панелей. Они скреплены между собой гибким плотным материалом (резина, плотная ткань и т. д.) и навесами. Панели двигаются вдоль проема по одной или двум направляющим с помощью ролика.

Существует множество фирм, занимающихся производством складных ворот «гармошка» по индивидуальным заказам. Обычно они производят их из сэндвич-панелей. Такой материал обладает хорошей шумо- и теплоизоляцией.

Ниже описана подробная инструкция, как можно своими руками сделать гаражные складные ворота.

Необходимый материал для ворот гаража

Два швеллера. Они будут использоваться в качестве стоек.
Два металлических ролика на подшипниках для движения створок по направляющей.
Швеллер или уголок, который будет использоваться в качестве направляющей. Размер зависит от подобранного ролика.
Профлист или листы оцинкованного железа для облицовки.
Пенопласт или минвата для утепления.
Трубка металлическая круглая, прямоугольная или уголок подходящего размера для каркаса панелей ворот (диаметр 25 мм для трубы).

Необходимые инструменты для работы

Рулетка, уровень и уголок для разметки.
Сварочный аппарат полуавтоматический мощностью 220 Вт.
Шуруповерт и дрель для крепежа.
Болгарка для нарезки металла и зачистки швов после сварки.

Установка несущих столбов для ворот

Если гараж только построен, то, как правило, проем для ворот в районе стен ничем не укреплен. Поэтому берем два швеллера длиной равной высоте проема за вычетом толщины поперечной балки для ролика. К нижнему краю швеллера приваривается металлическая «лапа». Далее с помощью анкеров швеллер крепится к нижней части проема и к стене.

Если нет швеллера, то можно из уголков и металлических перемычек сварить раму по ширине стены гаража и прикрепить ее с помощью анкеров.

Поперечная балка, к которой в дальнейшем будет крепиться уголок для ролика, укладывается на столбы и приваривается к ним. К верхней части проема балка приваривается или крепится при помощи болтов.

Вычисляем количество панелей для ворот

Количество панелей и их размер зависят от длины проема и от вида гаражных складных ворот. Если вы их плохо представляете, то лучше перед началом работ сделать схематический набросок. Нужно четко разметить проем, учесть размер стоек, зазор между панелями и их ширину.

Желание сделать в гараже дверь также нужно заранее учесть. Удобней всего в таком случае сделать одну створку ворот распашной. Основное условие раздвижной створки ― все панели одинакового размера.

Делаем каркас ворот гаража

Когда вы определились с размерами створок, можно начинать делать складные ворота своими руками. Для этого берем металлические трубки и режем их по размерам панелей.

Варить каркас своими руками желательно на заранее подготовленной ровной поверхности, чтобы не было перекосов. Для предания дополнительной жесткости конструкции к готовому каркасу привариваем дополнительные поперечные или диагональные перемычки.

Каркас на гаражные двери изготавливается подобным образом из того же металлического профиля.

Для запирания раздвижной створки можно сделать в каждой панели специальные крепления для запорного штыря, который будет удерживать гаражные ворота, цепляясь за отверстия в полу гаража. Или приварить на крайнюю панель створки и опорный столб ушки для амбарного замка.

Установка навесов на створки ворот

Подбираем навесы, которые смогут выдержать вес створок. Для этого лучше подойдут подшипниковые навесы. Панели раздвижной створки соединяются тоже с помощью навесов, по два навеса на каждую панель. Эти навесы должны позволять складной створке полностью складываться по типу гармошки.

Для распашной створки тоже подойдут подшипниковые навесы, только для удобства заранее нужно учесть, чтобы створка открывалась наружу.

Установка ролика на складную створку

Направляющей для ролика будет служить уголок. Его привариваем к балке над воротами. Чтобы закрепить ролик к складной створке необходимо к ее каркасу с края, где она не прикреплена навесом к стойке, приварить пластину. К ней приваривается металлический закаленный штырь.

На одном конце он должен быть согнут под кутом в девяносто градусов, диаметр его должен соответствовать диаметру отверстия в ролике. Загнутый конец вставляется в ролик и закрепляется с обеих сторон шайбами и шплинтами или обычными гайками. Шплинты вставляются в заранее заготовленные отверстия в штыре.

Перед тем, как окончательно приварить пластину со штырем, складные ворота необходимо выставить так, чтобы не было зазоров внизу и вверху проема.

Обшивка ворот

Для обшивки створок можно выбрать любой удобный для вас материал. Обшивку можно крепить саморезами с помощью дрели, шуруповерта и заклепок или приварить. Щели между складными панелями закрываются плотной тканью наподобие брезента или резиной, которая выдержит влияние погодных факторов.

Утепление

Утепление складных ворот гаража является важным моментом. Для сохранения микроклимата утеплить гаражные ворота своими руками можно пенопластом или минватой.

После этого утеплитель зашивается листами фанеры, ДВП или любым другим декоративным облицовочным материалом.

Источник

Для обеспечения законченного вида дома или дачи возводят разнообразные заборы под ключ. Изгородь, в первую очередь призвана описывать внешнюю границу территории. И несет практическое значение, например, служит защитой от проникновения не желательных гостей, обеспечивает покой. И при выборе методов установки самым выгодным считается забор под ключ, цена его включает в себя все хлопоты, связанные с монтажом готовой конструкции.

Какими могут быть заборы под ключ и их особенности

На сегодняшний день перед покупателем открывается огромный выбор ограждения, который отличается по внешнему виду, ценовой политике. Компания, которая предлагает свою помощь в момент, когда вы решили купить забор под ключ в Москве, предоставляет разные варианты:

заборы на заказ из сварной сетки с полимерного покрытия;
металлический штакетник;
более плотный забор — жалюзи, сделанный с металлического профиля;
габионные конструкции (представляют собой металлическую сетку, которая наполнена материалом, в данном случае камнями);
сооружение временных заборов.

Рейтинг популярных заборов возглавляет металлические ограждения. Основными их преимуществами являются долговечность, выносливость к разным повреждениям. Это как раз тот вариант, когда можно потратить деньги один раз на установку и покупку самого забора и не заниматься этим вопросом на протяжении 20 лет.

Выбирая изгородь, и устанавливая его на своем участке, стоит обратить внимание на находящиеся рядом объекты. Высокий и глухой забор заказать стоит, если он установлен будет возле дорог или непосредственно напротив фасада. Но, если рядом находится приусадебный участок соседей, то стоит задуматься о выборе другого забора, чтобы не затенял и не мешал росту растений. Также немалую роль играет соответствия стиля забора с основным видом дома.

Кому доверить изготовление забора под ключ

Доверить эту задачу можно только проверенной крупной компании. И предлагаем заказать заборы недорого без потери качества.

Профессиональные сотрудники помогут выбрать подходящий вариант с индивидуальным учетом пожеланий клиента и особенности местности. Потому что ограждение — это не только право чувствовать себя защищенным, уверенным, но и возможность показать свой достаток. Заказать забор под ключ у нас просто и выгодно, поскольку наша компания работает напрямую с производителями материала, и изготовление конструкций осуществляется на современном оборудовании.

Данная входная конструкция состоит из нескольких отдельных панелей, соединенных плотным гибким материалом (синтетической тканью, резиной), которые при открытии
складываются

в

гармошку

.
При закрывании полотно растягивается, заполняя весь проем.

Дополнительная опция:
в плоскости ворот может быть установлена калитка, также конструкцию можно оснастить автоматикой.

Установка автоматики

Преимущества ворот, складывающихся гармошкой:

занимают минимум свободного пространства благодаря своей компактности;
могут быть установлены с внешней или внутренней стороны проема;
неприхотливы в эксплуатации, служат длительное время;
крепкие. Дополнительно несущий каркас конструкции усилен металлическим профилем, ребрами жесткости, что делает ворота надежными, взломоустойчивыми;
не представляют сложностей в изготовлении. Соорудить складные ворота можно своими руками, что позволит не только сэкономить средства, но и сделать конструкцию, идеально соответствующую окружающему пространству.

На заметку: ворота-гармошка используют
для гаражей
, дач, ангаров, павильонов, где не хватает места для установки входной конструкции с распашными или откатными полотнами. При их монтаже нагрузка не приходится только на перекрытие, она равномерно распределяется на стены.

Разновидности складных конструкций

Складные двери могут быть выполнены в двух видах:

распашной конструкции. Она состоит из двух полотен, которые растягивают от опорных столбов до середины проема, где и соединяются. В закрытом виде распашные ворота гармошкой складываются у стенок;
откатной системы. Она представляет собой одну секцию, которая заполняет весь проем, а при открытии компактно складывается по одной его стороне.

Последовательность изготовления

Чтобы изготовить ворота гармошка своими руками, потребуются:

2 швеллера, которые будут использоваться как опоры;
для изготовления основания сечением 25х25 мм;
уголок-направляющая;
сэндвич-панели или другой листовой обшивочный материал;
фурнитура (ролики на подшипниках, петли);
двутавр — профиль для фиксации конструкции к несущим стенам;
грунтовочный состав.

Из инструментов понадобится:

сварка + набор электродов;
шлифмашинка для обработки углов;
шуруповерт;
дрель;
болгарка;
приспособления для проверки ровности сооружения.

Подготовительные работы

Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.

Установка опор

Если
гаражные
ворота устанавливаются впервые, необходимо укрепить проем
. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.

Сборка каркаса

Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.

Монтаж навесов

Панели
въездных ворот-гармошки

соединяются при помощи навесов
. Для этого используются на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

Крепление направляющей и роликов

Обшивка конструкции

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.

Дополнительная обработка

Как установить широкие ворота

для распашных — нет свободной территории перед или за воротами;
для откатных — отсутствует достаточный по длине прямолинейный участок ограды рядом с проёмом.

Конструкция складных ворот

Где купить

Компания: ООО «Омский Завод ЦПВС»;
Сайт: http://setka-55.ru/;
Адрес: г. Омск, 25 линия, дом № 41а/2;
Телефон: 8-961-88-22-086;
Почта: [email protected]

Складные ворота — отличное решение при выборе для гаража, ведь далеко не всегда обычные распашные гаражные ворота могут полноценно функционировать из-за малой площади помещения и пространства перед ним. В этих случаях у многих возникает вопрос, как сделать ворота-«гармошка» своими руками.

Такая конструкция — достойная альтернатива обыкновенным гаражным воротам. Также можно использовать складные ворота-«гармошка» для дачи или собственного дома.

Конструкция экономит значительное пространство благодаря своему функционалу. Обычно отмечают несколько главных ее преимуществ:

Компактность. Складывающиеся ворота совершенно не требуют дополнительного места как внутри, так и снаружи гаражного помещения.
Удобная установка. Ее можно производить с любой стороны проема.
Продуманная конструкция. Система построена так, чтобы нагрузка главным образом приходилась на стены, крыша же практически не нагружается.
Простота в эксплуатации. Особенно ярко виден этот плюс в зимнее время: раздвижная система откроется без особых трудностей даже при больших объемах снега, ведь они совершенно не требовательны к уборке территории.
Эргономичность. Складные ворота являются эстетически привлекательными и высокофункциональными. Это дает возможность использовать их в промышленных постройках.

Принцип работы конструкции

Главной особенностью конструкции является присутствие в конструкции особых панелей, соединение которых происходит с помощью гибкого материала, такого как резина или же плотная ткань.

Створки двигаются с помощью роликов, которые находятся на вертикальных концах и движутся вдоль направляющих.

Нынешний рынок предлагает богатый ассортимент готовых конструкций, возможно, и производство ворот по индивидуальному заказу. Наиболее популярным материалом, который используется при изготовлении, бывает сэндвич-панель. Конструкция с их использованием получится наиболее дешевой, а также имеет такие преимущества, как хорошие звуко- и теплоизоляция.

Важным преимуществом панели перед другими является простота монтажа, благодаря чему можно сделать ворота своими руками. Это позволяет значительно уменьшить затраты и выполнить конструкцию, которая идеально подходит под ваши требования, ведь сделана она будет лично вами.

Инструменты, которые понадобятся для того, чтобы сделать въездные ворота своими руками:

сварочный аппарат;
шуруповерт;
дрель;
кисть (для грунтовки металлических деталей).

Для того чтобы изготовить такие ворота своими руками, нужны и материалы:

уголки;
труба квадратного сечения;
металлопрофиль;
грунтовка;
петли;
ролики;
двутавр (необходим для крепления ворот к стенам).

Порядок выполнения работ

Начинать монтировать складчатые ворота необходимо с монтажа швеллера, который будет основой всей конструкции, ведь к нему она будет крепиться. Во время установки стоит учесть, что швеллер устанавливается не на всю высоту проема.

Необходимо отнять габариты несущего рельса, который служит как пространство для роликов.

Далее подсчитываются и подготавливаются секции. Их точное количество необходимо узнать заранее, а зависеть оно будет напрямую от выбранного вида ворот. Самым хорошим вариантом будет набросок всей структуры механизма на бумаге. Сильно утруждать себя не стоит, наброска хватит и схематического, зато далее это сильно облегчит вам процесс монтажа.

Одной из важнейших деталей ворот являются ролики. Они обеспечивают плавное движение створок.

После этого необходимо собрать каркас. Для этого необходимо использовать трубы, которые вы приготовите заранее. Их следует нарезать в точности с размерами панелей. Сваривание каркаса желательно делать, укладывая на горизонтальные ровные поверхности, ведь тогда меньше риск получить перекос. Вы же не хотите получить кривые ворота.

Для того чтобы придать конструкции необходимую жесткость, необходимо в процессе сварочных работ наварить по диагонали и поперек отрезки.

Стоит учесть, что на последней панели необходимо место для врезного замка или же ушки для навесного.

После выполнения всех вышеперечисленных работ выбираем навесы для створок, причем главным критерием для выбора будет вес, который они могут выдержать. Лучшим вариантом будет подшипниковый навес. Он крепится в месте сочленения створок.

Складывающиеся ворота почти готовы. Последний этап монтажа — установка роликов. Как направляющую чаще всего используется уголок.

Его необходимо приварить к поперечной балке.

Все основные работы по монтажу раздвижной системы выполнены. Теперь необходима финишная доработка — обшивка и утепление. Выбрать материал для обшивки вам помогут многочисленные каталоги и личные предпочтения. Крепится обшивка с помощью саморезов. Важно не оставлять никаких щелей, ведь вы не хотите, чтобы погодные факторы постепенно приводили ваши складчатые ворота в негодность.

Отдельно стоит выделить утепление складывающихся ворот. К этому вопросу нельзя относиться халатно, ведь немаловажно сохранить в помещении правильный микроклимат. Для утепления можно взять минеральную вату либо пенопласт. В целом этими двумя материалами выбор не ограничивается — рынок полнится новейшими материалами. Выбранный материал располагается с внутренней стороны и закрывается с помощью листа ДВП.

Но останавливать выбор на ДВП не обязательно, вы можете взять любой облицовочный материал на свой вкус.

Грамотному работнику, который предварительно подготовился, выполнить такую работу не составит труда. Плюс ко всему такие работы не занимают много времени и сил и их можно выполнить единолично.

Автоматика для ворот

Последним, но от этого не менее важным моментом является автоматика для ворот. Это более дорогой, но удобный вариант, ведь ворота будут складываться как книжка автоматически, после команды с пульта управления. Такие модели оборудуют электромеханическими приводами. На сегодняшний день производители предлагают 2 основных вида приводов:

Привод с верхней подвеской. Этот вариант необходимо монтировать в верхней части створок. Несомненным плюсом является то, что для установки этого привода не требуется дополнительного фундамента. Но минус данного выбора — ограничение ворот по высоте. Высота таких ворот не может быть более 4,5 метра.
Привод, который имеет нижний упор. С таким можно не переживать о габаритах — ими он не ограничивается. Но для монтажа такого привода необходимо провести дополнительные работы, ведь для установки требуется дополнительный фундамент по всей ширине, а это увеличивает стоимость всей конструкции.

Конструкцию, складывающуюся по принципу «гармошки», считают идеальным решением в стесненных обстоятельствах. А автоматизация системы будет весьма практичным решением, поскольку для открытия гаража хватит одного нажатия кнопки.

Также нельзя оставить без внимания то, что это наиболее подходящий вариант для дачных участков.

Такие ворота для дачи часто не обходятся без калитки, ведь это значительно облегчает процесс открытия гаража — не нужно будет открывать всю конструкции, хоть ворота и легко складываются, но не стоит себя утруждать лишний раз.

Складные ворота в виде гармошки многие научились делать своими руками. Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров. -гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Принцип работы.

Материалы и инструменты

Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
Для облицовки используется профнастил или железо, лучше оцинкованное.
В качестве утеплителя используется минвата или пенопласт.
Металлическая труба, которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Инструменты, которые понадобятся в процессе производства работ:

Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
Сварные работы можно проводить сварочным аппаратом в 220V.
Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Опорные столбы.

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
Швеллера привариваются к боковым стенкам проема и к его нижней части.
Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Когда количество и ширина панелей определены, самое время приступать к работам:

Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление , закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Источник

Отправим материал вам на e-mail

С
ущественно повышают комфортность эксплуатации автоматические ворота для гаража с дистанционным открытием от пульта ДУ. Однако существующие конструкции гаражных створок обладают разным бюджетом строительства, эксплуатации этих коммуникационных систем. В принципе механизм открытия можно смонтировать, как на роллеты, так и на распашные створки. В последнем случае снижается ресурс, увеличиваются эксплуатационные расходы.

Виды гаражных ворот

Чтобы выбрать автоматические ворота для гаража с дистанционным открытием для собственных нужд, необходимо изучить существующие конструкции. Чаще всего эксплуатируются створки ворот нескольких типов:

распашные – до недавнего времени считались классикой, два полотна отворяются на шарнирных петлях, максимальный угол 180 градусов;

секционные – состоят из шарнирно соединенных панелей, уползающих при открытии вверх под потолок гаража;

рольставни – конструкция аналогична предыдущему варианту, однако панели очень узкие, что позволяет наматывать их на барабан, жестко закрепленный над проемом гаража;

подъемно-поворотные – полотно цельное, перемещается при отворении по сложной траектории в двух плоскостях;

Подъемно-поворотное полотно — достаточно редкий тип

складная «гармошка» – полотно сделано из нескольких вертикальных створок, подвижно закрепленных относительно друг друга, открывается обычно в две стороны, панели размещаются перпендикулярно проему у несущих стен;

Ворота типа «складная гармошка»

сдвижные – применяются только в промышленных гаражах либо на участках частных владельцев, имеют обычно одну длинную створку, отъезжающую вдоль стены.

Каждую конструкцию можно оснастить электроприводом, чтобы перемещать дверные полотна из дома, салона автомобиля.

Статья по теме:

Принцип работы системы, схемы

Ввиду разнообразия конструкций приводов автоматические ворота для гаража с дистанционным открытием следует проектировать перед постройкой здания для хранения транспорта. Это избавит от переделок, внесения изменений в силовой каркас постройки. Однако потребность в автоматизации процесса отворения створок может возникнуть в период эксплуатации. Поэтому необходимо рассмотреть все существующие варианты.

Распашные ворота

При эксплуатации, проектировании распашных створок автоматических ворот для гаража с дистанционным открытием могут использоваться несколько приводов:

подземный – нижняя часть ворот крепится к приводу, верхняя висит на стандартном шарнире, работоспособность системы зависит от соосности петель, монтаж крайне сложный для любителя;

линейный – устанавливается внутри помещения в проеме, приводится в действие контактным выключателем или ДУ пультом, подходит для створок весом в пределах 3 т;

Преимуществом этих конструкций является использование существующих гаражных полотен, что несколько снижает начальные вложения.

Недостатков у схем автоматизации распашных створок гораздо больше:

при выборе подземного механизма придется бетонировать приямок, герметизировать его во избежание скапливания воды;
створки открываются наружу, поэтому необходима уборка прилежащей территории, наличие свободного пространства;
парусность ворот максимальная, поэтому от самопроизвольного распахивания, поломки привода используются ограничительные цепи.

Однако распашные полотна обычно изготавливаются из листовой стали, поэтому вандалозащищенность, безопасность постройки выше прочих существующих вариантов.

Сдвижные ворота

В отличие от существующих конструкций автоматические сдвижные ворота для гаража с дистанционным открытием чаще всего оснащаются наземным реечным механизмом. На створку фиксируется червячная рейка с зубьями, на шкив электропривода надета шестерня, которая и перемещает конструкцию. Поэтому снизу всегда остается достаточно большая щель, которую необходимо уплотнять гофрой, резиной, прочими способами.

Существенным недостатком является перемещение длинномерной конструкции вбок. Поэтому используются подобные ворота при достаточной ширине фасада постройки. Вместо реечного привода могут использоваться цепные модификации, однако они более шумные. Для повышения ресурса верхняя часть створки часто подвешивается на дополнительную траверсу.

Подъемно-поворотные ворота

В отсутствие свободного пространства под потолком помещения (притолок) сдвижные модификации установить невозможно. Поэтому автовладелец выбирает подъемно-поворотную панель, которую можно изготовить самостоятельно по каркасной технологии (пенополистирол внутри брусков) или из сэндвича. Пространственная жесткость, стабильность геометрии здесь выше, отсутствуют шарнирные сочленения панелей.

Однако остаются боковые направляющие, ролики по краям полотна. Механизм трансформации, схема крепления отдельных элементов самая сложная из всех существующих приводов. Замеры придется производить многократно, при ошибках строителей необходимо исправлять геометрию проема. Поэтому лучше заказать монтаж специалиста
м.

Важно!
Установить встраиваемую калитку в подъемно-поворотное полотно очень сложно. Тросы занимают практически всю заднюю поверхность панели в нижней части.

Статья по теме:

Секционные ворота

Самыми востребованными для автоматизации процесса дистанционного открывания являются секционные конструкции. Схема электропривода в обязательном порядке дублируется торсионными пружинами для ручной эксплуатации. Самостоятельная установка сложная, но доступна домашнему мастеру – каждое изделие сопровождается подробной инструкцией.

Преимущества секционных конструкций следующие:

При перебоях электроэнергии створ ворот может подниматься вручную. Однако наличие минимальной притолоки является обязательным условием монтажа системы.

Роллетные ворота (рольставни)

Стальные, алюминиевые длинномерные панели-ламели составляют роллету, которая наматывается на вал внутри специального короба, как при ручном, так и при механическом приведении системы в действие. Поэтому достаточно смонтировать на конце вала электропривод, чтобы полностью механизировать процесс, оставив возможность ручного управления металлической вандалозащищенной шторой.

Электропривод рольставней

Преимущества заключены в бюджетной цене, быстрой установке, экономии проезжей части, герметичности всех узлов специальными элементами. Роллеты обладают высокой ремонтопригодностью, шторы можно заменять при необходимости нового интерьера фасада постройки. Механизм привода при этом снимать не обязательно.

Складные ворота «гармошка»

Частными владельцами «гармошки» из вертикальных складных секций используются очень редко. Приводы для автоматизации процесса отворения полностью аналогичны распашным конструкциям, за исключением подземных электродвигателей с рычагами.

Недостатки так же заключаются в необходимости свободного места перед лицевым фасадом постройки, уборке прилежащей территории. Изготавливаются створки из сэндвичей, полимерных панелей, в них встраиваются окна, калитки, продухи вентиляции. Конструкции минимально нагружают несущие стены, так как имеют малый вес.

Экономьте время: отборные статьи каждую неделю по почте

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из

В производственных корпусах часто встречается необходимость перекрытия больших проемов. При этом не оказывая дополнительной нагрузки на конструкцию крыши. Для решения такой задачи, оптимальным вариантом будет применение складных ворот, на которые в нашей компании установлена привлекательная цена.

Особенности конструкции

Складные ворота представляют собой соединенные вертикальные секции. Для обеспечения их движения и складывания на них применяют петли. При открывании таких ворот они складываются по принципу гармошки. Они могут раздвигаться в разные стороны, но для максимального освобождения проема, они могут смещаться в одну сторону. Для удобства эксплуатации, например, для движения пешеходов, створками можно управлять по отдельности.

Такая конструкция занимает минимальное количество места. Для этого складные промышленные ворота
, закрепляют по краю проема.

Виды складных ворот

Горизонтальные
складные ворота

Гаражные
складные ворота

Складные
ворота для дачи

Достоинства данного типа ворот.

Складные ворота могут быть выпущенными с различным типом филенки, в створки могут быть установлены окна и калитки. Автоматические складные промышленные ворота можно смело считать оптимальным вариантом для использования в производственных корпусах.

Складные ворота обладают рядом существенных достоинств, среди них можно назвать:

Высокие изоляционные способности. Они прекрасно защищают помещения от холода в зимнее время.
Механизм складных гаражных и промышленных ворот спроектирован таким образом, что ему обеспечена высокая изностойкость. Створки ворот не провисают и не меняют с течением времени свою форму.
Складные гаражные ворота
и промышленные обладают высокой стойкостью к ветровым нагрузкам.
Размеры поставляемых ворот позволяют перекрывать с их помощью проемы любых размеров.
Складные гаражные ворота, как и промышленные обладают малой рабочей зоной, в отличии, например, от распашных.
Ворота такого типа просты в эксплуатации и не требуют сложного обслуживания.
Поставляемые ворота отвечают всем требованиям по качеству и отличаются от других конструкций привлекательной ценой!

При заказе ворот можно подобрать их цвет, фактуру. Кроме того, заказчик имеет возможность выбрать различные варианты отделки, вставки.

Приобретая автомобиль, владельцы в первую очередь думают об уютном, теплом, удобном и просторном жилище для своего стального друга. Такое индивидуальное пространство называется гараж. Он может быть пристроен к дому, а может являть собой отдельно стоящее небольшое здание.

В любом варианте гараж просто обязан быть оснащен персональным автомобильным входом. Гаражные ворота – самый первый в поисковых запросах вариант для тех, кто хочет создать это чудо механики и техники собственными руками.

Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

Среди большого разнообразия гаражных ворот существуют основные конструкции, которые своим функционалом ежедневно радуют даже самых требовательных автовладельцев.

Самые простые из них – классические распашные модели
. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

Секционные ворота
для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции
также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции
. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

Механическая модель подъемных ворот открывается и закрывается легким движением руки
, а установив дополнительную планку с моторчиком, можно получить отличные автоматические ворота на пульте дистанционного управления.

Материалы

Любые гаражные ворота изготавливаются из таких основных материалов:

металл (профнастил);
дерево;
сталь.

Конструкции из профнастила имеют довольно долгий срок эксплуатации
и обладают высокой прочностью. Обработанные специальными антикоррозийными средствами, такие ворота будут устойчивы к влаге и температурным перепадам. К тому же уход за металлическими конструкциями гораздо проще, чем за какими-либо другими материалами.

Профнастил очень легко режется и делится на необходимые участки/секции, снимая дополнительную весовую нагрузку на направляющие. Однако при самостоятельной работе над гаражными воротами следует учитывать, что об обрезанные края металла очень легко глубоко порезаться
. Элементарные правила техники безопасности уберегут вас от получения неприятного ранения.

Деревянные гаражные ворота менее востребованы на рынке
, но также имеют свою функциональную ценность. Наравне с металлическими, они имеют невысокую цену. Дерево – это всегда красиво и естественно. Пожалуй, на этом все плюсы материала заканчиваются.

Деревянные ворота пожароопасны, менее долговечны и имеют очень низкую прочность. Они подвержены гниению даже после обработки антисептическими и прочими пропитками.

Стальные конструкции стоят несколько дороже деревянных и металлических, но настолько же долговечны и прочны, как вторые.

Главной лошадкой, на которую ставит большинство современных автолюбителей и профессионалов своего дела, – сэндвич-панели. Практичные и экономичные, такие ворота являются хорошими тепло- и звукоизоляторами. Их очень легко устанавливать, утеплять и мыть
. Отличное противопожарное свойство обеспечит безопасное пребывание вашего автомобиля в гараже с такими воротами.

Профилированные листы – также отличный материал для изготовления гаражных ворот
. С такой въездной конструкцией вам не страшны погодные условия и механические повреждения. Это очень прочный, красивый и экономичный материал.

Размеры

Современные производители гаражных ворот предлагают огромное количество размерных разновидностей своих конструкций. Некоторые даже могут изготовить их на заказ. Сделать необходимые замеры в своем гараже вам не составит труда.

Существует также возможность сделать самостоятельный расчет, используя предварительные чертежи и схемы. Обязательно нужно учитывать специфику помещения, материал, из которого будут изготовлены ваши ворота, погодные условия, поджидающие их в различные времена года
.

Профессионалы настаивают на том, что подъемные ворота можно устанавливать исключительно в прямоугольные проемы
. Механизм подъема также невозможно сделать иначе, чем заложено в классических моделях.

Неплохой вариант – взять уже готовые стандартные чертежи подъемных гаражных ворот и подставить туда свои значения, чтобы не ошибиться. При этом в схеме необходимо учитывать не только размеры, но и расположение всей конструкции в целом. Особое внимание стоит уделить как самому полотну ворот, так и подъемному механизму.

На чертеже подробно указано, какие замеры и где необходимо сделать.

Расшифровка довольно проста:

H
– высота проема, в который будет устанавливаться рама ворот и сама конструкция. Очень важно понимать, что общая высота проема и максимальная высота машины, которая сможет въехать в гараж после установки ворот – две абсолютно разные вещи. Это расстояние измеряется для того, чтобы понимать, какой зазор остается на подъем ворот под потолок.
L
– притолока или глубина гаража и b1, b2 – заплечники обязательно располагаются в одной плоскости, но обязательно имеют разные величины. При этом L всегда больше.
B
– ширина проема должна измеряться с зазорами примерно по 2 см с каждой стороны.
L
– глубина гаража обязательно больше высоты всей конструкции ворот, иначе полотну попросту будет некуда «уходить».

Как сделать?

На самостоятельное изготовление подъемных ворот уходит от двух до пяти дней. В зависимости от желаемого результата.

Например, имеется два вида механизмов подъема:

Рычаги + пружины
. Не самый простой, но самый распространенный и безопасный способ подъема-опускания гаражных ворот небольшой массы. Особое внимание при монтаже придется обратить на фиксацию и регулировку пружин и высокое качество направляющих для роликов.
Противовесы
. Как правило, используется при изготовлении самодельных откидных ворот большого веса. Трос натягивается от нижних углов полотна, проходит через специальный блок и крепится к противовесам, находящимся на другом конце лебедки.

Определение механизмов подъема дает четкую картину того, какие инструменты и материалы могут вам понадобиться в процессе производства и установки.

Рассмотрим основные этапы изготовления гаражных ворот подъемного типа:

Первый этап
– создание макета и чертежа будущих ворот. Об этом уже было немного сказано. Но при описании непосредственно этапов производства, начать следует именно с этого.

Второй этап предполагает приобретение необходимых инструментов и материалов для изготовления ворот:

Прямоугольные трубы-профили 40*20 мм и 20*20 мм. Очень важно, чтобы они имели достаточно плотные стенки: не менее двух миллиметров. Первые хорошо подойдут для изготовления рамы полотна, а вторые – для продольных и поперечных перемычек и направляющих.
Полотно ворот. Здесь уже хозяину необходимо самому определиться, каким он хочет видеть въезд в свой гараж: профильный лист, сэндвич-панель, дерево, металл.
Деревянный брус или металлический уголок. Если вы решили использовать рычажно-пружинный механизм, такие средства идеально подойдут вам для его крепления.
Опорно-откатные ролики и непосредственно механизм подъема ворот.
Утеплитель, если вы решили сделать ваш гараж теплым даже в холодное время года.
Набор сложных инструментов: болгарка, сварочный аппарат, шуруповерт.
Среди простых – только то, что можно найти в арсенале любого мастера-хозяина: уровень, отвертка, рулетка, карандаш, молоток, гаечные ключи.

При подготовке проема следует учитывать то, что он должен находиться в одной плоскости со стенами самого гаража
. Это улучшит функциональность и упростит эксплуатацию конструкции.

Приступаем к выравниванию стен, адекватно оценить которое поможет строительный водяной или инфракрасный уровень. Но также обязательным условием является прочность и горизонтальность напольного покрытия.

Итак, все подготовительные мероприятия выполнены, приступаем непосредственно к изготовлению и сборке подъемных гаражных ворот своими руками. И это будет третий этап работы.

Делаем раму.
Это тот основной элемент, на который ложится самая большая ответственность и самая большая нагрузка. Вначале собираем коробку, которая будет изготовлена из деревянных брусьев или металлического уголка, как указано в необходимых материалах. Главной особенностью изготовления и установки коробки-рамы является то, что нижняя ее часть должна уходить под уровень пола на 2 см
. Это является дополнительным средством фиксации конструкции.

Важно помнить, что регулировать ее нельзя с применением деревянных клиньев и монтажной пены. Для того чтобы «подогнать» раму под проем, необходимо использовать специальные металлические вкладыши.

Следующий шаг – установка роликов-подшипников
. Вначале следует установить направляющие. Их иногда еще называют рельсами для роликов. Этот момент важен тем, что весь процесс установки должен сопровождаться тщательным измерением по уровню
, иначе конструкция просто не сможет функционировать.

На картинке зеленым выделены рельсы и их правильная установка, чтобы все заработало.

Настало время приступить непосредственно к полотну ворот. Варианты изготовления просты и не очень разнообразны.

Имеется три основных вида монтажа непосредственно щита ворот:

деревянный каркас из брусьев, обшитый листами металла;
цельнокроеный металлический щит;
металлопрофильная основа, на которую крепится также цельный лист.

Это обратная сторона медали, то есть то, что будет находиться внутри гаража. Кончено, хочется добавить еще и утеплитель к нашим неимоверно холодным зимам. Что же касается наружной обработки, то здесь уже все зависит от ваших финансовых возможностей и эстетических пристрастий.

Четвертый этап в изготовлении подъемных ворот заключается в установке калитки. Если в ней есть острая необходимость, производство входной двери и ее монтаж производится с большей легкостью. Для этого подойдут простые двери, вырезанные из ворот и установленные на петли
. После готовности всех основных элементов конструкции, производится полная проверка механизмов, герметичности, уровня и функциональности.

Многие умельцы в своих видеоблогах рассказывают о возможности автоматизации подъемных ворот. Это также по силам сделать самостоятельно владельцу гаража. Здесь не обойтись без трех основных составляющих: блок электронного привода (мозг автоматического открытия и закрытия ворот), приемник радиосигнала и пульт дистанционного управления.

Для монтажа первого профессионалы советуют воспользоваться практически подручными средствами, такими как реверсная лебедка или механизм электростеклоподъемника.

Еще одним немаловажным моментом является установка замка на ворота. Поскольку зачастую такая конструкция может быть открыта одним легким движением руки, злоумышленникам не составит труда разобраться и с воротами, и с содержимым вашего гаража.

Среди дополнительных аксессуаров, возможных к установке в процессе изготовления подъемных воротах для гаража своими руками, являются более декоративные советы: установка окошек, которые увеличивают количество солнечного света и экономят электроэнергию.

Как видно из поэтапной инструкции по самостоятельному изготовлению подъемных ворот, процесс этот довольно трудоемкий и местами даже сложный. Но благодаря собственноручному участию владельца гаража он становится заметно экономичнее. Например, средняя цена подъемных ворот отечественного производителя может доходить до 70 000 рублей. При выполнении всех работ своими руками, вы экономите порядка 60 000 рублей с учетом установки опций.

Соблюдая все правила и шаги в изготовлении гаражных ворот с подъемным механизмом, вы получите универсальную и уникальную конструкцию, которая защитит вашу машину в любое время года.

Основные советы и рекомендации по эксплуатации гаражных ворот подъемного типа сводятся к уходу, регулировке и ремонту всех составляющих в частности, и системы в целом. Например, все резиновые уплотнители требуют дополнительной периодической смазки силиконом. Это поможет избежать растрескиваний или примерзаний в морозное время года.

Рычажная система требует постоянной смазки, чтобы не ржавела, не скрипела и проработала как можно дольше. Ролики, кстати, имеют такую же нескрытую потребность. Натяжение пружин нуждается в постоянной регулировке, чтобы эксплуатация гаражных ворот подъемного типа была максимально комфортной и долговечной.

Если натяжение ослабевает, то ворота можно просто не открыть. А если, наоборот, пружина перетянута, тогда створку можно опрокинуть, и повредить полотно.

В случае механического повреждения полотна ворот, исправить это уже не представляется возможным. Поскольку оно устанавливается одним целым листом, то здесь будет необходим замена всего основного покрытия ворот.

После того как все основные работы по изготовлению и установке выполнены, следует побеспокоиться о системах безопасности. Так, на рельсы лучше всего установить стопы, чтобы полотно в процессе эксплуатации не сошло с направляющих.

Одним из главных советов профессионалов и любителей своего дела является своевременная диагностика состояния всей конструкции в целом. А также постоянный контроль состояния ее составляющих.

Собственноручное изготовление подъемных ворот для гаража – процесс очень сложный. Он требует постоянного контроля, повышенной точности и ответственности. Приступая к работе, необходимо взвесить все за и против этого процесса, и уже с уверенностью браться за него. Учтя все нюансы, советы и рекомендации, у любого автовладельца получится изготовить именно то, чего очень хотелось, но было страшно представить. Все люди – кузнецы своего счастья и своего окружения.

Если вы уже определились с дизайном, сделали все необходимые замеры, – половина дела уже сделана. Самая кропотливая и та, в которой никак нельзя ошибиться. А сварочный аппарат и болгарка – не самые страшные звери строительного мира. Дерзайте – и вы получите идеальный результат по весьма скромным затратам.

Складные ворота используются для перекрытия проемов промышленных помещений больших размеров.

Конструкция ворот делится по типу открытия: по схеме «2+2», когда две створки открываются в одну сторону, а две другие в другую и по схеме «книжка», открывание осуществляется в одну сторону. Открывание ворот может быть в проеме (как для схемы «2+2», так и для схемы «книжка»), т.е. створки складываются и остаются в сложенном виде в проеме и за проем, в этом случае нужно место за проемом, куда будут складываться ворота, причем для схемы «книжка» нужно свободного расстояния в два раза больше, чем для схемы «2+2».

Складные ворота монтируются внутри помещения. С помощью кронштейнов (арт.32 G), роликовых тележек (арт. СА4RD), и балки (арт. GIPI4RG) полотно ворот монтируется к внутренней стороне притолоки (расстояние от верха проема до потолка)
, а с каждой стороны внутри помещения с помощью столбов и петель. Ворота снабжены ручкой для открывания (арт.М20P) и комплектом ригельных замков для закрывания. Ворота легко открываются в ручном и автоматическом режимах.

Полотно ворот состоит из сэндвич-панелей, толщиной 40 мм, обрамленных Альфа-профилем, на вертикальных сторонах каждой панели монтируется уплотнитель, а на горизонтальных сторонах, то есть сверху и снизу ворот, щетки. Такая конструкция имеет достаточную теплоизоляцию и низкую теплопроводность, что обеспечивает в помещении частичное сохранение тепла.
Коэфициент теплопроводности панелей — 0,5 Вт/м кв. С.

Во время постройки своего дома или коттеджа, многие люди стараются сделать все конструкции максимально простыми и удобными. Таким же принципом руководствуются компании и предприятия, в процессе строительства складов и других больших помещений. Одной из важных деталей, как в частном доме, так и в складском помещение являются ворота, от конструкции которых зависит очень многое. Как правило, выбор делается в пользу простых и недорогих конструкций.

СКЛАДНЫЕ ВОРОТА ПО СХЕМЕ «2+2»

СКЛАДНЫЕ ВОРОТА ПО СХЕМЕ «КНИЖКА»

Огромную популярность завоевали складные ворота
позволяющие открывать их в считанные секунды. Выбирая складные ворота для гаража
, вы всегда сможете без лишних проблем выехать из дома, не потратив на это лишнего времени. Так же, огромное удобство и легкость использования обеспечивают промышленные складные ворота
. Довольно часто требуется быстро разгрузить или загрузить товар и тратить время на проблемы с воротами будет просто неуместным.

Особенности складных вертикальных и горизонтальных ворот.

Многие люди выбирают эти ворота и не рассматривают никаких других. Каждый хочет добиться максимальной эффективности от приобретаемой им продукции. Все ворота складные
имеют свои уникальные особенности, к которым в первую очередь можно отнести:

Простоту, легкость и комфортность использования;
Надежность ворот и конструктивную грамотность;
Возможность ручного и механического управления;
Оптимальную цену.

Как правило, ворота складные вертикальные
используются для гаражей. Материал, из которого изготавливаются ворота довольно прочен и может обеспечить всю необходимую безопасность вам и вашему автомобилю. В большинстве случаев, гаражные ворота складные
открываются и закрываются вручную, но при желании на них можно установить автоматическую систему, которая упростит эту задачу.

Любые складные подъемные ворота
открываются и закрываются по принципу гармошки. Основу составляют вертикальные панели, которые соединены между собой специальными петлями. Для механического управления используется специальный двигатель, который может управляться различными вариантами.

Не одни складные ворота гармошка
не представляют собой ничего особенно-сложного. Простота всей конструкции так же обеспечивает небольшую цену, которую себе может позволить каждый человек. В настоящий момент, массивные конструкции стали заменятся на более гибкие, легкие и прочные. Люди научились делать более простые конструкции не теряя при этом всех основных и главных качеств.

Так же, широкую популярность получили ворота складные горизонтальные
, которые часто применяются для складских помещений. Их конструкция построена на такой же основе, что и у вертикальных. Самым главным различием между ними является область применения, так как под многие огромные склады, будет довольно неудобно использовать вертикальные ворота.

Заказ и приобретение складных ворот.

В последнее время, подъемно складные ворота
начали массово приобретать в интернет-магазинах. Интернет открыл перед нами новые возможности, которым просто необходимо пользоваться. Большинство компаний, которые предлагают своим клиентам складные ворота, имеют собственные сайты, на которых можно не только ознакомиться с продукцией, но и заказать ее. Перед покупкой, с любым товаром необходимо как следует ознакомиться. Как правило, стандартного описания часто не хватает для полного ознакомления. В этом случае, на помощь приходят специалисты, которые готовы ответить на все ваши вопросы. Связаться с ними можно по телефону и многим другим способам, как правило, они указаны на сайте.

Всех покупателей приятно порадует на складные ворота цена
. Именно эта конструкция может похвастаться небольшой стоимостью, связанной с ее простотой. Это еще одна причина, по которой люди и целые предприятия делают выбор в пользу складных ворот. В мире существует масса продукции, которая заслуживает нашего внимания. К такой продукции относятся именно складные ворота, помогающие сделать ваш гараж или склад более удобным и безопасным. Возможность приобретения таких ворот в интернете делает все гораздо проще. Человеку не придется выходить из дома или офиса для изучения, а так же покупки товара, что очень радует.

Для крупных объектов вне зависимости от их назначения, необходимо использование отдельного типа ворот, к которым относятся промышленные ворота
. К сооружениям, которым гарантированно необходимы промышленные ворота цена
которых рассчитывается отдельно на каждый объект, относятся склады, ангары для различной техники, автомойки и так далее. Конструкционные особенности таких ворот подразумевают частое и интенсивное использование. И потому не удивительно, что их выбору уделяется огромное внимание.

Например, сегодня существуют объекты, которые могут открываться до нескольких десятков раз за день. Решив ворота промышленные купить
, помните, что их необходимо подбирать в зависимости от назначения помещения, которое будет охраняться с их помощью.

Интересно, что промышленные ворота стоимость
которых рассчитывается отдельно для каждого объекта, имеют ряд существенных отличий от обычных бытовых ворот, так как они гораздо шире и выше по размерам. Соответственно, вес такого изделия также достаточно велик. И потому не удивительно, что для установки подобных ворот необходимы дополнительные укрепления. Сегодня конструкции промышленных ворот
подразумевают приводы для промышленных ворот
, с помощью которых данные ворота можно закрывать и открывать. Необходимо, чтобы в процессе эксплуатации автоматические ворота промышленные
имели высокую работоспособность и обеспечивали полную безопасность. На сегодняшний день технологии таковы, что существует возможность выпускать ворота различных видов, как с использованием промышленных материалов, которые имеют светопропускную способность, так и без них.

Что касается конструкционных особенностей, то среди промышленных ворот принято выделять секционные промышленные ворота
, распашные промышленные ворота
и автоматические ворота распашные для промышленных зданий
.

Распашные ворота промышленных зданий
знакомы всем, так как традиционно использовались в наше стране еще до того как появились остальные виды. Принцип действия таких ворот простой и понятный — они открываются как обычные двери, расположенные на петлях. Стоит отметить, что монтаж промышленных ворот
должны проводить специалисты, от мастерства которых во многом зависит их полноценное функционирование. Сегодня те, которые не имеют электропривода, практически не используются. Что касается такого вопроса, как изготовление промышленных ворот
, открываемых вручную, то ими занимаются те же компании, которые производят автоматические модели. Однако спрос на них сегодня не слишком велик. Для изготовления распашных ворот широко применяется алюминиевый либо стальной материал. Что касается каркаса, то для его производства используется уголок, трубы, а также швеллеры. Качество исполнения напрямую зависти от качества сварки. Навешивание распашных ворот на проем производится при помощи петель. Что касается механизмов открытия, то они постоянно развиваются, и сегодня составит труда подобрать даже самый высокотехничный вариант.

В свою очередь, установка промышленных ворот
секционного типа также очень распространена. Эти ворота относятся к более современным вариантам, а конструкция их выполняется с использованием сендвич-панелей, которые позволяют достичь полной герметичности. Также можно быть уверенны в том, что помещение будет защищено от влияния окружающей среды. Качественное производство промышленных ворот
позволяет выпускать морозостойкие материалы, которые не допускают примерзания нижней части ворот в местах контакта с покрытием.

Откатные промышленные ворота также достаточно популярны. Такие ворота имеют цельную конструкцию, и, как правило, они выполняются подвесными на специальных роликах. Ролики приводятся в действие при помощи специального механизма.

Рулонные промышленные ворота у нас в стране не сильно распространены, тем не менее, они также могут использоваться в промышленных масштабах. Такие ворота могут иметь самые разнообразные конструкционные размеры, и могут использоваться для открытия внутренних проемов зданий.

Выбор типа ворот осуществляется в индивидуальном порядке в зависимости от запросов клиента.

Источник

Изготовление распашных ворот своими руками

Классические распашные ворота могут иметь симметричные или ассиметричные створки, а также дополнительную калитку для входа. Независимо от типа конструкции их изготовление производится по одному и тому же принципу.

Установка опор

При пучении грунта зимой нагрузка на опорные столбы ворот может достигать до 10 т на 1 кв. м. Кроме того, они испытывают и существенную динамическую нагрузку в несколько сотен килограмм во время их открывания и закрывания. Поэтому для увеличения срока службы такой конструкции требуется надежная опора, углубленная в грунт на достаточную глубину.

Порядок установки воротных столбов:
1. В качестве опорных конструкций может использоваться трубы или профиль 2,5 мм диаметром от 60 мм и выше. Использование уголка не рекомендуется: он не способен обеспечить конструкции необходимую жесткость. Для поперечных перекладин профиль может быть чуть уже: до 30 мм.

Совет. Слишком массивный каркас создать слишком большую нагрузку на опорные столбы, поэтому при выборе толстостенного профиля соответственно усиливаются и они.

1. Для их установки готовится котлован на глубину промерзания грунта (при этом его глубина не может быть менее 1 м). К примеру, в Московской области она будет равна 1,4 м. Выкопать котлован можно с помощью земляного бура или вручную. При этом его диаметр должен как минимум в два раза превышать сечение трубы.

Котлован для заливки опорных столбов

2. Перед заливкой бетона на дне котлована устраивается песчано-щебневая подушка высотой 20 см.
3. Столбы закрепляются в котловане, выравниваются с помощью уровня и заливаются песчано-цементной смесью. Установка ворот производится не менее чем через неделю после ее полного схватывания.

Совет. Для предотвращения от растрескивания бетона перед заливкой землю вокруг следует пролить водой и утрамбовать. Для предотвращения от преждевременного просыхания верх фундамента следует прикрыть пленкой и периодически смачивать водой.

Основные этапы изготовления створок для ворот

2. Металлический профиль нарезается по заданным размерам.
3. С каждого края полосы угольником проводятся линии под углом в 45°, а затем по ним делается срез с помощью болгарки. Для улучшения прочности сварных швов места среза тщательно зачищаются до чистого металла.

Разметка стыков профиля

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня .

Проверка горизонтали и углов

5. С помощью рулетки также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.

Совет. Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.

Проверка высоты и ширины конструкции

6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.
7. Далее пристыковываются поперечные перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.

Перекладины, идущие поперек воротины и по диагонали

8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.

Усиление металлической полосы для приваривания петель

Сварка воротных петель

Простейшим устройством является штырь, на который надевается колпак. Для приваривания петель следует выставить воротину в одной плоскости со столбом с зазором не менее 5 мм. От верха и низа воротины отступается по 20 или 25 см и проводится отметина карандашом или мелом. Затем нижняя часть петли приваривается к раме (полотну ворот), а нижняя – к основанию.

Обычно петли привариваются через пластины (ушки). к обеим частям петли прикрепляется небольшие полосы из металла, а затем уже эти пластины привариваются к воротам и раме. Такой способ позволяет обваривать и петлю, и пластину с обеих сторон, а затем прикреплять ее сверху, сбоку и снизу с помощью трех швов.

Для того, чтобы при сварке петли не спекались между собой, перед началом работ все движущиеся части следует тщательно промазать солидолом. Сварочный шов прокладывается снизу вверх.

Так как опоры при малейшем движении грунта будут всегда смещаться, между створками также необходимо оставить небольшой зазор размером в несколько миллиметров.

Обшивка каркаса

Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.

Ниже предоставлены несколько чертежей распашных ворот. из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.

Важно! При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом.

Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.

Видео по теме: Распашные ворота своими руками

Изготавливаем ворота своими руками: фото, видео и чертежи

В изготовлении ворот используется большое количество разных материалов: листы металла, древесина, изделия ковки и т.д. Но с развитием строительных технологий начали, появляться более современные материалы, которые упростили изготовление заградительных сооружений, и одним из таких изделий является профнастил – листовая оцинкованная сталь, покрытая полимерными составами.

Ворота, в изготовлении которых используется профнастил, обладают небольшим весом, высокими техническими и эксплуатационными характеристиками, а главное, простотой изготовления и установки, которые позволяют выполнить все работы своими руками. Но для начала хотелось бы рассмотреть самые популярные разновидности ограждений и особенности поэтапной самостоятельной сборки ворот из профлиста.

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается металлическая распашная конструкция. представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

сравнительно невысокая стоимость профлиста;
простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
длительный эксплуатационный ресурс и простота в уходе;
многофункциональность материала;
привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала. то хочется выделить следующие проблемы:

для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Особенности конструкции ворот распашного типа

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли. чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

профлисты для створок и трубы для опор;
уголки или трубы для создания рёбер жёсткости;
профилированная труба или металлический квадрат для каркаса;
грунтовка и лакокрасочные материалы;
затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

капроновый строительный шнур;
сварочный аппарат;
молот;
электродрель и шуруповёрт;
электроболгарка;
ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий .

Металлические опоры обрабатываются грунтовкой и вскрываются краской.
В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
На дне ямы обустраивается подушка из щебёнки и песка.
Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
Опоры выравниваются по отвесу и заливаются бетоном .

Установка петель выполняется только после того, как бетон полностью затвердеет.

Рама для ворот из профлиста своими руками

Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.

В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
Рама складывается на ровной поверхности и прихватывается сваркой.
Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
После внесения корректировок каркас обваривается окончательно.
В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.
В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
К каркасу привариваются две поперечины.
Согласно составленному чертежу на свои места привариваются навесы и засовы.
Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.

Если остались вопросы о том, как сварить распашную конструкцию ворот из профлиста, можно просмотреть видео. Плюс ко всему существует способ сборки без использования сварочного аппарата с помощью крепёжных элементов.

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления. электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение .

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

Несколько примеров готовых ворот

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

простая конструкция;
относительно низкая цена;
нетребовательны в обслуживании;
длительный срок эксплуатации;
прочность;
простота эксплуатации;
неограниченная возможность выбор дизайнерских решений и формы;
отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
возможность установить автоматику.

необходимость предусмотреть довольно много места для открытия-закрытия;
необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

болгарка. Предназначена для резки и шлифовки металлических заготовок;
нарезные диски;
шлифовальные диски;
сварочный аппарат;
электроды;
рулетка;
строительный уровень;
уголок;
молоток;
лопата;
мастерок.

компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
дрель. Если понадобится для крепления обшивки ворот;
клепатель, а также заклепки к нему.

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

этап – установка стоек для навешивания ворот.
этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

1 этап – установка столбов распашных ворот

В качестве стойки могут быть использованы:

профильная труба. Выбор сечения трубы обоснован выше в разделе «материалы»;

бетонный столб – приобретенный или залитый на месте;

кирпич или натуральный камень. Последний используется больше для облицовки из-за своих нестандартных размеров;

деревянный брус (100х100).

Способы установки столбов/стоек:

Способы установки столбов для ворот — забивка

Трубу можно забить на глубину около полутора метров

Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом – выдержать уровень. Это позволит избежать перекоса ворот.

Материал подготовлен для сайта www.moydomik.net

Способы установки столбов — бетонирование с армированием и без Опорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.

Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.

Установка воротных столбов

Выкопать или пробурить земляным буром котлован глубиной не менее 1 метра. Диаметр бура должен составить не менее 200 мм, при сечении трубы 100х100. Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).
Устраиваем песочно-щебневую подушку под бетон. Ее высота – 150-200 мм. Назначение – не допустить, чтобы стойка углублялась и создать основу для бетонирования.
Устанавливаем столб и ровняем его с использованием строительного уровня.
Готовим бетон и заливаем стойку.

Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.

Совет: Если использовать не трубу, а кирпич или бетон – глубина углубления также будет составлять 1 м.

Армирование столбов для ворот

Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.

2 этап – изготовление распашных ворот

Последовательность самостоятельного устройства.

Место установки и внешний вид распашных ворот

Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.

Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.

Если это будут парадные ворота или в гараж – тогда и затраты будут выше.

Размеры распашных ворот

В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота – следует точно замерять размеры.

Совет: Старайтесь делать распашные ворота в одном стилистическом решении с забором.

Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон – тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная – тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.

Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.

Чертеж распашных ворот

Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.

Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала. Так вы облегчите себе процесс монтажа и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.

Совет. Осуществляя расчет, используйте рабочую, а не общую ширину отделочного материала.

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.

Схема рамы для распашных ворот

Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.

В нашем примере – рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.

На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.

Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота – предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.

Расчет распашных ворот

Для рамы, которая приведена на схеме понадобится следующий материала:

профильная труба 60х40 – 22 метра – для периметра рамы и перемычек. Эта труба будет крепиться к стойкам и держать всю конструкцию;

профильная труба 40х20 – 15 метров – для внутреннего каркаса (усиления периметра). Именно, на эту трубу будет крепиться материал обшивки ворот.

Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.

Резка и шлифовка труб

На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.

Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом – его нужно устранить с использованием растворителя (чаще всего бензина).

Сварка распашных ворот

При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.

При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.

На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.

Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) – 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.

Некоторые чертежи рам для распашных ворот приведены ниже.

Распашные ворота с калиткой (реальный пример) Ребра жесткости на автоматических распашных воротах из профнастила

Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.

Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, проще обозначить место крепления обшивки.

Не важно, какой материал использовался для изготовления каркаса – металл или дерево – его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.

Особенно тщательно грунтуются места сварки.

Задвижка и петли для распашных ворот

Как приварить петли на ворота Как приварить петли на ворота?

Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.

Разновидности петель представлены на фото

Варианты устройства петель для распашных ворот Виды петель для распашных ворот

Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото

Механизм задвижки для распашных ворот

Финишная отделка распашных ворот

Предварительно каркас нужно протереть от пыли. Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.

Наносить краску лучше в несколько слоев.

Крепление отделочного материала

Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.

Чем обшить распашные ворота

Используются следующие материалы:

Профнастил

Преимущества – невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.

Распашные ворота из профнастила

Преимущества – доступность, красивый внешний вид натуральной древесины, легкость замены. Недостатки – требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

Распашные ворота из дерева

Металлический лист

Достоинство – прочность. Недостаток – значительный вес.

Распашные ворота из металла

Достоинства – неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.

Кованые распашные ворота

Стальная сетка

Преимущество – низкая стоимость, высокая скорость работы, малый вес. Недостаток – невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.

Распашные ворота из стальной сетки

Сетка рабица

Характеристики те же. Больше подходит для установки технических ворот.

Распашные ворота из сетки рабицы

Комбинированные

Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму. А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото

Распашные ворота комбинированные

Установка распашных ворот

Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.

Заключение

Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента – устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!

Распашные ворота — фото разных вариантов устройства

Металлические распашные ворота — кованые с деревянными вставками Распашные ворота комбинированные — ковка + поликарбонат Железные распашные ворота с коваными накладками Простые распашные ворота для дачи

Принцип работы

Принцип работы.

Материалы и инструменты

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
Для облицовки используется профнастил или железо, лучше оцинкованное.
В качестве утеплителя используется минвата или пенопласт.
Металлическая труба, которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Швеллер.

Ролики.

Инструменты, которые понадобятся в процессе производства работ:

Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
Сварные работы можно проводить сварочным аппаратом в 220V.
Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Опорные столбы.

Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
Швеллера привариваются к боковым стенкам проема и к его нижней части.
Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Когда количество и ширина панелей определены, самое время приступать к работам:

Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Источник

Ворота гармошка своими руками чертежи схемы эскизы конструкция

Складные ворота-гармошка своими руками

Принцип работы

Материалы и инструменты

Несущая конструкция ворот

Изготовление панелей и сбор каркаса

Как сделать раздвижные ворота гармошка своими руками

Характеристики и принцип работы устройства

Установка автоматики

Разновидности складных конструкций

Последовательность изготовления

Подготовительные работы

Установка опор

Сборка каркаса

Монтаж навесов

Крепление направляющей и роликов

Обшивка конструкции

Дополнительная обработка

Складные ворота «гармошка»

Ворота гармошка: принцип устройства

Изготовление въездных распашных ворот своими руками

Последовательность монтажа распашных гаражных ворот

Автоматические гаражные и въездные ворота гармошка

Виды складных ворот и их характеристика

Характеристики и принцип работы устройства

Установка автоматики

Разновидности складных конструкций

Последовательность изготовления

Подготовительные работы

Установка опор

Сборка каркаса

Монтаж навесов

Крепление направляющей и роликов

Обшивка конструкции

Дополнительная обработка

Принцип работы

Материалы и инструменты

Несущая конструкция ворот

Изготовление панелей и сбор каркаса

Как сделать раздвижные ворота гармошка своими руками

Характеристики и принцип работы устройства

Установка автоматики

Разновидности складных конструкций

Последовательность изготовления

Подготовительные работы

Установка опор

Сборка каркаса

Монтаж навесов

Крепление направляющей и роликов

Обшивка конструкции

Дополнительная обработка

Складные ворота «гармошка»

Ворота гармошка: принцип устройства

Изготовление въездных распашных ворот своими руками

Последовательность монтажа распашных гаражных ворот

Автоматические гаражные и въездные ворота гармошка

Виды складных ворот и их характеристика

Как установить широкие ворота

Конструкция складных ворот

Где купить

Компания: ООО «Омский Завод ЦПВС»;

Принцип действия ворот типа «гармошка» и технические требования к ним

Как не ошибиться при выборе въездных ворот типа «гармошка»

Принцип устройства

Необходимый материал для ворот гаража

Необходимые инструменты для работы

Установка несущих столбов для ворот

Вычисляем количество панелей для ворот

Делаем каркас ворот гаража

Установка навесов на створки ворот

Установка ролика на складную створку

Обшивка ворот

Утепление

Какими могут быть заборы под ключ и их особенности

Кому доверить изготовление забора под ключ

Установка автоматики

Разновидности складных конструкций

Последовательность изготовления

Подготовительные работы

Установка опор
