Ворота для гаража металлические своими руками подъемные

В условия небольшого пространства перед гаражом на выручку придут подъемные ворота. Их конструкция предусматривает подъем створки под потолок. Это гораздо удобнее, нежели обычные распашные варианты. Конечно же, подобных конструкций от различных производителей очень много в магазинах. Но можно изготовить подъемные ворота для гаража своими руками. Обойдется это гораздо дешевле, нежели приобретение уже готовой конструкции. А установка автоматического привода позволит дистанционно управлять воротами.

Особенности подъемных ворот

Прежде чем начать к изготовлению ворот с подъемным механизмом стоит узнать, чем они отличаются от других видов, какими достоинствами и недостатками обладают. Это поможет убедиться, что данный вид устройства является тем, который необходим.

Довольно часто в наше время можно встретить подъемные ворота для гаража. Своими руками их сделать несложно. Главное для начала определиться с устройством ворот. В любом случае, подъемные ворота выполняют свои функции. Кроме того, подъемные ворота обладают рядом преимуществ перед другими видами. Их можно использовать в любых помещениях, независимо от размера.

Виды ворот

Подъемные ворота разделяют на два вида:

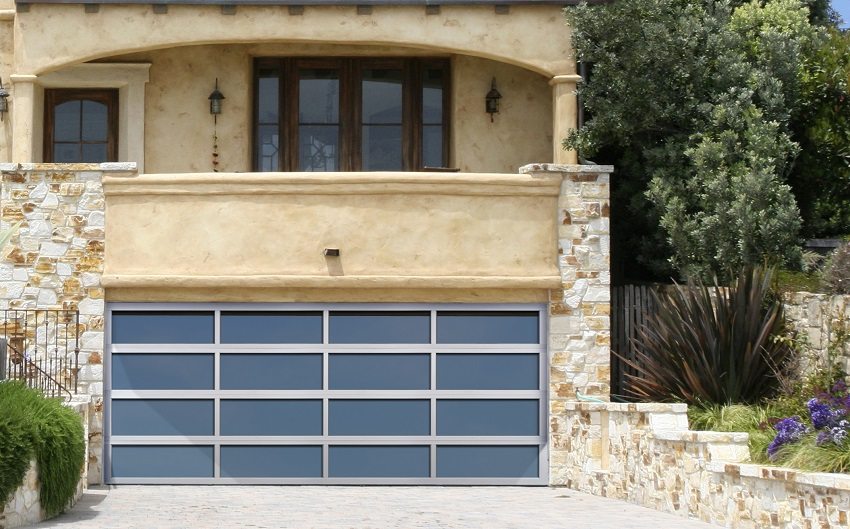

• Подъемные секционные. Полотно ворот состоит из нескольких частей, которые соединены между собой жесткой конструкцией. По мере поднятия они изгибаются и собираются. При опускании собранные секции расправляются и выравниваются в исходное (ровное) положение.

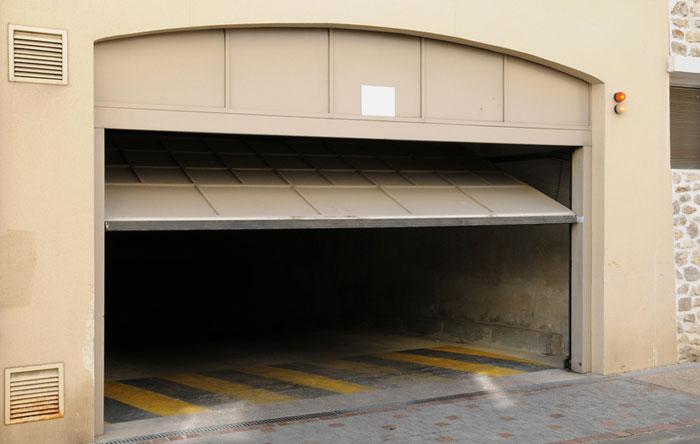

• Поворотные. В отличие от предыдущего вида, в данном случае основное полотно ворот не способно подвергаться деформации. Принцип их действия заключается в том, что поднимется створка по изогнутой траектории. При этом верхняя часть незначительно углубляется внутрь. Оставшаяся часть створки поднимается снаружи.

Установка гаражных ворот с подъемным механизмом в двух случаях происходит практически одинаково. И выполнить ее можно самостоятельно.

Преимущества подъемных ворот и их недостатки

Самодельные подъемные ворота для гаража обладают рядом неоспоримых достоинств, которые выделяют их среди других видов устройств. Основными преимуществами являются:

• Экономия места. Для поднятия створки используется место под потолком, которое, как правило, никогда не используется. За счет этого не нужно тратить полезные метры на земле рядом с гаражом.

• Створки представляют собой цельное полотно. А это является надежной защитой от проникновения посторонних.

• Имеется возможность утеплить створки. Чаще всего для этого используют пенополистирол.

• Есть возможность установить механизм для автоматического подъема.

• Подходят для установки не только одинарных, но и двойных гаражей.

• Внешняя отделка может быть любой, за счет чего ворота будут гармонично вписываться в декорирование гаража и дизайн всего участка.

Минусы подъемных ворот вытекают из их конструкции. Их не много, но списывать их со счетов не нужно. К недостаткам можно отнести:

• Цельное полотно створки не подлежит частичному ремонту. В случае повреждения его необходимо менять полностью.

• Монтаж ворот возможен только в проемы прямоугольной формы.

• Установка требует определенных знаний.

• Ворота поднимаются вверх, за счет чего уменьшается высота проема.

• Утепление необходимо учитывать заранее. Дело в том, что механизм подъемных ворот рассчитан на нагрузку определенной величины. Дополнительный слой утеплителя повлечет за собой увеличение нагрузки на механизм.

Устройство ворот и принцип их действия

Основными элементами конструкции, которые несут нагрузку, являются рама, направляющие и механизм для перемещения полотна. Открываются ворота в автоматическом (с помощью дистанционного управления) или ручном режиме.

К нижней части створки закреплены рычаги. В верхних торцах имеется еще две направляющие, по которым движутся ролики. С помощью этих элементов происходит подъем створки. Для этого необходимо лишь потянуть за ручку, которая расположена снизу полотна. Сложностей с этим не возникает, так как на помощь приходят пружины, находящиеся в растянутом состоянии. Схему подъема створки можно увидеть на картинке выше.

Механизмы подъема

Подъемный механизм может быть двух видов:

• Рычажно-пружинный. Это наиболее популярный у владельцев гаражей механизм. Он отличается простотой конструкции и надежностью. Изготовление металлических ворот с подобным механизмом предполагает точное регулирование пружин, точную установку направляющих (по которым позже будут двигаться ролики).

• Если створка обладает большим весом, предпочтение отдают механизму с противовесом. В таком случае используется лебедка. С одной стороны закреплен противовес, который с помощью троса соединяется с другим краем створки.

Выбор подходящего механизма производится с учетом конкретной ситуации.

Подготовительные работы

Прежде чем изготавливать и устанавливать подъемные ворота для гаража своими руками необходимо провести подготовительные работы.

Поверхность стен и потолка должна быть ровной, чтобы направляющие установились без наклонов. Любая пыль при попадании на ролики или направляющие может нарушить работу всего механизма. Поэтому все строительные и отделочные работы внутри гаража должны быть завершены. Это не касается пола. Связано это с тем, что рама заходит внутрь минимум на 2 сантиметра. Поэтому завершить строительство пола необходимо будет уже после того, как установка гаражных ворот будет произведена.

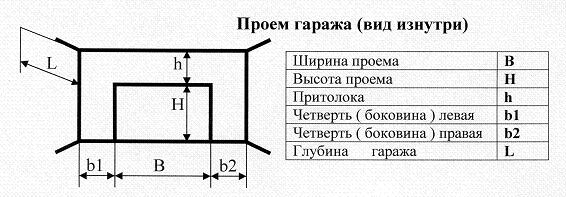

Проем должен быть готов к установке рамы ворот. По нему производятся основные расчеты. Поэтому нужно знать его габариты. Размеры, необходимые при строительстве ворот, описывает чертеж подъемных ворот для гаража на картинке ниже.

Необходимые материалы и инструменты

В зависимости от размеров и выбранной конструкции ворот количество необходимых материалов может изменяться. Но при самом простом решении на изготовление металлических ворот потребуются:

• Деревянные бруски 120х80 мм для коробки;

• Бруски из дерева 100х100 мм для потолка;

• Штыри из металла для закрепления конструкции;

• Металлические уголки 35х35х4 мм для изготовления рамы;

• Уголки из металла 40х40х4 мм для рельс;

• Швеллер 80х45 мм;

• Пружина с внутренним диаметром 30 мм;

• Металлический прут диаметром 8 мм;

• Полотно для створки.

Это комплект необходимых материалов для изготовления ворот с ручным режимом подъема. При желании можно приобрести привод для автоматизации этого процесса. Список необходимых материалов может изменяться или дополняться. Сложно описать все подробно, с точностью до самореза или болтика. Ведь каждое даже незначительное изменение конструкции ворот повлечет за собой изменение и этого списка.

Для того, чтобы собирать и монтировать подъемные ворота для гаража своими руками понадобятся болгарка, дрель со сверлами по металлу и дереву, сварочный аппарат. Будут также необходимы другие инструменты, которые есть у каждого хозяина: молоток, рулетка, отвертка, гаечные ключи, уровень, карандаш.

Этапы строительства

Ворота из профтрубы изготавливаются в соответствии со следующими этапами:

• Подготовка и сбор рамы;

• Установка роликов;

• Изготовление створки;

• Крепление дополнительных элементов.

Эти этапы поясняют, как сделать подъемные ворота самостоятельно. Далее рассмотрим каждый этап подробно.

Изготовление рамы

Основой, на которой будут крепиться ворота, является рама. Именно на ней будет лежать большая часть нагрузки всей конструкции. С ее изготовления и начинается работа.

В списке необходимых материалов указаны деревянные бруски. Это наиболее простой и экономичный вариант. Их можно заменить металлической конструкцией, что будет более надежным вариантом. Но выбор каждый делает сам. На процесс монтажа это практически не влияет.

Из брусков собирается коробка. Для их соединения используют металлические уголки или пластины. Нижняя планка должна быть заглублена в пол минимум на 2 см. Это необходимо учитывать в процессе сборки. Когда коробка скручена (в случае с металлом – сварена), проводят ее контрольную проверку. Ее ставят в проем и проверяют положение по вертикали и горизонтали. Если рама стоит правильно, ее крепят анкерами (металлическими штырями) длиной от 30 см. Их берут из расчета 1 штырь на 1 погонный метр.

После этого устанавливают горизонтальные направляющие, которые находятся под потолком.

Установка роликов

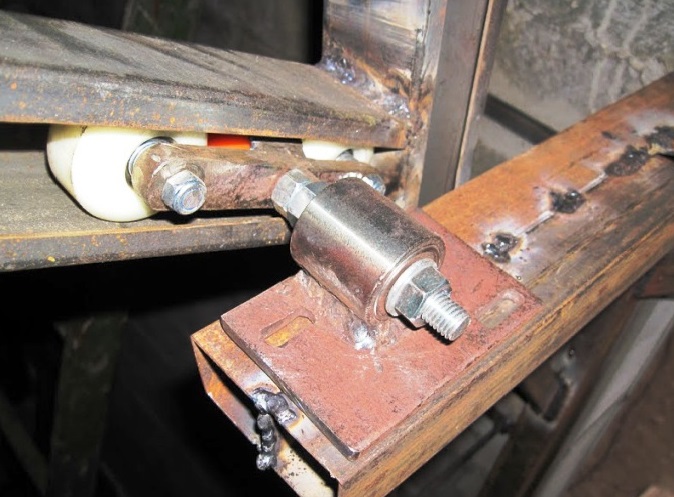

Когда рама установлена, можно приступать к креплению кронштейнов для роликов. Чтобы ворота не цеплялись, верхние кронштейны крепятся немного глубже, чем нижние. Наглядно это можно увидеть на картинке ниже. Для крепления рельс используют болты. На данном этапе очень важно точно вымерять уровень.

На краях рельс устанавливаются фиксаторы. Они будут удерживать ролики, тем самым держа полотно в открытом (закрытом) положении.

Подготовка створок

Сам щит, который будет служить створкой ворот, может изготавливаться из различных материалов. Но, так как он будет обеспечивать надежность защиты гаража, подвергаться внешним климатическим влияниям, лучше выбирать более устойчивые материалы. Это могут быть следующие варианты:

• Каркас из деревянных брусков, обитый снаружи металлическим листом;

• Использовать цельный металлический лист;

• Раму из металлический профилей обшить металлом.

В качестве финишного (наружного) слоя может быть что угодно, даже пластик. Для защиты от мороза щит может быть обит слоем утеплителя.

Чтобы ворота из профтрубы не открывать каждый раз полностью, в щите можно сделать калитку. Через нее можно будет входить (выходить), не используя всю конструкцию полностью. Некоторые владельцы гаражей предусматривают в створке еще и окно. При необходимости, установить его несложно.

Когда щит готов, его устанавливают на направляющие и проверяют работоспособность механизма.

Дополнительные элементы

Монтаж ворот завершается установкой дополнительных элементов. К ним можно отнести ручки, замки, щеколды для фиксации ворот.

Ручки необходимы для того, чтобы открывать (закрывать) ворота было удобнее. При их наличии не нужно цепляться за край створки. Удобнее, если ручки расположены снизу щита. Причем как снаружи, так и изнутри.

Если ворота оснащены калиткой, то внутри можно сделать щеколду. Это позволить обезопасить свое имущество. Такой прием позволит открыть створку только изнутри. К такому же решению можно прибегнуть, если гараж пристроен к дому и их соединяет дверь.

Если гараж стоит отдельно и калитки нет, необходимо предусмотреть замки. Если нет возможности купить специальные, то можно повесить обычные. Делают это с помощью дужек, которые крепятся на полотне и наружной стороне вертикальной рамы.

Изготовление металлических ворот с подъемным механизмом завершается внешней отделкой конструкции. Их обрабатывают защитными средствами, красят, крепят отделочные материалы.

Система автоматизации

Автоматический привод можно установить на подъемные ворота для гаража. Цены на всю конструкцию от этого увеличатся. Но и уровень комфорта значительно повысится. Не нужно будет открывать (закрывать) ворота вручную. Все можно будет сделать с помощью дистанционного управления. При этом важно подобрать такой тип привода, чтобы к нему подходили ваши подъемные ворота для гаража. Цены на них находятся в диапазоне 300-800 евро.

Установить привод не составит особых проблем. В инструкции указана распиловка контактов, которой нужно будет следовать. Пример привести сложно, так как стандарты подключения у каждого производителя свои.

Подключив систему автоматического открывания, подъемные ворота, изготовленные и установленные своими силами, не будут отличаться от заводских. Это даст возможность управления дистанционно, с помощью пульта управления.

Так, выполнив несколько несложных этапов, можно получить подъемные ворота для гаража. Кроме существенной экономии денежных средств, это повлечет еще и массу других преимуществ. Подобная конструкция экономит пространство. Ворота не требуют свободного места перед гаражом как в случае с распашным вариантом. Они занимают место под потолком, которое в других ситуация не используется. Самостоятельный выбор материалов для изготовления конструкции позволит сделать все в соответствии со своими взглядами и требованиями. Дополнение устройства автоматическим приводом повысит уровень удобства при использовании ворот.

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

•

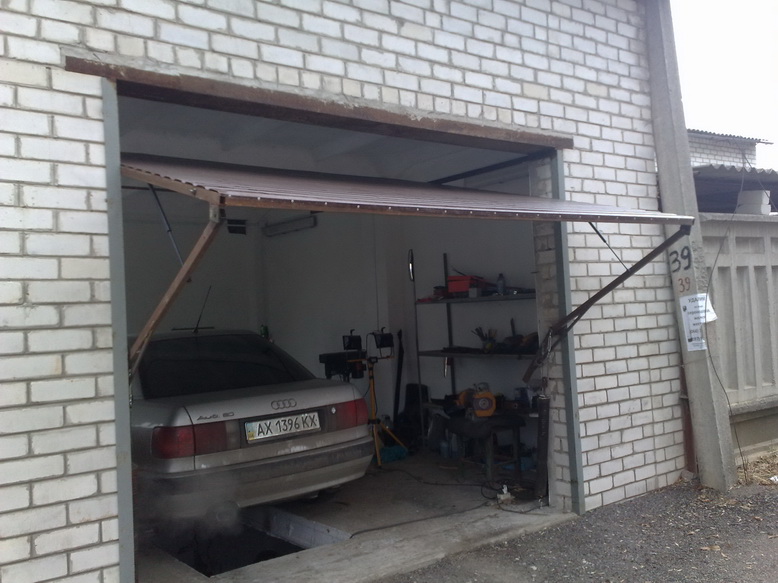

  Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
•
  Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
•
  Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
•
  Полотно формируется из алюминиевых или . Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

•
  Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
•
  Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
•
  Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
•
  Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
•
  Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
3. Монтаж на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
6. Формирование полотна из листов стали.
7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

Если вы хотите автоматизировать процесс открывания или закрывания дверей, обратите внимание на подъёмные ворота для гаража. Подобные системы могут иметь различное конструктивное исполнение, изготавливаются из разных материалов и могут монтироваться своими руками. Предлагаем более подробно познакомиться с подобными конструкциями, чтобы вам было проще выбрать подходящий вариант.

Читайте в статье

Достоинства и недостатки подъёмных гаражных ворот

Если вы выбираете подходящую , предлагаем ознакомиться с преимуществами подъемных конструкций. Такие двери:

• надёжность и безопасность. Прочное и цельное дверное полотно позволяет минимизировать взлом и ;
• рациональное распоряжение окружающим пространством. Для открытых дверей требуется минимум места, а их монтаж может быть выполнен даже в условиях ограниченного пространства;
• могут облицовываться различными материалами, в том числе жёсткими панелями и вставками;
• допускают качественное утепление пенополистирольными панелями;
• могут быть с автоматической или ручной системой управления;
• подходят для одинарных и двойных .

К недостаткам стоит отнести:

• монтаж исключительно в прямоугольные либо квадратные проемы;
• уменьшение высоты проема на 0,2 м при нахождении полотна в открытом состоянии;
• невозможность замены отдельных элементов. Полотно должно меняться целиком;
• ограничение по весу поднимаемого полотна прочностными характеристиками подъемного механизма.

Устройство и принцип действия разных видов подъёмных гаражных ворот

Конструктивное исполнение дверных гаражных систем может отличаться. Предлагаем познакомиться с устройством и принципом работы подъёмных ворот различного вида.

Подъёмные секционные гаражные ворота

Подобные конструкции состоят из нескольких подвижных полотен, соединенных петлями. С края к каждой части прикреплены специальные ролики, движущиеся по направляющим, закрепленным в дверном проеме. При открытии подъемные секционные гаражные ворота плавно поднимаются к потолку, позволяя сэкономить внутреннее пространство.

Внимание!
Некоторые конструкции отъезжают в сторону, если высота дверного проема имеет принципиальное значение.

подъемные секционные ворота

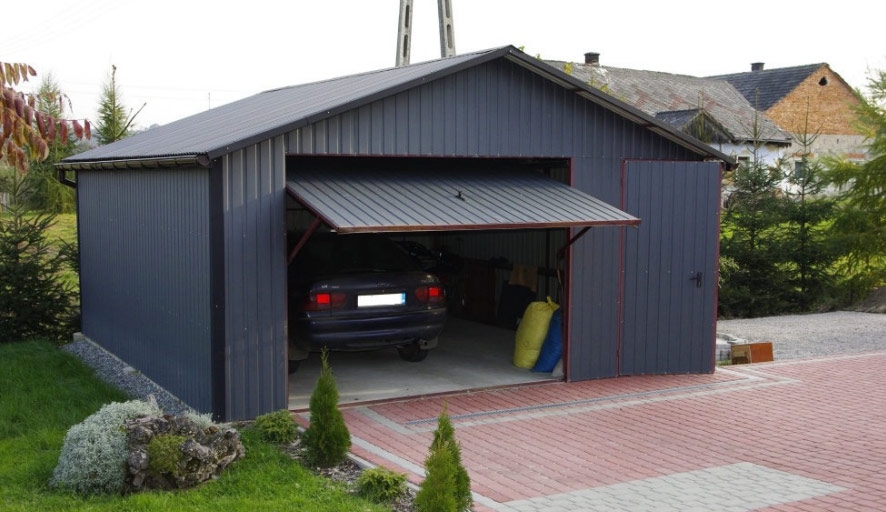

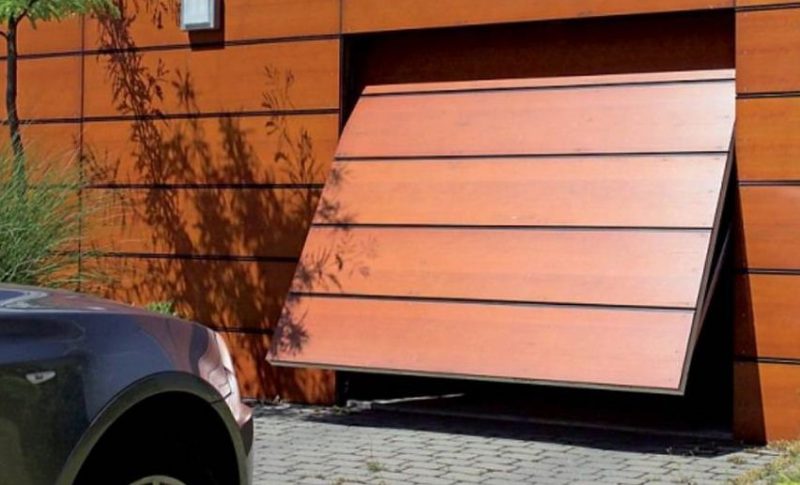

Подъёмно-поворотные ворота для гаража: отличительные особенности

Полотно такой дверной системы изготавливается цельным и полностью закрывает проем. При открывании подъемно-поворотных ворот для гаража створка поднимается и размещается перпендикулярно первоначальному положению.

Для изготовления каркасной рамы используется сталь. Некоторые системы дополнительно оснащаются электроприводом, что позволяет створкой.

Стандартные размеры подъёмных ворот для гаража

Размеры дверной системы выбираются с учетом габаритов проёма. Производители предлагают двери различного типоразмера. При этом стандартные размеры каждой фирмой-изготовителем устанавливаются самостоятельно. Так, Alutech предлагает изделия, у которых минимальная притолока 45-51 см, в то время как у остальных данный параметр обычно не превышает 31 см.

Внимание!
Толщина полотна может составлять 1-45 см.

На размер конструкции также оказывает влияние используемый механизм. Он может быть торсионным или пружинным. Каждый производитель устанавливает свой собственный шаг, с которым изменяются габариты полотна.

Стальные конструкции могут иметь наибольшую ширину 7 м при максимальной площади 49 квадратов. У алюминиевых конструкций максимальная ширина ограничена 7 м, а площадь 14 квадратами.

Внимание!
Цены на гаражные подъемные ворота стандартного размера всегда меньше, чем изготовленных по индивидуальному заказу.

Материалы изготовления подъёмных ворот для гаража

Подобные дверные системы чаще всего изготавливаются из:

• . Такие подъемные двери для гаража обладают высокими прочностными характеристиками и имеют длительный срок службы. Специальное защитное покрытие обеспечивает стойкость к воздействию влаги и температурным колебаниям;

• дерева
  . Находит ограниченное применение. Материал смотрится естественно и красиво. Однако подобные конструкции , имеют невысокую прочность и непродолжительный срок службы. Даже специальными составами не позволяет полностью предотвратить срок гниения;

• стальных или алюминиевых панелей
  . Самый дорогостоящий вариант, обладающий превосходными эксплуатационными характеристиками;

• сэндвич-панелей
  . Наиболее востребованный вариант. Обладают хорошими тепло- и звукоизоляционными характеристиками. Легко монтируются. Удобны в обслуживании.

Ведущие производители подъёмных ворот для гаража

Цена, срок службы и удобство эксплуатации подъемных секционных ворот в гараж во многом зависят от места изготавливания. Наибольшим спросом пользуется продукция:

• «Херман». Немецкий производитель предоставляет 10-летнюю гарантию на выпускаемое гаражное оборудование;
• «Дорхан». Российская компания предлагает все виды дверных системы, а также необходимые для их изготовления комплектующие;
• «Алютех». В каталоге белорусского производителя представлены алюминиевые профильные системы, а дверные конструкции других типов и оборудование для их автоматизации;
• AN-Motors, изготавливаемые в Китае;
• Faac, Nice, Came, Bremet, выпускаемые на территории Италии;
• Meswac, изготавливаемые в Финляндии;
• Novoferm от немецкого производителя;
• «Технопроф», Rolclassic, «Эрин», предлагаемые российским производителями.

Как выбрать подъёмные ворота для гаража: полезные советы

Если вы решили купить подъемные ворота для гаража, следует понимать, что размеры, конструктивные особенности, материал и цена тесно взаимосвязаны. При выборе подходящего варианта следует сразу определиться с местом установки: внутри, снаружи или исключительно внутри проёма. Это повлияет на конструктивные особенности дверной системы и используемый механизм.

Совет!
Позаботьтесь о наличии калитки, чтобы не поднимать ворота каждый раз, когда надо зайти внутрь гаража.

Стоит сразу определиться со способом управления:

• ручным;
• автоматическим;
• дистанционным.

Последний вариант предпочтительней, так как позволяет открыть ворота, не выходя из автомобиля.

Следующее видео поможет вам разобраться, как выбрать секционные ворота:

Советы по эксплуатации подъёмных ворот для гаража

В процессе эксплуатации дверной системы следует своевременно ухаживать, регулировать и ремонтировать элементы подъемных ворот:

• периодически смазывать резиновые уплотнители силиконом, чтобы предотвратить их примерзание и растрескивание в зимнее время;
• своевременно смазывать элементы рычажной системы и ролики, чтобы не допустить образования ржавчины, появления скрипа и в целом увеличить срок службы конструкции;
• регулировать натяжение пружин, чтобы подъёмные ворота было удобно эксплуатировать;
• открывать подъёмные ворота с калиткой можно только, если последняя закрыта;
• на пути открывающегося полотна не должно быть препятствия;
• не стоит открывать или закрывать ворота, если скорость ветра превышает 15 м/сек;
• нельзя въезжать в гараж, если механизм открытия ещё находится в движении;
• недопустима эксплуатация конструкции, имеющей видимые повреждения.

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.

Как выбрать привод поворотного механизма: возможные варианты

Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:

• шарнирно-рычажного;
• на противовесах.

При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.

Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные и . Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.

Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация

Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.

Материалы и инструмент, необходимые для монтажа

Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.

Из инструмента для монтажа следует подготовить:

• молоток;
• рулетку;
• дрель или перфоратор со сверлами различного диаметра;
• гаечные ключи;
• уровень;
• карандаш.

Инструкция по изготовлению подъёмно-поворотных гаражных ворот

Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными — откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

• Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
• Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

К сведению!
Зачастую водители решают поменять обычные ворота на откидные только по одной причине: в сильный ветер есть шанс получить удар створкой по кузову автомобиля в момент выезда.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно!
В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

Существует много типов гаражных ворот, которые обладают надежностью и комфортом во время эксплуатации. Наиболее примечательны среди них подъемные (откидные) конструкции, которые во время открытия поднимаются к потолку помещения. Такие ворота обладают рядом преимуществ.

Особенности

Подъемные ворота завоевывают все большую популярность среди автолюбителей. Они не занимают площадь перед гаражом, что бывает часто очень актуально в условиях мегаполиса.

Подъемные ворота имеют преимущества:

• створка поднимается вертикально во время открытия;
• ворота гаража прочны, взломать их – непростая задача;
• во время подъема створки механизм работает бесшумно;
• такой тип ворот прост при монтаже, не надо отливать фундамент для направляющих, ставить роликовые механизмы;
• не требуется наличие бокового пространства, тогда как при устройстве откатных ворот оно необходимо;
• стоимость подъемных ворот невысокая – это тоже немаловажный фактор.

Изготовить подъемные ворота самостоятельно – задача вполне посильная для человека, у которого есть навык обращения с инструментом. Также можно приобрести уже готовый комплект подъемных ворот, на рынке представлено большое количество предложений от разных производителей.

Перед началом работ по их установке следует провести подготовку:

• познакомиться с особенностями подъемных гаражных ворот;
• сделать чертеж;
• рассчитать количество материала;
• подготовить в гараже место, где будет расположена конструкция.

Рекомендуется заранее учесть и выбрать нужный вариант. Обшиваются подъемные ворота профлистом, фанерой или пластиком, между слоями прокладывается утеплитель ПВХ или техническая вата, в створке нередко делается калитка.

Вертикальная подъемная конструкция делится на два типа:

1. Подъемно-секционная
   . Полотно компонуется из нескольких блоков, между собой они крепятся жесткой рамой. Поднимаясь вверх, они изгибаются и собираются.
2. Поворотно-подъемные ворота
   . В этом случае полотно поднимается вверх по изогнутой траектории.

Преимущества первого варианта:

• можно использовать в помещениях с любыми дверями;
• технология монтажа несложная;
• перед гаражом не требуется дополнительного пространства;
• есть возможность задействовать «мертвое» пространство под крышей;
• створка – это цельная конструкция, что положительно влияет на фактор безопасности;
• гараж зимой будет теплым без дополнительного обогрева, если дверь правильно утеплить;
• подъемные ворота можно монтировать в двойных и одинарных боксах;
• можно дополнить конструкцию автоматикой.

Конструктивных недостатков у подъемных ворот немного, но они есть:

• в случае повреждения полотна створки, необходимо будет менять ее полностью;
• ворота могут быть только квадратной или прямоугольной конфигурации;
• при монтаже утеплителя увеличивается вес изделия, значительная нагрузка приходится на механические узлы, что приводит к их износу.

Принцип работы

Главным элементами подъемных ворот являются:

1. рама;
2. направляющие;
3. механизм подъема.

Конструкция может быть как автоматической и открываться с использованием пульта управления, так и ручной, когда циклы открывания/закрывания реализуется в ручном режиме.

Существует два вида подъемных ворот:

1. секционные;
2. поворотно-подъемные.

В обоих случаях ворота не выходят за пределы помещения, когда они открыты.Секционный вид делается из продольных металлических конструкций, ширина их не превышает 50 см, крепятся они с использованием шарниров.

Механизм базируется на принципе, где каждая секция совершает движение в двух плоскостях:

• сначала створка идет вверх по вертикальному креплению;
• затем она движется по горизонтальной плоскости по специальным направляющим, расположенные под потолком.

Ворота поворотно подъемного типа – это целостная четырехугольная конструкция, в которой створка, поворачиваясь, подтягивается вверх, двигаясь по специальным полозьям.

Когда ворота открыты, створка расположена под крышей параллельно земле.

После монтажа перед началом работы следует отрегулировать пружины. Усилия при открывании ворот должны быть минимальны
. Подобный фактор будет хорошей гарантией, что механизм будет работать долго.

После окончания основных работ можно установить дополнительные устройства:

1. электрический привод;
2. механизм против взлома.

Собирая конструкцию, важно следить за тем, чтобы:

• направляющие были точно расположены по линии горизонта, в противном случае автоматика будет давать сбои;
• минимальное трение должно возникать лишь от функционирования шарнирных узлов;
• регулирование пружины делается с помощью накручивания гайки либо изменением местоположения самой пружины;

• при использовании противовесов обязательно следует закрепить страховочные рейки, которые можно регулировать;
• чтобы ворота неожиданно не падали, следует применять храповые муфты.

Подъемный механизм может быть нескольких видов:

• Пружинно-рычажный
  . Ворота, в которых присутствует подобное устройство, имеют наибольшее признание среди автолюбителей. В работе такой механизм безотказен, он обладает превосходными показателями быстроподъемности. При настройке требуется правильно регулировать пружины и правильно располагать направляющие.
• Подъемно-лебедочный
  . Створки часто утеплеяют технической ватой. С внешней стороны монтируют металлический профиль, который дополнительно обшивают пластиком или фанерой.

Нередко створка при таких обстоятельствах становится тяжелой. Дополнительно ставится лебедка с противовесом, который крепится к другому краю.

Виды

Секционные вертикальные ворота пользуются большим спросом. Полотно в них составляется из нескольких блоков, которые соединяются между собой петлями на шарнирах. Каждая панель бывает шириной не более 50 см. Во время открытия секции, образуя дугу, смещаются.

Бывает два вида секционных ворот:

1. для гаражей;
2. промышленного предназначения.

Преимущество такой конструкции:

• безотказность в работе;
• простота;
• удобство в эксплуатации;
• резистентность к механическим повреждениям.

На рынке представлен большой выбор секционных ворот разных форматов. Проще купить готовый комплект, так как сделать подобное изделия своими руками – задача сложная.

Схема функционирования секционных ворот довольно проста: секции соединяются друг с другом петлями, которые передвигаются вверх по особым шинам. Между двумя прослойками закладывается утеплитель из ПВХ или минеральной ваты, внешняя поверхность обшивается профлистом. Толщина панелей – порядка 4 см
, чего вполне достаточно, чтобы гараж в холодное время года был теплым.

Преимущества:

• экономия площади;
• эстетическая привлекательность;
• надежность;
• экономическая целесообразность.

Секционные ворота дифференцируются также по типу подъема:

• обычный
  – это самый распространенный вид ворот;
• низкий
  – монтируется такой вид ворот с небольшим размером притолоки;
• высокий
  – дает возможность экономить пространство в районе притолоки;
• наклонный
  – горизонтальные направляющие имеют такой же угол наклона, что и потолок.

Вертикальный подъем – это когда ворота вертикально двигаются вдоль стены. Пружинные растяжения – секционные ворота в этом случае спроектированы под притолоку 10 см и являются самыми маленькими. В подъемном механизме присутствует специальная пружина (торсионная или простая), которая дает возможность найти оптимальный режим, необходимый для закрытия и открытия.

Управление механизмом возможно на расстоянии с помощью пульта. Сэндвич-панели соединяются между собой специальными замками, что позволяет конструкции быть монолитной.

Большую популярность получили откидные ворота. Этот вид ворот позволяет избежать «невидимой зоны» при выезде из гаража, нередко этот фактор является причиной аварий.

Когда нет распашных створок, обзор гораздо больше. Достоинства откидных ворот:

1. стоят недорого;
2. просты в эксплуатации.

Ворота собираются из двух рам, которые закрывают дверной проем. Присутствует главная опора, на которую прикрепляются направляющие. При работе главная часть движется на подшипниках вверх до тех пор, пока не окажется в районе горизонтальных балок. При этом активно бывают задействованы компенсационные пружины или противовесы.

Жалюзийные конструкции встречаются в самых разнообразных вариантах. Принцип устройства несложен: гибкая сматывающаяся завеса во время работы накручивается на специальный вал, он находится в области перемычки.

Конец гибкого полотна фиксируется на валу. Во время открывания непрерывно увеличивается рулон из слоев завесы, которые плотно ложатся один на другой.

Достоинства:

• стоят недорого;
• имеют небольшой вес;
• потребляют минимальное количество энергии.

Из недостатков можно отметить, что витки полотна, находясь в рулоне, трутся друг о друга, микрочастицы оказывают нежелательное механическое воздействие на слой покрытия.

Подобный узел обладает достоинством: когда длина в рычагах консолей самая большая, приводное напряжение позволительно слегка ослабить.

В период открывания действенное плечо становится короче, полотно заходит в центральную часть ворот. Этим фактором объясняется, почему энергозатраты минимальны. Заметно снижаются нагрузки на сам электропривод, что способствует его надежному функционированию и долговечности
. Еще одно положительное качество заключается в том, что скорость движения таких ворот высока.

Нередко вместо металлического каркаса делают раму из брусьев, обработанных специальной антисептической грунтовкой. Устройство деревянного каркаса будет стоить дешевле, по устойчивости и надежности он будет мало отличаться от металлического.

В вертикальные ворота часто врезается дверь, технически сделать это просто. Складывающиеся ворота, к сожалению, оборудовать дверью не представляется возможным.

Стандартные размеры

Прежде чем начинать закупать материалы и готовить место для будущей конструкции, следует нарисовать схему – чертеж. Самое важное – определиться с базовыми размерами подъемных ворот.

Стандартные размеры варьируются:

• от 2450 мм до 2800 мм в ширину;
• от 1900 мм до 2200 мм в высоту.

Каждый гараж имеет свои особенности, с точными размерами потребуется определяться на месте. Очень важно понять, из какого материала будет изготовлено полотно и каркас ворот.

В первую очередь, на изготовление ворот потребуются:

• бруски 100 х 80 мм и бруски 110 х 110 мм для потолка;
• арматура, чтобы закрепить каркас;
• уголки 60 х 60 х 4 мм, чтобы укрепить раму;
• уголки для изготовления рельс 40х40 мм;
• швеллер 80х40 мм;
• пружина диаметром 35 мм;
• арматура 10 мм;
• полотно, чтобы изготовить створки;
• автоматический привод.

Конструкция автоматического привода несложная, сделать ее можно самостоятельно, также подобное устройство можно найти на рынке, зная, какая будет ширина, высота будущего гаража, а также примерный список материалов, которые потребуются.

Несложно также высчитать ориентировочную сумму денег, которая будет необходима для реализации проекта. В процессе работ сумма может корректироваться, но если план составлен правильно, то она будет незначительной (не более 10%).

Из инструментов для монтажа ворот потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• двухметровый уровень;
• водяной уровень;
• разводные ключи.

Можно взять готовые чертежи, это значительно сократит расходы на разработку собственного проекта. Есть различные план-схемы, в том числе от известных во всем мире производителей.

В последнее время пользуются большим спросом ворота с калиткой, а также автоматические подъемные ворота. Комплекты и фурнитуру к автоматическим воротам можно купить в интернет- или обычном магазине
. Регулировка блока управления не представляет никакой сложности, ее можно провести самостоятельно.

Следует при покупке обратить пристальное внимание на такие детали:

1. Направляющие должны иметь такое же сечение, как в чертеже. Важен также промежуток между подшипниками и направляющими, он тоже должен соответствовать стандартам.
2. Важно обращать внимание на шарнирные соединения. Все узлы конструкции должны свободно двигаться в точке перехода от вертикального направления открывания на горизонтальное.

В точках сгибов сегмента полотна непременно присутствует защитный уплотнитель. Он выполняет несколько полезных функций:

• обеспечивает целостность ворот;
• предохраняет от попадания в зазор пальцев или краев одежды.

Внизу ворот следует прикрепить синтетический уплотнитель, чтобы полотно не примерзало
. Важно рассчитать толщину панелей, она должна быть оптимальной.

Если возникла потребность поставить электрическую лебедку, следует правильно рассчитать:

• необходимое усилие;
• мощность электродвигателя;
• передаточное число редуктора.

Следует обратить пристальное внимание на замки и ручки, они должны быть качественные
. Пульт управления также должен быть герметичным и выдерживать механические нагрузки.

Въездные подъемные ворота можно сделать самостоятельно, при этом сэкономить существенную сумму, но при этом рекомендуется следовать всем технологическим предписаниям. У рулонных ворот толщина полос должна быть не меньше двух сантиметров. Ширина таких ворот допустима не более пяти метров
.

Оптимальную высоту проема следует делать больше на 30 сантиметров верхней точки крыши авто
. Притолока и заплечники располагаются в одной плоскости. Притолока может быть величиной от 30 до 50 см, заплечники – более 10 см.

Для внешней обшивки иногда используют алюминий. Вес этого металла в три раза меньше, чем железа, нагрузка на привод будет заметно меньше. Стальные листы имеет смысл использовать, где большая интенсивная проходимость автотранспорта
. В сэндвич-панелях позволительно использовать специальные металлические профили, которые не поддаются взлому. Стальные детали не должны быть толщиной меньше двух миллиметров, их следует покрывать цинком.

Автоматику лучше приобретать от известного производителя, так как сделать собственными руками подобный узел сложно. Привод, пульт управления, кодовый замок – все это лучше покупать у одного производителя, иначе есть риск несовместимости узлов. Привод рекомендуется приобретать большей мощности
, в противном случае увеличивается риск его поломки. Следует внимательно изучить маркировки подшипников. На них проставляют вес, который способна выдержать данная деталь.

Торсионный барабан должен быть сделан обязательно из высокопрочного алюминия. Следует укрепить металлическими уголками притолоки и пристенки, а также сам проем. Перепад уровня пола в гараже допустим не более 5 мм
. В краях проема монтируются шины, они заходят под перекрытие. По данным узлам будут перемещаться секции.

Во время работы следует соблюдать технику безопасности, использовать очки, перчатки, строительные каски.

Размеры проема замеряются в нескольких точках по ширине и высоте, по первому параметру берется обычно максимальное значение, а по высоте – минимальное. Размер рамы соответствует параметрам проема. Если понадобится соединить детали кронштейнами, то профили запиливаются под углом в 90 градусов.

Перфорированные профили укрепляются в обязательном порядке планками
. При таких обстоятельствах перемычки и направляющие подрезаются таким образом, чтобы оставался небольшой кончик, он потребуется для фиксации деталей.

Рама выставляется с применением отвеса. После того, как конструкция соответствует необходимому уровню, она закрепляется. Вертикальные направляющие фиксируются с применением кронштейнов. Разумно использовать мобильную фиксацию, чтобы деталь можно было скорректировать в нужном положении. Горизонтальные направляющие вставляют в угловые закладные и фиксируют.

Чтобы размеры упаковки были меньше, вертикальные рейки разделяют иногда надвое
. Детали между собой соединяют с помощью уголка. В месте монтажа угловой рейкой не должно быть перепадов между металлопрофилем
, в противном случае возможно заклинивание роликов.

Есть два типа узлов для балансировки:

1. торсионный вал;
2. пружина для натяжения.

Работают они по одному и тому же принципу, только место расположения у них разное.

Автоматический механизм с навальным приводом имеет большую мощность, он может работать с тяжелыми воротами. Автоматика в этом случае снабжается цепным механизмом.

Для подъемного узла позволительно использовать сигнализацию для авто. Приводом может послужить реверсная лебедка
. Она работает от сети 220 вольт и поднять ворота в 125 кг она в состоянии.

Внешняя покраска ворот может быть довольно простой. Например, монохромный серый колер очень подходит для такого рода конструкций.

Следует делать ворота минимально возможных размеров
. Компактные створки более устойчивы, отчего заметно уменьшается возможность блокировки.

Монтаж

Перед монтажом ворот необходимо провести косметический ремонт гаража – выровнять поверхность стен и потолка, чтобы направляющие не имели каких-либо отклонений.

Рама должна входить на пару сантиметров в пол, при этом большого значения не имеет, самодельные это будут ворота или заводского изготовления. Бетонную заливку стяжки можно делать, когда она будет закреплена вертикально.

После компоновки щита его тестируют: ставят на готовые складные направляющие и проверяют работу.

Окончание работ венчается монтажом фурнитуры:

• ручки;
• замки;
• щеколды.

Правильная установка фурнитуры очень важна, от нее во многом зависит, насколько долго будут служить ворота. Часто ручки делают как с внешней стороны
, так и с внутренней, что повышает функциональные возможности дверей.

Всю эту работу можно сделать самому, в том числе правильно отрегулировать механизм подъема. Если ворота приобретены в магазине, то рекомендуется внимательно изучить информацию, которую можно найти в инструкции.

При наличии в полотне ворот калитки обязательно следует ставить щеколду
. Нелишними будут и замки, если гараж находится не на территории домовладения.

Внешняя отделка – это грунтовка и покраска. Ее этапы можно разделить следующим образом:

• подготовка и сбор рамы;
• установка роликов;
• монтаж створки;
• монтаж фурнитуры.

Рама принимает на себя львиную долю всех нагрузок, поэтому ее надо делать в первую очередь. Бруски стоят недорого, рама из брусков может равноценно заменить раму металлическую. Это будет экономичный вариант, но если все делать правильно, то принцип работы и прочность конструкции не пострадают.

Делается это следующим образом:

• Плоскость, на которой происходит монтаж, должна быть идеально ровной. Чтобы не возникало перекосов, на нее кладутся подготовленные бруски.
• В точках соединения используются металлические уголки, которые крепятся саморезами.
• Нижняя часть бруса погружается в пол не менее чем на два сантиметра.
• После завершения монтажных работ начинается тестирование. Коробка помещается в проем ворот, проверяется с помощью уровня (по вертикали и горизонтали) положение конструкции.

Если вопросов не возникает, то рама закрепляется арматурой, ее длина может быть сантиметров 25
. На один погонный метр приходится одно подобное крепление.

Затем в районе потолка параллельно горизонту ставятся направляющие. Завершив установку рамы, можно монтировать крепления для роликов.

Рельс закрепляются болтами диаметром в 1 см. Важно отметить, что в процессе монтажа постоянно следует применять уровень. По краям рельса монтируются в пазах фиксаторы, которые позволяют контролировать движение ворот.

Полотно может изготавливаться из самых разных материалов. Часто ворота обшивают прочным пластиком или листами нержавейки
. Утеплитель, который находится между листами, эффективно снижает теплопотери.

Автоматика в подъемных воротах не может работать без подключения хорошего двигателя. Благодаря его работе происходит оперативное открывание и закрывание ворот. Автоматические механизмы должны иметь механизмы самоблокировки, которые не позволят открыть ворота, если отсутствует электропитание. Такие устройства достаточно прочны и надежны.

Удачные примеры и варианты

На рынке присутствует несколько моделей ворот, которые качественно сделаны и стоят недорого. Рекомендуется пристальное внимание обратить на автоматические уличные ворота «Alutech Classic»
, предназначенные для гаража высотой до 3100 мм и шириной до 6100 мм. Самая большая площадь перекрываемого проема составляет 17,9 квадратных метров
. Торсионные пружины рассчитаны на 25 000 циклов.

Секционные быстроподъемные конструкции, в которых рама сделана из экстрадированных алюминиевых профилей, бывают с двойными акриловыми вставками – это лучший выбор для частных домовладений.

Изделия Alutech производства Республики Беларусь обладают такими преимуществами:

• приятный внешний вид;
• простой принцип действия;
• качество и надежность в работе;
• нарушение работы пружины не грозит падением полотна;
• все детали хорошо подогнаны;
• ворота можно поставить в любой проем на улице.

Автоматические ворота «Alutech Classic» имеют толщину панелей 4,5 см. Ворота работают бесшумно. Они безопасные и стоят недорого, но, тем не менее, по качеству изготовления их можно назвать элитными.

Присутствует защита от попадания влаги по всему периметру благодаря уплотнителям из специального EPDM эластичного материала, который сохраняет свои свойства даже при температуре -30 градусов по Цельсию.

Есть встроенная калитка (высота 1970 мм, ширина 925 мм), которая позволяет входить в помещение, не открывая главную створку. Также имеется блок для ручного подъема.

Более подробно о конструкции подъемных гаражных ворот рассказывается в следующем видео.

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Среди различных конструкций ворот, устанавливаемых в гараж, особым удобством отличается уезжающая под потолок створка подъемных ворот. Это надежная конструкция, совершенно негромоздкая, в открытом состоянии только нижний торец ворот виднеется у верхней кромки проема. Все хорошо, но дорого, чтобы получилось подешевле, изготавливают гаражные ворота (подъемные) своими руками.

В этом случае получаем те же качества, что и у заводских моделей: прочность, защищенность от взлома, теплозащита и удобство в эксплуатации. То есть выполняются все требования к конструкции гаражных ворот, но без характерной для промышленных изделий дороговизны.

Подъемные ворота для установки в гараж существуют двух типов

1. Подъемно-секционные ворота имеют составное полотно, из некоторого количества панелей, примерно полметра высотой. Когда ворота открываются, такое полотно «затягивается» под потолок и потом обратно опускается вертикально вниз. Сами панели могут быть деревянные, пластмассовые или изготовлены из стали.

Внутренне пространство дверного полотна заполняется утеплителем пенополиуретаном, который обеспечивает эффективную теплоизоляцию ворот.

В таких воротах панели соединяются с помощью петель шарнирного типа. В них муфты, ролики и другие подвижные детали изготовлены из пластика или стали, направляющие полозья сделаны из материалов, устойчивых к коррозии. Преимуществами такой конструкции подъемных ворот являются простота и безопасность эксплуатации и неплохая прочность. Недостаток — малая устойчивость к взлому, а также такие ворота изготовить самостоятельно практически нереально.

Тут вам доступен только одна возможность сэкономить: купить готовый к сборке комплект, а установку подъемно-секционных ворот выполнить уже самостоятельно.

2. Подъемно-поворотные ворота это такая конструкцией, в которой цельная створка поднимается при открывании под потолок. Движение створки обеспечивает шарнирно-рычажковый механизм. Такие ворота, благодаря своей высокой прочности, отлично защищают гараж от проникновения злоумышленников.

Еще одни важный плюс, это бесшумность работы при движении полотна, так как в конструкции не используются ролики и направляющие. Но самое важное: поворотно-подъемные ворота для своего гаража вполне реально изготовить самому, без необходимости в узких технических знаниях и потратить гораздо меньше денег.

Выбираем экономный вариант подъемных ворот

Если речь идет о подъемно-секционных воротах, отличающихся сложной конструкцией, то единственный способ сэкономить средства без компромиссов в конструкции, это своими руками выполнить монтаж готового полного комплекта механизма ворот. Любой другой вариант предполагает «жертву»:

• Если оставить ручной привод и отказаться от механического привода, вы сможете сократить расходы на 4 тысячи рублей, но лишитесь удобства эксплуатации;
• Можно уменьшить размер проема, подогнав высоту и ширину под минимальное количество панелей;

Можно «пустить под нож» красоту: не использовать цветные или панели с декорациями, а взять однотонной раскраски из недорогого материала, что даст возможность снизить стоимость на 10 процентов. От 14 до 18 тысяч экономии обеспечит отказ от двери в воротах и еще на 4 тысячи меньше можно заплатить, если не брать панели с остеклением.

Гораздо больше возможностей уменьшить затраты, если будет выбран поворотно-подъемный тип ворот. Так как такая конструкция по своей сложности вполне реализуемая своими силами. Тут меньше всего затрат, если все делать своими руками, тогда расходы будут только на материалы. Если же владелец гаражные ворота подъемные своими руками делать самостоятельно не решится, то экономить он может только на установке, если будет монтировать самостоятельно купленную готовую конструкцию. Тогда бюджет на ворота будет равен стоимости комплекта, составит от 40 000 до 60 000 рублей.

Устройство ворот подъемно-поворотной конструкции

Ворота поворотно-подъемного типа это конструкция из трех элементов: коробки, подъемной створки и открывающий ее механизм. Каркас, сделанный из стальных или деревянных балок, является основой конструкции, которую монтируют в проем. В дверной коробке установлены профили, являющиеся направляющими, по ним движутся гаражные ворота при подъеме и опускании под воздействием открывающего механизма.

У поворотно-подъемных ворот дверное полотно цельное, такая конструкция имеет гораздо лучшую (по сравнению с полотном из секций) защиту от разрушения или взлома и является существенным достоинством данного типа ворот. Щит может быть изготовлен из разных материалов: деревянная панель, сэндвич-панель, щит из досок, покрытый листом металла.

Вариант цельного деревянного полотна имеет довольно плохое соотношение стоимости и качества такой конструкции для ворот. Сама цельная древесина — удовольствие дорогое, но, в тоже время, это тяжелый материал и полотно будет весить много, да и деревянное полотно уязвимо перед климатическими факторами.

Опыт «воротостроителей» говорит, что лучшим вариантом является дощатое полотно, обработанное специальными составами, защищающими от влажности и повышающими устойчивость к перепадам температуры и механической нагрузке. Дощатый щит сверху оббит листовым оцинкованным железом и покрашен.

Чтобы в гараже было теплее, дверное полотно можно обклеить прессованным пенопластом, утеплить пенополистиролом или другими теплоизоляторами. А чтобы ворота были красивей, их можно облицевать пластиковыми или деревянными панелями.

Подъемные гаражные ворота — своими силами

Если вы хотите полной свободы в дизайне ворот, удобстве открывания и определении функциональности, то самый доступный по финансам способ, это изготовить и поставить в проем гаража самодельные ворота. Но сначала нужно решить, какой использовать механизм открывания:

Шарнирно-рычажковый механизм весьма популярен. Это надежная и простая конструкция, которая гарантирует простое движение створки и защищена от блокировки щита. Однако такой механизм нуждается в точности при монтаже направляющих профилей и тщательной настройки натяжения пружин. Обязательно, чтобы не допустить заклинивание щита, нужно направляющие выставить строго в вертикальном положении и непременно обе параллельно.

Механизм на противовесах, это конструкция, в которой трос прикреплен к углам рамы внизу, пропущен через блок и идет к шкиву лебедки, а на конце расположен противовес. Чем больше вес щита ворот, тем больше должна быть и масса противовеса. При такой конструкции рама и каркас ворот подвергаются большой нагрузке. Обычно этот механизм используют в случае тяжелых, массивных ворот.

Далее, нужно спроектировать будущие ворота, снять размеры с проема и сделать эскиз (или подобрать что-то из готовых чертежей). Когда проект и чертежи готовы, надо купить материалы и приготовить инструмент. Вам понадобятся:

• Бруски деревянные, для коробки – сечением 12 на 8 см и потолочные — 10 на 10 см;
• Штыри металлические;
• Уголок на рельсы, сечением 40 х 40 х 4 мм и для рамы -3.5х3.5х0.4 см;
• Кронштейн швеллерный 8 х 4.3 х 0.5 сантиметров;
• Пружина, 3 см диаметром;
• Металлический прут 8 мм диаметром (нужен для регулятора напряжения).
• Теперь можно заняться изготовлением гаражных ворот:

Из двух вертикальных и одного поперечного брусков собираем коробку, бруски соединяем стальными пластинами или угольниками. Низ коробки нужно заглубить на два сантиметра в стяжку пола.

Крепим коробку в проеме с помощью стальных штырей.

Собираем раму полотна ворот и обшиваем щитом, снаружи покрываем листовым железом;

Из уголка делаем для механизма опору, в одной из полок сверлим одно отверстие под крепление к стойкам, а в другой полке 3 отверстия для крепления пружинного кронштейна. Опору для пружины лучше делать из швеллерного кронштейна. Чтобы его закрепить, нужно просверлить 3 отверстия в одной из полок.

Из железной полоски делаем регулировочную пластину, с помощью которой соединяем пружину и кронштейн. У пружины, крайние витки нужно выгнуть в виде зацепов, внизу присоединить регулятор напряжения, сделанный из прутка.

Шарнирный угол для низа делаем из уголка, сверлим 8.5-миллиметровое отверстие и привариваем к раме так, чтобы отступить от нижнего ребра до середины отверстия. Это нужно, чтобы смонтировать рычаг механизма подъема на 12-сантиметровом шарнире. Далее нужно к торцу рычага сваркой прикрепить пластину под регулятор напряжения.

Из двух уголков делаем рельсы для перемещения ворот. Для этого два уголка составляем и свариваем по одному краю, контролируя расстояние внутри между вершинами уголков, оно должно быть 5 сантиметров.

Теперь рельсу следует приварить к пластине с отверстиями, между нижним ребром поперечины и осью направляющего надо оставить 8 см промежутка. К другому концу рельсы приварите кусок швеллера, с отступом 12 – 15 сантиметров. Далее швеллер нужно прикрепить болтом к потолочному бруску.

При монтаже ворот важно тщательно проверять горизонтальность направляющих. Дополнительно полотно можно усовершенствовать стопорными системами, специальными устройствами безопасности и механизмами защиты от взлома.

Для увеличения количества света в гараже, можно установить в полотне вставки из полупрозрачного материала. Также будет полезно наклеить резиновую окантовку и компенсирующие накладки, которые вместе, дополнительно придадут конструкции устойчивость, а также снабдить воротный упор защитой от коррозии или окисления.

Итак, вы сами убедились, построить Гаражные ворота (подъемные) своими руками вполне реально, хоть и сложно. Это серьезная конструкция и чтобы весь механизм работал исправно, необходима точность при изготовлении деталей и внимательность при монтаже всей конструкции. Зато вы сделаете себе в гараж отличные подъемные ворота и сэкономите ощутимую сумму.

Видео: гаражные ворота (подъемные) своими руками

Такой вариант и тип ворот будет оптимальным для самостоятельного изготовления. Для этого не потребуется много времени, или же какие-то специализированные навыки. По сути, чтобы сделать ворота своими руками, вам потребуется:

• сварочный аппарат;
• металлический профиль;
• ролики;
• сам щит для ворот.

Основы работ

Для начала, следует закончить любые работы внутри гаража. Особенность конструкции подразумевает, что попадающая пыль в направляющие, или на ролики, может помешать нормальному функционированию, сбоям в работе. Опять же, пол следует заканчивать уже после монтажа ворот, так как они (рама) должны уходить вглубь на, минимум, 2 см. Стены, проем гаража должны быть ровными, чтобы направляющие можно было легко установить.

Следующим этапом будет произведение замеров проема. Именно так вы сможете определить, какой высоты нужны направляющие, каких размеров будет щит. На рис. 1 приведен пример, какие размеры вам понадобятся.

Изготовление рамы

Следующее действие, которое следует предпринять – это изготовление рамы, основы ворот. Здесь несколько вариантов, предлагающихся для использования:

• можно использовать стальную конструкцию;
• можно использовать деревянные бруски.

Окончательный выбор — за вами, но все же, металл будет более надежным. Как только рама будет сварена, ее следует примерить в проеме, чтобы исключить различные ошибки, или же просчеты. Если рама стоит ровно, вы проверили ее положение и по горизонтали, и по вертикали, ее стоит закрепить хотя бы на анкерах. Ваша рама должна выглядеть следующим образом:

Если у вас будут зазоры между стеной и рамой, щели следует задуть строительной пеной, а затем закрепите горизонтальные направляющие, которые должны находиться у вас под потолком.

После того, как вы установите раму, следует приварить к направляющим кронштейны для роликов и установить сами ролики. Верхние кронштейны с роликами следует устанавливать чуть дальше, вперед. Это обеспечит нормальную работу – ворота не будут цепляться.

Изображение ниже предлагает вам в деталях рассмотреть, как должна выглядеть ваша рама со стороны.

Выбор и создание щита для ворот

Так как именно он будет находиться на улице, следует сделать щит наиболее устойчивым к различным климатическим условиям. Изготавливается щит из любых подручных материалов. Это могут быть:

• деревянные бруски, оббитые металлом извне;
• можно использовать цельный лист металла;
• можно сделать раму из нескольких стальных профилей, с минимальными расстояниями друг от друга, а затем обшить кусками металла.

Опять же, вам никто не запрещает использовать в качестве финишного материала, скажем, пластик. В таком случае внешний вид ваших ворот будет эстетичен. Тем более, цвет пластика предлагается в широчайшем диапазоне.

На рисунке ниже, вы можете увидеть готовые варианты. В первом случае используется цельный металлический лист, во втором — представлен щит, обшитый металлом.

При изготовлении щита есть и несколько маленьких хитростей, которые будут актуальными для любого хозяина.

Во-первых, вы можете оббить свои ворота специальными материалами, которые помогут сохранить тепло в помещении даже в мороз. Подобные материалы найти будет достаточно легко. А оббить ими ворота не составит труда и не отнимет время.

Во-вторых, стоит дать еще один полезный совет. Чтобы лишний раз не задействовать всю конструкцию ворот, не открывать их полностью, в щите можно сделать калитку, через которую владелец сможет зайти. На рисунке ниже, можно увидеть пример такого решения.

Многие делают в воротах окна. В таком случае у вас также есть два варианта решения. Вы можете вырезать в полотне отверстие и самостоятельно его заделать стеклом, или пластиком, или же можно купить в специализированном магазине уже готовое окно для ворот.

Закончив все работы, готовый щит следует поместить в полозья и проверить работоспособность конструкции. Далее, установите (приварите) пружины. Именно они обеспечат плавное открытие/закрытие ворот, кроме того, облегчат этот процесс.

На фото ниже вы сможете увидеть готовую конструкцию, как она должна выглядеть снаружи гаража и внутри.

Установка дополнительных деталей

К таковым можно отнести:

• ручки для открытия;
• щеколды для фиксации ворот;
• замки и дужки.

Ручки стоит делать в нижней части полотна, причем, как с внутренней, так и с внешней стороны. Такой подход позволит вам легко закрывать и открывать ворота, не цепляться за края пальцами. А в холодное время года это будет весьма проблематично.

Щеколды стоит устанавливать с внутренней стороны полотна. Так, в случае если вы сделали калитку, открыть ворота можно будет только изнутри. Это полностью обезопасит ваш гараж. Если же гараж пристроен к дому, в гараж есть вход с жилой части, то покупка и монтаж щеколд и задвижек так же можно назвать оптимальным решением.

Если гараж является отдельно стоящим строением, то закрыть его стоит на специальные замки. Или же, можно купить обычные, навесные, предварительно сделав на полотне и на вертикальной раме (на ее стороне, выходящей на улицу, наружу) дужки.

По сути, это будет конечный этап самостоятельного монтажа и создания подъемно-поворотных ворот своими руками. Вам останется лишь покрасить раму и щит в желаемый цвет, или же, как говорилось выше, заняться обивкой щита теплоизоляционными материалами или звукоизоляционными.

Но, это далеко не все работы, которые можно проделать. Есть альтернативные варианты в механизме, а также модификация уже имеющихся ворот.

В частности, можно установить систему противовесов. Для этого вам понадобится лебедка и тросы. В этом случае можно достичь большей плавности хода, а также это открывает большие возможности для модификаций.

Основа безопасной эксплуатации

В процессе работы над воротами, закончив основное, проверив работоспособность конструкции, стоит позаботиться о безопасности. Нужно сделать стопоры, которые не позволят полотну уйти с направляющих. Это очень важный момент, который сможет уберечь вас от травм.

Автоматизация ворот

В большинстве случаев, подъемные ворота, которые создаются своими руками, открываются и закрываются вручную. Это просто и надежно. Но, на современном рынке предлагается широкий ассортимент всевозможных приводов, которые можно установить на ваши ворота. В этом случае, открыть или закрыть ворота можно лишь нажатием соответствующей клавиши.

Установить такую систему также будет достаточно просто. Привод вместе с необходимыми комплектующими продается в любом магазине, специализирующемся на продаже и монтаже ворот.

Опять же, можно сделать свои ворота открывающимися дистанционно. Это очень просто. Практически на всех приводах можно найти панель управления, а в инструкции вы найдете распиловку контактов. Все правильно подключить не станет проблемой – привести пример тут будет сложно, так как различные производители используют собственные стандарты. Но в любом случае, такую информацию можно найти в инструкции к приводу.

Установив привод, вы получите ворота, ничем не уступающие заводским, с возможностью дистанционного открытия, со всеми преимуществами и особенностями, но значительно дешевле. Окончательный вариант внешнего вида ворот, сделанных своими руками, можно увидеть ниже.

Следуя данному руководству, вы наверняка легко и просто сможете создать свои ворота. А увидеть результаты трудов других людей, так же задавшихся целью создать подъемные ворота своими руками, можно видео ниже.

Видео — Подъемные ворота своими руками чертежи и особенности сборки

Гаражные ворота подъемные размеры стандартные устанавливаются все чаще. Основная причина в том, что они более удобны, чем подвесные ворота. Их конструкция более сложная, зато в эксплуатации они проще. У такой конструкции есть еще много преимуществ:

1. Они более безопасны, лучше защищают гараж от проникновения. Так как гаражные ворота состоят из цельной металлической пластины, то подломить ее будет сложно. Если же ворота сделаны по всем правилам, то взлом практически невозможен. Как показывает практика использования, воры действительно редко взламывают гаражи с подъемными воротами.
2. Двери из оцинкованного металла более стойкие к коррозии.
3. подъемные позволяют сэкономить место перед гаражом и в самом помещении, позволяют упростить постановку автотранспорта.

Тем не менее, свои недостатки у конструкции тоже имеются. Прежде всего, устанавливать их можно исключительно в прямоугольной плоскости. Если проем выполнен в форме арки, установить такую конструкцию не получится. Выход из положения только один, причем он возможен, только если планируется возводить гараж с нуля: дверной проем сделать прямоугольным, а над ним поместить декоративную арку.

Менее удобны подъемные ворота при ремонте: так как они изготовлены из единого полотна, всю плоскость полностью придется заменять. К таким воротам нельзя подъезжать вплотную – их сначала нужно открыть, а для этого до двери должно оставаться не менее 1,5 м.

Есть несколько устранимых недостатков. Так, на подъемные ворота потребуется больше материала – но зато преимущества от использования такой конструкции полностью окупают все затраты. Вес ворот будет несколько больше, чем у стандартных распашных конструкций, но устранить этот недостаток вполне возможно.

Инструменты и комплектующие необходимые в процессе монтажа

Прежде чем изготавливать подъемные ворота своими руками, необходимо подготовить все материалы и инструменты. Для работы нужно подготовить или, при необходимости, приобрести ролики, металлические щиты для двери, металлические профили и сварочный аппарат.

Начало работы по монтажу

Лучше всего до начала изготовления посмотреть ворот для гаража подъемные своими руками на видео как нужно делать. Особенно это необходимо, если раньше подобную работу проводить не приходилось. На самом деле, имея некоторые навыки, изготовить дверь для гаража вполне возможно.

Перед тем, как начинать собирать раму, необходимо в первую очередь закончить со всеми работами внутри помещения. Из-за особенностей конструкции, попадание пыли на некоторые элементы (ролики, направляющие) может ухудшить работу механизма или привести к сбоям и заеданию.

Но при этом, если в помещении планируется еще настелить пол, то лучше это сделать уже после того, как все работы по установке подъемно поворотных ворот будут окончены. Это объясняется тем, что, по правилам, рама конструкции несколько заходит внутрь помещения, примерно на 2 см или больше, поэтому настеленный пол будет мешать работе.

Стены в гараже рекомендуется выровнять, так как рама должна устанавливаться только на ровную поверхность. Следующий этап – расчет размеров подъемных ворот для гаража. Они позволят рассчитать высоту направляющих. Для расчета понадобятся следующие значения:

• ширина и высота дверного проема, обозначаются в расчетах B и H соответственно;
• левая и правая боковины (четверти), обозначения – b1 и b2;
• притолока (h);
• глубина гаража (L).

Далее по полученным замерам нужно сделать чертежи подъемных гаражных ворот своими руками или же подобрать вариант из уже готовых конструкций. После того, как схемы и чертежи составлены, можно переходить к покупке материалов.

Изготовление рамы ворот

Получив размеры подъемных гаражных ворот, можно переходить к изготовлению рамы. Основное требование – жесткость конструкции и оптимальная прилегаемость конструкции к стене. При правильном изготовлении каркаса, не должно оставаться щелей, которые бы пришлось закрывать пеной. От качества основы будет зависеть прочность всей конструкции и качество ее работы.

В первую очередь, нужно подобрать уголки. Если планируется сделать полотно с помощью 25-го уголка, для рамы необходимо использовать 70-й, если для полотна выбрали 50-й, то для рамы нужен 100-й.

Технологии не стоят на месте, что непосредственным образом сказывается на многих конструкциях. Это утверждение верно и в отношении гаражных ворот. Когда-то самым распространенным вариантом являлись распашные ворота, но постепенно вместо них стали использовать откатные, которые через некоторое время сменили подъемные модели. Говоря о последнем варианте гаражных ворот, следует отметить их высокую надежность, за счет чего они становятся неприступным барьером для взломщиков.

Важная особенность подъемных ворот состоит в том, что им не требуется дополнительное место при пользовании гаражом. Это дает возможность владельцу иметь большую свободу для маневров, когда ему потребуется заехать в гараж. Несмотря на то что подъемные гаражные ворота предлагают многие компании, каждый автовладелец в состоянии самостоятельно изготовить эту конструкцию. Достаточно лишь подготовить необходимый инструмент, позаботиться о помощниках и ознакомиться с технологией выполнения работ.

Типы подъемных ворот

Все представленные на сегодняшний день гаражные ворота подъёмного типа можно разделить на два вида:

• поворотные;
• секционные.

Установка подъемно-поворотных ворот представляется наиболее разумным решением
в ситуации, когда:

• уровень размещения притолоки гаражного проема слишком занижен или же она вообще отсутствует;
• перед владельцем стоит задача обеспечить конструкции ворот повышенную надежность;
• у владельца возникло желание оборудовать свой гараж более современным в плане оформления вариантом ворот.

Разумно задуматься о монтаже секционных ворот тогда, когда в гараже имеется достаточное пространство, чтобы переводить конструкцию из вертикального положения в горизонтальное. По технологии монтажа они схожи с поворотными: в качестве места их размещения выступает внутренняя часть проема. Основу конструкции полотнища ворот образует несколько секций
, которые сохраняют подвижность относительно друг друга. При использовании подобной конструкции доступ к гаражу открывается за счет перемещения секций вверх по направляющим, установленным на поверхности стен и потолка гаража.

Как сделать подъемно-поворотные ворота своими руками?

Первым этапом работ является разработка чертежа. Этот эскиз имеет стандартное исполнение
, потому найти его можно без труда в сети.

Ориентируясь на пример чертежа, можно приступать к замерам, чтобы получить необходимые данные для создания собственного эскиза. Для этого нам понадобятся карандаш и линейка. Во время замеров необходимо определить следующие параметры:

• высота проема;
• ширина проема;
• высота притолоки (имеется в виду расстояние, начинающееся с верхней точки проема и заканчивающееся на уровне прилегания потолка к стене);
• расстояние, на которое проем удалён от боковой стены;
• глубина гаража.

Когда чертеж будет создан, можно переходить к созданию рамы. В качестве основы для нее может служить рама от старых ворот. Также можно поступить и иначе — изготовить раму самостоятельно, используя в качестве материала деревянные брусья.

Конструкция рамы

Стандартный вариант предполагает наличие следующих компонентов:

Чтобы изготовить деревянную коробку, вам следует позаботиться о наличии следующих материалов:

• брус, имеющий длину 2,3 метра и сечение 120 X 80 мм — 2 шт.;
• брус, имеющий длину 2,75 метра и аналогичное сечение, что и у первого — 1 шт.

Для соединения брусков используют металлические уголки
, которые можно заменить пластинами.

В качестве основы для рамы полотнищ ворот можно использовать уголок 35 x 35 мм. Внутреннюю часть такой рамы обшивают изнутри доской, а с внутренней стороны — при помощи стального листа. При определении размеров рамы следует ориентироваться на габариты
, которые имеет проем вашего гаража. Чаще всего полотно имеет следующие размеры — 2,5X 2,1 метра.

Для создания опоры пружины используют швеллер №8. Этот элемент должен иметь длину, равную 70 мм.

Для изготовления направляющего рельса допустимо использовать несколько уголков 40 x 40 мм. Очень важно, чтобы рельс по длине в точности соответствовал ширине полотнища ворот. Один его конец должен иметь пластину, при помощи которой рельс будет устанавливаться к горизонтальному брусу коробки. Отступив от другого конца 12 см, начинают крепить при помощи сварки кусок швеллера, длина которого должна составлять 100 мм. Монтаж рельса к потолочному брусу выполняется через верхнюю полку швеллера, для фиксации которого используют болтовое соединение.

Шарнирный узел делают из уголка. Для этого в нём нужно сделать отверстие диаметром 9 мм. Далее его закрепляют на раме, после чего, используя сварку, устанавливают пластину, имеющую аналогичное отверстие. Используемая пластина должна быть выполнена со следующими габаритами — 50 x 40 x 5 мм.

Это основные работы, которые необходимо выполнить при изготовлении подъемно-поворотных ворот своими руками. Больших сложностей здесь не возникнет
, однако, вам будет проще выполнять операции, если у вас будет помощник.

Установка секционных ворот

Если у вас возникла идея сделать секционные ворота своими руками полностью с самого начала, то рекомендуем отказаться от этого замысла. Их отличает наличие сложной конструкции, а потому вы вряд ли сможете изготовить эти ворота так, как необходимо в соответствии с технологией. Вам будет гораздо проще, если вы купите уже готовые ворота, установить которые самостоятельно способен любой владелец. Во избежание проблем во время выполнения этой работы следует помнить о некоторых важных моментах:

• работы по установке следует выполнять с использованием заводских расходных материалов. Применение же более дешевых аналогов неизвестного качества может негативно отразиться на качестве установки;
• во время монтажа следует ориентироваться на оригинальные чертежи
  изготовителя;
• позаботьтесь о том, чтобы все элементы оказались на своем месте. Погрешности их размещения могут повлиять на эксплуатацию устанавливаемых ворот.

Процесс монтажа секционных ворот

Начинают работы с подготовки проема, следуя требованиям изготовителей секционных ворот. Следует помнить, что согласно их заверениям, купленные у них изделия будут демонстрировать безотказную работу
при условии, что притолока и заплечники проема располагаются точно в одной плоскости. При этом недопустимым является перекашивание вертикали и горизонтали указанных элементов, которые должны образовывать правильный прямоугольник. Чтобы было проще соблюсти требование перпендикулярности и параллельности следует использовать измерительный уровень.

Нужно удостовериться, что в гараже при полном открытии проема будет достаточно места для установки полотнища. Подобную проверку следует выполнять еще тогда, когда вы будете определяться с вариантом конструкции.

Глубина гаража должна соответствовать высоте ворот. При этом допускается наличие припуска 500 мм в том случае, если у вас нет намерения оборудовать ворота автоматическим механизмом открывания. Если же вы хотите добавить в конструкцию автоматику, то потребуется увеличить высоту ворот на 1000 мм.

Важно помнить и о том, что ворота своим весом будут оказывать давление на потолок и притолоку. По этой причине для их изготовления следует использовать материалы повышенной прочности. Этими же свойствами должен обладать и материал заплечников, поскольку они будут выступать местом установки направляющих ворот.

Вы легко справитесь с установкой автоматических ворот своими руками, если имеете опыт в работе с электрооборудованием. Если же вы еще не успели обзавестись на своем участке гаражом, то в качестве альтернативы можно рассмотреть раздвижные ворота
, которые также могут быть оснащены автоматическим приводом.

Закончив работу по подготовке проема, можно выбирать место для крепежных и направляющих элементов.

Очень важно правильно выполнить сборку секции. Первой следует устанавливать нижнюю панель. Старайтесь делать все максимально аккуратно, обращая особое внимание на перекосы и зазоры между отдельными элементами конструкции, которые должны отсутствовать. Запрещается устранять их при помощи подручных средств в виде монтажной пены либо дощечек.

Старайтесь в точности выполнять требования инструкции по сборке
, так как при нарушении повышается вероятность того, что в какой-то момент в работе ворот возникнет неисправность.

Далее можно переходить к размещению полотна на свое место. Особое внимание уделите тому, чтобы оно максимально плотно прилегало к основанию. Это делается посредством изменения положения регулировочных кронштейнов.

Стандартный вариант конструкции подъемно-секционных ворот предусматривает наличие уплотнителей, которые могут быть выполнены на основе резины и полимерного каучука. Местом установки резинового уплотнителя будет выступать сторона полотнища, прилегающая к полу. Что касается каучукового элемента, то его следует крепить по верху и к боковым сторонам.

Завершив работу по установке ворот, можно заняться креплением ручек, замков, засовов, а также иных элементов и системы автоматизации.

Не забывайте, что процедура монтажа своими руками подъемно-поворотных и секционных ворот имеет свои особенности. Чтобы выбрать наиболее подходящий вариант, исходите не только из собственных предпочтений, но и из размеров вашего гаража.

Уделите особое внимание материалу, из которого будут выполнены направляющие. Это должен быть металл достаточной толщины, тогда элементы смогут справиться с весом дверного полотна. Высокой надежностью должно обладать и дверное полотно
, однако, при желании вы можете оформить его внешнюю часть при помощи пластика. Благодаря подобному решению вы придадите ему современный вид, что сделает его максимально схожим с заводским вариантом.

Будьте особенно аккуратны с роликами, так как среди всех элементов конструкции они меньше остальных защищены. Во время их установки убедитесь, что они закреплены максимально надежно. Однако вначале следует определиться с подходящим вариантом роликов. Учитывая, что они выполняют роль движущегося элемента конструкции ворот
, их характеристики прочности будут самыми низкими.

Большинство владельцев чаще всего ограничиваются установкой одного либо двух роликов. Лучше всего, если вы выберете систему роликов, состоящую из большего количества элементов. Действуя подобным образом, вы сможете рассчитывать на их высокую надежность, при этом, если один ролик сломается, то это не скажется на работе всей конструкции. Ворота будут функционировать без видимых изменений, а вы получите возможность подыскать подходящую замену.

Установка подъемных ворот своими руками — эффективное решение проблемы защиты гаража, которое, помимо всего прочего, обеспечит вам комфорт при пользовании ими. Выполнить эту работу в состоянии любой владелец. Но здесь, как и в любом другом деле, важно уделить особенно тщательное внимание нюансам. Решив сделать гаражные ворота подъемного типа своими руками, тщательно подойдите к выбору материалов, которые должны обладать высокими характеристиками прочности.

Также важно в точности соблюдать технологию монтажа
, учитывая особенности гаража. При условии выполнения всех рекомендаций вы сможете рассчитывать, что ваши новые гаражные ворота будут служить на протяжении длительного времени, не требуя большого внимания по их обслуживанию.

Удобство гаража для машины не в последнюю очередь определятся его въездными воротами, которые должны обеспечивать сохранность автомобиля и легко и надежно закрываться. В наше время можно заказать или сделать самостоятельно несколько вариантов автоматических конструкций. Далее будет рассмотрено, как сделать подъемные ворота для гаража своими руками.

Особенности

В отличие от распашных конструкций, имеющих в большинстве случаев 2 створки, которые распахиваются наружу, подъемные ворота имеют секции или роллеты, поднимающиеся вверх. Принцип действия у них различный в зависимости от вида – секционных, поворотных или роллетных. Сама конструкция, включающая различные элементы: коробку, направляющие, ролики, подъемный механизм, намного сложнее, чем у простых распашных ворот.

Но затраты на установку и материалы вполне компенсируют надежность и удобство при регулярном использовании такого гаража.

Имея готовый гараж с прямоугольным въездным проемом, можно легко возвести подъемные ворота своими руками.
Для монтажа потребуется стандартный набор строительных инструментов, материалы для створок, направляющих и корпуса. Достаточно вооружиться терпением и включить немного смекалки, чтобы буквально за несколько дней, не торопясь, построить надежную и удобную конструкцию таких ворот для гаража.

Преимущества и недостатки

Прежде чем решиться возводить гаражные ворота с подъемным механизмом, надо взвесить все их плюсы и минусы.

Опытные мастера отмечают следующие достоинства таких систем:

• Экономия свободного места. В отличие от распашных ворот, которым нужно внешнее пространство для открытых створок, подъемные используют место внутри под потолком.
• Пользоваться ими намного удобнее, особенно если они снабжены подъемным механизмом, то вообще не надо прилагать никаких физических усилий.
• Подъемно-поворотные и секционные ворота надежно защищают гараж от взлома.

• Для таких конструкций можно использовать разные виды отделки и декора.
• Подъемные ворота могут использоваться для одинарных и двойных гаражей.
• Створки открываются и закрываются бесшумно.

Стоит обратить внимание и на недостатки подъемных ворот:

• Главный минус – это сложность конструкции и монтажа. Если полностью заказать установку специалистам, то она будет дорогостоящей. Если же делать монтаж самостоятельно, то надо внимательно изучить чертежи, крепить все элементы аккуратно, под уровень, ведь даже небольшая погрешность может привести к тому, что весь механизм будет нерабочим.

• Полностью открытые ворота забирают свободное пространство сверху проема и внутри гаража под потолком.
• Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створки и корпус нельзя перегружать, например, при утеплении.
• Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Если хозяин гаража учел все эти особенности, то можно приступать к установке. Но сначала надо определиться с видом подъемных ворот для гаража.

Виды

Наиболее распространены 3 вида самодельных подъемных конструкций:

• подъемно-поворотные или щитовые:
• секционные;
• роллетные.

Подъемно-поворотные ворота для гаража наиболее защищены от взлома благодаря цельной конструкции створки. При открытии она поднимается вверх, разворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или противовесным. Первый вид на рычагах представляет собой наиболее простые конструкции, которые обеспечивают плавное и беспрепятственное перемещение створки в горизонтальное положение.

Противовесные ворота наиболее подходят для створок с большим весом.

Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, вдоль которых перемещается рама, пружинного механизма или противовеса с лебедкой. Поднятие может быть ручным с помощью ручки в нижней части корпуса. Это делается легко благодаря растянутым пружинам встроенного механизма. Можно усовершенствовать этот механизм подключением электропривода, тогда поднятие-опускание створки происходит простым нажатием кнопки.

Створка подъемно-секционных ворот собрана из нескольких панелей шириной до 50 см, которые соединены между собой шарнирными петлями. При ее поднятии эти панели (их еще называют ламелями) двигаются по направляющим на роликах. Движение обеспечивает пружинный механизм, барабаны и тросы. Эта конструкция напоминает сэндвич панели, применяемые в строительстве.

Механизм роллетных ворот для гаража такой же, как у створок роллетов в торговых центрах. Складные ламели у них более узкие, чем у подъемно-секционных видов, при открытии они поднимаются и закручиваются в специальный короб небольшой ширины. Поэтому такой тип имеет явное преимущество – экономию места внутри гаража. При этом нет необходимости монтировать под потолком длинные направляющие.

Материалы для каркаса, коробки и направляющих рельс подъемных ворот обычно металлические, но лучше всего выбирать нержавеющую сталь. Коробка может быть выполнена из толстых деревянных брусьев или металлических уголков. Цельные створки подобной конструкции можно изготовить в виде полотна из досок в металлической раме. Снаружи их часто обшивают листовым металлом.

Для сохранения тепла в гараже зимой внутрь можно вшить теплоизолирующие материалы: листовой пенопласт или минеральную вату.

Коробка покрывается антикоррозийной грунтовкой, после этого красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели на секционных или роллетных воротах обычно тоже изготавливаются из оцинкованной стали или алюминия, внутри листов можно поместить теплоизоляционный материал. Поверхность таких панелей может быть с любой расцветкой – на вкус хозяина. Подвижные элементы конструкции – ролики, муфты, делаются из пластмассы или легких металлов, направляющие – из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматика открываемых с помощью электропривода дверей поможет значительно упростить пользование гаражом. Многие водители не хотят возиться с тяжелыми створками, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма есть возможность подобрать соответствующий по мощности электромотор, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких видов.

Самые распространенные схемы, которые легко сделать самому, это:

• механизмы, установленные на полотно ворот;
• закрепленные на направляющих;
• монтируемые на боковые стойки.

Есть возможность заказать готовую конструкцию, в комплект которой уже будет входить автоматический привод для поднятия, такими, например, снабжены многие роллеты с ламелями из оцинкованной стали.

В этом случае после покупки надо только правильно произвести их монтаж на гаражный проем и подключить электропривод к сети.

Изготовление

Для изготовления простых подъемных ворот для гаража можно воспользоваться уже готовыми эскизами и расчетами, только немного подогнав их размеры в соответствии со своим помещением. Есть много примеров решений для загородного дома, содержащих чертежи и подробный отчет, включающий необходимые инструменты и материалы.

Перед тем, как сделать саму конструкцию с подвижным механизмом, надо позаботиться о том, чтобы проем, прилегающие стены и потолок были способны выдержать ее вес. Для этого надо выбирать прочные и плотные перекрытия без пустот и надежные системы крепления. А само помещение должно быть защищено от проникновения влаги и других природных факторов, которые могут повредить работу ворот.

Выбрав подходящий тип и примерный проект будущих раздвижных ворот, делаем чертеж с точными размерами, исходя из них подсчитываем количество необходимых материалов.

Для прочной и долговечной рамы подъемных гаражных ворот наиболее удачно подойдут металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные крепления для конструкции можно изготовить из профилей 20х20 мм. Направляющие ворот чаще всего делают из швеллеров шириной до 20 см, в зависимости от нее выбирают и размер роликов.

Коробку рычажно-шарнирного механизма можно изготовить из металлического уголка или бруса. По размерам на созданном чертеже вырезаются детали нужной длины.

Сами ролики, пружины и весь рычажно-шарнирный механизм обычно покупаются уже в готовом виде. Они выбираются в соответствии с размерами направляющих. Остальные детали можно без труда изготовить самому, используя сварочный аппарат и болгарку.

Для изготовления ворот и монтажа их в гаражном проеме потребуются следующие инструменты:

• сварочный аппарат;
• болгарка с обрезными кругами по металлу;
• дрель со сверлами нужного диаметра;
• шуруповерт;
• молоток;
• уровень;
• рулетка, карандаш.

фотографий

Для крепления нужно использовать подходящие для данного веса конструкции металлические анкера или дюбель-шурупы. Если планируется применять для крепления металлического уголка анкерные болты, то надо подготовить набор соответствующих гаечных ключей.

Монтаж

Перед тем, как самому монтировать систему подъемных ворот надо убедиться, что проем, на который они устанавливаются, имеет идеально ровную поверхность: строго вертикальный и горизонтальный уровень, прямые углы. Несущая коробка – самый главный силовой элемент подобных ворот, поэтому надо максимально внимательно отнестись к ее изготовлению.

Если для коробки выбран металлический уголок, то ширина его полки должна быть в 1,5 раза больше толщины створки. После того, как все детали отмерены и отрезаны, они крепятся к проему гаража на анкерные болты и надежно затягиваются. Для изготовления коробки можно выбрать и деревянные брусья с размерами сечения 100х50 мм, которые необходимо закрепить на саморезы 100 мм.

Цельная рама откидных ворот должна собираться на ровной горизонтальной поверхности. После того, как металлические профили нужной длины отрезаны, они проверяются угольником и слегка прихватываются сваркой. Далее еще раз проверяют прямые углы и размеры, в том числе по диагонали, прикрепляют угловые косынки и поперечные рейки жесткости, затем полностью проваривают конструкцию.

После сварки рамы ее необходимо зачистить болгаркой в местах стыков от заусениц. Затем она покрывается антикоррозийным раствором и красится. Внутрь металлических профилей вшиваются доски с теплоизоляцией, снаружи она покрывается листовым металлом. На верхние углы рамы крепятся кронштейны с подвижными роликами.

После этого на потолок крепятся направляющие для будущей створки. Монтировать их тоже следует максимально ровно, перепроверив горизонтальный уровень, параллельность и перпендикулярность дверному проему. Затем створка временно устанавливается в проем для того, чтобы отметить место крепления рычажно-пружинного механизма.

После того, как проверена работа ворот и беспрепятственное движение створки по направляющим, она снимается, монтируются пружины, проводится их регулировка. В последнюю очередь на раму по периметру крепится резиновый уплотнитель для герметизации швов и мягкого закрытия, устанавливается дверной замок и ручка открытия.

При аккуратном и правильном монтаже, а также надежной защите от влаги ворота с подобной конструкцией могут прослужить не один десяток лет. А их ремонт может ограничиваться только смазкой подвижных деталей механизма, рычажной системы, опорных роликов и заменой резинового уплотнителя. Для профилактики смазку можно проводить каждый сезон, а внешнюю резиновую прокладку смазывать силиконом перед наступлением холодов для защиты от промерзания.

Для внутренней теплоизоляции таких ворот можно применять различные материалы, которые используются и для утепления стен: минеральную вату, пенопласт или пенополистирол. Последние два более эффективные, так как со временем не дают усадку, но могут быть пожароопасные, поэтому лучше выбирать негорючие виды.

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Перечень основных частей поворотных подъемных ворот:

• Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
• Створка поворотного типа, вмонтированная в раму из стали.
• Возвратной пружины – нужна для закрытия в ручном режиме.
• Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

• Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
• Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Подъёмные ворота — это современные конструкции, обеспечивающие надёжную защиту помещения от воздействия окружающей среды и грабителей. Конструкция подъёмных ворот имеет сложное устройство и изготавливается под заказ с учётом индивидуальных параметров строения. При умении работать с электроинструментом и сваркой ворота можно изготовить своими руками.

Виды подъёмных ворот

Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.

Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:

• подъёмно-секционная;
• подъёмно-поворотная;
• подъёмно-вертикальная.

Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.

Подъёмно-секционные

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

• минимальное расстояние при подъезде к гаражу;
• высокая теплоизоляция помещения за счёт конструкции защитной створки;
• возможность монтажа ворот в проём различного размера;
• высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
• эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

Подъёмно-поворотные

Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.

Принцип работы поворотных ворот базируется на рычажно-шарнирном механизме и системе противовеса. Конструктивно подъёмно-поворотные ворота состоят из трех частей: опорная коробка по периметру проёма, подъёмная створка со стальной рамой, открывающий механизм.

К достоинствам поворотной конструкции ворот можно отнести:

• устойчивость к взлому за счёт встроенной системы блокировки;
• высокая прочность защитной створки;
• бесшумность и простота открывания;
• сравнительно простая технология монтажа.

Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.

При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.

Подготовка к строительству

Изготовление подъёмно-секционных ворот с «нуля» далеко не лучшая затея — большое количество компонентов, множество крепежных элементов, автоматический привод и т. д. В итоге получается, что готовая конструкция от производителя обойдется всего на 25–30% дороже, но при этом будет более качественной.

Если вы всё-таки решили сделать секционные ворота самостоятельно, то мы предлагаем воспользоваться простой технологией с использованием наиболее дешевых материалов. Это позволит сэкономить до 50% от стоимости готовых конструкций.

Перед сооружением секционных ворот потребуется провести подготовительные работы, которые буду включать в себя: отделка проёма, замеры и расчёт размеров конструкции ворот, расчёт материала и принадлежностей, закупка и доставка необходимых материалов на место проведения работ.

Проём и стены должны располагаться в одной плоскости. Для этого проводится оштукатуривание стен и потолка внутри строения. После этого внешние углы проёма обрамляются стальным уголком 75×75 мм.

Выбор материала

Для изготовления каркасной коробки под каждую секцию защитного полотна потребуется:

• Швеллерный профиль (алюминиевый швеллер) – 20x25x20 мм, толщина металла 1,5–2 мм.
• Стальной уголок — 20×20 мм, толщина стали 1 мм.
• Пеноплекс Комфорт — плиты размером 600x1200x20 мм. Толщина утеплителя должна соответствовать параметрам швеллера.

Фиксация секций между собой будет происходить при помощи разъёмных мебельных петель из стали, установленных в трёх точках. Оптимальные размеры — 50×35 мм, 60×40 мм, 70×45 мм.

Направляющие рельсы, монтируемые в проём, можно изготовить их стального швеллера 30x50x30x2 мм. Помимо этого, направляющие можно сделать из двух стальных уголков размером 25×25 мм сваренных вместе.

Место изгиба между вертикальными и горизонтальными рельсами изготавливается из П-образного профиля с толщиной металла от 1 мм. За неимением можно взять Z-образный профиль 20x50x1,2 мм.

Горизонтальные направляющие изготавливаются из Z-образного профиля 20x50x1,2. В качестве фиксирующих элементов лучше использовать стальной подвес любой удобной конфигурации. Если горизонтальные направляющие фиксируются к деревянным балкам (скатная кровля), то можно использовать обычный уголок 15x15x1 мм.

Для создания противовеса подойдет стальной трос сечением 4 мм, подвесной ролик, канатный шкив, карабин для фиксации груза, груз весом 20–50 кг и пружины нужной мощности.

Расчёт материала

Для расчёта минимального количества требуемого материала необходимо рассчитать габариты ворот. В процессе измерений следует ориентироваться на схему, прикрепленную выше:

• Высота проёма, H — подбирается с учетом габаритов автомобиля. Оптимально, если высота проёма будет на 20–25 см выше крыши автомобиля.
• Ширина проёма, B — подбирается по аналогии с предыдущим пунктом. Желательно, чтобы ширина проёма была больше на 10–15 см, чем ширина транспорта.
• Притолока, L — располагается между потолком и проёмом. Размер зависит от привода, но желательно иметь запас в 25–30 см.
• Заплечники, B — ширина заплечиков выбирается индивидуально и зависит от размеров противовеса и пружинной системы.

На основе полученных данных можно рассчитать примерное количество необходимого материала. В качестве примера рассчитаем материал для секционных ворот размером 2,5×3 м без учёта крепежных элементов. Крепежи и другие принадлежности будут описаны в технологии изготовления (см. ниже).

Для изготовления секций и направляющих потребуется:

• Одна секция ворот — швеллерный профиль длиной 2,55 м, уголок длиной 1 м, теплоизоляционный материал в плитах в количестве 4 штук. Количество секций зависит от высоты проёма. В нашем случае получается 6 секций. Мебельные петли общим количеством 15 штук.
• Вертикальные направляющие — швеллерный профиль длиной 3,7 м на каждую сторону проёма.
• Горизонтальные направляющие — Z-образный профиль длиной 3,2 м на каждую сторону. Стальные подвесы в количестве 10 штук.
• Противовес — трос общей длиной 10 м, подвесной ролик 2 шт., ролики для троса 2 шт., карабины для груза 2 шт., груз общим весом до 100 кг, пружины 4–6 шт. соответствующей мощности.

В качестве материала для обшивки защитного полотна можно использовать профлист с полимерным покрытием. Площадь листа напрямую зависит от общей площади секций. При закупке материал лучше взять с небольшим запасом в 10–15%.

Для монтажа и сборки ворот потребуется сварочный аппарат и умение им пользоваться. Из ручного и электроинструмента потребуется: перфоратор, болгарка, электродрель, шуруповерт, строительный уровень, набор гаечных ключей, рулетка.

Изготовление и установка секционных ворот своими руками: пошаговая инструкция

В процессе работ придерживайтесь элементарной техники безопасности и используйте защитные очки, перчатки и спецодежду. Технология сборки подъёмно-секционных ворот состоит из следующего:

1. На поверхность проёма со стороны помещения наносится разметка под крепление вертикальных направляющих. Шаг разметки под крепление — 50 см. Для сверления отверстия под крепеж используется электродрель с победитовый сверлом диаметром от 5 мм.
2. Выполняется разметка и подгонка швеллера по высоте проёма. В случае с секционными воротами высота вертикальной направляющей меньше высоты проёма на 20–30 см. Для обрезки швеллера используется болгарка с диском по металлу. Для сверления отверстий дрель с корончатым сверлом по металлу нужного диаметра.
3. Подогнанный швеллер крепится к поверхности стены фасадным дюбелем или анкером по бетону. Желательно использовать крепеж диаметром не менее 5 мм. Оптимально, если это будет анкерный болт 10×77, 10×85 или 10×100 мм. Для закручивания используется бита с торцевой головкой и шуруповерт.
4. Для изготовления угловой направляющей необходимо сделать надрезы по длине П–образного профиля. Далее, профиль слегка сжимается и формируется нужный угол поворота. При возможности можно согнуть швеллер. Для этого нужно сделать V-образные пропилы на боковых ребрах через каждые 10 см. Для сгибания швеллер фиксируется в тисках, а нужный угол формируется путем нанесения точечных ударов.
5. Угловая направляющая фиксируется на сварку. Для крепления вертикальной направляющей потребуется просверлить отверстия в потолке через каждые 50 см. В качестве материала используется Z-образный профиль, который подгоняется по длине проёма, включая запас 20–30 см.
6. Прикручиваем направляющие к потолку при помощи дюбель-шурупов 8×80 мм. Если подвесы крепятся к деревянным балкам, то используется обрезанным уголок, который фиксируется к балке на саморезы по дереву. После этого вертикальная направляющая приваривается к подвесу.
7. Для изготовления каркаса для секций потребуется разметить швеллер и уголки. Длина швеллера должна превышать ширину проёма на 2–3 см с каждой стороны. Длина уголка — 40–50 см. Для обрезки используется болгарка. Далее, уголок и швеллер свариваются в угловых соединениях, формирую прямоугольный каркас.
8. После изготовления опорного каркаса с каждой из сторон с внешней стороны на расстоянии 30–50 мм приваривается резьбовая шпилька. На шпильку одевается колесо и фиксируется болтом с обратной стороны. После сборки одной секции проверяется её передвижение по направляющим.
9. Если секция свободно движется, не цепляя за конструкцию направляющих, то следует собрать оставшиеся части по аналогии. Для крепления секций в единое полотно потребуется просверлить отверстия диаметром 5 мм под петли в трех местах — по краям и центру каркаса.
10. Все секции плавно устанавливаются в проём путем прокатки по направляющим. После этого секции собираются в единое полотно с помощью мебельных петель, которые прикручиваются на оцинкованные саморезы по металлу 4,2×32 мм.
11. В нижней секции с внутренней стороны просверливается отверстие под крепление болта, к которому фиксируется стальной трос. Диаметр болта — 5 мм. В верхней секции от углового сопряжение на расстояние 2–3 см просверливается аналогичное отверстие, через которое пропускается трос.
12. В потолочном перекрытии подготавливаются отверстия и крепятся подвесные ролики. Для креплений используется два анкерных болта 10×77 мм. На расстоянии 30–40 см от подвеса вкручивается еще один двусторонний болт, к которому прикручивается рым-гайка. За неё фиксируют конец троса.
13. После этого к закрепленному тросу привязывается груз. В качестве креплений используются строительные карабины и цепи. В нижней части груза приваривается крючок для натяжения пружин. Пружины крепятся напрямую к полу. Для этого просверливаются отверстия и вкручиваются шпильки и рым-гайки.

После этого проверяется работа противовеса — он должен находиться в верхней части ворот, удерживая их в закрытом положении. Если пружины подобраны правильно, то их мощности будет недостаточно, чтобы открыть ворота с грузом без помощи автоматики.

Вопрос автоматики и привода

В готовых конструкциях подъёмно-секционных ворот защитное полотно понимается за счёт автоматических приводов. Это оборудование можно изготовить самому, но для этого потребуется электродвигатель с номинальным усилием тяги не менее 150 N, зубчатая цепь длиною более 3 м, зубчатая шестерня и т. д.

По сути, сборка кустарного привода обойдется не дешевле 7–8 тысяч рублей, когда готовый комплект стоит 12,5 тыс. рублей, имеет дистанционное управление и достаточную мощность для открытия ворот весом 120–150 кг.

В качестве примера рассмотрим технологий монтажа привода для гаражных работ фирмы SOMMER под маркой DUO VISION 650:

1. Привод освобождается от упаковки и аккуратно укладывается на пол. После этого выполняются действия, описанные в инструкции в разделе «Предварительный монтаж A/C».
2. В нашем примере будет описываться потолочный способ монтажа, но при желании привод может быть закреплен на перемычке (притолока). Для разметки потребуется измерить середину ворот и сделать отметку на потолке.
3. От отметки отступают 74 мм влево и вправо. Далее, просверливают два отверстия диаметром 10 мм. Глубина отверстий не менее 65 мм. Повторяют действия по всей длине ворот, спроецированной на потолок, учитывая необходимый запас. Шаг крепежа не более 600 мм.
4. Металлические подвески крепятся на анкерные болты 10×65 или 10×77 мм. После монтажа подвеса выполняется крепление привода. Для этого может потребоваться помощь напарника.
5. С-рельс следует поднять на один уровень с подвесом и провести предварительную фиксацию, не закручивая крепеж до конца. Для ориентации по горизонтали используется пузырьковый уровень, который прикладывается к направляющей в верхней части. После выравнивания винты плотно закручиваются.
6. К приводу прикручивается толкатель. Для этого продевается длинный болт в верхней и нижней части. Затем надеваются зажимные шайбы и закручиваются гайки. После этого толкатель прикручивается к верхней секции ворот. Для этого просверливают отверстия по центру секции. Для крепежа используются 4 болта 8×60 мм.

На заключительном этапе проводится установка стационарного блока, подводка питания к приводу и проверка работоспособности. Схема подключения цепи питания указана в инструкции.

Видео: секционные ворота своими руками

Строим подъёмно-поворотные ворота своими руками: чертежи и эскизы

Технология и процесс изготовления подъёмно-поворотных ворот значительно проще, чем у секционного типа. Перед изготовлением, как и в предыдущем случае, следует провести подготовительные работы, включающие снятие размеров проёма, расчёт параметров ворот и закупку материала.

После измерения проёма следует составить проектный чертеж будущих ворот. На схеме нужно изобразить основные элементы конструкций:

• защитное полотно;
• вертикальная и горизонтальная направляющая;
• ролик в верхней и нижней части полотна;
• кронштейн для крепления вертикальной направляющей;
• кронштейн крепления пружины и шарнира.

По возможности следует рассчитать места сопряжения основных элементов конструкции, количество необходимых крепежей и их размеры. Подробная схема подъёмно-поворотных работ с чертежами основных конструктивных элементов показана на фото выше.

Выбираем материал

Для изготовления подъёмно-поворотных ворот можно использовать различный материал, выбор которого напрямую зависит от проекта и параметров конструкции. И также поворотные ворота в зависимости от конструкции снабжаются системой противовеса или пружинной поворотно-уравновешивающей системой.

В нашем случае мы будем описывать технологию с противовесом. Для изготовления каркасной рамы защитной створки понадобится металлическая труба 40x20x1,5 мм. Из неё же будут изготовлены поперечные направляющие для рамы, держателя для роликов и стопор.
Для обшивки рамы с лицевой стороны будет использоваться профилированный металлический лист толщиной 0,7 мм.

В качестве материала для горизонтальной и вертикальной направляющей можно использовать:

• стальной уголок — 25x25x1,2 мм. Для формирования П-образной формы направляющей два уголка свариваются точечной сваркой.
• стальная труба — 50x50x1,6 мм. Для создания П-образной направляющей потребуется распилить трубу пополам.

Размер колес или роликов будет зависеть от ширины направляющей. В нашем случае ширина направляющей равна 50 мм. Поэтому в качестве роликов были выбраны полипропиленовые колеса для тележки диаметром 50 мм с болтовым креплением. Для подвеса груза будут использоваться подвесной ролик, стальной трос сечением от 4 мм, строительные карабины и стальная проволока.

Расчёт материала и подготовка инструмента

Для проведения расчётов, как и в предыдущем случае, потребуется измерить параметры проёма, притолоки и пристенка. Подробная схема измерения показана выше. После этого можно переходить к расчётам и составлению подробной схемы.

Если у вас есть опыт работ в строительстве, то подробную схему можно не прорабатывать. Достаточно обозначить основные узлы сопряжения направляющих со стеной, каркасной рамки с направляющими и т. д.

В качестве примера при расчёте материала для секционных ворот был использован проём 2,5×3 м. Рассчитаем для этого же проёма материал, необходимый для сооружения подъёмно-поворотных ворот:

• Каркасная рамка — 2,5*2 + 3*2 + 3 = 14 м. Потребуется стальная труба 40x20x2 мм длиной 14 м, включая материал для поперечной перекладины. Материал для распорок рассчитывается отдельно, но не более 2 м.
• Вертикальная направляющая — 2,5 * 2 = 5 м. Необходима стальная труба 50x50x1,6 мм длиной 6 м, включая запас или стальной уголок 25x25x1,2 длиной 12 м.
• Горизонтальная направляющая — 2,5 * 2 + 3 = 8 м. Потребуется стальная труба 50x50x1,6 м длиной 5,5 м, включая запас и стальной уголок 25x25x1,2 для поперченной распорки длиной 3 м. Если все делать из стального уголка, то общая длина материала составит не менее 14 м.

Для сооружения противовеса необходим стальной трос сечением от 4 мм длиной около 10 м, строительные карабины 2 шт, подвесные ролик 2 шт. Защитная створка будет передвигаться за счёт 4 колесиков от тележки, которые будут зафиксированы на двусторонние шпильки, приваренные к каркасу.

Из инструмента потребуется: сварочный аппарат, перфоратор, электродрель, шуруповёрт, болгарка, напильник, уровень и рулетка.

Как сделать подъёмную конструкцию

Приступать к изготовлению подъёмно-поворотных работ можно сразу после отделки и усиления проёма. В процессе работ не забывайте о технике безопасности и использовать защитные очки и перчатки.

Последовательность изготовления ворот состоит из следующих этапов:

1. С внутренней стороны на поверхность стены наносится разметка согласно составленной схеме. Шаг крепежа — 30 см. Если в качестве материала была выбрана стальная труба 50×50 мм, то потребуется распилить её на две части при помощи болгарки с диском по металлу. Острые края и заусенцы после подрезки обрабатываются напильником.
2. Если для изготовления направляющей используется стальной уголок 25×25, то берутся два уголка, которые свариваются вместе по шву для получения П–образной формы. При сварке рекомендуется точечно прихватить уголки, проверить конструкцию по уровню и только потом сваривать шов.
3. С внутренней стороны направляющей просверливаются отверстия под крепежи при помощи дрели с корончатым сверлом. Направляющая крепится к стене с помощью оцинкованных саморезов по бетону размером 7,5×112 мм.
4. Для придания жесткости конструкции между вертикальными направляющими в верхней части приваривается металлическая труба 40×20 мм. Дополнительно трубу можно прикрутить напрямую к стене с помощью анкерных болтов 10×100 мм.
5. Для создания вертикальной направляющей применяется аналогичный подход — резка трубы пополам или сварка двух уголков. Для крепления направляющей к потолку будет использовать стальная труба, которая приваривается к направляющей. Для фиксации направляющей используется стальной подвес.
6. В процесс крепежа направляющих обязательно проверяется их расположение относительно горизонта. Только после проверки болты и саморезы затягиваются до упора.
7. После подвеса горизонтальная направляющая крепится к вертикальной с помощью сварки. Для усиления конструкции под углом 45o устанавливается распорка из трубы 40×20 мм.
8. Для изготовления каркаса защитной створки используется труба 40×20 мм, которая подгоняется согласно длине и высоте проёма. Подогнанные трубы свариваются по углам для формирования нужной формы каркаса. Посередине каркаса приваривается поперечная направляющая. По углам крепятся распорки для придания жесткости.
9. После этого каркас с помощи напарника устанавливается в проём и проверяется его соответствие по размеру. Затем к углу каркаса приваривается стальная труба под углом 45o. Длина трубы зависит от расстояния между каркасом и верхней направляющей. На конец трубы крепится двусторонняя шпилька, на которую одевается колесо.
10. В нижней части перпендикулярно каркасу приваривается труба длиной 20 см, к которой крепится двусторонняя шпилька и колесо. На конец приваренной трубы параллельно стене фиксируется еще один кусок трубы длиной 25 см. При желании Г-образную форму можно сделать заранее и только потом приварить к каркасу.
11. Для фиксации противовеса в углу конструкции между горизонтальной и вертикальной направляющей фиксируется труба длиной 50–60 см, на конце которой крепится подвесной ролик.
12. В нижней части каркаса ворот на конце Г-образного части просверливается отверстие, через которое продевается и закрепляется трос. Далее, трос выводится наверх и перекидывается через ролик. На конце троса крепится строительный карабин и противовес.

В качестве груза можно использовать кирпичи, стальные трубы с заваренным дном заполненные песком, диски для штанги и т. д. После фиксации груза проверяется работоспособность конструкции. Если все в порядке, то каркас обшивается профлистом или любым другим листовым материалом.

Выбор автоматики

Автоматический привод, используемый совместно с подъёмно-поворотными воротами, идентичен автоматике, применяемой для ворот секционного типа.
Привод состоит из блока управления, движущейся каретки, С-образной рельсы, толкателя, пульта управления.

Наибольшей популярностью пользуются приводы от следующих производителей:

• DoorHan — модели Sectional 500 и Sectional 750 подойдут для гаражей площадью до 12 м2. Для гаражей площадью свыше 16 м2 лучше использовать модель Sectional 1200.
• Allmatic — для ворот весом до 250 кг и высотой до 3 м подойдет модель АХ 222. В остальных случаях лучше устанавливать приводы Allmatic ECO 24/PLUS, рассчитанные на ворота весом свыше 300 кг.
• Sommer — для гаражных ворот подъёмного типа используются модели Duo Vision с максимальным усилием тяги от 500 H.

Все приведенные модели приводов имеют схожую конструкцию. Комплект поставки предусматривает наличие подробной инструкции по подготовке к монтажу, разбору и сборке привода, а также его подключения к сети.

Видео: подъёмные ворота своими руками

Проектирование и монтаж ворот трудоёмкая задача, требующая внимательности и умения работать с различным инструментом. Если вы неуверены в своих силах, то лучше задуматься над приобретением готовых конструкций.

Подъемные ворота — довольно популярные конструкции, которые чаще других монтируют в современные гаражи. Их просто устанавливать и удобно эксплуатировать. Однако такие ворота имеют сложное устройство, что обуславливает их высокую стоимость. Въездную конструкцию получится соорудить самостоятельно. Для этого понадобится узнать характеристики подъемных гаражных ворот
, принцип их работы и оптимальные габариты.

Виды и размеры

Подъемными являются модели, которые при открывании заходят под потолок. Существует несколько разновидностей таких конструкций. Каждая из них обладает определенными особенностями эксплуатации.

Подъемно-поворотные ворота выполняют монолитными. Их большая часть заводится под потолок помещения. Нижним краем полотно выходит вперед и напоминает козырек. Подъемно-поворотные модели проще сделать самостоятельно. Если же выбрать готовую конструкцию, ее транспортировка и установка потребует больше времени и усилий.

Подъемно-секционные ворота требуют меньше пространства для открытия, поскольку створка разделена на секции, смещающиеся относительно друг друга на определенный угол. Обычно подобные изделия не сооружают самостоятельно, поскольку дешевле и проще купить готовую конструкцию.

Принцип работы подъемно-поворотных ворот

К преимуществам таких конструкций относится простой принцип действия. В качестве составляющих компонентов выступает непосредственно створка и рама ворот. При открытии положение полотна меняется.

Основную часть ворот составляет металлический каркас. Его монтируют в проем. Главный элемент ворот — рама. Если решено собирать ее самостоятельно, лучше использовать металлические прямоугольные трубы. Когда ворота открываются, в действие приводятся рычаги, оснащенные роликовым механизмом.

После достижения конструкцией крайней верхней точки она фиксируется в этом положении. Нижний край полотна поднимается, в результате чего над входом образуется небольшой козырек. Существует два типа механизмов, посредством которых открывается створка:

• шарнирно-рычажный;
• на противовесах.

Первый вариант конструкции является более надежным и простым. Он довольно популярен, поскольку нет риска блокировки системы. Полотно движется по заданной траектории. К системе предъявляются определенные требования — необходимо заранее отрегулировать каждую направляющую балку и пружину. Такие конструкции необходимо устанавливать очень точно.

Другой вариант — монтаж конструкции на противовесах. Для этого к нижним углам полотна ворот крепят стальной трос. На его конце помещают противовес, состоящий из кирпичей или бетонных блоков. Трос перекидывают через лебедку. Эта система более предпочтительна, когда речь идет о большой массе створки.

Совет!
При оборудовании ворот автоматикой не придется тратить много усилий на открывание конструкции.

Преимущества и недостатки

Если сопоставлять характеристики подъемных ворот и других видов въездных конструкций, можно выделить следующие плюсы:

• Полотно получается цельным, благодаря чему обеспечивается его прочность.
• Створка, находясь в открытом положении, не занимает много места и не мешает проезду. Благодаря этому ворота можно устанавливать в гараже небольшой площади.
• После монтажа конструкцию можно обшить различным материалом облицовки. Часто ее оснащают жесткими панелями.
• Подъемные конструкции дополнительно утепляются пенополистиролом.
• Створку легко оборудовать механическим и автоматическим механизмом открывания.
• Можно устанавливать в гаражах с одним и двумя въездами.

Стоит выделить и основные недостатки конструкции:

• Устанавливать полотно рекомендуется в прямоугольный проем.
• Поскольку полотно подъемной конструкции цельное, его не получится ремонтировать в случае серьезных повреждений.
• Конструкции, оборудованные пружинным механизмом, имеют ограничение по массе полотна. Это необходимо учесть в процессе утепления.
• После монтажа между проемом и створкой остается расстояние, которое стоит заделать уплотнителем из резины. Однако он применим только для холодных гаражей.

Сконструировать подъемно поворотные гаражные ворота своими руками можно довольно быстро, если определены размеры и составлен чертеж.

Стандартные размеры и стоимость

Стоимость конструкций подъемного типа суммируется из множества факторов:

• материал полотна;
• качество механизма поднятия створки;
• отсутствие автоматики.

Когда необходимо определить цену подъемных изделий, можно смело утверждать, что она напрямую влияет на долговечность конструкции. Ворота из дешевых материалов довольно скоро потребуют ремонта, поэтому о лишней экономии не может быть речи.

Немаловажной особенностью таких конструкций является толщина полотна. Она составляет 1-45 мм, в зависимости от материала изготовления. При использовании популярных сэндвич-панелей толщина полотна составляет 20 мм — в случае с холодными моделями.

Стандартные ворота, отличающиеся средним качеством, можно приобрести за 16 тыс. рублей. Дорогие конструкции, продающиеся в полной комплектации, продаются за 50 тыс. рублей. Поскольку гаражные ворота будут использоваться ежедневно, их следует сделать удобными для открытия и закрытия. Поэтому цена ворот при покупке не является решающим фактором.

Для создания качественных и долговечных ворот следует правильно определиться с размерами полотна. Они же сказываются и на стоимости конструкции. К примеру, стандартный автомобиль имеет ширину от 1,8 до 2 м. Габариты ворот для гаража должны превышать этот показатель, чтобы машина могла свободно проехать, не зацепив проем зеркалами заднего вида. С каждой стороны добавляют по полметра. В результате расчета получается ширина проема около трех метров.

Высота конструкции рассчитывается по тому же принципу. Средним является показатель от 2,1 до 2,5 м. Эти размеры для гаражных ворот являются стандартными.

Совет! При наличии небольшой машины не следует рассчитывать габариты проема, исходя из ее размеров. Лучше приобрести стандартную конструкцию. Это позволит заменить автомобиль со временем. При установке небольших ворот полный демонтаж системы обойдется довольно дорого.

Стандартные размеры конструкций подъемного типа зависят от фирмы-изготовителя. Разные модели отличаются своими особенностями, поэтому необходимо заранее соотнести размеры проема и створки.

К примеру, белорусский производитель Alutech предоставляет возможность приобрести модели с минимальной притолокой в 45-51 см. У большинства других компаний эта характеристика не выше 31 см. Немаловажную роль играет механизм, используемый для открытия конструкции. Он может быть представлен торсионом или пружиной растяжения. У каждого производителя имеется собственный шаг изменения размеров полотна.

Поскольку сегодня многие производители берутся за любые индивидуальные заказы, важно точно определить габариты будущей конструкции, поскольку за каждые 10 см можно сократить бюджет до 5 тыс. рублей. Лучше познакомиться с особенностями продукции заранее, связавшись с представителем магазина. Можно пригласить специалиста для проведения необходимых замеров.

Подъемные ворота своими руками

Соорудить гаражные ворота можно самостоятельно. Для этого понадобится создать чертеж и следовать подробной инструкции. Каждый этап стоит рассмотреть подробно, начиная от выбора материалов и заканчивая отделкой готовой конструкции.

Выбор материалов

Материалы подбирают, учитывая особенности используемого механизма, которым планируется оборудовать ворота. Стоит рассмотреть доступный вариант создания подъемных конструкций из материалов, имеющихся в каждом хозяйстве. Для этого необходимо подготовить:

• Деревянные бруски сечением12х8 см (для создания коробки) и изделия 10х10 см — для потолка.
• Полосы металла.
• Уголки — для создания рамы конструкции, размером35х35х4 мм.
• Уголки, из которых будут созданы рельсы — 40х40х4 мм.
• Кронштейн, обладающий габаритами 80х43х5 им.
• Пружина. Она должна иметь внутренний диаметр от 30 мм.
• Регулятор натяжения, который представлен прутом 8 мм.

Помимо этих материалов необходимо соорудить электропривод и полотно ворот. Створку можно сделать в трех вариантах:

• дощатый щит — наиболее востребованный вариант конструкции;
• цельное полотно — изготовленное из материалов, противостоящих коррозии;
• сэндвич-панель.

Для варианта с самостоятельным изготовлением ворот больше подходит дощатый щит. Снаружи его покрывают оцинкованным железом. Создать качественный слой теплоизоляции можно из пенополистирола. Подойдут и утеплители в матах.

Перед приобретением составляющих элементов ворот лучше просмотреть различные материалы по теме, среди которых особенно познавательны видео самостоятельно монтажа.

Чертежи и схемы ворот

Для сборки конструкции понадобится подготовить инструменты. Среди них должны быть:

• молоток;
• сварочный аппарат;
• строительный уровень;
• маркер;
• болгарка и дрель со сверлами;
• отвертки;
• гаечные ключи.

После подготовки всех необходимых составляющих можно создавать проект конструкции. Наиболее простым вариантом является проведение всех необходимых замеров конструкции и поиск в интернете типовых моделей ворот с заранее известными характеристиками.

Эскиз можно составить своими руками, но такая задача является хлопотной и кропотливой. В случае малейшей оплошности конструкция может не встать в проем. Только составив подробный чертеж, можно приступать к закупке материалов. Сперва сооружают коробку. Бруски скрепляют друг с другом металлическими пластинами или угольниками. Основное правило — коробка конструкции должна подходить по размерам к проему. Ее крепят на штыри.

Совет!
Для обеспечения дополнительной прочности конструкции следует нижнюю часть коробки углубить в грунт на 2 см.

Монтаж полотна

После изготовления рамы створки из стальных уголков, ее следует зашить щитом, а затем оббить листовой сталью или оцинкованным железом. Основу механизма составляет уголок. В одной полке конструкции при помощи дрели делают 2 отверстия диаметром 1 см. Они необходимы для крепления ворот к продольным стойкам. В нижней полке следует сделать 3 отверстия, необходимые для фиксации кронштейна пружины.

Швеллерный кронштейн закрепляют на одной из полок конструкции. Для этого в ней проделывают еще 3 отверстия. Все составляющие следует крепить друг к другу согласно чертежу конструкции.

После этого при помощи регулировочной пластины из металла кронштейн следует соединить с пружиной. Последняя зацепляется конечными витками. С другой стороны к пластине следует приделать регулятор натяжения.

Пластину фиксируют на торцевую часть рычага. После необходимо создать рельсы, по которым будут двигаться ролики конструкции. Для этой цели друг с другом сваривают 2 уголка. Между их вершинами следует сделать расстояние 5 см. Фигуру, которая получится в результате, необходимо приварить к пластине.

Важно следовать заранее сделанным расчетам конструкции. Между ребром поперечин и центральной линией должно оставаться 8 см. В противном случае следует приварить куски швеллера к другим краям рельс. При сваривании элементов конструкции придерживаются шага 15 см. Потолочный брусок и швеллер скрепляют при помощи простого болта.

Совет!
После установки ворота окрашивают. Места конструкции, доступ к которым будет затруднен, обрабатывают красящим составом заранее.

Утепление подъемных ворот

Для утепления гаражных ворот пенопласт выбирают чаще других материалов. Он отличается оптимальной жесткостью, не впитывает влагу, хорошо теплоизолирует помещение. Несмотря на дешевизну, пенопласт отличается высоким качеством. Кроме того, с таким материалом довольно просто работать. Он обладает небольшим весом и легко садится на клей.

Перед утеплением подъемных ворот следует заделать все щели между полотном и рамой. Для этого применяют монтажную пену. Такая мера позволит уберечь гараж от потери нагретого воздуха и возможных сквозняков. После полотно промазывают грунтовкой и окрашивают, чтобы защитить от коррозии. После высыхания красящего состава можно приступать к утеплению конструкции.

Пенопласт укладывают на поверхность ворот или помещают его между лагами. При выборе первого варианта материал утепления достаточно приклеить к полотну ворот. Если же выбран второй способ, понадобится соорудить каркас из вагонки, и только после этого начинать утепление конструкции.

Чтобы открывать ворота без лишних усилий, следует отрегулировать натяжение пружины. Для этого меняют место фиксации детали. Легче открывать ворота, если они оснащены наружной ручкой на расстоянии 1 м от уровня земли.

Основным условием успешной установки ворот являются правильно выполненные предварительные расчеты. При наличии определенных навыков в строительстве подъемные ворота будут не только функциональны, но и привлекательны.

Кроме общей технологии сооружения ворот понадобится и несколько рекомендаций от опытных специалистов:

При использовании точных чертежей и видео с подробным описанием работы создать конструкцию гораздо легче. Важно сделать ворота удобными для ежедневной эксплуатации.

Защита подъемных ворот от взлома

К стандартным средствам защиты въездной конструкции относят механизм блокировки. После закрытия ворот предохранительный механизм входит в упор направляющей балки. В результате конструкция надежно фиксируется. Основное преимущество такого механизма заключается в его эффективности даже при обесточивании гаража.

Для лучшей защиты гаража стоит применять сразу несколько средств защиты одновременно. Среди них выделяют:

• Автоматический привод.
  На большинство современных гаражных ворот устанавливают автоматику, оснащенную защитной системой. При попытке взлома ворот, механизм заклинивает из-за отсутствия электрического сигнала.
• Сигнализация против поддомкрачивания.
  Сразу после попытки поддеть створку раздается громкий сигнал, призванный отпугивать злоумышленников. Это элементарное средство работает в большинстве случаев.
• Монтаж системы удаленного доступа.
  Благодаря специальным устройствам можно управлять автоматикой на расстоянии. Владелец гаража может следить за любым движением ворот посредством смартфона.
• Монтаж секретного запорного устройства.
  Обычно производители автоматических подъемных ворот предлагают это средство защиты в стандартной комплектации. Действует такой механизм механически. Управлять им дистанционно не получится.

Такие средства защиты гаража проверены временем и способны снизить риск проникновения злоумышленников.

Популярные модели

В Европе лидером продаж среди подъемно-поворотных конструкций является модель Berry, выпущенная популярным производителем Hormann. Качество таких ворот по достоинству оценили и отечественные автолюбители. Модель обладает привлекательным внешним видом и простотой конструкции.

С учетом российского климата рекомендуется устанавливать эту конструкцию в отапливаемых гаражах. Красота конструкции обеспечивается вертикальными и горизонтальными гофрами. Они могут иметь разную ширину, в зависимости от архитектурного стиля дома.

Стандартный окрас ворот Berry является белым. Однако покупатель может выбрать любой оттенок по вкусу. В ассортименте представлено 15 цветовых вариантов. Стоимость ворот при выборе нестандартного оттенка не увеличивается.

Ворота для гаража Хорман могут оснащаться защитными планками, блокировочными устройствами и электроприводом.

Ручные механизмы открытия ворот оснащаются компенсирующими пружинами. Благодаря этому для поднятия створки не требуется прилагать больших усилий. Прочность конструкции ворот Berry позволяет говорить о надежной защите гаража от проникновения.

Гаражные ворота Дорхан

Подъемные конструкции бренда DoorHan являются относительно новой разработкой. Такие конструкции отличаются простотой и технологичностью конструкции. Сфера использования подъемно-поворотных изделий довольно широка: их устанавливают в многоэтажных стоянках, в сельскохозяйственных постройках и частных гаражах.

Эти ворота устанавливают там, где требуются быстровозводимые конструкции за оптимальную цену. Устанавливают их в тех помещениях, где нет необходимости поддерживать определенную температуру. Полотно изготавливают из металла, покрытого слоем оцинковки и порошковой эмали.

Выводы

Подъемные ворота для гаража пользуются популярностью ввиду удобства эксплуатации, надежности и долговечности. Такую конструкцию можно установить в свой гараж самостоятельно. Для этого понадобится подготовить необходимые материалы для полотна и механизма открытия.

Сейчас создано немало типов гаражных ворот, отличающихся удобством и надежностью. Максимально эргономичными и комфортными в применении среди имеющихся вариантов считаются традиционные подъемные (откидные) конструкции, которые при открытии эффектно уходят под потолок.

Виды подъемных сооружений – какие можно сделать самому?

Подъемные ворота в гараж чаще всего изготавливаются в двух основных вариантах. Они могут быть секционными или поворотными. Ворота первого типа представляют собой конструкции, собранные из нескольких пластиковых, деревянных либо стальных панелей высотой до полуметра. Соединение отдельных элементов в общее сооружение осуществляется посредством шарнирных петель. Подвижные детали (муфты, ролики) делают из пластмассы или металла. А вот направляющие для ворот всегда изготавливаются из нержавейки. Изнутри подъемно-поворотные конструкции утепляют пенополиуретаном. Это обеспечивает качественную теплоизоляцию гаража.

Поворотные ворота для гаража характеризуются достойными прочностными характеристиками, простотой и безопасностью эксплуатации. Недостаток этих конструкций состоит в том, что сделать их своими руками практически нереально. Если вы планируете оснастить автодом такими воротами, придется приобретать их в виде комплекта элементов в специализированном магазине. Монтаж заводского набора при этом можно произвести самостоятельно, ориентируясь на инструкцию производителя.

Подъемно-поворотные ворота можно сделать самому. Их конструкция, о которой мы подробно расскажем в следующем разделе, проста и долговечна. Ключевое преимущество таких складных систем – высокий уровень защиты гаража. Их невозможно взломать без шума. Кроме того, поворотные сооружения обеспечивают по-настоящему удобный выезд. Также они не занимают перед гаражом лишнего пространства, что очень важно для многих автомобилистов.

Недостатки поворотных систем:

• «съедают» около 25 см высоты проема (только когда находятся в открытом положении);
• необходимость в использовании качественных (а значит, дорогостоящих) материалов;
• большая масса ворот.

Еще один минус поворотной конструкции – при значительном повреждении выполнить ремонт системы невозможно. Ворота придется полностью демонтировать, а затем осуществлять их повторную сборку.

Устройство и принцип функционирования откидных ворот

Конструктивно описываемые системы, которые многие владельцы гаражей изготавливают своими руками, выполняются в виде максимально прочной и надежной опорной рамы и полотна, закрывающего входной проем. Схема таких сооружений приведена ниже.

Откидные ворота теоретически можно соорудить без направляющих. Но специалисты не советуют этого делать, чтобы не снижать эксплуатационную надежность конструкции. Полотно ворот выполняется цельным. Если у вас в хозяйстве есть лишняя древесина, входной щит реально собрать из нее. Но лучше делать полотно из профилированных листов. Этот материал относительно недорогой. А полотно из него обеспечивает отличную оптимальную защиту от посторонних. Если автодом используется круглогодично, профлисты нужно утеплить пенополиуретаном.

Для облегчения подъема полотна рекомендуем применять специальные пружины-компенсаторы. В целом же перемещение воротной створки осуществляется рычагами, пружинами и роликами (так называемый шарнирно-рычажковый механизм). Привод системы может быть механическим либо электрическим. Механика считается более надежной при длительной эксплуатации. Электропривод – капризнее и дороже. Но зато он намного удобнее в применении (открытие/закрытие конструкции выполняется по команде с дистанционного пульта).

Функционируют откидные системы просто и понятно. При открытии ворот верхняя их часть отклоняется, а затем перемещается в сторону балки по подшипникам либо роликам, где и фиксируется в горизонтальном положении (параллельно потолку). Данная система не требует установки наружных петель, которые злоумышленники могут срезать болгаркой. Это обеспечивает уникальную безопасность подъемных ворот.

Кроме того, створка, закрывающая въезд в гараж, к несущей раме прилегает изнутри. Следовательно, преступникам будет намного сложнее выдернуть ворота при помощи троса, соединенного с трактором или другим мощным транспортным средством.

Первые шаги – грамотное начало работ

Самостоятельно ворота в гараж изготавливаются по строгому алгоритму. В первую очередь определитесь с типом механизма их закрытия/открытия. Мы уже говорили о шарнирно-рычажковой системе. Она признается наиболее удобной, особенно, если конструкция сооружается своими руками. Здесь главное добиться строго вертикального монтажа направляющих элементов.

В некоторых случаях (в частности при установке тяжелых и крупных по размерам ворот) такой механизм может не справиться с подъемом створки. Тогда следует обратить внимание на подъемную систему, включающую в себя груз-противовес. При ее реализации следует к нижним углам опорной рамы присоединить и надежно зафиксировать металлический трос, провести его по направлению шкива по блоку. На конец троса помещают груз. Масса последнего подбирается с учетом веса конструкции. Механизм с противовесом является трудоемким в монтаже. Поэтому, если ворота имеют стандартную массу и обычные размеры, лучше устанавливать шарнирно-рычажковую систему.

Далее разрабатывайте проект конструкции. Измерьте параметры проема автодомика для своего транспортного средства, просмотрите чертежи, имеющиеся в открытом доступе. Используйте готовые эскизы либо составьте на их базе собственный проект. Ниже мы приводим подробный чертеж, который позволит вам создать подъемные с минимальными временными затратами.

Затем запаситесь металлическими штырями и прутками, прочными брусками древесины, кронштейнами, стальными уголками, жесткими пружинами, если планируется отделка конструкции – еще и декоративными элементами. Теперь можно приступать непосредственно к сборке ворот. Об этом далее.

Сборка подъемно-поворотной конструкции – воплощаем проект в жизнь

Коробка ворот собирается из двух вертикальных деревянных брусков требуемых размеров и одного поперечного элемента. Эти части соединяются между собой металлическими пластинами либо уголками (второй вариант предпочтительнее). Затем действуйте по такой инструкции для входа:

1. 1.
   Нижнюю часть полотна заглубите в напольное основание гаража (в бетонную стяжку) на 2 см, после чего закрепите конструкцию при помощи штырей в проеме.
2. 2.
   Выполните сборку рамы, произведите ее обшивку профлистом.
3. 3.
   Из уголка сделайте опору. В одной полке изделия просверлите три отверстия (они будут использоваться для монтажа кронштейна), в другой – одно отверстие (для крепления к стойкам).
4. 4.
   Используя швеллерный кронштейн, сделайте пружинную опору. Соедините стальной пластинкой пружину и кронштейн. Выгните крайние витки пружинки (у вас должны получиться своеобразные зацепы). Подсоедините к ним металлический пруток, который станет выполнять функцию контроллера натяжения.
5. 5.
   Сделайте шарнирный (нижний) угол. Высверлите в уголке 8,5-миллиметровое отверстие, приварите к опорной раме это изделие. Затем устанавливайте рычаг для подъема ворот. К его торцу приварите стальную пластину.
6. 6.
   Изготовьте рельс (соедините уголки сваркой), прикрепите его к подготовленной ранее пластине одним концом. Ко второму торцу, отступив от него где-то на 0,15 м, приварите кусок швеллера. Последний соедините болтом с брусом на потолке.

Теперь нужно установить на конструкцию резиновую окантовку. Если есть желание, дополнительно наклейте накладки-компенсаторы. Они увеличат устойчивость складной конструкции. Вам осталось лишь качественно закрепить полотно в коробке. Ворота готовы! Вы сможете пользоваться ими на протяжении 10–12 лет без необходимости проведения каких-либо ремонтных работ.

Приобретая автомобиль, владельцы в первую очередь думают об уютном, теплом, удобном и просторном жилище для своего стального друга. Такое индивидуальное пространство называется гараж. Он может быть пристроен к дому, а может являть собой отдельно стоящее небольшое здание.

В любом варианте гараж просто обязан быть оснащен персональным автомобильным входом. Гаражные ворота – самый первый в поисковых запросах вариант для тех, кто хочет создать это чудо механики и техники собственными руками.

Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

Среди большого разнообразия гаражных ворот существуют основные конструкции, которые своим функционалом ежедневно радуют даже самых требовательных автовладельцев.

Самые простые из них – классические распашные модели
. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

Секционные ворота
для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции
также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции
. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

Механическая модель подъемных ворот открывается и закрывается легким движением руки
, а установив дополнительную планку с моторчиком, можно получить отличные автоматические ворота на пульте дистанционного управления.

Материалы

Любые гаражные ворота изготавливаются из таких основных материалов:

• металл (профнастил);
• дерево;
• сталь.

Конструкции из профнастила имеют довольно долгий срок эксплуатации
и обладают высокой прочностью. Обработанные специальными антикоррозийными средствами, такие ворота будут устойчивы к влаге и температурным перепадам. К тому же уход за металлическими конструкциями гораздо проще, чем за какими-либо другими материалами.

Профнастил очень легко режется и делится на необходимые участки/секции, снимая дополнительную весовую нагрузку на направляющие. Однако при самостоятельной работе над гаражными воротами следует учитывать, что об обрезанные края металла очень легко глубоко порезаться
. Элементарные правила техники безопасности уберегут вас от получения неприятного ранения.

Деревянные гаражные ворота менее востребованы на рынке
, но также имеют свою функциональную ценность. Наравне с металлическими, они имеют невысокую цену. Дерево – это всегда красиво и естественно. Пожалуй, на этом все плюсы материала заканчиваются.

Деревянные ворота пожароопасны, менее долговечны и имеют очень низкую прочность. Они подвержены гниению даже после обработки антисептическими и прочими пропитками.

Стальные конструкции стоят несколько дороже деревянных и металлических, но настолько же долговечны и прочны, как вторые.

Главной лошадкой, на которую ставит большинство современных автолюбителей и профессионалов своего дела, – сэндвич-панели. Практичные и экономичные, такие ворота являются хорошими тепло- и звукоизоляторами. Их очень легко устанавливать, утеплять и мыть
. Отличное противопожарное свойство обеспечит безопасное пребывание вашего автомобиля в гараже с такими воротами.

Профилированные листы – также отличный материал для изготовления гаражных ворот
. С такой въездной конструкцией вам не страшны погодные условия и механические повреждения. Это очень прочный, красивый и экономичный материал.

Размеры

Современные производители гаражных ворот предлагают огромное количество размерных разновидностей своих конструкций. Некоторые даже могут изготовить их на заказ. Сделать необходимые замеры в своем гараже вам не составит труда.

Существует также возможность сделать самостоятельный расчет, используя предварительные чертежи и схемы. Обязательно нужно учитывать специфику помещения, материал, из которого будут изготовлены ваши ворота, погодные условия, поджидающие их в различные времена года
.

Профессионалы настаивают на том, что подъемные ворота можно устанавливать исключительно в прямоугольные проемы
. Механизм подъема также невозможно сделать иначе, чем заложено в классических моделях.

Неплохой вариант – взять уже готовые стандартные чертежи подъемных гаражных ворот и подставить туда свои значения, чтобы не ошибиться. При этом в схеме необходимо учитывать не только размеры, но и расположение всей конструкции в целом. Особое внимание стоит уделить как самому полотну ворот, так и подъемному механизму.

На чертеже подробно указано, какие замеры и где необходимо сделать.

Расшифровка довольно проста:

• H
  – высота проема, в который будет устанавливаться рама ворот и сама конструкция. Очень важно понимать, что общая высота проема и максимальная высота машины, которая сможет въехать в гараж после установки ворот – две абсолютно разные вещи. Это расстояние измеряется для того, чтобы понимать, какой зазор остается на подъем ворот под потолок.
• L
  – притолока или глубина гаража и b1, b2 – заплечники обязательно располагаются в одной плоскости, но обязательно имеют разные величины. При этом L всегда больше.
• B
  – ширина проема должна измеряться с зазорами примерно по 2 см с каждой стороны.
• L
  – глубина гаража обязательно больше высоты всей конструкции ворот, иначе полотну попросту будет некуда «уходить».

Как сделать?

На самостоятельное изготовление подъемных ворот уходит от двух до пяти дней. В зависимости от желаемого результата.

Например, имеется два вида механизмов подъема:

• Рычаги + пружины
  . Не самый простой, но самый распространенный и безопасный способ подъема-опускания гаражных ворот небольшой массы. Особое внимание при монтаже придется обратить на фиксацию и регулировку пружин и высокое качество направляющих для роликов.
• Противовесы
  . Как правило, используется при изготовлении самодельных откидных ворот большого веса. Трос натягивается от нижних углов полотна, проходит через специальный блок и крепится к противовесам, находящимся на другом конце лебедки.

Определение механизмов подъема дает четкую картину того, какие инструменты и материалы могут вам понадобиться в процессе производства и установки.

Рассмотрим основные этапы изготовления гаражных ворот подъемного типа:

Первый этап
– создание макета и чертежа будущих ворот. Об этом уже было немного сказано. Но при описании непосредственно этапов производства, начать следует именно с этого.

Второй этап предполагает приобретение необходимых инструментов и материалов для изготовления ворот:

• Прямоугольные трубы-профили 40*20 мм и 20*20 мм. Очень важно, чтобы они имели достаточно плотные стенки: не менее двух миллиметров. Первые хорошо подойдут для изготовления рамы полотна, а вторые – для продольных и поперечных перемычек и направляющих.
• Полотно ворот. Здесь уже хозяину необходимо самому определиться, каким он хочет видеть въезд в свой гараж: профильный лист, сэндвич-панель, дерево, металл.
• Деревянный брус или металлический уголок. Если вы решили использовать рычажно-пружинный механизм, такие средства идеально подойдут вам для его крепления.
• Опорно-откатные ролики и непосредственно механизм подъема ворот.
• Утеплитель, если вы решили сделать ваш гараж теплым даже в холодное время года.
• Набор сложных инструментов: болгарка, сварочный аппарат, шуруповерт.
• Среди простых – только то, что можно найти в арсенале любого мастера-хозяина: уровень, отвертка, рулетка, карандаш, молоток, гаечные ключи.

При подготовке проема следует учитывать то, что он должен находиться в одной плоскости со стенами самого гаража
. Это улучшит функциональность и упростит эксплуатацию конструкции.

Приступаем к выравниванию стен, адекватно оценить которое поможет строительный водяной или инфракрасный уровень. Но также обязательным условием является прочность и горизонтальность напольного покрытия.

Итак, все подготовительные мероприятия выполнены, приступаем непосредственно к изготовлению и сборке подъемных гаражных ворот своими руками. И это будет третий этап работы.

Делаем раму.
Это тот основной элемент, на который ложится самая большая ответственность и самая большая нагрузка. Вначале собираем коробку, которая будет изготовлена из деревянных брусьев или металлического уголка, как указано в необходимых материалах. Главной особенностью изготовления и установки коробки-рамы является то, что нижняя ее часть должна уходить под уровень пола на 2 см
. Это является дополнительным средством фиксации конструкции.

Важно помнить, что регулировать ее нельзя с применением деревянных клиньев и монтажной пены. Для того чтобы «подогнать» раму под проем, необходимо использовать специальные металлические вкладыши.

Следующий шаг – установка роликов-подшипников
. Вначале следует установить направляющие. Их иногда еще называют рельсами для роликов. Этот момент важен тем, что весь процесс установки должен сопровождаться тщательным измерением по уровню
, иначе конструкция просто не сможет функционировать.

На картинке зеленым выделены рельсы и их правильная установка, чтобы все заработало.

Настало время приступить непосредственно к полотну ворот. Варианты изготовления просты и не очень разнообразны.

Имеется три основных вида монтажа непосредственно щита ворот:

• деревянный каркас из брусьев, обшитый листами металла;
• цельнокроеный металлический щит;
• металлопрофильная основа, на которую крепится также цельный лист.

Это обратная сторона медали, то есть то, что будет находиться внутри гаража. Кончено, хочется добавить еще и утеплитель к нашим неимоверно холодным зимам. Что же касается наружной обработки, то здесь уже все зависит от ваших финансовых возможностей и эстетических пристрастий.

Четвертый этап в изготовлении подъемных ворот заключается в установке калитки. Если в ней есть острая необходимость, производство входной двери и ее монтаж производится с большей легкостью. Для этого подойдут простые двери, вырезанные из ворот и установленные на петли
. После готовности всех основных элементов конструкции, производится полная проверка механизмов, герметичности, уровня и функциональности.

Многие умельцы в своих видеоблогах рассказывают о возможности автоматизации подъемных ворот. Это также по силам сделать самостоятельно владельцу гаража. Здесь не обойтись без трех основных составляющих: блок электронного привода (мозг автоматического открытия и закрытия ворот), приемник радиосигнала и пульт дистанционного управления.

Для монтажа первого профессионалы советуют воспользоваться практически подручными средствами, такими как реверсная лебедка или механизм электростеклоподъемника.

Еще одним немаловажным моментом является установка замка на ворота. Поскольку зачастую такая конструкция может быть открыта одним легким движением руки, злоумышленникам не составит труда разобраться и с воротами, и с содержимым вашего гаража.

Среди дополнительных аксессуаров, возможных к установке в процессе изготовления подъемных воротах для гаража своими руками, являются более декоративные советы: установка окошек, которые увеличивают количество солнечного света и экономят электроэнергию.

Как видно из поэтапной инструкции по самостоятельному изготовлению подъемных ворот, процесс этот довольно трудоемкий и местами даже сложный. Но благодаря собственноручному участию владельца гаража он становится заметно экономичнее. Например, средняя цена подъемных ворот отечественного производителя может доходить до 70 000 рублей. При выполнении всех работ своими руками, вы экономите порядка 60 000 рублей с учетом установки опций.

Соблюдая все правила и шаги в изготовлении гаражных ворот с подъемным механизмом, вы получите универсальную и уникальную конструкцию, которая защитит вашу машину в любое время года.

Основные советы и рекомендации по эксплуатации гаражных ворот подъемного типа сводятся к уходу, регулировке и ремонту всех составляющих в частности, и системы в целом. Например, все резиновые уплотнители требуют дополнительной периодической смазки силиконом. Это поможет избежать растрескиваний или примерзаний в морозное время года.

Рычажная система требует постоянной смазки, чтобы не ржавела, не скрипела и проработала как можно дольше. Ролики, кстати, имеют такую же нескрытую потребность. Натяжение пружин нуждается в постоянной регулировке, чтобы эксплуатация гаражных ворот подъемного типа была максимально комфортной и долговечной.

Если натяжение ослабевает, то ворота можно просто не открыть. А если, наоборот, пружина перетянута, тогда створку можно опрокинуть, и повредить полотно.

В случае механического повреждения полотна ворот, исправить это уже не представляется возможным. Поскольку оно устанавливается одним целым листом, то здесь будет необходим замена всего основного покрытия ворот.

После того как все основные работы по изготовлению и установке выполнены, следует побеспокоиться о системах безопасности. Так, на рельсы лучше всего установить стопы, чтобы полотно в процессе эксплуатации не сошло с направляющих.

Одним из главных советов профессионалов и любителей своего дела является своевременная диагностика состояния всей конструкции в целом. А также постоянный контроль состояния ее составляющих.

Собственноручное изготовление подъемных ворот для гаража – процесс очень сложный. Он требует постоянного контроля, повышенной точности и ответственности. Приступая к работе, необходимо взвесить все за и против этого процесса, и уже с уверенностью браться за него. Учтя все нюансы, советы и рекомендации, у любого автовладельца получится изготовить именно то, чего очень хотелось, но было страшно представить. Все люди – кузнецы своего счастья и своего окружения.

В данном материале мы постараемся рассмотреть, как можно выполнить быстро и качественно гаражные подъемные ворота своими руками. Самым главным преимуществом подобной конструкции выступает то, что при открытии гаража, створка ворот перемещается под потолок, что намного удобнее, нежели при раскрытии распашных ворот, которые при открытии занимают много места.

Что ж, вот вы решились сделать подъемные ворота в гараж, причем решили провести все работы своими руками. Из всех доступных решений, наиболее простым считается конструкция ворот, монтируемая на пенал-гаражи
. Но, такое решение имеет один существенный минус – между проемом и полотном ворот остается технологический зазор, что просто недопустимо в наших природных условиях, поскольку помещение в обязательном порядке должно быть утеплено!

Необходимо, чтобы в закрытом состоянии полотно прилегало максимально плотно. На ряду с этим следует задуматься и о калитке, чтобы зимою при полном открытии не нагонять морозного воздуха в помещение.

Для сборки каркаса калитки сгодятся деревянные бруски, для подъемных гаражных ворот же стоит воспользоваться профилем из алюминия. В последнем случае отделка будет производиться с внешней стороны листами профнастила или любого другого не тяжелого материала при помощи саморезов.

Очень важно выполнить конструкцию таким образом, чтобы готовая калитка открывалась на улицу
, а не наоборот! В противном случае при раскрытии гаражных ворот не исключено самопроизвольное открытие калитки, что может стать причиной травм.

Габариты подъемных ворот стоит предусмотреть чуть большими, чем протяженность гаражного пролета, приблизительно на 10 сантиметров. Это необходимо, чтобы гарантировать помещению отсутствие зазора между стенкой и самими воротами (где-то по 5 сантиметров).

Нижняя область полотна должна быть оборудована колесиками. Если вы выполняете работы своими руками, то сгодятся и обычные роликовые колесики. Лучшая работа будет гарантирована при наличии вертикальных направляющих
– здесь может сгодится профиль УД для установки . Купить его можно в строительном магазине, причем толщина материала должна быть примерно 0,6 миллиметров.

Можно предположить, что направляющие из УД профиля будут не лучшим решением в качестве боковых направляющих для подъемных ворот в гараже, и что их быстро погнет, однако практика показывает, что на них оказывается несильная нагрузка, а потому с работой материал справляется на отлично.

Что касается дверей, то они подвешиваются на переднюю стену гаража при помощи цепей таким образом, чтобы верх полотна вплотную подходил к проему, а центр тяжести оказался чуть ниже креплений. Также есть смысл использовать для крепления металлические полосы.

При закрытии нижняя кромка гаражных ворот должна попадать в специальное углубление, которое не позволит полотну отходить от постройки. При этом подъемные ворота под собственным весом должны прислоняться вплотную к проему. Изнутри внизу полотно оснащается специальной задвижкой
для надежного закрытия.

Гаражные подъемные ворота своими руками: видео

Облегчить поддержание в верхнем положении и поднятие воротной створки вверх поможет противовес
, выбирать который следует исходя из массы установленного полотна. В данном случае оси роликов, сквозь блоки, дополняются специальными тросами, которые и нагружаются противовесом.

Не забудьте установить держатель с противоположной стороны внизу, чтобы гаражные ворота было удобнее открывать снаружи, в качестве такового подойдет обыкновенная дверная ручка.

Таким образом мы охватили вкратце всю технологию, теперь вы знаете как установить своими руками подъемные ворота в гараж. В конце предлагаем посмотреть еще несколько видео.

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными — откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

• Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
• Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

К сведению!
Зачастую водители решают поменять обычные ворота на откидные только по одной причине: в сильный ветер есть шанс получить удар створкой по кузову автомобиля в момент выезда.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно!
В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

Покупая автомобиль, каждый владелец задумывается о том, как и где его хранить. Идеальным местом всегда был и остается гараж. Его удобство определяет качество жизни, ничем не хуже других помещений дома. Обустройство гаражных ворот с каждым днем становится все более удобным и практичным благодаря тому, что промышленность не стоит на месте. Классические распашные ворота отходят на второй план. Все большей популярностью сегодня пользуются практичные подъемные ворота для гаража. Создать их самостоятельно не представляется сложным при наличии минимальных навыков выполнения подобных строительных работ. Чтобы узнать, как правильно, быстро и качественно их оформить, ознакомьтесь с этой статьей.

Чтобы сделать самодельные подъемные ворота для гаража, для начала определите подходящий вариант конструкции.

По этому принципу различают следующие виды:

Особенности секционных конструкций

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно секционные. Они сделаны в виде панелей высотой 40-60 см.

Панели производят из нескольких типов материалов:

• пластик;
• металл;
• древесина.
  Важно! Определяют выбор конкретного вида материала, для создания конструкции подъемных ворот для гаража, размеры автомобиля, предполагаемое количество расположения машин, а также особенности дизайнерской идеи оформления, как самого гаража, так и архитектурного ансамбля на участке в целом.


Для максимального повышения качества теплоизоляции такие панели наполнены полиуретаном, а поверхность защищена специальным покрытием. Между собой отдельные элементы скрепляют шарнирными петлями. Все движимые детали, такие как муфты и ролики, изготавливают из укрепленного пластика в сочетании со стальными компонентами, а направляющие полозья производят из материалов, которые не корродируют.

Механизм работы гаражных секционных ворот достаточно прост — они затягиваются по полозьям под потолок при открытии и опускаются вертикально вниз при закрытии.

Преимущества

К основным преимуществам таких ворот относятся такие особенности:

Недостатки

Кроме достоинств, секционные ворота подъемного типа имеют и пару недостатков:

Отличительные характеристики подъемно-поворотных цельных механизмов

Определяя особенности таких конструкций, непременно стоит отметить следующие нюансы:

Преимущества

У цельно-щитового типа гаражных ворот масса достоинств:

Недостатки

Важно! Главное отличие этих двух конструкций в том, что секционные гаражные ворота необходимо монтировать только комплектом, тогда как все элементы подъемно-поворотных ворот под силу подготовить и смонтировать собственными руками.

Видео

Просмотрите видео-обзор подъемно-поворотных ворот, чтобы более четко представить себе принцип их функционирования и устройства.

Инструменты для монтажа гаражных ворот

Для монтажа гаражных ворот любого типа вам потребуются следующие инструменты:

Правила монтажа подъемных секционных гаражных ворот

Чтобы корректно установить секционные подъемные гаражные ворота, выполните следующие действия в точной последовательности:

Видео

Поможет быстрее справиться с задачей по созданию подъемных ворот для гаража видео, предложенное ниже. Внимательно с ним ознакомьтесь.

Технология монтажа подъемно-поворотных ворот

Учитывая тот факт, что конструирование этого типа ворот полностью предстоит сделать самостоятельно, выделим несколько более развернуто основные этапы работы.

Какой выбрать тип поворотного механизма?

Самодельные гаражные ворота — это наиболее экономный вариант заполнения проема гаража без ограничений в удобстве, функциональности и дизайнерских решений.

Прежде чем начать работу, определитесь с выбором механизма, с помощью которого непосредственно происходит открывание ворот:

Как правильно сделать проект?

Для грамотного проектирования гаражных ворот сделайте следующее:

Какие материалы подготовить?

Как только вы составите или подберете эскиз, приобретите следующие материалы и инструменты для работы:

Порядок монтажа

Дополнительное оснащение

Полотно ворот, при желании повысить привлекательность и надежность, оснастите такими дополнениями:

Дополнительное усиление

При необходимости саму конструкцию усильте одним из подходящих способов:

Как сэкономить при установке гаражных ворот?

Единственное, что вы можете сделать для экономии средств при выборе подъемно-секционных гаражных ворот — это установка такого механизма собственными руками. Все остальные пункты, при попытке сэкономить, все же потребуют пожертвовать определенными преимуществами, хотя отдельные варианты вполне приемлемы. Все зависит от вашего личного видения дизайна гаража и регулярности его эксплуатации.

Ознакомьтесь с некоторыми наиболее популярными решениями снижения стоимости сооружения гаражных ворот:

Заключение

Гаражные подъемные ворота — современный способ защитить ваш гараж от взлома удобным и красивым щитом. Доверите вы установку и монтаж специалистам или сделаете работу самостоятельно — решать лишь вам. Главное требование для дальнейшей удобной эксплуатации — правильный выбор подходящего типа устройства гаража, грамотная его внутренняя планировка и соблюдение всех условий инструкции сборки.

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Скачать чертеж гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

Ворота, которые не открываются створками, а медленно исчезают из наших глаз, «уезжая» вдоль стенок гаража – удобны, ведь: они не мешают и не громоздкие, не занимают место. У владельца такого приспособления нету надобности думать, куда оно будет размещаться при открытии, когда строится гараж, нету опции «трудности зимой из-за снега». При открывании такого входа видно только нижнюю часть воротной двери у потолка гаража. Подъёмные ворота очень безопасны, ведь являются, по сути, цельным куском дерева или металла и их очень сложно взломать.
Если оцинковать их, то они будут также очень устойчивы к коррозии. Дверь будет надёжно защищать от воров, держать тепло внутри здания и станет очень удобной и лёгкой в эксплуатации, но вот купить её весьма недёшево. Гораздо дешевле и интереснее сделать подъёмные ворота в гараж своими руками.

Какую выбрать модель?

Модель с секциями это полотно, которое составляют блоки из дерева, пластика, или же стальные где-то по 1,5 м размером.
Во время поднятия этой двери блоки «вытягивается» кверху и после возвращаются назад тем же путём. Внутри деревянное полотно будет заполнено пенополиуретаном, который не пропустит зимой холод в гараж. Панели соединяют петлями шарнирного типа, движущиеся детали состоят из стали или пластика (лучше стальные, дольше прослужат), а направляющие полозья устойчивы к разрушению и ржавлению благодаря своему составу.
К сожалению, такую дверь почти нельзя сделать самостоятельно, а взломать её достаточно просто. Можно купить готовый сборный комплект и поставить дверь, чтобы получить главный её плюс – простота и лёгкость для владельца.

Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков.
Такая дверь очень надёжна и взломать её злоумышленнику с целью ограбления гаража весьма нелегко. Также они тихие в ходе подъёма, ведь в них не использованы «ездящие» элементы: направляющие и ролики, ещё, пользуясь ими, довольно трудно зажать себе палец. Это дорогой выбор, около 60 тыс. руб. за объект и 15 тысяч – на установку.

Подъёмно-поворотные

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.
Стальной или деревянный каркас монтируют в проём, в коробку обязательно ставятся профили непосредственно для полотна. Оно изготавливается из деревянных досок, сэндвич-панели, покрыть его следует металлом. Дверь, сделанная из цельного куска древесины, очень недешёвое удовольствие, выбор попроще – доски, пропитанные химическим составом, который укроет от погоды и покрытые металлом, покрашенным в любой цвет. Можно обклеить дерево кусками прессованного пенопласта или другого утепляющего материала.

Прежде, чем начать непосредственно делать ворота, надо изучить доступные способы подъёма.

• Способ при использовании шарниров и рычажков.
  Простенькая конструкция обещает надёжность, однако нужно очень удачно смонтировать направляющие профили и слаженно настроить натяжение пружин. Профили следует поставить параллельно и ровно.
• Противовесный способ.
  Трос крепят по углам рамы вниз, пропускают через блок, ведут к шкиву лебёдки, а в её конце и находится противовес. Его масса будет соразмеримой весу ворот. Вариант означает, что рама и каркас будут подвержены немалой нагрузке, такой механизм советуют выбирать исключительно для огромных ворот. Следующий шаг: проектировка ворот. Измеряем проём и чертим эскиз (ищем в интернете чертежи).

Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали.

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.

Как сделать конструкцию

Делается рама так: берут толстый уголок, его параметры стоят в прямой зависимости от полотна щита, при 25-ке берут 75-й, при 50-ке 100-й уголок. Далее меряем гараж и готовим проём к прикреплению рамы, нужно проследить чтобы его поверхности были гладкими и ровными, если этого нет – берём болгарку в руки и работаем. Далее ищем рабочее пространство для процесса сварки. 2 швеллера у нас будут лежать на площадке для сварки, их параметры меньше рамы на 20 см. Отрезаем уголки по длине с обоих концов, следим, чтобы они прилегали плотно. Привариваем их вместе, делаем зарезы и используем четвёрку (пятёрку) электрода, создаём каркас, но не привариваем очень плотно. Прикладываем к проёму и контролируем плотность, если её нет, то подгоняем что получилось и снова свариваем, далее зачищаем швы. Делаем то же самое со второй частью рамы, дальше то же – на вторую стену, раму следует сделать двойной – внутренней и наружной, устанавливаем её.

Из уголка делается опора для швеллерного кронштейна, в одной полке делаем дыру, чтобы закрепить к стойкам, в другой – 3 дыры, чтобы закрепить пружинный кронштейн. Закрепляем кронштейн, просверливая 3 дырки в одной из полок. Далее из железной полосы изготавливаем регулировочную пластину, ею объединяем пружину и кронштейн. Последние витки пружины выгибаем зацепами, присоединяя к низу регулятор напряжения из прутка. Создаём из уголка шарнирный угол для нижней части, просверливаем дыру в 8,5 мм и привариваем к раме, отступая от нижнего ребра до центральной части отверстия. Таким образом делаем подготовку для изготовления рычага для подъёма на 12-см шарнире. Дальше к его торцу привариваем крепим пластину для регулятора напряжения.

Гаражные ворота

Советуют пролить бетоном траншею по длине хода меж боковых стоек, вдавить швеллер параллельно земли, когда затвердевает — привариваем обе рамы.

Монтаж полотна

Меряем диагональ, учитывая габариты, наживляем её сваркой, всяческие зазоры исключены, зачищаем швы и ставим полотно. Прикрепляем кронштейны и направляющие, их горизонталь необходимо сделать идеальной, дальше: утепляем полотно, крепим металлический лист, швы зачищаем, обезжириваем. Регулируем пружины, закрепляем внутреннюю фурнитуру. На всё торжество работы и конструирования пойдёт два-три дня.

Подъёмно-секционные ворота

Вариант сложен, но они герметичные и лучше защищают помещение.
Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.

Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом — 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.

Вариант сложен, но они герметичные и лучше защищают помещение

Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 — +60.

Схема установки

Создать разметку для закрепления рамы и составных элементов. Собрать рамочную конструкцию (не сильно отличается от аналогичного алгоритма для подъёмно-поворотных ворот). Всё стандартно: ставим раму, болтами крепим направляющие к потолку, но не надо сверлить отверстий и делать других конструкций для удерживания на весу. Собираем полотно, начиная снизу, элементы панели оснащаем роликами. Защищаем конструкцию кожухами. Проверяем – если всё сделано правильно, полотно не станет само двигаться, зависая на уровне, на какой его установили.

Стоит сказать в завершение – самодельные секционные ворота должны быть безопасными. Ставка – ваше собственное авто, а то и жизнь. Следует крайне осторожно относиться к правилам установки, придерживаться техники безопасности и заплатить небольшую сумму специалисту который, проверит качество установки двери после стараний владельца.

Подъёмные ворота своими руками

Сообщества › Сделай Сам › Блог › Подъёмные ворота для гаража.

К сожалению купить секционные ворота я не могу, поэтому было принято решение о изготовлении ворот самостоятельно.
Решил делать как можно проще, и из того, что есть под рукой и в любом хоз. магазине, в итоге пришёл к данной конструкции.

Мне понравился данный вариант тем, что он прост в изготовлении, ненужны верхние направляющие и тем, что у ворот имеется вылет наружу гаража, удобно летом когда дождь или солнце со стороны ворот, прикрыл немного и нет проблем.
Ну и главный фактор, это данный тип механизма съедает меньше внутреннего пространства при закрытии и открытии, так как если поставить машину задом к воротам то простая конструкция его задевала бы. А двигать туда сюда авто для открытия и закрытия ворот мне не хочется

Ну и собственно о конструкции.
Размеры проёма ворот у меня: ширина 298 см., высота 230 см.

Я использовал при изготовлении ворот:
Труба профильная 40 х 20 х 600 см = 4 шт.
Уголок 35 х 35 х 600 см = 4 шт.
Уголок 25 х 25 х 600 см = 1 шт.
Колёсики полиуретановые = 2 шт.
Профнастил С8 120 х 200 = 6 листов.
К сожалению 3 метровых мне найти не удалось, в наличии нет, а для заказа очень маленький объём.
Трос 3 мм = 5 метров.
Коуш под трос 3 мм = 4 шт.
Крепление для троса = 4 шт.
Блок для троса 30 мм = 6 шт. (Временное решение, будут заменены на подшипники).
Болты, гайки = у меня были.

Начал я с расчётов расстояния вылета воротины и крепления тяги.
На бумаге я нарисовал всё в масштабе и проверял как будет открываться воротина.
Расстояние от низа ворот до колёсика я решил сделать 80 см., то есть получается вылет ворот 80 см, но получилось 81 см.
При этом расстоянии воротина при открытии не задевала автомобиль.

А вот с расстоянием крепления тяги пришлось действовать методом подбора.
Я взял рейку по высоте воротины, отметил на ней место крепления колёсика 81 см, потом вкрутил саморез где планировалось верхнее крепление тяги, привязал верёвку, другим концом на рейке подбирал необходимое расстояние, у меня получилось 85 см.
Принцип подбора как на фото ниже.

Для верхнего крепления тяги, один уголок опорной стойки выше высоты проёма ворот был переварен в другую сторону (углом наружу, см. фото).
Просверлил отверстие под болт М12, к тяге приварил втулку амортизатора от волги или жигулей, точно не помню, найти в запчастях не проблема (см.фото ниже).

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных гаражных ворот. Среди всех существующих вариантов особым удобством и эргономичностью отличаются традиционные подъемные ворота, эффектно уезжающие под потолок гаража во время открытия. При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Гаражные ворота подъемные своими руками

Разновидности подъемных ворот

Существует 2 основные разновидности подъемных гаражных ворот.

Ворота подъемно-секцион ного типа

Ворота подъемно-секционного типа

Полотно подобных ворот состоит из ряда отдельных панелей, высота каждой из которых составляет порядка 50 см. Для изготовления панелей может использоваться сталь, древесина и пластмасса.

Для соединения панелей используются шарнирные петли. Ролики, муфты и прочие подвижные элементы изготавливаются из стали либо пластика, для изготовления направляющих применяются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (преимущественно пенополиуретаном), что позволяет сохранять дополнительное тепло внутри гаража.

Типы подъема секционных гаражных ворот

Среди главных преимуществ подъемно-секцион ных ворот следует отметить следующие моменты:

• безопасность использования;
• простота и максимально удобство эксплуатации;
• неплохие прочностные характеристики.

Главным недостатком этого подвида ворот является практически полное отсутствие возможности взлома и незаконного проникновения. Помимо этого, вы не сможете сделать такие ворота самостоятельно – это крайне сложно.

Единственный доступный вариант – купить заводской комплект и смонтировать ворота самостоятельно по инструкции.

Ворота подъемно-поворот ного типа

Подобную конструкцию можно собрать и установить самостоятельно. При открытии этих ворот поднимается сразу целая створка. За движение подвижной части отвечает система шарнирно-рычажко вого типа. Ворота характеризуются отличными прочностными характеристиками (итоговый показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательств злоумышленников.

Ворота подъемно-поворотного типа

Конструкцию можно собрать без использования направляющих и роликов. Благодаря этому полотно будет передвигаться бесшумно.

Для сборки такой конструкции не нужны узкие технические знания. Больших финансовых вложений данное мероприятие тоже не требует.

Достоинства и недостатки

Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинства

Главным преимуществом рассматриваемых систем является повышенная противовзломност ь. Единственный вариант попасть внутрь гаража – прорезать полотно. Подпилить раму и попасть внутрь без привлечения внимания практически невозможно.

Гаражные ворота «Hörmann»

Вторым важным преимуществом конструкции является длительный срок службы. Однако для того чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный металл высокого качества.

Гаражные ворота «Hörmann»

Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобными.

Недостатки

Среди основных недостатков подъемных ворот нужно отметить следующие положения:

• большой вес конструкции. Недостаток относительный – другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
• несколько увеличенный расход исходных материалов;
• некоторые неудобства при заезде в гараж. К примеру, вам нужно будет постоянно выходить из машины, не доехав до гаража примерно 1,5-2 м – без такого запаса ворота попросту не откроются.
• в открытом положении ворота отнимают примерно 20-30 см высоты проема;
• в случае существенного повреждения полотна, его придется полностью демонтировать.

Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.

Особенности исполнения конструкции

Гаражные ворота подъемные своими руками

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

Боковой профиль – это направляющий элемент, по которому движется основная часть конструкции.

Направляющие – без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Самодельные подъемные ворота

Полотно. Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель. Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги. Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

Компенсирующие пружины. Обеспечивают более легкий подъем полотна.

Электрический или механический привод. Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее. Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированн ых магазинах.

Важно помнить: любой декоративный элемент, в особенности, если это ковка, способствует увеличению веса конструкции. Знайте меру.

Что купить?

С изготовлением большинства элементов ворот можно справиться своими руками. Однако есть такие вещи, которые лучше купить уже в готовом виде и не тратить время. Отдавайте предпочтение приспособлениям, изготовленным из металлов хорошего качества. В целом же вам понадобится следующее:

• ограничительная планка. Размещается в нижней части системы;
• окантовочный профиль. Защищает от влаги и предупреждает появление коррозии, не давая дождевой и талой воде попасть в гараж. Вместо этого элемента можно использовать качественный и надежный уплотнительный материал;
• декоративные накладки. С их помощью вы закроете щели между каркасом. Даже если вы будете следовать инструкции и делать все максимально точно с регулярной проверкой по уровню, выверить и подогнать все до миллиметра все равно не получится;
• теплоизоляционны е материалы;
• элементы декора на ваш выбор.

Подъемные гаражные ворота своими руками

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Подъемно-поворотные гаражные ворота

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажко вые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

• деревянные бруски высокой прочности;
• металлические штыри хорошего качества;
• уголки;
• кронштейны;
• жесткие пружины;
• металлические прутки;
• декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Монтаж гаражных ворот

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Монтаж гаражных ворот

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 1

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Каркас подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Видео – Гаражные ворота подъемные своими руками

Подъемные ворота в гараж своими руками: как сделать лучше

Подъемные ворота в гараж – это удобная, надежная, практичная конструкция для защиты помещения от проникновения посторонних лиц. При открытии они занимают горизонтальное положение, немного выдвигаясь вперед, образуют над въездом небольших размеров козырек.

Как сделать гаражные подъемные ворота своими руками, их преимущества и недостатки пойдет речь в предлагаемой статье.

Типы подъемных ворот, их достоинства и недостатки

Поднимающиеся ворота для гаража бывают двух типов:

• Устройства, у которых полотно имеет несколько секций высотой около полметра
  . При открывании такое полотно, состоящее из панелей, «затягивается» внутрь гаража под потолок, а затем опускается обратно вертикально вниз. Материалом для изготовления элементов могут быть:

1. дерево;
2. пластмасса;
3. металл.

Пространство внутри дверного полотна заполняются утеплителем – полиуретаном, обеспечивающим эффективную теплоизоляцию конструкции.

Панели ворот, в этом случае, соединяются на петлях шарнирного типа. В таких изделиях ролики, муфты и прочие подвижные элементы изготавливаются из металла или пластика, для направляющих полозьев используется материалы, обладающие стойкостью к коррозии.

Преимущества такой конструкции:

1. простые при эксплуатации;
2. достаточная надежность.

1. небольшая устойчивость к взлому;
2. нереально такое устройство изготовить самостоятельно полностью.

Для уменьшения стоимости можно:

1. оставить ручной привод, но отказ от механического устройства, ухудшает удобства при эксплуатации;
2. уменьшить размеры проема ворот – подогнать их ширину и высоту под минимальное количество панелей.

Совет: При желании установить в гараже конструкцию подобного типа своими руками, следует приобрести комплект элементов уже подготовленных к сборке, а монтаж их выполнить самому.

• Подъемные ворота для гаража поворотные.
  В этом случае цельная створка при открывании поднимается под потолок. Движение элемента выполняется за счет действия шарнирно-рычажного механизма. Схема такого устройства показана на фото.

Преимуществами такой конструкции являются:

1. высокая прочность изделия;
2. устройство отлично защищает гараж от проникновения посторонних;
3. бесшумность работы ворот при движении полотна – здесь нет роликов и направляющих, которые могли бы создавать шум;
4. поворотно-подъемные ворота для гаража своими руками изготовить вполне реально. Для этого можно не иметь специальных технических знаний, при этом цена их значительно ниже, расходы будут связаны лишь с приобретением материала.

К недостаткам конструкции относятся:

1. установка их возможна лишь в прямоугольные проемы;
2. высота проема в открытом состоянии уменьшается примерно на 20 сантиметров;
3. цельное полотно устройства не позволяет выполнять ремонт отдельных участков, что при повреждении требует полной замены всего элемента;
4. ворота имеют пружинный механизм, рассчитанный на определенную массу изделия, поэтому при необходимости выполнения теплоизоляции следует учитывать массу утеплителя: если она намного увеличит общий вес утепленных ворот, нужна будет установка противовесов;
5. между рамой и полотном возможно наличие щелей, устранить их можно резиновым уплотнителем, но такие ворота стоит устанавливать лишь в неотапливаемых гаражах.

По какому принципу работают подъемно-поворотные ворота

Поворотно-подъемные ворота на гараж состоят из:

• Рамы
  . Это основа конструкции, устраивается в проеме гаража или непосредственно за ним и служит ведущей частью изделия при перемещении ворот. Изготовление рамы обычно производится из труб прямоугольного сечения.
• Системы роликов и подъемных рычагов
  , служащих для открывание ворот. С их помощью створка конструкции перемещается по направляющим, а затем закрепляется под потолком гаража.
• Полотна
  . Нижняя его часть поднимается вверх и над проемом гаража образует козырек. Для утепления гаража дверное полотно обклеивается прессованным пенопластом, утепляется пенополистиролом или другими теплоизоляционными материалами. Для красоты их можно обшить панелями из пластика или дерева.
• Направляющих
  , которые служат для поворота рамы вокруг своей оси. При этом она переходит из вертикального положения в горизонтальное и обратно.
• Компенсационные пружины
  , которые в закрытом положении устройства растягиваются, а в открытом остаются свободными.

• Шарнирно-рычажный или простой, является наиболее надежным и самым популярным устройством, которое обеспечивает простое перемещение щита и предотвращает его блокировку.

Совет: Обязательно следует аккуратно выполнять регулировку натяжения пружин и обеспечить высокую точность монтажа направляющих. В этом случае для предотвращения заклинивания щита, необходимо направляющие выставлять строго вертикально и обязательно обе параллельно между собой.

• Механизм на противовесах. В этой конструкции трос крепится внизу к углам рамы, идет через блок к шкиву лебедки, на конце размещается противовес. С увеличением веса щита ворот, увеличивается масса противовеса. В этом случае каркас ворот и рама сильно нагружены, а механизм используется для установки в массивных воротах.

Как своими силами изготовить подъемные гаражные ворота

Перед тем, как начать изготавливать подъемные гаражные ворота своими руками необходимо определиться с механизмом открывания. После выбора его типа, снимаются размеры проема ворот, проектируется эскиз конструкции, приобретаются материалы и инструмент.

Для работы понадобятся:

• Деревянные бруски, для изготовления коробки – сечением 12 х 8 сантиметров и на потолок 10 х 10 сантиметров.
• Металлические штыри.
• Уголки равносторонние: для рельсов, сечением 40 х 4 и для рамы 35 х 4.
• Швеллер №8 для кронштейна.
• Пружина.
• Металлический прут, диаметром 8 миллиметров.

Инструкция, по которой изготавливаются ворота гаражные подъемные своими руками предлагает:

• Собрать каркас из двух вертикальных брусков и одного поперечного. Детали соединяются стальными угольниками или пластинами.
• Вертикальные стойки заглубить в стяжку пола на два сантиметра.
• В проеме каркас зафиксировать стальными штырями.
• Собрать раму для полотна ворот.
• Полотно ворот собирается из досок, снаружи покрывается стальным листом.
• Пенополистирол, пенопласт можно использовать для теплоизоляции.
• Изготовить опору для узла: в одной из полок уголка сверлятся два отверстия диаметром 10 миллиметров для крепления опоры к стойкам, в другой полке еще три отверстия под фиксацию пружинного кронштейна. Для пружины опору лучше делать из швеллера.
• Из полосы металла изготовить регулировочную пластину, для соединения пружины и кронштейна.
• Крайние витки пружины выгибаются в виде зацепов, снизу присоединяется регулятор напряжения, изготовленный из прутка. На одной стороне получается кольцо, на другой выполняется нарезка резьбы.
• Из уголка изготовить шарнирный узел для низа конструкции с отверстием диаметром 8,5 миллиметров и приварить его к раме между ребром, расположенным снизу и серединой отверстия, предназначенного для установки рычага механизма подъема, расположенного на 120-миллиметровом шарнире.

• К торцу рычага приварить пластину для установки регулятора напряжения.
• Изготовить рельсы, по которым будут перемещаться ворота. Для этого соединяются два уголка, а затем свариваются таким образом, чтобы между их вершинами оставалось внутреннее пространство в пять сантиметров и свариваются по одному краю.
• Рельс приварить к пластинке с отверстиями. Между осью направляющего и ребром, установленным внизу поперечины, следует оставить промежуток 8 сантиметров.
• На другом конце рельсы приварить кусок швеллера, отступив от конца примерно 15 сантиметров.
• Швеллер фиксируется болтом к потолочному бруску.
• В процессе монтажа следует проводить постоянный контроль горизонтальности направляющих.
• Полотно дополнительно можно оснастить стопорными системами, которые увеличат его безопасность, а установка разных предохраняющих механизмов защитит от взлома.
• Увеличить количество света в гараже, можно установкой в полотне вставок из полупрозрачного материала.
• Для придания конструкции дополнительной устойчивости можно наклеить компенсирующие накладки и установить резиновую окантовку.

Как правильно сделать ворота подъемные для гаража более подробно покажет видео. Так же на нашем ресурсе Вы можете подробно узнать о распашных гаражных металлических воротах с калиткой.

Домкрат из пластиковой бутылки

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Традиционные распашные ворота могут быть красивыми, надёжными, стильными и устраивать владельца по всем параметрам, кроме одного: для их открывания нужно выходить из салона автомобиля. В непогоду это настолько неприятно, что заставляет задуматься об автоматизации процесса и замене ворот на подъёмные. Тем более, что осуществить эту процедуру вполне посильно своими руками.

Чем выгодны подъёмные ворота

Подъёмные ворота представляют собой металлическое полотно, размеры которого соответствуют габаритам проёма, оснащённое специальным механизмом. Он обеспечивает смещение полотна по направлению вверх и вниз. В открытом положении оно фиксируется под потолком.

Конструкции этого типа имеют несколько преимуществ:

• отсутствует риск задевания створок при въезде и выезде;
• исправно работают независимо от того, какой высоты сугробы с внешней стороны ворот;
• управляются дистанционно;
• облагораживают строение, придают ему современный и стильный вид.

Есть и недостатки:

• затруднена установка в строениях с низким проёмом;
• по причине большой площади обладают высокой парусностью;
• нижний торец металлического полотна при открывании подается вперёд, что требует выдерживания безопасной дистанции от автомобиля до проёма гаража;
• занимают большую площадь под потолком;
• сложный монтаж, требующий тщательного выполнения замеров и кропотливой сборки.

В металлическом полотне подъёмных ворот можно сделать калитку, что повысит степень удобства эксплуатации гаража. Возможны несколько вариантов автоматизации процессов открывания-закрывания подъёмных ворот. Выбор механизма и способ управления им – первое, о чём должен задуматься автовладелец, решивший модернизировать свой гараж.

Способы автоматизации ворот

Автоматизация ворот требует источника питания управляющих механизмов – электросети. В подавляющем большинстве современных гаражей она присутствует. Но её наличие решает проблему лишь частично.

Приводы подъёмных ворот функционируют таким образом, что после закрывания срабатывает блокировка. И подъём полотна с внешней и внутренней стороны проема становится невозможным. Для того чтобы управляющий механизм заработал, необходим сигнал, поступающий на электронику от источника: дистанционного пульта или кнопки на стене гаража.

Поэтому при перебоях с электроснабжением, от которых никто не застрахован, открыть или закрыть гараж будет проблематично.

Проблему решают двумя способами:

1. Включением в систему управления воротами механизма ручной разблокировки. Эта опция не предусмотрена стандартной комплектацией подъёмных ворот. Поэтому её нужно заказывать и оплачивать дополнительно.
2. Установкой резервного источника электроэнергии. Самый простой способ решения этой задачи – использование аккумулятора, от которого запитывают управляющий механизм. Но при низких температурах воздуха аккумулятор может сесть, и проблема останется. Поэтому оптимальным выбором будет установка генератора.

Практичные автолюбители снижают риск отказа системы управления воротами до нуля: устанавливают систему механической разблокировки и подключают резервный источник электроэнергии.

Варианты управления створкой

Подъёмные ворота можно открывать и закрывать тремя способами.

Дистанционный

Первый и самый популярный – с помощью пульта ДУ. Механизм управляющей системы оснащён специальным блоком, принимающим внешний сигнал. Как только он будет зарегистрирован, подаётся питание на двигатель, приводящий в движение механизм подъёма или опускания створки.

Зона действия приёмника сигнала распространяется на десятки метров от гаража. Управление выполняется с помощью специального прибора: брелка или пульта. Но несмотря на все очевидные удобства этого способа, он имеет один существенный недостаток. Дело в том, что сигнал передаётся на частоте радиоволн, поэтому может быть легко «считан» злоумышленниками. С целью минимизации угрозы перехвата радиоканала выполняют кодировку сигнала.

Механический

Механизм управления воротами может быть установлен на внешней стене гаража и оснащён всего двумя кнопками: открыть-закрыть. Это неудобный способ, так как требуется выходить из салона. Но рекомендуется не пренебрегать установкой такого блока, так как пульты дистанционного управления имеют свойство теряться.

С мобильного телефона

На гаджет устанавливают специальную программу, и сигнал для начала движения ворот передаётся по системе спутниковой связи.

Виды подъёмных ворот

В зависимости от конструктивного решения полотна, различают три вида подъёмных ворот:

• подъёмно-поворотные (щитовые);
• секционные;
• рулонные (рольставни).

Каждая из этих конструкций имеет свои достоинства и недостатки. Выбор зависит от особенностей гаража и финансовых возможностей его владельца.

Подъёмно-поворотные

Ворота этого вида состоят из нескольких элементов:

• цельного металлического полотна;
• направляющих;
• привода;
• механизма управления.

В металлическом полотне может быть сделана калитка. Это не помешает открытию-закрытию ворот. При открывании створка смещается по направлению вверх и сдвигается к задней стенке строения. После чего фиксируется под потолком.

Способ смещения полотна ворот выбирают в зависимости от особенностей гаража: его геометрических параметров и размеров проёма.

Преимущества:

1. Полотно изготавливают из металлических листов, что снижает риск проникновения в гараж посторонних лиц.
2. Обеспечивают высокую степень теплоизоляции проёма.
3. Возможно ручное и дистанционное управление.
4. Длительный срок эксплуатации.
5. Возможность дополнительного утепления с помощью нащельников и уплотнителей.

Недостатки:

1. Парусность.
2. Трудоёмкость ручного открытия.

Щитовые ворота устанавливают в ровные прямоугольные проёмы. При открытой створке высота проёма уменьшается на 25-30 см.

Секционные

У конструкций секционного типа полотно, закрывающее проём гаража, состоит из нескольких пластин – ламелей, соединённых между собой методом подвижного сочленения. На левом и правом торце каждой секции установлены ролики, с помощью которых полотно скользит вдоль направляющих. Способ подъёма во многом схож с открыванием подъёмно-поворотных конструкций, но более удобен за счёт складывания панелей.

Производители предлагают секционные ворота двух видов:

• с утеплёнными секциями;
• с неутеплёнными.

Первые более дорогие, но выгодные в плане защиты внутреннего пространства от проникновения холодного воздуха. Состоят из двух металлических полотен, между которыми расположен теплоизоляционный материал. Устроены по типу сэндвич-панелей. Между секциями находится резиновый уплотнитель, ещё более снижающий теплопотери.

Неутеплённые – это узкие металлические ламели, покрытые с обеих сторон антикоррозийным составом и окрашенные.

Механизм автоматизации ворот бывает двух видов.

1. С приводом, смонтированным на потолке и соединённым с ламелями системой тросов. Металлические жгуты наматываются на катушку и приводят в движение секции полотна. Они начинают складываться и подниматься. Это вид механизма не обладает большой мощностью, устанавливается на небольшие проёмы, стоит недорого.
2. С осевым приводом, установленным на оси, которые расположены в верхней части полотна. Это мощный механизм управления воротами, способный поднимать полотна большого веса.

Преимущества секционных ворот:

• утеплённые секции обеспечивают столь же качественную теплоизоляцию, как и стена толщиной в 1,5 кирпича;
• быстрый монтаж;
• отсутствие смещения при открывании-закрывании по направлению вовне и внутрь гаража;
• возможность установки калитки;
• широкий выбор моделей секций;
• невысокая парусность.

К недостаткам относят:

• дороговизну;
• более низкую степень защиты от проникновения, чем у подъёмно-поворотных конструкций.

Ворота этого вида являются отличным выбором для гаражей, расположенных во дворах домов и дач. Если проём строения обращен на проезжую часть или улицу, рекомендуется выбрать другой вид подъемных ворот.

Рулонные

Рулонные ворота (рольворота, рольставни) – самые ненадёжные. Представляют собой полотна, собранные из тонких алюминиевых планок – ламелей. Конструктивное решение механизма открывания-закрывания простое:

• под верхним перекрытием гаража устанавливают барабан;
• по обеим сторонам проёма монтируют направляющие;
• ламели соединяют с барабаном системой тросов;
• при прокручивании барабана полотно начинает скользить по направляющим, а ламели складываться.

Способ управления механизмом открывания-закрывания может быть ручным или автоматизированным. В первом случае створку открывают посредством прокручивания ручки на барабане. Во втором – используют пульты ДУ или мобильные устройства. Также открывают гараж с помощью блока с кнопками, установленного на внешней стене строения.

Рекомендации по выбору рулонных ворот:

1. Необходимо обращать внимание на способ изготовления ламелей (уточняют у продавца). Панели выпускают двумя способами: экструзии и прокатки. Первые более надёжны, поэтому при выборе отдают предпочтение им.
2. Если основной критерий выбора – не защита, а утепление гаража, выбирают ламели, изготовленные методом проката. Они могут быть оснащены вспененным теплоизоляционным материалом. Он обладает достаточной прочностью, чтобы противостоять удару.
3. Важный момент в выборе рольворот – тип замка. Выбирают любой: наружный и внутренний (распорный). Второй наименее удачен, так как в межсезонье присутствует возможность примерзания распорных планок к системе их крепления. В такой ситуации открыть ворота можно только после оттаивания металлических штырей или обогрева их с помощью строительного фена.

Достоинства рольворот немногочисленны:

• невысокая цена;
• компактность;
• лёгкий вес.

Недостатков больше:

• ненадёжность;
• меньший срок эксплуатации, чем у других видов подъёмных ворот;
• невысокая степень защиты отпроникновения;
• появление в процессе эксплуатации вмятин.

Подготовка к установке секционно-подъёмных ворот

Широкий ассортимент строительных материалов позволяет сделать подъёмные ворота самостоятельно и сэкономить на услугах специалистов. Полотно для створки покупают у производителя или изготавливают из профнастила.

Порядок выполнения замеров

Для обеспечения безотказной работы ворот необходимо правильно сделать замеры и подготовить проем. Потребуются рулетка, отвес, уровень. Для составления чертежа ворот понадобится замерить:

• высоту проёма (Н);
• ширину (В);
• высоту притолоки h (расстояние от верхней точки проёма до потолочного перекрытия);
• расстояние от правой и левой стенки проёма до соответствующих углов гаража (b1 и b2) должно быть не менее 75 см;
• глубину вхождения конструкции внутрь помещения (l).

Расчёт глубины вхождения выполняют в соответствии с правилами:

• если площадь ворот менее 8 м², к высоте проёма прибавляют 40 см;
• если более 8 м2 – 45 см;
• при низком проёме – 50 см;
• при высоком – 65-85 см.

Выбор привода

Для секционно-подъёмных ворот возможны два варианта автоматизации:

• монтаж привода на потолке у задней стенки гаража;
• установка осевого привода с любой стороны от проёма.

Для потолочного привода требуется свободное пространство. Поэтому глубина гаража должна быть достаточной – не менее 320 см. Осевой привод более мощный и не требует наличия свободного пространства под потолком. Поэтому его можно устанавливать в гаражах, длина которых менее 320 см.

Правила подготовки проёма

Основные требования к проёму:

• несущая способность, достаточная для выдерживания весовых нагрузок от подъёмных ворот;
• ровность стен и их соответствие горизонтали и вертикали;
• с внутренней стороны проёма должно быть достаточно места для установки направляющих.

Если гараж выстроен из полнотелого кирпича, бетонных блоков, шлакоблоков, монтаж направляющих не вызовет проблем. Если строение возведено из пено- или газоблоков, пустотелых кирпичей и бетонных блоков, досок, потребуется усиление проёма с целью увеличения его несущей способности. В противном случае от монтажа подъёмных ворот придется отказаться.

Способы усиления:

1. Укрепление торцов проема металлическим уголком 50х50 мм или 75х75 мм.
2. Нанесение слоя штукатурки и установка направляющих на химические анкеры.

В отапливаемых помещениях под металлические уголки и направляющие укладывают слой теплоизоляции.

Выравнивание проёма и потолка

В местах установки направляющих поверхность стен и потолка должна быть ровной и прочной. Этого добиваются с помощью оштукатуривания с применением маяков или обшивки прочными отделочными материалами.

Ширина ровных «полос» на стенах и потолке должна быть не менее 21 см. Этот параметр напрямую зависит от материалов, из которых изготовлена система направляющих. Поэтому рекомендуется оштукатуривать «полосы» шириной 30 см.

Что делать, если проём недостаточен для монтажа подъёмных ворот

Владельцы небольших гаражей, проём которых не имеет боковых стенок и притолоки, тоже могут установить подъёмно-секционные ворота. Для этого потребуется сварить каркас из металлических уголков или профилированных труб, имитирующий требуемый проём. И обшить сформированные стенки и притолоку ОСБ с утеплением между полотнами, заложить кирпичом, забетонировать.

Если проём не имеет притолоки, можно выбрать вариант монтажа ворот с фальшпанелью. Это полотно, изготовленное из того же материала, что и секции створки.

Монтаж направляющих на проём

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема. Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень.

Этапы работ:

1. От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
2. С помощью болтовых соединений собирают раму из несущих профилей.
3. Вставляют уплотнитель в пазы профилей.
4. В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
5. Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
6. Устанавливают раму вплотную в проём.
7. В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
8. Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
9. В верхних угловых точках вертикальных стоек крепят ролики.

Монтаж потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Сборка секций ворот

Полотно ворот собирают, устанавливая секции в вертикальные направляющие, зафиксированные в проёме. Для выполнения задачи потребуются:

• петли;
• крепёжные элементы;
• секции.

Этапы работ:

1. Выравнивают пол между стенками проёма. Отклонения по горизонтали не должны превышать 5 мм.
2. Устанавливают первую секцию на пол.
3. К выставленной секции крепят петли и ролики. Ролики заводят в пазы направляющих.
4. К нижнему торцу первой секции крепят нижние ролики.
5. Над первой устанавливают вторую секцию и соединяют эти детали петлями.
6. Устанавливают ролики для второй секции.
7. Продолжают набор ламелей до тех пор, пока полотно ворот не будет готово.

Монтаж системы управления воротами

В зависимости от выбранного типа привода, устанавливают соответствующие блоки на потолке или на одной из боковых стен проема. Для ворот с ручным управлением необходима установка ручки и задвижки. Для них должны быть предусмотрены отверстия в соответствующих секциях.

Далее сквозь петли проводят тросики, нижний конец которых закрепляют на нижних петлях. Второй конец тросиков должен быть зафиксирован на блоке управления воротами. На завершающем этапе выполняют проверку работоспособности и устанавливают фиксатор полотна.

Правила эксплуатации подъёмных ворот

1. Недопустимо создавать препятствия для движения ворот или придерживать/подталкивать их рукой во время открывания/закрывания.
2. Если в полотне установлена калитка, её закрывают, перед тем как привести ворота в движение.
3. Не рекомендуется нажимать на кнопку пульта вне зоны видимости ворот.
4. Ролики, направляющие и механизм управления содержат в чистоте.
5. Во время подъёма или опускания створки нельзя находиться в зоне её движения.
6. Недопустимо открывать или закрывать ворота при скорости ветра свыше 15 м/сек.
7. Нельзя въезжать в гараж или выезжать из него до тех пор, пора работает подъёмный механизм.
8. При ручном открывании створки движения должны быть плавными.
9. Недопустима эксплуатация ворот, полотно или направляющие которых имеют видимые повреждения.
10. Во время работы механизма управления нельзя прикасаться рукой к полотну или направляющим.

Видео: Подъёмные ворота своими руками

Производители подъёмных ворот предлагают широкий ассортимент этих конструкций. Но при желании можно изучить устройство любой модели и сделать её самостоятельно. Для выполнения задачи потребуются инструменты, которые в наличии у каждого автовладельца. Для монтажа системы направляющих подъёмно-поворотных ворот может потребоваться сварочный аппарат. Его можно взять в аренду или одолжить у приятеля.

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

• костяка из прочных элементов;
• цельной створки, вставленной в раму;
• узла возвратной пружины;
• механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

• компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
• простотой сборки и монтажа;
• автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
• свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
• бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

• малая степень защищённости от проникновения злоумышленников;
• неспособность удержать тепло;
• запрет на частый подъём и опускание створки;
• возможность установки только в проём в форме прямоугольника;
• необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна.
Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов.
Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма.
Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

• 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
• уголки толщиной 4 мм с параметрами 4х4 см;
• швеллер 40х80 мм;
• прут из стали, диаметр которого составляет 0,8 см;
• 2 пружины, имеющие внутренний диаметр 3 см;
• 2 подвижных кронштейна;
• анкерные болты и саморезы;
• ролики;
• трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

• углошлифовальная машина для разглаживания металла после сварки;
• сварочный аппарат;
• электрический лобзик, который пригодится для распила и обработки деревянного бруса;
• дрель, чтобы проделывать в материалах отверстия;
• шуруповёрт для оснащения полотна крепёжными элементами;
• молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.
3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.
4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.
8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены.
Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки.
Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

Традиционные распашные ворота могут быть красивыми, надёжными, стильными и устраивать владельца по всем параметрам, кроме одного: для их открывания нужно выходить из салона автомобиля. В непогоду это настолько неприятно, что заставляет задуматься об автоматизации процесса и замене ворот на подъёмные. Тем более, что осуществить эту процедуру вполне посильно своими руками.

Подъёмные ворота представляют собой металлическое полотно, размеры которого соответствуют габаритам проёма, оснащённое специальным механизмом. Он обеспечивает смещение полотна по направлению вверх и вниз. В открытом положении оно фиксируется под потолком.

Конструкции этого типа имеют несколько преимуществ:

• отсутствует риск задевания створок при въезде и выезде;
• исправно работают независимо от того, какой высоты сугробы с внешней стороны ворот;
• управляются дистанционно;
• облагораживают строение, придают ему современный и стильный вид.

Есть и недостатки:

• затруднена установка в строениях с низким проёмом;
• по причине большой площади обладают высокой парусностью;
• нижний торец металлического полотна при открывании подается вперёд, что требует выдерживания безопасной дистанции от автомобиля до проёма гаража;
• занимают большую площадь под потолком;
• сложный монтаж, требующий тщательного выполнения замеров и кропотливой сборки.

В металлическом полотне подъёмных ворот можно сделать калитку, что повысит степень удобства эксплуатации гаража. Возможны несколько вариантов автоматизации процессов открывания-закрывания подъёмных ворот. Выбор механизма и способ управления им – первое, о чём должен задуматься автовладелец, решивший модернизировать свой гараж
.

Способы автоматизации ворот

Варианты автоматизации ворот

Автоматизация ворот требует источника питания управляющих механизмов – электросети. В подавляющем большинстве современных гаражей она присутствует. Но её наличие решает проблему лишь частично.

Приводы подъёмных ворот функционируют таким образом, что после закрывания срабатывает блокировка. И подъём полотна с внешней и внутренней стороны проема становится невозможным. Для того чтобы управляющий механизм заработал, необходим сигнал, поступающий на электронику от источника: дистанционного пульта или кнопки на стене гаража.

Поэтому при перебоях с электроснабжением, от которых никто не застрахован, открыть или закрыть гараж будет проблематично.

Проблему решают двумя способами:

1. Включением в систему управления воротами механизма ручной разблокировки. Эта опция не предусмотрена стандартной комплектацией подъёмных ворот. Поэтому её нужно заказывать и оплачивать дополнительно.
2. Установкой резервного источника электроэнергии. Самый простой способ решения этой задачи – использование аккумулятора, от которого запитывают управляющий механизм. Но при низких температурах воздуха аккумулятор может сесть, и проблема останется. Поэтому оптимальным выбором будет установка генератора.

Практичные автолюбители снижают риск отказа системы управления воротами до нуля: устанавливают систему механической разблокировки и подключают резервный источник электроэнергии
.

Варианты управления створкой

Подъёмные ворота можно открывать и закрывать тремя способами.

Дистанционный

Первый и самый популярный – с помощью пульта ДУ. Механизм управляющей системы оснащён специальным блоком, принимающим внешний сигнал. Как только он будет зарегистрирован, подаётся питание на двигатель, приводящий в движение механизм подъёма или опускания створки.

Зона действия приёмника сигнала распространяется на десятки метров от гаража. Управление выполняется с помощью специального прибора: брелка или пульта. Но несмотря на все очевидные удобства этого способа, он имеет один существенный недостаток. Дело в том, что сигнал передаётся на частоте радиоволн, поэтому может быть легко «считан» злоумышленниками. С целью минимизации угрозы перехвата радиоканала выполняют кодировку сигнала.

Механический

Механизм управления воротами может быть установлен на внешней стене гаража и оснащён всего двумя кнопками: открыть-закрыть. Это неудобный способ, так как требуется выходить из салона. Но рекомендуется не пренебрегать установкой такого блока, так как пульты дистанционного управления имеют свойство теряться.

С мобильного телефона

На гаджет устанавливают специальную программу, и сигнал для начала движения ворот передаётся по системе спутниковой связи.

Виды подъёмных ворот

Подъёмные ворота бывают трёх видов

В зависимости от конструктивного решения полотна, различают три вида подъёмных ворот:

• подъёмно-поворотные (щитовые);
• секционные;
• рулонные (рольставни).

Каждая из этих конструкций имеет свои достоинства и недостатки. Выбор зависит от особенностей гаража и финансовых возможностей его владельца.

Подъёмно-поворотные

Подъёмно-поворотные ворота в действии

Ворота этого вида состоят из нескольких элементов:

• цельного металлического полотна;
• направляющих;
• привода;
• механизма управления.

В металлическом полотне может быть сделана калитка. Это не помешает открытию-закрытию ворот. При открывании створка смещается по направлению вверх и сдвигается к задней стенке строения. После чего фиксируется под потолком.

Способ смещения полотна ворот выбирают в зависимости от особенностей гаража: его геометрических параметров и размеров проёма.

Преимущества:

1. Полотно изготавливают из металлических листов, что снижает риск проникновения в гараж посторонних лиц.
2. Обеспечивают высокую степень теплоизоляции проёма.
3. Возможно ручное и дистанционное управление.
4. Длительный срок эксплуатации.
5. Возможность дополнительного утепления с помощью нащельников и уплотнителей.

Недостатки:

1. Парусность.
2. Трудоёмкость ручного открытия.

Щитовые ворота устанавливают в ровные прямоугольные проёмы. При открытой створке высота проёма уменьшается на 25-30 см.

Секционные

Секционные вороты идеально подойдут для гаражей во дворах домов

У конструкций секционного типа полотно, закрывающее проём гаража, состоит из нескольких пластин – ламелей, соединённых между собой методом подвижного сочленения. На левом и правом торце каждой секции установлены ролики, с помощью которых полотно скользит вдоль направляющих. Способ подъёма во многом схож с открыванием подъёмно-поворотных конструкций, но более удобен за счёт складывания панелей.

Производители предлагают секционные ворота двух видов:

• с утеплёнными секциями;
• с неутеплёнными.

Первые более дорогие, но выгодные в плане защиты внутреннего пространства от проникновения холодного воздуха. Состоят из двух металлических полотен, между которыми расположен теплоизоляционный материал. Устроены по типу сэндвич-панелей. Между секциями находится резиновый уплотнитель, ещё более снижающий теплопотери.

Неутеплённые – это узкие металлические ламели, покрытые с обеих сторон антикоррозийным составом и окрашенные.

Механизм автоматизации ворот бывает двух видов.

1. С приводом, смонтированным на потолке и соединённым с ламелями системой тросов. Металлические жгуты наматываются на катушку и приводят в движение секции полотна. Они начинают складываться и подниматься. Это вид механизма не обладает большой мощностью, устанавливается на небольшие проёмы, стоит недорого.
2. С осевым приводом, установленным на оси, которые расположены в верхней части полотна. Это мощный механизм управления воротами, способный поднимать полотна большого веса.

Преимущества секционных ворот:

• утеплённые секции обеспечивают столь же качественную теплоизоляцию, как и стена толщиной в 1,5 кирпича;
• быстрый монтаж;
• отсутствие смещения при открывании-закрывании по направлению вовне и внутрь гаража;
• возможность установки калитки;
• широкий выбор моделей секций;
• невысокая парусность.

К недостаткам относят:

• дороговизну;
• более низкую степень защиты от проникновения, чем у подъёмно-поворотных конструкций.

Ворота этого вида являются отличным выбором для гаражей, расположенных во дворах домов и дач
. Если проём строения обращен на проезжую часть или улицу, рекомендуется выбрать другой вид подъемных ворот.

Рулонные

Рулонные ворота — наименее предпочтительный вариант

Рулонные ворота (рольворота, рольставни) – самые ненадёжные
. Представляют собой полотна, собранные из тонких алюминиевых планок – ламелей. Конструктивное решение механизма открывания-закрывания простое:

• под верхним перекрытием гаража устанавливают барабан;
• по обеим сторонам проёма монтируют направляющие;
• ламели соединяют с барабаном системой тросов;
• при прокручивании барабана полотно начинает скользить по направляющим, а ламели складываться.

Способ управления механизмом открывания-закрывания может быть ручным или автоматизированным. В первом случае створку открывают посредством прокручивания ручки на барабане. Во втором – используют пульты ДУ или мобильные устройства. Также открывают гараж с помощью блока с кнопками, установленного на внешней стене строения.

1. Необходимо обращать внимание на способ изготовления ламелей (уточняют у продавца). Панели выпускают двумя способами: экструзии и прокатки. Первые более надёжны, поэтому при выборе отдают предпочтение им.
2. Если основной критерий выбора – не защита, а утепление гаража, выбирают ламели, изготовленные методом проката. Они могут быть оснащены вспененным теплоизоляционным материалом. Он обладает достаточной прочностью, чтобы противостоять удару.
3. Важный момент в выборе рольворот – тип замка. Выбирают любой: наружный и внутренний (распорный). Второй наименее удачен, так как в межсезонье присутствует возможность примерзания распорных планок к системе их крепления. В такой ситуации открыть ворота можно только после оттаивания металлических штырей или обогрева их с помощью строительного фена.

Достоинства рольворот немногочисленны:

• невысокая цена;
• компактность;
• лёгкий вес.

Недостатков больше:

• ненадёжность;
• меньший срок эксплуатации, чем у других видов подъёмных ворот;
• невысокая степень защиты отпроникновения;
• появление в процессе эксплуатации вмятин.

Приступаем к замерам

Широкий ассортимент строительных материалов позволяет сделать подъёмные ворота самостоятельно и сэкономить на услугах специалистов. Полотно для створки покупают у производителя или изготавливают из профнастила.

Порядок выполнения замеров

Для обеспечения безотказной работы ворот необходимо правильно сделать замеры и подготовить проем. Потребуются рулетка, отвес, уровень. Для составления чертежа ворот понадобится замерить:

• высоту проёма (Н);
• ширину (В);
• высоту притолоки h (расстояние от верхней точки проёма до потолочного перекрытия);
• расстояние от правой и левой стенки проёма до соответствующих углов гаража (b1 и b2) должно быть не менее 75 см;
• глубину вхождения конструкции внутрь помещения (l).

Расчёт глубины вхождения выполняют в соответствии с правилами:

• если площадь ворот менее 8 м 2 , к высоте проёма прибавляют 40 см;
• если более 8 м2 – 45 см;
• при низком проёме – 50 см;
• при высоком – 65-85 см.

Выбор привода

Для секционно-подъёмных ворот возможны два варианта автоматизации:

• монтаж привода на потолке у задней стенки гаража;
• установка осевого привода с любой стороны от проёма.

Для потолочного привода требуется свободное пространство. Поэтому глубина гаража должна быть достаточной – не менее 320 см. Осевой привод более мощный и не требует наличия свободного пространства под потолком. Поэтому его можно устанавливать в гаражах, длина которых менее 320 см.

Правила подготовки проёма

Основные требования к проёму:

• несущая способность, достаточная для выдерживания весовых нагрузок от подъёмных ворот;
• ровность стен и их соответствие горизонтали и вертикали;
• с внутренней стороны проёма должно быть достаточно места для установки направляющих.

Если гараж выстроен из полнотелого кирпича, бетонных блоков, шлакоблоков, монтаж направляющих не вызовет проблем. Если строение возведено из пено- или газоблоков, пустотелых кирпичей и бетонных блоков, досок, потребуется усиление проёма с целью увеличения его несущей способности. В противном случае от монтажа подъёмных ворот придется отказаться.

Способы усиления:

1. Укрепление торцов проема металлическим уголком 50х50 мм или 75х75 мм.
2. Нанесение слоя штукатурки и установка направляющих на химические анкеры.

В отапливаемых помещениях под металлические уголки и направляющие укладывают слой теплоизоляции.

Выравнивание проёма и потолка

Поверхность стен и потолка должна быть идеально ровной и прочной

В местах установки направляющих поверхность стен и потолка должна быть ровной и прочной. Этого добиваются с помощью оштукатуривания с применением маяков или обшивки прочными отделочными материалами.

Ширина ровных «полос» на стенах и потолке должна быть не менее 21 см. Этот параметр напрямую зависит от материалов, из которых изготовлена система направляющих. Поэтому рекомендуется оштукатуривать «полосы» шириной 30 см.

Что делать, если проём недостаточен для монтажа подъёмных ворот

Владельцы небольших гаражей, проём которых не имеет боковых стенок и притолоки, тоже могут установить подъёмно-секционные ворота
. Для этого потребуется сварить каркас из металлических уголков или профилированных труб, имитирующий требуемый проём. И обшить сформированные стенки и притолоку ОСБ с утеплением между полотнами, заложить кирпичом, забетонировать.

Если проём не имеет притолоки, можно выбрать вариант монтажа ворот с фальшпанелью. Это полотно, изготовленное из того же материала, что и секции створки.

Монтаж направляющих на проём

При установке направляющих важно соблюсти вертикаль и горизонталь

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема
. Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень.

Этапы работ:

1. От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
2. С помощью болтовых соединений собирают раму из несущих профилей.
3. Вставляют уплотнитель в пазы профилей.
4. В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
5. Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
6. Устанавливают раму вплотную в проём.
7. В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
8. Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
9. В верхних угловых точках вертикальных стоек крепят ролики.

Процесс монтажа потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Переходим к сборке секций

Полотно ворот собирают, устанавливая секции в вертикальные направляющие, зафиксированные в проёме. Для выполнения задачи потребуются:

• петли;
• крепёжные элементы;
• секции.

Этапы работ:

1. Выравнивают пол между стенками проёма. Отклонения по горизонтали не должны превышать 5 мм.
2. Устанавливают первую секцию на пол.
3. К выставленной секции крепят петли и ролики. Ролики заводят в пазы направляющих.
4. К нижнему торцу первой секции крепят нижние ролики.
5. Над первой устанавливают вторую секцию и соединяют эти детали петлями.
6. Устанавливают ролики для второй секции.
7. Продолжают набор ламелей до тех пор, пока полотно ворот не будет готово.

Монтаж системы управления воротами

В зависимости от выбранного типа привода, устанавливают соответствующие блоки на потолке или на одной из боковых стен проема. Для ворот с ручным управлением необходима установка ручки и задвижки. Для них должны быть предусмотрены отверстия в соответствующих секциях.

Далее сквозь петли проводят тросики, нижний конец которых закрепляют на нижних петлях. Второй конец тросиков должен быть зафиксирован на блоке управления воротами. На завершающем этапе выполняют проверку работоспособности и устанавливают фиксатор полотна.

Правила эксплуатации подъёмных ворот

1. Недопустимо создавать препятствия для движения ворот или придерживать/подталкивать их рукой во время открывания/закрывания.
2. Если в полотне установлена калитка, её закрывают, перед тем как привести ворота в движение.
3. Не рекомендуется нажимать на кнопку пульта вне зоны видимости ворот.
4. Ролики, направляющие и механизм управления содержат в чистоте.
5. Во время подъёма или опускания створки нельзя находиться в зоне её движения.
6. Недопустимо открывать или закрывать ворота при скорости ветра свыше 15 м/сек.
7. Нельзя въезжать в гараж или выезжать из него до тех пор, пора работает подъёмный механизм.
8. При ручном открывании створки движения должны быть плавными.
9. Недопустима эксплуатация ворот, полотно или направляющие которых имеют видимые повреждения.
10. Во время работы механизма управления нельзя прикасаться рукой к полотну или направляющим.

Видео: Подъёмные ворота своими руками

Производители подъёмных ворот предлагают широкий ассортимент этих конструкций. Но при желании можно изучить устройство любой модели и сделать её самостоятельно. Для выполнения задачи потребуются инструменты, которые в наличии у каждого автовладельца. Для монтажа системы направляющих подъёмно-поворотных ворот может потребоваться сварочный аппарат. Его можно взять в аренду или одолжить у приятеля.

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают…

Делаем своими руками подъёмные гаражные ворота

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Чертёж рамы

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Инструменты

Для работы должны быть под рукой следующие инструменты:

• болгарка;
• сварочный аппарат;
• рулетка, карандаш;
• молоток;
• шуруповёрт, отвёртка;
• дрель, свёрла;
• набор гаечных ключей;
• уровень.

Пошаговая инструкция изготовления

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот.
Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Дом

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Особенности каркаса

Перечень основных частей поворотных подъемных ворот:

• Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
• Створка поворотного типа, вмонтированная в раму из стали.
• Возвратной пружины – нужна для закрытия в ручном режиме.
• Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

Основные элементы конструкции

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

• Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
• Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.

Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Posted on

Подъемные ворота в гараж, которые поднимаются к потолку, заводские называются секционными, потому что складываются в нескольких местах. В моем варианте, как и во многих самодельных воротах с подъемом вверх, секций нет, это цельная воротина, которая двигается двум вертикальным, и двум горизонтальным направляющим. У подъемных ворот есть два больших плюса, они не занимают место, и их не может засыпать снегом, к тому же намного проще их автоматизировать (поставить привод).

Подъемные ворота в гараж буду делать из профильной трубы 20х40 мм, и зашью профлистом. Направляющие тоже будут из такой же профильной трубы, по ним ворота будут кататься на подшипниках.

Направляющая для ворот

Выпиливаю направляющую из трубы 20х40, что бы вставить подшипник на оси.

Далее сварил рамку ворот из тех же труб, размер проема сделал 280 см. высоту 230 см, углы усилил уголком. Гараж каркасный, в процессе постройки, проем пока не ограничен сверху, по бокам стоят стойки из доски 50*150 мм. Закрепил вертикальные направляющие, немного наклонив их внутрь гаража, чтобы ворота легче поднимались.

Подшипники для ворот

Приварил болты с подшипниками к рамке ворот, завел подшипник в направляющую, верхние подшипники и направляющие еще не установлены.

Вид изнутри гаража.

Что бы ворота не выпали из направляющей вниз, просверлил внизу профиль, и вставил гвоздь. Направляющую прикрутил прямо к доске.

Сверху направляющую держит уголок

Затем отпилил лишнее от вертикальной направляющей, к рамке ворот сверху приварил кронштейн для верхнего ролика, и к нему уже приварил болт с подшипником. Так же поставил горизонтальную направляющую, ее закрепил на кронштейны к потолку, завел в нее подшипник.

Вид сбоку того же узла, только с другой стороны ворот

Фото крепления кронштейном горизонтальной направляющей

Кронштейн сделан из профильной трубы и арматуры, приварен к направляющей

Отрегулировал направляющие ворот, зашил профнастилом. Гараж еще не утеплен, стоит только каркас, все делается параллельно.

Обшивка профлистом

Вид снаружи, профнастил не очень ровный. Крепил его на кровельные саморезы.

Для того что бы ворота поднимались легко, без усилий, нужно поставить противовес, для этого через блочки, на трос подвесил два ведра с отсевом.

Система блочков для ворот

Блочки использую вот такие

Так ворота выглядят в открытом положении, подняты вверх, к потолку

Утепление гаражных ворот

Гараж утеплился, стал вопрос об утеплении подъемных ворот, своими руками. Их нельзя делать слишком тяжелыми, поэтому утеплять буду экструдированным пенополистиролом. Клеить его буду на монтажную пену к профлисту, для надежности крепления добавлю еще реек, которые креплю на кровельные саморезы к профильной трубе самих ворот.

После приклейки утеплителя, его нужно прижать, пока пена не засохнет. На этом фото подъемных ворот, видно конструкцию противовесов, я переделал ее так, что бы противовес был один, и находится он в угла, для этого немного переделал тросы, и поставил дополнительные блочки (1,2,3) Зелеными стрелками показано движение тросов когда ворота поднимаются.

Внизу тросы закреплены к кронштейнам

Противовесы для подъема

Более детально фото узла куда приходят тросы от противовесов ворот

Что бы тросы были одинаковыми, и ворота не перекашивало при подъеме или опускании, я поставил подвесил противовес не к тросы, а к такому же блочку, который свободно катается по тросу, обеспечивая тем самым равномерную натяжку троса, т.е. трос у меня состоит из одного цельного куска, концы которого закреплены снизу на воротах, а груз тянет за петлю через блочек.

В итоге подъемные ворота в гараж утеплены, и снабжены противовесами

Поднимаю пока в ручную, в дальнейшем планирую поставить привод с дистанционным управлением воротами, конечно все буду делать своими руками.

Так выглядят подъемные ворота, сделанные своими руками изнутри в мороз

Утеплитель 30 мм промерзает, этой толщины для Урала видимо не достаточно, скорее всего придется делать еще слой из 30 мм, общее получится 60 мм.

Вид снаружи UPD

Гараж облицован, ворота доделаны практически, выглядят вот так, автоматизировать пока что не дошли руки.

По ходу эксплуатации гаража, решили поставить дверь со стороны ворот, зимой что бы выйти на улицу, приходилось поднимать ворота, это не очень удобно и потеря тепла.

В поднятом положении

Ворота работаю второй год (UPD от)

Что бы в гараже было теплее, сделали печку на дровах из бочки. См. статью

(Visited 3 546 times, 1 visits today)

Гаражные подъемные ворота своими руками фото, чертежи, и описание

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Скачать чертеж гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

• Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
• Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
• Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
• Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

• Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
• Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
• Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
• Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
• Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
3. Монтаж на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
6. Формирование полотна из листов стали.
7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

Гаражные ворота являются очень важной деталью всего гаража. Они защищают его от взлома, холода и осадков. Сегодня много различных компаний и производственных предприятий предлагают свои услуги по изготовлению и монтажу ставней для помещений гаражного типа. Такие фирмы делают все профессионально, но довольно дорого. А можно ли соорудить подобного рода конструкции самому? Если да, то, как сделать гаражные ворота своими руками, и что для этого необходимо? На все перечисленные вопросы попытается дать ответы данная статья.

Прежде всего, стоит уточнить, какие типы створок на гараж существуют на сегодняшний день:

1. Распашные – старые, добрые и проверенные ворота для гаража. Их делали еще наши деды, и они их никогда не подводили. Изготовить такие ворота для гаража своими руками довольно просто.
2. Откатные – достаточно новый вид ворот. Откатные ворота на гараж подразумевают наличие одной или нескольких створок, которые при открытии отъезжают в сторону. Такие ставни принято использовать лишь в габаритных помещениях, располагающих довольно большим боковым пространством для заезда створок, или в качестве ворот во двор.
3. Подъемно-поворотные ворота в гараже представляют собой цельное полотно, которое при открытии поднимается вверх и фиксируется под потолком. Такая система является очень большим плюсом для владельцев гаражных помещений, так как она экономит место внутри них и перед ними. Недостатком откидных ворот считается вероятность замерзания их механизмов и систем в лютые морозы. Именно потому такие ставни подходят лишь для отапливаемых помещений. Сделать их своими руками сложно, но можно.
4. Подъемно-секционные ворота являют собой несколько панелей, которые при открытии заезжают под потолок. Плюсом такой системы считается все та же экономия пространства. Недостатком ее можно назвать невозможность создания таких ворот в домашних условиях.
5. Роллетные ставни представляют собой решетку из алюминиевых пластин, которые при открытии уходят вверх и прячутся в специальный отсек. Недостатком такой системы является невозможность домашнего производства, хрупкость и ненадежность, а также плохая теплоизоляция.

Как видно из данного перечня, в домашних условиях легче всего изготовить лишь распашные ворота. Именно их производство мы и рассмотрим в статье.

Собственноручное производство

Перед тем, как сделать ворота в гараж своими руками, необходимо создать их схему. Чертеж гаражных ворот должен отображать все составляющие конструкции и их .

Распашные ворота в гараже состоят из трех основных частей:

• Рамы для проема (внутренняя и внешняя);
• Рама для ставней;
• Полотно для ставней.

Размеры

При составлении чертежей гаражных ворот своими руками желательно придерживаться следующих требований и советов:

• Ширина ставней должна быть такой, чтобы расстояние от боковых сторон авто до коробки гаража составляло не менее 30см;
• Стандартом ширины гаражных створок является ширина в 2,5-3м, а максимумом – 5м;
• Высота ворот напрямую зависит от высоты авто, которое будет стоять в гаражном помещении – стандартом для легковушек считается 2-2,2м, для микроавтобусов – 2,5м.

Чем необходимо запастись для работы?

Для того чтобы сделать гаражные ворота распашные, могут потребоваться следующие материалы:

• Уголки металлические 65х65мм;
• Арматурный стержень стальной;
• Стальные полосы толщиной 3-4мм и шириной 2-3см;
• Петли усиленные;
• Полотна стали толщиной 3-4мм или профнастил.

Из инструментов пригодятся:

• Лента измерительная;
• Угольник;
• Уровень;
• Болгарка;
• Сварочный аппарат.

Рамы

Прежде чем построить весь гараж целиком, желательно остановиться на пятидесятипроцентном этапе возведения его стен для того, чтобы вмуровать в них раму для ворот.

Алгоритм действий при изготовлении рамы для ворот:

1. Вырезаем из металлического уголка восемь отрезков, четыре из которых будут равны высоте проема гаража для ворот, а четыре – его ширине.
2. Раскладываем на кирпичах или других одинаковых по высоте материалах четыре части первой рамы под углом в 90° — обязательно следим за тем, чтобы все ее части находились в одной плоскости.
3. Фиксируем отрезки уголка между собой сваркой, при этом регулярно проверяем соблюдение угла в 90°. Желательно сваривать уголки внахлест – такая методика обеспечит лучшую сцепку.
4. Внешнюю часть наружной рамы тщательно очищаем от следов сварки, так как очень важно, чтобы между створками и рамой не было зазоров.
5. Такую же процедуру проделываем и со второй рамой.

Каркас для ставней

При изготовлении каркаса для створок следует придерживаться следующих инструкций:

• Вырезаем из металлического уголка или прямоугольного профиля четыре куска, каждый из которых должен быть на 10-15мм короче высоты рамы ворот.
• Вырезаем еще четыре отрезка, каждый из которых будет равняться величине половины ширины рамы минус 30-35мм.
• Раскладываем получившиеся куски профиля на ровной плоскости и устанавливаем между ними углы в 90° — для удобства можно наложить профиля на, уже сваренную, раму.
• Свариваем поочередно обе рамки.
• По центру каркасов в горизонтальном положении ввариваем еще по одному куску профиля для укрепления конструкции.
• Тщательно шлифуем следы сварки на той стороне каркаса, к которой будут крепиться полотна створок.

Створки

Алгоритм действий при производстве створок ворот таков:

• Из листов металла вырезаем два прямоугольника соответствующих размеров.
• Высота прямоугольников должна на 3-4см превышать высоту проема гараж.
• Ширина одного из прямоугольников должна быть на 1-2см больше ширины каркаса, а второго соответственно настолько же меньше.
• Привариваем вырезанные листы металла к раме створок так, чтобы их верхний и нижний край выступал над каркасом на 1,-2см.
• Меньшую по ширине створку привариваем таким образом, чтобы из-под нее на 1см в ширину выглядывал каркас.
• Большую створку привариваем так, чтобы она, на 2-4см перекрывала край каркаса.
• Образовавшийся отступ необходим для более плотного стыка дверей.
• В процессе приваривания листов желательно сначала немного схватить их по краям и центру каркаса, а лишь затем уже тщательно с шагом в 10-15 см приваривать все полотно.
• Сварку по углам ворот желательно сошлифовать.

Соединение створок и рамы

Для того чтобы соединить створки и раму, необходимо использовать усиленные петли. Верхнюю их часть нужно приварить к створке, а нижнюю – к раме ворот. Для большей сцепки сварки можно использовать наваренные куски металла и вкладку из арматуры.

Металлическую полоску в 5-7мм толщиной можно наварить на стык верхней части петель и створки. Арматурную вкладку необходимо приварить изнутри.

Когда сварочные работы будут закончены, необходимо протестировать всю конструкцию на прочность и действенность. В ходе испытаний желательно обратить внимание на следующие моменты:

1. Все детали конструкции должны находиться в одной плоскости.
2. Ставни должны прилегать к раме и друг другу в упор.
3. При открытии/закрытии створки должны легко ходить и ни за что не цепляться.

Монтаж

Как говорилось выше, монтировать раму ворот желательно еще на этапе строительства гаража, когда возведена лишь половина высоты стен. В недостроенный проем необходимо установить раму, убедившись в правильности ее установки по вертикали и горизонтали.

Для большей прочности и точности обе рамы лучше всего сварить между собой металлическими пластинами в 4см шириной. Пластины должны крепиться к рамам через каждые 60см.

Когда рама готова, можно продолжать выкладывать стены гаража, при этом желательно, чтобы все пространство между рамами было заложено кирпичом. В процессе кладки необходимо замуровать и сами рамы. Для этого к ним нужно приварить по 3 прута арматуры на каждую их сторон. Пруты желательно брать длиной в 20-30см. По ходу кладки их необходимо вмуровать в швы между кирпичами.

На завершающем этапе верхнюю часть рамы нужно зафиксировать перекрытием – бетонной или металлической балкой.

Когда кладка высохнет и схватится, желательно провести тестирование новых ворот – их необходимо открыть и закрыть, прислушаться, нет ли при этих действиях какого-либо противодействия.

Если испытания увенчались успехом, то можно приступать к врезке замков, установке задвижек и навариванию специальных ушек для навесного замка.

Стоит также сказать, что при желании распашные ворота можно делать с калиткой. Такое удобное приспособление позволяет зимой без надобности выгона автомобиля не открывать полностью все ставни и не запускать в гараж холодный воздух. На деемся, что вы ?

Надеемся, что данная статья поможет вам построить свой гараж и изготовить для него качественные и недорогие распашные ворота.

Для домашнего мастера, задумавшего построить надежные гаражные ворота своими руками, схема (чертеж), по которой будет производиться их сборка, должна стать основным документом. На ее основе можно рассчитать количество нужных для работы материалов и с максимальной точностью подогнать створки к проему, чтобы исключить попадание внутрь помещения влаги и холодного воздуха в зимний период. Поэтому отнестись к этому этапу работ по устройству ворот в гараже нужно с максимальной серьезностью.

При проектировании распашных гаражных ворот нужно позаботиться о том, чтобы створки могли открываться в любое время года.

Другой ответственной задачей станет сборка и монтаж готовой конструкции. От тщательности выполнения каждой операции этого процесса будет зависеть безопасность автомобиля и срок службы самих ворот, замена которых потребует вложения денежных средств и дополнительных усилий хозяина.

Что нужно сделать до начала работы?

При установке распашных гаражных ворот прежде всего следует оценить особенности рельефа места, на котором расположен гараж. Учитывая, что створки могут достигать ширины 2,5-3 м, необходимо позаботиться о том, чтобы они могли беспрепятственно открываться наружу в любое время года.

Угол открывания их должен составлять не менее 90 ° , чтобы обеспечить свободное движение автомобиля через проем, без риска повредить боковые поверхности кузова. При невозможности установки ворот со створками придется выбрать более дорогие модели с подъемным механизмом, роллетные или откатные ворота. В любом случае, перед тем как подготовить нужные инструменты и материалы, мастеру потребуется схема, которую тоже можно начертить своими руками.

Во время изготовления чертежа нужно будет нанести на бумагу следующие размеры:

• ширина проема, которая определяется с учетом ширины кузова транспортного средства, плюс 30-50 см с каждой стороны от него до рамы ворот;
• высота ворот, равная 2-2,2 м для легкового автомобиля любой модели и не менее 2,5-3 м для джипа или микроавтобуса;
• размеры створок, каждая из которых равна половине ширины ворот;
• размеры калитки и расстояние до ее рамы от краев створки;
• высота расположения петель створок и калитки, места размещения проушин для замков и внутренних запоров ворот.

Кроме основных размеров ворот, потребуется нанести на схему расположение ребер жесткости на створках и калитке. В готовом виде чертеж распашных гаражных ворот может выглядеть как на рис. 1.

Кроме материалов, нужно позаботиться о том, чтобы под рукой были следующие инструменты:

• болгарка;
• строительный и гидравлический уровень;
• рулетка, угольник;
• сварочный аппарат.

Болгаркой нарезать уголок для изготовления рамы ворот, каркаса и ребер жесткости для створок и калитки по индивидуальным размерам и потребностям.

Как смонтировать раму для ворот?

Эта часть состоит из 2 прямоугольных конструкций, которые впоследствии будут соединены друг с другом. На внешней детали рамы закрепляют петли для навеса створок, внутренняя служит для удержания ворот в проеме стены. Выполнены они должны быть из уголка не менее 6,5 см шириной, чтобы надежно удерживать гаражные ворота, своими руками сделанные хозяином строения, когда створки открыты.

Рисунок 2. Схема ребер жесткости рамы ворот.

В идеале раму нужно устанавливать во время постройки гаража.

1. Для изготовления деталей рамы потребуется нарезать 8 кусков уголка длиной, равной ширине и высоте ворот (по 4 шт на каждую мерку). На ровной поверхности материал разложить, формируя прямоугольники из полученных отрезков. Промеряя диагонали и углы, добиться идеального соответствия деталей проему стены гаража.
2. Сварочным аппаратом соединить части конструкций.
3. Полученные прямоугольные детали установить в проеме, подгоняя по месту, и соединить внешнюю и внутреннюю детали поперечинами из прутка или металлических полос, как на рис. 2. разделяя высоту и ширину ворот на одинаковые отрезки. При использовании прутка можно сделать сквозные отверстия в стене гаража и, загоняя в них отрезки арматуры нужной длины, приварить их к деталям рамы. Чаще всего соединительные элементы наваривают поверх краев проема.

Изготовление и монтаж створок ворот

Согласно чертежам, отмерить и нарезать части уголка шириной 4х4 см и разложить их, формируя каркас будущих створок и калитки. Выровнять, промеряя углы и диагонали каждой из прямоугольных конструкций, и сварить каркасы.

Вырезать стальной лист или профлист по размерам створок, учитывая, что края их должны образовать нахлест шириной в 2-3 см по периметру рамы ворот. С таким же нахлестом должно быть выполнено и полотно калитки. Такая мера нужна для того, чтобы перекрыть зазоры между рамой и каркасом створок. Это предотвратит попадание лишней влаги через щели, устранит возникновение сквозняков в утепленном гараже и дополнительно обезопасит владельца гаража от проникновения чужих внутрь помещения.

Для крепления створок на раму потребуется приварить петли:

После установки створок на место на одну из них навесить калитку, используя ту же последовательность действий, которая применялась для ворот. Задвижки, крючки и ручки установить после того, как створки будут смонтированы полностью. Проушины для навесного замка приварить на нужное место, врезной замок установить согласно инструкции, используя сварку или резьбовое соединение.

В отапливаемом помещении гаражные ворота своими руками устанавливают, дополнительно утепляя их любым известным теплоизолирующим материалом. Для удержания его на месте с внутренней стороны створок надо закрепить лист тонкой стали или профлист. Это можно сделать с помощью сварки или используя саморезы по металлу.

Как смонтировать другие типы ворот?

Подъемные и роллетные ворота подразумевают использование готовых механизмов для открывания и закрывания, поэтому их чаще покупают в готовом к монтажу виде или заказывают, предварительно спроектировав чертеж гаражных ворот. Самостоятельно в подобных случаях можно только изготовить и установить раму ворот и навесить полотно согласно прилагаемой инструкции.

Для установки откатных ворот не требуется рама, как для других конструкций. Изготовление своими руками таких ворот заключается в сварке единственной створки большого размера. Для этого можно использовать последовательность действий, как при изготовлении створки с калиткой. Для навешивания таких ворот наверху и внизу проема устанавливают направляющие, по которым будет передвигаться полотно створки. Вся фурнитура приобретается в готовом виде, и монтаж сводится к размещению деталей в штатных местах в соответствии с инструкцией.

Самые простые и недорогие в исполнении гаражные ворота, своими руками сделать которые может человек, имеющий навыки работы с металлом, это распашные. Именно их чаще всего устанавливают владельцы гаражей в гаражных комплексах и на частных подворьях.

Среди различных конструкций ворот, устанавливаемых в гараж, особым удобством отличается уезжающая под потолок створка подъемных ворот. Это надежная конструкция, совершенно негромоздкая, в открытом состоянии только нижний торец ворот виднеется у верхней кромки проема. Все хорошо, но дорого, чтобы получилось подешевле, изготавливают гаражные ворота (подъемные) своими руками.

В этом случае получаем те же качества, что и у заводских моделей: прочность, защищенность от взлома, теплозащита и удобство в эксплуатации. То есть выполняются все требования к конструкции гаражных ворот, но без характерной для промышленных изделий дороговизны.

Подъемные ворота для установки в гараж существуют двух типов

1. Подъемно-секционные ворота имеют составное полотно, из некоторого количества панелей, примерно полметра высотой. Когда ворота открываются, такое полотно «затягивается» под потолок и потом обратно опускается вертикально вниз. Сами панели могут быть деревянные, пластмассовые или изготовлены из стали.

Внутренне пространство дверного полотна заполняется утеплителем пенополиуретаном, который обеспечивает эффективную теплоизоляцию ворот.

В таких воротах панели соединяются с помощью петель шарнирного типа. В них муфты, ролики и другие подвижные детали изготовлены из пластика или стали, направляющие полозья сделаны из материалов, устойчивых к коррозии. Преимуществами такой конструкции подъемных ворот являются простота и безопасность эксплуатации и неплохая прочность. Недостаток — малая устойчивость к взлому, а также такие ворота изготовить самостоятельно практически нереально.

Тут вам доступен только одна возможность сэкономить: купить готовый к сборке комплект, а установку подъемно-секционных ворот выполнить уже самостоятельно.

2. Подъемно-поворотные ворота это такая конструкцией, в которой цельная створка поднимается при открывании под потолок. Движение створки обеспечивает шарнирно-рычажковый механизм. Такие ворота, благодаря своей высокой прочности, отлично защищают гараж от проникновения злоумышленников.

Еще одни важный плюс, это бесшумность работы при движении полотна, так как в конструкции не используются ролики и направляющие. Но самое важное: поворотно-подъемные ворота для своего гаража вполне реально изготовить самому, без необходимости в узких технических знаниях и потратить гораздо меньше денег.

Выбираем экономный вариант подъемных ворот

Если речь идет о подъемно-секционных воротах, отличающихся сложной конструкцией, то единственный способ сэкономить средства без компромиссов в конструкции, это своими руками выполнить монтаж готового полного комплекта механизма ворот. Любой другой вариант предполагает «жертву»:

• Если оставить ручной привод и отказаться от механического привода, вы сможете сократить расходы на 4 тысячи рублей, но лишитесь удобства эксплуатации;
• Можно уменьшить размер проема, подогнав высоту и ширину под минимальное количество панелей;

Можно «пустить под нож» красоту: не использовать цветные или панели с декорациями, а взять однотонной раскраски из недорогого материала, что даст возможность снизить стоимость на 10 процентов. От 14 до 18 тысяч экономии обеспечит отказ от двери в воротах и еще на 4 тысячи меньше можно заплатить, если не брать панели с остеклением.

Гораздо больше возможностей уменьшить затраты, если будет выбран поворотно-подъемный тип ворот. Так как такая конструкция по своей сложности вполне реализуемая своими силами. Тут меньше всего затрат, если все делать своими руками, тогда расходы будут только на материалы. Если же владелец гаражные ворота подъемные своими руками делать самостоятельно не решится, то экономить он может только на установке, если будет монтировать самостоятельно купленную готовую конструкцию. Тогда бюджет на ворота будет равен стоимости комплекта, составит от 40 000 до 60 000 рублей.

Устройство ворот подъемно-поворотной конструкции

Ворота поворотно-подъемного типа это конструкция из трех элементов: коробки, подъемной створки и открывающий ее механизм. Каркас, сделанный из стальных или деревянных балок, является основой конструкции, которую монтируют в проем. В дверной коробке установлены профили, являющиеся направляющими, по ним движутся гаражные ворота при подъеме и опускании под воздействием открывающего механизма.

У поворотно-подъемных ворот дверное полотно цельное, такая конструкция имеет гораздо лучшую (по сравнению с полотном из секций) защиту от разрушения или взлома и является существенным достоинством данного типа ворот. Щит может быть изготовлен из разных материалов: деревянная панель, сэндвич-панель, щит из досок, покрытый листом металла.

Вариант цельного деревянного полотна имеет довольно плохое соотношение стоимости и качества такой конструкции для ворот. Сама цельная древесина — удовольствие дорогое, но, в тоже время, это тяжелый материал и полотно будет весить много, да и деревянное полотно уязвимо перед климатическими факторами.

Опыт «воротостроителей» говорит, что лучшим вариантом является дощатое полотно, обработанное специальными составами, защищающими от влажности и повышающими устойчивость к перепадам температуры и механической нагрузке. Дощатый щит сверху оббит листовым оцинкованным железом и покрашен.

Чтобы в гараже было теплее, дверное полотно можно обклеить прессованным пенопластом, утеплить пенополистиролом или другими теплоизоляторами. А чтобы ворота были красивей, их можно облицевать пластиковыми или деревянными панелями.

Подъемные гаражные ворота — своими силами

Если вы хотите полной свободы в дизайне ворот, удобстве открывания и определении функциональности, то самый доступный по финансам способ, это изготовить и поставить в проем гаража самодельные ворота. Но сначала нужно решить, какой использовать механизм открывания:

Шарнирно-рычажковый механизм весьма популярен. Это надежная и простая конструкция, которая гарантирует простое движение створки и защищена от блокировки щита. Однако такой механизм нуждается в точности при монтаже направляющих профилей и тщательной настройки натяжения пружин. Обязательно, чтобы не допустить заклинивание щита, нужно направляющие выставить строго в вертикальном положении и непременно обе параллельно.

Механизм на противовесах, это конструкция, в которой трос прикреплен к углам рамы внизу, пропущен через блок и идет к шкиву лебедки, а на конце расположен противовес. Чем больше вес щита ворот, тем больше должна быть и масса противовеса. При такой конструкции рама и каркас ворот подвергаются большой нагрузке. Обычно этот механизм используют в случае тяжелых, массивных ворот.

Далее, нужно спроектировать будущие ворота, снять размеры с проема и сделать эскиз (или подобрать что-то из готовых чертежей). Когда проект и чертежи готовы, надо купить материалы и приготовить инструмент. Вам понадобятся:

• Бруски деревянные, для коробки – сечением 12 на 8 см и потолочные — 10 на 10 см;
• Штыри металлические;
• Уголок на рельсы, сечением 40 х 40 х 4 мм и для рамы -3.5х3.5х0.4 см;
• Кронштейн швеллерный 8 х 4.3 х 0.5 сантиметров;
• Пружина, 3 см диаметром;
• Металлический прут 8 мм диаметром (нужен для регулятора напряжения).
• Теперь можно заняться изготовлением гаражных ворот:

Из двух вертикальных и одного поперечного брусков собираем коробку, бруски соединяем стальными пластинами или угольниками. Низ коробки нужно заглубить на два сантиметра в стяжку пола.

Крепим коробку в проеме с помощью стальных штырей.

Собираем раму полотна ворот и обшиваем щитом, снаружи покрываем листовым железом;

Из уголка делаем для механизма опору, в одной из полок сверлим одно отверстие под крепление к стойкам, а в другой полке 3 отверстия для крепления пружинного кронштейна. Опору для пружины лучше делать из швеллерного кронштейна. Чтобы его закрепить, нужно просверлить 3 отверстия в одной из полок.

Из железной полоски делаем регулировочную пластину, с помощью которой соединяем пружину и кронштейн. У пружины, крайние витки нужно выгнуть в виде зацепов, внизу присоединить регулятор напряжения, сделанный из прутка.

Шарнирный угол для низа делаем из уголка, сверлим 8.5-миллиметровое отверстие и привариваем к раме так, чтобы отступить от нижнего ребра до середины отверстия. Это нужно, чтобы смонтировать рычаг механизма подъема на 12-сантиметровом шарнире. Далее нужно к торцу рычага сваркой прикрепить пластину под регулятор напряжения.

Из двух уголков делаем рельсы для перемещения ворот. Для этого два уголка составляем и свариваем по одному краю, контролируя расстояние внутри между вершинами уголков, оно должно быть 5 сантиметров.

Теперь рельсу следует приварить к пластине с отверстиями, между нижним ребром поперечины и осью направляющего надо оставить 8 см промежутка. К другому концу рельсы приварите кусок швеллера, с отступом 12 – 15 сантиметров. Далее швеллер нужно прикрепить болтом к потолочному бруску.

При монтаже ворот важно тщательно проверять горизонтальность направляющих. Дополнительно полотно можно усовершенствовать стопорными системами, специальными устройствами безопасности и механизмами защиты от взлома.

Для увеличения количества света в гараже, можно установить в полотне вставки из полупрозрачного материала. Также будет полезно наклеить резиновую окантовку и компенсирующие накладки, которые вместе, дополнительно придадут конструкции устойчивость, а также снабдить воротный упор защитой от коррозии или окисления.

Итак, вы сами убедились, построить Гаражные ворота (подъемные) своими руками вполне реально, хоть и сложно. Это серьезная конструкция и чтобы весь механизм работал исправно, необходима точность при изготовлении деталей и внимательность при монтаже всей конструкции. Зато вы сделаете себе в гараж отличные подъемные ворота и сэкономите ощутимую сумму.

Видео: гаражные ворота (подъемные) своими руками

Существует несколько основных конструкций подъёмных ворот, каждая из них имеет свои принципы работы. Определение «подъёмные» говорит само за себя — это значит, что дверное полотно поднимается при помощи определённого усилия, которое может производиться вручную или при помощи автоматики. В этой статье мы приведём инструкции по изготовлению различных видов таких ворот.

Основные виды подъёмных ворот

Подъёмные ворота можно разделить на три основных класса: рулонные, секционные и цельные.

1. Рулонные или роллетные ворота представляют собой конструкцию из узких поперечно расположенных секций (ламелей). Секции, накручиваясь на вал, открывают проём. Если ворота подключены к электроприводу, то ими можно управлять с помощью дистанционного пульта. Они обладают небольшим весом и могут перекрывать довольно широкие или высокие проёмы. Ворота имеют современный и очень аккуратный внешний вид, вписывающийся в любой архитектурный стиль здания. Главным их недостатком является самая высокая стоимость в сегменте подъёмных ворот. Самостоятельное изготовление рулонных ворот не сильно сэкономит средства, т. к. основные составляющие элементы системы (полотно, вал, направляющие и электропривод) изготовить в домашних условиях практически невозможно.
2. Секционные ворота очень схожи по конструкции с рулонными, разница заключается лишь в размере секций. У таких ворот ширина секций составляет от 30 до 50 см, а перемещаются они вверх по специальным направляющим. Между собой секции соединены с помощью подвижных креплений. Секционные ворота требуют дополнительного пространства для поднятого вверх полотна и часто применяются для перекрытия габаритных проёмов. Большим преимуществом системы является то, что её изготовление под силу человеку без специальных навыков и оборудования
   . Для этого важно определиться с конструкцией, рассчитать её, определить требуемое количество материалов и инструментов.
3. Подъёмно-поворотные ворота представляют собой цельное полотно, закреплённое на раме. Рама с полотном приводится в движение вручную либо при помощи электропривода. Ворота отличаются повышенной прочностью, взломостойкостью и простой конструкцией. Рама полотна, изготовленная из металлического профиля, не подвержена перекосам и заклиниванию. Полотно ворот может быть изготовлено из любого материала и способно украсить собой гараж или дом. Относительно других моделей цельные подьёмные ворота могут быть очень бюджетными, при этом их самостоятельное изготовление и установка не доставит больших хлопот
   . Перед началом работ необходимо рассчитать предполагаемый вес полотна и позаботиться о том, чтобы подъёмный механизм выдержал эту нагрузку.

Проектирование и расчёт секционных ворот

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

1. Минимальная высота проёма: 1788 + 200 = 1988 мм.
2. Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
3. Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.

Подбор материалов для изготовления ворот

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

Поскольку панели между собой соединены специальными гибкими элементами, самым простым и удобным вариантом является покупка готового секционного полотна нужного размера.

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

• пружину;
• пружинные наконечники;
• барабан;
• трос;
• подвес;
• соединительную муфту.

Подбор инструментов

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

1. Рулетка.
2. Уровень строительный.
3. Молоток.
4. Строительный нож.
5. Пассатижи.
6. Отвёртки.
7. Молоток.
8. Дрель.
9. Болгарка.
10. Свёрла для дрели.
11. Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Инструкция по изготовлению и установке секционных ворот

1. Перед тем как приступить к работе, проверяют вертикальность прилегающих к проёму стен и геометрию самого проёма. Если обнаружены существенные погрешности, то следует по возможности исправить ситуацию, например, с помощью оштукатуривания поверхностей.
2. Перед установкой направляющих к проёму прикладывают нижнюю панель таким образом, чтобы её края заходили за проём на одинаковое расстояние с обеих сторон. Эти расстояния отмечают карандашом. Далее приступают к монтажу вертикальных и горизонтальных направляющих, которые нужно разрезать болгаркой на необходимые отрезки. В стенах проёма дрелью просверливают отверстия и с помощью анкеров крепят вертикальные профили по разметке. Горизонтальные направляющие крепят на кронштейны, которые, в свою очередь, закрепляются на потолке. Для предотвращения перекоса конструкции профили располагают строго вертикально или горизонтально, их положение проверяют с помощью строительного уровня.
3. Затем монтируют непосредственно само секционное полотно. На стыках секций полотна закрепляют ходовые ролики, которые позволяют перемещаться полотну по направляющим вверх и вниз.
4. Приступают к установке подъёмного механизма. Ворота могут подниматься вручную или с помощью электропривода. Все нюансы выбора и изготовления автоматического подъёмного механизма мы рассмотри далее более подробно.
5. После того как все основные элементы ворот смонтированы, к полотну с обеих сторон крепят ручки. Замок обычно врезают в нижнюю секцию. Для повышения взломостойкости иногда устанавливают два замка по разным сторонам полотна.
6. В завершение монтируют улавливающее устройство, которое позволяет полотну находиться в полуоткрытом положении, и стопоры, ограничивающие движение ворот при подъёме.
7. Ворота вводят в эксплуатацию. Правильно смонтированные ворота должны беспрепятственно перемещаться по направляющим. В опущенном положении не должно быть никаких зазоров, замок должен функционировать без применения дополнительных усилий.

Подбор и установка автоматики на секционные ворота

Существует два вида автоматических механизмов, которые подходят для автоматизации секционных ворот.

1. Навальный электропривод. Он обладает большой мощностью и рассчитан в основном на промышленные секционные ворота.
2. Электропривод потолочного типа. Этот механизм больше подходит для гаража и крепится к потолку в середине проёма с внутренней стороны. Электропривод приводит в движение полотно ворот за счёт троса, закреплённого с помощью тягового рычага в верхней секции полотна.

Почти все электроприводы оснащены системой безопасности, которая предотвращает падение полотна при отключении электроэнергии. Полезными при эскплуатации ворот также могут быть различные дополнительные функции:

• дистанционное управление;
• наличие фотоэлементов, которые реагируют на движение;
• наличие сигнальных ламп.

Покупая автоматику известных европейских брендов, вы никогда не пожалеете о сделанном выборе, ведь они действительно производят качественное и надёжное оборудование. Монтаж автоматической системы заключается в следующем:

1. На потолке с помощью анкеров закрепляются кронштейны.
2. На них устанавливается привод с цепным или торсионным механизмом.
3. Устанавливается рычаг, который с одной стороны крепится к секции ворот, а другой — к цепи или тросу.

   Привод с торсионым механизмом закрепляется на кронштейнах к потолку и соединяется с полотном при помощи рычага

4. Монтируется электропроводка с одной стороны проёма.
5. Устройство настраивается на эксплуатацию в удобном для вас режиме.

   К механизму привода необходимо подвести провода питания, управления и сигнальный кабель от фотоэлементов

Видео: инструкция по монтажу секционных ворот

Изготовление поворотных ворот

Проём для подъёмно-поворотных ворот рассчитывается аналогично проёму для секционных. Нужно знать точные габариты вашего автомобиля и угол подъезда к воротам относительно основной дороги.

На этапе проектирования въезда в гараж следует задуматься о возможной смене автомобиля, а следовательно, и о возможном увеличении его габаритов.

Полотно поворотных ворот представляет собой цельный щит, который может быть изготовлен из любого материала. Полотно можно поднять рукой или при помощи электропривода. Оно приводится в движение рычагом через натянутый трос и движется по горизонтальным направляющим с помощью скользящих роликов, закреплённых на его торцах. Проём обрамляется стальной рамой для распределения нагрузки. Для ограничения угла открывания устанавливают специальные пружины.

При составлении эскиза нужно измерить расстояние от ворот до основной дороги. Это расстояние должно быть достаточным, чтобы автомобиль, подъехавший к гаражу, не помешал подъёму полотна, поскольку оно в любом случае будет скрадывать определённое пространство перед въездом в гараж.

Необходимые материалы и инструменты

Полотно подъёмно-поворотных ворот обычно изготавливают своими руками, а комплектующие покупают заводского изготовления.

Для расчёта материала для полотна нужно из высоты и ширины проёма вычесть толщину стальной рамы. Между полотном и рамой должен оставаться минимальный зазор, позволяющий полотну беспрепятственно перемещаться в проёме.

При выборе материала нужно руководствоваться прежде всего желаемой степенью взломостойкости и теплоизоляции, допустимым весом полотна и декоративными свойствами покрытия:

• самый дешёвый и наименее трудоёмкий вариант — это полотно из профлиста, закреплённого на раме из металлического профиля. Такой вариант не спасёт от взлома, не защитит от потерь тепла и не очень украсит своим видом гараж, но зато будет обладать небольшим весом;
• деревянное исполнение полотна может позволить создать очень достойный внешний вид, ворота будут обладать хорошими теплоизоляционными свойствами, но и вес их будет значительным.

Покрытие деревянных поверхностей ворот нужно время от времени обновлять для защиты их от атмосферного воздействия.

Для выполнения работ потребуется следующий набор инструмента:

1. Карандаш.
2. Рулетка.
3. Уровень.
4. Отвёртка.
5. Дрель.
6. Свёрла, биты, гаечные ключи.
7. Стремянка.
8. Болгарка.
9. Перчатки, защитные очки и каска.

Инструкция по изготовлению и монтажу цельных подъёмно-поворотных ворот

Пошаговая инструкция по изготовлению ворот из металлического профлиста:

1. Вначале болгаркой нарезают металлические профили нужных размеров для обрамления проёма. С помощью монтажных уголков или кронштейнов профили крепят к проёму через анкеры, проверяя их горизонтальность и вертикальность.
2. Далее приступают непосредственно к изготовлению самого полотна. Из металлической прямоугольной трубы сваривают прямоугольный каркас с раскосами, покрывают его защитным составом, который защитит металл от ржавчины. Поверх каркаса крепят профилированный металлический лист.
3. С помощью металлических уголков собирают подъёмный механизм. С одной стороны в уголке просверливают два отверстия для крепления механизма к раме, а с другой стороны — одно отверстие для крепления кронштейна, на который будет опираться пружина.
4. Через металлическую пластину пружину с одной стороны прикрепляют к раме, а с другой — скрепляют с кронштейном. При опускании ворот пружина будет сжиматься и упираться в этот кронштейн.

   Пружина крепится к раме подъёмного механизма и к стопорному кронштейну

5. Шарнирный узел делают из уголка, который нужно приварить между центром паза для подъёмного механизма и рамой.
6. К рычагу крепят металлическую пластину с отверстием.
7. Ходовые рельсы изготавливают из металлических уголков.
8. Одну сторону ходового рельса приваривают к пластине. К другой стороне приваривают швеллер длиной 15 см. Далее этот швеллер крепят к горизонтальной раме, обрамляющей проём.

Автоматика для подъёмно-поворотных ворот

Автоматический подъёмный механизм значительно повышает комфортность пользования воротами, он даёт возможность управлять ими с дистанционного пульта. Электропривод на ворота выбирают исходя из требуемой высоты подъёма, площади и веса полотна.

Процесс установки электропривода полностью описан в инструкции к устройству. В общем случае установка выглядит следующим образом:

Видео: автоматические гаражные ворота своими руками

Руководствуясь подробными инструкциями, можно своими руками изготовить и установить подъёмные ворота различных видов. Самостоятельная работа позволит сэкономить семейный бюджет и воплотить в жизнь самые оригинальные идеи.

Комфортное открытие и закрытие гаража обеспечивается различными типами ворот. Одним из популярных и наиболее удобных разновидностей является подъемный механизм. Такая конструкция наравне с эстетикой позволяет значительно сэкономить место, что особенно выгодно в условиях ограниченного пространства. Оснащаться ворота в гараж подъемные могут несколькими типами приводных механизмов, однако, принцип их эксплуатации остается одинаковым во всех случаях.

Характеристики конструкции

Принято выделять две группы, которые различаются между собой по формированию полотна:

• секционные ворота, своими руками сделанные или купленные (в основе несколько фрагментов, соединенных подвижными шарнирами);
• ворота на гараж подъемные (имеют цельную плоскость, которая вращается относительно горизонтальной оси и уводится механизмами под потолок).

За счет применения роликовых устройств и направляющих балок удается достичь бесшумной работы.

Плюсы и минусы — на что обратить внимание при установке

Наряду с бесшумностью работы механизма существуют следующие преимущества подъемных ворот в гараж, сделанных своими руками:

• монолитное полотно служит качественным барьером от попадания внутрь нежелательных гостей, обладая повышенной сопротивляемости от взломов в отличие от складных моделей

Такая конструкция — надежная защита от воров

• для совершения маневров открытия/закрытия практически не требуется много пространства;
• используемые материалы во время изготовления самодельных подъемных ворот обладают высокой степенью устойчивости к коррозионным процессам;
• при полном открытии прохода створки не занимает дополнительное пространство;
• наружная и внутренняя поверхность может быть обработана практически любым типом декора или панелями;
• допускается утепление подъемных ворот на гараж своими руками с помощью пенополистирольных плит;
• самодельные гаражные ворота подъемные оснащаются электроприводом и ручным приводом, чтобы обеспечить открытие во всех случаях;
• чертеж гаражных ворот с подъемником будут актуальными как для одинарного, так и для двойного гаража.

Не стоит забывать о недостатках конструкции:

• гаражные ворота подъемные своими руками крепятся исключительно в прямоугольные полости;
• легко перемещаясь под потолком, плита понижает высоту потолков на 150-250 мм;
• при возможных повреждениях отдельных участков цельного полотна невозможно заменить его часть, придется менять всю поверхность ворот своими руками;
• в связи с тем, что в конструкции часто присутствует пружинный механизм, то необходимо учесть, что он имеет предельные значения нагрузки, возрастающей при монтаже утеплителя или декора, и в таких случаях понадобится монтаж противовеса;

Ввиду неплотного примыкания наружной рамы подъемно-складных ворот к внутреннему периметру проема могут образовывать достаточно большие щели. Для их устранения можно использовать резиновые уплотнители, которые в период холодов желательно натирать силиконом, чтобы не порвать при открытии.

Принцип работы

Схема, как именно происходит поднятие полотна

Подъемно складные ворота своими руками сделанные отличаются достаточно понятной конструкцией и функционированием. В основе них имеются следующие элементы:

• рама, с двух сторон обшитая полотнами;
• направляющие, по которым перемещается роликовый механизм, переводящий плиту из вертикального положения в горизонтальное;
• рабочий привод, использующий пружинный или штоковый механизм.

Рама формируется из стального квадратного или прямоугольного строительного профиля. Она должна быть одновременно прочной, чтобы выдерживать собственную массу и не быть чрезмерно тяжелой.

При открытии верхняя часть полотна перемещается под потолком, а нижняя остается снаружи в виде козырька. Пружины при закрытой позиции растянуты, а во время открытых ворот установлены в свободном положении. Выделяются два типа механизмов:

• Конструкция с вмонтированными противовесами, в которых присутствует трос, зафиксированный в нижней зоне рамы и перекинутый через вращающийся блок. На противоположной стороне лебедки установлен противовес. Подобная схема актуальна для тяжелого полотна.
• Привод для подъемных ворот с шарнирно-рычажковыми механизмами. Он отличается надежностью и простотой в исполнении. При этом необходима грамотная регулировка пружинного натяга и максимальная точность при установке направляющих.

Для электропривода часто используют включение с помощью дистанционного пульта управления.

Проведение монтажа

Предварительно проводятся замеры под подъемные гаражные ворота своими руками, чертежи формируются исходя из реальных условий пролета. Сборка осуществляется в определенной последовательности:

1. Подготавливается рама для проема. Если она делается из дерева, то для фиксации используются угольники и металлические пластины. В случае применения стального профиля востребованным будет сварочный аппарат и ровная площадка для сварки.
2. Монтируется рама-коробка в проем. Низ нужно углубить в пол, чтобы избавиться от ступеньки.
3. Формируется полотно для створки ворот. Чтобы сделать ворота своими руками более теплыми, в полости рамы укладывают утеплитель из каменной или базальтовой ваты. Наружные стороны обшивают профилем или листовым железом

1. С помощью уголка формируют опору. В одной из полок делаются пара отверстий диаметром 10 мм, чтобы зафиксировать продольные стойки. Во второй — три отверстия, чтобы крепить пружинный кронштейн. Швеллерный кронштейн применяется в качестве опоры для пружины.
2. Монтируем вместе пружину и кронштейн через регулировочные пластины, которые изготавливаются из нарезанных металлических полос. За торцевые витки пружины проводим зацепление. В нижней части используется натяжитель из прута. В нем одна сторона имеет резьбу, а вторая — зацеп из кольца.
3. Внизу монтируется шарнирный узел. Для него необходим уголок с отверстием 8-9 мм диаметра. Деталь необходимо приварить к конструкции рамы выше нижнего ребра и ниже отверстия для ручки подъемного механизма.
4. К торцевой части рычага понадобится приварить пластину, имеющую отверстия для регулировки натяжителя.
5. Формируются направляющие для катков. Для них используют профиль швеллера либо двутавра с внутренним расстоянием между поверхностями 50 мм, а также можно самостоятельно сварить два уголка в П-образный профиль.
6. Одну сторону варят к пластине с отверстиями. Необходимо оставить зазор между нижней площадкой поперечены и осью направляющей.
7. С другой стороны рельсов варят подготовленные куски швеллера. Он крепится к потолку при помощи надежных болтовых соединений.

Сборка механизма

Сборка завершается затиранием сварочных швов, после чего ворота грунтуются и вся готовая конструкция покрывается краской. Рекомендуется для этих целей использовать краскопульт, чтобы краска легка ровно.

Важно обеспечить высоту проема не менее 2,2 м от пола до поверхности открытых ворот. В полотно можно делать прозрачные вставки, чтобы больше внутрь проникало солнечного света. Также можно вмонтировать в плоскость дверь для гаража.

Отдельное внимание стоит уделить утеплению ворот, так как площадь теплопотери достаточно большая. Принципиальной разницы между утеплением распашных и подъемно-поворотных нет — также можно использовать минераловатные плиты, полиуретан или пеноплекс. Единственное, на что следует обратить внимание — способ крепления. Если используется пеноплекс (задувной утеплитель), то площадь ворот делится на небольшие фрагменты, которые задуваются. Плиты пенополиуретана или минеральной ваты желательно зафиксировать декоративными панелями.

Не стоит использовать для утепления ворот стекловату — при одинаковом с минватой коэффициенте теплоизоляции она более опасная в эксплуатации за счет высокой степени горючести.

ВИДЕО: Как сделать подъемные ворота своими руками

Самостоятельное изготовление гаражных ворот позволяет не только значительно сэкономить, по сравнению с вариантом приобретения и монтажа уже готовых, но также приносит моральное удовлетворение. Любому хозяину гораздо приятнее эксплуатировать что-либо, сделанное своими руками. При этом следует учитывать, что данный конструктивный элемент вовсе не является простым, а важность качественных, надежных и красивых гаражных ворот очевидна.

Виды конструкций

Перед тем, как приступить непосредственно к процессу изготовления, необходимо определиться с типом конструкции. В последние годы большое распространение получили подъемные ворота. Они бывают двух видов:

1. Подъемно-секционные; (на фото);
2. Подъемно-поворотные; (смотри фото).

Технология монтажа гаражных ворот

Мы предлагаем рассмотреть технологию создания подъемно-поворотных ворот, как наиболее простых и недорогих в изготовлении. Определившись с типом конструкции можно перейти непосредственно к рассмотрению инструкции по изготовлению и установке подъемных ворот своими руками.

Перед началом работ по монтажу, необходимо завершить отделку примыкающих к ним потолка и стен. Работы по бетонированию полов допускается выполнять после монтажа ворот.

Пошаговая инструкция:

1. Собрать каркас из брусков (один поперечный, два продольных).
2. Произвести крепление бруса между собой пластинами.
3. Каркас снизу должен заглубляться в пол на 2 сантиметра.
4. В проеме ворот закрепить коробку штырями.
5. Собрать полотно ворот из выбранных материалов.
6. Обшить полотно листовым металлом.
7. Из имеющегося уголка изготовить опору механизма.
8. Сделать отверстия (d=10 мм), предназначенные для крепления кронштейна с пружиной.
9. Сделать два отверстия (d=10 мм) в рейках, расположенных продольно.
10. Изготовить регулирующую пластину.
11. Соединить регулирующей пластиной пружину и кронштейн.
12. Из уголка изготовить шарнирный узел.
13. Сварить раму и шарнирный узел.
14. Из двух уголков изготовить рельсы, по которым будет двигаться полотно.
15. Сварить пластину с отверстиями и направляющую.
16. Произвести крепление швеллера болтом к брусу на потолке.

На первом этапе собирается каркас, затем сверлятся отверстия для кронштейнов крепления. После этого коробка устанавливается и выравнивается, отверстия между профилем и стеной заделываются монтажной пеной. Обязательно необходимо проверить уровнем правильность установки каркаса.

Следующий этап работ – крепление направляющих к потолку. Затем собирается полотно и вставляется в полозья. Устанавливаются пружины и рычаги, обеспечивающие подъем и движение полотна. Со всех сторон щита в обязательном порядке устанавливается профиль для окантовки, а снизу – ограничительная планка, уберегающая упор ворот от коррозии.

Необходимые материалы:

• Бруски из дерева размером 120*80 (используются для коробки) и 100*100 миллиметров (применяются при изготовлении потолочных направляющих);
• Штыри металлические;
• Пружина. Минимальный диаметр – 3 сантиметра;
• Уголок для рамы и направляющих полозьев 3,5*3,5*0,4 и 4*4*0,4 миллиметров соответственно;
• Кронштейн из швеллера 8*4,3*0,5 сантиметра;
• Прут (примерный диаметр 0,8 сантиметра) для изготовления регулятора напряжения.

Видео-инструкция:

Наиболее важные моменты, на которые следует обратить внимание:

• Расположение направляющих должно быть строго горизонтально. Это необходимо для избегания застревания полотна при движении. Оптимальный вариант – установка шарнирных систем;
• Необходимо правильно отрегулировать натяжение пружины механизма ворот, чтобы обеспечить устойчивость любого положения створки;
• В целях безопасной эксплуатации ворот рекомендуется установить страховочные стопоры для фиксации полотна в том или ином положении.

Управление открытием и закрытием ворот подъемно-поворотного типа осуществляется либо вручную, либо с помощью электрического привода, который запускается кнопкой или дистанционным пультом. Последний вариант, очевидно, удобнее.

Особенности подъёмно-поворотной конструкции

Принцип работы данного вида ворот заключается в том, что дверное полотно, состоящее из цельной створки, при открытии поднимается под потолок. Передвижение створки обеспечивается действием шарнирно-рычажкового устройства.

Плюсы конструкции:

• Относительно высокая прочность и устойчивость против взлома и возможного проникновения;
• Бесшумность работы;
• Возможность изготовления самостоятельно.

Самостоятельное изготовление

• Конструктивно ворота состоят из трех основных элементов:
• Коробка или каркас;
• Подвижная створка;
• Устройство, закрывающее и открывающее ворота.

Коробка является основанием конструкции, изготавливается балок, стальных или деревянных. В ней монтируются направляющие, по которым движется створка.

Сама подъемная створка изготавливается в виде цельного полотна из разных материалов: полотно из досок, обшитое металлом, сэндвич-панель и т.д. Часто применяется вариант с использованием щита из досок, который снаружи обшивается оцинкованным железом, а внутри оклеивается пенополистиролом или каким-либо другим теплоизоляционным материалом. Не менее популярным является конструкция из листов оцинкованной стали, покрытых с обеих сторон защитными составами, и утеплителем, находящимся между листов. В качестве утеплителя используется пенополистирол или прессованный пенопласт. Допускается устройство калитки в полотне либо установка антивандальных роль-ставен (Алютех) с передней стороны конструкции.

Ещё видео об особенностях изготовления своими руками:

Открывающий ворота механизм изготавливается по чертежам и схемам либо покупается в готовом исполнении. Второй вариант вполне допустим, так как на рынке существует большое предложение подобной продукции по вполне разумным ценам.

Ворота подъемно-секционного типа

Основной особенностью подъемно-секционных ворот является наличие полотна, составленного из некоторого количества примерно полуметровых панелей. В процессе открытия полотно передвигается к потолку, при закрытии – соответственно возвращается вниз в изначальное положение. Панели соединяются петлями на шарнирах, полотно передвигается по направляющим полозьям.

Панели обычно изготавливаются из различных материалов: применяются и сталь, и пластмасса, и дерево. Для эффективной теплоизоляции внутренне заполнение ворот осуществляется из пенополиуретана.

Плюсы конструкции:

• Простота конструкции;
• Безопасность эксплуатации;
• Относительно неплохая прочность.

Минусы конструкции:

• Низкая устойчивость к взлому;
• Достаточно высокий уровень шума;
• Сложность при самостоятельном изготовлении.

Изготовить самостоятельно такие ворота представляется малореальным, так как практически все конструктивные элементы для надежной работы требуют заводского уровня изготовления. В противном случае, придется жертвовать эксплуатационными характеристиками конструкции. Единственный возможный вариант экономии – самостоятельная сборка приобретенного готового комплекта.

Покупая автомобиль, каждый владелец задумывается о том, как и где его хранить. Идеальным местом всегда был и остается гараж. Его удобство определяет качество жизни, ничем не хуже других помещений дома. Обустройство гаражных ворот с каждым днем становится все более удобным и практичным благодаря тому, что промышленность не стоит на месте. Классические распашные ворота отходят на второй план. Все большей популярностью сегодня пользуются практичные подъемные ворота для гаража. Создать их самостоятельно не представляется сложным при наличии минимальных навыков выполнения подобных строительных работ. Чтобы узнать, как правильно, быстро и качественно их оформить, ознакомьтесь с этой статьей.

Чтобы сделать самодельные подъемные ворота для гаража, для начала определите подходящий вариант конструкции.

По этому принципу различают следующие виды:

Особенности секционных конструкций

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно секционные. Они сделаны в виде панелей высотой 40-60 см.

Панели производят из нескольких типов материалов:

• пластик;
• металл;
• древесина.
  Важно! Определяют выбор конкретного вида материала, для создания конструкции подъемных ворот для гаража, размеры автомобиля, предполагаемое количество расположения машин, а также особенности дизайнерской идеи оформления, как самого гаража, так и архитектурного ансамбля на участке в целом.


Для максимального повышения качества теплоизоляции такие панели наполнены полиуретаном, а поверхность защищена специальным покрытием. Между собой отдельные элементы скрепляют шарнирными петлями. Все движимые детали, такие как муфты и ролики, изготавливают из укрепленного пластика в сочетании со стальными компонентами, а направляющие полозья производят из материалов, которые не корродируют.

Механизм работы гаражных секционных ворот достаточно прост — они затягиваются по полозьям под потолок при открытии и опускаются вертикально вниз при закрытии.

Преимущества

К основным преимуществам таких ворот относятся такие особенности:

Недостатки

Кроме достоинств, секционные ворота подъемного типа имеют и пару недостатков:

Отличительные характеристики подъемно-поворотных цельных механизмов

Определяя особенности таких конструкций, непременно стоит отметить следующие нюансы:

Преимущества

У цельно-щитового типа гаражных ворот масса достоинств:

Недостатки

Важно! Главное отличие этих двух конструкций в том, что секционные гаражные ворота необходимо монтировать только комплектом, тогда как все элементы подъемно-поворотных ворот под силу подготовить и смонтировать собственными руками.

Видео

Просмотрите видео-обзор подъемно-поворотных ворот, чтобы более четко представить себе принцип их функционирования и устройства.

Инструменты для монтажа гаражных ворот

Для монтажа гаражных ворот любого типа вам потребуются следующие инструменты:

Правила монтажа подъемных секционных гаражных ворот

Чтобы корректно установить секционные подъемные гаражные ворота, выполните следующие действия в точной последовательности:

Видео

Поможет быстрее справиться с задачей по созданию подъемных ворот для гаража видео, предложенное ниже. Внимательно с ним ознакомьтесь.

Технология монтажа подъемно-поворотных ворот

Учитывая тот факт, что конструирование этого типа ворот полностью предстоит сделать самостоятельно, выделим несколько более развернуто основные этапы работы.

Какой выбрать тип поворотного механизма?

Самодельные гаражные ворота — это наиболее экономный вариант заполнения проема гаража без ограничений в удобстве, функциональности и дизайнерских решений.

Прежде чем начать работу, определитесь с выбором механизма, с помощью которого непосредственно происходит открывание ворот:

Как правильно сделать проект?

Для грамотного проектирования гаражных ворот сделайте следующее:

Какие материалы подготовить?

Как только вы составите или подберете эскиз, приобретите следующие материалы и инструменты для работы:

Порядок монтажа

Дополнительное оснащение

Полотно ворот, при желании повысить привлекательность и надежность, оснастите такими дополнениями:

Дополнительное усиление

При необходимости саму конструкцию усильте одним из подходящих способов:

Как сэкономить при установке гаражных ворот?

Единственное, что вы можете сделать для экономии средств при выборе подъемно-секционных гаражных ворот — это установка такого механизма собственными руками. Все остальные пункты, при попытке сэкономить, все же потребуют пожертвовать определенными преимуществами, хотя отдельные варианты вполне приемлемы. Все зависит от вашего личного видения дизайна гаража и регулярности его эксплуатации.

Ознакомьтесь с некоторыми наиболее популярными решениями снижения стоимости сооружения гаражных ворот:

Заключение

Гаражные подъемные ворота — современный способ защитить ваш гараж от взлома удобным и красивым щитом. Доверите вы установку и монтаж специалистам или сделаете работу самостоятельно — решать лишь вам. Главное требование для дальнейшей удобной эксплуатации — правильный выбор подходящего типа устройства гаража, грамотная его внутренняя планировка и соблюдение всех условий инструкции сборки.

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

Вернуться к оглавлению

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Вернуться к оглавлению

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

Вернуться к оглавлению

Установка своими руками

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее. Тем не менее для установки данных ворот своими руками помогут чертежи, фото и видео со схемами на нашем сайте.

Каркас

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Подробно узнать об изготовлении металлического каркаса можно из видео, представленного ниже.

Утепление

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

• пенопласт;
• пеноизол;
• пенополистирол.

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Обшивка

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

• деревянной вагонки;
• пластиковой вагонки;
• ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить. Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать.

Вернуться к оглавлению

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Вернуться к оглавлению

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.
