Ворота для гаража подъемные своими руками секционные подъемные

В статье пойдет речь о монтаже и изготовлении подъемно-секционных ворот. Обустройство въезда в гараж таким способом гарантирует немало преимуществ.

Вариант особенно подходит для небольших гаражей, у которых сильно ограничено внешнее и внутреннее пространство.

Помимо этого, большим плюсом является возможность создать автоматическую систему. Вам не будет необходимо выходить каждый раз из машины, чтобы открыть проезд.

Изготовить подъемные ворота можно своими руками. Легче всего это выйдет с шарнирно-рычажным механизмом. Не следует использовать б/у детали, приобретайте только новые, в таком случае срок службы значительно возрастет. Процесс изготовления в основном сводится к созданию металлического каркаса и приварке полотна. Полученную конструкцию монтируют и соединяют с прочими элементами.

Источник

Покупая автомобиль, каждый владелец задумывается о том, как и где его хранить. Идеальным местом всегда был и остается гараж. Его удобство определяет качество жизни, ничем не хуже других помещений дома. Обустройство гаражных ворот с каждым днем становится все более удобным и практичным благодаря тому, что промышленность не стоит на месте. Классические распашные ворота отходят на второй план. Все большей популярностью сегодня пользуются практичные подъемные ворота для гаража. Создать их самостоятельно не представляется сложным при наличии минимальных навыков выполнения подобных строительных работ. Чтобы узнать, как правильно, быстро и качественно их оформить, ознакомьтесь с этой статьей.

Какой выбрать тип ворот?

Чтобы сделать самодельные подъемные ворота для гаража, для начала определите подходящий вариант конструкции.

По этому принципу различают следующие виды:

роллетные ворота;
ворота с цельным щитом;
секционные ворота.
Важно! Роллетные устройства не набрали широкую популярность, поэтому ниже предложены правила конструирования секционных и цельнощитовых подъемных ворот, своими руками сделать которые предельно просто.

Особенности секционных конструкций

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно секционные. Они сделаны в виде панелей высотой 40-60 см.

Панели производят из нескольких типов материалов:

пластик;
металл;
древесина.
Важно! Определяют выбор конкретного вида материала, для создания конструкции подъемных ворот для гаража, размеры автомобиля, предполагаемое количество расположения машин, а также особенности дизайнерской идеи оформления, как самого гаража, так и архитектурного ансамбля на участке в целом.

Для максимального повышения качества теплоизоляции такие панели наполнены полиуретаном, а поверхность защищена специальным покрытием. Между собой отдельные элементы скрепляют шарнирными петлями. Все движимые детали, такие как муфты и ролики, изготавливают из укрепленного пластика в сочетании со стальными компонентами, а направляющие полозья производят из материалов, которые не корродируют.

Механизм работы гаражных секционных ворот достаточно прост — они затягиваются по полозьям под потолок при открытии и опускаются вертикально вниз при закрытии.

Преимущества

К основным преимуществам таких ворот относятся такие особенности:

секционные гаражные ворота безопасны;
ими легко управлять;
достаточная прочность, которая обеспечивает возможность нагрузок с частой регулярностью.

Важно! Такие подъемные ворота сделать просто, если внимательно ознакомиться предварительно со схемами уже готовых конструкций и придерживаться всей последовательности правил монтажа готового комплекта от производителя.

Недостатки

Кроме достоинств, секционные ворота подъемного типа имеют и пару недостатков:

низкая устойчивость к взлому;
невозможность изготовить их собственными руками.

Отличительные характеристики подъемно-поворотных цельных механизмов

Определяя особенности таких конструкций, непременно стоит отметить следующие нюансы:

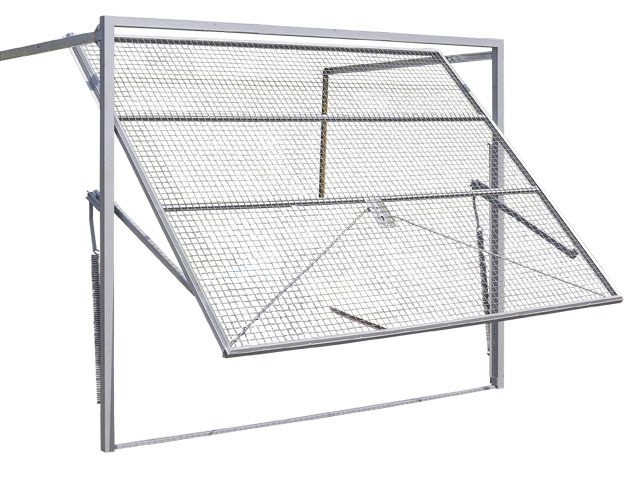

Подъемные гаражные ворота поворотного типа оснащены цельной створкой, которая поднимается шарнирно-рычажным способом и убирается под потолок.
Вес и масса такой конструкции уравновешивается специальными пружинами, которые закреплены по бокам.
Подъемно-поворотные гаражные ворота не имеют роликов и реек, поэтому открываются и закрываются практически бесшумно. В большинстве случаев шум издают именно ролики, которые двигаются по направляющим рейкам.
Такие ворота максимально безопасны, ведь цельную конструкцию створки гораздо сложнее вскрыть, чем секционный щит.

Преимущества

У цельно-щитового типа гаражных ворот масса достоинств:

прекрасная защита от взлома;
использование оцинкованного металлического листа с порошковым напылением при создании створки, придает особую устойчивость щиту и препятствует корродированию;
пригодны для установки в одинарных и двойных гаражных проемах;
без усилий открываются вручную;
не занимают полезную гаражную площадь.

Недостатки

Практически не обладают теплоизоляционным свойством.
Замысловатая конструкция.
Возможна перегрузка механических частей таких ворот.

Важно! Главное отличие этих двух конструкций в том, что секционные гаражные ворота необходимо монтировать только комплектом, тогда как все элементы подъемно-поворотных ворот под силу подготовить и смонтировать собственными руками.

Видео

Просмотрите видео-обзор подъемно-поворотных ворот, чтобы более четко представить себе принцип их функционирования и устройства.

Инструменты для монтажа гаражных ворот

Для монтажа гаражных ворот любого типа вам потребуются следующие инструменты:

металлическая длинная линейка и рулетка;
стальной профиль;
труба или уголок;
двухметровый строительный уровень;
болгарка;
сварочный аппарат.

Важно! В зависимости от выбранного материала для обустройства системы, размера и других особенностей проекта, этот перечень может варьироваться, дополняясь специальными профильными инструментами.

Правила монтажа подъемных секционных гаражных ворот

Чтобы корректно установить секционные подъемные гаражные ворота, выполните следующие действия в точной последовательности:

Соберите раму и установите ее в проем гаража.
Проконтролируйте правильность установки с помощью строительного уровня по горизонтали и вертикали.
С помощью анкеров закрепите раму в гаражном проеме.

Важно! Дальнейшие действия будут направлены на то, чтобы правильно закрепить кронштейны, соединить вертикальные полозья со стеной и корректно отрегулировать работу системы.
Маркером или карандашом пометьте места, где нужно сделать отверстия.
Выровняйте раму и укрепите ее.
Монтажной пеной заполняйте, образовавшийся между профилями и стеной, зазор.

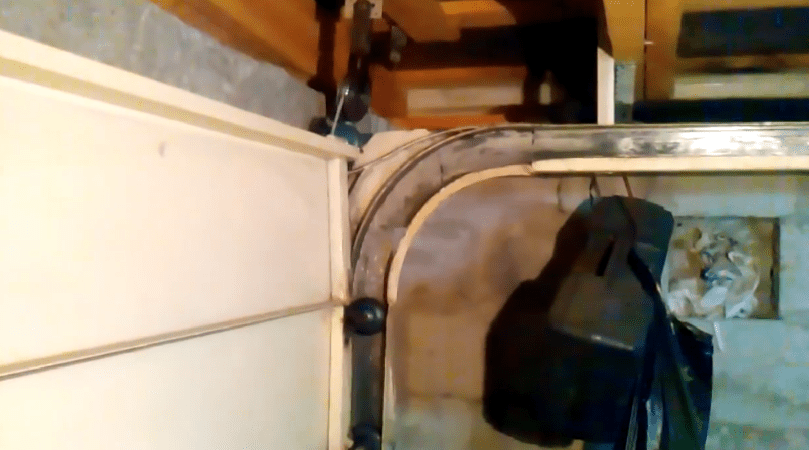

Надежно закрепите потолочные направляющие на потолке.
Начиная с нижней секции, постепенно соберите створку.

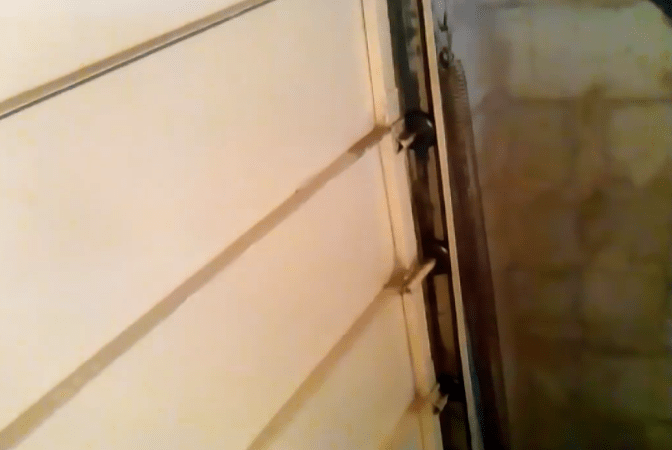

Соедините шарниры с секциями с помощью захватов, которые привинчены к петлям секций.
Вставьте секции в полозья.
Отрегулируйте пружины таким образом, чтоб створка поднималась с минимальным усилием и при этом не падала обратно сама.

Видео

Поможет быстрее справиться с задачей по созданию подъемных ворот для гаража видео, предложенное ниже. Внимательно с ним ознакомьтесь.

Технология монтажа подъемно-поворотных ворот

Учитывая тот факт, что конструирование этого типа ворот полностью предстоит сделать самостоятельно, выделим несколько более развернуто основные этапы работы.

Какой выбрать тип поворотного механизма?

Самодельные гаражные ворота — это наиболее экономный вариант заполнения проема гаража без ограничений в удобстве, функциональности и дизайнерских решений.

Прежде чем начать работу, определитесь с выбором механизма, с помощью которого непосредственно происходит открывание ворот:

Шарнирно-рычажковый – широко распространенный простой и надежный механизм, который исключает возможность блокировки створки и дает возможность открывать и закрывать щит без усилий. Требует точной регулировки степени натяжения пружин для качественной работы механизма. Также вам потребуется устанавливать систему максимально четко, в противном случае створки могут заедать.
На противовесах. Механизм работает при помощи троса, который закреплен у нижних углов рамы, пропущен через блок и имеет на противоположном конце лебедки определенный противовес. Такой способ управления воротами производит серьезную нагрузку на каркас ворот, а это значит, что раму необходимо делать укрепленной. Вес противовеса должен быть прямопропорциональным к весу створки. Этот механизм идеально подходит для обустройства тяжелых ворот.

Как правильно сделать проект?

Для грамотного проектирования гаражных ворот сделайте следующее:

Замерьте проем гаража.
Выберите готовые чертежи или подготовьте эскиз самостоятельно, исходя из личных предпочтений.
Важно! Просмотрите ниже предложенные чертежи подъемных ворот для гаража, чтобы правильно и быстро справиться с этой задачей.

Какие материалы подготовить?

Как только вы составите или подберете эскиз, приобретите следующие материалы и инструменты для работы:

деревянные бруски размером 120*80 мм и 100*100 мм для коробки и горизонтального потолочного бруса соответственно;
металлические штыри;
пружину диаметром 3 см;
уголки с размерами 3,5*3,5*0,4 см и 4*4*0,4 для рамы и рельс;
швеллерный кронштейн 8*4,3*0,5 см;
металлический прут 0,8 см в диаметре для регулятора натяжения.

Порядок монтажа

Соберите коробку из поперечного бруска и двух продольных.
Скрепите бруски с помощью металлических пластин.
Низ коробки углубите в стяжку пола примерно на 2 см.
При помощи штырей закрепите в проеме коробку.
Соберите полотно гаражных подъемно-поворотных ворот.
Обшейте их защитой из листового металла.
Изготовьте опору механизма из уголка.
Просверлите отверстия:
- для крепления;
- для установки кронштейна с пружиной;
- два отверстия в продольных рейках.
  Важно! Диаметр сверления 10 мм. В качестве опоры для пружины используйте швеллерный кронштейн. Для его крепления просверлите 3 отверстия в одной из полок.
С помощью полозки из железа сделайте пластину для регулировки.
Соедините с ее помощью пружину с кронштейном.
Важно! На боковых витках пружины сделайте своеобразные крючки, внизу присоедините регулятор натяжения из прутка.

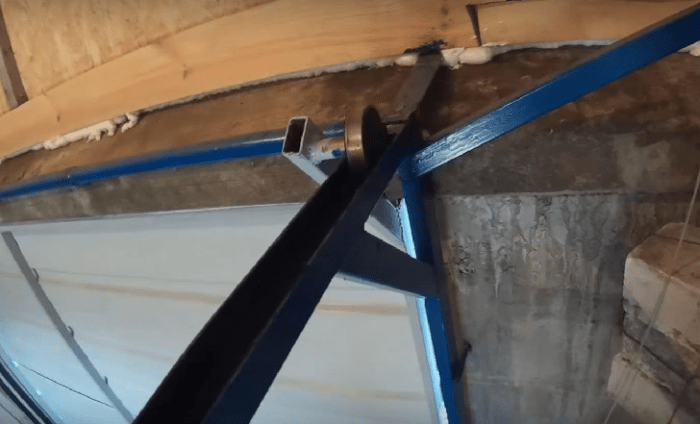

Из уголка изготовьте снизу шарнирный узел.
Просверлите отверстие диаметром 8,5 мм.
Приварите узел к раме.
Важно! Отступите от нижнего ребра 12 см. Только после этого приварите пластину, с отверстием для монтажа рычага ворот, к торцу рычага.
Изготовьте рельсы для передвижения ворот из двух уголков.
Соедините при помощи сварки два уголка одним из краев между собой, оставляя внутренний промежуток между другими краями не менее 5 сантиметров.
Приварите направляющую рельсу к пластине, с просверленными ранее отверстиями.
Важно! Оставляйте 8-сантиметровый промежуток между линией оси и нижним ребром поперечины. После чего, отступив 15 см, приварите куски швеллера к остальным концам.
Швеллер закрепите к потолочному бруску болтом.
Важно! Помните, что при установке ворот необходимо точно контролировать направляющие.

Дополнительное оснащение

Полотно ворот, при желании повысить привлекательность и надежность, оснастите такими дополнениями:

Полупрозрачные, просветные материалы. Они будут служить как своеобразные окошки.
Стопорные, ограничивающие устройства. Защищают от защемления.
Устройства для защиты от несанкционированного проникновения или взлома.

Дополнительное усиление

При необходимости саму конструкцию усильте одним из подходящих способов:

ограничительные планки — защищают упор ворот от окисления;
компенсирующие накладки — заделывают возможные щели;
резиновый профиль по контуру — значительно укрепляет конструкцию.
Важно! Последний вариант актуален для тяжелых ворот.

Как сэкономить при установке гаражных ворот?

Единственное, что вы можете сделать для экономии средств при выборе подъемно-секционных гаражных ворот — это установка такого механизма собственными руками. Все остальные пункты, при попытке сэкономить, все же потребуют пожертвовать определенными преимуществами, хотя отдельные варианты вполне приемлемы. Все зависит от вашего личного видения дизайна гаража и регулярности его эксплуатации.

Ознакомьтесь с некоторыми наиболее популярными решениями снижения стоимости сооружения гаражных ворот:

Удобство в использовании: Экономия при отказе от механизации устройства составит приблизительно 4000 руб.
Ширина и высота проема. Уменьшая размер проема, вы можете сберечь некую сумму при установке меньшего количества секций. Такой вариант приемлем только в том случае, если размеры самого автомобиля это позволяют, не ограничивая при этом вашего удобства его размещения.
Эстетический вид. Однотонные материалы стоят относительно недорого. Если вы воспользуетесь ими, то сможете сэкономить до 10% бюджета, рассчитанного вами на установку подъемных ворот.

Заключение

Гаражные подъемные ворота — современный способ защитить ваш гараж от взлома удобным и красивым щитом. Доверите вы установку и монтаж специалистам или сделаете работу самостоятельно — решать лишь вам. Главное требование для дальнейшей удобной эксплуатации — правильный выбор подходящего типа устройства гаража, грамотная его внутренняя планировка и соблюдение всех условий инструкции сборки.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Источник

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
конструкция применяется для одинарных и двойных типов гаражей;
возможность установки автоматической системы открытия;
сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
могут использоваться разные виды внешней отделки и декора;
автоматической калиткой гараж надежно защищен от взломщиков;
при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

ширину проема;
высоту проема;
притолоку;
боковину левую;
боковину правую;
глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

размером проема;
высотой ворот;
фундаментом;
зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

аппарата для сварки;
болгарки;
шуруповерта;
молотка;
уровня;
рулетки;
карандаша;
дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
Обработать подготовленный материал болгаркой.
Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
Приварить на торцы верхних углов ролики с кронштейнами.
Прикрутить профильный лист к раме при помощи саморезов.
Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
Прикрепить пружины и урегулировать их функциональность.
Приклеить резиновый уплотнитель с целью герметизации зазоров.
Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Источник

Ворота для гаража должны быть не только удобными, но и надёжными. Среди всех типов конструкций больше всего для гаражного помещения подходят подъёмные ворота. Их не так сложно создать своими руками.

секционные;
подъёмно-поворотные;
рулонные.

Каждый вид имеет свои достоинства и недостатки.

Секционная конструкция

Достаточно популярными являются ворота с секциями.

Секционные ворота с полотном из сэндвич-панелей

Они могут использоваться в проёмах любого типа. Конструкция состоит из горизонтальных панелей, которые соединяются друг с другом петлями. В процессе открывания панели будут двигаться по вертикали вверх, после чего вдоль потолка по горизонтали. Завалы снега не являются препятствием для таких ворот, так как они не открываются наружу. Конструкция позволяет экономить свободное пространство перед гаражным помещением.

В секционной конструкции хорошо выполнена герметизация, поэтому их принято считать тёплыми. Список основных преимуществ:

бесшумное и лёгкое открытие;
можно изготовить конструкцию любых размеров;
хорошее утепление;
разнообразный дизайн;
высокая безопасность.

Недостатки:

высокая стоимость;
необходимость периодического обслуживания.

Список деталей, из которых состоит секционная конструкция, можно увидеть на рисунке:

Элементы, из которых состоит конструкция секционных ворот

Передвижение секций происходит благодаря барабанам и тросикам, которые уравновешиваются пружинным устройством. Вдоль каркаса и под потолком размещаются направляющие, по которым перемещаются щиты с опорой на ролики.

Ворота с секциями могут быть следующих размеров:

высота — 200–600 см;
длина — до 500 см;
ширина секции — 35–60 см.

Рекомендуется монтировать ворота минимально возможных размеров. Компактная конструкция работает стабильнее, при этом минимизируется вероятность блокировки. Следует знать, что модули с большим весом могут застопориться в направляющих.

Модули выполняются по принципу сэндвич-панели. Толщина материала — от 20 до 50 мм. Внутри модуля прокладывается утеплительный материал, который не впитывает влагу. Между секциями прокладывается пробковый материал, который сможет обеспечить плотное прилегание элементов друг к другу. В нижнюю панель должен быть вмонтирован эластичный уплотнитель, чтобы зимой секция не примерзала к напольному основанию.

Ворота подобного типа можно оснастить электрическим приводом с возможностью механического управления в случае отключения электричества. Мотор нужно устанавливать на среднем рельсе.

Подъёмно-поворотная конструкция

Подъёмно-поворотные ворота можно использовать в частных гаражах или промышленных помещениях.

Подъёмно-поворотные ворота состоят из цельного каркаса, поднимающегося вверх

Конструкция содержит направляющие ролики, которые помогают створке-щитку двигаться в вертикальном или горизонтальном направлении. В открытом положении конструкция располагается вертикально над потолком, не мешает и не занимает пространство перед гаражным помещением.

Ведущим элементом является рама, которая изготавливается из стальных профильных труб. Конструкция предусматривает монтаж специальных пружин для компенсации, которые свободны в открытом положении и растянуты в закрытом.

Конструкция бывает таких типов:

Основные преимущества подъёмно-поворотных ворот:

подходят для двойных гаражей;
вручную их легко открыть;
защита от коррозии;
высокая стойкость к взлому.

Недостатки:

возможность монтажа исключительно в прямоугольный проём;
после установки между каркасом и щитком могут появиться зазоры, которые следует заполнить уплотняющим материалом;
в открытом положении ворота уменьшают высоту проёма;
ограниченный вес конструкции из-за пружин;
полотно цельное, поэтому не получится выполнить ремонт отдельных частей.

Схему таких ворот можно увидеть на рисунке:

Элементы, из которых состоят подъёмно-поворотные ворота

Конструкция изготовлена из оцинкованного металла и окрашена порошковой краской, поэтому она не подвергается коррозии.

Рулонная конструкция

Рулонные ворота появились на рынке недавно. Они состоят из металлических полос, которые объединены в гибкое полотно. В процессе открытия полотно сворачивается, наматываясь на вал. Это даёт возможность подъезжать вплотную к гаражу. Толщина полос должна быть менее 25 мм. Поэтому они не подходят для гаражей с высоким проёмом. Максимальная ширина ворот — 5 м.

Конструкция может быть оснащена смотровым или вентиляционным профилем, а также системой автоматического управления.

Схема рулонных ворот изображена на рисунке:

Элементы, из которых состоят рулонные ворота

Выбирать вид конструкции нужно исходя из потребностей.

Подготовка к постройке секционной конструкции

Набор для монтажа ворот подобного типа состоит из таких деталей:

сэндвич-панели;
направляющие планки;
уплотнители;
петли;
цепной привод;
пружина для натяжения;
барабан;
кронштейн для опоры.

Схему установки конструкции можно увидеть на рисунке:

Схема установки секционных ворот

Чтобы определить оптимальные размеры ворот, нужно выполнить замеры проёма. Важно учитывать такие требования:

Высота проёма (H) – это свободная площадь для въезда транспортного средства. Значение зависит от типа автомобиля. Если в гараж будет заезжать транспорт высотой 2 м, то оптимальная высота проёма — 2,3 м. После установки останется 2,1 м свободного пространства.
Притолока (L) и заплечники (b1 и b2) размещаются в одной плоскости. Рекомендуемая величина притолока — 35–55 см, заплечников — более 8 см.
Понадобится измерить ширину проёма (В) и добавить к полученному значению 4 см (по 2 см с каждой стороны).
Глубина помещения (L) должна быть больше высоты конструкции.

Необходимые замеры для расчёта габаритов ворот

После выполнения замеров понадобится можно будет составить чертёж.

Прежде всего стоит обратить внимание на конструкцию панелей, из которых состоит полотно. В качестве материала для внешней обшивки может быть использована сталь или алюминий. Алюминивое изделие имеет небольшой вес, в связи с чем уменьшается общий вес полотна. В таком случае понадобится привод меньшей мощности. Преимущество стали в том, что материал является прочным и подходит для монтажа в гаражах, которые интенсивно используются.

Важно обратить внимание на толщину стен и тип профиля. Рекомендуется использовать сэндвич-панель со специальным взломостойким металлопрофилем.

Специальный профиль для защиты ворот от взлома

Характеристики теплоизоляции будут зависеть от типа применяемого наполнителя и его толщины. Рекомендуемая толщина — более 40 мм. Не рекомендуется применять панель с замкнутым контуром в регионах с холодным климатом, так как будут образовываться мостики холода.

Следующий элемент — направляющие. Рекомендуется использовать стальные детали толщиной более 2 мм. Элементы должны быть покрыты цинком. Это позволит защитить конструкцию от коррозии. Важна конструкция роликов — детали с подшипниками способны обеспечить не только плавное открытие ворот, но и имеют больший срок службы.

Использование заводской автоматики существенно упрощает установку и настройку конструкции.
Пульт, замок с кодовым механизмом и другие элементы должны быть того же производителя, что и привод конструкции. В противном случае, есть риск того, что детали не совместимы между собой.

Привод должен обладать достаточной мощностью, иначе он быстро выйдет из строя. При выборе важно учесть размеры и вес секций. Маркировка, которой оснащаются ролики и амортизаторы, позволит определить, какой максимальный вес способны выдержать детали.

Торсионный барабан должен быть сделан из прочного сплава алюминия. Направляющие должны изготовлены из стали.

Список материалов и инструментов

сэндвич-панели;
направляющие планки;
петли;
цепной привод;
кронштейны;
торсионная пружина;
барабан;
дополнительные принадлежности (замки, ручки и другие детали).

Инструменты, которые будут необходимы:

строительный уровень;
шуруповёрт;
электродрель;
рулетка;
перфоратор;
карандаш;
молоток;
пассатижи.

Количество материалов зависит от габаритов ворот. Конструкция стандартных размеров чаще всего состоит из 4

В большинстве случаев гаражные ворота делают из 4 или 5 секций

секций. Длина направляющей рейки зависит от ширины ворот.

Пошаговая инструкция по сооружению и монтажу секционных ворот

Прежде всего понадобится подготовить и укрепить дверной проём. Он должен быть расположен в одной плоскости со стенками. Последовательность действий по подготовке проёма:

На этом этапе нужно убедиться в прочности покрытия пола. Также важно проверить его расположение по горизонтали при помощи строительного уровня. Максимальный перепад составляет 1 мм.

Ворота подобного типа состоят из секций, которые соединяются петлями.

Секции между собой крепятся с помощью петель

В крайних частях проёма прикрепляются шины, которые должны заходить под перекрытие. По данным деталям будут двигаться секции.

При монтаже ворот подобного типа нужно придерживаться таких правил:

В процессе работы нужно использовать составленный чертёж.
Допускается использование только качественных материалов.
Очень важно с точностью определить размеры.
Все детали должны размещаться с точностью до 1 мм, поэтому не нужно спешить.

Монтаж ворот с секциями не получится выполнить в одиночку. Обязательно нужны помощники. Важно помнить об осторожности.
Все работы нужно выполнять в шлеме и перчатках. Глаза также должны быть защищены.

Прежде всего понадобится выполнить разметку, чтобы определить места фиксации несущих деталей. Если габариты элементов окажутся больше, проём следует расширить. Габариты проёма надо замерить в нескольких местах по ширине и высоте. По ширине надо взять максимально возможное значение, а по высоте — минимальное.

На поверхности нужно разместить 2 направляющих планки параллельно друг другу. Детали следует скрепить С-профилем внизу и ригельной рейкой вверху.

Процесс фиксации деталей с помощью С-профиля

Внутренний размер рамы должен соответствовать параметрам проёма. Если детали планируется соединять кронштейнами, то профили нужно запилить под прямым углом.

Если в планах использование перфорированных профилей, то их следует скреплять специальными планками. В этом случае перемычку и направляющие нужно подрезать так, чтобы образовался маленький «язычок». Это нужно для болтовой фиксации элементов.

Процесс сборки рамы секционных ворот

Собранная рама выставляется по уровню. На поверхности рекомендуется заранее разместить опорную планку. Это может быть, к примеру, С-профиль. Следует проверить правильность его расположения по горизонтали, после чего перенести соответствующие метки на проём. Нижние торцевые части рамы надо будет выставить по данным меткам.

После этого нужно приложить раму к стенам и потолку и выставить строго вертикально по отвесу. После того как рама будет выровнена, конструкцию надо зафиксировать крепежными деталями.

Крепление рамы к стенам и потолку

Выбор крепежа зависит от поверхности стен и потолка.

Монтаж направляющих реек

Вертикальные направляющие можно крепить к стенкам путём прямой фиксации или при помощи стандартных кронштейнов. Рекомендуется использовать корректируемый способ фиксации: анкерные болты или самонарезающие винты со сверлящими головками. Последовательность действий:

На следующем этапе понадобится временно закрепить дуговые направляющие.

Фиксация дуговых направляющих с помощью болтов

Они скрепляются с вертикальными стойками при помощи болтов. Дополнительно можно использовать ответные и фиксирующие рейки или шайбы особой формы. Прямая направляющая монтируется в дуговую. Если на заводе была произведена временная сборка, то скреплять детали не нужно.

Горизонтальные направляющие нужно вставить в угловые и зафиксировать. Чтобы уменьшить размеры упаковки, в некоторых случаях вертикальные рейки делят на две части. В этом случае детали скрепляются с помощью использования прямого коннектора. В процессе скрепления следует следить за тем, чтобы в местах фиксации с угловой рейкой не появлялось порогов или провалов между полками металлопрофиля. Это может повлечь за собой заклинивание роликов.

На ослабленной фиксации болтами горизонтальные рейки придерживаются С-профилем. Это нужно делать в процессе переноса соединительной рейки с нижней части ворот в крайнюю часть направляющих. После этого потребуется устранить перекос. Для этого понадобится выровнять диагонали прямоугольника, который образовался под потолочной конструкцией. После того как будет выполнено выравнивание, надо затянуть крепеж в местах фиксации направляющих и зафиксировать их к потолку с помощью использования кронштейнов в форме буквы L.

Крепление направляющих к потолку осуществляется с помощью кронштейнов

Устройство приводной системы

Существует 2 варианта механизма для балансировки — торсионный вал и пружина для натяжения. Принцип их функционирования практически ничем не отличается, разница только в расположении деталей.

Торсионный вал понадобится закрепить в верхней части проёма.

Торсионный вал секционных ворот

Конструкция включает в себя несколько пружин и шкивов для натяжения для разных частей проёма. На шкивах закрепляется трос, который будет опускаться до крайней секции ворот. Внизу есть коуш, он закрепляется на штифте или в петлях.

Важно уделить особое внимание сборке вала. Чаще всего процесс заключается в регулировке по ширине проёма и фиксации двух частей при помощи фланца. После монтажа нижней секции и фиксации к ней троса привода понадобится выбрать слабину муфтой для регулировки и сильно затянуть регулировочные болты.

Пружинный натяжитель устанавливается достаточно просто.

Монтаж пружинного натяжителя для секционных ворот

Деталь фиксируется в местах монтажа направляющих по вертикали. Довольно часто сборка механизма производится на заводе. Трос крепится к нижней секции так же, как и торсионный вал. Разница заключается в регулировке. Понадобится отпустить хомут для троса, вытянуть слабину, после чего ещё раз закрепить болты.

Завершающую регулировку следует производить после полной сборки ворот. Основание не должно падать или подниматься. В любом положении в процессе открывания секции не должны своевольно передвигаться.

Регулировка производится таким образом:

Если секция начнет опускаться, то понадобится усилить натяжение вала.
Натяжитель в виде пружины следует растянуть. Сделать это можно путём перемещения фиксатора в новое положение по перфорации.

Если действия выполнены правильно, то полотно будет расположено на уровне, до которого его приподнимали.

Установка полотна ворот

Монтаж секций является простейшим этапом сборки конструкции. Одну за другой их нужно устанавливать между направляющими, после чего на торцевых частях нужно закрепить болтами роликовые опоры. Довольно часто вспомогательные накладки из стали устанавливаются производителем. В таком случае останется лишь прикрепить к ним болтами маленькие кронштейны. При монтаже нужно использовать 2 комплекта крепежа — для правой и левой стороны.

Процесс установки полотна секционных ворот

Друг с другом секции следует скреплять накладными петлями. В качестве крепежных деталей нужно использовать саморезы для сэндвич-панелей. После этого понадобится выполнить регулировку роликов. Сделать это можно так:

Секцию нужно прижать к уплотнителю.
После этого надо выставить две верхние направляющие роликов, которые задают движение на повороте в процессе открывания.

В конце понадобится закрыть гараж и выключить свет. Ворота проверяются на наличие щелей. Зазоры могут быть между рейками и стенками.

Щели нужно заполнить монтажной пеной

Вопрос автоматики и привода

Есть несколько вариантов автоматизации ворот с секциями:

Автоматика устанавливается таким образом:

Первым делом конструкцию ворот надо проверить на щели.
Выполняется сборка направляющего привода согласно инструкции.
Направляющая балка крепится в центральной части потолка.
В задней части направляющей в потолок монтируются кронштейны при помощи дюбелей.
Производится монтаж привода.
Устанавливается рычаг. Одну часть нужно закрепить к створке, а другую — к цепи или тросу.
В конце следует выполнить прокладку электропроводки.
Проверяется работоспособность механизмов.

При покупке привода надо обращать внимание на его параметры и материалы изготовления.

Видео: секционные ворота своими руками

Строим поворотную конструкцию: чертежи и эскизы

Облегчить задачу составления схемы могут готовые проекты, в которые можно внести несущественные изменения. Чтобы составить чертёж, первым делом надо определить ширину и высоту. Ориентироваться нужно на размеры автомобиля. При его въезде с каждой стороны должно оставаться примерно по 30 см. Максимальная ширина конструкции — 5 м. Оптимальная ширина — 2,5–3 м.

Расстояние от перпендикулярной стенки до рамы ворот должно быть минимум 80 см. Высота также определяется размерами автомобиля. Чаще всего изготавливается конструкция высотой 2–2,2 м.

На схеме рекомендуется указать все размеры конструкции и используемых деталей. Конструкция должна быть на 10 см больше длины проёма. Это позволит исключить образование зазоров. Каркас может быть изготовлен из стали или дерева. Его размеры зависят от габаритов проёма.

Пример чертежа подъёмно-поворотных ворот с обозначением размеров конструкции

Если на данном этапе возникают трудности, рекомендуется обратиться к специалисту или использовать готовый проект.

Конструкция может быть двух типов:

Классическая. В данном случае используются направляющие горизонтальные планки. Полотно будет втягиваться в гаражное помещение и скользить по данным деталям. Недостатком механизма является то, что от скольжения будет издаваться шум. Помимо того, направляющие планки могут мешать работать в закрытом помещении.
Z-система без направляющих реек. К достоинствам можно отнести простоту монтажа и бесшумную работу. Недостаток заключается в том, что самостоятельно сложно задать кривую, по которой передвигаются ворота.

Выбирать нужно исходя из личных предпочтений. При составлении чертежа нужно замерить проём и нанести его на лист бумаги.

На чертеже нужно обозначить, каким образом будут открываться ворота и сколько это займет места

Важно продумать, как будет двигаться полотно, сколько места ему потребуется, насколько оно будет выходить за границы гаражного помещения.

Для изготовления рамы следует использовать железный уголок 65 мм. Также будут необходимы уголки 40 мм и 35 мм. Для каркаса и створок подходит металлопрофиль 50 мм. Детали нужно будет обшить листовым металлом. Рекомендуемая толщина — 3 мм. Наружные петли должны быть усиленными.

В качестве термоизоляции лучше всего использовать пенопласт. Внешняя отделка может быть произведена с помощью пластиковых или деревянных панелей, металлических листов или профнастила. Если планируется использовать металлические листы, то их нужно защитить специальным покрытием.

Оптимальный диаметр пружины — 30 мм. Чтобы гараж имел более эстетичный внешний вид, полотно покрывается декоративными планками из дерева или пластика.

Материалы и инструменты

Понадобится подготовить такие элементы:

швеллер 40х80 мм;
металлический уголок толщиной 4 мм;
2 бруса из дерева сечением 100х100 мм и 80х120 мм или металлический профиль;
стальной прут диаметром 8 мм;
пружины диаметром 30 мм;
2 подвижных кронштейна;
самонарезающие винты;
анкерные болты;
трос или цепь;
пенопласт;
материал для обшивки (металлические листы или профнастил);
ролики.

Список необходимых инструментов:

сварочное устройство;
машинка для шлифования;
электрический лобзик;
электродрель;
шуруповёрт;
молоток;
отвёртки;
строительный уровень;
рулетка;
маркер;
гаечные ключи.

Расчёт материалов производится с учётом данных, которые представлены на чертеже.

Данные для расчёта необходимого количества материалов

Необходимо ориентироваться на размеры конструкции. Ширина профиля определяется шириной полотна.

Пошаговая инструкция по возведению подъёмно-поворотных ворот своими руками

Чтобы соорудить ворота, которые при открытии уходят к потолку, понадобится выполнить такие действия:

Прежде всего необходимо подготовить проём. Для этого надо вставить в напольное основание на глубину 2 см вертикальные опоры. В качестве деталей можно использовать отрезки брусков 80х120 мм. Элементы фиксируются анкерными болтами.
После этого выполняется сборка рамы. На расстоянии, соответствующем длине ворот, нужно смонтировать горизонтальную рейку так, чтобы она располагалась параллельно перемычке проёма.
Из 4 железных уголков понадобится сварить 2 рейки, по которым будут перемещаться ролики, которые прикрепляются к створке. Они фиксируются саморезами и железной фурнитурой к рейкам, которые размещены в верхней части. Периодически надо проверять надёжность фиксации деталей.
После этого изготавливается каркас полотна. Для этого надо скрепить с помощью сварочного устройства железные профили, скрепить их друг с другом и присоединить к готовому коробу несколько диагональных планок. Каркас в собранном виде напоминает 6 квадратов, скреплённых между собой.
Рама подъёмно-поворотных ворот состоит из 6-ти квадратов
В верхней части рамы углы следует оснастить роликами.
Каркас ворот нужно обшить материалом, который защищён от коррозии. Для фиксации следует использовать самонарезающие винты.
Вертикальные опорные рейки следует снабдить подвижными кронштейнами. На детали надо установить швеллеры.
Ворота нужно оснастить механизмом передвижения створок
К установленным кронштейнам прикрепить пружины.

В конце на сооружённую раму понадобится навесить полотно. Чтобы защитить гараж от воров, конструкцию надо оборудовать надёжным замком и защёлкой. По желанию ворота можно утеплить — для этого будет необходим пенопласт.

Утепление гаражных ворот

Предварительно понадобится обработать все щели между каркасом и основанием монтажной пеной. Это позволит уберечь гаражное помещение от потерь тепла через ворота. Далее нужно обработать створки грунтовкой или эмалью, которая способна защитить от ржавчины. После высыхания покрытия можно будет выполнить теплоизоляцию ворот.

Ворота можно изнутри утеплить пенопластом

Пенопласт устанавливается на металлическое основание или просовывается между лагами каркаса. Если планируется использовать первый вариант, то понадобится лишь приклеить материал к створкам. Если выбран второй метод, сначала надо будет создать каркас из дерева, после чего произвести монтаж материала.

Чтобы открывание и закрывание ворот осуществлялось без проблем, конструкцию следует отрегулировать. Для этого понадобится натянуть пружину. Сделать это можно путём закручивания гайки. Если проблема не решена, нужно изменить место крепления данной детали. Ворота будут легко подниматься, если снаружи на расстоянии максимум 1 м от почвы оснастить их ручкой.

Вопрос автоматики

В качестве автоматического подъёмного механизма может использоваться сигнализация для автомобиля. Для привода подходит реверсная самоблокирующаяся лебёдка, которая работает от электросети 220 В и имеет тяговое усилие минимум в 120 кг.

Автоматика должна будет поднимать ворота вверх, к потолку. Основным недостатком такой конструкции является её высокая стоимость. Автоматический привод в данном случае монтируется на потолке и поднимает полотно при помощи троса, одна часть которого закрепляется к створке, а другая — к электроприводу.

Схема расположения автоматики для подъёмных ворот

Трос размещается в металлопрофиле, который фиксируется в подвесном состоянии на кронштейнах к потолочной конструкции.

Ещё один вариант — использование гидравлического привода. 2 привода надо зафиксировать с двух сторон с внутренней стороны основания.

Добавить комментарий

Такой вариант и тип ворот будет оптимальным для самостоятельного изготовления. Для этого не потребуется много времени, или же какие-то специализированные навыки. По сути, чтобы сделать ворота своими руками, вам потребуется:

сварочный аппарат;
металлический профиль;
ролики;
сам щит для ворот.

Основы работ

Для начала, следует закончить любые работы внутри гаража. Особенность конструкции подразумевает, что попадающая пыль в направляющие, или на ролики, может помешать нормальному функционированию, сбоям в работе. Опять же, пол следует заканчивать уже после монтажа ворот, так как они (рама) должны уходить вглубь на, минимум, 2 см. Стены, проем гаража должны быть ровными, чтобы направляющие можно было легко установить.

Следующим этапом будет произведение замеров проема. Именно так вы сможете определить, какой высоты нужны направляющие, каких размеров будет щит. На рис. 1 приведен пример, какие размеры вам понадобятся.

Изготовление рамы

Следующее действие, которое следует предпринять – это изготовление рамы, основы ворот. Здесь несколько вариантов, предлагающихся для использования:

можно использовать стальную конструкцию;
можно использовать деревянные бруски.

Окончательный выбор — за вами, но все же, металл будет более надежным. Как только рама будет сварена, ее следует примерить в проеме, чтобы исключить различные ошибки, или же просчеты. Если рама стоит ровно, вы проверили ее положение и по горизонтали, и по вертикали, ее стоит закрепить хотя бы на анкерах. Ваша рама должна выглядеть следующим образом:

Если у вас будут зазоры между стеной и рамой, щели следует задуть строительной пеной, а затем закрепите горизонтальные направляющие, которые должны находиться у вас под потолком.

После того, как вы установите раму, следует приварить к направляющим кронштейны для роликов и установить сами ролики. Верхние кронштейны с роликами следует устанавливать чуть дальше, вперед. Это обеспечит нормальную работу – ворота не будут цепляться.

Изображение ниже предлагает вам в деталях рассмотреть, как должна выглядеть ваша рама со стороны.

Выбор и создание щита для ворот

Так как именно он будет находиться на улице, следует сделать щит наиболее устойчивым к различным климатическим условиям. Изготавливается щит из любых подручных материалов. Это могут быть:

деревянные бруски, оббитые металлом извне;
можно использовать цельный лист металла;
можно сделать раму из нескольких стальных профилей, с минимальными расстояниями друг от друга, а затем обшить кусками металла.

Опять же, вам никто не запрещает использовать в качестве финишного материала, скажем, пластик. В таком случае внешний вид ваших ворот будет эстетичен. Тем более, цвет пластика предлагается в широчайшем диапазоне.

На рисунке ниже, вы можете увидеть готовые варианты. В первом случае используется цельный металлический лист, во втором — представлен щит, обшитый металлом.

При изготовлении щита есть и несколько маленьких хитростей, которые будут актуальными для любого хозяина.

Во-первых, вы можете оббить свои ворота специальными материалами, которые помогут сохранить тепло в помещении даже в мороз. Подобные материалы найти будет достаточно легко. А оббить ими ворота не составит труда и не отнимет время.

Во-вторых, стоит дать еще один полезный совет. Чтобы лишний раз не задействовать всю конструкцию ворот, не открывать их полностью, в щите можно сделать калитку, через которую владелец сможет зайти. На рисунке ниже, можно увидеть пример такого решения.

Многие делают в воротах окна. В таком случае у вас также есть два варианта решения. Вы можете вырезать в полотне отверстие и самостоятельно его заделать стеклом, или пластиком, или же можно купить в специализированном магазине уже готовое окно для ворот.

Закончив все работы, готовый щит следует поместить в полозья и проверить работоспособность конструкции. Далее, установите (приварите) пружины. Именно они обеспечат плавное открытие/закрытие ворот, кроме того, облегчат этот процесс.

На фото ниже вы сможете увидеть готовую конструкцию, как она должна выглядеть снаружи гаража и внутри.

Установка дополнительных деталей

К таковым можно отнести:

ручки для открытия;
щеколды для фиксации ворот;
замки и дужки.

Ручки стоит делать в нижней части полотна, причем, как с внутренней, так и с внешней стороны. Такой подход позволит вам легко закрывать и открывать ворота, не цепляться за края пальцами. А в холодное время года это будет весьма проблематично.

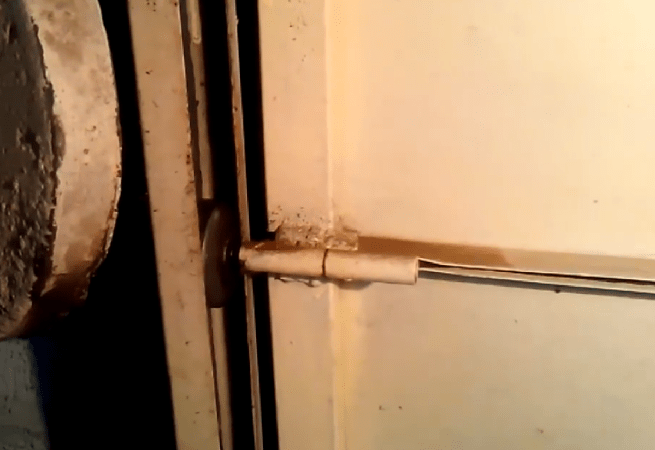

Щеколды стоит устанавливать с внутренней стороны полотна. Так, в случае если вы сделали калитку, открыть ворота можно будет только изнутри. Это полностью обезопасит ваш гараж. Если же гараж пристроен к дому, в гараж есть вход с жилой части, то покупка и монтаж щеколд и задвижек так же можно назвать оптимальным решением.

Если гараж является отдельно стоящим строением, то закрыть его стоит на специальные замки. Или же, можно купить обычные, навесные, предварительно сделав на полотне и на вертикальной раме (на ее стороне, выходящей на улицу, наружу) дужки.

По сути, это будет конечный этап самостоятельного монтажа и создания подъемно-поворотных ворот своими руками. Вам останется лишь покрасить раму и щит в желаемый цвет, или же, как говорилось выше, заняться обивкой щита теплоизоляционными материалами или звукоизоляционными.

Но, это далеко не все работы, которые можно проделать. Есть альтернативные варианты в механизме, а также модификация уже имеющихся ворот.

В частности, можно установить систему противовесов. Для этого вам понадобится лебедка и тросы. В этом случае можно достичь большей плавности хода, а также это открывает большие возможности для модификаций.

Основа безопасной эксплуатации

В процессе работы над воротами, закончив основное, проверив работоспособность конструкции, стоит позаботиться о безопасности. Нужно сделать стопоры, которые не позволят полотну уйти с направляющих. Это очень важный момент, который сможет уберечь вас от травм.

Автоматизация ворот

В большинстве случаев, подъемные ворота, которые создаются своими руками, открываются и закрываются вручную. Это просто и надежно. Но, на современном рынке предлагается широкий ассортимент всевозможных приводов, которые можно установить на ваши ворота. В этом случае, открыть или закрыть ворота можно лишь нажатием соответствующей клавиши.

Установить такую систему также будет достаточно просто. Привод вместе с необходимыми комплектующими продается в любом магазине, специализирующемся на продаже и монтаже ворот.

Опять же, можно сделать свои ворота открывающимися дистанционно. Это очень просто. Практически на всех приводах можно найти панель управления, а в инструкции вы найдете распиловку контактов. Все правильно подключить не станет проблемой – привести пример тут будет сложно, так как различные производители используют собственные стандарты. Но в любом случае, такую информацию можно найти в инструкции к приводу.

Установив привод, вы получите ворота, ничем не уступающие заводским, с возможностью дистанционного открытия, со всеми преимуществами и особенностями, но значительно дешевле. Окончательный вариант внешнего вида ворот, сделанных своими руками, можно увидеть ниже.

Следуя данному руководству, вы наверняка легко и просто сможете создать свои ворота. А увидеть результаты трудов других людей, так же задавшихся целью создать подъемные ворота своими руками, можно видео ниже.

Видео — Подъемные ворота своими руками чертежи и особенности сборки

16.07.2014

Хорошо оборудованный гараж – залог долговечного хранения автомобиля. Однако не все автолюбители знают, что определяющую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.

С этой точки зрения среди всех разновидностей конструкций выгодно выделяются подъемные гаражные ворота.

Такое изделие представляет собой цельную воротную створку, которая открывается благодаря подъемному механизму, задвигаясь под потолок. Его лавным преимуществом является экономия места и легкость в процессе эксплуатации. Подъемные ворота действительно удобны.

Теперь вы можете забыть о долгом и трудоемком отворении замков и створок распашных ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.

Еще одним немаловажным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное воротное полотно обладает большей герметичностью и теплоизоляцией, а если по контуру проема гараж обустроен хорошими уплотнителями, такие ворота станут просто незаменимыми.

Вдобавок ко всем этим плюсам конструкция ворот настолько проста, что ее сможет и установить в гараж человек, не обладающий глубокими познаниями в строительном деле.

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см.

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Мастерим врата самостоятельно

Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.

Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.

Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:

строительный уровень и рулетка;
металлические листы для формирования полотна створки;
аппарат для сварки;
электрическая ножовка по металлу;
дюбеля и кронштейны;
электродрель;
металлические профили и уголки.

Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.

Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.

Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.

Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.

С двух краев полотна прикрепите пружинно-рычажные механизмы.

Установите рычажный кронштейн посередине верхней части створки.

В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.

Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.

Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных гаражных ворот. Среди всех существующих вариантов особым удобством и эргономичностью отличаются традиционные подъемные ворота, эффектно уезжающие под потолок гаража во время открытия. При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Существует 2 основные разновидности подъемных гаражных ворот.

Ворота подъемно-секцион ного типа

Полотно подобных ворот состоит из ряда отдельных панелей, высота каждой из которых составляет порядка 50 см. Для изготовления панелей может использоваться сталь, древесина и пластмасса.

Для соединения панелей используются шарнирные петли. Ролики, муфты и прочие подвижные элементы изготавливаются из стали либо пластика, для изготовления направляющих применяются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (преимущественно пенополиуретаном), что позволяет сохранять дополнительное тепло внутри гаража.

Среди главных преимуществ подъемно-секцион ных ворот следует отметить следующие моменты:

безопасность использования;
простота и максимально удобство эксплуатации;
неплохие прочностные характеристики.

Главным недостатком
этого подвида ворот является практически полное отсутствие возможности взлома и незаконного проникновения. Помимо этого, вы не сможете сделать такие ворота самостоятельно – это крайне сложно.

Единственный доступный вариант – купить заводской комплект и смонтировать ворота самостоятельно по инструкции.

Ворота подъемно-поворот ного типа

Подобную конструкцию можно собрать и установить самостоятельно. При открытии этих ворот поднимается сразу целая створка. За движение подвижной части отвечает система шарнирно-рычажко вого типа. Ворота характеризуются отличными прочностными характеристиками (итоговый показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательств злоумышленников.

Конструкцию можно собрать без использования направляющих и роликов. Благодаря этому полотно будет передвигаться бесшумно.

Для сборки такой конструкции не нужны узкие технические знания. Больших финансовых вложений данное мероприятие тоже не требует.

Достоинства и недостатки

Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинства

Главным преимуществом рассматриваемых систем является повышенная противовзломност ь. Единственный вариант попасть внутрь гаража – прорезать полотно. Подпилить раму и попасть внутрь без привлечения внимания практически невозможно.

Вторым важным преимуществом конструкции является длительный срок службы. Однако для того чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный металл высокого качества.

Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобными.

Недостатки

Среди основных недостатков подъемных ворот нужно отметить следующие положения:

большой вес конструкции.
Недостаток относительный – другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
несколько увеличенный расход исходных материалов;
некоторые неудобства при заезде в гараж.
К примеру, вам нужно будет постоянно выходить из машины, не доехав до гаража примерно 1,5-2 м – без такого запаса ворота попросту не откроются.
в открытом положении ворота отнимают примерно 20-30 см высоты проема;
в случае существенного повреждения полотна, его придется полностью демонтировать.

Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.

Особенности исполнения конструкции

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама
выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

Боковой профиль
– это направляющий элемент, по которому движется основная часть конструкции.

Направляющие
– без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Полотно.
Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель.
Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги.
Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

Обеспечивают более легкий подъем полотна.

Электрический или механический привод.
Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее. Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированн ых магазинах.

Важно помнить: любой декоративный элемент, в особенности, если это ковка, способствует увеличению веса конструкции. Знайте меру.

Что купить?

С изготовлением большинства элементов ворот можно справиться своими руками. Однако есть такие вещи, которые лучше купить уже в готовом виде и не тратить время. Отдавайте предпочтение приспособлениям, изготовленным из металлов хорошего качества. В целом же вам понадобится следующее:

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг.
Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажко вые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг.
Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг.
Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

деревянные бруски высокой прочности;
металлические штыри хорошего качества;
уголки;
кронштейны;
жесткие пружины;
металлические прутки;
декоративные элементы.

Четвертый шаг.
Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг.
Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг.
Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг.
Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг.
Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг.
Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг.
Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг.
Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг.
Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 1

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг.
Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Каркас подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг.
Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг.
Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Видео – Гаражные ворота подъемные своими руками

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
конструкция применяется для одинарных и двойных типов гаражей;
возможность установки автоматической системы открытия;
сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
могут использоваться разные виды внешней отделки и декора;
автоматической калиткой гараж надежно защищен от взломщиков;
при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Устройство и принцип функционирования откидных ворот

Виды подъемных ворот

Секционные

Поворотные

Подготовка к строительству

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

ширину проема;
высоту проема;
притолоку;
боковину левую;
боковину правую;
глубину помещения.

Выбираем материал

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

размером проема;
высотой ворот;
фундаментом;
зашивкой полотна.

Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
Направляющие элементы составляют 6 метров с параметрами 60х70.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Делаем откидные ворота своими руками

аппарата для сварки;
болгарки;
шуруповерта;
молотка;
уровня;
рулетки;
карандаша;
дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
Обработать подготовленный материал болгаркой.
Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
Приварить на торцы верхних углов ролики с кронштейнами.
Прикрутить профильный лист к раме при помощи саморезов.
Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
Прикрепить пружины и урегулировать их функциональность.
Приклеить резиновый уплотнитель с целью герметизации зазоров.
Поставить дверной замок.

Источник

Сегодня подъемные ворота в гараж для многих уже не новшество, а первая необходимость. Благодаря своему удобству и простоте они все чаще приходят на смену обычным распашным воротам. Особенно ценится этот вид ворот для гаража в зимний период, когда его владельцам не нужно долго и нудно очищать снег, чтобы открыть створки. Тем более, многие умельцы научились делать подъемные ворота для гаража своими руками.

Подъемные ворота для гаража бывают двух видов:

Подъемно-секционные;
Подъемно-поворотные.

Подъемно–секционные ворота представляют собой механизм, состоящий из отдельных панелей в полметра высотой, которые при открытии подтягиваются вверх под потолок.

Панели секционных створок могут быть выполнены из стали, дерева или пластика. Крепятся они между собой шарнирными петлями, а движутся по направляющим с помощью металлических или пластиковых роликов. Направляющие, в свою очередь, изготавливаются из нержавейки. Панели изнутри обязательно утепляются полиуретаном.

У подъемно-секционных ворот есть ряд достоинств:

Удобство при эксплуатации;
Безопасность использования;
Отсутствие шума при подъеме ворот;
Возможность установки автоматической системы открытия и закрытия.

Недостатками же таких ворот являются:

Высокая стоимость;
Невозможность самостоятельного изготовления;
Трудности при ;
Сложность монтажа;
Плохая прочность (велика вероятность механического повреждения и взлома).

Обратите внимание! Если даже Вам захочется сэкономить на секционных воротах, сделать это можно будет только на их монтаже. Однако нужно быть готовыми к тому, что такую установку в гараж своими руками довольно сложно выполнить. Вторым вариантом экономии является отказ от механического привода и установка ручного привода, что приведет к неудобству при пользовании. И третья возможность сохранить бюджет основывается на сокращении параметров проема – таким образом можно будет сэкономить на размерах полотна секционно-складных ворот.

Подъемно-поворотные или вертикальные ворота для гаража представляют собой цельное полотно, которое поднимается под потолок с помощью специального устройства, состоящего из шарнирно-рычажкового механизма.

Основными достоинствами подъемных ворот являются:

Надежность и прочность;
Экономия пространства перед гаражом (по сравнению с распашными);
Возможность изготовления подъемных гаражных ворот своими руками;
Разнообразие обшивки наружной части створок;
Возможность установки автоматической системы подъема;
При желании наличие калитки.

Однако есть у подъемных гаражных ворот и ряд недостатков:

В подтянутом под потолок состоянии они крадут около 20см пространства (это нужно учитывать при наличии высокого автомобиля);
Невозможность частичного ремонта при повреждении поднимающегося полотна (менять придется всю конструкцию);
Большой вес полотна;
Неудобство при подъезде к гаражу – между воротами и авто с улицы должна быть дистанция не менее, чем в 1,5-2 м для того, чтобы они открылись;
Невозможность установки в проемах непрямоугольной формы.

Не смотря на все недостатки откидных поворотных ворот, их главным преимуществом все же является возможность построить их своими руками. Самодельные гаражные ворота ничем не будут уступать производственным их аналогам. К тому же для того, чтобы сделать подъемные ворота самостоятельно, необходимо будет лишь потратить время на тщательную разработку схемы их складывающегося механизма и закупку всех необходимых материалов.

Самодельные подъемные ворота для гаража могут стать гордостью любого мужчины. Но при их производстве нужно знать, как сделать так, чтобы ворота прослужили долго и надежно.

Подъемные ворота состоят из четырех частей:

Каркас;
Проем;
Полотно;
Подъемный механизм.

При изготовлении полотна для ворот подъемных своими руками желательно использовать либо сендвич-панели, либо дощатый щит, покрытый листом металла. Сделанный из дерева щит будет иметь очень большой вес и плохую устойчивость к климатическим условиям. Утеплять полотно лучше всего базальтовой ватой или пенополистиролом. Из эстетических соображений снаружи дверной щит можно обшить профнастилом или пластиковыми панелями.

Каркас конструкции выполняется согласно с размерами проема. Для изготовления рамы можно использовать, как деревянные, так и металлические балки.

Что касается подъемного механизма, то его можно сделать либо автоматическим, либо механическим.

Важно! При использовании автоматического механизма для подъема ставней на гараж необходимо максимально уменьшить вес полотна. При этом автоматическая система открытия не является столь надежной и износостойкой, как механическая.

Механизм открытия дверей может быть выполнен по одной из двух существующих схем:

Шарнирно-рычажная;
С использованием противовесов.

Шарнирно-рычажный механизм основывается на движении двух рычагов в специальных направляющих на шарнирах. Такой механизм считается очень надежным. Основным условием его надежности является точность при установке направляющих (вертикально и параллельно друг другу) и настройке пружин.

Механизм на противовесах устроен таким образом, что противовесы подвешиваются на тросах, пропущенных через систему блоков, и регулируют процесс поднятия и опускания дверного щита. Противовесный механизм используется реже, так как при его применении идет очень большая нагрузка на раму и каркас ворот.

Если в полотне планируется вырезать калитку, то она обязательно должна распахиваться наружу во избежание непроизвольного ее открывания в процессе подъема.

Необходимые для строительства материалы и инструменты

В ходе производства подъемных гаражных ворот могут пригодиться следующие инструменты:

Рулетка;
Строительный уровень;
Уголок;
Сварочный аппарат;
Болгарка;
Отвертки и гаечные ключи разных размеров;
Дрель;
Шуруповерт;
Электролобзик.

Из материалов может понадобиться следующее:

Деревянный брус сечения 12х8 и 10х10 (возможность использования прочного стального профиля);
Уголки 40х40х4;
Швеллер 40х80;
Стальной прут 8мм;
Две пружины с диаметром 30мм;
Саморезы;
Анкерные болты.

При изготовлении ставней с подъемным механизмом необходимо будет составить чертежи или позаимствовать их в других источниках.

Алгоритм действий

Собираем коробку. Соединяем два вертикальных бруса и один поперечный с помощью пластин или угольника.
Заглубляем нижнюю часть коробки на глубину в 20мм.
Собираем раму полотна и обшиваем ее необходимым материалом. В верхней части полотна размещаем ролики, по всему периметру полотна располагаем уплотнитель.
Собираем раму для направляющих. На расстоянии длины полотна от горизонтального бруса коробки строго параллельно ему устанавливаем балку, к которой крепим с обеих сторон направляющие рейки. Вторые концы реек крепим к верхней части вертикальных брусьев коробки. Направляющие рейки монтируем из двух металлических уголков.
На обоих вертикальных брусьях коробки при помощи уголков и крепежа делаем подвижные кронштейны, к которым крепим рычаги их швеллеров.
В нижней части вертикальных брусьев коробки фиксируем пружины. Верхние части пружин прикрепляем к кронштейну и швеллеру. Фиксацию пружины со швеллером и кронштейном можно подкрепить регулятором натяжения.
Устанавливаем ролики на полотне в направляющие.
Фиксируем полотно в коробке.
Вырезаем калитку.
Устанавливаем замок.

Подводя итоги, можно сказать, что сделать подъемные гаражные ворота своими руками не так уж и сложно. Самым простым способом утепления гаражных ворот будет .

Классические распашные ворота сегодня все чаще уступают место относительно новой для наших реалий конструкции подъемно-секционных ворот. Не секрет, что долгое время основная часть автомобилистов считала распашные гаражные схемы наиболее стойкими к взлому, но постепенно стало понятно, что жертвовать комфортом и удобством в пользовании бессмысленно. Так как остановить злоумышленников могут лишь профессионально построенные системы охранной сигнализации, а сама конструкция, будь то распашные, откатные или секционные ворота, для злоумышленников не представляют особой преграды.

В чем привлекательность подъемно-секционных ворот

Причины и условия, по которым автомобилисты отдают предпочтение подъемно-секционным схемам, очевидны:

Внешний вид гаражных ворот новой конструкции значительно симпатичнее и приятнее;
Вместо двух тяжелых распашных створок используется одно наборное полотно из нескольких секций, при внешней сложности конструкции можно собрать секционные ворота своими руками за несколько дней;
Как правило, секционные гаражные ворота устанавливают с прицелом на дальнейшую автоматизацию процесса открытия-закрытия дверей. В этом смысле подъемно секционные конструкции вне конкуренции, установить управляющую аппаратуру и привод значительно проще, чем на распашные створки.

Важно!
Благодаря тому, что полотно секционных ворот утоплено в дверном проеме, потоки дождевой воды, снег и водяная пленка не затекают в уплотнение, тогда как для распашных гаражных створок осенне-зимний период всегда сопровождается примерзанием уплотнителя к стальной раме.

Именно возможность открывать гараж нажатием кнопки на пульте, без необходимости выходить из салона автомобиля, больше всего привлекает автолюбителей. Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража.

Родственные по устройству подъемно поворотные гаражные ворота в условиях снежных заносов также частенько приходится откапывать, меньше, чем распашные, но потрудиться предстоит немало, прежде чем появится возможность освободить нижнюю кромку дверного полотна. У секционных конструкций подобных проблем практически нет. Даже если занесет снегом и отключится электроэнергия, секционные гаражные двери можно относительно просто поднять с помощью ручного привода.

Устройство секционных ворот

Разумеется, устройство подъемно-секционных ворот значительно сложнее, можно сказать, что секционные воротные схемы, фото, являются изделием нового поколения. В общей сложности в новых гаражных дверях используется около двух десятков узлов и деталей.

Основные элементы конструкции подъемно-секционных ворот приведены на схеме.

В упрощенном варианте в конструкцию подъемно-секционных ворот входят:

Дверное полотно, собранное из отдельных 4-5 секций. Отдельные панели соединены между собой на шарнирах. Секции чаще всего изготавливаются в виде сэндвич-панелей. Между двумя листами тонкого оцинкованного металла укладывается утеплитель из пенополиуретана или минерального волокна;
Две пары направляющих, соединенных дугообразными секциями. Вертикальные балки, соединенные с верхней поперечиной и стальным порожком, играют роль рамы гаражных ворот, обеспечивающей прочность дверного проема. Горизонтальные направляющие служат для удержания секционного полотна ворот в потолочном пространстве;
Электропривод, обеспечивающий подъем дверного полотна и укладку его на горизонтальные направляющие;
Дополнительные пружины линейного или торсионного типа, предназначенные для уравновешивания немаленького веса дверного полотна. Это позволяет снизить нагрузку на электропривод и роликовые опоры;
Для обеспечения минимального сопротивления при подъеме на торцах каждой секции устанавливаются пластиковые или металлические ролики с резиновым покрытием.

К сведению!
При изготовлении секционных гаражных ворот в промышленных условиях внутренняя поверхность направляющих реек, по которым бегают роликовые опоры, имеет специальное покрытие из фторопласта или рифленой резины, обеспечивающее беззадирное движение роликов при любой погоде.

Самым сложным элементом конструкции секционных гаражных ворот считается электропривод. Конструкция электродвигателя с линейным цепным или ременным приводом не представляет особой сложности для изготовления своими руками, но есть одна особенность. В большинстве моделей приводов серийного изготовления электродвигатели оснащаются датчиками аварийной остановки. Если срабатывает датчик помех, то можно быть уверенным, что опускающееся полотно не раздавит заглохший автомобиль и не нанесет травму человеку, оказавшемуся под полотном подъемно-секционных ворот.

Строим подъемно-секционные ворота своими руками

Любое строительство начинается с разметки будущей территории для строительства. Если вы планируете купить готовый комплект подъемно-секционных ворот, то прежде чем пытаться поставить секционные ворота своими руками, необходимо промерить параметры дверного проема, боковых простенков, притолоки и глубины гаражного пространства.

Для покупных моделей ворот перед составлением заказа потребуется измерить:

Кратчайшее расстояние от вертикальной стойки дверного проема до боковой стены должно составлять не менее 12 см;
Притолока, или расстояние от верхней перемычки дверного проема до балки потолочного перекрытия, должно составлять 35-40 см, в нестандартных случаях за отдельную плату можно заказать механизм привода для низкопрофильных гаражных крыш, у которых притолока составляет всего 9-10 см;
Максимальная ширина подъемно-секционных конструкций ограничивается только возможностями гаражного пространства. Нередко из-за специфически большого уклона односкатной крыши гаражные ворота приходится ограничивать высотой в 200 см.

Для изготовления домашней конструкции подъемно-секционных ворот можно использовать следующие параметры: притолока — 400 мм, боковые ниши — не менее 300 мм, оптимальные размеры секции для полотна ворот 350х2500 мм.

Следует помнить, что после установки горизонтальных направляющих полезный потолок гаражного пространства уменьшится до 210-220 см, поэтому, возможно, придется изменить расположение вещей в гаражном пространстве и, прежде всего, автомобиля.

Вариант секций и направляющих для самодельных подъемно-секционных ворот

Первоначально потребуется изготовить и собрать само полотно. В промышленных моделях подъемно-секционных ворот секции штампуют стандартного размера — толщина 40 мм, высота 400 мм. Для самодельной конструкции высоту секций лучше всего уменьшить до 300 мм, для подъемно-секционных ворот со стандартной высотой проема потребуется 7 панелей.

Проще всего изготовить панели из тонкого оцинкованного металла толщиной 1,5-2 мм. Для этого первоначально нарезают полосы шириной 350 мм и длиной, равной ширине гаражной двери. По бокам полос молотком отгибают бортики высотой по 20 мм.

Готовые секции соединяют между собой с помощью обычных дверных или гаражных навесов. Петли можно приварить, но лучше всего закрепить с помощью заклепок, болтов и гаек. Болтовое соединение позволит подкорректировать расположение навесов, для того чтобы собранное полотно сгибалось абсолютно одинаково на каждом шарнире. Для соединения двух секций гаражных подъемно-секционных ворот потребуется как минимум три навеса.

На следующем этапе предстоит изготовить вертикальные и горизонтальные направляющие для гаражных секционных ворот. Можно использовать тот же металл, что и для изготовления секционных панелей. Для изготовления вертикальных направляющих вырезаются две полоски металла, ширина полосы выбирается, исходя из размеров ролика, чаще всего для подъемных воротных конструкций используется ролик с наружным диаметром 50 мм и шириной 22 мм. В этом случае ширина заготовки составит 95-100 мм.

Заготовку сгибают на оправке так, чтобы получился прямоугольный профиль с разрезом на боковой стенке. Роликовая опора должна входить вовнутрь профилированной направляющей относительно свободно, с небольшим зазором в 1,0- 1,5 мм. Аналогичным способом изготавливается вторая пара — горизонтальные направляющие.

Самым сложным является изготовление переходных дуг, соединяющих обе пары направляющих. Для секции высотой в 35 см нужно будет изготовить кривой профиль с радиусом кривизны 45 см.

Предварительную сборку гаражных подъемно-секционных ворот начинают с установки вертикальных планок. Направляющие одевают на ролики полотна, устанавливают в дверном проеме и фиксируют временным креплением. Далее одевают переходные дуги и примеряют горизонтальные планки. По результатам измерения изготавливается и устанавливается крепление для дуг и второй пары направляющих. Наибольшей проблемой в изготовлении направляющего механизма для гаражных подъемно-секционных ворот является подбор кривизны переходной дуги. Поэтому дуги делают нескольких вариантов, и методом проб и ошибок определяют наиболее подходящий вариант.

Привод для гаражных подъемно-секционных ворот

Автоматика и электропривод для гаражных ворот составляют самую затратную часть сметы постройки подъемно-секционной конструкции. В самом примитивном варианте для изготовления электропривода используется стартер от легкового автомобиля с насаженной звездочкой от распредвала и двухрядной цепью. Мощности самодельного привода хватает, чтобы открывать подъемно-секционную конструкцию до 300 кг весом. Но скорость подъема получается излишне большой, даже с учетом установки регулятора напряжения.

Кроме того, для питания стартерного электродвигателя потребуется мощный трансформатор с выходом постоянного тока не менее 10В. Многие самодельщики предпочитают запитывать привод с помощью старого автомобильного аккумулятора, подключенного к зарядному устройству.

Для того чтобы подъемно-секционные ворота можно было открыть руками без привода, необходимо разгрузить тяжелое полотно гаражных дверей с помощью пружины, или, чаще всего, пружины и дополнительного груза. Подбирать параметры разгрузки приходится в индивидуальном порядке.

Заключение

Более надежным и безопасным считается использование покупного варианта гаражной автоматики, чаще всего используются недорогие модели SECTIONAL или CAME Ver. Например, модель SECTIONAL500 обойдется в 6 тыс. рублей с комплектом креплений и датчиков. Практически вся автоматика для гаражных подъемных ворот рассчитана на низковольтное питание и дистанционное управление, поэтому, если конструкция строится в расчете на длительное пользование, приобретение фирменной автоматики будет удачным решением.

Если требуется автоматизация открывания и закрывания дверей, стоит рассмотреть подъемные ворота для гаража. Такие системы обладают оригинальным конструктивным исполнением и делаются из высококачественных материалов. Конструкцию можно создать своими руками.

Подъемные ворота для гаража и их особенности

Подъемная система не занимает много места. Чтобы ее открыть – не нужно прикладывать большие усилия. Процесс открывания происходит так. Створка отъезжает вверх и складывается. Расположение створки определяется типом ворот. При желании в створке можно смонтировать дополнительные элементы – окна или калитку.

Подъемные ворота не распахиваются, как обычные полотна, а уходят в потолок и конструируются из следующих элементов:

прочный костяк;
цельная створка в окружении рамы;
устройство возвратной пружины;
приспособление перемещения створки.

Конструкции обладают следующими положительными качествами:

Компактность. Ворота не занимают много места.
Простота монтажных работ.
Автоматическое открывание.
Свободный подъем створки.
Бесшумность, которая гарантируется механизмом перемещения полотна.

Для подъемных полотен применяется специальная фурнитура, обеспечивающая полноценную работу устройства. Стандартные механизмы включают уплотнительные детали, которые предназначены для плотного прилегания. Обязательно используют опоры и направляющие, на которых фиксируются конструкции. Также задействуют подъемные цепи и механизмы, приводящие в действие систему. Установка полотен требует соблюдения технологий и строительных норм.

Для подъемных ворот может использоваться облицовка разными материалами, например, вставками или жесткими панелями.

Устройство гаражных подъемных ворот

Гаражные системы могут иметь разные конструктивные особенности. К главным элементам относится рама из металла, приспособление перемещения и полотно, закрепленное шарнирами. Рама делается из стальных профилей. На этот элемент приходится основная нагрузка. Коробка крепится в проеме гаража и обеспечивает крепление подвески.

Полотно представляет собой каркасный элемент, сконструированный из металлических профилей. Каркас обшивается сэндвич панелями или листами из стали. Для защиты от коррозии используется оцинкованная сталь.

Для открытия ворот применяются следующие механизмы:

Шарнирно-рычажный характеризуется простым устройством и надежностью. Он позволяет поднять створку с поворотом. При установке необходимо обеспечить точность монтажа направляющих.
Механизм с противовесами приводов подходит для массивных полотен. Конструкции выполняются из прочной древесины или из листовой стали. Система оснащена стальным тросом, который фиксируется в углах металлоконструкции.

Разновидности

Подъемные ворота для гаража бывают секционными, роллетными, подъемно –поворотными.

Секционные

Системы состоят из секций, размещенных горизонтально и соединенных шарнирами. Элементы могут быть утепленными и неутепленными. По контуру секций выкладывается эластичный уплотнитель.

Секционные гаражные ворота обладают следующими плюсами:

Экономия полезной площади внутри и за пределами гаража.
Конструкция обладает превосходными звуко- и теплоизоляционными качествами.
Универсальные размеры. Систему можно подобрать под большие проемы.

Секционные конструкции можно устанавливать не только вертикально.

Секции могут быть холодными и теплыми. Первый вариант применяется для неотапливаемых помещений. Секционные полотна выполняются из сэндвич-конструкций. Две металлические стенки разделаются утепленной прослойкой. Для полотен применяется нержавеющая сталь.

Лицевые поверхности для защиты от коррозии покрывают модифицированным полиуретаном. В качестве утеплителя применяется . Поверхность внутри обрабатывается специальным защитным лаком.

Подъемно-поворотные

Такие системы выполняют одновременно подъем и поворот. В результате ворота оказываются в горизонтальном положении под потолком. Конструкция представляет собой цельное полотно, полностью закрывающее проем. Нижняя рама полотна упирается в порожек, высота которого 3 см. По бокам ставится внешняя рама, на которую заезжает полотно. Движение обеспечивается шарнирно-рычажным устройством. Основа такой системы – рама. Она должны быть выполнена из прочных материалов. Конструкция передвигается с помощью роликов.

К преимуществам подъемно – поворотной системы относится:

Простота устройства.
Компактные габариты.
Не требуется очистка снега перед гаражом.
При необходимости предусмотрено легкое оснащение автоматикой.

Кроме того, стоят такие конструкции недорого, по сравнению с другими вариантами. Поворотно-подъемные системы также классифицируются на отдельные виды. Пользуются спросом шарнирные варианты. В этом случае для пружин компенсации требуется хорошая регулировка. Ворота на противовесах. Трос крепится к полотну, а противовес монтируется с другой стороны через лебедку. Система подходит для массивных и больших ворот.

Рулонные

Полотно состоит из ламелей, ширина которых 1,5-2 см. Элементы при открытии сворачиваются в рулон на вал. Ламели соединены друг с другом шарнирами. Рулонные ворота поднимаются вертикально.

Выделяют следующие плюсы конструкции:

Удобное применение конструкции.
Небольшой вес.
Богатый выбор декоративного оформления.
Не занимает много места.
Возможность установки автоматизации.

Рулонные системы можно установить в проем, а также на внутренние и наружные стены.

Секционные и рулонные модели обладают удобством в эксплуатации, но не отличаются высоким уровнем взломостойкости.

Материалы для ворот

Для создания подъемных ворот для гаража применяются разные типы материалов.

Особой популярностью пользуются следующие варианты:

Подготовка к строительству

Подготовительные работы начинаются с выбора подходящей конструкции. Понадобится разработка проекта и чертежи конструкции. При изготовлении системы своими руками стоит выбрать проверенную технологию – рычажный механизм с шарнирным креплением. На этапе проекта проводится выполнение замеров гаражного проема. Это позволит правильно составить эскиз системы.

Размер ворот подбирается с учетом параметров проема. На выбор размера влияет и используемый механизм, который может быть пружинным или торсионным. Наибольшая ширина бывает у стальных конструкций.

Перед работой важно подготовить чертеж со всеми размерами. По габаритам система должна быть на 10 см больше длины проема. Добавление сантиметров предотвратит возникновение просветов между стенами и конструкцией.

Размеры проема вымеряют по ширине и высоте в нескольких точках. Габариты рамы должны соответствовать параметрам проема.

Чтобы не тратиться на разработку можно взять готовые чертежи. Существуют разные план – схемы от проверенных производителей. Пользуются спросом системы с калитками, а также автоматизированные конструкции.

Высота проема должна быть на 30 см выше, чем верхняя точка крыши автотранспорта.

Материалы и инструменты для работы

Чтобы сделать рамы створки понадобятся профильные трубы, толщина которых 2 мм и размерами 40*20. Трубы меньших параметров необходимы для продольных и поперечных лонжеронов. Это позволит уменьшить вес конструкции. Для обшивки створки применяется профильный лист, обработанный антикоррозийным составом. В качестве направляющих можно использовать швеллер, ширина которого 20 см. Коробка, к которой фиксируется рычажно-пружинное устройство, делают из деревянного бруса.

Рычажно-пружинный механизм и опорно-откатные ролики можно приобрести в магазине. Для утепления применяется пенополистирол с толщиной 40 мм.

Также понадобится специальный инструмент:

сварочный прибор;
карандаш;
дрель;
гаечные ключи;
уровень.

Для внешней облицовки может применяться алюминий. Этот металл имеет небольшой вес, что создаст меньшую нагрузку на привод. Стальные листы подойдут для условий интенсивной проходимости транспорта.

Торсионный барабан выполняется из алюминия высокой прочности. Пристенки и притолки укрепляются металлическими уголками.

Подъемные ворота для гаража, этапы монтажных работ

Процесс изготовления ворот состоит из следующих этапов:

Подготовка проема для системы. На глубину 2 см вставляются вертикальные опоры, которые закрепляются анкерными болтами. В качестве опор применяется брус, размер которого 120*80 мм.
Выполняется сборка балки. Горизонтальная балка монтируется параллельно перекладине в проеме.
Для изготовления рамы делается две направляющих рельсы. Элементы выполняют из 4 металлических уголков. По рельсам будут перемещаться ролики, которые фиксируются к створке.
Затем изготавливается каркас полотна. Профили из металлических уголков свариваются друг с другом, а затем крепятся к готовой коробке.
На углах в верхней части рамы фиксируются ролики. Для этого применяются крепежные элементы и дрель.
Каркас обшивают материалом с антикоррозийными свойствами. Для работы используются саморезы.
Вертикальные балки оснащаются подвижными кронштейнами.
В нижней части балок крепятся оконечности швеллеров по пружине.
На раму вешается готовое полотно.

Чтобы защитить гараж от взлома, ворота дополнительно оборудуются защелками и замками. К стандартным средствам защиты можно отнести приспособления блокировки. На современных конструкциях устанавливают автоматику, которая оборудуется защитной системой. Пользуется популярностью сигнализация против поддомкрачивания. При попытке поддеть створку раздается громкий сигнал, который отпугивает злоумышленников. Установка систем удаленного доступа позволяет управлять автоматикой на расстоянии. Монтаж секретного запорного механизма.

Перфорированные профили в конструкции следует укреплять с помощью планок. Направляющие необходимо подрезать так, чтобы оставался небольшой кончик для фиксации элементов.

Для выставления рам используется отвес. При фиксации вертикальных направляющих используются кронштейны.

Для обустройства подъемного механизма можно применять сигнализацию с авто. В нижней части полотна должен оставаться паз. Он потребуется для установки утепляющих материалов. Для увеличения освещения полотно можно обшить специальным полупрозрачным материалом.

Покраска подъемных ворот не отличается сложностью. Для конструкций идеально подходит монохромная серая палитра.

Особенности утепления конструкции

Предотвратить утечку тепла из гаража поможет дополнительная теплоизоляция. Для этого применяется отделка пенопластом изнутри. Данный материал отличается жесткостью, а также не впитывает влагу. С пенопластом не трудно работать, так как он имеет небольшой вес.

Предварительно нужно обработать все щели между полотном и рамой. Для этого применяется монтажная пена. Это позволит защитить помещение от потери тепла и появления сквозняков. Створки ворот обрабатываются краской или специальной грунтовкой, защищающей поверхность от ржавчины. После высыхания покрытия, можно начинать теплоизоляцию системы.

Чтобы легко открывались, нужно выполнить регулировку пружины при помощи накручивания гайки. Для удобства применения гаражных ворот, следует поставить электропривод с блоком управления. Привод должен подходит к определенному типу ворот.

Для защиты створок от промерзания, их нужно периодически смазывать смазкой из силикона.

Установка автоматики

Управление воротами с автоматическим электроприводом способно значительно упростить жизнь. Для этого не нужно прилагать больших усилий.

Но стоит учитывать, что система электропроводки сложная и требует прямого подключения к проводке дома. Дополнительно применяется пульт дистанционного управления, который может быть переносным или стационарным.

Преимуществом является использование автоматического механизма и ручного открывания. К дорогостоящим решениям относится гидравлический привод. Такой механизм позволяет называть конструкции быстроподъемными.

Установка автоматики состоит из следующих шагов:

Устройство ворот проверяется на наличие щелей.
Делается сборка привода с учетом инструкции.
Направляющая балка фиксируется в центре потолка.
Кронштейны фиксируются в задней части направляющей. Это делается с применением дюбелей.
Осуществляется установка привода.
Устанавливается рычаг. Одна часть фиксируется к створке, а другая к тросу или цепи.
В завершение выполняется прокладка электропроводки.
Производится проверка работоспособности устройства.

Проверка работы

По завершению монтажных работ, выполняется регулировка. Для этого конструкцию следует несколько раз открыть и закрыть. Особое внимание следует уделить наличию посторонних звуков и плавности перемещения полотна.

Механизм должен работать без постороннего шума. Для этого используется специальная смазка, позволяющая обработать элементы системы.

К причинам отсутствия плавного хода можно отнести большой вес полотна и неправильную регулировку пружин. При большом весе необходимо облегчить створку или заново переустановить подъемный механизм с учетом более массивной системы.

При выборе системы, необходимо определиться с местом установки. От этого зависят конструкционные особенности дверных систем. Имеет значение и тип помещения. Для теплого гаража подбираются утепленные полотна. Для холодного строения можно выбрать профнастил.

Подбирают и определенные способы управления:

автоматическое;
дистанционное;
ручное.

При наличии дистанционного управления, ворота можно открыть, не выходя из машины. Для открытия створок достаточно нажать кнопку на пульте. При приобретении системы важно обратить внимание на некоторые детали. Направляющие должны обладать таким же сечением, как и в чертежах. Расстояние между направляющими и подшипниками должно соответствовать стандартам. Все узлы в шарнирных соединениях должны свободно перемещаться с вертикального на горизонтальное направление. На участках сгиба плотен должен располагаться защитный механизм. Устройство обеспечивает целостность конструкции и защищает от проникновения в зазор посторонних предметов. В нижней части ворот крепится синтетический уплотнитель, защищающий от промерзания полотна. Толщина панелей должна быть минимальной.

Если требуется установка лебедки нужно правильно выполнить необходимые расчеты – мощность двигателя, передаточное число редуктора и усилие. Ручки и замки должны быть высокого качества. Пульт управления должен выдерживать механические нагрузки.

Чтобы подъемные ворота для гаража прослужили долгие годы необходимо обеспечить хороший уход. Конструкции требуется современная регулировка и ремонт.

Регулярно обрабатывать уплотнители из резины силиконом. Это поможет предотвратить растрескивание и промерзание.
Смазывать ролики и составляющие системы рычагов. Процедура поможет предотвратить возникновение ржавчины и посторонних скрипов.
Выполнять регулировку натяжения пружин.

При наличии видимых повреждений, эксплуатация конструкции запрещена. Не рекомендуется перемещаться на автомобиле, пока механизм открытия находится в движении. В процессе монтажных работ может использоваться сварка или сверление. Сварка является более предпочтительным вариантом. В таком случае каркас надежно крепится и в нем отсутствуют дополнительные отверстия. Если полотно весит более 100 кг понадобится усиленный механизм для крепления.

Подъемные ворота для гаража — видео

Если вам необходимо закрыть пространство гаража или постройки хозяйственного типа, лучшим выбором будут подъемно-поворотные ворота. Конструкция удобна тем, что при открытии полотно находится сверху (параллельно потолку), а значит, не занимает полезное пространство площади. Итак, рассмотрим, как собрать такие ворота на конкретном примере.

Читайте также про: и их особенности!

Как работают подъемно-поворотные ворота

В нашем случае ширина ворот составляет 3 метра, а высота – 2,3 метра. Открывается и закрывается полотно путем опускания и поднимания подвешенных грузов. Например, несколько кирпичей, расположенных справа и слева в специальном коробе или пластиковой трубе, чтобы не царапали стену. Их общий вес составляет около 9 кг.

Когда ворота закрыты, фиксируются они при помощи вмонтированного мебельного шарика. Он выскакивает в отверстие на боковых опорах.

Чтобы открыть полотно, необходимо завалить верхнюю часть, взявшись за низ ворот, а после поднять. Примерно на 1/5 части расстояния они будут полностью подняты горизонтально к земле.

Движущий тросик (например, «шестерка») перекидывается через ролики (их 2 по краям): 1 – врезан внутрь уголка, 2 – находится над грузом.

Ответственный этап – подготовка чертежа

Прежде чем собирать каркас и обшивать их листом, необходимо подготовить чертеж ворот.

Уделите этому этапу достаточно времени, поскольку при неправильном расчете пути верхнего и нижнего края подъемно-поворотных ворот они могут упираться в потолок, оказаться при открывании слишком низко и мешать использованию помещения.

Наши ворота шириной 3 метра, высотой 2,3 м. Будем делать чертеж в масштабе 10 см = 10 мм.

Последовательность действий:

Начертить вертикальную линию длиной 23 см. Сверху сделать горизонтальную линию (верхний край полотна). Еще выше сделать отметки от 1 до 5 см (продлить вертикальную линию вверх на 5 см) – это высота потолка (50 см над воротами). От воротного проема вверх у вас должно быть не менее 40 см, иначе ворота работать не будут.
Отметить середину полотна 1,15 м, нас интересует пространство выше этой точки.
Ориентировочно берем 1,4 м. Имейте в виду, что нижняя часть ворот будет проходить от низа и до верхней точки – 2,3 м.
Чтобы увидеть, как будет открываться полотно, берем циркуль с шагом 1,4. Проводим вертикальную черту справа на расстоянии шага циркуля от первой вертикальной черты. Далее берем шаг циркуля от высоты потолка (точка 50 см над верхом ворот) до 1,4. Проводим дугу (ее описывает нижняя часть ворот).
Уменьшаем высоту до 1.3. Опять провести вертикальную черту справа (шаг циркуля от 0 до 1,3). Нарисовать дугу с шагом от 50+ до 1,3. Точка пересечения линий у нас оказалась на высоте 1,8 (именно в этой точке полотно займет горизонтальное положение) вместо 2,3.
Берем высоту 1,35. Повторяем действия, описанные выше. И теперь точка пересечения у нас оказывается в искомом положении (4 мм = 4 см погрешность, уйдет на толщину полотна).

Таким образом, при креплении рычага на высоте 50 см над проемом и высоте створки 2,3 точка крепления рычага от низа – 1,35.

Сборка конструкции

Когда план готов, приступаем к монтажу. Собираем шарнирные узлы и узлы сопряжения, металлическую раму. Устанавливаем прихватки в проем, притвор и паз для роликов.

Чтобы уменьшить люфты и трение, мы заменили стандартные болты на автомобильные втулки (они же задние амортизаторы).

В завершение собираем подвижные механизмы и сами ворота, подвешиваем груз.

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Источник

Конструкция подъемных ворот представляет собой сплошную панель во весь проем, который при открывании поднимается вверх и фиксируется под потолком внутри гаража.

Автолюбители, выбравшие для себя вариант подъемных ворот для гаража, отмечают следующие их достоинства:

простота открывания одним движением, не требующим больших усилий;
возможность установки в гараже любого типа и конструкции;
полная безопасность при резких порывах ветра;
сохранение полезной площади как внутри гаража, так и перед ним;
сложность несанкционированного проникновения.

Перед выбором подъемных гаражных ворот следует учесть их особенности:

конструкция ворот плохо удерживает тепло;
существует большая вероятность перегрузить механизм, открывающий ворота;
изготовление потребует мастерства, точности и наличия специального инструмента.

В сильные морозы придется прилагать большие усилия для открытия створок.

Для того, чтобы успешно установить своими руками подъемные гаражные ворота, нужно иметь сварочный аппарат, обладать навыками работы с ним и уметь читать чертежи, так как придется тщательно сверять по ним все размеры.

Виды ворот (секционные, автоматические)

У подъемных ворот существует одна интересная разновидность, когда цельное дверное полотно делится на равные прямоугольные части, расположенные горизонтально. При открывании ворот эти части складываются под определенным углом, позволяя по максимуму сохранить полезную площадь перед гаражом. Перед такими воротами автомобиль можно парковать почти вплотную к створке – открывающееся полотно не заденет машину. Секционные подъемные гаражные ворота еще проще и бесшумнее открываются, но смонтировать их самостоятельно гораздо трудней. Также специалисты считают, что такие ворота легче взломать.

Если расположен на охраняемой территории и вероятность взлома отсутствует, стоит рассмотреть вариант установки рулонных ворот. Они состоят из узких горизонтальных планок. При открывании ворот планки наматываются на ось, расположенную вверху. Этот вариант исключительно удобен при низких потолках.

Наиболее комфортными в использовании считаются автоматические подъемные ворота. Они позволяют открыть створку и заехать в гараж, не выходя из автомобиля. Любой автолюбитель оценит возможность не покидать теплый салон в ненастье или при необходимости быстро убрать автомобиль с проезжей части, если гараж построен на краю участка и граничит с дорогой. Обеспечивает это удобство электрический привод и пульт дистанционного управления.

Автоматические подъемные гаражные ворота имеют один существенный недостаток – дверь блокируется при отключении электричества. Решением проблемы может стать установка специального деблокиратора или подключение автоматики к бензиновому или дизельному генератору.

Как сделать подъемные ворота своими руками

Конструкция данных ворот довольно проста, и многие владельцы гаражей решаются на изготовление подъемных ворот для гаража своими руками, используя чертежи. Весь процесс состоит из одного подготовительного и нескольких основных этапов:

подготовка чертежей, материалов и инструментов;
монтаж дверной коробки и направляющих;
изготовление движущего механизма;
установка ворот;
монтаж системы противовесов.

Разберем каждый из пунктов более подробно.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

сварочный аппарат;
электродрель (перфоратор, );
строительный уровень;
рулетка;
набор гаечных ключей;
карандаш.

Для установки подъемного механизма следует приготовить:

швеллеры и стальные уголки;
противовесы (специальные для лифтов или чугунные болванки);
кронштейны, уголки, металлические направляющие;
пружины возвратного типа;
стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Для успешной установки важно, чтобы дверной проем был идеально ровным.

Дверная коробка собирается из металлических уголков или деревянного бруса в форме буквы П. Нижнюю часть рамы необходимо заглубить в стяжку пола минимум на 2 см.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Сборка дверного полотна

Металлическая рама сваривается по точным размерам дверной рамы. На этом этапе необходимо продумать место для крепления ручки, замков и различных приспособлений против взлома. С одной стороны рамы к ней прикручивают профлист. Саморезы желательно выбирать с окрашенной головкой такого же цвета. С обратной стороны раму утепляют сэндвич-панелями или другим утеплителем. В конце сборки приклеивают уплотнители.

Монтаж механизма открывания

Подъемный механизм двери состоит из:

дверного полотна, цельного или секционного;
левой и правой стойки, которые управляют движением ворот по нужной траектории;
двух противовесов, по одному с каждой стороны;
устройства регулировки и фиксации стоек.

На дверную панель устанавливают 4 кронштейна с направляющими роликами-подшипниками. К нижним кронштейнам приваривают две детали для крепления троса противовеса с обеих сторон.

Стойки состоят из пяти деталей:

стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
дуга – выгнутые по шаблону две детали;
внутренняя дуга, две детали;
стальная пластина;
установочный кронштейн, на каждую стойку по 3 штуки.

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

Сборка всей конструкции производится в следующей последовательности:

Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Затем все действия повторить для второй стойки. Все детали на нее следует устанавливать в зеркальном отражении к первой.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

Соединение дверного полотна в движущим механизмом производится в следующем порядке:

В створке просверлить отверстия для кронштейнов с роликами.
Установить полотно между стойками.
Поместить ролики в пазы стоек и зафиксировать их винтами.
Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
Установить ручки, замки и прочую фурнитуру.

После того, как все действия будут выполнены, желательно прокрасить все торцы деталей из оцинкованной стали краской по металлу для внешних работ во избежание коррозии.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

костяка из прочных элементов;
цельной створки, вставленной в раму;
узла возвратной пружины;
механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
простотой сборки и монтажа;
автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

малая степень защищённости от проникновения злоумышленников;
неспособность удержать тепло;
запрет на частый подъём и опускание створки;
возможность установки только в проём в форме прямоугольника;
необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна.
Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов.
Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма.
Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
уголки толщиной 4 мм с параметрами 4х4 см;
швеллер 40х80 мм;
прут из стали, диаметр которого составляет 0,8 см;
2 пружины, имеющие внутренний диаметр 3 см;
2 подвижных кронштейна;
анкерные болты и саморезы;
ролики;
трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

углошлифовальная машина для разглаживания металла после сварки;
сварочный аппарат;
электрический лобзик, который пригодится для распила и обработки деревянного бруса;
дрель, чтобы проделывать в материалах отверстия;
шуруповёрт для оснащения полотна крепёжными элементами;
молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.
Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.
Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
Обшить каркас ворот антикоррозийным материалом, используя саморезы.
Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.
Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены.
Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки.
Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

Читайте также про: и их особенности!

Как работают подъемно-поворотные ворота

Ответственный этап – подготовка чертежа

Прежде чем собирать каркас и обшивать их листом, необходимо подготовить чертеж ворот.

Уделите этому этапу достаточно времени, поскольку при неправильном расчете пути верхнего и нижнего края подъемно-поворотных ворот они могут упираться в потолок, оказаться при открывании слишком низко и мешать использованию помещения.

Наши ворота шириной 3 метра, высотой 2,3 м. Будем делать чертеж в масштабе 10 см = 10 мм.

Последовательность действий:

Начертить вертикальную линию длиной 23 см. Сверху сделать горизонтальную линию (верхний край полотна). Еще выше сделать отметки от 1 до 5 см (продлить вертикальную линию вверх на 5 см) – это высота потолка (50 см над воротами). От воротного проема вверх у вас должно быть не менее 40 см, иначе ворота работать не будут.
Отметить середину полотна 1,15 м, нас интересует пространство выше этой точки.
Ориентировочно берем 1,4 м. Имейте в виду, что нижняя часть ворот будет проходить от низа и до верхней точки – 2,3 м.
Чтобы увидеть, как будет открываться полотно, берем циркуль с шагом 1,4. Проводим вертикальную черту справа на расстоянии шага циркуля от первой вертикальной черты. Далее берем шаг циркуля от высоты потолка (точка 50 см над верхом ворот) до 1,4. Проводим дугу (ее описывает нижняя часть ворот).
Уменьшаем высоту до 1.3. Опять провести вертикальную черту справа (шаг циркуля от 0 до 1,3). Нарисовать дугу с шагом от 50+ до 1,3. Точка пересечения линий у нас оказалась на высоте 1,8 (именно в этой точке полотно займет горизонтальное положение) вместо 2,3.
Берем высоту 1,35. Повторяем действия, описанные выше. И теперь точка пересечения у нас оказывается в искомом положении (4 мм = 4 см погрешность, уйдет на толщину полотна).

Сборка конструкции

Чтобы уменьшить люфты и трение, мы заменили стандартные болты на автомобильные втулки (они же задние амортизаторы).

В завершение собираем подвижные механизмы и сами ворота, подвешиваем груз.

В данном материале мы постараемся рассмотреть, как можно выполнить быстро и качественно гаражные подъемные ворота своими руками. Самым главным преимуществом подобной конструкции выступает то, что при открытии гаража, створка ворот перемещается под потолок, что намного удобнее, нежели при раскрытии распашных ворот, которые при открытии занимают много места.

Что ж, вот вы решились сделать подъемные ворота в гараж, причем решили провести все работы своими руками. Из всех доступных решений, наиболее простым считается конструкция ворот, монтируемая на пенал-гаражи
. Но, такое решение имеет один существенный минус – между проемом и полотном ворот остается технологический зазор, что просто недопустимо в наших природных условиях, поскольку помещение в обязательном порядке должно быть утеплено!

Необходимо, чтобы в закрытом состоянии полотно прилегало максимально плотно. На ряду с этим следует задуматься и о калитке, чтобы зимою при полном открытии не нагонять морозного воздуха в помещение.

Для сборки каркаса калитки сгодятся деревянные бруски, для подъемных гаражных ворот же стоит воспользоваться профилем из алюминия. В последнем случае отделка будет производиться с внешней стороны листами профнастила или любого другого не тяжелого материала при помощи саморезов.

Очень важно выполнить конструкцию таким образом, чтобы готовая калитка открывалась на улицу
, а не наоборот! В противном случае при раскрытии гаражных ворот не исключено самопроизвольное открытие калитки, что может стать причиной травм.

Габариты подъемных ворот стоит предусмотреть чуть большими, чем протяженность гаражного пролета, приблизительно на 10 сантиметров. Это необходимо, чтобы гарантировать помещению отсутствие зазора между стенкой и самими воротами (где-то по 5 сантиметров).

Нижняя область полотна должна быть оборудована колесиками. Если вы выполняете работы своими руками, то сгодятся и обычные роликовые колесики. Лучшая работа будет гарантирована при наличии вертикальных направляющих
– здесь может сгодится профиль УД для установки . Купить его можно в строительном магазине, причем толщина материала должна быть примерно 0,6 миллиметров.

Можно предположить, что направляющие из УД профиля будут не лучшим решением в качестве боковых направляющих для подъемных ворот в гараже, и что их быстро погнет, однако практика показывает, что на них оказывается несильная нагрузка, а потому с работой материал справляется на отлично.

Что касается дверей, то они подвешиваются на переднюю стену гаража при помощи цепей таким образом, чтобы верх полотна вплотную подходил к проему, а центр тяжести оказался чуть ниже креплений. Также есть смысл использовать для крепления металлические полосы.

При закрытии нижняя кромка гаражных ворот должна попадать в специальное углубление, которое не позволит полотну отходить от постройки. При этом подъемные ворота под собственным весом должны прислоняться вплотную к проему. Изнутри внизу полотно оснащается специальной задвижкой
для надежного закрытия.

Гаражные подъемные ворота своими руками: видео

Облегчить поддержание в верхнем положении и поднятие воротной створки вверх поможет противовес
, выбирать который следует исходя из массы установленного полотна. В данном случае оси роликов, сквозь блоки, дополняются специальными тросами, которые и нагружаются противовесом.

Не забудьте установить держатель с противоположной стороны внизу, чтобы гаражные ворота было удобнее открывать снаружи, в качестве такового подойдет обыкновенная дверная ручка.

Таким образом мы охватили вкратце всю технологию, теперь вы знаете как установить своими руками подъемные ворота в гараж. В конце предлагаем посмотреть еще несколько видео.

Монтируем подъемно-поворотные ворота для гаража своими руками

Подъемно-поворотные ворота – это самый удобный, надежный, практичный, но довольно дорогостоящий вид ограждающей конструкции для гаража. В открытом положении они принимают горизонтальное положение и немного выдвигаются вперед, образуя небольшой козырек над въездом.

О их плюсах и минусах, а также самостоятельной установке пойдет речь в этой статье.

Достоинства и недостатки данного вида ворот

Подъемно-поворотная конструкция обладает несколькими явными преимуществами перед остальными видами гаражных ворот:

прочное цельное полотно обеспечивает надежную защиту от постороннего проникновения и взлома;
характеризуется высокой устойчивостью к коррозии и другим негативным последствиям воздействия внешней среды (при соблюдении технологии изготовления и рекомендаций по выбору материалов);
не требует места для открывания;
в открытом состоянии не занимает полезное пространство;
предполагает отделку разными облицовочными материалами, допускает декорирование любыми вставками и панелями;
может утепляться специальными пенополистирольными панелями;
может открываться вручную или оборудоваться автоматической системой открывания;
подходит для установки в одинарных и в двойных гаражах.

Недостатки подъемно-поворотных ворот в основном связаны с некоторыми ограничениями и особенностями самой конструкции, которые выражаются в следующем:

она может устанавливаться только в прямоугольные проемы;
в открытом состоянии уменьшает высоту проема (ориентировочно на 20 см).
цельное полотно ворот делает невозможным ремонт отдельных участков – в случае повреждения требуется полная замена всего элемента;
ворота оснащаются пружинным механизмом, который рассчитан на определенную массу конструкции, поэтому при выполнении теплоизоляции следует учитывать вес утеплителя: если масса утепленных ворот значительно возрастет, необходимо устанавливать противовесы;
между полотном и рамой возможно наличие щелей, которые устраняются с помощью резинового уплотнителя, но такие ворота рекомендуется устанавливать только в неотапливаемых гаражах.

Принцип работы ворот

Конструкция подъемно-поворотных (щитовых) ворот отличается довольно простым устройством. Она состоит из рамы, полотна и направляющих, по которым она поворачивается вокруг своей оси
, переходя из вертикального в горизонтальное положение и обратно.

Основу составляет стальная рама, которая закрепляется в проеме гаража или за ним и является ведущей частью при движении ворот. Для ее изготовления обычно используются трубы прямоугольного сечения.

При открытии ворот задействуется роликовый механизм и подъемные рычаги, с помощью которых створка ворот движется по направляющим, а затем фиксируется под потолком гаража. Нижняя часть полотна поднимается вверх и образует козырек над проемом гаража. Компенсационные пружины в закрытом положении ворот растягиваются, а при открытых воротах остаются свободными.

Ворота в открытом положении

Механизм открывания данного вида ворот бывает двух типов:

Шарнирно-рычажковый
– простой, надежный и самый популярный механизм, обеспечивающий простое движение щита и предотвращающий его блокировку. Обязательные требования: тщательная регулировка натяжения пружин и высокая точность монтажа направляющих.
На противовесах
– этот механизм состоит из троса, прикрепленного к нижним углам рамы и проходящего через блок, а также противовеса, установленного на противоположном краю лебедки. Данный механизм рекомендуется использовать для массивных ворот с большим весом.

Управление щитовыми гаражными воротами может быть ручным или с использованием электропривода (как правило, на дистанционном управлении).

Выбор материалов

Материалы для подъемно-поворотных гаражных ворот следует выбирать в зависимости от механизма и используемого полотна створки. Для самых простых ворот, которые можно изготовить своими руками, потребуются (все измерения даны в сантиметрах):

деревянные бруски: для коробки сечением 12х8, потолочный – 10х10;
штыри металлические;
уголок: для рамы — 3,5х3,5х0,4, для рельс — 4х4х0,4 см;
швеллерный кронштейн 8х4,3х0,5;
пружина с внутренним диаметром 3 см;
прут металлический сечением 0,8 (для регулятора натяжения);
электропривод (если предусмотрена автоматизация ворот);
полотно.

В качестве полотна можно использовать щит из досок, оббитый металлом, цельное полотно или сэндвич-панель.

Для самостоятельно изготавливаемых ворот оптимальным вариантом является дощатый щит, оббитый оцинкованным железом и покрытый защитным составом. Для теплоизоляции можно использовать пенополистирол, пенопласт или утеплитель в матах, а для улучшения внешнего вида – облицевать готовые ворота деревянными панелями или пластиком.

Самостоятельно собранные ворота

Необходимые инструменты для работы

Для самостоятельной установки гаражных ворот подъемно-поворотного типа потребуется традиционный набор инструментов:

уровень;
молоток;
карандаш;
дрель;
гаечные ключи;
отвертки;
сверла;
болгарка;
сварочный аппарат.

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж
.

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
если подъем низкий, барабан следует располагать сзади;
в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:

Источник

Подъёмные ворота — это современные конструкции, обеспечивающие надёжную защиту помещения от воздействия окружающей среды и грабителей. Конструкция подъёмных ворот имеет сложное устройство и изготавливается под заказ с учётом индивидуальных параметров строения. При умении работать с электроинструментом и сваркой ворота можно изготовить своими руками.

Виды подъёмных ворот

Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.

Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:

подъёмно-секционная;
подъёмно-поворотная;
подъёмно-вертикальная.

Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.

Подъёмно-секционные

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

минимальное расстояние при подъезде к гаражу;
высокая теплоизоляция помещения за счёт конструкции защитной створки;
возможность монтажа ворот в проём различного размера;
высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

Подъёмно-поворотные

Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.

Принцип работы поворотных ворот базируется на рычажно-шарнирном механизме и системе противовеса. Конструктивно подъёмно-поворотные ворота состоят из трех частей: опорная коробка по периметру проёма, подъёмная створка со стальной рамой, открывающий механизм.

К достоинствам поворотной конструкции ворот можно отнести:

устойчивость к взлому за счёт встроенной системы блокировки;
высокая прочность защитной створки;
бесшумность и простота открывания;
сравнительно простая технология монтажа.

Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.

При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.

Подготовка к строительству

Изготовление подъёмно-секционных ворот с «нуля» далеко не лучшая затея — большое количество компонентов, множество крепежных элементов, автоматический привод и т. д. В итоге получается, что готовая конструкция от производителя обойдется всего на 25–30% дороже, но при этом будет более качественной.

Если вы всё-таки решили сделать секционные ворота самостоятельно, то мы предлагаем воспользоваться простой технологией с использованием наиболее дешевых материалов. Это позволит сэкономить до 50% от стоимости готовых конструкций.

Перед сооружением секционных ворот потребуется провести подготовительные работы, которые буду включать в себя: отделка проёма, замеры и расчёт размеров конструкции ворот, расчёт материала и принадлежностей, закупка и доставка необходимых материалов на место проведения работ.

Проём и стены должны располагаться в одной плоскости. Для этого проводится оштукатуривание стен и потолка внутри строения. После этого внешние углы проёма обрамляются стальным уголком 75×75 мм.

Выбор материала

Для изготовления каркасной коробки под каждую секцию защитного полотна потребуется:

Швеллерный профиль (алюминиевый швеллер) – 20x25x20 мм, толщина металла 1,5–2 мм.
Стальной уголок — 20×20 мм, толщина стали 1 мм.
Пеноплекс Комфорт — плиты размером 600x1200x20 мм. Толщина утеплителя должна соответствовать параметрам швеллера.

Фиксация секций между собой будет происходить при помощи разъёмных мебельных петель из стали, установленных в трёх точках. Оптимальные размеры — 50×35 мм, 60×40 мм, 70×45 мм.

Направляющие рельсы, монтируемые в проём, можно изготовить их стального швеллера 30x50x30x2 мм. Помимо этого, направляющие можно сделать из двух стальных уголков размером 25×25 мм сваренных вместе.

Место изгиба между вертикальными и горизонтальными рельсами изготавливается из П-образного профиля с толщиной металла от 1 мм. За неимением можно взять Z-образный профиль 20x50x1,2 мм.

Горизонтальные направляющие изготавливаются из Z-образного профиля 20x50x1,2. В качестве фиксирующих элементов лучше использовать стальной подвес любой удобной конфигурации. Если горизонтальные направляющие фиксируются к деревянным балкам (скатная кровля), то можно использовать обычный уголок 15x15x1 мм.

Для создания противовеса подойдет стальной трос сечением 4 мм, подвесной ролик, канатный шкив, карабин для фиксации груза, груз весом 20–50 кг и пружины нужной мощности.

Расчёт материала

Для расчёта минимального количества требуемого материала необходимо рассчитать габариты ворот. В процессе измерений следует ориентироваться на схему, прикрепленную выше:

Высота проёма, H — подбирается с учетом габаритов автомобиля. Оптимально, если высота проёма будет на 20–25 см выше крыши автомобиля.
Ширина проёма, B — подбирается по аналогии с предыдущим пунктом. Желательно, чтобы ширина проёма была больше на 10–15 см, чем ширина транспорта.
Притолока, L — располагается между потолком и проёмом. Размер зависит от привода, но желательно иметь запас в 25–30 см.
Заплечники, B — ширина заплечиков выбирается индивидуально и зависит от размеров противовеса и пружинной системы.

На основе полученных данных можно рассчитать примерное количество необходимого материала. В качестве примера рассчитаем материал для секционных ворот размером 2,5×3 м без учёта крепежных элементов. Крепежи и другие принадлежности будут описаны в технологии изготовления (см. ниже).

Для изготовления секций и направляющих потребуется:

Одна секция ворот — швеллерный профиль длиной 2,55 м, уголок длиной 1 м, теплоизоляционный материал в плитах в количестве 4 штук. Количество секций зависит от высоты проёма. В нашем случае получается 6 секций. Мебельные петли общим количеством 15 штук.
Вертикальные направляющие — швеллерный профиль длиной 3,7 м на каждую сторону проёма.
Горизонтальные направляющие — Z-образный профиль длиной 3,2 м на каждую сторону. Стальные подвесы в количестве 10 штук.
Противовес — трос общей длиной 10 м, подвесной ролик 2 шт., ролики для троса 2 шт., карабины для груза 2 шт., груз общим весом до 100 кг, пружины 4–6 шт. соответствующей мощности.

В качестве материала для обшивки защитного полотна можно использовать профлист с полимерным покрытием. Площадь листа напрямую зависит от общей площади секций. При закупке материал лучше взять с небольшим запасом в 10–15%.

Для монтажа и сборки ворот потребуется сварочный аппарат и умение им пользоваться. Из ручного и электроинструмента потребуется: перфоратор, болгарка, электродрель, шуруповерт, строительный уровень, набор гаечных ключей, рулетка.

Изготовление и установка секционных ворот своими руками: пошаговая инструкция

В процессе работ придерживайтесь элементарной техники безопасности и используйте защитные очки, перчатки и спецодежду. Технология сборки подъёмно-секционных ворот состоит из следующего:

На поверхность проёма со стороны помещения наносится разметка под крепление вертикальных направляющих. Шаг разметки под крепление — 50 см. Для сверления отверстия под крепеж используется электродрель с победитовый сверлом диаметром от 5 мм.
Выполняется разметка и подгонка швеллера по высоте проёма. В случае с секционными воротами высота вертикальной направляющей меньше высоты проёма на 20–30 см. Для обрезки швеллера используется болгарка с диском по металлу. Для сверления отверстий дрель с корончатым сверлом по металлу нужного диаметра.
Подогнанный швеллер крепится к поверхности стены фасадным дюбелем или анкером по бетону. Желательно использовать крепеж диаметром не менее 5 мм. Оптимально, если это будет анкерный болт 10×77, 10×85 или 10×100 мм. Для закручивания используется бита с торцевой головкой и шуруповерт.
Для изготовления угловой направляющей необходимо сделать надрезы по длине П–образного профиля. Далее, профиль слегка сжимается и формируется нужный угол поворота. При возможности можно согнуть швеллер. Для этого нужно сделать V-образные пропилы на боковых ребрах через каждые 10 см. Для сгибания швеллер фиксируется в тисках, а нужный угол формируется путем нанесения точечных ударов.
Угловая направляющая фиксируется на сварку. Для крепления вертикальной направляющей потребуется просверлить отверстия в потолке через каждые 50 см. В качестве материала используется Z-образный профиль, который подгоняется по длине проёма, включая запас 20–30 см.
Прикручиваем направляющие к потолку при помощи дюбель-шурупов 8×80 мм. Если подвесы крепятся к деревянным балкам, то используется обрезанным уголок, который фиксируется к балке на саморезы по дереву. После этого вертикальная направляющая приваривается к подвесу.
Для изготовления каркаса для секций потребуется разметить швеллер и уголки. Длина швеллера должна превышать ширину проёма на 2–3 см с каждой стороны. Длина уголка — 40–50 см. Для обрезки используется болгарка. Далее, уголок и швеллер свариваются в угловых соединениях, формирую прямоугольный каркас.
После изготовления опорного каркаса с каждой из сторон с внешней стороны на расстоянии 30–50 мм приваривается резьбовая шпилька. На шпильку одевается колесо и фиксируется болтом с обратной стороны. После сборки одной секции проверяется её передвижение по направляющим.
Если секция свободно движется, не цепляя за конструкцию направляющих, то следует собрать оставшиеся части по аналогии. Для крепления секций в единое полотно потребуется просверлить отверстия диаметром 5 мм под петли в трех местах — по краям и центру каркаса.
Все секции плавно устанавливаются в проём путем прокатки по направляющим. После этого секции собираются в единое полотно с помощью мебельных петель, которые прикручиваются на оцинкованные саморезы по металлу 4,2×32 мм.
В нижней секции с внутренней стороны просверливается отверстие под крепление болта, к которому фиксируется стальной трос. Диаметр болта — 5 мм. В верхней секции от углового сопряжение на расстояние 2–3 см просверливается аналогичное отверстие, через которое пропускается трос.
В потолочном перекрытии подготавливаются отверстия и крепятся подвесные ролики. Для креплений используется два анкерных болта 10×77 мм. На расстоянии 30–40 см от подвеса вкручивается еще один двусторонний болт, к которому прикручивается рым-гайка. За неё фиксируют конец троса.
После этого к закрепленному тросу привязывается груз. В качестве креплений используются строительные карабины и цепи. В нижней части груза приваривается крючок для натяжения пружин. Пружины крепятся напрямую к полу. Для этого просверливаются отверстия и вкручиваются шпильки и рым-гайки.

После этого проверяется работа противовеса — он должен находиться в верхней части ворот, удерживая их в закрытом положении. Если пружины подобраны правильно, то их мощности будет недостаточно, чтобы открыть ворота с грузом без помощи автоматики.

Вопрос автоматики и привода

В готовых конструкциях подъёмно-секционных ворот защитное полотно понимается за счёт автоматических приводов. Это оборудование можно изготовить самому, но для этого потребуется электродвигатель с номинальным усилием тяги не менее 150 N, зубчатая цепь длиною более 3 м, зубчатая шестерня и т. д.

По сути, сборка кустарного привода обойдется не дешевле 7–8 тысяч рублей, когда готовый комплект стоит 12,5 тыс. рублей, имеет дистанционное управление и достаточную мощность для открытия ворот весом 120–150 кг.

В качестве примера рассмотрим технологий монтажа привода для гаражных работ фирмы SOMMER под маркой DUO VISION 650:

Привод освобождается от упаковки и аккуратно укладывается на пол. После этого выполняются действия, описанные в инструкции в разделе «Предварительный монтаж A/C».
В нашем примере будет описываться потолочный способ монтажа, но при желании привод может быть закреплен на перемычке (притолока). Для разметки потребуется измерить середину ворот и сделать отметку на потолке.
От отметки отступают 74 мм влево и вправо. Далее, просверливают два отверстия диаметром 10 мм. Глубина отверстий не менее 65 мм. Повторяют действия по всей длине ворот, спроецированной на потолок, учитывая необходимый запас. Шаг крепежа не более 600 мм.
Металлические подвески крепятся на анкерные болты 10×65 или 10×77 мм. После монтажа подвеса выполняется крепление привода. Для этого может потребоваться помощь напарника.
С-рельс следует поднять на один уровень с подвесом и провести предварительную фиксацию, не закручивая крепеж до конца. Для ориентации по горизонтали используется пузырьковый уровень, который прикладывается к направляющей в верхней части. После выравнивания винты плотно закручиваются.
К приводу прикручивается толкатель. Для этого продевается длинный болт в верхней и нижней части. Затем надеваются зажимные шайбы и закручиваются гайки. После этого толкатель прикручивается к верхней секции ворот. Для этого просверливают отверстия по центру секции. Для крепежа используются 4 болта 8×60 мм.

На заключительном этапе проводится установка стационарного блока, подводка питания к приводу и проверка работоспособности. Схема подключения цепи питания указана в инструкции.

Видео: секционные ворота своими руками

Строим подъёмно-поворотные ворота своими руками: чертежи и эскизы

Технология и процесс изготовления подъёмно-поворотных ворот значительно проще, чем у секционного типа. Перед изготовлением, как и в предыдущем случае, следует провести подготовительные работы, включающие снятие размеров проёма, расчёт параметров ворот и закупку материала.

После измерения проёма следует составить проектный чертеж будущих ворот. На схеме нужно изобразить основные элементы конструкций:

защитное полотно;
вертикальная и горизонтальная направляющая;
ролик в верхней и нижней части полотна;
кронштейн для крепления вертикальной направляющей;
кронштейн крепления пружины и шарнира.

По возможности следует рассчитать места сопряжения основных элементов конструкции, количество необходимых крепежей и их размеры. Подробная схема подъёмно-поворотных работ с чертежами основных конструктивных элементов показана на фото выше.

Выбираем материал

Для изготовления подъёмно-поворотных ворот можно использовать различный материал, выбор которого напрямую зависит от проекта и параметров конструкции. И также поворотные ворота в зависимости от конструкции снабжаются системой противовеса или пружинной поворотно-уравновешивающей системой.

В нашем случае мы будем описывать технологию с противовесом. Для изготовления каркасной рамы защитной створки понадобится металлическая труба 40x20x1,5 мм. Из неё же будут изготовлены поперечные направляющие для рамы, держателя для роликов и стопор.
Для обшивки рамы с лицевой стороны будет использоваться профилированный металлический лист толщиной 0,7 мм.

В качестве материала для горизонтальной и вертикальной направляющей можно использовать:

стальной уголок — 25x25x1,2 мм. Для формирования П-образной формы направляющей два уголка свариваются точечной сваркой.
стальная труба — 50x50x1,6 мм. Для создания П-образной направляющей потребуется распилить трубу пополам.

Размер колес или роликов будет зависеть от ширины направляющей. В нашем случае ширина направляющей равна 50 мм. Поэтому в качестве роликов были выбраны полипропиленовые колеса для тележки диаметром 50 мм с болтовым креплением. Для подвеса груза будут использоваться подвесной ролик, стальной трос сечением от 4 мм, строительные карабины и стальная проволока.

Расчёт материала и подготовка инструмента

Для проведения расчётов, как и в предыдущем случае, потребуется измерить параметры проёма, притолоки и пристенка. Подробная схема измерения показана выше. После этого можно переходить к расчётам и составлению подробной схемы.

Если у вас есть опыт работ в строительстве, то подробную схему можно не прорабатывать. Достаточно обозначить основные узлы сопряжения направляющих со стеной, каркасной рамки с направляющими и т. д.

В качестве примера при расчёте материала для секционных ворот был использован проём 2,5×3 м. Рассчитаем для этого же проёма материал, необходимый для сооружения подъёмно-поворотных ворот:

Каркасная рамка — 2,5*2 + 3*2 + 3 = 14 м. Потребуется стальная труба 40x20x2 мм длиной 14 м, включая материал для поперечной перекладины. Материал для распорок рассчитывается отдельно, но не более 2 м.
Вертикальная направляющая — 2,5 * 2 = 5 м. Необходима стальная труба 50x50x1,6 мм длиной 6 м, включая запас или стальной уголок 25x25x1,2 длиной 12 м.
Горизонтальная направляющая — 2,5 * 2 + 3 = 8 м. Потребуется стальная труба 50x50x1,6 м длиной 5,5 м, включая запас и стальной уголок 25x25x1,2 для поперченной распорки длиной 3 м. Если все делать из стального уголка, то общая длина материала составит не менее 14 м.

Для сооружения противовеса необходим стальной трос сечением от 4 мм длиной около 10 м, строительные карабины 2 шт, подвесные ролик 2 шт. Защитная створка будет передвигаться за счёт 4 колесиков от тележки, которые будут зафиксированы на двусторонние шпильки, приваренные к каркасу.

Из инструмента потребуется: сварочный аппарат, перфоратор, электродрель, шуруповёрт, болгарка, напильник, уровень и рулетка.

Как сделать подъёмную конструкцию

Приступать к изготовлению подъёмно-поворотных работ можно сразу после отделки и усиления проёма. В процессе работ не забывайте о технике безопасности и использовать защитные очки и перчатки.

Последовательность изготовления ворот состоит из следующих этапов:

С внутренней стороны на поверхность стены наносится разметка согласно составленной схеме. Шаг крепежа — 30 см. Если в качестве материала была выбрана стальная труба 50×50 мм, то потребуется распилить её на две части при помощи болгарки с диском по металлу. Острые края и заусенцы после подрезки обрабатываются напильником.
Если для изготовления направляющей используется стальной уголок 25×25, то берутся два уголка, которые свариваются вместе по шву для получения П–образной формы. При сварке рекомендуется точечно прихватить уголки, проверить конструкцию по уровню и только потом сваривать шов.
С внутренней стороны направляющей просверливаются отверстия под крепежи при помощи дрели с корончатым сверлом. Направляющая крепится к стене с помощью оцинкованных саморезов по бетону размером 7,5×112 мм.
Для придания жесткости конструкции между вертикальными направляющими в верхней части приваривается металлическая труба 40×20 мм. Дополнительно трубу можно прикрутить напрямую к стене с помощью анкерных болтов 10×100 мм.
Для создания вертикальной направляющей применяется аналогичный подход — резка трубы пополам или сварка двух уголков. Для крепления направляющей к потолку будет использовать стальная труба, которая приваривается к направляющей. Для фиксации направляющей используется стальной подвес.
В процесс крепежа направляющих обязательно проверяется их расположение относительно горизонта. Только после проверки болты и саморезы затягиваются до упора.
После подвеса горизонтальная направляющая крепится к вертикальной с помощью сварки. Для усиления конструкции под углом 45o устанавливается распорка из трубы 40×20 мм.
Для изготовления каркаса защитной створки используется труба 40×20 мм, которая подгоняется согласно длине и высоте проёма. Подогнанные трубы свариваются по углам для формирования нужной формы каркаса. Посередине каркаса приваривается поперечная направляющая. По углам крепятся распорки для придания жесткости.
После этого каркас с помощи напарника устанавливается в проём и проверяется его соответствие по размеру. Затем к углу каркаса приваривается стальная труба под углом 45o. Длина трубы зависит от расстояния между каркасом и верхней направляющей. На конец трубы крепится двусторонняя шпилька, на которую одевается колесо.
В нижней части перпендикулярно каркасу приваривается труба длиной 20 см, к которой крепится двусторонняя шпилька и колесо. На конец приваренной трубы параллельно стене фиксируется еще один кусок трубы длиной 25 см. При желании Г-образную форму можно сделать заранее и только потом приварить к каркасу.
Для фиксации противовеса в углу конструкции между горизонтальной и вертикальной направляющей фиксируется труба длиной 50–60 см, на конце которой крепится подвесной ролик.
В нижней части каркаса ворот на конце Г-образного части просверливается отверстие, через которое продевается и закрепляется трос. Далее, трос выводится наверх и перекидывается через ролик. На конце троса крепится строительный карабин и противовес.

В качестве груза можно использовать кирпичи, стальные трубы с заваренным дном заполненные песком, диски для штанги и т. д. После фиксации груза проверяется работоспособность конструкции. Если все в порядке, то каркас обшивается профлистом или любым другим листовым материалом.

Выбор автоматики

Автоматический привод, используемый совместно с подъёмно-поворотными воротами, идентичен автоматике, применяемой для ворот секционного типа.
Привод состоит из блока управления, движущейся каретки, С-образной рельсы, толкателя, пульта управления.

Наибольшей популярностью пользуются приводы от следующих производителей:

DoorHan — модели Sectional 500 и Sectional 750 подойдут для гаражей площадью до 12 м2. Для гаражей площадью свыше 16 м2 лучше использовать модель Sectional 1200.
Allmatic — для ворот весом до 250 кг и высотой до 3 м подойдет модель АХ 222. В остальных случаях лучше устанавливать приводы Allmatic ECO 24/PLUS, рассчитанные на ворота весом свыше 300 кг.
Sommer — для гаражных ворот подъёмного типа используются модели Duo Vision с максимальным усилием тяги от 500 H.

Все приведенные модели приводов имеют схожую конструкцию. Комплект поставки предусматривает наличие подробной инструкции по подготовке к монтажу, разбору и сборке привода, а также его подключения к сети.

Видео: подъёмные ворота своими руками

Проектирование и монтаж ворот трудоёмкая задача, требующая внимательности и умения работать с различным инструментом. Если вы неуверены в своих силах, то лучше задуматься над приобретением готовых конструкций.

И герметизации разных (в том числе гаражных) помещений. Подобные конструкции состоят из пружины, поглощающей колебание полотна, другой фурнитуры и направляющих. Само полотно оборудуется специальными механизмами, предназначенными для дистанционного открывания/закры вания посредством пульта, идущего в комплекте.

Секционные ворота встречаются преимущественно в тех помещениях, где ограничено свободное пространство. При открывании полотно поднимается вверх, что существенно экономит свободную площадь.

Внимание! Воротные панели, которые выполняются в любом цвете, при изготовлении покрываются специальным полимерным напылением, защищающим конструкцию от коррозии и обеспечивающим длительный эксплуатационный срок.

При желании в полотно можно встраивать прочное акриловое окно в целях освещения гаража, а благодаря утепляющим сэндвич-панелям конструкция способна работать в достаточно широком температурном диапазоне (от -50ᵒС до +70ᵒС).

Также стоит выделить безопасность подобной конструкции, ведь закрывание обеспечивает специальная запорная система, которая дает возможность автоматически блокировать панель непосредственно после поднятия. При грамотной эксплуатации и четкому следованию инструкции изготовителя конструкция прослужит порядка десяти лет без ремонта и замены отдельных элементов. А теперь выясним, как собрать
своими руками
.

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Внимание! Гаражи, выстроенные ранее, зачастую не отвечает нынешним строительным стандартам, вследствие чего ворота производят в различных модификациях.

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Узнайте мастер класс от подписчика, из нашей новой статьи.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

торсионного вала;
наматывающих шкивов;
балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Цены на секционные ворота

Этап 1. Подготовка оборудования

До того как приступить к работе, следует подготовить все необходимые инструменты.

особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
Электродрель для крепления отдельных элементов на высоте.
Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
Другие инструменты: отвертка, кусачки, плоскогубцы.

Внимание! Приведенный перечень инструментов неполный, все зависит от индивидуальных особенностей ворот и качества подготовки проема.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

Этап 2. Замеры

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1.
Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 3.
Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4.
Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5.
В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Этап 3. Подготовка проема

После замеров и подготовки инструментов заказываются сами . Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.

Шаг 1.
В первую очередь оштукатуриваются стены и потолок (если это не было сделано ранее). Это объясняется достаточно просто: после монтажа воротных направляющих доступ к неподготовленным участкам будет недоступным.

Шаг 2.
Проверяется плоскость каждой стены по отношению к соседним.

Внимание! Если проем не будет в одной линии со стенами, то установить ворота не получится.

Подобные конструкции имеют правильную горизонтальную форму, поэтому недопустимы даже малейшие погрешности в строительстве гаража. Конечно, ворота можно поставить и на кривые поверхности (придется потрудиться), но в таком случае прочность крепежей и эстетичность будут под вопросом. Да и в зимнее время будет задувать снег и холодный воздух, что приведет к промерзанию помещения.

Шаг 3.
Пристенки и притолока отделываются металлическим уголком.

Внимание! При отсутствии опыта лучше доверить подготовку гаража профессионалам, а уже по окончании работ проверить результаты при помощи уровня. Если технические характеристики не будут соблюдены, то владельцу придется часто проводить ремонт и замену комплектующих, а эксплуатационный срок, соответственно, будет снижен.

Этап 4. Установка секционных ворот

Внимание
! Самостоятельное
соединение
полотен
– крайне
сложный
процесс
, справятся
с
которым
лишь
опытные
мастера
. Поэтому
лучше
заказать
уже
готовые
ворота
и
установить
их
в
раму
.

Шаг 1.
Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2.
Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие. Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться.

Шаг 3.
Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4.
Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Шаг 5.
По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки). Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к. предназначен для защиты имущества.

Шаг 6.
Устанавливаются пружины, которые отвечают за открывание/закры вание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

Внимание! Если устанавливается модель ворот с , то потребуется установить еще электрический привод. Для правильного монтажа и подключения следует также ознакомиться с инструкцией к прибору.

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Этап 5. Проверка

Главным показателем правильности монтажа является наличие или отсутствие просвета при опущенном полотне. В таком случае уплотнители будут исправно выполнять свои функции по герметизации и защите гаража от попадания атмосферных осадков. Стоит отметить, что снаружи уплотнители должны быть незаметными. Если их видно, то замеры были произведены неправильно.

Далее осматривается нижняя панель. Зафиксированный снизу уплотнитель должен максимально плотно прилегать к полу. Если обнаружен зазор, конструкция проверяется по уровню. Для устранения дефекта не в уровне регулируется положение направляющих.

Последней проверяется балансировка (балансировочные пружины). Они могут располагаться по бокам профилей или же на торсионной балке – все зависит от площади полотна. Если поднять ворота на 1,5 метра, то пружины должны быть на месте, не опускаясь и не поднимаясь.

Видео – Монтаж секционных ворот

Схемы установки секционных ворот

Торсионный механизм и взведение пружины

Читайте нашу новую статью, а также узнайте процесс установки ворот с электроприводом своими руками.

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными — откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

К сведению!
Зачастую водители решают поменять обычные ворота на откидные только по одной причине: в сильный ветер есть шанс получить удар створкой по кузову автомобиля в момент выезда.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно!
В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

В условия небольшого пространства перед гаражом на выручку придут подъемные ворота. Их конструкция предусматривает подъем створки под потолок. Это гораздо удобнее, нежели обычные распашные варианты. Конечно же, подобных конструкций от различных производителей очень много в магазинах. Но можно изготовить подъемные Обойдется это гораздо дешевле, нежели приобретение уже готовой конструкции. А установка автоматического привода позволит дистанционно управлять воротами.

Особенности подъемных ворот

Прежде чем начать к изготовлению ворот с подъемным механизмом стоит узнать, чем они отличаются от других видов, какими достоинствами и недостатками обладают. Это поможет убедиться, что данный вид устройства является тем, который необходим.

Довольно часто в наше время можно встретить подъемные ворота для гаража. Своими руками их сделать несложно. Главное для начала определиться с устройством ворот. В любом случае, подъемные ворота выполняют свои функции. Кроме того, подъемные ворота обладают рядом преимуществ перед другими видами. Их можно использовать в любых помещениях, независимо от размера.

Виды ворот

Подъемные ворота разделяют на два вида:

Подъемные секционные.
Полотно ворот состоит из нескольких частей, которые соединены между собой жесткой конструкцией. По мере поднятия они изгибаются и собираются. При опускании собранные секции расправляются и выравниваются в исходное (ровное) положение.

Поворотные.
В отличие от предыдущего вида, в данном случае основное полотно ворот не способно подвергаться деформации. Принцип их действия заключается в том, что поднимется створка по изогнутой траектории. При этом верхняя часть незначительно углубляется внутрь. Оставшаяся часть створки поднимается снаружи.

Установка гаражных ворот с подъемным механизмом в двух случаях происходит практически одинаково. И выполнить ее можно самостоятельно.

Преимущества подъемных ворот и их недостатки

Самодельные подъемные ворота для гаража обладают рядом неоспоримых достоинств, которые выделяют их среди других видов устройств. Основными преимуществами являются:

Экономия места. Для поднятия створки используется место под потолком, которое, как правило, никогда не используется. За счет этого не нужно тратить полезные метры на земле рядом с гаражом.

Створки представляют собой цельное полотно. А это является надежной защитой от проникновения посторонних.

Имеется возможность утеплить створки. Чаще всего для этого используют пенополистирол.

Есть возможность установить механизм для автоматического подъема.

Подходят для установки не только одинарных, но и двойных гаражей.

Внешняя отделка может быть любой, за счет чего ворота будут гармонично вписываться в декорирование гаража и дизайн всего участка.

Минусы подъемных ворот вытекают из их конструкции. Их не много, но списывать их со счетов не нужно. К недостаткам можно отнести:

Цельное полотно створки не подлежит частичному ремонту. В случае повреждения его необходимо менять полностью.

Монтаж ворот возможен только в проемы прямоугольной формы.

Установка требует определенных знаний.

Ворота поднимаются вверх, за счет чего уменьшается высота проема.

Утепление необходимо учитывать заранее. Дело в том, что механизм подъемных ворот рассчитан на нагрузку определенной величины. Дополнительный слой утеплителя повлечет за собой увеличение нагрузки на механизм.

Устройство ворот и принцип их действия

Основными элементами конструкции, которые несут нагрузку, являются рама, направляющие и механизм для перемещения полотна. Открываются ворота в автоматическом (с помощью дистанционного управления) или ручном режиме.

К нижней части створки закреплены рычаги. В верхних торцах имеется еще две направляющие, по которым движутся ролики. С помощью этих элементов происходит подъем створки. Для этого необходимо лишь потянуть за ручку, которая расположена снизу полотна. Сложностей с этим не возникает, так как на помощь приходят пружины, находящиеся в растянутом состоянии. Схему подъема створки можно увидеть на картинке выше.

Механизмы подъема

Подъемный механизм может быть двух видов:

Рычажно-пружинный. Это наиболее популярный у владельцев гаражей механизм. Он отличается простотой конструкции и надежностью. Изготовление металлических ворот с подобным механизмом предполагает точное регулирование пружин, точную установку направляющих (по которым позже будут двигаться ролики).

Если створка обладает большим весом, предпочтение отдают механизму с противовесом. В таком случае используется лебедка. С одной стороны закреплен противовес, который с помощью троса соединяется с другим краем створки.

Выбор подходящего механизма производится с учетом конкретной ситуации.

Подготовительные работы

Прежде чем изготавливать и устанавливать подъемные ворота для гаража своими руками необходимо провести подготовительные работы.

Поверхность стен и потолка должна быть ровной, чтобы направляющие установились без наклонов. Любая пыль при попадании на ролики или направляющие может нарушить работу всего механизма. Поэтому все строительные и отделочные работы внутри гаража должны быть завершены. Это не касается пола. Связано это с тем, что рама заходит внутрь минимум на 2 сантиметра. Поэтому завершить строительство пола необходимо будет уже после того, как установка гаражных ворот будет произведена.

Проем должен быть готов к установке рамы ворот. По нему производятся основные расчеты. Поэтому нужно знать его габариты. Размеры, необходимые при строительстве ворот, описывает чертеж подъемных ворот для гаража на картинке ниже.

Необходимые материалы и инструменты

В зависимости от размеров и выбранной конструкции ворот количество необходимых материалов может изменяться. Но при самом простом решении на изготовление металлических ворот потребуются:

Деревянные бруски 120х80 мм для коробки;

Бруски из дерева 100х100 мм для потолка;

Штыри из металла для закрепления конструкции;

Металлические уголки 35х35х4 мм для изготовления рамы;

Уголки из металла 40х40х4 мм для рельс;

Швеллер 80х45 мм;

Пружина с внутренним диаметром 30 мм;

Металлический прут диаметром 8 мм;

Полотно для створки.

Это комплект необходимых материалов для изготовления ворот с ручным режимом подъема. При желании можно приобрести привод для автоматизации этого процесса. Список необходимых материалов может изменяться или дополняться. Сложно описать все подробно, с точностью до самореза или болтика. Ведь каждое даже незначительное изменение конструкции ворот повлечет за собой изменение и этого списка.

Для того, чтобы собирать и монтировать подъемные ворота для гаража своими руками понадобятся болгарка, дрель со сверлами по металлу и дереву, сварочный аппарат. Будут также необходимы другие инструменты, которые есть у каждого хозяина: молоток, рулетка, отвертка, гаечные ключи, уровень, карандаш.

Этапы строительства

Ворота из профтрубы изготавливаются в соответствии со следующими этапами:

Подготовка и сбор рамы;

Установка роликов;

Изготовление створки;

Крепление дополнительных элементов.

Эти этапы поясняют, как сделать подъемные ворота самостоятельно. Далее рассмотрим каждый этап подробно.

Изготовление рамы

Основой, на которой будут крепиться ворота, является рама. Именно на ней будет лежать большая часть нагрузки всей конструкции. С ее изготовления и начинается работа.

В списке необходимых материалов указаны деревянные бруски. Это наиболее простой и экономичный вариант. Их можно заменить металлической конструкцией, что будет более надежным вариантом. Но выбор каждый делает сам. На процесс монтажа это практически не влияет.

Из брусков собирается коробка. Для их соединения используют металлические уголки или пластины. Нижняя планка должна быть заглублена в пол минимум на 2 см. Это необходимо учитывать в процессе сборки. Когда коробка скручена (в случае с металлом — сварена), проводят ее контрольную проверку. Ее ставят в проем и проверяют положение по вертикали и горизонтали. Если рама стоит правильно, ее крепят анкерами (металлическими штырями) длиной от 30 см. Их берут из расчета 1 штырь на 1 погонный метр.

После этого устанавливают горизонтальные направляющие, которые находятся под потолком.

Установка роликов

Когда рама установлена, можно приступать к креплению кронштейнов для роликов. Чтобы ворота не цеплялись, верхние кронштейны крепятся немного глубже, чем нижние. Наглядно это можно увидеть на картинке ниже. Для крепления рельс используют болты. На данном этапе очень важно точно вымерять уровень.

На краях рельс устанавливаются фиксаторы. Они будут удерживать ролики, тем самым держа полотно в открытом (закрытом) положении.

Подготовка створок

Сам щит, который будет служить створкой ворот, может изготавливаться из различных материалов. Но, так как он будет обеспечивать надежность защиты гаража, подвергаться внешним климатическим влияниям, лучше выбирать более устойчивые материалы. Это могут быть следующие варианты:

Каркас из деревянных брусков, обитый снаружи металлическим листом;

Использовать цельный металлический лист;

Раму из металлический профилей обшить металлом.

В качестве финишного (наружного) слоя может быть что угодно, даже пластик. Для защиты от мороза щит может быть обит слоем утеплителя.

Чтобы ворота из профтрубы не открывать каждый раз полностью, в щите можно сделать калитку. Через нее можно будет входить (выходить), не используя всю конструкцию полностью. Некоторые владельцы гаражей предусматривают в створке еще и окно. При необходимости, установить его несложно.

Когда щит готов, его устанавливают на направляющие и проверяют работоспособность механизма.

Дополнительные элементы

Монтаж ворот завершается установкой дополнительных элементов. К ним можно отнести ручки, замки, щеколды для фиксации ворот.

Ручки необходимы для того, чтобы открывать (закрывать) ворота было удобнее. При их наличии не нужно цепляться за край створки. Удобнее, если ручки расположены снизу щита. Причем как снаружи, так и изнутри.

Если ворота оснащены калиткой, то внутри можно сделать щеколду. Это позволить обезопасить свое имущество. Такой прием позволит открыть створку только изнутри. К такому же решению можно прибегнуть, если гараж пристроен к дому и их соединяет дверь.

Если гараж стоит отдельно и калитки нет, необходимо предусмотреть замки. Если нет возможности купить специальные, то можно повесить обычные. Делают это с помощью дужек, которые крепятся на полотне и наружной стороне вертикальной рамы.

Изготовление металлических ворот с подъемным механизмом завершается внешней отделкой конструкции. Их обрабатывают защитными средствами, красят, крепят отделочные материалы.

Система автоматизации

Автоматический привод можно установить на подъемные ворота для гаража. Цены на всю конструкцию от этого увеличатся. Но и уровень комфорта значительно повысится. Не нужно будет открывать (закрывать) ворота вручную. Все можно будет сделать с помощью дистанционного управления. При этом важно подобрать такой тип привода, чтобы к нему подходили ваши подъемные ворота для гаража. Цены на них находятся в диапазоне 300-800 евро.

Установить привод не составит особых проблем. В инструкции указана распиловка контактов, которой нужно будет следовать. Пример привести сложно, так как стандарты подключения у каждого производителя свои.

Подключив систему автоматического открывания, подъемные ворота, изготовленные и установленные своими силами, не будут отличаться от заводских. Это даст возможность управления дистанционно, с помощью пульта управления.

Так, выполнив несколько несложных этапов, можно получить подъемные ворота для гаража. Кроме существенной экономии денежных средств, это повлечет еще и массу других преимуществ. Подобная конструкция экономит пространство. Ворота не требуют свободного места перед гаражом как в случае с распашным вариантом. Они занимают место под потолком, которое в других ситуация не используется. Самостоятельный выбор материалов для изготовления конструкции позволит сделать все в соответствии со своими взглядами и требованиями. Дополнение устройства автоматическим приводом повысит уровень удобства при использовании ворот.

Источник

Какой выбрать тип ворот?

По этому принципу различают следующие виды:

роллетные ворота;
ворота с цельным щитом;
секционные ворота.
Важно! Роллетные устройства не набрали широкую популярность, поэтому ниже предложены правила конструирования секционных и цельнощитовых подъемных ворот, своими руками сделать которые предельно просто.

Особенности секционных конструкций

Панели производят из нескольких типов материалов:

пластик;
металл;
древесина.
Важно! Определяют выбор конкретного вида материала, для создания конструкции подъемных ворот для гаража, размеры автомобиля, предполагаемое количество расположения машин, а также особенности дизайнерской идеи оформления, как самого гаража, так и архитектурного ансамбля на участке в целом.

Преимущества

К основным преимуществам таких ворот относятся такие особенности:

Недостатки

Кроме достоинств, секционные ворота подъемного типа имеют и пару недостатков:

низкая устойчивость к взлому;
невозможность изготовить их собственными руками.

Отличительные характеристики подъемно-поворотных цельных механизмов

Определяя особенности таких конструкций, непременно стоит отметить следующие нюансы:

Подъемные гаражные ворота поворотного типа оснащены цельной створкой, которая поднимается шарнирно-рычажным способом и убирается под потолок.
Вес и масса такой конструкции уравновешивается специальными пружинами, которые закреплены по бокам.
Подъемно-поворотные гаражные ворота не имеют роликов и реек, поэтому открываются и закрываются практически бесшумно. В большинстве случаев шум издают именно ролики, которые двигаются по направляющим рейкам.
Такие ворота максимально безопасны, ведь цельную конструкцию створки гораздо сложнее вскрыть, чем секционный щит.

Преимущества

У цельно-щитового типа гаражных ворот масса достоинств:

прекрасная защита от взлома;
использование оцинкованного металлического листа с порошковым напылением при создании створки, придает особую устойчивость щиту и препятствует корродированию;
пригодны для установки в одинарных и двойных гаражных проемах;
без усилий открываются вручную;
не занимают полезную гаражную площадь.

Недостатки

Практически не обладают теплоизоляционным свойством.
Замысловатая конструкция.
Возможна перегрузка механических частей таких ворот.

Видео

Инструменты для монтажа гаражных ворот

Для монтажа гаражных ворот любого типа вам потребуются следующие инструменты:

металлическая длинная линейка и рулетка;
стальной профиль;
труба или уголок;
двухметровый строительный уровень;
болгарка;
сварочный аппарат.
Важно! В зависимости от выбранного материала для обустройства системы, размера и других особенностей проекта, этот перечень может варьироваться, дополняясь специальными профильными инструментами.

Правила монтажа подъемных секционных гаражных ворот

Соберите раму и установите ее в проем гаража.
Проконтролируйте правильность установки с помощью строительного уровня по горизонтали и вертикали.
С помощью анкеров закрепите раму в гаражном проеме.
Важно! Дальнейшие действия будут направлены на то, чтобы правильно закрепить кронштейны, соединить вертикальные полозья со стеной и корректно отрегулировать работу системы.
Маркером или карандашом пометьте места, где нужно сделать отверстия.
Выровняйте раму и укрепите ее.
Монтажной пеной заполняйте, образовавшийся между профилями и стеной, зазор.
Надежно закрепите потолочные направляющие на потолке.
Начиная с нижней секции, постепенно соберите створку.
Соедините шарниры с секциями с помощью захватов, которые привинчены к петлям секций.
Вставьте секции в полозья.
Отрегулируйте пружины таким образом, чтоб створка поднималась с минимальным усилием и при этом не падала обратно сама.

Видео

Технология монтажа подъемно-поворотных ворот

Какой выбрать тип поворотного механизма?

Шарнирно-рычажковый – широко распространенный простой и надежный механизм, который исключает возможность блокировки створки и дает возможность открывать и закрывать щит без усилий. Требует точной регулировки степени натяжения пружин для качественной работы механизма. Также вам потребуется устанавливать систему максимально четко, в противном случае створки могут заедать.
На противовесах. Механизм работает при помощи троса, который закреплен у нижних углов рамы, пропущен через блок и имеет на противоположном конце лебедки определенный противовес. Такой способ управления воротами производит серьезную нагрузку на каркас ворот, а это значит, что раму необходимо делать укрепленной. Вес противовеса должен быть прямопропорциональным к весу створки. Этот механизм идеально подходит для обустройства тяжелых ворот.

Как правильно сделать проект?

Для грамотного проектирования гаражных ворот сделайте следующее:

Замерьте проем гаража.
Выберите готовые чертежи или подготовьте эскиз самостоятельно, исходя из личных предпочтений.
Важно! Просмотрите ниже предложенные чертежи подъемных ворот для гаража, чтобы правильно и быстро справиться с этой задачей.

Какие материалы подготовить?

Как только вы составите или подберете эскиз, приобретите следующие материалы и инструменты для работы:

деревянные бруски размером 120*80 мм и 100*100 мм для коробки и горизонтального потолочного бруса соответственно;
металлические штыри;
пружину диаметром 3 см;
уголки с размерами 3,5*3,5*0,4 см и 4*4*0,4 для рамы и рельс;
швеллерный кронштейн 8*4,3*0,5 см;
металлический прут 0,8 см в диаметре для регулятора натяжения.

Порядок монтажа

Соберите коробку из поперечного бруска и двух продольных.
Скрепите бруски с помощью металлических пластин.
Низ коробки углубите в стяжку пола примерно на 2 см.
При помощи штырей закрепите в проеме коробку.
Соберите полотно гаражных подъемно-поворотных ворот.
Обшейте их защитой из листового металла.
Изготовьте опору механизма из уголка.
Просверлите отверстия:
- для крепления;
- для установки кронштейна с пружиной;
- два отверстия в продольных рейках.
  Важно! Диаметр сверления 10 мм. В качестве опоры для пружины используйте швеллерный кронштейн. Для его крепления просверлите 3 отверстия в одной из полок.
С помощью полозки из железа сделайте пластину для регулировки.
Соедините с ее помощью пружину с кронштейном.
Важно! На боковых витках пружины сделайте своеобразные крючки, внизу присоедините регулятор натяжения из прутка.
Из уголка изготовьте снизу шарнирный узел.
Просверлите отверстие диаметром 8,5 мм.
Приварите узел к раме.
Важно! Отступите от нижнего ребра 12 см. Только после этого приварите пластину, с отверстием для монтажа рычага ворот, к торцу рычага.
Изготовьте рельсы для передвижения ворот из двух уголков.
Соедините при помощи сварки два уголка одним из краев между собой, оставляя внутренний промежуток между другими краями не менее 5 сантиметров.
Приварите направляющую рельсу к пластине, с просверленными ранее отверстиями.
Важно! Оставляйте 8-сантиметровый промежуток между линией оси и нижним ребром поперечины. После чего, отступив 15 см, приварите куски швеллера к остальным концам.
Швеллер закрепите к потолочному бруску болтом.
Важно! Помните, что при установке ворот необходимо точно контролировать направляющие.

Дополнительное оснащение

Полотно ворот, при желании повысить привлекательность и надежность, оснастите такими дополнениями:

Полупрозрачные, просветные материалы. Они будут служить как своеобразные окошки.
Стопорные, ограничивающие устройства. Защищают от защемления.
Устройства для защиты от несанкционированного проникновения или взлома.

Дополнительное усиление

При необходимости саму конструкцию усильте одним из подходящих способов:

ограничительные планки — защищают упор ворот от окисления;
компенсирующие накладки — заделывают возможные щели;
резиновый профиль по контуру — значительно укрепляет конструкцию.
Важно! Последний вариант актуален для тяжелых ворот.

Как сэкономить при установке гаражных ворот?

Ознакомьтесь с некоторыми наиболее популярными решениями снижения стоимости сооружения гаражных ворот:

Удобство в использовании: Экономия при отказе от механизации устройства составит приблизительно 4000 руб.
Ширина и высота проема. Уменьшая размер проема, вы можете сберечь некую сумму при установке меньшего количества секций. Такой вариант приемлем только в том случае, если размеры самого автомобиля это позволяют, не ограничивая при этом вашего удобства его размещения.
Эстетический вид. Однотонные материалы стоят относительно недорого. Если вы воспользуетесь ими, то сможете сэкономить до 10% бюджета, рассчитанного вами на установку подъемных ворот.

Заключение

Источник

Чтобы сделать ворота гаражные подъемные своими руками, надо постараться. В этой работе важен чертеж, размеры, правильность расположения всех элементов.

Разновидности подъемных ворот

Ворота подъемно поворотные открываются при помощи поднятия. Они имеют несколько разновидностей, различающихся по способам их открывания. Они бывают поворотно или подъемно секционного вида. Секционные группы представляют собой монолитную конструкцию, имеющую открывающуюся нижнюю часть. Основная их часть во время открывания уходит внутрь строения, снаружи можно увидеть лишь небольшого размера козырек.

Подъемно-поворотные механизмы требуют немного больше свободного пространства, при этом, они отличаются значительно низшей стоимостью, нежели предыдущая разновидность.

Ворота подъемно-секционного типа

Секционные конструкции представляют собой ряд панелей, отдельно стоящих друг от друга. Каждая из них составляет около 50 см. Они могут быть изготовлены из стали, древесины, пластмассы. Панели соединяются между собой при помощи петлей шарнирного вида. Вся система оснащается муфтой, роликами, иными подвижными элементами. Все они изготавливаются их поливинилхлорида или стали.

Направляющие создаются из нержавеющего сырья. Внутреннюю часть полотна можно утеплять, используя пенополиуретан. Это позволит сохранять внутри тепло на протяжении длительного времени.

Преимущества такой системы:

безопасность функционирования;
простота эксплуатации;
максимальное удобство применения;
высокие прочностные характеристики.

Среди недостатков, пользователи отмечают полное отсутствие механизмов защиты от взлома, а также незаконного проникновения. Сделать самостоятельно подобные ворота очень трудно. Единственным вариантом будет покупка заводской модели, последующий её самостоятельный монтаж.

Ворота подъемно-поворотного типа

Подъёмные ворота, имеющие поворотный механизм, отличаются простотой сборки, возможностью самостоятельной установки. Когда такая конструкция открывается, происходит подъем целой створки. Движение происходит посредством шарнирно-рычажного устройства.

Эта въездная группа отличается высокими характеристиками прочности, позволяет надежно защищать собственное имущество от проникновения злоумышленников.

Некоторые владельцы предпочитают собирать этот механизм, без оснащения направляющими роликами. Это позволяет добиваться бесшумного движения полотна.

Процесс сборки прост, не требует особых навыков, а также больших финансовых вложений.

Выделяют две разновидности механизмов открывания:

Устройство с противовесами: это приспособление состоит из троса, закрепленного к раме на нижней её части. Он проходит сквозь противовесы, крепящиеся на лебедке. Устройство используется, когда система отличается тяжестью.
Шарнирно-рычажное: отличается простотой, очень популярен. Его надежность обеспечивает простоту передвижения, без блокировки устройства.

Подъёмно-секционные ворота: инструмент, материалы и устройство

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

отсутствие необходимости дополнительного места;
возможность утепления ворот;
прочность конструкции находится на достаточно высоком уровне;
есть вариант установки автоматики, позволяющей проводить открытие и закрытие с пульта ДУ.

Но при всех достоинствах, есть и недостатки, среди которых:

невозможность установки в проёмы с непрямыми углами;
необходимость учёта веса утеплителя при вычислении прочности ворот;
сложности, возникающие при монтаже.

Можно приобрести готовое изделие, но лучше изготовить ворота самостоятельно
ФОТО: diadoors.com

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл. Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах.

Внешний вид может быть довольно разнообразным
ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

УШМ (болгарки);
набора гаечных ключей, отвёрток и шуруповёрта;
сварочного аппарата;
карандаша, рулетки, монтажного или лазерного уровня;
дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

Без этого инструмента обойтись не удастся
ФОТО: atvarmor.ru

Статья по теме:

Подъёмные ворота для гаража: конструкции и их устройство, принцип работы, преимущества и недостатки; материалы, используемые при изготовлении; порядок установки; самодельные конструкции и видео, описывающее процесс их изготовления — в нашей публикации.

Устройство подъемных ворот

Другое название ‒ щитовые. Механизм у них несложный.

Основные элементы:

рама;
направляющие профили;
привод (рычажно-пружинный или система противовесов).

Контроль работы выполняется вручную или с использованием электрического привода и пульта дистанционного управления.

Подъем производится рычагами, которые закреплены внизу створки, и с помощью роликов, которые двигаются по двум направляющим сверху на торцах створки.

Чтобы открыть ворота с простым приводом, достаточно потянуть за ручку внизу двери.

Подъемные гаражные ворота

Подъемные ворота для гаража разделяются на несколько типов:

Цельная створка способна выдержать серьезные повреждения, поэтому она лучше защищает гараж от проникновения. Кроме того, такие ворота гораздо легче изготовить самостоятельно. Двигаются подъемно-поворотные конструкции практически бесшумно.

Как все это выглядит на деле:

http://youtu.be/a5_XI3IfPMU

Направляющая для ворот

Выпиливаю направляющую из трубы 20х40, что бы вставить подшипник на оси.

Далее сварил рамку ворот из тех же труб, размер проема сделал 280 см. высоту 230 см, углы усилил уголком. Гараж каркасный, в процессе постройки, проем пока не ограничен сверху, по бокам стоят стойки из доски 50*150 мм. Закрепил вертикальные направляющие, немного наклонив их внутрь гаража, чтобы ворота легче поднимались.

Почему современные самодельные гаражные ворота подъемные

Хотя время, понятие относительное, не столь давно частные гаражи оснащали исключительно «простыми как пять копеек» распашными воротами. Две металлические створки на петлях, с верхним и нижним стопором, если из гаража нет второго выхода, то в одну из створок врезана дверь. Створки крепились к силовой раме из металлопрофиля, либо прямоугольной формы, либо П-образной, в первом случае в зоне въезда получался порог. По сути, весь процесс сводился к сварке рамы, сварке каркасов створов, облицовке створов металлическими листами, установке и фиксации рамы в проеме и фиксации створов уже к раме. Главным достоинством распашных конструкций была их простота и доступность, особенно в пору, когда металл стоил копейки, а сварить можно было самостоятельно или попросить кума, брата, свата. Недостатков же в изобилии – это и ненадежность, и негерметичность, как ни соблюдай углы и плоскости, а через такое количество стыков все равно «сифонит». Плюс, на открытие створок необходимо дополнительное местно, ну и главное, на что сейчас обращают внимание – они неудобные. Поэтому теперь в фаворитах более эргономичные и практичные варианты, например, подъемные.

FredikУчастник FORUMHOUSE

У подъемных ворот есть огромный плюс – удобство использования, даже без электропривода, чтобы их открыть нужно 1 – открыть задвижки 2 – поднять створку вверх. Причем она останется открытой под действием противовесов и ветер ее не захлопнет в самый неожиданный момент. Обычные ворота: 1 – открыть задвижки, 2 – открыть одну створку, 3 – зафиксировать в открытом положении, 4 – открыть другую створку, 5 – тоже зафиксировать. Лень, однако, великая штука и двигатель прогресса.

Но за прогресс нужно «платить», в данном случае усложнением конструкции и большими тратами на расходники даже с ручным приводом, не говоря об управляющей автоматике. Тем не менее, сделать подъемные гаражные ворота своими силами вполне реально.

Подшипники для ворот

Далее подпилил шляпку болта, чтобы он с подшипником вошел в профиль

Приварил болты с подшипниками к рамке ворот, завел подшипник в направляющую, верхние подшипники и направляющие еще не установлены.

Вид изнутри гаража.

Что бы ворота не выпали из направляющей вниз, просверлил внизу профиль, и вставил гвоздь. Направляющую прикрутил прямо к доске.

Сверху направляющую держит уголок

Затем отпилил лишнее от вертикальной направляющей, к рамке ворот сверху приварил кронштейн для верхнего ролика, и к нему уже приварил болт с подшипником. Так же поставил горизонтальную направляющую, ее закрепил на кронштейны к потолку, завел в нее подшипник.

Вид сбоку того же узла, только с другой стороны ворот

Фото крепления кронштейном горизонтальной направляющей

Кронштейн сделан из профильной трубы и арматуры, приварен к направляющей

Отрегулировал направляющие ворот, зашил профнастилом. Гараж еще не утеплен, стоит только каркас, все делается параллельно.

Важные параметры

Делая расчет нагрузки нельзя забывать, что не только вес створок играет важную роль, но так же их ширина и площадь. При открытых воротах на них действует ветровая нагрузка, которая испортит механизм, если не будет учтена заранее.

Плавность хода створок – необходимое требование при установке автоматики. Ворота должны быть правильно закреплены и не иметь перекосов, а на распашных воротах петли хорошо смазаны.

Какую выбрать модель?

Модель с секциями это полотно, которое составляют блоки из дерева, пластика, или же стальные где-то по 1,5 м размером. Во время поднятия этой двери блоки «вытягивается» кверху и после возвращаются назад тем же путём. Внутри деревянное полотно будет заполнено пенополиуретаном, который не пропустит зимой холод в гараж. Панели соединяют петлями шарнирного типа, движущиеся детали состоят из стали или пластика (лучше стальные, дольше прослужат), а направляющие полозья устойчивы к разрушению и ржавлению благодаря своему составу.К сожалению, такую дверь почти нельзя сделать самостоятельно, а взломать её достаточно просто. Можно купить готовый сборный комплект и поставить дверь, чтобы получить главный её плюс – простота и лёгкость для владельца.

Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков. Такая дверь очень надёжна и взломать её злоумышленнику с целью ограбления гаража весьма нелегко. Также они тихие в ходе подъёма, ведь в них не использованы “ездящие” элементы: направляющие и ролики, ещё, пользуясь ими, довольно трудно зажать себе палец. Это дорогой выбор, около 60 тыс. руб. за объект и 15 тысяч – на установку.

Важно! Ворота могут быть также без автоматики, с ручным управлением или автоматическими на электроприводе. Естественно, первые дешевле

Стоимость составит с 14 до 75 тысяч рублей. От 7 до 15 тысяч платят именно за установку. Можно купить детали отдельно, но стоит ли мучиться? Проще приобрести установочный набор, чтобы после уже собрать и монтировать. К каждому виду дверей прилагается подробное описание поэтапной сборки.
Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Рекомендуют ставить в сочетании с автоматикой, чтобы в случае сбоя или отсутствия электроэнергии всегда получалось попасть внутрь помещения.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Особенность электропривода подъемных ворот ‒ при закрытии срабатывает блокировка, поэтому открыть вручную створку снаружи или изнутри помещения не выйдет.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Пользуется наибольшим спросом. Система управления оснащена специальным блоком, который принимает сигнал при нажатии кнопки на пульте. Полученный сигнал приводит в действие створку.

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Небольшое отступление

Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.

Готовый шов после удаления излишков
ФОТО: atvarmor.ru

Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.

Правый баллон с эластичной пеной именно тот, который требуется для уплотнения
ФОТО: atvarmor.ru

После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.

Вот такой шов получается после уплотнения
ФОТО: atvarmor.ru

Монтаж полотна

Меряем диагональ, учитывая габариты, наживляем её сваркой, всяческие зазоры исключены, зачищаем швы и ставим полотно. Прикрепляем кронштейны и направляющие, их горизонталь необходимо сделать идеальной, дальше: утепляем полотно, крепим металлический лист, швы зачищаем, обезжириваем. Регулируем пружины, закрепляем внутреннюю фурнитуру. На всё торжество работы и конструирования пойдёт два-три дня.

Подготовительные работы

Прежде чем приступать к изготовлению и установке ворот для собственного гаража, необходимо выполнить определенный набор подготовительных мероприятий. Основное внимание следует обратить на стены и потолок. Их поверхность должна быть абсолютно ровной. В этом случае вы сможете при установке конструкции выполнить фиксацию направляющих без каких-либо уклонов.

Если на ролики или на направляющие попадет пыль, то работа механизма будет нарушена и вы не сможете легко открывать свои ворота. Поэтому до момента начала работ по установке конструкции в гараже необходимо завершить все внутренние отделочные работы. Пола это не касается и связано с тем, что внутрь гаража рама заходит всего на 2 см.

Поэтому завершить работу по устройству пола вы можете уже после установки ворот. Перед началом работ по их установке проем должен быть готов. Именно по нему будут производиться все основные расчеты. Перед началом работ вы уже должны знать его габариты.

Преимущества заводских гаражных ворот

Заводские конструкции выигрывают у самодельных по нескольким причинам.

Универсальность – если своими руками можно собрать качественные, практичные и эстетичные подъемные ворота, так как конструктив относительно доступный, то производители предлагают и секционные, и роллетные ворота с управляющей автоматикой. И в некоторых ситуациях это единственно возможное решение, например, когда нет места под потолком или на осевой поворот створки.

Эксплуатационные характеристики – если сравнивать даже самую качественную самоделку и качественное заводское изделие, именно, качественное, самоделка неизбежно проиграет и по прочности, и по долговечности, и по энергоэффективности.

Иван АлексеенкоСпециалист по маркетингу ООО “Алютех Воротные Системы”

Современные высококлассные гаражные ворота обладают рядом уникальных характеристик. Их долговечность обеспечивается за счет специализированного, трехслойного декоративно-защитного покрытия полотна (ПУР-ПА), фурнитуры из нержавеющей стали, устойчивой к коррозии, роликов с подшипниками качения закрытого типа и пружин с рабочим ресурсом 25000 циклов (подняли, опустили), то есть, 17 лет из расчета 4 цикла в день. За прочность отвечают особые петли «гнутый лист», соединение наружной и внутренней стальной панели в «замок» (замкнутый контур), четырехслойный металл в зонах соединения внешнего и внутреннего листа.

По энергоэффективности панель, толщиной 40-45 мм, сопоставима с кирпичной стеной, толщиной 55-60 см (секционные ворота). Герметичность конструкции обеспечивает уплотнитель EPDM по всему периметру и между сегментами и многокамерный нижний уплотнитель. Он сохраняет эластичность даже в сильные морозы, не впитывает влагу и не подвержен растрескиванию, между «лепестками» уплотнителя образуется воздушная камера, обеспечивающая дополнительную теплоизоляцию.

Не менее важна и безопасность, как в процессе эксплуатации, так и в плане устойчивости к взлому.

Иван Алексеенко

Эксплуатация ворот абсолютно безопасна – конструкции снабжены защитой от защемления пальцев между панелями, механизмами защиты от поломки торсионных пружин, от падения полотна из-за обрыва троса предохраняет шестикратный запас прочности тросов. В воротах со встроенными калитками идет встроенный датчик открытой калитки. Если же необходим повышенный уровень взломостойкости, то опционально идет усиленная фурнитура (система защиты от взлома RC2).

Что касается эстетики, то тут практически на равных – при желании можно и самодельный створ обшить разнообразными панелями, сайдингом, отдать в покрасочный цех, где нанесут не только цвет, но и фактуру. Или использовать профлист с покрытием полиэстером, и многое другое и смотреться будет очень даже презентабельно. Однако и производители не отстают.

Иван Алексеенко

Выглядеть ворота могут практически как угодно – только в стандарте пять рисунков полотна и два вида теснения под натуральную древесину (woodgrain и smooth). Плюс десять базовых цветов по RAL и три цвета под дерево: темный, золотой дуб, вишня. А опционально, еще свыше двухсот цветов по RAL и DB и цифровая печать по индивидуальному эскизу. Также, на заказ возможно изготовление панорамных створок до трех метров со сплошным остеклением (без импоста).

Но, пожалуй, самым «злободневным» параметром была, есть и с большой вероятностью останется навсегда цена вопроса. На первый взгляд, самодельные конструкции выигрывают у заводских вчистую, если же «приглядеться», все далеко не столь однозначно.

Инструментальная база – голыми руками ворота не сделаешь, в хозяйстве должен быть и сварочный аппарат, и приспособы к нему, и электроинструмент в ассортименте. Одно дело, когда все это в наличии, и совсем другое, если придется купить, даже с условием дальнейшего использования для домашних нужд, вложения солидные.
Навыки – это ochumelkin справился за два дня (работа), учитывая представленный чертеж и скорость сборки, он явно не новичок в инженерном деле, да и со сварочником «на короткой ноге».
Время – самый недооцениваемый и при этом самый ценный человеческий ресурс. Да, и будучи новичком можно осилить графический редактор или набросать эскиз от руки и потихоньку, методом проб и ошибок, освоить сварку и остальные операции. Только времени на это потребуется изрядно, и далеко не у каждого его достаточно, чтобы отрываться от профессиональной деятельности. Да, сэкономил, считай, заработал, но не всегда.
Расходники – при нынешних ценах на металл и все остальное, глобальной экономии в десятки тысяч может и не случиться, разве что собирать ворота из наличествующих остатков и отходов или затариваться б/у материалами.
Целесообразность – в общестроительном бюджете, а ворота обычно устанавливаются в гараж по окончанию стройки, стоимость заводских ворот далеко не самая расходная часть. А если учесть, что ставятся они не на пару-тройку лет, а на десятилетие и больше, экономия даже 20-30 тысяч, не выглядит столь уж масштабно. Тогда как экономия собственного времени и сил, за счет установки готовых ворот, куда как ценнее.

Подъемные ворота своими руками: как провести монтаж самостоятельно

Ворота для оснащения гаража вполне можно сделать собственными руками. Главное, правильно подобрать или подготовить чертеж. Кроме того, важно следовать пошаговым этапам возведения этой конструкции.

Выбор материалов для подъемно-поворотных ворот своими руками

Создание такого устройства требует первоначально правильного выбора материала. Тип сырья будет зависеть от того, какой механизм планируется ставить.

Для самостоятельной работы понадобятся такие материалы:

бруски из древесины: их размеры будут варьироваться от 12на 8 см (коробка), до 10 на 10 см (потолок);
полосы из металла;
рамные уголки (параметры 3,5 на 3,5 на 0,4 см);
рельсовые уголки (размеры 4на4на0,4 см);
швеллерный кронштейн (8х4,3х0,5 см);
пружина диаметром 3 см;
металлический прут с сечение 0,8 см, необходимый для регулятора натяжения.

Кроме того, не обойтись без полотна, электрического привода. Он обеспечит движение полотна во время открывания и закрывания створок.

Полотно бывает такое:

дощатый щит, укрытый металлом;
сэндвич панель;
цельное полотно.

Когда речь идет о самостоятельных работах, лучше предпочесть дощатый щит, сверху его можно укрыть листовым оцинкованным железом, также слоем защитного состава. Когда есть необходимость обеспечения дополнительной теплоизоляции, используют пенополистирол, пенопласт, утеплить в матах.

Важно! Для придания всему устройству привлекательного внешнего вида, следует озаботиться обшиванием наружной плоскости панелями из древесины или пластика.

Перед приобретением всех расходных материалов, следует ознакомиться с тематическими каталогами, готовыми вариантами, чтобы выбрать для себя подходящий тип, а также вид внешнего исполнения.

Сборка гаражных подъемных ворот своими руками: чертежи и схемы

Подъемные ворота собираются при помощи некоторого инструмента:

уровень для измерения соответствия имеющейся плоскости горизонтали, вертикали;
маркер, чтобы ставить метки;
молоток;
дрель;
набор отверток разного формата и размеров;
болгарка;
аппарат сварки;
ключи для гаек;
сверла разных видов.

Когда подготовлены все составляющие, нужно переходить к этапу проектировки. Лучше всего собрать параметры и найти подходящий чертеж в интернете. Можно составить его собственными силами, однако, для этого нужно обладать специальными техническими навыками. Даже малейшая ошибка может стать причиной трудностей с монтажными работами.

Когда под рукой есть чертеж, можно приобретать материалы, затем начинать монтажные работы.

Сначала собирают коробку из отдельных брусков: их скрепляют металлическими пластинами или специальными угольниками. Важно, чтобы коробка максимально соответствовала размерам проема, закреплялась штырями.

Важно! Чтобы повысить прочность конструкции, нижнюю раму углубляют в землю с глубиной от 2 см.

Монтаж полотна ворот

Подъёмные ворота готовят поэтапно. Когда рама готова, требуется её обшивание щитом, затем проводится укрытие листовым материалом.

Процесс проходит так:

основу делают из бруска, просверливая дрелью два отверстия, каждое, с диаметром сантиметр. Их крепят к продольным стойкам;
в нижней полке делают три отверстия, здесь будет крепиться пружинный кронштейн;
для крепления швеллерного кронштейна делают три отверстия (в той полке, что отмечена на чертеже);
теперь соединяют кронштейн с пружиной при помощи регулировочной пластины (она готовится из железной полосы);
пружину держится посредством нижних витков;
к нижней части пружины крепят регулятор натяжения (пруток);
теперь одна сторона имеет вид кольца, другая требует нарезания резьбы: при помощи уголка с размером 0,85 см делают отверстие для монтажа шарнирного узла. Когда есть необходимость, приваривают к раме на центре отверстия, куда будет поставлен рычаг регулировки подъема механизма;
сварочным аппаратом крепят пластину для регулятора к торцу рычажного устройства;
теперь готовят рельсы: составляют вместе 2 уголка, чтобы между их вершинами было 5 см. Край получившейся фигуры приваривают к пластине, имеющей отверстия.

Во время проведения работ, следует строго соблюдать все расчеты:

между осевой направляющей и нижним ребром поперечной должно быть пространство, равное 8 см;
когда требуемый параметр соблюден, варят отрезки швеллера к обратным поверхностям рельс с дистанцией в 15 см;
обычными болтами соединяют швеллер и брусок, расположенный на потолке.

Важно! Для придания привлекательного вида конструкции, её окрашивают, причем труднодоступные места обрабатывают ещё до сбора.

Подъемные ворота для гаража своими руками: дополнительные рекомендации

Подъемные ворота устанавливаются по общим правилам, важно учитывать ряд дополнительных советов от профессионалов.

Нельзя предпочитать простые виды крепежа. Лучше использовать сварку, она даст наиболее высокий уровень фиксации, избавляет от необходимости сверления множества отверстий, но увеличивает надежность.
Высота проема должна превышать 2,2 метра, иначе его применение станет неудобным.
Важно учитывать расстояние между верхней частью проема и уровнем потолка, оно должно находиться в интервале от 0,35 до 0,5 м.
При наличии слишком низкого проема, барабан располагают сзади.
Чтобы установить уплотнитель, оставляют небольшого размера паз, на нижнем профиле полотна.
Чтобы обеспечить долгую, бесперебойную работу системы, выбирают полотно, вес которого не будет превышать 100 кг.
Существует возможность создать привод собственными силами, здесь используют реверсивную лебедку, обладающую функцией самоблокировки. Чтобы сделать пульт удаленного управления, применяют автомобильную сигнализацию.
Чтобы обеспечить дополнительное освещение внутреннего пространства, делают дополнительные вставки, для них используют светопропускные материалы.
Чтобы предотвратить вероятность защемления, защитить систему от несанкционированного взлома, нужно применять специальные стопорные устройства.

Опираясь на данные выше рекомендации, можно самостоятельно изготовить въездную группу, причем её функциональность не будет уступать созданной в промышленных условиях. Приспособление с легкостью защитит строение от проникновения злоумышленников, воздействия негативных факторов окружающей среды.

Даже самостоятельно сделанные механизмы способны соответствовать современным технологиям, которые применяются в готовых заводских моделях. Главное, проявить достаточное количество усердия, терпения, четко соблюдать технологические параметры.

Спасибо, что прочитали статью! Ставьте лайк, если понравилось! Также будем рады Вашим комментариям. Пишите, задавайте вопросы, мы с удовольствием ответим!

Подъёмно-секционные ворота

Вариант сложен, но они герметичные и лучше защищают помещение. Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.

Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом – 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.

Вариант сложен, но они герметичные и лучше защищают помещение

Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 – +60.

Материалы для каркаса, обшивки

Для создания рамки рекомендуется использовать профильные трубы прямоугольного сечения 40*20 мм с толщиной стенок 2 мм.

Для поперечин, продольных балок хватит труб размерами 20*20 мм, толщина стенок остается такой же.

Материалом для направляющих вполне может стать швеллер шириной по 20 см.

Чтобы сделать коробку, куда будет ставиться привод, допускается брать брус размерами 100*50 мм или металлический уголок с полкой 50 мм.

Для обшивки отлично подойдут:

Профнастил. Отличается высокой прочностью, длительным сроком службы. Листы имеют защитное антикоррозийное покрытие. Сырье устойчиво к воздействию среды. В продаже широкий выбор цветов. Удобно резать на нужные фрагменты.
Дерево. Не столь популярный материал из-за подверженности гниению, порче насекомыми. Пожароопасен. Перед монтажом любые деревянные детали нуждаются в защитной обработке. Прочность в разы ниже, чем у профлиста. Из плюсов – низкая цена, красивый вид.
Оцинкованная сталь. Подходит для обшивки ворот. Покрыта защитным антикоррозийным составом. При крепеже нужно быть внимательным, чтобы не повредить защитный слой, иначе материал начнет ржаветь.
Сэндвич-панели. Материал практичен, моется. Установка простая. Обладает отличными тепло- и звукоизоляционными свойствами. Пожаробезопасен.

Чаще всего владельцы для обшивки ворот выбирают профнастил или сэндвич-панели.

Для утепления рекомендуется брать плиты пенополистирола, минеральной ваты или пенопласта.

Пользователи также интересуются:

Как сделать откатные ворота
Из какого профиля сделать ворота

Видео: распашные ворота с самодельным электрическим приводом

Для человека, умеющего обращаться со сварочным аппаратом и «болгаркой», изготовление въездных или гаражных ворот — дело обыденное. Совсем другое дело — автоматизация процесса их открывания. Многие пасуют перед более сложной конструкцией из-за отсутствия привода, других пугает электрическая часть. Тем не менее сделать надёжную, работоспособную систему открывания несложно. Главное, чтобы её механизм соответствовал типу створок и их весу.

Автор: Виктор Каплоухий
Распечатать

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые – техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Оцените статью:

(34 голоса, среднее: 4.5 из 5)

Красивые примеры

Красивых проектов подъемных ворот очень много, их конструкции позволяют сделать какой угодно впечатляющий дизайн. Стоит рассмотреть несколько удачных примеров.

Не только красивый, но и удобный пример просторного гаража для двух автомобилей, для каждого из которых предусмотрен отдельный въезд. Ворота снабжены дистанционным пультом для открытия. Несмотря на то, что раздвижные роллеты подходят только для прямоугольных проемов, здесь архитекторы проявили фантазию и спроектировали фигурную арку.

Единое цветовое решение внешней отделки гаража и створки подъемных ворот. Для облицовки можно использовать различные материалы: листовой металл с покрытием, пластик или фанеру.

Простой, но очень стильный вариант ворот разной ширины для двух автомобилей. Здесь для створок использованы роллеты, легкие и занимающие мало места в сложенном состоянии.

Гаражные ворота с отделкой под дерево в сочетании с остальным интерьером смотрятся очень шикарно.

Если створка ворот цельная, то можно сделать снаружи внушительную облицовку под массив благородного дерева. Качественные панели выглядят как деталь средневекового замка, сложно представить, что механизм полностью автоматический.

Простой, но симпатичный вариант подъемных ворот роллетов из дешевых материалов. Такой обойдется недорого и быстро монтируется.

Встроенные в приусадебный забор легкие подъемные ворота могут заменить калитку из двух створок. С таким проектом можно припарковать на своем загородном участке пару автомобилей и они будут надежно скрыты от проезжей части.

Смотрите на видео мастер-класс по изготовлнию ворот.

Частые проблемы при установке подъемных ворот

Прежде всего могут возникнуть такие проблемы:

Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие. Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм.
Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины. Решит проблему только ее замена.
Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.
При движении полотно сильно скрипит. Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель. Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы.

Поврежденные детали заменяются на новые.

Если исправить поломку своими силами не удается, то стоит обратится к специалистам.

Фотогалерея вертикальных ворот: готовые изделия, чертежи и схемы

Ниже приведены примеры чертежей разных подъемных полотен с указанием размеров, показаны уже собранные конструкции

Правильно установленный подъемный механизм ворот станет отличной защитой гаража от взлома. Герметичность опущенного полотна исключает риск несанкционированного проникновения. А при творческом подходе к отделке ворота отлично впишутся в дизайн участка.

Источник

Подъемные гаражные секционные ворота своими руками

Опубликовал: Виктория Митина 0 59 Просмотров

Защита от взломов, прочность, термоизоляция – всё это обеспечивают секционные гаражные ворота. Конструкция отличается от стандартных технологий ещё и удобством в эксплуатации. Установка готового комплекта многим придётся не по карману, поэтому оптимальным решением будет установить ворота в гараж самостоятельно.

Особенности механизма

Подъемные секционные ворота изготовить своими руками сможет каждый, так как технология не содержит ничего сложного. Полотно, представляющее собой соединенные петлями секции, фиксируется на раме, позволяющей ему находиться в горизонтальном и вертикальном положении.

С помощью подъёмных рычагов и роликов оно перемещаются по рельсам, представленным металлическими направляющими. В открытом состоянии конструкция находится на небольшом расстоянии от потолка, а её нижняя часть слегка выступает вперёд, образуя небольшой козырёк. Когда рама опускается, растягиваются пружины компенсации.

Есть два основных механизма:

на противовесе – положение рамы регулируется тросом, соединяющим её с противовесом,
шарнирный – самый распространённый тип, позволяющий раме свободно перемещаться вокруг оси.

Вне зависимости от выбранного механизма изготовить такие подъемные секционные гаражные ворота можно своими руками.

Важно! Рама – это основная часть конструкции, требующая отдельного внимания. Она должна состоять из прочного материала.

Преимущества и недостатки конструкции

Преимущества и недостатки проекта можно посмотреть в таблице.

Как видно из таблицы изготовление ворот для гаража своими руками помимо оптимальной цены имеет ряд дополнительных преимуществ.

Инструменты и материал

Чтобы своими руками установить подъемные ворота в гараж понадобятся:

молоток,
болгарка,
отвёртка,
дрель,
свёрла,
строительный уровень,
сварочный аппарат,
маркер,
гаечные ключи.

Совет! Рекомендуется заранее подобрать ключи нужно размера или приобрести набор.

Что касается материалов, необходимо подготовить:

полотно,
стальной прут,
швеллер,
электрический привод,
деревянные бруски для потолка и для коробки,
стальные штыри,
пружина,
уголки.

Изготовить привод для подъемных ворот несложно своими руками.

Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

Идея! Подъемные ворота можно оборудовать калиткой. Она позволяет попасть в гараж, не применяя лишних усилий.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

Открыть ворота будет не так просто, потребуются усилия.
Если трос порвется, противовес упадёт на пол.
Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Важно! Труднодоступные места будущих ворот необходимо покрасить до сборки.

Советы по продлению срока службы

Секционные ворота, созданные своими руками, прослужат дольше, если учесть несколько рекомендаций. Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного аппарата сведет к минимуму использование дрели, а значит, отверстий станет меньше.

Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих – около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.

Самодельный разборной портал

Как только гараж построен, возникает вопрос о сохранности имущества и то, какие ворота будет использовать владелец, решать только ему. Приобрести секционный подъемный портал возможно на любом специализированном рынке. Специалисты могут измерить проем, а также обеспечить сборку, монтаж и настройку гаражных ворот в течение одной недели. Но приобретенные ворота обойдутся достаточно дорого. Каждый хозяин может собрать секционные подъемные гаражные ворота своими руками. Это не плохая идея, но выполняется она с определенным трудом.

Приступить к подобной работе можно, только если имеется уже достаточно большой опыт работы с подобными конструкциями, так как монтаж и сборка секций требует высокого уровня знаний и навыков. Также понадобится определенный запас времени.

Конструкция створок с цельным полотном

Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:

Опорная коробка.
Рулонное полотно.
Направляющие.
Петли.
Валы.
Регулирующие баланс пружинные системы.
Подвесы.
Уплотнительная прослойка и др.

Опорный короб

Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.

Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.

Дверное полотно

Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.

Монтаж направляющей для портала

Открывающий механизм

Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.

В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.

Специальная направляющая передвижения конструкции

Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.

Основные элементы конструкции

Типы конструкций порталов

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

Распахивающиеся (4).
Из сэндвич-панелей (секции, 1).
С подъемно-поворотным механизмом (2).
Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

Разновидности типов конструкций

Изготовление конструкции самостоятельно

Если владелец гаража решит делать секционные ворота самостоятельно, он должен учитывать определенные важные факторы:

Некоторые сложные детали, которые будут необходимы для сборки, невозможно изготовить без специального оборудования.
Подобные самодельные порталы имеют определенные недостатки: они достаточно тяжелые, холодные, и будут пропускать ветер внутрь помещения.
Утеплять рулонное полотно автогаража можно только специальными уплотнителями.
Если ворота не утеплить, то утраченное тепло и оплата отопления помещения будут преобладать над выгодой, полученной от изготовления портала самостоятельно.

Большинство умельцев для утепления секций используют пенопластирол, или минерально-ватное волокно, но это практически не уменьшает потери тепла из-за сквозняков.

Монтаж изделия в высоком помещении

Из-за больших трат на материалы и оплату работы токаря за изготовление направляющих балок, вала, полотна и пружин, а также транспортных расходы и стоимости покраски (в сравнении с производством конструкции на специализированном предприятии), можно приобрести уже готовый комплект ворот гаража (по принципу «сделай сам»), и самостоятельно их установить.

Подготовка к сборке конструкции

Монтаж конструкции

Монтаж ворот достаточно прост благодаря очень подробным инструкциям, которые можно найти на просторах интернета. Также можно найти чертежи и схемы гаражных порталов, а также рекомендации по регулировке секционных ворот.

Разнообразие выбора фирм производителей секционных подъемных гаражных ворот достаточно велико, но самыми популярными порталами являются одновременно самые дорогие.

Это связано с тем, что у более дорогих конструкций толщина полотна 45 миллиметров, нержавеющие кронштейны и петли, накладные ручки и засовы, а также имеется защита на случай разрыва пружин. Также герметичность закрытия створки на высшем уровне.

Между перемычкой и потолком должно быть определенное расстояние. Если подъем стандартного размера, то более 210 миллиметров, а при низком подъеме от 100 до 145 миллиметров (в зависимости от вида управления).

ТВОЙ ГАРАЖ

Устанавливаем по чертежам секционные ворота своими руками

Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.

Кроме того, секционные гаражные ворота очень эргономичны и не требуют много пространства при открытиизакрытии. Главным недостатком, которым обладают секционные гаражные ворота, является их высокая цена. Чтобы удешевить стоимость, конструкцию изготавливают своими руками. Самодельные секционные ворота (своими руками) по качеству не будут уступать заводским, а сделать их достаточно просто. О том, как изготовить и сделать ремонт секционных ворот своими руками будет рассказано ниже.

Выбор варианта и экономия

На данный момент есть 2 технологии изготовления секционных ворот:

Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.

Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить. Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.

Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъемеспуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение ценакачество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна. Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник.

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Делаем своими руками подъёмные гаражные ворота

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
Может использоваться любая внешняя отделка и декорирование.
Полотно ворот можно дополнительно утеплять пенополистиролом.
Есть возможность поставить оборудование для автоматического открытия.
Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

Установка возможна только в прямоугольные проёмы.
Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
При открытом положении ворот уменьшается высота проёма.
Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Существует две разновидности механизма для подъёмных ворот:

Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Инструменты

Для работы должны быть под рукой следующие инструменты:

болгарка,
сварочный аппарат,
рулетка, карандаш,
молоток,
шуруповёрт, отвёртка,
дрель, свёрла,
набор гаечных ключей,
уровень.

Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.

Привариваем к верхним углам в торец, кронштейны с роликами.

Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.

На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

Гаражные подъемные ворота своими руками: Чертежи

Самостоятельное изготовление гаражных ворот позволяет не только значительно сэкономить, по сравнению с вариантом приобретения и монтажа уже готовых, но также приносит моральное удовлетворение. Любому хозяину гораздо приятнее эксплуатировать что-либо, сделанное своими руками. При этом следует учитывать, что данный конструктивный элемент вовсе не является простым, а важность качественных, надежных и красивых гаражных ворот очевидна.

Виды конструкций

Перед тем, как приступить непосредственно к процессу изготовления, необходимо определиться с типом конструкции. В последние годы большое распространение получили подъемные ворота. Они бывают двух видов:

Подъемно-секционные, (на фото),
Подъемно-поворотные, (смотри фото).

Технология монтажа гаражных ворот

Мы предлагаем рассмотреть технологию создания подъемно-поворотных ворот, как наиболее простых и недорогих в изготовлении. Определившись с типом конструкции можно перейти непосредственно к рассмотрению инструкции по изготовлению и установке подъемных ворот своими руками.

Перед началом работ по монтажу, необходимо завершить отделку примыкающих к ним потолка и стен. Работы по бетонированию полов допускается выполнять после монтажа ворот.

Пошаговая инструкция:

Собрать каркас из брусков (один поперечный, два продольных).
Произвести крепление бруса между собой пластинами.
Каркас снизу должен заглубляться в пол на 2 сантиметра.
В проеме ворот закрепить коробку штырями.
Собрать полотно ворот из выбранных материалов.
Обшить полотно листовым металлом.
Из имеющегося уголка изготовить опору механизма.
Сделать отверстия (d=10 мм), предназначенные для крепления кронштейна с пружиной.
Сделать два отверстия (d=10 мм) в рейках, расположенных продольно.
Изготовить регулирующую пластину.
Соединить регулирующей пластиной пружину и кронштейн.
Из уголка изготовить шарнирный узел.
Сварить раму и шарнирный узел.
Из двух уголков изготовить рельсы, по которым будет двигаться полотно.
Сварить пластину с отверстиями и направляющую.
Произвести крепление швеллера болтом к брусу на потолке.

На первом этапе собирается каркас, затем сверлятся отверстия для кронштейнов крепления. После этого коробка устанавливается и выравнивается, отверстия между профилем и стеной заделываются монтажной пеной. Обязательно необходимо проверить уровнем правильность установки каркаса.

Следующий этап работ – крепление направляющих к потолку. Затем собирается полотно и вставляется в полозья. Устанавливаются пружины и рычаги, обеспечивающие подъем и движение полотна. Со всех сторон щита в обязательном порядке устанавливается профиль для окантовки, а снизу – ограничительная планка, уберегающая упор ворот от коррозии.

Бруски из дерева размером 120*80 (используются для коробки) и 100*100 миллиметров (применяются при изготовлении потолочных направляющих),
Штыри металлические,
Пружина. Минимальный диаметр – 3 сантиметра,
Уголок для рамы и направляющих полозьев 3,5*3,5*0,4 и 4*4*0,4 миллиметров соответственно,
Кронштейн из швеллера 8*4,3*0,5 сантиметра,
Прут (примерный диаметр 0,8 сантиметра) для изготовления регулятора напряжения.

Наиболее важные моменты, на которые следует обратить внимание:

Расположение направляющих должно быть строго горизонтально. Это необходимо для избегания застревания полотна при движении. Оптимальный вариант – установка шарнирных систем,
Необходимо правильно отрегулировать натяжение пружины механизма ворот, чтобы обеспечить устойчивость любого положения створки,
В целях безопасной эксплуатации ворот рекомендуется установить страховочные стопоры для фиксации полотна в том или ином положении.

Управление открытием и закрытием ворот подъемно-поворотного типа осуществляется либо вручную, либо с помощью электрического привода, который запускается кнопкой или дистанционным пультом. Последний вариант, очевидно, удобнее.

Особенности подъёмно-поворотной конструкции

Принцип работы данного вида ворот заключается в том, что дверное полотно, состоящее из цельной створки, при открытии поднимается под потолок. Передвижение створки обеспечивается действием шарнирно-рычажкового устройства.

Относительно высокая прочность и устойчивость против взлома и возможного проникновения,
Бесшумность работы,
Возможность изготовления самостоятельно.

Конструктивно ворота состоят из трех основных элементов:
Коробка или каркас,
Подвижная створка,
Устройство, закрывающее и открывающее ворота.

Коробка является основанием конструкции, изготавливается балок, стальных или деревянных. В ней монтируются направляющие, по которым движется створка.

Сама подъемная створка изготавливается в виде цельного полотна из разных материалов: полотно из досок, обшитое металлом, сэндвич-панель и т.д. Часто применяется вариант с использованием щита из досок, который снаружи обшивается оцинкованным железом, а внутри оклеивается пенополистиролом или каким-либо другим теплоизоляционным материалом. Не менее популярным является конструкция из листов оцинкованной стали, покрытых с обеих сторон защитными составами, и утеплителе, находящимся между листов. В качестве утеплителя используется пенополистирол или прессованный пенопласт. Допускается устройство калитки в полотне либо установка антивандальных роль-ставен (Алютех) с передней стороны конструкции.

Открывающий ворота механизм изготавливается по чертежам и схемам либо покупается в готовом исполнении. Второй вариант вполне допустим, так как на рынке существует большое предложение подобной продукции по вполне разумным ценам.

Ворота подъемно-секционного типа

Основной особенностью подъемно-секционных ворот является наличие полотна, составленного из некоторого количества примерно полуметровых панелей. В процессе открытия полотно передвигается к потолку, при закрытии – соответственно возвращается вниз в изначальное положение. Панели соединяются петлями на шарнирах, полотно передвигается по направляющим полозьям.

Панели обычно изготавливаются из различных материалов: применяются и сталь, и пластмасса, и дерево. Для эффективной теплоизоляции внутренне заполнение ворот осуществляется из пенополиуретана.

Простота конструкции,
Безопасность эксплуатации,
Относительно неплохая прочность.

Низкая устойчивость к взлому,
Достаточно высокий уровень шума,
Сложность при самостоятельном изготовлении.

Изготовить самостоятельно такие ворота представляется малореальным, так как практически все конструктивные элементы для надежной работы требуют заводского уровня изготовления. В противном случае, придется жертвовать эксплуатационными характеристиками конструкции. Единственный возможный вариант экономии – самостоятельная сборка приобретенного готового комплекта.

Поделитесь статьей в соц. сетях:

Источник
