Ворота для забора своими руками из профильной трубы

Секционный забор — один из самых популярных видов ограждения. Такие металлические заборы получили широкое распространение в городском и загородном строительстве. Заборные секции – металлические строительные сварные металлоконструкции, с помощью которых предельно просто установить любой вид ограждения. Секции металлического забора чаще всего изготавливаются из металлопроката, например, профильная труба, квадрат, круглая труба, круг, полоса и т.д.

Загрузка…

Изготовление ворот из профильной трубы своими руками

Участки, прилегающие к жилым домам, стандартно обносятся ограждением с последующей установкой ворот. Это достаточно громоздкое и тяжелое оборудование, для монтажа которого необходима спецтехника. На небольших территориях неудобно и сложно выполнять подобную работу, да и затраты человек несет немалые. Изготовление ворот из профильной трубы в самостоятельном порядке станет верным решением.

Ворота из подобного материала имеют свои нюансы

Правильный выбор материала

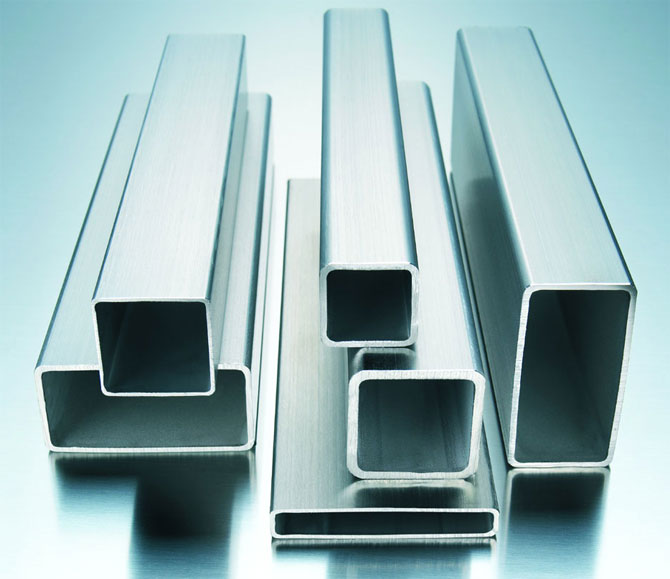

Такой металлопрокат, как профильные трубы, отличается универсальностью и используется на любом строительном этапе, начиная от закладки фундамента и заканчивая отделочными мероприятиями. Этим и объясняется большой ассортимент такой продукции. Трубы принято различать по типу сечения, внешнему покрытию, общему составу. Изделия могут быть:

• нержавеющими;
• оцинкованными;
• углеродистыми.

Металлопрофиль, изготовленный из нержавеющей стали, отличается незначительным весом, подходит для создания мебельных каркасов. Углеродистая или оцинкованная сталь используется при изготовлении долговечных и надежных каркасов для ворот.

Профильные трубы различны по типам производства, их принято разделять на бесшовные и сварные варианты. Приспособления, относящиеся к первому типу, характеризуются высокой стойкостью по отношению к усиленному давлению, вибрациям, неблагоприятным внешним факторам. Этим и объясняется их высокая стоимость.

В этом видео вы подробнее узнаете, как сделать ворота:

Если говорить про сварные трубы, их ценовой диапазон значительно ниже. Самыми уязвимыми их местами выступают сварные швы, однако это свойство неприемлемо для небольших изделий. Сборка каркасов для ворот обычно выполняется с использованием сварных труб, полученных в результате горячей прокатки.

Подробная инструкция по сборке ворот

Прежде чем приступать к работе, необходимо подготовить соответствующие инструменты. При желании самостоятельно сварить ворота из профильных труб нужно пройти ряд последовательных этапов:

• снятие замеров будущей конструкции;
• создание эскиза, чертежа;
• приобретение необходимых для работы материалов;
• сборка и монтажные мероприятия.

Если есть транспортное средство, очень важно создать конструкцию, свободно пропускающую автомобиль. Стандартные размеры для ворот, через которые предстоит проезжать легковой машине, представлены показателями в 3 м (длина) и 1,5 м (высота). Что касается прилегающей калитки, ее параметры будут идентичны за исключением ширины, она изменится на 0,75 м.

Часто воротная конструкция монтируется на участке, где уже присутствует готовое ограждение. В таком случае ее высота должна рассчитываться исходя из параметров имеющегося забора. Перепад по высоте в таком случае не превышает показатель в 30 см. Обычно расстояние, которое оставляется между столбами опорного типа под будущую каркасную установку, составляет шаг в 3 м.

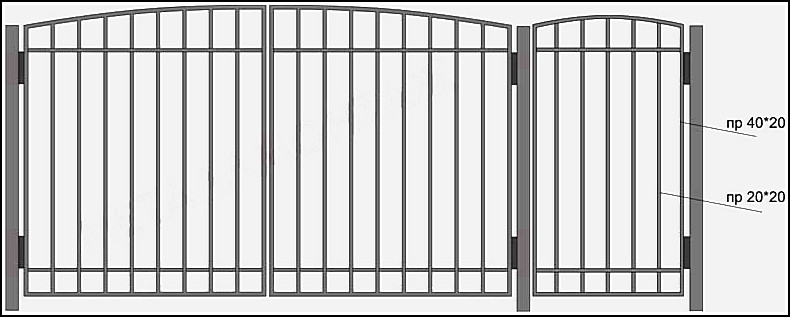

Чертеж и его построение

Сделать ворота из труб своими руками невозможно без подробной разработки и последующего создания эскиза. На плане должны обозначаться следующие данные:

• толщина используемых труб;
• размеры готовой конструкции;
• промежуток между опорными столбами;
• замеры вспомогательных частей, дополняющих общую конструкцию.

Тщательно продуманный чертеж упростит подсчет материалов, которые понадобятся во время выполнения работы над созданием ворот. В последующем эскиз облегчит выполнение строительных, сварочных, отделочных работ. Если в планах автоматическое управление, на чертеже обязательно отмечается место, где оно будет расположено в будущем. Ворота-автоматы нуждаются в большем зазоре, выдерживаемом между створками и крепежом.

Не забываем составить чертёж

Если предполагается возведение массивной конструкции, она нуждается в достаточном количестве распорок. Ворота с обшивкой из оцинкованной стали или металлопрофиля оснащаются усиленными каркасными элементами, которые обеспечивают защиту от резких температурных перепадов, сильного ветра.

Подготовка материалов и оборудования

Когда полностью подготовлен чертеж и произведены необходимые расчеты, наступает очередь закупок материалов для выполнения работы. Для сборки стандартных створок потребуется:

1. Металлопрофиль. Чтобы понять, какую профильную трубу использовать для ворот, необходимо исходить из стандартных замеров. Для столов обычно используется профиль 100*100, для каркасного сооружения подойдет труба, сечение которой равно 50*50.
2. Обшивочный материал. Створки обычно заделываются кованными, деревянными элементами, профлистом. Реже для этих целей используется поликарбонат, сетка. При комбинировании таких элементов получаются необычные дизайнерские конструкции.
3. Крепеж. Створки должны прочно присоединяться к установленным опорам, для чего приобретаются специальные готовые петли, дополненные саморезами.
4. Грунтовки и краски для металлических приспособлений. Каркасная конструкция, выполненная из неоцинкованного сырья, обязательно покрывается защитным слоем, чтобы предотвратить коррозию.

При выполнении описываемых мероприятий необходимо иметь под рукой рабочий инвентарь. Стандартный перечень инструментов:

• дрель;
• сварочная установка вместе с электродами;
• уровень, рулетка, уголок для выполнения точных замеров;
• болгарка;
• кисточки;
• шлифовальное устройство, необходимое для работы со швами.

Выбор материалов и инструментов на рынке огромен. При самостоятельном выполнении ворот для приусадебного участка каждый человек без труда сможет приобрести необходимую продукцию.

Монтаж конструкции

Ворота из металлопрофиля отличаются надежностью. Они прослужат длительное время, если при монтаже соблюдены не допущено ошибок:

1. Приобретенный металл нарезается с помощью болгарки по предварительно созданным эскизам. Рекомендуется заготовить материал в количестве, на пару метров превышающем предварительные подсчеты.
2. Металлопрофильный срез обязательно зачищается шлифовальным инструментом. Таким способом устраняются появившиеся зазубрины и сколы. Участки со ржавчиной также тщательно обрабатываются. Таким способом продлевается эксплуатационный срок каркаса, облегчается его монтаж.
3. Грунтовые работы. Под опорные столбы предварительно готовятся ямы. Их диаметр должен превышать обхват трубы примерно на 10 см. Глубина ямы должна быть не менее 1 м. Для усиленного крепежа опор в выкопанные углубления помещается песок со щебнем, все это заливается бетонным раствором.
4. Проведение сварочных мероприятий. Нарезанные металлические фрагменты собираются в единое изделие. Работа выполняется с одного из углов, предполагает создание цельной прочной рамы. Точность углов определяется посредством уровня. Недопустимо наличие даже минимального перекоса.
5. На готовом каркасе отчетливо просматриваются швы. Их необходимо обработать надлежащим образом, придав конструкции законченный вид и обеспечив защиту окружающих от травмирования острыми краями, заусенцами.
6. Далее устанавливается крепеж. На раму со створками и опорные столбы напаиваются петли, на которые и насаживаются готовые ворота.
7. При необходимости каркасная конструкция окрашивается. Перед этим рабочая поверхность зачищается и обезжиривается.

Установка замка и обшивочного материала допустима только после полного высыхания красящего слоя.

Выбор обшивки

На полностью сконструированный и подготовленный каркас монтируется отделочный материал. Последовательность действий напрямую зависит от выбора изделий, которые будут выступать полотном для створок. В большинстве случаев задействуется покрытие, аналогичное уже выстроенному забору, иначе вряд ли получится единая и целостная картина.

https://www.youtube.com/watch?v=8yeXpbrAu-E

Но при правильном комбинировании материалов можно создать необычное архитектурное творение. Примером может выступать кирпичный забор строгих классических форм с калиткой и воротами, выполненными из кованого металла.

Беспроигрышный вариант — профнастил

Изделия из металла — самые прочные и долговечные. С этой целью стоит приобретать оцинкованные листы, предварительно окрашенные. Они подгоняются по размерам и просто монтируются на каркас. Для логического завершения картины стоит воспользоваться коваными деталями, это могут быть наличники, засовы. Выполненные в изящных формах, они всегда смотрятся презентабельно, украшая вид заурядного металлопрофиля.

Дерево — вне моды и времени

Практика показывает, что этот натуральный материал всегда смотрится беспроигрышно. Более того, с течением времени его внешний вид только улучшается. Однако такая обшивка может портиться из-за недостаточной устойчивости к внешним факторам, гниению.

Предотвратить столь нежелательные процессы поможет обработка деревянных конструкций антисептическими растворами, пропитками. Деревянная обшивка при необходимости легко заменяется иным отделочным материалом для ворот.

Металлическая отделка

Подготовленный и установленный каркас часто обшивается изящными коваными элементами, арматурными прутьями. Воспользовавшись сварочным агрегатом и владея элементарными навыками нарезки, можно создать самые необычные конструкции с витиеватыми сетчатыми узорами, плавными линиями. Завершенность такому изделию придаст однотонная красочная отделка.

: изделия из профтрубы.Металлическая отделка имеет ряд нюансов

Обычно металлопрофиль или дерево закрепляется с двух сторон на воротах. Если же предусмотрена односторонняя обшивка, используемый материал закрепляется на наружной стороне створок. Отверстия и саморезы маскируются заглушками, которые к тому же предотвращают коррозию.

Каркас из металлопрофиля не предназначен для колоссальных нагрузок. Если обшивка выполняется из профлиста, он должен иметь минимальную толщину и небольшую высоту волн.

Решив, из какой профильной трубы сделать ворота, подготовив план для намеченных работ и приобретя необходимые материалы, инструменты, можно приступать к работе. Самостоятельно и за короткий срок изготовить конструкцию несложно, главное — придерживаться пошаговой инструкции и выполнять все указания.

Источник: https://zaborprofi.com/vorota/izgotovlenie-iz-profilnoj-truby.html

Ворота из профильной трубы

Ворота – это, по сути, визитная карточка хозяина дома. Пожалуй, никто не захочет иметь перед своим участком перекошенные ворота: самому неудобно и перед соседями стыдно.

Поэтому установка надежной конструкции: ворот из профильной трубы будет правильным решением. Статья отвечает на вопрос, как сварить каркас ворот из труб своими руками, приводится чертеж и видео.

А так же, как правильно обустроить калитку из профильной трубы и какие плюсы и минусы есть у профильной трубы, как у материала.

Один из вариантов распашных ворот в цифрах

В статье использованы в качестве наглядного пособия чертежи ворот из профильной трубы с калиткой, описывается пошаговая инструкция изготовления ворот из профильной трубы, даны полезные рекомендации. В заключение традиционно подводятся итоги и материал обобщается.

Вступление

Рынок предлагает разные виды каркасов для ворот. Для их установки часто требуется специальная техника. Стоят они дорого, монтаж занимают немало времени. Особенно проблемно ставить конструкции, где поле деятельности техники ограничено.

Из этой ситуации есть простой и действенный способ: можно установить ворота из профильной трубы своими руками. Для того чтобы изготовить ворота из профильной трубы не понадобится специальная техника и другое сложное оборудование.

Если произвести расчёты, станет ясно, что расходные материалы для самостоятельной изготовки каркасов обойдутся намного дешевле заводских конструкций.

Выбираем необходимый материал

Трубы из профиля – продукт универсальный. Они широко используются на разных этапах строительных работ, начиная от обустройства фундамента и заканчивая отделочными работами. Трубы могут отличаться по типу сечения: прямоугольные, круглые, квадратные, овальные. А также, по своему составу покрытия стали и другим показателям. Трубы производят из следующих типов стали:

1. Оцинкованная.
2. Нержавеющая.
3. Углеродистая.

Металлический профиль из нержавеющей стали очень лёгкий. По большей части используют в мебельной промышленности для производства мебельных каркасов.

В отличие от металлического нержавеющего профиля оцинкованная и углеродистая сталь как нельзя лучше подойдёт для изготовления и сборки каркаса ворот. По производственному типу трубы делят:

В первом варианте получаем улучшенную устойчивость, высокую сопротивляемость к негативным природным явлениям, различного рода вибрациям и давлению. Но к сожалению, бесшовные материалы, стоят не дёшево.

На заметку!

Сварные горячекатаные трубы – это идеальный вариант для сборки каркасов и других конструкций.

Горячекатаные заготовки не имеют единой цены. Чтобы собрать ворота не обязательно покупать дорогой материал. Вполне подойдёт металлический профиль средней и/или низкой ценовой категории.

О видах ворот несколько слов

Ворота могут быть по своему техническому исполнению:

Если говорить об откатном варианте, то есть деление на двухстворчатые и одностворчатые. Важным показателем при принятии того или иного решения является размер участка в целом. А также, расположение подъездных путей к строению.

По исполнению ворота и калитка из профильной трубы могут представлять сбой глухую защиту или полупрозрачный вариант с добавлением различных элементов декора.

Собираем ворота: инструкция по сборке

Этапы сборки ворот включают в себя:

• снятие рабочих замеров;
• наброска эскиза и/или построение чертежа;
• приобретение необходимых материалов;
• сборка конструкции с последующим монтажом.

Если у вас в пользовании есть легковой или грузовой транспорт нужно учитывать при обустройстве въезда размер машины. За основу берутся показатели автомобиля (они могут отличаться) длина 3 метра, высота 1,5 м. Главный принцип: автомобиль должен беспрепятственно проезжать в открытые ворота. Высота калитки из профильной трубы та же, а ширина составляет 0,75 метра.

Для ворот необходимо оставлять расстояние между опорными столбами забора. За основу возьмём стандартный шаг между опорами – это 3 метра. Этого вполне хватит для установки каркасных ворот из профильных труб.

Посмотрите это видео перед началом работ:

Чертёж – это неотъемлемая часть начальных работ

Чертёж – это основа и старт строительных работ

Что бы установить правильно ворота и калитку из профильной трубы нужно выполнить на первоначальном этапе хотя бы элементарный чертёж с расчетами. Что необходимо знать и какие значения могут понадобиться:

1. размеры ворот.
2. Толщина опорных труб.
3. Расстояние до столбов.
4. Размеры дополнительных частей каркаса.

Чертёж любителя. Просто, доступно, ясно.

Важно, что чертёж облегчит вам жизнь и позволит максимально точно рассчитать строительный материал и сварку каркаса.

Обратите внимание!

При планировке обустройства ворот автоматикой место монтажа нужно отметить на чертеже. Не забывайте, что в этом случае, понадобится большой зазор между крепежами и створками.

Как правильно установить откатные и распашные ворота

Детализированная конструкция распашных ворот.

Определяющим фактором при планировке ворот является наличие подъездных путей к участку. Если планируется монтаж распашных ворот, которые будут открываться наружу, то необходимо обеспечить свободное место от въезда до начала главной дороги. К примеру, если ширина створок составляет 3,5 метра, то расстояние до основной дороги не должно быть менее 6 метров.

При планировке распашных ворот, которые будут открываться вовнутрь двора расстояние до дороги при ширине створок 3,5 метра не должно быть меньше 5 метров.

Откатные ворота требуют соблюдения определённого расстояния от крайней стойки (столба) до границы участка: 7,5-8 метров. Смещение ограждения может проходить по верхней или нижней опоре. Нельзя ошибиться при расчётах с верхней границей конструкции.

Следует понимать, что обустройство заезда на участок с установкой откатных ворот будет стоить немалых денег, не говоря уже об обслуживании. Потребуется регулярная очистка рабочего канала, который постоянно забивается грязью. Зимой добавится ещё одна проблема: замерзание перемещающего канала.

О материалах и инструментах

Воплощение строительных планов в жизнь невозможно без определённых материалов и инструментов. После снятия всех размеров , прорисовки чертежа и определения нужного количества рабочего материала необходимо провести закупку. Речь идёт о составляющих элементах и подготовке нужного инструмента.

  Для обустройства ворот нам понадобятся профильные трубы разного диаметра. Ведя речь об основных столбах надо понимать, что трубы должны быть в размерах 100/100. Говоря о перемычках показатели профильных труб подходят в пределах 25/25. Под каркас подойдут трубы 50/50. Обшивать каркас можно используя профнастил.

Можно использовать всю палитру расцветок, подбирая нужное сочетание ворот и калитки.

Вариант конструкции ворот. Обратите внимание на высоту забора и бетонирование столбов.

Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал. Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки.

Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений.

Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы.

Кованые элементы придают конструкции внушительный вид и солидность. Смотрятся мощно и красиво. Ворота из профильных труб в сочетании с коваными элементами – это дорогой вариант. К тому же, ворота и калитки из профильной трубы должны держаться на мощных петлях во избежание перекоса под собственной тяжестью со временем.

Нужно приобрести саморезы по металлу. Нужно купить грунтовку и краски, если обшивать каркас деревом. Для сварки ворот и калитки из профильной трубы нужно подготовить ряд инструментов. Это:

1. Сварочный аппарат с электродами.
2. Болгарку, которая будет резать трубы на составляющие части в заданных размерах.
3. Важно не забыть дрель.
4. Измерительные инструменты, в том числе: рулетку, уголок, уровень.
5. Нужно запастись кругом для шлифования сварочных швов.
6. Понадобится ступица и молот.

И нужно купить кисть для обработки и покраски рабочей поверхности.

В заключение

Какие бы ворота вы не планировали устанавливать, начальный этап – это расчёты, воплощённые на ватмане. Закупка материала и подготовка инструмента является подготовительным этапом. Монтируя ворота из профильной трубы нужно чётко следовать намеченным показателям и чертежам. Устанавливая калитку из профильной трубы соблюдать необходимые размеры, а при отклонении от намеченных расчётов вносить коррективы в чертёж.

Как вам такой вариант? Вид со двора.

Определившись с системой ворот и калитки работы придется выполнять с участием одного или двух помощников с соблюдением требований противопожарной безопасности при сварке каркаса. Не следует забывать о безопасности при работах болгаркой. Перед тем как устанавливать ворота из профильных труб рекомендуется полистать техническую литературу и, заглянув в интернет, посмотреть обучающие ролики по установке подобных конструкций.

Источник: https://viascio.ru/zabor/vorota-iz-profilnoy-truby

Как сварить ворота из профтрубы своими руками

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Ворота и калитка из профтрубы Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

• Труба 50 х 50 мм для каркаса;
• Профтруба 100 х 100 мм под опоры;
• Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции;
• Профлисты для обшивки полотна;
• Саморезы для крепления;
• Грунтовка и краска по металлу;
• Замок, петли, вспомогательные материалы;
• Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

• Удобный доступ к жилому зданию.
• Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Калитка из профильной трубы обшитой профнастилом

Далее занимаются строительными работами:

• Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
• Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы:

1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Обшивка ворот

Для приваривания петель, к которым будут крепиться распашные ворота, лучше привлечь помощника. Сначала петли наваривают на стойки, затем – на каркас. При выполнении сварочных работ не забывают надевать специальные защитные средства. Обшивку ворот профлистом осуществляют изнутри или снаружи каркаса.

Расположение каркаса хозяин производит с учетом наличия/ отсутствия  декорирующих элементов ковки. Если они будут иметь место по всей плоскости конструкции, профлист лучше крепить с внутренней стороны каркаса. Если декораций не будет, полотно прикручивают снаружи.

Обшивочный материал закрепляют саморезами и заклепками.

Схема обшивки ворот из профнастила на профтрубы

Откатные ворота из профтрубы своими руками

При установке откатных ворот необходимо предусмотреть дополнительное боковое место (половинчатый размер всей конструкции). Оно требуется для монтажа роликов и прокладки направляющей. Для долгой службы откатной конструкции важно правильно рассчитать вес, подобрать материалы и сделать качественную закладку.

Откатные ворота из профильной трубы

После создания чертежа и заготовки материалов хозяин занимается обустройством фундамента и установкой опорных столбов. Несущую часть рекомендуется делать из профтрубы сечением 100 х 100 мм. По желанию стойки прячут под кирпич. В целом работы проводятся аналогично изготовлению распашных ворот.

Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки. Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.

Обшивка и декорирование откатных ворот могут производиться из любых материалов. Но объёмные кованые элементы усложняют эксплуатацию конструкции и порой делают ее невозможной. Для создания полотна мастера советуют воспользоваться деревянными досками, обработанными антисептиком и лаком.

Также обшивка может быть создана из металлического листа – оцинкованного железа с высокими антикоррозионными свойствами. Материал устойчив к перепадам температур и прочен в эксплуатации. Некоторые хозяева предпочитают работать с профнастилом. Высота несущего профнастила варьируется в пределах 45 – 160 мм. Рельефный материал можно окрашивать и покрывать защитным полимером.

Как будут выглядеть ваши ворота из профтрубы, дело вкуса. Главное, составить четкий эскиз и запастись качественными материалами. И тогда добротно сложенная конструкция прослужит многие годы.

(1 5,00 из 5)

Источник: http://delaydachu.ru/zabor/kak-svarit-vorota-iz-proftruby-svoimi-rukami.html

Как самостоятельно сварить ворота из профильной трубы

Ворота, произведенные из трубы профильного сечения — доступны по цене, легки в исполнении, поэтому пользуются популярностью среди домовладельцев. Тем более, что их несложно сделать самостоятельно.

Преимущества профильной трубы для изготовления ворот

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

• низкая стоимость;
• высокая прочность и при этом небольшой вес;
• удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

Но наряду с плюсами есть и недостатки:

• Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
• Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
• При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию.

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
2. Продумать обшивку и цветовой тон каркаса.
3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Рекомендуем ознакомиться:  Какую лучше трубу выбрать для дымохода

Рекомендации по выбору материала

При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.

Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.

Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.

Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.

Обратите внимание! Для изготовления каркаса забора, наилучшей и обеспечивающей прочность будет толщина 1,5-2 мм. Большая, сделает изделия дороже и тяжелее, что нецелесообразно в данном случае.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Обратите внимание! Распашные ворота сделать легче, поэтому больше подойдет для новичков в строительном деле.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Алгоритм подготовки и монтажа таких ворот:

1. Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
2. Далее необходимо согласно чертежу, разметить и нарезать металл.
3. Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
4. Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
5. Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
6. На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

• Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
• Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
• Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Это важно! Установка ворот требует наличие места, которое в половину больше габаритов самих ворот и предназначено для размещения роликовых элементов.

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

https://www.youtube.com/watch?v=8tZfCP3FBfQ

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Варианты отделки

Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.

Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.

Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.

Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.

Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.

Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.

Источник: https://InfoTruby.ru/svoimi-rukami/vorota-iz-profilnoj-truby

Крепкие ворота из профильной трубы: изготовление своими руками

Ворота из металла надежны и прочны, имеют достаточно высокую стоимость, половину из которой составляет оплата за выполнение работы.

Рассматривая альтернативные варианты конструкций въездных ворот, можно попробовать изготовить прочные ворота из профильной трубы собственными руками. Такую работу под силу выполнить мастеру, обладающему знаниями и мастерством по сварке.

В этой статье – все о том, как правильно сварить металлические ворота, подробные чертежи, фото и видеоматериалы по изготовлению конструкции ворот.

Выбор материала для изготовления ворот и набор необходимых инструментов

Ворота очень удобно и выгодно делать из профлиста, чему есть мотивированные объяснения:

• Материал отличается достаточной прочностью.
• Профлист не обладает значительным весом, что позволит исключить деформацию и провисание створок ворот и калиток.
• Возведение фундамента при устройстве ворот выполняется только под отдельно стоящие опорные столбы.
• Ворота из металлического профиля служат надёжной защитой территории от несанкционированных проникновений, защищают участок от любопытных взглядов и надежно разграничивают территорию.

• Профиль из металла имеет доступную стоимость.
• Монтаж ворот из профлиста легко осуществить своими руками.

Для изготовления ворот потребуются строительные материалы, которые необходимо приобрести заранее. Итак, для выполнения работ потребуются:

1. Труба металлическая профильная для опорных столбов ворот размером 100 х 100 мм.
2. Труба размером 50 х 50 мм для изготовления каркаса створок.
3. Труба 40 х 22 мм для изготовления подкосов и перемычек, которые обеспечивают жесткость и устойчивость створок.
4. Профильный металлический лист для устройства обшивки ворот.
5. Крепежные метизы.
6. Фурнитура (петли и накладки), запорные механизмы (крючки, щеколды, защелки, замки).
7. Отделочные материалы (если будет производиться окраска ворот).
8. Роликовые механизмы – если предусматривается изготовление откатных створок.

При изготовлении ворот необходимо использовать следующий инструмент:

1. Сварочный автомат и электроды к нему.
2. Болгарка.
3. Дрель электрическая с набором сверл.
4. Рулетка.
5. Строительный уровень.
6. Уголок.
7. Молоток.
8. Краскопульт, малярные кисти или валики.

Этапы изготовления металлических ворот

Для изготовления прочной конструкции ворот из профильных труб следует строго придерживаться определенного плана работ, включающего несколько этапов.

• Подготовка эскиза конструкции – очень ответственный этап, который включает разработку эскизов и проведение необходимых расчетов потребности материалов. Ошибки на данном этапе недопустимы, иначе существует опасность изготовления бракованных деталей. При разработке чертежей учитывают различные нюансы принятых конструктивных решений.
• Приобретение и заготовка материала – на этом этапе происходит приобретение необходимых материалов, предварительная обработка труб, очистка их от ржавчины, обезжиривание металлических поверхностей бензином или растворителем.
• Раскрой металлических деталей – по изготовленным чертежам проводится нарезка труб по размерам.
• Монтаж опорных столбов – для установки опорных столбов требуется предварительно выкопать две ямы. Размеры ям – 50 х 50 х100 см. При монтаже столбов очень важно выставить их строго вертикально, укрепление столбов в ямах производится послойной засыпкой крупным щебнем, бутовым камнем с заливкой бетонным раствором. Полное затвердевание достигается за 3 суток.

Как устроены ворота из профильной трубы

• Изготовление каркаса ворот (сваривание труб) – самый ответственный этап в изготовлении ворот. Необходимо периодически проверять соответствие геометрических форм и размеров, проводить промеры углов. На этом этапе укрепляются декоративные элементы и замки. После сваривания конструкций детали ворот очищают от шлака, проводится шлифовка сварных швов.
• Монтаж петель, навешивание каркаса на опоры – эту работу необходимо выполнять с помощником, чтобы избежать перекоса створок. Вначале производится приваривание петель к укрепленным столбам, затем к каркасу.

Совет! Выполнение сварочных работ необходимо проводить в специальной защитной спецодежде.

• Окраска конструкций ворот – перед покраской ворот следует провести предварительную обработку металлических частей грунтовкой. Такая обработка защитит ворота от преждевременного поражения ржавчиной. После высыхания грунтовочного слоя можно приступать к финишной отделке ворот. Для нанесения краски удобно использовать краскопульт, валики или кисти. Если конструкция предусматривает отделку декоративным материалом (дерево, пластик, поликарбонат, профнастил), обшивка ворот продолжается с соблюдением определенных технологий выполнения работ.
• Декоративная отделка створок ворот – выполняется путем закрепления отделочных элементов с помощью саморезов.
• Автоматика для ворот – монтажные работы по установке автоматики выполняются при оснащении ворот механизмами принудительного открывания створок.

Виды ворот из профильной трубы, их достоинства и недостатки

Выбор того или иного типа ворот из профильной трубы напрямую зависит от многих факторов: типа территории и особенностей ее использования; наличия различных хозяйственных построек; личных требований к декоративной отделке забора и ворот.

Механизм раздвижных ворот

Различают два основных типа ворот:

1. Откатные – такими воротами удобно оборудовать участок, на который часто въезжают автомобили. Откатные ворота оборудуются дополнительной автоматикой, позволяющей легко и быстро открыть въезд во двор или гараж, не покидая салона автомобиля. Откатные створки никогда не травмируют автомобиль даже при самом сильном порывистом ветре; не требуется расчищать большие территории от снега, чтобы открыть ворота в особенно снежные зимы. Конструкция отличается высокой прочностью, долговечностью. Единственный минус в конструкции откатных ворот – отсутствие калитки. Что касается изготовления створок своими руками, то выполнить самостоятельно допускается лишь малую часть работ – створки приобретаются обычно в полной заводской сборке.
2. Распашные – эти ворота не отличаются сложной конструкцией, поэтому их изготовление под силу любому мастеру. Ворота могут быть оборудованы калиткой. Для распахивания створок необходимо достаточно много свободного места, поэтому следует следить за чистотой дорожного покрытия, вовремя производить зачистку выпавшего снега. Распашные ворота не удается полностью автоматизировать. Данный тип ворот отличается монументальностью поэтому следить за качеством работ по установке и бетонированию столбов требуется с особой тщательностью. Минусом конструкции можно считать возможное провисание створок под собственным весом.

Ворота из профильной трубы: фото

Источник: https://verydveri.ru/vorota/vorota-iz-profilnoj-truby.html

Как изготовить ворота из профильной трубы своими руками

Ворота для дома или дачи могут быть изготовлены самостоятельно. Подходящим материалом для этой цели является металл.

Существует большое количество различных способов изготовления проезда из этого материала, но наиболее простым и практичным техническим решением, является использование профильной трубы. При наличии сварочного аппарата ворота из профильной трубы своими руками можно изготовить в течение одного дня.

Виды ворот из профильной трубы

Изготовление ворот из профильной трубы своими руками может осуществляться следующих видов:

1. В виде решётки.
2. Обшитые сайдингом, деревом либо профнастилом.
3. С элементами ковки.
4. Ажурные.

Если створки устанавливаются для того, чтобы скрыть двор от посторонних глаз, то из профиля изготавливается только рама ворот, а свободное пространство полностью закрывается с помощью любого сплошного материала.

В случае, когда необходимо установить ворота с элементами декора, то при сборке следует использовать кованые изделия, которые не закрывают обзор участка за ограждением. Ворота также могут быть изготовлены с использованием внутри рамы параллельно расположенных отрезков профильной трубы небольшого сечения.

Вне зависимости от вида ворот изготавливаемых самостоятельно из профильной трубы, необходимо правильно подобрать материал для изготовления опор, каркаса и внутреннего заполнения рамы.

Выбираем профильную трубу

Только при наличии качественного материала можно изготовить ворота, геометрическая форма которых не изменится в течение длительного промежутка времени.

Если на поверхности материала имеется глубокая коррозия, то от использование такого профиля следует отказаться. Поэтому, если нужно использовать материал, который остался от выполнения других видов строительных работ, его следует тщательно осмотреть перед использованием.

Самым правильным вариантом является приобретение профильной трубы на металлобазе. Для изготовления конструкции потребуется материал следующего сечения:

• Для изготовления опор — 80*80 мм.
• Для рамы — 60*40 или 40*20 мм.
• Для перемычек — 40*20 или 20*20 мм.

Толщина стенок металлической трубы не должна быть менее 2 мм.

Для выполнения сварочных и монтажных работ также понадобятся:

Когда все материалы и инструменты будут приготовлены можно приступать к непосредственному изготовлению сварной конструкции.

Процесс изготовления ворот из профильной трубы

Прежде чем приступить к практической части, составляются подробные чертежи и эскизы данного изделия. На бумаге следует обязательно указать длину и высоту сооружения, а также количество перемычек между горизонтальными плоскостями.

Если изготавливается распашная конструкция, то необходимо сварить две одинаковые по размеру створки.

При конструировании более сложной, откатной системы, ворота выполняются в виде одного длинного полотна прямоугольной формы.

Вне зависимости от типа конструкции, ширина не должна быть менее 3 метров, а высота — 1,6 м.

После выбора типа ворот и указания основных размеров элементов конструкции, металлический профиль разрезается на отрезки нужной длины. При изготовлении распашных ворот для получения абсолютной симметрии двух створок, рекомендуется разрезать профиль, ориентируясь по длине отрезков сделанных ранее для одной из половинок. Вертикальные перемычки также должны быть идеально ровными и совпадать по длине.

Для сооружения опор используется профильная труба большого размера, длина которой должна составлять не менее 2,5 метров. Около 1/3 от длины опоры будет установлено в землю с обязательным бетонированием. Только при таком способе фиксации вертикальных опор можно добиться максимальной устойчивости всей конструкции.

Если при изготовлении ворот будут использованы декоративные кованые вставки, то при заказе данных элементов в кузнечной мастерской, следует указать мастеру точные размеры каркаса. Несмотря на высокую стоимость кованых деталей, применение таких элементов, позволит изготовить оригинальную конструкцию с красивым узором.

Когда все детали будут подготовлены, осуществляются сваривание ворот по заранее намеченному эскизу.

Сварочные работы

Поэтапно сварка ворот из профильной трубы производится следующим образом:

1. Подготавливается горизонтальная площадка подходящего размера, на которой должны отсутствовать легко воспламеняющиеся предметы.
2. Сваривается каркас ворот из профильной трубы.
3. Привариваются внутренние декоративные элементы либо отрезки профильной трубы 40 * 20 мм.
4. Если изготавливается распашная конструкция, то необходимо приварить петли к одной из сторон распашных створок.

После выполнения всех вышеописанных действий потребуется установить опоры для распашной конструкции, а для раздвижной — специальный роликовый механизм.

Установка вертикальных опор

При выполнении данной операции потребуется соблюдение следующих условий:

• Установить опоры строго вертикально.
• Зафиксировать профильную трубу в грунте на глубину не менее 1 метра.
• Тщательно забетонировать подземную часть опоры.

Прежде всего следует отметить расположение ямок, глубина  которых должна составлять не менее 1 метра. Диаметр ямок при ручном выполнении работы должен быть около 0,5 метра, при использовании мотобура, диаметр рабочей части инструмента, также должен равняться 50 см.

После того как ямки будут вырыты на дно следует насыпать небольшое количество щебня с песком и хорошо утрамбовать. Затем устанавливаются опоры и пространство между профильной трубой и стенками заполняется бетонным раствором. Для установки опоры в строго вертикальном положении, во время выполнения работы, следует использовать строительный уровень.

После полного высыхания раствора к опорам приваривается нижняя часть петли и каждая створка ворот навешивается на опору. Для надёжного крепления створок ворот, на каждую секцию рекомендуется установить не менее 4 цилиндрических петель. Для плавного хода створок, если конструкция не оснащена дополнительными механизмами скольжения, рекомендуется в нижнюю часть петли установить шарик от подшипника.

Установка раздвижных ворот

Если ворота из профильной трубы изготавливаются раздвижного типа, то установка такой конструкции потребует значительно больше времени и денег. Потребуется приобрести направляющие и ролики, а также автоматическую систему с электроприводом, которая будет открывать проезд, при поступлении радио-сигнала.

Для надёжной фиксации механизма, который будет удерживать ворота, следует установить опорные столбы. Кроме опорных столбов необходимо сделать фундамент на который устанавливается швеллер. Швеллер устанавливается на фундамент во время монтажных работ, а после высыхания бетонного раствора к нему привариваются роликовые тележки.

К вертикальным профильным опорам также необходимо приварить каретки и ловушки, после чего ворота можно устанавливать на ролики кареток, которые закреплены в горизонтальном положении. Фиксация должна быть осуществлена в строго горизонтальном положении. Если во время установки будет наблюдаться перекос, то необходимо переустановить каретки таким образом, чтобы боковые углы конструкции находились в одной плоскости.

После того как ворота будут установлены идеально ровно, необходимо приварить верхние ролики. Концевой ролик также устанавливается после тщательного выравнивания конструкции с применением строительного уровня.

Заключение

Как правильно сварить ворота из профильной трубы рассказано в статье. Если работа выполняется впервые и нет опыта сварочных работ, то рекомендуется изготовить простейшую конструкцию распашного типа.

При использовании качественных материалов и при неспешном, аккуратном выполнении каждого этапа работ, самостоятельно изготовленные ворота будут служить долгое время.

(1 5,00 из 5)

Источник: https://plavitmetall.ru/obrabotka/vorota-iz-profilnoj-truby.html

Как самому сделать ворота из профильной трубы?

Время чтения: 9 минут

Сейчас в магазинах можно найти огромный выбор ворот в гараж и ворот для забора. Зачастую они неплохо сделаны, имеют презентабельный внешний вид и вполне справляются со своей задачей. Тем не менее, многим умельцам не дает покоя стоимость таких ворот. Она, как правило, существенно выше, чем если бы вы решили изготовить ворота самостоятельно.

Чтобы существенно сэкономить, можно изготовить ворота из профтрубы. Они прочные, недорогие и выглядят на хуже покупных. В этой статье мы делаем ворота для гаража, но эту инструкцию можно использовать и при изготовлении заборных ворот. Также мы расскажем, как правильно сваривать гаражные ворота своими руками.

Введение

Если для вас важно сочетание прочности и дешевизны, то мы однозначно рекомендуем ворота гаражные и ворота для забора из профильной трубы сделать. У такой конструкции есть множество преимуществ, которые вы сможете оценить не только при изготовлении ворот, но и при их эксплуатации.

Среди основных преимуществ ворот из профильной трубы выделим следующие:

• Низкая себестоимость конструкции.
• Небольшой вес по сравнению с другими воротами, при этом высокая прочность.
• Простота сборки и сварки. Профтруба без проблем нарезается под нужный размер, легко приваривается. Такая работа под силу даже новичку.

Однако, нужно учесть и некоторые недостатки:

• Профилированная труба обладает малой стойкостью к образованию коррозии. Так что сварные швы нужно тщательно зачищать, а саму конструкцию нужно обработать специальным составом.
• Если произвести неправильные расчеты или сварить каркас неправильно, ворота могут провисать, не закрываться или даже деформироваться.

Важная информация

При изготовлении ворот из труб нужно учесть множество нюансов, чтобы работа получилась качественной и долговечной. Необходимо правильно выбрать материалы, выполнить расчеты, а также проверить наличие необходимых инструментов. С них, пожалуй, и начнем.

Какие инструменты и материалы нужно подготовить?

Чтобы выполнить работу, мы использовали следующие инструменты и материалы:

• Сварочный инвертор
• Электроды диаметром 3 мм
• Сварочный генератор, поскольку на участке не было электричества
• Болгарка + шлифовальный и отрезной круг
• Рулетка
• Угольник
• Уровень
• Профильные трубы
• Петли
• Теплоизоляционный материал (в нашем случае пенопласт)
• Облицовочный материал (в нашем случае металлические листы)
• Краска и грунтовка + валик
• Монтажная пена

Выбираем материалы

Самое главное, что нужно сделать — правильно выбрать материалы. Ведь именно от них во многом зависит прочность и долговечность всей конструкции.

Вы можете сварить гаражные ворота из уголков или профильных труб. Второй вариант более надежный и долговечный, по нашему опыту. Именно поэтому сейчас мы не будем рассказывать, как сварить ворота на гараж из уголков. Это тема для отдельной статьи.

Профильная труба может быть квадратной, овальной или прямоугольной. Лучше использовать квадратную. Из квадратной трубы получаются надежные и красивые ворота, и с таким профилем легче работать. Конечно, можно сварить ворота на гараж из круглой трубы, но такая работа сложнее и дороже.

С профилем разобрались. Теперь нужно выбрать материал, из которого изготовлена наша профтруба. Если бюджет совсем ограничен, то можно купить трубы из углеродистой стали, они стоят дешевле. Самый лучший вариант — трубы из нержавейки, но придется потратиться. Оптимальный выбор — трубы из низколегированной стали.

Далее нужно определиться с толщиной стенки трубы. Производители предлагают изделия с толщиной от 1 до 20 мм. В нашем случае 2 мм будет достаточно. Брать трубы с большей толщиной стенки нецелесообразно при сборке гаражных ворот.

Что касается размеров, то подготовьте трубы 40х20 мм. Это универсальный размер, его легко найти в продаже, стоит относительно недорого, отлично выдерживает нагрузки.

В качестве облицовки мы используем металлические листы толщиной 2 мм. Также можно использовать профнастил или дерево.

Дополнительно створки можно утеплить с помощью пенопласта. Если вы зимой подолгу проводите время в гараже, то утепление существенно снизит затраты на отопление. Пенопласт стоит дешево и отлично подходит для этих целей.

После сборки и монтажа ворота можно покрасить, чтобы защитить от преждевременной коррозии. Выбирайте краску для наружных работ.

Что нужно учесть?

Чтобы ворота соответствовали всем требованиям, продумайте каждую мелочь. Для начала выберите тип конструкции. От нее будет зависеть расход материала и сложность проведения работ. Ниже вы можете видеть наиболее распространенные варианты каркаса ворот.

Далее определитесь, будет ли конструкция усложняться какими-либо дополнительными элементами. Например, калиткой, вписанной в одну из створок ворот. Это тоже влияет на расход материала и сложность сварки. В нашем случае калитки не будет.

Определитесь с тем, из какого материала будете делать облицовку. На наш взгляд самый оптимальный вариант — металлические листы толщиной в пару миллиметров. Позаботьтесь о выборе краски и ее цвете.

Сделайте подробный чертеж, не собирайте створки «на глаз». Иначе рискуете получить покосившиеся кривые ворота. Исходя из сделанного чертежа рассчитайте количество материалов и приобретите их с небольшим запасом. Так вы будете уверены, что в ходе работ вам точно хватит всех комплектующих.

Как собрать ворота своими руками

Напоминаем, что в этой статье мы собираем распашные гаражные ворота. Тем не менее, эту инструкцию можно использовать при изготовлении ворот для забора. Мы делаем простейшие ворота из двух створок без дополнительной калитки. Такие распашные ворота из профилированных труб можно изготовить буквально за день силами двух человек.

Шаг 1. Подготовка

На этапе подготовки у вас уже должен быть закуплен материал и сделан чертеж будущих ворот. Согласно чертежу, нарежьте трубы под заданные размеры с помощью болгарки. Затем обезжирьте трубы с помощью уайт-спирита. Если используете б/у трубы с признаками коррозии или видимой грязью, то нужно зачистить металл и удалить ржавчину. Тут нам понадобится шлифовальный круг.

Также нарежьте облицовочный материал и пенопласт. Если не уверены в размерах, можно сначала сварить сам каркас, а затем уже под него нарезать облицовку и теплоизоляцию.

Шаг 2. Сборка и сварка

Перед выполнением работы разложите все детали на ровной поверхности согласно чертежу. Убедитесь, что детали нарезаны правильно и их размеры соответствуют требованиям. На этом этапе мы уже переходим к вопросу, как правильно сваривать ворота из профильных труб.

Для начала сварите основной каркас. Сварку выполняйте по углам, делая прихватки, а затем формируя шов. Следите, чтобы швы были ровными и красивыми, без наплавов и прочих дефектов. Остальные элементы, необходимые для укрепления конструкции, приваривайте после сборки каркаса. Проверяйте углы с помощью уровня.

Далее нужно зачистить швы с помощью той же болгарки и шлифовального круга.

Теперь вы умеете варить ворота. Но этого недостаточно. К каркасу нужно приварить петли. В этой статье мы очень подробно рассказывали, как сделать это правильно и как выбирать петли для гаражных ворот.

Помимо каркаса створок нужно подготовить «коробку». «Коробка» крепится к стенам и необходима для последующего монтажа створок на нее. Может быть изготовлена из тех же профильных труб или уголков. Сваривается по тому же принципу.

Шаг 3. Облицовка и покраска

Мы рекомендуем облицовывать и красить уже установленные ворота с распашными створками. Сама створка без облицовки весит меньше, и поэтому ее монтаж упрощается.

Мы используем металлические листы как облицовочный материал. Привариваем их прямо к каркасу створки. Сначала закрываем лицевую часть створки (та, которая видна с улицы). Затем утепляем, наклеивая пенопласт на монтажную пену. Потом уже закрываем металлическим листом внутреннюю сторону створки.

Подробнее про облицовку

Теперь, когда вы знаете, как сделать ворота из профильных труб, мы добавим пару слов про облицовку. Выше мы говорили, что в качестве облицовки можно использовать металлические листы, профнастил и дерево. Но это не все варианты, существующие на рынке. Мы расскажем, какие преимущества и недостатки есть у каждого типа облицовочного материала, а вы выберите оптимальный для себя вариант.

Итак, при облицовке ворот для гаража из профильной трубы чаще всего используют металлические листы. Они надежные, прочные, вандалоустойчивые. Это основные преимущества. Из недостатков отметим большой вес, из-за чего нужно вешать ворота на достаточно крепкие петли. Также такие ворота нужно красить, чтобы они приобрели более эстетичный внешний вид.

Профнастил — еще один интересный вариант. Его главное преимущество — малый вес и множество цветов. Монтируете на каркас и даже красить не нужно. Из минусов стоит упомянуть, что такую облицовку можно легко вскрыть с помощью примитивного инструмента, и стоит она дороже обычного листового металла.

Деревянная облицовка выглядит интересно, стоит относительно недорого, но требует ухода. Дерево нужно покрывать специальными составами, чтобы оно прослужило долгие годы. И делать это как минимум раз в год.

Помимо указанных выше вариантов можно использовать поликарбонат. Это дешевый и простой вариант для облицовки, если в вашем поселке нет преступности. Листы поликарбоната имеют очень малый вес, пропускают солнечный свет. Но вскрываются обычным кухонным ножом.

Вместо заключения

Теперь вы знаете, как правильно сварить ворота на гараж своими руками. Самодельные ворота можно изготовить из различных материалов, но самый оптимальный — профильные трубы с последующей облицовкой. Такие ворота прослужат долгие годы и смогут надежно защитить ваше имущество от грабителей.

Эту статью можно использовать не только при сборке гаражных ворот, но и ворот для забора. В том числе можно сделать современные откатные ворота из профильных труб.

Ниже в комментариях вы можете поделиться своим опытом, как сварить гаражные ворота в домашних условиях с минимальным бюджетом. Желаем удачи в работе!

Источник: https://svarkaed.ru/svarka/izdeliya-i-konstruktsii/kak-samomu-sdelat-vorota-iz-profilnoj-truby.html

Как сделать ворота из профильной трубы: материалы, оборудование и инструкция для изготовления своими руками

Ворота или калитки из профильной трубы, сделанные своими руками, можно увидеть на многих приусадебных участках. Владельцы стараются не тратить много денег, а выполнять всё самостоятельно. С такой работой способен справиться даже человек без опыта, если есть необходимое оборудование, материалы, рекомендации и советы, которые помогут не совершать распространённых ошибок.

Использовать профтрубы при создании ворот стали сравнительно недавно. Этот материал имеет несколько видов сечения, из которых выделяют прямоугольную, квадратную, овальную и округлую форму.

Кроме того, трубы делят на различные категории по материалам и прочности стали. Из них выделяют следующие типы:

• углеродная;
• нержавеющая;
• оцинкованная сталь.

Создание красивого внешнего вида частного дома начинается именно со стен и ворот, но это не главное их качество, ведь они в первую очередь повышают уровень безопасности хозяев и имущества.

Соответственно, для изготовления ворот выбирают только углеродную или оцинкованную сталь. Нержавеющая сталь отличается высокой долговечностью, но не способна выдерживать большие нагрузки, поэтому подходит больше в качестве основы для калитки.

Способы производства профтруб

Существует несколько способов производства профтруб, от которых зависит прочность и долговечность. Среди основных выделяют следующие:

1. конструкции, которые не требуют большой нагрузки, изготовляют из труб, выпущенных сварным горячекатаным способом;
2. холоднокатаные трубы больше подходят для создания каркасов, используемых в быту;
3. бесшовные трубы — это лучший выбор для изготовления ворот или аналогичных изделий, требующих долговечности и прочности. Ещё один плюс этого вида материала заключается в хорошем сопротивлении при вертикальных нагрузках.

Какие выбирать профтрубы для создания ворот, каждый решает сам. У всех у них свои плюсы и минусы, но рекомендуется остановиться на материале, который будет удовлетворять поставленным целям.

Чаще всего используется комплексное применение всех видов материалов. На изготовление каркаса ворот идёт прочная, долговечная бесшовная труба. Далее определяют, какими будут ворота: подвесными, откатными или распашными. Это очень важно для выбора схемы конструкции, дополнительных систем безопасности и материалов.

Например, многие ставят систему дистанционного управления, сигнализацию, видеокамеры, звонок, и всё это предварительно нужно внедрить в конструкцию. В итоге получаются красивые и безопасные ворота, выполненные из прочных профтруб. Аналогичный подход помогает сделать и калитку из профильных труб своими руками.

Для самостоятельной работы человек должен владеть начальными навыками в сварке, нарезке труб с помощью болгарки и умением составлять чертежи. Если подобные навыки отсутствуют, помогут многочисленные советы по изготовлению конструкции ворот. В интернете есть масса различных схем и пошаговых инструкций.

Советы по выбору обшивки

Профильные трубы значительно удешевляют итоговую стоимость ворот. При изготовлении обшивки используют такие материалы:

1. гофрированный лист. Он отличается высокой стойкостью к воздействию внешних или механических факторов. Всё это подкрепляется сравнительно небольшой ценой и весом этого материала;
2. оцинкованный лист. Обшивка из металлического материала страдает от постоянного распространения коррозии на её поверхности. Поэтому покупают высококачественный и специально обработанный оцинкованный лист, на котором не образуется ржавчина, но стоимость его выше;
3. древесина. Это самый требовательный материал из всех, ведь его необходимо постоянно обрабатывать краской или лаком, который препятствует деформации и гниению. Деревянная обшивка прочная, но недолговечная. Такой минус окупается великолепным внешним видом, поэтому хозяевам часто приходится решать, что важнее — красота или качество.

Выбор профильной трубы

Одна из главных задач при самостоятельной сборке конструкции — это выбор профтрубы. Некоторые специалисты машут на это рукой и используют для создания каркаса различные остатки металлических труб.

В итоге это приводит к заметному перекосу ворот из-за большого веса, к быстрой деформации, непрезентабельному виду, да и просто калитку тяжело открывать и закрывать.

Остатки труб используют исключительно для создания перемычек, молдинга или внешней отделки. При этом даже тут рекомендуется использовать прочную углеродистую сталь, которая выдерживает высокие нагрузки и влияние механических и внешних факторов.

Нержавеющая сталь или её остатки не подходят при создании ворот. Этот материал не способен выдерживать постоянные высокие нагрузки и просто деформируется. Его лучше использовать как основу для калитки или в качестве материала для мелких деталей.

Определившись с материалом каркаса и обшивки, необходимо заняться созданием схемы, которая в первую очередь включает в себя размеры. Несмотря на свою простоту, распашные ворота требуют точных расчётов, чтобы в итоге они смогли встать идеально на своё место. При этом важно помнить о таких особенностях:

1. размер ворот в распахнутом виде должен позволять беспрепятственно проходить автомобилю крупных габаритов. Лучше оставить около полуметра с каждой стороны от стойки ворот, чтобы автомобиль мог спокойно проехать, не задев конструкцию. Соответственно, учитывается и пространство, которое будут занимать открытые створки;
2. эскиз будущих ворот должен включать указания всех габаритов и параметров, даже если они кажутся маловажными. Ширина и длина конструкции должны быть пропорциональны пространству, в которое будет установлена калитка. Обязательно должны быть указаны размеры металлических столбов, выполняющие роль опоры;
3. при создании чертежа соблюдается масштабирование с реальными параметрами и материалами. Согласно эскизу и его масштабу рассчитывается количество и метраж профтруб, а также будущая обшивка.

Расчёт материалов

Подсчитывается количество труб и денег только после окончания работы с чертежом и выбора «ингредиентов», которые будут использованы при создании ворот.

Для опор подходит профиль с сечением 100×100 мм. Это прочное изделие, которое отлично справится с тем, чтобы долгое время стойко переносить большие нагрузки. В качестве материалов для каркаса или рамы подходят трубы с сечением 40×40 или 50×50 мм.

Основа для перемычек может быть из стального прута или куска трубы, причём тут следует обращать внимание на качество и плотность стали. Сечение обычно подбирают 40×20 мм.

Нельзя забывать, что тип ворот, который был выбран, оказывает прямое влияние на количество материалов и их необходимую прочность. Из профильной трубы можно сделать такие ворота:

• ажурные;
• с обшивкой из деревянной доски;
• с обшивкой из профлиста;
• кованые;
• решётчатые.

Соответственно, профтрубы будут выбраны, в зависимости от целевого назначения и величины нагрузки.

Ворота выбирают, исходя не только из личных предпочтений или денежной стоимости, если речь идёт о сборке своими руками. Ещё один важный критерий — это навыки человека. Если не получается сварить ворота своими руками, лучше отказаться от раздвижных ворот, сделав выбор в пользу распашного типа, который практически не требует сварочных швов.

С учётом всех вышеперечисленных факторов подсчитывается максимальное количество материалов, расходы на оборудование и дополнительные системы, которые будут установлены для повышения безопасности жилья. К примеру, систему автоматического, дистанционного управления воротами. Это значительно сэкономит время, силы и повысит презентабельность.

По габаритам конструкция ворот должна быть универсальной, чтобы любая машина смогла спокойно проехать. Минимальная ширина проёма обычно равняется трём метрам. Такое расстояние позволяет проезжать через ворота не только легковым, но и грузовым машинам.

Такое же правило касается и калиток, которые должны соответствовать ширине от 0,75 до 1 метра. Это позволяет заходить спокойно людям с любыми габаритами или сумками. Высота ворот позволяет обезопасить дом от проникновения или лишних взглядов. Стандартная высота ворот из профтрубы — 1,6 м, но многие предпочитают делать конструкцию высотой 2−2,5 метра.

Необходимые инструменты

Независимо от габаритов или типа выбранной конструкции, необходимы такие инструменты:

• молоток;
• строительный уголок;
• мощная дрель;
• набор электродов;
• строительный уровень;
• болгарка и шлифовальная машина;
• кисточки;
• отрезные и шлифовальные диски;
• цемент, песок, бутовый камень;
• сварочный аппарат;
• прочный замок;
• петли;
• краска;
• саморезы;
• грунтовка для металла;
• элементы для декора конструкции.

Это лишь перечень основных инструментов и материалов. Остальные детали добавляют специалисты во время сборки ворот, в зависимости от личных предпочтений, опыта и фантазии.

Для изготовления ворот необходимо следовать пошаговой инструкции. За пример возьмём самую распространённую распашную конструкцию.

• После покупки труб они заранее подготавливаются. Новые материалы и трубы обезжиривают и помечают согласно необходимым параметрам конструкции. Со старыми трубами придётся немного повозиться, удаляя коррозию и восстанавливая некоторые деформированные места. Ржавчина удаляется шлифовальным кругом или обычной наждачной бумагой.
• Второй шаг — это нарезка труб. От точности зависит, насколько удачно получится сварить попарные элементы в одно целое. Незначительная погрешность при нарезке в результате отразится большими проблемами на внешнем виде или работе конструкции.
• Устанавливают опоры на глубину около 1 метра. Диаметр ямы должен соответствовать размеру 50×50 см, чтобы оставалось место для заливки цементного раствора.
• Каркас ворот из профильной трубы сделать просто, если сосредоточить внимание на точности. Необходимо постоянно проверять уголком отсутствие перекоса после сварки двух элементов. Окончание сборки каркаса сопровождается работой шлифовальной машинки, с помощью которой все острые углы и швы затираются.
• После того как работа с каркасом была закончена, переходят к установке петель. Здесь важно точно сопоставить все части петель. Для этого сначала приваривают первые части петель к опорам, а только потом на каркас. При этом лучше позвать помощников, которые помогут поднять каркас и проверить, соединяются петельные изделия или нет.
• Подходит очередь обшивки, которую нужно установить на каркас. Выбор обшивочного материала огромен. Металлопрокат, дерево и поликарбонат отличаются хорошей прочностью и красивым внешним видом. Лист такой обшивки крепится с задней и передней части каркаса. Их расположение может быть самым разным, в зависимости от предпочтения хозяина. Некоторые даже создают рисунки с помощью обшивки разных цветов или материалов.
• Обычный прокатный лист не рекомендуется использовать в качестве обшивки из-за большого веса. Во-первых, его крепят с помощью сварки, потому что крепления через время придётся менять, а, во-вторых, большой вес деформирует каркас и через время срывает петли. Поэтому прокатный лист используют только в качестве обшивки на ворота складов или гаражей.

Как сварить ворота из профильной трубы? Перечисленные советы и инструкции помогут с лёгкостью решить эту задачу своими силами, даже если нет достаточного опыта. Главное — всё делать шаг за шагом, следовать рекомендациям и советам, чтобы избежать распространённых ошибок и получить качественные и долговечные ворота.

Источник: https://tokar.guru/metallicheskie-izdeliya/zabory-i-vorota/osobennosti-izgotovleniya-vorot-iz-profilnoy-truby-svoimi-rukami.html

Как правильно сварить распашные ворота на забор из профильной трубы своими руками

16.04.2019

Когда у собственника усадьбы есть автомобиль, то без ворот ему не обойтись. Если решено сделать их самостоятельно, лучше выбрать сварные ворота распашного типа. Их несложно сделать из доступных материалов при умении сваривать металл на любительском уровне. Поэтому сваривание ворот на забор из профильной трубы своими руками обойдется значительно дешевле, чем покупка или заказ.

Конструкция распашных ворот

В зависимости от размеров участка и свободного пространства перед распашными воротами их сваривают:

1. Одностворчатыми, если достаточно места для открывания. Для нормального функционирования придется устанавливать мощную опору, сваривать усиленный каркас и укреплять петли. Такие сварные ворота редко устанавливают на приусадебных участках, чаще в частных гаражах.
2. Двустворчатыми, которые более удобны в эксплуатации, для открывания требуется меньше пространства. Конструкция таких сварных распашных ворот состоит из двух одинаковых по размеру створок.
3. С калиткой, если ширина участка не позволяет установить ее отдельно. Распашные ворота с калиткой сваривают точно также как обычные, делая в нужном месте на створке проем с дополнительной балкой и опорой. Однако пользоваться ею неудобно из-за высокого порога, который труднопреодолим для маленьких детей и провоза коляски с младенцем.

Определяемся с размерами, делаем чертеж

За основу можно взять эскиз, найденный в интернете, и переработать его применительно к своим условиям. На чертеже указывают размер каркасов и опор, расположение поперечин, место установки запорного устройства. По высоте сварные ворота делают вровень с забором. При расчетах нужно учитывать технический просвет между створками и землей. Он нужен для снижения ветровой нагрузки.

Если дорога на участок асфальтовая или бетонная размер просвета 3 — 5 см, грунтовая — 10 см. При составлении чертежа нужно предусмотреть зазоры в несколько миллиметров между створками для компенсации перекоса при подвижках грунта и у опор под навесы. Для свободного проезда легковых и грузовых автомобилей распашные ворота сваривают шириной не менее 3 м.

Если въезжать придется под углом, размер увеличивают до 3,6 м.

За основу берется чертеж с интернета и дорабатывается под свои параметры

Выбираем материалы для изготовления

Оптимальным вариантом по соотношению качество/цена будут распашные ворота, сваренные из профильных труб. Для каркаса выбирается сечение 40×20×2 мм. Если предполагается установка автоматики 60×40×2мм. Сечение опорных столбов зависит от того сколько весят распашные сварные ворота:

• меньше 150 кг — 80×80×4мм;
• 150 — 300 кг — 100×100×5мм;
• больше 300 кг — 100×140×5мм.

Распашные ворота для дачи, если на ней отдыхают только летом, можно сваривать из старых водопроводных труб 1/2 — 1 дюйм или уголка 40×40. Листовой материал для обшивки выбирается в зависимости от предпочтений и финансовых возможностей. Например, можно сделать ворота с прозрачными вставками. Чтобы их мог открывать даже ребенок, каркасы навешивают на шариковые петли. Краску по металлу выбирают обычно под цвет забора.

Устанавливаем столбы

Монтаж опор выполнятся в следующей последовательности:

1. Выкапываются или пробуриваются ямы на глубину промерзания грунта, но не меньше 1 м. Поперечные размеры должны быть в два раза больше сечения столба.
2. Чтобы стойки не проваливались в грунт, дно ям засыпают песчано-гравийной смесью толщиной 15 — 20 см.
3. На закапываемые концы опор наваривают отрезки арматуры или металлические полоски, на противоположные ― пластины толщиной 2 — 3 мм. Вместо них можно поставить фигурные оголовки.
4. Нижнюю часть столбов очищают от ржавчины и обмазывают битумом, после чего опускают в ямы.
5. Используя битый кирпич или камни, стойки по строительному уровню или отвесу выставляются строго вертикально и заливают песчано-цементной смесью.
6. Для предотвращения перекоса опор при подвижке грунта между ними прокапывают неглубокую траншею, кладут уголок и сваривают. Затем закапывают или бетонируют.

Источник: https://svarkaprosto.ru/svoimi-rukami/kak-svarit-raspashnye-vorota

Как сварить ворота из профтрубы своими руками видео

В статье рассмотрим  как правильно сварить ворота из профтрубы (видео уроки), для правильной сварки рамы шириной 3 метра, нужно использовать квадрат трубу не меньше чем 25х50мм. Оно должна быть не менее 2-х мм в толщину.

Следует вырезать из профильной трубы каждую сторону под будущую раму, так, чтобы когда вы соедините все в единое целое ,получилась прямоугольная конструкция. После того, как вы убедитесь в прямоте углов, конструкцию нужно слегка подварить, просто чтобы не рассыпалась.

Теперь, когда конструкция зафиксирована, меряем рулеткой диагонали, и если они имеют одинаковую длину, то можно заваривать конструкцию полностью. Проводите замеры постоянно, это избавит вас от того, что придется переделывать конструкцию, если она перекоситься и не влезет.

Свариваем створки

Каркас створок сваривается исходя из размеров уже готового каркаса внешней рамки. Сделайте одну из створок длиннее другой, так створки будут накладываться, и это избавит вас от лишних просветов и сквозняков. При сварке каркаса, целесообразно пользоваться металлическими квадратными трубами, поскольку они обеспечивают требуемую плотность конструкции и легко свариваются.

Самое важное как правильно приварить петли —

Когда каркас дверей будет готов, его потребуется обшить. Для этой задачи можно использовать вырезанные в размер металлические листы, которые привариваются на каркас. Причем сварку нужно производиться от середины к краям, чтобы листы не вспучивались. Когда створки будут готовы, можно переходить к петлям.

Они привариваются на расстоянии приблизительно равном 30 см от пола и от потолка. Можно выполнить крепление еще одной трубы по центру, это делается уже в сборе, прямо на воротах. Данная операция повысит показатели надежности дверей, однако к обязательным действиям её отнести нельзя.

Вот и все о сварке гаражных ворот. Да полноты представления данного процесса, вы можете посмотреть видеоролик, представленный ниже.

Все тонкости подготовки и сварки ворот (видео)

Источник: http://postroyka-dom.com/kak-svarit-vorota-iz-proftruby-svoimi-rukami-video/

Ворота из профильной трубы отличаются высокой прочностью, простотой в самостоятельном монтаже и доступной ценой. Неудивительно, что подобные изделия пользуются большой популярностью среди владельцев загородной недвижимости. Как сделать ворота из профильной трубы своими руками, описано ниже в статье.

Достоинства и недостатки профилированных труб

Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:

• невысокую цену;
• высокую прочность при легком весе;
• возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

К недостаткам профильных изделий относят:

• подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
• неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.

Как видно выше, достоинства профильных труб с лихвой компенсируют их недостатки.

Как сварить ворота на забор из профильной трубы своими руками

Технология изготовления конструкции достаточно простая. Чтобы сварить ворота из профильных труб, нужно подобрать вид изделия, оптимально подходящий под конструкцию створок.

Выбор труб

Профтрубу под ворота предпочтительней выбрать квадратного либо прямоугольного сечения. Трубы такой формы легче монтируются и транспортируются на участок. Наиболее прочные профильные трубы производятся из следующих видов стали:

• нержавейки;
• оцинковки;
• углеродистой.

На фото представлены металлические створки.

Цена трубных заготовок зависит от материала, из которого они изготовлены. Наиболее бюджетным вариантом являются изделия из углеродистой стали. Впрочем, при выборе труб из углеродного сплава учитывается низкая прочность и короткий эксплуатационный срок такой продукции.

Сварные холоднокатаные и оцинкованные профили – оптимальный вариант под створки, но их стоимость выше. Трубы равнозначного диаметра могут вдвое отличаться по толщине стенок.

Под створки используются трубы квадратного либо прямоугольного сечения. Сделать работу правильно и своими руками возможно при наличии сварочного аппарата и вспомогательных инструментов.

На фото изображена конструкция после установки.

Подготовка участка

На стадии подготовки учитываются габариты въезжающего в проем ворот автотранспорта. Определяется общая площадь, занимаемая распашными или откатными створками. Стандартные размеры ворот составляют:

• по общей ширине – 2,5–3,5 м;
• по высоте (ворот и калитки) – 1м 50 см;
• по ширине калитки – 0,75–1 м.

На фото изображены ворота на даче.

С учетом калитки общая ширина участка под ворота должна составлять 3,5 или 4,5 м. Конструкция, монтируемая на ранее установленное заграждение, ставится по соответствующей изгороди высоте. Иногда допустима меньшая высота створок, но не менее 40 сантиметров.

Чертежи и расчет

Перед проведением работ на бумагу наносится чертеж. Изображают прямоугольный проем с прямоугольником меньшего размера внутри, обозначающим раму из профиля с указанием длины и ширины будущей конструкции. Также проводится расчет финансовых затрат на приобретение необходимых материалов и набора инструментов для работы.

Ворота из профтрубы собираются из различных элементов, отличающихся сечением. Диаметр стальной трубы под несущие створки опоры составляет 80х80 или 100х100 мм. Каркас ворот из профтрубы выполняется из изделий 50х50 мм.

Перемычки и продольные полосы сваривают из отрезков профиля 20–40 мм.

Кроме основных величин, на рисунке чертежа указывают размеры зазоров между створками, грунтом и опорами. На сторонах с петлями приблизительная ширина зазора составляет 5 мм. Учитывая возможное провисание ворот и их подклинивание в будущем, на стороне с замками оставляют просвет в 10 мм.

На участке, не подверженном снегу и мусору, внизу створок учитывается просвет, но не меньше 20 мм. При учете негативного воздействия внешних факторов высота зазора предусматривается в 50–150 мм (решается индивидуально).

Подготовка инвентаря

Работа выполняется посредством следующих инструментов:

• оборудования для сварки и электродов;
• угловой шлифовальной машины (болгарки) с абразивными и отрезными кругами;
• измерительных приборов: рулетки, строительного уровня, отвеса, угольника;
• винтоверта с самонарезающими шурупами по металлу;
• бура или лопаты;
• молотка.

Используемые материалы:

1. Профильные трубы. Из профиля изготавливается каркас. Для сваривания рамы и перемычек используют трубы сечением 50х50, 20х40 или 20х20 мм.
2. Материал для обшивки. Створчатая рама отделывается профлистом, деревом, коваными элементами. При планировании оригинального дизайна обшивка комбинируется.
3. Крепежные изделия. Для соединения воротин с опорными столбами приобретаются готовые петли.
4. Цемент и песок. Из цемента и песка готовится раствор для бетонирования опорных стоек, к которым крепятся створки.
5. Грунтовка, краска, кисточка (при использовании неоцинкованных труб). Неоцинкованные трубы перед сваркой покрывают антикоррозийными составами.

На фото ниже изображена дача.

Пошаговая инструкция изготовления распашных ворот из профилированных труб

Ворота из профильной трубы своими руками монтируются по представленной ниже пошаговой инструкции:

1. Первыми монтируются опорные стойки. Для этого, ориентируясь по чертежу, отрезают 2 куска трубы. Отрезки профиля тщательно очищают и покрывают антикоррозийными составами. В размеченных под стойки участках лопатой или буром в почве делается отверстие глубиной не менее 1 метра и диаметром, не превышающим диагональ трубы на 100 мм.
2. Перед установкой опор дно ям метровой глубины, в которых будут находиться опорные столбы, равномерно засыпается щебневой подушкой. Трубы помещают в углубления, выравнивают по вертикали и горизонтали с помощью измерительных приборов, а затем бетонируют. Следующий шаг – сваривание каркаса.
3. В первую очередь нужно варить раму створок. От профиля болгаркой отрезают 4 куска трубы размерами, указанными на чертеже. Со срезов профильных труб посредством болгарки со шлифовальным кругом удаляются зазубрины. Если на поверхности имеется ржавчина, проводится ее тщательная зачистка.
4. Подбирается ровная горизонтальная площадка, и на нее по форме створок кладется металлический профиль.
5. При помощи угольника на краях профтруб прорисовывают линии под углом 45 градусов, ориентируясь по которым, на каждом профиле болгаркой делают косые надрезы. Профильные элементы стыкуют между собой, затем в местах косых стыков они привариваются.
6. Во избежание деформации рама створок обязательно обваривается продольными и поперечными ребрами жесткости и усиливающими планками, возле петель.
7. После этого к раме привариваются элементы жесткости из отрезков профильной трубы 40х20 мм. Сварочные швы шлифуют болгаркой с абразивным кругом или наждачной бумагой.

Далее закрепляют ворота к опорам. Для этого на стойки и створки путем приваривания или прикручивания саморезами крепятся петли. Таким же образом ставится калитка. При необходимости в покраске все поверхности предварительно обезжиривают. Когда каркас высохнет, врезают замки.

Распашные ворота из профильных труб для ограды навешиваются исключительно на металлические опоры. Стойки из менее прочных материалов могут попросту не выдержать нагрузки, когда створки будут открываться и закрываться.

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

• подвесной;
• рельсовый;
• консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

Фотография откатных ворот консольной конструкции представлена ниже.

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

1. На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
2. Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
3. Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Створки такой конструкции отличаются долговечностью.

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

Для заполнения рамы створок из профиля используется материал различных вариаций:

• кованые элементы;
• листовой металл (оцинкованный);
• профилированные листы;
• обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Гаражные двери из профильной трубы

Если помимо установки заборных ворот возле частного дома или дачи планируется постройка гаражного помещения, каркас для дверей гаража можно также выполнить из профильных труб. Самые распространенные варианты воротных систем для гаражного помещения – подъемно-поворотная и распашная.

Создание подъемно-поворотной конструкции

При открытии подъемные ворота поднимаются горизонтально, выдвигаясь наружу и создавая подобие козырька. Принцип работы такой конструкции заключается в движении установленного на раме полотна вокруг своей оси. Это позволяет менять горизонтальное и вертикальное положение створки посредством роликового механизма и металлических направляющих.

Перед свариванием каркаса выполняют чертеж с указанием ширины и высоты въездного проема гаража. Профильные трубы сечением 40х20 мм и толщиной стенки 2 мм выступают в качестве каркасной основы подъемного полотна.

1. Чтобы сварить раму, отрезается 4 куска профиля размерами, указанными на чертежном рисунке. По углам рамы привариваются косынки, повышающие жесткость конструкции.
2. Рама покрывается антикоррозийными грунтовочными составами и алкидной краской. К верхним угловым торцам привариваются кронштейны с роликами.
3. В проеме двери устанавливается П-образная коробка. Изготавливают ее из толстого уголка с шириной полки в 1,5 раза толще створки. К потолку перпендикулярно дверному отверстию фиксируют направляющие.
4. На раму створки конструкции крепится профлист при помощи самонарезающих шурупов. К ее торцам болтами прикручивается шарнирный механизм. Затем створка устанавливается в проем.

Установить подъемные ворота самостоятельно достаточно просто. Данная конструкция занимает мало места, поскольку в ход идет неиспользуемое пространство под потолком.

Распашные гаражные створки

Это самая простая в установке модель. Перед началом монтажа конструкции изображается схема, где указаны размеры всех составляющих элементов распашной системы.

Распашная конструкция состоит из следующих составных частей:

• внутренней и внешней рам, которые помещают во входной проем;
• створчатой рамы;
• полотна створок;
• составляется чертеж с учетом необходимых рекомендаций;
• по своей ширине ставни не должны превышать расстояние в 30 см от боков машины до сторон входного проема гаража.

Уровень высоты створок определяется по высоте автомобиля (стандарт для легковушки составляет 2 м, микроавтобуса – 5 м). Для установки конструкции ворот, во входной проем вмуровываются внешняя и внутренняя рамы из металлического уголка.

Их монтаж необходимо предусмотреть еще на стадии возведения гаража. Гаражные ставни монтируются пошагово с учетом чертежа. Работу выполняют в такой последовательности:

1. От профильной трубы прямоугольного сечения отрезают 8 частей. Из труб сваривают каркас с ребрами жесткости, после чего швы шлифуют. Установку выполняют по аналогичной схеме с заборными створками.
2. Под каждую воротину вырезаются 2 стальных листа нужного размера, на 3–4 см превышающих высоту проема гаража. Оба вырезанных изделия привариваются к дверцам.
3. К внешней раме проема и створкам приваривают петли. Затем навешиваются ворота, врезаются замки.

В качестве урока можно смотреть размещенное ниже видео с Ютуба, чтобы правильно сварить конструкцию.

Для дополнительной безопасности на полотно ворот монтируется замковый люк с подвижно закрепленной массивной дверцей, оборудованной замком. Это обеспечивает защиту замков от взлома путем устранения прямого доступа к ним.

Такая конструкция представляет собой круглое отверстие размером, позволяющим производить манипуляции с открыванием и закрыванием створок изнутри, просунув в него одну руку.

Фото гаражных дверей с калиткой внутри представлено ниже.

Дополнительная информация

Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.

Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.

Ворота из профильной трубы

• Сварочные работы
• Монтажные работы
• Обшивка конструкции
• Выбор конструкции ворот из профильной трубы

Чтобы сделать ворота из профильной трубы своими руками, потребуется купить сварочный аппарат, уголок 40х40 мм, листы стали, петли, арматуру. Рассматриваемая конструкция обладает следующими преимуществами:

• прочность;
• отсутствие ржавчины;
• незначительный вес;
• низкая цена.

Схема каркаса ворот из профильной трубы.

Сварочные работы

Предварительно рекомендуется определиться с конструкцией ворот. Для изготовления каркаса используется профильная труба с сечением в 40х20 мм. Ее изготавливают из стали различных марок с последующей термической обработкой. Качество сырья зависит от метода его получения:

1. Горячедеформированное.
2. Электросварное.
3. Холоднодеформированное.
4. Электросварное холоднодеформированное.

Устройство распашных ворот.

Профильная труба производится в виде квадратной, прямоугольной или овальной формы. Первые 2 формы значительно упрощают монтаж и транспортировку труб. Для обшивки ворот специалисты рекомендуют покупать профнастил длиной, равной высоте створок и калитки (марка НС-21 или С-20). Опора для створок изготавливается из профильной трубы с сечением в 60х60 мм. Для ворот с проемом в 3 м потребуется 17 м профиля.

Электроды рекомендуется выбирать с учетом толщины последнего материала. Специалисты советуют покупать электроды марки АНО-21. Для обеспечения плотного прилегания свариваемых труб используют качественные сварные швы.

Каркасы калитки и створок изготавливают на горизонтальной поверхности. Торцы труб отрезают под углом в 45 градусов. Рама собирается из 4-х труб, предварительно выложенных на столе. Прямые углы проверяют угольником. Для исправления отклонений применяют молоток. Электрод ведется к себе с незначительным отклонением от вертикали (10-15 град). По завершении сварочных работ швы обрабатывают шлифовальной машинкой. Чтобы придать конструкции дополнительную жесткость, к рамам приваривают перекладины.

Вернуться к оглавлению

Монтажные работы

Размеры профильных труб.

Следующий этап заключается в установке опорных столбов. Их длина должна равняться 3,3 м. Столбы вкапывают в землю на глубину 1,5 м. К нижней части опор приваривают листы размером 20х20 см. Верхние торцы заглушают оголовками. Столбы устанавливают в котлованы.

Между опорными элементами необходимо прокопать траншею, в которую вкладывают уголок. Его приваривают к столбам. Траншея бетонируется. Следующий этап предусматривает монтаж рамы створок и калитки в проемы. Предварительно собирается каркас ворот. Для фиксации полотна между столбов используют деревянные клинья. Затем проверяют правильность монтажа конструкции.

Чтобы облегчить процесс фиксации навесов, специалисты рекомендуют приваривать пластины при изготовлении каркаса. Навес с шариком крепится к опорным элементам, а цилиндр – к стойке створки. Петли варятся по периметру конструкции. Затем устанавливают калитку.

Вернуться к оглавлению

Обшивка конструкции

Петли приваривают к створкам. При необходимости рамы соединяют с помощью стальных труб с сечением в 20 мм и длиной в 20 см. В центральной части полотна приваривают трубы для фиксаторов. Снизу их крепят к уголку-перемычке.

Схема калитки из профильной трубы и профнастила.

К калитке оборудуют замочные петли либо устанавливают фиксаторы. При необходимости в стойке калитки вырезается отверстие для монтажа накладного либо врезного мазка. Затем устанавливают запорный механизм. На столбе отмечают место для засова. Его рекомендуется приваривать к профильной трубе. Временные перемычки срезают.

Трубы разрезают вдоль разъема створок. В трубки монтируют штыри из стали. Конструкцию необходимо очистить от ржавчины и обработать антикоррозийным средством. Затем изделие грунтуют и окрашивают. Для фиксации профлистов применяют саморезы либо заклепки. Для установки 1-го листа используют уровень. Профнастил фиксируется 2-мя крепежными элементами. Следующий лист монтируют по крайней волне 1-й конструкции. Петли требуют вырезки пазов.

Вернуться к оглавлению

Выбор конструкции ворот из профильной трубы

Прежде чем сделать ворота из профильной трубы, рекомендуется определиться с ее типом. Распашная конструкция состоит из 2-х створок, которые распахиваются в разные стороны. Полотно максимально уменьшает вес на опорные элементы.

Откатные аналоги представлены в виде 1-й створки, которая перемещается вдоль забора. К плюсам такой конструкции специалисты относят:

• возможность подключения автоматики;
• легкое открывание;
• не требует наличия свободного пространства для открывания.

Чтобы сделать такие ворота своими руками, потребуется произвести правильные расчеты противовеса. В противном случае полотно перекосится. Подобная конструкция требует заливки крепкого фундамента, который сможет выдержать опорный столб. Для сварки полотна необходимо иметь определенные знания и навыки. Прежде чем подключить автоматику рекомендуется подготовить схему.

Сдвижные ворота представлены в виде 2-х створок, которые раздвигаются в различные стороны вдоль забора. К минусам этого полотна относят:

• трудно правильно рассчитать противовес. При наличии перекосов механизм отката быстро выйдет из строя;
• необходимость установки 2-х опорных столбов.

Специалисты советуют изготавливать в домашних условиях распашные ворота с учетом простоты их сварки и стоимости расходных материалов.

Как быстро и качественно изготовить ворота из профильной трубы?

Любой забор предполагает вход, который, как правило, имеет калитку и ворота. Эти детали ограждения обычно являются самыми дорогими элементами забора за счет сложности их изготовления и монтажа. Однако и в этом случае вполне возможно сэкономить, выполнив калитку и ворота из профильной трубы своими руками.

Достоинства профильной трубы как материала для ворот

Профильная труба является одним из самых экономичных материалов, имеющих отличную прочность, надежность и долгий срок службы. Стоимость профтрубы нельзя назвать низкой. Однако эксплуатационные характеристики профиля, а также возможность создания из него конструкций без привлечения дополнительных рабочих рук, вполне компенсируют цену за сырье. Это позволяет отнести этот материал к разряду наиболее приемлемых для того, чтобы изготовить ворота из профильной трубы своими руками.

Все что потребуется — это минимальное умение работать с болгаркой и сваркой, а также некоторые познания в чертежах.

Чертеж для ворот

Прежде чем приступать к изготовлению конструкции, необходимо предварительно составить чертеж ворот из профильной трубы. Во-первых, это позволит точно рассчитать требуемое количество материала. Во-вторых, это будет гарантией правильного монтажа, отсутствия перекосов и аккуратного вида.

Первоначально необходимо провести все обмеры, на основании которых и выполняется чертеж. В это мероприятие входит замер промежутка между опорами и расчет площади каждой створки. Кстати, еще при строительстве забора необходимо расположить столбы, на которые будут крепиться ворота из профильной трубы, на расстоянии, достаточном для проезда автомобиля или другой техники. Также обратите внимание, чтобы для полного открытия будущих створок оставалось достаточно места.

Особенности расчета

При планировании ворот обязательно учтите парусность материала. Если конструкция находится на местности, которая свободно продувается, створки не рекомендуется делать слишком большими и из сплошного материала. Дело в том, что в этом случае нагрузка на каркас ощутимо возрастет, а значит, ворота из профильной трубы придется усилить. Это приведет к увеличению стоимости ограждения и более сложным монтажным работам. Поэтому предпочтительнее использовать такой стройматериал, как сетка или решетка.

Что еще необходимо сделать – это рассчитать длину створок с таким учетом, чтобы они свободно сходились друг с другом. В случае если впоследствии ворота из профильной трубы будут обшиваться профнастилом, рекомендуется учесть количество ребер жесткости на каждой створке, чтобы они не цепляли друг друга.

Если профильная труба будет служить рамой для полотна обшивки, убедитесь, что оно свободно войдет на место.

Выбор материала для изготовления ворот

После того как эскиз будущих ворот будет составлен, необходимо рассчитать количество требуемого материала. При этом, как и при строительстве любого другого сооружения, обязательно сделайте запас в 10% на непредвиденные обстоятельства.

Ворота из профильной трубы могут быть выполнены из материала разного сечения: круглого, прямоугольного или квадратного. Наиболее экономными являются два последних варианта, для их изготовления используется несколько меньше сырья, чем для круглых труб. Еще одним достоинством профтрубы квадратного или прямоугольного сечения является то, что работать с этим материалом под силу даже начинающему сварщику, так как сварить ворота из профильных труб с прямыми сторонами намного легче.

Кроме того, не забудьте про размер сечения трубы. В основном применяются профильные трубы сечением 40 х 20 мм или 50 х 50 мм. Однако не забывайте про ветровую нагрузку на сооружение, в некоторых случаях требуется использование большего сечения, например 60 х 30 мм.

Процесс изготовления ворот

Безусловно, первое, что требуется, — это подготовить весь необходимый инструмент и материал к работе. Если профильная труба покрыта ржавчиной, ее требуется очистить и обезжирить, после чего нарезать на отрезки требуемой длины. Некоторые строители сразу покрывают материал грунтовкой и защитным составом. Но во время сварки слой средства будет поврежден, поэтому обработку лучше провести уже после монтажа.

Нередко возникает вопрос о том, как правильно сварить ворота из профильной трубы. Главное — соблюдать технологию и очередность работ по сварке. Работы в обязательном порядке необходимо проводить на устойчивой ровной площадке, не подверженной воспламенению. При этом используют защитную маску или очки, перчатки, а в качестве одежды выбирают костюм из плотной ткани.

Порядок сваривания створок

Весь процесс сварки занимает относительно немного времени и выполняется в соответствии с общей технологией этой работы. Прежде чем сваривать элементы сплошным швом, их предварительно прихватывают точечной сваркой. После чего проверяют точность размеров изготовленной детали. Если все сделано правильно, выполняют сварочный шов, который впоследствии зашлифовывают.

Сначала по углам сваривается рама или каркас ворот, при этом необходимо следить, чтобы обе створки находились в одной плоскости. Как вариант, сначала сваривают общий каркас, который впоследствии разрезают посередине. Такой подход гарантирует точность соблюдения требуемых размеров створок.

После изготовления рам их требуется усилить. Для этого на основной каркас привариваются дополнительные ребра жесткости из того же профиля, а на углы — треугольные металлические пластины.

Еще одним важным моментом является приваривание петель. Сначала половинки этих деталей крепят непосредственно на створки ворот. Надевают вторые половины и, приставив створку на требуемой высоте, приваривают нижнюю часть петель к опорам. Для выполнения этой работы лучше пригласить еще одного человека, который зафиксирует ворота в нужном положении во время прихватывания петель.

После выполнения всех сварочных работ и шлифовки швов готовый каркас покрывают защитным средством. Это может быть лак, мастика или краска. После чего можно приступать к обшивке рамы выбранным стройматериалом.

Как стресс влияет на физическое здоровье и внешность женщины? Влияние стресса на психическое и эмоциональное здоровье женщин может быть гораздо более серьезным, чем принято думать. И хотя гормоны и мозг обеспечив.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Как сварить каркас ворот из труб своими руками: чертеж, видео

• Подбор материала
• Какие материалы необходимо приобрести?
• Первоначальный этап
• Процесс сварки – следующий этап
• Ворота откатывающиеся
•

Владельцы домов в окрестностях города или приусадебных участков всегда раздумывают о том, как соорудить большие ворота собственными руками без потери качества и привлекательности.

Существует множество составляющих ворот и материалов для их изготовления. Как не ошибиться в выборе? Этот вопрос всегда актуален для бдительных хозяев.

Распашные ворота — схема

Для экономии времени и избавления от лишних хлопот рекомендуется позвать на помощь опытных специалистов. При желании создать что-то уникальное, можно освоить азы такой работы и сделать неповторимые, надежные ворота собственными руками.

Подбор материала

Распространенным материалом для изготовления ворот является профлист, так как масса этого материала небольшая, поэтому возведение такой конструкции не нуждается в усиленном фундаменте – достаточно забетонировать только участок под опорами. Также профильный настил не возмущает своей ценой. В одно время такие конструкции ворот и ограждений при обычной установке – без вкуса, смотрелись дешево. В настоящее время, при эстетическом подходе к стройке изделия из такого материала выглядят достаточно красиво.

Установку нетяжелых профлистов можно выполнить самому.

Ограждения, калитки или ворота, изготовленные из этого материала, будут использоваться много лет, благодаря своим прочностным свойствам и надежности.

Основные элементы конструкции распашных ворот

Какие материалы необходимо приобрести?

1. Труба профильная с размером 100х100 мм – применяется в качестве опор;
2. Труба 50х50 мм – для изготовления каркаса ворот;
3. Трубы 40х20 мм – используют в качестве перемычек для усиления жесткости и стойкости целой конструкции ограждения;
4. Профлисты – для обшивки секций ворот;
5. Саморезы для прикрепления элементов;
6. Замки, петли и дополнительные детали для этого;
7. Краска, грунтовка для металлических деталей;
8. Ролики в случае запланированных откатных ворот.

Ворота из профильной трубы своими руками чертежи и расчет

Первоначальный этап

Распашные ворота – самый подходящий вариант для любителей все делать своими руками. Как и в любом случае ремонта или стройки все начинается с эскизов, чертежей и вычислений необходимого количества деталей и материалов.

В случае изготовления автоматических ворот на данном этапе следует подсчитать количество дополнительных специальных деталей и материалов для такой сложной конструкции, составить смету расходов и несколько раз все перепроверить.

На этом же этапе необходимо все профильные детали необходимо осмотреть на наличие коррозии металла и в случае обнаружения ржавчины обязательно зачистить наждачкой или болгаркой. Приобретенные трубы также следует избавить жира бензином или растворителем.

Подготовленный к установке трубы можно начать нарезать. Разрезка труб на отрезки выполняется парно, так как такие ворота, как распашные должны быть симметричными.

Для монтажа воротных опор необходимо выкопать две ямы размером 50х50 см в ширину и около одного метра в глубину.

Каркас для откатных ворот

После вертикального расположения труб в ямах, необходимо вокруг опор залить бетонным раствором, используя для прочности бут.

Момент окончательного застывания цемента колеблется, где-то по истечении трех суток, при нормальных условиях окружающей среды – 250С, относительно средней влажности.

Процесс сварки – следующий этап

Разберем схему месторасположения опор, створок и калиток.

Труба для изготовления распашных ворот

Для идеально ровного сваривания калиток и створок рекомендуется выполнять этот тонкий процесс на специальном сварочном столе или, при его отсутствии на самой ровной имеющейся поверхности – площадке для стоянки, или в гараже. При таком способе сварки деформация конструкции будет исключена.

В первую очередь необходимо сварить внешнюю раму изделия. Рекомендуется сначала сложит все составляющие рамы на ровную поверхность или имеющийся стол для сварки с целью образования четкого прямоугольника – все угловые части должны быть строго равны 900, а диагонали одинаковыми.

Далее, необходимо сварить внутреннюю раму и приварить ее к внешней раме. Сварочные швы не следует делать слишком грубыми и большими – до 2 см.

При создании слишком широких створок – более 1 метра, необходимо усиливать конструкцию несущими вертикальными перекладинами.

Месторасположение внутренней рамы изменяется от вариаций обшивки ограждений. В случае односторонней обшивки профтрубы внутри внешней рамы размещают ближе к какой-нибудь стороне каркаса, а при двухсторонней обшивке положение внутренней рамы должны быть посередине между трубами внешнего каркаса.

Изготовление калитки осуществляется подобным способом, но без усиливающих труб для укрепления, так как ее размеры в этом не нуждаются.

По окончании выполнения сварочных работ следует тщательно зашлифовать все образовавшиеся непривлекательные швы.

В случае обшивки ограждений посредством профлиста, необходимо покрасить все профтрубы каркаса. При кованном варианте исполнения ворот или из цельного металлического лист покраска производится после окончания обшивки.

Перед выполнением обшивки необходимо прикрепить (приварить) петли. В первую очередь они устанавливаются на опоры, далее – на каркасе, при этом стоит следить за их ровностью при монтаже.

Обшивка ворот неограничена в подборе материалов. Это может быть дерево, стальной лист, профлист, ковка и т. д.

Ворота откатывающиеся

Такие удобные ворота также можно выполнить собственными руками. Они в зависимости от исполнительного механизма для отката подразделяются на консольные ворота, подвесные или рельсовые.

Подвесные ворота ограничивают вход или въезд по высоте. Такие ворота сконструированы из внутреннего и внешнего каркаса, обрешетки, перемычек, необходимых для установки роликовых механизмов.

Рельсовые ворота не ограничивают высоту на въезде. Такая конструкция дешевле, чем подвесная, за счет уменьшенного количества деталей. Недостаток один – очистка рельсы от осадков в зимнее время года.

При таком варианте ограждения в первую очередь необходимо установить рельсу, затем прикрепить ролики внизу каркаса и один ролик сверху опоры для облегчения подвижности створки.

Самыми удобными при эксплуатации являются откатные консольные ворота. При этом изготовление таких ворот нельзя назвать легким.

Для собственноручного исполнения потратиться намного больше сил и средств, чем на ворота подвесные или на рельсе.

Преимуществом консоли является то, что при ее расположении на каркасе ворот въезд не ограничивается по высоте и не разбивается дорога для прокладывания рельсы.

Источники: http://dizaindachi.ru/zabor/vorota-iz-profilnoj-truby-svoimi-rukami.html, http://fb.ru/article/196405/kak-byistro-i-kachestvenno-izgotovit-vorota-iz-profilnoy-trubyi, http://o-trubah.com/klassifikaciya-trub/podelki-svoimi-rukami/vorota/

Наличие функциональных и красивых ворот на даче просто необходимо для каждого владельца участка. Но на сегодняшний день на рынке представлено такое большое количество разнообразных материалов, из которых можно соорудить ворота, что в них можно легко запутаться. Конечно, можно пригласить специалистов, которые сделают всю работу за вас. Но если можно разобраться с этим самостоятельно, то зачем платить наёмным работникам? В последнее время очень часто можно встретить заборы из металла. Они имеют эстетичный внешний вид, отличаются функциональностью и прекрасно вписываются в любой дизайн. Давайте разберёмся, как своими руками возвести ворота из профильной трубы.

Плюсы и минусы ворот из профтрубы

Ворота, сделанные из металла, красиво смотрятся и пропускают через себя лучи солнца. Плюс ко всему они отлично справляются с функцией защиты территории от тех, кто хочет вломиться туда без приглашения.

В качестве сырья для возведения таких ворот часто выбирают низколегированную стальную профтрубу, сечение которой имеет квадратную или прямоугольную форму 4х4 или 5х5 сантиметров. Толщина стенок трубы должна быть 3 миллиметра.

Несомненными преимуществами данного вида ограды являются:

• Материал недорогостоящий. Его низкая себестоимость в сочетании с тем, что забор легко можно возвести самостоятельно существенно экономят бюджет.
• Конструкция из профтрубы является прочной и долговечной. Если ворота грамотно спроектировать и вовремя обрабатывать его антикоррозийными покрытиями, то прослужит оно вам не одно десятилетие.
• Профильную трубу можно скомбинировать с другими материалами. Профильная труба прекрасно сочетается с другими строительными материалами, благодаря чему можно создать оригинальный и стильный вход. Интересным сочетанием будет труба и кирпичная кладка. Помимо этого, каркас из профильных труб можно покрыть металлопрофилем.

К недостаткам такого входа можно отнести то, что это всё же открытая конструкция, которая не укроет вас от любопытствующих глаз. Хотя, если обшить такую конструкцию металлопрофилем или полупрозрачным поликарбонатом, то проблема решается.

Специалисты могут создать на таких воротах кованый орнамент и геометрические узоры.

Виды констукций

В зависимости от технологии изготовления ворота разделяют на сварные и модульные.

Сварные входные конструкции можно отнести к самым надёжным и наименее затратным вариантам. В данном случае монтируют, подгоняют и соединяют секции ворот непосредственно во время установки. Сварочные работы в этом случае, пожалуй, единственный сложный момент.

Специалисты советуют, для облегчения нагрузки на опоры и сварные швы, трубы, выполняющие роль лагов, должны иметь меньшее сечение.

Второй вариант ворот — это сборные конструкции. Их собирают из отдельных частей прямо на территории. Сварочные работы для такого забора не понадобятся. Секции забора и воро крепятся специальными хомутами.

Различные модели и дизайнерские решения, представленные на рынке, позволяют соорудить весьма достойное ограждение и ворота дачного участка.

Чертежи

В первую очередь необходимо создать эскиз секций ворот, на котором будут прорисованы секционные узлы. Его можно создавать не в масштабе просто от руки.

На основе эскизов создаются подробные чертежи входной конструкции, на которых необходимо указывать размеры будущего сооружения в целом и каждого его отдельного элемента. Количество необходимых материалов для строительства ограждения можно рассчитать с помощью подробного чертежа.

Список сырья и инструментов

Чтобы возвести ворота из профильных труб, вам потребуется приобрести следующие материалы и инструменты:

• Несущие трубы, сечение которых равно 5х5 сантиметров, а толщина стен 2,5–3 миллиметра.
• Опорные столбы, сечение которых равно 6х6 сантиметров.
• Чтобы обустроить прожилины, понадобится профиль 4х3 сантиметра.
• Обрешёточный материал.
• Болгарка.
• Аппарат для сварочных работ.
• Струбица и молот.
• Ножовка для металла.
• Уровень.
• Лопата.
• Щебёнка.
• Раствор цемента.

Как сделать ворота из профильной трубы своими руками — пошаговые действия

Процесс строительства забора условно делится на следующие этапы:

1. Сначала обрабатываются заготовки. Все трубы до начала работ, необходимо обследовать на предмет неровностей. Если таковые найдены, то их необходимо подровнять. Это нормально, т. к. заводские изделия частенько выпускаются с отклонениями в плоскостях. Далее, их необходимо обрезать до нужных размеров. Не забывайте о том, что несущие стойки необходимо распиливать, учитывая их подземное крепление.
2. На следующем этапе подготавливается основание.

   Бетонирование опор

   Произведите разметку территории под будущие ворота. Используйте для этого колышки, выкопайте ямы, глубина которых равна 100–150 сантиметрам, а диаметр 10 сантиметров. В них устанавливаются опорные столбы.

3. Дно ямы на треть засыпается мелкой щебёнкой. В центре установите опору из профильной трубы. Воспользуйтесь строительным уровнем, чтобы проконтролировать вертикальность опоры. Широкая сторона трубы должна быть перпендикулярна облицовке. Опору зафиксируйте растяжками на то время, пока бетонная смесь будет схватываться.
4. Теперь можно приступать к изготовлению каркаса. Он изготавливается по уже подготовленному эскизу. Смежные заготовки прижимаются друг ко другу струбицами. Так, они не будут смещаться. Для надёжной фиксации пролётов секций, к опорам необходимо приварить по две петли, которые вырезаются из листового металла.
5. Далее, пролёты необходимо заполнить.

   Варианты кованых элементов

   К скелету ограждения приварите тонкие трубы и декоративные элементы. Составленные секции необходимо приставить к опорным столбикам, с уже приваренными петлями для крепления. Убедитесь, что вертикальные пруты идут строго перпендикулярно горизонтальным. Соедините все части ограды при помощи сварки или болтами.

6. Последний этап строительства — зачистка швов от сварки. После сварочных работ металлические поверхности необходимо зачищать от коррозии и обезжиривать. Для продления срока службы и придания большей привлекательность, поверхности труб можно покрасить, используя масляную краску.

Выбираем материалы обшивки

Ворота, каркас которых сварен из профильной трубы, обычно обшивают профильным листом. Объяснить это можно несколькими причинами:

• Профлист не тяжёлый материал, поэтому забор из него не нуждается в основательном фундаменте. Достаточно забетонировать опорные столбы.
• Металлопрофиль — недорогостоящий материал.
• Имеет эстетичный и ухоженный вид.
• Легко монтируется.
• Долговечность — ещё один плюс материала.

В качестве обшивки можно использовать и сетку-рабицу или другим подходящим материалом.

Элементы декоративной ковки своими руками

Ажурные металлические кованные элементы всегда высоко оценивались, потому как каждый образец неповторим и прекрасен. Умение обрабатывать металл — это целое искусство, которое доступно не каждому. Заказать у мастера элементы декоративной ковки — достаточно дорогостоящее удовольствие. Создать такие элементы можно вполне своими руками. Тем более, если вы овладеете данным видом работ, то оно сможет превратиться в ваше новое хобби или даже прибыльный бизнес.

Выделяют холодную и горячую ковку. Первый вариант предусматривает нагрев металлических заготовок до девятисот градусов. Так сталь приобретает пластичность. Ударяя по ней кувалдой или молотком-ручником, она изгибается. Её можно сделать тоньше и изменить изначальное сечение прутков. Холодный вариант ковки — это изменение заготовок без их нагрева в основном. Для такого вида работ используют низкоуглеродистую сталь (в составе не более 0,25 процентов углерода). Она считается более податливой. Обрабатывают её специальными станками и приспособлениями.

Для создания кованых элементов помимо стали используют ещё медные и алюминиевые сплавы. Они мягкие и лёгкие, поэтому поддаются обработке обоих способов.

Горячая сварка осуществляется при помощи горна — специальной печки, которая из-за поддува может достигать очень высоких температур; наковальни; кувалды; клещей, которыми держат накалённую заготовку.

Изделия с особой формой делаются с помощью различных фасонных молотков, зубил для рубки металлических деталей и другие инструменты.

Холодная ковка предполагает использование гнутика, который необходим для создания изогнутых элементов; улитки, для загибания прутков в спираль; фонарика, с помощью которого создаётся такой элемент ковки, как «шишка»; волны, с помощью которой изготавливают волнообразные элементы; твистера, на котором заготовленный элемент закручивают в нужном направлении и станка для создания колец.

Помимо всего вышеперечисленного, необходимо обзавестись болгаркой по металлу и сварочным аппаратом, с помощью которого будут соединяться детали.

Процесс изготовлений ковки

Как уже говорилось ранее, для горячей ковки металл, чтобы его можно было обрабатывать, необходимо нагреть до температуры от 800 до 1200 градусов. Если температура будет ниже, то металлическая заготовка будет недостаточно пластичной, а при слишком высокой температуре изделие перестанет быть прочным и может сломаться.

1. Вытяжка — деталь удлиняется, при этом становится тоньше. Во время растягивания элемента, кувалдой необходимо бить равномерно по всей площади участка, который вытягиваете. Таким образом, изготавливаются постепенно заостряющиеся на конце пики.
2. Разгонка — по заготовке бьют с обеих сторон молотом. Таким образом, расплющиваются пики, которые имеют игольчатую форму и становятся листовидными.
3. Рог наковальни используется для создания радиусно изогнутых элементов.

Для того чтобы элемент ковки сделать изогнутым, необходимо сделать следующие действия:

1. Сначала идёт подготовка эскиза волюты. Его сначала рисуют на бумаге, а потом проволоку сгибают по бумажному рисунку.
2. Проволока выпрямляется и по мерке отрубается пруток-заготовка.
3. Кончик проволоки нагревается до девятисот градусов, край сгибается.
4. Выполнение первого завитка происходит на крае рога наковальни или на её кромке.
5. Всю длину заготовки нагревают и, используя спиральную оправку, изгибают её.

Для изготовления «шишки» или «фонарика» необходимо взять 2–4 тоненьких прутка, сварить кончики вместе, проковать в квадрат и зажать в тисках. Из другого конца делается жгут при помощи воротка. Конец нужно немножко раскрутить, разъединить прутки и несколько раз ударить по торцу, который таким образом, расширяется.

Холодный способ ковки предполагает такие же приёмы и способы, правда, без нагрева элементов.

Видео: как сварить ворота из профтрубы своими руками

Таким образом, изготовление ворот из профильной трубы не такое уж сложное дел, а результат может быть впечатляющим. Самое сложное, пожалуй, элементы ковки, которые необязательно изготавливать самостоятельно. Их можно приобрести в готовом виде и украсить конструкцию. Удачи!

• Автор: Ольга Морозова
• Распечатать

Ворота, произведенные из трубы профильного сечения — доступны по цене, легки в исполнении, поэтому пользуются популярностью среди домовладельцев. Тем более, что их несложно сделать самостоятельно.

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

• низкая стоимость;
• высокая прочность и при этом небольшой вес;
• удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

Но наряду с плюсами есть и недостатки:

• Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
• Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
• При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию.

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
2. Продумать обшивку и цветовой тон каркаса.
3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Наиболее распространенным материалом для создания ворот своими руками считается профильная труба. Это неудивительно, ведь ее применяют для этих целей благодаря некоторым весомым преимуществам по сравнению со схожими аналогами:

• достаточно низкая стоимость;
• высокая прочность;
• легкий вес;
• удобство в обработке;
• эстетичный внешний вид;
• долговечность при эксплуатации.

Профильные трубы при использовании в качестве материала для ворот, помимо положительных качеств, имеют и недостатки, такие как склонность к коррозии в условиях повышенной влажности, а также неудобство при нанесении грунтовки и краски на поверхность. Однако, данные отрицательные стороны совсем не существенны по сравнению с преимуществами.

Как правильно выбрать?

Чтобы ворота из профильной трубы, сделанные своими руками, получились не только прочными, но и внешне привлекательными, необходимо подобрать для их изготовления качественный материал. Лучше всего для таких целей подойдут заготовки прямоугольной и квадратной формы, выполненные из углеродистого металла либо нержавеющей стали.

Бесшовные трубы используются для больших нагрузок, поэтому их чаще всего применяют для сварки каркасов, опор и рам ворот. Таким образом, выбирая профильные заготовки, необходимо учитывать сечение в зависимости от их предназначения:

• для опор – 100х100 мм;
• для рамы и каркаса – 40х40 мм или 50х50 мм;
• для перемычек и решетки – 40х20 мм.

Некоторые используют для возведения конструкции обрезки, оставшиеся после других сварочных работ, что делать крайне нежелательно, так как ворота будут тяжелыми и слишком громоздкими.

Для справки! Изделия из нержавеющей стали плохо выдерживают большие нагрузки, поэтому их лучше использовать в качестве отделки для ворот или калитки. К тому же трубы из этого материала будут стоить несколько дороже, чем те, которые выполняются из оцинковки или углеродистого металла.

Процесс выполнения работ

Перед тем как начать сооружение ворот своими руками из профильной трубы, необходимо определиться с их дизайном. Так, конструкция может выполняться по одному из следующих типов:

• ажурные;
• кованые;
• решетчатые;
• обшитые деревом, сайдингом или профлистом.

Если новичок решил самостоятельно сварить ворота, специалисты советуют остановить свой выбор на распашных. Их достаточно просто сделать, воспользовавшись заранее подготовленным проектом, материалом и специальным оборудованием.

Подготовка чертежей

Проект необходим для грамотного расчета объема материала и длины заготовок. При этом следует учитывать, что размер конструкции должен быть приемлем для частого использования автомобиля.

Таким образом, проем – не менее 3 м, а высота – более 1,6 м. В случае, если предполагается в конструкции калитка, то ее ширина должна составлять не менее 1 м, такое расстояние будет достаточным для входа-выхода человека с любой комплекцией.

В том случае, если новые ворота необходимо поставить на ранее возведенный забор, подготовить их эскиз все же следует. Делается это для того, чтобы тщательно продумать все детали будущей конструкции и выбрать для нее лучший вариант дизайна, который будет гармонично вписываться в общий вид приусадебного участка.

Обработка материала

Перед тем как начать собирать конструкцию, следует подготовить весь материал для будущих работ. Для этого профильные трубы необходимо тщательно осмотреть с целью выявления на них дефектов.

Если изъяны будут замечены, то части такого профиля лучше использовать для вспомогательных элементов, но не для опор и рамы. В случае, если на заготовках будут обнаружены коррозийные образования, профиль следует зачистить с помощью наждачной бумаги перед тем, как резать.

Детали, которые предназначены для отделки, готовятся отдельно. В зависимости от сложности композиции и опыта работы со сваркой, ее можно сделать самостоятельно, заказать у мастера, либо приобрести готовые ажурные мотивы в специализированных магазинах.

Важно! Для того, чтобы распашные ворота не получились перекошенными, все детали для них режутся попарно. При этом следует максимально точно соблюдать симметрию вплоть до миллиметров.

Установка опорной конструкции

После того как все необходимые предварительные работы выполнены, можно приступать непосредственно к возведению конструкции. Для начала следует произвести замеры согласно чертежу проекта и поставить разметку под 3 ямки. Такое количество лунок необходимо в случае, если в проекте предусмотрена калитка.

Для установки опоры для ворот вырываются ямки округлой формы, диаметр которых составляет не более 0,5 м, а глубина – до 1 м. Дно всех лунок засыпается песком либо щебнем и тщательно утрамбовывается. Затем в них устанавливаются опоры из профильных труб в строго вертикальной форме. Чтобы этого добиться, используют строительный уровень.

После того, как столбы выровнены, ямки засыпаются щебнем, перемешанным с цементирующим раствором до заполнения. Таким образом, получается своеобразный фундамент под каркас ворот и, чтобы выполнять с ним дальнейшие действия, необходимо выждать время до его полного затвердения. Как правило, данный период длится неделю-две, в зависимости от погодных условий.

Сборка рамной конструкции

Пока фундамент под опоры застывает, можно заняться сваркой рамной конструкции для ворот. Чтобы она полностью соответствовала своему предназначению, необходимо соблюдать во время работы точность и аккуратность, то есть расстояния между отрезками должны оставаться неизменными, а сварочные швы выглядеть привлекательно – без громоздких наплывов.

Внимание! Все сварочные работы следует выполнять вдали от легковоспламеняющихся веществ, при этом надев защитную одежду и маску, а также соблюдая все правила техники безопасности.

После того как рама готова, к ней приделывают оставшиеся части конструкции с помощью сварки. Вешаются створки на предварительно зафиксированные на опоры петли, которые не должны скрипеть и заедать.

Завершающим этапом в изготовлении ворот является удаление жира и масла с поверхности материала, его грунтовка и дальнейшая покраска. Обезжиривание каркаса проводится с помощью обычного растворителя, а к выбору грунтовки и краски следует подойти основательно, чтобы надолго сохранить привлекательный внешний вид конструкции.

Сварить крепкие ворота из профтрубы своими руками, особенно распашные, не будет сложно даже новичку. Главное в данном процессе – грамотно составить чертеж, сделать точные замеры, просчитать нужное количество материала и выполнить саму сварку деталей. Если опыт в таких работах полностью отсутствует, ее лучше доверить опытному мастеру, а установку провести уже самостоятельно.

2018-04-25

Владельцы домов в окрестностях города или приусадебных участков всегда раздумывают о том, как соорудить большие ворота собственными руками без потери качества и привлекательности.

Существует множество составляющих ворот и материалов для их изготовления. Как не ошибиться в выборе? Этот вопрос всегда актуален для бдительных хозяев.

Распашные ворота — схема

Для экономии времени и избавления от лишних хлопот рекомендуется позвать на помощь опытных специалистов. При желании создать что-то уникальное, можно освоить азы такой работы и сделать неповторимые, надежные ворота собственными руками.

Подбор материала

Распространенным материалом для изготовления ворот является профлист, так как масса этого материала небольшая, поэтому возведение такой конструкции не нуждается в усиленном фундаменте – достаточно забетонировать только участок под опорами. Также профильный настил не возмущает своей ценой. В одно время такие конструкции ворот и ограждений при обычной установке – без вкуса, смотрелись дешево. В настоящее время, при эстетическом подходе к стройке изделия из такого материала выглядят достаточно красиво.

Установку нетяжелых профлистов можно выполнить самому.

Ограждения, калитки или ворота, изготовленные из этого материала, будут использоваться много лет, благодаря своим прочностным свойствам и надежности.

Какие материалы необходимо приобрести?

1. Труба профильная с размером 100х100 мм – применяется в качестве опор;
2. Труба 50х50 мм – для изготовления каркаса ворот;
3. Трубы 40х20 мм – используют в качестве перемычек для усиления жесткости и стойкости целой конструкции ограждения;
4. Профлисты – для обшивки секций ворот;
5. Саморезы для прикрепления элементов;
6. Замки, петли и дополнительные детали для этого;
7. Краска, грунтовка для металлических деталей;
8. Ролики в случае запланированных откатных ворот.

Ворота из профильной трубы своими руками чертежи и расчет

Первоначальный этап

Распашные ворота – самый подходящий вариант для любителей все делать своими руками. Как и в любом случае ремонта или стройки все начинается с эскизов, чертежей и вычислений необходимого количества деталей и материалов.

В случае изготовления автоматических ворот на данном этапе следует подсчитать количество дополнительных специальных деталей и материалов для такой сложной конструкции, составить смету расходов и несколько раз все перепроверить.

На этом же этапе необходимо все профильные детали необходимо осмотреть на наличие коррозии металла и в случае обнаружения ржавчины обязательно зачистить наждачкой или болгаркой. Приобретенные трубы также следует избавить жира бензином или растворителем.

Подготовленный к установке трубы можно начать нарезать. Разрезка труб на отрезки выполняется парно, так как такие ворота, как распашные должны быть симметричными.

Для монтажа воротных опор необходимо выкопать две ямы размером 50х50 см в ширину и около одного метра в глубину.

Каркас для откатных ворот

После вертикального расположения труб в ямах, необходимо вокруг опор залить бетонным раствором, используя для прочности бут.

Момент окончательного застывания цемента колеблется, где-то по истечении трех суток, при нормальных условиях окружающей среды – 250С, относительно средней влажности.

Процесс сварки – следующий этап

Разберем схему месторасположения опор, створок и калиток.

Труба для изготовления распашных ворот

Для идеально ровного сваривания калиток и створок рекомендуется выполнять этот тонкий процесс на специальном сварочном столе или, при его отсутствии на самой ровной имеющейся поверхности – площадке для стоянки, или в . При таком способе сварки деформация конструкции будет исключена.

В первую очередь необходимо сварить внешнюю раму изделия. Рекомендуется сначала сложит все составляющие рамы на ровную поверхность или имеющийся стол для сварки с целью образования четкого прямоугольника – все угловые части должны быть строго равны 900, а диагонали одинаковыми.

При создании слишком широких створок – более 1 метра, необходимо усиливать конструкцию несущими вертикальными перекладинами.

Месторасположение внутренней рамы изменяется от вариаций обшивки ограждений. В случае односторонней обшивки профтрубы внутри внешней рамы размещают ближе к какой-нибудь стороне каркаса, а при двухсторонней обшивке положение внутренней рамы должны быть посередине между трубами внешнего каркаса.

Изготовление калитки осуществляется подобным способом, но без усиливающих труб для укрепления, так как ее размеры в этом не нуждаются.

По окончании выполнения сварочных работ следует тщательно зашлифовать все образовавшиеся непривлекательные швы.

В случае обшивки ограждений посредством профлиста, необходимо покрасить все профтрубы каркаса. При кованном варианте исполнения ворот или из цельного металлического лист покраска производится после окончания обшивки.

Перед выполнением обшивки необходимо прикрепить (приварить) петли. В первую очередь они устанавливаются на опоры, далее – на каркасе, при этом стоит следить за их ровностью при монтаже.

Обшивка ворот неограничена в подборе материалов. Это может быть дерево, стальной лист, профлист, ковка и т. д.

Ворота откатывающиеся

Такие удобные ворота также можно выполнить собственными руками. Они в зависимости от исполнительного механизма для отката подразделяются на консольные ворота, подвесные или рельсовые.

Подвесные ворота ограничивают вход или въезд по высоте. Такие ворота сконструированы из внутреннего и внешнего каркаса, обрешетки, перемычек, необходимых для установки роликовых механизмов.

Рельсовые ворота не ограничивают высоту на въезде. Такая конструкция дешевле, чем подвесная, за счет уменьшенного количества деталей. Недостаток один – очистка рельсы от осадков в зимнее время года.

При таком варианте ограждения в первую очередь необходимо установить рельсу, затем прикрепить ролики внизу каркаса и один ролик сверху опоры для облегчения подвижности створки.

Самыми удобными при эксплуатации являются откатные консольные ворота. При этом изготовление таких ворот нельзя назвать легким.

Для собственноручного исполнения потратиться намного больше сил и средств, чем на ворота подвесные или на рельсе.

Преимуществом консоли является то, что при ее расположении на каркасе ворот въезд не ограничивается по высоте и не разбивается дорога для прокладывания рельсы.

В статье рассмотрим как правильно сварить ворота из профтрубы (видео уроки), для правильной сварки рамы шириной 3 метра, нужно использовать квадрат трубу не меньше чем 25х50мм. Оно должна быть не менее 2-х мм в толщину.

Следует вырезать из профильной трубы каждую сторону под будущую раму, так, чтобы когда вы соедините все в единое целое,получилась прямоугольная конструкция. После того, как вы убедитесь в прямоте углов, конструкцию нужно слегка подварить, просто чтобы не рассыпалась.

Теперь, когда конструкция зафиксирована, меряем рулеткой диагонали, и если они имеют одинаковую длину, то можно заваривать конструкцию полностью. Проводите замеры постоянно, это избавит вас от того, что придется переделывать конструкцию, если она перекоситься и не влезет.

Свариваем створки

Каркас створок сваривается исходя из размеров уже готового каркаса внешней рамки. Сделайте одну из створок длиннее другой, так створки будут накладываться, и это избавит вас от лишних просветов и сквозняков. При сварке каркаса, целесообразно пользоваться металлическими квадратными трубами, поскольку они обеспечивают требуемую плотность конструкции и легко свариваются.

Самое важное как правильно приварить петли — Видео

Когда каркас дверей будет готов, его потребуется обшить. Для этой задачи можно использовать вырезанные в размер металлические листы, которые привариваются на каркас. Причем сварку нужно производиться от середины к краям, чтобы листы не вспучивались. Когда створки будут готовы, можно переходить к петлям.

Они привариваются на расстоянии приблизительно равном 30 см от пола и от потолка. Можно выполнить крепление еще одной трубы по центру, это делается уже в сборе, прямо на воротах. Данная операция повысит показатели надежности дверей, однако к обязательным действиям её отнести нельзя.

Вот и все о сварке гаражных ворот. Да полноты представления данного процесса, вы можете посмотреть видеоролик, представленный ниже.

Все тонкости подготовки и сварки ворот (видео)

Сегодня на многих приусадебных загородных участках можно увидеть ворота, изготовленные из профильной трубы. Обычно многие владельцы загородных домов стараются самостоятельно изготовить ворота, которые будут отвечать их требованиям и параметрам. Давайте посмотрим, как можно своими руками сделать надёжные ворота, и какие для этого нужны будут инструменты.

Профильная труба для устройства ворот-плюсы и минусы

Профильная труба имеет несколько видов сечения: прямоугольное, квадратное, круглое и овальное, а также может иметь различные параметры и обычно используется для изготовления прочных каркасов различных типов ворот. Труба может быть выполнена из прочной стали:

• Углеродистой;
• Нержавеющей;
• Оцинкованной.

В основном для изготовления распашных или откатных ворот используют прочную углеродистую или оцинкованную сталь. Нержавейка является более лёгким материалом и поэтому она не сможет выдерживать слишком большие весовые нагрузки.

Профильная труба отличается по способу производства:

1. Сварная горячекатаная предназначена для изготовления сварных конструкций, которые не требуют сильной и большой нагрузки.
2. Сварная холоднокатаная труба обычно используется в быту для изготовления различных каркасов.
3. Бесшовная труба является более надёжной и качественной, так как наиболее слабым местом всех сварных изделий считается именно большой и грубый шов. Такие трубы очень пластичные и устойчивые к проявлению высокого вертикального давления. Поэтому она зачастую применяется для устройства ворот.

Для устройства прочных и надёжных распашных или откатных ворот отлично подойдёт недорогая по своей стоимости горячекатаная труба. Конструкция их достаточно простая и включает только каркас и створки. Именно каркас изготавливается из прочной трубы. Загородные ворота могут быть обычными распашными, подвесными или откатными и независимо от их типа на них можно устанавливать современную автоматическую систему для дистанционного открытия и закрытия пультом управления конструкции. Такие ворота будут прекрасно смотреться на приусадебном участке и надёжно защищать двор от посторонних глаз.

Практически каждый хозяин дома сможет самостоятельно изготовить ворота из профильной трубы, если умеет пользоваться сваркой, болгаркой, дрелью, а также умеет составлять чертежи. Также залогом надёжных ворот будет качественная профильная труба и фурнитура.

Стальная труба самым лучшим образом подходит для устройства загородных ворот, так как здесь предусматривается меньший расход материала, что существенно удешевляет всю воротную конструкцию.

Обшивка выполняется из таких материалов, как:

Подготовка к постройке: как рассчитать размеры будущей конструкции

Распашные ворота, несмотря на всю свою простоту, также требуют проведения определённых расчётов.

Главное, правильно подобрать профильные трубы нужного сечения. Некоторые мастера делают неправильно и создают каркас из остатков металла (трубы). В результате этого ворота получаются тяжёлыми и сильно перекошенными. Вид у них будет непрезентабельный, и они буду плохо закрываться.

Из остатков рекомендуют делать только отделку, перемычки и молдинг. Квадратное или прямоугольное сечение является наиболее выгодным вариантом для изготовления перемычек на воротах. Обычно используют бесшовную трубу из углеродистой стали различных марок. Реже используется оцинковка или нержавейка. Нержавеющая сталь достаточно дорогая, поэтому ворота из неё будут очень дорого стоить. А вот калитку из неё сделать вполне можно. Цельные или бесшовные трубы могут легко выдержать большую нагрузку, поэтому каркас, прочные опорные столбы и рамные конструкции лучше всего делать именно из этого материала.

Расчёт материала и инструменты для работы

Распашные загородные ворота достаточно лёгкие в устройстве, поэтому для них подойдёт недорогая, но прочная стальная труба.

Из профилированной трубы можно сделать несколько типов ворот:

• Ажурные;
• Решётчатые;
• Кованые;
• С обшивкой из профилированного листа;
• С обшивкой из деревянной доски.

Если у вас ещё совсем мало опыта в сварочных работах, то лучше всего сделать распашные ворота из надёжной металлической профильной трубы и стального прута. Точные расчёты необходимы для того чтобы приобрести необходимое количество требуемого материала. Если вы хотите устанавливать современное автоматическое управление, то его также необходимо включить в расходы.

Конструкция должна быть достаточно удобной для ежедневного пользования машиной. Минимальный проём рекомендуется делать не менее 3 метров для того, чтобы легковой или даже грузопассажирский автомобиль без проблем мог выезжать на улицу и заезжать обратно. По высоте каркас ворот должен быть не менее 1,6 метра, но обычно владельцы домов предпочитают делать ворота, а также и забор не менее 2 метров. Ширина калитки также должна быть оптимальной для того, чтобы человек любой комплекции мог свободно проходить в неё. Это может быть калитка шириной от 0,75 до 1 метра.

Для изготовления загородных ворот нам понадобятся:

• Петли (мощные);
• Декоративные элементы ковки;
• Прочный замок;
• Грунтовка для металла;
• Саморезы;
• Краска;
• Цемент, песок, бутовый камень.
• Сварочный аппарат;

Инструкция по изготовлению различных типов ворот

Распашные ворота для загородного дома

После того как масштабный чертёж полностью составлен и весь нужный материал закуплен мы приступаем к следующим этапам работы.

1. Подготавливаем материалы и трубы к последующей обработке. Если вы приобрели не новые профильные трубы, то их надо тщательно очистить от коррозии и окалины с помощью болгарки и специального шлифовального круга. Можно взять и обыкновенную наждачную крупнозернистую бумагу, но ней работать придётся очень долго. Новые трубы надо будет просто хорошо обезжирить обычным растворителем.
2. Далее происходит полная разметка и дальнейшая нарезка труб и металла. Для того чтобы сделать правильно конструкцию необходимо трубы с большим сечением нарезать ровно (одинакового размера) попарно. Такие действия необходимо произвести для того, чтобы будущая сварная конструкция была симметричной, а также для исключения неровной и неправильной нарезки профиля.
3. Для установки опор надо выкопать 2 глубокие ямы размером примерно в 1 метр вглубь и габаритами 50х50 см. Опорные столбы устанавливаются только строго вертикально по отвесу и заливаются раствором цемента с бутовым камнем. Время застывания цемента около 7 дней при оптимальной температуре +25С.
4. Все разрезанные профильные трубы свариваем в единый каркас. Во время сваривания труб необходимо уголком все время проверять ровность сваривания углов конструкции иначе ворота получатся с перекосом. После окончания сварочных работ все швы надо хорошо отшлифовать. Для ровного расположения профиля можно воспользоваться специальным столом или любой ровной поверхностью.
5. После того как каркас готов можно начинать приваривать петли. Для того чтобы они были приварены правильно данную работу лучше всего делать с помощником. Вначале их приваривают к опорам, а затем к самому каркасу. Во время проведения сварочных работ необходимо пользоваться защитными средствами.
6. В качестве обшивки каркаса можно использовать цветной профнастил, прочный поликарбонат, металлопрокат или дерево. Профлист можно крепить как снаружи каркаса, так и изнутри его. Листы располагаются в зависимости от пожелания владельца дома. Их можно прикрутить саморезами или прикрепить заклёпками.
7. Обычно прокатный лист приваривается к каркасу и поперечным рёбрам жёсткости. Так как листы железа достаточно тяжёлые, то их необходимо приваривать. Такие распашные ворота будут очень прочными, но при этом очень громоздкими и тяжёлыми. Это нужно учесть ещё при покупке петель, иначе они просто не выдержат нагрузки.
8. Деревянная обшивка намного хуже прокатного или профилированного листа, так как она менее долговечная. Для того чтобы прикрутить доски к каркасу необходимо в нём сделать специальные отверстия. Использовать можно саморезы или специальные шурупы.

Откатные ворота

Ещё совсем недавно откатные загородные ворота были большой редкостью, так как автоматический механизм стоил достаточно дорого, и не каждый владелец дома мог его себе позволить приобрести.

1. Сегодня ассортимент достаточно расширился и теперь можно купить недорогую и достаточно хорошую систему. Некоторые умельцы сами делают некоторые простые элементы и детали механизмов, но лучше всего перестраховаться и купить просто весь комплект автоматической системы заводского производства, так как она будет намного лучше самодельной и рассчитана на максимальный вес конструкции.
2. Такие ворота имеют высокую степень износостойкости. Также они могут обшиваться любыми прочными современными материалами. Естественно, цена необходимых труб и дополнительных материалов для устройства откатных ворот будет намного выше, чем распашных, но они более прочные и надёжные.
3. Сваривается конструкция сложных откатных ворот практически точно также как и распашных. Необходимо для начала сварить прямоугольный каркас из нарезанных профильных труб нужного размера. В зависимости от откатного механизма ворота могут быть консольными, подвесными или рельсовыми.
4. Подвесная конструкция существенно ограничивают въезд и выезд автотранспорта по своей высоте, так как она сделана из внутреннего и внешнего каркаса, нескольких перемычек и специальной обрешётки. На неё и устанавливаются роликовые откатные механизмы.
5. Рельсовые ворота ничем не мешают машине при въезде. Они намного дешевле подвесных, так как для их создания потребуется намного меньше деталей.
6. Откатные консольные конструкции считаются наиболее удобными в эксплуатации. Сначала надо установить рельсу, а затем прикрепить или приварить ролики в нижней части каркаса и один откатной ролик в верхней части для облегчения отката ворот.
7. Для установки таких ворот потребуется специальное место, которое в 0,5 раза больше размера самой конструкции и будет служить для установки роликовых элементов и определять путь всей системы направляющей.
8. Для работы откатной системы надо хорошо подготовить надёжный фундамент и сделать каркас точно по составленному чертежу. Каркас таких ворот отличается от традиционных распашных, поэтому к их изготовлению и устройству необходимо подойти очень внимательно. Также очень важно сделать надёжные опорные столбы и для этого рекомендуют использовать профильную трубу с большим сечением 100х100 мм или прочный швеллер. Для надёжности столбы можно обложить специальным кирпичом.
9. Движение откатной системы осуществляется за счёт прочно приваренной или прикрученной снизу каркаса ворот системы направляющей двигающейся по специальным роликам, которые должны быть надёжно закреплены на подготовленном фундаменте.
10. Так как они расположены внутри этой направляющей, то все детали фурнитуры надёжно защищены от проникновения в них различных атмосферных осадков, грязи и пыли. Также при необходимости в таких воротах можно сделать удобную калитку и предусмотреть её размеры необходимо на стадии создания чертежа.
11. В качестве обшивки можно применять в принципе любой отделочный материал, но в этом случае необходимо помнить, что декоративные кованые выпуклые элементы декора могут сделать полноценную эксплуатацию откатных ворот просто невозможной.

• Для защиты труб от коррозии их необходимо хорошо обработать специальной высококачественной грунтовкой. Затем можно приступать к окрашиванию самого каркаса.
• Профилированный и гофрированный лист продаётся уже окрашенным, поэтому не требует дополнительной обработки.
• При обивке каркаса деревом необходимо доски обработать средством от грибка и затем вскрыть их лаком или краской. Такая обработка существенно увеличит срок службы материалу.

Элементы ковки-как сделать

Элементами ковки можно легко украшать ворота. Для этого можно самостоятельно с помощью сварочного аппарата или паяльной лампы изготовить декоративные элементы (вензеля, завитушки и другие), а затем их аккуратно приварить их к металлической обшивке ворот.

А можно просто приобрести готовые кованые изделия в специализированной компании или на кузнице. Там профессиональные мастера сделают любой вид узоров по вашему эскизу и ворота приобретут свою индивидуальность.

Видео: как сварить ворота из профтрубы своими руками

Какой бы вид ворот вы ни выбрали, главное, чтобы они полностью отвечали вашим требованиям и были изготовлены по правильным и чётким чертежам. Если вы начинающий мастер, то лучше всего остановить свой выбор на распашных воротах, которые легки в изготовлении и достаточно надёжны. Откатные ворота имеют более сложную конструкцию, поэтому для того, чтобы их сделать придётся хорошо постараться.
