Ворота для заезда на участок своими руками

Проекты и строительство частных домов и коттеджей

Начиная обустраивать свой недавно приобретенный участок, многие счастливые владельцы сталкиваются с проблемой труднодоступного заезда на него. Причиной тому сточные или дренажные канавы. которые идут вдоль дороги или даже по всему периметру поселка. Самое доступное, что можно легко сделать своими руками и что первое приходит в голову неопытным дачникам, — подогнать бульдозер или вооружиться лопатами, канаву хорошо засыпать, выровнять, утрамбовать и заасфальтировать.

Конструкция въезда на участок через канаву

Многие так и делают. Отлично, никаких проблем до той поры, пока не приходит период обильных дождей или таяния снега. Дело в том, что сточный ров оставляют не просто так, а с целью направить грунтовые или сточные воды в обход участка. В противном случае подтопление грозит и постройкам, и погребу, и подвалу дома.

Сделать правильный заезд на участок сложнее, чем просто канаву закопать, но надежнее.

Больших трудностей эта работа не составляет, главное учесть некоторые нюансы.

Этапы обустройства

Несхожее месторасположение участков, рельеф местности, тип грунта определяют различное устройство въезда на территорию через канаву, но все же некоторые общие особенности нужно учитывать при выполнении этих работ своими руками. С чем нужно определиться перед началом?

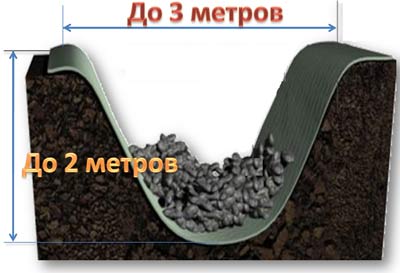

Схема с размерами для монтажа въезда на участок через канаву

• Осмотреться на местности. Обычно траншеи для стока воды прокапывают в топких местах, где грунтовые воды находятся близко к уровню земли. Полезно рассмотреть устройство подобных сооружений на соседних участках, если таковые имеются. Возможно, понадобится консультация более опытного специалиста;
• Определиться с шириной въезда. Это очень важный момент. Дело в том, что даже если личного автомобиля нет, прочный и достаточно широкий заезд к воротам нужен обязательно. Он должен выдержать не только легковые авто друзей и родственников, но и тяжелую строительную технику, которая будет работать на участке и подвозить материалы через канаву. Ширину нужно рассчитать с учетом возможности беспрепятственного заезда на участок с основной дороги грузовика с прицепом.

Укладка трубы водостока на дно канавы

Определить вид дренажной трубы, через которую будет стекать вода. Если выбор диаметра и материала трубы дело индивидуальное и зависит от бюджета и возможностей, то к ее длине есть определенное правило: труба должна быть шире самого въезда, чтобы исключить возможность засорения грунтом, то есть, если ширина насыпи четыре метра, то трубы — шесть метров;

Подготовить необходимые инструменты и материалы, составить план действий, взвесить свои возможности и приступить к работе;

Укладка трубы и устройство въездной насыпи;

Оформление въезда в стиле общего дизайна (по желанию).

Какая труба лучше

Устройство стока воды при устройстве въезда на участок позволяет использовать трубы и конструкции из самых разнообразных материалов. Диаметр значения не имеет, вода протечет через любое отверстие.

1. Бетонные и железобетонные конструкции. Довольно прочные трубы из бетона и железобетона, засыпанные достаточной прослойкой, будут служить очень долго. Стоимость самой такой конструкции невелика. Недостаток здесь один: большой вес. Трубы из самого бетона не слишком прочные: от тяжести проезжающего через канаву транспорта, они могут давать трещины. Для прочности бетонные изделия укрепляют железными элементами, которые значительно их утяжеляют. Тяжесть конструкции усложняет доставку и укладку, стоимость сооружения такого подъезда на участок удваивается за счет стоимости доставки, разгрузки — погрузки и обустройства.

Устройство проезда через канаву с помощью железобетонной трубы

Металлические трубы. Довольно прочные изделия для дренажных систем, имеют относительно невысокую стоимость. Недостаток один: злейший враг металла — коррозия — может разрушить трубу со временем, и заезд станет ненадежным.

Асбестоцементные трубы. Отличный вариант для подачи питьевой воды, для канализаций, как устройство для дренажа. Из преимуществ следует отметить: не подверженность коррозии, небольшой вес, простоту установки своими руками, доступную цену. Недостаток: значительная хрупкость. Такая труба может служить длительный период, если над ней соорудить прочную насыпь из щебня и песка.

Пластиковые гофрированные трубы.
Этот материал, пожалуй, самый выгодный на сегодняшний день для сооружения проезда на участок через дренажную траншею. Легкий вес позволяет сделать работу самому, без привлечения дорогостоящей техники и рабочей силы. Устройство довольно прочное и выдерживает большие нагрузки. Пластик не поддается ржавчине, стойкий к деформации.

Деревянная дренажная конструкция. Довольно редкий вариант для дренажа, но, тем не менее, как вариант, встречается. Сооружение из толстой доски, тщательно обработанное антисептиком. Минус — недолговечность, хотя все зависит от вида древесины и тщательности обработки.

Процесс сооружения

Для сооружения въезда на участок, кроме трубы, необходимо подготовить щебень, песок, остатки старых железных конструкций.

1. Для устойчивости дренажную канаву с обеих сторон нужно укрепить. Устройство такого укрепления дело нехитрое, но нужное для того, чтобы со временем, когда грунт осядет, заезд на участок не стал проблематичным. В качестве укрепительных элементов используют старые железные конструкции, основания старых электрических или телеграфных столбов, ненужные столбики от заборов и т. д. длиной от двух до трех метров. Эти элементы укладывают на подушку из смеси гравия с песком, которую нужно сделать предварительно толщиной около полуметра. Затем опять же засыпать гравием и опять уложить конструкции. Повторять такое чередование, пока заезд не станет выше остальной территории примерно на полметра. Ездить через такую насыпь, не опасаясь усадки, можно лет десять и более.

Процесс укладки трубы на насыпной гравий в канаву

Перед укладкой труб по дну канавы настилают слой щебня. Такая плотная подушка не позволит трубе со временем проваливаться в рыхлую, размытую водой почву.

На плотный слой щебня вручную или с помощью техники укладывают одну или две трубы (в зависимости от диаметра).

Уложенная труба засыпается толстым слоем щебня и песка, плотно утрамбовывается.

Избежать осыпания насыпи можно, произведя бетонирование по бокам. Для этого с обеих сторон засыпанной трубы, оставляя свободными концы, сооружают опалубку из двух стенок с подпорками. Между стенок заливают бетон. Ездить через эту часть можно будет спустя два-три дня, после полного застывания бетона.

Труба, поднятая над уровнем дна, не будет замываться песком и грязью, а от загрязнения мусором ее могут спасти установленные по краям решетки.

Установка решеток на трубу

Последний этап сооружения надежного подъезда ко двору — декорирование. Функция этого процесса чисто оформительская. Забетонированные края насыпи можно обложить камнем или плиткой, по бокам заезда установить перила, придать вид изящного мостика. Неудобный, на первый взгляд, въезд через ров может стать элементом дизайнерской задумки и придать вашему участку оригинальный вид.

http://proekt-sam.ru

Заезд на участок через канаву своими руками сделать совсем не трудно. Начиная постройку дома или дачи, в первую очередь следует обустроить въезд на территорию участка. Он необходим для строительной техники и подвоза материалов, поэтому и делается в первую очередь. Возникает вопрос, откуда может взяться дренажная канава. Ответ прост: она специально устраивается между дорогой и территорией участка. Основная роль канавы – собирать грунтовые, дождевые, а также талые воды, не давая им проникнуть на участок. Такую канаву нельзя просто засыпать, иначе вся вода пойдет на участок.

Заезд на участок через канаву своими руками необходим даже в том случае, если нет личного транспорта. Заезд требуется для удобного подвоза материалов больших объемов: мебели, стройматериалов и др. Работу следует выполнять качественно, чтобы в дальнейшем избежать частых ремонтных работ из-за сильной нагрузки въезда.Сделать въезд качественно сможет нанятая бригада специалистов. Если владелец имеет необходимые для строительства навыки, то может приступать к работе самостоятельно, сэкономив при этом деньги.

Обустройство въезда

Хороший заезд – легкая жизнь, так утверждают опытные дачники. Подчеркнем еще раз, что его обустройством необходимо заниматься в первую очередь.Для подвоза строительных материалов нужен ровный въезд.

А если перед воротами еще и канава, то необходим мост, который выдержит любые нагрузки.

Если дачный поселок находится в низине, то для отвода воды с участка нужна канава.

В таком случае потребуется специальный проезд для машины.

Въезд должен быть не только прочным, но и красивым, ведь это первое, что видят гости.

Вернуться к оглавлению

Заезд на участок: делаем своими руками

Если местность перед воротами ровная, то она засыпается отсевом или мелкой щебенкой. Наличие канавы несколько усложняет этот процесс. Ее нельзя засыпать и забутовать, так как грунтовые воды в весеннюю пору могут затопить не только ваш двор, но и дворы соседей.

Придется прибегнуть к способу, который не требует засыпания канавы. Он, на первый взгляд, прост, но имеет свои особенности.

Канаву можно будет забетонировать и проложить трубу для протекания воды. Заезд устраивается поверх канавы. Для этого в канаву укладывается труба. Данный вариант хоть и сложный, но используется многими у себя на даче. Для того чтобы труба никуда не сдвигалась, дно канавы засыпается щебенкой, после чего укладывается труба. Она тоже засыпается щебенкой, которая вымешана с песком. Затем эта засыпка утрамбовывается. Трубу можно зафиксировать с помощью бетонного раствора, так заезд станет более надежным. В качестве завершающего штриха можно уложить плиты или декоративные камни.

Такой вариант имеет свои достоинства:

1. Не нарушается функциональность канавы.
2. Прочность и долговечность конструкции.
3. Универсальность.

Для того чтобы сделать заезд своими руками, нужно иметь следующие инструменты:

• лопата;
• ведра для песка или раствора;
• специальная строительная баба для утрамбовки.

Если решено заливать бетоном, то необходим ручной вибратор для выравнивания смеси.

Но там, где есть достоинства, есть и недостатки. Например, большой вес трубы, которую по этой причине неудобно устанавливать самому. Придется нанимать специальную технику, что потребует дополнительных затрат. Да и сама труба стоит не копейки. Лучше найти трубу, которая уже использовалась, но на это нужно время.

Вернуться к оглавлению

Шпалы – подходящая конструкция для въезда

Вторым вариантом заезда являются шпалы. Такая конструкция не очень прочная, но сможет выдержать вес машины с грузом. Этот вариант больше подходит для микроавтобуса или легковой машины. Шпалы – это быстрый и экономный способ сделать заезд своими руками. Деревянные шпалы долго не гниют, так как проходят специальную обработку при изготовлении. Единственное, что может смущать владельца, так это резкий и неприятный запах. Но и тут можно выкрутиться: резким запахом обладают новые шпалы, а приобрести можно и бывшие в употреблении, которые за годы пребывания на улице хорошо проветрились. Да и стоимость их будет гораздо ниже, чем у новых.

Схемы определения отметок дна водосточной канавы по сторонам участка: а — по 9-6; б — по 6-4.

Отметим преимущества такого въезда:

1. Невысокая цена.
2. Быстрота и легкость монтажа. Такой мост просто настилается поверх канавы, спецтехники здесь не нужно.
3. Прочность и длительное время эксплуатации.

Есть и один недостаток. Шпалы просто стелятся на землю, и по весне (после таяния снега) они могут разъехаться, так как ничем не закрепляются. Если такой вариант вам подходит, тогда можно приступать к обустройству проезда. Правда, каждая весна будет начинаться с ремонта и укладки шпал.

Вернуться к оглавлению

Железобетон приходит на выручку

При въезде на участок через канаву можно залить бетонную плиту, которая будет служить долгие годы. Ее можно сделать самому, что сопряжено с физическими и финансовыми затратами, а можно установить уже готовую своими руками.

Большой вес этих изделий должен учитываться при укладке, поэтому без специальной техники не обойтись. А час работы такой техники стоит не мало.

Есть еще один важный нюанс: не всякая местность пригодна для установки въезда из железобетонной плиты. Если весной случаются наводнения, то грунт, на котором лежит плита, будет размываться водой и плиты начнут смещаться.

Как следствие появятся трещины и разломы, что приведет к разрушению плиты. В этом случае придется делать ремонт, хотя ремонт – это не лучший выход, намного надежней будет заменить плиту на новую.

По этой причине такие заезды встречаются очень редко, особенно если сравнивать с предыдущими вариантами. Да и процесс установки весьма трудоемкий. Кроме того, плита выдерживает меньший вес, чем та же бетонная труба, проложенная в канаве. И если заезд делается для того, чтобы подвозить материалы для строительства дома, плита может просто разломаться от интенсивной нагрузки. Приобретение же новой плиты – удовольствие не из дешевых. Иными словами, следует хорошо подумать, прежде чем приниматься за работу, чтобы потом не жалеть.

Часто случается, что единственный удобный въезд на участок перегорожен дренажной или водоотводной канавой. Это создаёт дополнительные трудности в сооружении подъездной площадки, затрудняет работы по ландшафтному дизайну и настилу дорожного покрытия. Сегодня мы поделимся основными хитростями устройства заезда через канаву.

Рекогносцировка местности — с чем имеем дело

Канава рядом с участком, будь то дренажная траншея или природный ручей, всегда является частью более сложной системы, отвечающей за гидрогеологический баланс вод на достаточно крупной территории. Нарушение работы этой системы почти всегда и довольно быстро приводит к затоплению, размоканию грунта, в том числе его опорных слоёв. В ваших же интересах выполнять подобные сооружения грамотно и в соответствии с техническим регламентом.

Нужно перенести на эскиз профиль канавы в масштабе, отразив пологость склонов и рельеф прилегающей территории. По двум высшим точкам, от которых начинается спуск, определяется ширина канавы, а разница между линией, соединяющей эти точки, и дном канавы условно принимается за высоту. Не ошибитесь в расчётах: обычно под одним или обоими берегами находятся отвалы грунта, за годы под открытым небом превратившиеся в пологие валы. Вам же необходимо отталкиваться от плоскости прилегающей территории, без учета «наплывов» перед и за канавой.

Если ручей естественный, один берег может быть ниже другого, при том что каждый остаётся в своей плоскости. В этой ситуации понадобится искусственно поднимать нижний уровень насыпью. Отметим, что описываемые нами методы пригодны для сооружения проездов через канаву, глубиной до 2,5 и шириной до 5-6 метров, более крупные кюветы требуют индивидуального и профессионального подхода.

Планирование грунта и расчистка канавы

Ширина проезда может составлять до четырёх метров (под грузовые авто), при этом по одному метру с каждой стороны оставляется в качестве защитных зон, на которые не ложится эксплуатационная нагрузка. В целом ширина участка, который будет подвергаться планированию, составляет 6 метров, что хорошо коррелирует со стандартной длиной используемых для дренажа труб.

Первая задача планирования — придать канаве постоянный профиль по всей ширине проезда, избавив её от изгибов и сужений. Траншея на месте проезда должна принять форму перевёрнутой трапеции с плоским дном, шириной от 40 см до метра, в зависимости от диаметра используемой трубы. Чтобы трубу не всасывало в грунт, дно углубляется прямоугольным приямком глубиной 250 мм для устройства несжимаемой подсыпки.

Расширять канаву — подрезать стенки — необходимо практически всегда, грунт из отвала используется для выравнивания прилегающей территории. При разнице между уровнями берегов до 20-30 см выравнивание может выполняться только откопанным грунтом. Если больше — верхний слой насыпи должен состоять из кварцитового щебня фракции 30-35 мм и быть толщиной не менее 1 см. Снятый чернозём лучше отвалить отдельно и поберечь до начала ландшафтного обустройства.

Устройство канала для протока воды

Защитные зоны по сторонам от проезда нужно расширить, выполнив полуметровые зарезы в стенки канавы. Они должны откапываться до высшей точки берега по самому краю насыпи, а при ширине канавы более 5 метров — с дополнительным заходом в 0,5 метра на плоские участки.

Приямок на дне заполняется дорожным щебнем фракции до 50 мм, им же частично заполняются зарезы для придания наклонным траншеям постоянной глубины не менее 60 см.

Поперёк проезда на всю его ширину укладывается проточный канал, нижний край которого находится на одном уровне с дном канавы или ниже него. Обычно канал выполняется стальной трубой сечением от 300 до 500 мм, желательно футерованной. Снаружи труба должна быть либо прогрунтована и окрашена, либо покрыта битумной мастикой. Торцы стальных труб из-за их небольшого сечения нужно оснащать съёмной сварной решёткой с ячейкой не более 150 мм для защиты от засора.

Чем шире канал, тем ниже вероятность его заиливания, при диаметре же просвета от 600 мм такую трубу можно и вовсе считать обслуживаемой. Каналы крупного сечения лучше выполнять из ж/б колец с замком-четвертью. С таким же успехом можно укладывать и бетонные П-образные короба (перевернутые лотки), что применяются в строительстве теплотрасс.

Подойдут и дорожные дренажные трубы, гофрированные рёбрами жёсткости, либо наиболее долговечные ПНД для магистральных трубопроводов. Помните, что ширина используемого канала определяет геометрию профиля канавы на этапе планирования: дно «трапеции» должно быть шире трубы на 30-40 см. Учтите также, что даже при существенном уклоне канавы проточная труба укладывается строго горизонтально, а разница уровней компенсируется увеличенным диаметром.

Чем выполнить насыпь и как защитить её от размывания

Задача «зарезов» на краях защитных зон — защитить насыпь проезжей части от выдавливания. В качестве упоров для насыпи используются борта, выложенные камнем, силикатным кирпичом или отлитые железобетоном с толщиной плиты 70-80 мм.

Опалубка сооружается таким образом, чтобы край канала выступал за нее на 100 мм с каждой стороны. Зачастую проще засыпать дно канавы песчано-гравийной смесью для выравнивания и сокрытия трубы, а затем выполнять устройство бортов.

Борт должен выступать над высшей точкой (берегами) на 150-200 мм. Верх бортов — точка отсчёта для сооружения дорожного покрытия и пирога подсыпки, в итоге поверхность должна быть выше прилегающей территории на 50-100 мм. После устройства бортов траншею внутри нужно заполнить щебнем до уровня на 250 мм ниже верхних граней.

Далее с отступом в 80 см внутрь от бортов отливаются (укладываются) два бордюрных камня шириной до 100 мм. Для создания фаски на ребре на опалубку можно набить штапик, по которому достаточно легко выполнить выравнивание смеси.

Бордюр отделяет клумбу на обочине, так что образованное пространство сразу можно доверху засыпать чернозёмом. Оптимально, если длина бордюров соответствует длине бортов, то есть предварительно были откопаны две небольшие траншеи во всю длину проезда. Торцы клумб в этом случае лучше замкнуть под острым углом для более удобного въезда с поворотом.

Облагораживаем заезд — материалы и техника

Под устройство проезжей части получилась прямоугольная выемка с бордюрами на боках и общей глубиной 250 мм. Из них 100 мм засыпаются более мелким щебнем, который хорошо трамбуется и несколько раз проливается водой. Нижние слои насыпи при этом также проседают, так что периодически кварцит нужно добавлять до исчезновения усадки. В оставшиеся 150 мм может быть уложен слой асфальтобетона или тротуарной плитки на 20 мм отсыпке из гранитного отсева.

Получившийся проезд полностью защищён от проседания, соответственно, его можно мостить вообще чем угодно или просто оставить насыпным. Гораздо важнее правильно оформить клумбы и прилегающие части канавы. Вдоль проезда могут быть высажены цветы или газонная трава. Прилегающие участки канавы по 2,5-3 метра нуждаются в укреплении склонов.

На них следует высаживать влаголюбивые растения, преимущественно кустарники с густой разветвлённой корневой системой: ирисы, вербу или шиповник, можно также посеять стелющиеся травы или создать живую изгородь . Озеленение этих мест не только защитит склоны от эрозии, но также визуально сгладит рельеф и избавит от неприятной сырости.

Владельцы участков, путь к которым перекрыт каналами, сталкиваются с такими проблемами: возведение дома невозможно – спецтехника не подъедет (вручную материалы не перенесешь), если дом уже стоит, то к нему не способен подъехать сам хозяин (машину не оставишь без присмотра). Засыпать провал ни в коем случае нельзя. И тогда возникает вопрос, как организовать прочную площадку, которая сможет не только выдержать вес транспорта, но и позволит беспрепятственно стекать водам вдоль стока? Попробуем разобраться с этой проблемой далее.

Строим въезд на участок через канаву небольшой ширины при помощи ж/б плит

Такой вариант обустройства въезда на участок через канаву наименее хлопотный, но в тоже время он и более затратный. Использовать его для перекрытия широких преград совершенно не выгодно, так как чем шире проем, тем больших размеров должна быть плита. А чем больше ее размер, тем сильнее покупка ударит по бюджету.

1. Предварительно проводится анализ грунтов по краям канала. Если они слабые, то следует их укрепить. В противном случае под весом плиты и транспорта они рухнут.

2. Укрепление проводится путем возведения бетонных опор рядом со стенками канала. Устанавливается опалубка, укладывается двойная арматура, заливается бетон. Щель между опорами и стенками плотно засыпается песком или глиной.

как сделать въезд на участок через канаву (этапы-1-4)


строительство заезда из дренажной трубы и железобетона

3. По ширине изделия по краям канала снимается грунт на глубину, которая больше толщины плиты (стандартно 22 см) на 10 см. Для устройства площадки наиболее часто используются изделия длиной в 3 м и шириной в 1.5м. Если ширина канала больше 1 м, то понадобится два изделия которые, будут ложиться не поперек, а вдоль.

4. Площадка тщательно выравнивается и трамбуется. Сверху засыпается 5 см песка и столько же гравия. Каждый слой трамбуется виброплитой.

5. укладывает на подготовленную площадку плиту. Несовпадение высоты плиты и грунта выравнивается посредством снятия излишка или, наоборот, досыпкой.

Сделать въезд на участок через канаву при помощи железобетонной плиты полностью самостоятельно невозможно. Но это можно осуществить при помощи другого способа.

образцы труб и лотков для дренажа


схемы обустройства въезда через канаву

Организация площадки над широким каналом посредством возведения бортов и насыпи

Такой способ построения въезда на участок через канаву менее затратный, но очень хлопотный. Работы могут существенно усложняться еще и тем, что в канале постоянно текут воды.

1. Если в вырытом углублении есть вода, то ее необходимо откачать. Некоторые этого не делают и заливают бетон в опалубку, установленную прямо в воде. Качество и крепость полученного таким образом изделия находится под большим вопросом, есть большой риск их разрушения через короткий промежуток времени.

2. На расстоянии 50 см от намеченных границ будущей площадки устанавливаются перегородки. Они могут быть изготовлены из шифера, дерева и прочих материалов. Перекрыв поток, наносом откачивается вода.

3. Поверхность всей площадки засыпается песком, а после этого гравием. Толщина слоя последнего должна быть не менее 30 см. Оба слоя утрамбовываются.

4. На намеченное место укладывается труба, подпирается кирпичами на время, чтобы не сдвинулась.

5. По краям трубы собирается опалубка высотой чуть превышающей высоту стенок канала. Обязательны подпорки из-за массы бетона, который будет заливаться. Внутри устанавливается двойная вязаная арматура. Заливается смесь и ожидается ее полное высыхание.

6. Поверх трубы насыпается 30 см гравия (фракция 70) и трамбуется. Затем еще слой того же материала, но с меньшей фракцией и снова трамбуется. Если высота позволяет нужно уложить 3 таких слоя (самый последний еще меньшей фракцией).

7. Затем вся поверхность засыпается 3 см слоя их гранитной крошки или гравием с фракцией 5. Поверх настилается геотекстиль и насыпается тонкий слой песка.

8. По поверхности на обломки кирпичей высотой 3 см укладывается арматурная сетка. Устанавливаются бортики по периметру площадки. Заливается цементная смесь высотой 6 см.

При подсчете количества слоев всех материалов и их толщины необходимо предварительно измерить высоту канала. Если она недостаточна, то ее можно искусственно заглубить, сняв с его дна грунт. Снятие должно быть длинным и плавным, а также обязательно под небольшим углом, чтобы не нарушить сток вод. Если отказаться от этой идеи, тогда нужно будет уменьшить толщину верхней насыпи гравия. Но она ни в коем случае не должна быть менее 50 см.

Начиная обустраивать свой недавно приобретенный участок, многие счастливые владельцы сталкиваются с проблемой труднодоступного заезда на него. Причиной тому сточные или , которые идут вдоль дороги или даже по всему периметру поселка. Самое доступное, что можно легко сделать своими руками и что первое приходит в голову неопытным дачникам, — подогнать бульдозер или вооружиться лопатами, канаву хорошо засыпать, выровнять, утрамбовать и заасфальтировать.

Конструкция въезда на участок через канаву

Многие так и делают. Отлично, никаких проблем до той поры, пока не приходит период обильных дождей или таяния снега. Дело в том, что сточный ров оставляют не просто так, а с целью направить грунтовые или сточные воды в обход участка. В противном случае подтопление грозит и постройкам, и погребу, и подвалу дома.

Сделать правильный заезд на участок сложнее, чем просто канаву закопать, но надежнее.

Больших трудностей эта работа не составляет, главное учесть некоторые нюансы.

Несхожее месторасположение участков, рельеф местности, тип грунта определяют различное устройство въезда на территорию через канаву, но все же некоторые общие особенности нужно учитывать при выполнении этих работ своими руками. С чем нужно определиться перед началом?

Схема с размерами для монтажа въезда на участок через канаву

24 ноября, 2014. Прочитано 56292 раз(а)

Многие владельцы собственных коттеджей, дачных участков, приусадебных территорий неоднократно сталкивались с вопросом, какая должна быть оптимальная ширина ворот на участок или для частного дома? Более того, расположение и разнообразные варианты таких ворот имеют огромное значение, они влияют на то, насколько удобным будет подъезд к вашему жилищу. Въезд на территорию должен быть достаточно просторным, чтобы при необходимости к дому могла подъехать не только легковая машина, но и грузовая. К примеру, если Вам привезут мебель, строительные материалы и т.д. Чтобы ответить на этот вопрос, необходимо учесть несколько важных факторов и нюансов, о которых мы и поговорим в нашей статье.

Правильное расположение ворот

Если постройка дома только планируется или находится на этапе проектирования, то необходимо выбрать наиболее оптимальное расположение въездных ворот. Для этого нужно уточнить, в чьем распоряжении дорога возле участка, что позволит определить расположение ворот. Это необходимо для того, чтобы точно знать, будут ли наши ворота затруднят заезд с других участков, затруднять движение по дороге, располагаться близко к проезжей части, нарушая безопасность движения других участников. Это будет наиболее правильным решением, если Вы собираетесь получить все разрешительные документы на постройку.

Важно! Не рекомендуется делать ворот для въезда, которые будут открываться наружу, что создаст препятствие для других участников движения и людей.

Важно! Ворота въездные должны великолепно сочетаться с общим экстерьером дома, обеспечивая при этом удобный заезд на территорию.

Ширина въездных ворот на участок

Въездные ворота для легковых автомобилей можно сделать, начиная от 2,4 метра в ширину. Однако, нужно помнить, что на территорию участка в будущем могут заезжать также и грузовые автомобили или спецтехника, ширина которых превышает 2,5 метра. Именно по этой причине лучше всего выбрать ширину ворот начиная от 3 метров.

Практичность проезда в ваш дом

Насколько будущий заезд будет практичным, во многом зависит проезжей части, другими словами дороги, и минимального поворотного радиуса Вашего авто. В том случае, когда величина между краями (внешними) проезжей части и воротами для въезда равняется радиусу разворота авто или превышает это значение (как показано на Рис.1), то в этом случае авто, проезжающее перпендикулярно в ворота, будет проезжать с запасом по обе стороны авто до створок ворот.

В том случае, когда это расстояние меньше, чем поворотный радиус авто, то тогда Вам придется заезжать под углом, срезав поворот задней осью, и есть вероятность наехать на бордюр или столбик. Тогда лучше всего выбрать более широкие въездные ворота, начиная от 3,5-5 метров. Если же и этого расстояния будет недостаточно, то тогда рациональней всего перенести въездные ворота вглубь на 1-1,5 метра на территорию участка. Данный подход станет наиболее актуальным для домов с узкими улицами, интенсивным движением, где для въезда на участок придется пересекать ось проезжей дороги.

Рис 1.Габариты въездной территории в соответствии с шириной проезжей части (в сантиметрах)

Как правило, средний поворотный радиус для легковых авто составляет примерно 5-6 метров, для грузовых или с прицепом 6-7 метров, для пожарных авто с выносными лестницами до 10 метров. Это расстояние правильно замерять когда авто выполняет поворот и отсчитав от выступающей вперед части ТС (транспортного средства).

Въездные ворота распашного типа

Такие ворота еще называют створчатыми, состоящих из нескольких створок или одной, навесных петель и несущих опор, на которые приходится вся масса ворот и возможность открывания. Как правило, распашные ворота оснащаются замком, ставят ограничитель или задвижку блокирующую, которые позволяют предотвратить открытие случайное створок. Для удобства открытия таких ворот монтируют двигатель на створки, который будет управляться с пульта, а в случае отсутствия электроэнергии, открывать их вручную. Как правило, распашные ворота скрадывают достаточно много места в процессе открывания.

Если Вы решили выбрать данный тип въездных ворот, то стоит предусмотреть за ними достаточное количества свободного места. Это делается для того, чтобы во время парковки на подъезде авто не создавал препятствия для открытия створки ворот в гараж (как показано на рисунке 2). Для ворот с одной ставней (рисунок 3) ширина может достигать 3 метров, что связанно с их конструкцией. Распашные (с одной створкой) ворота нашли широкое применение для участков с длинной и узкой территорией, расположившись на одной стороне ограждения. Благодаря этому удается сэкономить свободное пространство.

Рисунок 2. Длина въезда зависит от выбранного типа ворот

Рисунок 3,4. Ворота распашного типа

Ворота раздвижные для вашего участка

Такие ворота располагают всего одной створкой, передвигающейся вдоль ограждения внутри участка. Такие въездные ворота станут идеальным решением на широких участках, где от гаражных до въездных ворот расстояние небольшое, такое, которое не делает возможным установить ворота створчатого типа. Если Вы решили установить раздвижные, то Вам следует участь ряд важных нюансов. С одной из сторон, защитное ограждение должно быть прямым и достаточным по длине, что позволит полностью поместить за ним створки ворот после их полного открытия

Избегайте ситуаций, когда створки в открытом положении будет заслонять калитку. Раздвижные ворота бывают рельсового типа или самонесущего. Это зависит от метода передвижения.

На рисунке 5, изображены рельсовые одностворчатые ворота, движущейся по рельсам на специальных роликах. В этом случае, направляющую устанавливают на столбик, которая будет фиксировать створки в определенном положении, обеспечив при этом им плавное движение.

В зимний период эксплуатировать достаточно сложно ворота рельсового типа, когда набивается на рельсы снег или еще хуже лед, что значительно затрудняет процесс открытия и движение роликов. Чтобы этого избежать необходимо, устанавливать рельсы немного выше, чем располагается уровень поверхности въезда. В этом случае будет образовываться небольшой бугорок, который будет затруднять проезд, но можно еще применить обогревающий кабель для рельсов.

Рисунок 5,6. Ворота раздвижные

Рисунок 7. Расстояние для подъезда при разных видах ворот

Современные ворота раздвижной конструкции стали особенно востребованными благодаря своему удобству и приемлемой ценовой политике. В процессе проектирования следует учесть расстояние, которое позволит безопасно и полностью их открывать.

Складывающиеся ворота

Если Вы владеете узким участком, то лучше всего выбрать складывающийся тип ворот (телескопические), если нет возможности для установки ворот другого типа. Створка в таких воротах разделяется на несколько частей. В процессе открытия, будет прятаться первая часть или сегмент непосредственно возле опорного столбика. Затем при помощи телескопического устройства первая часть ворот отодвигается за ограждение, и на его место будет выезжать следующая. Такие ворота очень компактны в сложенном виде. Для таких въездных ворот потребуется немного больше места внутри участка, но Вы их сможете устанавливать на узких участках.

Собранные нами отзывы о воротах

Алексей.

Планируя у себя установить 5-метровые ворота, периодически будут заезжать грузовые авто. Если 3,5 метра, то большой грузовик или фура вряд ли сможет заехать, если еще учесть заезд с поворотом. Но оптимальный размер ворот, считаю 4 метра.

Татьяна.

Ворота – элемент, который выбирается практически навсегда. Мы с мужем выбрали распашные 5-метровые. Так как у нас небольшой угол разворота, ширина проезжей части всего 3,5 метра, так как остальную территорию занимают участки. Мы утопились вглубь на территорию на 1,5 метра, что позволяет без проблем заезжать и грузовым и легковым авто. У соседа въездные ворота на 3,5 метра без углубления и бетономешалка так и не смогла подъехать к дому.  Если Вам позволяют деньги и площадь территории, то лучше и правильней сделать ворота побольше.

Сергей.

Я считаю наиболее оптимальный размер для въездных ворот 3,5-4 метра. Несмотря на то, что легковые авто легко заедут в 3-метровые, а грузовые в 3-метровые. Однако, выруливать под углом, в этом случае уже не получиться. Именно по этой сделал у себя 4-метровые ворота, которые открываю внутрь. В такие, легко заедет и трактор и спецтехника с бороной и культиватором.  На днях приедет экскаватор ЭО, будет копать котлованы под хоз. постройки.

Заключение и полезное видео

Как мы видим из статьи, ширина въездных ворот должна выбираться из учета размеров участка, радиуса разворота и других факторов, которые стоит учитывать. Выбирайте наиболее оптимальные для Ваших задач и участка въездные ворота. Удачи!

Рекомендуем вам еще:

Зачастую на дачных участках нет полноценных ворот, и при необходимости приходится снимать один из пролетов забора, а это неудобно и занимает много времени. Именно поэтому вопрос,как поставить ворота на даче, в последние годы очень актуален, ведь у большинства дачников есть личный автотранспорт, и оставлять его на дороге небезопасно, а зачастую и невозможно, так как проезды узкие, и автомобиль будет мешать движению. Рассмотрим основные варианты конструкций и особенности их установки.

Виды устройств и их различия

Для того чтобы выбрать какой-либо вариант, нужно знать, какие решения являются самыми популярными и какими достоинствами обладает тот или иной тип:

Особенности изготовления ворот

Для начала следует определиться, какой из вариантов будет целесообразен в вашем случае, после чего стоит определиться со следующими факторами:

• Оптимальная ширина ворот на даче, как свидетельствует практика для удобства заезда легковым транспортом необходимо пространство как минимум в 3 метра. Если же планируется заезд грузового транспорта или хочется сделать въезд еще удобнее, то проем может составить 3.5 или даже 4 метра, главное, чтобы позволяло пространство на участке. Но делать слишком большие конструкции также нежелательно, так как это лишняя нагрузка на все элементы и опоры.
• Материал изготовления – оптимальный вариант это профилированная труба размером 60х40 или 50х50, она обеспечивает высокую прочность конструкции и устойчивость ее к деформациям. Также можно использовать металлический уголок, каркас обшивается либо деревом, либо профлистом, все зависит от ваших предпочтений и наличия того или иного материала.

Можно самому сделать чертежи ворот для дачи своими руками, а можно найти на нашем сайте уже готовые варианты. Так вы будете представлять, как должна выглядеть в конечном итоге конструкция, и какие работы вам предстоит проделать.

Распашные конструкции

При таком варианте работы проводятся в следующем порядке:

• Вначале производится разметка расположения, после чего необходимо решить, из каких материалов будут изготавливаться опорные столбики.
• Далее возводятся столбики, они могут изготавливаться из металла или из кирпича (в этом случае в конструкцию закладываются и бетонируются металлические закладные элементы для крепления будущей системы). Важно, чтобы обеспечивалась максимальная прочность крепления каждой части.

• Далее необходимо сварить каркас, для этого нужен сварочный аппарат и линия электроэнергии, если ее нет, то самым простым вариантом будет аренда дизель-генератора для дачи, он обеспечит вас электричеством, при этом расход топлива будет минимальным.
• Самодельные ворота для дачи могут обшиваться любым подходящим материалом, чаще всего используется профилированный лист, древесина либо листы влагостойкой фанеры.

Важно!
Особое внимание уделите качеству петель, так как от них напрямую зависит, насколько надежной будет конструкция, лучше приобретать изделия, выточенные из цельного куска металла со специальными отверстиями для смазки.

Консольные ворота

Сделать откатные ворота для дачи своими руками вполне по силам каждому, главное – желание и наличие всех необходимых материалов. (См. также статью Гараж на даче: особенности.)

Работы проводятся в следующем порядке:

• Инструкция по сборке такой системы достаточно проста, но вам придется приобрести целый ряд комплектующих, все необходимые элементы отражены на схеме ниже, они могут отличаться по конфигурации в зависимости от производителя, но схема всегда одинакова.

• Для каркаса лучше всего использовать профиль 40х60, сваривая конструкцию, особое внимание следует уделить правильной геометрии изделия, любые перекосы сделают эксплуатацию невозможной.
• Устанавливая опорные столбики, обязательно выставьте идеальный уровень, это обеспечит долговечность работы даже при самых неблагоприятных условиях, ведь перекосы при обледенении могут вывести некоторые узлы из строя.

Совет!
Для обшивки таких дачных ворот лучше всего использовать профлист, так как он очень легкий, а чем меньше вес конструкции, тем меньшая нагрузка ложится на ролики и фиксаторы.

Вывод

Какой бы вариант вы ни выбрали, важно использовать только качественные материалы и проводить работы аккуратно. Видео в этой статье расскажет и наглядно покажет некоторые нюансы данного вида работ.

После завершения строительства нового частного дома на участке, а также возведения забора очередная стадия – обустроить заезд на собственную территорию. По сути, заезд – одно- или двухместная стоянка, по методике её возведения напоминающая многоместную парковку.

Особенности

Обозначив для себя такие закономерности, владелец приступит к разработке плана благоустроенного заезда.

Подготовка

Ландшафт вокруг может быть любым: игровая площадка или грядки – значения для отгороженной зоны заезда это не имеет. Делать въезд с угла участка не рекомендуется, если территория достаточно велика, чтобы установить ворота посередине, а не рядом с соседом. Если внутри паркуется не одна машина, а группа машин, заезд должен быть общим для всех: машины заезжают и выезжают друг за другом.

Обустройство въездной дорожки

Заезд во двор или на участок начинается с въездной дорожки – организации отрезка проходной/проезжей зоны, по которой пройдёт машина, прежде чем она въедет на основную территорию. Это небольшая проезжая часть перед воротами длиной от одного до десятка метров в зависимости от близости дороги, шоссе или улицы.

Эту подъездную часть можно обустроить по-разному: засыпать гравием или залить бетоном. Подъездной участок пути не является собственностью владельца, так как находится за периметром (забором).

Если есть лишние деньги на дальнейшее обустройство подъездной части, можно забетонировать эту подъездную часть аналогично основному заезду на участок. Такое оформление заезда является на 100% законченным. Большинство владельцев участков (и домов, построенных на их территории) ограничиваются лишь устройством гравийного покрытия из кирпичного и стеклянного боя, другого отслужившего свой срок стройматериала. Засыпать деревянными отходами эту дорожку не рекомендуется – дерево сгниёт через несколько лет, от него ничего не останется. Гравийная подсыпка может быть как на уровне остального ландшафта (и дороги), так и возвышаться над ним на несколько сантиметров.

Как сделать въезд через канаву?

Если перед участком или домом имеется сточная канава (ливневая или жидкие отходы), потребуется проложить в ней пластиковую или металлическую дренажную трубу. При этом чтобы въездной путь не провалился в канаву в данном месте, перекрыв её, эту трубу нужно заглубить не менее чем на 20 см от уровня дороги или местности. Аналогично поступают, когда перед участком оказался ручей, дающий начало реке.

Для бетонирования своими руками используйте портландцемент марки М400/М500, сеяный (или мытый) песок, гранитный щебень с фракцией 5-20 мм. Пропорции бетона для замеса в тачке следующие: ведро цемента, 2 ведра песка, 3 ведра щебёнки, а вода вливается до приготовления консистенции, при которой бетон не стекает с лопаты и не липнет к ней. При замешивании в бетономешалке соблюдайте всё ту же пропорцию «цемент-песок-щебень» – 1: 2: 3. Допускается заливать плиту частями, приготавливая столько замесов (порций), с каким количеством вы можете справиться физически, когда работаете в одиночку.

Бетономешалка до нескольких раз ускорит этот процесс – вся работа по обустройству подъездного пути через канаву займёт 1-2 дня.

Бетон схватывается максимум через 2-2,5 часа. По прошествии 6 часов со времени окончания бетонирования залитый участок поливайте водой в течение 28 дней. Полив затвердевшего бетона производят по мере его высыхания – летом это делается каждые 2-3 часа. Если залитый участок находится под прямыми солнечными лучами, то поливают это место чаще – в течение дня, пока жара не спадёт. Это позволит бетонному перекрытию набрать заявленную прочность.

А также, когда бетон начал схватываться, но полностью не затвердел, можно провести так называемое железнение – посыпать небольшим количеством цемента залитый сегмент, пригладив образовавшийся тонкий цементный слой мастерком, чтобы он пропитался влагой. «Железнённый» бетонный или цементно-песчаный состав обретёт дополнительную прочность и глянцевый блеск после затвердевания и набора максимальной прочности, и разбить его станет затруднительно.

Железобетонная плита, набравшая предельную прочность, не продавится даже под грузовиком, если её толщина не менее 20 см. Это сохранит трубу, по которой теперь протекает сток канавы. Обустраивать это место с уклоном не рекомендуется – плита может со временем сдвинуться с места под воздействием проезжающих машин.

С помощью трубы

Способ, предполагающий прокладку сточной трубы, чтобы направить жидкость в канаве под въезд, требует пояснения. Бетонная труба может быть отлита самостоятельно. В этом случае она изготавливается квадратной – вокруг будущего стока прокладывается дополнительный каркас (с трёх сторон, кроме нижней стенки). Внутри каркаса устанавливается вторичная (внутренняя) опалубка, вокруг заливается бетон, закрывающий в итоге этот каркас. Для этого канаву временно перегораживают – пока бетон не затвердеет. Но такой способ весьма сложен в исполнении; лучше воспользоваться асбестовой или стальной трубой, а вокруг неё – залить бетон. Вместо стальной также подойдёт любая гофрированная (пластиковая, алюминиевая) – залитый сверху (железо) бетон не даст ей промяться даже под тяжестью грузовика, если соблюдены минимально допустимые толщина плиты, диаметр арматуры и пропорции ингредиентов, из которых готовился заливаемый бетон.

Вообще, материал трубы не имеет значения, её может там и не быть вовсе – вместо трубы делается проход, стенки которого являются частью плиты.

С укладкой железобетонных плит

Можно и вовсе не прокладывать трубу. Поверх канавы, на песчано-гравийную подушку вокруг неё, кладутся готовые железобетонные плиты. Их площади достаточно, чтобы канава не обрушилась «внутрь себя» под тяжестью груженой машины. Протяжённость плит должна как минимум в несколько раз превышать ширину канавы. Плиты кладутся впритык, без зазоров – отсутствие щелей позволит не преградить сточным водам путь через это место внизу.

С деревянными шпалами

О том, как сделать заезд на участок через канаву, смотрите в следующем видео.

В большинстве случаев возведение объектов инфраструктуры на дачном участке не требует квалифицированного вмешательства строителей. Поскольку возведение ограждения и организация заезда являются первоочередными задачами при обустройстве любого дома, то целесообразнее всего разобраться в вопросах, какие существуют типы въездных конструкций и какой из материалов рациональнее всего использовать при их монтаже, а также как сделать ворота на даче.

Типы ворот и их отличительные особенности

Для успешного изготовления любого типа воротной конструкции своими руками необходимы три основных компонента – облицовочный материал, инструментарий и запас времени. Каждому садовому наделу и внутренней территории характерно применение определенного вида ворот, поскольку каждый из них имеет свою технологию открывания и монтажа, чертежи, рекомендуемую отделку, а также расходные принадлежности. Для определения оптимального из них, необходимо выявить свойства, достоинства и недостатки наиболее используемых типов ворот.

Распашные

Принцип работы распашных ворот обусловлен их строением, которое включает в свой состав две створки, распахивающиеся в противоположные друг от друга стороны. Возведение таких ворот поможет изрядно сэкономить время при организации въезда и выезда.

Основными достоинствами являются:

• простота монтажа;
• надежность;
• возможность использования автоматики;
• долговечность.

Металлические распашные ворота

Недостатки:

• наличие очищенного пространства для открывания створок ворот, которое необходимо поддерживать в должном состоянии и в зимний период;
• в варианте использования ворот в автоматическом режиме потребуется приобретать два комплекта двигателей на каждую из створок, что существенно отразится на общей стоимости.

Откатные

Обладая бесспорным преимуществом, по сравнению с предыдущим видом, откатные ворота представляют собой конструкцию, состоящую из одной створки, смещающуюся параллельно обустроенным опорным столбам, вдоль линии ограждения, в определенную сторону.

Эта категория ворот, в свою очередь, подразделяется на три подгруппы, которые бывают подвесными, консольными и рельсовыми, поэтому приобретая тот или иной комплект таких ворот необходимо представлять специфику возведения и особенности дальнейшей эксплуатации. Так, подвесной вид предусматривает изготовление специальной навесной страховочной балки, которая является основанием для крепления и последующего передвижения створок.

Рельса

Консольный вид подразумевает установку консольных механизмов и швеллерной балки, а также наличие нескольких дополнительных метров для оптимального отката ворот, а рельсовому варианту присуще размещение внизу конструкции направляющего рельса.

Откатные ворота из профлиста

Преимуществами таких ворот являются:

• компактность и отсутствие необходимости подготовки очищенного пространства для открывания створок;
• возможность использования автоматики;
• практичность;
• умеренная ценовая политика;
• организация широкого проезда, а также удобство дистанционного управления воротами).

Недостатки:

• постоянный контроль над чистотой и наличием смазки роликовых механизмов;
• проведение ряда подготовительных процедур (расчет расстояния для отката створок и наличие идеально ровного ограждения);
• базовые строительные навыки и знание особенностей монтажа.

Справиться с возведением такой конструкцией сможет любой владелец загородного жилья, следуя пошаговым инструкциям мастеров, однако ввиду дороговизны комплектующих материалов и приспособлений, а также большого шанса ошибиться в расчетах или сборке конструкции, целесообразнее обращаться за помощью к специалистам. В таком случае вы можете рассчитывать на бесплатный выезд мастера и гарантийное обслуживания в течение оговоренного периода.

Раздвижные

Являясь разновидностью откатных конструкций, раздвижные ворота представляют собой две створки, раздвигающиеся в две противоположные стороны. По технологии передвижения раздвижные ворота также подразделяются на составляющие группы, как и вышеописанный тип ворот. Определяющим достоинством такого открывающего механизма является снижение общего веса ворот за счет распределения нагрузки на два каркаса, однако этот плюс достигается использованием двух комплектов двигателей, что в значительной степени увеличивает итоговую стоимость.

Характерные признаки облицовочных материалов

Среди огромного множества представленных в ассортиментах строительных магазинов материалов, получивших наибольшее распространение при обустройстве въездных ворот, следует выделить металл и дерево. В этом вопросе выбор того или иного сырья преимущественно зависит от финансовых возможностей хозяина.

Металл

Безусловно, преимущественное предпочтение в этой категории материалов отдается профлисту, поскольку он обладает рядом важных отличительных достоинств, однако, как и каждое сырье, имеет некоторые недостатки.

Достоинствами такого материала являются:

• прочность за счет жесткости первоосновы;
• умеренная стоимость;
• простота монтажа;
• устойчивость к пагубным воздействиям внешней среды;
• широкий выбор цветовой гаммы;
• продолжительность эксплуатации.

Недостатки:

• при легких повреждениях защитной оболочки листа, возможно появление коррозии;
• шумность при попадании атмосферных осадков.

Ворота из сетки рабицы

В представленной категории материалов можно выделить и такого представителя, как сетка- рабица. Ворота такого плана обладают высокой пропускной способностью света, у них малая парусность и имеют небольшой вес. Кроме этого, крепление сетки осуществляется в короткие сроки и без изнуряющих усилий.

Дерево

В настоящее время ворота на основе дерева – редкое явление. Это обстоятельство обусловлено бесконечным стремлением к безопасности и долговечности, которые с легкостью достигаются использованием металлических изделий. Выполнение каркаса для створок и облицовки из древесины, со временем приводит к провисам ворот и деформации всей конструкции за счет своей громоздкости и большого удельного веса. Безусловно, использование древесины в качестве основы для ворот, строительства дачных объектов и декораций участка выделяет натуральную составляющую внешнего вида и позволяет прочувствовать единение с природой, однако требует специальную обработку каждого элемента и последующий регулярный сезонный ремонт.

Среди достоинств такого сырья следует выделить:

• низкую стоимость;
• доступность материала;
• минимальное количество инструмента и расходных приспособлений, что существенно позволяет сэкономить бюджет;
• приятную эстетику;
• быстрый монтаж;
• легкость обработки.

Ворота из штакетника

Однако приятные положительные характеристики в значительной степени перекрываются отрицательными свойствами такого материала. Основные из них:

• непродолжительный период эксплуатации;
• невысокая прочность;
• подверженность к воздействию отрицательных факторов окружающей среды;
• боязнь резких перепадов температур и повышенного содержания влаги;
• склонность к воспламенению.

Если же все-таки вы настроены на использование древесины для облицовки «визитной карточки»своего приусадебного надела, то целесообразнее всего этот процесс выполнять на металлическом каркасе из профильной трубы или любых других опорных перекрытий из металла.

Фундамент

Главная цель опорного основания – надежная фиксация всех составляющих элементов ворот. Как правило, фундамент представлен армированным прямоугольным бетонным блоком, размещенным по периметру предполагаемой установки возводимой конструкции. В нашем случае, заливка бетоном осуществляется в стороне от линии проезда, на внутренней придомовой территории. При варианте изготовления распашных ворот фундамент должен располагаться в сторону открывания створок для уменьшения нагрузок на петли в распахнутом состоянии.

Особенно остро встает вопрос качественной заливки бетонного основания при изготовлении ворот из металла, поскольку оно обеспечивает равномерное распределение давления металлических изделий на почву, предохраняя всю конструкцию от усадки и перекосов.

Фундамент для откатных ворот

Приступая к выполнению работ по обустройству этого элемента, следует ясно понимать, что какого качества будет фундамент, такое будет и функционирование ворот. При возведении массивных объектов рациональнее всего подготавливать глубинные основания, для небольших конструкций – облегченные опоры.

Нелишним мероприятием, предшествующим процедуре заливки надежного фундамента, является снятие проб и проведение анализа почвы по периметру мест будущей установки. Знание всех особенностей грунта позволит впоследствии обеспечить устойчивость воротам и определить оптимальный тип фундамента.

Отталкиваясь от приведенных выше рекомендаций, каждый владелец загородного участка сможет с легкостью подобрать наиболее подходящий для него вариант изготовления ворот и в кротчайшие сроки его реализовать. Любая выполненная собственноручно работа позволяет не только существенно сократить расходы на строительство того или иного объекта, но и четко представлять структуру каждого связующего компонента, что впоследствии значительно упростит возможные процессы обслуживания и ремонта.

Видео

Об изготовлении разных видов ворот, вы можете узнать, просмотрев предложенные нами видеоматериалы:

Схемы и чертежи

Механизм работы распашных ворот довольно прост, а вот автоматизированные откатные ворота более сложны в изготовлении. Надеемся предложенные нами чертежи и схемы помогут вам разобраться в этом вопросе:

Схема распашных ворот из профнастила

Типы откатных ворот

Схема устройства распашных ворот

Схема раскладки кабеля для откатных ворот

Откатные ворота на сваях

Схема фундамента для откатных ворот

Бетонирование откатных ворот из профлиста

Чертеж ворот из дерева

Чертеж раздвижных ворот

Чертеж распашных ворот

Чертеж откатных ворот на бегунках

Конструкция ворот

Откатные ворота

Помогла ли вам статья?

Строительство ограждения с удобным заездом на приусадебный или дачный участок — первоочередная задача обустройства любого дома. Поэтому хозяин легко может сам изготовить ворота своими руками. В таком случае специалисты рекомендуют в первую очередь определиться с типом ворот и материалом для их установки.

Типы и особенности ворот

Для каждой территории и садового надела характерны определенные типы ворот, имеющие свои конструктивные особенности и технологию самостоятельной установки. Чтобы успешно сделать ворота своими руками, чертежи, схемы, эскизы и конструкцию можно изготовить самому. Но для остаточного выбора необходимо изучить свойства, недостатки и достоинства всех основных видов ворот для дачных и приусадебных участков; их всего три.

Классические распашные

Этот тип ворот — самая простая и довольно удобная конструкция для дачного участка. Распашные ворота состоят из двух распахивающихся в разные стороны створок. Часто в одну из них встраивают входную калитку. Чтобы изготовить подобные ворота для дачи своими руками, чертежи для них можно свободно скачать из интернета. Обустройство этого типа заезда на участок состоит из двух этапов:

• подготовка и установка воротных стоек;
• изготовление створок с последующим монтажом.

Естественно, очередность этапов можно изменить, но стойки после установки (если их основание заливается бетоном) должны выстояться перед нагрузкой в течение 7 дней для полного затвердения бетона. Чтобы не терять время, за этот период можно сварить воротные полотна.

Обычно каркас воротных полотен изготавливают с помощью электросварки из металлических уголков, круглых или профильных труб. Для обшивки можно использовать любой, даже необычный листовой обшивочный материал, но чаще всего применяют профнастил, металлический лист или тонкие деревянные щиты.

Крепление створок к опорным стойкам производится с помощью обычных завес, состоящих из двух половинок. Одна половина приваривается к створке, вторая к столбу. Калитка, независимо от ее расположения (в заборе или воротной створке), навешивается на петли.

Опорные столбы изготавливают из профильных или круглых металлических труб. Иногда их выкладывают из кирпича. Перед тем как сделать ворота своими руками, следует определиться с последовательностью работ. Она должна быть примерно следующей:

1. Копают яму глубиной не меньше 1 м. Для этого можно использовать самодельный бур.
2. Под столбы подготавливают опорную щебне-песочную подушку толщиной 150−200 мм.
3. На подушку устанавливают столб.
4. После фиксации столба в вертикальном положении яму заливают бетоном.

Если вместо труб используется красивый кирпич или бетонный столб, глубина их основания также должна равняться 1 метру.

Откатная конструкция

Откатные воротные конструкции могут быть двух видов: консольными и подвесными. Подвесной тип для въезда на территорию из-за ограничения по высоте практически не используется.

Когда монтируют откатные ворота во двор частного дома, необходимо, чтобы вдоль забора было свободное пространство. Створку ворот, как и у распашных конструкций, изготавливают из профильной трубы. А также устанавливают два столба. Один служит для поддержки створки в вертикальном положении. Для этого в верхней ее части закрепляют два спаренных ролика, между которыми двигается полотно. На второй стойке устанавливают запорное устройство.

На земле, в проеме рядом с опорными стойками, копают неглубокую траншею, которую заливают бетоном. Сверху укладывают железный профиль. Это может быть рельса, уложенный вниз полками швеллер или широкая стальная полоса. Элементы крепят к бетону специальными анкерами, они должны быть на уровне проезжей части въезда.

Каркас полотна изготавливают из уголка или профильной трубы, обшивают такими же материалами, как и распашные конструкции. Внизу к каркасу приваривают мощную профильную трубу, двутавр или швеллер с роликами, которые будут кататься по уложенному между стойками профилю при движении воротного полотна при их открытии/закрытии.

Само полотно условно имеет две части. Это закрывающая проем деталь и противовес (консоль). Его длина должна быть в пределах 35−50% ширины между стойками.

Раздвижная система

Этот тип конструкции — одна из разновидностей откатных воротных систем. Монтируется из двух створок, которые при открытии разъезжаются в противоположные стороны вдоль забора. Но стоимость такой конструкции немного дороже из-за увеличения количества материала (для каждой створки нужен свой отдельный противовес). Кроме этого, каждая створка должна комплектоваться отдельным двигателем.

Даже если вы не имеете собственного транспорта для удобства подвозов различных габаритных материалов, мебели и прочего, что невозможно сделать без автомобиля, просто необходим въезд на участок: будь то индивидуальное домовладение либо дача. Тем более что основополагающей причиной, чтобы организовать удобный въезд на дачу, является наличие личного автомобиля и необходимость вести строительство на приусадебном участке.

Въезд на дачный участок – важная часть обустройства любого участка.

Сделать хороший большой заезд – облегчить себе жизнь. Строительство даже небольшого домика приведет к необходимости заказывать подвоз машин с песком, землей, шлаком для устройства дороги, возможно, вы захотите забетонировать двор и т.п. Кроме того, если у вас печное отопление, возникнет необходимость подвоза дров или угля, а для всех этих вещей должен быть удобный въезд, где и будет все выгружаться. Вход и въезд на участок – это первое, что видят приехавшие к вам посетители, что в значительной мере характеризует и лично вас.

Именно поэтому участок вокруг калитки и ворот необходимо рационально спланировать и своими руками красиво оформить, это поможет сэкономить значительную сумму. Ведь от этого зависит удобство пользования калиткой и воротами пешеходам и автомобилистам. Для этого рассмотрим, как можно организовать въезд на участок. Сделать зону въезда можно не сразу: просто выделить под нее постоянное место, а по окончании строительства основного дома уже организовать сам въезд. Оставить это на конец, даже удобнее, так как сначала бурят скважины, возводят постройки, проводят прочие мероприятия, которые предполагают подъезд на участок тяжелой техники. По окончании всех тяжелых работ проводят дорожные работы и облагораживание территории. Иногда основной въезд на участок дублируют, к примеру, выводят на другую улицу. Кроме того, может понадобиться для ассенизаторской машины дополнительный въезд. В данном случае можно предусмотреть съемную секцию забора. В солидных поместьях, кроме парадного въезда, не обходится без ворот и калитки для персонала.

Заезд на участок: варианты устройства

Чаще всего в садоводствах между дорогой и участком расположены дренажные канавы, по которым постоянно идет сток воды. Засыпать такую канаву не рекомендуется, но и нормально проехать невозможно, поэтому заезд нужно устраивать поверх канавы. Конечно, на вашем участке может не оказаться проезда через канаву, и даже будет абсолютно ровная дорога. В таком случае сложностей с заездом не возникнет. Необходимо выделить часть земли под устройство ворот на нем и обустроить существующий ровный участок одним из методов, к примеру, бетонированием. Для этого делаем корыто под покрытие. Колышками надо отметить заезд и вырыть 20 см глубины котлована. Устанавливаем деревянную опалубку по периметру. Понадобится для песчаного основания 3 м² песка и 3 м² бетонной смеси для покрывочного слоя. Засыпаем котлован песком, на глубину 6-8 см, пропитываем водой и утрамбовываем. После чего смешиваем песок, который остался с 1 мешком цемента. Засыпаем поверх 1-го слоя, выравниваем и трамбуем. Сверху следует уложить базальтовую сетку и бетон.

Въезд через канаву

Бетонную смесь разравниваем, желательно ручным вибратором. Понятно, что такую работу можно и даже нужно сделать и своими руками. Поэтому предлагаю рассмотреть первый, более сложный вариант. Итак, как же сделать подъезд на дачный участок, не убрав при этом дренажную канаву? Существует несколько вариантов решения данной проблемы, одним из которых является укладка трубы. В канаву необходимо проложить трубу для заезда через нее. К такому решению вопроса прибегают многие. Чтобы со временем труба не смещалась и никуда не провалилась, дно канавы своими руками засыпают щебнем. Затем в канаву укладываем трубу и засыпаем сверху трубу щебнем с песком, после чего утрамбовываем, а лучше еще и забетонировать трубу по бокам. Бетонирование канавы поможет надежно зафиксировать трубу на месте. Таким образом, не нарушая естественной дренажной системы дороги, произведена организация свободного, надежного проезда через канаву и въезда на свой участок. После чего уместно будет облагородить подъездной путь к собственному дому красивыми плитками или декоративными камнями.

Данный вариант устройства подъезда имеет ряд преимуществ:

• практичность без нарушения функциональности;
• долговечность конструкции;
• прочность и надежность конструкции;
• универсальность.

Строительство и обустройство дачных участков, в том числе при организации въезда на участок своими руками невозможно без следующих инструментов:

• лопата;
• кувалда;
• ведра;
• приспособление для утрамбовки;
• ручной вибратор;
• тачка.

В данном случае недостатком можно назвать только неудобство монтажа такой конструкции, из-за большого веса самой трубы. Тут необходимо будет прибегнуть к применению спецтехники для укладки трубы в канаву. Да и не так уж дешево обойдется такие работы. Новая труба стоит около 20 000 рублей. Сэкономить можно, подобрав б/у трубу, но на это нужно потратить время.

Заезд на основе шпал

В некоторых садоводствах можно встретить заезды на дачу, выполненные из деревянных шпал. Разумеется, такая конструкция менее прочная, нежели предыдущая. Естественно, что и рассчитывать на то, что данная конструкция способна выдержать нагрузку грузового транспорта, не стоит. Зато данный вариант решения вопроса подъезда к дому возможен при недостатке финансовых средств. Хотя шпалы изготовлены из дерева, это совершенно не означает, что они скоро сгниют. При производстве деревянных шпал на заводе их подвергают специальной обработке, которая существенно увеличивает срок службы деревянного материала. Однако данная обработка имеет отрицательный эффект – специфический запах шпал. Данной проблемы можно избежать, если приобрести б/у шпалы, так как со временем запах выветривается. Более того, стоимость такого приобретения будет мизерной. Преимуществами данного варианта устройства дорог является:

• низкая цена обустройства;
• легкость и скорость работ, так как выполнить такие работы можно своими руками за пару часов без привлечения спецтехники.

Но и недостатки тоже есть:

• конструкция пригодна только для проезда легковым транспортом;
• по весне может разъехаться от большого количества воды, так как конструкция шпал легкая и нефиксированная;
• кроме того, обладает специфическим запахом.

Железобетонная плита

Ну и третий предлагаемый вариант устройства подъездных путей на дачу – применение железобетонных плит. Конечно, своими руками такой заезд невозможно сделать. Железобетонные плиты имеют очень значительный вес, и учитывать это следует при укладке. Строительство такой дороги можно сделать не на всякой местности (имеется в виду грунт). В периоды наводнений слабая почва под плитами будет размываться, после чего произойдет смещение плит. Вследствие чего станут появляться разломы и трещины. Именно поэтому такие заезды можно встретить довольно редко. В особенности если сравнивать с предыдущими вариантами устройства дорог. Выполнить подъездной путь с применение железобетонных плит очень трудоемкий процесс. Кроме того, плиты выдерживают гораздо меньшие нагрузки, нежели та же труба. Довольно часто при проезде грузового автотранспорта происходит разлом плит. А стоят плиты не мало. Поэтому, чтобы сделать въезд на участок, рациональнее все же выбрать первый вариант.

Добро пожаловать

Комфортный въезд на любой участок в основном зависит от ширины проема, который открывается. Если нет возможности установить и калитку и ворота из-за недостаточной ширины участка, можно дверь калитки вмонтировать прямо в створку ворот. При этом следует учесть, что ширина проезда должна быть не менее 3,5 м. Кроме того, ворота придется сделать еще шире, если улица узкая и машину перед въездом на участок невозможно развернуть перпендикулярно ограждению для нормального въезда. Планируя въездную зону, необходимо определиться с формой парковки и ее площадью. Обычно устраивают парковку сразу за воротами или перед гаражом. Для каждой машины, которая будет подъезжать к дому выделить машино-место, которое должно превышать длину и ширину автомобиля как минимум на 1 м.

Предпочтительнее сплошное твердое покрытие будет в зонах въезда и входа. Такое покрытие удобнее в уходе и будет дольше служить. Если будет заезжать грузовой транспорт на участок, а для мощения применены крупноформатные мостовые элементы менее 5-6 см толщиной, необходимо надежное бетонирование основания. Мостовые материалы – это бетонные плиты, искусственный камень, клинкер.
