Ворота для навеса подъемные своими руками

Подъемные ворота в гараж – это удобная, надежная, практичная конструкция для защиты помещения от проникновения посторонних лиц. При открытии они занимают горизонтальное положение, немного выдвигаясь вперед, образуют над въездом небольших размеров козырек.

Как сделать гаражные подъемные ворота своими руками, их преимущества и недостатки пойдет речь в предлагаемой статье.

Типы подъемных ворот, их достоинства и недостатки

Поднимающиеся ворота для гаража бывают двух типов:

• Устройства, у которых полотно имеет несколько секций высотой около полметра
  . При открывании такое полотно, состоящее из панелей, «затягивается» внутрь гаража под потолок, а затем опускается обратно вертикально вниз. Материалом для изготовления элементов могут быть:

1. дерево;
2. пластмасса;
3. металл.

Пространство внутри дверного полотна заполняются утеплителем – полиуретаном, обеспечивающим эффективную теплоизоляцию конструкции.

Панели ворот, в этом случае, соединяются на петлях шарнирного типа. В таких изделиях ролики, муфты и прочие подвижные элементы изготавливаются из металла или пластика, для направляющих полозьев используется материалы, обладающие стойкостью к коррозии.

Преимущества такой конструкции:

1. простые при эксплуатации;
2. достаточная надежность.

Недостатки:

1. небольшая устойчивость к взлому;
2. нереально такое устройство изготовить самостоятельно полностью.

Для уменьшения стоимости можно:

1. оставить ручной привод, но отказ от механического устройства, ухудшает удобства при эксплуатации;
2. уменьшить размеры проема ворот – подогнать их ширину и высоту под минимальное количество панелей.

Совет: При желании установить в гараже конструкцию подобного типа своими руками, следует приобрести комплект элементов уже подготовленных к сборке, а монтаж их выполнить самому.

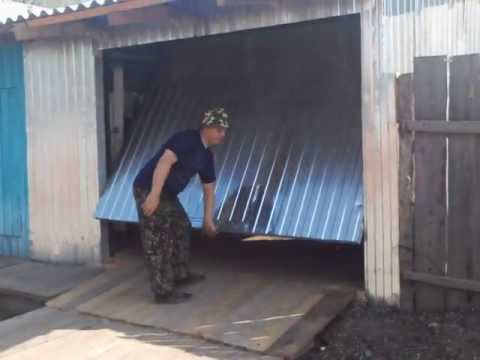

• Подъемные ворота для гаража поворотные.
  В этом случае цельная створка при открывании поднимается под потолок. Движение элемента выполняется за счет действия шарнирно-рычажного механизма. Схема такого устройства показана на фото.

Преимуществами такой конструкции являются:

1. высокая прочность изделия;
2. устройство отлично защищает гараж от проникновения посторонних;
3. бесшумность работы ворот при движении полотна – здесь нет роликов и направляющих, которые могли бы создавать шум;
4. поворотно-подъемные ворота для гаража своими руками изготовить вполне реально. Для этого можно не иметь специальных технических знаний, при этом цена их значительно ниже, расходы будут связаны лишь с приобретением материала.

К недостаткам конструкции относятся:

1. установка их возможна лишь в прямоугольные проемы;
2. высота проема в открытом состоянии уменьшается примерно на 20 сантиметров;
3. цельное полотно устройства не позволяет выполнять ремонт отдельных участков, что при повреждении требует полной замены всего элемента;
4. ворота имеют пружинный механизм, рассчитанный на определенную массу изделия, поэтому при необходимости выполнения теплоизоляции следует учитывать массу утеплителя: если она намного увеличит общий вес утепленных ворот, нужна будет установка противовесов;
5. между рамой и полотном возможно наличие щелей, устранить их можно резиновым уплотнителем, но такие ворота стоит устанавливать лишь в неотапливаемых гаражах.

По какому принципу работают подъемно-поворотные ворота

Поворотно-подъемные ворота на гараж состоят из:

• Рамы
  . Это основа конструкции, устраивается в проеме гаража или непосредственно за ним и служит ведущей частью изделия при перемещении ворот. Изготовление рамы обычно производится из труб прямоугольного сечения.
• Системы роликов и подъемных рычагов
  , служащих для открывание ворот. С их помощью створка конструкции перемещается по направляющим, а затем закрепляется под потолком гаража.
• Полотна
  . Нижняя его часть поднимается вверх и над проемом гаража образует козырек. Для дверное полотно обклеивается прессованным пенопластом, утепляется пенополистиролом или другими теплоизоляционными материалами. Для красоты их можно обшить панелями из пластика или дерева.
• Направляющих
  , которые служат для поворота рамы вокруг своей оси. При этом она переходит из вертикального положения в горизонтальное и обратно.
• Компенсационные пружины
  , которые в закрытом положении устройства растягиваются, а в открытом остаются свободными.

В данном виде ворот механизм открывания может быть двух типов:

• Шарнирно-рычажный или простой, является наиболее надежным и самым популярным устройством, которое обеспечивает простое перемещение щита и предотвращает его блокировку.

Совет: Обязательно следует аккуратно выполнять регулировку натяжения пружин и обеспечить высокую точность монтажа направляющих. В этом случае для предотвращения заклинивания щита, необходимо направляющие выставлять строго вертикально и обязательно обе параллельно между собой.

• Механизм на противовесах. В этой конструкции трос крепится внизу к углам рамы, идет через блок к шкиву лебедки, на конце размещается противовес. С увеличением веса щита ворот, увеличивается масса противовеса. В этом случае каркас ворот и рама сильно нагружены, а механизм используется для установки в массивных воротах.

Как своими силами изготовить подъемные гаражные ворота

Перед тем, как начать изготавливать подъемные гаражные ворота своими руками необходимо определиться с механизмом открывания. После выбора его типа, снимаются размеры проема ворот, проектируется эскиз конструкции, приобретаются материалы и инструмент.

Для работы понадобятся:

• Деревянные бруски, для изготовления коробки – сечением 12 х 8 сантиметров и на потолок 10 х 10 сантиметров.
• Металлические штыри.
• Уголки равносторонние: для рельсов, сечением 40 х 4 и для рамы 35 х 4.
• Швеллер №8 для кронштейна.
• Пружина.
• Металлический прут, диаметром 8 миллиметров.

Инструкция, по которой изготавливаются ворота гаражные подъемные своими руками предлагает:

• Собрать каркас из двух вертикальных брусков и одного поперечного. Детали соединяются стальными угольниками или пластинами.
• Вертикальные стойки заглубить в стяжку пола на два сантиметра.
• В проеме каркас зафиксировать стальными штырями.
• Собрать раму для полотна ворот.
• Полотно ворот собирается из досок, снаружи покрывается стальным листом.
• Пенополистирол, пенопласт можно использовать для теплоизоляции.
• Изготовить опору для узла: в одной из полок уголка сверлятся два отверстия диаметром 10 миллиметров для крепления опоры к стойкам, в другой полке еще три отверстия под фиксацию пружинного кронштейна. Для пружины опору лучше делать из швеллера.
• Из полосы металла изготовить регулировочную пластину, для соединения пружины и кронштейна.
• Крайние витки пружины выгибаются в виде зацепов, снизу присоединяется регулятор напряжения, изготовленный из прутка. На одной стороне получается кольцо, на другой выполняется нарезка резьбы.
• Из уголка изготовить шарнирный узел для низа конструкции с отверстием диаметром 8,5 миллиметров и приварить его к раме между ребром, расположенным снизу и серединой отверстия, предназначенного для установки рычага механизма подъема, расположенного на 120-миллиметровом шарнире.

• К торцу рычага приварить пластину для установки регулятора напряжения.
• Изготовить рельсы, по которым будут перемещаться ворота. Для этого соединяются два уголка, а затем свариваются таким образом, чтобы между их вершинами оставалось внутреннее пространство в пять сантиметров и свариваются по одному краю.
• Рельс приварить к пластинке с отверстиями. Между осью направляющего и ребром, установленным внизу поперечины, следует оставить промежуток 8 сантиметров.
• На другом конце рельсы приварить кусок швеллера, отступив от конца примерно 15 сантиметров.
• Швеллер фиксируется болтом к потолочному бруску.
• В процессе монтажа следует проводить постоянный контроль горизонтальности направляющих.
• Полотно дополнительно можно оснастить стопорными системами, которые увеличат его безопасность, а установка разных предохраняющих механизмов защитит от взлома.
• Увеличить количество света в гараже, можно установкой в полотне вставок из полупрозрачного материала.
• Для придания конструкции дополнительной устойчивости можно наклеить компенсирующие накладки и установить резиновую окантовку.

Подъёмные ворота — это современные конструкции, обеспечивающие надёжную защиту помещения от воздействия окружающей среды и грабителей. Конструкция подъёмных ворот имеет сложное устройство и изготавливается под заказ с учётом индивидуальных параметров строения. При умении работать с электроинструментом и сваркой ворота можно изготовить своими руками.

Виды подъёмных ворот

Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.

Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:

• подъёмно-секционная;
• подъёмно-поворотная;
• подъёмно-вертикальная.

Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.

Подъёмно-секционные

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

• минимальное расстояние при подъезде к гаражу;
• высокая теплоизоляция помещения за счёт конструкции защитной створки;
• возможность монтажа ворот в проём различного размера;
• высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
• эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

Подъёмно-поворотные

Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.

Принцип работы поворотных ворот базируется на рычажно-шарнирном механизме и системе противовеса. Конструктивно подъёмно-поворотные ворота состоят из трех частей: опорная коробка по периметру проёма, подъёмная створка со стальной рамой, открывающий механизм.

К достоинствам поворотной конструкции ворот можно отнести:

• устойчивость к взлому за счёт встроенной системы блокировки;
• высокая прочность защитной створки;
• бесшумность и простота открывания;
• сравнительно простая технология монтажа.

Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.

При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.

Подготовка к строительству

Изготовление подъёмно-секционных ворот с «нуля» далеко не лучшая затея — большое количество компонентов, множество крепежных элементов, автоматический привод и т. д. В итоге получается, что готовая конструкция от производителя обойдется всего на 25–30% дороже, но при этом будет более качественной.

Если вы всё-таки решили сделать секционные ворота самостоятельно, то мы предлагаем воспользоваться простой технологией с использованием наиболее дешевых материалов. Это позволит сэкономить до 50% от стоимости готовых конструкций.

Перед сооружением секционных ворот потребуется провести подготовительные работы, которые буду включать в себя: отделка проёма, замеры и расчёт размеров конструкции ворот, расчёт материала и принадлежностей, закупка и доставка необходимых материалов на место проведения работ.

Проём и стены должны располагаться в одной плоскости. Для этого проводится оштукатуривание стен и потолка внутри строения. После этого внешние углы проёма обрамляются стальным уголком 75×75 мм.

Выбор материала

Для изготовления каркасной коробки под каждую секцию защитного полотна потребуется:

• Швеллерный профиль (алюминиевый швеллер) – 20x25x20 мм, толщина металла 1,5–2 мм.
• Стальной уголок — 20×20 мм, толщина стали 1 мм.
• Пеноплекс Комфорт — плиты размером 600x1200x20 мм. Толщина утеплителя должна соответствовать параметрам швеллера.

Фиксация секций между собой будет происходить при помощи разъёмных мебельных петель из стали, установленных в трёх точках. Оптимальные размеры — 50×35 мм, 60×40 мм, 70×45 мм.

Направляющие рельсы, монтируемые в проём, можно изготовить их стального швеллера 30x50x30x2 мм. Помимо этого, направляющие можно сделать из двух стальных уголков размером 25×25 мм сваренных вместе.

Место изгиба между вертикальными и горизонтальными рельсами изготавливается из П-образного профиля с толщиной металла от 1 мм. За неимением можно взять Z-образный профиль 20x50x1,2 мм.

Горизонтальные направляющие изготавливаются из Z-образного профиля 20x50x1,2. В качестве фиксирующих элементов лучше использовать стальной подвес любой удобной конфигурации. Если горизонтальные направляющие фиксируются к деревянным балкам (скатная кровля), то можно использовать обычный уголок 15x15x1 мм.

Для создания противовеса подойдет стальной трос сечением 4 мм, подвесной ролик, канатный шкив, карабин для фиксации груза, груз весом 20–50 кг и пружины нужной мощности.

Расчёт материала

Для расчёта минимального количества требуемого материала необходимо рассчитать габариты ворот. В процессе измерений следует ориентироваться на схему, прикрепленную выше:

• Высота проёма, H — подбирается с учетом габаритов автомобиля. Оптимально, если высота проёма будет на 20–25 см выше крыши автомобиля.
• Ширина проёма, B — подбирается по аналогии с предыдущим пунктом. Желательно, чтобы ширина проёма была больше на 10–15 см, чем ширина транспорта.
• Притолока, L — располагается между потолком и проёмом. Размер зависит от привода, но желательно иметь запас в 25–30 см.
• Заплечники, B — ширина заплечиков выбирается индивидуально и зависит от размеров противовеса и пружинной системы.

На основе полученных данных можно рассчитать примерное количество необходимого материала. В качестве примера рассчитаем материал для секционных ворот размером 2,5×3 м без учёта крепежных элементов. Крепежи и другие принадлежности будут описаны в технологии изготовления (см. ниже).

Для изготовления секций и направляющих потребуется:

• Одна секция ворот — швеллерный профиль длиной 2,55 м, уголок длиной 1 м, теплоизоляционный материал в плитах в количестве 4 штук. Количество секций зависит от высоты проёма. В нашем случае получается 6 секций. Мебельные петли общим количеством 15 штук.
• Вертикальные направляющие — швеллерный профиль длиной 3,7 м на каждую сторону проёма.
• Горизонтальные направляющие — Z-образный профиль длиной 3,2 м на каждую сторону. Стальные подвесы в количестве 10 штук.
• Противовес — трос общей длиной 10 м, подвесной ролик 2 шт., ролики для троса 2 шт., карабины для груза 2 шт., груз общим весом до 100 кг, пружины 4–6 шт. соответствующей мощности.

В качестве материала для обшивки защитного полотна можно использовать профлист с полимерным покрытием. Площадь листа напрямую зависит от общей площади секций. При закупке материал лучше взять с небольшим запасом в 10–15%.

Для монтажа и сборки ворот потребуется сварочный аппарат и умение им пользоваться. Из ручного и электроинструмента потребуется: перфоратор, болгарка, электродрель, шуруповерт, строительный уровень, набор гаечных ключей, рулетка.

Изготовление и установка секционных ворот своими руками: пошаговая инструкция

В процессе работ придерживайтесь элементарной техники безопасности и используйте защитные очки, перчатки и спецодежду. Технология сборки подъёмно-секционных ворот состоит из следующего:

1. На поверхность проёма со стороны помещения наносится разметка под крепление вертикальных направляющих. Шаг разметки под крепление — 50 см. Для сверления отверстия под крепеж используется электродрель с победитовый сверлом диаметром от 5 мм.
2. Выполняется разметка и подгонка швеллера по высоте проёма. В случае с секционными воротами высота вертикальной направляющей меньше высоты проёма на 20–30 см. Для обрезки швеллера используется болгарка с диском по металлу. Для сверления отверстий дрель с корончатым сверлом по металлу нужного диаметра.
3. Подогнанный швеллер крепится к поверхности стены фасадным дюбелем или анкером по бетону. Желательно использовать крепеж диаметром не менее 5 мм. Оптимально, если это будет анкерный болт 10×77, 10×85 или 10×100 мм. Для закручивания используется бита с торцевой головкой и шуруповерт.
4. Для изготовления угловой направляющей необходимо сделать надрезы по длине П–образного профиля. Далее, профиль слегка сжимается и формируется нужный угол поворота. При возможности можно согнуть швеллер. Для этого нужно сделать V-образные пропилы на боковых ребрах через каждые 10 см. Для сгибания швеллер фиксируется в тисках, а нужный угол формируется путем нанесения точечных ударов.
5. Угловая направляющая фиксируется на сварку. Для крепления вертикальной направляющей потребуется просверлить отверстия в потолке через каждые 50 см. В качестве материала используется Z-образный профиль, который подгоняется по длине проёма, включая запас 20–30 см.
6. Прикручиваем направляющие к потолку при помощи дюбель-шурупов 8×80 мм. Если подвесы крепятся к деревянным балкам, то используется обрезанным уголок, который фиксируется к балке на саморезы по дереву. После этого вертикальная направляющая приваривается к подвесу.
7. Для изготовления каркаса для секций потребуется разметить швеллер и уголки. Длина швеллера должна превышать ширину проёма на 2–3 см с каждой стороны. Длина уголка — 40–50 см. Для обрезки используется болгарка. Далее, уголок и швеллер свариваются в угловых соединениях, формирую прямоугольный каркас.
8. После изготовления опорного каркаса с каждой из сторон с внешней стороны на расстоянии 30–50 мм приваривается резьбовая шпилька. На шпильку одевается колесо и фиксируется болтом с обратной стороны. После сборки одной секции проверяется её передвижение по направляющим.
9. Если секция свободно движется, не цепляя за конструкцию направляющих, то следует собрать оставшиеся части по аналогии. Для крепления секций в единое полотно потребуется просверлить отверстия диаметром 5 мм под петли в трех местах — по краям и центру каркаса.
10. Все секции плавно устанавливаются в проём путем прокатки по направляющим. После этого секции собираются в единое полотно с помощью мебельных петель, которые прикручиваются на оцинкованные саморезы по металлу 4,2×32 мм.
11. В нижней секции с внутренней стороны просверливается отверстие под крепление болта, к которому фиксируется стальной трос. Диаметр болта — 5 мм. В верхней секции от углового сопряжение на расстояние 2–3 см просверливается аналогичное отверстие, через которое пропускается трос.
12. В потолочном перекрытии подготавливаются отверстия и крепятся подвесные ролики. Для креплений используется два анкерных болта 10×77 мм. На расстоянии 30–40 см от подвеса вкручивается еще один двусторонний болт, к которому прикручивается рым-гайка. За неё фиксируют конец троса.
13. После этого к закрепленному тросу привязывается груз. В качестве креплений используются строительные карабины и цепи. В нижней части груза приваривается крючок для натяжения пружин. Пружины крепятся напрямую к полу. Для этого просверливаются отверстия и вкручиваются шпильки и рым-гайки.

После этого проверяется работа противовеса — он должен находиться в верхней части ворот, удерживая их в закрытом положении. Если пружины подобраны правильно, то их мощности будет недостаточно, чтобы открыть ворота с грузом без помощи автоматики.

Вопрос автоматики и привода

В готовых конструкциях подъёмно-секционных ворот защитное полотно понимается за счёт автоматических приводов. Это оборудование можно изготовить самому, но для этого потребуется электродвигатель с номинальным усилием тяги не менее 150 N, зубчатая цепь длиною более 3 м, зубчатая шестерня и т. д.

По сути, сборка кустарного привода обойдется не дешевле 7–8 тысяч рублей, когда готовый комплект стоит 12,5 тыс. рублей, имеет дистанционное управление и достаточную мощность для открытия ворот весом 120–150 кг.

В качестве примера рассмотрим технологий монтажа привода для гаражных работ фирмы SOMMER под маркой DUO VISION 650:

1. Привод освобождается от упаковки и аккуратно укладывается на пол. После этого выполняются действия, описанные в инструкции в разделе «Предварительный монтаж A/C».
2. В нашем примере будет описываться потолочный способ монтажа, но при желании привод может быть закреплен на перемычке (притолока). Для разметки потребуется измерить середину ворот и сделать отметку на потолке.
3. От отметки отступают 74 мм влево и вправо. Далее, просверливают два отверстия диаметром 10 мм. Глубина отверстий не менее 65 мм. Повторяют действия по всей длине ворот, спроецированной на потолок, учитывая необходимый запас. Шаг крепежа не более 600 мм.
4. Металлические подвески крепятся на анкерные болты 10×65 или 10×77 мм. После монтажа подвеса выполняется крепление привода. Для этого может потребоваться помощь напарника.
5. С-рельс следует поднять на один уровень с подвесом и провести предварительную фиксацию, не закручивая крепеж до конца. Для ориентации по горизонтали используется пузырьковый уровень, который прикладывается к направляющей в верхней части. После выравнивания винты плотно закручиваются.
6. К приводу прикручивается толкатель. Для этого продевается длинный болт в верхней и нижней части. Затем надеваются зажимные шайбы и закручиваются гайки. После этого толкатель прикручивается к верхней секции ворот. Для этого просверливают отверстия по центру секции. Для крепежа используются 4 болта 8×60 мм.

На заключительном этапе проводится установка стационарного блока, подводка питания к приводу и проверка работоспособности. Схема подключения цепи питания указана в инструкции.

Видео: секционные ворота своими руками

Строим подъёмно-поворотные ворота своими руками: чертежи и эскизы

Технология и процесс изготовления подъёмно-поворотных ворот значительно проще, чем у секционного типа. Перед изготовлением, как и в предыдущем случае, следует провести подготовительные работы, включающие снятие размеров проёма, расчёт параметров ворот и закупку материала.

После измерения проёма следует составить проектный чертеж будущих ворот. На схеме нужно изобразить основные элементы конструкций:

• защитное полотно;
• вертикальная и горизонтальная направляющая;
• ролик в верхней и нижней части полотна;
• кронштейн для крепления вертикальной направляющей;
• кронштейн крепления пружины и шарнира.

По возможности следует рассчитать места сопряжения основных элементов конструкции, количество необходимых крепежей и их размеры. Подробная схема подъёмно-поворотных работ с чертежами основных конструктивных элементов показана на фото выше.

Выбираем материал

Для изготовления подъёмно-поворотных ворот можно использовать различный материал, выбор которого напрямую зависит от проекта и параметров конструкции. И также поворотные ворота в зависимости от конструкции снабжаются системой противовеса или пружинной поворотно-уравновешивающей системой.

В нашем случае мы будем описывать технологию с противовесом. Для изготовления каркасной рамы защитной створки понадобится металлическая труба 40x20x1,5 мм. Из неё же будут изготовлены поперечные направляющие для рамы, держателя для роликов и стопор.
Для обшивки рамы с лицевой стороны будет использоваться профилированный металлический лист толщиной 0,7 мм.

В качестве материала для горизонтальной и вертикальной направляющей можно использовать:

• стальной уголок — 25x25x1,2 мм. Для формирования П-образной формы направляющей два уголка свариваются точечной сваркой.
• стальная труба — 50x50x1,6 мм. Для создания П-образной направляющей потребуется распилить трубу пополам.

Размер колес или роликов будет зависеть от ширины направляющей. В нашем случае ширина направляющей равна 50 мм. Поэтому в качестве роликов были выбраны полипропиленовые колеса для тележки диаметром 50 мм с болтовым креплением. Для подвеса груза будут использоваться подвесной ролик, стальной трос сечением от 4 мм, строительные карабины и стальная проволока.

Расчёт материала и подготовка инструмента

Для проведения расчётов, как и в предыдущем случае, потребуется измерить параметры проёма, притолоки и пристенка. Подробная схема измерения показана выше. После этого можно переходить к расчётам и составлению подробной схемы.

Если у вас есть опыт работ в строительстве, то подробную схему можно не прорабатывать. Достаточно обозначить основные узлы сопряжения направляющих со стеной, каркасной рамки с направляющими и т. д.

В качестве примера при расчёте материала для секционных ворот был использован проём 2,5×3 м. Рассчитаем для этого же проёма материал, необходимый для сооружения подъёмно-поворотных ворот:

• Каркасная рамка — 2,5*2 + 3*2 + 3 = 14 м. Потребуется стальная труба 40x20x2 мм длиной 14 м, включая материал для поперечной перекладины. Материал для распорок рассчитывается отдельно, но не более 2 м.
• Вертикальная направляющая — 2,5 * 2 = 5 м. Необходима стальная труба 50x50x1,6 мм длиной 6 м, включая запас или стальной уголок 25x25x1,2 длиной 12 м.
• Горизонтальная направляющая — 2,5 * 2 + 3 = 8 м. Потребуется стальная труба 50x50x1,6 м длиной 5,5 м, включая запас и стальной уголок 25x25x1,2 для поперченной распорки длиной 3 м. Если все делать из стального уголка, то общая длина материала составит не менее 14 м.

Для сооружения противовеса необходим стальной трос сечением от 4 мм длиной около 10 м, строительные карабины 2 шт, подвесные ролик 2 шт. Защитная створка будет передвигаться за счёт 4 колесиков от тележки, которые будут зафиксированы на двусторонние шпильки, приваренные к каркасу.

Из инструмента потребуется: сварочный аппарат, перфоратор, электродрель, шуруповёрт, болгарка, напильник, уровень и рулетка.

Как сделать подъёмную конструкцию

Приступать к изготовлению подъёмно-поворотных работ можно сразу после отделки и усиления проёма. В процессе работ не забывайте о технике безопасности и использовать защитные очки и перчатки.

Последовательность изготовления ворот состоит из следующих этапов:

1. С внутренней стороны на поверхность стены наносится разметка согласно составленной схеме. Шаг крепежа — 30 см. Если в качестве материала была выбрана стальная труба 50×50 мм, то потребуется распилить её на две части при помощи болгарки с диском по металлу. Острые края и заусенцы после подрезки обрабатываются напильником.
2. Если для изготовления направляющей используется стальной уголок 25×25, то берутся два уголка, которые свариваются вместе по шву для получения П–образной формы. При сварке рекомендуется точечно прихватить уголки, проверить конструкцию по уровню и только потом сваривать шов.
3. С внутренней стороны направляющей просверливаются отверстия под крепежи при помощи дрели с корончатым сверлом. Направляющая крепится к стене с помощью оцинкованных саморезов по бетону размером 7,5×112 мм.
4. Для придания жесткости конструкции между вертикальными направляющими в верхней части приваривается металлическая труба 40×20 мм. Дополнительно трубу можно прикрутить напрямую к стене с помощью анкерных болтов 10×100 мм.
5. Для создания вертикальной направляющей применяется аналогичный подход — резка трубы пополам или сварка двух уголков. Для крепления направляющей к потолку будет использовать стальная труба, которая приваривается к направляющей. Для фиксации направляющей используется стальной подвес.
6. В процесс крепежа направляющих обязательно проверяется их расположение относительно горизонта. Только после проверки болты и саморезы затягиваются до упора.
7. После подвеса горизонтальная направляющая крепится к вертикальной с помощью сварки. Для усиления конструкции под углом 45o устанавливается распорка из трубы 40×20 мм.
8. Для изготовления каркаса защитной створки используется труба 40×20 мм, которая подгоняется согласно длине и высоте проёма. Подогнанные трубы свариваются по углам для формирования нужной формы каркаса. Посередине каркаса приваривается поперечная направляющая. По углам крепятся распорки для придания жесткости.
9. После этого каркас с помощи напарника устанавливается в проём и проверяется его соответствие по размеру. Затем к углу каркаса приваривается стальная труба под углом 45o. Длина трубы зависит от расстояния между каркасом и верхней направляющей. На конец трубы крепится двусторонняя шпилька, на которую одевается колесо.
10. В нижней части перпендикулярно каркасу приваривается труба длиной 20 см, к которой крепится двусторонняя шпилька и колесо. На конец приваренной трубы параллельно стене фиксируется еще один кусок трубы длиной 25 см. При желании Г-образную форму можно сделать заранее и только потом приварить к каркасу.
11. Для фиксации противовеса в углу конструкции между горизонтальной и вертикальной направляющей фиксируется труба длиной 50–60 см, на конце которой крепится подвесной ролик.
12. В нижней части каркаса ворот на конце Г-образного части просверливается отверстие, через которое продевается и закрепляется трос. Далее, трос выводится наверх и перекидывается через ролик. На конце троса крепится строительный карабин и противовес.

В качестве груза можно использовать кирпичи, стальные трубы с заваренным дном заполненные песком, диски для штанги и т. д. После фиксации груза проверяется работоспособность конструкции. Если все в порядке, то каркас обшивается профлистом или любым другим листовым материалом.

Выбор автоматики

Автоматический привод, используемый совместно с подъёмно-поворотными воротами, идентичен автоматике, применяемой для ворот секционного типа.
Привод состоит из блока управления, движущейся каретки, С-образной рельсы, толкателя, пульта управления.

Наибольшей популярностью пользуются приводы от следующих производителей:

• DoorHan — модели Sectional 500 и Sectional 750 подойдут для гаражей площадью до 12 м2. Для гаражей площадью свыше 16 м2 лучше использовать модель Sectional 1200.
• Allmatic — для ворот весом до 250 кг и высотой до 3 м подойдет модель АХ 222. В остальных случаях лучше устанавливать приводы Allmatic ECO 24/PLUS, рассчитанные на ворота весом свыше 300 кг.
• Sommer — для гаражных ворот подъёмного типа используются модели Duo Vision с максимальным усилием тяги от 500 H.

Все приведенные модели приводов имеют схожую конструкцию. Комплект поставки предусматривает наличие подробной инструкции по подготовке к монтажу, разбору и сборке привода, а также его подключения к сети.

Видео: подъёмные ворота своими руками

Проектирование и монтаж ворот трудоёмкая задача, требующая внимательности и умения работать с различным инструментом. Если вы неуверены в своих силах, то лучше задуматься над приобретением готовых конструкций.

В условия небольшого пространства перед гаражом на выручку придут подъемные ворота. Их конструкция предусматривает подъем створки под потолок. Это гораздо удобнее, нежели обычные распашные варианты. Конечно же, подобных конструкций от различных производителей очень много в магазинах. Но можно изготовить подъемные Обойдется это гораздо дешевле, нежели приобретение уже готовой конструкции. А установка автоматического привода позволит дистанционно управлять воротами.

Особенности подъемных ворот

Прежде чем начать к изготовлению ворот с подъемным механизмом стоит узнать, чем они отличаются от других видов, какими достоинствами и недостатками обладают. Это поможет убедиться, что данный вид устройства является тем, который необходим.

Довольно часто в наше время можно встретить подъемные ворота для гаража. Своими руками их сделать несложно. Главное для начала определиться с устройством ворот. В любом случае, подъемные ворота выполняют свои функции. Кроме того, подъемные ворота обладают рядом преимуществ перед другими видами. Их можно использовать в любых помещениях, независимо от размера.

Виды ворот

Подъемные ворота разделяют на два вида:

• Подъемные секционные.
  Полотно ворот состоит из нескольких частей, которые соединены между собой жесткой конструкцией. По мере поднятия они изгибаются и собираются. При опускании собранные секции расправляются и выравниваются в исходное (ровное) положение.

• Поворотные.
  В отличие от предыдущего вида, в данном случае основное полотно ворот не способно подвергаться деформации. Принцип их действия заключается в том, что поднимется створка по изогнутой траектории. При этом верхняя часть незначительно углубляется внутрь. Оставшаяся часть створки поднимается снаружи.

Установка гаражных ворот с подъемным механизмом в двух случаях происходит практически одинаково. И выполнить ее можно самостоятельно.

Преимущества подъемных ворот и их недостатки

Самодельные подъемные ворота для гаража обладают рядом неоспоримых достоинств, которые выделяют их среди других видов устройств. Основными преимуществами являются:

• Экономия места. Для поднятия створки используется место под потолком, которое, как правило, никогда не используется. За счет этого не нужно тратить полезные метры на земле рядом с гаражом.

• Створки представляют собой цельное полотно. А это является надежной защитой от проникновения посторонних.

• Имеется возможность утеплить створки. Чаще всего для этого используют пенополистирол.

• Есть возможность установить механизм для автоматического подъема.

• Подходят для установки не только одинарных, но и двойных гаражей.

• Внешняя отделка может быть любой, за счет чего ворота будут гармонично вписываться в декорирование гаража и дизайн всего участка.

Минусы подъемных ворот вытекают из их конструкции. Их не много, но списывать их со счетов не нужно. К недостаткам можно отнести:

• Цельное полотно створки не подлежит частичному ремонту. В случае повреждения его необходимо менять полностью.

• Монтаж ворот возможен только в проемы прямоугольной формы.

• Установка требует определенных знаний.

• Ворота поднимаются вверх, за счет чего уменьшается высота проема.

• Утепление необходимо учитывать заранее. Дело в том, что механизм подъемных ворот рассчитан на нагрузку определенной величины. Дополнительный слой утеплителя повлечет за собой увеличение нагрузки на механизм.

Устройство ворот и принцип их действия

Основными элементами конструкции, которые несут нагрузку, являются рама, направляющие и механизм для перемещения полотна. Открываются ворота в автоматическом (с помощью дистанционного управления) или ручном режиме.

К нижней части створки закреплены рычаги. В верхних торцах имеется еще две направляющие, по которым движутся ролики. С помощью этих элементов происходит подъем створки. Для этого необходимо лишь потянуть за ручку, которая расположена снизу полотна. Сложностей с этим не возникает, так как на помощь приходят пружины, находящиеся в растянутом состоянии. Схему подъема створки можно увидеть на картинке выше.

Механизмы подъема

Подъемный механизм может быть двух видов:

• Рычажно-пружинный. Это наиболее популярный у владельцев гаражей механизм. Он отличается простотой конструкции и надежностью. Изготовление металлических ворот с подобным механизмом предполагает точное регулирование пружин, точную установку направляющих (по которым позже будут двигаться ролики).

• Если створка обладает большим весом, предпочтение отдают механизму с противовесом. В таком случае используется лебедка. С одной стороны закреплен противовес, который с помощью троса соединяется с другим краем створки.

Выбор подходящего механизма производится с учетом конкретной ситуации.

Подготовительные работы

Прежде чем изготавливать и устанавливать подъемные ворота для гаража своими руками необходимо провести подготовительные работы.

Поверхность стен и потолка должна быть ровной, чтобы направляющие установились без наклонов. Любая пыль при попадании на ролики или направляющие может нарушить работу всего механизма. Поэтому все строительные и отделочные работы внутри гаража должны быть завершены. Это не касается пола. Связано это с тем, что рама заходит внутрь минимум на 2 сантиметра. Поэтому завершить строительство пола необходимо будет уже после того, как установка гаражных ворот будет произведена.

Проем должен быть готов к установке рамы ворот. По нему производятся основные расчеты. Поэтому нужно знать его габариты. Размеры, необходимые при строительстве ворот, описывает чертеж подъемных ворот для гаража на картинке ниже.

Необходимые материалы и инструменты

В зависимости от размеров и выбранной конструкции ворот количество необходимых материалов может изменяться. Но при самом простом решении на изготовление металлических ворот потребуются:

• Деревянные бруски 120х80 мм для коробки;

• Бруски из дерева 100х100 мм для потолка;

• Штыри из металла для закрепления конструкции;

• Металлические уголки 35х35х4 мм для изготовления рамы;

• Уголки из металла 40х40х4 мм для рельс;

• Швеллер 80х45 мм;

• Пружина с внутренним диаметром 30 мм;

• Металлический прут диаметром 8 мм;

• Полотно для створки.

Это комплект необходимых материалов для изготовления ворот с ручным режимом подъема. При желании можно приобрести привод для автоматизации этого процесса. Список необходимых материалов может изменяться или дополняться. Сложно описать все подробно, с точностью до самореза или болтика. Ведь каждое даже незначительное изменение конструкции ворот повлечет за собой изменение и этого списка.

Для того, чтобы собирать и монтировать подъемные ворота для гаража своими руками понадобятся болгарка, дрель со сверлами по металлу и дереву, сварочный аппарат. Будут также необходимы другие инструменты, которые есть у каждого хозяина: молоток, рулетка, отвертка, гаечные ключи, уровень, карандаш.

Этапы строительства

Ворота из профтрубы изготавливаются в соответствии со следующими этапами:

• Подготовка и сбор рамы;

• Установка роликов;

• Изготовление створки;

• Крепление дополнительных элементов.

Эти этапы поясняют, как сделать подъемные ворота самостоятельно. Далее рассмотрим каждый этап подробно.

Изготовление рамы

Основой, на которой будут крепиться ворота, является рама. Именно на ней будет лежать большая часть нагрузки всей конструкции. С ее изготовления и начинается работа.

В списке необходимых материалов указаны деревянные бруски. Это наиболее простой и экономичный вариант. Их можно заменить металлической конструкцией, что будет более надежным вариантом. Но выбор каждый делает сам. На процесс монтажа это практически не влияет.

Из брусков собирается коробка. Для их соединения используют металлические уголки или пластины. Нижняя планка должна быть заглублена в пол минимум на 2 см. Это необходимо учитывать в процессе сборки. Когда коробка скручена (в случае с металлом — сварена), проводят ее контрольную проверку. Ее ставят в проем и проверяют положение по вертикали и горизонтали. Если рама стоит правильно, ее крепят анкерами (металлическими штырями) длиной от 30 см. Их берут из расчета 1 штырь на 1 погонный метр.

После этого устанавливают горизонтальные направляющие, которые находятся под потолком.

Установка роликов

Когда рама установлена, можно приступать к креплению кронштейнов для роликов. Чтобы ворота не цеплялись, верхние кронштейны крепятся немного глубже, чем нижние. Наглядно это можно увидеть на картинке ниже. Для крепления рельс используют болты. На данном этапе очень важно точно вымерять уровень.

На краях рельс устанавливаются фиксаторы. Они будут удерживать ролики, тем самым держа полотно в открытом (закрытом) положении.

Подготовка створок

Сам щит, который будет служить створкой ворот, может изготавливаться из различных материалов. Но, так как он будет обеспечивать надежность защиты гаража, подвергаться внешним климатическим влияниям, лучше выбирать более устойчивые материалы. Это могут быть следующие варианты:

• Каркас из деревянных брусков, обитый снаружи металлическим листом;

• Использовать цельный металлический лист;

• Раму из металлический профилей обшить металлом.

В качестве финишного (наружного) слоя может быть что угодно, даже пластик. Для защиты от мороза щит может быть обит слоем утеплителя.

Чтобы ворота из профтрубы не открывать каждый раз полностью, в щите можно сделать калитку. Через нее можно будет входить (выходить), не используя всю конструкцию полностью. Некоторые владельцы гаражей предусматривают в створке еще и окно. При необходимости, установить его несложно.

Когда щит готов, его устанавливают на направляющие и проверяют работоспособность механизма.

Дополнительные элементы

Монтаж ворот завершается установкой дополнительных элементов. К ним можно отнести ручки, замки, щеколды для фиксации ворот.

Ручки необходимы для того, чтобы открывать (закрывать) ворота было удобнее. При их наличии не нужно цепляться за край створки. Удобнее, если ручки расположены снизу щита. Причем как снаружи, так и изнутри.

Если ворота оснащены калиткой, то внутри можно сделать щеколду. Это позволить обезопасить свое имущество. Такой прием позволит открыть створку только изнутри. К такому же решению можно прибегнуть, если гараж пристроен к дому и их соединяет дверь.

Если гараж стоит отдельно и калитки нет, необходимо предусмотреть замки. Если нет возможности купить специальные, то можно повесить обычные. Делают это с помощью дужек, которые крепятся на полотне и наружной стороне вертикальной рамы.

Изготовление металлических ворот с подъемным механизмом завершается внешней отделкой конструкции. Их обрабатывают защитными средствами, красят, крепят отделочные материалы.

Система автоматизации

Автоматический привод можно установить на подъемные ворота для гаража. Цены на всю конструкцию от этого увеличатся. Но и уровень комфорта значительно повысится. Не нужно будет открывать (закрывать) ворота вручную. Все можно будет сделать с помощью дистанционного управления. При этом важно подобрать такой тип привода, чтобы к нему подходили ваши подъемные ворота для гаража. Цены на них находятся в диапазоне 300-800 евро.

Установить привод не составит особых проблем. В инструкции указана распиловка контактов, которой нужно будет следовать. Пример привести сложно, так как стандарты подключения у каждого производителя свои.

Подключив систему автоматического открывания, подъемные ворота, изготовленные и установленные своими силами, не будут отличаться от заводских. Это даст возможность управления дистанционно, с помощью пульта управления.

Так, выполнив несколько несложных этапов, можно получить подъемные ворота для гаража. Кроме существенной экономии денежных средств, это повлечет еще и массу других преимуществ. Подобная конструкция экономит пространство. Ворота не требуют свободного места перед гаражом как в случае с распашным вариантом. Они занимают место под потолком, которое в других ситуация не используется. Самостоятельный выбор материалов для изготовления конструкции позволит сделать все в соответствии со своими взглядами и требованиями. Дополнение устройства автоматическим приводом повысит уровень удобства при использовании ворот.

Гаражные ворота эволюционируют: привычные распашные уступили место откатным, а откатные — подъемным. Последний вариант справедливо считается более надежным: взломать подъемные ворота сложно.

Кроме того, ворота подъемного типа не занимают место перед гаражом, значит, маневрировать при заезде в гараж можно свободнее. установить несложно при наличии инструментов и помощников.

Типы подъемных ворот

Существует два вида подъемных ворот:

• Поворотные
• Секционные

Подъемно-поворотные ворота устраиваются в случаях, если:

• У гаражного проема притолока расположена слишком низко (либо отсутствует вовсе)
• Есть необходимость придать конструкции ворот повышенную прочность
• Предъявляются высокие требования дизайну ворот

Секционные ворота можно установить в том случае, если в гараже есть место для перехода конструкции из вертикального положения в горизонтальное под потолком. Они так же, как и поворотные, монтируются с внутренней стороны проема. Полотнище ворот состоит из нескольких секций, закрепленных относительно друг друга подвижно. Во время открывания секции поднимаются вверх по направляющим, закрепленным на стенах и потолке гаража.

Изготовление подъемно-поворотных ворот

Начинаем с разработки чертежа подъемных ворот своими руками. Он будет выглядеть примерно как на следующем рисунке.

Расчеты размеров поворотных ворот

Прежде чем взять в руки карандаш и линейку, выполните обмерные работы. Вам необходимо замерить:

• Высоту проема H
• Ширину проема B
• Высоту притолоки h (расстояние от верха проема до линии примыкания потолка к стене)
• Расстояние от проема до боковой стены (четверть левая b1 и четверть правая b2)
• Глубину гаража L

Подготовив чертеж, можно приступать к изготовлению рамы. Если у вас есть старые ворота, можете использовать раму от них. А можете изготовить ее из деревянных брусьев. Неважно, какой вариант вы выберете, конечный результат вашей работы должен выглядеть как на следующем рисунке.

Схема крепления ворот

Обозначения:

• 1 — брус направляющих рельсов горизонтальный
• 2 — рельс направляющий
• 3 — брус коробки ворот горизонтальный
• 4 — стойка коробки вертикальная
• 5 — рама створки ворот
• 6 — кронштейн для крепления пружины
• 7 — уголок шарнира
• 8 — пружина
• 9 — рычаг механизма подъема
• 10 — кронштейн рычага

Для изготовления деревянной коробки вам потребуется:

• Брус длиной 2,3 м.
  сечением 120х80 мм — 2 шт.
• Брус длиной 2,75 м.
  того же сечения — 1 шт.

Между собой бруски скрепляются металлическими уголками
(либо пластинами).

Раму для полотнища ворот можно сварить из уголка 35х35 мм.
Изнутри ее можно обшить доской, а снаружи — стальным листом. Размер рамы зависит от габаритов проема вашего гаража. Стандартное полотнище – 2,5х2,1 метра.

Опору пружины (кронштейн) изготавливают из швеллера №8
. Длина кронштейна — 70 мм.

Направляющий рельс можно сварить из пары уголков 40х40 мм.
Длина рельса должна равняться ширине полотнища ворот. На одном конце рельса приварена пластина для его крепления к горизонтальному брусу коробки. На расстоянии 12 сантиметров от другого конца приваривается кусок швеллера длиной 100 мм (нижняя полка швеллера вплотную примыкает к нижней плоскости рельса). Через верхнюю полку швеллера рельс крепится к потолочному брусу при помощи болтового соединения.

Для изготовления шарнирного узла возьмите уголок, просверлите в нем отверстие диаметром 9 мм.
Приварите его к раме, а к рычагу приварите пластину с таким же отверстием. Размеры пластины — 50х40х5 мм.

Мы дали описание основных работ. Они несложные, но одному работать неудобно: лучше пригласите помощника.

Установка секционных ворот

Не стоит изготавливать с нуля, поскольку они имеют сложную конструкцию. А вот установить ворота заводского производства самостоятельно домашнему мастеру вполне по силам. Надо только придерживаться некоторых правил:

• При монтаже не менять заводские расходные материалы на более дешевые сомнительного качества
• Монтаж ворот производить только по оригинальным чертежам изготовителя
• Максимально точно размещать все детали конструкции

Установка секционных ворот состоит из нескольких важных этапов.

Первым делом следует подготовить проем согласно требованиям производителей секционных ворот
. А они обещают безотказную работу своей продукции, если притолока и заплечники проема находятся строго в одной плоскости, а его вертикали и горизонтали не были перекошены и составляли правильный прямоугольник. Проконтролировать перпендикулярность и параллельность можно при помощи уровня измерительного.

Обязательно проверьте, уместится ли полотнище внутри гаража при полном открытии проема
. Это, кстати, надо проверять на стадии выбора конструкции.

Минимальная глубина гаража должна равняться высоте ворот с припуском 500 мм — если вы не предполагаете автоматизировать конструкцию. Если же автоматика будет задействована, то к высоте ворот надо прибавить 1000 мм.

Учтите, что на потолок и притолоку лягут основные нагрузки от веса ворот
. Они должны быть выполнены из прочных строительных материалов. То же самое относится и к заплечникам, так как к ним будут крепиться направляющие ворот.

Если Вы хорошо разбираетесь в электрооборудовании, то сотворить не составит труда. Для тех, у кого нет гаража на участке, будет полезно узнать о монтаже раздвижных ворот своими руками, причем с автоматическим приводом.

Подготовив должным образом проем, можно приступать к разметке крепления и монтажу направляющих элементов.

Соберите секции в единое полотно, начиная с нижней панели
. Работу выполняйте аккуратно, не допуская перекосов или зазоров между отдельными частями ворот. Здесь не допускается никаких заполнений монтажной пеной, или дощечками.

Любое отклонение от требований инструкции относительно точности сборки негативно скажется на работе ворот.

Установив полотно на место, отрегулируйте плотность его прилегания
при помощи регулировочных кронштейнов.

Обычно в комплекте подъемно-секционных ворот имеются уплотнители из резины и полимерного каучука. Резиновый уплотнитель устанавливается на той части полотнища, которая соприкасается с полом, а каучуковый — по верху и боковым сторонам.

По окончании монтажа закрепляются ручки, замки, засовы, прочие аксессуары и система автоматизации.

Таким образом, установка своими руками подъемно-поворотных ворот и подъемно-секционных ворот различная. Выбор зависит от вашего желания и габаритов гаража.

Видео установки подъемных ворот своими руками

На видео вы можете понаблюдать за процессом изготовления и монтажа поворотно-подъемных ворот своими руками.

Подробная видео-инструкция (схема) по монтажу секционно-подъемных ворот своими руками.

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

• костяка из прочных элементов;
• цельной створки, вставленной в раму;
• узла возвратной пружины;
• механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

• компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
• простотой сборки и монтажа;
• автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
• свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
• бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

• малая степень защищённости от проникновения злоумышленников;
• неспособность удержать тепло;
• запрет на частый подъём и опускание створки;
• возможность установки только в проём в форме прямоугольника;
• необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна.
Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов.
Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма.
Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

• 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
• уголки толщиной 4 мм с параметрами 4х4 см;
• швеллер 40х80 мм;
• прут из стали, диаметр которого составляет 0,8 см;
• 2 пружины, имеющие внутренний диаметр 3 см;
• 2 подвижных кронштейна;
• анкерные болты и саморезы;
• ролики;
• трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

• углошлифовальная машина для разглаживания металла после сварки;
• сварочный аппарат;
• электрический лобзик, который пригодится для распила и обработки деревянного бруса;
• дрель, чтобы проделывать в материалах отверстия;
• шуруповёрт для оснащения полотна крепёжными элементами;
• молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.
3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.
4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.
8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены.
Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки.
Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

Как сделать подъёмные гаражные ворота своими руками. Подбор материалов, чертежи и процесс изготовления с фото и видео.

Почему современные самодельные гаражные ворота подъемные

Хотя время, понятие относительное, не столь давно частные гаражи оснащали исключительно «простыми как пять копеек» распашными воротами. Две металлические створки на петлях, с верхним и нижним стопором, если из гаража нет второго выхода, то в одну из створок врезана дверь. Створки крепились к силовой раме из металлопрофиля, либо прямоугольной формы, либо П-образной, в первом случае в зоне въезда получался порог. По сути, весь процесс сводился к сварке рамы, сварке каркасов створов, облицовке створов металлическими листами, установке и фиксации рамы в проеме и фиксации створов уже к раме. Главным достоинством распашных конструкций была их простота и доступность, особенно в пору, когда металл стоил копейки, а сварить можно было самостоятельно или попросить кума, брата, свата. Недостатков же в изобилии – это и ненадежность, и негерметичность, как ни соблюдай углы и плоскости, а через такое количество стыков все равно «сифонит». Плюс, на открытие створок необходимо дополнительное местно, ну и главное, на что сейчас обращают внимание – они неудобные. Поэтому теперь в фаворитах более эргономичные и практичные варианты, например, подъемные.

Но за прогресс нужно «платить», в данном случае усложнением конструкции и большими тратами на расходники даже с ручным приводом, не говоря об управляющей автоматике. Тем не менее, сделать подъемные гаражные ворота своими силами вполне реально.

Устройство подъемных ворот

Другое название ‒ щитовые. Механизм у них несложный.

Основные элементы:

• рама;
• направляющие профили;
• привод (рычажно-пружинный или система противовесов).

Контроль работы выполняется вручную или с использованием электрического привода и пульта дистанционного управления.

Подъем производится рычагами, которые закреплены внизу створки, и с помощью роликов, которые двигаются по двум направляющим сверху на торцах створки.

Чтобы открыть ворота с простым приводом, достаточно потянуть за ручку внизу двери.

Разновидности подъемных ворот

Ворота подъемно поворотные открываются при помощи поднятия. Они имеют несколько разновидностей, различающихся по способам их открывания. Они бывают поворотно или подъемно секционного вида. Секционные группы представляют собой монолитную конструкцию, имеющую открывающуюся нижнюю часть. Основная их часть во время открывания уходит внутрь строения, снаружи можно увидеть лишь небольшого размера козырек.

Подъемно-поворотные механизмы требуют немного больше свободного пространства, при этом, они отличаются значительно низшей стоимостью, нежели предыдущая разновидность.

Ворота подъемно-секционного типа

Секционные конструкции представляют собой ряд панелей, отдельно стоящих друг от друга. Каждая из них составляет около 50 см. Они могут быть изготовлены из стали, древесины, пластмассы. Панели соединяются между собой при помощи петлей шарнирного вида. Вся система оснащается муфтой, роликами, иными подвижными элементами. Все они изготавливаются их поливинилхлорида или стали.

Направляющие создаются из нержавеющего сырья. Внутреннюю часть полотна можно утеплять, используя пенополиуретан. Это позволит сохранять внутри тепло на протяжении длительного времени.

Преимущества такой системы:

• безопасность функционирования;
• простота эксплуатации;
• максимальное удобство применения;
• высокие прочностные характеристики.

Среди недостатков, пользователи отмечают полное отсутствие механизмов защиты от взлома, а также незаконного проникновения. Сделать самостоятельно подобные ворота очень трудно. Единственным вариантом будет покупка заводской модели, последующий её самостоятельный монтаж.

Ворота подъемно-поворотного типа

Подъёмные ворота, имеющие поворотный механизм, отличаются простотой сборки, возможностью самостоятельной установки. Когда такая конструкция открывается, происходит подъем целой створки. Движение происходит посредством шарнирно-рычажного устройства.

Эта въездная группа отличается высокими характеристиками прочности, позволяет надежно защищать собственное имущество от проникновения злоумышленников.

Некоторые владельцы предпочитают собирать этот механизм, без оснащения направляющими роликами. Это позволяет добиваться бесшумного движения полотна.

Процесс сборки прост, не требует особых навыков, а также больших финансовых вложений.

Выделяют две разновидности механизмов открывания:

• Устройство с противовесами: это приспособление состоит из троса, закрепленного к раме на нижней её части. Он проходит сквозь противовесы, крепящиеся на лебедке. Устройство используется, когда система отличается тяжестью.
• Шарнирно-рычажное: отличается простотой, очень популярен. Его надежность обеспечивает простоту передвижения, без блокировки устройства.

Основные виды

Перед тем как приступить к монтажу, необходимо разобраться, в чем отличие подъемных конструкций от других видов, какие преимущества или недостатки они имеют. Все это поможет выбрать для себя наиболее подходящий вариант. В самом начале необходимо определиться с устройством.

Создайте подъемные ворота для своего гаража

Ворота можно разделить на несколько видов:

1. Подъемные секционные — этот вариант представлен в виде полотна, разделенного на несколько частей, которые объединены между собой жесткой конструкцией. Поднимаясь, они начинают изгибаться и собираться, а при опускании, наоборот, расправляются и выравниваются.
2. Поворотные — эта конструкция в отличие от предыдущего вида не способна деформироваться. Открытие ворот происходит за счет поднятия створки по изогнутой траектории, причем верхняя часть ворот немного углубляется внутрь гаража, а вся остальная часть поднимается вверх, но со стороны улицы.

Устанавливаются оба вида практически идентично. Имея чертежи подъемных ворот, необходимые инструменты и материалы, можно изготовить конструкцию самостоятельно.

В данном видео рассмотрим подъемные гаражные ворота:

Подъёмно-секционные ворота: инструмент, материалы и устройство

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

Но при всех достоинствах, есть и недостатки, среди которых:

Можно приобрести готовое изделие, но лучше изготовить ворота самостоятельно
ФОТО: diadoors.com

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл. Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах.

Внешний вид может быть довольно разнообразным
ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

• УШМ (болгарки);
• набора гаечных ключей, отвёрток и шуруповёрта;
• сварочного аппарата;
• карандаша, рулетки, монтажного или лазерного уровня;
• дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

Без этого инструмента обойтись не удастся
ФОТО: atvarmor.ru

Статья по теме:

Подъёмные ворота для гаража: конструкции и их устройство, принцип работы, преимущества и недостатки; материалы, используемые при изготовлении; порядок установки; самодельные конструкции и видео, описывающее процесс их изготовления — в нашей публикации.

Направляющая для ворот

Выпиливаю направляющую из трубы 20х40, что бы вставить подшипник на оси.

Далее сварил рамку ворот из тех же труб, размер проема сделал 280 см. высоту 230 см, углы усилил уголком. Гараж каркасный, в процессе постройки, проем пока не ограничен сверху, по бокам стоят стойки из доски 50*150 мм. Закрепил вертикальные направляющие, немного наклонив их внутрь гаража, чтобы ворота легче поднимались.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Принцип работы.

Советы по эксплуатации

Основные советы и рекомендации по эксплуатации гаражных ворот подъемного типа сводятся к уходу, регулировке и ремонту всех составляющих в частности, и системы в целом. Например, все резиновые уплотнители требуют дополнительной периодической смазки силиконом. Это поможет избежать растрескиваний или примерзаний в морозное время года.

Одним из главных советов профессионалов и любителей своего дела является своевременная диагностика состояния всей конструкции в целом. А также постоянный контроль состояния ее составляющих.

О том, как сделать подъемные ворота своими руками, смотрите в следующем видео.

Сборка секций ворот

Полотно ворот собирают, устанавливая секции в вертикальные направляющие, зафиксированные в проёме. Для выполнения задачи потребуются:

• петли;
• крепёжные элементы;
• секции.

Этапы работ:

1. Выравнивают пол между стенками проёма. Отклонения по горизонтали не должны превышать 5 мм.
2. Устанавливают первую секцию на пол.
3. К выставленной секции крепят петли и ролики. Ролики заводят в пазы направляющих.
4. К нижнему торцу первой секции крепят нижние ролики.
5. Над первой устанавливают вторую секцию и соединяют эти детали петлями.
6. Устанавливают ролики для второй секции.
7. Продолжают набор ламелей до тех пор, пока полотно ворот не будет готово.

Фотогалерея вертикальных ворот: готовые изделия, чертежи и схемы

Ниже приведены примеры чертежей разных подъемных полотен с указанием размеров, показаны уже собранные конструкции

Правильно установленный подъемный механизм ворот станет отличной защитой гаража от взлома. Герметичность опущенного полотна исключает риск несанкционированного проникновения. А при творческом подходе к отделке ворота отлично впишутся в дизайн участка.

Достаточно практичной, надежной и удобной гаражной конструкцией ограждения называют подъемно-поворотные ворота. Открываясь, такая воротная установка принимает горизонтальное расположение с выдвижением чуть вперед, образуя как бы маленький навес над выездом.

Основные характеристики

Данную конструкцию рекомендовано выбирать для гаражей без отопления.

Принцип действия

Непременным требованием при установке такого механизма считается тщательно продуманная регулировка для натяжения пружинок, высокоточное монтирование направляющих.

Управлять щитовыми воротами можно вручную либо с применением электропривода, то есть автоматизировать процесс управления.

Подбор стройматериалов

Створки ворот, кстати, бывают как сразу цельными, так и изготовленными из сендвич-панелей. В качестве полотна может применяться обычный щит, собранный самостоятельно из простых досок или оббитый листовым металлом.

При сборке полотна такой самодельный дощатый щит станет наилучшим решением. Сделать его не сложно своими руками, главное оббить его оцинкованным металлом, а после покрыть особым защитным составом.

Пенополистирол либо пенопласт можно применить как теплоизоляционный материал. Для усовершенствования внешних параметров лучше облицовывать готовое изделие пластиком, можно использовать и деревянные панели.

Инструменты

Установка

Готовую установку красят, придавая эстетический вид. Непосредственно перед сборкой конструкции лучше окрасить все труднодоступные участки.

Для удобной эксплуатации щит изготавливают из полупрозрачных облицовочных материалов. Подъемно-поворотные ворота оснащают системой безопасности, а также необходимым стопорным устройством. Это поможет защитить гараж от взломов и защемления.

О том, как сделать подъёмно-поворотные ворота своими руками, смотрите в следующем видео.

Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

• подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
• конструкция применяется для одинарных и двойных типов гаражей;
• возможность установки автоматической системы открытия;
• сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
• могут использоваться разные виды внешней отделки и декора;
• автоматической калиткой гараж надежно защищен от взломщиков;
• при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Изготовление и установка подъёмных гаражных ворот своими руками

Владельцы автомобилей уделяют повышенное внимание технической оснащённости своего гаража. Главная роль при этом отведена установке прочных ворот, отличающихся функциональностью и эстетичностью. Особенной популярностью пользуются подъёмные ворота, которые несложно изготовить и установить своими руками.

Особенности подъёмных гаражных ворот

Планируя оснастить помещение для хранения транспортного средства самодельными подъёмными механизмами, тщательно ознакомьтесь с их конструктивными и эксплуатационными особенностями.

Подъёмные ворота удобны и функциональны. Ими можно управлять прямо из автомобиля

Внимательно проанализируйте положительные стороны конструкции, изучите отрицательные моменты.

Варианты конструкции ворот: какой выбрать

В гаражных помещениях используют различные типы подъёмных ворот:

Ограждения подъёмно-секционного типа. Характеризуются секционной конструкцией полотна, изготовленного из отдельных элементов.В процессе открывания ворот перемещение панелей подъёмно-секционной конструкции осуществляется по направляющим полозьям с помощью роликов внутри гаражного помещения. Низкая прочность и сложность изготовления ограничивают интерес автолюбителей к этой конструкции.

Секционные панели ворот соединены шарнирами, поэтому они являются недостаточно прочными

Цельное полотно подъёмно-поворотных ворот отличается большей прочностью

Подъёмные ворота с поворотным механизмом надёжно защищают гараж. Для их изготовления можно использовать покупные комплектующие или воспользоваться самостоятельно изготовленными элементами. Последний вариант значительно сэкономит денежные средства.

Достоинства поворотных гаражных ворот

Подъёмная конструкция выгодно отличается от других типов гаражных ограждений. Главные преимущества:

1. Высокая прочность. Применение качественного материала обеспечивает надёжную защиту от взлома.
2. Устойчивость к коррозии. Конструкция полотна ворот затрудняет проникновение влаги.
3. Экономия свободного пространства перед гаражом. Подвешенное на жёстких направляющих полотно в открытом состоянии располагается над автомобилем, освобождая тем самым всю проезжую часть для маневрирования при парковке.

Облицовка ворот декоративными панелями улучшает внешний вид ворот и всего гаража

Существуют ворота для гаража и на два автомобиля

Недостатки ворот с откидной створкой

Любая конструкция ворот, наряду с достоинствами, имеет определённые недостатки. Не являются исключением и механизм подъёмно-поворотного типа:

1. Возможность монтажа только в проёмы правильной прямоугольной формы. Нарушение геометрии вызывает заклинивание и неравномерное прилегание.
2. Уменьшение полезной высоты въездного проёма в открытом положении. Это затрудняет свободный въезд автомобиля с гружёным верхним багажником.

Высота въезда при открытых подъёмных воротах уменьшается на 20 см

Устройство подъёмных ворот

Главные части подъёмных конструкций — металлическая силовая рама, шарнирно закреплённое полотно и механизм перемещения.

Элементы конструкции подъёмных ворот не так многочисленны, как могло показаться

Рама конструкции изготавливается из стальных профилей прямоугольного сечения или прочных деревянных брусьев. Она является силовым элементом, несущим основную нагрузку. Коробка фиксируется в гаражном проёме и обеспечивает крепление подвески, связанной с механизмом перемещения.

Поворотная створка должна соответствовать параметрам гаражного проёма. Полотно представляет собой каркас, изготовленный из металлических профилей. Оно зашивается стальными листами или сэндвич-панелями. С целью уменьшения расходов иногда применяются деревянные щиты. Для защиты полотна ворот от коррозии его можно обить оцинкованной сталью. Дополнительную привлекательность ограждению придают декоративные панели, установленные с внешней стороны.

Ворота можно отделать декоративными панелями, тогда они будут выглядеть особенно красиво

Из чего состоит подъёмный механизм

Устройство открытия ворот предусматривает использование одного из следующих механизмов:

• шарнирно-рычажного, отличающегося надёжностью и простой конструкцией. Он позволяет выполнить подъём створки с одновременным поворотом и предотвратить блокировку. При монтаже важно обеспечить точность установки направляющих и произвести регулировку пружин, способствующих перемещению;
• оснащённого противовесами привода, применяемого для массивных полотен. Такие ворота изготавливаются из толстой листовой стали или древесины тяжёлых пород. Устройство включает стальной трос, зафиксированный в углах металлоконструкции и проходящий через блок лебёдки к противовесу. Иногда вместо троса применяется стальная цепь. В конструкции с противовесами балансиры выполняют функцию пружин, компенсируя массу ворот.

Схема работы подъёмного механизма

Открытие подъёмных ворот с помощью шарнирно-рычажной конструкции осуществляется благодаря роликам и подъёмным рычагам. Перемещение полотна происходит по направляющим, закреплённым на потолке гаража.

Подвижная роликовая опора обеспечивает плавное перемещение полотна ворот

После подъёма полотно фиксируется в потолочной части гаражного помещения. При этом низ створки формирует навес над проёмом. При закрытых створках пружины находятся в растянутом состоянии, а в открытом положении — в сжатом.

Элементы ворот с шарнирно-рычажной подвеской составляют сложный механизм

Многие владельцы автомобилей оборудуют помещения для хранения транспорта именно шарнирно-рычажной конструкцией.

Открытие щитового полотна может осуществляться вручную или с применением специального электрического привода, предусматривающего возможность дистанционного управления.

Использование электропривода облегчает открытие ворот

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Выполнение замеров гаражного проёма — обязательная операция, осуществляемая на проектном этапе.

Можно самостоятельно разработать эскиз будущей конструкции.

Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

По готовому чертежу вам будет проще изготовить необходимые детали ворот

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

Советы по выбору материалов

При выборе материалов обратите внимание на их прочность и пожаробезопасность.

Выбор материалов и комплектующих зависит от размеров проёма, конструкции ворот и степени автоматизации.

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

• металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;
• деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;

Раму лучше сделать из металлической трубы, но если ее нет, можно использовать деревянные бруски

Каркас воорот также делается из металлической трубы

Установка электрического привода позволит вам управлять воротами дистанционно

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

• рулетка длиной 5 метров, строительный уровень;
• комплект гаечных ключей и набор различных отвёрток;
• электрическая дрель в комплекте со свёрлами;
• болгарка с отрезным кругом диаметром 180 мм;
• аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Рекомендации по сборке и установке подъёмных ворот для гаража

Работы по изготовлению элементов ворот и установке собранной конструкции требуют предварительного ознакомления с пошаговой инструкцией.

Последовательность операций

Изготовление и установку узлов поворотных ворот осуществляйте по следующему алгоритму:

Сварите силовую коробку, используя металлические трубы прямоугольного сечения. Можно при необходимости собрать раму ворот из деревянных брусков.

До окончательной сварки следует слегка «прихватить» металлические балки, чтобы каркас рамы приобрел необходимую прочность

Удаление неровностей и наплывов после сварки улучшит внешний вид ворот

Предварительная установка конструкции позволяет определить правильность изготовления полотна

Пружины с обеих сторон ворот должны иметь одинаковую жёсткость

Изготавливая механизм согласно пошаговой инструкции, контролируйте соответствие размеров. Руководствуйтесь значениями, указанными на чертеже или эскизе.

Чем утеплить полотно

Чтобы через створки тепло не уходило из помещения, их необходимо утеплить. Для этого можно использовать пенопласт, базальтовую вату или пенополистирольные панели.

Руководствуясь соображениями пожарной безопасности, лучше применять для утепления устойчивые к возгоранию материалы — базальтовую вату или листовой пенополистирол.

Для полноценного утепления используется резиновый уплотнитель. Он устанавливается по периметру ограждающей конструкции. Плотное прилегание эластичного уплотнения по контуру проёма затрудняет проникновение холодных воздушных масс в гараж.

Нюансы эксплуатации: что нужно сделать, чтобы полотно хорошо открывалось и не опрокидывалось

Важно соблюдать специальные требования для обеспечения безотказной эксплуатации. Обратите внимание на следующие моменты:

Периодическую смазку шарнирных элементов. Попадание инородных тел и пыли затруднит свободное перемещение створки ворот.

Смазка подвижных элементов обеспечит лёгкость открывания

При правильной эксплуатации подъёмно-поворотных ворот проблемных ситуаций не возникнет. Важно контролировать состояние конструкции в процессе использования и, при необходимости, вовремя устранять возникающие дефекты.

Видео: из чего изготовить самодельные ворота с дистанционным складным механизмом

Ворота подъёмно-поворотной конструкции можно изготовить самостоятельно. Это серьёзная, но выполнимая задача. Используйте правильно разработанную документацию, соблюдайте технологию изготовления, применяйте качественные материалы. Результат — оснащение собственного гаража надёжными подъёмными створками, существенная экономия денежных ресурсов и получение дополнительных навыков работы с инструментом.

Как изготовить и установить своими руками подъемно-секционные ворота для гаража: размеры и монтаж

В статье пойдет речь о монтаже и изготовлении подъемно-секционных ворот. Обустройство въезда в гараж таким способом гарантирует немало преимуществ.

Вариант особенно подходит для небольших гаражей, у которых сильно ограничено внешнее и внутреннее пространство.

Помимо этого, большим плюсом является возможность создать автоматическую систему. Вам не будет необходимо выходить каждый раз из машины, чтобы открыть проезд.

Изготовить подъемные ворота можно своими руками. Легче всего это выйдет с шарнирно-рычажным механизмом. Не следует использовать б/у детали, приобретайте только новые, в таком случае срок службы значительно возрастет. Процесс изготовления в основном сводится к созданию металлического каркаса и приварке полотна. Полученную конструкцию монтируют и соединяют с прочими элементами.

Ворота для гаража секционные: общая информация

Все большую популярность среди автовладельцев завоевывают секционные ворота в гараж. На это есть множество причин. Относительная простота конструкции в сочетании с высокой надежностью позволяют своими силами обустроить современный въезд в гараж.

Но к вопросу необходимо подходить со всем вниманием, особенно если речь идет об автоматических системах. Приобретая некачественную автоматику, ворота утратят свой потенциал, даже если остальные компоненты были дорогостоящими и надежными.

Одной из важнейших причин популярности подъемно-секционных ворот для гаража является удобство.

Они не требуют дополнительного пространства перед въездом.

В некоторых случаях предусмотреть такое пространство крайне сложно.

Помимо этого, данное решение дает экономию как внутри гаражного помещения, так и снаружи.

Преимущество особо заметно для небольших гаражей.

Вторым немаловажным плюсом считается звукоизоляция.

В гараже с таким въездом будет значительно тише, чем при использовании, например, распашных ворот из металлического листа.

Следующим достоинством является высокая безопасность и надежность в процессе эксплуатации. Подъемно-секционные ворота обладают превосходным внешним видом, они прекрасно подойдут для капитальных и ухоженных гаражей. Последнее, на что следует обратить внимание – автоматизация.

Въезд можно оснастить автоматической системой, которая приводится в действие простым нажатием на пульте. Таким образом, вы сможете открыть въезд в гаражное помещение, не выходя из автомобиля. Но и работа в ручном режиме (открывать самому) считается довольно удобной.

Ворота обеспечивают среднюю защищенность от преступников и взломщиков. При желании их можно сломать или вырезать. Тем не менее, металл – прочный материал, а значит доверить свой автомобиль воротам можно.

Металлические панели достаточно надежны и долговечны. Их покрывают слоем полимерного материала, который гарантирует защиту от вредных воздействий и коррозии. Температурный режим эксплуатации колеблется между -50 градусами и +70 градусами. Если бережно эксплуатировать и проводить профилактику, то данная конструкция сможет прослужить более 10 лет.

Перед тем как сделать выбор конкретной модели необходимо разобраться в видах секционных ворот. Среди автоматических выделяют два вида:

• автоматические с навальным приводом;
• с устройством потолочного типа.

Первый вариант обладает самой большой мощностью. Это напрямую влияет на стоимость системы. Принцип действия заключается в моторе, который монтируют с одной стороны торсионного вала. При приложении силы, вал приходит в движение, и панели поднимаются, тем самым открывая въезд внутрь.

Второй вариант (с устройством потолочного типа) является не менее популярным. Большим плюсом считается процесс монтажа, он значительно проще, чем у моделей с навальным приводом. В данном случае можно справиться своими силами, если следовать инструкциям и рекомендациям.

Придя в магазин, особое внимание следует уделить площади и весу ворот. Информация должна быть обозначена на упаковке, в описании товара. Перед этим, конечно, необходимо сделать замеры и составить чертеж помещения. Мощность лучше брать с запасом +20-30 процентов. С помощью этого вы добьетесь продолжительного срока службы.

Автоматические модели могут обладать разными функциями. Наиболее важные из дополнительных функций – безопасность и возможность дистанционного управления. Если в гараже бывают дети, то следует приобрести подъемно-секционные ворота с полным комплектом решений, гарантирующих безопасность эксплуатации.

К автоматике китайского производства лучше подходить с осторожностью, так как нередки случаи продажи некачественных устройств. У европейских производителей цена заметно выше, но качество лучше.

Подъемно-секционные ворота рекомендуются небольшим гаражам, с ограниченным внутренним и внешним пространством. Ворота идеально подойдут, если вы желаете установить автоматическую систему открывания для въезда. Помимо этого, модели обладают превосходным внешним видом и вписываются в любой гаражный экстерьер и интерьер.

Монтаж

Как установить подъемные секционные ворота в гараж? Наиболее предпочтительным вариантом является покупка готового изделия и его последующая установка. В таком случае вы гарантированно приобретаете высококачественный продукт, изготовленный в заводских условиях. Работа сведется к замеру и монтажу.

Первым шагом станет определение размеров секционных ворот в гараж и составление чертежа. Для этого воспользуйтесь измерительными приборами – рулеткой и уровнем. На схеме необходимо обозначить высоту проема, ширину проема, высоту перемычки, расстояния от краев проема до боковых стенок.

Нельзя забывать про глубину вхождения ворот в гараж. Если не включить значение в чертеж, то въезд не будет открываться или же открываться не полностью. Обязательно проверяйте расстояние по нескольким точкам, делайте несколько замеров. Стены и проем могут казаться ровными, но на самом деле иметь перекосы.

Оптимальной высотой притолоки считается промежуток 20-22 сантиметра. С полученной информацией следует отправиться в магазин и выбрать подходящую модель. Если размеры не соответствуют стандартным, то у некоторых поставщиков можно сделать индивидуальный заказ.

Теперь необходимо заняться подготовкой помещения. В основном она заключается в очистке поверхностей от деталей интерьера. В верхней части – 25-40 сантиметров, по сторонам и боковым стенкам – 40-60 сантиметров пространства должно быть избавлено от любых объектов.

Также следует тщательно очистить проем от слоев облицовки. Повышенное внимание уделяйте подготовке мест креплений. Особенности конструкции подъемных ворот требуют идеальной вертикали. Если она не будет соблюдена, то узлы изделия начнут быстрее приходить в негодность и ломаться.

Из инструмента вам понадобятся:

• измерительные приборы (уровень, рулетка);
• дрель;
• мелкий инструмент (отвертки, ключи, молоток).

Непосредственно монтажные работы начинают с крепления первой, нижней ламели. Затем монтируют несущие элементы, последовательность должна быть задана в инструкции. Последним крепят металлическое полотно ворот.

В зависимости от модели последовательность крепления и порядок работ могут различаться, поэтому в первую очередь опирайтесь на инструкции. После закрепления всех элементов, их проверяют, смотрят на то, как плотно легла створка, которая расположена в верхней части.

Следующим шагом станет установка компонентов, управляющих ходом ворот. Потом монтируют замки и ручки. Затем необходимо натянуть и отрегулировать тросы, сбалансировать пружины. Последним этапом будет установка электропривода и ограничителя, он определяет ход полотна.

Для создания автоматической системы потребуется приемник и пульт, которые можно приобрести одним комплектом. Приемник соединяют с электросетью гаража, подключают его к электроприводу.

Логическим завершением является проверка монтажных работ. Для этого складные ворота для гаража следует два-три раза открыть и закрыть. Если все было выполнено по предписаниям производителя, то долгие годы не потребуется никакого ремонта.

Изготовление

Как изготовить секционные ворота для гаража своими руками? Самым простым для собственноручного изготовления подъемных ворот вариантом является шарнирно-рычажный механизм. Как и в случае с монтажом уже готовых изделий, первым шагом станет создание чертежей и проведение замеров.

Секционные ворота для гаража — размеры:

После определения габаритов приступают к созданию каркаса. Для этого берут металлические профили и выкладывают из них прямоугольник, углы сваривают. На каркас укладывают листы, которые станут полотном ворот, листы приваривают к каркасу. Затем занимаются направляющими шинами. В проеме их закрепляют при помощи дюбелей.

Если же рама выполнена из металла, то используют сварку. После этого необходимо установить пружинно-рычажные механизмы. Еще один, рычажный кронштейн монтируют в середине верхней части створки. Последним шагом станет установка привода. Его прикрепляют к потолку и проводят сквозь него трос. Второй конец троса крепят к рычажному кронштейну.

Заключение

Чтобы смонтировать самодельные секционные ворота для гаража, сначала необходимо провести замеры. Для этого используют измерительные приборы, проверяют расстояния в нескольких точках, так как перекосы весьма вероятны.

С составленным чертежом можно отправляться в строительный магазин и приобрести подходящую модель. Самыми известными производителями являются компании «Алютех» и «Дорхан».

После этого в гараже занимаются подготовительными работами. Очищают поверхность от деталей интерьера. Вверху должно быть очищено около 25-40 сантиметров, а по бокам – 40-60 сантиметров.

Процесс монтажа должен осуществляться в строгом соответствии с инструкциями производителя. Для каждой модели предусмотрен свой порядок сборки. В конце работ проверяют качество монтажа и ход полотна.

Полезное видео

Смотрите на видео как выглядят секционные ворота для гаража, сделанные своими руками:

Подъемные гаражные ворота своими руками

Строитель 4 разряда

Если перед гаражом недостаточно места, то на помощь придут подъемные гаражные ворота. Конструкция позволяет производить подъем створок под потолок. Изделия от производителей предоставлены в широком ассортименте, но, как правило, стоят они очень дорого. Но если есть небольшой опыт работы со сварочным аппаратом и электроинструментом, то можно сделать подъемные ворота своими руками.

Основные виды

Перед тем как приступить к монтажу, необходимо разобраться, в чем отличие подъемных конструкций от других видов, какие преимущества или недостатки они имеют. Все это поможет выбрать для себя наиболее подходящий вариант. В самом начале необходимо определиться с устройством.

Ворота можно разделить на несколько видов:

1. Подъемные секционные — этот вариант представлен в виде полотна, разделенного на несколько частей, которые объединены между собой жесткой конструкцией. Поднимаясь, они начинают изгибаться и собираться, а при опускании, наоборот, расправляются и выравниваются.
2. Поворотные — эта конструкция в отличие от предыдущего вида не способна деформироваться. Открытие ворот происходит за счет поднятия створки по изогнутой траектории, причем верхняя часть ворот немного углубляется внутрь гаража, а вся остальная часть поднимается вверх, но со стороны улицы.

Устанавливаются оба вида практически идентично. Имея чертежи подъемных ворот, необходимые инструменты и материалы, можно изготовить конструкцию самостоятельно.

В данном видео рассмотрим подъемные гаражные ворота:

Преимущества и недостатки

У таких самодельных ворот есть свои достоинства и недостатки. К плюсам можно отнести:

1. Не занимают много места. Створка приподнимается наверх к самому потолку, а обычно это пространство пустует, что позволяет сохранить территорию возле гаража и использовать ее для других целей.
2. Надежность. Так как конструкция изготовлена из цельного полотна, то взломать подъемные двери в гараж практически невозможно.
3. При желании можно утеплить створки, в основном для этого используется пенополистирол.
4. Можно оборудовать ворота автоматическим подъемником, а значит, можно открывать и закрывать гараж без необходимости выходить из автомобиля.
5. Позволяют производить установку на гаражные проемы любого размера.

Внешнюю отделку таких ворот можно сделать какой угодно. Поэтому они прекрасно и гармонично будут смотреться и с жилым домом, и с участком в целом. Но у такой конструкции есть и ряд недостатков, а именно:

1. В случае поломки одной из частей придется заменять полотно полностью, частичный ремонт не предусмотрен.
2. Устанавливаются ворота исключительно в прямоугольные проемы.
3. Довольно сложно собрать гаражные подъемные ворота своими руками, установка требует определенных знаний и умений.
4. Если планируется утеплять створки, то об этом нужно позаботиться заранее, так как лишний слой может увеличить нагрузку на механизм, что приведет к частым сбоям и поломкам.

А также нужно отметить, что такие конструкции очень тяжелые, поэтому рама должна быть очень крепкой и прочной. Владельцам высоких автомобильных средств или микроавтобусов необходимо учитывать, что поднятые створки делают потолок ниже на 20-30 см.

Подготовительные работы

Перед тем как приступать к установке, необходимо подготовиться, выровнять стенки и потолки гаража, чтобы направляющие встали ровно, без какого-либо уклона. Провести все строительные и отделочные работы необходимо еще до сборки конструкции. Дело в том, что пыль, попадая на ролики, нарушает работу всего механизма.

Так как рама заводится внутрь гаража на 2-5 см, то напольное покрытие целесообразней укладывать уже после того, как ворота будут полностью установлены. Заранее подготавливают дверной проем, проводятся расчеты, составляется чертеж и схема работы.

Количество материалов зависит от выбранной конструкции: будут ли подъемные ворота с дверью, сколько створок будет иметь конструкция, а также каких размеров гаражный проем.

Но для простого стандартного варианта потребуется:

• деревянные брусья на коробку (120×80 мм);
• металлические штыри;
• стальные уголки на раму (35×35×4 мм);
• углы для рельсов (40×40×4);
• пружина (30 мм в диаметре);
• швеллер (80×45);
• прутья из металла диаметром 8 мм;
• полотно для створок.

Этот список может меняться, дополняться, так как любое изменение в схеме, даже минимальное потребует дополнительных деталей. Кроме основного материала, потребуются и инструменты. Поэтому предварительно необходимо подготовить шлифовальную машинку, электродрель, сверла по металлу и дереву, сварочный аппарат и уровень.

Этапы строительства

Изготовление откидных ворот проходит в несколько этапов. Вначале собирается рама, устанавливаются ролики, затем приступают к созданию створок и креплению дополнительных элементов. А на заключительном этапе собирают конструкцию в целое, и при желании устанавливают автоматический подъемный механизм.

Сборка рамы

Конструкция, на которой будут закреплены подъемные ворота, — это рама. Вся основная нагрузка ложится именно на нее, поэтому изначально собирают именно эту деталь. Чтобы ее сделать понадобятся деревянные брусья, хотя для большей надежности можно использовать металлические профили, здесь все зависит от финансовых возможностей. Описываемый вариант — более простой и экономичный.

Из деревянных брусков собирается коробка, чтобы соединить элементы, понадобятся стальные уголки или специальные пластины. При установке рамы необходимо учитывать, что ее нижняя часть должна быть углублена в землю примерно на 2-5 см. После того как коробка подготовлена, ее необходимо проверить, для этого конструкцию устанавливают в проем и с помощью уровня проверяют вертикальное и горизонтальное положение. Если все устраивает, то раму закрепляют металлическими штырями (анкерами), причем на каждый погонный метр требуется 1 штырь. Закончив сборку, приступают к установке горизонтальных направляющих на потолке.

Теперь нужно закрепить кронштейны для роликов. Чтобы створки катались свободно и не цеплялись, нужно расположить их немного глубже, нежели нижние. Обязательно вымеряют уровнем положение, неправильная установка не позволит воротам подниматься. После этого закрепляют конструкцию болтами, а по краям рельс устанавливают фиксаторы, которые будут блокировать движение роликов.

Подготовка створок

Полотно, которое будет исполнять роль створок, может быть изготовлено практически из любого материала. Но при выборе стоит учитывать, что изначальная функция ворот — все-таки защита, поэтому стоит приобретать материал, устойчивый к климатическим влияниям. Чаще всего для таких конструкций используют металлические листы на деревянном каркасе, которые закреплены с внутренней стороны, затем идет слой утеплителя, а со стороны улицы ворота обиты пластиком.

Многие владельцы таких гаражей для удобства делают калитку, в таком случае ворота не нужно постоянно открывать, а значит, они прослужат дольше. А у некоторых имеется даже окно, установить эти дополнительные элементы несложно. Когда каркас полностью собран, его необходимо установить на направляющие и проверить на работоспособность механизм.

Дополнительные элементы

Монтажные работы завершают установкой строительной фурнитуры: врезка замка или щеколды, крепление ручек или других вспомогательных элементов. Если не планируется устанавливать автоматический подъемник, то ручки крайне необходимы, так как цепляться за грязные края не очень удобно. Лучше всего расположить их в нижней части щита.

Если встроена калитка, то обезопасить гараж лучше всего внутренней щеколдой. Такие замки можно сделать самостоятельно, достаточно закрепить специальные дужки на полотне и раме. После того как конструкция полностью собрана, приступают к отделочным работам. Ворота обрабатывают защитными составами, красят и закрепляют отделочный материал.

Система автоматизации

Можно установить автоматический подъемник самостоятельно, естественно, цена самодельных ворот от этого станет дороже, но уровень комфортности повысится в разы. Не придется каждый раз открывать и закрывать гаражные ворота вручную. Но чтобы установить такое устройство, нужно правильно выбрать привод, чтобы он соответствовал подъемному механизму гаража.

Установка каждого прибора индивидуальна, но все пошаговые действия описаны в инструкции, так что особенных трудностей во время работы возникнуть не должно. Работоспособность также не будет отличаться от заводских конструкций. Все действия производятся со специального дистанционного пульта управления, что значительно экономит время.

Подъемно-секционные гаражные ворота

Классические распашные ворота сегодня все чаще уступают место относительно новой для наших реалий конструкции подъемно-секционных ворот. Не секрет, что долгое время основная часть автомобилистов считала распашные гаражные схемы наиболее стойкими к взлому, но постепенно стало понятно, что жертвовать комфортом и удобством в пользовании бессмысленно. Так как остановить злоумышленников могут лишь профессионально построенные системы охранной сигнализации, а сама конструкция, будь то распашные, откатные или секционные ворота, для злоумышленников не представляют особой преграды.

В чем привлекательность подъемно-секционных ворот

Причины и условия, по которым автомобилисты отдают предпочтение подъемно-секционным схемам, очевидны:

• Внешний вид гаражных ворот новой конструкции значительно симпатичнее и приятнее;
• Вместо двух тяжелых распашных створок используется одно наборное полотно из нескольких секций, при внешней сложности конструкции можно собрать секционные ворота своими руками за несколько дней;
• Как правило, секционные гаражные ворота устанавливают с прицелом на дальнейшую автоматизацию процесса открытия-закрытия дверей. В этом смысле подъемно секционные конструкции вне конкуренции, установить управляющую аппаратуру и привод значительно проще, чем на распашные створки.

Именно возможность открывать гараж нажатием кнопки на пульте, без необходимости выходить из салона автомобиля, больше всего привлекает автолюбителей. Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража.

Родственные по устройству подъемно поворотные гаражные ворота в условиях снежных заносов также частенько приходится откапывать, меньше, чем распашные, но потрудиться предстоит немало, прежде чем появится возможность освободить нижнюю кромку дверного полотна. У секционных конструкций подобных проблем практически нет. Даже если занесет снегом и отключится электроэнергия, секционные гаражные двери можно относительно просто поднять с помощью ручного привода.

Устройство секционных ворот

Разумеется, устройство подъемно-секционных ворот значительно сложнее, можно сказать, что секционные воротные схемы, фото, являются изделием нового поколения. В общей сложности в новых гаражных дверях используется около двух десятков узлов и деталей.

Основные элементы конструкции подъемно-секционных ворот приведены на схеме.

В упрощенном варианте в конструкцию подъемно-секционных ворот входят:

• Дверное полотно, собранное из отдельных 4-5 секций. Отдельные панели соединены между собой на шарнирах. Секции чаще всего изготавливаются в виде сэндвич-панелей. Между двумя листами тонкого оцинкованного металла укладывается утеплитель из пенополиуретана или минерального волокна;
• Две пары направляющих, соединенных дугообразными секциями. Вертикальные балки, соединенные с верхней поперечиной и стальным порожком, играют роль рамы гаражных ворот, обеспечивающей прочность дверного проема. Горизонтальные направляющие служат для удержания секционного полотна ворот в потолочном пространстве;
• Электропривод, обеспечивающий подъем дверного полотна и укладку его на горизонтальные направляющие;
• Дополнительные пружины линейного или торсионного типа, предназначенные для уравновешивания немаленького веса дверного полотна. Это позволяет снизить нагрузку на электропривод и роликовые опоры;
• Для обеспечения минимального сопротивления при подъеме на торцах каждой секции устанавливаются пластиковые или металлические ролики с резиновым покрытием.

Самым сложным элементом конструкции секционных гаражных ворот считается электропривод. Конструкция электродвигателя с линейным цепным или ременным приводом не представляет особой сложности для изготовления своими руками, но есть одна особенность. В большинстве моделей приводов серийного изготовления электродвигатели оснащаются датчиками аварийной остановки. Если срабатывает датчик помех, то можно быть уверенным, что опускающееся полотно не раздавит заглохший автомобиль и не нанесет травму человеку, оказавшемуся под полотном подъемно-секционных ворот.

Строим подъемно-секционные ворота своими руками

Любое строительство начинается с разметки будущей территории для строительства. Если вы планируете купить готовый комплект подъемно-секционных ворот, то прежде чем пытаться поставить секционные ворота своими руками, необходимо промерить параметры дверного проема, боковых простенков, притолоки и глубины гаражного пространства.

Для покупных моделей ворот перед составлением заказа потребуется измерить:

• Кратчайшее расстояние от вертикальной стойки дверного проема до боковой стены должно составлять не менее 12 см;
• Притолока, или расстояние от верхней перемычки дверного проема до балки потолочного перекрытия, должно составлять 35-40 см, в нестандартных случаях за отдельную плату можно заказать механизм привода для низкопрофильных гаражных крыш, у которых притолока составляет всего 9-10 см;
• Максимальная ширина подъемно-секционных конструкций ограничивается только возможностями гаражного пространства. Нередко из-за специфически большого уклона односкатной крыши гаражные ворота приходится ограничивать высотой в 200 см.

Для изготовления домашней конструкции подъемно-секционных ворот можно использовать следующие параметры: притолока – 400 мм, боковые ниши – не менее 300 мм, оптимальные размеры секции для полотна ворот 350х2500 мм.

Следует помнить, что после установки горизонтальных направляющих полезный потолок гаражного пространства уменьшится до 210-220 см, поэтому, возможно, придется изменить расположение вещей в гаражном пространстве и, прежде всего, автомобиля.

Вариант секций и направляющих для самодельных подъемно-секционных ворот

Первоначально потребуется изготовить и собрать само полотно. В промышленных моделях подъемно-секционных ворот секции штампуют стандартного размера — толщина 40 мм, высота 400 мм. Для самодельной конструкции высоту секций лучше всего уменьшить до 300 мм, для подъемно-секционных ворот со стандартной высотой проема потребуется 7 панелей.

Проще всего изготовить панели из тонкого оцинкованного металла толщиной 1,5-2 мм. Для этого первоначально нарезают полосы шириной 350 мм и длиной, равной ширине гаражной двери. По бокам полос молотком отгибают бортики высотой по 20 мм.

Готовые секции соединяют между собой с помощью обычных дверных или гаражных навесов. Петли можно приварить, но лучше всего закрепить с помощью заклепок, болтов и гаек. Болтовое соединение позволит подкорректировать расположение навесов, для того чтобы собранное полотно сгибалось абсолютно одинаково на каждом шарнире. Для соединения двух секций гаражных подъемно-секционных ворот потребуется как минимум три навеса.

Далее, к осям петель необходимо приварить концевые оси длиной 35-40 мм для крепления пластиковых роликов. В качестве опор качения лучше всего подойдут детали от роликовых коньков.

На следующем этапе предстоит изготовить вертикальные и горизонтальные направляющие для гаражных секционных ворот. Можно использовать тот же металл, что и для изготовления секционных панелей. Для изготовления вертикальных направляющих вырезаются две полоски металла, ширина полосы выбирается, исходя из размеров ролика, чаще всего для подъемных воротных конструкций используется ролик с наружным диаметром 50 мм и шириной 22 мм. В этом случае ширина заготовки составит 95-100 мм.

Заготовку сгибают на оправке так, чтобы получился прямоугольный профиль с разрезом на боковой стенке. Роликовая опора должна входить вовнутрь профилированной направляющей относительно свободно, с небольшим зазором в 1,0- 1,5 мм. Аналогичным способом изготавливается вторая пара – горизонтальные направляющие.

Самым сложным является изготовление переходных дуг, соединяющих обе пары направляющих. Для секции высотой в 35 см нужно будет изготовить кривой профиль с радиусом кривизны 45 см.

Предварительную сборку гаражных подъемно-секционных ворот начинают с установки вертикальных планок. Направляющие одевают на ролики полотна, устанавливают в дверном проеме и фиксируют временным креплением. Далее одевают переходные дуги и примеряют горизонтальные планки. По результатам измерения изготавливается и устанавливается крепление для дуг и второй пары направляющих. Наибольшей проблемой в изготовлении направляющего механизма для гаражных подъемно-секционных ворот является подбор кривизны переходной дуги. Поэтому дуги делают нескольких вариантов, и методом проб и ошибок определяют наиболее подходящий вариант.

Привод для гаражных подъемно-секционных ворот

Автоматика и электропривод для гаражных ворот составляют самую затратную часть сметы постройки подъемно-секционной конструкции. В самом примитивном варианте для изготовления электропривода используется стартер от легкового автомобиля с насаженной звездочкой от распредвала и двухрядной цепью. Мощности самодельного привода хватает, чтобы открывать подъемно-секционную конструкцию до 300 кг весом. Но скорость подъема получается излишне большой, даже с учетом установки регулятора напряжения.

Кроме того, для питания стартерного электродвигателя потребуется мощный трансформатор с выходом постоянного тока не менее 10В. Многие самодельщики предпочитают запитывать привод с помощью старого автомобильного аккумулятора, подключенного к зарядному устройству.

Для того чтобы подъемно-секционные ворота можно было открыть руками без привода, необходимо разгрузить тяжелое полотно гаражных дверей с помощью пружины, или, чаще всего, пружины и дополнительного груза. Подбирать параметры разгрузки приходится в индивидуальном порядке.

Заключение

Более надежным и безопасным считается использование покупного варианта гаражной автоматики, чаще всего используются недорогие модели SECTIONAL или CAME Ver. Например, модель SECTIONAL500 обойдется в 6 тыс. рублей с комплектом креплений и датчиков. Практически вся автоматика для гаражных подъемных ворот рассчитана на низковольтное питание и дистанционное управление, поэтому, если конструкция строится в расчете на длительное пользование, приобретение фирменной автоматики будет удачным решением.

Делаем своими руками подъёмные гаражные ворота

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Инструменты

Для работы должны быть под рукой следующие инструменты:

• болгарка;
• сварочный аппарат;
• рулетка, карандаш;
• молоток;
• шуруповёрт, отвёртка;
• дрель, свёрла;
• набор гаечных ключей;
• уровень.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

Сварка стыков элементов рамы

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.

Привариваем к верхним углам в торец, кронштейны с роликами.

Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.

На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

Проверка правильности работы ворот

Монтирование створки ворот

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

•
  Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
•
  Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
•
  Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
•
  Полотно формируется из алюминиевых или . Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

•
  Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
•
  Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
•
  Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
•
  Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
•
  Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
3. Монтаж на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
6. Формирование полотна из листов стали.
7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

Если вы хотите автоматизировать процесс открывания или закрывания дверей, обратите внимание на подъёмные ворота для гаража. Подобные системы могут иметь различное конструктивное исполнение, изготавливаются из разных материалов и могут монтироваться своими руками. Предлагаем более подробно познакомиться с подобными конструкциями, чтобы вам было проще выбрать подходящий вариант.

Читайте в статье

Достоинства и недостатки подъёмных гаражных ворот

Если вы выбираете подходящую , предлагаем ознакомиться с преимуществами подъемных конструкций. Такие двери:

• надёжность и безопасность. Прочное и цельное дверное полотно позволяет минимизировать взлом и ;
• рациональное распоряжение окружающим пространством. Для открытых дверей требуется минимум места, а их монтаж может быть выполнен даже в условиях ограниченного пространства;
• могут облицовываться различными материалами, в том числе жёсткими панелями и вставками;
• допускают качественное утепление пенополистирольными панелями;
• могут быть с автоматической или ручной системой управления;
• подходят для одинарных и двойных .

К недостаткам стоит отнести:

• монтаж исключительно в прямоугольные либо квадратные проемы;
• уменьшение высоты проема на 0,2 м при нахождении полотна в открытом состоянии;
• невозможность замены отдельных элементов. Полотно должно меняться целиком;
• ограничение по весу поднимаемого полотна прочностными характеристиками подъемного механизма.

Устройство и принцип действия разных видов подъёмных гаражных ворот

Конструктивное исполнение дверных гаражных систем может отличаться. Предлагаем познакомиться с устройством и принципом работы подъёмных ворот различного вида.

Подъёмные секционные гаражные ворота

Подобные конструкции состоят из нескольких подвижных полотен, соединенных петлями. С края к каждой части прикреплены специальные ролики, движущиеся по направляющим, закрепленным в дверном проеме. При открытии подъемные секционные гаражные ворота плавно поднимаются к потолку, позволяя сэкономить внутреннее пространство.

Внимание!
Некоторые конструкции отъезжают в сторону, если высота дверного проема имеет принципиальное значение.

подъемные секционные ворота

Подъёмно-поворотные ворота для гаража: отличительные особенности

Полотно такой дверной системы изготавливается цельным и полностью закрывает проем. При открывании подъемно-поворотных ворот для гаража створка поднимается и размещается перпендикулярно первоначальному положению.

Для изготовления каркасной рамы используется сталь. Некоторые системы дополнительно оснащаются электроприводом, что позволяет створкой.

Стандартные размеры подъёмных ворот для гаража

Размеры дверной системы выбираются с учетом габаритов проёма. Производители предлагают двери различного типоразмера. При этом стандартные размеры каждой фирмой-изготовителем устанавливаются самостоятельно. Так, Alutech предлагает изделия, у которых минимальная притолока 45-51 см, в то время как у остальных данный параметр обычно не превышает 31 см.

Внимание!
Толщина полотна может составлять 1-45 см.

На размер конструкции также оказывает влияние используемый механизм. Он может быть торсионным или пружинным. Каждый производитель устанавливает свой собственный шаг, с которым изменяются габариты полотна.

Стальные конструкции могут иметь наибольшую ширину 7 м при максимальной площади 49 квадратов. У алюминиевых конструкций максимальная ширина ограничена 7 м, а площадь 14 квадратами.

Внимание!
Цены на гаражные подъемные ворота стандартного размера всегда меньше, чем изготовленных по индивидуальному заказу.

Материалы изготовления подъёмных ворот для гаража

Подобные дверные системы чаще всего изготавливаются из:

• . Такие подъемные двери для гаража обладают высокими прочностными характеристиками и имеют длительный срок службы. Специальное защитное покрытие обеспечивает стойкость к воздействию влаги и температурным колебаниям;

• дерева
  . Находит ограниченное применение. Материал смотрится естественно и красиво. Однако подобные конструкции , имеют невысокую прочность и непродолжительный срок службы. Даже специальными составами не позволяет полностью предотвратить срок гниения;

• стальных или алюминиевых панелей
  . Самый дорогостоящий вариант, обладающий превосходными эксплуатационными характеристиками;

• сэндвич-панелей
  . Наиболее востребованный вариант. Обладают хорошими тепло- и звукоизоляционными характеристиками. Легко монтируются. Удобны в обслуживании.

Ведущие производители подъёмных ворот для гаража

Цена, срок службы и удобство эксплуатации подъемных секционных ворот в гараж во многом зависят от места изготавливания. Наибольшим спросом пользуется продукция:

• «Херман». Немецкий производитель предоставляет 10-летнюю гарантию на выпускаемое гаражное оборудование;
• «Дорхан». Российская компания предлагает все виды дверных системы, а также необходимые для их изготовления комплектующие;
• «Алютех». В каталоге белорусского производителя представлены алюминиевые профильные системы, а дверные конструкции других типов и оборудование для их автоматизации;
• AN-Motors, изготавливаемые в Китае;
• Faac, Nice, Came, Bremet, выпускаемые на территории Италии;
• Meswac, изготавливаемые в Финляндии;
• Novoferm от немецкого производителя;
• «Технопроф», Rolclassic, «Эрин», предлагаемые российским производителями.

Как выбрать подъёмные ворота для гаража: полезные советы

Если вы решили купить подъемные ворота для гаража, следует понимать, что размеры, конструктивные особенности, материал и цена тесно взаимосвязаны. При выборе подходящего варианта следует сразу определиться с местом установки: внутри, снаружи или исключительно внутри проёма. Это повлияет на конструктивные особенности дверной системы и используемый механизм.

Совет!
Позаботьтесь о наличии калитки, чтобы не поднимать ворота каждый раз, когда надо зайти внутрь гаража.

Стоит сразу определиться со способом управления:

• ручным;
• автоматическим;
• дистанционным.

Последний вариант предпочтительней, так как позволяет открыть ворота, не выходя из автомобиля.

Следующее видео поможет вам разобраться, как выбрать секционные ворота:

Советы по эксплуатации подъёмных ворот для гаража

В процессе эксплуатации дверной системы следует своевременно ухаживать, регулировать и ремонтировать элементы подъемных ворот:

• периодически смазывать резиновые уплотнители силиконом, чтобы предотвратить их примерзание и растрескивание в зимнее время;
• своевременно смазывать элементы рычажной системы и ролики, чтобы не допустить образования ржавчины, появления скрипа и в целом увеличить срок службы конструкции;
• регулировать натяжение пружин, чтобы подъёмные ворота было удобно эксплуатировать;
• открывать подъёмные ворота с калиткой можно только, если последняя закрыта;
• на пути открывающегося полотна не должно быть препятствия;
• не стоит открывать или закрывать ворота, если скорость ветра превышает 15 м/сек;
• нельзя въезжать в гараж, если механизм открытия ещё находится в движении;
• недопустима эксплуатация конструкции, имеющей видимые повреждения.

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.

Как выбрать привод поворотного механизма: возможные варианты

Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:

• шарнирно-рычажного;
• на противовесах.

При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.

Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные и . Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.

Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация

Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.

Материалы и инструмент, необходимые для монтажа

Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.

Из инструмента для монтажа следует подготовить:

• молоток;
• рулетку;
• дрель или перфоратор со сверлами различного диаметра;
• гаечные ключи;
• уровень;
• карандаш.

Инструкция по изготовлению подъёмно-поворотных гаражных ворот

Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными — откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

• Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
• Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

К сведению!
Зачастую водители решают поменять обычные ворота на откидные только по одной причине: в сильный ветер есть шанс получить удар створкой по кузову автомобиля в момент выезда.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно!
В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

Существует много типов гаражных ворот, которые обладают надежностью и комфортом во время эксплуатации. Наиболее примечательны среди них подъемные (откидные) конструкции, которые во время открытия поднимаются к потолку помещения. Такие ворота обладают рядом преимуществ.

Особенности

Подъемные ворота завоевывают все большую популярность среди автолюбителей. Они не занимают площадь перед гаражом, что бывает часто очень актуально в условиях мегаполиса.

Подъемные ворота имеют преимущества:

• створка поднимается вертикально во время открытия;
• ворота гаража прочны, взломать их – непростая задача;
• во время подъема створки механизм работает бесшумно;
• такой тип ворот прост при монтаже, не надо отливать фундамент для направляющих, ставить роликовые механизмы;
• не требуется наличие бокового пространства, тогда как при устройстве откатных ворот оно необходимо;
• стоимость подъемных ворот невысокая – это тоже немаловажный фактор.

Изготовить подъемные ворота самостоятельно – задача вполне посильная для человека, у которого есть навык обращения с инструментом. Также можно приобрести уже готовый комплект подъемных ворот, на рынке представлено большое количество предложений от разных производителей.

Перед началом работ по их установке следует провести подготовку:

• познакомиться с особенностями подъемных гаражных ворот;
• сделать чертеж;
• рассчитать количество материала;
• подготовить в гараже место, где будет расположена конструкция.

Рекомендуется заранее учесть и выбрать нужный вариант. Обшиваются подъемные ворота профлистом, фанерой или пластиком, между слоями прокладывается утеплитель ПВХ или техническая вата, в створке нередко делается калитка.

Вертикальная подъемная конструкция делится на два типа:

1. Подъемно-секционная
   . Полотно компонуется из нескольких блоков, между собой они крепятся жесткой рамой. Поднимаясь вверх, они изгибаются и собираются.
2. Поворотно-подъемные ворота
   . В этом случае полотно поднимается вверх по изогнутой траектории.

Преимущества первого варианта:

• можно использовать в помещениях с любыми дверями;
• технология монтажа несложная;
• перед гаражом не требуется дополнительного пространства;
• есть возможность задействовать «мертвое» пространство под крышей;
• створка – это цельная конструкция, что положительно влияет на фактор безопасности;
• гараж зимой будет теплым без дополнительного обогрева, если дверь правильно утеплить;
• подъемные ворота можно монтировать в двойных и одинарных боксах;
• можно дополнить конструкцию автоматикой.

Конструктивных недостатков у подъемных ворот немного, но они есть:

• в случае повреждения полотна створки, необходимо будет менять ее полностью;
• ворота могут быть только квадратной или прямоугольной конфигурации;
• при монтаже утеплителя увеличивается вес изделия, значительная нагрузка приходится на механические узлы, что приводит к их износу.

Принцип работы

Главным элементами подъемных ворот являются:

1. рама;
2. направляющие;
3. механизм подъема.

Конструкция может быть как автоматической и открываться с использованием пульта управления, так и ручной, когда циклы открывания/закрывания реализуется в ручном режиме.

Существует два вида подъемных ворот:

1. секционные;
2. поворотно-подъемные.

В обоих случаях ворота не выходят за пределы помещения, когда они открыты.Секционный вид делается из продольных металлических конструкций, ширина их не превышает 50 см, крепятся они с использованием шарниров.

Механизм базируется на принципе, где каждая секция совершает движение в двух плоскостях:

• сначала створка идет вверх по вертикальному креплению;
• затем она движется по горизонтальной плоскости по специальным направляющим, расположенные под потолком.

Ворота поворотно подъемного типа – это целостная четырехугольная конструкция, в которой створка, поворачиваясь, подтягивается вверх, двигаясь по специальным полозьям.

Когда ворота открыты, створка расположена под крышей параллельно земле.

После монтажа перед началом работы следует отрегулировать пружины. Усилия при открывании ворот должны быть минимальны
. Подобный фактор будет хорошей гарантией, что механизм будет работать долго.

После окончания основных работ можно установить дополнительные устройства:

1. электрический привод;
2. механизм против взлома.

Собирая конструкцию, важно следить за тем, чтобы:

• направляющие были точно расположены по линии горизонта, в противном случае автоматика будет давать сбои;
• минимальное трение должно возникать лишь от функционирования шарнирных узлов;
• регулирование пружины делается с помощью накручивания гайки либо изменением местоположения самой пружины;

• при использовании противовесов обязательно следует закрепить страховочные рейки, которые можно регулировать;
• чтобы ворота неожиданно не падали, следует применять храповые муфты.

Подъемный механизм может быть нескольких видов:

• Пружинно-рычажный
  . Ворота, в которых присутствует подобное устройство, имеют наибольшее признание среди автолюбителей. В работе такой механизм безотказен, он обладает превосходными показателями быстроподъемности. При настройке требуется правильно регулировать пружины и правильно располагать направляющие.
• Подъемно-лебедочный
  . Створки часто утеплеяют технической ватой. С внешней стороны монтируют металлический профиль, который дополнительно обшивают пластиком или фанерой.

Нередко створка при таких обстоятельствах становится тяжелой. Дополнительно ставится лебедка с противовесом, который крепится к другому краю.

Виды

Секционные вертикальные ворота пользуются большим спросом. Полотно в них составляется из нескольких блоков, которые соединяются между собой петлями на шарнирах. Каждая панель бывает шириной не более 50 см. Во время открытия секции, образуя дугу, смещаются.

Бывает два вида секционных ворот:

1. для гаражей;
2. промышленного предназначения.

Преимущество такой конструкции:

• безотказность в работе;
• простота;
• удобство в эксплуатации;
• резистентность к механическим повреждениям.

На рынке представлен большой выбор секционных ворот разных форматов. Проще купить готовый комплект, так как сделать подобное изделия своими руками – задача сложная.

Схема функционирования секционных ворот довольно проста: секции соединяются друг с другом петлями, которые передвигаются вверх по особым шинам. Между двумя прослойками закладывается утеплитель из ПВХ или минеральной ваты, внешняя поверхность обшивается профлистом. Толщина панелей – порядка 4 см
, чего вполне достаточно, чтобы гараж в холодное время года был теплым.

Преимущества:

• экономия площади;
• эстетическая привлекательность;
• надежность;
• экономическая целесообразность.

Секционные ворота дифференцируются также по типу подъема:

• обычный
  – это самый распространенный вид ворот;
• низкий
  – монтируется такой вид ворот с небольшим размером притолоки;
• высокий
  – дает возможность экономить пространство в районе притолоки;
• наклонный
  – горизонтальные направляющие имеют такой же угол наклона, что и потолок.

Вертикальный подъем – это когда ворота вертикально двигаются вдоль стены. Пружинные растяжения – секционные ворота в этом случае спроектированы под притолоку 10 см и являются самыми маленькими. В подъемном механизме присутствует специальная пружина (торсионная или простая), которая дает возможность найти оптимальный режим, необходимый для закрытия и открытия.

Управление механизмом возможно на расстоянии с помощью пульта. Сэндвич-панели соединяются между собой специальными замками, что позволяет конструкции быть монолитной.

Большую популярность получили откидные ворота. Этот вид ворот позволяет избежать «невидимой зоны» при выезде из гаража, нередко этот фактор является причиной аварий.

Когда нет распашных створок, обзор гораздо больше. Достоинства откидных ворот:

1. стоят недорого;
2. просты в эксплуатации.

Ворота собираются из двух рам, которые закрывают дверной проем. Присутствует главная опора, на которую прикрепляются направляющие. При работе главная часть движется на подшипниках вверх до тех пор, пока не окажется в районе горизонтальных балок. При этом активно бывают задействованы компенсационные пружины или противовесы.

Жалюзийные конструкции встречаются в самых разнообразных вариантах. Принцип устройства несложен: гибкая сматывающаяся завеса во время работы накручивается на специальный вал, он находится в области перемычки.

Конец гибкого полотна фиксируется на валу. Во время открывания непрерывно увеличивается рулон из слоев завесы, которые плотно ложатся один на другой.

Достоинства:

• стоят недорого;
• имеют небольшой вес;
• потребляют минимальное количество энергии.

Из недостатков можно отметить, что витки полотна, находясь в рулоне, трутся друг о друга, микрочастицы оказывают нежелательное механическое воздействие на слой покрытия.

Подобный узел обладает достоинством: когда длина в рычагах консолей самая большая, приводное напряжение позволительно слегка ослабить.

В период открывания действенное плечо становится короче, полотно заходит в центральную часть ворот. Этим фактором объясняется, почему энергозатраты минимальны. Заметно снижаются нагрузки на сам электропривод, что способствует его надежному функционированию и долговечности
. Еще одно положительное качество заключается в том, что скорость движения таких ворот высока.

Нередко вместо металлического каркаса делают раму из брусьев, обработанных специальной антисептической грунтовкой. Устройство деревянного каркаса будет стоить дешевле, по устойчивости и надежности он будет мало отличаться от металлического.

В вертикальные ворота часто врезается дверь, технически сделать это просто. Складывающиеся ворота, к сожалению, оборудовать дверью не представляется возможным.

Стандартные размеры

Прежде чем начинать закупать материалы и готовить место для будущей конструкции, следует нарисовать схему – чертеж. Самое важное – определиться с базовыми размерами подъемных ворот.

Стандартные размеры варьируются:

• от 2450 мм до 2800 мм в ширину;
• от 1900 мм до 2200 мм в высоту.

Каждый гараж имеет свои особенности, с точными размерами потребуется определяться на месте. Очень важно понять, из какого материала будет изготовлено полотно и каркас ворот.

В первую очередь, на изготовление ворот потребуются:

• бруски 100 х 80 мм и бруски 110 х 110 мм для потолка;
• арматура, чтобы закрепить каркас;
• уголки 60 х 60 х 4 мм, чтобы укрепить раму;
• уголки для изготовления рельс 40х40 мм;
• швеллер 80х40 мм;
• пружина диаметром 35 мм;
• арматура 10 мм;
• полотно, чтобы изготовить створки;
• автоматический привод.

Конструкция автоматического привода несложная, сделать ее можно самостоятельно, также подобное устройство можно найти на рынке, зная, какая будет ширина, высота будущего гаража, а также примерный список материалов, которые потребуются.

Несложно также высчитать ориентировочную сумму денег, которая будет необходима для реализации проекта. В процессе работ сумма может корректироваться, но если план составлен правильно, то она будет незначительной (не более 10%).

Из инструментов для монтажа ворот потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• двухметровый уровень;
• водяной уровень;
• разводные ключи.

Можно взять готовые чертежи, это значительно сократит расходы на разработку собственного проекта. Есть различные план-схемы, в том числе от известных во всем мире производителей.

В последнее время пользуются большим спросом ворота с калиткой, а также автоматические подъемные ворота. Комплекты и фурнитуру к автоматическим воротам можно купить в интернет- или обычном магазине
. Регулировка блока управления не представляет никакой сложности, ее можно провести самостоятельно.

Следует при покупке обратить пристальное внимание на такие детали:

1. Направляющие должны иметь такое же сечение, как в чертеже. Важен также промежуток между подшипниками и направляющими, он тоже должен соответствовать стандартам.
2. Важно обращать внимание на шарнирные соединения. Все узлы конструкции должны свободно двигаться в точке перехода от вертикального направления открывания на горизонтальное.

В точках сгибов сегмента полотна непременно присутствует защитный уплотнитель. Он выполняет несколько полезных функций:

• обеспечивает целостность ворот;
• предохраняет от попадания в зазор пальцев или краев одежды.

Внизу ворот следует прикрепить синтетический уплотнитель, чтобы полотно не примерзало
. Важно рассчитать толщину панелей, она должна быть оптимальной.

Если возникла потребность поставить электрическую лебедку, следует правильно рассчитать:

• необходимое усилие;
• мощность электродвигателя;
• передаточное число редуктора.

Следует обратить пристальное внимание на замки и ручки, они должны быть качественные
. Пульт управления также должен быть герметичным и выдерживать механические нагрузки.

Въездные подъемные ворота можно сделать самостоятельно, при этом сэкономить существенную сумму, но при этом рекомендуется следовать всем технологическим предписаниям. У рулонных ворот толщина полос должна быть не меньше двух сантиметров. Ширина таких ворот допустима не более пяти метров
.

Оптимальную высоту проема следует делать больше на 30 сантиметров верхней точки крыши авто
. Притолока и заплечники располагаются в одной плоскости. Притолока может быть величиной от 30 до 50 см, заплечники – более 10 см.

Для внешней обшивки иногда используют алюминий. Вес этого металла в три раза меньше, чем железа, нагрузка на привод будет заметно меньше. Стальные листы имеет смысл использовать, где большая интенсивная проходимость автотранспорта
. В сэндвич-панелях позволительно использовать специальные металлические профили, которые не поддаются взлому. Стальные детали не должны быть толщиной меньше двух миллиметров, их следует покрывать цинком.

Автоматику лучше приобретать от известного производителя, так как сделать собственными руками подобный узел сложно. Привод, пульт управления, кодовый замок – все это лучше покупать у одного производителя, иначе есть риск несовместимости узлов. Привод рекомендуется приобретать большей мощности
, в противном случае увеличивается риск его поломки. Следует внимательно изучить маркировки подшипников. На них проставляют вес, который способна выдержать данная деталь.

Торсионный барабан должен быть сделан обязательно из высокопрочного алюминия. Следует укрепить металлическими уголками притолоки и пристенки, а также сам проем. Перепад уровня пола в гараже допустим не более 5 мм
. В краях проема монтируются шины, они заходят под перекрытие. По данным узлам будут перемещаться секции.

Во время работы следует соблюдать технику безопасности, использовать очки, перчатки, строительные каски.

Размеры проема замеряются в нескольких точках по ширине и высоте, по первому параметру берется обычно максимальное значение, а по высоте – минимальное. Размер рамы соответствует параметрам проема. Если понадобится соединить детали кронштейнами, то профили запиливаются под углом в 90 градусов.

Перфорированные профили укрепляются в обязательном порядке планками
. При таких обстоятельствах перемычки и направляющие подрезаются таким образом, чтобы оставался небольшой кончик, он потребуется для фиксации деталей.

Рама выставляется с применением отвеса. После того, как конструкция соответствует необходимому уровню, она закрепляется. Вертикальные направляющие фиксируются с применением кронштейнов. Разумно использовать мобильную фиксацию, чтобы деталь можно было скорректировать в нужном положении. Горизонтальные направляющие вставляют в угловые закладные и фиксируют.

Чтобы размеры упаковки были меньше, вертикальные рейки разделяют иногда надвое
. Детали между собой соединяют с помощью уголка. В месте монтажа угловой рейкой не должно быть перепадов между металлопрофилем
, в противном случае возможно заклинивание роликов.

Есть два типа узлов для балансировки:

1. торсионный вал;
2. пружина для натяжения.

Работают они по одному и тому же принципу, только место расположения у них разное.

Автоматический механизм с навальным приводом имеет большую мощность, он может работать с тяжелыми воротами. Автоматика в этом случае снабжается цепным механизмом.

Для подъемного узла позволительно использовать сигнализацию для авто. Приводом может послужить реверсная лебедка
. Она работает от сети 220 вольт и поднять ворота в 125 кг она в состоянии.

Внешняя покраска ворот может быть довольно простой. Например, монохромный серый колер очень подходит для такого рода конструкций.

Следует делать ворота минимально возможных размеров
. Компактные створки более устойчивы, отчего заметно уменьшается возможность блокировки.

Монтаж

Перед монтажом ворот необходимо провести косметический ремонт гаража – выровнять поверхность стен и потолка, чтобы направляющие не имели каких-либо отклонений.

Рама должна входить на пару сантиметров в пол, при этом большого значения не имеет, самодельные это будут ворота или заводского изготовления. Бетонную заливку стяжки можно делать, когда она будет закреплена вертикально.

После компоновки щита его тестируют: ставят на готовые складные направляющие и проверяют работу.

Окончание работ венчается монтажом фурнитуры:

• ручки;
• замки;
• щеколды.

Правильная установка фурнитуры очень важна, от нее во многом зависит, насколько долго будут служить ворота. Часто ручки делают как с внешней стороны
, так и с внутренней, что повышает функциональные возможности дверей.

Всю эту работу можно сделать самому, в том числе правильно отрегулировать механизм подъема. Если ворота приобретены в магазине, то рекомендуется внимательно изучить информацию, которую можно найти в инструкции.

При наличии в полотне ворот калитки обязательно следует ставить щеколду
. Нелишними будут и замки, если гараж находится не на территории домовладения.

Внешняя отделка – это грунтовка и покраска. Ее этапы можно разделить следующим образом:

• подготовка и сбор рамы;
• установка роликов;
• монтаж створки;
• монтаж фурнитуры.

Рама принимает на себя львиную долю всех нагрузок, поэтому ее надо делать в первую очередь. Бруски стоят недорого, рама из брусков может равноценно заменить раму металлическую. Это будет экономичный вариант, но если все делать правильно, то принцип работы и прочность конструкции не пострадают.

Делается это следующим образом:

• Плоскость, на которой происходит монтаж, должна быть идеально ровной. Чтобы не возникало перекосов, на нее кладутся подготовленные бруски.
• В точках соединения используются металлические уголки, которые крепятся саморезами.
• Нижняя часть бруса погружается в пол не менее чем на два сантиметра.
• После завершения монтажных работ начинается тестирование. Коробка помещается в проем ворот, проверяется с помощью уровня (по вертикали и горизонтали) положение конструкции.

Если вопросов не возникает, то рама закрепляется арматурой, ее длина может быть сантиметров 25
. На один погонный метр приходится одно подобное крепление.

Затем в районе потолка параллельно горизонту ставятся направляющие. Завершив установку рамы, можно монтировать крепления для роликов.

Рельс закрепляются болтами диаметром в 1 см. Важно отметить, что в процессе монтажа постоянно следует применять уровень. По краям рельса монтируются в пазах фиксаторы, которые позволяют контролировать движение ворот.

Полотно может изготавливаться из самых разных материалов. Часто ворота обшивают прочным пластиком или листами нержавейки
. Утеплитель, который находится между листами, эффективно снижает теплопотери.

Автоматика в подъемных воротах не может работать без подключения хорошего двигателя. Благодаря его работе происходит оперативное открывание и закрывание ворот. Автоматические механизмы должны иметь механизмы самоблокировки, которые не позволят открыть ворота, если отсутствует электропитание. Такие устройства достаточно прочны и надежны.

Удачные примеры и варианты

На рынке присутствует несколько моделей ворот, которые качественно сделаны и стоят недорого. Рекомендуется пристальное внимание обратить на автоматические уличные ворота «Alutech Classic»
, предназначенные для гаража высотой до 3100 мм и шириной до 6100 мм. Самая большая площадь перекрываемого проема составляет 17,9 квадратных метров
. Торсионные пружины рассчитаны на 25 000 циклов.

Секционные быстроподъемные конструкции, в которых рама сделана из экстрадированных алюминиевых профилей, бывают с двойными акриловыми вставками – это лучший выбор для частных домовладений.

Изделия Alutech производства Республики Беларусь обладают такими преимуществами:

• приятный внешний вид;
• простой принцип действия;
• качество и надежность в работе;
• нарушение работы пружины не грозит падением полотна;
• все детали хорошо подогнаны;
• ворота можно поставить в любой проем на улице.

Автоматические ворота «Alutech Classic» имеют толщину панелей 4,5 см. Ворота работают бесшумно. Они безопасные и стоят недорого, но, тем не менее, по качеству изготовления их можно назвать элитными.

Присутствует защита от попадания влаги по всему периметру благодаря уплотнителям из специального EPDM эластичного материала, который сохраняет свои свойства даже при температуре -30 градусов по Цельсию.

Есть встроенная калитка (высота 1970 мм, ширина 925 мм), которая позволяет входить в помещение, не открывая главную створку. Также имеется блок для ручного подъема.

Более подробно о конструкции подъемных гаражных ворот рассказывается в следующем видео.

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Удобство гаража для машины не в последнюю очередь определятся его въездными воротами, которые должны обеспечивать сохранность автомобиля и легко и надежно закрываться. В наше время можно заказать или сделать самостоятельно несколько вариантов автоматических конструкций. Далее будет рассмотрено, как сделать подъемные ворота для гаража своими руками.

Особенности

В отличие от распашных конструкций, имеющих в большинстве случаев 2 створки, которые распахиваются наружу, подъемные ворота имеют секции или роллеты, поднимающиеся вверх. Принцип действия у них различный в зависимости от вида – секционных, поворотных или роллетных. Сама конструкция, включающая различные элементы: коробку, направляющие, ролики, подъемный механизм, намного сложнее, чем у простых распашных ворот.

Но затраты на установку и материалы вполне компенсируют надежность и удобство при регулярном использовании такого гаража.

Имея готовый гараж с прямоугольным въездным проемом, можно легко возвести подъемные ворота своими руками.
Для монтажа потребуется стандартный набор строительных инструментов, материалы для створок, направляющих и корпуса. Достаточно вооружиться терпением и включить немного смекалки, чтобы буквально за несколько дней, не торопясь, построить надежную и удобную конструкцию таких ворот для гаража.

Преимущества и недостатки

Прежде чем решиться возводить гаражные ворота с подъемным механизмом, надо взвесить все их плюсы и минусы.

Опытные мастера отмечают следующие достоинства таких систем:

• Экономия свободного места. В отличие от распашных ворот, которым нужно внешнее пространство для открытых створок, подъемные используют место внутри под потолком.
• Пользоваться ими намного удобнее, особенно если они снабжены подъемным механизмом, то вообще не надо прилагать никаких физических усилий.
• Подъемно-поворотные и секционные ворота надежно защищают гараж от взлома.

• Для таких конструкций можно использовать разные виды отделки и декора.
• Подъемные ворота могут использоваться для одинарных и двойных гаражей.
• Створки открываются и закрываются бесшумно.

Стоит обратить внимание и на недостатки подъемных ворот:

• Главный минус – это сложность конструкции и монтажа. Если полностью заказать установку специалистам, то она будет дорогостоящей. Если же делать монтаж самостоятельно, то надо внимательно изучить чертежи, крепить все элементы аккуратно, под уровень, ведь даже небольшая погрешность может привести к тому, что весь механизм будет нерабочим.

• Полностью открытые ворота забирают свободное пространство сверху проема и внутри гаража под потолком.
• Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створки и корпус нельзя перегружать, например, при утеплении.
• Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Если хозяин гаража учел все эти особенности, то можно приступать к установке. Но сначала надо определиться с видом подъемных ворот для гаража.

Виды

Наиболее распространены 3 вида самодельных подъемных конструкций:

• подъемно-поворотные или щитовые:
• секционные;
• роллетные.

Подъемно-поворотные ворота для гаража наиболее защищены от взлома благодаря цельной конструкции створки. При открытии она поднимается вверх, разворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или противовесным. Первый вид на рычагах представляет собой наиболее простые конструкции, которые обеспечивают плавное и беспрепятственное перемещение створки в горизонтальное положение.

Противовесные ворота наиболее подходят для створок с большим весом.

Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, вдоль которых перемещается рама, пружинного механизма или противовеса с лебедкой. Поднятие может быть ручным с помощью ручки в нижней части корпуса. Это делается легко благодаря растянутым пружинам встроенного механизма. Можно усовершенствовать этот механизм подключением электропривода, тогда поднятие-опускание створки происходит простым нажатием кнопки.

Створка подъемно-секционных ворот собрана из нескольких панелей шириной до 50 см, которые соединены между собой шарнирными петлями. При ее поднятии эти панели (их еще называют ламелями) двигаются по направляющим на роликах. Движение обеспечивает пружинный механизм, барабаны и тросы. Эта конструкция напоминает сэндвич панели, применяемые в строительстве.

Механизм роллетных ворот для гаража такой же, как у створок роллетов в торговых центрах. Складные ламели у них более узкие, чем у подъемно-секционных видов, при открытии они поднимаются и закручиваются в специальный короб небольшой ширины. Поэтому такой тип имеет явное преимущество – экономию места внутри гаража. При этом нет необходимости монтировать под потолком длинные направляющие.

Материалы для каркаса, коробки и направляющих рельс подъемных ворот обычно металлические, но лучше всего выбирать нержавеющую сталь. Коробка может быть выполнена из толстых деревянных брусьев или металлических уголков. Цельные створки подобной конструкции можно изготовить в виде полотна из досок в металлической раме. Снаружи их часто обшивают листовым металлом.

Для сохранения тепла в гараже зимой внутрь можно вшить теплоизолирующие материалы: листовой пенопласт или минеральную вату.

Коробка покрывается антикоррозийной грунтовкой, после этого красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели на секционных или роллетных воротах обычно тоже изготавливаются из оцинкованной стали или алюминия, внутри листов можно поместить теплоизоляционный материал. Поверхность таких панелей может быть с любой расцветкой – на вкус хозяина. Подвижные элементы конструкции – ролики, муфты, делаются из пластмассы или легких металлов, направляющие – из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматика открываемых с помощью электропривода дверей поможет значительно упростить пользование гаражом. Многие водители не хотят возиться с тяжелыми створками, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма есть возможность подобрать соответствующий по мощности электромотор, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких видов.

Самые распространенные схемы, которые легко сделать самому, это:

• механизмы, установленные на полотно ворот;
• закрепленные на направляющих;
• монтируемые на боковые стойки.

Есть возможность заказать готовую конструкцию, в комплект которой уже будет входить автоматический привод для поднятия, такими, например, снабжены многие роллеты с ламелями из оцинкованной стали.

В этом случае после покупки надо только правильно произвести их монтаж на гаражный проем и подключить электропривод к сети.

Изготовление

Для изготовления простых подъемных ворот для гаража можно воспользоваться уже готовыми эскизами и расчетами, только немного подогнав их размеры в соответствии со своим помещением. Есть много примеров решений для загородного дома, содержащих чертежи и подробный отчет, включающий необходимые инструменты и материалы.

Перед тем, как сделать саму конструкцию с подвижным механизмом, надо позаботиться о том, чтобы проем, прилегающие стены и потолок были способны выдержать ее вес. Для этого надо выбирать прочные и плотные перекрытия без пустот и надежные системы крепления. А само помещение должно быть защищено от проникновения влаги и других природных факторов, которые могут повредить работу ворот.

Выбрав подходящий тип и примерный проект будущих раздвижных ворот, делаем чертеж с точными размерами, исходя из них подсчитываем количество необходимых материалов.

Для прочной и долговечной рамы подъемных гаражных ворот наиболее удачно подойдут металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные крепления для конструкции можно изготовить из профилей 20х20 мм. Направляющие ворот чаще всего делают из швеллеров шириной до 20 см, в зависимости от нее выбирают и размер роликов.

Коробку рычажно-шарнирного механизма можно изготовить из металлического уголка или бруса. По размерам на созданном чертеже вырезаются детали нужной длины.

Сами ролики, пружины и весь рычажно-шарнирный механизм обычно покупаются уже в готовом виде. Они выбираются в соответствии с размерами направляющих. Остальные детали можно без труда изготовить самому, используя сварочный аппарат и болгарку.

Для изготовления ворот и монтажа их в гаражном проеме потребуются следующие инструменты:

• сварочный аппарат;
• болгарка с обрезными кругами по металлу;
• дрель со сверлами нужного диаметра;
• шуруповерт;
• молоток;
• уровень;
• рулетка, карандаш.

фотографий

Для крепления нужно использовать подходящие для данного веса конструкции металлические анкера или дюбель-шурупы. Если планируется применять для крепления металлического уголка анкерные болты, то надо подготовить набор соответствующих гаечных ключей.

Монтаж

Перед тем, как самому монтировать систему подъемных ворот надо убедиться, что проем, на который они устанавливаются, имеет идеально ровную поверхность: строго вертикальный и горизонтальный уровень, прямые углы. Несущая коробка – самый главный силовой элемент подобных ворот, поэтому надо максимально внимательно отнестись к ее изготовлению.

Если для коробки выбран металлический уголок, то ширина его полки должна быть в 1,5 раза больше толщины створки. После того, как все детали отмерены и отрезаны, они крепятся к проему гаража на анкерные болты и надежно затягиваются. Для изготовления коробки можно выбрать и деревянные брусья с размерами сечения 100х50 мм, которые необходимо закрепить на саморезы 100 мм.

Цельная рама откидных ворот должна собираться на ровной горизонтальной поверхности. После того, как металлические профили нужной длины отрезаны, они проверяются угольником и слегка прихватываются сваркой. Далее еще раз проверяют прямые углы и размеры, в том числе по диагонали, прикрепляют угловые косынки и поперечные рейки жесткости, затем полностью проваривают конструкцию.

После сварки рамы ее необходимо зачистить болгаркой в местах стыков от заусениц. Затем она покрывается антикоррозийным раствором и красится. Внутрь металлических профилей вшиваются доски с теплоизоляцией, снаружи она покрывается листовым металлом. На верхние углы рамы крепятся кронштейны с подвижными роликами.

После этого на потолок крепятся направляющие для будущей створки. Монтировать их тоже следует максимально ровно, перепроверив горизонтальный уровень, параллельность и перпендикулярность дверному проему. Затем створка временно устанавливается в проем для того, чтобы отметить место крепления рычажно-пружинного механизма.

После того, как проверена работа ворот и беспрепятственное движение створки по направляющим, она снимается, монтируются пружины, проводится их регулировка. В последнюю очередь на раму по периметру крепится резиновый уплотнитель для герметизации швов и мягкого закрытия, устанавливается дверной замок и ручка открытия.

При аккуратном и правильном монтаже, а также надежной защите от влаги ворота с подобной конструкцией могут прослужить не один десяток лет. А их ремонт может ограничиваться только смазкой подвижных деталей механизма, рычажной системы, опорных роликов и заменой резинового уплотнителя. Для профилактики смазку можно проводить каждый сезон, а внешнюю резиновую прокладку смазывать силиконом перед наступлением холодов для защиты от промерзания.

Для внутренней теплоизоляции таких ворот можно применять различные материалы, которые используются и для утепления стен: минеральную вату, пенопласт или пенополистирол. Последние два более эффективные, так как со временем не дают усадку, но могут быть пожароопасные, поэтому лучше выбирать негорючие виды.

Подъемно-поворот ные ворота – это одна из самых дорогостоящих, но в то же время надежных и практичных гаражных конструкций. Открываясь, они ложатся горизонтально и несколько выдвигаются наружу, создавая тем самым козырек над входом.

Об особенностях системы, а также о том, как собрать
подъемно поворотные ворота своими руками
, пойдет речь в данной статье.

Главной особенностью щитовых ворот (еще одно название подъемно-поворот ного механизма) является простота конструкции. Полотно, установленное на раме, движется вокруг оси по металлическим направляющим, переходя из вертикального положения в горизонтальное и наоборот.

Обратите внимание! Рама – это ведущий элемент ворот, который обычно изготавливается из стальных прямоугольных труб.

Посредством специальных роликов и подъемных рычагов полотно движется по рельсам и фиксируется на уровне потолка помещения. При этом нижняя половина конструкции также поднимается и слегка выступает вперед. Специальные пружины компенсации в открытом положении свободны, а в закрытом – растянуты.

Вот основные типы конструкции:

• шарнирная
  – более популярный вариант, при котором щит беспрепятственно двигается, но пружины компенсации нуждаются в тщательной регулировке;

• на противовесах
  – в данном случае к раме крепится трос, а на противоположной стороне лебедки – противовес (применяется преимущественно для тяжелых ворот).

Помимо того, управление щитовой конструкцией может быть как ручным, так и автоматическим (зачастую с помощью пульта д/у).

Основные преимущества

1. Для таких ворот используется прочное цельное полотно, являющееся дополнительной защитой от взлома и несанкционирован ного проникновения.

2. Механизм можно устанавливать на двойные и одинарные ворота.

3. Если соблюдены все требования к изготовлению и установке, то ворота будут неподвержены коррозии и агрессивному воздействию окружающей среды.

4. Откат можно проводить вручную или установить автоматическую систему.

5. В отличие от других конструкций гаражных ворот, щитовые не требуют дополнительного места для открывания.

6. Для утепления ворот можно использовать обычный пенопласт.

7. Облицовку можно проводить любым доступным материалом, допускаются даже панели и декоративные вставки.


Недостатки конструкции

Касаемо недостатков, то все они связаны зачастую с особенностями системы и некоторыми ограничениями.

1. Ворота можно устанавливать в проемы исключительно прямоугольной формы.

2. После установки между рамой и щитом могут образоваться щели. Для их устранения можно использовать уплотняющий материал, но все же щитовые ворота не рекомендуется устанавливать в отапливаемые гаражи.

3. В открытом положении конструкция несколько уменьшает высоту проема (примерно на 25 см).

4. Сами пружины рассчитываются на определенный вес, поэтому при монтаже термоизоляции нужно учесть массу утеплителя. Если после утепления масса ворот будет слишком большой, то потребуется установка противовесов.

5. Цельность полотна – это не только преимущество, но и недостаток, т. к. ремонт отдельных их участков невозможен.


Разобравшись с особенностями конструкции, можно приступать непосредственно к монтажным работам.

Этап 1. Выбор материалов

В данном случае все зависит от полотна и конструктивных особенностей механизма.

Самые простые ворота собираются из следующих материалов:

• деревянные бруски – 120х80 мм для коробки, 100х100 мм для потолка;
• полотно;
• стальные штыри;
• электрический привод;
• уголки размерами 35х35х4 мм и 40х40х4 мм;
• стальной прут ø8 мм;
• швеллер 43х80х5 мм;
• пружина ø30 мм (указан внутренний диаметр).

Обратите внимание! Для полотна берется оббитый жестью дощатый щит, «сэндвич» или же монолитная конструкция.

Проще изготовить щит из досок и покрыть его поверхность специальным защитным составом. В качестве термоизоляции отлично подходит пенопласт, а в качестве внешней отделки – пластиковые или деревянные панели.

Этап 2. Подготовка необходимого оборудования

Чтобы самостоятельно соорудить подъемно-поворот ные ворота, необходимо заранее приготовить:

• строительный уровень;

• сварочный аппарат;

• молоток;
• болгарку;
• маркер;
• электродрель;
• набор сверл;
• отвертку;
• гаечные ключи соответствующего размера.


Дальнейшие работы можно условно разделить на два этапа – проектирование ворот и непосредственно сборку.

Этап 3. Составление проекта

Гаражные ворота, как и любая другая сложная конструкция, нуждаются в предварительном составлении проекта. Для этого замеряется проем, проводятся все необходимые расчеты и составляется чертеж.

Видео — Проем

Этап 4. Технология монтажа гаражных ворот

После подготовки и покупки всего необходимого можно приступать к изготовлению.

Шаг 1.
Вначале из деревянных брусков монтируется коробка, для крепления используются железные пластины или же угольники.

Шаг 2.
Затем коробка устанавливается в предварительно очищенный проем и фиксируется штырями. Важно, чтобы нижняя ее часть была углублена в стяжку примерно на 2-3 см.

Видео — Каркас воротный

Шаг 3.
Проводится сборка полотна – устанавливается щит, конструкция покрывается листовым металлом.

Шаг 4.
Далее с помощью уголков собирается опора для механизма. В одной из полок проделываются три отверстия ø10 мм под кронштейн, в другой – только два, для крепления к горизонтальным стойкам. Сам кронштейн будет выполнять функцию опоры для пружины.

Шаг 5.
Для соединения пружины с кронштейном используется регулировочная пружина (ее изготавливают из узкой металлической полоски). Последние витки будут служить зацепами. Выходит, с одной стороны нарезается резьба, а с другой образуется своего рода кольцо.

Шаг 6.
Для изготовления шарнирного узла используется уголок с отверстием (ø8,5 мм) – он приваривается между центром паза для механизма подъема и одним из ребер рамы. Расстояние должно составлять примерно 120 мм.

Шаг 7.
К рычагу крепится пластина с предварительно проделанным отверстием под регулятор натяга.

Шаг 8.
Для изготовления рельс используются два уголка. Полки уголков свариваются так, чтобы дистанция между верхними частями составляла примерно 50 мм.

Шаг 8.
Одна сторона готового рельса приваривается к пластине приблизительно в 80 мм. К другой стороне крепятся куски швеллера примерно в 150 мм. После этого швеллер фиксируется болтом на верхнем бруске.

Видео — Монтаж направляющих, ч.1

Видео — Монтаж направляющих, ч.2

Видео — Монтаж направляющих, ч.3

Видео — Монтаж направляющих, ч.4

Видео — Монтаж направляющих, ч.5

Шаг 9.
По окончании монтажа, ворота окрашиваются.

Обратите внимание! Все труднодоступные места конструкции желательно выкрасить еще до начала сборки.

Видео — Почти готовые ворота

Существует ряд важных моментов, которые следует учитывать при сборке ворот подобного типа.

1. В качестве автоматического подъемника можно использовать обычную автомобильную сигнализацию.

2. Для крепления всех элементов лучше использовать сварочный аппарат – это уменьшит количество отверстий.

3. Для привода идеально подойдет реверсная самоблокирующаяс я лебедка, которая питается от сети в 220 В и обладает тяговым усилием минимум в 120 кг.

4. Минимальная высота проема должна составлять 220 см, а расстояние между потолком и верхней частью конструкции – 40-50 см.

5. Огромное значение имеет вес гаражного полотна. В идеале он не должен превышать 100 кг.

6. При низком подъеме барабан размещается в задней части.

7. Нижний профиль полотна должен оборудоваться специальным пазом для установки уплотняющего материала.

8. Направляющие должны располагаться исключительно горизонтально, иначе полотно будет застревать при перемещении. Для выравнивания между швеллером и балкой можно подложить несколько шайб.

Обратите внимание! Полотно можно оснастить небольшими вставками, выполненными из полупрозрачного материала – это существенно улучшит освещение гаража. Также можно позаботиться о системе безопасности, которая защитит от взлома или защемления.

Установка противовеса

Как уже отмечалось ранее, вместо шарниров можно оборудовать систему на противовесах. Для этого нужно выполнить следующие действия.

Шаг 1.
К нижним краям рамы крепится трос. Далее трос приподнимается и проходит через блок.

Шаг 2.
На другом конце троса устанавливается противовес – к примеру, прочный железный ящик, заполненный камнями.

Обратите внимание! Вместо ящика лучше использовать старый лифтовый противовес, хотя раздобыть такой достаточно сложно.

Чем больше вес полотна, тем тяжелее должен быть противовес (максимум – 500 кг).

Видео — Установка противовеса

Конечно, у такого механизма есть некоторые недостатки. Так, для открывания ворот требуются большие физические усилия, да и сама конструкция небезопасна – если соскользнет трос, то противовес попросту сорвется. Но если ворота слишком тяжелые, то при должном внимании можно смело отказаться от традиционных пружин.

Обратите внимание! Для груза необходимо обустроить специальную нишу, куда он будет ложиться при поднятии ворот.

Если ворота достаточно легкие, то противовес можно заменить электрической лебедкой.

В качестве заключения

Подъемно-поворот ная конструкция – один из самых дешевых способов закрыть гаражный проем без ущемления функциональности помещения, при этом оригинальный дизайн остается неизменным. Для более детального ознакомления с технологией монтажа и сборки рекомендуется посмотреть видеоролик по теме.

Видео – Изготовление подъемных ворот

Покупая автомобиль, каждый владелец задумывается о том, как и где его хранить. Идеальным местом всегда был и остается гараж. Его удобство определяет качество жизни, ничем не хуже других помещений дома. Обустройство гаражных ворот с каждым днем становится все более удобным и практичным благодаря тому, что промышленность не стоит на месте. Классические распашные ворота отходят на второй план. Все большей популярностью сегодня пользуются практичные подъемные ворота для гаража. Создать их самостоятельно не представляется сложным при наличии минимальных навыков выполнения подобных строительных работ. Чтобы узнать, как правильно, быстро и качественно их оформить, ознакомьтесь с этой статьей.

Чтобы сделать самодельные подъемные ворота для гаража, для начала определите подходящий вариант конструкции.

По этому принципу различают следующие виды:

Особенности секционных конструкций

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно секционные. Они сделаны в виде панелей высотой 40-60 см.

Панели производят из нескольких типов материалов:

• пластик;
• металл;
• древесина.
  Важно! Определяют выбор конкретного вида материала, для создания конструкции подъемных ворот для гаража, размеры автомобиля, предполагаемое количество расположения машин, а также особенности дизайнерской идеи оформления, как самого гаража, так и архитектурного ансамбля на участке в целом.


Для максимального повышения качества теплоизоляции такие панели наполнены полиуретаном, а поверхность защищена специальным покрытием. Между собой отдельные элементы скрепляют шарнирными петлями. Все движимые детали, такие как муфты и ролики, изготавливают из укрепленного пластика в сочетании со стальными компонентами, а направляющие полозья производят из материалов, которые не корродируют.

Механизм работы гаражных секционных ворот достаточно прост — они затягиваются по полозьям под потолок при открытии и опускаются вертикально вниз при закрытии.

Преимущества

К основным преимуществам таких ворот относятся такие особенности:

Недостатки

Кроме достоинств, секционные ворота подъемного типа имеют и пару недостатков:

Отличительные характеристики подъемно-поворотных цельных механизмов

Определяя особенности таких конструкций, непременно стоит отметить следующие нюансы:

Преимущества

У цельно-щитового типа гаражных ворот масса достоинств:

Недостатки

Важно! Главное отличие этих двух конструкций в том, что секционные гаражные ворота необходимо монтировать только комплектом, тогда как все элементы подъемно-поворотных ворот под силу подготовить и смонтировать собственными руками.

Видео

Просмотрите видео-обзор подъемно-поворотных ворот, чтобы более четко представить себе принцип их функционирования и устройства.

Инструменты для монтажа гаражных ворот

Для монтажа гаражных ворот любого типа вам потребуются следующие инструменты:

Правила монтажа подъемных секционных гаражных ворот

Чтобы корректно установить секционные подъемные гаражные ворота, выполните следующие действия в точной последовательности:

Видео

Поможет быстрее справиться с задачей по созданию подъемных ворот для гаража видео, предложенное ниже. Внимательно с ним ознакомьтесь.

Технология монтажа подъемно-поворотных ворот

Учитывая тот факт, что конструирование этого типа ворот полностью предстоит сделать самостоятельно, выделим несколько более развернуто основные этапы работы.

Какой выбрать тип поворотного механизма?

Самодельные гаражные ворота — это наиболее экономный вариант заполнения проема гаража без ограничений в удобстве, функциональности и дизайнерских решений.

Прежде чем начать работу, определитесь с выбором механизма, с помощью которого непосредственно происходит открывание ворот:

Как правильно сделать проект?

Для грамотного проектирования гаражных ворот сделайте следующее:

Какие материалы подготовить?

Как только вы составите или подберете эскиз, приобретите следующие материалы и инструменты для работы:

Порядок монтажа

Дополнительное оснащение

Полотно ворот, при желании повысить привлекательность и надежность, оснастите такими дополнениями:

Дополнительное усиление

При необходимости саму конструкцию усильте одним из подходящих способов:

Как сэкономить при установке гаражных ворот?

Единственное, что вы можете сделать для экономии средств при выборе подъемно-секционных гаражных ворот — это установка такого механизма собственными руками. Все остальные пункты, при попытке сэкономить, все же потребуют пожертвовать определенными преимуществами, хотя отдельные варианты вполне приемлемы. Все зависит от вашего личного видения дизайна гаража и регулярности его эксплуатации.

Ознакомьтесь с некоторыми наиболее популярными решениями снижения стоимости сооружения гаражных ворот:

Заключение

Гаражные подъемные ворота — современный способ защитить ваш гараж от взлома удобным и красивым щитом. Доверите вы установку и монтаж специалистам или сделаете работу самостоятельно — решать лишь вам. Главное требование для дальнейшей удобной эксплуатации — правильный выбор подходящего типа устройства гаража, грамотная его внутренняя планировка и соблюдение всех условий инструкции сборки.

Ворота, которые не открываются створками, а медленно исчезают из наших глаз, «уезжая» вдоль стенок гаража – удобны, ведь: они не мешают и не громоздкие, не занимают место. У владельца такого приспособления нету надобности думать, куда оно будет размещаться при открытии, когда строится гараж, нету опции «трудности зимой из-за снега». При открывании такого входа видно только нижнюю часть воротной двери у потолка гаража. Подъёмные ворота очень безопасны, ведь являются, по сути, цельным куском дерева или металла и их очень сложно взломать.
Если оцинковать их, то они будут также очень устойчивы к коррозии. Дверь будет надёжно защищать от воров, держать тепло внутри здания и станет очень удобной и лёгкой в эксплуатации, но вот купить её весьма недёшево. Гораздо дешевле и интереснее сделать подъёмные ворота в гараж своими руками.

Важно! Прежде, чем изготавливать такие ворота, нужно понимать, что и у них имеются недостатки:
Нужен только прямоугольный проём входа в гараж, арка не подойдёт, разве что декоративная.
Нужно сначала открыть ворота, а потом подъехать к гаражу вплотную (нужно пространство около полтора метра).При отрытых воротах высота гаража уменьшается на 15-20 см.

Подъёмные ворота очень безопасны, ведь являются, по сути, цельным куском дерева или металла и их очень сложно взломать.

Модель с секциями это полотно, которое составляют блоки из дерева, пластика, или же стальные где-то по 1,5 м размером.
Во время поднятия этой двери блоки «вытягивается» кверху и после возвращаются назад тем же путём. Внутри деревянное полотно будет заполнено пенополиуретаном, который не пропустит зимой холод в гараж. Панели соединяют петлями шарнирного типа, движущиеся детали состоят из стали или пластика (лучше стальные, дольше прослужат), а направляющие полозья устойчивы к разрушению и ржавлению благодаря своему составу.
К сожалению, такую дверь почти нельзя сделать самостоятельно, а взломать её достаточно просто. Можно купить готовый сборный комплект и поставить дверь, чтобы получить главный её плюс – простота и лёгкость для владельца.

Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков.
Такая дверь очень надёжна и взломать её злоумышленнику с целью ограбления гаража весьма нелегко. Также они тихие в ходе подъёма, ведь в них не использованы «ездящие» элементы: направляющие и ролики, ещё, пользуясь ими, довольно трудно зажать себе палец. Это дорогой выбор, около 60 тыс. руб. за объект и 15 тысяч – на установку.

Важно! Ворота могут быть также без автоматики, с ручным управлением или автоматическими на электроприводе. Естественно, первые дешевле. Стоимость составит с 14 до 75 тысяч рублей. От 7 до 15 тысяч платят именно за установку. Можно купить детали отдельно, но стоит ли мучиться? Проще приобрести установочный набор, чтобы после уже собрать и монтировать. К каждому виду дверей прилагается подробное описание поэтапной сборки.

Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.
Стальной или деревянный каркас монтируют в проём, в коробку обязательно ставятся профили непосредственно для полотна. Оно изготавливается из деревянных досок, сэндвич-панели, покрыть его следует металлом. Дверь, сделанная из цельного куска древесины, очень недешёвое удовольствие, выбор попроще – доски, пропитанные химическим составом, который укроет от погоды и покрытые металлом, покрашенным в любой цвет. Можно обклеить дерево кусками прессованного пенопласта или другого утепляющего материала.

Прежде, чем начать непосредственно делать ворота, надо изучить доступные способы подъёма.

• Способ при использовании шарниров и рычажков.
  Простенькая конструкция обещает надёжность, однако нужно очень удачно смонтировать направляющие профили и слаженно настроить натяжение пружин. Профили следует поставить параллельно и ровно.
• Противовесный способ.
  Трос крепят по углам рамы вниз, пропускают через блок, ведут к шкиву лебёдки, а в её конце и находится противовес. Его масса будет соразмеримой весу ворот. Вариант означает, что рама и каркас будут подвержены немалой нагрузке, такой механизм советуют выбирать исключительно для огромных ворот. Следующий шаг: проектировка ворот. Измеряем проём и чертим эскиз (ищем в интернете чертежи).

Важно Понадобятся такие детали: металлический прут на регулятор напряжения диаметр 8 мм; уголок для рельса сечение — 40 х 40 х 4 мм, на раму — 3.5х3.5х0.4 см; деревянные бруски с сечением 12 на 8 и потолочные 10 на 10; кронштейн швеллерный 8 х 4.3 х 0.5 см; штыри металлические; пружина диаметр 3 см.

Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали.

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.

Делается рама так: берут толстый уголок, его параметры стоят в прямой зависимости от полотна щита, при 25-ке берут 75-й, при 50-ке 100-й уголок. Далее меряем гараж и готовим проём к прикреплению рамы, нужно проследить чтобы его поверхности были гладкими и ровными, если этого нет – берём болгарку в руки и работаем. Далее ищем рабочее пространство для процесса сварки. 2 швеллера у нас будут лежать на площадке для сварки, их параметры меньше рамы на 20 см. Отрезаем уголки по длине с обоих концов, следим, чтобы они прилегали плотно. Привариваем их вместе, делаем зарезы и используем четвёрку (пятёрку) электрода, создаём каркас, но не привариваем очень плотно. Прикладываем к проёму и контролируем плотность, если её нет, то подгоняем что получилось и снова свариваем, далее зачищаем швы. Делаем то же самое со второй частью рамы, дальше то же – на вторую стену, раму следует сделать двойной – внутренней и наружной, устанавливаем её.

Из уголка делается опора для швеллерного кронштейна, в одной полке делаем дыру, чтобы закрепить к стойкам, в другой – 3 дыры, чтобы закрепить пружинный кронштейн. Закрепляем кронштейн, просверливая 3 дырки в одной из полок. Далее из железной полосы изготавливаем регулировочную пластину, ею объединяем пружину и кронштейн. Последние витки пружины выгибаем зацепами, присоединяя к низу регулятор напряжения из прутка. Создаём из уголка шарнирный угол для нижней части, просверливаем дыру в 8,5 мм и привариваем к раме, отступая от нижнего ребра до центральной части отверстия. Таким образом делаем подготовку для изготовления рычага для подъёма на 12-см шарнире. Дальше к его торцу привариваем крепим пластину для регулятора напряжения.

Два уголка нам понадобятся, чтобы ворота двигались. Берём два уголка, состыкуем и соединяем по краю, чтобы расстояние меж верхами было не менее 5 см. Привариваем рельс к пластине с дырками, меж нижним ребром поперечины и осью направляющего оставляем 8 см. Ко второму концу рельсы привариваем кусок швеллера с отступом 12-15 см. Далее крепим его к потолочному бруску. Можно установить дополнительные устройства защиты по желанию, также резиновую окантовку и накладки, они сделают конструкцию устойчивее которые придадут устойчивости конструкции.

Гаражные ворота

Советуют пролить бетоном траншею по длине хода меж боковых стоек, вдавить швеллер параллельно земли, когда затвердевает — привариваем обе рамы.

Монтаж полотна

Меряем диагональ, учитывая габариты, наживляем её сваркой, всяческие зазоры исключены, зачищаем швы и ставим полотно. Прикрепляем кронштейны и направляющие, их горизонталь необходимо сделать идеальной, дальше: утепляем полотно, крепим металлический лист, швы зачищаем, обезжириваем. Регулируем пружины, закрепляем внутреннюю фурнитуру. На всё торжество работы и конструирования пойдёт два-три дня.

Вариант сложен, но они герметичные и лучше защищают помещение.
Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.

Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом — 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.

Вариант сложен, но они герметичные и лучше защищают помещение

Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 — +60.

Схема установки

Создать разметку для закрепления рамы и составных элементов. Собрать рамочную конструкцию (не сильно отличается от аналогичного алгоритма для подъёмно-поворотных ворот). Всё стандартно: ставим раму, болтами крепим направляющие к потолку, но не надо сверлить отверстий и делать других конструкций для удерживания на весу. Собираем полотно, начиная снизу, элементы панели оснащаем роликами. Защищаем конструкцию кожухами. Проверяем – если всё сделано правильно, полотно не станет само двигаться, зависая на уровне, на какой его установили.

Стоит сказать в завершение – самодельные секционные ворота должны быть безопасными. Ставка – ваше собственное авто, а то и жизнь. Следует крайне осторожно относиться к правилам установки, придерживаться техники безопасности и заплатить небольшую сумму специалисту который, проверит качество установки двери после стараний владельца.

Подъёмные ворота своими руками

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных гаражных ворот. Среди всех существующих вариантов особым удобством и эргономичностью отличаются традиционные подъемные ворота, эффектно уезжающие под потолок гаража во время открытия. При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Существует 2 основные разновидности подъемных гаражных ворот.

Ворота подъемно-секцион ного типа

Полотно подобных ворот состоит из ряда отдельных панелей, высота каждой из которых составляет порядка 50 см. Для изготовления панелей может использоваться сталь, древесина и пластмасса.

Для соединения панелей используются шарнирные петли. Ролики, муфты и прочие подвижные элементы изготавливаются из стали либо пластика, для изготовления направляющих применяются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (преимущественно пенополиуретаном), что позволяет сохранять дополнительное тепло внутри гаража.

Среди главных преимуществ подъемно-секцион ных ворот следует отметить следующие моменты:

• безопасность использования;
• простота и максимально удобство эксплуатации;
• неплохие прочностные характеристики.

Главным недостатком
этого подвида ворот является практически полное отсутствие возможности взлома и незаконного проникновения. Помимо этого, вы не сможете сделать такие ворота самостоятельно – это крайне сложно.

Единственный доступный вариант – купить заводской комплект и смонтировать ворота самостоятельно по инструкции.

Ворота подъемно-поворот ного типа

Подобную конструкцию можно собрать и установить самостоятельно. При открытии этих ворот поднимается сразу целая створка. За движение подвижной части отвечает система шарнирно-рычажко вого типа. Ворота характеризуются отличными прочностными характеристиками (итоговый показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательств злоумышленников.

Конструкцию можно собрать без использования направляющих и роликов. Благодаря этому полотно будет передвигаться бесшумно.

Для сборки такой конструкции не нужны узкие технические знания. Больших финансовых вложений данное мероприятие тоже не требует.

Достоинства и недостатки

Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинства

Главным преимуществом рассматриваемых систем является повышенная противовзломност ь. Единственный вариант попасть внутрь гаража – прорезать полотно. Подпилить раму и попасть внутрь без привлечения внимания практически невозможно.

Вторым важным преимуществом конструкции является длительный срок службы. Однако для того чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный металл высокого качества.

Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобными.

Недостатки

Среди основных недостатков подъемных ворот нужно отметить следующие положения:

• большой вес конструкции.
  Недостаток относительный – другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
• несколько увеличенный расход исходных материалов;

• некоторые неудобства при заезде в гараж.
  К примеру, вам нужно будет постоянно выходить из машины, не доехав до гаража примерно 1,5-2 м – без такого запаса ворота попросту не откроются.
• в открытом положении ворота отнимают примерно 20-30 см высоты проема;

• в случае существенного повреждения полотна, его придется полностью демонтировать.


Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.

Особенности исполнения конструкции

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама
выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

Боковой профиль
– это направляющий элемент, по которому движется основная часть конструкции.

Направляющие
– без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Полотно.
Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель.
Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги.
Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

Обеспечивают более легкий подъем полотна.

Электрический или механический привод.
Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее. Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированн ых магазинах.

Важно помнить: любой декоративный элемент, в особенности, если это ковка, способствует увеличению веса конструкции. Знайте меру.

Что купить?

С изготовлением большинства элементов ворот можно справиться своими руками. Однако есть такие вещи, которые лучше купить уже в готовом виде и не тратить время. Отдавайте предпочтение приспособлениям, изготовленным из металлов хорошего качества. В целом же вам понадобится следующее:

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг.
Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажко вые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг.
Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг.
Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

• деревянные бруски высокой прочности;
• металлические штыри хорошего качества;
• уголки;
• кронштейны;
• жесткие пружины;
• металлические прутки;
• декоративные элементы.

Четвертый шаг.
Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг.
Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг.
Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг.
Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг.
Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг.
Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг.
Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг.
Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг.
Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 1

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг.
Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Каркас подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг.
Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг.
Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Видео – Гаражные ворота подъемные своими руками

Подъемные гаражные секционные ворота своими руками

Опубликовал: Виктория Митина 0 59 Просмотров

Защита от взломов, прочность, термоизоляция – всё это обеспечивают секционные гаражные ворота. Конструкция отличается от стандартных технологий ещё и удобством в эксплуатации. Установка готового комплекта многим придётся не по карману, поэтому оптимальным решением будет установить ворота в гараж самостоятельно.

Особенности механизма

Подъемные секционные ворота изготовить своими руками сможет каждый, так как технология не содержит ничего сложного. Полотно, представляющее собой соединенные петлями секции, фиксируется на раме, позволяющей ему находиться в горизонтальном и вертикальном положении.

С помощью подъёмных рычагов и роликов оно перемещаются по рельсам, представленным металлическими направляющими. В открытом состоянии конструкция находится на небольшом расстоянии от потолка, а её нижняя часть слегка выступает вперёд, образуя небольшой козырёк. Когда рама опускается, растягиваются пружины компенсации.

Есть два основных механизма:

• на противовесе – положение рамы регулируется тросом, соединяющим её с противовесом,
• шарнирный – самый распространённый тип, позволяющий раме свободно перемещаться вокруг оси.

Вне зависимости от выбранного механизма изготовить такие подъемные секционные гаражные ворота можно своими руками.

Важно! Рама – это основная часть конструкции, требующая отдельного внимания. Она должна состоять из прочного материала.

Преимущества и недостатки конструкции

Преимущества и недостатки проекта можно посмотреть в таблице.

Как видно из таблицы изготовление ворот для гаража своими руками помимо оптимальной цены имеет ряд дополнительных преимуществ.

Инструменты и материал

Чтобы своими руками установить подъемные ворота в гараж понадобятся:

• молоток,
• болгарка,
• отвёртка,
• дрель,
• свёрла,
• строительный уровень,
• сварочный аппарат,
• маркер,
• гаечные ключи.

Совет! Рекомендуется заранее подобрать ключи нужно размера или приобрести набор.

Что касается материалов, необходимо подготовить:

• полотно,
• стальной прут,
• швеллер,
• электрический привод,
• деревянные бруски для потолка и для коробки,
• стальные штыри,
• пружина,
• уголки.

Изготовить привод для подъемных ворот несложно своими руками.

Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

Идея! Подъемные ворота можно оборудовать калиткой. Она позволяет попасть в гараж, не применяя лишних усилий.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

1. Открыть ворота будет не так просто, потребуются усилия.
2. Если трос порвется, противовес упадёт на пол.
3. Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Важно! Труднодоступные места будущих ворот необходимо покрасить до сборки.

Советы по продлению срока службы

Секционные ворота, созданные своими руками, прослужат дольше, если учесть несколько рекомендаций. Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного аппарата сведет к минимуму использование дрели, а значит, отверстий станет меньше.

Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих – около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.

Самодельный разборной портал

Как только гараж построен, возникает вопрос о сохранности имущества и то, какие ворота будет использовать владелец, решать только ему. Приобрести секционный подъемный портал возможно на любом специализированном рынке. Специалисты могут измерить проем, а также обеспечить сборку, монтаж и настройку гаражных ворот в течение одной недели. Но приобретенные ворота обойдутся достаточно дорого. Каждый хозяин может собрать секционные подъемные гаражные ворота своими руками. Это не плохая идея, но выполняется она с определенным трудом.

Приступить к подобной работе можно, только если имеется уже достаточно большой опыт работы с подобными конструкциями, так как монтаж и сборка секций требует высокого уровня знаний и навыков. Также понадобится определенный запас времени.

Конструкция створок с цельным полотном

Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:

• Опорная коробка.
• Рулонное полотно.
• Направляющие.
• Петли.
• Валы.
• Регулирующие баланс пружинные системы.
• Подвесы.
• Уплотнительная прослойка и др.

Опорный короб

Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.

Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.

Дверное полотно

Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.

Монтаж направляющей для портала

Открывающий механизм

Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.

В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.

Специальная направляющая передвижения конструкции

Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.

Основные элементы конструкции

Типы конструкций порталов

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

• Распахивающиеся (4).
• Из сэндвич-панелей (секции, 1).
• С подъемно-поворотным механизмом (2).
• Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

Разновидности типов конструкций

Изготовление конструкции самостоятельно

Если владелец гаража решит делать секционные ворота самостоятельно, он должен учитывать определенные важные факторы:

• Некоторые сложные детали, которые будут необходимы для сборки, невозможно изготовить без специального оборудования.
• Подобные самодельные порталы имеют определенные недостатки: они достаточно тяжелые, холодные, и будут пропускать ветер внутрь помещения.
• Утеплять рулонное полотно автогаража можно только специальными уплотнителями.
• Если ворота не утеплить, то утраченное тепло и оплата отопления помещения будут преобладать над выгодой, полученной от изготовления портала самостоятельно.

Большинство умельцев для утепления секций используют пенопластирол, или минерально-ватное волокно, но это практически не уменьшает потери тепла из-за сквозняков.

Монтаж изделия в высоком помещении

Из-за больших трат на материалы и оплату работы токаря за изготовление направляющих балок, вала, полотна и пружин, а также транспортных расходы и стоимости покраски (в сравнении с производством конструкции на специализированном предприятии), можно приобрести уже готовый комплект ворот гаража (по принципу «сделай сам»), и самостоятельно их установить.

Подготовка к сборке конструкции

Монтаж конструкции

Монтаж ворот достаточно прост благодаря очень подробным инструкциям, которые можно найти на просторах интернета. Также можно найти чертежи и схемы гаражных порталов, а также рекомендации по регулировке секционных ворот.

Разнообразие выбора фирм производителей секционных подъемных гаражных ворот достаточно велико, но самыми популярными порталами являются одновременно самые дорогие.

Это связано с тем, что у более дорогих конструкций толщина полотна 45 миллиметров, нержавеющие кронштейны и петли, накладные ручки и засовы, а также имеется защита на случай разрыва пружин. Также герметичность закрытия створки на высшем уровне.

Между перемычкой и потолком должно быть определенное расстояние. Если подъем стандартного размера, то более 210 миллиметров, а при низком подъеме от 100 до 145 миллиметров (в зависимости от вида управления).

ТВОЙ ГАРАЖ

Устанавливаем по чертежам секционные ворота своими руками

Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.

Кроме того, секционные гаражные ворота очень эргономичны и не требуют много пространства при открытиизакрытии. Главным недостатком, которым обладают секционные гаражные ворота, является их высокая цена. Чтобы удешевить стоимость, конструкцию изготавливают своими руками. Самодельные секционные ворота (своими руками) по качеству не будут уступать заводским, а сделать их достаточно просто. О том, как изготовить и сделать ремонт секционных ворот своими руками будет рассказано ниже.

Выбор варианта и экономия

На данный момент есть 2 технологии изготовления секционных ворот:

1. Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
2. Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.

Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить. Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.

Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъемеспуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение ценакачество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна. Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник.

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Делаем своими руками подъёмные гаражные ворота

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Инструменты

Для работы должны быть под рукой следующие инструменты:

• болгарка,
• сварочный аппарат,
• рулетка, карандаш,
• молоток,
• шуруповёрт, отвёртка,
• дрель, свёрла,
• набор гаечных ключей,
• уровень.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.

Привариваем к верхним углам в торец, кронштейны с роликами.

Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.

На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

Гаражные подъемные ворота своими руками: Чертежи

Самостоятельное изготовление гаражных ворот позволяет не только значительно сэкономить, по сравнению с вариантом приобретения и монтажа уже готовых, но также приносит моральное удовлетворение. Любому хозяину гораздо приятнее эксплуатировать что-либо, сделанное своими руками. При этом следует учитывать, что данный конструктивный элемент вовсе не является простым, а важность качественных, надежных и красивых гаражных ворот очевидна.

Виды конструкций

Перед тем, как приступить непосредственно к процессу изготовления, необходимо определиться с типом конструкции. В последние годы большое распространение получили подъемные ворота. Они бывают двух видов:

1. Подъемно-секционные, (на фото),
2. Подъемно-поворотные, (смотри фото).

Технология монтажа гаражных ворот

Мы предлагаем рассмотреть технологию создания подъемно-поворотных ворот, как наиболее простых и недорогих в изготовлении. Определившись с типом конструкции можно перейти непосредственно к рассмотрению инструкции по изготовлению и установке подъемных ворот своими руками.

Перед началом работ по монтажу, необходимо завершить отделку примыкающих к ним потолка и стен. Работы по бетонированию полов допускается выполнять после монтажа ворот.

Пошаговая инструкция:

1. Собрать каркас из брусков (один поперечный, два продольных).
2. Произвести крепление бруса между собой пластинами.
3. Каркас снизу должен заглубляться в пол на 2 сантиметра.
4. В проеме ворот закрепить коробку штырями.
5. Собрать полотно ворот из выбранных материалов.
6. Обшить полотно листовым металлом.
7. Из имеющегося уголка изготовить опору механизма.
8. Сделать отверстия (d=10 мм), предназначенные для крепления кронштейна с пружиной.
9. Сделать два отверстия (d=10 мм) в рейках, расположенных продольно.
10. Изготовить регулирующую пластину.
11. Соединить регулирующей пластиной пружину и кронштейн.
12. Из уголка изготовить шарнирный узел.
13. Сварить раму и шарнирный узел.
14. Из двух уголков изготовить рельсы, по которым будет двигаться полотно.
15. Сварить пластину с отверстиями и направляющую.
16. Произвести крепление швеллера болтом к брусу на потолке.

На первом этапе собирается каркас, затем сверлятся отверстия для кронштейнов крепления. После этого коробка устанавливается и выравнивается, отверстия между профилем и стеной заделываются монтажной пеной. Обязательно необходимо проверить уровнем правильность установки каркаса.

Следующий этап работ – крепление направляющих к потолку. Затем собирается полотно и вставляется в полозья. Устанавливаются пружины и рычаги, обеспечивающие подъем и движение полотна. Со всех сторон щита в обязательном порядке устанавливается профиль для окантовки, а снизу – ограничительная планка, уберегающая упор ворот от коррозии.

• Бруски из дерева размером 120*80 (используются для коробки) и 100*100 миллиметров (применяются при изготовлении потолочных направляющих),
• Штыри металлические,
• Пружина. Минимальный диаметр – 3 сантиметра,
• Уголок для рамы и направляющих полозьев 3,5*3,5*0,4 и 4*4*0,4 миллиметров соответственно,
• Кронштейн из швеллера 8*4,3*0,5 сантиметра,
• Прут (примерный диаметр 0,8 сантиметра) для изготовления регулятора напряжения.

Наиболее важные моменты, на которые следует обратить внимание:

• Расположение направляющих должно быть строго горизонтально. Это необходимо для избегания застревания полотна при движении. Оптимальный вариант – установка шарнирных систем,
• Необходимо правильно отрегулировать натяжение пружины механизма ворот, чтобы обеспечить устойчивость любого положения створки,
• В целях безопасной эксплуатации ворот рекомендуется установить страховочные стопоры для фиксации полотна в том или ином положении.

Управление открытием и закрытием ворот подъемно-поворотного типа осуществляется либо вручную, либо с помощью электрического привода, который запускается кнопкой или дистанционным пультом. Последний вариант, очевидно, удобнее.

Особенности подъёмно-поворотной конструкции

Принцип работы данного вида ворот заключается в том, что дверное полотно, состоящее из цельной створки, при открытии поднимается под потолок. Передвижение створки обеспечивается действием шарнирно-рычажкового устройства.

• Относительно высокая прочность и устойчивость против взлома и возможного проникновения,
• Бесшумность работы,
• Возможность изготовления самостоятельно.

• Конструктивно ворота состоят из трех основных элементов:
• Коробка или каркас,
• Подвижная створка,
• Устройство, закрывающее и открывающее ворота.

Коробка является основанием конструкции, изготавливается балок, стальных или деревянных. В ней монтируются направляющие, по которым движется створка.

Сама подъемная створка изготавливается в виде цельного полотна из разных материалов: полотно из досок, обшитое металлом, сэндвич-панель и т.д. Часто применяется вариант с использованием щита из досок, который снаружи обшивается оцинкованным железом, а внутри оклеивается пенополистиролом или каким-либо другим теплоизоляционным материалом. Не менее популярным является конструкция из листов оцинкованной стали, покрытых с обеих сторон защитными составами, и утеплителе, находящимся между листов. В качестве утеплителя используется пенополистирол или прессованный пенопласт. Допускается устройство калитки в полотне либо установка антивандальных роль-ставен (Алютех) с передней стороны конструкции.

Открывающий ворота механизм изготавливается по чертежам и схемам либо покупается в готовом исполнении. Второй вариант вполне допустим, так как на рынке существует большое предложение подобной продукции по вполне разумным ценам.

Ворота подъемно-секционного типа

Основной особенностью подъемно-секционных ворот является наличие полотна, составленного из некоторого количества примерно полуметровых панелей. В процессе открытия полотно передвигается к потолку, при закрытии – соответственно возвращается вниз в изначальное положение. Панели соединяются петлями на шарнирах, полотно передвигается по направляющим полозьям.

Панели обычно изготавливаются из различных материалов: применяются и сталь, и пластмасса, и дерево. Для эффективной теплоизоляции внутренне заполнение ворот осуществляется из пенополиуретана.

• Простота конструкции,
• Безопасность эксплуатации,
• Относительно неплохая прочность.

• Низкая устойчивость к взлому,
• Достаточно высокий уровень шума,
• Сложность при самостоятельном изготовлении.

Изготовить самостоятельно такие ворота представляется малореальным, так как практически все конструктивные элементы для надежной работы требуют заводского уровня изготовления. В противном случае, придется жертвовать эксплуатационными характеристиками конструкции. Единственный возможный вариант экономии – самостоятельная сборка приобретенного готового комплекта.
