Ворота на гараж подъемные своими руками чертежи и размеры

Чем они интересны?

Устройство подъемных ворот для гаража выделяется среди своих собратьев некоторыми преимуществами. Во-первых, они изготавливаются из цельного полотна, которое можно сделать весьма стойким к попыткам взлома. Во-вторых, подъемно-поворотные ворота в открытом виде не занимают столько места в пространстве перед гаражом, сколько занимают распашные.

В-третьих, при достаточном опыте и умении работы с датчиками и электроприводами их можно сделать автоматическими, открывающимися при нажатии на пульт.

Дополнительным, но, тем не менее, немаловажным преимуществом сделанных своими руками подъемных ворот гаража являются большие возможности по выбору декора – ворота можно обшить вагонкой, пластиковыми панелями, сталью и многим другим.

Подъемные ворота на гараж — размеры:

Но помимо достоинств нужно вспомнить о недостатках. Главный минус подъемно-поворотных ворот в том, что в открытом положении они устанавливаются горизонтально под потолком, отнимая около 20 см от высоты проема, что в некоторых ситуациях может причинить неудобства (допустим, когда вы пытаетесь въехать в гараж на высоком внедорожнике).

Существенным недостатком цельного полотна является то, что при его повреждении придется менять не отдельный элемент, а всю конструкцию сразу. К тому же, оно может быть достаточно тяжелым, что предполагает большие нагрузки на раму и подъемную систему.

Поднимающиеся ворота для гаража имеют еще один минус: их можно применять лишь в прямоугольных проемах. Но тут следует вспомнить, что гаражи с проемами арочной или иной формы – чрезвычайная редкость.

Подъёмно-поворотные ворота в гараж своими руками — чертежи:

Закупаем все необходимое

Теперь настала пора взять ручку, несколько листов бумаги и составить список всего того, что необходимо для изготовления подъемных ворот на гараж своими руками. Все это можно приобрести в ближайшем строительном универмаге, потому с поиском материалов и инструментов больших проблем возникнуть не должно.

Итак, для самодельных подъемных ворот в гараж нам нужно:

1. Деревянный брус сечением 100х100 и 120х80 мм. Их можно заменить стальным профилем сравнительной прочности.
2. Уголки 40х40 и толщиной 4 мм.
3. Швеллер 40х80 мм.
4. Материал для полотна: доски толщиной 25 мм, профнастил либо пластиковые панели.
5. Стальной прут диаметром 8 мм.
6. Две пружины с внутренним диаметром 30 мм.
7. Анкерные болты и саморезы.

Что касается инструментов, то, прежде всего, нам необходимы рулетка, уголок и уровень для тщательного контроля того, чтобы размеры подъемных ворот для гаража были правильными.

Для работы с металлом нам понадобится углошлифовальная машина (она же более известная как болгарка) и сварочный аппарат. Кроме того, нам необходимо распиливать деревянный брус и проводить прочие работы с ним, а, значит, нам нужны электрический лобзик, дрель и шуруповерт. Ну и какой же ремонт без молотка, отверток и гаечных ключей?

Предварительное планирование

Как сделать подъемные ворота в гараж самому? Вместе с рулеткой и уровнем следует отправиться к проему, чтобы узнать размеры подъемных самодельных ворот для гаража. Это очень ответственный этап, от которого зависит далее, будет ли успешна ваша работа.

После этого можно взять лист бумаги и начать составлять своими руками чертежи подъемных ворот для гаража. Итак, они будут состоять из цельного полотна, проема, рамы под потолком и подвижных механизмов.

Прежде всего, необходимо тщательно вымерить на чертеже подъемных ворот в гараж все размеры, чтобы в дальнейшем не возникало различных несостыковок и проблем при изготовлении. Полезным будет сделать план с нескольких видов, включая изометрию.

Узнать стандартные размеры гаражных ворот вы можете здесь.

Если на этом этапе у вас возникают трудности – постарайтесь найти товарища с опытом в составлении чертежей и, что еще лучше, изготовлении ворот. Сделали своими руками чертежи подъемных ворот в гараж? Теперь пора приступить к действиям!

Ворота гаражные подъемные своими руками — чертежи:

Подъемные гаражные ворота своими руками: пошаговая инструкция

Как сделать подъемно-поворотные ворота на гараж своими руками?

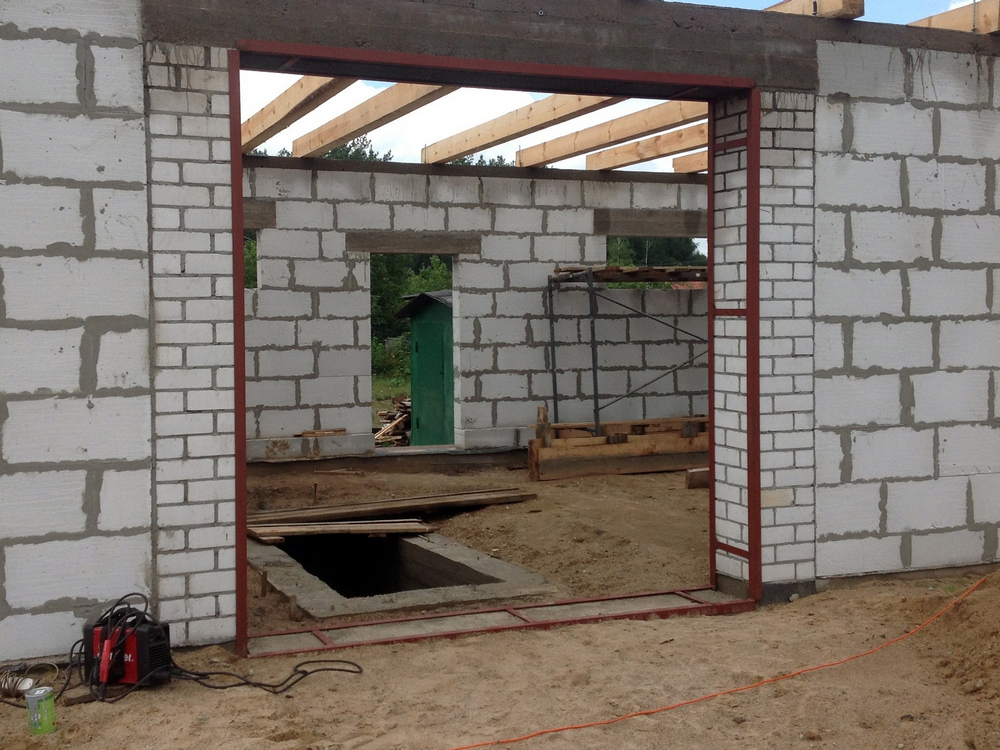

1. Прежде всего, нам нужно оборудовать проем. Вертикальные опоры из бруса 120х80 мм следует вкопать в пол гаража (если он уже залит) или землю (если еще нет) на 20-30 миллиметров, для большей надежности глубину можно увеличить. К стенам гаража и вертикальные и горизонтальные балки будут крепиться с помощью анкерных болтов.
2. Собираем раму под потолком. Для этого от проема на расстоянии примерно в длину ворот следует установить горизонтальную балку для направляющих. Важно, чтобы она была параллельна горизонтальной балке проема и на всей своей длине была одинакова по высоте, перекосы недопустимы.

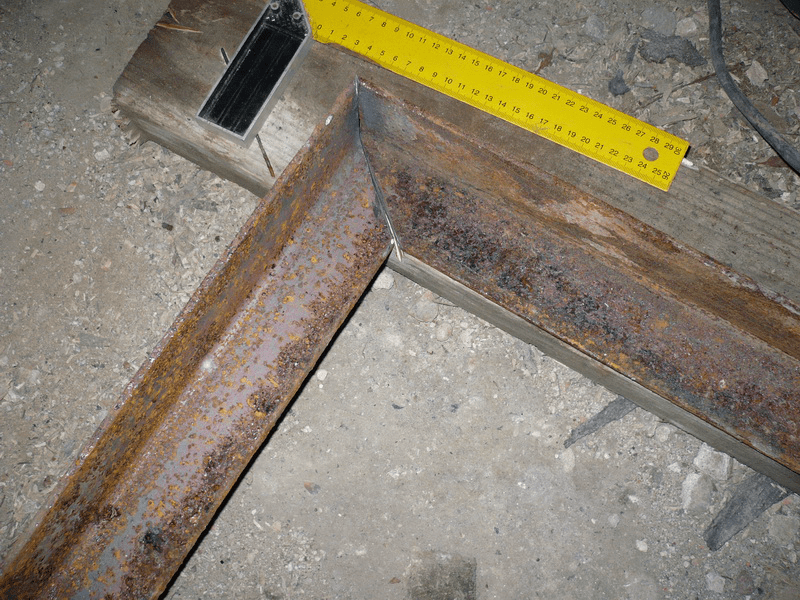

3. Из двух металлических уголков с помощью сварки собирается направляющий рельс, по которому будет передвигаться ролик, закрепленный на полотне. Следует тщательно контролировать расстояния между вершинами уголков при сборке. Два таких рельса необходимо прикрепить к верхним балкам, для этого можно использовать металлическую фурнитуру и саморезы.
4. Изготавливаем каркас полотна. Для него можно взять деревянный брус, либо металлические уголки, сваренные в квадратный профиль. Для лучшей долговечности полотна к основному каркасу можно приварить (или прикрепить) поперечные либо диагональные балки. Не забудьте о роликах в верхней части конструкции.
5. Используя крепежный материал, нужно обшить полотно выбранным вам материалом.
6. Данный пункт изготовления подъемно-поворотных ворот очень важен, ему следует уделить большое внимание. Используя уголки и крепеж, нужно сделать подвижные кронштейны на обеих опорных балках. К ним следует прикрепить рычаги их швеллеров, которые и будут толкать полотно вверх.
7. Для удержания ворот в открытом положении необходимы пружины. Они крепятся к нижней части опор, к кронштейну и к оконечности швеллера. При поднятии полотна пружина сжимается и не допускает самопроизвольное опускание: для закрытия ворот потребуется приложить немалое усилие. Не лишним будет оборудовать крепление пружины к кронштейну и швеллеру регулятором натяжения.
8. Завершающий этап изготовления ворот – монтаж всех элементов, утепление полотна и крепление на обшивку декоративного покрытия.

Подъемные ворота в гараж своими руками (из профиля):

В дальнейшем подъемно-поворотные ворота для гаража можно улучшить, добавив возможность автоматического открытия и закрытия. Для этого будет необходим электрический привод, приемник сигнала и пульт управления. В качестве последнего можно применить брелок для автомобильной сигнализации, а в качестве привода – либо реверсную лебедку, либо механизм электростеклоподъемника.

Не забудьте также об установке надежной запорной системы, которая защитит ваш гараж от незаконного проникновения. Если же вы часто заходите сюда и вам не нужно каждый раз поднимать полотно, то в нем можно сделать вырез под дверь.

Читайте здесь о том, как выбрать хороший замок в гараж.

А также интересная статья о том, как сделать своими руками козырек над гаражом.

Кроме этого, в полотне можно сделать вставки из стекла или любого иного светопроницаемого материала, так вы сэкономите на освещении гаража в светлое время суток.

Как видите, сделать самостоятельно подъемно-поворотные ворота в гараж не так уж и сложно, главное это даже не хорошие навыки работы с металлом и деревом, а тщательное планирование и соблюдение размеров гаражных подъемных ворот. Если все было сделано правильно – такие ворота прослужат вам очень долгую службу.

Полезное видео

Смотрите видео о том, как сделать подъемно-поворотные ворота для гаража своими руками:

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

•
  Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
•
  Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
•
  Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
•
  Полотно формируется из алюминиевых или . Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

•
  Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
•
  Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
•
  Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
•
  Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
•
  Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
3. Монтаж на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
6. Формирование полотна из листов стали.
7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

Если вы хотите автоматизировать процесс открывания или закрывания дверей, обратите внимание на подъёмные ворота для гаража. Подобные системы могут иметь различное конструктивное исполнение, изготавливаются из разных материалов и могут монтироваться своими руками. Предлагаем более подробно познакомиться с подобными конструкциями, чтобы вам было проще выбрать подходящий вариант.

Читайте в статье

Достоинства и недостатки подъёмных гаражных ворот

Если вы выбираете подходящую , предлагаем ознакомиться с преимуществами подъемных конструкций. Такие двери:

• надёжность и безопасность. Прочное и цельное дверное полотно позволяет минимизировать взлом и ;
• рациональное распоряжение окружающим пространством. Для открытых дверей требуется минимум места, а их монтаж может быть выполнен даже в условиях ограниченного пространства;
• могут облицовываться различными материалами, в том числе жёсткими панелями и вставками;
• допускают качественное утепление пенополистирольными панелями;
• могут быть с автоматической или ручной системой управления;
• подходят для одинарных и двойных .

К недостаткам стоит отнести:

• монтаж исключительно в прямоугольные либо квадратные проемы;
• уменьшение высоты проема на 0,2 м при нахождении полотна в открытом состоянии;
• невозможность замены отдельных элементов. Полотно должно меняться целиком;
• ограничение по весу поднимаемого полотна прочностными характеристиками подъемного механизма.

Устройство и принцип действия разных видов подъёмных гаражных ворот

Конструктивное исполнение дверных гаражных систем может отличаться. Предлагаем познакомиться с устройством и принципом работы подъёмных ворот различного вида.

Подъёмные секционные гаражные ворота

Подобные конструкции состоят из нескольких подвижных полотен, соединенных петлями. С края к каждой части прикреплены специальные ролики, движущиеся по направляющим, закрепленным в дверном проеме. При открытии подъемные секционные гаражные ворота плавно поднимаются к потолку, позволяя сэкономить внутреннее пространство.

Внимание!
Некоторые конструкции отъезжают в сторону, если высота дверного проема имеет принципиальное значение.

подъемные секционные ворота

Подъёмно-поворотные ворота для гаража: отличительные особенности

Полотно такой дверной системы изготавливается цельным и полностью закрывает проем. При открывании подъемно-поворотных ворот для гаража створка поднимается и размещается перпендикулярно первоначальному положению.

Для изготовления каркасной рамы используется сталь. Некоторые системы дополнительно оснащаются электроприводом, что позволяет створкой.

Стандартные размеры подъёмных ворот для гаража

Размеры дверной системы выбираются с учетом габаритов проёма. Производители предлагают двери различного типоразмера. При этом стандартные размеры каждой фирмой-изготовителем устанавливаются самостоятельно. Так, Alutech предлагает изделия, у которых минимальная притолока 45-51 см, в то время как у остальных данный параметр обычно не превышает 31 см.

Внимание!
Толщина полотна может составлять 1-45 см.

На размер конструкции также оказывает влияние используемый механизм. Он может быть торсионным или пружинным. Каждый производитель устанавливает свой собственный шаг, с которым изменяются габариты полотна.

Стальные конструкции могут иметь наибольшую ширину 7 м при максимальной площади 49 квадратов. У алюминиевых конструкций максимальная ширина ограничена 7 м, а площадь 14 квадратами.

Внимание!
Цены на гаражные подъемные ворота стандартного размера всегда меньше, чем изготовленных по индивидуальному заказу.

Материалы изготовления подъёмных ворот для гаража

Подобные дверные системы чаще всего изготавливаются из:

• . Такие подъемные двери для гаража обладают высокими прочностными характеристиками и имеют длительный срок службы. Специальное защитное покрытие обеспечивает стойкость к воздействию влаги и температурным колебаниям;

• дерева
  . Находит ограниченное применение. Материал смотрится естественно и красиво. Однако подобные конструкции , имеют невысокую прочность и непродолжительный срок службы. Даже специальными составами не позволяет полностью предотвратить срок гниения;

• стальных или алюминиевых панелей
  . Самый дорогостоящий вариант, обладающий превосходными эксплуатационными характеристиками;

• сэндвич-панелей
  . Наиболее востребованный вариант. Обладают хорошими тепло- и звукоизоляционными характеристиками. Легко монтируются. Удобны в обслуживании.

Ведущие производители подъёмных ворот для гаража

Цена, срок службы и удобство эксплуатации подъемных секционных ворот в гараж во многом зависят от места изготавливания. Наибольшим спросом пользуется продукция:

• «Херман». Немецкий производитель предоставляет 10-летнюю гарантию на выпускаемое гаражное оборудование;
• «Дорхан». Российская компания предлагает все виды дверных системы, а также необходимые для их изготовления комплектующие;
• «Алютех». В каталоге белорусского производителя представлены алюминиевые профильные системы, а дверные конструкции других типов и оборудование для их автоматизации;
• AN-Motors, изготавливаемые в Китае;
• Faac, Nice, Came, Bremet, выпускаемые на территории Италии;
• Meswac, изготавливаемые в Финляндии;
• Novoferm от немецкого производителя;
• «Технопроф», Rolclassic, «Эрин», предлагаемые российским производителями.

Как выбрать подъёмные ворота для гаража: полезные советы

Если вы решили купить подъемные ворота для гаража, следует понимать, что размеры, конструктивные особенности, материал и цена тесно взаимосвязаны. При выборе подходящего варианта следует сразу определиться с местом установки: внутри, снаружи или исключительно внутри проёма. Это повлияет на конструктивные особенности дверной системы и используемый механизм.

Совет!
Позаботьтесь о наличии калитки, чтобы не поднимать ворота каждый раз, когда надо зайти внутрь гаража.

Стоит сразу определиться со способом управления:

• ручным;
• автоматическим;
• дистанционным.

Последний вариант предпочтительней, так как позволяет открыть ворота, не выходя из автомобиля.

Следующее видео поможет вам разобраться, как выбрать секционные ворота:

Советы по эксплуатации подъёмных ворот для гаража

В процессе эксплуатации дверной системы следует своевременно ухаживать, регулировать и ремонтировать элементы подъемных ворот:

• периодически смазывать резиновые уплотнители силиконом, чтобы предотвратить их примерзание и растрескивание в зимнее время;
• своевременно смазывать элементы рычажной системы и ролики, чтобы не допустить образования ржавчины, появления скрипа и в целом увеличить срок службы конструкции;
• регулировать натяжение пружин, чтобы подъёмные ворота было удобно эксплуатировать;
• открывать подъёмные ворота с калиткой можно только, если последняя закрыта;
• на пути открывающегося полотна не должно быть препятствия;
• не стоит открывать или закрывать ворота, если скорость ветра превышает 15 м/сек;
• нельзя въезжать в гараж, если механизм открытия ещё находится в движении;
• недопустима эксплуатация конструкции, имеющей видимые повреждения.

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.

Как выбрать привод поворотного механизма: возможные варианты

Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:

• шарнирно-рычажного;
• на противовесах.

При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.

Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные и . Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.

Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация

Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.

Материалы и инструмент, необходимые для монтажа

Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.

Из инструмента для монтажа следует подготовить:

• молоток;
• рулетку;
• дрель или перфоратор со сверлами различного диаметра;
• гаечные ключи;
• уровень;
• карандаш.

Инструкция по изготовлению подъёмно-поворотных гаражных ворот

Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными — откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

• Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
• Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

К сведению!
Зачастую водители решают поменять обычные ворота на откидные только по одной причине: в сильный ветер есть шанс получить удар створкой по кузову автомобиля в момент выезда.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно!
В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

Существует много типов гаражных ворот, которые обладают надежностью и комфортом во время эксплуатации. Наиболее примечательны среди них подъемные (откидные) конструкции, которые во время открытия поднимаются к потолку помещения. Такие ворота обладают рядом преимуществ.

Особенности

Подъемные ворота завоевывают все большую популярность среди автолюбителей. Они не занимают площадь перед гаражом, что бывает часто очень актуально в условиях мегаполиса.

Подъемные ворота имеют преимущества:

• створка поднимается вертикально во время открытия;
• ворота гаража прочны, взломать их – непростая задача;
• во время подъема створки механизм работает бесшумно;
• такой тип ворот прост при монтаже, не надо отливать фундамент для направляющих, ставить роликовые механизмы;
• не требуется наличие бокового пространства, тогда как при устройстве откатных ворот оно необходимо;
• стоимость подъемных ворот невысокая – это тоже немаловажный фактор.

Изготовить подъемные ворота самостоятельно – задача вполне посильная для человека, у которого есть навык обращения с инструментом. Также можно приобрести уже готовый комплект подъемных ворот, на рынке представлено большое количество предложений от разных производителей.

Перед началом работ по их установке следует провести подготовку:

• познакомиться с особенностями подъемных гаражных ворот;
• сделать чертеж;
• рассчитать количество материала;
• подготовить в гараже место, где будет расположена конструкция.

Рекомендуется заранее учесть и выбрать нужный вариант. Обшиваются подъемные ворота профлистом, фанерой или пластиком, между слоями прокладывается утеплитель ПВХ или техническая вата, в створке нередко делается калитка.

Вертикальная подъемная конструкция делится на два типа:

1. Подъемно-секционная
   . Полотно компонуется из нескольких блоков, между собой они крепятся жесткой рамой. Поднимаясь вверх, они изгибаются и собираются.
2. Поворотно-подъемные ворота
   . В этом случае полотно поднимается вверх по изогнутой траектории.

Преимущества первого варианта:

• можно использовать в помещениях с любыми дверями;
• технология монтажа несложная;
• перед гаражом не требуется дополнительного пространства;
• есть возможность задействовать «мертвое» пространство под крышей;
• створка – это цельная конструкция, что положительно влияет на фактор безопасности;
• гараж зимой будет теплым без дополнительного обогрева, если дверь правильно утеплить;
• подъемные ворота можно монтировать в двойных и одинарных боксах;
• можно дополнить конструкцию автоматикой.

Конструктивных недостатков у подъемных ворот немного, но они есть:

• в случае повреждения полотна створки, необходимо будет менять ее полностью;
• ворота могут быть только квадратной или прямоугольной конфигурации;
• при монтаже утеплителя увеличивается вес изделия, значительная нагрузка приходится на механические узлы, что приводит к их износу.

Принцип работы

Главным элементами подъемных ворот являются:

1. рама;
2. направляющие;
3. механизм подъема.

Конструкция может быть как автоматической и открываться с использованием пульта управления, так и ручной, когда циклы открывания/закрывания реализуется в ручном режиме.

Существует два вида подъемных ворот:

1. секционные;
2. поворотно-подъемные.

В обоих случаях ворота не выходят за пределы помещения, когда они открыты.Секционный вид делается из продольных металлических конструкций, ширина их не превышает 50 см, крепятся они с использованием шарниров.

Механизм базируется на принципе, где каждая секция совершает движение в двух плоскостях:

• сначала створка идет вверх по вертикальному креплению;
• затем она движется по горизонтальной плоскости по специальным направляющим, расположенные под потолком.

Ворота поворотно подъемного типа – это целостная четырехугольная конструкция, в которой створка, поворачиваясь, подтягивается вверх, двигаясь по специальным полозьям.

Когда ворота открыты, створка расположена под крышей параллельно земле.

После монтажа перед началом работы следует отрегулировать пружины. Усилия при открывании ворот должны быть минимальны
. Подобный фактор будет хорошей гарантией, что механизм будет работать долго.

После окончания основных работ можно установить дополнительные устройства:

1. электрический привод;
2. механизм против взлома.

Собирая конструкцию, важно следить за тем, чтобы:

• направляющие были точно расположены по линии горизонта, в противном случае автоматика будет давать сбои;
• минимальное трение должно возникать лишь от функционирования шарнирных узлов;
• регулирование пружины делается с помощью накручивания гайки либо изменением местоположения самой пружины;

• при использовании противовесов обязательно следует закрепить страховочные рейки, которые можно регулировать;
• чтобы ворота неожиданно не падали, следует применять храповые муфты.

Подъемный механизм может быть нескольких видов:

• Пружинно-рычажный
  . Ворота, в которых присутствует подобное устройство, имеют наибольшее признание среди автолюбителей. В работе такой механизм безотказен, он обладает превосходными показателями быстроподъемности. При настройке требуется правильно регулировать пружины и правильно располагать направляющие.
• Подъемно-лебедочный
  . Створки часто утеплеяют технической ватой. С внешней стороны монтируют металлический профиль, который дополнительно обшивают пластиком или фанерой.

Нередко створка при таких обстоятельствах становится тяжелой. Дополнительно ставится лебедка с противовесом, который крепится к другому краю.

Виды

Секционные вертикальные ворота пользуются большим спросом. Полотно в них составляется из нескольких блоков, которые соединяются между собой петлями на шарнирах. Каждая панель бывает шириной не более 50 см. Во время открытия секции, образуя дугу, смещаются.

Бывает два вида секционных ворот:

1. для гаражей;
2. промышленного предназначения.

Преимущество такой конструкции:

• безотказность в работе;
• простота;
• удобство в эксплуатации;
• резистентность к механическим повреждениям.

На рынке представлен большой выбор секционных ворот разных форматов. Проще купить готовый комплект, так как сделать подобное изделия своими руками – задача сложная.

Схема функционирования секционных ворот довольно проста: секции соединяются друг с другом петлями, которые передвигаются вверх по особым шинам. Между двумя прослойками закладывается утеплитель из ПВХ или минеральной ваты, внешняя поверхность обшивается профлистом. Толщина панелей – порядка 4 см
, чего вполне достаточно, чтобы гараж в холодное время года был теплым.

Преимущества:

• экономия площади;
• эстетическая привлекательность;
• надежность;
• экономическая целесообразность.

Секционные ворота дифференцируются также по типу подъема:

• обычный
  – это самый распространенный вид ворот;
• низкий
  – монтируется такой вид ворот с небольшим размером притолоки;
• высокий
  – дает возможность экономить пространство в районе притолоки;
• наклонный
  – горизонтальные направляющие имеют такой же угол наклона, что и потолок.

Вертикальный подъем – это когда ворота вертикально двигаются вдоль стены. Пружинные растяжения – секционные ворота в этом случае спроектированы под притолоку 10 см и являются самыми маленькими. В подъемном механизме присутствует специальная пружина (торсионная или простая), которая дает возможность найти оптимальный режим, необходимый для закрытия и открытия.

Управление механизмом возможно на расстоянии с помощью пульта. Сэндвич-панели соединяются между собой специальными замками, что позволяет конструкции быть монолитной.

Большую популярность получили откидные ворота. Этот вид ворот позволяет избежать «невидимой зоны» при выезде из гаража, нередко этот фактор является причиной аварий.

Когда нет распашных створок, обзор гораздо больше. Достоинства откидных ворот:

1. стоят недорого;
2. просты в эксплуатации.

Ворота собираются из двух рам, которые закрывают дверной проем. Присутствует главная опора, на которую прикрепляются направляющие. При работе главная часть движется на подшипниках вверх до тех пор, пока не окажется в районе горизонтальных балок. При этом активно бывают задействованы компенсационные пружины или противовесы.

Жалюзийные конструкции встречаются в самых разнообразных вариантах. Принцип устройства несложен: гибкая сматывающаяся завеса во время работы накручивается на специальный вал, он находится в области перемычки.

Конец гибкого полотна фиксируется на валу. Во время открывания непрерывно увеличивается рулон из слоев завесы, которые плотно ложатся один на другой.

Достоинства:

• стоят недорого;
• имеют небольшой вес;
• потребляют минимальное количество энергии.

Из недостатков можно отметить, что витки полотна, находясь в рулоне, трутся друг о друга, микрочастицы оказывают нежелательное механическое воздействие на слой покрытия.

Подобный узел обладает достоинством: когда длина в рычагах консолей самая большая, приводное напряжение позволительно слегка ослабить.

В период открывания действенное плечо становится короче, полотно заходит в центральную часть ворот. Этим фактором объясняется, почему энергозатраты минимальны. Заметно снижаются нагрузки на сам электропривод, что способствует его надежному функционированию и долговечности
. Еще одно положительное качество заключается в том, что скорость движения таких ворот высока.

Нередко вместо металлического каркаса делают раму из брусьев, обработанных специальной антисептической грунтовкой. Устройство деревянного каркаса будет стоить дешевле, по устойчивости и надежности он будет мало отличаться от металлического.

В вертикальные ворота часто врезается дверь, технически сделать это просто. Складывающиеся ворота, к сожалению, оборудовать дверью не представляется возможным.

Стандартные размеры

Прежде чем начинать закупать материалы и готовить место для будущей конструкции, следует нарисовать схему – чертеж. Самое важное – определиться с базовыми размерами подъемных ворот.

Стандартные размеры варьируются:

• от 2450 мм до 2800 мм в ширину;
• от 1900 мм до 2200 мм в высоту.

Каждый гараж имеет свои особенности, с точными размерами потребуется определяться на месте. Очень важно понять, из какого материала будет изготовлено полотно и каркас ворот.

В первую очередь, на изготовление ворот потребуются:

• бруски 100 х 80 мм и бруски 110 х 110 мм для потолка;
• арматура, чтобы закрепить каркас;
• уголки 60 х 60 х 4 мм, чтобы укрепить раму;
• уголки для изготовления рельс 40х40 мм;
• швеллер 80х40 мм;
• пружина диаметром 35 мм;
• арматура 10 мм;
• полотно, чтобы изготовить створки;
• автоматический привод.

Конструкция автоматического привода несложная, сделать ее можно самостоятельно, также подобное устройство можно найти на рынке, зная, какая будет ширина, высота будущего гаража, а также примерный список материалов, которые потребуются.

Несложно также высчитать ориентировочную сумму денег, которая будет необходима для реализации проекта. В процессе работ сумма может корректироваться, но если план составлен правильно, то она будет незначительной (не более 10%).

Из инструментов для монтажа ворот потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• двухметровый уровень;
• водяной уровень;
• разводные ключи.

Можно взять готовые чертежи, это значительно сократит расходы на разработку собственного проекта. Есть различные план-схемы, в том числе от известных во всем мире производителей.

В последнее время пользуются большим спросом ворота с калиткой, а также автоматические подъемные ворота. Комплекты и фурнитуру к автоматическим воротам можно купить в интернет- или обычном магазине
. Регулировка блока управления не представляет никакой сложности, ее можно провести самостоятельно.

Следует при покупке обратить пристальное внимание на такие детали:

1. Направляющие должны иметь такое же сечение, как в чертеже. Важен также промежуток между подшипниками и направляющими, он тоже должен соответствовать стандартам.
2. Важно обращать внимание на шарнирные соединения. Все узлы конструкции должны свободно двигаться в точке перехода от вертикального направления открывания на горизонтальное.

В точках сгибов сегмента полотна непременно присутствует защитный уплотнитель. Он выполняет несколько полезных функций:

• обеспечивает целостность ворот;
• предохраняет от попадания в зазор пальцев или краев одежды.

Внизу ворот следует прикрепить синтетический уплотнитель, чтобы полотно не примерзало
. Важно рассчитать толщину панелей, она должна быть оптимальной.

Если возникла потребность поставить электрическую лебедку, следует правильно рассчитать:

• необходимое усилие;
• мощность электродвигателя;
• передаточное число редуктора.

Следует обратить пристальное внимание на замки и ручки, они должны быть качественные
. Пульт управления также должен быть герметичным и выдерживать механические нагрузки.

Въездные подъемные ворота можно сделать самостоятельно, при этом сэкономить существенную сумму, но при этом рекомендуется следовать всем технологическим предписаниям. У рулонных ворот толщина полос должна быть не меньше двух сантиметров. Ширина таких ворот допустима не более пяти метров
.

Оптимальную высоту проема следует делать больше на 30 сантиметров верхней точки крыши авто
. Притолока и заплечники располагаются в одной плоскости. Притолока может быть величиной от 30 до 50 см, заплечники – более 10 см.

Для внешней обшивки иногда используют алюминий. Вес этого металла в три раза меньше, чем железа, нагрузка на привод будет заметно меньше. Стальные листы имеет смысл использовать, где большая интенсивная проходимость автотранспорта
. В сэндвич-панелях позволительно использовать специальные металлические профили, которые не поддаются взлому. Стальные детали не должны быть толщиной меньше двух миллиметров, их следует покрывать цинком.

Автоматику лучше приобретать от известного производителя, так как сделать собственными руками подобный узел сложно. Привод, пульт управления, кодовый замок – все это лучше покупать у одного производителя, иначе есть риск несовместимости узлов. Привод рекомендуется приобретать большей мощности
, в противном случае увеличивается риск его поломки. Следует внимательно изучить маркировки подшипников. На них проставляют вес, который способна выдержать данная деталь.

Торсионный барабан должен быть сделан обязательно из высокопрочного алюминия. Следует укрепить металлическими уголками притолоки и пристенки, а также сам проем. Перепад уровня пола в гараже допустим не более 5 мм
. В краях проема монтируются шины, они заходят под перекрытие. По данным узлам будут перемещаться секции.

Во время работы следует соблюдать технику безопасности, использовать очки, перчатки, строительные каски.

Размеры проема замеряются в нескольких точках по ширине и высоте, по первому параметру берется обычно максимальное значение, а по высоте – минимальное. Размер рамы соответствует параметрам проема. Если понадобится соединить детали кронштейнами, то профили запиливаются под углом в 90 градусов.

Перфорированные профили укрепляются в обязательном порядке планками
. При таких обстоятельствах перемычки и направляющие подрезаются таким образом, чтобы оставался небольшой кончик, он потребуется для фиксации деталей.

Рама выставляется с применением отвеса. После того, как конструкция соответствует необходимому уровню, она закрепляется. Вертикальные направляющие фиксируются с применением кронштейнов. Разумно использовать мобильную фиксацию, чтобы деталь можно было скорректировать в нужном положении. Горизонтальные направляющие вставляют в угловые закладные и фиксируют.

Чтобы размеры упаковки были меньше, вертикальные рейки разделяют иногда надвое
. Детали между собой соединяют с помощью уголка. В месте монтажа угловой рейкой не должно быть перепадов между металлопрофилем
, в противном случае возможно заклинивание роликов.

Есть два типа узлов для балансировки:

1. торсионный вал;
2. пружина для натяжения.

Работают они по одному и тому же принципу, только место расположения у них разное.

Автоматический механизм с навальным приводом имеет большую мощность, он может работать с тяжелыми воротами. Автоматика в этом случае снабжается цепным механизмом.

Для подъемного узла позволительно использовать сигнализацию для авто. Приводом может послужить реверсная лебедка
. Она работает от сети 220 вольт и поднять ворота в 125 кг она в состоянии.

Внешняя покраска ворот может быть довольно простой. Например, монохромный серый колер очень подходит для такого рода конструкций.

Следует делать ворота минимально возможных размеров
. Компактные створки более устойчивы, отчего заметно уменьшается возможность блокировки.

Монтаж

Перед монтажом ворот необходимо провести косметический ремонт гаража – выровнять поверхность стен и потолка, чтобы направляющие не имели каких-либо отклонений.

Рама должна входить на пару сантиметров в пол, при этом большого значения не имеет, самодельные это будут ворота или заводского изготовления. Бетонную заливку стяжки можно делать, когда она будет закреплена вертикально.

После компоновки щита его тестируют: ставят на готовые складные направляющие и проверяют работу.

Окончание работ венчается монтажом фурнитуры:

• ручки;
• замки;
• щеколды.

Правильная установка фурнитуры очень важна, от нее во многом зависит, насколько долго будут служить ворота. Часто ручки делают как с внешней стороны
, так и с внутренней, что повышает функциональные возможности дверей.

Всю эту работу можно сделать самому, в том числе правильно отрегулировать механизм подъема. Если ворота приобретены в магазине, то рекомендуется внимательно изучить информацию, которую можно найти в инструкции.

При наличии в полотне ворот калитки обязательно следует ставить щеколду
. Нелишними будут и замки, если гараж находится не на территории домовладения.

Внешняя отделка – это грунтовка и покраска. Ее этапы можно разделить следующим образом:

• подготовка и сбор рамы;
• установка роликов;
• монтаж створки;
• монтаж фурнитуры.

Рама принимает на себя львиную долю всех нагрузок, поэтому ее надо делать в первую очередь. Бруски стоят недорого, рама из брусков может равноценно заменить раму металлическую. Это будет экономичный вариант, но если все делать правильно, то принцип работы и прочность конструкции не пострадают.

Делается это следующим образом:

• Плоскость, на которой происходит монтаж, должна быть идеально ровной. Чтобы не возникало перекосов, на нее кладутся подготовленные бруски.
• В точках соединения используются металлические уголки, которые крепятся саморезами.
• Нижняя часть бруса погружается в пол не менее чем на два сантиметра.
• После завершения монтажных работ начинается тестирование. Коробка помещается в проем ворот, проверяется с помощью уровня (по вертикали и горизонтали) положение конструкции.

Если вопросов не возникает, то рама закрепляется арматурой, ее длина может быть сантиметров 25
. На один погонный метр приходится одно подобное крепление.

Затем в районе потолка параллельно горизонту ставятся направляющие. Завершив установку рамы, можно монтировать крепления для роликов.

Рельс закрепляются болтами диаметром в 1 см. Важно отметить, что в процессе монтажа постоянно следует применять уровень. По краям рельса монтируются в пазах фиксаторы, которые позволяют контролировать движение ворот.

Полотно может изготавливаться из самых разных материалов. Часто ворота обшивают прочным пластиком или листами нержавейки
. Утеплитель, который находится между листами, эффективно снижает теплопотери.

Автоматика в подъемных воротах не может работать без подключения хорошего двигателя. Благодаря его работе происходит оперативное открывание и закрывание ворот. Автоматические механизмы должны иметь механизмы самоблокировки, которые не позволят открыть ворота, если отсутствует электропитание. Такие устройства достаточно прочны и надежны.

Удачные примеры и варианты

На рынке присутствует несколько моделей ворот, которые качественно сделаны и стоят недорого. Рекомендуется пристальное внимание обратить на автоматические уличные ворота «Alutech Classic»
, предназначенные для гаража высотой до 3100 мм и шириной до 6100 мм. Самая большая площадь перекрываемого проема составляет 17,9 квадратных метров
. Торсионные пружины рассчитаны на 25 000 циклов.

Секционные быстроподъемные конструкции, в которых рама сделана из экстрадированных алюминиевых профилей, бывают с двойными акриловыми вставками – это лучший выбор для частных домовладений.

Изделия Alutech производства Республики Беларусь обладают такими преимуществами:

• приятный внешний вид;
• простой принцип действия;
• качество и надежность в работе;
• нарушение работы пружины не грозит падением полотна;
• все детали хорошо подогнаны;
• ворота можно поставить в любой проем на улице.

Автоматические ворота «Alutech Classic» имеют толщину панелей 4,5 см. Ворота работают бесшумно. Они безопасные и стоят недорого, но, тем не менее, по качеству изготовления их можно назвать элитными.

Присутствует защита от попадания влаги по всему периметру благодаря уплотнителям из специального EPDM эластичного материала, который сохраняет свои свойства даже при температуре -30 градусов по Цельсию.

Есть встроенная калитка (высота 1970 мм, ширина 925 мм), которая позволяет входить в помещение, не открывая главную створку. Также имеется блок для ручного подъема.

Более подробно о конструкции подъемных гаражных ворот рассказывается в следующем видео.

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

• подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
• конструкция применяется для одинарных и двойных типов гаражей;
• возможность установки автоматической системы открытия;
• сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
• могут использоваться разные виды внешней отделки и декора;
• автоматической калиткой гараж надежно защищен от взломщиков;
• при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

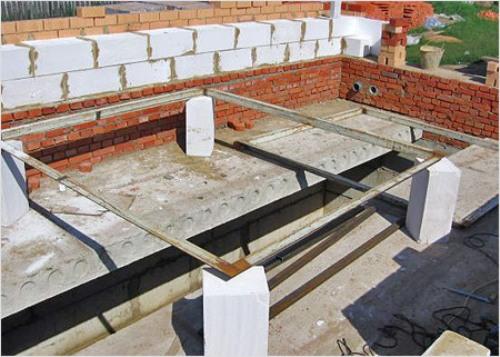

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

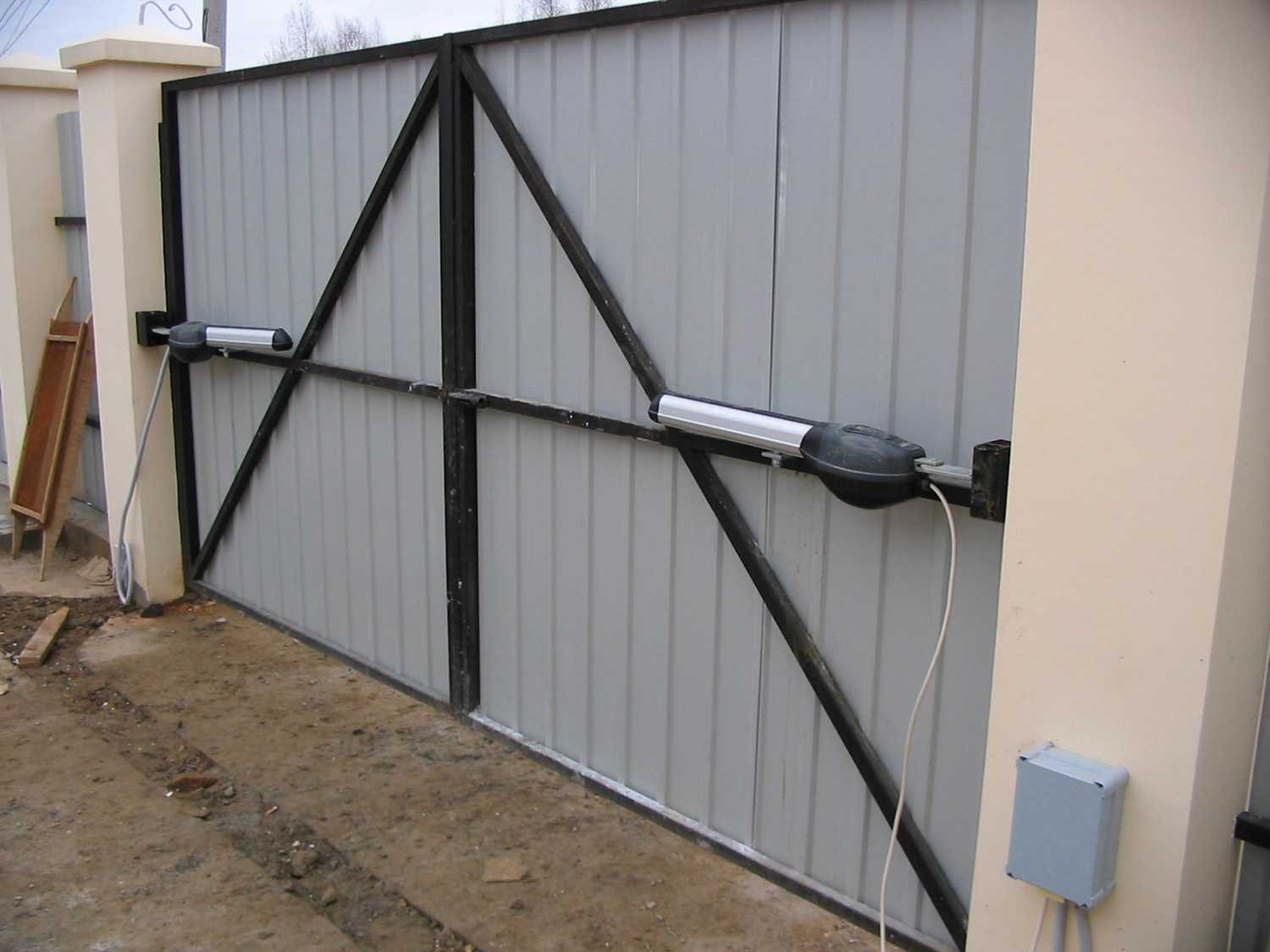

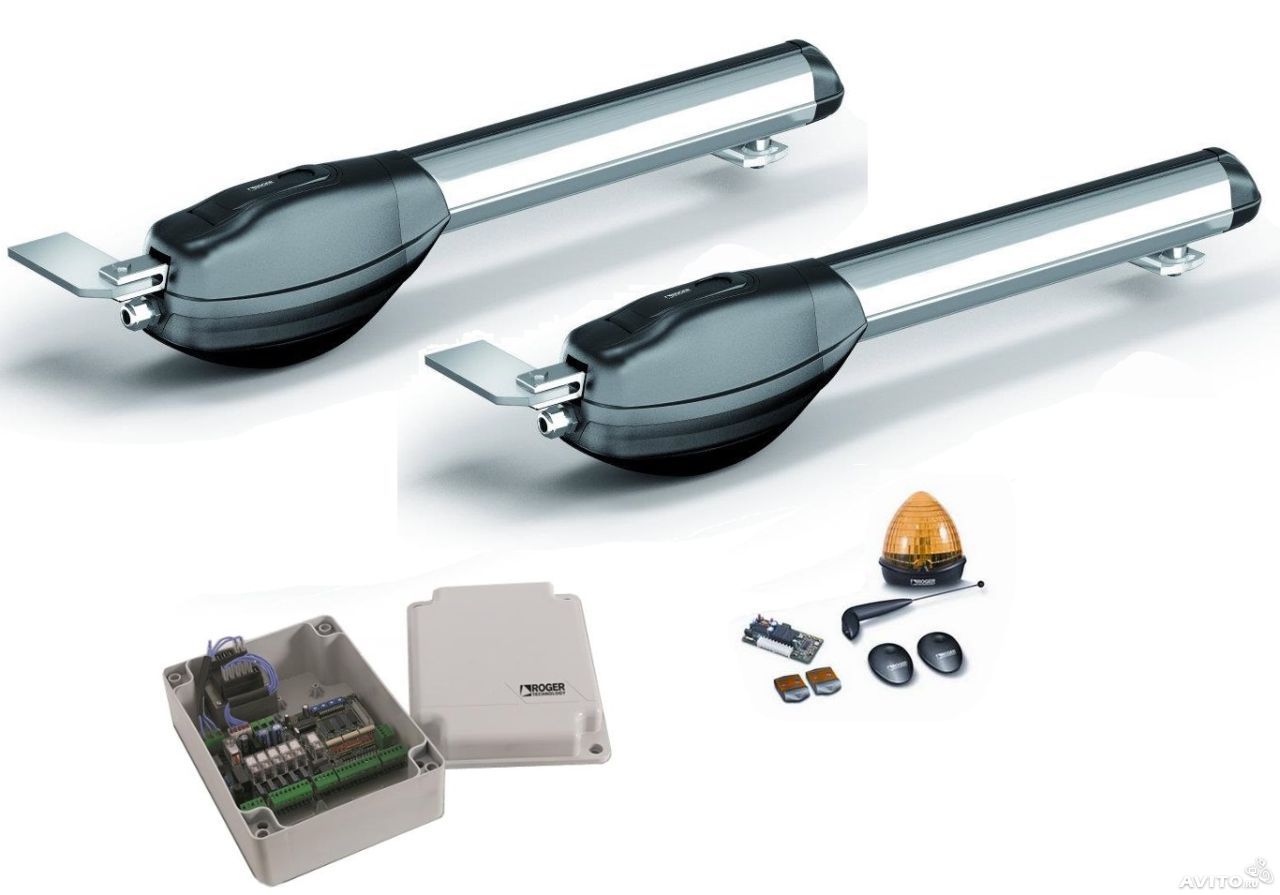

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

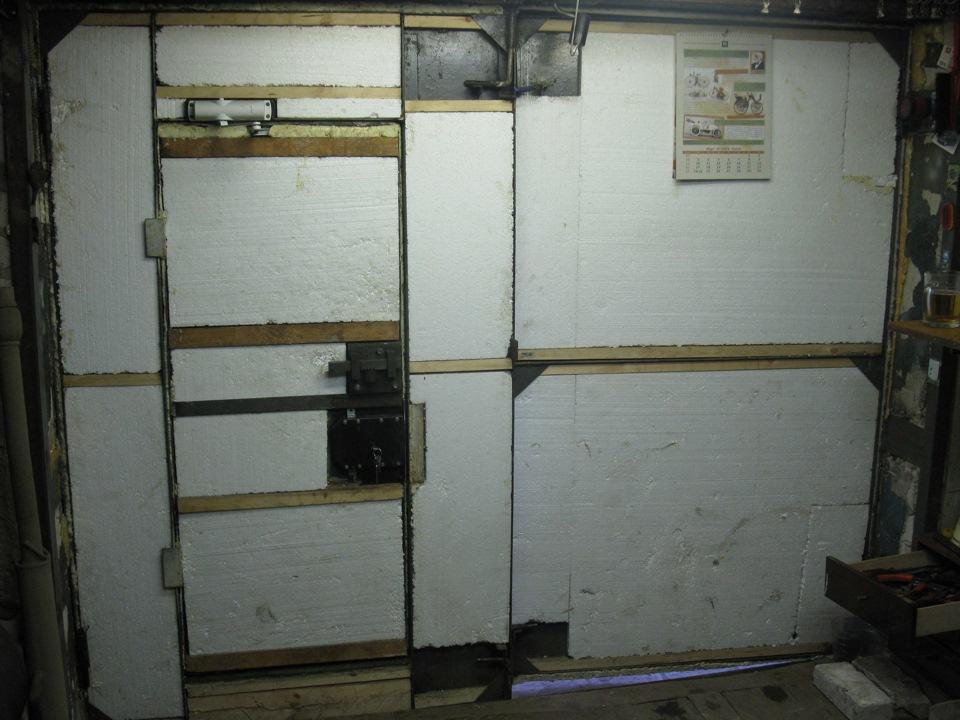

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

•
  Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
•
  Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
•
  Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
•
  Полотно формируется из алюминиевых или . Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

•

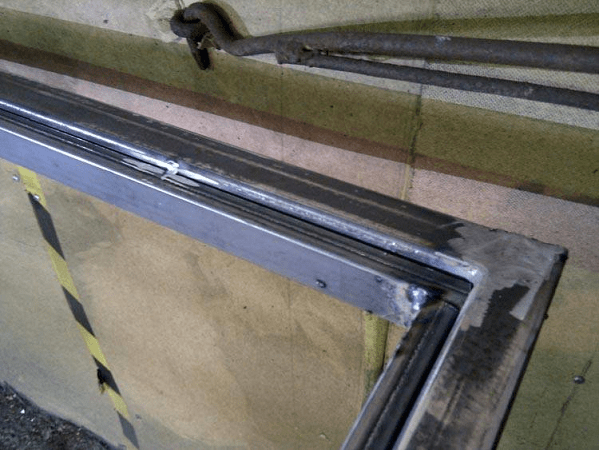

  Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
•
  Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
•
  Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
•
  Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
•
  Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
3. Монтаж на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
6. Формирование полотна из листов стали.
7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

Большинство владельцев автомобилей уделяют особое внимание не только уходу за своими «железными любимцами», но и обустройству гаража, в котором они хранятся.

Такие мужчины зачастую любят мастерить различные полезные вещицы для своего гаража.

Не исключением в этом плане являются гаражные ворота. Существует множество различных видов этого изделия, однако, наиболее удобным и практичным с точки зрения самостоятельного изготовления является распашной тип ворот.

В домашних условиях самому смастерить такие врата не составит большого труда, их конструкция достаточно проста. Главное, следует понимать, что в этом процессе подготовительный этап играет определяющую роль.

На стадии подготовки к началу работы нужно будет тщательно продумать каждый рабочий этап, измерять все необходимые места и составить наиболее подробный чертеж будущих распашных гаражных ворот.

Проводим качественные замеры

Для начала с помощью измерительных приборов таких, как рулетка, строительный уровень и метр измеряйте гаражный входной проем. Если же у вас еще нет гаража, и вы проектируете его с самого начала, продумайте оптимальный размер не только для всей постройки, но и для будущих распашных ворот.

Важно учитывать, что все составляющие гаража имеют свои стандарты, по которым он строится. Исходя из этого, входной проем должен соответствовать некоторым требованиям, наиболее распространенными на сегодня являются такие стандартные параметры:

• Ширина проема должна быть достаточной для среднестатистического легкового автомобиля. По общепринятым стандартам промежуток между автомобилем и краем гаражного проема должен быть не меньше 30 см. Лучше всего при возможности сделать это расстояние немного больше, расширив входное пространство на случай приобретения более габаритной машины.
• Высота входного отверстия должна быть не меньше двух метров.
• Формирование величины проема гаража должно осуществляться с учетом нескольких сантиметров для рамы. В целом оптимальным размером для него считаются параметры: по ширине – от 2,5 до 5,5; по высоте – от 2,1 до 2,4 метра.

Учитывая эти цифры, вы сможете подготовить наиболее практичные размеры, которые дадут возможность в будущем не столкнуться с дополнительными проблемами. Замерив величину входного проема, подумайте над параметрами будущей конструкции.

Обычно такие врата ставятся на основе рамы, поэтому учитывайте, что каркас створок распашных гаражных ворот будет немного меньше по величине в отличие от рамы.

Для свободного и плавного хода воротных ставней зазор между их каркасной частью и рамой должен быть не меньше 10 мм, лучше, если в области верхнего и нижнего ребра промежуток будет составлять 20 мм.

Осуществив замеры, можете приступать к подбору необходимого количества материалов нужной величины. Раму для проема гаража, которая будет монтироваться во входное пространство лучше сделать из стального уголка, в прямоугольном разрезе он должен быть не меньше 6 см, оптимальный размер – это 6×4 см.

А для формирования створок подготовьте железные крепкие профили толщиной не меньше 5 см в поперечном разрезе. Чтобы изготовить покрытие для распашных ворот по стандартам, советуется использовать листовой металл по толщине не меньше 3 мм.

Составляем подробную схему будущего изделия

Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.

А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.

Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. стойки должны быть прочными и выдерживать нагрузку раздвижных створок.

Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.

Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.

Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.

Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.

Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.

Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.

Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов.

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.

Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.

Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу.

Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.

Если спросить, какой из вид гаражных ворот считается самым простым и доступным, то с уверенностью можно сказать, что это ворота гаражные распашные. Именно их чаще всего можно встретить в нашей местности. Спрос и популярность обусловлены массой различных факторов, которые мы рассмотрим дальше. Если возникла острая необходимость в должной защите своего гаража, то это отличное решение.

В этой статье мы рассмотрим особенности распашных ворот, виды, конструкцию, преимущества, а также узнаем, как сделать ворота в гараж своими руками.

Особенности гаражных распашных ворот

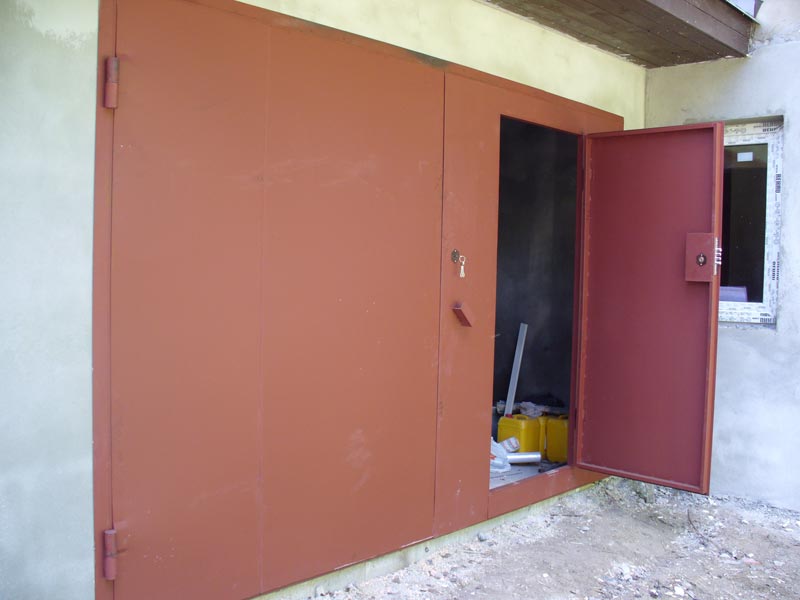

Можно сказать, что распашные ворота для гаража — это классика. Они имеют простую, но в то же время надежную конструкцию. Само название говорит о принципе их работы. Ворота состоят из 2 створок, открывающихся в одну из сторон. В одной из секций ворот может быть калитка. Конструкция распахивается под углом в 110°. Все зависит от используемых петель и типа конструкции.

Многие считают распашные ворота для гаража оптимальным вариантом. На то есть несколько причин:

1. Конструкция является традиционной и знакомой. Такие ворота для гаража проверенные временем, и многие опытные автолюбители используют именно их.
2. Ворота гаражные металлические считаются эталоном прочности и долговечности.
3. Хоть конструкция и проста, она защищает гараж от проникновения внутрь недоброжелателей. К тому же если использовать металл с повышенной толщиной и дополнительные ребра жесткости при изготовлении, то можно добиться отличных результатов.
4. Процесс монтажа распашных ворот довольно прост. С ним может справиться даже неопытный человек.
5. Фиксация гаражных ворот происходит посредством несущих столбов. Открываются они благодаря шарнирным петлям. Сами полотна двигаются точно, легко и практически не издают никаких шумов.
6. Многих привлекает простая эксплуатация ворот для гаража. Конструкцию легко мыть и очищать от грязи.
7. Можно сделать распашные утепленные гаражные ворота, чтобы сделать помещение теплым. Это потребуется тем, для кого гараж служит мастерской.
8. Благодаря распашной конструкции, у владельца есть масса возможностей модернизировать конструкцию и сделать ее привлекательной и красивой. На полотнах можно формировать 3D изображения, узоры из металла или просто разрисовать их. В общем, фантазия в этом случае может разгуляться как угодно.

Но есть основной плюс, который выделяет распашные ворота гаража из всех — это их демократичная стоимость. В продаже можно найти такие виды ворот для гаража:

• откатные;
• ролетные;
• секционные;
• подъемные.

Все они имеют особую конструкцию и за них придется хорошенько заплатить. Секционный тип выполняет все те же задачи, но обойдется в два, а то и меньше раза дешевле.

Конструкция распашных ворот

Перед тем как начать изготовление гаражных ворот самостоятельно, важно ознакомиться с составными частями конструкции изделий. Ниже на фото вы можете увидеть схему, как именно выглядит этот тип ворот.

Здесь описаны все элементы ворот для гаража. Основной из них — это опорные столбы. Только если мы говорим о конструкции для гаража, то ворота фиксируются не к опорным столбам, а в проеме к стенам. Они как бы заключены в раму, которая надежно установлена в гаражный проем. Это можно увидеть на следующем фото

Второй по значимости элемент — это рама конструкции. Она состоит из двух частей, которые могут открываться независимо друг от друга. Рамка делается из металлического профиля методом сварки. А чтобы конструкция была прочнее и надежнее, привариваются ребра жесткости.

Сами створки крепятся к опорным столбам или раме посредством петель. Они и играют основную роль в работоспособности конструкции. Благодаря петлям ворота открываются и закрываются. А чтобы изделие могло фиксироваться на одном и том же месте, на нем делаются задвижки в землю. Конструкция простая, но позволит створке намертво занять одно и то же положение. Ну и, чтобы, закрывать их потребуется задвижка или замок.

На образце был простой тип конструкции. Обычно его используют для забора. А вот ворота гаражные распашные делаются с калиткой. Это удобно, так как позволяет заходить в гараж без полноценного открывания ворот. Ведь мы не всегда входим туда, чтобы вывозить свой автомобиль. Поэтому калитка для людей бывает очень полезна. Чертеж гаражных ворот с калиткой ниже на фото.

Ну и наконец, последний элемент конструкции — это полотно. В отличие от других конструктивных элементов, тип полотна может быть самым разным. Именно от типа обшивки может зависеть, какой будет у ворот. Они могут обшиваться:

1. Деревом.
2. Металлом.

Это обширные понятия. Самым популярным является листовой материал из металла, а также сэндвич панели. Редко можно встретить алюминиевый профиль. Именно от выбора обшивки будет зависеть прочность, надежность и защита гаражных ворот. Даже деревянные гаражные ворота можно сделать прочными. Требуется правильно выбрать толщину материала и придерживаться технологии создания.

Плюсы и минусы распашных ворот

Почему данный тип конструкции до сих пор является таким популярным? Все дело в положительных моментах изделий. Вот их список:

1. Прочность и долговечность.
2. Если использовать противосъемные штифты, то срезание петель будет невозможным.
3. Конструкция очень просто и легко открывается.
4. Монтаж может выполняться в проемы любых особенностей и габаритов.
5. Калитка может открываться как внутрь помещения, так и наружу.
6. Делаются из современных материалов, которые не ржавеют.
7. Обладают привлекательным внешним видом и могут быть модернизированы как угодно.
8. Не имеют сварочных соединений, что позволяет улучшить внешний вид.
9. Есть возможность сделать их не только ручными, но и автоматическими, что значительно упростит их эксплуатацию.

Что касается минусов, то они у конструкции есть:

• так как тип открывания распашной, то для этого процесса потребуется свободное место перед гаражом;
• в зимний период, чтобы обеспечить доступ гаража и правильное открывание конструкции, приходится очищать снег. Хотя с другой стороны, это нужно делать в любом случае, так как автомобилю тоже нужно выехать из гаража;
• хоть систему открывания можно сделать автоматической, но устройства потребуется устанавливать на обе створки. А это сделает установку еще дороже.

Если посмотреть на соотношение плюсов и минусов, то становится понятно, почему многие предпочитают ворота для гаража распашные.

Виды распашных ворот

В зависимости от материала, типа конструкции и типу открывания, существует несколько основных разновидностей распашных ворот для гаража. Это позволяет выбрать для себя оптимальный вариант в соответствии с выделенным бюджетом и требованиями.

Итак, все конструкции можно разделить по материалу для изготовления на:

• металлические ворота;
• деревянные ворота.

Мы упоминали, что сама конструкция делается именно из металла. Это и гарантирует долговечность и другие прочностные характеристики гаражных ворот. А вот что касается обшивки, то именно она может быть разной. Металлические ворота для гаража распашные являются самыми популярными. Они надежные и долговечные. А вот деревянные ворота для гаража хоть и не такие долговечные, но обладают прекрасными внешним видом. К тому же дерево является экологически чистым материалом, и оно легко поддается обработке. Чтобы резать его или соединять составные части, не нужно иметь много опыта и навыков владения со сварочным аппаратом.

Еще распашные ворота для гаража можно разделить по типу их открывания на:

• ручные;
• автоматические.

Ручные — обычный вариант конструкции. Их приводят в движение силы самого владельца. Чтобы их открыть, приходится выходить из автомобиля. Это не совсем удобно, однако, подобные ворота являются самыми простыми и их может позволить себе каждый.

Другое дело — автоматические распашные ворота. Их особенность в том, что при потребности они автоматически открываются или закрываются. Достаточно подъехать к воротам и, не выходя из авто, открыть их посредством пульта. Это возможно благодаря автоматике, которая устанавливается на каждую створку.

Что входит в этот комплекс электроприборов? Система состоит из электромеханического привода, системы доступа и блока управления. Автоматизация такой конструкции выполняется за счет разных типов привода (линейный или рычажный). Чтобы выбрать подходящую конструкцию, необходимо учитывать много факторов. Вот на какие параметры следует обратить внимание:

1. Площадь полотна конструкции, в которую не входят просветы.
2. Частота использования гаражных ворот.
3. Габариты и вес металлической конструкции.
4. Как открываются ворота — наружу или вовнутрь.
5. Место установки.

Если говорить об универсальном варианте, то это линейный червячный механизм. Он устанавливается на конструкцию, которая открывается и закрывается довольно часто. Также автоматика подходит для ворот, которые открываются наружу.

Линейный гидравлический привод тоже обладает своими преимуществами. Он недорогостоящий, высокомощный и универсальный. К тому же он прост в использовании и его легко монтировать. Правда, если говорить о районах с перепадами температур, то это не самый лучший вариант.

Что касается рычажного электрического привода, то его сфера применения более узкой. Он высокопрочный и позволяет открывать распашные ворота в любую из сторон.

А как быть, если автоматические распашные гаражные ворота дали сбой? Что если механизм заклинил, как их тогда открыть? Производители учли этот факт и оборудовали систему функцией ручной разблокировки полотен, если автоматика вышла из строя или отключили электроэнергию.

Единственный момент, который может останавливать многих — это цена. Купить их можно в любом магазине, но позволить себе конструкцию может не каждый. Минимальная цена начинается со 300 евро. Есть система за 400, 500 евро и больше. После покупки останется только установить их на каждую ставню и подключить систему.

Обратите внимание!
Можете просить у фирмы установить изделия. Часто такая услуга является дополнением к покупке, поэтому не нужно тратить свое время и силы.

Последнее, что хочется отметить касательно видов — это тип обшивки конструкций. Полотна для гаража могут быть:

• односторонние;
• двухсторонние;
• сэндвич панель.

Из этого вытекает и следующий подвид — утепленные и не утепленные конструкции. Первый вариант интересует нас больше. Утепление заключается в использовании слоя теплоизоляционного материала, который сберегает тепло. Летом в гараже будет сохраняться прохлада, а зимой в нем будет тепло. Это достигается за счет слоя утеплительного материала, который укладывается между слоями обшивки. Им может выступать пенопласт (самый дешевый и очень эффективный) или минвата. Себестоимость такой конструкции будет выше, зато комфортность внутри гаража станет еще выше.

На заметку!
Стоит упомянуть, что ворота можно разделить и по их конструкции. Они делаются без калитки или с ней. Второй вариант более предпочтительней.

Теперь, когда мы рассмотрели все особенности, характеристики и виды гаражных ворот распашного типа, можно узнать, как сделать ворота на гараж.

Требования для самодельных конструкций

Для начала нужно ознакомиться с несколькими требованиями, которые соблюдаются на производстве, и которые важно соблюдать при работе:

1. Возможность автомобилю свободно въезжать и выезжать. Получается, что размер конструкции выбирается с учетом габаритов авто. Для фургона нужны большие ворота, а для легковых автомобилей меньше.
2. Чтобы не бояться повредить авто при въезде, следует оставить с каждой стороны по 30 см. Это упростит процесс вождения.
3. Если говорить о стандартных размерах гаражного проема, то они следующие: 4х2,1 или 5х2,4 м.
4. Важно делать прочные ворота, которые будут устойчивыми ко взлому. Для этого потребуется качественная обшивка и замок. Некоторые покупают или делают сами замки с секретом. Обшивать конструкцию лучше оцинкованной сталью, толщина которой 2 или лучше 5 мм.
5. Чтобы укрепить ворота можно использовать накладные запоры.

Учитывая все эти требования, можно создать правильные ворота своими руками.

Материалы и инструменты для работы

Чтобы сделать гаражные ворота распашные своими руками, нужно запастись следующими материалами:

• стальными уголками, из которой и будет сделана несущая (крепежная рама);
• материал для обшивки каркаса, выбранный заранее (дерево или металл);
• петли, задвижка;
• грунтовка и краска для забора;
• металлический профиль для формирования конструкции в целом (60х30 или 60х20).

Что касается инструментов для создания гаражных ворот, то их список следующий:

• строительный уровень;
• рулетка, карандаш или маркер;
• болгарка для резьбы;
• угольник;
• перфоратор;
• сварочный аппарат;
• малярная кисть или краскопульт.

Теперь можно приступить к первому этапу создания гаражных ворот из металла.

Формирование крепежной рамы ворот

В основе конструкции именно несущая рама. Так как мы говорим об изделии для гаража, то рама будет состоять из двух частей: внутренний и внешний каркас. Внешний нужен для фиксации конструкции в проеме, а внутренний позволяет воротам двигаться. Рама будет сделана из металлического уголка.

Распашные ворота для гаража своими руками — процесс пошагово:

На этом работы по созданию внешней рамы завершены.

Создание каркаса распашных ворот

Каркас ворот — это две распахивающиеся створки нашего изделия. Именно к ним дальше мы будем присоединять выбранное полотно. Чтобы создать каркас наших створок, идеально подойдет металлический профиль, размером 6х2 см. Пошаговая инструкция создания:

На данном этапе у вас должно получиться изделие, которое показано на фото ниже.

По сути, основная и самая трудная часть работы уже выполнена. Дальше будет легче.

Процесс обшивки ворот

Хоть этап на первый взгляд может показаться простым, но он очень ответственный. От того, насколько качественно он будет реализован зависит как внешний вид конструкции, так и ее другие функциональные особенности. Дальнейшие работы зависят от выбора материала для полотна. Мы рассмотрим классический вариант для гаража — оцинкованная сталь. А ниже на фото, можно увидеть вариант обшивки деревом.

Инструкция создания обшивки ворот:

1. Оцинкованный листовой металл нужно разметить согласно размеру створок. Нужна рулетка и маркер. К тому же стоит учитывать, что левая створка должна на 10 или на 20 мм быть больше, чтобы заходить внахлест на правую створку.
2. Когда два одинаковых полотна вырезаны при помощи болгарки, можно приступать к их установке. Лист приваривается внизу в нескольких точках. Это делается для того, чтобы закрепить его на раме.
3. Лист справа, который должен быть уже левого на 10-20 мм, следует обрезать. Получается, что металлическое полотно не будет доходить на это расстояние до конца профиля.
4. Когда полотна выставлены ровно и правильно, их можно фиксировать сваркой полностью. Дабы в ходе работ обшивка не двигалась, что может привести к перекосам, ее можно прихватить сваркой посередине и по углам с каждой стороны. Когда полотно полностью приварено, точки можно срезать. Если этого не сделать, то есть небольшой шанс одного из углов выгнуться наружу. Решить проблему сможет только кувалда, поэтому не стоит забывать срезать точки.

Конструкция почти готова. Но есть небольшая деталь, без которой ее работа невозможна. Ведь сами створки, как вы помните, еще никак не присоединены с основной рамой.

Фиксирование петель для распашных ворот

Петли для гаражных ворот нужно купить и подготовить заранее. Они состоят из двух частей. Одна из которых насажена на цилиндр и позволяет конструкции крутиться. На ворота потребуется 4 петли, по 2 на каждую сторону. Иногда, если конструкция очень большая и тяжелая, поэтому необходимы по 3 петли с каждой стороны.

Итак, петли привариваются на свое место. При этом нижняя часть петли приваривается к внешней раме, а вот верхняя часть присоединяется к створке с наружной стороны. Чтобы усилить фиксацию, к петле можно приварить полоску металла с каждый из сторон. В продаже можно найти петли уже с такими пластинами, толщиной от 5 до 7 мм.

Устанавливаем замки и запоры на ворота

Безопасность превыше всего. Для таких конструкций используется врезной или навесной замок. Они простые и эффективнее. Отличным вариантом является ригельный замок для гаражных ворот. Однако, лучше всего дополнить конструкцию мощным засовом и штыревыми стопорами. Они позволят закрывать ворота с внутренней стороны. Однако, в таком случае требуется сделать калитку в створке или же двери в стене гаража.

Важно!
Сделать калитку в створке ворот не так сложно. Нужно все так же создать каркас из профиля согласно размерам, разместить его в створке, после чего приварить петли. Двери обшиваются по такому же принципу, в них врезается ручка и замок.

Стопоры делаются следующим образом: в грунт вбивается отрезок трубы, в ее внутреннюю часть и будет погружаться движущаяся деталь стопора — прут. Диаметр трубы не должен быть слишком большим. Прут продевается сквозь петлю в воротной створке. В ходе эксплуатации нужно будет постоянно следить за трубой, чтобы она не забивалась снегом, пылью и грязью.

Уход нужен и гаражным замкам. Очень важно защищать их от влаги, особенно в зимний период. Если внутрь попадет вода и замерзнет там, то ключ не сможет проникнуть в скважину и открыть двери. Да и замок может поржаветь и выйти из строя. Больше всего от мороза страдают замки, имеющие цилиндровый механизм. Куда лучше для холодных регионов использовать замок с трубчатым ключом. А еще замки для ворот нуждаются в регулярной смазке.

Окрашивание каркаса

Так как вся конструкция состоит из металла, она нуждается в защите от коррозии. Для это цели используется специальная грунтовка или краска. Такое решение позволит не только защитить гаражные распашные ворота, но и сделает их более привлекательными.

Итак, изделие следует прогрунтовать. Наносится грунтовка валиком или малярной кистью. Важно тщательно выполнить эту работу, чтобы не пропускать никаких участков. Грунтовка нужна для лучшей адгезии краски с поверхностью.

Теперь после высыхания грунта, ворота можно покрасить. Состав наносится любым из доступных вам способов. Важно сделать это в два слоя, чтобы цвет был насыщенным, а конструкция более защищенной.

Установка распашных ворот

Установка распашных гаражных ворот требует наличие помощника. Сама конструкция тяжелая, поэтому нужны сильные мужские руки, желательно несколько. Последовательность следующая:

1. Первым делом устанавливается внутренняя и наружная часть рамы. Они надежно фиксируются к откосам проема посредством металлических штырей, размером от 15 до 18 см.
2. После чего концы этих штырей, что будут выступать, нужно отрезать, обварить и хорошенько зашлифовать болгаркой и закрашиваются. Так штыри не будут препятствовать конструкции двигаться.
3. Внешняя и внутренняя рамы соединяются друг с другом посредством металлических пластин в 40 мм. Пластины нужно приваривать с шагом в 60 см.
4. Осталось только навешать створки на свое место.

Именно на этом этапе наши металлические или деревянные ворота в гараж, сделанные своими руками, можно оборудовать автоматической системой открывания и закрывания. Это можно сделать и позже.

Утепление гаражных ворот

Мало кто знает, но если не утеплить металлические распашные двери гаража, то они станут основным источником потери тепла. На них приходится целых 60%. Вот почему все так рекомендуют выполнять утепление ворот гаража. Используя тот же пенопласт, работа не будет дорого стоить. Зато результат радует круглогодично.

Чтобы утеплить распашные ворота, внутрь створок укладывается утеплитель (минвата, пенопласт, ППУ, стекловата, пенополистирол). Чтобы впоследствии защитить слой утеплителя от негативного влияния, рекомендуется обшить полотно деревом. При работе нужно следит, чтобы не оставалось никаких воздушных карманов. Все промежутки хорошо заполняются.

Внимание!
Для качественного утепления нужно использовать слой утеплителя, толщиной 15-20 см.

Вот и все, теперь вы знаете весь процесс создания изделия своими руками с ноля.

Подведем итоги

Распашные ворота для гаража — это самая простая, однако, проверенная временем конструкция, которая надежно ограждает ваш гараж от посторонних. Мы рассмотрели не только особенности и преимущества изделий, но и узнали, как сварить ворота на гараж. Пошаговая инструкция поможет сэкономить на покупке гаражных ворот, сделав их своими руками. Остается только подготовить все необходимое для работы и начать процесс. А благодаря наглядному видео, изготовить конструкцию для гаража будет в два раза проще.

Гараж – строение, которому уделяется особое внимание, особенно в плане взломостойкости. А такой элемент, как ворота, должен обладать удвоенной прочностью и надежностью, и конечно, привлекательным внешним видом. Традиционно гаражные ворота – это распашная конструкция из двух створок, навешенные на коробку. Изготовить их своими руками – не проблема, если владеть навыками работы с несложным слесарным инструментом и сварочным аппаратом. Об этом и пойдет речь в статье: о вариантах распашных ворот, о технологии изготовления и нюансах монтажного процесса.

Виды гаражных ворот

Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.

1. Стоимость конструкции дешевле, чем у всех других моделей.
2. Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
3. Можно установить в ограниченном пространстве.
4. Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
5. Возможность установки электродвигателя для автоматического открывания.

Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.

Минус распашных ворот – перед ними приходиться очищать от снега площадку

Кроме распашных ворот в гаражах устанавливают и другие разновидности.

Складные

Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.

Плюсы конструкции:

• необычный внешний вид,
• удобство открытия и закрытия,
• не занимают в открытом состоянии много места,
• секции по отдельности можно менять, ремонтировать,
• невысокая цена.

Минусы: быстрый износ и низкие защитные функции.

Складные ворота

Подъемно-поворотные

Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.

Плюсы модели:

• высокая надежность,
• в открытом виде ворота не занимают никакого места,
• поддаются утеплению,
• поддаются автоматизации.

• требуется высокая точность установки,
• ворота остаются в проеме, уменьшая его высоту на 20-30 см,
• не рекомендуется использовать их интенсивно.

Подъемно-поворотные ворота

Подъемно-секционные

Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.

Плюсы модели:

• универсальность в плане размеров проема,
• экономия свободного места при открытии,
• неплохая устойчивость к деформациям и механическим нагрузкам,
• полная автоматизация,
• презентабельный внешний вид,
• высокие тепло- и звукоизоляционные качества,
• долгосрочная эксплуатация.

• высокая цена,
• требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
• низкая взломоустойчивость.

Подъемно-секционные ворота

Рулонные

Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.

Преимущества:

• компактность,
• приемлемая цена,
• простота монтажа,
• долгосрочная служба,
• презентабельный внешний вид,
• возможность автоматизации.

• практически нулевая взломостойкость,
• нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
• плохо работают при низких температурах.

Рулонные ворота

Откатные

В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.

К плюсам можно отнести:

• функциональность е зависит от сугробов,
• не занимает места при открытии,
• высокая взломостойкость,
• возможность провести автоматизацию.

• быстрый износ роликов,
• ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.

Откатные ворота

Технология изготовления распашных гаражных ворот своими руками

Итак, распашные ворота для гаража собой представляют две створки (чаще одинаковые по ширине), которые навешиваются на П-образный короб посредству петель. Поэтому когда ставиться задача – изготовить ворота этого типа, то решается несколько вопросов:

• изготовление створок,
• изготовление короба (рамы),
• монтаж последнего,
• установка створок на раму.

Перед тем как начинать изготовления распашных ворот, нужно определиться с их размерами.

Размеры гаражных распашных ворот

Строгих требований относительно размеров не существует. Главное – чтобы автомобиль мог свободно въехать в гараж, не задев собой ворота. А это позволяет сделать любой проем, ширина и высота которого больше габаритов машины с каждой стороны на 30 см. Но это неудобно особенно для начинающих водителей.

• высота для легковых автомобилей – 2,0-2,2 м, для микроавтобусов – 2,5 м;
• ширина оптимальная 2,5-3 м, максимальная – 5 м.

Стандартные размеры распашных ворот

Подготовка к изготовлению ворот

Требуемые инструменты:

• сварочный аппарат и электроды;
• болгарка с отрезным и шлифовальным диском;
• рулетка, линейка и маркер (мел);
• уровень и уголок.

Требуемые материалы. Внешняя сторона ворот – это листовой стальной лист толщиною 3-4 мм или профнастил толщиною не менее 1,2 мм. Если в конструкции будет использоваться первый материал, тогда весь процесс соединений проводится электросваркой. Если второй, то крепление профнастила к каркасу можно проводить саморезами по металлу.

В качестве материала для сборки каркаса можно использовать или уголок 63х63 мм, или профилированную трубу 40х40 мм толщиною 2-3 мм. Второй вариант дешевле и проще в применении.

Чертеж распашных ворот для гаража из профильной трубы

И последний элемент – петли, которые изготавливаются из стального прутка диаметром минимум 25 мм. Петель должно быть минимум четыре по две на каждую створку.

Теперь, что касается П-образного короба. Состоит он из двух стоек и поперечины (перекладины). Первые можно изготовить из уголка 63х63 или трубы круглого сечения диаметром 80-100 мм, или профилированной трубы сечением не меньше 80х60 мм. Перекладина из тех же материалов. Если запланировано строительство двухэтажного гаража, то в качестве перекладины лучше использовать швеллер №12.

Сборочный чертеж ворот

Изготовление рам для створок

Первый этап – нарезка восьми отрезков материала, приготовленного для сборки рам. Четыре из них должны равняться высоте ворот минус 1-2 см, четыре ширине створок, то есть, половине ширины воротной конструкции минус 2-3 см. К примеру, если общая ширина ворот равна 3 м, значит, необходимо нарезать четыре элемента по 1,48 м.

Выставление рамы на блоках в горизонтальной плоскости

Важный момент – сборка рам должна проводиться на горизонтальной плоскости. Необязательно, чтобы это была ровная площадка, подойдут любого типа подставки, верхние торцы которых выставляются в одной горизонтальной плоскости. Для этого можно использовать кирпичи или блоки. Их устанавливают в углах прямоугольника, длина которого равна высоте створки, ширина ширине секции ворот. На них укладываются соответственно нарезанные отрезки, а затем уровнем проверяются – лежат ли они по горизонту. Отклонения выравниваются подкладкой под блоки тонких дощечек, камешков или листового металла.

Уложенные отрезки фиксируются друг с другом точечной сваркой с точным выставлением соседних элементов между собой под 90°. Для этого используется строительный уголок. Это важный момент, определяющий точные габариты будущей воротной конструкции, которая точно впишется в короб без перекосов и больших зазоров.

Схема ребер жесткости

Две рамы сформированы, теперь необходимо увеличить жесткость конструкции путем установки дополнительных элементов: горизонтальных или вертикальных Если ворота большие, то применяют и те, и другие. Иногда дополняют их косыми элементами. В качестве материала используют уголок или профильную трубу меньшего размера. К примеру, если рамы собирались из трубы 40х40 мм, то для усиления можно использовать 40х20 мм. Дополнительные элементы равномерно распределяются относительно друг друга.

После сборки рам надо проварить стыки с двух сторон и отшлифовать их от окалин и подтеков металла.

Жесткость конструкции рам определяют дополнительные элементы, установленные вертикально и горизонтально

Соединение рамы и стального листа

Из листа железа для каждой створки надо вырезать прямоугольный отрезок. К их размерам есть определенные требования:

• длина отрезков должна быть больше высоты проема ворот на 3-4 см;
• один из прямоугольников по ширине должен быть на 2 см меньше ширины каркаса, а второй больше на этот же размер.

К примеру, если ширина створок – 1,5 м, высота – 2,5 м, то один лист будет размером 1,52х2,54, другой 1,48х2,54 мм.

Теперь по высоте два листа укладываются на рамы так, чтобы их края выступали за пределы каркасной конструкции на 2 см с каждой стороны. Выступы листов будут закрывать зазор между створками и коробом. Что касается ширины, то со стороны петель листы укладываются вровень с профильной трубой. В одной створке лист будут выступать с противоположной стороны на 2 см, в другой, наоборот, его край будет не доходить до края рамы. Это делается для того, чтобы при закрытии ворот выступающий лист закрывал зазор между створками.

Внимание! Листы к раме привариваются точечно от края к центру. После чего производится проварка небольшими отрезками в пределах 3-4 см с шагом 10-15 см.

Крепление листа к раме производится короткими швами

Сборка короба распашных ворот

Размеры короба определяются размерами проема. При этом к длине опорных стоек прибавляется по полметра, которыми конструкция будет утоплена в подготовленные ямы с последующим бетонированием.

Сборка короба производится по идентичной технологии, что и рамы створок, с установкой на кирпичи или блоки. Размеры короба по внутреннему контуру по ширине чуть больше общей ширины створок. Разница составляет 2-3 см. По высоте разница может быть значительной – до 5-6 см. Хотя оптимально – 3-4 см.

Короб для распашных ворот

Монтаж петель

Для этого створки укладываются на П-образный короб с точным расположением в плоскости с формированием зазоров между всеми элементами. Петли в собранном виде прикладываются по месту их требуемого расположения и привариваются: нижние их части к стойкам короба, верхние к раме створок.

Для усиления крепежа можно дополнительно приварить к петлям металлические полоски или арматуру.

Правильная и качественная сварка петлей

Монтаж распашных ворот

В идеале воротный короб надо монтировать в процессе сооружения гаража, когда стены на половину уже подняты из кирпича или блоков. Но в независимости от этого монтаж проводится по одной и той же технологии.

1. Выкапываются ямы под стойки глубиною 0,5 м.
2. К нижним краям стоек привариваются одна или две поперечины из арматуры или уголка длиною 10-20 см, назначение которых – выполнять функции удерживающих в бетоне элементов.

Подготовка стойки перед бетонированием ямы

1. Снизу опор приваривают металлические пластины в виде пятака для упора на грунт.
2. Полметровые концы стоек обрабатывают гидроизоляционным составом, к примеру, горячим битумом или закрывают рубероидом.
3. Производится установка короба в ямы с точным выставлением в проеме, для чего используется строительный уровень.
4. Стойки приваривают к закладным деталям, которые устанавливаются в процессе кладки стены. В качестве закладных часто используют арматуру диаметром 12-16 мм, длиною по 50 см. Шаг укладки – через каждые 6-8 рядов.
5. Производится замес бетона из расчета цемент-песок-щебень в соотношении 1:2:2, если марка цемента М400.
6. Заливка бетона в ямы с трамбовкой. Это делается не только для того, чтобы уплотнить бетонный раствор, но и для того чтобы выдавить из него воздух, попавший туда в процессе замеса. Воздушные поры – это снижение прочности бетона.
7. Навешивать створки на короб можно после того, как бетон схватится и просохнет.

Как сделать ворота с калиткой?

Процесс сборки распашных ворот с дверью точно такой же. Просто в одну из створок вставляются четыре элемента, формирующие проем для двери. Вертикальные устанавливаются во всю высоту, горизонтальные между ними в виде поперечин. Собирается конструкция дверного проема на стадии изготовления рамы под створку.

Расположение двери в воротах со стандартными размерами

Сама дверь изготавливается точно так же, как секции ворот, со сборкой каркаса и установкой металлического листа. Сложность процесса изготовления самой створки, в которой устанавливается дверца, заключается в том, что дверной проем остается незакрытым листом металла, а остальные плоскости надо им закрыть. Все они не будут равными между собой, поэтому каждый участок надо точно замерить, перенести размеры на лист и вырезать их. После чего каждый вырезанный кусок переносится на раму с точечной приваркой по периметру. При этом укладываемые отрезки листов должны стыковаться на дополнительных профилях, которые создают жесткость рамной конструкции.

Чертеж гаражных распашных ворот с калиткой

Размер калитки выбирается с расчетом удобного прохода через нее, а также размерами створки ворот. К примеру, если ширина створки 1,5 м, то ширина калитки не должна превышать 1 м. Что касается высоты, то здесь также учитывается высота ворот и расположение самой двери относительно нижних элементов рамы ворот. При этом максимальная высота расположения – 40 см. Сама же высота двери в пределах 1,8-2,1 м.

Калитка сварная для гаражных ворот

Варианты готовых распашных ворот

Видео — как сделать гаражные ворота своими руками

Заключение

При кажущейся простоте сборочного процесса, необходимо отметить, что изготовление распашных гаражных ворот требует от производителя работ внимания, умение точно провести все замеры и расчеты. При этом нельзя выпускать из рук измерительные инструменты. Небольшое отклонение по форме или размерам может привести к тому, что створки просто не поместятся в раму. Придется производить подгонку по месту, что скажется на ровности элементов.

Сегодня подъемные ворота в гараж для многих уже не новшество, а первая необходимость. Благодаря своему удобству и простоте они все чаще приходят на смену обычным распашным воротам. Особенно ценится этот вид ворот для гаража в зимний период, когда его владельцам не нужно долго и нудно очищать снег, чтобы открыть створки. Тем более, многие умельцы научились делать подъемные ворота для гаража своими руками.

Подъемные ворота для гаража бывают двух видов:

1. Подъемно-секционные;
2. Подъемно-поворотные.

Подъемно–секционные ворота представляют собой механизм, состоящий из отдельных панелей в полметра высотой, которые при открытии подтягиваются вверх под потолок.

Панели секционных створок могут быть выполнены из стали, дерева или пластика. Крепятся они между собой шарнирными петлями, а движутся по направляющим с помощью металлических или пластиковых роликов. Направляющие, в свою очередь, изготавливаются из нержавейки. Панели изнутри обязательно утепляются полиуретаном.

У подъемно-секционных ворот есть ряд достоинств:

• Удобство при эксплуатации;
• Безопасность использования;
• Отсутствие шума при подъеме ворот;
• Возможность установки автоматической системы открытия и закрытия.

Недостатками же таких ворот являются:

• Высокая стоимость;
• Невозможность самостоятельного изготовления;
• Трудности при ;
• Сложность монтажа;
• Плохая прочность (велика вероятность механического повреждения и взлома).

Обратите внимание! Если даже Вам захочется сэкономить на секционных воротах, сделать это можно будет только на их монтаже. Однако нужно быть готовыми к тому, что такую установку в гараж своими руками довольно сложно выполнить. Вторым вариантом экономии является отказ от механического привода и установка ручного привода, что приведет к неудобству при пользовании. И третья возможность сохранить бюджет основывается на сокращении параметров проема – таким образом можно будет сэкономить на размерах полотна секционно-складных ворот.

Подъемно-поворотные или вертикальные ворота для гаража представляют собой цельное полотно, которое поднимается под потолок с помощью специального устройства, состоящего из шарнирно-рычажкового механизма.

Основными достоинствами подъемных ворот являются:

• Надежность и прочность;
• Экономия пространства перед гаражом (по сравнению с распашными);
• Возможность изготовления подъемных гаражных ворот своими руками;
• Разнообразие обшивки наружной части створок;
• Возможность установки автоматической системы подъема;
• При желании наличие калитки.

Однако есть у подъемных гаражных ворот и ряд недостатков:

• В подтянутом под потолок состоянии они крадут около 20см пространства (это нужно учитывать при наличии высокого автомобиля);
• Невозможность частичного ремонта при повреждении поднимающегося полотна (менять придется всю конструкцию);
• Большой вес полотна;
• Неудобство при подъезде к гаражу – между воротами и авто с улицы должна быть дистанция не менее, чем в 1,5-2 м для того, чтобы они открылись;
• Невозможность установки в проемах непрямоугольной формы.

Не смотря на все недостатки откидных поворотных ворот, их главным преимуществом все же является возможность построить их своими руками. Самодельные гаражные ворота ничем не будут уступать производственным их аналогам. К тому же для того, чтобы сделать подъемные ворота самостоятельно, необходимо будет лишь потратить время на тщательную разработку схемы их складывающегося механизма и закупку всех необходимых материалов.

Самодельные подъемные ворота для гаража могут стать гордостью любого мужчины. Но при их производстве нужно знать, как сделать так, чтобы ворота прослужили долго и надежно.

Подъемные ворота состоят из четырех частей:

• Каркас;
• Проем;
• Полотно;
• Подъемный механизм.

При изготовлении полотна для ворот подъемных своими руками желательно использовать либо сендвич-панели, либо дощатый щит, покрытый листом металла. Сделанный из дерева щит будет иметь очень большой вес и плохую устойчивость к климатическим условиям. Утеплять полотно лучше всего базальтовой ватой или пенополистиролом. Из эстетических соображений снаружи дверной щит можно обшить профнастилом или пластиковыми панелями.

Каркас конструкции выполняется согласно с размерами проема. Для изготовления рамы можно использовать, как деревянные, так и металлические балки.

Что касается подъемного механизма, то его можно сделать либо автоматическим, либо механическим.

Важно! При использовании автоматического механизма для подъема ставней на гараж необходимо максимально уменьшить вес полотна. При этом автоматическая система открытия не является столь надежной и износостойкой, как механическая.

Механизм открытия дверей может быть выполнен по одной из двух существующих схем:

• Шарнирно-рычажная;
• С использованием противовесов.

Шарнирно-рычажный механизм основывается на движении двух рычагов в специальных направляющих на шарнирах. Такой механизм считается очень надежным. Основным условием его надежности является точность при установке направляющих (вертикально и параллельно друг другу) и настройке пружин.

Механизм на противовесах устроен таким образом, что противовесы подвешиваются на тросах, пропущенных через систему блоков, и регулируют процесс поднятия и опускания дверного щита. Противовесный механизм используется реже, так как при его применении идет очень большая нагрузка на раму и каркас ворот.

Если в полотне планируется вырезать калитку, то она обязательно должна распахиваться наружу во избежание непроизвольного ее открывания в процессе подъема.

Необходимые для строительства материалы и инструменты

В ходе производства подъемных гаражных ворот могут пригодиться следующие инструменты:

• Рулетка;
• Строительный уровень;
• Уголок;
• Сварочный аппарат;
• Болгарка;
• Отвертки и гаечные ключи разных размеров;
• Дрель;
• Шуруповерт;
• Электролобзик.

Из материалов может понадобиться следующее:

• Деревянный брус сечения 12х8 и 10х10 (возможность использования прочного стального профиля);
• Уголки 40х40х4;
• Швеллер 40х80;
• Стальной прут 8мм;
• Две пружины с диаметром 30мм;
• Саморезы;
• Анкерные болты.

При изготовлении ставней с подъемным механизмом необходимо будет составить чертежи или позаимствовать их в других источниках.

Алгоритм действий

1. Собираем коробку. Соединяем два вертикальных бруса и один поперечный с помощью пластин или угольника.
2. Заглубляем нижнюю часть коробки на глубину в 20мм.
3. Собираем раму полотна и обшиваем ее необходимым материалом. В верхней части полотна размещаем ролики, по всему периметру полотна располагаем уплотнитель.
4. Собираем раму для направляющих. На расстоянии длины полотна от горизонтального бруса коробки строго параллельно ему устанавливаем балку, к которой крепим с обеих сторон направляющие рейки. Вторые концы реек крепим к верхней части вертикальных брусьев коробки. Направляющие рейки монтируем из двух металлических уголков.
5. На обоих вертикальных брусьях коробки при помощи уголков и крепежа делаем подвижные кронштейны, к которым крепим рычаги их швеллеров.
6. В нижней части вертикальных брусьев коробки фиксируем пружины. Верхние части пружин прикрепляем к кронштейну и швеллеру. Фиксацию пружины со швеллером и кронштейном можно подкрепить регулятором натяжения.
7. Устанавливаем ролики на полотне в направляющие.
8. Фиксируем полотно в коробке.
9. Вырезаем калитку.
10. Устанавливаем замок.

Подводя итоги, можно сказать, что сделать подъемные гаражные ворота своими руками не так уж и сложно. Самым простым способом утепления гаражных ворот будет .

Классические распашные ворота сегодня все чаще уступают место относительно новой для наших реалий конструкции подъемно-секционных ворот. Не секрет, что долгое время основная часть автомобилистов считала распашные гаражные схемы наиболее стойкими к взлому, но постепенно стало понятно, что жертвовать комфортом и удобством в пользовании бессмысленно. Так как остановить злоумышленников могут лишь профессионально построенные системы охранной сигнализации, а сама конструкция, будь то распашные, откатные или секционные ворота, для злоумышленников не представляют особой преграды.

В чем привлекательность подъемно-секционных ворот

Причины и условия, по которым автомобилисты отдают предпочтение подъемно-секционным схемам, очевидны:

• Внешний вид гаражных ворот новой конструкции значительно симпатичнее и приятнее;
• Вместо двух тяжелых распашных створок используется одно наборное полотно из нескольких секций, при внешней сложности конструкции можно собрать секционные ворота своими руками за несколько дней;
• Как правило, секционные гаражные ворота устанавливают с прицелом на дальнейшую автоматизацию процесса открытия-закрытия дверей. В этом смысле подъемно секционные конструкции вне конкуренции, установить управляющую аппаратуру и привод значительно проще, чем на распашные створки.

Важно!
Благодаря тому, что полотно секционных ворот утоплено в дверном проеме, потоки дождевой воды, снег и водяная пленка не затекают в уплотнение, тогда как для распашных гаражных створок осенне-зимний период всегда сопровождается примерзанием уплотнителя к стальной раме.

Именно возможность открывать гараж нажатием кнопки на пульте, без необходимости выходить из салона автомобиля, больше всего привлекает автолюбителей. Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража.

Родственные по устройству подъемно поворотные гаражные ворота в условиях снежных заносов также частенько приходится откапывать, меньше, чем распашные, но потрудиться предстоит немало, прежде чем появится возможность освободить нижнюю кромку дверного полотна. У секционных конструкций подобных проблем практически нет. Даже если занесет снегом и отключится электроэнергия, секционные гаражные двери можно относительно просто поднять с помощью ручного привода.

Устройство секционных ворот

Разумеется, устройство подъемно-секционных ворот значительно сложнее, можно сказать, что секционные воротные схемы, фото, являются изделием нового поколения. В общей сложности в новых гаражных дверях используется около двух десятков узлов и деталей.

Основные элементы конструкции подъемно-секционных ворот приведены на схеме.

В упрощенном варианте в конструкцию подъемно-секционных ворот входят:

• Дверное полотно, собранное из отдельных 4-5 секций. Отдельные панели соединены между собой на шарнирах. Секции чаще всего изготавливаются в виде сэндвич-панелей. Между двумя листами тонкого оцинкованного металла укладывается утеплитель из пенополиуретана или минерального волокна;
• Две пары направляющих, соединенных дугообразными секциями. Вертикальные балки, соединенные с верхней поперечиной и стальным порожком, играют роль рамы гаражных ворот, обеспечивающей прочность дверного проема. Горизонтальные направляющие служат для удержания секционного полотна ворот в потолочном пространстве;
• Электропривод, обеспечивающий подъем дверного полотна и укладку его на горизонтальные направляющие;
• Дополнительные пружины линейного или торсионного типа, предназначенные для уравновешивания немаленького веса дверного полотна. Это позволяет снизить нагрузку на электропривод и роликовые опоры;
• Для обеспечения минимального сопротивления при подъеме на торцах каждой секции устанавливаются пластиковые или металлические ролики с резиновым покрытием.

К сведению!
При изготовлении секционных гаражных ворот в промышленных условиях внутренняя поверхность направляющих реек, по которым бегают роликовые опоры, имеет специальное покрытие из фторопласта или рифленой резины, обеспечивающее беззадирное движение роликов при любой погоде.

Самым сложным элементом конструкции секционных гаражных ворот считается электропривод. Конструкция электродвигателя с линейным цепным или ременным приводом не представляет особой сложности для изготовления своими руками, но есть одна особенность. В большинстве моделей приводов серийного изготовления электродвигатели оснащаются датчиками аварийной остановки. Если срабатывает датчик помех, то можно быть уверенным, что опускающееся полотно не раздавит заглохший автомобиль и не нанесет травму человеку, оказавшемуся под полотном подъемно-секционных ворот.

Строим подъемно-секционные ворота своими руками

Любое строительство начинается с разметки будущей территории для строительства. Если вы планируете купить готовый комплект подъемно-секционных ворот, то прежде чем пытаться поставить секционные ворота своими руками, необходимо промерить параметры дверного проема, боковых простенков, притолоки и глубины гаражного пространства.

Для покупных моделей ворот перед составлением заказа потребуется измерить:

• Кратчайшее расстояние от вертикальной стойки дверного проема до боковой стены должно составлять не менее 12 см;
• Притолока, или расстояние от верхней перемычки дверного проема до балки потолочного перекрытия, должно составлять 35-40 см, в нестандартных случаях за отдельную плату можно заказать механизм привода для низкопрофильных гаражных крыш, у которых притолока составляет всего 9-10 см;
• Максимальная ширина подъемно-секционных конструкций ограничивается только возможностями гаражного пространства. Нередко из-за специфически большого уклона односкатной крыши гаражные ворота приходится ограничивать высотой в 200 см.

Для изготовления домашней конструкции подъемно-секционных ворот можно использовать следующие параметры: притолока — 400 мм, боковые ниши — не менее 300 мм, оптимальные размеры секции для полотна ворот 350х2500 мм.

Следует помнить, что после установки горизонтальных направляющих полезный потолок гаражного пространства уменьшится до 210-220 см, поэтому, возможно, придется изменить расположение вещей в гаражном пространстве и, прежде всего, автомобиля.

Вариант секций и направляющих для самодельных подъемно-секционных ворот

Первоначально потребуется изготовить и собрать само полотно. В промышленных моделях подъемно-секционных ворот секции штампуют стандартного размера — толщина 40 мм, высота 400 мм. Для самодельной конструкции высоту секций лучше всего уменьшить до 300 мм, для подъемно-секционных ворот со стандартной высотой проема потребуется 7 панелей.

Проще всего изготовить панели из тонкого оцинкованного металла толщиной 1,5-2 мм. Для этого первоначально нарезают полосы шириной 350 мм и длиной, равной ширине гаражной двери. По бокам полос молотком отгибают бортики высотой по 20 мм.

Готовые секции соединяют между собой с помощью обычных дверных или гаражных навесов. Петли можно приварить, но лучше всего закрепить с помощью заклепок, болтов и гаек. Болтовое соединение позволит подкорректировать расположение навесов, для того чтобы собранное полотно сгибалось абсолютно одинаково на каждом шарнире. Для соединения двух секций гаражных подъемно-секционных ворот потребуется как минимум три навеса.

На следующем этапе предстоит изготовить вертикальные и горизонтальные направляющие для гаражных секционных ворот. Можно использовать тот же металл, что и для изготовления секционных панелей. Для изготовления вертикальных направляющих вырезаются две полоски металла, ширина полосы выбирается, исходя из размеров ролика, чаще всего для подъемных воротных конструкций используется ролик с наружным диаметром 50 мм и шириной 22 мм. В этом случае ширина заготовки составит 95-100 мм.

Заготовку сгибают на оправке так, чтобы получился прямоугольный профиль с разрезом на боковой стенке. Роликовая опора должна входить вовнутрь профилированной направляющей относительно свободно, с небольшим зазором в 1,0- 1,5 мм. Аналогичным способом изготавливается вторая пара — горизонтальные направляющие.

Самым сложным является изготовление переходных дуг, соединяющих обе пары направляющих. Для секции высотой в 35 см нужно будет изготовить кривой профиль с радиусом кривизны 45 см.

Предварительную сборку гаражных подъемно-секционных ворот начинают с установки вертикальных планок. Направляющие одевают на ролики полотна, устанавливают в дверном проеме и фиксируют временным креплением. Далее одевают переходные дуги и примеряют горизонтальные планки. По результатам измерения изготавливается и устанавливается крепление для дуг и второй пары направляющих. Наибольшей проблемой в изготовлении направляющего механизма для гаражных подъемно-секционных ворот является подбор кривизны переходной дуги. Поэтому дуги делают нескольких вариантов, и методом проб и ошибок определяют наиболее подходящий вариант.

Привод для гаражных подъемно-секционных ворот

Автоматика и электропривод для гаражных ворот составляют самую затратную часть сметы постройки подъемно-секционной конструкции. В самом примитивном варианте для изготовления электропривода используется стартер от легкового автомобиля с насаженной звездочкой от распредвала и двухрядной цепью. Мощности самодельного привода хватает, чтобы открывать подъемно-секционную конструкцию до 300 кг весом. Но скорость подъема получается излишне большой, даже с учетом установки регулятора напряжения.

Кроме того, для питания стартерного электродвигателя потребуется мощный трансформатор с выходом постоянного тока не менее 10В. Многие самодельщики предпочитают запитывать привод с помощью старого автомобильного аккумулятора, подключенного к зарядному устройству.

Для того чтобы подъемно-секционные ворота можно было открыть руками без привода, необходимо разгрузить тяжелое полотно гаражных дверей с помощью пружины, или, чаще всего, пружины и дополнительного груза. Подбирать параметры разгрузки приходится в индивидуальном порядке.

Заключение

Более надежным и безопасным считается использование покупного варианта гаражной автоматики, чаще всего используются недорогие модели SECTIONAL или CAME Ver. Например, модель SECTIONAL500 обойдется в 6 тыс. рублей с комплектом креплений и датчиков. Практически вся автоматика для гаражных подъемных ворот рассчитана на низковольтное питание и дистанционное управление, поэтому, если конструкция строится в расчете на длительное пользование, приобретение фирменной автоматики будет удачным решением.

Если требуется автоматизация открывания и закрывания дверей, стоит рассмотреть подъемные ворота для гаража. Такие системы обладают оригинальным конструктивным исполнением и делаются из высококачественных материалов. Конструкцию можно создать своими руками.

Подъемные ворота для гаража и их особенности

Подъемная система не занимает много места. Чтобы ее открыть – не нужно прикладывать большие усилия. Процесс открывания происходит так. Створка отъезжает вверх и складывается. Расположение створки определяется типом ворот. При желании в створке можно смонтировать дополнительные элементы – окна или калитку.

Подъемные ворота не распахиваются, как обычные полотна, а уходят в потолок и конструируются из следующих элементов:

• прочный костяк;
• цельная створка в окружении рамы;
• устройство возвратной пружины;
• приспособление перемещения створки.

Конструкции обладают следующими положительными качествами:

1. Компактность. Ворота не занимают много места.
2. Простота монтажных работ.
3. Автоматическое открывание.
4. Свободный подъем створки.
5. Бесшумность, которая гарантируется механизмом перемещения полотна.

Для подъемных полотен применяется специальная фурнитура, обеспечивающая полноценную работу устройства. Стандартные механизмы включают уплотнительные детали, которые предназначены для плотного прилегания. Обязательно используют опоры и направляющие, на которых фиксируются конструкции. Также задействуют подъемные цепи и механизмы, приводящие в действие систему. Установка полотен требует соблюдения технологий и строительных норм.

Для подъемных ворот может использоваться облицовка разными материалами, например, вставками или жесткими панелями.

Устройство гаражных подъемных ворот

Гаражные системы могут иметь разные конструктивные особенности. К главным элементам относится рама из металла, приспособление перемещения и полотно, закрепленное шарнирами. Рама делается из стальных профилей. На этот элемент приходится основная нагрузка. Коробка крепится в проеме гаража и обеспечивает крепление подвески.

Полотно представляет собой каркасный элемент, сконструированный из металлических профилей. Каркас обшивается сэндвич панелями или листами из стали. Для защиты от коррозии используется оцинкованная сталь.

Для открытия ворот применяются следующие механизмы:

1. Шарнирно-рычажный характеризуется простым устройством и надежностью. Он позволяет поднять створку с поворотом. При установке необходимо обеспечить точность монтажа направляющих.
2. Механизм с противовесами приводов подходит для массивных полотен. Конструкции выполняются из прочной древесины или из листовой стали. Система оснащена стальным тросом, который фиксируется в углах металлоконструкции.

Разновидности

Подъемные ворота для гаража бывают секционными, роллетными, подъемно –поворотными.

Секционные

Системы состоят из секций, размещенных горизонтально и соединенных шарнирами. Элементы могут быть утепленными и неутепленными. По контуру секций выкладывается эластичный уплотнитель.

Секционные гаражные ворота обладают следующими плюсами:

1. Экономия полезной площади внутри и за пределами гаража.
2. Конструкция обладает превосходными звуко- и теплоизоляционными качествами.
3. Универсальные размеры. Систему можно подобрать под большие проемы.

Секционные конструкции можно устанавливать не только вертикально.

Секции могут быть холодными и теплыми. Первый вариант применяется для неотапливаемых помещений. Секционные полотна выполняются из сэндвич-конструкций. Две металлические стенки разделаются утепленной прослойкой. Для полотен применяется нержавеющая сталь.

Лицевые поверхности для защиты от коррозии покрывают модифицированным полиуретаном. В качестве утеплителя применяется . Поверхность внутри обрабатывается специальным защитным лаком.

Подъемно-поворотные

Такие системы выполняют одновременно подъем и поворот. В результате ворота оказываются в горизонтальном положении под потолком. Конструкция представляет собой цельное полотно, полностью закрывающее проем. Нижняя рама полотна упирается в порожек, высота которого 3 см. По бокам ставится внешняя рама, на которую заезжает полотно. Движение обеспечивается шарнирно-рычажным устройством. Основа такой системы – рама. Она должны быть выполнена из прочных материалов. Конструкция передвигается с помощью роликов.

К преимуществам подъемно – поворотной системы относится:

1. Простота устройства.
2. Компактные габариты.
3. Не требуется очистка снега перед гаражом.
4. При необходимости предусмотрено легкое оснащение автоматикой.

Кроме того, стоят такие конструкции недорого, по сравнению с другими вариантами. Поворотно-подъемные системы также классифицируются на отдельные виды. Пользуются спросом шарнирные варианты. В этом случае для пружин компенсации требуется хорошая регулировка. Ворота на противовесах. Трос крепится к полотну, а противовес монтируется с другой стороны через лебедку. Система подходит для массивных и больших ворот.

Рулонные

Полотно состоит из ламелей, ширина которых 1,5-2 см. Элементы при открытии сворачиваются в рулон на вал. Ламели соединены друг с другом шарнирами. Рулонные ворота поднимаются вертикально.

Выделяют следующие плюсы конструкции:

1. Удобное применение конструкции.
2. Небольшой вес.
3. Богатый выбор декоративного оформления.
4. Не занимает много места.
5. Возможность установки автоматизации.

Рулонные системы можно установить в проем, а также на внутренние и наружные стены.

Секционные и рулонные модели обладают удобством в эксплуатации, но не отличаются высоким уровнем взломостойкости.

Материалы для ворот

Для создания подъемных ворот для гаража применяются разные типы материалов.

Особой популярностью пользуются следующие варианты:

Подготовка к строительству

Подготовительные работы начинаются с выбора подходящей конструкции. Понадобится разработка проекта и чертежи конструкции. При изготовлении системы своими руками стоит выбрать проверенную технологию – рычажный механизм с шарнирным креплением. На этапе проекта проводится выполнение замеров гаражного проема. Это позволит правильно составить эскиз системы.

Размер ворот подбирается с учетом параметров проема. На выбор размера влияет и используемый механизм, который может быть пружинным или торсионным. Наибольшая ширина бывает у стальных конструкций.

Перед работой важно подготовить чертеж со всеми размерами. По габаритам система должна быть на 10 см больше длины проема. Добавление сантиметров предотвратит возникновение просветов между стенами и конструкцией.

Размеры проема вымеряют по ширине и высоте в нескольких точках. Габариты рамы должны соответствовать параметрам проема.

Чтобы не тратиться на разработку можно взять готовые чертежи. Существуют разные план – схемы от проверенных производителей. Пользуются спросом системы с калитками, а также автоматизированные конструкции.

Высота проема должна быть на 30 см выше, чем верхняя точка крыши автотранспорта.

Материалы и инструменты для работы

Чтобы сделать рамы створки понадобятся профильные трубы, толщина которых 2 мм и размерами 40*20. Трубы меньших параметров необходимы для продольных и поперечных лонжеронов. Это позволит уменьшить вес конструкции. Для обшивки створки применяется профильный лист, обработанный антикоррозийным составом. В качестве направляющих можно использовать швеллер, ширина которого 20 см. Коробка, к которой фиксируется рычажно-пружинное устройство, делают из деревянного бруса.

Рычажно-пружинный механизм и опорно-откатные ролики можно приобрести в магазине. Для утепления применяется пенополистирол с толщиной 40 мм.

Также понадобится специальный инструмент:

• сварочный прибор;
• карандаш;
• дрель;
• гаечные ключи;
• уровень.

Для внешней облицовки может применяться алюминий. Этот металл имеет небольшой вес, что создаст меньшую нагрузку на привод. Стальные листы подойдут для условий интенсивной проходимости транспорта.

Торсионный барабан выполняется из алюминия высокой прочности. Пристенки и притолки укрепляются металлическими уголками.

Подъемные ворота для гаража, этапы монтажных работ

Процесс изготовления ворот состоит из следующих этапов:

1. Подготовка проема для системы. На глубину 2 см вставляются вертикальные опоры, которые закрепляются анкерными болтами. В качестве опор применяется брус, размер которого 120*80 мм.
2. Выполняется сборка балки. Горизонтальная балка монтируется параллельно перекладине в проеме.
3. Для изготовления рамы делается две направляющих рельсы. Элементы выполняют из 4 металлических уголков. По рельсам будут перемещаться ролики, которые фиксируются к створке.
4. Затем изготавливается каркас полотна. Профили из металлических уголков свариваются друг с другом, а затем крепятся к готовой коробке.
5. На углах в верхней части рамы фиксируются ролики. Для этого применяются крепежные элементы и дрель.
6. Каркас обшивают материалом с антикоррозийными свойствами. Для работы используются саморезы.
7. Вертикальные балки оснащаются подвижными кронштейнами.
8. В нижней части балок крепятся оконечности швеллеров по пружине.
9. На раму вешается готовое полотно.

Чтобы защитить гараж от взлома, ворота дополнительно оборудуются защелками и замками. К стандартным средствам защиты можно отнести приспособления блокировки. На современных конструкциях устанавливают автоматику, которая оборудуется защитной системой. Пользуется популярностью сигнализация против поддомкрачивания. При попытке поддеть створку раздается громкий сигнал, который отпугивает злоумышленников. Установка систем удаленного доступа позволяет управлять автоматикой на расстоянии. Монтаж секретного запорного механизма.

Перфорированные профили в конструкции следует укреплять с помощью планок. Направляющие необходимо подрезать так, чтобы оставался небольшой кончик для фиксации элементов.

Для выставления рам используется отвес. При фиксации вертикальных направляющих используются кронштейны.

Для обустройства подъемного механизма можно применять сигнализацию с авто. В нижней части полотна должен оставаться паз. Он потребуется для установки утепляющих материалов. Для увеличения освещения полотно можно обшить специальным полупрозрачным материалом.

Покраска подъемных ворот не отличается сложностью. Для конструкций идеально подходит монохромная серая палитра.

Особенности утепления конструкции

Предотвратить утечку тепла из гаража поможет дополнительная теплоизоляция. Для этого применяется отделка пенопластом изнутри. Данный материал отличается жесткостью, а также не впитывает влагу. С пенопластом не трудно работать, так как он имеет небольшой вес.

Предварительно нужно обработать все щели между полотном и рамой. Для этого применяется монтажная пена. Это позволит защитить помещение от потери тепла и появления сквозняков. Створки ворот обрабатываются краской или специальной грунтовкой, защищающей поверхность от ржавчины. После высыхания покрытия, можно начинать теплоизоляцию системы.

Чтобы легко открывались, нужно выполнить регулировку пружины при помощи накручивания гайки. Для удобства применения гаражных ворот, следует поставить электропривод с блоком управления. Привод должен подходит к определенному типу ворот.

Для защиты створок от промерзания, их нужно периодически смазывать смазкой из силикона.

Установка автоматики

Управление воротами с автоматическим электроприводом способно значительно упростить жизнь. Для этого не нужно прилагать больших усилий.

Но стоит учитывать, что система электропроводки сложная и требует прямого подключения к проводке дома. Дополнительно применяется пульт дистанционного управления, который может быть переносным или стационарным.

Преимуществом является использование автоматического механизма и ручного открывания. К дорогостоящим решениям относится гидравлический привод. Такой механизм позволяет называть конструкции быстроподъемными.

Установка автоматики состоит из следующих шагов:

1. Устройство ворот проверяется на наличие щелей.
2. Делается сборка привода с учетом инструкции.
3. Направляющая балка фиксируется в центре потолка.
4. Кронштейны фиксируются в задней части направляющей. Это делается с применением дюбелей.
5. Осуществляется установка привода.
6. Устанавливается рычаг. Одна часть фиксируется к створке, а другая к тросу или цепи.
7. В завершение выполняется прокладка электропроводки.
8. Производится проверка работоспособности устройства.

Проверка работы

По завершению монтажных работ, выполняется регулировка. Для этого конструкцию следует несколько раз открыть и закрыть. Особое внимание следует уделить наличию посторонних звуков и плавности перемещения полотна.

Механизм должен работать без постороннего шума. Для этого используется специальная смазка, позволяющая обработать элементы системы.

К причинам отсутствия плавного хода можно отнести большой вес полотна и неправильную регулировку пружин. При большом весе необходимо облегчить створку или заново переустановить подъемный механизм с учетом более массивной системы.

При выборе системы, необходимо определиться с местом установки. От этого зависят конструкционные особенности дверных систем. Имеет значение и тип помещения. Для теплого гаража подбираются утепленные полотна. Для холодного строения можно выбрать профнастил.

Подбирают и определенные способы управления:

• автоматическое;
• дистанционное;
• ручное.

При наличии дистанционного управления, ворота можно открыть, не выходя из машины. Для открытия створок достаточно нажать кнопку на пульте. При приобретении системы важно обратить внимание на некоторые детали. Направляющие должны обладать таким же сечением, как и в чертежах. Расстояние между направляющими и подшипниками должно соответствовать стандартам. Все узлы в шарнирных соединениях должны свободно перемещаться с вертикального на горизонтальное направление. На участках сгиба плотен должен располагаться защитный механизм. Устройство обеспечивает целостность конструкции и защищает от проникновения в зазор посторонних предметов. В нижней части ворот крепится синтетический уплотнитель, защищающий от промерзания полотна. Толщина панелей должна быть минимальной.

Если требуется установка лебедки нужно правильно выполнить необходимые расчеты – мощность двигателя, передаточное число редуктора и усилие. Ручки и замки должны быть высокого качества. Пульт управления должен выдерживать механические нагрузки.

Чтобы подъемные ворота для гаража прослужили долгие годы необходимо обеспечить хороший уход. Конструкции требуется современная регулировка и ремонт.

1. Регулярно обрабатывать уплотнители из резины силиконом. Это поможет предотвратить растрескивание и промерзание.
2. Смазывать ролики и составляющие системы рычагов. Процедура поможет предотвратить возникновение ржавчины и посторонних скрипов.
3. Выполнять регулировку натяжения пружин.

При наличии видимых повреждений, эксплуатация конструкции запрещена. Не рекомендуется перемещаться на автомобиле, пока механизм открытия находится в движении. В процессе монтажных работ может использоваться сварка или сверление. Сварка является более предпочтительным вариантом. В таком случае каркас надежно крепится и в нем отсутствуют дополнительные отверстия. Если полотно весит более 100 кг понадобится усиленный механизм для крепления.

Подъемные ворота для гаража — видео

Если вам необходимо закрыть пространство гаража или постройки хозяйственного типа, лучшим выбором будут подъемно-поворотные ворота. Конструкция удобна тем, что при открытии полотно находится сверху (параллельно потолку), а значит, не занимает полезное пространство площади. Итак, рассмотрим, как собрать такие ворота на конкретном примере.

Читайте также про: и их особенности!

Как работают подъемно-поворотные ворота

В нашем случае ширина ворот составляет 3 метра, а высота – 2,3 метра. Открывается и закрывается полотно путем опускания и поднимания подвешенных грузов. Например, несколько кирпичей, расположенных справа и слева в специальном коробе или пластиковой трубе, чтобы не царапали стену. Их общий вес составляет около 9 кг.

Когда ворота закрыты, фиксируются они при помощи вмонтированного мебельного шарика. Он выскакивает в отверстие на боковых опорах.

Чтобы открыть полотно, необходимо завалить верхнюю часть, взявшись за низ ворот, а после поднять. Примерно на 1/5 части расстояния они будут полностью подняты горизонтально к земле.

Движущий тросик (например, «шестерка») перекидывается через ролики (их 2 по краям): 1 – врезан внутрь уголка, 2 – находится над грузом.

Ответственный этап – подготовка чертежа

Прежде чем собирать каркас и обшивать их листом, необходимо подготовить чертеж ворот.

Уделите этому этапу достаточно времени, поскольку при неправильном расчете пути верхнего и нижнего края подъемно-поворотных ворот они могут упираться в потолок, оказаться при открывании слишком низко и мешать использованию помещения.

Наши ворота шириной 3 метра, высотой 2,3 м. Будем делать чертеж в масштабе 10 см = 10 мм.

Последовательность действий:

1. Начертить вертикальную линию длиной 23 см. Сверху сделать горизонтальную линию (верхний край полотна). Еще выше сделать отметки от 1 до 5 см (продлить вертикальную линию вверх на 5 см) – это высота потолка (50 см над воротами). От воротного проема вверх у вас должно быть не менее 40 см, иначе ворота работать не будут.
2. Отметить середину полотна 1,15 м, нас интересует пространство выше этой точки.
3. Ориентировочно берем 1,4 м. Имейте в виду, что нижняя часть ворот будет проходить от низа и до верхней точки – 2,3 м.
4. Чтобы увидеть, как будет открываться полотно, берем циркуль с шагом 1,4. Проводим вертикальную черту справа на расстоянии шага циркуля от первой вертикальной черты. Далее берем шаг циркуля от высоты потолка (точка 50 см над верхом ворот) до 1,4. Проводим дугу (ее описывает нижняя часть ворот).
5. Уменьшаем высоту до 1.3. Опять провести вертикальную черту справа (шаг циркуля от 0 до 1,3). Нарисовать дугу с шагом от 50+ до 1,3. Точка пересечения линий у нас оказалась на высоте 1,8 (именно в этой точке полотно займет горизонтальное положение) вместо 2,3.
6. Берем высоту 1,35. Повторяем действия, описанные выше. И теперь точка пересечения у нас оказывается в искомом положении (4 мм = 4 см погрешность, уйдет на толщину полотна).

Таким образом, при креплении рычага на высоте 50 см над проемом и высоте створки 2,3 точка крепления рычага от низа – 1,35.

Сборка конструкции

Когда план готов, приступаем к монтажу. Собираем шарнирные узлы и узлы сопряжения, металлическую раму. Устанавливаем прихватки в проем, притвор и паз для роликов.

Чтобы уменьшить люфты и трение, мы заменили стандартные болты на автомобильные втулки (они же задние амортизаторы).

В завершение собираем подвижные механизмы и сами ворота, подвешиваем груз.

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

• подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
• конструкция применяется для одинарных и двойных типов гаражей;
• возможность установки автоматической системы открытия;
• сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
• могут использоваться разные виды внешней отделки и декора;
• автоматической калиткой гараж надежно защищен от взломщиков;
• при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

• ширину проема;
• высоту проема;
• притолоку;
• боковину левую;
• боковину правую;
• глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

• размером проема;
• высотой ворот;
• фундаментом;
• зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.



Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

Вернуться к оглавлению

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Вернуться к оглавлению

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

Вернуться к оглавлению

Установка своими руками

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее. Тем не менее для установки данных ворот своими руками помогут чертежи, фото и видео со схемами на нашем сайте.

Каркас

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Подробно узнать об изготовлении металлического каркаса можно из видео, представленного ниже.

Утепление

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

• пенопласт;
• пеноизол;
• пенополистирол.

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Обшивка

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

• деревянной вагонки;
• пластиковой вагонки;
• ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить. Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать.

Вернуться к оглавлению

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Вернуться к оглавлению

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.
