Ворота на дачу распашные своими руками из профнастила

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот, створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать. Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

Ворота из профнастила своими руками пошагово. Фото

Далее согласно чертежу изготавливается прямоугольная рама для ворот. На этом этапе важно четко разметить и аккуратно сварить каждый угол, чтобы ворота не имели перекосов и неровностей в местах сварки. Перед окончательной сваркой нужно проверить насколько хорошо подходят створки ворот друг к другу, после чего швы завариваются и зачищаются.

Дополнительно укрепить каркас и придать ему еще большую жесткость можно при помощи металлических уголков. Они привариваются по внутреннему периметру рамы. После этого к каркасу привариваются внутренние перемычки, разделяющие раму на равные прямоугольники. Перемычки так же укрепляют ворота, кроме того к ним крепятся листы профнастила.

Аналогично изготавливается каркас для калитки. Если она расположена рядом с воротами, то ширина створки обычно равна 80 см, а высота соответствует высоте самих ворот. Другой вариант, когда калитка делается внутри одной из створок ворот, по типу гаражной. Такая калитка имеет намного меньший размер.

Монтаж ворот начинается с установки перекладины между опорными столбами. Перекладина выставляется по уровню, на нее ставятся ворота и проверяется уровень. Для начала ворота нужно зафиксировать веревкой, чуть приподняв середину ворот в месте смыкания створок. Середина ворот должна быть приподнята на расстояние около 3-5 см.чтобы зафиксировать ворота в этом положении можно использовать небольшую доску соответствующей высоты или другой подходящий предмет. После завершения работ на створки в этом месте будет действовать сила тяжести и они сами опустятся на эту величину.

После того, как уровень проверен, прихватываем с помощью сварки петли к столбам, обращая внимание на то, что часть петель со штырем крепится на створки, а без него к столбам ворот. Петли обязательно привариваются на одном уровне с профилем, не выступая за него и не проваливаясь. На этом этапе нужно осторожно проверить как открываются и закрываются ворота. После проверки можно будет приварить петли окончательно, а чтобы зафиксировать ворота от съема над верхней частью петли приваривается обрезок уголка.

как сделать ворота из профнастила своими руками. Фото

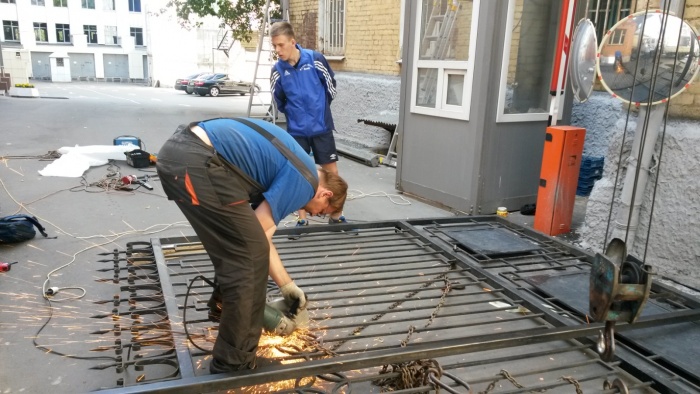

Когда сварочные работы закончены, швы окончательно зачищаются, каркас покрывается краской для защиты от коррозии и ржавчины. Краской так же покрываются и опорные столбы. Особенное внимание нужно уделить той части, что будт находиться под землей, чтобы защитить металл от разрушения под воздействием внешней среды.

Для крепления профнастила лучше всего использовать кровельные саморезы. Шляпки саморезов легко можно подобрать под цвет профлиста.

Листы профнастила вырезаются по форме ворот с учетом нахлеста в одну волну. Со стороны внешних краев делаем прорези для петель, делаем предварительную разметку и закрепляем листы, следя за аккуратностью работ.

Устанавливаем замки и запоры.

На этом изготовление и установка ворот из профлиста своими руками закончена. Если при монтаже возникли повреждения каких-то частей ворот, то необходимо еще раз подкрасить ворота, чтобы избежать коррозии металла при эксплуатации. После того, как вы попробовали изготовить свои ворота сами, вы могли убедиться, что большая часть расходов при изготовлении ворот приходится на трудовые затраты, а несколько часов, потраченных на изготовление ворот с лихвой окупаются как в денежном эквиваленте, так и возможностью создать и сделать своими руками индивидуальный дизайн для своих ворот.

Проекты ворот из профлиста

Еще на стадии проекта можно придумать особый дизайн створок или колонн и внести небольшие изменения в чертежи ворот из профлиста. Главное, что процесс изготовления при этом практически не усложняется, зато в итоге получается гораздо более интересное оформление проездного проема.

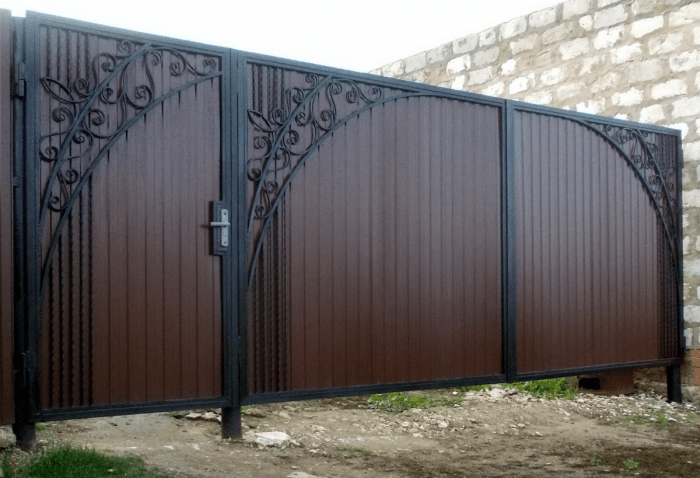

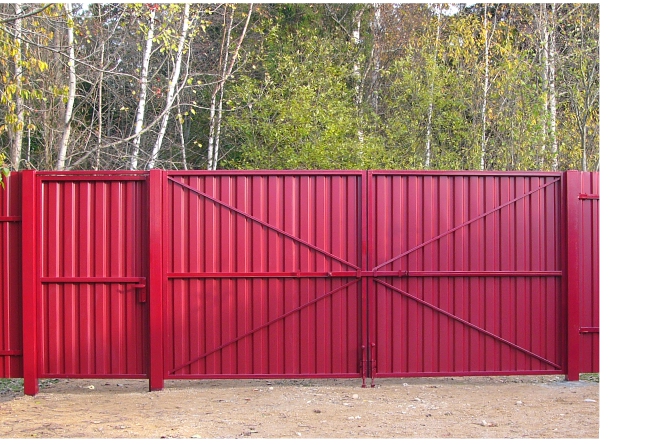

Распашные ворота из красного профнастила выполнены с элементами художественной ковки. Благодаря столбам с декоративными наконечниками и неровному верхнему краю ворота выглядят стильно и естественно. Подойдут к дому практически в любом стиле, кроме хай-тек.

Двухстворчатые распашные ворота из коричневого профнастила с черной рамой украшены декоративными элементами в центре створок и острыми наконечниками по верхнему краю. Ворота устанавливаются в стандартный проем, калитка прорезана в одной из створок.

Откатные ворота из зеленого профнастила гармонируют с кирпичными столбами и выполнены из того же материала, что забор. Простое и стильное решение в этом случае обеспечивает надежную защиту дома от взлома и посторонних глаз.

Двухстворчатые распашные ворота изготовлены в том же стиле, что забор. Ворота украшает элемент декоративной ковки. Коричневый профнастил в сочетании с кирпичными опорами – классическое решение, делающее забор не только надежным, но и красивым.

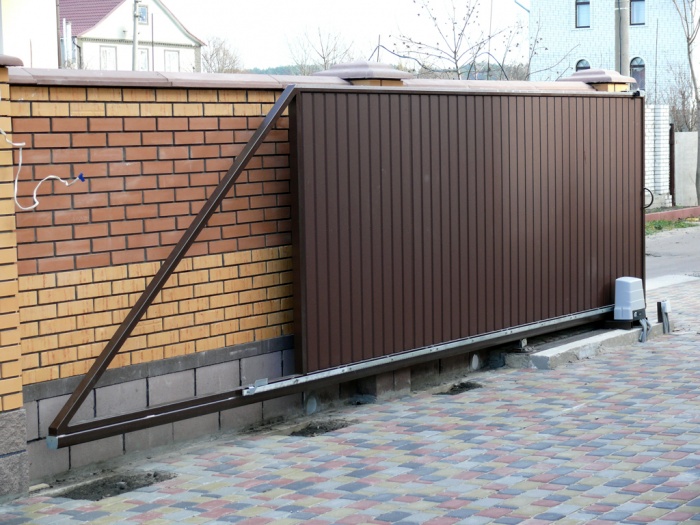

Откатные ворота из профнастила – простое и надежное решение для защиты участка. С уличной стороны ворота обшиты профнастилом, цвет которого легко подобрать под цвет забора или опор. При желании на створку устанавливается автоматика, которая сделает открывание и закрывание ворот еще более удобным.

Общие технические требования

Несмотря на огромное количество вариантов ко всем распашным воротам существуют общие технические требования.

Это общие советы, необязательно в точности их выполнять, но знать необходимо. Знания позволят не допускать досадных ошибок во время выбора конкретной конструкции распашных ворот.

Этапы возведения

После того как принято окончательное решение о строительстве металлических распашных ворот, можно приступать к непосредственным работам. Для минимизации вероятности ошибок их рекомендуется разделить на несколько этапов.

Разработка чертежа

На этом этапе важно продумать все технические решения. Нарисуйте эскиз и укажите на нем главные параметры:

• ширина и высота створок ворот;
• точки размещения навесов, запоров, ручек и т. д.;
• размещения и размеры калитки, если таковая предусматривается в створке ворот;
• расстояние и размеры между опорными столбами;
• номенклатура систем автоматики управления, если таковая предусматривается.

Цены на готовые распашные ворота

Распашные ворота

Подбор материалов

С учетом конструкции следует составить перечень необходимых материалов и их количество. Жестких требований нет, каждый имеет право подбирать для себя тот материал, который ему больше нравится или легче приобрести. Мы даем лишь общие практические советы по выбору номенклатуры, перечень составлен на основании многолетнего практического опыта изготовления металлических ворот.

1. Для несущих вертикальных опор рекомендуется использовать круглые или профильные трубы. Для створок массой до 150 килограмм достаточно квадратной трубы 80×80 мм, толщина стенки от двух миллиметров. Если створки весят примерно 300 кг, то для стоек надо выбирать трубу Ø 100 мм, толщина стенки от 3 мм.



   Труба стальная круглая

2. Каркас ворот. Конкретный сортамент зависит от размеров конструкции, но для стандартных можно использовать трубы 60×40 мм, усилительные распорки рекомендуется сваривать из трубы 40×20 мм. Калитку делайте из трубы 20×20 мм.



   Трубы профильные

3. Обшивка. Чаще всего используется профилированный лист. Высота профилей не имеет никакого значения, можно обращать внимание только на толщину металла. Лучше брать листы толщиной 0,5 мм, они эксплуатируются немного дольше. Что касается физической прочности, то для злоумышленников с современными инструментами нет разницы, какое железо разрезать: 0,45 мм или 0,7 мм, на все уходят одинаковые секунды.



   Профилированный лист оцинкованный

4. Навесные петли. Надо подбирать очень прочные, диаметр оси не менее 10 мм. Элементы обязательно должны иметь специальные приспособления для облегчения вращения. Чаще всего, кроме смазки, применяются стальные шарики подходящего диаметра.



   Петли для ворот

5. Замки, ручки и иные комплектующие. Рекомендуется покупать промышленные изделия, самостоятельно такие качественные не сделать. Сегодня есть очень широкий выбор товаров, без проблем можно найти оптимальный.



   Замок



   Ручка для ворот и калитки

После подсчета номенклатуры и количества надо закупить недостающие материалы.

На последнем этапе следует подготовить и проверить исправность инструментов. Для изготовления простейших ворот из сложного оборудования потребуется только сварочный аппарат.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Все остальные есть у каждого владельца загородного участка.

Пошаговая инструкция по изготовлению ворот

Мы рассмотрим самую простую конструкцию, сделать ее можно полностью самостоятельно без привлечения помощников. Несмотря на простоту конструкции, такие ворота имеют отличные эксплуатационные показатели, для улучшения внешнего вида можно использовать дополнительные элементы декора. Они привариваются после окончания монтажных работ.

Ворота делаются из профильной трубы 40×20 мм, для исключения провисания устанавливаются укосины и распорки. Все работы могут выполняться самостоятельно за счет использования оригинальной технологии. Кроме того, она исключает вероятность прогибов и деформаций геометрии конструкций во время сварочных работ.

Почему? Вначале привариваются перемычки, а потом к ним поперечины. Каркас приваривается непосредственно к вертикальным опорам, за счет чего исключается вероятность деформаций створок и отдельных элементов.

Шаг 1. К опорным столбикам приварите две горизонтальные трубы на створки ворот. Расстояние между ними равняется высоте ворот, положение профильных труб должно быть строго параллельным.

Важно. Расположение горизонтальных элементов надо проверять не только рулеткой по высоте, но и обязательно пузырьковым уровнем. Если обнаружатся существенные отклонения от горизонтального положения, то створки будут открываться/закрываться с большим трудом, а в некоторых случаях ворота придется переделывать.

Шаг 2. Для предупреждения прогиба длинных труб под нижнюю поставьте блоки или иные предметы подходящей высоты.

Шаг 3. Болгаркой отрежьте заготовки для боковин ворот. Таких элементов требуется четыре штуки. Внимательно замеряйте длину, они должны точно входить между двумя длинными горизонтальными трубами.

Шаг 4. Приварите две в центре ворот. Оставьте между боковинами зазор примерно 10 см, это исключит появление проблем в случае нарушений технологии и незначительного провисания створок. Перед фиксацией еще раз проверьте длину, детали должны выровнять немного провисшие трубы.

Варите качественно, шов накладывайте по всему периметру. Правильно отрегулируйте силу тока и подберите соответствующий диаметр электрода. В нашем случае надо работать электродами Ø 4 мм, ток должен быть такой силы, чтобы металл проваривался на всю глубину, но не перегревался и не кипел. Для этого требуется определенный опыт выполнения сварочных работ, если у вас нет уверенности, то рекомендуется попрактиковаться на ненужных отрезках. Сквозь маску необходимо по цвету отличать металл и шлак: шлак всегда светлее, металл немного темнее. Во время сваривания следите, чтобы шлак равномерно распределялся вверху металла, не оставляйте пропусков.

Шаг 5. Приварите к крайним боковинам навесы.

Как мы уже говорили, расстояние от верха и низа должно быть примерно 10 см. Обращайте внимание, какие навесы куда приваривать и в каком положении. Надо делать так, чтобы створки могли сниматься с опор. Если есть желание немного увеличить безопасность, то можно их приваривать в обратном положении, это не позволит снимать створки с навесов. Но опытные мастера не рекомендуют поступать таким образом, положительный результат незаметен, а во время необходимости ремонтных работ появляются существенные проблемы.

Шаг 6. Закрепите боковины с навесами к вертикальным опорам и воротам. Постоянно контролируйте их положение, боковые грани всех фасонных труб должны располагаться в одной плоскости.

Важно. Навесы к столбам привариваются вертикальным швом. Это довольно сложная технология, внимательно к ней отнеситесь.

Шаг 7. Для усиления конструкции установите раскосы. Желательно их делать по диагоналям створок, в таком положении они берут на себя боковые нагрузки. Но конкретное место может выбираться мастером с учетом общей конструкции ограждения. Если швы прочные и качественные, то со своими функциями хорошо справляются и горизонтальные элементы усиления жесткости створок.

Шаг 8. Проверьте прочность всех швов, очистите их от шлака и при обнаружении раковин или пропусков исправьте проблемные места. Все в норме – можно отрезать каркас от опорных столбов и разделить его на две части.

Цены на угловые шлифмашинки (болгарки)

Угловые шлифмашинки (болгарки)

Проверьте открывание/зарывание створок ворот, если вы соблюдали рекомендации, то никаких проблем не должно быть.

Шаг 9. Снимите с петель каркас и обварите те места, с которыми было сложно работать.

1. Подготовьте рабочее место, подложите под створки бруски или доски, приподнимите их с земли.
2. Болгаркой тщательно зачистите сварку, уберите шлак и потеки, сделайте ревизию швов. Очистите поверхности металла от ржавчины.
3. Усильте слабые места. В горизонтальном положении неопытным сварщикам варить удобнее всего.

Шаг 10. Навесьте ворота на петли и фиксируйте специальную фурнитуру. Ее номенклатура и размеры могут быть различными. Фурнитура прикручивается болтами, фиксируется заклепками или приваривается. Конкретный способ не имеет значения, выбирайте для себя наиболее легкий.

Важно. Внимательно приваривайте задвижки, отверстия должны точно совпадать со штырями.

Для исключения ошибок вначале рекомендуется приварить засов, потом струбцинами временно зафиксировать в нужных местах вторые половинки и в таком положении наживить. Если все в норме, то струбцины снимаются и накладывается сплошной шов. Нижнюю часть створок можно закрывать при помощи кусков строительной арматуры, направляющие делать из гаек соответствующего диаметра.

На этом сварочные работы закончены, можно приступать к покраске ворот.

Покраска каркаса

Чем раньше вы ее сделаете, тем меньше труда придется вкладывать потом. Обойтись без защиты металлических поверхностей от коррозионных процессов не удастся, не пропускайте окрашивание створок. Обязательное условие – тщательная очистка от технического масла, ржавчины, пыли и грязи.

Далее можно поступать двумя способами: идти традиционным путем и использовать сначала грунтовку, а потом финишное покрытие или применить современные красители, которые самостоятельно очищают поверхности от окислов.

Цены на различные виды грунтовок по металлу

Грунтовка по металлу

Второй путь быстрее, но дороже, такие краски по стоимости занимают первое место. Кроме того, они не гарантируют высокое качество. Дело в том, что имеющиеся в составе добавки могут удалять только небольшие по объему участки ржавчины, если ее много, то краска будет отслаиваться от поверхности.

Какую выбрать технологию зависит только от мастера, но не стоит слишком вверять рекламе производителей красок, лучше прислушиваться к советам опытных строителей.

Обшивка ворот профнастилом

Это завершающий этап изготовления конструкции.

Шаг 1. Под уровень на профлисте проведите горизонтальную линию точно над местом расположение профильной трубы.

Не повреждайте поверхность краски листа, пользуйтесь фломастерами.

Шаг 2. В углублениях листа высверлите отверстия.

Шаг между ними можно делать через две волны. Но не больше, в противном случае при сильных порывах ветра металл будет звенеть, а это очень неприятные звуки, раздражают собственников загородных участков.

Важно. Сверлить надо одновременно лист и трубу, отверстия должны точно совпадать по всей длине ворот.

Шаг 3. При помощи специального приспособления для заклепок зафиксируйте металлический профиль к раме створок. Правильно выбирайте длину заклепок, она должна на 2–3 мм превышать толщину трубы.

Практический совет. В связи с большим количеством заклепок лучше пользоваться профессиональным инструментом.

Не покупайте дешевые китайские подделки. Почему? Во-первых, они после нескольких десятков креплений выходят из строя. Во-вторых, ножи очень тупые, для фиксации и отрыва лишней длины заклепок требуется прилагать большие физические усилия. При возможности лучше взять в аренду электрический или пневматический инструмент и все работы сделать в течение нескольких минут. Если вы весь забор планирует обшивать профлистом на заклепках, то наличие профессионального инструмента является обязательным условием. Высота обшивки ворот должна быть такой же, как и на ограждении, наживлять листы рекомендуется по веревке. Натяните ее на имеющемся ограждении и используйте как шаблон для выставления обшивки.

Видео – Установка вытяжных заклепок

Мы рассказали пошаговую инструкцию изготовления простейших ворот, но по такому же принципу можно делать и более сложные конструкции: добавлять калитки, менять размеры, устанавливать автоматические системы открытия/закрытия.

Цены на профнастил

Профнастил

Узнайте, как сделать откатные ворота своими руками, а также ознакомьтесь с пошаговой инструкцией, в специальной статье на нашем портале.

Видео – Ворота своими руками

Как известно, практически каждый дачный участок имеет ограждения (забор, стена вокруг) которые просто необходимы для безопасного и комфортного проживания. У каждого из ограждений (в зависимости от потребностей) должен быть вход в виде калитки или же въезд, для обеспечения которого монтируют разнообразные ворота.

Ворота для дачи, в отличие от обычного дверного входа, могут различаться по:

1. Материалу изготовления.

Обычно для их выполнения применяют металлы или дерево.

Металические ворота

1. Габаритным размерам.

Для четкого понимания принципов установки ворот необходимо определиться с их видом. По стандарту, ворота выполняются в размере 2 м 60 см. При необходимости, ширина входа может быть увеличена до 3 м 50 см.

1. Способу открытия:

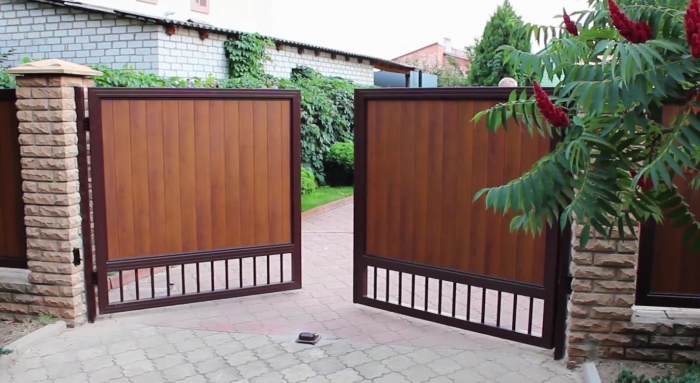

• Распашные (открываются как ставни в доме).
• Откатные – не требуют места (отъезжают в сторону вдоль забора). Идеальное решение, если дачный участок мал.

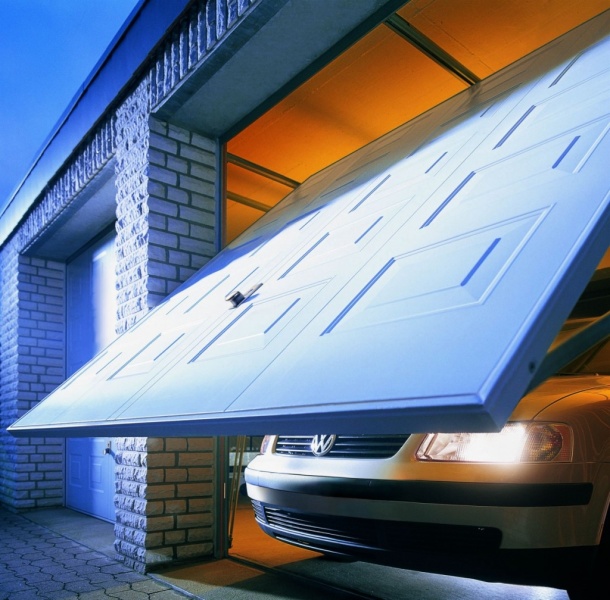

• Подъемные – въезд осуществляется при ручном или механическом поднятии ворот вверх.
• Ворота для дачи с калиткой (имеют дополнительный дверной проем).

Каждый из видов, имеет некоторые особенности, например, ворота подъемные и откатные не требуют много места для открытия (это очень удобно зимой, когда снег может мешать обычному движению ворот). В этом плане достаточно непрактичны распашные ворота.

Это вид очень легок в монтаже. Конечно он, как и любые ворота, имеет некоторые недостатки, например, при использовании в зимний период времени перед открытием придется отбрасывать снег. С другой стороны, если вы задумали устанавливать ворота самостоятельно, это лучший вариант.

Это самый древний вид ворот и с тех пор совсем не изменился. Эта конструкция применяется везде, особенно, в частном секторе. Ее преимущество перед другими видами – отсутствие фундамента, необходимого при постройке откатных ворот и несущих балок, применяемых при выполнении подъемного варианта.

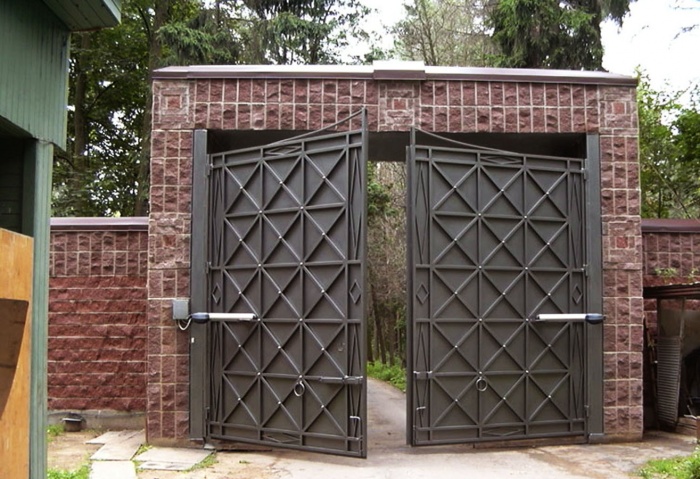

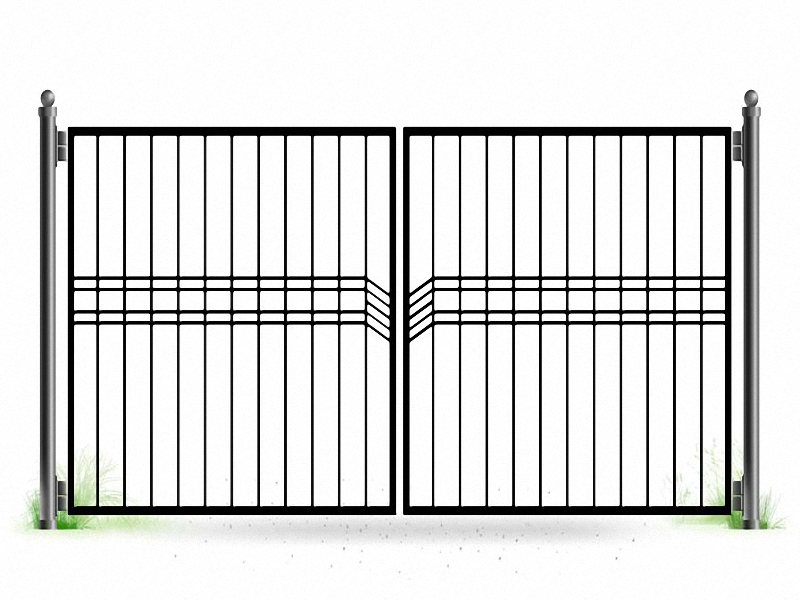

Распашной вариант представляет две железные или деревянные створки, произвольных габаритов, подвешенных на столбах или кирпичной опоре, обычными петлями большого размера. Открываются они, в зависимости от конструкции петель, внутрь или наружу. Но чаще всего, встречаются варианты с распахиванием в обе стороны (наружу и внутрь).

Как говорилось выше, выбор материала невелик (дерево, металл) и зависит от хозяина или заказчика. Например, из металлов, чаще всего покупают сталь или профнастил. Деревянные створки могут быть выполнены из любой породы, но лучше всего лиственница, ведь она меньше всего подвержена гниению.

Распашные створки исполняют в двух вариантах:

1. Глухие – проем полностью закрыт.

Сплошная зашивка (выбранным материалом) производится после выполнения каркаса. Например, сшивают оцинкованным железом или профнастилом не менее 0,7 мм.

1. Прозрачные – зашивка не сплошная.

Из круглых или профильных прямоугольных труб выполняется рама с ребрами жесткости. Зашивка осуществляется согласно дизайнерскому решению, предварительно одобренному заказчиком. Она может быть в виде рисунка или просто выполнена в виде вертикалей.

Монтаж, например, металлического варианта достаточно прост и включает в себя несколько последовательных операций:

1. Сначала необходимо подготовить раму (каркас). Она должна включать в себя два вертикальных и три горизонтальных профиля.

Для этого металлический прокат (трубы, профили, угольники) режут (по заготовленному чертежу) болгаркой. Размеры проката зависят от габаритов ворот. Например, при сборке рамы 3Х2 м, подойдут уголки или профиль 40Х40-60Х60 мм

1. Затем профили соединяют сварочным аппаратом или болтами.

Профили должны быть надежно зафиксированы для избегания дефектов рамы, для большей прочности могут использоваться железные треугольники, которые наваривают в углах или раскосы (металлические балки), привариваемые по диагонали ворот.

1. Завершающий этап – обшивка.

Соединения производят с помощью сварки, саморезов или болтов. Обшивайте, для удобства, по направлению в одну сторону, например, в правую – если вы правша, и в противоположную — если левша. Если применили профнастил, то саморезы завинчивайте в углубления.

После выполнения всех работ, привариваются петли. Все места сварочных соединений зачищаются и красятся.

Чертеж распашных металлических ворот

Рама деревянных ворот просто собирается на гвоздях или саморезах. Обшейте ее чем угодно, а в конце привинтите петли. Раскосы обязательны и в этом случае.

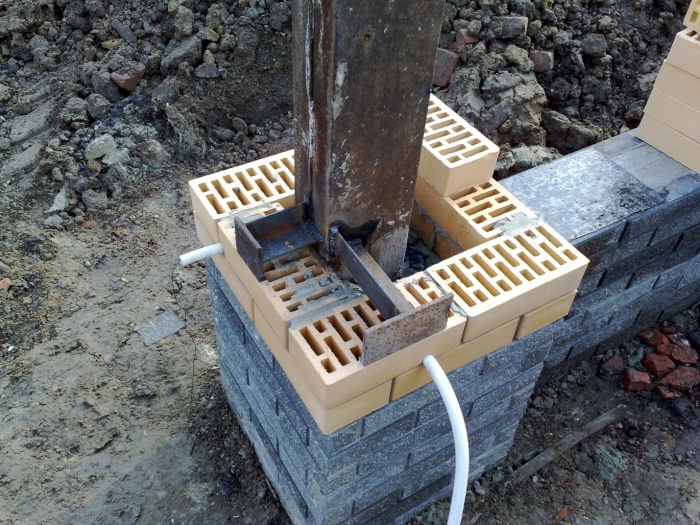

Опорные столбы могут быть смонтированы из кирпича, бревен или труб (металлических). Ямы для столбов роются примерно на 1,8 м в глубину и 30-50 см в ширину. Они засыпаются на 20-30 см песком и щебнем

Столбы из бревен или труб вставляют в яму, фиксируют и заливают бетоном так, чтобы раствор был на уровне с землей.

Главный критерий, которого необходимо придерживаться – бетонируйте опоры на глубине не менее 100 см (это величина промерзания почвы, преодолев этот порог, вы гарантируете необходимую прочность и стойкость будущих ворот.

Подготовка цементного раствора не составит большого труда (смешайте 2 ведра песка, 3 ведра щебня, и 10 кг цемента, заливая водой до достижения необходимой консистенции).

Установка откатных ворот производится, если вас не устраивают обычные распашные, или для экономии места. Ведь они напоминают купе (его дверцы). Откатываясь вдоль стены, забора, помещения, ангара они практически не выходят за его габариты.

Такие ворота – весьма популярное, но дорогое удовольствие. Если сравнивать их с другими системами – установка откатных ворот своими руками всегда требует определенных навыков и некоторой подготовки. Человек, который производит монтаж, должен иметь соответствующий опыт.

Раздвижные ворота

Общий каркас таких ворот делается так же из профилей, отличается наличием направляющей, приваренной к нижнему профилю. Направляющая нужна для того, чтобы перемещаться по роликам, которые привариваются к швеллеру и столбам (к столбам привариваются ролики для поддержки ворот).

Дополнительно к столбам также крепятся специальные улавливающие элементы, необходимые для уменьшения силы столкновения при открывании и закрывании ворот.

Схема раздвижных ворот

Их можно открывать (откатывать) руками, но если вы хотите автоматизировать ворота, то используйте электродвигатель для управления. Дополнительно установите механизм перемещения (рейка с зубцами или цепная передача).

Установку систем отката невозможно выполнить без приобретения уже готового монтажного пакета, включающего:

• несущую балку (П-образную);
• заглушки;
• 2 ролика основных;
• концевой ролик;
• тележки;
• уловители;
• ограничители.

Можно самому приобрести большие, средние или маленькие пакеты, чтобы произвести монтаж откатных ворот.
Наборы комплектующих (монтажные пакеты) выбирают, исходя из массы и габаритов конструкции консольного типа.

Монтажный пакет и расположение комплектующих

Две опоры роликовые укрепляют на швеллерную заготовку, подготовленную предварительно. П-образную несущую приваривают (прикручивают) снизу каркаса, чтобы внутри нее оказались тележки роликовые. Это обеспечит длительную эксплуатацию и минимальное загрязнение механизма.

К фундаменту опоры роликовые крепят болтами или пластинами. Это позволит им свободно перемещаться, выдерживая массу ворот

Установка откатных ворот своими руками выполняется так:

1. Выкапываем под фундамент траншею глубиной 1,7-3 м, шириной 40–50 см, Длина нашего бетонного фундамента должна составлять 1/2 ширины проезда.
2. Далее выполняем каркас из арматуры. Берем арматуру калибром d12, швеллер №18 и привариваем детали.Длина швеллера также равна 1/2 ширины проема. Стержни арматуры должны лежать ниже уровня промерзания грунта.
3. Дно траншеи для основания ворот засыпаем песком и утрамбовываем.
4. Далее опускаем в ров сваренный каркас и выставляем горизонтальность строительным уровнем. Двумя брусками, расположенными по концам швеллера, проверяем его параллельность линии отката.
5. После этого заливаем нашу траншею бетонной смесью из расчета:

• цемент — 5 мешков;
• щебень — 0,3 куба;
• песок — 0,5 куба.

Монтаж откатных ворот

После 5–7 дней основа схватится окончательно и станет прочной.

При желании выполнить управление воротами с помощью автоматики, необходимо предусмотрительно уложить кабели в пластмассовые (можно от канализации) или металлические трубки.

По прошествии 5-10 дней после выполнения основания приступают к установке системы отката. Инструкция предлагает процесс сборки разделить на этапы:

1. Подготовительный.

• вдоль проема на 20 см высоте от дороги натягиваем бечевку для выставления положения несущей.
• опоры роликовые вставляем (сверяясь с инструкцией) в балку и смещаем их (просто перекатываем) к центру ворот.
• вставляем в П-образную несущую тележки роликовые и закрепляем ее на створке.
• ставим собранную конструкцию на заготовку из швеллера.
• обе опоры роликовые располагаем по разметке.
• выравниваем ворота, чтобы они были параллельны нашему шнуру в проеме.
• укрепляем тележки роликовые на уложенный швеллер.
• к швеллеру привариваем площадку регулировочную, для второй опоры роликовой.
• откатываем конструкцию до конца для проверки горизонтальности положения опор и створки.
• затем только привариваем площадку (регулировочную) первой опоры.
• далее все снимаем и привариваем площадки остальных опор к заложенному швеллеру.
• опять укрепляем все опоры и задвигаем полотно ворот.
• закрываем ворота для точного регулирования горизонтальности несущего элемента. Делают это гаечным ключом просто поднимая/опуская площадки роликовые.

1. Установка свободного хода

Регулировка достигается правильным расположением тележек роликовых.

Установка свободного хода

Берут соответствующий ключ и ослабевают гайки, крепящие регулировочные площадки и опоры роликовые. Закрываем/открываем ворота несколько раз для установки опор роликовых в нужном положении. При достижении легкого и свободного перемещения, необходимо затянуть только гайки сверху.

Далее устанавливают заглушки и ролик в конце. Он монтируется с фасадной стороны ворот в самой П-образной направляющей. Закрепляем его болтами и приступаем к установке заглушки, которая поставляется в монтажном пакете откатного механизма. Ее укрепляют с тыльной стороны. Заглушка предусмотрена для защиты роликов ото ржи и заклинивания из-за непогоды.

Затем монтируем кронштейн верхний. Сначала немного ослабляют его ролики и ставят этот элемент так, чтобы ролики были заподлицо с верхней кромкой, а сам кронштейн был повернут к опорному столбу местом крепежа. Затем прижимаем деталь и фиксируем ее.

Готовые откатные ворота

1. После этого начинаем обшивку ворот. Нарезаем листы подготовленного материала:

• железо;
• сталь;
• нержавейка;
• профнастил;
• прочее.

обшивку начинают с фасада ворот, закрепляя материал саморезами, заклепками, полосами железа.

После этого устанавливаем верхний и нижний уловители, для снятия нагрузки с механизма и предотвращения раскачивания ворот.

Подъемные ворота для дачи экономят достаточное количество места, но их установка не выполняется без помощи специалистов. Ворота обладают электрическим механизмом для подъема и приспособлениями, с помощью которых он осуществляется (канатами, рейками, передачами).

Такие ворота трудно открывать руками из-за большого веса. Поэтому, они не подходят для дачных участков, к которым не подведено электричество, так как требуют постоянной питающей сети.

Существует три типа таких ворот:

1. Жалюзийного типа.
2. Подъемно поворотные.
3. Поднимающиеся вертикально.

Подъемно-поворотные ворота

Самый легкий в изготовлении – третий вариант. Он представляет два столба с направляющими, по которым скользят ворота с роликами. Если применить электродвигатель с реечным механизмом, установив его вертикально, то можно автоматизировать процесс.

Один из вариантов подъемных ворот.

Жалюзи самому изготовить трудно, поэтому их надо покупать. Это самый дорогой из всех вариантов. Инструкция по самостоятельному монтажу озвучена на видео. Поэтому можете попробовать установить их сами.

В принципе, с калиткой можно выполнить любые из ворот, кроме жалюзийных, необходимо только наличие самой калитки и нескольких дополнительных профилей.

Существует два вида установки калитки:

Калитка на створке выполняется так:

Сначала выбираем, в какой половине ворот будет калитка, потом монтируем 4 профиля (вертикально). Два профиля будут обозначать пределы каркаса (те, что находятся дальше от калитки – внешние) и два в будущем образуют проем для калитки (внутренние).

Отдельная калитка

Для повышения прочности привариваются раскосы (в углах, ко внешним стойкам). Кроме этого, монтируется средний профиль (по горизонтали), определяющий внутренний проем калитки. После, набираются профиля с учетом дополнительных 2 см проема по диагонали. 2 см — принимаемый допуск для возможного расширения металла или деформаций. Отделочные работы производятся аналогично с распашными воротами.

Совершенно логично, что ворота монтируются после возведения и требуют предварительной установки опорных столбов.

Подготовка

Перед началом работ, для качественного их выполнения, нам понадобится соответствующий инструмент, а именно:

• сварочный аппарат (для крепления профилей, мощность аппарата должна быть не менее 1000А);
• болгарка (для резки заготовок и общей обработки метала);
• краска;
• молоток;
• строительный уровень;
• рулетка.

Инструменты — ваши верные помощники

Кроме инструментов нужно подготовить исходный материал – профильные трубы (идеальный вариант труба с размером 60х40х2,5). Количество необходимого материала, включая металл, рассчитывается в сметах или узнается при составлении чертежей или схем.

При сооружении раздвижных ворот для дачи, для их дальнейшей нормальной работы вам необходимы дополнительно:

• ролики (включая концевые);
• балки;
• улавливающие механизмы.

Монтажный пакет для сборки

Все эти элементы образуют консоль, без которой просто невозможно сделать раздвижные ворота.

Прежде, чем установить ворота для дачи, нужно определиться с размерами (стандартные параметры — длина, ширина, высота). Если ворота используются для проезда автотранспортных средств, то 2,6 м будет вполне достаточно для обычного легкового автомобиля (для грузовика – 3,5 м). Помните, при наличии распашных ворот, при увеличении их размеров увеличиться место, необходимое для их открытия и закрытия.

После подготовки всех материалов и инструмента приступают к заливке фундамента.

Фундамент

Устанавливая ворота для дачи откатного типа, также необходима организация фундамента. Заранее выроем траншею (глубиной около 1,5 метра и шириной в 40 см). Поместим туда швеллер с приваренными кусками арматуры и зальем бетоном в уровень с землей, как указано в пункте об откатных воротах.

Монтаж швеллера производится при помощи строительного уровня для избегания перекосов. Чтобы бетон застыл, и работы можно было продолжить, необходимо 7 дней.

Схема фундамента для откатных ворот

Как сделать раму

С самого начала при помощи любых подручных инструментов (болгарки, щетки по металлу) очищают трубы, а после, красят их. Для изготовления рам различных типов ворот, включая откатные, используют трубы разного сечения (60х40 или 50х50). Из труб делается наружный каркас, а после, в него вваривается внутренний. Далее конструкция обшивается деревом, металлом или профнастилом.

Если вы монтируете откатные ворота для дачи своими руками, вам так же необходимо будет выставить ролики на швеллере, потом одеть сверху направляющую (выставить ее ровно) и приварить специальные тележки с роликами к самому швеллеру. Потом привариваются поддерживающие ролики, о которых уже говорилось ранее, и завершающим этапом вся рама красится для придания ей антикоррозийных свойств и эстетического дизайна.

Калитка обычно выполняется из того же материала, что и ограждение. В зависимости от потребностей хозяина, деревянная калитка покрывается лаком или красится.

Наиболее распространенный вариант – выполнение калитки из штакетника

Калитка из штакетника

Для нормального использования конструкции определитесь заранее с расстоянием между опорами калитки, это будет определять размер самой двери и ширину прохода. Опорные стойки могут быть из бетона, кирпича, металла или дерева. После бетонирования опор и высыхания раствора, к опорам крепят петли и вешают дверь так, чтобы снизу оставался зазор в 5-10 мм. Примеряйте калитку к опорам еще до их бетонирования, измерьте расстояние, необходимое для нормального открывания/закрывания, и только после этого монтируйте

Фото ворот на даче

Классические распашные ворота могут иметь симметричные или ассиметричные створки, а также дополнительную калитку для входа. Независимо от типа конструкции их изготовление производится по одному и тому же принципу.

Установка опор

При пучении грунта зимой нагрузка на опорные столбы ворот может достигать до 10 т на 1 кв. м. Кроме того, они испытывают и существенную динамическую нагрузку в несколько сотен килограмм во время их открывания и закрывания. Поэтому для увеличения срока службы такой конструкции требуется надежная опора, углубленная в грунт на достаточную глубину.

Порядок установки воротных столбов:

1. В качестве опорных конструкций может использоваться трубы или профиль 2,5 мм диаметром от 60 мм и выше. Использование уголка не рекомендуется: он не способен обеспечить конструкции необходимую жесткость. Для поперечных перекладин профиль может быть чуть уже: до 30 мм.

Совет
. Слишком массивный каркас создать слишком большую нагрузку на опорные столбы, поэтому при выборе толстостенного профиля соответственно усиливаются и они.

Опорные столбы

1. Для их установки готовится котлован на глубину промерзания грунта (при этом его глубина не может быть менее 1 м). К примеру, в Московской области она будет равна 1,4 м. Выкопать котлован можно с помощью земляного бура или вручную. При этом его диаметр должен как минимум в два раза превышать сечение трубы.

Котлован для заливки опорных столбов

2. Перед заливкой бетона на дне котлована устраивается песчано-щебневая подушка высотой 20 см.
3. Столбы закрепляются в котловане, выравниваются с помощью уровня и заливаются песчано-цементной смесью. Установка ворот производится не менее чем через неделю после ее полного схватывания.

Совет
. Для предотвращения от растрескивания бетона перед заливкой землю вокруг следует пролить водой и утрамбовать. Для предотвращения от преждевременного просыхания верх фундамента следует прикрыть пленкой и периодически смачивать водой.

Основные этапы изготовления створок для ворот

2. Металлический профиль нарезается по заданным размерам.
3. С каждого края полосы угольником проводятся линии под углом в 45°, а затем по ним делается срез с помощью болгарки. Для улучшения прочности сварных швов места среза тщательно зачищаются до чистого металла.

Разметка стыков профиля

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником
правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня
.

Проверка горизонтали и углов

5. С помощью рулетки
также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.

Совет
. Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.

Проверка высоты и ширины конструкции

6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.
7. Далее пристыковываются поперечные
перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка
. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.

Перекладины, идущие поперек воротины и по диагонали

8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.

Усиление металлической полосы для приваривания петель

Сварка воротных петель

Простейшим устройством является штырь, на который надевается колпак. Для приваривания петель следует выставить воротину в одной плоскости со столбом с зазором
не менее 5 мм. От верха и низа воротины отступается по 20 или 25 см и проводится отметина карандашом или мелом. Затем нижняя часть петли приваривается к раме (полотну ворот), а нижняя – к основанию.

Прихватка петель

Обычно петли привариваются через пластины (ушки)
: к обеим частям петли прикрепляется небольшие полосы из металла, а затем уже эти пластины привариваются к воротам и раме. Такой способ позволяет обваривать и петлю, и пластину с обеих сторон, а затем прикреплять ее сверху, сбоку и снизу с помощью трех швов.

Для того, чтобы при сварке петли не спекались между собой, перед началом работ все движущиеся части следует тщательно промазать солидолом. Сварочный шов прокладывается снизу вверх.

Так как опоры при малейшем движении грунта будут всегда смещаться, между створками также необходимо оставить небольшой зазор размером в несколько миллиметров.

Обшивка каркаса

Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.

Обшивка деревом

Ниже предоставлены несколько чертежей распашных ворот
, из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.

Важно!
При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом.

Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.

Схема 1

Схема 2

Схема 3

Схема 4

Схема 5

Схема 6

Любой приусадебный участок огражден забором и воротами. Такие конструкции обеспечивают безопасность личного имущества. Выбор и возведение ворот можно осуществить самостоятельно. Перед работой понадобится создать чертежи, учесть основы установки столбов и правильно подобрать материал конструкции. В процессе установки лучше следовать советам опытных строителей. При установке ворот своими руками понадобятся чертежи, фото и видео готовых конструкций.

Преимущества распашных ворот

Вне зависимости от конструкции, владелец участка может выбирать метод открывания створок — наружу или внутрь. Монтаж распашных ворот осуществляется без особых сложностей. Если правильно выполнять все этапы постройки, конструкция будет служить долго и исправно. Классические распашные ворота обладают рядом преимуществ:

• высокая функциональность;
• компактность;
• отсутствие ограничений по размеру;
• возможность использования любых материалов;
• удобство эксплуатации.

Также такие ворота отличаются простотой монтажа, они нетребовательны к обслуживанию, достаточно прочны и могут быть возведены в самых разных дизайнерских решениях. Также распашные конструкции отличаются продолжительным сроком службы. Если появится необходимость, на них можно установить систему автоматического управления.

К недостаткам таких ворот относят:

• важность учета ветровой нагрузки, актуальной для данного региона;
• необходимость освобождения достаточного пространства для открытия- закрытия ворот.

Простой учет этих факторов позволяет понять, что плюсов у распашных ворот гораздо больше, чем минусов.

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

• Опорные стойки.
  Столбы должны соответствовать типу ворот.
• Рама.
  Она выполняется из металла или дерева. Главное требование к раме — большая жесткость.
• Обшивочный материал.
  Большой популярностью пользуется металлопрофиль.
• Петли.
  Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
• Замки и запоры.
  Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

Ворота из профлиста

Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.

Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:

• дешевизна используемых материалов;
• простой процесс изготовления;
• достаточно большой срок эксплуатации;
• внешняя привлекательность;
• отличные характеристики.

Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.

Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки. Тем более многие проблемы не так критичны, чтобы обращать на них внимание.

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки. Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации. Полезная информация по теме находится в этом материале:

Способы установки столбов

Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.

Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.

Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из песка и щебня, а затем заливается бетон).

Важно!
Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонное молочко не уйдет в землю, что сделает раствор более прочным. Бетон периодически надо утрамбовывать, выгоняя лишний воздух.

Изготовление и установка створок

После установки столбов понадобится выполнить створки. Этому процессу следует уделить особенно много времени. Работа выполняется поэтапно:

• Сначала на ровную поверхность необходимо выложить профильную трубу или уголки, и сварить форму по чертежу.
• Чтобы прочность конструкции была высокой, важно укрепить створки диагоналями.
• Когда каркас будет готов, можно начинать его обшивку профилированным листом. Материал должен быть толщиной 2 мм. Слишком толстый металл выбирать не следует — тогда придется думать об усилении стоек.
• После этого устанавливают петли. Сначала их одной половинкой приваривают к раме ворот, а затем второй — к столбу.
• Когда все работы выполнены, необходимо позаботиться о безопасности — на ворота устанавливают замок и запор.

Такой же принцип лежит в основе монтажа калитки. Покраску створок можно выполнять как на весу, так и на земле — еще до монтажа на опоры. Разница в том, что на уже установленных воротах в процессе нанесения краски могут появиться потеки. По этой причине нужно отнестись к работам с особой внимательностью.

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

• откатные
  ;
• подвесные
  ;
• консольные
  .

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки. Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

Установка консольных ворот

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет!
Как только каркас будет сварен, необходимо зачистить сварочные швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на две части — ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки и ее габаритами. Также важно знать ширину проема.

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

• направляющую балку;
• заглушки, которыми оборудуется балка;
• концевые ролики;
• дополнительное устройство, оснащенное 2 роликами;
• роликовые опоры;
• ловители роликов.

Такой набор является необходимым при установке консольных ворот. В процессе выбора важно узнать мнение специалиста.

Подъемно- поворотные ворота

Подобные конструкции отлично подходят для стандартного гаража. Применять их в качестве ворот на участке не рекомендуется — они имеют ограничение по высоте. Принцип работы конструкций достаточно прост — полотно сдвигается вверх, принимая горизонтальное положение. Такие ворота быстро открываются и закрываются, отличаются относительной простотой монтажа.

Когда происходит открывание створки подъемно- поворотных ворот, она начинается немного выступать наружу. Это стоит учитывать, подгоняя машину к гаражу. Если не рассчитать расстояние, ворота могут задеть автомобиль.

Такие ворота стали популярны отчасти благодаря своей компактности. В сложенном состоянии они практически не занимают места. Также они отличаются доступностью. Выполняется обшивка рамы из дерева, металлических листов или композита. Если сравнивать такие конструкции с распашными, они явно имеют больше преимуществ для установки в гараже.

Для изготовления подъемно- поворотных ворот понадобится начертить схему. Особенности монтажа конструкций:

• При подготовке к установке подъемно- поворотной конструкции понадобится выполнить 2 рамы — для створки и ту, по которой ворота будут перемещаться.
• Внутри гаража рама окажется г-образной формы.
• Полотно оборудуется створками сверху и снизу.
• Также к раме монтируют рычаги, поднимающие полотно в процессе открывания.
• Обязательно предусмотреть амортизаторы, которые будут смягчать удар полотно во время закрытия.

Опорную раму крепят к проему при помощи анкеров. Установку автоматики следует проводить только после всех процедур по монтажу ворот. Работу лучше доверить специалистам, которые помогут провести электропитание.

Установка ворот подъемно- поворотного типа не займет много времени, если хорошо подготовиться к работе. Также процесс ускорится, если пригласить опытного мастера. Кроме того, необходимо пользоваться чертежами конструкции заранее рассчитать размеры створки и направляющей рамы. Как устанавливаются такие ворота, можно узнать из видео:

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные — как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант — распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

Основная функция ворот – обеспечить проезд транспорта во двор дачного участка. Они также создают дополнительную безопасность дома. Существуют разные варианты конструкции прохода – их разница состоит в цене, материале изготовления, параметрах. Решив сменить ворота, стоит первоначально измерить необходимые размеры (высоту, ширину) ограждающего сооружения. Его масса зачастую внушительная. Это и будет единственной сложностью в установке входа. В остальном – его можно поставить самому. Рассмотрим виды подробнее.

• Арматуры
• Железных прутьев
• Металлических листов

Главной особенностью такого варианта является его качество и длительность эксплуатации.
Закупив необходимые составляющие, нужно произвести их сварку. Затем покрыть защитным слоем краски поверхность. Красящее средство убережет от коррозии и преждевременной порчи конструкции.
Вес металлических ворот и сложность их монтажа определяется толщиной материала, его сложностью сварки. Металлический профиль отличается легкой массой и простотой установки. Чем тоньше структура листов – тем больше вероятность ремонта сооружения на даче.
Популярным видом в последнее время стали ворота из металлического наборного материала и профлиста.

Рассматривая металлическое сырье для дачных ворот, можно выделить их преимущества:

• Прочность:
• Массивность конструкции;
• Надежная защита;
• Привлекательный вид (в частности, кованые ворота).

Недостатки:

• Склонность к коррозии;
• Сложность сварки и установки;
• Требование постоянного ухода.

Дачные ворота из дерева своими руками

Десять лет назад деревянные двери для дачи считались выгодным вариантом. Сейчас они уступают модернизированным предложениям строительной отрасли.

На даче можно установить два вида деревянных ворот:

1. Недорогие примитивные сооружения, являющиеся продолжением забора. Для них используются доски, выстраиваемые в ряд
2. Дорогостоящие ворота, выполненные из «элитного» дерева прочной структуры. Используются редкие породы брусьев

Первый пункт часто применяется при постройке входа на даче своими руками. Конструируется специальный каркас и гвоздями соединяются доски. Второй – требует привлечения специалистов и использования своеобразных вспомогательных деталей и крепежных элементов.
Не смотря на экологичность и природность материала, деревянные ворота нужно часто подкрашивать, предотвращая разрушения структуры ствола доски. Влажность, сухость, порывы ветра влияют на внешний вид ворот из дерева.

Смешанные ворота: правила комбинирования материалов

В список смешанных конструкций входят конструкции с совмещенными строительными источниками:

1. Кованые металлические ворота с дополнением поликарбонатных листов. Карбонат составляет основу, кованные элементы – каркас. Это привлекательный вариант для массивных строений дач, двухэтажных загородных домов
2. ПВХ-ворота. Устанавливаются из пластика
3. Решетчатые ворота. Они редко используются для дачных массивов. Монтируются из арматурных прутьев, сетки и рабицы

Не зная, на чем остановить свой выбор, можно прибегнуть к совмещенному варианту конструкции ворот.

Принципы установки ворот для дачи своими руками

Популярным вариантом для дачи являются постройки из поликарбоната. Их монтаж проходит в комбинированном с другими материалами виде. На их установку может быть потрачено всего несколько дней с привлечением помощника.

Стоит следовать определенному набору действий:

На заметку: выбрав материал, нужно внимательно измерить параметры отверстия для ворот. Важно обратить внимание на плотное смыкание частей конструкции. Не должно быть перевесов или несоответствия в створках.

Для подробного ознакомления с принципом установки ворот для дачи рекомендуем просмотреть видео в соседней вкладке.

Для дачи, которые часто сооружают своими руками, выполняют защитную и эстетическую функцию. Воротами оборудуют въезды на территорию дома, благодаря чему участок принимает презентабельный внешний вид.

Разновидности и материал изготовления

Ворота для дачи классифицируются по следующим параметрам:

• материалу изготовления;
• размерам;
• способу открытия.

Данные конструкции могут быть выполнены из:

• дерева;
• стали;
• пластика;
• профнастила.

Дерево – это экологичный и эстетичный материал. Если на дачном участке есть другие деревянные сооружения, получится гармоничная взаимодополняющая композиция. Однако солнечный свет, влага и температурные перепады оказывают негативное влияние на конструкции из дерева.

Стальные дачные ворота – это практичный вариант, обеспечивающий безопасность. К недостаткам можно отнести большой вес, который затрудняет монтаж. Из-за склонности к коррозии сооружения из стали требуют обработки в процессе эксплуатации защищающими составами.

Пластиковые ворота на даче – это свобода самовыражения. Богатая цветовая гамма и многообразие форм превращают их в функциональное и привлекательное дополнение к ландшафту. К недостаткам можно отнести подверженность механическим повреждениям и неустойчивость.

Использование профнастила для ворот на даче – распространенное явление. Это бюджетный вариант, который не требует значительных усилий при установке. К тому же, этот материал устойчив к воздействию окружающей среды, а возможности выбора дизайна безграничны. Ворота, как и калитка, выполненные из профнастила, прослужат не один год.

Размеры

Имея схему установки будущих ворот на дачу, необходимо определиться с оптимальными размерами. Шириной входа является величина, равная 2,6 м.

Способ открытия

По способу открытия дачные ворота подразделяются на:

• распашные;
• выездные;
• подъемные.

Распашная конструкция известна с древних времен. Данный вид ворот отличается легкостью монтажа.

К преимуществам конструкции можно отнести отсутствие фундамента. Неудобство применения распашных ворот заключается в затруднении их открытия зимой.

Распашные ворота для дачи возможно изготовить без особых трудозатрат. Данная конструкция отличается простотой: створки закреплены на опорных столбах при помощи подвесных механизмов. При этом необходимо учитывать общий вес, размер и расстояние от боковой петли до боковых опор.

Для установки распашных ворот заранее необходимо приготовить следующие инструменты:

• лопату;
• сварочный аппарат;
• стальные уголки;
• материал для обшивки;
• болгарку.

Выездные ворота позволят сэкономить место. Их створки напоминают двери шкафа-купе. Конструкцию отличает высокая цена, но удобство в процессе эксплуатации стоит того. В зимнее время года не придется расчищать снег, а для открытия и закрытия не нужно дополнительное пространство, однако монтаж требует определенных навыков.

Выездные ворота на дачу своими руками нужно строить в несколько этапов:

• подбор габаритных размеров;
• подготовка фундамента;
• подготовка каркаса;
• подготовка механизма для перемещения конструкции.

Для определения габаритных размеров к ширине необходимо добавить 1,5-2 м и предусмотреть наличие противовеса. Высота такой конструкции должна быть на 10 см ниже забора. Для дверей используется листовая сталь толщиной не менее 4 мм.

На этапе подготовки фундамента изготавливается каркас из металла. Сделать это можно с помощью прутьев арматуры или трубы. Получившийся каркас необходимо выровнять и оставить в таком положении на две недели.

Каркасная конструкция должна быть больше листовой части. Ее изготавливают из труб или квадратного профиля.

Для перемещения конструкции ключевой элемент системы должен быть скреплен в ее нижней части с несущими балками. Далее каркас соединяется с балкой, которая должна быть приварена между несущими опорами.

Для установки подъемных ворот может потребоваться помощь специалиста. Экономия места является не единственным преимуществом. Открытие и закрытие осуществляются автоматически.

Для строительства таких ворот используют два столба и направляющие. Электродвигатель с реечным механизмом автоматизирует процесс.

Монтаж

В целях экономии средств многие задумываются о том, как построить ворота на даче своими руками, не прибегая к помощи профессионалов. Обладая определенными навыками и свободным временем, сделать это возможно самостоятельно.

Помимо подготовки необходимого в процессе работы инструмента, важно схематично изобразить будущую конструкцию – выполнить чертежи, которые отразят подробное расположение составляющих элементов и необходимые размеры.

Это можно сделать самостоятельно или воспользоваться услугами специалистов. При недостатке денежных средств и времени можно взять готовые чертежи. На этом этапе подбирается фурнитура, осуществляется выбор материалов и размера.

Процесс монтажа состоит из следующих этапов:

• установка столбов;
• их окрашивание;
• обшивка каркаса.

Рассмотрим подробнее.

Установка столбов

Когда мы что-то строим, то хотим долгое время видеть результаты своего труда. Для того чтобы построить ворота на дачу качественно и основательно, важно заложить правильную основу. Сначала вырывается яма глубиной 1 метр. Это оптимальная длина для удержания полотна. Затем проверяется то, насколько ровно установлена конструкция. И лишь после этого производится бетонирование.

В качестве столбов могут использоваться профильные трубы, бетонные сооружения, а также деревянные брусья. Если выбор остановлен на профильных трубах, они предварительно нуждаются в зачистке с помощью болгарки. Затем поверхность необходимо обезжирить, после чего загрунтовать. Это позволит более ровно покрыть поверхность краской и защитить ее от влаги.

Окрашивание

Для окрашивания подбирается краска с учетом цветовых предпочтений. Выбор краски индивидуален для каждой поверхности. Для металлических труб она должна иметь состав, подходящий для металла. Для деревянных столбов используют другие виды красок. Правильный подбор краски позволит конструкции дольше сохранять презентабельный внешний вид.

После установки столбов происходит сваривание основного каркаса. Особое внимание следует обратить на стыки – они должны быть герметичны во избежание попадания влаги. После установки каркаса необходимо произвести дополнительное укрепление путем установки дополнительных труб по всему периметру.

Обшивка каркаса

Обшивка досками осуществляется с помощью различного вида крепежей и самореза. В уголках каркаса просверливаются отверстия для крепежа досок. Далее устанавливается фурнитура и замки.

Агрессивная внешняя среда и непогода могут испортить первоначальный вид ворот на даче. Во избежание этого их деревянную поверхность необходимо покрыть защитным слоем лака.

Особенностью комбинированной конструкции, где металлический каркас дополнен обшивкой из досок, является надежность и экономичность.

Благодаря чертежам, четкому следованию инструкциям, а также наличию всех необходимых инструментов, построить ворота на даче возможно самостоятельно, тем самым сэкономив свой бюджет.

2018-02-11

Глухой забор нужен чтобы оградить и защитить частную территорию земельного или дачного участка. Естественно, ограждение должно иметь вход. Сначала достаточно было калитки, потом потребовались ворота для экипажа, а в последствие для машины.

Металлические ворота и калитка обеспечат вход/въезд во двор и гарантируют безопасность для жителей дома. Раньше железные ворота обшивали листовым металлом 3-5 мм, в современных условиях популярен профнастил.

По способу открывания все типы ворот из метала/дерева можно разделить на две группы: распашные и откатные.

По типу устройства калитки: встроенная (внутри) и отдельно стоящая (рядом).

Схема распашных ворот из профнастила со встроенной и отдельно стоящей калиткой

Можно купить готовые ворота из профлиста, заказать изготовление по размерам или сделать самому. Подробно рассмотрим последний вариант – самодельные ворота, как дешёвый и доступный вариант.

Поскольку распашные, являются более простой в изготовлении
конструкцией, опишем, как сделать распашные ворота из профнастила своими силами.
Прочностные и эстетические свойства профлиста, а также соотношение
«цена/качество» позволяют говорить о целесообразности такого выбора облицовки.
Что касается калитки, то опишем два варианта устройства.

Ворота из профнастила своими руками –
пошаговая инструкция

Поэтапная технология изготовления конструкции с отдельной калиткой.

1 этап – размеры ворот из профнастила с калиткой и без

Отметим, что установка распашных ворот предполагает учет планировки территории участка/двора.

Ширина ворот из профнастила

Ширину проема для ворот определяют исходя из ширины
автомобиля (включая зеркала) плюс один метр дополнительно, на запас.

Также учитывается ширина опорных столбов (колон). При способе установки ворот с отдельно стоящей калиткой будет три столба. Кроме этого, нужно учесть величину зазоров между опорными столбами и рамой каркаса. А также размер зазора между створками распашных ворот с учетом параметров фурнитуры.

• Оптимальная ширина проема для ворот составляет 4500-5000 мм.

• Стандартная ширина калитки из профнастила составляет 1200 мм.

В таблице показана зависимость ширины створки ворот от ширины профлиста.

Материал подготовлен для сайта www.moydomik.net

Высота ворот из профнастила

Высота распашных ворот из профлиста составляет 2200-2500 мм.
Это объясняется стандартной длиной листа профнастила – 2 000 мм. Хотя
завод-изготовитель может предложить любую длину с дискретностью 50 мм.

Кроме этого учитывается зазор снизу (между створками ворот и
землей), который необходим, чтобы обеспечить функционирование ворот при
образовании наледи и высоком снежном покрове. Зазор под воротами составляет
150-300 мм.

На высоту ворот влияет наличие декоративных элементов
сверху. Например, использование ковки, позволяет увеличить высоту ворот из
профнастила и декоративно украсить конструкцию, в результате чего въездная
группа выглядит более респектабельно.

2 этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения
расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

• с одной большой створкой (одностворчатые). Недостатком
  способа можно считать то, что нужно много места для маневра ворот, а также их
  большую парусность. Уменьшение парусности за счет дополнительных деталей
  каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к
  перекосу створки. Этот способ годится только для ворот с небольшой шириной
  проема или для устройства калитки;

• с двумя створками (двухстворчатые). Исключаются все
  описанные выше недостатки, но возрастает стоимость изготовления за счет
  добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с
  разными по ширине створками. У двустворчатых распашных ворот есть преимущество,
  они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастилаСхема распашных ворот из профнастила с размерами

• общую ширину проема. Понадобится в случае необходимости
  сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

• ширину каждой створки;

• количество, ширину стоек и глубину укапывания стоек;

• конфигурацию каркаса с указанием ширины составляющих его
  элементов;

• месторасположение и ширину калитки. Это важный аспект.
  Изготовление калитки из профнастила одновременно с каркасом для ворот позволит
  сократить срок реализации проекта. А если калитка расположена внутри каркаса
  ворот, чертеж позволит учесть место ее расположения при разметке и нарезке
  заготовок;

• место установки петель;

• место и способ установки замка;

• место расположения внутреннего фиксатора двери
  (вертикального шпингалета).

Фиксатор створки ворот (вертикальный шпингалет)Фиксатор распашных ворот из профнастила

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная
(до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

Усиление каркаса распашных ворот из профнастила уголкамиУсиление каркаса ворот из профнастила косынками

2. сделать раму внутри каркаса или над ним.

Сварка рамы внутри каркаса воротВ первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Сварка рамы снаружи каркаса ворот

Во втором, труба меньшего сечения наваривается над основным каркасом. На рисунке показан вид сверху такого усиления.

3. установить поперечные или диагональные перемычки.

Здесь важно правильно устанавливать перемычки. Если калитка
из профнастила имеет незначительную парусность и для неё достаточно установить
одну поперечную перемычку перпендикулярно длинным элементам каркаса, то с
воротами дело обстоит сложнее. В этом случае разумнее использовать диагональную
перемычку.

Способы установки перемычки на ворота из профнастила показаны на фото.

Варианты установки перемычек (ребра жесткости) на ворота из профнастила

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно
продуманный, поскольку гарантирует целостность створок ворот. С одной стороны,
он будет удерживаться петлями, сверху исключается возможность деформации
благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы
(шпингалеты);

б) Это самый экономичный из представленных вариантов, но он
создает усиление только посредине каркаса. Единственно достоинство, в том, что
он дает возможность установить замок на перемычку.

При этом варианты «а» и «б» нельзя считать надежными при
ширине створки ворот более 1 500 мм.

в) недостаток этого варианта в слабом усилении верхних
внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

3 этап – инструмент и материал для ворот из профнастила

Чертеж ворот из профлиста является наглядным пособием для
расчета материала. Для изготовления понадобится:

• профнастил – для обшивки. Предпочтительно брать стеновой,
  т.к. он имеет большую рабочую ширину.

• саморезы или заклепки для крепления профлиста;

• металлическая труба сечением от 60х60 мм и выше – для
  опорных столбов;

• труба сечением 40х40 или 60х20…60 мм. – для элементов рамы
  створок (каркаса);

• труба 20х20 для усиления каркаса (при необходимости). 20х20
  подходит для каркаса, изготовленного из трубы 60х20. 30х30 – если
  использовалась труба 60х30.

Мастера советуют покупать все трубы толщиной 3 мм, а не 2.
Цена их несколько дороже, но новичкам гораздо проще будет их сварить. Металл
медленнее греется и не так быстро деформируется.

Изучая рекомендации, как сделать ворота из профнастила, вы
не найдете предложения использовать дерево для каркаса, т.к. деревянный каркас
не способен нивелировать гибкость профнастила.

• металлический лист для формирования косынок (при
  необходимости);

• петли, замки (защелки, задвижки, заглушки), нижние
  фиксаторы;

• грунтовку по металлу и краску;

• элементы декора (ковка).

Из инструмента понадобится: сварочный аппарат, болгарка,
шуруповерт (дрель и заклепочник), рулетка, уровень, отвес, ножницы по металлу,
кисточки и расходные материалы к инструменту.

4 этап – установка опорных столбов для ворот из профнастила

Монтаж ворот из профнастила начинается с установки опорных
столбов. Наиболее распространенный способ поставить столбы ворот – выполнить
укапывание с последующим бетонированием.

Установка кирпичных опорных столбов для ворот из профнастилаОпорный столб для ворот из профлиста

Как правильно установить столбы для ворот

• вырыть углубление садовым буром. Использование лопаты
  повышает расход бетона. Чем больше диаметр опоры, тем большим должен быть
  диаметр углубления. Для трубы сечением 60х60, диаметр бура должен составить 120
  мм.

• насыпать смесь щебня и песка в углубление. Толщина подушки –
  150-300 мм. Подушка призвана предотвратить влияние морозного пучения грунта и
  обеспечить отток воды от основания опоры, тем самым замедлить его разрушение;

• подготовить опору (покрыть грунтовкой против коррозии);

• установить опору строго вертикально. Малейшее отклонение
  приведет к перекосу всей конструкции. Правильность установки проверяют отвесом
  или уровнем;

• забетонировать опору. Пока бетон будет схватываться, можно
  приступить к изготовлению каркаса;

• закрыть верхнюю часть опоры накладкой из металла или
  специальным декоративным элементом. На крайний случай, налить в стойку бетона
  (забетонировать изнутри), чтобы избежать попадания внутрь воды и тем самым
  предотвратить разрушение столба.

Какие столбы для ворот из профнастила можно использовать?

Кроме опор из металлических труб можно установить бетонный
столб или использовать сваи. Красиво смотрятся опоры, декорированные
(облицованные) кирпичом или камнем (кирпичные столбы). При расчете ширины
проема ворот следует учесть материал изготовления и ширину опоры.

5 этап – изготовление рамы створок для ворот из профнастила

Прежде чем начать изготовление нужно еще раз замерять ширину
проема ворот и калитки, чтобы своевременно внести изменения в размеры створок.

Технология изготовления:

• металл распускают на заготовки. Рез целесообразно делать под
  углом в 45° для более надежного крепления. Хотя встречается и сварка деталей
  встык, так проще резать заготовки и сваривать их;

Сварка верхнего угла ворот из профнастила под углом 45 градусовСварка внижнего угла ворот из профнастила встык

• каждую заготовку очищают от грязи и ржавчины;

• сваривают элементы каркаса между собой. Причем сначала
  заготовки наживляют, а после проверки геометрии сваривают сплошным швом;

• каркас усиливается (при необходимости);

• тщательно зачищаются сварные швы;

• обезжирить каркас, покрыть грунтовкой и покрасить места
  сварки. После того, как краска высохнет – покрасить каркас полностью.

6 этап – установка петель для распашных ворот из профнастила

Для установки ворот используются гаражные петли (навесы).

Как правильно приварить петли на ворота из профнастила?

Сначала петля приваривается на опорную стойку, затем на
каркас ворот на расстоянии 200-300 мм от края рамы створки. Обратите внимание,
место установки петли влияет на положение двери в открытом состоянии. Если
нужно, чтобы ворота открывались в обе стороны, петлю приваривают к опоре встык.
Если только в одну – петлю накладывают на раму. Чтобы створка не доставала до
забора, устанавливают ограничитель.

Приваривание петель для распашных ворот из профнастилаУстановка петель для ворот из профлиста

Сколько петель приварить на ворота?

Если ворота усиленные, требуется по три петли на каждую
створку. Если легкие – достаточно двух.

7 этап – монтаж профнастила на ворота

Профлист монтируется с одной или двух сторон каркаса.
Правила монтажа не сложные, но их знание и соблюдение поможет установить
профнастил на ворота правильно.

В общих чертах: нужно обеспечить надежное крепление листа к
каркасу, зафиксировав профлист через одну нижнюю волну листа. При этом к
диагональным или перпендикулярным перемычкам профилированный лист также
прикручивается. А два листа соединяются между собой в верхней части волны (на
гребне).

Для крепления используются заклепки или саморезы. Заклепки
выглядят изящнее (особенно подобранные в цвет профлиста), саморезы исключают
возможность затекания воды в место установки. Конечно, это не столь критично,
как на крыше, но появления со временем ржавых подтеков не избежать.

Рекомендуем подробное описание технологии монтажа
профнастила на ворота/забор/стену своими руками.

8 этап – установка фурнитуры (комплектующие для ворот)

Дополнительные элементы:

• замок для распашных ворот из профнастила. Устанавливается
  уже после того, как створки навешены.

Виды замков и как врезать/поставить (правила установки):

• навесной. Нужно предусмотреть петли для замка при сваривании
  каркаса и креплении листов профнастила;

• накладной. Устанавливается на поперечную перемычку чаще
  всего на дополнительно наваренный плоский лист металла. Или же прикручивается
  метизами непосредственно к раме. Использовать сварку для монтажа конструкции замкового
  механизма мастера не советуют, т.к. замок нуждается в уходе и замене;

• врезной. Замок врезается в плоскость трубы, чтобы
  скрыть/декорировать место установки используют металлический карман.

• нижний фиксатор створки распашных ворот – нужен, чтобы
  перераспределить нагрузку с замка и дополнительно зафиксировать нижнюю часть
  створки открытых/закрытых ворот от ветра (ветровой нагрузки).

Нижний фиксатор створки распашных воротОграничитель створки распашных ворот

• защелка на ворота (засов), предназначена для закрытия ворот
  изнутри (блокировка). Защелка больше подходит для калитки, а для распашных
  ворот используют запор (засов).

• автоматика для распашных ворот. Позволяет открыть ворота
  дистанционно, что очень удобно, когда холодно, идет дождь или темно.

• система безопасности: камера наружного наблюдения, сигнальная
  лампа, сигнализация.

Распашные ворота из профнастила со встроенной калиткой

Отдельно расскажем о том, как сделать распашные ворота с
калиткой из профнастила. Такой вариант используется, когда проем недостаточно
широкий для установки ворот и отдельной калитки.

{banner_link_1}

Варианты расположения калитки в воротах

Места размещения:

Створка ворот в качестве калиткиПри изготовлении рам створок, их делают разного размера. Тогда более узкая створка, служит калиткой.

Это самый бюджетный вариант, поскольку увеличивается нагрузка только на одну стойку ворот, что потребует установки дополнительной петли и усиления каркаса. В целом затраты снизятся.

Расположение калитки в середине ворот

В середине створки ворот. Вариант с расположением посредине хорош тем, что каркас калитки выполняет функцию усилителя каркаса створки. А установка петель не по центру, а ближе к верху и низу ворот позволит дополнительно упрочнить конструкцию.

Расположение калитки ближе к опорному столбу

Ближе к опорному столбу. В этом случае основная нагрузка приходится на опорный столб, ведь на него опирается и рама ворот, и рама калитки.

Расположение калитки ближе к внутреннему краю створки

Ближе к внутреннему краю створки. Такая конструкция наиболее «хлипкая», ее слабое звено место стыка двух створок и калитки.

В трех последних случаях в процессе изготовления рамы, предусматривают дополнительный каркас для калитки. Причем его делают более усиленным, чем для отдельно стоящей калитки, поскольку на него приходится ветровая нагрузка, которая действует на створки ворот из профнастила. Учтите, калитка сильно перегрузит каркас, а значит, понадобятся дополнительные петли и усиление рамы створки.

В целом технология изготовления ворот из профнастила с
калиткой внутри выполняется аналогично изготовлению ворот с отдельной калиткой.
Все нюансы обдумываются еще в процессе создания чертежа.

Преимущества и недостатки распашных ворот из профнастила

Достоинства (плюсы):

• сравнительная простота конструкции и изготовления;
• низкая, по сравнению с откатными воротами, стоимость;
• простота в эксплуатации и уходе;
• доступность для установки автоматики;
• незначительная нагрузка на опоры забора.

Недостатки (минусы):

• требования к свободному пространству для маневра (открытие
  потребует освобождения площади равной ширине створки ворот);

• необходимость учета ветровой нагрузки;

• необходимость предусмотреть крепление открытых ворот, чтобы
  избежать их самовольного закрытия (фиксатор, упор, запорные устройства);

• установка ограничителя, чтобы открытые ворота не повредили
  полотно забора, и не перекрыли доступ к калитке;

• сложность ухода в зимнее время года, которая заключается в
  необходимости убирать снег на значительной площади.

Примерные цены на распашные ворота из профнастила

Цены на распашные ворота из профнастила

Заключение

Как видим, приложив некоторые усилия можно за 1-2 недели
изготовить и установить распашные ворота из профнастила своими руками, которые
украсят входную группу и будут надежно служить красивой визиткой частного дома.

Оградиться от соседей на даче забором – вопрос несложный, важно решить насколько серьезно вы намерены скрыть свои угодья. Эта часть ограждения неподвижна, и подвергается только влиянию порывов ветра. А вот к вопросу ворот нужно подойти с разных сторон. Это тот участок ограждения, который требует особого внимания.

Конструкция подвергается не только погодным явлениям, но и механическому воздействию. Поэтому следует позаботиться о том, чтобы ворота были надежно укреплены, долговечны и практичны. Кроме того, они являются основной частью участка, которая указывает на индивидуальность своего хозяина.

Материалом каркаса ворот является металл и дерево, лучшего еще ничего не придумали, а вот обшивкой ворот на дачу может стать любой материал. Чаще дачники применяют для обшивки профнастил. Этот материал доступен по цене, да и своими руками крепить его проще, чем какой-либо еще. Вот о воротах на дачу из профнастила и поговорим.

Типы конструкций

От выбора типа ворот будет зависеть и дальнейшее удобство в использовании. Правда, не всегда есть территориальная возможность установить те или иные ворота. Например, для распашных механизмов необходимо свободное место впереди участка или внутри него, а для откатных – необходима свободная территория вдоль забора. Ну, обо всем по порядку.

Простой схемой открывания ворот считается распашная, то есть две створки на петлях, открывающиеся внутрь участка дачи или наружу. Это выгодный вариант для дачи по части расхода материала, но для их открывания понадобится позаботиться о расчистке территории в сторону открывания, если таковая имеется. Будем считать, что вас вполне устраивает такая конструкция, и вы решили возвести ее своими руками.

Материал для распашных конструкций

Для изделия понадобятся инструменты сварщика и те, которые всегда должны быть в арсенале любителя мастерить своими руками. А еще необходим материал, количество которого нужно просчитать заранее. Чтобы не ошибиться в расчетах, следует подготовить эскиз будущей конструкции, по которому можно будет ориентироваться как по количеству материала, так и по затратам на его приобретение. Рассмотрим металлический вариант, так как он более долговечен. Исходя из размеров стандартных изделий для въездного проема, вам понадобится:

• трубы для опорных столбов, их сечение напрямую зависит от веса будущей конструкции. Чаще применимы трубы сечением 100 Х 100 мм или 80 Х 80 мм;
• трубы или уголок для створок. Поскольку обшивку предполагается делать из профнастила, а вес его невелик, то сечение труб может варьироваться от 40 Х 20 мм до 60 Х 40;
• трубы или уголок для поперечных деталей, которые будут придавать изделию жесткости;
• петли, задвижки, фиксаторы и другие аксессуары, которые предполагаются монтироваться на изделие;
• листы профнастила.

По чертежу следует определиться с длиной каждой детали, и чтобы не отрезать по размерам детали своими руками, можно воспользоваться услугами продавца металлического материала. Уже готовые детали вам придется только сварить своими руками. О последовательности сварочных работ и монтажа таких конструкций можно узнать из других статей нашего сайта.

После проведения монтажа, можно начинать обшивку конструкции. Выбор профнастила зависит только от финансового положения хозяина, можно подобрать более дешевый вариант, это никак не скажется на долговечности конструкции, так как качество профнастила любой ценовой политики достаточно приемлемо.

Крепить его можно как с внутренней, так и с наружной стороны. Тут уже дело хозяйское. А сам принцип крепежа довольно простой. Важно только стараться не повредить защитный слой материала, так как он становится уязвим к коррозии.

Даже если без повреждений не обошлось, то ситуацию всегда можно исправить. В строительных магазинах продается порошковая краска, которой можно покрыть поврежденные места. Желательно покупать ее вместе с профнастилом, чтобы можно было подобрать оптимально подходящий цвет.

Материал для откатных систем

С этой конструкцией дела обстоят несколько сложнее. Чтобы возвести ее своими руками нужно кроме навыков сварщика иметь еще хоть малейшее представление об устройстве роликовых механизмов и принципе их действия. Откатная система тем и хуже, что значительно сложнее распашного изделия. Может поэтому на дачах такие конструкции устанавливаются редко.

Хотя выход есть, при наличии средств, можно приобрести комплект готового изделия. И своими руками понадобится только собрать конструкцию и установить на своем участке, присоединить все механизмы по инструкции и обшить профнастилом. Этот вариант самый легкий, но более дорогостоящий.

Ну а если вы все же решили соорудить откатную систему самостоятельно, то подготовьтесь основательно:

1. Для начала следует выяснить, сможет ли откатное сооружение разместиться на вашем участке. Здесь учитывается длина ворот плюс еще полторы их длины для отката в сторону, выбранную вами.
2. Если участок позволяет возвести конструкцию, то следует расчистить территорию для беспрепятственного движения системы.
3. Без чертежа обойтись точно не получится, так как важных деталей много у этой конструкции.
4. Материала понадобится значительно больше, чем на распашную систему, плюс комплект роликовых механизмов и заглушек, направляющей, швеллера и аксессуаров для замыкания.
5. Фундамент следует делать довольно прочный, так как конструкция в конечном итоге будет тяжелой.
6. Ну, и собственно, профнастил. Крепление обшивки на этот тип ворот ничем не отличается от крепления на распашную систему.

У откатных ворот есть и свои плюсы. Для их открывания не нужно будет прикладывать много усилий, и в зимний период, заботиться о расчистке снега со всей территории тоже не придется. Важно будет только очистить снег с территории направления движения створки.

Помните, что установка откатных ворот своими руками требует предельной точности, малейший наклон может повлиять на дальнейшую их работу.
