При обустройстве загородного домовладения очень важны надежный забор и въездные ворота. Это и первое впечатление о хозяевах дома со стороны улицы, и гарантия сохранности имущества. Большая часть работ на загородном участке очень затратная, поэтому застройщики стараются своими руками сделать всё, что доступно, например, ворота распашные с калиткой. Это не только намного экономичнее, чем обращение к специалистам, но и предмет особой гордости домашнего мастера.

Оглавление:

Разновидности ворот

В частном доме не обойтись без въездных и гаражных ворот, если есть свой транспорт. Но так сложно определиться с тем, какая разновидность конструкции ворот подходит больше всего. Конечно, при в ходе во двор не обойтись без калитки, поэтому ворота распашные металлические с калиткой наиболее популярны. Но есть немало отличных вариантов, но важно изначально определиться:

• как ворота и калитка должны закрываться;
• из какого материала будут изготовлены;
• какие отделочные элементы получат.

Въездные ворота контролируют все перемещения во двор, поэтому нередко их снабжают автоматическим управлением и системой видеонаблюдения. Современный рынок дает большие возможности по выбору:

• стройматериалов;
• готовых конструкций;
• электроники для ворот.

Ворота сродни визитке – по ним можно оценивать радушие хозяев, их материальный уровень и творческий подход к делу. Не секрет, что ворота делают лет на 10-25, и лучше, когда они внушительные и с декором. Основные типы ворот:

• въездные и гаражные;
• простые и элитные;
• сварные и секционные;
• подъемные, откатные и распашные;
• типа рольставен или роллетные;
• сплошные и ажурные;

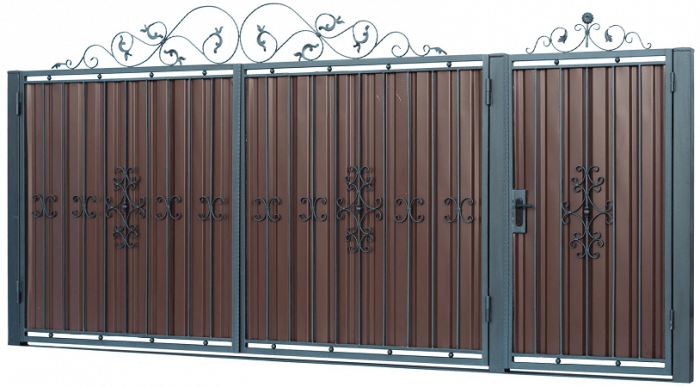

• секционные ворота с калиткой;
• с накладными деталями и ковкой.

Секционные ворота обычно выбирают для гаража, так как их удобно открывать посредством дистанционного пульта. Они компактны – не требуют много места при использовании, дополнительно можно снабдить калиткой. А их листовую структуру легко мыть и ремонтировать. Они поднимаются и сворачиваются, подобно рулонам вверху. Роллетные ворота становятся наиболее популярными.

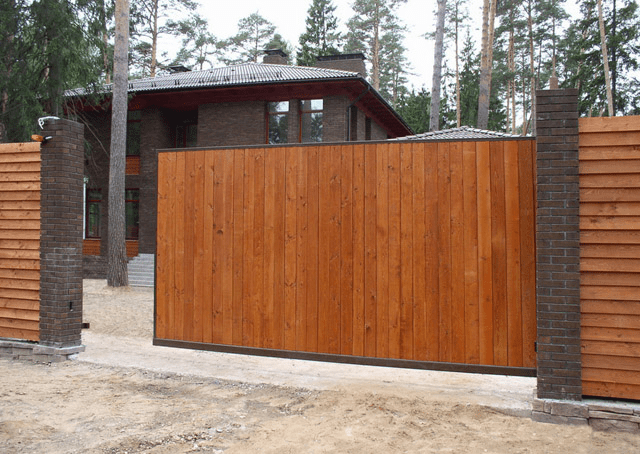

Откатные ворота наиболее удобны тем, что занимают минимум места – откатываются в сторону по направляющей вдоль стены или забора. При обустройстве частного домовладения используются надежные ворота с декоративными накладками и системами управления. Например, откатные ворота металлические с калиткой, фото:

Распашные – открываются наружу или внутрь двора, и поэтому требуют достаточно места при открывании. Распашные металлические ворота с калиткой проще всего изготовить и установить самостоятельно, благодаря простоте конструкции. Это 2 параллельных столбца, на которые навешены створки ворот на петлях. Они не отличаются конструктивными ноу-хау, поэтому часто используются на дачных кооперативах или в промзоне.

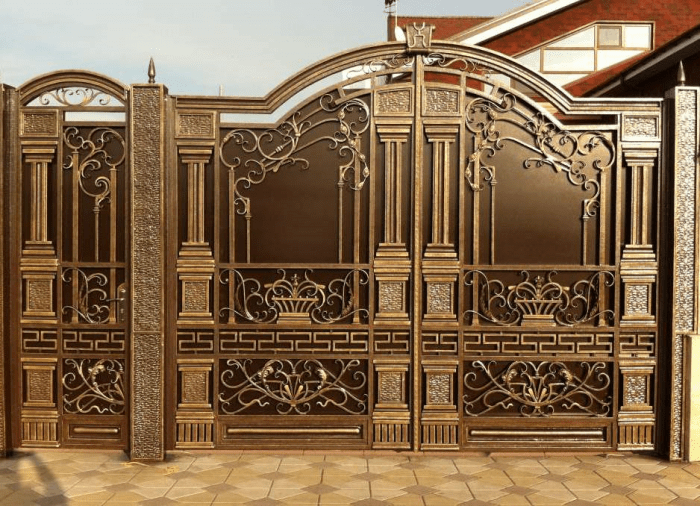

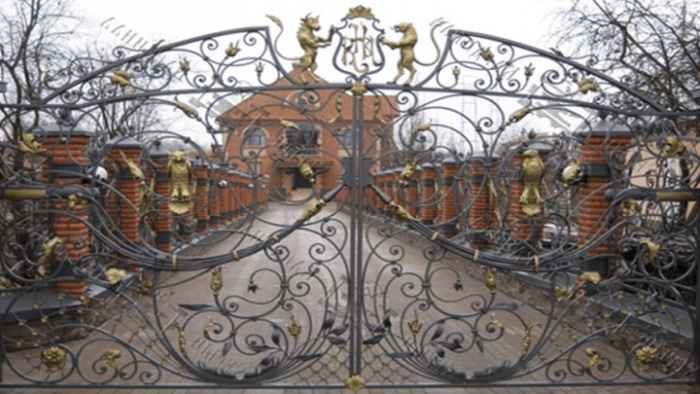

Наиболее дорогие – элитные ворота, которые выполняются под заказ в специализированных фирмах. Их выполняют из разных материалов, например, и из пластин с выдавленным рисунком. Клиентам дают возможность выбрать такие ворота по каталогу, и в стоимость заказа входит их монтаж и обеспечение управлением. Также дизайнер может предложить индивидуальный эскиз, с учетом общей стилистики усадьбы. Например, ворота и калитки – фото:

Материал для изготовления ворот обеспечивает долговечность эксплуатации ворот и степени безопасности домовладения. От этого зависит и общий дизайн забора и всего двора. В любом случае, не обойтись без опорных столбов и рамной конструкции ворот, а также должно быть предусмотрено достаточно места для входной калитки в их проеме. На рамных створках ворот нашиваются решетки или панели из какого-либо материала:

• деревянные щиты;
• оцинкованный лист;
• кованые решетки;
• черный листовой металл;
• профнастил с пластиковым покрытием;
• сварные конструкции;
• сендвич-панели.

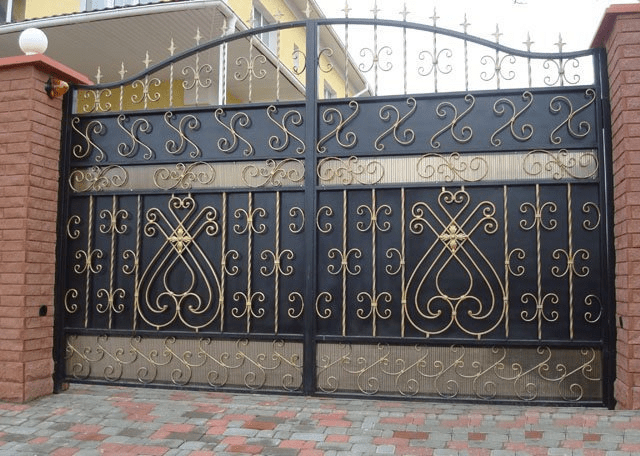

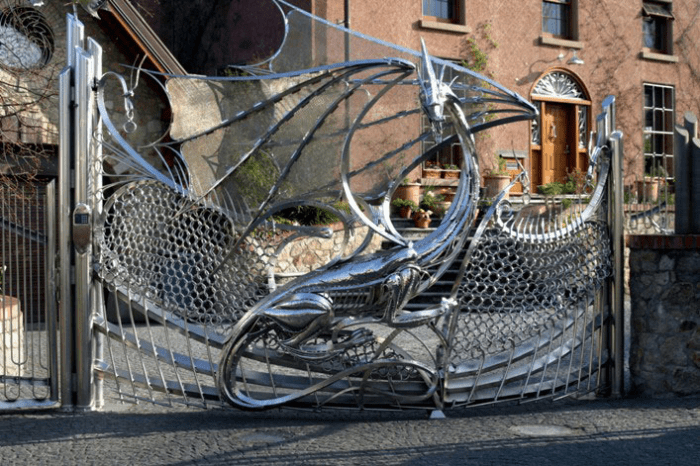

Интересные варианты возможны при изготовлении кузнечным способом, сваркой или работа ковкой ворот и калиток с готовыми накладными элементами. Деревянные ворота делают на металлическом каркасе или полностью на древесной основе. Для этого необходима сухая древесина твердых пород, обработанная антисептиком и грунтовкой перед покраской или лакированием составом для наружных работ.

Для защиты ворот из металла от коррозии используются:

• порошковое покрытие;
• специальные лаки и краски для наружных работ.

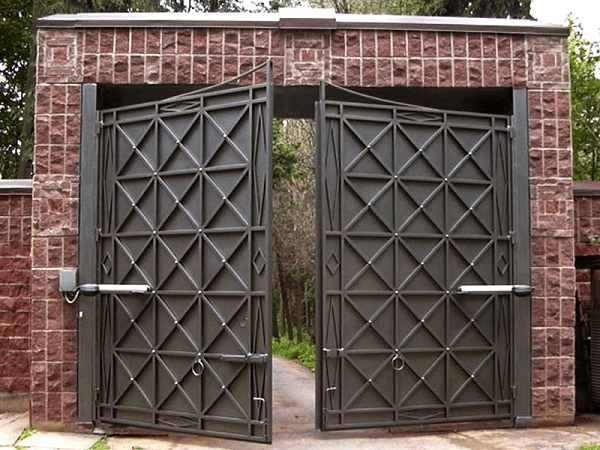

Преимущества распашных ворот

Конечно, можно работать по старинке и не использовать современные материалы и высококачественную древесину. С другой стороны, на изготовление и установку любого типа ворот распашных с калиткой придется выделить значительную сумму денег, и есть смысл сделать это наиболее качественно.

Внимание: Самое сложное при установке ворот – исключить наклон опорных столбцов и провисание створок. Это исключит самопроизвольное открывание, скрип и заедание.

Специалисты утверждают, что распашные ворота не только самые простые, но и самые надежные. Они имеют массу преимуществ:

• простота в использовании;
• элементарное управление;
• больше всего подходят для самостоятельного монтажа;
• оптимальная настройка замков;
• возможность вносить конструктивные изменения.

К «минусам» можно отнести достаточно места для открывания створок и проблемное открывание при снежных заносах, особенно если это гаражные ворота с калиткой. Зато простая рамная конструкция может менять свое наполнение, благодаря чему несложно изменить облик ворот:

• добавить ковку;
• обшить древесиной;
• сделать сплошной металлический задник за ковкой или решеткой;
• дополнить декоративное окрашивание или напыление.

Установка деревянных ворот с калиткой

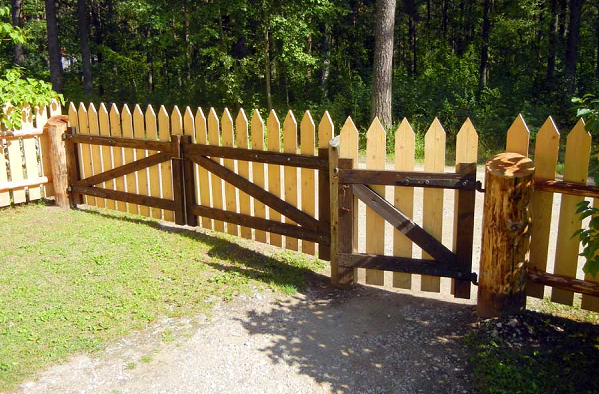

В садоводческих товариществах в большинстве случаев используют деревянные ворота с калиткой разного типа. Если есть собственный транспорт, то необходимы въездные ворота шириной не менее 3 м – для обеспечения свободного въезда авто. Подойдут стандартные распашные ворота с калиткой. В частных хозяйствах используются более широкие «фермерские ворота» или многосекционные проходы.

Одностворчатые ворота с калиткой – это 3 опорных столбца с горизонтальными и вертикальными перекладинами в виде рамной конструкции. Поскольку нагрузка на створку гаражную и калитку неодинаковая, навесные петли на калитку лучше приварить к внешнему столбцу, а сами ворота – к внутреннему. На эти перекладины нашиваются деревянные щиты.

Двустворчатые ворота без калитки – чаще всего, симметричные секции, которые легко устанавливать. Правда, открывать их при входе тяжелее, чем калитку, даже если при этом использовать только одну створку. При этом металлическая защелка служит замком и соединением сворок. Существенный недостаток при короткой защелке – при натиске она может не выдержать, и ворота откроются.

1. Входная садовая калитка разграничивает границы участка и может использоваться и без ворот. Не обязательно делать такую деревянную калитку во весь рост, достаточно ограничить проход скота в сад высотой около 1 метра.

2. Боковая калитка сооружается отдельно от входной у ворот, это дополнительный проход на участок с другой стороны. Она нужна, к примеру, для выхода к реке или на другую сторону улицы. Самостоятельная калитка должна быть достаточно массивной и надежной, но не привлекающей к себе внимания. Обычно ее делают подобной сплошному забору, к которому она примыкает.

При сооружении деревянных ворот главное – поглубже вкопать столбцы, обсыпать гравием и надежно укрепить в грунте. Далее обязательно выверяют отвесом вертикаль, после чего можно прибивать навесные петли и навешивать створки ворот или калитку. Замок или защелку прилаживают на готовые сворки, а щеколду лучше отрегулировать в конце.

Монтаж металлической конструкции ворот с калиткой

Для самостоятельного изготовления ворот и калитки из профнастила понадобится основа для створок. Понадобится подготовленная площадка для работ, где выкладывают заготовки для сварки – детали из металлического уголка и отделочные элементы.

С помощью уровня выверяют вертикаль и горизонталь створок, после чего производятся сварочные работы. Створки желательно усилить отрезком профилированной трубы, чтобы придать всей конструкции дополнительной жесткости. Это гарантия того, что ворота не «поведет» при нагрузке.

Внимание: При использовании декоративных накладок не забывайте, что это дополнительный вес!

Самостоятельно изготовленные створки ворот и калитка должны быть приварены к петлям, которые сначала прикрепляются к опорным столбцам. Каждая створка приваривается отдельно, но необходимо составлять небольшой зазор, чтобы металлические части ворот не «терлись», мешая друг другу открываться. Зазор около 2 см легко предотвращает заклинивание створок.

Для монтажа калитка с воротами из профнастила потребуются:

• стальной уголок;
• профилированная труба;
• листы профнастила, обусловленные чертежом;
• доводчик;
• песок и цемент;
• мелкофракционный и средний щебень для укрепления столбцов.

1. Качество установки столбцов определяет надежность монтажа всей конструкции. Крепкие опоры – надежная эксплуатация ворот и калитки. Для самостоятельной установки потребуется 1-2 помощника или техника для удержания столбцов. Начинают с установки опоры, на которую крепится калитка, и от калитки производятся остальные замеры. Сразу же решите, калитка будет справа или слева – это зависит от расположения дорожки во дворе.

Под столбец выкапывают ямобуром углубление около 1 м., то есть не меньше глубины промерзания грунта, а в северных регионах желательно и больше. Учитывая эти обстоятельства, металлические опоры нарезают из трубы с запасом. На дно готовой ямы засыпают песок и щебень, утрамбовывая, чтобы сделать «подушка» до 20 см. Потом столбец вставляют в яму вертикально, обсыпают щебнем и заливают раствором.

Иногда ворота ограничивают по краям кирпичными столбами, которые необходимо делать на фундаменте и по всем правилам, продумав способ крепления ворот. Основа из профилированной трубы – самая простая для самостоятельного монтажа, особенно если это калитка секционных ворот.

Мелкофракционный щебень, цемент и песок вмешивают, добавляя воду, чтобы залить столбец в яме. Важно заливать порционно и утрамбовывать, во избежание воздушных подушек. По завершении заливки опоры проверяется вертикальность с помощью отвеса. Поправки возможны, пока раствор не затвердел, и если не придавать этому значения, то будут перекосы ворот, они будут самопроизвольно раскрываться или заклинивать.

Остальные столбцы устанавливают точно также, но если калитка монтируется отдельно, примыкая к основной конструкции, желательно навесит ее на отдельный столбец. Готовую конструкцию створок ворот обшивают листами профнастила. По периметру делают отверстия, чтобы закрепить листы к рамной конструкции саморезами. При желании ворота можно покрасить контрастными оттенками. Очень изысканно выглядит «позолота», «бронзирование» или серебрянка на черном фоне.

Совет: При обшивке ворот листами металла сварочные работы лучше проводить отдельно, на подготовленной площадке, сняв створки с петель. В готовом виде их навешивают на столбцы.

Аксессуары для отделки калитки и ворот:

• навеска (полоска из металла);
• накладные Т-образные петли;
• двухсторонние петли;
• задвижки и щеколды;
• крючки, шпингалеты и другие запорные детали.

Внимание: Входные ворота с калиткой желательно снабдить звонком, подведенным в дом, поэтому необходимо будет подвести электрокабель. Электропитание также необходимо для дистанционного управления воротами.

Наиболее распространенные системы управления воротами:

• автоматика;
• ручной привод.

Систему управления можно заказать дополнительно, например, предусмотреть полезные опции типа аварийного открывания вручную. Она необходима, если отсутствует электричество. Очень удобно иметь дополнительную подсветку, особенно если воротами часто пользуются в ночное время. Для гаражных ворот удобнее дистанционный пульт управления с датчиками и опциями контроля.

Как сделать «вход» на участок надежным?

Лицо загородного или дачного участка — ворота и калитка. Их основная функция — пропускать на частную территорию людей, но если ворота и калитки своими руками сделаны качественно, то это может рассказать о самом хозяине, о его предпочтениях и вкусах, достатке.

Калитки бывают нескольких видов: кованые, сварные, деревянные.

Чтобы их изготовить самостоятельно, сначала нужно определиться с материалом, поскольку он должен гармонировать с самим домом, находящимися на территории постройками и общим стилем всего участка.

Сделать калитку самостоятельно нетрудно, для этого нужно желание, материал, инструмент и немного времени.

Калитки бывают нескольких видов:

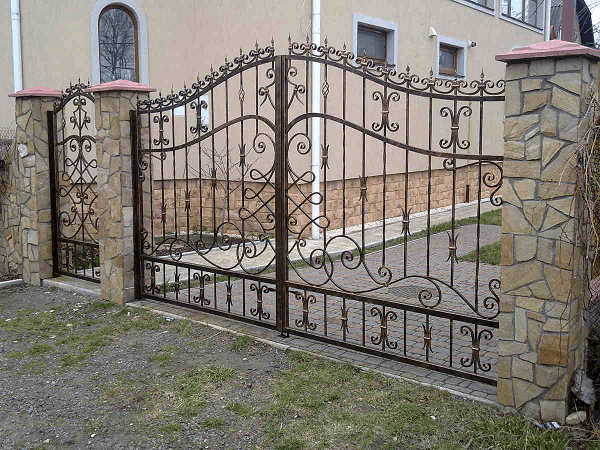

1. Кованые калитки — прочные, долговечные и оригинальные. Ажурная роспись металла, украшающая калитку, разнообразные цветовые оттенки в сочетании с декоративными камнями прекрасно вписываются в интерьер загородного дома.
2. Сварные калитки — разновидность калиток из металла. Такую калитку легко сделать, а благодаря различным вензелям, узорам и другим украшающим элементам позволяют ее внешний вид может быть презентабельным и интересным.
3. Деревянные калитки — самый простой и доступный вид ограждения. Эту калитку можно легко сделать и установить своими руками.

Окрашивать калитку нужно масляными красками различных цветов, за исключением белого и черного.

Виды существующих ворот:

Виды существующих ворот: рулонные, откатные, складные, секционные.

• рулонные ворота — представляют собой подвижное полотно, наматывающееся при открывании в виде рулона на вал;
• секционные — секции, соединенные петлями, которые передвигаются шинам, установленным на краях проема. В процессе открывания секции уходят одна за другой под перекрытие строения и размещаются под потолком;
• распашные ворота — две створки, которые прикреплены к столбам проема посредством трех секционных петель;
• откатные — цельное полотно, сдвигающееся в одну из сторон и образующее таким образом проем;
• складные — соединенные между собой вертикальные секции, складываются при открытии «гармошкой».

Металл и дерево зарекомендовали себя, как и хорошо сочетающиеся и надежные материалы. К тому же они прекрасно смотрятся рядом со строениями и оградой из кирпича или камня.

Строительство калитки своими руками осуществить просто:

1. Изготовить своими руками из профильной трубы основную раму. На земле собираете своеобразный прямоугольник с необходимыми размерами, затем при помощи сварки завариваете все углы. При этом не забывайте про технику безопасности, т.е. пользуйтесь специальной сварочной маской, одеждой, не склонной к возгоранию (либо приобретите профессиональный костюм, где данный аспект уже учтен при изготовлении материала).Если работа проводится во влажную погоду, старайтесь осуществлять все действия под навесом. Желательно наличие резиновой обуви.
2. Данный каркас можно обшить с помощью досок и длинных саморезов или металлическим листом при помощи той сварки. Просто привариваете полотно по всему периметру с соблюдением вышеописанных мер безопасности.
3. Закрепить к раме навесы. Используется та же сварка. Навесы можно приобрести на любом строительном рынке. Монтировать их нужно как на калитке, на и на опорном столбе. Лучше заранее замерить необходимое расстояние между ними, чтобы при непосредственной вставке конструкции все элементы сходились точно.
4. С двух сторон прикрутить ручки и со стороны двора установить задвижку. Работа выполняется при помощи саморезов и шуруповерта. Для большей надежности можно так же приварить.

Схема устройства калитки из профнастила.

Это классический вариант калитки из металла.

Строительство деревянной калитки. Чтобы сделать такую калитку необходимо:

• обработать дерево, собрать раму, соединяя при помощи латунных планок доски, для жесткости по углам соединения прибить металлозубчатую пластину;
• прикрутить саморезами или шурупами на опорную планку петли;
• сделать подкос (по диагонали), закрепить его на металлозубчатую пластину;
• закрепить готовую раму к петлям, на нее набить доски, проверить уровень;
• прикрутить шурупами шпингалет и ручку;
• с помощью металлического уголка, который нужно прикрутить к опорному столбу, можно сделать фиксатор.

Конструкция прикрепляется к столбу на петли. Сад с такой калиткой будет иметь изысканный внешний вид.

Изготавливаем ворота самостоятельно

Сделать своими руками металлические ворота не так уж и сложно. Среди металлических самые популярные распашные ворота.

Необходимые инструменты (они также применяются и при производстве вышеизложенных работ):

Схема каркаса распашных ворот.

• шлифовальные диски, болгарка;
• сварочный аппарат с электродами;
• рулетка, заклепки и клепатель;
• наждак;
• молоток;
• угломер;
• кисточка или компрессорный аппарат — для покраски;
• шуруповерт.

Можно приступать.

1. Измерить проем между столбами, на которые будет осуществляться установка ворот. Они могут быть из камня или из металла. Необходимо сделать чертеж, используя полученные размеры, не забывая о необходимом техническом просвете до 10 см. Подсчитать нужное количество профильных труб. Если ширина и высота проема соответственно 4 и 2 м, профильной трубы потребуется около 22 м 60*40 и до 15 м 20*20.
2. Краску необходимо выбирать для наружных работ, не забыть про грунтовку.

Для обшивки подойдет дерево, металлический лист, поликарбонат, профлист.

Выбирать петли нужно в соответствии с размером и весом ворот.

1. Подготовка металла и профильных труб и шлифовка. Если используется новый металл, лучше его протереть тряпкой, которую предварительно нужно смочить в бензине, в случае работы со старым — убрать ржавчину. Шлифуется металл болгаркой или наждаком.
2. Произвести нарезку всех труб, в соответствии с составленным чертежом для двух створок.
3. Собрать все трубы и произвести сварку.
4. С помощью болгарки снять шлак с готовых ворот и все отшлифовать.
5. Осуществить грунтовку, а затем и покраску ворот. Краску нужно наносить только после полного высыхания грунтовки.
6. Произвести обшивку. Крепеж осуществляется с помощью заклепок или саморезов. Если в качестве обшивки используется дерево, необходимо предварительно на него нанести краску или лак.

Строительство ворот из профнастила

Схема распашных ворот из профнастила.

Необходимые инструменты и материалы для изготовления ворот своими руками:

• листы профнастила;
• металлические трубы;
• четыре петли;
• саморезы;
• песок, битый кирпич, цемент;
• дрель;
• сварочный аппарат;
• лопаты;
• болгарка.

Все приготовили, начинаем.

1. Разметить местность и выкопать 2 ямы для будущих опор. Так как ворота, изготовленные своими руками, должны быть крепкими и прочными, глубина ямы должна быть не меньше 80 см и ширина около 0,5 метра. Трубы вставить в готовые отверстия и залить цементным раствором. Оставить застывать на сутки.
2. Из труб меньшего диаметра собрать рамы будущих ворот. Скрепить их между собой посредством электросварки. Чтобы конструкция была прочной, в каждый уголок установить треугольники, толщина которых 3 мм. Из остатка трубы изготовить запоры, вставив в них позже металлические стержни. Приварить их в нижней и верхней части ворот.
3. Установить 2 петли на противоположных сторонах конструкций, приварив их к раме и к опорам. Листы профнастила прикрутить саморезами к конструкции.

Ворота готовы.

Подводим выводы установки

Откатные ворота становятся намного популярнее распашных. Если выбор остановился на таких воротах, то перед тем как сделать их своими руками, нужно продумать все очень тщательно. Для них необходимым условием является наличие пространства для открывания.

При установке ворот своими руками нужно быть уверенным, что у ворот и забора нет горизонтальных отклонений, поскольку даже незначительный уклон будет препятствием для нормальной работы конструкции. Чтобы осуществить монтаж ворот, необходимо залить фундамент (бетонный), приобрести автоматику и сделать разводку кабелей. К выбору роликов нужно отнестись очень серьезно. Вес ворот определяет их размер. Поскольку ворота имеют электрический привод, то он должен иметь высокое качество и надежность.

Чтобы сохранить калитку в хорошем состоянии как можно дольше, необходимо периодически обновлять защитные покрытия.

Похожие статьи

Ворота для частного дома

По завершении строительства собственного дома встает вопрос о выборе ограждения и ворот для защиты имущества от посторонних глаз и нежелательных гостей. Ворота для частного дома — это своего рода визитная карточка участка. Ведь встречают у нас обычно «по одежке», и первое впечатление очень важно.

Металлические ворота с коваными элементами для дома

Вернуться к оглавлению

Выбор материала

Прежде всего нужно определиться с видом материала для ворот. Обычно подбирают его вместе с материалом для всего забора, но бывают и некоторые исключения.

Вернуться к оглавлению

Дерево

Один из самых дешевых вариантов — деревянные садовые ворота для дачи.

Пример деревянных ворот для коттеджа

Из других плюсов можно выделить:

• Экологичность материала;
• Легкость монтажа (можно сделать такие ворота даже своими руками, не прибегая к помощи специалистов);
• Отсутствие необходимости использования дорогостоящей и сложной техники для установки ворот;
• Сравнительно небольшой вес.

Однако деревянные изделия характеризуются повышенной пожароопасностью. За поверхностью дерева требуется тщательный уход: периодическая покраска (раз в несколько лет), ремонт в случае необходимости. Со временем дерево имеет тенденцию гнить, поэтому обязательна обработка дерева антисептиками. Древесина также отлично впитывает влагу, поэтому в жаркую сухую погоду ворота будут весить легче, а после обильных дождей — намного тяжелее. Такая разница в нагрузке на опоры может вызвать их деформацию.

Вернуться к оглавлению

Профнастил

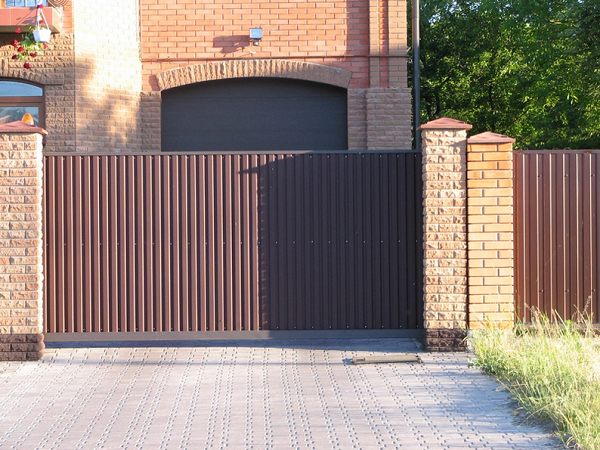

Ворота из профнастила, наверное, один из самых популярных вариантов ворот и ограждений в частном секторе.

Ворота из профнастила с кирпичными столбами

И это неудивительно, ведь у материала масса достоинств:

• Возможность выбора любого цвета (есть как однотонные варианты, так и покраска под дерево, камень и другие материалы);
• Относительная дешевизна;
• Простота установки;
• Вариативность оформления (можно сделать как предельно простую конструкцию, так и довольно презентабельную);
• Долгий срок службы без необходимости починки;
• Относительно небольшой вес.

Ворота из профнастила имеют и некоторые недостатки. Так, многим они кажутся недостаточно привлекательными внешне. Однако этот недостаток легко компенсировать выбором интересной расцветки и оформлением ворот по периметру.

Вернуться к оглавлению

Ковка

Кованые ворота для дачи отлично подойдут тем, кто не испытывает недостатка в денежных средствах. Обойдется изготовление подобного изделия в достаточно большую сумму. Однако, учитывая все его плюсы, оно того стоит:

• Высокая эстетическая оценка ковки;
• Возможность индивидуального изготовления и украшения художественными элементами на любой вкус;
• Ковка отлично сочетается с любыми видами материалов;
• Доступность видимости;
• Высокая износостойкость (сломать их практически невозможно);
• Длительный срок эксплуатации.

«Прозрачность» кованых ворот нравится не всем. Отличным выходом станет оформление ворот листами поликарбоната подходящего цвета. Так сквозь ворота для дачи будет проникать свет, но прохожим не будет видно, что происходит на участке.Из отрицательных моментов можно отметить большой вес таких ограждений (к примеру, ворота из профнастила могут весить в два, а то и в три раза меньше кованых). Для их установки потребуется заливка мощного фундамента и громоздких столбов. И, конечно, стоимость может достигать довольно внушительной суммы, из-за чего многие попросту не могут себе позволить такое удовольствие.

Схема устройства распашных порот для коттеджа или дома

Да и изготовить кованые ворота своими руками вряд ли удастся, если только ваша профессия не кузнечных дел мастер.Вернуться к оглавлению

Виды ворот

Тип конструкции устройства ворот — еще один важнейший вопрос. Вне зависимости от того, какой выбирается материал, есть четыре основных вида ворот.

1. Распашные ворота для дачи — самый популярный вид конструкции, при котором одна или две створки распахиваются наружу. Калитка, как правило, всегда имеет конструкцию распашной.
2. Раздвижная конструкция, когда ворота перемещаются вдоль поверхности забора, открывая или закрывая проезд.
3. Рулонные или роллетные ворота сворачиваются на манер рулона при открывании.
4. Секционные ворота убираются снизу вверх секция за секцией.

У каждого типа конструкции есть свои плюсы и минусы, поэтому следует поговорить о них более подробно.

Вернуться к оглавлению

Распашная конструкция

Популярность этого типа ворот весьма высока.

Чертеж устройства автоматических распашных ворот

Дело в том, что у конструкции есть ряд неоспоримых преимуществ:

• Простота устройства. Соорудить распашные ворота для дачи может даже непрофессионал в сфере строительства;
• Дешевизна. Возможность проведения монтажа своими руками может значительно снизить издержки по возведению ворот;
• Универсальность. Установить подобную конструкцию можно практически в любом месте;
• Длительность срока эксплуатации. Конструкция распашных ворот проста и надежна;
• Вариативность. Для подобной конструкции можно выбрать практически любой материал.

Из минусов можно отметить, что распашные ворота для дачи — все-таки самая массивная конструкция, а для открывания ворот будет нужна площадка перед ними в несколько квадратных метров. Эту территорию нужно будет постоянно очищать от снега, листьев и прочего мусора.Чтобы навесить распашные ворота для дачи, на опорах закрепляют мощные петли, к которым крепят основной материал изготовления ворот.

Фото и чертеж петель для ворот

Петли в процессе эксплуатации необходимо будет периодически смазывать машинным маслом, иначе со временем ворота при открывании и закрывании начнут скрипеть. Часто для предупреждения чрезмерного открывания для каждой из створок монтируют стопорящий механизм.

Желательно предусмотреть какое-либо решение и для предотвращения самовольного закрывания створок, так как нередки ситуации, когда при порыве ветра ворота самостоятельно захлопываются. Это может нанести существенный ущерб автомобилю и даже здоровью стоящих рядом людей.

Вернуться к оглавлению

Раздвижные или откатные ворота гораздо реже можно встретить в частном секторе на просторах нашей Родины. Главное достоинство раздвижных ворот — экономия пространства. Для открывания и закрывания ворот такой конструкции нужно лишь около 30 см от забора вдоль самого ограждения.При открывании раздвижные ворота отъезжают в сторону параллельно поверхности забора.

Подробная схема устройства откатных ворот

Смонтировать откатные ворота самостоятельно гораздо сложнее, так как для открывания используется специальный механизм с направляющими и роликами. За всем прилегающим оборудованием требуется тщательный уход, так как даже простое попадание пыли может вызвать поломку. Площадку для откатывания ворот придется, скорее всего, асфальтировать или бетонировать, так как необходимо, чтобы она была идеально ровной в любое время года.Вернуться к оглавлению

Роллетные ворота

Рулонные или роллетные ворота для дачи используются редко. Подобный механизм обычно применяют на входной группе в гаражах. В качестве материала не могут браться профнастил или кованый металл, обычно это некое полотно из небольших секций из пластика или металлопластика. Конструкция по своему типу напоминает рольставни на окнах или дверях.Это достаточно недорогой вариант для ворот, но и сломаться такая легкая конструкция может гораздо быстрее.

Так выглядят роллетные ворота для дома

Для монтажа вне помещений дополнительно устанавливают защитный короб над воротами, связывая всю конструкцию в единую арку. Ворота отличаются компактностью и простотой открывания. Систему обычно снабжают электроникой, благодаря чему открываются они автоматически после нажатия кнопки на пульте или на стационарном пульте управления.Вернуться к оглавлению

Секционные ворота

Секционные ворота состоят, как правило, из нескольких сэндвич-панелей, которые при открывании перемещаются из вертикальной — в горизонтальную плоскость. Для их обустройства нужен навес или оборудованный вход в гараж. Секции работают на специальных пружинках.

Обычно такую конструкцию устанавливают не как ворота для дачи, а на складских или других промышленных объектах, так как стоимость их достаточно высока. Возможность автоматизации позволяет использовать конструкции с большим комфортом.

Вернуться к оглавлению

Особенности монтажа ворот с калиткой своими руками

Ввиду наибольшей частоты использования на практике в частном секторе именно распашных и раздвижных ворот остановимся на особенностях их монтажа.

Вернуться к оглавлению

Установка распашных ворот

Уже на этапе планировки территории место для ворот с калиткой особо выделяют. Дело в том, что опоры для них следует закапывать глубже, чем опоры для остальной части забора. На столбы будет приходиться повышенная нагрузка, и если установить их неправильно, вся конструкция может со временем сложиться под весом воротин.

Столбы закапывают примерно на полметра глубже и заливают фундамент под них. Бетонное основание армируют дополнительно металлической сеткой заводского производства или изготовленной самостоятельно из сваренных между собой прутков. Материал для столбов выбирают исходя из конечного веса ворот.Между столбами монтируется рама из металла или дерева. Она нужна для придания конструкции нужной жесткости. Ее впоследствии обшивают каким-либо облицовочным материалом. На столбы навешиваются петли, а к конструкции крепятся замки и засовы.

Есть два основных варианта открывания распашных ворот: с одной воротиной на весь проем ворот или с двумя воротинами, открывающимися в разные стороны.

В первом случае на опору приходится очень большая нагрузка, что следует учитывать при монтаже. Принимать во внимание следует и ветровую нагрузку. Так, ворота из профнастила достаточно легкие, но ветровая нагрузка на них приходится гораздо большая, чем на кованые.Для производства всех работ могут понадобиться следующие инструменты:

• Сварочный аппарат;
• Болгарка с отрезными дисками;
• Рулетка, уровень и уголок;
• Лопаты и мастерок;
• Кисточки для покраски;
• Дрель для крепления материала облицовки.

Ширина ворот выбирается в зависимости от типа автомобиля хозяина дома.

Схема устройства и установки распашных ворот

Минимальная рекомендуемая ширина проезда — 2 метра 40 см. Авто можно и сменить, а широкий въезд дает возможность пропустить внутрь грузовой транспорт, который, возможно, придется встречать при покупке стройматериалов, техники или мебели. Этот факт следует учитывать и при выборе высоты рамы.Из материалов нужно приобрести:

• Основной материал, из которого будут состоять ворота и калитка;
• В качестве опор можно использовать профильную или круглую металлическую трубу. Диаметр выбирается в зависимости от предполагаемой нагрузки. При весе ворот до 150 кг подойдет труба 80*80 мм с толщиной металла 4 мм. Если вес ворот не более 300 кг, можно использовать трубу 100*100 мм. При большей нагрузке выбирайте трубу диаметром 140 мм и толщиной металла в 5 мм;
• Для рамы подойдет труба 40*20 мм или 60*40 мм в зависимости от вида отделочного материала и конечной нагрузки на раму;
• Петли бывают регулируемыми и нерегулируемыми. Основное требование к ним — качество материала;
• Замки выбираются в соответствии с предпочтениями хозяина дома;
• Краска понадобится для обработки поверхности стоек и, возможно, обшивки.

Распашные ворота можно сделать и автоматическими. Электрические ворота сегодня не редкость, однако, по карману не каждому. Смонтировать открывающий и закрывающий механизм можно также самостоятельно.

Вернуться к оглавлению

Установка раздвижных ворот

При выборе раздвижных ворот следует убедиться, что возле забора достаточно места для установки такой конструкции. Длина участка, по которому будет осуществляться движение ворот вдоль ограждения, должна быть не меньше ширины проема.

Фундамент для всей конструкции ворот должен выступать внутрь участка примерно на полметра по сравнению с уровнем фундамента забора, т. е. он немного шире, ведь нагрузка будет приходиться именно на поверхность фундамента при откатывании механизма.

Очень важно выставить кирпичные столбы и раму ворот по горизонтали и вертикали. Любое отклонение чревато тем, что механизм не будет работать. Для монтажа ворот потребуются следующие материалы:

• Трубы для изготовления рамы (подойдут 60*40; 60*30 или 50*60 мм);
• Основной материал ворот;
• Направляющая;
• Роликовые каретки (2 шт.);
• Верхние поддерживающие каретки;
• Захваты;
• Заглушки (могут быть из металла, резины или пластика).

Схема для установки раздвижных ворот

Кроме опорных столбов, нужно будет также установить и приемные столбы, на которых будут крепиться захваты и верхние ролики.Весь процесс монтажа достаточно трудоемок, особенно при большом весе конструкции, поэтому чаще всего установку откатных ворот доверяют профессионалам. Ворота для дачи с раздвижным механизмом чаще делают автоматизированными: для этого есть все предпосылки, ведь к конструкции нужно всего лишь добавить крутящий механизм.

Устанавливаем ворота с калиткой своими руками

При обустройстве загородного домовладения очень важны надежный забор и въездные ворота. Это и первое впечатление о хозяевах дома со стороны улицы, и гарантия сохранности имущества. Большая часть работ на загородном участке очень затратная, поэтому застройщики стараются своими руками сделать всё, что доступно, например, ворота распашные с калиткой. Это не только намного экономичнее, чем обращение к специалистам, но и предмет особой гордости домашнего мастера.

Оглавление:

1. Разновидности ворот
2. Преимущества распашных ворот
3. Установка деревянных ворот с калиткой
4. Монтаж металлической конструкции ворот с калиткой

Разновидности ворот

В частном доме не обойтись без въездных и гаражных ворот, если есть свой транспорт. Но так сложно определиться с тем, какая разновидность конструкции ворот подходит больше всего. Конечно, при в ходе во двор не обойтись без калитки, поэтому ворота распашные металлические с калиткой наиболее популярны. Но есть немало отличных вариантов, но важно изначально определиться:

• как ворота и калитка должны закрываться;
• из какого материала будут изготовлены;
• какие отделочные элементы получат.

Въездные ворота контролируют все перемещения во двор, поэтому нередко их снабжают автоматическим управлением и системой видеонаблюдения. Современный рынок дает большие возможности по выбору:

• стройматериалов;
• готовых конструкций;
• электроники для ворот.

Ворота сродни визитке – по ним можно оценивать радушие хозяев, их материальный уровень и творческий подход к делу. Не секрет, что ворота делают лет на 10-25, и лучше, когда они внушительные и с декором. Основные типы ворот:

• въездные и гаражные;
• простые и элитные;
• сварные и секционные;
• подъемные, откатные и распашные;
• типа рольставен или роллетные;
• сплошные и ажурные;
• секционные ворота с калиткой;
• с накладными деталями и ковкой.

Секционные ворота обычно выбирают для гаража, так как их удобно открывать посредством дистанционного пульта. Они компактны – не требуют много места при использовании, дополнительно можно снабдить калиткой. А их листовую структуру легко мыть и ремонтировать. Они поднимаются и сворачиваются, подобно рулонам вверху. Роллетные ворота становятся наиболее популярными.

Откатные ворота наиболее удобны тем, что занимают минимум места – откатываются в сторону по направляющей вдоль стены или забора. При обустройстве частного домовладения используются надежные ворота с декоративными накладками и системами управления. Например, откатные ворота металлические с калиткой, фото:

Распашные – открываются наружу или внутрь двора, и поэтому требуют достаточно места при открывании. Распашные металлические ворота с калиткой проще всего изготовить и установить самостоятельно, благодаря простоте конструкции. Это 2 параллельных столбца, на которые навешены створки ворот на петлях. Они не отличаются конструктивными ноу-хау, поэтому часто используются на дачных кооперативах или в промзоне.

Наиболее дорогие – элитные ворота, которые выполняются под заказ в специализированных фирмах. Их выполняют из разных материалов, например, и из пластин с выдавленным рисунком. Клиентам дают возможность выбрать такие ворота по каталогу, и в стоимость заказа входит их монтаж и обеспечение управлением. Также дизайнер может предложить индивидуальный эскиз, с учетом общей стилистики усадьбы. Например, ворота и калитки – фото:

Читать еще:  Битумная черепица своими руками

Материал для изготовления ворот обеспечивает долговечность эксплуатации ворот и степени безопасности домовладения. От этого зависит и общий дизайн забора и всего двора. В любом случае, не обойтись без опорных столбов и рамной конструкции ворот, а также должно быть предусмотрено достаточно места для входной калитки в их проеме. На рамных створках ворот нашиваются решетки или панели из какого-либо материала:

• деревянные щиты;
• оцинкованный лист;
• кованые решетки;
• черный листовой металл;
• профнастил с пластиковым покрытием;
• сварные конструкции;
• сендвич-панели.

Интересные варианты возможны при изготовлении кузнечным способом, сваркой или работа ковкой ворот и калиток с готовыми накладными элементами. Деревянные ворота делают на металлическом каркасе или полностью на древесной основе. Для этого необходима сухая древесина твердых пород, обработанная антисептиком и грунтовкой перед покраской или лакированием составом для наружных работ.

Для защиты ворот из металла от коррозии используются:

• порошковое покрытие;
• специальные лаки и краски для наружных работ.

Преимущества распашных ворот

Конечно, можно работать по старинке и не использовать современные материалы и высококачественную древесину. С другой стороны, на изготовление и установку любого типа ворот распашных с калиткой придется выделить значительную сумму денег, и есть смысл сделать это наиболее качественно.

Внимание: Самое сложное при установке ворот – исключить наклон опорных столбцов и провисание створок. Это исключит самопроизвольное открывание, скрип и заедание.

Специалисты утверждают, что распашные ворота не только самые простые, но и самые надежные. Они имеют массу преимуществ:

• простота в использовании;
• элементарное управление;
• больше всего подходят для самостоятельного монтажа;
• оптимальная настройка замков;
• возможность вносить конструктивные изменения.

К «минусам» можно отнести достаточно места для открывания створок и проблемное открывание при снежных заносах, особенно если это гаражные ворота с калиткой. Зато простая рамная конструкция может менять свое наполнение, благодаря чему несложно изменить облик ворот:

• добавить ковку;
• обшить древесиной;
• сделать сплошной металлический задник за ковкой или решеткой;
• дополнить декоративное окрашивание или напыление.

Установка деревянных ворот с калиткой

В садоводческих товариществах в большинстве случаев используют деревянные ворота с калиткой разного типа. Если есть собственный транспорт, то необходимы въездные ворота шириной не менее 3 м – для обеспечения свободного въезда авто. Подойдут стандартные распашные ворота с калиткой. В частных хозяйствах используются более широкие «фермерские ворота» или многосекционные проходы.

Читать еще:  Как подготовить грунт под фундамент

Одностворчатые ворота с калиткой – это 3 опорных столбца с горизонтальными и вертикальными перекладинами в виде рамной конструкции. Поскольку нагрузка на створку гаражную и калитку неодинаковая, навесные петли на калитку лучше приварить к внешнему столбцу, а сами ворота – к внутреннему. На эти перекладины нашиваются деревянные щиты.

Двустворчатые ворота без калитки – чаще всего, симметричные секции, которые легко устанавливать. Правда, открывать их при входе тяжелее, чем калитку, даже если при этом использовать только одну створку. При этом металлическая защелка служит замком и соединением сворок. Существенный недостаток при короткой защелке – при натиске она может не выдержать, и ворота откроются.

1. Входная садовая калитка разграничивает границы участка и может использоваться и без ворот. Не обязательно делать такую деревянную калитку во весь рост, достаточно ограничить проход скота в сад высотой около 1 метра.

2. Боковая калитка сооружается отдельно от входной у ворот, это дополнительный проход на участок с другой стороны. Она нужна, к примеру, для выхода к реке или на другую сторону улицы. Самостоятельная калитка должна быть достаточно массивной и надежной, но не привлекающей к себе внимания. Обычно ее делают подобной сплошному забору, к которому она примыкает.

При сооружении деревянных ворот главное – поглубже вкопать столбцы, обсыпать гравием и надежно укрепить в грунте. Далее обязательно выверяют отвесом вертикаль, после чего можно прибивать навесные петли и навешивать створки ворот или калитку. Замок или защелку прилаживают на готовые сворки, а щеколду лучше отрегулировать в конце.

Монтаж металлической конструкции ворот с калиткой

Для самостоятельного изготовления ворот и калитки из профнастила понадобится основа для створок. Понадобится подготовленная площадка для работ, где выкладывают заготовки для сварки – детали из металлического уголка и отделочные элементы.

С помощью уровня выверяют вертикаль и горизонталь створок, после чего производятся сварочные работы. Створки желательно усилить отрезком профилированной трубы, чтобы придать всей конструкции дополнительной жесткости. Это гарантия того, что ворота не «поведет» при нагрузке.

Внимание: При использовании декоративных накладок не забывайте, что это дополнительный вес!

Самостоятельно изготовленные створки ворот и калитка должны быть приварены к петлям, которые сначала прикрепляются к опорным столбцам. Каждая створка приваривается отдельно, но необходимо составлять небольшой зазор, чтобы металлические части ворот не «терлись», мешая друг другу открываться. Зазор около 2 см легко предотвращает заклинивание створок.

Для монтажа калитка с воротами из профнастила потребуются:

• стальной уголок;
• профилированная труба;
• листы профнастила, обусловленные чертежом;
• доводчик;
• песок и цемент;
• мелкофракционный и средний щебень для укрепления столбцов.

Читать еще:  Монолитное строительство коттеджа своими руками

1. Качество установки столбцов определяет надежность монтажа всей конструкции. Крепкие опоры – надежная эксплуатация ворот и калитки. Для самостоятельной установки потребуется 1-2 помощника или техника для удержания столбцов. Начинают с установки опоры, на которую крепится калитка, и от калитки производятся остальные замеры. Сразу же решите, калитка будет справа или слева – это зависит от расположения дорожки во дворе.

Под столбец выкапывают ямобуром углубление около 1 м., то есть не меньше глубины промерзания грунта, а в северных регионах желательно и больше. Учитывая эти обстоятельства, металлические опоры нарезают из трубы с запасом. На дно готовой ямы засыпают песок и щебень, утрамбовывая, чтобы сделать «подушка» до 20 см. Потом столбец вставляют в яму вертикально, обсыпают щебнем и заливают раствором.

Иногда ворота ограничивают по краям кирпичными столбами, которые необходимо делать на фундаменте и по всем правилам, продумав способ крепления ворот. Основа из профилированной трубы – самая простая для самостоятельного монтажа, особенно если это калитка секционных ворот.

Мелкофракционный щебень, цемент и песок вмешивают, добавляя воду, чтобы залить столбец в яме. Важно заливать порционно и утрамбовывать, во избежание воздушных подушек. По завершении заливки опоры проверяется вертикальность с помощью отвеса. Поправки возможны, пока раствор не затвердел, и если не придавать этому значения, то будут перекосы ворот, они будут самопроизвольно раскрываться или заклинивать.

Остальные столбцы устанавливают точно также, но если калитка монтируется отдельно, примыкая к основной конструкции, желательно навесит ее на отдельный столбец. Готовую конструкцию створок ворот обшивают листами профнастила. По периметру делают отверстия, чтобы закрепить листы к рамной конструкции саморезами. При желании ворота можно покрасить контрастными оттенками. Очень изысканно выглядит «позолота», «бронзирование» или серебрянка на черном фоне.

Совет: При обшивке ворот листами металла сварочные работы лучше проводить отдельно, на подготовленной площадке, сняв створки с петель. В готовом виде их навешивают на столбцы.

Аксессуары для отделки калитки и ворот:

• навеска (полоска из металла);
• накладные Т-образные петли;
• двухсторонние петли;
• задвижки и щеколды;
• крючки, шпингалеты и другие запорные детали.

Внимание: Входные ворота с калиткой желательно снабдить звонком, подведенным в дом, поэтому необходимо будет подвести электрокабель. Электропитание также необходимо для дистанционного управления воротами.

Наиболее распространенные системы управления воротами:

• автоматика;
• ручной привод.

Систему управления можно заказать дополнительно, например, предусмотреть полезные опции типа аварийного открывания вручную. Она необходима, если отсутствует электричество. Очень удобно иметь дополнительную подсветку, особенно если воротами часто пользуются в ночное время. Для гаражных ворот удобнее дистанционный пульт управления с датчиками и опциями контроля.

При возведении ограждений вокруг своего земельного участка или при строительстве гаража обязательно возникнет вопрос, как сделать ворота своими руками. Прежде чем
закупать материалы и браться за работу, необходимо определиться, какой из существующих видов ворот оптимально подходит для установки в конкретном случае. Не просчита
в в

се
нюансы заранее, и выбрав не самую лучшую конструкцию, можно обречь себя на совершенно ненужный трудоемкий
процесс расчистки территории для их установки.

Именно поэтому
нужно начать
с изучения информации и особенностях их конструкции.

На сегодняшний день существует три основных вида ворот —
это откатные, распашные и подъемно-поворотные. Все они серьёзно разнятся между собой конструктивно, поэтому стоит рассмотреть каждый тип в отдельности.

Распашные ворота

Самая простая в исполнении схема — распашные ворота

Распашные ворота с калиткой, встроенной в них или установленной рядом —
это традиционная схема, которую чаще всего используют в частных домах. Основой ее
являются столбы, два из которых устанавливаются на ширину ворот, а третий, при необходимости, определяет ширину калитки, если она устраивается рядом с воротами.

Створки ворот и калитки в этой конструкции монтируются на приваренные к опорным столбам петли. Они могут быть закреплены к внешней стороне опор или внутренней. От этого и от системы устройства петель будет зависеть, в какую сторону створки ворот будут открываться —
вовнутрь
или наружу.

Створки распашных ворот чаще всего представляют собой металлические рамы, сваренные из уголка или профильной трубы, которые затем могут обшиваться разными материалами —
тонкими металлическими листами, профнастилом или древесиной.

Распашной вариант ворот может изготавливаться и полностью из дерева. В этом случае, на усиленную раму из бруса, расположенную с внутренней стороны створок, закрепляются доски.

В изготовлении створок важно помнить то, что они не должны быть слишком тяжелыми
, чтобы не давать большую нагрузку на опорные столбы и петли. Сами узлы и детали подвеса по величине и прочности должны соответствовать весу створок.

На полотна ворот устанавливается закрывающее устройство —
это может быть засов или петли для замка, а иногда —
мощная защелка
. При закрытии ворот створки в нижней части, посередине ширины въезда, упираются в установленный ограничитель, а при их открытии настежь они могут закрепляться пружинными фиксаторами.

К недостаткам этой конструкции можно отнести возможный наклон опорных столбов и провисание створок, но это может произойти только в том случае, если нарушена технология монтажа или неправильно рассчитан вес с
творок. Поэтому необходимо как следует заглублять фундамент опор, не использовать для полотен слишком тяжелый
материал и устанавливать соответствующие им по величине петли.

Достоинством распашных ворот можно назвать относительную компактность их размещения. Конструкция не требует расчистки дополнительного места вдоль забора, как это будет необходимо сделать для других видов.

Установка распашных ворот

Если
распашные ворота имеют умеренный вес, например, если
они изготовлены из профнастила, то для них хорошо подойдут металлические столбы из труб диаметром 80 ÷ 100 мм или профилированная труба с таким же размером сторон своего квадратного сечения. Такие опоры вполне справятся со своей задачей. Впрочем, подойдут и более массивные столбы, если их найти будет проще.

Устанавливаются столбы-опоры для ворот двумя способами —
забиванием и бетонированием.

• Забивают столбы обычно на глубину 1,2–
  1,3 м
  . Этот способ имеет много достоинств, главными из которых можно назвать достаточную надежность
  и быстроту выполнения работы.

Установка производится следующим образом:

— пробуривается нужного диаметра отверстие, примерно
, на половину планируемого заглубления столбов.

— теперь столбы необходимо закрепить к или к стационарным постройкам, расположенным во дворе;

— после этого к столбам привариваются петли, на места, предварительно размеченные по уровню;

— на приваренные петли подвешиваются собранные створки, проверяется правильность
их схождения
по центру.

• Бетонирование столбов для установки ворот дает
  повышенную жесткость
  и устойчивость конструкции. Такие опоры потребуются для широких или тяжелых
  створок.

Этот способ установки проводят без армирования или с применением арматурного стакана. Работы проводятся поэтапно:

— сначала пробуривается отверстие диаметром не меньше, чем 200—
250 мм и глубиной 1
,5—
1,9 м
. Точный размер отверстия будет зависеть от сечения столба

— на дно ямы засыпаются слои песка и щебня и тщательно утрамбовываются. Каждый из слоев
должен составлять порядка 100 мм;

— затем в яму, на песчано-гравийную подушку устанавливается столб;

— вокруг него заливается бетон, и пока раствор не застыл, столб выставляется по уровню строго вертикально, фиксируясь в таком положении с помощью подпорок.

• Если для закрепления столба используется арматурная конструкция, то монтаж проводится таким же образом, как и без арматуры, до момента трамбовки подушки под установку столба.

На подушку, в пробуренное
отверстие сначала укладывается так называемый арматурный стакан, а в него вставляется столб. Затем, в яму заливается бетон. В этом случае подпорки для столба могут даже не понадобиться, так как его будет удерживать арматурная конструкция.

После полного застывания бетона и набора им должной прочности, на столбах размечаются и привариваются массивные петли. Нельзя забывать об оставлении зазоров, которые позволят свободно открываться
и закрываться
створкам, даже при возможном небольшом наклоне столбов в связи с движением грунта
во время таяния снега или длительных дождей.

Чтобы избежать подобных деформаций конструкции, можно дополнительно скрепить столбы между собой балкой, приваренной к нижним частям столбов (ее
можно притопить
в грунт). Рама получится еще
более жесткой
, если ее оснастить и верхней перемычкой
, но в этом случае она будет
ограничивать проезд д
ля грузовых машин или микроавтобуса.

Видео: устройство и порядок установки распашных ворот

Цены на распашные ворота

Распашные ворота

Раздвижные ворота

Раздвижные ворота подразделяют на несколько подвидов, и из них можно подобрать подходящий для определенной
условий. Но практически для каждого из них потребуется свободное пространство вдоль . Поэтому
, возможно, придется
дополнительно потрудиться, чтобы освободить место для свободного перемещения подвижной створки при ее
открывании.

Раздвижные ворота бывают консольными, подвесными и откатными, которые ходят по рельсу или другому металлическому профилю (швеллеру, двутавру и т.п
.).

Видео: виды раздвижных ворот

1. Подвесной вариант не слишком популярен для установки в частном секторе, так как высота въезда ограничена установленным сверху профилем, на который подвешивается и по нему же перемещается полотно ворот.

2. Откатные ворота, которые ходят по рельсу, установленному в проеме
и вдоль стены, тоже
не слишком популярный вариант, особенно в снежных и холодных регионах. Ворота будут передвигаться по рельсу свободно, если он будет очищен ото льда и различного мусора, но в зимнее время, при снежных заносах или обледенении створка не сможет открываться
и закрываться
без предварительной расчистки. Такой вариант ворот, скорее, хорош для южных регионов, где снег не лежит долгое время и не бывает сильных морозов.

Это единственный, но очень важный недостаток конструкции. В остальном же она очень удобна тем, что не требует обширной территории для открытия и закрытия.

На стойку
с той стороны
, в которую будет открываться створка, в верхней части устанавливают ролики и придерживающие полотно скобы.

Снизу мобильной створки ворот также установлены ролики, по ним она и передвигается по смонтированному на поверхности земли рельсу или профилю.

3. Консольные —
самый удобный вариант из всех видов раздвижных ворот, тем более что
они имеют несколько разных конструкций, из которых можно выбрать оптимальную.

Такие ворота жестко
закреплены на балке, которая, перемещаясь в консольном узле, двигает вместе с собой и полотно створки.

Консольные ворота более сложны в устройстве, однако
лучше всех остальных работают в снежные зимы, так как их створка никогда не касается земли. Еще
одним положительным качеством этого вида можно считать то, что у него нет ограничителя по высоте, т.е
. на участок может заехать, как
легковой, так и грузовой автомобиль. В конструкции
консольных
ворот мощные столбы-опоры устанавливаются не с двух сторон, а только с одной —
именно в эту сторону и будет сдвигаться створка при открывании проезда.

Консольная балка может располагаться в трех
разных позициях —
сверху, посередине и внизу.

• Самым распространенным
  вариантом является расположение подвижной балки посередине полотна ворот. Благодаря своему расположению, она усиливает жесткость
  конструкции. Консольный механизм с направляющими роликами расположен на достаточной высоте, чтобы его не засыпало снегом, а это значит, что ворота будут в любое время года в рабочем состоянии.

• Консольные ворота у которых подвижная балка установлена в нижней части полотна, более уязвимы в зимний период и потребуют постоянного ухода в виде очистки от снежных заносов и обледенения. В остальном же, —
  это тоже удобный вариант, так как полотно не контактирует с поверхностью земли, и для него не нужно устанавливать направляющего рельса.

• В третьем случае балка проходит по верхней части полотна и всегда будет в безопасности от снежных завалов, воды, мусора. Но этот вариант консольных ворот т
  ребует особо жесткого
  укрепления
  рамы и полотна, иначе она может деформироваться в нижней части.

Консольные ворота вполне доступны для изготовления самостоятельно, но только если хозяин владеет определенными
навыками подобных работ.
разбирается в сборочных чертежах, имеет базовые знания в физике и механике. Приложив максимум усилий, можно сделать такие ворота, которые будет невозможно отличить от заводской продукции.

Любые консольные ворота могут открываться , если их оснастить электрическим приводом и электронной системой дистанционного управления. Это позволит владельцу, не выходя из машины, с помощью брелока открывать проезд.

Монтаж раздвижных консольных ворот

Установка раздвижных или откатных ворот – намного более сложное мероприятие, чем монтаж распашного варианта.

По бокам проезда при устройстве этого вида ворот, как правило, устанавливают столбы из кирпича, на которые будут монтироваться ролики, поддерживающие скобы и фиксаторы –
уловители.

Основная нагрузка всегда выпадает на швеллер, который устанавливают на
на

дежно
устроенный фундамент с той стороны ворот, где будет крепиться створка (при нижнем расположении консоли) или на металлические опоры, если консоль расположена по центру плотна ворот или вверху.

• Фундамент под установку швеллера может быть сплошным или состоять из 2—
  3 столбов. Второй вариант —
  более экономичный.Роется котлован под фундамент —
  он может состоять из одной ямы или двух-трех
  для столбчатого типа. Глубина должна составлять от 1,2 до 1,5 м
  , ширина – 40 ÷ 50 см, а длина —
  не менее 1,5 м
  .
• Далее, в котловане устраиваются две подушки из песка и щебенки
  , толщиной по 10 см каждая.
• Затем, в яму устанавливают опалубку и в нее
  укладывают гидроизоляционный материал – рубероид или плотную полиэтиленовую пленку
  .
• В опалубке закрепляют армирующую конструкцию, а затем заливают готовый бетонный раствор с маркой прочности не ниже М-300
• Поверх залитой поверхности устанавливается швеллер с приваренной к его полкам арматурой. Швеллер вдавливается в бетон полками вниз до полного их погружения. После окончательного затвердевания бетона должна получиться надежная
  металлическая площадка. Ворота устанавливать можно будет не ранее, чем через месяц после заливки фундамента.
• Изготавливается несущий каркас. Для него понадобится металлический уголок или квадратная труба, имеющая сечение 60 × 40 мм.
• К раме каркаса приваривается дополнительная поперечины, придающие требуемую жесткость
  конструкции. По месту расположения консоли (в данном
  случае – снизу) к каркасу должен быть приварена направляющая консольной балка, с помощью которой по роликам будут передвигаться ворота.
• Сварные швы конструкции необходимо тщательно очистить от шлака
  .
  Весь несущий каркас обязательно нужно прогрунтовать и покрыть краской
  по металлу, которая сохранит его от коррозии.
• Закрепляется , листовой металл или доски, в зависимости от выбранной конструкции полотна ворот.
• Когда конструкция будет готова, а фундамент с установленным консольным швеллером полностью наберет
  прочность, можно переходить к монтажу необходимых для перемещения ворот узлов и деталей.

• На готовый фундамент со швеллером устанавливаются консольные блоки, оснащенные
  роликами.
• Затем на них закатываются ворота, выверяются строго по уровню, а после этого блоки привариваются к швеллеру.
• Затем, устанавливаются и фиксируются верхние и концевые ролики.
• К противоположному опорному столбу закрепляются
  нижний и верхний уловитель. Их нужно точно рассчитать по расположению накатных роликов, установленных на полотне ворот.
• Далее, если планировалось, устанавливается электропривод, но ворота вполне могут открываться и вручную.

Видео-инструкция по монтажу консольных откатных ворот

Как было сказано выше, консольная балка может быть установлена не только снизу, но и в середине или вверху полотна ворот.

При изготовлении и сборке такого типа ворот особенно важны точный расчет
всех параметров и тщательное соблюдение размеров, так как любая погрешность может вызвать деформацию конструкции.

Цены на откатные ворота

Откатные ворота

Подъемно-поворотные ворота

Этот вид ворот хорошо подходит для оснащения ими гаража. Для проезда во двор они не подойдут, так как ограничат высоту. Такие ворота должны легко закрываться
и открываться
путем
поднятия и сдвижение полотна
в горизонтальное положение
вверх, под полоток
гаража.

Подъемно-поворотные ворота — отличное решение для гаража

Во время открывания или закрывания нижняя часть створки несколько выступает вперед
, за пределы гаража, поэтому

, установив подобный
вид ворот, нужно рассчитать, насколько близко можно подогнать машину, чтобы она не препятствовала процессу открытия.

Полотно изготавливают из металлической рамы, которую обшивают, чаще всего, металлическими листами, деревом или композитными ударопрочными материалами. Положительными качествами этого вида ворот можно назвать надежность
и компактность в открытом положении, в отличие вариантов с двумя распашными створками.

Чтобы изготовить самостоятельно эту конструкцию, нужно обязательно иметь чертежи со всеми необходимыми параметрами.

• Для монтажа ворот понадобится изготовить не только раму для закрывающего проезд полотна, но и еще
  одну, на которой ворота будут крепиться. Иногда ею обрамляют въезд в гараж, но чаще добавляют дополнительные направляющие, по которым при открывании ворот будут катиться ролики, установленные на полотне. Они также исполняют функцию приспособления, поддерживающего полотно сверху в открытом положении.

• В этом случае внутри гаража, рама будет иметь Г-образную форму с обеих сторон въезда. Ее
  размеры должны обеспечивать необходимое пространство для прохода полотна ворот между потолком и дополнительными направляющими.
• На полотне с двух сторон, сверху и снизу, устанавливают ролики, которые будут ходить по направляющим при перемещении ворот.
• С двух сторон к раме, установленной в проеме
  , монтируют два рычага, которые будут поднимать полотно при открытии. Обязательно предусматриваются амортизаторы —
  они смягчат удар при закрывании. Рычаги соединены с пружинами, которые регулируются до нужного усилия – они не должны быть излишне перетянутыми или свободными, но вместе с тем
  створка должна плотно закрывать въездной проем
  .

• Опорная стационарная рама должна быть надежно
  закреплена к проему
  анкерными креплениями, так как она будет все время подвергаться значительному напряжению.
• Далее, когда смонтирована вся конструкция, можно оснастить ворота фурнитурой и закрепить дополнительные элементы.

Если планируется установить электропривод, то этот процесс пр
оводится в последнюю очередь, и лучше доверить эту работу специалистам. Система электрического открывания —
достаточно дорогостоящее удовольствие, поэтому лучше не рисковать, если нет навыка в процессах установки и отладки подобной аппаратуры.

Видео: пример собственноручного изготовления подъемно-поворотных ворот

Цены на подъемно-поворотные ворота

Подъемно-поворотные ворота

Внимательно изучив инструкции и чертежи, подготовив в
се необходимые материалы, а также имея достаточно высокие навыки работы, любую конструкцию из представленных можно собрать самостоятельно. Но лучше, если работа будет производиться совместно со знающим мастером —
тогда она пройдет
гораздо быстрее и качественнее.

Задумав возведение любого типа ограждения для своего загородного дома или же во время строительства такого объекта, как автомобильный гараж, в любом случае встает вопрос о том, как сделать ворота собственными усилиями.

Виды ворот

Перед тем, как вы начнете закупать различные необходимые для дальнейшего строительства материалы, а также начинать сами работы, очень важно в целом понять, раздвижные ворота вы хотите, откатные ворота своими руками быстро сделать или же какой-либо другой вид.

Если не обратить своевременно внимание на все различные важные детали и выбрать таким образом не самую хорошую конструкцию, можно к несчастью обречь себя на дополнительные не только финансовые, но к тому же и временные затраты

Одним из самых простых вариантов, который на практике чаще всего можно увидеть в загородном доме – это распашные ворота с дополнительно встроенной или же непосредственно рядом установленной калиткой.

Такая конструкция ворот состоит прежде всего из двух столбов. Створки калитки, а также самих ворот при этом устанавливаются на петли, приваренные к опорным столбам.

В зависимости от пожеланий собственников дома и советов строителей они закрепляются иногда к внутренней стороне опоры, а иногда к внешней. Собственно в дальнейшем это окажет влияние на то, каким образом будут открываться створки ворот – наружу/вовнутрь.

Очень часто если фото ворот таких посмотреть, то можно заметить что они изготавливаются полностью из высококачественного дерева. Важный момент, на который стоит обратить внимание: при создании створок они ни в коем случае не должны оказаться чересчур массивными. В противном случае нагрузка на установленные петли и сами опорные столбы будет чересчур большой.

Всегда следует помнить о том что детали для подвеса по размерам, как и по свойствам прочности должны в идеале соответствовать весу выбранных створок.

Несмотря на то, что у данной конструкции есть огромное количество самых различных преимуществ в отличие от многих других, также у нее есть и свои минусы. Например, со временем может произойти наклон опорных столбов, или, что еще также бывает достаточно часто, провисание створок.

Однако стоит иметь в виду, что такого рода недостатки могут проявиться лишь в одном случае – если была изначально нарушена технология установки или если вес у створок был неверно подсчитан.

Преимущества раздвижных ворот

В последние несколько лет особенно популярными стали раздвижные ворота. В принципе чертежи ворот таких можно найти в свободном доступе практически на любом ресурсе. Их особенность заключается в том, что у них существует подразделение на несколько подвидов и выбирать прежде всего необходимо в зависимости от конкретных условий.

При этом стоит иметь в виду, что данный вариант ворот подходит только в том случае, когда есть достаточное пространство вдоль забора, который был установлен. В противном случае при открывании у подвижной створки просто не будет возможности перемещаться.

Задумав сделать откатные ворота, стоит иметь в виду, что их монтаж несколько сложнее, нежели, например, у ворот распашного типа. По бокам от проезда при установке этой популярной разновидности ворот чаще всего устанавливают достаточно громоздкие столбы прямо из белого или красного кирпича.

На них в дальнейшем монтируются ролики. Именно они поддерживают фиксаторы, а также скобы.

Подъемные ворота

Это идеальный вариант для последующего оснащения ими, например, гаража. Если вы подбираете идеальную защиту в виде ворот для закрытого проезда во внутренний двор дома, то данная разновидность ворот не подходит из-за того, что они ограничивают высоту.

При этом такие ворота всегда должны достаточно просто открываться и соответственно закрываться путем легкого поднятия и последующего сдвижения всего полотна резко вверх в ровное горизонтальное положение.

Чаще всего полотно для данного типа ворот создается из металла, который в дальнейшем обшивается или высококачественным деревом, или любым другим материалом.

Переходить к установке ворот следует в любом случае исключительно после того, как детально будут изучены абсолютно все чертежи и инструкции. Только тогда подготавливаются материалы, которые могут понадобится и собирается конструкция.

Обратите внимание!

Фото ворот своими руками

Обратите внимание!

Обратите внимание!

Каждый новый частный дом неизбежно со временем обзаводится воротами и забором. При этом ворота частного дома зачастую становятся визитной карточкой, и лучше всякой характеристики рассказывают о предпочтениях хозяев усадьбы. Нехитрая конструкция предназначена закрывать проезд на придомовую территорию и одновременно производить впечатление на гостей и случайных прохожих.

Какие ворота для частного дома подойдут лучше всего

Традиционно все существующие типы ворот частного дома или усадьбы делят на несколько основных типов:

• Классические конструкции, огромные и дорогие. Всегда запоминаются необычным оформлением и избыточной, даже показушной мощью;
• Стильные и красивые воротные схемы для частного дома. Такие конструкции не отличаются габаритами или высотой створок, но работают они, словно швейцарские часы, бесшумно и безотказно;
• Обычные ворота для подавляющего большинства нормальных людей, у которых постройка на въезде во двор частного загородного дома служит вполне прозаичным целям — ограждать личное пространство от чужих глаз и незваных гостей.

К сведению!
Кроме разделения в зависимости от статуса, воротные конструкции в частном домовладении сегодня разделились на две большие группы — автоматические и обычные, без приводов и кнопочных пультов.

Основная масса ворот проектируется и устанавливается профильными фирмами, занимающимися изготовлением ворот как в частном порядке по индивидуальным заказам, так и массовым выпуском стандартных конструкций, недорогих и практичных.

Обычные и необычные ворота для частного дома

Наибольшее впечатление производят изделия, изготовленные по индивидуальным проектам. Чаще всего в такой конструкции пытаются объединить массивные дубовые брусья, кованое и толстолистовое железо, камень и красный кирпич. Наиболее ценным во всем этом нагромождении материалом является работа настоящих художников, например, кузнецов, литейщиков, резчиков или просто оформителей.

При этом стилизованные под старину или восточные орнаменты тяжелые створки распашных ворот всегда изготавливаются с электромеханическим приводом и дистанционным управлением.

Индивидуальные проекты ворот

Наиболее распространенным материалом, используемым для изготовления входных конструкций частного дома, является кованый металл и чугунное литье. Из приведенных фотографий хорошо видно, сколько труда и мастерства вложено в оформление.

В отдельных случаях владельцы частного дома просто строят максимально прочные и надежные ворота из металла, примерно такие, как на фото.

Очень красивыми получаются ворота из дерева. Древесина идеально подходит для изготовления и оформления входной конструкции, особенно если усадьба и частная территория стилизованы под старину. В таких случаях навесы и верхние кромки створок отделывают черным кованым железом, чтобы придать современному стилю немного средневекового налета.

Тяжелые ворота строят по классической схеме — стальной каркас обивается доской, шлифуется и тонируется под дуб или красное дерево. При правильной обработке древесины конструкция из дубового или орехового бруса может простоять несколько десятков лет.

Необязательно использовать ценные сорта древесины для постройки грубоватых тесаных ворот, хотя такой вариант конструкции идеально подходит для загородной частной усадьбы. Благодаря хорошей обрабатываемости материала можно изготовить небольшие, но очень изящные деревянные ворота, как на фото, не используя при этом камень или металл в качестве несущих конструкций.

Популярность тонированной древесины в частном домостроении такова, что из нее, кроме привычных заборов, достаточно часто строят более современные откатные и даже роллетные конструкции ворот.

Стильные ворота для дома

Если въездными воротами приходится пользоваться достаточно часто, более практичные владельцы предпочитают устанавливать на частных владениях простые и надежные автоматические конструкции распашного или откатного типа.

Чем больше территория участка, тем меньше и компактнее ворота, особенно если двор частного дома отделяет от въезда на территорию небольшой садик, газон или цветник. В этом случае используются полностью открытые и «прозрачные» типы ворот, например, кованые или ворота- половинки, высота которых едва достигает 150 см.

Ворота для частной территории обычного человека

Чем ближе крыльцо частного дома располагается к калитке или ограждению, тем чаще ворота стараются сделать непрозрачными и непроницаемыми. Для современных частных городских застроек обычно выбирают практичные панельные системы на основе стального каркаса и сэндвич панелей. Такая конструкция очень неприхотлива в обслуживании, благодаря эффективному защитному покрытию срок службы достигает 20 лет, но самое главное — двойные стенки из профилированного листа с прослойкой из минерального наполнителя достаточно эффективно глушат шум и звуки с проезжей части за пределами дома.

Относительно небольшой вес конструкций из профилированного листа позволяет установить на распашные створки автоматический привод или использовать более удобную откатную систему.

Специалисты не рекомендуют устанавливать в частном доме распашные системы, если выезд за пределы территории находится очень близко к проезжей части. Во-первых, открывающиеся распашные ворота всегда закрывают часть обзора водителю и пешеходам, что создает угрозу травмирования или наезда, во-вторых, зимой надежность таких систем значительно уступает конструкциям консольного типа.

Для частных домовладений, находящихся за городом, на дачном участке или в деревенском доме наиболее уместными будут простые и симпатичные ворота из штакетника. При этом необязательно делать их двухметровой высоты. Для дачи достаточно невысокой ограды с воротами и калиткой. Такое ограждение не унесут и не попытаются поломать местные «доброжелатели», тем более что высокий забор не является гарантией безопасности, он всего лишь скрывает территорию частного дома от любопытных глаз.

Лучшее время для начала работ по обустройству приусадебной территории, конечно, весна. И начинать благоустройство стоит с подбора и установки ворот. Правильно подобранная конструкция не только скроет участок от любопытных взглядов и защитит от злоумышленников, но и станет частью ландшафтного дизайна. Хорошо подобранные ворота будут презентабельным, удобным в использовании и максимально долговечным дополнением участка.

Подбирая ворота для дачи, коттеджа или частного дома стоит обратить внимание на изделия производителей, успевших зарекомендовать себя с наилучшей стороны. Одним из лучших производителей откатных и распашных ворот признана компания ALUTECH.

Рассмотрим варианты въездных ворот, особенности их конструкции и дополнительные опции, позволяющие эксплуатировать ворота с легкостью и удовольствием.

Распашные ворота пользуются большой популярностью у владельцев частных домов. Двустворчатые ворота распашного типа могут открываться вручную или автоматически, внутрь двора или наружу. Выбирая такие ворота, стоит предусмотреть свободное пространство для распахивания створок.

Конс
т
руктив распашных ворот
ALUTECH

Каждая створка ворот крепится к столбам проема трехсекционными петлями. Петли выполнены из материалов высокого качества, благодаря чему створки не провиснут под собственным весом. Все элементы крепежа воротного полотна скрыты. Таким образом, несанкционированный доступ к ним максимально затруднен.

Важно! О качестве ворот лучше всего говорят проведенные испытания, результаты которых подтверждены сертификатами. Так, ворота ALUTECH гарантированно выдерживают от 25 тысяч циклов открывания и закрывания створок, что говорит о долговечности конструкций.

Рамы створок изготовлены из алюминия. Благодаря высококачественному полимерному покрытию алюминиевые профили защищены от коррозии. Дополнительная жесткость конструкции обеспечивается профилем импоста.

Распашные ворота — фото

К воротным рамам крепится заполнение – основная видимая часть воротного полотна. Оно может быть накладным или встроенным, то есть фиксироваться поверх рамы или внутри нее.

Обратите внимание! Ворота с накладным монтажом могут открываться только во двор. Если конструкция встроена в проем, ворота могут открываться либо во двор, либо в сторону улицы. Необходимо предусмотреть этот момент заранее.

Максимальные размеры распашных ворот (Ш х В):

• серия «Elegant» — 4000 х 2585 мм;
• серия «Comfort» — 5000 х 3210 мм.

Таблица. Виды заполнения

Заполнение накладное

Помимо заполнения сэндвич-панелями и алюминиевым профилем, можно заказать ворота с заполнением из роллетного профиля, а также без заполнения для возможности установки других материалов, если они наиболее удачно вписываются в общую концепцию заграждения.

Если владельцу необходимо скрыть свой участок от непрошеных наблюдателей, то лучше выбирать сплошное заполнение. Если же за воротами находится прекрасный сад, то оптимальным будет разреженное или комбинированное заполнение. ALUTECH предлагает более двадцати вариантов заполнения ворот, а также оригинальные оттенки, среди которых: серебристый металлик, красный рубин и т.д.

Ворота ALUTECH выгодно отличаются возможностью замены заполнения без демонтажа всей конструкции, а также удобством выполнения ремонтных работ. Если владельцу захочется изменить дизайн ворот, сделать это очень легко. Работы займут всего пару часов.

На заметку! Распашные ворота должны быть дополнены упорами – центральным и боковыми. Для запирания распашных ворот лучшим образом подходит засов. Для открывания вручную предусматриваются удобные ручки.

Такие конструкции могут называться сдвижными или откатными. Воротное полотно сдвигается вдоль забора или стены вручную, либо посредством автоматики.

Конструкция откатных ворот такова:

• алюминиевые профили рамы с полимерным покрытием сверху и по бокам (толщина рамы 68 или 96 мм в зависимости от принадлежности изделия к модельному ряду);
• алюминиевый профиль шины снизу совмещен с профилем рамы;
• опорная рама, удерживающая столбы с раскосами, а также дополнительные опции;
• заполнение воротного полотна сплошное, комбинированное, разреженное, накладное или встроенное, аналогично распашным воротам ALUTECH;
• зубчатая рейка и привод для откатных ворот (дополнительный элемент);
• ворота запираются на засов снизу, со стороны нижнего улавливателя;
• ручка необходима для ручного открывания и закрывания створки;
• по периметру заполнения устанавливаются уплотнители и штапики (для встроенного полотна).

У откатных ворот есть целый ряд положительных качеств, а именно:

• экономия свободного пространства (не придется оставлять слишком много свободного места, чтобы открыть створку ворот);
• долговечность конструкции (у ворот ALUTECH срок службы от 15 лет);
• высокое качество лакокрасочного покрытия;
• удобство использования (ворота открываются плавно и очень тихо);
• безопасность;
• эстетичный внешний вид;
• простой и быстрый монтаж (в каждый комплект поставки входит инструкция и спецификация, отверстия для сверления уже размечены на заводе, поэтому ошибки при сборке конструкции исключены).

Таблица. Размеры откатных ворот
(Ш х В)

Видео – Сборка, монтаж ворот

Установив на участке только въездные ворота, то их придется открывать и закрывать каждый раз, когда нужно выйти за территорию двора. Калитка же избавляет от этой необходимости. Более того, если воротное полотно и калитка изготовлены в едином стилистическом оформлении, такой тандем прекрасно сочетается и украшает двор.

Дополнив калитку доводчиком и электрозащелкой (используется вместе с домофоном и аналогичными системами управления доступом), можно в разы повысить удобство ее использования. Если ворота с автоматическим управлением, а электричество внезапно отключили, через калитку всегда легко попасть во двор, разблокировать привод, открыть створки вручную изнутри.

Главный вопрос – где делать калитку? Остановиться ли на встроенной конструкции или предпочесть отдельно стоящую калитку, которая будет находиться рядом с воротами?

Встроенную калитку устанавливают в распашные ворота и откатные ворота серии Comfort. Три главных аргумента в пользу врезной калитки – экономия средств и пространства, увеличение срока службы ворот.

У встроенных калиток есть ряд особенностей:

• ширина врезной калитки не может быть более 900 мм;
• проем, в котором будет установлена калитка, не может быть выше 2210 мм и шире 4250 мм. Минимальные значения высоты и ширины проема –3500 х 1835 мм.

Стоит обратить внимание на качество фурнитуры, наличие ручки для открывания калитки и замка для запирания.

Калитка, расположенная отдельно от ворот, более удобна и обладает такими преимуществами, как:

• возможность создания уникального дизайна благодаря широкому выбору заполнения;
• возможность быстрого ремонта заполнения и даже его полной замены;
• безопасность и внешняя привлекательность благодаря скрытому крепежу;
• устойчивость к коррозии и различным внешним факторам благодаря высококачественному покрытию и особому типу соединения профилей;
• жесткость, снижающая риски провисания полотна калитки со временем.

Как выбрать ширину калитки? В этом вопросе стоит руководствоваться собственными пожеланиями. Подумайте, будет ли вам удобно заходить в калитку, удерживая в обеих руках полные пакеты с продуктами? Нужно ли вам поворачиваться боком каждый раз при входе во двор через калитку? Сможет ли через проем проехать классическая строительная тачка со стройматериалом, к примеру? Проем должен быть достаточно просторным, чтобы человек при входе не задевал каркас плечами и головой.

Не забывайте – чтобы выдержать экстерьер всего дома в едином стиле, нужно заказывать калитку с тем же заполнением и оттенком, что и ворота. Так, к коттеджам из бруса и бревна прекрасно подойдут ворота и калитка с покрытием, копирующим фактуру древесину. Популярные оттенки: золотой или темный дуб, вишня. А въездные ворота и калитка пурпурно-красного оттенка лучшим образом дополнят экстерьер дома, облицованного красным кирпичом или клинкером.

На заметку! Качество порошкового окрашивания профилей ALUTECH подтверждено сертификатом соответствия Qualicoat, что в переводе с английского означает «качественное покрытие».

Видео – Урок по монтажу калитки

Автоматическое управление позволяет открывать ворота дистанционно, не покидая салона автомобиля. Это очень удобно, а потребление электроэнергии минимально и не станет обузой для владельца.

Автоматическое управление установлено на въездных воротах

Какими качествами должен обладать привод для максимально эффективной эксплуатации ворот?

1. Чтобы автоматика служила надежно и долго, следует выбрать привод, который адаптирован к условиям эксплуатации в определенном регионе. Так, например, для стран СНГ стоит учесть такие факторы, как влажность, холодный климат, перепады напряжения.
2. У функциональных приводов есть настройка регулировки усилия двигателя, которая делает безопасным возможный контакт с препятствием.
3. Для защиты от несанкционированного открытия ворот привод может быть оснащен самоблокирующимся редуктором.
4. Двигатель должен иметь защиту от перегрева, а корпус – от механических воздействий, то есть быть ударопрочным.
5. Стоит обратить внимание на привод с функцией торможения. При наличии такой опции створки ворот останавливаются сразу после их полного открытия или закрытия. Это особенно актуально для тяжелых ворот и в условиях частых сильных ветровых нагрузок.
6. Чтобы ворота эффективно работали зимой, когда открытию препятствуют иней и снег, стоит выбирать привод, который работает на полную мощность в начале движения створок.
7. Для удобной эксплуатации ворот без калитки, лучше предусмотреть специальный режим (режим «калитка»), при котором они открываются на небольшую ширину, достаточную для прохода человека.
8. Лучше всего выбирать привод, который легко разблокировать в случае отключения электричества.

Перед выбором привода обратите внимание на вес ворот и ширину створок. От этой величины зависит мощность двигателя. Чем тяжелее створки, тем более мощный двигатель должен быть установлен.

Ну и конечно, цена устройства должна быть приемлемой, а монтаж и ввод в работу максимально простым и быстрым.

Управление откатными воротами

Если брать во внимание все вышеперечисленные качества, то лучший выбор для откатных ворот – приводы
AN-
Motors (серия

ASL

)

и Comunello (серия
Fort)
.

Приводы AN-
Motors
серии ASL
доступны в трех вариантах – для ворот весом до 500, 1000 и 2000 килограммов. В комплекте встроенный радиоприемник и блок управления, 2 пульта дистанционного управления, монтажный набор и инструкция. В качестве дополнительных опций можно приобрести фотоэлементы, обогревательный элемент, проблесковую лампу, внешний радиоприемник и радиокодовую клавиатуру, а также запасной пульт.

Электромеханические приводы Comunello
Fort
доступны уже в пяти вариантах – для ворот весом 400, 500, 600, 700 и 1000 килограммов. Приводы укомплектованы мощными двигателями и самоблокирующимися редукторами. Также в них установлены фильтры электромагнитных помех, которые надежно работают при перепадах напряжения. Приводы адаптированы к низким температурам до -35°С.

В качестве дополнительных аксессуаров можно приобрести двух- и четырехканальные пульты, замковую панель, а также ряд таких популярных популярных дополнительных аксессуаров, как:

• фотоэлементы;
• сигнальная лампа;
• колонна для аксессуаров;
• универсальный приемник 2к;
• магнитные концевые выключатели (комплект);
• считыватель транспондерных карт.

Управление таким приводом очень простое и удобное, функционал и показатели надежности на высшем уровне.

Видео – Автоматика для откатных ворот

Управление распашными воротами

Для распашных ворот существует два вида автоматики: рычажная и линейная.

Компания Comunello
позаботилась о владельцах распашных ворот и выпустила специальную линейку автоматики. Современный корпус-моноблок из алюминия, изолированные электрические контакты, механические части привода из металла. Такой привод будет долго радовать владельцев своей надежной работой.

Таблица.
Comunello
, серия
Abacus

Видео – Автоматика для распашных ворот

Линейные приводы AN-Motors
серии ASW
для распашных ворот радуют своей относительно невысокой ценой и лаконичным дизайном. Алюминиевый корпус герметичен, надежно защищает находящиеся внутри контакты и механизмы от проникновения внутрь корпуса влаги и мелких инородных предметов, в том числе пыли. Класс защиты приводов IP 54, что расшифровывается следующим образом:

• согласно таблице, первая цифра 5 означает, что прибор надежно защищен от случайных проникновений всех видов, а пыль может попасть лишь в крайне малом количестве, не нарушающем работу механизмов;
• вторая цифра аббревиатуры подразумевает степень защиты от влаги. В данном случае привод защищен от брызг и самых сильных осадков.

В комплекте прилагается два линейных привода (на каждую створку ворот), блок управления (радиоприемник встроен), набор для выполнения крепления и инструкция. Дополнительные элементы: проблесковая лампа, фотоэлементы, радиокодовая клавиатура и пульт.

Приводы AN-
Motors
ASW
могут устанавливаться на створки длиной до 5 метров и весом до 500 килограммов.

Рычажные приводы той же серии и производителя предназначены для ворот с длиной створки до 4 метров и весом до 400 килограммов. Приводы надежны, долговечны, безопасны, эксплуатировать их легко. Подробная инструкция, которая прилагается к комплекту, поможет быстро установить приводы и запрограммировать.

Таким образом, выбрать въездные ворота сегодня не так уж сложно. Зарекомендовавший себя надежный производитель ALUTECH предлагает широчайший выбор различных типов и видов ворот, комплектующих и автоматики к ним.

Вашему вниманию предлагаются кованые ворота и калитки для дома и дачи. В каталоге нашего сайта представлены фото кованых ворот, калиток и их подробные характеристики. Цена кованых ворот отличается своей доступностью благодаря серийному изготовлению и четко отлаженных технологий, а качество соответствует мировым стандартам или даже во многом их превосходит. Любые изделия вы можете приобрести в нашей компании по самым низким ценам благодаря услуге совместных закупок. Купить кованые ворота и калитки по низкой цене приемлемо для людей ценящих свое время и деньги.

Большинство владельцев частных усадеб или дачных домиков при обустройстве своего зозяйства стараются приобретать дешевые кованые ворота для частного дома
в строительных магазинах или компаниях, занимающихся ворота для частного дома
. Это те самые ворота для частного дома
, с которых вы можете гордиться своей дечей. ворота для частного дома
из профилированных листов являются самым простым, распространенным и дешевым вариантом. Украшать свой дом ворота для частного дома
стало хорошим тоном для состоятельных людей. Обустройство ворота для частного дома
для частного дома, дачи — один из самых первых и важнейших решений, которые необходимо принять. С эстетической стороны ворота для частного дома
представляют собой оригинальное и неповторимое произведение искусства. Если требуется изготовление кованых изделий или ворота для частного дома
, то вы смело можете обращаться к нам за помощью на любом этапе от начала проектирования до подбора исполнителей.
В нашем каталоге огромное количество моделей ворот, которые обязательно понравятся вам. Цена на ворота для частного дома
— первое, о чем задумывается покупатель. Бытует мнение, что стоят они неоправданно дорого. Но, можно приобрести изящные ворота для частного дома
недорого на нашем сайте по приемлемой стоимости (от 7000 рублей). Как видите, превратить свое домовладение в шикарный дворец можно и по самой низкой цене!

Информация по ворота для частного дома

Ворота
и калитки для дома
и дачи: дворовые, гаражные, дачные …


Во многих странах мира не принято огораживать забором свои…

8 вариантов красивого забора с воротами
— Заборы

Именно с забора начинает формироваться мнение о хозяевах дома. …
каждый день придумывают новые формы заборов для защиты частных

домов
.

Фото заборов и ворот
. Идеи дизайна. Фотографии ворот
…


Большая коллекция фотографий заборов и ворот
. … Кованный декор по всей
Массивный кирпичный забор для двухэтажного большого частного дома
.

По завершении строительства собственного дома встает вопрос о выборе ограждения и ворот для защиты имущества от посторонних глаз и нежелательных гостей. Ворота для частного дома — это своего рода визитная карточка участка. Ведь встречают у нас обычно «по одежке», и первое впечатление очень важно.

Вернуться к оглавлению

Выбор материала

Прежде всего нужно определиться с видом материала для ворот. Обычно подбирают его вместе с материалом для всего забора, но бывают и некоторые исключения.

Вернуться к оглавлению

Дерево

Один из самых дешевых вариантов — деревянные садовые ворота для дачи.

Из других плюсов можно выделить:

• Экологичность материала;
• Легкость монтажа (можно сделать такие ворота даже своими руками, не прибегая к помощи специалистов);
• Отсутствие необходимости использования дорогостоящей и сложной техники для установки ворот;
• Сравнительно небольшой вес.

Однако деревянные изделия характеризуются повышенной пожароопасностью. За поверхностью дерева требуется тщательный уход: периодическая покраска (раз в несколько лет), ремонт в случае необходимости. Со временем дерево имеет тенденцию гнить, поэтому обязательна обработка дерева антисептиками. Древесина также отлично впитывает влагу, поэтому в жаркую сухую погоду ворота будут весить легче, а после обильных дождей — намного тяжелее. Такая разница в нагрузке на опоры может вызвать их деформацию.

Вернуться к оглавлению

Профнастил

Ворота из профнастила, наверное, один из самых популярных вариантов ворот и ограждений в частном секторе.

И это неудивительно, ведь у материала масса достоинств:

• Возможность выбора любого цвета (есть как однотонные варианты, так и покраска под дерево, камень и другие материалы);
• Относительная дешевизна;
• Простота установки;
• Вариативность оформления (можно сделать как предельно простую конструкцию, так и довольно презентабельную);
• Долгий срок службы без необходимости починки;
• Относительно небольшой вес.

Ворота из профнастила имеют и некоторые недостатки. Так, многим они кажутся недостаточно привлекательными внешне. Однако этот недостаток легко компенсировать выбором интересной расцветки и оформлением ворот по периметру.

Вернуться к оглавлению

Ковка

Кованые ворота для дачи отлично подойдут тем, кто не испытывает недостатка в денежных средствах. Обойдется изготовление подобного изделия в достаточно большую сумму.

Однако, учитывая все его плюсы, оно того стоит:

• Высокая эстетическая оценка ковки;
• Возможность индивидуального изготовления и украшения художественными элементами на любой вкус;
• Ковка отлично сочетается с любыми видами материалов;
• Доступность видимости;
• Высокая износостойкость (сломать их практически невозможно);
• Длительный срок эксплуатации.

«Прозрачность» кованых ворот нравится не всем. Отличным выходом станет оформление ворот листами поликарбоната подходящего цвета. Так сквозь ворота для дачи будет проникать свет, но прохожим не будет видно, что происходит на участке.
Из отрицательных моментов можно отметить большой вес таких ограждений (к примеру, ворота из профнастила могут весить в два, а то и в три раза меньше кованых). Для их установки потребуется заливка мощного фундамента и громоздких столбов. И, конечно, стоимость может достигать довольно внушительной суммы, из-за чего многие попросту не могут себе позволить такое удовольствие.

Да и изготовить кованые ворота своими руками вряд ли удастся, если только ваша профессия не кузнечных дел мастер.

Вернуться к оглавлению

Виды ворот

Тип конструкции устройства ворот — еще один важнейший вопрос. Вне зависимости от того, какой выбирается материал, есть четыре основных вида ворот.

1. Распашные ворота для дачи — самый популярный вид конструкции, при котором одна или две створки распахиваются наружу. Калитка, как правило, всегда имеет конструкцию распашной.
2. Раздвижная конструкция, когда ворота перемещаются вдоль поверхности забора, открывая или закрывая проезд.
3. Рулонные или роллетные ворота сворачиваются на манер рулона при открывании.
4. Секционные ворота убираются снизу вверх секция за секцией.

У каждого типа конструкции есть свои плюсы и минусы, поэтому следует поговорить о них более подробно.

Вернуться к оглавлению

Распашная конструкция

Популярность этого типа ворот весьма высока.

Дело в том, что у конструкции есть ряд неоспоримых преимуществ:

• Простота устройства. Соорудить распашные ворота для дачи может даже непрофессионал в сфере строительства;
• Дешевизна. Возможность проведения монтажа своими руками может значительно снизить издержки по возведению ворот;
• Универсальность. Установить подобную конструкцию можно практически в любом месте;
• Длительность срока эксплуатации. Конструкция распашных ворот проста и надежна;
• Вариативность. Для подобной конструкции можно выбрать практически любой материал.

Из минусов можно отметить, что распашные ворота для дачи — все-таки самая массивная конструкция, а для открывания ворот будет нужна площадка перед ними в несколько квадратных метров. Эту территорию нужно будет постоянно очищать от снега, листьев и прочего мусора.
Чтобы навесить распашные ворота для дачи, на опорах закрепляют мощные петли, к которым крепят основной материал изготовления ворот.

Петли в процессе эксплуатации необходимо будет периодически смазывать машинным маслом, иначе со временем ворота при открывании и закрывании начнут скрипеть. Часто для предупреждения чрезмерного открывания для каждой из створок монтируют стопорящий механизм.

Желательно предусмотреть какое-либо решение и для предотвращения самовольного закрывания створок, так как нередки ситуации, когда при порыве ветра ворота самостоятельно захлопываются. Это может нанести существенный ущерб автомобилю и даже здоровью стоящих рядом людей.

Вернуться к оглавлению

Раздвижная конструкция

Раздвижные или откатные ворота гораздо реже можно встретить в частном секторе на просторах нашей Родины. Главное достоинство раздвижных ворот — экономия пространства. Для открывания и закрывания ворот такой конструкции нужно лишь около 30 см от забора вдоль самого ограждения.
При открывании раздвижные ворота отъезжают в сторону параллельно поверхности забора.

Смонтировать откатные ворота самостоятельно гораздо сложнее, так как для открывания используется специальный механизм с направляющими и роликами. За всем прилегающим оборудованием требуется тщательный уход, так как даже простое попадание пыли может вызвать поломку. Площадку для откатывания ворот придется, скорее всего, асфальтировать или бетонировать, так как необходимо, чтобы она была идеально ровной в любое время года.

Вернуться к оглавлению

Роллетные ворота

Рулонные или роллетные ворота для дачи используются редко. Подобный механизм обычно применяют на входной группе в гаражах. В качестве материала не могут браться профнастил или кованый металл, обычно это некое полотно из небольших секций из пластика или металлопластика. Конструкция по своему типу напоминает рольставни на окнах или дверях.
Это достаточно недорогой вариант для ворот, но и сломаться такая легкая конструкция может гораздо быстрее.

Для монтажа вне помещений дополнительно устанавливают защитный короб над воротами, связывая всю конструкцию в единую арку. Ворота отличаются компактностью и простотой открывания. Систему обычно снабжают электроникой, благодаря чему открываются они автоматически после нажатия кнопки на пульте или на стационарном пульте управления.

Вернуться к оглавлению

Секционные ворота

Секционные ворота состоят, как правило, из нескольких сэндвич-панелей, которые при открывании перемещаются из вертикальной — в горизонтальную плоскость. Для их обустройства нужен навес или оборудованный вход в гараж. Секции работают на специальных пружинках.

Обычно такую конструкцию устанавливают не как ворота для дачи, а на складских или других промышленных объектах, так как стоимость их достаточно высока. Возможность автоматизации позволяет использовать конструкции с большим комфортом.

Вернуться к оглавлению

Особенности монтажа ворот с калиткой своими руками

Ввиду наибольшей частоты использования на практике в частном секторе именно распашных и раздвижных ворот остановимся на особенностях их монтажа.

Вернуться к оглавлению

Установка распашных ворот

Уже на этапе планировки территории место для ворот с калиткой особо выделяют. Дело в том, что опоры для них следует закапывать глубже, чем опоры для остальной части забора. На столбы будет приходиться повышенная нагрузка, и если установить их неправильно, вся конструкция может со временем сложиться под весом воротин.

Столбы закапывают примерно на полметра глубже и заливают фундамент под них. Бетонное основание армируют дополнительно металлической сеткой заводского производства или изготовленной самостоятельно из сваренных между собой прутков. Материал для столбов выбирают исходя из конечного веса ворот.
Между столбами монтируется рама из металла или дерева.

Она нужна для придания конструкции нужной жесткости. Ее впоследствии обшивают каким-либо облицовочным материалом. На столбы навешиваются петли, а к конструкции крепятся замки и засовы.

Есть два основных варианта открывания распашных ворот: с одной воротиной на весь проем ворот или с двумя воротинами, открывающимися в разные стороны.

В первом случае на опору приходится очень большая нагрузка, что следует учитывать при монтаже. Принимать во внимание следует и ветровую нагрузку. Так, ворота из профнастила достаточно легкие, но ветровая нагрузка на них приходится гораздо большая, чем на кованые.
Для производства всех работ могут понадобиться следующие инструменты:

• Сварочный аппарат;
• Болгарка с отрезными дисками;
• Рулетка, уровень и уголок;
• Лопаты и мастерок;
• Кисточки для покраски;
• Дрель для крепления материала облицовки.

Ширина ворот выбирается в зависимости от типа автомобиля хозяина дома.

Минимальная рекомендуемая ширина проезда — 2 метра 40 см. Авто можно и сменить, а широкий въезд дает возможность пропустить внутрь грузовой транспорт, который, возможно, придется встречать при покупке стройматериалов, техники или мебели. Этот факт следует учитывать и при выборе высоты рамы.
Из материалов нужно приобрести:

• Основной материал, из которого будут состоять ворота и калитка;
• В качестве опор можно использовать профильную или круглую металлическую трубу. Диаметр выбирается в зависимости от предполагаемой нагрузки. При весе ворот до 150 кг подойдет труба 80*80 мм с толщиной металла 4 мм. Если вес ворот не более 300 кг, можно использовать трубу 100*100 мм. При большей нагрузке выбирайте трубу диаметром 140 мм и толщиной металла в 5 мм;
• Для рамы подойдет труба 40*20 мм или 60*40 мм в зависимости от вида отделочного материала и конечной нагрузки на раму;
• Петли бывают регулируемыми и нерегулируемыми. Основное требование к ним — качество материала;
• Замки выбираются в соответствии с предпочтениями хозяина дома;
• Краска понадобится для обработки поверхности стоек и, возможно, обшивки.

Распашные ворота можно сделать и автоматическими. Электрические ворота сегодня не редкость, однако, по карману не каждому. Смонтировать открывающий и закрывающий механизм можно также самостоятельно.

Вернуться к оглавлению

Установка раздвижных ворот

При выборе раздвижных ворот следует убедиться, что возле забора достаточно места для установки такой конструкции. Длина участка, по которому будет осуществляться движение ворот вдоль ограждения, должна быть не меньше ширины проема.

Фундамент для всей конструкции ворот должен выступать внутрь участка примерно на полметра по сравнению с уровнем фундамента забора, т. е. он немного шире, ведь нагрузка будет приходиться именно на поверхность фундамента при откатывании механизма.

Очень важно выставить кирпичные столбы и раму ворот по горизонтали и вертикали. Любое отклонение чревато тем, что механизм не будет работать. Для монтажа ворот потребуются следующие материалы:

• Трубы для изготовления рамы (подойдут 60*40; 60*30 или 50*60 мм);
• Основной материал ворот;
• Направляющая;
• Роликовые каретки (2 шт.);
• Верхние поддерживающие каретки;
• Захваты;
• Заглушки (могут быть из металла, резины или пластика).

Кроме опорных столбов, нужно будет также установить и приемные столбы, на которых будут крепиться захваты и верхние ролики.
Весь процесс монтажа достаточно трудоемок, особенно при большом весе конструкции, поэтому чаще всего установку откатных ворот доверяют профессионалам. Ворота для дачи с раздвижным механизмом чаще делают автоматизированными: для этого есть все предпосылки, ведь к конструкции нужно всего лишь добавить крутящий механизм.

Изготовление въездных ворот собственными руками достаточно просто. Между тем многие, пытаясь сделать красивые ворота самостоятельно, допускают ошибки. В результате этого конечный результат получается не таким качественным, как хотелось бы. В данной статье мы попытаемся детально ответить на вопрос как сделать ворота, имеющие калитку.

Металлические ворота распашного типа: производим расчеты

Распашная конструкция на сегодняшний день является наиболее распространенной при изготовлении металлических ворот с калиткой своими руками. К ней обращаются, прежде всего, потому, что простой, надежный и менее затратный вариант ворот. Прежде чем приступить к вопросу установки ворот, остановимся на самом процессе их изготовления.

Распашные ворота отличаются друг от друга своими конструктивными особенностями. Они могут иметь створки, расположенные как симметрично, так и ассиметрично. Кроме того, распашные ворота могут быть оснащены дополнительной калиткой для входа.

Важным недостатком данного варианта является необходимость наличия пространства, куда будут распахиваться створки ворот. В связи с этим, при создании конструкции необходимо учитывать, в какую сторону будут распахиваться створки ворот.

Вне зависимости от выбранных конструктивных особенностей изготовить распашные ворота с калиткой собственными руками не составит особого труда.

На первом этапе необходимо правильно произвести расчет размеров и создать чертеж, где будут отражены самые мельчайшие детали. При этом важно учитывать следующие моменты:

Размеры каждой створки и калитки

При расчете высоты ворот важно учитывать, что снизу должно остаться расстояние в 5 – 10 см от земли. Если же на участке, где планируется производить установку ворот, лежит плитка или асфальт, то этот зазор допустимо уменьшить до 5 см. Говоря о размерах будущих ворот, учитываем, то они должны быть такими, чтобы автотранспортное средство в них могло свободно проехать. Высота также зависит от высоты забора, габаритов транспортного средства и размеров листа.

Размеры калитки должны обеспечивать свободный и удобный проход через нее. Считается, что наиболее правильно делать калитку шириной в 1 метр и высотой в 2.

Расчет опор (столбиков)

Размеры столбов зависят от параметров воротных полотен, которые им предстоит в дальнейшем удерживать. Кроме того, если планируется встраивать калитку, то потребуется дополнительное усиление конструкции.

При создании калитки в качестве отдельного элемента потребуется возведение дополнительного опорного столба.

3. Конструктивные особенности и размеры запора.
4. Месторасположение петель.
5. Место, где будут находиться усиливающие элементы.

Инструменты и материал

Для изготовления ворот потребуется следующие материалы:

• обшивка для створок (профнастил, дерево, евроштакетник);
• саморезы;
• трубы металлические с сечением 60х40 мм;
• петли;
• краска для окрашивания изделий из металла и кисточки.

Для самого же процесса изготовления ворот также будут необходимы такие инструменты как:

• отвес;
• уровень;
• электродрель;
• болгарка;
• сварочный аппарат и маска защитная;
• рулетка;
• ножницы по металлу.

Устанавливаем опоры

Опоры являются важным звеном в изготовлении ворот. Они отвечают за надежность конструкции и срок службы готового изделия. При изготовлении опор необходимо учитывать, что может происходить изменение объема почвы в результате промерзания грунта в месте установки опор.

Кроме того, на опоры приходится достаточно сильная динамическая нагрузка. В связи с этим, опоры следует устанавливать на достаточную глубину.

Для создания столбов для ворот допустимо использовать:

• трубы диаметром от 60 мм и более и сечением в 60х40 мм и 20х30;
• стальной лист;
• кирпич, камень или дерево.

Процесс монтажа выглядит следующим образом.

1. Готовятся столбы: из трубы-стойки требуемой длины.
2. Делается котлован, диаметр которого в два раза превышает диаметр будущей опоры, а глубина достигает уровня промерзания грунта. При этом стоит помнить: если в месте установки ворот грунт промерзает не очень глубоко, то глубина котлована не должна быть меньше 1 м.
3. На дно котлована насыпается подушка из песка и щебня. Ее высота должна составлять 20 см.
4. В котлован устанавливаются столбы, к которым предварительно приварен стальной лист прямоугольной формы размером 30х30 см.
5. Стойки закрываются облицовочным материалом, который будет препятствовать попаданию осадков. Для этого можно использовать: кирпич, дерево или камень.
6. Земля вокруг будущих опор проливается водой и утрамбовывается. Это позволяет избежать растрескивания бетона после его заливки.
7. После этого они заливаются смесью песчано-цементной, в результате чего и происходит закрепление столбов.
8. Далее в течение недели, не менее, цементу дают возможность хорошо схватиться.

Изготовление и воротных створок

Первое, что следует установить, это ширина будущего проема, т.к. размер створок должен составлять ½ от этой ширины. Например, если ширина проема составляет 3 м, то размер каждой отдельно взятой створки будет равняться 1,5 м. Кроме того, важно помнить, что между створками должен быть зазор в 1 см.

Изготовление воротных створок предполагает выполнение следующих работ:

1. Изготавливается каркас:
   • 1) труба с сечением 60х30 мм при помощи болгарки разрезается на части: должно получиться 4 элемента размером по 2 м и 4 элемента по 1,5 м;
   • 2) на грунте делается разметка одной створки размерами 1,5х2 м, по углам этой разметки устанавливаются кирпичи;
   • 3) на кирпичи согласно размерам укладываются трубы, из которых будет сделан каркас;
   • 4) далее с помощью подручных материалов выравнивается поверхность таким образом, чтобы она была полностью горизонтальной: под кирпичи подкладываются любые кусочки строительного материала).
2. Стыки каркаса свариваются при помощи сплошного шва.
3. После сварки стыков с одной стороны, каркас переворачивается, и производится сварка с обратной стороны.
4. Далее каркас усиливается:
   • 1) берется профильная труба 20х30;
   • 2) прикладывается к базовому каркасу и производится замер элементов для усиления;
   • 3) произведенные замеры переносятся на трубу, и из нее вырезаются требуемые элементы;
   • 4) вырезанные элементы приваривают к каркасу.
5. Производиться обработка каркаса: шлифовка сварочных швов, удаление ржавчины и подтеков металла.

Монтаж створок для распашных ворот

Вопрос о том, как установить ворота является важным моментом среди всех работ, выполняемых при изготовлении ворот собственноручно, поскольку допущенные ошибки могут привести как к непродолжительному сроку службы ворот, так и к тому, что они просто не будут выполнять свои функции, например, хорошо открываться. Монтажные работы начинаются с установки каркаса. Порядок действий при этом выглядит так.

1. К полотнам створок при помощи сплошного шва привариваются петли. Это должна быть та часть петли, которая имеет глухое отверстие с торца.

Если устанавливаются тяжелые ворота, то их следует оснастить петлями по три с каждой стороны. При монтаже более легких конструкций достаточным будет наличие двух петель.

2. К каждой приваренной петле на каркасе надевается ее вторая половина, которая тут же приваривается к опоре.
3. Производится облицовка воротных створок:
   • 1) производятся повторные замеры листов профнастила (это позволит избежать ошибок);
   • 2) с помощью ножниц по металлу вырезаются требуемые листы;
   • 3) все имеющиеся кромки тщательно зачищаются;
   • 4) листы накладываются внахлест, имеющий одно направление;
   • 5) профнастил крепится к каркасу саморезами. Количество использованных для крепления профлиста саморезов выбирается в произвольно, расстояние между ними должно составлять от 10 до 15 см.

2. Производится окрашивание готового изделия.

Окрашивание ворот

Если при изготовлении ворот был использован материал, не имеющий полимерного покрытия, то готовое изделие следует покрасить. Покраска осуществляется так.

• Поверхность покрывается грунтовкой (тип грунтовки подбирается в зависимости от того, какую краску планируется использовать: алкидную или акриловую).
• Изделию дают просохнуть. При необходимости процедуру грунтовки повторяют, потом вновь дают высохнуть грунту.
• Ворота окрашивают при помощи валика, нанося параллельные ровные полосы. Каждая последующая полоса должна перекрывать на 1 – 2 см предыдущий мазок.
• Берется контурная и малярная кисть, и закрашиваются все труднодоступные места.

Окрашивание можно производить несколько раз до тех пор, пока не получится требуемый цвет.

Делаем калитку

Для самостоятельного изготовления отдельно стоящей калитки необходимы:

• профилированная труба, имеющая сечение 60х60х3 мм;
• прямоугольная труба с сечением 40х20х2,5мм;
• материал для обшивки;
• петли.

Процесс создания предполагает следующую последовательность действий.

1. Устанавливаются опоры (принцип установки точно такой же, как и при установке столбов для ворот).
2. Делается каркас калитки:
   • берется труба с сечением 40х20х3 мм, из которой вырезаются заготовки (две стойки и две перекладины);
   • сваривается каркас рамы;
   • поперечины привариваются к опорным столбам так, чтобы они слегка держались;
   • проверяется с помощью уровня горизонтальность поперечных перекладин (при необходимости производится выравнивание);
   • привариваются вертикальные части рамы (угол между частями должен составлять 90⁰С).
3. Привариваются петли: начинать необходимо с нижней петли.
4. После установки петель убираются созданные первоначально.
5. Делается усиление калитки: берутся металлические трубы, прикладываются к каркасу, на них с помощью мела отмечаются места срезов, далее с помощью болгарки готовятся нужные элементы и привариваются.
6. Создается усиление для замка.
7. Проводятся сварочные работы, направленные на закрытие открытых срезов труб.
8. Производится шлифовка изделия, его грунтовка и покраска.
9. Отрезается лист профнастила, примеряется к каркасу, проверяется, чтобы калитка хорошо открывалась. Если все хорошо, хорошенько прикручивается на саморезы.

Откатные ворота со встроенной калиткой

Изготовить откатные ворота с калиткой своими руками возможно, хотя это и достаточно трудоемкий процесс. Он включает следующие этапы работ.

1. Выбор места для установки откатных ворот.
2. Создание каркаса.
3. Монтаж калитки.
4. Установка крепежей и подвижных элементов.
5. Обшивка каркаса металлическим профилем.
6. Монтаж полотна ворот.

Необходимы также следующие виды материалов:

1. профильные трубы, имеющие сечение 50х50 (для изготовления каркасной основы);
2. металлопрофиль толщиной в 3 мм;
3. направляющие;
4. роликовые опоры;
5. анкерные болты;
6. элементы, относящиеся к подвижному механизму;
7. материалы для изоляции электропроводки.
8. Выбор места для установки откатных ворот.

Выбирая место, потребуется учесть следующие моменты:

• поверхность, где предполагается установка ворот, должна быть ровной;
• должно хватать места для того, чтобы воротная створка могла быть открытой.

Создание каркаса

Осуществляется монтаж каркаса в соответствии с определенными размерами. Производить его необходимо на ровной поверхности, как и в случае с распашной конструкцией ворот. С целью обеспечения большей надежности конструкции, каркас можно сделать трапециевидной формы. Внутри каркаса привариваются элементы для укрепления полотна.

Монтаж калитки

Встроенная в полотно калитка является неотъемлемой частью каркаса. Лучшим вариантом для ее местоположения станет центр воротного полотна. Ее монтаж выглядит следующим образом.

• 1) К базовому полотну привариваются две вертикальные планки из труб. Одна из них должна находиться на расстоянии около одного метра от края базового каркаса, а вторая на таком расстоянии от первой, чтобы между ними спокойно размещалась калитка.
• 2) Делается каркас калитки из труб. Сварка его частей осуществляется отдельно от общей конструкции каркаса воротного полотна. Высота калитки должна быть такой, чтобы она могла вписаться в общее полотно и была удобной для использования, а ширина может варьироваться от 80 см до 1 метра.
• 3) Производится усиление ворот посредством профильных труб.
• 4) К калитке привариваются петли. Размещают их таким образом, чтобы калитка открывалась внутрь, в противном случае она будет мешать работе всего механизма.
• 5) Далее конструкция покрывается составом, препятствующим образованию ржавчины.
• 6) После этого производится грунтовка всей конструкции в целом.

Установка крепежей и подвижных элементов

Установка подвижных частей и крепежей является самым важным моментом, т.к. будет отвечать за работу ворот в целом. На данном этапе производиться установка роликовых опор. Делается это строго по заводской инструкции, которая обязательно идет в комплекте с изделием.

Для монтажа подвижного механизма создается каркас: делается рамка, размеры которой будут соответствовать размерам ворот, и крепиться к внутренней стороне забора анкерными болтами.

На каркас крепятся подвижные элементы (производить это также следует согласно заводской инструкции). Далее осуществляется монтаж косяка ворот, в который вставляется рама от двери.

Далее приступают к установке двигателя и элементов, отвечающих за управление конструкцией.

Стоит отметить, что все электрические провода должны быть изолированы должным образом. С этой целью их можно разместить в противопожарном гофрированном шланге.

Монтаж полотна ворот

Листы металлопрофиля закрепляются на каркасе посредством саморезов по металлу или специальных болтов. На данном этапе осуществляется соединение всех конструктивных элементов ворот. Полотно ворот размещается на роликовой платформе.

Ворота из дерева с калиткой

Если вы отдаете предпочтение такому материалу как дерево, то изготовить деревянные распашные ворота не составит особого труда. Для их создания потребуются:

• материал для изготовления створок (деревянные доски);
• саморезы;
• доски толщиной от 40 до 50 мм и шириной в 150 мм;
• специальные петли;
• краска по дереву;
• металлические уголки (используются при изготовлении деревянных распашных ворот);
• антисептический состав;
• рубероид;
• мастика.

Кроме того, для изготовления деревянных ворот необходимы будут такие инструменты как:

• уровень;
• электродрель;
• рулетка;
• болгарка;
• кисточки.

Деревянные ворота с калиткой изготавливаются примерно так же как и металлические ворота за исключением отдельных нюансов.

Устанавливаются опоры

Для установки опор используются либо деревянные брусы, либо бревна. Они обрезаются до требуемых размеров. Концы столбов, которые будут находиться в земле, обрабатываются мастикой, обматываются двойным (тройным) слоем рубероида и так опускаются в землю. Это обеспечит продолжительный срок их службы. Столбы закрепляются посредством цементного раствора.

2. Делаются воротные створки и калитка:
   • 1) создается каркас из сосновых досок толщиной от 40 до 50 мм и шириной в 150 мм;
   • 2) на концах досок создаются стыки, по принципу, в половину доски;
   • 3) части соединяют и закрепляются металлическими уголками (последние крепятся к доскам посредством саморезов или болтов);
   • 4) производиться усиление конструкции с помощью досок толщиной в 25 – 30 мм.
3. Производиться монтаж створок и калитки:
   • 1) к полотнам ворот и калитки крепятся петли;
   • 2) каркас воротных полотен и калитки крепится к опорам после их выравнивания через установленные петли посредством саморезов.
4. Полотно и калитка облицовываются доской.
5. Готовое изделие обрабатывается антисептиком (это позволит увеличить срок его службы).
6. После полного высыхания антисептического состава производиться покраска.

Кованые ворота, сделанные своими руками

Для того, чтобы изготовить кованые ворота с калиткой собственными руками, придется изрядно потрудиться. Однако они станут настоящим украшением участка.

Для этого, помимо всех вышеперечисленных инструментов, потребуются:

• наковальня;
• горн;
• тиски;
• станки, предназначенные для ручной ковки.

Порядок работ для изготовления кованых ворот будет следующим:

1. рисуется эскиз всей конструкции;
2. все элементы сковываются отдельно.

Процесс ковки выглядит так:

• нагревается болванка;
• производится обжим болванки;
• создается окончательный вариант.

3. Изготавливаются декоративные узоры.
4. Производится создание прямоугольного каркаса для воротных полотен и калитки.
5. К каркасу ворот и калитки привариваются базовые элементы.
6. Производится шлифовка швов.
7. Полотна ворот и дверь калитки закрепляются на точечных навесах.
8. Поверхность готовых ворот и калитки зачищается.
9. Производиться грунтовка и покраска изделия.

Таким образом, осуществить изготовление красивых и функциональных ворот собственноручно вполне выполнимая задача.

ТОП-50 фото: самодельные ворота с калиткой

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

• древесину,
• листы тонкого металла,
• профнастил.

Схема создания кованых ворот своими руками

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка,
• две роликовые опоры,
• концевые ролики,
• ловители концевых роликов,
• дополнительное устройство с 2 роликами,
• заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Ворота в частном дворе

Особенности распашных ворот и тонкости их выполнения

Устройство опорных элементов

На первом этапе строительства необходимо установить опоры. Чаще всего это металлические столбы подходящего диаметра, которые бетонируются в грунт. Очень часто заборы делают с кирпичными столбиками. В таком случае они также могут быть опорой для изделия. Но не стоит забывать при кладке кирпича, сделать металлические закладные, к которым будут привариваться петли.

Подготовка створок

Створки распашных ворот

Конструкция распашных моделей

Особенности устройства раздвижных ворот

Основные разновидности раздвижных ворот:

• консольные,
• подвесные,
• откатные.

Подвесная разновидность

Подвесной вариант не пользуется особой популярностью. Это связанно с тем, что в верхней части установлена рельса, по которой движется полотно. Данная рельса является своего рода ограничителем, поэтому далеко не каждое транспортное средства сможет въехать во двор.

Откатные изделия

Для работы откатных вариантов рельса устанавливается вдоль стены и непосредственно в самом проеме. В северных регионах такую систему использовать нецелесообразно. Поскольку при большом количестве снега работа створок будет затруднена, и постоянно нужно будет очищать заснеженные места.

Схема раздвижных вариантов

Преимущества консольного типа

Консольный тип на сегодняшний день самый популярный. Они могут быть использованы как в южных, так и в северных регионах. Движения полотна происходит над землей, поэтому нет необходимости постоянно расчищать путь. Кроме того к преимуществам стоит отнести то, что в верху нет никаких ограничителей. Это дает возможность заезжать во двор даже машинам с большой высотой.

Для установки такого типа необходимо устройство только одного опорного столба, который и будет нести всю нагрузку от полотна. Поэтому важно сделать его максимально качественным и надежным. Сама консольная балка на воротах может быть расположена снизу, сверху или посредине полотна.

Комплект электропривода и аксессуаров

Особенности выполнения откатных ворот

Откатные варианты позволяют существенно сэкономить пространство во дворе. Но при этом необходимо проконтролировать пространство вдоль забора. Для нормального функционирования системы предварительно необходимо расчистить место от мусора и любой растительности.

Устройство откатной конструкции

Установка опорных элементов

• аппарат сварочный и болгарку,
• дрель и саморезы,
• рельсы подходящего размера и ролики.

Рельсы и ролики

Для выполнения самых створок лучше всего использовать оцинкованный материал. Он в состоянии прослужить долгое время, при этом сохранит свой первозданный вид. Очень часто используется профлист с полимерным покрытием.

Изделия данного вида могут быть оборудованы автоматическим или ручным приводом.

Чертеж откатного типа

В начале работы стоит подготовить чертежи, по которым будет выполняться работа. Чертежи и схемы позволяют также рассчитать точное количество необходимого материала. Высота ворот должна соответствовать забору. Ширина проема при этом может быть самой разной. Откатные изделия оказывают давление не только на рельсы, но и на столб, поэтому его конструкции нужно уделить особое внимание. Его нижняя часть должна быть погружена в почву и качественно забетонирована.

Опора для откатных изделий

Устройство рельсы для движения полотна

Откатные ворота будут ходить по рельсе, которая располагается на земле. Для этого нужно выбрать П-образный профиль металлический. Его длина должна быть как две длины полотна. Для запаса нужно сделать еще 30 сантиметров. Важно чтобы рельса была установлена на бетонное основание. Только таким образом можно получить максимально надежную конструкцию, которая прослужит долгое время. После того как все рельсовые системы установлены и закреплены к опорному столбу можно устанавливать привод электрический.

Сборка полотна и его установка

Советы и рекомендации по выполнению работ своими руками

Выполнить ворота любой конструкции под силу каждому человеку. Важно соблюдать рекомендации специалистов и предварительно изучить некоторую информацию.

• Материалы для работы выбирать только высокого качества. Это позволит эксплуатировать конструкцию на протяжении длительного периода и не потребуется проводить ремонтные работы.
• Важно уделить внимание всем чертежам и схемам. Только четкое соблюдение схеме позволит с первого раза выполнить все работы правильно. Соблюдение размеров и параметров дают возможность сделать функциональную конструкцию, которая будет работать без проблем.
• Установка привода электрического типа должна выполняться с полным пониманием дела. Если опыта работы в такой сфере нет, стоит доверить все выполнение специалистам. Они сделают все качественно и быстро. Изделия будут открываться, и закрываться без затруднений.
• Если предусмотрено использование роликовой системы, ее выбору стоит уделить особое внимание. Ее лучше всего приобретать в специализированных магазинах. В таком случае работать такой системы будет безупречной на протяжении длительного времени.

Варианты для загородного дома

Сегодня дополнить ограждение можно воротами, выполненными своими руками. Для изготовления могут быть использованы различные материалы. Чаще всего используется древесина и метал. Перед тем, как приступить к выполнению стоит обдумать какой, тип конструкции лучше всего использовать. Начиная выполнение ворот своими руками: чертежи, схемы и фото помогут решить даже сложные задачи. Распашные ворота классический вариант с выполнением, которого справиться каждый. Для их устройства нужно достаточно много места чтобы они свободно открывались. Сэкономить пространство на приусадебном участке можно с помощью раздвижных ли откатных ворот.

Изготовление распашных ворот своими руками

Классические распашные ворота могут иметь симметричные или ассиметричные створки, а также дополнительную калитку для входа. Независимо от типа конструкции их изготовление производится по одному и тому же принципу.

Установка опор

При пучении грунта зимой нагрузка на опорные столбы ворот может достигать до 10 т на 1 кв. м. Кроме того, они испытывают и существенную динамическую нагрузку в несколько сотен килограмм во время их открывания и закрывания. Поэтому для увеличения срока службы такой конструкции требуется надежная опора, углубленная в грунт на достаточную глубину.

Порядок установки воротных столбов:
1. В качестве опорных конструкций может использоваться трубы или профиль 2,5 мм диаметром от 60 мм и выше. Использование уголка не рекомендуется: он не способен обеспечить конструкции необходимую жесткость. Для поперечных перекладин профиль может быть чуть уже: до 30 мм.

Совет. Слишком массивный каркас создать слишком большую нагрузку на опорные столбы, поэтому при выборе толстостенного профиля соответственно усиливаются и они.

1. Для их установки готовится котлован на глубину промерзания грунта (при этом его глубина не может быть менее 1 м). К примеру, в Московской области она будет равна 1,4 м. Выкопать котлован можно с помощью земляного бура или вручную. При этом его диаметр должен как минимум в два раза превышать сечение трубы.

Котлован для заливки опорных столбов

2. Перед заливкой бетона на дне котлована устраивается песчано-щебневая подушка высотой 20 см.
3. Столбы закрепляются в котловане, выравниваются с помощью уровня и заливаются песчано-цементной смесью. Установка ворот производится не менее чем через неделю после ее полного схватывания.

Совет. Для предотвращения от растрескивания бетона перед заливкой землю вокруг следует пролить водой и утрамбовать. Для предотвращения от преждевременного просыхания верх фундамента следует прикрыть пленкой и периодически смачивать водой.

Основные этапы изготовления створок для ворот

2. Металлический профиль нарезается по заданным размерам.
3. С каждого края полосы угольником проводятся линии под углом в 45°, а затем по ним делается срез с помощью болгарки. Для улучшения прочности сварных швов места среза тщательно зачищаются до чистого металла.

Разметка стыков профиля

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня.

Проверка горизонтали и углов

5. С помощью рулетки также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.

Совет. Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.

Проверка высоты и ширины конструкции

6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.
7. Далее пристыковываются поперечные перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.

Перекладины, идущие поперек воротины и по диагонали

8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.

Усиление металлической полосы для приваривания петель

Сварка воротных петель

Простейшим устройством является штырь, на который надевается колпак. Для приваривания петель следует выставить воротину в одной плоскости со столбом с зазором не менее 5 мм. От верха и низа воротины отступается по 20 или 25 см и проводится отметина карандашом или мелом. Затем нижняя часть петли приваривается к раме (полотну ворот), а нижняя – к основанию.

Обычно петли привариваются через пластины (ушки): к обеим частям петли прикрепляется небольшие полосы из металла, а затем уже эти пластины привариваются к воротам и раме. Такой способ позволяет обваривать и петлю, и пластину с обеих сторон, а затем прикреплять ее сверху, сбоку и снизу с помощью трех швов.

Для того, чтобы при сварке петли не спекались между собой, перед началом работ все движущиеся части следует тщательно промазать солидолом. Сварочный шов прокладывается снизу вверх.

Так как опоры при малейшем движении грунта будут всегда смещаться, между створками также необходимо оставить небольшой зазор размером в несколько миллиметров.

Обшивка каркаса

Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.

Ниже предоставлены несколько чертежей распашных ворот, из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.

Важно! При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом.

Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

• древесину,
• листы тонкого металла,
• профнастил.

Схема создания кованых ворот своими руками

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка,
• две роликовые опоры,
• концевые ролики,
• ловители концевых роликов,
• дополнительное устройство с 2 роликами,
• заглушки для концов балки.

Распашные металлические ворота

Типы и виды ворот. Как самому сделать калитку

Разнообразные виды ворот для частного дома служат двум целям – обеспечивать удобство их эксплуатации и защиту территории от посторонних. Правильно выбранные виды ворот и калиток не затрудняют движение для хозяев дома и создают условия для эффективной защиты участка от несанкционированного проникновения посторонних лиц. О том, какие виды ворот бывают и что из представленного многообразия выбрать для своего участка, читайте в предлагаемом материале. А в специальном мастер классе рассказано подробно о том, как сделать самому калитку из древесины по заданным индивидуальным размерам. Знания о механизмах работы входных групп позволят сделать правильный выбор конструкций и подходящих материалов. Обустройство приусадебного участка всегда начинается с ограждения и монтажа ворот, калиток и других нужных элементов. Надеемся, что этот материал сделать данный процесс простым и комфортным.

Виды конструкций ворот

Калитки и ворота выполняют особую функцию, это — первая дверь вашего владения, которая очень много может рассказать о вкусах и отношении к людям хозяев дома. Некоторые калитки и ворота привлекают к себе внимание причудливой формой, другие так сливаются с забором, что их практически невозможно разглядеть. Одни типы и виды ворот как бы ненавязчиво подсказывают, что тут находится вход на участок. Другие виды конструкций ворот напоминают тяжелые крепостные врата и без обиняков сообщают окружающим, что посторонним вход воспрещен.

Основные требования:

• Ворота и калитка не должны открываться наружу, а также иметь пороги, затрудняющие проезд.
• Угол открытия калиток и ворот составляет 90°.
• Минимальная ширина калитки составляет 0,9 м, въездных ворот — 2,4 м.
• Рядом обязательно должно быть свободное пространство, так как зимой на площадке перед калиткой и воротами придется постоянно расчищать и куда-то откидывать снег.
• При входе надо найти место для домофона, освещения и почтового ящика.

Обустраивая загородный участок, необходимо создать условия для удобного въезда автомобиля. Существует два типа ворот: распашные и откатные. Первые распахиваются, освобождая проем, а вторые сдвигаются вдоль забора.

Распашные ворота. Распашные конструкции — это традиционный тип ворот, который пользуется популярностью благодаря надежности, невысокой цене, простоте установки. Недостатки: для удобства пользования нужно большое свободное пространство на участке, при больших снегопадах участок перед воротами придется расчищать перед каждым открыванием, сильные порывы ветра могут неожиданно распахнуть створки.

Откатные ворота. В откатной конструкции при открывании полотно ворот перемещается влево или вправо вдоль внутренней стороны ограды, освобождая проем для проезда автомобиля. В открытом положении ворота вообще не требуют свободного места на участке. Зато цена такой конструкции выше на 40-80 %, чем стоимость распашных изделий из того же материала.

Рельсовая конструкция откатных ворот. При помощи роликов панель ворот перемещается по уложенному на земле вдоль проема рельсу, сверху на столбе два ролика удерживают ворота в вертикальном положении. Для установки необходим фундамент, где будут располагаться опорные ролики.

Консольная конструкция. Панель ворот перемещается вдоль балки, установленной над проемом ворот, и нависает над землей иногда на высоте около 10 см, благодаря чему даже во время снегопадов панель сохраняет свою подвижность.

Посмотрите все описанные выше виды ворот для дома на фото, где показан дизайн и принцип работы:

Как сделать простую красивую калитку в заборе (с фото)

Для прохода людей входная зона оснащается калиткой. Перед тем, как сделать калитку в заборе, нужно понять, что она может быть, как отдельно стоящей, так и встроенной в конструкцию ворот. О том, как сделать красивую калитку, можно прочитать в подробной инструкции, представленной далее на странице.

Еще до того, как сделать простую калитку, нужно определиться с тем, какая у неё будет конструкция. Самая простая калитка имеет строение, схожее со штакетником. Однако кроме двух горизонтальных перекладин и набитых на них досок обшивки конструкция включает раскос — диагональную распорку, которая привинчивается между горизонтальными брусьями и придает изделию жесткость, предотвращая опускание свободного конца. Раскос всегда направляют вверх от петлевой стороны калитки к притворной.

В более сложном варианте несущий скелет калитки представляет собой раму из дерева или металла. Деревянную раму изготавливают из толстого бруска 85×70 мм и собирают на шипы. Заполняющее раму полотно мастерят из бруска меньшего сечения или реек и вставляют в выбранные в раме пазы, укрепив соединение клеем. Установка. Устанавливается калитка между двумя столбами, к одному из них крепится петлями, к другому — засовом.

Посмотрите, как сделать калитку – на фото показаны основные шаги по обустройству этого элемента ограждения:

Перед тем, как правильно сделать калитку, нужно установить столбы средней высоты, их можно соорудить из кирпича или из обычных бетонных блоков.

1. Снимите слой земли по линии ворот и выкопайте ямы под фундамент размером 30 х 60 х 60 см. Если ворота тяжелые или почва слабая, то фундамент придетя углубить до 1,5-1,7 м.
2. Приготовьте цементно-песчаную смесь (1:6). Заполните ямы и выровняйте уровень раствора. Поставьте в еще не схватившийся бетон металлический профиль или другую металлическую опору, чтобы она была в самом центре основания столба.
3. Выкладывайте кирпичи на цементный раствор, приготовленный для заливки фундамента. Заполните пустое пространство внутри кладки цементно-песчаной смесью (1:3). Как доведете кладку до нужной высоты, накройте столб плитой.
4. Если вы планируете разместить на столбах фонари, проложите по опорам трубку для кабеля и просверлите в плите отверстие для него. Обратите внимание: одни петли и крепления для засова нужно устанавливать во время кладки, другие — после возведения столбов.

Конструкция деревянной калитки пошагово:

1. Перед тем, как сделать калитку на даче своими руками, подготовьте деревянные колышки, спилив стволы деревьев до предполагаемой высоты калитки. Размер кольев должен составлять не менее 4 см в диаметре, поскольку к ним будут крепиться петли.
2. Изготовьте две перекладины одинаковой длины, на которых будут крепиться деревянные колышки. Расположите перекладины на земле на расстоянии 60 см друг от друга. Разложите колышки на перекладинах с интервалом 6см.
3. Перед тем, как сделать деревянную калитку своими руками, просверлите дырки в колышках, а потом закрепите их поочередно винтами.
4. Петли на перекладинах также зафиксируйте при помощи винтов.
5. Вторую часть петли прикрутите к столбу забора и убедитесь, что калитке ничто не мешает легко и свободно открываться и закрываться. Вы можете также приладить задвижку или использовать пеньковую веревку для закрытия калитки.
6. Калитка готова! Почему бы теперь не смастерить заборчик для огорода? Он делается так же, как и калитка, только расстояние между перекладинами надо увеличить до 1,2 м.
