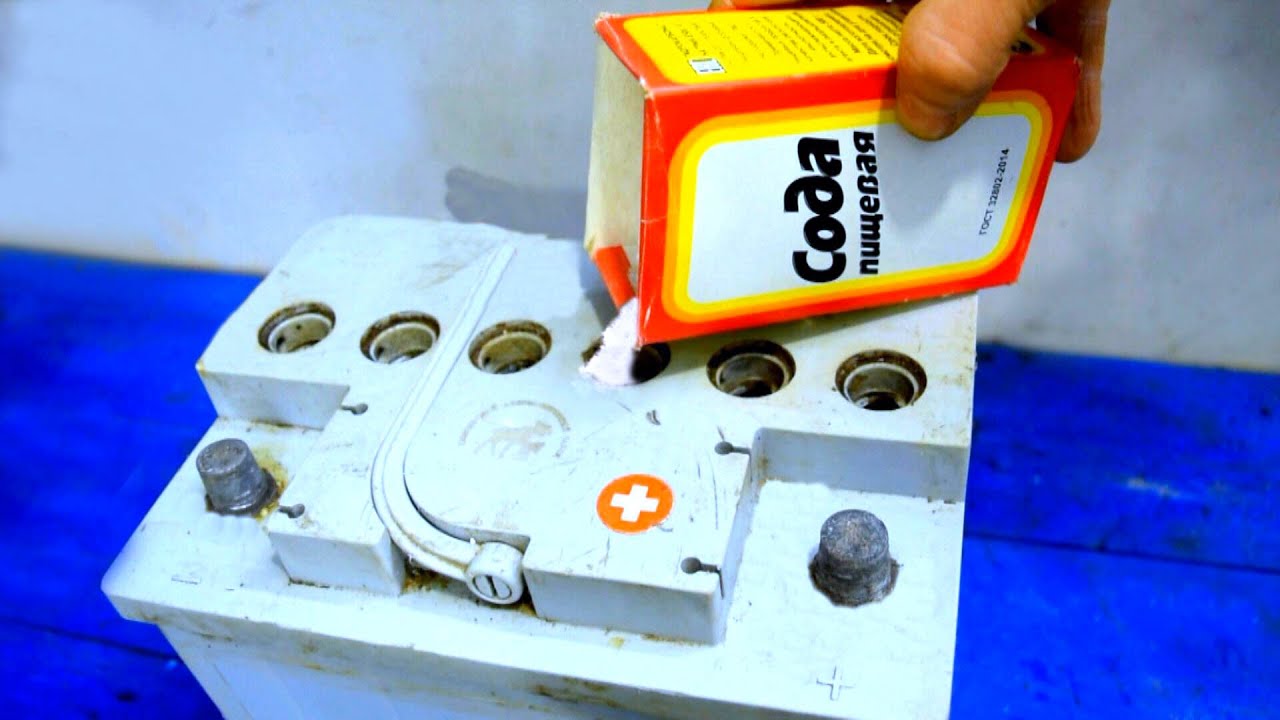

Восстановление автомобильного аккумулятора своими руками
ANDRULIK: Писал на форуме 3 года назад. После того как замкнули пластины в одной банке аккумулятора (стало 10 вольт) терять было нечего, взял аккумулятор перевернул вылил весь электролит. Взял поливочный шланг промыл им банки по очереди, вскипятил пару чайников воды насыпал в неё соды и залил в аккумулятор, дал отстояться пару минут снова промыл простой водой и повторил процедуру с горячей водой и содой. На последок промыл ещё раз простой водой, слил воду и залил купленный электролит, померял напряжение и о чуду, оно уже было почти 12 вольт, поставил на зарядку через пару часов напряжение было 12. 80 вольт, после этого аккумулятор проработал 1. 5 года, так и продал машину с ним. Люди не спешите выкидывать деньги на новый аккумулятор, лучше купите пачку соды и нужное количество электролита, возможно и ваш аккумулятор послужит вам ещё хороших пару лет)
Дата: 2020-01-19

Комментарии и отзывы: 9

HellBlack
Есть идея Уставшие АКБ (с разрушенными плюсовыми пластинами) можно восстановитьНужно такой акб разрядить в ноль (да да именно в 0, я знаю о чем говорю) и сделать переплюсовку т. е заряжать в обратной полярности. Нужно сделать несколько циклов заряда и разряда. И акб начинает работать как новый, но в обратной полярности. Это связано с тем, что весь пусковой ток берётся из плюсовых пластин, из за этого они и разрушаются, в то время как минусовые пластины остаются не тронутыми. При переполюсовке минусовые пластины становятся плюсовыми и акб начинает отдавать тот же ток что и прежде, но ёмкость конечно будет ниже.

Mr.
У меня на аккумуляторе с завода была плотность 1, 20. Как я только его не заряжал. Морозы он выносить естественно не смог и пару раз замерз, емкость упала. При полной зарядке показывал 11, 8В. Тогда в заряженный аккумулятор долил электролит, поднял плотность до 1, 28. Ох говна я о себе почитал потом на форумах, аккумуляторщики с 30летним стажем меня как только не обсирали. Я им поверил и купил новый аккумулятор, а тот отдал тестю на копейку. Уже пять лет батарея работает у него, он все удивляется, почему я ему отдал хороший аккумулятор. Вот так слушать людей в интернете. Своя голова лучше)

дмитрий
Денис, ты же сам знаешь что так делать нельзя. Гася содой кислоту ты получишь что? Соль, а именно NaSO4, которая осядет на пластинах и в последствии будет растворятся в электролите увеличивая его проводимость. То есть у аккума, после такой чистки, будет просто катастрофический саморазряд, и при зарядке кипеть будет как самовар. Чего ты не показал на видео. Хайп для канала хорошо конечно, но это репутации не делает. Если надо восстановить аккум, заряжай его от 18-24В(зарядка от ноута) очень маленьким током в 200-300мА на пределе кипения, все это знают кто восстанавливает аккумы

Сергей
В советское время в магазине продавали таблетки для восстановления акамулятоторов, производства Прибалтика назывались Жария, были коричневые шесть штук в упаковке по одной в каждую банку. Батарее было больше пяти лет из-за сульфотации стала плохо крутить, но после того как добавил таблетки по инструкции прямо в банки и полностью зарядил, эксплуатировал ещё три года. Повторно средство не действовало, но я и так был очень рад. Сейчас нечего подобного я не нашел наверное лобби акамуляторщиков а жаль.

Александр
Денис, а вот мой АКБ проработал год и сдохла одна банка у минусовой клеммы, зарядка не берёт, плотность 1, 2, а в других плотность в норме. При зарядке в пяти банках электролит темнеет и мутнеет, а в одной банке он прозрачный. Именно эта банка и замкнула. Пытался замыкать через толстый провод клеммы, как результат напруга поднимается с 10, 6 до 12, 3 Но не на долго. Если твой вариант с содой попробовать? Кстати при покупке нового АКБ, этот не стал сдавать на замену, решил в гараже на ремонт фар оставить,

Александр
по поводу снятия сульфатации видел ролик на Ютубе у мужичка (сейчас уже вряд ли найду. Он там просто убирал электролит, заливал дождевую воду (экономия на дисциляте, гонял аккум на зарядке 1-2 суток. Как итог, сульфат развалился в среде чистого H2O и образовал слабенький электролит, с полностью до 1. 07 вроде (цифры взяты примерно из головы. Но сама суть, пластины были очищены, жидкость слита, а новый электролит залит.

Guest
если акб после зарядки не держит емкость, то его в утиль, так как это является следствием механического разрушения пластин, их вспучивает, осыпает, в следствии сульфатации или перезаряда одной из банок, и как вы там не танцуйте, что не заливайте, его не восстановить, у всего есть срок службы, у дешевых акб 2-3 года, у дорогих 6-7 лет, и это при том если система заряда исправна и нет утечек в авто.

Михаил
Соду. в кислоту. мда. кто-то химию в школе прогуливал — хороший способ из кислоты сделать подсоленную воду. По факту — вы просто поменяли электролит в аккумуляторе, соли с пластин никуда не ушли — все, чем вы их поливали, не разлагает нерастворимые соли. Работает он потому, что открытые участки пластин контактируют с нормальным электролитом, а не ослабленным. Эффект временный

Михаил
Денис, в одном из видео, ты советовал для лучшей работы акм, полностью его разрядить и после заново зарядить. Капец, я теперь знаю, что так делать, это убить акм окончательно. Неделя и акм на выброс. и друзья посмеялись. какбы, ты чего, это же тоже самое, что убить человека, а после лечить его) ты прекращай такие советы давать.

Источник

Через определенное время автомобильный аккумулятор разряжается и не способен самостоятельно воспроизвести энергетическую емкость. В основном, это сопряжено с сульфатацией пластин, их разрушением либо замыканием, вдобавок с подмерзанием электролита в холодную погоду.

Для того чтобы не покупать лишнюю АкБ, есть возможность выполнить ремонт аккумуляторов своими руками. Для этого необходимо следовать данной инструкции:

Слейте устаревший электролит и заполните аккумулятор свежим, перемешанным с присадкой. Плотность обязательно должна быть 1,28 г/куб.см.

Для начала следует выкрутить пробки, далее зарядите током, равным 1 к 10 от емкости батареи. Каждый раз наблюдайте за плотностью электролита. Как только она перестанет изменяться, изделие заряжено.

Опять доведите плотность электролита до номинальной с помощью дистиллированной воды или концентрата.

Разрядите автомобильный аккумулятор, к примеру, лампочкой до значения пять — десять Вольт.

Следует повторить несколько раз. Не забывайте измерять напряжение на клеммах, когда оно достигнет значений 13,8-14,4 Вольт, необходимо уменьшить силу тока.

Измерить новую емкость батареи вполне вероятно, умножив количество часов зарядки на число ампер. В конце процесса добавьте присадки, сдерживающей сульфатизацию, и обратно закрутите пробки.

В случае, если АкБ гелевый, залейте внутрь дистиллированной воды, закрутите пробки и заряжайте пятнадцатью Вольтами. В том случае если на протяжение 15 часов не случилось потребление тока, усильте напряжение до 20 В и тщательно смотрите, когда произойдет полная зарядка. Сразу же отключите блок питания.

Самостоятельное восстановление автомобильного аккумулятора поможет максимально вернуть его функциональность и уберечь немаленькую сумму денег.

Иные нужные статьи об обслуживании батарей в домашних условиях, например, как создать самодельное зарядное устройство для аккумулятора, вы сможете прочесть на информационном портале sxemy.ru

Свободные статьи —
Восстановление автомобильного аккумулятора своими руками: инструкция

Источник

Описание работы по восстановлению аккумулятора автомобиля: особенности, виды неполадок АКБ, с чего начать ремонт. Видео о восстановлении аккумулятора.

С наступлением холодов нередко у автовладельцев начинает вызывать беспокойство состояние аккумулятора. Но даже если он перестал выдавать требуемый ток, не стоит спешить отправлять этот агрегат на металлолом – как показывает практика, большинство изношенных АКБ после восстановления могут ещё значительное время послужить. При том, что новая батарея стоит отнюдь не мало. Об особенностях ремонта разных типов энергосберегающих устройств речь пойдёт далее.

Что не так с аккумулятором

Автомобильная аккумуляторная батарея обычно представляет собой закрытый пластмассовый контейнер, внутри которого находятся свинцовые пластины – положительные и отрицательные, составляющие гальваническую пару. Как правило, они омываются раствором серной кислоты, также называемым электролитом. На клеммы электродов может поступать ток от зарядного устройства или генератора. Ну, а когда АКБ накопит достаточно амперчасов, она сама становится источником электроэнергии, расходуемой на запуск двигателя, работу приборов и освещение.

Генератор автомобиля в ходе его движения восполняет энергозатраты, но может оказаться, что накопленного тока недостаточно хотя бы для того, чтобы нормально завести двигатель. Что поделать – время берёт своё, и даже при корректной эксплуатации машины пластины аккумулятора изнашиваются.

Однако в большинстве случаев такую АКБ можно восстановить. Способов придания аккумулятору «второго дыхания» существует немало, но для того, чтобы выбрать наиболее применимый, нужно определить причину отказа устройства выдавать нужное количество электроэнергии.

Сульфатация свинцовых электродов

Из всех «болезней» АКБ эта наиболее распространённая. Дело в том, что работа батареи, как правило, сопровождается образованием на её пластинах соляного налёта. Если не доводить аккумулятор до глубокого разряда, то при наполнении его энергией такие отложения растворяются.

Однако причины сульфатации кроются не только в экстремальных разрядах. Её могут вызвать и такие факторы, как частая неполная зарядка или продолжительное пребывание батареи в разряженном виде.

Чтобы выяснить, поражена ли сульфатацией батарея, следует открутить её пробки и осмотреть пластины. Светлый налёт с коричневым оттенком является верным признаком такого процесса. Другими симптомами этой неполадки, которые могут проявляться в том числе и у необслуживаемых кислотных аккумуляторов, являются следующие:

при зарядке батарея через некоторое время закипает;
полностью заряженный аккумулятор не в состоянии раскрутить двигатель и садится за несколько минут от обычной лампочки;
белый налёт на корпусе батареи.

Другие неполадки АКБ

Второй по распространённости неисправностью аккумуляторов является разрушение и осыпание их пластин, что легко выявить по чёрному цвету электролита. Если повреждения серьёзные, то реанимировать такую батарею будет уже проблематично.

Кроме того, соседние пластины могут элементарно замкнуться вследствие их деформации или накопления на дне шлама, образовавшегося от их осыпания. Контакт электродов происходит обычно в одном из блоков аккумулятора. При этом в неисправной банке электролит при зарядке не закипает, или это происходит с задержкой, а напряжение не увеличивается либо растёт еле-еле.

Если же основательно разряженный аккумулятор продолжительное время держать на морозе, то кислотный электролит в такой АКБ может просто замёрзнуть. Способность к восстановлению батареи в этом случае будет зависеть от последствий воздействия на неё низкой температуры.

Ремонт аккумулятора своими руками: с чего начать

На первом этапе восстановления АКБ следует очистить её корпус. Поверхность батареи промывается раствором соды для того, чтобы убрать загрязнения и нейтрализовать электролит, часто попадающий на крышку.

Налёт с клемм аккумулятора снимается некрупной наждачной бумагой. Кстати, именно окисленная поверхность контактов может быть причиной нестабильной работы батареи. Потому после их очистки нелишнем будет испытать автомобильный аккумулятор в действии.

Десульфатация методом заряда-разряда

Для этой цели пригодится встречающееся в продаже автоматическое зарядное устройство «Кедр» или подобное. Такие гаджеты самостоятельно запускают и прекращают зарядку в зависимости от настроек.

Восстанавливаемый аккумулятор предварительно наполняется электроэнергией на всю доступную ёмкость. После чего зарядное устройство с подключённой параллельно лампочкой от поворотного фонаря запускается на 3–5 дней в режиме тренировки, заключающемся в минутной зарядке и десятисекундной разрядке. После такой «раскачки» батарею следует зарядить окончательно.

Наряду с промышленными, автолюбители для данного метода используют и самодельные агрегаты, чередующие короткий импульсный ток заряда с небольшими разрядами. Если же ни серийного, ни самодельного специализированного зарядного устройства в арсенале не имеется, можно попробовать десульфатировать АКБ вручную.

В этом случае обычное зарядное устройство с фиксированными настройками, выставленными на 14 В и 0,8 А, подключается к аккумулятору на 8–10 часов. По прошествии этого времени вольтметр должен показать результат наполнения АКБ энергией. Сутки даются батарее на отдых, и снова зарядка, но уже с током силой в 2 А, после чего вольтаж с плотностью должны немного увеличиться.

Затем к аккумулятору подключается лампа дальнего света, и в течение 6–8 часов посредством вольтметра контролируется снижение напряжения до 9 В – меньше желательно не допускать. И далее – повтор циклов до получения от АКБ напряжения в 12 В и нормальной плотности электролита:

зарядка током силой в 0,8 А;
сутки – на отдых;
снова зарядка током в 2 А;
разрядка лампочкой.

В зависимости от состояния аккумулятора, его приведение в чувство таким способом занимает до двух недель.

Замена электролита своими руками

Случается, что субстанция в банках очень старых, давно не использовавшихся аккумуляторов становится мутной или чёрной. Такое же явление возникает и при коротком замыкании, которое можно обнаружить и по отсутствию выделения газа от конкретного контейнера при зарядке. Загрязнённый электролит лучше заменить, а если батарея «коротит» по причине деформации решёток, то для её восстановления требуется физическое вмешательство.

На батареях, где каждая банка установлена отдельно, это делается относительно просто: короткозамкнутый контейнер вскрывается и монтируются новые пластины. Для современных АКБ с элементами, помещёнными в общий корпус, такой ремонт затруднителен, но тоже возможен.

С аккумулятора, подвергшегося короткому замыканию, сначала сливается кислота путём вытягивания её грушей. Можно освободить от жидкости только неисправную банку, но лучше всю батарею, так как свежий электролит ей не повредит. Далее АКБ следует заполнить дистиллированной водой, слегка покачать корпус и осторожно её слить. Переворачивать устройство не стоит, чтобы не засорять пластины шламом. И так до тех пор, пока промывочная жидкость не станет чистой.

Ну, а для эксклюзивного ремонта банки с коротким замыканием припасён более радикальный способ. Так, под ней в днище батареи высверливается небольшое отверстие диаметром 4–5 мм, через которое сливается жидкость вместе со шламом, а сам отсек промывается дистиллированной водой. Затем искусственная дырка заделывается пластмассой с помощью паяльника. Если пластины АКБ окажутся неповреждёнными, достаточно будет добавить электролит по следующему методу:

Заливка кислоты плотностью 1,28. За двое суток до этого в электролите можно растворить специальную присадку для десульфатации.
Сутки нужно подождать, чтобы из АКБ вышел воздух.
Зарядка батареи током 0,1 А до 14–15 В и полного восстановления плотности. При этом нужно проследить, чтобы не было бурного кипения жидкости и сильного нагрева корпуса. В случае чего лучше аккумулятор отключить, дать ему остыть и затем продолжить процесс наполнения АКБ энергией.
Когда ареометр покажет нужное значение, следует снизить ток на два часа. Если за это время плотность электролита существенно не изменится, зарядка прекращается.
Разрядка током 0,5 А до 10 В. Если напряжение снизилось до этого значения раньше, чем через 8 часов, цикл повторяется. Иначе батарея просто заряжается до номинальных показателей.

Как извлечь пластины АКБ

Даже если аккумулятор неразборный, заменить пластины в случае короткого замыкания в нём всё же можно. Для этого сверху неисправной банки, предварительно освобождённой от кислоты, обрезается пластик, а перемычки, ведущие к соседним контейнерам, отсоединяются. Блок демонтируется из батареи и хорошенько промывается в воде, избавляясь от остатков электролита.

Дальнейшая задача – отыскать причину замыкания, для чего следует обследовать пластины и диэлектрик. Повреждённые электроды можно заменить аналогичными целыми от другой АКБ.

После устранения неполадки банку нужно промыть, тем самым освободив её от загрязнений, и вернуть на место. Перемычки восстанавливаются, ранее снятая часть крышки батареи монтируется обратно с помощью клея, эпоксидной смолы или пластика, расплавленного паяльником. Заливается электролит, батарея заряжается.

Радикальная переполюсовка

Когда в одной из шести банок аккумулятора происходит значительное снижение напряжения, при зарядке полюса в ней меняют свой знак. Такое явление провоцирует цепную реакцию, приводящую к аналогичным метаморфозам в соседних контейнерах.

Удивительно, но это тот случай, когда отремонтировать изделие помогает искусственно созданная в нём неисправность. Переполюсовка позволяет в значительной степени очистить пластины от сульфатов и восстановить до 80 % первоначальной ёмкости аккумулятора.

Однако столь радикальный подход не следует применять, если:

цвет электролита в банках – чёрный;
у аккумулятора имеется короткое замыкание;
плотность электролита недостаточна.

Конечно, метод переполюсовки иначе как варварским не назовёшь, но если другие способы восстановления аккумулятора не привели к желаемому результату, можно попробовать и такую технологию. Если батарея не работает, хуже для неё уже всё равно не будет.

Итак, сперва из каждой банки аккумулятора ареометром отбирается электролит и определяются показатели этого прибора, исходя из которых оценивается состояние контейнеров. Среди них совершенно неработоспособных обычно оказывается немного – один-два. И восстанавливать ёмкость придётся, по большому счёту, только у этих элементов. Причём, переполюсовку можно провести в домашних условиях, не разбирая батарею.

Основные этапы процесса:

Разрядка аккумулятора «до нуля» с помощью какой-нибудь нагрузки – например, автомобильной лампочки. Если какое-то напряжение остаётся, применяется короткое замыкание клемм.
В разрыв клеммы со знаком «минус» зарядного устройства включается балластное сопротивление – например, резистор на 50 кОм, для защиты пластин аккумулятора от короткого замыкания.
Подключение проводов зарядного устройства к аккумулятору в обратной полярности: положительный – к «минусу», отрицательный – к «плюсу».
Зарядка аккумулятора током, сила которого составляет 10 % ёмкости АКБ с последующим уменьшением этого значения до 2 А.
После закипания банок зарядка продолжается ещё два часа.

Заново проверяется плотность электролита. В исправных банках она должна стать меньше, а в дефектных — повыситься. С помощью замыкания клемм аккумулятор подвергается глубокому разряду, после чего батарея подключается к зарядному устройству уже по стандартной полярности и проходит вышеописанный цикл набора энергии. Для надёжного восстановления АКБ рекомендуется провести переполюсовку дважды.

Заключение

Безусловно, восстановить аккумулятор в домашних условиях вполне возможно. Однако следует отметить, что находящаяся в нём серная кислота и образующиеся в этом агрегате газы небезопасны. Потому при выполнении работ, связанных с разборкой АКБ, нужно надевать перчатки, а помещение должно обладать хорошей вентиляцией. И вообще, заниматься ремонтом батареи лучше на свежем воздухе.

Видео о восстановлении аккумулятора:

||list|

Что не так с аккумулятором
Сульфатация свинцовых электродов
Другие неполадки АКБ
Ремонт аккумулятора: с чего начать
Десульфатация методом заряда-разряда
Замена электролита
Как извлечь пластины АКБ
Радикальная переполюсовка
Видео о восстановлении аккумулятора

Источник

1 ≫

Каждому водителю известно, что аккумуляторная батарея является именно той частью машины, без которой невозможна никакая езда. Именно от нее зависит его работоспособность. После выхода аккумуляторной батареи из строя каждый автолюбитель вправе самостоятельно решить, что с ней делать дальше. Многие спешат ее заменить, поскольку гарантийный срок истек. Для того чтобы быть уверенным, что батарея исчерпала себя, необходимо знать признаки. Самыми простыми из них являются:

быстрая разрядка емкости аккумулятора;
частая подзарядка.

По вопросу рационального использования указанного оборудования существует множество мнений. Большая часть автовладельцев считают, что восстановление батареи совершенно бессмысленная затея и трата времени. Более экономные водители предпочитают поэкспериментировать и попытаться исправить недостатки. А вдруг она еще послужит некоторое время?

Что требуется для его восстановления?

Нам нужны следующие составляющие:

электролит;
дистиллированная вода;
прибор, позволяющий измерить плотность вещества;
зарядное;
специальная десульфатирующая присадка.

Причины неисправности

Перед тем как провести восстановление автомобильных аккумуляторов, необходимо разобраться в причинах неисправности.

Сульфатация пластин, способствующая полной разрядке батареи.
Порча электролита, что приводит к разрушению угольных пластин.
Выкипание электролита в результате замыкания. Одна из самых серьезных проблем.

Важно! Раздутая и вымерзшая батарея не подлежит восстановлению! Для того чтобы никогда не сталкиваться с вопросом о восстановление автомобильных аккумуляторов, необходимо принять во внимание рекомендации, указанные ниже.

Рекомендации по уходу за оборудованием:

Несколько раз в месяц контролируйте плотность электролита.
При низкотемпературных условиях эксплуатации транспорта, плотность электролита должна равняться 1,40 г/куб. см.
Его зарядка должна сопровождаться током в 10 раз меньшей емкости.
При температуре ниже -25 градусов запрещается оставлять автотранспорт на открытой автостоянке, поскольку существует возможность перемерзания АКБ, в результате чего она выйдет из строя.

Восстановление автомобильного аккумулятора своими руками

Поскольку он является незаменимой частью машины, без него невозможно движение вообще. По виду данные устройства делятся на кислотные, щелочные и литиевые. В некоторых случаях кислотные называют свинцово-гелиевыми. Поговорим об этом виде аккумуляторов. Основное их применений – это автомобили и карманные фонарики. Срок службы у них маленький, но они подлежат ремонту. Рассмотрим восстановление автомобильных аккумуляторов своими руками.

Способ № 1

Это метод многоразовой зарядки небольшим током с кратковременными перерывами между зарядами. Постепенно в батарее начинается повышение напряжения, она перестает принимать заряд. За это время происходит следующее:

Выравнивание пластин.
Снижение напряжения на аккумуляторе при кратковременном перерыве. Это происходит за счет растекания плотного электрода в межэлектродное пространство. Восстановление емкости необслуживаемых автомобильных аккумуляторов происходит по мере наполнения АКБ. Происходит увеличение плотности электролита, что способствует его приведению в работоспособное состояние.

Способ № 2

Полная замена электролита. Практикуется в кислотных батареях. Для этого необходимо полностью слить электролит со старого аккумулятора и тщательно промыть его водой. Промывание следует сделать несколько раз. Лучше будет, если вода горячая. Далее приготовьте раствор, состоящий из 3 ч. л. соды и стакана воды. Разбавляем кипяченой водой, наливаем еще раз и выжидаем 20 минут. Потом придется еще несколько раз повторить указанную процедуру. Желательно не менее 3 раз. Восстановление автомобильных аккумуляторов требует терпения.

Когда батарея выглядит изнутри как новенькая, можно заливать электролит и проводить новую зарядку в течение суток. Следует помнить! Восстановленный аккумулятор нужно заряжать 1 раз в десять дней. Длительность заряда составляет 6 часов.

Способ № 3

Методом «обратки». Для этого понадобится дополнительное оборудование. Идеальным вариантом будет сварочный аппарат. Процесс зарядки должен проводиться в обратном порядке. Не стоит пугаться, если аккумулятор закипит. Это нормальный процесс для данного метода. Длительность зарядки составляет полчаса. После проведенной процедуры нужно слить старый электролит, хорошенько промыть детали и залить новый. Далее возьмите обычное зарядное устройство 10А-15А и подзарядите восстановленный аккумулятор. Внимание, не запутайтесь! После ремонта заводской плюс станет минусом, и наоборот.

Способ № 4

Самый быстрый и эффективный. Батарея может полностью восстановиться в течение часа. Разряженную батарею предварительно заряжают и сливают электролит. Затем следует провести тщательную промывку. В чистый аккумулятор залейте аммиачный раствор, состоящий из 2% трилона и 5% аммиака. Начнется процесс десульфатации, который будет сопровождаться брызгами. Прекращение выделения газов будет свидетельствовать о том, что процесс близится к завершению.

Если сульфатация слишком усиленная, это говорит о том, что нужно еще повторить обработку раствором. После обработки промойте еще раз аккумулятор. Теперь он готов к наполнению новым электролитом. Далее проводится восстановление емкости автомобильного аккумулятора. Она должна равняться рекомендованной в техническом паспорте. Как видите, восстановление автомобильных аккумуляторов возможно. И это вовсе не миф. Для облегчения работы существует устройство для восстановления автомобильных аккумуляторов. Оно используется в случае выхода из строя в результате неправильной эксплуатации. Обычно они имеют засульфатированный вид.

Что дает этот способ?

Данный способ позволяет:

быстро проводить восстановление батареи;
использовать устройство для профилактических целей.

Также существует методика восстановления элемента путем заряда асимметричным током. Восстановление автомобильных аккумуляторов, схема которого приведена ниже, способно обеспечить ускоренный заряд.

Выход АКБ из строя может быть связан не только с окончанием срока годности, но и по причине длительного его бездействия. Если такое приключилось, вам необходимо сделать ему срочную реанимацию и привести в чувство. Для этого нужно провести восстановление автомобильного аккумулятора зарядным устройством. Сразу же возникает вопрос о том, какое устройство быстрее и качественнее справится с поставленной задачей. Оказывается, зарядка должна иметь больший показатель напряжения, чем у аккумулятора.

Все они подразделяются на следующие группы:

Трансформаторные, имеющие трансформатор и выпрямитель большого размера.
Импульсные – способны работать от трансформатора облегченного типа.

В данное статье рассмотрены все основные способы ремонта батареи, включая и восстановление необслуживаемого автомобильного аккумулятора. В заключение хочется обратить внимание, что только предотвращение неисправностей может продлить срок службы оборудованию. Для этого следует бережно относиться к каждой части детали. Проводить регулярное его обслуживание. Руководствоваться технической характеристикой, которая прилагается к элементу при его покупке.

Заключение

Сама батарея не требует пристального внимания. Главное, своевременно подзаряжать ее. Не стоит экономить на приобретении качественного зарядного устройства. Лучше один раз раскошелиться и быть уверенным, что оно всегда будет под рукой в любой момент. Перед установкой на зарядку контролируйте уровень электролита. Если он не соответствует норме – устраните недостаток. При выполнении указанного действия не забудьте уделить внимание плотности, которую нужно проверить в каждой банке. Различий между показателями быть не должно. Допускается минимальная погрешность. Перед установкой АКБ внимательно проверьте напряжение, которое дает генератор, чтобы исключить перезаряд. При установке на авто только купленной батареи, пожалуйста, закрепите ее прочно, во избежание повреждений деталей.

Материалы: http://fb.ru/article/228459/vosstanovlenie-avtomobilnyih-akkumulyatorov-svoimi-rukami-tehnologiya-instruktsiya-i-rekomendatsii

2 ≫

Как и любой товар, кислотный свинцовый аккумулятор имеет свой срок годности и при правильной эксплуатации прослужит довольно долго. Вышедшие из строя источники питания автомобиля заменяют новыми, но в некоторых случаях возможен ремонт, после которого АКБ прослужит ещё некоторое время. Следует знать, что восстановленный аккумулятор автомобиля прослужит ещё какое-то время, но по большому счету следует подготавливать себя к приобретению нового.

Чтобы лучше усвоить информацию, о которой пойдет ниже, предлагаем читателю ознакомиться с устройством автомобильной АКБ. Оно наглядно изображено на этой схеме:

Основные причины неисправности автомобильных аккумуляторов

Наиболее часто встречающейся неисправностью автомобильных аккумуляторов является сульфатация пластин. При этом емкость АКБ заметно падает, и в результате устройству не хватает мощности, чтобы крутить стартер.

Определить сульфатацию пластин можно по следующим признакам:

Снижение емкости;
Кипение электролита;
Перегрев пластин;
Повышенное напряжение на электродах.

Следующая распространенная причина неисправной работы АКБ – разрушение и осыпание угольных пластин. Определить эту неисправность можно по темному цвету электролита. Восстановление аккумулятора автомобиля в этом случае возможно, хотя и не всегда.

Третья часто встречающаяся неисправность связана с замыканием свинцовых пластин в одной из секций АКБ. Выявить эту поломку достаточно легко. При зарядке неисправная секция будет чрезмерно греться, а электролит – выкипать. Восстановить аккумуляторную батарею в этом случае можно, хотя это и несколько сложнее, чем в первом случае. Решение проблемы – замена свинцовых пластин в секции, что довольно накладно, хотя и дешевле покупки новой АКБ.

Четвертая причина неисправной работы аккумулятора связана с неправильной эксплуатацией и хранением АКБ. Известно, что не полностью заряженная аккумуляторная батарея при минусовой температуре может замерзнуть. В результате замерзания могут быть повреждены свинцовые пластины, а также корпус устройства. Это может привести к возникновению коротких замыканий в корпусе устройства и закипанию электролита. В этом случае, к сожалению, восстановить аккумулятор не получится.

Восстановление автомобильного аккумулятора своими руками

Выяснив причины, можно перейти к рассмотрению способов восстановления аккумулятора.

Сульфатация пластин приводит к тому, что заряженный аккумулятор не выдает полную мощность, а разряд происходит очень быстро. Для проведения работ по восстановлению аккумулятора потребуется:

Зарядное устройство;
Электролит;
Дистиллированная вода;
Защитные очки и перчатки;
Десульфатирующая присадка;
«Ариометр».

Аккумулятор полностью заряжается, после чего с него сливается электролит и он промывается. В банки наливается новый электролит и добавляется соответствующая десульфатирующая присадка.

Правила её применения следует изучить до начала работ. Электролитом с присадкой следует полностью заполнить банку до рекомендованного производителем уровня. В течение двух суток аккумулятор должен настояться, за это время присадка должна устранить отложения на пластинах.

После удаления отложений следует правильно восстановить емкость источника питания. Для этого зарядку следует проводить малыми токами, не выше значений 0,1А. Аккумулятор полностью заряжают, проверяют плотность и при необходимости выравнивают до требуемых значений. Далее проводим разрядку аккумулятора до напряжения 10,5 вольт, при этом напряжение в каждой банке не должно быть ниже 1,7 вольт.

Определить емкость аккумулятора можно, вычислив время разрядки аккумулятора. Для этого необходимо умножить показатель тока заряда на время. Если емкость АКБ ниже номинальной, циклы зарядки-разрядки следует проводить до тех пор, пока не произойдет полное восстановление аккумулятора автомобиля.

Зарядка аккумулятораВ качестве нагрузки можно использовать последовательно соединённые между собой автомобильные лампы. После этого аккумулятор полностью заряжают, при этом зарядный ток не должен превышать половины обычных показателей при зарядке. Следует определить мощность ламп и время разрядки до указанных величин. По простой формуле рассчитывается емкость аккумулятора и в случае недостаточной емкости источника питания цикл «разряд – заряд» следует проводить до достижения приемлемых значений ёмкости аккумулятора. После выполнения работ в электролит можно добавить ещё небольшое количество присадки завернуть пробки и пользоваться восстановленным аккумулятором.

Существуют еще способы, как восстановить аккумулятор автомобиля, который практически полностью засульфатировался. Однако эти способы достаточно опасны и потребуют специальных помещений для проведения работ

ВОССТАНОВЛЕНИЕ ОБРАТНЫМ ТОКОМ

Для выполнения восстановления этим способом потребуется источник питания повышенной мощности. К примеру, для этого подойдёт сварочный трансформатор (не путать с инвертором). У этого источника выходное напряжение должно быть не менее 20 вольт, а сила тока более 80 ампер. Следует учитывать, что аккумулятор не должен иметь короткого замыкания пластин, в этом случае последствия могут быть непредсказуемыми. Восстановление проводится обратным током, для чего плюс трансформатора подключаем к минусу аккумулятора, а минус к плюсовой клемме АКБ.

Зарядка аккумулятораПробки восстанавливаемого источника питания должны быть вывернуты, а уровень электролита соответствовать норме. Включается зарядка на 30 минут, при этом образуется обильное газообразование и обильное выделение тепла, из горловин банок может даже выплёскиваться электролит. Поэтому меры безопасности следует соблюдать безукоризненно. По окончании зарядки обратным током сливают электролит, промывают дистиллированной водой и заливают новый раствор серной кислоты необходимой плотности.

Далее зарядку проводят обычным зарядным устройством правильной полярности минус к минусу, плюс к плюсу. По окончании зарядки можно провести несколько контрольно – тренировочных циклов. Следует помнить, что эти работы не гарантируют восстановления и могут привести к окончательному выходу аккумулятора из строя.

ВОССТАНОВЛЕНИЕ РАСТВОРОМ ЭТИЛЕНДИАМИНТЕТРАУКСУСНОКИСЛОГО НАТРИЯ

Данный метод, как и предыдущий, следует проводить на аккумуляторе, который в случае неудачи не жалко будет утилизировать. Аккумулятор максимально заряжают, сливают электролит и промывают дистиллированной водой. В освобождённую емкость заливают раствор этилендиаминтетрауксуснокислого натрия. Для его приготовления лучше воспользоваться химической лабораторией.

Время, которое необходимо для десульфатации аккумулятора, составляет от 40 до 60 минут, при этом происходит обильное выделение газа и нагревание емкости. По окончании газовыделения раствор сливают, промывают 2-3 раза дистиллированной водой, заливают новый электролит и заряжают аккумулятор. В случае удачи восстановленный аккумулятор прослужит ещё какое-то время.

ПРАВИЛЬНАЯ ЭКСПЛУАТАЦИЯ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА

А чтобы не приходилось задаваться вопросом о том, как восстановить автомобильный аккумулятор, стоит взять на вооружение несколько полезных советов об уходе за этим устройством.

С периодичностью один раз в два-три месяца проверяйте уровень и плотность электролита;
В суровые морозы стоит поднять плотность электролита до 1,40 г/куб.см.
Заряжать аккумулятор необходимо током в десять раз меньшим его емкости. Например, если емкость АКБ составляет 60 А/ч, зарядка должна выполняться током силой 5 ампер;
При температуре воздуха ниже –25’ C не стоит оставлять автомобиль на ночь на открытой стоянке. При такой температуре электролит в АКБ может замерзнуть, что приведет к выходу аккумулятора из строя.

При соблюдении этих простых советов, вам удастся значительно продлить срок эксплуатации АКБ и не придется задаваться вопросом о том, как восстановить аккумулятор автомобиля.

Материалы: http://auto-on-line.ru/staty/vosstanavlivaem-avtomobilnyj-akkumulyator-svoimi-rukami.html

3 ≫

Итак, перед нами стала не простая задача, необходимо восстановить аккумулятор автомобиля своими руками, и это является одним из распространённых видов ремонта аккумулятора и подразумевает под собой ряд сложных и не очень сложных мероприятий, которые, в итоге, должны привести Ваш аккумулятор в рабочее состояние. Как это сделать, и как восстановить аккумулятор автомобиля своими руками- все это вы узнаете в нашей статье.

Восстановление аккумулятора должно проводиться или уже опытными водителями, либо в специализированных мастерских. Но очень часто восстановление аккумулятора себя не оправдывает, и проще купить новый аккумулятор, чем мучиться со старым.

Причин, по которым приходится делать восстановление аккумулятора автомобиля и приводить его в рабочее состояние много, подробно про данные причины вы можете почитать в статье Ремонт аккумулятора автомобиля.

Но основными из них являются:

— сульфатация пластин, при этом аккумулятор практически не отдает своей емкости при работе;

— выход из строя крайних пластин в батареи, признаком этому может служить черный электролит, который приобретает такой цвет при зарядке АКБ;

— замыкание пластин, признаком этому может служить выкипание электролита, и сильное нагревание той секции АКБ, где это замыкание произошло, очень тяжелый случай, но отчасти не безнадежный;

— севший аккумулятор, который был оставленный на ночь на сильном морозе, если утром вы заметили, что аккумулятор вздутый и во время зарядки сразу вскипает, то идите и покупайте новый аккумулятор, а этот уже можно выбрасывать.

Итак, начинаем процесс восстановления аккумулятора автомобиля.

И начнем мы с одной из самых серьезных проблем, это замыкание пластин. Если вы уже по описанным выше признакам определили, что у вашего АКБ замыкание пластин, то ни в коем случае не спешите его сразу заряжать. Первое, что нужно сделать, это промыть аккумулятор дистиллированной водой. Следует заметить, что в зависимости от степени сложности проблемы, сделать это будет по-разному сложно. Если Вы заметили, что вода постоянно черная и угольная крошка даже не думает вымываться, то на восстановлении аккумулятора автомобиля можно поставить крест. Если же угольная крошка вымылась и дисцелированная вода стала относительно чистой, то переходим к восстановительным работам, а именно приступаем к десульфатации пластин АКБ. Для этого нужно обзавестись десульфатирующей примесью к электролиту и внимательно изучить инструкцию к ее применению.

Итак, как восстановить аккумулятор автомобиля своими руками?

1. Заливаем электролит в аккумулятор и доливаем присадку согласно инструкции.

2. Не трогаем аккумулятор двое суток. Да это долго, но это нужно для того, что бы присадка полностью растворилась, а из батареи, а вернее из пластин был удален весь воздух.

3. После двух суток, проверяем уровень электролита и если нужно доливаем до нужного уровня.

4. Приступаем к зарядке АКБ, не забываем при этом вывернуть пробки. Заряжаем до напряжения на клеммах 13,5 – 14,5 В. Затем разряжаем с помощью лампочки 0,5 А, до напряжения на клеммах 10,2 В. Затем опять заряжаем, до нужного напряжения. И делаем это до тех пор, пока не восстановиться емкость батареи. Во время данного цикла зарядки/разрядки следует придерживаться следующих правил. Зарядный ток должен быть не большим. Электролит не должен нагреваться, а если это происходит, зарядный ток следует тут же уменьшить.

После того, как на клеммах напряжение достигло 13,5 – 14,5 В, в два раз уменьшаем зарядный ток. Ждем два часа. Если по истечении данного времени напряжение осталось прежним, то завершаем зарядку.

Определяем емкость аккумуляторной батареи. Как это делать будет рассказано в следующей статье. Если результаты не соответствуют заявленным в маркировке АКБ, то повторяем цикл. Если емкость удовлетворяет нашим требованиям, то процесс восстановления аккумулятора автомобиля прошел удачно. В итоге, какое оборудование, и какие расходные материалы понадобились. Это электролит большой плотности, ареометр, вода дисцелированная, зарядное устройство, но не обычное, а такое что бы можно было заряжать не большими токами, десульфатирующая присадка. Ну и шприц, клизма и другие приспособления.

Ареометр с четкой шкалой

Вот пример из жизни, как восстанавливал аккумулятор автомобиля один автолюбитель, после того, как зимой его автомобиль простоял в гараже две недели с установленным аккумулятором. После того, как его аккумулятор после «зимнего шока» стал быстро разряжаться, были приняты такие меры. Был слит весь старый электролит, залита и слита дисцелированная вода, до тех пор, пока не перестала быть черной. Затем была залита новая порция чистой дистиллированной воды и аккумулятор, требующий восстановления был поставлен на зарядку на 10 часов, при этом зарядный ток был в 3 А. При таком подходе к зарядке АКБ, на завершающем этапе зарядке батарея будет кипеть.

Сливаем воду из батареи, заливаем новый электролит плотностью 1,31 и ставим на разряд до 10,5 вольт на клеммах. Для разрядки можно применить лампочку в 0,5А. Затем начинаем заряжать аккумулятор малыми токами приблизительно в 0,9А в течении 2 или 3 суток. В конце зарядке плотность электролита должна быть 1,25 – 1,27. В итого аккумулятор автомобиля восстановлен полностью. По крайней мере, автомобиль заводит уверенно и не разряжается.

Так же восстановить аккумулятор автомобиля можно с помощью пульсирующих токов или токами обратного направления, которые хорошо снимают сульфат свинца с пластин. Для этого сливаем старый электролит и промываем его дисцелированная водой. Заливаем на не долгое время 10% раствор аммиака. Сливаем раствор, и опять промываем АКБ. Заряжаем батарею пульсирующим током с импульсом заряда 1%, ток заряда 10% от емкости батареи (аккумуляторы для легковых автомобилей).

Восстановить аккумулятор автомобиля можно и другими способами.

Описанные выше способы подходят для стандартных, часто встречающих ситуаций, но каждый случай требует своего грамотного подхода. Поэтому в зависимости от конкретного случая и подход к решению этой проблемы может быть совершенно другой, а иногда даже совершенно новый. Все зависит от Вашей подготовки или подготовки мастера, который проводит восстановление аккумулятора автомобиля.

Единственное, чего хотелось бы еще добавить, это следите за своей аккумуляторной батареей, особенно зимой. Вовремя проводите обслуживание, доливайте дистиллированную воду при необходимости, поднимайте плотность электролита зимой. Не оставляйте на долгое время аккумулятор на морозе, тем более с не снятыми клеммами.

Придерживайтесь этих рекомендаций, и на протяжении всего срока эксплуатации про восстановление аккумулятора автомобиля можно будет забыть.

Материалы: http://x7.by/remont/125-kak-vosstanovit-akkumuljator-avtomobilja-svoimi-rukami.html

Источник

Внешний источник питания автомобиля или аккумулятор имеет несколько задач, но главная из них — кратковременная отдача тока значительной мощности на стартер. Таким образом, обеспечивается запуск двигателя. Хотя конструкция АКБ довольно надёжная, случаются повреждения из-за неаккуратного использования или обслуживания. В некоторых случаях можно легко восстановить батарею своими руками.

Почему аккумулятор не держит заряд

Даже при грамотной эксплуатации АКБ ежедневно будет терять свою ёмкость. Рано или поздно наступит день, когда её заряда не хватит для запуска силовой установки. Особенно актуально это для зимнего времени года. Аккумулятор не принимает зарядки от ЗУ, хотя напряжение на шкале показывается нормальное — 14,4 вольта.

Если воспользоваться прибором под названием нагрузочная вилка, то выясняется, что напряжение заметно спадает под нагрузкой. Корень зла — сульфатация внутренних пластин. Как правило, такое происходит уже через 5 лет эксплуатации обычного аккума. В принципе, считается нормальным явлением, и многие идут покупать новую батарею. Однако можно сэкономить, увеличив срок службы на пару лет.

Как восстановить

Отметим, что восстановить удастся не все батареи. Те, что во время эксплуатации подвергались серьёзным токовым и механическим повреждениям, вряд ли получится реанимировать. Также лучше не терять время на АКБ, внутри которых осыпаны элементы, наблюдается замыкание, вздутие или другие механические повреждения. Напротив, батареи, которые испортились в результате кратковременной сульфатации, легко починить.

Процесс реабилитации аккумулятора проводится несколькими способами:

подготовительные работы;
классическое восстановление;
переплюсовка.

Подготовка включает очищение верха батареи от загрязнений. Поверхность корпуса промывается моющим средством, после чего открываются все пробки банок, чтобы убедиться в нормальном уровне католита. Если жидкость полностью или частично отсутствует в одной (нескольких) банках, нужно тщательно осмотреть корпус на наличие трещин. Вдобавок надо посветить фонариком внутрь аккумулятора для того, чтобы диагностировать осыпание пластин. Процесс сульфатации можно определить по наличию белого налёта на пластинах.

Далее надо залить в каждую банку дистиллят до нужного уровня, затем измерить плотность электролита. Если он будет отличаться от норм, предпринять нужные действия по восстановлению.

Классический или стандартный способ починки аккумулятора проводится до переплюсовки. Если он не поможет, только тогда переходить к кардинальному методу. Вот какие шаги предусмотрены в процессе стандартного восстановления:

зарядить аккум до 14,4 вольта;
разрядить батарею до 10,6 вольта с помощью галогеновой лампочки или другой нагрузки;
повторить цикл 3 раза — последовательно зарядить и разрядить АКБ;
окончательно зарядить аккум, проверить ёмкость.

Если аккумулятор восстановится, то к переплюсовке переходить не надо. В противном случае, следует начинать третий этап.

Переплюсовка — самый действенный из всех способов, он реанимирует батарею в 90 процентах случаев. Однако считается не безопасным, при неправильном проведении грозит окончательной порчей аккумуляторной батареи. Инструкция приводится ниже.

Повесить на аккумулятор нагрузку — галогенную лампу. Дать разрядиться в ноль. Примерно через 24 часа лампочка потухнет, но следует оставить её включённой ещё на 2-3 дня.
Зарядить аккум обратным током. Другими словами, подключить плюс к минусу и наоборот. Одновременно к цепи подключить галогенную лампу, которая исключит опасность порчи зарядочника. После того, как напряжение поднимется до 5-6 вольт, отключить лампу.
Продолжить питать АКБ до появления 12-14 вольт.
Полностью разрядить батарею с помощью галогенной лампы. На это уйдёт несколько дней.
Произвести правильную, стандартную зарядку до 14,4 вольта.

Ток заряда рекомендуется оставлять на 5% от общей ёмкости АКБ. К примеру, если ёмкость составляет 60 А/ч, заряд нужно поставить на 3 ампера. За это время банки с электролитом начнут сильно кипеть. Это обычное явление во время переплюсовки.

Десульфатация позволит повысить ёмкость аккума до 70-100 процентов от заводской нормы. С пластин пропадёт белый налёт сульфата, электролит станет более прозрачным и чистым.

Источник

Главная » Разное » Восстановление аккумулятора автомобиля своими руками

Как восстановить аккумулятор автомобиля своими руками

Но основными из них являются:

— сульфатация пластин, при этом аккумулятор практически не отдает своей емкости при работе;

Итак, начинаем процесс восстановления аккумулятора автомобиля.

Итак, как восстановить аккумулятор автомобиля своими руками?

1. Заливаем электролит в аккумулятор и доливаем присадку согласно инструкции.

3. После двух суток, проверяем уровень электролита и если нужно доливаем до нужного уровня.

Ареометр с четкой шкалой

Восстановить аккумулятор автомобиля можно и другими способами.

Как восстановить аккумулятор своими руками

В данной статье мы расскажем, как можно восстановить аккумулятор своими руками.

Автомобилисты со стажем наверняка сталкивались с проблемой плохой работы аккумулятора или его полного выхода из строя. В таких ситуациях не обязательно выбрасывать аккумулятор в утиль и покупать новый, можно попробовать восстановить аккумулятор. В данной статье мы расскажем, как можно восстановить аккумулятор своими руками.

В процессе эксплуатации автомобиля возникает множество ситуаций, когда аккумулятор выходит из строя. У выхода аккумулятор из строя есть несколько причин. Мы их рассмотрим ниже. Основные причины выхода аккумуляторной батареи из строя указаны в таблице ниже.

Причина	Описание
Возраст автомобильного аккумулятора	Довольно старый аккумулятор, возраст которого стремительно приближаться к 10 годам, невозможно будет восстановить. Любое восстановления такому аккумулятору не поможет.
Недостаток электролита	Из-за низкого качества либо недостатка электролита аккумулятор также может выйти из строя, и потребуется его восстановление. При недостатке электролита необходимо осмотреть полностью весь корпус аккумулятора. Электролит мог просто вытечь через трещину.
Сильные морозы на улице	В довольно холодный период времени года аккумуляторная батарея может не держать заряд и быстро выходить из строя. Опытный автомобилист знает, что сильные перепады температуры могут довольно быстро убить любой надёжный аккумулятор.
Замыкание пластин аккумуляторной батареи	Если в одной секции аккумулятора произойдёт замыкание пластин, тогда вся батарея может выйти с тобой. Определить замыкание пластин можно по закипанию электролита в одной из секции.
Повреждения угольных пластин аккумулятора	Повреждения угольных пластин можно определить по окрашиванию электролита в чёрный цвет.
Сульфатирование пластин аккумулятора.	При сульфатировании пластин аккумулятор также не будет держать заряд и выйдет из строя.

Отдельно стоит упомянуть о воздействие низких температур на аккумуляторные батареи автомобилей. Из-за сильных морозов в аккумуляторе могут раздуться бока, и после этого выкипит электролит, как только вы начнёте заряжать батарею. Все эти признаки говорят о промороженности батареи. Если аккумулятор подвергся довольно низким температурам и проморозился, тогда его уже невозможно будет восстановить, так как произойдёт множество коротких замыканий в разных пластинах аккумулятора.

Далее мы расскажем о возможностях для восстановления аккумуляторной батареи автомобиля. Также будут рассказаны лучшие способы восстановления автомобильных аккумуляторов. Причём эти способы подойдут для восстановления кислотных аккумуляторных батарей, а также таких аккумуляторов, которые эксплуатировали неправильным способом. В процессе эксплуатации автомобиля возникает множество ситуаций, когда аккумулятор выходит из строя. У выхода аккумулятор из строя есть несколько причин.

Восстановление аккумулятора автомобиля

Самостоятельное восстановление аккумулятора автомобиля невозможно без использования определённых материалов и инструментов. Чтобы восстановить аккумулятор своими руками, вам понадобятся следующие инструменты и материалы:

— пипетка,

небольшая клизма,

— концентрированный электролит,

— дистиллированная вода,

— зарядное устройство, в котором можно регулировать уровень тока,

— измеритель плотность электролита,

— ареометр,

— присадка сульфат для электролита.

Способы восстановления аккумулятора автомобиля

Мы напишем пару способов, как восстановить аккумулятор своими руками.

Первый способ подойдёт для восстановления таких аккумуляторов, работа которых происходила при минимальном заряде, равнявшемся практически нулю. Чтобы восстановить такие аккумуляторные батареи для автомобиля, необходимо применение для них длительного зарядно-разрядного цикла.

Процедуру длительного зарядно-разрядного цикла необходимо применять для уставших аккумуляторных батарей минимум два раза. Этот способ восстановления также подходит для аккумуляторной батареи с сульфатацией пластин.

Второй способ восстановления аккумуляторов подразумевает под собой полную реанимацию аккумуляторной батареи. Этот способ можно применять при восстановлении кислотного аккумулятора. Для этого необходимо вылить из секций батареи весь электролит, затем промыть её внутренности дистиллированной водой. Мы напишем пару способов, как восстановить аккумулятор своими руками.

Для промывки аккумуляторов подходит только дистиллированная вода, иначе на внутренних стенках аккумулятора осядут сторонние примеси и соли, которые присутствуют в обычной водопроводной воде.

После промывки аккумулятора мы разбавляем электролит дистиллированной водой или специальной присадкой. После этого мы заливаем его обратно в аккумуляторную батарею и подключаем её к зарядному устройству. При первой зарядке после промывки аккумулятора нельзя закрывать крышку, через которую заливали электролитово-водяную смесь. Дело в том, что аккумулятор может выделять газ при первой зарядки, а если внутренняя часть аккумулятора будет закрыта, то скопление газа может привести к взрыву из-за чрезмерного давления внутри. Набрав первую полную зарядку, аккумулятор необходимо разрядить с помощью любого подключённого к нему электроприбора. Как только он будет полностью разряжен, необходимо вновь зарядить до полной зарядки.

Циклы разрядки и зарядки необходимо проводить при восстановлении аккумуляторной батареи до тех пор, пока вольтметр не покажет нам напряжение на клеммах минимум 14 В. Показатели ёмкости аккумулятора можно вычислить с помощью разрядки батареи до 10,5 В и последующей зарядки. В этот момент необходимо будет отметить время зарядки и показатель зарядного тока. Эти два показателя необходимо будет перемножить, чтобы получить значение ёмкости аккумулятора.

Основные правила эксплуатации кислоты аккумуляторов

Чтобы ваши аккумулятор прослужил как можно дольше, необходимо придерживаться следующих правил эксплуатации:

Защищать аккумуляторную батарею от низкой температуры в зимний период. Если на ночь погоду прогнозируют с резким снижением температуры, тогда нельзя оставлять аккумулятор внутри автомобиля, необходимо забрать его с собой в тёплое помещение.
Контроль уровня электролита в секциях аккумулятора. Необходимо проводить регулярную проверку уровня электролита во всех секциях батареи. Если уровень будет недостаточный, электролит необходимо пополнить с помощью дистиллированной воды.
Контролировать соответствие мощности аккумуляторной батареи и зарядного устройства. Использование чрезмерно мощного зарядного устройства скажется на долговечности аккумуляторной батареи.

Как восстановить аккумулятор автомобиля

Главная » Ремонт и сервис » Как восстановить аккумулятор автомобиля

Всем привет! Многим автолюбителям знакома ситуация, когда их аккумулятор безнадежно теряет емкость. Но не нужно спешить в магазин за новым. Ведь старую батарею еще можно вернуть в строй. Просто нужно знать, как восстановить аккумулятор автомобиля. Об этом мы с вами и поговорим.

Содержание

Почему ломается аккумулятор

Прежде чем разбираться, как восстановить автомобильный аккумулятор, давайте определим причины, по которым он выходит из строя.

Причины потери емкости:

сульфатация пластин – самая распространенная неисправность. Диагностируется просто – аккумулятор быстро теряет заряд. Обычно возможно сделать восстановление емкости;
не работает одна из банок – чаще всего возникает в результате короткого замыкания между контактными пластинами. В этом случае, замкнутая банка начинает перегреваться и кипеть при эксплуатации на машине. А в аккумуляторе сильно просаживается емкость – его часто не хватает, чтобы завести авто;
осыпание угольных пластин – электролит становится мутным или черным. В этом случае, аккумулятор как правило не подлежит восстановлению;
замерзание электролита – если использовать аккумулятор с низкой плотностью в сильные морозы – электролит замерзнет. Как результат – корпус может потрескаться, а пластины деформироваться. В этом случае, однозначно придется покупать новую батарею – аккумулятор восстановить не получится.

Если говорить просто – причины для преждевременного выхода из строя АКБ две. Либо брак производителя, например, некачественная обмазка пластин, может привести к замыканию в банках. А вторая причина – это неправильная эксплуатация. Чаще всего, в результате получается сульфатация пластин.

Поскольку, это наиболее распространенная неисправность, давайте рассмотрим ее подробнее. Стоит отметить, что приведенные в статье рекомендации по восстановлению АКБ, относятся к кислотным батареям. Щелочной тип ремонтируется по другому.

Что такое сульфатация пластин

Как вы знаете, принцип работы кислотно-свинцового автомобильного аккумулятора, основан на применении жидкого электролита. А его основная характеристика – это плотность, которая должна быть в пределах 1,25 г/см3 – 1,27 г/см3 для заряженного АКБ.

В процессе зарядки на свинцовых пластинах накапливаются активные вещества, а плотность электролита повышается, т.к. поглощается дистиллированная вода. А когда аккумулятор разряжается, его плотность падает, выделяется дистиллят, а серная кислота поглощается.

Также, в процессе поглощения энергии, на пластинах начинают появляться кристаллы – сульфаты свинца. При штатном режиме эксплуатации, т.е. когда аккумулятор работает циклично – это явление не причиняет ему вреда. При следующей зарядке, сульфаты просто размываются.

Но, в работе АКБ есть неприятная зависимость:

малый разряд – образуются небольшие кристаллы, которые легко растворяются;
глубокий разряд – появляются крупные сульфаты, которые не растворяются в электролите.

Таким образом, при неправильной эксплуатации АКБ, поверхность пластин уменьшается за счет сульфатации, а его емкость падает.

Десульфатация аккумулятора

Восстановление автомобильных аккумуляторов с упавшей емкостью в результате сульфатации пластин делается такими методами:

физическая очистка пластин;
химическая очистка;
десульфатация при помощи зарядного устройства.

Давайте рассмотрим эти способы подробнее.

Физическая очистка

Это довольно экстремальный метод. Восстановление аккумулятора сводится к выемке пакетов контактных пластин и их ручной очистке.

Как оживлять батарею:

в верхней крышке вырезаются окошки – лучше всего делать это тонким паяльником или раскаленным ножом – в банки не будет лететь мусор от пластика. Хотя, можно воспользоваться и электролобзиком;
пластины вынимаются через отверстия и очищаются;
после этого, их нужно тщательно промыть дистиллированной водой;
внутренности банок также промываются дистиллятом;
контакты помещаются назад, окошки запаиваются;
в аккумулятор заливается электролит до уровня;
АКБ ставится на зарядку.

С одной стороны – все просто. А с другой, есть одно большое но – свинцовые пластины очень хрупкие, особенно после длительного употребления. Поэтому велика вероятность, что они разрушатся в процессе очистки. Ремонтировать свой аккумулятор этим способом можно лишь в случае его полной безнадежности.

Химический способ

Для этого потребуется специальный химический раствор Трилона В. Реанимация аккумулятора этим способом не занимает много времени – десульфатация проходит за 1-2 часа. Единственная сложность в приготовлении самого раствора.

Что нужно делать для восстановления емкости:

АКБ полностью заряжается;
из него полностью сливается электролит;
банки хорошо промываются дистиллированной водой;
в батарею заливается раствор Трилона В и оставляется примерно на час. Процесс растворения сульфатов будет сопровождаться газовыделением и кипением. Когда реакция закончится – операцию можно повторить;
аккумулятор нужно еще раз промыть дистиллированной водой, после чего, в банки заливается свежий электролит нужной плотности;
АКБ ставится на зарядку.

Этот способ восстановления довольно действенный после глубокой разрядки. Но есть в нем и минусы – во время манипуляций с АКБ, между пластинами могут попасть кусочки свинца – как результат банки могут закоротиться.

Десульфатация АКБ при помощи зарядного устройства

Самый распространенный метод ремонта АКБ в домашних условиях – это использование зарядных устройств. Процесс простой, но долговременный.

Ремонт можно делать несколькими способами, но суть их сводится к чередованию полного заряда с разрядом. Т.е. сульфаты растворяются естественным образом. Давайте рассмотрим, как восстановить старый аккумулятор при помощи зарядного устройства.

Кстати, в первую очередь, нужно проверить уровень электролита. Если он ниже нормы – обязательно долить дистиллированной воды. Лить электролит нельзя – в процессе десульфатации его плотность поднимется, и он разъест пластины.

Импульсный заряд

Для этого понадобится зарядное устройство для акб, умеющее работать в импульсном режиме и снабженное функцией десульфатации. Оно подключается к АКБ и все. Устройство само делает десульфатацию. Принцип работы довольно прост:

аккумулятор заряжается на малом токе в течение 10 минут;
затем на него подается нагрузка и он разряжается в течение одной минуты.

Временной интервал может быть разным, но суть от этого не меняется. Это вариант можно использовать в несильно запущенных случаях. Еще один минус, это цена прибора. Она может быть выше чем стоимость аккумулятора и варьируется в пределах 5-10 тысяч рублей.

Восстановление обычным зарядным

Самый простой и доступный метод. Тем более, обычное зарядное есть у большинства автомобилистов. Давайте разбираться, как восстановить аккумулятор этим способом.

Последовательность действий:

АКБ нужно поставить заряжаться на низком токе. Ставим на зарядном 14 В и 0,8-1 А. Аккумулятор нужно заряжать в течение 8-10 часов. Если начинает кипеть – нужно уменьшить ток;
результатом такой подзарядки будет небольшой рост напряжения в АКБ;
АКБ снимается с зарядки и отстаивается в течение суток;
после этого нужно немного увеличить ток – до 2-2,5 А и оставить батарею заряжаться на 7-8 часов;
в результате, должна немного подняться плотность и вырасти напряжение;
батарея разряжается до 9 В. Для этого нужно подсоединить к клеммам автомобильную лампу дальнего света и подождать пока он сядет;
цикл повторяется до получения напряжения в 12В и нормальной плотности.

Способ, конечно не быстрый, но довольно эффективный и позволяет оживить довольно запущенные батареи.

Если в АКБ замкнула банка

Эта поломка весьма пагубна для всей батареи, т.к. неработающая банка оказывает влияние на работающие. Дело в том, во время зарядки АКБ, напряжение равномерно распределяется между всеми пакетами пластин. А когда одна банка не работает – на остальные подается слишком высокий ток. В результате кислотный аккумулятор начинает кипеть, что вызывает сульфатацию пластин.

Давайте разберемся, как восстановить автомобильный аккумулятор с нерабочей банкой. На самом деле, не все так страшно:

нужно выяснить, какая банка не рабочая. При заряде она может кипеть, либо наоборот – будут кипеть другие, а замкнутая будет мертвой;
из банки выливается весь электролит;
в верхней крышке прорезается отверстие;
свинцовые пластины достаются из банки и хорошо промываются в дистиллированной воде;
теперь нужно найти причину замыкания – для этого пластины внимательно осматриваются. Кстати, если АКБ старый – причина замыкания может быть в осадке на дне банки. Поэтому если он есть – его нужно вымыть;
после, промывки и осмотра, пакет ставится назад в банку, а крышка запаивается.

Если все делать аккуратно – большая вероятность того, что батарею удастся отремонтировать. Важно помнить о том, что ее нельзя сильно бултыхать и переворачивать вверх ногами – замкнуть может и другие пластины.

Если аккумулятор необслуживаемый

Восстановить необслуживаемый аккумулятор гораздо сложнее – в нем нет доступа к банкам. Т.е. нет возможности проверить плотность электролита. На некоторых форумах, на вопрос можно ли добраться до внутренностей батареи, советуют просверлить верхнюю крышку.

Лучше этого не делать – в таких аккумуляторах, в верхней крышке устроена система газоотвода. Если ее нарушить – АКБ точно не получится отремонтировать. Поэтому давайте рассмотрим, как правильно восстанавливать такие батареи:

во-первых, нужно определить уровень электролита в банках. Сделать это можно просвечивая их ярким фонариком;
если он ниже нормы – в верхней части АКБ (выше уровня электролита) делается небольшое отверстие – 2-3мм в диаметре;
через него шприцом заливается дистиллированная вода;
отверстия запаиваются.

Также, для восстановления емкости помогает цикличная зарядка и разрядка.

Гелиевый аккумулятор

Восстановление гелевых аккумуляторов несколько проще – ничего сверлить не нужно. Этот вид АКБ нельзя восстановить в двух случаях:

разрушение пластин. Обычно происходит при длительном использовании АКБ при высоких температурах;
вздутие батареи.

В отличие от кислотных, гелиевые батареи, чаще всего выходят из строя полностью.

Что нужно делать для реанимации:

снимается верхняя крышка;
под крышкой находятся резиновые колпачки – их тоже нужно снять;
желательно взять фонарик и посветить внутрь каждой банки. Если поверхность пластин светлая и нормальной формы – идем к следующему шагу. А если внутри черная труха, АКБ можно выкидывать – вернуть к жизни его не получится;
внутрь каждой банки добавляется по два кубика дистиллированной воды и АКБ запечатывается. Важно проследить, чтобы верхняя крышка села плотно.

Дальше аккумулятор ставится на зарядку, а при необходимости процедура повторяется.

Если же он сильно потерял емкость – его можно реанимировать, погоняв цикличными зарядами и разрядами. Эта процедура описана выше, главное не разряжать АКБ ниже 10,5 В.

Таким образом, восстановить аккумулятор своими руками вполне возможно. Конечно, это займет время, а в некоторых случаях результат может получиться не очень. Но, тем не менее – попробовать стоит. А новый АКБ вы купить всегда успеете. Кроме того, такими же способами восстанавливаются и сухозаряженные аккумуляторы.

На этом все, надеюсь, материал был полезным, и вы сможете восстановить свой аккумулятор. Не забывайте оставлять свои комментарии.

С уважением, Максим Марков!

carsmotion.ru

Как восстановить аккумулятор автомобиля и имеет вообще смысл восстановление АКБ

На автомобильном аккумуляторе лежит важная задача по запуску работы всего устройства. Он также необходим для подпитки бортовой сети машины в случае, если двигатель неактивен. Аккумуляторная батарея (АКБ) может лишиться своих рабочих качеств при неполадках, связанных с электросистемой автомобиля, либо запуском мотора. Решить проблему можно двумя путями: приобрести новое устройство или восстановить то, что уже имеется.

Процедура восстановления может быть применена не только к автомобильным, но и иным аккумуляторам. Фото: i.ytimg.com

Выгодно ли восстанавливать

Сама по себе она достаточно проста, да и правильно восстановленная старая батарея может прослужить дольше, чем недорогая «обновка». Кроме того, самостоятельное определение источника проблемы позволит избежать столкновения с подобными поломками в дальнейшем.

Устройство АКБ

По своей сути автомобильная АКБ – это конструкция из металлических пластин с разноимёнными зарядами. Для их создания используется свинец, никелевые или кадмиевые сплавы. В центральную часть батареи помещают серную кислоту, необходимую для образования гальванической пары. Вся конструкция помещена в пластиковый корпус. Когда на клеммы устройства подаётся ток, в аккумуляторе скапливается энергия.

После получения определённого заряда, АКБ может обеспечивать подачу заряда с уровнем напряжения в 12 В. Фото: yakiru.ru

Запуск автомобильного стартера требует определённого расхода энергии, поэтому в результате устройство разряжается. При исправном генераторе все потери восполняются, пока работает мотор. Если это не совпадает с действительностью, то аккумулятор вскоре перестаёт справляться с поставленными задачами.

Хотите узнать, что такое режим овердрайв? Наш материал поможет вам в этом.

Имеет ли смысл правка литых дисков и как ее сделать — смотрите здесь.

Причины поломки

Прежде, чем браться за починку, нужно обязательно выявить и устранить источник проблемы (это же поможет определить, можно ли восстановить аккумулятор).

К числу подобных причин можно отнести:

Сульфатацию свинцовых пластин. Происходит по причине частых и продолжительных недозарядов, либо является следствием длительного хранения в разряженном состоянии. Характеризуется быстрым сокращением ёмкости АКБ, недостаточным уровнем мощности. Отмечается перегрев всего внутреннего содержимого батареи и слишком высокий уровень напряжения на выводах.

Деформацию и осыпание угольных пластин. Серная кислота приобретает тёмный цвет. Устройство практически не поддаётся восстановлению.

Замыкание между пластинами из свинца. Происходит выкипание электролита и чрезмерный нагрев отдельной части аккумулятора. Выход: замена повреждённых элементов.

Хранение при чрезмерно низких температурах. Приводит к повреждению пластин и внешнего защитного покрытия, делая последующее восстановление невозможным.

Восстановить аккумулятор можно несколькими способами. Фото: ytapi.com

Какие есть способы восстановления АКБ

Для того чтобы реанимировать АКБ могут применяться различные методы:

Многократная зарядка устройства от источника малого тока с эпизодическим прерыванием процесса. Перерывы необходимы для выравнивания электродных потенциалов в глубинных областях и на поверхности металлических пластин. Это способствует снижению уровня напряжения на аккумуляторе в целом, делая его способным к дальнейшему поглощению заряда.

Выжигание причины замыкания (если речь идёт именно об этом) током большой силы (до 100 Ампер). Метод не очень безопасный и помогает только в удалении солевых отложений.

Растворение сульфатов посредством подачи высокого напряжения (процедура дисульфатирования). Проводится с паузами (через каждые 13 минут), чтобы газовыделение, провоцируемое нарастанием напряжения, не происходило слишком интенсивно. Повышение каждый раз происходит на 0,1-0,2 В (последняя граница – 14,8 В), до тех пор пока ёмкость устройства не перестанет увеличиваться. В начале и конце процедуры потребуется добавить в кислотный раствор некоторое количество воды (для достижения оптимальной плотности).

Как восстановить аккумулятор своими руками

Приступая к починке автомобильной аккумуляторной батареи, прежде всего, необходимо произвести следующие действия:

Снять клеммы, осмотреть прибор;
При наличии налёта на электродах из свинца (он может иметь белый, зелёный или синий цвет), снять основную его массу с помощью куска ненужной ткани, а выводы зачистить наждачкой (предпочтительнее брать мелкозернистую);
Попробовать подключить устройство.

Если проблема была именно в плохих контактах, то после такой процедуры стартер должен функционировать нормально. Фото: i.ytimg.com

В противном случае потребуется произвести зарядку-разрядку аккумулятора. У современных моделей эти два процесса могут происходить одновременно, обеспечивая профилактику сульфатации. Более «пожилые» образцы необходимо подключить к источнику энергии с силой тока в 10 раз меньшей, чем ёмкость прибора (напряжение – 14,7-15 В). На такой зарядке он должен простоять в течение 10 часов (можно чуть больше, но не меньше).

Далее следует полная разрядка. Чтобы батарея начала расход энергии, к ней нужно подсоединить автомобильную лампочку. Когда свет погаснет, аккумулятор вновь заряжают. Цикл повторяется несколько раз, пока устройство не восстановится.

Чтобы избавиться от последствий короткого замыкания, можно прибегнуть к помощи десульфатизирующей присадки:

Смешать присадку с серной кислотой (плотность электролита – 1,28 г/см3)и дать настояться в течение 48-ми часов;
Залить смесь в батарею и измерить плотность состава;
При показаниях до 1,28 г/см3 производится несколько циклов зарядки-разрядки аккумулятора;
Если элементы устройства не перегреваются, то величину тока можно уменьшить в два раза;
Ещё через пару часов замеряется плотность жидкости, если она не изменилась, то зарядку можно прекратить, а прибор – считать восстановленным.

Слишком плотный наполнитель нужно разбавлять водой, а чрезмерно разреженный – серной кислотой. Когда состав раствора скорректирован, нужно произвести повторную зарядку АКБ.

Ускоренный вариант восстановления аккумулятора

Для тех, кому время слишком дорого, подойдёт следующий вариант восстановления аккумуляторной батареи:

Полностью зарядить АКБ;
Наполнитель слить;
Внутреннюю полость аккумулятора промыть при помощи дистиллированной воды;
Влить в батарею раствор трилона Б (2%) и аммиака (5%);
Спустя час слить смесь, снова промыть «внутренности» дистиллированной водой;
Влить свежий раствор кислоты;
Полностью зарядить устройство.

Не исключено, что раствор с трилоном Б и аммиаком придётся заливать дополнительно ещё 1-2 раза. Процесс считается завершённым, если при попадании смеси в устройство не происходит газовыделения.

Как восстановить даже очень старый аккумулятор — смотрите в этом видео:

Обратите внимание

Ниже приведены некоторые сведения, которые следует учитывать при ремонте аккумуляторной батареи:

в герметизированных гелевых или AGM-аккумуляторах не должны быть открыты клапаны, это приводит к потере ёмкости;
полная потеря ёмкости аккумулятора диагностируется при уровне напряжения меньше 10 В;
в процессе восстановления нельзя прерываться, все процедуры и циклы необходимо проводить до конца.

Работая с химическими веществами нужно всегда соблюдать технику безопасности и не оставлять реагенты в открытых ёмкостях и без присмотра.

Заключение

Большую часть неисправностей в АКБ гораздо легче предотвратить, чем после разбираться с их последствиями. Для этого нужно лишь содержать клеммы и выводы в чистоте, а также каждые полгода заряжать автомобильную аккумуляторную батарею «под завязку» от стационарного источника. Такой нехитрый уход продлевает срок жизни устройства до 5-7 лет.

procrossover.ru

Способы восстановления автомобильного аккумулятора

Каждая деталь или узел, имеющийся в автомобиле, отвечает за определенный вид работы. Основным назначением аккумуляторной батареи является запуск силового агрегата, а также питание бортовой сети автомобиля при неработающем двигателе. Как и другие системы и устройства в транспортном средстве АКБ имеет ограниченный срок службы. При неполадках в электрической системе на авто или при затрудненном запуске мотора батарея может утратить свои качества. Однако не следует спешить в магазин покупать новый аккумулятор для автомобиля. Зная, как восстановить аккумулятор автомобиля, можно реанимировать АКБ и значительно продлить срок ее эксплуатации.

Многие проблемы в работе аккумуляторной батареи появляются после неправильного обслуживания или отсутствия заботы со стороны автовладельца. Поэтому водителям необходимо следовать рекомендациям производителей аккумуляторов, поддерживать чистоту прибора, а также выполнять периодическую зарядку стационарным устройством. Кроме того, автомобилисту необходимо иметь представление об конструктивных особенностях и принципе работы источника тока.

Устройство АКБ и принцип работы

С момента изобретения аккумулятора этот прибор неоднократно подвергался доработкам и усовершенствованиям. Все они преследовали главную цель — увеличить производительность и долговечность батареи. Сегодня многие производители используют особые материалы, которые улучшают свойства аккумулятора. Но простому автолюбителю достаточно знать общие представления об устройстве и принципе действия АКБ.

Внешне автомобильный аккумулятор представляет собой пластмассовую закрытую емкость, в которую спрятан набор отрицательных и положительных пластин из свинца или сплавов на основе никеля, кадмия и т. д. Внутри батареи залита серная кислота, благодаря которой образуется гальваническая пара. При подаче тока к клеммам аккумулятора происходит накопление электроэнергии. Набрав определенный предел емкости, аккумуляторная батарея способна сама стать источником тока напряжением 12 В. Каждый раз, включая стартер автомобиля, происходит разряд АКБ. Но как только мотор заработает, исправный генератор должен восполнить запасы электричества. Однако такая идиллия не всегда наблюдается в машине. Поэтому аккумулятор после каждого запуска мотора слабеет, а вскоре у него не хватает сил вращать стартер. Ремонт аккумулятора автомобиля производится только после тщательной диагностики выявив причину разрядки.

Распространенные неисправности аккумулятора

Существует несколько часто встречающихся неисправностей автомобильного аккумулятора. В каких-то случаях батарея не поддается ремонту, а иногда источник тока удается восстановить.

Одной из наиболее популярных причин выхода АКБ из строя является сульфатация пластин. Симптомы данного «заболевания» выглядят так. Емкость батареи быстро падает, мощности прибора не хватает для вращения стартера. Кроме того, наблюдается перегрев пластин, кипение электролита и повышение напряжения на выводах.
Распространенной причиной неисправной работы аккумулятора является нарушение целостности и осыпание угольных пластин. Эта неполадка легко определяется по темному цвету серной кислоты. Восстановить такую батарею не всегда удается.
Следующая неисправность АКБ появляется при замыкании соседних свинцовых пластин, расположенных в одной секции. Такая проблема выявляется достаточно просто. Электролит в этой банке выкипает, а сама секция сильно нагревается. Для восстановления аккумулятора необходимо вскрывать батарею и заменять испорченные пластины.
Неправильная эксплуатация батареи, как и ошибки при ее хранении, становятся причиной замерзания электролита в морозную погоду. В результате повреждаются не только свинцовые пластины, но и корпус батареи. При таких поломках аккумулятор ремонту не подлежит.

Способы реанимации аккумулятора

Когда выяснены причины неисправной работы источника тока в машине, остается только их устранить. Начинать работу следует с самых простых шагов.

В первую очередь после снятия клемм с АКБ необходимо сделать внешний осмотр прибора. Если свинцовые электроды покрыты слоем порошка белого, синего или зеленого оттенков, необходимо произвести очистку контактов аккумулятора автомобиля своими руками от данных окислов. Для этого ветошью удаляется рыхлая масса, а сами выводы зачищаются мелкозернистой наждачной бумагой. Именно плохой контакт может стать причиной слабого вращения стартера.
Следующим этапом становится зарядка аккумулятора с последующей разрядкой. Некоторые современные импульсные стационарные приборы способны одновременно выполнять заряд-разряд батареи, избавляя пластины от сульфатации на начальной стадии. Если зарядное устройство старого образца, то в этом случае автомобильный аккумулятор ставится на подзарядку длительностью не менее 10 ч при силе тока в 10 раз меньше емкости АКБ. Например, для батареи емкостью 75 А/ч устанавливается ток 7,5 А. После окончания процесса аккумулятор необходимо полностью разрядить. Для этого к нему подключается автомобильная лампочка. Как только она потухнет, батарею снова ставят на зарядку. В результате таких последовательных циклов удается реанимировать автомобильный аккумулятор.
Для ликвидации короткого замыкания в АКБ можно воспользоваться специальной десульфатизирующей присадкой. Ее добавляют в электролит плотностью 1,28 г/куб. см. и оставляют на 2 суток для полного растворения. Затем электролит с добавкой заливается в батарею, после чего снова измеряется плотность. Если этот показатель остался в пределах 1,28, то необходимо несколько раз зарядить и разрядить АКБ. Если при зарядке электролит не кипит, а батарея не нагревается, то можно снизить величину тока вдвое. Спустя 2 часа необходимо измерить плотность электролита, и если она осталась на номинальном уровне, зарядка прекращается. Аккумулятор успешно восстановлен. При изменении плотности следует долить в электролит воду (если больше 1,28) или серную кислоту (если меньше 1,28). После корректировки плотности снова производится зарядка аккумулятора.
Столь длительная реанимация может не подойти для некоторых автомобилистов. Вопрос: как восстановить автомобильный аккумулятор ускоренными темпами? Для этого батарея полностью заряжается, после чего сливается электролит. Аккумулятор промывается дистиллированной водой, а затем заполняется раствором, состоящим из 2% трилона Б и 5% аммиака. Через 1 час раствор сливается, иногда приходится процедуру очистки повторить. Снова АКБ промывается дистиллированной водой, заливается свежий электролит и выполняется полная зарядка.

Многие неполадки в автомобильном аккумуляторе проще предупредить, чем ликвидировать. Достаточно следить за чистотой клемм и выводов, а также раз в 6 месяцев осуществлять полную зарядку АКБ при помощи стационарного устройства, и аккумулятор отблагодарит своего хозяина исправной работой. А если стартер и двигатель будут легко вращаться и запускаться, то срок службы батареи удастся продлить до 5-7 лет.

vybratauto.ru

Способы реанимации автомобильного аккумулятора в домашних условиях

Аккумуляторная батарея — один из основных приборов авто, который имеет свойство изнашиваться в ходе эксплуатации. Поэтому время от времени автовладельцам приходится менять АКБ из-за того, что он не может выполнять свои функции. Подробнее о том, как осуществляется восстановление аккумулятора автомобиля в домашних условиях, вы сможете узнать ниже.

Как вернуть к жизни и оживить свой автоаккумулятор? Этот прибор обеспечивает беспрерывную передачу тока для питания электрооборудования транспортного средства. Соответственно, без этого устройства нормальная работа приборов будет невозможной, тем более, что со временем батарея уже не может держать номинальный заряд, необходимый для питания. Не все АКБ, которые плохо работают, нужно выбрасывать — старый аккумулятор можно попробовать реанимировать. Это позволит избежать непредвиденных финансовых затрат.

Устройство и обозначение составляющих конструкции АКБ

Если говорить о кислотно-щелочных батареях, то структура представляет собой несколько положительных и отрицательных свинцовых пластин в серной кислоте. На сегодня приборы такого типа являются самыми распространенными среди автомобилей, использующихся в странах бывшего СССР. Несмотря на свою распространенность, ресурс эксплуатации батарей более низкий.

Восстановление автомобильного аккумулятора своими руками может быть проведено с применением технологии неоднократной подзарядки. При этом должен использоваться ток небольшой силы. Процедура заряда с помощью зарядно восстановительного устройства должна осуществляться с перерывами. Начиная от первой зарядки прибора и до последней уровень напряжения, который присутствует в АКБ, будет постепенно увеличиваться. В итоге устройство должно прекратить разряжаться.

Зарядно восстановительное устройство должно работать с паузами, это позволит потенциалам электродов, которые находятся в пластинах, выровняться. Сама процедура восстановления для электродов безопасна. Использование зарядно восстановительного девайса с паузами обеспечит переход наиболее плотного электролита от пластин в пространство, между электродами.

Откручивание пробок банок батареи

В результате использования техники частичного разряда увеличение емкости АКБ способствует повышению плотности электролита. От владельца авто требуется дождаться того момента, в который напряжение будет соответствовать 2.5 вольтам, а параметр плотности будет соответствовать номинальному. И в этом случае нельзя забывать, что аккумулятору автомобиля нужен перерыв, поэтому зарядно восстановительное устройство нужно периодически отключать. Для полной реанимации циклическая процедура восстановления должна быть повторена 8 раз. Нужно учитывать, что показатель используемого тока должен быть меньшим в 10 раз по сравнению с емкостью заряженного АКБ.

Замена электролита

Восстанавливать АКБ можно путем замены электролита, такой метод доказал свою эффективность на практике. Чтобы произвести замену электролита, жидкость из конструкции необходимо полностью слить, после чего система должна промыться теплой или горячей водой. После промывки потребуется несколько ложек обычной пищевой соды — 3 ложки разбавляются на 100 мл воды, при этом желательно использовать дистиллят.

Залив раствора соды в батарею

Смешанный раствор нужно прокипятить и залить в конструкцию вместо слитого электролита, после чего оставить батарею на 20-30 минут. Затем жидкость слить из прибора, а процедуру повторить еще три раза. После последнего цикла конструкцию опять промыть горячей водой, желательно несколько раз.

Метод актуален для многих типов аккумуляторов. После того, как конструкция промыта, в нее нужно налить новый электролит и поставить АКБ на зарядку. Зарядно-восстановительное устройство нужно включить на 24 часа.

Затем производится циклическая зарядка прибора — по 6 часов ежедневно на протяжении 10 дней. При этом отметим, что само ЗУ должно обладать такими свойствами — параметр напряжения должен составлять не более 16 вольт и не менее 14. Что касается силы тока, то показатель должен быть не более 10 ампер.

Обратная зарядка

Как восстановить автомобильный аккумулятор? Для этого можно использовать метод обратной зарядки. Произвести процедуру дома вполне возможно, но для этого потребуется достаточно мощный источник тока, к примеру, сварочный аппарат. Устройство, которое будете использовать, должно иметь напряжение не ниже 20 вольт, при этом его сила тока должна быть не меньше 80 ампер. После того, как достаните оборудование, необходимо выкрутить пробки сверху конструкции АКБ и произвести процедуру обратной зарядки.

Для выполнения этой задачи нужно подключить положительный выход зарядного оборудования к отрицательной клемме аккумулятора. К положительной клемме АКБ подключается отрицательный выход зарядного прибора. Если все сделано правильно, то процедура увеличит ресурс эксплуатации батареи на несколько лет.

Отметим, что в ходе зарядки автомобильный аккумулятор может кипеть, не стоит переживать. Процедура заряда устройства должна осуществляться ровно 30 минут, не больше и не меньше. После этого электролит из конструкции надо слить, а само устройство промыть горячей водой. Когда будут выполнены все действия, в конструкцию можно заливать новый электролит. По завершению этих действий батарею нужно будет подключить к обычному ЗУ (параметр тока которого не должен превышать 15 ампер) и заряжать прибор на протяжении следующих 24 часов.

Восстановление заряда в дистиллированной воде

Если вы не определились, как восстановить аккумулятор и какой способ для этого использовать, предлагаем еще один вариант. Используя его, восстановить работоспособность прибора можно менее, чем за 60 минут. Если автомобильный аккумулятор полностью разрядился, его нужно будет заранее зарядить. Из заряженного АКБ необходимо полностью слить старый электролит, предварительно открутив пробки на крышке, после чего конструкцию можно промыть водой. Как и в предыдущих случаях, для этого лучше использовать дистиллят.

После того, как батарея заряжена и промыта, в конструкцию следует залить специальный раствор трилона Б амиачного типа. Раствор включает 2% трилона и 5% аммиака. С помощью жидкости осуществляется процедура десульфатации, которая проводиться не более часа. Когда батарея будет восстанавливаться, можно будет заметить выделение газа из ее конструкции, что также сопровождается незначительными брызгами, которые будут появляться на поверхности. Эти газы безвредны для организма и здоровья человека, но лучше поставить батарею в проветриваемое помещение. Когда система перестанет выделять газ, это будет свидетельствовать о прекращении процесса десульфатации.

Когда действия выполнены, конструкцию нужно промыть дистиллированной водой — промывка осуществляется несколько раз. После промывки в устройство нужно залить электролит соответствующей плотности. Прибор опять нужно зарядить и после этого можно считать восстановившимся. В целом процедура заряда и восстановления работоспособности аккумуляторной батареи — не сложная, с ней справится даже неопытный автолюбитель.

Не все современные аккумуляторы поддаются восстановлению. Иногда устройство можно реанимировать на сутки, несколько дней или на неделю, а иногда восстановление позволяет обеспечить работоспособность АКБ на несколько лет. Многое зависит, как использовалась батарея, в каких условиях, много ли электроприборов было подключено к ней на протяжении всего срока эксплуатации. Немаловажную роль играют условия использования — если девайс часто эксплуатировался в разряженном состоянии, есть вероятность, что восстановить его не получится.

Нужно уточнить момент по использованию зарядного устройства. ЗУ должно быть исправным, иначе его использование приведет к поломке батареи. Наш ресурс уже писал о зарядке АКБ и использовании специальных ЗУ. Подробно с рекомендациями по этому вопросу можете ознакомиться в статье.

Загрузка …

Видео «Наглядная инструкция по восстановлению работоспособности АКБ»

avtozam.com

Восстановление автомобильных аккумуляторов своими руками: технология, инструкция и рекомендации

быстрая разрядка емкости аккумулятора;
частая подзарядка.

Нам нужны следующие составляющие:

Причины неисправности

Основные неисправности:

Сульфатация пластин, способствующая полной разрядке батареи.
Порча электролита, что приводит к разрушению угольных пластин.
Выкипание электролита в результате замыкания. Одна из самых серьезных проблем.

Рекомендации по уходу за оборудованием:

Несколько раз в месяц контролируйте плотность электролита.
При низкотемпературных условиях эксплуатации транспорта, плотность электролита должна равняться 1,40 г/куб. см.
Его зарядка должна сопровождаться током в 10 раз меньшей емкости.
При температуре ниже -25 градусов запрещается оставлять автотранспорт на открытой автостоянке, поскольку существует возможность перемерзания АКБ, в результате чего она выйдет из строя.

Восстановление автомобильного аккумулятора своими руками

Способ № 1

Выравнивание пластин.
Снижение напряжения на аккумуляторе при кратковременном перерыве. Это происходит за счет растекания плотного электрода в межэлектродное пространство. Восстановление емкости необслуживаемых автомобильных аккумуляторов происходит по мере наполнения АКБ. Происходит увеличение плотности электролита, что способствует его приведению в работоспособное состояние.

Способ № 2

Способ № 3

Способ № 4

Что дает этот способ?

Данный способ позволяет:

быстро проводить восстановление батареи;
использовать устройство для профилактических целей.

Все они подразделяются на следующие группы:

Трансформаторные, имеющие трансформатор и выпрямитель большого размера.
Импульсные – способны работать от трансформатора облегченного типа.

Заключение

«Питер — АТ»

ИНН 780703320484

ОГРНИП 313784720500453

Источник

Восстановление аккумулятора автомобиля своими руками

Любая аккумуляторная батарея может выйти из строя вследствие разных причин. Прежде чем думать об ее утилизации, никогда не помешает понять, что конкретно с ней произошло и можно ли восстановить ее. Нередко оказывается так, что АКБ можно возвратить к жизни тем или иным способом, и она может работать еще долгое время.

Безусловно, всегда важно помнить о том, что восстановление аккумуляторов — процесс, требующий конкретных навыков с соблюдением определенной техники безопасности. Но если самостоятельно этому научиться, можно значительно сократить свои денежные расходы.

Чтобы разобраться с тем, как проводится ремонт автомобильных аккумуляторов, нужно понять, как они функционируют.

Устройство и принцип работы

Содержимое автомобильных аккумуляторов помещено в прочный пластиковый корпус.

Внутри него есть две свинцовые пластины, имеющие заряды со знаками «плюс» и «минус», а также жидкий электролит в виде серной кислоты. Материалом для изготовления пластин может служить не только свинец.

Например, во многих современных батареях они изготовлены из сплавов никеля или кадмия. Подробнее об устройстве аккумуляторов →

Когда к батарее подается ток определенной величины, она начинает накапливать энергию и преобразовывать ее в электрическую. При достижении предела емкости аккумулятор становится накопителем энергии с напряжением на выходе 12 В.

Почему аккумулятор перестает работать

При каждом цикле «заряд-разряд» пластины АКБ постепенно повреждаются вследствие интенсивных электрохимических процессов внутри автомобильных аккумуляторов. Кроме того, автоаккумулятор не любит глубокого разряда и постоянного использования при высоком напряжении.

И в том, и в другом случае происходит процесс, который называется сульфатация. Иными словами, на пластинах (если они свинцовые) образуется труднорастворимый сульфат свинца, который, в конечном итоге, и становится главной причиной выхода батареи из строя. Если пластины батареи целые, на них можно увидеть белый налет.

В таком случае показана десульфатация аккумулятора.

Когда восстановление невозможно

Если электролит внутри оказался черного или буро-коричневого цвета, вероятнее всего, восстановление АКБ уже невозможно. Если батарея разбухла и вздулась, ее сразу следует утилизовать.

Пластины могут осыпаться или рассыпаться вообще, вследствие чего в батарее может произойти замыкание одной или нескольких «банок». После замыкания восстановление автомобильного аккумулятора также проводить не рекомендуется. Поэтому всегда нужно смотреть, что произошло внутри АКБ, прежде чем заниматься ее восстановлением — разумеется, соблюдая возможную технику безопасности.

Чтобы не доводить источник питания до такого состояния, соблюдайте правила эксплуатации аккумуляторных батарей.

Восстановление автомобильного аккумулятора

Несмотря на то, что никаких пошаговых руководств по восстановлению аккумуляторных батарей нет, многие автолюбители уже давно проводят восстановление свинцово-кислотного аккумулятора своими руками.

В популярных изданиях и даже на улице до сих пор часто мелькают объявления о том, что кто-то занимается скупкой старых кислотных аккумуляторов. Обычно такие скупщики сами «реанимируют» старые АКБ, а потом продают их по умеренным ценам.

Есть много способов, как провести самостоятельное восстановление аккумулятора автомобиля. Один из самых надежных и популярных — с помощью специальной присадки.

Перед началом процесса старый электролит из батареи сливается, а внутренность тщательно промывается дистилированной водой.

Заодно, по ходу дела, оценивается и состояние аккумулятора: как выглядят пластины, насколько хорошо сохранился пластиковый корпус, и так далее.

В электролите, имеющем плотность 1,28 гр/см3, растворяется десульфатизирующая присадка, и раствор оставляется в таком состоянии на два дня. Все необходимые пропорции указаны в руководстве по использованию присадки.

Электролит заливается в батарею с обязательной проверкой его плотности. Пробки «банок» АКБ вывинчиваются, и включается зарядное устройство. Проводится несколько циклов «заряда-разрядки» батареи для поднятия уровня ее емкости.

Весь процесс зарядки проводится током с показателями 10% от максимального.

Аккумулятор не должен сильно нагреваться, нельзя допускать его «закипания». Следить за показателем напряжения: при его стабилизации от 13,8 до 14,4 В уменьшить подачу тока до 5%. Ждать около двух часов, контролировать показатель плотности в электролите. Если в течение этого времени она остается неизменной, батарея зарядилась, и можно прекращать процесс зарядки.

Если плотность электролита выше требуемой, ее нужно скорректировать с помощью дистилированной воды, а если она, наоборот, выше, долить в батарею электролит более высокой плотности.

Теперь необходимо снова разрядить АКБ путем подключения нагрузки в виде небольшой лампочки. Ток подавать небольшой, 1 А для 12-вольтовой батареи, либо 0,5 А для 6-вольтовой.

Контролировать напряжение до его понижения: 10,2 В для АКБ в 12 В, либо 5,1 В для АКБ в 6 В. Засечь время и вычислить емкость, приобретенную аккумулятором после восстановления.

Для этого ток разряда умножается на его время. Если емкость небольшая, цикл повторяется.

В заключение долить в батарею небольшое количество десульфатизирующей присадки и завинтить пробки обратно. Как показывает практика, такой аккумулятор будет работать еще несколько лет.

Немного из курса химии и о качестве аккумуляторных пластин

Прежде чем проводить восстановление свинцовых аккумуляторов с помощью переполюсовки, необходимо еще раз напомнить себе о том, что две свинцовые пластины внутри него содержат разные заряды: одна, состоящая непосредственно из свинца, «минусовая», а другая, из диоксида свинца — «плюсовая». Обычно наиболее жесткому процессу десульфатации подвержена именно диоксидовая пластина. Это хорошо видно на примерах некоторых аккумуляторов китайского производства, которые могут быть неважного качества.

Если речь заходит о таком методе восстановления, как переполюсовка аккумулятора, опытные автомобилисты в один голос утверждают, что качество любого старого аккумулятора советского производства отличается завидной прочностью свинцовых пластин, и поэтому даже самый «махровый» экземпляр теоретически подлежит восстановлению таким способом. В практике встречались случаи, когда батарея, простоявшая где-нибудь в гараже 20 лет и более, неплохо поддавалась процессу восстановления. Рассказывают, что емкость в подобных случаях удавалось возвращать на 70%.

Процесс переполюсовки: меняем полярность

Аккумулятор разряжается до нулевых показателей напряжения, что контролируется замерами вольтметром на его полюсах. Чтобы разрядка осуществилась быстрее, к батарее подключается нагрузка в виде небольшой лампочки.

Обычно, если емкость батареи низкая, то она разряжается быстро, и лампочка перестает гореть. Затем меняется полярность АКБ: плюсовые пластины становятся минусовыми, а минусовые — плюсовыми.

Зарядку аккумулятора проводить уже с этой переполюсовкой.

Переполюсованный аккумулятор: заряжаем правильно

Очень важно помнить о том, что показатель тока при зарядке переполюсованной АКБ не должен превышать 2 А.

Если ток будет больше, и без того ослабленные пластины, особенно плюсовые из диоксида свинца, могут совсем разрушиться. Переполюсованный аккумулятор начнет очень сильно и быстро нагреваться.

Максимальная температура его нагрева — 50°С , при этом, 60°С — это уже верхняя, критическая отметка. Напряжение — 14,2-14,4 В.

Если температура нагрева становится выше 60°С, следует сразу уменьшить ток до 1,5А следующим образом: снизить напряжение до 14,2 или даже 14 В, но не ниже 13,8 В. Далее заряжать аккумулятор при таких показателях.

Зарядиться он должен, как обычно, до 12,7 В. Если переполюсовывается батарея неизвестного, сомнительно производства, лучше сразу снизить показатель тока до 1,5 А, потому что 2 А — это довольно большое напряжение.

Конечно, во время процесса зарядки после переполюсовки напряжение будет расти, а банки аккумулятора нагреваться.

Когда банки начнут «кипеть», а напряжение достигнет 14 В и выше, аккумулятор нужно снять с зарядки и проверить нагрузочной вилкой.

Как правило, все сульфаты при таких интенсивных процессах кипения растворяются, и переполюсованный аккумулятор восстанавливает свою емкость примерно до 80 %.

Метод двойной переполюсовки: батарею следует вновь разрядить лампочкой и перенести клеммы на прежние места. Затем опять разрядить аккумулятор «в ноль» и зарядить снова. После такой переполюсовки аккумулятора может полноценно работать 2-3 года.

Восстановление АКБ, не подлежащих обслуживанию

Понятие необслуживаемых батарей специально было введено их производителем, чтобы владельцы автомобилей меняли их как можно чаще. Здесь автомобилисты тоже могут рассказать, как осуществить восстановление аккумулятора, якобы не подлежащего никакому обслуживанию.

Вначале нужно, надев перчатки, осторожно перелить электролит из АКБ в подходящую емкость, после чего начать зарядку батареи, выставив напряжение в 14 В.

Пару часов спустя нужно прислушаться к процессам, которые будут происходить в аккумуляторе: начало образования газов всегда происходит при специфическом шипении.

Если газы образуются слишком интенсивно, подачу тока следует уменьшить и через некоторое время прекратить зарядку. Батарею оставить в таком положении в течение двух недель.

За 14 дней вода превратится в электролит, а свинцовый сульфат станет серной кислотой. Затем жидкость сливается из батареи, и процесс опять повторяется. После того, как пластины максимально очистятся, можно залить внутрь АКБ обычный электролит и зарядить батарею в обычном режиме.

О том, как восстановить гелевый аккумулятор, читайте здесь →

Таким образом, каждый из предложенных методов восстановления автомобильных аккумуляторов требует определенных усилий, внимательности и осторожности, но если эти способы будут освоены и применены на практике, можно на какое-то время избавиться от необходимости дополнительных финансовых расходов.

Источник: //batteryk.com/vosstanovlenije_akkumulyatora

Восстановитель аккумуляторов

страницу

Восстановитель аккумуляторов Этот импульсный восстановитель аккумуляторов может заряжать и восстанавливать практически любые виды акамов всего за 3-4 часа! Принцип действия – генератор импульсов, далее на усилитель на транзисторе и происходит разбивание и разрушение кристалов внутри акама импульсным током около 5А. Собрал эту схему и очень доволен работой – реально восстанавливает акамы никель – кадмиевые, литиевые, свинцовые. Ток выставляем такой, чтоб не грелись аккумуляторы. В первые несколько минут стойте рядом и трогайте корпус аккумулятора, если быстро греется – сбавьте ток. Если он незначительно тёплый – всё нормально. Вместо трансформатора взял ИБП от принтера (40В 1А), а вообще берите трансформатор чем по мощнее, с напряжением от 36В и током от 2А – чтоб устройство было на все случаи жизни. Схема простая, печатную плату можно и не травить. Микросхема – таймер 1006ВИ1, кому нравится – может поставить NE555. Кренка не нужна – можно заменить резистором и стабилитроном, резистор R5 уменьшить до 200 Ом. Радиатор обязателен – транзистор греется очень даже! А вот фото готового импульсного восстановителя аккумуляторов. Алюминиевый корпус 140х100х60мм с порошковой покраской. Головка при переключении работает как вольтметр и как амперметр. Параллельно восстанавливаемому акаму, через кнопку ставим резистор 4 Ома 10 Ватт. Включив стрелочник как вольтметр и нажатием кнопки замкнув аккумулят этим резистором, (I=12/4=3А) – смотрим как быстро падает напряжение. Делаем вывод о состоянии акума. И если стрелка не показывает падение показаний вольтметра – значит с АКБ всё ОК. ФОРУМ по зарядным устройствам. Принимайте активное участие в развитии сайта – присылайте схемы и фото своих конструкций! Схемы зарядных устройств

Порядок вывода комментариев: По умолчанию Сначала новые Сначала старые 1Barmaley5229 (26.07.2015 17:53) Интересно, какая у вас частота на выходе с таймера получилась, смотрели?

2MAESTRO (26.07.2015 17:57)

В пределах 1-50 Гц

3Keeper_of_Fate (28.07.2015 02:16) На схеме КРЕНка неправильно включена. Зачем нужен делитель R6+R7?

И самое главное, откуда там возьмётся импульс 5А? Неужели этот транзистор его сможет?

4MAESTRO (28.07.2015 06:58)

Если взять нужную КРЕНку на 9 вольт – то делитель конечно не нужен будет. Импульс будет, проверено.

5Keeper_of_Fate (29.07.2015 11:11)
Ну так как-бы КР142ЕН8А она и есть на 9В, с делителем получается 12В. Может имелась ввиду КР142ЕН8Б на 12В? Кондёры 0,33 и 0,1 от возбуждения не нужны?
6MAESTRO (29.07.2015 11:18)

Можно на всякий случай поставить. Вообще это 5-летний вариант по давности, сейчас есть более совершенная схема с IRF в ключе. Точно не помню – гдето на форуме мелькала.

7Keeper_of_Fate (29.07.2015 12:16)
Поделитесь ссылкой? Поиск что-то вразумительных результатов не даёт.
8MAESTRO (29.07.2015 14:54)
//radioskot.ru/publ….1-0-542
9Keeper_of_Fate (31.07.2015 07:17)
Да, схема похожа, но это уже немного не то. У ШИМ-зарядного принцип тот-же но частота в десятки, если не в тысячи раз выше! Эту схему тоже вполне реально переделать на полевик, будет лучше, но мне кажется, что тут фишка именно в частоте или я ошибаюсь?
10Евгений (21.11.2015 19:44)

привет! собрал данною схему но заряда нет хотя таймер работает вольтметр показывает на выходе2-4 V чо делать не пойму

11Евгений (29.11.2015 10:56)

скажите пожалуйста какое напряжение должно быть у этой схемы на выходе без нагрузки?

12MAESTRO (29.11.2015 20:02)

Постоянного напряжения там как такового нет – идут импульсы. Можно на нагрузке померять усреднённое.

13Евгений (30.11.2015 13:40)

из 819 собрал составной транзистор вроде заряд появился но как то не до конца заряжает такое чувство что транзистору не хватает тока чтобы больше открыться

14MAESTRO (30.11.2015 19:02)

Может и тока не хватает, надо подключить лампу автомобильную вместо АКБ и посмотреть как вспыхивает.

15Евгений (30.11.2015 19:45)

лампа вспыхивает но не в полную мощность,тока заряда больше 1300 не дает транс еле еле теплый транзистор не греееться вообще акум ка кто странно бурлит, редкий пузырик вроде 14 вольт набирает подключаешь лампу падает до 12,3 транс выдает 28 v 2,8 А

16MAESTRO (30.11.2015 19:53)

Да, возможно транзистор не полностью открывается, могу посоветовать заменить биполярный полевым – так будет гораздо лучше. Резистор 1,5к можно уменьшить.

17Евгений (30.11.2015 21:05)

можешь схемку кинуть как включить и какой транзик, заранее блогадарен:)

Снижение расхода топлива в авто

Ремонт зарядного 6-12 В

Солнечная министанция

Самодельный ламповый

Фонарики Police

Генератор ВЧ и НЧ

Разделы

© 2009-2019, “Электронные схемы самодельных устройств”. Электросхемы для самостоятельной сборки радиоэлектронных приборов и конструкций. Полезная информация для начинающих радиолюбителей и профессионалов. Все права защищены.

Вход
Регистрация
Почта
Мобильная версия

Источник: //elwo.ru/index/86-11-5-3

Советы, как реанимировать Li-Ion аккумулятор

Современные аккумуляторные батареи остаются одной из самых больших проблем как для производителей, так и для потребителей. И дело тут не столько в потенциальном риске возгорания, а в постепенном истощении самого источника питания.

Потому не стоит удивляться тому, что при каждодневной зарядке аккумуляторы выдерживают год-два активной эксплуатации, после чего их ёмкость катастрофически падает и пользоваться любимым гаджетом становится проблематично.

Полностью реанимировать усопшую батарею нельзя, но продлить период активного использования, пока вы заняты поиском замены, можно. Об этом мы сегодня и поговорим.

Приводимые ниже рекомендации рассчитаны на технически подготовленного пользователя, потому, если вы не знаете, с какой стороны подойти к паяльнику, лучше либо обратиться к услугам сервисного центра, либо сразу отправиться в магазин за новым аккумулятором.

Телефон с современной аккумуляторной батареей Li-Ion

Способ №1

Он сможет помочь в тех случаях, когда из-за длительной работы внутри начинают скапливаться газы, вследствие чего батарея вздувается и плохо держит заряд.

Необходимые инструменты и материалы: паяльник, немного эпоксидной смолы, тонкая игла, плоский тяжёлый предмет для выравнивания.

Максимально аккуратно разъединяем корпус батареи от верхнего блока с датчиком.
Отделяем электронный датчик.
Под ним должен находиться колпачок, внутри которого скрыта управляющая электроника. Осторожно прокалываем его, для чего хорошо подойдёт тонкая игла. Помните, что с повреждённой начинкой реанимировать аккумулятор уже будет невозможно.
Далее нужно примерно оценить размеры батареи и найти плоский тяжёлый предмет, который по площади будет немного большим.
Самый ответственный момент. Кладём аккумулятор на стол и прижимаем его прессом. Имейте в виду: чрезмерное усилие может привести аккумулятор в негодность, а его недостаток, наоборот, не приведёт к желаемому результату. Также категорически не рекомендуется использовать при ремонте тиски или аналогичные по назначению устройства.
Когда всё будет готово, капните эпоксидной смолой на отверстие и припаяйте датчик.

Инструменты и материалы для диагностики аккумулятора телефона

Способ №2

Реанимировать батарею со значительно уменьшенным ресурсом он не в состоянии, но немного продлить ей жизнь может. На многое рассчитывать не стоит, но обеспечить питания современного смартфона, пока вы будете подыскивать замену, реанимированный аккумулятор сможет.

Необходимые инструменты и материалы: любой блок питания (5–12 В, ток не менее 0,1 А), вольтметр или тестер для контроля напряжения, резистор (мощность не менее 500 мВт, сопротивление от 330 до 1000 Ом).

Если у вас нет запасного блока питания, подойдёт практически любой комплектный от активного сетевого оборудования (свитчи, роутеры, модемы). Предварительно следует убедиться в том, что параметры выдаваемого им тока соответствуют необходимым.
Освобождаем контакты блока питания и соединяем их с севшим аккумулятором: «минус» БП с «минусом» батареи, а в «плюсовую» линию добавляем резистор. Обязательно проконтролируйте правильную полярность подключения с помощью мультиметра.
Когда все будет сделано, подключите блок питания в сеть. Время процедуры – не более 2–3 минут. Если есть возможность, контролируйте процесс с помощью тестера: максимально допустимое напряжение – не более 3,3 В.

Не оставляйте проблемный аккумулятор на время ремонта без присмотра. Случаи спонтанного возгорания – это не теория, а суровая реальность.
Периодически проверяйте температуру «клиента» выносной термопарой, электронным термометром или просто рукой. Если поверхность кажется вам горячей, а не просто тёплой, немедленно прекращает ремонт.
Не следует использовать чрезмерные токи зарядки. Максимум, что вы можете себе позволить, – 50 мАч. Рассчитывается этот параметр следующим образом: напряжение питания БП разделить на ёмкость резистора. К примеру, если первый параметр равен 12 В, а второй – 500 Ом, то ток зарядки будет равен 24 мАч.
Вместо резистора можно использовать стандартный 80-мм компьютерный вентилятор.
Во избежание спонтанного возгорания также рекомендуется контролировать первоначальную зарядку восстановленного аккумулятора.

Методика спорная и сомнительная, но, по отзывам на специализированных форумах, некоторым пользователям она помогает, потому ответственность за возможные негативные последствия лежит на вас.

Необходимые инструменты и материалы: работающий холодильник.

Батарею, которая не подаёт признаков жизни, извлеките из смартфона и положите полиэтиленовый пакет, который следует положить в морозилку на 20–30 минут.
Далее достаньте её из холодильника, вставьте в телефон и заряжайте около 1 минуты.
Вытащите её из устройства, дайте прогреться до комнатной температуры, после чего заряжайте обычным образом.

Способ №4

Безобидная, но малоэффективная методика реанимации. Но если вам кажется, что аккумулятор в смартфоне окончательно вышел из строя, то почему бы не попробовать?

Необходимые инструменты и материалы: смартфон со стандартным зарядным устройством.

Доводите аккумулятор до полного разряда (когда телефон уже не включается). В этом может помочь любая ресурсоёмкая игра или утилита AnTuTu.
Полностью заряжаете батарею до отметки 100%.
Повторить пункты 1 и 2 несколько раз.

Почти все профессиональные электрики посчитают приводимый ниже порядок действия святотатством, но многим пользователям старых аккумуляторов он помог.

Важное замечание: категорически не рекомендуется применять данную методику, если вы ещё не испробовали другие, менее рискованные способы.

Необходимые инструменты и материалы: бритвенное лезвие, тонкая отвёртка, клей «момент».

Извлекаем батарею из телефона.
Отклеиваем наклейку с техническими характеристиками.
Максимально срезаем верхнюю пластиковую крышку, за которой скрывается управляющая электроника.
Находим главные контакты.
На мгновение замыкаем их любым металлическим предметом.
Приклеиваем верхнюю крышку и даём ей подсохнуть.

Ещё раз напоминаем, что ни один из приведённых способов реанимации не гарантирует 100%-го результата, а вся ответственность целиком и полностью ложиться на ваши плечи.

Но если аккумулятор отключился окончательно, а покупка нового откладывается на несколько дней, попробовать стоит.

Но если вы редко берёте в руки паяльник и считаете себя гуманитарием, лучше обратиться за помощью к разбирающемуся в теме приятелю.

Источник: //fans-android.com/kak-vosstanovit-rabotosposobnost-li-ion-akkumulyatora-neskolko-dostupnyih-sovetov/

Восстановление аккумулятора

> Советы электрика > Восстановление аккумулятора

Аккумуляторная батарея (АКБ) относится к важнейшим атрибутам технического оснащения современного автотранспортного средства, без которого его эксплуатация практически невозможна.

Именно поэтому этот прибор требует повышенного внимания к своему содержанию и обслуживанию, а при отсутствии таковых быстро выходит из строя.

Объясняется это сложными химическими реакциями, протекающими в его внутренних элементах, которые представляют собой довольно сложную конструкцию (смотрите рисунок).

Устройство АКБ

Несмотря на указанные сложности, опытным автолюбителям удаётся разобраться со всеми этими нагромождениями деталей и даже научиться реанимировать ранее не заряжавшееся и, казалось бы, «загубленное» изделие. В связи с этим хотелось ознакомить всех заинтересованных пользователей с накопленным опытом, позволяющим восстановить аккумулятор в домашних условиях.

Перед тем, как восстановить или «вернуть к жизни» АКБ, необходимо знать, что существует несколько способов его реанимации, основными из которых являются:

Искусственное восстановление аккумулятора малыми зарядными токами;
Реанимация путём полной смены электролита в его банках;
Обратная зарядка АКБ;
Зарядка в специально подготовленной дистиллированной воде.

Особенности подзарядки малыми токами

Восстановление АКБ в домашних условиях может быть организовано с помощью известной технологии его многократной подзарядки токами небольшой величины.

Порядок проведения таких процедур предполагает использование режима, при котором подзарядка осуществляется постепенно (с небольшими перерывами).

При этом аккумулятор восстанавливается не сразу, а по завершению нескольких таких зарядных циклов.

Во всё время проведения реанимации необходимо внимательно следить за плотностью электролита и напряжением в каждой из его банок. В различных ёмкостях показания прибора не должны очень сильно отличаться одно от другого.

Дополнительная информация. Для контроля плотности электролита следует воспользоваться специальным измерительным инструментом, называемым ареометром.

Зарядка аккумулятора производится путём нескольких последовательных подходов, что позволяет выровнять потенциалы в отдельных банках до нормируемого значения и обеспечить в результате полноценное питающее напряжение 12 Вольт. Для реализации такого режима потребуется бытовое электронное устройство, способное выдавать токи, величина которых на порядок меньше, чем при обычной зарядке.

Помимо этого, применение такого прерывистого режима позволяет равномернее распределять плотность электролита в пространстве между его внутренними элементами (электродами).

Для достижения требуемых показателей указанные циклические процедуры следует повторить не менее 8-ми раз.

Специалисты советуют применять при этом зарядные токи, примерно в десять раз меньшие, чем ёмкость исправного аккумулятора.

Замена электролита

Нередко пользователи задаются вопросом о том, а можно ли восстановить АКБ путём полной замены в нём рабочей смеси (электролита). Оказывается, что подобный подход давно применяется на практике, более того он зарекомендовал себя как один из наиболее эффективных приёмов восстановления аккумулятора.

Для его реализации потребуется проделать следующие операции:

Сначала необходимо полностью слить старый электролит из банок аккумуляторной системы и промыть освободившиеся ёмкости тёплой проточной водой;
Одновременно с этим нужно подготовить три ложки пищевой соды и развести их в 100 миллилитрах дистиллированной воды;
Подготовленный таким образом раствор следует хорошо прокипятить и залить в тщательно просушенные ёмкости (смотрите рисунок ниже);

Заливка электролита

После этого необходимо, чтобы батарея спокойно постояла минут 20-30, после чего жидкость сливается, и эта процедура снова повторяется как минимум три раза;
По завершении всего цикла операций ёмкости тщательно промываются горячей водой.

Обратите внимание! Этим методом удаётся реанимировать большинство известных типов современных аккумуляторных изделий.

После окончательной промывки банок в них следует залить новый электролит и установить АКБ на предварительную зарядку, которая может продолжаться примерно сутки. После этого необходимо будет провести ещё целый ряд зарядок, осуществляемых в цикличном режиме (по 6 часов в день на протяжении 10-ти календарных суток).

Используемое при этом зарядное устройство должно обеспечивать выходное напряжение от 14-ти Вольт и силу тока в нагрузке не менее 10 Ампер.

Обратная зарядка

Для того чтобы вернуть в строй очень старый аккумулятор, можно воспользоваться методом так называемой «обратной зарядки». Для его реализации в домашних условиях потребуется мощный источник постоянного тока, подобный сварочному агрегату, например. Последний должен обеспечивать на выходе напряжение не менее 20-ти Вольт при зарядном токе до 80 Ампер.

Перед зарядкой обратным током обязательно следует выкрутить пробки АКБ, как это изображено на рисунке ниже.

Выкручивание пробок из аккумулятора

Сразу вслед за этим необходимо подключить плюс зарядного устройства к отрицательной клемме восстанавливаемого АКБ, а к его плюсовому контакту подсоединяется отрицательный вывод прибора. При правильном проведении зарядки обратным током, которая по продолжительности не должна превышать 30-ти минут, удаётся продлить срок эксплуатации батареи на 2-3 года.

Важно! В процессе обратной зарядки аккумулятор может начать «закипать», чего не следует особо пугаться. Такое закипание предусмотрено самой технологией восстановления.

По завершении процесса (примерно через 30 минут) электролит из банок следует слить, а их внутренности промыть тёплой водой. Лишь после этого в ёмкости аккумулятора можно заливать свежую смесь и поставить его на прямую зарядку от домашнего ЗУ. При этом рабочий ток не должен быть более 15-ти Ампер, а время зарядки выбирается равным 24 часам.

Восстановление заряда в дистиллированной воде

Если вы не смогли окончательно определиться с тем, как восстановить аккумулятор, а также не выбрали наиболее подходящий способ его реанимации, предлагаем рассмотреть ещё один простой вариант. Воспользовавшись этой методикой, вернуть к жизни старый АКБ можно очень быстро (для этого потребуется примерно час времени).

Приборы для измерения емкости аккумулятора

Порядок операций в этом случае выглядит следующим образом:

Полностью разряженный аккумулятор сначала следует каким-то образом зарядить (по возможности);
Затем из него нужно полностью слить электролит, открутив предварительно все пробки на верхней панели;
Вслед за этим все внутренности банок следует промыть горячей водой и после просушки залить в них специальный раствор, подготовленный на основе аммиачного трилона;

Дополнительная информация. Посредством этой смеси осуществляется десульфатация пластин, проводимая примерно в течение часа.

Когда в электролите начнётся выделение газовых пузырьков, сопровождаемое небольшими брызгами, это будет означать, что процесс подходит к своему завершению. О полном окончании десульфатации можно узнать по прекращению выделения пузырьков.

По окончании этих процедур банки вновь промываются чистой водой или дистиллятом (сделать это следует несколько раз), после чего в них заливается электролит заданной плотности. АКБ снова заряжается до нужной кондиции, после этого считается, что он восстановлен. Останется лишь убедиться, что напряжение между его клеммами соответствует норме (смотрите рисунок).

Измерение напряжения на клеммах АКБ

В заключительной части обзора заметим, что не все типы аккумуляторов, находящихся в личном пользовании, поддаются полному и окончательному восстановлению. Некоторые образцы удаётся реанимировать всего лишь на час или чуть более, а другие – не дольше чем на неделю.

При профессиональном подходе к процедуре восстановления обновлённое изделие может проработать ещё несколько лет, но это бывает крайне редко. Всё зависит от условий работы данного прибора, а также от того, насколько интенсивно он будет эксплуатироваться.

Источник: //elquanta.ru/sovety/vosstanovlenie-akkumulyatora.html

Восстановление свинцовых аккумуляторов

Проблемой продления работоспособности свинцовых аккумуляторов авторы статьи занимались не один десяток лет – разработаны технологии восстановления свинцовых аккумуляторов, проведены сотни лабораторных работ на аккумуляторах ёмкостью от 4 до 2200 А/час и напряжением от 1,5 до 110 вольт. Благодаря сотрудничеству лаборатории и организаций: Российской Железной Дороги, Речфлотом, Автотрансом, Аккумуляторными Компаниями, Минатомом и другими фирмами – разработаны ряд зарядно – восстановительных устройств, которые прошли апробирование в единичных экземплярах, даны рекомендации по эксплуатации аккумуляторов, восстановления их технических характеристик, снижения взрывоопасных выбросов водорода и кислорода, улучшение экологической обстановки и уменьшение расходов на зарядно- восстановительные работы.

Аккумуляторы теряют свои свойства не только в промышленных установках, но и в современном автотранспорте после двух-трёх лет эксплуатации.
Причины снижения качества – отсутствие профилактических работ по восстановлению электродов пластин аккумулятора.

Аккумуляторы в автомобилях используются в смешанном режиме эксплуатации: при заводке двигателя потребляется значительный стартовый ток, в поездке аккумулятор заряжается в буферном режиме небольшим током от генератора.

При неисправной автоматики автомобиля ток зарядки может быть недостаточным или привести к перезаряду – при повышенных значениях.

Кристаллизация пластин, повышенное напряжение заряда, преждевременный электролиз с обильным выделением сероводорода и недостаточная емкость в конце заряда сопровождают работу такого аккумулятора.

Признаки сульфатации пластин аккумулятора:– Уменьшение ёмкости аккумулятора;- Повышенное напряжение на электродах;- Кипение и газообразование;

– Нагрев и коробление пластин.

Восстановить нормальную работу аккумулятора непосредственно от автомобильного генератора невыполнимо ввиду незначительного превышения напряжения генератора над аккумулятором и постоянной составляющей тока заряда – для этого используются зарядные устройства.

Ток разряда аккумулятора в течении 10-ти часов всегда равен ёмкости аккумулятора. Если напряжение при разряде упало до 1,92 вольта на элемент, раньше чем за десять часов, то и ёмкость во столько меньше.

В некоторых автомобилях используется по два аккумулятора общим напряжением 24 вольта.

Разные токи разряда, из-за того, что на первый аккумулятор подключена вся нагрузка с напряжением 12 вольт (телевизор, радио, магнитофон …), которая питается от аккумулятора на стоянке и в пути, а второй нагружается только во время пуска стартера и разогрева свечи в дизельном двигателе. Регулятор напряжения не во всех автомобилях автоматически отслеживает напряжение заряда аккумулятора с разницей в зимнее и летнее время, что приводит к недозаряду или перезаряду аккумулятора.

Необходимо восстанавливать аккумуляторы отдельным зарядным устройством с возможностью регулирования тока заряда и разряда на каждом аккумуляторе.

Такая потребность натолкнула на создание зарядно- разрядного устройства на два канала с раздельной регулировкой тока заряда и тока разряда, это очень удобно и позволяет подобрать оптимальные режимы восстановления пластин аккумулятора исходя из их технического состояния.

Плотность электролита должна после восстановления аккумулятора, соответствовать паспортной для данного района эксплуатации, на севере плотность выше чем в тёплых районах – летом и зимой.
Не следует плотность подгонять доливкой электролита.

Восстановление ёмкости переполюсовками. При абсорбции органических поверхностно – активных веществ на отрицательных пластинах является способ периодической переполюсовки аккумулятора. Приложение высокого потенциала к отрицательной пластине приводит к сгоранию поверхностно-активных веществ, вызывающих сульфатацию пластин.

Использование циклического режима восстановления приводит к значительному снижению выхода газов водорода и кислорода из-за их полного использования в химической реакции, ускоренно восстанавливается внутреннее сопротивление и ёмкость до рабочего состояния, отсутствует перегрев корпуса и коробление пластин.

Восстановление аккумулятора импульсным током. Импульсные токи по форме, амплитуде и времени значительно отличаются от синусоидального.

Амплитуда импульса такого тока восстановления, как правило, превышает средний ток заряда в 5-10 раз.

Повредить пластины аккумулятора такой ток не может, а вот расплавить застарелые кристаллы сульфата свинца в состоянии, и за короткое время.

При средней величине зарядного тока в пять ампер импульс может достигать амплитуды в 50 ампер, достичь такой амплитуды тока возможно при значительной величине напряжения заряда в 24-26 вольт.

Ввиду короткого по времени импульса в несколько микросекунд нагрева аккумулятора и кипения практически не наблюдается, восстановление можно производить в помещении при отсутствии принудительной вытяжки.

Мощность зарядного тока на аккумуляторе не превышает мощности простого зарядного на диодном мосте, а мощность единичного импульса может достигать 1200ватт, что достаточно для перевода сульфата свинца в аморфный свинец.

Между двумя импульсами зарядного тока всегда присутствует промежуток времени без тока, достаточный для восстановления электронного равновесия в электролите.

Схему, для ускорения процесса восстановления, следует дополнить цепью разрядного тока небольшой величины.

Зарядно-восстановительное устройство, выполненное по схеме (Рис.1). Схема и трансформатор помещаются в стандартный корпус блока питания компьютера.

Характеристики устройства:Напряжение сети 220 ВВторичное напряжение 16-18 ВМощность трансформатора 100 ВаттВремя импульса заряда 2-5 мсВремя разряда 1-3 мсВремя восстановления 5-12 часовТок заряда 1/20 С.С-ёмкость в А/час.

Ток разряда 0,05-0,2А

Ток разряда при зарядке ассиметричным током должен составлять не более 1/10 тока заряда.

Новые технологии зарядки и восстановления аккумуляторов, позволяют снизить мощность на регенерацию пластин, хотя зарядка аккумуляторов в современных автомобилях не претерпела существенных изменений – за более вековой период, что как и раньше приводит, практически вечные аккумуляторы, к преждевременной кристаллизации, повышению внутреннего сопротивления и ухудшению пусковых характеристик.

Задающий генератор в схеме реализован на двух транзисторах разной проводимости VT1 и VT2. Аналог двухбазового диода включен в цепь моста – слева резисторы R1R2R3R4 справа R5R6.

Питание генератора выполнено от параметрического стабилизатора на напряжение стабилизации 16 вольт на элементах VD1VD2R9.

Генератор на транзисторах по сравнению с классическим генераторам на двухбазовом диоде легче модифицировать. В данном варианте имеются внешние цепи по регулировке тока – R1 с ограничением резистором R3. Цепь поддержания температурного режима схемы выполнена с помощью терморезистора – R2.

Для подачи тока обеих полярностей в аккумулятор не требуется установка двух идентичных генераторов, положительный импульс восстановления формируется тиристором VS1.

Импульс управления с эмиттера транзистора VT2 через ограничительный резистор R7 поступает на внутренний светодиод оптопары U1.

Внутренний транзистор оптопары открывает ток через ограничительный резистор R8 с анода тиристора VS1 на управляющий электрод, при отрицательной полуволне синусоиды напряжения вторичной обмотки трансформатора Т1 на катоде VS1.Ток открытого тиристора VS1 поступает на зарядку аккумулятора GB1.

Время включения зависит от номиналов резисторов R1,R2,R3 и конденсатора С1.
При положительной полуволне на трансформаторе Т1 открывается тиристор VS2 и в аккумулятор поступает разрядный ток, синхронно с зарядным но меньшим по величине. Поскольку разрядный ток не должен быть выше 1/10 зарядного- установлен ограничитель разрядного тока, резистор R11.

Цепь R13 VD3 создаёт, для запуска, смещение на минусовой шине генератора на транзисторах VT1 VT2, при закрытых в начальный момент тиристорах VS1VS2.Ширина импульса генератора должна перекрывать ширину полного периода синусоиды вторичной обмотки – более 10 мсек.

Регулировка зарядно-разрядного тока выполняется резистором R1.Терморезистор R2 снижает зарядный ток при перегреве тиристоров.

Элементы R12 HL1 РА1 индицируют верность подключения аккумулятора к зарядно- восстановительному устройству и суммарный ток восстановления.

В схеме используются радиодетали, характеристика и возможная замена которых рекомендована в таблице 1.

№ по схеме	Наименование	Тип по схеме	Возможная замена	Примечание
R1	Резистор	СП-3	СП-10, СПО	Переменный
R2	Резистор	ММТ-1	ММТ-4
R3-R12	Резистор	С2-29	С2-10	0,125 Ватт
C1	Конденсатор	КМ	К22-5	100В
C2	Конденсатор	КМ	К73	100В
C3	Конденсатор	К73	МБМ	100В
VT1	Транзистор – PNP	КТ361	МП41-42Б
VT2	Транзистор – NPN	КТ815Б	КТ972
VD1-VD2	Стабилитроны	Д814Г	Д814Д
U1	Оптопара	LTV817	816
T1	Трансформатор	ТН-1 24В 100ватт	ТПП, ТС 18-24 В 60-100ватт
VS1	Тиристор	Т122-25	КУ202Б-Н	С радиатором
VS2	Тиристор	ВТ139	КУ201Б-Г	Новое крепление
PU1	Амперметр	М4100 5Ампер	10 Ампер	С шунтом
HL1	Светодиод	АЛ307Б	АЛ307Г	Любой цвет
R11	Резистор	ПЭВ-10	ПЭВ-5	5ватт
SA1	Тумблер

Наладку схемы начинают с проверки монтажа. Вместо аккумулятора GB1 на гнёзда выхода подключается лампочка 12 вольт 20-50 свечей, регулятором тока R1 проверяется изменение яркости от минимального до максимального уровня.

Разрядный ток можно проверить, подключив амперметр в разрыв анодной цепи тиристора VS2.Тиристор VS1 и трансформатор Т1 устанавливаются вне платы.

Регулятор тока – R1, амперметр – PU1, светодиод – HL1 и выключатель SA1 крепятся на передней панели.

Терморезистор R2 крепится на радиаторе тиристора VS1 и отслеживает его перегрев.

Использованная литература:1. В.Сорокоумов. Импульсное зарядное устройство. Радио№8, 2004г С.46.2. И.П.Шелестов. Радиолюбителям полезные схемы. Книга 5.С.108. Солон-Пресс. 2003г.3. Б.Соколов. Усовершенствование электронного балласта. Радио №6, 2006г С27.4. А.Петров. Импульсный блок питания. Радиомир. №7,2002г с.12.5. В. Коновалов.

«Автомобили и аккумуляторы». Методическое пособие Центра ДТТ. г.Иркутск. 2009г. С70.6. М.Дорофеев. Снижение уровня помех от импульсных источников питания. Радио №9.2006г.С38-40.7. В.Коновалов. Зарядное устройство на импульсном блоке питания. Радиолюбитель №10,2009г С.36-39.

8. В.Коновалов. М.Мальков. Зарядное устройство на тиристорном инверторе.

Радиолюбитель №12, 2009г С.46-48.

Скачать печатную плату в формате Sprint-Layout

Авторы: Владимир Коновалов, Алексей Разгильдеев, Александр Вантеев – творческая лаборатория “Автоматика и связь”

Список радиоэлементов

Скачать список элементов (PDF)

Источник: //cxem.net/avto/electronics/4-119.php

Источник
