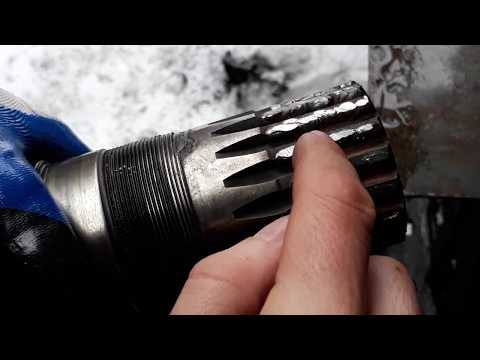

Как восстановить шлицы своими руками! Перезалив видео.

Описание и особенности ремонта карданного вала своими руками: назначение устройства, дисбаланс, слабые места, приспособления для ремонта. Видео о работе карданного вала.

«Слушай, у тебя кардан стучит… Сдавай в ремонт, а то дело плохо кончится», – такую рекомендацию получала от своего бойфренда героиня киноленты «Москва слезам не верит». Впрочем, с неполадками «кардана», называемого по-научному карданным валом, автолюбитель часто может совладать самостоятельно, не прибегая к помощи мастерской. Чем же так важен этот агрегат и что нужно для его ремонта в «гаражных» условиях – об этом далее.

Назначение карданного вала



В принципе, машины с передним приводом в кардане не нуждаются. Их двигатель передаёт обороты ведущим колёсам посредством совершенно других элементов трансмиссии. А вот автомобилям, у которых ведущими являются задние колёса или же все четыре, без кардана никуда.

В первом случае эта деталь связывает КПП с редуктором заднего моста, а во втором обычно имеют место сразу три таких элемента. Один из них сопрягает две коробки: передач и раздаточную, два других передают обороты от последней к осям.

Кстати, автомобилем, у которого, по мнению ловеласа из картины «Москва слезам не верит», стучал кардан, был заднеприводный ВАЗ 2103.

Может ли стучать кардан

Некоторые автолюбители, разбирая эпизод из упомянутого фильма, касающийся предположительной неисправности карданного вала, в комментариях высказывают свои соображения на эту тему:

1. Карданный вал на шлицах с эластичной муфтой вполне может застучать. Особенно это слышно при пересечении на средней и малой скоростях дорожных неровностей и выбоин.
2. Изношенный кардан вибрирует, а не стучит.
3. Карданный вал вообще не склонен к стучанию.

По правде говоря, работа кардана действительно сопровождается вибрацией и разными звуками. В современных машинах с этими недостатками агрегата отлично справляются высокоэффективные шумо- и виброизоляционные средства. Однако не всегда.

Дисбаланс кардана

Если набор скорости автомобилем сопровождается сильной вибрацией его кузова, то это верный признак разбалансировки карданного вала. Неисправность такого рода может вывести из строя не только этот агрегат, но и машину целиком, что чревато дорогостоящим ремонтом.

Ведь неуравновешенный кардан повышает износ таких деталей, как ведомый вал коробки передач и подшипники фланца хвостовика редуктора. Причём, неисправность хвостовика может стать причиной аварийной ситуации во время езды, последствия которой вряд ли порадуют автолюбителя.

Ну а поводов для дисбаланса можно найти достаточно. Чаще всего, проявляют себя следующие:

• ошибки при изначальной сборке карданного вала;
• неправильное закрепление деталей;
• низкое качество задействованных материалов;
• слишком большая нагрузка на вал;
• механические деформации деталей, например, вследствие аварии.

Балансировка карданного вала

Вибрацию в машине нельзя оставлять без внимания, при первых признаках такой неполадки с ней нужно начинать бороться. Например, путём балансировки карданного вала. Это выражение широко известно в кругу автолюбителей.

«Настроить кардан» можно самостоятельно, даже не обладая дорогостоящим оборудованием, используемым автосервисом для подобных работ. Но тому, кто берётся за этот процесс, желательно хотя бы приблизительно понимать его суть. В целом, балансировка не представляет особой сложности, хотя может и затянуться надолго.

Для её осуществления потребуется смотровая яма, из которой можно добраться до кардана машины. Также пригодится ряд грузиков с разной массой, применяющихся при установлении баланса колёс. В качестве противовесов подойдут и электроды либо небольшие свинцовые элементы. Сама балансировка кардана выполняется следующим образом:

1. Карданный вал делится по длине пополам.
2. Кардан условно делится поперёк на четыре равных сектора. Их может быть 8 и даже более при наличии у автолюбителя достаточного энтузиазма и большого количества свободного времени.
3. К поверхности одного из участков кардана крепится тридцатиграммовый грузик. Зафиксировать его следует надёжно, но так, чтобы потом можно было снять.
4. Кардан тестируется путём проезда на машине по ровному участку дороги и определения степени вибрации.
5. Если вибрация остаётся, и не все варианты с размещением грузика на валу испробованы, автомобиль возвращается в гараж на яму, и балансир переносится на другой участок кардана.
6. Тестовая поездка повторяется.

Такой цикл следует повторять до тех пор, пока в автомобиле не будет устранена вибрация или достигнут её минимальный уровень. Затем экспериментальным методом подбирается оптимальная масса применяемого балансира, что также может поспособствовать прекращению дрожания кузова машины.

После определения веса грузика его следует уже жёстко закрепить на поверхности кардана. Например, используя электросварочный аппарат. Если автомастер таковым не располагает, тогда можно применить «холодную сварку» или же затянуть противовес металлическим хомутом.

Нарушение геометрии вала

Самыми прочными компонентами кардана считаются его цилиндры, изготовленные из стали, выдерживающей значительные нагрузки. Как правило, такие детали рассчитаны на пробег около полумиллиона километров. Но и эти элементы могут быть деформированы, например, в ходе преодоления машиной какой-нибудь неровности или вследствие поломки находящихся по их краям шарниров. Сильная вибрация при движении автомобиля, исходящая снизу, является верным признаком неполадок с карданом.

Некоторые «кудесники» советуют выравнивать вмятины на кардане с использованием кувалды. Однако недостаточно качественное выполнение таких работ может привести ещё и к скорой поломке крестовин. Потому вместо сильно деформированного кардана рекомендуется сразу установить новый, который следом желательно отбалансировать. Цена этого агрегата в сборе начинается примерно от 1300 руб.

Слабые места кардана

Чаще всего у карданного вала ломаются шарниры, крестовины и подшипники. В основном – по причине износа. Как правило, перечисленные детали рассчитаны на пробег в 60-70 тыс. км, но вполне вероятно, что он окажется меньшим. На это значение оказывают влияние:

• особенности трансмиссии автомобиля;
• тип привода машины;
• качество изделий;
• режимы, используемые при вождении;
• условия при поездках.

Звуки или дрожание, несвойственные для исправного карданного вала, сигнализируют о неполадках среди входящих в его состав шарниров, подшипников и крестовин. Особенно, если в дебюте поездки или при смене скоростей раздаются стуки или щелчки.

Упомянутые компоненты карданного вала при большом износе рекомендуется не ремонтировать, а поменять на новые. Тем более, что такие изделия довольно просто устанавливаются и стоят относительно недорого. Ориентировочные цены на них следующие:

• шарнир карданный – от 160 руб.;
• крестовина карданного вала – от 280 руб.;
• карданный подшипник – от 300 руб.

Автолюбитель, обладающий нужными навыками, может осуществить замену таких элементов карданного вала самостоятельно. Тем же, кто не является «спецом» по этой теме, лучше доверить процесс мастерам автосервиса.

Разгерметизация шарниров

Ещё одной неполадкой, типичной для кардана, является разгерметизация защитных оболочек шаровых шарниров. При износе такого кожуха в нём образуется пробоина, через которую может выливаться трансмиссионное масло. В случае недостаточного количества этого лубриканта шарниры не будут смазываться надлежащим образом, что приведёт к быстрому их износу вследствие повышенного трения.

Следы от масла под шаровыми шарнирами простаивающего автомобиля указывают на такую поломку, которая исправляется заменой прохудившихся чехлов на новые. Цены на подобные защитные кожухи начинаются от 120 руб.

Приспособления для ремонта кардана

На современном рынке присутствуют немало предложений по продаже оборудования для ремонта карданного вала. В основном оно рассчитано на автосервисы, но и частные автолюбители при желании могут установить у себя в гараже какое-нибудь приспособление из этой серии. Например, для более точной балансировки кардана либо облегчения процесса сборки-разборки этого агрегата.

К подобному оборудованию относится стенд Р-223, предназначенный для ремонта не только карданных валов, но и рулевых управлений. В ходе модернизации этот «верстак» получил меньшие габариты и усиленную столешницу, способную выдержать вес до двух тонн.

Устройство оборудовано собственной подсветкой, а также перфорированным экраном и выдвижным ящиком для инструментов. Подлежащий разборке кардан устанавливается на специальную подставку, фиксируется тисками и посредством гидравлического пресса, оснащённого манометром, подшипники демонтируются с вилок. Цена агрегата составляет около 136 тыс. руб.

Если же требуется выразить дрожание кардана в численном эквиваленте, то здесь поможет работающее вместе с компьютером устройство Виброком-1. В основу датчиков этого прибора легли модули MEMS акселерометров GY-61. В базовую комплектацию агрегата входят два вибропреобразователя, фотоэлектрический определитель фазового угла, блок USB, а также «флешка» с программами. Цена комплекса – 12 тыс. руб.

Заключение

Стучит кардан или вибрирует – всё равно его нужно ремонтировать. В автосервисе балансировка будет стоить около 3-5 тыс. руб., в собственном гараже – как говорится, «дёшево и сердито». Но для качественной регулировки этого устройства обычно требуется дорогостоящее оборудование, далеко не у каждого автолюбителя находящееся под рукой. Так что водитель «тройки» из фильма «Москва слезам не верит» в чём-то был прав.

Видео о работе карданного вала:

Описание и особенности ремонта карданного вала своими руками: назначение устройства, дисбаланс, слабые места, приспособления для ремонта. Видео о работе карданного вала.

||list|

• Назначение карданного вала
• Может ли стучать кардан
• Дисбаланс кардана
• Балансировка карданного вала
• Нарушение геометрии вала
• Слабые места кардана
• Разгерметизация шарниров
• Приспособления для ремонта кардана
• Видео о работе карданного вала

Подробно: ремонт шлицевого соединения кардана своими руками от настоящего мастера для сайта olenord.com.

В интернете случайно наткнулся на фотки оригинального решение проблемы изношеных шлицев. В общем выточили из хлоропласта или что-то такого, белого цвета, точно не знаю как называется, тубку, вставили в шлици мама с небольшим натягом и вколатили туда шлици папа всё предворительно смазав обильно литолом. К сожалению тольшина вставки не указана. Так по уверениям автора 30 тысч и полёт нормальный.
Точили вставку на токарном из целного куска, что честно говоря я не понял зачем, такой материал продаётся и листовой какой угодно душе толшины и свернув в трубу получили бы тот же результат.
Собственно вопрос, кто-нибудь имеет опыт такого ремонта люфта кардана и если да, на сколько правдива данная инфа?

А эти фотки увиденные в инете можно как-то увидеть или ссылочку на них. Уверен что лажа это какая-то,ведь на шлицевой износ идет не по всей длинне равномерно.И что значит Вставилив в шлицы мама:confused:На трубке что,шлицы нарезали?!

Получилась породия на буржуйские карданы с пластиковым покрытием шлицев фторопласт, там долго не проживет:(. Он стоек к истиранию, но плохо держит давление.

Для восстановления шлицев гораздо эффективнее обварить наружную часть по кругу.

Еще проще вариант наблюдал. В авто предприятии шлицы мазовского кардана простучали молотком на рельсе. Я себе так же попробовал рулевой карданчик исправить. Люфт пропал, шлицы не закусывает, на долго ли хватит не знаю.

Подробнее опишите процедуру. Стучать по кардану в сборе наверное надо?

Вариант, как восстанавливают шлицы кардана на ФРосях: На шлицы тупа надевают ТЕРМОУСАДКУ! ? В несколько слоев. Ходит несколько лет.

Еще проще вариант наблюдал. В авто предприятии шлицы мазовского кардана простучали молотком на рельсе. Я себе так же попробовал рулевой карданчик исправить. Люфт пропал, шлицы не закусывает, на долго ли хватит не знаю.

Да, а ещё гвозди сплющенные забивали. D

Вариант, как восстанавливают шлицы кардана на ФРосях: На шлицы тупа надевают ТЕРМОУСАДКУ! ? В несколько слоев. Ходит несколько лет.

Что есть ФРося?С термоусадкой интересно,надо попробовать с шлицевой рулевой,с новья болтается.

Что есть ФРося?С термоусадкой интересно,надо попробовать с шлицевой рулевой,с новья болтается.

Фрося – это Опель Фронтера ?

Шлицы восстанавливаются старым дедовским способом с помощью электросварки.
Часть кардана , на которой шлицы внутри, сверху обваривают кольцом большими токами. При остывании труба кардана сжимается и люфт уходит.

сварка в каком месте , ближе к гайке , кардан располовинивать ?

если без разборки ,тогда под ней просто все уплотнители сгорят ,
если в разобраном виде варить , соберется ли кардан обратно ?

сварка в каком месте , ближе к гайке , кардан располовинивать ?

если без разборки ,тогда под ней просто все уплотнители сгорят ,
если в разобраном виде варить , соберется ли кардан обратно ?

Варят в разобранном виде ближе к гайке . Если перестараешься – то можешь и не собрать обратно. Можно поэтапно: Сначала одно кольцо- как остыло проверить. Потом если надо – то следующие. Точнее сказать не могу. Во всём нужен навык. А я очень редко это делаю. Да и аппарат у меня самодельно-бешеный. Сколько току выдаёт – хрен знает, но троечкой или четвёркой электродом режет металл.

Как правило это делают уже конкретно на карданах с хорошими люфтами.
Когда то мы на ЗИЛ-157 сразу три кольца наварили , так кардан в шлицы забивать пришлось кувалдочкой :p

сварка в каком месте , ближе к гайке , кардан располовинивать ?

если без разборки ,тогда под ней просто все уплотнители сгорят ,
если в разобраном виде варить , соберется ли кардан обратно ?

Что-то, я думаю, что после нескольких лет эксплуатации, там, уже, нет никаких уплотнений. rolleyes:;)

Варят в разобранном виде ближе к гайке . Если перестараешься – то можешь и не собрать обратно. Можно поэтапно: Сначала одно кольцо- как остыло проверить. Потом если надо – то следующие. Точнее сказать не могу. Во всём нужен навык. А я очень редко это делаю. Да и аппарат у меня самодельно-бешеный. Сколько току выдаёт – хрен знает, но троечкой или четвёркой электродом режет металл.

Как правило это делают уже конкретно на карданах с хорошими люфтами.
Когда то мы на ЗИЛ-157 сразу три кольца наварили , так кардан в шлицы забивать пришлось кувалдочкой :p

можно конечно на переднем потренироваться , он давно уж валяется в углу

а вот забивать кувалдой это тоже хреново , смазки не будет и сотрет шлицы еще быстрей , да и перестараться можно мама не горюй , помню как закисший рулевой кардан разрывал лебедкой .

Что-то, я думаю, что после нескольких лет эксплуатации, там, уже, нет никаких уплотнений. rolleyes:;)
как ни странно но уплотнители еще пока есть , это все что осталось от кардана , мостовая крестовина давно поменяна и проблем не доставляет , а шлицы кончились , и один подшипник провернуло в вилке у раздатки , так что лучше новый купить и не париться , тем более 180 000 ему уже

можно конечно на переднем потренироваться , он давно уж валяется в углу

как ни странно но уплотнители еще пока есть , это все что осталось от кардана , мостовая крестовина давно поменяна и проблем не доставляет , а шлицы кончились , и один подшипник провернуло в вилке у раздатки , так что лучше новый купить и не париться , тем более 180 000 ему уже
Вот, вот. На таком, как раз, и можно потренироваться. У меня в запасе, тоже, такой лежит, но с новыми крестовинами.
А на счёт новых – много отзывов, что они и по 20 тыс. не отхаживают.

а вот забивать кувалдой это тоже хреново , смазки не будет и сотрет шлицы еще быстрей ,

Товарищ переусердствовал. :p А другого кардана хрен найдёшь :p

Решил попробовать позвонить в другие конторы по ремонту карданов,которые занимаются заменой шлицевых(отрезают старые и приваривают новые)

В итоге: в двух из них мне предложили шлицевые от УАЗ(запчасти+работа 9000-9500р). В одной,тоже самое,только от шнивы и по цене 10000Р.А двое сказали,что могут поставить шлицевые от УАЗа,но сразу предупредили о качестве УАЗовских запчастей и посоветовали купить кардан.
Вообщем больше звонить не стал.Выводы для себя сделал.

Господа, только не обижайтесь, но когда читаешь ваши советы, волосы на одном месте дыбом встают:ai:
Токарь – фрезерует – при этом еще и шлицы?:dp:
И это по сварке и в масло.
А потом медным проводом.

А мы то дураки станки шлицефрезерные для этого покупаем, в термичке детали греем с точностью +-10 град. чтоб получить нужную твердость.

Все вами описанные способы тянут в лучшем случае на временный ремонт, чтоб дотянуть до цивилизации и там поменять узел на новый.

Еще раз не обижайтесь, но если вы не владеете вопросом боле-менее профессианально, не надо давать советы.

Еще раз повторю – в данном случае только новый кардан.

Members

1730 сообщений

• Город: рядом с Ектеринбургом
• Имя: Николай Воробьев

Members

1043 сообщений

• Город: Москва

Sem44 (10 March 2014 – 14:43) писал:

Видимо, товарищ доктор постеснялся публично озвучить диагноз

Соединение предполагается разборным или нет?

Members

4083 сообщений

• Город: Ярославль
• Имя: Александр

Сообщение отредактировал Sem44: 10 March 2014 – 15:58

Members

267 сообщений

• Город: Томск
• Имя: Антон

Members

1730 сообщений

• Город: рядом с Ектеринбургом
• Имя: Николай Воробьев

AAN,
вот, вот

человек задает вопросы не представляя как работает шлицевое соединение, хотел сфоткать шлицы вала (“ломик”) отбора мощности которые изнасились, вставляясь в маховик ДВС,
потом из этого “ломика” сделал лом

я бы посмотрел каким “пластелином” предложили намазать что бы они держали нагрузку,

кстате сфоткаю муфту соединения НШ100 со слизанными шлицами, завтра сфоткаю,
вот и посаветуете.

сейчас запчастей не как 15 лет назад, Долго спали –Sem44,

Members

1134 сообщений

• Город: Клин
• Имя: Алексей

Members

650 сообщений

• Город: Великие Луки Деревня
• Имя: Иов Александрович К.

Members

650 сообщений

• Город: Великие Луки Деревня
• Имя: Иов Александрович К.

Машины меняются, друзья и форум остаются. [mikrob.ru]

Сообщение Максим 73 » 19 авг 2014, 18:42

Сообщение Сергей LiteAce » 20 авг 2014, 07:34

Сообщение Максим 73 » 20 авг 2014, 17:54

Сообщение Циган » 23 авг 2014, 22:25

Сообщение Троешник » 02 сен 2014, 23:11

Сообщение Alexandr » 03 сен 2014, 18:24

Сообщение алекс73. » 03 сен 2014, 20:44

В транспортном средстве абсолютно каждый механизм важен. Большинство из них работает в зависимости друг от друга. Если определенный узел выходит из строя, в скором времени могут начаться серьезные проблемы со всем автомобилем. На машинах с задним приводом важная роль отводится карданной передаче, а именно его шлицевому соединению. За его работоспособностью следить нужно максимально внимательно.

Карданная передача – так называется вал, состоящий из нескольких частей, вращающихся относительно друг друга. Подобное вращение обеспечивается за счет специализированного элемента, который называется крестовиной. Задача кардана заключается в передаче вращения от силового агрегата на задний редуктор. Крутящий момент с редуктора, через полуоси, перенаправляется на колеса. Конструкция у карданов на всех транспортных средствах идентичная, разница заключается только в габаритах, а также в формах отдельных элементов. В состав описываемого механизма входят следующие комплектующие:

• крестовина;
• пара валов – основной и промежуточный;
• опорный подшипник;
• муфта эластичного типа;
• соединение шлицевого типа.

Есть ряд моментов, указывающих на то, что со шлицевой частью не все хорошо:

1. Ощущаются сильные вибрации, доносящиеся непосредственно из-под транспортного средства во время движения. На холостых оборотах все будет в порядке – вал работает практически при нулевой нагрузке.
2. Появляется сильный люфт в области шлицевого соединения.
3. В области шлицов отсутствует смазывающее вещество.
4. От кардана исходит сильный гул, не являющийся характерным для любого транспортного средства.

Причин поломок достаточно много. Одной из основных принято считать низкое качество дорожного покрытия. На кузов машины во время движения по плохой дороге приходится большое количество вибраций. Ходовая часть не в состоянии гасить эти воздействия в полной мере. Как итог – вредная нагрузка воздействует именно на кардан и непосредственно на шлицы.

Следующая причина – грязь. Отложения попадают в шлицевую часть, чем ускоряют износ механизма. Бороться с таким явлением можно. Достаточно регулярно посещать автомойку и заказывать услугу полной мойки машины. Под большим напором воды удаляются грязь и песок.

Недостаточно смазки на соединительных элементов. В таком случае шлицы начинают работать под высокими нагрузками. Результат – выработка и возникновение люфта.

Естественный износ. Шлицы имеют свойство стираться. Это происходит после длительной эксплуатации транспортного средства. Оптимальный срок эксплуатации шлицевого соединения составляет 150-200 тысяч километров. После достижения предельного износа выполняются ремонтные работы.

В карданной передаче нет элементов, которые ремонтируются. Подвесной подшипник меняется в случае износа, с крестовиной поступают также. Когда дело касается шлицевого элемента, правильно выполнять замену. Но стоимость ее дорогостоящая, и не каждый владелец машины решается на этот шаг. Умельцы, работающие на дилерских станциях технического обслуживания, нашли ряд способов, как восстановить изношенные шлицы. Среди дорогостоящих вариантов отмечают способ с напылением хрома и нарезание новых шлицов.

Для машин среднего и бюджетного классов существует вариант с расширением металла и его дальнейшим вытягиванием после остывания. Понадобится также сварочный аппарат. Специалист выполняет работы следующим образом:

1. Демонтируется карданная передача. Устанавливаются метки, чтобы не нарушалась балансировка. При наличии на станции технического обслуживания балансировочного стенда необходимость в установке меток отсутствует.
2. Разбирается кардан и выполняется его зачистка. Это необходимо для дальнейшего использования сварочного. Провариваются три шва.
3. После обваривания мастер проверяет наличие люфта в соединении.
4. Швы зачищаются (данная процедура выполняется, когда на станции нет возможности использовать балансировочный стенд).
5. В необходимые отверстия под давлением закачивается смазывающая жидкость.
6. Карданный вал собирается и устанавливается на транспортное средство.

После выполненных работ водитель должен проехать несколько километров. Если все признаки поломки исчезли, работы выполнены качественно. Если же биение, вибрации или иные признаки присутствуют, следует выбирать другой способ ремонта.

Замена хороша тем, что ставятся полностью новые элементы, следовательно, их эксплуатационный ресурс существенно повышается. Как уже было указано, стоимость такой услуги достаточно высокая. Придется также приобретать оригинальные запчасти. Покупка некачественных копий может только ухудшить ситуацию.

Ремонт – это выгодно в финансовом плане. Но есть вероятность, что восстановленная деталь может работать не как новая, также срок ее эксплуатации в несколько раз ниже, чем у новой детали. Каждый водитель самостоятельно определяет, какой тип ремонта подходит для его автомобиля, в зависимости от финансового состояния, а также от модели транспортного средства.

Любые работы должны выполняться исключительно на дилерской станции технического обслуживания. Здесь используется только самое современное и лучшее оборудование. В таком сервисе работают лучшие мастера, которые регулярно повышают свои навыки при работе с техникой и приспособлениями.

Не следует обслуживаться в сервисах, расположенных в гаражных кооперативах. Прежде всего, здесь не дадут гарантию на выполненные работы. Часто на таких станциях «мастера» снимают оригинальные запчасти, а на их место ставят поддельные. Как итог – через небольшой пробег выходят из строя другие механизмы.

Ремонт шлицевого соединения – это сложная процедура, которую делать необходимо исключительно в дилерском сервисе. Для этого стоит пользоваться только лучшим оборудованием, которое имеется именно на дилерской станции. Да, обслуживание в дилерском сервисе предполагает наличие денег у клиента. Но каждая вложенная копейка себя оправдает, потому что все делается качественно. На сделанный ремонт предоставляется гарантия. В случае если шлицы срываются или «слизываются» во время обкатки, сервис на себя берет все обязательства по устранению неисправности.

• Сказать спасибо
• Не нравится

Valadey 20 Июл 2007

Здравствуйте, у меня кардан на шлицах постукивает при троганье или когда едишь медленно и гаж просто отпускаешь, такой звук “дык дык”

Это можно исправить или надо менять кардан?

• Сказать спасибо
• Не нравится

raven 20 Июл 2007

если кайка затянута, стучать в принципе не может, если действительно ты руками пробовал и люфт есть – точно менять.

• Сказать спасибо
• Не нравится

Valadey 20 Июл 2007

если кайка затянута, стучать в принципе не может, если действительно ты руками пробовал и люфт есть – точно менять.

А где эта гайка, можете показать на рисунке?

• Сказать спасибо
• Не нравится

raven 20 Июл 2007

гайка здоровая – цанговая, находится как раз на соединении карданов, где шлицы.

• Сказать спасибо
• Не нравится

Yevgeniy_190 20 Июл 2007

У меня тоже появился звук типа твоего) тук-тук . .)) нажимаешь на тормоз в пробке – тук. на газ тук. такой глухой звук и прямо где то по до мной)

• Сказать спасибо
• Не нравится

solodin 21 Июл 2007

Здравствуйте, у меня кардан на шлицах постукивает при троганье или когда едишь медленно и гаж просто отпускаешь, такой звук “дык дык”

Это можно исправить или надо менять кардан?

УВЕРЕН? Крестовины смотрел? Шоб шлицы раздобались – не помню.

• Сказать спасибо
• Не нравится

Valadey 23 Июл 2007

УВЕРЕН? Крестовины смотрел? Шоб шлицы раздобались – не помню.

Мастера мне сказали что кардан на шлицас постукивает, говорят у многих мерсов эта проблема, ездий говорят – ничего страшного. Но а мне не приятно, тын тын

• Сказать спасибо
• Не нравится

solodin 23 Июл 2007

Мастера мне сказали что кардан на шлицас постукивает, говорят у многих мерсов эта проблема, ездий говорят – ничего страшного. Но а мне не приятно, тын тын

Вот я и говорю – не помню такого

• Сказать спасибо
• Не нравится

300e24 24 Июл 2007

У меня таже хрень! мастера горворят что шлицы.

• Сказать спасибо
• Не нравится

Сталкер 24 Июл 2007

Аналогичная фигня. Кто-то советовал снять кардан и прогнать эту гайку по резьбе. На сервисе говорят,что затяжка гайки ничего не даст.

• Сказать спасибо
• Не нравится

Valadey 24 Июл 2007

[quote name=’Сталкер’ date=’24.7.2007, 12:15′ post=’206805′]
Аналогичная фигня. Кто-то советовал снять кардан и прогнать эту гайку по резьбе. На сервисе говорят,что затяжка гайки ничего не даст.

Блин и чё делать, неужели кардан новый покупать потом его балансировать и прочей фигнёй страдать?

• Сказать спасибо
• Не нравится

SCHUMINATOR 25 Июл 2007

Такая же фигня,тока у меня ещё он неприятно звенит на неровностях,не солидно.Один механик предложил загнать туда смазки побольше,чтоб скомпенсировать износ,говорит удары будут поменьше

• Сказать спасибо
• Не нравится

Valadey 25 Июл 2007

Такая же фигня,тока у меня ещё он неприятно звенит на неровностях,не солидно.Один механик предложил загнать туда смазки побольше,чтоб скомпенсировать износ,говорит удары будут поменьше

Вот, хотя когда я покупал мотор я этого не заметил, наверно смаски захерачили в него, потом он стал стучать немного а щас какбы уже со звоном!

• Сказать спасибо
• Не нравится

Павел 038 25 Июл 2007

То же самое W202 С 180 96 г.в. звенел кардан в шлицевом соединении в сервисе проверили люфт налицо
набили пока смазкой густой вроде второй день не звенит передачи мягче включаются, если снова зазвенит буду б/у искать

• Сказать спасибо
• Не нравится

kit123 27 Июл 2007

Здравствуйте, у меня кардан на шлицах постукивает при троганье или когда едишь медленно и гаж просто отпускаешь, такой звук “дык дык”

Это можно исправить или надо менять кардан?

Крестовины полюбому немного люфтят, но от них нет звона.
У меня звон стоял на старом кардане по причине плохо затянутой гайки. На машине это сделать было невозможно. Я тоже думал, что шлицы разбиты. Снял кардан, положил на пол и стал тянуть гайку что есть мочи. Затягиваю, а люфт остаётся. Хотел было уже выкидывать, но сделал следующее:
Вынул из цанги заднюю часть, отвинтил гайку и прочистил всю резьбу. Затем намазал всю резьбу медной смазкой и давай гонять гайку до упора, так чтобы губки у цанги сходились. Так разработал всё, что собираю кардан, рукой затягиваю гайку и он висит не выпадая.

Если в затянутую гайкой переднюю часть без вставленой задней части, её, заднюю часть, не удаётся всунуть никакими усилиями, значит цанга сжимается хорошо и будет держать.

Напомню, усилие на затяжку гайки кардана 4 кг. Своему затянул наверное все 6 кг.
Причина цокающей цанги в том, что прежние мастера гайку нихрена не тянут. Резьба ржавеет и затянуть её под машиной становится нереально. Это моё мнение.

Сообщение отредактировал kit123: 27 Июль 2007 – 01:21

• Сказать спасибо
• Не нравится

Павел 038 13 Сен 2007

Похоже смазка успешно сомоликвидировалась чего и следовало ожидать, пока не звенит, но стук при переключениях и троганиях
Была бы цанга и гайка попробывал бы хоть затянуть, а нету, задняя часть просто втсавляется в переднюю на шлицах, похоже после 95 г.в. без цанги комплектуются.
По ходу замена не загорами, хотя мой сервисмен говорит забей и гоняй такие шлицы вжись не провернет, а я думаю
ездить на мерсе и звенеть как банка консервная тоже не вариант
У кого какие мысли по этому поводу, может есть какие нибудь способы ремонта (гальваника например, окунуть шлицевой вал в гальваническую ванну и осадить на него хром никель или еще хрень какую нибудь, чисто теоретически)
Цена нового сразу толкает искать способы ремонта или б/у

• Сказать спасибо
• Не нравится

kvs 14 Сен 2007

Капитальный ремонт карданного вала с гарантией.Балансировка.Подменнй фонд карданных валов и новые в наличии.
8 496 263 81 25

kvs извини, но в “ремонте и обслуживании” мы обсуждаем как починить, причем своими силами.
Мастерские и сервисы обсуждаются в соответствующей ветке. Но там реклама запрещена.
Для размещения рекламы обращайся, пожалуйста, к администрации сайта :
http://www.oldmerin. mp;CODE=leaders
ЗоМер.
Удачи !

• Сказать спасибо
• Не нравится

Андрей-Кот 08 Фев 2017

Здравствуйте, у меня кардан на шлицах постукивает при троганье или когда едишь медленно и гаж просто отпускаешь, такой звук “дык дык” Это можно исправить или надо менять кардан? А подушки передние на подрамнике не смотрели . А то тук тук когда им пи . Ц .

• Сказать спасибо
• Не нравится

Dr. Rome 08 Фев 2017

А подушки передние на подрамнике не смотрели . А то тук тук когда им пи . Ц .

Шлицевое соединение позволяет валу во время вращения перемещаться по оси, и очевидно, что при неисправности шлицевой части от автомобиля не стоит ждать комфортной и безопасной работы. Рассмотрим, какие бывают неполадки, как их выявить и что представляет собой ремонт шлицевой части кардана.

Шлицевые соединения разделяют на подвижные и неподвижные. Подвижные испытывают значительные нагрузки, что ведёт к износу. Если при этом недостаточно хорошо следить за автомобилем, забывать о регулярной профилактике – смазке, проверке герметичности сальника, то можно столкнуться и со слишком быстрым изнашиванием шлицев.

Чтобы устранить проблему, ее прежде всего необходимо выявить. Шлицевое соединение служит вполне солидный срок (в среднем 30-50 тысяч километров), долго не вызывая беспокойств, но ни одна деталь не вечна, и следует провести диагностику, если:

• во время движения слышатся лишние шумы, стуки, неприятные звуки;
• присутствуют рывки, вибрации в кардане;
• при включенном полном приводе присутствует биение руля;
• увеличился люфт рулевого колеса.

Изношенные шлицы раньше или позже полностью выведут из строя карданную передачу, что может привести к неблагоприятным последствиям и даже аварии. Чтобы избежать этого, необходимо вовремя получить качественный ремонт шлицевой кардана.

Проблемы со шлицевыми соединениями могут возникнуть следующие:

• износ шлицев на валах;
• смятие запчастей;
• возникновение острых краев, наличие иных дефектов: забоин, заусеницев;
• износ шлицев во втулке;
• поломка отдельных зубьев.

После того как были обнаружены неполадки, затягивать с их устранением не стоит и доверить эту процедуру лучше опытным мастерам.

Кто-то скажет, что незачем

менять все, если можно отремонтировать; и наоборот, что ремонт шлицов кардана не имеет смысла или невозможен – но универсального ответа нет, все зависит от обстоятельств. Обычно не имеет смысла возиться с ремонтом шлицов на небольших валиках, в такой ситуации в любой мастерской посоветуют заменить деталь новой. Порой при изношенном шлицевом соединении нужна замена кардана. Когда речь идёт о трудоёмких деталях, которые дороги или которые трудно достать, то ремонтные работы представляются более предпочтительными.

В первую очередь демонтируют механизм, после разъединяют шлицы, тщательно очищают их, обезжиривают поверхность перед дальнейшими действиями.

Существует несколько вариантов ремонта в пределах автосервиса:

После восстановления деталь проходит тщательную проверку, проводятся тесты, после чего можно устанавливать её обратно.

Если поверхность деталей имеет дефекты, например заусенцы или же острые грани, то производят запиливание, а с торцов снимаются фаски.

Необходимым моментом после завершения ремонтных работ является и проведение балансировки карданного вала, которую лучше всего доверить специалистам.

Замена шлицевой кардана и особенно восстановление шлицевых соединений – дело непростое и требует предельной точности, чтобы не нарушилась балансировка и механизм в последствии работал исправно. Когда проблема уже обнаружена, не стоит откладывать визит в автомастерскую – это не только предупредит последующие неизбежные поломки, но и сделает езду снова безопасной.

Если не брать во внимание рулевое управление, то все остальные карданы, используемые в автомобиле, предназначены для передачи крутящего момента между основными узлами трансмиссии. Но расстояние между последними при движении по неровной дороге, вхождении в повороты, а также во время загрузки-выгрузки авто вынужденно меняется. Кроме этого, по истечению какого-то периода даже в спокойном состоянии это расстояние иное, чем на новенькой машине, плюс иногда владелец ставит другие агрегаты вместо штатных. Решить эту проблему с вариативностью длин помогает шлицевое соединение карданного вала, один из наиболее интересных, но достаточно непростых участков…

Где можно встретить

Классическая схема с односекционным карданом подразумевает наличие шлицевого в единственном месте – у одного из концов трубы. В нее запрессовывается, а потом приваривается цельнометаллический наконечник с наружными (либо полая втулка с внутренними) шлицами. Туда надевается (или вдвигается в зависимости от схемы) вилка, хвостовик которой выполнен таки образом, чтобы создавать готовую пару втулка-наконечник.

Подобный вариант сопряжения позволяет составляющим смещаться вдоль оси, отвечая на воздействия типа сжатие-растягивание, но исключает проворачивание при прикладывании силы на скручивание. Проще говоря, несмотря на то, что вилка может скользить (за что ее так и называют – скользящая), крутящий момент все равно будет передаваться. Чтобы скольжение было «комфортным» шлицы должны быть обильно смазанными. В зависимости от конструкции смазка может закладываться на весь срок или пополняться посредством встроенных в тело пресс-масленок.

В ряде случаев (обычно, когда речь идет о двухсекционных передачах, где не один подвижный элемент), используется специальный болт со стопорной пластиной. Он фиксирует соединение в одном положении, но оставляет его потенциально динамичным – по необходимости можно самостоятельно изменить статичные параметры. Кстати, здесь не всегда будет применяться вилка, практикуются вариации и с фланцами.

В некоторых авто можно встретить еще одно шлицевое, например, при КПП. Принцип, назначение и «участники» остаются прежними, но этот «союз» только наполовину карданный. Суть его в том, что хвостовик вторичного вала КП имеет шлицевую нарезку и «спрятан» в кожухе удлинителя коробки. Туда входит хвостовик-втулка вилки, которой заменена более привычная в этом месте фланец-вилка. Повторимся, суть работы от перестановки наших «слагаемых» не меняется – компенсировать изменения расстояний, вызываемых деформациями подвески и рамы.

Особенности и проблемы

При реализации такого решения возникает некий «конфликт интересов». Жизненно важно обеспечить свободу продольных перемещений и одновременно гарантировать достаточную плотность для бокового зацепления. На все сто процентов по каждому пункту сделать такое нереально, приходиться просто минимизировать разницу между шириной шлица и противопоставленного ему паза, и максимально снизить трение.

Как результат шлицевое соединение карданного вала получает все, характерные для подобных конструктивных блоков, проблемы:

1. – постоянную необходимость в «правильной» смазке и изнашивание шлицев при ее недостаточности или загрязнении;
2. – повышенную нагрузку при скручивании, усугубляемую ударами, что вызывает разрушение конструктивных элементов;
3. – появление люфтов в обоих случаях, снижение работоспособности и разбалансировку всего узла со временем.

А хуже всего то, что при потере нужных параметров здесь практически нереально обойтись заменой только фланца или вилки, а замена наконечника или контактного вала агрегата не только серьезные финансовые траты, но и весьма сложный и не быстрый процесс.

Да, совсем недавно довели до ума когда-то разрабатываемый, но потом свернутый проект восстановления путем электроискрового легирования коррозийных участков и нанесения специального металлополимера. Но он пока тоже достаточно дорог, возможен только на ранних стадиях, а для большегрузов его эффективность сомнительна в принципе. К тому же, провести такой ремонт в кустарных условиях вообще невозможно, а из-за новизны метода лишь некоторые сервисы способны предложить данную услугу. Поэтому, стоит озаботиться тем, чтобы максимально долго сохранить рабочие качества штатного узла.

Обслуживание

В отношении шлицевого у автовладельца (водителя или механика) не так уж много возможностей, а значит, и обязанностей:

• Необходимо регулярно смазывать соединение (закладывать смазку) с периодичностью, указанной в карте или еще чаще, если техника эксплуатируется очень интенсивно, то есть, по мере расхода масла

• При проведении смазочных работ можно использовать только рекомендуемые производителем материалы

• Как можно чаще следует проверять целостность уплотнителей (манжет, сальников), при их повреждении замену проводить незамедлительно

• Обязательна регулярная проверка состояния составляющих – как уже говорилось, на ранних стадиях разрушений восстановление еще возможно

• Если выполнялась разборка, то перед установкой обратно кардан необходимо сбалансировать.

И вообще, поддержание всех остальных деталей передачи в должном состоянии это тоже один из способов сохранить шлиц-соединение в порядке, ведь здесь как в организме – повредили лодыжку – на колено нагрузка усилилась многократно. А то, что использовать стоит лишь качественные комплектующие, все знают и без напоминаний.

Купить такие можно, например, у нас, в интернет-магазине ООО «Лидер». Все представленные товары проверены профильными службами и сертифицированы в России, цены приятные, а покупателя ждут дополнительные радости, как то скидки на опт, предоставление отсрочек и свобода в выборе способа оплаты (наличные, безналичный расчет). Также организовываем (по необходимости, забрать покупку можно и самому) доставку по Москве, области и транспортными компаниями в регионы.

Кардан – важный элемент трансмиссии многих моделей авто. Его задача – передача момента от «раздатки» (КПП) к редукторам мостов. Конструктивно этот элемент весьма прост, что позволяет автолюбителям производить его замену или незначительный ремонт своими руками.

В составе карданного вала есть такие узлы: сам вал, крестовины (обычно их две), крепежные запчасти (тот же подвесной подшипник), уплотнения, вилка и прочие устройства (здесь многое зависит от модели авто). Число секций в кардане может различаться (от одного и больше). Вес и габариты зачастую зависят от типа автомобиля.

Одним из основных элементов кардана является крестовина. Именно благодаря ей два сопряженных вала могут вращаться с меняющимся друг относительно друга углом. Оптимальный угол вращения – от 0 до 20 градусов. Именно в этом диапазоне обеспечивается максимальный КПД. Если же угол выставлен неправильно, то крестовина сильно перегружается, возникает вибрация, дисбаланс, шумы.

Нельзя не упомянуть еще о двух важных узлах кардана:

– раздвижном шлицевом соединении КП. Обеспечивает «растягивание» карданного вала в случае преодоления препятствия, когда подвеска машины также может «растягиваться» по высоте. Без этого элемента деформация кардана, коробки или редуктора была бы делом времени;

– подвесном подшипнике. Его задача – удерживать составной вал и не создавать ему дополнительных препятствий при вращении. Но здесь есть один нюанс: чем больше секций, тем больше может быть таких подшипников.

Каждый автолюбитель должен время от времени загонять авто на эстакаду и проводить диагностику кардана. В противном случае «сюрпризы» в виде лишних шумов или «клацанья» крестовины могут застать в самый неподходящий момент. Давайте же рассмотрим, какие возможны поломки карданного вала и как их устранить:

– ослабла затяжка крепежных болтов муфты «коробки» или фланцев. Просто подтяните соединения с необходимым моментом;

– возник большой зазор (свыше нормы) в шлицевой части. Снимите кардан, замените необходимые элементы или сам вал полностью;

– увеличился зазор в крестовине (точнее, ее подшипниках). Купите и установите новый узел;

– деформировался кардан (есть явные изгибы). Меняйте деформированные элементы или вал полностью;

– не соблюдена технология установки кардана (касательно специальных меток). Установите вал правильно;

– есть явные проблемы с балансом кардана. Проведите балансировочные работы на специальном стенде. Если нужна реставрация вала – сделайте ее;

– износилась или разрушилась втулка фланца проммуфты или кольца вала. Произведите замену поврежденных узлов. Если износилась втулка – поставьте новую вместе с фланцем;

– большой зазор в подвесном подшипнике. В этом случае вам необходимо снять кардан, установить новую промежуточную опору и поменять подшипник;

– повредилась (разрушилась) подвесная опора. Купите новую деталь и установите ее;

– отсутствует смазывающий состав в шлицах вала. Устраните проблему (используйте Фиол-2У);

– сальниковое уплотнение в подшипниках крестовины «коробки» явно разрушено. Покупайте новые детали и производите замену.

Замена карданного вала или ряда других его элементов выполняется по следующему алгоритму:

– подготовьте все необходимое для работы. Здесь вам пригодится отвертка, молоток, пассатижи (речь идет об инструменте для демонтажа стопорных колец), алюминиевая наставка (можно взять и медную), ключи (чаще всего нужны три – на «12», «13» и «27»);

– сразу установите метки в местах стыковки вала и на всех его элементах (и главное – в месте соединения с хвостовиком моста). «Флажки» можно сделать зубилом или краской. Это исключит ошибки при сборке. Не секрет, что в случае неправильного монтажа уже после установки кардана могут возникнуть сильные вибрации и выход из строя основных узлов вала;

– снимайте кардан. Возьмите ключ на «13» и скручивайте болты, стягивающие поперечную опору и подвесной подшипник. Теперь переходите к гайкам, которые крепят вал к мосту;

– сначала замените крестовину. Для этого пассатижами вытягивайте стопорные кольца. Теперь поставьте кардан так, чтобы крестовина была на весу;

– теперь вам понадобится молоток и оправка. С их помощью аккуратно выбивайте чашку крестовины;

– разворачивайте кардан на 180 градусов и достаньте выбитую чашку. Сразу же выбивайте следующую;

– если вы не собираетесь менять кардан, то проушины старого вала желательно хорошо зачистить, убрав полностью имеющиеся проявления коррозии и грязь. Учтите, что все углубления, в которых будут стоять стопорные кольца, желательно идеально вычистить;

– вытягивайте с новой крестовины две чашечки и вставляйте их в проушины. Теперь осторожно, дабы не потерять иголки, одевайте чашку;

– подбивайте последнюю до момента, пока не будет видна канавка под кольцо. Ставьте колечко в паз и поворачивайте кардан;

– теперь также осторожно сдвигайте крестовину в направлении к чашечке и надевайте ее по тому же принципу, что и в прошлом пункте. Устанавливайте стопорное кольцо. Учтите, что последнюю чашку ставить немного труднее, поэтому придется помучиться;

– когда из строя вышел подвесной подшипник – поменяйте его.

После снятия крестовины вставляйте шлицевой край вала во фланец муфты, а далее – скручивайте крепежную гайку вилки шарнира и переднего вала (здесь пригодится ключ на «27»);

– возьмите съемник и стягивайте вилку шарнира. Далее остается совсем немного – снять сам подвесной подшипник. Здесь есть два способа – сбить его молотком или подрезать наружную часть кольца, а дальше использовать съемник;

– если необходимо заменить кардан в сборе – сделайте это (здесь все даже проще);

– собирайте все на место в обратной последовательности с учетом меток. При установке нового кардана, возможно, придется делать дополнительную балансировку.

Замена карданного вала и его основных элементов (при наличии должной сноровки) – это вопрос нескольких часов. Главное – своевременно диагностировать неисправность и принять меры. Удачи.

Оцените статью:

В транспортном средстве абсолютно каждый механизм важен. Большинство из них работает в зависимости друг от друга. Если определенный узел выходит из строя, в скором времени могут начаться серьезные проблемы со всем автомобилем. На машинах с задним приводом важная роль отводится карданной передаче, а именно его шлицевому соединению. За его работоспособностью следить нужно максимально внимательно.

Предназначение карданной передачи

Карданная передача – так называется вал, состоящий из нескольких частей, вращающихся относительно друг друга. Подобное вращение обеспечивается за счет специализированного элемента, который называется крестовиной. Задача кардана заключается в передаче вращения от силового агрегата на задний редуктор. Крутящий момент с редуктора, через полуоси, перенаправляется на колеса. Конструкция у карданов на всех транспортных средствах идентичная, разница заключается только в габаритах, а также в формах отдельных элементов. В состав описываемого механизма входят следующие комплектующие:

• крестовина;
• пара валов – основной и промежуточный;
• опорный подшипник;
• муфта эластичного типа;
• соединение шлицевого типа.

Признаки неисправностей, ремонт или замена шлицевой кардана

Есть ряд моментов, указывающих на то, что со шлицевой частью не все хорошо:

1. Ощущаются сильные вибрации, доносящиеся непосредственно из-под транспортного средства во время движения. На холостых оборотах все будет в порядке – вал работает практически при нулевой нагрузке.
2. Появляется сильный люфт в области шлицевого соединения.
3. В области шлицов отсутствует смазывающее вещество.
4. От кардана исходит сильный гул, не являющийся характерным для любого транспортного средства.

Причин поломок достаточно много. Одной из основных принято считать низкое качество дорожного покрытия. На кузов машины во время движения по плохой дороге приходится большое количество вибраций. Ходовая часть не в состоянии гасить эти воздействия в полной мере. Как итог – вредная нагрузка воздействует именно на кардан и непосредственно на шлицы.

Следующая причина – грязь. Отложения попадают в шлицевую часть, чем ускоряют износ механизма. Бороться с таким явлением можно. Достаточно регулярно посещать автомойку и заказывать услугу полной мойки машины. Под большим напором воды удаляются грязь и песок.

Недостаточно смазки на соединительных элементов. В таком случае шлицы начинают работать под высокими нагрузками. Результат – выработка и возникновение люфта.

Естественный износ. Шлицы имеют свойство стираться. Это происходит после длительной эксплуатации транспортного средства. Оптимальный срок эксплуатации шлицевого соединения составляет 150-200 тысяч километров. После достижения предельного износа выполняются ремонтные работы.

Ремонт шлицевой части кардана

В карданной передаче нет элементов, которые ремонтируются. Подвесной подшипник меняется в случае износа, с крестовиной поступают также. Когда дело касается шлицевого элемента, правильно выполнять замену. Но стоимость ее дорогостоящая, и не каждый владелец машины решается на этот шаг. Умельцы, работающие на дилерских станциях технического обслуживания, нашли ряд способов, как восстановить изношенные шлицы. Среди дорогостоящих вариантов отмечают способ с напылением хрома и нарезание новых шлицов.

Для машин среднего и бюджетного классов существует вариант с расширением металла и его дальнейшим вытягиванием после остывания. Понадобится также сварочный аппарат. Специалист выполняет работы следующим образом:

1. Демонтируется карданная передача. Устанавливаются метки, чтобы не нарушалась балансировка. При наличии на станции технического обслуживания балансировочного стенда необходимость в установке меток отсутствует.
2. Разбирается кардан и выполняется его зачистка. Это необходимо для дальнейшего использования сварочного. Провариваются три шва.
3. После обваривания мастер проверяет наличие люфта в соединении.
4. Швы зачищаются (данная процедура выполняется, когда на станции нет возможности использовать балансировочный стенд).
5. В необходимые отверстия под давлением закачивается смазывающая жидкость.
6. Карданный вал собирается и устанавливается на транспортное средство.

После выполненных работ водитель должен проехать несколько километров. Если все признаки поломки исчезли, работы выполнены качественно. Если же биение, вибрации или иные признаки присутствуют, следует выбирать другой способ ремонта.

Что лучше: замена или ремонт шлицов кардана?

Замена хороша тем, что ставятся полностью новые элементы, следовательно, их эксплуатационный ресурс существенно повышается. Как уже было указано, стоимость такой услуги достаточно высокая. Придется также приобретать оригинальные запчасти. Покупка некачественных копий может только ухудшить ситуацию.

Ремонт – это выгодно в финансовом плане. Но есть вероятность, что восстановленная деталь может работать не как новая, также срок ее эксплуатации в несколько раз ниже, чем у новой детали. Каждый водитель самостоятельно определяет, какой тип ремонта подходит для его автомобиля, в зависимости от финансового состояния, а также от модели транспортного средства.

Как и где делать ремонт?

Любые работы должны выполняться исключительно на дилерской станции технического обслуживания. Здесь используется только самое современное и лучшее оборудование. В таком сервисе работают лучшие мастера, которые регулярно повышают свои навыки при работе с техникой и приспособлениями.

Не следует обслуживаться в сервисах, расположенных в гаражных кооперативах. Прежде всего, здесь не дадут гарантию на выполненные работы. Часто на таких станциях «мастера» снимают оригинальные запчасти, а на их место ставят поддельные. Как итог – через небольшой пробег выходят из строя другие механизмы.

Ремонт шлицевого соединения – это сложная процедура, которую делать необходимо исключительно в дилерском сервисе. Для этого стоит пользоваться только лучшим оборудованием, которое имеется именно на дилерской станции. Да, обслуживание в дилерском сервисе предполагает наличие денег у клиента. Но каждая вложенная копейка себя оправдает, потому что все делается качественно. На сделанный ремонт предоставляется гарантия. В случае если шлицы срываются или «слизываются» во время обкатки, сервис на себя берет все обязательства по устранению неисправности.

Шлицы являются одним из конструктивных элементов карданного вала. В процессе эксплуатации автомобиля они изнашиваются, что приводит к преждевременному выходу из строя всего кардана. Во избежание этого рекомендуем обратиться в автосервис. На месте вам могут предложить восстановление шлицов на кардане, но делать этого ни в коем случае нельзя.

Доверьте свой автомобиль настоящим профессионалам своего дела. Обратитесь в нашу компанию, чтобы выполнить замену шлицевого соединения вала и получить весь спектр профессиональных услуг по доступным ценам. В кратчайшие сроки мы восстановим работу вашего транспорта, используя специализированное оборудование и соблюдая все стандарты качества.

Особенности замены шлицов на карданном валу в КарданВалСервис

Основными причинами износа шлицов на карданном валу, восстановление которых категорически запрещено правилами безопасности, являются:

• неровности на дорогах;
• постоянные перегрузки;
• нерегулярная смазка;
• широкая амплитуда скоростей;
• попадание грязи в шлицевое соединение.

Если при разгоне авто или переключении передач вы слышите характерный стук или чувствуете вибрацию, то стоит обратиться в ООО «КарданВалСервис».

На месте наши специалисты выполнят:

• полную диагностику кардана и выявят все неисправности;
• подберут подходящую шлицевую пару для вашей марки авто;
• заменят шлицы с помощью специального оборудования;
• проведут балансировку кардана.

В процессе обслуживания ваш ждет индивидуальный подход. В короткие сроки мы заменим шлицы на кардане и восстановим работоспособность вашего авто. После обслуживания вы получите гарантию компании на выполненные работы и будете уверены в безопасности эксплуатации транспорта. И будьте уверены, ваше авто еще долгие годы будет радовать вас своей исправной работой и надежностью!

Шлицевое соединение позволяет валу во время вращения перемещаться по оси, и очевидно, что при неисправности шлицевой части от автомобиля не стоит ждать комфортной и безопасной работы. Рассмотрим, какие бывают неполадки, как их выявить и что представляет собой ремонт шлицевой части кардана.

Шлицевые соединения разделяют на подвижные и неподвижные. Подвижные испытывают значительные нагрузки, что ведёт к износу. Если при этом недостаточно хорошо следить за автомобилем, забывать о регулярной профилактике – смазке, проверке герметичности сальника, то можно столкнуться и со слишком быстрым изнашиванием шлицев.

Признаки и виды неисправностей

Чтобы устранить проблему, ее прежде всего необходимо выявить. Шлицевое соединение служит вполне солидный срок (в среднем 30-50 тысяч километров), долго не вызывая беспокойств, но ни одна деталь не вечна, и следует провести диагностику, если:

• во время движения слышатся лишние шумы, стуки, неприятные звуки;
• присутствуют рывки, вибрации в кардане;
• при включенном полном приводе присутствует биение руля;
• увеличился люфт рулевого колеса.

Изношенные шлицы раньше или позже полностью выведут из строя карданную передачу, что может привести к неблагоприятным последствиям и даже аварии. Чтобы избежать этого, необходимо вовремя получить качественный ремонт шлицевой кардана.

Проблемы со шлицевыми соединениями могут возникнуть следующие:

• износ шлицев на валах;
• смятие запчастей;
• возникновение острых краев, наличие иных дефектов: забоин, заусеницев;
• износ шлицев во втулке;
• поломка отдельных зубьев.

После того как были обнаружены неполадки, затягивать с их устранением не стоит и доверить эту процедуру лучше опытным мастерам.

Ремонт или замена шлицевой части кардана

Кто-то скажет, что незачем менять все, если можно отремонтировать; и наоборот, что ремонт шлицов кардана не имеет смысла или невозможен – но универсального ответа нет, все зависит от обстоятельств. Обычно не имеет смысла возиться с ремонтом шлицов на небольших валиках, в такой ситуации в любой мастерской посоветуют заменить деталь новой. Порой при изношенном шлицевом соединении нужна замена кардана. Когда речь идёт о трудоёмких деталях, которые дороги или которые трудно достать, то ремонтные работы представляются более предпочтительными.

Процесс восстановления

В первую очередь демонтируют механизм, после разъединяют шлицы, тщательно очищают их, обезжиривают поверхность перед дальнейшими действиями.

Существует несколько вариантов ремонта в пределах автосервиса:

1. Если диагностика выявила незначительный износ, то восстановить шлицевое соединение помогает электроискровое наращивание, после которого производится шлифовка. Кроме того, шлицы, находящиеся в отверстиях по наружному диаметру, могут ремонтироваться и раздачей. Для осуществления такой процедуры требуется гидравлический пресс. С его помощью специальная прошивка продавливается через шлицевое отверстие. Калибровка осуществляется шлицевой протяжкой, которую выполняют после раздачи зубьев, во время этого выдавленный материал удаляется, а детали обретает необходимый размер.
2. Запчасти можно восстанавливать, прибегая к раздаче зубьев, если шлицевое соединение центрировано по внутреннему диаметру. При закаленных деталях вал для начала нужно отжечь, затем раздать все шлицы в осевом направлении (продольно), при этом подогнав ширину к необходимому размеру, оставив припуск в одну-две десятых миллиметра для механической обработки. Существуют два варианта выполнения данной процедуры: первый – раздача вручную, второй – с помощью зубил и чеканов на прессах. Во время процедуры вдоль шлицов наносятся продольные риски, вдоль которых затем зубилом намечаются канавки, которые раздаются чеканами.
3. Раздать шлицы возможно на строгальном или же токарном станке. Для этого оправка, имеющая вращающийся ролик в форме двустороннего конуса фиксируется в резцедержателе, для обработки вал помещается в центре токарного, либо крепится на столешнице строгального станка. Подвод ролика осуществляется при помощи суппорта, далее вдавливается в зуб и производится несколько рабочих ходов по канавке. Следующим шагом производится электросварка, канавки завариваются, а вал отжигают и подвергают рихтовке, при этом шлицы доводятся до номинального размера, обрабатываются термически.

После восстановления деталь проходит тщательную проверку, проводятся тесты, после чего можно устанавливать её обратно.

Если поверхность деталей имеет дефекты, например заусенцы или же острые грани, то производят запиливание, а с торцов снимаются фаски.

Необходимым моментом после завершения ремонтных работ является и проведение балансировки карданного вала, которую лучше всего доверить специалистам.

Замена шлицевой кардана и особенно восстановление шлицевых соединений – дело непростое и требует предельной точности, чтобы не нарушилась балансировка и механизм в последствии работал исправно. Когда проблема уже обнаружена, не стоит откладывать визит в автомастерскую – это не только предупредит последующие неизбежные поломки, но и сделает езду снова безопасной.

650 сообщений

• Город: Великие Луки Деревня
• Имя: Иов Александрович К.

Машины меняются, друзья и форум остаются. [mikrob.ru]

Сообщение Максим 73 » 19 авг 2014, 18:42

Сообщение Сергей LiteAce » 20 авг 2014, 07:34

Сообщение Максим 73 » 20 авг 2014, 17:54

Сообщение Циган » 23 авг 2014, 22:25

Сообщение Троешник » 02 сен 2014, 23:11

Сообщение Alexandr » 03 сен 2014, 18:24

Сообщение алекс73. » 03 сен 2014, 20:44

В транспортном средстве абсолютно каждый механизм важен. Большинство из них работает в зависимости друг от друга. Если определенный узел выходит из строя, в скором времени могут начаться серьезные проблемы со всем автомобилем. На машинах с задним приводом важная роль отводится карданной передаче, а именно его шлицевому соединению. За его работоспособностью следить нужно максимально внимательно.

Карданная передача – так называется вал, состоящий из нескольких частей, вращающихся относительно друг друга. Подобное вращение обеспечивается за счет специализированного элемента, который называется крестовиной. Задача кардана заключается в передаче вращения от силового агрегата на задний редуктор. Крутящий момент с редуктора, через полуоси, перенаправляется на колеса. Конструкция у карданов на всех транспортных средствах идентичная, разница заключается только в габаритах, а также в формах отдельных элементов. В состав описываемого механизма входят следующие комплектующие:

• крестовина;
• пара валов – основной и промежуточный;
• опорный подшипник;
• муфта эластичного типа;
• соединение шлицевого типа.

Есть ряд моментов, указывающих на то, что со шлицевой частью не все хорошо:

1. Ощущаются сильные вибрации, доносящиеся непосредственно из-под транспортного средства во время движения. На холостых оборотах все будет в порядке – вал работает практически при нулевой нагрузке.
2. Появляется сильный люфт в области шлицевого соединения.
3. В области шлицов отсутствует смазывающее вещество.
4. От кардана исходит сильный гул, не являющийся характерным для любого транспортного средства.

Причин поломок достаточно много. Одной из основных принято считать низкое качество дорожного покрытия. На кузов машины во время движения по плохой дороге приходится большое количество вибраций. Ходовая часть не в состоянии гасить эти воздействия в полной мере. Как итог – вредная нагрузка воздействует именно на кардан и непосредственно на шлицы.

Следующая причина – грязь. Отложения попадают в шлицевую часть, чем ускоряют износ механизма. Бороться с таким явлением можно. Достаточно регулярно посещать автомойку и заказывать услугу полной мойки машины. Под большим напором воды удаляются грязь и песок.

Недостаточно смазки на соединительных элементов. В таком случае шлицы начинают работать под высокими нагрузками. Результат – выработка и возникновение люфта.

Естественный износ. Шлицы имеют свойство стираться. Это происходит после длительной эксплуатации транспортного средства. Оптимальный срок эксплуатации шлицевого соединения составляет 150-200 тысяч километров. После достижения предельного износа выполняются ремонтные работы.

В карданной передаче нет элементов, которые ремонтируются. Подвесной подшипник меняется в случае износа, с крестовиной поступают также. Когда дело касается шлицевого элемента, правильно выполнять замену. Но стоимость ее дорогостоящая, и не каждый владелец машины решается на этот шаг. Умельцы, работающие на дилерских станциях технического обслуживания, нашли ряд способов, как восстановить изношенные шлицы. Среди дорогостоящих вариантов отмечают способ с напылением хрома и нарезание новых шлицов.

Для машин среднего и бюджетного классов существует вариант с расширением металла и его дальнейшим вытягиванием после остывания. Понадобится также сварочный аппарат. Специалист выполняет работы следующим образом:

1. Демонтируется карданная передача. Устанавливаются метки, чтобы не нарушалась балансировка. При наличии на станции технического обслуживания балансировочного стенда необходимость в установке меток отсутствует.
2. Разбирается кардан и выполняется его зачистка. Это необходимо для дальнейшего использования сварочного. Провариваются три шва.
3. После обваривания мастер проверяет наличие люфта в соединении.
4. Швы зачищаются (данная процедура выполняется, когда на станции нет возможности использовать балансировочный стенд).
5. В необходимые отверстия под давлением закачивается смазывающая жидкость.
6. Карданный вал собирается и устанавливается на транспортное средство.

После выполненных работ водитель должен проехать несколько километров. Если все признаки поломки исчезли, работы выполнены качественно. Если же биение, вибрации или иные признаки присутствуют, следует выбирать другой способ ремонта.

Замена хороша тем, что ставятся полностью новые элементы, следовательно, их эксплуатационный ресурс существенно повышается. Как уже было указано, стоимость такой услуги достаточно высокая. Придется также приобретать оригинальные запчасти. Покупка некачественных копий может только ухудшить ситуацию.

Ремонт – это выгодно в финансовом плане. Но есть вероятность, что восстановленная деталь может работать не как новая, также срок ее эксплуатации в несколько раз ниже, чем у новой детали. Каждый водитель самостоятельно определяет, какой тип ремонта подходит для его автомобиля, в зависимости от финансового состояния, а также от модели транспортного средства.

Любые работы должны выполняться исключительно на дилерской станции технического обслуживания. Здесь используется только самое современное и лучшее оборудование. В таком сервисе работают лучшие мастера, которые регулярно повышают свои навыки при работе с техникой и приспособлениями.

Не следует обслуживаться в сервисах, расположенных в гаражных кооперативах. Прежде всего, здесь не дадут гарантию на выполненные работы. Часто на таких станциях «мастера» снимают оригинальные запчасти, а на их место ставят поддельные. Как итог – через небольшой пробег выходят из строя другие механизмы.

Ремонт шлицевого соединения – это сложная процедура, которую делать необходимо исключительно в дилерском сервисе. Для этого стоит пользоваться только лучшим оборудованием, которое имеется именно на дилерской станции. Да, обслуживание в дилерском сервисе предполагает наличие денег у клиента. Но каждая вложенная копейка себя оправдает, потому что все делается качественно. На сделанный ремонт предоставляется гарантия. В случае если шлицы срываются или «слизываются» во время обкатки, сервис на себя берет все обязательства по устранению неисправности.

• Сказать спасибо
• Не нравится

Здравствуйте, у меня кардан на шлицах постукивает при троганье или когда едишь медленно и гаж просто отпускаешь, такой звук “дык дык”

Это можно исправить или надо менять кардан?

• Сказать спасибо
• Не нравится

если кайка затянута, стучать в принципе не может, если действительно ты руками пробовал и люфт есть – точно менять.

• Сказать спасибо
• Не нравится

если кайка затянута, стучать в принципе не может, если действительно ты руками пробовал и люфт есть – точно менять.

А где эта гайка, можете показать на рисунке?

• Сказать спасибо
• Не нравится

гайка здоровая – цанговая, находится как раз на соединении карданов, где шлицы.

• Сказать спасибо
• Не нравится

У меня тоже появился звук типа твоего) тук-тук . .)) нажимаешь на тормоз в пробке – тук. на газ тук. такой глухой звук и прямо где то по до мной)

• Сказать спасибо
• Не нравится

Здравствуйте, у меня кардан на шлицах постукивает при троганье или когда едишь медленно и гаж просто отпускаешь, такой звук “дык дык”

Это можно исправить или надо менять кардан?

УВЕРЕН? Крестовины смотрел? Шоб шлицы раздобались – не помню.

• Сказать спасибо
• Не нравится

УВЕРЕН? Крестовины смотрел? Шоб шлицы раздобались – не помню.

Мастера мне сказали что кардан на шлицас постукивает, говорят у многих мерсов эта проблема, ездий говорят – ничего страшного. Но а мне не приятно, тын тын

• Сказать спасибо
• Не нравится

Мастера мне сказали что кардан на шлицас постукивает, говорят у многих мерсов эта проблема, ездий говорят – ничего страшного. Но а мне не приятно, тын тын

Вот я и говорю – не помню такого

• Сказать спасибо
• Не нравится

У меня таже хрень! мастера горворят что шлицы.

• Сказать спасибо
• Не нравится

Аналогичная фигня. Кто-то советовал снять кардан и прогнать эту гайку по резьбе. На сервисе говорят,что затяжка гайки ничего не даст.

• Сказать спасибо
• Не нравится

[quote name=’Сталкер’ date=’24.7.2007, 12:15′ post=’206805′]
Аналогичная фигня. Кто-то советовал снять кардан и прогнать эту гайку по резьбе. На сервисе говорят,что затяжка гайки ничего не даст.

Блин и чё делать, неужели кардан новый покупать потом его балансировать и прочей фигнёй страдать?

• Сказать спасибо
• Не нравится

Такая же фигня,тока у меня ещё он неприятно звенит на неровностях,не солидно.Один механик предложил загнать туда смазки побольше,чтоб скомпенсировать износ,говорит удары будут поменьше

• Сказать спасибо
• Не нравится

Такая же фигня,тока у меня ещё он неприятно звенит на неровностях,не солидно.Один механик предложил загнать туда смазки побольше,чтоб скомпенсировать износ,говорит удары будут поменьше

Вот, хотя когда я покупал мотор я этого не заметил, наверно смаски захерачили в него, потом он стал стучать немного а щас какбы уже со звоном!

• Сказать спасибо
• Не нравится

То же самое W202 С 180 96 г.в. звенел кардан в шлицевом соединении в сервисе проверили люфт налицо
набили пока смазкой густой вроде второй день не звенит передачи мягче включаются, если снова зазвенит буду б/у искать

• Сказать спасибо
• Не нравится

Здравствуйте, у меня кардан на шлицах постукивает при троганье или когда едишь медленно и гаж просто отпускаешь, такой звук “дык дык”

Это можно исправить или надо менять кардан?

Крестовины полюбому немного люфтят, но от них нет звона.
У меня звон стоял на старом кардане по причине плохо затянутой гайки. На машине это сделать было невозможно. Я тоже думал, что шлицы разбиты. Снял кардан, положил на пол и стал тянуть гайку что есть мочи. Затягиваю, а люфт остаётся. Хотел было уже выкидывать, но сделал следующее:
Вынул из цанги заднюю часть, отвинтил гайку и прочистил всю резьбу. Затем намазал всю резьбу медной смазкой и давай гонять гайку до упора, так чтобы губки у цанги сходились. Так разработал всё, что собираю кардан, рукой затягиваю гайку и он висит не выпадая.

Если в затянутую гайкой переднюю часть без вставленой задней части, её, заднюю часть, не удаётся всунуть никакими усилиями, значит цанга сжимается хорошо и будет держать.

Напомню, усилие на затяжку гайки кардана 4 кг. Своему затянул наверное все 6 кг.
Причина цокающей цанги в том, что прежние мастера гайку нихрена не тянут. Резьба ржавеет и затянуть её под машиной становится нереально. Это моё мнение.

Сообщение отредактировал kit123: 27 Июль 2007 – 01:21

• Сказать спасибо
• Не нравится

Похоже смазка успешно сомоликвидировалась чего и следовало ожидать, пока не звенит, но стук при переключениях и троганиях
Была бы цанга и гайка попробывал бы хоть затянуть, а нету, задняя часть просто втсавляется в переднюю на шлицах, похоже после 95 г.в. без цанги комплектуются.
По ходу замена не загорами, хотя мой сервисмен говорит забей и гоняй такие шлицы вжись не провернет, а я думаю
ездить на мерсе и звенеть как банка консервная тоже не вариант
У кого какие мысли по этому поводу, может есть какие нибудь способы ремонта (гальваника например, окунуть шлицевой вал в гальваническую ванну и осадить на него хром никель или еще хрень какую нибудь, чисто теоретически)
Цена нового сразу толкает искать способы ремонта или б/у

• Сказать спасибо
• Не нравится

Капитальный ремонт карданного вала с гарантией.Балансировка.Подменнй фонд карданных валов и новые в наличии.
8 496 263 81 25

kvs извини, но в “ремонте и обслуживании” мы обсуждаем как починить, причем своими силами.
Мастерские и сервисы обсуждаются в соответствующей ветке. Но там реклама запрещена.
Для размещения рекламы обращайся, пожалуйста, к администрации сайта :
http://www.oldmerin. mp;CODE=leaders
ЗоМер.
Удачи !

• Сказать спасибо
• Не нравится

Здравствуйте, у меня кардан на шлицах постукивает при троганье или когда едишь медленно и гаж просто отпускаешь, такой звук “дык дык” Это можно исправить или надо менять кардан? А подушки передние на подрамнике не смотрели . А то тук тук когда им пи . Ц .

• Сказать спасибо
• Не нравится

А подушки передние на подрамнике не смотрели . А то тук тук когда им пи . Ц .

Шлицевое соединение позволяет валу во время вращения перемещаться по оси, и очевидно, что при неисправности шлицевой части от автомобиля не стоит ждать комфортной и безопасной работы. Рассмотрим, какие бывают неполадки, как их выявить и что представляет собой ремонт шлицевой части кардана.

Шлицевые соединения разделяют на подвижные и неподвижные. Подвижные испытывают значительные нагрузки, что ведёт к износу. Если при этом недостаточно хорошо следить за автомобилем, забывать о регулярной профилактике – смазке, проверке герметичности сальника, то можно столкнуться и со слишком быстрым изнашиванием шлицев.

Чтобы устранить проблему, ее прежде всего необходимо выявить. Шлицевое соединение служит вполне солидный срок (в среднем 30-50 тысяч километров), долго не вызывая беспокойств, но ни одна деталь не вечна, и следует провести диагностику, если:

• во время движения слышатся лишние шумы, стуки, неприятные звуки;
• присутствуют рывки, вибрации в кардане;
• при включенном полном приводе присутствует биение руля;
• увеличился люфт рулевого колеса.

Изношенные шлицы раньше или позже полностью выведут из строя карданную передачу, что может привести к неблагоприятным последствиям и даже аварии. Чтобы избежать этого, необходимо вовремя получить качественный ремонт шлицевой кардана.

Проблемы со шлицевыми соединениями могут возникнуть следующие:

• износ шлицев на валах;
• смятие запчастей;
• возникновение острых краев, наличие иных дефектов: забоин, заусеницев;
• износ шлицев во втулке;
• поломка отдельных зубьев.

После того как были обнаружены неполадки, затягивать с их устранением не стоит и доверить эту процедуру лучше опытным мастерам.

Кто-то скажет, что незачем

менять все, если можно отремонтировать; и наоборот, что ремонт шлицов кардана не имеет смысла или невозможен – но универсального ответа нет, все зависит от обстоятельств. Обычно не имеет смысла возиться с ремонтом шлицов на небольших валиках, в такой ситуации в любой мастерской посоветуют заменить деталь новой. Порой при изношенном шлицевом соединении нужна замена кардана. Когда речь идёт о трудоёмких деталях, которые дороги или которые трудно достать, то ремонтные работы представляются более предпочтительными.

В первую очередь демонтируют механизм, после разъединяют шлицы, тщательно очищают их, обезжиривают поверхность перед дальнейшими действиями.

Существует несколько вариантов ремонта в пределах автосервиса:

После восстановления деталь проходит тщательную проверку, проводятся тесты, после чего можно устанавливать её обратно.

Если поверхность деталей имеет дефекты, например заусенцы или же острые грани, то производят запиливание, а с торцов снимаются фаски.

Необходимым моментом после завершения ремонтных работ является и проведение балансировки карданного вала, которую лучше всего доверить специалистам.

Замена шлицевой кардана и особенно восстановление шлицевых соединений – дело непростое и требует предельной точности, чтобы не нарушилась балансировка и механизм в последствии работал исправно. Когда проблема уже обнаружена, не стоит откладывать визит в автомастерскую – это не только предупредит последующие неизбежные поломки, но и сделает езду снова безопасной.

Если не брать во внимание рулевое управление, то все остальные карданы, используемые в автомобиле, предназначены для передачи крутящего момента между основными узлами трансмиссии. Но расстояние между последними при движении по неровной дороге, вхождении в повороты, а также во время загрузки-выгрузки авто вынужденно меняется. Кроме этого, по истечению какого-то периода даже в спокойном состоянии это расстояние иное, чем на новенькой машине, плюс иногда владелец ставит другие агрегаты вместо штатных. Решить эту проблему с вариативностью длин помогает шлицевое соединение карданного вала, один из наиболее интересных, но достаточно непростых участков…

Где можно встретить

Классическая схема с односекционным карданом подразумевает наличие шлицевого в единственном месте – у одного из концов трубы. В нее запрессовывается, а потом приваривается цельнометаллический наконечник с наружными (либо полая втулка с внутренними) шлицами. Туда надевается (или вдвигается в зависимости от схемы) вилка, хвостовик которой выполнен таки образом, чтобы создавать готовую пару втулка-наконечник.

Подобный вариант сопряжения позволяет составляющим смещаться вдоль оси, отвечая на воздействия типа сжатие-растягивание, но исключает проворачивание при прикладывании силы на скручивание. Проще говоря, несмотря на то, что вилка может скользить (за что ее так и называют – скользящая), крутящий момент все равно будет передаваться. Чтобы скольжение было «комфортным» шлицы должны быть обильно смазанными. В зависимости от конструкции смазка может закладываться на весь срок или пополняться посредством встроенных в тело пресс-масленок.

В ряде случаев (обычно, когда речь идет о двухсекционных передачах, где не один подвижный элемент), используется специальный болт со стопорной пластиной. Он фиксирует соединение в одном положении, но оставляет его потенциально динамичным – по необходимости можно самостоятельно изменить статичные параметры. Кстати, здесь не всегда будет применяться вилка, практикуются вариации и с фланцами.

В некоторых авто можно встретить еще одно шлицевое, например, при КПП. Принцип, назначение и «участники» остаются прежними, но этот «союз» только наполовину карданный. Суть его в том, что хвостовик вторичного вала КП имеет шлицевую нарезку и «спрятан» в кожухе удлинителя коробки. Туда входит хвостовик-втулка вилки, которой заменена более привычная в этом месте фланец-вилка. Повторимся, суть работы от перестановки наших «слагаемых» не меняется – компенсировать изменения расстояний, вызываемых деформациями подвески и рамы.

Особенности и проблемы

При реализации такого решения возникает некий «конфликт интересов». Жизненно важно обеспечить свободу продольных перемещений и одновременно гарантировать достаточную плотность для бокового зацепления. На все сто процентов по каждому пункту сделать такое нереально, приходиться просто минимизировать разницу между шириной шлица и противопоставленного ему паза, и максимально снизить трение.

Как результат шлицевое соединение карданного вала получает все, характерные для подобных конструктивных блоков, проблемы:

1. – постоянную необходимость в «правильной» смазке и изнашивание шлицев при ее недостаточности или загрязнении;
2. – повышенную нагрузку при скручивании, усугубляемую ударами, что вызывает разрушение конструктивных элементов;
3. – появление люфтов в обоих случаях, снижение работоспособности и разбалансировку всего узла со временем.

А хуже всего то, что при потере нужных параметров здесь практически нереально обойтись заменой только фланца или вилки, а замена наконечника или контактного вала агрегата не только серьезные финансовые траты, но и весьма сложный и не быстрый процесс.

Да, совсем недавно довели до ума когда-то разрабатываемый, но потом свернутый проект восстановления путем электроискрового легирования коррозийных участков и нанесения специального металлополимера. Но он пока тоже достаточно дорог, возможен только на ранних стадиях, а для большегрузов его эффективность сомнительна в принципе. К тому же, провести такой ремонт в кустарных условиях вообще невозможно, а из-за новизны метода лишь некоторые сервисы способны предложить данную услугу. Поэтому, стоит озаботиться тем, чтобы максимально долго сохранить рабочие качества штатного узла.

Обслуживание

В отношении шлицевого у автовладельца (водителя или механика) не так уж много возможностей, а значит, и обязанностей:

• Необходимо регулярно смазывать соединение (закладывать смазку) с периодичностью, указанной в карте или еще чаще, если техника эксплуатируется очень интенсивно, то есть, по мере расхода масла

• При проведении смазочных работ можно использовать только рекомендуемые производителем материалы

• Как можно чаще следует проверять целостность уплотнителей (манжет, сальников), при их повреждении замену проводить незамедлительно

• Обязательна регулярная проверка состояния составляющих – как уже говорилось, на ранних стадиях разрушений восстановление еще возможно

• Если выполнялась разборка, то перед установкой обратно кардан необходимо сбалансировать.

И вообще, поддержание всех остальных деталей передачи в должном состоянии это тоже один из способов сохранить шлиц-соединение в порядке, ведь здесь как в организме – повредили лодыжку – на колено нагрузка усилилась многократно. А то, что использовать стоит лишь качественные комплектующие, все знают и без напоминаний.

Купить такие можно, например, у нас, в интернет-магазине ООО «Лидер». Все представленные товары проверены профильными службами и сертифицированы в России, цены приятные, а покупателя ждут дополнительные радости, как то скидки на опт, предоставление отсрочек и свобода в выборе способа оплаты (наличные, безналичный расчет). Также организовываем (по необходимости, забрать покупку можно и самому) доставку по Москве, области и транспортными компаниями в регионы.

Кардан – важный элемент трансмиссии многих моделей авто. Его задача – передача момента от «раздатки» (КПП) к редукторам мостов. Конструктивно этот элемент весьма прост, что позволяет автолюбителям производить его замену или незначительный ремонт своими руками.

В составе карданного вала есть такие узлы: сам вал, крестовины (обычно их две), крепежные запчасти (тот же подвесной подшипник), уплотнения, вилка и прочие устройства (здесь многое зависит от модели авто). Число секций в кардане может различаться (от одного и больше). Вес и габариты зачастую зависят от типа автомобиля.

Одним из основных элементов кардана является крестовина. Именно благодаря ей два сопряженных вала могут вращаться с меняющимся друг относительно друга углом. Оптимальный угол вращения – от 0 до 20 градусов. Именно в этом диапазоне обеспечивается максимальный КПД. Если же угол выставлен неправильно, то крестовина сильно перегружается, возникает вибрация, дисбаланс, шумы.

Нельзя не упомянуть еще о двух важных узлах кардана:

– раздвижном шлицевом соединении КП. Обеспечивает «растягивание» карданного вала в случае преодоления препятствия, когда подвеска машины также может «растягиваться» по высоте. Без этого элемента деформация кардана, коробки или редуктора была бы делом времени;

– подвесном подшипнике. Его задача – удерживать составной вал и не создавать ему дополнительных препятствий при вращении. Но здесь есть один нюанс: чем больше секций, тем больше может быть таких подшипников.

Каждый автолюбитель должен время от времени загонять авто на эстакаду и проводить диагностику кардана. В противном случае «сюрпризы» в виде лишних шумов или «клацанья» крестовины могут застать в самый неподходящий момент. Давайте же рассмотрим, какие возможны поломки карданного вала и как их устранить:

– ослабла затяжка крепежных болтов муфты «коробки» или фланцев. Просто подтяните соединения с необходимым моментом;

– возник большой зазор (свыше нормы) в шлицевой части. Снимите кардан, замените необходимые элементы или сам вал полностью;

– увеличился зазор в крестовине (точнее, ее подшипниках). Купите и установите новый узел;

– деформировался кардан (есть явные изгибы). Меняйте деформированные элементы или вал полностью;

– не соблюдена технология установки кардана (касательно специальных меток). Установите вал правильно;

– есть явные проблемы с балансом кардана. Проведите балансировочные работы на специальном стенде. Если нужна реставрация вала – сделайте ее;

– износилась или разрушилась втулка фланца проммуфты или кольца вала. Произведите замену поврежденных узлов. Если износилась втулка – поставьте новую вместе с фланцем;

– большой зазор в подвесном подшипнике. В этом случае вам необходимо снять кардан, установить новую промежуточную опору и поменять подшипник;

– повредилась (разрушилась) подвесная опора. Купите новую деталь и установите ее;

– отсутствует смазывающий состав в шлицах вала. Устраните проблему (используйте Фиол-2У);

– сальниковое уплотнение в подшипниках крестовины «коробки» явно разрушено. Покупайте новые детали и производите замену.

Замена карданного вала или ряда других его элементов выполняется по следующему алгоритму:

– подготовьте все необходимое для работы. Здесь вам пригодится отвертка, молоток, пассатижи (речь идет об инструменте для демонтажа стопорных колец), алюминиевая наставка (можно взять и медную), ключи (чаще всего нужны три – на «12», «13» и «27»);

– сразу установите метки в местах стыковки вала и на всех его элементах (и главное – в месте соединения с хвостовиком моста). «Флажки» можно сделать зубилом или краской. Это исключит ошибки при сборке. Не секрет, что в случае неправильного монтажа уже после установки кардана могут возникнуть сильные вибрации и выход из строя основных узлов вала;

– снимайте кардан. Возьмите ключ на «13» и скручивайте болты, стягивающие поперечную опору и подвесной подшипник. Теперь переходите к гайкам, которые крепят вал к мосту;

– сначала замените крестовину. Для этого пассатижами вытягивайте стопорные кольца. Теперь поставьте кардан так, чтобы крестовина была на весу;

– теперь вам понадобится молоток и оправка. С их помощью аккуратно выбивайте чашку крестовины;

– разворачивайте кардан на 180 градусов и достаньте выбитую чашку. Сразу же выбивайте следующую;

– если вы не собираетесь менять кардан, то проушины старого вала желательно хорошо зачистить, убрав полностью имеющиеся проявления коррозии и грязь. Учтите, что все углубления, в которых будут стоять стопорные кольца, желательно идеально вычистить;

– вытягивайте с новой крестовины две чашечки и вставляйте их в проушины. Теперь осторожно, дабы не потерять иголки, одевайте чашку;

– подбивайте последнюю до момента, пока не будет видна канавка под кольцо. Ставьте колечко в паз и поворачивайте кардан;

– теперь также осторожно сдвигайте крестовину в направлении к чашечке и надевайте ее по тому же принципу, что и в прошлом пункте. Устанавливайте стопорное кольцо. Учтите, что последнюю чашку ставить немного труднее, поэтому придется помучиться;

– когда из строя вышел подвесной подшипник – поменяйте его.

После снятия крестовины вставляйте шлицевой край вала во фланец муфты, а далее – скручивайте крепежную гайку вилки шарнира и переднего вала (здесь пригодится ключ на «27»);

– возьмите съемник и стягивайте вилку шарнира. Далее остается совсем немного – снять сам подвесной подшипник. Здесь есть два способа – сбить его молотком или подрезать наружную часть кольца, а дальше использовать съемник;

– если необходимо заменить кардан в сборе – сделайте это (здесь все даже проще);

– собирайте все на место в обратной последовательности с учетом меток. При установке нового кардана, возможно, придется делать дополнительную балансировку.

Замена карданного вала и его основных элементов (при наличии должной сноровки) – это вопрос нескольких часов. Главное – своевременно диагностировать неисправность и принять меры. Удачи.

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

Источник
