Врезка варочной поверхности в столешницу своими руками

На замену порядком приевшихся газовых и электрических плит пришли более компактные и функциональные встраиваемые в кухонную мебель варочные панели и духовые шкафы. Трудно переоценить их преимущества – это и удобство в пользовании, и включение одним движением рукоятки, и самое главное достоинство – их простая и быстрая установка варочной панели, элементарно просто выполняемая своими руками.

Как же установить варочную панель

Первым шагом в процессе установки является разметка отверстия, в которое и будет установлена варочная панель. Отверстие размечается исходя из габаритов варочной панели и её месторасположения на рабочем столе кухни. Чтобы сохранить жёсткость и целостность столешницы, не нужно располагать отверстие близко к краям, иначе ослабленные края со временем могут сломаться.

По предварительно размеченным линиям с помощью электрического лобзика выпиливаем прямоугольное отверстие.

Чтобы облегчить задачу в вопросе как установить варочную панель, до начала резанья необходимо в вырезаемой части просверлить небольшое отверстие, с которого и начнётся весь процесс вырезания. Использовать нужно только новую пилку с мелкими зубьями, выпиливание будет происходить немного дольше, но зато вы получите ровные без сколов края.

Примеряем варочную панель в свежевырезанное отверстие и, если разметка была сделана правильно, переходим непосредственно к установке.

Для начала на края отверстия нужно наклеить уплотнитель, который не даст грязи и воде попасть под панель и быстро испортить столешницу для кухни. Самоклеящийся уплотнитель продаётся в комплекте с варочной панелью. Сложного в этом процессе нет ничего.

Вот теперь, когда уплотнитель наклеен, устанавливаем панель в отверстие. Если отверстие получилось немного больше, выравниваем варочную поверхность относительно края столешницы. Осталось дело за малым.

При помощи специальных зажимов, также идущих в комплекте поставки, фиксируем варочную поверхность. Зажимы устанавливаются с нижней части столешницы, они как бы расклинивают панель между её верхней частью и низом основания столешницы.

Ну вот, новенькая и сияющая варочная поверхность установлена, для улучшения герметизации щели между столешницей и варочной поверхностью дополнительно можно использовать сантехнический антибактериальный силикон. Осталось только одно – подвести к ней газ и подключить её к электрической сети.

Этот момент также не вызывает особых затруднений. Как и газовая плита, варочная панель подключается к газопроводу при помощи гибкого шланга. Соединение выполняется с помощью накидной гайки через паранитовую уплотнительную прокладку. Гайка плотно обжимается и проверяется на утечку газа мыльной водой. Электрическая часть подключается непосредственно в розетку.

Всё, можно устанавливать газовые конфорки и подставки под кастрюли и сковородки, делать первый запуск. И, если всё работает как положено, сдавать новенькую варочную панель в эксплуатацию. Может быть, придётся немного адаптировать варочную поверхность под используемый в вашем регионе газ. Для этого в комплекте поставки идут дополнительные газовые форсунки. Вытащив конфорку в самом низу посадочного отверстия, можно увидеть маленькую латунную форсунку. Выкручиваем её при помощи плоской широкой отвёртки, и на её место вкручиваем новую, подходящую для вашего газа.

Идея самостоятельной установки варочной панели может несколько пугать. Ведь придется иметь дело либо с электричеством, либо с газом и при этом работать с достаточно дорогим кухонным оборудованием. Тем не менее, ни один из шагов по установке варочной панели не является особо сложным. Просто необходимо все делать осторожно и в правильной последовательности от самогоначала до конца.

Шаги

Установка электрической варочной панели

Снимите старую варочную панель, если таковая имеется.
Если вы заменяете старую варочную панель, то для начала вам необходимо ее снять. Отключите электричество
в распределительном щитке. Снимите с варочной панели любые установленные на нее приспособления, а также счистите имеющийся герметик. Отсоедините провода, запоминая то, каким образом была подключена старая варочная панель, и выньте варочную панель из отверстия, в котором она сидела.



Убедитесь в том, что у вас имеется достаточно пространства в выбранном для варочной панели месте.
В идеале у вас должен иметься зазор над варочной панелью в размере 76 см, а по бокам от нее должно быть свободное место примерно в 30-60 см. Также вам следует убедиться в том, что и под столешницей имеется достаточно места для размещения вашей новой модели варочной панели.



Убедитесь, что вблизи выбранного вами места есть распределительная коробка для подключения варочной панели к электросети.
Большинство электрических варочных панелей требуют подключения напрямую к сети через распределительную коробку 220 В. Если вы производите замену варочной панели, то, вероятно, распределительная коробка уже имеется.



Измерьте габариты варочной панели и убедитесь в том, что она вмещается в старое отверстие.
Если вы заменяете варочную панель, то в столешнице уже должно иметься отверстие, и вам только необходимо убедиться, что оно подходит для новой варочной панели.



Скорректируйте отверстие для варочной панели, чтобы она могла войти в него.
Отверстие должно быть с каждой стороны на 1,5-2,5 см меньше габаритов варочной панели. Если у вас еще нет отверстия под варочную панель, или оно слишком маленькое, то вам потребуется вырезать его по нужным размерам. Если имеющееся отверстие слишком большое, то для его уменьшения по сторонам можно прикрутить листы металла.



Снимите с варочной панели все съемные элементы, чтобы вам было легче ее ставить на место.
У варочной панели могут быть съемные конфорки, защитные экраны и прочие детали, которые временно следует отложить в сторону. Также вам необходимо не забыть удалить с варочной панели все упаковочные материалы.

Установите зажимы.
Они предназначены для фиксации варочной панели. Вам следует повесить их с верхнего края прорези, а затем прикрутить шурупами.



Опустите варочную панель в отверстие.
Опустите новую варочную панель в отверстие, не забыв в первую очередь просунуть в него провода. Надавите на варочную панель, пока не услышите щелчок фиксирующих зажимов.



Присоедините провода варочной панели к сети.
Электричество все еще должно быть выключено
, когда вы будете заниматься этим, чтобы не получить удара током. Присоедините провода варочной панели к соответствующим проводам распределительной коробки.



Установите на варочную панель ранее снятые съемные детали.
Верните на место конфорки, защитные экраны и прочие съемные детали.

Включите электричество и проверьте работу варочной панели.
Включите подачу электричества варочной панели, чтобы проверить, что все нормально работает.

Откройте все конфорки на несколько минут.
Несмотря на то, что вы отключили газ, в шланге он все еще может оставаться. Откройте все конфорки, чтобы выпустить газ. Не поджигайте его. Весь газ выйдет за несколько минут.



Отсоедините гибкий шланг подачи газа от стационарной газовой линии при помощи двух гаечных ключей.
Возьмите один гаечный ключ и установите на гайку шланга, а второй ключ – на гайку стационарной газовой линии.



Уберите с варочной панели все съемные детали.
Снимите конфорки, защитные экраны и прочие съемные детали, прежде чем двигаться дальше. Это облегчит задачу перемещения варочной панели.

Снимите зажимы, фиксирующие имеющуюся варочную панель на месте.
Открутите зажимы с нижней стороны старой варочной панели.

Подтолкните варочную панель снизу, чтобы приподнять ее.
Снимите варочную панель со столешницы и положите в безопасное место. Не забудьте о том, что к ней все еще присоединен газовый шланг.



Отсоедините газовый шланг от старой варочной панели.
Если вы будете использовать старый газовый шланг для подключения новой варочной панели, вам следует отсоединить его от старой панели. Используйте для этого два гаечных ключа, установив один на варочной панели, а второй – на гайке шланга.

• Для отсоединения шланга прокрутите его гайку в направлении против часовой стрелки.

Выбор варочной панели

1. Приобретайте варочную панель тогда, когда хотите иметь раздельную духовку и варочную поверхность.
   Варочные панели очень удобны, когда их требуется установить на отдельно стоящих островках. Также отдельные варочные панели требуются в том случае, когда вы хотите иметь встроенную духовку (что удобнее обычной газовой плиты с духовкой).



   Установите варочную панель с нисходящей вытяжкой, чтобы избежать установки громоздкого купола вытяжки над панелью.
   Если вы хотите установить варочную панель на отдельно стоящем островке и не желаете крепить массивный купол вытяжки над ней, приобретите варочную панель с нисходящей вентиляцией.



   Выберите между электрической и газовой варочной панелью.
   Традиционно газовые варочные панели предпочитаются из-за того, что предоставляют немедленную отдачу тепла после поджигания конфорки. Тем не менее, некоторые современные электрические варочные панели также могут очень быстро нагреваться.



В эпоху новых технологий на смену неудобным и громоздким газовым и электрическим плитам приходит совершенно новый вид кухонного оборудования. Это варочные панели. Такие устройства гармонично вписываются в дизайн кухонной мебели, удобны при использовании. Установка варочной поверхности в столешницу своими руками — процесс довольно простой. При наличии даже небольших навыков при работе с электроинструментом такая задача по плечу и новичку. При этом можно сэкономить средства на оплату услуг по монтажу.

Выбор варочной панели

Эти кухонные приборы практически лишены недостатков. Все устройства можно условно разделить на категории:

• электрические;
• газовые;
• комбинированные;
• индукционные.

По материалу изготовления:

• нержавеющие;
• керамические;
• стеклянные;
• эмалированные.

При этом панель может иметь различное число комфорок и разнообразное расположение их на поверхности. На первом этапе нужно выбрать наиболее удобный и подходящий прибор. При заказе кухонной мебели необходимо заранее продумать место установки в мебели. Возможно, в комплекте с панелью будет установлен духовой шкаф. Предварительно нужно продумать
о подключении к сети: к газовой трубе при выборе газовой панели и к электросети при предпочтении электроустройства.

Для монтажа электрической сети в обязательном порядке предусмотреть сечение питающего кабеля и мощности розетки, учитывая ток потребления панели и возможного духового шкафа, указанных в инструкции. Не стоит забывать о заземлении или защитном занулении металлических деталей электрического прибора. После проведения подготовки можно приступить к работе.

Установка варочной панели в столешницу своими руками — процесс несложный, доступен и новичку. Для начала нужно приготовить
все необходимые материалы и инструменты. Врезка варочной панели в столешницу начинается с нанесения размеров. От того, насколько правильно и точно будет выполнена разметка, зависит дальнейший монтаж. Сначала нужно снять с панели все детали, которые могут выпасть при монтаже (это защитная решётка, конфорки, регуляторы).

Нанесение разметки на столешницу

Размеры для технологического отверстия в столешнице могут быть указаны изготовителем в инструкции. Если их нет, придётся снять мерки самостоятельно. Это несложно. Для этого нужно перевернуть панель и снять её размеры, учитывая, что она должна лежать на столешнице по всему периметру. Для удобства можно изготовить шаблон, вырезав его из листа картона
по соответствующим размерам. Затем перенести размеры на столешницу, используя длинную линейку, угольник или подготовленный шаблон. С максимальной точностью, чтобы избежать кривизны, карандашом или маркером нанести контур на столешницу.

Вырез окна для установки панели

Убедившись в правильности нанесённой разметки, можно приступить к вырезу отверстия. Сверлом диаметром больше ширины пилки применяемого лобзика на 2 мм просверлить 4 отверстия по внутренним углам нарисованного контура. Вставить лезвие лобзика в одно из отверстий и по всему контуру произвести вырез в столешнице. Для предотвращения крупных сколов нужно использовать пилку с мелкими зубьями или ручной фрезер.

В образовавшуюся нишу примерить устанавливаемую панель, выровнять её. Посмотреть со стороны, все ли выполнено ровно. Если все сделано правильно, приступить к следующему этапу врезки в столешницу
. Теперь обработать места среза наждачной бумагой, напильником, рашпилем. Если применяемая столешница изготовлена с применением дерева, обязательно исключить возможность проникновения влаги. Для этого место среза тщательно обработать влагонепроницаемым материалом:

• силикон;
• герметик;
• нитролак.

Если столешница выполнена из пластиковых материалов, такую обработку можно пропустить. Пластик не будет разбухать и вздуваться от наличия влаги. Можно покрыть в несколько слоёв для надёжности. После просыхания последнего слоя обклеить срез самоклеящимся уплотнителем. Подготовка завершена. Можно выполнять монтаж.

Монтаж и подключение

Установка варочной поверхности в подготовленное окно не составит труда. Для этого панель опустить в отверстие. С использованием измерительного инструмента выровнять её положение. Убедившись в правильности, закрепить снизу специальными скобами и саморезами к столешнице. Скобы и саморезы поставляются изготовителем в комплекте. Нелишним будет применение уплотнителя по периметру устанавливаемого прибора. Такой шаг тоже будет препятствовать попаданию мусора и влаги под устанавливаемую поверхность. Как правило, он поставляется в комплекте с изделием
.

Осталось установить на место все снятые ранее детали и приступить к подключению энергоносителя. Если панель газовая — её необходимо врезать в газовую магистраль. Если устанавливалась электрическая, то правильно подключить в заранее подготовленную электрическую сеть. Остаётся только опробовать в работе и с комфортом пользоваться. Как правильно установить варочную поверхность, можно посмотреть на видео.

Своими руками электрическую варочную панель. Осталось только раскрыть вопрос по самостоятельной установке встраиваемой варочной поверхности в мебель кухни. Сразу отмечу, что эту работу не тяжело будет сделать своими руками, не обращаясь к помощи мастера.

С каждой варочной панелью идет инструкция
с картинками, в которой достаточно информации для установки. Но в инструкции, как правило, упускается несколько важных моментов, касающихся вырезки отверстия под нишу, а так же то, где лучше и как установить электрическую розетку для подключения варочной поверхности.

Газовая и электрическая варочные панели
устанавливаются практически аналогично, только подключение газовой поверхности лучше доверить профессионалам. Но если решите все сделать своими руками, тогда учитывайте что есть разные горелки под сжиженный и природный газ, а после окончания работ проверьте мыльной водой отсутствие утечек газа.

Установка варочной панели в столешницу

Для установки варочной панели в столешницу понадобится электродрель и электролобзик.
Если электродрель есть практически в каждом хозяйстве, то электролобзик чаще всего приходится покупать.

Учитываете
, что со стеклокерамической поверхностью надо быть очень аккуратным, что бы не повредить ее при установке. Так что взвесьте все за и против, и если решитесь делать все самостоятельно- действуйте согласно нашей инструкции. Если мебель делается по индивидуальному заказу, тогда размеры под мойку и варочную панель сообщите мебельщикам. Они сделают вырезку на этапе изготовления. Это самый оптимальный вариант. После сборки кухонной мебели, переходите сразу к пятому пункту.

Пошаговая инструкция установки панели в столешницу:

1. Открываем инструкцию
   из комплекта и смотрим на размеры ниши, которую необходимо вырезать в столешнице. Если размеры вдруг не указаны или нет инструкции, тогда необходимо будет измерить внутренний размер посадочного места. Учтите, что идеальный зазор между варочной панелью и столешницей от 1 до 2 миллиметров. Но некоторые делают и по 5-6 мм, но при этом панель может гулять в процессе последующего пользования ею.
2. Делаем разметку на столешнице.
   Чертим линии, по которым будем резать электрическим лобзиком. Для этого Вам понадобится длинная линейка и карандаш. Часто с панелью в комплекте идет шаблон из картона, который достаточно приложить и обвести по контуру внутри карандашом. Учтите, что бы не поломалась столешница- ее толщина должна быть не меньше 38 миллиметров. Так же при разметке учитывайте
   , что расстояние от края варочной панели до краев кухонной столешницы со всех сторон и до стен должно быть не менее 50 мм.
3. После окончания разметки
   шуруповертом или дрелью сверлим аккуратно по углам нашей разметки. Сверло используется диаметром 8-10 мм, что бы затем влазило в отверстие полотно лобзика.

4. Затем берем электролобзик
   с мелкозубым полотном по дереву, вставляем в просверленные отверстия и прорезаем по периметру очень аккуратно и не торопясь. Лобзик при работе прижимается в плотную к столешнице.
5. Для зашиты
   от влаги и грязи, а так же во избежание образования грибка- на места разрезов по периметру наклейте уплотнитель из комплекта, а если его нет, тогда обработайте силиконовым или акриловым герметиком. Выступающие излишки обрежьте аккуратно острым ножом.

6. Теперь не спеша, устанавливаем панель
   в вырезанное отверстие, если оно получилось немного больше, тогда выравниваем ее по переднему краю столешницы.
   Если панель не становится свободно- только не используйте для ее установки усилие. В таком случае необходимо панель достать и подрезать на пару миллиметров наименьшую по размерам сторону.
7. Остался последний этап
   фиксации варочной панели при помощи специальных зажимов из комплекта доставки.
   Они прикручиваются с низу столешницы и не позволяют панели двигаться в зазоре между панелью и столешницей.

Где установить лучше розетку для электрической варочной панели

Перед установкой
варочной панели своими руками еще на этапе сборки рекомендую перенести электрическую розетку ниже столешницы, что бы не было видно на кухне ни вилки ни розетки для ее подключения. Как подключить варочную панель читайте в

Эта пошаговая инструкция о том, как вырезать отверстие в столешнице из дсп или мдф под варочную панель своими руками. Когда вы , вероятно, вам нужно знать, как вырезать отверстия в столешницах из дсп или мдф, если вы устанавливаете раковину или варочную поверхность. Эта задача может показаться простой, но мы можем заверить вас, что есть много нюансов, которые нужно учитывать для хорошего результата.

С одной стороны, вы должны внимательно следить за контуром газовой плиты, используя шаблон или следовать инструкциям, указанным на изделии. В большинстве случаев есть определенные ограничения, на которые вы должны обратить внимание, например минимальное расстояние от плиты к задней панели или с обеих сторон, к . Используйте большой угольник L-образный, чтобы нарисовать прямоугольник на рабочем столе, иначе углы будут не под прямым углом.

Чтобы получить точное отверстие, вы должны использовать хорошую пилу с соответствующим лезвием. Поэтому лезвие должно иметь, ориентированы вниз зубы, иначе оно будет раскалывать поверхность. Просверлите начальные отверстия вдоль четырех углов прямоугольника, используя дрель или (отверстие должно быть шире, чем размер лезвия лобзика).

План работ по установке варочной поверхности в столешницу

Материалы:

• столешница;
• столярный карандаш;
• изоляционная лента.

Инструменты:

1. Защитные перчатки, защитные очки;
2. Пила или электролобзик;
3. Рулетка, уровень, угольник;
4. C-образные зажимы.

• Наденьте защитные очки при выполнении разрезов.
• Выберите лезвие с тонкими зубьями.

Срок выполнения работ

• 10 минут

При установке варочной поверхности газовой плиты или вы должны вырезать отверстия в столешнице.

Совет: следите за инструкциями производителя при вырезании отверстия в столешнице на кухне, если вы хотите предотвратить возможные проблемы
.

Как вырезать отверстие в столешнице под варочную поверхность

Маркировка направляющих линий

Первым шагом является определение контура плиты. В большинстве случаев она должна содержать инструкцию, как это сделать, но есть техника, в которой указаны только рекомендованные размеры отверстия. Поместите варочную поверхность на , которая расположена поверх шкафов. Оставьте рекомендованное расстояние от задней панели до переднего края столешницы.

Проведите медиану на столешнице и отметьте линии вреза, используя инструкции производителя.

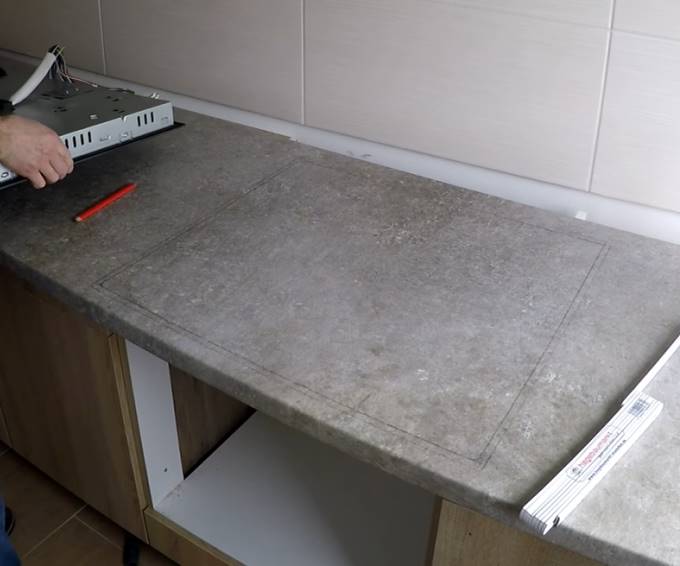

Разметка столешницы под отверстие для плиты

Как вы можете видеть на картинке, вам нужен L-образный угольник, рулетка и столярный карандаш, чтобы сделать работу профессионально. Убедитесь, что линии вреза параллельные, и расположены под прямым углом. Кроме того, прямоугольник должен быть симметричным.

Совет: Проверьте, правильно ли расположен прямоугольник под кухонным шкафом, в который будет встроена вытяжка, и вокруг него достаточно места (в соответствии с инструкциями производителя).

Установка прокладок под столешницу

Чтобы получить точный результат, вы должны разместить несколько прокладок под столешницей. Однако столешница должна быть ровной.

Вы должны оставить около 5 сантиметров свободного пространства между шкафами и столешницей, иначе лезвие пилы может повредить их.

Делаем начальные отверстия для сверления

Используйте дрель с специальным сверлом для создания начальных отверстий вдоль углов. Очень важно правильно выровнять биты, иначе вы можете просверлить вне контура.

Совет: Убедитесь, что вы используете хорошее оборудование для сверления с контролем оборотов. Установите сверло на низких скоростях и удерживайте дрель обеими руками, если вы хотите иметь хороший контроль над ней. Повторите процесс для каждого угла прямоугольника.

Прохождение ламинированного слоя

На этом изображении вы должны заметить, что сверло проходит через верхний слой. Не используйте слишком большое давление на оборудование для сверления, иначе оно может соскользнуть с места.

Убираем остатки от процесса пылесосом

Сверления отверстия в столешнице с помощью дрели создаст много остатков, поэтому мы рекомендуем вам попросить кого-то их убрать, поскольку вы делаете отверстие.

Совет: Работайте с большой осторожностью и вниманием, так как важно сделать отверстия точно в указанных местах.

Начальные отверстия для вырезания в столешнице

После сверления угловых пусковых отверстий необходимо выполнить разрезы вдоль направляющих линий. Если у вас нет опыта в этой области, вы должны покрыть линии разреза маскировочной лентой. Таким образом, вы поможете предотвратить измельчению кромок.

Резка отверстия электролобзиком в столешнице

Чтобы сделать разрезы, мы рекомендуем вам использовать электролобзик. Выберите лезвие с направленными вниз зубами. Кроме того, лезвие должно иметь разведены зубы. Если вы ранее не работали с лобзиком, мы рекомендуем вам закрепить столешницу. Убедитесь, что лезвие проходит точно по линиям разреза.

Совет: Убирайте стружку которая образуется часто, иначе она может покрыть линии. Установите электролобзик на низких скоростях.

Готовое отверстие в столешнице для плиты

И последнее, но не менее важное: вам нужно позаботиться об установке варочной поверхности в столешницу своими руками. Если вы следовали нашим советам и читали инструкции производителя, варочная поверхность должна легко входить в отверстие. Однако, если края не совсем прямые, вы можете сгладить их силиконом или герметиком.

Совет: Используйте наждачную бумагу, чтобы сгладить режущие кромки.

Установление варочной поверхности в столешницу

После этого вам остается только установить варочную поверхность в столешницу, подключить ее и закрепить с помощью саморезов, которые должны идти с ней в комплекте.

Спасибо за то, что вы прочитали нашу пошаговую рекомендацию, как вырезать отверстие в столешнице и установить варочную поверхность своими руками, рекомендуем вам ознакомиться с другими статьями. Не забывайте делиться нашими проектами с друзьями, используя виджеты социальных сетей.

Очень красиво и по-современному смотрится на кухне варочная поверхность. Итак, Вы купили варочную поверхность. Как же теперь врезать варочную панель в столешницу своими руками? Возможно ли это сделать самостоятельно и какие есть в этом деле тонкости и рекомендации?

Итак, Вы решили сэкономить и установить варочную поверхность своими руками и не вызывать сборщика мебели, то эта статья для Вас!

Установить варочную поверхность не так и сложно, но, как и в любом деле, есть свои тонкости. Самое главное иметь под рукой необходимый инструмент, желание и не много терпения.

Современные варочные панели могут быть зависимыми (т.е. установка варочной панели производится только в комплексе с зависимым духовым шкафом) или независимыми (при этом подключение независимой варочной панели производится автономно) .

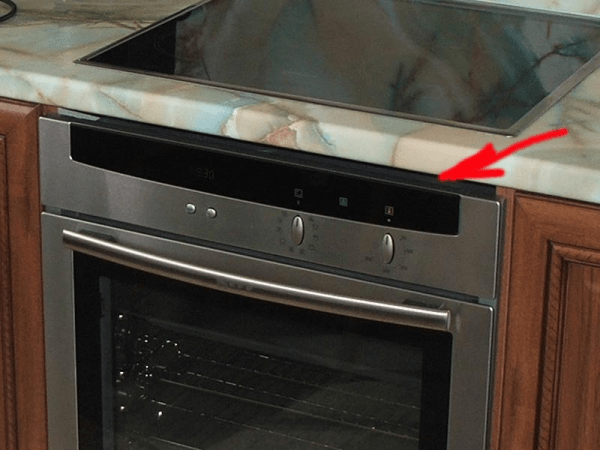

Зависимая варочная панель
подключается через духовку, а управляются оба компонента при помощи сенсорной панели или обычных регуляторов, расположенных на поверхности. Зависимая варочная панель располагается над духовым шкафом, как в конструкции привычной кухонной плиты.

Не зависимая варочная панель
может устанавливаться куда угодно по желанию клиента главное, чтоб она не нарушала основные правила установки варочных панелей.

Также варочные панели подразделяются по способу нагрева на: газовые и электрические.

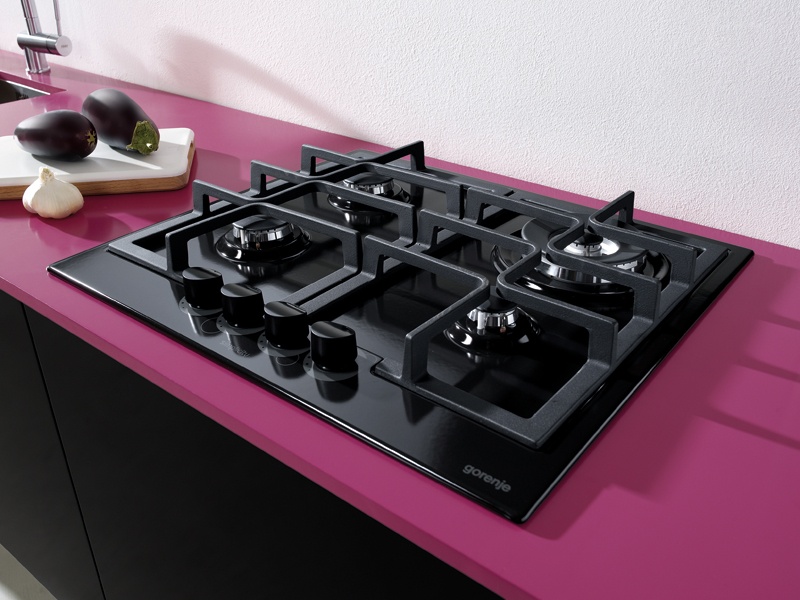

Газовая варочная поверхность

При покупке газовой варочной поверхности, при самостоятельной установке, вам нужно тщательно проверить правильность всех соединений, так как это опасно для вашей жизни, поэтому лучше вызвать специалиста, который сможет подключить вам вашу варочную поверхность к природному газу. Бывают такие ситуации, когда варочную поверхность невозможно установить из-за того что газовая труба проходит слишком далеко от стены и как результат размер столешницы и варочной панели, вам не позволят это сделать. Предусмотрите это.

Электрическая варочная поверхность

С электрической варочной панелью все гораздо проще достаточно соблюдать правила электробезопасности и осторожности работы с электроприборами. При покупке варочной поверхности вы должны внимательно отнестись к размерам самой варочной поверхности.

Установка варочной поверхности

Какой инструмент понадобится для установки варочной панели? Инструмента потребуется не много, а именно:

• дрель или дрель-шуруповерт;
• шуруповерт;
• лобзик электрический;
• карандаш;
• рулетка;
• измерительный уголок;
• пара разводных ключей;
• плоская и крестовая отвертки.

Вот такой инструмент необходим для врезки и установки варочной поверхности.

Установку варочной панели можно разделить на несколько отдельных видов работ.

Первое
– это осуществление правильной врезки варочной поверхности в столешницу.

Второе
– что потребуется сделать, собственно подключение варочной панели к газу или электричеству.

И так приступим. Первым делом всегда нужно ознакомиться с документацией, которая идет вместе с варочной панелью. Там всегда есть примерная инструкция и схема врезки для варочной поверхности. Исходя из тех размеров, которые рекомендует производитель, варочной поверхности, вам будет необходимо сделать пропил в столешнице. Хотя производители и предоставляют в документации с варочной поверхностью инструкцию для вырезки, ее точность все равно следует проверить.

Для того чтобы врезать варочную поверхность в кухонную столешницу, нужно нанести разметку по которой и будет выпиливаться технологическое отверстие.

Обычно варочную поверхность врезают над специальным рабочим столом, в который потом, будет установлен духовой шкаф.

Там где будет установлена варочная поверхность, от края столешницы, который прилегает к стене, отмеряем от 50 до 75 мм. Производитель рекомендует стандартно 50 мм, но в не которых случаях это не возможно сделать, так как или проходит газовая труба, либо это пожелание хозяев. При чем отмеряем и ставим метки в двух и по ним проводим карандашом сплошную линию, по этой линии и будет производится пил столешницы. Еще раз проверяем расстояние от края столешницы до линии в нескольких местах, руководствуясь выражением семь раз отмерь один раз отрежь!

Теперь когда у нас есть первая линия, мы можем приступить к дальнейшей разметки поверхности. Конечно же сколько, мастеров, столько и способов но я обычно делаю так, снизу столешницы вдоль стенки ставлю линейку и отчерчиваю на край столешницы линию с одной стороны и потом с другой, потом продолжаю ее с помощью измерительного уголка, так чтобы она вышла на верхнюю часть столешницы, таким образом я точно знаю края внутренних стенок рабочего стола.

Потом с помощью все того же уголка провожу эти линии до пересечения с первой линией. Проверяю угол пересечения между этими линиями, он должен быть равен 90 градусов. После этого от первой линии вдоль этих линий нужно отмерить расстояние равное 490 мм и поставить метки, вдоль которых мы и проведем линию параллельную первой.

Но это еще не все, поскольку мы разметили только две вдоль, которых будет идти пил. Теперь измеряем расстояние между линиями, которые мы вывели снизу оно может отличаться в размерах, но примерно равно 576 мм, а у нас ширина должна быть равна 560 мм. Теперь из 576 вычитаем 560 и полученное значение делим пополам. Получается, что с каждой стороны во внутрь надо отступить по 8 мм и провести линию, с каждой стороны.

Теперь контур, по которому мы будем вырезать готов. Еще раз проверяем на соответствие все размеры, проверяем диагонали, они должны быть одинаковые. В углах высверливаем отверстия, чтобы в них свободно проходила пилка лобзика.

Подключение варочной поверхности

После того как всё сделано, можно подключать электрическую варочную панель к электричеству. Для этого воспользуйтесь проводом для однофазного тока — три жилы на четыре квадратных миллиметров каждая. Для этого используется кабель ПВС 3 х 4 и специальная розетка на 32А. В большинстве квартир одна фаза, поэтому необходимо поставить перемычки, согласно схеме, ниже. При трехфазном воспользуйтесь проводом 5 х 2,5 мм².

Технология встраивания газовой поверхности такая же, но необходимо кроме провода обеспечить герметизацию газового шланга.

Популярность:
1 925 просм.

Установка варочной панели: основные правила и рекомендации

Радость от приобретения варочной панели понятна — теперь на вашей кухне появится новая красивая и умная помощница. Однако для того чтобы она смогла полностью проявить свои таланты, нужно знать, как правильно происходит установка варочной панели.

Как установить варочную панель: общие требования

Такая техника бывает электрического или газового формата. Это отражается на разнице в монтаже панели, но общие правила перед самим процессом остаются одинаковыми:

1. Обязательное присутствие вентиляционной системы. Современные правила гигиены и безопасности предписывают, что над любой варочной поверхностью должна быть вытяжка. Если это невозможно сделать, то обязательно следует установить на окне вентилятор с большой мощностью.
2. Материал-исходник для столешницы может быть любым — главное, чтобы его жаропрочность не спускалась ниже отметки в 100 °C. Это накладывает определенные обязательства и на толщину, которая должна быть в пределах 25 мм (не тоньше).
3. В том случае, если монтаж делается между двумя шкафами, то нужно оставить расстояние от стенки каждого до плиты не менее, чем 15 см. До кухонной стены требования чуть снижены, но все равно не следует перешагивать порог в 5 см. Если это правило невозможно соблюсти, то следует обязательно проложить теплоизолирующий материал между стеной и панелью.

Установка варочной панели в столешницу: особенности процесса

Поверхность столешницы придется пропиливать — лучше всего для этого подойдет электролобзик. Из материалов следует подготовить:

• специальный герметик;
• саморезы;
• зажимы.

После соблюдения общих требований можно приступать к самой работе. Она будет состоять из соблюдения следующего несложного алгоритма:

1. В инструкции обычно указаны размеры панели. Если её нет, то измерить можно и самостоятельно, но не нужно делать это впритирку — между панелью и столешницей нужно оставить зазор в 1-2 мм.
2. Лучше приложить и обвести сначала картонный макет.
3. Промежутки между варочной панелью и краем столешницы должны составлять не меньше 5 см.
4. Высверлить электродрелью углы столешницы.
5. Аккуратно пропилить по намеченным линиям от одного выпиленного угла к другому.
6. Края столешницы в местах пропила закрыть специальным уплотнителем (идет в комплекте с покупкой). Также рекомендуется использовать силиконовый герметик, который защитит столешницу от негативного влияния излишней влажности.
7. Опустить варочную панель в получившуюся нишу.
8. Выровнять её, но не допускать слишком большого усилия.
9. Прочно зафиксировать поверхность при помощи специальных зажимов, закрепив их саморезами — это будет удерживать панель на одном месте.

Дальнейшие действия в мероприятии будут зависеть от того, какой способ подключения имеет эта техника.

Как установить варочную панель электрическую

Установка розетки для варочной панели

Большое значение в подключении подобной плиты имеет первоначальная проверка заземления. Второе важное правило — это запрет на использование переходников и удлинителей.

Имеет свои особенности и установка розетки для варочной панели. О её местоположении нужно позаботиться еще до начала работ, чтобы этот момент не отвлекал. Лучше всего расположить её ниже уровня столешницы.

Очень часто в таком процессе демонтируется кухонный гарнитур — это необходимо для подготовки нового канала электропроводки, его укрепления и закрытия цементным или шпаклевочным слоем. Только после этого в задней стенке мебели выпиливается отверстие, при помощи которого панель будет подключаться к розетке.

Последующие действия

Они должны идти согласно такой инструкции:

1. Происходит подключение электрического шнура с заземлением к разъемам плиты.
2. Происходит подключение самой панели к коммуникациям. Возможна доработка системы электроснабжения.
3. Идет проверка работоспособности.

Если подключение осуществляется к однофазной сети, то работа дополняется следующими моментами:

1. Прокладывается отдельная электрическая линия (лучше брать провод трехжильный 3х4).
2. Устанавливается специальная розетка с заземлением.
3. Устанавливается защитный автомат.

Доработка электроснабжающей системы тоже очень важна — это существенно снижает как поломку самого прибора, так и риск поражения электрическим током пользователя. Для её проведения следует обращаться к специалистам.

Более наглядно подобный монтаж можно наблюдать на следующем видео:

Установка варочной панели газовой

В связи со специфичностью подключения подобной техники, проводить её подключение должен только сотрудник газовой службы — некачественное проведение работ любителями способно привести к трагедии. Приведенные ниже рекомендации — именно для них (и для тех, кто уже неоднократно подключал приборы к газовой магистрали).

Особенности подключения

Есть разница между жиклёрами-получателями для магистрального или баллонного газа. Это следует учесть при подключении. Выкручивать их можно ключами на 6,7 и 8. Те, которые идут для магистрального газа, имеют больший диаметр отверстия.

Специальным гибким шлангом панель подсоединяется к газовому источнику. В комбинированных панелях для дополнительной безопасности стоит установить термозапорный клапан — он будет перекрывать подачу газа, если температура перейдет порог в 80 градусов (второй такой клапан необходимо будет поставить на газовом баллоне).

После подсоединения все места стыков проверяются на герметичность. Обычно для этого используют мыльный раствор — на нем появятся пузырьки, если где-то что-то окажется негерметичным.

Лучше всего перекрывать кран газа после каждого использования, поэтому он должен быть управляемым и находиться в доступном месте.

Очень важно отрегулировать конфорки — пламя на них должно быть ровным. Недопустимо появление желтых бликов огня.

Как выбрать варочную электрическую панель: сборник самых полезных рекомендаций

Стеклокерамическая варочная панель — Cтеклокерамическая варочная панель: новая мода или супертехника?

Метки страницы:

Вам понравилась эта статья? Поделитесь ею с друзьями!

Стоимость монтажа 1250 руб. встраиваемой газовой панели входит:

а) Приезд мастера по городу Москва в пределах МКАД

б) Установка газовой панели на готовую нищу

в) Соединение гибкого шланга после крана и к панели

г) Монтаж газового шланга после крана подачи газа

д) Подача и проверка всех соединений на утечку

е) Повторная тестовая проверка всех соединений и краткая инструкция для пользователя

ж) Выпелы и дополнительные материалы оплачиваются отдельно по прайс листу.

2) В стоимость установки 2100 руб. с учетом материала включает:

а) Выезд мастера по городу Москва в пределах МКАД

б) Диэлектрическая ставка и установка диэлектрической ставки

в) Гибкий шланг 1,5 метров с учетом монтажа

г) Соединение шланга к варочной панели и проверка шланга на утечку

д) Проверка всех соединений, на утечку включая конфорки

е) Тестовая проверка всех соединений и краткая инструкция для пользователя

ж) Доработка нищи и материалы оплачиваются отдельно по прайс листу.

Установка варочной панели должна производиться строго с соблюдением требований правила установки варочной панели с точки зрения рекомендаций Производителя и обеспечения электрической, газовой и пожарной безопасности оборудования. Только профессионалы благодаря опыту и допуску к данным видам работ способны оценить все нюансы и правильно установить и подключить варочную панель, обеспечить качественную и быструю работу, адаптировать оборудование к имеющимся условиям.

Установка газовой варочной панели состоит из следующих этапов: отключение старой газовой поверхности (в случае наличия таковой), демонтаж излишнего участка газовой магистрали и в завершении — подключение газовой варочной панели с использованием гибкой подводки.

Установка встраиваемой варочной панели требует также проведения качественного заземления. Дополнительным видом работ при выполнении установки данного типа варочной поверхности является совмещение с габаритами кухонного интерьера.

Установка индукционной варочной панели обусловлено особенностью данного типа панелей — она работает по принципу создания вихревого магнитного поля с помощью индукционной катушки. Отличительной особенностью данного типа варочных панелей — это наличие многофункционального компьютера. Механически установка индукционной варочной панели не отличается от обычной электрической варочной панели, подключение варочной панели к электросети выполняется идентично. Но особенность электронной начинки индукционной поверхности требует дополнительного контроля и точности выполнения работы.

В данный момент все производители предлагают практически идентичные типы поверхностей с точки зрения подключения. В связи с этим подключение варочной панели Electrolux, Bosch, Zanussi или любого другого производителя проводиться аналогично.

Подключение независимой варочной панели выполняется не через духовой шкаф как в случае с совмещенными приборами, а отдельно с выполнением всех необходимых работ. При этом если Вы желаете укомплектовать варочную поверхность духовым шкафом, тогда подключение независимой варочной панели выполняется совместно с духовкой.

Газовая варочная панель считается подключенной комплексно, если выполнены следующие работы:

Подготовлены отверстия в столешнице и ниша, если это необходимо.

Установлены диэлектрические вставки к крану, перекрывающему подачу газа.

Установлен сильфонный шланг к панели и диэлектрической вставке.

Электрическая розетка подсоединена к проводу для электроподжига, если в этом есть необходимость.

Варочная панель установлена в столешницу, проверены соединения и монтажные крепления.

Проведено тестирование и консультации по эксплуатации оборудования.

Работы по сверлению отверстий, выпел в столешнице и демонтаж б/у техники оценивается отдельно.

Обратите внимание!

При заказе просьба не путать цену Комплексного подключения прибора с ценой Установки на готовые коммуникации.

Здравствуйте.

Сегодня мы будем говорить о встраиваемой кухонной технике.

Подавляющее большинство современных кухонных гарнитуров содержат в своем составе варочную панель. По этому, тем, кто хочет изготавливать кухни, нужно обязательно уметь ее устанавливать, тем более, что это совсем не сложно.

Так, как же это делается?

Все очень просто: нужно взять столешницу, вырезать в ней нишу, вставить туда варочную панель, и закрепить. Вроде бы так…

Но для большей ясности, я предлагаю, рассмотреть все важные моменты, связанные с установкой этой техники.

Лично я советую, если есть возможность, приобретать варочные именно с пластилином. Но, в любом случае, подобная техника – не мойка, которая, обычно, при установке, всей своей поверхностью притягивается к столешнице.

Крепеж варочной расположен, даже не знаю, как правильно выразиться, короче, расположен «по козьи», и что не делай, всей поверхностью к столешнице ее притянуть не получится. По этому, по установке, нужно обязательно, снаружи, места стыка, обработать силиконом.

Да, лучше и удобнее крепить эту технику, когда столешница уже закреплена на нижних модулях. И планируете гарнитур таким образом, чтобы варочная поверхность не была расположена близко к мойке (ну, хотя бы, не ближе 250-300 миллиметров).

Ну, вот, вроде бы и все, касающееся установки варочной панели.

Хочу еще отметить одну деталь: Ничего идеального никогда и нигде не бывает.

По этому, если при установке варочной, где то не убрался небольшой зазор, посмотрите крепеж (может его нужно подогнуть), и если ничего не помогает – заливайте щель силиконом и не беспокойтесь, такая это техника, не идеальная. Здесь не все зависит от вас.

Да, еще. Старайтесь крепеж закручивать один раз, а то, зачастую, в варочных, отверстия с резьбой под крепеж такие, что если пару раз туда закрутить-выкрутить соответствующий болтик, то резьба слизывается, и тогда вообще, ничем крепеж не закрутишь…

Задумались о самостоятельном изготовлении мебели для кухни? Тогда самое время вам узнать, что изготовить ее – это сделать только полдела, а вторая половина этого дела заключается в комплектации мебели всевозможным оборудованием. Это и встраиваемые стиральные и посудомоечные машины, и мойка, и духовка, и, конечно же, варочная панель, о которой пойдет речь в данной статье. Вместе с сайтом okuhne.net мы разберемся с вопросом, как производится установка варочной панели своими руками и как ее подключить к домашнему газопроводу и электрической проводке.

Монтаж варочной панели фото

Установка варочной панели: разметка места монтажа

Разметка – это, пожалуй, самый важный этап работ, связанный с установкой варочной панели своими руками, на котором, как ни странно, больше всего нюансов. Судите сами – от того, насколько четко и точно вы сможете разметить, а потом и вырезать отверстие под варочную панель, зависит весь внешний вид кухни. Это как раз тот случай, при котором ошибка в один сантиметр может оказаться непоправимой – всегда нужно помнить о стоимости столешницы . Покупать новую не так уж и дешево. Дело в том, что сама панель должна поместиться четко над тумбой, а запаса по ширине там практически нет.

Разметить посадочное отверстие можно двумя способами – ее можно просто уложить на столешницу, отцентровать на глазок и обвести карандашом, или же пойти путем профессионалов и все рассчитать вплоть до миллиметра. Естественно, лучше выбрать второй вариант решения вопроса, так как в этом случае шансов ошибиться минимум. Делается это следующим образом.

Теперь дело за малым – вырезать и произвести монтаж варочной панели в отверстие. Об этом и поговорим дальше. Для тех, кто не любит читать и вникать в написанное, прилагаем видеоролик по установке варочной панели в столешницу.

Установка газовой варочной панели: два способа вырезать отверстие

Вырезать посадочное отверстие для варочной панели можно с помощью трех различных электрических инструментов – это лобзик, дрель или ручная фрезерная машинка. Наиболее точный и красивый рез получается при использовании ручного фрезера, но о наличии его в домашней мастерской человека, не связанного со строительством, можно даже и не спрашивать. Лобзик также найдется не у каждого, но он, по крайней мере, стоит не очень дорого, и для проведения этих работ его можно купить. Ну а дрель имеется практически у каждого хозяйственного мужчины. С нее и начнем, но для начала предупрежу о качестве полученного с помощью дрели отверстия – оно, можно сказать, отвратительное. Рваные края герметизировать довольно сложно, а делать это нужно обязательно, и в этом отношении возникнут проблемы. В принципе, они решаемые, но об этом чуть позже.

После того, как отверстие будет готово, в обязательном порядке нужно выполнить его гидроизоляцию – при попадании воды или даже просто влаги в торец столешницы имеется очень большая вероятность того, что материал, из которого она изготовлена, разбухнет, и столешница испортится. Как правило, торец выреза обрабатывают силиконом. Если вы вырезали отверстие дрелью, то сделать это качественно будет достаточно сложно – придется повозиться.

Установка электрической варочной панели: крепление и подключение

Чтобы проще было понять, как выполняется установка варочной поверхности в отверстие столешницы, представим ее в виде последовательности выполнения работ – так сказать, в виде небольшой, но понятной инструкции по установке варочной панели.

В принципе, все. Точно таким же способом монтируется электрическая варочная поверхность. Единственное исключение – это отсутствие в ней газового шлага. Могут быть, конечно, и другие нюансы – например, если говорить о зависимой от духового шкафа варочной панели, то здесь процесс монтажа выглядит несколько иначе. Для начала устанавливают духовой шкаф , а потом и панель, которая подсоединяется уже непосредственно к самой духовке.

В принципе, все. Теперь судите сами – сложная эта работа или нет. Справитесь вы с ней самостоятельно или, быть может, обратитесь к специалистам. Вообще, исходя из опыта, могу сказать, что большинство людей, которые задаются вопросом, как выполняется установка варочной панели своими руками, справляются с этой работой легко. По сути, она не сложная, и все, что нужно для успешного завершения дела, это четко соблюдать все тонкости и нюансы.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

В последнее время все чаще громоздкие плиты сменяются компактными варочными панелями, становящимися неотъемлемой частью кухонного гарнитура. Так как любую такую модель необходимо врезать в уже имеющуюся поверхность, гораздо разумнее изучить этот несложный процесс и осуществить все самостоятельно.

Особенности

Нанесение разметки

Прорезание отверстия

Монтаж

Монтаж варочной поверхности не представляет никакой сложности. Панель просто опускается в вырезанное отверстие и выравнивается при помощи измерительного прибора или же собственных глаз – смотреться все должно красиво и ровно. Если плита газовая, то шланг с накидной гайкой подводится еще до установки непосредственно панели. Отцентровав плиту, можно переходить к ее закреплению.

Герметизация

Уплотнительная лента наматывается еще перед размещением самого устройства. Сажать ее советуют согласно определенным правилам. Обычно уплотнитель идет в комплекте с варочной панелью и является самоклейкой: покрытой клеем, закрытой защитной пленочкой. Разъединять резинку и бумажную основу следует постепенно по мере стыковки с поверхностью, чтобы не спутать ее. Посадить уплотнитель требуется единым куском. Термолента должна следовать по периметру отверстия на лицевой стороне мебельного короба. Уголки обходятся поворотом, чтобы исключить любое разрезание ленты. Два конца прокладки должны в результате состыковаться так, чтобы не осталось никаких пробелов.

Некоторые производители предоставляют вместе с варочной поверхностью еще и алюминиевый уплотнитель. Как именно его устанавливать, написано в прилагаемой инструкции. Однако использование двухсторонней клейкой ленты специалистами не рекомендуется – при необходимости снять панель возникнут большие сложности, и она даже сможет поломаться. Нанесение герметика необходимо, чтобы предотвратить попадание воды внутрь столешницы во время ее использования. Это может быть либо акриловый раствор, либо же нитролак, который наносится тонким слоем на внутреннюю поверхность торцов отверстия.

Крепление

Чтобы правильно встроить варочную поверхность, ее необходимо закрепить снизу. Крепеж, представляющий собой совокупность саморезов и специальных пластинок-скоб, поставляющийся в комплекте, позволяет сразу же прикрепить панель к столешнице. Крепится устройство по четырем углам. Затягивать все придется плотно, чтобы не допустить возникновения щелей. Завершается процесс крепления возвращением на место всех прежде снятых деталей. После того как устройство удалось зафиксировать, необходимо острым инструментом обрезать все выступающие сверху излишки уплотнительной резинки. В целом встраивать самостоятельно данный вид техники является очень простой задачей.

Подключение

Подключение энергоносителя определяется в зависимости от того, относится ли панель к газовым или электрическим. Устройство на газе врезается в газовую магистраль, а электрическое – подсоединяется к уже имеющейся сети путем использования розетки и штепселя. Как уже было выше сказано, самостоятельно подключать газовую панель не следует, но вполне можно изучить последовательность шагов, чтобы понимать, что делает мастер. Первым делом гибкий шланг проходит через штуцер или сгон, чтобы присоединиться к газовому вентилю. В задней стенке мебели к этому моменту уже должно быть подготовлено отверстие для него.

Обязательно осуществляется проверка наличия ржиклеов, необходимых для подключения плиты к общей системе. Если они отсутствуют, то проводится оперативная установка. Гайка газового подвода присоединяется к плите. Важно не забыть в этот момент воспользоваться уплотнительным кольцом, который в большинстве случаев входит в комплект. Подсоединение газовой варочной поверхности сопровождается проверкой на отсутствие утечки газа. Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором. Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха.

Обзор на индукционную варочную поверхность Siemens смотрите в следующем видео.

Комплексные плиты для кухни, одновременно совмещающие в себе варочную панель и духовой шкаф, все дальше отходят в прошлое. Современные хозяйки все реже используют по прямому назначению духовые шкафы. Они все чаще превращаются в склад кастрюль и сковородок.

Зачем же переплачивать деньги за ненужный металлический шкаф, когда можно приобрести удобную и эстетическую варочную панель, а образовавшееся под ней свободное пространство прекрасно подойдет для хранения посуды и других вещей. Установка варочной панели в столешницу под силу даже неопытному мастеру, ведь ее монтаж совершенно не требует опыта и квалификации.

Разновидности варочных панелей

Итак, перед тем как приступить к такой процедуре, как установка варочной панели в столешницу своими руками (фото можете увидеть в этой статье), следует разобраться с разновидностями данных устройств. Существуют следующие основные виды варочных панелей:

1. Электрические.
2. Индукционные.
3. Газовые.

Установку и монтаж последнего варианта желательно доверить профессионалу, так как неправильное подключение может привести к серьезным проблемам. При использовании в помещении газовых плит необходимо соблюдать особые требования. В процессе монтажа электрических панелей также важно соблюдать осторожность и правила безопасности при работе с высоким напряжением. Следует обеспечить качественное электрическое питание с заземлением.

При покупке варочной панели важно особое внимание обратить на ее Так как установка варочной панели в столешницу должна осуществляться с небольшим запасом по краям. Кроме того, нужно определиться с местом врезки. Заранее проведите

Установка столешницы

Если вы приобрели стеклянную или каменную столешницу, желательно доверить ее установку профессионалам. Так как вы не знаете обо всех тонкостях процесса, можете повредить дорогостоящую вещь. Если же с установкой можно справиться самостоятельно, но при наличии некоторых строительных навыков.

Вам потребуется следующее:

• Затирочная масса для плитки.
• Плитка для облицовки поверхности столешницы.
• Монтажный или плиточный клей.
• Плитка с вольфрамовым напылением.
• Пистолет с силиконовым герметиком.
• Электрический лобзик.
• Водостойкая древесная плита.
• Набор инструментов — угольник, отвертка, шурупы.

Замену столешницы следует начинать с демонтажа старой. Несмотря на то что старая столешница в дальнейшем вам не потребуется, снимать ее необходимо очень аккуратно, чтобы избежать повреждений кухонного гарнитура.

Очень важно подогнать новую столешницу под размеры вашей мебели. Вполне вероятно, что потребуется спилить лишнее. В таком случае оголяются незащищенные края ДСП. Данный материал прекрасно впитывает влагу, поэтому спилы нужно хорошо обработать герметиком. Если столешница монтируется спилами к плите, желательно закрыть их при помощи специальных торцевых планок.

Необходимые инструменты

Прежде чем перейти к такому процессу, как установка варочной панели в столешницу (фото показывают, какие они бывают), нужно подготовить следующие инструменты:

• Карандаш.
• Рулетка.
• Лобзик.
• Дрель-шуруповерт со сверлом по дереву диаметром 8-10 мм.
• Герметик.

Подготовительный процесс

Для начала следует удостовериться в том, что в месте, где будет осуществляться установка варочной панели в столешницу, имеются доступные Наличие розетки, подходящая длина газового питающего шланга, без передавливания и перегибов для газовой плиты — это два основополагающих аспекта.

Если проводка старая и нет уверенности в том, что она надежная, рекомендуется провести для плиты самостоятельный кабель непосредственно от счетчика.

Установка варочной панели в столешницу

1. Для начала необходимо сделать отверстие в столешнице. Для этого согласно инструкции размечается проем. Если же инструкция отсутствует, то
   обрисовывается полный габарит при этом с каждой стороны нужно отступить примерно по 5 мм.
2. С помощью дрели и просверливается отверстие, таким образом, чтобы не выходить за границу контура. Затем продолжаем работу лобзиком. Для уменьшения сколов рекомендуется взять пилку с мелкими зубьями. Помимо этого можно оклеить контур канцелярским или малярным скотчем.
3. После того как будет выполнен выпил, нужно закрасить или обработать герметиком спиленные края, чтобы предотвратить набухание столешницы.
4. Далее выполняется установка варочной панели в столешницу 28 мм, закрепляется и подключается к сети.

Врезка панели должна осуществляться с максимальной точностью. В противном случае даже ошибка в 1 см может испортить столешницу, которая является одним из самых дорогих элементов кухонного гарнитура.

Столешница из искусственного камня

По сравнению со своими собратьями из ДСП столешница из искусственного камня является наиболее долговечной. Несмотря на это, основной проблемой является установка варочной панели в столешницу из искусственного камня.

В большинстве случаев столешница из искусственного камня заказывается уже с готовыми отверстиями под конкретную варочную панель. Но как быть, если столешница уже установлена, а варочная панель еще нет? В данном случае самым надежным и лучшим вариантом будет отдать столешницу квалифицированным специалистам, которые с помощью профессионального инструмента сделают необходимое отверстием.

Если же вы все-таки решили рискнуть, то данную работу можно произвести по технологии, что описана выше, но только вместо лобзика нужно будет взять угловую шлифовальную машину и диск с алмазным напылением, предназначенный для резки бетона.

Важно помнить, что самостоятельная установка варочной поверхности в столешницу должна быть грамотно продумана на всех этапах монтажа. Только в этом случае будет затрачено меньше времени на проведение данного вида работ, а также существенно улучшится их качество и последующий результат.

Здравствуйте.

Сегодня мы будем говорить о встраиваемой кухонной технике.

Подавляющее большинство современных кухонных гарнитуров содержат в своем составе варочную панель. По этому, тем, кто хочет изготавливать кухни, нужно обязательно уметь ее устанавливать, тем более, что это совсем не сложно.

Так, как же это делается?

Все очень просто: нужно взять столешницу, вырезать в ней нишу, вставить туда варочную панель, и закрепить. Вроде бы так…

Но для большей ясности, я предлагаю, рассмотреть все важные моменты, связанные с установкой этой техники.

Лично я советую, если есть возможность, приобретать варочные именно с пластилином. Но, в любом случае, подобная техника – не мойка, которая, обычно, при установке, всей своей поверхностью притягивается к столешнице.

Крепеж варочной расположен, даже не знаю, как правильно выразиться, короче, расположен «по козьи», и что не делай, всей поверхностью к столешнице ее притянуть не получится. По этому, по установке, нужно обязательно, снаружи, места стыка, обработать силиконом.

Да, лучше и удобнее крепить эту технику, когда столешница уже закреплена на нижних модулях. И планируете гарнитур таким образом, чтобы варочная поверхность не была расположена близко к мойке (ну, хотя бы, не ближе 250-300 миллиметров).

Ну, вот, вроде бы и все, касающееся установки варочной панели.

Хочу еще отметить одну деталь: Ничего идеального никогда и нигде не бывает.

По этому, если при установке варочной, где то не убрался небольшой зазор, посмотрите крепеж (может его нужно подогнуть), и если ничего не помогает – заливайте щель силиконом и не беспокойтесь, такая это техника, не идеальная. Здесь не все зависит от вас.

Да, еще. Старайтесь крепеж закручивать один раз, а то, зачастую, в варочных, отверстия с резьбой под крепеж такие, что если пару раз туда закрутить-выкрутить соответствующий болтик, то резьба слизывается, и тогда вообще, ничем крепеж не закрутишь…

В наш адрес уже неоднократно обращались пользователи с просьбой описать, как установить варочную панель в столешницу. И хотя процесс монтажа кухонной бытовой техники на первый взгляд может показаться весьма сложным, однако после изучения специфических материалов выполнить данные операции сможет практически каждый. Что же не будем тянуть время – к делу!

Подготовительные мероприятия

Безусловно, процессу установки варочной поверхности должны предшествовать подготовительные операции. Выбор варочной панел и,изучение паспортных данных на бытовую технику, подготовка инструмента, подготовка установочного места – вот основные из них.

Как правильно монтировать варочную поверхность

Сразу же следует отметить, что процесс установки варочных поверхностей газового и электрического типов в столешниц практически идентичен и отличается лишь тем, что при монтаже электрического варианта требуется дополнительная установка электрической розетки (для подключения прибора). Тогда как установка газовой панели связана с подводом и подключением газовых коммуникаций (в идеале данный вид работ лучше доверить профессионалам).

Первым шагом для установки «кухонной помощницы» выступает подготовка выреза – ниши в которую и будет утоплена вся рабочая часть изделия. Причем учитывая визуальную открытость указанного участка, к данному виду работ следует подходить весьма щепетильно.

Так, если кухонная мебель изготавливается под заказ, то данную процедуру целесообразнее доверить мастерам, которые сделают все работы на этапе сборки гарнитура. Если же планируется производить все работы самостоятельно, то действовать нужно в следующей последовательности:

Во-первых, следует определиться с габаритными размерами выреза. Для чего можно получить данную информацию из паспортных данных изделия, или (если таковые отсутствуют) вычислить требуемые значения методом измерения внутренней части панели. При этом следует учитывать, что оптимальным зазором между рамкой поверхности и столешницей является расстояние от 1 до 2 мм. Так как именно в таком случае поверхность не будет свободно перемещаться в подготовленной нише.

Вторым, но при этом не менее важным шагом выступает разметка столешницы. Для чего полученные габаритные размеры следует перенести на поверхность материала. Причем иногда для этого достаточно применить готовый бумажный шаблон (может идти в комплекте с поверхностью), который укладывается на поверхность и обводится по внутреннему контуру маркером. Когда же данный шаблон отсутствует, разметку вполне реально нанести и самостоятельно, для чего можно использовать ровную линейку и маркер. Очень важно, при нанесении разметки придерживаться стандартных рекомендаций от производителя, которые заключаются в том, что минимальное расстояние от любых торцов столешницы до соответствующей стороны варочной панели должно равняться 5 см. Тогда как толщина самой столешницы должна быть не менее 38мм.

После того, как разметка нанесена, в столешнице следует произвести вырезание соответствующего сегмента. Сделать это весьма просто при помощи электролобзика с пилочкой по дереву (с мелким зубом). Для этих целей в каждом из углов размеченного прямоугольника предварительно делаются отверстия диаметром около 10мм (торцевые грани отверстия не должны выступать за пределы разметки). После полотно инструмента вводится в одно из отверстий и осуществляется пропил материала по заданной траектории. Выполняя указанную операцию, следует быть весьма щепетильным и делать все согласно базовых рекомендаций (О том, как пользоваться электролобзиком рекомендуем прочитать следующий материал).

Когда сегмент столешницы будет удален, следует выполнить мероприятия, направленные на защиту древесно-стружечного материала от агрессивных воздействий (влаги, перепада температур). Для этих целей места резов следует по всему периметру защитить специализированным уплотнителем (поставляется в комплекте с панелью), либо обработать сантехническим силиконовым герметиком. Для лучшего сцепления, перед тем как укладывать силикон торцевые части поверхности следует пропылесосить.

Дальнейшим этапом выступает утопление панели в вырез столешницы. И хотя здесь все предельно просто, обратите внимание на следующие нюансы:

• Никогда не пытайтесь затолкнуть поверхность в столешницу с усилием (при необходимости лучше подпилить напильником требуемую грань столешницы).
• Если поверхность имеет небольшой люфт, то более оправдано выровнять ее расположение по переднему краю.
• Для исключения попаданий мусора под материал варочной поверхности, перед непосредственной установкой следует наклеить по всему периметру на изнаночную сторону варочной панели специальный уплотнитель (идет в комплекте).

Финальным этапом установки выступает фиксация панели к столешнице при помощи специализированного крепежа, который поставляется совместно с бытовым изделием. Данные крепежи располагаются с нижней части варочной поверхности и блокируют ее смещение в нише столешницы в процессе эксплуатации. После чего к клеммам поверхности подключается электрический кабель соответствующего сечения и электрическая вилка для возможности подключения к электрической розетке. Следует также обратить внимание, что розетка должна иметь защитное заземление.

В случае, когда производится установка газовой панели, то подключение голубого топлива лучше всего доверить профессионалам. Но даже если указанная процедура осуществляется самостоятельно, то необходимо удостовериться в правильности выполнения работ, промазав все стыки при помощи мыльного раствора (не должно образовываться пузырей).

1. Для того, чтобы процесс установки кухонной помощницы был выполнен с максимальной эффективностью, в процессе реализации работ следует придерживаться следующих рекомендаций:
2. Заблаговременно, еще до монтажа бытового прибора, следует установить электрическую розетку в зоне расположения панели (обычно устанавливается ниже столешницы).
3. Вырезая нишу при помощи электролобзика, следует следить за тем, чтобы глянцевая поверхность столешницы не царапалась. Для чего подошва прибора должна быть идеально гладкой и установливаться под прямым углом. По возможности производить раскроечные мероприятия можно, располагая электрический лобзик с изнаночной стороны столешницы, либо проклеивая дополнительную защиту в виде малярного скотча.
4. С целью исключения перегрева кухонной техники, следует обеспечивать возможность воздухообмена и располагать изделие на удалении (не менее 50мм) от ниже располагающихся элементов мебели или духового шкафа.
5. Варочную поверхность целесообразнее монтировать лишь после окончательной сборки кухонного гарнитура. Это связано с тем, что материал варочных поверхностей не всегда устойчив к механическим нагрузкам и может быть деформирован по неосторожности.

Первым и самым важным этапом осуществления работ по монтажу является разметка. От правильности и четкости расчетов, по которым вырезается отверстие под варочную панель, зависит внешняя привлекательность кухонной установки и помещения в целом.

При осуществлении расчетов следует тщательно проверять результат, если ошибиться хотя бы на 1 см, то можно получить в итоге испорченную столешницу, стоимость которой совсем не маленькая.

Осуществление разметки

Задача установщика – это поместить панель строго над тумбой, при учете, что запаса по ширине не имеется.

Осуществить разметку можно только двумя способами:

• Бытовой вариант;
• Профессиональный.

Для бытового метода не требуется применение специальных инструментов, работа осуществляется «на глаз». Укладывается панель в центр столешницы и обводится строительным карандашом. Этот метод небезопасен, есть риск порчи кухонного гарнитура.

Второй вариант подходит для терпеливых сборщиков, затрачивается достаточное количество времени на осуществление расчетов. Этот метод минимизирует риск ошибки.

Процесс работы по расчетам делится на этапы:

• Начинается процесс с перенесения внутренних границ тумбочки, над которой требуется расположить варочную панель. На столешнице чертятся линии, образующие прямоугольник;
• Далее высчитывается центральная точка имеющегося прямоугольника. От нее следует начертить систему координат. Отмечается крестик, одна его линия должна прокладываться параллельно от переднего края столешницы, а вторая перпендикулярно от той же основы, что и первая;
• Полученная система координат используется для измерения размеров врезаемой части. Здесь требуется внимательно замерить саму панель, учитывая небольшой запас, он позволит осуществить монтаж строго по центру;
• После отложения размеров, требуется начертить линии, их получается четыре. В итоге получается ровная прямоугольная фигура, столешница подготовлена к правильному вырезанию посадочного места.

Расчеты произведены, место для вырезания отмечено, далее переходим к следующему этапу, не менее интересному.

Как вырезать отверстие

Для осуществления работ по созданию посадочного отверстия под варочную панель может использоваться три варианта инструментов:

• Дрель;
• Лобзик;
• Фрезерная машина.

Для создания точного и правильного среза лучше применять ручной фрезер, но он вряд ли найдется в инструментах обыкновенного человека, который не связан со сборкой мебели. Второй вариант – это лобзик, даже если его нет в наличии, то приобретение этого инструмента не составит труда, его стоимость не высока.

Дрель всегда найдется в доме, но ее использование для вытачивания отверстия затрудняет последующую установку варочной панели. Обрезной край получается неровным – это требует дополнительных работ по герметизации отверстия. Занимает этот процесс достаточное количество времени.

Для того, чтобы прорезать отверстие дрелью понадобится наличие сверла в 8 мм, можно 10 мм. Принцип работы заключается в просверливании отверстий на небольшом расстоянии. Насверливание осуществляется до тех пор, пока они не станут единой прорезью.

Важно понимать, что работа осуществляется только с внутренне стороны разметки. Требуется под вырезанный кусок подставить табурет внутри самой столешницы, это позволит сохранить в целости и сохранности мебель при падении вырезанного прямоугольника.

Делать отверстие с использование лобзика намного проще, но понадобиться наличие дрели. С помощью нее требуется сделать одно отверстие, которое будет основой работы. Вручную сделать прорез также можно, но есть опасность неточности создания прорези. Лобзиком первый разрез тоже можно сделать, но для этого требуется определенный опыт работы с этим инструментом.

Главное помнить о мерах предосторожности. Для вырезаемой части столешницы требуется обеспечить безопасное падение – это исключит возможность порчи мебели.

После проведения работ по вырезанию отверстия под панель, края прорези обрабатываются силиконом. При попадании влаги, столешница для варочной панели может деформироваться – это приведет к порче внешнего вида кухни. Вырезанное дрелью отверстие обработать сложнее, так как рваные края мешают правильному нанесению состава, потребуется отвести достаточное количество времени на этот процесс.

Монтаж и крепление оборудования

Установка варочной панели в столешницу имеет свою последовательность, для правильной самостоятельной работы главное соблюдать все этапы по порядку:

• Первый этап – это подсоединение газового шланга к панели – это исключит последующие проблемы с монтажом. На шланге установлена накидная гайка, куда крепиться паранитовая прокладка. Далее гайка очень хорошо закрепляется резьбовому патрубку, он расположен в нижней части варочной панели. Для надежности соединения желательно промазать паранитовую прокладку с использованием солидола;
• Вторым этапом считается наматывание уплотнительной ленты. Фиксироваться она должна с учетом некоторых требований. Обычно уплотнительная лента является комплектующим варочной поверхности, она отличается самоклеющейся основой. Защитная бумага отдирается от мотка ленты постепенно – это исключит спутывание уплотнителя. Фиксируется он по периметру отверстия на лицевой стороне тумбы. Обязательным условием является цельность уплотнителя, поэтому на углах следует просто делать поворот, исключить разрез ленты. Два конца стыкуются плотно друг к другу, исключая появление зазора;
• Далее устанавливается варочная поверхность в обработанное отверстие. Обязательно требуется выровнять оборудование так, чтобы она смотрелась ровно и красиво. После центрирования устройства, можно заняться его креплением. Смотрим, как выглядит столешница, под ней в четырех углах следует закрепить варочную поверхность с использованием саморезов и специальных пластин. Следует затягивать достаточно плотно, чтобы исключить возможность появления щелей – это обеспечит высокий уровень безопасности при использовании варочной поверхности.

Поэтапный процесс работы с газовой панелью

Для осуществления процесса потребуется взять строительный нож, он очень острый, поэтому требуется соблюдать правила техники безопасности. Прокладка, которая была прежде выдавлена, сверху очень аккуратно срезается.

Далее присоединяется другая часть газового шланга, которая идет к трубе. Обязательным требованием является установка отсекающего краника. Важно понимать, что решение о самостоятельной работе с заменой газовых кранов требует от владельца несение ответственности за работу с газовым оборудованием.

Здесь следует точно соблюдать правила безопасности и выполнять работы согласно прописанным требованием. Если газовая проверяющая компания найдет нарушение в самостоятельном монтаже крана, тогда придется заплатить штраф.

Последним этапом проведения монтажных работ – это решения вопроса о подаче электропитания. Требуется наличие влагозащищенной розетки, которую требуется установить до монтажа варочной панели. Если же оборудование газовое, тогда дополнительных устройств не потребуется.

Видео: установка газовой варочной панели

Отличительные особенности установки электрической панели

Важно понимать, что подключение электрического варианта установки лучше доверить профессионалам. При самостоятельном решении этой задачи, есть опасность навредить себе. Современные панели, работающие от электричества, отличаются удобством в эксплуатации и долговечностью.

При правильном монтаже оборудования оно редко выходит из строя. Если же панель перестала работать, то отсоединить ее просто для проведения ремонтных работ. Это позволит самостоятельно доставить оборудование в мастерскую, что позволит сэкономить на приезде мастера.

Встраивание электрической поверхности начинается с подсоединения по написанной схеме. Ее можно обнаружить на самой панели, только с обратной стороны. При самостоятельном подсоединении требуется быть внимательным. Допуск даже малейшей ошибки может привести к неисправности проводки во всем помещении. Неправильное соединение грозит отсутствием регулировки комфорок.

В некоторых моделях предусмотрен отдельный провод, который должен подавать электричество напрямую от щитка. В данном случае не потребуется наличие розетки и вилки, а соединение заключается в подключении отведенного провода к панели.

Далее оборудование требуется перевернуть и установить в столешницу. Этот процесс практически не отличается от монтажа газовой модели. Главное отличие – это не потребуется проводить работы по установке газового шланга и кранчика.

После завершения всех этапов по монтажу, панель можно проверять на наличие ошибок. При тщательном соблюдении прописанной схемы, устройство должно исправно, а главное долговечно работать.

Заключение

Самостоятельный монтаж варочной панели достаточно сложный процесс. Но если соблюдать все правила безопасности, учитывать нюансы и внимательно относиться к работе во время подсоединения плиты к питанию (газовому или электрическому), тогда вполне возможно своими руками осуществить монтаж, существенно сэкономив денежные средства на вызове мастера. Если имеются сомнения в собственных силах, тогда в целях безопасности лучше обратиться к специалисту.

Установка варочной панели: основные правила и рекомендации

Радость от приобретения варочной панели понятна — теперь на вашей кухне появится новая красивая и умная помощница. Однако для того чтобы она смогла полностью проявить свои таланты, нужно знать, как правильно происходит установка варочной панели.

Как установить варочную панель: общие требования

Такая техника бывает электрического или газового формата. Это отражается на разнице в монтаже панели, но общие правила перед самим процессом остаются одинаковыми:

1. Обязательное присутствие вентиляционной системы. Современные правила гигиены и безопасности предписывают, что над любой варочной поверхностью должна быть вытяжка. Если это невозможно сделать, то обязательно следует установить на окне вентилятор с большой мощностью.
2. Материал-исходник для столешницы может быть любым — главное, чтобы его жаропрочность не спускалась ниже отметки в 100 °C. Это накладывает определенные обязательства и на толщину, которая должна быть в пределах 25 мм (не тоньше).
3. В том случае, если монтаж делается между двумя шкафами, то нужно оставить расстояние от стенки каждого до плиты не менее, чем 15 см. До кухонной стены требования чуть снижены, но все равно не следует перешагивать порог в 5 см. Если это правило невозможно соблюсти, то следует обязательно проложить теплоизолирующий материал между стеной и панелью.

Установка варочной панели в столешницу: особенности процесса

Поверхность столешницы придется пропиливать — лучше всего для этого подойдет электролобзик. Из материалов следует подготовить:

• специальный герметик;
• саморезы;
• зажимы.

После соблюдения общих требований можно приступать к самой работе. Она будет состоять из соблюдения следующего несложного алгоритма:

1. В инструкции обычно указаны размеры панели. Если её нет, то измерить можно и самостоятельно, но не нужно делать это впритирку — между панелью и столешницей нужно оставить зазор в 1-2 мм.
2. Лучше приложить и обвести сначала картонный макет.
3. Промежутки между варочной панелью и краем столешницы должны составлять не меньше 5 см.
4. Высверлить электродрелью углы столешницы.
5. Аккуратно пропилить по намеченным линиям от одного выпиленного угла к другому.
6. Края столешницы в местах пропила закрыть специальным уплотнителем (идет в комплекте с покупкой). Также рекомендуется использовать силиконовый герметик, который защитит столешницу от негативного влияния излишней влажности.
7. Опустить варочную панель в получившуюся нишу.
8. Выровнять её, но не допускать слишком большого усилия.
9. Прочно зафиксировать поверхность при помощи специальных зажимов, закрепив их саморезами — это будет удерживать панель на одном месте.

Дальнейшие действия в мероприятии будут зависеть от того, какой способ подключения имеет эта техника.

Как установить варочную панель электрическую

Установка розетки для варочной панели

Большое значение в подключении подобной плиты имеет первоначальная проверка заземления. Второе важное правило — это запрет на использование переходников и удлинителей.

Имеет свои особенности и установка розетки для варочной панели. О её местоположении нужно позаботиться еще до начала работ, чтобы этот момент не отвлекал. Лучше всего расположить её ниже уровня столешницы.

Очень часто в таком процессе демонтируется кухонный гарнитур — это необходимо для подготовки нового канала электропроводки, его укрепления и закрытия цементным или шпаклевочным слоем. Только после этого в задней стенке мебели выпиливается отверстие, при помощи которого панель будет подключаться к розетке.

Последующие действия

Они должны идти согласно такой инструкции:

1. Происходит подключение электрического шнура с заземлением к разъемам плиты.
2. Происходит подключение самой панели к коммуникациям. Возможна доработка системы электроснабжения.
3. Идет проверка работоспособности.

Если подключение осуществляется к однофазной сети, то работа дополняется следующими моментами:

1. Прокладывается отдельная электрическая линия (лучше брать провод трехжильный 3х4).
2. Устанавливается специальная розетка с заземлением.
3. Устанавливается защитный автомат.

Доработка электроснабжающей системы тоже очень важна — это существенно снижает как поломку самого прибора, так и риск поражения электрическим током пользователя. Для её проведения следует обращаться к специалистам.

Более наглядно подобный монтаж можно наблюдать на следующем видео:

Установка варочной панели газовой

В связи со специфичностью подключения подобной техники, проводить её подключение должен только сотрудник газовой службы — некачественное проведение работ любителями способно привести к трагедии. Приведенные ниже рекомендации — именно для них (и для тех, кто уже неоднократно подключал приборы к газовой магистрали).

Особенности подключения

Есть разница между жиклёрами-получателями для магистрального или баллонного газа. Это следует учесть при подключении. Выкручивать их можно ключами на 6,7 и 8. Те, которые идут для магистрального газа, имеют больший диаметр отверстия.

Специальным гибким шлангом панель подсоединяется к газовому источнику. В комбинированных панелях для дополнительной безопасности стоит установить термозапорный клапан — он будет перекрывать подачу газа, если температура перейдет порог в 80 градусов (второй такой клапан необходимо будет поставить на газовом баллоне).

После подсоединения все места стыков проверяются на герметичность. Обычно для этого используют мыльный раствор — на нем появятся пузырьки, если где-то что-то окажется негерметичным.

В условиях квартиры, место установки газовой панели, определяется расположением газовой трубы. На газовой трубе, должен быть установлен перекрывающий вентиль. Стоит отметить, что перенос газовой трубы на любые расстояния, должен делаться, только специалистами газовой компании. При этом никто не запрещает установить газовую панель на некотором расстоянии от трубы, используя для этого гибкую подводку для газа (газовый шланг).

Сильфонный шланг, гибка подводка для газа

Замеры

Перед приобретением панели, нужно знать ширину столешницы. Размеры большинства панелей стандартны и не выходят за пределы 55-57 см. В документации к панели, должны быть указаны не только габариты панели, но и размер отверстия в столешнице для установки панели.

Схема установки панели

Чтобы защитить поверхность столешницы от движения подошвы лобзика и от сколов при пропиле, рядом с разметкой или по разметке клеится малярный скотч.

Чтобы пропил не упал и не сломал столешницу, нужно поддерживать его снизу, как на фото, струбцинами.

Пропил столешницы лобзиком

Подготовка панели к установке

В комплект к панели входят жиклеры для магистрального подключения. Если они не установлены, их нужно установить на место. Схема установки жиклеров приклеена к днищу панели или указана в паспорте.

Если газовая панель подключается к газовому баллону, жиклеры нужно купить другие.

Жиклеры

Варочная панель позволяет не только приготовить любое блюдо, но и сэкономить место. Ведь подобная техника обладает меньшими габаритами, чем большие и громоздкие газовые плиты. Как установить варочную панель и духовой шкаф? Все просто. Главное, действовать по инструкции. Справиться с подобными задачами способен каждый. Для этого не требуется дорогой оборудование, а важно лишь наличие определенных инструментов.

Что потребуется

В завершение

Теперь вы знаете, как встроить варочную панель в столешницу своими руками. Перед началом работы стоит оценить свое умение и способности. Если вам это не по силам, то стоит обратиться за помощью к профессионалам. Однако можно с уверенностью сказать, что процесс установки не очень сложный. С подобной задачей может справиться практический каждый. Главное, внимательно изучить инструкцию и иметь под рукой все необходимые инструменты. При выполнении подобных работ рекомендуется учесть все нюансы и тонкости процесса.

Комплексные плиты для кухни, одновременно совмещающие в себе варочную панель и духовой шкаф, все дальше отходят в прошлое. Современные хозяйки все реже используют по прямому назначению духовые шкафы. Они все чаще превращаются в склад кастрюль и сковородок.

Зачем же переплачивать деньги за ненужный металлический шкаф, когда можно приобрести удобную и эстетическую варочную панель, а образовавшееся под ней свободное пространство прекрасно подойдет для хранения посуды и других вещей. Установка варочной панели в столешницу под силу даже неопытному мастеру, ведь ее монтаж совершенно не требует опыта и квалификации.

Разновидности варочных панелей

Итак, перед тем как приступить к такой процедуре, как установка варочной панели в столешницу своими руками (фото можете увидеть в этой статье), следует разобраться с разновидностями данных устройств. Существуют следующие основные виды варочных панелей:

1. Электрические.
2. Индукционные.
3. Газовые.

Установку и монтаж последнего варианта желательно доверить профессионалу, так как неправильное подключение может привести к серьезным проблемам. При использовании в помещении газовых плит необходимо соблюдать особые требования. В процессе монтажа электрических панелей также важно соблюдать осторожность и правила безопасности при работе с высоким напряжением. Следует обеспечить качественное электрическое питание с заземлением.

При покупке варочной панели важно особое внимание обратить на ее Так как установка варочной панели в столешницу должна осуществляться с небольшим запасом по краям. Кроме того, нужно определиться с местом врезки. Заранее проведите

Установка столешницы

Если вы приобрели стеклянную или каменную столешницу, желательно доверить ее установку профессионалам. Так как вы не знаете обо всех тонкостях процесса, можете повредить дорогостоящую вещь. Если же с установкой можно справиться самостоятельно, но при наличии некоторых строительных навыков.

Вам потребуется следующее:

• Затирочная масса для плитки.
• Плитка для облицовки поверхности столешницы.
• Монтажный или плиточный клей.
• Плитка с вольфрамовым напылением.
• Пистолет с силиконовым герметиком.
• Электрический лобзик.
• Водостойкая древесная плита.
• Набор инструментов — угольник, отвертка, шурупы.

Замену столешницы следует начинать с демонтажа старой. Несмотря на то что старая столешница в дальнейшем вам не потребуется, снимать ее необходимо очень аккуратно, чтобы избежать повреждений кухонного гарнитура.

Очень важно подогнать новую столешницу под размеры вашей мебели. Вполне вероятно, что потребуется спилить лишнее. В таком случае оголяются незащищенные края ДСП. Данный материал прекрасно впитывает влагу, поэтому спилы нужно хорошо обработать герметиком. Если столешница монтируется спилами к плите, желательно закрыть их при помощи специальных торцевых планок.

Необходимые инструменты

Прежде чем перейти к такому процессу, как установка варочной панели в столешницу (фото показывают, какие они бывают), нужно подготовить следующие инструменты:

• Карандаш.
• Рулетка.
• Лобзик.
• Дрель-шуруповерт со сверлом по дереву диаметром 8-10 мм.
• Герметик.

Подготовительный процесс

Для начала следует удостовериться в том, что в месте, где будет осуществляться установка варочной панели в столешницу, имеются доступные Наличие розетки, подходящая длина газового питающего шланга, без передавливания и перегибов для газовой плиты — это два основополагающих аспекта.

Если проводка старая и нет уверенности в том, что она надежная, рекомендуется провести для плиты самостоятельный кабель непосредственно от счетчика.

Установка варочной панели в столешницу

1. Для начала необходимо сделать отверстие в столешнице. Для этого согласно инструкции размечается проем. Если же инструкция отсутствует, то
   обрисовывается полный габарит при этом с каждой стороны нужно отступить примерно по 5 мм.
2. С помощью дрели и просверливается отверстие, таким образом, чтобы не выходить за границу контура. Затем продолжаем работу лобзиком. Для уменьшения сколов рекомендуется взять пилку с мелкими зубьями. Помимо этого можно оклеить контур канцелярским или малярным скотчем.
3. После того как будет выполнен выпил, нужно закрасить или обработать герметиком спиленные края, чтобы предотвратить набухание столешницы.
4. Далее выполняется установка варочной панели в столешницу 28 мм, закрепляется и подключается к сети.

Врезка панели должна осуществляться с максимальной точностью. В противном случае даже ошибка в 1 см может испортить столешницу, которая является одним из самых дорогих элементов кухонного гарнитура.

Столешница из искусственного камня

По сравнению со своими собратьями из ДСП столешница из искусственного камня является наиболее долговечной. Несмотря на это, основной проблемой является установка варочной панели в столешницу из искусственного камня.

В большинстве случаев столешница из искусственного камня заказывается уже с готовыми отверстиями под конкретную варочную панель. Но как быть, если столешница уже установлена, а варочная панель еще нет? В данном случае самым надежным и лучшим вариантом будет отдать столешницу квалифицированным специалистам, которые с помощью профессионального инструмента сделают необходимое отверстием.

Если же вы все-таки решили рискнуть, то данную работу можно произвести по технологии, что описана выше, но только вместо лобзика нужно будет взять угловую шлифовальную машину и диск с алмазным напылением, предназначенный для резки бетона.

Важно помнить, что самостоятельная установка варочной поверхности в столешницу должна быть грамотно продумана на всех этапах монтажа. Только в этом случае будет затрачено меньше времени на проведение данного вида работ, а также существенно улучшится их качество и последующий результат.

В случае, если необходимо сэкономить место на кухне, нет смысла устанавливать газовую плиту, занимающую довольно много пространства. Тем более, что духовкой, идущей с ней в комплекте, пользуются далеко не все, особенно с появлением большого количества микроволновок и электрических духовок по доступной цене. По большей части для готовки используется непосредственно варочная поверхность. Принципиальной разницы в монтаже газовых и электрических варочных панелей нет, лишь некоторые нюансы, которые будут рассмотрены далее в статье.

Необходимые инструменты, материалы

Для установки панели не требуется ни какого дорогостоящего и диковинного инструмента, ни прохождения специальных курсов. Всё достаточно просто, осилить процесс под силу любому мало-мальски, дружащему с руками человеку. В процессе работы понадобятся:

• рулетка;
• дрель со сверлом диаметром от 8 мм, чтобы засверлить пару отверстий, в которые пролезет пилка для лобзика;
• электрический лобзик (можно выпиливать и вручную, но получится дольше и утомительнее);
• герметик;
• специальный пластилин, самоклеящийся уплотнитель либо лента из алюминия.

В данный перечень вошли принадлежности, которые понадобятся однозначно. Также в зависимости от типа поверхности будут нужны и другие материалы, например, тефлон либо пакля для подмотки резьбы, клеммы, изолента для контактов. Главное, ввязаться в бой, а там будет ясно, что ещё нужно.

Замеры

Самый простой вариант осуществить разметку – аккуратно обвести контуры панели прямо на столешнице, обеспечив равный отступ от её краёв. Можно пойти и другим путём:

• сначала перенести на столешницу контуры полочки, над которой она расположена;
• найти центр получившегося прямоугольника, отметить на столешнице крестиком и сделать его серединой контура под плиту;
• после замера при помощи рулетки габаритов плиты, дать дополнительно по 5 миллиметров припуска с каждой стороны к подготавливаемому отверстию, намеченный крестик – точка пересечения диагоналей и середина отверстия (желательно удостовериться в точности разметки, расчертив диагонали на изображении).

Подрезка

Чтобы осуществить запил лобзиком, необходимо в углах намеченного контура засверлить при помощи дрели отверстия так, чтобы пилка в них заходила свободно. Достаточно сделать два отверстия, расположенных диагонально друг относительно друга. От каждого отверстия делают по два пропила согласно разметке. Наиболее чётко подобные прорези делаются посредством ручного фрезера, но он есть далеко не у всех, поэтому электролобзик – более реалистичный вариант. Аккуратно, по разметке, на средних оборотах не спеша ведут лобзик чётко по разметке, контролируя, чтобы он не уходил в сторону. Настоятельно рекомендуется попробовать выполнить несколько запилов на каком-нибудь ненужном бруске.

Важный нюанс
– некоторые советуют делать разметку и заниматься подрезкой на тыльной стороне столешницы. Проблема в том, что ламинат, которым покрыта лицевая сторона, при этом может сколоться, и плита не перекроет скол. Посему, проще разметку делать при помощи маркера на лицевой стороне, и сверлить и пилить тоже лицевой частью вверх.

Установка и герметизация

После того, как был осуществлён пропил, края прорези обрабатывают силиконом либо другим герметиком, для защиты от влаги. По периметру подготовленного таким образом отверстия с верхней стороны клеят входящий, как правило, в комплект с плитой уплотнитель. Затем плиту вставляют и выравнивают по контуру отверстия, после чего поджимают находящийся на тыльной стороне крепёж. Если уплотнитель выступает за края поверхности, аккуратно срезают его излишки ножом, стараясь не поцарапать столешницу.

Особенности установки газовой и электрической панели

Важно! Согласно правилам техники безопасности при пользовании газовыми приборами ЗАПРЕЩАЕТСЯ самовольное подключение газовых приборов, в том числе и варочных поверхностей.

Это положение закреплено в действующем законодательстве. Подключение осуществляют, как правило, сотрудники Горгаза, за соответствующее вознаграждение. Можно на свой страх и риск установить прибор самостоятельно, но следует ожидать возможных санкций со стороны организации, поставляющей газ, вплоть до его отключения и опечатывания вентиля. Все монтажи газового оборудования необходимо осуществлять по согласованию с соответствующими организациями.

Если же всё-таки возникло желание похозяйничать самостоятельно, действуют в такой последовательности:

• через сгон либо штуцер подсоединяется гибкий шланг к газовому вентилю;
• подготавливается отверстие в мебели для шланга;
• проверяется наличие жиклеров для магистрального подключения плиты, если они не установлены – необходимо осуществить их установку;
• гайка газового подвода подсоединяется к плите, причём обязательно с уплотнительным кольцом, уголок для подключения, как правило, входит в комплект.

Проверка отсутствия утечки газа осуществляется при помощи нанесения на стыки мыльного раствора. Он не должен пузыриться, если есть пузырьки, это свидетельствует об утечке, так же как и наличие характерного запаха газа.

Монтаж электрической варочной плиты осуществляется строго по приведённой в инструкции схеме. Если опыта работы с электрическими приборами мало – не стоит экспериментировать, лучше обратиться к специалистам. При неправильном подсоединении электропитания возможны как неправильная работа прибора, так и выход его, а также проводки в квартире, из строя. Подсоединение электропитания осуществляют до монтажа плитки в подготовленное в столешнице гнездо.

В различных моделях предусмотрены варианты подключения провода либо в розетку, либо напрямую к электрическому щитку. Следует помнить, что электрическая варочная плита потребляет довольно большое количество электроэнергии, и позаботиться о том, чтобы проводка соответствовала требованиям по потребляемой мощности.

Если раньше в каждом доме было принято иметь большую газовую плиту с четырьмя конфорками и духовым шкафом, то сейчас становится более принятым экономить жизненное пространство в квартире, и на смену старым плитам пришла варочная панель. Она представляет собой плоскую поверхность с конфорками, которой можно легко подыскать место на небольшой кухне, а в идеале стоит встроить в кухонную мебель. В зависимости от интерьера вашей кухни, необходимо выбрать эмалированную плиту, модель из нержавеющей стали или из закаленного стекла.

Существует три вида варочных панелей:

• газовые;
• электрические;
• индукционные.

В последнее время в связи с подорожанием газа все больше людей отдают предпочтения электрическим плитам. Однако следует иметь в виду, что дом может быть на некоторое время обесточен, и таким образом человек рискует остаться на некоторое время без горячих блюд. Если вы живете в доме, где по каким-либо причинам часто происходят отключения электроэнергии, то стоит подумать о приобретении панели смешанного типа – и с газовыми, и с электрическими конфорками. Такие панели стоят дороже, но очень выручают в таких ситуациях.

Индукционные панели являются относительно новым видом и еще не очень распространены. Принцип их работы основан на явлении электромагнитной индукции. В корпусе плиты установлена индукционная катушка, являющаяся первичной обмоткой трансформатора, а посуда, в которой готовится пища, выступает вторичной обмоткой.

Таким образом, во время готовки на индукционной панели нагревается только сама посуда и продукты, которые в ней, а сама панель из стеклокерамики греется от стоящей на ней посуды и потому не нагревается до высоких температур. Следовательно, такая панель считается наиболее безопасной в употреблении.
Следует обратить внимание, что не вся посуда подходит для готовки на таких панелях. Нужно использовать посуду, которая обладает ферромагнитными свойствами. Поэтому следует обзавестись посудой из чугуна, нержавеющей стали или эмалированной. Категорически не подойдет посуда, сделанная из меди, алюминия, стекла и керамики.

Установка варочной панели

Когда вы уже сделали выбор в пользу определенного типа панели, можно приступать к ее установке. У вас есть возможность это доверить профессионалу либо сделать самостоятельно. Установка современной варочной панели в столешницу своими
руками не требует никаких особых навыков и не займет у вас много времени. Вам понадобятся рулетка, карандаш, электродрель и электролобзик. Прежде всего, нужно определить размеры панели – они в основном указаны в инструкции, но можно измерить их и с помощью рулетки. Преимущественно плиты имеют стандартные размеры – 50 на 60 см, но бывают исключения. К полученным измерениям необходимо добавить 1-2 мм с каждой из четырех сторон, чтобы был небольшой зазор между панелью и столешницей. Затем нужно сделать разметку на столешнице, начертив карандашом контуры вашей плиты.

Основным требованием безопасности при выборе места на столешнице является то, что расстояние от края стола до плиты должно быть не менее 5 см с каждой стороны. После разметки берем электродрель и делаем четыре отверстия в каждом углу разметки. Рекомендуется использовать сверла диаметром 8-10 мм, чтобы потом туда легко вошло полотно электролобзика. Затем ним аккуратно выпиливаем пространство для варочной панели. После этого места пропила понадобится обработать силиконом или акрилом. Это требуется для защиты деревянной поверхности от грязи и влаги.

Также необходимо нанести силикон на периметр вырезанной ниши, так сказать, сделать небольшой бортик. Если есть возможность, то нужно дать силикону немного просохнуть в течение 1-2 часов. Если нет, то можно сразу укладывать туда панель. Часто в комплекте с ней идут липкие ленты либо специальный пластилин, которым нужно обработать ее края. В таком случае необходимо применить их в соответствии с инструкцией, тогда герметизация среза столешницы будет на самом высоком уровне. Если в комплекте ничего такого нет, то достаточно и силикона.

Укладываем подготовленную панель в нишу и удаляем излишки силикона. Затем, используя специальные зажимы из комплекта, закрепляем панель под столешницей. Осталось только подключить варочную панель к источнику питания. Если у вас газовое оборудование, то его подключение безопаснее доверить профессионалам. В случае когда вы сами подключили газовый шланг, обязательно проверьте все стыки с помощью мыльной воды – там не должны образовываться пузыри, а иначе это говорит о неполной герметизации, что может привести к утечке газа. К электрической или индукционной панели нужно просто подсоединить вилку и включить ее в розетку. Все, можно приступать к приготовлению обеда.

Здравствуйте.

Сегодня мы будем говорить о встраиваемой кухонной технике.

Подавляющее большинство современных кухонных гарнитуров содержат в своем составе варочную панель. По этому, тем, кто хочет изготавливать кухни, нужно обязательно уметь ее устанавливать, тем более, что это совсем не сложно.

Так, как же это делается?

Все очень просто: нужно взять столешницу, вырезать в ней нишу, вставить туда варочную панель, и закрепить. Вроде бы так…

Но для большей ясности, я предлагаю, рассмотреть все важные моменты, связанные с установкой этой техники.

Лично я советую, если есть возможность, приобретать варочные именно с пластилином. Но, в любом случае, подобная техника – не мойка, которая, обычно, при установке, всей своей поверхностью притягивается к столешнице.

Крепеж варочной расположен, даже не знаю, как правильно выразиться, короче, расположен «по козьи», и что не делай, всей поверхностью к столешнице ее притянуть не получится. По этому, по установке, нужно обязательно, снаружи, места стыка, обработать силиконом.

Да, лучше и удобнее крепить эту технику, когда столешница уже закреплена на нижних модулях. И планируете гарнитур таким образом, чтобы варочная поверхность не была расположена близко к мойке (ну, хотя бы, не ближе 250-300 миллиметров).

Ну, вот, вроде бы и все, касающееся установки варочной панели.

Хочу еще отметить одну деталь: Ничего идеального никогда и нигде не бывает.

По этому, если при установке варочной, где то не убрался небольшой зазор, посмотрите крепеж (может его нужно подогнуть), и если ничего не помогает – заливайте щель силиконом и не беспокойтесь, такая это техника, не идеальная. Здесь не все зависит от вас.

Да, еще. Старайтесь крепеж закручивать один раз, а то, зачастую, в варочных, отверстия с резьбой под крепеж такие, что если пару раз туда закрутить-выкрутить соответствующий болтик, то резьба слизывается, и тогда вообще, ничем крепеж не закрутишь…

Неотъемлемым атрибутом кухни является газовая плита, за которой в идеальном варианте стоит муж и готовит завтрак своей жене. Все большую популярность набирают не классические газовые или электрические плиты, а варочные поверхности. Их удобство заключается в компактности и возможности отдельной установки духового шкафа. Но их монтаж на столешницу заставит попотеть неопытного мастера. Можно ли самостоятельно закрепить такой модуль и что для этого понадобится? Об этом речь пойдет в статье.

Разновидности варочных поверхностей

Все варочные поверхности можно разделить на две большие группы. Объединяет эти группы источник питания, в его роли может выступать:

• электричество;

По внешнему виду варочные панели, которые подключаются к газовой магистрали практически ничем не отличаются от обычных плит. Опцией для таких модулей может быть система автоматического запуска, которая может быть автономной или зависимой от электричества. В первом случае она представлена пьезоэлементом, который в нужный момент подает искру. Конфорки на газовых поверхностях могут отличаться по размеру для большего удобства использования.

Электрические варочные поверхности могут быть двух видов:

• классическая;
• индукционная.

В классической варочной поверхности роль конфорки выполняет ТЭН или другой нагревательный элемент. Такой модуль стоит дешевле и не отличается особой экономичность. Индукционные варочные поверхности являются мечтой любой современной хозяйки. Суть функционирования изделия заключается в нагреве продукта благодаря электромагнитному полю. При этом если положить руку на работающую конфорку, то ничего не почувствуешь. Для нормального функционирования изделия требуется наличие металлической кастрюли с толстым дном. При этом материал, из которого изготовлена посуда обязательно должен магнититься. Процесс установки каждой из этих поверхностей очень схож. Различие кроется только в необходимости подключения газового шланга для первого варианта плиты.

Инструмент для установки

Весь процесс установки не занимает много времени и требует наличия инструмента, который, возможно, уже есть в арсенале домашнего мастера. Среди основного инструмента можно выделить:

• шуруповерт или дрель;
• электрический лобзик;
• рулетка;
• маркер или карандаш;
• силиконовый герметик.

Дополнительно может понадобиться уровень или длинная металлическая линейка, чтобы было легче навести прямые линии.

Подготовительный этап

Если речь идет о варочной поверхности, которая питается от электрической сети, тогда подготовительный этап будет заключаться в подводе питания. Средняя потребляемая мощность таких модулей находится в пределах 3,2 кВт. Это означает, что для подключения будет достаточно обычной, но хорошей розетки. Если розетка не была установлена заранее, тогда можно приобрести накладной вариант, т. к. его будет проще смонтировать и не понадобится дополнительный инструмент в виде перфоратора или дрели с коронкой. Кабель для такой розетки должен идти непосредственно от распределительного щитка.

Делается такой шаг для того, чтобы обеспечить такому мощному прибору отдельный автоматический выключатель, который бы контролировал его работу. Номинальная сила тока, на которую должен быть рассчитан автомат составляет 16 ампер. Лучшим решением будет установка дифференциального автомата, который способен улавливать малейшие утечки. Розетка монтируется немного ниже столешницы. Делается это не для большего удобства подключения, а для того, чтобы на нее не попадала влага и жиры при готовке. Розетка обязательно должна быть заземлена на случай короткого замыкания.

Обратите внимание!
Стоит отметить, что стандартная розетка выдерживает нагрузку в 3,5 кВт и силу тока в 16 ампер.

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж. На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см. Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать. Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже.

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез. При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации.

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется. При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей. Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее. Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть.

Совет!
Если варочная поверхность стеклянная, тогда важно быть осторожным при надавливании, чтобы она не лопнула.

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Подключение к сети

По завершении процесса монтажа можно перейти к подключению электрической части. Чаще всего варочные поверхности поставляются в однофазном варианте, но могут быть и трехфазные, что будет полезно, если три фазы приходят в дом или квартиру. Обычно варочная поверхность имеет встроенный кабель питания. Но если его нет, то потребуется купить его отдельно. Для подключения потребуется провод с маркировкой ПВС 3×4. Каждая жила этого кабеля рассчитана на номинальную постоянную нагрузку в 8 кВт.

Это необходимо для небольшого запаса, что исключит перегревание проводника. Провода зачищаются с двух сторон. С одной монтируется вилка, которая по силе тока должна соответствовать тому, который указан для варочной поверхности. Если этого не соблюсти, тогда она может просто расплавиться. Провод немонолитный, поэтому потребуется обжать жилы наконечниками. Возле клеммника, где будет осуществляться подключение к варочной поверхности обычно наносится разметка.

Латинской буквой L обозначается кабель, по которому приходит фаза, буква N обозначает ноль, может быть и третья буква E, которая обозначает место подключения провода заземления. Чаще всего вместо третьей буквы наносится рисунок, который обозначает заземление. Каждую жилу, которая обжата наконечником важно прочно зафиксировать болтом. От качества контакта будет зависеть срок службы. Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку. Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки.

Резюме

Как видно установка поверхности может производиться самостоятельно без значительных навыков. Во время работы необходимо соблюдать все меры предосторожности и техники безопасности. Во время сверления и работы электрическим лобзиком на глазах обязательно должны быть защитные очки, которые уберегут от разлетающихся опилок. Во время монтажа розетки и подключения электрической части необходимо использовать инструменты, которые имеют диэлектрические рукоятки, защищающие от пробоя электрическим током. До начала работ необходимо обесточить автомат, который закреплен за подготовленным проводом на кухне.

Часто люди сталкиваются с таким вопросом, как установка газовой варочной панели своими руками. Кухонный гарнитур, а также духовой шкаф и газовая плита в наше время являются недешевым удовольствием. Люди, потратив крупные суммы на обновление мебели, хотят сэкономить семейный бюджет на установке газовой варочной панели. Для проведения данной работы самостоятельно необходимо снять точные мерки и выяснить несколько нюансов по установке оборудования.

Как правильно провести разметку?

Залог успешной установки газовой варочной панели — это правильно нанесенная разметка. От данного этапа работы будет зависеть внешний вид кухонного гарнитура. Выпирающая или криво установленная панель сразу будет бросаться в глаза. Недопустимо ошибаться в разметке. Даже один сантиметр может играть решающую роль в установке. Если отрезать от столешницы больше, чем нужно, то ее придется менять. В наше время столешница является самой дорогостоящей частью кухонного гарнитура. При установке панели по краям не остается запаса, поэтому вырезать надо с точностью до миллиметров.

Место под варочную панель можно отметить двумя способами:

1. Положить ее на столешницу, обвести карандашом по контуру. Данный способ считается самым простым.
2. Провести точные подсчеты. Данный метод поможет избежать ошибок при установке.

Как правильно рассчитать, где должно быть место?

Установка газовой варочной панели в столешницу должна проводиться, когда для нее уже отмечено место.

План расчета:

1. На столешнице отмечаются внутренние грани ящика, над которым ставится сама панель. Получатся две параллельные прямые линии. Если их мысленно соединить с краями столешницы, то получится прямоугольник.
2. Карандашом можно начертить тонкие линии по диагонали. Получится центр прямоугольника. Следующим шагом будет построение системы координат. Получится, что в ней одна линия будет идти параллельно внешнему краю столешницы. Другая линия будет перпендикулярна ей.
3. Когда система координат готова, на ней отмечают координаты варочной панели. Для этого панель нужно предварительно измерить. Полученные значения нужно брать с небольшим запасом.
4. Когда на системе координат появятся точки будущей панели, то через них нужно провести четыре прямые линии. Получится, что две из них идут параллельно столешнице, а другие две перпендикулярны ей.
5. В итоге получается прямоугольник, который нужно вырезать. Останется отверстие, в которое будет установлена варочная панель.

Какие потребуются инструменты для резки отверстия?

Установка и подключение газовой варочной панели требуют наличия определенных инструментов. Чтобы вырезать отверстие под варочную панель, потребуются как минимум три инструмента: фрезерная машинка (желательно ручная), лобзик, а также дрель. Чтобы отверстие получилось идеальным, лучше всего использовать ручную фрезерную машинку. Если такого аппарата нет дома, то допустимо использовать лобзик. В случае отсутствия искомого предмета его можно приобрести в ближайшем строительном магазине. Цена лобзика доступна для среднего потребителя.

Следует запастись набором отверток. Пригодится нож и шпатель. Если есть набор гаечных ключей, то его нужно тоже подготовить. Дрель должна быть у каждого владельца жилья.

Материалы для установки газовой варочной панели

Стоит запастись скотчем, а также силиконовым герметиком. Не стоит экономить на гидроизоляции, если хочется, чтобы плита служила долгое время. Лучше брать импортный герметик.

Для подключения панели потребуется газовая обмотка. Нужно будет купить особый стальной шланг. Он обязательно должен продаваться с сертификатом.

Как правильно вырезать отверстие нужной формы?

Следует начать вырезать отверстие с помощью дрели. Как правило, получаются неаккуратные края, которые приходится после исправлять. Лучше брать сверла от 8 до 10 миллиметров. Постепенно делается по периметру будущей панели много отверстий. После с помощью дрели одномоментно делается прорезь. Важно понимать, что сверлить можно только с внутренней части столешницы.

Когда кусок будет падать, он может повредить кухонный гарнитур. Лучше подложить под него стул или тумбу. Резка лобзиком проводится гораздо легче, чем дрелью. Предварительно дрелью нужно обозначить отверстие, которое человек будет пилить. Допустимо сделать его, не прибегая к использованию дрели.

При работе по установке газовой варочной панели следует соблюдать осторожность. Важно не травмировать себя и не повредить мебель.

Для чего нужна гидроизоляция?

Установка газовой варочной панели никогда не обходится без гидроизоляции. Когда работа по вырезанию части столешницы будет завершена, необходимо сделать гидроизоляцию. Важно, чтобы вода не попадала на столешницу. Под ее воздействием она может деформироваться. Материал может разбухать, впитав в себя воду. Обычно на место среза наносят силикон.

Как правильно выбрать шланг при самостоятельном подключении?

Важно осознавать всю опасность работы по подключению доверить это дело специалистам либо работать самостоятельно под присмотром квалифицированного работника газовой службы.

Основной задачей является правильно выбрать шланг. Перед приобретением его нужно проверить на наличие дефектов. В комплекте со шлангом должен идти сертификат. Его выдают в магазине.

Можно приобрести как металлический шланг, так и резиновый. Второй вариант меньше стоит, чем первый. Они обычно бывают однотонные.

Как самостоятельно подключить газовую варочную панель?

Правила установки газовой варочной панели представляют собой важные рекомендации профессионалов, которые помогут добиться идеальной установки выбранной модели:

• Перед началом работы по подключению необходимо открыть варочную панель и проверить, есть ли на ней дефекты. Важно, чтобы на приборе не было механических повреждений.
• Варочную панель нужно поместить в отверстие. Затем требуется присоединить газовый шланг к газопроводу. Профессионалы рекомендуют на данном этапе использовать обмотку. В таком случае заметно снижается риск опасности утечки газа.
• Когда шланг подключен, необходимо попробовать открыть газовый кран. Требуется приготовить мыльный раствор, чтобы нанести его на обмотку. Данный метод помогает определить, есть ли утечка газа.
• Если пена не двигается и не появляются пузырьки, можно сказать, что утечки не наблюдается.
• Следующим шагом присоединяется к подключению сама варочная панель. Стоит попробовать поочередно открыть конфорки. Должен выйти воздух, обычно на это уходит одна минута.

При подключении лучше использовать длинные шланги, не менее трех метров. Иногда люди одновременно проводят установку газовой варочной панели и духового шкафа.

Эта пошаговая инструкция о том, как вырезать отверстие в столешнице из дсп или мдф под варочную панель своими руками. Когда вы , вероятно, вам нужно знать, как вырезать отверстия в столешницах из дсп или мдф, если вы устанавливаете раковину или варочную поверхность. Эта задача может показаться простой, но мы можем заверить вас, что есть много нюансов, которые нужно учитывать для хорошего результата.

С одной стороны, вы должны внимательно следить за контуром газовой плиты, используя шаблон или следовать инструкциям, указанным на изделии. В большинстве случаев есть определенные ограничения, на которые вы должны обратить внимание, например минимальное расстояние от плиты к задней панели или с обеих сторон, к . Используйте большой угольник L-образный, чтобы нарисовать прямоугольник на рабочем столе, иначе углы будут не под прямым углом.

Чтобы получить точное отверстие, вы должны использовать хорошую пилу с соответствующим лезвием. Поэтому лезвие должно иметь, ориентированы вниз зубы, иначе оно будет раскалывать поверхность. Просверлите начальные отверстия вдоль четырех углов прямоугольника, используя дрель или (отверстие должно быть шире, чем размер лезвия лобзика).

План работ по установке варочной поверхности в столешницу

Материалы:

• столешница;
• столярный карандаш;
• изоляционная лента.

Инструменты:

1. Защитные перчатки, защитные очки;
2. Пила или электролобзик;
3. Рулетка, уровень, угольник;
4. C-образные зажимы.

• Наденьте защитные очки при выполнении разрезов.
• Выберите лезвие с тонкими зубьями.

Срок выполнения работ

• 10 минут

При установке варочной поверхности газовой плиты или вы должны вырезать отверстия в столешнице.

Совет: следите за инструкциями производителя при вырезании отверстия в столешнице на кухне, если вы хотите предотвратить возможные проблемы
.

Как вырезать отверстие в столешнице под варочную поверхность

Маркировка направляющих линий

Первым шагом является определение контура плиты. В большинстве случаев она должна содержать инструкцию, как это сделать, но есть техника, в которой указаны только рекомендованные размеры отверстия. Поместите варочную поверхность на , которая расположена поверх шкафов. Оставьте рекомендованное расстояние от задней панели до переднего края столешницы.

Проведите медиану на столешнице и отметьте линии вреза, используя инструкции производителя.

Разметка столешницы под отверстие для плиты

Как вы можете видеть на картинке, вам нужен L-образный угольник, рулетка и столярный карандаш, чтобы сделать работу профессионально. Убедитесь, что линии вреза параллельные, и расположены под прямым углом. Кроме того, прямоугольник должен быть симметричным.

Совет: Проверьте, правильно ли расположен прямоугольник под кухонным шкафом, в который будет встроена вытяжка, и вокруг него достаточно места (в соответствии с инструкциями производителя).

Установка прокладок под столешницу

Чтобы получить точный результат, вы должны разместить несколько прокладок под столешницей. Однако столешница должна быть ровной.

Вы должны оставить около 5 сантиметров свободного пространства между шкафами и столешницей, иначе лезвие пилы может повредить их.

Делаем начальные отверстия для сверления

Используйте дрель с специальным сверлом для создания начальных отверстий вдоль углов. Очень важно правильно выровнять биты, иначе вы можете просверлить вне контура.

Совет: Убедитесь, что вы используете хорошее оборудование для сверления с контролем оборотов. Установите сверло на низких скоростях и удерживайте дрель обеими руками, если вы хотите иметь хороший контроль над ней. Повторите процесс для каждого угла прямоугольника.

Прохождение ламинированного слоя

На этом изображении вы должны заметить, что сверло проходит через верхний слой. Не используйте слишком большое давление на оборудование для сверления, иначе оно может соскользнуть с места.

Убираем остатки от процесса пылесосом

Сверления отверстия в столешнице с помощью дрели создаст много остатков, поэтому мы рекомендуем вам попросить кого-то их убрать, поскольку вы делаете отверстие.

Совет: Работайте с большой осторожностью и вниманием, так как важно сделать отверстия точно в указанных местах.

Начальные отверстия для вырезания в столешнице

После сверления угловых пусковых отверстий необходимо выполнить разрезы вдоль направляющих линий. Если у вас нет опыта в этой области, вы должны покрыть линии разреза маскировочной лентой. Таким образом, вы поможете предотвратить измельчению кромок.

Резка отверстия электролобзиком в столешнице

Чтобы сделать разрезы, мы рекомендуем вам использовать электролобзик. Выберите лезвие с направленными вниз зубами. Кроме того, лезвие должно иметь разведены зубы. Если вы ранее не работали с лобзиком, мы рекомендуем вам закрепить столешницу. Убедитесь, что лезвие проходит точно по линиям разреза.

Совет: Убирайте стружку которая образуется часто, иначе она может покрыть линии. Установите электролобзик на низких скоростях.

Готовое отверстие в столешнице для плиты

И последнее, но не менее важное: вам нужно позаботиться об установке варочной поверхности в столешницу своими руками. Если вы следовали нашим советам и читали инструкции производителя, варочная поверхность должна легко входить в отверстие. Однако, если края не совсем прямые, вы можете сгладить их силиконом или герметиком.

Совет: Используйте наждачную бумагу, чтобы сгладить режущие кромки.

Установление варочной поверхности в столешницу

После этого вам остается только установить варочную поверхность в столешницу, подключить ее и закрепить с помощью саморезов, которые должны идти с ней в комплекте.

Спасибо за то, что вы прочитали нашу пошаговую рекомендацию, как вырезать отверстие в столешнице и установить варочную поверхность своими руками, рекомендуем вам ознакомиться с другими статьями. Не забывайте делиться нашими проектами с друзьями, используя виджеты социальных сетей.

В условиях квартиры, место установки газовой панели, определяется расположением газовой трубы. На газовой трубе, должен быть установлен перекрывающий вентиль. Стоит отметить, что перенос газовой трубы на любые расстояния, должен делаться, только специалистами газовой компании. При этом никто не запрещает установить газовую панель на некотором расстоянии от трубы, используя для этого гибкую подводку для газа (газовый шланг).

Сильфонный шланг, гибка подводка для газа

Замеры

Перед приобретением панели, нужно знать ширину столешницы. Размеры большинства панелей стандартны и не выходят за пределы 55-57 см. В документации к панели, должны быть указаны не только габариты панели, но и размер отверстия в столешнице для установки панели.

Схема установки панели

Чтобы защитить поверхность столешницы от движения подошвы лобзика и от сколов при пропиле, рядом с разметкой или по разметке клеится малярный скотч.

Чтобы пропил не упал и не сломал столешницу, нужно поддерживать его снизу, как на фото, струбцинами.

Пропил столешницы лобзиком

Подготовка панели к установке

В комплект к панели входят жиклеры для магистрального подключения. Если они не установлены, их нужно установить на место. Схема установки жиклеров приклеена к днищу панели или указана в паспорте.

Если газовая панель подключается к газовому баллону, жиклеры нужно купить другие.

Жиклеры
