Врезка газовой варочной панели в столешницу своими руками

Задумались о самостоятельном изготовлении мебели для кухни? Тогда самое время вам узнать, что изготовить ее – это сделать только полдела, а вторая половина этого дела заключается в комплектации мебели всевозможным оборудованием. Это и встраиваемые стиральные и посудомоечные машины, и мойка, и духовка, и, конечно же, варочная панель, о которой пойдет речь в данной статье. Вместе с сайтом okuhne.net мы разберемся с вопросом, как производится установка варочной панели своими руками и как ее подключить к домашнему газопроводу и электрической проводке.

Монтаж варочной панели фото

Установка варочной панели: разметка места монтажа

Разметка – это, пожалуй, самый важный этап работ, связанный с установкой варочной панели своими руками, на котором, как ни странно, больше всего нюансов. Судите сами – от того, насколько четко и точно вы сможете разметить, а потом и вырезать отверстие под варочную панель, зависит весь внешний вид кухни. Это как раз тот случай, при котором ошибка в один сантиметр может оказаться непоправимой – всегда нужно помнить о стоимости столешницы . Покупать новую не так уж и дешево. Дело в том, что сама панель должна поместиться четко над тумбой, а запаса по ширине там практически нет.

Разметить посадочное отверстие можно двумя способами – ее можно просто уложить на столешницу, отцентровать на глазок и обвести карандашом, или же пойти путем профессионалов и все рассчитать вплоть до миллиметра. Естественно, лучше выбрать второй вариант решения вопроса, так как в этом случае шансов ошибиться минимум. Делается это следующим образом.

Теперь дело за малым – вырезать и произвести монтаж варочной панели в отверстие. Об этом и поговорим дальше. Для тех, кто не любит читать и вникать в написанное, прилагаем видеоролик по установке варочной панели в столешницу.

Установка газовой варочной панели: два способа вырезать отверстие

Вырезать посадочное отверстие для варочной панели можно с помощью трех различных электрических инструментов – это лобзик, дрель или ручная фрезерная машинка. Наиболее точный и красивый рез получается при использовании ручного фрезера, но о наличии его в домашней мастерской человека, не связанного со строительством, можно даже и не спрашивать. Лобзик также найдется не у каждого, но он, по крайней мере, стоит не очень дорого, и для проведения этих работ его можно купить. Ну а дрель имеется практически у каждого хозяйственного мужчины. С нее и начнем, но для начала предупрежу о качестве полученного с помощью дрели отверстия – оно, можно сказать, отвратительное. Рваные края герметизировать довольно сложно, а делать это нужно обязательно, и в этом отношении возникнут проблемы. В принципе, они решаемые, но об этом чуть позже.

После того, как отверстие будет готово, в обязательном порядке нужно выполнить его гидроизоляцию – при попадании воды или даже просто влаги в торец столешницы имеется очень большая вероятность того, что материал, из которого она изготовлена, разбухнет, и столешница испортится. Как правило, торец выреза обрабатывают силиконом. Если вы вырезали отверстие дрелью, то сделать это качественно будет достаточно сложно – придется повозиться.

Установка электрической варочной панели: крепление и подключение

Чтобы проще было понять, как выполняется установка варочной поверхности в отверстие столешницы, представим ее в виде последовательности выполнения работ – так сказать, в виде небольшой, но понятной инструкции по установке варочной панели.

В принципе, все. Точно таким же способом монтируется электрическая варочная поверхность. Единственное исключение – это отсутствие в ней газового шлага. Могут быть, конечно, и другие нюансы – например, если говорить о зависимой от духового шкафа варочной панели, то здесь процесс монтажа выглядит несколько иначе. Для начала устанавливают духовой шкаф , а потом и панель, которая подсоединяется уже непосредственно к самой духовке.

В принципе, все. Теперь судите сами – сложная эта работа или нет. Справитесь вы с ней самостоятельно или, быть может, обратитесь к специалистам. Вообще, исходя из опыта, могу сказать, что большинство людей, которые задаются вопросом, как выполняется установка варочной панели своими руками, справляются с этой работой легко. По сути, она не сложная, и все, что нужно для успешного завершения дела, это четко соблюдать все тонкости и нюансы.

Первым и самым важным этапом осуществления работ по монтажу является разметка. От правильности и четкости расчетов, по которым вырезается отверстие под варочную панель, зависит внешняя привлекательность кухонной установки и помещения в целом.

При осуществлении расчетов следует тщательно проверять результат, если ошибиться хотя бы на 1 см, то можно получить в итоге испорченную столешницу, стоимость которой совсем не маленькая.

Осуществление разметки

Задача установщика – это поместить панель строго над тумбой, при учете, что запаса по ширине не имеется.

Осуществить разметку можно только двумя способами:

• Бытовой вариант;
• Профессиональный.

Для бытового метода не требуется применение специальных инструментов, работа осуществляется «на глаз». Укладывается панель в центр столешницы и обводится строительным карандашом. Этот метод небезопасен, есть риск порчи кухонного гарнитура.

Второй вариант подходит для терпеливых сборщиков, затрачивается достаточное количество времени на осуществление расчетов. Этот метод минимизирует риск ошибки.

Процесс работы по расчетам делится на этапы:

• Начинается процесс с перенесения внутренних границ тумбочки, над которой требуется расположить варочную панель. На столешнице чертятся линии, образующие прямоугольник;
• Далее высчитывается центральная точка имеющегося прямоугольника. От нее следует начертить систему координат. Отмечается крестик, одна его линия должна прокладываться параллельно от переднего края столешницы, а вторая перпендикулярно от той же основы, что и первая;
• Полученная система координат используется для измерения размеров врезаемой части. Здесь требуется внимательно замерить саму панель, учитывая небольшой запас, он позволит осуществить монтаж строго по центру;
• После отложения размеров, требуется начертить линии, их получается четыре. В итоге получается ровная прямоугольная фигура, столешница подготовлена к правильному вырезанию посадочного места.

Расчеты произведены, место для вырезания отмечено, далее переходим к следующему этапу, не менее интересному.

Как вырезать отверстие

Для осуществления работ по созданию посадочного отверстия под варочную панель может использоваться три варианта инструментов:

• Дрель;
• Лобзик;
• Фрезерная машина.

Для создания точного и правильного среза лучше применять ручной фрезер, но он вряд ли найдется в инструментах обыкновенного человека, который не связан со сборкой мебели. Второй вариант – это лобзик, даже если его нет в наличии, то приобретение этого инструмента не составит труда, его стоимость не высока.

Дрель всегда найдется в доме, но ее использование для вытачивания отверстия затрудняет последующую установку варочной панели. Обрезной край получается неровным – это требует дополнительных работ по герметизации отверстия. Занимает этот процесс достаточное количество времени.

Для того, чтобы прорезать отверстие дрелью понадобится наличие сверла в 8 мм, можно 10 мм. Принцип работы заключается в просверливании отверстий на небольшом расстоянии. Насверливание осуществляется до тех пор, пока они не станут единой прорезью.

Важно понимать, что работа осуществляется только с внутренне стороны разметки. Требуется под вырезанный кусок подставить табурет внутри самой столешницы, это позволит сохранить в целости и сохранности мебель при падении вырезанного прямоугольника.

Делать отверстие с использование лобзика намного проще, но понадобиться наличие дрели. С помощью нее требуется сделать одно отверстие, которое будет основой работы. Вручную сделать прорез также можно, но есть опасность неточности создания прорези. Лобзиком первый разрез тоже можно сделать, но для этого требуется определенный опыт работы с этим инструментом.

Главное помнить о мерах предосторожности. Для вырезаемой части столешницы требуется обеспечить безопасное падение – это исключит возможность порчи мебели.

После проведения работ по вырезанию отверстия под панель, края прорези обрабатываются силиконом. При попадании влаги, столешница для варочной панели может деформироваться – это приведет к порче внешнего вида кухни. Вырезанное дрелью отверстие обработать сложнее, так как рваные края мешают правильному нанесению состава, потребуется отвести достаточное количество времени на этот процесс.

Монтаж и крепление оборудования

Установка варочной панели в столешницу имеет свою последовательность, для правильной самостоятельной работы главное соблюдать все этапы по порядку:

• Первый этап – это подсоединение газового шланга к панели – это исключит последующие проблемы с монтажом. На шланге установлена накидная гайка, куда крепиться паранитовая прокладка. Далее гайка очень хорошо закрепляется резьбовому патрубку, он расположен в нижней части варочной панели. Для надежности соединения желательно промазать паранитовую прокладку с использованием солидола;
• Вторым этапом считается наматывание уплотнительной ленты. Фиксироваться она должна с учетом некоторых требований. Обычно уплотнительная лента является комплектующим варочной поверхности, она отличается самоклеющейся основой. Защитная бумага отдирается от мотка ленты постепенно – это исключит спутывание уплотнителя. Фиксируется он по периметру отверстия на лицевой стороне тумбы. Обязательным условием является цельность уплотнителя, поэтому на углах следует просто делать поворот, исключить разрез ленты. Два конца стыкуются плотно друг к другу, исключая появление зазора;
• Далее устанавливается варочная поверхность в обработанное отверстие. Обязательно требуется выровнять оборудование так, чтобы она смотрелась ровно и красиво. После центрирования устройства, можно заняться его креплением. Смотрим, как выглядит столешница, под ней в четырех углах следует закрепить варочную поверхность с использованием саморезов и специальных пластин. Следует затягивать достаточно плотно, чтобы исключить возможность появления щелей – это обеспечит высокий уровень безопасности при использовании варочной поверхности.

Поэтапный процесс работы с газовой панелью

Для осуществления процесса потребуется взять строительный нож, он очень острый, поэтому требуется соблюдать правила техники безопасности. Прокладка, которая была прежде выдавлена, сверху очень аккуратно срезается.

Далее присоединяется другая часть газового шланга, которая идет к трубе. Обязательным требованием является установка отсекающего краника. Важно понимать, что решение о самостоятельной работе с заменой газовых кранов требует от владельца несение ответственности за работу с газовым оборудованием.

Здесь следует точно соблюдать правила безопасности и выполнять работы согласно прописанным требованием. Если газовая проверяющая компания найдет нарушение в самостоятельном монтаже крана, тогда придется заплатить штраф.

Последним этапом проведения монтажных работ – это решения вопроса о подаче электропитания. Требуется наличие влагозащищенной розетки, которую требуется установить до монтажа варочной панели. Если же оборудование газовое, тогда дополнительных устройств не потребуется.

Видео: установка газовой варочной панели

Отличительные особенности установки электрической панели

Важно понимать, что подключение электрического варианта установки лучше доверить профессионалам. При самостоятельном решении этой задачи, есть опасность навредить себе. Современные панели, работающие от электричества, отличаются удобством в эксплуатации и долговечностью.

Здравствуйте.

Сегодня мы будем говорить о встраиваемой кухонной технике.

Подавляющее большинство современных кухонных гарнитуров содержат в своем составе варочную панель. По этому, тем, кто хочет изготавливать кухни, нужно обязательно уметь ее устанавливать, тем более, что это совсем не сложно.

Так, как же это делается?

Все очень просто: нужно взять столешницу, вырезать в ней нишу, вставить туда варочную панель, и закрепить. Вроде бы так…

Но для большей ясности, я предлагаю, рассмотреть все важные моменты, связанные с установкой этой техники.

Лично я советую, если есть возможность, приобретать варочные именно с пластилином. Но, в любом случае, подобная техника – не мойка, которая, обычно, при установке, всей своей поверхностью притягивается к столешнице.

Крепеж варочной расположен, даже не знаю, как правильно выразиться, короче, расположен «по козьи», и что не делай, всей поверхностью к столешнице ее притянуть не получится. По этому, по установке, нужно обязательно, снаружи, места стыка, обработать силиконом.

Да, лучше и удобнее крепить эту технику, когда столешница уже закреплена на нижних модулях. И планируете гарнитур таким образом, чтобы варочная поверхность не была расположена близко к мойке (ну, хотя бы, не ближе 250-300 миллиметров).

Ну, вот, вроде бы и все, касающееся установки варочной панели.

Хочу еще отметить одну деталь: Ничего идеального никогда и нигде не бывает.

По этому, если при установке варочной, где то не убрался небольшой зазор, посмотрите крепеж (может его нужно подогнуть), и если ничего не помогает – заливайте щель силиконом и не беспокойтесь, такая это техника, не идеальная. Здесь не все зависит от вас.

Да, еще. Старайтесь крепеж закручивать один раз, а то, зачастую, в варочных, отверстия с резьбой под крепеж такие, что если пару раз туда закрутить-выкрутить соответствующий болтик, то резьба слизывается, и тогда вообще, ничем крепеж не закрутишь…

В эпоху новых технологий на смену неудобным и громоздким газовым и электрическим плитам приходит совершенно новый вид кухонного оборудования. Это варочные панели. Такие устройства гармонично вписываются в дизайн кухонной мебели, удобны при использовании. Установка варочной поверхности в столешницу своими руками — процесс довольно простой. При наличии даже небольших навыков при работе с электроинструментом такая задача по плечу и новичку. При этом можно сэкономить средства на оплату услуг по монтажу.

Выбор варочной панели

Эти кухонные приборы практически лишены недостатков. Все устройства можно условно разделить на категории:

• электрические;
• газовые;
• комбинированные;
• индукционные.

По материалу изготовления:

• нержавеющие;
• керамические;
• стеклянные;
• эмалированные.

При этом панель может иметь различное число комфорок и разнообразное расположение их на поверхности. На первом этапе нужно выбрать наиболее удобный и подходящий прибор. При заказе кухонной мебели необходимо заранее продумать место установки в мебели. Возможно, в комплекте с панелью будет установлен духовой шкаф. Предварительно нужно продумать
о подключении к сети: к газовой трубе при выборе газовой панели и к электросети при предпочтении электроустройства.

Для монтажа электрической сети в обязательном порядке предусмотреть сечение питающего кабеля и мощности розетки, учитывая ток потребления панели и возможного духового шкафа, указанных в инструкции. Не стоит забывать о заземлении или защитном занулении металлических деталей электрического прибора. После проведения подготовки можно приступить к работе.

Установка варочной панели в столешницу своими руками — процесс несложный, доступен и новичку. Для начала нужно приготовить
все необходимые материалы и инструменты. Врезка варочной панели в столешницу начинается с нанесения размеров. От того, насколько правильно и точно будет выполнена разметка, зависит дальнейший монтаж. Сначала нужно снять с панели все детали, которые могут выпасть при монтаже (это защитная решётка, конфорки, регуляторы).

Нанесение разметки на столешницу

Размеры для технологического отверстия в столешнице могут быть указаны изготовителем в инструкции. Если их нет, придётся снять мерки самостоятельно. Это несложно. Для этого нужно перевернуть панель и снять её размеры, учитывая, что она должна лежать на столешнице по всему периметру. Для удобства можно изготовить шаблон, вырезав его из листа картона
по соответствующим размерам. Затем перенести размеры на столешницу, используя длинную линейку, угольник или подготовленный шаблон. С максимальной точностью, чтобы избежать кривизны, карандашом или маркером нанести контур на столешницу.

Вырез окна для установки панели

Убедившись в правильности нанесённой разметки, можно приступить к вырезу отверстия. Сверлом диаметром больше ширины пилки применяемого лобзика на 2 мм просверлить 4 отверстия по внутренним углам нарисованного контура. Вставить лезвие лобзика в одно из отверстий и по всему контуру произвести вырез в столешнице. Для предотвращения крупных сколов нужно использовать пилку с мелкими зубьями или ручной фрезер.

В образовавшуюся нишу примерить устанавливаемую панель, выровнять её. Посмотреть со стороны, все ли выполнено ровно. Если все сделано правильно, приступить к следующему этапу врезки в столешницу
. Теперь обработать места среза наждачной бумагой, напильником, рашпилем. Если применяемая столешница изготовлена с применением дерева, обязательно исключить возможность проникновения влаги. Для этого место среза тщательно обработать влагонепроницаемым материалом:

• силикон;
• герметик;
• нитролак.

Если столешница выполнена из пластиковых материалов, такую обработку можно пропустить. Пластик не будет разбухать и вздуваться от наличия влаги. Можно покрыть в несколько слоёв для надёжности. После просыхания последнего слоя обклеить срез самоклеящимся уплотнителем. Подготовка завершена. Можно выполнять монтаж.

Монтаж и подключение

Установка варочной поверхности в подготовленное окно не составит труда. Для этого панель опустить в отверстие. С использованием измерительного инструмента выровнять её положение. Убедившись в правильности, закрепить снизу специальными скобами и саморезами к столешнице. Скобы и саморезы поставляются изготовителем в комплекте. Нелишним будет применение уплотнителя по периметру устанавливаемого прибора. Такой шаг тоже будет препятствовать попаданию мусора и влаги под устанавливаемую поверхность. Как правило, он поставляется в комплекте с изделием
.

Осталось установить на место все снятые ранее детали и приступить к подключению энергоносителя. Если панель газовая — её необходимо врезать в газовую магистраль. Если устанавливалась электрическая, то правильно подключить в заранее подготовленную электрическую сеть. Остаётся только опробовать в работе и с комфортом пользоваться. Как правильно установить варочную поверхность, можно посмотреть на видео.

Чтобы сменить интерьер кухни, сделать её более функциональным, красивым и современным. Нужно с максимальной ответственностью отнестись к этому процессу. Замена гарнитура — это только полдела. Невозможно представить кухню без наличия современной бытовой техники, которая облегчит работу хозяйки. Установка варочной панели только на первый взгляд кажется делом простым, с которым легко справится любой. Малейшая ошибка может испортить сложную дорогостоящую технику.. Поэтому лучше всего заручиться поддержкой профессионалов.

Установка варочной панели: первый шаг – разметка.

Необходимо понимать, что без правильной разметки невозможно качественно установить оборудование. Можно со стопроцентной уверенностью утверждать, что некачественная разметка может свести на нет все ваши усилия по модернизации помещения. Она гарантирует, что все проделанные затем отверстия будут точно соответствовать нужным параметрам и обеспечат качественное проведение работ. Любая столешница стоит немало, поэтому малейшая неточность наверняка станет предпосылкой для дополнительных финансовых вливаний.

Покупка новой столешницы, особенно если она была изготовлена из ценных пород дерева, выльется в значительные затраты. Цена услуги установка варочной поверхности зависит от множества факторов. Часто люди обводят уложенную на столешницу панель карандашом, а отверстия делают на глаз. Профессионалы никогда так не поступают. Точный замер всех параметров, безукоризненная разметка каждой позиции до миллиметра обеспечит идеальный внешний вид и надежность работы нового оборудования. Этапы качественной разметки включают в себя несколько шагов.

Перенести внутреннее пространство тумбы на поверхность столешницы. Для этого маркером или мягким карандашом наносим параллельные линии, точно соответствующие границам внутренних перегородок. Должен получиться идеальный прямоугольник. Соединяя углы, находим точный центр, в котором рисует крест. Одна линия должна располагаться параллельно лицевым и тыльным линиям, а другая — боковым. Лучше всего воспользоваться для этого строительным угольником.

Начертив свою систему координат, необходимо с максимальной тщательностью перенести на нее размеры врезаемых элементов панели. Требуется делать отверстия с небольшим запасом, который поможет точно отцентровать устройство. После разметки и проверки их точного соответствия исходным данным проводим параллельные линии, которые после их соединения будут отверстием, в которое после прорезания точно встанет варочная поверхность.

Это важно!
Для того, чтобы отверстие было идеально ровным и не выходило за края монтируемого оборудования, нужно провести разметку не спеша, с использованием качественных инструментов. Вырезать отверстие нужно электрическим лобзиком, который дает возможность сделать пропил ровным.

Как выполнить все работы качественно?

Для вырезания в монолите столешницы отверстий заданного размера можно воспользоваться электрическим лобзиком, дрелью или ручной фрезерной машинкой. Наши специалисты имеют необходимое оборудование и гарантируют высокое качество работ.

Кстати!
Для того чтобы вырезать посадочное отверстие при помощи дрели, нужно запастись несколькими сверлами диаметром 8-10 миллиметров и, пройдя по контуру разметки, насверлить как можно больше отверстий с минимальным расстоянием друг от друга. После этого тем же сверлом все отверстия постепенно соединяются. Главное — вести работы по внутреннему контуру разметки. Чтобы вырезанный кусок не повредил пол, подложите в это место табурет или картонный ящик.

Применяя лобзик, можно получить нужное отверстие намного быстрее с безукоризненно ровными краями. Однако без дрели вы не обойдетесь, поскольку нужно сделать первое отверстие, куда можно вставить пилку инструмента. Специальное ложе и встроенная линейка помогут быстро выполнить работу. Нужно только позаботиться, чтобы выпавший кусок не повредил пол.

Лучше всего использовать фрезерную машинку. Она идеально подходит для таких работ, но воспользоваться ей может только хорошо подготовленный специалист, умеющий работать с подобным инструментом. Изготовив отверстие, перед тем, как заниматься установкой варочной панели, позаботьтесь о качественной гидроизоляции. В процессе эксплуатации пар и вода неминуемо будут разрушать столешницу. Лучше всего воспользоваться для защиты силиконом. Он легко наносится, пластичен и при длительном использовании не теряет своих свойств.

Шаги по креплению и подключению оборудования при установке варочной панели.

Простая инструкция о последовательности выполняемых работ поможет получить полное представление, как должен вестись монтаж, чтобы оборудование могло эксплуатироваться длительное время без дополнительных затрат на ремонт.

Требуется сразу подключить газовый шланг, поскольку потом это будет выполнить довольно сложно. Нужно установить в накидную гайку паранитовую шайбу. После этого надежно прикручиваем к имеющемуся патрубку. Его можно найти в нижней части варочной. Для того чтобы соединение было максимально надежным, паранит стоит смазать графитной смазкой или солидолом.

Требуется проклеить весь периметр вырезанного отверстия уплотнительной лентой. Она входит в комплект покупаемого в магазине оборудования. Нужно проклеить поверхность столешницы сплошным слоем. На поворотах просто загибаем ленту, не разрывая. Самоклеющаяся лента плотно пристанет в нужном месте. Потребуется лишь постепенно снимать защитный бумажный слой. Лучше всего, если в месте стыка сделать небольшой нахлест, чтобы не было зазора.

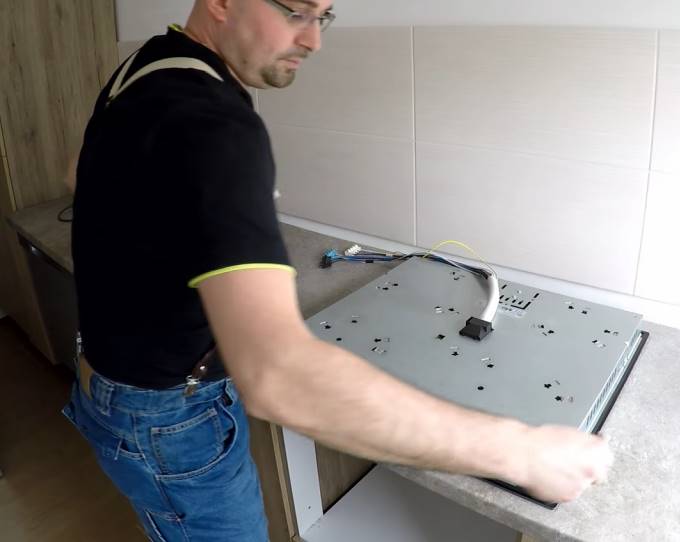

Варочная панель устанавливается плотно в вырезанное отверстие и центруется таким образом, чтобы лицевая сторона выглядела идеально, без перекосов. Затем с внутренней стороны саморезами по углам прикручиваются четыре специальные пластины. Они обеспечивают плотное соединение техники со столешницей. Требуется как можно сильнее закрутить винты, однако следите за тем, чтобы не сорвать резьбу.

Подсоединение к газораспределительной системе.

Нужно помнить, что любые работы, связанные с монтажом газового оборудования, проводятся исключительно представителями газовых служб. В противном случае не избежать штрафов. Даже замена обычного крана требует отключения подачи газа в стояке и затем тестирования и получения специального разрешения на использование. Мы берем на себя все технические, организационные вопросы и гарантируем, что все работы будут выполнены в строгом соответствии с требованиями безопасности.Подключение к электросети.
Установка варочной панели в Москве или области выполняется нами в строгом соответствии с существующими технологическими нормами. Для обеспечения электропитанием необходимо использовать влагостойкую розетку. Она монтируется заранее на внутренней части гарнитура. Лучше всего доверить профессионалам подключение сложного оборудования. Это поможет избежать возникновения сбоев в работе.

Установка варочной поверхности требует высокого профессионализма. Мы можем дать полную гарантию на то, что после завершения работ вам не придется в скором времени задуматься о ремонте. Если проводка в доме не кажется надежной, лучше всего установить автоматическую систему защиты, что позволит предотвратить поражение током при коротком замыкании.

Установка варочной панели нашими мастерами поможет быстро реализовать ваши мечты. Преобразовать кухню, сделав более современной, удобной. Обращайтесь, мы всегда рады помочь. Позвоните нам по телефону или оставьте заявку на сайте. Мы окажем необходимую помощь без промедления.

Установка варочной панели в столешницу: 6 этапов

Установить варочную панель можно самостоятельно, если предварительно ознакомиться с инструкцией
Много лет назад кухонные гарнитуры не представляли возможности вмонтировать в них варочную панель. Сегодня это распространенное явление, что позволяет сэкономить пространство на кухне, а также делает приготовление пищи удобнее и комфортнее. Установка варочной панели в столешницу можно выполнить самостоятельно. Главное – правильно определить последовательность действий и следовать ей. Очень важно правильно определить размеры будущего проема.

Установка варочной панели своими руками

Современные технологии не стоят на месте. Сегодня стало возможным встраивать варочные панели в кухонные гарнитуры, что качественно сказывается на интерьере кухни и ее функциональности. Врезка варочной панели не замет много времени.

Подробнее об особенностях электрических варочных панелей, вы можете прочитать в статье «Варочная панель 3 видов».

Первым делом на столешнице необходимо сделать разметку, которая будет отвечать размерам варочной панели.

Рядом с каждой стороной ниши нужно высверлить по отверстию, диаметр каждого должен быть от 8 до 10 мм. Следующим шагом будет вырезание ниши и ее внутренняя обработка силиконом. Столешницу устанавливают на нижний уровень гарнитура. Внутреннюю часть панели крепят двусторонний скотч или немного пластилина. Столешницу покрывают силиконом.

Для того чтобы правильно установить варочную панель, следует придерживаться пошаговой инструкции

Поэтапная установка:

1. Столешницу укладывают на нижнюю часть гарнитура. Если стены окажутся неровными, столешницу нужно будет подрезать. А если через нее будут проходить газовые трубы, для них необходимо сделать специальные отверстия. Столешница должна быть готова к установке вниз кухни.
2. Внутри короба, в который будет установлена варочная панель, необходимо произвести разметку. Для этого можно просто сделать карандашные наметки, которые помогут сделать дальнейшую разметку.
3. Столешницу укладывают лицевой стороной вниз, а на обратной стороне делают разметку для будущей врезки.
4. В каждом предполагаемом резе нужно сделать небольшие отверстия, чтобы можно было работать электролобзиком.
5. Аккуратно произвести вырез ниши при помощи электрлобзика.
6. Нужно следить за тем, чтобы столешница не отклонилась под своим весом. В процессе вырезания ее лучше аккуратно поддерживать.

Внутреннюю часть среза обрабатывают силиконом. После установки панели можно дополнительно промазать ее силиконом с внешней стороны. Это делают для того, чтобы создать дополнительный гидробарьера, так как крепеж может недостаточно прижаться к столешнице.

Газовую варочную панель нужно выбирать очень ответственно, ведь она должна прослужить долгие годы. После того как выбор буде сделан, панель необходимо установить так, чтобы ею было удобно и безопасно пользоваться. Встроить панель можно самостоятельно, но делать этого не стоит, если нет уверенности в своих силах. В любом случае за помощью можно обратиться к специалисту.

При самостоятельной установке важно подготовить все необходимые материалы: панель, приборы для произведения измерений, карандаши, герметик, разводной ключ, пила, газовая обмотка, стальной шланг.

Все работы, связанные с газом, проводить небезопасно. Лучше всего выполнять установку вместе с мастером или человеком, который досконально знает весь установочный процесс. Одним из самых важных этапов установки – выбор шланга.

Если необходимо установить газовую варочную панель, то лучше обратиться за помощью к специалистам

Советы по выбору шланга:

• Проверить шланг на наличие повреждений. На шланге не должно быть ни единого дефекта.
• Шланг должен быть обязательно сертифицирован. При покупке следует попросить продавца предъявить все документы на товар.
• Шланг может быть металлическим гофрированным или резиновым.

При установке панели вычислению размеров нужно уделить особое внимание. Иногда в комплекте к варочной панели можно встретить шаблон, который нужно использовать для того, чтобы правильно пропилить столешницу. Важно помнить о том, что на поверхность панели не должна попадать вода. Газовую столешницу нужно располагать на безопасном расстоянии от мебели и текстиля.

Как правильно установить варочную панель в столешницу

Встроенная электроплита – очень удобное устройство для установки на кухне. Она работает также эффективно, как и стационарная плита, но при этом не занимает так много места. Установить такую панель можно быстро и легко, не прибегая к помощи специалистов. Поверхность можно скомбинировать с духовым шкафом, что сделает готовку еще удобнее.

Если мастер проводит самостоятельный ремонт не первый раз, то установка варочной панели не вызовет трудностей.

Перед установкой панели, нужно правильно вырезать отверстие в столешнице. Чтобы облегчить работу по установке, производители указывают необходимые размеры в инструкции к устройству. Предварительная разметка значительно упрощает и ускоряет процесс монтажа.

Перед тем как устанавливать варочную панель, на столешнице необходимо сделать специальную разметку

Этапы установки:

• На столешнице нужно сделать разметку, которая будет соответствовать габаритам панели.
• Используя электрический лобзик, необходимо сделать вырез в столешнице. Чтобы начать работу, нужно просверлить небольшое отверстие для лобзика. Срез будет ровным, если пользовать пилочкой для лобзика с мелкими зубчиками.
• Размеры варочной плиты должны совпадать с вырезанным отверстием. Срезы нужно обработать при помощи герметика или нитролака. Для обработки может быть использована уплотнительная самоклеющаяся лента.

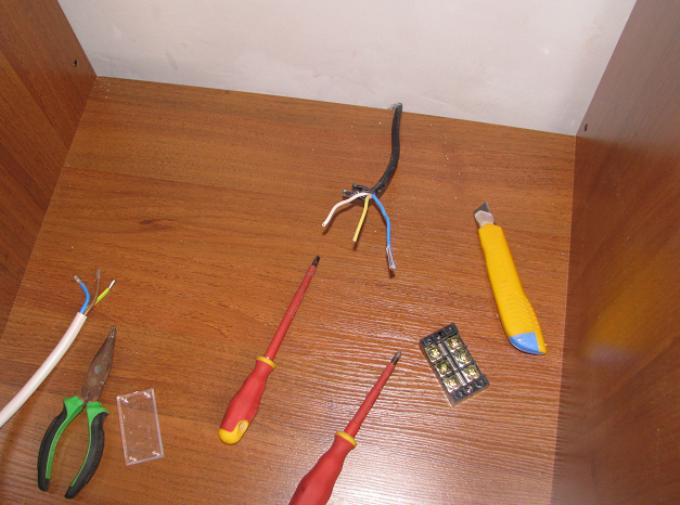

Электрическую столешницу подсоединяют, ориентируясь на схему. Ее можно найти на обратной стороне панели. Важно правильно подсоединить провода, чтобы иметь возможность регулировать включение конфорок и их температуру.

На что обратить внимание: крепление варочной панели к столешнице

Процесс установки варочной панели прост, но требует тщательно предварительной подготовки. Первым делом нудно правильно подобрать варочную панель, проверить ее паспортные данные, подготовить инструменты и определиться с установочным местом. Установка варочной газовой и электрической поверхности практически не отличается.

Крепить панель нужно на столешницу, в которой нужно сделать соответствующий вырез.

Следует заметить, что для установки электрической панели понадобится еще и установка электрической розетки. Для газовой панели необходимо позаботиться о проведении газовой коммуникации. Встраиваемую панель необходимо установить так, чтобы между ней и столешницей максимальный зазор составлял 1-2 мм.

Особое внимание при установке варочной панели нужно будет уделить ее креплению к столешнице

На что обратить внимание:

• Правильно измерить габариты панели и перенести их на вырез в столешнице.
• Вырезать в столешнице необходимый сегмент, для того чтобы выполнить монтаж правильно.
• Обработать столешницу специальными материалами, которые защитят ее от воздействия внешних негативных факторов.
• Утопить панель в вырезе.

Важно помнить о том, что врезная панель не должна входить в зазор с усилием. При наличии люфта расположение столешницы нужно выровнять, ориентируясь на передний край. Крепеж уплотнителя по всей поверхности столешницы позволит избежать загрязнения панели.

Уплотнитель для варочной панели

К варочной панели нужно обязательно крепить уплотнительную прокладку. Если панель через некоторое время использования снять, можно заметить, что уплотнитель будет в грязи и жиру. Прокладка время от времени требует замены.

Если между панелью и столешницей есть щель, то в плоскости можно закрепить плиту, но сделать это нужно так, чтоб мусор не попадал в вертикальный зазор.

Ленту можно купить специальную, а можно использовать уплотнитель для стекла. Стол и вырез можно предварительно обработать при помощи прозрачного герметика. Остатки герметика нужно вытереть или аккуратно снять шпателем.

Многие предпочитают использовать уплотнительную ленту, потому что она безопасная и экологичная

Преимущества уплотнительной ленты:

• Надежность;
• Простота использования;
• Экологичность.

Своим высоким качеством известны уплотнители Bosch. Просто поставить панель недостаточно. Ее нужно защитить от попадания влаги, жира и мусора. Если панель устанавливается в большой проем, и образуется зазор, то спасти ситуацию поможет лента и обработка зазоров герметиком.

Установка варочной панели в столешницу (видео)

Встроенная варочная панель – удобное устройство, которое экономить место на кухне и обеспечивает комфортное приготовление пищи. Правила установки панели просты поэтому выполнить ее монтаж можно самостоятельно. Врезать панель качественно можно только тогда, когда габариты панели измерены правильно. После выреза отверстия в столешнице, его нужно хорошо обработать герметиком чтобы защитить панель от попадания воды и грязи. Все действия должны быть поэтапными и слаженными.

Похожие материалы

Неотъемлемым атрибутом кухни является газовая плита, за которой в идеальном варианте стоит муж и готовит завтрак своей жене. Все большую популярность набирают не классические газовые или электрические плиты, а варочные поверхности. Их удобство заключается в компактности и возможности отдельной установки духового шкафа. Но их монтаж на столешницу заставит попотеть неопытного мастера. Можно ли самостоятельно закрепить такой модуль и что для этого понадобится? Об этом речь пойдет в статье.

Разновидности варочных поверхностей

Все варочные поверхности можно разделить на две большие группы. Объединяет эти группы источник питания, в его роли может выступать:

• электричество;

По внешнему виду варочные панели, которые подключаются к газовой магистрали практически ничем не отличаются от обычных плит. Опцией для таких модулей может быть система автоматического запуска, которая может быть автономной или зависимой от электричества. В первом случае она представлена пьезоэлементом, который в нужный момент подает искру. Конфорки на газовых поверхностях могут отличаться по размеру для большего удобства использования.

Электрические варочные поверхности могут быть двух видов:

• классическая;
• индукционная.

В классической варочной поверхности роль конфорки выполняет ТЭН или другой нагревательный элемент. Такой модуль стоит дешевле и не отличается особой экономичность. Индукционные варочные поверхности являются мечтой любой современной хозяйки. Суть функционирования изделия заключается в нагреве продукта благодаря электромагнитному полю. При этом если положить руку на работающую конфорку, то ничего не почувствуешь. Для нормального функционирования изделия требуется наличие металлической кастрюли с толстым дном. При этом материал, из которого изготовлена посуда обязательно должен магнититься. Процесс установки каждой из этих поверхностей очень схож. Различие кроется только в необходимости подключения газового шланга для первого варианта плиты.

Инструмент для установки

Весь процесс установки не занимает много времени и требует наличия инструмента, который, возможно, уже есть в арсенале домашнего мастера. Среди основного инструмента можно выделить:

• шуруповерт или дрель;
• электрический лобзик;
• рулетка;
• маркер или карандаш;
• силиконовый герметик.

Дополнительно может понадобиться уровень или длинная металлическая линейка, чтобы было легче навести прямые линии.

Подготовительный этап

Если речь идет о варочной поверхности, которая питается от электрической сети, тогда подготовительный этап будет заключаться в подводе питания. Средняя потребляемая мощность таких модулей находится в пределах 3,2 кВт. Это означает, что для подключения будет достаточно обычной, но хорошей розетки. Если розетка не была установлена заранее, тогда можно приобрести накладной вариант, т. к. его будет проще смонтировать и не понадобится дополнительный инструмент в виде перфоратора или дрели с коронкой. Кабель для такой розетки должен идти непосредственно от распределительного щитка.

Делается такой шаг для того, чтобы обеспечить такому мощному прибору отдельный автоматический выключатель, который бы контролировал его работу. Номинальная сила тока, на которую должен быть рассчитан автомат составляет 16 ампер. Лучшим решением будет установка дифференциального автомата, который способен улавливать малейшие утечки. Розетка монтируется немного ниже столешницы. Делается это не для большего удобства подключения, а для того, чтобы на нее не попадала влага и жиры при готовке. Розетка обязательно должна быть заземлена на случай короткого замыкания.

Обратите внимание!
Стоит отметить, что стандартная розетка выдерживает нагрузку в 3,5 кВт и силу тока в 16 ампер.

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж. На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см. Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать. Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже.

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез. При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации.

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется. При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей. Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее. Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть.

Совет!
Если варочная поверхность стеклянная, тогда важно быть осторожным при надавливании, чтобы она не лопнула.

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Подключение к сети

По завершении процесса монтажа можно перейти к подключению электрической части. Чаще всего варочные поверхности поставляются в однофазном варианте, но могут быть и трехфазные, что будет полезно, если три фазы приходят в дом или квартиру. Обычно варочная поверхность имеет встроенный кабель питания. Но если его нет, то потребуется купить его отдельно. Для подключения потребуется провод с маркировкой ПВС 3×4. Каждая жила этого кабеля рассчитана на номинальную постоянную нагрузку в 8 кВт.

Это необходимо для небольшого запаса, что исключит перегревание проводника. Провода зачищаются с двух сторон. С одной монтируется вилка, которая по силе тока должна соответствовать тому, который указан для варочной поверхности. Если этого не соблюсти, тогда она может просто расплавиться. Провод немонолитный, поэтому потребуется обжать жилы наконечниками. Возле клеммника, где будет осуществляться подключение к варочной поверхности обычно наносится разметка.

Латинской буквой L обозначается кабель, по которому приходит фаза, буква N обозначает ноль, может быть и третья буква E, которая обозначает место подключения провода заземления. Чаще всего вместо третьей буквы наносится рисунок, который обозначает заземление. Каждую жилу, которая обжата наконечником важно прочно зафиксировать болтом. От качества контакта будет зависеть срок службы. Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку. Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки.

Резюме

Как видно установка поверхности может производиться самостоятельно без значительных навыков. Во время работы необходимо соблюдать все меры предосторожности и техники безопасности. Во время сверления и работы электрическим лобзиком на глазах обязательно должны быть защитные очки, которые уберегут от разлетающихся опилок. Во время монтажа розетки и подключения электрической части необходимо использовать инструменты, которые имеют диэлектрические рукоятки, защищающие от пробоя электрическим током. До начала работ необходимо обесточить автомат, который закреплен за подготовленным проводом на кухне.

Современные кухонные гарнитуры позволяют самостоятельно установить газовую, электрическую или индукционную варочную панель. Такие модели могут эксплуатироваться как совместно с духовым шкафом, то есть быть зависимыми, так и отдельно, то есть быть независимыми. Несмотря на некоторую разницу в их конструкции, общие правила, которыми следует руководствоваться при проведении работ, схожи при всех вариантах исполнения.

Подготовка посадочного отверстия

Разметка

От того, насколько точно будет проведена разметка, зависит внешний вид готовой кухни, а ошибка даже в половину сантиметра заставит приобретать новую столешницу.

Разметку можно провести двумя способами:

• положить устройство на место и обвести маркером;
• рассчитать и разметить место крепления с точностью до миллиметра.

Несмотря на кажущуюся простоту и привлекательность первого пути, шансов ошибиться и нанести неправильную разметку очень много.

Предварительная примерка размеров

Гораздо надежнее размечать место установки путем тщательных расчетов:

1. На поверхность столешницы наносятся границы внутреннего пространства тумбы, над которой будет размещена варочная панель. Таким образом, будет обозначено место, в пределах которого будет вестись работа. Разметку нужно наносить карандашом, чтобы по окончании работ линии можно было легко стереть. Если столешница не позволяет нанести хорошо видимые линии, то на ее поверхность следует наклеить бумажный малярный скотч, а уже на нем рисовать разметку.
2. Необходимо найти будущий центр отверстия, в которое установится корпус. Для этого на столешнице чертятся диагонали прямоугольника, образованного передней и задней частями столешницы и начерченными границами тумбы.
3. В точке пересечения нанесенных диагоналей и будет размещаться центр варочной панели. Через нее нужно провести две прямые линии: одну параллельно краю столешницы, другую – перпендикулярно.
4. На этих прямых нужно отметить габариты встраиваемой части корпуса. Их можно посмотреть в технической документации или померить самостоятельно. Эти размеры следует увеличить на 1-2 мм, чтобы впоследствии удобнее установить прибор.
5. Через нанесенные отметки проводятся прямые линии (параллельно и перпендикулярно краю столешницы). Они образуют прямоугольник, в точности соответствующий заглубляемой части корпуса и расположенный по центру столешницы.
6. Необходимо проконтролировать, чтобы между линиями окончательной разметки и окружающими предметами было соблюдено минимальное расстояние, указанное производителем в технической документации.
7. Полученный прямоугольник необходимо обвести маркером, а лишние линии стереть, чтобы не ошибиться при прорезании отверстия.

Размеченный прямоугольник соответствует размеру варочной поверхности

Прорезание посадочного отверстия

Чтобы вырезать посадочное место под варочную панель, можно использовать следующие инструменты:

• фрезерная машинка;
• электролобзик;
• дрель.

Наиболее качественный рез получается при работе фрезерной машинкой. Чуть менее качественный разрез делает электрический лобзик с мелкозубчатой пилкой.

Для работы можно использовать дрель или электролобзик

Порядок прорезания отверстия лобзиком следующий:

• По углам отмеченного прямоугольника (с внутренней стороны) просверлить отверстия сверлом 8-10 мм.
• Пилкой с мелкими зубьями аккуратно сделать пропил по отмеченным линиям. Корпус электролобзика нельзя держать «на весу», его следует плотно прижимать к столешнице.

Отверстие прорезается по намеченным линиям

Но не в каждом хозяйстве найдутся удобные инструменты. Гораздо менее красивый, но, тем не менее, подходящий для установки рез можно сделать при помощи обычной дрели.

Порядок прорезания посадочного отверстия при помощи дрели таков:

• Сверлом 8-10 мм проделываются отверстия вдоль намеченной линии. Их нужно сверлить с внутренней стороны отметок таким образом, чтобы высверленные места соприкасались с намеченной линией отреза. Отверстия необходимо делать как можно чаще, чтобы отрезаемый кусок столешницы можно было легко обломить.
• Грубые края отверстия необходимо выровнять по отмеченной линии. Для этого можно воспользоваться рашпилем либо мелкой пилкой по дереву или металлу. Полученные края нужно сделать максимально ровными.

Внимание!
После того, как посадочное отверстие проделано, необходимо вставить в него варочную панель. Прибор должен входить без усилий и полностью закрывать своим корпусом прорезанное отверстие.

Герметизация посадочного отверстия

Следующий шаг – герметизация. Она необходима для защиты столешницы от попадания воды во время уборки или приготовления пищи. Столешница из дерева или древесно-стружечной плиты может от этого разбухнуть и испортиться.

Герметизация выполняется при помощи акрилового герметика для сантехнических работ или нитролака. Его нужно тщательно нанести тонким слоем изнутри на торцы проделанного отверстия. На верхнюю поверхность столешницы герметик наносить не нужно – там будет использоваться специальная прокладка в виде уплотнительной ленты, идущая в комплекте с панелью.

Торцы столешницы обрабатываются силиконом

Наклейка уплотнительной ленты:

• На уплотнительную ленту нанесен клеевой слой, закрытый пленкой. Ее не следует снимать сразу всю, а отдирать постепенно, по мере приклеивания к поверхности.
• Лента приклеивается по периметру посадочного отверстия единым куском. На углах она не разрезается, а просто наклеивается с поворотом.
• Конец и начало ленты соединяются встык, без нахлеста и зазора.

Некоторые производители комплектуют варочные панели алюминиевыми уплотнителями. Инструкция по их установке содержится в документации на прибор.

Крепление панели

Крепление варочной панели проводится следующим образом:

• Прибор вставляется в посадочное отверстие и центрируется так, чтобы передняя сторона была параллельна краю столешницы.
• Изнутри шкафа корпус крепится к столешнице специальными пластинами, входящими в комплект поставки.
• Монтаж должен быть выполнен таким образом, чтобы между варочной поверхностью и столешницей не осталось зазоров.
• Канцелярским ножом сверху обрезаются излишки уплотнителя.

Уплотнитель обрезается канцелярским ножом

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

• иметь линию заземления;
• питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

• трехконтактные;
• четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

• Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
• Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Внимание!
Самостоятельно врезая электрическую варочную панель, необходимо предусмотреть обязательную установку индивидуальных УЗО и защитного автомата. Например, для розетки в 16А необходимо УЗО не менее 40А, а автомат – не менее 25А.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая.
Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

• Удаляется защитная крышка с задней части прибора.
• Внешний кабель пропускается сквозь крышку.
• Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
• Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

• Наличие вентиляционной вытяжки.
• Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
• Расстояние до стены – не менее 130 мм.
• Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Внимание
! Если обязательные требования не будут соблюдены, то эксплуатирующая организация не разрешит эксплуатировать установленную газовую панель.

Подключение панели проводится сертифицированным специалистом в следующем порядке:

• На места резьбовых соединений наносится уплотнительная фум-лента.
• В газовый шланг вставляются паронитовые прокладки.
• Шланг присоединяется к варочной панели и месту подачи газа.
• Места соединений проверяются на герметичность при помощи мыльной пены.
• Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Способ подключения панели: розетка или колодка подключения

Есть два варианта подключить электрическую варочную панель к электропитанию:

• Через соединение вилка-розетка;
• Через клемник, напрямую, соединив провода панели с питающим кабелем.

Оба варианта имеют право на существование. Совет прост, если панели идет с вилкой, то ставьте розетку. Контакты стандартной розетки для плиты выдерживают 32 ампера, и с ними ничего не будет, если вы не будете её отключать при нагрузке (включенной плите).

Соединение через клемник более надежное, хотя не удобное при ремонте панели или её замене.

Как установить варочную панель в столешницу этапы работ

1. Прорезать отверстие в столешнице по шаблону;
2. Установить варочную панель на место;
3. Сделать электрическое подключение панели (автомат выключен);
4. Включить питание, проверить работу.

1.
Распаковать упаковку панели и найти описание и схему установки. Посмотреть в документах размеры под нишу.
2.
Провести разметку столешницы, обратив внимание на глубину панели, чтобы она при установке не уперлась в элемент мебели.
3.
На границу ниши наклейте малярный скотч, он спасет покрытие столешницы от сколов. Еще раз сделайте разметку ниши.
4.
В углу размеченной ниши просверлите отверстие для прохода лезвия лобзика (d=12 мм).
5.
От просверленного отверстия электрическим лобзиком пропилите отверстие ниши, придерживая выпиливаемый участок снизу.
6.
Примерьте панель по месту. Если всё нормально, обработайте края спила ниши огнеупорной краской или приклейте по краю алюминиевую фольгу. Это не нужно, если у панели есть специальный защитный кожух (как на фото).
7.
Положите панель рядом с нищей на мягкую тряпку.
8.
Проверьте клеммы подключения. Отверткой проверьте плотность закручивания винтов. Посмотрите схему подключения, если нужно уберите перемычку.
9.
Закройте кожух панели, если он есть.
10.
Пропустите кабель подключения в нишу и установите по месту панель.
11.
Закрепите панель на столешнице предусмотренными креплениями.

Примечание:
Если на варочной панели нет уплотнительной прокладки, которая обеспечит плотное прилегание панели к столешнице, перед установкой панели в нишу, промажьте края столешницы герметиком.

В результате, варочная панель должна прочно лечь на столешницу и плотно должна быть, к ней прикреплена.

Подключение панели

• Теперь подключите панель к розетке или проводам электропитания. Эти работы делаются строго при отключенном электропитании
  .
• Включит автомат защиты группы «электроплита» и проверьте работу панели по инструкции.
• Кстати, проверять работу панели нужно до установки ей в нишу, чтобы не испортить товарный вид, если нужна замена.

Эта пошаговая инструкция о том, как вырезать отверстие в столешнице из дсп или мдф под варочную панель своими руками. Когда вы , вероятно, вам нужно знать, как вырезать отверстия в столешницах из дсп или мдф, если вы устанавливаете раковину или варочную поверхность. Эта задача может показаться простой, но мы можем заверить вас, что есть много нюансов, которые нужно учитывать для хорошего результата.

С одной стороны, вы должны внимательно следить за контуром газовой плиты, используя шаблон или следовать инструкциям, указанным на изделии. В большинстве случаев есть определенные ограничения, на которые вы должны обратить внимание, например минимальное расстояние от плиты к задней панели или с обеих сторон, к . Используйте большой угольник L-образный, чтобы нарисовать прямоугольник на рабочем столе, иначе углы будут не под прямым углом.

Чтобы получить точное отверстие, вы должны использовать хорошую пилу с соответствующим лезвием. Поэтому лезвие должно иметь, ориентированы вниз зубы, иначе оно будет раскалывать поверхность. Просверлите начальные отверстия вдоль четырех углов прямоугольника, используя дрель или (отверстие должно быть шире, чем размер лезвия лобзика).

План работ по установке варочной поверхности в столешницу

Материалы:

• столешница;
• столярный карандаш;
• изоляционная лента.

Инструменты:

1. Защитные перчатки, защитные очки;
2. Пила или электролобзик;
3. Рулетка, уровень, угольник;
4. C-образные зажимы.

• Наденьте защитные очки при выполнении разрезов.
• Выберите лезвие с тонкими зубьями.

Срок выполнения работ

• 10 минут

При установке варочной поверхности газовой плиты или вы должны вырезать отверстия в столешнице.

Совет: следите за инструкциями производителя при вырезании отверстия в столешнице на кухне, если вы хотите предотвратить возможные проблемы
.

Как вырезать отверстие в столешнице под варочную поверхность

Маркировка направляющих линий

Первым шагом является определение контура плиты. В большинстве случаев она должна содержать инструкцию, как это сделать, но есть техника, в которой указаны только рекомендованные размеры отверстия. Поместите варочную поверхность на , которая расположена поверх шкафов. Оставьте рекомендованное расстояние от задней панели до переднего края столешницы.

Проведите медиану на столешнице и отметьте линии вреза, используя инструкции производителя.

Разметка столешницы под отверстие для плиты

Как вы можете видеть на картинке, вам нужен L-образный угольник, рулетка и столярный карандаш, чтобы сделать работу профессионально. Убедитесь, что линии вреза параллельные, и расположены под прямым углом. Кроме того, прямоугольник должен быть симметричным.

Совет: Проверьте, правильно ли расположен прямоугольник под кухонным шкафом, в который будет встроена вытяжка, и вокруг него достаточно места (в соответствии с инструкциями производителя).

Установка прокладок под столешницу

Чтобы получить точный результат, вы должны разместить несколько прокладок под столешницей. Однако столешница должна быть ровной.

Вы должны оставить около 5 сантиметров свободного пространства между шкафами и столешницей, иначе лезвие пилы может повредить их.

Делаем начальные отверстия для сверления

Используйте дрель с специальным сверлом для создания начальных отверстий вдоль углов. Очень важно правильно выровнять биты, иначе вы можете просверлить вне контура.

Совет: Убедитесь, что вы используете хорошее оборудование для сверления с контролем оборотов. Установите сверло на низких скоростях и удерживайте дрель обеими руками, если вы хотите иметь хороший контроль над ней. Повторите процесс для каждого угла прямоугольника.

Прохождение ламинированного слоя

На этом изображении вы должны заметить, что сверло проходит через верхний слой. Не используйте слишком большое давление на оборудование для сверления, иначе оно может соскользнуть с места.

Убираем остатки от процесса пылесосом

Сверления отверстия в столешнице с помощью дрели создаст много остатков, поэтому мы рекомендуем вам попросить кого-то их убрать, поскольку вы делаете отверстие.

Совет: Работайте с большой осторожностью и вниманием, так как важно сделать отверстия точно в указанных местах.

Начальные отверстия для вырезания в столешнице

После сверления угловых пусковых отверстий необходимо выполнить разрезы вдоль направляющих линий. Если у вас нет опыта в этой области, вы должны покрыть линии разреза маскировочной лентой. Таким образом, вы поможете предотвратить измельчению кромок.

Резка отверстия электролобзиком в столешнице

Чтобы сделать разрезы, мы рекомендуем вам использовать электролобзик. Выберите лезвие с направленными вниз зубами. Кроме того, лезвие должно иметь разведены зубы. Если вы ранее не работали с лобзиком, мы рекомендуем вам закрепить столешницу. Убедитесь, что лезвие проходит точно по линиям разреза.

Совет: Убирайте стружку которая образуется часто, иначе она может покрыть линии. Установите электролобзик на низких скоростях.

Готовое отверстие в столешнице для плиты

И последнее, но не менее важное: вам нужно позаботиться об установке варочной поверхности в столешницу своими руками. Если вы следовали нашим советам и читали инструкции производителя, варочная поверхность должна легко входить в отверстие. Однако, если края не совсем прямые, вы можете сгладить их силиконом или герметиком.

Совет: Используйте наждачную бумагу, чтобы сгладить режущие кромки.

Установление варочной поверхности в столешницу

После этого вам остается только установить варочную поверхность в столешницу, подключить ее и закрепить с помощью саморезов, которые должны идти с ней в комплекте.

Спасибо за то, что вы прочитали нашу пошаговую рекомендацию, как вырезать отверстие в столешнице и установить варочную поверхность своими руками, рекомендуем вам ознакомиться с другими статьями. Не забывайте делиться нашими проектами с друзьями, используя виджеты социальных сетей.

Установка варочной панели — это удобный и практичный вариант для вашей кухни. Таким образом, вы сможете существенно сэкономить место, что весьма актуально для стандартных небольших кухонь отечественных хрущевок. К тому же, варочные панели работают по такому же принципу, как и массивные плиты — так почему бы не заменить их на более удобный вариант. Важно отметить, что установка варочной панели в столешницу — совершенно несложный процесс и справиться с ним сможет любой, кто имеет определенный набор инструментов.

Для того, чтобы разобраться в процессе установки и грамотно воплотить его в жизнь, стоит предметнорассмотреть каждый из этапов ремонтных работ.

Создание отверстия

Те, кто когда-то сталкивался с подобными работами должны знать, что нет ничего сложного в том, чтобы установить варочную панель в столешницу. Видео об этой работе, которое находится в конце статьи — реальное подтверждение этому. Для того, чтобы выделить все нюансы установки, стоит рассмотреть процесс детально.

• Первое, что вы должны знать перед установкой столешницы — это ее размеры, что позволит избежать возможных ошибок при замерах. Для того, чтобы самостоятельно их сделать, необходимо ееперевернуть и определить ширину и длину с помощью рулетки;
• Делаем разметку на столешнице. Она должна соответствовать параметрам варочной панели;
• С помощью электрического лобзика просверливаем отверстие, с которого и будем начинать вырезать. Для того, чтобы срез не крошился — лучше использовать лобзик с мелкими зубьями.

Процесс герметизации

Срезы, которые образовались после пропила, стоит обработать герметиком. Это необходимо, чтобы столешница не разбухла, а также, чтобы в нее не попала грязь.

Важно!
Для уплотнения кромки вы всегда можете использовать алюминиевую ленту. Помимо своих основных защитных качеств, она сможет защитить столешницу от резкого перепада температур. Уделите особое внимание выбору уплотнителя, так как от этого зависит сохранность внешнего вида столешницы и ее функциональность.

От того, какую варочную панель приобрели — электрическую или газовую — будет зависеть и способ установки. Рассмотрим отдельно оба варианта.

Как подсоединить электрическую панель?

Спрос на электрические панели неизменно высок. Этот факт легко объяснить тем, что такие устройства весьма надежны, качественны и долговечны. Все же, если такой плите и предстоит ремонт, то ее без проблем можно отсоединить и отнести в мастерскую.

Перед тем, как начать встраивать электрическую варочную панель, ее необходимо перевернуть и положить на столешницу. С внутренней стороны плиты будет нарисована обратная схема подсоединения. Будьте особо внимательны, если вам предстоит работать с подключением плиты самостоятельно. Здесь важносоединить провода правильно.

В том случае, если для подключения электрической панели есть отдельный провод щита, то нет необходимости в вилке и розетке. Просто подсоедините провод и установите панель в столешницу. После этого она будет полностью готова к работе.

Как подсоединить газовую панель?

Изначально стоит обратить внимание на то, каким образом крепится панель. Установите ее в столешницу, затем выровняйте и закрепите. Для этого внизу модели предусмотрены специальные скобы и включите электрический провод в розетку.

Важно!
Перед самостоятельным подключением газа вам непременно стоит ознакомиться с основными правилами безопасности. Газ должен быть перекрытым. Убедитесь в этом и только после, подсоединяйте варочную поверхность к трубе с помощью гибкого шланга.

В гайки стоит положить паронитовые прокладки. Затем, откройте газ и включите конфорки для того, чтобы проверить прочность соединения и устранить возможные утечки газа. Для удобства проверки используйте газовый анализатор.

Правила установки варочной панели над духовым шкафом

Индукционная варочная панель имеет множество положительных характеристик. Среди них:

Как видите, преимуществ у такого варианта масса. Поэтому совсем неудивительно, что вам также захотелось установить такого рода плиту у себя дома. Как это сделать правильно? Установка варочной панели над духовкой имеет определенную последовательность и правила. Для того, чтобы более подробно разобраться в этом вопросе, стоит рассмотреть все особенности установки панели.

• Если вы приступили к такому процессу, как установка индукционной варочной панели над духовым шкафом, то должны знать, что он должен быть оснащен принудительной вентиляцией и системой охлаждения;
• Помните, что крепление должно производиться на идеально ровной поверхности. В противном случае, могут возникнуть деформации, которые нарушат правильную работу варочной плиты.

Порядок установки

1. Возьмите короткие тупые шурупы и привинтите 4 пружины в отверстия, которые расположены по бокам устройства;
2. Вставляем варочную панель в кухонный модуль, выравниваем ее и слегка нажимаем на центр — это обеспечит максимально ровную установку;
3. Если она имеет боковые профиля, то после того, как вы вставите ее в кухонный модуль необходимо вставить 4 крепежных крюка. Обратите внимание на то, чтобы шурупы центровочных пружин оставались доступными.

Важно!
При установке варочной панели над духовым шкафом, электрическое подключение и встраивание самого шкафадолжно производиться отдельно. Этогонеобходимо придерживаться исходя из правил Техники безопасности при работе с электричеством.

Перед тем, как подсоединять электрику необходимо проверить:

• состояние розетки: она должна быть заземлена и соответствовать всем техническим нормам и стандартам;
• соответствует лирозетка необходимому напряжению при подключении;
• соответствует ли розетка штепсельной вилке.

Помните, что установка варочной панели в столешницу своими руками или установка панели над духовым шкафом, требует от вас предельной внимательности. Вы непременно должны учитывать большое количество требований, которые помогут вам грамотно, быстро и качественно установить ее. Руководствуясь вышеописаннымиинструкциями, вам не нужно будет привлекать специалистов для проведения этой операции.

Идея самостоятельной установки варочной панели может несколько пугать. Ведь придется иметь дело либо с электричеством, либо с газом и при этом работать с достаточно дорогим кухонным оборудованием. Тем не менее, ни один из шагов по установке варочной панели не является особо сложным. Просто необходимо все делать осторожно и в правильной последовательности от самогоначала до конца.

Шаги

Установка электрической варочной панели

Снимите старую варочную панель, если таковая имеется.
Если вы заменяете старую варочную панель, то для начала вам необходимо ее снять. Отключите электричество
в распределительном щитке. Снимите с варочной панели любые установленные на нее приспособления, а также счистите имеющийся герметик. Отсоедините провода, запоминая то, каким образом была подключена старая варочная панель, и выньте варочную панель из отверстия, в котором она сидела.



Убедитесь в том, что у вас имеется достаточно пространства в выбранном для варочной панели месте.
В идеале у вас должен иметься зазор над варочной панелью в размере 76 см, а по бокам от нее должно быть свободное место примерно в 30-60 см. Также вам следует убедиться в том, что и под столешницей имеется достаточно места для размещения вашей новой модели варочной панели.



Убедитесь, что вблизи выбранного вами места есть распределительная коробка для подключения варочной панели к электросети.
Большинство электрических варочных панелей требуют подключения напрямую к сети через распределительную коробку 220 В. Если вы производите замену варочной панели, то, вероятно, распределительная коробка уже имеется.



Измерьте габариты варочной панели и убедитесь в том, что она вмещается в старое отверстие.
Если вы заменяете варочную панель, то в столешнице уже должно иметься отверстие, и вам только необходимо убедиться, что оно подходит для новой варочной панели.



Скорректируйте отверстие для варочной панели, чтобы она могла войти в него.
Отверстие должно быть с каждой стороны на 1,5-2,5 см меньше габаритов варочной панели. Если у вас еще нет отверстия под варочную панель, или оно слишком маленькое, то вам потребуется вырезать его по нужным размерам. Если имеющееся отверстие слишком большое, то для его уменьшения по сторонам можно прикрутить листы металла.



Снимите с варочной панели все съемные элементы, чтобы вам было легче ее ставить на место.
У варочной панели могут быть съемные конфорки, защитные экраны и прочие детали, которые временно следует отложить в сторону. Также вам необходимо не забыть удалить с варочной панели все упаковочные материалы.

Установите зажимы.
Они предназначены для фиксации варочной панели. Вам следует повесить их с верхнего края прорези, а затем прикрутить шурупами.



Опустите варочную панель в отверстие.
Опустите новую варочную панель в отверстие, не забыв в первую очередь просунуть в него провода. Надавите на варочную панель, пока не услышите щелчок фиксирующих зажимов.



Присоедините провода варочной панели к сети.
Электричество все еще должно быть выключено
, когда вы будете заниматься этим, чтобы не получить удара током. Присоедините провода варочной панели к соответствующим проводам распределительной коробки.



Установите на варочную панель ранее снятые съемные детали.
Верните на место конфорки, защитные экраны и прочие съемные детали.

Включите электричество и проверьте работу варочной панели.
Включите подачу электричества варочной панели, чтобы проверить, что все нормально работает.

Откройте все конфорки на несколько минут.
Несмотря на то, что вы отключили газ, в шланге он все еще может оставаться. Откройте все конфорки, чтобы выпустить газ. Не поджигайте его. Весь газ выйдет за несколько минут.



Отсоедините гибкий шланг подачи газа от стационарной газовой линии при помощи двух гаечных ключей.
Возьмите один гаечный ключ и установите на гайку шланга, а второй ключ – на гайку стационарной газовой линии.



Уберите с варочной панели все съемные детали.
Снимите конфорки, защитные экраны и прочие съемные детали, прежде чем двигаться дальше. Это облегчит задачу перемещения варочной панели.

Снимите зажимы, фиксирующие имеющуюся варочную панель на месте.
Открутите зажимы с нижней стороны старой варочной панели.

Подтолкните варочную панель снизу, чтобы приподнять ее.
Снимите варочную панель со столешницы и положите в безопасное место. Не забудьте о том, что к ней все еще присоединен газовый шланг.



Отсоедините газовый шланг от старой варочной панели.
Если вы будете использовать старый газовый шланг для подключения новой варочной панели, вам следует отсоединить его от старой панели. Используйте для этого два гаечных ключа, установив один на варочной панели, а второй – на гайке шланга.

• Для отсоединения шланга прокрутите его гайку в направлении против часовой стрелки.

Присоедините газовый шланг к новой варочной панели.
Воспользуйтесь герметиком для газовых соединений, нанеся его на резьбу в месте соединения шланга и варочной панели. Щедро нанесите герметик на резьбу, но так, чтобы он не попал внутрь шланга. Гаечным ключом прикрутите гайку газового шланга к варочной панели.

Поместите новую варочную панель на свое место.
Осторожно опустите варочную панель в отверстие, чтобы не повредить никаких соединений в ее нижней части. Прежде чем опускать варочную панель в отверстие, вам вперед следует провести в него газовый шланг.

Присоедините газовый шланг к стационарной газовой трубе.
Нанесите герметик на резьбу фитинга газовой трубы. Затем закрутите гаечным ключом гайку газового шланга. Обязательно туго затяните гайку.

Приготовьте мыльный раствор.
Приготовьте раствор из 1 части мыла для мытья посуды и 1 части воды, чтобы проверить возможные утечки газа. Тщательно размешайте раствор, а затем либо распылите его на места газовых соединений, либо нанесите кистью. Включите кран подачи газа, поставив его в положение, в котором его рукоять указывает направление подачи газа.

Включите конфорки и проверьте их работу.
Если проверка мыльным раствором не выявила утечек, попробуйте зажечь конфорки. Может потребоваться несколько секунд на то, чтобы подошел газ и загорелся, так как из шланга сначала должен выйти обычный воздух.

Присоедините крепежные скобы варочной панели к столешнице.
Когда вы убедитесь в работоспособности варочной панели, присоедините ее крепежными скобами к столешнице. Теперь ваша варочная панель полностью установлена.

• Верните на место двери и ящики шкафчика под варочной панелью, а также все его содержимое.

Если вы хотите сделать на своей кухне ремонт, то можно самостоятельно произвести замену плиты на варочную поверхность. Сегодня современное и функциональное решение для каждой кухни – это установка варочной панели в столешницу своими руками. Помимо этого, можно сделать комбинацию, которая будет состоять из духового шкафа и варочной поверхности, так вы совсем ничего не теряете. В этой статье мы подробно расскажем, как самостоятельно установить варочную поверхность в столешницу, не прибегая к помощи специалистов.

Если вам когда-то доводилось заниматься на своей даче либо в квартире ремонтом, либо вы занимались строительством, то правильно установить варочную поверхность в столешницу окажется простым делом для вас. Достаточно чётко измерить её толщину и размеры при монтаже. Что ж, приступим.

Для того чтобы правильно произвести установку варочной панели самостоятельно, необходимо знать как вырезать в столешнице отверстие. Все нужные размеры отмечаются в инструкции на схеме, не придумывайте ничего нового. Так, вы ускорите процесс и заметно сократите вероятные огрехи при измерении. Замеры, возможно произвести самостоятельно, для этого нужно положить варочную плиту низом к верху, затем узнать длину и ширину поверхности по сторонам внутри.

Заметьте, что в инструкциях пишут минимально разрешённые отступы от края столешницы. Можно делать размеры отступов немного больше, так как узкие края спустя некоторое время могут поломаться. Необходимо сделать на поверхности стола разметку в соответствии с размерами и толщиной варочной панели. Здесь вы будете её встраивать. Чтобы линии оставались видными и были заметнее на поверхности тёмного цвета, можно приклеить полосы скотча из бумаги, а на них перенести каждую линию.

Затем надо просверлить отверстие, с которого начинается вырез. Вырезы делаются электрическим лобзиком. Чтобы края выреза были ровными и не крошились по краям, желательно пользоваться ручным фрезером, а закругление углов делать радиусной фрезой, при этом надо шлифовать каждый срез. Полученные опилки, вы можете собрать пылесосом.

Герметизируем и уплотняем

Перед установкой необходимо произведите обработку срезов столешницы герметиком из силикона либо нитролаком. Так, вы защитите поверхность столешницы от воды, грязевых пятен, набухания и продлите срок её эксплуатации. Также для установки можно использовать уплотнитель, поскольку он клеится сам и выполняет ту же роль.

Самоклеящийся уплотнитель располагают сверху, края поверхности должны лечь на него. Также для уплотнения вы можете использовать ленту из алюминия, которая, кстати, защищает от температурных колебаний. Если уплотнитель будет высокого качества, то отверстие в столешнице будет служить вам дольше, она не будет нуждаться в ремонте либо замене.

Также монтаж отличается в зависимости от типа панели – бывают газовыми и электрическими, плюс отдельными характеристиками крепления. Детали крепления вы можете закрепить шурупами.

Сегодняшние электрические панели весьма функциональны, при правильном монтаже поверхности они редко выходят из строя, следовательно, продолжительный период они не нуждаются в ремонтных работах. Когда ремонт всё же понадобился, то панель быстро отсоединяется и самостоятельно относится мастеру или же ремонт можно выполнить самостоятельно, благодаря чему вы экономите свои средства на вызов специалиста.

Перед тем как установить варочную панель, положите её на столешницу, переверните и подсоедините провода по схеме. Схему вы можете найти на обратной стороне панели, это делается для вашего удобства. Необходимо учитывать не только её размеры, но толщину. Когда вы устанавливаете и подключает самостоятельно, то проявите внимание. Если неправильно подсоединить провода, то вы не отрегулируете потом конфорки и их величину нагрева.

В случае когда для подключения варочной электрической панели имеется специальный щитовой провод, то вам не потребуется ни розетка, ни вилка. Достаточно подсоединить панель к проводу. Подключение индукционной варочной поверхности осуществляется по тому же принципу.

При монтаже газовой варочной панели своими руками требуется посмотреть тип крепления. Не забывайте про толщину и размеры варочной панели. Затем её надо установить, выровняв по краю столешницы, а потом закрепить. Как правило, в комплекте идут скобы для крепления, они расположены снизу. Электрический провод включается в розетку.

Для подключения газовой варочной панели своими руками требуется тщательно изучить правила безопасности. Газ перекрывают, после чего подсоединяется варочная панель гибким шлангом к газовой трубе. В гайку в обязательном порядке помещают паронитовую прокладку. После чего включаете газ и конфорки, проверяете соединения шланга, чтобы не было утечек. Для этого нужно намылить все места соединения, если пена не имеет пузырьков, утечек нет, установка произведена правильно. Помимо этого, для проверки применяют газовые анализаторы.

Если делать все правильно, то проблем при установке варочной панели возникнуть не должно. Главное, чтобы вы не спешили и выполняли работу качественно, учитывая все нюансы монтажа.

Задумались о самостоятельном изготовлении мебели для кухни? Тогда самое время вам узнать, что изготовить ее – это сделать только полдела, а вторая половина этого дела заключается в комплектации мебели всевозможным оборудованием. Это и встраиваемые стиральные и посудомоечные машины, и мойка, и духовка, и, конечно же, варочная панель, о которой пойдет речь в данной статье. Вместе с сайтом сайт мы разберемся с вопросом, как производится установка варочной панели своими руками и как ее подключить к домашнему газопроводу и электрической проводке.

Монтаж варочной панели фото

Установка варочной панели: разметка места монтажа

Разметка – это, пожалуй, самый важный этап работ, связанный с установкой варочной панели своими руками, на котором, как ни странно, больше всего нюансов. Судите сами – от того, насколько четко и точно вы сможете разметить, а потом и вырезать отверстие под варочную панель, зависит весь внешний вид кухни. Это как раз тот случай, при котором ошибка в один сантиметр может оказаться непоправимой – всегда нужно помнить о стоимости . Покупать новую не так уж и дешево. Дело в том, что сама панель должна поместиться четко над тумбой, а запаса по ширине там практически нет.
Разметить посадочное отверстие можно двумя способами – ее можно просто уложить на столешницу, отцентровать на глазок и обвести карандашом, или же пойти путем профессионалов и все рассчитать вплоть до миллиметра. Естественно, лучше выбрать второй вариант решения вопроса, так как в этом случае шансов ошибиться минимум. Делается это следующим образом.

Теперь дело за малым – вырезать и произвести монтаж варочной панели в отверстие. Об этом и поговорим дальше. Для тех, кто не любит читать и вникать в написанное, прилагаем видеоролик по установке варочной панели в столешницу.

Установка газовой варочной панели: два способа вырезать отверстие

Вырезать посадочное отверстие для варочной панели можно с помощью трех различных электрических инструментов – это лобзик, дрель или ручная фрезерная машинка. Наиболее точный и красивый рез получается при использовании ручного фрезера, но о наличии его в домашней мастерской человека, не связанного со строительством, можно даже и не спрашивать. Лобзик также найдется не у каждого, но он, по крайней мере, стоит не очень дорого, и для проведения этих работ его можно купить. Ну а дрель имеется практически у каждого хозяйственного мужчины. С нее и начнем, но для начала предупрежу о качестве полученного с помощью дрели отверстия – оно, можно сказать, отвратительное. Рваные края герметизировать довольно сложно, а делать это нужно обязательно, и в этом отношении возникнут проблемы. В принципе, они решаемые, но об этом чуть позже.

После того, как отверстие будет готово, в обязательном порядке нужно выполнить его гидроизоляцию – при попадании воды или даже просто влаги в торец столешницы имеется очень большая вероятность того, что материал, из которого она изготовлена, разбухнет, и столешница испортится. Как правило, торец выреза обрабатывают силиконом. Если вы вырезали отверстие дрелью, то сделать это качественно будет достаточно сложно – придется повозиться.

Установка электрической варочной панели: крепление и подключение

Чтобы проще было понять, как выполняется установка варочной поверхности в отверстие столешницы, представим ее в виде последовательности выполнения работ – так сказать, в виде небольшой, но понятной инструкции по установке варочной панели.

В принципе, все. Точно таким же способом монтируется электрическая варочная поверхность. Единственное исключение – это отсутствие в ней газового шлага. Могут быть, конечно, и другие нюансы – например, если говорить о зависимой от варочной панели, то здесь процесс монтажа выглядит несколько иначе. Для начала , а потом и панель, которая подсоединяется уже непосредственно к самой духовке.

В принципе, все. Теперь судите сами – сложная эта работа или нет. Справитесь вы с ней самостоятельно или, быть может, обратитесь к специалистам. Вообще, исходя из опыта, могу сказать, что большинство людей, которые задаются вопросом, как выполняется установка варочной панели своими руками, справляются с этой работой легко. По сути, она не сложная, и все, что нужно для успешного завершения дела, это четко соблюдать все тонкости и нюансы.

Варочная панель позволяет не только приготовить любое блюдо, но и сэкономить место. Ведь подобная техника обладает меньшими габаритами, чем большие и громоздкие газовые плиты. Как установить варочную панель и духовой шкаф? Все просто. Главное, действовать по инструкции. Справиться с подобными задачами способен каждый. Для этого не требуется дорогой оборудование, а важно лишь наличие определенных инструментов.

Что потребуется

В завершение

Теперь вы знаете, как встроить варочную панель в столешницу своими руками. Перед началом работы стоит оценить свое умение и способности. Если вам это не по силам, то стоит обратиться за помощью к профессионалам. Однако можно с уверенностью сказать, что процесс установки не очень сложный. С подобной задачей может справиться практический каждый. Главное, внимательно изучить инструкцию и иметь под рукой все необходимые инструменты. При выполнении подобных работ рекомендуется учесть все нюансы и тонкости процесса.

В условиях квартиры, место установки газовой панели, определяется расположением газовой трубы. На газовой трубе, должен быть установлен перекрывающий вентиль. Стоит отметить, что перенос газовой трубы на любые расстояния, должен делаться, только специалистами газовой компании. При этом никто не запрещает установить газовую панель на некотором расстоянии от трубы, используя для этого гибкую подводку для газа (газовый шланг).

Сильфонный шланг, гибка подводка для газа

Замеры

Перед приобретением панели, нужно знать ширину столешницы. Размеры большинства панелей стандартны и не выходят за пределы 55-57 см. В документации к панели, должны быть указаны не только габариты панели, но и размер отверстия в столешнице для установки панели.

Схема установки панели

Чтобы защитить поверхность столешницы от движения подошвы лобзика и от сколов при пропиле, рядом с разметкой или по разметке клеится малярный скотч.

Чтобы пропил не упал и не сломал столешницу, нужно поддерживать его снизу, как на фото, струбцинами.

Пропил столешницы лобзиком

Подготовка панели к установке

В комплект к панели входят жиклеры для магистрального подключения. Если они не установлены, их нужно установить на место. Схема установки жиклеров приклеена к днищу панели или указана в паспорте.

Если газовая панель подключается к газовому баллону, жиклеры нужно купить другие.

Жиклеры

Варочная панель позволяет не только приготовить любое блюдо, но и сэкономить место. Ведь подобная техника обладает меньшими габаритами, чем большие и громоздкие газовые плиты. Как установить варочную панель и духовой шкаф? Все просто. Главное, действовать по инструкции. Справиться с подобными задачами способен каждый. Для этого не требуется дорогой оборудование, а важно лишь наличие определенных инструментов.

Что потребуется

В завершение

Теперь вы знаете, как встроить варочную панель в столешницу своими руками. Перед началом работы стоит оценить свое умение и способности. Если вам это не по силам, то стоит обратиться за помощью к профессионалам. Однако можно с уверенностью сказать, что процесс установки не очень сложный. С подобной задачей может справиться практический каждый. Главное, внимательно изучить инструкцию и иметь под рукой все необходимые инструменты. При выполнении подобных работ рекомендуется учесть все нюансы и тонкости процесса.

Комплексные плиты для кухни, одновременно совмещающие в себе варочную панель и духовой шкаф, все дальше отходят в прошлое. Современные хозяйки все реже используют по прямому назначению духовые шкафы. Они все чаще превращаются в склад кастрюль и сковородок.

Зачем же переплачивать деньги за ненужный металлический шкаф, когда можно приобрести удобную и эстетическую варочную панель, а образовавшееся под ней свободное пространство прекрасно подойдет для хранения посуды и других вещей. Установка варочной панели в столешницу под силу даже неопытному мастеру, ведь ее монтаж совершенно не требует опыта и квалификации.

Разновидности варочных панелей

Итак, перед тем как приступить к такой процедуре, как установка варочной панели в столешницу своими руками (фото можете увидеть в этой статье), следует разобраться с разновидностями данных устройств. Существуют следующие основные виды варочных панелей:

1. Электрические.
2. Индукционные.
3. Газовые.

Установку и монтаж последнего варианта желательно доверить профессионалу, так как неправильное подключение может привести к серьезным проблемам. При использовании в помещении газовых плит необходимо соблюдать особые требования. В процессе монтажа электрических панелей также важно соблюдать осторожность и правила безопасности при работе с высоким напряжением. Следует обеспечить качественное электрическое питание с заземлением.

При покупке варочной панели важно особое внимание обратить на ее Так как установка варочной панели в столешницу должна осуществляться с небольшим запасом по краям. Кроме того, нужно определиться с местом врезки. Заранее проведите

Установка столешницы

Если вы приобрели стеклянную или каменную столешницу, желательно доверить ее установку профессионалам. Так как вы не знаете обо всех тонкостях процесса, можете повредить дорогостоящую вещь. Если же с установкой можно справиться самостоятельно, но при наличии некоторых строительных навыков.

Вам потребуется следующее:

• Затирочная масса для плитки.
• Плитка для облицовки поверхности столешницы.
• Монтажный или плиточный клей.
• Плитка с вольфрамовым напылением.
• Пистолет с силиконовым герметиком.
• Электрический лобзик.
• Водостойкая древесная плита.
• Набор инструментов — угольник, отвертка, шурупы.

Замену столешницы следует начинать с демонтажа старой. Несмотря на то что старая столешница в дальнейшем вам не потребуется, снимать ее необходимо очень аккуратно, чтобы избежать повреждений кухонного гарнитура.

Очень важно подогнать новую столешницу под размеры вашей мебели. Вполне вероятно, что потребуется спилить лишнее. В таком случае оголяются незащищенные края ДСП. Данный материал прекрасно впитывает влагу, поэтому спилы нужно хорошо обработать герметиком. Если столешница монтируется спилами к плите, желательно закрыть их при помощи специальных торцевых планок.

Необходимые инструменты

Прежде чем перейти к такому процессу, как установка варочной панели в столешницу (фото показывают, какие они бывают), нужно подготовить следующие инструменты:

• Карандаш.
• Рулетка.
• Лобзик.
• Дрель-шуруповерт со сверлом по дереву диаметром 8-10 мм.
• Герметик.

Подготовительный процесс

Для начала следует удостовериться в том, что в месте, где будет осуществляться установка варочной панели в столешницу, имеются доступные Наличие розетки, подходящая длина газового питающего шланга, без передавливания и перегибов для газовой плиты — это два основополагающих аспекта.

Если проводка старая и нет уверенности в том, что она надежная, рекомендуется провести для плиты самостоятельный кабель непосредственно от счетчика.

Установка варочной панели в столешницу

1. Для начала необходимо сделать отверстие в столешнице. Для этого согласно инструкции размечается проем. Если же инструкция отсутствует, то
   обрисовывается полный габарит при этом с каждой стороны нужно отступить примерно по 5 мм.
2. С помощью дрели и просверливается отверстие, таким образом, чтобы не выходить за границу контура. Затем продолжаем работу лобзиком. Для уменьшения сколов рекомендуется взять пилку с мелкими зубьями. Помимо этого можно оклеить контур канцелярским или малярным скотчем.
3. После того как будет выполнен выпил, нужно закрасить или обработать герметиком спиленные края, чтобы предотвратить набухание столешницы.
4. Далее выполняется установка варочной панели в столешницу 28 мм, закрепляется и подключается к сети.

Врезка панели должна осуществляться с максимальной точностью. В противном случае даже ошибка в 1 см может испортить столешницу, которая является одним из самых дорогих элементов кухонного гарнитура.

Столешница из искусственного камня

По сравнению со своими собратьями из ДСП столешница из искусственного камня является наиболее долговечной. Несмотря на это, основной проблемой является установка варочной панели в столешницу из искусственного камня.

В большинстве случаев столешница из искусственного камня заказывается уже с готовыми отверстиями под конкретную варочную панель. Но как быть, если столешница уже установлена, а варочная панель еще нет? В данном случае самым надежным и лучшим вариантом будет отдать столешницу квалифицированным специалистам, которые с помощью профессионального инструмента сделают необходимое отверстием.

Если же вы все-таки решили рискнуть, то данную работу можно произвести по технологии, что описана выше, но только вместо лобзика нужно будет взять угловую шлифовальную машину и диск с алмазным напылением, предназначенный для резки бетона.

Важно помнить, что самостоятельная установка варочной поверхности в столешницу должна быть грамотно продумана на всех этапах монтажа. Только в этом случае будет затрачено меньше времени на проведение данного вида работ, а также существенно улучшится их качество и последующий результат.

В случае, если необходимо сэкономить место на кухне, нет смысла устанавливать газовую плиту, занимающую довольно много пространства. Тем более, что духовкой, идущей с ней в комплекте, пользуются далеко не все, особенно с появлением большого количества микроволновок и электрических духовок по доступной цене. По большей части для готовки используется непосредственно варочная поверхность. Принципиальной разницы в монтаже газовых и электрических варочных панелей нет, лишь некоторые нюансы, которые будут рассмотрены далее в статье.

Необходимые инструменты, материалы

Для установки панели не требуется ни какого дорогостоящего и диковинного инструмента, ни прохождения специальных курсов. Всё достаточно просто, осилить процесс под силу любому мало-мальски, дружащему с руками человеку. В процессе работы понадобятся:

• рулетка;
• дрель со сверлом диаметром от 8 мм, чтобы засверлить пару отверстий, в которые пролезет пилка для лобзика;
• электрический лобзик (можно выпиливать и вручную, но получится дольше и утомительнее);
• герметик;
• специальный пластилин, самоклеящийся уплотнитель либо лента из алюминия.

В данный перечень вошли принадлежности, которые понадобятся однозначно. Также в зависимости от типа поверхности будут нужны и другие материалы, например, тефлон либо пакля для подмотки резьбы, клеммы, изолента для контактов. Главное, ввязаться в бой, а там будет ясно, что ещё нужно.

Замеры

Самый простой вариант осуществить разметку – аккуратно обвести контуры панели прямо на столешнице, обеспечив равный отступ от её краёв. Можно пойти и другим путём:

• сначала перенести на столешницу контуры полочки, над которой она расположена;
• найти центр получившегося прямоугольника, отметить на столешнице крестиком и сделать его серединой контура под плиту;
• после замера при помощи рулетки габаритов плиты, дать дополнительно по 5 миллиметров припуска с каждой стороны к подготавливаемому отверстию, намеченный крестик – точка пересечения диагоналей и середина отверстия (желательно удостовериться в точности разметки, расчертив диагонали на изображении).

Подрезка

Чтобы осуществить запил лобзиком, необходимо в углах намеченного контура засверлить при помощи дрели отверстия так, чтобы пилка в них заходила свободно. Достаточно сделать два отверстия, расположенных диагонально друг относительно друга. От каждого отверстия делают по два пропила согласно разметке. Наиболее чётко подобные прорези делаются посредством ручного фрезера, но он есть далеко не у всех, поэтому электролобзик – более реалистичный вариант. Аккуратно, по разметке, на средних оборотах не спеша ведут лобзик чётко по разметке, контролируя, чтобы он не уходил в сторону. Настоятельно рекомендуется попробовать выполнить несколько запилов на каком-нибудь ненужном бруске.

Важный нюанс
– некоторые советуют делать разметку и заниматься подрезкой на тыльной стороне столешницы. Проблема в том, что ламинат, которым покрыта лицевая сторона, при этом может сколоться, и плита не перекроет скол. Посему, проще разметку делать при помощи маркера на лицевой стороне, и сверлить и пилить тоже лицевой частью вверх.

Установка и герметизация

После того, как был осуществлён пропил, края прорези обрабатывают силиконом либо другим герметиком, для защиты от влаги. По периметру подготовленного таким образом отверстия с верхней стороны клеят входящий, как правило, в комплект с плитой уплотнитель. Затем плиту вставляют и выравнивают по контуру отверстия, после чего поджимают находящийся на тыльной стороне крепёж. Если уплотнитель выступает за края поверхности, аккуратно срезают его излишки ножом, стараясь не поцарапать столешницу.

Особенности установки газовой и электрической панели

Важно! Согласно правилам техники безопасности при пользовании газовыми приборами ЗАПРЕЩАЕТСЯ самовольное подключение газовых приборов, в том числе и варочных поверхностей.

Это положение закреплено в действующем законодательстве. Подключение осуществляют, как правило, сотрудники Горгаза, за соответствующее вознаграждение. Можно на свой страх и риск установить прибор самостоятельно, но следует ожидать возможных санкций со стороны организации, поставляющей газ, вплоть до его отключения и опечатывания вентиля. Все монтажи газового оборудования необходимо осуществлять по согласованию с соответствующими организациями.

Если же всё-таки возникло желание похозяйничать самостоятельно, действуют в такой последовательности:

• через сгон либо штуцер подсоединяется гибкий шланг к газовому вентилю;
• подготавливается отверстие в мебели для шланга;
• проверяется наличие жиклеров для магистрального подключения плиты, если они не установлены – необходимо осуществить их установку;
• гайка газового подвода подсоединяется к плите, причём обязательно с уплотнительным кольцом, уголок для подключения, как правило, входит в комплект.

Проверка отсутствия утечки газа осуществляется при помощи нанесения на стыки мыльного раствора. Он не должен пузыриться, если есть пузырьки, это свидетельствует об утечке, так же как и наличие характерного запаха газа.

Монтаж электрической варочной плиты осуществляется строго по приведённой в инструкции схеме. Если опыта работы с электрическими приборами мало – не стоит экспериментировать, лучше обратиться к специалистам. При неправильном подсоединении электропитания возможны как неправильная работа прибора, так и выход его, а также проводки в квартире, из строя. Подсоединение электропитания осуществляют до монтажа плитки в подготовленное в столешнице гнездо.

В различных моделях предусмотрены варианты подключения провода либо в розетку, либо напрямую к электрическому щитку. Следует помнить, что электрическая варочная плита потребляет довольно большое количество электроэнергии, и позаботиться о том, чтобы проводка соответствовала требованиям по потребляемой мощности.

Если раньше в каждом доме было принято иметь большую газовую плиту с четырьмя конфорками и духовым шкафом, то сейчас становится более принятым экономить жизненное пространство в квартире, и на смену старым плитам пришла варочная панель. Она представляет собой плоскую поверхность с конфорками, которой можно легко подыскать место на небольшой кухне, а в идеале стоит встроить в кухонную мебель. В зависимости от интерьера вашей кухни, необходимо выбрать эмалированную плиту, модель из нержавеющей стали или из закаленного стекла.

Существует три вида варочных панелей:

• газовые;
• электрические;
• индукционные.

В последнее время в связи с подорожанием газа все больше людей отдают предпочтения электрическим плитам. Однако следует иметь в виду, что дом может быть на некоторое время обесточен, и таким образом человек рискует остаться на некоторое время без горячих блюд. Если вы живете в доме, где по каким-либо причинам часто происходят отключения электроэнергии, то стоит подумать о приобретении панели смешанного типа – и с газовыми, и с электрическими конфорками. Такие панели стоят дороже, но очень выручают в таких ситуациях.

Индукционные панели являются относительно новым видом и еще не очень распространены. Принцип их работы основан на явлении электромагнитной индукции. В корпусе плиты установлена индукционная катушка, являющаяся первичной обмоткой трансформатора, а посуда, в которой готовится пища, выступает вторичной обмоткой.

Таким образом, во время готовки на индукционной панели нагревается только сама посуда и продукты, которые в ней, а сама панель из стеклокерамики греется от стоящей на ней посуды и потому не нагревается до высоких температур. Следовательно, такая панель считается наиболее безопасной в употреблении.
Следует обратить внимание, что не вся посуда подходит для готовки на таких панелях. Нужно использовать посуду, которая обладает ферромагнитными свойствами. Поэтому следует обзавестись посудой из чугуна, нержавеющей стали или эмалированной. Категорически не подойдет посуда, сделанная из меди, алюминия, стекла и керамики.

Установка варочной панели

Когда вы уже сделали выбор в пользу определенного типа панели, можно приступать к ее установке. У вас есть возможность это доверить профессионалу либо сделать самостоятельно. Установка современной варочной панели в столешницу своими
руками не требует никаких особых навыков и не займет у вас много времени. Вам понадобятся рулетка, карандаш, электродрель и электролобзик. Прежде всего, нужно определить размеры панели – они в основном указаны в инструкции, но можно измерить их и с помощью рулетки. Преимущественно плиты имеют стандартные размеры – 50 на 60 см, но бывают исключения. К полученным измерениям необходимо добавить 1-2 мм с каждой из четырех сторон, чтобы был небольшой зазор между панелью и столешницей. Затем нужно сделать разметку на столешнице, начертив карандашом контуры вашей плиты.

Основным требованием безопасности при выборе места на столешнице является то, что расстояние от края стола до плиты должно быть не менее 5 см с каждой стороны. После разметки берем электродрель и делаем четыре отверстия в каждом углу разметки. Рекомендуется использовать сверла диаметром 8-10 мм, чтобы потом туда легко вошло полотно электролобзика. Затем ним аккуратно выпиливаем пространство для варочной панели. После этого места пропила понадобится обработать силиконом или акрилом. Это требуется для защиты деревянной поверхности от грязи и влаги.

Также необходимо нанести силикон на периметр вырезанной ниши, так сказать, сделать небольшой бортик. Если есть возможность, то нужно дать силикону немного просохнуть в течение 1-2 часов. Если нет, то можно сразу укладывать туда панель. Часто в комплекте с ней идут липкие ленты либо специальный пластилин, которым нужно обработать ее края. В таком случае необходимо применить их в соответствии с инструкцией, тогда герметизация среза столешницы будет на самом высоком уровне. Если в комплекте ничего такого нет, то достаточно и силикона.

Укладываем подготовленную панель в нишу и удаляем излишки силикона. Затем, используя специальные зажимы из комплекта, закрепляем панель под столешницей. Осталось только подключить варочную панель к источнику питания. Если у вас газовое оборудование, то его подключение безопаснее доверить профессионалам. В случае когда вы сами подключили газовый шланг, обязательно проверьте все стыки с помощью мыльной воды – там не должны образовываться пузыри, а иначе это говорит о неполной герметизации, что может привести к утечке газа. К электрической или индукционной панели нужно просто подсоединить вилку и включить ее в розетку. Все, можно приступать к приготовлению обеда.

В эпоху новых технологий на смену неудобным и громоздким газовым и электрическим плитам приходит совершенно новый вид кухонного оборудования. Это варочные панели. Такие устройства гармонично вписываются в дизайн кухонной мебели, удобны при использовании. Установка варочной поверхности в столешницу своими руками — процесс довольно простой. При наличии даже небольших навыков при работе с электроинструментом такая задача по плечу и новичку. При этом можно сэкономить средства на оплату услуг по монтажу.

Выбор варочной панели

Эти кухонные приборы практически лишены недостатков. Все устройства можно условно разделить на категории:

• электрические;
• газовые;
• комбинированные;
• индукционные.

По материалу изготовления:

• нержавеющие;
• керамические;
• стеклянные;
• эмалированные.

При этом панель может иметь различное число комфорок и разнообразное расположение их на поверхности. На первом этапе нужно выбрать наиболее удобный и подходящий прибор. При заказе кухонной мебели необходимо заранее продумать место установки в мебели. Возможно, в комплекте с панелью будет установлен духовой шкаф. Предварительно нужно продумать
о подключении к сети: к газовой трубе при выборе газовой панели и к электросети при предпочтении электроустройства.

Для монтажа электрической сети в обязательном порядке предусмотреть сечение питающего кабеля и мощности розетки, учитывая ток потребления панели и возможного духового шкафа, указанных в инструкции. Не стоит забывать о заземлении или защитном занулении металлических деталей электрического прибора. После проведения подготовки можно приступить к работе.

Установка варочной панели в столешницу своими руками — процесс несложный, доступен и новичку. Для начала нужно приготовить
все необходимые материалы и инструменты. Врезка варочной панели в столешницу начинается с нанесения размеров. От того, насколько правильно и точно будет выполнена разметка, зависит дальнейший монтаж. Сначала нужно снять с панели все детали, которые могут выпасть при монтаже (это защитная решётка, конфорки, регуляторы).

Нанесение разметки на столешницу

Размеры для технологического отверстия в столешнице могут быть указаны изготовителем в инструкции. Если их нет, придётся снять мерки самостоятельно. Это несложно. Для этого нужно перевернуть панель и снять её размеры, учитывая, что она должна лежать на столешнице по всему периметру. Для удобства можно изготовить шаблон, вырезав его из листа картона
по соответствующим размерам. Затем перенести размеры на столешницу, используя длинную линейку, угольник или подготовленный шаблон. С максимальной точностью, чтобы избежать кривизны, карандашом или маркером нанести контур на столешницу.

Вырез окна для установки панели

Убедившись в правильности нанесённой разметки, можно приступить к вырезу отверстия. Сверлом диаметром больше ширины пилки применяемого лобзика на 2 мм просверлить 4 отверстия по внутренним углам нарисованного контура. Вставить лезвие лобзика в одно из отверстий и по всему контуру произвести вырез в столешнице. Для предотвращения крупных сколов нужно использовать пилку с мелкими зубьями или ручной фрезер.

В образовавшуюся нишу примерить устанавливаемую панель, выровнять её. Посмотреть со стороны, все ли выполнено ровно. Если все сделано правильно, приступить к следующему этапу врезки в столешницу
. Теперь обработать места среза наждачной бумагой, напильником, рашпилем. Если применяемая столешница изготовлена с применением дерева, обязательно исключить возможность проникновения влаги. Для этого место среза тщательно обработать влагонепроницаемым материалом:

• силикон;
• герметик;
• нитролак.

Если столешница выполнена из пластиковых материалов, такую обработку можно пропустить. Пластик не будет разбухать и вздуваться от наличия влаги. Можно покрыть в несколько слоёв для надёжности. После просыхания последнего слоя обклеить срез самоклеящимся уплотнителем. Подготовка завершена. Можно выполнять монтаж.

Монтаж и подключение

Установка варочной поверхности в подготовленное окно не составит труда. Для этого панель опустить в отверстие. С использованием измерительного инструмента выровнять её положение. Убедившись в правильности, закрепить снизу специальными скобами и саморезами к столешнице. Скобы и саморезы поставляются изготовителем в комплекте. Нелишним будет применение уплотнителя по периметру устанавливаемого прибора. Такой шаг тоже будет препятствовать попаданию мусора и влаги под устанавливаемую поверхность. Как правило, он поставляется в комплекте с изделием
.

Осталось установить на место все снятые ранее детали и приступить к подключению энергоносителя. Если панель газовая — её необходимо врезать в газовую магистраль. Если устанавливалась электрическая, то правильно подключить в заранее подготовленную электрическую сеть. Остаётся только опробовать в работе и с комфортом пользоваться. Как правильно установить варочную поверхность, можно посмотреть на видео.

Эта пошаговая инструкция о том, как вырезать отверстие в столешнице из дсп или мдф под варочную панель своими руками. Когда вы , вероятно, вам нужно знать, как вырезать отверстия в столешницах из дсп или мдф, если вы устанавливаете раковину или варочную поверхность. Эта задача может показаться простой, но мы можем заверить вас, что есть много нюансов, которые нужно учитывать для хорошего результата.

С одной стороны, вы должны внимательно следить за контуром газовой плиты, используя шаблон или следовать инструкциям, указанным на изделии. В большинстве случаев есть определенные ограничения, на которые вы должны обратить внимание, например минимальное расстояние от плиты к задней панели или с обеих сторон, к . Используйте большой угольник L-образный, чтобы нарисовать прямоугольник на рабочем столе, иначе углы будут не под прямым углом.

Чтобы получить точное отверстие, вы должны использовать хорошую пилу с соответствующим лезвием. Поэтому лезвие должно иметь, ориентированы вниз зубы, иначе оно будет раскалывать поверхность. Просверлите начальные отверстия вдоль четырех углов прямоугольника, используя дрель или (отверстие должно быть шире, чем размер лезвия лобзика).

План работ по установке варочной поверхности в столешницу

Материалы:

• столешница;
• столярный карандаш;
• изоляционная лента.

Инструменты:

1. Защитные перчатки, защитные очки;
2. Пила или электролобзик;
3. Рулетка, уровень, угольник;
4. C-образные зажимы.

• Наденьте защитные очки при выполнении разрезов.
• Выберите лезвие с тонкими зубьями.

Срок выполнения работ

• 10 минут

При установке варочной поверхности газовой плиты или вы должны вырезать отверстия в столешнице.

Совет: следите за инструкциями производителя при вырезании отверстия в столешнице на кухне, если вы хотите предотвратить возможные проблемы
.

Как вырезать отверстие в столешнице под варочную поверхность

Маркировка направляющих линий

Первым шагом является определение контура плиты. В большинстве случаев она должна содержать инструкцию, как это сделать, но есть техника, в которой указаны только рекомендованные размеры отверстия. Поместите варочную поверхность на , которая расположена поверх шкафов. Оставьте рекомендованное расстояние от задней панели до переднего края столешницы.

Проведите медиану на столешнице и отметьте линии вреза, используя инструкции производителя.

Разметка столешницы под отверстие для плиты

Как вы можете видеть на картинке, вам нужен L-образный угольник, рулетка и столярный карандаш, чтобы сделать работу профессионально. Убедитесь, что линии вреза параллельные, и расположены под прямым углом. Кроме того, прямоугольник должен быть симметричным.

Совет: Проверьте, правильно ли расположен прямоугольник под кухонным шкафом, в который будет встроена вытяжка, и вокруг него достаточно места (в соответствии с инструкциями производителя).

Установка прокладок под столешницу

Чтобы получить точный результат, вы должны разместить несколько прокладок под столешницей. Однако столешница должна быть ровной.

Вы должны оставить около 5 сантиметров свободного пространства между шкафами и столешницей, иначе лезвие пилы может повредить их.

Делаем начальные отверстия для сверления

Используйте дрель с специальным сверлом для создания начальных отверстий вдоль углов. Очень важно правильно выровнять биты, иначе вы можете просверлить вне контура.

Совет: Убедитесь, что вы используете хорошее оборудование для сверления с контролем оборотов. Установите сверло на низких скоростях и удерживайте дрель обеими руками, если вы хотите иметь хороший контроль над ней. Повторите процесс для каждого угла прямоугольника.

Прохождение ламинированного слоя

На этом изображении вы должны заметить, что сверло проходит через верхний слой. Не используйте слишком большое давление на оборудование для сверления, иначе оно может соскользнуть с места.

Убираем остатки от процесса пылесосом

Сверления отверстия в столешнице с помощью дрели создаст много остатков, поэтому мы рекомендуем вам попросить кого-то их убрать, поскольку вы делаете отверстие.

Совет: Работайте с большой осторожностью и вниманием, так как важно сделать отверстия точно в указанных местах.

Начальные отверстия для вырезания в столешнице

После сверления угловых пусковых отверстий необходимо выполнить разрезы вдоль направляющих линий. Если у вас нет опыта в этой области, вы должны покрыть линии разреза маскировочной лентой. Таким образом, вы поможете предотвратить измельчению кромок.

Резка отверстия электролобзиком в столешнице

Чтобы сделать разрезы, мы рекомендуем вам использовать электролобзик. Выберите лезвие с направленными вниз зубами. Кроме того, лезвие должно иметь разведены зубы. Если вы ранее не работали с лобзиком, мы рекомендуем вам закрепить столешницу. Убедитесь, что лезвие проходит точно по линиям разреза.

Совет: Убирайте стружку которая образуется часто, иначе она может покрыть линии. Установите электролобзик на низких скоростях.

Готовое отверстие в столешнице для плиты

И последнее, но не менее важное: вам нужно позаботиться об установке варочной поверхности в столешницу своими руками. Если вы следовали нашим советам и читали инструкции производителя, варочная поверхность должна легко входить в отверстие. Однако, если края не совсем прямые, вы можете сгладить их силиконом или герметиком.

Совет: Используйте наждачную бумагу, чтобы сгладить режущие кромки.

Установление варочной поверхности в столешницу

После этого вам остается только установить варочную поверхность в столешницу, подключить ее и закрепить с помощью саморезов, которые должны идти с ней в комплекте.

Спасибо за то, что вы прочитали нашу пошаговую рекомендацию, как вырезать отверстие в столешнице и установить варочную поверхность своими руками, рекомендуем вам ознакомиться с другими статьями. Не забывайте делиться нашими проектами с друзьями, используя виджеты социальных сетей.

Варочные панели позволяют сэкономить место на кухне, а работают они точно так же, как громоздкие плиты. Ко всему прочему установка варочной панели совершенно нетрудна, происходит достаточно быстро, и справиться с ней сможет любой взрослый человек при наличии определенных инструментов.

Для тех, кто затеял ремонт в кухне, предоставляется возможность заменить плиту на поверхность. Вы можете также сделать комбинацию поверхности и отдельного духового шкафа, и таким образом абсолютно ни в чем не проиграете.

Пропиливание отверстия

Если вы уже когда-то делали ремонт в доме или занимались какими-то строительными работами, то процесс установки варочной панели в столешницу не должен составить для вас труда. Итак, начнем.

1. Чтобы установить поверхность в столешницу своими руками, прежде всего надо знать ее размеры. Все необходимые размеры указаны на схеме в инструкции, выдумывать ничего не надо. Это ускоряет работу и значительно уменьшает вероятность ошибки при замерах. Замеры можно сделать своими руками, перевернув панель, и с помощью рулетки определив ее ширину и длину по внутренним краям.
2. Обратите внимание, что в инструкции указаны значения минимальных отступов от краев столешницы. Вы можете их изменять только в большую сторону, поскольку слишком узкий край может со временем обломиться.
3. Сделайте разметку на столешнице, согласно габаритам варочной панели. В это место она будет встраиваться. Для того чтобы линии не стирались и были лучше заметны на темной поверхности, приклейте полоски бумажного скотча и перенесите линии на него.
4. Далее просверлите отверстие, с которого будет начинаться вырез. Вырез делают с помощью электрического лобзика. Чтобы срез получился ровным, не крошился, рекомендуется использовать пилку с мелкими зубьями, не затупленную. Еще лучше использовать ручной фрезер, углы закруглять радиусной фрезой, а срезы шлифовать.
5. Образовавшиеся опилки можно собрать при помощи пылесоса.

Когда отверстие будет готово, примерьте варочную поверхность, чтобы убедиться, что все сделано правильно.

Уплотнение и герметизация

Обработайте срезы силиконовым герметиком или нитролаком. Это позволит уберечь столешницу от грязи, намокания, разбухания и преждевременной порчи. Можно также использовать самоклеящийся уплотнитель, который выполняет ту же самую функцию. Его наклеивают сверху, чтобы края панели ложились на него.

Еще для уплотнений кромки можно применяют алюминиевую ленту, которая ко всему прочему, защитит столешницу от перепада температур. Наличие качественного уплотнителя приведет к тому, что ваша столешница прослужит долго, и ей не потребуется ремонт или замена.

Подсоединение электрической панели

Современные электрические панели очень удобны, при хорошей сборке они редко выходят из строя, а значит, ремонт им не понадобится долгое время. Если же все-таки ремонт потребуется, то панель легко отсоединить и своими силами отвезти в мастерскую, тем самым сэкономив на вызове мастера.

Прежде чем встроить электрическую поверхность, необходимо положить ее на столешницу, перевернуть и подсоединить согласно схеме. Схема изображена прямо на панели с обратной стороны, чтобы вам было удобно. Когда делаете эту процедуру своими силами, будьте внимательны. При неправильном подсоединении проводов вы не сможете регулировать включение конфорок и температуру нагрева.

Если для подключения электрической варочной панели предусмотрен отдельный провод со щита, то вилка и розетка не нужны. Просто подсоединяете провод к панели.

Переверните панель и установите ее в отверстие. Она уже готова к работе, осталось только проверить, правильно ли она включается и нагревается.

Подсоединение газовой панели

При установке газовой варочной панели вначале посмотрите, каким образом она крепится. Установите панель, выровняйте ее по краю стола и закрепите. Обычно для крепления снизу в комплекте с панелью предусмотрены скобы. Электрический провод необходимо включить в розетку.

Чтобы подключить газ своими руками, надо знать правила безопасности. Перекройте газ и подсоедините варочную поверхность к трубе посредством гибкого шланга. В гайки обязательно положит паронитовые прокладки. Откройте газ, включите конфорки и проверьте места соединения шланга на утечку. Для этого их надо намылить. Если пена не будет пузыриться, то утечки нет, вы все сделали правильно. Для проверки можно также использовать газовый анализатор.

На замену порядком приевшихся газовых и электрических плит пришли более компактные и функциональные встраиваемые в кухонную мебель варочные панели и духовые шкафы. Трудно переоценить их преимущества – это и удобство в пользовании, и включение одним движением рукоятки, и самое главное достоинство – их простая и быстрая установка варочной панели, элементарно просто выполняемая своими руками.

Как же установить варочную панель

Первым шагом в процессе установки является разметка отверстия, в которое и будет установлена варочная панель. Отверстие размечается исходя из габаритов варочной панели и её месторасположения на рабочем столе кухни. Чтобы сохранить жёсткость и целостность столешницы, не нужно располагать отверстие близко к краям, иначе ослабленные края со временем могут сломаться.

По предварительно размеченным линиям с помощью электрического лобзика выпиливаем прямоугольное отверстие.

Чтобы облегчить задачу в вопросе как установить варочную панель, до начала резанья необходимо в вырезаемой части просверлить небольшое отверстие, с которого и начнётся весь процесс вырезания. Использовать нужно только новую пилку с мелкими зубьями, выпиливание будет происходить немного дольше, но зато вы получите ровные без сколов края.

Примеряем варочную панель в свежевырезанное отверстие и, если разметка была сделана правильно, переходим непосредственно к установке.

Для начала на края отверстия нужно наклеить уплотнитель, который не даст грязи и воде попасть под панель и быстро испортить столешницу для кухни. Самоклеящийся уплотнитель продаётся в комплекте с варочной панелью. Сложного в этом процессе нет ничего.

Вот теперь, когда уплотнитель наклеен, устанавливаем панель в отверстие. Если отверстие получилось немного больше, выравниваем варочную поверхность относительно края столешницы. Осталось дело за малым.

При помощи специальных зажимов, также идущих в комплекте поставки, фиксируем варочную поверхность. Зажимы устанавливаются с нижней части столешницы, они как бы расклинивают панель между её верхней частью и низом основания столешницы.

Ну вот, новенькая и сияющая варочная поверхность установлена, для улучшения герметизации щели между столешницей и варочной поверхностью дополнительно можно использовать сантехнический антибактериальный силикон. Осталось только одно – подвести к ней газ и подключить её к электрической сети.

Этот момент также не вызывает особых затруднений. Как и газовая плита, варочная панель подключается к газопроводу при помощи гибкого шланга. Соединение выполняется с помощью накидной гайки через паранитовую уплотнительную прокладку. Гайка плотно обжимается и проверяется на утечку газа мыльной водой. Электрическая часть подключается непосредственно в розетку.

Всё, можно устанавливать газовые конфорки и подставки под кастрюли и сковородки, делать первый запуск. И, если всё работает как положено, сдавать новенькую варочную панель в эксплуатацию. Может быть, придётся немного адаптировать варочную поверхность под используемый в вашем регионе газ. Для этого в комплекте поставки идут дополнительные газовые форсунки. Вытащив конфорку в самом низу посадочного отверстия, можно увидеть маленькую латунную форсунку. Выкручиваем её при помощи плоской широкой отвёртки, и на её место вкручиваем новую, подходящую для вашего газа.

В наш адрес уже неоднократно обращались пользователи с просьбой описать, как установить варочную панель в столешницу. И хотя процесс монтажа кухонной бытовой техники на первый взгляд может показаться весьма сложным, однако после изучения специфических материалов выполнить данные операции сможет практически каждый. Что же не будем тянуть время – к делу!

Подготовительные мероприятия

Безусловно, процессу установки варочной поверхности должны предшествовать подготовительные операции. Выбор варочной панел и,изучение паспортных данных на бытовую технику, подготовка инструмента, подготовка установочного места – вот основные из них.

Как правильно монтировать варочную поверхность

Сразу же следует отметить, что процесс установки варочных поверхностей газового и электрического типов в столешниц практически идентичен и отличается лишь тем, что при монтаже электрического варианта требуется дополнительная установка электрической розетки (для подключения прибора). Тогда как установка газовой панели связана с подводом и подключением газовых коммуникаций (в идеале данный вид работ лучше доверить профессионалам).

Первым шагом для установки «кухонной помощницы» выступает подготовка выреза – ниши в которую и будет утоплена вся рабочая часть изделия. Причем учитывая визуальную открытость указанного участка, к данному виду работ следует подходить весьма щепетильно.

Так, если кухонная мебель изготавливается под заказ, то данную процедуру целесообразнее доверить мастерам, которые сделают все работы на этапе сборки гарнитура. Если же планируется производить все работы самостоятельно, то действовать нужно в следующей последовательности:

Во-первых, следует определиться с габаритными размерами выреза. Для чего можно получить данную информацию из паспортных данных изделия, или (если таковые отсутствуют) вычислить требуемые значения методом измерения внутренней части панели. При этом следует учитывать, что оптимальным зазором между рамкой поверхности и столешницей является расстояние от 1 до 2 мм. Так как именно в таком случае поверхность не будет свободно перемещаться в подготовленной нише.

Вторым, но при этом не менее важным шагом выступает разметка столешницы. Для чего полученные габаритные размеры следует перенести на поверхность материала. Причем иногда для этого достаточно применить готовый бумажный шаблон (может идти в комплекте с поверхностью), который укладывается на поверхность и обводится по внутреннему контуру маркером. Когда же данный шаблон отсутствует, разметку вполне реально нанести и самостоятельно, для чего можно использовать ровную линейку и маркер. Очень важно, при нанесении разметки придерживаться стандартных рекомендаций от производителя, которые заключаются в том, что минимальное расстояние от любых торцов столешницы до соответствующей стороны варочной панели должно равняться 5 см. Тогда как толщина самой столешницы должна быть не менее 38мм.

После того, как разметка нанесена, в столешнице следует произвести вырезание соответствующего сегмента. Сделать это весьма просто при помощи электролобзика с пилочкой по дереву (с мелким зубом). Для этих целей в каждом из углов размеченного прямоугольника предварительно делаются отверстия диаметром около 10мм (торцевые грани отверстия не должны выступать за пределы разметки). После полотно инструмента вводится в одно из отверстий и осуществляется пропил материала по заданной траектории. Выполняя указанную операцию, следует быть весьма щепетильным и делать все согласно базовых рекомендаций (О том, как пользоваться электролобзиком рекомендуем прочитать следующий материал).

Когда сегмент столешницы будет удален, следует выполнить мероприятия, направленные на защиту древесно-стружечного материала от агрессивных воздействий (влаги, перепада температур). Для этих целей места резов следует по всему периметру защитить специализированным уплотнителем (поставляется в комплекте с панелью), либо обработать сантехническим силиконовым герметиком. Для лучшего сцепления, перед тем как укладывать силикон торцевые части поверхности следует пропылесосить.

Дальнейшим этапом выступает утопление панели в вырез столешницы. И хотя здесь все предельно просто, обратите внимание на следующие нюансы:

• Никогда не пытайтесь затолкнуть поверхность в столешницу с усилием (при необходимости лучше подпилить напильником требуемую грань столешницы).
• Если поверхность имеет небольшой люфт, то более оправдано выровнять ее расположение по переднему краю.
• Для исключения попаданий мусора под материал варочной поверхности, перед непосредственной установкой следует наклеить по всему периметру на изнаночную сторону варочной панели специальный уплотнитель (идет в комплекте).

Финальным этапом установки выступает фиксация панели к столешнице при помощи специализированного крепежа, который поставляется совместно с бытовым изделием. Данные крепежи располагаются с нижней части варочной поверхности и блокируют ее смещение в нише столешницы в процессе эксплуатации. После чего к клеммам поверхности подключается электрический кабель соответствующего сечения и электрическая вилка для возможности подключения к электрической розетке. Следует также обратить внимание, что розетка должна иметь защитное заземление.

В случае, когда производится установка газовой панели, то подключение голубого топлива лучше всего доверить профессионалам. Но даже если указанная процедура осуществляется самостоятельно, то необходимо удостовериться в правильности выполнения работ, промазав все стыки при помощи мыльного раствора (не должно образовываться пузырей).

1. Для того, чтобы процесс установки кухонной помощницы был выполнен с максимальной эффективностью, в процессе реализации работ следует придерживаться следующих рекомендаций:
2. Заблаговременно, еще до монтажа бытового прибора, следует установить электрическую розетку в зоне расположения панели (обычно устанавливается ниже столешницы).
3. Вырезая нишу при помощи электролобзика, следует следить за тем, чтобы глянцевая поверхность столешницы не царапалась. Для чего подошва прибора должна быть идеально гладкой и установливаться под прямым углом. По возможности производить раскроечные мероприятия можно, располагая электрический лобзик с изнаночной стороны столешницы, либо проклеивая дополнительную защиту в виде малярного скотча.
4. С целью исключения перегрева кухонной техники, следует обеспечивать возможность воздухообмена и располагать изделие на удалении (не менее 50мм) от ниже располагающихся элементов мебели или духового шкафа.
5. Варочную поверхность целесообразнее монтировать лишь после окончательной сборки кухонного гарнитура. Это связано с тем, что материал варочных поверхностей не всегда устойчив к механическим нагрузкам и может быть деформирован по неосторожности.
