Вр очки своими руками чертежи с размерами

Технология виртуальной реальности в последнее время становится все более актуальной и востребованной. Единственная проблема заключается в том, что нынешняя стоимость устройств находится на достаточно высоком уровне, что делает технологию доступной далеко не каждому. В представленной статье мы рассмотрим основную информацию касательно того, как сделать очки виртуальной реальности своими силами, пользуясь только подручными средствами.

 Что нужно понять перед созданием самодельных ВР очках?

Перед тем как разработать очки виртуальной реальности своими руками, необходимо обязательно ознакомиться с принципом их действия. Если есть такая возможность, следует протестировать заводской образец. Сделать это достаточно просто – в торговых центрах начинают массово появляться устройства с технологией виртуальной реальности, предусматривающие ряд игр своим посетителям.

 Самодельные VR очки и как влияют на зрение?

Приняв решение сделать очки виртуальной реальности в домашних условиях, запомните – такого рода устройства спроектированы для того, чтобы спустя определенное количество времени пользователь думал, что виртуальный мир является настоящим для него. Соответственно, естественный принцип зрения должен сохраняться. Хоть и современные разработки практически не влияют на качество зрения, после разработки собственного прототипа рекомендуем не тратить слишком много времени на его использование. Это может плохо сказаться на состоянии глаз.

 Как сделать очки вр своими руками?

Перед тем как сделать очки своими руками, надо обязательно обзавестись всеми необходимыми инструментами и материалами, которые понадобятся для выполнения работы. Далее можно приступать к следующим процедурам.

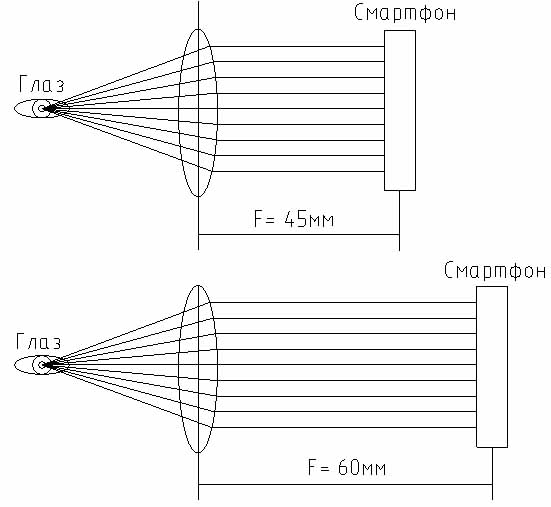

Измерение диаметра необходимых линз. Для этого смартфон ложится на ровную (!) устойчивую поверхность, а затем пользователь включает на нем программу для воссоздания виртуальной реальности. Задача мастера заключается в просмотре экрана через линзы, меняя расстояние до тех пор, пока не будет достигнута идеально качественная картинка без размытых очертаний и углов. Это позволит понять, какие линзы могут потребоваться, каким должно быть фокусное расстояние и так далее.
На следующем этапе создания очков виртуальной реальности для телефона мастеру надо собственноручно создать картонную коробочку, выступающую в качестве корпуса. Альтернативным вариантом станет развертка, скачанная из интернета. Необходимо проследить за тем, чтобы корпус имел не такое длинное дно, как верхняя часть. Не надо забывать об отверстии для собственного носа. Сделав выступа, смартфон будет полноценно опираться на них. Не нужно забывать о вырезах под кнопки, расположенных на боковых гранях смартфона.
Для достижения максимального качества картинки в очках ВР, необходимо покрасить все внутренности в черный цвет. Это позволит предотвратить появление отражений и бликов, способных негативно сказываться на качество просмотра.

 Как сделать линзы?

Многие задаются вопросом касательно того, как сделать линзы. Создать их самостоятельно не получится, но есть один лайфхак – можно воспользоваться линзами из старых ненужных фонариков. Главное – чтобы они были одинаковыми. Соответственно, придется обзавестись двумя фонариками.
На картоне создаются два отверстия, которые совсем немножко не дотягивают до диаметра самих линз. В таком случае они будут максимально плотно вставляться в картон или другой вид плотной бумаги. Чтобы предотвратить их выпадение, следует дополнительно зафиксировать линзы посредством горячего клея. Нескольких капелек будет вполне достаточно.

 Что необходимо для создания простейших очков ВР?

Если вы не знаете, как сделать вр очки, не нужно сначала искать инструкцию, как самому их сделать. Надо предварительно ознакомиться с перечнем материалов, которые потребуются для создания самоделки. Наши виртуальные очки будут изготавливаться из следующих материалов:

1. Смартфон с операционной системой Android;
2. Ручка;
3. Ножницы;
4. Пара линз;
5. Линейка;
6. Коробка из картона.

 Пошаговая инструкция

В интернете доступна схема очков, найти которую можно по запросу Google Cardboard. Если это кажется слишком простым занятием, можно сделать самостоятельно конструкцию. Чтобы без проблем пользоваться очками картонные листы должны быть предельно прочными. Только так можно гарантировать безопасность ношения.
Изначально все детали вырезаются из коробки из картона. В рисунке ниже можно ознакомиться со схемой заготовок, посредством которых подготавливаются все детали:
До того как начать вырезать заготовки под vr очки, следует сделать чертежи на картоне. Для этого используется ручка и линейка.
Как только чертежи будут подготовлены, можно начинать вырезать их, пользуясь ножницами. При совершении погрешности можно устранить ее с помощью клеевого пистолета. Как только все детали будут вырезаны, остается только соединить их в единое целое.

 Лист твердого картона

Чтобы сделать очки виртуальной реальности своими руками, потребуется прочный материал. Как показывает практика, неплохим вариантом станут очки виртуальной реальности из картона. Но если задача заключается в создании прочной конструкции, для изготовления очков понадобится гофрокартон.

 Шаблон для вырезания очков

Перед вырезанием деталей необходимо скачать чертежи с размерами. Найти их достаточно просто в интернете. Подбирать шаблон для очков виртуальной реальности из картона следует в зависимости от размеров вашего устройства, либо подгонять их в индивидуальном порядке. Главное – получить качественное изображение в каждом глазе.

 Линзы в количестве 2х штук

Без линз не обойтись. Если фонариков при себе нет, следует воспользоваться учебными линзами для школы. Они также подходят для создания очков виртуальной реальности. Главное – придать им нужное положение и поиграться с расстоянием, чтобы в конечном итоге получить хорошее разрешение.

 VR контент для проверки

Создав очки для смартфона своими руками, остается всего лишь зайти в маркет приложений под андроид и скачать понравившиеся программы. Выбор делайте на собственный вкус. Но можете прочитать эту статью, она поможет в выборе приложения.

 Вывод

Ознакомившись с тем, как сделать вр очки, вы заметите, что это достаточно простая процедура. Сложнее всего разработать оправу для очков, но в конечном итоге вы будете довольны сделанной работой.

Дорогие читатели спасибо, что дочитали  или пролистали статью до конца. Пожалуйста поделитесь статьей в соц. сетях. Мы стараемся для вас. Нам это придаст дополнительной мотивации.

[РЕШЕНО] Как сделать очки виртуальной реальности своими руками

В связи с растущей популярностью VR технологий, многие люди желают к ним приобщиться. На сегодняшний день в продаже имеется множество всевозможных вариаций и моделей устройств, различной ценовой категории. Тем не менее некоторые пользователи из любопытства или с целью экономии задаются вопросом, как сделать очки виртуальной реальности своими руками из картона или пластмассы (что уже сложнее)?

Данный вариант подходит, прежде всего, для тех, кто обладает современным смартфоном с большим экраном и встроенным набором датчиков (подробнее о нужный датчиках ниже). По статистике подобными устройствами в мире пользуется немалая часть населения. Таким образом, при несущественных денежных и определенных временных затратах, пользователь своими руками может изготовить отличные трехмерные очки. О том, что для этого понадобится и каким образом осуществляется сборка всех деталей, рассмотрим ниже.

Google Cardboard

Любопытным моментом является то, что упрощенную конструкцию из картона и простых линз изготавливает и распространяет даже компания Google, называются они Cardboard. Их VR очки даже в подобном исполнении выпускаются в нескольких вариантах, которые не сложно повторить в домашних условиях.

Тем более, что сама компания предоставила всю необходимую информацию в общий доступ.

Таким образом, говорить об актуальности рассматриваемого вопроса, не приходится.

Что понадобится для сборки VR очков в домашних условиях

Прежде чем, беспокоиться о материалах и составных компонентах будущих очков, следует убедиться в соответствии своего смартфона требованиям VR технологий. Параметры телефона должны обеспечивать комфортную работу с 3D фильмами, играми и прочими проектами виртуальной реальности.

Для таких целей подойдет, например:

• Android 4.1 JellyBean либо лучше
• iOS 7 либо выше
• Windows Phone 7.0 и так далее

Диагональ экрана должна составлять не менее 4,5 дюймов для комфортной и полноценной работы всех приложений.

Какие датчики нужны:

• Магнитомер, то есть цифровой компас
• Акселерометр
• Гироскоп

Последние два условия, обязательны для большинства виртуальных приложений, в обратном же случае, пользователь сможет просматривать только фильмы. Без этих двух составляющих, полноценно оценить VR технологии не предоставляется возможности.

Следует отметить, что для самостоятельного изготовления не понадобится дорогостоящих либо редких компонентов. Итак, теперь перейдем к перечню необходимых материалов для изготовления ВР очков своими руками в домашних условиях:

• Картон. Рекомендуется применять наиболее плотные и одновременно тонкие вариации, например гофрокартон. Картон должен быть в виде цельного листа размерами не менее 22х56 см и толщиной не более 3 мм.
• Линзы. Наиболее оптимальным вариантом будет применение двояковыпуклых асферических линз с фокусным расстоянием 40-45 мм и 25 мм в диаметре. Рекомендуется использовать стеклянный вариант вместо пластика.
• Магниты. Потребуется два магнита: неодимовый в форме кольца и керамический в виде диска. Размеры должны составлять в диаметре 19 мм, а толщина 3 мм. В качестве замены можно использовать обыкновенную пищевую фольгу. Как вариант, можно использовать полноценную механическую кнопку.
• Велкро т. е. текстильная застёжка. Такого материала необходимо две полоски примерно по 20-30 мм каждая.
• Резинка. Длина резинки должна быть не менее 8см, поскольку при её помощи будет крепиться смартфон.

Помимо материалов, также понадобятся некоторые инструменты: линейка, ножницы, клей. Исходя из своих возможностей и смекалки, некоторые материалы и инструменты можно заменить на альтернативные варианты, если от этого не пострадает функциональность.

Чертеж очков виртуальной реальности из картона

Как вы уже понимаете, одних материалов и инструментов будет недостаточно для изготовления и тем более сборки целой конструкции. Разумеется, что для этого требуется чертеж либо же попросту шаблонная схема для создания очков виртуальной реальности.

Шаблон для вырезания очков, вы сможете найти ниже. Его легко можно распечатать и затем наклеить на лист картона. Поскольку развернутый вариант очков выходит за пределы обычного альбомного формата (и составляет 3 листа формата А4), то придется на стыках аккуратно и точно совместить все фрагменты.

Чтобы скачать шаблон на компьютер, нужно правой кнопкой мыши нажать на картинку, и после нажать на пункт «Сохранить изображение как».

3 части шаблона

Ниже вы увидите 3 больших картинки, которые нужно будет напечатать, и после наклеить на картон, чтобы все стыки соблюдались.

Готовый результат на картоне

Это конечный результат, который должен у вас получится соединив 3 части листа А4 на картоне.

Вырезанная картонная конструкция

Вот что у нас получилось после того, как мы полностью вырезали картон по чертежу. Внимательно проследите за цифрами, и соедините все части правильно.

Где взять линзы для очков

В рассматриваемом вопросе, именно линзы являются наиболее труднодоступным компонентом. В случае, если по ближайшим магазинам и торговым точкам отыскать их не получается, то можно заняться поиском в интернете.

Среди доступных и наиболее вероятных мест, которые могут предлагать в продажу подобный товар, можно отметить следующее:

• Магазины категории “Оптика”. Здесь товар измеряется в размерности – диоптрий, а для очков потребуются линзы не менее
  +22 диоптрий.
• Магазины канцтоваров. Здесь продаются лупы (т. е. увеличительные стекла), десятикратные линзы должны сгодиться в качестве альтернативы.
• Поиск на отечественных сайтах и торговых площадках, либо на зарубежных онлайн аукционах.
• Сделать из пластиковой бутылки (подробнее в видео инструкции)

В случае, когда заполученные пользователем линзы будут в определенной степени отличаться от указанного стандарта, понадобится либо обтачивать сами линзы, либо вносить соответствующие корректировки в конструкцию очков. Зачастую проблему можно решить, предусмотрев в своей конструкции устройство для регулировки расстояния от смартфона до линзы.

Как сделать очки без линз

Те, кто предполагают вариант создания VR очков без линз, могут сразу о нём забыть. Без специальных линз, полученная конструкция будет ничем не отличаться от обычных очков либо стекла. Никакой практической пользы подобная конструкция не принесет, разве что её можно использовать для создания эффекта кинотеатра.

Пошаговая инструкция как сделать очки виртуальной реальности своими руками из картона

Итак, когда у пользователя есть все материалы, инструменты и распечатанный шаблон, то можно приступать к сборке.

Первый шаг

1. Наклеить шаблон на картон
2. Вырезать по контуру
3. Согнуть и скрепить отдельные места

Первым этапом нужно чертеж наклеить на лист картона. Главное быть внимательным и соблюдать точность на стыках, чтобы размеры не искажались. Затем все элементы необходимо аккуратно вырезать по контуру. По специальным отметкам на чертеже будет понятно, в каких местах конструкцию необходимо согнуть, а в каких скрепить.

Второй шаг

1. В готовую конструкцию вставить линзы
2. Крепеж магнита
3. Обделка картона поролоном

Далее в уже собранный каркас необходимо вставить линзы, а в случае необходимости, зафиксировать их для повышения надежности крепежа. Затем клеится полоска фольги либо магниты, для создания подобия кнопки управления.

Для повышения комфортности использования полученного устройства, в местах соприкосновения с головой, поверхность можно обложить поролоном или иным смягчающим материалом.

Видео инструкция

Определенные моменты из приведенного алгоритма действий по сборке рассматриваемой конструкции могут быть непонятны либо вызывать затруднения. В таком случае, можно ознакомиться с наглядным и пошаговым исполнением всех действий на прилагаемой видео-инструкции.

Вопросы и ответы

Можно ли сделать VR очки из бумаги?

Нет, нельзя. Подумайте сами, под давлением линз ваша конструкция просто развалится, не говоря о весе самого телефона.

Можно ли использовать их для игр на ПК?

Да, они по сути не будут ничем отличатся от покупных альтернатив.

У меня не получилось собрать корпус с первого раза, что посоветует?

Для начала не спешите, внимательно следуйте шаблону, и для закрепления посмотрите видео пример.

Фото пример готовых очков

Пользуясь рекомендациями из данного руководства, все желающие сделать vr очки своими руками, теперь знают, как это сделать.

Это достаточно простой и дешевый вариант, который удовлетворит запросы большого круга пользователей. После того как я у вас все получится, не забудьте прочитать статью о том, как настроить очки для комфортного пользования.

vrhow.ru

Очки виртуальной реальности своими руками!

В чем же суть Google Cardboard и как они работают?

Экран смартфона делится на две части, левая область для левого глаза, а правая, соответственно, для правого. Изображение слева захватывает большую часть картинки слева, а правое с правого. Таким образом симулируется 3D эффект, собственно так и устроено зрение человека, это если говорить поверхностно.

Для погружения в мир виртуальной реальности используются линзы, расстояние между ними и экраном составит около 5 сантиметров. Линзы не только уменьшат фокусное расстояние, позволяя снизить нагрузку на зрение, но еще и сужают поле зрения, что в нашем случае действует только на руку. Вот такая нехитрая схема. Единственное условие состоит в размере экрана гаджета. По версии Google «планшетофоны» не в моде, поэтому в Google Cardboard войдут только пятидюймовые смартфоны, диагональ 5.5 входит с трудом, а вот 4.5 просто выпадет.

Кстати, забыл упомянуть о том, что как только мы вставляем смартфон в очки, запускается фирменное приложение Google Cardboard (естественно, нужно заранее загрузить и установить программу). Происходит это с помощью NFC метки, закрепленной на внутренней стороне аксессуара. Еще из элементов на левом боку есть магнит, который, при наличии у смартфона магнитометра, может эмулировать нажатие.

Те, кто застал времена СССР или хоть чуть-чуть знают историю техники, могут сравнить Cardboard со стереодиаскопом. Смысл у приборов примерно схож.

Основным приложением для Google Cardboard является одноименная программа. Она собирает все установленные приложения, которые поддерживают работу с этим устройством.

Кроме того, у Google Cardboard есть шесть собственных VR приложений, идущих в комплекте с ней. Они очень просты и направлены на показ возможностей чудо-шлема.

My Videos – просмотр наших видеороликов. При просмотре контента создается ощущение кинозала, поскольку вокруг нас только огромный экран с запущенной записью. А еще есть Photo Sphere – прекраснейшие фотосферы, создать которые можно с помощью приложения для съемки фото Google Camera, а насладиться просмотром здесь.

fishki.net

Как собрать Cardboard своими руками: чертежи, размеры

Собственный модуль виртуальной реальности — мечта многих с детства, и прогресс уже вплотную приблизился к созданию таких устройств. В 2014 году разработчики Google представили миру ошеломляющее изобретение, использующее возможности обычных смартфонов на платформе Android. Прямо на конференции любой участник мог собрать из картона и нескольких несложных деталей шлем виртуальной реальности и оценить прелести трёхмерной графики и атмосферного видео с возможностью просмотра на все 360 градусов обзора.

Виртуальная реальность по дешёвке

Google Cardboard не стал технологическим прорывом, шлемы виртуальной реальности существуют уже довольно давно, более того, многим знакомы детские устройства для просмотра объёмных изображений. Умением смартфонов ориентироваться в пространстве сейчас тоже мало кого можно удивить, нет, общественность удивило кое-что другое. Простота и доступность конструкции — вот что действительно заслужило внимание, к тому же разработчики успели к настоящему моменту выпустить множество приложений, использующих это устройство для погружения в виртуальную реальность.

Разработчики Google Cardboard открыли всю техническую документацию на устройство, отказавшись торговать своим изобретением, и производители мгновенно подхватили идею. На данный момент существует множество различных моделей из пластика, картона и даже кожаные изделия. В пределах $20 можно приобрести картонные комплекты наподобие тех, что были впервые представлены на конференции разработчиков в июне 2014 года. Также инструкции и схемы доступны любому, и не составит труда собрать Cardboard своими руками.

Материалы

Цены для картонной коробочки, конечно, довольно значительные, но перед тем как сделать Cardboard своими руками, следует знать, где найти или приобрести остальные материалы. Нам понадобятся:

• Смартфон на базе операционной системы Android с очень высоким разрешением экрана.
• Картон 1,5-2 мм толщиной и примерно в четверть квадратного метра площадью.
• Оптические линзы.
• Лента для удержания устройства на голове.
• Канцелярская резинка.
• Кусок текстильной липучки.
• Два магнита.
• NFC-тег.

Электронная составляющая – мощный смартфон

Разберём теперь все составляющие по пунктам, начиная с моделей подходящих смартфонов. Любой желающий может найти придуманные разработчиками для сборки Google Cardboard своими руками чертежи. Размеры телефонов, подходящих для таких версий очков 2.0 ограничены шириной до 83 мм и диагональю до 6 дюймов. Для других размеров придётся продумывать свою собственную конструкцию, подбирая расстояния до линз опытным путём или поискать вариант из готовых изделий в магазине. Дополнительные требования 3D-очки предъявляют и к экрану устройства. Помните, вы не просто будете разглядывать экран телефона с очень близкого расстояния, а получите увеличение через линзы. Само собой, чем лучше экран, тем меньше дискомфорта. На данный момент возможно использование смартфонов на базе iOS 6.0 и выше (от 4 iPhone) или Windows Phone 7.0 и выше, но изначально вся система задумана именно для Android 4.1. Скачайте любое VR-приложение и проверьте свой смартфон на совместимость, вращая его и наблюдая за картинкой.

Материал корпуса

Картон для основы наших очков подобрать несложно, подходящими параметрами обладает большая коробка от пиццы. Также картон можно приобрести в магазинах для рукоделия или разобрать какую-нибудь безхозную коробку из-под бытовых приборов. Слишком толстый картон будет неудобно резать и сгибать, тогда как тонкий, скорее всего, не удержит линзы и смартфон в жёстко зафиксированном положении на голове.

Оптика

С линзами, пожалуй, будет наиболее сложно, но это самый важный материал для 3D-очков. Google рекомендует использовать линзы для Cardboard с фокусным расстоянием 45 мм, соответственно, размеры самих очков виртуальной реальности на сайте рассчитаны лишь на линзы с таким фокусом. Таким образом, желание использовать другие линзы или, быть может, систему из двух и более линз на каждый окуляр неизбежно приведёт к перенастройке расстояния до глаз и экрана, таким образом, к изменению всей конструкции. Если чувствуете себя достаточно уверенными, стоит поэкспериментировать, но гораздо проще заказать линзы.

Крепёжные элементы

В качестве крепления к голове можно использовать тканевую резинку или ремешок на липучке. Канцелярскую резинку для корпуса найти несложно, а заменить и того проще. После сборки всей конструкции она нужна лишь для удержания формы. Можно просто проклеить 3D-очки на всех стыках после проведения настройки линз клеем или скотчем. Две липучки размером 15х20 мм понадобятся, чтобы зафиксировать закрытую крышку со вставленным смартфоном. При отсутствии таковой существует масса вариантов фиксации картонной крышки, главное — убедиться, что смартфон не выпадет в процессе использования 3D-очков.

Дополнительные элементы управления

Магниты нужны, чтобы сделать на корпусе необязательную кнопку управления 3D-гарнитурой, и подходят только к моделям смартфонов со встроенным магнитометром. При создании шлема на пробу не стоит тратить силы и деньги на поиск подходящих магнитов. Такую кнопку можно будет прикрепить к очкам виртуальной реальности отдельно после полного тестирования устройства или вообще не устанавливать её. Для долговременных 3D-очков вам понадобятся кольцо неодимового магнита и диск магнитной керамики, оба размерами не более 3х20 мм. Также можно прорезать отверстия и управлять смартфоном пальцами.

NFC-стикер приклеивают с внутренней стороны очков, что позволяет смартфону автоматически запускать нужные приложения. Найти его можно, наверно, в салонах связи или в интернет-магазинах, обязательным он также не является, да и поставить его можно уже как-нибудь потом.

Инструментарий и техника безопасности

Инструмент для работы понадобится самый простой:

• Шаблон Google Cardboard. Чертежи находятся в статье.
• Острый нож, подойдёт прочный канцелярский. Картон нужно резать чётко по линиям шаблона, особенно пазы и отверстия, поэтому ножницы тут не справятся.
• Скотч или клей.
• Жёсткая линейка.

Google утверждает, что для работы достаточно ножниц, не стоит обольщаться, тонкие прорези и фиксирующие пазы гораздо удобнее вырезать лезвием.

Конструкция получается усиленная рёбрами жёсткости изнутри, поэтому нет особой разницы, вырезать цельную выкройку из длинного куска картона или собрать из 2-3 частей, соединяя их скотчем. При вырезании ножом внимательно следите, чтобы не поцарапать поверхность стола или пола, возьмите для этих целей специальную доску, например, разделочную из кухни. Особенно тщательно нужно подойти к вырезанию отверстий для линз, чтобы впоследствии линзы лежали в одной плоскости, перпендикулярной взгляду.

Сборка устройства

Сборку производите по рисункам, укрепляйте каркас липкой лентой и внимательно следите за расположением линз. В зафиксированном положении картон жёстко прижмёт линзы, чтобы они не смещались относительно друг друга. Далее нужно приклеить липучки в качестве застёжек по краям верхней стороны и на внутренней стороне крышки, а также установить на своё место магниты. На этом этапе уже можно примерить 3D-очки к голове, чтобы определить места возможного натирания кожи. При продолжительном просмотре фильма, к примеру, эти точки могут сильно раздражать, поэтому дополнительно можно проложить их тонкими полосками поролона.

Овчинка стоит выделки?

3D-очки готовы, осталось закрепить их на голове резинкой или ремешком по вашему выбору, вставить смартфон с 3D-приложением и наслаждаться виртуальной реальностью. Что касается стоимости полученного устройства, существует множество предложений готовых комплектов ценой менее $10. Сэкономить получится только в том случае, если все детали имеются под рукой или находятся в лёгкой доступности. Если заказывать запчасти, с учётом различных расходов на пересылку и времени выполнения заказов, получается несколько дороже, чем покупка комплекта целиком. Естественно, если ваш пёс покусает 3D-очки за то, что вы просидели в виртуальной реальности вместо того, чтобы накормить или выгулять животное, вы легко можете собрать новые, используя инструкцию, приведенную выше, и оставшиеся детали. А пока вы ищете картон взамен повреждённого, чтобы восстановить Cardboard своими руками, можно и собаку выгулять и накормить.

Возможности устройства

На данный момент существует уже ощутимое количество оптимизированных под Google Cardboard приложений и несколько фильмов. В паре с наушниками очки виртуальной реальности вполне могут заменить хороший 3D-кинотеатр, а игры, по мнению пользователей, несмотря на свою примитивность, способны добавить сильнейших ощущений присутствия и атмосферности. Для умельцев и любителей различных технических задач можно отметить, что существует возможность очки Cardboard подключить к компьютеру для использования модуля виртуальной реальности в играх. Вот где действительно полное погружение.

fb.ru

Чертежи Cardboard для домашней сборки

02.01.2017     6 минут на чтение статьи

На первый взгляд схема сборки выглядит достаточно просто – обычный смартфон и пара линз. Однако на деле все гораздо сложнее, хотя бы потому, что в процессе понадобятся довольно серьезные знания в области оптики.

Не будем забывать о том, что в разработку рассматриваемых нами устройств вкладываются огромные усилия и средства, основная часть которых направлена на поиск оптимальных для глаз пользователя компонентов.

Если вы интересуетесь вопросом «Как собрать очки Google Cardboard?», то предлагаем вашему вниманию простейший вариант концепции самостоятельной сборки очков виртуальной реальности.

Схема сборки Сardboard своими руками

Во-первых, нам понадобится смартфон под управлением OC Android с установленным на нем специальным приложением Cardboard, лист картона, скотч, линейка, карандаш и нож. Как видите, ничего сложного. При этом в итоге мы получим вполне работоспособное устройство. Не забудьте скачать Cardboard чертежи с электронной версией шаблона. Все это дело занимает три листа формата А4 и должно быть предварительно распечатано на принтере.

Cardboard схема для печати

Для начала превращаем лист картона в корпус VR очков. Проще всего это сделать при помощи ножниц. В результате должно получиться три стенки: левая, правая и задняя, передняя не требуется.

Следующий элемент конструкции – две двояковыпуклые линзы. Чем больше будет их фокусное расстояние, тем лучше (оптимально – 40 мм). Не стоит забывать о том, чтобы проделать в задней стенке корпуса отверстия для их установки. Далее закрепляем оптику с помощью скотча.

После этого можно приступать к настройке изображения. Для этого необходимо расположить смартфон дисплеем в сторону линз и, двигая его в разные стороны, определить положение, при котором четкость картинки будет максимальной.

Диаметр линз для очков VR

Приложение Cardboard позволяет осуществлять просмотр видеороликов или запускать программу для просмотра панорамных сцен Google Street View, которая дает возможность совершать виртуальные прогулки по далеким мегаполисам.

Технологии нуждаются в инвестициях

Рассмотренная нами ранее схема устройства виртуальной реальности предельно проста. Шлемы от ведущих мировых производителей отличаются гораздо более сложной конструкцией и «продвинутой» функциональностью. Наш образец не может похвастаться ни наличием гироскопа и акселерометра, ни износостойкостью корпуса, ни показателями эргономики. Настоятельно не рекомендуем вам пользоваться данным девайсом на протяжении длительного периода времени, это может быть небезопасно для глаз, поскольку в процессе его сборки не принимали участие специалисты по оптике.

Однако пусть и поверхностное, но весьма показательное впечатление от работы подобных устройств собранный нами гаджет все же дает. Кроме того, это невероятно полезный опыт самостоятельного изготовления очков виртуальной реальности, характеристики которых вполне сопоставимы с лучшими фабричными образцами.

Для обеспечения работы очков потребовались лишь специальные линзы и программный комплекс, который позволяет отслеживать положение головы пользователя в пространстве и осуществляет общее управление системой.

Однако для того чтобы получить по-настоящему высокотехнологичное устройство, одной лишь возможности сборки в домашних условиях будет явно недостаточно, понадобится серьезный, грамотно организованный и хорошо финансируемый бизнес-проект.

Последние записи:

• 15.08.2018 Виды и особенности бонусных систем онлайн-казино Любите пощекотать себе нервы благодаря азартным играм в онлайн-казино? Тогда начните с тестирования автоматов виртуального игрового клуба «Вулкан», который славится не только обилием качественных слотов от известных мировых разработчиков […]
• 20.08.2018 Выбираем фильтр для дома Чтобы оставаться молодыми, красивыми и здоровыми на протяжении всей долгой жизни, необходимо потреблять ежедневно от двух до трех литров питьевой воды. Если ранее все мы спокойно пили воду прямо из-под крана даже не подвергая ее […]
• 11.07.2017 Как сделать яркий выкуп невесты на свадьбе? Традиция выкупать невесту пришла к нам из древних времен. Как известно, у некоторых народов принято платить калым, чтобы жениться, и калым немалый. Причем кое-где эти обычаи продолжают жить. А у наших предков славян существовал обычай […]
• 16.08.2018 Где заказать качественное и оперативное создание сайтов Современный предприниматель имеет возможность использовать самые разнообразные инструменты для расширения и развития собственного бизнеса. Чтобы сделать деятельность компании успешной и прибыльной, вы можете использовать потенциал […]
• 07.01.2017 Просмотр видео в формате 360 градусов на смартфонах Большинство Android  девайсов (даже недорогих)  имеют очень неплохой потенциал для работы с VR приложениями. Чтобы превратить свой смартфон в платформу для просмотра как минимум  того самого нашумевшего видео в формате 360 градусов, […]
• 21.07.2017 Нужен недорогой силовой кабель с заполнением? Предлагаем купить кабель АВВГз! Силовые кабели в ПВХ изоляции хороши своей доступностью и долговечностью. А также завидным разнообразием – приобрести наиболее подходящий под конкретные нужды проводник не составит труда. Если Вам нужен недорогой силовой проводник с […]
• 31.10.2018 Рукоделие — отличный способ проявить себя С каждым днем рукоделие становится все более популярным хобби, причем мастерить предметы искусства своими руками привыкли не только женщины, но и представители сильного пола. Ведь, занимаясь любимым делом, сидя дома в привычной и уютной […]
• 05.11.2016 Подходит ли Ваш смартфон для VR очков В данном материале мы попробуем разобраться, какими модулями и встроенными элементами должен располагать смартфон для того, чтобы его можно было использовать совместно с устройствами виртуальной реальности. Сразу отметим, что критически […]
• 08.12.2016 Обзор Google Cardboard Сегодня речь пойдет об одном из самых характерных представителей бюджетных VR устройств – очки Google Cardboard.

  Несмотря на несколько непрезентабельный внешний вид, девайс пользуется популярностью у потребителей и прекрасно работает. […]

• 15.06.2018 В чем суть программы «Двойные дипломы» На сайте https://msmstudy.com вы сможете ознакомиться со всеми преимуществами новой учебной программы «Двойные дипломы» и даже оставить заявку на поступление в учебные учреждения за границей. Эффективная программа двойных дипломов […]

pro-cardboard.com.ua

Как изготовить картонные 3d очки виртуальной реальности

В этом видео-уроке будет показано, как сделать картонные 3D очки виртуальной реальности. Для этого нам понадобится телефон, две линзы, ручка, линейка и картонная коробка (плотный картон). Рекомендуется использовать линзы 5-7х, диаметр 25 мм. Статья состоит из двух частей. В первой основные шаги по созданию очков, во второй рекомендации по улучшению изделия и описание приложений для игр в 3д.

Купить готовые картонные очки можно в этом китайском магазине.

Из картона нужно вырезать все детали, которые понадобятся для создания очков. Для этого очень удобно воспользоваться схемой, которую вы можете скачать по ссылке. По ней будет все намного проще делать. Для распечатки на принтере можно скачать данный чертеж.

Чертеж. Схема очков виртуальной реальности из картона

Теперь по этой схеме нужно на картоне расчертить все детали и вырезать с помощью ножниц. Далее нужно все это собрать собирать, что сделать, в принципе, не сложно. Во всех местах где изгибы, нужно согнуть картон и все соединить, используя горячий клей. Далее нужно вставить две линзы.

Если отверстие вы сделали чуть меньше, чем сами линзы, то можете их просто очень плотно ставить и они не будут выпадать, но на всякий случай лучше пару капель горячего клея.

Теперь нам необходимо на телефон скачать приложение под названием cardboard. В нем много разных игр для 3D очков и видеороликов. С Play Маркета можете скачать демоверсию.

Доделаем 3D очки. Вставляем картонку с линзами и у нас все готово!

Заходим в программу cardboard. Здесь на два раздела. Здесь много разных игр, видеороликов. Запускаем понравившийся и вставляем в наши 3D очки и наслаждаемся виртуальной реальностью.

Так как в телефоне встроен акселерометр, мы можем крутить головой и картинка тоже будет двигаться.

В плеймаркете множество приложений для этих 3д очков. Сделайте эти очки или купите готовые. В общем, это не объяснить, это очень круто! Пока сам не попробуешь, не поймешь, как все это выглядит.

Как изготовить симулятор реальности для персонального компьютера

Далее покажем вам как сделать симулятор реальности для персонального компьютера, это очки виртуальной реальности наподобие Окулус рифт. Для этого нам понадобятся прямые руки и хорошо работающая голова и мотивация к созданию самоделок. Если у вас нет какого-либо из этих качеств, а есть деньги, то лучше сразу купить готовые виртуальные очки.

Нам понадобится шлем виртуальной реальности, который вы могли изготовить по видеоуроку выше. В текущую версию добавлены линзы с размером побольше,  креплени для головы, липучки для того, чтобы телефон лучше держался. И вообще, данная поделка собрана более аккуратно.

Где найти линзы? Вы можете взять из лупы, в которой находятся две линзы, которые идеально подходят для этих виртуальных очков.

Нам понадобится компьютер помощнее и телефон тоже с хорошими характеристиками, чтобы все программы работали стабильно и не зависали.

Нужно скачать на компьютер или на телефон программу под названием droidpad. Это приложение поможет использовать нам телефон как виртуальный джойстик. А именно использовать сам акселерометр телефона. В этом приложении поддерживается два вида подключения компьютера к телефону: с помощью USB и WiFi. С помощью юизби нам не нужен, потому что телефон будет вставлен в виртуальные очки. Поэтому будем использовать способ с помощью wi-fi. Желательно, чтобы скорость интернета была хорошая и стабильная.

Вот ссылка на все нужные приложения. Скачиваем droidpad на компьютер и на телефон и устанавливаем.

Теперь нам предстоит самая сложная работа. Нужно откалибровать акселерометр телефона iPod под наш компьютер. После того, как установили эту программу, телефон будет по умолчанию использоваться как виртуальныйд в играх. Игры наверняка будут поддерживаться не все. Инструкция по калибровке телефона с компьютером есть на сайте 4PDA.

После того, как мы провели калибровку по инструкции телефона для компьютера, можно зайти в любую игру и тестировать свои волшебные очки. Механизм этого приложения состоит в том то что используя акселерометр телефона, при его поворотах поворачивается экран. Получается замена компьютерной мышки. Кроме того, нам нужна программа под названием cardboard. Это программа нужна для того, чтобы экран телефона делился пополам. Есть специальная такая функция, обязательно найдите её и правильно настройте, чтобы у вас все работало. Проверьте, чтобы экран телефона правильно был разделен не только на рабочем столе, но и в других программах.

Наконец, скачиваем последнюю программу под названием Splashtop. Это программа для того, чтобы мы могли просматривать экран компьютера через телефон.  Как настроить программу, инструкция тоже имеется на сайте 4PDA.

После того как мы скачали программу на компьютер и на телефон, нужно запустить программу droidpad для того чтобы управлять акселерометром, программу cardboard для деления экрана пополам. Эти две программы должны быть запущены в фоновом режиме. Программа Splashtop нужно открыть и проверить, все ли работает. Запускаем игру на компьютере и наслаждаемся.

Есть один нюанс — чем больше плотность пикселей на телефоне, тем четче будет картинка. Кроме игр, конечно же, вы можете смотреть фильмы.

Все объемное становится модным, появились 3д ручки, которые многих хотят иметь у себя дома для творчества.

izobreteniya.net

Очки виртуальной реальности своими руками! ?

Google Cardboard (рус. «Картон») — эксперимент компании Google в области виртуальной реальности, в основе которого лежит шлем, который, по замыслу разработчиков, можно собрать из подручных материалов. Проект был впервые представлен на конференции Google I/O 2014.

Проект представляет собой симуляцию виртуальной реальности при помощи шлема, собранного по специальной схеме из картона, оптических линз, магнита и застёжек-липучек, а также вставленного в него смартфона на операционной системе Android, iOS, или Windows Phone с заранее установленным приложением. Шлем можно собрать самостоятельно в домашних условиях либо купить уже готовый вариант непосредственно через сайт эксперимента[1]. Для более надёжного соединения с телефоном можно также прикрепить к шлему NFC-чип. Смартфон со встроенным магнетометром может реагировать на изменения магнитного поля. Приложение, анализируя данные с камеры мобильного телефона, магнетометра и акселерометра, симулирует эффект виртуальной реальности.

Компания Google предусмотрела создание своих приложений на базе этого проекта для сторонних разработчиков, для чего ею был создан Google Cardboard SDK

На данный момент в виртуальной реальности можно делать множество интересного при помощи вашего смартфона Android, iPhone или WP и гарнитуры-очков виртуальной реальности.

Устанавливайте игры и приложения виртуальной реальности! В играх мы можете испытать ощущения, побывать на аттракционах, поплавать под водой, полетать в космосе, прокатиться на скорости и многое другое, при этом обычно управление осуществляется лишь только поворотами Вашей головы, в некоторых играх необходимо подключить мини джойстик iCade. Приложения бывают самые разные, от виртуальных кинотеатров, до образовательных комнат.

Вы можете смотреть сферическое видео в 360 градусов, которое было снято на специальную камеру с полным обзором вокруг. Погружаясь в такие видео, Вы можете смотреть во все стороны и это поистине увлекательно!

Также Вы можете “гулять” по картам Google Maps в режиме Street View и посещать другие виртуальные туры в 360 градусов. Кроме этого Вы можете установить приложения дополненной реальности, сидеть в браузере, смотреть на мир через различные эффекты!

Источник: ru.wikipedia.org
Google Cardboard своими руками
Для сборки Google Cardboard своими руками потребуется:

1. Кусок плотного картона. Гофрированный картон можно найти магазинах для дизайна и искусства. Для лучших результатов нужно приобрести тонкий (1,5 мм) прочный лист минимальным размером: 22х56 см. Такой картон еще используется в коробках производителями обуви.

2. Две линзы. Диаметр — 25 мм, фокусное расстояние линз для классического чертежа — 45 мм (5-7х увеличение). Для минимизации искажений по краям изображения мы рекомендуем приобрети двояковыпуклые линзы. Энтузиасты извлекают их из концелярских луп, которые продаются в хоз. магазинах и не только. (рекомендуются Durovis OpenDive Lens Kit).

3. Магниты. Для совершения простейших действий будет нужна система магнитов: неодимовый кольцевой и керамический дисковый. Диаметр ~ 19 мм, толщина ~ 3мм. Если не найдете магниты, то не расстраивайтесь, они используются редко. Вместо магнитов Вы можете проделать отверстия для пальца сбоку или снизу.

4,5. Липучки и резинка. Для фиксации и закрепления смартфона потребуется резиновое кольцо и две небольших липучки для закрепления крышки ~ 20х30 мм.
Минимальная длина резинки 8 см.

6. NFC-стикер. Для автозапуска приложений потребуется NFC-метка, но можно обойтись и без нее.

Источник: googlecardboard.ru

Как это выглядит:

Вот схема для печати на принтере:

Распечатайте на обычном принтере листы с схемой. Следуя простым обозначениям на схеме, вырежьте нужные детали и наклейте их на материал из которого будут изготовлены очки. Либо можно наклеить сразу целые листы и вырезать уже вместе с материалом. Это кому как сподручнее будет)

Как это работает?

В чем же суть Google Cardboard и как они работают?

Экран смартфона делится на две части, левая область для левого глаза, а правая, соответственно, для правого. Изображение слева захватывает большую часть картинки слева, а правое с правого. Таким образом симулируется 3D эффект, собственно так и устроено зрение человека, это если говорить поверхностно.

Для погружения в мир виртуальной реальности используются линзы, расстояние между ними и экраном составит около 5 сантиметров. Линзы не только уменьшат фокусное расстояние, позволяя снизить нагрузку на зрение, но еще и сужают поле зрения, что в нашем случае действует только на руку. Вот такая нехитрая схема. Единственное условие состоит в размере экрана гаджета. По версии Google «планшетофоны» не в моде, поэтому в Google Cardboard войдут только пятидюймовые смартфоны, диагональ 5.5 входит с трудом, а вот 4.5 просто выпадет.

Кстати, забыл упомянуть о том, что как только мы вставляем смартфон в очки, запускается фирменное приложение Google Cardboard (естественно, нужно заранее загрузить и установить программу). Происходит это с помощью NFC метки, закрепленной на внутренней стороне аксессуара. Еще из элементов на левом боку есть магнит, который, при наличии у смартфона магнитометра, может эмулировать нажатие.

Те, кто застал времена СССР или хоть чуть-чуть знают историю техники, могут сравнить Cardboard со стереодиаскопом. Смысл у приборов примерно схож.

Основным приложением для Google Cardboard является одноименная программа. Она собирает все установленные приложения, которые поддерживают работу с этим устройством.

Кроме того, у Google Cardboard есть шесть собственных VR приложений, идущих в комплекте с ней. Они очень просты и направлены на показ возможностей чудо-шлема.

My Videos – просмотр наших видеороликов. При просмотре контента создается ощущение кинозала, поскольку вокруг нас только огромный экран с запущенной записью. А еще есть Photo Sphere – прекраснейшие фотосферы, создать которые можно с помощью приложения для съемки фото Google Camera, а насладиться просмотром здесь.

Tour Guide – виртуальная прогулка по Версалю. Мы не только наблюдаем красивейшие панорамы окрестного парка и самого замка, но и слушаем экскурсовода. Говорит он пока лишь на английском, но согласитесь, это уже хорошо. Экскурсия на пару слайдов неплохо демонстрирует возможности «картонной коробочки».

Exhibit – просмотр виртуальных 3D моделей артефактов древних наций. Тут мы смотрим на очень красивые артефакты, можем вертеть их, и смотреть на них с любой стороны и с любого ракурса.

Windy Day – минутный мультфильм про мышку и ее шляпу, которая слетает с нее из-за сильного ветра.

Google Earth – объемные путешествия по планете Земля. Выглядит это достаточно футуристично и необычно, вот только качество картинки оставляет желать лучшего, гораздо лучшего. Лишь крупнейшие города Европы и Америки сделаны качественно, на все остальное лучше не смотреть.

Ну и как же без народного творчества?

Умельцы делают такие очки из разнообразных материалов.

toomth.livejournal.com

Картонная реальность | Журнал Популярная Механика

Если же линзы окажутся другими, подстройте длину корпуса под их характеристики. Сделать это легко на глаз: положите смартфон на стол, включите VR-приложение и посмотрите на экран через линзы. Вы увидите, что концепт прекрасно работает даже без корпуса. Насладившись зрелищем, вы попутно составите представление о размерах будущего устройства.

Ширина и высота корпуса определяются моделью смартфона. Дистанция между боковыми стенками равна ширине экрана, а расстояние между верхней и нижней пластинами соответствует ширине корпуса телефона. Наши развертки расчерчены с прицелом на аппарат Samsung Galaxy S4.

Кусочек толстого скотча в уголке корпуса выполняет важную функцию: предохраняет кнопку выключения смартфона от случайных нажатий. Механизм регулировки позволяет перемещать линзы между экраном и глазами, подстраиваясь под особенности зрения играющего.

Для изготовления корпуса мы выбрали толстый миллиметровый картон. Конструкция должна быть достаточно жесткой, чтобы выдерживать вес смартфона и сохранять заданное расстояние между экраном и линзами. Перегородка, разделяющая изображения для правого и левого глаза, сделана из плотной бумаги. Также из бумаги сделаны кронштейны для линз. И картон, и бумага легко режутся канцелярским ножом по линейке.

---

Добро пожаловать в матрицу

Приложений для «мобильной виртуальной реальности» не много, а очень много. Найти их можно по ключевому слову Cardboard (картон) или по аббревиатуре VR. Среди них есть аттракционы и игры, концерты и фильмы, 3D-туры по городам мира и познавательные путешествия в глубь Вселенной. Мы выбрали наиболее стоящие аппы, с которых стоит начать знакомство с миром виртуальной реальности.
Roller Coaster Vr. Приложений с таким названием наберется не один десяток, ведь «американские горки» — это классический аттракцион виртуальной реальности, своего рода «Тетрис» VR-приложений. Самые эффектные «горки» вы найдете по названию разработчика FIBRUM. Вращая головой и управляя взглядом по своему усмотрению, вы насладитесь умопомрачительными видами холмистых джунглей, головокружительными полетами и скоростью на фоне любовно прорисованного заднего плана. Кстати, российская компания FIBRUM не только разрабатывает отличное ПО, но и выпускает весьма продвинутый шлем виртуальной реальности для смартфонов с экранами 4,5−5,5 дюйма.
Zombie Shooter Vr. Если хотите увидеть своего друга, бешено вращающимся посреди комнаты и выкрикивающим нечленораздельные проклятия, предложите ему поиграть в эту игру. Безусловный плюс приложения (опять же от FIBRUM) в том, что оно представляет собой настоящий 3D-шутер, при этом не требуя дополнительных контроллеров (джойстиков, геймпадов или клавиатур). Игрок перемещает перекрестье прицела, вращая головой. При точном наведении на врага выстрел происходит автоматически. Таким образом, в игре реализован принцип «куда смотрю, туда стреляю». Хочется сказать отдельное спасибо разработчикам за то, что они не подпускают врагов к игроку ближе, чем на пару метров, иначе можно было бы и до инфаркта доиграться: виртуальный зомби в 3D выглядит гораздо страшнее, чем в самой продвинутой 2D-игрушке.
Пол Маккартни. Именем великого сэра Пола названо приложение от Jaunt Inc., которое предлагает побывать на одной сцене с участником The Beatles и увидеть его буквально на расстоянии вытянутой руки. Полному погружению в атмосферу концерта способствует не только трехмерное изображение и великолепная операторская работа, но и объемный звук. К сожалению, приложение доступно только для устройств с диагональю экрана более пяти дюймов.
Orbulus. Самое очевидное преимущество виртуальной реальности — возможность побывать в интереснейших уголках мира, не вставая с кресла. Именно этой цели служит приложение Orbulus, призванное перенести зрителя в самые стоящие места на нашей планете и даже за ее пределами. Прогуляйтесь по Марсу, посетите Оксфордский музей естественной истории, насладитесь северным сиянием и возрадуйтесь новогодним фейерверкам Гонконга. В приложении реализована интересная механика управления с помощью взгляда: чтобы отправиться в желаемое место, достаточно лишь посмотреть на него.

Подводные камни

Построить картонную коробочку с линзами не просто, а очень просто. Но все же и здесь есть свои тонкости. Дно корпуса должно быть короче, чем его верхняя пластина, чтобы оставалось место для носа зрителя. Той же цели служат косые срезы на кронштейнах для линз.

Внутреннюю поверхность корпуса настоятельно рекомендуется покрасить в черный цвет, чтобы избежать нереалистичных отражений экрана. Снаружи мы оставили очки в первозданном картонном виде: нам нравится их брутальный кустарный облик.

В передней части корпуса верхняя и нижняя пластины слегка выступают за пределы боковых стенок. Это сделано для того, чтобы на получившиеся выступы опирался смартфон. На пластинах предусмотрены крючки: на них надеваются резинки, фиксирующие телефон. Надежное крепление аппарата очень важно, так как большинство VR-приложений предполагают активное вращение головой.

Кнопки на боковых гранях смартфона, будучи зажатыми между панелями корпуса VR-очков, могут преподнести сюрприз. Чтобы они не нажимались самопроизвольно, стоит предусмотреть для них вырезы или, наоборот, подпоры.

www.popmech.ru

Итак, вы скачали и опробовали описанные выше методы, и выбрали наиболее подходящий лично вам для быстрой работы. Давайте условимся, что у вас смартфон или планшет с 6-7″ диагональю, две пары линз (можно пробовать и с одной парой, но моя схема всё же из двух, возможны расхождения, используйте на свое усмотрение), установлены программы и приобретены материалы с инструментами. Первым этапом будет изготовление первой оправы для первой пары линз. Я сделал ее из пенопласта, и по идее, неплохо было бы иметь под рукой центробур, хоть даже по бетону, которым врезают розетки, а вообще подойдет любой, типа раздвижной фрезы по дереву или даже циркуль. У меня под рукой ничего этого не оказалось, поэтому вырезать круглые отверстия пришлось канцелярским ножом Уолтера Уайта, что при диаметре линз меньшим чем у меня — будет уже совсем неопрятно. Итак, первая заготовка — это оправа для двух линз, как на картинке ниже.

Для того, чтобы ее изготовить, вам потребуется положить смартфон на стол экраном вверх, наклониться над ним, и взяв в руки линзы, поднести их к глазам, пытаясь найти фокусное расстояние. Стремиться нужно к минимальному расстоянию между лицом и экраном, так, чтобы он помещался в «объектив» и наблюдался эффект 3D. Если этот эффект не наблюдается, сдвинут или искажен, не отчаивайтесь, для начала будет достаточно понять фокусное расстояние, а точнее — величину, на которую нужно удалить линзы от смартфона. А что насчет расстояния между линзами в этой паре? Все просто — найдите величину, которая находится посередине между расстоянием между зрачками, и расстоянием между центрами половинок кадра (половина длинной стороны экрана). Скажем, между глаз у нас 65 мм, а экран 135 мм, его половина — 67,5 мм значит вам нужно расставить центры линз примерно на 66 мм, для первого приближения этого достаточно.

Теперь, после того как разметили нужные расстояния, вырезаем отверстия для линз. Примерно оценив плотность пенопласта, я посчитал, что её хватает для крепкой установки линзы, если делать отверстие под неё диаметром слегка меньшим, чем сама линза, я уменьшил вырезаемый круг на 2мм по диаметру, что прекрасно совпало с предположением. У вас параметры могут быть другими, но суть та же — делайте отверстия чуть меньше. Утопить линзу нужно неглубоко, я утопил на 2 мм, ниже будет понятно зачем, ну и наверное нет необходимости упоминать, что линзы было бы неплохо разместить в одной плоскости, то есть следует их обе утопить равномерно.

Первый этап закончен, теперь у нас есть макет расстояния «экран-линзы», и можно двигаться дальше. Помните, что я говорил о двух парах линз? Они, возможно, не так сильно важны в оптическом смысле (на самом деле важны), но бесценны для дальнейшей настройки. Допустим, вы установили первую пару линз как описано выше, включили на смартфоне 3D изображение (игру, фильм, на ваш выбор), и пытаетесь найти трехмерность. Одна пара линз мне этого сделать вот так с наскоку не дала. Но когда я поднес к глазам вторую пару, и поиграв в расстояниями нашел нужное положение — на экране сразу получилось трехмерное изображение. Чтобы этого добиться, вам нужно одновременно двигать линзы относительно экрана, в плоскости параллельной этому экрану и первой паре линз, вверх-вниз и в стороны. Найдите в изображении деталь, по которой можно отследить параллакс-эффект, сфокусируйтесь на ней и попытайтесь соединить изображения в каждом глазе, чтобы они совпали. При некоторой сноровке это делается очень быстро, но способа ускорить этот процесс я вам, к сожалению, подсказать не смогу. Мне — помог вот такой стенд для испытаний, здесь нижняя пара линз уже в пенопласте и настроена на экран, а верхнюю пару, обрамленную в полиэтилен, притом каждую линзу — раздельно, я двигал перед глазами, в поисках «стерео», а подо всей конструкцией — экран на нужной высоте:

Рано или поздно у вас получится свежее, сочное, модное молодежное 3D, но, из-за ввода в схему второй оптической пары — первая настройка фокуса немного собьется. Пугаться не надо, все что требуется — перенастроить фокус еще раз. Для этого сначала нужно сделать оправу для второй пары линз, которые вы только что настраивали. Мой совет такой — сначала скопируйте вашу первую оправу с поправкой на изменившееся расстояние между линзами, а потом — визуально оцените расстояние между первой и второй парой линз, после того, как вы настроили трехмерность. Достаточно будет на глаз, а сравнивать это расстояние следует с толщиной материала — ну буквально, больше ли расстояние между парами, или меньше, чем толщина пенопласта. Если меньше — всё просто, вам нужно будет установить линзы во вторую оправу чуть глубже, на требуемую величину, в случае же, если это расстояние больше толщины пенопласта — вы можете просто перевернуть первую оправу более утопленной стороной к себе, таким образом вам не придется городить огород из прокладок между двумя оправами. В моем случае так и произошло, я перевернул первую оправу наоборот, сложил эти оправы более утопленными сторонами друг к другу, и немного утопил линзы внутрь с каждой стороны.

Итак, у нас получилось оптическое устройство, позволяющее рассмотреть 3D на экране смартфона. Но, конечно, мы помним про фокус, который изменился сначала вводом второй пары линз, а потом еще и переворотом первой пары другой стороной, поэтому фокусировку нужно настроить еще раз. Когда путем нехитрых передвижений вы поймаете фокус, вам нужно будет заметить это расстояние, и изготовить пенопластовые подпорки такой высоты, чтобы установив вашу первую оправу над экраном — изображение в линзах было сфокусированным.

Тут нужно сказать следующее, на мой взгляд важное свойство, я точно не уверен в его природе, но наблюдал неоднократно у подопытных. Многие действия в жизни требуют неоднократного подхода, использования метода приближения и итераций. Это, видимо, не всем понятно, но почти всегда этот метод работает, и дает более качественный результат, если следовать простому алгоритму — пробуй и улучшай. Вот и в случае с этим шлемом — та же история, возможно, с первого раза у вас не получится сделать две правильные пары оправ, я, например, переделывал одну пару трижды, а вторую — дважды, и уже знаю, что буду переделывать ещё, потому что есть идеи улучшений. Но с каждым переделыванием качество возрастало и картинка становилась лучше, поэтому, если вы сделали пару подходов, но у вас «ничего не получилось» — не отчаивайтесь, передохните и начните снова, продолжайте. Результат того стоит.

Небольшой хинт — если полученный окуляр (так я буду называть блок из двух пар линз и их оправ, собранный вместе) имеет хорошее стерео-изображение, но фокусное расстояние сильно выросло относительно первых приближений, разберите окуляр пополам на две оправы и поиграйте с расстояниями, возможно найдется более оптимальное — может быть нужно будет перевернуть один из окуляров наоборот, а может, разнести их подальше друг от друга. Помним, что нужно добиться максимального количества полезных пикселей (а то будет малоинформативно) и минимального расстояния от экрана (а то будет громоздко). Если же у вас прекрасное, чудесное фокусное расстояние, а стереобаза почему-то не удалась — аккуратно разрежьте ножом пенопласт посередине между линзами и посмотрите — вам нужно раздвигать их, или сближать, и там уже действуйте по обстановке. Грубо говоря, у вас будет два окуляра, под каждый глаз — свой, их и подстраивайте, а когда получится — склейте их между собой двусторонним скотчем.

На этом этапе заканчивается история с линзами, и теперь уже неважно, делали вы оптическую схему по моему варианту, или исходя из собственных соображений, далее будет уже не столь важно, остальная часть истории подходит для любого варианта.

Макетная сборка шлема

Найдя общее фокусное расстояние от окуляра к экрану, нам предстоит сделать на его базе коробку, и тут вариантов — еще больше, чем на этапе линз. Но, сейчас у вас на руках «сердце», а точнее «глаза» устройства, и самая сложная его деталь, значит далее будет проще. Допустим, у вас получилось сделать всё вышеописанное верно, и вы можете, приложив окуляры к глазам и наклонившись над смартфоном уверенно наблюдать 3D изображение. Вдоволь поигравшись этим демо-макетом, вы наверняка заметите кое-какие особенности расположения линз и удобства окуляров, которые лично вам покажутся наиболее требующими оптимизации. Не стоит себя сильно ограничивать, оптимизируйте и улучшайте что-то под себя, под ваше зрение, форму носа и черепа и так далее.

Например я, после изготовления окуляра, приложил его к лицу и понял, что приложился я к пенопластовому кирпичу. Удобства ровно ноль, а этот шлем еще носить на голове сколько-то времени! Поэтому, при изготовлении коробки я постарался увеличить удобство ношения одновременно с надежным и удобным расположением смартфона внутри. Пришлось избавится от внутренней стороны пенопласта, и заменить его вспененным полиэтиленом, он на картинке желтого цвета. Он более гибкий и позволяет закручивать форму в широких пределах, поэтому внутренняя поверхность шлема сделана из него. Она должна плотно прилегать к лицу в районе глаз и вокруг носа, иначе вы постоянно будете наблюдать запотевания линз от дыхания, сразу учтите этот момент. Была мысль сделать эту часть из строительной или плавательной маски, но под рукой их не нашлось, поэтому делал сам, впрочем вам вариант с готовой маской может показаться более предпочтительным, его с радостью и советую. Сам же я, решил также делать боковые стороны для шлема, прилегающие к голове.

Еще один момент, о котором стоит помнить — это вес смартфона и рычаг, на котором он будет работать, осуществляя давление на опору. Моя ксперия ультра весит 212 грамм, а необходимое расстояние, на которое она удалена от лица — 85 мм, плюс еще собственный вес коробки — все это вместе, я бы сказал, делает шлем удобным с оговорками. Сзади у него одна лямка, это будет видно на картинке в конце раздела, лямка эта из резиновой ленты, шириной 40мм, которая достаточно плотно притягивает его к затылку, но будь экран тяжелее, или рычаг больше (читай фокусное расстояние длиннее) — носить шлем было бы гораздо сложнее. Так что владельцам устройств большей диагонали или веса — советую сразу продумывать схему крепления на голове со второй, поперечной лямкой от переносицы к затылку, так и удобнее и безопаснее.

Также, на этом этапе вам потребуется продумать еще такой нюанс — вывод звука. У меня есть несколько пар наушников как закрытого, так и открытого типов, есть наушники-затычки и так далее, но подумав, я не стал строить шлем вокруг крупных и удобных Sony MDR с большими амбушюрами, а выбрал простые наушники-затычки. Возможно вам будет критично сделать шлем с крутым звуком, в таком случае — нужно сразу представлять то, как именно вы будете сочленять наушники, их дугу и шлем с его креплением. У меня был такой соблазн, который быстро испарился на этапе макетирования, но я обязательно к нему вернусь в следующей, улучшенной версии шлема, если задумаю его делать. В любом случае, потребуется отверстие в корпусе шлема, соответствующее положению аудиовыхода вашего смартфона.

Итак, у меня на столе вот такое устройство — окуляр со слегка подогнанной под форму головы внутренней поверхностью. Сидит на лице он уже удобно, подходит по ширине, а для его изготовления мне потребовался всего лишь вот такой шаблон, вырезанный из обрезка пенопласта, выгнутого по форме головы, он подойдет с некоторыми правками и к верхней и к нижней части шлема:

Ранее, мы за несколько подходов выяснили фокусное расстояние окуляра. Теперь на нужном расстоянии требуется расположить экран смартфона. Помните, что экран нужно располагать так, чтобы его горизонтальная ось симметрии совпадала по высоте с воображаемой линией между зрачками, ну а то, что его нужно расположить симметрично относительно лица — вам и так понятно. В моем случае расстояние между экраном и ближней к нему стороной окуляра составило 43 мм, поэтому я сделал верхнюю и нижнюю поверхности из пенопласта, а также две боковые вставки. Получилась пенопластовая коробка, которую, поставив на экран — можно было уже использовать по назначению, именно тут и понадобился показанный выше шаблон.

На этом этапе было несколько мелких подгонок фокусировки и расположения смартфона, после этого — точный замер полученных результатов и раскройка внешнего, картонного корпуса. Он обслуживает две цели — защищает довольно нежный пенопласт от механических повреждений, я довольно легко продавливал его пальцами на этапе начальных экспериментов, пришлось следить за этим, а вторая, и основная цель — именно картон будет держать экран в нужном положении, прижимая его к пенопласту.

В итоге получилась такая коробка, с крышкой на верхней передней части, под которой и прячется смартфон.

Примерив шлем к голове, и вдоволь насмотревшись на всевозможное 3D, я подправил мелкие неудобства внутри шлема, и сделал крепление — резинку к голове. Она просто сшита кольцом, и приклеена двусторонним скотчем к картону, плюс сверху прихвачена серебристым оракалом, который был использован на замену скотчу. В результате получилось как-то так:

Кстати, на этом изображении видно еще одно техническое отверстие, которое используется для подключения USB-кабеля, который потребуется нам чуть позже. А вот так выглядит шлем на голове подопытного, подарившего линзы для этого шлема:

Итак, что получилось в итоге.
Габариты: 184х190х124 мм
Снаряженная масса: 380 грамм
USB вход/выход
Разъем 3,5 мм для наушников
Полезная площадь экрана 142х75 мм
Разрешение 1920х1020 пикселей

Настало время перейти к программной части нашего путешествия.

Доступные возможности VR-шлема

Просмотр 3D видео

Самое первое, что приходит на ум — это просмотр фильмов в 3D. Это — очень простая и понятная точка входа в виртуальную реальность, хотя, если говорить более строго, это скорее порог недалеко от неё, предыдущая ступенька. Но, чтобы не умалять заслуг этого вида развлечений, сообщаю — просмотр 3D кинофильмов в получившимся шлеме — очень интересное и забавное занятие. Я посмотрел всего два фильма, поэтому пока не пресытился, но ощущения очень хорошие: представьте, что вы в полутора метрах от стены, на которую смотрите прямо. Не поворачивая головы, попробуйте обвести глазами область вокруг — вот это и будет доступный вам экран. Да, там небольшое разрешение — каждому глазу достается всего по 960х540 пикселей от fullHD фильма, но тем не менее впечатление это оставляет вполне ощутимое.

Для просмотра фильмов в таком виде, вам потребуется бесплатный плеер MX Player с установленным кодеком под ваш процессор, у меня это ARMv7 Neon , ну и собственно, видеофайл. Найти их легко на всевозможных торрент-трекерах, технология называется Side-By-Side или коротко SBS, вот по этим ключевым словам смело ищите. Плеер имеет возможность настроить соотношение сторон воспроизводимого видео, что крайне полезно для SBS файлов, которые в противном случае растягиваются по вертикали на весь экран. В моем случае мне потребовалось зайти в настройки — «экран» — «аспект» и выбрав «вручную» задать соотношение сторон 18 к 4, в противном случае вы получите вытянутые по вертикали изображения. Я попробовал поискать другие плееры с подобным функционалом, не нашел, если вы знаете — добавляйте в копилку знаний.

В общем-то, к этому пункту мне больше и добавить нечего — обычный 3D кинотеатр у вас перед глазами, всё очень похоже на поход в кино, или просмотр на 3D телевизоре с поляризационными очками, например, но в то же время есть и отличия, в общем, если вы любите 3D — вам стоит попробовать VR-шлем.

Андроид-приложения для Durovis Dive и подобных систем

Вся эта история вообще началась именно с этого пункта. В принципе, следующие три ссылки показывают практически все возможные программы под андроид на текущий момент:
www.divegames.com/games.html
www.refugio3d.net/downloads
play.google.com/store/apps/details?id=com.google.samples.apps.cardboarddemo

Что нам потребуется для комфортного вкушения виртуальной реальности? Очевидно — джойстик, либо любой другой контроллер, например — беспроводная клавиатура. В моем случае со смартфоном фирмы Sony естественным и логичным выбором является родной и нативно поддерживаемый контроллер от PS3, но так как у меня такого не оказалось под рукой, а оказался старый добрый Genius MaxFire G-12U, я присовокупил к нему переходник с microUSB на USB, подцепил к смартфону, и даже не удивился, что он без вопросов сразу стал работать как в интерфейсе устройства, так и отдельных программ.

Потребуются и наушники, потому как погружение в виртуальные реальности без звука будет неполным. У меня это обычные затычки, а вы сообразите сами, как удобнее.

Что следует ждать, и чего не следует от приложений, представленных в этом разделе? Дело в том, что все приложения вообще, которые написаны под андроид на тему виртуальной реальности — очень скудны, если выражаться мягко. Если запустить их без шлема, и попытаться, ну, посмотреть, что же это за виртуальность такая, то есть вероятность, что шлем не захочется ни покупать, ни делать. Они откровенно очень сырые и убогие, и ничего супер-интересного не представляют.

Но. Когда вы засунете голову в шлем, всё становится совсем иначе, и лично я, скептически настроенный ко всему, ни за что бы не поверил, тем не менее это так.

Главное, что нужно учесть, это трекинг движения головы. Даже при плохой его реализации, или притормаживаниях — это совсем новое и неизведанное поле для ощущений, поверьте, до появления шлема вы ничего подобного не ощущали очень давно, со времен приключений со скалолазами в горах, прогулок по дну океанов, ночевок в лесу и прочих массовых убийств, которые все мы так любим. Шлем предоставляет совершенно нереальное ощущение реальности, прошу прощения за каламбур, и любая, даже самая убогая графика покажется конфетой внутри него, в общем, я должен сказать — если вы любите играть в игры, или ощущать новое — шлем устройство для вас.

Из собственного опыта: представьте, что вы в 1998 году, и, скажем, польская студия производства компьютерных игр сделала демо, в котором вы высадились на луне, вышли из модуля, увидели каноничный американский флаг, выглядящий как картонка, прибитая к палке, воткнутая в грунт, а над флагом в небе надпись крайне убогим шрифтом «соберите инструменты, осталось 3шт». При этом графика из очень, крайне простых элементов, где однообразно-накопированное звездное небо и квадратно-повторяющийся грунт под ногами занимают 98% полезной площади экрана, и где-то видны пара пикселей тех «инструментов», которые вам предстоит найти. На самом нет. Вы их уже видите, просто идти к ним нужно будет по 10 минут. Просто идти. По луне. Без звука. По повторяющимся спрайтам. Без экшена ну вообще.

Вот скажите, через сколько секунд вы удалили бы эту игру с компьютера или даже смартфона? Вот именно. А в шлеме это чудо позволяет переживать (!) опустошение и одиночество единственного человека на планете. Без шуток. Я обнаружил себя через 15 минут игры отчаянно боящимся, что я на Луне один, под колпаком звезд, и что делать — совсем неизвестно.

Более-менее такая же история и со всеми остальными играми и приложениями. Они убогие, они стрёмные до жути, но при этом внутри шлема — они отсылают тебя на 15-20 лет назад, а кого и раньше, к тем самым играм, в которые играли, а не за которыми проводили время. У меня пока единственный вопрос к разработчикам — почему нет ни одной игры с полноценным сюжетом под этот расклад? Единственная игра спасла бы положение дел просто неимоверно, потому как сейчас, показывая людям виртуальную реальность на андроиде, особо то показать и нечего, всё с оговорками «это демо, здесь нельзя стрелять», да «всё, вся игра пройдена, да, за 4 минуты». К слову, почти все эти приложения написаны на Unity, тем более удивляет их низкий уровень, либо я не умею искать.

Но вы меня все равно не слушайте, попробуйте сами, и расскажите свою версию, я с интересом. И ссылочками приправьте, буду безмерно. Я, например, установил даже демо с неистовым названием Симулятор Туалета. Потому что.

Небольшая пасхалка

На самом деле на сайте дуровис-дайва есть ссылка на квейк-2 , демо-версию игры, устанавливаемая на андроид и имеющую возможность SBS режима отображения, внизу этой страницы — подробная инструкция как это делать. Единственно, что не сработало в автоматическом режиме — не распаковался отдельный архив, так вот там будут в настройках запущенной игры ссылочки на зеркала, вам нужно перепечатать одну из них в браузер на десктопе, скачать самораспаковывающийся архив, выдернуть оттуда файл pak0.pak и подложить его в директорию установленной в телефон игры, у меня она под названием baseq2.

После этого тот самый Q2 запустился у меня без проблем — очень быстро работает, и все прекрасно видно. Страшно стало секунд буквально через 30, прямо холодок по позвоночнику, но дальше описывать не буду, пробуйте сами. Скриншот сделать не получилось, к сожалению, а джойстик работает пока только в режиме «побродить», стрелять не умеет, придется ковырять настройки.

Таким образом, вся эта нерасторопность андроид-разработчиков (внимание андроид-разработчики!) привела меня к мысли — ну что ж, нет игр под андроид — попробуем настольный компьютер, помня о главных плюсах виртуального шлема — огромный экран с погружением в изображение и трекинг положения головы, и попытаемся их не потерять.

Подключение к компьютеру в качестве VR-устройства

Если честно, мысль о таком подключении появилась сразу, но не было ни одной идеи, как, что и в каком порядке делать. Поэтому, пока я чертил, резал и склеивал детали, попутно думал, где получить сведения о том, как вывести изображение с видеокарты компьютера, одновременно передав трекинг головы, то есть данные гироскопа и акселерометра в компьютер. И все это, желательно, с минимальной задержкой.

И вы знаете, решение нашлось. Оно состоит из трех этапов, каждый из которых мы рассмотрим отдельно, притом сначала я опишу работающие варианты, а потом пробегусь по тем, которые оказались неработоспособны в моем случае, но, возможно, будут полезны вам.

Создаем 3D-вывод на компьютере.

Это оказалось относительно просто, но не зная сразу, можно поплутать. Итак, идеальный компьютер, позволяющий играть в полноценные 3D игры в формате стереовывода имеет видеокарту на базе обычных чипов NVidia или ATI, чем современнее тем лучше, и, что очень важно — в драйверах возможность настройки произвольного разрешения. В случае, если у вас ноутбук (мой случай) или такая видеокарта, драйвера которой не поддерживают произвольных разрешений — изображение в шлеме будет вытянутое по вертикали, и возможное решение, небезопасное и довольно муторное — копаться в реестре и прописывать разрешения там. Ваши варианты, опять же, горячо приветствуются!

В общем, вам потребуется установить такую версию драйверов для видеокарты, которая поддерживает произвольные разрешения. Если ваш смартфон и ваш монитор имеют по 1920х1080 пикселей на экране, то всё очень просто — в настройках видеокарты вам нужно создать произвольное разрешение 1920х540, а затем применить его к монитору. Вы увидите, как рабочая область экрана стала меньшей высоты и расположилась по середине экрана. Если картинка на вашем экране примерно такая, то вы все сделали верно:

Так, все было протестировано на обычном, но мощном стационарном компьютере с видеокартой NVidia и последней версией драйверов. Важно, чтобы выполнялись условия — при запуске игры в стерео-режиме изображение на каждой половине кадра не было вытянутым.

Второе, что вам потребуется, это скачать 3D драйвер — который имеет полноценную триальную версию сроком на две недели, и позволяет осуществлять вывод трехмерных изображений на переферийные устройства в произвольных конфигурациях, и сайд-бай-сайд, и топ-боттом, и анаглиф, в общем, все что пожелаете.

Устанавливаете обычным образом, запускаете утилиту TriDef 3D Display Setup и выбираете опцию Side-by-side, теперь при запуске игр из под этого драйвера — они будут в стерео-режиме «каждому глазу — половина кадра». Если у вас установлены игры, то вы можете открыть утилиту TriDef 3D Ignition и выполнить поиск установленных игр, в окошке появится ярлык вашей игры — вуаля, можно пользоваться.

У меня игр установлено не было, поэтому я поставил Steam и на распродаже приобрел Portal 2 за 99 рублей, да это реклама. И тут наступает момент, о котором нужно знать — драйвер, обслуживающий стерео вывод, может выводить стерео у любой игры, которая имеет возможность запускаться в фулскрине, но не может создать вывод для окна, область которого меньше, чем размер рабочего стола. Запомните этот момент, ниже он станет критичным, как красная тряпка у быка.

В общем, если драйвера установлены и настроены, игра приобретена и запущена, и выглядит всё это на экране как-то так:

Можно переходить к следующему этапу.

Передаем изображение с компьютера на экран смартфона

Тут есть несколько путей, и судя по многочисленным иконкам в маркете — программ, позволяющих передать требуемое — не так уж и мало. Мне «повезло», прежде чем я нашел удобное и работоспособное приложение, я испробовал несколько других, удручающих и фрустрирующих поделок из гугл-плэя, и мне жаль, что туда пускают любой шлак. На поиск и настройку приложений я потратил времени больше, чем на изготовление устройства. Более того, одно из приложений пришлось купить, и было бы с ним всё хорошо, если бы не было всё нехорошо. Но обо всем по порядку: вам обязательно потребуется локальное wi-fi соединение между компьютером и смартфоном.

Также вам потребуется хороший и быстрый «удаленный рабочий стол», который не разлогинивается из вашей учетной записи на десктопе при входе через удаленку. Такой программой оказалась бесплатная Splashtop , и также была найдена наполовину-платная iDisplay .

Та, которая платная — с ней всё прекрасно, только она не позволила расположить обрезанный сверху и снизу экран ровно по середине дисплея, поэтому пришлось от нее отказаться, но в целом работает она хорошо, был даже обзор на хабре , откуда я её и почерпнул. А вот Splashtop отработал как надо, поэтому — ставьте его.

Все программы этого типа работают по примерно одинаковой схеме — вам нужно скачать и установить хост-версию для вашего десктопа, и ресивер-версию для смартфона. Думаю, с этим проблем не возникнет, поэтому описывать эти процессы не буду, там дел то на пять минут бубна — скачал, установил, зарегистрировал, настройка, коннект. Единственно, о чем упомяну, вам нужно будет зайти в настройки и указать, что ваше беспроводное подключение нужно использовать локально, для чего вам потребуется в андроид-версии указать IP вашего компьютера явным образом, этот адрес вы можете узнать утилитой ipconfig в командной строке. Собственно, это все настройки, всё уже должно работать, вот, к примеру, скриншот со смартфона текущего момента:

Если вы запустите игру из под утилиты 3D Ignition, то она покажется на экране вашего смартфона одновременно с тем, как это произойдет и на мониторе. Или нет. Потому что здесь скрывается самый горячий подводный камень нашей истории, и да, вы будете смеяться так же, как смеялся я. Следите за ловкостью рук: драйвер, который отдает стерео-картинку из игры требует фулскрина (если выбрать режим «в окне» — стерео работать не будет, будет обычный запуск игры), а программа доступа к рабочему столу с вашего смартфона кричит «я не могу запускать фулскрин, прости, да, совсем», и может лишь показать рабочий стол и окна на нем.

Поэтому, самый тонкий момент. Скорее всего, вам удастся поиграть в любые игры, которые запускаются в режиме «в окне без рамок». Я достоверно не знаю, зачем и откуда такой режим в играх есть, по этой причине, или по какой-то другой — но именно он оказался спасением: с одной стороны он обманывает десктоп, и говорит ему, что запустил игру на полный экран, а с другой — формально отдает в смартфон всего лишь окно, правда без рамок и развернутое на весь экран. Тот самый случай, когда и волки сыты и овцы целы.

Так что мне повезло, портал-2, скачанный мной из стима оказался именно той игрой, которая поддерживает все три режима запуска. Так что вам остается проверять на свое усмотрение, какие игры запустятся так, а какие нет.

Уже сейчас вы можете запустить игру, и погонять в ней в шлеме. Но, как говорится, картина была бы неполной, если бы не было трекинга движения головы.

Подключаем трекинг движения головы

Вы дочитали до этого места, с чем я вас и поздравляю. Не хочу вас обманывать, этот пункт самый сложный и малоизученный, тем не менее не стоит отчаиваться. Итак.

Первой мыслью была «разобрать» Oculus Rift SDK или SDK Durovis Dive , благо исходники в открытом доступе. Возможно так и следовало поступить, но я не программист, и в этом ничего не понимаю. Поэтому мой взор был обращен к готовым решениям, которые передают положение смартфона в пространстве на десктоп. Как оказалось, существует просто гигантское количество программ, которые, якобы, могут это делать. Судя по описаниям — так вообще почти все. И опять, я перебирал десятки программ со сладкими обещаниями, а на деле это было еще более страшно, отвратительно и убого, чем перебирать программы для вывода изображения на экран смартфона, да что там, даже более убого чем те демо-игры для дуровис дайва, которые я описывал выше. Если на этом этапе поймать волну фрустрации, то всё, «досвиданья шлем». Тем не менее, нужная (с оговорками) программа, нашлась. Но сначала ложка дегтя — Monect, UControl, Ultimate Mouse, Ultimate Gamepad, Sensor Mouse — всё это не подошло. Особенно первая в этом списке — в описании сказано, что Monect Portable предоставляет режим

FPS mode — Using gyroscope to aim the target just like a real gun in your hand, perfect support COD serial!

В итоге, я ее купил за баснословные 60 рублей, а это оказалось неправдой. Такого режима в приложении просто не существует! Я был зол.

Но, перейдем к успешным вариантам. Вам снова потребуется скачать хост и клиент версии программы под названием DroidPad. Именно она, при настройке одного из режимов, позволила совершить необходимое, и передать параметры датчиков в реальном времени по беспроводному доступу. Алгоритм такой — устанавливаете программу на декстоп и в смартфон, запускаете ее на смартфоне, выбираете режим «Mouse — Mouse using device tilting», и после этого запускаете её десктопную версию.

Если все сделали в такой последовательности, должно заработать соединение, и вуаля — вы управляете курсором мыши на экране компьютера! Пока что беспорядочно и сумбурно, но погодите, сейчас настроим. В моем случае, в андроид-версии приложения скриншот окна настроек выглядит вот так:

Можно задать название устройства, а вот порт лучше не трогать — работает и по умолчанию, а работающее лучше пока не трогать. В десктопной версии всё чуть сложнее, настройки у меня вот такие, но их еще предстоит оптимизировать, так что ипользуйте только как ориентир, не более:

Здесь настройки осей X и Y на экране компьютера, и сила сенсора из телефона. Как именно это всё работает для меня пока что черный ящик, потому как никакой документации разработчики приложения не предоставляют, поэтому — информацию предоставляю «as is». Совсем забыл добавить, что в смартфоне у меня установлена программа, контролирующая запуск приложений в альбомной или портретной ориентации, и все приложения, которые испытывались для этой затеи = испытывались в режиме альбома. Приложение называется Rotation Manager, а в смартфоне глобально отключена автоориентация экрана.

Настроив ваши приложения соответствующим образом, вы должны будете подключить смартфон к компьютеру по описанному ранее алгоритму (у меня любое расхождение с указанным порядком ведет к завершению работы приложения), и, держа смартфон в руке так, как он будет расположен внутри шлема, попытаться настроить параметры — поочередно подправляя десктопные ползунки и нажимая на кнопку «Calibrate» в окне андроид-версии. Скажу сразу — мне после довольно недолгих попыток, удалось настроить углы и повороты относительно прилично, но затем, настраивая точнее, я сбил те настройки, не подумав их сфотографировать, и те, что сейчас на скриншоте — это уже только приближение к предыдущим, которые были всё же лучше по ощущениям. Еще один момент — все эти ползунки очень чувствительные, и держать в руке смартфон в одном положении так чтобы он не убирал курсор произвольным образом — неудобно, поэтому постоянно приходится разрывать подключение и настраивать, затем подсоединять и проверять. Через некоторое время информация в статье на этот счет будет обновлена, но и при текущих настройках — внутри игрового мира это выглядит весьма впечатляюще.

Итак, какие ощущения? На данный момент у меня за неимением времени установлены игры Portal 2 и бесплатный робото-шутер HAWKEN, предложенный стимом. Что касается портала — там довольно быстро тебя порабощает окружающая атмосфера и звук, и погружение это настолько сильное, что сравнить не с чем, разве что посиделки перед компьютером 10 лет назад в четыре утра, примерно так же остро всё воспринимается. Но если там это была усталость и темнота вокруг, то в шлеме — это несколько другой, более яркий эффект такого же присутствия. А вот вторая игра, где ты сидишь в каноничном «огромном человекоподобном роботе» — удивила. При наличии шлема на голове, реальность, проецируемая как бы на поверхность шлема в игре — становится ближе, теплее и ламповее, при том — очень быстро. Удивительно быстро.

Не стоит полагать, что ощущения, вызываемые VR-шлемом будут одинаковые у всех, но по всем «подопытным кроликам» могу уверенно сказать — оценили этот девайс абсолютно все, отзывы исключительно положительные и заинтересованные. Поэтому смело и рекомендую и вам, потратьте один день на изготовление этого шлема, и оцените сами. Моя личная цель была именно такой — быстро удовлетворить любопытство, без специальной траты денег и времени на ожидание, на все про все я потратил около трех дней поисков и настроек, а теперь передаю эстафету вам, уже в сжатом виде.

Лично для себя я решил, что скорее всего, сделаю вторую версию этого шлема, с небольшими доработками и усовершенствованиями, а впоследствии приобрету свежую потребительскую версию Oculus Rift. Это оказалось очень интересно и познавательно.

Очень жду новых приложений под андроид, и отчасти эта статья написана с надеждой, что кто-то из разработчиков заинтересуется и выдаст какую-нибудь инетерсность на общее обозрение. И, небольшое пожелание — если вы знаете какие-либо программы и решения, которых я не упомянул, но которые бы расширили качество статьи и улучшили работоспособность устройства — напишите о них в комментариях, и я обязательно добавлю ценные сведения в статью, для будущих поколений.

TL;DR: в статье рассказывается о быстром и качественном способе изготовления шлема виртуальной реальности на базе HD смартфона или планшета с андроидом на борту, полная пошаговая инструкция и общие принципы этого процесса, а также описываются основные доступные способы применения полученного шлема: просмотр кинофильмов в 3D формате, игры и приложения под андроид, и подключение шлема к компьютеру для погружения в реальность десктопных 3D-игр.

Добавить метки

В связи с растущей популярностью VR технологий, многие люди желают к ним приобщиться. На сегодняшний день в продаже имеется множество всевозможных вариаций и моделей устройств, различной ценовой категории. Тем не менее некоторые пользователи из любопытства или с целью экономии задаются вопросом, как сделать очки виртуальной реальности своими руками из картона или пластмассы (что уже сложнее)?

Данный вариант подходит, прежде всего, для тех, кто обладает современным смартфоном с большим экраном и встроенным набором датчиков (подробнее о нужный датчиках ниже). По статистике подобными устройствами в мире пользуется немалая часть населения. Таким образом, при несущественных денежных и определенных временных затратах, пользователь своими руками может изготовить отличные трехмерные очки. О том, что для этого понадобится и каким образом осуществляется сборка всех деталей, рассмотрим ниже.

Любопытным моментом является то, что упрощенную конструкцию из картона и простых линз изготавливает и распространяет даже компания Google, называются они Cardboard. Их VR очки даже в подобном исполнении выпускаются в нескольких вариантах, которые не сложно повторить в домашних условиях.

Тем более, что сама компания предоставила всю необходимую информацию в общий доступ.

Таким образом, говорить об актуальности рассматриваемого вопроса, не приходится.

Что понадобится для сборки VR очков в домашних условиях

Прежде чем, беспокоиться о материалах и составных компонентах будущих очков, следует убедиться в соответствии своего смартфона технологий. Параметры телефона должны обеспечивать комфортную работу с 3D фильмами, играми и прочими проектами виртуальной реальности.

Для таких целей подойдет, например:

• Android 4.1 JellyBean либо лучше
• iOS 7 либо выше
• Windows Phone 7.0 и так далее

Диагональ экрана должна составлять не менее 4,5 дюймов для комфортной и полноценной работы всех приложений.

Какие датчики нужны:

• Магнитомер, то есть цифровой компас
• Акселерометр
• Гироскоп

Последние два условия, обязательны для большинства виртуальных приложений
, в обратном же случае, пользователь сможет просматривать только . Без этих двух составляющих, полноценно оценить VR технологии не предоставляется возможности.

Следует отметить, что для самостоятельного изготовления не понадобится дорогостоящих либо редких компонентов. Итак, теперь перейдем к перечню необходимых материалов для изготовления ВР очков своими руками в домашних условиях:

• Картон
  . Рекомендуется применять наиболее плотные и одновременно тонкие вариации, например гофрокартон. Картон должен быть в виде цельного листа размерами не менее 22х56 см и толщиной не более 3 мм.
• Линзы
  . Наиболее оптимальным вариантом будет применение двояковыпуклых асферических линз с фокусным расстоянием 40-45 мм и 25 мм в диаметре. Рекомендуется использовать стеклянный вариант вместо пластика.
• Магниты
  . Потребуется два магнита: неодимовый в форме кольца и керамический в виде диска. Размеры должны составлять в диаметре 19 мм, а толщина 3 мм. В качестве замены можно использовать обыкновенную пищевую фольгу. Как вариант, можно использовать полноценную механическую кнопку.
• Велкро
  т. е. текстильная застёжка. Такого материала необходимо две полоски примерно по 20-30 мм каждая.
• Резинка.
  Длина резинки должна быть не менее 8см, поскольку при её помощи будет крепиться смартфон.

Помимо материалов, также понадобятся некоторые инструменты: линейка, ножницы, клей
. Исходя из своих возможностей и смекалки, некоторые материалы и инструменты можно заменить на альтернативные варианты, если от этого не пострадает функциональность.

Как вы уже понимаете, одних материалов и инструментов будет недостаточно для изготовления и тем более сборки целой конструкции. Разумеется, что для этого требуется чертеж либо же попросту шаблонная схема для создания очков виртуальной реальности.

Шаблон для вырезания очков, вы сможете найти ниже. Его легко можно распечатать и затем наклеить на лист картона. Поскольку развернутый вариант очков выходит за пределы обычного альбомного формата (и составляет 3 листа формата А4
), то придется на стыках аккуратно и точно совместить все фрагменты.

Чтобы скачать шаблон на компьютер, нужно правой кнопкой мыши нажать на картинку, и после нажать на пункт «Сохранить изображение как»
.

3 части шаблона

Ниже вы увидите 3 больших картинки, которые нужно будет напечатать, и после наклеить на картон, чтобы все стыки соблюдались.

Готовый результат на картоне

Это конечный результат, который должен у вас получится соединив 3 части листа А4 на картоне.

Вырезанная картонная конструкция

Вот что у нас получилось после того, как мы полностью вырезали картон по чертежу. Внимательно проследите за цифрами, и соедините все части правильно.

Где взять линзы для очков

В рассматриваемом вопросе, именно линзы являются наиболее труднодоступным компонентом. В случае, если по ближайшим магазинам и торговым точкам отыскать их не получается, то можно заняться поиском в интернете.

Среди доступных и наиболее вероятных мест, которые могут предлагать в продажу подобный товар, можно отметить следующее:

• Магазины категории “Оптика”. Здесь товар измеряется в размерности – диоптрий, а для очков потребуются линзы не менее +22 диоптрий
  .
• Магазины канцтоваров. Здесь продаются лупы (т. е. увеличительные стекла), десятикратные линзы
  должны сгодиться в качестве альтернативы.
• Поиск на отечественных сайтах и торговых площадках, либо на зарубежных онлайн аукционах.
• Сделать из пластиковой бутылки (подробнее в видео инструкции)

В случае, когда заполученные пользователем линзы будут в определенной степени отличаться от указанного стандарта, понадобится либо обтачивать сами линзы, либо вносить соответствующие корректировки в конструкцию очков. Зачастую проблему можно решить, предусмотрев в своей конструкции устройство для регулировки расстояния от смартфона до линзы.

Как сделать очки без линз

Те, кто предполагают вариант создания VR очков без линз, могут сразу о нём забыть. Без специальных линз, полученная конструкция будет ничем не отличаться от обычных очков либо стекла
. Никакой практической пользы подобная конструкция не принесет, разве что её можно использовать для создания эффекта кинотеатра.

Пошаговая инструкция как сделать очки виртуальной реальности своими руками из картона

Итак, когда у пользователя есть все материалы, инструменты и распечатанный шаблон, то можно приступать к сборке.

Первый шаг

1. Наклеить шаблон на картон
2. Вырезать по контуру
3. Согнуть и скрепить отдельные места

Первым этапом нужно чертеж наклеить на лист картона. Главное быть внимательным и соблюдать точность на стыках, чтобы размеры не искажались. Затем все элементы необходимо аккуратно вырезать по контуру. По специальным отметкам на чертеже будет понятно, в каких местах конструкцию необходимо согнуть, а в каких скрепить.

Второй шаг

1. В готовую конструкцию вставить линзы
2. Крепеж магнита
3. Обделка картона поролоном

Далее в уже собранный каркас необходимо вставить линзы, а в случае необходимости, зафиксировать их для повышения надежности крепежа. Затем клеится полоска фольги либо магниты, для создания подобия кнопки управления.

Для повышения комфортности использования полученного устройства, в местах соприкосновения с головой, поверхность можно обложить поролоном или иным смягчающим материалом.

Видео инструкция

Определенные моменты из приведенного алгоритма действий по сборке рассматриваемой конструкции могут быть непонятны либо вызывать затруднения. В таком случае, можно ознакомиться с наглядным и пошаговым исполнением всех действий на прилагаемой видео-инструкции.

Это достаточно простой и дешевый вариант, который удовлетворит запросы большого круга пользователей. После того как я у вас все получится, не забудьте прочитать статью о том, для комфортного пользования.

Объёмные изображения всегда привлекали людей своей необычностью и приближенностью к естественному восприятию. Отправляясь в кино, многие предпочитают идти на сеанс именно с 3D технологией, так как это позволяет максимально погрузиться в атмосферу фильма.

Как сделать очки виртуальной реальности своими руками

Комплект для сборки Google Cardboard. Все, кроме линз, можно изготовить своими руками

Сегодня существует немало технологий для создания объёмного восприятия, но большинство девайсов отличаются высокой стоимостью. Возможно ли сделать в домашних условиях VR очки, и что для этого нужно? В принципе, совсем немного: обычные канцелярские товары, которые легко купить в соседнем магазине. Сложнее обстоит дело с линзами, но и эту деталь при желании можно отыскать — проще всего заказать у китайцев на Aliexpress.

Прежде всего, важно понимать, что очки виртуальной реальности для телефона следует делать с максимальной аккуратностью, в точном соответствии с чертежом. При малейших отклонениях от схемы или использовании неправильных материалов при изготовлении очков виртуальной реальности из картона нужный эффект не будет достигнут.

Какие материалы нужны

Многие спрашивают, можно ли из бумаги сделать полноценные очки виртуальной реальности? В принципе да, если эта бумага будет очень плотной. Лучше для таких целей запастись нормальным картоном, если вы делаете прибор не на пару недель. Для того, чтобы девайс выглядел более-менее эстетично, используйте двусторонний картон — с одной стороны обычный матовый, с другой — белый глянцевый.

Шлем виртуальной реальности своими руками изготовить несложно. Для этого понадобятся следующие материалы:

• плотный качественный картон
• острый канцелярский нож
• круглые линзы для прибора виртуальной реальности (лучше заказать на Алиэкспресс)
• липучки или другие крепления для картона

Детали лучше вырезать именно канцелярским ножом, так как ножницами сложно работать с плотным картоном без образования рваных краев.

Виртуальные очки из картона прослужат гораздо дольше, если материал будет плотным и однородным. Из гофрокартона не рекомендуется делать шлем, так как он со временем начнет расслаиваться и быстрее придет в негодность.

Чертеж Google Cardboard

Для изготовления модного устройства понадобится точный чертёж очков виртуальной реальности, который можно скачать в Интернете, введя в поисковую строку cardboard, VR очки или что-то в этом роде. Таким же способом позже вы сможете найти необходимое приложение для смартфона в магазине для своей платформы.

Схемы для очков виртуальной реальности из картона, чертежи и рисунки представлены в удобном виде. Всё, что вам необходимо сделать — скачать их в свой компьютер, распечатать все детали на принтере (на обычной бумаге), и затем перенести полученные выкройки на картон. Следуя схеме и используя чертёж, вы получите устройство правильных размеров в нужных пропорциях.

Сборка очков

Для того, чтобы сделать шлем виртуальной реальности, следует аккуратно вырезать из картона все детали самодельных VR очков, согнуть их в обозначенных местах и собрать всю конструкцию воедино, согласно прилагаемой инструкции. В специальные отверстия следует вставить заранее заготовленные линзы и зафиксировать их.
В итоге у вас должна получиться аккуратная и компактная коробочка, по форме и размерам напоминающая оригинальное устройство для просмотра 3D медиа.

Настройка телефона

Для того, чтобы наслаждаться полноценным просмотром медиафайлов в новом девайсе, потребуется специальное ПО для своего смартфона — например, Google Cardboard, которое можно скачать в мобильных Интернет-маркетах. Установив приложение, запустите его, выбрав необходимые материалы, хорошо закрепите телефон в самодельном шлеме и приступайте к просмотру.

Чем заняться в шлеме

После сборки устройства у большинства пользователей возникает закономерный вопрос: как и что смотреть, возможно ли включать игры, и т.д.? Скачав специальное приложение для Android или iOS, вы сможете смотреть фильмы с поддержкой 3D, а также запускать определённые игры.

Для того, чтобы не держать самодельный шлем в руках, можете прикрепить к нему пару удобных ремешков для прочной фиксации на голове. Не забывайте и о надёжном закреплении в устройстве смартфона — картонную крышку, в которую он вставляется, следует снабдить двусторонними липучками для одежды, кнопками или другими фиксаторами.

Вывод

Если вы владеете минимальными навыками изготовления самодельных устройств, вопрос как сделать очки виртуальной реальности не застанет вас врасплох. Имея под рукой минимальный набор канцелярских принадлежностей и материалов можно сделать 3d очки для смартфона своими руками, и этот девайс по своей функциональности мало в чем уступит дорогим аналогам.

Что касается внешних характеристик — всё в ваших руках. Обклейте самодельные очки красивой бумагой, раскрасьте гаджет в яркие цвета, превратите его в монстра новых технологий, и удивляйте друзей и знакомых.

Виртуальная реальность – это удивительный мир, погрузившись в который ты получаешь массу необычных впечатлений. Но для того, чтобы переместиться в трехмерное измерение, необходимо иметь специальные очки. В магазине они стоят достаточно дорого, но не составит труда изготовить их в домашних условиях. Необходимо только знать, как сделать очки для виртуальной реальности своими руками. Проще всего изготовить аналог .

Что понадобится для изготовления?

На самом деле для изготовления очков не нужно покупать большое количество инструментов и материалов. Необходимо лишь иметь:

1. Гаджет, с помощью которого будете погружаться в виртуальный мир. Это может быть смартфон или планшет (смартфон предпочтительнее)

Чем современнее будет устройство, тем эффектнее станет игра. Размер телефона или планшета также не важен. Единственное – наименьшая сторона должна равняться, как минимум, двум расстояниям между зрачками глаз. Но и брать слишком большой гаджет тоже не стоит, так как середина каждой половины кадра должна попадать в цент зрачка. Отрегулировать этот параметр необходимо с помощью линз, приближая и удаляя их друг от друга.

1. Нельзя сделать самодельный шлем для виртуальной реальности без линз. Их должно быть две пары. Лучше выбирать стекла большого диаметра. Это связано с тем, что минимальное искажение у них находится ближе к центру. Чем больше удаление, тем сильнее искажается изображение. Маленький диаметр стекол не сможет справиться с разницей между зрачками и центром каждой половины картинки.
2. Понадобится строительный полиэтилен толщиной 20 мм. Он должен быть средней плотности.
3. Кроме этого понадобится скотч двусторонний, а также обычный или пленка из винила.
4. Каркас шлема будет состоять из картона. Он должен быть микрогафрированным, и толщиной 2 мм.
5. Для фиксации очков понадобится широкий ремень или резинка. Удобно использовать крепление с липучкой.
6. Для изготовления шлема необходимы чертежи. Для их создания понадобятся инструменты для черчения и разрезания материалов.

Все материалы стоят недорого, а потому и шлем обойдется гораздо дешевле магазинного.

Изготовление шлема

Перед тем, как сделать шлем виртуальной реальности своими руками, необходимо заранее скачать приложения для смартфона Cardboard , которое позволит оценить качество вашего будущего шлема.

Далее необходимо начать изготовление оправы для первой пары стекол. Делается она из листа пенопласта. Линзы рекомендуется настроить так, чтобы расстояние между глазами и экраном телефона было минимальным. Для этого смартфон кладется на стол и, с помощью линз, регулируется фокус. После того, как нужное расстояние найдено, отверстия можно вырезать с помощью центробура или циркуля с канцелярским ножом.

Далее делается оправа для второй пары линз. Каждое стекло следует поместить в полиэтилен. С его помощью получается 3D эффект. Чтобы его добиться, необходимо избрать правильный фокус. Сделать это можно только поэкспериментировав с очками.

После этого необходимо изготовить каркас для шлема. Здесь важно подстраивать коробку под свои анатомически особенности: форму носа, черепа, зрение. Главное, чтобы в шлеме было удобно.

Необходимо продумать и выход звука. Здесь следует подобрать хорошие наушники.

Следующий этап – правильное расположение экрана телефона или планшета.

Важно! Ось симметрии, расположенная горизонтально, должна совпадать с высотой представляемой линии между зрачками.

Экран должен находиться на расстоянии примерно 4 см от ближнего края окуляра. Поэтому необходимо оформить верх, низ, а также боковые стороны пенопластом. Должна получиться своеобразная коробка. В нее ставится экран гаджета.

После того, как все будет готово, необходимо еще раз настроить фокус линз, при необходимости поправить расположение устройства.

Завершающий этап – изготовление внешнего каркаса шлема, который делается из картона. Получается коробка с крышечкой, внутри которой и располагается мобильное устройство. Она защищает приспособление из хрупкого пенопласта от повреждений. Кроме того, именно картонный каркас удерживает основную массу смартфона или планшета и прижимает его к пенопласту.

Теперь осталось только приделать крепление из резинки. Прикрепить ее к каркасу можно с помощью двустороннего скотча.
Также необходимо проделать отверстие для USB-кабеля.

Шлем для виртуальной реальности готов! Можно смело загружать на устройство игры с 3D эффектом и наслаждаться захватывающим сюжетом.

Технология виртуальной реальности в последнее время становится все более актуальной и востребованной. Единственная проблема заключается в том, что нынешняя стоимость устройств находится на достаточно высоком уровне, что делает технологию доступной далеко не каждому. В представленной статье мы рассмотрим основную информацию касательно того, как сделать очки виртуальной реальности своими силами, пользуясь только подручными средствами.

Что нужно понять перед созданием самодельных ВР очках?

Перед тем как разработать очки виртуальной реальности своими руками, необходимо обязательно ознакомиться с принципом их действия. Если есть такая возможность, следует протестировать заводской образец. Сделать это достаточно просто – в торговых центрах начинают массово появляться устройства с технологией виртуальной реальности, предусматривающие ряд игр своим посетителям.

Самодельные VR очки и как влияют на зрение?

Приняв решение сделать очки виртуальной реальности в домашних условиях, запомните – такого рода устройства спроектированы для того, чтобы спустя определенное количество времени пользователь думал, что виртуальный мир является настоящим для него. Соответственно, естественный принцип зрения должен сохраняться. Хоть и современные разработки практически не влияют на качество зрения, после разработки собственного прототипа рекомендуем не тратить слишком много времени на его использование. Это может плохо сказаться на состоянии глаз.

Как сделать очки вр своими руками?

Перед тем как сделать очки своими руками, надо обязательно обзавестись всеми необходимыми инструментами и материалами, которые понадобятся для выполнения работы. Далее можно приступать к следующим процедурам.
Измерение диаметра необходимых линз. Для этого смартфон ложится на ровную (!) устойчивую поверхность, а затем пользователь включает на нем программу для воссоздания виртуальной реальности. Задача мастера заключается в просмотре экрана через линзы, меняя расстояние до тех пор, пока не будет достигнута идеально качественная картинка без размытых очертаний и углов. Это позволит понять, какие линзы могут потребоваться, каким должно быть фокусное расстояние и так далее.
На следующем этапе создания очков виртуальной реальности для телефона мастеру надо собственноручно создать картонную коробочку, выступающую в качестве корпуса. Альтернативным вариантом станет развертка, скачанная из интернета. Необходимо проследить за тем, чтобы корпус имел не такое длинное дно, как верхняя часть. Не надо забывать об отверстии для собственного носа. Сделав выступа, смартфон будет полноценно опираться на них. Не нужно забывать о вырезах под кнопки, расположенных на боковых гранях смартфона.
Для достижения максимального качества картинки в очках ВР, необходимо покрасить все внутренности в черный цвет. Это позволит предотвратить появление отражений и бликов, способных негативно сказываться на качество просмотра.

Как сделать линзы?

Многие задаются вопросом касательно того, как сделать линзы. Создать их самостоятельно не получится, но есть один лайфхак – можно воспользоваться линзами из старых ненужных фонариков. Главное – чтобы они были одинаковыми. Соответственно, придется обзавестись двумя фонариками.
На картоне создаются два отверстия, которые совсем немножко не дотягивают до диаметра самих линз. В таком случае они будут максимально плотно вставляться в картон или другой вид плотной бумаги. Чтобы предотвратить их выпадение, следует дополнительно зафиксировать линзы посредством горячего клея. Нескольких капелек будет вполне достаточно.

Если вы не знаете, как сделать вр очки, не нужно сначала искать инструкцию, как самому их сделать. Надо предварительно ознакомиться с перечнем материалов, которые потребуются для создания самоделки. Наши виртуальные очки будут изготавливаться из следующих материалов:

1. Смартфон с операционной системой Android;
2. Ручка;
3. Ножницы;
4. Пара линз;
5. Линейка;
6. Коробка из картона.

Пошаговая инструкция

В интернете доступна схема очков, найти которую можно по запросу Google Cardboard. Если это кажется слишком простым занятием, можно сделать самостоятельно конструкцию. Чтобы без проблем пользоваться очками картонные листы должны быть предельно прочными. Только так можно гарантировать безопасность ношения.
Изначально все детали вырезаются из коробки из картона. В рисунке ниже можно ознакомиться со схемой заготовок, посредством которых подготавливаются все детали:
До того как начать вырезать заготовки под vr очки, следует сделать чертежи на картоне. Для этого используется ручка и линейка.
Как только чертежи будут подготовлены, можно начинать вырезать их, пользуясь ножницами. При совершении погрешности можно устранить ее с помощью клеевого пистолета. Как только все детали будут вырезаны, остается только соединить их в единое целое.

Лист твердого картона

Чтобы сделать очки виртуальной реальности своими руками, потребуется прочный материал. Как показывает практика, неплохим вариантом станут очки виртуальной реальности из картона. Но если задача заключается в создании прочной конструкции, для изготовления очков понадобится гофрокартон.

Шаблон для вырезания очков

Перед вырезанием деталей необходимо скачать чертежи с размерами. Найти их достаточно просто в интернете. Подбирать шаблон для очков виртуальной реальности из картона следует в зависимости от размеров вашего устройства, либо подгонять их в индивидуальном порядке. Главное – получить качественное изображение в каждом глазе.

Линзы в количестве 2х штук

Без линз не обойтись. Если фонариков при себе нет, следует воспользоваться учебными линзами для школы. Они также подходят для создания очков виртуальной реальности. Главное – придать им нужное положение и поиграться с расстоянием, чтобы в конечном итоге получить хорошее разрешение.

VR контент для проверки

Создав очки для смартфона своими руками, остается всего лишь зайти в маркет приложений под андроид и скачать понравившиеся программы. Выбор делайте на собственный вкус.

Вывод

Ознакомившись с тем, как сделать вр очки, вы заметите, что это достаточно простая процедура. Сложнее всего разработать оправу для очков, но в конечном итоге вы будете довольны сделанной работой.

Дорогие читатели спасибо, что дочитали или пролистали статью до конца. Пожалуйста поделитесь статьей в соц. сетях. Мы стараемся для вас. Нам это придаст дополнительной мотивации.

Технология виртуальной реальности в последнее время становится все более актуальной и востребованной. Единственная проблема заключается в том, что нынешняя стоимость устройств находится на достаточно высоком уровне, что делает технологию доступной далеко не каждому. В представленной статье мы рассмотрим основную информацию касательно того, как сделать очки виртуальной реальности своими силами, пользуясь только подручными средствами.

Что нужно понять перед созданием самодельных ВР очках?

Перед тем как разработать очки виртуальной реальности своими руками, необходимо обязательно ознакомиться с принципом их действия. Если есть такая возможность, следует протестировать заводской образец. Сделать это достаточно просто – в торговых центрах начинают массово появляться устройства с технологией виртуальной реальности, предусматривающие ряд игр своим посетителям.

Самодельные VR очки и как влияют на зрение?

Приняв решение сделать очки виртуальной реальности в домашних условиях, запомните – такого рода устройства спроектированы для того, чтобы спустя определенное количество времени пользователь думал, что виртуальный мир является настоящим для него. Соответственно, естественный принцип зрения должен сохраняться. Хоть и современные разработки практически не влияют на качество зрения, после разработки собственного прототипа рекомендуем не тратить слишком много времени на его использование. Это может плохо сказаться на состоянии глаз.

Как сделать очки вр своими руками?

Перед тем как сделать очки своими руками, надо обязательно обзавестись всеми необходимыми инструментами и материалами, которые понадобятся для выполнения работы. Далее можно приступать к следующим процедурам.
Измерение диаметра необходимых линз. Для этого смартфон ложится на ровную (!) устойчивую поверхность, а затем пользователь включает на нем программу для воссоздания виртуальной реальности. Задача мастера заключается в просмотре экрана через линзы, меняя расстояние до тех пор, пока не будет достигнута идеально качественная картинка без размытых очертаний и углов. Это позволит понять, какие линзы могут потребоваться, каким должно быть фокусное расстояние и так далее.
На следующем этапе создания очков виртуальной реальности для телефона мастеру надо собственноручно создать картонную коробочку, выступающую в качестве корпуса. Альтернативным вариантом станет развертка, скачанная из интернета. Необходимо проследить за тем, чтобы корпус имел не такое длинное дно, как верхняя часть. Не надо забывать об отверстии для собственного носа. Сделав выступа, смартфон будет полноценно опираться на них. Не нужно забывать о вырезах под кнопки, расположенных на боковых гранях смартфона.
Для достижения максимального качества картинки в очках ВР, необходимо покрасить все внутренности в черный цвет. Это позволит предотвратить появление отражений и бликов, способных негативно сказываться на качество просмотра.

Как сделать линзы?

Многие задаются вопросом касательно того, как сделать линзы. Создать их самостоятельно не получится, но есть один лайфхак – можно воспользоваться линзами из старых ненужных фонариков. Главное – чтобы они были одинаковыми. Соответственно, придется обзавестись двумя фонариками.
На картоне создаются два отверстия, которые совсем немножко не дотягивают до диаметра самих линз. В таком случае они будут максимально плотно вставляться в картон или другой вид плотной бумаги. Чтобы предотвратить их выпадение, следует дополнительно зафиксировать линзы посредством горячего клея. Нескольких капелек будет вполне достаточно.

Если вы не знаете, как сделать вр очки, не нужно сначала искать инструкцию, как самому их сделать. Надо предварительно ознакомиться с перечнем материалов, которые потребуются для создания самоделки. Наши виртуальные очки будут изготавливаться из следующих материалов:

1. Смартфон с операционной системой Android;
2. Ручка;
3. Ножницы;
4. Пара линз;
5. Линейка;
6. Коробка из картона.

Пошаговая инструкция

В интернете доступна схема очков, найти которую можно по запросу Google Cardboard. Если это кажется слишком простым занятием, можно сделать самостоятельно конструкцию. Чтобы без проблем пользоваться очками картонные листы должны быть предельно прочными. Только так можно гарантировать безопасность ношения.
Изначально все детали вырезаются из коробки из картона. В рисунке ниже можно ознакомиться со схемой заготовок, посредством которых подготавливаются все детали:
До того как начать вырезать заготовки под vr очки, следует сделать чертежи на картоне. Для этого используется ручка и линейка.
Как только чертежи будут подготовлены, можно начинать вырезать их, пользуясь ножницами. При совершении погрешности можно устранить ее с помощью клеевого пистолета. Как только все детали будут вырезаны, остается только соединить их в единое целое.

Лист твердого картона

Чтобы сделать очки виртуальной реальности своими руками, потребуется прочный материал. Как показывает практика, неплохим вариантом станут очки виртуальной реальности из картона. Но если задача заключается в создании прочной конструкции, для изготовления очков понадобится гофрокартон.

Шаблон для вырезания очков

Перед вырезанием деталей необходимо скачать чертежи с размерами. Найти их достаточно просто в интернете. Подбирать шаблон для очков виртуальной реальности из картона следует в зависимости от размеров вашего устройства, либо подгонять их в индивидуальном порядке. Главное – получить качественное изображение в каждом глазе.

Линзы в количестве 2х штук

Без линз не обойтись. Если фонариков при себе нет, следует воспользоваться учебными линзами для школы. Они также подходят для создания очков виртуальной реальности. Главное – придать им нужное положение и поиграться с расстоянием, чтобы в конечном итоге получить хорошее разрешение.

VR контент для проверки

Создав очки для смартфона своими руками, остается всего лишь зайти в маркет приложений под андроид и скачать понравившиеся программы. Выбор делайте на собственный вкус.

Вывод

Ознакомившись с тем, как сделать вр очки, вы заметите, что это достаточно простая процедура. Сложнее всего разработать оправу для очков, но в конечном итоге вы будете довольны сделанной работой.

Дорогие читатели спасибо, что дочитали или пролистали статью до конца. Пожалуйста поделитесь статьей в соц. сетях. Мы стараемся для вас. Нам это придаст дополнительной мотивации.

Собственный модуль виртуальной реальности — мечта многих с детства, и прогресс уже вплотную приблизился к созданию таких устройств. В 2014 году разработчики Google представили миру ошеломляющее изобретение, использующее возможности обычных смартфонов на платформе Android. Прямо на конференции любой участник мог собрать из картона и нескольких несложных деталей шлем виртуальной реальности и оценить прелести трёхмерной графики и атмосферного видео с возможностью просмотра на все 360 градусов обзора.

Виртуальная реальность по дешёвке

Google Cardboard не стал технологическим прорывом, шлемы виртуальной реальности существуют уже довольно давно, более того, многим знакомы детские устройства для просмотра объёмных изображений. Умением смартфонов ориентироваться в пространстве сейчас тоже мало кого можно удивить, нет, общественность удивило кое-что другое. Простота и доступность конструкции — вот что действительно заслужило внимание, к тому же разработчики успели к настоящему моменту выпустить множество приложений, использующих это устройство для погружения в виртуальную реальность.

Разработчики Google Cardboard открыли всю техническую документацию на устройство, отказавшись торговать своим изобретением, и производители мгновенно подхватили идею. На данный момент существует множество различных моделей из пластика, картона и даже кожаные изделия. В пределах $20 можно приобрести картонные комплекты наподобие тех, что были впервые представлены на конференции разработчиков в июне 2014 года. Также инструкции и схемы доступны любому, и не составит труда собрать Cardboard своими руками.

Материалы

Цены для картонной коробочки, конечно, довольно значительные, но перед тем как сделать Cardboard своими руками, следует знать, где найти или приобрести остальные материалы. Нам понадобятся:

Электронная составляющая — мощный смартфон

Разберём теперь все составляющие по пунктам, начиная с моделей подходящих смартфонов. Любой желающий может найти придуманные разработчиками для сборки Google Cardboard своими руками чертежи. Размеры телефонов, подходящих для таких версий очков 2.0 ограничены шириной до 83 мм и диагональю до 6 дюймов. Для других размеров придётся продумывать свою собственную конструкцию, подбирая расстояния до линз опытным путём или поискать вариант из готовых изделий в магазине. Дополнительные требования 3D-очки предъявляют и к экрану устройства. Помните, вы не просто будете разглядывать экран телефона с очень близкого расстояния, а получите увеличение через линзы. Само собой, чем лучше экран, тем меньше дискомфорта. На данный момент возможно использование смартфонов на базе и выше (от 4 iPhone) или Windows Phone 7.0 и выше, но изначально вся система задумана именно для Android 4.1. Скачайте любое VR-приложение и проверьте свой смартфон на совместимость, вращая его и наблюдая за картинкой.

Материал корпуса

Картон для основы наших очков подобрать несложно, подходящими параметрами обладает большая коробка от пиццы. Также картон можно приобрести в магазинах для рукоделия или разобрать какую-нибудь безхозную коробку из-под бытовых приборов. Слишком толстый картон будет неудобно резать и сгибать, тогда как тонкий, скорее всего, не удержит линзы и смартфон в жёстко зафиксированном положении на голове.

Оптика

С линзами, пожалуй, будет наиболее сложно, но это самый важный материал для 3D-очков. Google рекомендует использовать линзы для Cardboard с фокусным расстоянием 45 мм, соответственно, размеры самих очков виртуальной реальности на сайте рассчитаны лишь на линзы с таким фокусом. Таким образом, желание использовать другие линзы или, быть может, систему из двух и более линз на каждый окуляр неизбежно приведёт к перенастройке расстояния до глаз и экрана, таким образом, к изменению всей конструкции. Если чувствуете себя достаточно уверенными, стоит поэкспериментировать, но гораздо проще заказать линзы.

Крепёжные элементы

В качестве крепления к голове можно использовать тканевую резинку или ремешок на липучке. Канцелярскую резинку для корпуса найти несложно, а заменить и того проще. После сборки всей конструкции она нужна лишь для удержания формы. Можно просто проклеить 3D-очки на всех стыках после проведения настройки линз клеем или скотчем. Две липучки размером 15х20 мм понадобятся, чтобы зафиксировать закрытую крышку со вставленным смартфоном. При отсутствии таковой существует масса вариантов фиксации картонной крышки, главное — убедиться, что смартфон не выпадет в процессе использования 3D-очков.

Дополнительные элементы управления

Магниты нужны, чтобы сделать на корпусе необязательную кнопку управления 3D-гарнитурой, и подходят только к моделям смартфонов со встроенным магнитометром. При создании шлема на пробу не стоит тратить силы и деньги на поиск подходящих магнитов. Такую кнопку можно будет прикрепить к очкам виртуальной реальности отдельно после полного тестирования устройства или вообще не устанавливать её. Для долговременных 3D-очков вам понадобятся кольцо неодимового магнита и диск магнитной керамики, оба размерами не более 3х20 мм. Также можно прорезать отверстия и управлять смартфоном пальцами.

NFC-стикер приклеивают с внутренней стороны очков, что позволяет смартфону автоматически запускать нужные приложения. Найти его можно, наверно, в салонах связи или в интернет-магазинах, обязательным он также не является, да и поставить его можно уже как-нибудь потом.

Инструментарий и техника безопасности

Инструмент для работы понадобится самый простой:

• Шаблон Google Cardboard. Чертежи находятся в статье.
• Острый нож, подойдёт прочный канцелярский. Картон нужно резать чётко по линиям шаблона, особенно пазы и отверстия, поэтому ножницы тут не справятся.
• Скотч или клей.
• Жёсткая линейка.

Google утверждает, что для работы достаточно ножниц, не стоит обольщаться, тонкие прорези и фиксирующие пазы гораздо удобнее вырезать лезвием.

Конструкция получается усиленная рёбрами жёсткости изнутри, поэтому нет особой разницы, вырезать цельную выкройку из длинного куска картона или собрать из 2-3 частей, соединяя их скотчем. При вырезании ножом внимательно следите, чтобы не поцарапать поверхность стола или пола, возьмите для этих целей специальную доску, например, разделочную из кухни. Особенно тщательно нужно подойти к вырезанию отверстий для линз, чтобы впоследствии линзы лежали в одной плоскости, перпендикулярной взгляду.

Сборка устройства

Сборку производите по рисункам, укрепляйте каркас липкой лентой и внимательно следите за расположением линз. В зафиксированном положении картон жёстко прижмёт линзы, чтобы они не смещались относительно друг друга. Далее нужно приклеить липучки в качестве застёжек по краям верхней стороны и на внутренней стороне крышки, а также установить на своё место магниты. На этом этапе уже можно примерить 3D-очки к голове, чтобы определить места возможного натирания кожи. При продолжительном просмотре фильма, к примеру, эти точки могут сильно раздражать, поэтому дополнительно можно проложить их тонкими полосками поролона.

Овчинка стоит выделки?

3D-очки готовы, осталось закрепить их на голове резинкой или ремешком по вашему выбору, вставить смартфон с 3D-приложением и наслаждаться виртуальной реальностью. Что касается стоимости полученного устройства, существует множество предложений готовых комплектов ценой менее $10. Сэкономить получится только в том случае, если все детали имеются под рукой или находятся в лёгкой доступности. Если заказывать запчасти, с учётом различных расходов на пересылку и времени выполнения заказов, получается несколько дороже, чем покупка комплекта целиком. Естественно, если ваш пёс покусает 3D-очки за то, что вы просидели в виртуальной реальности вместо того, чтобы накормить или выгулять животное, вы легко можете собрать новые, используя инструкцию, приведенную выше, и оставшиеся детали. А пока вы ищете картон взамен повреждённого, чтобы восстановить Cardboard своими руками, можно и собаку выгулять и накормить.

Возможности устройства

На данный момент существует уже ощутимое количество оптимизированных под Google Cardboard приложений и несколько фильмов. В паре с наушниками очки виртуальной реальности вполне могут заменить хороший 3D-кинотеатр, а игры, по мнению пользователей, несмотря на свою примитивность, способны добавить сильнейших ощущений присутствия и атмосферности. Для умельцев и любителей различных технических задач можно отметить, что существует возможность очки Cardboard подключить к компьютеру для использования модуля виртуальной реальности в играх. Вот где действительно полное погружение.

Люблю ребят из Google. Молодцы они. Правильно поставленные просветленные мозги и хорошая мотивация иногда способны выжать из человека совершенно гениальные идеи. Простые как 3 копейки и в то же время совершенно сногсшибательные. Примером такой гениальной сногсшибательной идеи несомненно являются очки виртуальной реальности Google Cardboard.

Все гениальное просто — кусок правильно согнутого картона, две копеечные линзы, смартфон с большим экраном и набором датчиков — вот вам и очки виртуальной реальности. Учитывая, что у многих людей такой смартфон уже в кармане, цена вопроса встает всего в 150 рублей и 2 часа свободного времени на сборку-склейку.

Казалось бы — как-то простенько… Но работает! Да еще как! Игры в 3D, фильмы в 3D, обучающие приложения и виртуальные путешествия — пожалуйста! Простотой, гениальностью подхода и ценой вопроса гугловцы заткнули за пояс всех разработчиков всяких там Oculus Rift»ов и прочее. Та же виртуальная реальность, только почти бесплатно. Пусть выглядит неказисто, но зато работает. А внешний вид, при желании, может быть и пластмассово-вылизанным, достаточно посмотреть на знаменитом китайском сайте — вариантов-аналогов масса, ценник от 700 рублей и далее, с разным функционалом, регулировками и дырками для воздуха…

Для очков подойдет любой смартфон на Android 4.1 Jelly Bean и выше, iOS 7 и выше или Windows Phone 7.0 и выше, с диагональю экрана не менее 4,5 дюймов. В смартфоне должны быть следующие датчики: гироскоп, акселерометр, магнитомер (цифровой компас). ВАЖНО!
Гироскоп и акселлерометр необходимы для работы большинства приложений, иначе можно будет только смотреть 3D-фильмы. Оценить виртуальную реальность без гироскопа и акселерометра невозможно.

Рекомендую всем, у кого в наличии имеется такой смартфон попробовать эту штуку. Поверьте, это здорово. Для тех, кто не хочет заморачиваться с картоном и ножницами, могу порекомендовать купить готовый Google Cardboard на aliexpress.com. Тем же, кто легких путей не ищет — милости просим сюда, я расскажу как можно сделать такую штуку быстро и без подводных камней.

На текущий момент существует 2 версии Google Cardboard. Как собрать вторую версию я расскажу чуть позже, в отдельном посте, сейчас же речь пойдет о самой простой в изготовлении — первой версии. Google, как настоящая корпорация добра, не поскупилась и выложила в общий доступ всю информацию по этому изобретению.

Итак, что нам понадобится для изготовления сего замечательного устройства:

1. Лист твердого картона.
Лучше всего использовать микрогофрокартон, который вовсю применяется для изготовления коробок, тары, упаковок и т.п. Выглядит он так:

Лично я использовал картонку, из которой хитрыми манипуляциями сгибается канцелярский короб для бумаг. Этот короб продается в канцтоварах именно в виде плоского картонного листа (из нее предлагается сгибать короб самостоятельно). Картон хороший, около 2 мм толщиной (толще брать не рекомендую), превосходно режется канцелярским ножом и гнется без особых трудностей. Вот как он выглядит:

Однако можно использовать любую упаковку, хоть от пиццы. Хорошо подходит коробка от материнской платы, например. Главное, чтобы картон был плотный, и не толстый (2-3 мм максимум), иначе начнутся проблемы с размерами.

2. Шаблон для вырезания
очков
, распечатанный на обычной канцелярской бумаге формата А4 (понадобится 3 листа). Данный шаблон можно найти на просторах интернета, либо скачать здесь: . Этот pdf-файлик печатается на любом лазерном принтере, детали вырезаются ножницами и наклеиваются на лист гофрокартона. Поскольку несобранный Google Cardboard длиннее листа А4, шаблон разрезан так, что разрезанные части нужно наложить друг на друга при склейке. Эти части отмечены кружком с цифрой. Накладывать надо светлый (незакрашенный) кружок на закрашенный с той же цифрой и следить за совпадением линий.

3. Линзы в количестве 2х штук
. Это самый сложный момент. Параметры линз такие: асферические, диаметр 25 мм, фокусное расстояние 45 мм. Сложность момента состоит именно в том, где такие линзы взять. Рассмотрим варианты:

1. aliexpress.com — лучший вариант по цене, но длительный по времени. Для своих вторых очков я заказывал там, пришли через 19 дней, это рекорд скорости, ибо обычно все тянется месяц-два-три. Если этот вариант вас устраивает — ищите там «google cardboard lens»
2. Поиск того же в русском сегменте интернета. По скорости будет быстрее китая, но цена будет выше.
3. Магазины «Оптика» вашего города. Да, там тоже можно поискать. Вероятно, это самый дорогой вариант, не знаю, не пробовал. Продавцы в оптике не поймут, если вы скажете «линзы асферические, диаметр 25 мм, фокусное расстояние 45 мм». Им надо говорить по-другому. Поскольку они все измеряют в диоптриях, вам нужно будет спрашивать именно линзы с диоптриями. Сейчас мы их посчитаем: есть формула F=1/D, где F — фокусное расстояние в метрах, а D — оптическая сила линзы в диоптриях. Таким образом D = 1/F = 1/0,045 = 22,2222. В общем, нужно спрашивать линзы «+22 диоптрий». Если таковые найдутся, то их можно обточить там же до нужного диаметра, либо, диаметром побольше, но тогда и шаблон надо будет слегка изменить.
4. Магазины канцтоваров. В нем ищем подходящие по размеру лупы (т.е. увеличительные стекла), чем выше кратность, тем лучше. 10-кратные линзы должны подойти. Данный вариант самый ненадежный, ибо трудно найти 2 одинаковых лупы да еще так, чтобы они подошли по фокусному расстоянию. Однако, именно этот вариант был первым, который я попробовал
5. Различного рода бинокли, детские игрушки, объективы, подзорные трубы, мужички-старьевщики на рынках, в общем, ищем где можем.

Идеологически верным являются первые 3 варианта, ибо они подразумевают точное совпадение с конструкцией, предложенной Google. Остальные варианты дают линзы неточные, поэтому потребуют изменения конструкции самих очков. Нагляднее показать на рисунке:

Из этой картинки следует, что чем больше фокусное расстояние, тем дальше нужно отодвигать смартфон от линзы. Таким образом, если вам достались не родные линзы, вносите изменения в конструкцию. Именно это мне и пришлось сделать в первый раз, когда я купил линзы в канцтоварах. Это несложно, я опишу подробности в следующем посте, целиком посвященному моему первому варианту Google Cardboard.

Что делать если фокусное расстояние ваших линз неизвестно? Два пути: либо делать конструкцию изначально с регулировкой расстояния от линзы до смартфона, как сделал я в своем первом варианте, либо измерить. Измерить фокусное расстояние можно простым дедовским способом:

Выжигали в детстве стеклышком? Во-во, то же самое. Берем линзу и фокусируем солнце в маленькую точку на поверхности. Расстояние от поверхности до линзы равно фокусному. Поверхность должна быть перпендикулярна оптической оси.

Итак, про линзы пока все.

4. Магнитики.
Данный пункт для начала необязательный. В конструкции используется 2 магнита, которые работают как кнопка. Один магнит, круглый плоский, обычный, из ферромагнетика, вставляется внутрь конструкции, второй, кольцеобразный неодимовый, лепится снаружи и удерживается там магнитным полем внутреннего магнита:

Для того, чтобы управлять виртуальной реальностью и используется это недокнопка. Когда нам нужно как-то воздействовать на виртуальный мир, мы должны сдвинуть внешний магнитик пальцем вниз и вернуть его назад. Смартфон должен обладать магнитометром (должен быть встроенный компас, грубо говоря), чтобы отловить изменение магнитного поля и воспринять его как нажатие на кнопку.

Сразу говорю — бредовая идея и в самом гугле это поняли, потому вторая версия очков имеет уже механическую кнопку, но об этом — в соответствующем посте. Пока же скажу, что обойтись можно и без этих магнитиков, тем более, что работает эта идея так себе — люди жалуются на то, что не все смартфоны корректно улавливают изменения магнитного поля этой квазикнопки, а у некоторых смартфонов вообще нет магнитометра.

В общем, оставляю это на ваше усмотрение, я себе магнитики не ставил. Когда мой первый вариант заработал, я сделал механическую кнопку.

5. Одежные липучки.
Ну, тут все просто — идем в ателье и покупаем там застежку-липучку, продаются в виде ленты, метражом, цена сущие копейки.

6. Канцелярский нож и двусторонний скотч.

Процесс пошел!

Итак, все купили/наковыряли/насобирали. Приступаем.
1. Печатаем шаблон и наклеиваем его на картон.

2. Вырезаем детали, делаем необходимые прорези

3. Собираем. Для облегчения сборки прикладываю видео:

В связи с растущей популярностью VR технологий, многие люди желают к ним приобщиться. На сегодняшний день в продаже имеется множество всевозможных вариаций и моделей устройств, различной ценовой категории. Тем не менее некоторые пользователи из любопытства или с целью экономии задаются вопросом, как сделать очки виртуальной реальности своими руками из картона или пластмассы (что уже сложнее)?

Данный вариант подходит, прежде всего, для тех, кто обладает современным смартфоном с большим экраном и встроенным набором датчиков (подробнее о нужный датчиках ниже). По статистике подобными устройствами в мире пользуется немалая часть населения. Таким образом, при несущественных денежных и определенных временных затратах, пользователь своими руками может изготовить отличные трехмерные очки. О том, что для этого понадобится и каким образом осуществляется сборка всех деталей, рассмотрим ниже.

Любопытным моментом является то, что упрощенную конструкцию из картона и простых линз изготавливает и распространяет даже компания Google, называются они Cardboard. Их VR очки даже в подобном исполнении выпускаются в нескольких вариантах, которые не сложно повторить в домашних условиях.

Тем более, что сама компания предоставила всю необходимую информацию в общий доступ.

Таким образом, говорить об актуальности рассматриваемого вопроса, не приходится.

Что понадобится для сборки VR очков в домашних условиях

Прежде чем, беспокоиться о материалах и составных компонентах будущих очков, следует убедиться в соответствии своего смартфона технологий. Параметры телефона должны обеспечивать комфортную работу с 3D фильмами, играми и прочими проектами виртуальной реальности.

Для таких целей подойдет, например:

• Android 4.1 JellyBean либо лучше
• iOS 7 либо выше
• Windows Phone 7.0 и так далее

Диагональ экрана должна составлять не менее 4,5 дюймов для комфортной и полноценной работы всех приложений.

Какие датчики нужны:

• Магнитомер, то есть цифровой компас
• Акселерометр
• Гироскоп

Последние два условия, обязательны для большинства виртуальных приложений
, в обратном же случае, пользователь сможет просматривать только . Без этих двух составляющих, полноценно оценить VR технологии не предоставляется возможности.

Следует отметить, что для самостоятельного изготовления не понадобится дорогостоящих либо редких компонентов. Итак, теперь перейдем к перечню необходимых материалов для изготовления ВР очков своими руками в домашних условиях:

• Картон
  . Рекомендуется применять наиболее плотные и одновременно тонкие вариации, например гофрокартон. Картон должен быть в виде цельного листа размерами не менее 22х56 см и толщиной не более 3 мм.
• Линзы
  . Наиболее оптимальным вариантом будет применение двояковыпуклых асферических линз с фокусным расстоянием 40-45 мм и 25 мм в диаметре. Рекомендуется использовать стеклянный вариант вместо пластика.
• Магниты
  . Потребуется два магнита: неодимовый в форме кольца и керамический в виде диска. Размеры должны составлять в диаметре 19 мм, а толщина 3 мм. В качестве замены можно использовать обыкновенную пищевую фольгу. Как вариант, можно использовать полноценную механическую кнопку.
• Велкро
  т. е. текстильная застёжка. Такого материала необходимо две полоски примерно по 20-30 мм каждая.
• Резинка.
  Длина резинки должна быть не менее 8см, поскольку при её помощи будет крепиться смартфон.

Помимо материалов, также понадобятся некоторые инструменты: линейка, ножницы, клей
. Исходя из своих возможностей и смекалки, некоторые материалы и инструменты можно заменить на альтернативные варианты, если от этого не пострадает функциональность.

Как вы уже понимаете, одних материалов и инструментов будет недостаточно для изготовления и тем более сборки целой конструкции. Разумеется, что для этого требуется чертеж либо же попросту шаблонная схема для создания очков виртуальной реальности.

Шаблон для вырезания очков, вы сможете найти ниже. Его легко можно распечатать и затем наклеить на лист картона. Поскольку развернутый вариант очков выходит за пределы обычного альбомного формата (и составляет 3 листа формата А4
), то придется на стыках аккуратно и точно совместить все фрагменты.

Чтобы скачать шаблон на компьютер, нужно правой кнопкой мыши нажать на картинку, и после нажать на пункт «Сохранить изображение как»
.

3 части шаблона

Ниже вы увидите 3 больших картинки, которые нужно будет напечатать, и после наклеить на картон, чтобы все стыки соблюдались.

Готовый результат на картоне

Это конечный результат, который должен у вас получится соединив 3 части листа А4 на картоне.

Вырезанная картонная конструкция

Вот что у нас получилось после того, как мы полностью вырезали картон по чертежу. Внимательно проследите за цифрами, и соедините все части правильно.

Где взять линзы для очков

В рассматриваемом вопросе, именно линзы являются наиболее труднодоступным компонентом. В случае, если по ближайшим магазинам и торговым точкам отыскать их не получается, то можно заняться поиском в интернете.

Среди доступных и наиболее вероятных мест, которые могут предлагать в продажу подобный товар, можно отметить следующее:

• Магазины категории “Оптика”. Здесь товар измеряется в размерности – диоптрий, а для очков потребуются линзы не менее +22 диоптрий
  .
• Магазины канцтоваров. Здесь продаются лупы (т. е. увеличительные стекла), десятикратные линзы
  должны сгодиться в качестве альтернативы.
• Поиск на отечественных сайтах и торговых площадках, либо на зарубежных онлайн аукционах.
• Сделать из пластиковой бутылки (подробнее в видео инструкции)

В случае, когда заполученные пользователем линзы будут в определенной степени отличаться от указанного стандарта, понадобится либо обтачивать сами линзы, либо вносить соответствующие корректировки в конструкцию очков. Зачастую проблему можно решить, предусмотрев в своей конструкции устройство для регулировки расстояния от смартфона до линзы.

Как сделать очки без линз

Те, кто предполагают вариант создания VR очков без линз, могут сразу о нём забыть. Без специальных линз, полученная конструкция будет ничем не отличаться от обычных очков либо стекла
. Никакой практической пользы подобная конструкция не принесет, разве что её можно использовать для создания эффекта кинотеатра.

Пошаговая инструкция как сделать очки виртуальной реальности своими руками из картона

Итак, когда у пользователя есть все материалы, инструменты и распечатанный шаблон, то можно приступать к сборке.

Первый шаг

1. Наклеить шаблон на картон
2. Вырезать по контуру
3. Согнуть и скрепить отдельные места

Первым этапом нужно чертеж наклеить на лист картона. Главное быть внимательным и соблюдать точность на стыках, чтобы размеры не искажались. Затем все элементы необходимо аккуратно вырезать по контуру. По специальным отметкам на чертеже будет понятно, в каких местах конструкцию необходимо согнуть, а в каких скрепить.

Второй шаг

1. В готовую конструкцию вставить линзы
2. Крепеж магнита
3. Обделка картона поролоном

Далее в уже собранный каркас необходимо вставить линзы, а в случае необходимости, зафиксировать их для повышения надежности крепежа. Затем клеится полоска фольги либо магниты, для создания подобия кнопки управления.

Для повышения комфортности использования полученного устройства, в местах соприкосновения с головой, поверхность можно обложить поролоном или иным смягчающим материалом.

Виртуальная реальность – это удивительный мир, погрузившись в который ты получаешь массу необычных впечатлений. Но для того, чтобы переместиться в трехмерное измерение, необходимо иметь специальные очки. В магазине они стоят достаточно дорого, но не составит труда изготовить их в домашних условиях. Необходимо только знать, как сделать очки для виртуальной реальности своими руками. Проще всего изготовить аналог .

Что понадобится для изготовления?

На самом деле для изготовления очков не нужно покупать большое количество инструментов и материалов. Необходимо лишь иметь:

1. Гаджет, с помощью которого будете погружаться в виртуальный мир. Это может быть смартфон или планшет (смартфон предпочтительнее)

Чем современнее будет устройство, тем эффектнее станет игра. Размер телефона или планшета также не важен. Единственное – наименьшая сторона должна равняться, как минимум, двум расстояниям между зрачками глаз. Но и брать слишком большой гаджет тоже не стоит, так как середина каждой половины кадра должна попадать в цент зрачка. Отрегулировать этот параметр необходимо с помощью линз, приближая и удаляя их друг от друга.

1. Нельзя сделать самодельный шлем для виртуальной реальности без линз. Их должно быть две пары. Лучше выбирать стекла большого диаметра. Это связано с тем, что минимальное искажение у них находится ближе к центру. Чем больше удаление, тем сильнее искажается изображение. Маленький диаметр стекол не сможет справиться с разницей между зрачками и центром каждой половины картинки.
2. Понадобится строительный полиэтилен толщиной 20 мм. Он должен быть средней плотности.
3. Кроме этого понадобится скотч двусторонний, а также обычный или пленка из винила.
4. Каркас шлема будет состоять из картона. Он должен быть микрогафрированным, и толщиной 2 мм.
5. Для фиксации очков понадобится широкий ремень или резинка. Удобно использовать крепление с липучкой.
6. Для изготовления шлема необходимы чертежи. Для их создания понадобятся инструменты для черчения и разрезания материалов.

Все материалы стоят недорого, а потому и шлем обойдется гораздо дешевле магазинного.

Изготовление шлема

Перед тем, как сделать шлем виртуальной реальности своими руками, необходимо заранее скачать приложения для смартфона Cardboard , которое позволит оценить качество вашего будущего шлема.

Далее необходимо начать изготовление оправы для первой пары стекол. Делается она из листа пенопласта. Линзы рекомендуется настроить так, чтобы расстояние между глазами и экраном телефона было минимальным. Для этого смартфон кладется на стол и, с помощью линз, регулируется фокус. После того, как нужное расстояние найдено, отверстия можно вырезать с помощью центробура или циркуля с канцелярским ножом.

Далее делается оправа для второй пары линз. Каждое стекло следует поместить в полиэтилен. С его помощью получается 3D эффект. Чтобы его добиться, необходимо избрать правильный фокус. Сделать это можно только поэкспериментировав с очками.

После этого необходимо изготовить каркас для шлема. Здесь важно подстраивать коробку под свои анатомически особенности: форму носа, черепа, зрение. Главное, чтобы в шлеме было удобно.

Необходимо продумать и выход звука. Здесь следует подобрать хорошие наушники.

Следующий этап – правильное расположение экрана телефона или планшета.

Важно! Ось симметрии, расположенная горизонтально, должна совпадать с высотой представляемой линии между зрачками.

Экран должен находиться на расстоянии примерно 4 см от ближнего края окуляра. Поэтому необходимо оформить верх, низ, а также боковые стороны пенопластом. Должна получиться своеобразная коробка. В нее ставится экран гаджета.

После того, как все будет готово, необходимо еще раз настроить фокус линз, при необходимости поправить расположение устройства.

Завершающий этап – изготовление внешнего каркаса шлема, который делается из картона. Получается коробка с крышечкой, внутри которой и располагается мобильное устройство. Она защищает приспособление из хрупкого пенопласта от повреждений. Кроме того, именно картонный каркас удерживает основную массу смартфона или планшета и прижимает его к пенопласту.

Теперь осталось только приделать крепление из резинки. Прикрепить ее к каркасу можно с помощью двустороннего скотча.
Также необходимо проделать отверстие для USB-кабеля.

Шлем для виртуальной реальности готов! Можно смело загружать на устройство игры с 3D эффектом и наслаждаться захватывающим сюжетом.

Интересные и оригинальные очки виртуальной реальности своими руками можно сделать из подручных материалов. Подобная гарнитура для смартфона не будет вам стоить ни копейки, но на бытовом уровне со своими функциями справится. Все подробности в пошаговой инструкции.

Материалы

Чтобы сделать очки виртуальной реальности из картона, вам будут нужны:

• сам картон (плотный, упаковочный);
• распечатки с шаблонами;
• линзы для подобной гарнитуры;
• острый канцелярский нож;
• небольшой мат для раскройки картона;
• канцелярские резинки;
• термопистолет и палочки горячего клея;
• плотная широкая резинка для фиксации самодельной гарнитуры;
• липучки;
• ножницы.

Шаг 1. Распечатанные на бумаге эскизы вам нужно будет аккуратно вырезать, согласно схеме.

Шаг 2. Приложите вырезанные распечатки к картону. Обратите внимание, прикладывать их нужно к ровным частям картона без сгибов либо так, чтобы линии сгибов на шаблонах совпадали со сгибами на самом картоне. Для удобства дальнейшей нарезки можете обвести их карандашом по контуру и местам вырезов.

Шаг 3. Вырежьте заготовки для очков из картона.

Шаг 4. Вставьте линзы в заготовленные под них отверстия. В данном случае их даже покупать не пришлось, они остались от старой гарнитуры подобного плана. Если отверстия у вас получились немного больше, чем сами линзы, усильте место их крепления горячим клеем. Работайте с ним предельно аккуратно, чтобы материал не попал на поверхность линз.

Шаг 5. Картонные заготовки согните по указанным на схеме линиям сгиба и соберите их в порядке, продемонстрированном на фото.

Места соединения деталей в пазах обрабатывайте горячим клеем для усиления конструкции.

Шаг 6. К полученным очкам прикрепите плотную и широкую резинку для удобной фиксации изделия на голове. Чтобы крепить резинку было удобно, к концам ее пришейте части липучек.

Шаг 7. В верхней части очков в точке касания закрывающегося клапана и самого короба можете приклеить части липучек. Так, смартфон, помещенный в очки виртуальной реальности, будет надежно зафиксирован. Если клапан все равно закрывается неплотно, укрепите его канцелярской резинкой.

Шаг 8. Чтобы испытать действие очков на практике, вам необходимо скачать на смартфон приложения с эффектом виртуальной реальности.

Готово!

Чертежи очков виртуальной реальности из картона

Многие любители шлемов виртуальной реальности не могут позволить себе приобрести такие дорогие устройства, и именно для них в интернете есть множество шаблонов очков виртуальной реальности, с помощью которых они могут самостоятельно сделать удобный гаджет. Большое количество выкроек 3д очков для смартфона можно найти на нашем сайте. Их же в дальнейшем можно распечатать с помощью принтера, чтобы сделать очки виртуальной реальности самостоятельно.

Все очки виртуальной реальности, которые можно сделать самостоятельно, выполняются на основе Google Cardboard (с англ. «картон»). Именно Google разработал довольно простые чертежи очков виртуальной реальности, подходящие для быстрой домашней сборки, и при этом отвечающие основным требованиям, предъявляемым к устройствам VR. Главный вопрос состоит в последовательности действий при домашнем изготовлении очков.

Легче всего будет распечатать очки виртуальной реальности на принтере, вырезать их детали и затем, разместив их на подготовленном заранее картоне, начать вырезать их. В принципе, с заданием справится даже ребенок, но, только под присмотром взрослого.

При этом сам шаблон очков виртуальной реальности нужно будет напечатать на стандартной бумаге для принтера. Для постоянного использование такие самодельные устройства ВР не предназначены, но для понимания того, что такое виртуальная реальность, для недлительных игр, просмотра фото и видео они вполне годны.

Вы можете скачать чертеж очков виртуальной реальности с размерами с нашего сайта или же с любого другого ресурса аналогичной направленности. Для начала нужно выбрать материал, с которым вы будете работать. Кто-то предпочтет любой картон от бытовых приборов, кто-то сходит за специальным тонким в канцелярский магазин, а отдельные умельцы даже собирали свои очки из металла, поликарбоната или пенопласта.

Известны случаи, когда распечатка очков виртуальной реальности осуществлялась на 3D-принтере. Однако наиболее распространен вариант очков из картона как из максимально доступного материала.

Для того чтобы сделать полноценные Google Cardboard, вам понадобятся:

Материал понадобится специальный, гофрокартон, так как он состоит из нескольких слоев. Гофрокартон должен быть не только толстым, но и прочным, чтобы его нельзя было случайно помять. В другом случае модель может получиться излишне хрупкой, и форму держать не сможет. Линзы понадобятся выпуклые с двух сторон. Схема очков из картона может быть даже создана самостоятельно, под индивидуальные особенности человеческого лица.

В этот момент нужно решить, будете ли вы собирать очки вручную с использованием ключей, либо будете склеивать детали. В последнем случае, вырезая из картона чертеж VR очков, можно игнорировать ключи, не оставляя их запаса.

2). Далее нужно будет выбрать 2 линзы, и лучше, чтобы они были двояковыпуклыми. Сам шаблон для очков виртуальной реальности предполагает использование линз диаметром 25 мм. Фокусное расстояние между ними должно составлять 45 мм. Некоторые умельцы приобретают линзы даже в хозмаркетах, а некоторые авторы роликов на Youtube, делая своими руками VR очки для смартфона размерами, строго соответствующими чертежам, вместо линз применяют прозрачный бутылочный пластик.

Для этого по шаблону вырезается 4 одинаковых круга и склеиваются между собой по 2 при помощи паяльной лампы. Также нужно оставить небольшое отверстие сверху, чтобы заполнить образовавшееся пространство водой из шприца. Затем оставшийся зазор запаивается, и в ваших руках оказываются практически готовые собранные по чертежу очки виртуальной реальности для телефона.

3). Немногие из современных смартфонов поддерживают магнитное переключение, позволяющее управлять ими без постоянного изъятия из очков. Для реализации данной идеи потребуется простая система магнитов: неодимовый кольцевой и керамический дисковый (диаметром около 19 мм и толщиной около 3 мм). Однако и без магнитов можно удобно управлять смартфоном, достаточно только предусмотреть в схеме очков из картона отверстие для пальца снизу либо сбоку.

4). Когда практически все готово, наступает пора решить проблему с местом крепления смартфона внутри очков. Предусмотреть место для них можно уже на этапе выкройки 3д очков для смартфона. Для крепления можно использовать резиновое кольцо и 2 липучки (размерами около 20х30 мм) для фиксации крышки.

Конечно, мы не используем чертеж Oculus Rift или HTC Vive, это лишь простой их аналог, а сами приборы слишком высокотехнологичны. Без наличия специальных знаний и навыков невозможно воспроизвести их точную копию у себя дома. Зато чертеж VR очков от Google достаточно прост, весь вопрос в удобстве использования девайса такого плана. Потому что, помимо шлемов ВР, данная индустрия параллельно выпускает множество устройств для более глубокого погружения в виртуальность.

Так, например, виртуальность в перчатках-контроллерах ощущается намного ярче, ведь они позволяют осязать использовать осязание, как наяву, а некоторые модели кресел ВР почти моментально реагируют на движения головы пользователя, поворачивая тело в ту же сторону. Конечно, такие приборы могут использоваться только с оригинальными очками ВР, а картонные считаются хорошо подходящими для первичного ознакомления с виртуальным миром.

Но не стоит забывать о главных моментах:

Таким образом, чертеж очков VR предусматривает все малейшие детали, при учете которых устройства очков виртуальной реальности смогут удовлетворить потребности любого пользователя.

Источник

Google Cardboard или создай виртуальную реальность своими руками

Люблю ребят из Google. Молодцы они. Правильно поставленные просветленные мозги и хорошая мотивация иногда способны выжать из человека совершенно гениальные идеи. Простые как 3 копейки и в то же время совершенно сногсшибательные. Примером такой гениальной сногсшибательной идеи несомненно являются очки виртуальной реальности Google Cardboard.

Все гениальное просто — кусок правильно согнутого картона, две копеечные линзы, смартфон с большим экраном и набором датчиков — вот вам и очки виртуальной реальности. Учитывая, что у многих людей такой смартфон уже в кармане, цена вопроса встает всего в 150 рублей и 2 часа свободного времени на сборку-склейку.

Казалось бы — как-то простенько… Но работает! Да еще как! Игры в 3D, фильмы в 3D, обучающие приложения и виртуальные путешествия — пожалуйста! Простотой, гениальностью подхода и ценой вопроса гугловцы заткнули за пояс всех разработчиков всяких там Oculus Rift’ов и прочее. Та же виртуальная реальность, только почти бесплатно. Пусть выглядит неказисто, но зато работает. А внешний вид, при желании, может быть и пластмассово-вылизанным, достаточно посмотреть на знаменитом китайском сайте — вариантов-аналогов масса, ценник от 700 рублей и далее, с разным функционалом, регулировками и дырками для воздуха…

Для очков подойдет любой смартфон на Android 4.1 Jelly Bean и выше, iOS 7 и выше или Windows Phone 7.0 и выше, с диагональю экрана не менее 4,5 дюймов. В смартфоне должны быть следующие датчики: гироскоп, акселерометр, магнитомер (цифровой компас). ВАЖНО! Гироскоп и акселлерометр необходимы для работы большинства приложений, иначе можно будет только смотреть 3D-фильмы. Оценить виртуальную реальность без гироскопа и акселерометра невозможно.

Рекомендую всем, у кого в наличии имеется такой смартфон попробовать эту штуку. Поверьте, это здорово. Для тех, кто не хочет заморачиваться с картоном и ножницами, могу порекомендовать купить готовый Google Cardboard на aliexpress.com. Тем же, кто легких путей не ищет — милости просим сюда, я расскажу как можно сделать такую штуку быстро и без подводных камней.

На текущий момент существует 2 версии Google Cardboard. Как собрать вторую версию я расскажу чуть позже, в отдельном посте, сейчас же речь пойдет о самой простой в изготовлении — первой версии. Google, как настоящая корпорация добра, не поскупилась и выложила в общий доступ всю информацию по этому изобретению.

Итак, что нам понадобится для изготовления сего замечательного устройства:

1. Лист твердого картона. Лучше всего использовать микрогофрокартон, который вовсю применяется для изготовления коробок, тары, упаковок и т.п. Выглядит он так:

Лично я использовал картонку, из которой хитрыми манипуляциями сгибается канцелярский короб для бумаг. Этот короб продается в канцтоварах именно в виде плоского картонного листа (из нее предлагается сгибать короб самостоятельно). Картон хороший, около 2 мм толщиной (толще брать не рекомендую), превосходно режется канцелярским ножом и гнется без особых трудностей. Вот как он выглядит:

Однако можно использовать любую упаковку, хоть от пиццы. Хорошо подходит коробка от материнской платы, например. Главное, чтобы картон был плотный, и не толстый (2-3 мм максимум), иначе начнутся проблемы с размерами.

2. Шаблон для вырезания очков, распечатанный на обычной канцелярской бумаге формата А4 (понадобится 3 листа). Данный шаблон можно найти на просторах интернета, либо скачать здесь: Скачать. Этот pdf-файлик печатается на любом лазерном принтере, детали вырезаются ножницами и наклеиваются на лист гофрокартона. Поскольку несобранный Google Cardboard длиннее листа А4, шаблон разрезан так, что разрезанные части нужно наложить друг на друга при склейке. Эти части отмечены кружком с цифрой. Накладывать надо светлый (незакрашенный) кружок на закрашенный с той же цифрой и следить за совпадением линий.

3. Линзы в количестве 2х штук. Это самый сложный момент. Параметры линз такие: асферические, диаметр 25 мм, фокусное расстояние 45 мм. Сложность момента состоит именно в том, где такие линзы взять. Рассмотрим варианты:

Идеологически верным являются первые 3 варианта, ибо они подразумевают точное совпадение с конструкцией, предложенной Google. Остальные варианты дают линзы неточные, поэтому потребуют изменения конструкции самих очков. Нагляднее показать на рисунке:

Из этой картинки следует, что чем больше фокусное расстояние, тем дальше нужно отодвигать смартфон от линзы. Таким образом, если вам достались не родные линзы, вносите изменения в конструкцию. Именно это мне и пришлось сделать в первый раз, когда я купил линзы в канцтоварах. Это несложно, я опишу подробности в следующем посте, целиком посвященному моему первому варианту Google Cardboard.

Что делать если фокусное расстояние ваших линз неизвестно? Два пути: либо делать конструкцию изначально с регулировкой расстояния от линзы до смартфона, как сделал я в своем первом варианте, либо измерить. Измерить фокусное расстояние можно простым дедовским способом:

Выжигали в детстве стеклышком? Во-во, то же самое. Берем линзу и фокусируем солнце в маленькую точку на поверхности. Расстояние от поверхности до линзы равно фокусному. Поверхность должна быть перпендикулярна оптической оси.

Итак, про линзы пока все.

4. Магнитики. Данный пункт для начала необязательный. В конструкции используется 2 магнита, которые работают как кнопка. Один магнит, круглый плоский, обычный, из ферромагнетика, вставляется внутрь конструкции, второй, кольцеобразный неодимовый, лепится снаружи и удерживается там магнитным полем внутреннего магнита:

Магнитик обведен красным кружком

Для того, чтобы управлять виртуальной реальностью и используется это недокнопка. Когда нам нужно как-то воздействовать на виртуальный мир, мы должны сдвинуть внешний магнитик пальцем вниз и вернуть его назад. Смартфон должен обладать магнитометром (должен быть встроенный компас, грубо говоря), чтобы отловить изменение магнитного поля и воспринять его как нажатие на кнопку.

Сразу говорю — бредовая идея и в самом гугле это поняли, потому вторая версия очков имеет уже механическую кнопку, но об этом — в соответствующем посте. Пока же скажу, что обойтись можно и без этих магнитиков, тем более, что работает эта идея так себе — люди жалуются на то, что не все смартфоны корректно улавливают изменения магнитного поля этой квазикнопки, а у некоторых смартфонов вообще нет магнитометра.

В общем, оставляю это на ваше усмотрение, я себе магнитики не ставил. Когда мой первый вариант заработал, я сделал механическую кнопку.

5. Одежные липучки. Ну, тут все просто — идем в ателье и покупаем там застежку-липучку, продаются в виде ленты, метражом, цена сущие копейки.

Процесс пошел!

Итак, все купили/наковыряли/насобирали. Приступаем.
1. Печатаем шаблон и наклеиваем его на картон.

2. Вырезаем детали, делаем необходимые прорези

3. Собираем. Для облегчения сборки прикладываю видео:

Обзор программной составляющей и моих вариантов смотрите в других постах:

Источник

Как сделать очки виртуальной реальности для смартфона своими руками

Многие пользователи смартфонов слышали о шлеме виртуальной реальности, однако из-за их большой стоимости не могли позволить себе такое приобретение. Однако довольно таки быстро люди поняли, что все датчики, которые функционируют в очках виртуальной реальности, есть и в обычных смартфонах, благодаря чему из них своими руками легко можно сделать отличные VR очки, стоит лишь приделать самый обычный корпус и несколько линз.

На самом деле все конструкции очков, которые вы можете найти на просторах сети, выполнены на основе чертежей Google Cardboard (с англ. «картон»), и вся разница только в исходных материалах. Кого-то устраивает картон любой толщины, найденный дома, кто-то идет за более тонким в канцелярский магазин, а некоторые умельцы отличились тем, что выполнили свои устройства ВР из металла, поликарбоната, пенопласта и других вспененных материалов.

Счастливые обладатели 3D-принтеров сразу взялись печатать шаблон. По этой выкройке легко понять, как сделать очки виртуальной реальности своими руками, и мы поможем вам в этом, дав несколько советов.

С помощью обычного ножа, пары увеличительных стекол и картона можно сделать своими руками из обыкновенного смартфона подобие VR Box. Однако многие желающие не знают, как сделать очки виртуальной реальности из смартфона, из-за чего приобретают дорогущие модели, либо же заказывают картонные комплекты, по типу Google Cardboard.

Конструкция самодельных очков имеет несколько преимуществ перед заказным корпусом, ведь линзы в ней можно перемещать по оси, которая располагается относительно экрана. Благодаря этому очки виртуальной реальности можно тонко подстраивать под особенности зрения любого пользователя.

Чтобы сделать 3d очки для смартфона своими руками, необходимо:

Еще один вариант изготовления очков для смартфона своими руками:

2). Далее вам понадобятся 2 линзы, желательно двояковыпуклые. Google советует брать линзы диаметром 25 мм. Фокусное расстояние линз при этом должно быть 45 мм. Умельцы берут линзы даже из хозяйственных магазинов, а некоторые видеоблогеры на Youtube, делая своими руками 3D очки для смартфона, вместо линз используют подручные средства.

Так, например, можно вырезать из обычной пластиковой бутылки 4 одинаковых круга, склеить их между собой по 2 штуки паяльной лампой, оставив небольшое расстояние вверху. Затем в шприц набирается вода из-под крана, ею заполняется пространство между двояковыпуклыми «линзами» из пластика, затем оставшийся зазор также запаивается, и в ваших руках оказываются почти законченные собранные в домашних условиях очки виртуальной реальности.

3). Некоторые модели смартфонов поддерживают магнитное переключение, позволяющее управлять девайсом без вынимания его из коробки. Для реализации такой задумки понадобится простая система магнитов: неодимовый кольцевой и керамический дисковый с диаметром около 19 мм и толщиной около 3 мм. Но и без них все управление будет простым и удобным, достаточно сделать в конструкции самодельных очков виртуальной реальности отверстие для пальца снизу либо сбоку.

4). Когда практически все готово, остается решить только проблему с креплением смартфона в очках. Для этого можно использовать резиновое кольцо и 2 липучки (примерно 20х30 мм) для закрепления крышки.

Очки виртуальной реальности для смартфонов своими руками: часто задаваемые вопросы

— Реально ли сделать своими руками виртуальные очки для смартфона, в которых будет удобно?

Для постоянного пользования, конечно, лучше приобрести недорогие, но удобные очки с заводским креплением, например, VR Box и VR Box 2, или же более дорогие и качественные Samsung Gear VR SM-R323, HTC Vive, Homido и др. Сделанные своими руками VR-очки для смартфона, скорее, подойдут в качестве прибора для первого знакомства с виртуальностью.

— Как сделать очки виртуальной реальности из смартфона, если никогда не делал ничего подобного?

Здесь и придет на помощь широко растиражированный в интернете чертеж Google Cardboard и наша статья. Если даже не получится с первого раза – не расстраивайтесь, ведь материалы практически бесплатны, а самодельные очки виртуальной реальности для смартфона можно доработать в любой момент. Например, последовать примеру тех, кто делал их из потолочной плитки – легкие и незаметные, они спокойно выдерживают вес смартфона.

— Как сделать очки виртуальной реальности для телефона, не имеющего акселерометра?

К сожалению, такие очки не смогут поддерживать работу корректно.

Итак, можно сказать, что сделать своими руками ВР очки для смартфона довольно просто, весь вопрос в удобстве использования такого девайса. Ведь помимо очков, в мире сейчас выпускается довольно много устройств для более глубокого погружения в виртуальность, с которыми просмотр фото и видео становится целым приключением, а игры не дают расслабиться ни на секунду, держа в напряжении.

Так, например, виртуальная реальность в перчатках-контроллерах позволяет осязать предметы, как наяву, а некоторые кресла ВР практически моментально реагируют на движения вашей головы, поворачивая туда же тело. Будущее совсем рядом, нужно просто ощутить его.

Возможно, это видео вам поможет:

Источник
