Вч генераторы для настройки приемников своими руками

Простой гетеродинный индикатор резонанса.

С замкнутой накоротко катушкой L2 ГИР позволяет определять резонансную частоту от 6 МГц

до 30 МГц. С подключенной катушкой L2 диапазон измерения частоты — от 2,5 МГц до 10 МГц.

Резонансную частоту определяют, вращая ротор С1 и, наблюдая на экране осциллографа

изменение сигнала.

Генератор сигналов высокой частоты.

Генератор сигналов высокой частоты предназначен для проверки и налаживания различных высокочастотныхустройств. Диапазон
генерируемых частот 2 ..80 МГц разбит на пять поддиапазонов:

I — 2-5 МГц

II — 5-15 МГц

III — 15 — 30 МГц

IV — 30 — 45 МГц

V — 45 — 80 МГц

Максимальная амплитуда выходного сигнала на агрузке 100 Ом составляет около 0,6 В. В генераторе предусмотрена плавная регулировка
амплитуды выходного сигнала, а также возможность

амплитудной и частотной модуляции выходного сигнала от внешнего источника. Питание генератора осуществляется от внешнего источника
постоянного напряжения 9… 10 В.

Принципиальная схема генератора приведена на рисунке. Он состоит из задающего генератора ВЧ, выполненного на транзисторе V3, и
выходного усилителя на транзисторе V4. Генератор выполнен по схеме индуктивной трехточки. Нужный поддиапазон выбирают переключателем S1, а перестраивают генератор конденсатором переменной емкости
С7. Со стока транзистора V3 напряжение ВЧ поступает на первый затвор

полевого транзистора V4. В режиме ЧМ низкочастотное напряжение поступает на второй затвор этого транзистора.

Частотная модуляция осуществляется с помощью варикапа VI, на который подается напряжение НЧ в режиме FM. На выходе генератора
напряжение ВЧ регулируется плавно резистором R7.

Генератор собран в корпусе, изготовленном из одностороннего фольгироваиного стеклотекстолита толщиной 1,5 мм., размерами 130X90X48
мм. На передней панели генератора установлены

переключатели S1 и S2 типа П2К, резистор R7 типа ПТПЗ-12, конденсатор переменной емкости С7 типа КПЕ-2В от радиоприемника
«Альпинист-405», в котором используются обе секции.

Катушка L1 намотана на ферритовом магнитопроводе М1000НМ (К10Х6Х Х4,б) и содержит (7+20) витков провода ПЭЛШО 0,35. Катушки L2 и
L3 намотаны на каркасах диаметром 8 и длиной 25 мм с карбонильными подстроенными сердечниками диаметром 6 и длиной 10 мм. Катушка L2 состоит из 5+15 витков провода ПЭЛШО 0,35, L3 — из 3 + 8
витков. Катушки L4 и L5 бескаркасные

диаметром 9 мм намотаны проводом ПЭВ-2, 1,0. Катушка L4 содержит 2+4 витка, a L5- 1 + 3 витка.

Налаживание генератора начинают с проверки монтажа Затем подают напряжение питания и с помощью ВЧ вольтметра проверяют наличие
генерации на всех поддиапазонах. Границы

диапазонов уточняют с помощью частотомера, и при необходимости подбирают конденсаторы С1-С4(С6), подстраивают сердечниками катушек
L2, L3 и изменяют расстояние между витками катушек L4 и L5.

Мультиметр-ВЧ милливольтметр.

Сейчас самым доступным и самым распространенным прибором радиолюбителя стал цифровой мультиметр серии М83х.

Прибор предназначен для общих измерений и потому у него нет специализированных функций. Между тем, если вы занимаетесь радиоприемной или передающей техникой вам нужно измерять

небольшие ВЧ напряжения (гетеродин, выход каскада УПЧ, и т. д.), настраивать контура. Для этого мультиметр нужно дополнить несложной выносной измерительной головкой, содержащей

высокочастотный детектор на германиевых диодах. Входная емкость ВЧ-головки менее 3 пФ., что позволяет её подключать прямо к контуру гетеродина или каскада. Можно использовать диоды Д9, ГД507 или
Д18, диоды Д18 дали наибольшую чувствительность (12 мВ). ВЧ-головка собрана в экранированном корпусе, на котором расположены клеммы для подключения щупа или проводников к измеряемой схеме. Связь
с мультиметром при помощи экранированного телевизионного кабеля РК-75.

Измерение малых емкостей мультиметром

Многие радиолюбители используют в своих лабораториях мультиметры, некоторые из них позволяют измерять и емкости конденсаторов. Но как показывает практика, этими приборами нельзя замерить емкость
до 50 пф, а до 100 пф – большая погрешность. Для того, чтобы можно было измерять небольшие емкости, предназначена эта приставка. Подключив приставку к мультиметру, нужно выставить на индикаторе
значение 100пф, подстраивая С2. Теперь при подключении конденсатора 5 пф прибор покажет 105.
Остается только вычесть цифру 100

Искатель скрытой проводки

Определить место прохождения скрытой электрической проводки в стенах помещения поможет сравнительно простой искатель, выполненный на трех транзисторах (рис. 1). На двух биполярных транзисторах
(VT1, VT3) собран мультивибратор, а на полевом (VT2) — электронный ключ.

Принцип действия искателя основан на том, что вокруг электрического провода образуется электрическое поле его и улавливает искатель. Если нажата кнопка выключателя SB1, но электрического поля в
зоне антенного щупа WA1 нет либо искатель находится далеко от сетевых проводов, транзистор VT2 открыт, мультивибратор не работает, светодиод HL1 погашен. Достаточно приблизить антенный щуп,
соединенный с цепью затвора полевого

транзистора, к проводнику с током либо просто к сетевому роводу, транзистор VT2 закроется, шунтирование базовой цепи транзистора VT3 прекратится и мультивибратор вступит в действие. Начнет
вспыхивать светодиод. Перемещая антенный щуп вблизи стены, нетрудно проследить за пролеганием в ней сетевых проводов.

Прибор позволяет отыскать и место обрыва фазного провода. Для этого нужно включить в розетку нагрузку, например настольную лампу, и перемещать антенный щуп прибора вдоль проводки. В месте, где
светодиод перестает мигать, нужно искать неисправность.

Полевой транзистор может быть любой другой из указанной на схеме серии, а биполярные — любые из серии КТ312, КТ315. Все

резисторы — МЛТ-0,125, оксидные конденсаторы — К50-16 или другие малогабаритные, светодиод — любой из серии АЛ307, источник питания батарея «Крона» либо аккумуляторная батарея напряжением 6…9
В, кнопочный выключатель SB1 — КМ-1 либо аналогичный. Часть деталей прибора смонтирована на плате (рис. 2) из одностороннего фольгированного стеклотекстолита. Корпусом искателя может стать
пластмассовый пенал (рис. 3)

для хранения школьных счетных палочек. В его верхнем отсеке крепят плату, в нижнем располагают батарею. К боковой стенке верхнего отсека прикрепляют выключатель и светодиод, а к верхней стенке —
антенный щуп. Он представляет собой кониче-

ский пластмассовый колпачок, внутри которого находится металлический стержень с резьбой. Стержень крепят к корпусу гайками, изнутри корпуса надевают на стержень металлический лепесток, который
соединяют гибким монтажным проводником с резистором R1 на плате. Антенный щуп может быть иной конструкции, например, в виде петли из отрезка толстого (5 мм) высоковольтного провода, используемого
в телевизоре. Длина

отрезка 80…100 мм, его концы пропускают через отверстия в верхнем отсеке корпуса и припаивают к соответствующей точке платы. Желаемую частоту колебаний мультивибратора, а значит, частоту
вспышек светодиода можно установить подбором резисторов RЗ, R5 либо конденсаторов С1, С2. Для этого нужно временно отключить от резисторов RЗ и R4 вывод истока по-

левого транзистора и замкнуть контакты выключателя. Если при поиске места обрыва фазного провода чувствительность прибора окажется чрезмерной, ее нетрудно снизить уменьшением длины антенного щупа
или отключением проводника, соединяющего щуп с печатной платой. Искатель может быть собран и по несколько иной схеме (рис. 4) с использованием биполярных транзисторов разной структуры — на них
выполнен генератор. Полевой же транзистор (VT2) по-прежнему управляет работой генератора при попадании антенного щупа WA1 в электрическое поле сетевого провода.

Транзистор VT1 может быть серии

КТ209 (с индексами А-Е) или КТ361,

VT2 — любой из серии КП103, VT3 — любой из серий КТ315, КТ503, КТ3102. Резистор R1 может быть сопротивлением 150…560 Ом, R2 — 50 кОм…1,2 МОм, R3 и R4 с отклонением от указанных на схеме
номиналов на ±15%, конденсатор С1 — емкостью 5…20 мкФ. Печатная плата для этого варианта искателя меньше по габаритам (рис. 5), но конструктивное оформление практически такое же, что и
предыдущего варианта.

Любой из описанных искателей можно применять для контроля работы системы зажигания автомобилей. Поднося антенный щуп искателя к высоковольтным проводам, по миганию светодиода определяют цепи, на
которые не поступает высокое напряжение, или отыскивают неисправную свечу зажигания.

Журнал«Радио»,1991,№8,с.76

Не совсем обычная схема ГИРа изображена на рисунке. Отличие-в выносном витке связи. Петля L1 выполнена из медного провода диаметром 1,8 мм, диаметр петли около 18 мм, длина ее выводов 50 мм.
Петля вставляется в гнезда, расположеные на торце корпуса. L2 намотана на стандартном ребристом корпусе и содержит 37 витков провода диаметром 0,6 мм с отводами от 15, 23, 29 и 32-го витка
Диапазон- от 5,5 до 60 мгц

Простой измеритель емкости

Измеритель емкости позволяет измерять емкость конденсаторов от 0,5 до 10000пФ.

На логических элементах ТТЛ D1.1 D1.2 собран мультивибратор, частота которого зависит от сопротивления резистора включенного между входом D1.1 и выходом D1.2. Для каждого предела измерения
устанавливается определенная частота при помощи S1, одна секция которого переключает резисторы R1-R4 , а другая конденсаторы С1-С4.

Импульсы с выхода мультивибратора поступают на усилитель мощности D1.3 D1.4 и далее через реактивное сопротивление измеряемого конденсатора Сх на простой вольтметр переменного тока на
микроамперметре Р1.

Показания прибора зависят от соотношения активного сопротивления рамки прибора и R6, и реактивного сопротивления Сх. При этом Сх зависит от емкости (чем больше, тем меньше сопротивление).

Калибровку прибора производят на каждом пределе при помощи подстроечных резисторов R1-R4 измеряя конденсаторы с известными емкостями. Чувствительность индикатора прибора можно установить подбором
сопротивления резистора R6.

Литература РК2000-05

Простой функциональный генератор

В радиолюбительской лаборатории обязательным атрибутом должен быть функциональный генератор. Предлагаем вашему вниманию функциональный генератор, способный вырабатывать синусоидальный,
прямоугольный, треугольный сигналы при высокой стабильности и точности. При желании, выходной сигнал может быть модулированным.

Диапазон частот разделен на четыре поддиапазона:

1. 1 Гц-100 Гц,

2. 100Гц-20кГц,

3. 20 кГц-1 МГц,

4. 150KHz-2 МГц.

Точно частоту можно выставить, используя потенциометры P2 (грубо) и P3(точно)

регуляторы и переключатели функционального генератора:

P2 — грубая настройка частоты

P3 — точная настройка частоты

P1 — Амплитуда сигнала (0 — 3В при питании 9В)

SW1 — переключатель диапазонов

SW2 — Синусоидальный/треугольный сигнал

SW3 — Синусоидальный(треугольный)/меандр

Для контроля частоты генератора сигнал можно снять непосредственно с вывода 11.

Параметры:

Синусоидальный сигнал:

Искажения: менее 1% (1 кГц)

Неравномерность: +0,05 дБ 1 Гц — 100 кГц

Прямоугольный сигнал:

Амплитуда: 8В (без нагрузки) при питании 9В

Время нарастания: менее 50 нс (при 1 кГц)

Время спада: менее 30ns (на 1 кГц)

Рассимметрия: менее 5%(1 кГц)

Треугольный сигнал:

Амплитуда: 0 — 3В при питании 9В

Нелинейность: менее 1% (до 100 кГц)

Защита сети от перенапряжения

Отношение емкостей C1 и составной С2 и С3 влияет на выходное напряжение. Мощности выпрямителя хватает для паралельного включения 2-3х реле типа РП21 (24в)

Генератор на 174ха11

На рисунке представлен генератор на микросхеме К174ХА11, частота которого управляется напряжением. При изменении емкости С1 от 560 до 4700пФ можно получить широкий диапазон частот, при этом
настройка частоты производится изменением сопротивления R4. Так например автор выяснил что, при С1=560пФ частоту генератора можно изменять при помощи R4 от 600Гц до 200кГц, а при емкости С1
4700пФ от 200Гц до 60кГц.

Выходной сигнал снимается с вывода 3 микросхемы с выходным напряжением 12В, автор рекомендует сигнал с выхода микросхемы подавать через токоограничивающий резистор с сопротивлением 300 Ом.

Измеритель индуктивности

Предлагаемый прибор позволяет измерять индуктивности катушек на трех пределах измерения — 30, 300 и 3000 мкГн с точностью не хуже 2% от значения шкалы. На показания не влияют собственная ёмкость
катушки и ее омическое сопротивление.

На элементах 2И-НЕ микросхемы DDI собран генератор прямоугольных импульсов, частота повторений которых определяется ёмкостью конденсатора C1, С2 или СЗ в зависимости от включенного предела
измерений переключателем SA1. Эти импульсы через один из конденсаторов С4, С5 или С6 и диод VD2 поступают на измеряемую катушку Lx, которая подключена к клеммам XS1 и XS2.

После прекращения очередного импульса во время паузы за счет накопленной энергии магнитного поля ток через катушку продолжает протекать в том же направлении через диод VD3, его
измерение осуществляется отдельным усилителем тока собранного на транзисторах Т1, Т2 и стрелочным прибором РА1. Конденсатор С7 сглаживает пульсации тока. Диод VD1 служит для привязки уровня
импульсов, поступающих на катушку.

При налаживании прибора необходимо использовать три эталонные катушки с индуктивностями 30, 300 и 3000 мкГн, которые поочередно подключаются вместо L1, и соответствующим переменным
резистором R1, R2 или R3 стрелка прибора устанавливается на максимальное деление шкалы. Во время эксплуатации измерителя достаточно выполнять калибровку переменным резистором R4 на пределе
измерения 300 мкГн, используя катушку L1 и включив выключатель SB1. Питание микросхемы производится от любого источника напряжением 4,5 — 5 В.

Расход тока каждого элемента питания составляет по 6 мА. Усилитель тока для миллиамперметра можно не собирать, а параллельно конденсатору С7 подключить микроамперметр со шкалой
50мкА и внутренним сопротивлением 2000 Ом. Индуктивность L1 может быть составной, но тогда следует расположить отдельные катушки взаимно перпендикулярно или как можно дальше друг от друга.
Для удобства монтажа все соединительные провода оснащены штекерами, а на платах установлены соответствующие им гнёзда.

Простой индикатор радиоактивности

Гетеродинный индикатор резонанса

Г.Гвоздицкий

Принципиальная схема предлагаемого ГИРа приведена на рис.1. Его гетеродин выполнен на полевом транзисторе VT1, включенном по схеме
с общим истоком. Резистор R5 ограничевает ток стока полевого транзистора. Дроссель L2 — элемент развязки гетеродина от источника питания по высокой частоте.

Диод VD1, подсоединенный к выводам затвора и истока транзистора, улучшает форму генерируемого напряжения, приближая ее к синусоидальной. Без диода положительная полуволна тока стока станет
искажаться из-за увеличения коэффициента усиления транзистора с повышением напряжения на затворе, что неизбежно приводит к появлению четных гармоник в спектре сигнала гетеродина

Через конденсатор С5 напряжение радиочастоты поступает на вход высоко¬частотного вольтметра-индикатора, состоящего из детектора, диоды VD2 и VD4 которого включены по схеме удвоения напряжения,
что повышает чувствительность детектора и стабильность работы усилителя постоянного токи на транзисторе VT2 с микроамперметром РА1 в коллекторной цели. Диод VD3 стабилизирует образцовое
напряжение на диодах VD2,VD4. Переменным резистором R3 объединенным с выключателем питания SА1, устанавливают стрелку микроамперметра РА1 в исходное положение на крайнюю правую отметку
шкалы

Если а каких-то участках диапазона необходимо повысить точность шкалы, то параллельно катушке подключайте слюдяной конденсатор постоянной емкости.

Вариант катушек, выполненных на каркасах из лабораторных пробирок для забора крови, показаны на фото (рис.2) и подбираются радиолюбителем на желаемый диапазон

Индуктивность контурной катушки и емкость контура с учетом дополнительного конденсатора можно рассчитать по формуле

LC=25330/f²

где С- в пикофарадах, L — в микрогенри, f — в мегагерцах.

Определяя резонансную частоту иследуемого контура, к нему возможно ближе подносят катушку ГИРа и медленно вращая ручку блока КПЕ, следят за показаниями индикатора. Как только его стрелка
качнется влево, отмечают соответствующее положение ручки КПЕ. При дальнейшем вращении ручки настройки стрелка прибора возвращается в исходное положение. Та отметка на шкале, где наблюдается
максимальный *провал* стрелки, как раз и будет соответстовать резонансной частоте исследуемого контура

В описываемом ГИРе нет дополнительного стабилизатора питающего напряжения, поэтому при работе с ним рекомендовано пользоваться источником с одним и тем же значением напряжения постоянного тока —
оптимально сетевым блоком питания со стабилизированным выходным напряжением.

Делать одну общую шкалу для всех диапазонов нецелесообразно из-за сложности такой работы. Тем более, что точность полученной шкалы при различной плотности перестройки применяемых контуров
затруднит пользование прибором.

Катушки L1 пропитаны эпоксидным клеем или НН88. На ВЧ диапазоны их желательно намотать медным посеребренным проводом диаметром 1,0 мм.

Конструктивно каждая контурная катушка размещена на основании распространенного разъема СГ-3. Он вклеен в каркас катушки.

Упрощенный вариант ГИРа

От ГИРа Г.Гвоздицкого отличается тем, о чем уже писалось в статье — наличие среднего вывода сменной катушки L1, применен переменный конденсатор фирмы «Тесла» с твердым диэлектриком, нет диода,
формирующего форму синусоидальную сигнала. Отсутствует выпрямитель-удвоитель напряжения ВЧ и УПТ, что снижает чувствительность прибора.

Из положительных сторон следует отметить наличие «растягивающих» отключаемых конденсаторов С1, С2 и простейший верньер, совмещенный с двумя переключающимися шкалами, которые
можно градуировать карандашом, питание включается кнопкой только в момент проведения измерений, что экономит батарею.

Для питания счетчика Гейгера В1 требуется напряжение 400В, это напряжение вырабатывает источник на блокинг-генераторе на транзисторе VT1. Импульсы с повышающей обмотки Т1 выпрямляются
выпрямителем на VD3C2. Напряжение на С2 поступает на В1, нагрузкой которого является резистор R3. При прохождении через В1 ионизирующей частицы в нем возникает короткий импульс тока. Этот импульс
усиливается усилителем-формирователем импульсов на VT2VT3. В результате через F1-VD1 протекает более длительный и более сильный импульс тока — светодиод вспыхивает, а в капсюле F1 раздается
щелчок.

Счетчик Гейгера можно заменить любым аналогичным, F1 любой электромагнитный или динамический сопротивлением 50 Ом.

Т1 наматывается на ферритовом кольце с внешним диаметром 20 мм, первичная обмотка содержит 6+6 витков провода ПЭВ 0,2, вторичная 2500 витков провода ПЭВ 0,06. Между обмотками нужно проложить
изоляционный материал из лакоткани. Первой наматывают вторичную обмотку, на нее поверхность, равномерно, вторичную.

Прибор для измерения емкости

Прибор имеет шесть поддиапазонов,верхние пределы для которых равны соответственно 10пф, 100пф, 1000пф, 0,01мкф, 0,1мкф и 1мкф.
Отсчёт ёмкости производится по линейной шкале микроамперметра.

Принцип действия прибора основан на измерении переменного тока, протекающего через
исследуемый конденсатор. На операционном усилителе DA1 собран генератор прямоугольных импульсов. Частота повторения этих импульсов зависит от ёмкости одного из конденсаторов С1-С6 и положения
движка подстроечного резистора R5. В зависимости от поддиапазона, она меняется от 100Гц до 200кГц. Подстроечным резистором R1 устанавливаем симметричную форму колебаний (меандр) на выходе
генератора.

Диоды D3-D6, подстроечные резисторы R7-R11 и микроамперметр PA1 образуют измеритель переменного тока. Для
того,чтобы погрешность измерений не превышала 10% на первом поддиапазоне (ёмкость до10пФ),внутреннее сопротивление микроамперметра должно быть не более 3кОм.На остальных поддиапазонах паралельно
PA1 подключают подстроечные резисторы R7-R11.

Требуемый поддиапазон измерений устанавливают переключателем SA1. Одной группой контактов он переключает
частотозадающие конденсаторы С1-С6 в генераторе,другой — подстроечные резисторы в индикаторе. Для питания прибора необходим стабилизированный двуполярный источник на напряжение от 8 до 15В.
Номиналы частотозадающих конденсаторов С1-С6 могут отличаться на 20%, но сами конденсаторы должны иметь достаточно высокую температурную и временную стабильность.

Налаживание прибора производят в следующей последовательности. Сначала на первом поддиапазоне добиваются
симметричных колебаний резистором R1. Движок резистора R5 при этом должен быть в среднем положении. Затем, подключив к клеммам «Сх» эталонный конденсатор 10пф, подстроечным резистором R5
устанавливают стрелку микроамперметра на деление соответствующее ёмкости эталонного конденсатора (при использовании прибора на 100мка, на конечное деление шкалы).

Схема приставки

Приставка к частотомеру для определения частоты настройки контура и его предварительной настройки. Приставка работоспособна в диапазоне 400 кгц-30
мгц.
Т1 и Т2 могут быть КП307, BF
245

LY2BOK

Идея сделать
недорогой генератор УКВ диапазонов для
работы в полевых условиях родилась, когда возникло желание измерить параметры
собранных своими руками антенн
самодельным КСВ-метром
. Быстро и удобно сделать такой генератор удалось,
используя сменные блоки-модули. Уже собрал несколько генераторов на: радиовещательный
87,5 – 108 МГц, радиолюбительские 144 – 146 МГц и 430 — 440 МГц, включая PRM
(446 МГц) диапазоны, диапазон эфирного цифрового телевидения 480 — 590 МГц. Такой мобильный и простой
измерительный прибор помещается в кармане, а по некоторым параметрам не уступает
профессиональным измерительным приборам. Линейку шкалы легко дополнить, поменяв
несколько номиналов в схеме или модульную плату.

Структурная схема
для всех используемых
диапазонов одинаковая.

Это задающий генератор
(на транзисторе Т1)
с параметрической стабилизацией частоты, который определяет необходимый
диапазон перекрытия. Для упрощения конструкции, перестройка по диапазону
осуществляется подстроечным конденсатором. На практике такая схема включения,
при соответствующих номиналах, на стандартизированных чип-индуктивностях и
чип-конденсаторах, проверялась вплоть до частоты
1300 МГц.

Фото 2. Генератор с ФНЧ на диапазоны 415 — 500 МГц и 480 — 590 МГц.

Фильтр нижних частот (ФНЧ)
подавляет высшие
гармоники более чем на 55 дБ, выполнен на контурах с катушками индуктивностями L
1, L
2, L
3. Конденсаторы параллельные индуктивностям образуют режекторные
фильтры-пробки настроенные на вторую гармонику гетеродина, что и обеспечивает
дополнительное подавление высших гармоник гетеродина.

Линейный усилитель
на микросхеме имеет нормированное выходное
сопротивление 50 Ом и для данной схемы включения развивает мощность от 15 до 25 мВт, достаточную для
настройки и проверки параметров антенн, не требующую регистрации. Именно такую
мощность на выходе имеет высокочастотный генератор Г4 – 176. Для простоты схемы
ФНЧ на выходе микросхемы отсутствует, поэтому подавления высших гармоник
генератора на выходе ухудшилось на 10
дБ.

Микросхема ADL
5324 предназначена для работы на частотах от 400 МГц до 4-х ГГц, но практика показала, что она
вполне работоспособна и на более низких частотах УКВ диапазона.

Питание генераторов
осуществляется от литиевого аккумулятора с
напряжением до 4,2 вольта. Устройство имеет разъём для внешнего питания и
подзарядки аккумулятора и высокочастотный разъём для подключения внешнего
счётчика, а самодельный КСВ-метр может служить индикатором уровня.

Генератор диапазона 87.5 – 108
МГц.

Параметры.
Реальная
перестройка частоты составила 75 – 120 МГц. Напряжение питания V
п = 3,3 – 4,2 В. Выходная мощность до 25 мВт (V
п = 4 В). Выходное сопротивление
R
вых = 50 Ом. Подавление высших гармоник более 40 дБ.
Неравномерность в частотном диапазоне 87,5 – 108 МГц менее 2 дБ. Ток
потребления не более 100 мА (V
п
= 4 В).

Рис. 1. Генератор диапазона 87,5 — 108 МГц.

Рис. 2.

Генератор радиолюбительского диапазона 144 — 146 МГц.

Параметры.
Реальная перестройка частоты при этом составила 120 –
170 МГц. Напряжение питания V
п = 3,3 – 4,2 В. Выходная мощность до 20 мВт (V
п = 4 В). Выходное
сопротивление R
вых = 50
Ом. Подавление высших гармоник более 45
дБ. Неравномерность в частотном диапазоне менее 1 дБ. Ток потребления не более
100 мА (V
п = 4 В).

В генераторе катушка
индуктивности уменьшается до 10 витков (диаметр оправки 4 мм, диаметр провода
0,5 мм). Номиналы конденсаторов ФНЧ уменьшились.

Генератор
радиолюбительского диапазона 430 – 440 МГц.

Параметры.
Реальный
диапазон перестройки при указанных номиналах составил 415 – 500 МГц. Напряжение питания V
п =
3,3 – 4,2 В. Выходная мощность до 15 мВт (V
п = 4 В). Выходное сопротивление R
вых = 50 Ом. Подавление высших гармоник более 45 дБ.
Неравномерность в частотном диапазоне 430 – 440 МГц менее 1 дБ. Ток потребления не более 95 мА (V
п = 4 В).

Фото 6. Конструкция генератора на диапазон 415 — 500 МГц и 480 — 590 МГц.

Генератор диапазона
эфирного цифрового телевидения 480 – 590 МГц.

Параметры.
Реальный диапазон перестройки
при указанных номиналах составил 480 – 590 МГц. Напряжение питания V
п = 3,3 – 4,2 В. Выходная мощность до 15 мВт (V
п = 4 В). Выходное
сопротивление R
вых = 50
Ом. Подавление высших гармоник более 45
дБ. Неравномерность в частотном диапазоне менее 1 дБ. Ток потребления не более
95 мА (V
п = 4 В).

Рис.3 Генератор диапазона 480 — 490 МГц.
Генератор диапазона 415 -500 МГц. Lг = 47 нГн. С3, С4 -5,6 пФ.

ВЧ генератор

Предлагаемый ВЧ-генератор является попыткой заменить громоздкий промышленный Г4-18А более малогабаритным и надёжным прибором. Обычно при ремонте и налаживании КВ-аппаратуры необходимо «уложить»
КВ-диапазоны с помощью LC-контуров, проверить прохождение сигнала по ВЧ- и ПЧ-тракту, настроить отдельные контура в резонанс и т.д. Чувствительность, избирательность, динамический диапазон и
другие важные параметры КВ-устройств определяются схемотехническими решениями, так что для домашней лаборатории не обязательно иметь многофункциональный и дорогой ВЧ-генератор. Если генератор
имеет достаточно стабильную частоту с «чистой синусоидой», значит, он подходит радиолюбителю. Конечно, считаем, что в арсенал лаборатории также входят частотомер, ВЧ-вольтметр и тестер. К
сожалению, большинство испробованных схем ВЧ-генераторов КВ-диапазона выдавало очень искажённую синусоиду, улучшить которую без неоправданного усложнения схемы не удавалось. ВЧ-генератор,
собранный по приведённой на рис.1 схеме, зарекомендовал себя очень хорошо (получалась практически чистая синусоида во всём КВ-диапазоне)

В данной конструкции использован конденсатор переменной ёмкости типа КПВ-150 и малогабаритный переключатель диапазонов ПМ (11П1Н). С данным КПЕ (10…150 пФ) и катушками индуктивности L2…L5
перекрывается участок КВ-диапазона 1,7…30 МГц. По ходу работы над конструкцией были добавлены ещё три контура (L1, L6 и L7) на верхний и нижний участки диапазона. В экспериментах с КПЕ ёмкостью
до 250 пФ весь КВ-диапазон перекрывался тремя контурами.

ВЧ-генератор собран на печатной плате из фольгированного стеклотекстолита толщиной 2 мм и размерами 50×80 мм. Дорожки и монтажные «пятачки» вырезаны ножом и резаком. Фольга вокруг деталей не
удаляется, а используется вместо «земли». На рисунке печатной платы для наглядности эти участки фольги условно не показаны.

Вся конструкция генератора вместе с блоком питания (отдельная плата со стабилизатором напряжения на 9 В по любой схеме) размещена на дюралевом шасси и помещена в металлический корпус
подходящих размеров. На переднюю панель выводятся ручка переключателя диапазонов, ручка настройки КПЕ, малогабаритный ВЧ-разъём (50-Омный) и светодиодный индикатор включения в сеть. При
необходимости можно установить регулятор выходного уровня (переменный резистор сопротивлением 430…510 Ом) и аттенюатор с дополнительным разъёмом, а также проградуированную шкалу. В качестве
каркасов катушек контуров использованы унифицированные секционные каркасы СВ и ДВ диапазонов от устаревших радиоприёмников. Количество витков каждой катушки зависит от ёмкости используемого КПЕ и
первоначально берется «с запасом». При налаживании («укладке» диапазонов) генератора часть витков отматывается. Контроль ведётся по частотомеру. Катушка индуктивности L7 имеет ферритовый
сердечник М600-3 (НН) Ш2,8х14. Экраны на катушки контуров не устанавливаются. Намоточные данные катушек, границы поддиапазонов и выходные уровни ВЧ-генератора приведены в таблице.

В схеме генератора, кроме указанных транзисторов, можно применить полевые КП303Е(Г), КП307 и биполярные ВЧ-транзисторы BF324, 25С9015, ВС557 и т.д. Конденсатор связи С5 ёмкостью 4,7…6,8 пФ —
типа КМ, КТ, КА с малыми потерями по ВЧ. В качестве КПЕ желательно использовать высококачественные (на шарикоподшипниках). При жёстком монтаже, качественных деталях и прогреве генератора в
течение 10…15 минут можно добиться «ухода» частоты не более 500 Гц в час на частотах 20…30 МГц. Форма сигнала и выходной уровень изготовленного ВЧ генератора проверялись по осциллографу
С1-64А. На заключительном этапе наладки все катушки индуктивности (кроме L1, которая припаяна одним концом к корпусу) закрепляются клеем вблизи переключателя диапазонов и КПЕ.

Широкополосный генератор

Диапазон генерируемых частот-10 гц-100 мгц

Выходное напряжение-50 мв

Напряжение питания-1,5 в

Потребляемый ток-1,6 ма

Печатная плата и лицевая панель

Внешний вид

Простой генератор ВЧ

Для качественного налаживания приемной аппаратуры необходим генератор ВЧ сигналов. На рисунке показана схема такого
генератора, работающего в двух диапазонах 1,6-7 Мгц и 7-30 Мгц. Плавная настройка — трех-секционным переменным конденсатором С1 с воздушным диэлектриком.

Диод Шоттки VD1 служит для стабилизации выходного ВЧ-напряжения в широком диапазоне перестройки частоты.

Максимальное выходное напряжение 4 V, регулируется перемен
ым резистором R4.

Катушки L1 и L2 намотаны на ферритовых стержнях 2,8мм и длиной 12 мм из феррита 100НН. L1 — 12 витков ПЭВ 0,12, L2 -48
витков ПЭВ 0,12. Намотка рядовая. Катушка L3 намотана на ферритвом кольце 7 мм, всего 200 витков ПЭВ 0,12 внавал.

КВ
генератор

Состоящем из 3.5 деталей и выдающем несколько ватт мощности на частоте в 400-500 мегагерц, достаточных для того, чтобы засвечивать газоразрядные приборы типа неонок, слегка обжигать пальцы и сообщать о себе частотомерам.

При наличии правильных транзисторов, понимания методик составления ВЧ плат и некотором везении можно значительно усилить эту конструкцию, подняв мощность до 40-50 ватт на той же частоте.

Для данной конструкции ВЧ транзистор с маркировкой MRF 6522- 70 был аккуратно выпаян из демонтированной платы GSM базовой станции. Как нетрудно заметить по даташиту, он может выдавать до 70 ватт на частоте в 900 мегагерц. Однако, для ввода его в такой режим необходимо довольно тщательно спроектировать плату — все эти характерные для высоких частот изгибы дорожек, гальванически никуда не подключенные куски фольги и прочие странные выверты, кажущиеся не особо осмысленными, но на деле влияющие на поведение сигнала, здесь уже совершенно необходимы. А на меньших мощностях и частотах на них можно забить и сделать плату банальным методом гравировки прорезей.

Принципиальных отличий конструкции от упоминавшегося выше нет. Разве что, в качестве резонатора взяты две медные полосы, определённой длины и размеров (расстояние между ними, их ширина и длина определяют L и С резонансного автогенераторного контура — они сами себе и индуктивность, и ёмкость).

Генератор потребляет по входу 18 вольт с током до 4 ампер, и довольно ощутимо разогревает радиатор. Принудительное охлаждение является совершенно необходимым для его работы, учитывая КПД в 50-60%. Кроме радиатора, довольно неплохо нагреваются пальцы, если поднести их поближе к медному резонатору. Принцип нагрева здесь тот же, что у продуктов в микроволновке (что убедительно опровергает бредни про резонансные явления в молекулах воды, которые якобы происходят на её рабочей частоте). Если поджечь факел на конце резонатора, то он успешно удерживается там продолжительное время — маленький светящийся шарик плазмы с размытыми краями, диаметром в 3-5 миллиметров.

Схема генератора прилагается:

Но самое интересное, ради чего я вообще начал всё это рассказывать, это явления, происходящие с разреженными газами на таких частотах. Поведение плазменного жгута начинает резко отличаться от стандартных изгибов, характерных для частот в десятки и сотни килогерц, использовавшиеся мною ранее (при работе с качером и т. д.). Довольно долго описывать при помощи текста все различия, достаточно просто посмотреть галерею изображений и приложенные видео. Наиболее интересным образом себя ведут, конечно, ксенон, криптон и их смеси с добавками. Поразительные сочетания оттенков, форм и движений создают ощущение, что в бутылке или колбе живое существо, приехавшее к нам прямиком из мифологии Лавкрафта или из чего-то подобного. Щупальца, присоски, резкие и в то же время плавные движения, зеленовато-призрачные оттенки как будто бы живая иллюстрация к рассказам о Ктулху и других жителях глубин.

Все четыре видео крайне заслуживают просмотра. Очень рекомендую.

Предлагаемый генератор работает в диапазоне частот от 26560 кГц до 27620 кГц и предназначен для настройки СВ-аппаратуры. Напряжение сигнала с » Вых. 1 » составляет 0,05 В на нагрузке 50 Ом. Имеется и «Вых.2». к которому можно подключать частотомер при налаживании приемников. В генераторе предусмотрена возможность получения частотно-модулированных колебаний. Для этого служит «Вх. мод.», на который подается низ-кочастотный сигнал с внешнего генератора звуковой частоты. Питание генератора производится от стабилизированного источника +12 В.потребляемый ток не превышает 20 мА. Задающий генератор выполнен на полевых транзисторах VT1. VT2. включенных по схеме «общий исток — общий затвор».

Генератор, собранный по такой схеме, хорошо работает на частотах от 1 до 100 МГц. потому что в нем применены полевые транзисторы с граничной частотой >100 МГц. Согласно проведенным исследованиям . этот генератор имеет кратковременную нестабильность частоты (за 10 с) лучшую, чем генераторы, выполненные по схемам емкостной и индуктивной трехточки. Уход частоты генератора за каждые 30 мин работы после двухчасового прогрева, а также уровни второй и третьей гармоник меньше, чем у генераторов, выполненных по схеме трехточки. Положительная обратная связь в генераторе осуществляется конденсатором С10. В цепь затвора VT1 включен колебательный контур С5…С8. L1. определяющий частоту генерации схемы. Через небольшую емкость С9 к контуру подключена варикапная матрица VD1. Подавая на нее низкочастотный сигнал, изменяем ее емкость и тем самым осуществляем частотную модуляцию генератора. Питание генератора дополнительно стабилизируется VD2. Высокочастотный сигнал снимается с резистора R6. включенного в истоковые цепи транзисторов. К генератору через конденсатор С 11 подключен широкополосный эмиттерный повторитель на VT3 и VT4. Преимущества такого повторителя приведены в . К его выходу через конденсатор С 15 подключен делитель напряжения (R14.R15). Выходное сопротивление по «Вых.1» равно 50 Ом. поэтому с помощью коаксиального кабеля с волновым сопротивлением 50 Ом к нему можно подключить схему с входным сопротивлением 50 Ом. например ВЧ-аттенюатор. опубликованный в [З]. К выходу эмиттерного повторителя подключен истоковый повторитель на VT5. Это позволило полностью исключить взаимное влияние нагрузок. подключенных к «Вых.1» и «Вых.2».

Детали. Конденсаторы Сб…С 10 — типа КТ6. Остальные конденсаторы: керамические — типа К10-7В. К10-17. электролитические — типа К50-35. Катушка L1 намотана на керамическом ребристом каркасе (размер по ребрам — 15 мм) посеребренным проводом диаметром 1 мм с шагом 2 мм. Количество витков — 6.75. Намотка производится нагретым проводом с «натягом». Дроссель L2 — от черно-белых ламповых телевизоров (можно использовать и другие) индуктивностью от 100 до ЗООмкГн. Резисторы — типа МЛТ-0.125. Полевые транзисторы можно применить любые из серии КПЗОЗ. еще лучше — из серии КП307. Высокочастотные разъемы Х1…ХЗ — типа СР50-73ФВ. Транзистор VT3 — любой высокочастотный прп-типа. VT4 — высокочастотный рпр-типа.

Литература
1. Котиенко Д.. Туркин Н. LC-генератор на полевых транзисторах. — Радио. 1990. N5. с.59.
2. Широкополосный повторитель напряжения. — Радио. 1981. N4. с.61.
3. ВЧ аттенюатор. — Радиолюбитель. KB и УКВ. 1996. N10. с.36.
4. Мухин В. Нестандартное поведение катушек индуктивности при нагревании. — Радиолюбитель. 1996. N9. с.13. 14.
5. Маслов Е. Расчет колебательного контура для растянутой настройки. — Радиолюбитель, 1995. N6. с. 14-16.

Источник

Схемы генераторов высокой частоты (ВЧ)

Итак, самый главный блок любого передатчика – это генератор. От того, насколько стабильно и точно работает генератор, зависит, сможет ли кто-то поймать переданный сигнал и нормально его принимать. В интернете валяется просто уйма различных схем жучков, в которых используются различные генераторы. Сейчас мы немного классифицируем все это.

Номиналы деталей всех приведенных схем рассчитаны с учетом того, что рабочая частота схемы составляет 60…110 МГц (то есть, перекрывает наш любимый УКВ-диапазон).

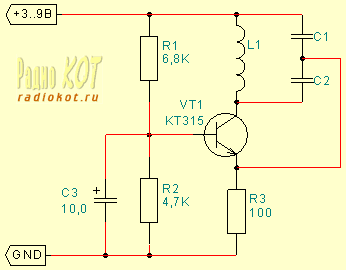

Классика жанра — генератор ВЧ

Транзистор включен по схеме с общей базой. Резисторный делитель напряжения R1- R2 создает на базе смещение рабочей точки. Конденсатор C3 шунтирует R2 по высокой частоте.

R3 включен в эмиттерную цепь для ограничения тока протекающего через транзистор.

Конденсатор C1 и катушка L1 образуют частотозадающий колебательный контур.

Кондер C2 обеспечивает положительную обратную связь (ПОС), необходимую для генерации.

Механизм генерации

Упрощенно схему можно представить так:

Вместо транзистора мы ставим некий «элемент с отрицательным сопротивлением». По сути – усилительный элемент. То есть, ток на его выходе больше, чем ток на входе (так вот хитро).

К входу этого элемента подключен колебательный контур. С выхода элемента на этот же колебательный контур подана обратная связь (через кондер C2). Таким образом, когда на входе элемента ток увеличивается (происходит перезарядка контурного конденсатора), увеличивается ток и на выходе. Через обратную связь, он подается обратно на колебательный контур – происходит «подпитка». В результате, в контуре устаканиваются незатухающие колебания.

Все оказалось проще пареной репы (как всегда).

Разновидности

В безбрежном инете можно еще встретить такую реализацию этого же генератора:

Схема называется «емкостная трехточка». Принцип работы – тот же.

Во всех этих схемах сгенерированный сигнал можно снимать либо непосредственно с коллектора VT 1, либо использовать для этого катушку связи, связанную с контурной катушкой.

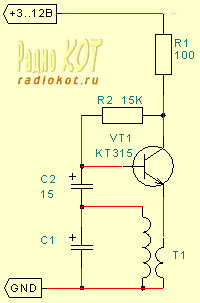

Индуктивная трехточка

Эту схему выбираю я, и советую вам.

R1 – ограничивает ток генератора
R2 – задает смещение базы
C1, L1 – колебательный контур
C2 – конденсатор ПОС

Катушка L1 имеет отвод, к которому подключен эмиттер транзистора. Этот отвод должен быть расположен не ровно посередине, а ближе к «холодному» концу катушки (то есть тому, который соединен с проводом питания). Кроме того, можно вообще не делать отвод, а намотать дополнительную катушку, то есть – сделать трансформатор:

Эти схемы идентичны.

Механизм генерации:

Для понимания того, как работает такой генератор, давайте рассмотрим именно вторую схему. При этом, левая (по схеме) обмотка будет вторичной, правая – первичной.

Когда на верхней обкладке C1 увеличивается напряжение (то есть, ток во вторичной обмотке течет «вверх»), то на базу транзистора через конденсатор обратной связи C2 подается открывающий импульс. Это приводит к тому, что транзистор подает на первичную обмотку ток, этот ток вызывает увеличение тока во вторичной обмотке. Происходит подпитка энергией. В-общем – то, все тоже довольно просто.

Разновидности

Мое небольшое ноу-хау: можно поставить между общим и базой диод:

Этот диод ускоряет перезаряд C2, что приводит к увеличению мощности генерируемого сигнала. Однако, вместе с тем, это вносит в сигнал нелинейные искажения, так что на выходе придется ставить фильтры НЧ для подавления паразитных гармоник.

Сигнал во всех этих схемах снимаем с эмиттера транзистора либо через дополнительную катушку связи непосредственно с контура.

Двухтактный генератор для ленивых

Самая простая схема генератора, какую только мне приходилось когда-либо видеть:

В этой схеме легко улавливается схожесть с мультивибратором. Я вам скажу больше – это и есть мультивибратор. Только вместо цепочек задержки на конденсаторе и резисторе (RC-цепи), здесь используются катушки индуктивности. Резистор R1 устанавливает ток через транзисторы. Кроме того, без него генерация просто-напросто, не пойдет.

Механизм генерации:

Допустим, VT1 открывается, через L1 течет коллекторный ток VT1. Соответственно, VT2 закрыт, через L2 течет открывающий базовый ток VT1. Но поскольку сопротивление катушек раз в 100…1000 меньше сопротивления резистора R1, то к моменту полного открытия транзистора, напряжение на них падает до очень маленького значения, и транзистор закрывается. Но! Поскольку до закрытия транзистора, через L1 тек большой коллекторный ток, то в момент закрытия происходит выброс напряжения (ЭДС самоиндукции), который подается на базу VT2 открывает его. Все начинается по новой, только с другим плечом генератора. И так далее…

Этот генератор имеет только один плюс – простота изготовления. Остальные – минусы.

Поскольку в нем отсутствует четкое времязадающее звено (колебательный контур или RC-цепь), то частоту такого генератора рассчитать весьма сложно. Она будет зависеть от свойств применяемых транзисторов, от напряжения питания, от температуры и т.д. Во-общем, в серьезных вещах этот генератор лучше не использовать. Однако, в диапазоне СВЧ его применяют довольно часто.

Двухтактный генератор для трудолюбивых

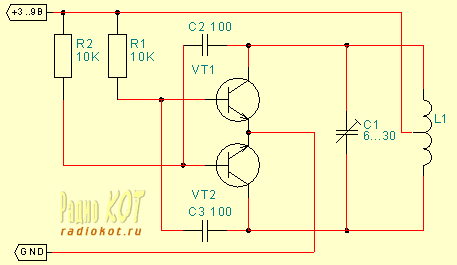

Другой генератор, который мы рассмотрим – тоже двухтактный. Однако, он содержит колебательный контур, что делает его параметры более стабильными и прогнозируемыми. Хотя, по сути, он тоже довольно прост.

Вот он

Что мы здесь видим?

Видим колебательный контур L1 C1,
А дальше видим каждой твари по паре:
Два транзистора: VT1, VT2
Два конденсатора обратной связи: С2, С3
Два резистора смещения: R1, R2

Опытный глаз (да и не сильно опытный), обнаружит и в этой схеме схожесть с мультивибратором. Ну что же – оно так и есть!

Чем примечательна данная схема? Да тем, что ввиду использования двухтактного включения, она позволяет развивать двойную мощность, по сравнению со схемами 1-тактных генераторов, при том же напряжении питания и при условии применения тех же транзисторов. Во как! Ну, в общем, у нее почти нет недостатков ?

Механизм генерации

При перезаряде конденсатора в одну или другую сторону, через один из конденсаторов обратной связи поступает ток на соответствующий транзистор. Транзистор открывается, и добавляет энергию в «нужном» направлении. Вот и вся премудрость.

Особо изощренных вариантов исполнения этой схемы я не встречал…

Теперь немного креатива.

Генератор на логических элементах

Если использование транзисторов в генераторе кажется вам несовременным или громоздким или недопустимым по религиозным соображениям – выход есть! Можно использовать вместо транзисторов микросхемы. Обычно используется логика: элементы НЕ, И-НЕ, ИЛИ-НЕ, реже – Исключающее ИЛИ. Вообще говоря, нужны только элементы НЕ, остальное – излишества, только лишь ухудшающие скоростные параметры генератора.

Смотрим:

Видим страшную схему.

Квадратики с дырочкой в правом боку – это инвертеры. Ну или – «элементы НЕ». Дырочка как раз указывает на то, что сигнал инвертируется.

Что такое элемент НЕ с точки зрения банальной эрудиции? Ну, то есть, с точки зрения аналоговой техники? Правильно, это усилитель с обратным выходом. То есть, при увеличении напряжения на входе усилителя, напряжение на выходе пропорционально уменьшается . Схему инвертера можно изобразить примерно так (упрощенно):

Это конечно, слишком просто. Но доля правды в этом есть.
Впрочем, нам пока что это не столь важно.

Итак, смотрим схему генератора. Имеем:

Два инвертера ( DD1.1, DD1.2)

Резистор R1

Колебательный контур L1 C1

Заметьте, что колебательный контур в этой схеме – последовательный. То есть, конденсатор и катушка стоят друг за другом. Но это – все равно колебательный контур, он рассчитывается по тем же формулам, и ничуть ни хуже (и не лучше) своего параллельного собрата.

Начнем сначала. Зачем нам нужен резистор?

Резистор создает отрицательную обратную связь (ООС) между выходом и входом элемента DD1.1. Это надо для того, чтобы держать под контролем коэффициент усиления – это раз, а также – чтоб создать на входе элемента начальное смещение – это два. Как это работает, подробно мы рассмотрим где-нибудь в обучалке по аналоговой технике. Пока что уясним, что благодаря этому резистору, на выходе и входе элемента, в отсутствие входного сигнала, устаканивается напряжение, равное половине напряжения питания. Точнее – среднему арифметическому напряжений логических «нуля» и «единицы». Не будем пока на этом заморачиваться, у нас еще много дел…

Итак, на одном элементе мы получили инвертирующий усилитель. То есть, усилитель, который «переворачивает» сигнал вверх ногами: если на входе много – на выходе мало, и наоборот. Второй элемент служит для того, чтобы сделать этот усилитель неинвертирующим. То есть, он переворачивает сигнал еще раз. И в таком виде, усиленный сигнал подается на выход, на колебательный контур.

А ну-ка, смотрим внимательно на колебательный контур? Как он включен? Правильно! Он включен между выходом и входом усилителя. То есть, он создает положительную обратную связь (ПОС). Как мы уже знаем из рассмотрения предыдущих генераторов, ПОС нужна для генератора, как валерьянка для кота. Без ПОС ни один генератор не сможет что? Правильно – возбудиться. И начать генерацию…

Все наверно знают такую вещь: если к входу усилителя подключить микрофон, к выходу – динамик, то при поднесении микрофона к динамику, начинается противный «свист». Это – ни что иное как генерация. Мы же подаем сигнал с выхода усилителя на вход. Возникает ПОС. Как следствие, усилитель начинает генерить.

Ну, короче, посредством LC -цепочки в нашем генераторе создается ПОС, приводящая к возбуждению генератора на резонансной частоте колебательного контура.

Ну что, сложно?
Если (сложно)
{
чешем (репу) ;
читаем еще раз;
}

Теперь поговорим о разновидностях подобных генераторов.

Во-первых, вместо колебательного контура, можно включить кварц. Получится стабилизированный генератор, работающий на частоте кварца:

Если в цепь ОС элемента DD1.1 включить вместо резистора колебательный контур – можно завести генератор на гармониках кварца. Для получения какой-либо гармоники, нужно, чтобы резонансная частота контура была близка к частоте этой гармоники:

Если генератор делается из элементов И-НЕ или ИЛИ-НЕ, то входы этих элементов нужно запараллелить, и включать как обычный инвертор. Если используем Исключающее ИЛИ, то один из входов каждого элемента сажается на + питания.

Пара слов о микросхемах.
Предпочтительнее использовать логику ТТЛШ или быстродействующий КМОП.

Серии ТТЛШ: К555, К531, КР1533
Например, микросхема К1533ЛН1 – 6 инверторов.
Серии КМОП: КР1554, КР1564 (74 AC , 74 HC ), например – КР1554ЛН1
На крайний случай – старая добрая серия К155 (ТТЛ). Но ее частотные параметры оставляют желать лучшего, так что – я бы не стал использовать эту логику.

Рассмотренные здесь генераторы – далеко не все, что могут повстречаться вам в этой нелегкой жизни. Но зная основные принципы работы этих генераторов, будет уже намного проще понять работу других, укротить их и заставить работать на себя ?

Источник: radiokot.ru

Поделиться в соц сетях

sciencestory.ru

Генератор высокой частоты. Схемы генератора ВЧ своими руками

Высокочастотные генераторы служат для образования колебаний электрического тока в интервале частот от нескольких десятков килогерц до сотен мегагерц. Такие устройства создают с применением контуров колебаний LС или резонаторов на кварцах, которые являются элементами задания частоты. Схемы работы остаются такими же. В некоторых цепях контуры гармонических колебаний заменяются кварцевыми резонаторами.

Генератор ВЧ

Устройство для остановки электросчетчика энергии служит для питания электроприборов бытового назначения. Его выходное напряжение 220 вольт, потребляемая мощность 1 киловатт. Если в приборе применить составляющие элементы с характеристиками мощнее, то от него можно запитывать более мощные устройства.

Такой прибор включается в розетку бытовой сети, от него идет питание на нагрузку потребителей. Схема электрических проводов не подвергается каким-либо изменениям. Систему заземления подключать нет необходимости. Счетчик при этом работает, но учитывает примерно 25% энергии сети.

Действие устройства остановки в подключении нагрузки не к питанию сети, а к конденсатору. Заряд этого конденсатора совпадает с синусоидой напряжения сети. Заряд происходит высокочастотными импульсами. Ток, который расходуется потребителями из сети, состоит из высокочастотных импульсов.

Счетчики (электронные) имеют преобразователь, который не чувствителен к высоким частотам. Поэтому, расход энергии импульсного вида счетчик учитывает с отрицательной погрешностью.

Схема прибора

Главные составляющие элементы прибора: выпрямитель, емкость, транзистор. Конденсатор подключен по последовательной цепи с выпрямителем, когда выпрямитель производит работу на транзистор, заряжается в данный момент времени до размера напряжения линии питания.

Зарядка осуществляется частотными импульсами 2 кГц. На нагрузке и емкости напряжение близко к синусу на 220 вольт. Для ограничения тока транзистор в период заряда емкости, предназначен резистор, подключенный с каскадом ключа по последовательной схеме.

Генератор выполнен на логических элементах. Он образует импульсы 2 кГц с амплитудой на 5 вольт. Сигнальная частота генератора определена свойствами элементов С2-R7. Такие свойства могут использоваться для настройки максимальной погрешности учета расхода энергии. Создатель импульсов выполнен на транзисторах Т2 и Т3. Он предназначен для управления ключом Т1. Создатель импульсов рассчитан так, что транзистор Т1 начинает насыщаться в открытом виде. Поэтому на нем расходуется небольшая мощность. Транзистор Т1 тоже закрывается.

Выпрямитель, трансформатор и остальные элементы создают блок питания низкой стороны схемы. Такой блок питания работает на 36 В для микросхемы генератора.

Сначала делают проверку блока питания отдельно от схемы с низким напряжением. Блок должен создавать ток выше 2-х ампер и напряжение 36 вольт, 5 вольт для генератора с малой мощностью. Далее делают наладку генератора. Для этого отключают силовую часть. От генератора должны идти импульсы размером 5 вольт, частотой 2 килогерца. Для настройки выбирают конденсаторы С2 и С3.

Создатель импульсов при проверке должен выдавать импульсный ток на транзисторе около 2 ампер, иначе транзистор выйдет из строя. Для проверки такого состояния включают шунт, при выключенной силовой схеме. Напряжение импульсов на шунте измеряют осциллографом на работающем генераторе. Основываясь на расчете, вычисляют значение тока.

Далее, проверяют силовую часть. Восстанавливают все цепи по схеме. Конденсатор отключают, вместо нагрузки применяют лампу. При подключении прибора напряжение при нормальной работоспособности прибора должно равняться 120 вольт. На осциллографе видно напряжение нагрузки импульсами с частотой, определенной генератором. Импульсы модулируются синусом напряжения сети. На сопротивлении R6 – импульсами выпрямленного напряжения.

При исправности устройства включают емкость С1, в результате напряжение повышается. При дальнейшем повышении размера емкости С1 доходит до 220 вольт. Во время этого процесса нужно контролировать температуру транзистора Т1. При сильном нагревании на небольшой нагрузке возникает опасность, что он не вошел в режим насыщения или не осуществилось полное закрытие. Тогда нужно сделать настройку создания импульсов. На практике такого нагрева не наблюдается.

В итоге, подключается нагрузка по номиналу, определяется емкость С1 такого значения, чтобы создать для нагрузки напряжение 220 вольт. Емкость С1 выбирают осторожно, с небольших значений, потому что повышение емкости резко повышает ток транзистора Т1. Амплитуду токовых импульсов определяют, если подключить осциллограф к резистору R6 по параллельной схеме. Импульсный ток не поднимется выше допускаемого для определенного транзистора. Если нужно, то ток ограничивают путем повышения значения сопротивления резистора R6. Оптимальным решением будет выбрать наименьший размер емкости конденсатора С1.

При данных радиодеталях прибор рассчитан на потребление 1 киловатта. Чтобы повысить мощность потребления, нужно применить более мощные силовые элементы ключа на транзисторе и выпрямителя.

При выключенных потребителях устройство расходует немалую мощность, учитываемую счетчиком. Поэтому лучше выключать этот прибор при отключенной нагрузки.

Принцип работы и конструкция полупроводникового генератора ВЧ

Генераторы высокой частоты выполнены на широко применяемой схеме. Различия генераторов заключаются в цепочке RС эмиттера, которая задает транзистору режим по току. Для образования обратной связи в цепи генератора от индуктивной катушки создают вывод клеммы. Генераторы ВЧ работают нестабильно на биполярных транзисторах из-за влияния транзистора на колебания. Свойства транзистора могут измениться при колебаниях температуры и разности потенциалов. Поэтому образующаяся частота не остается постоянной величиной, а «плавает».

Чтобы транзистор не влиял на частоту, нужно уменьшить связь контура колебаний с транзистором до минимальной. Для этого нужно снизить размеры емкостей. На частоту оказывает влияние изменение нагрузочного сопротивления. Поэтому нужно между нагрузкой и генератором включить повторитель. Для подключения напряжения к генератору применяют постоянные блоки питания с небольшими импульсами напряжения.

Генераторы, сделанные по схеме, изображенной выше, имеют максимальные характеристики, собраны на полевиках. Во многих схемах генераторов ВЧ сигнал выхода снимается с контура колебаний через небольшой конденсатор, а также с электродов транзистора. Здесь нужно учесть, что вспомогательная нагрузка контура колебаний изменяет его свойства и частоту работы. Часто это свойство применяют для замера разных физических величин, для проверки технологических параметров.

На этой схеме показан измененный генератор высокой частоты. Значение обратной связи и лучшие условия возбуждения выбирают при помощи элементов емкости.

Из всего количества схем генераторов выделяются варианты с ударным возбуждением. Они действуют за счет возбуждения контура колебаний сильным импульсом. В итоге электронного удара в контуре образуются затухающие колебания по синусоидальной амплитуде. Такое затухание происходит из-за потерь в контуре гармонических колебаний. Скорость таких колебаний вычисляется по добротности контура.

Сигнал ВЧ на выходе будет стабильным в том случае, если импульсы будут иметь высокую частоту. Такой вид генераторов самый старый из всех рассматриваемых.

Ламповый генератор ВЧ

Чтобы получить плазму с определенными параметрами, необходимо подвести необходимую величину к разряду мощности. Для эмиттеров на плазме, работа которых основана на разряде высокой частоты, применяется схема подведения мощности. Схема изображена на рисунке.

Усилитель мощности на лампах преобразовывает энергию электрического постоянного тока в переменный ток. Главным элементом работы генератора стала электронная лампа. В нашей схеме это тетроды ГУ-92А. Это устройство представляет собой электронную лампу на четырех электродах: анод, экранирующая сетка, управляющая сетка, катод.

Сетка управления, на которую поступает сигнал высокой частоты малой амплитуды, закрывает часть электронов, когда сигнал характеризуется отрицательной амплитудой, и повышает ток на аноде, при положительном сигнале. Экранирующая сетка создает фокус электронного потока, увеличивает усиление лампы, снижает емкость прохода между сеткой управления и анодом в сравнении с 3-электродной системой в сотни раз. Это уменьшает выходные искажения частот на лампе при действии на высоких частотах.

Генератор состоит из цепей:

Цепь накала с питанием низкого напряжения.
Цепь возбуждения и питания сетки управления.
Цепь питания сетки экрана.
Анодная цепь.

Между антенной и выходом генератора находится ВЧ трансформатор. Он предназначен для отдачи мощности на эмиттер от генератора. Нагрузка контура антенны не равна величине отбираемой наибольшей мощности от генератора. Эффективность передачи мощности от каскада выхода усилителя к антенне может быть достигнута при согласовании. Элементом согласования выступает емкостный делитель в цепи контура анода.

Элементом согласования может работать трансформатор. Его наличие необходимо в разных согласующих схемах, потому что без трансформатора не осуществится высоковольтная развязка.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

elektronchic.ru

РадиоКот :: Генераторы ВЧ

РадиоКот >Обучалка >Аналоговая техника >Жучки, передатчики и приемники: что о них надо знать >

Генераторы ВЧ

В нашем ненаглядном Интернете валяется просто уйма различных схем жучков,
в которых используются различные генераторы. Сейчас мы немного классифицируем эту уйму.

Номиналы деталей всех приведенных схем рассчитаны с учетом того,
что рабочая частота схемы составляет 60…110 МГц (то есть, перекрывает наш любимый УКВ-диапазон).

«Классика жанра».

Транзистор включен по схеме с общей базой. Резисторный делитель
напряжения R1- R2 создает на базе смещение рабочей точки. Конденсатор C3 шунтирует R2 по высокой частоте.

R3 включен в эмиттерную цепь для ограничения тока протекающего через транзистор.

Конденсатор C1 и катушка L1 образуют частотозадающий колебательный контур.

Кондер C2 обеспечивает положительную обратную связь (ПОС),
необходимую для генерации.

Механизм генерации

Упрощенно схему можно представить так:

Вместо транзистора мы ставим некий «элемент с отрицательным сопротивлением».
По сути – усилительный элемент. То есть, ток на его выходе больше, чем ток на входе (так вот хитро).

К входу этого элемента подключен колебательный контур.
С выхода элемента на этот же колебательный контур подана обратная связь (через кондер C2).
Таким образом, когда на входе элемента ток увеличивается (происходит перезарядка контурного конденсатора),
увеличивается ток и на выходе. Через обратную связь, он подается обратно на колебательный контур –
происходит «подпитка». В результате, в контуре устаканиваются незатухающие колебания.

Все оказалось проще пареной репы (как всегда).

Разновидности

В безбрежном инете можно еще встретить такую реализацию этого же генератора:

Схема называется «емкостная трехточка». Принцип работы – тот же.

Во всех этих схемах сгенерированный сигнал можно снимать либо
непосредственно с коллектора VT 1, либо использовать для этого катушку связи, связанную с контурной катушкой.

Индуктивная трехточка.

Эту схему выбираю я, и советую вам.

R1 – ограничивает ток генератора,

R2 – задает смещение базы,

C1, L1 – колебательный контур,

C2 – кондер ПОС

Катушка L1 имеет отвод, к которому подключен эмиттер транзистора.
Этот отвод должен быть расположен не ровно посередине, а ближе к «холодному» концу катушки
(то есть тому, который соединен с проводом питания). Кроме того, можно вообще не делать отвод,
а намотать дополнительную катушку, то есть – сделать трансформатор:

Эти схемы идентичны.

Механизм генерации:

Для понимания того, как работает такой генератор,
давайте рассмотрим именно вторую схему. При этом, левая (по схеме) обмотка будет вторичной,
правая – первичной.

Когда на верхней обкладке C1 увеличивается напряжение
(то есть, ток во вторичной обмотке течет «вверх»), то на базу транзистора через конденсатор
обратной связи C2 подается открывающий импульс. Это приводит к тому,
что транзистор подает на первичную обмотку ток, этот ток вызывает увеличение тока во вторичной обмотке.
Происходит подпитка энергией. В-общем – то, все тоже довольно просто.

Разновидности.

Мое небольшое ноу-хау: можно поставить между общим и базой диод:

Этот диод ускоряет перезаряд C2,
что приводит к увеличению мощности генерируемого сигнала.
Однако, вместе с тем, это вносит в сигнал нелинейные искажения,
так что на выходе придется ставить фильтры НЧ для подавления паразитных гармоник.

Сигнал во всех этих схемах снимаем с эмиттера транзистора либо
через дополнительную катушку связи непосредственно с контура.

Двухтактный генератор для ленивых

Самая простая схема генератора, какую только мне приходилось когда-либо видеть:

В этой схеме легко улавливается схожесть с мультивибратором.
Я вам скажу больше – это и есть мультивибратор. Только вместо цепочек задержки на конденсаторе
и резисторе (RC-цепи), здесь используются катушки индуктивности. Резистор R1 устанавливает ток через транзисторы.
Кроме того, без него генерация просто-напросто, не пойдет.

Механизм генерации:

Допустим, VT1 открывается, через L1 течет коллекторный ток VT1. Соответственно,
VT2 закрыт, через L2 течет открывающий базовай ток VT1. Но поскольку сопротивление катушек раз в
100…1000 меньше сопротивления резистора R1, то к моменту полного открытия транзистора,
напряжение на них падает до очень маленького значения, и транзистор закрывается. Но!
Поскольку до закрытия транзистора, через L1 тек большой коллекторный ток, то в момент закрытия происходит
выброс напряжения (ЭДС самоиндукции), который подается на базу VT2 открывает его.
Все начинается по новой, только с другим плечом генератора. И так далее…

Этот генератор имеет только один плюс – простота изготовления.
Остальные – минусы.

Поскольку в нем отсутствует четкое времязадающее звено
(колебательный контур или RC-цепь), то частоту такого генератора рассчитать весьма сложно.
Она будет зависеть от свойств применяемых транзисторов, от напряжения питания, от температуры и т.д.
Во-общем, в серьезных вещах этот генератор лучше не использовать.
Однако, в диапазоне СВЧ его применяют довольно часто.

Двухтактный генератор для трудолюбивых

Другой генератор, который мы рассмотрим – тоже двухтактный.
Однако, он содержит колебательный контур, что делает его параметры более стабильными и прогнозируемыми.
Хотя, по сути, он тоже довольно прост.

Вот он

Что мы здесь видим?

Опытный глаз (да и не сильно опытный), обнаружит и в этой схеме
схожесть с мультивибратором. Ну что же – оно так и есть!

Чем примечательна данная схема?
Да тем, что ввиду использования двухтактного включения, она позволяет развивать двойную мощность,
по сравнению со схемами 1-тактных генераторов, при том же напряжении питания и при условии применения
тех же транзисторов. Во как! Ну, в общем, у нее почти нет недостатков ?

Механизм генерации

При перезаряде конденсатора в одну или другую сторону,
через один из конденсаторов обратной связи поступает ток на соответствующий транзистор.
Транзистор открывается, и добавляет энергию в «нужном» направлении. Вот и вся премудрость.

Особо изощренных вариантов исполнения этой схемы я не встречал…

Теперь немного креатива.

Генератор на логических элементах

Если использование транзисторов в генераторе кажется вам
несовременным или громоздким или недопустимым по религиозным соображениям – выход есть!
Можно использовать вместо транзисторов микросхемы. Обычно используется логика: элементы НЕ, И-НЕ, ИЛИ-НЕ,
реже – Исключающее ИЛИ. Вообще говоря, нужны только элементы НЕ, остальное – излишества,
только лишь ухудшающие скоростные параметры генератора.

Смотрим:

Видим страшную схему.

Квадратики с дырочкой в правом боку – это инвертеры.
Ну или – «элементы НЕ». Дырочка как раз указывает на то, что сигнал инвертируется.

Что такое элемент НЕ с точки зрения банальной эрудиции?
Ну, то есть, с точки зрения аналоговой техники? Правильно, это усилитель с обратным выходом.
То есть, при увеличении напряжения на входе усилителя, напряжение на выходе
пропорционально уменьшается .
Схему инвертера можно изобразить примерно так (упрощенно):

Это конечно, слишком просто. Но доля правды в этом есть.
Впрочем, нам пока что это не столь важно.

Итак, смотрим схему генератора. Имеем:

Два инвертера ( DD1.1, DD1.2)

Резистор R1

Колебательный контур L1 C1

Заметьте, что колебательный контур в этой схеме – последовательный.
То есть, конденсатор и катушка стоят друг за другом. Но это – все равно колебательный контур,
он рассчитывается по тем же формулам, и ничуть ни хуже (и не лучше) своего параллельного собрата.

Начнем сначала. Зачем нам нужен резистор?

Резистор создает отрицательную обратную связь (ООС)
между выходом и входом элемента DD1.1. Это надо для того, чтобы держать под контролем
коэффициент усиления – это раз, а также – чтоб создать на входе элемента начальное смещение – это два.
Как это работает, подробно мы рассмотрим где-нибудь в обучалке по аналоговой технике. Пока что уясним,
что благодаря этому резистору, на выходе и входе элемента, в отсутствие входного сигнала,
устаканивается напряжение, равное половине напряжения питания. Точнее – среднему арифметическому
напряжений логических «нуля» и «единицы». Не будем пока на этом заморачиваться, у нас еще много дел…

Итак, на одном элементе мы получили инвертирующий усилитель.
То есть, усилитель, который «переворачивает» сигнал вверх ногами: если на входе много – на выходе мало,
и наоборот. Второй элемент служит для того, чтобы сделать этот усилитель неинвертирующим.
То есть, он переворачивает сигнал еще раз. И в таком виде, усиленный сигнал подается на выход,
на колебательный контур.

А ну-ка, смотрим внимательно на колебательный контур? Как он включен?
Правильно! Он включен между выходом и входом усилителя. То есть, он создает положительную обратную связь (ПОС).
Как мы уже знаем из рассмотрения предыдущих генераторов, ПОС нужна для генератора, как валерьянка для кота.
Без ПОС ни один генератор не сможет что? Правильно – возбудиться. И начать генерацию…

Все наверно знают такую вещь: если к входу усилителя подключить микрофон,
к выходу – динамик, то при поднесении микрофона к динамику, начинается противный «свист».

Это – ни что иное как генерация. Мы же подаем сигнал с выхода усилителя на вход. Возникает ПОС.
Как следствие, усилитель начинает генерить.

Ну, короче, посредством LC -цепочки в нашем генераторе создается ПОС,
приводящая к возбуждению генератора на резонансной частоте колебательного контура.

Ну что, сложно?
Если (сложно)
{
чешем (репу) ;
читаем еще раз;
}

Теперь поговорим о разновидностях подобных генераторов.

Во-первых, вместо колебательного контура, можно включить кварц.
Получится стабилизированный генератор, работающий на частоте кварца:

Если в цепь ОС элемента DD1.1 включить вместо резистора колебательный контур –
можно завести генератор на гармониках кварца. Для получения какой-либо гармоники,
нужно, чтобы резонансная частота контура была близка к частоте этой гармоники:

Если генератор делается из элементов И-НЕ или ИЛИ-НЕ,
то входы этих элементов нужно запараллелить, и включать как обычный инвертор.
Если используем Исключающее ИЛИ, то один из входов каждого элемента сажается на + питания.

Пара слов о микросхемах.
Предпочтительнее использовать логику ТТЛШ или быстродействующий КМОП.

Серии ТТЛШ: К555, К531, КР1533
Например, микросхема К1533ЛН1 – 6 инверторов.
Серии КМОП: КР1554, КР1564 (74 AC , 74 HC ), например – КР1554ЛН1
На крайний случай – старая добрая серия К155 (ТТЛ).
Но ее частотные параметры оставляют желать лучшего, так что – я бы не стал использовать эту логику.

Рассмотренные здесь генераторы – далеко не все,
что могут повстречаться вам в этой нелегкой жизни. Но зная основные принципы работы этих генераторов,
будет уже намного проще понять работу других, укротить их и заставить работать на себя ?

Дальше мы немного поговорим об усилителях и займемся модуляторами.

www.radiokot.ru

Мощный генератор ВЧ на MOSFET-транзисторе — Gnativ.ru

Юным радиолюбителям посвящается…

Предисловие

Радиосигнал, однажды сгенерированный, уносится в глубь Вселенной со скоростью света… Эта фраза, прочитанная в журнале «Юный техник» в далеком детстве произвела на меня очень сильное впечатление и уже тогда я твердо решил, что обязательно пошлю свой сигнал нашим «братьям по разуму», чего бы мне это не стоило. Но путь, от желания до воплощения мечты долог и непредсказуем…

Когда я только начинал заниматься радиоделом, мне очень хотелось построить портативную радиостанцию. В то время я думал, что она состоит из динамика, антенны и батарейки. Стоит только соединить их в правильном порядке и можно будет разговаривать с друзьями где-бы они не находились… Я изрисовал не одну тетрадку возможными схемами, добавлял всевозможные лампочки, катушки и проводки. Сегодня эти воспоминания вызывают у меня лишь улыбку, но тогда мне казалось, что еще чуть-чуть и чудо-устройство будет у меня в руках…

Я помню свой первый радиопередатчик. В 7 классе я ходил в кружок спортивной радиопеленгации (т.н. охоты на лис). В один из прекрасных весенних дней наша последняя «лиса» — приказала долго жить. Руководитель кружка, недолго думая, вручил мне её со словами — «… ну, ты там её почини…». Я наверное был страшно горд и счастлив, что мне доверили столь почетную миссию, но мои знания электроники на тот момент не дотягивали до «кандидатского минимума». Я умел отличать транзистор от диода и приблизительно представлял как они работают по отдельности, но как они работают вместе — для меня это было загадкой. Придя домой, я с благоговейным трепетом вскрыл небольшую металлическую коробочку. Внутри неё оказалась плата, состоящая из мультивибратора и генератора РЧ на транзисторе П416. Для меня это была вершина схемотехники. Самой загадочной деталью в данном устройстве была катушка задающего генератора (3,5МГц.), намотанная на броневом сердечнике. Детское любопытство пересилило здравый смысл и острая металлическая отвертка впилась в броневой кожух катушки. «Хрясь» — раздался хруст и кусок броневого корпуса катушки, со стуком упал на пол. Пока он падал, мое воображение уже нарисовало картину моего расстрела руководителем нашего кружка…

У этой истории был счастливый конец, правда случился он через месяц. «Лису» я все-таки починил, хотя точнее сказать — сделал её заново. Плата радиомаяка, сделанная из фольгированного гетинакса, не выдержала пыток моим 100 ваттным паяльником, дорожки отслоились от постоянной перепайки деталей… Пришлось плату делать заново. Спасибо моему папе, что принес (достал где-то с большим трудом) фольгированный гетинакс, а маме — за дорогой французский красный лак для ногтей, который я использовал для рисования платы. Новый броневой сердечник мне достать не удалось, но зато удалось аккуратно склеить старый клеем БФ… Отремонтированный радиомаяк радостно послал в эфир свое слабое «ПИ-ПИ-ПИ», но для меня это было сравни запуску первого искусственного спутника Земли, возвестившего человечеству о начале космической эры таким-же прерывистым сигналом на частоте 20 и 40 МГц. Вот такая история…

Схема устройства

В мире существует огромное количество схем генераторов, способных генерировать колебания различной частоты и мощности. Обычно, это достаточно сложные устройства на диодах, лампах, транзисторах или других активных элементах. Их сборка и настройка требует некоторого опыта и наличия дорогих приборов. И чем выше частота и мощность генератора, тем сложнее и дороже нужны приборы, тем опытнее должен быть радиолюбитель в данной теме.

Но сегодня, мне бы хотелось рассказать о достаточно мощном генераторе ВЧ, построенном всего на одном транзисторе. Причем работать этот генератор может на частотах до 2ГГц и выше и генерировать достаточно большую мощность — от единиц до десятков ватт, в зависимости от типа применяемого транзистора. Отличительной особенностью данного генератора, является использование симметричного дипольного резонатора, своеобразного открытого колебательного контура с индуктивной и емкостной связью. Не стоит пугаться такого названия — резонатор представляет собой две параллельные металлические полоски, расположенные на небольшом расстоянии друг от друга.

Свои первые опыты с генераторами подобного вида я проводил ещё в начале 2000-х годов, когда для меня стали доступны мощные ВЧ-транзисторы. С тех пор я периодически возвращался к этой теме, пока в середине лета на сайте VRTP.ru не возникла тема по использованию мощного однотранзисторного генератора в качестве источника ВЧ-излучения для глушения бытовой техники (музыкальных центров, магнитол, телевизоров) за счет наведения модулированных ВЧ-токов в электронных схемах этих устройств. Накопленный материал и лег в основу данной статьи.

Схема мощного генератора ВЧ, достаточно проста и состоит из двух основных блоков:

Непосредственно сам автогенератор ВЧ на транзисторе;
Модулятор — устройство для периодической манипуляции (запуска) генератора ВЧ сигналом звуковой (любой другой) частоты.

Детали и конструкция

«Сердцем» нашего генератора является высокочастотный MOSFET-транзистор. Это достаточно дорогостоящий и мало распространенный элемент. Его можно купить за приемлемую цену в китайских интернет-магазинах или найти в высокочастотном радиооборудовании — усилителях/генераторах высокой частоты, а именно, в платах базовых станций сотовой связи различных стандартов. В своем большинстве эти транзисторы разрабатывались именно под данные устройства.
Такие транзисторы, визуально и конструктивно отличаются от привычных с детства многим радиолюбителям КТ315 или МП38 и представляют собой «кирпичики» с плоскими выводами на мощной металлической подложке. Они бывают маленькие и большие в зависимости от выходной мощности. Иногда, в одном корпусе располагаются два транзистора на одной подложке (истоке). Вот как они выглядят:

Линейка внизу, поможет вам оценить их размеры. Для создания генератора могут быть использованы любые MOSFET-транзисторы. Я пробовал в генераторе следующие транзисторы: MRF284, MRF19125, MRF6522-70, MRF9085, BLF1820E, PTFA211801E — все они работают. Вот как данные транзисторы выглядят внутри:

Внутренняя структура мощного MOSFET транзистора PTFA211801E

Вторым, необходимым материалом для изготовления данного устройства является медь. Необходимы две полоски данного металла шириной 1-1,5см. и длинной 15-20см (для частоты 400-500 МГц). Можно сделать резонаторы любой длинны, в зависимости от желаемой частоты генератора. Ориентировочно, она равна 1/4 длинны волны.
Я использовал медь, толщиной 0,4 и 1 мм. Менее тонкие полоски — будут плохо держать форму, но в принципе и они работоспособны. Вместо меди, можно использовать и латунь. Резонаторы из альпака (вид латуни) тоже успешно работают. В самом простом варианте, резонаторы можно сделать из двух кусочков проволоки, диаметром 0,8-1,5 мм.

Помимо ВЧ-транзистора и меди, для изготовления генератора понадобится микросхема 4093 — это 4 элемента 2И-НЕ с триггерами Шмитта на входе. Её можно заменить на микросхему 4011 (4 элемента 2И-НЕ) или её российский аналог — К561ЛА7. Также можно использовать другой генератор для модуляции, например, собранный на таймере 555. А можно вообще исключить из схемы модулирующую часть и получить просто ВЧ-генератор.

В качестве ключевого элемента применен составной p-n-p транзистор TIP126 (можно использовать TIP125 или TIP127, они отличаются только максимально допустимым напряжением). По паспорту он выдерживает 5А, но очень сильно греется. Поэтому необходим радиатор для его охлаждения. В дальнейшем, я использовал P-канальные полевые транзисторы типа IRF4095 или P80PF55.

Сборка устройства

Устройство может быть собрано как на печатной плате, так и навесным монтажом с соблюдением правил для ВЧ-монтажа. Топология и вид моей платы приведены ниже:

Эта плата рассчитана на транзистор типа MRF19125 или PTFA211801E. Для него прорезается отверстие в плате, соответствующее размеру истока (теплоотводящей пластины).
Одним из важных моментов сборки устройства является обеспечение теплоотвода от истока транзистора. Я применил различные радиаторы, подходящие по размеру. Для кратковременных экспериментов — таких радиаторов достаточно. Для долговременной работы — необходим радиатор достаточно большой площади или применение схемы обдува вентилятором.
Включение устройства без радиатора, чревато быстрым перегревом транзистора и выходом из строя этого дорогостоящего радиоэлемента.

Для экспериментов, мною были изготовлены несколько генераторов по разные транзисторы. Также я сделал фланцевые крепления полосковых резонаторов, чтобы можно было их менять без постоянного нагрева транзистора. Представленные ниже фотографии помогут вам разобраться в деталях монтажа.

Запуск устройства

Перед запуском генератора, необходимо еще раз проверить правильность его соединений, чтобы у вас не образовалась весьма не дешёвая кучка транзисторов с надписью «Сгорел».

Первый запуск, желательно производить с контролем потребляемого тока. Этот ток, можно ограничить до безопасного уровня использовав резистор на 2-10 Ом в цепи питания генератора (коллектор или сток модулирующего транзистора).
Работу генератора можно проверить различными приборами: поисковым приемником, сканером, частотомером или просто энергосберегающей лампой. ВЧ-излучение, мощностью более 3-5 Вт, заставляет её светиться.

ВЧ-токи легко нагревают некоторые материалы вступающие с ними в контакт в т. ч. и биологические ткани. Так, что будьте осторожны, можно получить термический ожог прикоснувшись к оголенным резонаторам (особенно при работе генераторов на мощных транзисторах). Даже небольшой генератор на транзисторе MRF284, при мощности всего около 2-х ватт — легко сжигает кожу рук, в чем вы можете убедиться на этом видео:

При некотором опыте и достаточной мощности генератора, на конце резонатора, можно зажечь т.н. «факел» — небольшой плазменный шарик, который будет подпитываться ВЧ-энергией генератора. Для этого достаточно просто поднести зажженную спичку к острию резонатора.

Т.н. «факел» на конце резонатора.

Помимо этого, можно зажечь ВЧ-разряд между резонаторами. В некоторых случаях, разряд напоминает крошечную шаровую молнию хаотично перемещающуюся по всей длине резонатора. Как это выглядит вы можете увидеть ниже. Несколько увеличивается потребляемый ток и во всем доме «гаснут» многие каналы эфирного телевидения))).

Плазменная дуга между резонаторами ВЧ-генератора на транзисторе MRF284

Применение устройства

Конечно, данный ВЧ-генератор — не отличается особой стабильностью частоты. Разница частот может достигать 100-200 МГц при использовании модулятора или без него. Но при желании, потратив время на настройку и подбор расстояния между резонаторами, можно добиться стабильности частоты +/- 2-10 МГц. Главная ценность данного генератора — получение достаточно высокой мощности ВЧ, при использовании минимума деталей. В зависимости от типа применяемого транзистора, устройство может генерировать достаточно значительную мощность. В команде TeslaCoilRu, подобное устройство применено для ионизации различных смесей газов в плазменных шарах. Это смотрится фантастично, посмотрите фотографии и видео на их сайте.

Помимо этого, наш генератор может быть применен для изучения воздействия ВЧ-излучения на различные устройства, бытовую аудио и радиоаппаратуру с целью изучения их помехоустойчивости. Ну и конечно, с помощью данного генератора можно послать сигнал в космос, но это уже другая история…

Все материалы по автогенератору ВЧ (схема, плата) вы можете взять здесь в формате Visio. Настоятельно рекомендую начинать эксперименты с небольшими транзисторами (типа MRF284 или MRF6522). Они легко возбуждаются на частотах до 1600-1800 МГц и не очень критичны к форме резонаторов. Большие транзисторы требуют значительной мощности на затворе для поддержания автогенерации, то есть резонатор должен быть достаточно крупным. Помните, что нельзя допускать КЗ резонаторов, это приведет к выходу транзистора из строя. В большей части случаев, подстроечный конденсатор можно не использовать — хватает паразитных емкостей на плате. Но при навесном монтаже этот конденсатор может понадобиться. Экспериментируйте и у вас все получится!

P.S. Не следует путать этот ВЧ-автогенератор с различными EMP-jammers. Там генерируются импульсы высокого напряжения, а наше устройство генерирует излучение высокой частоты.

P.P.S. Для тех экспериментаторов, у кого возникло желание создать подобное устройство и провести с ним опыты, но нет необходимых MOSFET транзисторов — обращайтесь на почту: [email protected]. У меня есть значительный запас, думаю по цене договоримся.

Часть 2. Небольшое дополнение, другие генераторы >>>
Экспериментальный качер Бровина >>>

gnativ.ru

Как сделать высокочастотный генератор своими руками. Генераторы, схемы

Простой гетеродинный индикатор резонанса.

С замкнутой накоротко катушкой L2 ГИР позволяет определять резонансную частоту от 6 МГц

до 30 МГц. С подключенной катушкой L2 диапазон измерения частоты — от 2,5 МГц до 10 МГц.

Резонансную частоту определяют, вращая ротор С1 и, наблюдая на экране осциллографа

изменение сигнала.

Генератор сигналов высокой частоты.

I — 2-5 МГц

II — 5-15 МГц

III — 15 — 30 МГц

IV — 30 — 45 МГц

V — 45 — 80 МГц

полевого транзистора V4. В режиме ЧМ низкочастотное напряжение поступает на второй затвор этого транзистора.

диаметром 9 мм намотаны проводом ПЭВ-2, 1,0. Катушка L4 содержит 2+4 витка, a L5- 1 + 3 витка.

Мультиметр-ВЧ милливольтметр.

Сейчас самым доступным и самым распространенным прибором радиолюбителя стал цифровой мультиметр серии М83х.

Измерение малых емкостей мультиметром

Искатель скрытой проводки

отрезка 80…100 мм, его концы пропускают через отверстия в ве

lightinfom.ru

Мощный ВЧ-генератор | Катушки Тесла и все-все-все

Довольно давно я уже писал о простейшем «СВЧ-генераторе», состоящем из 3.5 деталей и выдающем несколько ватт мощности на частоте в 400-500 мегагерц, достаточных для того, чтобы засвечивать газоразрядные приборы типа неонок, слегка обжигать пальцы и сообщать о себе частотомерам.

Транзисторы, которые работают на таких частотах и мощностях, уже значительно отличаются от привычных многим читателям моего скромного блога трёхногих TO-247, TO-220, и других корпусов, равно как и от «кирпичей». Форма их корпусирования в значительной степени диктуется поведением сигналов на высоких частотах. Обычно это квадрат или прямоугольник, характерного белого оттенка, с расположенными с двух или четырёх сторон позолоченными выводами довольно внушительной толщины. Стоят эти транзисторы также значительно дороже силовых инверторных, причём цена растёт пропорционально как мощности, так и частоте, и может доходить до сотен долларов за штуку и выше.
Для данной конструкции ВЧ транзистор с маркировкой MRF 6522- 70 был аккуратно выпаян из демонтированной платы GSM базовой станции. Как нетрудно заметить по даташиту, он может выдавать до 70 ватт на частоте в 900 мегагерц. Однако, для ввода его в такой режим необходимо довольно тщательно спроектировать плату — все эти характерные для высоких частот изгибы дорожек, гальванически никуда не подключенные куски фольги и прочие странные выверты, кажущиеся не особо осмысленными, но на деле влияющие на поведение сигнала, здесь уже совершенно необходимы. А на меньших мощностях и частотах на них можно забить и сделать плату банальным методом гравировки прорезей.
Принципиальных отличий конструкции от упоминавшегося выше элементарного СВЧ-генератора нет. Разве что, в качестве резонатора взяты две медные полосы, определённой длины и размеров (расстояние между ними, их ширина и длина определяют L и С резонансного автогенераторного контура — они сами себе и индуктивность, и ёмкость).
Генератор потребляет по входу 18 вольт с током до 4 ампер, и довольно ощутимо разогревает радиатор. Принудительное охлаждение является совершенно необходимым для его работы, учитывая КПД в 50-60%. Кроме радиатора, довольно неплохо нагреваются пальцы, если поднести их поближе к медному резонатору. Принцип нагрева здесь тот же, что у продуктов в микроволновке (что убедительно опровергает бредни про резонансные явления в молекулах воды, которые якобы происходят на её рабочей частоте). Если поджечь факел на конце резонатора, то он успешно удерживается там продолжительное время — маленький светящийся шарик плазмы с размытыми краями, диаметром в 3-5 миллиметров.

Схема генератора прилагается:

Все четыре видео крайне заслуживают просмотра. Очень рекомендую.

А ещё теперь вы знаете, из чего на самом деле были крылья у архангела Тираэля ?

Метки отсутствуют.

teslacoil.ru

Самодельный высокочастотный генератор УКВ диапазонов.

Идея сделать
недорогой генератор УКВ диапазонов для
работы в полевых условиях родилась, когда возникло желание измерить параметры
собранных своими руками антенн
самодельным КСВ-метром. Быстро и удобно сделать такой генератор удалось,
используя сменные блоки-модули. Уже собрал несколько генераторов на: радиовещательный
87,5 – 108 МГц, радиолюбительские 144 – 146 МГц и 430 — 440 МГц, включая PRM (446 МГц) диапазоны, диапазон эфирного цифрового телевидения 480 — 590 МГц. Такой мобильный и простой
измерительный прибор помещается в кармане, а по некоторым параметрам не уступает
профессиональным измерительным приборам. Линейку шкалы легко дополнить, поменяв
несколько номиналов в схеме или модульную плату.

Структурная схема для всех используемых
диапазонов одинаковая.
Это задающий генератор (на транзисторе Т1)
с параметрической стабилизацией частоты, который определяет необходимый
диапазон перекрытия. Для упрощения конструкции, перестройка по диапазону
осуществляется подстроечным конденсатором. На практике такая схема включения,
при соответствующих номиналах, на стандартизированных чип-индуктивностях и
чип-конденсаторах, проверялась вплоть до частоты
1300 МГц.

Фото 2. Генератор с ФНЧ на диапазоны 415 — 500 МГц и 480 — 590 МГц.

Фильтр нижних частот (ФНЧ) подавляет высшие
гармоники более чем на 55 дБ, выполнен на контурах с катушками индуктивностями L1, L2, L3. Конденсаторы параллельные индуктивностям образуют режекторные
фильтры-пробки настроенные на вторую гармонику гетеродина, что и обеспечивает
дополнительное подавление высших гармоник гетеродина.

Фото 3. Предварительная настройка ФНЧ на диапазон 87,5 — 108 МГц.

Линейный усилитель на микросхеме имеет нормированное выходное
сопротивление 50 Ом и для данной схемы включения развивает мощность от 15 до 25 мВт, достаточную для
настройки и проверки параметров антенн, не требующую регистрации. Именно такую
мощность на выходе имеет высокочастотный генератор Г4 – 176. Для простоты схемы
ФНЧ на выходе микросхемы отсутствует, поэтому подавления высших гармоник
генератора на выходе ухудшилось на 10
дБ.

фото 4. Плата линейного усилителя высокой частоты.

Микросхема ADL5324 предназначена для работы на частотах от 400 МГц до 4-х ГГц, но практика показала, что она
вполне работоспособна и на более низких частотах УКВ диапазона.
Питание генераторов осуществляется от литиевого аккумулятора с
напряжением до 4,2 вольта. Устройство имеет разъём для внешнего питания и
подзарядки аккумулятора и высокочастотный разъём для подключения внешнего
счётчика, а самодельный КСВ-метр может служить индикатором уровня.
Генератор диапазона 87.5 – 108
МГц.
Параметры. Реальная
перестройка частоты составила 75 – 120 МГц. Напряжение питания Vп = 3,3 – 4,2 В. Выходная мощность до 25 мВт (Vп = 4 В). Выходное сопротивление
Rвых = 50 Ом. Подавление высших гармоник более 40 дБ.
Неравномерность в частотном диапазоне 87,5 – 108 МГц менее 2 дБ. Ток
потребления не более 100 мА (Vп
= 4 В).

Рис. 1. Генератор диапазона 87,5 — 108 МГц.

Рис. 2.

На рис. 2. представлен эскиз монтажа задающего генератора на частоту
115,6 – 136 МГц. Этот генератор используется в роли гетеродина в
преобразователе суперсверхрегенеративного приёмника и в тюнере FM c двойным преобразованием частоты. Перестройка генератора осуществляется с помощью
переменного резистора, изменяющего напряжение на варикапе.
Генератор радиолюбительского диапазона 144 — 146 МГц.
Параметры. Реальная перестройка частоты при этом составила 120 –
170 МГц. Напряжение питания Vп = 3,3 – 4,2 В. Выходная мощность до 20 мВт (Vп = 4 В). Выходное
сопротивление Rвых = 50
Ом. Подавление высших гармоник более 45
дБ. Неравномерность в частотном диапазоне менее 1 дБ. Ток потребления не более
100 мА (Vп = 4 В).
В генераторе катушка
индуктивности уменьшается до 10 витков (диаметр оправки 4 мм, диаметр провода
0,5 мм). Номиналы конденсаторов ФНЧ уменьшились.

Рис. 2. Генератор диапазона 120 — 170 МГц. Найдите 7 отличий между рис. 1 и рис. 2.

Генератор
радиолюбительского диапазона 430 – 440 МГц.
Параметры. Реальный
диапазон перестройки при указанных номиналах составил 415 – 500 МГц. Напряжение питания Vп =
3,3 – 4,2 В. Выходная мощность до 15 мВт (Vп = 4 В). Выходное сопротивление Rвых = 50 Ом. Подавление высших гармоник более 45 дБ.
Неравномерность в частотном диапазоне 430 – 440 МГц менее 1 дБ. Ток потребления не более 95 мА (Vп = 4 В).

Фото 6. Конструкция генератора на диапазон 415 — 500 МГц и 480 — 590 МГц.

Генератор диапазона
эфирного цифрового телевидения 480 – 590 МГц.
Параметры. Реальный диапазон перестройки
при указанных номиналах составил 480 – 590 МГц. Напряжение питания Vп = 3,3 – 4,2 В. Выходная мощность до 15 мВт (Vп = 4 В). Выходное
сопротивление Rвых = 50
Ом. Подавление высших гармоник более 45
дБ. Неравномерность в частотном диапазоне менее 1 дБ. Ток потребления не более
95 мА (Vп = 4 В).

Рис.3 Генератор диапазона 480 — 490 МГц.
Генератор диапазона 415 -500 МГц. Lг = 47 нГн. С3, С4 -5,6 пФ.

Генератор других
диапазонов.
Стоит только заменить
катушку в генераторе на другую, с меньшей индуктивностью, например, 33 нГн на
18 нГн, а в ФНЧ 18 нГ на 10 нГ и дециметровой диапазон телевизионного эфирного
вешания перекрыт полностью до частоты 850 МГц.
Для дальнейшего
движения вверх по частоте, поступаем аналогичным образом и в дополнение
уменьшаем значение конденсаторов С 1, С 2 до номинала, равного 1,5 пФ.
С обвесом микросхемы
линейного усилителя, включая его конструкцию, на перечисленные и другие
диапазоны поможет WWW.ALLDATASHEET.COM

Перестройка генератора с помощью варикапов.
Это
дополнение, которое несколько усложняет схему, но обеспечивает удобство
управления с помощью переменного резистора вместо подстроечного конденсатора, а
также даёт возможность в дальнейшем применения синтезатора для стабилизации частоты генератора.

Этот пост ещё не закончен.

dedclub.blogspot.com

Источник

Структурная схема
для всех используемых
диапазонов одинаковая.

Фото 2. Генератор с ФНЧ на диапазоны 415 — 500 МГц и 480 — 590 МГц.

Генератор диапазона 87.5 – 108
МГц.

Рис. 1. Генератор диапазона 87,5 — 108 МГц.

Рис. 2.

Генератор радиолюбительского диапазона 144 — 146 МГц.

Генератор
радиолюбительского диапазона 430 – 440 МГц.

Фото 6. Конструкция генератора на диапазон 415 — 500 МГц и 480 — 590 МГц.

Генератор диапазона
эфирного цифрового телевидения 480 – 590 МГц.

Рис.3 Генератор диапазона 480 — 490 МГц.
Генератор диапазона 415 -500 МГц. Lг = 47 нГн. С3, С4 -5,6 пФ.

Генератор ВЧ

Схема прибора

При выключенных потребителях устройство расходует немалую мощность, учитываемую счетчиком. Поэтому лучше выключать этот прибор при отключенной нагрузки.

Принцип работы и конструкция полупроводникового генератора ВЧ

Генераторы высокой частоты выполнены на широко применяемой схеме. Различия генераторов заключаются в цепочке RС эмиттера, которая задает транзистору режим по току. Для образования обратной связи в цепи генератора от индуктивной катушки создают вывод клеммы. Генераторы ВЧ работают нестабильно на из-за влияния транзистора на колебания. Свойства транзистора могут измениться при колебаниях температуры и разности потенциалов. Поэтому образующаяся частота не остается постоянной величиной, а «плавает».

Генераторы, сделанные по схеме, изображенной выше, имеют максимальные характеристики, собраны на . Во многих схемах генераторов ВЧ сигнал выхода снимается с контура колебаний через небольшой конденсатор, а также с электродов транзистора. Здесь нужно учесть, что вспомогательная нагрузка контура колебаний изменяет его свойства и частоту работы. Часто это свойство применяют для замера разных физических величин, для проверки технологических параметров.

Ламповый генератор ВЧ

На лампах преобразовывает энергию электрического постоянного тока в переменный ток. Главным элементом работы генератора стала электронная лампа. В нашей схеме это тетроды ГУ-92А. Это устройство представляет собой электронную лампу на четырех электродах: анод, экранирующая сетка, управляющая сетка, катод.

Генератор состоит из цепей:

Цепь накала с питанием низкого напряжения.
Цепь возбуждения и питания сетки управления.
Цепь питания сетки экрана.
Анодная цепь.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем еще что-нибудь полезное.

«Классика жанра».

R3 включен в эмиттерную цепь для ограничения тока протекающего через транзистор.

Конденсатор C1 и катушка L1 образуют частотозадающий колебательный контур.

Кондер C2 обеспечивает положительную обратную связь (ПОС), необходимую для генерации.

Механизм генерации

Упрощенно схему можно представить так:

Все оказалось проще пареной репы (как всегда).

Разновидности

В безбрежном инете можно еще встретить такую реализацию этого же генератора:

Схема называется «емкостная трехточка». Принцип работы – тот же.

Эту схему выбираю я, и советую вам.

R1 – ограничивает ток генератора
R2 – задает смещение базы

C1, L1 – колебательный контур

C2 – конденсатор ПОС

Эти схемы идентичны.

Механизм генерации:

Разновидности.

Мое небольшое ноу-хау: можно поставить между общим и базой диод:

Двухтактный генератор для ленивых

Самая простая схема генератора, какую только мне приходилось когда-либо видеть:

Механизм генерации:

Этот генератор имеет только один плюс – простота изготовления. Остальные – минусы.

Двухтактный генератор для трудолюбивых

Что мы здесь видим?

Механизм генерации

Особо изощренных вариантов исполнения этой схемы я не встречал…

Теперь немного креатива.

Генератор на логических элементах

Видим страшную схему.

Что такое элемент НЕ с точки зрения банальной эрудиции? Ну, то есть, с точки зрения аналоговой техники? Правильно, это усилитель с обратным выходом. То есть, при увеличении
напряжения на входе усилителя, напряжение на выходе пропорционально уменьшается
. Схему инвертера можно изобразить примерно так (упрощенно):

Это конечно, слишком просто. Но доля правды в этом есть.
Впрочем, нам пока что это не столь важно.

Итак, смотрим схему генератора. Имеем:

Два инвертера (DD1.1, DD1.2)

Резистор R1

Колебательный контур L1 C1

Начнем сначала. Зачем нам нужен резистор?

Ну что, сложно?
Если
(сложно)
{
чешем (репу) ;
читаем еще раз;
}

Теперь поговорим о разновидностях подобных генераторов.

Пара слов о микросхемах.
Предпочтительнее использовать логику ТТЛШ или быстродействующий КМОП.

Серии ТТЛШ: К555, К531, КР1533

Например, микросхема К1533ЛН1
– 6 инверторов.
Серии КМОП: КР1554, КР1564
(74 AC , 74 HC), например – КР1554ЛН1
На крайний случай – старая добрая серия К155
(ТТЛ). Но ее частотные параметры оставляют желать лучшего, так что – я бы не стал использовать эту логику.

Генераторы ВЧ

Номиналы деталей всех приведенных схем рассчитаны с учетом того,
что рабочая частота схемы составляет 60…110 МГц (то есть, перекрывает наш любимый УКВ-диапазон).

«Классика жанра».

Транзистор включен по схеме с общей базой. Резисторный делитель
напряжения R1- R2 создает на базе смещение рабочей точки. Конденсатор C3 шунтирует R2 по высокой частоте.

R3 включен в эмиттерную цепь для ограничения тока протекающего через транзистор.

Конденсатор C1 и катушка L1 образуют частотозадающий колебательный контур.

Кондер C2 обеспечивает положительную обратную связь (ПОС),
необходимую для генерации.

Механизм генерации

Упрощенно схему можно представить так:

Вместо транзистора мы ставим некий «элемент с отрицательным сопротивлением».
По сути – усилительный элемент. То есть, ток на его выходе больше, чем ток на входе (так вот хитро).

К входу этого элемента подключен колебательный контур.
С выхода элемента на этот же колебательный контур подана обратная связь (через кондер C2).
Таким образом, когда на входе элемента ток увеличивается (происходит перезарядка контурного конденсатора),
увеличивается ток и на выходе. Через обратную связь, он подается обратно на колебательный контур –
происходит «подпитка». В результате, в контуре устаканиваются незатухающие колебания.

Все оказалось проще пареной репы (как всегда).

Разновидности

В безбрежном инете можно еще встретить такую реализацию этого же генератора:

Схема называется «емкостная трехточка». Принцип работы – тот же.

Во всех этих схемах сгенерированный сигнал можно снимать либо
непосредственно с коллектора VT 1, либо использовать для этого катушку связи, связанную с контурной катушкой.

Эту схему выбираю я, и советую вам.

R1 – ограничивает ток генератора,

R2 – задает смещение базы,

C1, L1 – колебательный контур,

C2 – кондер ПОС

Катушка L1 имеет отвод, к которому подключен эмиттер транзистора.
Этот отвод должен быть расположен не ровно посередине, а ближе к «холодному» концу катушки
(то есть тому, который соединен с проводом питания). Кроме того, можно вообще не делать отвод,
а намотать дополнительную катушку, то есть – сделать трансформатор:

Эти схемы идентичны.

Механизм генерации:

Для понимания того, как работает такой генератор,
давайте рассмотрим именно вторую схему. При этом, левая (по схеме) обмотка будет вторичной,
правая – первичной.

Когда на верхней обкладке C1 увеличивается напряжение
(то есть, ток во вторичной обмотке течет «вверх»), то на базу транзистора через конденсатор
обратной связи C2 подается открывающий импульс. Это приводит к тому,
что транзистор подает на первичную обмотку ток, этот ток вызывает увеличение тока во вторичной обмотке.
Происходит подпитка энергией. В-общем – то, все тоже довольно просто.

Разновидности.

Мое небольшое ноу-хау: можно поставить между общим и базой диод:

Сигнал во всех этих схемах снимаем с эмиттера транзистора либо
через дополнительную катушку связи непосредственно с контура.

Двухтактный генератор для ленивых

Самая простая схема генератора, какую только мне приходилось когда-либо видеть:

В этой схеме легко улавливается схожесть с мультивибратором.
Я вам скажу больше – это и есть мультивибратор. Только вместо цепочек задержки на конденсаторе
и резисторе (RC-цепи), здесь используются катушки индуктивности. Резистор R1 устанавливает ток через транзисторы.
Кроме того, без него генерация просто-напросто, не пойдет.

Механизм генерации:

Этот генератор имеет только один плюс – простота изготовления.
Остальные – минусы.

Поскольку в нем отсутствует четкое времязадающее звено
(колебательный контур или RC-цепь), то частоту такого генератора рассчитать весьма сложно.
Она будет зависеть от свойств применяемых транзисторов, от напряжения питания, от температуры и т.д.
Во-общем, в серьезных вещах этот генератор лучше не использовать.
Однако, в диапазоне СВЧ его применяют довольно часто.

Двухтактный генератор для трудолюбивых

Другой генератор, который мы рассмотрим – тоже двухтактный.
Однако, он содержит колебательный контур, что делает его параметры более стабильными и прогнозируемыми.
Хотя, по сути, он тоже довольно прост.

Что мы здесь видим?

Опытный глаз (да и не сильно опытный), обнаружит и в этой схеме
схожесть с мультивибратором. Ну что же – оно так и есть!

Чем примечательна данная схема?
Да тем, что ввиду использования двухтактного включения, она позволяет развивать двойную мощность,
по сравнению со схемами 1-тактных генераторов, при том же напряжении питания и при условии применения
тех же транзисторов. Во как! Ну, в общем, у нее почти нет недостатков:)

Механизм генерации

При перезаряде конденсатора в одну или другую сторону,
через один из конденсаторов обратной связи поступает ток на соответствующий транзистор.
Транзистор открывается, и добавляет энергию в «нужном» направлении. Вот и вся премудрость.

Особо изощренных вариантов исполнения этой схемы я не встречал…

Теперь немного креатива.

Генератор на логических элементах

Если использование транзисторов в генераторе кажется вам
несовременным или громоздким или недопустимым по религиозным соображениям – выход есть!
Можно использовать вместо транзисторов микросхемы. Обычно используется логика: элементы НЕ, И-НЕ, ИЛИ-НЕ,
реже – Исключающее ИЛИ. Вообще говоря, нужны только элементы НЕ, остальное – излишества,
только лишь ухудшающие скоростные параметры генератора.

Видим страшную схему.

Квадратики с дырочкой в правом боку – это инвертеры.
Ну или – «элементы НЕ». Дырочка как раз указывает на то, что сигнал инвертируется.

Что такое элемент НЕ с точки зрения банальной эрудиции?
Ну, то есть, с точки зрения аналоговой техники? Правильно, это усилитель с обратным выходом.
То есть, при увеличении
напряжения на входе усилителя, напряжение на выходе
пропорционально уменьшается
.
Схему инвертера можно изобразить примерно так (упрощенно):

Это конечно, слишком просто. Но доля правды в этом есть.
Впрочем, нам пока что это не столь важно.

Итак, смотрим схему генератора. Имеем:

Два инвертера (DD1.1, DD1.2)

Резистор R1

Колебательный контур L1 C1

Заметьте, что колебательный контур в этой схеме – последовательный.
То есть, конденсатор и катушка стоят друг за другом. Но это – все равно колебательный контур,
он рассчитывается по тем же формулам, и ничуть ни хуже (и не лучше) своего параллельного собрата.

Начнем сначала. Зачем нам нужен резистор?

Резистор создает отрицательную обратную связь (ООС)
между выходом и входом элемента DD1.1. Это надо для того, чтобы держать под контролем
коэффициент усиления – это раз, а также – чтоб создать на входе элемента начальное смещение – это два.
Как это работает, подробно мы рассмотрим где-нибудь в обучалке по аналоговой технике. Пока что уясним,
что благодаря этому резистору, на выходе и входе элемента, в отсутствие входного сигнала,
устаканивается напряжение, равное половине напряжения питания. Точнее – среднему арифметическому
напряжений логических «нуля» и «единицы». Не будем пока на этом заморачиваться, у нас еще много дел…

Итак, на одном элементе мы получили инвертирующий усилитель.
То есть, усилитель, который «переворачивает» сигнал вверх ногами: если на входе много – на выходе мало,
и наоборот. Второй элемент служит для того, чтобы сделать этот усилитель неинвертирующим.
То есть, он переворачивает сигнал еще раз. И в таком виде, усиленный сигнал подается на выход,
на колебательный контур.

А ну-ка, смотрим внимательно на колебательный контур? Как он включен?
Правильно! Он включен между выходом и входом усилителя. То есть, он создает положительную обратную связь (ПОС).
Как мы уже знаем из рассмотрения предыдущих генераторов, ПОС нужна для генератора, как валерьянка для кота.
Без ПОС ни один генератор не сможет что? Правильно – возбудиться. И начать генерацию…

Все наверно знают такую вещь: если к входу усилителя подключить микрофон,
к выходу – динамик, то при поднесении микрофона к динамику, начинается противный «свист».
Это – ни что иное как генерация. Мы же подаем сигнал с выхода усилителя на вход. Возникает ПОС.
Как следствие, усилитель начинает генерить.

Ну, короче, посредством LC -цепочки в нашем генераторе создается ПОС,
приводящая к возбуждению генератора на резонансной частоте колебательного контура.

Ну что, сложно?
Если
(сложно)
{
чешем (репу) ;
читаем еще раз;
}

Теперь поговорим о разновидностях подобных генераторов.

Во-первых, вместо колебательного контура, можно включить кварц.
Получится стабилизированный генератор, работающий на частоте кварца:

Если в цепь ОС элемента DD1.1 включить вместо резистора колебательный контур –
можно завести генератор на гармониках кварца. Для получения какой-либо гармоники,
нужно, чтобы резонансная частота контура была близка к частоте этой гармоники:

Источник

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

ПРОСТОЙ ШИРОКОПОЛОСНЫЙ ГЕНЕРАТОР СИГНАЛОВ ВЧ

Предлагаемый высокочастотный генератор сигналов привлекает простотой конструкции и обеспечивает стабилизацию выходного напряжения в широкой полосе частот.

Общеизвестны требования, предъявляемые к широкополосному генератору сигналов. В первую очередь, это достаточно малая величина выходного сопротивления, позволяющая согласовать его выход с волновым сопротивлением коаксиального кабеля (обычно 50 Ом), и наличие автоматической регулировки амплитуды выходного напряжения, поддерживающей его уровень практически постоянным независимо от изменения частоты выходного сигнала. Для диапазона СВЧ (выше 30 МГц) большое значение имеют простая и надежная коммутация диапазонов, а также рациональная конструкция генератора.

Принципиальная схема прибора представлена на рис. 1. Транзисторы VT1, VT2 совместно с переменным конденсатором установки частоты С1 и индуктивностями L1 — L4 образуют задающий генератор (диапазон частот 2. 160 МГц). Делитель R1R5 задает напряжение смещения для этих транзисторов по постоянному току. Резисторы, имеющие малую величину сопротивления, включены в цепи базы (затвора) транзисторов VT1 — VT4; они служат для подавления паразитной генерации высокочастотных транзисторов. Регулировкой тока, протекающего через общий резистор R6 в цепи эмиттеров транзисторов VT1 и VT2, может быть установлен режим синусоидальных колебаний с малыми искажениями при амплитуде напряжения в несколько вольт.

width=710>

Рисунок не помещается на странице и поэтому сжат!

Для того, чтобы просмотреть его полностью, щелкните здесь.

Высокочастотный сигнал с генератора через конденсатор С4 поступает на затвор полевого транзистора VT3. Этим обеспечивается почти идеальная развязка нагрузки и генератора. Для установки напряжения смещения транзисторов VT3 и VT4 служат резисторы R7, R8, а токовый режим каскада определяют резисторы R12 — R 14. Для увеличения степени развязки выходное высокочастотное напряжение снимается с коллекторной цепи VT4.

Для стабилизации уровня сигнал ВЧ через конденсатор С9 подводится к выпрямителю с удвоением напряжения, выполненного на элементах VD1, VD2, С10, С11, R15. Пропорциональное амплитуде выходного сигнала выпрямленное напряжение дополнительно усиливается в цепи управления на VT5 и VT6. При отсутствии сигнала ВЧ транзистор VT6 полностью открыт; при этом к задающему генератору поступает максимальное напряжение питания. В результате облегчаются условия самовозбуждения генератора и в начальный момент устанавливается большая амплитуда его колебаний. Но это напряжение ВЧ через выпрямитель открывает VT5, при этом напряжение на базе VT6 увеличивается, что приводит к уменьшению напряжения питания генератора и в конечном счете к стабилизации амплитуды его колебаний. Равновесное состояние устанавливается при амплитуде сигнала ВЧ на коллекторе VT4 несколько выше 400 мВ.

Переменный резистор R17 (показан как потенциометр) в действительности представляет собой ВЧ аттенюатор и при отсутствии нагрузки на его выходе максимальное напряжение достигает четверти входного, т.е. 100 мВ. При нагрузке коаксиального кабеля на сопротивление 50 Ом (что является необходимым для его согласования в частотном диапазоне от 50 до 160 МГц и выше) на выходе генератора устанавливается напряжение ВЧ около 50 мВ, которое регулировкой аттенюатора может быть уменьшено до необходимого уровня.

В качестве регулятора R17 в схеме генератора был использован 50-омный аттенюатор фирмы Prech. Если для некоторых конкретных применений не требуется регулировки уровня выходного напряжения, аттенюатор R17 может быть заменен фиксированным резистором с сопротивлением 50 Ом.

Однако и в этом случае сохраняется возможность регулировки уровня напряжения ВЧ в некоторых пределах: с этой целью конденсатор С9 присоединяют не к коллектору VT4, а к его эмиттеру, при этом приходится учитывать небольшое изменение (уменьшение) уровня сигнала на высших частотах рабочего диапазона. Тогда нагрузку для VT4 образуют аттенюатор R17 и резисторы R11, R12. Увеличение амплитуды выходного высокочастотного напряжения может быть достигнуто замыканием резистора R11 проволочной перемычкой, если же требуется уменьшить амплитуду выходного напряжения, то резистор R11 оставляют в устройстве, а конденсаторы С7, С8 выпаивают. Еще большее уменьшение уровня выходного сигнала может быть получено снижением величины сопротивления R17, но в этом случае уже не будет согласования с кабелем, а на частотах выше 50 МГц это недопустимо!

Все детали генератора расположены на печатной плате небольших размеров. Катушки индуктивности генератора L1 — L3 намотаны на каркасах диаметром 7,5 мм. Их индуктивности подстраивают ферритовыми сердечниками с малыми потерями, предназначенными для работы в диапазоне УКВ. Катушка L3 имеет 62 витка, L2 — 15 и L1 — 5 витков провода ПЭЛ 0,2 (намотка всех катушек в один слой). Индуктивность WL1 выполнена в виде шлейфа, который одной своей стороной прикреплен к переключателю диапазонов, а другой — к конденсатору С1 переменной емкости. Размеры шлейфа приведены на рис. 2. Он выполнен из медного посеребренного провода диаметром 1,5 мм; для фиксации расстояний между его проводниками применяются три пластины из изоляционного материала с малыми потерями (например фторопласта), в которых просверлены по два отверстия диаметром 1,5 мм, находящиеся соответственно на расстоянии 10 и 2,5 мм (рис. 2).

Весь прибор размещают в металлическом корпусе размерами 45х120х75 мм. Если аттенюатор и ВЧ разъем установлены в корпусе на стороне, противоположной той, на которой находится печатная плата, то внутри корпуса прибора еще остается достаточно места для узлов блока питания: трансформатора питания мощностью 1 Вт с понижением напряжения сети до 15 В, выпрямительного моста и микросхемы 7812 (отечественный аналог- КР142ЕН8Б). В корпусе может быть размещен также миниатюрный частотомер с предварительным делителем частоты. При этом вход делителя следует подключить к коллектору VT4, а не к выходному разъему, что позволит производить отсчет частоты при любом напряжении ВЧ, снимаемом с аттенюатора R17.

Возможно изменение частотного диапазона прибора путем изменения индуктивности катушки контура или емкости конденсатора С1. При расширении частотного диапазона в сторону более высоких частот следует уменьшать потери контура настройки (применение в качестве С1 конденсатора с воздушным диэлектриком и керамической изоляцией, катушек индуктивности с малыми потерями). Кроме того, диоды VD1 и VD2 должны соответствовать этому расширенному диапазону частот, в противном случае с увеличением частоты выходное напряжение генератора будет увеличиваться, что объясняется уменьшением эффективности цепи стабилизации.

Для облегчения настройки параллельно С 1 подключают дополнительный переменный конденсатор малой емкости (электрический верньер) или же применяют механический верньер к конденсатору настройки с передаточным отношением 1:3 — 1:10.

От редакции. В этой конструкции транзисторы BF199 могут быть заменены отечественными — КТ339 с любым буквенным индексом, а при расширении диапазона генератора в сторону более высоких частот — КТ640, КТ642, КТ643. Вместо полевого транзистора BFW11 допустимо установить КП307Г или КП312, а вместо транзистора ВС252С подойдет КТ3107 с индексами Ж, И, К или Л. В качестве диодов можно применить детекторные диоды СВЧ, например, 2А201, 2А202А. Если же генератор работает на частотах, не превышающих 100 МГц, то могут быть использованы и диоды типа ГД507А (с коррекцией сопротивления резистора R11). Переключатель SA1 — ПГК. Мощность резисторов — 0,125 или 0,25 Вт.

Конденсатор С1 должен быть с воздушным диэлектриком и иметь керамическую или кварцевую изоляцию как статорных пластин от корпуса, так и роторных от оси; его максимальную емкость лучше ограничить 50 пф. Аттенюаторы типа, который применен в генераторе, нашей промышленностью не выпускаются. Вместо него допускается использовать плавный регулятор в цепи авторегулирования и обычный ступенчатый аттенюатор с П или Т-образными звеньями на выходе.

Можно попытаться также самим изготовить аттенюатор с плавной регулировкой выходного напряжения, доработав для этой цели стандартные переменные резисторы. Отметим, что диапазон регулировки выходного уровня самодельных аттенюаторов можно существенно увеличить, если изготовить их на основе ползункового переменного резистора, к проводящему слою которого с одной стороны по всей длине прикреплена узкая металлическая полоска. Ее соединяют с общим проводом и корпусом.

По материалам журнала Funkschau, 1981, N25/26, с. 134-136.

Источник: http://kazus.ru/shemes/showpage/0/266/1.html

ВЧ генератор — Сайт prograham!

Предлагаемый ВЧ-генератор является попыткой заменить громоздкий промышленный Г4-18А более малогабаритным и надёжным прибором. Обычно при ремонте и налаживании КВ-аппаратуры необходимо «уложить» КВ-диапазоны с помощью LC-контуров, проверить прохождение сигнала по ВЧ- и ПЧ-тракту, настроить отдельные контура в резонанс и т.д. Чувствительность, избирательность, динамический диапазон и другие важные параметры КВ-устройств определяются схемотехническими решениями, так что для домашней лаборатории не обязательно иметь многофункциональный и дорогой ВЧ-генератор. Если генератор имеет достаточно стабильную частоту с «чистой синусоидой», значит, он подходит радиолюбителю. Конечно, считаем, что в арсенал лаборатории также входят частотомер, ВЧ-вольтметр и тестер. К сожалению, большинство испробованных схем ВЧ-генераторов КВ-диапазона выдавало очень искажённую синусоиду, улучшить которую без неоправданного усложнения схемы не удавалось. ВЧ-генератор, собранный по приведённой на рис.1 схеме, зарекомендовал себя очень хорошо (получалась практически чистая синусоида во всём КВ-диапазоне)

В данной конструкции использован конденсатор переменной ёмкости типа КПВ-150 и малогабаритный переключатель диапазонов ПМ (11П1Н). С данным КПЕ (10. 150 пФ) и катушками индуктивности L2. L5 перекрывается участок КВ-диапазона 1,7. 30 МГц. По ходу работы над конструкцией были добавлены ещё три контура (L1, L6 и L7) на верхний и нижний участки диапазона. В экспериментах с КПЕ ёмкостью до 250 пФ весь КВ-диапазон перекрывался тремя контурами.

ВЧ-генератор собран на печатной плате из фольгированного стеклотекстолита толщиной 2 мм и размерами 50×80 мм. Дорожки и монтажные «пятачки» вырезаны ножом и резаком. Фольга вокруг деталей не удаляется, а используется вместо «земли». На рисунке печатной платы для наглядности эти участки фольги условно не показаны.

Вся конструкция генератора вместе с блоком питания (отдельная плата со стабилизатором напряжения на 9 В по любой схеме) размещена на дюралевом шасси и помещена в металлический корпус подходящих размеров. На переднюю панель выводятся ручка переключателя диапазонов, ручка настройки КПЕ, малогабаритный ВЧ-разъём (50-Омный) и светодиодный индикатор включения в сеть. При необходимости можно установить регулятор выходного уровня (переменный резистор сопротивлением 430. 510 Ом) и аттенюатор с дополнительным разъёмом, а также проградуированную шкалу. В качестве каркасов катушек контуров использованы унифицированные секционные каркасы СВ и ДВ диапазонов от устаревших радиоприёмников. Количество витков каждой катушки зависит от ёмкости используемого КПЕ и первоначально берется «с запасом». При налаживании («укладке» диапазонов) генератора часть витков отматывается. Контроль ведётся по частотомеру. Катушка индуктивности L7 имеет ферритовый сердечник М600-3 (НН) Ш2,8х14. Экраны на катушки контуров не устанавливаются. Намоточные данные катушек, границы поддиапазонов и выходные уровни ВЧ-генератора приведены в таблице.

В схеме генератора, кроме указанных транзисторов, можно применить полевые КП303Е(Г), КП307 и биполярные ВЧ-транзисторы BF324, 25С9015, ВС557 и т.д. Конденсатор связи С5 ёмкостью 4,7. 6,8 пФ — типа КМ, КТ, КА с малыми потерями по ВЧ. В качестве КПЕ желательно использовать высококачественные (на шарикоподшипниках). При жёстком монтаже, качественных деталях и прогреве генератора в течение 10. 15 минут можно добиться «ухода» частоты не более 500 Гц в час на частотах 20. 30 МГц . Форма сигнала и выходной уровень изготовленного ВЧ генератора проверялись по осциллографу С1-64А. На заключительном этапе наладки все катушки индуктивности (кроме L1, которая припаяна одним концом к корпусу) закрепляются клеем вблизи переключателя диапазонов и КПЕ.

Источник: http://prograham.jimdo.com/%D0%B2%D1%87-%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80/

Генератор вч сигнала своими руками

Радиолюбительские измерения и измерительные приборы.

Генераторы специалтных сигналов

ГЕНЕРАТОР ПАЧЕК ЧАСТОТ. В.Карлин
Прибор для регулировки магнитофонов. ЛЕКСИНЫ, С.БЕЛЯКОВ
НИЗКОЧАСТОТНЫЙ ИЗМЕРИТЕЛЬ АЧХ. С. ПЕРМЯКОВ

Генераторы сигналов НЧ

Генератор-пробник.
Генератор сигналов ЗЧ. Е.НЕВСТРУЕВ
Генераторы со стабильной амплитудой
Генератор ЗЧ. Л. АНУФРИЕВ
Универсальный генератор НЧ.
Генератор сигналов с малым коэффициентом гармоник. Н.Шиянов
ЦИФРО-АНАЛОГОВЫЙ ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР ЗВУКОВОЙ ЧАСТОТЫ. Ю.В.Сафонов
Генератор “розового” шума.

Цифровые формирователи сигналов НЧ

ФОРМИРОВАТЕЛЬ СИНУСОИДАЛЬНОГО СИГНАЛА.
ЦИФРО-АНАЛОГОВЫЙ ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР ЗВУКОВОЙ ЧАСТОТЫ.
ЦИФРОВЫЕ ГЕНЕРАТОРЫ СИГНАЛОВ.
ЦИФРОВОЙ ГЕНЕРАТОР СИНУСОИДАЛЬНОГО НАПРЯЖЕНИЯ.

Функциональные генераторы сигналов НЧ

Широкодиапазонный функциональный генератор. А.ИШУТИНОВ
ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР. И.БОРОВИК
Функциональный генератор на одном ОУ. И.НЕЧАЕВ
УНИВЕРСАЛЬНЫЙ ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР А.МАТЫКИН

Комбинированные генераторы сигналов

ПРОСТОЙ ГЕНЕРАТОР СИГНАЛОВ НЧ И ВЧ. В.УГОРОВ
КОМБИНИРОВАННЫЙ ГЕНЕРАТОР СИГНАЛОВ. Л.ИГНАТЮК
УНИВЕРСАЛЬНЫЙ ГЕНЕРАТОР-ПРОБНИК А.СЛИНЧЕНКОВ

Генераторы сигналов ВЧ

ПРОСТОЙ ШИРОКОПОЛОСНЫЙ ГЕНЕРАТОР СИГНАЛОВ ВЧ
Простейший сигнал-генератор на одном стабилитроне. 300 практических советов
Простой сигнал-генератор
Сигнал-генератор. М.Павловский.
СТАБИЛЬНЫЙ ГЕНЕРАТОР ВЧ. О.БЕЛОУСОВ
Кварцевый калибратор. С.БИРЮКОВ.

Генераторы качающейся частоты.

ГЕНЕРАТОР КАЧАЮЩЕЙСЯ ЧАСТОТЫ Б.Иванов
ГЕНЕРАТОР КАЧАЮЩЕЙСЯ ЧАСТОТЫ. 3. 30 МГц
Генератор качающейся частоты. част.: 5,5; 5,5; 9,0 МГц (кач.: 1. 50 кГц)
ПРИСТАВКА К ОСЦИЛЛОГРАФУ ДЛЯ НАБЛЮДЕНИЯ АЧХ. ГУН 10Гц. 100кГц

Генераторы импульсных сигналов

Генераторы импульсов.
ШИРОКОДИАПАЗОННЫЙ ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ. Э.Медякова, С.Дюдин
МНОГОКАНАЛЬНЫЙ ГЕНЕРАТОР ЛОГИЧЕСКИХ УРОВНЕЙ. Ю.Гризанс (на базе PC)
Генератор импульсов с широким диаппазоном частот.

Генераторы телевизионных сигналов

Прибор для проверки телевизоров. 300 практических советов
Генератор телевизионных сигналов. Хлюпин Н.П.
Кодер PAL. Хлюпин Н.П.
«DENDY» — генератор телевизионных испытательных сигналов. С. РЮМИК
Генератор ТИС. Р.КАГАРМАНОВ

Вольтметры
Вольтметры(обзор).
Совсем простые вольтметры и не очень. Авометры.

Как правильно проверить микроамперметр или миллиамперметр.
ПРОСТЕЙШИЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ С ИСПОЛЬЗОВАНИЕМ В КАЧЕСТВЕ ИНДИКАТОРА НЕОНОВЫХ ЛАМП
ПРОСТЕЙШИЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ С ИСПОЛЬЗОВАНИЕМ В КАЧЕСТВЕ ИНДИКАТОРА ЛАМП НАКАЛИВАНИЯ
Вольтметр на светодиоде
Высоковольтный пробник Ю.Каранда
ПРОСТОЙ ТЕСТЕР. А.НЕМИЧ
МНОГОПРЕДЕЛЬНЫЙ ИЗМЕРИТЕЛЬНЫЙ ПРИБОР СО СТРЕЛОЧНЫМ ИНДИКАТОРАМ
Вольтметр постоянного тока с растянутыми шкалами
УНИВЕРСАЛЬНЫЙ ИЗМЕРИТЕЛЬНЫЙ ПРИБОР НА ТРАНЗИСТОРАХ
УНИВЕРСАЛЬНЫЙ ИЗМЕРИТЕЛЬНЫЙ ПРИБОР НА ТРАНЗИСТОРАХ с линейной шкалой сопротивлений.
ВОЛЬТОММЕТР НА ПОЛЕВЫХ ТРАНЗИСТОРАХ. О.Корженееич
Малогабаритный мультиметр. В.Снежко
Цифровой вольтометр с автоматическим выбором предела измерения. В.ЦИБИН
Мультиметр на БИС. Л.АНУФРИЕВ

Миливольтметры постоянного тока

Милливольтметр постоянного тока. Н.ОРЛОВ
ВОЛЬТОММЕТР НА ОУ. М. ДОРОФЕЕВ
ЦИФРОВОЙ ВОЛЬТМЕТР на базе IBM PC.
Простой транзисторный вольтомметр. 300 практических советов
Милливольтметр с высоким входным сопротивлением.
Милливольтметр постоянного тока.

Миливольтметры постоянного и переменного тока

Простой высокочастотный милливольтметр. 300 практических советов
Милливольтметр постоянного и переменного токов и омметр с линейной шкалой.
ВОЛЬТМЕТР С “РАСТЯНУТОЙ” ШКАЛОЙ
Милливольтнаноамперметр. Б.АКИЛОВ
Вольтметр на операционном усилителе. В.ЩЕЛКАНОВ

Миливольтметры переменного тока

МИКРОВОЛЬТМЕТР. И.БОРОВИК (На микросхеме К548УН1)
ВОЛЬТМЕТР С УЛУЧШЕННОЙ ЛИНЕЙНОСТЬЮ. В.ХВАЛЫНСКИЙ
Милливольтметр. Г.МИКИРТИЧАН
Милливольтметр — Q-метр. И.Прокопьев
Высокочастотный милливольтметр. Б.СТЕПАНОВ
Линейный вольтметр переменного тока. В. ОВСИЕНКО
ГЕТЕРОДИННЫЙ ИНДИКАТОР РЕЗОНАНСА
ГЕТЕРОДИННЫЙ ИНДИКАТОР РЕЗОНАНСА 2. 150МГц
ГЕТЕРОДИННЫЙ ИНДИКАТОР РЕЗОНАНСА. И.А.Доброхотов
УСОВЕРШЕНСТВОВАННЫЙ ГИР. В.ДЕМЬЯНОВ
Волномер — простой индикатор напряженности поля

Среднеквадратичные вольтметры

Среднеквадратичный милливольтметр. Н.Сухов
Простой среднеквадратичный. Б. ГРИГОРЬЕВ

Автомобильные вольтметры

Вольтметр с точностью 0,1 В. В. Баканов, Э. Качанов
Высокоточный вольтметр с растянутой шкалой 10-15В
Многоуровневый индикатор напряжения.
АВТОМОБИЛЬНЫЙ ПРОБНИК-ИНДИКАТОР.
АВТОМОБИЛЬНЫЙ ПРОБНИК-ИНДИКАТОР С ДИСКРЕТНОСТЬЮ 1 В.

Осциллографы
Осциллографы для начинающих

Осциллограф. без трубки
Простой осциллограф.
ПРОСТОЙ ЭЛЕКТРОННОЛУЧЕВОЙ ОСЦИЛЛОГРАФ-ПРОБНИК.
ОСЦИЛЛОГРАФИЧЕСКИЙ ПРОБНИК. Н.СЕМАКИН
ДЕМОНСТРАЦИОННЫЙ ОСЦИЛЛОГРАФ В.ЗАДОРОЖНЫИ
ДЕМОНСТРАЦИОННЫЙ ОСЦИЛЛОГРАФ В.ЧЕРНЯШЕВСКИЙ
ДЕМОНСТРАЦИОННЫЙ ОСЦИЛЛОГРАФ Б.Портной
Телевизор в качестве осциллографа.

Осциллографы на электронных лампах

Ламповый осциллограф. Н.Козьмин
Любительский осциллограф. Д.Атаев
Простой осциллограф. 300 практических советов
ПРОСТОЙ ОСЦИЛЛОГРАФ

Осциллографы на полупроводниках.

ОСЦИЛЛОГРАФ РАДИОЛЮБИТЕЛЯ. В.СЕМЕНОВ
ПРИБОР КОМБИНИРОВАННЫЙ ДЛЯ РАДИОЛЮБИТЕЛЯ КПР «СУРА»сервисное описание.
МАЛОГАБАРИТНЫЙ ОСЦИЛЛОГРАФ. А. Кузнецов
Осциллографический пробник
Логический щуп — осциллограф Н.Заец.
Осциллографический пробник А.Саволюк
Ниже три статьи об одной конструкции Д. Богомолова, но с разных источников. Пусть будут. Они несколько разнятся.
Частотомер (1Гц — 50 мГц). Д.Богомолов
ЧАСТОТОМЕР НА МИКРОКОНТРОЛЛЕРЕ. Д.БОГОМОЛОВ
ЧАСТОТОМЕР НА МИКРОКОНТРОЛЛЕРЕ. Д.БОГОМОЛОВ
ЧАСТОТОМЕР НА PIC-КОНТРОЛЛЕРЕ. Д.ЯБЛОКОВ,В.УЛЬРИХ
Частотомер. А.ГРИЦЮК
ПОРТАТИВНЫЙ ЧАСТОТОМЕР. Я.ТОКАРЕВ
ПОРТАТИВНЫЙ ЧАСТОТОМЕР 2. В. ГУРЕВИЧ
МАЛОГАБАРИТНЫЙ ЧАСТОТОМЕР. С.ПУЗЫРЬКОВ
МАЛОГАБАРИТНЫЙ ЧАСТОТОМЕР. В.Скрыпник
ЧАСТОТОМЕР (до 2 МГц). М.Овечкин
Измерение частоты сигналов с большим периодом. И.КОСТРЮКОВ
ЦИФРОВОЙ ЧАСТОТОМЕР. С.БИРЮКОВ
ПРЕДВАРИТЕЛЬНЫЙ ДЕЛИТЕЛЬ. С.БИРЮКОВ
Простой частотомер из Китайского приёмника. В.К.
УКВ частотомер. из радиоприемника. Н.Большаков
СВЧ-ДЕЛИТЕЛЬ ДЛЯ ЧАСТОТОМЕРА. В.ФЕДОРОВ
ВЧ-делитель ДЛЯ ИЗМЕРЕНИЯ ЧАСТОТ. В.ФЕДОРОВ

Аналоговые

НЧ ЧАСТОТОМЕР НА ИНТЕГРАЛЬНЫХ СХЕМАХ.
Комбинированный частотомер. И.НЕЧАЕВ
АНАЛОГОВЫЙ ЧАСТОТОМЕР С АВТОМАТИЧЕСКИМ ВЫБОРОМ ПРЕДЕЛА ИЗМЕРЕНИЯ. Ю.Гриев

Простой логический зонд (щуп-индикатор). 300 практических советов
Простой малогабаритный универсальный испытательный прибор для проверки радиоэлементов. 300 практических советов
Простой испытатель транзисторов любой проводимости. 300 практических советов
Простой испытатель тиристоров. 300 практических советов
Прибор для проверки транзисторов без выпайки из схемы. 300 практических советов
Простой испытатель кварцев. 300 практических советов
Измеритель ёмкости и индуктивности. Е.Терентьев
Простой измерительный мост RC на одном транзисторе. 300 практических советов
ИЗМЕРИТЕЛЬ ЕМКОСТИ НА ЛОГИЧЕСКОЙ МИКРОСХЕМЕ.
ЦИФРОВОЙ ИЗМЕРИТЕЛЬ ЕМКОСТИ. А. Уваров
Измерение емкости электролитических конденсаторов
Измеритель R, C, L на микросхемах. В.ЛАВРИНЕНКО
Измеритель емкости варикапов.
Малогабаритный мультиметр.

Другие

Простой детонометр.
Простой детонометр. Н.СУХОВ
Детонометр. Н.Шиянов,С.Филиппов
Детонометр. Часть I. Н.СУХОВ
Детонометр. Часть II. Н.СУХОВ
КАК УСТАНОВИТЬ СКОРОСТЬ ЛЕНТЫ. Н. Шиянов
ВЗВЕШИВАЮЩИЙ ФИЛЬТР. Б.ГРИГОРЬЕВ
ФИЛЬТР ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ МАГНИТОФОНА. М.ГАНЗБУРГ,А.ЦАПОВ
ФИЛЬТРЫ ДЛЯ ИЗМЕРЕНИЯ КОЭФФИЦИЕНТА ГАРМОНИК.
Измеритель нелинейных искажений.
Измеритель нелинейных искажений Алексеева.
Пассивный режектор для измерения малого коэффициента гармоник. Эдуард Семенов
Радиолюбительские измерения.
Измерение параметров усилителя звуковой частоты.
Настройка и измерение параметров высокочастотной части радиоприемника.
ИЗМЕРЕНИЕ НЕСИНУСОИДАЛЬНЫХ ТОКОВ
ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
Ультразвуковое измерение дальности на MSP430.
Эхолот.
Фазометр. Н.СТРЕЛЬЧУК
ИЗМЕРИТЕЛЬ НЕЛИНЕЙНЫХ ИСКАЖЕНИЙ. В. Трусов
ИЗМЕРИТЕЛЬ НЕЛИНЕЙНЫХ ИСКАЖЕНИЙ. А.Лиепиньш,Я.Сиксна
ХАРАКТЕРИОГРАФ. В. Тарасов
МОНИТОР ДЛЯ КОНТРОЛЯ ЛИНЕЙНОСТИ УСИЛИТЕЛЯ ПЕРЕДАТЧИКА. В.Скрыпник
ФАЗОЧАСТОТНЫЙ ИНДИКАТОР НАСТРОЙКИ. А.ЗАЗНОБИН,Г.ЮДИН
ЦИФРОВОЙ ИНДИКАТОР НАПРЯЖЕНИЯ. С.КУЛЕШОВ
Простой логический зонд (щуп-индикатор). 300 практических советов
ЛОГИЧЕСКИЙ ПРОБНИК С ОДНИМ СВЕТОДИОДОМ.
ЛОГИЧЕСКИЙ ПРОБНИК С ДВУМЯ СВЕТОДИОДАМИ.

Дальше.

Вся информация разбита на тематические подкаталоги.
Каждый подкаталог имеет свою заглавную страницу.
Выбранная тема открывается в специальном окне данного подкаталога, которое после просмотра может быть закрыто. Не закрывайте заглавных страниц подкапталогов, а если это случилось перейдите на «СОДЕРЖАНИЕ» в верхнем или нижнем банерах.

Здесь мы публикуем материалы из радиолюбительских архивов. Все каталогизировано и разобрано по темам.

Также, развивая тематику мы иногда ссылаемся на некоторые другие сайты.

Источник: http://aquasanta.ru/generator-vch-signala-svoimi-rukami/

Генератор вч сигналов своими руками схема

Простые в изготовлении и эксплуатации гетеродинные индикаторы резонанса широко используются радиолюбителями. Применяют их, в частности, и при настройке антенн. Однако классические варианты ГИР ориентированы на индуктивную связь с измеряемым колебательным контуром. Их небольшие по размерам катушки индуктивности в большинстве случаев не позволяют обеспечить достаточную связь с элементами антенны, например, с проволочной рамкой. В результате индикация резонансной частоты

элемента становится нечеткой, что приводит к значительным погрешностям измерений.

Английский коротковолновик Питер Додд (G3LDO) решил эту проблему просто, изготовив для настройки элементов своего двойного квадрата несложный специализированный ГИР. Он отличается от классических вариантов этого прибора лишь его конструктивным исполнением (Peter Dodd. Antennas. — RadCom, 2008, March, p. 66, 67).

Схемотехническое решение гетеродинного индикатора резонанса может быть любым — великое множество их было опубликовано в радиолюбительской литературе. Питер Додд использовал один из простейших вариантов

Несложный генератор шума для налаживания спортивной и высококачественной бытовой аппаратуры можно изготовить, используя в качестве источника маломощный кремниевый транзистор. Этот генератор предложил С. Жутяев.

Настройка любительского приемника (особенно супергетеродинного) или другого устройства, содержащего высокочастотные колебательные контуры, значительно упростится, если его контуры заранее настроить на нужные частоты. Сделать это можно с помощью несложной приставки к генератору сигналов ВЧ, предложенной одним из старейших московских радиолюбителей Н. Путятиным.

Задача антенны — преобразовать с максимально высоким КПД энергию генерируемых передатчиком высокочастотных колебаний в энергию электромагнитного поля и излучить ее в виде электромагнитных волн. Для получения максимального электрического и магнитного поля обычно используется явление резонанса, которое проявляется в многократном усилении электрического и магнитного полей в колебательном контуре при совпадении собственных и вынужденных колебаний. Для определения величины резонансных частот элементов антенно-фидерных устройств применяют гетеродинные индикаторы резонанса.

Один из популярных промышленных измерительных приборов встречающихся в торговле — генератор ГУК-1 (генератор учебный комбинированный). Им можно пользоваться при налаживании самой разнообразной радиоаппаратуры: усилителей, радиоприемников, магнитофонов, телевизоров. По низкой частоте на выходе генератора можно получать сигналы амплитудой до 0,5 В пяти фиксированных частот: 100, 500, 1000, 5000 и 15 000 Гц. С высокочастотного выхода можно снимать сигналы амплитудой до 0,1 В в пяти поддиапазонах частот: I — 150. 340 кГц, II — 340. 800 к Гц, III — 800. 1800 кГц, IV — 4,0. 10,2 МГц, V — 10,2. 28.0 МГц.

Как видно из приведенных данных, в генераторе, к сожалению, отсутствует поддиапазон частот 1.8. 4 МГц, охватывающий любительские диапазоны 160 и 80 м. Для устранения этого недостатка и был доработан имевшийся в моем распоряжении генератор ГУК-1 .

Генератор, схема которого изображена на рис. 1. 3-й с. вкладки, может пригодиться для налаживания узлов ПЧ приемников, проверки электромеханических, пьезокварцевых и других фильтров. Пределы перестройки частоты генератора 430. 500 кГц. Выходное напряжение можно плавно изменять от 0 до 1 В (эфф.). Питают генератор от любого стабилизированного источника питания напряжением 9 В.

А.Г. Зызюк г. Луцк РА 5’2010

В зарубежных изданиях нередко публикуются схемы весьма интересных и оригинальных конструкций. Поэтому впоследствии очень часто эти схемы появляются уже в наших отечественных журналах (стран СНГ). Нередко схемы публикуются с опечатками или ошибками, которые беспрепятственно переходят из зарубежных изданий в наши.

О некоторых подобных ситуациях и пойдет речь в данной статье.

г. Ковров Л. СМИРНОВ РАДИО №8, 1974 г.

Описываемый резонансный волнoмер состоит из колебательного

контура, эмиттерного повторителя, детектора, усилителя постоянного тока и измерительного прибора. Диапазон рабочих частот волномера 800 кГц —60 МГц разбит на восемь поддиапазонов: 0,8—1,1 МГц, 1,1—1,8 МГц, 1,8-3 МГц, 3-8 МГц, 6—15 МГц, 10—21 МГц, 21—35 МГц, 35—60 МГц.

При наладке радиолюбительских конструкций, работающих на частотах выше 1 ГГц (например, в любительском диапазоне 23 см), необходим генератор высокостабильного сигнала.

Сделай сам ГСС

Денег нет, а ГСС нужен! Поэтому решил сделать его сам.

Я прекрасно понимаю, что то что я сделаю (если вообще сделаю) врядли будет настоящим ГССом, скорее это можно будет пробник-генератор, но с чего-то начинать надо. И поэтому у меня просьба к специалистам помочь мне в этой нелегкой задаче.

Проблема 1. Выбор задающего генератора. (1MHz..30MHz)

Я нашел интересную схему в Радио 5/90 и хочу применять именно ее. В связи с этим несколько вопросов:

1. Стандартный вопрос. Кто-нибудь, что-нибудь подобное делал и если делал, то какие будут комментарии.

2. Можно ли использовать варрикапы вместо переменного конденсатора, и какие могут быть проблемы если я именно так поступлю.

3. Коммутация поддиапазонов. Как лучше всего ее осуществлять: галетник, реле или есть еще какие-нибудь способы.

4. Как можно проверить чИстоту синуса не имея под рукой ничего кроме мультиметра.

Заранее спасибо и извините, если какие-то вопросы покажутся

Очень много схем генераторов для гетеродинов ( и не только ) можно найти в радиолюбительских журналах и на сайтах, там же можно найти и их характеристики. Варикапы использовать можно, но для достижения высокого качества сигнала нужно использовать согласованную пару, включённую по переменному току встречно. Также необходимо, чтобы управляющее напряжение не нарушало режим генератора по постоянному току. Для достижения высокого качества иногда лучше сделать несколько генераторов без коммутации задающих цепей, если делать коммутацию то лучше ВЧ реле. А чистоту сигнала, к сожалению, не удастся проверить не только с помощью тестера но и ( если нужно высокое качество) с помощью осциллографа. Необходим анализатор спектра, притом желательно с узкой полосой пропускания по ПЧ типа СК4-59, С4-74 и т.п.

Сделать ГСС (Генератор Стандартных Сигналов), как Вы правильно подметили — это сложно,

да на первых порах и не нужно. Вполне достаточно будет и ГС (Генератор Сигналов).

Но я советую попробовать изготовить ГИР (Гетеродинный Индикатор Резонанса).

Конструкция в принципе довольно простая, будет служить и в качестве ГС, и много

других полезных применений найдет.

Посмотрите эти ссылки.

Если туда еще присобачить частотомер (напр. один из публикованных в журнале РАДИО), то прибор будет совсем неплхой.

Даже далеко не все промышленные генераторы обладают параметрами удовлетворяющими тех, кто ими пользуется. Например: уровень гармоник, фазовые шумы (если внутри синтезатор), паразитное просачивание (минуя аттенюатор) и т. д. не позволяют правильно измерить динамический диапазон приемника, перекрестные искажения, нелинейные эффекты (раз третья гармоника уже присутствует в исходном сигнале) и т. д. и т. п.

А Вы хотите сделать прибор сами да еще при этом не обладая соответствующим опытом.

Я уж не говорю про всякие сервисные вещи. индикация частоты, переключение диапазонов (а их должна быть целая куча при вашем 1MHz..30MHz, если, конечно не будете применять преобразование по частоте), устройство стабилизации выходной мощности, аттенюатор с разрешением, как min 1 дБ, амплитудная, частотная, импульсная модуляция с возможностью регулировки (предварительной установки нужной вам величины) да и еще много всякого разного. И, как вам правильно заметили потребуется куча дороостоящих приборов для настройки и поверки такого генератора.

Всю жизнь занимался всякими высокочастотными делами, но никогда бы не решился делать измерительный ВЧ генератор самостоятельно. Вот генератор НЧ это ради бога, сколько угодно — никаких проблем!

Или все вышеперечисленные параметры и функции вам не нужны (не важны)? Тогда другое дело!

Попытайтесь сформулировать для себя необходимые минимальные требования. Может быть вам будет достаточно обычного неперестраиваемого кварцевого генератора. Кстати обычно так и поступают, когда хотят измерить динамический диапазон приемника, правда на выходе еще добавляют узкополосный кварцевый фильтр на ту же частоту, естественно.

А если уж нужен настоящий генератор со всякими фишечками, на мой взгляд лучше время, запланированное на разработку и изготовление оного, потратить на зарабатывание денег, тогда и генератор купите и много еще чего!

Тем более в сети часто встрчал объявления о продаже готового ГСС типа Г4-18 за смешные деньги. Да, ламповый, но с весьма неплохими параметрами. В конце концов никто не мешает его улучшить, заменив, например, электролиты на современные. Но, без опыта, лучше в частотозадающие цепи готового прибора не лезть. И ЧМ модуляцию сразу не делать. Г4-102 тоже можно купить относительно недорого.

Всем огромное спасибо за отклики.

Я очень слабо разбираюсь в ВЧ технике, но тем не менее понимаю, что самостоятельно соорудить настоящий измерительный генератор с моим опытом нереально. И я еще раз повторяю, мне нужен всего лишь пробник для того, чтобы хотя бы оценить характеристики входных полосовых фильтров, проверить работу ПЧ1, ПЧ2. Я думаю, что вполне реально соорудить задающий генератор с переключателем диапазонов, буферный усилитель и атюнатор в домашних условиях. (Цифровую шкалу на микроконтроллере я планирую сделать в ближайшие пару дней). Конечно же это будет явно не Г4, но все-таки это лучше чем ничего.

Честно говоря, я бы предпочел купить готовый генератор, но те которые продаются недорого достаточно громодки, а мне нужно что-нибудь маленькое.

Генератор состоит из собственно генератора РЧ (транзистор V3), эмиттерного повторителя (транзистор, V4), выходного усилителя (транзистор V6) и амплитудного модулятора (транзистор V5).

Требуемый поддиапазон генерируемых частот выбирают переключателем S1, перестраивают генератор сдвоенным блоком конденсаторов переменной емкости С6 (обе секции включены параллельно). Диод VI в цепи затвора транзистора V3 выполняет функции ограничителя, повышающего стабильность амплитуды выходного сигнала при перестройке генератора (в пределах поддиапазона). Резисторы R1*-R4* ослабляют положительную обратную связь, улучшая форму колебаний. Напряжение питания этого каскада стабилизировано стабилитроном V2.

С истока транзистора V3 напряжение высокочастотных колебаний поступает на эмиттерный повторитель, обеспечивающий развязку между генератором и нагрузкой. Напряжение, развиваемое генератором (транзистор V3), существенно больше требуемого для нормальной работы последующих каскадов. Поэтому на выходной усилитель сигнал подается с делителя, образованного резисторами R9 и R10 в эмиттерной цепи транзистора V4.

Выходной широкополосный усилитель (транзистор V6) выполнен на схеме с общим эмиттером. Его нагрузкой служит переменный резистор R15, с движка которого сигнал поступает на выходной коаксиальный разъем К2. Для того чтобы обеспечить достаточно широкую полосу выходного усилителя, сопротивление этого резистора должно быть не более 150 Ом. Тогда при емкостной нагрузке около 50 пФ (емкость коаксиального кабеля длиной около 0,7 м) полоса пропускания усилителя 20. 30 МГц. При этом через транзисторы необходимо пропустить относительно большой ток (около 10 мА). падение напряжения на резисторе R15 должно быть примерно в 2 раза больше амплитуды выходного сигнала.

Амплитудная модуляция осуществляется в выходном каскаде. Транзистор V5 модулятора включен по постоянному току последовательно с транзистором V6, а модулирующее напряжение с разъема XI поступает одновременно на базы обоих транзисторов (на V6 — через резистор R13*). В результате получается смешанная (коллекторно-базовая) модуляция выходного сигнала. Используя такую модуляцию, простым увеличением напряжения ЗЧ можно получить почти 100%-ную модуляцию высокочастотного сигнала при малых нелинейных искажениях. Включают модуляцию выключателем S2.

В генераторе использован малогабаритный сдвоенный блок (его секции при монтаже соединяют параллельно) конденсаторов переменной емкости с твердым диэлектриком КПТМ-4 (от транзисторных радиоприемников Нейва , Этюд , Сигнал , Орбита ). Ось блока удлинена отрезком латунного прутка диаметром 4 и длиной 18 мм. С одного конца в нем просверлено осевое отверстие глубиной 8 мм, в котором затем нарезана резьба М2. Для соединения использована стальная шпилька М2 X 8, которую ввинчивают на клее БФ-2 в резьбовое отверстие в оси блока КПЕ, а на выступающий конец на том же клее до отказа навинчивают пруток-удлинитель.

Для регулировки выходного напряжения применен переменный проволочный резистор ППБ-1В, однако можно использовать и другой резистор, сопротивление которого не превышало бы 150 Ом.

В генераторе применены конденсаторы KT-1a (С1-С4), К50-6 (С13), КМ (С15) и КЛС (остальные). Все постоянные резисторы, кроме R10-ВС-0,125 (МЛТ-0,125, МЛТ-0,25 и т. п.). Резистор R10 — МОН-0,5, при необходимости его можно изготовить самостоятельно, намотав, например, отрезок провода ПЭВ-2 диаметром 0,06 мм на корпус резистора МЛТ-0,5 сопротивлением не менее 100 Ом. Отрезок провода длиной 790 мм складывают вдвое и закрепляют петлю на резисторе каплей расплавленной канифоли. После намотки концы припаивают к выводам резисторов.

В приборе можно использовать любой полевой транзистор серии КП303 и любые маломощные кремниевые высокочастотные транзисторы.

Статический коэффициент передачи тока транзисторов V4 и V6 должен быть не менее 60, транзистора V5 — не менее 30. Диод VI — любой кремниевый высокочастотный.

Катушки генератора L1 и L2 намотаны на ферритовых кольцах М1000НМ-А-К10 X 6Х 4,5 (внешний диаметр 10, внутренний — 6, высота 4,5 мм, феррит марки 1000НМ). Первая из них содержит 25 + 50 витков провода ПЭВ-2 диаметром 0,15 мм, вторая -7+14 витков провода ПЭВ-2 диаметром 0,41 мм. Катушки L3 и L4 намотаны соответственно на ферритовых стержнях М600НН-2-ССЗ, 5 X 20 (диаметр 3,5, длина 20 мм) и М600НН-3-СС2,8 X 12 (диаметр 2,8, длина 12 мм). Катушка L3 состоит из 10 + 20 витков провода ПЭВ-2 диаметром 0,25 мм, L4 — 4 + 8 витков провода ПЭВ-2 диаметром 0,5 мм.

Источники: http://www.radioamator.ru/publ/izmerenija/generatory_vch/53, http://pro-radio.ru/air/1034/, http://www.radioshema.ru/izmeritelnaya-tehnika/589-2009-12-30-16-23-26.html

Комментариев пока нет!

Избранные статьи

Генератор дыма для автомобиля своими руками

Дымогенератор своими руками Изготовленный далее.

Источник: http://kakdelatsvoimirukami.ru/generator-svoimi-rukami/generator-vch-signalov-svoimi-rukami-shema.html

Источник

Вч генераторы для настройки приемников своими руками

Схемы генераторов высокой частоты (ВЧ)

Классика жанра — генератор ВЧ

Механизм генерации

Разновидности

Индуктивная трехточка

Разновидности

Двухтактный генератор для ленивых

Двухтактный генератор для трудолюбивых

Генератор на логических элементах

Поделиться в соц сетях

Генератор высокой частоты. Схемы генератора ВЧ своими руками

Генератор ВЧ

Схема прибора

Принцип работы и конструкция полупроводникового генератора ВЧ

Ламповый генератор ВЧ

Генератор состоит из цепей:

РадиоКот :: Генераторы ВЧ

Мощный генератор ВЧ на MOSFET-транзисторе — Gnativ.ru

Предисловие

Схема устройства

Детали и конструкция

Сборка устройства

Запуск устройства

Применение устройства

Как сделать высокочастотный генератор своими руками. Генераторы, схемы

Мощный ВЧ-генератор | Катушки Тесла и все-все-все

Самодельный высокочастотный генератор УКВ диапазонов.

Генератор ВЧ

Схема прибора

Принцип работы и конструкция полупроводникового генератора ВЧ

Ламповый генератор ВЧ

Генератор состоит из цепей:

ПРОСТОЙ ШИРОКОПОЛОСНЫЙ ГЕНЕРАТОР СИГНАЛОВ ВЧ

ВЧ генератор — Сайт prograham!

Генератор вч сигнала своими руками

Генератор вч сигналов своими руками схема

Сделай сам ГСС

Избранные статьи

Генератор дыма для автомобиля своими руками

Добавить комментарий Отменить ответ
