Сейчас можно купить практически все. То же касается и гаражного оборудования – простейший, небольшой слесарный стол обойдется около 6 000 рублей. В принципе, моделей много, и всегда можно что-то выбрать.

Однако у них есть весьма существенный минус, который наводит на мысль отказаться от приобретения и сделать слесарный верстак своими руками – габариты и исполнение. По ним понравившееся изделие может и не подходить для того сегмента мастерской, сарая или гаража, который отведен для его установки. Как и из чего обустроить рабочее место домашнего слесаря, мы и рассмотрим.

Определиться с местом расположения верстака

Раз он будет собираться своими руками, то нет смысла затевать масштабную перепланировку, тем более в помещении, которое давно эксплуатируется и всегда заполнено чем-либо для хозяина крайне нужным (а с точки зрения жены – хламом). В самостоятельном изготовлении слесарного верстака есть привлекательность не только в плане экономии денег, но и в возможности составить чертежи верстака на свое усмотрение, «подогнав» размеры под помещение, а конструкцию выбрать наиболее для себя удобную. А не наоборот – перемещать все, что есть в гараже, ради установки одного стола.

На многих тематических сайтах и форумах акцент делается на расположении эл/щитка в мастерской. И советы соответствующие – «привязываться» к нему. Дескать, тогда не придется тянуть отдельную нитку к верстаку. Насколько это актуально для человека, который способен мастерить что-либо своими руками, читатель решит сам.

Но автор считает, что заострять на этом внимание нецелесообразно. Проложить пару-тройку метров силового кабеля – не проблема, да и стоимость такого отрезка высокой не покажется. Тем более, что можно найти что-нибудь подходящее в старых запасах; если не своих, то у соседа.

Составить схему верстака (сообразуясь со свободной площадью в домашней мастерской)

Тип стола – с тумбами или без них. В первом случае – сколько их нужно? С двумя верстак получится более массивным, зато и устойчивость его будет максимальной. Кроме того, увеличится количество полочек или выдвижных ящичков, которые можно смонтировать.

Длина столешницы

Как правило, самодельный верстак собирается из расчета на работу 1 человека – самого хозяина. Оптимальные (но не обязательные) размеры (в см): длина – 220, ширина – 75 (±5), высота – 0,85 – 0,9. Хотя по последнему параметру следует ориентироваться, прежде всего, на собственный рост.

Назначение верстака

Стол, монтируемый своими руками, хоть и называется слесарным, но его желательно делать универсальным, потому что заранее не известно, какими видами работ придется заниматься и что именно на нем обрабатывать. Для бытового применения – оптимальный вариант. Следовательно, ножки, а особенно столешница должны быть усиленными. Тем более что на верстаке обычно помещаются тиски, эл/наждак, .

Что предусмотреть:

Защитные бортики (с боков).
Тогда не придется разыскивать по всему полу гаечки и винтики, чем нередко многие из нас периодически и занимаются. Целесообразно по одной из боковых сторон бортик сделать меньшей длины, а столешницу смонтировать так, чтобы она выходила с этого края за пределы рамы верстака. Очень удобно, когда приходится что-то отпиливать или обрезать.
Заднюю панель.
Автор сделал именно так. Для нее взял лист толстого гетинакса, на котором разместил все необходимые органы управления для включения/выключения линии (автомат), приборов подсветки (выключатели). Там же – розетки для присоединения эл/инструмента (эл/дрель, УШМ и так далее).

На заметку

При монтаже на верстаке эл/точила (сверлильного станка или иного оборудования) необходимо предусмотреть возможность его аварийной остановки с помощью педали. Порядок составления такой схемы – тема иная, но указать на это автор считает нужным.

Заготовить материалы

Ассортимент небольшой:

Труба или уголок – для ножек верстака. По поводу последнего нужно отметить, что брать менее 45 мм вряд ли стоит. Со временем такие ножки, равно как и рама, деформируются.
Листовое железо – на столешницу. Учитывая ударные нагрузки, которые испытывает при слесарных работах эта часть конструкции, менее 4 мм брать нецелесообразно.
или уголок – для рамы.
Многослойная фанера, ДСП, ОСВ или что-то подобное – для полок. Хотя некоторые можно сделать и металлическими. Как правило, они располагаются внизу и предназначаются для хранения массивных деталей или заготовок.

К низу всех ножек следует приварить «пятаки».

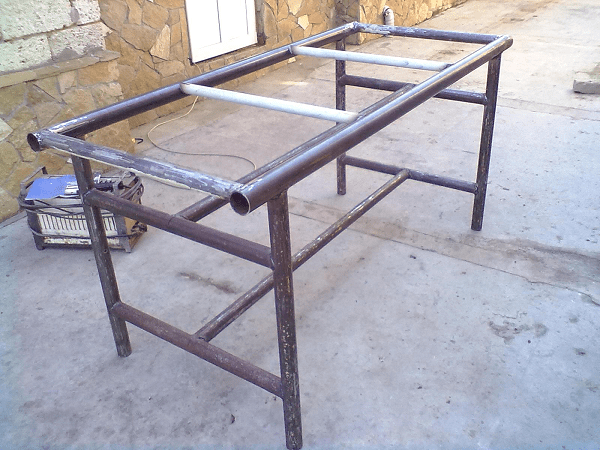

Сборка слесарного стола может вестись как сваркой, так и с помощью болтовых соединений. И у того, и другого способа есть как преимущества, так и минусы. Но из личного опыта автор рекомендует все-таки использовать сварочный аппарат. Во-первых, конструкция верстака получится намного надежнее. Во-вторых, мастер избавит себя от «удовольствия» долго и нудно сверлить толстый металл и постоянно заниматься заточкой сверл.
Даже при изготовлении двухтумбового стола целесообразно смонтировать подверстачье. Трактовка этого термина встречается разная. Автор подразумевает цельную металлическую полку, которая располагается в нижней части верстака, под столешницей, и служит не только для помещения на ней тяжелых предметов, но и для обеспечения большей устойчивости конструкции.

Давать какие-либо дополнительные рекомендации по порядку изготовлению верстака автор считает излишним. Объяснять мастеровитому человеку, как убирать окалину, стачивать углы, обрабатывать сварной шов и подобные элементарные вещи – только зря тратить время. Если понятен общий алгоритм действий, то собрать слесарный верстак своими руками – не проблема.

Каждый домашний мастер знает, что хорошо обустроенная мастерская с устойчивым и надёжным столярным верстаком, оборудованным всевозможными приспособлениями для обработки деталей, – это половина успеха при изготовлении изделий из дерева. Конечно, рабочий стол можно купить в торговой сети. Тем не менее, рекомендуем изготовить его самостоятельно. Во-первых, это позволит получить изделие нужного размера и функциональности. Во-вторых, при постройке верстака дополнительное оборудование можно разместить наиболее рациональным образом. В-третьих, стоимость станка будет намного ниже заводского варианта, что позволит на сэкономленные деньги купить качественный инструмент. Если эти аргументы дали вам повод задуматься об изготовлении рабочего стола своими руками, то наши чертежи, инструкции и рекомендации помогут соорудить добротный, надёжный и функциональный столярный верстак.

Назначение и конструкция типового столярного верстака

Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость.
Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Конструкция столярного верстака с наборной столешницей. На рисунке: 1 — основание или подверстачье; 2 -верстачная доска; 3 — стусло; 4 — стяжка; 5 — тиски; 6 — опорная балка

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления.
Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

Ряд отверстий, выполненных на рабочей поверхности стола, позволяет устанавливать упорные элементы для удобства обработки длинных деревянных заготовок.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.

Типовая схема столярного верстака

На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей. Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

В подверстачье — пространстве между опорами, под столешницей, нередко обустраивают удобные полки и выдвижные ящики для хранения инструмента и принадлежностей.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

Мобильные верстаки имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию.
Самодельный столярный верстак мобильной конструкции

Если нет потребности в стационарном, профессиональном верстаке, то для мелких ремонтных работ или изготовления небольших деталей можно переоборудовать старый письменный стол.
Стационарный столярный верстак изготавливается с привязкой к определённому месту и не предназначен для перемещения в процессе эксплуатации. Оборудование этого типа позволяет обрабатывать детали любого размера и веса.
Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения
Станок составного типа — наиболее сложный в изготовлении. Тем не менее, эта конструкция в силу своей вариативности является самым практичным и функциональным сооружением. При необходимости отдельные части верстака можно легко заменить, поскольку элементы рабочего стола соединяются между собой болтовыми соединениями.
Составной верстак представляет собой сооружение, которое можно подстроить под любые требования

Проект и чертежи

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой.

Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см.

Чертёж столярного верстака

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию.
Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более. Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Столярный верстак. Вид сверху

Нередко каркас, или по-другому станину верстака, изготавливают из металла. Несмотря на то, что этот материал позволяет с меньшими трудозатратами сделать конструкцию с регулируемой высотой, профессиональные столяры предпочитают полностью деревянные конструкции.

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Необходимые инструменты и материалы

Фанера толщиной 18 мм является достаточно дорогим материалом (цена одного листа размером 1.5х1.5 м составляет более 700 рублей без учёта стоимости доставки). Для нашего проекта потребуется как минимум два листа этого материала. Немного сэкономить можно, если купить один, более габаритный лист размерами 2500х1250 мм. Дополнительно при возможности постарайтесь приобрести обрезки фанеры шириной не менее 300 мм, которые пойдут на усиление крышки верстака по периметру.

Дополнительно для строительства столярного станка потребуются:

деревянный брус сечением не менее 100х100 мм — для опор;
брус или рейки сечением не менее 60х60 мм — для элементов усиления каркаса;
Выбирая пиломатериал для столярного верстака, тщательно осматривайте заготовки на предмет отсутствия сучков и трещин. Помните о том, что эти детали будут работать под длительной нагрузкой;
электрическая дрель с набором обычных и перьевых свёрл;
отрезки досок длиной не менее 1.5 м для подкладывания под струбцины;
столярный клей. Хороший результат можно получить, воспользовавшись отечественным клеящим составом «Момент Столяр»;
мебельные болты с гайками и саморезы;
дисковая пила;
столярный угольник;
длинное правило (не менее 2 м);
уровень строительный;
шпатель зубчатый с размером вырезанных секторов не ниже 3 мм;
столярные струбцины.

Струбцины, необходимые для сжимания фанерных листов при склеивании, должны быть прочными и надёжными. Если вы непрофессиональный столяр и не имеете качественного инструмента, то можно обойтись недорогими зажимными приспособлениями китайского производства. Разумеется, число подобных устройств должно быть удвоено.

Инструкция по изготовлению

Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.
Качественное склеивание обеспечивает прижим деталей столешницы струбцинами

Чтобы правильно склеить фанерные листы, их складывают, обращая выпуклыми сторонами друг к другу.
Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.
Во избежание повреждения заготовки под струбцины подкладывают опорные доски
Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.

Склеивать фанерные листы в щит можно и без струбцин, если удастся найти идеально ровную поверхность для их укладки, а также груз достаточной массы.
После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.
Усиление боковых частей верстачного стола дополнительными фанерными полосами
Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.
Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.
Изготовление каркаса столярного верстака
Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.
Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.
Спрятать головки болтов и шайбы помогут отверстия, сделанные в деталях перьевым сверлом

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Установка дополнительного оборудования

Настоящий столярный верстак невозможно представить без приспособлений, предназначенных для крепления обрабатываемых заготовок. В этих целях к готовой столешнице крепят тиски таким образом, чтобы их губки находились на одном уровне с поверхностью крышки. Чтобы правильно установить приспособление на верстак, тиски прикладывают к станку и отмечают места креплений. После этого сверлят отверстия диаметром 12 мм и устанавливают инструмент на станок, используя болтовое соединение с резьбой М12. Выполняя эту операцию, обязательно профрезеруйте отверстия под шайбы и головки болтов.

Вид готового изделия с установленными тисками

Если нет возможности установить стационарные тиски, можно обойтись и без них, применяя верстачные зажимы или струбцины.

Кроме тисков, на рабочем столе предусматривают упоры. Для этого в столешнице сверлят ряд отверстий. Лучшими упорами считаются детали, изготовленные из дерева, поскольку металлические приспособления могут повредить обрабатываемую деталь. Гнёзда под опорные элементы располагают на расстоянии, равном половине хода тисков. Это позволит надёжно закрепить заготовку любого размера.

Видео: Столярный верстак своими руками

Постройка столярного верстака – задача достаточно сложная. Тем не менее, собственноручно собранный станок позволит работать в удобной, комфортной обстановке. Для этого требуется не только продумать эргономику рабочего пространства и правильно подготовить проект сооружения, но и выполнять работу в полном соответствии с рекомендациями профессиональных столяров. Только тогда полученное изделие будет прочным и устойчивым, радуя своего хозяина на протяжении долгих лет службы.

Ни один из современных атрибутов гаража не востребован и ценится так сильно, как хороший слесарный металлический верстачок. Заглянув в гараж, можно с одного взгляда оценить и понять, чего стоит хозяин и насколько он любит слесарные работы. Тем, кому подолгу приходится работать своими руками, варить или ремонтировать технику, мастерить автомобильные или бытовые «девайсы», обойтись без хорошего металлического верстака практически нереально.

Как правильно спроектировать своими руками слесарный верстак

Можно купить готовое китайское слесарное «чудо» или за полцены сторговаться за подержанный вариант металлического верстака из авторемонтной мастерской. Оба случая явно стоковые. Ни по прочности, ни по размеру, ни по уровню комфорта для слесарной работы своими руками они не подойдут. А последний фактор в слесарном деле один из главных. Самый реальный способ обзавестись хорошим металлическим верстаком — сделать его своими руками по собственному рассудку и разумению.

При изготовлении слесарного верстака своими руками необходимо учесть несколько простых условий удачной конструкции металлического верстака для слесарных работ:

Высота конструкции должна быть таковой, чтобы уровень металлической рабочей столешницы приходился вам на уровне пупка. Это значит, что если подойти к металлическому столу впритык и положить ладони на поверхность, при нормальной высоте верстака руки будут слегка изогнуты в локтях, а кисти будут соответствовать уровню брючного ремня;
Размах металлического верстака не столь серьезен для комфортной работы, как его высота. Находясь в срединной точке слесарного верстака, вы должны доставать своими руками до любого из его краев, сделав полшага, максимум шаг;
Самым важной характеристикой слесарного верстака была, есть и будет всегда — прочность слесарной конструкции. Она никогда не бывает избыточной. Прочность металлического каркаса должна выдержать любые удары и катаклизмы, и при этом не развалиться или, хуже, — опрокинуться, травмировав хозяина.

Совет!
Не пытайтесь заменить металлический верстак деревянным слесарным, оббитым металлом.

Подобный вариант возможен, если вы построите своими руками каркас верстака из бруса старой акации или мореного дуба. В иных случаях на проведение серьезных слесарных работ на таком столе рассчитывать не приходится.

Какой не должна быть металлическая конструкция слесарного верстака

Редко в каком гараже имеется идеально ровный бетонный пол. Зачастую для увеличения прочности металлической конструкции отдельные любители умудряются изготовить своими руками слесарный стол на шести или даже восьми металлических опорах. Как результат — такое слесарное сокровище устойчиво стоит на трех ногах, а еще три или даже пять находятся в подвешенном состоянии. Можно попытаться часть металлических опор выполнить с винтовой регулировкой длины опоры, но стоит ли оно того? Для устойчивого и безопасного положения слесарный верстак должен опираться на четыре опоры, дающие отличную устойчивость и максимальное сцепление с бетонным полом.

Кроме того, центр тяжести слесарного верстака желательно опустить ниже плоскости металлической столешницы, чем ниже, тем лучше. Для этого самые тяжелые и массивные инструменты желательно располагать на нижних полках верстака.

Строим слесарный верстак из металла

В качестве проекта используем обычную двухтумбовую конструкцию слесарного стола на четырех опорах и с металлической рамой. Одну из стоек-тумб используем, как полки, во второй три ящика для стандартных коробок с крепежом, мелким инструментом и всяким хламом, который не должен валяться россыпью на столешнице.

Описание конструкции

Приведенную конструкцию металлического верстака можно назвать одной из самых простых и прочных. На первый взгляд, в устройстве слесарного стола слишком много лишних элементов, но это обманчивое впечатление.

На самом деле схема слесарного стола минимизирована до предела. Фактически в металлической конструкции используются пять основных элементов:

Три горизонтальные балки из металлопрофиля 60*40 мм, обеспечивают продольную жесткость стола, каждая длиной чуть более двух метров;
Вертикальные стойки, высотой 90-100 мм, в количестве четырех штук, из того же металлического квадрата, что и горизонтальные элементы. В качестве материала стоек можно выбрать любой металлический профиль, желательно с наиболее толстой стенкой. Даже 2 мм будет достаточно для обеспечения прочности, но может оказаться слабым для сварочных работ;
Девять малоразмерных балок — стоек из профиля 60*40 мм, из которых собраны каркасы двух тумб слесарного стола. Кроме того, в углах металлической рамы наварены дополнительные косые распорки из стальной полосы. Оба типа деталей вносят основной вклад в обеспечение жесткости и прочности рамы верстака, поэтому все основные места сварки тщательно провариваются и усиливаются накладками;
На задней стенке слесарного верстака привариваются четыре вертикальные металлические стойки из уголка №50, высотой от 170 до 200 см. На этих стойках будут сформированы места для крепления рабочего инструмента.

Всего на конструкцию рамы уйдет не менее 25 метров квадрата и 8-10 метров четырехмиллиметровой металлической полоски, шириной 25-40 мм.

Конструкция верстака обладает невысокой продольной жесткостью, поэтому плоскость крепления столешницы дополнительно усилена рамой из уголка. Таким образом, опорная поверхность каркаса и наваренный внешний уголок образовали посадочное место под набивку столешницы из 50-ти миллиметровой доски, покрытой стальным листом 750*2200 мм, с толщиной металла 4 мм.

Чем больше толщина стального покрытия столешницы, тем прочнее сам верстак. Но стоимость листового металла растет в арифметической погрешности от его толщины, работать с такими заготовками достаточно тяжело из-за приличного веса, а особых преимуществ это не приносит.

Кроме того, деревянная доска компенсирует возможные прогибы металлической поверхности при большой статической нагрузке и отчасти гасит колебания столешницы при ударных нагрузках. Иногда с целью уменьшить влияние ударных и вибрационных нагрузок на стальном листе столешнице, под доски, по контуру посадочного места, укладывают своими руками толстую прокладку из транспортерной ленты или аналогичной резины.

Такая мера не столько уменьшает нагрузку на вертикальные стойки, сколько уменьшает риск обрыва или растрескивания сварочных швов при сильных ударах.

Сборочные работы

Фактически рама построена всего из трех видов элементов, благодаря чему проведение сварочных работ существенно упрощается, запутаться или перепутать последовательность сборки просто невозможно. Чаще всего подобный металлопрофиль имеет незначительную толщину стенки металла 2-2,2 мм. Поэтому для получения максимального качества шва лучше применить углекислотный полуавтомат.

Получение первичной металлической рамы верстака

Для любителей, имеющих достаточные навыки сварки тонкостенных конструкций, вполне по силам сварить каркас верстака собственными руками с помощью обычного импульсного сварочного аппарата. Для всех остальных перед сборкой есть смысл потренироваться или прибегнуть к услугам профессионального сварщика.

Первой сваривают основную раму из двух коротких и двух длинных балок. Чтобы избежать скручивания свариваемых деталей «пропеллером», необходимо выполнить два условия:

Разложить свариваемые элементы на максимально плоской и ровной поверхности;
Прихватить «точками» в каждой из четырех стыковочных узлов будущей рамы столешницы;
Аккуратно проварить все четыре шва с одной стороны, перевернуть и повторить сварку с обратной плоскости.

Далее к сваренной раме столешницы привариваются задние вертикальные стойки и задняя третья длинная балка. На этом этапе необходимо своими руками аккуратно проверить точность взаимного расположения вертикальных стоек и при необходимости подогнуть с помощью несильных ударов легким молотком.

На завершающем этапе приваривают остальные вертикальные стойки и элементы жесткости. В результате получили раму, изображенную на фото.

Доводочные работы металлического верстака

На следующем этапе к раме приваривают усиливающий уголок для сборки столешницы. Перед укладкой доски обрабатывают огнестойким составом. Обычно проведение сварочных работ на слесарном верстаке не принято, но пропитка гарантирует и страхует от случайного воспламенения от искр или открытого огня.

Поверх уложенной доски монтируется металлический лист. К вертикальным стойкам верстака с помощью болтов крепится фанерный щит, который будет использоваться для разнообразного инструмента.

Боковые стенки рамы и левая тумба зашиваются фанерными щитами, правая тумба получает три деревянных ящика большой вместимости. При желании их довольно просто сделать собственными руками или заменить обычными металлическими коробками.

Хороший слесарный верстак требует применения лакокрасочных материалов для защиты металлической основы. Первым слоем наносится грунт, вторым эмаль, стойкая к ударам и воздействию смазок и масел. Стальной лист, закрывающий доски столешницы зачастую не покрывают краской, а после обработки преобразователем ржавчины полируют и натирают защитной восковой мастикой.

Самыми проблемными, с точки зрения нагрузок, принято считать места установки слесарных тисков, набора для резки, сварки и клепки стальных конструкций. Чаще всего их удобнее расположить на левом или правом краю слесарного верстака. Место должно быть удобным и безопасным для работы.

Следующим шагом в доводке слесарного верстака считается организация правильного освещения. Для этого используют два раздельных источника света. Первый используется для общего освещения всей поверхности верстака, второй светильник, как правило, точечный переносной источник света, позволяющий выполнять слесарные работы с любыми, самыми мелкими деталями.

Ряд профессионалов рекомендует дополнительно утяжелить верстак всем, что есть под рукой. Несмотря на солидный вес металлической конструкции верстака, потребуется загрузить нижние отделы — полки и ящики верстака наиболее тяжелыми деталями, инструментом и материалами. Это увеличит инертность слесарного верстака и снизит расположение центра тяжести всей металлической конструкции.

Полки и ящики слесарного верстака можно оформить и построить в виде открытых полок, это упростит поиск любых нужных инструментов и материалов. При этом специальные дверцы или шторы в конструкции металлического верстака не используются.

В качестве альтернативного решения можно предложить закрепить опорные поверхности металлических стоек верстака на бетонном основании с помощью четырех анкерных болтов, заделанных в пол гаража.

Заключение

Пускай не вводит никого в заблуждение готовая конструкция слесарного верстака из металла. Очень часто энтузиасты находят немало новых замечательных идей по усовершенствованию конструкции слесарного металлического стола и с удовольствием их внедряют. По-настоящему универсальной и удобной конструкция слесарного верстака становится после четырех — пяти переделок. В таких вариантах появляются специальные места креплений для настольных станков, сварочного, слесарного и паяльного оборудования, систем вытяжки газов.

У рачительного хозяина рабочий стол – непременный атрибут гаража, сарая или пристройки к дому. Конечно, столярный верстак можно и приобрести. Но если это изделие известной марки, то стоит оно довольно дорого. К тому же и неизвестно, будет ли оно полностью отвечать всем запросам мастера. Дешевые же столы долго не прослужат – однозначно.

Самое рациональное решение, если действительно хочется иметь максимально удобный и универсальный столярный верстак – изготовить его своими руками. Разобравшись с оптимальными размерами, чертежами, особенностями подбора материалов и рядом других вопросов, станет ясно, что ничего сложного в этом для любого мужчины нет.

Выбор проекта верстака

Начинать нужно именно с этого. Любой рабочий стол изготавливается для каких-то конкретных целей и помещений. Столярный верстак – название обобщенное. Один нужен лишь для деревообработки на приусадебном участке (например, в процессе строительства или капитального ремонта), другой собирается для повседневной работы с мелкими деталями, причем из разных материалов. В зависимости от специфики использования и места установки и определяются его конструктивные особенности, размеры, чертеж.

Вариант А – верстак переносной (мобильный).

Вариант Б – стационарный верстак.

Вариант В – по сути, это промежуточная (сборная) конструкция (на болтовых соединениях).

Для бытовых целей домашнему мастеру лучше всего подходит стол по варианту А. Мобильным он называется чисто условно, только лишь по причине сравнительно небольшого веса. Если для него отведено конкретное место в сарае или гараже, ничто не мешает хозяину его ножки зафиксировать на полу (залить бетоном, «пристегнуть» крупными саморезами и так далее). Своими руками – как угодно.

Составление чертежа столярного верстака

Если верстак собирается для бытового использования, то существуют рекомендуемые линейные параметры (в см), на которые можно ориентироваться. Но это не аксиома, поэтому мастер сам волен что-либо изменить, на собственное усмотрение.

Длина – не менее 180.
Ширина рабочей поверхности – 90±10.
Высота верстака – 80±10 (с учетом толщины столешницы). Определяясь с этим параметром, нужно ориентироваться на собственный рост. Вряд ли работа с деревом будет эффективной и принесет удовлетворение, если придется постоянно сутулиться или наоборот, приподниматься «на цыпочки».

Что учесть:

Количество и вид отсеков в тумбе стола. Это могут быть открытые боксы, ящики выдвижные или с дверками, полки. Другое дело – нужны ли они мастеру?
Чтобы было удобнее работать с образцами разной длины, в столешнице стоит высверлить несколько «гнезд» для установки ограничителей.
Для фиксации заготовок желательно иметь на верстаке парочку зажимных устройств (струбцин или тисков винтовых). Оптимальная ширина их «губок» 170±5 мм.
Место расположения рабочего стола. В зависимости от уровня освещенности определяется количество закрепляемых на верстаке (и над ним) светильников. Но хотя бы пара штук, на краях столешницы, для «точечной» подсветки необходима.

Если хозяин левша, то и это следует предусмотреть. Все типовые чертежи, размещенные в интернете, рассчитаны на мастеров, у которых «рабочая» рука – правая. Следовательно, придется на столе располагать доп/оборудование по принципу «зеркальности».

Пример чертежа верстака

Подбор материалов

Брус строганый.
Доска.

Рабочий стол в жилых помещениях не устанавливается. А в мастерской обязательно будут перепады и температуры, и влажности. Поэтому для изготовления верстака рекомендуется древесина – граб, бук, дуб
. Единственный минус такого решения – высокая стоимость материалов. Можно выбрать вариант дешевле – клен, лиственница. Эти породы отличаются достаточной твердостью. Хотя для столешницы самодельного верстака, если на нем не планируется проводить какие-то «ударные» работы, иногда берутся плитные образцы (ДСП, ОСВ). В принципе, любой хороший хозяин без труда определит, что ему более подходит.

Слишком пористую древесину использовать не следует. Даже качественная ее обработка антисептиками, маслами лишь повысит влагоотталкивающие свойства, но прочности дереву не добавит.

Крепеж

Болты.
С ними особых трудностей нет. Они должны быть такой длины, чтобы с обратной стороны можно было поставить шайбу, гровер и гайку. Сложнее с другими типами крепежа.
Гвозди.
Насколько целесообразно их использовать при сборке верстака своими руками (а такие рекомендации встречаются довольно часто), каждый определит самостоятельно. Но ряд замечаний высказать стоит.

Во-первых, гвоздь, особенно крупный, легко раскалывает древесину, тем более, если она пересушена.
Во-вторых, вбить его строго вертикально вряд ли получится, учитывая длину ножки и прочность дерева, из которого изготавливается верстак.
В-третьих, сложность с демонтажом. Например, при необходимости ремонта рабочего стола с заменой составной части. Вытащить плотно забитый «мощный» гвоздь получится не всегда.

Саморезы.
Для небольшого верстака – лучший выбор. Наиболее «проблемные» участки дополнительно можно усилить металлическим планками, уголками, пластинами. Главное – грамотно подобрать длину ножки крепежа. Есть правило, согласно которому она должна превышать толщину скрепляемой детали в 3 раза, как минимум. В противном случае прочность соединения – под вопросом.

Инструкция по сборке столярного верстака

В процессе изготовления рабочего стола своими руками мастер должен постоянно, на каждом этапе, контролировать углы и уровни. Малейший перекос даже в одном месте – и все придется начинать сначала.

Изготовление деталей верстака

Это несложно сделать по имеющимся на чертеже размерам.
Каждый образец тщательно шлифуется.
В зависимости от породы древесины выбирается пропиточный состав и производится обработка деталей для защиты от разрушения гнилью и насекомыми-древоточцами.
Просушка. На этом стоит акцентировать внимание. Инициировать данный процесс с помощью искусственного нагрева нельзя, иначе заготовки начнут деформироваться – изгибаться, скручиваться. Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

Сборка несущей рамы (основания верстака)

Частично об особенностях скрепления уже сказано – саморезы + элементы усиления. Но все-таки основной способ фиксации – соединение «шип-паз» с посадкой на столярный клей. А вот крепеж только добавляет прочности всей конструкции верстака. Но это практикуется лишь для массивных столов, которые не планируется в дальнейшем разбирать (стационарные варианты).

Здесь следует учитывать степень ремонтопригодности верстака. Если он находится в помещении с хорошими условиями, то вряд ли древесина быстро начнет подгнивать. В подобных случаях клеевые соединения вполне оправданы. Для рабочих столов, которые располагаются в холодных сараях, неотапливаемых боксах и тем более под открытым небом, «посадка» на клей нежелательна. Частичный ремонт сделать не получится, и придется собирать раму заново.

Дополнительная надежность конструкции может быть обеспечена установкой различных перемычек – диагональных, горизонтальных. Это все продумывается еще на этапе составления чертежа, хотя произвести «доработку» можно и в процессе монтажа.

Столешница

Это самая нагружаемая часть верстака, и ее целесообразно сделать съемной. В этом случае несложно (при значительных повреждениях) заменить 1 – 2 доски.

Ширина столешницы подбирается из расчета, чтобы ее поверхность несколько выходила за периметр рамы. Иначе работать на таком верстаке будет неудобно. Да и закрепить съемные тиски уже не получится.
Боковые части досок тщательно шлифуются. Если не добиться точной подгонки образцов, то не избежать появления щелей.
Заготовки укладываются лицевой стороной вниз (на ровном основании) и скрепляются брусками. Они помещаются перпендикулярно осевым линиям досок, а толщина последних позволяет притянуть их толстыми саморезами. В крайнем случае, в отдельных точках несложно высверлить углубленные фаски.

Чтобы столешница получилась съемной, ее фиксируют на раме с помощью металлических уголков.
После ее изготовления производится дополнительная шлифовка лицевой части. Для продления срока службы целесообразно произвести обработку рабочей поверхности пропиточными средствами (маслом для дерева, олифой).

Оснащение верстака

На каком этапе и что именно необходимо сделать, решается в зависимости от модификации рабочего стола и выбранного чертежа. К примеру, те же тиски. Они могут быть купленными, которые несложно закрепить на краю верстака. Люди, имеющие опыт в столярном деле, изготавливают зажимные устройства самостоятельно.

В принципе, у мужчины, который «дружит» с простейшим инструментом, при сборке столярного верстака сложностей возникнуть не должно. Единственная рекомендация – перед тем, как приступать к составлению чертежа, стоит внимательно просмотреть все имеющиеся в интернете фото рабочих столов.

Даже если на них нет размеров, определиться с ними нетрудно. Зато с большой долей вероятности можно утверждать, что появятся новые, интересные идеи. Ведь верстак бывает и откидной, который очень удобен в малогабаритном боксе или сарае. Да и ознакомившись с комплектацией стола, конструктивными особенностями различных моделей, можно придумать и что-то свое, оригинальное. Ведь вся прелесть сборки своими руками – в отсутствии каких-либо канонов. Только творчество + знание вопроса.

У этого столярного верстака надежный каркас, прочная рабочая поверхность и множество отделений для удобного хранения инструментов и приспособлений. Основную конструкцию вы сделаете своими руками за два дня, а различные полезные дополнения будете добавлять постепенно.

Инструменты для работы

Для обработки массива древесины и листовых материалов потребуется инструмент:

Ножовка.
Электрорубанок.
Пила циркулярная.
Шлифовальная машина.
Дрель и сверла.
Струбцины.
Шуруповерт.
Карандаш.
Угольник.
Рулетка.
Кисть.

Каркас столярного верстака

Возьмите ровные сосновые доски без крупных сучков сечением 50х150 мм. Сырой пиломатериал просушите: чем ниже влажность досок, тем меньше вероятность коробления конструкции. Рассматриваемый столярный верстак рассчитан на комфортную работу мастера ростом 170–180 см. Чтобы изменить высоту конструкции, сделайте ножки выше или ниже.

Таблица 1 — список деталей каркаса

Наименование	Чистовые размеры, мм	Материал	Количество
Наименование		Материал	Количество
Деталь ножки
Нижняя проставка
Верхняя проставка
Поперечная проножка
Поперечина крышки
Продольная проножка
Продольная царга
Нижняя полка
Проставка столешницы

Все элементы основания столярного верстака парные, поэтому размечайте на доске шириной 150 мм сразу две детали одинаковой длины.

Напилите все деревянные заготовки по длине за исключением проставок: короткие сподручнее нарезать уже строганными, а длинные следует отпилить позднее «по месту».

Замерьте ширину доски, отнимите толщину диска вашей циркулярной пилы и разделите результат пополам. Выставьте на мерной шкале высчитанный размер и убедитесь в перпендикулярном положении пильного диска. Распустите доски точно посередине.

Острогайте детали и обработайте их наждачной бумагой средней зернистости.

Напилите нижние проставки и отшлифуйте торцы. Очистив поверхности от пыли, нанесите клей на малую проножку и на конец ножки.

Сожмите детали струбциной, вытрите выдавившийся клей и просверлите отверстия сверлом с зенковкой.

Скрепите заготовки шурупами 6,0х70. Подготовьте остальные ножки каркаса столярного верстака.

Снимите фаску на нижних торцах, чтобы снизить вероятность раскола древесины при подвижках верстака.

Подготовьте к склейке узлы соединения ножек с продольными проножками. Скрепите детали шурупами, выставив прямой угол.

Прикрутите все четыре ножки на свои места.

Разместите на полу половинки каркаса и продольные царги, отмерьте длину верхних проставок.

Напилите детали и закрепите на клей и шурупы.

Соберите на ровной поверхности верхнюю раму столярного верстака. Скрепляйте бруски столярным клеем и шурупами 6,0х80 мм, высверливая под них направляющие отверстия.

Соберите нижнюю обвязку верстака, использую для удобства струбцины и вспомогательные дощечки.

Положите на место верхнюю раму и выровняйте всю конструкцию. Соедините части каркаса шурупами.

Вырежьте из листового материала толщиной 16 мм нижнюю полку и закрепите её на брусках

Столешница верстака для столярных работ

Используйте для крышки верстака листы МДФ, ДСП или фанеры толщиной 16–20 мм. Склейте плиты в два слоя и получите столешницу толщиной в 32–40 мм.

Чертеж и устройство крышки верстака: 1 – кромочные планки (береза, клен); 2 – рабочая поверхность (твердая ДВП); 3 – несущая плита (ДСП, фанера или МДФ).

Для столешницы можно взять листы ДСП, оставшиеся от ненужной мебели. Например, подойдут стенки платяного шкафа. Возьмите их за основу и добавьте мелкие куски так, чтобы крышка столярного верстака получилась размерами 670х1940 мм.

Размещайте узкие плиты ближе к задней стенке и к центру верстака. Крупные листы располагайте в верхнем слое столешницы. Склейте раскроенные заготовки.

Скрепите листы саморезами, заглубляя их в раззенкованные отверстия. Обрежьте кромки ручной циркулярной пилой на расстоянии 20 мм от края.

Выровняйте столешницу относительно каркаса и закрепите шурупами.

Острогайте рейки для кромочных накладок. Отпилите скосы в 45° и нарежьте планки по длине. Положите на крышку верстака кусок ДВП, добавьте сверху ровную панель и скрепите всё это струбцинами.

Так проще крепить накладки. Выровняйте концы по краям столешницы и прижмите рейку к панели – верхняя плоскость встанет заподлицо с крышкой верстака. Придерживая планку одной рукой, высверлите направляющие отверстия и закрепить детали шурупами.

Переставьте приспособление на другую сторону и установите остальные накладки. Обработайте планки шлифмашиной.

Просверлите в углу плиты отверстие, позволяющее легко вытолкнуть ДВП из углубления при его замене.

Очистите поверхности от пыли и покройте деревянные части каркаса морилкой. Уложите ДВП в углубление крышки. Если вы используете куски материала, то зафиксируйте их с помощью двухстороннего скотча. Установите на верстаке столярные тиски.

Ящики для хранения инструмента в столярном столе

Заполняя пространство под крышкой столярного верстака, используйте модульный принцип. Отдельные блоки делать проще и удобнее впоследствии изменять, когда потребуется место для нового инструмента. Будет определенный перерасход материала, зато увеличится масса верстака и его устойчивости хватит для работы с электроинструментом.

Схема организация мест хранения: 1 – ящик полного выдвижения; 2 – вместительный ящик из фанеры; 3 – контейнер из ДСП; 4 – широкий ящик; 5 – отсек для переносного инструментального ящика; 6 – место для кейсов и заготовок.

Используйте ящики от старой мебели

Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.

Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.

Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.

Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.

Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.

Подготовьте направляющие планки и рассчитайте размеры модуля.

Расчет блока для трех выдвижных ящиков

Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.

Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.

Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.

Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.

Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.

Отсек столярного стола для переносного ящика

Средний модуль изготавливается во всю высоту подверстачья для усиления жесткости столярного верстака. Для корпуса возьмите ДСП толщиной 16 мм и вырежьте две боковины, дно и крышку.

Корпус среднего модуля: 1 – схема каркаса; 2 – боковая стенка; 3 – нижняя и верхняя панели.

Прикрепите к боковинам направляющие планки, соберите каркас на шурупах и установите вплотную к правому блоку.

Подготовьте детали для выдвижного ящика.

Чертежи элементов ящика: 1 – длинная стенка; 2 – короткая стенка; 3 – днище; 4 – передняя накладка; 5 – рейка.

Циркулярной пилой выберите пазы в стенках, что можно сделать обычным диском. Выставьте глубину пропила 6 мм, а ширину 8 мм. Прогоните все четыре детали. Сдвиньте продольный упор пилы на 2 мм и выполните пробный пропил. Проверьте паз и отрегулируйте упор, если нужно. Прогоните остальные заготовки.

Соберите модуль и установите снизу рейки, защищающие кромки ДСП от сколов и обеспечивающие более «гладкий» ход.

Закрепите лицевую панель шурупами и поставьте ящик на место.

Как сделать модули с удобными выдвижными ящиками

Устройство корпусов этих модулей идентично предыдущим конструкциям. Размещаемый на роликовых направляющих выдвижной контейнер изготавливается с учетом монтажного зазора, поэтому его ширина будет меньше внутреннего размера корпуса на 26 мм (для распространенных направляющих толщиной 12 мм).

Устройство модуля и детали ящика: 1 – сборочная схема; 2 – задняя и передняя стенки; 3 – передняя панель; 4 – днище; 5 – боковые стенки.

Перед сборкой корпуса закрепите на боковинах ограничительные деревянные рейки и металлические направляющие.

Схема монтажа направляющих на стенках корпуса.

Закрепите готовый модуль под крышкой верстака.

Для установки направляющих на ящике отщелкните фиксаторы и вытащите малые рельсы.

Закрепите детали на стенках. Нужное расстояние от кромки до направляющей определите самостоятельно исходя из конкретной конструкции и зазора в 10 мм между стенкой ящика и верхней панели каркаса.

Выдвиньте до упора средние рельсы.

Вставляйте одновременно оба направляющие, придерживая пальцами средние рельсы. Если ящик «пошел» туго, выньте его и попробуйте заново.

Поставьте переднюю накладку на место.

Как сделать выдвижной ящик столярного верстака из фанеры

Напилите заготовки корпуса ящика из 10-миллиметровой фанеры, а для днища возьмите лист толщиной 5 мм.

Схема раскроя деталей для двух фанерных ящиков: 1 – передняя панель; 2 – задний вкладыш; 3 – боковая стенка; 4 – передний вкладыш.

Обработайте заготовки шлифовальной машиной.

Сделайте пазы под фанерное дно в боковых стенках, заднем и переднем вкладышем. Зачистите заусенцы наждачной бумагой.

Склейте и скрутите шурупами детали передней и задней стенок.

Нанесите клей на стыки и в паз.

Соберите конструкцию, использую уголки и струбцины.

Скрепите детали шурупами, высверливая направляющие отверстия.

Соберите своими руками второй фанерный ящик.

Установите на задней стенке столярного верстака панель, предназначенную для увеличения жесткости конструкции и для размещения ручного инструмента.

Покройте отделочным составом ящики и обрезанные торцы древесно-стружечных плит.

Подведите к изготовленному своими руками верстаку электропитание и займитесь наполнением контейнеров инструментами.

Источник

Loading…

Источник

Мобильный сварочный верстак будет полезен не только начинающим, но и мастерам «со стажем», которые сталкиваются со сварочными работами каждый день.

В магазине такие столы стоят обычно недешево, да и качество у них не всегда на должном уровне. В связи с этим, выгоднее сделать сварочный верстак своими руками.

В этом обзоре автор показывает процесс изготовления многофункционального рабочего места на колесах — для домашней мастерской.

В сварочном верстаке дополнительно предусмотрены выдвижные ящики и органайзеры для инструментов и запчастей.

Читайте также: Как сделать ударную отвертку своими руками

В первую очередь потребуется сделать чертеж верстака, заранее определившись с его размерами, а также подготовить все необходимые материалы и инструменты.

Обратите внимание: от того, насколько точно будут отрезаны и подогнаны заготовки из профильной трубы, напрямую зависит надежность и устойчивость всей конструкции.

Основные этапы работ

На следующем этапе автор сваривает силовой каркас стола. Конструкция, в принципе, классическая, главное — заранее определиться с размерами.

Читайте также: Как своими руками сделать гидравлические тиски

В верхней части каркаса верстака, где будет располагаться столешница, нужно приварить ребра жесткости (в данном случае — 4 штуки).

После этого мастер переходит к изготовлению ящиков для инструмента и прочих «мелочей». Только ящики не выдвижные, как в классических верстаках, а поворотные (они крепятся на петлях).

В нижней части каркаса автор приваривает рамы для полок. К ножкам стола нужно приварить колесики.

Читайте также: Приспособление для вытаскивания столбиков из земли

На последнем этапе останется только вырезать и приварить столешницу. В ней автор предварительно просверлил отверстия.

Подробно о том, как сделать сварочный верстак на колесах своими руками, смотрите на видео.

Изготовление сварочного верстака на колесах своими руками

Building Welding Table || Workbench

Задать вопрос

Источник

Adblock
detector

Источник

Уважаемые посетители сайта «В гостях у Самоделкина » в представленном материале вам будет показано, как самостоятельно сделать прочный и надежный верстак в мастерскую либо гараж .
Без верстака в гараже, ну никак не обойтись, постоянно что то нужно отремонтировать, разобрать, собрать, а где это делать если не на верстаке, тиски прикручены к столешнице и инструмент весь необходимый всегда находится под рукой.

Верстак предназначен для слесарных работ, имеет металлический каркас из уголка и профтрубы, а так же удобные ящики для хранения мелкого инструмента, болтов, гаек и прочей полезной мелочи, так же имеются удобные полочки, а сама столешница обязательно должна быть отделана железом 1.5-2 мм толщиной. Дополнительно к задней части стола крепится панель для инструмента, что тоже очень удобно ибо необходимое будет висеть прямо перед вами, так же желательно вывести на панель розетку или тройник, чтобы можно было подключить электроинструмент.

Необходимо защитить металлические поверхности от коррозии, а именно покрыть их антикоррозийным составом и краской, таким образом стол будет выглядеть всегда опрятным и прослужит вам долгие годы.

И так, давайте рассмотрим, что конкретно понадобится для изготовления верстака?

Материалы

1. проф труба квадратного сечения
2. уголок 40х40 мм
3. металлический лист 2 мм
4. фанера
5. саморезы по металлу
6. краска
7. пропитка для дерева
8. саморезы по дереву
9. антикоррозийное покрытие
10. металлическая пластина
11. мебельные направляющие для ящиков

Инструменты

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. рулетка
5. ножовка по дереву
6. электролобзик
7. кисть
8. молоток
9. шуруповерт
10. линейка
11. маркер
12. уровень
13. уголок
14. наждачная бумага
15. шлифовальная машинка

Пошаговая инструкция по созданию верстака своими руками .

Сборка и установка данного стола в гараже или же мастерской, дело серьезное и ответственное. При его изготовлении нужно прежде всего знать, что он должен быть устойчивым и выдерживать нагрузку порядка 200 кг, проверять уровнем нет ли перекосов, потому как желательно чтоб стол в итоге получился ровным. Перед началом работ следует изучить чертежи и схемы предоставленные автором.

После чего мастер из проф трубы квадратного сечения сварил основу для будущего верстака.

Места сварки тщательно зачистил при помощи болгарки (УШМ)

К задней части стола наварил металлические уголки, на них будет закреплена панель для инструмента.

Затем усиливается зона под столешницу, а именно навариваются дополнительные трубы.

Сама столешница будет из доски 50 мм и под ее размещение автор сделал раму из уголка.

После чего все места соединения необходимо усилить металлическими пластинами.

В углы навариваются распорки.

На верстак будут действовать различные нагрузки: вес, удары, вибрация итд, на этапе создания все эти моменты надо учесть и перестраховаться.

Для удобства хранения малого инструмента, запчастей, болтов и гаек мастер сделал специальные ящики из фанеры.

Поверхность верстака окрашивается краской.

На ящики по бокам прикручиваются мебельные направляющие.

Дерево будет принимать на себя часть нагрузки от ударов, вибрации и веса.

Полученную поверхность следует хорошо зашлифовать, мастер для этого использовал болгарку (УШМ) с шлифовальным кругом.

Чтобы дерево долго прослужило и не загнило под металлом, то его следует обработать специальной пропиткой для дерева.

После чего по размеру столешницы выпиливается лист металла 2 мм.

Металл необходимо с обеих сторон обработать антикоррозионным составом, чтобы металлический лист не ржавел.

Ящики устанавливаются в полость стола где мастер вмонтировал салазки под каждый ящик.

Таким образом ящики будут удобно открываться и закрываться.

В передней части каждого ящика прикручена ручка для удобного открывания.

На готовый верстак можно разместить к примеру наждак прикрутив его болтами к столешнице.

В нижней части сделаны открытые полки, где можно хранить электроинструмент.

Очень удобно работать когда у тебя все под рукой и собрано в одном месте.

Так же на верстак можно установить тиски, которые так же прикручиваются к столешнице болтами и стягивается гайками.

Для любого хозяйственного мужчины нужно свое оборудованное рабочее место для хранения инструмента и совершения столярно-слесарных работ. В таком случае просто необходимым элементом рабочего места станет верстак, и сейчас мы расскажем, как сделать верстак своими силами.

Действительно, чтобы купить его, потребуется выложить значительную сумму и, кроме этого, подобрать нужный размер именно под ваше помещение представляется довольно сложной задачей. Но если делать самому, то можно выбрать требуемый размер верстака с точностью до сантиметра.

Какие верстаки бывают

Верстак — это рабочий стол, на котором мастер производит ручные работы по обработке деревянных, металлических и других деталей. Самостоятельно сделанные верстаки устанавливают в гараж, на даче и даже в квартире. Верстак оснащен различными дополнительными устройствами, которые могут понадобиться при работе, такими как упоры и тиски. Кроме этого, в верстаках устанавливают емкости для хранения различных инструментов и даже документации. По типу работ различают столярные, плотницкие и слесарные верстаки.

Верстак своими руками видео:

Столярный верстак

Стандартный столярный верстак имеет такую конструкцию. Основными частями являются верстачная плита и подверстачье. Подверстачье выглядит как стойка (обычно две), которые соединены между собой деревянными брусками. Материал этого элемента стола обычно сосна или другая древесина мягких пород.

Верстачная доска или крышка изготовляется из твердых пород древесины, например, дуба, и имеет толщину до 8 см. Поверхность доски покрывается олифой. Если вы собираетесь собрать верстак своими руками, то вы должны знать, какие дополнительные устройства нужно установить на столешнице.

Обратите внимание!

В первую очередь это должны быть тиски, расположенные в передней части и использующиеся для фиксации деталей.

В задней части необходимо сделать углубление, для хранения в нем инструмента небольших размеров. На крае верстачной доски имеются отверстия, в которые вставляются деревянные чурочки и гребенки из металла. Стандартный верстак пригоден в основном для ручной работы, а если вы хотите пользоваться еще и электроинструментом, то для этого надо выбирать верстачную доску с большим количеством отверстий для упоров.

Слесарный верстак

Слесарный верстак более мощное сооружение. Оно имеет металлический каркас, на который укладывается деревянная крышка толщиной до 6 см и покрытая железным листом. Крышка окантована трехсторонним бортом и на ней, в большинстве случаев, устанавливаются слесарные тиски. Столешница на таких верстаках делается мощной, чтобы она могла выдерживать высокие ударные нагрузки, в том числе и кувалды.

Материал выбирается по желанию, но наиболее популярный МДФ с оцинковкой, которая позволяет защищать столешницу от влияния агрессивной среды, такой как бензин, масла или растворители. Кроме того, такая столешница легко чистится от загрязнений. Слесарный верстак оснащен несколькими выдвигающимися ящиками для складывания инструмента.

Плотницкий верстак

Еще одним видом таких конструкций является верстак плотника. Это рабочее место предназначено для обработки досок и имеет размеры, значительно превышающие два предыдущих варианта. Его габариты имеют длину до 6 м и ширину 1 м. На плотницком верстаке обязательно устанавливается упор для обработки доски. Он имеет вырез в виде треугольника, для закрепления доски при помощи клиньев, и используется во время обработки ее кромок.

Изготовление строительного верстака

Давайте разберемся, как сделать столярный верстак своими руками. Сначала надо сделать каркас из брусьев, а между ножками, для прочности, установить перемычку и царгу (соединительный элемент, скрепляющий конструкцию). Желательно чтобы они располагались на расстоянии около 45 см от пола. Монтаж каркаса верстака происходит в таком порядке. Сначала нужно осуществить подготовку пазов, затем собираем конструкцию и промазываем точки соединения клеем. Окончательный крепеж проводим с помощью струбцин.

Столешница для верстака

Стоит напомнить, что изготовление любой конструкции происходит более быстро и качественно, если у вас под руками есть хотя бы самый простой чертеж столярного верстака или его части. Ниже мы приведем чертеж столешницы, вид сверху.

Если столешница изготавливается из нескольких досок, то надо обеспечить отсутствие щелей между ними, во избежание, при последующей работе, забивания туда пыли. Размеры столешницы должны быть больше на 3—5 см самого верстака, для большего удобства чистки инструмента. Столешницу надо обработать шлифмашиной и покрыть лаком. Это будет служить защитой от попадания заноз в руки.

Установка тисков и создание упоров

После того как мы установили столешницу, нужно монтировать на них тиски. Для этого, на рабочей поверхности надо вырезать углубление, чтобы можно было поставить вертикальную пластину в одной плоскости со столешницей. Ставим тиски в место, где они будут стоять в будущем, желательно чтобы это был не угол, и делаем наметку для сверления. Затем прикручиваем гайками.

Обратите внимание!

Упоры можно приобрести в магазине, а можно сделать самостоятельно.

Тогда посоветуем сделать их прямоугольной формы с возможностью регулировки по высоте. Отверстия под упоры желательно производить на длину 50% от хода тисков. При таком раскладе вы сможете хорошо зафиксировать разные заготовки. Видео-инструкцию по изготовлению верстака можно посмотреть в нашей статье.

Деревянный верстак

Изготовление слесарного верстака

Давайте рассмотрим, как можно сделать слесарный верстак своими руками.

Определим высоту будущего стола. Для каждого человека она может быть разная, к примеру, если мужчина имеет рост 180 см, то высота верстака составляет 90 см. Но все-таки для окончательного решения нужно ориентироваться только на себя.
Не забываем, что чертежи слесарного верстака, нарисованные вами, пригодятся для более быстрой и качественной сборки.
Для слесарного верстака каркас лучше всего сварить из профильной трубы и уголков, но в крайнем случае его можно сделать так же как и столярную конструкцию, из брусьев.
Чтобы конструкция была максимально прочная, нужно поставить между ножками распорки. Иногда, вместо распорок устанавливают полочку, в которую в последующем можно складывать инструмент, лакокрасочные жидкости или другие нужные предметы.
Для стойкости конструкции можно прикрепить ножки к полу. Это исключит шатание верстака при работе.
Соорудите столешницу из МДФ и при возможности оцинкуйте. Это значительно повысит ее прочность.
Если вы хотите, чтобы ваш верстак был оснащен выдвижными ящиками, то поставьте под верхними брусьями полозья, похожие на те, что устанавливаются для ящичков в . Тогда у вас будет место хранения для мелких деталей, шурупов и гвоздей.

Складной верстак

Есть еще одна разновидность верстаков, которые применяются как для столярных, так и слесарных работ. Это складной верстак. Он очень удобен при отсутствии лишней площади в помещении. Поработав на нем, его всегда можно сложить и поставить в угол для ожидания следующей работы. Кроме того, его можно в сложенном состоянии перевести на дачу. Такой верстак состоит из двух частей: съемной верстачной доски и складного стола. Он обычно изготавливается меньших размеров, чем стационарный стол.

Верстак своими руками видео:

Вконтакте

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше!
Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

Гараж, в котором установлен слесарный верстак и соответствующее инструменты, превращается из места хранения автомобиля в полноценную мастерскую. Используя данное оборудование вы сможете выполнять разнообразные ремонтные и хозяйственные работы, чинить бытовую технику и конструировать мебель.

В данной статье мы поговорим о том, как сделать верстак своими руками. Будут рассмотрены их разновидности и конструкция, приведен список необходимых инструментов и материалов, а также представлена пошаговая инструкция по выполнению работ.

1
Что такое верстак?

Верстак — это стол, предназначенный для ручной либо инструментальной обработки деталей из дерева и стали, на котором можно проводить электромеханические и любые виды монтажных работ. Для расширения функциональности верстак может оснащаться вспомогательными устройствами — тисками и упорами, также полезным является наличие отсеков (полочек, ящиков) для хранения инструментов и приспособлений.

Стандартная высота верстака варьируется в пределах 90-100 см (в зависимости от роста мастера), ширина составляет 70-80 см, длина — от 120 до 150 см. Также существуют регулирующиеся рабочие столы, высоту которых можно изменять в диапазоне 50-150 см — они более удобны, однако такой верстак своими руками сделать достаточно сложно.

Существует 3 разновидности верстаков:

столярный;
плотничий;
слесарный.

Самодельный верстак слесарного типа состоит из каркаса (выполнен из профиля квадратного сечения) и деревянной столешницы толщиной 25-30 мм. Мощная столешница является обязательным атрибутом слесарного верстака, для дополнительной защиты ее желательно покрыть листом оцинкованного металла толщиной 1-2 мм. В таком случае крышка стола сможет без проблем выдерживать удары молотком и другие механические воздействия.

Остальные типы верстаков кардинально отличаются от рассмотренной конструкции — плотничий стол имеет большую длину (до 6 метров), он оснащен специальными упорами для фиксации обрабатываемых заготовок. Габариты и устройство верстака столярного типа схоже со слесарным, однако его столешница рассчитана на ручную работу и не предполагает возможности разнообразного крепления заготовок, что ограничивает вариативность применения электроинструмента.

1.1
Руководство по изготовлению верстака (видео)

2
Делаем верстак в гараж своими руками

Поскольку слесарный верстак является наиболее универсальным и компактным вариантом, для установки на балконе либо в гараже имеет смысл использовать именно его. Типовых конструкций таких столов достаточно много, некоторые схемы приведены в данной статье, однако размеры и конструкцию стола лучше всего подбирать индивидуально. При составлении чертежа учитывайте, какие работы будут проводится на столе и какие габариты верстака будут оптимальными для их реализации.

Чтобы изготовить металлический верстак своими руками вам потребуются следующие материалы:

уголок 50×50 (толщина 5 см) — длина 6.5 метров;
уголок 60×40 (3 мм) — 25 м;
уголок 40×40 (4 мм) — 7 м;
металлическая полоса 4 мм — ширина 45 мм, длина 8 м;
лист для столешницы 2 мм — размеры 220*75 см и аналогичных размеров доска толщиной 40 мм;
направляющие и фанера для ящиков толщиной 15 мм (размер зависит от количества ящиков);
саморезы, шурупы, болты;
акриловая краска.

Вышеуказанные материалы рассчитаны на самодельный верстак длиной 220 см и шириной 70 см. Такие размеры позволяют оптимально распределить на столешнице оборудование — тиски и циркулярную пилу так, чтобы при работе они не мешали друг другу.

Из электроинструмента для работы вам потребуется болгарка, лобзик, дрель, шуруповерт и сварочный аппарат. Также подготовьте уровень, рулетку, наждачную бумагу, кисточки для краски и щетку по металлу.

Металлический верстак своими руками — пошаговая инструкция:

В соответствии с чертежом раскраиваем стальной профиль и полосу на отрезки требуемых размеров. Уголок будет использоваться для сооружения силового каркаса, полоса — для монтажа направляющих для крепления боковых панелей стола.
Используя сварочный аппарат соединяем силовой каркас, первоначально сваривая верхний прямоугольник столешницы — для этого используются по две трубы длиной 220 и 70 см. Внутри прямоугольника с шагом 40 см привариваются поперечные ребра жесткости, а по верхнему торцу фиксируется уголок, в котором будет размещаться деревянная столешница. Далее к верхней части привариваются боковые ножки длиной 90 см, которые усиливаются поясами идущими от центральных перемычек.
После того как базовая часть каркаса готова необходимо приварить панель для электроинструмента, ее можно сделать откидной, однако фиксированная конструкция более надежна. В качестве несущих элементов для панели используется уголок длиной 220 см и четыре отрезка по 95 см. Два из них фиксируется в центральной части каркаса, еще два — по краям, после чего по их верхнему контуру приваривается длинный уголок.
Осталось довести каркас до ума — к несущим элементам нужно приварить полоски под дальнейшую обшивку фанерой, затем потребуется усилить каркас с помощью перемычек в его угловых частях.
Делая верстак в гараж своими руками нельзя пренебрегать установкой ящиков, поскольку их наличие сделает стол более удобным в эксплуатации. Ящики делаются из фанеры 15 мм, которая нарезается по размеру и соединяется шурупами, на боковых стенках конструкции фиксируются направляющие элементы.
Перед укладкой досок столешницы древесину необходимо покрыть антисептиком, что значительно продлит срок ее службы. Доски можно укладывать вдоль либо поперек каркаса (зависит от их длины), после чего поверхность столешницы шлифуется и перекрывается стальным листом, который фиксируется с помощью саморезов и окрашивается.
Далее устанавливаем ящики, закрепляя их прикрученных к столу болтами направляющих. В противоположной стороне стола можно сделать несколько открытых полок, они достаточно практичны и удобны.

Обязательным атрибутом слесарного стола являются тиски для верстака, которые размещаются в одном из углов столешницы. Крепятся тиски с помощью анкерных болтов, полезно будет разместить между тисками и столешницей стальную пластину толщиной 1-2 см для более надежной фиксации инструмента.

Функциональность такого верстака с тисками дополнительно можно расширить установкой циркулярной либо торцовочной пилы, стационарного электролобзика либо сверлильного станка. Как и тиски каждый из инструментов монтируется в угловой части рабочего стола.

2.1
Требования к самодельному верстаку

Слесарный верстак — конструкция, предназначенная для работы с режущим электроинструментом и другим потенциально опасным оборудованием, поэтому эксплуатировать ее можно лишь при соблюдении следующих требований безопасности:

делая мини-верстак для установки в маленьком гараже либо на балконе необходимо обеспечить максимальную устойчивость конструкции, при необходимости стол жестко фиксируется на половом покрытии;
на углах столешницы не должно быть острых кромок и выступов;
при установке вибрирующего инструмента необходимо использовать виброгасящие резиновые прокладки;
рабочее место должно регулярно очищаться от стружки и масляных пятен.

Описанная в статье конструкция верстака, при правильном изготовлении, способна выдерживать нагрузку свыше 200 кг. Больше требований к рабочим столам можно узнать из нормативных документов ГОСТ 20400 и ГОСТ 22046.

Если вы не уверены в своем мастерстве и представленная инструкция кажется слишком сложной, лучшим решением будет приобретение уже готового заводского верстака. Ведущей мировой компанией-изготовителем такой продукции является фирма Workbench (Германия), поставляющая на рынок широчайший ассортимент товаров, в котором представлены крупногабаритные, компактные и разборные верстаки для слесарных, столярных и плотницких работ.

Стоимость рабочих столов Workbench варьируется в диапазоне 7-20 тыс. рублей, в зависимости от размеров и функциональности. Для бытовой эксплуатации лучше всего подходит модель Worckbench 110 — это разборной алюминиевый стол с выдвижными элементами для фиксации электроинструментов и вспомогательного оборудования, который отлично зарекомендовал себя среди мастеров во всем мире.

Если мужчина любит работать руками, то ему не обойтись без слесарного верстака, поэтому любой мастер мечтает сделать металлический верстак своими руками. Обычно его устанавливают в гараже, подсобном помещении или на даче. Сам верстак изготавливается в виде столешницы на металлическом каркасе. Это крупное изделие может стать настоящим достижением в самостоятельном изготовлении инструментов. Если вы хорошо владеете инструментами, а также обладаете смекалкой и терпением, то легко справитесь с этой задачей.

Понятие металлического верстака

Верстаком называют тяжелый прочный стол, на котором может обрабатываться металл или дерево. Этот инструмент был изобретен в Германии для облегчения работы в мастерских. Конструкция верстака может быть самой разной, это зависит от индивидуального вкуса и характера выполняемой работы, изготовленной из дерева или металла. С помощью металлического верстака проводят слесарные, монтажные и электротехнические работы в цехах, ремонтных мастерских и на станциях техобслуживания.

Необходимо знать, что верстаки могут быть слесарными и столярными. Столярные верстаки изготавливаются проще, но могут работать только с деревянными деталями. У столярного варианта крышка сделана из дерева или обработана линолеумом. Если вы попытаетесь обработать металлическую деталь на столярном верстаке, его покрытие будет быстро впитывать масло, а металлическая стружка будет постоянно там застревать. Столярные верстаки изготовлены из дерева, поэтому являются не такими устойчивыми, как металлические.

Для гаража обычно используется слесарный верстак, на котором можно работать и с металлическими деталями. Стол, предназначенный для таких работ, имеет металлическую крышку. Металлический верстак может обрабатывать и деревянные заготовки, поэтому является своего рода универсальным, чего нельзя сказать о столярном. При работе с металлом важна устойчивость конструкции, поскольку для его обработки затрачиваются значительные усилия, которые создают большое давление на столешницу.

Металлические верстаки могут быть одноместными и многоместными. Одноместные столы предназначаются для одного человека, на многоместных могут работать несколько человек одновременно. Многоместный вариант удобно использовать в школьных мастерских, но не на производстве. Один мастер может выполнять точную работу, а другой в это время что-то пилить, поэтому устойчивость и результат работы могут нарушиться. Верстак должен хорошо подбираться под мастера. В этом случае работа будет выполнена профессионально.

Конструкция и принцип работы

Классический металлический верстак имеет стол, крышку и подверстачье, которое обычно изготавливается из мягкой древесины. Слесарный верстак имеет прочный металлический каркас и крышку, которая наделена трехсторонними бортами. Металлические столы делаются из толстого листа фанеры или МДФ, что дополнительно покрываются стальным листом. Столешница металлического верстака острых углов не имеет, что предотвращает возникновение травм слесаря по неосторожности.

Ящики металлического верстака для хранения крупного инвентаря, что расположены под столешницей, оснащаются направляющими, которые предотвращают их случайное падение. Также такие рабочие столы могут быть оборудованы защитным экраном, который представляет из себя плоский щит, что прикреплен к задней стенке стола. Он предотвращает загрязнение стены и позволяет расположить в непосредственной близости от собственного рабочего места необходимые инструменты.

Ножки отличаются большой площадью поверхности и высокой прочностью, они дополнительно скрепляются в нижней части между собой. В местах соединения может располагаться полочка для хранения разных комплектующих, лаков, материалов и крупных инструментов. Как правило, металлический верстак оборудуется двумя тисками, специальным приспособлением для упора и зажимным винтом.

Сегодня применяются верстаки со специальными отверстиями в столешнице, которые предназначены для различных упоров и струбцин. Также для содержания инструментов предусмотрены на рабочем столе разные отсеки и полки. Столы дополнительно укомплектовываются таким оборудованием, как перфорированные панели, лампы дневного света, розетки, держатели для инструмента.

Металлические верстаки могут работать с железом и деревом. Они выполняют различные операции — шлифовка, распилка, обточка, резка и т.д. На обычном столе не поместиться столько инструментов, к тому же он должен быть очень прочным, и не получиться отогнуть лист железа. Для этого и нужны металлические верстаки, которые изготавливаются из высококачественной стали.

Верстак с экраном и тумбочками сможет хранить различные отвертки, ключи, разные карандаши, чертежи, наждачную бумагу, молотки, гвозди, мелкие детали и т.д. Такое приспособление очень удобно для работы, оно позволяет мастеру очень точно выполнить свою работу, не затрачивая больших усилий. Именно поэтому многие мастера принимают решение изготовить его самостоятельно.

Выбор металлического верстака

При покупке металлического верстака необходимо пользоваться некими рекомендациями. Неоспоримым достоинством современных верстаков считается возможность быстрой сборки-разборки, потому что в этом случае перевозка и установка металлических верстаков требует минимальных затрат и усилий, благодаря чему уменьшаются расходы на приобретение необходимого вам оборудования.

Главной частью в конструкции верстака является крышка, куда устанавливаются тиски. Не забывайте, что тиски могут монтироваться поперек и вдоль верстачной доски, что позволяет совершать манипуляции с изделиями в обоих направлениях. Чем большей будет толщина крышки, тем комфортнее и удобнее металлический верстак будет в работе. Среднее значение толщины чаще всего составляет 60 — 70 миллиметров.

Помните, что различные модели металлических верстаков имеют столешницу разной прочности. Некоторые верстаки рассчитаны на нагрузки до 200 килограмм, другие — на нагрузку до 300 килограмм, остальные способны выдерживать до 700 килограмм. Подбирать модель принято, исходя из эргономики и наличия свободного пространства. После этого стоит определиться с желаемым количеством тумб, которые подходят по функционалу под ваш верстак.

Металлический верстак под собой может быть оборудован по-разному, это только на усмотрение покупателя. Там могут располагаться всевозможные шкафчики для содержания инструментов. Однако запомните, что такие шкафчики при этом придают рабочей поверхности ещё большую устойчивость, так как наполняют пространство под верстаком. Далее можно подумать о приобретении дополнительных устройств для верстака, экрана, держателей для инструментов, лотков, или же поинтересоваться, как сделать металлический верстак.

Чертеж металлического верстака

Прежде чем приступать к изготовлению металлического верстака в домашних условиях, необходимо сделать его чертеж и точно рассчитать размеры всех заготовок конструкции — столешницы, ножек и полочек. Для начала необходимо определиться с высотой. Для этого руки опускаются вниз, а ладони располагаются параллельно полу. Расстояние между ладонями и полом будет высотой рабочего места.

Также необходимо просчитать габариты металлического верстака. Стоит отметить, что чем длиннее столешница, тем удобнее на ней работать. Для крышки стола будет достаточно ширины примерно в 50-60 сантиметров, а длины в 1,5 метра. Столешницу можно изготовить из листовой стали или дерева, которое в последствие оббивается металлом.

Каркас можно сделать из металлических уголков или профильной трубы. Не забудьте предусмотреть дополнительные поперечины между ножками для надежности. Вместо распорок вы можете соорудить удобную полочку внизу, на которой можно размещать лаки, различные инструменты, краски и детали. Учтите, что хороший верстак должен держаться очень прочно, поэтому заранее продумайте способ крепления ножек к полу.

Не забывайте про источники света и розетки, которые должны находиться рядом с металлическим верстаком. После этого можно рассчитать необходимое количество материала и приступить к изготовлению металлического верстака. Многие мастера пренебрегают этим этапом и подгоняют детали друг к другу уже в процессе работы.

Но такой подход является непрофессиональным, ведь именно на стадии проектирования вы можете окинуть взглядом всю конструкцию и немного изменить ее. Постарайтесь сделать все аккуратно, точно подгоняйте и шлифуйте детали, хорошо обрабатывайте острые металлические края. В этом случае верстак будет работать долго и слаженно.

Подготовка к работе

Внимательно окиньте взглядом свой чертеж металлического верстака и еще раз убедитесь, что вас полностью устраивает намеченный вариант. Точно продумайте размер инструмента, чтобы он вмещался на рабочей площади. Конечно, большой верстак гораздо удобнее, но при маленькой площади подойдет небольшая столешница с одной полочкой.

Делать металлический верстак без полок крайне опрометчиво — вам все равно придется куда-то класть инструменты. Современные верстаки обладают защитным экраном, который обычно расположен в задней части рабочего стола. На защитном экране можно сделать держатели, которые будут хранить разные приборы. Если вы хотите сделать ящики, они должны быть оборудованы специальными механизмами, которые позволят ящичкам выдвинуться полностью.

Чтобы конструкция прочно держалась, рекомендуется делать ее из металла, для нарезания которого обычно используется болгарка. Для изготовления каркаса можно задействовать металлические уголки с толщиной в 3 сантиметра и размером 40х40 или металлические профили с сечением 30х50 миллиметров. Также понадобится металлическая полоса для крепления рабочего стола к основному каркасу.

Для изготовления столешницы можно использовать сухие доски толщиной в пятьдесят миллиметров и шириной в сто или сто пятьдесят миллиметров. Они также пригодятся для установки ниш, в которых могут размещаться инструменты. Столешницы могут оббиваться металлическими листами, а могут полностью из них выполняться. Полностью металлические верстаки являются более надежными, за счет толстого листа, который выдерживает самые сильные удары и не деформируется.

Заранее приготовьте оцинкованный металл толщиной в 2 миллиметра, это необходимо для покрытия дерева на рабочем столе. Полосы того же металла пригодятся для создания бортиков, которые будут защищать от искр при работе с металлом. Длина одной полосы должна совпадать с длиной рабочего места, а длина двух остальных — с шириной.

Изготовление металлического верстака

Для будущего каркаса металлического верстака необходимо нарезать детали по нужному размеру и соединить их между собой при помощи сварки. Если вы не собираетесь устанавливать дополнительные полки, укрепите конструкцию ребрами жесткости из того же уголка. Их следует приварить на высоте десяти сантиметров от пола и десяти сантиметров вниз от столешницы. Не забудьте сделать то же самое в центре будущего рабочего стола. Чтобы каркас был более устойчивым, на будущие ножки металлического верстака своими руками приварите квадратные металлические пластины.

Когда вы соберете основную конструкцию, можете приступать к созданию каркаса рабочего стола. Из металлических уголков 50х50 необходимо сварить каркас, длина которого должна быть на двадцать сантиметров больше размеров конструкции. Это необходимо для закрепления тисков. После этого в месте крепления рабочего стола на основную конструкцию инструмента навариваются полосы из металла, а на них — конструкция из уголков. Также к конструкции привариваются защитные экраны.

В прикрепленной столешнице и уголке (который закреплен для жесткости на каркасе) необходимо просверлить отверстия, к которым будут крепиться доски. Обычно они фиксируются саморезами с потайной шайбой. Далее столешница покрывается листовым металлом, который также закрепляется саморезами по заранее просверленным отверстиям. Вы можете покрасить полочки или обработать их огнебиозащитным составом.

Для удобной работы деталь необходимо жестко зафиксировать. Для этого можно использовать тиски, которые состоят из двух параллельных губок и фиксируют все обрабатываемые элементы. При зажиме губок фиксируется деталь. Зажим можно регулировать при помощи винта, вращение которого обеспечивается длинным удобным рычагом.

Для металлического верстака необходимо сделать тиски из металла. Помните, что тиски должны очень надежно прикручиваться к столу, поэтому во время работы следите за прочностью соединения. Если верстак достаточно большой, на нем можно закрепить двое тисков. Одни закрепляются с правого торца инструмента, а другие — в левом углу передней части стола.

Чтобы не столкнуться с ржавчиной верстака и продлить срок его использования, конструкцию можно обработать специальной краской по металлу, которая сможет защитить инструмент от коррозии. Мы надеемся, что эти простые рекомендации помогут вам создать удобный и качественный верстак!

Верстак под «письменный стол»

Чтобы верстак был устойчивым и выдерживал сравнительно большие нагрузки, его делают с прочным массивным основанием, которое называется подверстачье. Если ваше помещение слишком маленькое, вы можете изготовить верстак упрощенной конструкции, сделать его чуть меньше или приспособить под старый хозяйственный стол.

Очень часто маскируется металлический верстак под стол с откидной столешницей, которая закрывает верх верстака. В этом случае тумбочки стола можно использовать для хранения инструментов. Но обычную конструкцию стола нужно упрочнить, чтобы инструмент мог выдерживать большие нагрузки. Большинство столов имеют толщину около 18-25 миллиметров, поэтому на них невозможно работать с массивными деталями.

В этом случае на столешницу наклеивается дополнительная плита, чтобы она выступала за края рабочего стола примерно на 50 сантиметров. Это позволит закрепить на ней струбцины, тиски и прочие приспособления. При необходимости можно укрепить ножки стола с внешней или внутренней стороны. Для этого можно воспользоваться деревянными планками или металлическими уголками.

Стол имеет свойство расшатываться со временем, поэтому его лучше поставить в угол и прикрепить к полу или к стене. Это можно сделать при помощи металлических уголков. При работе может создаваться шум, поэтому под ножки можно положить войлок или другой мягкий материал, чтобы не беспокоить соседей, если вы работаете в домашних условиях. Изготовить верстак из письменного стола можно, но учтите, что для работы с массивными деталями его придется хорошо укрепить, поэтому гораздо проще сделать металлический верстак заново.

Использование металлического верстака в домашних условиях связано с некими особенностями, которые касаются выполнения техники безопасности и бережного ухода за таким инструментом. При эксплуатации стола следуйте ниже изложенным правилам:

Перед началом работы обязательно ознакомьтесь с правилами техники безопасности. Найдите и прочитайте инструкцию по применению используемых вами инструментов. Если вы будете правильно пользоваться инструментом, то сможете обезопасить себя от травматизма и сохранить верстак в исправности. Если вы никогда не пользовались металлическим верстаком, посмотрите, как это делают опытные специалисты.
Вы уже знаете, что существуют различные виды верстаков, поэтому многое будет зависеть от предназначения инструмента. Помните, что не стоит обрабатывать металлические заготовки на деревянном верстаке, поскольку это может повлечь за собой печальные последствия. Для этой цели вы и изготовили металлический верстак.
При работе с верстаком обязательно используйте тиски, которые смогут хорошо закреплять деталь с двух сторон. Как правило, тиски на передней части стола передвигаются, а задние остаются неподвижными.
При работе с инструментом обязательно используйте необходимое крепление, для этого можно использовать даже специальное приспособление. Металлический верстак должен иметь прочную основу, поскольку ремонтируемые конструкции могут быть очень тяжелыми — до 500 килограмм.
В каждом верстаке должны быть тумбочки, которые помогут сохранить порядок на рабочем месте. Существуют верстаки с регулировкой высоты стола, что позволит выполнять работу более качественно. Сбоку верстака можно установить карман для мусора, который поможет сохранить чистоту в мастерской.
После окончания работ не забудьте хорошо прибрать рабочее место. Чтобы избежать замыкания в электропроводке, все электроприборы должны быть выключены. Перед началом работы также следует очистить поверхность верстака от пыли и грязи. Следите, чтобы на инструмент не попадала вода, клей или другие элементы.
Винты следует заворачивать полностью, но без чрезмерного нажима. Если конструкция неустойчива, необходимо заново укрепить ее.

Таким образом, каждый мастер, мечтающий о собственной мастерской, может установить там специальную мебель, которая будет предназначаться для работы и инструментов. Одним из наиболее важных предметов мебели является верстак. В магазинах представлен большой выбор различных по цене металлических верстаков, но вы можете сделать его и своими руками. Такой подход создаст для вас максимально удобное рабочее место, работать на котором будет легко и комфортно.

Верстак слесарный — это рабочий стол с широким спектром назначения. Он позволяет проводить слесарные, ремонтные, электромонтажные работы, обработку различных материалов. Верстак должен быть в любой домашней мастерской. Мастера предпочитают конструировать его своими руками, чтобы сделать максимально удобным для себя.

Составные части приспособления

Хороший верстак слесарный — это стол с прочной металлической поверхностью. Дерево в качестве основного материала не допускается: оно легко марается машинным маслом или другими смазками. Поскольку на слесарном столе занимаются обработкой изделий из металла, поэтому в деревянной столешнице будет постоянно задерживаться стружка. Однако доски иногда применяют в комбинации со сталью или иным подобным материалом. Такое сочетание позволяет упростить и удешевить сборку, не сильно теряя в прочности.

Внимание! Помимо слесарных столов существуют столярные, на которых занимаются обработкой древесины. Эти верстаки не такие крепкие, но зато проще в сооружении. Изготавливать на них металлические детали не рекомендуется.

Конструкция верстака для работ по металлу напоминает обычный письменный стол, в чём можете убедиться на фото. На столе также должны быть:

Ящики и полочки для хранения оборудования и расходников (могут располагаться над столешницей или под ней, в тумбе или просто так).
Силовой щит, чтобы подвешивать инструмент.
Тиски.

Верстак из металла

Сам верстак должен стоять под крышей в мастерской, гараже или ином подобном помещении. Расположение частей в корпусе вам предстоит продумать заранее и отразить в чертеже, исходя из собственного удобства и размеров помещения. Комфортнее работать на верстаке большой площади. Но часто габариты мастерских ограничивают этот параметр.

Совет. Оптимальная высота стола — расстояние от пола до локтя опущенной руки.

Материалы и оборудование для монтажа верстака

Стол должен обладать такими свойствами:

прочность;
устойчивость опорной рамы;
надёжность.

Обязательное условие правильной и безопасной эксплуатации слесарного верстака — хорошее освещение. Для него в первую очередь нужны розетки, которые разместятся вблизи рабочего места. Лампу делают стационарной, подвешивая на стену или закрепляя на самом верстаке. Второй вариант практичнее, поскольку избавляет от лишних сложностей при переносе стола.

Расходные материалы и инструмент для сборки верстака слесарного:

2-миллиметровый лист стали для столешницы;
обрезная доска (толщина — 50 мм, желательная ширина — 250 мм);
труба диаметром 40-50 мм или уголок толщиной 4 мм для основы и ножек;
болгарка;
сварочный агрегат;
электродрель;

гайки и винты;
напильник и молоток;
краски с кистью.

Устройство слесарного верстака — это жесткая металлическая основа (выполненная из уголков либо квадратной трубы). Чтобы оформить столешницу, лучше использовать 50-миллиметровый брус. Сверху на него набивается стальная пластина толщиной до 6 мм. Для скрепления всех металлических деталей воспользуйтесь сваркой, но можно также вкрутить болты.

Монтаж каркаса верстака и основы для столешницы

Прежде чем приступать непосредственно к сборке, внимательно посмотрите на заготовленный чертеж. Еще раз убедитесь, что размеры будущего верстака вписываются в размеры помещения, где будет стоять ваш слесарный инструмент (гараж, сарайчик или мастерская). Монтаж стола начинается с создания каркаса:

Из уголка отрежьте 4 ножки одинакового размера.
Соедините их вверху горизонтальными перекладинами из того же материала. Используйте сварку. В результате должен получиться прямоугольник (вид сверху) заданного размера.
Дополнительно сделайте линию жёсткости, ещё раз скрепив ножки таким же способом горизонтальными перемычками примерно на высоте 15 см от пола.
Если у вас предусмотрена тумба с ящиками сбоку под крышкой верстака, то для неё приварите пару дополнительных опор.

После этого можно приступать к сборке столешницы:

сделайте по периметру горизонтальных металлических перекладин отверстия для болтового соединения;
нарежьте доски по длине стола;
уложите их друг к другу без щелей и просветов, закрепите в таком положении;
сделайте отверстия в древесине, совпадающие с отверстиями в уголке.

Совет. С верхней стороны досок отверстия должны иметь расширения. В них будут углубляться шляпки болтов, чтобы деревянная поверхность столешницы осталась ровной.

Заключительный этап сборки верстака

Столешница будет готова после обшивки металлом. Для этого просто отрежьте фрагмент необходимого размера от подготовленного листа и зафиксируйте его на древесной основе при помощи саморезов. Обратите внимание, что после их вкручивания на металле могут оставаться заусенцы. Их следует просто подпилить напильником.

Если вы предусмотрели в конструкции верстака ящики или полочки, воспользуйтесь простой технологией их изготовления. В качестве материала подойдёт обычная 15-миллиметровая фанера. Ящики собирают на шурупах. На один приходится примерно 15-20 шт. Полки проще прикрепить к уголку, а вот для ящиков придётся дополнительно купить направляющие полосы — салазки. Их приваривают к каркасу.

Той же фанерой можно обшить боковые стороны стола и сделать экран на его задней стороне. Для большей устойчивости мастера рекомендуют прикрепить снизу к опорам прямоугольники или кусочки уголка. В этом деле поможет сварочный аппарат. При необходимости прикрутите к верстаку тиски. В завершение обработайте все стальные элементы конструкции краской по металлу, чтобы избежать появления ржавчины.

Сделать верстак для работ по металлу не очень легко, но вполне возможно, если ответственно подойти к делу. Зато вы убедитесь, что ни один покупной стол не сравнится по качеству с изделием, собранным своими руками.

Источник

Как сделать слесарный верстак своими руками, чертежи под рукой, необходимый инструмент и материалы имеются, теперь можно спроектировать и изготовить конструкцию для комфортной работы в мастерской, опираясь на предложенный материал.

Начнем с подготовительного этапа, посмотрим на конструкцию в разрезе

• каркас (уголок металлический 35 х 35 х5 (мм)) ГОСТ 8509-93
• стальной лист 1,5 … 2,0 (мм) ГОСТ 19903-74
• элементы каркаса (уголок металлический 20 х 20 х 3(мм))
• обрезная доска (50 х 100 х 700 (мм))
• обрезная доска (20 х 100 х 690 (мм))
• металлический ящик
• фанера (10 х 530 х 680 (мм)) ГОСТ 3916.1-96

Приступаем к изготовлению слесарного верстака своими руками.

Вырезаем все детали по размерному ряду.
В металлических пластинах (по углам) просверлим четыре сквозных отверстия диаметром восемь миллиметров.
Квадратные металлические пластины, приваренные к уголкам (ножкам), сделают конструкцию верстака более устойчивой, а отверстия в пластинах, позволят закрепить ее к бетонному полу помещения. Дополнительное крепление верстака к полу, придаст неподвижность и хорошую жесткость конструкции, что в свою очередь улучшит рабочие характеристики слесарного верстака, сделанного своими руками.

Сварим каркас, сгладим абразивным кругом сварные швы, покроем каркас защитным лакокрасочным слоем.

Обработаем обрезные доски огневым и биологическим защитным составом и уложим их в верхнюю рамку каркаса.

Сверху на доски, кладем листовой металл и накрываем его рамкой, сваренной из уголка.
По периметру стола сверлим сквозные отверстия диаметром шесть миллиметров и сжимаем наш «сэндвич» заклепками или винтами с гайками.

Верхнюю – изготовим из обрезных досок, нижние – из фанеры. Весь материал обработаем аналогичным составом.

Изготовим детали из листового металла толщиной 1,5 … 2,0 (мм) по представленным чертежам.
Внутри ящика можно сделать органайзер для хранения всякой мелочевки.

Теперь мы имеем представление о том, как сделать слесарный верстак своими руками, чертежи в наличие. Осталось только настроиться и приступить к выполнению работ.

В дальнейшем, боковые стенки стола, можно закрыть металлическими пластинами и навесить спереди двери.

Устанавливаем на стол трубогиб для профильной трубы , тиски и различные приспособления. Навешиваем на стены полки.

Все, рабочее место готово. Можно приступать к работе и получать удовольствие.

Генеральный принцип развития техники обработки материалов с доисторических времен до наших дней – как делать на неточном оборудовании детали для более точного. А начиналось все с верстака, его прообразы находят при раскопках поселений каменного века. Построить верстак, причем полноценный, своими руками вполне возможно, и это не только сэкономит значительную сумму, но также упростит, облегчит работу и улучшит ее результат.

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Любительский верстак, надежный, но излишне сложный, тяжелый и громоздкий

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

Мы в этой статье разберемся, как сделать верстак с учетом этих ошибок, во-первых, попроще и подешевле сообразно кругу потребностей и/или увлечений умельца. Во-вторых, как сделать верстак общего назначения или универсальный для особых условий использования – в тесном гараже, под столярку на стройке из подручного хлама, домашний для мелкой точной работы, детский.

Об универсальных верстаках

Среди фирменных изделий, подчас весьма недешевых, можно встретить «универсальные» верстаки в виде столярного с крышкой без лотка, комплектными слесарными тисками на деревянной подушке, и струбциной для их установки, вроде того, что на фото:

“Универсальный” верстак заводского изготовления

Это неправильное решение не только потому, что деревянная столешница от столярных работ портится. Главное, что здесь плохо – технологические жидкости, применяемые при обработке металла – масло, керосин и др. Пропитанное ими дерево становится гораздо более горючим. Возможно и самовоспламенение; вспомните, на производстве категорически запрещено накапливать промасленную ветошь. Подход к конструированию столешницы (доски, крышки) универсального верстака нужен другой исходя из того, для какой работы он преимущественно используется – тонкой или грубой, см. далее.

Рабочая скамья

На Западе широко распространены любительские/домашние верстаки с наборной столешницей, обрамленной бортиком. Чертежи такой «рабочей скамьи» даны на рис. Под слесарку крышку накрывают листом стали толщиной 1,5-2 мм и ставят тиски на подушке.

Чертежи домашнего верстака американского типа

Верстак-скамейка хорошо гасит вибрации; сделать его можно из сосны или ели. Но конструкция сложна, с длинномерными материалами и мебелью работать на таком верстаке неудобно. Поэтому мы посмотрим сначала, как сделать наиболее употребительный столярный верстак, затем гаражный и слесарный. Далее постараемся объединить их в универсальный верстак и поглядим, чего на этой основе можно придумать для особых потребностей.

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Примечание: размеры верстака в высоту ок. 900 мм. Длина и ширина выбираются по месту установки и роду работ в пределах 1200-2500 и 350-1000 мм соотв.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Деревянные станины верстаков

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Примечание: любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Конструкция цельнодеревянного верстака

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Для столярки

Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.

Устройство самодельного столярного верстака и тисков к нему

Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.

Тиски для столярки

Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.

Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.

Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).

Примечание: гайке, наваренной на основание, перед проходом резьбы нужно дать отлежаться от 2-х час, чтобы «улеглись» остаточные деформации.

Тиски и столярка для слесарки

Тиски на слесарном верстаке устанавливаются в углу (см. врезку на рис.), чтобы как можно большая часть динамических нагрузок при обработке металла приходилась по вертикали на угловую стойку. Расположение поперечных балок и промежуточных вертикальных стоек верстака со стационарными тисками желательно делать немного асимметричным, ставя их с меньшими промежутками в сторону угла с тисками. Установку тисков ведут также начиная с угла:

В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
Ставят тиски на болты 1, 2 и 3;
Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
Крепят тиски окончательно на болт 4.

Как установить тиски на слесаный верстак и приспособить его для столярных работ

Примечание: таким же способом крепят и стационарный электроинструмент, напр. наждак.

Под столярку

Слесарный верстак возможно приспособить и для столярных работ, если просверлить в столешнице 2-4 пары отверстий под фиксацию столярного упора (справа и в центре на рис.). В таком случае к нижней поверхности упора привинчивают саморезами круглые бобышки; хорошо подходят пробки от пластиковых бутылок, они много раз выдерживают посадку втугую.

Верстак для гаража

Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции

Пристенный верстак для гаража

Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.

Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.

Еще для гаража

Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.

Настенный верстак для гаража и мини верстак-шкаф

Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.

Примечание: для тесного гаража с обычным городским автомобилем, возможно, оптимален будет складной верстак-ящик, см. видео ниже.

Видео: складной верстак-ящик

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Универсальный домашний вертстак

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Изготовление верстачной доски из фанеры

Подрастающей смене

Другой случай, когда делать верстачную доску из фанеры оправдано, это ученический верстак для ребенка. Тут играют роль уже педагогические соображения: пусть учится чувствовать материал и не лупить почем зря, а работать аккуратно. С той же целью мастера прошлого нарочно давали ученикам плохой инструмент.

Детский ученический верстак

Верстаки на дачу

Когда дачный домик или др. легкое деревянное сооружение еще только строится, тут не до верстачных премудростей, нужно хоть что-то, на чем можно производить несложные столярные работы. Для такого случая на скорую руку можно сколотить столярный верстак для дачи из подручных материалов, слева на рис. Конструкция замечательна тем, что в ней наглядно и полно воплощен принцип: на плохом оборудовании делаем хорошие вещи.

Верстаки для дачи из подручных материалов и складной

Для последующих работ по обустройству дачи пригодится мини-верстак, справа на рис. При минимальном расходе материала и предельно простой конструкции он достаточно для обычных столярных работ устойчив во всех отношениях, т.к. середина верстачной доски подперта парой подкосов. Если их поставить на болты, верстак получится складным и от выходных до выходных стоять в кладовке. Для разборки после высвобождения подкосов распорку вместе с ними вынимают, а ножки подворачивают под доску. Наконец, для дачи, обитаемой постоянно или все лето, с мастеровым хозяином, кстати придется более сложный, но полнофункциональный складной верстак, см. видео ниже.

Видео: складной верстак своими руками

Эта статья расскажет вам о том, как сделать своими руками простые и дешевые гаражные ящики+верстак, что позволит хранить инструменты и приспособления в безопасности, в то время как рабочая поверхность верстака увеличивается в разы.

Шаг 1: Планируем конструкцию

Длина стены гаража составляет 6,6 м, что идеально подходит для создания верстака и стеллажей.

Мне хотелось, чтобы было место для циркулярной пилы и одновременно много ящиков для хранения инструментов для работы по дереву, инструментов для сада и механических приспособлений.

Верстак разрабатывался таким образом, чтобы быть в высоту 100 см от пола и 60 см в глубину.

Также хотелось сделать поверхность верстак на всю длину от стены до стены. В процессе планировки конструкции возникла необходимость создания пространства для хранения газонокосилки, снегоуборочной машины, пылесоса.

Стеллажи будут сделаны из простых фанерных модульных секций, в которых и будут размещены ящики для хранения. Плавающие части на поверхности стола будут сделаны из рамы 60*120 см.

Шаг 2: Режем фанеру

Используем шлифованную фанеру толщиной 2 см для центрального шкафа и для крышки верстака. 4 полных листа фанеры достаточно для того, чтобы сделать 5 шкафов и покрыть полную длину рабочей поверхности верстака.

С помощью циркулярной пилы и линейки разрезаем каждый лист фанеры на две полоски размерами 60*480 см. Отложим 3 полосы фанеры, с наиболее презентабельным видом, для крышки верстака.

Каждая половина листа, может одновременно выступать в роли двух сторон. В моих планах было изготовить 5 шкафов. Нарезаем полосы фанеры для низа и верха тумбы.

Для ящиков используем фанеру толщиной 1,3 см, что была отшлифована с обеих сторон. Точно также, разрезаем все листы пополам на полосы 60*480 см.

Размеры донышек ящиков 61*61 см. Вырезав 20 донышек, оставив остальную часть фанеры при использования для сторон.

О инструментах:

Линейка с циркулярной пилой, безусловно, стоит денег. Купив такой инструмент для этого проекта, он полностью окупил себя. У меня не было большого стола для распиливания фанеры, поэтому все действия выполнялись на полу гаража. Этот инструмент сделал порезку фанеры простой и безопасной. Длина инструмента позволяла резать куски шириной 66 см, которые идеально подходит для изготовления частей тумб стеллажа.

Шаг 3: вырезаем направляющие ящиков

Разработка тумб учитывала количество инструментов. 3 неглубоких и 1 глубокий ящик для крупных предметов.

Используем фрезу диаметром 1,27 см для того, чтобы вырезать направляющие (глубина паза 1,27 см) в стенках шкафов.

Вырежьте один паз глубиной 2,54 см на нижней стороне шкафа. Вырежьте другие 3 паза на расстоянии 12,7 см друг от друга и 14,6 см от верхнего края. Сделайте временное приспособления для фрезы, чтобы легко наносить пазы на всех деталях шкафчиков для стеллажа.

Шаг 4: Сборка каркаса

Используем обрезки фанеры, для того, чтобы закрыть верхнюю часть задней стенки, чтобы создать место для размещения крепежных винтов при монтаже шкафчиков, обеспечить таким образом надежное крепление.

Обратите внимание на то, что в проекте планировалось сделать место для циркулярной пилы, один шкаф на 7,6 см будет ниже, чем 4 остальные. Для этого шкафа высота двух ящиков была уменьшена на 7,6 см.

После того, как были собраны 5 шкафов, прикрепим их к стене/друг другу с помощью винтов. Они как бы парят на высоте 25 см над полом гаража. Ниже шкафов, у меня будет дополнительные большие ящики для хранения больших или длинных инструментов. Эти ящики будут просто размещены на бетонном полу. Вы же можете использовать мебельные ролики.

Шаг 5: Доработка донышка выдвижного ящика

Ящики были тесноваты, поэтому воспользовавшись шлифовальной машинкой, слегка закруглим донышки, чтобы они легче скользили на салазках. Убедитесь, чтобы донышки каждого ящик хорошо скользят на салазках, прежде чем завершить сборку ящика.

Шаг 6: Сборка ящиков

Боковины ящика, фасад, задняя стенка были сделаны из порезанной на полоски фанеры толщиной 1,27 см.

Воспользовавшись фрезерным станком, вырежьте ручки в передней части каждого ящика. С помощью шлифовальной машинки, отшлифуйте все вырезанные участки. Собираем с помощью гвоздей, добавив по два винта для гипсокартона, на фронтальную сторону каждого ящика, что придаст дополнительную прочность конструкции.

Этот шаг был наиболее трудоемким потому, что нужно было вырезать, сделать пазы и зашлифовать 112 частей ящиков.

Сделаем два ящика длиной 120 см и один длиной 60 см. Эти нижние ящики глубиной 51 см. Они прекрасно подходят для хранения длинных предметов таких как: струбцины, шланги и т.д.

Шаг 7: Установка

Крышки верстаков дополняется еще одним куском фанеры толщиной 2 см, что прикручен к верхней части шкафов.

Для плавающей части верстка, сделаем раму 60*120 см из пиломатериалов и прикрутим к крышке верстка.

С рамой 60*120 см и двумя слоями фанеры поверх каркаса, крышка верстка получилась по-настоящему прочной. Конструкция позволила установить на верстак тиски.

Шаг 8: Завершение

Отшлифовав поверхности верстака с помощью шлифовальной машинки и используя природный краситель, окрасим всю фанеру. Добавив полосы красного дуба, шириной 3,8 см.

Все было покрыто тремя слоями полиуретана.

Выводы:

Теперь появилась возможность хранить тонны инструментов и принадлежностей, а также мог отправить на пенсию десяток ящиков и коробочек для хранения мелочей.

Если бы мне пришлось делать его снова, наверное, добавил бы больше ящиков высотой 7,6 см. Они прекрасно подходят для мелких электрических и механических инструментов. Некоторые из 12,7 см ящиков стали довольно тяжелыми, когда они полностью загрузились, а 25 см ящики слишком большие.

Всем спасибо за внимание. Удачных Вам самоделок!

Источник

Антон Свиридов

2312
0
0

pbriggs8 с сайта instructables.com рассказал о своем опыте модернизации верстака. Далее с его слов.

У меня в мастерской имелся собранный мною пару лет назад верстак. Место под ним я использовал для хранения различных обрезков, но делалось это максимально беспорядочно. Решил изготовить для этого места выдвижные ящики.

Весь процесс занял примерно 6 часов. Материалы использовал уже имеющиеся в мастерской, докупив лишь лист фанеры для днища ящиков и направляющие, потратив 21 доллар.

Вырезаю направляющие для ящиков

Для начала я вырезал 6 дощечек 3х75 см из имеющихся обрезков фанеры толщиной 2 см.

Затем я просверлил необходимые отверстия и прикрепил соответствующие направляющиеся. Убедившись в том, что они ровно устанавливаются, снял их чтобы те не мешали при закреплении на ножках верстака.

Прикрепляю направляющие на ножки верстака

Чтобы ровно прикрепить направляющие выдвижных ящиков к боковым сторонам стола я вырезал две проставки по 12 см. Нижнюю направляющую разместил на 1 см от уровня пола, а затем, используя проставки, прикрепил остальные. Для крепления использовал клей и 5 см гвозди.

Также использовал уровень, чтобы все было ровно.

Затем прикрутил направляющие на место.

Изготавливаю верхний ящик

Я решил сделать верхний ящик немного ниже и короче двух остальных, так как место над и за ним занимает система сбора опилок, которую я встроил под столешницу верстака.

Ширину ящиков решил делать на 2 см меньше ширины проема, чтобы максимально ровно попасть на направляющие и их колесики не выгибались.

Измерив ширину, вырезал две стенки по 110 см. Боковые стенки подбирал под имеющееся место. Затем скрепил вместе части рамы и присоединил направляющие.

Имеющуюся конструкцию сразу испытал, чтобы убедиться в правильности всех размеров. Конструкция ездила идеально, поэтому я снял направляющие и вырезал из имеющихся остатков фанеры днище для ящика. Затем прикрепил его гвоздями и вернул направляющие на место.

Сразу после сборки заполнил ящик обрезками ради экономии места. Заодно протестировал его под весом, и тут он тоже хорошо ходит по направляющим.

Собираю два нижних ящика

Для нижних ящиков мне уже не хватало фанеры, поэтому я купил лист в местном строительном магазине и привез ее на своей машине.

Глубина нижних ящиков такая же, как и у стола. Процесс сборки идентичен верхнему ящику. Лист фанеры разрезал на имеющемся распиловочном стенде и прибил на дно ящиков.

Я также сразу заполнил их обрезками древесины и поставил на место. У нижнего ящика оказалась проблема и он туго ездил по направляющим. Я снял их и подточил края, чтобы места крепления были шире. После этих манипуляций ящик стал идеально ездить.

Ящики отлично выполняют свою функцию и хорошо выдерживают большой вес. Теперь подумываю избавиться от такого количества обрезков дерева и использовать их под инструменты.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

25 июня 2019г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Источник

Выдвижные ящики для верстака своими руками

Выдвижные ящики для слесарного стола своими руками

Разметка и сборка ящика для верстака . Workbench drawer .

Верстак | Слесарный верстак своими руками | Ящики для верстака на подшипниках

Определиться с местом расположения верстака

Составить схему верстака (сообразуясь со свободной площадью в домашней мастерской)

Длина столешницы

Назначение верстака

Что предусмотреть:

Заготовить материалы

Назначение и конструкция типового столярного верстака

Виды и конструктивное исполнение

Проект и чертежи

Необходимые инструменты и материалы

Инструкция по изготовлению

Установка дополнительного оборудования

Видео: Столярный верстак своими руками

Как правильно спроектировать своими руками слесарный верстак

Какой не должна быть металлическая конструкция слесарного верстака

Строим слесарный верстак из металла

Описание конструкции

Сборочные работы

Получение первичной металлической рамы верстака

Доводочные работы металлического верстака

Заключение

Выбор проекта верстака

Составление чертежа столярного верстака

Подбор материалов

Крепеж

Инструкция по сборке столярного верстака

Изготовление деталей верстака

Сборка несущей рамы (основания верстака)

Столешница

Оснащение верстака

Инструменты для работы

Каркас столярного верстака

Столешница верстака для столярных работ

Ящики для хранения инструмента в столярном столе

Используйте ящики от старой мебели

Отсек столярного стола для переносного ящика

Как сделать модули с удобными выдвижными ящиками

Как сделать выдвижной ящик столярного верстака из фанеры

Основные этапы работ

Какие верстаки бывают

Верстак своими руками видео:

Столярный верстак

Слесарный верстак

Плотницкий верстак

Изготовление строительного верстака

Столешница для верстака

Установка тисков и создание упоров

Изготовление слесарного верстака

Складной верстак

Верстак своими руками видео:

1 Что такое верстак?

1.1 Руководство по изготовлению верстака (видео)

2 Делаем верстак в гараж своими руками

2.1 Требования к самодельному верстаку

Понятие металлического верстака

Конструкция и принцип работы

Выбор металлического верстака

Чертеж металлического верстака

Подготовка к работе

Изготовление металлического верстака

Верстак под «письменный стол»

Составные части приспособления

Материалы и оборудование для монтажа верстака

Монтаж каркаса верстака и основы для столешницы

Заключительный этап сборки верстака

Три ошибки

Об универсальных верстаках

Рабочая скамья

Состав верстака

Если нет сварки

Металл

Для столярки

Тиски для столярки

Тиски и столярка для слесарки

Под столярку

Верстак для гаража

1
Что такое верстак?

1.1
Руководство по изготовлению верстака (видео)

2
Делаем верстак в гараж своими руками

2.1
Требования к самодельному верстаку
