Аэросани – это уникальное транспортное средство, по проходимости по снегу этому виду транспорта нет равных. Поэтому, они считаются незаменимым помощником для любого рыболова. С точки зрения конструкции, это транспортное средство с полозьями для движения по снегу, а передвигается оно с помощью авиационного пропеллера, который вращает бензиновый двигатель.

Сани способны развивать скорость до 150 км/час, что является неоспоримым преимуществом перед снегоходами. При наличии кабины и мягкой подвески, аэросани могут оказаться наиболее комфортным транспортным средством после автомобиля. Но автомобиль по непроходимым просторам, засыпанным снегом, не поедет.

На первый взгляд, все очень сложно, но если вникнуть, то никаких сложностей нет, и аэросани реально сделать самому из подручных средств, не затрачивая огромных усилий.

Аэросани – это, по сути, бензопила, но при относительно не большой мощности удается развивать большую скорость. Например:

  • Обороты двигателя – 4700.
  • Мощность – 15 л.с.
  • Максимальное усилие пропеллера – 62 кг.
  • Диаметр винта – 1300 мм.
  • Наибольшее число оборотов винта – 2300.
  • Передаточное число редуктора – 1,85.
  • Площадь полозьев – 0,68 м квадратных.
  • Вместительность бака для топливного – 40-50 л.
  • Наибольшая скорость – 40-50 км/час.
  • Наибольшая скорость по твердому снегу – 50-70 км/час.
  • Наибольшая скорость по снегу, на просторах – 70-80 км/час.
  • Наибольшая скорость по снежному насту – 100-110 км/час.
  • Максимальный вес (без водителя) – 90,7 кг.
  • Максимальный вес с грузом – 183 кг.

Грузоподъемность – это полный вес транспортного средства с пассажирами и амуницией. В аэросанях могут находиться до 5-ти человек. Поэтому, в полном снаряжении вес транспортного средства может достигать 300 кг.

Другими словами, аэросани – это довольно вместительный вид транспорта, позволяющий перевозить людей и грузы на значительные расстояния в условиях тотальной заснеженности. Они так же могут оказаться не заменимыми в условиях рыбалки или охоты.

Дальность передвижения

Если на транспортном средстве установлен не мощный двигатель, то одного бака, емкостью в 40 литров хватает, чтобы проехать до 300 км.

Запас топлива

Как правило, устанавливается стандартный бак на 40-50 литров. Кроме этого, в дорогу нужно взять емкость с топливом, объемом в 20 литров. Этого топлива вполне достаточно, чтобы преодолеть значительное расстояние без дозаправки. В любом случае, нужно правильно рассчитывать запас топлива, так как в заснеженной глуши, вряд ли удастся дозаправиться.

По обычному укатанному снегу аэросани можно разогнать до 50-ти км/час, а по нетронутому, давно лежащему снегу – до 80-ти км/час. Наличие твердого наста позволяет разогнать конструкцию до 110 км/час. При подобной скорости появляется опасность опрокидывания, поскольку устойчивость аэросаней снижается.

Конструкция тормозов и пуска двигателя

Поскольку аэросани являются эксклюзивным видом транспорта, то система тормозов имеет далеко не классическую конструкцию. Конструкция тормозов напоминает своеобразные скребки, которые монтируются на концах задних лыж. Приводятся они в действие с помощью тросов, идущих от педали тормоза. При нажатии на педали, скребки опускаются вниз, чем и замедляют ход аэросаней.

Аэросани для рыбаков зимой, настолько полезные, как и лодка летом, хотя на плавсредстве летом далеко не заедешь. И, тем не менее, на аэросанях можно смело добраться до центра любого водоема, при наличии прочного льда. Хотя, если сравнить с автомобилем, то на аэросанях можно добраться и по глубокому снегу, чего не сделаешь на автомобиле. К тому же, толщина льда требуется несколько меньше, поскольку аэросани значительно легче.

Как сделать аэросани своими руками

Как показывает практика, изготовить аэросани не так уж и сложно, хотя придется запастись временем, инструментом, материалами для работы и чертежами. При этом, необходимо соблюдать точность в изготовлении, поскольку здесь законы физики и аэродинамики выдвигаются на передний план. От подобных знаний будет зависеть качественная работа всех агрегатов, а значит – долговечность транспортного средства.

Начинают изготавливать аэросани с изготовления корпуса, который состоит из каркаса и обшивки. Чтобы каркас имел значительную прочность, в конструкции предусмотрено два лонжерона. Они имеют следующие размеры: 35х35х2350 мм. Кроме них, в конструкцию введены силовые стрингеры в количестве 5-ти штук, размерами 20х12х2100 мм. Плюс ко всему, корпус располагает передним отсеком и отсеком сзади, где должен расположиться двигатель. Корпус должен иметь аэродинамические формы, поэтому он имеет сужение в передней части.

Весь корпус, на всем протяжении усилен четырьмя шпангоутами, расположенными на равном расстоянии один от другого. Они выполнены сплошными из фанеры, толщиной 10 мм. Шпангоуты, для большей надежности, особенно широкие, имеют поперечное усиление специальными балками.

В первую очередь монтируется нижняя рама, на которую устанавливаются шпангоуты. Здесь же монтируются распорки, которые крепятся к шпангоутам уголками. После этого, закрепляются стрингеры. Каркас клеится казеиновым клеем. Места стыков фиксируются с помощью марли, после чего, эти места обильно пропитываются клеем. Возможен и другой вариант: сначала бинт пропитывается клеем, а потом им обматывают точки соединений.

Корпус обшивается листами фанеры, а поверх монтируется обшивка из дюралюминия. Сидение для водителя может быть сделано так же из фанеры или установлено заводское пластиковое. В задней части, за сидением, располагается место для багажа, где могут храниться инструменты, запасные части, емкость с бензином, а также личные вещи рыболова.

Винтомоторная установка требует более серьезного подхода, нежели сборка кабины и корпуса. Для вращения винта большей частью берут двигатель от мотоцикла ИЖ-56. Вал винта монтируется на подшипник, который располагается на каркасе.

Двигатель крепится на деревянной плите, с помощью двух кронштейнов и четырех подкосов. Плита имеет размеры 385х215х40 мм. Плиту желательно обшить с двух сторон фанерой, толщиной 5 мм. К лапкам подкосов крепятся дюралюминиевые уголки.

Чтобы можно было регулировать клиноременную передачу на винт, между швеллерами и плитой предусмотрена пластина из фанеры или текстолита. Охлаждение двигателя осуществляется вентилятором, который установлен на картере посредством кронштейна.

Монтаж ходовой части – это продолжение 2-х предыдущих этапов. В качестве лыж служит фанера, толщиной 10 мм. Для усиления их применяется более толстый брус, а верхняя часть лыжи обшивается нержавейкой. Весь механизм лыжи крепится к корпусу при помощи винтов М6.

Конструкция лыжи состоит, так же из подреза, который сделан из трубы, диаметром 8 мм. На концах труба сплюснута. Труба крепится в средней части крепления под «кабанчиком». Подрезы позволяют аэросаням сохранять устойчивость на поворотах.

Передняя часть лыж изгибается. Для этого, лыжа помещается в кипяток (только та часть, которую нужно изогнуть) и изгибается с помощью приспособления (стапеля). Чтобы передняя часть лыжи сохранила форму, устанавливается пластина из металла. Рессора лыжи сделана из дерева и имеет три части.

Из березы делается нижняя часть, которая имеет размеры 25х130х1400 мм. К ней крепится полуось. Верхняя и средняя часть – сосновые. Вместе они соединяются болтами М8 и листами дюралюминия. В передней части лыжи предусмотрен специальный амортизатор, который не дает возможности лыже зарываться в снег при движении. Сделан он из резинового жгута. Задняя часть аэросаней и так тяжелее, а вместе со жгутом лыжа всегда направлена вверх.

Ускорение движения аэросаней осуществляется за счет нажима на соответствующие педали, а изменение направления движения – посредством рулевой колонки.

Чтобы не было никаких проблем с работой аэросаней, лучше взять готовый пропеллер, так как самостоятельно его изготовить весьма трудно, тем более, с первого раза.

Любое транспортное средство должно иметь несколько обязательных приборов, таких, как спидометр, тахометр, амперметр и замок зажигания. Не помешает и указатель уровня топлива. Все основные приборы устанавливаются на передней панели, изготовленной из текстолита.

Можно установить какие-то дополнительные приборы, но только, если имеется, хоть какой-то смысл. Ну, например, GPS-навигатор, который может понадобиться, если путь длинный и незнакомые места.

В кабине так же должен находиться рычаг воздушной и дроссельной заслонки карбюратора. С левой стороны кабины желательно установить зеркало заднего вида, а сверху кабины – козырек.

Подобная конструкция намного проще, чем вышеописанная конструкция. В качестве двигателя здесь используется мотор от бензопилы. Несмотря на свою простоту, на подобных аэросанях вряд — ли кто-нибудь решится поехать на рыбалку.

Для передвижения на серьезные расстояния необходим мотор, мощностью около 12-ти л.с., а мощность мотора от бензопилы – всего лишь 4 л.с. Принцип монтажа такой же, как и в первом случае.

Если водоем расположен не далеко, всего в нескольких километрах, то можно проехать на рыбалку и на таких аэросанях, обустроив их местом для перемещения рыболовных принадлежностей.

Такая конструкция, как аэросани, требует особого внимания, так как имеется вращающая деталь, которая несет в себе потенциальную опасность для окружающих. Этой деталью является вращающийся винт или, как его называют, пропеллер. Чтобы в область его вращения не попал человек и не получил травму, его необходимо спрятать в специальный кожух. Кроме того, что этот кожух защитит окружающих, он защитит и сам винт от инородных предметов, которые просто его могут сломать.

В процессе работы следует строго соблюдать все размеры, данные на чертежах. Самостоятельное изготовление требует большой внимательности: необходимо проконтролировать каждое болтовое соединение, особенно на лыжах, так как они испытывают основную нагрузку.

В процессе эксплуатации следует регулярно проверять места крепления, а также сам пропеллер на дефекты. Кроме этого, следует обращать внимание на нормальную работу двигателя, на наличие горючего и уровня масла. Только так можно рассчитывать на безотказную работу самодельного устройства, тем более, если оно рассчитано на длительную эксплуатацию.

Аэросани способны облегчить жизнь рыбака и весьма существенно, особенно в заснеженных районах. Это единственное транспортное средство, не считая снегохода, на котором можно без проблем перемещаться в таких условиях на дальние расстояния.

Аэросани используют там, где нет дорог или с трудом проходит трактор. Этот самодельный транспорт не имеет сцепления и сложной трансмиссии. Гидравлические тормоза также отсутствуют, поэтому аэросани легко сделать своими руками.

Зимой рыбакам приходится преодолевать большие расстояния. Использование самодельной техники делает заброску к водоему быстрой и удобной. Транспортное средство оборудовано полозьями, благодаря этому возможно перемещение по льду, насту и снегу. Аэросани приводит в движение авиационный пропеллер. Он вращает мотор, который работает на бензине.

При езде сани развивают скорость до 150 км/час. Этим они выгодно отличаются от снегоходов. Обладая мягкой подвеской, транспорт обеспечивает комфорт при езде. Если говорить о плавности хода, то аэросани сравнимы с автомобилем. На них часто устанавливают кабины, это дает дополнительную защиту от ветра и мороза.

Днищевая рама служит основанием конструкции, ее делают в виде панели. Раму собирают из брусков-лонжеронов, лучше всего использовать сосновые. Также требуется пенопластовый наполнитель, а жесткость конструкции придают с помощью деревянных поперечин.

Раму обшивают, для этой цели необходимо приобрести фанерное полотно. Вместе с изгибом на кручение и высокой жесткостью оно демонстрирует высокие качественные характеристики.

Технические характеристики

Самодельные аэросани лучше снегохода; мотосани для рыбалки своими руками можно сделать, установив на конструкцию мотор мощностью от 15 л.с. Так легко добиться следующих показателей:

  1. За 1 минуту двигатель совершает 4700 оборотов.
  2. Диаметр винта составляет 1300 мм, он раскручивается до 2300 оборотов. Максимальное усилие — 62 кг.
  3. Топливный бак вмещает от 40 до 50 л бензина.
  4. Без водителя вес конструкции составляет 90,7 кг. С грузом — 183 кг.

Выбор двигателя зависит от массы аэросаней, их размера и грузоподъемности. Мотор должен быть такой мощности, чтобы воздушный винт совершал требуемое число оборотов. Эту величину подбирает конструктор. Необходимо стремиться к тому, чтобы конструкция была легкой, тогда можно установить двигатель небольшого размера и мощности. Техника должна иметь систему воздушного охлаждения.

На аэросани часто ставят автомобильный мотор. Он отличается большой мощностью, самодельные аэросани двигателем оснастить просто, ведь достаточно снять его со старой машины.

На сани можно установить мотор от мотоцикла «Юпитер», хорошим вариантом станет двигатель, снятый с «Жигулей». Можно использовать К-62И. Это карбюратор, который имеет 2 цилиндра. Зажигание осуществляется от батареи, а топливный бак рассчитан на 30 л бензина.

На легкие аэросани можно установить Д-30 или Д-15. Первый развивает тяговое усилие 40 кгс, а второй — 60 кгс. Д-15 имеет зубчатый редуктор. На том и другом двигателе бак рассчитан на 15 л топлива.

Грузоподъемность

Грузоподъемностью называют способность транспортного средства перемещать грузы и пассажиров. Это полный вес машины вместе с амуницией и людьми. Самодельные агрегаты рассчитаны на перевозку от 1 до 5 человек. С нагрузкой вес аэросаней достигает 300 кг.

Дальность и скорость передвижения

Если на аэросани установить двигатель мощностью 15 л.с., по твердому снегу они разовьют скорость от 70 до 80 км/ч, средняя скорость — 40−50 км/ч. Скорость по укатанному снегу возрастает. Быстрее всего транспорт едет по насту, максимальная скорость по снежной местности может составлять 110 км/ч. Но на высокой скорости снижается устойчивость техники, есть вероятность, что она опрокинется. Поэтому не рекомендуется развивать скорость выше 50−70 км/ч.

Чаще всего на самодельный транспорт устанавливают баки, емкость которых составляет 40 л. Залитого топлива хватает на 300 км.

Запас топлива

Поскольку на аэросанях передвигаются по местности, где нет заправочных станций, необходимо позаботиться о запасе топлива. Его наливают в канистру, лучше всего использовать емкости объемом в 20 л. Этого запаса будет достаточно, чтобы выбраться из снежной глуши.

Конструкция тормозов

Тормозную систему самодельной техники нельзя назвать классической. На концах задних лыж делают скребки, от педали тормоза протягивают тросы, которые при необходимости приводят их в действие. Когда водитель нажимает на педаль, происходит опускание скребков вниз. Из-за этого ход саней замедляется.

Как сделать своими руками

Аэросани можно сделать своими руками: корпуса самодельных аэросаней создают с учетом законов аэродинамики, поэтому все элементы техники следует делать в точном соответствии с планом. От качества сборки напрямую зависит работа всех узлов и срок службы самодельной техники.

Чертеж типовых аэросаней:

Корпус

Сборка аэросаней начинается с корпуса, он состоит из прочного каркаса, который закрывают обшивкой. Ему придают аэродинамическую форму, делая сужение к передней части. Корпус имеет 2 отсека: передний и задний, в который устанавливают мотор.

Необходимую жесткость конструкции придают 2 лонжерона и силовые стрингеры. Устанавливаются шпангоуты, их должно быть 4. Их располагают через равные промежутки. Для их изготовления используется фанера, лучше всего приобрести материал толщиной 10 мм. Широкие шпангоуты усиливают поперечными балками.

Работу начинают с монтажа нижней рамы, на нее производится установка шпангоутов. Обязательно делают распорки, их фиксируют к шпангоутам с помощью уголков. Когда этот этап будет завершен, переходят к закреплению стрингеров. Поперечное усиление специальными балками необходимо, ведь на самодельной технике перевозят грузы.

Каркас проклеивают, это можно сделать, нанеся казеиновый клей. На стыки накладывают марлю, затем ее пропитывают клеем. Возможен и другой вариант, когда сначала марлю разрезают, бинт пропитывают клеем, а потом полоской обматывают места соединения элементов.

Для обшивки корпуса следует приобрести листы фанеры, их закрывают сверху дюралюминиевым покрытием. Водительское сиденье делают из фанеры, но можно установить заводское, выполненное из пластика.

Место для груза выделяют в задней части конструкции, располагая за сиденьем. В этом отсеке можно хранить запчасти и инструменты, сюда же поместится канистра с бензином, рыболовные снасти и вещи пассажиров. Есть разные варианты сборки транспорта аэросанного, конструкций чертежи должны быть изучены перед началом работ.

Винтомоторная система

Винтомоторная система состоит из нескольких элементов. Самым распространенным вариантом является установка на аэросани мотора, снятого с ИЖ-56. Монтаж вала винта производится на подшипник, его устанавливают на каркасе. Для крепления двигателя требуется деревянная плита.

Для регуляции клиноременной передачи на винт требуется пластина из фанеры или текстолита. Для охлаждения двигателя устанавливают вентилятор. Его фиксируют на картере, используя для этой цели кронштейн.

Подвеска

Лыжи для аэросаней делают из фанеры толщиной 10 мм, снизу их обшивают нержавейкой. Лыжи изгибают, для этого фанеру помещают в кипяток. Изгиб делают с помощью стапеля.

При сборке необходимо правильно выбрать толщину задних лыж, приводятся разные чертежи. Для усиления используют толстый брус, лыжи крепят к корпусу на винты М6. Для того, чтобы аэросани были устойчивы на поворотах, делают подрезы. Их сооружают из сплюснутой на концах трубы.

Как правильно оборудовать?

Спидометр, замок зажигания, указатель уровня топлива и все основные приборы устанавливаются на передней панели. Здесь же должны находиться рычаги управления, педали тормозов и пуска двигателя. Если планируются поездки по незнакомым местам, вдали от населенных пунктов, стоит установить на аэросани GPS-навигатор. Слева ставят зеркало заднего вида, рычаг воздушной и дроссельной заслонкой должен находиться в кабине.

Аэросани с двигателем от бензопилы

Мотор от бензопилы имеет небольшую мощность, которая не превышает 4 л.с. Этого мало, чтобы совершать поездки на большие расстояния. Минимальная мощность двигателя должна быть не менее 12 л.с.

Если же водоем находится неподалеку, то достаточно маломощного мотора. Мотор от бензопилы, несмотря на это, сдвинет с места легкую конструкцию. Такие аэросани можно использовать для перевозки рыболовных снастей.

Альтернативные варианты

В качестве корпуса для аэросаней можно использовать автомобильный корпус.

Вот, например, аэросани, изготовленные из «буханки».

Техника безопасности во время эксплуатации

При эксплуатации самодельного транспорта потенциальную опасность для пассажиров представляет пропеллер. Чтобы предотвратить несчастные случаи, пропеллера винт прячут в кожух. Этот элемент защищает не только пассажиров, но также сам пропеллер от попадания в него посторонних предметов.

Собирая аэросани, следует контролировать качество работы. Основная нагрузка приходится на лыжи, поэтому качество болтового соединения должно быть высоким. Крепления нужно проверять, вовремя производить техническое обслуживание. Пропеллер регулярно осматривают, важно вовремя увидеть возникшие дефекты.

Безотказная работа техники возможна, если двигатель для аэросаней работает нормально, есть горючее, масло налито до нужного уровня.

Собирая технику, ориентируются на размеры, представленные на чертежах. Обязательно делают кабины козырек, аэросани тогда становятся более удобными в эксплуатации. Не нужно вносить изменения в конструкцию, это может стать причиной неполадок.

Аэросани своими руками можно изготовить достаточно просто. Обусловлено это тем, что конструкция не имеет сложной трансмиссии, сцепления, колес, а также гидравлических тормозов. Использовать такое оборудование можно даже в сложных условиях дорог, где непросто пройти даже гусеничному трактору. Высокая эффективность установки и значительная скорость прохождения сделали данный вид самодельного транспорта одним из самых распространенных.

Основание для конструкции аэросаней

В качестве основания конструкции выступает днищевая рама, выполненная в виде плоской панели. Ее предстоит самостоятельно изготовить из сосновых брусков-лонжеронов, пенопластового заполнения, деревянных поперечин, а также прочной обшивки, изготовленной из фанерного полотна. Подобная панель имеет высокие качественные характеристики, выраженные в незначительном весе и высокой жесткости, кроме того, полотно демонстрирует изгиб на кручение, но при этом имеет совсем незначительную толщину.

Если вы решили изготовить аэросани своими руками, то для выполнения лонжеронов предстоит подобрать прямослойные доски, толщина каждой из которых должна быть равна 40 мм. С их использованием предстоит выстругать изогнутые детали, высота которых равна 50 мм. Для боковых элементов необходимо подготовить доски с толщиной, равной 15 мм. Тогда как передняя поперечина, на которой будут укреплены шарниры руля, должна быть выполнена из соснового бруска 60×50 мм. Для того чтобы смонтировать каркас рамы, выполненной в виде панели, необходимо использовать эпоксидный клей. Этот же состав должен быть применен и при креплении к каркасу пенопластовых блоков, кроме того, клей должен быть использован и при облицовке днищевой панели, в процессе чего предстоит применять 5-миллиметровое полотно фанеры.

Для того чтобы изготовить аэросани своими руками, необходимо будет соорудить корпус, в основе которого может быть классическая для этой разновидности транспорта конструкция, выполненная на основе легкого каркаса. Последний должен быть выполнен из тонкостенных металлических труб, которые скрепляются между собой методом сварки. Выбирать необходимо заготовки, внешний диаметр которых равен 15 мм. После на каркас необходимо укрепить формообразующие элементы, в качестве которых выступают стрингеры. Крепление необходимо производить с помощью мягкой проволоки.

Особенности изготовления лобового стекла

Для того чтобы изготовить аэросани своими руками, необходимо будет лобовое стекло, которое можно позаимствовать от ЗАЗ-968, для него рама фиксируется на каркасе посредством сварочного аппарата. Образованное стрингерами пространство между ними необходимо тщательно заполнить пенопластовыми блоками. Как только поверхность пенопласта будет обработана и покрыта шпаклевочным составом, корпус необходимо оклеить стеклотканью, которая укладывается в два слоя.

Изготовление дверей

Чтобы изготовить двери, необходимо использовать ту же технологию, которая применялась при выполнении корпуса. То есть, здесь придется подготовить трубки, которые лягут в основу каркаса. Кроме того, предстоит использовать фанерные стрингеры и пенопластовое заполнение. Что касается расположенного окна, а также тех окон, которые будут на дверях, то здесь пригодится использование 4-мм оргстекла.

Если вы решили выполнить аэросани своими руками, чертежи предварительно рекомендуется просмотреть, чтобы выбрать один из них.

Боковые части задней области кузова аэросаней, которые переходят в кили, должны быть отделаны заранее подготовленными полотнами фанеры. Использовать при проведении этих работ необходимо листы 4 мм. Кили представляют собой участки, расположенные за дверями установки. Фанера должна быть укреплена на трубчатом каркасе, а использовать при этом рекомендуется винты М4. После того как проведение такого рода работ будет завершено, можно переходить к оклеиванию внешних поверхностей, применить при этом предстоит стеклоткань, которая обязательно укладывается в два слоя. Внутренняя поверхность фанерной обшивки должна быть защищена от воздействия влаги, использовать для этого необходимо паркетный лак, который наносится в два слоя.

Винтомоторная установка

Аэросани своими руками, чертежи которых предстоит подготовить заблаговременно, имеют в основе винтомоторную установку РМЗ-640, обладающую клиноременным редуктором. Подобными моторами оснащается ряд мотодельтапланов, а также самолетов. Стоит отметить, что винтомоторная установка описываемой конструкции почти ничем не отличается от той, что встроена в популярный двухместный дельталет. С воздушным винтом, диаметр которого равен 1350 мм, агрегат способен развить статическую тягу в 120 кг, что окажется вполне достаточно для описываемой конструкции.

Перед тем как сделать аэросани своими руками, необходимо учесть, что винтомоторная установка на раме-панели должна фиксироваться посредством раскосов в количестве шести штук. Выполнить их необходимо из металлических труб Ø30×1,5 мм.

Для того чтобы снизить аэродинамическое сопротивление, к трубам посредством эпоксидной смолы необходимо приклеить деревянные зализы, которые станут придавать раскосам сечение в виде капли.

Работа над воздушным винтом

Пропеллер для аэросаней своими руками можно выполнить по той же технологии, которая использовалась германской компанией «Хоффман». Перед тем как выполнить винт, необходимо сделать заготовку, используя сосновые бруски 60×20 мм, которые предстоит склеить эпоксидной смолой. При проведении данного процесса слои древесины необходимо расположить симметрично плоскостям сопряжения. После завершения склеивания заготовку необходимо отфуговать, чтобы она соответствовала размерам винта. Для шаблонов нужно применить чертеж винта. А вот сами шаблоны следует подготовить из фанеры. Для проведения работ необходимо использовать несколько их вариантов — плановый, а также вид сбоку, нижние и верхние шаблоны лопасти. Если вы решили изготовить аэросани своими руками, фото которых представлены в статье, необходимо выполнить разметку и использовать на следующем этапе топор с рубанком. А вот заключительные работы по доведению винта стоит выполнить в стапеле. Выполнить его основание необходимо из доски в 60 мм.

Для того чтобы определить, насколько точно был обработан винт, необходимо применить синьку, которой нужно обработать нижние шаблоны. На стержень предстоит надеть заготовку и прижать. Это позволит получить отпечатки лопастей. Как только синие отметки будут удалены, рашпилем необходимо прижать винт к шаблонам. Подобные манипуляции предстоит производить до тех пор, пока на заготовке не станут отпечатываться следы шаблонов по длине. Верхняя область винта должна быть обработана в стапеле, после предстоит удалить излишки между сечениями. Для того чтобы контролировать правильность проведения данных работ, необходимо использовать стальную линейку.

Винт для аэросаней своими руками должен быть сбалансирован после того, как он будет готов. Для этого в центральное отверстие необходимо установить стальной валик, а после смонтировать пропеллер на балансировочные линейки. Если обнаружится более легкая лопасть, то ее необходимо загрузить свинцом, который должен быть наклеен в виде полосок. Как только удастся добиться равновесия, из полосок нужно отлить круглый стержень, который крепится на эпоксидный клей в отверстие, сделанное в лопасти.

Проведение отделки пропеллера

Можно изготовить аэросани из бензопилы своими руками, но если вы решили использовать в работе описанную выше технологию, то на следующем этапе необходимо оклеить пропеллер стеклотканью в два слоя. После нужно произвести шлифовку, завершающую балансировку. Далее поверхность грунтуется, а также окрашивается автоэмалью. Спереди расположенную лыжу необходимо склеить на эпоксидной смоле, применив полосы фанеры, толщина которых равна 4 мм. В работе при этом должны быть использованы и полосы нержавейки в 0,8 мм. Толщина склейки эквивалентна 30 мм. Передняя область лыжи должна иметь вид дуги из металлической трубы в 16 мм. В средней части этот элемент должен иметь направляющие подрезы из листовой нержавейки в 3 мм. Лыжа будет иметь пружинно-гидравлический амортизатор, позаимствованный от «Урала».

Задние лыжи имеют коробчатый вид. Их подошвы склеены из фанеры и нержавейки, а вот боковины необходимо подготовить из доски 25 мм. Эти элементы лишены амортизации. Рулевое управление взято от мотоколяски СЗД. От нее можно взять и обогреватель. Тормоза установлены на задних лыжах. Привод комбинированный: от педали до рычага он будет тросовым, тогда как от рычага до скребка его необходимо сделать жестким. Если вы хотите сделать установку более сложной, то можно изготовить радиоуправляемые аэросани своими руками.

Аэросани – это уникальное транспортное средство, по проходимости по снегу этому виду транспорта нет равных. Поэтому, они считаются незаменимым помощником для любого рыболова. С точки зрения конструкции, это транспортное средство с полозьями для движения по снегу, а передвигается оно с помощью авиационного пропеллера, который вращает бензиновый двигатель.

Сани способны развивать скорость до 150 км/час, что является неоспоримым преимуществом перед снегоходами. При наличии кабины и мягкой подвески, аэросани могут оказаться наиболее комфортным транспортным средством после автомобиля. Но автомобиль по непроходимым просторам, засыпанным снегом, не поедет.

На первый взгляд, все очень сложно, но если вникнуть, то никаких сложностей нет, и аэросани реально сделать самому из подручных средств, не затрачивая огромных усилий.

Аэросани – это, по сути, бензопила, но при относительно не большой мощности удается развивать большую скорость. Например:

  • Обороты двигателя – 4700.
  • Мощность – 15 л.с.
  • Максимальное усилие пропеллера – 62 кг.
  • Диаметр винта – 1300 мм.
  • Наибольшее число оборотов винта – 2300.
  • Передаточное число редуктора – 1,85.
  • Площадь полозьев – 0,68 м квадратных.
  • Вместительность бака для топливного – 40-50 л.
  • Наибольшая скорость – 40-50 км/час.
  • Наибольшая скорость по твердому снегу – 50-70 км/час.
  • Наибольшая скорость по снегу, на просторах – 70-80 км/час.
  • Наибольшая скорость по снежному насту – 100-110 км/час.
  • Максимальный вес (без водителя) – 90,7 кг.
  • Максимальный вес с грузом – 183 кг.

Грузоподъемность – это полный вес транспортного средства с пассажирами и амуницией. В аэросанях могут находиться до 5-ти человек. Поэтому, в полном снаряжении вес транспортного средства может достигать 300 кг.

Другими словами, аэросани – это довольно вместительный вид транспорта, позволяющий перевозить людей и грузы на значительные расстояния в условиях тотальной заснеженности. Они так же могут оказаться не заменимыми в условиях рыбалки или охоты.

Дальность передвижения

Если на транспортном средстве установлен не мощный двигатель, то одного бака, емкостью в 40 литров хватает, чтобы проехать до 300 км.

Запас топлива

Как правило, устанавливается стандартный бак на 40-50 литров. Кроме этого, в дорогу нужно взять емкость с топливом, объемом в 20 литров. Этого топлива вполне достаточно, чтобы преодолеть значительное расстояние без дозаправки. В любом случае, нужно правильно рассчитывать запас топлива, так как в заснеженной глуши, вряд ли удастся дозаправиться.

По обычному укатанному снегу аэросани можно разогнать до 50-ти км/час, а по нетронутому, давно лежащему снегу – до 80-ти км/час. Наличие твердого наста позволяет разогнать конструкцию до 110 км/час. При подобной скорости появляется опасность опрокидывания, поскольку устойчивость аэросаней снижается.

Конструкция тормозов и пуска двигателя

Поскольку аэросани являются эксклюзивным видом транспорта, то система тормозов имеет далеко не классическую конструкцию. Конструкция тормозов напоминает своеобразные скребки, которые монтируются на концах задних лыж. Приводятся они в действие с помощью тросов, идущих от педали тормоза. При нажатии на педали, скребки опускаются вниз, чем и замедляют ход аэросаней.

Аэросани для рыбаков зимой, настолько полезные, как и лодка летом, хотя на плавсредстве летом далеко не заедешь. И, тем не менее, на аэросанях можно смело добраться до центра любого водоема, при наличии прочного льда. Хотя, если сравнить с автомобилем, то на аэросанях можно добраться и по глубокому снегу, чего не сделаешь на автомобиле. К тому же, толщина льда требуется несколько меньше, поскольку аэросани значительно легче.

Как сделать аэросани своими руками

Как показывает практика, изготовить аэросани не так уж и сложно, хотя придется запастись временем, инструментом, материалами для работы и чертежами. При этом, необходимо соблюдать точность в изготовлении, поскольку здесь законы физики и аэродинамики выдвигаются на передний план. От подобных знаний будет зависеть качественная работа всех агрегатов, а значит – долговечность транспортного средства.

Начинают изготавливать аэросани с изготовления корпуса, который состоит из каркаса и обшивки. Чтобы каркас имел значительную прочность, в конструкции предусмотрено два лонжерона. Они имеют следующие размеры: 35х35х2350 мм. Кроме них, в конструкцию введены силовые стрингеры в количестве 5-ти штук, размерами 20х12х2100 мм. Плюс ко всему, корпус располагает передним отсеком и отсеком сзади, где должен расположиться двигатель. Корпус должен иметь аэродинамические формы, поэтому он имеет сужение в передней части.

Весь корпус, на всем протяжении усилен четырьмя шпангоутами, расположенными на равном расстоянии один от другого. Они выполнены сплошными из фанеры, толщиной 10 мм. Шпангоуты, для большей надежности, особенно широкие, имеют поперечное усиление специальными балками.

В первую очередь монтируется нижняя рама, на которую устанавливаются шпангоуты. Здесь же монтируются распорки, которые крепятся к шпангоутам уголками. После этого, закрепляются стрингеры. Каркас клеится казеиновым клеем. Места стыков фиксируются с помощью марли, после чего, эти места обильно пропитываются клеем. Возможен и другой вариант: сначала бинт пропитывается клеем, а потом им обматывают точки соединений.

Корпус обшивается листами фанеры, а поверх монтируется обшивка из дюралюминия. Сидение для водителя может быть сделано так же из фанеры или установлено заводское пластиковое. В задней части, за сидением, располагается место для багажа, где могут храниться инструменты, запасные части, емкость с бензином, а также личные вещи рыболова.

Винтомоторная установка требует более серьезного подхода, нежели сборка кабины и корпуса. Для вращения винта большей частью берут двигатель от мотоцикла ИЖ-56. Вал винта монтируется на подшипник, который располагается на каркасе.

Двигатель крепится на деревянной плите, с помощью двух кронштейнов и четырех подкосов. Плита имеет размеры 385х215х40 мм. Плиту желательно обшить с двух сторон фанерой, толщиной 5 мм. К лапкам подкосов крепятся дюралюминиевые уголки.

Чтобы можно было регулировать клиноременную передачу на винт, между швеллерами и плитой предусмотрена пластина из фанеры или текстолита. Охлаждение двигателя осуществляется вентилятором, который установлен на картере посредством кронштейна.

Монтаж ходовой части – это продолжение 2-х предыдущих этапов. В качестве лыж служит фанера, толщиной 10 мм. Для усиления их применяется более толстый брус, а верхняя часть лыжи обшивается нержавейкой. Весь механизм лыжи крепится к корпусу при помощи винтов М6.

Конструкция лыжи состоит, так же из подреза, который сделан из трубы, диаметром 8 мм. На концах труба сплюснута. Труба крепится в средней части крепления под «кабанчиком». Подрезы позволяют аэросаням сохранять устойчивость на поворотах.

Передняя часть лыж изгибается. Для этого, лыжа помещается в кипяток (только та часть, которую нужно изогнуть) и изгибается с помощью приспособления (стапеля). Чтобы передняя часть лыжи сохранила форму, устанавливается пластина из металла. Рессора лыжи сделана из дерева и имеет три части.

Из березы делается нижняя часть, которая имеет размеры 25х130х1400 мм. К ней крепится полуось. Верхняя и средняя часть – сосновые. Вместе они соединяются болтами М8 и листами дюралюминия. В передней части лыжи предусмотрен специальный амортизатор, который не дает возможности лыже зарываться в снег при движении. Сделан он из резинового жгута. Задняя часть аэросаней и так тяжелее, а вместе со жгутом лыжа всегда направлена вверх.

Ускорение движения аэросаней осуществляется за счет нажима на соответствующие педали, а изменение направления движения – посредством рулевой колонки.

Чтобы не было никаких проблем с работой аэросаней, лучше взять готовый пропеллер, так как самостоятельно его изготовить весьма трудно, тем более, с первого раза.

Любое транспортное средство должно иметь несколько обязательных приборов, таких, как спидометр, тахометр, амперметр и замок зажигания. Не помешает и указатель уровня топлива. Все основные приборы устанавливаются на передней панели, изготовленной из текстолита.

Можно установить какие-то дополнительные приборы, но только, если имеется, хоть какой-то смысл. Ну, например, GPS-навигатор, который может понадобиться, если путь длинный и незнакомые места.

В кабине так же должен находиться рычаг воздушной и дроссельной заслонки карбюратора. С левой стороны кабины желательно установить зеркало заднего вида, а сверху кабины – козырек.

Подобная конструкция намного проще, чем вышеописанная конструкция. В качестве двигателя здесь используется мотор от бензопилы. Несмотря на свою простоту, на подобных аэросанях вряд — ли кто-нибудь решится поехать на рыбалку.

Для передвижения на серьезные расстояния необходим мотор, мощностью около 12-ти л.с., а мощность мотора от бензопилы – всего лишь 4 л.с. Принцип монтажа такой же, как и в первом случае.

Если водоем расположен не далеко, всего в нескольких километрах, то можно проехать на рыбалку и на таких аэросанях, обустроив их местом для перемещения рыболовных принадлежностей.

Такая конструкция, как аэросани, требует особого внимания, так как имеется вращающая деталь, которая несет в себе потенциальную опасность для окружающих. Этой деталью является вращающийся винт или, как его называют, пропеллер. Чтобы в область его вращения не попал человек и не получил травму, его необходимо спрятать в специальный кожух. Кроме того, что этот кожух защитит окружающих, он защитит и сам винт от инородных предметов, которые просто его могут сломать.

В процессе работы следует строго соблюдать все размеры, данные на чертежах. Самостоятельное изготовление требует большой внимательности: необходимо проконтролировать каждое болтовое соединение, особенно на лыжах, так как они испытывают основную нагрузку.

В процессе эксплуатации следует регулярно проверять места крепления, а также сам пропеллер на дефекты. Кроме этого, следует обращать внимание на нормальную работу двигателя, на наличие горючего и уровня масла. Только так можно рассчитывать на безотказную работу самодельного устройства, тем более, если оно рассчитано на длительную эксплуатацию.

Аэросани способны облегчить жизнь рыбака и весьма существенно, особенно в заснеженных районах. Это единственное транспортное средство, не считая снегохода, на котором можно без проблем перемещаться в таких условиях на дальние расстояния.

В редакцию нашего журнала продолжают поступать многочисленные письма от самодеятельных конструкторов: интерес к подобному виду снегоходной техники среди самых разных возрастных категорий не ослабевает. Но характер писем нередко говорит о том, что многие строители начинают изготовлять аэросани, не очень четко представляя себе, что же они хотят построить, какой видят будущую машину, с чего нужно начинать работу. Естественно, из-за этого допускают досадные ошибки, а в итоге получают конструкцию без желаемых эксплуатационных и технических характеристик.

Многолетний опыт конструирования самых разнообразных машин показывает, что для успешного выполнения работы необходимо придерживаться строгой последовательности на всех ее этапах — от зарождения идеи до воплощения в металле.

Любители, самостоятельно строящие аэросани, как правило, допускают серьезную Ошибку, игнорируя один из первых обязательных моментов в процессе конструирования — разработку технического задания на создаваемую ими конструкцию.

Техническое задание (или технические требования) — отправной документ для всей дальнейшей работы: проведения расчетов, детальной разработки конструкции, последующего ее изготовления. В нем записывается то, что конструктор хотел бы получить от машины, агрегата, детали. То есть ставится конкретная конструкторская цель, которую надо достичь в процессе работы.

Следует подчеркнуть, что поставить правильно задачу, учитывая реальные возможности ее последующего решения, но без необходимых исходных данных, очень трудно. Однако сделать это можно, если предварительно изучить накопленный другими опыт, детально ознакомиться с ранее построенными, испытанными и показавшими хорошие результаты конструкциями.

Потребуется также определенный багаж теоретических знаний, особенно по эксплуатации машины и ее отдельных агрегатов — и без этого невозможно наметить точную программу действий.

Правильно составленные технические требования во многом определяют не только схему будущей машины, но и ее важнейшие элементы. Еще не выработаны форма и габариты, не обозначена конструкция отдельных узлов, а задание уже позволяет иметь все основные данные, которые потребуются при расчетах и проектировании.

Каждый конструктор индивидуален в своих творческих решениях. Поэтому создаваемые любителями аэросани — даже одного типа, аналогичные по назначению, мощности установленного двигателя, — могут быть различными как по техническим характеристикам, так и по решению общей схемы и отдельных узлов. Это во многом зависит еще и от ряда частных причин, которые определяются доступностью материалов и готовых узлов, производственными возможностями, наличием мастерской, станочного оборудования, необходимого инструмента и даже местными условиями эксплуатации.

В технических требованиях на аэросани любительской постройки обязательно должны быть записаны и предварительно решены следующие вопросы.

ЭКСПЛУАТАЦИОННО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

От четкого определения, для чего создается машина, зависит комплекс требований к ней: скажем, проходимость аэросаней по зимнему бездорожью, общая схема и многие другие характеристики. Если, например, сани будут служить для охоты, машина должна обладать высокой степенью проходимости.

Степень проходимости аэросаней, их ходовые характеристики определяются динамическим коэффициентом «качества», который находят по формуле:

где К — динамический коэффициент, Т — тяговое усилие воздушного винта в кгс, развиваемое им при работе на месте, то есть без поступательного движения аэросаней, Gx — ходовой вес аэросаней в кгс.

Величина коэффициента К для аэросаней любительском постройки колеблется в пределах 0,2-0,3. Но следует помнить, что чем больше эта величина, тем более проходимей в условиях зимнего бездорожья получится машина. Конструктор выбирает величину динамического коэффициента, ко следует стремиться, чтобы он был не менее 0,2. Приведенная формула К может быть использована и для определения Т и Gх.

Т = Gх· К; и Gx = T/K,

Эти величины для проведения предварительного расчета могут быть определены и следующим образом:

где N — мощность двигателя в л. с., 0,8 — коэффициент, обеспечивающий надежность и ресурс работы двигателя; Ту — удельная тяга воздушного винта в кгс, то есть развиваемое им усилие в кгс, приходящееся на одну л. с. мощности двигателя.

Удельная тяга Ту зависит от диаметра воздушного вита и мощности двигателя. Она определяется по нагрузке на ометаемую воздушным винтом площадь, уменьшаясь с увеличением этой нагрузки. При мощности двигателя до 12 л. с. — 4,5 кг/л. с., 20 л. с. — 4,0 кг/л. с., 50 л. с. — 3,5 кг/л. с., 100 л. с. — 3,0 кг/л. с., 260 л. с. — 2,6 кг/л. с.

Более точно тяговое усилие определяется по формуле:

T = (33,25·h·D·N) 2 /3

где 33,25 — коэффициент; h — КПД воздушного винта (для самодельных он колеблется в зависимости от правильности расчета и качества изготовления от 0,65 до 0,82, или от 65 до 82%); D — диаметр винта в метрах, и N — мощность двигателя.

Величина Gx может быть определена, исходя из того, что ходовой вес не должен превышать 12 ÷ 15 кгс на одну лошадиную силу мощности двигателя.

ГРУЗОПОДЪЕМНОСТЬ АЭРОСАНЕЙ

В нее входит вес экипажа, пассажиров, перевозимого груза и запаса горючего.

Эта нагрузка дается для аэросаней с лыжами на подошве из обычной углеродистой стали, коэффициент трепня которой о снег принят за 100%. При использовании вместо стали материалов с более низким коэффициентом трения — латунь, полиэтилен низкого давления, фторопласт-4 — эта величина может быть увеличена. В этом случае G1x определяется из выражения

G 1 x = Gx·100/f,

где f — отношение коэффициента трения исходного материала к коэффициенту трения углеродистой стали.

Для материалов, применяемых на подошвах лыж, коэффициенты трения будут следующими: углеродистая сталь 1,0, или 100%, дерево (ясень) 0,97, арктилит 0,935, нержавеющая сталь 0,810, дюралюминии 0,790, полиэтилен 0,735, фторопласт 0,730, латунь 0,710.

ДАЛЬНОСТЬ ХОДА

Расстояние, которое аэросани должны преодолевать на имеющемся в баках запасе горючего и масла, без дозаправки в пути.

ЗАПАС ТОПЛИВА

Упомянутый выше запас горючего, в свою очередь, определяет необходимую емкость топливных баков (плюс 5% аварийного запаса).

СКОРОСТЬ АЭРОСАНЕЙ

В технических требованиях обычно записываются две величины скорости движения аэросаней: Vт — техническая, то есть скорость фактического движения по трассе, без учета времени, затрачиваемого на стоянки в пути. Vмакс — максимально возможная, то есть скорость, которую могут развивать аэросани при работе двигателя на максимальной мощности и при полной (расчетной) загрузке. Максимальная скорость определяется на мерной дистанции при движении по целинному снегу при температуре наружного воздуха от -5 до -20°, иначе говоря, при хорошем скольжении лыж по снегу. Мерная дистанция должна быть прямой, без препятствий из снежных застругов, торосов; длина ее — не менее 0,5 км.

РАДИУС ПОВОРОТА

Замеряется по внутреннему следу лыж аэросаней при скорости, обеспечивающей безопасность его выполнения, обычно 5 км/ч.

ПРЕОДОЛЕВАЕМЫЙ ПОДЪЕМ

Указывается угод подъема, доступный для преодоления машиной с нормальной весовой нагрузкой.

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ

В этот раздел технического задания строитель аэросаней записывает то, что, по его мнению или на основании изучения предыдущего опыта, должно быть отражено в конструкции будущей машины. Сюда вносится ограничение размеров машины или, наоборот, увеличение длины кузова для перевозки каких-то габаритных грузов. Некоторые требования могут отражать и взгляд конструктора на желаемую схему машины или ее отдельные элементы — на основании изучения имеющегося опыта. Например, «аэросани должны быть выполнены по четырехлыжной схеме — как более устойчивой и имеющей меньшее сопротивление движению по сравнению с трехлыжной» и т. п.

ТЕХНИКА БЕЗОПАСНОСТИ

Воздушный винт является одним из наиболее опасных (для окружающих) элементов конструкции. Высокие обороты делают описываемый им круг прозрачным, глаз человека не воспринимает его «плоскость». Поэтому совершенно необходимо:

ОГРАЖДЕНИЕ ВИНТА

Для предупреждения людей об опасности оно обычно окрашивается яркой красной краской.

СИСТЕМА ТОРМОЖЕНИЯ

Она чаще всего обеспечивается рычажно-штыревыми или скребковыми устройствами.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ

Наиболее часто используемый большинством любителей запуск двигателя проворачиванием его за воздушный винт руками (при включенном зажигании) категорически воспрещается. Нужен стартер.

НАРУЖНОЕ СВЕТООСНАЩЕНИЕ

Зимой продолжительность светового дня очень невелика, а в северных широтах наступает полярная ночь, поэтому на аэросанях должны быть установлены фары, позволяющие водителю хорошо видеть дорогу.

КОМПОНОВОЧНЫЙ ЧЕРТЕЖ АЭРОСАНЕЙ

После составления технических требований можно приступить к следующему етапу работы — предварительному расчету и выполнению компоновочного чертежа аэросаней. Эти работы проводятся параллельно. При этом техническое задание будет ориентиром: оно уточнится в процессе расчетов.

Такой чертеж — основа проектирования будущей машины. На нем определяются размещение всех элементов конструкции, места водителя и пассажиров, намечаются общие контуры корпуса, расположение дверок, окон, люков, проводится увязка всех основных размеров.

Многие любители технического творчества, стремясь ускорить работу, опускают такой важный этап, как изготовление чертежей машины.

Это ошибочная практика. Опыт показывает, что время, затраченное на выполнение чертежей, отработку на них деталей и размеров, сторицей окупается благодаря сокращению затрат на увязку и подгонку деталей во время постройки, не говоря уже о том, что нерадивые конструкторы больше теряют из-за вынужденной переделки отдельных деталей.

Компоновочный чертеж выполняется в трех проекциях в масштабе не менее 1:5 при необходимости с дополнительными сечениями, разрезами а выносками отдельных узлов.

В процессе компоновки следует также обращать внимание на требования техники безопасности. Основные из них следующие.

На аэросанях открытого типа расстояние от спины водителя до плоскости вращения воздушного винта должно быть не менее 0,8 м.

Размещенные за спиной водителя вращающиеся приводы — шкивы, цепи, ремни — необходимо прикрыть предохранительными щитками.

В корпусе закрытого типа важно обеспечить надежное крепление и удобство пользования дверцами и люками. Не последнее место в этих требованиях занимает и необходимость в хорошем обзоре дороги с места водителя: угол зрения через лобовое стекло должен обеспечивать видимость уже с 5 м от носков передних лыж.

Ветровое стекло полезно защитить от обмерзания — например, установкой двойных стекол, а также снабдить стеклоочистителями.

Топливные баки и аккумуляторные батареи обязательно отделяются от кабины герметичной перегородкой.

Обогревать кабину следует за счет автономных отопителей: нельзя для этих целей прокладывать выхлопные трубы по корпусу.

Воздушный винт по ширине машины не должен выступать за внешние кромки лыж; расстояние от конца лопасти до днища корпуса не менее 50 мм, а до подошв лыж — не менее 250 мм. Концы задних лыж не должны попадать в плоскость вращения винта.

А какая предпочтительна наружная окраска аэросаней? Любая, но обязательно яркая, хорошо различимая на снегу с большого расстояния.

Прокрутка вверх

Замок на калитку с секретом своими руками, чертежи надежного механизма и простой конструкции. Его можно смонтировать на металлической или деревянной двери вашего приусадебного участка.

Замок на калитку с автоматическим запиранием состоит из пяти деталей:

Выдра для замков своими руками чертежи

1. Засов створки калитки.
2. Ось засова.
3. Кольцо стопорное наружное DIN 471 6 х 0,7.
4. Фиксатор засова.
5. Скоба.

Чертеж замка на калитку.

Выдра для замков своими руками чертежи

Материал для изготовления: сталь не подверженная коррозии.

Преимущества представленного замка:

• запирание двери автоматическое
• снаружи приусадебного участка, замок открывается ступней, путем перемещения в сторону одного из прутка декоративных вставок
• внутри открывается рукой, путем поворота (поднятия) засова створки калитки

Выдра для замков своими руками чертежи

Порядок установки замка.

1. Привариваем: ось засова (2) к калитке; фиксатор засова (4) к неподвижной стойке забора; скобу (5) к калитке (противоположная стойка от завес).
2. Засов створки калитки (1) устанавливаем на ось засова (2) и фиксируем стопорным кольцом (3).

Справка.

Засов створки калитки (1) должна свободно вращаться вокруг оси засова (2) и перемещаться в пазах фиксатора засова (4) и скобы (5) с минимальным люфтом.

Как это работает.

Стопой ноги сдвигаем в одну сторону центральный пруток (засов створки калитки) нижних декоративных вставок калитки. Засов створки калитки (1) поднимается вверх, выходит из паза фиксатора засова (4). Скоба (5) ограничивает движение засова створки, относительно плоскости калитки. Дверь открывается.
Дверь закрывается автоматически. Засов створки калитки (1) перемещается по наклонной плоскости фиксатора (4) и попадает в его паз. Засов (1) поднимается (поворачивается вокруг оси (2) против часовой стрелки). Как только засов (1) попадет в паз фиксатор (4), засов опускается (поворачивается вокруг оси (2) по часовой стрелке).
Дверь закрыта.

А теперь посмотрим видеоролик.

В следующей статье рассмотрим конструкцию другого автоматического замка.

Заказать чертеж

Поделитесь с друзьями!

Обычные механические замки имеют невысокую степень защиты в силу ограниченного числа комбинаций. Также возможна потеря ключа или снятие с него слепка. Электронные кодовые замки позволяют обеспечить индивидуальный или коллективный доступ в помещения, к оборудованию, сейфам и другим объектам без применения традиционных механических замков и ключей.

В электронных кодовых замках, как и в механических, часто используют принцип совпадения признаков. Очевидно, что наиболее простой и, соответственно, предельно надежной схемой совпадений является заданная пользователем последовательность включения элементов коммутации.

На рис. 22.1 показана одна из простейших схем кодового замка с использованием электромагнитного запорного устройства [Рл 9/99-24]. Схема питания электромагнитного замка и его конструкция не приводятся. Для включения исполняющего устройства (электромагнитного замка) предназначено реле К1, а реле К2 включает звонок, конкретная схема которого также не приводится. Кнопки наборного поля SB1 — SBn, а также кнопку SB0 «Звонок» устанавливают на входной двери.

Кнопки SBm устанавливают внутри помещения в разных местах, что позволяет хозяину открывать дверь, не подходя к ней. Активными для набора кодовой комбинации являются кнопки SB1 — SB4. Их число может быть увеличено или уменьшено по усмотрению пользователя.

Устройство работает следующим образом: при подаче питания конденсаторы С1 и С2 заряжаются за 10 сек, и электронный замок готов к работе. Реле К1 срабатывает на время разряда конденсатора С1 через обмотку (на 2…3 сек) только при одновременном нажатии кнопок SB1 — SB4, и, соответственно, не реагирует на их последовательное поочередное нажатие. Если будет ошибочно нажата любая из кнопок SB5 — SBn, произойдет мгновенный разряд конденсатора С1 через резистор R2, и устройство придет в рабочее состояние только через 10 сек (после заряда конденсатора С1). В это время даже правильный набор кода не сможет открыть замок.

Схема питания реле К2 звонковой цепи также использует времязадающую цепь — R3, С2. Это исключает частую подачу сигналов (чаще чем через 10 сек и длительностью свыше 2…3 сек), что не создает лишнего шума и не позволяет пережечь обмотку звонка.

Кнопка звонка SB0 соединена через диод VD1 и резистор R2 с конденсатором С1 кодового замка. При попытке проникновения в помещение злоумышленники зачастую проверяют наличие в нем хозяев — нажимают на кнопку звонка, а затем пытаются открыть дверь. Нажатие на звонковую кнопку SB0 приводит к разряду конденсатора С1, что делает невозможным открытие замка на время задержки даже при наборе правильной комбинации.

На рис. 22.2 показана схема кодового замка с использованием иного способа защиты: замок срабатывает только при одновременном нажатии кнопок SB1 — SB4 и кнопки SB0 «Звонок» [Рл 9/99-24]. Если кнопка SB0 будет нажата до одновременного нажатия кнопок SB1 — SB4, включается звонок, что позволяет привлечь внимание хозяев (если они дома) или сторонних лиц.

Как и в предыдущем случае, нажатие на любую из кнопок SB5 — SBm вызовет разряд времязадающего конденсатора С1. Повторный набор будет возможен только через 10 сек, когда напряжение на обкладках конденсатора превысит напряжение пробоя стабилитрона VD3, включенного в базовую цепь составного транзистора VT1, VT2. Реле К1 (управление электромагнитным замком) является нагрузкой составного транзистора, а реле К2 («Звонок») — нагрузкой транзистора VT3.

Если набран правильный код и активизировано реле К1, транзистор VT3 закрыт, и реле К2 (управление звонковой цепью) будет обесточено, нажатие кнопки SBO «Звонок» вызовет срабатывание реле К1 (управление электромагнитом замка). Как вариант может быть использовано иное подключение реле К1, К2 (рис. 22.3). Кнопки SBm предназначены для дистанционного открытия замка изнутри помещения. При нажатии на кнопку SB0 («Звонок») произойдет разряд конденсатора С1.

Сочетанием схем, приведенных на рис. 22.1 — 22.3, может быть получен другой вариант схемы (рис. 22.4).

По схеме на рис. 22.5 может быть реализован электронный кодовый замок иного принципа действия [Рл 9/99-24]. Особенностью замка является строго обусловленная последовательность нажатия кнопок. В результате этого, сначала происходит заряд конденсатора СЗ, а потом его подключение последовательно с заряженным конденсатором С2. Удвоенное напряжение этого «источника напряжения» через стабилитрон VD3 поступает на базу составного транзистора VT1, VT2, который управляет реле К2 (электромагнит).

Для срабатывания этого устройства необходимо: одновременно нажать на кнопки SB2 и SB4, затем, отпустив эти кнопки, одновременно нажать на кнопки SB1 и SB3. При нажатии на любую из кнопок SB5 — SBm или SB0 «Звонок» произойдет разряд конденсатора С2 и отсрочка на 10 сек времени повторной попытки набора. Для усложнения условий набора кода может быть использована цепочка элементов (рис. 22.6) вместо конденсатора СЗ. Эта цепочка задает время (продолжительность) нажатия на кнопки при заряде и определяет время саморазряда конденсатора СЗ.

Приведенные выше схемы работают при одновременном нажатии нескольких кнопок. Число возможных комбинаций при четырехкнопочном наборе кода и кодовом поле 3×3 (9 кнопок) составляет 3024, при кодовом поле 4×4 — 43680, при 5×5 — 303600.

Местоположение кнопок в наборном поле определяет пользователь. Периодически рекомендуется менять код набора. Тем самым снижается вероятность подбора кода посторонними лицами путем последовательного перебора комбинаций. При неизменном коде наиболее часто используемые кнопки загрязняются и демаскируют себя. Кнопки должны включаться без щелчка, чтобы нельзя было на слух определить число нажатий. При наборе кода замков, выполненных по схемам рис. 22.1 — 22.4, рекомендуется имитировать последовательное нажатие кнопок. В любом случае нажимаемые кнопки не должны быть видны посторонним.

Электронный замок следует разместить в металлическом закрытом корпусе как для снижения влияния на работу замка сетевых наводок, так и для ограничения или исключения возможности визуального установления кода замка (при снятии крышки устройства). Для повышения надежности работы устройства желательно предусмотреть резервированное аккумуляторное питание.

Предельно простые кодовые замки и их элементы показаны на рис. 22.7 и 22.8. Работа замка основана на последовательном и единственно правильном соединении переключателей. На рис. 22.7 изображен один из элементов кодового замка, представляющий собой двойной многопозиционный переключатель. Подобные устройства используют в камерах хранения вокзалов. В кодовом замке другого типа использована последовательность таких элементов (рис. 22.8), Чем больше число элементов, тем выше степень секретности замка: она возрастает пропорционально числу позиций переключателя SA2 (SA1) в степени п, где п — число типовых элементов кодового замка.

Внутренними (скрытыми от постороннего взора) переключателями SA2 (цепочкой типовых элементов) устанавливают требуемый цифровой и/или буквенный код. После этого дверь камеры захлопывают, и устройство переходит в режим охраны. Для того чтобы дверцу можно было открыть, на внешних переключателях SA1 необходимо установить «правильный» код и нажать кнопку подачи питания на исполнительный механизм. Если был набран неверный код, включится сигнал тревоги. Подробности выполнения такого варианта схемы мы специально не приводим, полагаясь на то, что читатель сумеет самостоятельно или с помощью наставника решить эту задачу.

Для настройки и экспериментов со схемами в качестве нагрузок устройств вместо обмоток реле могут быть использованы генераторы звуковых частот либо светоизлучающие диоды (с токоограничивающим резистором величиной 330…560 Ом). Так, вместо реле («Звонок») во всех схемах можно включить генератор звуковых сигналов, см., например, схемы в главе 11. В качестве нагрузки можно использовать и высокочастотные генераторы малой мощности, что позволит осуществлять дистанционное управление различными приборами или сигнализировать о попытках проникновения в помещение.

При использовании в схемах реле, их следует отбирать по напряжению срабатывания ниже напряжения питания, причем рабочий ток реле должен быть таков, чтобы времяограничивающие конденсаторы, включенные параллельно обмотке реле, успевали полностью разряжаться за 2…3 сек.

Для дальнейшего повышения надежности кодовых замков перспективно использование магнитоуправляемых контактов (герконов) — герметичных контактов, заключенных в запаянную стеклянную ампулу. Контакт срабатывает при поднесении к нему постоянного магнита даже через разделяющую их пластинку из немагнитного материала. Это значительно повысит долговечность и скрытность замка.

Конструирование кодовых замков полезно не только в связи с их практической значимостью, но, главным образом, в плане развития творческой инициативы, безграничного совершенствования устройств различного, порой неповторимого принципа действия.

На приводимых ниже схемах показаны варианты схем кодовых замков с использованием тиристоров и /ШО/7-коммутаторов [Рк 5/00-21, Рл 9/99-24].

На рис. 22.9 показан типовой наборный элемент кодового замка, применяемый для этих схем (рис. 22,10 — 22.13). Такие элементы могут быть установлены в атташе-кейсах, индивидуальных сейфах, камерах хранения, системах управления сложным техническим оборудованием, предназначенным для выполнения ответственных работ.

После набора внутреннего кода (установки переключателей SA2 в положение, определяемое пользователем) дверцу захлопывают. Замок автоматически защелкивается. Число возможных вариантов кодовых сочетаний равно числу позиций переключателей SA1 и SA2, возведенных в степень, равную числу типовых наборных элементов.

Для того чтобы открыть замок, необходимо на типовых наборных элементах кодового замка набрать требуемый код. Последовательность типовых элементов замка представляет собой простейшую схему совпадения.

В случае, если набран правильный код, управляющий переход транзистора VT1 (рис. 22.10) оказывается замкнутым. Вследствие этого, при нажатии на кнопку SB1 «Откр», сопряженную с ручкой дверцы, электромагнитное реле К1 (элемент управления замком) подключается к источнику питания. Реле сработает, его контакты К1.1 включат электромагнит замка, и замок откроется.

При неправильном наборе кода и подергивании ручки дверцы (нажатии на кнопку SB1 «Откр.»), напряжение через обмотку реле К1 поступит на базу транзистора VT1, и он откроется. Одновременно с резистора R4 на управляющий электрод тиристора VS1 поступит отпирающий сигнал, который включит его, что приведет к срабатыванию реле К2. Контакты реле разомкнут цепь набора кода и включат цепь сигнализации попытки несанкционированного проникновения на охраняемый объект (звонок Cs, сигнальную лампу, электронную сирену или их сочетание; включат иной исполнительный механизм).

Повторный набор кода будет возможен только после нажатия на кнопку SB2 «Сброс». Поскольку ток через обмотку реле К1 в случае неправильного набора кода невелик (ограничен резистором R1 и другими элементами схемы), срабатывания реле К1 не происходит. Таким образом, пользователю для открытия замка предоставляется всего одна попытка, что резко ограничивает возможность подбора кода посторонними лицами.

Включенные параллельно обмоткам реле диоды VD1, VD2, препятствуют развитию колебательных процессов при коммутации индуктивной нагрузки (обмоток реле). Конденсатор С1 исключает вероятность ложного срабатывания устройства за счет наводок и переходных процессов.

Как и для иных ответственных устройств, к которым предъявляются повышенные требования по надежности, в случае практического использования электронных кодовых замков целесообразно предусмотреть резервное питание устройства от аккумулятора на случай планового или аварийного отключения источника питания.

Модифицированные варианты описанной выше схемы, демонстрирующие возможность питания устройства от источника напряжения другой полярности, представлены на рис. 22.11, 22.12. Принцип их работы остался прежним: в схемах содержится последовательность наборных элементов, своеобразной схемы совпадения, а также тиристорный ключ, реле и элементы сигнализации.

По сравнению с предыдущей схемой устройство (рис. 22.11) имеет пониженную чувствительность и поэтому требует индивидуального подбора величины резистора R1, включенного в цепь управления тиристором. При выборе типа реле К1 необходимо учесть, что ток его срабатывания должен значительно превосходить управляющий ток тиристора. Это исключит ложное срабатывание устройства.

Вариант кодового замка, выполненный на транзисторном аналоге тиристора, показан на рис. 22.12. В схему введен элемент задержки срабатывания — конденсатор С1 большой емкости. При этом срабатывание блокирующего устройства осуществляется на несколько мгновений позже. Это и позволяет пользователю убедиться в том, что дверца захлопнута, и замок закрыт.

Несколько иной принцип действия использован в схеме кодового замка, изображенной на рис. 22.13.

Как и в предыдущих случаях, при правильном наборе кода последовательно включенные типовые элементы кодового замка обеспечат подачу напряжения питания на обмотку реле К1 при нажатии на кнопку SB1 «Откр.». Одновременно кратковременно включается звонок Cs, звучит звуковой сигнал, предупреждающий об открытии замка. Блокировки действия звукового сигнализатора в этом случае не происходит.

В исходном состоянии сопротивление канала исток — сток полевого транзистора невелико, управляющий электрод тиристора «закорочен» на общий провод, тиристор закрыт.

При неправильном наборе кода и нажатии на кнопку SB1 «Откр.» также звучит звуковой сигнал. Поскольку обмотка реле К1 соединена последовательно с резистором R1 (100 кОм), ток через его обмотку мал, и реле не срабатывает. В то же время напряжение питания поступает через обмотку реле К1 и резистор R2 на конденсатор С2 и заряжает его примерно за 5 сек.

Если кнопка SB1 «Откр.» нажата свыше 5 сек, или производятся попытки подбора кода с периодическим подергиванием дверцы (замыканием кнопки SB1), конденсатор С1 зарядится. Сопротивление исток — сток полевого транзистора VT1 резко возрастет, тиристор VS1 включится. Реле К2 — нагрузка тиристора — своими контактами К2.1 разомкнет цепь набора кода и включит звуковую или иную сигнализацию.

Следующее обращение к замку будет возможно лишь после деблокировки схемы — нажатии кнопки SB2 «Сброс». Время задержки срабатывания (в секундах) определяется параметрами элементов RC-цепочки (C2R2), где емкость выражена в микрофарадах, а сопротивление — в МОм. Для варьирования этого времени можно предусмотреть использование в качестве резистора R2 потенциометра, позволяющего устанавливать любое, на усмотрение пользователя, время задержки срабатывания от 0 до нескольких секунд. Диод VD2 предназначен для мгновенного разряда конденсатора С2 при «правильном» наборе кода и не является обязательным элементом.

Электронный кодовый замок с кнопочным управлением (рис. 22.14) использует /ШОГ7-коммутаторы (микросхема DA1 К561КТЗ) и выходной каскад на транзисторе VT1 с исполнительным реле К1 [Рл 9/99-24].

Приведенные ранее схемы работают при одновременном нажатии нескольких кнопок. Электронный замок (рис. 22.14) срабатывает при последовательном или одновременном нажатии «правильных» кнопок SB1 — SB4. Нажатие кнопки SB1 вызывает подачу высокого уровня на управляющий вход ключа DA1.1 (вывод 13 микросхемы) и запоминание этого уровня на конденсаторе С1. Включается ключ DA1.1. Замыкание ключа DA1.1 позволяет при нажатии кнопки SB2 подать напряжение высокого уровня на управляющий вход следующего ключа и т.д. — по цепочке.

Конденсаторы С1 — С4 запоминают состояние «высокого уровня» на время в несколько секунд, определяемое величинами

резисторов R2, R4, R6, R8, включенных параллельно этим конденсаторам. Если в процессе набора кода будет ошибочно нажата кнопка SB5 — SBm или время набора кода будет велико, конденсаторы С1 — С4 разрядятся. Ключи коммутатора (коммутаторов) разомкнутся, что не позволит открыть замок.

Как и в предыдущих схемах, неправильный набор кода или нажатие кнопки звонка вызовет разряд конденсатора С5 и воспрепятствует дальнейшему набору кода. Вместо кнопок SB1 — SB4 в схеме (рис. 22.14) могут быть установлены типовые наборные элементы (рис. 22.1). В этом случае замок утрачивает свойство защиты от подбора кода. Как вернуть ему это свойство, рекомендуется решить самостоятельно.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

Кодовый
замок вообще очень удобная и практичная вещь. С его установкой
пропадает необходимость постоянно таскать кучу метал­лических ключей в
кармане, чтобы открыть тот или иной сарай. Для этого достаточно просто
вспомнить код.

Кодовые замки, в общем случае, по своим характеристикам можно разделить на две категории: механические и электронные.


Большинство
электронных кодовых замков выполнено на микро­схемах триггеров К561ТМ2,
КТЗ или на специализированных как раз для этого дела микросхем.
Особенно изощренные конструкции появ­ляются в наше время на
микроконтроллерах и сенсорах

Сначала рассмотрим кодовый замок на микросхеме 4017 (
HEF

4017

BP

).
Код замка состоит из четырех цифр, нажимаемых в заданной
последовательности. Чтобы подобрать код, придется пере­брать 10000
вариантов.

Предлагаемая схема (рис. 1) поможет собрать простой кодовый замок с высокой шифростойкостью.

Рис. 1. Схема простого кодового замка

На схеме обозначены:

кнопками

S

6-

S

9 «правильные» кодовые цифры;

кнопками

SI

S

5 цифры, которые в коде не нужны вовсе.

Первоначально на выводе 3 ИМС присутствует логическая «1».

Когда нажимается кнопка «
S

6»,
логическая «1» поступает на вход счет­чика 14, и логическая «1»
появляется на выводе 2. Таким же образом, после нажатия кнопки «
S

7» логическая «1» появляется на выходе 4, а после нажатия кнопки «
S

8» — на выходе 7.

После нажатия последней верной цифры «
S

9» логическая «1» появ­ляется на выходе 10. Транзистор
VT

2 открывается, реле срабатывает и своими контактами подключает нагрузку. Срабатывание реле инди­цируется светодиодом.

В случае нажатия любой из «неверных» цифр (SI

S

5) логиче­ская «1» поступит на вывод 15 («
Reset

»
— сброс в исходное состоя­ние), и подбор кода придется начинать
сначала. Замок на микросхеме К561ИЕ9 и полевом транзисторе КП501А.

Схема кодового замка (рис. 2) принципиальных отличий в слож­ности от предыдущей схемы имеет немного.

Рис. 2. Схема простого кодового замка с расширенной клавиатурой

Микросхема
представляет собой четырехзначный счетчик Джонсона. Принцип работы
данной схемы, подобен схеме расписанной выше, хотя кнопок на ней и
больше.

В завершении рассмотрим замок на двух микросхемах К561ТМ2 (рис. 3).

Рис. 3. Схема простого кодового замка на двух микросхемах К561ТМ2

Работает электрическая схема следующим образом. В началь­ный момент, при подаче питания, цепь
Cl

,

R

1 формирует импульс обну­ления триггеров (на выходах 1 и 13 микросхем будет лог «0»).

При нажатии на кнопку первой цифры кода (на схеме —
SB

4), в момент ее отпускания триггер
D

1.1 переключится, т. е. на выходе
D

1/1 появится лог. «1», так как на входе
D

1/5
есть лог. «1». При нажатии очередной кнопки, если на входе 0
соответствующего триггера име­ется лог. «1», т. е. предыдущий сработал,
то лог. «1» появится и на его выходе. Последним срабатывает триггер
D

2.2, а чтобы схема не осталась в таком состоянии надолго, используется транзистор
VT

1. Он обеспечивает задержку обнуления триггеров.

Задержка выполнена за счет цепи заряда конденсатора С2 через резистор
R

6. По этой причине на выходе
D

2/13
сигнал лог. «1» будет присутствовать не более 1 секунды. Этого времени
вполне достаточно для срабатывания реле К1 или электромагнита. Время,
при желании, легко можно сделать значительно больше, применив
конденсатор С2 большей емкости.

Для
повышения устойчивости к взлому количество «ненужных» кнопок можно
увеличить. До любого количества — все зависит от вашего желания и
обстоятельств.

В процессе набора кода нажатие любой ошибочной цифры обнуляет все триггеры.

В
завершении следует отметить, что со временем «нужные» кнопки начинают
истираться и отличаться от всех остальных. Так что жела­тельно иногда
менять кнопки местами, чтобы обеспечить их равно­мерный износ.

Схема простого электронного кодового замка.Схема не сложная,требуется только прошить микроконтроллер PIC. Для этой схемы нужен именно PIC 12F675 (629)-не подойдет.

Сама схема очень простая и содержит минимум деталей.
Схема замка:

разместить рекламу бесплатно
Схема клавиатуры:

Принцип работы очень прост: все кнопки соединенны через цепь последовательно подключенных резисторов.И каждой кнопке приходится свое сопротивление (если кнопке №1-1к, то кнопке №2-2к и так далее). Все эти значения записываются при програмировании в микроконтроллер, после чего он реагирует только на них.

Програмируется код очень просто: нажимаем кнопку CODE и удерживаем пока не загорится светодиод, после чего вводим код на клавиатуре.Все новый код запрограмирован (кому не понятно,смотрите Видео работы внизу статьи)

Исполнительным устройством (М), может служить все что угодно, в моем случае служит маломощный электро двигатель,который будет вращать редуктор: поэтому я его подключил к тому же источнику питания что и саму схему.Если у вас будет мощное исполнительное устройство: то его следует подключать от дополнительного источника питания.

Клавиатуру я нашел только матричную,вот она на фото

Проблема заключалась в том что. подключение ее выглядит вот так:

Пришлось ее переделать, дорожки перерезал и как на схеме впаял резисторы, вот что получилось:

Один ряд кнопок я не подключал (это буквы A,B,C,D)
Только букву (D) подключил как кнопку включения питания (то есть, схема работает только если удерживать нажатой кнопку (D)) Это сводит вероятность подбора кода к нулю.
А сам кодовый замок в режиме ожидания совсем не потребляет ток.

Хочу поставить этот замок в шкафчик на работе, в который я часто лажу,а каждый раз не охота доставать связку ключей. Так как стандартный замок останется на месте,я и сделал источник питания от батареек(что бы никаких проводов к ящику не было),ну раз в несколько месяцев можно ключами открыть дверь и поменять батарейки.

Первая сборка схемы на монтажной плате (для проверки ее работоспособности)

Все прекрасно заработало. Далее подобрал подходящий корпус, вытравил плату и подключил все. Плата из за малого количества деталей.получилась довольно компактной и уместилась в маленький корпус.

В этой статье разговор пойдет о том, как собрать несложный электронный кодовый замок
. Сфера применения кодового замка довольно широка, это могут быть и ворота гаража и дверь в складское помещение или дом. Простота устройства позволяет собрать кодовый замок, схема которого будет приведена ниже даже начинающим радиолюбителям. Детали применяются довольно-таки распространенные и недорогие. Времени на сборку замка понадобится немного.

Каждый из нас хранит какие-нибудь тайны от окружающих. А о том, чтобы надежно спрятать ценную вещь от посторонних и говорить не приходиться. Помню в мальчишеском возрасте, наверное, как и любой другой мальчуган, бредил кладами и сокровищами. Брал различные безделушки, прятал их или закапывал, потом нарисовав карту, торжественно вручал ее друзьям и они отправлялись на поиски. Искать, конечно же, всегда интересней.

Но те времена прошли, а необходимость надежно запирать двери осталась. Например, для гаражных ворот я изготовил по простой схеме электронный кодовый замок
. Питание устройства осуществляется от аккумуляторной батареи напряжением 12 В, подключенной к зарядному устройству, что обеспечивает постоянную работу кодового замка. Теперь чтобы открыть гараж, набираю нужную кодовую комбинацию и… бац – срабатывает электронный привод и замок открыт.

Ну что же, давайте взглянем на схему кодового замка
, как видите, она не представляет особой сложности, справится даже начинающий радиолюбитель.

Кодовый замок схема
, а точнее описание работы. При подаче напряжения питания через резистор R1 заряжается конденсатор C1, благодаря этому на входы R элементов DD1 и DD2 краткосрочно поступает сигнал высокого уровня и устанавливает их в исходное нулевое состояние. При воздействии на кнопку SB1 кодового замка на C вход триггера DD1.1 приходит единичный сигнал, а так как вход D триггера подключен к положительному полюсу питания, то он (триггер) переходит в состояние высокого уровня. Если теперь нажать на кнопку SB2, то триггер DD1.2 также примет состояние высокого уровня в силу того, что его D вход подключен к выходу 1 триггера DD1.1, а он как сказано выше находится в единичном состоянии.

Далее по той же схеме, если теперь нажать подряд кнопки SB3, SB4, то триггер DD2.2 переключится в состояние высокого уровня и передаст его через выход 13 на базу транзистора VT1, пройдя резистор R6. Транзистор VT1 откроется и сам откроет транзистор VT2, который в свою очередь подаст ток на реле K1. Реле сработает и включит электронный исполнительный механизм кодового замка.

Чтобы отключить механизм и привести кодовый замок в исходное состояние потребуется кратковременное воздействие на одну кнопку из группы SB5 – SB9. Произойдет следующее, на R входы всех триггеров, смотрите схему, поступит напряжение, оно высокого уровня, и триггеры переключаться в нулевое состояние. Естественно транзисторы вследствие этого закроются, реле обесточится и отключит исполнительный механизм.

Обратите внимание, если во время набора кодовой комбинации случайно или намеренно нажать на любую из кнопок SB5 – SB9, то триггеры обнулятся, и замок не откроется. При не последовательном наборе SB1 – SB4, порядок срабатывания триггеров нарушится, и электронный кодовый замок
также не сработает.

Детали в схеме кодового замка
применяются указанные на рисунке, возможны следующие замены в электронной части. Микросхемы DD1 и DD2 допустимо использовать аналогичные из серии К176, но при этом напряжение питания должно быть не более 9 В. В качестве транзистора VT1 подойдет любой КТ315 независимо от его буквенного индекса. VT2 полностью зависит от реле K1, его коллекторный ток должен обеспечивать срабатывание реле. Тип реле зависит от тока срабатывания исполнительного механизма электронного замка. Клавиатуру с кнопками от старого электронного калькулятора можно приспособить на роль наборника кодовой комбинации. Диод VD1 можно заменить любым маломощным из серии КД521 или импортным аналогом.4.25
(8
Голосов)

Кодовые замки по сравнению с запирающими устройствами, открывающимися с помощью ключей, имеют ряд преимуществ. Среди них отсутствие замочной скважины, в которую хулиганы могут напихать различный мусор, надежность механизма, отсутствие необходимости носить с собой ключ, рискуя его потерять и многие другие.

Однако задумываясь о покупке и установке такого замка, многие сталкиваются с проблемой высокой стоимости таких запорных устройств. Это наталкивает хороших хозяев «с прямыми руками» на мысль о том, как же можно сделать кодовый замок своими руками. В рамках данной статьи мы рассмотрим возможности изготовления подобных замков, их отличия от заводских серийных образцов, а также изучим предлагаемые специалистами примеры создания механического и электронного запирающего устройства.

Можно ли изготовить электронный или механический кодовый замок?

Теоретически имея желание, некоторый опыт работы с электричеством и полупроводниковыми микросхемами, а также с механизмами запорных устройств, можно изготовить электронный или механический кодовой замок. В сети Интернет можно найти немало статей и заметок, в которых приводятся схемы электронных и механических кодовых замков. Однако нужно понимать, что их качество и надежность будут под большим вопросом.

Столкнувшись с проблемами самостоятельного изготовления электронных кодовых замков, мы вынуждены констатировать, что большая часть из предложенных в статьях схем не работоспособны. Что до механических замков, то одни из предложенных вариантов слишком сложны в изготовлении, а другие требуют заводских комплектующих, что, впрочем, ни во всех случаях является проблемой.

Изучив тему досконально, мы пришли к заключению, что электронный или механический кодовый замок изготовить самостоятельно, возможно. Однако если вы изначально предъявляете к нему повышенные требования по эксплуатационным характеристикам, то лучше не тратьте время и силы, купите заводское запирающее устройство. Не исключено, что его стоимость в итоге окупит потраченное время на бесплодные поиски подходящей схемы и усилия на перепайку электрических схем и переделку механических элементов замка. Кроме того, самодельные запирающие устройства имеют существенные отличия от заводских образцов, о них мы и поговорим далее.

Чем будут отличаться самодельные кодовые замки от заводских?

Как уже было сказано выше, кодовые замки, изготовленные своими руками, отличаются от тех, которые можно купить в магазине. Причин тому много, это и использование кустарных приемов при создании отдельных элементов и сноровка человека взявшегося за изготовление запирающего устройства, а главное подход, который он выбрал до того как взяться за работу.

К слову сказать, существует два основных подхода при изготовлении самодельных запирающих устройств. Первый (и на наш взгляд самый верный), предполагает использование заводских деталей при изготовлении электронного или механического замка, так сказать «в авторской компоновке». А второй подход, более рискованный, предполагает кустарное изготовление отдельных деталей запорного устройства и использование подручных средств в работе, так чем же все таки самодельные замки будут отличаться от тех, которые можно купить в магазине?

  • Самодельный кодовый замок выглядит эстетически менее привлекательно, чем заводская модель, хотя бывают и исключения из этого правила.
  • Никто не может гарантировать длительной и стабильной работы самодельного устройства. Не исключено, что в один «прекрасный» момент оно перестанет работать, доставив вам немало хлопот.
  • Кодовые запирающие устройства, собранные по некоторым схемам из сети Интернет крайне не надежны. Их легко открыть посредством подбора цифр или тем более одновременным нажатием на все цифры, что не выдерживает никакой критики.
  • Заводские модели кодовых замков предполагают простую и интуитивно понятную установку. Самодельные же образцы запирающих устройств, устанавливаются сложнее. Иногда приходится потратить немало времени, прежде чем удастся придумать, как осуществить его правильный монтаж.
  • И, наконец, следует отметить, что в стоимость заводского кодового замка входит его установка. Мастер придет к вам и качественно установит устройство без вашего участия, что, безусловно, сэкономит ваши силы и время.

Подбираем инструмент и подходящие детали

Процесс самостоятельного изготовления электронного или механического кодового замка предваряется выбором подходящих деталей и инструментов. Универсального набора инструментов и деталей в этом случае не существует, поскольку их подбор будет зависеть от множества факторов. Тем не менее, сказать о том какие инструменты и материалы вам понадобятся точно вполне возможно. Итак, для изготовления электронного или механического кодового замка потребуются следующие детали и инструменты:

  1. готовые заводские микросхемы или детали для их изготовления (плата, провода, радиодетали);
  2. паяльник, олово, канифоль;
  3. механические части замка (сувальды, ригель, пружины);
  4. корпус замка и крепежные элементы;
  5. дрель, болгарка, отвертка;
  6. клей, материал для изготовления кнопок и прочее.

Пример изготовления электронного кодового замка

Наиболее удачной на наш взгляд микросхемой для самодельного электронного кодового замка считается 561Л0А7. Ее топологию вместе с остальными элементами замка вы видите сейчас перед глазами. Данная схема имеет ряд преимуществ перед другими образцами:

  • низкое потребление электроэнергии;
  • возможность работать сразу от двух источников питания, 12 вольтовой батареи и электросети;
  • высокая надежность против взлома, как интеллектуального, так и грубого.

Низкое энергопотребление обеспечивается тем, что вся электрическая схема в состоянии покоя обесточена, а для того, чтобы подключить питание нужно нажать на специальную кнопку, например это будет «0». После нажатия кнопки «0» у вас появляется 15-20 секунд для набора кода и открытия замка, после чего схема снова обесточивается. Кстати в данной схеме применяется кодовая панель SA 1, которая выводится наружу. Для установки кода, применяется панель SR 1, соединенная с устройством для фиксации частот, взятой от радиоприемника. Достаточно специальным образом расположить штекера в гнездах устройства, что будет соответствовать 4-х значному коду.

Схема защищает замок от интеллектуального взлома путем подбора. В случае если во время набора кода будет нажата неправильная кнопка, панель набора блокируется на 15 секунд, после этого набор можно повторить. Можно увеличить время блокировки с каждым неправильным набором кода. Итак, давайте кратко рассмотрим порядок изготовления электронного кодового замка.

  1. Приобретаем или паяем вышеуказанную микросхему.
  2. Берем пластиковую коробочку размером 15×15 см, прорезаем в ней отверстие и монтируем на нее кодовую панель, не забыв вывести провода.
  3. Вовнутрь коробочки устанавливаем микросхему и подключаем ее к кодовой панели.
  4. Устанавливаем поверх устройство фиксации частот от радиоприемника и соединяем его с микросхемой при помощи проводков.
  5. Прорезаем отверстие в коробочке так, чтобы получить доступ к устройству фиксации частот. Из кусочка резины изготавливаем заглушку, с тем, чтобы придать устройству более эстетичный вид.
  6. Получившийся блок управления запорным механизмом подключаем к аккумулятору, а тот в свою очередь через блок питания к электросети.
  7. С помощью проводов соединяем блок управления с приводом отпирания дверей, который используется в автомобилях с центральным замком. Его мы в свою очередь соединяем с обычной защелкой, которую устанавливают на механические замки. Можно обойтись без привода отпирания двери и вместо него соединить блок управления с электрозащелкой. Кодовый электронный замок готов.

Пример изготовления механического кодового замка

Механический кодовый замок состоит из нескольких пластин (подвижных и неподвижных), шайб, заклепок, направляющих засова, засовов, ручки для открывания двери, пружин, упоров и шплинтов. Устройство замка показано на рисунке. Для открытия замка требуется расположить палец ручки так, чтобы подвижная пластина сместила засов и открыла замок. Таких ручек несколько и все препятствуют засову, если конечно их не повернуть должным образом. Механический кодовый замок изготавливается в следующем порядке.

  • Берем три узкие прямоугольные металлические пластины, в данном случае размер и толщина металла большого значения не имеют, главное основной принцип работы. Складываем пластины стопкой и сверлим четыре отверстия диаметром 10 мм каждое.
  • Под каждое отверстие нужно подобрать болты так, чтобы они легко туда входили, но при этом не болтались свободно, их головки нужно обточить, чтобы они по виду напоминали заклепки.
  • Стержень болта нужно обработать напильником так, чтобы образовались две плоскости.
  • В подвижной планке нужно сделать пропилы, это обеспечит подвижность ручки.
  • Чтобы замок можно было открыть изнутри, нужно установить специальную ручку для засова.
  • На головки болтов нужно сделать отметки, для того, чтобы было удобнее набирать код.
  • Подбираем подходящий по размеру корпус и начинаем собирать механизм замка.
  • Собираем пластины в последовательности, показанной на рисунке, вставляя болты-кнопки в отверстия. Их нужно будет выводить наружу, засверлив соответствующие отверстия в дверном полотне.
  • Подвижные пластины необходимо подпружинить к ручке.
  • Монтируем коробку с механизмом на дверь с помощью подходящих крепежных элементов и проверяем работоспособность механического кодового замка.

Подводя итог, отметим, что ответить на вопрос о том, как сделать кодовый замок далеко не просто. Существует очень много вариантов и схем изготовления подобного запорного устройства. И даже если вы возьмете работоспособную схему, это не значит, что у вас все получится, ведь многое зависит от вашей сообразительности, работоспособности и опыта в деле изготовления и установки замков. Поэтому если вы чувствуете, что эта работа вам не по плечу, лучше приобретите хороший заводской замок, в этом случае вероятность того, что он вас не подведет гораздо выше. Удачных вам экспериментов.

Гараж — это то сокровенное место, где каждый мужчина может проводить достаточно много времени. Но ко всему прочему, там хранится дорогостоящая вещь — автомобиль. Многие несколько копят средства, чтобы приобрести для себя годную машину. Поэтому на первом месте после покупки стоит надежная защита своего «сокровища». Вот почему на гараж нужно повесить надежный и прочный замок, который никому не удастся вскрыть или взломать. Среди множества покупных замков, существуют самодельные замки с секретом для гаража, которые отличаются надежностью и повышенной безопасностью.

В чем же преимущество самодельных замков? В том, что их сложнее вскрыть. Если злоумышленники уже знакомы со стандартными замками, которые множество покупают в магазинах, то преграда собственными руками с модификациями может остановить грабителей. Именно этому посвящена наша статья. Мы рассмотрим, некоторые секреты замков для гаража, их виды и особенности. А также мы узнаем, как сделать самодельный замок для гаража своими руками.

Эффективные секреты замка для безопасности гаража

Секрет в замке на то и секрет, чтобы никто не знал его устройство. Основная задача — сделать устройство замка сложным, но в то же время простым на первый взгляд, секрет не должен легко читаться при косвенных признаках. Здесь есть некоторая закономерность. Она заключается в том, что простота — залог успеха. Чем проще будет казаться замок, тем сложнее его будет взломать злоумышленнику и разобраться в принципе его работы.

Так как это самодельные замки для гаража, то их разнообразие довольно большое. Однако среди большого количества самых разных конструкций, есть несколько круп, которые можно отменить:

Обратите внимание!
Чтобы ваш секретный замок оставался таковым и впредь, важно следить за тем, чтобы посторонние люде не видели, как вы открываете или закрываете ворота гаража. В противном случае принцип его работы и сама сущность работы будет утеряна. Хитрость не удастся.

Подобный недостаток имеют замки с секретом, которые работают на основе простой автомобильной сигнализации. Почему можно так сказать? Потому что любая сигнализация для машин имеет стандартное устройство и механизмы. Вот почему профессионалу нужно хотя бы разок взглянуть на брелок или коробку от сигналки, механизм и провода, для определения реализации секрета. Давайте подробно рассмотрим некоторые доступные схемы замков с секретом, после чего попробуем реализовать все это на практике.

Некоторые схемы замков с секретом

Для начала рассмотрим механические виды секрета для замка. Они сводятся к модернизации уже существующего замка. Вот что можно сделать, дабы защитить гараж от проникновения воров:

Простой винтовой замок с секретом

Сейчас можем рассмотреть самодельные винтовые замки для гаража. Они очень популярные ввиду того, что создание их несложное, и они довольно эффективны. Для того чтобы создать их, потребуется возможность использования станка. Тогда можно получить винтовой замок с секретом, который вы видите на фото ниже.

Его принцип работы и секрет заключается в том, что головка ключа имеет особую конфигурацию. Для создания более сложной системы замка винтового типа, нужно сделать две степени защиты и два ключа. Это сделает конструкцию еще надежней. Чтобы понять принцип работы этого изделия, предлагаем вам рассмотреть это видео:

Как видно, защита гаража очень надежная. Сейчас довольно большой популярности набирают реплики старинных механических замком с секретом. Секрет его функционирования сводится к очень сложной форме ключика. А это значит, что сделать для себя такую же форму рабочей поверхности, не имея оригинал, очень сложно. Однако вряд ли его рационально использовать для гаражных ворот.

Навесной замок с секретом

Если говорить о современных аналогах конструкции старинного замка, о котором речь шла выше, то это простые навесные конструкции для гаражей. Всем нам привычно видеть их. Ниже на фото есть чертежи подобных конструкций.

Корпус изделия имеет втулки со штифтами в количестве 2 шт. и стопорное кольцо. Они блокируют ход механизма. Схемная дужка может быть снята в том случае, когда вы смогли правильно выбрать положение штифта. Когда механизм поворачивается, паз на цилиндрической части штифта начинает совмещаться с соответствующим отверстием в корпусе. Тогда конец дужки сможет освободиться либо же заблокироваться. В случае когда на замке есть один штифт, то выбрать нужное положение на корпусе не так сложно.

Если же сделать два штифта, которые имеют свое индивидуальное расположение пазов, то подобрать нужное положение будет очень сложно и долго. К тому же закрывая гараж, вы можете легко провернуть штифт в любое положение, чтобы засекретить в каком состоянии замок можно открыть.

Пример создания замка с секретом своими руками

А теперь давайте рассмотрим, как можно сделать простой замок с секретом своими руками. Первый вариант будет заключаться в создании особого ключа и запорных конструкций. Для его создания нужно иметь навыки сварщика, чтобы выполнить ряд сварочных работ.

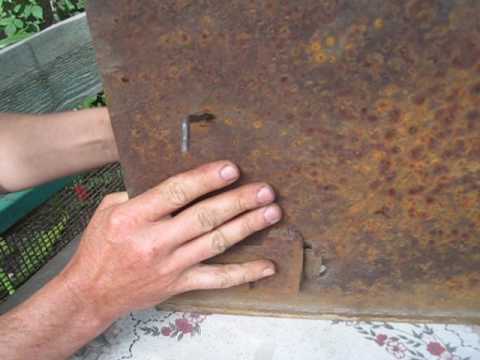

Сама конструкция очень проста. На ворота гаража одной половины с обратной стороны нужно наварить петли, в которых будет установлен запорный механизм в виде металлической пластины. На другую половину навариваются такие же петли, в которые будет входить запорные пластины. Важно разместить их на одном уровне, чтобы перемещение было беспрепятственным. В самой пластине делается отверстие, благодаря которому владелец сможет закрывать или открывать гараж. Весь секрет в ключе для такого замка. Он будет сделан из толстой проволоки, иметь особую форму и длину. Она позволит просовывать ключ в отверстие в воротах, после чего открывать или зарывать запорный механизм. Все отверстия делаются идентичными диаметру проволоки.

Суть в том, что таких пластин может быть несколько. А секрет сводится к тому, что на воротах нету никакого замка или конструкции, только отверстие. Злоумышленник никак не сможет подобрать ключ, понять, как отрыть ворота, ведь он не видит точного расстояния от отверстия к пластине. Ключ на 1 или 0,5 см больше/меньше не сможет открыть эту дверь. Чтобы понять, как наглядно все работает, вы можете посмотреть это: самодельные замки с секретом для гаража видео.

Совет!
Чтобы злоумышленник вовсе не догадался, как вскрыть этот замок, можно замаскировать дырку, а рядом повесить обычный старый замок, который не работает. Это отвлечет его надолго, и он не сможет проникнуть внутрь никак.

Нужно понимать, какая цель замка с секретом: он должен сбить злоумышленника с толку. Именно в оригинальности и нестандартности и вся сила конструкции. Если с обычными запорами они научились справляться, то это что-то новое, неузнанное. Чем сильнее вы сможете модернизировать изделие, тем лучше.

Подведем итоги
