Выложить печь своими руками на даче

Кирпичная маленькая печь иногда бывает довольно полезна, особенно если у вас не большое помещение и вы не проживаете в нем постоянно. Она позволит быстро прогреть помещение и создать комфортную обстановку.

Сегодня мы расскажем, как делается маленькая печь из кирпича своими руками, что для этого надо учесть и будет предложена инструкция по правилам изготовления. Так же вы можете посмотреть видео в этой статье и выбрать нужную модификацию.

Мини печи и их особенности

Маленькие кирпичные печи для дачи имеют и свои особенности, перед принятием окончательного решения с ними стоит ознакомится.

• Компактность сооружения из кирпича или прибора считается главным условием для небольшого помещения;
• Важным условием для такой печи является безопасность, потому что обычно загородные дома строят из дерева, которое быстро сохнет на солнце и при попадании иск может вполне вспыхнуть, словно спичка. Помимо всего прочего, дымоотводная труба и сам прибор должны быть герметичными, у них прекрасная внутренняя тяга, потому что угарный газ, который попадает внутрь, может привести к достаточно печальным последствиям;
• Печь, которая ставится на дачном участке в зимнее время, должна выдерживать без растопки достаточно долгое время и не сыреть при этом;
• Прогревание и быстрая растопка прибора, распространение тепла также является важнейшим условием для печи подобного типа, потому что во время дождя или при завершении трудных работ хочется расслабиться в теплом помещении и попить горячего чая;
• Желательно, чтобы такая печка была оборудована большими дверцами – чтобы она могла выполнить функции камина, потому что без вечерних посиделок рядом с огнем обойтись практически нереально;
• Долгое сохранение тепла крайне необходимый момент, если вы отправляетесь в дом с ночевкой;
• Без варочной поверхности в загородном доме обойтись практически нереально, особенно в том случае, если в поселке периодически выключается электричество и нет газоснабжения;
• Также важным фактором выступает топливо, которое используется для печки Для экономии выбирайте всеядный прибор для отопления, который можно растапливать различными вариантами – хворостом, углем, дровами или бытовым мусором;
• Желательно, чтобы в печи имелась возможность вмонтировать регистр горячего водоснабжения;
• Простота конструкции отопительного прибора позволяется складывать и устанавливать его своими силами, что экономит кругленькую сумму, потому что услуги мастеров в этом плане стоят недешево;
• Важным моментом является эстетическая привлекательность, потому что с помощью прибора можно преобразить помещение, или внеси в общее оформление некое серое пятно.

Печи из кирпича

Маленькая печь из кирпича для дачи применяется довольно часто.

Но при установке надо будет учитывать следующие моменты:

• Печка может быть установлена таким образом, что она будет распространять тепло на несколько комнат без отопительных контуров. Если печь была выведена правильно и установлена задвижка – она считается пожаробезопасной, но под данное строение потребуется создать крепкое основание, которое будет изолировано от фундамента стенок. Это ванное условие, если не соблюсти его, то кладки может потерять свою целостность, потому что при усадке фундамента дома он может начать тянуть и основание печи;

Внимание: Не стоит забывать о том, что подобные печи не любят долгого простоя и сырости, поэтому, чтобы теплоотдача была максимальной после периода, когда она не использовалась, нужно провести несколько просушивающих топок без значительных нагрузок. В каждой из них постепенно увеличиваем количество топлива – данный процесс обычно называется разгоном.

• Именно из-за того, что кирпич боится сырости, подобные печки монтируются на даче лишь в том случае, когда в доме живут большую часть времени и есть возможность проведения топки;
• Жители частных домов считают полезными и настоящими лишь те строения, которые сделаны из кирпича. При этом отопительные приборы, сделанные из иных материалов, не признаются вовсе. В действительности такая печка придаст помещению особый уют и неповторимую атмосферу. И что еще важно – они бывают многофункциональными. Профессионалы в печном деле разработали огромное количество разнообразных моделей, из которых вы сможете выбрать под конкретный вариант.

Установка небольшой печи

Маленькая кирпичная печь своими руками устанавливается без особых проблем.

Здесь есть два варианта:

• Первый вариант
  , это вы просто делаете печь с фундаментом. Тогда цена строения возрастет, но это будет довольно теплоемкая конструкция;
• Второй вариант
  , это если у вас не хватает средств и вы не имеете навыков. Тогда вполне можно установить металлическую печь и для увеличения теплоемкости просто обложить кирпичом.

Внимание: В первом варианте у вас строение будет занимать больше места, и теплоотдача будет выше.

Материалы, которые потребуются для проведения работ

Вам понадобится:

• Двадцать литров глиняного раствора;
• Доски;
• Около шестидесяти штук кирпича;
• Поддувальная дверца;
• Плита из чугуна;
• Топочная дверка;
• Решетка;
• Шамотный кирпич.

Размер маленькой печки занимает 0,4 м2 и выполняется из кирпича, который укладывается на ребро или плашмя. Данный вид печи прекрасно сохраняет и распространяет тепло.

Конструкция достаточно простая, потому что мини-печь не весит слишком много и устройство фундамента не является обязательным условием. Пол должен быть сделать из толстых и прочных досок, которые хорошо закреплены.

Подобная печь своими силами является альтернативой буржуйке, но она имеет более функциональную способность и отопительную часть, в которой предусматривается варочная часть. Она также играет роль камина. Такая печь возводится без особых проблем и в течение суток.

В самом начале необходимо растопить печку бумагой и щепкой, но не берите поленья, потому что при резких температурных перепадах могут образовываться трещины на растворе. Это в дальнейшем приведет к дымлению или неправильному движению воздуха.

Прежде чем запускать печь, необходимо, чтобы она качественно просохла. Обычно для этого хватает примерно недели.

Смесь для кладки

Все вполне можно сделать своими руками. Тогда и цена будет значительно ниже. В кладке вполне можно применять и несколько составов. Что выбрать, решать уже вам.

• Для кладки кирпича применяют шлинисто-песочный, цементный раствор. К примеру, отсев вместо песка для смеси используется для заливки фундамента, а смесь из цемента и песка – одного или нескольких рядов кладки. Если для марки цемента М400 песок добавляется ¼, то для стяжки отсев же необходимо смешивать в пропорции 1/6;
• Раствор из песка и глины готовить немного сложнее, потому что на это уйдет гораздо больше времени. Чтобы комья глины разбивались, их необходимо замачивать в воде с вечера, а те, которые остались в прежнем состоянии, лучше разминать руками, чтобы не оставалось мелких комков;
• Соотношение глины и песка один к двум или один к трем – здесь все зависит от степени жирности раствора (это проверяют с помощью мастерка). Нормальной считается консистенция, когда раствор без проблем сползает с мастерка, не оставляя при этом следов, а по своей густоте он должен напоминать пюре из картофеля.

Каким образом делают печку

Как сделать маленькую печку из кирпича теперь рассмотрим в деталях. Здесь есть своя технология и порядок действий.

Для того, чтобы правильно построить печку самому, необходимо соблюдать следующие рекомендации:

Внимание: Для топочной части надо применять огнеупорный материал. Он выдержит и топку углем. В качестве раствора лучше применять глиняную смесь. Она наиболее практична и долговечна.

• Выбираем подходящее место для мини-печки, и в это вместо укладываем рубероид, пленку, пергамин или гидрозоль. Размер такого материала должен быть 78х53 сантиметра;
• На подстилку (толщина которой составляет около сантиметра) требуется высыпать и разравнивать песок;
• Сверху на него укладываем первый ряд из двенадцати кирпичей, которые не требуется охватывать креплением между собой. После этого выравниваем все кирпича в один уровень, чтобы они находились строго в горизонтальном положении;
• На начальный ряд наносится небольшой слой глины, после чего можно приступать к установке поддувальной двери. Крайне важно, чтобы она была завернута в асбестовый шнур или картон. Закрепляем ее при помощи проволоки, после чего можно смело переходить к укладке следующего;
• Шамотный кирпич используют для третьего ряда мини-печки, после чего устанавливается колосниковая решетка. Ее монтируют над поддувалом только в том случае, когда третий кирпичный ряд сформирован полностью;
• Из кирпичей делаем следующий, но их укладываем на ребро, в середине дымохода необходимо укладывать подставки для внутренних перегородок. Задняя стенка печки укладывается с небольшим выступом наружу и без использования глины – они называются вышибными кирпичами;
• После этого устанавливаем топочную дверцу. Опять таки, прежде чем приступать к установке дверцы, ее необходимо обернуть шнуром таким способом, чтобы ее можно было открыть снизу вверх. Ее закрепляют проволокой и на некоторое время фиксируют несколькими камнями. Первый укладывается сзади, а второй – сверху дверцы;

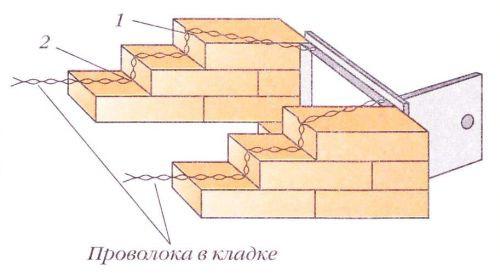

• Так же для надежности крепления в отверстия заводится проволока, которая скручивается и концы закладываются в порядовку;

• Плашмя делается пятый ряд, здесь обязательно проверяем контур прошлого ряда. А вот шестой ряд укладывается ребром. Затем натираем стенки большой печки мокрой тряпкой и приступаем к следующему этапу;
• На 7 ряд кирпич укладываем плашмя. Далее выставляем пару кирпичей ребром и приступаем к задней стенке;
• Когда придет время 8 ряда печки своими силами, то следите за тем, чтобы он перекрывал топочную дверцу, над которой он будет заканчиваться. Именно в это время устанавливаем над топкой скошенный кирпич, чтобы пламя было направлено в центр конфорки плиты;
• Заранее выкладываем намоченный асбестовый шнур, чтобы между кирпичами и плитой пространство было полностью герметично. Так как чугун и глина имеет различный коэффициент температурного расширения, то плиту не укладываем на глину. После можно переходить к девятому ряду, но здесь его нужно сместить, чтобы дверцы держалась открытой;
• При работе со следующим потребуется формирование дымовой трубы, которая будет расширяться сзади. Чтобы сделать печь именно такого плана, нет необходимости в насадной трубе, которая будет расширяться вверху, так как данный тип трубы приведет к изменению центра тяжести. Существуют различные схемы дымоходов. Они бывают: горизонтальными, прямыми, противоточными, комбинированными и так далее. В нашей конструкции печка должна иметь прямой вариант;
• При работе со следующим рядом не забываем о вставке заглушки, которая уплотняется шнуром (желательно дополнительно обмазать его глиной);
• Таким образом, трубы будет состыковываться с металлической. Если же дымовая пойдет в сторону, то ее необходимо перекрыть несколькими кирпичными рядами;
• После этого вынимаем кирпич из четвертого ряда и прочищаем трубу от грязи, которая скопилась во время строительных работ;
• Белим печь. Металлическая часть самой печи и ее стены защищаем пленкой. Чтобы она со временем не желтела, в раствор необходимо добавить молоко и небольшое количество синьки. Каждый кусок печки должен быть обработан самым тщательным образом, особе внимание уделяют стыкам кирпичей и чугунной поверхности;
• Щели между первым рядом и полом тщательно заделываем. Это необходимо для того, чтобы песок, который был высыпан под кирпич, не просыпался;
• После по окантовке строения прибиваем плинтус, который будет защищать печку о высыпания песка. Его прибиваем вровень и плотно, чтобы перекрыть все щели. Благодаря таким действиям печка будет выглядеть еще лучше;
• Как только вы осуществите первую топку щепками и бумагой, на несколько дней оставляем все двери и конфорки в открытом положении, чтобы все хорошенько высохло.

Маленькая кирпичная печь для дачи делается довольно быстро и прослужит она долго. Главное посмотрите фото и выберите нужный вариант. Инструкция не даст вам допустить ошибок.

iz-kirpicha.su

Подготовка к работе

Сделать сложную и высокоэффективную каменную печь для дачи из кирпича своими руками без строительного опыта вряд ли получится. Слишком уж много нюансов и секретов таит в себе работа профессионального мастера-печника. Но небольшая по размеру, и несложная по конструкции, вертикальная каменная печь для дачи — вполне может быть построена даже неподготовленным человеком. Главное в этом процессе — делать все очень внимательно, аккуратно и в соответствии с нашими рекомендациями.

Выбор строительных материалов

Поскольку описываемая маленькая печь из кирпича для дачи топится дровами, не предназначена для интенсивного и длительного нагрева — ее можно сложить из обычного, а не огнеупорного кирпича. Хотя, для топочной камеры лучше все же использовать жаропрочный материал.

Перечень и необходимое количество материалов:

• красный керамический полнотелый кирпич — 700 шт.;
• решетка колосника — 1 шт.;
• топочная дверка — 1 шт.;
• дверка поддувала — 1 шт.;
• дверки каналов очистки от сажи — 2 шт.;
• задвижка — 1 шт.

Для печи для дачи на дровах своими руками нужно выбирать полнотелый керамический кирпич, которые не крошится от среднего удара молотка, и издает при этом не звонкий (это перекаленный кирпич), а гулкий звук. Желательно, чтобы боковые грани кирпичей были гладкими.

Для раствора нужна будет глина. Печники предпочитают выбирать «жирную», из которой раствор получается мягкий, как масло, и пластичный, как мягкий пластилин. Такую глину для строительства печи для дачи своими рукам можно найти в строительных магазинах или, посоветовавшись с местными жителями, просто накопать в округе.

Инструмент

С хорошим инструментом печь для дачного дома строится быстро и легко. Для работы следует подготовить уровень, отвес, мастерок, молоток каменщика и посуду для приготовления глиняного раствора. Для резки кирпича нужна болгарка.

Готовим фундамент под кирпичную печь для дачи

Какая бы ни была маленькая кирпичная печь для дачи своими руками — ее вес составляет несколько сотен килограмм. Поэтому ставить ее на деревянный пол помещения нельзя, а понадобится фундамент.

Чтобы правильно выбрать место фундамента, нужно спроецировать на грунт план печки таким образом, чтобы ее труба приходилась между балками пола и лагами крыши. Если в стене дома предусмотрен дымоход — то печь для дачного домика должна располагаться возле него. При постройке нового дома печка на дачу может быть встроена в стену между комнатами. Этот вариант очень удобен: оба помещения нагреваются одинаково быстро, но в одной из комнат даже при самых неблагоприятных условиях никогда не будет дыма.

Глубина фундамента должна превышать глубину промерзания грунта. Впрочем, если дачный дом имеет собственный глубокий фундамент, то у печки для дачи можно сделать комбинированную основу. Для этого в грунт вертикально вкапываются четыре легких бетонных столбика, например таких, которые используют для заборов. Столбики должны выступать из земли чуть ниже уровня пола.

Между ними, прямо на поверхность грунта, в полкирпича насыпается гравийная или песчаная подушка. Затем укладывается слой рубероида или другой листовой гидроизоляции. Сверху ложится армирующая металлическая сетка, а уже поверх нее — заливается бетонный фундамент с арматурой. Верхняя часть фундамента должна совпадать с уровнем пола и быть идеально горизонтальной!

Приступаем к постройке печи

Поверх фундамента нужно уложить еще один слой гидроизоляции, а на него — металлический лист. Размеры листа должны превышать проекцию печки на 10-15 см. Причем, со стороны загрузки дров лучше сделать выпуск побольше. Тогда случайные искры из поддувала попадут не на деревянный пол, а на металл.

Во время работы печка для дачи нагревается довольно сильно. Если близлежащая стена сделана из дерева или других воспламеняющихся материалов — ее нужно защитить теплоизоляцией. Простейшей защитой может служить лист асбеста, окрашенный теплостойкой краской или прикрытый тонкой бляхой. Открытым асбест держать нельзя, так как его пыль считается очень опасной для вдыхания. Вместо асбеста печь для дачи своими руками можно изолировать от дерева плитой твердой минеральной ваты. Материал должен быть теплостойким. Фасадная строительная вата для этого не подойдет, поскольку она имеет слишком низкую температурную границу.

Готовим глиняный раствор

Дачная печь возводится на глине, а не на цементе. Глиняный раствор готовится из хорошей глины и чистого речного или морского песка. Если глина не покупная, а копалась где-то по соседству, то стоит поначалу проверить ее качество. Для этого делаем несколько пробных замесов с разными пропорциями глины и песка. Готовое глиняное тесто скатываем в небольшие шарики, валики, лепешки, и оставляем сушиться две недели при комнатной температуре.

Высохшие изделия нужно подвергнуть испытанию: кинуть их с высоты человеческого роста, попробовать раздавить дощечкой под весом гири и т.д. Состав наиболее прочного глиняного образца берется за эталон. На приведенном рисунке лучший замес соответствует образцам «б».

Подготовка кирпича и глины

Печка для дачи своими руками строится из предварительно вымоченного кирпича! Для этого его выдерживают в воде не менее 8 часов. За это время весь воздух выйдет, и глина будет хорошо браться за кирпич в кладке. Глины нужно готовить совсем немного, чтобы хватило для укладки приблизительно 20-25 шт. кирпичей. Без необходимого опыта большее количество за один раз и не положишь. Толщина глиняного раствора в кладке не должна превышать 5 мм.

Особенности печной кладки

Чтобы печь на даче, своими руками выложенная, служила долго, каждый ряд следует проверять на прямые углы и горизонтальность поверхности. Последовательность укладки видна на чертеже порядовки.

Чугунные дверки поддувала и топочной камеры крепятся при помощи стальной проволоки, которую замуровывают в кладку. Запилы делаются болгаркой. В крайнем случае, можно делать и по старинке — молотком-кирочкой каменщика, но при этом возможно много отходов на брак. Площадка под колосник должна быть чуть больше размеров самой решетки. Тогда, при нагреве, металл не будет сдвигать кирпич.

Раствор наносится на мокрый кирпич. Бывалые печники делают это не мастерком, а рукой. Хороший раствор наноситься так же легко, как мягкое масло намазывается на хлеб.

Кода строите печь на дачу, старайтесь сделать внутренние стенки максимально гладкими. Тогда на них не будет задерживаться сажа, и её легче и реже нужно будет чистить. Снаружи дачная печь тоже должна быть аккуратной и красивой. Наружные швы следует аккуратно расшить расшивкой или пальцем. В местах формирования сводов и горизонтальных перегородок щелей тоже быть не должно. Такие ряды лучше укладывать не торопясь, по одному в день, чтобы нижние ряды успели схватиться, а верхние при этом — не поползли.

Итог

Несмотря на маленький размер и простую конструкцию, для небольших домов кирпичные дачные печи пользуются большой популярностью, так как показывают очень неплохие результаты. Они быстро нагреваются, а тепла хватает на целый день. Небольшая кирпичная печь для дачи отличается невысокой стоимостью и доступностью для самостоятельного изготовления, но при постоянном проживании в зимнее время топить её придется два раза в сутки — утром и вечером.

vsadu.ru

Какой должна быть печь для дачи

Прежде чем приступать к строительству следует решить для себя важный вопрос: какую строить печь для дачи своими руками из кирпича.

Для этого рассмотрим характеристики, которыми она должна обладать.

1. Топливо. Это дачное устройство должно быть «всеядным», т.е. топиться не только дровами, но и бросовым топливом: хворостом и ветками, углем, сельскохозяйственным мусором, брикетами. В идеале она также должна «переваривать» и бытовой мусор.
2. Время розжига и начала теплоотдачи. Оно должно быть минимальным в связи с тем, что если вас внезапно застанет ненастье необходимо как можно быстрее согреться. В противном случае недалеко и до пневмонии.
3. Размеры. Обычно дачный домик невелик, а значит и печка должна быть небольшая.
4. Экономичность. Очень важный фактор, связанный с дороговизной завоза топлива на приусадебный участок.
5. Безопасность. Особенно важен этот фактор для деревянных домиков. Во время проведения садово-огородных работ в доме обычно никого нет. Поэтому печка не должна давать угара и быть пожаробезопасной даже в случаях случайных нарушений режима топки.
6. Если зимой на приусадебном участке никто не живет, то печь должна выдерживать продолжительные перерывы между топлениями в условиях отсыревания.
7. Устройству желательно иметь варочную поверхность, особенно в условиях небольшого домика, когда отсутствует возможность разместить их отдельно.
8. Простота изготовления. Опытный печник — дорогое удовольствие. Поэтому конструкция должна быть такова, чтобы даже неопытный мастер мог сложить печь для дачи своими руками из кирпича.

Таким образом, в случае если в домике на приусадебном участке живут 5-6 человек, кирпичная печь просто необходима. В противном случае для приготовления пищи можно обойтись обычной электрической печкой.

Если же в вашем садоводстве нет электричества, то вам поможет аренда дизель генератора для дачи.

Строим печь своими руками

Обычно дачные дома из блок контейнеров проектируются вместе с печью. Но даже если домике нет печи — не беда, ее можно встроить.

Инструкция по строительству подобных объектов гласит:

1. Если планируется высокая печь, у которой наличествует собственный дымоход или планируемое количество кирпичей для печи превышает 500 шт., то для нее необходим отдельный фундамент, не связанный с фундаментом строения.
2. Если планируется широкая и низкая варочная плита, то под нее нет необходимости устраивать отдельный фундамент в тех случаях, если она оснащена щитком отопления. Согласно СНиП такой щиток должен выдерживать нагрузку не меньше чем 250 кг/кв.м.

Совет. В таких случаях крайне желательно укрепить настил пола под щитком вспомогательными лагами.

1. Дымоход не должен соприкасаться с деревянными частями потолка.

Обратите внимание!
Крайне желательно, чтобы расстояние от разделки дымохода до ближайших к ней потолочных балок было примерно равным.

1. Дымовая труба должна отстоять от конька крыши не менее чем на 1,5м. и возвышаться над ним на 0,5м.

Выбор места для строительства

Выбор места — это очень важный этап. Место должно быть не только удобным, но и выбираться согласно всем требованиям пожарной безопасности. Кроме того расположение печи должно выбираться с точки зрения максимально эффективного обогрева помещений.

В небольших комнатах частенько располагают печь в углу, однако в этом случае плохо прогревается противоположная сторона комнаты. Особенно при наличии в комнате входных дверей дачного дома. Гораздо правильнее встраивать ее в стену между кухней и комнатой.

В этом случае мы сразу убиваем двух зайцев — обогреваем комнату и спокойно готовим на кухне. Кроме того при таком расположении печи отсекаются кухонные ароматы.

Начало строительства

Перед началом строительства на фундамент следует постелить слой гидроизоляции. Зачастую для этого используют рубероид, цена которого невелика, однако он значительно уступает специальным современным материалам.

Сверху на гидроизоляцию укладывается первый ряд кирпича. Так как здесь у нас будет отсек для золы, а значит, не будет высоких температур, то можно спокойно использовать обычный красный кирпич.

Обратите внимание!
Перед кладкой кирпич необходимо замочить на 5-6 часов.

Вообще использовать специальный жаростойкий кирпич (шамотный, динас) имеет смысл только в случае облицовки топки. Это связано с тем, что его теплопроводность существенно выше, чем у обычного печного, а значит, печь будет прогреваться существенно дольше. Не говоря уже о том, что цена его минимум вдвое выше.

Совет. Если вы не обладаете достаточным опытом в строительстве печей — используйте для кладки готовый глиняный раствор.

На первый ряд кирпича устанавливаем дверку поддувала и закрепляем с помощью стальной проволоки. На дно будущего зольника желательно уложить лист стали толщиной 2-3 мм с учетом его размеров для того, чтобы впоследствии было удобнее выгребать золу.

Второй и третий ряды выкладываем с учетом размеров отсека под золу, после чего можно переходить к установке внутреннего металлического каркаса. Высота зольника обычно рассчитывается исходя из высоты дверки плюс 1-2 ряда кирпича.

Строим среднюю часть печки

Средняя часть — наиболее ответственный этап работ. На нем мы формируем топку, поэтому проявите максимум внимательности. Именно в этом месте мы устанавливаем металлокаркас для укладки колосников, через которые топка сообщается с зольником.

Металлокаркас устанавливать не обязательно в тех случаях, когда у вас есть возможность предусмотреть в кладке пазы для колосников. Для этого сделайте разметку в кладке и вырежьте пазы болгаркой под размер изделия.

Эта простая операция позволит вам сэкономить деньги на металлокаркасе. После того как колосники установлены выкладываем еще 2 ряда кирпича и начинаем формирование дымоотводного отсека.

Обратите внимание!
Топку формируют обычно высотой в 3-4 кирпича.
Этого достаточно для использования в качестве топлива как дров, так и угля.

Устанавливаем плиту

Ни для кого не секрет, что печь для дачи своими руками из кирпича строится не с бухты-барахты, а с учетом готового плана. В связи с этим варочная плита приобретается еще на этапе подготовки к строительству и под ее размеры подгоняется размер топки.

Перед установкой чугунной плиты для дачи в кирпиче вырезают болгаркой паз, в который укладывают прямоугольную рамку из уголка, сваренную точно по размерам плиты. Рамка укладывается на тот же самый раствор, который мы использовали для кладки. После этого можно укладывать плиту.

Далее выкладываем дымоход согласно выбранной порядовке и можно заниматься облицовкой.

В заключение

Печь на даче может являться не только изделием для приготовления пищи и обогрева, но и элементом неповторимого декора, а также гордости его создателя. Построить печь для дачи своими руками из кирпича более чем возможно. Самое главное — проявить максимум внимательности и четко следовать технологии и проекту.

Ну а видео в этой статье позволит вам ознакомиться со всеми тонкостями и нюансами этого процесса.

9dach.ru

Схемы маленьких печей из кирпича

Компактные печи не занимают много места
, что особенно важно для помещений малой площади. Отопители имеют прямоугольное сечение
в основании. Высота
печей зависит от высоты строения и выбранной модели. Кирпичную дымовую трубу нередко заменяют стальной трубой заводского производства.

Отопительно-варочная мини-печь

В малые печи, предназначенные для обогрева дома и приготовления еды, встраивают нишу для плиты
.

В другую нишу, расположенную выше топки, можно встроить духовку, водогрейный контейнер
. Нишевое пространство часто используют для сушки вещей.

Рассмотрим конкретную схему компактной печки с размером основания 0,64 х 0,51 метра (2 х 3,5 кирпича)
и высотой 2,15 метра (32 слоя кладки)
.

Данная модель отопителя предназначена для нагрева небольших и средних домов площадью от 25 до 40 квадратных метров
. Для кладки подойдет керамический полнотелый (рядовой) кирпич.

Печь строят на кухне (посередине помещения или у стены). В печи данной модели присутствуют следующие конструктивные элементы:

• топочная камера;
• поддувало;
• дымовые каналы;
• отверстие для очистки дымовых каналов;
• отверстие для строительства дымовой трубы;
• ниша с варочным настилом;
• ниша для установки духовки либо водогрейного бака.

Металлические
элементы для отопителя покупают
в строительном магазине. В перечень заводских деталей входят
:

• дверца топочная размером 20 х 20 см
  (цельная чугунная или с огнеупорным стеклом в металлической раме);

Фото 1. Топочная дверца размером 30 на 30, из шлифованного чугуна и огнеупорного стекла. Есть возможность регуляции тяги.

• дверца для поддувала (14 х 14 см
  );
• 2
  дверцы для прочистки дымовых каналов (20 х 14 см
  );
• колосниковая решетка (45 х 25 см
  );
• варочный настил размером 20 х 35 см
  (с отверстием или без него);
• 2
  задвижки;
• стальной уголковый профиль длиной 50 см
  (крепится между топочным листом и печной стеной);
• металлический лист предтопочный размером 50 х 60-70 см.


Духовой шкаф и водогрейный бачок
сваривают из стального листа. Под предтопочный лист
кладут асбестовый картон такого же размера. Для печных работ потребуется:

• 222 единицы
  полнотелого красного кирпича
  ;
• готовая кладочная смесь
  для каминов и печей (либо раствор из песка и обыкновенной глины, взятых на местности в карьере).

Малое отопительное устройство

Рассмотрим конкретную схему отопителя. Основание
данной модели имеет форму прямоугольника размером 0,89 х 0,51 метра (2,5 на 2 кирпича)
. Высота
печки — 2 метра 38 см
.

Компактные размеры позволяют возводить отопитель в углу или в центре помещения. Если на даче есть кухня и пара жилых комнат общей площадью до 40 квадратных метров
, отопитель встраивают в стенные проемы (межкомнатные перегородки).

Основные элементы
данной модели:

• топка;
• поддувало;
• каналы дымовые;
• вывод на дымоход.

В портал топки встраивается дверь с жаропрочным стеклом в металлической рамке или сплошная чугунная дверца. Печь строят на прочном фундаменте
, заглубленном в грунт. Фундамент делают сплошным либо столбчатым.

Изготовление небольшой печи для дачи своими руками

В данном примере подробно рассмотрим подготовительную и основную работу по возведению на даче отопительной компактной мини-печи. Важными моментами
работы являются:

• выбор готового проекта;

• выбор места
  в дачном домике для возведения печки;
• приобретение материалов;

• покупка металлических деталей и аксессуаров;

• подготовка печного инструмента
  , покупка или аренда электроинструмента (болгарки, вибробура);
• строительство фундамента;

• строительство печки.


Выбор готового проекта

Главное требование
к отопителю — способность отдавать тепло в течение нескольких часов после нагрева. Немалое значение имеет быстрый прогрев дома при экономном сжигании топлива. На выбор также влияют
:

• погодные условия
  региона в зимние месяцы и межсезонье;
• площадь
  дачного домика и количество отапливаемых комнат;
• стоимость
  материалов.

Фото 2. Пример чертежа небольшой отопительной кирпичной печи с размерами. Справа вид в разрезе, указана порядовка.

На выбор модели влияют вкусы хозяина дома
. Хорошо сложенная отопительная печь данной конструкции способна не только нагреть, но и украсить дачный дом.

Материалы

Выбор качественных материалов позволяет построить надежную печь. Для работы понадобятся
:

• кирпичи керамические (260 единиц
  );
• кирпичи из шамота (130 единиц
  );
• заводские (готовые) смеси
  для печных работ (глиняно-песчаная и шамотно-песчаная).

Выбирая шамотный кирпич для топки, обращают внимание на маркировку. Кирпичи с литерой «У»
произведены из переработанного, вторичного шамота. Они имеют более низкие показатели прочности по сравнению с кирпичами с литерой «Ш»
.

Для кладки нижней и верхней части отопителя подойдет рядовой красный кирпич
. О качестве материала судят по наличию трещин, черных пятен от заводского обжига. Если в партии много битого, потрескавшегося, пережженого кирпича, лучше поискать материал в другом магазине.

Смеси разводят
водой по инструкции на пакете. В них не нужно добавлять соль, другие ингредиенты.

Металлические части печки приобретают в строительном магазине. Для данной конструкции понадобятся:

• дверца топочная размером 30 х 20 см;

• дверца поддувальная размером 20 х 14 см;

• 2
  дверки для очистных отверстий — 20 х 40 см;

• колосниковая решетка (40 х 23 см
  );
• рубероид (60 х 100 см
  ), два
  отрезка;
• лист стальной размером 50 х 70 см;

• асбестовый шифер (50 х 70 см
  );
• стальной уголок (прокат) длиной 50 см;

• 2
  задвижки печные размером 13 х 13 см.


Для закрепления дверок в кладку понадобится 6 метров
стальной проволоки диаметром 1-2 мм
либо стальные полосы (1,65 метра
), болты и длинные саморезы.

Подготовка фундамента

Размер фундамента зависит от конкретных условий строительства. Минимальная
толщина основания для данной модели малой печи — 55-60 см.

Фундамент строят таким образом, чтобы он перекрывал зону промерзания грунта
, немного возвышался над полом
или был вровень с ним. Для постройки используют бетон, стальную арматуру, кирпич, бутовый камень, песок, щебенку, гидроизолирующий рулонный материал.

Для компактной малой печи подойдет монолитный армированный бетонный фундамент. Монтаж и заливка ведутся в следующем порядке
:

• В земле выкапывают котлован, размеры которого превышают периметр будущей печки на 10-20 см с каждой стороны.

• Дно котлована выравнивают и трамбуют.
• В яму насыпают слой мелкого щебня (22-25 см
  ), на него — слой среднезернистого песка (15-17 см
  ).
• Подушку из сыпучего камня выравнивают и утрамбовывают.
• Котлован обкладывают толем, рубероидом, места стыковки обмазывают мастикой, сделанной из битума, гудроном.
• В яму устанавливают опалубку
  до нужной высоты, внутрь нее устанавливают решетку из стальной арматуры.
• Котлован заливают бетоном, для уплотнения и выпуска пузырьков воздуха используют вибробур.
• После полного схватывания и высыхания цемента на основание кладут два гидроизолирующих слоя
  из рубероида.
• Поверх рубероида кладут два слоя печного кирпича (на раствор).

Постройка самой кирпичной печи

Перед началом работы замешивают кладочные растворы. Кирпичную кладку ведут на строго горизонтальной
поверхности. Этот параметр проверяется на стадии строительства фундамента. Ниже приводится описание порядовой кладки отопительной мини-печи.

1 ряд.
По схеме кладут кирпич, формируя поддувало. В портал поддувала укрепляется нижняя рамка поддувальной дверцы.

2-3 ряды.
Кладка по схеме.

4 ряд.
Закрепление в кладке поддувальной дверцы, кладка по схеме.

5 ряд.
Выкладка топочной камеры. Установка колосниковой решетки. Установка топочной дверцы в портал (укладка креплений в швы).

6-9 ряды.
Кладка топочной камеры по схеме. Закрепление держателей дверки в швы.

10-12 ряды.
Кладка топочной камеры.

13-15 ряды.
Кладка свода топки, формирование дымового канала печи.

16-17 ряд.
Кладка по схеме, встраивание двери для чистки дымового канала. Заделка креплений дверцы в швы.

18-24 ряды.
Формирование дымовых каналов печи.

25-26 ряд.
Встраивание двери для чистки дымового канала. Формирование дымовых каналов.

27 ряд.
Кладка каналов.

28 ряд.
Установка нижней задвижки, кладка каналов.

29-31 ряды.
Формирование каналов, работа по схеме.

Фото 3. Середина процесса строительства печи: топка устроена, начинается формирования дымовых каналов.

32 ряд.
Сплошная кладка, закрытие сводов каналов, формирование дымохода. Установка верхней заслонки.

33-34 ряды.
Сплошная кладка с формированием дымохода.

35 ряд.
Строительство первого слоя кладки дымохода.

Возможные сложности и проблемы

Неопытные мастера при возведении печных стен не используют каркас из деревянных брусьев и отвес, что приводит к отклонению стен от вертикали
.

Если в процессе строительства обнаружился перекос стен
, кладку следует разобрать и переложить.

После окончания работ и естественного просушивания мини-печь начинают протапливать малыми порциями дров.

При этом печные стены покрываются трещинами
из-за того, что в отопительном сооружении идут процессы усадки. Чтобы ликвидировать трещины, разводят раствор и замазывают швы.

Неправильная заделка крепежа дверки может привести к ее смещению. Чтобы избежать перекоса дверцы
, ее не оставляют открытой до полной заделки креплений в швы. Если смещение обнаружено в процессе строительства, ряды разбирают и крепежные элементы снова заделывают.

Полезное видео

Видео, в котором на трехмерной модели показано поэтапное строительство маленькой печки для дачи: для наглядности каждый ряд раскрашен своим цветом.

Где эффективнее и безопаснее размещать малогабаритную печь

Чтобы отопительная
печка эффективно отдавала тепло, ее размещают посередине
однокомнатного жилища или встраивают в межкомнатные перегородки
. Отопительно-варочные
малые печки размещают в центре кухни или у стены
.

Отопительное сооружение будет безопасным
, если в потолочном перекрытии правильно обустроена разделка. На дымовую трубу надевают искрогаситель.

Топочная камера — источник повышенной опасности. Печь размещают так, чтобы угольки и искры не попадали на стены
, в дверные проемы, на мебель. При необходимости стены защищают негорючими материалами
(плоским шифером, керамической плиткой).

ogon.guru

Преимущества и недостатки печи из кирпича в доме

Итак, попробуем понять, почему старинный отопительный прибор зачастую оказывается более предпочтительным, чем его современные высокотехнологичные аналоги. Причин несколько:

• Корпус печи является превосходным теплоаккумулятором: Благодаря этому свойству, кирпичную печь приходится топить гораздо реже, чем обычную стальную и даже чугунную. Некоторые разновидности держат тепло до 24-х часов, в то время как в топку металлической печи дрова нужно подбрасывать каждые 4–6 часов.
• Способность накапливать тепло делает кирпичную печь более экономичной и менее вредной для экологии, чем её металлические «заменители». Топливо в ней сгорает в оптимальном режиме — с наибольшей теплоотдачей и почти полным распадом органических молекул на воду и углекислоту. Образующийся при этом избыток тепла усваивается кирпичной кладкой и затем постепенно передаётся помещению.
• Наружная поверхность печи не нагревается до высокой температуры.

Благодаря этому, генерируемое данным агрегатом тепловое излучение является более мягким, чем у горячих стальных печек.
Кроме того, при контакте с горячим металлом подгорает содержащаяся в воздухе пыль, выделяя вредные летучие вещества (об этом можно узнать по характерному неприятному запаху). Конечно, отравиться ими нельзя, но вред здоровью они, безусловно, наносят.

• Кирпичная печь (к каменным это не относится) при нагревании выделяет пар, а при остывании снова его впитывает. Этот процесс называют дыханием печи. Благодаря ему, относительная влажность нагреваемого воздуха всегда остаётся на комфортном уровне — в пределах 40–60%. При работе любого другого отопительного прибора, не оборудованного увлажнителем, относительная влажность в помещении снижается, то есть воздух становится сухим.

Стальной печи избыток теплоты девать некуда, поэтому её приходится либо часто топить, подкладывая маленькие порции топлива, либо эксплуатировать в режиме тления.
В последнем случае время работы на одной закладке топлива увеличивается, но оно сгорает с неполной теплоотдачей и с большим количеством угарного газа и других вредных для экологии веществ — т. н. тяжёлых углеводородных радикалов.

Убедиться в этом нетрудно: кирпичная печь даёт заметный тёмный дым только во время растопки, в то время как из дымохода стальной печи, в которой топливо тлеет, чёрный дым валит постоянно. Этого недостатка лишены металлические твердотопливные отопители длительного горения (полноценные, а не т. н. газогенераторные печи, только имитирующие газогенерацию). Но они весьма дороги, имеют сложную конструкцию и нуждаются в электроснабжении, без которого кирпичная печь легко обходится.

Что можно противопоставить всему вышесказанному? Остывшее помещение кирпичной печью прогревается достаточно долго.
Поэтому домовладельцам рекомендуют всё-таки обзавестись дополнительно стальным конвектором, который прогреет воздух в форсированном режиме, пока печь топится.

Также следует учесть, что печь из кирпича — довольно массивное сооружение, которое должно возводиться вместе с домом. И делать это в идеале должен опытный мастер, которого ещё нужно найти.

Применение кирпичных печей

Сфера применения печей их основными функциями — отоплением и приготовлением пищи — не ограничивается. Вот какие ещё задачи под силу решить такому агрегату:

1. Копчение мяса и рыбы.
2. Переплавка металлолома (печь-вагранка).
3. Закалка и цементирование металлических деталей (муфельные печи).
4. Обжиг керамических изделий.
5. Нагрев заготовок в кузнечной мастерской.
6. Поддержание требуемого температурно-влажностного режима в бане.

А вот в птичниках, оранжереях, теплицах и животноводческих фермах строить печь из кирпича не рекомендуют: здесь ей придётся дышать гнилостными испарениями, что приведёт к быстрой порче.

Разновидности сооружений

Вышеприведённая схема в различных печах может видоизменяться. Наиболее распространённые варианты — голландская, шведская, русская и колпаковая.

Голландка

Эта схема получила название канальной последовательной. Такая печь очень проста в изготовлении и её конструкцию легко можно подогнать под любое помещение, но максимальный КПД для неё составляет всего 40%.

Шведский агрегат

Очень удачный вариант отопительно-варочной печи.

Очень удачный вариант отопительно-варочной печи.Её схема называется камерной. Камера, стенки которой омываются раскалёнными дымовыми газами, используется в качестве духовки. Канальный конвектор расположен за печью и занимает всё пространство от пола до потолка. Эта схема имеет ряд достоинств:

• КПД на уровне 60%;
• в духовке сбоку можно установить теплообменник для нагрева воды, которая будет храниться в накопительном баке на перекрыше печи;
• в конвектор газы поступают относительно холодными (они догорают в камерной части), поэтому для его строительства можно применить строительный кирпич и обычный цементно-песчаный раствор;
• конвектор с такой формой прогревает помещение на всю высоту максимально равномерно;
• возле шведской печи можно быстро обогреться и обсушиться, если открыть дверцу духовки.

Печи такого типа сложны в изготовлении, требуют очень качественных материалов и нуждаются в фундаменте.

Колпаковая печь

Схема с саморегуляцией: дымовые газы поступают в дымоход только после полного прогорания под колпаком.

Такой механизм обеспечивает КПД свыше 70%, но в изготовлении эта печь достаточно сложна (в конструкции имеют место высокие нагрузки). Да и использоваться она может только для отопления.

Русская печка-лежанка

Схему русской печи, как и английского камина, называют проточной. Конвектор в ней не предусмотрен.

Схему русской печи, как и английского камина, называют проточной. Конвектор в ней не предусмотрен.Владелец русской печи выигрывает в следующем:

• КПД достигает 80%;
• сооружение имеет интересный внешний вид;
• становятся доступными для приготовления такие блюда нашей национальной кухни, которые иначе как в русской печи не приготовишь.

Русскую печь можно сложить самостоятельно, если чётко следовать чертежам. Малейшие отклонения могут испортить конструкцию.

Общее устройство печи, чертёж

Конструкция печи особой сложностью не отличается.

В кирпичном массиве имеется камера с дверцей, в которой сгорает топливо — топка (на рисунке — позиции 8 и 9). В нижней её части имеется колосниковая решётка (поз. 7), на которой размещается топливо и через которую в топку поступает воздух. Под колосниками имеется ещё одна камера, именуемая зольником или поддувалом, которая также закрывается дверцей (поз. 4 и 6). Через эту дверцу воздух снаружи попадает в печь и через неё же из зольника удаляется упавшая в него зола.

Через отверстие у задней стенки дымовые газы попадают в хайло (поз. 11) – наклонный канал, направленный в сторону передней стенки. Хайло заканчивается сужением — соплом. Далее следует П-образный канал, называемый газовым конвектором (поз. 16).

Стенки газового конвектора нагревают воздух, движущийся по специальному каналу внутри печи. Этот канал называется воздушным конвектором (поз. 14). На его выходе установлена дверца (поз. 18), которую летом закрывают.

В дымоходе имеются следующие элементы:

• прочистная дверца (поз. 12): через неё осуществляют чистку дымоотводящего канала;
• задвижка для настройки режима горения (поз. 15);
• вьюшка (поз. 17): также представляет собой задвижку, посредством которой после растопки, когда весь угарный газ уже улетучился, перекрывают дымоход с целью удержания тепла.

Теплоизоляция, окружающая дымоход в зоне пересечения чердачного перекрытия и кровли, называется разделкой (поз. 23). На участке пересечения перекрытия стенки дымохода делаются более толстыми. Такое уширение называется распушкой (поз. 21), оно также считается разделкой.

После пересечения кровли дымовая труба имеет ещё одно уширение — выдру (поз. 24). Оно не даёт дождевой влаге проникать в щель между кровлей и дымоходом.

Прочие позиции:

• 1 и 2 — фундамент с тепло- и гидроизоляцией;
• 3 — ножки или шанцы: для печи с такими элементами требуется меньше кирпича, к тому же снизу она имеет дополнительную поверхность обогрева;
• 5 — начало специального воздушного канала (душника), посредством которого достигается равномерный обогрев помещения по высоте;
• 10 — топочный свод;
• 13 — перегиб воздушного конвектора, называемый перетоком или перевалом;
• 20 — перекрыша печи;
• 22 — чердачное перекрытие.

Подготовка к сооружению

Необходимые материалы, подбор

При возведении печи используются следующие разновидности кирпичей:

1. Строительный керамический кирпич (красный). Им выкладывают самые нижние ряды — так называемую подтопочную часть (на схеме обозначена косой штриховкой), а также ту часть дымохода, в которой наблюдаются температуры ниже 80 градусов.
2. Печной керамический кирпич. Тоже красный, но по сравнению со строительным имеет более высокое качество (марка — М150) и выдерживает более высокие температуры — до 800 градусов. Внешне отличить их можно по размерам: габариты печного — 230х114х40(65) мм, тогда как у строительного — 250х125х65 мм. Печным кирпичом выкладывают жаровую (топочную) часть печи, на схеме она обозначена штриховкой в клеточку.
3. Шамотный кирпич. Этим материалом топка обкладывается изнутри. Он выдерживает температуры до 1600 градусов, но этим его достоинства не ограничиваются. Шамотный кирпич сочетает в себе высокую теплоёмкость (является весьма «вместительным» теплоаккумулятором) и столь же высокую теплопроводность.

Обратите внимание! Лицевой кирпич в этом случае использовать нельзя.

Из-за высокой теплопроводности выкладывать жаровую часть одним только шамотным кирпичом нельзя — печь будет слишком сильно нагреваться и очень быстро остывать благодаря интенсивному тепловому излучению. Поэтому внешняя поверхность обязательно должна быть выложена печным кирпичом хотя бы в полкирпича.

Размеры шамотного кирпича те же, что и у печного. Часто его качество рекомендуют определять по глубине цвета, но этот способ справедлив только для тех изделий, глина для которых добывалась в одном месте. Если же сравнивать шамотную глину из разных месторождений, то цвет далеко не всегда даёт объективную характеристику: тёмный материал вполне может уступать в качестве светло-жёлтому.

Более надёжный показатель качества — отсутствие различимых глазом пор и посторонних частиц, а также мелкозернистая структура (на рисунке качественный образец — слева). При простукивании металлическим предметом качественный шамотный кирпич должен издавать звонкий и чёткий звук, а при падении с некоторой высоты он раскалывается на крупные куски.
Низкокачественный на простукивание будет отвечать глухими звуками, а при падении раскрошится на множество мелких фрагментов.

Также при строительстве печи применяют следующие растворы:

1. Цементно-песчаный: те части печи, которые состоят из обычного строительного кирпича, кладут на обычном цементно-песчаном растворе.
2. Цементно-песчаный высокого качества: этот раствор, состоящий из горного песка и портландцемента марки М400 и выше, применяют в том случае, если предполагается нерегулярная топка печи. Дело в том, что подсохший глиняный раствор при недостаточном прогреве может напитаться влагой и снова раскиснуть. Вот потому-то на участках с температурой ниже 200–250 градусов (на схеме — косая штриховка с заливкой) вместо глиняного применяют высококачественный цементно-песчаный раствор на основе горного песка. Подчеркнём, что поступать таким образом следует только в том случае, если печь в период холодов будет часто простаивать.
3. Глиняный раствор. Для этого раствора также необходим горный песок. Для него характерным является отсутствие органических остатков, из-за которых швы быстро выкрашивались бы. Но теперь покупать дорогой горный песок необязательно: отличного качества растворы получаются на основе песка из молотого керамического или шамотного кирпича.
4. Качественная глина стоит дороже песка, поэтому её количество в растворе стремятся минимизировать.

Для определения наименьшего требуемого количества этого материала при условии применения песка из молотого кирпича поступают так:

• глину вымачивают в течение суток, затем смешивают её с водой, пока она не станет похожа на пластилин или густое тесто;
• разделив глину на порции, готовят 5 вариантов раствора: с добавлением 10% песка, 25, 50, 75 и 100% (по объёму);
• после 4-часовой просушки каждую порцию раствора скатывают в цилиндр длиной 30 см и диаметром 10–15 мм. Каждый цилиндр нужно обмотать вокруг болванки диаметром 50 мм.

Анализируем результат: раствор без трещин или с мелкими трещинами в самом поверхностном слое подходит для любых задач; при глубине трещин 1–2 мм раствор считается годным для кладки с температурой не более 300 градусов; при более глубоких трещинах раствор считается негодным.

Инструмент

Помимо стандартного набора инструментов для кладочных работ, куда входят:

• кельма;
• молоток-кирочка;
• разделки для швов;
• лопата для раствора.

У печника должна быть рейка-порядовка. Она имеет сечение 5х5 см, скобы для крепления в швах и отметки, соответствующие положению отдельных рядов. Установив по углам 4 порядовки, можно будет легко обеспечить вертикальность кладки и равенство ширины швов между рядами.

Расчёт простого отопительного прибора

Методика расчёта печи чрезвычайно сложна и требует большого опыта, но существует упрощённый вариант, предложенный И. В. Кузнецовым. Он демонстрирует достаточно точный результат при условии, что снаружи дом хорошо утеплён. Для 1 м 2 площади поверхности печи принимаются следующие значения теплоотдачи:

• при обычных условиях: 0,5 кВт;
• при сильных морозах, когда печь топится особенно интенсивно (не более 2-х недель): 0,76 кВт.

Таким образом, печь высотой 2,5 м и размерами в плане 1,5х1,5 м, имея поверхность площадью 17,5 м 2 , будет вырабатывать в обычном режиме 8,5 кВт, а в интенсивном — 13,3 кВт тепла. Этой производительности будет достаточно для дома площадью 80–100 м 2 .

Весьма сложен и расчёт топки, но сегодня в нём нет необходимости. Чем проектировать и изготавливать самодельную топку, лучше приобрести в магазине готовую: она уже рассчитана по всем правилам и обойдётся дешевле.

При выборе топки нужно учесть следующее:

1. Топка по размерам и расположению крепежа должна соответствовать типоразмеру применяемого кирпича.
2. Для печи, которой пользуются время от времени, можно приобрести сварную топку из листовой стали; для постоянного использования нужно покупать только литую чугунную топку.
3. Глубина зольной шахты (нижнее сужение топки) должна составлять треть высоты камеры сгорания, если большую часть времени печь будет топиться углем или торфом, и одну пятую — если основным будет древесное топливо или пеллеты.

Сечение дымоходов, соответствующих стандартным требованиям (прямой вертикальный ход, высота оголовка над колосниковой решёткой — от 4 до 12 м), подбирают согласно указанным в СНиПе рекомендациям в зависимости от мощности печи:

• при теплоотдаче до 3,5 кВт: 140х140 мм;
• от 3,5 до 5,2 кВт: 140х200 мм;
• от 5,2 до 7,2 кВт: 140х270 мм;
• от 7,2 до 10,5 кВт: 200х200 мм;
• от 10,5 до 14 кВт: 200х270 мм.

Точно подсчитать мощность печи невозможно, поэтому иногда может наблюдаться несоответствие принятого сечения дымохода и производительности агрегата — печь начинает дымить. В таком случае достаточно просто увеличить высоту дымохода на 0,25–0,5 м.

Для определения количества кирпичей были разработаны эмпирические формулы, но они дают погрешность до 15%. Единственный способ выполнить точный расчёт вручную — просто пересчитать кирпичи в порядовках, на что уйдёт всего около часа. Более современный вариант — смоделировать печь в одной из предназначенных для этого компьютерных программ. Система сама составит спецификацию, в которой будет указано точное количество целых кирпичей, а также резаных, фасонных и пр.

Выбор места, схемы

Способ установки печи зависит от размеров дома и расположения в нём различных помещений. Вот вариант для небольшого дачного домика:

В холодное время года такая печь будет качественно отапливать всю постройку, а летом, при открытом окне, на ней можно вполне комфортно готовить.

В большом доме с постоянным проживанием печь можно расположить так:

В этом варианте печь-камин, установленная в гостиной, снабжена покупной топкой из чугуна с дверцей из термоустойчивого стекла.

А таким образом кирпичную печь можно установить в жилище эконом-класса:

Обдумывая месторасположение печи, нужно учитывать следующее:

1. Конструкция, насчитывающая более 500 кирпичей, должна иметь собственный фундамент, который не может являться частью фундамента дома.
2. Дымоход не должен соприкасаться с балками чердачного перекрытия и стропилами крыши. При этом нужно учитывать, что в зоне пересечения чердачного перекрытия он имеет уширение, называемое распушкой.
3. Минимальное расстояние от трубы до конька крыши составляет 1,5 м.

Из первого правила есть исключения:

1. Варочную плиту с низким и широким телом, оборудованную отопительным щитком, можно устанавливать без фундамента, если пол способен выдержать нагрузку не менее 250 кг/ м 2 .
2. В доме с ленточным секционным фундаментом печь объёмом до 1000 кирпичей можно возводить на пересечении фундаментов внутренних стен (включая Т-образные). При этом минимальное расстояние от печного фундамента до лент фундамента здания составляет 1,2 м.
3. Малую русскую печь допускается возводить на основании из деревянного бруса сечением 150х150 мм (т. н. опечье), опирающемся на грунт или бутовую кладку фундамента здания.

Подготовительные работы заключаются в устройстве фундамента и укладке тепло- и гидроизоляции. Если печь снабжена шанцами, под неё сооружается ленточный фундамент, можно бутовый. Обычная печь (без шанцев) возводится на монолитной железобетонной плите. С каждой стороны фундамент должен выступать за очертания печи не менее, чем на 50 мм.

Изоляционный «пирог» набирается в следующей последовательности:

• на фундамент в 2 или 3 слоя настилают рубероид;
• сверху укладывают базальтовый картон толщиной в 4–6 мм или такой же лист асбеста;
• далее кладут лист кровельного железа;
• остаётся уложить последний слой — пропитанный сильно разбавленным кладочным раствором базальтовый картон или войлок.

Кладку можно начинать только после того, как верхний слой присохнет к кровельному железу.

До начала кладочных работ на полу перед будущей печью нужно соорудить несгораемое покрытие, которое обычно представляет собой уложенный на подкладку из асбеста или базальтового картона лист кровельного железа. Один край листа прижимается первым рядом кирпичей, остальные — подгибаются и прибиваются к полу. Передний край такого покрытия должен отстоять от печи хотя бы на 300 мм, при этом его боковые края должны выходить за пределы печи на 150 мм с каждой стороны.

Пошаговая инструкция

Правила кладки в соответствии с порядовкой

Печь кладут в соответствии с порядовкой (см. рис.).

Придерживайтесь следующих правил:

1. Швы между кирпичами в своде топки и подтопочной части могут иметь ширину до 13 мм, в остальных случаях — 3 мм. Допускаются отклонения: в большую сторону — до ширины в 5 мм, в меньшую — до 2 мм.
2. Перевязку швов между керамической и шамотной кладкой делать нельзя — эти материалы сильно отличаются по тепловому расширению. По этой же причине швам на таких участках, а также вокруг металлических или бетонных элементов, придают максимальную толщину (5 мм).
3. Кладку необходимо вести с перевязкой швов, то есть каждый шов должен перекрываться соседним кирпичом хотя бы на четверть его (кирпича) длины.
4. Выкладку каждого ряда начинают с угловых кирпичей, положение которых проверяют уровнем и отвесом. Чтобы вертикальность не приходилось проверять каждый раз, вдоль углов печи натягивают строго вертикально шнуры (для этого нужно забить гвозди в потолок и в швы между кирпичами) и по ним в дальнейшем ориентируются.
5. Дверцы и заслонки фиксируются в кладке посредством вязальной проволоки, закладываемой в швы, либо при помощи кляммеров, изготовленных из стальной полосы 25х2 мм. Второй вариант — для дверцы топки (особенно верхней её части), духовки и жаровых заслонок: здесь проволока будет быстро перегорать.

В распушке и выдре увеличивается только внешний размер дымохода, внутреннее сечение остаётся неизменным. Толщина стенок увеличивается постепенно, для чего в кладку добавляются пластины, нарезанные из кирпича. Внутреннюю поверхность дымохода нужно оштукатурить.

Как сделать отопительный агрегат своими руками

Возведение тела печи начинают с подтопочной части.

1. При отсутствии достаточного опыта ряды сначала следует выкладывать без раствора и хорошенько выравнивать, а уже потом перекладывать ряд на раствор. Также начинающим мастерам рекомендуют выкладывать подтопочную часть печи в опалубке.
2. После укладки 3-го ряда на нём устанавливают поддувальную дверцу.
3. Она должна быть выставлена по уровню. Для уплотнения зазора между кирпичом и рамой последнюю обматывают асбестовым шнуром.
4. Далее выкладывают жаровую часть, для чего используют печной и шамотный кирпич.
5. Перед укладкой блоки очищают при помощи щётки от пыли. Керамический кирпич нужно смочить, опустив в ёмкость с водой, затем отряхнуть. Смачивание шамотного кирпича не только не требуется, но и не допускается. Раствор многие печники наносят руками, поскольку кельмой уложить тонкий слой толщиной в 3 мм непросто. Кирпич нужно сразу положить правильно, не поправляя и не подстукивая. Если с первого раза сделать это не удалось, операцию нужно повторить, предварительно удалив намазанный на кирпич раствор — его уже использовать нельзя.
6. После укладки ещё нескольких рядов камеру зольника перекрывают колосниковой решёткой. Она должна лежать на шамотных кирпичах, в которых вырезаются соответствующие пазы.
7. Устанавливают топочную дверцу — в том же порядке, в каком ставилась дверца поддувала.
8. Выкладывают ряды топочной части. Если возводится низкая плита, то ряд кирпичей над топочной дверцей нужно несколько сдвинуть назад, чтобы они не были опрокинуты тяжёлым чугунным полотном при его открывании.
9. Топочная камера перекрывается варочной плитой или сводом (в чисто отопительных печах). Плиту на раствор из-за значительной разницы в тепловом расширении между чугуном и глиной укладывать нельзя — под неё нужно подложить асбестовый шнур.
10. Далее продолжают кладку печи согласно порядовке, оформляя газоконвекторную систему. Чтобы сажа собиралась внизу газового конвектора, откуда она легко удаляется, высота нижних межканальных переходов (перетоков) должна быть на 30-50% больше, чем верхних (они называются перевалами). Края перевалов нужно закруглить.

Закончив строительство тела печи, приступают к возведению дымохода.

Особенности формирования свода

Своды бывают двух видов:

• плоские: своды этого типа кладут из фасонных кирпичей таким же способом, но вместо кружала применяют плоский поддон. У плоского свода есть одна особенность: он должен быть идеально симметричным, иначе очень скоро рассыплется. Поэтому даже печники с достаточным опытом эту часть печи строят с применением покупных фасонных кирпичей и таких же поддонов;
• полуциркульные (арочные).

Последние выкладываются с применением шаблона, также называемого кружалом:

1. Начинают с установки на раствор крайних опорных блоков — подпятников, которые предварительно подрезаются согласно чертежу свода, выполненному в натуральную величину.
2. После высыхания раствора устанавливают кружало и выкладывают крылья свода.
3. Замковые камни вбивают поленом или деревянным молотом, предварительно нанеся на место установки толстый слой раствора. При этом следят за тем, как выдавливается раствор из кладки крыльев: если кладка была выполнена без нарушений, этот процесс будет проходить равномерно по всему своду.

Кружало следует убирать только после полного высыхания раствора.

Угол между осями соседних кирпичей в полуциркульном своде не должен превышать 17 градусов. При стандартных размерах блоков шов между ними внутри (со стороны топки) должен иметь ширину 2 мм, а снаружи — 13 мм.

Правила и нюансы эксплуатации

Чтобы печь была экономичной, её необходимо поддерживать в хорошем состоянии. Трещина шириной всего 2 мм в области задвижки обеспечит теплопотери на уровне 10% за счёт неконтролируемого поступления через неё воздуха.

Топить печь тоже нужно правильно. При сильно открытом поддувале может вылететь в трубу от 15 до 20% тепла, а если во время горения топлива будет открыта топочная дверца, то все 40%.

Дрова, которыми топится печь, обязательно должны быть сухими. Для этого их нужно заготавливать загодя. Сырые дрова дают меньше тепла, а кроме того, из-за обилия в них влаги в дымоходе образуется большое количество кислотного конденсата, который интенсивно разрушает кирпичные стенки.

Чтобы печь прогревалась равномерно, толщина поленьев должна быть одинаковой — около 8–10 см.

Дрова закладывают рядами или клеткой, так, чтобы между ними оставался зазор в 10 мм. От верха топливной закладки до верха топки должно остаться расстояние хотя бы в 20 мм, ещё лучше, если топка будет заполнена на 2/3.

Розжиг основной массы топлива производят лучиной, бумагой и пр. Использовать при этом ацетон, керосин или бензин запрещено.

После растопки нужно перекрыть вьюшку, чтобы тепло не выветривалось через дымоход.

При настройке тяги во время растопки нужно ориентироваться по цвету пламени. Оптимальный режим горения характеризуется жёлтым цветом огня; если он стал белым — воздух подаётся с избытком и значительная часть тепла выбрасывается в дымоход; красный цвет говорит о недостатке воздуха — топливо сгорает не полностью, а в атмосферу выбрасывается большое количество вредных веществ.

Чистка (в т.ч. от сажи)

Прочистку и ремонт печи обычно выполняют летом, зимой же нужно будет 2–3 раза почистить дымоход. Сажа — отличный теплоизолятор и при большом её количестве печь станет менее эффективной.

С колосниковой решётки золу нужно удалять перед каждой топкой.

Тяга в печи, а значит и режим её работы, регулируется вьюшкой, задвижкой и поддувальной дверцей. Поэтому состояние этих приборов нужно постоянно контролировать. При любых неисправностях или износе сразу следует выполнить ремонт или замену.

Комфорт дачного домика, построенного вдали от сетей газоснабжения немыслим без печки. В холодное время года она дарит нам приятное тепло, избавляя воздух от сырости.

Рынок сегодня предлагает покупателям всевозможные конструкции металлических «буржуек». Несмотря на это многие дачники отдают предпочтение классическому варианту – отопительной печи, сложенной из кирпича. Ее преимущества очевидны: за счет большого веса она накапливает много тепла и долго отдает его, хорошо прогревая помещение.

Срок службы кирпичной конструкции существенно превышает ресурс металлической. Минимальные затраты на материалы и простота обустройства привлекают к простой печи для дачи внимание домашних умельцев.

Испытать себя в роли печника вам поможет наша статья. В ней мы рассмотрим несколько вариантов простых дровяных печей и дадим практические рекомендации по их кладке.

Вы убедитесь в том, что в чертежах этих конструкций нет ничего сложного. Научившись читать «порядовки» — схемы раскладки кирпича, можно своими руками построить полноценное теплогенерирующее устройство.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

• Простую прямоточную;
• С варочной плитой;
• Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Печь с варочной плитой

В самом простом варианте такая конструкцияимеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

• Полнотелый красный кирпич – 107 шт;
• Поддувальную дверку – 1 шт;
• Колосниковую решетку – 1 шт;
• Одноконфорочную чугунную плиту – 1 шт;
• Топочную дверку – 1 шт;
• Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Совет мастера: каждый новый ярус кирпича раскладывайте без раствора (насухо). Выполнив подгонку кирпичей по размеру, можно начинать кладку.

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины. Это важное условие для обеспечения хорошей тяги.

Полезный совет! Ориентируясь на чертежи порядовок, не забывайте смотреть на два разреза печки. Они помогут вам лучше представить ее конструкцию и не ошибиться при раскладке кирпича.

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Отопительная печь

А теперь посмотрим, как сложить своими руками печь из кирпича, рассчитанную на отопление небольшого дачного дома.

Примерные прототипы рассматриваемого варианта отопительной печи для дачного дома

Ее размеры:

• ширина – 2 кирпича (51 см);
• глубина – 3,5 кирпича (90 см);
• высота – 2 метра 38 см.

Для строительства потребуются следующие материалы и принадлежности:

• Красный полнотелый кирпич – 390 шт;
• Глина – 9 ведер;
• Песок – 18 ведер;
• Колосниковая решетка (25х40 см) – 1 шт;
• Топочная дверка (20х30 см) – 1 шт;
• Поддувальная дверка (14х20 см) – 1шт;
• Прочистная дверка (14х20 см) – 1шт;
• Задвижка -1 шт;
• Предтопочный стальной лист (50х70 см) – 1 шт;
• Рубероид для гидроизоляции (100х60 см) – 1 шт.

Последовательность работы

Первый ряд – основа печи. Его следует выложить особенно тщательно, проверяя горизонтальность с помощью уровня.

Углы – самая сложная часть для новичков. Для того, чтобы они были ровными, рекомендуем сразу же установить на краях кладки четыре шаблонных стойки. Их можно сделать из строганных досок, сбив их попарно под прямым углом.

Установив такую «опалубку» от пола до потолка, вы легко выведите идеальные углы.

Самодельный шаблон для кладки углов

На втором ряду с торца печи укладывают два кирпича со скошенной гранью, выходящей в зольную камеру. Кладку третьего ряда начинают с установки поддувальной дверцы, фиксируемой проволокой в швах боковых кирпичей.

Схема порядовки с 1 по 10 и поперечные разрезы отопительной печи

4 и 5 рядами продолжают формирование стенок зольной камеры. Шестым рядом начинают кладку стен топливной камеры и ставят в ней колосниковую решетку.

На уровне 7 и 8 ряда монтируют топочную дверку. В задней части камеры ставят скошенные кирпичи, служащие для улучшения тяги. Девятым рядом перекрывают дверку топливника.

С 10 по 16 ряд ведется кладка топливной камеры и вертикального дымоотводного канала. На семнадцатом в печь ставят прочистную дверку.

18-30 ряд образуют дымооборотные каналы. Их нужно выложить максимально ровно, затирая внутренние стенки мокрой тряпкой.

31- 32 ряды образуют свод, перекрывающий печь.

33 и 34 формируют дымовую трубу.

Закончив кладку, печь оставляют на неделю с открытыми дверками и трубой для просушивания. После этого делают пробную топку, сжигая небольшие порции щепок, веток или соломы.

Вопрос о том, как сложить печь для дома из кирпича своими руками, не перестает быть актуальным и сегодня, так как уют и тепло всегда оставались для человека важными условиями для полноценного отдыха после напряженного рабочего дня. Поэтому в последнее время всё больше городских жителей перебирается из панельных многоэтажек в частные дома, где есть возможность создать комфортную обстановку в любое время года.

В связи с востребованностью различных моделей печей, инженеры продолжают разрабатывать все новые варианты, приемлемые для строений с разными площадями. Нужно отметить, что даже в том случае, когда в доме присутствуют все «блага цивилизации», небольшая уютная печка никогда не будет лишней и выручит в различных ситуациях. Например, ее можно протопить в холодные весенние или осенние вечера, когда на улице влажно или идет дождь, не запуская системы отопления. Такое сооружение поможет создать в доме оптимальный баланс температуры и влажности, который будет комфортен для человека. Кроме этого, печь станет отличной помощницей в приготовлении пищи или сушке овощей, трав и фруктов.

Так как существует большое количество различных моделей отопительных сооружений, то следует выбирать для самостоятельной кладки печи с наиболее доступными, легко читаемыми схемами, особенно если опыт работы в данном ремесле невелик или даже вовсе отсутствует. Естественно, при этом нужно учитывать и другие факторы, которые напрямую влияют на эффективность работы печи – это её мощность, размерные параметры, функциональность, а также немаловажным является и эстетичность внешнего вида. И чтобы правильно выбрать модель печи, нужно рассмотреть критерии, на которые нужно ориентироваться, определяя нужный вариант.

Выбор места установки печи

Чтобы печь была пожаробезопасной, эффективной, и ее мощность использовалась в максимально возможной степени, это сооружение нужно правильно установить, учитывая некоторые нюансы.

• Во-первых, решается, какую площадь можно выделить для установки печи.
• Затем, нужно определиться с конкретным местом:

— печь устанавливается в центре комнаты, разделяя ее на отдельные зоны;

— встраивается в стены, между двух или трех комнат;

— возводится около стены, с отступом от нее 250÷300 мм, если нужно обогреть только одну комнату. Однако, нужно учесть, что этот вариант самый проигрышный, так как большая часть тепла, выделяемого задними стенками, не будет использована в полной мере.

• Выбрав примерное место, его нужно сразу разметить, начиная от потолка, с помощью отвеса, так как труба должна проходить через чердачное перекрытие между балок и стропил, и на расстоянии от них не менее 120÷150 мм.
• Выделяя площадь для печи, учитывается то, что для ее фундамента нужно предусмотреть места больше, чем ее основание, на 100÷150 мм с каждой из его сторон.
• Чтобы не было никаких проблем с контролирующими организациями, при выборе места установки нужно учесть не только выше представленные рекомендации, но и нормы, разработанные специалистами и указанные в СНиП 41-01-2003.

Расчет необходимой мощности и оценка расхода дров

Печь не будет эффективна и не сможет обогреть дом, если ее мощности не хватит для конкретной площади. При этом также учитываются зимние температуры региона, где расположено, отапливаемое строение, количество окон и дверей в нем, уровень утепления стен и пола, высота потолков и многие другие условия..

Например, чем выше потолок, тем больший объем воздуха придется прогревать, а чем больше площадь остекления, тем быстрее тепло будет уходить из дома, а значит, придется выбирать печь с повышенной мощностью. Обычно для строений с нестандартным остеклением и другими не попадающими под среднестатистический уровень параметрами расчеты должен производить специалист индивидуально, опираясь на специфические характеристики дома.

Но в целом можно опираться и на усреднённые значения. Так, для хорошо утепленных домов с обычным остеклением, площадью от 50 до 100 м², с высотой потолков от 2,5 до 2,7 м допустимы следующие нормативы тепловой мощности на единицу площади (Wуд):

Это значение более точно можно узнать и в местной строительной организации. А для любителей самостоятельных расчетов можно порекомендовать более подробный и достаточно точный алгоритм.

Как провести точный расчет необходимой тепловой мощности?

Каждое помещение по-своему уникально, и для обогрева двух, казалось бы, равным по площади комнат может потребоваться различное количество тепловой энергии. Методика расчета мощности отопительного оборудования изложена в специальной публикации нашего портала, посвященной .

Имея данные для конкретного региона и размер отапливаемой площади (S), мощность печи для него рассчитывают по формуле:

Wсум = S (м²) × Wуд (кВт/м²)

Для примера можно рассмотреть мощность печи для кирпичного дома, расположенного в Центральной части России и имеющего площадь 75 м²
.

Wсум = 75 × 0,14 = 10,5 кВт

Обычно разработчики печей сразу указывают тепловую мощность своих конструкций. Правда, часто встречаются иные единицы измерения – килокалории в час или мегаджоули. Не страшно – их легко перевести в ватты и киловатты:

В нашем случае, например, рассчитанная мощность в килокалориях будет равна:

10500 × 0,86 = 9030 ккал/час

Теперь можно просчитать экономичность будущей печи, которая во многом зависит в том числе от качества и породы древесины, используемой в качестве топлива. При этом нельзя забывать о том, что обычно кирпичные дровяные печи не отличаются высоким КПД. Обычно он оценивается примерно в 70%. Если есть данные на конкретную модель печи, то подставляется конкретное значение.

Каждый вид твердого топлива имеет свою теплотворную способность – количество тепловой энергии, которое выделяется при сжигании 1 килограмма. Понятно, в килограммах и тоннах обычно оценивается только сыпучие виды топлива – уголь или , а дрова, как правило, измеряются в складских кубометрах. Этот показатель, таким образом, зависит от удельной плотности того или иного сорта древесины. Показатели энергетического потенциала (от массы и от складского объема) основных видов твёрдого топлива показаны в таблице.

Показатели теплотворности непросушенных дров показаны для контраста – насколько теряется вырабатываемая мощность. Естественно, рассчитывать следует все же на дрова, прошедшие необходимый цикл просушки.

Подготовка дров – вопрос серьезный!

Чтобы печь оправдывала свое предназначение и служила максимально долго, ее следует «кормить» правильным топливом. О том,
, об их основных характеристиках, правилах заготовки, просушки и хранения – в специальной публикации нашего портала.

Среднее суточное весовое потребление топлива для обеспечения необходимой теплоотдачи определяется формулой:

V(кг)= (Wсум /
Qm) × 24 часа

Для расчета объема — все то же самое, но вместо теплотворности по массе Qm
подставляется значение Qv
.

Зная суточный расход, несложно определить недельный, месячный и даже на весь предполагаемый отопительный период – чтобы иметь представление о предстоящих затратах на приобретение или заготовку требуемого количества дров.

Для облегчения самостоятельного расчета, ниже расположен удобный калькулятор, в котором уже заложены необходимые соотношения. Расчет проводится для просушенной древесины.

Калькулятор расчета предполагаемого расхода твердого топлива

Введите запрашиваемые значения и нажмите кнопку «Расчет предполагаемого количества топлива»

Укажите тепловую мощность печи, кВт

Укажите КПД печи (по умолчанию — 70%)

Проценты

Укажите породу древесины или тип твердого топлива

Бук
дуб
рябина
ясень
береза
вяз
клен
осина
ольха
ива
тополь
сосна
лиственница
пихта
ель
антрацит
древесный уголь
каменный уголь
бурый уголь
топливные древесные брикеты
топливные торфяные брикеты

Не стоит пугаться слишком больших значений – расход может быть значительно ниже, так как он рассчитан на самые неблагоприятные условия. В действительности, в погожие безветренные дни или в период оттепелей топлива будет тратиться существенно меньше. Но готовым нужно быть ко всему!

Типы кирпичных дровяных печей

Конечно же, нужно определиться и с типом печи – этот критерий выбирается в зависимости от того, что владельцам дома хотелось бы получить от возводимого сооружения, то есть от желательной функциональности.

Отопительные кирпичные печи для дома подразделяются на следующие типы:

• Многофункциональные можно назвать самыми востребованными. В зависимости от реализованных в конструкции возможностей, такие печи служат для отопления дома, приготовления пищи, выпекания хлеба, нагрева воды, сушки фруктов, овощей и целебных трав.

Разработаны конструкции, оснащенные лежанкой, которая вполне может служить дополнительным подогреваемым спальным местом.

Отопительно-варочные модели обычно встраиваются в стену между кухней и жилым помещением. Таким образом, решается сразу две проблемы — это отопление двух комнат и обеспечение приготовления пищи.

• Печи, предназначенные только , выбираются не столь часто. Чисто отопительная модель нередко оснащается водяным контуром, к которому подключается водяное отопление дома. Так как это сооружение имеет единственную функцию, направленную только на обогрев, то его обычно стараются установить между двумя, тремя или даже четырьмя комнатами. От того, сколько комнат планируется отопить одной печью, выбирается размер и мощность конструкции.

Нужно сказать, что этот вариант печей, если его оснастить большой топочной дверцей с прозрачным стеклом, вполне может использоваться и как настоящий камин, так как его конструкция позволяет наслаждаться игрой огня через стекло или открытые створки топку.

• Варочные печи обычно имеют компактные размеры и состоят из отдела для приготовления пищи, куда входит плита и духовой шкаф, и дымоходной трубы. Так или иначе, и такое сооружение отдает тепло в одну или две комнаты, в зависимости от расположения, но отопить большую площадь такая печь неспособна. Чаще всего такие модели устанавливаются в небольших дачных домиках, используемых в теплое время года, когда для обогрева в прохладные дни или ночи вполне достаточно даже такой компактной печи.

Главное предназначение такой печи — приготовление пищи

Преимуществом таких моделей можно назвать ее простую конструкцию, в схеме которой может разобраться даже новичок в печном ремесле.

Нужно отметить, что эта небольшая печка не будет лишней не только на даче, но и в обычном частном доме, даже в том случае, если к нему подведено газоснабжение.

Определившись с моделью печи, которая будет соответствовать всем необходимым параметрам, нужно выбрать для ее возведения правильный материал.

Основы кладки печной конструкции

Основные материалы для кладки печи

Чтобы печь имела респектабельный вид и прослужила как можно дольше, следует приобрести для ее постройки качественный материал, и экономить на этом неразумно. Основными материалами являются кирпич и кладочный раствор.

• Для основной кладки потребуется красный полнотелый . Его количество всегда указывается в проекте конкретной модели печи. Если отделка какими-либо декоративными материалами не предполагается, то необходимо приобретать кирпич с идеально ровными формами без сколов на ребрах.

Для кладки поверхностей, соприкасающихся с открытым огнем, используется огнестойкий шамотный кирпич, способный выдерживать температуру, доходящую до 1500 градусов. При прогревании этот материал длительное время сохраняет высокую температуру, и благодаря этому его качеству печь долго остается горячей.

• Не менее важно правильно выбрать раствор для кладки кирпича, так как от него зависит крепость, долговечность, да и безопасность печной постройки. Традиционным для возведения печей является глиняный раствор, который часто изготавливается самостоятельно.

В наше время в специализированных магазинах можно найти готовые сухие смеси, предназначенные для возведения отопительных сооружений. В такой состав входят все необходимые ингредиенты в нужных пропорциях, и поэтому смесью легко пользоваться. Однако, цена таких составов – достаточно высока, и чтобы сэкономить многие мастера предпочитают добывать и очищать необходимые составляющие для раствора самостоятельно.

Основной ингредиент жаропрочного кладочного раствора — глина

О том, как найти, подобрать и подготовить , а затем изготовить качественный раствор, подробно рассказано в специальной публикации нашего портала.

Фундамент под печь

Несколько слов нужно сказать и об основе под строение печи, так как от нее в первую очередь зависит надежность и долговечность использования конструкции.

Фундамент может быть устроен из разного материала и по разным схемам, но в любом случае, для его возведения необходим котлован, который углубляется в грунт не менее чем на 500 мм.

Вторым условием, которое должно быть соблюдено, является то, что основа под печь никогда не должна быть объединена с фундаментом дома.

Печной фундамент может представлять собой железобетонную конструкцию, которая формируется с помощью опалубки и арматурной решетки, а затем заливается бетонным раствором.

Другой вариант основы состоит из бетона, бутового камня и кирпича. Обустраивая этот фундамент, можно сэкономить на бетонном растворе, так как его потребуется намного меньше, чем в первом варианте. Состоит такая основа из следующих слоев:

1 – В вырытом котловане на дне и стенках устраивается гидроизоляция — глиняный замок. Слой глины должен составлять 50÷70 мм.

2 – На глиняную основу засыпается песчаная подушка и хорошо утрамбовывается. Ее толщина в утрамбованном виде должна быть не менее 100 мм.

3 – Следующим слоем идет бутобетон. Для этого на подушку из песка укладывается слоями бутовый камень, который проливается бетонным раствором. Очень важно следить, чтобы все полости между камнями были заполнены раствором. Так заполняется весь котлован до верха.

Фундамент нужно поднять выше поверхности грунта на 150÷200 мм. Для этого по краю котлована устанавливается опалубка из досок. Затем, в нее укладывают камень и точно так же заливают до верха бетоном, который выравнивают с помощью правила и оставляют застывать. Процесс застывания и набора марочной прочности – достаточно длительный, и займет около 20÷28 дней, в зависимости от температуры окружающего воздуха.

4 – После застывания фундамента, сверху него настилается гидроизоляционный материал – рубероид в два или три слоя.

5 – Следующим этапом осуществляется кладка из любого сорта кирпича или камня — из них поднимаются стенки меньше периметра залитого фундамента на 80÷100 мм. Размер этой части основы должен быть равен основанию печи.

Внутреннее пространство между стенок заполняется послойно бутовым камнем, и каждый из слоев также проливается бетонным раствором. Этот процесс проводится до тех пор, пока опалубка из кирпича не будет заполнена до самого верха. Затем поверхность раствора выравнивается и оставляется для просыхания.

Сверху готового фундамента настилается еще два слоя рубероида.

Фундамент оставляют на 7÷10 дней для просыхания и усадки, и только затем производят кладку печи.

Предварительная кладка печи насухо

Кладку всей конструкции печи насухо, то есть без раствора, рекомендовано произвести для того, чтобы разобраться в специфике монтажа кирпичей каждого ряда и получить хотя бы минимальный опыт в данной работе, тем более, если она проводится впервые.

При возведении печи без раствора, нужно учитывать толщину вертикальных швов и четко следовать порядовке. Для соблюдения толщины горизонтальных швов, часто используются пластиковые или деревянные калибровочные рейки-прокладки толщиной в 5÷6 мм.

Производя сухую кладку, нужно сразу разбираться в конфигурации внутренних каналов, по которым продукты горения будут направляться в дымоход . Если в их расположении будет сделана ошибка, то придется разбирать всю сложенную конструкцию, так как будет отсутствовать должная тяга, и дым будет поступать в помещения.

Возведя всю печь насухо до дымовой трубы, конструкцию разбирают. При желании, каждый из рядов можно пронумеровать и сложить их отдельными стопками, сразу подогнав отдельные кирпичи по размеру и форме.

Такая подготовительная работа значительно ускорит процесс кладки на раствор, а чтобы не терять время, ею можно заняться в тот период, когда будет набирать прочность фундамент.

Установка чугунных элементов печи

Нельзя не сказать и о правильном монтаже чугунных элементов печи. Особенно важно качественно установить детали, которые будут соприкасаться с открытым огнем — это топочная дверца, варочная плита и иногда – и духовой шкаф.

Ознакомьтесь с обзором моделей , а также с характеристиками и преимуществами, из нашей новой статьи.

Как известно, при нагревании металл существенно расширяется, поэтому для чугунных элементов нужно предусматривать размер посадочного места на 5 мм больше размера самой детали в каждую из сторон.

Перед монтажом варочной плиты, на место ее укладки настилаются полосы из асбеста, которые и создадут необходимые условия для ее эксплуатации.

Топочная дверца перед установкой обматывается по контуру асбестовым шнуром, который также создаст тепловой зазор для расширения металла при его нагревании. Для того чтобы обезопасить от прогорания стальную коробку духового шкафа или водогрейного бака, его также обматывают асбестовым шнуром.

Крепление дверец осуществляется с помощью отожженной стальной проволоки, которая закрепляется на специальных «ушках», расположенных с задней части рамки дверной конструкции, а концы вмуровываются в шов между кирпичами. Временно, пока дверца не зафиксирована кладкой, для устойчивости ее подпирают стопками кирпичей.

Проект многофункциональной двухколпаковой печи с порядовкой

Общие характеристики модели

Данный проект, доступный для воплощения в жизнь, отлично подойдет для установки в небольшом по площади доме. Конструкция этой печи достаточно проста и оснащена несколькими функциями, такими, как варочная плита и сушильная камера, вместо которой вполне можно установить водогрейную емкость. Тех, кто решил установить в своем доме печь, чаще всего интересуют компактные многофункциональные конструкции, способные обогреть как можно больше комнат.

Если составить список требований, предъявляемых к печам в современных условиях, на первый план выходят следующие критерии:

• Печь должна обладать несколькими функциями, то есть работать не только на обогрев дома, но и обладать варочной поверхностью.
• Компактность строения — это одно из главных требований, предъявляемых к печи, устанавливаемых сегодня в небольших частных домах. Особенно это касается построек на дачных участках. Поэтому, оптимальным можно назвать размер печи в 4,5×3,5 кирпича.
• Обогреваемая площадь, на которую рассчитывается конструкция, должна составлять не меньше, чем 30 кв. м.
• В основном всем собственникам нравятся печи с арочными элементами, как имеющие наиболее эстетичный и уютный вид.
• Важна и простота конструкции, особенно для тех, кто занимается этой работой впервые.
• Наличие летнего и зимнего режима работы необходимо для того, чтобы можно было экономно использовать печь для приготовления пищи в теплый период года.
• Желательно наличие сушильной камеры или водогрейного резервуара.
• Глубина топочной камеры должна составлять не менее 500 мм, так как это оптимальная длина поленьев дров.

Представленный проект печи соответствует всем перечисленным требованиям, и в его основе лежит конструкция двухколпаковой печи, работающей по принципу свободной циркуляции газов.

Данная отопительно-варочная двухколпаковая печь имеет размеры 1140×890 мм, при высоте в 2024 мм, и обладает теплоотдачей не менее 3800÷4000 ккал/час – подойдет для отопления площади 30÷35 м². КПД такой двухколпаковой конструкции достигает 75 ÷ 80%, что для кирпичных печей является очень хорошим показателем.

Глубина топочной камеры этой модели печи составляет 600 мм. Она имеет стенки, выложенные из шамотного огнеупорного кирпича, устанавливаемого на «ложок». Отопительное сооружение оснащено двухкомфорочной варочной плитой стандартного размера, установленной в варочной камере с арочным перекрытием.

Над арочным проемом располагается сушильная камера, вместо которой некоторые мастера предпочитают устанавливать водогрейный бак. Духовой шкаф для установки в этой области печи не подойдет, так как он не будет прогреваться должным образом.

Сразу же нужно отметить, что если кому-нибудь покажется сложной кладка арочной конструкции, то ее вполне можно будет заменить на ровный горизонтальный потолок варочной камеры. Для этого потребуется переложить ее металлическими полосами и уголками.

Печная конструкция имеет прямой «летний» ход, который позволяет использовать ее в режиме приготовления пищи без полного нагрева печи, а соответственно — и всего помещения, что очень удобно в летний период. Кроме этого, задвижка «летнего» хода, в зависимости от ее положения, увеличивает или снижает интенсивность горения топлива.

Преимуществом этой конструкции можно назвать ее равномерный прогрев, что очень важно для долговечности и качество работы печи. Все перекрытия, которые есть в печи, кроме варочной камеры, выполняются без использования металлических элементов.

Печь представлена в двух вариантах с разным расположением дымовой трубы, соответственно и зеркально расположенной конструкцией, поэтому из них можно выбрать тот, который больше подходит для конкретной планировки дома.

Узнайте, с подробной порядовкой и видеоинструкцией, из нашей новой статьи.

Необходимые материалы

Чтобы получить желаемый результат, как эстетический, так и по эффективности работы конструкции, для постройки некоторых элементов печи рекомендовано использовать качественный кирпич со скругленными углами. Если по каким-либо причинам нет возможности приобрести такой материал, то угловой кирпич может быть обработан самостоятельно.

Итак, для возведения этой печи, без учета кладочного раствора, потребуются следующие материалы:

Порядовка и описание кладочных работ

Работа печника в наши дни стоит недешево. Так что, внимательно изучив проект и порядовку кладки, можно попробовать провести этот процесс самостоятельно. Кроме того, что будет сэкономлена приличная сумма, появится определенный навык в печном деле, который не будет лишним для любого владельца частного дома.

Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.

Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.

Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.

Грамотный подбор материала для сооружения, подвергаемого высокотемпературному воздействию, немаловажная часть дела подготовленного печника. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.

Для того чтобы определиться с назначением и расположением этих самых компонентов, кратко опишем их.

Как самостоятельное сооружение кирпичная печь включает:

• Фундамент
  . Заглубленное в грунт или устроенное в сухом подполье опорное сооружение, сложенное из бутового камня или кирпича. Для небольших дачных печек фундамент нередко делают монолитным из армированного железобетона.
• Массив.
  К этой части кирпичной печи относится корпус агрегата вместе с топкой, печными приборами и дымооборотами – кирпичными каналами, выложенными в теле печи для увеличения теплоотдачи. Кроме того, внутри топки выполняется футеровка – облицовка из жароупорного кирпича.
• Дымоход.
  Кирпичную печь оснащают сложенным из того же материала каналом, т.к. только он может без разрушения транспортировать дымовой газ с температурой до 500-700º. Вместо кирпича можно использовать керамические блоки.

Стальные и асбестоцементные трубы не подходят для обустройства дымоходов кирпичных печей. Они «прогорают» за пару лет, потому требуют регулярной замены.

Галерея изображений

Перечисленные части печи выполняют разные функции, испытывают неоднозначную нагрузку и степень температурного воздействия. Потому для их устройства используют разные марки кирпича и отличающиеся связующие составы.

Для кладки кирпичной печки потребуются следующие материалы:

• Красный полнотелый кирпич.
  Он нужен для строительства печного массива с дымооборотами, разделками и внешней частью топки. Понадобится обожженный первосортный кирпич, технические качества которого регламентированы ГОСТом 530-2012.
• Огнеупорный тугоплавкий кирпич.
  Этим кирпичом выполняется футеровка топливника печек и кладка «пода» – основания русских печей. Технические качества огнеупорного материала регламентированы ГОСТом 8691-73.
• Листовая кровельная сталь, асбофанера, изразцы
  (клинкерная облицовочная плитка, кафель). Эти материалы нужны для внешней облицовки портала печки.
• Теплоизоляционные невозгораемые материалы.
  Это асбестоцементные плиты, маты из минваты на синтетической основе, асбестовый картон, строительный войлок с пропиткой разведенной в воде глиной. Перечисленные материалы требуются для огнезащитной изоляции и облицовки.

Для выполнения изоляции и облицовки недопустимо применять теплоизоляционные материалы, в составе которых есть битум или битум-содержащие ингредиенты.

Галерея изображений

Кирпич для кладки печки следует тщательно отбирать, скрупулезно проверять каждую единицу на наличие трещин, сколов, раковин, посторонних вкраплений. Все элементы должны быть равномерно окрашены и обожжены.

Бывший в употреблении кирпич, очищенный от раствора после разборки разрушенных зданий, допускается использовать в кладке удаленных от топки частей агрегата. К примеру, он вполне подойдет для устройства нижних рядов печного фундамента.

Не допускается использование в кладке кирпича, загрязненного топочным конденсатом, полученного при разборке старых печек.

Состав связующих материалов, применяемых в кладке отопительного или варочно-отопительного сооружения из кирпича также неоднозначен.

Потребуются следующие растворы:

• Глинопесчаный раствор.
  Нужен он для строительства основной рабочей части сооружения – печного массива.
• Смесь тугоплавкой глины с песком.
  Требуется при кладке тугоплавкого кирпича, к примеру, при сооружении варочной секции, отделения для встроенного котла или выемки для духового шкафа.
• Шамотная кладочная смесь.
  Состав из огнеупорной глины с просеянным горным песком. Используется при кладке тугоплавкого кирпича, т.е. при выполнении облицовки топливника или при устройстве основания топки русской печи.
• Известково-цементный или известково-песчаный раствор.
  Понадобится в устройстве части дымохода, расположенной в пределах чердака.
• Цементный или известково-цементный раствор.
  Необходим при строительстве части дымохода, возвышающейся над кровлей.

Состав связующего раствора, употребляемого в сооружении фундаментов под печи, зависит от влажности вмещающих грунтов. Если основание заглубляется в маловлажные породы, потребуется известково-песчаный раствор. Для строительства фундамента во влажных грунтах, нужен цементный раствор.

Глинопесчаную смесь готовят самостоятельно, хотя в продаже сейчас есть масса готовых кладочных составов, включая и смесь каолиновой или красной глины с песком. В самостоятельном приготовлении следует учитывать жирность глины, т.е. наличие или отсутствие в ней осязаемых песчинок.

Галерея изображений

В жирной глине преобладают тонкодисперсные частички, в тощей есть песок, снижающий пластичность горной породы. К тощей глине песок можно не добавлять вообще. Соотношение обычно подбирают опытным путем, смешивая породы и добиваясь оптимальной пластичности раствора.

При использовании жирной глины пропорции ее и песка в смеси могут достигать 1:4, но не более. Меньше вполне себе может быть. Доля песка обычно варьирует, пропорции подбирают на объекте так, чтобы раствор при высыхании не трескался и не изменялся в объеме.

Раствор из глины с песком, предназначенный для самостоятельной кладки печки, готовят заранее. Не более чем за сутки, но не менее чем за три часа. Природные компоненты должны быть подготовлены к замешиванию. Песок необходимо просеять через сито с ячейками до 1,5 мм, глину протереть через сетку с ячейками до 4 мм. В подготавливаемой массе не должно быть органических включений.

При использовании строительных смесей заводского производства в изготовлении точно следуют руководству, приложенному производителем к своему продукту.

Разберем три варианта порядовок строительства кирпичных печей для дач, с сооружением которых вполне реально справиться своими руками. Рассмотрим универсальные и отопительные конструкции предельно простого устройства, которые даже при нерегулярной топке можно быстро и легко прочистить.

О самых популярных разновидностях кирпичных печей можно прочесть в .

Вариант #1 – печка с одноконфорочной панелью

Это предельно простая и компактная конструкция, как бы вытянутая в вертикальном направлении. В примере она оборудованная дверкой с жаростойким стеклом, позволяющим следить за процессом. Если нет возможности приобрести именно такую дверку, вполне подойдет чугунная разновидность.

Печь можно исполнить в двух вариантах: в универсальном – с варочной панелью, предназначенной для приготовления горячих блюд, в отопительном – без камеры для варочной панели

Ширина малогабаритного кирпичного сооружения 510 мм, что позволяет без проблем ее размещать в традиционно небольших дачных домиках. Глубина печки 640 мм, при этом глубина топки не превышает 500 мм. Высота конструкции 2150 мм, высота дымохода определяется по положению трубы относительно конька.

Предусмотрен духовой шкаф, который можно заменить камерой для сушки или баком для подготовки горячей воды. Наличие функциональных отделений не только позволяет готовить на даче вкусные горячие блюда, но и увеличивает теплоотдачу кирпичного сооружения.

Нагретый печкой воздух и дымовые газы во время работы печки устремляются вверх, проходят вдоль задней стенки варочного отсека, после чего перетекают в дымообороты и далее в дымоход. Тепловая энергия в этом сооружении используется по максимуму.

Узкая, вертикально ориентированная конструкция занимает минимум пространства в дачном домике, но отлично справляется с обогревом пространства

Описываемое кирпичное сооружение включает 31 ряд плашмя уложенного кирпича. Для того чтобы конструкция безупречно служила, следует в точности соблюдать приведенные ниже порядовки.

В ходе кладки нужно постоянно проверять горизонтальность возводимой конструкции и сверять величину диагоналей выложенных сторон. Есть строгие требования к толщине швов, которые необходимо неукоснительно учитывать. Максимальная толщина швов при кладке корпуса и дымообротов не может превышать 5 мм, при выполнении футеровки – 3 мм.

Для самостоятельной кладки этой печной конструкции разработаны порядовки и рассчитан расход материала, что является ощутимой помощью самостоятельным строителям

В представленной порядовке не обозначен фундамент под печку, специфика сооружения которого представлена . Его заливают или строят из кирпича по стандартным правилам. Будем считать, что фундамент уже возведен, и приступим к непосредственной кладке печки.

К укладке трех первых рядов не нужны комментарии, там все предельно просто. В 3-ем ряду ставим дверку для поддувала, в 5-ом кладем колосниковую решетку. Перед устройством 6-го ряда ставим дверку топки: временно закрепляем раму с дверцей проволочными растяжками и сразу подпираем ее двумя боковыми кирпичами.

На этом этапе устанавливается дверца поддувала, укладывается колосниковая решетка и монтируется дверца топливника. В 11 ряду ставят чугунную варочную панель

Далее следуем указаниям порядовки вплоть до 11-го ряда. После его укладки укладываем металлический уголок или стальную полосу, отступив от заднего края уже построенной части конструкции ровно на ширину одного кирпича. Это необходимо для установки варочной плиты.

После установки варочной панели продолжаем кладку, строго следуя указаниям порядовок. Начиная с 12-го и следуя до 15-ом ряда, одновременно строим стенки заднего дымового канала и варочного отсека.

На этом этапе строительства кирпичной печки формируется варочная камера и дымоход, расположенный за ее задней стенкой

По завершению кладки 15-го ряда кладем металлические уголки или ставим шиферный лист. Они послужат основанием для предстоящей сплошной кладки.

В 17-ом ряду ставим и закрепляем дверку прочистной камеры. Ее выкладываем вплоть до 22-го ряда. В итоге должна получиться полая секция, соединенная с дымовым каналом.

На третьем этапе строительства печки производится установка и обкладка кирпичом духового шкафа, а также устройство дымоходных задвижек

В 24-ом ряду по внутренним кромкам нашей конструкции раскладываем обрезки асбеста. Далее обматываем корпус духового шкафа асбестовой веревкой, после чего ставим его на печку, опирая на обрезки. Асбестовая веревка выполнит функцию теплоизоляции, а заодно защитит устройство от перегорания.

С 24-го по 27-ой ряд обкладываем духовой шкаф кирпичами, соблюдая регламентируемую правилами толщину швов.

В 28-ом ряду ставим дверку, через которую будем прочищать дымоход. Фиксируем ее как положено двумя кирпичами по бокам и продолжаем строительство.

В 29-ом и в 31-ом рядах устраиваем каналы для дымоходных задвижек. Просто укладываем их и выполняем далее кладку, не связывая приборы с кирпичами раствором. Затем с 32-го ряда сооружаем дымоход.

Вариант #2 – печь для отопления смежных комнат

Эту конструкцию безоговорочно отнесем к отопительным агрегатам. Она не обустроена варочной панелью с конфорками и духовым шкафом. Зато она отлично прогревает несколько смежных комнат, в которых является частью межкомнатной перегородки.

Печка без варочной панели и духового шкафа используется как отопительный агрегат. Ее устанавливают так, чтобы обогревалось не более трех смежных комнат

Конструкция так же, как предыдущий тип, компактна за счет вытянутости в высоту. В ширину она занимает всего 510 мм, в глубину 890 мм.

Высота отопительной печки без дымохода составляет 2380 мм, что равно 35-ти рядам уложенных кирпичей.

Порядовое руководство для кладки отопительного типа дачной кирпичной печки разобьем на три условные части. Будем считать, что фундамент для нее уже возведен в соответствии с общими правилами.

Порядовки для кладки с 1-го по 12-ый ряды представляют схему строительства с установкой поддувальной дверки, колосниковой решетки и обустройство топки

В первой трети приведены схемы порядовки с 1-го по 12-ый ряд. Стартовые ряды строим с особой тщательностью, т.к. на них будем ориентироваться в последующем. В каждом ряду проверяем равенство диагоналей, строительным уровнем контролируем вертикальность рядов.

Для того чтобы стенки были строго горизонтальны, будем периодически проверять их во время кладки отвесом. В случае отклонения нужно сразу исправлять ошибки, пока раствор не успел схватиться и не начал твердеть.

Укладку 1-го ряда выполняем по настеленному в два ряда рубероиду, толю или подобному гидроизоляционному материалу. Для удобства зафиксируем гидроизоляцию связующим раствором и разметим на его поверхности абрис строящейся печки.

Во 2-ом ряду ставим раму с дверкой поддувала и приступаем к сооружению дымоотвода. В 5-ом ряду кладем колосниковую решетку, являющуюся перекрытием поддувала. В 6-м ряду ставим раму с топочной дверкой и закрепляем ее сразу двумя кирпичами по бокам.

С 5-го по 15-ый ряд кладку проводим шамотным огнеупорным кирпичом, благодаря чему можно не проводить футеровку, которая по сути существенно уменьшила бы объем и без того небольшой топки.

После кладки 16-го ряда в образовавшемся углублении в 15-ом ряду его дно укрепляем цементно-песчаным раствором.

Это необходимо для усиления дна камеры, предназначенной для прочистки дымовых каналов. Затем в 16-ом ряду ставим дверку прочистки.

На третьем этапе строительства кирпичного отопительного сооружения выполняется дальнейшая кладка вертикальных дымовых каналов, второй прочистной камеры, а также установка печных задвижек

После обкладываем дверку прочистки и формируем эту камеру, заодно продолжаем строить вертикальные каналы для дымоотвода вплоть до 24-го ряда.

Далее приступаем к третьему этапу кладки. В 25-ом ряду приступаем к строительству второй прочистной камеры. Снова укрепляем дно предыдущего ряда глиняно-цементным составом, ставим очередную дверку и продолжаем строить дымоотвод.

В 28-ом и 32-ом ряду закладываем задвижки, которые используются в качестве регуляторов тяги. Докладываем массив печи вплоть до 35-го ряда, чтобы после него приступить к возведению дымохода.

Вариант #3 – печка со щитком и низким топчаном

Весьма практичная конструкция с низкой кирпичной лежанкой, служащей в русских избах обогреваемым спальным местом. Сооружение сложнее предыдущих вариантов, но практичней, т.к. включает и отопительный агрегат, и частично меблировку, и варочную панель.

У этой печной конструкции также имеется два варианта решения перекрытия. Различия приурочены к рядам 5 и 6, 5а и 6а. Во втором варианте на угол верхнего ряда кладут стальной уголок

Для того чтобы щиток обогревательной части печки был в ширину 1020 мм, с обеих сторон формируют выступы. Если планируется увеличить теплоотдачу, число дымооборотов можно увеличить до 5 штук. Для нормальной работы этой конструкции следует обязательно повернуть дымоотводы над плитой.

У этой печки есть два решения, различия которых определяются в рядах 5 и 6, а также в 5а и 6а. Второе решение предполагает установку стального уголка на угол.

Для этой конструкции кирпичной печи есть разработанные порядовки, посчитан расход материала, необходимый для строительства универсального сооружения. Если не предполагается использование летней задвижки, ее закрывают кирпичом

Габариты лежанки подбирают индивидуально. Она может быть не сплошным кирпичным сооружением с камерами для топки и прочистки, а неким подобием топчана на столбах вместо ножек.

Между столбами нужно оставить отверстия шириной по 120 мм. Однако сооружение с камерами лучше сохраняет тепло.

Эту печь рекомендовано строить на монолитном фундаменте, на который перед сооружением печки кладут листовой асбест. Шамотный огнеупорный кирпич применяется только в обустройстве топки в качестве футеровки. Обычно топливник сооружают на один кирпич ниже, уровня установки его дверцы.

Футеровку проводят кирпичом, установленным на ребро. Порядовки, приведенные для строительства этой печки, не будем подробно описывать, т.к. читатель уже получил представления об условных обозначениях и специфике строительства печек.

Эта печка подходит как для летней, так и для зимней эксплуатации. Летом на ней готовят еду, зимой не только готовят, но и греются, и сушатся, и лечат простудные заболевания

Важно, соблюдать приведенные порядковые схемы, а также четко придерживаться пропорций и составов связующих растворов, используемых в строительстве кирпичных печек.

Выводы и полезное видео по теме

Видео #1. Ролик в помощь самостоятельным печникам, материал представляет наглядную порядовку отопительной печки:

Видео #2. Подробное руководство по строительству отопительно-варочного агрегата по готовым порядовкам, но с внесением некоторых изменений от исполнителя:

Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.

Если вам приходилось самостоятельно возводить кирпичную печку для дачи, пожалуйста, поделитесь фотографиями собственных конструкций. Возможно вы знаете какие-то тонкости, которые мы не учли в нашей статье? Расскажите о них нашим читателям – оставляйте комментарии в расположенном ниже блоке.

Ни один деревенский дом не обходится без печи, так как она и накормит, и обогреет. Сегодня во многие поселки
проведено газовые магистрали, и, казалось бы, можно перейти на более удобный способ отопления. Однако, многие владельцы жилья не спешат отказываться от кирпичных печей, которые дают совершенно другое, особое тепло. Кроме того, в регионах, богатых лесом, где нет проблем с дровами, предоставляется возможность сэкономить на газе, имея в доме кирпичную печь.

Чтобы узнать, как сложить , нужно изучить подробно схему и технологию кладки. Прежде чем приступать к изучению конкретного варианта, следует рассмотреть несколько моделей, так как есть компактные и массивные сооружения. Выбрать нужно такую печку, которая займет
меньшую площадь в доме, но будет иметь все востребованные в хозяйстве функции.

Моделей печей из кирпича достаточно много. Опытные печники могут вносить свои изменения в готовые проекты, так как знают уже наизусть, где и как должны проходить внутренние каналы, по которым отводится дым. Благодаря правильной схеме их размещения в конструкции печи, она будет равномерно прогреваться и отдавать большую часть тепла в помещение. Начинающим мастерам лучше точно следовать уже составленным схемам-порядовкам, не отступая от них ни на шаг, так как даже один неправильно положенный кирпич может испортить всю эту достаточно трудоемкую
работу.

Печи по своей функциональности подразделяют на три основных типа —
варочную, отопительную и . Выбирая подходящую конструкцию, в первую очередь
нужно определиться, что именно будет т
ребоваться от нее
.

Варочная печь имеет чугунную панель для приготовления пищи и согрева воды. Обычно такие печи имеют небольшой размер и популярны для установки в небольших частных домах и на даче. Безусловно, варочная печь способна, кроме приготовления пищи, еще
и согреть небольшое помещение.

Отопительно-варочная печь — это многофункциональное массивное сооружение

Отопительно-варочная печь может согреть дом или дачный домик с большой площадью, и в ее
конструкцию иногда входит лежанка, а кроме плиты встраивают духовой шкаф, бак для нагрева воды и нишу для сушки овощей и фруктов.

Всегда компактен. Он не включает в себя варочной панели и служит только для обогрева помещений. Такое строение в силах согреть две комнаты, если ее
расположить между ними, встроив в стену.

Выбор оптимального места для размещения печи

Выбрав нужную модель печи, нужно присмотреть для нее
подходящее место. Строение может быть установлено у стены, посередине комнаты или быть встроенным в стену. Выбор места будет зависеть от размера печного сооружения и от желания владельца дома.

• Печь, стоящая посередине большой комнаты, может разделить его на две разные зоны, например, на кухню и столовую или гостиную. Варочная плита будет выходить в кухню, а ровная стена с хорошо сделанной кладкой станет дизайнерским украшением гостиной. Возможно, сразу или со временем, возникнет желание достроить к печи стену, и полностью разделить два помещения —
  в этом случае перегородка должна быть изолирована от печи негорючим материалом. Можно применить для этого листы асбеста или установить кирпичную кладку.
• Нежелательно строить печь
  у внешней стены, так как там она будет быстро выхолаживаться.
• При установке печки между двумя помещениями, ее
  также нужно отделить от стен жаростойкими материалами.
• Предполагаемое место постройки нужно хорошо вымерить и обязательно учесть то, что фундамент должен быть на 100 ÷ 120 мм больше основания печи. Кроме площади основания, нужно рассчитать и высоту строения, чтобы оно хорошо вписалось в комнату по всем параметрам.
• Для того, чтобы
  работать было проще, к подобранной модели необходимо найти схему-порядовку.

Определившись с моделью и местом установки, можно приобретать материалы для строительства и подготавливать инструменты
.

Инструменты, стройматериалы для кладки кирпичной печки

В зависимости от величины печи, для нее
требуется разное количество материалов и дополнительных чугунных и стальных деталей, но инструменты для кладки необходимы одинаковые.

Инструменты

Из инструментов и приспособлений для возведения любой печи понадобится:

«Козел» —
это подмостки, которые облегчат работу на высоте, когда печь
будет поднята выше человеческого роста. Они удобны тем, что на них мастер-печник не только может подняться, но и поставить рядом с собой
емкость
с раствором и даже положить необходимые для этого этапа работы инструменты и стройматериалы.

«Козлы» понадобятся при проведении кладки верхних рядов

Другой вариант подставки, более компактный —
это «козелок»
. Таких приспособлений нужно иметь два, так как если их поставить на определенном
расстоянии друг от друга и уложить сверху толстые доски, получится тот же помост. Можно использовать и по отдельности

, в качестве лестниц.

Можно обойтись и парой более компактных «козелков», делая на них временный дощатый настил

Из инструментов нужно будет подготовить следующий набор:

1. Кирка
нужна будет для разделения и обтесывания кирпича.

2. Метелочка
, изготовленная из мочала, для удаления засохшего песка и кусочков раствора с готовых уложенных рядов кладки и швабровки
внутри кладки.

3. Уголок —
поможет вывести углы изнутри и снаружи печи ровно на 90 градусов.

4. Отвес нужен для сверки вертикали стен.

5. Печной молоток требуется также для разделения кирпича на части и скалывания небольших выступов застывшего раствора.

6. Плоскогубцы понадобятся для откусывания, загибания и выпрямления проволоки.

7. Резиновый молоток необходим для пристукивания
кирпичей в кладке при трудности их прилегания.

8. Зубило тоже будет нужно для раскалывания кирпича, а также разбора старой кладки.

9. Мастерок (кельма) разных размеров —
для накладывания раствора и удаления выступивших излишков.

10. Правило будет необходимо для выравнивания поверхности фундамента.

11. Свинцовую
чертилку
используют для проведения разметки, особенно в тех случаях, если планируется отделка печки изразцами.

12. Стукальце
представляет собой отрезок трубы, который тоже используют для обтески
изразцов, им вместо молотка ударяют по ножу.

13. Лопатка из дерева —
для замешивания и растирки
раствора
.

14. Металлический стержень-чертилка для проведения разметки.

15. Уровень нужен для проверки горизонтали рядов и вертикали стен.

16. Рашпиль используют для снятия наплывов и притирки комков.

17. Расшивка необходима для аккуратности оформления швов, если печь
не будет оштукатуриваться или отделываться декоративной плиткой.

18. Емкость
для замешивания раствора.

19. Сито, которое поможет сделать кладочный раствор тонким.

Стройматериалы

Количество материалов будет зависеть от выбранной печи, а их перечень почти всегда одинаков.Для чисто отопительного вида не потребуется варочной панели, шкафа-духовки, водяного бака.Но обычно стандартный набор чугунных и стальных элементов состоит из следующих наименований:

1. Дверца для поддувала.

2. Дверца для топки.

3. Дверцы для очистки печи.

4. Задвижка для дымохода.

5. Конфорка из нескольких колец.

6. Варочная панель.

7. Решетка
колосника.

Из других металлических элементов может понадобиться:

1. Духовой шкаф.

2. Бак для воды.

3. Металлический уголок 50 × 50 мм.

4. Металлические полосы толщиной 3 ÷ 4 мм.

5. Стальная проволока.

Непосредственно для кладки нужно будет приобрести:

1. Кирпич закаленный
красный.

2. Кирпич шамотный.

3. Ингредиенты для глиняного раствора или готовую сухую жаростойкую смесь для кладки печей.

4. Для фундамента потребуется цемент
, щебень, песок, материал для опалубки и лист рубероида для гидроизоляции.

5. Необходим также будет жаростойкий материал для защитной отделки стен дома и металлический лист или керамическая плитка для пола.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Подготовка места для возведения печки

Обычно фундамент дл
я печи заливают одновременно с общим фундаментом дома, хотя и не связывают его жестко
с ним. Однако, нередко бывает и так, что печь возводится уже в готовом здании.

Дальнейшие действия зависят от того, какой пол устроен в помещении.

• Если фундамент бетонный и залит полностью, по принципу плиты, а строение печи задумано не слишком массивным, то можно начинать класть печь непосредственно на бетонный пол, предварительно постелив под кладку лист рубероида.
• Если фундамент ленточный или пол деревянный, то придется
  устраивать фундамент с нуля.

Фундамент

Фундамент необходимо углубить
в грунт. Для этого на полу размечается место под печь, а затем доски или тонкий бетонный пол удаляются.

• В открывшемся грунте копается котлован, глубиной в 400—
  500 мм.
• На дно ямы делается «подушка» в 100 мм из песка, а затем такой же толщины —
  из щебня, слои хорошо утрамбовываются.
• Далее,
  по периметру котлована устраивается опалубка для заливания бетона —
  она должна подниматься над основным полом на 100 ÷ 120 мм
• Нижний слой фундамента, примерно
  до половины высоты, может состоять из щебня, песка и цемента. Его заливают, распределяют ровным слоем по всей площади, и оставляется застывать.
• После того как
  нижний слой хорошо схватится, можно заливать верхний слой, который будет состоять из более тонкого раствора. Пространство заполняется полностью приготовленным бетонным раствором и разравнивается правилом, а верхние доски опалубки послужат для этого маячками. Фундамент должен хорошо просохнуть и набрать требуемую прочность. Для этого его необходимо, начиная со второго дня, смачивать водой, что улучшит равномерность созревания цементного раствора и не даст образоваться трещинам.

• Полностью готовый фундамент (через 3 ÷ 4 недели) покрывается рубероидом для создания слоя гидроизоляции.Затем на этой поверхности делается разметка —
  вычерчивается форма основы печи, по которой и будет выкладываться первый ряд.

Кладка насухо

• Начинающему печнику опытные мастера рекомендуют не торопиться класть кирпичи на раствор, чтобы не наделать ошибок. Особенно в том случае, если эта работа будет проводиться впервые, лучше всего вывести всю конструкцию печи насухо.
• Производя этот процесс вн
  имательно, с постоянной оглядкой на имеющуюся схему, можно разобраться во внутренней конструкции дымоходных
  каналов и устройстве топки и подувала.
• Для кладки насухо нужно подготовить вспомогательные рейки, имеющие толщину в 5 мм, которыми будет определяться расстояние между кирпичами —
  оно при основной кладке будет заполняться раствором, образуя швы.
• После того, как
  вся модель печи до дымоходной
  трубы будет выложена, ее
  вновь разбирают, при этом кирпичи каждого из рядов можно складывать отдельно, если для этого хватит места в помещении, и нумеровать, с указанием ряда и конкретной детали в нем
  . Особенно это важно, если при кладке насухо кирпичи подгонялись по необходимому размеру.
• Нужно сразу отметить и то, что при завершающей кладке, каждый из рядов также лучше сначала, для контроля, выложить вновь насухо, а затем сразу же закреплять его на раствор.
• Кроме этого
  нужно знать, что, укладывая кирпичи на раствор, его наносят толщиной, примерно
  в 7 мм, затем кирпич прижимают и, если нужно, пристукивают резиновым молотком. Излишки раствора сразу же подбираются мастерком.
• Уложив два — три
  ряда, пока раствор не схватился, швы оформляют расшивкой. Если вдруг раствор оказался недостаточно влажным, его можно немного сбрызнуть водой из пульверизатора.
• Нельзя забывать, что во время кладки необходим постоянный контроль за вертикалью и горизонталью рядов.

Зная эти нюансы, можно переходить непосредственно к кладке.

На представленном видео показана схема возведения компактной отопительной печки, которая подойдет даже для очень небольшого помещения. Правда, иных дополнительных функций в нее не заложено:

Видео: отопительная печь для небольших помещений

Компактная «шведка»

Удобная, универсальная и достаточно компактная печь-«шведка»

Можно назвать самой аккуратной и компактной печью, подходящей для небольших помещений. Эту печь вполне можно назвать отопительно-варочной, так как она имеет высокий корпус с расположенными внутри дымоотводными каналами, а значит
, при ее
топке стенки будут хорошо прогреваться, отдавая тепло в помещение. В то же время в конструкции присутствует и варочная панель.

На первой картинке представлена «шведка», имеющая более широкую фронтонную часть, чем на втором фото, так как она дополнена духовым шкафом, а вместо очистительных окошек над плитой сделана ниша для сушки. Этот вариант печи получается в два раза шире второй модели.

Это — тоже «шведка», но несколько другой конструкции

Схема-порядовка, показанная ниже, почти
полностью соответствует печи на представленном фото, с некоторыми исключениями: вместо двух окошек для очистки над варочной плитой устроена ниша, несколько другое расположение трубы —
с другой стороны конструкции, и выдержанная закругленность
углов. При кладке по данной порядовке, печь будет выглядеть примерно так.

Выкладывается конструкция, опираясь на схему-порядовку:

Схема-порядовка для кладки компактной отопительно-варочной «шведки»

Хотя в данной схеме показано, что с первого ряда начинают выкладывать поддувальную камеру, все-таки

стоит выложить его сплошной плоскостью и только со второго ряда можно начинать работать над камерой поддувала. Но, чтобы
не создавать путаницы, описание будет идти ровно по схеме, а первый сплошной ряд можно назвать «нулевым».

• Итак, с первого ряда начинается формирование поддувальной камеры.
• На втором ряду устанавливается дверца поддувала. Дверца закрепляется на проволоку и временно подпирается кирпичами, пока не будет обложена со всех сторон кладкой.

• С четвертого
  ряда начинают выводить две камеры для очистки и также устанавливают на них дверцы.
• На пятом ряду укладывается колосниковая решетка
  .

• Дверца топки также с помощью проволоки закрепляется на шестом ряду, и тоже на время подпирается кирпичами, установленными на колосник, а
  также

  , если
  это необходимо, подпорка ставится и с лицевой стороны дверцы.

• На седьмом ряду закладывают начало вертикальным дымоотводным каналам.
• На девятом ряду кирпичом перекрывается дверца топки, проволока которой она закрепляется, убирается в швы между рядов.
• На одиннадцатом ряду на оставленный проем
  укладывается варочная плита, под ее
  края укладывают полоски асбеста. Передний нижний край варочной камеры обрамляется стальным уголком.
• С двенадцатого по шестнадцатый ряд выводится варочная камера.
• На семнадцатом ряду укладываются металлические полосы, а верхний его край оформляется уголком.
• Следующих два ряда кладут сплошными, оставляя только три дымоотводных канала.
• На двадцатом ряду устанавливается еще
  одна дверца, и начинают формироваться очистная камера и ниша для сушки.
• На 22-
  ом

  ряду дверца камеры перекрывается кладкой.

• На 23-ем
  ряду камера перекрывается полностью, а в ее
  конце оставляется отверстие, которое продолжит дымоотводный канал.
• На 24-
  ом

  ряду металлическими полосками перекрывают сушильную нишу.

• На 25-
  ом

  устанавливают дверцу камеры очистки.

• На 27-
  ом

  дверцу перекрывают кладкой.

• На 28-
  ом

  перекрывается полностью вся камера.

• На 30-
  ом

  ряду, на дымоотводные каналыустанавливаются две задвижки. Сначала на раствор укладывается рама этой детали, а затем в нее
  вставляется задвижка.

• С 31-ого
  по 35-
  ый

  ряд выкладывается отрезок .

• С 35-ого
  по 38-ой
  начинается сооружение распушки трубы.
• Далее, идет
  кладка трубы, которая уже имеет свою собственную
  нумерацию. С первого по 26-ой
  ряд форма трубы не меняется, только необходимо очень внимательно следить за ровностью и внутренней чистотой (от остатков раствора) дымоотводных каналов. Эта часть трубы называется стояком.
• На третьем ряду ставят еще
  одну дверцу на очистную камеру.
• На 27-
  ом

  ряду ставят еще
  одну задвижку дымохода.

• На 29-
  ом

  делают расширение трубы на один ряд, а на 30-
  ом

  ее
  приводят в начальную форму.

• Начиная с 31-ого
  ряда, выкладывается самая узкая часть трубы, которая выводится через кровлю.

При прохождении дымовой трубы через чердачное перекрытие, ее
необходимо изолировать от него него
рючими материалами —
это может быть асбест, минеральная вата или керамзит, засыпанный в короб, расположенной по всему периметру трубы.

Отверстие в кровле, через которое
проходит т
руба, после постройки обязательно закрывается гидроизоляционным материалом, который
накладывается как на трубу, так и на кровлю.

Установка других элементов печи

Как говорилось выше, в печь могут быть встроены
и другие элементы, поэтому стоит рассмотреть, как устанавливают некоторые из них.

Духовой шкаф

Если в конструкции предусмотрен духовой шкаф, то его чаще всего устанавливают на одном уровне с топкой или варочной плитой. Это важно для его быстрого и равномерного нагрева.

• На место, куда он будет установлен, сначала монтируют металлические уголки —
  они станут надежными
  опорами для шкафа.

• Далее, духовку оборачивают
  асбестовым шнуром, —
  этот материал жаростоек и поможет тонкому металлу шкафа прослужить более долгий срок.

Видео: технология кладки эффективной печи с духовым шкафом

Цены на кладочные смеси и клеи специального назначения

Кладочные смеси и клеи специального назначения

Водогрейный бак

Бак для нагрева воды может быть установлен по-разному. Иногда его встраивают в конструкцию печи, в других случаях —
размещают сверху. Главное, чтобы он находился рядом с дымоотводным каналом, от которого вода и будет получать необходимую тепловую энергию. В этом случае, нужно предусмотреть отверстие для заправки бака водой и кран, из которого ее
можно будет забирать. Бак для воды желательно сделать из нержавеющего сплава, иначе очень скоро из него будет идти желтая
вода, малопригодная для водных процедур.

Другой вариант установки этого водогрейного элемента —
это установка его на одном уровне с варочной плитой, над топкой, когда нагреваться он будет только снизу. В этом случае под бак лучше всего уложить чугунную или толстую стальную плиту, иначе его дно
очень быстро прогорит. Емкость
в этом варианте установки не вмуровывается в стенки печи.

Неудобством такой установки является то, что
меньше места остается
для варочной плиты, или же топку придется
делать более глубокой, а значит
, увеличатся общие габариты печки, что
не всегда возможно
в тесных помещениях.

Выбирая модель печи для своего дома, нужно все продумать заранее —
какие функции должны в ней быть реализованы, ее
размер и дизайн. Исходя из этого и стоит выбирать конструкцию строения со схемой-порядовкой.

Нужно отметить, что кладка печи —
это настоящее искусство, и даже не у каждого опытного мастера всегда все получается на «отлично». Поэтому, если нет никаких навыков в этой работе, то лучше пригласить специалиста, который поможет сделать все правильно.
