Высоковольтные провода своими руками из какого кабеля

Классический провод высокого напряжения автомобиля не отличается от обычного медного одножильного кабеля, кроме мощной защиты от излучения высокого напряжения. Изоляционный слой изготавливается из разных материалов. По мере развития технологий, производители все чаще останавливаются на мощном и эластичном материале – силиконе.

До 30-х годов прошлого века, влиянием импульсных помех на приборы автомобиля пренебрегали. Сопротивление медной жилы было близко к нулю. С появлением автомобильных радиоприемников, выяснилось, что наводки от высоковольтных электрошнуров создают настолько сильные радиопомехи, что устройства трещат и не могут являться источниками приятного звука. Инженеры придумали устанавливать последовательно с токонесущей жилой, резистор 4-15 кОм. Это снижало радиопомехи.

Современные высоковольтные провода изготавливаются с проводящим слоем из графита сопротивлением 5-20 кОм. Они могут использоваться без дополнительного ограничителя тока.

Также используются витые стальные жилы, укрепленные прочными нитями из кевлара, с ферримагнитным сердечником.

В качестве изоляторов, используются материалы:

• полиэтилен;
• поливинилхлорид;
• феропласт;
• силикон;
• металлическая навивка, как экран.

Изоляция представляет собой комбинированные слои, отличающиеся наличием одного или другого компонента в зависимости от предпочтений производителя.

Симптомы и неисправности высоковольтных кабелей

Среди основных симптомов:

• двигатель троит;
• неоправданно резко изменяется тяга;
• мотор глохнет, плохо заводится;
• повысился расход топлива;
• увеличился выброс CO;
• ВВ провода искрят;
• снизилась мощность двигателя.

Симптомы показывают, что неисправность вызвана неполным сгоранием топлива и связана с системой зажигания, хотя подобные признаки поломок характерны и для других систем авто.

Диагностика высоковольтных проводов

Если вы обнаружили вышеуказанные неисправности в работе авто, то обратите внимание на высоковольтные провода зажигания. В современных машинах они работают достаточно долго, более 100 тыс. км. Но в машинах, которые прошли всего лишь тысячу километров, но простояли в гараже без движения больше пяти лет бывают такие же проблемы. В изоляции появляются микротрещины, и кабель пробивает высоким напряжением на корпус.

Найдите темное место, лучше в гараже, очистите провода от гари и смазки. Заведите двигатель и посмотрите, что происходит под крышкой капота. Вы увидите легкое свечение вокруг бронепроводов. Если не увидите, а двигатель работает, то это совсем хорошо. Но если свечение выражено ярко или провода искрят, то это признаки нарушения диэлектрика.

Иногда в утечках виноваты смазка или масла, попавшие в наконечники. В этом случае напряжение становится крайне опасным источником возгорания авто.

Легко диагностировать систему зажигания по звуку аудио системы. Метод подходит только для владельцев автомобилей со старыми аналоговыми магнитолами. Как только начинаются проблемы с кабелями, магнитолы трещат по звуку и никакие фильтры питания не помогут.

Как проверить бронированные провода? Определить, какой именно из них неисправен можно с помощью обычного аналогового или цифрового тестера. Проверка высоковольтных проводов не требует квалификации электрика, достаточно уметь пользоваться мультиметром и помнить, что независимо какую продукцию вы используете, смазка на изоляции должна быть тщательно очищена.

Типы проводящих жил высоковольтных кабелей:

• медь;
• медь со встроенным резистором;
• графит;
• витая стальная навивка на диэлектрик.

В первом случае сопротивление высоковольтных проводов будет приближаться к нулю, в трех последующих должно колебаться от 4 до 20 кОм в зависимости от марки. Если мультиметр отображает показания выше, то это признак непригодности шнура. Смазка, на неочищенном щупе и грязная поверхность изоляции исказят показания прибора. Смазка может быть токопроводящей и, замеряя сопротивление жилы, вы можете на самом деле видеть результат сопротивления смазки а не провода.

Проверка тестером не сможет выявить нарушения диэлектрика и проблемы с контактами в зажимах, если они покрыты смазкой.

Как проверить высоковольтные провода без мультиметра? Только поднеся их оголенным концом к корпусу авто. Наличие искры обозначает исправность цепи. Искра должна быть мощной и стабильной.

Во время измерений обязательно изгибайте оплетку и изоляцию, особенно в местах крепления коннекторов. Если показания прибора изменяются, то девайс ненадежен, и его лучше заменить.

Как изготовить и заменить ВВ кабель самостоятельно

Например, вы определили, что бронированный шнур четвертого цилиндра пробивает на корпус или в полном обрыве и не влияет на свечу. Необходима замена.

Замена высоковольтных проводов простая операция, которую может выполнить любой автолюбитель.

Надежнее приобрести полный комплект. Практика показала, что изделия одного производителя произведенные в одно и то же время выходят из строя почти одновременно.

Если это дорогое для вас решение, то можно сделать бронепровода самостоятельно. Это будет намного дешевле. Прежде чем сделать их своими руками определитесь, что схема подключения вам понятна.

Чтобы сделать комплект своими руками достаточно приобрести:

• силиконовый вакуумный шланг с диаметром 7-8 мм;
• наконечники, можно использовать старые, если они в хорошем состоянии;
• медный многожильный шнур с любым подходящим сечением;
• полуваттные резисторы с номиналом 1-1,5 кОм.

Добавочный элемент, необходимый для сглаживания радиопомех в современных автомобилях, должен быть в пределах 10-20 кОм. Если установить один элемент такого номинала, то велика вероятность его выхода из строя во время пиковых нагрузок. Лучше распределить нагрузку на несколько последовательно включенных приборов номиналом 1 кОм.

Цепочку спаянных своими руками резисторов, вставляем в силиконовый шланг, обрезаем и зачищаем. Затем обжимаем концы. Для улучшения контакта применяется графитовая смазка в местах соединений.

Если изоляторы трудно надеть, помогает смазывание их в мыльном растворе.

Недостатки метода:

• велика вероятность нарушения пайки контактов, в условиях высокой температуры;
• зависимость линейки от одной детали;
• трудность определения вышедшего из строя элемента.

Если вы решились сделать кабели своими руками, то не забывайте, что высоковольтные провода нулевого сопротивления подключаются только через последовательное сопротивление.

Высоковольтные провода порядок их подключения

Если крышка трамблера установлена своими руками правильно, то схема подключения высоковольтных проводов будет такой:

• вывод трамблера, смотрящий в сторону переднего бампера, к первому цилиндру;
• наконечник, смотрящий вниз, к третьему цилиндру;
• смотрящий назад, к четвертому цилиндру;
• смотрящий вверх, ко второму цилиндру;
• центральная токонесущая всегда идет на катушку зажигания

Не забывайте, что порядок подключения высоковольтных проводов в автомобилях такой, что их длина не позволит сделать неправильное соединение. Поэтому старайтесь, изготавливая шнуры своими руками, следовать такому же принципу, чтобы не запутаться.

Данный материал будет посвящён такой интересной и неоднозначной для большей половины населения Земли теме, как высоковольтные провода нулевого сопротивления для систем зажигания автомобилей.

Многое в данном вопросе окутано мраком, но всё чаще и чаще эта тема поднимается на форумах, авторитетных и не очень сайтах и в некоторых других источниках по предоставлению бездонной информации, но без какой-либо конкретики.

Чаще всего эти обсуждения перерастают в спор «за и против», потом появляется очень умный человек (с его точки зрения) и всех отправляет читать учебник по физике за 7 класс. Причём без уточнения страницы и параграфа, где все, по его мнению должны познать истину и перестать нести бред про провода нулевого сопротивления.

А если Вы не прислушаетесь его совета, то Ваш автомобиль послезавтра непременно сгорит или с ним случится что-то плохое, но никто не знает что. Но боятся всё равно надо неизвестно чего и неизвестно когда.

В общем, на этом дискуссия заканчивается как всегда — кто сомневался, тот испугался и пошёл на другие форумы рассказывать страшилки про ВВ провода нулевого сопротивления, а те кто их поставил, продолжали дальше эксплуатировать своё авто, не обращая внимания на страшную информацию в учебнике физики за 7 класс.

В этой статье речь пойдёт исключительно о моём мнении и мнении моих друзей и участников сообщества, которых я уважаю и прислушиваюсь к их опыту, как и они к моему. Именно к опыту, а не знанию умных слов и всех страниц учебника физики за 7 класс.

Данная тема меня волновала давно. Не помню уже какой это был год, но мне попалась статья журнала «За рулём», где они опытным путём выяснили, что у ВВ проводов более низкого сопротивления дела обстоят немного лучше, чем у тех, у которых сопротивление было выше. То есть, качество горения было максимальным при использовании проводов более низкого сопротивления.

Провода нулевого сопротивления плюсы и минусы

Сразу стоит оговорить, что проводов нулевого сопротивления не бывает. Бывает низкое, стремящееся к нулевому. Но мы их будем называть — провода нулевого сопротивления. Так просто проще и меньше букв.

Допустим, у проводов, о которых пойдёт речь далее сопротивление заявлено 13 Ом/км.

Для начала рассмотрим несколько страшных доводов против проводов нулевого сопротивления. Своеобразный рейтинг страшилок. Активное и индуктивное сопротивление проводов рассматривать не будем, а оставим его для школьников 7-го класса.

Страшилка №1 — при коротком замыкании электродов свечи, катушка выйдет из строя, если провод будет нулевого сопротивления.

Во-первых, катушка зажигания больше боится обрыва в высоковольтной цепи, нежели замыкания. Именно поэтому категорически запрещено отключать ВВ провод при работающем двигателе для проверки искры или, допустим, при измерении компрессии. В таком случае необходимо либо отключать катушку полностью и по низкой цепи, либо использовать разрядник

Во-вторых, короткого замыкания не будет даже если электроды свечи возьмут и замкнутся. В каждой свече уже есть встроенное сопротивление около 5 кОм

И если Вы читали учебник физики за 7 класс , то должны знать, что у резистора может быть неисправность только в одну сторону, т.е. он может только увеличить своё сопротивление, а уменьшить не может. Так что КЗ там и не пахнет.

Страшилка №2 — провода с нулевым сопротивлением можно ставить только на старое контактное зажигание, а то будут помехи

А мне кажется, что наоборот. Помехи в большей своей части появляются как раз в контактной системе зажигания из-за наличия этих самих контактов. Особенно в распределителе.

Практика показала, что никаких видимых и слышимых помех нет при установке проводов нулевого сопротивления. По крайней мере на Шевроле Лачетти.

Страшилка №3 — провода с нулевым сопротивлением можно ставить только на старое контактное зажигание, так как там ниже напряжение во вторичной цепи

Заявленное рабочее напряжение провода ПМВК, с номинальным наружным диаметром 6,8 мм и практически нулевым сопротивлением составляет 25 кВ. Не максимальное, а рабочее!

Страшилка №4 — всё сгорит, к чертям собачьим при установке проводов нулевого сопротивления. И ЭБУ тоже.

Это самое страшное развитие событий, описанное в духовной книге, под названием «Физика для седьмого класса». Сказания в ней наводят ужас и порчу на всех, кто хочет поставить провода нулевого сопротивления.

Конечно, ЭБУ может когда-нибудь сгореть. По любой причине. Но вряд ли это будут провода.

Стоит также отметить, что в вторичная цепь катушки зажигания не имеет непосредственной электрической связи с первичной цепью.

Страшилка №5 — почему производители не делают такие провода? Потому что это страшно опасно!

Почему же не делают? Мне иногда попадались такие. Например, Pro.Sport. У них сопротивление не в килоомах, а в Омах.

Ну а большинству производителей оно не нужно. Конвейер клепает, продажи идут, прибыль капает. Что ещё нужно? Все с одной бухты дешёвого провода, с непонятно какой жилой, отрезают свою часть пирога и в ус не дуют.

Да и дешевле так. Представляете во сколько дороже встанет делать провода с медной жилой? А за год? А за два? Это же километры провода и тонны меди.

Да и внедрять новые технологии — это лишние расходы и лишний раз напрягать мозг. Вон, NGK и Bosch до сих пор не могут внятно объяснить причину появления желтого ободка на изоляторах свечей.

Страшилка №6 — в «мурзилках» написано, что ВВ провода должны быть 3 кОм

Во всех мурзилках, которые я видел, было чётко написано, что свечные провода должны быть НЕ БОЛЬШЕ 3 кОм. Про НЕ МЕНЬШЕ ничего нигде не указано. Думаю, суть понятна.

Теперь поговорим о плюсах высоковольтных проводов нулевого сопротивления.

Данные провода стоят уже у многих и я слышал только положительные отзывы. В этой статье так же будут использоваться отзывы, мнения и любезно предоставленные фотографии участников нашего сообщества.

Отдельную благодарность хочу выразить участнику нашего сообщества за целеустремлённость, поддержку и предоставленный материал.

Не буду долго и много расписывать все достоинства и положительные моменты после установки проводов нулевого сопротивления, но основные отмечу:

Как изготовить провода нулевого сопротивления своими руками? Очень просто. Весь процесс можно условно разделить на 4 этапа:

• покупка двух метров провода ПМВК
• разделать старые провода и пустить их на донорство для новых
• соединить новые провода с наконечниками от старых проводов
• испытать положительные или отрицательные эмоции после установки и сообщить об этом всему миру.

Теперь кратко пробежимся по каждому пункту отдельно.

Где купить провода нулевого сопротивления

ПМВК — провод монтажный высоковольтный с многопроволочной медной жилой (ТПЖ) с кремнийорганической изоляцией «СИЛИКОН», нераспространяющий горения.

Высоковольтный силиконовый провод ПМВК, применяется:

• в высоковольтных установках малой мощности, для монтажа электрооборудования
• для монтажа наружной световой рекламы с неоновыми комплектующими. Используется для соединения (монтажа) элементов газосветных ламп, как между собой, так и с источником их питания различных видов (электромагнитных или электронных);
• для изготовления высоковольтных проводов зажигания с низким сопротивлением (сопротивление провода ПМВКл 1,5-25 кВ составляет 13,7 Ом/км).

Сейчас купить его уже не сложно в интернете. Допустим, в Украине есть несколько магазинов по продаже данного товара с ценой 30-40 грн./м.

Также имеются разные цветовые решения и возможность приобретения даже наконечников, чтобы не тратить время на разделывание старых проводов.

Вот приобрели провода черного цвета с лужёной медью для следующего комплекта ВВ проводов

Примерная табличка для выбора выглядит так:

ХАРАКТЕРИСТИКИ И ОСНОВНЫЕ РАЗМЕРЫ ПРОВОДА ПМВК:

Необходимо приобрести 2 метра провода для одного автомобиля.

Предварительно обращаем внимание на диаметр старых проводов, который составляет 7 мм

Для начала нам понадобится разобрать старые провода. Это необходимо для того, чтобы подключить к новым проводам наконечники от старых проводов.

Для этого просовываем небольшую отвёртку между проводом и наконечником, чтобы расклеить между собой провод и изолятор наконечника, а то они со временем хорошо прилипают друг к другу

Воротком или отвёрткой выталкиваем наконечник из изолятора

Вот так металлический наконечник выходит из изолятора

А так он уже вышел

Теперь точно так же отвёрткой расклеиваем малый изолятор и провод

Вынимаем провод вместе с наконечником из изолятора

Вытягиваем провод, а с другой стороны подталкиваем наконечник. Всё выходит без проблем

Получается вот такая незамысловатая картина

Теперь осталось натянуть изоляторы на новый провод, обжать его в наконечники и натянуть изоляторы на эти самые металлические наконечники/

Извлекаем старый провод из малого наконечника

Обжимаем новый высоковольтный провод

Теперь одеваем на провод изолятор

Если идёт совсем туго, тогда можно воспользоваться вспомогательной проволокой

Теперь обжимаем наконечник и натягиваем на него изолятор

Получаются вот такие провода нулевого сопротивления черного цвета, которые сразу и не отличишь от обычных

Или вот такие — белого цвета

Чтобы легче было разбирать/собирать, можно всё это дело смазать смазкой для защиты электроконтактов. Этим мы облегчим себе работу и защитим контакты на более длительный срок, так как все знают, что медь любит окисляться. К слову, сейчас в продаже появились провода с луженой медью. Думаю, что приобретение таких проводов будет немного практичней.

Ну а если такого спрея нет, то можно воспользоваться чем-то подручным — WD-40, силиконовая смазка и т.п.

Собственно готовый результат выглядит вот таким образом

Ну и конечно же провода на своём рабочем месте

Вот такой получился результат.

В конце, конечно же, стоит обратить внимание, что все мы взрослые люди и сами должны принимать решения. Это касается и высоковольтных проводов нулевого сопротивления. Следовать данным рекомендациям или нет — это дело каждого.

Цель данной статьи не приводить бесконечные доводы «за и против», которых в интернете пруд пруди, а показать на практике, что всё работает. Просто работает, без всяких если и не если.

И мало того, что не замечено никаких негативных последствий за время эксплуатации, так ещё образовалось много положительных моментов, на которые даже не рассчитывали.

По крайней мере на Шевроле Лачетти ещё никто из моих знакомых и друзей ни на минуту не усомнился в правильности своего выбора.

Стоит отметить, что данные провода были установлены на двигатели с пробегом под 200 тыс.км. и на один с пробегом 250 тыс.км. Как в России, так и в Украине.

В общем, у каждого есть своя думалка на плечах, поэтому решайте сами, стоит оно того или нет.

По возможности буду дополнять статью новыми фактами.

Также интересно мнение людей, испробовавших данные провода на своём авто. Будем рады если Вы изложите его в комментариях.

Всё вышеизложенное является исключительно моим личным мнением и мнением уважаемых мной людей.

Всем Мира и ровных дорог!

P.S. Вот и пролетела почти 1000 км на проводах нулевого сопротивления. Как и обещал, дополню статью новыми фактами и ощущениями.

Ради эксперимента, поставил старые провода с сопротивлением. По субъективным ощущениям разница едва заметна и заключается в следующем:

• на проводах нулевого сопротивления расход действительно немного ниже, но машинка стала более резкой и очень чувствительна к педали газа.
• На проводах с сопротивлением расход, соответственно, выше. Но ездит авто более плавно, что мне больше по душе.

Это чисто мои наблюдения и субъективные мнения. У других ощущения немного иные, что наводит на мысль об индивидуальном подходе к каждому авто. Возможно влияет пробег, применяемое топливо, техническое состояние авто, стиль езды или ещё что-то.

В общем, цель эксперимента и написания статьи была достигнута — ВВ провода нулевого сопротивления работают, проблем и неисправностей не вызывают. Экономят топливо. А ощущения… Ощущения — это такое дело, что всем не угодишь

Поэтому не ожидайте, что установив провода нулевого сопротивления, Вы удовлетворите все свои потребности. А может и удовлетворите…

Поэтому, как и раньше, я скажу — решайте сами, стоит оно того или нет.

Если бы не цель провести эксперимент, написать статью, высказать своё мнение и ощущения, помогая другим определиться, то я бы, наверное, не заморачивался проводами нулевого сопротивления. Как показала лично моя практика — из всей этой суеты плюс только в небольшом снижении расхода топлива. Остальных реальных плюсов я для себя не увидел.

У других, естественно, мнения отличаются. Интересно узнать о них в комментариях. Единственное, просьба писать о реальном опыте, а не о догадках и знаниях учебника физики за 7 класс

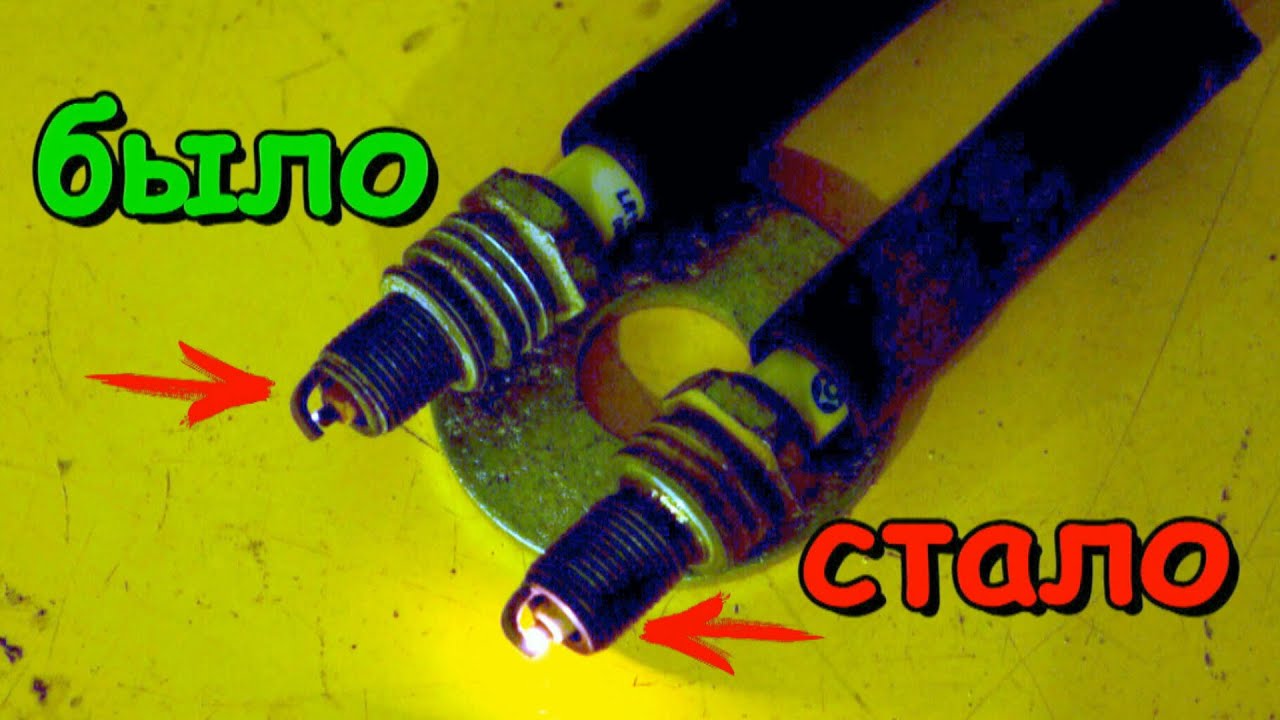

Высоковольтные провода нулевого сопротивления лучшие провода практически для любого автомобиля. В этой статье вы узнаете как изготовить провода с помощью высоковольтников от грузовиков газ и проводов от автомобиля зил-130
, а также при помощи провода ПМВК
.

Сделать своими руками высоковольтные провода не только легко, но и дешевле, чем купить оригинальные, а по качеству будут лучше! Я расскажу Вам, как изготовить вв провода своими руками. Инструкция универсальная, такие высоковольтные провода подойдут для ваз, ауди, или даже хендай и киа.

Зачем мне нужны провода высоковольтного сопротивления?

На каждом автомобиле стоят высоковольтные провода, их задача пропускать через себя очень много вольт – до 20 000 Вольт!

Если взять что провод вв – это автострада, то вольт – это автомобиль. В проводах есть преграды – сопротивление, а чем меньше преград на автостраде, тем быстрее и чаще они добираются до места – свечей зажигания.

Сейчас делают провода плохого качества – без меди совсем, тоненькие как волосок, отсюда и ходят такие провода мало. Работа двигателя ухудшается, вплоть до троения или вообще не возможно будет запустить его. Поэтому на помощь придут провода нулевого сопротивления, благодаря им улучшиться работа двигателя
, на низах появится тяга
, а также снизится расход топлива
. Не важно, инжектор или карбюратор – высоковольтные провода нулевого сопротивления, чаще бывают лучше чем оригинальные или заводские.

Проверить сопротивление просто для этого возьмите самый простой мультиметр и приложите к концам щуп, на экране покажет реальное сопротивление провода. В идеале для большинства авто сопротивление больше 3 кОм не норма
. Поэтому приступаем к работе изготовления вв проводов.

Высоковольтные провода нулевого сопротивления из ПМВК своими руками

Что такое провода ПМВК
– это высоковольтные провода работают с низким напряжением (как раз для авто), но также они применяют для неоновых вывесок и прочих слаботочных систем. Продаются такие провода не в каждом магазине, но стоимость порадует – примерно 10 рублей метр. Сопротивление у провода ПМВК нулевое. Сделать высоковольтные провода из ПМВК (не путать с пвмк!) достаточно просто.

Необходимые материалы:
старые провода для Вашего авто, кабель ПМВК с сечением 0,75 мм квадратных, и с напряжением до 20кВ, провод будет с обозначением ПМВК 0,75-20.

Для начала снимите металлические наконечники и колпачки со старых высоковольтных проводов. Чтобы снять резиновые колпачки можно использовать WD-40 или другую силиконовую смазку. Далее отрежьте от вашего провода ПМВК нужную длину и зачистите изоляцию.

Далее обожмите наконечники и новые провода и просуньте резиновые колпачки. Высоковольтные провода готовы! На всякий случай, если сомневаетесь в качестве своей работы, то возите комплект рабочих проверенных высоковольтных проводов.

Высоковольтные провода нулевого сопротивления от ГАЗ, ЗИЛ своими руками

На газ и зил-130 стоят провода с нулевым сопротивлением, порядок работ как и с предыдущим вариантом такой же. Вам понадобятся новые вв провода от газ или зил-130.
В магазине такие провода найти проще, чем кабель пмвк, поэтому это тоже неплохой вариант.

Стоит учитывать, что на зил-130 могут быть тонкие провода с сопротивлением, такие провода брать не нужно. Покупать стоит провода с резиновой изоляцией и медной многослойной жилой.

Несомненно плюс изготовления проводов от газ-зил, в том что их проще купить, но цена за комплект будет чуточку выше – рублей 200-400. Сопротивление на них тоже нулевое, но есть минус. Зимой газовские, зиловские провода дубеют из за резиновой изоляции, поэтому из за этого пробег будет меньше, чем высоковольтный кабель пмвк.

Пишут то, что пробег самодельных высоковольтных проводов примерно 100 тысяч километров, хотя оригинальные провода имеют большее сопротивление и меньшей пробег не более 60 тысяч, обычно 30-40 тыс. км.

Назначение высоковольтных проводов, общие сведения. Основной задачей высоковольтных проводов является передача электрических импульсов от катушки зажигания на свечи.
Поэтому они должны:

• выдерживать высокое напряжение (до 40 000 В),передавать импульсы с небольшими потерями,
• обеспечивать минимум помех для радиоэлектронной аппаратуры,
• иметь хорошую изоляцию для предотвращения утечек тока,
• сохранять свои свойства в широком интервале температур — от минус 30°С зимой до плюс 100°С и более при работе двигателя летом.

Для передачи высоковольтного импульса с минимальными потерями желательно уменьшить электрическое сопротивление провода. Поэтому много лет назад с успехом использовались провода с медной токопроводящей жилой. Но с началом широкого распространения радиоэлектронных устройств (радиоприемников, телевизоров, электронных бортовых систем в самом автомобиле и т.д.) стал проявляться их основной недостаток — излучение большого количества электромагнитных помех.

Для их снижения в высоковольтной цепи системы зажигания используют дополнительное электрическое сопротивление.

Помехоподавительный резистор может быть встроен в ротор распределителя (бегунок), свечу или ее колпачок в различных сочетаниях. Кроме того, сопротивлением обладает угольный электрод в крышке распределителя.

В настоящее время эффективным и наиболее распространенным способом снижения помех является использование высоковольтных проводов с распределенным сопротивлением.Устройство высоковольтных проводов зажиганияСовременные провода состоят из токопроводящей жилы, изоляции (защитного слоя), металлических контактов и колпачков (рис. 1).

Токопроводящая жила (рис. 2) бывает нескольких типов:

• медная многожильная с сопротивлением 0,02 Ом/м (Ом на метр длины провода). С такими проводами необходимы дополнительные помехоподавительные резисторы;
• неметаллическая с металлической «обвивкой» — распределенное сопротивление до 2 кОм/м. Центральную часть сердечника изготавливают из стекловолокна, пропитанного графитом, льняной нити или кевлара3. Часто бывает покрыта слоем ферропласта4, который за счет своих свойств также препятствует распространению помех. Поверх навивается тонкая металлическая проволока. Требуются, как правило, дополнительные помехоподавительные резисторы;
• неметаллическая с высоким распределенным сопротивлением. Провода с такой жилой устанавливают без резисторов.

Жила такого типа может быть изготовлена из различных материалов, например часто встречаются варианты исполнения из:

• хлопчатобумажной пряжи, пропитанной сажевым раствором. Иногда сверху ее усиливают хлопчатобумажной или капроновой оплеткой. Сопротивление 15-40 кОм/м;
• полимерной «жилы» с сопротивлением 12-15 кОм/м. Внутри нее может быть пропущена упрочняющая нить;
• стекловолоконных нитей с графитовой обсыпкой.

Изоляция — однослойное или многослойное защитное диэлектрическое покрытие токопроводящей жилы (рис. 3).
Предназначена для:

• предотвращения утечек электрического тока;
• предохранения жилы от воздействия влаги, горюче-смазочных материалов, вредных паров и высоких температур в моторном отсеке, а также механических повреждений.

Выполняется из различных видов пластмасс (например, полихлорвинила), силикона, резины в различных сочетаниях. Иногда механическую прочность изоляции увеличивают за счет тканевой, хлопчатобумажной, капроновой, стеклотканевой или полимерной оплетки.

Металлические контакты (наконечники) обеспечивают электрическое соединение токопроводящей жилы с соответствующими контактами (гнездами, высоковольтными выводами) свечи и катушки зажигания или крышкой распределителя. Основные требования:

• надежный контакт с токопроводящей жилой провода. Достигается обжимом или пайкой (с медным сердечником);
• прочность крепления на проводе. Достигается плотным обжимом и иногда дополнительно «зубцами» и специальной выпуклостью (рис. 4);
• надежное соединение с выводами свечи и катушки зажигания или крышки распределителя. Для этого контакт провода может иметь выступ, лепесток или специальную пружину;
• достаточная коррозионная устойчивость для сохранения надежного контакта в процессе эксплуатации. Достигается использованием цветных металлов или покрытия, защищающего от внешних воздействий.

Контакты, с которыми соединяется высоковольтный провод, бывают нескольких типов. Используемые наиболее часто показаны на рис. 5, причем на разных концах провода они могут различаться.

Колпачки защищают места соединений контактов провода с соответствующими выводами катушки, распределителя и свечей зажигания от агрессивных воздействий внешней среды и предотвращают утечку электрического тока. Основные требования к ним:

• максимально плотное соединение с деталями системы зажигания, чтобы пыль и влага не проникали к контактам. Иногда после длительной эксплуатации снять колпачки удается только при помощи специального инструмента;
• устойчивость к воздействию высоких и низких температур, а также к их резкому перепаду.

Колпачки имеют различную форму, изготавливаются из резины, силикона, пластмассы или эбонита. В некоторые из них встраивают дополнительный помехоподавительный резистор (рис. 6) или металлический экран для уменьшения помех.Неисправности высоковольтных проводов зажиганияОсновные неисправности проводов — разрыв электрической цепи и утечка тока.

Разрыв электрической цепи происходит чаще всего в месте соединения металлического контакта провода с токопроводящей жилой и другими деталями системы зажигания, например при:

• снятии провода;
• плохом соединении с выводами соответствующих элементов системы зажигания;
• окислении или разрушении жилы.

В местах нарушения соединения происходит искрение и нагрев, что еще больше ухудшает ситуацию и может привести к выгоранию металлических контактов или жилы.

Утечка электроэнергии происходит через загрязненные провода, свечи, крышку распределителя и катушку зажигания, а также при повреждении изоляции и колпачков провода, поэтому их диэлектрические свойства в процессе эксплуатации ухудшаются.

При низких температурах высоковольтные провода становятся более жесткими, увеличивается вероятность повреждения их изоляции и колпачков. Кроме того, из-за постоянной вибрации, сопровождающей работу двигателя, расшатываются места соединений, что может привести к ухудшению контакта, например в крышке распределителя. От повышенной температуры больше других страдают свечные колпачки, так как они находятся ближе всего к нагретым деталям двигателя и к тому же часто выходят из строя при снятии.

Со временем все элементы системы зажигания неизбежно покрываются слоем пыли и грязи, влагой и парами горюче-смазочных материалов, которые являются проводниками тока и значительно увеличивают утечки, особенно во влажную погоду и при повреждениях изоляции. Кроме того, от попавших влаги и грязи происходит дальнейшее увеличение микротрещин.Рекомендации по выбору высоковольтных проводов зажигания ВАЗПри выборе высоковольтных проводов
желательно ориентироваться на рекомендации как их изготовителей, так и производителей двигателя.

При покупке полезно внимательно изучить упаковку. Желательно, чтобы на ней на русском языке были указаны модели автомобилей или двигателей, для установки на которые предназначены эти провода. Отсутствие указания завода-изготовителя проводов и его «координат» — достаточное условие для отказа от покупки. Также не стоит приобретать провода, на упаковке которых встречаются орфографические ошибки, чаще всего в слове silicon. Следует учитывать, что на высоковольтные автомобильные провода есть только международный стандарт ISO 3808, а отечественных не существует, поэтому наличие и содержание надписей на них определяет сам производитель.

Если система зажигания дает высоковольтный импульс с небольшой энергией, например у автомобилей с контактной системой зажигания (большинство заднеприводных ВАЗов), то ставить провода с высоким распределенным сопротивлением не стоит. Это снизит мощность искры и, при неблагоприятных условиях, возможны пропуски воспламенения горючей смеси (например, при зимнем пуске холодного двигателя).

Сопротивление провода можно измерить с помощью тестера. Однако для проводов с обвивкой токопроводящей жилы этот способ не корректен, так как при работе на двигателе величина их сопротивления меняется. Это обусловлено их конструктивными особенностями.

Уровень помех, создаваемых как электрооборудованием автомобиля в целом, так и высоковольтными проводами, можно оценить с помощью установленного в нем приемника (автомагнитолы). Порядок работ при подобной проверке дан на схеме.

Выбирая провода по материалу изоляции, следует учитывать напряжение в системе зажигания конкретного автомобиля. При максимальных его значениях, которые могут быть указаны в руководстве по ремонту, изоляция не должна допускать пробоя. Предпочтительнее провода с изоляцией и колпачками, материал которых не становится жестким и ломким на морозе и выдерживает высокую температуру в моторном отсеке, например из силикона. Кроме того, он меньше смачивается водой, а значит, снижается вероятность электрического пробоя. Силикон на ощупь восковитый, и провода из него допускают сильные перегибы.

В процессе эксплуатации автомобиля прежде всего необходимо содержать провода чистыми и сухими. Для этого можно, например, периодически протирать бензином снятые с автомобиля крышку распределителя, катушки зажигания, изоляторы свечей и сами провода с колпачками.

Часто удается определить пробой изоляции при работе двигателя на слух (слышны щелчки) или визуально. Если открыть моторный отсек в темное время суток, то место утечки тока будет видно по проскакивающей искре. В темноте иногда заметно свечение (сияние) вокруг приборов системы зажигания из-за влажности и ионизации воздуха, например перед грозой, или при больших утечках тока.

Обрыв проволоки в обвивке неметаллической токопроводящей жилы (рис. 2, б) может не проявляться на холостых оборотах коленвала и при невысоких нагрузках, в то время как на повышенных — двигатель будет «троить», если поврежден провод, идущий к свече, или глохнуть, если неисправен центральный.

Хороший контакт в наконечниках предотвращает потерю энергии импульса, передаваемой к свечам. Поэтому желательно периодически проверять, хорошо ли вставлены наконечники в гнезда соответствующих элементов системы зажигания.

Для предотвращения повреждений провода его рекомендуется снимать, начиная с колпачка, а не выдергивая за изоляцию.

Герметичность колпачков в местах соединения проводов уменьшает окисление наконечников и последующее ухудшение контакта. Поэтому важно до конца надевать колпачки, а при возникновении на них трещин — заменять.

Помехи образуются из-за импульсов напряжения большой частоты в системе зажигания. Для отечественных автомобилей их величины следующие: ротор – до 8 кОм, свеча – 4–10 кОм, колпачок свечи – 4–13 кОм, центральный электрод – 8–14 кОм. Гибкий искусственный материал, обладающий высокой прочностью. 20% поливинилхлоридного пластиката ПДФ и 80% ферритового или марганец-никелевого и никель-цинкового порошка. Сравнить энергию искры с теми или иными проводами можно, подсоединив разрядник вместо свечей на автомобиле и провернув коленвал двигателя стартером. При этом желательно, а на автомобилях с каталитическим нейтрализатором отработанных газов – обязательно, отключить подачу топлива. Большое общее сопротивление во вторичной цепи сделает искру более бледной и тонкой. Разрядник представляет собой два электрода в изолирующем корпусе, расстояние между концами которых 7 мм. Имитировать разрядник можно, надежно закрепив наконечник высоковольтного провода на этом расстоянии от металлической детали двигателя.

К проводам высоковольтного напряжения
многие автолюбители относятся как к второстепенной детали, да и в специализированных изданиях им мало внимания уделяется. А большинство продавцов в торговых точках ничего толкового не могут сказать, советуют что приобретать, основываясь на личных симпатиях, да собственной выгоде. И то дело – прокинуты провода между катушкой зажигания и свечами, ток проводят. Провода, они на то и провода, чтобы ток проводить. Какая может быть между ними существенная разница, влияющая на работу автомобиля? Но не все так просто.Проводить и защищать.

Основным призванием высоковольтных проводов является надежная передача электрических импульсов высокого напряжения от катушки зажигания к свечам
. В зависимости от системы зажигания генерируемое напряжение может составлять от 25 кВ, до 50 кВ. И, казалось бы, чем меньше электрическое сопротивление, тем меньше будет потерь энергии, тем лучше будет работать система зажигания. Однако, существует оборотная сторона близкого к нулю электрического сопротивления – высокий уровень электромагнитных помех, убийственно влияющий на работу, напичканного электроникой современного автомобиля. Поэтому, девиз качественных высоковольтных проводов звучит почти как у американской полиции: «Проводить и защищать». Функции защиты сводятся не только к подавлению помех, но и предотвращению других неблагоприятных явлений.

Во-первых, сами провода должны быть устойчивыми к агрессивной среде под капотом авто, выдерживать различный температурный режим (от -60°С до +240 °С) и не терять своих токопроводящих качеств.

Во-вторых, простая с виду конструкция высоковольтных проводов, должна предотвращать утечку тока вплоть до контакта с наконечниками свечей. Некачественные или неисправные провода способны вывести из строя некоторые устройства автомобиля, например электронную систему, а также осложнить работу двигателя другими неприятностями. Утечка тока или повышенное сопротивление приводят к уменьшению силы импульса и как следствие, либо к замедлению зажигания, либо к «троению» и «замиранию» двигателя на повышенных оборотах, либо вообще к отсутствию искры, особенно если свечи имеют даже небольшое загрязнение.

В результате падает динамика, растет расход топлива (на 4-7 %) и токсичность выхлопа.Цена или ресурс?Высоковольтные провода состоят из токопроводящей жилы, изоляции (защитного слоя), металлических контактов и колпачков. Дополнительным элементом являются гребенки, которые собирают провода в жгут. Если подразделять по применяемым материалам и технологии производства, то все высоковольтные провода можно условно отнести к трем категориям.

Вторая — одножильные провода с изоляцией из ПВХ или EPDM (разновидность полиуретана). Подобные изделия требуют дополнительных помехоподавительных резисторов, кроме того, изоляция из ПВХ со временем под действием паров бензина, мороза и высокой температуры покрывается микротрещинами, в провода них проникает вода, сопротивление резко снижается и происходит утечка тока. Именно такими проводами оснащались и оснащаются большинство автомобилей отечественного производства. Наиболее технологичными сегодня признаны провода, где в качестве сердечника используется токопроводящая жила из неметаллического материала, будь то стекловолокно, полимеры, графит, лен, хлопок, кевлар, а также их сочетания. А изоляция из силикона (в крайнем случае, из силиконовой резины), обеспечивает высокое пробивное напряжение и отсутствие потерь в системе зажигания, что дает повышение общей мощности искры, более полное сгорание топлива, увеличение мощности двигателя и оптимальный расход бензина.

Например, силиконовые провода, выпускаемые концерном «Цитрон» (Ставропольский край) способны прослужить не менее 160 000 тысяч километров без ограничения срока эксплуатации. В то же время несиликоновые – 30.000-50.000 километров или же 2-3 года эксплуатации в суровых российских условиях. При этом более технологичные силиконовые провода стоят в 3-4 раза дороже своих собратьев. Так что выбор сегодняшнего покупателя стоит между ценой и ресурсом.

Высоковольтные провода завтрашнего дня отличаются новейшими материалами, которые повышают устойчивость к агрессивной среде, обладают лучшими изоляционными и экологическими характеристиками. К примеру, американская корпорация «Delphi Packard Electric Systems» предлагает мировому автопрому кабель на основе технологии PPO, который более долговечен и сопротивление трению в 4 раза выше по сравнению с аналогами. И в то же время позволяет на 25% снизить массу изделия. Проводами из этого кабеля планируется оснащать с 2007 года Мерседесы С-класса. Стоит отметить, что именно «Delphi Packard» является мировым лидером по производству кабельной продукции из силикона. Из ее материалов сделаны высоковольтные провода большинства американских автомобилей. Одним из первых в России материалы «Delphi Packard» в производстве проводов начал использовать концерн «Цитрон» и обеспечил себе достойное место на рынке.Пробивает там, где рвется… Чтобы не промахнуться при выборе высоковольтных проводов стоит учесть несколько рекомендаций. Во-первых, следует обратить внимание на информацию, указанную как на упаковке, так и на самих проводах: производитель, применяемость и т.п.. Очень часто «левые» производители ошибаются в написании слова «силикон» по-английски. Правильный вариант «silicone». Это настолько частая ошибка, что даже одно из самых известных российских автоизданий в большом материале указало «silicon», что на русском обозначает «кремний». Во-вторых, обратите внимание на колпачки проводов. Они должны обеспечивать герметичность соединения и защищать контактные наконечники. Качественные колпачки производятся из резины на основе силиконового каучука. Толщина стенок должна быть не менее 3 мм. Именно в местах соединения контакта с токопроводящей жилы и другими деталями системы зажигания чаще всего и происходит нарушение электрической сети. Происходит это, как правило, либо при снятии проводов (нередко дергают прямо за провода) или плохом соединении с выводами соответствующих элементов системы зажигания вследствие окисления, неплотной посадки и т.п. В-третьих, следует обратить внимание на качество самого кабеля высоковольтных проводов. Лучшие – делаются из силикона, проверить их надежность можно простыми способами. Поднести кабель в открытое пламя – качественная изоляция не должна легко оплавляться или воспламеняться. Крепко скрутите кабель. Признаки смещения, скольжения между оболочкой и жилой, а также хруст указывают на плохое качество механического сцепления между оболочкой и изолятором. Также попытайтесь продольно сдвинуть изоляционный слой. Кабель должен быть практически монолитом, в противном случае при монтаже и снятии провода возможно нарушение защиты.
