Высоковольтный блок для копчения своими руками

Процесс копчения в домашних условиях всегда был достаточно трудоемким мероприятием, особенно, если речь шла о наиболее деликатесной форме — холодной обработке дымом. Приходилось в течение долгих часов следить за температурой и качеством процесса, поддерживать исправную работу дымогенератора и, главное, контролировать, насколько точно поток дыма направлен на закладку из мяса или рыбы. Процесс можно серьезно упростить, если сделать своими руками электростатическую коптильню. Качество обработки практически не изменится, а забот и проблем заметно поубавится.

Секрет копчения под напряжением

Сразу стоит оговориться — делать электрическую коптильню своими руками имеет смысл только для холодного копчения. Несмотря на то, что энтузиасты активно экспериментируют с горячим копчением и даже пытаются готовить шашлыки с использованием электростатических аппаратов, наилучшие показатели качества все же получаются на дыму с температурой коптильни не более 45-50 о С.

В данном случае электростатический усилитель обеспечивает два дополнительных фактора, которые практически бесполезны при обработке продуктов в горячей коптильне:

• Электростатическое поле разгоняет и преимущественно заряженные молекулы воды, и имеющихся полярных органических соединений в дым, в том числе кислоты и низшие спирты. Благодаря этому процесс насыщения продуктов проходит в разы быстрее, чем при отсутствии электростатического поля;
• При работе холодной электростатической коптильни не происходит деградации и деструкции животного белка и жиров, тех основных кирпичиков, из которых состоит мясо, сало или рыба. В этом смысле процесс копчения в электростатическом поле очень сильно напоминает вяление, но с более высокой скоростью обработки.
• В горячем копчении влага интенсивно удаляется с поверхности продукта, и даже если электростатическое поле «набрасывает» водяной пар и кислоты из дыма, все это сметается потоками горячего воздуха. По сути, это процесс жарки мяса или сала в горячем воздухе с добавлением дыма.

Поклонников у обоих способов копчения, холодного и горячего, более чем предостаточно, поэтому с каждым годом появляются все новые и новые способы и конструкции электростатических коптилен. Есть даже схемы коптилен с встроенным блоком контроля температуры поверхности мяса с помощью дистанционного инфракрасного термометра и с регулируемым напряжением электростатического поля. Понятно, что подобные коптильни изготавливают в основном для обработки больших объемов продуктов, для себя можно сделать небольшую электрическую коптильню своими руками фото.

В отличие от больших камер с мощными электростатическими блоками, для которых нужен сарай, гараж или хотя бы дача, малогабаритные электрокоптильни можно использовать даже в условиях городской квартиры. Естественно, производительность электростатической коптильни меньше, но вкус и качество продукции заметно выше.

Устройство электрокоптильни

Схема аппарата для электростатического копчения очень проста и вполне доступна для сборки своими руками. Конструкция коптильни состоит из следующих частей:

• Корпуса из диэлектрического материала, можно дерева, пластика или даже бумаги;
• Электростатической «излучающей» сетки-подвески из стальной, медной или латунной проволоки;
• Дымогенерирующего блока коптильни или дымогенератора;
• Системы охлаждения дымового потока.

Основным модулем, от которого зависит качество и производительность работы коптильни, является генератор электростатического поля. Конструкций и различных схем электростатического блока существует огромное количество, но не все они одинаково успешно работают и дают высокое качество продукта.

В центре корпуса монтируется съемная подвеска из проволоки, на которую непосредственно закрепляют продукты. Излучающая сетка устанавливается на стенки электростатической коптильни, в нижней части корпуса устанавливают дымогенератор. В мощных коптильнях дымогенерирующий блок выносят вместе с охладителем в виде отдельной конструкции за пределы корпуса.

Электронный генератор на запчастях от телевизора

Большинство энтузиастов холодного копчения считают, что проще всего сделать электростатическую коптильню своими руками из развертки телевизора. Действительно, в старых транзисторных телевизорах использовалась плата развертки кадра. В современных телевизорах ее функции выполняют несколько микросхем и ключей, поэтому разжиться подобной платой будет непросто, и стоить устройство будет немало.

На самом деле применение платы не очень подходит для столь утилитарных целей, важно не только получить для коптильни электростатическое поле, но еще и управлять его мощностью. В противном случае коптильня будет работать подобно русской печи, поэтому чаще всего изготавливают отдельную схему, в которой используется только высоковольтный трансформатор.

Можно собрать электростатическую коптильню своими руками из катушки зажигания от двигателя внутреннего сгорания машины. Разницы большой нет, но если в предыдущем случае максимальный потенциал электростатического поля в коптильне составляет всего 20 кВ, то в системе с катушкой зажигания получается все 40 кВ.

Токи очень маленькие, если при нарушении изоляции транс от телевизора может ощутимо стукнуть по рукам, тогда как удар высоковольтного генератора на катушке от жигулей по силе будет равен разряду мощного электрошокера, как на видео

Поэтому, если в планах построить небольшую коптильню, то лучше всего делать ее электронную часть на трансформаторе ТДС17.

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

• Очень простая конструкция;
• Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
• Легкое обслуживание.

К сведению!
Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

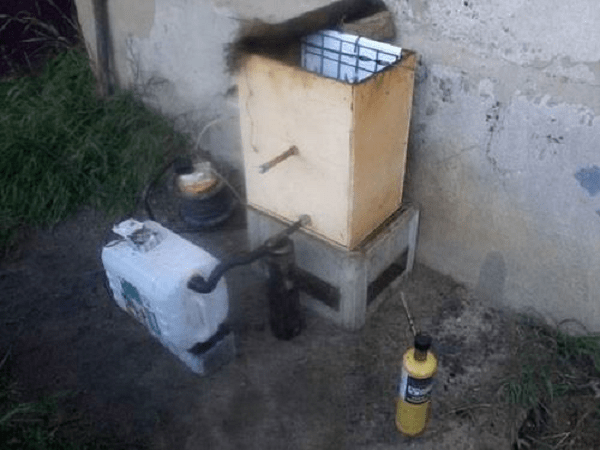

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400 о С спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

• Генератора электростатического высокого напряжения;
• Подвески для мяса и рыбы;
• Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Работа электростатической мини — коптильни

Перед запуском продукты вывешивают на подвес коптильни и на относительно короткое время, 5-7 мин. включают нагнетающий вентилятор. Чтобы не было пробоя электрического поля, мясо — сало необходимо подсушить, и даже промокнуть избыточную влагу салфеткой.

В коробку дымогенератора загружают опилки, вставляют «паяльник» и крепят клеммы электростатической системы. Далее коптильня закрывается крышкой, и включается нагрев, после заполнения нижней части корпуса дымом включается электрогенерирующая система. Для того чтобы дым концентрировался на мясных изделиях, необходимо подрегулировать уровень потенциала электрического поля, иначе большая часть продуктов разложения осядет на стенах коптильни.

Заключение

Приведенная схема электростатической коптильни замечательна тем, что в ней нет перенасыщения продуктов смолами и летучими веществами. Для получения среднего уровня насыщенности коптильной камере достаточно проработать 45-60 мин., тогда как в классическом варианте процесс копчения растянулся бы на несколько часов.

Домашнее копчение мяса, колбасы, сала, рыбы всегда было хлопотным из-за длительности процедуры. Кроме того, приходилось постоянно вмешиваться в процесс, корректировать температуру и влажность дыма, иначе продукты могли получиться сырыми или чересчур сухими. В пищевой промышленности давно и успешно применяются электрические коптильни, позволяющие сократить время копчения на порядок. Принцип этот давно известен, особых секретов здесь нет, поэтому при желании можно построить электростатическую в домашних условиях.

Как устроена электростатическая коптильня

Нередко можно встретить мнение, что электростатическая установка не дает того качества обработки мясопродуктов, которое можно получить при использовании классической коптильни. На самом деле обе установки работают абсолютно одинаково, с той только разницей, что в электростатической коптильне есть отдельный блок, повышающий эффективность использования дыма. Общий принцип копчения во многом схож с приготовлением мяса на пару, только вместо горячего пара используется влажный дым от тлеющих опилок.

В обычной коптильне используется для обработки только 1/10 часть дымового потока, остальное оседает на стенках камеры и выбрасывается. В электростатической установке за счет действия электростатического поля больше половины потока притягивается к поверхности продуктов, что в разы ускоряет процесс приготовления.

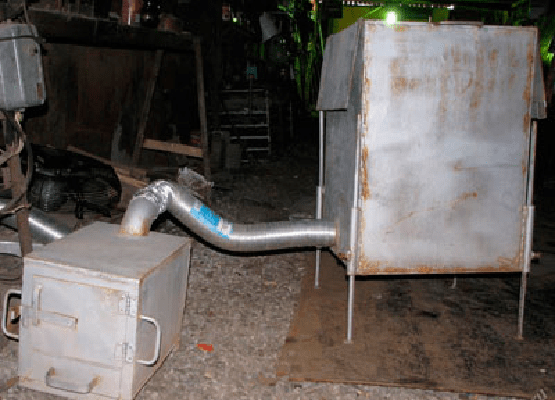

Конструкция усовершенствованной электростатической коптильни состоит из пяти основных узлов:

• Коптильная коробчатая камера, собранная из дерева или стойкого пластика с высокой диэлектрической проницаемостью;
• Источника горячего дыма, чаще всего это стальная емкость с газовым или электрическим нагревателем;
• Охладитель дымового потока до рабочей температуры в 38 о С;
• Вентилятор обдува, с помощью которого поток нагнетается внутрь камеры коптильни;
• Электростатический блок.

Конденсатор или охладитель, вентилятор и камера соединяются между собой неметаллическими трубами, можно использовать двухдюймовую полиэтиленовую водопроводную трубу. Генератор дыма и конденсатор соединяют между собой металлической трубой. Лучшим вариантом будет гофрированный стальной шланг для подключения бытовых газовых плит к системам централизованного газоснабжения.

Совет!
Чем меньше в конструкции электростатической коптильни металлических и электропроводных предметов, тем безопаснее получится установка. Используйте по возможности только пластик и дерево.

Напряжение на электродах электростатической системы достигает 20 тыс. вольт. Можно сделать электрическую коптильню своими руками, в которой напряжение будет достигать 25 тыс. и даже 35 тыс. вольт. Это очень много, для сравнения, человек способен почувствовать удар током, напряжением всего в 36В, поэтому любая утечка потенциала по металлическим частям электростатической коптильни может обернуться серьезным ударом.

Как работает электростатическая коптильня

Работа электрокоптильной установки практически не отличается от действия обычной камеры холодного копчения:

1. Внутрь дымогенератора загружаются опилки фруктовых деревьев, которые нагреваются в замкнутом объеме в отсутствии воздуха, при разложении выделяется горячий дым, насыщенный парами воды и продуктами разложения древесины — кислотами, альдегидами, спиртами и смолами;
2. В охладительной камере поток дыма охлаждается и очищается от самой токсичной части дыма — смол и дегтя. Если этого не делать, электроды электростатической коптильни быстро покроются черным твердым налетом, и эффект электрического поля исчезнет;
3. Очищенный и охлажденный дым направляется вентилятором в рабочую камеру. Под действием высоковольтного электростатического поля вода, альдегиды и спирты получают заряд и притягиваются к поверхности мясопродуктов.

Совет!
Для получения дыма используйте только фруктовые породы древесины, лучшими считаются вишня или слива. Нельзя заряжать дымогенератор коптильни хвойными породами, орехом, березой, такая древесина выделяет много дегтя и придает продуктам жуткий запах горелой резины.

Собираем электростатическую коптильню своими руками

На сегодняшний день на практике используют две разновидности конструкции электрической коптильни:

• С генератором электростатического поля на блоке строчной развертки от старого телевизора;
• На катушке зажигания или магнето от двухтактного двигателя.

Разницы в конструкции корпуса коптильной камеры нет, отличается только устройство блоков, с помощью которых генерируется электростатическое поле.

Собираем корпус коптильни

Конструкции камер могут быть самыми разнообразными по форме и используемым материалам. Наилучшим вариантом будет изготовление коптильни из листового стеклопластика, текстолита или гетинакса. Все перечисленные материалы промышленного производства обладают высокой стойкостью к воде, дыму, химическим веществам и, главное, — имеют высокую диэлектрическую непроницаемость. Это значит, что при многократном пользовании материал камеры не насытится влагой и не ударит током при случайном прикосновении рукой.

Размеры камеры зависят от мощности генератора дыма и системы получения электростатического поля. Для блоков строчной развертки от «Электрона» или «Березки» можно делать камеру коптильни размерами 30х30х50 см. Чем старее телевизор, тем мощнее блок развёрток и электростатическое поле, и тем больше можно выбирать объем камеры коптильни.

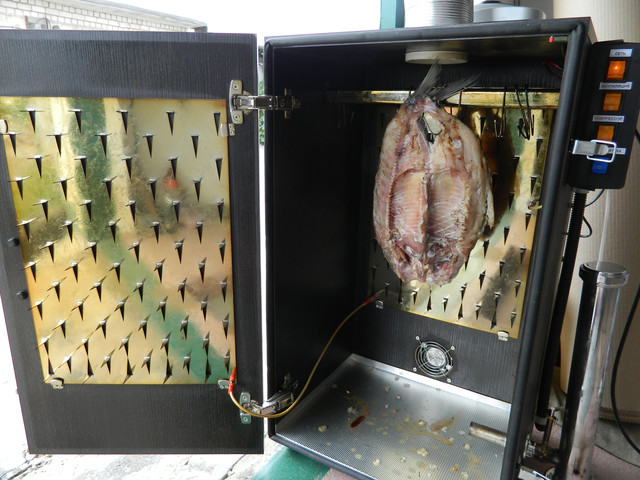

На внутренней поверхности боковых стен устанавливают два решетчатых электрода из обычной металлической сетки с приваренными отрезками проволоки. Это аноды, или положительные электроды электростатического генератора. Сетки крепят обычными металлическими скобами, но стенки коптильни пробивать насквозь нельзя. В нижней части корпуса коптильни вырезается кольцевое отверстие, к которому будет подключаться труба от нагнетающего дым вентилятора.

В центре коптильни устанавливают подвес в виде металлического крюка и кольца с несколькими иголками. Это катод, или отрицательный электрод электростатического поля. Продукты подвешиваются к крюку, а кольцо с иголками одевается на место подвеса так, чтобы острия игл касались поверхности мяса.

К катоду и аноду электростатической коптильни подключают высоковольтные провода, лучше всего использовать автомобильные бронепровода для подачи напряжения на свечи зажигания. Сами провода необходимо промаркировать, чтобы не перепутать при подключении к генератору электростатического поля.

Изготовление дымогенератора и охладителя

Наилучшим корпусом для генератора дыма будет старая чугунная утятница или кастрюля — скороварка из нержавеющей стали с плотно закрывающейся крышкой. На дно кастрюли насыпается известняковая или гранитная крупка слоем в 2-3 см и укладывается электрический нагреватель. Лучше всего подойдет нихромовая спираль от электрокамина или утюга, с нанизанными керамическими кольцами изолятора.

Поверх уложенной спирали с керамикой укладывается стальной лист, с просверленными по контуру, через каждые 10-15мм отверстиями, диаметром 3мм. На лист укладываются некрупные щепки, слоем до 5 см. В крышке генератора просверливается отверстие под установку бронзового полдюймового штуцера, к которому подключают гибкий гофрированный шланг из стали. Второй конец шланга оправляют на охладитель дыма.

Для изготовления устройства охлаждения дыма потребуется небольшая емкость и медная трубка, диаметром 10 мм и длиной 150 см. Трубку аккуратно сворачивают в спираль габаритами, соответствующими размерам емкости. Изготовленный змеевик устанавливают внутрь емкости, к выводам трубки подключают шланг от генератора дыма и вывод холодного дыма, ведущий на вентилятор.

В качестве вентилятора можно использовать любой центробежный вариант, работающий от сети переменного тока.

Электростатический генератор

Чаще всего в качестве прибора, генерирующего электростатическое поле для коптильни, используют строчник от телевизора, схема которого приведена ниже.

Это небольшая электрическая плата с разъемами, на которой установлен высоковольтный выпрямитель и трансформатор.

Если плата находится в рабочем состоянии, то для запуска достаточно подсоединить анод и катод электростатического поля, подключить электропитание от сети, и можно запускать коптильню.

Второй вариант генератора электростатического поля работает на индукционной катушке механической системы зажигания. В этом случае питающие контакты катушки подключают к мультивибратору, выдающие импульсы тока с частотой в 20-30Гц, а с массы и центрального вывода с помощью бронепроводов электростатическое поле подается на катод и анод коптильни соответственно.

Заключение

Для запуска электростатической коптильни потребуется включить нагреватель газогенератора и через 5-10 мин запустить блок развертки. В процессе холодного копчения поверхность продукта насыщается веществами, содержащимися в дымовых газах за час — полтора работы камеры. Далее продукты переносят из электростатической коптильни в прохладное место на сутки, и процесс закончен.

==================================================================

Высоковольтный генератор (ВВГ) с питанием 5 вольт:

Высоковольтный генератор (генератор высокого напряжения) предназначен для создания электростатического поля внутри коптильни, и позволяет в десятки раз сократить время копчения и расход щепы.

Такой генератор выдает на выходе порядка 20 кВ ПОСТОЯННОГО (не импульсного) напряжения при токе нагрузки около 25 мкА, при этом имеет двойную гальваническую развязку от сети переменного тока 220В (при питании от сетевого блока питания). При питании от литий-ионного аккумулятора, такой вопрос вообще не стоит..
Про питание от аккумулятора и про циклический таймер будет в следующих статьях.

Токоограничение высоковольтной цепи (резистор 10 мОм на выходе генератора) не позволяет образовываться сильным электрическим дугам и разрядам в коптильне, что предотвращает появление большого количества озона и снижает негативные последствия от поражения высоковольтным электрическим разрядом до минимума (в случае касания ВВ частей).

Хотя при правильной конструкции и грамотной эксплуатации коптильни такой удар вообще маловероятен, тем не менее, забывать о мерах безопасности не стоит, особенно людям с заболевания сердца, кардиостимуляторами и т.д..

Высоковольтный заряд на выходе генератора самостоятельно исчезает через 20-30 сек. после выключения ВВГ.

Схема высоковольтного генератора для электростатического копчения

Весь процесс сборки показан в видео — высоковольтный генератор для электростатического копчения своими руками

Для самостоятельной сборки ВВ генератора:

Внимание:

иногда, при ПЕРВОМ нажатии, ссылка может открыться некорректно (браузер (особенно Mozilla firefox), направит вас на неправильную страницу Aliexpress, не соответствующую нужной ссылке). Пож-ста, нажмите на ссылку повторно. Если это не поможет, попробуйте скопировать ссылку и вставить ее в др. браузер.

Импульсные блоки питания AC-D
C http://ali.pub/1zx9u5

Блок питания 100-240 V (AC) — 5V, 2А (DC) http://ali.pub/2gdpaq

Высоковольтные конденсаторы

Высоковольтные диоды
2CL77 http://ali.pub/1z9g3e

Резистор высоковольтный 10 мОм 3 Вт
http://got.by/3kzh2f

Резистор высоковольтный 10 мОм 5 Вт
http://got.by/3kzh7o

Вентилятор DC 5V для охлаждения генератора http://ali.pub/2gdrpn

При заливке (пропитке) ВВ катушек парафином, я использовал самодельный вакуумный насос (на базе вот такого насоса

Артем Щавельский

А
А

Электростатическая коптильня своими руками упростит процесс приготовления копченых изделий, при этом самодельное устройство не испортит качество готовых изделий. Аппарат для копчения довольно популярен, он встречается на производственных предприятиях, на загородных участках, в коттеджах и в квартирах.

Существует 2 вида коптильных устройств – классические и электростатические. По вкусу продукты получаются одинаковыми, отличие лишь в том, каким образом работают устройств. Различие в приборах заключается в наличии в электрокоптильне высоковольтного блока, который отвечает за увеличение скорости и глубины проникающего в пищу дыма. Благодаря электростатике возрастает скорость диффузии дыма, что приводит к сокращению времени приготовления копченостей до нескольких часов. Чтобы получить готовые продукты в классической коптильне может понадобиться неделя и более.

Коптильня обладает своими плюсами и минусами. Из преимуществ электрокоптильни можно ответить простоту при работе и малые габариты устройства. Коптильня весит не более 10 кг, что дает возможность использовать ее даже в маленькой квартире на балконе или в гараже. Изготавливается коптильня из нержавеющей стали, благодаря чему устройство является безопасным. Серьезным недостатком коптилен является их высокая стоимость, но прибор можно создать самостоятельно из подручных материалов, которые можно найти в гараже.

Принцип работы

Конструкция электрокоптильни включает в себя следующие компоненты:

• Основа из диэлектрика, пластика или дерева;
• Электростатическая сетка-подвеска из стали, меди или латуни;
• Дымогенератор (дыморегулятор);
• Система охлаждения дымового потока.

Принцип работы электрокоптильни следующий. Продукты нужно подвесить на крюки внутри камеры. В дыморегуляторе при помощи опилок получают дым. После заполнения всей камеры дымом начинает работать электростатическое поле, дым ионизируется. Этот дым, непосредственно проходя через сетку с положительным напряжением, заряжается. Ионы попадают в заготовки, которые помещаются на отрицательном полюсе, равномерно по всей длине. Пока агрегат работает, через дымоотвод выводятся излишки дыма. Для приготовления продуктов обычно хватает от 30 минут до нескольких часов. После обработки продуктов отключается напряжение, копчености нужно проветрить в течение 6-12 часов и положить в холодильник или погреб для дальнейшего созревания. Копченый продукт можно будет употреблять уже через 3-4 дня.

Правила работы:

• Максимальный температурный порог 25 градусов по Цельсию;
• Влажность менее 70%;
• Нельзя трогать продукты, помещенные во включенную в сеть коптильню;
• Соблюдение техники безопасности при работе с электрическим оборудованием (не мочить, убрать легковозгорающие элементы и т.д.);
• Продукцию нельзя развешивать рядом с корпусом и друг с другом, лучше оставлять между кусками небольшие промежутки;
• Изолировать работающие под напряжением компоненты;
• Нельзя включать в сеть прибор при укладке щепок и продуктов;
• Сама конструкция должна располагаться на непроводящем сухом основании (желательно на резиновом коврике).

Виды и классификация

По возможности переноса выделяются:

• Переносные;
• Стационарные;
• Складные модели.

По назначению:

1. Бытовые устройства;
2. Промышленные для производственных компаний.

По термообработке – холодного, горячего и полугорячего копчения.

Основные виды коптилен холодного копчения:

• С дыморегулятором;
• С водяным замком.

Классификация:

1. Цифровая коптильня. В аппарат укладываются опилки, задаются параметры готовки, устройство их выполняет и отключается автоматически. При работе можно прослеживать и регулировать действия. Прибор предназначен для квартир, дач.
2. Коптильня для плиты. В качестве электронагревательного элемента выступает плита, дым следует отводить через трубу в вентиляционное отверстие. Прибор герметичен, полностью укомплектован. Подходит для ресторанов, кафе.
3. Коптильня для квартиры. Малогабаритный прибор, оснащенный всеми необходимыми функциями. Максимальный вес погружаемых товаров 3,5 кг.

Электростатическая коптильня своими руками

Дома из подручных средств можно собрать только электрокоптильню для заготовки продукции холодного копчения. Общая схема приведена на рисунке:

Для самостоятельной сборки потребуются:

• Трансформатор ТДКС;
• Резистор до 7 кОм;
• Транзистор ТЕ863;
• Изоляционный кабель;
• Диэлектрические изоляционные кольца;
• Сетка из стали, латуни или меди.

Такое приспособление используется для единовременной погрузки продукции весом менее 6 кг. При большем весе скорость процесса копчения значительно уменьшится.

Электростатическая коптильня из катушки зажигания и автомобильного аккумулятора

Для работы устройства требуется подвод напряжения около 30 кВт. Чтобы подводить его, нужен генератор напряжения постоянного тока, который можно создать из катушки зажигания и аккумулятора. Генератор представляется как несложная схема с источником напряжения и ключом. Импульсы должны подаваться с частотой 1-2 кГц, сетевое напряжение 12 В.

Из развертки телевизора

Выполнить электрокоптильню можно из запчастей от старого телевизора. Более старые телевизоры содержали в своем составе плату развертки, которая и понадобится для создания. В дополнение изготавливают схему на строчнике, т.к. одна только плата развертки не позволяет управлять мощностью электростатического поля. Мощность блока высокого напряжения влияет на габариты итогового прибора – чем старее телевизор и, соответственно, мощнее плата, тем больше электрическое поле и больший корпус можно подобрать.

Из автомобильных запчастей

Для коптильни из автомобиля можно использовать автомобильную катушку. Ее можно использовать в качестве повышающего трансформатора. Аккумулятор из автомобиля заменит источник питания.

Из микроволновки

Из микроволновой печи могут понадобиться высоковольтные диоды. Для работы потребуются диоды номиналом от 0,3А до 2,5А, который определяется исходя из мощности.

Из холодильника

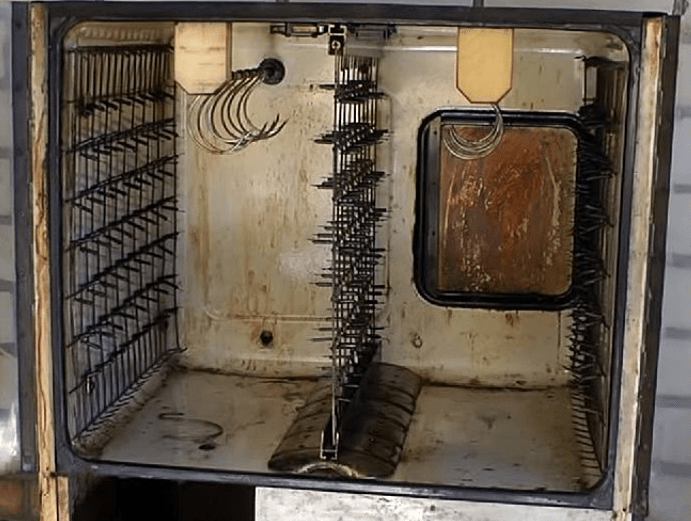

Ненужный холодильник послужит прекрасным корпусом для аппарата. Электростатическую коптильню из холодильника можно использовать как дома, так и на даче. Прибор из холодильника получается большим и просторным, туда можно загрузить большее количество продукции. Перед тем, как делать уличный вариант коптильни, нужно определиться с местом, в котором она будет установлена. По возможности конструкцию лучше установить под уклоном, сам холодильник должен находиться выше дымогенератора. Если территория пологая, то внизу генератора дыма нужно выкопать яму или ставить саму основу на подставку.

Конструкция из утятницы

Достаточно удобное и компактное устройство получится из двух утятниц. На одной из жаровен снимают ручку с крышки и закрепляют её на дно. Между собой две утятницы скрепляют винтами. Специально для них высверливают отверстия. Так же делают отверстия и для трубы-дымоотвода. Остальные детали — фантазия мастера. Например, сетку для размещения продуктов можно взять от старого холодильника или из детской коляски.

Электростатическая коптильня холодного копчения своими руками

Процесс пропитки пищи дымом небольшой температуры, который образуется при тлении древесины – это холодное копчение. Для мясных кусков температура дыма должна составлять не более 30 градусов, а для рыбных – не выше 45 градусов.

Подробная инструкция по сборке самодельной модели:

• Следует зафиксировать стержни для закрепления кусков. Крепления следует подбирать из диэлектрических материалов. Если коптильня будет выполнена из металла, продукты нужно будет изолировать при помощи эбонитовых колец или диэлектрических стержней.
• Нужно сделать в корпусе крышку, на которой устанавливаются устройство для крепления дымоотводящей части и термометр.
• Регулирование температурного режима производится под действием охладителя с водой. Он создается из пластикового или металлического змеевика с диаметром 1,5 см. Охладитель накручивается спирально на дымоход, один конец нужно подключить к водопроводному крану, второй – к канализации.
• Внизу камеры для копчения нужно установить сетку, к которой по изолированному кабелю подключается анод.
• Каждый из кусков продукции должен размещаться на свой крюк, заготовки следует подключить к аноду;
• Нужно закрыть крышку прибора и поджечь дрова;
• Как только начнется выброс дыма, нужно подключить трансформатор к розетке. Важно – сразу после разжигания щепок включать электростатический заряд нельзя!

Оптимальное время приготовления определяется опытным путем. Оно определяется температурой дыма, количеством и качеством щеп, напряжением электрического поля, влажностью внутри камеры и материалом электродов.

Важно! Электростатическая коптильня требует 20-30 кВт – это смертельно опасное значение для человека. При извлечении готовой продукции обязательно нужно выполнять все правила безопасности, чтобы не навредить своему здоровью и не создавать угрозу для жизни.

Обзор электростатических коптилен, существующих на рынках

Рынок предлагает множество техники самых разных назначений и от разных производителей. Если нет нужной сноровки или возможностей для самостоятельного создания электроаппарата, лучше приобрести готовую. Для постоянной готовки дома подойдут маленький электростатические коптильни, выпускаемые американским производителем Greentechs, российским Электра или финским Muurikka. Эти устройства небольшие по габаритам, имеют полный функционал, просты в работе и стоят недорого в пределах 6 тысяч рублей. Они используются даже в маленьких комнатах и полностью безопасны, а еда в них получается такой же аппетитной, как и в дорогом профессиональном оборудовании.

Если нужна многофункциональная коптильня, то можно приобрести новозеландские устройства Anuka. Приборы стоят около 12 тысяч рублей, они оснащены дымогенератором.

Для ежедневной заготовки больших порций рыбы или мяса можно приобрести корейскую модель фирмы Kocateq или Landmann из Германии. Они стоят дороже, но для них отсутствуют любые ограничения по домашнему применению. Агрегаты крупногабаритные, похожи на аппараты, которые используются на производстве, но в них можно в потоковом режиме заготавливать продукты.

Электростатическая коптильня Cosmogen

Компания Cosmogen предлагает разные виды коптилен – для холодного и горячего копчения. На рынке существуют как бытовые, так и производственные устройства. Приборы многофункциональны, в них можно делать копченые, вяленые, сушеные продукты, а также комбинировать варианты приготовления. Аппараты от фирмы Cosmogen качественные, долговечные, эффективные и простые в работе устройства, продающиеся по невысокой стоимости.

Электростатическая коптильня Ижица

Для крупных предприятий, специализирующихся на сбыте копченых товаров, можно подобрать коптильни фирмы Ижица. Примером может служить популярная модель Ижица 1200М. Устройство 1200М обладает следующими параметрами:

• Наибольшее разовое количество продуктов – 100 кг;
• Необходимая площадь для коптильни 2х2 м;
• Потребляемая мощность 0,6 кВт/час;
• Питание – основная комплектация 3 фазы, 380В, 50 Гц, также существует комплектация 1 фаза, 220В, 50 Гц.

Коптильни Ижица известны как проверенное временем, качественное и недорогое оборудование. Приготовление рыбы занимает менее 3 часов, а дымогенератор помогает уничтожить вредные бактерии.

Возможные проблемы копчения и пути их решения

1. Возможность электрического пробоя. Подвешивать продукты нужно на расстоянии от дна и стенок коптильной камеры, чтобы избежать пробоя. Также пробой возможен, если имеются проблемы с изоляцией.
2. Большинство проблем, при которых коптильня не набирает нужную температуру или не выделяется дым, связано с неисправностью нагревательных элементов. В этом случае их следует заменить.
3. Неправильный выбор щепок. Нужно уметь правильно подбирать дерево, иначе вкус продукта может сильно испортиться. В коптильне нельзя использовать деревья со смолой (ель, сосна и др.), так как она будет выделяться вместе с дымом, отравляя продукт. Лучшим выбором будет груша, яблоня, бук и другие фруктовые деревья. Щепки нужно брать сухие.
4. Горечь. Горьким продукт становится из-за щепы – либо при холодном копчении положили слишком большое количество топлива и она выделяет высококонцентрированный дым, либо она слишком влажная. При горячем копчении снимать продукты нужно, когда опилки прогорят (не более часа). Когда копчение начинается на углях, приготовленная продукция может почернеть и начать горчить.
5. Чтобы часть продуктов разложения не осаживалась на стенках коптильни, нужно отрегулировать уровень потенциала электрического поля.
6. Перед помещением в коптильню продукты нужно подсушить и промокнуть салфеткой для удаления избыточной влаги. Если этого не сделать, может произойти пробой электрического поля.
7. Продукт нужно проветривать после приготовления, иначе может сохраниться резкий запах. На свежем воздухе мясо или рыба должны провести не менее 6 часов (лучше 12 часов).
8. Нельзя изготавливать установку из синтетики. Под воздействием высоких температур выделяются отравляющие вещества и проникают в пищу, оказывая негативное влияние на здоровье.

Продукты, подходящие для приготовления в коптильне

Большинство блюд, которые подвергаются холодному копчению, до начала готовки следует хорошо замариновать. Для холодного копчения подходят жирные продукты. Такая рыба как скумбрия, лосось, различные мясные вырезки отдают излишки жира и хорошо провяливаются. Помимо этого жирные продукты хорошо сохраняют свою свежесть за счет долгой обработки дымом и могут храниться в течение месяца в холоде (погреб, холодильник).

Для горячего копчения подходят кура, морские продукты, нежирная рыба. Под влиянием больших температур продукты получают аппетитную корочку, а вкус получается нежным. Срок хранения продуктов не дольше 5 дней.

Копченые продукты получаются полезными, в них не содержатся вредные бактерии, которые убиваются полем.

Техника безопасности

Работая с электрическими устройствами, обязательно нужно соблюдать правила безопасности. Высокие напряжения могут быть смертельными. Чтобы избежать негативных последствий и сохранить здоровье нужно выполнять следующие требования:

• Процесс копчения следует выполнять в комнатах с низкой влажностью;
• Категорически нельзя трогать включенный прибор;
• Основание корпуса должно быть непроводящим ток;
• Доставать и трогать заготовки можно только при выключенном из сети приборе;
• Продукты не должны соприкасаться со стенками и с сеткой;

Обратите внимание! Сущность электростатической обработки дымом заключается в ускорении попадания продуктов горения в продукт. . В дальнейшем наблюдаются реакции, которые аналогичны тем, что происходят при обычном копчении

Электростатическое поле не оказывает никакого влияния на такие моменты, как гидролиз и денатурация, происходящие в мясе при воздействии дыма. Электростатическое поле увеличивает скорость диффузии дыма. Соответственно, продукты, копченные посредством данного метода, нужно выдерживать на протяжении нескольких суток. Делать это надо в холодном месте для дозревания. Если речь идет о домашних условиях, достаточно положить продукты в холодильник. Все необходимые процессы за этот период закончатся, а потому продукт станет абсолютно готовым к употреблению.

В дальнейшем наблюдаются реакции, которые аналогичны тем, что происходят при обычном копчении. Электростатическое поле не оказывает никакого влияния на такие моменты, как гидролиз и денатурация, происходящие в мясе при воздействии дыма. Электростатическое поле увеличивает скорость диффузии дыма. Соответственно, продукты, копченные посредством данного метода, нужно выдерживать на протяжении нескольких суток. Делать это надо в холодном месте для дозревания. Если речь идет о домашних условиях, достаточно положить продукты в холодильник. Все необходимые процессы за этот период закончатся, а потому продукт станет абсолютно готовым к употреблению.

Если говорить о физической сути процесса, то дым от генератора проходит сквозь сетку. К ней подсоединен положительный полюс источника напряжения постоянного тока. При этом отмечается крайне низкая сила тока. Ионизация дымом наблюдается в дальнейшем, после чего он переходит в камеру коптильни. Тут находятся продукты, к которым подключен отрицательный полюс аналогичного источника. Ионизированный дым под воздействием разноименных зарядов делится на две фракции. С большой скоростью положительно заряженные ионы направляются в сторону продуктов и в буквальном смысле пронзают их толщу.

Идет равномерное распределение составных элементов дыма, благодаря чему мясо или рыба находятся под их воздействием. Вот почему рассматриваемый способ считается одним из наиболее результативных, по сравнению со стандартным копчением. Обычное копчение приводит к обработке верхних слоев в наибольшей степени. Внутренние слои подвергаются меньшему воздействию.

Выполнить коптильню для электростатического копчения можно своими руками. Сложное оборудование или особая подготовка для этого не нужны. Если у вас в наличии есть базовые слесарные навыки и небольшие знания относительно электротехники, этого будет достаточно.

Виды

При выборе коптильни стоит выяснить, какие модели подходят для горячего копчения и в чем особенность холодного копчения. Необходимо определиться, какая модель подойдет для приготовления колбасы или для сала в условиях квартиры или частного дома. При копчении горячим способом температура может быть до +120-150 градусов, время приготовления продуктов – до нескольких часов. Для холодного копчения процесс готовки будет значительно дольше. Для приготовления блюда потребуется не один, а несколько дней. Продукты коптят при невысоких температурах до +25 градусов. Для дома больше подходят мини-конструкции, в них можно приготовить до 3 кг ароматных блюд с дымком.

Горячее копчение

Стоит рассмотреть преимущества копчения мяса или рыбы горячим способом. При данном способе блюда получаются более сочными, так как в процессе копчения влага сохраняется в продуктах. Но приготовив блюдо таким образом, хранить его долго не следует. Без применения консервантов или стабилизаторов блюда горячего копчения не хранятся продолжительное время, стоит съесть эти продукты в течение нескольких дней. Коптят продукты при температуре от +35 до +150 градусов, чаще выбирают оптимальную для готовки температуру +90 градусов. В агрегат для домашнего копчения помещают за один раз до 5 кг при мощности 500–600 Вт. Если продуктов загрузили немного, время приготовления сокращается и может составлять несколько минут, а при максимальной загрузке стоит подождать дольше – примерно до получаса.

Холодное копчение

При данном способе приготовления блюд срок их хранения может быть намного дольше. Блюда, приготовленные методом холодного копчения, могут храниться до нескольких месяцев. В процессе готовки мясо окуривают при низких температурах до +25 градусов несколько часов, для рыбы необходимо увеличить температуру обработки до +40 градусов. Перед окуриванием продуктов их необходимо хорошо просолить. Модели холодного копчения являются обычно более сложными. Их следует подключить к вытяжке. Агрегаты для холодного копчения чаще всего немобильные, зато могут оснащаться дополнительными функциями типа генератора жидкого дыма.

Удачной можно назвать комбинированную конструкцию.
Такая модель позволяет готовить продукты и горячим, и холодным способом. Можно найти модели, которые имеют съемный энергоблок. Его можно возить с собой на пикники и готовить продукты на костре. Двухуровневая модель разделена внутри решетками, на которые выкладывают продукты, что позволяет одновременно приготовить, например, мясо и овощи или использовать иные рецепты.

Принцип работы

Конструкция электрокоптильни включает в себя следующие компоненты:

• Основа из диэлектрика, пластика или дерева;
• Электростатическая сетка-подвеска из стали, меди или латуни;
• Дымогенератор (дыморегулятор);
• Система охлаждения дымового потока.

Принцип работы электрокоптильни следующий. Продукты нужно подвесить на крюки внутри камеры. В дыморегуляторе при помощи опилок получают дым. После заполнения всей камеры дымом начинает работать электростатическое поле, дым ионизируется. Этот дым, непосредственно проходя через сетку с положительным напряжением, заряжается. Ионы попадают в заготовки, которые помещаются на отрицательном полюсе, равномерно по всей длине. Пока агрегат работает, через дымоотвод выводятся излишки дыма. Для приготовления продуктов обычно хватает от 30 минут до нескольких часов. После обработки продуктов отключается напряжение, копчености нужно проветрить в течение 6-12 часов и положить в холодильник или погреб для дальнейшего созревания. Копченый продукт можно будет употреблять уже через 3-4 дня.

Правила работы:

• Максимальный температурный порог 25 градусов по Цельсию;
• Влажность менее 70%;
• Нельзя трогать продукты, помещенные во включенную в сеть коптильню;
• Соблюдение техники безопасности при работе с электрическим оборудованием (не мочить, убрать легковозгорающие элементы и т.д.);
• Продукцию нельзя развешивать рядом с корпусом и друг с другом, лучше оставлять между кусками небольшие промежутки;
• Изолировать работающие под напряжением компоненты;
• Нельзя включать в сеть прибор при укладке щепок и продуктов;
• Сама конструкция должна располагаться на непроводящем сухом основании (желательно на резиновом коврике).

Виды и классификация

По возможности переноса выделяются:

• Переносные;
• Стационарные;
• Складные модели.

По назначению:

1. Бытовые устройства;
2. Промышленные для производственных компаний.

По термообработке – холодного, горячего и полугорячего копчения.

Основные виды коптилен холодного копчения:

• С дыморегулятором;
• С водяным замком.

Классификация:

1. Цифровая коптильня. В аппарат укладываются опилки, задаются параметры готовки, устройство их выполняет и отключается автоматически. При работе можно прослеживать и регулировать действия. Прибор предназначен для квартир, дач.
2. Коптильня для плиты. В качестве электронагревательного элемента выступает плита, дым следует отводить через трубу в вентиляционное отверстие. Прибор герметичен, полностью укомплектован. Подходит для ресторанов, кафе.
3. Коптильня для квартиры. Малогабаритный прибор, оснащенный всеми необходимыми функциями. Максимальный вес погружаемых товаров 3,5 кг.

Электростатическая коптильня

Копчение в электростатическом шкафу – ускоренный способ копчения с помощью статического электричества. Суть его в том, что ионам дыма и продуктам копчения придаётся разный электрический заряд, за счёт чего дым активнее к ним притягивается.
Электростатическая коптильня не существенно, но отличается от обычной камеры для копчения. Продукты питания во время обработки дымом стоит размещать так, чтобы они не соприкасались с металлическим корпусом. Чаще всего, таким способом коптят мясо и рыбу с повышенным процентом жирности.

Пошаговая инструкция для копчения в электростатической коптильне:

• Фиксируются стержни или сетка коптильни, куда будут подвешиваться продукты. Они должны быть из материала, который плохо проводит электрический ток.
• К сетке или стержням подключается положительный заряд с помощью изолированного провода.
• На сетку подвешиваются продукты за металлические крючки, и подключаются к отрицательному заряду.
• Закрыть крышкой коптильню, затем следует поджечь насыпанные щепки или опилки на дне.
• Включить напряжение.

Важно помнить о том, что нельзя сразу после поджигания опилок включать электростатический заряд, нужно подождать пока дым, скопившийся в коптильной камере, начнет выходить из дымоотвода.
Время приготовления в таком коптильном шкафу занимает не больше 2 часов. Здесь все зависит от плотности дымовой завесы, напряжения статического поля и влажности продуктов

При самодельном производстве и использовании коптильной камеры требуется соблюдать известные меры безопасности.

Данное устройство не относится к ряду обычных бытовых приборов для ежедневного использования, поэтому следует запомнить несколько правил обращения с такой коптильней:

• установка коптильни должна производиться на основании, которое не проводит или плохо проводит ток;
• все составляющие части прибора и продукты во время процесса копчения, должны быть хорошо изолированы от стенок коптильного шкафа;
• если электростатическая коптильня находиться в помещении, влажность воздуха в нем, не должна быть выше 70%;
• не включать коптильное устройство во время закладки в него щепок и продуктов;
• не допустимо прикасаться к корпусу или вынимать продукты во время работы прибора.

При правильном обращении и соблюдении всех тонкостей процесса от копчения любимых продуктов можно получать не только удовольствие вкуса, а еще и пользу для организма.

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

• Очень простая конструкция;
• Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
• Легкое обслуживание.

К сведению!
Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400оС спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

• Генератора электростатического высокого напряжения;
• Подвески для мяса и рыбы;
• Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Материалы для сборки коптильни

Основная отличительная черта коптильни электростатического типа – колебательный контур электростатической индукции. Для его воспроизведения требуется напряжение в 10-20 кВ. Коптильни, применяемые на промышленных предприятиях, рассчитанные на загрузку больших объемов продукции, работают посредством трансформатора. Если же делать самостоятельно этот механизм, будет достаточно трансформатора из старого телевизора. Помимо этого, нужно подготовить и такие материалы:

• сетевой кабель;
• каскадный генератор (удвоитель напряжения);
• металлическая сетка;

Важно знать! Если будет использоваться трехфазный трансформатор типа ТКДС, тогда установка каскадного генератора не целесообразна, он уже есть в микросхеме прибора. Этот вид трансформатора подключается аналогичным образом, как к телевизионной плате

Фото 6 Комплектующие детали электростатической коптильни зачастую можно найти в коллекции подручных средств: старые телевизоры, холодильники и печи.

• электроизоляционные кольца из эбонита;
• полупроводниковый прибор – транзистор;
• резистор.

Для правильной сборки каскадного генератора лучше воспользоваться готовой схемой – в сети их представлено большое количество. Для копчения в домашних условиях достаточно будет сделать коптильню на 5-10 кг сырья, которые можно разместить за одну процедуру. Высоковольтные генератор достаточно быстро сможет справиться с таким объемом работы. Если же загрузка будет интенсивнее, тогда и времени будет потрачено больше.

Фото 7 Функциональная схема электростатической коптильни.

Кроме каскадного генератора в коптильне есть и другие важные элементы:

• дыморегулятор;
• коптильный отсек;
• блок питания.

В уже готовых установках, для комфортного пользования, дополнительно установлен контроллер, посредством которого осуществляется регулировка процесса приготовления.

Виды электрокоптилен

Горячий способ копчения – это температурная обработка продуктов при высоком температурном режиме (свыше 100 градусов). При таком способе приготовления в ингредиентах сохраняется нужное количество влаги, что придает продуктам насыщенный вкус и сочность. Время готовки напрямую зависит от мощности прибора, максимальная мощность для небольшой коптильни 400 – 500 Вт. Также важный фактор временных рамок готовки – это сложность продукта (сало, домашняя колбаса) и его количество. Быстрее всего в электрокоптильне горячего копчения готовятся овощи и рыба, занимает примерно до 10 – 15 минут. Если не использовать средства для продления годности, то продукты, приготовленные в коптильне горячего копчения, хранятся не более 3 – 4 дней.

Электрокоптильня холодного копчения

Способ холодного копчения продуктов более длительный, чем способ горячего копчения потому, что происходит обработка продовольственных товаров при низкой температуре: мясные изделия до 30 градусов, рыба и морские деликатесы до 45 градусов. Электрическая коптильня холодного копчения более сложна в техническом плане. При холодном копчении происходит своего рода окуривание с равномерной обработкой продуктов, занимает намного больше времени и требует достаточной степени просаливания продуктов питания, с предварительным замачиванием до полусуток.

Есть модели, которые комбинируют в себе два способа копчения, но это бывает довольно редко потому, что эти устройства потребляют большое количество электроэнергии.

Все виды коптилен бывают:

1. 1. Коптильня с дымогенератором. Устройство для окуривания при низкой температуре. В состав генератора дыма входит эжектор, помпа нагнетания воздуха, камера сгорания. Дымогенератор, в основном, съемный и его можно приобрести отдельно от коптильной камеры. Этот приспособление превращает копчение в окуривание, немного напоминающий способ холодного копчения.
2. 2. Коптильный шкаф с гидрозатвором (водяной замок). Обеспечивает безопасный режим работы коптильного устройства в закрытом помещении. Водяной затвор своего рода ухватывает запах и предотвращает его проникновение в дом, квартиру или другой вид постройки. Все скопившиеся запахи выводятся с помощью штуцера, куда присоединен шланг или трубка. Электрические коптильные шкафы с гидрозатвором широко используются, как в закрытых помещениях, так и на природе под открытым небом.

Состав электростатической коптильни

Электростатическая коптильня своими руками несложна в устройстве. Её основными частями являются:

• Корпус. Допускается использование металлической или деревянной (в качестве альтернативы — фанера) оболочки;
• Высоковольтный блок (до 20 кВ);
• Дымогенератор.

Базовое устройство коптильни представлено на схеме, с помощью которой можно представить себе будущую конструкцию самодельного агрегата.

Корпус

Одни из основных предназначений корпуса – генерирование и сохранение густоты дыма. Эта причина располагает к выбору герметично закрывающегося ящика, который в дальнейшем оборудуют штуцером для отвода дыма. Если устройство своими руками будет эксплуатироваться в помещении, то предусматривают наличие отводного патрубка (трубки).

Электростатическое копчение не способствует выделению большого количества дыма, поэтому опасаться задымления помещения не следует. Устройство вполне подходит для копчения продуктов на кухне.

Размеры корпуса зависят от величины и количества заготовок для копчения

Проектируя габариты важно понимать, что в маленькой коптильне много продуктов не разместишь, а в большой необходимо наличие мощного источника дыма. Коптильная камера с оптимальными размерами – 600(высота)×400(ширина). Объём — до 100 литров

Высоковольтный блок

Предназначен для вырабатывания высокого напряжения для подачи на сетку. Более детально показано на видео:

Для изолирования продукта от металлического корпуса используют специальные крепления для полуфабрикатов – диэлектрические стержни. Ими же оборудуют опоры под сетку (если она предусматривается в конструкции).

Генератор напряжения можно извлечь из трансформатора строчной развёртки телевизора. Также используются катушки зажигания транспортного средства. Для подключения необходимо присоединить один выходной провод к крюку, а другой – к высоковольтной камере.

Для виденья электростатического потенциала предусматривают установку индикатора.

Генератор дыма

Его предназначение – создание густого облака дыма за счёт тления щепы из фруктовых деревьев. Приемлемо добавление в генератор ароматических веществ, улучшающих вкус и аромат деликатеса. Регулирование температуры дыма происходит с помощью корректировки длины дымопровода.

Так как агрегат электрический, тление щепы будет происходить при контакте с нагретой поверхностью от электроплитки или керамической спирали другого прибора. В случае последнего варианта, необходимо изолировать нагревательный элемент и подготовить к подключению:

• Уложить в сковороду;
• Разместить в посуде (сковороде) кусочки кирпича. Их размер должен быть таким же, как спираль или немного больше;
• Заполнить образовавшиеся пространства между кирпичом и спиралью песком;
• На кромке сковороды закрепить пластину, служащую для соединения спирали к электросети;
• Сверху нагревателя с песком поместить чугунную сковороду, на которой будет тлеть щепа.

Нагревательный элемент и сковорода с древесными опилками помещаются в подходящую по размерам кастрюлю и закрываются крышкой.

Дымогенератор подсоединяется к корпусу коптильни.

Преимуществом метода холодного копчения продукта в электростатической коптильни является активный процесс диффузии, в период которого расходуется практически весь дым из дымогенератора, улучая вкус и сокращая период приготовления деликатесов.

Оценка статьи:

Работа электрокоптильной установки практически не отличается от действия обычной камеры холодного копчения:

1. Внутрь дымогенератора загружаются опилки фруктовых деревьев, которые нагреваются в замкнутом объеме в отсутствии воздуха, при разложении выделяется горячий дым, насыщенный парами воды и продуктами разложения древесины – кислотами, альдегидами, спиртами и смолами;
2. В охладительной камере поток дыма охлаждается и очищается от самой токсичной части дыма — смол и дегтя. Если этого не делать, электроды электростатической коптильни быстро покроются черным твердым налетом, и эффект электрического поля исчезнет;
3. Очищенный и охлажденный дым направляется вентилятором в рабочую камеру. Под действием высоковольтного электростатического поля вода, альдегиды и спирты получают заряд и притягиваются к поверхности мясопродуктов.

Совет!
Для получения дыма используйте только фруктовые породы древесины, лучшими считаются вишня или слива. Нельзя заряжать дымогенератор коптильни хвойными породами, орехом, березой, такая древесина выделяет много дегтя и придает продуктам жуткий запах горелой резины.

Что такое электростатическая коптильня

Существует 2 вида коптильных устройств – классические и электростатические. По вкусу продукты получаются одинаковыми, отличие лишь в том, каким образом работают устройств. Различие в приборах заключается в наличии в электрокоптильне высоковольтного блока, который отвечает за увеличение скорости и глубины проникающего в пищу дыма. Благодаря электростатике возрастает скорость диффузии дыма, что приводит к сокращению времени приготовления копченостей до нескольких часов. Чтобы получить готовые продукты в классической коптильне может понадобиться неделя и более.

Коптильня обладает своими плюсами и минусами. Из преимуществ электрокоптильни можно ответить простоту при работе и малые габариты устройства. Коптильня весит не более 10 кг, что дает возможность использовать ее даже в маленькой квартире на балконе или в гараже. Изготавливается коптильня из нержавеющей стали, благодаря чему устройство является безопасным. Серьезным недостатком коптилен является их высокая стоимость, но прибор можно создать самостоятельно из подручных материалов, которые можно найти в гараже.

Электростатическое поле для обеспечения копчения

Чтобы закоптить продукты холодным копчением, необходимо потрать много времени. В обычных помещениях продукты коптятся более семи дней, при этом необходимо поддерживать температуру на уровне 25 градусов по Цельсию и обеспечивать постоянное дымление. Но технологии развиваются даже в этой сфере и теперь для копчения используют электростатическое поле. Конструкция состоит из следующих элементов:

• вначале устанавливают короб из оцинкованного железа, на одной стороне закрепляют дверцы на петли;
• по вертикали располагаются вешала, которые представляют собой отрезки из нержавеющей стали, это также могут быть проводки диаметром от трёх до четырёх миллиметров;
• к вешалкам подключается высоковольтный провод (можно взять от старого элемента);
• блок питания также можно взять от старого телевизора;
• в нижней части устанавливаем мотор мощностью от 300 до 350 Вольт; на оси закрепляем диск из чугунного материала диаметром 80–100 миллиметров и толщиной 20–30 миллиметров.

Потом на вешалках подвешивают просоленный продукт, включают установленный мотор и блок развёрток. По истечении нескольких часов отключают питание и вынимают готовые копчёности.

Подготавливаем к работе электростатическую коптильню

Перед началом эксплуатации устанавливают прибор на ровную поверхность, а на дымоотвод надевают рукав, сделанный из прорезиненной ткани, который выводится в окно наружу через форточку. Теперь можем закреплять коптильню. В установленный охладитель следует залить водяной затвор на 2/3 воды. Когда вынимаем высоковольтный блок, на скобы подвешиваем продукты. Теперь можем опустить высоковольтный блок в камеру. Подключаем электроток к блоку управления и высоковольтному блоку.

Теперь необходимо добавить в дымогенератор древесину (предпочтение отдавайте яблоне, вишне). Размер частиц — не более 10 миллиметров. Подключаем коптильню к электрической сети. Во время процесса копчения необходимо контролировать объём опилок каждые 30 минут. При этом соблюдайте правила безопасности — отключайте высоковольтный блок. Когда процесс копчения подошёл к концу, необходимо вынуть влагосборник, протереть скобы, очистить золу в дымогенераторе, снять охладитель и вылить воду, просушить затвор.

Установка электростатического копчения включает в себя ещё и техническое обслуживание, которое представляет собой периодическую чистку охладителя, крюков и сеток. При необходимости охладитель разбирают, а потом складывают обратно.

Срок службы таких приборов равен примерно 10 годам, а чаще всего они могут работать и намного больше. Это очень выгодное и правильное вложение денег. Вы можете открыть свой собственный бизнес, который будет связан с приготовлением копчёных продуктов. Самодельная электростатическая коптильня обладает высокой скоростью приготовления, поэтому остаётся только сделать такой агрегат и наслаждаться результатом
. Да и продукты, приготовленные подобным способом, получаются экологичными и безопасными для человека. Недаром интернет переполнен рецептами приготовления в электростатической коптильне.

←
Предыдущая статья
Следующая статья →

Как работает электростатическая коптильня

Электростатическое копчение основано на простых физических явлениях. В коптильне создается постоянная разность потенциалов от источника высокого напряжения, за счет чего дым быстро проникает в обрабатываемый продукт. Для правильной работы коптильни положительный полюс (анод) подключается к сетке, через которую проходит дым. Дым в результате ионизируется и становится положительно заряженным. Отрицательный заряд подается на катод, в качестве которого выступают готовящиеся продукты.

Положительно заряженный дым устремляется к отрицательно заряженным продуктам и быстро распределяется по всему их объему. Продукт получается равномерно насыщенным частицами дыма, что выгодно отличает электростатическое копчение от обычного, когда поверхностный слой продукта является более прокопченным.

Важно, что продукт после электростатического копчения не является полностью готовым. Глубокая диффузия продуктов горения только запускает процессы денатурации и гидролиза, поэтому после завершения копчения необходимо выдержать обработанные продукты еще несколько дней в прохладном месте

Электростатическую коптильню несложно сделать в домашней мастерской. Чтобы выполнить приспособление своими руками, понадобятся базовые слесарные навыки и знание основ электротехники. В интернете можно найти множество схем для сборки домашней коптильни.

Общая схема электростатической коптильни включает 4 основных элемента:

• Коптильная камера. В установке необходимо позаботиться о том, чтобы продукты были хорошо изолированы от корпуса. Если корпус выполнен из металла, то крепления выполняются обязательно из диэлектрика. Хорошо зарекомендовал себя эбонит, но можно использовать и дерево: дуб, орешник, ясень. Корпус должен быть оборудован плотно закрывающейся крышкой, в которую можно встроить термометр. Для работы коптильни внутри помещений стоит позаботиться о дымоотводе. Оптимальный объем камеры для домашнего копчения — 50-100 л.
• Генератор дыма. Для электростатического копчения используются те же конструкции на опилках и щепе, что и для обычного холодного копчения. Дым должен быть обильным и холодным, с температурой не больше 35°С. Для копчения лучше всего использовать для получения дыма дерево фруктовых и лиственных пород, за исключением березы.
• Источник высокого напряжения.
• Управляющий блок.

Возможные проблемы копчения и пути их решения

1. Возможность электрического пробоя. Подвешивать продукты нужно на расстоянии от дна и стенок коптильной камеры, чтобы избежать пробоя. Также пробой возможен, если имеются проблемы с изоляцией.
2. Большинство проблем, при которых коптильня не набирает нужную температуру или не выделяется дым, связано с неисправностью нагревательных элементов. В этом случае их следует заменить.
3. Неправильный выбор щепок. Нужно уметь правильно подбирать дерево, иначе вкус продукта может сильно испортиться. В коптильне нельзя использовать деревья со смолой (ель, сосна и др.), так как она будет выделяться вместе с дымом, отравляя продукт. Лучшим выбором будет груша, яблоня, бук и другие фруктовые деревья. Щепки нужно брать сухие.
4. Горечь. Горьким продукт становится из-за щепы – либо при холодном копчении положили слишком большое количество топлива и она выделяет высококонцентрированный дым, либо она слишком влажная. При горячем копчении снимать продукты нужно, когда опилки прогорят (не более часа). Когда копчение начинается на углях, приготовленная продукция может почернеть и начать горчить.
5. Чтобы часть продуктов разложения не осаживалась на стенках коптильни, нужно отрегулировать уровень потенциала электрического поля.
6. Перед помещением в коптильню продукты нужно подсушить и промокнуть салфеткой для удаления избыточной влаги. Если этого не сделать, может произойти пробой электрического поля.
7. Продукт нужно проветривать после приготовления, иначе может сохраниться резкий запах. На свежем воздухе мясо или рыба должны провести не менее 6 часов (лучше 12 часов).
8. Нельзя изготавливать установку из синтетики. Под воздействием высоких температур выделяются отравляющие вещества и проникают в пищу, оказывая негативное влияние на здоровье.

Практическая часть

Теперь нам надо сделать сам блок высоковольтного копчения (далее ВВ блок). Для этого мы используем детали с Алиэкспресс. Нам понадобится:

1. Любой блок питания на 12 – 16 вольт.
   16 вольт позволяет развить максимальную мощность ВВ блока и это предельное питание для микросхемы NE555, на которой работает ШИМ.

1. Вольтметр – амперметр
   для визуального контроля силы процесса копчения. Использование вольтметра — амперметра позволяет подобрать ту силу тока и напряжения копчения, которая оптимальна для используемой вами коптилки. Так же позволяет регулировать напряжение копчения при разной влажности, например зимой и летом.

1. Сам блок ШИМ
   . Он может быть разный, но должен вырабатывать импульсы с частотой не выше 1500Гц. Это максимальная эффективная частота для работы используемых высоковольтных диодов от микроволновки. А так же иметь мощность не менее 4 ампера, больше надежнее. Меня например вполне устраивает вот такой с Алиэкспресса. Правда он нуждается в переделке для понижения частоты, необходимо заменить конденсатор указанный стрелкой на номинал 103 (или 001мкФ).

1. Катушка зажигания
   . Я не могу точно сказать какая будет работать лучше, я использовал катушку от А/М Toyota на 12 вольт. Предполагаю, что лучше использовать катушку для работы с электронным зажиганием.

1. Диоды
   использованы от микроволновой печки на 0.35A 15000 В. Они прекрасно выдерживают нагрузку, даже кратковременное короткое замыкание. Вообще есть диоды до 2.5 ампера, это для очень мощных коптилок.

1. Ну и конденсаторы
   . Желательно на 15000 вольт и примерно 560 пФ. Разброс параметров до 25% в обе стороны не ухудшит качество собранного на них выпрямителя.

Как сделать самодельную коптильню с электростатическим контуром

Условно конструкцию можно разделить на три части — дымогенератор, электрическую камеру и генератор поля высокого напряжения.

Корпус установки для копчения представляет металлический ящик, размерами 1х0,6х0,5 м. Если нет возможности изготовить корпус своими руками, то можно приспособить старый холодильник, металлический или деревянный шкаф встречаются в интернете варианты электростатических коптилен в обшитых вагонкой каркасных конструкциях. Сделать их своими руками можно за несколько часов, даже не обладая высокой квалификацией плотника.

В электростатической коптильне корпус не главное — внутри нет ни высоких температур, ни повышенной влажности. Главное — чтобы все электрические узлы были надежно изолированы, а сам корпус заземлен.

Для удобства использования электростатическая коптильня холодного копчения разделяется на три отсека. Камера копчения размером 45х45х50 см расположена в верхней части. Это позволяет без труда подвесить продукты для копчения и контролировать процесс.

Нижняя часть разделена примерно на две равных по размеру части вертикальной перегородкой. В одной располагается дымогенератор, во второй — электрическое оборудование.

Дымогенератор

Источником дыма может служить любой дымогенератор, сделанный своими руками. Наиболее популярны установки тлеющего типа с эжектором или электрическим нагревательным элементом. Для электростатической коптильни второй вариант более предпочтителен — он компактнее и позволяет получить достаточно дыма за короткое время. После отключения тока к ТЭНу горение в нем прекращается, и щепа даром не горит. Сделать своими руками его несложно.

Расположение дымогенератора в электростатической коптильне

Как уже упоминалось, процесс копчения в электростатическом поле длится очень короткое время и генератор длительного действия практически не нужен.

Дымоход генератора расположен в верхней части и дым в камеру копчения поступает естественным способом с конвекционными потоками, не требуя установки вентилятора. На пути следования дыма монтируется съемный фильтр лабиринтного типа, очищающий его смолистых веществ и несколько охлаждая поток. Принцип работы фильтра прост — конденсация плотных фракций на холодном металле. Своими руками фильтр собирается из стальных сегментов по размеру дымового канала.

Фильтр лабиринтного типа

Для равномерного распределения дыма в камере, над выходом дымохода устанавливается рассеиватель — перфорированная пластина полусферического сечения. Запускается генератор за 10-15 минут до включения электростатического поля. За это время весь объем камеры заполняется достаточным количеством в меру холодного дыма, достаточного для копчения и дальше только поддерживается его уровень.

Электростатическое поле

Для создания электростатического поля внутри камеры копчения устанавливаются три сетки — две по сторонам камеры и одна по центру. Они подключаются к катоду генератора постоянного тока. Создаваемое напряжение достигает 20 000 В, поэтому сетки и электроды для подвески продуктов должны быть надежно изолированы от корпуса.

Сетки образуют электростатическое поле

На сетках приварены или закреплены иным контактным способом самодельные игольчатые электроды. Для их монтажа можно использовать заостренные отрезки стальной проволоки, гвозди, жестяные треугольники

Важно, чтобы они были распределены по всей площади катодных сеток равномерно.

Анод подключается к крюкам, на которые подвешиваются продукты. Схема генератора тока несложная и своими руками собрать ее тоже можно без особого труда. Описание вариантов генераторов и чертежи для электростатической коптильни найти в интернете и установить может каждый немного смыслящий в электротехнике человек.

Игольчатые электроды распределяются равномерно по сетке

Стоимость деталей сравнительно невысока. Вместе с датчиками температуры, кабелями и выключателями электрическая часть будет по стоимости равна примерно четверти цены всей установки.

Поэтапная инструкция по сбору электростатической коптильни

Диэлектрические стержни, на которых будет подвешиваться сырье необходимо зафиксировать специальными креплениями. В том случае, если у коптильни металлический корпус, сырье изолируется кольцами из эбонита.

Совет! Изолирующие эбонитовые кольца лучше применять при условии наличия металлических штырей. Альтернативным вариантом служат диэлектрические деревянные стержни.

Фото 6 Основой для коптильни с электростатическим контуром может послужить диэлектрические виды материала: дерево или фанера.

К корпусу коптильни обязательно крепится крышка. Далее на крышке закрепляют патрубок для соединения дымоотводного шланга (трубы) и термометра. В патрубке фиксируется шланг и выводится в вентиляционную систему.

Фото 7 Устройство дымогенератора в коптильни с электростатическим контуром.

Совет! Не подходящим материалом для корпуса считаются любые ламинированные покрытия или с добавлением пластика. При воздействии на них высокой температуры, они будут выделять вредные вещества.

Оптимальным вариантом для регулировки температуры дыма, считается монтаж охладителя из системы водоснабжения. Охладительный элемент можно сделать из змеевидного шланга (металл или пластик). Шлангом диаметром не более 1,5 см обматывают дымоход, при этом один его конец подсоединен к крану для воды, другой – выведен в сток.

Фото 8 Дымоход способствует выводу излишков пара из коптильной камеры.

Снизу коптильной камеры устанавливается металлическая сетка. К ней через изолированный сетевой кабель подключается анод. Подготовленное сырье развешивается на отдельные крючки. Полуфабрикаты подключаются к катоду.

Фото 9 Все продукты необходимо подключить к полюсу с отрицательным зарядом.

Конструкция изолируется крышкой и поджигаются горючие материалы. Визуализация исходящего дыма дает сигнал о необходимости подключения трансформатора в розетку.

Для приготовления копченостей потребуется минимум 30 минут, все зависит от количество загружаемого сырья, температурных показателей дыма, используемого напряжения и т.д.

Цена: 11 000
Р

Подробнее

Мангал с крышей профессиональный упрощенный (сталь 4 мм)

Цена: 16 850
Р

Подробнее

Мангал с крышей профессиональный на колёсах «Готика» (МПК 2, сталь 4 мм)

Цена: 21 500
Р

Подробнее

Мангал садовый с крышей и дровницей (МСДН2, сталь 4 мм)

Цена: 14 400
Р

Подробнее

Коптильня из нержавейки

Цена: 19 500
Р

Подробнее

мангал из кирпича в ресторан

Цена по запросу

Чем продукты электростатического копчения отличаются от обычных

С полной уверенностью можно дать ответ — ничем. Кроме времени приготовления, конечно. Все биохимические реакции в заготовках при взаимодействии с дымом происходят так же, как и при обычном копчении и длятся столько же времени. Так при чем же здесь уменьшение времени копчения? — спросит дотошный человек.

Электрическое поле высокой напряженности, которое используется при копчении, ускоряет только проникновение дыма в толщу продуктов. Причем весь объем заготовок пропитывается дымом одинаково, в отличие от обычного копчения, при котором внешние слои прокопчены лучше внутренних. Как это происходит, будет рассказано ниже. Рецепты подготовки продуктов к копчению те же, что и для обычной коптильни.

Пропитанные продуктами горения щепы или опилок заготовки оставляются на несколько дней для дозревания. В домашних условиях их можно поместить в погреб или холодильник. Конечно, копчености можно употреблять сразу же после окончания сеанса электростатической обработки в дымовой среде, но желаемого вкуса они достигают спустя 2 — 3 дня выдержки.

Кроме ускорения процесса приготовления, электростатическое копчение уничтожает все патогенные организмы в мясе со 100% гарантией. Бактерицидное действие электрического поля начинается сразу же после включения генератора высокого напряжения и достигает максимума на 10 – 15 минуте обработки продуктов. После окончания копчения они вынимаются из камеры практически стерильными. Это еще один плюс в пользу электростатического копчения.

Шкаф для холодного копчения своими руками

Шкаф для копчения делают из дерева
. Не стоит сооружать его из текстолита или гетинакса
. Эти пластики содержат опасные для здоровья человека фенолы и цианистые соединения. Металлический
корпус будет стоить дороже, в нем сложнее организовать изоляцию.

Фото 2. Изображение внутреннего устройства камеры электростатической коптильни с пояснениями. Верхняя (слева) и нижняя (справа) части.

Собираем деревянный шкаф размерами примерно 70х50х100 см
. Дверца на петлях должна плотно закрывать корпус. Положительный электрод
(анод) изготавливается из оцинкованной жести, которую надо снабдить остриями, торчащими в направлении мяса. Эти острия создают максимумы напряженности электрического поля в направлении мяса. Благодаря разным электрическим зарядам все частицы дыма надежно прилипают к мясу, создавая идеальные условия для копчения.

Острия делают с помощью треугольной вырубки, загиба жести под прямым углом. Вместо жести можно использовать металлическую решетку, самостоятельно изготовленную из проволоки. Расстояние между остриями — 5-7 см
.

Анодные панели с остриями располагают слева и справа
от средней (катодной) штанги на расстоянии 30-35 см.
Обе части анода соединяют между собой проводом. Плюсовая часть цепи заземляется.

Изолятор
изготавливают из непроводящего материала. Диаметр
отверстия под изолятор должен быть не менее 10-12 см
. Это предотвратит утечку тока на землю.

Катодную штангу
закрепляют подвесом из непроводящего материала соответствующей длины. Катод подключают к минусу высоковольтного генератора.

Как смастерить самому

Смастерить коптильню самостоятельно не так сложно, как может показаться. На электрокоптильне можно приготовить вкусные блюда довольно быстро. Для жирных продуктов больше подойдет метод холодного копчения, при этом в процессе готовки продукты окуриваются дымом, а лишний дым стекает вниз. Рыбу, куриные крылышки и овощи лучше приготовить методом горячего копчения. При высоких температурах на продуктах будет образовываться корочка, а внутри они останутся более сочными.

Хотя электрокоптилки стоят не очень дорого, всеобщий интерес к ним послужил тому, что цена на них начала расти. Поэтому стоит попробовать соорудить коптильню своими руками. Нередко для основы берут холодильник или электроплитку. Если дома есть нерабочие приборы, можно сделать устройство самостоятельно. Для того чтобы сделать коптильню из плиты или холодильника, стоит нарисовать чертеж.

Подробная схема конструкции поможет начинающему мастеру сделать самодельное устройство.

Чтобы смастерить устройство своими руками необходимо следующее:

• удалить устройство охладительной системы, снять обшивку;
• сверху корпуса следует просверлить отверстие для того, чтобы установить дымоотводную трубку. Можно подсоединить к трубе дымоход, затем вывести его поближе к вытяжке. Если сделать все правильно, можно коптить продукты в помещении без запаха дыма;
• внизу корпуса размещают электроплитку, на нее ставят поддон, где будут медленно тлеть опилки;
• над поддоном с опилками устанавливают лист, куда будет стекать жир с продуктов;
• для того чтобы положить или повесить продукты для готовки, следует установить решетку или повесить крючки.

Самодельная конструкция состоит из двух функциональных частей: из нагревательного элемента и корпуса. Нагревательный элемент получает электричество непосредственно от сети и разогревает емкость, где насыпаны деревянные опилки, именно от них и будет исходить жар и дым. Снаружи конструкции стоит прикрепить термометр, что позволит следить за температурой в процессе копчения.

Поэтапный процесс сборки самодельного коптильного механизма

Диэлектрические стержни послужат установкой для размещения подготовленного сырья. Их устойчиво фиксируют специальными креплениями. Если для основного корпуса коптильного прибора выбран предмет из металла, для изоляции продуктов потребуется установить диэлектрики – эбонитовые кольца.

Важно знать! Эта вариация не является повсеместной. Эбонитовые кольца применяются только в случае, если штыри выполнены из металла

В качестве альтернативного варианта используют деревянные стержни. Дерево является хорошим диэлектрическим материалом. Таким же образом выбирается материал и для опор металлической решетки.

Фото 8 Для корпуса коптильни лучшим вариантов будет деревянная конструкция. Дерево имеет диэлектризующие свойства, поэтому отличается повышенной безопасностью в процессе эксплуатации.

Для корпуса обязательно нужна крышка, на которую будет закреплен штуцер. На него производят установку дымовой трубы и прибора для измерения температуры. Подготовленную трубку фиксируют на штуцере и прокладывают к вентиляционному выходу.

Вертикальный ящик для самодельного коптильного механизма может быть сделан из картона с высокой плотностью, досок или фанеры. Стандартные параметры 400*400*600 мм.

Достаточно часто можно встретить коптильню, дополнительно оборудованную охлаждающей системой. Такая модель подойдет тем, кто конструирует стационарный прибор. В таком случае не требуется удлинять конструкции дымоотводной трубы, а соответственно, и экономится место.

Важно знать! Для создания корпуса нельзя использовать материалы с ламинированным покрытием и панели из пластика. Эти разновидности не рекомендуется подвергать воздействию горячих температур, т.к. они начинают выделять вредные вещества, которые вместе с дымом будут поглощаться размещенным сырьем.

Для регулировки температуры дымовой завесы лучше использовать охладитель, подключенный к холодной водопроводной линии. Воспроизвести такой прибор можно из змеевидного шланга (пластик или металл). В диаметре он должен составлять 15 мм. Трубкой необходимо обмотать дымоотвод по ходу спирали. Один ее конец подсоединить к водопроводному крану, другой – вывести в канализационный сток.

Важно знать! Корректировать температурный режим в коптильне также возможно посредством модификации длины дымоотвода от коптильного отсека до генератора. Однако в большинстве случаев, из-за дефицита пространства этот метод не применяется.

Фото 9 Монтаж дымоотводной трубы позволяет избежать избытка дыма при сеансе копчения. В производственных моделях всегда встроены датчики контроля, позволяющие в ручном или автоматическом режиме регулировать температуру и количество дыма.

В нижней части камеры монтируют сетку. К ней, посредством изолированного провода необходимо подключить к положительному полюсу источника тока.

Продукты подвешивают на отдельные крючки, при этом между ними должно быть расстояние, иначе в местах соприкосновения будут оставаться сырые участки. Далее заготовки нужно подключить к отрицательному полюсу.

Фото 10 Штырь для подвешивания продуктов подключается к отрицательному полюсу.

Коптильня изолируется от воздуха посредством крышки. На уровне 2-3 см от дна аппарата, необходимо разместить поддон для организации системы сбора жира, стекающего с продуктов. Именно такое расстояние оптимальное для избегания горения жира в подставке.

После поджигают горючие материалы. В момент визуализации дымовой завесы, трансформатор необходимо подключить к электропитанию.

Средние показатели одного сеанса приготовления полностью зависят от мощности аппарата, температурных показателей дыма, вес закладываемого сырья и его размеры.

Портал камина Кариатида Белый Мрамор

Цена: 85 700
Р

Подробнее

Портал камина Кариатида Крема Нова

Цена: 85 700
Р

Подробнее

Портал камина Кариатида Имперадор Дарк

Цена: 85 700
Р

Подробнее

Портал камина Кариатида Имперадор Лайт

Цена: 85 700
Р

Подробнее

Портал камина Кариатида Россо Леванте

Цена: 85 700
Р

Подробнее

Портал камина Ампир Крема Нова

Цена: 73 200
Р

Остались вопросы? С радостью поможем!

Виды самодельных коптилен

Всего можно выделить три наиболее популярных варианта, которые делают своими руками:

1. Из холодильника.
   Можно, используя старый холодильник, сделать из него самодельную коптильню. При этом конструкция такого устройства будет весьма простой, а само устройство не займет большого количества места. Для этого понадобится старый холодильник, который уже вышел из строя. Сначала в нем нужно убрать хладагрегат, а также все изоляционные материалы. Далее в холодильной камере нужно сделать отверстие для дальнейшего отвода через неё дыма. Делается поддон, используя листовую сталь. Также нужно достать электрическую плитку, после чего на неё будет установлен поддон с древесиной. В таком агрегате дым будет образовываться в среднем до 8 часов.

Примите во внимание: время тления древесины зависит оттого, насколько мало там находится воздуха. Если его будет много, она просто загорится.
.
Из нескольких жаровен. Самостоятельно собрать подобный вариант относительно легко

Главное преимущество подобного варианта – это отсутствие необходимости сваривать какие-либо детали. Для начала следует приобрести несколько жаровен. Они могут иметь любую форму, главное, чтобы у них было плоское дно. Так, на одной из утятниц нужно снять ручку с её крышки, после чего её нужно установить на дно. К нижним креплениям установить вторую утятницу, предварительно сделав резьбу. К тому же необходимо просверлить еще и отверстия для отвода дыма. Саму сетку, на которую будут подвешиваться продукты, можно взять из холодильника.

1. Из нескольких жаровен.

   Самостоятельно собрать подобный вариант относительно легко. Главное преимущество подобного варианта – это отсутствие необходимости сваривать какие-либо детали. Для начала следует приобрести несколько жаровен. Они могут иметь любую форму, главное, чтобы у них было плоское дно. Так, на одной из утятниц нужно снять ручку с её крышки, после чего её нужно установить на дно. К нижним креплениям установить вторую утятницу, предварительно сделав резьбу. К тому же необходимо просверлить еще и отверстия для отвода дыма. Саму сетку, на которую будут подвешиваться продукты, можно взять из холодильника.

• прежде всего ведро должно быть с крышкой, которой необходимо обеспечить максимально плотное прилегание для осуществления копчения;
• внутрь ведра нужно поместить решетку на трех ножках, после чего зафиксировать её на нужном уровне;
• также можно сделать решетку двойной (в этом случае повысится производительность).

Сначала на дно ведра укладываются опилки. После этого ставится решетка и на неё кладётся засоленная рыба. После этого максимально плотно закрывается крышка и устанавливается ведро на огонь. Примерно через 30 минут копчение будет закончено.

Электростатическая коптильня своими руками

На дымоотвод устанавливается рукав, изготовленный из прорезиненной ткани. Он выводится наружу в окно через форточку. После этого можно закрепить на нём коптильню. На 2/3 воды заливается водяной затвор в установленный охладитель. Когда высоковольтный блок удаляется, продукты подвешиваются на скобах. Вслед за этим высоковольтный блок можно опустить обратно в камеру. Электрический ток далее подключается к блоку управления и высоковольтному блоку.

Далее нужно поместить древесину в дымогенератор. Желательно брать фруктовые породы. Коптильня подключается к сети. Как только процесс копчения заканчивается, удаляется водосборник и протираются скобы. Но давайте разберемся, как вообще такую электростатическую коптильню сделать своими руками.

По своей конструкции электростатическая коптильня имеет отличие только в плане электрического контура. Напряжение, при котором происходит копчение, варьируется от 10 до 20 Вольт постоянного тока. В промышленных установках находят применение специальные трансформаторы. Достаточно будет взять трансформатор от старого телевизора.

Кроме трансформатора вам понадобятся: умножитель напряжения: резистор от 100 Ом (max 7 кОм); транзистор КТ 817 или КТ 836; изолированный сетевой кабель; изоляционные кольца (эбонит или иной тугоплавкий материал); металлическая сетка из любого металла.

Если вы решили использовать трансформатор от нового телевизора с вакуумным кинескопом, то умножитель в нём уже присутствует во встроенном варианте. Соответственно, он выдает постоянный ток. Изобретать ничего не надо. Сборка блока питания осуществляется на базе транзистора и ограничивающего резистора. Они подключаются к выводам трансформатора 9 и 11 против часовой стрелки. На выходном каскаде убирается высокое напряжение. Полярность нельзя перепутать ни в коем случае. Вот почему во время демонтажа трансформатора нужно запомнить, где были подключены отрицательный и положительный выводы.

Высоковольтные модели генераторов рассчитаны для использования в коптильне с вместимостью от 5 до 10 кг мяса. Коптильня большого размера продолжает работать, но процесс копчения осуществляется дальше.

Составными частями коптильни являются дымогенератор, камера для копчения, блок управления и блок высокого напряжения. Для формирования электростатического поля внутри камеры копчения устанавливают 3 сетки. По сторонам камеры находится 2 из них. Одна расположена по центру. Они подключены к катоду генератора постоянного тока. Напряжение, которое создается здесь, достигает отметки 20000 Вольт. Вот почему все такие электроды для подвески продуктов должны тщательно изолироваться от корпуса.

Самодельные игольчатые электроды закрепляются и иными контактными способами. Для их установки можно применять заостренные отрезки проволоки из стали, а также гвозди. Анод подключается на крюке, куда размещают продукты. Схема генератора тока не является сложной. Вот почему ее можно без особого труда собрать своими руками. Соответствующие чертежи для электростатической коптильни приводятся в интернете в большом количестве, вот почему каждый человек, обладающий базовыми знаниями в электротехнике, может ее собрать.

Обзор готовых изделий

При выборе коптильни стоит посмотреть, какие модели существуют, ознакомиться с отзывами потребителей и выбрать более удобный и подходящий вариант конкретно для каждого покупателя. Судя по тому, что говорят покупатели, для домашнего пользования больше подходят универсальные модели из нержавейки, с их помощью можно приготовить разнообразные блюда при разной температуре

При выборе модели стоит обратить непосредственно внимание на ее объем, насколько плотно прилегает крышка к корпусу, на вентиляцию.

Неплохие отзывы получила коптильня Hanhi.
Финская коптильня Hanhi выпускается на 10, 20 и 30 литров. Модель на 20 литров оснащена электрическим ТЭНом. Материалом для данной модели служит нержавеющая сталь с толщиной 2 мм, у всех изделий есть специальный поддон, куда будет собираться жир. На крышке конструкции есть термометр, который позволяет регулировать температуру в процессе работы агрегата. Используя специальный дымоотвод можно не бояться запаха копченостей в комнате во время работы агрегата. Хотя судя по отзывам, запах дымка в помещении все же немного присутствует. Коптятся продукты в финской коптильне Hanhi в течение часа.

Для холодного и горячего копчения можно выбрать электрическую коптильню «Идиллия».
Изделие выглядит как шкаф, на котором установлена панель управления. Агрегат стоит вертикально, что позволяет ему занимать немного места, не меньше, чем будет занимать холодильник среднего размера. Работает агрегат от сети, для этого стоит лишь подключить его. Коптильня имеет размеры 500х600х1300 мм, вес прибора составляет 9 кг. Одновременно загрузить в агрегат можно продукты весом 25 кг, за один день можно сделать до десяти загрузок. Для приготовления блюд горячего копчения понадобится до 3 часов. Используя метод холодного копчения, для приготовления мясных изделий потребуется 2­–3 часа и для рыбных продуктов – до 90 минут.

Требования, преимущества и особенности электростатической коптильни

Работает такой агрегат в конкретных климатических условиях. Требования к микроклимату следующие: влажность воздуха — не более 80%, температура — не выше 20–25 градусов по Цельсию. Эти параметры обеспечат оптимальную работу. Дымоотвод (специальная труба) должен направляться в окно с целью отвода дыма из помещения.

Устройство электростатического копчения несложное, с ним легко разобраться самому. Перед началом работы продукты закрепляются на крючки. Расчёты, какое количество определённого продукта можно заложить за один раз, вы сможете найти в специальной литературе или учитывать требования рецептов. Чтобы получить дым, достаточно использовать одну древесину. Это могут быть обычные опилки или специальные покупные брикеты, которые закладывают в дыморегулятор. Электронагреватель нагреет их до образования дыма. Дым будет подниматься вверх и создавать положительный заряд, который лежит в основе копчения. Благодаря этой особенности, дым будет намного лучше соприкасаться с продуктами, ведь они заряжены противоположными зарядами, а, соответственно, процесс копчения сокращается до одних суток.

Электростатическое копчение происходит гораздо быстрее обычного

Лишний дым попадает в дымоотвод и выводится наружу. Таким образом, мы ещё и избавляемся от эффекта задымления. Работая с электростатической коптильней, постарайтесь не нарушать правил безопасности во избежание проблем и несчастных случаев. Когда аппарат работает, ни в коем случаи нельзя прикасаться к продуктам, находящимся в коптильне. Выключите её и только после этого начинайте проводить любые действия с продуктами. Когда укладываете продукты, следите за тем, чтобы они не соприкасались со стенками коптильни.

Обязательно следить за тем, чтобы влага не попадала на розетку. Стоит отойти на расстояние от работающего прибора и не соприкасаться с ним, когда он включён. Для работы не требуется много энергии.

Вы, конечно, можете купить этот прибор в магазине или на интернет-сайте. Но намного выгодней будет.

Процесс копчения в электростатической коптильне.

Анодная сетка устанавливается на расстоянии 10 см. от влагосборника, к ней подводится плюсовой кабель от генератора высокого напряжения. В коптильной камере на перекладину развешивается продукты – сало, птица или рыба. В продукты втыкаются крюки, соединенные с минусовым проводом. Далее, заправляется дымогенератор топливом – ольховыми или буковыми опилками, включается компрессор для создания тяги в дымогенераторе. Далее, при помощи обычной газовой зажигалки, через отверстие внизу нашего источника дыма, поджигаем топливо, патрубок вводим в коптильную камеру.

Электричество не подаем до тех пора, пока не увидим, что через наш дымоотвод, установленный на верхней крышке коптильной камере, не пошел дым. Это будет сигнализировать нам о том, что камера достаточно заполнена дымом. Далее подаем напряжение, и оставляем 2 часа, контролируя температуру в камере, через выведенный термометр. Корректируем температуру увеличением длины дымохода. Температура в камере должна быть в пределах 22-23 градусов Цельсия. После окончания копчения рекомендуется дать продукту дозреть в холодильнике еще пару дней. Через пару дней результат нашей работы можно выкладывать на стол. Приятного аппетита!

Электростатическая коптильня своими руками

Процесс копчения в домашних условиях всегда был достаточно трудоемким мероприятием, особенно, если речь шла о наиболее деликатесной форме — холодной обработке дымом. Приходилось в течение долгих часов следить за температурой и качеством процесса, поддерживать исправную работу дымогенератора и, главное, контролировать, насколько точно поток дыма направлен на закладку из мяса или рыбы. Процесс можно серьезно упростить, если сделать своими руками электростатическую коптильню. Качество обработки практически не изменится, а забот и проблем заметно поубавится.

Секрет копчения под напряжением

Сразу стоит оговориться — делать электрическую коптильню своими руками имеет смысл только для холодного копчения. Несмотря на то, что энтузиасты активно экспериментируют с горячим копчением и даже пытаются готовить шашлыки с использованием электростатических аппаратов, наилучшие показатели качества все же получаются на дыму с температурой коптильни не более 45-50оС.

В данном случае электростатический усилитель обеспечивает два дополнительных фактора, которые практически бесполезны при обработке продуктов в горячей коптильне:

• Электростатическое поле разгоняет и преимущественно заряженные молекулы воды, и имеющихся полярных органических соединений в дым, в том числе кислоты и низшие спирты. Благодаря этому процесс насыщения продуктов проходит в разы быстрее, чем при отсутствии электростатического поля;
• При работе холодной электростатической коптильни не происходит деградации и деструкции животного белка и жиров, тех основных кирпичиков, из которых состоит мясо, сало или рыба. В этом смысле процесс копчения в электростатическом поле очень сильно напоминает вяление, но с более высокой скоростью обработки.
• В горячем копчении влага интенсивно удаляется с поверхности продукта, и даже если электростатическое поле «набрасывает» водяной пар и кислоты из дыма, все это сметается потоками горячего воздуха. По сути, это процесс жарки мяса или сала в горячем воздухе с добавлением дыма.

Поклонников у обоих способов копчения, холодного и горячего, более чем предостаточно, поэтому с каждым годом появляются все новые и новые способы и конструкции электростатических коптилен. Есть даже схемы коптилен с встроенным блоком контроля температуры поверхности мяса с помощью дистанционного инфракрасного термометра и с регулируемым напряжением электростатического поля. Понятно, что подобные коптильни изготавливают в основном для обработки больших объемов продуктов, для себя можно сделать небольшую электрическую коптильню своими руками фото.

В отличие от больших камер с мощными электростатическими блоками, для которых нужен сарай, гараж или хотя бы дача, малогабаритные электрокоптильни можно использовать даже в условиях городской квартиры. Естественно, производительность электростатической коптильни меньше, но вкус и качество продукции заметно выше.

Устройство электрокоптильни

Схема аппарата для электростатического копчения очень проста и вполне доступна для сборки своими руками. Конструкция коптильни состоит из следующих частей:

• Корпуса из диэлектрического материала, можно дерева, пластика или даже бумаги;
• Электростатической «излучающей» сетки-подвески из стальной, медной или латунной проволоки;
• Дымогенерирующего блока коптильни или дымогенератора;
• Системы охлаждения дымового потока.

Основным модулем, от которого зависит качество и производительность работы коптильни, является генератор электростатического поля. Конструкций и различных схем электростатического блока существует огромное количество, но не все они одинаково успешно работают и дают высокое качество продукта.

В центре корпуса монтируется съемная подвеска из проволоки, на которую непосредственно закрепляют продукты. Излучающая сетка устанавливается на стенки электростатической коптильни, в нижней части корпуса устанавливают дымогенератор. В мощных коптильнях дымогенерирующий блок выносят вместе с охладителем в виде отдельной конструкции за пределы корпуса.

Электронный генератор на запчастях от телевизора

Большинство энтузиастов холодного копчения считают, что проще всего сделать электростатическую коптильню своими руками из развертки телевизора. Действительно, в старых транзисторных телевизорах использовалась плата развертки кадра. В современных телевизорах ее функции выполняют несколько микросхем и ключей, поэтому разжиться подобной платой будет непросто, и стоить устройство будет немало.

На самом деле применение платы не очень подходит для столь утилитарных целей, важно не только получить для коптильни электростатическое поле, но еще и управлять его мощностью. В противном случае коптильня будет работать подобно русской печи, поэтому чаще всего изготавливают отдельную схему, в которой используется только высоковольтный трансформатор.

Можно собрать электростатическую коптильню своими руками из катушки зажигания от двигателя внутреннего сгорания машины. Разницы большой нет, но если в предыдущем случае максимальный потенциал электростатического поля в коптильне составляет всего 20 кВ, то в системе с катушкой зажигания получается все 40 кВ.

Токи очень маленькие, если при нарушении изоляции транс от телевизора может ощутимо стукнуть по рукам, тогда как удар высоковольтного генератора на катушке от жигулей по силе будет равен разряду мощного электрошокера, как на видео

Поэтому, если в планах построить небольшую коптильню, то лучше всего делать ее электронную часть на трансформаторе ТДС17.

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

• Очень простая конструкция;
• Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
• Легкое обслуживание.

К сведению! Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400оС спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

• Генератора электростатического высокого напряжения;
• Подвески для мяса и рыбы;
• Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Работа электростатической мини — коптильни

Перед запуском продукты вывешивают на подвес коптильни и на относительно короткое время, 5-7 мин. включают нагнетающий вентилятор. Чтобы не было пробоя электрического поля, мясо — сало необходимо подсушить, и даже промокнуть избыточную влагу салфеткой.

В коробку дымогенератора загружают опилки, вставляют «паяльник» и крепят клеммы электростатической системы. Далее коптильня закрывается крышкой, и включается нагрев, после заполнения нижней части корпуса дымом включается электрогенерирующая система. Для того чтобы дым концентрировался на мясных изделиях, необходимо подрегулировать уровень потенциала электрического поля, иначе большая часть продуктов разложения осядет на стенах коптильни.

Заключение

Приведенная схема электростатической коптильни замечательна тем, что в ней нет перенасыщения продуктов смолами и летучими веществами. Для получения среднего уровня насыщенности коптильной камере достаточно проработать 45-60 мин., тогда как в классическом варианте процесс копчения растянулся бы на несколько часов.

Все мы знаем, что копченые изделия не являются диетическими продуктами, тем более те, которые продаются в магазинах, ведь в них много вредных консервантов и добавок. Вот тут то и возникает вполне резонный вопрос, а как же снизить потенциальный вред любимых продуктов, сохраняя при этом их вкусовые качества и аромат? Выход есть – домашнее копчение. Вкусную и, самое главное, абсолютно безопасную для здоровья продукцию можно получить даже в домашних условиях. И в этом поможет электрокоптильня, своими руками собранная.

Общие рекомендации

Сегодня существует масса препаратов, способных заменить натуральный древесный дым синтетическими жидкостями. При этом электрическая коптильня, сделанная своими руками, позволяет получить вкусный, ароматный копченый продукт, приготовленный на основе натурального дымка. Какой породе древесины для копчения отдать предпочтение, это уже вопрос личного характера.

Опытные специалисты уверяют, что наиболее удачным мясо получается, если использовать для его копчения дуб, осину, тогда как рыбу лучше коптить на ветках плодовых деревьев: вишня, яблоко, груша, персик и т.п. В свою же очередь хвойные не годятся для копчения, поскольку в них присутствуют смолы, которые портят вкусовые качества готового продукта.

Делая электрическую коптильню своими руками, лучше отдавать предпочтение методу холодного копчения, и вот почему. Горячий способ характеризуется температурной обработкой в пределах 60-120°С, при этом сам процесс занимает не так уж и много времени (2-3 часа). Безусловно, это очень удобно, да и вкусовые качества изделия отличные. В электрической коптильне холодного копчения можно получить продукт с более длительным сроком хранения, ведь благодаря поддерживаемой температуре 20-25°С изделие лучше консервируется.

С этой статьей читают: Чем отличается холодное копчение от горячего

Рассмотрим более подробно, как же изготовить своими руками коптилку холодного копчения.

Коптилка из 200-литровой бочки

Чтобы сделать домашнюю коптильню холодного копчения своими руками, нам понадобится металлическая бочка, хорошо, если она будет изготовлена из жаропрочной стали. Как правило, в таких бочках хранятся химически вредные веществами и жидкости. Если в вашем домашнем хозяйстве нет такого предмета, то ее с легкостью можно приобрести с рук, пролистав объявления либо в местной газете, либо на интернет-площадках. Главное условие – бочка должна быть вместе с крышкой, о функционале которой вы узнаете немного позже.

Помимо самой бочки потребуются следующие предметы:

• электрическая плита, посредством которой будет прогреваться воздух внутри коптилки – сгодится даже самая примитивная «буржуйка» или ТЭН

• 4 небольших колеса, с помощью которых можно будет перемещать электрическую коптильню холодного копчения с места на место – их можно приобрести как на барахолке, так и в любом строительном магазине;
• терморегулятор, с помощью которого можно будет регулировать температуру внутри устройства – лучше отдавать предпочтение приборам с полем регулировки 20-90°С;
• электрический кабель

• термометр;
• емкость для сбора жира, который будет выделяться из продуктов во время копчения – это может быть любая посудина круглой или прямоугольной формы;
• сверло по металлу – Ø10 мм;
• поддон для горючих материалов;
• сетчатое полотно, решетка или система крючков, на которую будет укладываться продукт.

Процесс сборки агрегата

Собрать своими руками коптилку холодного копчения для рыбы или мяса не трудно, важно лишь следовать подробной инструкции:

1. Если бочка ранее использовалась для хранения горюче-смазочных материалов и прочих химикатов, ее необходимо тщательно промыть. В большинстве случаев для этих целей используют соду с жесткой щеткой, после чего вымывают с моющим средством и обильно ополаскивают. Благодаря таким манипуляциям можно избежать возможного попадания вредных веществ на продукты копчения.
2. На дно бочки ставим электроплиту так, чтобы она не заваливалась ни на одну сторону. Для этого можно зафиксировать ее с помощью с помощью металлических пластин.

Так выглядит коптильня на «срезе»

1. Дальше нужно сделать вентиляцию, для чего необходимо просверлить в днище аппарата 5-8 отверстий Ø10 мм. Теперь нужно закрепить зону, на которой будет размещаться продукты – это может быть как решетка, так и система крючков.
2. После того, как все вышеуказанные процессы будут выполнены, берем охапку хвороста или дров, кладем их внутрь бочки и поджигаем. Это позволит устранить остатки масла и поспособствует дополнительной прокалке стен аппарата.
3. Как только пробная попытка копчения была проведена, удаляем нагар со стенок бочки. Для этого можно использовать металлическую щетку. А затем тщательно выполаскиваем коптильню холодного копчения, сделанную своими руками, используя при этом моющее средство. И не забываем избавиться от самого моющего.
4. Устанавливаем аппарат на колеса, прикручивая их к днищу почти готовой коптильни.

ВИДЕО: Как сделать коптильню из половины бочки

1. Переходим к электрической плите, от которой, по большому счету, нам потребуется только ТЭН. И даже если вы ни разу не сталкивались с подобными устройствами, то сможете с легкостью справиться с этой задачей. Так, вынимая ТЭН из электропечи, нужно всего лишь снять нагревательный диск и отсоединить провода теплонагревательного элемента. А можно сделать еще проще, не «потрошить» электропечь, а купить нагревательный элемент на рынке или в специализированном магазине.
2. При помощи винтов крепим теплонагревательный элемент по центру коптильной установки и рядом располагаем терморегулятор с последовательным соединением. Желательно использовать медный провод, сечением не менее 2,5 . Теперь помещаем его датчик в том месте, где вам удобно будет на него поглядывать.
3. Следующим этапом сборки электрокоптильни будет обустройство верхней части. Вверху, в стенке сверлится небольшое отверстие, через которое необходимо закрепить термометр так, чтобы он находится внутри аппарата. А в крышке следует сделать отверстие Ø5 см, которое будет выступать в качестве дымохода.
4. Посередине коптилки устанавливаем поддон для сбора жира. Это может быть старый противень или любая другая емкость, максимально подходящая по размеру к этой конструкции. А чуть выше размещаем решетку, на которую будут укладываться продукты.

Если вы планируете вместо решетки использовать систему крючков, то ее также можно сделать своими руками. Взяв прутки Ø3-5 мм, скрутите их крючком и прицепите на металлическую планку, в которой до этого были выполнены соответствующего диаметра отверстия. Такая конструкция прикручивается к стенкам бочки с помощью шурупов.

Отверстие в крышке устройства закрываться заслонкой и в начале процесса копчения должно быть закрыто. В противном случае эффективность работы агрегата будет крайне низкой.

В качестве поддона для горючих материалов можно использовать сетку или обычную кастрюлю. Как правило, пятилитровой кастрюли топлива достаточно, чтобы установка работала 8-10 часов при температуре 20°С или три часа в ускоренном режиме.

Пробный подогрев желательно проводить на протяжении трети часа для того, чтобы «разогреть» установку, после чего можно смело закладывать в устройство продукты для копчения.

С этой статьей читают: Как закоптить скумбрию в коптильне горячего копчения

Вот, собственно, и все тонкости сборки коптильного устройства. Конечно, вы можете купить коптилку холодного копчения и в магазине, но при этом за нее придется отдать немало денег. Да и сам факт того, что такой аппарат вы сделаете собственноручно, будет делать готовый продукт еще вкуснее.

ВИДЕО: Коптильня своими руками для холодного и горячего копчения

Порой так хочется побаловать себя копченными блюдами, но цена на эти продукты доступна не каждому, и даже если все-таки раскошелиться на такое удовольствие, нет гарантии в его безопасности для организма. Избежать употребления вредных добавок, сохранить естественный вкус изделия, а также сэкономить деньги поможет самодельная электрическая коптильня.

Плюсы и минусы самодельного устройства

Электрокоптильня, собранная своими силами, обладает рядом достоинств, главный из которых – возможность соорудить оборудование из подручных материалов и ненужных вещей без лишних затрат. Данный агрегат сможет работать автономно, а термостат обеспечит регулировку температуры. Копчение продуктов в этом устройстве, не нуждается в специальных кулинарных навыках, что делает процесс доступным для каждого желающего побаловать себя такими деликатесами.

Однако у такого рода прибора, есть и свои недостатки, основной из которых – это мощность. Она может быть меньше, нежели у профессиональной электрокоптильни, что делает время приготовление блюд дольше. Также устройства в магазинах смотрятся гораздо эстетичнее, чем сделанные своими руками.

Магазинные модели позволяют проводить копчение дома или на улице в независимости от погодных условий, их можно разместить на кухне или балконе. Еще существует возможность приобрести коптильню, которая не нуждается в опилках: они заменяются специальными топливными брикетами. Сделать такое устройство самому гораздо труднее.

Необходимые материалы и особенности работы оборудования

Чтобы понять, какие материалы и оборудование необходимо для сборки, стоит разобраться в конструкции электрической коптильни. Она включает корпус и нагревательный элемент, который питается от сети и повышает температуру в емкости с опилками, в результате чего те начинают тлеть. Важно определиться с количеством продуктов, которые будут коптиться, от этого зависит размер устройства.

Корпус должен быть герметичен, с хорошо прилегающей крышкой. Для этой цели подойдет ведро или бочка из металла, 20-литровая кастрюля, бак и другие предметы подобной формы Крышка от корпуса должна без усилий сниматься быстро, чтобы не выпустить дым, и также легко одеваться обратно.

Преимущество отдавайте тем емкостям, которые изготовлены из нержавеющей стали, в идеале использовать пищевую нержавейку.

При сборке конструкции важно предусмотреть наличие нескольких камер в основной емкости: одна – для продуктов, другая – для опилок. В качестве нагревательного элемента подойдет ТЭН или «буржуйка».

Еще понадобятся следующие материалы и инструменты:

• небольшие колесики – 4 шт. для перемещения коптильни в нужное место;
• терморегулятор – будет обеспечивать регулирование температуры внутри устройства (лучше выбирать приборы с диапазоном температур от 20°C до 90°C градусов);
• электрический кабель;
• емкость, в которую будет стекать жир (миска, поддон);
• термометр;
• поддон, в который помещаются деревянные щепки;
• сверло по металлу диаметром 10 мм;
• дрель;
• шуруповерт;
• ножницы по металлу;
• отвертка;
• решетка или планка с крючками, на которых будут размещены продукты.

Читайте также: Как работают промышленные коптильни

Пошаговая инструкция изготовления

Электрическую коптильню можно соорудить из металлической бочки, газового баллона и холодильника.

Из бочки

Чаще всего именно из бочки собирается электрокоптильня, так как это самый доступный материал. Изготовление происходит в несколько этапов:

• Нужно подготовить корпус устройства. Емкость очищают от остатков содержимого и тщательно вымывают содой либо моющими средствами для посуды. Это убережет продукты от попадания и пропитки их вредными веществами, которые хранились в бочке. После этого ее проверяют на герметичность.
• Крепление колесиков. С помощью инструмента просверлите в основании бочки отверстия и закрепите колеса ко дну емкости.

• Подготовка и установка нагревательного элемента. Снимите крышку с электрической плиты и извлеките ТЭН (в том случае, если вы не приобрели его отдельно), отсоединив провода. С помощью винтов прикрепите его к основанию бочки по центру.
• Крепление термостата и термометра. Термостат нужно установить выше места, где находиться ТЭН, и соединить их последовательно. Сам датчик лучше разместить в верхней зоне бочки в месте, где будут находиться продукты. При соединении остановите свой выбор на проводах с сечением от 2,5 до 3 мм. Для крепления термометра к емкости, просверливают несколько отверстий в стенке и прикручивают его внутри устройства. Термометр поможет узнать температуру в коптильне, а термостат – отрегулировать ее.

• Размещение поддона в устройстве. В процессе копчения с продуктов выделяется жир, который должен стекать в специальный резервуар. Им может служить форма для выпечки с диаметром 50 см. Этот поддон устанавливают в середине бочки, сделав несколько отверстий в ее стенках.
• Организация выхода дыма и поступления воздуха. Просверлите несколько отверстий в крышке от бочки (диаметр − примерно 5 мм) , либо одно (диаметр − около 5 см), и установите дымоход. Для этой цели лучше подойдет металлическая трубка, что позволить дыму потихоньку выветриваться из емкости. Важно проследить за тем, чтобы внутрь конструкции поступал воздух. Несколько просверленных дырок в основании бочки обеспечат этот процесс. В момент, когда дым только появляется, необходимо закрыть отверстие на крышке, иначе копчение будет некачественным.
• Крепления емкости под опилки. Здесь сойдет как сетка, так и кастрюля емкостью около 5 литров.
• Установка решетки или крючков. Нужно определиться, как вы будете размещать продукты для копчения в устройстве, и вмонтировать в верхней части решетку либо планку, которая имеет отверстия для крепления на ней крючков. Последние так же можно сделать своими руками из небольших прутиков с сечением от 3 до 5 мм, скрутив их.

• Проверка устройства. Лучше сразу проверить ваше детище, чтобы выявить какие-либо недочеты или поломки, придерживаясь при этом правил безопасности.

Из холодильника

Если бочки под рукой не нашлось, а в гараже пылиться старый холодильник, то и он сгодиться для сборки электрической коптильни. Лучше, если он имеет небольшие габариты.

Что для этого нужно:

• Избавьтесь от системы охлаждения и изолирующих компонентов, отсоединив их от устройства.
• Установите электроплиту либо ТЭН на дно холодильника.
• Выведите клеммник наружу через отверстие, в котором раньше находился компрессор, и соедините с переключателем.
• Жаропрочную посуду (противень, поддон) размещают прямо над электроплитой.
• На ТЭН ставят емкость для опилок. Идеально, чтобы это была кастрюля на 5 литров, что обеспечит работу электрокоптильни на десять-двенадцать часов.
• В верхней части холодильника нужно сделать отверстие сечением около 5 см и вставить в него трубку для выхода дыма.
• Разместите одну либо несколько сеток, прикрепив его изнутри к стенкам оборудования. Если вы не планируете размещать продукты на сетке, а хотите их развешивать, тогда нужно закрепить планку с крюками.

• Закройте плотно дверцу устройства, и включите его.

В этом методе есть маленький подвох: продукты могут поддаваться только горячему копчению.

Для удобства регулировки температуры можно переключатель от плиты вывести наружу и прикрепить сбоку. Устанавливать такой прибор лучше в местах, защищенных от сильного ветра. Если вы собираетесь коптить продукты зимой, следует позаботиться о дополнительном утеплении устройства. Для этого воспользуйтесь прессованной минеральной ватой.

Из газового баллона

С газовым баллоном придется повозиться. Сперва нужно проверить его на наличие остатков газа. Для этого нанесите мыльный раствор на отверстие баллона. Отсутствие реакции свидетельствует о том, что емкость пуста. Если же образовались пузыри, значит, в баллоне остался газ.

Чтобы очистить от содержимого баллон, нужно провернуть кран на нем газовым ключом №5 и №3. Лучше такую процедуру выполнять на расстоянии от жилых помещений. Когда весь пропан выветриться, в отверстие прикрепить небольшую трубочку и влить в емкость воду – это позволит безопасно отпилить крышку ножовкой по металлу. Далее баллон промывают смесью воды, аммиака и нашатырного спирта.

Очень важно хорошо и несколько раз вымыть емкость и только после этого приступать к дальнейшим манипуляциям во избежание взрыва.

Снимите отпиленную крышку с баллона. Сделайте отверстие в ней и присоедините трубу из металла. Можно приобрести специальный модуль, который сделан из неподатливой коррозии стали. Приварите к крышке ручку для удобства использования.

Далее приварите небольшие ножки к основанию. Теперь нужно найти посуду для опилок и жира, который стекает с продуктов. Их можно сделать самим, используя металлические круги. Чтобы их закрепить, сделайте пару выемок в емкости. В верхней располагается емкость для жира, а в нижней – для опилок.

После нужно закрепить сетку либо планку с крючками, проделав несколько отверстий для их крепежа вверху емкости. На самое дно устанавливают нагревательный элемент. Его можно извлечь из старой плиты либо утюга или приобрести отдельно в магазине. Сделайте отверстие в баллоне для выхода кабеля, чтобы была возможность подключить устройство к сети.

Когда все закреплено, необходимо проверить, как работает коптильня. Поместите опилки в специальную посудину, закройте крышку и включите прибор в сеть.

Другие варианты

Существуют и другие предметы обихода, из которых можно соорудить электрическую коптильню. Например, это старый утюг, нагревательный бак, стиральная машина старого образца (не автомат).

Читайте также: Как самостоятельно сварить металлическую коптильню

Техника безопасности

Электрокоптильня может быть опасным устройством, поэтому в обязательном порядке перед эксплуатацией нужно ее проверить.

Обратить внимание нужно на:

• концентрацию дыма;
• не занялся ли огонь в опилках;
• работает ли ТЭН исправно;
• правильно ли расположены решетки для продуктов;
• изолированы ли провода.

Также важно учитывать следующие моменты:

• в месте, где происходит сборка, влажность не должна превышать восьмидесяти процентов;
• не допускается прикасание продуктов к стенкам коптильни и электродной сетке;
• электрические элементы устройства нужно изолировать от его стенок;
• нельзя прикасаться к корпусу оборудования во время работы;
• продукты вынимаются, только когда оборудование отключено от сети.

Электрическая коптильня, собранная своими руками, привнесет в ваш рацион праздничные, с изысканным ароматом, а самое главное − безопасные для здоровья блюда. Это устройство станет предметом гордости и радости для вас и вашей семьи.

Как известно, копчение – это один из способов приготовления мясных и рыбных продуктов методом тепловой обработки.

Копченые продукты обладают превосходным ароматом и, благодаря воздействию бактериостатических веществ коптильного дыма, долго хранятся.

Виды копчения

Есть два вида копчения — холодное и горячее. Горячее, исходя из названия, характеризуется температурой дыма, которым обрабатывается продукты – она составляет 45-120 градусов Цельсия. Такой способ занимает несколько часов, после чего продукты готовы к употреблению.

При холодном копчении температура дыма 19-25 градусов Цельсия и такой способ может занять до нескольких дней.

Один из способов ускорения процесса копчения – это ионизация частиц коптильного дыма при помощи электрического тока.

Электростатическое копчение доступно и в бытовых условиях. Коптилку с электростатикой можно приобрести, цена варьируется от 10 до 90 тысяч рублей, также отличаются характеристики.

А также такой агрегат можно сделать собственными руками и в этой статье мы хотели бы остановиться подробнее именно на самодельной электростатической коптильне.

Электростатическая коптильня и ее принцип работы

Для начала, давайте разберемся, как работает электростатическая коптильня, чтобы понять какие комплектующие нам потребуются для его изготовления.

В коптильне имеется коптильная камера, в которой вертикально подвешиваются продукты. Продукты подвешиваются на крюки для большего контакта с дымом.

Для получения дыма используется дымогенератор, а в качестве топлива либо специально предназначенные для этого брикеты, либо обычная древесина, реже опилки. Дым поступает в коптильную камеру. На входе в коптильную камеру, дым проходит через решетку присоединенную к положительному полюсу источника высокого напряжения. Напряжение необходимое для копчения 20 кВ при постоянном токе.

Продукты в электростатической коптильне развешены на крюках, подключенных в отрицательному полюсу того же источника. Проходя через, положительную решетку из молекул дыма высвобождаются электроны, дым подвергается ионизации. Ионы дыма устремляются к отрицательному полюсу под воздействием электростатического поля, интенсивно воздействуя на продукты, что ускоряет процесс копчения.

В камере для электростатического копчения предусмотрен дымоход для вывода избытков дыма и во избежание излишнего задымления камеры.

Таким образом, электростатическое поле ускоряет естественный процесс проникновения молекул дыма в молекулы продуктов, что в свою очередь значительно сокращает время приготовления продукта. Благодаря чему, копчение с электростатикой набирает популярность в промышленном производстве.

Схема самодельной электростатической коптильни

Компоненты устройства

1. Генератор высокого напряжения (высоковольтный блок для коптильни)
2. Коптильная камера
3. Генератор дыма
4. Радиатор охлаждения дыма
5. Влагосбоник
6. Анодная сетка
7. Катодные крюки

Генератор высокого напряжения

Так как единственным отличием от обычной коптильни, электростатическая отличается наличием того самого электрического поля, начнем именно с этого элемента.

Для того чтобы получить источник напряжение аж в 20 000 Вольт нам потребуется генератор высокого напряжения для коптильни. Для его сборки можно использовать схему, приведенную ниже.

Общая схема электростатической коптильни.

Компоненты, которые нам нужны для сборки:

1. Трансформатор ТДКС, его можно скрутить со старого телевизора с вакуумным кинескопом, для получения постоянного тока;
2. Сопротивление до 7 кОМ – выпаиваем из того же телевизора;
3. Транзистор КТ863 можно приобрести в любом магазине радиодеталей рублей за 10;
4. Кабель с изоляцией.
5. Диэлектрические кольца.
6. Металлическая сетка – анод.

Собираем генератор высокого напряжения согласно принципиальной схеме.

Такой генератор оптимален для электрокоптильни для 4-6 кг. Продукции, рыбы или мяса, при большей загрузке производительность упадет, увеличится срок копчения.

Коптильная камера

Отличие коптильной камеры электростатической коптильни от обычной заключается в том, что продукты, помещенные внутрь, должны быть надежно изолированы от стенок камеры, во избежание короткого замыкания. Поэтому перекладины, на которые будут вешаться крюки с продуктами, должны крепиться к корпусу камеры через диэлектрические прокладки. А еще лучше эти перекладины и вовсе изготовить из прочной древесины. Деревянные пруты, например, из орешника, диаметром 2 сантиметра не будут уступать по прочности металлическим, и при этом, дерево прекрасный изолятор.

На изоляторах также должен быть закреплена анодная сетка, так самая, на которую будет подаваться положительный заряд от генератора высокого напряжения. Ни в коем случае нельзя допускать короткого замыкания на корпус коптильни, так как это чревато жертвами. В качестве материала изолятора можно воспользоваться жаростойким стеклом.

Это те самые изоляторы, на которых держатся линии электропередач и которые легко найти на свалке, если хорошенько поискать. Также подойдет кирпич или керамика. Не стоит использовать изоляторы, которые расплавятся от высокой температуры. Важно помнить, что если вы вдруг захотите использовать вашу коптильню для горячего копчения, а это не исключено, то изолятору лучше делать из тугоплавких жаростойких материалов.

Камера оборудуется плотной дверцей, в которую врезаем штуцер дымоотвода и термометр для контроля над температурой процесса. Во время копчения на штуцер накидывается шланг, и выводится в форточку.

Кстати, если вы делаете коптильню исключительно для электростатического копчения, то коптильную камеру и вовсе можно сделать из диэлектрического материала, и не париться с изоляцией вообще. Это радикально, не дорого и вполне электробезопасно.

Вполне подойдет обычные доски или фанера, а вот от МДФ или пластика лучше отказаться, чтобы не провоцировать попадание в продукты опасных химических веществ.

Коптильную камеру делаем вертикальной с размерами 300x300x700 мм. С заделом на размещение продуктов в два «этажа», соответственно посередине можно сделать крепление для съемной перекладины.

Генератор дыма

Несмотря на то, что статическое копчение наиболее прогрессивный способ, оно всё еще требует дымогенератора.

Для его изготовления из подручных средств нам потребуются следующие компоненты:

1. Эмалированная кастрюля или бидончик;
2. Сантехнические металлические фитинги с резьбой (тройник, бочонок, контргайка);
3. Кусочки трубок из нержавейки того же диаметра, что и фитинги;
4. Трубка из меди диаметром 4-5 мм;
5. Электродрель со сверлом;
6. Плашка для нарезания резьбы размера резьбы наших фитингов;
7. Резиновый шланг 5-7 мм. диаметра;
8. Маленький компрессор.

В крышке кастрюли высверливаем отверстие под резьбу фитингов. Скручиваем вместе тройник и бочонок, получилось соединение буквой «Т». Длинным концом вставляем в отверстие в крышке, прикручиваем с обратной стороны контргайкой.

Вкручиваем в одну сторону тройника над крышкой патрубок для выхода дыма, а с обратной стороны вворачиваем штуцер, предварительно вставив в него медную трубочку сантиметров на 10. Этот штуцер – своего рода форсунка для подачи воздуха. На медную трубку надеваем шланг компрессора для нагнетания воздуха. У дна кастрюли делаем небольшое отверстие для поджога топлива. Все, наш импровизированный дымогенератор готов. Подключаем компрессор, насыпаем опилки в кастрюлю, и поджигаем через нижнее отверстие.

Радиатор охлаждения дыма

Для того, чтобы копчение было холодным нам нужно охладить выходящий из генератора дым. Охладитель можно сделать из обычной трубки ПВХ длинной 1-2 метра. Обмотать этой трубкой дымоход, один конец подключить к водопроводному крану, второй опустить в канализацию. Также температуру дыма можно менять изменением длины дымохода. Прекрасно подойдет для этой роли телескопическая труба от старого пылесоса.

Влагосборник

В процессе копчения из продуктов будет выделятся влага, жир и сок. Целесообразно на дне коптильной камеры соорудить влагосборник. В этом качестве можно использовать пластиковый тазик, если коптильня будет работать только по холодному и эмалированный, если периодически будет применяться для горячего копчения.

Анодная сетка

В качестве анодной сетки, то есть сетки на которую будет подаваться положительный заряд от нашего генератора высокого напряжения можно использовать любую металлическую сетку, но лучше, конечно, из цветного металла или из нержавейки. На сетку для равномерного потока ионов можно накрутить небольшие металлические штыри длинной 3-4 сантиметра на одинаковом расстоянии.

Катодные крюки

В качестве катода, то есть отрицательного полюса, можно использовать сами крюки, на которые будут крепиться продукты. Для более качественного и быстрого копчения крюки нужно втыкать в продукт на глубину 5-7 см. Если перекладина деревянная то минусовой провод присоединяем непосредственно к крюкам, если перекладина металлическая на изоляционных прокладках, то катодный провод можно присоединить в перекладине.

Из чего можно сделать электростатическую коптильню

1. Из холодильника.

Камера старого советского холодильника «Бирюза», «Юрюзань» или «Орск» прекрасно может послужить коптильной камерой. Принцип сборки тот же самый, что описан выше. Трубки холодильника, кстати, можно будет использовать как радиатор охлаждения дыма.

1. Из старой газовой плиты.

Духовой шкаф старой плиты вполне сгодится для копчения продуктов, но не забываем про электрическую изоляцию.

1. Любой старый деревянный ящик.

Как мы уже упоминали, для сугубо электростатического копчения коптильная камера из дерева – вариант идеальный и безопасный.

Процесс копчения в электростатической коптильне.

Анодная сетка устанавливается на расстоянии 10 см. от влагосборника, к ней подводится плюсовой кабель от генератора высокого напряжения. В коптильной камере на перекладину развешивается продукты – сало, птица или рыба. В продукты втыкаются крюки, соединенные с минусовым проводом. Далее, заправляется дымогенератор топливом – ольховыми или буковыми опилками, включается компрессор для создания тяги в дымогенераторе. Далее, при помощи обычной газовой зажигалки, через отверстие внизу нашего источника дыма, поджигаем топливо, патрубок вводим в коптильную камеру.

Электричество не подаем до тех пора, пока не увидим, что через наш дымоотвод, установленный на верхней крышке коптильной камере, не пошел дым. Это будет сигнализировать нам о том, что камера достаточно заполнена дымом. Далее подаем напряжение, и оставляем 2 часа, контролируя температуру в камере, через выведенный термометр. Корректируем температуру увеличением длины дымохода. Температура в камере должна быть в пределах 22-23 градусов Цельсия. После окончания копчения рекомендуется дать продукту дозреть в холодильнике еще пару дней. Через пару дней результат нашей работы можно выкладывать на стол. Приятного аппетита!

Правила техники безопасности

Так как, мы имеем дело с электричеством необходимо соблюдать правила безопасности.

Категорически нельзя касаться анодной сетки во включенном состоянии, да и касаний корпуса во время работы установки лучше избегать. Основание, на котором вы устанавливаете коптильню должно быть сухим и из диэлектрических материалов. В идеале, если вы установите ее на диэлектрический резиновый коврик. Любые манипуляции с продуктами должны производиться при отключенном напряжении.

Берегите себя!

Электростатическая коптильня предусматривает процесс обработки продуктов, который напоминает приготовление на пару. Только в электрокоптильне применяется влажный дым вместо горячего пара. Выпускают устройства различной мощности, среди которых не сложно выбрать компактную модель бытового назначения. Однако для народных умельцев не составит труда соорудить электростатическую коптильню своими руками, чтобы приготовить ароматные деликатесы на даче, в гараже или кухне городской квартиры.

Блок: 1/6 | Кол-во символов: 488

Суть метода и принцип электростатического копчения

Принцип электростатики позволяет значительно сократить время приготовления продуктов, в этом заключается единственная разница между классической коптильней и электростатической. В этом случае механизм специального блока способствует усилению диффузии частиц дыма. То есть в электростатической коптильне увеличивается интенсивность воздействия дымовых потоков на структуру волокон мяса, тем самым сокращается процесс копчения.

Как работает механизм электростатического копчения:

• заготовки – мясо, рыбу, сало, птицу или колбасные изделия – подвешивают на специальные крючки в камере;
• из опилок и щепок генерируется дым с помощью электрического нагревателя;
• дымовые потоки проходят через заряженную положительными частицами решетку;
• молекулы направляются к заготовкам и стремительно проникают в волокна мясных изделий.

Как выглядит электростатическая коптильня

За счет интенсивности воздействия дыма в электростатической коптильне мясные и рыбные заготовки коптятся в исключительно скоростном режиме и до глубоких слоев структуры.

Как отмечают специалисты, электростатический принцип действия эффективен только для холодного копчения. Так, отменные параметры качества обработки на дыму наблюдаются в камере с температурой в пределах до 45-50°C. Притом продолжаются и эксперименты сгорячим копчением в электростатической коптильне, так как среди гурманов достаточно сторонников данной технологии.

Устройство электрокоптильни

Оборудование предусматривает следующие конструктивные элементы:

• корпус;
• сетку-подвеску;
• блок дымогенерации;
• охладитель дыма.

Основным модулем оборудования является высоковольтный генератор. Именно от данного агрегата и зависит эффективность системы и уровень обработки получаемых копченостей.

В камере из диэлектрической основы устанавливается съемная подвеска. Внутренняя поверхность стенок оснащается направляющей сеткой. Дымогенерирующий блок с охлаждающей системой располагаются в нижнем секторе камеры копчения. В некоторых моделях блок дымогенерации сооружается в отдельном корпусе.

Характерные особенности работы коптильной установки:

• в процессе обработки мясных продуктов в электростатической коптильне холодного копчения исключается возможность деградации и деструкции животного белка и жиров;
• процедура сильно напоминает вяление с относительно высокой скоростью обработки;
• наличие электростатики обуславливает насыщение продуктов дымом в интенсивном режиме.

При работе электростатической коптильни горячего копченияпроисходит экстремально быстрая ликвидация частиц пара и кислот из дыма с высокотемпературной воздушной массой. В результате обрабатываемый продукт интенсивно теряет влагу, и по сути заготовки жарятся в горячем воздухе с дымом.

Преимущества применения коптильного агрегата:

• простота эксплуатации и обслуживания. Требуется лишь заправить оборудование щепой, загрузить мясо, рыбу, птицу или сало на подвеску и запустить процесс обработки продуктов дымом. После завершения сеанса копчения камеру разгружают и проводят чистку поверхностей влажной салфеткой;
• легкость конструкции и эргономичность. Компактную модель установки можно с удобством пристроить на балконе или эксплуатировать на просторах кухни;
• возможность приготовить изысканные копчености своими руками с учетом пищевых предпочтений домочадцев.

Электростатическая коптильня имеет простоту эксплуатации и обслуживания

Использование электростатической установки для обработки продуктов дымом позволяет разнообразить рацион вкусными и полезными деликатесами.

Электростатическое копчение плюсы и минусы

Основным плюсом электростатического копчения является время приготовления копченых изделий. Оно значительно меньше, чем при традиционном варианте копчения. Что касается минусов, то они все носят субъективный характер. Но в большинстве случаев приходится говорить о том, что заметной разницы во вкусе нет.

Принцип работы

Конструкция электрокоптильни включает в себя следующие компоненты:

• Основа из диэлектрика, пластика или дерева;
• Электростатическая сетка-подвеска из стали, меди или латуни;
• Дымогенератор (дыморегулятор);
• Система охлаждения дымового потока.

Принцип работы электрокоптильни следующий. Продукты нужно подвесить на крюки внутри камеры. В дыморегуляторе при помощи опилок получают дым. После заполнения всей камеры дымом начинает работать электростатическое поле, дым ионизируется. Этот дым, непосредственно проходя через сетку с положительным напряжением, заряжается. Ионы попадают в заготовки, которые помещаются на отрицательном полюсе, равномерно по всей длине. Пока агрегат работает, через дымоотвод выводятся излишки дыма. Для приготовления продуктов обычно хватает от 30 минут до нескольких часов. После обработки продуктов отключается напряжение, копчености нужно проветрить в течение 6-12 часов и положить в холодильник или погреб для дальнейшего созревания. Копченый продукт можно будет употреблять уже через 3-4 дня.

Правила работы:

• Максимальный температурный порог 25 градусов по Цельсию;
• Влажность менее 70%;
• Нельзя трогать продукты, помещенные во включенную в сеть коптильню;
• Соблюдение техники безопасности при работе с электрическим оборудованием (не мочить, убрать легковозгорающие элементы и т.д.);
• Продукцию нельзя развешивать рядом с корпусом и друг с другом, лучше оставлять между кусками небольшие промежутки;
• Изолировать работающие под напряжением компоненты;
• Нельзя включать в сеть прибор при укладке щепок и продуктов;
• Сама конструкция должна располагаться на непроводящем сухом основании (желательно на резиновом коврике).

Это интересно: Бассейн для малышей: рассматриваем со всех сторон

Из чего собрать электростатическую коптильню?

Главное отличие электростатической коптильни от других типов — наличие электрического контура. Он работает при напряжении 10-20 кВ постоянного тока. Для коптилен промышленных масштабов, которые рассчитаны на килограммовые объемы, используются специальные трансформаторы. Для самодельной электростатической коптильни достаточно трансформатора от старого телевизора. Кроме него необходимо подготовить:

• металлическую сетку;
• сетевой кабель;
• умножитель напряжения;

Советуем изучить материал по выбору коптильни для копчения в квартире и найти ответы на интересующие вопросы.

Совет! Если использовать современные трансформаторы ТКДС с вакуумным кинескопом, то умножитель напряжения не понадобится. Он встроен в микросхему. Такие трансформаторы подключаются так же, как к плате телевизора.

Для создания самодельной электростатической коптильни необязательно покупать детали в магазине. Зачастую установку собирают из подручных средств, старых и ненужных материалов, завалявшихся в гараже или подвале.

• эбонитовые изоляционные кольца;
• транзистор;
• резистор.

При сборке высоковольтного генератора рекомендуется пользоваться готовыми схемами — их можно с легкостью отыскать в сети Интернет. Обычно электростатические коптильни в домашних условиях делают из расчета — 7-10 кг продуктов за один сеанс копчения. С таким количеством высоковольтный генератор справится достаточно быстро. При большей закладке на приготовление уйдет больше времени.

Принцип работы электростатической коптильни. Не нужно «изобретать велосипед» — все схемы есть в свободном доступе в сети Интернет.

Помимо электрического генератора самодельная электростатическая коптильня в составе конструкции имеет:

• дымогенератор;
• отдел для копчения;
• блок напряжения.

В заводских моделях есть специальный блок управления, при помощи которого можно регулировать процесс копчения.

Этот материал отлично дополнят следующие публикации:

Сборка самодельной электростатической коптильни

• Стержни, на которые планируется подвешивать продукты, фиксируются при помощи креплений. Они должны быть выполнены из диэлектрического материала. Если корпус коптильни будет металлическим, то продукты следует изолировать от него эбонитовыми кольцами.

Важно! Такой вариант подходит не для всех коптилен. Эбонитовые кольца рекомендуется использовать при наличии штырей из металла.

Альтернативой эбонитовым кольцам являются диэлектрические стержни из прочного дерева. То же самое касается и опор под решетку.

Корпус электростатической коптильни можно сделать из дерева/фанеры. Данный материал является диэлектриком, поэтому безопасен в использовании.

Корпус коптильни оборудуют крышкой. К ней крепят штуцер для крепления дымоотвода и термометр.

• Шланг надевают на штуцер и выводят в вентиляцию/форточку/окно.
• Самодельную электростатическую коптильню часто делают из плотного картона, фанеры или доски в виде вертикального ящика размером 40*40*60 см.

Распространенный вариант электростатической коптильни — прибор с системой охлаждения. Подходит для тех, кто экономит пространство и не хочет увеличивать длину дымохода.

Совет! Ламинированные материалы или пластиковые панели для создания корпуса не рекомендуется применять, поскольку при взаимодействии с горячим дымом и высоких температурах они выделяют вредные вещества.

• Температура дыма в коптильне чаще всего регулируется при помощи установки охладителя с проточной водой. Его сооружают из пластикового или металлического шланга диаметром 1,5 см в виде змеевика. Трубу наматывают на дымоход по спирали. Один конец подключают к крану с водой, другой выводят в канализацию.

Видео: обзор самодельной электрической коптильни

Важно! Регулировать температуру самодельной коптильни можно путем изменения длины дымохода от камеры копчения до генератора. Однако в домашних условиях из-за ограниченности в пространстве сделать это не всегда получается.

Благодаря дымоходу внутри камеры для копчения нет излишней задымленности. В заводских коптильнях встроены специальные датчики, регулирующие температуру внутри установки и степень насыщения дыма.

Внизу камеры устанавливают сетку, к которой при помощи изолированного кабеля подключают анод.

• Подвешивают продукты — каждый кусок мяса/сала или рыбы на отдельный крючок. Заготовки подключают к катоду. Штырь плотно втыкают на несколько сантиметров.

Подключать к отрицательному полюсу напряжения нужно все сырье.

• Установку закрывают крышкой, и поджигают топливо.
• После того, как начнет вырабатываться заметный дым, трансформатор подключают к розетке.

В среднем на приготовление заготовок уходит несколько часов. Все зависит от напряжения, температуры дыма, количества сырья и др. Владельцы самодельных электростатических коптилен отмечают, что установить оптимальное время для копчения можно только экспериментальным путем.

Что можно коптить в электростатическом поле?

Благодаря электростатической коптильне можно готовить копчености из мяса и рыбы. Продукты подвешиваются на крючках в верхней части камеры. Каждый кусок должен подключаться к отрицательному полюсу трансформатора. Это возможно несколькими путями. Если вы подвешиваете заготовки крючками на металлическом горизонтальном прутке, то будет достаточно подсоединить к проводу этот пруток. Если продукты подвешиваются на деревянную планку, то в каждую заготовку необходимо втыкать штыревой электрод на глубину от 2 до 3 см.

Электростатическая коптильня холодного копчения своими руками

Процесс пропитки пищи дымом небольшой температуры, который образуется при тлении древесины – это холодное копчение. Для мясных кусков температура дыма должна составлять не более 30 градусов, а для рыбных – не выше 45 градусов.

Подробная инструкция по сборке самодельной модели:

• Следует зафиксировать стержни для закрепления кусков. Крепления следует подбирать из диэлектрических материалов. Если коптильня будет выполнена из металла, продукты нужно будет изолировать при помощи эбонитовых колец или диэлектрических стержней.
• Нужно сделать в корпусе крышку, на которой устанавливаются устройство для крепления дымоотводящей части и термометр.
• Регулирование температурного режима производится под действием охладителя с водой. Он создается из пластикового или металлического змеевика с диаметром 1,5 см. Охладитель накручивается спирально на дымоход, один конец нужно подключить к водопроводному крану, второй – к канализации.
• Внизу камеры для копчения нужно установить сетку, к которой по изолированному кабелю подключается анод.
• Каждый из кусков продукции должен размещаться на свой крюк, заготовки следует подключить к аноду;
• Нужно закрыть крышку прибора и поджечь дрова;
• Как только начнется выброс дыма, нужно подключить трансформатор к розетке. Важно – сразу после разжигания щепок включать электростатический заряд нельзя!

Оптимальное время приготовления определяется опытным путем. Оно определяется температурой дыма, количеством и качеством щеп, напряжением электрического поля, влажностью внутри камеры и материалом электродов.

Важно! Электростатическая коптильня требует 20-30 кВт – это смертельно опасное значение для человека. При извлечении готовой продукции обязательно нужно выполнять все правила безопасности, чтобы не навредить своему здоровью и не создавать угрозу для жизни.

Заключение

Приведенная схема электростатической коптильни замечательна тем, что в ней нет перенасыщения продуктов смолами и летучими веществами. Для получения среднего уровня насыщенности коптильной камере достаточно проработать 45-60 мин., тогда как в классическом варианте процесс копчения растянулся бы на несколько часов.

>Электростатическая коптильня видео

Так как, мы имеем дело с электричеством необходимо соблюдать правила безопасности.

Категорически нельзя касаться анодной сетки во включенном состоянии, да и касаний корпуса во время работы установки лучше избегать. Основание, на котором вы устанавливаете коптильню должно быть сухим и из диэлектрических материалов. В идеале, если вы установите ее на диэлектрический резиновый коврик. Любые манипуляции с продуктами должны производиться при отключенном напряжении.

Берегите себя!

Возможные проблемы копчения и пути их решения

1. Возможность электрического пробоя. Подвешивать продукты нужно на расстоянии от дна и стенок коптильной камеры, чтобы избежать пробоя. Также пробой возможен, если имеются проблемы с изоляцией.
2. Большинство проблем, при которых коптильня не набирает нужную температуру или не выделяется дым, связано с неисправностью нагревательных элементов. В этом случае их следует заменить.
3. Неправильный выбор щепок. Нужно уметь правильно подбирать дерево, иначе вкус продукта может сильно испортиться. В коптильне нельзя использовать деревья со смолой (ель, сосна и др.), так как она будет выделяться вместе с дымом, отравляя продукт. Лучшим выбором будет груша, яблоня, бук и другие фруктовые деревья. Щепки нужно брать сухие.
4. Горечь. Горьким продукт становится из-за щепы – либо при холодном копчении положили слишком большое количество топлива и она выделяет высококонцентрированный дым, либо она слишком влажная. При горячем копчении снимать продукты нужно, когда опилки прогорят (не более часа). Когда копчение начинается на углях, приготовленная продукция может почернеть и начать горчить.
5. Чтобы часть продуктов разложения не осаживалась на стенках коптильни, нужно отрегулировать уровень потенциала электрического поля.
6. Перед помещением в коптильню продукты нужно подсушить и промокнуть салфеткой для удаления избыточной влаги. Если этого не сделать, может произойти пробой электрического поля.
7. Продукт нужно проветривать после приготовления, иначе может сохраниться резкий запах. На свежем воздухе мясо или рыба должны провести не менее 6 часов (лучше 12 часов).
8. Нельзя изготавливать установку из синтетики. Под воздействием высоких температур выделяются отравляющие вещества и проникают в пищу, оказывая негативное влияние на здоровье.

Продукты, подходящие для приготовления в коптильне

Большинство блюд, которые подвергаются холодному копчению, до начала готовки следует хорошо замариновать. Для холодного копчения подходят жирные продукты. Такая рыба как скумбрия, лосось, различные мясные вырезки отдают излишки жира и хорошо провяливаются. Помимо этого жирные продукты хорошо сохраняют свою свежесть за счет долгой обработки дымом и могут храниться в течение месяца в холоде (погреб, холодильник).

Для горячего копчения подходят кура, морские продукты, нежирная рыба. Под влиянием больших температур продукты получают аппетитную корочку, а вкус получается нежным. Срок хранения продуктов не дольше 5 дней.

Копченые продукты получаются полезными, в них не содержатся вредные бактерии, которые убиваются полем.

Вывод

Электростатическая коптильня – это практичный прибор для приготовления пищи, который собирается самостоятельно из различных бытовых вещей. Срок службы превышает 10 лет, так что это является выгодным вложением денег. Коптильное устройство обладает большой скоростью приготовления, так что любимые продукты можно будет употреблять практически сразу после обработки. Блюда, полученные методом копчения, получаются вкусными, полезными и стерильными благодаря электростатическому полю.

Всё об электростатической коптильне сделанной своими руками

Процесс копчения – это достаточно трудоемкий процесс, особенно если говорить об обработке продуктов холодным дымом. Сделать копчение более простым и легким можно с помощью электростатической коптильни. Устройство можно либо приобрести уже готовое к использованию, либо же сделать его своими руками из подручных средств.

Разберем – что такое электростатическая коптильня

В электростатической коптильне продукты готовятся быстрее за счет воздействия электростатического поля.

Молекулы дыма могут проникать более глубоко в продукты, что положительно сказывается на скорости приготовления копченостей.

В последние годы такой вид копчения становится все более популярным, особенно если говорить о промышленном производстве.

Внешний вид и принцип действия устройства

Электростатическая коптильня имеет достаточно простое устройство. Точно так, как и в других вариантах коптилен, продукты нужно поместить с предназначенный для этого отдел.

Как правило, продукты подвешиваются с помощью специальных крюков, чтобы с них мог без проблем стекать весь лишний жир.

Принцип действия несложный. Под воздействием электрического нагревателя в дыморегуляторе начинают тлеть опилки. Дальше дым проходит сквозь специальную заряженную решетку, которая имеет полюс высокого напряжения. Ионы очень быстро попадают внутрь продуктов, которые находятся на отрицательно заряженном полюсе. Процесс копчения таким образом сокращается в несколько раз. Во время работы электростатической коптильни, лишний дым будет выходить сквозь дымоход.

Основные преимущества

Многие уверены в том, что с помощью электростатической коптильни не получится приготовить действительно вкусные копчености. Но разница между конструкциями заключается только в том, что в электростатическом устройстве есть специальный блок, благодаря которому дым может проникнуть более глубоко в продукты.

Процесс приготовления напоминает готовку на пару, но вместо горячего пара используется влажный дым.

Конструкции такого типа обладают достаточно большим количеством преимуществ. К основным из них можно отнести следующее:

• Электростатической коптильней очень легко пользоваться и можно быстро приготовить в домашних условиях вкусные и ароматные копчености.
• Конструкция имеет небольшие размеры, поэтому легко может поместиться даже в квартире или на балконе.
• В продаже имеются модели, вес которых не превышает десяти килограмм.
• Электростатические коптильни изготавливаются из высококачественной нержавеющей стали. Материал считается не только безопасным, но и долговечным. Кроме того, благодаря использованию нержавейки, коптильня имеет привлекательный внешний вид.
• Во время процесса копчения не нужно постоянно находиться рядом с конструкцией.
• Все копчености готовятся без использования жира.

Электростатические коптильни также имеют несколько минусов. Они достаточно дорогие, поэтому дешевле будет самостоятельно сделать устройство. Кроме того, в продаже имеется небольшой выбор компактных моделей.

Из каких составляющих изготавливается

Собрать электростатическую коптильню своими руками очень просто. Достаточно подготовить все необходимые материалы и инструменты, а также ознакомиться со схемами и чертежами. Готовая конструкция будет состоять из таких частей, как:

• Корпус, для которого используется диэлектрический материал. Это может быть пластик, дерево или металл.
• Электростатическая «излучающая» сетка-подвеска, для которой используется стальная, латунная или же медная проволока.
• Дымогенератор или блок коптильни, в котором будет вырабатываться дым.
• Системы для охлаждения дымового потока.

Одной из самых важных частей считается генератор электростатического поля. Есть достаточно много разных вариантов конструкций, но не все они могут предоставить должный результат копчения.

В центральной части корпуса устройства нужно смонтировать съемную подвеску из проволоки, к которой будут прикрепляться предварительно подготовленные продукты.

Излучающая сетка должна аккуратно устанавливаться на стенки конструкции. Дымогенератор располагается в нижней части агрегата.

В более мощных моделях электростатической коптильни, дымогенерирующий блок достаточно часто делают отдельной конструкцией вместе с охладителем дыма. Оба элемента в таком случае располагаются за пределами корпуса.

Обзор электростатических коптилен, представленных на рынке

В продаже есть достаточно много вариантов подобных конструкций. Выбирать стоит с учетом того, в каких именно условиях будет проходить процесс копчения и какое количество продуктов нужно приготовить за один раз. Если говорить о более компактных моделях для домашнего использования, то выбор не такой большой.

Cosmogen

Компания Cosmogen предлагает своим покупателям коптильни как для холодного метода копчения, так и для горячего. В продаже можно найти устройства бытового или производственного типа. Электростатические коптильни этого производителя считаются многофункциональными. В них можно не только коптить разнообразные продукты, но и сушить или вялить. Огромным преимуществом есть то, что можно комбинировать несколько разных способов приготовления.

Конструкции Cosmogen отличаются долговечностью и эффективностью, высоким качеством. Они очень просты в использовании и имеют относительно невысокую стоимость.

Ижица

Для достаточно больших предприятий, которые занимаются продажей копченостей, можно приобрести конструкции от производителя Ижица. К примеру, пользуется популярностью такая модель, как Ижица 1200М. Устройство имеет весьма неплохие параметры и характеристики:

• За один раз можно загрузить до ста килограммов продуктов.
• Для установки коптильни требуется площадь размером 2х2 метра.
• В час конструкция потребляет всего лишь 0,6 кВт электричества.

Коптильни производителя Ижица относятся к проверенным временем конструкциям, которые имеют небольшую стоимость, высокий показатель эффективности и долгий срок эксплуатации.

Стоит отметить, что на приготовление, например, рыбы в этой коптильне, понадобится не более трех часов. С помощью дымогенератора можно уничтожить все бактерии, которые могут навредить человеческому здоровью.

Самодельные электростатические коптильни

Если коптильни заводского изготовления не по карману, а побаловать семью копченостями хочется, то можно сделать электростатическое устройство собственными руками.

Большинство материалов, которые потребуются для сборки, можно без проблем отыскать в гараже. Часть элементов нужно будет купить отдельно, но они имеют невысокую цену.

Из развертки телевизора

Для изготовления электростатической конструкции вполне могут подойти детали, которые остались от старого телевизора. В них есть специальная плата развертки, которую можно использовать для коптильни.

Дополнительно нужно сделать схему на строчнике, ведь с помощью всего лишь одной платы развертки не получится полноценно управлять мощностью, которую будет вырабатывать электростатическое поле. Мощность блока высокого напряжения будет влиять на размер готовой конструкции. Чем больше лет телевизору, тем более мощная плата в нем установлена. Соответственно, будет больше электрическое поле. В таком случае можно подобрать корпус достаточно большого размера.

Из катушки зажигания и автомобильного аккумулятора

Собрать блок высокого напряжения можно из аккумулятора и катушки. Устройство имеет достаточно простую схему, в которой присутствует определенный источник питания и ключ. Генератор, который задает импульсы, должен иметь частоту не более 1-2 кГц. Напряжение всей цепочки – не более 12В.

Из микроволновки

Со старой микроволновой печи можно взять высоковольтные диоды.

Для того, чтобы электростатическая коптильня полноценно функционировала, необходимо использовать диоды, номиналы которых находятся в пределах 0,3-2,5 А.

Определить точный показатель можно с учетом мощности.

Старый холодильник станет отличным корпусом для электростатической коптильни. Использовать такое устройство можно как в домашних условиях, так и на даче. Конструкция получается достаточно большой и просторной, поэтому за один раз можно коптить достаточно много продуктов.

Прежде, чем приступить к изготовлению конструкции, необходимо правильно выбрать место для установки будущей коптильни. Лучше всего поставить коптильню немного под уклоном, чтобы холодильник находился чуть выше используемого дымогенератор. Если же коптильня будет устанавливаться на ровной местности, то для расположения дымогенератора дополнительно выкапывается яма или же сама конструкция устанавливается на небольшое возвышение.

Конструкция из утятницы

Весьма удобная конструкция небольшого размера получится, если использовать две утятницы.

На одной из емкостей снимается ручка с крышки и крепится на ее дно. Между собой обе емкости необходимо скрепить с помощью винтов, для которых предварительно просверливаются отверстия. Также нужно сделать еще одно отверстие, в которое будет проходить труба дымоотвода. Все остальные детали устанавливаются по желанию владельца мини-коптильни.

Изготовления электростатической коптильни своими руками

Для того, чтобы сделать электростатическую коптильню своими руками достаточно быстро, нужно заранее подготовить все необходимые инструменты и материалы, а также ознакомиться с инструкциями по сборке.

Схема и чертежи

Посмотреть разные варианты схем и чертежей самодельных электростатических конструкций можно в Интернете. Все они находятся в свободном доступе, поэтому без проблем подберется наиболее подходящий вариант.

Материалы и инструменты

Для изготовления электростатического устройства можно использовать трансформатор от старого телевизора. Кроме того, необходимо подготовить транзистор, металлическую сетку, эбонитовые изолирующие кольца, каскадный генератор, изолированный сетевой кабель и резистор.

Электростатическая коптильня отличается от классической конструкции тем, что в ней присутствует электрическое поле. Для получения источника с мощностью 20 тысяч Вольт, необходимо воспользоваться генератором высокого напряжения. Собрать его очень просто по предоставленным в сети схемам.

Все продукты, которые находятся в коптильной камере, ни в коем случае не должны прикасаться к стенкам. В противном случае может возникнуть короткое замыкание. Перекладины необходимо крепить к корпусу коптильной камеры, используя при этом диэлетрические прокладки. Идеальным вариантом станет изготовление перекладин из качественной и достаточно прочной древесины.

На изоляторы необходимо закрепить анодную сетку, через которую и будет подаваться положительный заряд от генератора высокого напряжения. Стоит внимательно следить за тем, чтобы не произошло короткого замыкания в коптильной камере, ведь это очень опасно. Дополнительно нужно использовать изолятор. Идеальным вариантом для электростатической коптильни станет специальное жаростойкое стекло. Нельзя пользоваться изоляторами, которые могут повредиться под воздействием высокой температуры.

На камеру крепится плотная дверца, в которую нужно врезать штуцер дымоотвода и термометр, с помощью которого можно будет контролировать температуру копчения. Когда устройство будет готово к использованию, на штуцер надевается шланг, который выводится либо в форточку, либо в вытяжку.

Коптильная камера должна быть вертикальной. Оптимальными размерами считаются 300х300х700 мм.

Дымогенератор

Статическое копчение считается весьма прогрессивным способом, но при этом оно также требует использования дымогенератора. Для его изготовления нужно подготовить следующие материалы:

• Эмалированная емкость небольшого размера.
• Металлические фитинги с резьбой.
• Несколько трубок с нержавеющей стали, которые должны иметь тот же диаметр, что и подготовленные фитинги.
• Трубка из меди с диаметром 4-5 мм.
• Резиновый шланг.
• Компрессор небольшого размера.

В крышке емкости нужно сделать отверстие, которое будет рассчитано под резьбу фитингов. Дальше вместе скручиваются бочонок и тройник, чтобы в результате вышло соединение буквой «Т». Длинный конец вставляется в отверстие, сделанное в крышке. Дальше прикручиваем его с другой стороны с помощью контргайки.

В одну сторону тройника вкручивается патрубок, через который будет выходить дым. С обратной стороны вставляется штуцер, с предварительно вставленной в него медной трубочкой. Штуцер будет играть роль форсунки для подачи в конструкцию достаточного количества воздуха.

На медную трубку надевается шланг компрессора. В днище кастрюли делается небольшое отверстие, через которое будет поджигаться топливо. Затем нужно подключить компрессор, насыпать щепу в готовую конструкцию и поджечь ее с помощью нижнего отверстия.

Для холодного типа копчения необходимо, чтобы дым охлаждался до нужной температуры. Для охладителя используется самая простая трубка ПВХ, длина которой составляет примерно 1-2 метра. Дымоход обматывается трубкой и один ее конец подключается непосредственно к водопроводному крану. Второй конец необходимо опустить в канализацию. Изменить температуру дыма можно в том случае, если поменять длину дымохода.

Когда коптятся продукты, с них выделяется определенное количество влаги, сока и жира. Поэтому в нижней части коптильной камеры нужно установить влагосборник. Для этой цели вполне подойдет тазик из пластика для холодного метода копчения и эмалированная емкость для горячего копчения.

Для анодной сетки, на которую будет подаваться во время копчения положительный заряд, можно использовать металлическую сетку. Идеальным вариантом станет элемент, изготовленный из нержавейки или любого цветного металла. Дополнительно на сетку крепятся штыри из металла, длина которых составляет 3-4 сантиметра. Все штыри должны располагаться на одинаковом расстоянии.

Для того, чтобы получить отрицательный полюс (катод), применяются крюки, на которые и будут подвешиваться подготовленные продукты. Для того, чтобы копчение было качественным и быстрым, крюки втыкаются в любой продукт на глубину до семи сантиметров.

Если используются перекладины из дерева, то отрицательный провод нужно присоединить к самим крюкам. В случае использования металлической перекладины, катодный провод присоединяется к самой перекладине.

Когда для работы используется электрические устройства, не стоит забывать о правилах безопасности.

Высокое напряжение может стать причиной летального исхода. Для того, чтобы не возникло никаких негативных последствий, стоит выполнять следующие простые правила.

• Коптить продукты в электростатической коптильне можно исключительно в тех помещениях, где низкая влажность воздуха.
• Нельзя трогать устройство, когда оно работает.
• Для основания корпуса необходимо использовать материалы, которые не будут проводить ток.
• Доставать копчености можно только после выключения прибора из сети.
• Нельзя, чтобы продукты прикасались стенок или сетки.
• Не стоит забывать о том, что на протяжении еще некоторого времени после прекращения работы, в устройстве может оставаться заряд. Лучше отключить коптильню и еще немного подождать.
• Все проводящие части должны быть тщательно изолированы.

1. Возможность возникновения электрического пробоя. Все продукты должны быть развешены на определенном расстоянии друг от друга и от стенок конструкции. Пробой может возникнуть в том случае, если есть некачественная изоляция элементов.
2. Если коптильня не набирает необходимую температуру или же не вырабатывает дым, то причиной этого может быть неисправность нагревательных деталей. В таком случае стоит их заменить.
3. Неправильно подобранная щепа. Для того, чтобы копчености получились вкусными, важно правильно выбрать топливо. Нельзя использовать древесину со смолой, ведь с дымом будут выделяться вредные вещества.
4. Горечь. Горький привкус у копченостей появляется из-за топлива. В случае с холодным типом копчения, может выделяться слишком концентрированный дым или же опилки слишком влажные. В случае с горячим копчением, продукты стоит снимать сразу после того, как опилки полностью перегорят.
5. Перед приготовлением продукты подсушиваются для устранения лишней влаги. В противном случае может возникнуть пробой электрического поля.
6. После приготовления копчености некоторое время необходимо проветривать, чтобы устранить резкий запах.
7. Для установки нельзя использовать синтетику. Из-за высокой температуры она начнет выделять опасные для здоровья вещества.

Большая часть продуктов, которая будет коптиться холодным методом, должна быть предварительно замаринованная. Коптить холодным способом можно жирные сорта рыбы и мяса. Они очень хорошо провяливаются и отдают весь лишний жир. За счет того, что такие продукты будут достаточно долго обрабатываться дымом, срок их сохранности увеличивается в несколько раз. Некоторые копчености без проблем могут храниться целый месяц в прохладном месте.

Для горячего метода копчения подойдет курица, нежирные сорта рыбы и мяса, морские продукты. За счет влияния высокой температуры, копчености будут иметь корочку, а сам вкус получится очень нежным. Срок хранения таких копченостей не превышает пять дней.

Электростатическая коптильня – это удобное в использовании устройство для копчения разнообразных продуктов.

Изготовить ее можно своими руками из подручных материалов. Заводские конструкции могут прослужить до десяти лет, поэтому это неплохое вложение финансов. Такие коптильни позволяют быстро готовить пищу, а употреблять готовые копчености можно практически сразу после окончания процесса копчения.

Принцип работы электростатической коптильни: схема для сборки

Электростатическая коптильня позволяет готовить продукты методом горячего и холодного копчения. Процесс окуривания производится в электростатическом поле, поэтому на создание домашних копченостей уходит гораздо меньше времени. Электростатическую коптильню можно приобрести в специализированных магазинах или сделать своими руками в домашних условиях, что гораздо экономичнее. Данному вопросу и посвящена эта статья.

Существует большой выбор электростатических коптилен, которые можно использовать в домашних условиях. Наиболее популярная российская марка — УЭК-1 Идиллия.

Как и в любой другой коптильне, в электростатическом приборе для копчения заранее подготовленные продукты закладываются в специальный отдел. Рыбу или мясо чаще всего располагают в вертикальном положении, подвешивая на крюки. Дым получают в дыморегуляторе из древесины: опилок, щепы или специальных брикетов. Электронагреватель создает внутри прибора положительный заряд, благодаря которому дым направляется вверх, окутывая продукты. Дым проходит через решетку с положительным полюсом высокого напряжения. Заготовки подключены к отрицательному полюсу. Положительно заряженные частицы дыма (ионы) стремительно двигаются к мясу или рыбе, пронзая ее в результате силы электрического взаимодействия. Дым выходит черед дымоотвод, поэтому излишнего задымления внутри электростатической коптильни нет. Прочитайте так же о том, как и что коптить в коптильне.

В самодельной или покупной электростатической коптильне сырье (заготовки) подвешивают на крюки.

Принцип электростатического копчения заключается в том, что продукты горения (дым) проникают в будущие копчености очень быстро, то есть скорость диффузии дыма увеличивается. Процесс копчения в такой установке занимает от получаса до нескольких часов, когда в других приборах на это могут уходить целые дни. Однако обработке дымом в большей степени подвержены верхние части продуктов, нежели внутренние.

Совет! Опытные «коптильщики» рекомендуют оставлять продукты электростатического копчения дозревать в холодильнике.

Коптить электростатическим методом можно такие же продукты, что и в других устройствах для копчения — сало, рыбу, мясо.

Читатели считают данные материалы полезными:

• Как сделать коптильню из ведра или кастрюли своими руками
• Коптильня из газового баллона своими руками: конструкция, сборка и эксплуатация

Требования к работе

• Температура воздуха в помещении не должна превышать 25 градусов по Цельсию.
• Влажность воздуха — не более 80%.
• Запрещено прикасаться к продуктам, которые находятся в работающей коптильне.
• Прибор работает от розетки, поэтому важно соблюдать технику безопасности — не допускать попадание влаги, не располагать легковоспламеняющиеся предметы вблизи и т.п.
• При закладке продуктов важно следить за тем, чтобы они находились на некотором расстоянии друг от друга, от сетки и стен корпуса.
• Детали, работающие под напряжением, тщательно изолируются.

Рекомендуем прочитать материал об изготовлении коптильни из медицинской биксы своими руками на нашем портале.

Схема работы электростатической коптильни.

Самодельная электростатическая коптильня

Издатель: КТТМ «Русский мастеровой»
Размер: 13.8 Mb
Формат: pdf
Страниц: 28 шт
Год: 2010
Язык: Русский
Описание: Издательство «Русский мастеровой» в этом третьем номере журнала «Домашний практик» описывает конструкцию самодельной электростатической коптильни для ускоренного холодного копчения продуктов в домашних условиях.
В брошюре приведены все необходимые развертки чертежей для самостоятельной сборки коптильни холодного копчения.
Содержание журнала «Самодельная электростатическая коптильня»:
Данная установка для холодного копчения состоит из следующих составляющих:
Охладитель — приспособление для коптильни, подслащающие тепло дыма с помощью пластин.
Коптильная камера — представляет собой сварной короб коптильни с отверстием для дымохода.
Высоковольтный блок — блок управления всеми процессами в коптильной камере с помощью электрических приборов (нагревательный тен и т.д.).
Блок влагосборника — представляет собой лоток для сбора влаги и жира с продуктов копчения.
Коптильня электростатическая.
Коптильня электростатическая предназначена для ускоренного холодного копчения продуктов в домашних условиях. Состав, принцип действия.
Дым в коптильне образуется за счет теплового воздействия трубчатого электронагревателя на деревянные чурки, уложенные на лоток дымогенератора. Далее через отверстие в крышке поз. 12 (схемы и чертежи находятся в файле) дым поднимается в полость охладителя, теряя часть тепла на пластинах поз. 29,30; проходит через сетку ВВ — блока, получая положительный заряд, и попадает в коптильную камеру. В камере продукты размещены на крюках поз.62. соединенных с отрицательным полюсом ВВ — источника. Заряженные положительно частицы дыма притягиваются к продукту и оседают на нем. Излишки дыма выводятся через рукав, подсоединенный к дымоотводу.
Блок управления (БУ) обеспечивает подачу переменного тока напряжением 220 В к ТЭНу; вырабатывает постоянный ток напряжением 20 кВ; обеспечивает необходимую температуру дыма в коптильной камере («35С°) за счет периодического отключения ТЭНа. Индикация на панели блока позволяет определить: включено ли высокое напряжение: нагревается или охлаждается ТЭН. При помощи БУ возможно установление порога температуры дыма в коптильной камере (КК). ВВ — блок коптильни электростатической крепится на КК сверху (за счет собственного веса) и соединяется с БУ при помощи разъемного соединения (вилка — розетка). Аналогичное соединение с БУ имеет ТЭН. Дымогенератор располагается в правой части каркаса (поз. 1). Крышка поз. 12 приварена сверху каркаса и предназначена для ориентирования дымового потока в охладитель и с охладителя в коптильную камеру. Лоток поз. 13 предназначен для размещения деревянных чурок, короб поз. 15 служит для частичного поглощения теплового потока и сбора сгоревших частиц. Экран нижний поз. 16 вваривается в каркас заподлицо с полками уголков, служит для частичного поглощения тепла. Экран верхний поз. 18 служит для предотвращения выхода дыма наружу. Поз. 13, 17, 18 крепятся сваркой к щитку поз. 19, снаружи которого закреплен изолирующий щиток поз.20 с ручкой поз.21. ТЭН закреплен при помощи поз.22, 23 в задней правой части каркаса. Направляющие поз. 17 служат для обеспечения перемещения короба вперед — назад при закладке дерева в лоток.
Охладитель предназначен для обеспечения охлаждения дымового потока за счет поглощения тепла пластинами поз.29, 30 и за счет потери энергии при повороте потока на 180°. Охладитель представляет собой сварной короб с перегородкой поз.31, делящей его на два отсека. В каждом отсеке закреплены пластины при помощи болтов поз.33. 34 и втулок поз.32. Охладитель во время работы коптильни электростатической устанавливается в корпус водяного затвора поз.24, заполненным на 2/3 водой во избежание прорыва дыма. Корпус поз.24 приварен сверху крышки поз. 12, для слива воды установлен кран поз.39. Водяной затвор применен для простоты снятия охладителя с целью очистки его от копоти
Коптильная камера представляет собой сварной короб, в нижней части прикрепленный сваркой к рамке поз.44. В левой стенке камеры сваркой закреплен сваркой дымоотвод. КК крепится к каркасу винтами Мб. Стык между полками уголков каркаса и рамки заполняется герметиком. Высоковольтный блок располагается сверху коптильной камеры. Герметизацию обеспечивает прокладка поз.50, вклеенная в пространство между вставкой поз.48 и рамкой поз.49, которые в свою очередь закреплены на крышке поз. 47. Внизу вставки закреплены 4 скобы поз. 52. на которых при помощи крюков поз.62 закрепляются продукты подвергаемые копчению. Скобы проходят через вставку и крышку насквозь и сверху соединены между собой пластинами поз.53. На скобы подается минус ВВ — источника. Плюс источника подается на сетку поз. 5 7 через высоковольтный провод проходящий внутри стоек поз.57. Стойки крепятся к вставке при помощи стяжек поз.54, шурупов поз.63, винтов поз.78. ВВ — источник располагается внутри корпу са расположенного сверху крышки поз.47. Корпус состоит из стенок поз.59. 60 (схемы и чертежи находятся в файле) и крышки поз.61. Корпус ВВ — источника закреплен при помощи кронштейнов поз.58.
Блок влагосборника предназначен для сбора влаги, жира с продуктов, находящихся в коптильной камере. Представляет собой лоток поз.65. приваренный к щитку поз.66. Крепится щиток к каркасу при помощи винтов Мб, герметизация — прокладкой поз.68.
Изготовление деталей коптильни электростатической, сборка.
Изготовление начинают с подбора материалов. Нержавеющую сталь в крайнем случае можно заменить на обычную, но в этом случае коррозионная стойкость деталей (учитывая малую толщину) будет не высока. Стеклотекстолит можно заменить текстолитом, гетинаксом; детали корпуса ВВ — источника можно изготовить из оргстекла. Деревянные стойки поз.55 можно заменить (это будет намного лучше) текстолитовой или фторопластовой трубкой с толщиной стенок не менее 3 мм. Стеклорогожу можно заменить обычной стеклотканью, перед использованием обязательно и ту и другую прокалить с целью удаления легкоплавких связующих материалов. Провод заземления — не менее 8 мм в диаметре, подсоединять лишь к зачищенной трубе отопления.
Каркас сварен согласно чертежу поз.1 из уголков и полос. Швы тщательно зачистить, чтобы обеспечить плотное прилегание навесных деталей. Разметка резьбовых отверстий производится по соответствующим сопрягаемым деталям. Сразу к каркасу можно крепить экраны поз.4 и 16.
Дымогенератор. В первую очередь вырезаются щитки поз. 19, 20, 22, 23. По щиткам поз.22, 23 в каркасе производят разметку отверстий. Короб поз. 15 изгибается из листовой стали согласно чертежу: основное, чтобы он входил с минимальными боковыми зазорами в каркас (п.6 поз.1). Лоток также изгибается из стального листа, перед изгибанием в нем сверлятся отверстия; после изгиба стыки завариваются, швы могут быть не герметичны. После изготовления поз. 18 короб и лоток привариваются к щитку поз. 19. Встык коробу и к щитку приваривается экран поз. 18. Из полосы вырезаются направляющие, прихватываются сваркой к уголкам каркаса, проверяется легкость перемещения собранных поз. 13. 15. 18. 19; при необходимости направляющие подпиливают, производят окончательное их крепление. Затем соединяют щитки поз. 19. 20 и ручку поз.21. Крышка поз. 12 вырезается из листа, окна вырубаются зубилом, рихтуются, отверстие 05 сверлить при окончательной сборке. Крышка приваривается в зону, оговоренную п. 10 поз.1 таким образом, чтобы ее левый край не мешал установке на каркас рамки КК поз.44. Для этого рамка сваривается заранее согласно чертежу, в каркасе сверлятся отверстия по отверстиям рамки; после этого приваривается крышка поз. 12. Корпус водяного затвора сварен из «П» — образных профилей, которые могут быть выгну ты и самостоятельно. Корпус поз.24 приваривается поверх крышки поз. 12, затем в него врезается кран поз.39. так чтобы каркас поз. 1 не мешал установке крана.

Охладитель. Выполнен в виде отдельной сборочной единицы, ничем не крепится, удерживается в корпусе поз.24 под действием собственного веса. Корпус охладителя сваривается из стенок поз. 25. 26 и крышки поз 27. Вырезаются пластины поз. 29. 30 и втулки поз. 32; из листа вырезается перегородка, которая приклеивается к стенкам поз.25. Затем к стенкам поз.26 приваривается ручка; и согласно чертежу производится установка пластин в охладитель. При изготовлении обратите внимание на отсутствие заусенцев на деталях охладителя: при очистке их от копоти можно получить травму. Коптильная камера сваривается из стенок поз. 40+43, используя в качестве оправки рамку поз. 44, затем короб камеры приваривается к рамке поз. 44. Дымоотвод вваривается в левую стенку поз. 43 (схемы и чертежи находятся в файле), выступание внутрь камеры не более 1 мм.
Блок влагосборника располагается в каркасе поз. 1 под коптильной камерой. Лоток поз. 65 вырезается из стального листа, изгибается в виде коробки, стенки герметично завариваются. Затем лоток приваривается к щитку поз 66; к нему же приваривается ручка поз. 67. Эта часть коптильни электростатической практически не нагревается, поэтому теплоизоляция не требуется. Для герметизации стыка между щитком и каркасом устанавливается прокладка поз. 68.
ВВ — блок самая сложная сборочная единица коптильни электростатической, располагается на коптильной камере. Поз.47. 48, 49 вырезаются из стеклотекстолита, отверстия в них сверлятся совместно. Стойки поз. 55 из березовых брусков, снаружи каждой выдолблены пазы для прохождения В В — провода. Между собой стойки скрепляются шурупами. Сетка вырезается в размер из готовой (нержавеющая сталь), допускается ее выполнить из листа нержавеющей стали с максимально возможным количеством отверстий диаметром 3-4 мм. Скобы поз. 52 также изготовлены из нержавеющей стали, как и крюки поз. 62. Сборку ВВ -блока начинают с закрепления сетки на стойках (заранее в стойки продевается провод) при помощи поз.56. 54.Затем стойки закрепляются на вставке поз.48 при помощи поз. 54. После этого на крышке поз.47 закрепляются кронштейны поз. 58; вставка крепится к крышке при помощи скоб поз. 52 и пластин поз. 53; рамка крепится к крышке при помощи винтов М5: прокладка поз. 50 вклеивается герметиком в паз между рамкой и вставкой. Рукоятка поз. 51 устанавливается после электромонтажа ВВ- источника. Приложить получившуюся конструкцию к коптильной камере — проверить вхождение стенок камеры в паз, где установлена прокладка: при необходимости отрихтовать камеру. Затем к каркасу приваривают стенки поз. 5,6,7 и приступают к изготовлению блока управления. Электромонтаж внутри блока навесной, плату с элементами можно закрепить уголком на основании поз. 69. Корпусные детали БУ вырезаются согласно чертежу; по отверстиям в поз. 69 нарезают резьбу в каркасе; при монтаже выбирают место для крепления терморезистора R1. В корпусе БУ располагается схема термостабилизатора (А2) и элементы управления коптильни электростатической. Основу схемы термостабилизатора составляет компаратор К521САЗ. управление выходной нагрузкой осуществляется эмиттерным выходом микросхемы. Индикаторы режимов работы термостабилизатора светодиоды VD3. VD4. При включении SA1. если не подключен ТЭН (или перегорел) светятся оба светодиода: при нормальной работе свечение чередуется: при нагреве ТЭНа светится VD3 (тиристор VS1 открыт); при остывании (тиристор закрыт) светится VD4. Настройка температурного порога производится резистором R5; для оптимального режима работы коптильни электростатической необходимо, чтобы ТЭН отключался при температуре 35°С. настройка производится по теплу человеческого тела (выводов R1- не касаться!). После сборки и настройки схемы основание поз. 69 устанавливают на крышку поз. 12. сверлят отверстие под Rl, R1 крепят в основании каплей герметика так. чтобы он выступал за пределы крышки поз.12 (внутрь каркаса) на 3-4 мм. Затем к крышке поз.74 крепят боковые панели при помощи поз.77; к ней же крепят розетки поз. 76. К основанию крепят при помощи поз. 71 переднюю и заднюю панель; производят окончательный электромонтаж и крышку с боковыми панелями крепят винтами к уголкам поз.71. К каркасу крепят щитки поз.22.23 с ТЭНом. Монтаж ВВ-блока производят на крышке поз.47. В качестве повышающего трансформатора использована автомобильная катушка. Она может быть с поврежденным корпусом, разрешенными контактами. В корпусе катушки по бортику делают неглубокий пропил ножовкой, осторожно снимают пластмассовую горловину и вместе с ней из масла извлекают саму катушку. Провода обмоток аккуратно отделяют от горловины, ветошью удаляют излишки масла с обмоток, катушку подсушивают, К кронштейнам поз.58 крепят винтами боковые стенки ВВ-источника поз.59,60 и производят внутри получившейся коробки монтаж (навесной) ВВ-источника. После монтажа, включив ВВ-источник в сеть через БУ. проверяют наличие высокого напряжения, поднося к одному из электродов (к скобе или сетке) полоску папиросной бумаги, свернутую в виде буквы «Л» (длина 30-40 мм) на деревянном стержне. Расхождение полосок свидетельствует о наличии высокого напряжения. После этого полость ВВ-источника заливают герметиком; закрывают крышкой поз.61 и закрепляют ее подгибанием кронштейнов поз.58 Устанавливают рукоятку поз.51 (схемы и чертежи находятся в файле). После монтажа элементов электросхемы мегомметром проверяют сопротивление изоляции скоб, сетки относительно друг друга; выводов ТЭНа относительно каркаса. Сопротивление должно быть не менее 50 Мом. К нижней части каркаса крепят дно с прокладкой.
Подготовка коптильни электростатической к работе, эксплуатация.
Установить коптильню электростатическую на ровную поверхность, на дымоотвод надеть резинотканевый рукав и вынести его в форточку. Заземлить коптильню. Установить охладитель, заполнить корпус водяного затвора водой на 2/3 объема. Вытащив ВВ-блок, подвесить на скобы крюки с продуктом, опустить ВВ-блок в камеру. Подключить ВВ-блок и ТЭН к розеткам БУ. Выдвинуть лоток дымогенератора, засыпать в него ровным слоем фрагменты древесины (ольха, яблоня, вишня) размером не более 10 мм. Включить коптильню электростатическую в сеть, включить тумблер «Сеть», через 3 минуты включить «Высокое». Цикл копчения при полной загрузке (8-10 кг) продолжается 2-2.5 часа. По окончании процесса выключить «Высокое»: отключить тумблер «Сеть», через 3 минуты вынуть ВВ-блок с продуктом. В процессе копчения контролировать наличие древесины в дымогенераторе каждые 30 минут, отключив при этом «Высокое». Визуальный контроль готовности продукта производить только при отключении тумблера «Высокое». По окончании процесса копчения: обесточить коптильню электростатическую: протереть скобы ВВ-блока, извлечь блок влагосборника слить жидкость (при наличии) из лотка: вытряхнуть золу из лотка дымогенератора; снять охладитель и слить воду из водяного затвора; осушить затвор ветошью. Техническое обслуживание коптильни электростатической включает в себя периодическую (в зависимости от интенсивности эксплуатации) очистку от копоти внутренних поверхностей охладителя, скоб и сетки ВВ-блока. внутренней поверхности коптильной камеры. Для очистки охладителя его разбирают и очищают по отдельности полость корпуса и пластины.

Скачать или читать онлайн

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. .

Электрические коптильни для дома холодного и горячего копчения

Домашнее копчение продуктов пользуется огромной популярностью среди гурманов и любителей вкусно поесть. Копчености можно приготовить в домашних условиях при помощи самодельной или заводской (профессиональной) коптильни. Электрический вариант установки отлично справляется с поставленной задачей. Многие стремятся сэкономить и делают коптильный электроприбор самостоятельно.

Пример профессиональной электрической коптильни. Большим спросом пользуются компактные заводские модели.

Как работает коптильня от электросети?

Домашняя электрическая коптильня работает по следующему принципу. Продукты обрабатываются горячим дымом от тлеющих опилок и «обезвоживаются». Пища становится более ароматной, а вкус — запоминающимся и ярким. Говоря о горячем копчении, имеют в виду быструю обработку продуктов дымом температурой от 40-120 градусов по Цельсию. Длительность готовки составляет несколько часов. Пища, приготовленная способом холодного копчения, готовится под воздействием дыма температурой 20 градусов. В данном случае процесс может занять от 10 часов до нескольких дней.

Часто в качестве емкости для копчения продуктов используют металлическую бочку. При желании ее можно покрыть жаростойкой краской.

• Как сделать коптильню из ведра или кастрюли своими руками
• Коптильня из газового баллона своими руками: конструкция, сборка и эксплуатация

Преимущества электрической коптильни

Электрическая коптильня холодного или горячего копчения, выполненная своими руками, имеет ряд достоинств:

• агрегат работает автономно;
• при помощи термостата можно регулировать температуру;
• установка собирается из подручных средств, нет необходимости тратиться на профессиональную (заводскую) коптильню;
• для копчения продуктов не нужно обладать кулинарными знаниями и специальными навыками.

Советуем прочитать статью о электроприводе для мангала в дополнение к данному материалу.

Видео: обзор электрической коптильни

Профессиональные электрокоптильни обладают большей мощностью, нежели самодельные. Соответственно скорость приготовления блюд более высокая. Заводские модели имеют более эстетичный внешний вид. Наиболее популярными являются вытянутые емкости цилиндрической формы. Не менее распространены и прямоугольные коптильни. Коптить в них можно в любую погоду. Некоторые используют агрегаты даже в домашних условиях, например на балконе. В некоторых приборах вместо опилок используют специальные топливные брикеты, которые продаются в комплекте с коптильней. Стоимость коптильных агрегатов в магазинах варьируется от 2000 до 10000 рублей. Изучите подробнее отличия дров от брикетов в дополнение к данной статье.

Электрическая коптильня в зависимости от типа копчения тратит на приготовление блюд от нескольких часов до нескольких дней.

Способы создания электрокоптильни своими руками

Электрическую коптильню для дома можно сделать несколькими способами. Наиболее распространенные варианты:

• из металлической бочки;
• из старого холодильника.

Рекомендуем также изучить статью о создании коптильни из кастрюли своими руками.

Электрокоптильня из бочки

Собрать домашнюю электрическую коптильню своими руками довольно просто. Для этого не нужно обладать серьезными строительными навыками и знаниями. Достаточно подготовить подходящие комплектующие и собрать установку. Сборка займет не более суток. Что понадобится?

• металлическая емкость с крышкой, оптимальный вариант — металлическая бочка объемом 200 л.;
• электрический термостат, который позволяет регулировать температуру от 20 до 90 градусов по Цельсию;
• электрическая плитка;
• металлический поддон/форма для жира;
• термометр;
• сетка из металла;
• электрокабель;
• решетка или кастрюля для опилок.

Совет! Для удобства передвижения коптильни ко дну ее корпуса прикручивают мебельные колесики.

Пример самодельной электрокоптильни для дома. Такую установку можно использовать на дачном участке.

Рекомендуем изучить по данной теме также: Коптильня из газового баллона своими руками: конструкция, сборка и эксплуатация

Сборка электрической коптильни своими руками проходит в несколько этапов:

• Подготовка емкости. Обычно в старых бочках хранили масло, удобрения и другие химические вещества. Перед использованием такой емкости в качестве коптильни ее нужно очистить и вымыть.

Совет! Если в бочке хранилось машинное масло, то очистить ее можно при помощи дров или опилок. Древесину поджигают, выбрасывают золу и очищают образовавшуюся копоть металлической щеткой. Далее емкость тщательно моют с любым моющим средством.

• Установка колесиков. Ко дну бочки крепят мебельные колеса. Это облегчит транспортировку установки.

Колесики на дне бочки позволят с легкостью передвигать коптильню с места на место.

• Подготовка электроплитки. С нее снимают крышку, а из корпуса вынимают все внутренности кроме нагревательного элемента. Его с двумя проводами крепят к центру нижней части бочки при помощи винтов.
• Установка термостата. Чуть выше печки просверливается небольшое отверстие и крепится термостат. Его последовательно соединяют с нагревательным элементом печи. Датчик термостата крепят в верхней части бочки — там, где будут размещаться продукты.

Важно! Рекомендуется использовать провода с диаметром 2,5-3 мм.

• Установка термометра. В верхней части резервуара просверливают отверстие для крепежа механического термометра. Он необходим для определения температуры внутри самодельной коптильни.
• Установка поддона. В середине бочки делают отверстия для крепления формы/поддона, куда будет стекать жир. Для стационарной бочки подойдет форма для выпечки с диаметром 50 см. Можно использовать поддон, который шел в комплекте со старыми газовыми плитами.
• В крышке бочки делают проем для выхода дыма. Диаметр дымохода — 5 см. Заслонку открывают после того, как коптильня проработает 10-20 минут. Именно тогда появляется первый дым, и, чтобы регулировать воздушный поток, отверстие открывают.

Совет! Если крышки под рукой не оказалось, можно использовать мешковину, однако скорость приготовления блюд увеличится.

Примерная схема электрокоптильни из бочки. В состав прибора входит: электроплитка, емкость для опилок, термометр, термостат, решетка, поддон для жира.

• Установка емкости для опилок. Ее собирают из металлической решетки. Если таковой под рукой не оказалось, можно использовать обычную чугунную кастрюлю.
• Установка прутков/решетки. В верхней части бочки устанавливают металлические прутки или решетку для подвешивания/выкладывания продуктов.
• Подключают коптильню к сети и проверяют работу агрегата. Для безопасного копчения нужно соблюдать правила техники безопасности.

Важно! Для забора воздуха снизу, в бочке просверливают несколько отверстий по периметру на высоте 10 см от дна.

Рекомендуем изучить по данной теме также: Коптильня с гидрозамком (гидрозатвором)

Если готовить продукты по принципу горячего копчения (при температуре 65 градусов по Цельсию), то полной загрузки опилок (5-6 литров) должно хватить на несколько часов. Этого времени достаточно для того, чтобы продукт прокоптился.

Пример обычной коптильни без крыши. Емкость можно накрывать мешковиной.

Домашняя электрическая коптильня из холодильника

В качестве самодельной коптильни можно использовать старый холодильник. Желательно использовать агрегат небольших размеров:

• Из холодильника удаляют изолирующие компоненты, систему охлаждения.
• На дно устанавливают электроплитку или нагревательный ТЭН.

Схема коптильни из холодильника

• Через заднюю стенку в нишу, где раньше был компрессор, выводят клеммник и соединяют его с переключателем.
• Над нагревательным элементом ставят жаропрочный противень.
• В качестве емкости для опилок подойдет кастрюля объемом 3-5 л. Ее размещают на ТЭНе.

Электрическая коптильня из холодильника проста в применении. Для ее создания понадобится старая холодильная камера и нагревательный ТЭН.

Совет! Для копчения можно использовать опилки разных пород деревьев. Например, смесь стружки яблони и ольхи или любых лиственных пород.

По данной технологии готовят продукты холодного копчения. Нескольких килограмм опилок хватит для одного сеанса копчения — 12 часов.

Электрическая коптильня должна быть оснащена дымоходом. При тлении опилок вырабатывается дым, который уходит через отверстие в крышке бочки.

Самодельная электрическая коптильня отлично впишется в интерьер дачного участка. Она разнообразит повседневное меню ароматными и необычными блюдами — копченым салом, рыбой, мясом и др. Для домашнего использования рекомендуется использовать компактные заводские модели.

Представляю народный блок высоковольтного копчения. Рассмотрим два варианта. Первый простейший, который подойдет для любительского копчения и второй посложнее, но более продвинутый. Сначала немного про работу данного ВВ блока.

Принцип высоковольтного копчения

Для образования статического поля в данном ВВ блоке используется ШИМ модуляция катушки зажигания автомобиля с последующим повышением выходного напряжения на умножителе. ШИМ или в английском PWM (Pulse-Width Modulation) широтно-импульсная модуляция — способ используемый для контроля величины напряжения и тока. Принцип действия ШИМ состоит в изменении ширины импульса постоянной амплитуды при постоянной частоте.

Но при ШИМ управлении образованием искры на катушке зажигания (далее катушка), есть один   нюанс. Дело в том, что когда ШИМ начинает подавать импульсы на катушку, импульсы вначале очень короткие и энергия вырабатываемая катушкой мала. График ниже.

Постепенно импульсы становятся шире, катушка получает больше тока и напряжения, вследствие чего энергия вырабатываемая  катушкой растет и достигает своего пика при модуляции ШИМ 50Х50.

А вот потом, наступает не очень приятное для нас обстоятельство, ширина импульсов становится все больше и наступает спад мощности вырабатываемой катушкой. Поэтому для нормальной работы катушки, нам приемлемо только первая часть работы блока ШИМ (до заполнения 50%). Это отследить просто – положив на стол высоковольтный разрядник (например как у меня), вращая ручку блока ШИМ слева направо смотрим когда искра будет иметь максимальную мощность (длину). Ставим метку на панели напротив риски ручки регулировки и запоминаем показания ампервольтметра. Все, за эти значения не выходим.  Время копчения в дальнейшем подбираем по мощности до этих значений. Например у меня максимальная мощность искры при 2 ампера, но для электрокопчения копчения за три часа пока горит картридж с опилками, я ставлю 1 ампер. При такой силе тока копчение в моей небольшой фанерной коптилке получается в самый раз.

Практическая часть

Теперь нам надо сделать сам блок высоковольтного  копчения (далее ВВ блок). Для этого мы используем детали с Алиэкспресс. Нам понадобится:

1. Любой блок питания на 12 – 16 вольт. 16 вольт позволяет развить максимальную мощность ВВ блока и это предельное питание для микросхемы NE555, на которой работает ШИМ.

1. Вольтметр – амперметр для визуального контроля силы процесса копчения. Использование вольтметра — амперметра позволяет подобрать ту силу тока и напряжения копчения, которая оптимальна для используемой вами коптилки. Так же позволяет регулировать напряжение копчения при разной влажности, например зимой и летом.

1. Сам блок ШИМ. Он может быть разный, но должен вырабатывать импульсы с частотой не выше 1500Гц. Это максимальная эффективная частота для работы используемых высоковольтных диодов от микроволновки. А так же иметь мощность не менее 4 ампера, больше надежнее. Меня например вполне устраивает вот такой с Алиэкспресса. Правда он нуждается в переделке для понижения частоты, необходимо заменить конденсатор указанный стрелкой на номинал 103 (или 001мкФ).

1. Катушка зажигания. Я не могу точно сказать какая будет работать лучше, я использовал катушку от А/М Toyota на 12 вольт. Предполагаю, что лучше использовать катушку для работы с электронным зажиганием.

1. Диоды использованы от микроволновой печки на 0.35A 15000 В. Они прекрасно выдерживают нагрузку, даже кратковременное короткое замыкание. Вообще есть диоды до 2.5 ампера, это для очень мощных коптилок.

1. Ну и конденсаторы. Желательно на 15000 вольт и примерно 560 пФ. Разброс параметров до 25% в обе стороны не ухудшит качество собранного на них выпрямителя.

Схема блока

Все это собираем по следующей схеме — должно получиться вот так:

С блока питания я корпус снял, так удобнее монтировать в корпус ВВ блока (но менее безопасно). Обратите внимание на маркировку диодов, у них на одном конце имеются полоски обозначающие катод. Для того что бы при работе ВВ блока не прошивало высокое напряжение, все выводы конденсаторов и диодов заливаем клеем из клеевого пистолета. Помимо изоляции, это придаст еще и жесткость конструкции умножителя.

Умножитель паяется так:

После этого все монтируем в корпусе:

Ну и результат. Под вольтамперметром написана максимальная эффективная мощность ВВ блока.

Ссылки на детали и модули, продающиеся на Али, не приводятся — вы можете сами найти по названиям. Автор проекта — ОлегГ.

   Форум

   Форум по обсуждению материала ВЫСОКОВОЛЬТНЫЙ БЛОК ДЛЯ КОПЧЕНИЯ

---

С помощью собственной коптильни в домашних условиях можно приготовить копченую рыбы или мясо. Холодное копчение в домашних условиях дает вкуснейший продукт. Многих останавливает нехватка времени для занятия любимым делом, ведь процесс копчения занимает несколько суток, и все это время нужно поддерживать оптимальную температуру и контролировать нормальную работу обеспечивать бесперебойное производство дыма.

Метод электростатического копчения лишен этих недостатков. Продукты, приготовленные с его помощью, обладают высокими вкусовыми свойствами и при этом не требуют значительных временных затрат.

Как работает электростатическая коптильня

Электростатическое копчение основано на простых физических явлениях. В коптильне создается постоянная разность потенциалов от источника высокого напряжения, за счет чего дым быстро проникает в обрабатываемый продукт. Для правильной работы коптильни положительный полюс (анод) подключается к сетке, через которую проходит дым. Дым в результате ионизируется и становится положительно заряженным. Отрицательный заряд подается на катод, в качестве которого выступают готовящиеся продукты.

Положительно заряженный дым устремляется к отрицательно заряженным продуктам и быстро распределяется по всему их объему. Продукт получается равномерно насыщенным частицами дыма, что выгодно отличает электростатическое копчение от обычного, когда поверхностный слой продукта является более прокопченным.

Важно, что продукт после электростатического копчения не является полностью готовым. Глубокая диффузия продуктов горения только запускает процессы денатурации и гидролиза, поэтому после завершения копчения необходимо выдержать обработанные продукты еще несколько дней в прохладном месте.

Электростатическую коптильню несложно сделать в домашней мастерской. Чтобы выполнить приспособление своими руками, понадобятся базовые слесарные навыки и знание основ электротехники. В интернете можно найти множество схем для сборки домашней коптильни.

Общая схема электростатической коптильни включает 4 основных элемента:

• Коптильная камера. В установке необходимо позаботиться о том, чтобы продукты были хорошо изолированы от корпуса. Если корпус выполнен из металла, то крепления выполняются обязательно из диэлектрика. Хорошо зарекомендовал себя эбонит, но можно использовать и дерево: дуб, орешник, ясень. Корпус должен быть оборудован плотно закрывающейся крышкой, в которую можно встроить термометр. Для работы коптильни внутри помещений стоит позаботиться о дымоотводе. Оптимальный объем камеры для домашнего копчения — 50-100 л.
• Генератор дыма. Для электростатического копчения используются те же конструкции на опилках и щепе, что и для обычного холодного копчения. Дым должен быть обильным и холодным, с температурой не больше 35°С. Для копчения лучше всего использовать для получения дыма дерево фруктовых и лиственных пород, за исключением березы.
• Источник высокого напряжения.
• Управляющий блок.

Сборка высоковольтного генератора

Генератор высокого напряжения — основная часть домашней коптильни электростатического типа. Для копчения в промышленных условиях для значительных количеств продукта используются специальные мощные трансформаторы. Для домашней коптильни на 7-10 кг за сеанс понадобится напряжение около 10-20 кВ. Для его обеспечения вполне подойдет трансформатор от какого-либо прибора, вышедшего из строя, или его можно приобрести специально на Aliexpress.

Что понадобится для сборки генератора?

В качестве источника высокого напряжения используют высоковольтный генератор напряжения, который в домашних условиях можно взять из старого телевизора ( трансформатор строчной развертки) или катушки зажигания от автомобиля, которая даст напряжение сети около 12 В. Если вы нашли для своей коптильни трансформатор от телевизора с вакуумным кинескопом, то в нем уже есть постоянный ток.

Простейшая схема генератора обязательно включает в себя, кроме источника высокого напряжения, ключ. Он собирается либо с помощью реле, либо из транзистора. При работе обязательно необходимо учесть, что катушки создают опасное для жизни напряжение. При желании можно собрать генератор полностью самостоятельно с помощью готовых наборов Алиэкспресса.

Дополнительно понадобятся для сборки генератора:

1. вольтметр-амперметр, который позволит контролировать процесс копчения. С его помощью можно подобрать оптимальный для вашей установки режим силы тока и напряжения. Такая деталь поможет изменять напряжение при различных атмосферных условиях (влажности, температуры).
2. Блок питания на 12-16 вольт. Его можно купить или использовать деталь от старого устройства, например музыкального синтезатора.
3. Блок ШИМ (широтно-импульсная модуляция) изменяет ширину импульса постоянной амплитуды при фиксированной частоте и обеспечивает контроль величины напряжения и значения тока. При покупке в интернет-магазинах может понадобиться его английское название — PWM (Pulse-Width Modulation).
4. Высоковольтные диоды — покупные или от старой микроволновки. В зависимости от мощности коптильни, понадобятся диоды от 0.35А до 2.5 А. При работе с диодами внимательно относитесь к маркировке. На одном из концов детали имеются полоски, отмечающие катод.
5. Высоковольтные конденсаторы. Выбор их параметров зависит от особенностей выпрямителя.

Советы по сбору

При сборке конструкции обязательно нужно позаботиться о качественной электроизоляции. В электростатической коптильне не происходит нагревания продуктов, поэтому диапазон материалов для нее достаточно широкий. В качестве корпуса можно использовать металлические или деревянные заготовки. Вполне оправданным является использование старого шкафа или холодильника. В качестве диэлектрического материала подойдут также фанера, плотный картон. Нежелательно использовать в установке синтетические материалы (панели из пластика, ДСП, OSB), так как при взаимодействии с дымом они могут образовывать вредные химические соединения.

При монтаже обязательно следите за тем, куда подается положительный и отрицательный заряд. Все выводы лучше залить клеем из клеевого пистолета. Это придаст блоку высоковольтного копчения дополнительную изоляцию и жесткость конструкции.

Стержни, на которых будут подвешиваться продукты, должны быть выполнены из диэлектрика. Если корпус установки металлический, то нужно использовать для изоляции эбонитовые кольца. Также стоит побеспокоиться об изоляции решетки, через которую проходит дым.

В качестве регулятора температурного режима часто используется змеевик с проточной водой. Это может быть металлический шланг диаметром 1.5 см, который наматывают на дымоход. Один конец устройства подключают к источнику холодной воды, а другой отвечает за вывод нагревшейся жидкости в канализацию.

Техника безопасности

Работая с установкой для электростатического напряжения, обязательно нужно помнить о правилах безопасности. Сохранить здоровье помогут несложные правила:

1. Нельзя производить копчение в помещениях с высокой влажностью ( больше 80%).
2. Не следует класть слишком много продуктов, чтобы они касались стенок коптильни и сетки с подведенным электричеством.
3. Позаботьтесь о качественной изоляции электрических частей от корпуса и не трогайте детали коптильни во время копчения.
4. Установка устройства должна быть произведена на изолирующем основании.
5. Закладывать и вынимать продукты можно только при выключении источника питания. Необходимо учесть, что электрический заряд может сохраняться на генераторе непродолжительное время после выключения.
6. Если во время копчения нужно получить доступ к каким-либо частям установки под напряжением, то следует закоротить элементы при помощи провода, обладающим сопротивлением около 10 кОм. Эти «сложности» связаны с тем, что введение в установку различных переключателей не является оправданным из-за присутствия генератора.

При использовании коптильни следует заботиться о поддержании достаточной чистоты. Электрогенератор должен быть всегда сухим и чистым. Для этого требуется своевременно проводить влажную уборку, при готовке жирных продуктов нужно удалять пятна и подтеки.

Правильно собранная установка поможет вам насладиться вкуснейшим копченым мясом и рыбой, приготовленными самостоятельно!
