Вытяжка для ванной и туалета с обратным клапаном в частном доме своими руками

Здоровье и самочувствие жильцов частного дома во многом зависит от качественных характеристик воздуха, которым они дышат. В многоквартирных домах вентиляцию жилых помещений проектирует и монтирует компания-застройщик. В своем доме об этом надо побеспокоиться хозяину самостоятельно. Система вентиляции, смонтированная в ванной комнате частного дома, бывает естественной и принудительной. Какую из них выбрать, думать вам.

Естественная вентиляция подходит для домов, построенных из “дышащих” материалов. Принудительная вентиляция обязательна для домов, возведенных с использованием современных герметичных материалов. Выбирается принудительная вытяжка для ванной комнаты в частном доме с учетом квадратуры помещения санузла и количества жильцов.

Схема обустройства естественной вентиляции

Для эффективной работы системы естественной вентиляции в загородном доме необходимо организовать приток свежего уличного воздуха и отток воздушных масс через вентиляционные шахты. В дом с деревянными окнами свежий воздух может просочиться сквозь микроскопические щели в рамах.

Оптимальной высотой расположения вентиляционного приточного клапана в наружной стене дома считается расстояние от 2-х до 2,1 метраВ пластиковые окна с многокамерными стеклопакетами желательно встраивать для регулярного притока уличного воздуха климатические клапаны. Заменить эти устройства на окнах могут приточные клапаны, устанавливаемые в несущие стены под подоконниками над батареями или сбоку от оконных проемов.

При этом холодные воздушные потоки, поступающие с улицы, будут перемешиваться с теплым воздухом, нагретым батареями. Это означает, что в доме не появятся неприятные и опасные для здоровья сквозняки.

Как попадает воздух в санузел?

В ванную комнату порции нового воздуха поступают из других жилых помещений дома через 2-2,5-сантиметровую щель между полом и дверным полотном, предусмотренную при монтаже двери в санузел. Другим вариантом поступления воздуха в ванную комнату является покупка и установка специальных дверей, в полотне которых в нижней части предусмотрено наличие вентиляционных отверстий в виде решеток или круглых окошек. Иногда для этих целей дверь в ванной плотно не прикрывают, особенно, когда ею не пользуются.

Двери межкомнатные для ванной комнаты, оборудованные четырьмя круглыми отверстиями, закрытыми декоративными решетчатыми элементами

Куда уходит пар и запахи из ванной?

Вытяжными каналами служат вентиляционные шахты, направленные вертикально вверх. В ванной комнате должен быть свой отдельный вентиляционный канал, боковой выход в который проектируют в верхней части стены в санитарно-гигиеническом помещении.

Прямой выход в вентканал прорезается непосредственно в потолке санузла. Именно в эти каналы и затягивается пар, а также все посторонние запахи. Окно вентиляционное закрывают декоративной решеткой. Ни в коем случае нельзя заклеивать окошки для вентиляции обоями или иными отделочными материалами.

При правильном монтаже естественной вентиляции в ванной комнате будет сухой воздух. Благодаря своевременному отведению влажного воздуха вы не столкнетесь с проблемами появления плесени и гниению материалов, из которых построен ваш дом.

Вентиляционное окно в стене ванной комнаты имеет круглую форму и закрывается светлой декоративной решеткой в тон белого потолка

Устройство вентиляции для двух помещений

В двухэтажном доме-коттедже через вентиляционную шахту, идущую из санузла, расположенного на первом этаже объекта, можно организовать вытяжку воздуха из помещения второго этажа.

При этом врезаются в вентканал не сразу под прямым углом, а через небольшое колено, часть которого идет параллельно вытяжному стояку.

Получается, что воздух затягивается через отверстие, расположенное ниже входа в вентиляционную шахту. Делается это для того, чтобы не допустить засасывания вытянутого влажного воздуха из ванной комнаты в жилую комнату на втором этаже.

Монтаж вентиляционного канала

Собрать и установить в частном доме вентиляционный канал, отводящий отработанный воздух прямиком на улицу, можно из готовых утепленных элементов. Такие вентиляционные системы выпускаются известными производителями и собираются как конструктор. Стоимость их высока.

Выбор подходящих материалов

Решить проблему более дешевым способом помогают канализационные трубы оранжевого цвета, которые используют для проведения наружной части сети автономной канализации. Стенки этих труб не трескаются на морозе.

Диаметр трубы выбираете от площади помещения: 100 или 150 мм. Длина всей трубы рассчитывается исходя из того, что вентканал должен располагаться выше кровли на полметра. Чем выше труба, тем сильнее тяга.

Выпиливание вентиляционных отверстий

На верхний конец трубы ставите заглушку, чтобы осадки не попадали внутрь вентиляционного трубы-канала. Для отвода воздуха в верхней части пластиковой трубы делаете по кругу продолговатые прорези, ширина которых составляет 20 мм, а расстояние между соседними отверстиями равняется 30 мм. Длина выпиливаемых прямоугольных окошек должна достигать 250 мм.

Утепление стенок вентиляционной трубы

Для того чтобы в устанавливаемом вентканале не образовывался конденсат из-за разницы температур на чердаке и на улице, надо его стенки хорошенько утеплить. Подойдет базальтовая вата или изолон.

Всю трубу обворачиваем фольгированным утеплителем блестящей стороной к стенкам.
Шов соединительный проклеиваем фольгированным скотчем.
Затем еще раз обворачиваем утеплителем так, чтобы шов приходился на другую сторону трубы.
И опять проклеиваем скотчем.
После этого самодельная вентиляционная труба-шахта обматывается по кругу вся полностью скотчем.

Устройство вентиляционного отверстия

В потолке ванной комнаты в частном доме проделывается отверстие, равное диаметру утепленной трубы. Труба-вытяжка верхним концом вставляется в проем, проделанный в кровле, и заводится нижним концом в вентиляционное окно, вырезанное в потолочном перекрытии.

Самодельный вентканал должен быть закреплен в строго вертикальном положении хомутами к стропилам крыши или к иным конструкциям, имеющимся на чердаке дома. В ванной комнате отверстие в потолке декорируется решеткой, подобранной по размеру и цвету. Для крепления используют саморезы или жидкие гвозди.

Установка клапана приточной вентиляции

Естественная система вентиляции в частном доме работает с наибольшей эффективностью только в том случае, если продуман способ обеспечения постоянного притока с улицы свежего воздуха. Данная задача отлично решается установкой клапана в стене частного дома. Уличный воздух попадает в дом даже при плотно закрытых пластиковых окнах, проходит по всем помещениям и выводится через вытяжное отверстие в ванной комнате, закрытое декоративной решеткой.

Таким образом, осуществляется постоянный воздухообмен, необходимый для устранения неприятных запахов из санузла, насыщения замкнутого пространства кислородом, отведения тяжелого увлажненного воздуха за пределы дома на улицу.

Устройство конструкции приточного клапана позволяет понять, как происходит подача свежего воздуха с улицы в дом и в каком объеме

Для монтажа клапана приточной вентиляции в бревенчатом доме понадобятся:

обычная дрель;
коронка диаметром 133 мм с центровочным сверлом;
стамеска;
молоток;
пакля или монтажная пена;
ножовка по металлу;
отвертка;
саморезы;
шуруповерт.

В жилой комнате частного дома-коттеджа в верхней части бревенчатой стены с помощью дрели и насадки-коронки с центровочным сверлом просверливают отверстие, диаметром 133 мм. Работы ведут в несколько приемов, скалывая высверленную часть дерева с помощью стамески и молотка. Отверстию в наружной стене придают небольшой уклон в сторону улицы с целью отведения конденсата.

В комплект клапана приточной вентиляции входит метровая металлопластиковая труба, внутренние стенки которой утеплены базальтовым теплоизоляционным материалом. Утеплитель не позволяет стене промерзнуть в зоне высверленного отверстия. От данной трубы отрезается кусок, длина которого соответствует толщине бревна.

Труба заводится в отверстие в стене. Небольшие зазоры утепляются паклей, которой забивают щели на всю толщину стены. Можно паклю заменить монтажной пеной. Далее с уличной стороны на трубу надевается решетка, оснащенная сеткой от насекомых. Декоративная решетка идет в комплекте с клапаном.

Монтаж приточного клапана в деревянном доме возможно сделать своими силами без привлечения специалистов-вентиляционщиков

В последнюю очередь устанавливается сам клапан. Чтобы произвести его монтаж, надо снять оголовник и освободить доступ к крепежным проушинам. Клапан состоит из двух лепестков, открывающихся под несколькими углами наклона. На корпусе имеется стрелка, направление которой учитывается при установке клапана в пластиковую трубу.

Дополнительно клапан к стене крепим саморезами. После чего ставим оголовник, защелкивая его на закрепленной детали. Возвращаем на место колесо, регулирующее степень открытия лепестков клапана.

Принудительная вентиляция помещения ванной комнаты

Если тяга в вентиляционной шахте слабая, то увеличить отток тяжелого влажного воздуха из ванной комнаты можно с помощью электрического вытяжного вентилятора. Проверяют силу тяги с помощью листа тонкой бумаги или зажженной спички. Если листок прилипает к вытяжному окну, а пламя тянется в сторону вытяжки, то тяга хорошая.

При незначительной тяге или при её отсутствии единственным выходом будет установка вытяжного вентилятора. На данный момент можно подобрать вытяжные вентиляторы для самых разных ситуаций, различных размеров и цветов. Желательно рассчитать и установить вентилятор нужной мощности, тогда ваше время проведенное в ванной будет комфортным.

Очень популярны модели вентиляторов с обратным клапаном в вытяжной вентиляции. Как правило обратный клапан уже изначально предусмотрен в конструкции вентилятора. Шторки клапана автоматически открываются при даже небольшом токе воздуха из помещения и захлопываются при возникновении обратного тока воздуха – в помещение.

Прозрачные шторки обратного клапана действуют по системе “ниппель”. В систему вентиляции ток воздуха свободный, обратно полностью перекрыт

Данная конструкция очень важна при ситуации, когда из за ошибок при расчете и монтаже возможен обратный ток воздуха из вытяжной вентиляции в помещение. Причем шторки автономны и работают при выключенном вентиляторе.

Выбор бытового вентилятора с обратным клапаном

Перед покупкой вентилятора необходимо открутить декоративную панель и замерить размеры отверстия, если оно было предусмотрено при строительстве частного дома. С полученными данными отправляются в магазин, чтобы там выбрать и купить подходящий по габаритам прибор с обратным клапаном. При выборе во внимание берут меньший из замеров для того, чтобы круглый корпус вошел в окно.

Среди моделей, подходящих по размерам, уже выбирают вентилятор по ряду других критериев:

дизайн;
мощность электродвигателя;
класс электропотребления;
наличие обратного клапана;
бесшумность;
подвижность шторок и др.

Разнообразные модели вытяжных вентиляторов для ванной комнаты позволяют покупателю подобрать прибор, идеально соответствующий интерьеру санузла

Варианты подключения вытяжного вентилятора

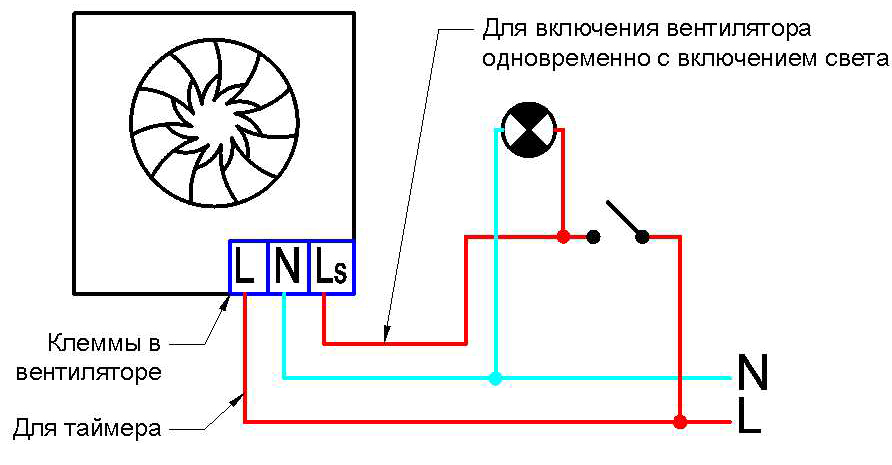

Существует несколько способов подключения вытяжки к электросети. Прибор может включаться по датчикам (движения или влажности), а также одновременно со светом. Прекращение работы вентилятора также может задаваться несколькими способами – по таймеру через заданное время или выключателем, располагать который надо обязательно внутри ванной комнаты. Обратный клапан автоматический и его работа не зависит от электричества.

Подключение вытяжки к световому контуру обеспечивает начало ее функционирования в момент включения света. При этом у вентилятора должен быть свой обособленный выключатель, с помощью которого можно будет разъединить в случае необходимости освещение и вентиляцию санузла. Выключатель может быть смонтирован на стене или находится на корпусе вентилятора.

Одна из возможных схем подключения вентилятора в ванной комнате с отдельным выключателем для прибора

В последнем случае отключение прибора производится дерганием за веревочку или цепочку. Выбирайте модель с длинным шнурком, чтобы вытяжку могли спокойно отключать члены семьи, не обладающие высоким ростом. В принципе, из короткого шнурка всегда можно сделать длинный путем его наращивания.

Отключение по таймеру имеет свои плюсы и минусы. Можно не беспокоиться о том, что вы забудете выключить электроприбор. Если же надо уменьшить время работы вытяжки или, наоборот, увеличить, по сравнению с заданной величиной, то появляются неудобства. Поэтому выбирайте модель с выключателем, чтобы вентилятор работал тогда, когда вам надо.

Монтаж вентилятора в санузле своими руками

Перед монтажом следует внимательно прочитать инструкцию по установке осевого вентилятора. Достать из коробки прибор и все комплектующие, идущие вместе с ним. Это, как правило, крепежные элементы в виде четырех дюбель-гвоздей. Чтобы не сверлить кафельную плитку, можно заменить дюбельное крепление на клеевое соединение. Однако снять приклеенный вентилятор для чистки и ремонта будет весьма затруднительно.

Величина минимального расстояния, на котором производят крепление вытяжного вентилятора к стене посредством саморезов, закручивающихся обычной отверткой

Поэтому рассмотрим подробнее, как сделать принудительную вытяжку из ванны в доме с помощью миниатюрного настенного вентилятора, закрепленного саморезами.

снимаем декоративную решетку с прибора, открутив винтик или просто отщелкнув ее (у различных моделей по-разному);
вставляем цилиндрическую часть корпуса вентилятора в вытяжное отверстие;
маркером отмечаем места сверления кафеля под дюбеля или саморезы, в зависимости от материала стены;
убираем в сторону прибор и приступаем к сверлению кафельной плитки;
просверлить кафель можно дрелью, используя специальное перьевое сверло, или перфоратором, что немного сложнее;
в полученные отверстия заводят пластмассовые дюбеля;
в специальный проем, предусмотренный производителем, заводят провода для подключения мотора к электросети;
если место расположения данного проема вас не устраивает, то просверливаем новое отверстие в панели корпуса;
устанавливают бытовой вентилятор, совмещая проушины в корпусе с просверленными отверстиями;
закручивают саморезы по диагонали, чтобы не перекосило пластиковый корпус прибора;
снимаем рабочее колесо вентилятора, освобождая доступ к контактам внутри прибора;
в клемную колодку заводим зачищенные концы проводов и зажимаем их болтиками;
клемную колодку ставим на место, укладывая провода в специальный желобок;
проверяем работоспособность установленного вентилятора, включив свет при параллельном подключении или нажав собственный выключатель прибора;
после проверки защелкиваем декоративную решетку на корпусе вентилятора.

Принудительная вытяжка смонтирована и готова бороться с влажным и загрязненным воздухом в ванной комнате.

Подсоединение проводов проводится с помощью различных клемников. Не допускается в целях безопасности скручивать провода, изолируя их изолентой

Заметим! Провода надо заранее пускать под плиткой во время облицовки стен на случай установки принудительной вентиляции. Если этого не было сделано, то проводку ведут по плитке в пластиковых коробах, которые приклеивают к кафелю полимерным клеем.

В этом видеоролике показан монтаж потолочного вытяжного вентилятора в ванной комнате, которая по проекту расположена на нижнем этаже частного двухэтажного дома.

Способы объединение двух типов вентиляции

При включенной вытяжке объем поступающего и отводящегося воздуха увеличивается. Во время отключения прибора процесс вентиляции жилого помещения практически отсутствует. Происходит это из-за того, что корпус вентилятора полностью перекрывает просвет вентиляционного окна. Лопасти пропеллера мешают естественному оттоку воздуха из санузла. Проблема решается двумя способами.

В большое вентиляционное окно-отверстие вставляем сдвоенную решетку, в которой имеется круглое окно под вентилятор и несколько дополнительных шторок-прорезей для естественного оттока воздуха.

В продаже имеются вентиляторы с разным диаметром корпуса, поэтому можно подобрать прибор меньшего размера, чем вентиляционное отверстие. При выключенном вентиляторе воздух будет уходить сквозь простую решетку, находящуюся под прибором.

Если вентиляционное окно небольшого размера, то для обеспечения естественного оттока воздуха ставят вентилятор на ножках в 1,5-2 см. Ножки не дают решетке прибора плотно прилегать к стене. В образующееся пространство затягивается воздух под действием силы тяги, образуемой в шахте, и уходит через отверстия, не закрытые круглым корпусом вентилятора.

Ножки изготавливают своими руками из обычного пенопласта. Саморезы хорошо проходят через данный материал. Пенопластовые ножки служат также амортизатором, снижающим степень вибрации работающей вытяжки.

Пример интегрирования двух видов вентиляции – принудительной и естественной – в ванной комнате частного дома

Узнав подробно о том, как сделать вытяжку ванной в частном доме, вы можете сами решить – под силу вам эта задача или нет. Возможно, лучшим решением будет обратиться к компании, оказывающей услуги в вашем регионе по монтажу всех известных видов вентиляции.

Источник

Ванная комната, туалет, где скапливаются неприятные запахи, конденсат, больше всего нуждаются в обустройстве вытяжной системы. Качественная вытяжка обеспечивает нормальный микроклимат в помещениях, соответствующий санитарно-гигиеническим требованиям. Для организации вытяжной системы нужно изучить правила установки вентилятора.

Для чего нужна вытяжка?

Вентиляционная система в ванной комнате — тонко организованная структура, влияющая на микроклимат помещения. Появившаяся плесень в санузле говорит о неисправности вентиляционной системы или недостаточности имеющейся, ошибках при самостоятельной установке или просчётах при проектировании.
Поднимающийся от горячей воды пар создаёт конденсат, который скапливается на стенах и со временем превращается в грибок. Косметический ремонт временно избавит от пятен, поэтому проблему решают в корне. Требуется сделать эффективную вентиляционную систему и обеспечить воздухообмен, так как организация здорового микроклимата для человека во время приема ванн и других процедур без этого невозможна.

Санитарные требования и нормы

Согласно СНИПу и другим нормативным документам, для создания принудительного воздухообмена в помещениях с повышенной влажностью обеспечивают поступление свежего воздуха, придерживаясь следующих показателей:

6–8 м3/час на 1 кубометр площади для ванной комнаты;
8–10 м3/час — для совмещённого санузла.

Отток отработанного воздуха из ванной комнаты и санузла составляет более 30 кубов в час. Для обустройства санузлов в квартирах и частных домах используют малошумные бытовые вентиляторы с уровнем шума не более 30 Дб.

Расчёт производительности оборудования

Перед покупкой оборудования для монтажа принудительной вентиляции туалета и ванной проводят расчёты. Зная точный объём, назначение комнат, выбирают оптимальное по продуктивности оборудование (подробно о том, как все рассчитать и сделать монтаж принудительной вентиляции, читайте тут). Для каждой комнаты характерна своя кратность аэрации воздуха. Величина указывает, сколько раз освежится приток воздуха за один час.

Внимание

Ванная с туалетом относятся к помещениям с повышенными показателями влажности, допустимое максимальное показание кратности аэрации приравнено к 10.

Для расчёта продуктивности, полезности вытяжки высчитывают объём комнаты, умножив высоту на площадь. Полученное значение умножают на кратность воздухообмена. Результат, обозначенный в м3/ч, указывает на минимальную мощность вытяжки для санузла.
Например, для ванной площадью 9 кв. метров с высотой стен 2,5 метра выполняют следующие расчёты:

Объём комнаты: 2,5х9=16,8 м3.

Показатель кратности воздухообмена для ванной комнаты.

Производительность: Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч.

По расчётам, для ванной площадью 9 кв. м потребуется вентилятор мощностью 100…135 м³/ч. Для вентсистем с эффектом обратной тяги, чтобы преодолеть сопротивление отвода, расчётную производительность вентилятора увеличивают на 30%
Заранее предусматривают отверстия для поступления воздуха, для чего оставляют двухсантиметровый просвет между дверью и полом, устанавливают решетчатые конструкции в нижней части дверей, ведущих в ванную, или просверливают отверстия.

Как правильно сделать принудительную систему своими руками?

Вентиляционных каналов в стенах санузла обычно недостаточно для необходимого воздухообмена, поэтому для повышения эффективности аэрации устанавливают вентиляторы. Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ. Для этого:

Сравнивают диаметр вытяжного прибора с размером проёма в стене.
Узкий вход в вентиляционное отверстие расширяют перфоратором.
В широкий вход вставляется труба из пластика или гофра.
Промежуток между трубой и стеной заделывают монтажной пеной.

Место для установки

Для наиболее продуктивной работы вентиляции нужно выбрать мощную установку и подобрать место для монтажа. Вытяжка предназначена для отвода тёплого влажного воздуха, вытяжку монтируют в верхней части стены напротив входной двери.
Для обеспечения доступа свежего воздуха в комнату в нижнюю часть двери встраивают решётку или оставляют щель под дверью, что позволяют свежему воздуху поступать в комнату из квартиры.
Запрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности, так как это служит причиной короткого замыкания. По этой же причине устройство располагают под потолком.
Для уменьшения шума устанавливают силиконовую прокладку между устройством и стеной. Электровытяжку не устанавливают в туалете над дверью, чтобы не снизить воздушный поток.

Совет

Вентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.

Диагностика состояния вентиляционного канала

Перед установкой вентиляции внимательно изучают состояние и устройство вентиляционной выработки. Для этого проверяют тягу — сначала при открытом окне и дверях, затем плотно закрыв источники подачи свежего воздуха. К вентиляционной шахте прислоняют бумажный лист, зажжённую спичку, зажигалку.
Язык пламени, смещённый в сторону вентканала, прилипший листок бумаги к отверстию свидетельствуют о наличии тяги. Для улучшения тяги проверяют вентиляционную шахту на наличие мусора, оставшегося после ремонта. Устранение препятствия значительно улучшит работу всей вытяжной системы.

Как подключить: выбор схемы

Рассматривая типовую квартиру в новострое, становится понятным, что стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной. Исключение составляет частный дом, где в туалете есть окно.
Часто при организации принудительной вентиляции нужно узнать продолжительность периода работы системы вытяжки. Обычно вентилятор подсоединяют к выключателю света, активируя устройство на время нахождения человека в санузле. Но этого недостаточно для проветривания помещения.
Следующий способ заключается в подсоединении устройства к независимому выключателю. Но посетитель часто забывает о такой мелочи, как необходимость отключить или включить прибор. Поэтому необходим монтаж вентилятора с измерителем влажности. Устройства работают автономно, удаляют лишнюю влагу из помещения, не требуют при этом участия человека.

Как установить вентилятор?

Приступая к установке вентиляционной системы, ознакамливаются с инструкцией к прибору. В ней содержится пошаговое руководство по монтажу, что упрощает работу. При отсутствии инструкции производителя или перевода на родной язык действия выполняют в следующей очерёдности:

снимают наружную крышку;
места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
корпус плотно прижимают для схватывания клея;
для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
завершающий этап — укладка провода, подсоединение вентилятора к электросети.

Составляющие и материалы системы в квартирах и частных домах

Вентиляционная система совмещённых или раздельных санузлов в небольших квартирах — это вентилятор, вставленный в отверстие в стене. В крупногабаритных квартирах — воздуховоды, изготовленные из пластика, металла, вмонтированные за подвесным потолком. В частных домах состоит из следующих элементов:

Воздуховод. Труба прямоугольного сечения длиной 0,5, 1 или 2 метра. Устанавливаются под потолком, не требуют лишнего пространства.
Вентилятор — наружный, выступающий над поверхностью, или встраиваемый. Первый используют для вентилирования небольшого помещения, второй — в сложных многоходовых системах.
Поворотное колено для соединения углов прямоугольных труб. Производятся вертикальные и горизонтальные модели.
Соединительный фитинг. Сопрягает прямые участки системы вентиляции.
Обратный клапан. Предотвращает попадание насекомых и мусора из вентиляционной шахты в помещение (как сделать обратный клапан для вентиляции своими руками?).

Правила эксплуатации

Для продления срока эксплуатации оборудования регулярно проводят профилактические мероприятия.

Вентиляционную систему осматривают на наличие мусора, с лопастей вентилятора убирают пыль, грязь. Это обеспечит полноценный воздухообмен, а прибор будет работать на максимальную мощность.
Периодически проверяют тягу в ванной, туалете, противомоскитную сеточку промывают тёплой водой с моющим средством.

Важно

Несвоевременное обслуживание и чистка вытяжной системы приводят к выходу из строя всей системы.

Советы по монтажу

Мастера советуют людям, впервые столкнувшимся с установкой вентиляционной системы в туалете и ванной комнате, обеспечить поступление свежего воздуха. Иначе эффективность работы вытяжного устройства сводится к нулю (как произвести монтаж вентиляции?).
Покупать дорогие крупногабаритные системы необязательно. Достаточно подобрать устройство, предварительно грамотно рассчитав необходимую мощность.
Наличие ионизатора, очистителя воздуха, кондиционера, бытового увлажнителя не отменяет необходимости монтажа вентиляции, так как ни одно из перечисленных устройств не способствует притоку свежего воздуха.
Рекомендуется при установке вентилятора обращать внимание на мощность бытовой электропроводки. Устройство характеризуется двумя основными параметрами — мощность и давление. Эти параметры зависят друг от друга, их учитывают во избежание повреждений кабеля из-за перегрузки сети.
После завершения монтажа нужно проверить работу вентилятора, прислонив бумажный лист или поднеся включённую зажигалку. Если пламя не меняет положения, для устранения проблемы вызывают специалиста, особенно при встроенных в систему навесных приборов — датчиков, термометров, дистанционных пультов, внешних интерфейсов.

К вопросу установки вытяжного вентилятора подходят ответственно. При выборе прибора учитывают производителя, качество оборудования, производительность и размеры. Установив вытяжку в санузле, можно предупредить появление конденсата, неприятного запаха, а помещение — обеспечить чистым сухим воздухом.

Полезное видео

Ниже вы можете ознакомиться с подробной инструкцией по подключению и установки принудительной вентиляции в санузле.

Источник

Для каждого санузла свойственным является повышенный уровень влажности. Для того чтобы предотвратить такое явление, как образование плесени или грибка, стоит проверить исправность вентиляционной системы или установить дополнительное оборудование. Очень часто у многих возникает вопрос, как сделать вентиляцию в туалете своими руками.

Проверить работу вентиляции просто: лист бумаги, приложенный к вентиляционному отверстию, не должен упасть.

Для того чтобы плесень на поверхностях не возникала, есть несколько вариантов борьбы с ней:

утеплить все поверхности – такой способ будет предотвращать образование конденсата;
очень эффективным методом является устройство принудительной вентиляции.

Чистка естественной вентиляции

Для очистки вентиляции от пыли, мусора используйте ершик с длинной гибкой ручкой.

Если в туалете естественная вентиляционная система плохо работает, стоит прочистить каналы. Для этого стоит из канала устранить всю накопившуюся пыль и паутину. Для проведения такой процедуры стоит использовать ершик с длинной гибкой ручкой.

Специалисты, которые занимаются чисткой вентиляционных каналов, могут использовать более опасный вариант очистки, при котором используется газовый баллончик с воспламеняющейся жидкостью. Такой метод предполагает выжигание пыли. Проводить такую процедуру самостоятельно, не имея опыта, категорически запрещено, лучше доверить все специалистам.

Вернуться к оглавлению

Принудительная вентиляция

Для того чтобы в туалете происходил качественный воздухообмен, стоит сделать вентиляцию, которая будет работать автоматически. Это очень важно для того, чтобы воздух с тяжелыми запахами и испарениями не проникал в жилые помещения. Принудительную необходимо оборудовать собственным вытяжным каналом. Перед владельцем будут представлены на выбор вентиляционные системы потолочного и настенного вида.

Схема устройства общей вентиляции в ванной и туалете.

Для помещения туалета стоит подобрать в качестве принудительной вентиляции приточно-вытяжную систему. Такая система будет регулярно циркулировать воздух в помещении. Кроме того, она не предполагает вырубание дополнительного вентканала, что впоследствии может нарушить прочность и надежность стены.

Вентиляция в туалете, своими руками сооруженная, дело достаточно простое, главное, разобраться во всех нюансах. Потребность сделать вентиляцию зачастую возникают в то время, когда естественная вентиляция плохо выполняет свои основные функции.

Особенно эта проблема проявляется в летнее время, это связано с тем, что температура снаружи и внутри помещения практически одинакова, и эффект Бернулли не работает. Также ухудшение работы естественной вентиляции связано с тем, что в квартирах и домах устанавливаются пластиковые окна, которые герметично закрывают помещения и предотвращают проникновение свежего воздуха. Также двери, которые плотно закрываются, предотвращают проникновение воздуха в помещение туалета. Особенно эта проблема прослеживается на верхних этажах высотных зданий, где температура на улице летом значительно выше, чем в помещении. Менее заметна эта проблема на нижних этажах, где температурный перепад остается даже на минимальных показателях.

Как вариант может быть установлена автоматическая система вытяжки, в таком случае воздух будет принудительно выводиться из помещения наружу. Но стоит учитывать, из-за недостатка воздуха в помещении максимальной эффективности такой системы не будет достигаться.

Самый лучший вариант – сделать вентиляцию в туалете приточно-вытяжного типа.

Вернуться к оглавлению

Что может потребоваться в процессе работы

Схема подключения вентилятора к выключателю света.

Для того чтобы сделать вентиляцию в туалете своими руками, стоит приобрести все необходимые инструменты и материалы.
Все необходимое можно купить в специальном отделе строительного магазина. Покупать стоит все сразу, предварительно составив план, по которому будет монтироваться принудительная система вентиляции.

Примеры материалов для создания принудительной вентиляции:

короба жестяные – сегодня они представлены самых различных форм;
короба пластиковые;
воздуховоды гибкие, которые изготовлены в виде гибкой алюминиевой трубы;
пластиковые трубы гофрированные;
пластиковые воздуховоды гибкие;
вентиляторы;
рекуператоры.

Для того чтобы провести монтажные работы по установке вентиляционной системы, стоит подготовить необходимый инвентарь:

рулетка и карандаш для разметки;
ножовка и ножницы;
нож строительный;
молоток для забивания дюбелей;
дрель и шуруповерт;
отвертка с разными насадками;
крепления – дюбеля, шурупы, саморезы.

В зимнее время года очень важно оборудовать вентиляционную систему приточными клапанами.

Схема включения вентилятора от выключателя света с таймером.

Этот элемент представляет собой обычное отверстие в стене с патрубком с одной или двумя створками. Расположение створок может осуществляться вручную либо автоматизированным способом. Для максимального комфорта такое отверстие располагается за конвектором или радиатором отопления.

Такое расположение способствует увеличению тяги и одновременному прогреванию воздуха. Это и позволит использовать вентиляционную систему без дополнительных вентиляторов. Одного клапана достаточно для того, чтобы обеспечить нормальный воздухообмен в одном помещении. Для того чтобы защитить помещение от проникновения мусора, стоит установить решетку.

Вернуться к оглавлению

Применение рекуператоров в системе вентиляции

Для помещения туалета все-таки лучшим вариантом будет оборудовать систему специальным вентилятором, который значительно улучшит работоспособность всей системы. Особенно это необходимо для летнего периода. Современные технологии идут вперед, и одним из современных элементов, которым можно оборудовать вентиляционную систему, является рекуператор. Этот прибор будет циркулировать воздух независимо от погодных условий на улице. Для того чтобы установить приточно-вентиляционную систему, необходимо:

Схема приточно-вытяжной установки с рекуператором тепла и фильтрацией приточного воздуха.

4 отверстия, которые соединяются попарно специальными комплектующими «улица – комната», «комната – улица»;
основная суть системы заключается в том, что чистый воздух берется непосредственно с улицы и поступает в помещения, а отработанный выводится наружу;
рекуператоры оборудованы специальными фильтрами, которые очищают входящий воздух от пыли;
рекуператоры работают автоматически либо с помощью системы управления.

Туалет и ванная комната в деревянном доме сильнее других помещений страдают от застоя воздуха. При недостаточной вентиляции санузла и ванной конденсат скапливается на трубах, а плесень обживает глухие углы. Раздражающие человека неприятные запахи и сырость вызывают естественное желание поскорее от них избавиться. Как добиться приятной свежести воздуха в интерьере частного деревянного дома?

Приглашаем вас узнать, каким способом делается вентиляция в санузле своими руками. Получив теоретические рекомендации, вы почувствуете желание вооружиться инструментами и немедленно приступить к практическим действиям.

Особенности санузла в частном доме

Санузел деревянного дома

Жильцам городских квартир не пристало задумываться, куда стекают нечистоты и как происходит очистка воздуха. В отличие от них, хозяин особняка обязан обустраивать вентиляцию санузла в своем частном доме самостоятельно.

Необходимо планировать заранее, какой тип санузла построить, исходя из наличия или отсутствия в данной местности централизованной канализационной системы.

Вам, как владельцу дома, еще на начальной стадии строительства придется решить, нужна ли будет принудительная вентиляция санузла, или достаточно естественной. Для этого следует произвести несложные расчеты, чтобы эффективность воздухообмена соответствовала нормам СНиП для вентиляции санузлов.

Но прежде чем приступать к устройству системы вентиляции санузла в деревянном доме своими руками, вам сначала предстоит:

Вентиляция санузла в современном деревянном доме

В давнюю эпоху не существовало такого понятия, как вентиляция отхожих мест, зато в бревенчатых домах русская печь служила средством естественной очистки воздуха. Застоявшийся воздух вместе с запахами помойного ведра затягивался в печное поддувало и через трубу уносился наружу.

Нынешние строительные технологии лишают стены деревянного каркасного дома способности «дышать». А герметичные стеклопакеты и подавно превращают жилище в подобие космической станции. Для проветривания комнат можно установить окна с вентиляционными отверстиями, но для эффективной вентиляции санузла в частном доме такой способ не годится.

Чтобы гарантированно избавиться от спертого воздуха, вам придется сделать искусственную вентиляцию в санузле своими руками. Ее суть в том, что вытяжной вентилятор встраивают в систему, и он многократно усиливает воздухообмен. Наилучшим из вариантов считается установка центрального вентилятора на чердаке. Дополнительно можно оснастить систему датчиками состояния воздуха для оптимизации режима работы вентилятора.

Деревянный дом с течением времени даст некоторую усадку и его конструкции могут сдвинуть повредить элементы вентиляционной системы. Учитывайте эту особенность, и при прокладке воздуховодов оставляйте компенсационные зазоры.

При разработке проекта вентиляционной системы нужно решить вопрос совмещения воздуховодов. Например, вентиляция санузлов общественных зданий должна осуществляться только независимой системой, и объединять ее с общей запрещено по нормам СНиП вентиляции санузлов. Но в частных домах такая предосторожность бывает излишней. Достаточно установить на вентканале обратный клапан, и запахам из туалета будет отрезан путь в жилые помещения.

Наглядным примером комбинирования воздуховодных каналов может служить санузел, оборудованный по типу люфт-клозета.

Люфт-клозет и устранение запахов из него

Туалеты подобной конструкции часто можно увидеть в домах, не имеющих подсоединения к канализации. Люфт-клозет представляет собой одно из помещений дома, под которым устроена выгребная яма для нечистот. Соорудить вытяжную вентиляцию такого санузла в деревянном доме своими руками совсем несложно.

Принцип действия вентиляции санузла в частном доме с люфт-клозетом предельно простой. Вертикальная труба, так называемый люфт-канал, создает тягу, чтобы воздух из уборной вытягивался наружу. Традиционно люфт-клозет строили вплотную к печи, а вытяжной канал встраивали в кладку дымохода. Таким образом, одновременно решались проблемы отопления туалета и его вентилирования.

Если вы решили строить у себя в доме люфт-клозет, примите во внимание следующее:

Высоту вентиляционной трубы определяйте по тем же правилам, что и печной — чем выше, тем лучше. Установите на ее оголовок дефлектор ЦАГИ, чтобы за счет ветра усилить в трубе восходящий ток воздуха.

Для обеспечения хорошей тяги в период, когда печь не топится, можете установить в люфт-канал вентилятор небольшой мощности и по мере необходимости включать его. Стильная вентиляционная решетка с вентилятором в санузле послужит также украшением интерьера.

Расчет воздухообмена

Строительные и санитарные нормативы строго регламентируют интенсивность воздухообмена в помещениях. В частности, вентиляция санузлов в общественных зданиях непременно должна быть устроена по вытяжной системе и обеспечивать минимум пятикратный обмен воздуха. Эта величина показывает, что в течение часа воздух в помещении должен пять раз полностью обновиться.

Для разных типов помещений нормативы разные, но есть некоторые общие рекомендации.

Устройство системы вентилирования санузла

Проще всего вам будет оборудовать своими руками естественную вентиляцию санузла в деревянном доме. Для этого внизу и вверху на стенах помещения сделайте вентиляционные отверстия и оборудуйте их решетками.

Если естественного проветривания недостаточно, придется делать принудительную вентиляцию в санузле деревянного дома. Циркуляция воздуха в системе будет усиливаться за счет действия вентилятора, а запахи и испарения станут выводиться по сети вентканалов.

Установить вентилятор вы можете на чердаке, и он будет общим для всей системы. При его установке соблюдайте меры безопасности:

применяйте только специализированные вентиляторы, обладающие повышенным классом защиты от возгораний;
располагайте воздуховод с вентилятором не на деревянном чердачном настиле, а на металлических подставках;
для использования в деревянном доме приобретайте воздуховоды только из негорючих материалов;
по возможности, вентиляционная решетка с вентилятором в вашем санузле должна быть оснащена противопожарным клапаном.

В небольшом доме достаточно поставить вентилятор прямо в помещении санузла, на выходе воздуха в вентканал. Для удобства и экономии энергии вы можете совместить включение вентилятора с освещением.

Проверка работоспособности системы

После монтажа вентиляции санузла пришло время проверить, правильно ли она функционирует. Зажгите спичку или свечу и поднесите поближе к вентиляционному отверстию. При хорошей тяге язычок пламени будет трепетать и отклоняться в сторону отверстия. Сила тяги не должна существенно уменьшаться даже при закрытых форточках.

Следуя рекомендациям, вы обязательно сумеете смонтировать своими руками систему вентиляции санузла в деревянном доме! Отныне все обитатели вашего жилища смогут полной грудью вдыхать живительные струи свежего воздуха.

Качественная вентиляция в помещениях , наверное, один из самых первоочередных моментов, которые стоит обсудить при подготовке к ремонту. Санузел в квартире — место деликатное и по своему назначению, и по функциональности.

Качественная вентиляция ванной комнаты и туалета обеспечит комфортный микроклимат во всей квартире, так как вытяжной вентканал находится либо в совмещенном санузле, либо в туалете. Неисправная вентиляция в туалете и ванной может нанести вред не только свежему ремонту и отделочным материалам, но и Вашему здоровью.

Виды вентиляции санузла

Вентиляция в квартире по своему назначению бывает трех типов:

вытяжная
(осуществляет вывод отработанного воздуха через вентиляционную шахту);
приточная
(обеспечивает поступление свежего воздуха с улицы в помещение);
смешанная
(организует движение воздуха в комнате за счет вытяжного и приточного типа).

Как правило, в санузле организуют только вытяжную вентиляцию
. Приток воздуха проще всего организовать в жилых комнатах.

По конструкции
вентиляция в ванной делится на бесканальную и канальную. Вентиляция первого типа происходит за счет отверстия в стене, через которое отработанный воздух попадает в общий вентиляционный канал жилого многоквартирного здания. Канальная вентиляция — это комплекс вентиляционного оборудования, чаще всего в виде труб, тянущихся под потолком. Подходит для обслуживания больших помещений: офисных зданий, торговых центров и т. д.

По системе организации
циркуляции воздуха в ванной комнате вентиляция бывает естественной и принудительной.

При естественной
(или гравитационной) системе вентиляции приток свежего воздуха осуществляется через окна и дверные проемы, а эффективность вентиляции зависит от разницы температурных показателей и давления на улице и в помещении — чем больше разница, тем лучше происходит воздухообмен. Проще говоря, свежий воздух попадает в квартиру через окно, а выходит через вытяжной канал вентиляции.

Однако естественная вентиляция в санузле не всегда справляется со своей задачей.

Вот несколько причин, почему квартира не вентилируется:

скопление в вентиляционном канале мусора;
плотно закрытые окна и межкомнатные двери.

Проверить герметичность дверей в санузле просто — под дверью должна быть щель, через которую пройдет газета. Если наличие щелей Вас не устраивает, поставьте дверь с вентиляционной решеткой.

Блокировка движения воздушных масс приводит к повышенной влажности — благоприятную среду для активной жизни бактерий, которые могут вызывать аллергические реакции и проблемы с органами дыхания. Влажный воздух в ванной комнате также способствует образованию плесени и грибковых пятен. Отделочные материалы начнут разрушаться, трубы — ржаветь, срок службы мебели в ванной и сантехники значительно сократится, прочность несущих конструкций дома снизится. Все это чревато затратами на очередной ремонт.

Туалет в квартире тоже нуждается в качественном проветривании, чтобы неприятные запахи не застаивались и не доставляли дискомфорт Вашим домочадцам и гостям.

Диагностика состояния вентиляции

Чтобы проверить вентиляцию в ванной и туалете, необходимо:

открыть окно в любой ближайшей комнате и дверь в санузел;
к отверстию вентиляционной шахты приложить листок бумаги или салфетку.

Воздушный поток, которому ничего не препятствует, должен притянуть лист бумаги к решетке воздуховода. Если этого не произошло либо лист держится слабо, значит система естественной вентиляции нарушена.

Вот еще несколько факторов, которые помогут Вам понять, что вентиляция неисправна:

зеркало сильно запотевает после принятия ванны или душа;
ощущается тяжелый, влажный воздух;
на стенах и мебели скапливается влага;
появилась или другие виды плесени;
неприятные запахи не уходят.

Можно подумать, что достаточно прочистить каналы естественной вентиляции и дышать станет намного легче, неприятные запахи уйдут, а сырость в ванной комнате и туалете перестанет портить Вашу дорогостоящую отделку и сантехнику. Однако этого не всегда достаточно.

Распространенный миф из мира вентиляции помещений — естественная вытяжка продуктивна круглый год. Даже если Вы не наблюдаете на стенах и зеркальные поверхности не запотевают, следует понимать, что вытяжка естественной вентиляции работает, когда температура воздуха за окном значительно ниже температурных показаний внутри помещения. Все остальное время она не функционирует.

Принцип работы гравитационной (естественной) системы вентиляции заключается в разнице плотности воздуха. Теплый воздух вытесняется холодным потоком, так как он легче, и выводится через вытяжные каналы. Это значит, что избавиться от сырости в ванной комнате получится только в холодное время года при условии открытого окна (или в режиме проветривания), что не всегда подходит для наших морозных зим. Тем более придется держать двери открытыми как в ванной комнате, так и в туалете.

Поэтому здесь на помощь Вам придет принудительная вентиляция санузла.

Принудительная вентиляция

Принудительная вентиляция ванной и туалета — разумная альтернатива классической . Такой способ проветривания предполагает установку вентилятора, который будет очищать воздух от неприятных запахов, в том числе от посторонних запахов из соседних квартир, подъезда и улицы.

Типы вытяжных вентиляторов

К бытовым вентиляторам, которые Вы можете установить в Вашей ванной комнате, относятся:

канальные;
настенные.

Настенный вентилятор закрепляется на входе вытяжного отверстия, канальный — внутри воздуховода. Оба типа обеспечат отвод затхлого воздуха и качественную циркуляцию.

По типу конструкции вентиляторы делятся на:

Осевой
(он же аксиальный). Передовой вид . Доступен в цене и установке. Корпус осевого вентилятора имеет форму цилиндра, внутри расположено колесо с лопастями, чаще всего с обратным клапаном. Вращаясь, лопасти «захватывают» воздух и выводят его из помещения. Прибор монтируется на входе в вентиляционный канал.
Радиальный.
Радиальный вентилятор состоит из двигателя, вращающегося колеса с лопастями, и заключен в металлический корпус. Имеет спиралевидную форму, визуально напоминает «улитку».

Вентилятор может обладать следующим набором устройств и функций:

таймером,
датчиками влажности и движения,
работой от выключателя света,
отдельной клавишей выключателя.

Первые два варианта достаточно затратные и имеют свои неудобства при использовании. Датчик движения чаще всего монтируют в дверь, что требует дополнительных вложений и времени. Минус вентилятора с таймером — задержись Вы в туалете, вентилятор закончит работать раньше, чем Вы рассчитывали. Датчик движения неудобен тем, что при аналогичных условиях (не хватило времени) придется приоткрыть дверь, чтобы датчик сработал. Это может поставить Вас в неловкое положение, особенно если у Вас в квартире гости.

Основные требования при организации принудительной вентиляции в ванной комнате и туалете

Чтобы выбрать подходящий вентилятор, необходимо для начала ознакомиться с требованиями СНиП (Строительные нормы и правила) в разделах СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003) и СП 54.13330.2016 «Здания жилые многоквартирные» (актуализированная редакция СНиП 31-01-2003). Согласно нормативам этих разделов, объем отводимого воздуха в помещениях санитарного назначения должен составлять 25 м 3 /ч.

Что касается уровня шума
, современные вентиляторы отличаются своей малошумностью. В индивидуальных случаях можно использовать шумопоглощающие материалы, установив их внутри воздуховода непосредственно перед монтажом вентилятора. Также можно приобрести практически бесшумный вентилятор, но тут придется потратиться.

Монтаж вентиляции в ванной комнате и туалете

Даже при наличии готовых воздуховодов установку вентилятора лучше доверить специалистам.

Чем выше расположена вытяжка в помещении, тем лучше: теплый воздух вытесняется прохладным свежим воздухом поднимается вверх.
При организации вентиляции санузла в частном доме обратите внимание, что вентилятор должен находиться напротив источника свежего воздуха (напротив двери или в противоположном углу) и дальше от источника воды.
Перед началом установки следует прочистить вентиляционный канал ершиком. Если вентиляционная шахта завалена крупным мусором, вызовите специалиста из ЖЭК для прочистки вентканалов.
Если санузел раздельный, в вентиляционный короб в туалете (ванной комнате) также следует установить вентилятор, но при условии отсутствия вентиляционного окна между ванной и туалетом.

Одна из основных функций окна между ванной комнатой и туалетом — естественная вентиляция. Такие окна были популярны в «хрущевках».

Вентилятор монтируют в отверстие вытяжки, закрепляя конструкцию саморезами, дюбелями или строительным клеем. При необходимости можно расширить вытяжной проем до подходящего диаметра. Подсоединяют все провода и прячут их в специальный короб для защиты от влаги.

При подключении вентилятора к системе освещения следует подробно изучить инструкцию, отключить электричество в квартире и только после этого начать установку оборудования.

Принудительный вентилятор в Ваших ванной комнате и туалете обеспечит чистоту воздуха и продлит срок службы Вашей мебели и сантехники. Не забывайте обслуживать вентилятор, периодически протирая пыль с устройства, раз в год промывая пластмассовые части и смазывая двигатель механизма.

1.
2.
3.
4.
5.
6.
7.

Благоустраивать дачный участок начинают с проведения водопровода и строительства канализационной системы. На небольших по площади территориях с маленькими дачными домиками обустраивают на улице кабинку для клозета, который имеет выгребную яму. В этом случае часто возникает проблема появления неприятного запаха от человеческих нечистот. Правда, можно предпринять ряд мер для того, чтобы избавится от него.

Обустройство дачного санузла

Стандартно конструкция уличного дачного туалета – это небольшая постройка из дерева или кирпичей (детальнее: » «). Ее устанавливают над выгребной ямой. При пользовании туалетом возникновение зловония неизбежно, поскольку в емкости для нечистот постоянно происходят так называемые анаэробные процессы, которые представляют собой разложение органики с участием природных бактерий. В итоге начинает выделяться метан – именно он и является причиной неприятного запаха. На фото видно, как выглядит типичная схема дачного клозета (прочитайте также: » «).

Такой способ обустройства санузла считается одним из наиболее оптимальных вариантов, поскольку в результате можно получить следующие преимущества:

удаляют собравшиеся нечистоты через специальное отверстие, расположенное сзади постройки;
пол в кабинке имеет надежное основание, а значит, испарения от нечистот не смогут сократить срок эксплуатации строения;
в конструкции предусматривают естественную вентиляцию, что содержит и .

Проблема, как устранить запах в туалете, волнует многих владельцев загородных дачных клозетов. Прежде всего, в обязательном порядке требуется вентиляция. Наличие неприятного запаха относится к побочным результатам эксплуатации клозета. Нельзя допускать чрезмерной концентрации газа в санузле, поскольку это может привести к небольшому отравлению, а также к возможному ухудшению здоровья.

Систему вентиляции следует продумывать при проектировании санузла. При этом определяют его месторасположение, вычисляют необходимый объем емкости для нечистот и выбирают материал для устройства кабинки.

Когда принято решение по выше перечисленным параметрам, рассматривают возможные варианты обустройства вентиляции для уличного туалета.

Особенности организации вентиляции в дачном туалете

При проектировании системы вентиляции необходимо помнить, что причиной возникновения зловония является наличие выгребной ямы, находящейся под кабинкой. Имеются способы, как можно исключить непосредственный контакт с источником нехорошего запаха.

Например, можно установить конструкцию санузла на расстоянии от ямы. После монтажа стандартной модели унитаза его соединяют пластиковой канализационной трубой с дачным септиком или выгребной емкостью и одновременно подключают вентиляционную трубу (прочитайте также: » «), используя тройник. Правда, чтобы реализовать данный способ, в туалет необходимо подвести воду для смыва нечистот или вручную наливать ее в бачок.

При длительном пребывании на даче такой санузел не совсем удобен в использовании. Поэтому лучшим выбором все же остается стандартная конструкция клозета, предусматривающая перемещение отходов в яму без применения различных устройств. Такой санузел в частном доме своими руками можно сделать без особых навыков.

В этом случае вентиляция дачного туалета может быть:

естественного типа, когда воздухообмен происходит в результате передвижения воздушных масс из помещения клозета на улицу;
принудительного типа — неприятный запах эффективно удаляется при помощи работающего вентилятора.

У обоих способов имеются недостатки и преимущества, но в любом случае один из них должен быть задействован, поскольку пребывание без вентиляции в туалете будет очень некомфортным. Одновременно сама постройка начнет приходить в негодность под действием метана, который способен проникать в поры и щели бетона и волокна натуральной древесины. Выбор способа связан с финансовой стороной вопроса и целесообразностью его использования. Читайте также: » «.

Принудительная вентиляция туалета на даче

Принудительная вентиляция дачного туалета считается наиболее эффективным способом, поскольку пары зловония удаляются быстро и своевременно. Его суть состоит в комплексном подходе к проблеме воздухообмена туалета.

Проветривание кабинки клозета вентиляционным устройством – вариант принудительной вентиляции. В каждом уличном туалете имеется небольшое по размеру окошко. Оно служит не только для освещения, но и для проветривания. Для этого потребуется провести к кабинке электропитание.

Кабель обычно подвешивают: когда туалет располагается недалеко от дома, проводку лучше всего протянуть от чердака к крыше туалетной конструкции. Электрокабель нужно тщательно изолировать от возможного воздействия влаги.

Выбор вентилятора для уличного туалета

Поскольку внутренняя площадь туалета не превышает 2-х «квадратов», то достаточно будет маломощного оконного вентилятора мощностью не более 30 Вт. Если его планируют установить в окно, тогда подойдет квадратная модель прибора. Что касается параметров, то они должны соответствовать размерам окошка.

Когда для монтажа вентилятора требуется сделать отверстие в стене, тогда прибор выбирают в зависимости от материала, из которого построена кабинка. Для кирпичных клозетов оно будет квадратным, а для деревянных конструкций – удобнее установить круглой формы вытяжные устройства. После завершения монтажа прибор подключают к электросети и выполняют пробный запуск.

Чтобы обеспечить повышенный приток свежего воздуха, дополнительно изготавливают в стене приточное отверстие, диаметр которого должен быть не меньше внутреннего сечения устройства.

Нужно знать, что принудительную вентиляцию в выгребную яму нельзя устанавливать, поскольку в ее объеме нет достаточного количества свежего воздуха. В том случае, когда прибор устанавливают в вертикально расположенную трубу, ведущую в яму, тогда в процессе его работы образуется разреженная атмосфера, компенсировать которую можно только через кабинку. Часто, чтобы запах не попадал в постройку, отверстие в яме закрывают крышкой, но она препятствует нормализации давления.

Вывод из вышесказанного следующий: установку принудительной вентиляции делают в кабинке и ее нельзя обустраивать для обеспечения воздухообмена в выгребной яме.

Естественная вентиляция

Для создания в помещении уличного туалета нормального обмена воздуха можно воспользоваться более дешевым способом. Систему естественной вентиляции в уличном туалете обустраивают отдельно для выгребной ямы и для кабинки.

Когда создается вентиляция в дачном туалете по естественному типу, применяют технологию, которая во многом схожа с установкой вентиляционного устройства. Только воздухообмен будет осуществляться естественным способом между входным и выходным воздушными каналами.

Для вентиляции выгребной ямы используют вертикальную трубу, ее устанавливают так, чтобы ее нижняя часть не располагалась на максимальном уровне наполнения емкости. Потоки воздуха возникают, поскольку формируется тяга между отверстием в клозете и трубой.

Чтобы увеличить скорость движения воздуха, диаметр трубы не должен быть меньше 11 сантиметров, а ее верхняя часть возвышалась над крышей туалета не менее, чем на 7 сантиметров. В результате формируется тяга достаточной силы, чтобы происходило своевременное удаление метана из выгребного резервуара.

Желательно использовать ПВХ трубу, поскольку данный материал не взаимодействует с агрессивными средами. Кроме этого, ее легко монтировать, на наружное окончание устанавливают дефлектор, который предотвратит замерзание воды на изделии. Лучшим выбором будет модель с функцией флюгера, что позволит увеличить скорость потока воздуха по причине уменьшения давления со стороны ветра в месте выходного отверстия на трубе.

Необходимые инструменты и материалы

Прежде чем приступать к обустройству вентиляции, нужно проанализировать состояние санузла – из каких материалов он построен, какова толщина стен и расположение кабинки относительно выгребной ямы. После этого подбирают инструменты и комплектующие для проведения монтажных работ.

Устройство принудительной вентиляции
отличается трудоемкостью.

Потребуются такие материалы:

пластиковая 110-миллиметровая труба – один погонный метр;
внутренняя обрешетка для входного воздушного канала, предохраняющая от попадания мусора через трубу в помещение – 1 штука;
защитная стальная оболочка, имеющая 110-миллиметровый внутренний диаметр – 1 штука. Предохраняет поверхность трубы от механических повреждений в случае усадки постройки;
вентилятор – 1 штука;
провод электрический и выключатель.

Когда обустраивается принудительная вентиляция в дачном туалете, нужны следующие инструменты и крепежные изделия:

если стены из дерева, тогда дрель, а когда из кирпича – перфоратор;
ножовка по металлу;
саморезы, герметик;
рулетка, уровень;
изолента и пассатижи для установки вентилятора и его подключения.

Устройство естественной вентиляции выгребной ямы
.

Из материалов, инструментов и комплектующих нужно приобрести:

110-миллиметровую ПВХ трубу. Ее длину определяют, исходя из размера туалета и наибольшего уровня заполнения ямы;
дефлектор — его монтажный диаметр должен совпадать с параметрами трубы;
лопату штыковую;
крепежные изделия — хомуты с дюбелями, чтобы прикрепить трубу к наружной стене клозета.

Самостоятельное обустройство вентиляции

В первую очередь выполняют монтаж вентиляционного устройства в кабинке. Из помещения постройки убирают ненужные предметы. В том случае, когда недостаточно естественного освещения для проведения работ в надлежащих условиях, устанавливают временную лампу.

Вентиляция кабинки
. Вытяжной канал располагают как можно ближе к отверстию, направленному к выгребной яме. Высота установки должна быть максимальной, но при этом расстояние от потолка до верхнего окончания трубы не должно составлять меньше 150 миллиметров. Канал, обеспечивающий поступление свежего воздуха, располагают в стене, в ее нижней части. От уровня пола он должен монтироваться на минимальной высоте. Необходимо, чтобы дистанция между двумя отверстиями была максимальной, поэтому их размещают на противоположных стенах санузла.

Для быстрого изготовления отверстия сначала лучше наметить его контуры и согласно разметке высверлить, а потом полученную заготовку выбить из стены, приложив усилия. Затем в приточной части устанавливают защитную оболочку, внутрь которой помещают пластиковую трубу с обрешеткой. Края обрабатывают герметиком для пластиковых труб .

Вентиляционное отверстие, расположенное вверху, делают по аналогичной технологии.
Если вентилятор монтируют в окно, его размеры должны соответствовать габаритам рамы. Когда прибор установлен, его подключают к выключателю и электропитанию.

Монтаж трубы выгребной ямы
. Первоначально рассчитывают требуемую длину вентиляционной трубы, а если необходимо отрезать лишний кусок изделия, пользуются ножовкой по металлу. Лопатой выкапывают небольшое отверстие перед началом выгребного резервуара.

Труба должна находиться за задней стеной кабинки. На ней подготавливают отверстия под дюбеля. Хомуты разбирают, а части с шурупом монтируют на задней стене постройки.

Затем на трубу, которую помещают в отверстие, ведущее в яму, надевают дефлектор и фиксируют хомутами на стенах клозета. Место вхождения трубы в землю засыпают песком и трамбуют. На этом можно считать завершенным монтаж вентиляции в дачном туалете.

Если при проведении работ строго придерживаться технологии, тогда получится эффективная система, и запах из вентиляции в туалете не будет беспокоить дачников, отдыхающих за городом. Кроме этого, постройка будет защищена от негативного воздействия газов, появляющихся в результате наличия отходов жизнедеятельности человека в яме.

При планировании дизайна и ремонта ванной комнаты следует учесть один небольшой, но очень важный момент – проблему воздухообмена. Хорошая вентиляция в ванной комнате и туалете необходима не только для того, чтобы обеспечить приток свежего воздуха.

С помощью этой системы из санузла удаляются неприятные запахи, а также избыточная влажность. Если система вентилирования спланирована и реализована правильно, владельцам ванной комнаты не придется беспокоиться о плесени и грибке.

Отсутствие же нормального вентилирования и вызванная этим обстоятельством избыточная влажность создадут для развития вредоносной флоры практически роскошные условия.

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

вытяжную;
приточную;
смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Диагностика состояния вентиляции

Перед началом переделки вентиляции в туалете и ванной следует внимательно изучить ее устройство и проверить состояние. Для начала исследуют тягу: к вентиляционному отверстию подносят лист бумаги, зажженную спичку или зажигалку.

Если бумага прилипает к отверстию, или если язык пламени явно смещается в сторону вентканала, тяга есть. В жаркий безветренный день тяга может быть значительно меньше, чем в другие периоды.

Само по себе наличие тяги не всегда свидетельствует о нормальном состоянии вентиляционной системы.

Необходимо обязательно проверить состояние вентиляционного канала, который может быть частично загроможден после неумелых ремонтных работ или по каким-то другим причинам.

Устранив препятствия, можно существенно улучшить качество работы вентиляционной системы.

Чтобы проверить тягу в ванной комнате, к вентиляционному отверстию подносят лист бумаги или пламя зажигалки. Проверку следует выполнять при открытой двери, а затем – при закрытой

Если в последнем случае тяга заметно уменьшилась, следует подумать о дополнительных средствах микропроветривания.

Чаще всего достаточно установить в двери ванной комнаты и туалета специальные решетки, чтобы обеспечить нормальное поступление свежего воздуха в эти помещения даже при закрытых дверях и окнах.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

пластиковые круглого или прямоугольного сечения;
жесткие или мягкие из гофрированного металла;
металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

Вот ряд огрехов, которые встречаются чаще всего:

Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
Нарушена герметичность соединений вентканала.
Вентиляторы установлены с ошибками и шумят слишком сильно.
Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты.

Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты.

Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

Чтобы обеспечить достаточное количество свежего воздуха, поступающего в ванную комнату, внизу двери устанавливают красивую решетку, которая делает помещение менее герметичным

Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:

вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.

Источник

Естественная вентиляция подходит для домов, построенных из «дышащих» материалов. Принудительная вентиляция обязательна для домов, возведенных с использованием современных герметичных материалов. Выбирается принудительная вытяжка для ванной комнаты в частном доме с учетом квадратуры помещения санузла и количества жильцов.

Всю трубу обворачиваем фольгированным утеплителем блестящей стороной к стенкам.
Шов соединительный проклеиваем фольгированным скотчем.
Затем еще раз обворачиваем утеплителем так, чтобы шов приходился на другую сторону трубы.
И опять проклеиваем скотчем.
После этого самодельная вентиляционная труба-шахта обматывается по кругу вся полностью скотчем.

Для монтажа клапана приточной вентиляции в бревенчатом доме понадобятся:

обычная дрель;
коронка диаметром 133 мм с центровочным сверлом;
стамеска;
молоток;
пакля или монтажная пена;
ножовка по металлу;
отвертка;
саморезы;
шуруповерт.

Среди моделей, подходящих по размерам, уже выбирают вентилятор по ряду других критериев:

дизайн;
мощность электродвигателя;
класс электропотребления;
наличие обратного клапана;
бесшумность;
подвижность шторок и др.

Существует несколько способов подключения вытяжки к электросети. Прибор может включаться по датчикам (движения или влажности), а также одновременно со светом. Прекращение работы вентилятора также может задаваться несколькими способами — по таймеру через заданное время или выключателем, располагать который надо обязательно внутри ванной комнаты. Обратный клапан автоматический и его работа не зависит от электричества.

снимаем декоративную решетку с прибора, открутив винтик или просто отщелкнув ее (у различных моделей по-разному);
вставляем цилиндрическую часть корпуса вентилятора в вытяжное отверстие;
маркером отмечаем места сверления кафеля под дюбеля или саморезы, в зависимости от материала стены;
убираем в сторону прибор и приступаем к сверлению кафельной плитки;
просверлить кафель можно дрелью, используя специальное перьевое сверло, или перфоратором, что немного сложнее;
в полученные отверстия заводят пластмассовые дюбеля;
в специальный проем, предусмотренный производителем, заводят провода для подключения мотора к электросети;
если место расположения данного проема вас не устраивает, то просверливаем новое отверстие в панели корпуса;
устанавливают бытовой вентилятор, совмещая проушины в корпусе с просверленными отверстиями;
закручивают саморезы по диагонали, чтобы не перекосило пластиковый корпус прибора;
снимаем рабочее колесо вентилятора, освобождая доступ к контактам внутри прибора;
в клемную колодку заводим зачищенные концы проводов и зажимаем их болтиками;
клемную колодку ставим на место, укладывая провода в специальный желобок;
проверяем работоспособность установленного вентилятора, включив свет при параллельном подключении или нажав собственный выключатель прибора;
после проверки защелкиваем декоративную решетку на корпусе вентилятора.

Принудительная вытяжка смонтирована и готова бороться с влажным и загрязненным воздухом в ванной комнате.

Узнав подробно о том, как сделать вытяжку ванной в частном доме, вы можете сами решить — под силу вам эта задача или нет. Возможно, лучшим решением будет обратиться к компании, оказывающей услуги в вашем регионе по монтажу всех известных видов вентиляции.

Проектирование частного дома без учета системы вентиляции считается неправильным. Для туалета, ванной комнаты смена воздуха улучшает его состав, препятствует появлению на стенных поверхностях и потолке плесени, гибка. Воздухообмен оздоровляет микроклимат в помещениях, предохраняет конструкции от разрушения.

Вентиляция в ванной комнате и туалете в частном доме выполняется, в основном, естественной и принудительной. Первый вариант более экономичный и простой в исполнении. Не требует затрат на электроэнергию. Достаточно щели между дверью и полом, чтобы через нее проникал свежий воздух. Иногда для этих целей в нижней части двери обустраивается вентиляционная решетка. Но эффективность такого метода низкая. Не выполняется нужный воздухообмен, поэтому устанавливаются механические устройства.

Принудительная смена воздуха не зависит от внешних условий. Поток подается и удаляется в заданном режиме. Энергозависимость – основной недостаток, т.к. вентилятор работает от электросети.

Вентиляция в ванной комнате и туалете в частном доме может быть установлена своими руками. При этом существенных различий, как между устройствами, так и технологиями монтажа нет. Сложность может вызвать то, что главный вентканал располагается в некотором удалении от ванной. Для обеспечения требуемого и качественного воздухообмена следует организовать приток свежего воздуха. Для этого компонуется отдельный вентиляционный рукав конкретно для ванной комнаты. Он должен быть ориентирован на общий (стационарный) воздуховод.

При расположении основного канала в ванной через стену с туалетом допускается устанавливать в обоих помещениях вентиляционные решетки. При этом вытяжная шахта должна находиться прямо за стеной туалетной комнаты, но не за дверью.

Внимание! Механический воздухообмен универсальный. Он подходит для совмещенных и не совмещенных систем вентиляции санузла и ванной комнаты.

При небольших размерах комнаты и близко проходящем основном канале монтируется накладная модель вентилятора. Он достаточно мощный, не создает шума в работе (до 40дБ), потребляет незначительное количество электроэнергии, вписывается в любой дизайн комнаты.

От правильно выбранной мощности оборудования зависит эффективность воздухообмена. Ориентировочно ее расчет проводится по схеме.

Вычисляется площадь санузла (ванной комнаты).
Полученный результат умножается на коэффициент 6 (при пользовании помещением до трех человек) или на 8 (с посещением 3 и более человек).
Полученное произведение чисел – требуемая производительность вентилятора.

На примере это выглядит так. Ванной комнатой площадью 15 м.кв. пользуются 4 человека. Для расчетов принимается поправочный коэффициент 8. Тогда требуемая производительность вентилятора будет: 15*8 = 120 м.куб./ч.

Внимание! В случае если нужно обеспечить воздухообмен помещения площадью более 15 м.кв., накладная модель вентилятора будет малоэффективной. Здесь лучше подойдут центробежные канальные нагнетательные установки.

При самостоятельном монтаже вентиляции предварительно проводится чистка вентиляционного канала. Для этого используется ершик или подвешенный на веревке груз. Он опускается несколько раз в канал во вращательном движении. Канал чистится в том случае, если индикатор – поднесенный к вентиляционной шахте лист бумаги – отклоняется в сторону комнаты или не удерживается силой притяжения на решетке.
Все работы проводятся при отключенном электросчетчике на высоте. Для этого нужно предусмотреть стремянку.
Монтаж установки выполняется под самой потолочиной в зоне максимальной влажности, напротив источника поступления воздуха.
Учитывая размеры вентилятора и расположение источника электропитания, проводится разметка положения проводки и самой установки.
Установочные работы выполняются при наличии решетки, клея для ее фиксации, отвертки, дюбелей. Может понадобиться и отрезок шланга для воздуховода, а также гипсокартонный короб для маскировки трубы и агрегата.
Вентилятор устанавливается в воздуховод. Если модель накладного типа, вначале укрепляется коробка.
Находящиеся на ней клеммы соединяются с двужильной кабельной линией сечением 0,2 см.
Монтируется непосредственно корпус вентилятора. Для этого в большинстве моделей предусмотрены защелки. В противном случае для этих целей используются дюбели.
Если прямо подключить установку нельзя, наращивается воздуховод. Он маскируется в коробе или декорируется. В этом качестве применяют гибкий, полужесткий или жесткий шланг.
Для экономного расходования электроэнергии и рационального использования оборудования удобно запускать вентилятор в работу вместе с включением света: нужно провести кабель от вентилятора к выключателю.
После выполнения монтажа и подключения в сеть подается напряжение, проверяется работа принудительной системы вентиляции.

Перед компоновкой вентилятора в канал также отключается электропитание, но порядок работ несколько иной.

Агрегат в канале размещается строго вертикально, как можно глубже. Это положение надежно фиксируется, чтобы во время работы он не упал от создаваемых вибраций.
Питающий кабель должен быть новым, без перегибов и нарушения изоляционной обмотки, рассчитанный на «ноль» и фазу. Он соединяется с вентилятором.
В удобном месте устанавливается выключатель для пуска оборудования в работу.
Подается напряжение в сеть и проверяется правильность подключения, а также работа оборудования.

Внимание! Основное звено принудительного воздухообмена – вентустановка. Покупать ее нужно по расчетным параметрам с наличием паспорта и гарантии производителя.

При неправильно выбранном оборудовании или неточных расчетах вентиляционная система работает недостаточно эффективно. Как следствие, наблюдается эффект обратной вентиляции. Предназначенный для вытяжки воздух задувается обратно в ванную или туалет. Установка обратного клапана решает эту проблему, перекрывая обратный поток.

Выбор устройства зависит от типа системы вентиляции. При вертикальном расположении канала потоки воздуха движутся вдоль его. Чтобы их перекрыть устанавливается горизонтальный клапан. При продольном монтаже воздуховода отсекающая деталь монтируется в вертикальном исполнении.

Некоторые замечания по обустройству вентиляции в санузле и ванной комнате

Вентилятор покупается по расчетной производительности. Повышенная его мощность «съедает» дорогостоящую электроэнергию без повышения эффективности процесса.
Автоматизировать воздухообмен в санузле или ванной можно, используя таймер. Независимо от нахождения или отсутствия в доме хозяев, он будет поддерживать заданный режим, периодически включая-отключая систему.

Таким образом, в частном доме вентиляция в помещениях с повышенной влажностью воздуха, выделением неприятных запахов нужна однозначно. Другое дело, как она будет организована. Часто вместе с принудительным воздухообменом используется естественная аэрация (открытое окно, дверь, пр.). Из существующих методов всегда можно подобрать оптимальный вариант и выполнить его собственными руками для создания комфортных условий проживания.

Источник

Вентиляция в ванной комнате и туалете является непременным условием, так как именно в этих помещениях повышена общая влажность воздуха и обычно присутствуют неприятные запахи. Если вентиляционная система не установлена или работает недостаточно эффективно, то в комнатах санузла не только будет сохраняться стойкий запах, но и быстро создастся благоприятный микроклимат для развития плесени и грибка, с которыми бороться очень сложно.

Всем известно, что пар и нагретый воздух поднимаются вверх, и если они не будут находить выхода, то большая часть испарений сядет на поверхности потолка и верхней части стен, где чаще всего и можно увидеть черные пятна колоний микрофлоры. Нельзя забывать о том, что любой грибок размножается спорами, которые выбрасываются в воздух. Вместе с воздухом потом они вдыхаются домочадцами, и это может привести к появлению аллергических реакций, болезням дыхательной системы, астме и другим серьезным недугам.

В основном, вопрос о проведении эффективной встает перед владельцами частных домов, так как в многоэтажках это заранее закладывается в проект здания, и вентканалы разведены в помещения санузла и кухни. Впрочем, и для хозяев квартир информация может быть полезной – не всегда «штатная» система вентиляции в полной мере справляется со своими обязанностями, и в ее работу требуется внести определенные коррективы.

Типы систем вентиляции

Прежде всего, следует ознакомиться с существующими системами вентиляции помещений.

Вентиляционные системы подразделяют на два основных типа — естественную и принудительную.

Естественная вентиляция работает только за счет свободного перемещения воздуха из области повышенного давления к более низкому, то есть без применения специальных приборов и устройств. Именно подобный тип вентиляции запроектирован в квартирах большинства многоэтажных домов. Размер вентиляционных окон (отдушин) в ванной и туалете (отдельных или совмещенных) и на кухне, конфигурация и пропускающая способность вентиляционных стояков рассчитаны таким образом, чтобы создавалось естественное перемещение воздуха от жилых помещений с нужным объемом воздухообмена.

Принудительная вентиляция подразумевает установку вентиляторов. Очень часто именно такая система устанавливается в санузлах и на кухнях частных домов. Однако, некоторые владельцы жилья в многоэтажках, желая улучшить проветривание помещений, устанавливают вентилятор и в условиях квартиры.

Кроме этого, принудительные вентиляционные системы подразделяют, в зависимости от их основных функций, на следующие типы:

Вытяжная вентиляция. В этой системе поднимающийся под потолок воздух с помощью вентилятора втягивается и выводится по специальным каналам на улицу. Обычно такую схему применяют в комплексе с естественной вентиляционной системой. Это – самый распространенный вариант для условий частного строительства.

Например, на данной иллюстрации представлен вариант , осуществляющийся посредством поступления воздуха с улицы, с дальнейшим его принудительным отводом через кухню и помещения санитарного назначения.

– в этой системе вентилятор работает на подачу воздуха, а его выход для полного цикла проветривание производится естественным путем через вентиляционные каналы. На практике в жилом строительстве подобная схема применяется нечасто – здесь важнее создать условия для эффективного выхода воздуха наружу в необходимом объеме.
Приточно-вытяжная система подразумевает и нагнетание воздуха в помещения, и его принудительный отвод из них. Характерна для объемных сооружений, для домов большой площади, в которых возможностей естественного притока и оттока воздуха явно недостаточно.

Типы вентиляторов

Так как самой эффективной для жилого дома является именно вытяжная система вентиляции, с естественным притоком воздуха через «чистые» жилые помещения и принудительным его отводимо через кухню и санузел, стоит несколько слов сказать о вытяжных вентиляторах. Они подразделяются на типы в соответствии с местами их установки — это осевые, канальные, крышные и радиальные.

Осевые настенные (накладные) вентиляторы.

Осевой вентилятор состоит из корпуса, имеющего вид цилиндра, внутри которого расположено колесо с консольными лопастями, установленное на оси электродвигателя. При вращении лопасти захватывают воздух и активизируют его отведение из помещения.

Этот тип прибора закрепляется в окне вентиляционного канала на стене (или потолке) ванной или туалета. Он очень просто монтируется за счет продуманной конструкции, и достаточно эстетично выглядит, поэтому его можно назвать самым популярным для установки как в частном доме, так и в квартирных условиях.

Канальные вентиляторы.

Канальные осевые вентиляторы используют в бытовой практике не так давно и не столь широко, как накладные осевые, так как их самостоятельный монтаж достаточно сложен. Однако, иногда без них нельзя обойтись, например, в тех случаях, когда площадь вентилируемого помещения составляет более 15 м².

Канальные вентиляторы устанавливают и в тех случаях, когда хотят снизить уровень шума от работы прибора в помещении санузла или других помещениях частного дома.

Этот тип вентилятора может быть установлен на различных участках вентиляционного канала. Его располагают в специальном коробчатом корпусе, или же он может сам являться соединительным элементом для двух частей трубы вентиляции. Очень важно, чтобы к прибору был обеспечен свободный доступ, так как его периодически необходимо чистить и смазывать.

Воздуховоды, в которые устанавливаются канальные вентиляторы, бывают трех типов — это гибкие, полужесткие и жесткие.

Гибкие каналы монтируются достаточно легко, поэтому их выбирают чаще всего. Однако, они менее надежны, и их срок службы гораздо меньше, чем у жестких или полужестких воздуховодов. Рачительный хозяин, безусловно, сделает выбор в пользу надежности.

Радиальные вентиляторы.

Радиальный вентилятор состоит из двигателя, расположенного на оси вращения колеса с лопастями, которое помещено в закрытый металлический короб, имеющий характерную спиралевидную форму.

Во время работы лопасти вентилятора начинают вращаться, захватывая воздух из помещения, который от вентилятора попадает через выходное отверстие кожуха в воздуховод.

Для установки в жилых домах рекомендуется выбирать радиальные вентиляторы с лопастями-лопатками загнутыми назад. Хотя у них и несколько ниже показатели создаваемого напора, такие приборы отличаются лучшей «линейностью» в регулировках, большим рабочим диапазоном и, что самое главное, не настолько шумны по сравнению с вентиляторами с лопатками, загнутыми вперед.

Радиальные вентиляторы хорошо переносят повышенные нагрузки и достаточно экономичны в эксплуатации.

Крышные вентиляторы.

Как можно понять уже из названия этих приборов, они устанавливаются на крышах многоквартирных и частных жилых домов.

В конструкцию крышного вентилятора входят такие элементы, как двигатель, колесо с лопастями на оси вращения, виброизолирующие (демпферные) прокладки, устройство для авторегулирования.

Крышный вентилятор может иметь осевую, многолопастную или радиальную конструкцию. Последняя наиболее востребована, так как наименее прихотлива и обеспечивает высокую производительность при минимальных затратах на электроэнергию.

Вентиляционные принудительные системы могут работать как в автоматическом, так и в ручном режиме, иметь один уровень прокачки или несколько скоростей.

Нерегулируемая вентиляция имеет только два режимных положения: «включено» и «выключено».
Более гибкой станет система, имеющая несколько скоростей, которые выбираются переключателем.
Наиболее экономичны в эксплуатации вентиляторы с регулируемым числом оборотов, в которых лопастному колесу придается скорость вращения, соответствующая требуемой текущей нагрузке на систему. Изменение скорости происходит достаточно плавно, с помощью специальных автоматических блоков контроля и управления.

Основные нормативы и требования к организации вентиляции

Самое время перейти к вопросу выбора необходимого и туалета. Но сразу же встанет главный вопрос о его важнейшей характеристике – производительности, то есть возможности прокачать определенный объем воздуха в единицу времени.

В этом аспекте разобраться будет сложно, если для начала не ознакомиться с основными нормативами по организации вентиляции в жилом доме или квартире.

Опираться в этом вопросе необходимо на основной руководящие документы — соответствующих разделах и приложениях СНиП 41-01-2003 («Отопление, вентиляция и кондиционирование») и СНиП 2.08.01-89* («Жилые здания»).

Согласно требованиям этого документа, принудительная искусственная вентиляционная система должна быть установлена в тех помещениях, где она необходима по санитарным нормам, но естественная вентиляция, то есть окно или форточка, в них отсутствует или обычного проветривания недостаточно.

Чтобы не отсылать читателя к таблицам СНиП, ниже приведена обобщенная информация, которая потребуется для расчета вентиляции.

Тип помещения	Нормы вентиляции		Примечания
	Приток воздуха извне	Вытяжка воздуха наружу
Помещения жилой зоны	Кратность воздухообмена – не ниже 0,35 раз/час, но при этом поступление не менее 30 м³ на человека.	—	Расчет ведется от общего объема всей квартиры (дома) или от количества реально проживающих людей
Помещения жилой зоны	3 м³ на каждый 1 м² площади жилых помещений	—	Расчет ведется от площади жилых помещений дома
Кухня
· с электроплитой	—	Не менее 60 м³/час
· с 2-х конфорочной газовой плитой	—	Не менее 60 м³/час
· с 3-х конфорочной газовой плитой	—	Не менее 75 м³/час
· с 4-х конфорочной газовой плитой	—	Не менее 90 м³/час
Ванная	Приток из помещений жилой зоны	Не менее 25 м³/час
Уборная отдельная	Приток из помещений жилой зоны	Не менее 25 м³/час
Санузел совмещенный (ванная + уборная) индивидуальные	Приток из помещений жилой зоны	Не менее 50 м³/час

Есть в СНиП, безусловно, нормы и для более специфических посещений: сушилок, гладильных, выделенных прачечных и других. Но в контексте настоящей статьи они нас не особо интересуют – будем говорить о среднестатистических квартирах или домах. Можно вполне ограничиться приведенными выше значениями.

Но для чего нам необходимо знать показатели приточной естественной вентиляции в помещениях жилой зоны? А дело в том, что квартиру или дом следует рассматривать как единый сбалансированный «организм». Чтобы была эффективной, и помещения ванной, туалета и кухни постоянно проветривались поступающим из жилой зоны воздухом, вытяжные устройства, установленные в них, должны суметь справиться с этой задачей. Проще говоря, объем вытягиваемого воздуха никак не может быть меньше, чем поступающего. Есть такое понятие, как уравнение воздушного баланса, и при подборе вентиляционных установок необходимо стремиться к его максимальному соблюдению.

∑Qприт. = ∑Qвыт.

∑Qприт.
– необходимый суммарный объем воздуха, поступающий с приточной вентиляцией.

∑Qвыт.
– требуемая производительность вытяжной вентиляции.

Несоблюдение этого равенства в ту или иную сторону может вызвать нежелательные последствия – застой воздуха, проникновения запахов из кухни, а еще хуже — из уборной, в жилые комнаты, накопление сырости по углам или на оконных откосах, неприятные сквозняки и другие негативные явления.

Постоянно запотевающие окна – признак плохой вентиляции помещений.

Вечно влажная поверхность стекол на окнах – это пол беды, только лишь внешний признак достаточно серьезной проблемы. , и что необходимо предпринять в этом случае – читайте в специальной публикации нашего портала.

Чтобы определиться с правой частью нашего уравнения, придется провести расчеты для необходимого притока воздуха.

Самым правильным подходом станет расчет по трем параметрам – по санитарным нормам на каждого проживающего, по кратности воздухообмена по объему всего дома или квартиры, и по нормативам на каждый метр площади жилых помещений. Затем останется сравнить полученные результаты и выбрать максимальный показатель – он и станет требуемым значение притока воздуха для качественной вентиляции.

Ну а затем, исходя из полученного значения, можно будет перейти к распределению объемов принудительной вытяжной вентиляции, чтобы добиться нужного равенства.

Например, расчет для дома общей площадью 120 квадратных метров.

Есть проблемы с подсчётом площади помещений?

Обычно площадь проще всего взять из имеющегося плана дома. Если его по каким-то причинам нет, но придется вычислить ее самостоятельно. В специальной публикации портала рассмотрены различные примеры – от самых простых прямоугольных помещений до комнат необычной сложной конфигурации, и размешены удобные онлайн-калькуляторы для быстрого и точного расчета.

Для удобства подсчетов можно составить небольшую таблицу:

Помещения дома	Приток воздуха извне			Вытяжка на улицу
Другие данные и ход расчетов	По санитарным нормам на проживающих людей	По кратности воздухообмена от общего объёма помещений	По нормам на 1 м² полезной площади	Установленный минимум	Необходимо в реальный условиях
Количество проживающих	5 чел.	—	—	—	—
Гостиная	—	21 м²	21 м²	—	—
Спальная 1	—	16 м²	16 м²	—	—
Спальная 2	—	14 м²	14 м²	—	—
Детская	—	17 м²	17 м²	—	—
Столовая	—	15 м²	15 м²	—	—
Кухня (газовая плита 4 конфорки)	—	12 м²	—	90 м³ /час	150 м³ /час
Прихожая	—	5 м²	—	—	—
Холл	—	9 м²		—	—
Коридор	—	3 м²	—	—	—
Ванная	—	6 м²	—	25 м³/час	50 м³ /час
Санузел	—	2 м²	—	25 м³/час	50 м³ /час
Площадь в сумме	—	120 м²	83 м²	—	—
Высота потолков	—	3,1 м	—	—	—
Объем в сумме	—	120 × 3,1 = 372 м³	—	—	—
Установленная норма	30 м³/час	0,35 раз/час	3 м³/1 м²	—	—
Расчет	5 × 30 = 150	372 × 0,35 = 130,2	83 × 3 = 249	90 + 25 + 25 = 140	150 + 50 + 50 = 250
Потребность по нормам	150 м³/час	130,2 м³/час		140 м³/час

Итак, из трех рассчитанных значений принимаем максимальное – 249 м³/час, так как оно в полной мере отвечает всем условиям. Округляем его до 250 м³/час, и приводим к этому значению суммарную производительность вытяжной вентиляции на кухне, в ванной и в санузле.

Кухне следует отдать побольше – у нее более значительная площадь и нормы вентиляции в этом помещении жестче. В нашем случае ей можно отвести 150 м³/час. Это может быть суммарно вентиляция + кухонная , но только в том случае, если вытяжка работает с выводом воздуха наружу, а не по принципу рециркуляции.

Оставшиеся 100 м³/час можно равномерно распределить между ванной и туалетом (если планируется установка индивидуальных для каждого помещения осевых вентиляторов). Или же, в том случае, когда эти помещения объединены одной вытяжной системой, можно установить общий канальный или радиальный вентилятор соответствующей производительности. Очевидно, что таких объемов вытяжной вентиляции вполне достаточно в сравнении с минимальными нормами, даже с неплохим запасом.

Итак, все условия в полной мере выполнены, и требуемая производительность вентиляционной установки тоже уже определена.

Другие критерии выбора вентилятора для ванной и туалета

Очень важно знать, на что еще нужно обратить внимание при выборе вытяжного вентилятора для комнат санузла, помимо его производительности. К таким критериям относятся следующие технические и эксплуатационные параметры:

Уровень создаваемого при работе шума. Функционирование любого вентилирующего прибора сопровождается механическим и аэродинамическим шумом. Эти звуковые колебания распространяются по воздушной среде, по воздуховодам и поверхностям стен внутри которых они проложены.

Механический шум возникает от вибрации колеса с лопастями, электродвигателя и кожуха, в который установлена вся конструкция.

Аэродинамический шум появляется как следствие вихреобразования внутри кожуха у лопастного колеса, на входе и выходе воздуха, при его движении по воздуховодам, а также во время случающихся пульсаций.

Повышенная вибрация и шумность вентиляционной установки способны отрицательно влиять на самочувствие жильцов квартиры или дома.

Поэтому для вентиляторов, устанавливаемых в жилых помещениях, существуют определенные ограничения создаваемого шумового давления, а сам этот параметр обязательно указывается в паспорте изделия (часто – даже в определенном диапазоне удаления от прибора).

Если приобретается вентилятор с возможностью регулировки частоты вращения двигателя и, соответственно, производительности, то следует отдать предпочтение прибору, который справится с необходимой задачей вытяжки требуемого объема воздуха не на своем максимуме, а примерно на 0,5 ÷ 0,7 от своих заложенных возможностей. Так и техника прослужит дольше, и уровень шума значительно снизится – высокие обороты чаще всего и являются основной причиной шумов.

Следует заметить, что на многие вентиляторы производители устанавливает специальные шумоглушители той или иной конструкции – обязательно учтите это при выборе.

Еще одним важным моментом снижения уровня шумов является монтаж вентилятора с предусмотренными прямолинейными участками для стабилизации потока воздуха, снижающими турбулентные явления. Для канального или радиального вентилятора подобные участки желательно оставлять с обеих сторон (для осевого, понятно, это соблюсти в полной мере невозможно). Длина каждого такого участка должна составлять не менее 1,5 внешнего диаметра рабочего колеса (турбины).

Функциональность вентилятора. Вытяжные вентиляционные системы могут быть автоматическими или стандартными.

Осевые обычные вентиляторы могут работать от ручного включения, или же их встраивают в общую систему освещения помещения, то есть при включении света, включается и вытяжной вентилятор.

Последний вариант более удобен и экономичен, но здесь требуется некоторая осмотрительность, чтобы при выключенном приборе не страдала вся вентиляционная система дома в целом. Отток воздуха из жилой зоны в минимально необходимом объеме должен обеспечиваться постоянно.

Автоматическая конструкция прибора предполагает наличие электронного блока с таймером, на котором устанавливаются время включения, режимы работы и срок выключения вентилятора.

Безопасность прибора. Так как вентилятор работает от электричества, то для ванных комнат выбираются защищенные от влаги приборы, на упаковке которых должна стоять соответствующая метка.

Выбирая вентилятор, стоит проверить наличие сертификата качества на изделие. Необходимо приобретать подобные приборы обязательно в специализированных магазинах, желательно – модели известных производителей, марка которых сама по себе дает определенную гарантию на продукцию. Не стесняйтесь потребовать проставления в паспорте изделия необходимых отметок о продаже – для обеспечения дальнейшего гарантийного и сервисного обслуживания.

ТОП-9 лучших вентиляторов в ванную комнату

	Название	Рейтинг
Лучшие накладные вентиляторы
#1	Vents ВНВ-1 80 КВ	⭐ 99 / 100
#2	Cata E-120 GTH	⭐ 98 / 100
#3	Electrolux EAFR	⭐ 97 / 100 1 — голос
#4	Soler & Palau Silent-100 CZ Design	⭐ 96 / 100
Лучшие канальные вентиляторы
#1	Blauberg Turbo 315	⭐ 99 / 100 1 — голос
#2	Vents Квайтлайн 100	⭐ 98 / 100
#3	Era Profit 5	⭐ 97 / 100
Лучшие вентиляторы с подсветкой
#1	Cata E-100 GLT	⭐ 99 / 100
#2	Blauberg Lux 125	⭐ 98 / 100

Самостоятельная установка вентиляции

Установить вентилятор в ванной или туалете квартиры совсем просто, так как вентиляционная система в многоэтажных домах уже устроена, а прибор только усилит вытяжку отработанного воздуха вместе с неприятными запахами и влажностью.

Сложнее произвести монтаж вентиляционной системы в частном доме. Но сделать это самостоятельно также вполне возможно. Конечно, лучше всего производить установку всех элементов системы еще на стадии строительства, но нередко приходится проводить эти монтажные работы и в уже готовом строении.

Элементы вентиляционной системы

Если вид вентиляционной системы определен, то нужно подготовить все необходимые для нее элементы по заранее снятым размерам.

Вентилятор является основным составляющим системы и может быть встроен в стену или потолок, а также в короб воздуховода. В воздуховод прибор встраивается обычно в случае планируемого монтажа сложной вентиляционной системы. Например, если ванная и туалет разделены (или даже разнесены) между собой, то в каждом из помещений можно будет устроить собственное вентиляционное отверстие, от которого отводятся короба или трубы, подключенные затем к единому воздуховоду, оснащенному канальным или радиальным крышным вентилятором.
Короба воздуховодов могут быть изготовлены из пластика или металла, иметь круглое или прямоугольное сечение. Каждый из них имеет свои преимущества, например, прямоугольный вариант удобнее крепить к потолку или стене, он может идеально расположиться над подвесным или натяжным потолком. Круглое же сечение обеспечивает более эффективный отвод воздуха, так как не имеет внутренних углов, задерживающих его плавное движение или вызывающих завихрения.

Воздуховоды прямоугольного сечения проще крепить к стенам и потоку, но круглые — менее «шумные»

Поворотные колена используют при использовании жестких коробов. Их устанавливают в сложных конструкциях, при изменении направлении воздуховодов, при выводе через стену или потолок и в других случаях, в соответствии с монтажным планом.
Соединительные муфты используются для сопряжений отдельных участков воздуховода.
Обратный клапан устанавливается для того, чтобы избежать обратного тока воздуха при выключенном вентиляторе, или, например, при сильном ветре на улице.
Элементы для закрепления воздуховодов. Для этого можно использовать самодельные или готовые кронштейны (хомуты), которые устанавливаются обычно через каждые 500÷700 мм, в зависимости от места размещения.
Вентиляционные решетки, устанавливаемые на входное и выходное отверстия системы, потребуются в тех случаях, если выбран канальный вентилятор, установленный между двух частей воздуховода. Одна вентиляционная решетка будет нужна для монтажа ее на выходное отверстие системы, при установке накладного осевого вентилятора.

Монтаж вентиляционной системы

Монтаж вентиляционной системы проводится по-разному, в зависимости от выбранной конструкции, и от того, обновляется она или же устанавливается заново. Поэтому прежде чем приступать к монтажу, следует составить подробную схему, по которой проще будет работать.

Если решено обновить уже установленную вентиляционную систему, то лучше всего, по возможности, заменить воздуховод на новый. В том случае, когда этого выполнить не удается, будет необходимо тщательно очистить старый воздуховод от мусора и наслоений на стеках.
Перед прокладкой вентиляционного короба нужно заранее определить место установки вентилятора. Оптимальным местом установки прибора будет стена, противоположная дверному проему. В этом случае вентиляционная система будет работать более эффективно за счет естественного поступления воздуха в виде сквозняка.
Следующим шагом в стене прорубается новое или, если это необходимо, расширяется до нужных размеров уже существующее вентиляционное окно.
Вентиляционный воздуховод выводится в устроенное отверстие, затем постепенно монтируется, прокладывается в соответствии со схемой и закрепляется на чердаке строения, или же проводится через чердачное перекрытие и кровлю.
Если канал выводится на улицу через наружную стену, то рекомендовано в вентиляционное отверстие со стороны улицы вмонтировать трубу, которую поднимают вертикально не менее чем на 500÷1000 мм. Если же на сквозное отверстие установить только защитную решетку, то помещение не будет успевать нагреваться при работе системы отопления — все тепло сквозняком будет быстро уходить через вентиляцию.

Вентиляционная труба, выводимая через крышу здания, требует устройства надежной гидроизоляции. Для этой цели можно использовать специальные гидроизолирующие манжеты, которые надеваются на трубу и закрепляются на кровле.

Другим вариантом установки системы может стать монтаж вентилятора в потолок и подключение его к гибкому вентиляционному воздуховоду (гофротрубе), который соединяется с выходным отверстием, закрытым защитной решеткой, устанавливаемой под софитом крыши. Этот способ монтажа возможен как в комплексе с подвесным потолком, так и без него, так как короб вполне может проходить и по чердаку.

В случае установки сложной системы вентиляции, когда помещения санузла разделены, а вентиляцию нужно подключить к одному общему воздуховоду, можно поступить так, как показано на данной схеме. В общий канал вентиляции устанавливаются вставки с патрубками, которые будут выходить в комнаты через подвесной потолок, а сам воздуховод может быть выведен на улицу через стену. В этом случае может быть установлено два вентилятора, по одному на каждую комнату или один, канальный либо устанавливаемый со стороны улицы и закрытый специальным кожухом.

После проведения и закрепления воздуховодов, нужно аккуратно установить сам осевой накладной вентилятор, который вставляют в короб и закрепляют на стене удобным в каждом конкретном случае и, конечно, надежным способом. Следует учесть наличие вибрационных нагрузок, так, чтобы крепежные элементы со временем не разболтались.
Прежде чем окончательно закреплять накладной осевой вентилятор в окне, нужно подключить прибор к электропитанию. Провод, соединяющий вентилятор с выключателем, рекомендовано заключить в специальный пластиковый кабель-канал, закрепленный на стене, который можно расположить вдоль потолка или скрыть над подвесной конструкцией.

Вентилятор подключается к электропитанию через соединительные клеммы, которые должны быть спрятаны под специальной крышкой или кожухом, чтобы исключалось активное воздействие на них повышенной влажности.

В зависимости от конструкции, клеммная колодка бывает расположена по-разному, но к вентилятору всегда прилагается схема подключения, которая поможет сориентироваться в этом вопросе.

Если принято решение произвести соединить вентилятор с выключателем света, то следует осуществлять эту коммутацию примерно так, как показано на этой схеме:

Подключение подобным способом осуществляется в специально установленной для этого распределительной коробке, где с помощью клеммы соединяются соответственно «нулевые» и «фазные» провода вентилятора и освещения. На выключателе прерывается «фаза», а от него уже идет соединение к обоим приборам.

Кстати, если хорошенько вдуматься, то такая схема весьма нерациональна. Моделируем ситуацию – человек принял ванну или душ, вытерся, оделся, вышел из ванной и погасил за собой свет. За это время избыток влаги вряд ли сможет быть полностью вытянут вентилятором, и в помещении остается «пар столбом». Схожая ситуация и с пользованием уборной. Разумнее будет при таком подключении предусмотреть временную задержку, хотя бы на 5 ÷ 10 минут, установив в цепи вентилятора несложное реле времени.

Кстати, при желании можно в продаже отыскать электронные таймерные устройства управления светом и вентиляцией, разработанные именно для этих целей.

При установке канального вентилятора, необходимо максимально тщательно продумать подключение его к электропитанию, особенно в том случае, если вентиляционный канал планируется провести через чердачное помещение. Через потолок нужно будет проложить электрический кабель, и он сам по всей своей длине, все его возможные соединения, равно, как и проход через перекрытие, должны быть надежно заизолированы.

Если система монтируется под потолком помещений, то воздуховод вместе с вентилятором можно спрятать над подвесным потолком. В этом случае вентиляционное отверстие можно организовать в потолке, куда выводится и закрепляется воздуховод, а затем прикрыть это окошко декоративно-функциональной решеткой.

Видео: как самостоятельно установить вытяжной вентилятор в ванной или в туалете

Проверка установленной системы

После завершения монтажа вентиляционной системы, необходимо провести ее проверку. Для того чтобы провести такой контроль, не потребуется никаких инструментов — достаточно поднести к решетке включенного вентилятора листок бумаги или зажженную свечу. Если бумажный лист притянет к решетке, а пламя свечи наклонится к ней, то можно сказать, что вентилятор работает достаточно эффективно.

Если необходимо увеличить тягу, то можно стимулировать небольшой искусственный сквозняк. Для этого в нижней части двери ванной комнаты вырезается узкое щелевидное окно или высверливается ряд отверстий. Эти вырезы затем закрываются с обеих сторон специально предназначенной вентиляционной решеткой. Она, в зависимости от конструкции и типа проделанных отверстий, вставляется в сквозной проем, может быть приклеена к двери или прикручена саморезами.

Для обеспечения нормального воздухообмена в доме или квартире необходимы два компонента: приток свежего воздуха через жилые комнаты и отток его из технических. Вентиляция в ванной комнате и туалете — одна из составляющих оттока. Потому необходимо сделать ее правильно.

По принципу действия вентиляция может быть естественной или механической, еще говорят — принудительной. Естественное передвижение воздуха происходит за счет движения ветра, разницы температур и, возникающих из за этого, перепадов давления. При использовании механической вентиляции движение воздуха вызывается вентиляторами.

Сточки зрения городского человека принудительное движение предпочтительнее: все давно привыкли к тому, что жизнеобеспечение зависит от наличия электричества. И оно в городах пропадает редко. А вот в сельской местности зимой отключение электроэнергии — скорее норма. Потому, наверное, стремятся в основном делать системы энергонезависимыми или, по крайней мере, резервированными.

Но естественная вентиляция в санузле и ванной комнате должна иметь слишком большие размеры. Ведь чем меньше скорость движения воздуха по каналу, тем больше необходимо сечение воздуховода, чтобы обеспечить передачу требуемых объемов. Никто не станет спорить, что при включенном вентиляторе воздух движется быстрее. Это даже отражено в СНиП: норма скорости движения для вентсистем с естественной циркуляцией — до 1 м 3 /ч, для механических — от 3 до 5 м 3 /ч. Потому для одного и того же помещения и условий размеры каналов будут разными. Например, чтобы передать поток 300 м 3 /ч понадобится:

Потому мало кто сегодня обходится естественной вентиляцией. Разве что в небольших домах (до 100 кв. м.). Даже в квартирах, с выведенными на крышу каналами, вентиляцию ванных и туалетов делают с использованием вентиляторов.

Правила организации

При устройстве системы движения воздуха вам нужно помнить основной принцип: для того, чтобы работало все эффективно, необходимо обеспечить приток воздуха через жилые комнаты и его переток в технические. Оттуда уже он уходит через вентканалы.

Сегодня приток воздуха стал проблемой: снижая затраты на отопление мы отсекли практически все источники его поступления. Окна ставим герметичные, стены, через которые воздух хоть немного поступал, утепляем воздухонепроницаемыми материалами. Третий источник — входные двери — сегодня уже тоже почти у всех железные, с резиновым уплотнителем. Остался, по сути, единственный способ — проветривание. Но им мы совсем не злоупотребляем: выдувает тепло. В результате к проблемам нехватки кислорода в помещении добавляется проблема сырости: нет притока, и отток неэффективный. Даже принудительный.

Если хотите чтобы вентиляция была нормальной, а стены в помещениях не «мокли», делайте вентиляционные отверстия. Есть такая опция на металло-пластиковых окнах, а есть отдельные устройства, которые монтируются в любом месте на стене. Они есть с регулируемыми заслонками, разных форм и размеров, снаружи забраны решетками. Устанавливать лучше всего под окнами, над или за батареями. Тогда их и не видно в комнате, а зимой поступающий с улицы воздух подогревается.

Обеспечив приток, необходимо позаботиться о том, чтобы через двери он попал в технические помещения. Потому под всеми дверями должны быть щели: через них воздух будет перетекать в другие помещения. В дверях ванной желательно установить вентиляционную решетку и/или также сделать щель не менее 2 см от пола. Те же правила относятся и к другим техническим помещениям: кухне и туалету. Только при наличии движения воздушных масс вентиляция будет работать.

В дверях технических помещений — кухни, ванной, туалета — должны быть вентиляционные решетки или клапана. Клапана есть даже с шумопоглощением, а запах при правильной организации не попадет в другие помещения никогда

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен. Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам.

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м 3 /ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м 3 /ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м 3 /ч лучше не брать.

Выбор

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора).

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
В плитке делаем надрез, куда пропустим провод электропитания.
Вставляем дюбеля.
Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
Устанавливаем на место, закручиваем болты.
Подключаем провода.
Проверяем работоспособность и устанавливаем решетку.
Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том,

Вентиляция в ванной в частном доме

Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх. По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

По всем стандартам и требованиям в туалете, ванной комнате, санузле дома или квартиры устанавливается вентиляция. Вентиляция в санузле является частью единой домовой системы воздухообмена. Она призвана обеспечивать нормальную циркуляцию воздуха по помещениям, должна удалять излишнюю влагу и неприятные запахи.

Согласно всем правилам, требованиям и стандартам в туалете необходимо обустраивать вентиляцию

Вентиляция в деревянном доме, кирпичном коттедже и квартире имеет свои особенности и нюансы. Знание этих вопросов позволит сделать правильную систему воздухообмена в доме своими руками.

Общая информация

Вентиляция санузла в квартире и частном доме может быть двух стандартных типов:

естественного;
принудительного.

Естественный воздухообмен происходит за счёт обычного движения воздушных масс, разницы температуры и перепадов давления. Принудительная вентиляция работает за счёт использования специального оборудования – вентиляторов.

При принудительной системе вентиляции могут использоваться четыре вида вентиляторов:

Осевые настенные (накладные).
Канальные.
Радиальные.
Крышные.

В квартирах многоквартирных домов и частных особняках чаще всего монтируются осевые настенные вентиляторы. Канальные эффективны для объектов площадью более 15-20 кв. м. По этой причине они часто устанавливаются в общественных зданиях. Радиальные приборы применяются на производстве. А крышные популярны везде, если есть возможность их монтажа.

Требования к воздухообмену в туалете

По СНиП установлены требования по скорости перемещения воздушных масс:

при естественной циркуляции – до 1 кубического метра в час;
при принудительной циркуляции – от 3 до 5 кубических метров в час.

Расчёт размеров вентиляционных каналов производится с учётом следующих параметров:

Скорости циркуляции.
Размеров помещений.
Количества проживающих людей.
Количество окон.

При расчете размеров вентиляционных каналов важно учитывать наличие окон в туалете

Естественная система вентиляции требует больших диаметров вентиляционных каналов, чем принудительная. Эти расчётные параметры важно учитывать при проектировании частного дома. Естественная вентиляция будет эффективна при общей площади помещений не более 100 кв. м. При больших размерах рекомендуется использовать оборудование принудительной циркуляции воздушных масс.

Важный показатель принудительной вентиляции – уровень шума. Оптимальные параметры не должны превышать 35 децибел. Уровень шума зависит от модели вентилятора и правильности его монтажа. Вентилятор должен иметь соответствующий уровень защищённости от влажности. Степень защищённости не должна быть ниже стандарта IP 44.

Устройство и монтаж вентиляции в квартире

В квартирах система вентиляции устроена следующим образом:

приток свежего воздуха обеспечивается естественным поступлением через окна и двери;
в туалет и санузел свежий воздух поступает из других помещений;
вытяжная вентиляция оборудована на кухне и в санузле.

Проблема современных квартир – уменьшение показателей поступления свежего воздуха в квартиру и снижение циркуляционных параметров.

В оконные проёмы, на балконы и лоджии в целях снижения тепловых потерь ставятся герметичные конструкции. Внешние стены обрабатываются специальными изолирующими материалами. Проще обстоит дело, если основа конструкции дерево, это материал способен «дышать» и пропускает в помещение воздух.

В кирпичных зданиях такой циркуляции воздуха через стены нет. Входные двери оборудованы качественными уплотнителями, которые не пропускают воздух. Эффективный способ естественного поступления воздуха (проветривание) используется крайне редко, так как это также приводит к потере тепла, сквознякам.

Качественные оконные конструкции решают вопрос циркуляции наличием специальных технологических отверстий. Циркуляция воздуха между помещениями обеспечивается обязательным по СНиП наличием щелей под межкомнатными дверями. Двери в ванную комнату и кухню можно оснастить специальными вентиляционными решётками.

Современные стандарты подразумевают применение систем принудительного воздухообмена. На кухне в вентиляционный канал монтируется электрическая вытяжка с различными режимами работы. В вентиляционные каналы туалета и ванной комнаты устанавливаются специальные вентиляторы. Вентиляторы могут запускаться автоматически при включении света или с помощью специального выключателя.

Эффективность вентиляторов зависит от грамотного подбора модели с требуемыми характеристиками. Расчет необходимых параметров производится с учётом средней температуры в помещении зимой, кратность притока, объём воздухообмена. В технических паспортах качественных вентиляторов все эти параметры должны указываться. Таблицы для расчета требуемых характеристик вентиляторов приведены в СНиП.

Норма воздухообмена для разных помещений, исходя из которой рассчитывается система вентиляции

Так, в нормах для ванной комнаты при средней температуре зимой в 25 градусов, кратности равной единице воздухообмен должен равняться 25 кубическим метрам в час. Для туалета и санузла эта характеристика равняется 50 кубическим метрам в час. По этим параметрам следует подбирать модель вентилятора. Оптимальными являются показатели, при которых объёмы циркуляции «на выходе» равняются объёмам «на входе».

Расчет притока воздуха в квартиру рассчитывается по простой формуле – берётся общий объём всех помещений и увеличивается в 1,5-2 раза. Объём помещения рассчитывается умножением ширины, длины и высоты. Так, рассмотрим однокомнатную квартиру, где:

Прихожая – длина 6 метров, ширина 3 метра, высота 2,7 метра (6 х 3 х 2,7 = 48,6).
Кухня – 7 х 5 х 2,7 = 94,5.
Комната – 8 х 6 х 2,7 = 129,6.
Санузел – 3 х 4 х 2,7 = 32,4.

Общий объём рассматриваемого помещения – 48,6 + 94,5 + 129,6 + 32,4 = 305,1. Приток будет равен около 450 кубическим метрам в час. Если брать три вентилятора в кухню, туалет и ванную, то производительность каждого должна равняться 150 кубическим метрам в час. Вентиляторы имеют средний обрабатываемый объём 140-180 кубических метров в час. Вытяжка на кухне обрабатывает 250-400 кубических метров в час.

Стандартная система принудительной вентиляции, состоящая из кухонной вытяжки и двух вентиляторов, без проблем обеспечит качественным воздухообменом квартиру. Вентиляторы в квартире нужно использовать канальные, которые монтируются непосредственно в отверстие вытяжки.

Для стандартной принудительной вентиляции необходимо использовать канальные вентиляторы

Ключевой вопрос при подключении вентилятора в туалете квартиры – электропитание. Как уже говорилось выше можно подключить прибор несколькими способами:

Соединение с сетью включения света в туалете. Вентилятор будет запускаться/останавливаться при включении/выключении.
Вентилятор запускается и останавливается с задержкой при включении и выключении. Выгодная характеристика для ванной комнаты, где вытяжка нужна после приёма душа или ванны. Влага и пар будут выводиться некоторое время после выключения света. Временной интервал выключения устанавливается с помощью специального датчика.
Вентилятор выводится по отдельной линии на свой выключатель.
Монтаж в сеть специального таймера с функцией установки интервалов включения и выключения вентилятора.

Как сделать вентиляцию в туалете своими руками? Необходимо подготовить инструмент. Для выполнения работ в квартире потребуются: отвёртки, перфоратор, рулетка, дрель. Монтаж электрического провода осуществляется следующим образом:

От канала вытяжки в стене штробится углубление для кабеля. Штроба прокладывается к месту выключателя. При проведении работ важно не повредить кабель освещения, ведущий к выключателю.
В отверстие устанавливается вентилятор.
Аккуратно подсоединяется кабель к вентилятору и протягивается по штробе к выключателю (распределительной коробке).
Кабель от вентилятора подключается к соответствующим клеммам выключателя освещения.
Проверяется работа вентилятора.

Все работы проводятся при отключённом электропитании. Обязательно проверяется функционирование естественной циркуляции. Для этого, к вытяжному каналу подносится зажигалка или спичка. Пламя должно «утягиваться» в отверстие. Если всё правильно, можно спокойно приступать к монтажу.

Перед монтажом необходимо проверить функционирование естественной циркуляции. Для этого понадобится обычная зажигалка

Что делать если естественный воздухообмен в вентиляционном канале не работает? Если при проверке работоспособности выяснилось, что естественная вентиляция не работает в нормальном режиме, стоит выяснить причину. Фановая труба, ведущая на крышу, может быть засорена грязью, снегом, листьями и посторонними предметами.

Прочистка трубы проводится с помощью троса из квартиры или с крыши.
Если из вентиляции дует в квартиру, а не из неё, то нарушена технология или в системе есть повреждение. Труба вытяжки должна возвышаться над кровлей не менее чем на 50 см. Чтобы воздух из-за перепадов давления не тянуло в помещение, систему монтируют с обратным клапаном.

При установке вентилятора в вытяжной канал, в выключенном состоянии производительность естественной вентиляции снижается в 2-3 раза.
Так происходит, потому что устройство перекрывает часть отверстия, оставляя только щели в решётке. Проблема решается путём расширения размеров вентиляционного канала, которая позволяет увеличить кратность воздухообмена.

В проём параллельно устанавливается стандартная решётка и вентилятор. Одновременно получаются естественная и принудительная системы циркуляции воздушных масс. Если увеличить отверстие вытяжки нельзя, можно оставить небольшой зазор между прибором и стеной (1,5-2 см).

Устройство и монтаж вентиляции в частном доме

Перед монтажом системы вентиляции необходимо составить детальную схему, рассчитать материалы и подготовить инструмент. Какие материалы потребуются для монтажа принудительной вентиляции:

Вентилятор.
Трубы или короба для обустройства вентиляционных линий.
Угловые и поворотные колена.
Соединительные муфты.
Обратный клапан. Система с обратным клапаном позволит избежать ситуации с затягиванием воздуха в помещение из-за перепадов давления.
Крепёжный материал.
Решётки и дефлектор.

При проектировании частного дома рекомендуется делать единую вентиляционную разводку. Отверстия вытяжки из помещений будут соединяться в единую трубу и выводится на крышу. Такую систему сложно возводить, но она эффективна и удобна. При таком подходе не страдает внешний вид постройки.

Можно вывести вентиляционные каналы через наружную стену с помощью труб. Трубы снаружи поднять к кровле вдоль стен. Такой подход эффективен в бревенчатых домах. Используются системы, при которых трубы вдоль одной стены объединить в единую систему. Труба должна возвышаться над коньком на 50 см, она должна устанавливаться строго вертикально. На верхнем окончании трубы ставится дефлектор.

Вопрос естественной циркуляции в частном доме решается на стадии проектирования и строительства. В стенах монтируются специальные вентиляционные щитки с отверстиями, решётками и заслонками. Они устанавливаются над или под батареями и обеспечивают регулируемый приток свежего воздуха.

Для экономии расходных материалов, если туалет и ванная комната расположены рядом, и они отделены одной перегородкой, можно проделать отверстие между помещениями и поставить в него решётку. Сам вытяжной канал смонтировать в туалете.

Вентиляция в туалете частного дома монтируется следующим образом (общая инструкция обустройства через стену):

В стене проделывается отверстие необходимого размера.
В отверстие вставляется участок трубы.
Трубы с помощью изгибов выводится на улицу.
Расстояния между стенками канала и трубой заделываются и утепляются.
Труба вертикально выводится на крышу, её окончание должно возвышаться над козырьком на 50 см.
С помощью хомутов труба фиксируется к стене и утепляется. Утепление может производиться с помощью обустройства короба или помещения в специальный кожух.
В отверстие канала устанавливается вентилятор.
Подводится электрическая сеть для включения и выключения вентилятора.

Можно ли объединять вентиляционные каналы кухни и санузла в деревянном доме? В соответствии со СНиП, такие действия выполнять можно. Но не стоит соединять каналы напрямую. Лучше выполнить соединение в районе фановой трубы, которая выходит на крышу.

Ещё один важный вопрос – можно ли объединять вентиляционные каналы санузла в деревянном доме, если между туалетом и ванной комнатой стоит перегородка. Здесь никаких ограничений не оговорено. Можно объединить систему путём проделывания отверстия через стену, а вытяжку установить в одном из помещений.

В процессе проживания многие хозяева приходят к идее объединения туалета и ванной комнаты.

Когда помещения объединяются, возникает важный вопрос, как установить вентилятор, чтобы воздухообмен был эффективен в большом едином помещении. Лучше всего объединение сопроводить установкой вентиляторов в оба вытяжных канала (бывшего туалета и ванной комнаты). Можно поставить только один вентилятор, а второй канал оставить в режиме работы естественной вентиляции.

Чистый воздух способствует хорошему самочувствию и бодрости. В помещении это обеспечивается за счет проветривания и вентиляции. В туалете и ванной комнате
свежесть необходима ничуть не меньше, чем в остальных помещениях дома. Здесь имеется встроенная вентиляция
. Поговорим подроб

нее, зачем она нужна, о конструкции, видах и способах ее работы.

Система необходима не только для поступления чистого воздуха. Благодаря ей добиваются оптимальной температуры, а также уровня влажности и кислорода.
В маленьком помещении без возможности проветривания накапливается затхлый и специфический воздух. Освежитель в туалете не поможет. Он скрывает запахи, а не устраняет их. В ванной комнате вентиляция необходима для борьбы с повышенной влажностью. После принятия душа или ванны без хорошо функционирующей вентиляции, этому помещению потребуется немало времени, чтобы прийти в норму.

Вентеляция

Проверка работы

Туалет и ванная комната в квартирах, даже с разделенной стенкой, имеют один отвод воздуха, выходящий в шахту. В частных домах может быть предусмотрена другая система вентиляции. Особенно это касается случаев, если в нем несколько этажей. В простых домах помещение может иметь окошко для проветривания. В коттеджах устанавливается шахтный тип.
Проверка функционирования проводится через технологические отверстия для воздуха. Наличие тяги анализируется за счет зажигалки или листа бумаги, которые подносят к решетке. Огонь должен потухнуть или обратиться в сторону вентилируемого окошка, а лист — притянуться к отверстию. Если этого не произошло, значит система дает сбои.

А вы знаете, по какой причине резко ухудшается естественная ? Их несколько.

Вентиляция в ванной комнате и туалете

Что делать?

Если обнаружилась проблема, в первую очередь, необходимо прочистить шахту.
В многоквартирных домах это делают специальные службы, обслуживающие их. В бригадах имеется специальное оборудование для работы.

Но, в квартире жилец может проверить доступный участок и самостоятельно. Для этого снимают решетку и просматривают видимый участок, помогая себе фонариком. Часто накопившийся мусор или погибшую птицу можно выгрести при помощи лопатки или другого приспособления, находясь в квартире. Но делать это нужно осторожно. Нельзя подсвечивать вентиляцию зажигалкой. Если там находится сухой мусор, то моментально вспыхнет пламя и распространится на все этажи.

Дверь в ванную

Иногда достаточно разгерметизировать дверь в туалет или ванную комнату, чтобы циркуляция воздуха усилилась. Конечно, если дело в высоком пороге, не стоит его лишаться, так как в случае разлива воды, он защитит остальное жилище от потопа. Лучше предусмотреть специальные щели в самой двери. Это достигается при помощи обрезки или установки решеток.

Надо иметь в виду, что устанавливая в доме герметичные окна и утепляя стены, хозяева лишают себя естественной циркуляции в доме
. Чистый воздух сможет попадать внутрь только в случае, если форточки открыты. Но есть и другой вариант. В продаже имеется, так называемый, приточный клапан. Некоторые модели врезают непосредственно в конструкцию окон в верхней части рамы. Тогда их заказывают при установке окон.
Однако, когда окна уже установлены, то приобретают клапан на стену. Для монтажа ее нужно просверлить насквозь. Обычно клапаны размещают рядом с окнами и прикрывают гардинами. Другое хорошее место — за батареями. Тогда воздух прогревается, попадая в помещение.

Вентиляция в уборной

Виды системы

Вентиляция подразделяется на два вида:

Последняя, в свою очередь, бывает:

вытяжной;
приточной;
приточно-вытяжной.

Для дома окно в ванной комнате не только наладит естественную циркуляцию воздуха, но и станет источником освещения. Этой же цели служит окошко между кухней и ванной. Его придумали для экономии электрической энергии. Считалось, что днем лампочку включать необязательно, так как достаточно было и естественного освещения.

Самым дешевым способом решения проблемы воздухообмена в доме является отверстие вентиляции, выходящее непосредственно на улицу. При этом могут быть предусмотрены дополнительно жалюзи дли регулировки, установлен вентилятор для реализации принудительной вентиляции.

Раньше естественный воздухообмен нередко осуществлялся за счет сквозняков. Это получалось из-за эксплуатации не самых качественных материалов, например, не плотно закрывающейся двери, или использования старых оконных рам. Применение новых технологий исключило сквозняки из помещений. Теперь они появляются, только если окна открывают специально.

Клапаны для естественной вентиляции

При нарушении работы естественного воздухообмена, спасет ситуацию принудительный вид
. Если есть шахта, предусматривающая естественную вентиляцию, то ее переделывают. В многоэтажных домах использование таковой запрещено
. Ведь, из-за этого нарушится воздухообмен у соседей. Тем не менее, на запреты многие не обращают внимание, и устанавливают принудительную вентиляцию в квартирах.
В частных домах и коттеджах в шахтах можно устанавливать вентилятор. Но, лучше это делать во время строительных работ.

Чаще используется накладной вентилятор
. В зависимости от модели, он имеет следующие функции:

В доме удобно применять канальный прибор
, устанавливаемый на чердаке в трубу вентиляции. Он служит одновременно для туалета и ванной. Главное, нужно правильно рассчитать мощность, учитывая количество проживающих в доме людей и квадратные метры.

Принудительная вентиляция в ванной

Какую систему принудительной вентиляции выбрать?

Наиболее распространенным способом налаживания циркуляции воздуха является установка вытяжки. Но в большой семье этого бывает недостаточно. Тогда вместо вытяжки используют приточку. В этом случае воздух поступает в помещение, а не выходит из него. Прежний воздух вытесняется новым, обеспечивая воздухообмен.

Но одна приточка используется редко. Обычно для оптимального проветривания предусматривается комплексная система, где вытяжка работает вместе с приточкой
. Вытяжное отверстие устанавливается наверху, и приточное — внизу. Относительно друг друга расположение должно быть диагональным. Благодаря этому увеличится воздушный коридор.

Осуществить монтаж принудительной вентиляции дома не так уж сложно. Рассмотрим, как это делается.

Для сокращения шума целесообразно дополнительно проложить герметик между стеной и вентилятором.

Вентеляция

Случается, что после монтажа, вместо вывода, воздух стал засасываться из шахты. Тогда придется устанавливать еще один вентилятор со специальным клапаном, не допускающим обратную тягу.

А знаете ли вы, если туалет и ванна разделены, между ними тоже организовывают вентиляцию? Для этого в пространстве за потолком прокладывают трубу или устанавливают два вентилятора: между ванной комнатой и туалетом, а также в вытяжное отверстие.

Кондиционер

Самым удобным, но и дорогим прибором для обеспечения циркуляции, служит кондиционер. Хорошая и правильно установленная модель поддерживает нужный уровень влажности, насыщает воздух кислородом, а также дезодорирует и ионизирует его, подавая в наиболее комфортном режиме. Прибор включают и выключают вручную или настраивают таким образом, чтобы в помещении поддерживалась определенная температура. В самых дорогих моделях предусмотрены также датчики влажности и других параметров, за счет чего автоматика определяет, когда нужно включаться в работу, чтобы микроклимат дома оставался комфортным для жильцов.

Замкнутый и наружный циклы

В многоквартирных домах всегда используют наружный цикл, при котором воздух поступает из внешней среды. Однако в коттеджах и частных домах нередко используют замкнутый цикл, когда он прогоняется внутри помещений. Благодаря этому сохраняется тепло в доме и экономятся средства на отопление. Для поддержания чистоты и свежести устанавливают специальные фильтры.

Заключение

Так устроена вентиляция в ванной комнате и туалете
. Теперь вы знаете, как обеспечить чистый и свежий воздух в этих помещениях, и сделать проживание дома более комфортным. Следуйте рекомендациям в статье, и пусть все у вас получится!

Установка вентилятора ВЕНТС Силента-С в ванной комнате

Для всех санузлов в квартирах и частных домах характерна высокая влажность с постоянными перепадами температуры. Если вентиляцию в ванной и туалете рассчитать либо сделать неправильно, то в них появится плесень. И зачастую естественного воздухообмена для этих комнат оказывается недостаточно. Тогда приходится производить установку вентиляционной системы принудительного типа с различными вентиляторами. Иначе без дополнительного проветривания, стены в подобных помещениях рискуют быстро превратиться в грибковую ферму.

Основные виды вентиляции

Вентиляция в ванной комнате может быть:

естественной;
принудительной.

Первая работает за счет обычной конвекции воздуха. Нагретые воздушные массы естественным образом всегда поднимаются под потолок санузла. Причем если в верхней части ванной комнаты или туалета есть вентиляционное отверстие с выходом в вентканал, то воздух идет дальше вверх. И вместо его ушедших объемов через дверь втягиваются новые, что создает естественную тягу в помещении. В итоге и происходит постоянный воздухообмен.

Циркуляция воздуха при естественной вентиляции

Вторая работает благодаря наличию вентилятора, втягивающего или подающего дополнительный воздух в ванную комнату. Принудительную вентиляцию устраивают там, где естественный аналог не справляется с должными объемами воздухообмена. При этом подобные системы являются энергозависимыми. Их выбирать для монтажа в домашней ванной рекомендуется только в крайнем случае.

Принцип работі принудительной вентиляции

Принудительная вентиляция подразделяется на три типа:

Приточная.
Вытяжная.
Комбинированная (приточно-вытяжная).

В первом случае воздух в помещение подается из вентканала посредством работающего вентилятора. Во втором он принудительно наоборот вытягивается (высасывается) из туалета и ванной в вентиляционную шахту. Третий вариант – это комбинация двух первых вентиляций.

Схема монтажа настенной и потолочной вентиляции в ванной и туалете

Вентиляция и оборудование вентиляционных систем

Обычная вентиляция в ванной комнате и туалете включает в себя вентиляционный канал до общей шахты (стояка) и решетку на стене. Плюс в дополнение к этому нередко в воздуховоде ставят фильтры. Но если вентиляционная система делается принудительной, то в ней обязательно присутствует вентилятор. А к этому оборудованию уже добавляются блок управления и иная автоматика.

Если для установки выбрана вытяжная либо приточная вентиляция , то вентканала хватит одного. Однако для совмещенного приточно-вытяжного варианта отдельных воздуховодов между санузлом и улицей требуется два. По одному будет идти приток воздуха, а по другому – производиться его вытяжка.

Варианты конструкции с осевым или канальным вентилятором

Канальные вентиляторы для принудительных систем вентилирования бывают:

осевыми – движение воздуха происходит вдоль оси электродвигателя;
радиальными – воздушный поток внутри создается с наклоном к оси специальными загнутыми вперед либо назад рабочими лопатками;
центробежными – ток воздуха образуется за счет создания разницы давления внутри корпуса.

Проще всего смонтировать осевой вентилятор, который нередко идет в едином комплекте с вентиляционной решеткой. Его и легче всего обслуживать при дальнейшей эксплуатации вентиляции. Радиальный вариант обычно ставится внутри воздуховода на определенном удалении от решетки, поэтому от него меньше шума.

Виды осевых вентиляторов для принудительной вентиляции

Центробежный аналог отличается от них повышенным КПД и низким потреблением электроэнергии. Если требуется сделать вентиляцию в ванной большой площади (более 15-ти квадратов), то лучше установить именно этот вентилятор.

Приточная система также оборудуется электронагревателем либо рекуператором. Она берет воздух для подачи с улицы, где он изначально холодный. Поэтому чтобы не пришлось добавлять мощности отоплению, эти воздушные массы предварительно немного подогреваются в вентканале.

Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении. Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там. Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.

Схема монтажа принудительной вентиляции с общей вентиляционной шахтой

Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины , для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.

Электросхема вентилятора

Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.

Чтобы установить осевой канальный вентилятор, необходимо:

Снять вентиляционную решетку.

Очистить воздуховод от пыли и грязи.

Намазать корпус вентилятора полимерным клеем и поставить на место в канале.

Подключить к этому устройству электропроводку.

Установить противомоскитную сетку и лицевую крышку.

Электрическая схема ванной комнаты с принудительной вентиляцией

Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.

Варианты монтажа вентиляционной системы

Если приходится все делать самостоятельно, то достичь максимальной тяги в вентканале получится, если решетку расположить под потолком напротив входной двери. Именно так чаще всего оборудуется вентиляция в туалетах.

Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

Элементы конструкции для монтажа вентиляции

Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.

Источник

Если ванная комната, которая должна быть образцом чистоты и комфорта, ассоциируется с тяжелым воздухом, влажными полотенцами и опасной для здоровья плесенью, а запахи из туалета распространяются по дому, значит пришло время задуматься о принудительной вентиляции дома. Если говорить просто, то принудительная вентиляция – это установка вытяжного оборудования в вентиляционный канал. Кроме того, кулеры могут устанавливаться в отверстие в стене, что обеспечит проветривание помещений, где изначально никакой вентиляции не было.

Особенности вентиляции санузла в частном доме

В воздух поступает в ванную и из других комнат. Для вентиляции между и полом и дверным полотном оставляют небольшую щель (2-2,5 см) или приобретают специальные , полотно которых имеет круглые вентиляционные отверстия. Уходит воздух через открытый вентиляционный канал. Если двери сплошные, а очень ответственный установщик к тому же не оставил не единой щели, ванную для проветривания придется оставлять открытой. Это же касается туалета. С приоткрытыми дверями и притоком воздуха нежелательные ароматы покинут комнату быстрее, чем если бы она была закупоренной. Так работает естественная .

Хорошо продуманная система вентиляции является неотъемлемой частью ванной комнаты или санузла

Система эта максимально простая, но ненадежная. В современных в домах и коттеджах вентиляция все чаще дает сбой. Осложняют работу:

Герметичные двери и пластиковые окна;
Уменьшения просвета канала в результате загрязнения пылью, грязью, паутиной;
Неправильно спроектированная вытяжка;
Ветреная погода;
Неутепленный канал, внутри которого воздух быстро остывает и медленно поднимается.

Внимание! При работающем вентиляторе нужно обеспечить поступление воздуха в проветриваемую комнату. В противном случае воздухообмен будет не эффективным.

Если прибор удаляет 100 м3 воздуха в час, как минимум столько же должно поступать, что невозможно при герметично закрытых дверях.

Принудительная вентиляция: изготовление своими руками

Строительными нормами принято разделять вентиляционные каналы кухни и санузла, а раздельные ванну и туалет обычно совмещают общим вентиляционным каналом или отверстием в смежной стене, которое прикрывают декоративной решеткой. Реже для каждой комнаты оборудуется отдельная вентиляция и собственное вытяжное «окно».

Разновидности вентиляторов для обустройства системы вентиляции

Виды вытяжных устройств для ванной и туалета:

Осевой вентилятор (настенный, потолочный) для каналов 100, 125, 150 мм.
Центробежный вентилятор (настенный, потолочный) для каналов 100, 125, 150 мм.
Приточно-вытяжные рекуператоры в зависимости от производителя и модели требуют одно отверстие диаметром 215-225 мм либо два по 80-90 мм с расстоянием между ними в 200-350 мм. Устройством такого типа обеспечивается приточно-вытяжная вентиляция с возможностью подогрева входящего воздуха.

Переоборудование естественной вентиляции

Если в санузле уже есть естественная вентиляция это значительно упростит работу. Достаточно снять решетку, установить в отверстие вентилятор и подключить его к питанию.

Чаще всего оборудовать вентиляцию с нуля приходится, когда в частном доме санузлом становится помещения ранее для этого не предусмотренное. В данном случае вентиляцию делают через стену или потолок (крышу). Каждый способ имеет свои нюансы преимущества и недостатки.

Совет. Обратный клапан – очень полезная вещь при монтаже вентиляции. Он не позволяет воздуху с улицы попадать обратно в дом.

Вентиляция сквозь стену

У этого варианта есть неоспоримые преимущества. Хороший воздухообмен можно сделать там, где нет канальной системы или возможности ее соорудить. Весь процесс монтажа достаточно простой и сравнительно дешевый. Экономия пространства под потолком или на чердаке. Из минусов: почти полностью отсутствует естественная вентиляция, поскольку канал перекрывают лопасти; вероятность потеков от конденсата на фасаде дома;плохая теплоизоляция канала, что будет ощутимо при сильных морозах.

При грамотном и тщательном подходе смонтировать систему вентиляции окажется под силу даже новичку

Вытяжное отверстие делают на противоположной от двери стене с помощью перфоратора или мощной ударной дрели. Пыли и мусора в процессе работы очень много, а края пробоины скорее всего будут не очень ровными. Другое дело дорогостоящее, но практически идеальное алмазное бурение. Вентканалом в стене будет труба подходящего диаметра из пластика или нержавейки. По окружности ее фиксируют монтажной пеной. Снаружи дома выводить трубу на большое расстояние от стены нецелесообразно. Прикрыть канал с улицы можно обычной решеткой с козырьком или обратным клапаном.

Внимание! Выбирая место для сверления на стене или на потолке, стоит убедиться, что на участке не проходит электропроводка и другие коммуникации.

Вентиляция через крышу

Другой вариант: сделать отверстие в потолке, от него, через крышу, вывести вентиляционную трубу на высоту около 3 м. Рекомендуют использовать оцинкованные или пластиковые. Желательно без поворотов. Меньше сопротивление, лучше тяга и соответсвенно вентиляция. На крыше устанавливают диффузор. Дефлектор не нужен, поскольку вентиляция принудительная. Труба утепляется фольгированной минеральной ватой диаметром 50 мм. Швы проклеиваются фольгированным скотчем. Если этого не сделать, конденсата в холодную погоду не избежать.

Самодельный вентканал крепится строго вертикально хомутами к стропилам, или другим прочным конструкциям, имеющимся на чердаке. Со стороны ванны в отверстие выполняют монтаж вентиляционного оборудования.

Как долго должен работать вентилятор

Обычно вентилятор связан со светом. Свет включается – вентилятор работает, свет выключается, прибор соответственно тоже и движение воздуха останавливается. Этого может быть недостаточно для нормального воздухообмена. К тому же это не всегда удобно.

Существует несколько основных способов подключения вытяжного оборудования:
Одновременно со светом. При подключении к световому контуру прибор начинает работать в момент включения света;
Одновременно со светом с возможностью ручного выключения. При необходимости можно разъединить вентиляцию и освещение, если прибор оснащен клавишей или шнурком на корпусе для выключения питания;
Одновременно со светом с автоматическим выключением вентилятора через датчик влажности и/или таймер;
Автономное подключение на отдельный выключатель.

Время работы вентилятора зависит от температурно-влажностных условий и мощности прибора, а потому в каждом случае индивидуально. Специалисты утверждают, что лучшее решение установка модели с таймером и датчиком влажности. То есть каждый раз после посещения ванной прибор работает еще некоторое время. Сколько, лучше рассчитать индивидуально. Например, объем сан узла 16 м3, а производительность прибора 120 м3/час. Получается, что для обновления всего объема воздуха нужно 8 минут. Датчик влажности не даст прибору выключится, если микроклимат не успел нормализоваться за это время.

Монтаж вентилятора своими руками

Непосредственно перед установкой прибора необходимо завершить подготовительные работы: оборудовать или прочистить вентиляционный канал, провести питание. Следующим ключевым моментом будет знакомство с инструкцией.

Схема устройства вентиляционной системы

Прибор устанавливают в такой последовательности:

Снимают лицевую крышку.
Отмечают места примыкания к стене и сверлят отверстия под шурупы. Также вентиляторы можно крепить на жидкие гвозди, полимерный клей, силикон.
Прибор устанавливают таким образом, чтобы его рабочая часть полностью утопилась в канале.
Фиксируют на поверхности стены или потолка.
Подключают к питанию. Стандартная схема подключения модели с таймером и датчиком выглядит так: N на ноль, L на фазу, Ls на фазу, которая приходит на лампочку после выключателя.
Крепят лицевую крышку, которая защелкивается или прикручивается саморезами.
Последний этап – проверка, правильно ли работает вентиляция.

Совет. Естественная и принудительная вентиляция могут работать одновременно. Для этого в широкий вентиляционный канал устанавливают специальную модель вентилятора. Помимо электрической части с лопастями, она оснащена решеткой для свободного движения воздуха.

В целом организовать принудительную вентиляцию на основе естественной совсем несложно. Более трудоемким станет оборудование вентиляции с нуля, но даже ее вполне можно сделать самостоятельно.

Видео: Установка вентилятора в ванную комнату или туалет

Согласно всем правилам, требованиям и стандартам в туалете необходимо обустраивать вентиляцию

Общая информация

Вентиляция санузла в квартире и частном доме может быть двух стандартных типов:

естественного;
принудительного.

Естественный воздухообмен происходит за счёт обычного движения воздушных масс, разницы температуры и перепадов давления. Принудительная вентиляция работает за счёт использования специального оборудования – вентиляторов.

При принудительной системе вентиляции могут использоваться четыре вида вентиляторов:

Осевые настенные (накладные).
Канальные.
Радиальные.
Крышные.

Требования к воздухообмену в туалете

По СНиП установлены требования по скорости перемещения воздушных масс:

при естественной циркуляции – до 1 кубического метра в час;
при принудительной циркуляции – от 3 до 5 кубических метров в час.

Расчёт размеров вентиляционных каналов производится с учётом следующих параметров:

Скорости циркуляции.
Размеров помещений.
Количества проживающих людей.
Количество окон.

При расчете размеров вентиляционных каналов важно учитывать наличие окон в туалете

Устройство и монтаж вентиляции в квартире

В квартирах система вентиляции устроена следующим образом:

приток свежего воздуха обеспечивается естественным поступлением через окна и двери;
в туалет и санузел свежий воздух поступает из других помещений;
вытяжная вентиляция оборудована на кухне и в санузле.

Норма воздухообмена для разных помещений, исходя из которой рассчитывается система вентиляции

Прихожая – длина 6 метров, ширина 3 метра, высота 2,7 метра (6 х 3 х 2,7 = 48,6).
Кухня – 7 х 5 х 2,7 = 94,5.
Комната – 8 х 6 х 2,7 = 129,6.
Санузел – 3 х 4 х 2,7 = 32,4.

Стандартная система принудительной вентиляции, состоящая из кухонной вытяжки и двух вентиляторов, без проблем обеспечит качественным воздухообменом квартиру. Вентиляторы в квартире нужно использовать канальные, которые монтируются непосредственно в отверстие вытяжки.

Для стандартной принудительной вентиляции необходимо использовать канальные вентиляторы

Соединение с сетью включения света в туалете. Вентилятор будет запускаться/останавливаться при включении/выключении.
Вентилятор запускается и останавливается с задержкой при включении и выключении. Выгодная характеристика для ванной комнаты, где вытяжка нужна после приёма душа или ванны. Влага и пар будут выводиться некоторое время после выключения света. Временной интервал выключения устанавливается с помощью специального датчика.
Вентилятор выводится по отдельной линии на свой выключатель.
Монтаж в сеть специального таймера с функцией установки интервалов включения и выключения вентилятора.

От канала вытяжки в стене штробится углубление для кабеля. Штроба прокладывается к месту выключателя. При проведении работ важно не повредить кабель освещения, ведущий к выключателю.
В отверстие устанавливается вентилятор.
Аккуратно подсоединяется кабель к вентилятору и протягивается по штробе к выключателю (распределительной коробке).
Кабель от вентилятора подключается к соответствующим клеммам выключателя освещения.
Проверяется работа вентилятора.

Устройство и монтаж вентиляции в частном доме

Вентилятор.
Трубы или короба для обустройства вентиляционных линий.
Угловые и поворотные колена.
Соединительные муфты.
Обратный клапан. Система с обратным клапаном позволит избежать ситуации с затягиванием воздуха в помещение из-за перепадов давления.
Крепёжный материал.
Решётки и дефлектор.

В стене проделывается отверстие необходимого размера.
В отверстие вставляется участок трубы.
Трубы с помощью изгибов выводится на улицу.
Расстояния между стенками канала и трубой заделываются и утепляются.
Труба вертикально выводится на крышу, её окончание должно возвышаться над козырьком на 50 см.
С помощью хомутов труба фиксируется к стене и утепляется. Утепление может производиться с помощью обустройства короба или помещения в специальный кожух.
В отверстие канала устанавливается вентилятор.
Подводится электрическая сеть для включения и выключения вентилятора.

В процессе проживания многие хозяева приходят к идее объединения туалета и ванной комнаты.

Правила организации

Расчет производительности вентилятора для ванной и туалета

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Выбор

Подключение вентилятора в ванной

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
Установить таймер, который будет автоматически по расписанию подавать питание.

Проверка вентканала

Особенности принудительной вентиляции в ванной

На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
В плитке делаем надрез, куда пропустим провод электропитания.
Вставляем дюбеля.
Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
Устанавливаем на место, закручиваем болты.
Подключаем провода.
Проверяем работоспособность и устанавливаем решетку.
Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том,

Вентиляция в ванной в частном доме

Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх. По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

Для подсоединения сантехнических приборов к сети водоснабжения используется гибкая подводка для воды. Она востребована при подключении смесителей, душевых кабин, унитазов и других точек водозабора, и существенно упрощает процесс монтажа. Гибкая подводка также применяется при установке газового оборудования. Она отличается от аналогичных приспособлений для воды технологией изготовления и особыми требованиями безопасности.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации.

Особенности подводок для газа

При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:

шланги из ПВХ, которые армированы полиэфирной нитью;
из синтетической резины с оплеткой из нержавеющей стали;
сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.

Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.

Дренаж – гидромелиоративное мероприятие по отводу избытка грунтовых вод.

Если у вас долго не уходит вода с территории участка, происходит оглеение почвы, если быстро пропадают (вымокают) кустарники и деревья, надо срочно принимать меры и проводить дренаж участка.

Причины переувлажнения почвы

Причин переувлажнения почв несколько:

глинистая тяжелая структура почвы со слабой водопроницаемостью;
водоупор в виде серо-зеленых и красно-бурых глин расположен близко к поверхности;
высокое залегание грунтовых вод;
техногенные факторы (строительство дорог, трубопроводов, различных объектов), которые препятствуют естественному дренажу;
нарушение водного баланса строительством оросительных систем;
ландшафтный участок находится в низине, балке, ложбине. В этом случае большую роль играют атмосферные осадки и приток воды с более высоких мест.

Чем чреват избыток влаги в почве

Результаты этого явления вы видите сами – погибают деревья и кустарники. Почему это происходит?

снижается содержание кислорода в почве и повышается содержание углекислого газа, что приводит к нарушению процессов воздухообмена, водного режима и режима питания в почве;
возникает кислородное голодание корнеобразующего слоя, которое приводит к отмиранию корней растений;
нарушается поступление макро и микроэлементов растениями (азота, фосфора, калия и др.), т.к. избыточная вода вымывает из почвы подвижные формы элементов, и они становятся недоступными для усвоения;
происходит интенсивный распад белков и, соответственно, активизируются процессы гниения.

Растения могут подсказать, на каком уровне залегают грунтовые воды

Присмотритесь внимательно к флоре вашего участка. Населяющие его виды подскажут, на какой глубине располагаются грунтовые пласты воды:

верховодка – на этом месте лучше всего выкопать водоем;
на глубине до 0,5 м — растут калужница, хвощи, разновидности осок – пузырчатая, остролистая, лисья, вейник Лангсдорфа;
на глубине от 0,5 м до 1 м – таволга, канареечник, ;
от 1 м до 1,5 м – благоприятные условия для овсяницы луговой, мятлика, мышиного горошка, чины;
от 1,5 м – пырей, клевер, полынь, подорожник.

Что важно знать, планируя дренаж участка

У каждой группы растений свои потребности во влаге:

при глубине грунтовых вод от 0,5 до 1 м могут расти на высоких грядках овощи и цветы-однолетки;
глубину залегания водного пласта до 1,5 м хорошо переносят овощные культуры, зерновые, однолетники и многолетники (цветы), декоративные и плодово-ягодные кустарники, деревья на карликовом подвое;
если грунтовые воды на глубине больше 2 м, можно выращивать фруктовые деревья;
оптимальная глубина залегания грунтовых вод для сельского хозяйства – от 3,5 м.

Нужен ли дренаж участка

Записывайте свои наблюдения хотя бы некоторое время. Вы сами сможете понять, насколько нужен дренаж.

Может быть, имеет смысл просто перенаправить талые и осадочные воды по обводному руслу, а не позволять им течь через свой участок?

Возможно, надо спроектировать и обустроить ливневку и улучшить состав почвы и этого будет достаточно?

Или стоит сделать дренажную систему только для фруктовых и декоративных деревьев?

Точный ответ вам даст специалист, вызвать которого настоятельно рекомендуем. Но прочтя эту статью, вы обретете некоторую осведомленность в данном вопросе.

По окончании технологических и производственных задач, связанные с обустройством канализационной системы в многоквартирном доме, производственном здании, а также в частном домовладении требуется испытать задействованную систему методом принудительного пролива. Данная задача применена для выявления возможных дефектов или неправильного монтажа всей задействованной канализационной части и акт испытания систем внутренней канализации и водостоков будет вещественным доказательством проведения работ по приёмке объекта.

Визуальная проверка должна сопровождаться путём внесения в акт испытания систем внутренней канализации и водостоков по СНИП, который в настоящее период представлен действующим регламентом приложения серии «Д», который соответствует СП 73.13330.2012 «Внутренние санитарно-технические системы здания», в последнее время применима новая актуализированная рабочая редакция по СНиП 3.05.01-85.

Типы систем вентиляции

Прежде всего, следует ознакомиться с существующими системами вентиляции помещений.

Вентиляционные системы подразделяют на два основных типа — естественную и принудительную.

Естественная вентиляция работает только за счет свободного перемещения воздуха из области повышенного давления к более низкому, то есть без применения специальных приборов и устройств. Именно подобный тип вентиляции запроектирован в квартирах большинства многоэтажных домов. Размер вентиляционных окон (отдушин) в ванной и туалете (отдельных или совмещенных) и на кухне, конфигурация и пропускающая способность вентиляционных стояков рассчитаны таким образом, чтобы создавалось естественное перемещение воздуха от жилых помещений с нужным объемом воздухообмена.

Принудительная вентиляция подразумевает установку вентиляторов. Очень часто именно такая система устанавливается в санузлах и на кухнях частных домов. Однако, некоторые владельцы жилья в многоэтажках, желая улучшить проветривание помещений, устанавливают вентилятор и в условиях квартиры.

Вытяжная вентиляция. В этой системе поднимающийся под потолок воздух с помощью вентилятора втягивается и выводится по специальным каналам на улицу. Обычно такую схему применяют в комплексе с естественной вентиляционной системой. Это – самый распространенный вариант для условий частного строительства.

– в этой системе вентилятор работает на подачу воздуха, а его выход для полного цикла проветривание производится естественным путем через вентиляционные каналы. На практике в жилом строительстве подобная схема применяется нечасто – здесь важнее создать условия для эффективного выхода воздуха наружу в необходимом объеме.
Приточно-вытяжная система подразумевает и нагнетание воздуха в помещения, и его принудительный отвод из них. Характерна для объемных сооружений, для домов большой площади, в которых возможностей естественного притока и оттока воздуха явно недостаточно.

Типы вентиляторов

Осевые настенные (накладные) вентиляторы.

Канальные вентиляторы.

Радиальные вентиляторы.

Радиальные вентиляторы хорошо переносят повышенные нагрузки и достаточно экономичны в эксплуатации.

Крышные вентиляторы.

Нерегулируемая вентиляция имеет только два режимных положения: «включено» и «выключено».
Более гибкой станет система, имеющая несколько скоростей, которые выбираются переключателем.
Наиболее экономичны в эксплуатации вентиляторы с регулируемым числом оборотов, в которых лопастному колесу придается скорость вращения, соответствующая требуемой текущей нагрузке на систему. Изменение скорости происходит достаточно плавно, с помощью специальных автоматических блоков контроля и управления.

Основные нормативы и требования к организации вентиляции

Тип помещения	Нормы вентиляции		Примечания
	Приток воздуха извне	Вытяжка воздуха наружу
Помещения жилой зоны	Кратность воздухообмена – не ниже 0,35 раз/час, но при этом поступление не менее 30 м³ на человека.	—	Расчет ведется от общего объема всей квартиры (дома) или от количества реально проживающих людей
Помещения жилой зоны	3 м³ на каждый 1 м² площади жилых помещений	—	Расчет ведется от площади жилых помещений дома
Кухня
· с электроплитой	—	Не менее 60 м³/час
· с 2-х конфорочной газовой плитой	—	Не менее 60 м³/час
· с 3-х конфорочной газовой плитой	—	Не менее 75 м³/час
· с 4-х конфорочной газовой плитой	—	Не менее 90 м³/час
Ванная	Приток из помещений жилой зоны	Не менее 25 м³/час
Уборная отдельная	Приток из помещений жилой зоны	Не менее 25 м³/час
Санузел совмещенный (ванная + уборная) индивидуальные	Приток из помещений жилой зоны	Не менее 50 м³/час

∑Qприт. = ∑Qвыт.

∑Qприт.
– необходимый суммарный объем воздуха, поступающий с приточной вентиляцией.

∑Qвыт.
– требуемая производительность вытяжной вентиляции.

Постоянно запотевающие окна – признак плохой вентиляции помещений.

Вечно влажная поверхность стекол на окнах – это пол беды, только лишь внешний признак достаточно серьезной проблемы. , и что необходимо предпринять в этом случае – читайте в специальной публикации нашего портала.

Например, расчет для дома общей площадью 120 квадратных метров.

Есть проблемы с подсчётом площади помещений?

Обычно площадь проще всего взять из имеющегося плана дома. Если его по каким-то причинам нет, но придется вычислить ее самостоятельно. В специальной публикации портала рассмотрены различные примеры – от самых простых прямоугольных помещений до комнат необычной сложной конфигурации, и размешены удобные онлайн-калькуляторы для быстрого и точного расчета.

Для удобства подсчетов можно составить небольшую таблицу:

Помещения дома	Приток воздуха извне			Вытяжка на улицу
Другие данные и ход расчетов	По санитарным нормам на проживающих людей	По кратности воздухообмена от общего объёма помещений	По нормам на 1 м² полезной площади	Установленный минимум	Необходимо в реальный условиях
Количество проживающих	5 чел.	—	—	—	—
Гостиная	—	21 м²	21 м²	—	—
Спальная 1	—	16 м²	16 м²	—	—
Спальная 2	—	14 м²	14 м²	—	—
Детская	—	17 м²	17 м²	—	—
Столовая	—	15 м²	15 м²	—	—
Кухня (газовая плита 4 конфорки)	—	12 м²	—	90 м³ /час	150 м³ /час
Прихожая	—	5 м²	—	—	—
Холл	—	9 м²		—	—
Коридор	—	3 м²	—	—	—
Ванная	—	6 м²	—	25 м³/час	50 м³ /час
Санузел	—	2 м²	—	25 м³/час	50 м³ /час
Площадь в сумме	—	120 м²	83 м²	—	—
Высота потолков	—	3,1 м	—	—	—
Объем в сумме	—	120 × 3,1 = 372 м³	—	—	—
Установленная норма	30 м³/час	0,35 раз/час	3 м³/1 м²	—	—
Расчет	5 × 30 = 150	372 × 0,35 = 130,2	83 × 3 = 249	90 + 25 + 25 = 140	150 + 50 + 50 = 250
Потребность по нормам	150 м³/час	130,2 м³/час		140 м³/час

Другие критерии выбора вентилятора для ванной и туалета

Уровень создаваемого при работе шума. Функционирование любого вентилирующего прибора сопровождается механическим и аэродинамическим шумом. Эти звуковые колебания распространяются по воздушной среде, по воздуховодам и поверхностям стен внутри которых они проложены.

Функциональность вентилятора. Вытяжные вентиляционные системы могут быть автоматическими или стандартными.

Безопасность прибора. Так как вентилятор работает от электричества, то для ванных комнат выбираются защищенные от влаги приборы, на упаковке которых должна стоять соответствующая метка.

ТОП-9 лучших вентиляторов в ванную комнату

	Название	Рейтинг
Лучшие накладные вентиляторы
#1	Vents ВНВ-1 80 КВ	⭐ 99 / 100
#2	Cata E-120 GTH	⭐ 98 / 100
#3	Electrolux EAFR	⭐ 97 / 100 1 — голос
#4	Soler & Palau Silent-100 CZ Design	⭐ 96 / 100
Лучшие канальные вентиляторы
#1	Blauberg Turbo 315	⭐ 99 / 100 1 — голос
#2	Vents Квайтлайн 100	⭐ 98 / 100
#3	Era Profit 5	⭐ 97 / 100
Лучшие вентиляторы с подсветкой
#1	Cata E-100 GLT	⭐ 99 / 100
#2	Blauberg Lux 125	⭐ 98 / 100

Самостоятельная установка вентиляции

Элементы вентиляционной системы

Вентилятор является основным составляющим системы и может быть встроен в стену или потолок, а также в короб воздуховода. В воздуховод прибор встраивается обычно в случае планируемого монтажа сложной вентиляционной системы. Например, если ванная и туалет разделены (или даже разнесены) между собой, то в каждом из помещений можно будет устроить собственное вентиляционное отверстие, от которого отводятся короба или трубы, подключенные затем к единому воздуховоду, оснащенному канальным или радиальным крышным вентилятором.
Короба воздуховодов могут быть изготовлены из пластика или металла, иметь круглое или прямоугольное сечение. Каждый из них имеет свои преимущества, например, прямоугольный вариант удобнее крепить к потолку или стене, он может идеально расположиться над подвесным или натяжным потолком. Круглое же сечение обеспечивает более эффективный отвод воздуха, так как не имеет внутренних углов, задерживающих его плавное движение или вызывающих завихрения.

Воздуховоды прямоугольного сечения проще крепить к стенам и потоку, но круглые — менее «шумные»

Поворотные колена используют при использовании жестких коробов. Их устанавливают в сложных конструкциях, при изменении направлении воздуховодов, при выводе через стену или потолок и в других случаях, в соответствии с монтажным планом.
Соединительные муфты используются для сопряжений отдельных участков воздуховода.
Обратный клапан устанавливается для того, чтобы избежать обратного тока воздуха при выключенном вентиляторе, или, например, при сильном ветре на улице.
Элементы для закрепления воздуховодов. Для этого можно использовать самодельные или готовые кронштейны (хомуты), которые устанавливаются обычно через каждые 500÷700 мм, в зависимости от места размещения.
Вентиляционные решетки, устанавливаемые на входное и выходное отверстия системы, потребуются в тех случаях, если выбран канальный вентилятор, установленный между двух частей воздуховода. Одна вентиляционная решетка будет нужна для монтажа ее на выходное отверстие системы, при установке накладного осевого вентилятора.

Монтаж вентиляционной системы

Если решено обновить уже установленную вентиляционную систему, то лучше всего, по возможности, заменить воздуховод на новый. В том случае, когда этого выполнить не удается, будет необходимо тщательно очистить старый воздуховод от мусора и наслоений на стеках.
Перед прокладкой вентиляционного короба нужно заранее определить место установки вентилятора. Оптимальным местом установки прибора будет стена, противоположная дверному проему. В этом случае вентиляционная система будет работать более эффективно за счет естественного поступления воздуха в виде сквозняка.
Следующим шагом в стене прорубается новое или, если это необходимо, расширяется до нужных размеров уже существующее вентиляционное окно.
Вентиляционный воздуховод выводится в устроенное отверстие, затем постепенно монтируется, прокладывается в соответствии со схемой и закрепляется на чердаке строения, или же проводится через чердачное перекрытие и кровлю.
Если канал выводится на улицу через наружную стену, то рекомендовано в вентиляционное отверстие со стороны улицы вмонтировать трубу, которую поднимают вертикально не менее чем на 500÷1000 мм. Если же на сквозное отверстие установить только защитную решетку, то помещение не будет успевать нагреваться при работе системы отопления — все тепло сквозняком будет быстро уходить через вентиляцию.

Вентиляционная труба, выводимая через крышу здания, требует устройства надежной гидроизоляции. Для этой цели можно использовать специальные гидроизолирующие манжеты, которые надеваются на трубу и закрепляются на кровле.

Другим вариантом установки системы может стать монтаж вентилятора в потолок и подключение его к гибкому вентиляционному воздуховоду (гофротрубе), который соединяется с выходным отверстием, закрытым защитной решеткой, устанавливаемой под софитом крыши. Этот способ монтажа возможен как в комплексе с подвесным потолком, так и без него, так как короб вполне может проходить и по чердаку.

В случае установки сложной системы вентиляции, когда помещения санузла разделены, а вентиляцию нужно подключить к одному общему воздуховоду, можно поступить так, как показано на данной схеме. В общий канал вентиляции устанавливаются вставки с патрубками, которые будут выходить в комнаты через подвесной потолок, а сам воздуховод может быть выведен на улицу через стену. В этом случае может быть установлено два вентилятора, по одному на каждую комнату или один, канальный либо устанавливаемый со стороны улицы и закрытый специальным кожухом.

После проведения и закрепления воздуховодов, нужно аккуратно установить сам осевой накладной вентилятор, который вставляют в короб и закрепляют на стене удобным в каждом конкретном случае и, конечно, надежным способом. Следует учесть наличие вибрационных нагрузок, так, чтобы крепежные элементы со временем не разболтались.
Прежде чем окончательно закреплять накладной осевой вентилятор в окне, нужно подключить прибор к электропитанию. Провод, соединяющий вентилятор с выключателем, рекомендовано заключить в специальный пластиковый кабель-канал, закрепленный на стене, который можно расположить вдоль потолка или скрыть над подвесной конструкцией.

При установке канального вентилятора, необходимо максимально тщательно продумать подключение его к электропитанию, особенно в том случае, если вентиляционный канал планируется провести через чердачное помещение. Через потолок нужно будет проложить электрический кабель, и он сам по всей своей длине, все его возможные соединения, равно, как и проход через перекрытие, должны быть надежно заизолированы.

Если система монтируется под потолком помещений, то воздуховод вместе с вентилятором можно спрятать над подвесным потолком. В этом случае вентиляционное отверстие можно организовать в потолке, куда выводится и закрепляется воздуховод, а затем прикрыть это окошко декоративно-функциональной решеткой.

Видео: как самостоятельно установить вытяжной вентилятор в ванной или в туалете

Проверка установленной системы

Источник

Вытяжка для ванной и туалета с обратным клапаном в частном доме своими руками

Схема обустройства естественной вентиляции

Как попадает воздух в санузел?

Куда уходит пар и запахи из ванной?

Устройство вентиляции для двух помещений

Монтаж вентиляционного канала

Выбор подходящих материалов

Выпиливание вентиляционных отверстий

Утепление стенок вентиляционной трубы

Устройство вентиляционного отверстия

Установка клапана приточной вентиляции

Принудительная вентиляция помещения ванной комнаты

Выбор бытового вентилятора с обратным клапаном

Варианты подключения вытяжного вентилятора

Монтаж вентилятора в санузле своими руками

Способы объединение двух типов вентиляции

Для чего нужна вытяжка?

Санитарные требования и нормы

Расчёт производительности оборудования

Как правильно сделать принудительную систему своими руками?

Место для установки

Диагностика состояния вентиляционного канала

Как подключить: выбор схемы

Как установить вентилятор?

Составляющие и материалы системы в квартирах и частных домах

Правила эксплуатации

Советы по монтажу

Полезное видео

Чистка естественной вентиляции

Принудительная вентиляция

Что может потребоваться в процессе работы

Применение рекуператоров в системе вентиляции

Особенности санузла в частном доме

Вентиляция санузла в современном деревянном доме

Люфт-клозет и устранение запахов из него

Расчет воздухообмена

Устройство системы вентилирования санузла

Проверка работоспособности системы

Виды вентиляции санузла

Диагностика состояния вентиляции

Принудительная вентиляция

Типы вытяжных вентиляторов

Основные требования при организации принудительной вентиляции в ванной комнате и туалете

Монтаж вентиляции в ванной комнате и туалете

Обустройство дачного санузла

Особенности организации вентиляции в дачном туалете

Принудительная вентиляция туалета на даче

Выбор вентилятора для уличного туалета

Естественная вентиляция

Необходимые инструменты и материалы

Самостоятельное обустройство вентиляции

Диагностика состояния вентиляции

Что нужно знать о вентиляторах

Особенности монтажа вентиляции

Распространенные ошибки при монтаже вентиляции

Типы систем вентиляции

Типы вентиляторов

Основные нормативы и требования к организации вентиляции

Другие критерии выбора вентилятора для ванной и туалета

ТОП-9 лучших вентиляторов в ванную комнату

Самостоятельная установка вентиляции

Элементы вентиляционной системы

Монтаж вентиляционной системы

Видео: как самостоятельно установить вытяжной вентилятор в ванной или в туалете

Проверка установленной системы

Правила организации

Расчет производительности вентилятора для ванной и туалета

Выбор

Подключение вентилятора в ванной

Проверка вентканала

Особенности принудительной вентиляции в ванной

Вентиляция в ванной в частном доме

Общая информация

Требования к воздухообмену в туалете

Устройство и монтаж вентиляции в квартире

Устройство и монтаж вентиляции в частном доме

Проверка работы

Что делать?

Дверь в ванную

Виды системы
