Установка вытяжки на кухне своими руками: процесс и этапы монтажа

Чтобы обеспечить воздухообмен и удаление ненужных запахов в квартире – установите вытяжную систему. При чём это можно сделать самостоятельно, без помощи специалистов. Проверено на себе. Зная, как устанавливать вытяжку на кухне своими руками, вы сэкономите круглую сумму в семейном бюджете.

Для начала: какие есть виды вытяжных систем

Вытяжки различаются по способу крепления:

1. Встраиваемые. Они монтируются внутри подвесного шкафа.
2. Настенные. Фиксируются на стенке над газовой плитой или электропечкой.
3. Подвесные. Устанавливаются под шкафом или полкой над плитой.
4. Угловые. Монтируются в одном из углов кухни.
5. Островные. Устанавливаются в кухнях с островком по центру. Крепятся к потолку. Самые тяжёлые вытяжные системы по монтажу.

Учитывая принцип работы, вытяжки бывают 2-х видов:

• проточные. Прибор затягивает загрязнённый воздух и прямотоком выводит его в вентшахту. Такая система является самым эффективным вариантом очистки воздуха.
• Циркуляционные. Аппарат пропускает воздух через очистные фильтра, а затем тот же самый, но уже очищенный воздух поступает назад в кухню.

Какую лучше всего выбрать вытяжку?

Когда вы определились с месторасположением вытяжки, обратите внимание на мощность прибора . От этого параметра зависит качество вентиляции и очистки воздуха.

Чтобы рассчитать мощность вытяжки для своей кухни, необходимо её площадь умножить с высотой потолка, а затем полученное число ещё раз умножить на 12. К итоговому результату следует прибавить 30% (потери при прохождении длины вентиляционного канала и изгибов воздуховода). Конечная цифра и есть требуемая мощность для вашей кухни.

Варианты монтажа вытяжек

На какой высоте от плиты устанавливается вытяжка?

Перед монтажом вытяжной системы, пришлось поспрашивать на этот счёт мнение мастеров. Некоторые говорили, что расстояние между газовой плитой и вытяжкой может быть 70 см. Якобы, этого достаточно, чтобы все испарения уходили.

Однако, помните, что от газовый плиты исходит более горячий воздух, чем от электропечки, поэтому мощности прибора может не хватить, чтобы втянуть в себя продукты сгорания. К тому же, от такой температуры могут испортиться фильтра и другие детали вытяжной системы, а это влияет на работоспособность прибора. Стоит ли так рисковать, пытаясь сохранить минимально возможное расстояние, — решать вам?!

Расстояние между вытяжкой и плитой также зависит от роста того, кто будет стоять у варочной панели. Систему нужно зафиксировать на такой высоте, чтобы человек не ударялся головой о корпус прибора.

Что нужно для монтажа?

Для закрепления и установки вытяжной системы необходимы:

• гофра – для вывода воздуха в вентканал.

• хомуты (2 шт.) – чтобы установить гофру на вытяжку;
• решётка для вентшахты;
• шуруповёрт (для деревянной стены);
• перфоратор либо ударная дрель (для бетонной стены);
• ножовка и наждачка (для резки и обработки трубы);
• электролобзик – для проделывания отверстия в шкафу или полке (если система встроенная);
• уровень, рулетка, маркер – для разметки;
• нож;
• отвёртка;
• герметик (силикон) – для заделывания щелей и стыков между элементами конструкции.

Обязательно: проводите все работы в перчатках и очках!

Про крепление вытяжной системы

Ели система работает по проточной схеме, то в вентшахту необходимо вывести воздуховод, диаметром не меньше 120 мм. Его нельзя сужать, сгибать или пытаться удлинить, иначе потери мощности – обеспечены. Можно использовать как круглый, так и квадратный воздуховод.

Если вытяжка циркуляционная, то нет необходимости в её присоединении к вентшахте. А главный элемент – фильтр, придётся покупать отдельно.

Правильная установка кухонной вытяжки своими руками

Важной частью установки является расчёт расстояния от варочной панели до вытяжки, так, чтобы оно соответствовало нормам и не мешало при приготовлении пищи.

Встраиваемые модели не крепят к стене , они монтируются в сам кухонный шкаф. После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды.

Экран вытяжной системы должен быть по размеру немного шире плиты, чтобы продукты сгорания полностью поглощались вытяжкой.

Этапы монтажа

Подробные этапы монтажа приведены в таблице.

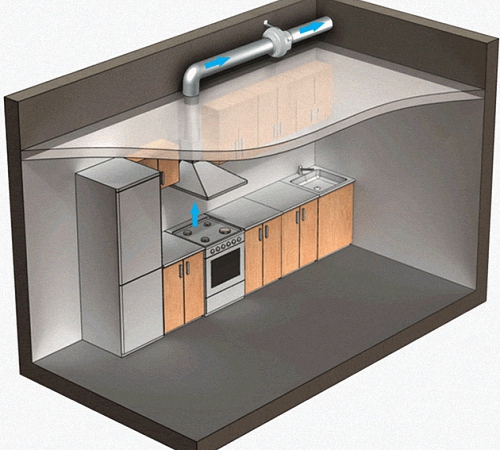

Подключаем вытяжку на кухне к вентиляции

В качестве воздуховода лучше используйте пластиковую трубу , а не алюминиевую. Она выглядит более эстетично, да и сам материал прочный, лёгкий в установке и бесшумный в работе, поскольку гладкая поверхность не препятствует свободному прохождению воздуха.

Установка воздуховода для кухонной вытяжки

Гофру воздуховода осторожно проденьте через сделанные отверстия, чтобы не повредить саму трубу. В месте подсоединения к вентшахте, аккуратно обрежьте лишнюю гофру, оставив небольшой запас. Надрежьте несколько углов, а затем загните их вовнутрь вентканала. Протягивая воздуховод, не делайте изгибов, а если их не избежать, то делайте угол не больше 90°, иначе мощность втягивания воздуха уменьшится.

Надёжно закрепите гофру и зафиксируйте её хомутами. В местах соединения элементов конструкции, не забудьте заделать щели силиконом, чтобы мощность тяги не терялась.

Напоследок

Чтобы вытяжка хорошо функционировала и не возникала вероятность возгорания, очищайте её от гари минимум 2 раза в год. Соблюдайте технику безопасности при работе с вытяжной системой, и она прослужит вам долго и надёжно.

Полезное видео по теме

Мебель и предметы интерьера

Ни одна современная кухня не обходится без вытяжки. Они актуальны на отдельных кухнях, но особенно важны, когда квартира студия, где кухонное пространство объединено с жилой комнатой и все запахи сразу же распространяются по всему помещению. В статье будет рассказано о том, как правильно выбрать и как выполнить сборку вытяжки на кухне своими руками.

Содержание:

Способ монтажа вытяжки напрямую зависит от ее модели. Поэтому вначале надо рассмотреть, какие виды вытяжек бывают.

Виды кухонных вытяжек

Вытяжка – это устройство, которое фильтрует воздух над плитой или варочной поверхностью. Классифицируют их по нескольким параметрам.

Различие по способу очистки воздуха

• Вытяжки с проточной системой очистки. Они прекрасно справляются с очищением воздуха от маслянистых испарений и копоти. Подключаются напрямую к вентиляционной шахте. Для ее максимальной эффективности, размер вытяжки должен совпадать или быть больше, чем варочная поверхность. Чтобы проточная система справилась, на нее устанавливают мощные и довольно шумные моторы.

• Вытяжки рециркуляционные. Они имеют угольные фильтры. Проходя через них, воздух очищается и попадает обратно в помещение. Фильтрующие картриджи требуется часто заменять, мыть их невозможно. Чаще всего такой системой оборудованы плоские модели вытяжек.

Совет: фильтр есть в любом типе вытяжке. Но где-то он состоит из нескольких металлических решеток в сборе, которые можно мыть, а где-то он одноразовый угольный. Если в рециркуляционных моделях его функция ясна, то в проточных вытяжках он защищает вентиляционную шахту от крупных жировых частиц.

Важно. Современные модели вытяжек оборудованы специальной системой ARS. Как только на плите что-то пригорает, она автоматически включается. Кроме этого, она имеет датчик движения, стоит к ней приблизиться, подсветка загорается ярче.

Различие по способу крепления

• Купольные или каминные. Это высокомощные устройства. Нередко дополняются большими функциональными возможностями. Крепятся к стене над плитой, занимая все пространство над собой. Не нуждаются в смене фильтров.
• Встраиваемые. Эти компактные модели практически незаметны на кухонном гарнитуре, так как встраиваются в специальную нишу. Требуют прямого подключения к вентиляции, что позволяет им отлично справляться с жиром и неприятным запахом. Решетки металлические и требуется их регулярная чистка. Допускается мытье в посудомоечной машине.

• Островные. Требуют много места, так как крепятся к потолку над плитой. Они оборудованы мощным мотором, который максимально быстро может справиться с задачей очистки. Это связано с тем, что нередко их устанавливают посреди кухни, над рабочим островком. Вытяжки из этой категории имеют красивые дизайны и высокую цену.
• Плоские. Монтируют в том случае, когда нет доступа к вентиляционной шахте. Это самодостаточное устройство работает от сети. Имеет средний по мощности вентилятор, который прогоняет грязный воздух через сменные картриджи. Стоимость самих вытяжек невысокая, в отличие от фильтров, которые придется периодически покупать.
• Угловые. Актуальны, если плита расположена в углу кухонного гарнитура. Благодаря популярности формы, ее выпускают с проточной и рециркуляционной системами.

Важно. Выбирая модель надо обратить внимание на ее высоту. При установке она должна располагаться над газовой поверхностью на расстоянии 75-80 см, а над электрической – от 65 до 80 см.

Какую вытяжку выбрать

Вытяжку выбирают на этапе проектирования кухонного гарнитура. Нужно заранее знать ее точные размеры и способ крепления. Помимо этих параметров, стоит учитывать уровень шума (особенно важно для квартир-студий), способ управления и режимы работы.

Совет: мощность вытяжки должна быть рассчитана исходя из общих размеров помещения кухни.

Мощность

• Как правило, бытовые вытяжки все имеют практически одинаковую мощность. Но есть интерьерные модели, которые обладая красивым дизайном, являются маломощными и для очистки воздуха им потребуется работать в течение очень длительного времени.

• Если система очистки выбирается для мест общественного питания, тогда показатель мощности очень важен. Чем он выше – тем лучше.
• Чтобы точно рассчитать мощность, стоит прибегнуть к формуле, которая складывается из соотношения кубического объема кухни и производительностью вытяжки. Например, длина кухни 6 м, ширина 3 м, высота потолка 3 м. Кубический объем получается 54 м³. Получившееся значение умножают на 10 и получают 540 м³/ч. Именно в таком виде и указана мощность изготовителем в характеристиках. Полученное значение является нижним допустимым при выборе вытяжки, иначе модель не справится с очисткой воздуха.

Режимы работы

• Почти все современные вытяжки имеют несколько режимов работы. В некоторых случаях – это кнопочный переключатель, которым можно выбирать один из двух режимов. Но чаще – несколько кнопок (4 и более). Более дорогие вытяжки имеют сенсорное управление.

Уровень шума

• На степень шума влияет воздухопроизводительность (параметр, который высчитывается при объеме кухни) и мощность вентилятора. Чем они выше, тем и шум будет выше.
• Но, как правило, недорогие варианты шумят сильнее из-за более низкого качества используемых материалов. Поэтому, стоит проверить ее работу еще при покупке в магазине.

На какой высоте правильно установить вытяжку

Есть усредненные рекомендации по выбору высоты для кухонной вытяжки. Но к каждой модели производитель дает информацию, на какой именно высоте ее нужно закреплять и зависит это от ее мощности.

• В среднем ее нижний край должен быть выше плиты на 65-90 см. Чем ниже, тем эффективнее ее работа. Но если закрепить вытяжку ниже 65 см, могут испортиться ее отдельные элементы из-за высокой температуры, слишком сильного пара или жировых брызг. Да и готовить будет неудобно. Ставить выше 90 см можно только в том случае, если рост владелица высокий и мощность устройства достаточная.

Совет: если плита электрическая, то высота монтажа вытяжки 65-70 см, а если газовая, то 75-90 см.

Установка купольной вытяжки своими руками

• Купольные вытяжки имеют проточную систему фильтрации и требуют прямого подключения к вентиляционной шахте. Для работы вентилятора рядом с ней должна располагаться розетка.
• Перед тем, как собрать вытяжку, кухонный гарнитур уже должен быть установлен. Учитывая высоту и ширину изделия, под нее делают разметку.
• Вытяжка должна прочно прикрепляться к стене. Поэтому под крепления для вытяжки на кухне вначале высверливают отверстия (если стена деревянная) или выдалбливают перфоратором (если бетонная или кирпичная). В них вставляют дюбеля и к ним с помощью болтов прикручиваются крепления для вытяжки (которые идет в комплекте).

• Когда каркас зафиксирован на стене, настает этап подключения вытяжки своими руками. Для этого на верхнюю часть купола одевают гофру до воздуховода и герметично закрепляют хомутом. Второй конец подводят к решетке вентиляции и фиксируют. Чтобы он встал герметично, продают пластиковые обводы.
• При помощи зажженной спички проверяют работоспособность вытяжки и если все хорошо, гофру закрывают декоративной накладкой, которая предоставлена в комплекте с вытяжкой.

Как установить встроенную вытяжку своими руками

В отличие от купольной вытяжки, встраиваемая практически незаметна на кухонном гарнитуре. Ее устанавливают либо в навесной ящик, либо в выдвижную панель. Рассмотрим более простой способ установки в шкафчик.

• Навесной шкаф, в который встраивается вытяжка, заказывается строго по ее размерам. Эти характеристики должны прилагаться в инструкции к вытяжке.

Совет: если кухня уже готовая, то придется производить подгон по размерам. И если сам шкаф можно уменьшить самостоятельно, то его фасад придется заказывать заново.

• Так как вытяжка встраиваемая, ее нижний край должен быть по уровню шкафа. Поэтому дно поднимают на высоту устройства и прикручивают к нему. Вес конструкции довольно большой, надо выполнить сбор шкафа особенно тщательно. Дно рекомендуется фиксировать на евровинты.

• Шкаф будет маскировать воздуховод. В нем прорезают электролобзиком отверстие для гофротрубы. Если вентиляционная шахта расположена в стене за шкафом (так зачастую делают в загородных домах специально для вытяжки), то выпиливают и заднюю стенку. Если как в квартире у потолка, то верхнюю.
• Шкаф кладут на пол, на бок и к нему, на саморезы, прикручивают корпус вытяжки. Затем все водворяют на место и прочно закрепляют. Из-за высокого веса шкафа с вытяжкой, крепить его к стене на болты недостаточно. Для усиления, к стене сначала прикручивают металлический профиль для навесных шкафов, и уже на него навешивают конструкцию в сборе.
• Далее к вытяжке и вентиляции закрепляют гофротрубу. Вытяжку подключают к розетке и испытывают ее на работоспособность. Осталось прикрепить фасад шкафа, и работа на этом закончена.

Как установить плоскую рециркуляционную вытяжку

• Это подвесная конструкция, которая навешивается над варочной поверхностью. Так как система очистки в ней рециркуляционная, следовательно, она не имеет воздуховода и ее форма плоская.

Совет: для правильной работы, фильтры рекомендуется менять 2-3 раза в год.

• На корпусе вытяжки имеются отверстия за ее крепления на стене. Под них в стене перфоратором делаются отверстия и вставляются дюбель-гвозди.
• К ним крепятся навесы (если они есть в комплекте) и на них закрепляется вытяжка.
• Остается только подключить ее к сети и вытяжка готова к эксплуатации.

Полезные советы

Принцип установки вытяжки прост, но есть нюансы, от которых будет зависеть качество ее работы и удобство использования.

Как правильно присоединить воздуховод к вытяжке

• Только при самостоятельном строительстве дома можно спроектировать вентиляционное отверстие на кухне под вытяжку таким образом, что оно будет располагаться рядом, и для соединения нужен лишь небольшой переходник. Во всех остальных случаях используется либо гибкая гофротруба, либо пластиковая жесткая труба для воздуховода.
• Если выбор пал на пластиковую гладкую трубу, то нужны фитинги в виде поворотных углов. Также потребуется не менее 2 переходников, которые соединяет воздуховод с вытяжкой и вентиляцией.

• Все места соединения плотно прилегают друг к другу, но чтобы добиться полной герметичности их сажают на герметик.
• Главное преимущество такой трубу – красивый внешний вид, который не нуждается в дополнительном декорировании экранами и коробами.
• Намного проще работать с пластичной гофротрубой, но из-за низкой эстетичности, ее желательно замаскировать.
• Если для прокладки к вентиляции придется огибать трубы или углы, то гофротруба просто незаменима. Она легко обходит все препятствия без дополнительных соединительных элементов.
• Гофру продают разного диаметра, выбирать нужно по размеру отверстия на вытяжке.

Совет: чтобы снизить уровень шума, ее рекомендуется максимально растянуть перед установкой.

• Один конец гофры прикрепляют к вытяжке и затягивают хомутом. Фиксация получается прочная и дополнительной изоляции не потребуется. К вентиляции она крепится при помощи решетки.

Совет: если есть подозрение на ухудшение работы вытяжки, надо заменить гофру. При эксплуатации в ней оседает жир и гарь, которые препятствуют эффективной работе.

Как правильно присоединить воздуховод к вентиляции

• Вентиляция есть в каждой квартире, расположена в кухне и ванной комнате и представляет собой решетку и проем за ней, который уходит в вентиляционную систему шахт дома.
• Чтобы присоединить к ней вытяжку, в магазине хозтоваров покупается специальный щиток. Он такого же размера, как и решетка на вентиляции.
• Решетку удаляют и на ее место закрепляют щиток, который сделан из литого пластика с круглым отверстием под трубу воздуховода.

К сожалению, прямое подключение хоть и простое, но имеет важный недостаток. При проектировании старых домов, вентиляция не была предусмотрена на использование ее для вытяжек в каждой квартире. Поэтому через общий канал запах через вытяжку может затягиваться в соседние квартиры. К тому же, изменится давление воздушного потока в шахте, и вытянуть воздух в нее смогут только самые мощные вытяжки.

• Чтобы этого избежать, можно пригласить специалиста вентиляционщика, который после осмотра на месте даст рекомендации по выбору модели вытяжки, ее мощности. Возможно, и проведет необходимую чистку вентиляции.
• Также можно сделать вентиляцию самостоятельно, подключив воздуховод напрямую к улице через окно.
• Последний вариант – установка рециркуляционной вытяжки, которой не требуется воздуховод.

Совет: в современных домах предусмотрены индивидуальные вентиляционные каналы и таких проблем не возникнет.

Монтаж кухонной вытяжки своими руками видео

Где лучше расположить розетку для вытяжки?

• Очень часто, вытяжки имеют слишком короткий провод, чтобы дотянуться до обычной розетки. А в большинстве домов не предусмотрена специальная розетка для нее. Поэтому либо придется делать проводку и штробить стены, либо использовать удлинитель.
• Если делается ремонт в кухне, то целесообразно сделать под вытяжку отдельную розетку.
• Она не должна располагаться в непосредственной близости от плиты и мойки. Лучше всего сделать ее наверху, справа или слева от вытяжки.
• Для защиты от скачков напряжения и перегорания мотора, розетку заземляют.

Сборка и установка вытяжки это довольно простой процесс, с которым можно справиться самостоятельно. Но важно следовать инструкциям, которые даны к конкретной модели. И тогда кухня, и вся квартира, будут под надежной защитой от гари и сильных запахов.

Правильная установка вытяжки на кухне своими руками

Устранить возникающие при приготовлении пищи запахи, предотвратить появление копоти и жировых отложений — это всё непосредственная задача вытяжного кухонного оборудования. Но для эффективной работы устройства нужно не только подобрать оптимальные характеристики, но и правильно его смонтировать. Выполнить установку вытяжки на кухне несложно и самостоятельно. Хотя для этого следует понимать принцип работы и различия видов вытяжек.

Особенности вытяжного оборудования

Вытяжка — это устройство, предназначенное для очистки воздуха в помещении. Принцип её работы похож на действие пылесоса. За счёт установленного двигателя и вентилятора происходит забор воздуха, пропускание его через систему фильтров и выброс наружу. Но, в отличие от пылесоса, вытяжка — это стационарное устройство, монтирующееся над кухонной плитой. Существует два принципиально отличающихся друг от друга режима работы устройства:

• циркуляционный — втянутый устройством воздух проходит через систему очистки и выбрасывается через специальное отверстие в это же помещение;
• проточный — подразумевает такой режим работы, при котором вытянутый воздух направляется в воздуховод, подключённый к системе вентиляционной шахты или к выходящему наружу здания отверстию.

Первый режим считается менее эффективным, так как производительность вытяжки невелика. Зато в помещение возвращается часть тепла, взятого из него со втянутым воздухом. Режим же отвода воздуха за пределы комнаты позволяет достигнуть 100% его очистки. Но при этом монтаж такого вытяжного оборудования отличается определёнными неудобствами.

В зависимости от типа подключения вытяжки могут быть следующих видов:

• подвесные — предназначены для монтажа под навесным шкафом или полкой, непосредственно расположенными над плитой;
• встраиваемые — располагаются в середине кухонного гарнитура над варочной поверхностью или встраиваемые в столешницу;
• стеновые — крепятся на поверхность стены, как бы накрывая при этом собой кухонную плиту, предназначены для подключения к вентиляционной шахте;
• угловые — их форма предполагает установку в углу помещения;
• островные — подвешиваются к потолку и служат для использования совместно с плитами, располагающимися не классически возле стены, а посередине помещения — на «острове».

Перед тем как сделать вытяжку на кухне в квартире, необходимо правильно определиться с нужным типом оборудования. Зависит выбор от места расположения плиты на кухне или прохождения вентиляционной шахты. Перед покупкой понравившейся модели важно знать, что в соответствии с требованиями техники безопасности вытяжка должна располагаться над газовой поверхностью на расстоянии не менее 75 см, а над электрической — 65 см.

Нюансы монтажа

Работа вытяжного устройства невозможна без подключения к электрической сети. Поэтому вне зависимости от того, как будет устанавливаться изделие, необходимо предусмотреть подвод к нему электрической линии. Чаще всего вытяжки комплектуются небольшим отрезком провода, подключённым к необходимым клеммам в середине изделия и не имеющим с другой стороны вилки.

С одной стороны, это очень удобно, так как нет жёсткой привязки к расстоянию до ближайшей электрической розетки. Но с другой — при самостоятельном монтаже часто требуется наращивание шнура и прикручивание вилки. Важно ещё на этапе строительства предусмотреть скрытую прокладку электрокабеля, например, под кафелем, выведенную в район крепления вытяжки. Тогда вся проводка будет скрыта за декоративными накладками изделия.

Но как бы то ни было, существует два варианта, позволяющих правильно подключить вытяжку на кухне:

• соединение напрямую с кабелем, непосредственно подключённым к электрощиту;
• с помощью вилки в розетку.

При этом стоит следить за тем, чтобы сечение подводимого кабеля было не меньше уже подключённого к устройству или указанное в его паспорте. В случае же если комплектный провод уже оборудован вилкой, то его необходимо заменить на свой или установить розетку в непосредственной близости от устройства. Использование всевозможных удлинителей, тройников и скруток не допускается.

Кроме требований по электрической части, существуют и другие определённые нормы. Основные правила установки, предъявляемые к вытяжкам, заключаются в следующем:

• все соединения воздуховода должны быть герметичными, поэтому используются резиновые прокладки;
• вся конструкция должна иметь жёсткое крепление;
• производительность вытяжки не должна превышать пропускную способность вентиляционного канала;
• если в комнате присутствует газовый котёл, принудительная вентиляция должна устанавливаться только в свой отводной канал, а также должно присутствовать естественное вентилирование;
• во избежание возникновения обратной тяги используются клапаны, попускающие воздух только в одном направлении.

Подготовительные работы

Для того чтобы правильно установить вытяжку на кухне своими руками, понадобится провести ряд подготовительных операций. Прежде всего это касается планировки размещения воздуховода. Согласно требованиям СНиП, вентиляционный канал не должен иметь резких изгибов, поэтому чаще всего соединение вытяжки с выходным отверстием осуществляется через гофрированный рукав.

Обязательным элементом проточного вентилирования будет гофра и обратный клапан. Последний необходим для того, чтобы посторонние запахи не проникали в помещение извне. Сечение гофры выбирается в зависимости от типа модели устройства. Неотъемлемым атрибутом использования гофры является хомут. С его помощью воздуховод надёжно фиксируется как в самой вытяжке, так и возле входа в вытяжной канал.

Кроме элементов воздуховода, необходимо будет приготовить герметик и любую замазку. С помощью герметика обрабатываются возможные стыки трубопровода, а замазкой заполняются пустоты вокруг стыковки воздуховода с вытяжным отверстием. Вместо замазки можно использовать монтажную пену.

Из инструментов могут понадобиться следующие:

• перфоратор (ударная дрель) — с его помощью выполняется расширение окна вентиляционной шахты и бурение необходимых отверстий для крепления вытяжки;
• крестовая отвёртка или шуруповёрт;
• рулетка;
• строительный уровень;
• молоток;
• шурупы, саморезы, дюбели.

Поверхность, к которой будет крепиться вытяжка, должна быть ровной, без явных выпуклостей. Кухонный гарнитур должен быть уже установлен, и к нему подключены все коммуникации. Правильным решением для восполнения запасов воздуха при использовании проточного типа устройства будет установка приточного клапана. Для его монтажа понадобится просверлить стену наружу, а после вставить в отверстие трубу клапана. Фиксируют его уплотнительным кольцом, на которое после надевают крышку оголовки и фильтр. С наружной стороны трубку закрывают сеткой.

Если в частном доме изначальная вентиляционная система предусмотрена не была, то к одной из стен пристраивают приставную шахту. Для улучшения тяги её утепляют.

Присоединение воздуховода

Существует два варианта подключения вытяжки к воздуховоду. Первый заключается в прямом соединении с уже существующим каналом, но при условии, что есть и дополнительный канал, используемый для естественной вентиляции. Если же канал один, то применяется специальный переходник с двумя входными отверстиями. В одно подключается вытяжка, а другое используется для естественного вентилирования. Недостаток такого варианта в том, что часть воздуха может проникать обратно в помещение. Поэтому лучше будет всё же сделать дополнительное отверстие в канале и закрыть его вентиляционной решёткой с обратным клапаном.

Второй способ предусматривает подключение к уже проложенной вентиляции, например, идущей из ванной комнаты. То есть под потолком прокладывается короб, к которому подключаются вытяжные отверстия всех комнат. В них обычно устанавливается активный вентилятор, вытягивающий воздух в канал. Конец трубопровода выводится на улицу, где к нему крепится обратный клапан и защитная решётка.

Если вытяжка является островной, то тянуть для неё отдельный вентканал при уже существующей системе смысла нет, поэтому с помощью тройника делается врезка устройства в систему. Для того чтобы вытянутый воздух не проникал на кухню через вытяжку, ставится обратный клапан. Такую систему особенно просто сделать для вытяжки на кухне в частном доме.

Следует отметить, что работы по организации воздуховода не понадобятся, если запланировано поставить вытяжку рециркуляционного типа.

Установка стенового типа

На первом этапе проверяется работоспособность вытяжки. Для этого она подключается к розетке, и по очереди включаются возможные режимы работы. Следующие этапы связаны с непосредственной установкой вытяжной системы:

1. С помощью рулетки измеряется расстояние между крепёжными отверстиями вытяжки, и их положение переносится на стенку. Обычно фиксация происходит на четырёх саморезах, одна пара служит для навешивания устройства, а вторая жёстко прижимает конструкцию к стене.
2. В середину вытяжки устанавливается переходник, идущий в комплекте, предназначенный для подключения воздуховода. Прикручивается он четырьмя винтами.
3. С помощью перфоратора высверливаются отверстия в стене, в которые устанавливаются дюбели.
4. В верхний ряд вкручиваются крючки, обычно это саморезы с широкой шляпкой.
5. На эти крючки через специальные отверстия вешается купольный корпус вытяжки.
6. В оставшиеся два отверстия вставляются саморезы, и вся конструкция притягивается к стене.
7. Подключается электрика. Следует отметить, что на этом этапе следует не забыть обесточить электрическую линию, с которой соединяется вытяжная техника.
8. Проверяется правильность подключения, например, путём включения подсветки вытяжки.
9. К переходнику вытяжки подключается гофрированная трубка и прижимается хомутом.
10. Обратный конец присоединяется к вентиляционному каналу и также сдавливается хомутом.
11. В случае необходимости стыки замазываются герметиком.
12. На последнем этапе надевается декоративная накладка П-образной формы, закрывающая вентиляционный канал.

Аналогично можно повесить и подвесную конструкцию. Единственное отличие от стеновой конструкции в том, что в ней предусмотренные крепления располагаются не сзади купола, а в верхней его части. На потолок устанавливается базовая платформа, к которой крепятся тросики. На них в дальнейшем необходимо повесить вытяжку. Для этого тросики продеваются в ушки, расположенные на устройстве, и крепко притягиваются.

Встраиваемая конструкция

Выполняя монтаж встраиваемой вытяжки, необходимо чётко придерживаться размеров, которые указаны производителем в инструкции. В частности, там должен быть указан минимальный размер шкафа, в который будет помещено изделие. На первом этапе подготавливается шкафчик. В верхней его крышке вырезается отверстие, через которое заводится воздуховод. Нижнее же основание ящика должно быть удалено.

Само крепление вытяжки обычно предполагает её фиксацию к полке, расположенной в шкафу. Если ее нет, то изделие несложно собрать и самостоятельно. Фиксация производится таким образом, чтобы видна была только лицевая панель, а вся оставшаяся часть скрывалась за фасадом. Подключение же воздуховода и электрической линии осуществляется так же, как и при стеновом монтаже.

Таким образом, главная сложность при подключении втяжки связана с организацией воздуховода. Если есть необходимые материалы и инструменты выполнить её монтаж не ставит особого труда. Но понадобится проявить аккуратность и внимательность.

Система вентиляции кухни: требования, особенности, правила обустройства

Конструкция вентиляционных и вытяжных систем для кухонных помещений, по сути, очень проста. Существует множество нюансов, игнорируя которые, мы имеем все шансы создать неправильную и неэффективную вентиляцию. Вентиляцию, которая вместо того, чтобы очищать воздух, будет, в прямом смысле, отравлять нам жизнь.

Естественная вентиляция кухни и закон сохранения объема воздуха

Давно прошли те времена, когда жители частных домов и городских квартир устраивала естественная вентиляционная система на кухне. Несмотря на сравнительно низкую эффективность подобных систем (особенно в моменты приготовления пищи), принципы их обустройства будут актуальны всегда. Дело в том, что непрерывное функционирование естественной вентиляции возможно только при соблюдении определенных условий. А именно: вентиляционные каналы должны обеспечивать беспрепятственный отвод воздушных масс из помещения, а приток свежего воздуха на кухню должен осуществляться непрерывно.

Что поставить для притока воздуха на кухне

Обеспечить соблюдение первого условия можно своевременной чисткой и обслуживанием вентиляционных каналов. Выполнение второго условия поможет простейший приточный клапан на кухню в составе вентиляционной системы.

Всегда можно врезать в стену приточный клапан, который усилит естественную вентиляцию.

Всего пару десятилетий назад большинство жилых помещений были оснащены деревянными окнами. Их герметичность, как мы знаем, оставляла желать лучшего. Поэтому вопрос о принудительной вентиляции не вставал: приток свежего воздуха в квартиру или дом происходил практически без участия человека. Сегодня, когда мы имеем дело с герметичными стеклопакетами и мощными кухонными вытяжками, клапан приточной вентиляции, встроенный в конструкцию пластикового окна или вмонтированный в стену, является отнюдь не капризом, а необходимостью.

Простейшая приточно-вытяжная вентиляция своими руками

Если в вашем доме или в квартире есть система естественной вентиляции с вытяжным отверстием на кухне, то появление запаха пирожков в спальне вам практически не грозит. Если ваш дом только строится, то позаботиться о наличии подобной системы – самое время. Функционируя в штатном режиме, она постоянно будет обновлять воздух в кухонном помещении, а при недостаточной эффективности ее всегда можно усовершенствовать, оснастив небольшим вытяжным вентилятором.

Если вы проживаете в частном доме, то крышной вентилятор, установленный в вентиляционном канале, поможет модернизировать конструкцию системы, не создавая шума во время работы.

Если частный дом, то проблема решается просто – установкой крышного вентилятора. Поставить, и пусть шумит себе на улице.

Если вы проживаете в квартире, то вентилятор, установленный в вентиляционное отверстие, качественно улучшит процесс поступления свежего воздуха в помещение.

Когда я включаю обычный вентилятор, встроенный в вентиляционное отверстие на кухне, даже при открытой двери запах идет в вентиляцию.

Неплохим решением может стать канальный вентилятор, способный значительно усилить мощность вытяжного потока.

Поставив перечисленные устройства, вы своими руками сможете превратить естественную вентиляцию в простейшую приточно-вытяжную систему.

Правила создания воздуховодов

Система естественной вентиляции, в которой отсутствуют вспомогательные вентиляторы, в любой момент может сыграть над вами злую шутку. Речь идет о таком физическом явлении, как «опрокидывание тяги». Оно наблюдается тогда, когда под воздействием внешних факторов вытяжной поток теряет силу или вовсе меняет свое направление (воздух с улицы начинает поступать в помещение через вентиляционную шахту). Поэтому вентиляционный канал целесообразно вывести на крышу, а его высота должна превышать высоту конька. Это требование актуально как для естественной вентиляции, так и для системы “принудительная вентиляция” на кухне.

Опрокидывание тяги часто случается в межсезонье, когда на улице влажно и промозгло. Если вентиляционную трубу установить ниже конька, то опрокидывание станет постоянным явлением и будет зависеть от направления ветра.

Трубу и воздуховод, которые будут проходить через холодные места (чердак и наружное пространство здания), следует утеплить.

Вентиляция на кухне с вытяжкой

Мы рассмотрели особенности систем, которые функционируют непрерывно и призваны обеспечивать эффективный воздухообмен в помещении кухни. Теперь поговорим о кухонных вытяжках – устройствах, которые включаются в работу в самые «жаркие» часы, принудительно помогая нам избавиться от запаха готовящейся на плите еды.

Кухонная вытяжка, в отличие от стандартной вентиляционной системы, помогает улавливать дым, пар и частички жира, попадающие в воздух во время приготовления пищи. Поэтому требование монтажа вытяжного устройства в дополнение к действующей вентиляционной системе оправданно.

Вытяжка нужна, если на кухне не хочется часто делать ремонт. Не бывает чудес, и без принудительного удаления продуктов испарения наружу они оседают на стенах, на потолке, на мебели и людях.

Вытяжка на кухне нужна, давайте подумаем, какую вытяжку сделать.

По принципу работы вытяжки делятся на два вида – проточные и рециркуляционные. Проточные отводят воздух из помещения на улицу, в то время как рециркуляционные – отфильтровывают примеси и поставляют воздух обратно в помещение.

По всему видно, что рециркуляционные вытяжные устройства у пользователей нашего портала не пользуются популярностью. И тому есть несколько причин: необходимость в частой замене фильтра, низкая эффективность и неспособность отводить избыток тепла из помещения.

Толку от такой вытяжки мало (у меня дома стоит только потому, что лень к каналу трубу тянуть). Жир быстро накапливается на стенах и очень трудно отмывается (особенно, если отделка дома из дерева). Если озадачиться установкой вытяжки, что очень полезно (особенно, если любите жареную рыбу, мясо и прочие гриль), то вывести нужно в вентканал (просто наружу через стену не рекомендую, потому как стена испачкается со временем).

Учитывая все недостатки рециркуляционных установок, их следует использовать только в исключительных, специальных случаях.

Проточная вытяжка выводит побочные примеси, образующиеся во время приготовления пищи, за пределы помещения. По способу установки проточные вытяжки бывают подвесными, встраиваемыми, угловыми, купольными и островными. Независимо от того, к какому типу установки относится вытяжка, отвод воздуха из помещения должен быть организован по одному и тому же принципу. Он заключается в том, что действующая вытяжка должна быть подключена только к обособленному вентиляционному каналу.

Вытяжку от кухонной газовой плиты никогда и ни с чем соединять нельзя. И воздуховод от плиты должен идти вертикально вверх.

Если вы не боитесь испортить фасад своего дома (квартиры) пятнами от жира, сажи и пара, то для вытяжки в стене можно проделать отдельный горизонтальный канал. Выходное вентиляционное отверстие будет располагаться прямо на наружной поверхности стены. Подобное устройство вентиляции на кухне дома желательно оснастить обратным клапаном (если его наличие не предусмотрено в конструкции самой вытяжки) или инерционной решеткой.

Клапан с приводом – это хорошо, но у вытяжек есть обратные клапаны. Остается только следить за тем, чтобы воздух не задувал напрямую в воздуховод.

Выполнить такое ” уменьшение вентиляции в стене на кухне”
помогут инерционные решетки или дефлекторы.

В идеале, воздуховод для вытяжки должен быть создан по тем же принципам, по которым создаются другие вентиляционные каналы. А именно: для того чтобы воздуховод обеспечивал естественную тягу при отключенной вытяжке, его следует вывести на крышу дома (чуть выше конька).

Особое внимание нужно уделить утеплению воздуховода на чердаке и на улице, которое будет препятствовать образованию конденсата.

Воздуховоды, что будете по чердаку прокладывать, ватой оборачивают.

О вентиляционных выходах: целесообразно приобретать уже готовые изделия, которые в соответствии с существующими стандартами утепляются на этапе изготовления.

Правила вентиляции кухни. Материал воздуховода

Материал воздуховода, используемого для подключения кухонной вытяжки, должен соответствовать следующим условиям:

1. Создавать минимальное сопротивление воздушному потоку;
2. Иметь высокую антикоррозионную стойкость;
3. Обладать достаточной площадью внутреннего сечения.

Беря во внимание первое условие, гибкий гофрированный патрубок, стенки которого обладают достаточно высоким сопротивлением, рекомендуется использовать исключительно для соединения вытяжки с вентиляционным каналом.

Чтобы ржавчина не разрушала воздуховод, многие люди стремятся внедрить в его конструкцию пластиковые канализационные трубы с толстым сечением. Но этот материал склонен накапливать жировые отложения, но безопасными такие трубы назвать никак нельзя. Их применение может привести к пожару (стоит только маслу воспламениться на раскаленной сковороде при работающей вытяжке). Именно по этой причине от использования канализационных труб следует отказаться заблаговременно.

Пластик ни в коем случае не применяется для вытяжки от кухонной плиты. Даже алюминий нельзя. Только оцинковка или нержавейка.

Вот что говорят наши пользователи о сечении труб, предназначенных для создания вентиляционных каналов.

У вытяжек подключение – 150 мм. Диаметр трубы по стояку должен быть – 200 мм (эквивалент квадратный подберите сами).

Требования по вытяжной вентиляции на кухне. Расчет мощности

Выбирая вытяжку для собственной кухни, каждый из нас задумывается о том, какова должна быть мощность у этого устройства. Во всех случаях этот показатель зависит от площади кухонного помещения. Если площадь вашей кухни менее 10 м² (включительно), а высота – 2,5 – 2,7 м, то вытяжка, пропускающая через себя 280–350 м³ воздуха за один час, вполне сможет удовлетворить вашим потребностям. Если площадь кухни больше, то и мощность устройства должна быть соответствующая.

В принципе, этот параметр можно узнать у продавцов, а можно самостоятельно рассчитать по формуле: V=S*H*10*1.3. В ней: S и H – это площадь и высота помещения, V – объем (м³/ч).

Узнать об общих принципах создания вентиляционных систем в частном доме, а также получить исчерпывающую информацию об особенностях вентиляции помещений с повышенной влажностью вы можете, прочитав пару полезных статей, размещенных на портале FORUMHOUSE. Если вам интересны принципы обустройства вентиляционных систем в кухонных помещениях, если у вас есть практический опыт, и вам не терпится поделиться своими наработками в этой области, то посетите соответствующую тему, где сможете найти для себя много интересного. А видео об устройстве приточно-вытяжной вентиляции с рекуператором поможет вам решить вопросы, ответы на которые вы по какой-то причине не смогли найти, ознакомившись с предыдущими материалами.

Как установить вытяжку над газовой плитой самостоятельно?

Вентиляционная система на кухне обеспечивает удаление из воздуха продуктов сгорания и здоровую среду. Самостоятельная установка мощной вытяжки над кухонной газовой плитой будет оптимальным решением. Специалисты предоставляют подробные рекомендации по монтажу.

Важные правила установки вытяжки

При самостоятельном подключении устройства важно соблюдать правила для установки бытовой вытяжки над встроенной или отдельно стоящей газовой плитой:

1. Вентиляционный прибор должен располагаться на 60 см от плитки;
2. Ширина вытяжки соотносится с шириной плиты, поэтому ее нужно ставить после покупки и монтажа плиты;
3. Розетки электрических моделей лучше разместить на отдалении от плитки — это исключит риски возгораний;
4. В случае прямого подключения вытяжки к воздухоотводящему каналу у трубы должно быть минимум изгибов;
5. Заборное отверстие, равное по ширине варочной поверхности, работает максимально эффективно;
6. Оптимальное удаление вытяжки от нагревательных устройств — от 75 до 80 см;
7. Если в квартире или доме нет вентиляционной шахты, подойдет вытяжной прибор с рециркуляцией воздуха;
8. Изделие должно соответствовать интерьерному решению кухни по цвету и стилю.

Разновидности вытяжек по принципу установки

Как быстро установить эффективную вытяжку над рабочей газовой бытовой плитой? Эксперты советуют обращать внимание на способ монтажа техники:

1. Купольные модели. Крепятся настенным способом, подходят для помещений в классическом и современном стиле. Устройства обрабатывают большие объемы воздуха, исполняются как купол, расположенный над плитой. Труба с квадратным сечением интегрируется в вентиляцию. Купольные модели предназначены для встройки в проточную систему;
2. Островные устройства. Подойдут для большой кухни с центральным расположением плиты. Вытяжку опускают над варочной поверхностью и соединяют с воздухоотводной системой трубой с квадратным сечением;
3. Угловые приспособления. Устанавливаются под углом 45 градусов, предназначены для нестандартных по планировке и размещению магистралей кухонь. Поверхность вытяжки похожа на квадрат с усеченной угловой частью. Угловые модели практически не используются, поэтому имеют ограниченный набор функций;
4. Плоские вытяжки. Компактные приборы с расположением рабочей панели параллельно плите. Монтируются настенным способом, под шкафом. Конструкции применяются в составе циркулярной вентиляции;
5. Встраиваемые приспособления. Устанавливаются в подвесные шкафы, которые немного укорачивают. В мебели также проделывают вырезы под гофротрубу. Встраиваемые вытяжки самостоятельно установить сложно, лучше заказать готовые шкафы;
6. Наклонные изделия. Современные вытяжные системы с угловым расположением. Их рабочая площадь аналогична горизонтальным устройствам. Вытяжки работают по принципу периметральной очистки, поэтому производятся без подвижных деталей;
7. Выдвижные модели. Зона обслуживания продлевается благодаря выдвижным модулям снизу. Узел встраивается в навесной шкаф со скрытым или циркулярным воздуховодом. Недостаток вытяжек — маленькая длина и меньший захват воздуха. Выдвижную вытяжку лучше устанавливать в маленькой кухне;
8. Настольные аксессуары. Приспособления встраивают на столе около варочной поверхности. В рабочем режиме панель выдвигается вверх по вертикали и откачивает загрязненный воздух.

Пошаговый монтаж вытяжки над газовой плитой

Как качественно и правильно самостоятельно установить любую вытяжку над рабой газовой плитой, сообщают эксперты. Они отмечают несколько моментов:

снятие замеров — начинают от нижнего края шкафчика и заканчивают расположением конфорок;

Необходимые материалы и инструменты

Для монтажа вытяжного устройства понадобятся:

• крепежи, дюбели, крючки, шурупы — входят в комплект, поэтому есть в упаковке;
• труба для соединения с вентиляцией размером 13×13 см;
• перфоратор;
• уровень;
• рулетка;
• карандаш;
• ножовка;
• скотч или изолента;
• силиконовый герметик.

Важно! Трубу лучше использовать пластиковую, с гладкой поверхностью внутри и обратным клапаном.

Подготовка к монтажным работам

Перед началом обустройства вытяжной системы нужно подготовить место для ее крепления. Процедура проводится в несколько шагов:

1. Расчет производительности. Вытяжка должна обновлять воздух не меньше 10 раз за 24 часа. Рассчитать показатель можно на основании площади (S) и высоты (Н) помещения, минимальной интенсивности воздухообмена (10) и поправочного коэффициента (1,3). Используется формула V= SxHx10×1,3;
2. Выполнение заземления. Устройство подключается проводами фазы, земли и нулевым. Разъем под заземление выполняется как провод, зафиксированный на металлической части и обозначается желтым цветом с зеленой полосой;

Крепление вытяжки над газовой плитой

В какой последовательности выполняется крепление готовой вытяжки над кухонной газовой плитой, зависит от типа устройства.

Системы с угольными фильтрами

1. Замеряются параметры устройства;
2. Рассчитывается высота и расположение вытяжки;
3. Замеры и точки для крепежа переносятся карандашом на поверхность;
4. Перфоратором проделываются отверстия, куда вставляются крюки;
5. Выполняется крепление вытяжки винтами через отверстия;
6. Если присутствует газовая труба, ее относят от стены и крепят на шпильки с гайками.

Важно! Автономные циркуляционные модели с угольными фильтрами быстрее забиваются продуктами сгорания.

Проточные вытяжки

1. Снимаются замеры с конструкции;
2. Делается разметка и высверливаются дрелью отверстия;
3. Прибор примеряется и выравнивается по горизонтали с соблюдением нормативов отдаления от плиты;
4. Монтируется воздуховод, подходящий по диаметру к вентиляционному отверстию в стене.

Наклонные модели

1. Замеряется расстояние от варочной поверхности до вытяжного устройства;
2. Размечается линия монтажа по оси;
3. Шаблон закрепляется при помощи скотча;
4. Высверливаются проемы для монтажа;
5. Верхние саморезы вкручиваются в дюбели;
6. Корпус вытяжки навешивается на стене;
7. Закручиваются нижние саморезы;
8. Устанавливаются фильтры из алюминия.

Встроенные модули

1. Снимаются замеры с вытяжки, по которым изготавливается трафарет;
2. Шаблон располагается на боковой стене шкафа и обводится карандашом;
3. Отмечаются точки крепления;
4. Высверливаются отверстия для фиксаторов;
5. Устанавливаются боковые направляющие;
6. С вытяжки снимается обшивка и устройство монтируется в шкафчик;
7. Закрепляется корпус на системе направляющих.

Важно! Сначала ставится вытяжка, а только потом шкаф навешивается на стену. Если воздуховод ставится до монтажа шкафа, фиксируется пластиковый переходник на отверстие.

Подключение вытяжки к системе вентиляции

Как можно поставить мощную вытяжку и подключить ее к вентиляции, расположенной над кухонной газовой плитой? Для этого используют два типа труб:

• легкие пластиковые, у которых отличная шумоизоляция. Трубы имеют прямоугольное или круглое сечение. Вентиляционные каналы обустраиваются наверху навесных шкафов, соединяя их с Г-образными переходниками герметиком;
• гофрированные изделия из тонкого алюминия. Их растягивают до нужных размеров, соединяют хомутами.

Работы по подключению вытяжки к вентиляции проводятся в четкой последовательности:

1. Подбирается диаметр труб так, чтобы он равнялся диаметру вытяжного устройства;
2. Проверяется длина воздуховодных каналов — не более 3 м;
3. Укладывается труба в отверстие, и формируются изгибы больше 90 градусов;
4. Устанавливается вентиляционная решетка с выступом для гофры и ровная для пластика;
5. Детали соединяются.

Важно! Использование круглых пластиковых труб исключает образование налета из пыли и грязи, повышает качество циркуляции воздуха.

Подключение оборудования к электросети

На последнем этапе вытяжное оборудование подключают к электропитанию, следуя четкому алгоритму работ:

1. Обустройство розетки — на 60 см от варочной поверхности;
2. Организация заземления с силой тока 15 А — провод присоединяется к металлическому корпусу вытяжки;
3. При наличии кабеля заземления и евророзетки провод соединяется с контактом;
4. Контакты обматывают изоляционной лентой;
5. Наличие напряжения на корпусе вытяжки проверяется инверторной отверткой.

Перечень рекомендаций по установке вытяжки над газовой плитой

1. Напряжение розетки для вытяжки не должно превышать 15 А, а суммарная мощность бытовой техники — 4 кВт;
2. Обработка стыков герметиком увеличивает производительность устройства;
3. Качество работы вентиляции можно проверить, приложив к решетке лист бумаги. Он должен остаться на месте;
4. Разрешенные параметры отвода — 50% для трубы вытяжки и 50% для свободной части;
5. Вытяжку с производительностью 250-300 м 3 /ч устанавливают на высоте 70-75 см, с производительностью до 600 м 3 /ч — на высоте 80-85 см;
6. Некрасивую гофру можно замаскировать, уложив в коробе;
7. В тестовом режиме система должна хорошо впитывать пар;
8. Островные вытяжки размещают в декоративном кожухе.

Установка вытяжки на кухне своими руками: как надежно подключить и закрепить её

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

• подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
• встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
• настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
• угловые – устанавливаются в угол;
• островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

• Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
• Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.

Евророзетка с подключенным заземлением в России встречается только в новых квартирах

Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.

Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:

Пластиковый воздуховод более компактный и незаметный

• Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
• Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Подключение воздуховода

• • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
  • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
  • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
  • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
  • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
  • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.

Крепление гофры к вентиляции

• • При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Комплектующие для пластикового воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

• • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь. Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
  • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
  • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой

• Установка вытяжки на кухне – видео-инструкция:

• И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
• Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

Приток свежего воздуха необходим не только жилым комнатам — на кухне тоже должна быть правильно обустроенная вентиляция. Если речь идет про квартиру — по факту большинству хозяев не нужно ничего делать дополнительно: готовая система уже есть. Другой вариант — что она может не работать, или работать, но плохо — тогда действовать все-таки нужно.

В частных домах обустройство вентсистемы делается так же, как и в квартирах — однако есть больше удобных возможностей (особенно если дом еще не построен). Ниже мы разберемся с основными правилами и способами организации нормального воздухообмена.

Особенности кухонного микроклимата: почему важна правильная вентиляция?

обеспокоиться о нормальной вентиляции
для этой комнаты
нужно, потому что:

• тут готовится еда, запах от которой может «въедаться» в предметы интерьера (особенно в текстиль — шторы, полотенца) и распространяться по квартире, если его быстро не удалять;
• кухня часто используется в качестве «курилки», и табачный дым нужно быстро отводить;
• из-за повышенной температуры (при готовке) и влажности на окнах в зимнее время быстрее образуется конденсат;
• из-за повышенной влажности и тепла при застое воздуха может появляться , по углам стен, в шкафах с посудой (если ставить ее мокрой), с едой.

Также именно на кухне практически всегда располагаются отверстия вентиляционных шахт. Вентшахта служит для удаления «отработанного» воздуха из квартиры — и поэтому ее работа не должна нарушаться.

Как проверить работоспособность вентшахты?

Очень часто вентиляция во всей квартире серьезно нарушается именно из-за общей (для стояка) шахты — в случае, если она забилась, или если тяга в ней нарушена по другим причинам. В этом случае система удаления воздуха нормально работать не будет.

Выступ вентиляционной шахты с отверстием, прикрытым решеткой

Поэтому в первую очередь нужно проверить, что вентиляционный канал работает нормально.

Для проверки оторвите тонкую полоску мягкой бумаги (подойдет туалетная). Затем откройте в любой комнате окно, откройте двери между этой комнатой и кухней, и поднесите бумажную полоску к вентиляционному отверстию.

Если полоску будет заметно притягивать к вентрешетке — все в порядке: система работает. Если ее не будет притягивать вообще, или притягивать слабо — вытяжная шахта либо вообще не работает (не создает тягу), либо работает, но плохо. В этом случае нужно обращаться в ЖЭК (или организацию, которая занимается обслуживанием вентиляции в вашем доме), для решения проблемы — канал нужно будет чистить или ремонтировать.

Важный нюанс
: если на вашей кухне стоит вытяжка, которая подключена в вентшахту напрямую, и отверстие шахты полностью перекрывает ее отвод — это тоже проблема. В этом случае воздух будет удаляться только при работающей вытяжке.

Чтобы не нарушать работу системы, отвод кухонной вытяжки должен подключаться через элемент, который имеет решетку ниже отверстия для воздуховода, с обратным клапаном. В этом случае воздух будет уходить естественным путем через эту решетку, когда вытяжка не работает. Когда вытяжка включается — она удаляет воздух из помещения, а обратный клапан — не дает ему поступать обратно.

Проверка работоспособности вентшахты (видео)

Способы обустройства

Если речь идет про кухню в квартире или частном доме — схем вентиляции существует небольшое количество. Ниже мы рассмотрим каждый способ более подробно.

Естественная система

Самый простой вариант, но и малоэффективный. Воздухообмен таких систем зависит от погоды (скорости ветра, давления, температуры), общей этажности дома и этажа, на котором расположена ваша квартира.

Сама схема выглядит так:

1. Приток осуществляется в других комнатах — через открытые окна/форточки, или через микропроветривание (если есть), или через клапана ( или ).
2. Удаление воздуха осуществляется через кухонное вентиляционное отверстие (то есть через вентиляционную шахту).
3. Чтобы воздух свободно проходил через окна/клапана в комнату, оттуда попадал на кухню и затем удалялся через вентиляцию — нужно, чтобы под дверью были щели. Если их нет (сейчас некоторые ставят межкомнатные двери с порогами, без щелей) — либо нужно ставить в дверное полотно , либо нужно держать двери открытыми.

В принципе если дом новый, и/или вентиляционная шахта в здании работает как надо — то такого способа вполне достаточно для нормального воздухообмена. Однако на практике в зданиях, которые построены 10+ лет назад, вентшахты могут находиться в плохом состоянии, и не обслуживаться как нужно.

Обустройство такой системы либо бесплатно (если у вас окна с микропроветриванием), либо обойдется до 10-15 тысяч рублей. Это суммы хватит на покупку и монтаж 2-3 приточных клапанов (чего хватит для 1-3-комнатной квартиры). Если брать еще и переточные решетки — 1 штука будет стоить несколько сотен рублей.

Принудительная система

Более эффективный способ — когда и приток, и удаление воздуха (или только удаление) осуществляются при помощи вентиляторов. Производительность такой системы можно регулировать: если нужно быстро проветрить комнату — достаточно включить вентилятор, или включить более высокую скорость (если он уже работает). Вдобавок принудительная вентиляция не зависит ни от погоды, ни от этажности.

Работа вытяжки + естественной вентиляции с обратным клапаном и без клапана

Как выглядит и работает такая схема:

1. Воздух подает внутрь приточная установка. По сути — это труба, которая вставляется в просверленное на улицу отверстие. Внутри трубы стоит вентилятор, который и будет подавать воздух внутрь комнаты.
2. Удаление воздуха осуществляется через вытяжку на кухне (либо над газовой плитой, либо в стене — об этом мы поговорим подробнее).
3. Переток осуществляется как и в естественной системе — либо через щели под дверьми, либо через переточные решетки в дверях.

По факту ставить приточные установки в каждой комнате — стоит, только если это большая комната (условно говоря от 15 «квадратов»), и/или если в ней живет 2+ человека.

В большинстве случаев вполне достаточно установить в комнатах приточные клапана или окна с микропроветриванием,
и
поставить
кухонную
вытяжку. То есть мы получим не полностью принудительную систему, а естественно-принудительную: воздух будет подаваться внутрь не вентиляторами.

Если сравнивать стоимость систем — этот вариант окажется дороже. Стоимость кухонной вытяжки начинается в среднем от 5000 рублей. Примерная стоимость 1 приточной установки — около 10 тысяч. Грубо говоря, для «однушки» можно уложиться до 20 тысяч, если учесть стоимость услуг по монтажу этих приборов.

Пример схемы для частного дома, с вытяжкой и вентиляционным отверстием (видео)

Куда выводить вытяжку?

Варианты такие:

1. Подключить вытяжку к вентшахте — именно так и делают в большинстве случаев.
2. Направить отвод кухонной вытяжки на улицу, через стену.
3. Установить вытяжной вентилятор в стену.
4. Установить вытяжной вентилятор в окно.

Подключение отвода вытяжки к вентшахте — вариант распространенный, но не всегда удобный:

1. Иногда от плиты до вентиляционного выступа далеко. Из-за этого придется далеко тянуть воздуховод. Это несложно и реализуемо, но такая труба испортит интерьер, да и место займет (которого на кухне часто не хватает и так).
2. Иногда на кухне просто не хватает места, и в целях экономии можно не вешать кухонную вытяжку.

Вывод трубы от вытяжки через стену (напрямую на улицу) — удобнее, если плита стоит ближе к стене, чем к вентшахте, и к ней ближе тянуть воздуховод. Однако такой способ дороже и сложнее, потому что придется бурить отверстие в стене, что своими руками сделать не получится. Также он не подходит, если рядом с подходящим местом (для вывода) располагается соседний балкон, или рядом стоит приточный клапан соседей. В этом случае запахи с вашей кухни могут поступать к ним в квартиру — что им вряд ли понравится.

Установка вытяжного вентилятора в стену — актуальна, если места на кухне очень мало. Особенно удачно этот способ подходит, если плита располагается рядом с уличной стеной — в этом случае вентилятор будет сразу вытягивать запахи от готовящейся еды. Сам прибор будет стоить дешевле, чем «обычная» кухонная вытяжка.

Установка вытяжного вентилятора в окно — способ сравнительно старый, и сейчас практикуется нечасто. Поставить прибор в современное пластиковое окно если и получится, то сделать это будет тяжело.

Ставить ли на кухне приточку?

В большинстве случаев на кухне ставят вытяжку, а приток — обеспечивается из других комнат.

Монтаж приточного клапана на кухне — допускается, но делать этого не рекомендуется: из-за него может ухудшиться тяга из других комнат. Тем более что при необходимости можно просто приоткрыть окно, через которое будет поступать свежий воздух.

Такое может потребоваться, когда на кухне:

• курят;
• готовят сильно пахнущую еду.

Если на кухне будет точка притока, через которую будет поступать воздух с улицы — то комната проветрится намного быстрее (чем если воздух будет поступать из других помещений).

Наверное, вы не раз сталкивались с тем, что в подъезде вашего дома или даже в вашей квартире ощущается чужеродный запах. Это значит, что в этом доме вентиляция либо отсутствует, либо находится весьма в плачевном состоянии.

Кухня в вашей квартире (или доме) – это рекордсмен по производству различных запахов. В связи с постоянным приготовлением пищи, варкой, жаркой и прочими гастрономическими процессами в воздух выделяется много гари, тепла и пара. Поэтому обязательно нужна вентиляция на кухне.

Она обеспечит вам и вашему дому особенную защиту, ведь дышать чистым воздухом крайне важно. Так как естественные вентиляции для кухни не справляются с быстрым устранением запахов, вам нужно сделать так, чтобы воздухообмен увеличился искусственным путем.

Основные типы кухонной вентиляции

Если на вашей кухне существует только одно вентиляционное отверстие, то это серьезное упущение строителей и проектировщиков. По всем правилам таких отверстий должно быть два. Но и поиск «незанятых» вентиляционных каналов тоже нежелателен, потому что они могут быть уже заглушенными сверху или их могут использовать ваши соседи снизу.

Это приведет к тому, что вы только добавите себе в квартиру еще один источник посторонних запахов. Поскольку уже говорилось о недостатках естественной тяги, стоит отметить, что имеет смысл подключение дополнительных вытяжных устройств в вентиляционные каналы.

Вернуться к оглавлению

Общие вентиляции для кухни

Непосредственно в канал устанавливается вентилятор для обычной вытяжки. Чтобы он работал, стоит просто дополнительно поставить выключатель и обеспечить устройство проводом для включения/выключения. Среди стандартных размеров патрубков для такого вентилятора – 100, 125, 150 мм. Вам понадобится заготовить специальное отверстие под его диаметр. Когда заканчиваются все отделочные работы, ставится и подключается вентилятор.

Вернуться к оглавлению

Местные вентиляции для кухни

Такая вентиляция чрезвычайно уместна в основной зоне приготовления пищи и скопления всевозможных запахов и различных веществ. Специальное устройство так и называется – кухонная вытяжка. По своей конструкции вытяжки классифицируются следующим образом:

1. Встроенные (или встраиваемые) вытяжки прекрасно сочетаются с любой меблировкой кухни и подходят под все интерьеры. Могут устанавливаться даже внутрь стола (хотя обычно в каком-то из навесных шкафов). Соединяющая труба легко прячется в мебели, если вдруг сама ось установки вытяжки не совпала с вентиляционным отверстием.
2. Стандартные (плоские) вытяжки – подвесные конструкции, которые вы закрепляете между навесным шкафом и кухонной плитой.
3. Угловые (с фиксацией по углах) вытяжки.
4. Настенные вытяжки требуют установки на стену, прямо над плитой. Вы найдете огромный выбор самых разнообразных предложений по дизайну этого типа.
5. Островные вытяжки крепятся к потолку. Их главный плюс – свободное использование во всех помещениях. Чаще всего их устанавливают на кухне с островком.

Все, кроме встроенной вытяжки, относятся к типу наружной установки. По дизайнерским особенностям есть большое разнообразие форм: телескопические, купольные, наклонные, выдвижные и многие другие. Классический дизайн – это купольные устройства, более продвинутый вариант – вертикальные или наклонные. Но принцип их работы общий.

Корпус (с наличием двигателя и вытяжного зонта) находится внизу, а сама труба, покрытая декоративным кожухом, уходит вверх. Поэтому в случае установки таких конструкций необходимо совпадение отверстия вентиляционного канала и оси вытяжки.

Не стоит говорить, что зачастую это на кухнях не случается, ведь плита стоит в основном где-то посередине помещения, а вытяжной канал расположен где-нибудь в углу. Чтобы скрыть трубу соединения, можно сделать специальный гипсокартонный короб на потолке, поскольку упрятать ее в стене не получится никак.

Еще можно выделить небольшую классификацию по тому, как работают устройства. Они относятся либо к проточным, либо к циркуляционным. Первые считаются более эффективными. Они поглощают запахи и выводят загрязненный воздух через шахту (воздуховод).

Для работы циркуляционных вытяжек потребуется установка специальных угольных фильтров. Через них и будет пропускаться и чиститься воздух. Здесь есть один нюанс. Не реже одного раза в полгода нужно обязательно менять эти фильтры, ведь от их качества напрямую зависит работа устройства.

Независимо от того, какую модель вы выбрали, главное, чтобы вытяжка функционировала правильно и качественно справлялась со своими задачами, обеспечивая вентиляцию полноценно.
Для этого стоит учесть, что вам нужно тщательно подобрать устройство, рассчитав его правильную мощность, после чего установить его, следуя всем правилам и предписаниям СНиП.

Вернуться к оглавлению

Как производится расчет необходимой мощности?

Если неправильно рассчитать мощность будущей вытяжки, то вряд ли вентиляции для кухни будут полноценно и эффективно работать. Здесь все зависит от размеров помещения. Есть определенная формула расчета, которая обязательно пригодится при планировании вентиляции на вашей кухне. Вот как она выглядит:

Р (что означает мощность) = S (имеется в виду площадь вашего помещения) * H (умножаем на высоту) * 12.

Специалисты советуют добавлять 30% сверху к конечной цифре. Так вы получите более объективные показатели. Стоит делать небольшую поправку на то, что мощность теряется по причине криволинейных форм воздуховодов.

Еще стоит обратить внимание на допустимый уровень шума. Помните, что предел – 50 дб. Все, что выше, станет для вас дополнительным источником дискомфорта. Тщательно изучайте все технические характеристики перед выбором вытяжки.

Вернуться к оглавлению

Способы проверки работы встроенной вентиляционной системы

Не надо забывать: нужно, чтобы хорошо функционировала и естественная кухонная вентиляция помимо дополнительных устройств. Как это можно проверить?

1. Можно приложить к отверстию вытяжки бумажный лист. Он должен прилипнуть к вентиляционной решетке. Это означает, что к вентиляции нет никаких претензий.
2. Есть еще вариант. Поднесите туда зажженную спичку. Вы должны увидеть, что система затягивает пламя внутрь. Это станет показателем ее правильной работы.

В противном случае вентиляция кухни в плачевном состоянии. Можно попробовать самому снять вентиляционную решетку и прочистить канал – это получится сделать на длину вытянутой руки. Особого результата вы не получите. Можно обратиться к специальным службам, у представителей которых есть необходимое оборудование и инструменты. Хотя это стоит очень недешево.

Можно еще обратиться в ЖКХ или другую управляющую компанию, которая отвечает за сохранность и целостность вашего дома. Иногда бывает, что на выходе из трубы находятся птичье гнездо или другие неприятные детали, которые могут влиять на работу вашей вентиляции. Также неправильной работе могут способствовать и нерадивые соседи, которые при ремонте и перепланировке своей квартиры нечаянно убрали «лишнюю трубу».

Вернуться к оглавлению

Вентиляции для кухни в частных домах

Оптимальной системой для вентиляции строений частного типа является приточно-вытяжная. Схема ее работы заключается в том, что используется специальное оборудование, которое загоняет воздух, полученный с улицы, во внутренние помещения и затем выводит его наружу. Эта система из разряда энергозависимых, она достаточно дорогостоящая. Но есть и масса плюсов. Например, полное отсутствие запахов и затхлого воздуха.

Специальные фильтры постоянно очищают воздух, который поступает с улицы. А еще есть наличие калориферов, чтобы его подогревать при необходимости. Уже очищенным и подогретым вы можете направить воздух в любое помещение вашего дома. Главное – правильный монтаж по четкой схеме распределения воздуховодов и верное соединение всех составляющих системы.

В оборудовании есть автоматический режим. Без постороннего вмешательства система отслеживает и влажность воздуха, и температурные показатели в каждой комнате. Если есть какие-то отклонения, режим изменяется. При ее работе нет ни вибраций, ни шума.

Вентиляция кухни в жилом помещении вещь необходимая. Без вентиляции запах попадает из кухни в другие жилые комнаты — спальню, детскую, гостиную. Также без надлежащей вытяжки непосредственно над варочной поверхностью, возможно оседание жировых отложений на все возможные поверхности — стены, мебель, технику, еду.

Типы вентиляционных схем

Прежде, чем определиться, какую вентиляционную систему лучше всего будет установить на кухне, рекомендуется разобраться в схемах и их устройстве. Прежде всего, выделяют четыре типа:

• естественная вентиляция осуществляет приток свежего воздуха и вымещает внутренний, используя уровни давления на кухне;
• приточная вентиляция подает свежий воздух на кухню, а старый вымещает;
• вытяжная вентиляция основывается на принципе вытяжения воздуха из комнаты, а приток нового полагается с учетом моментов разряжения давления;
• приточно-вытяжная система предвидит циркуляцию воздуха и его обмен с помощью специального оборудования.

Естественная схема

В начале рассмотрим особенности естественной вентиляции на кухне. Такая система применялась в сооружении старых домов. В такой схеме нужно постоянно проверять все тяги в вентиляционных каналах.

Проверить такую систему возможно с помощью двух вариантов:

1. Такая вентиляция, как правило, размещена под потолком. Если к решетке приложить лист бумаги, то в рабочем состоянии системы, он прилипнет к поверхности.

2. В ином случае, можно запалить спичку или зажигалку. Если вентиляция работает, значит, пламя отклонится к решетке.

В случае неисправности всю вентиляционную шахту необходимо почистить от загрязнения и пыли. Также стоит обратить внимание на очистку воздуховода. Если, после очистки всей системы, она остается не рабочей необходимо обратиться к специалистам. Однако такая вентиляция имеет массу недостатков, ведь она не так эффективна в работе, а поэтому к ее дополнению необходимо устанавливать еще вентиляционное оборудование.

Вытяжная схема

Вытяжная вентиляция на кухне одна из самых популярных систем для использования на кухне. Как правило, она бывает двух типов:

• общая — предусматривает установление вентилятора с решеткой, который осуществляет воздухообмен;
• местная система основывается на установке оборудования, такого как вытяжка, которая помогает втягивать все запахи, пары и газ с помощью функции вентилятора.

Наиболее распространенной и современной системой является установка вытяжки на кухне. Как правило, она имеет купольную форму и напрямую соединяется с вентиляционной системой с установленным воздуховодом.

Приточная схема вентиляции

Данная система устанавливается очень редко. Определенно, она является частью приточно-вытяжной схемы, что позволяет более эффективно осуществлять циркуляцию воздуха на кухне. Подобное оборудование устанавливают при отсутствии вытяжки, но при этом необходимо тщательно проверить работоспособность тяговой системы. В ином варианте, такая вентиляция не будет работать, а загрязненный воздух вместе со свежим будет распространяться по всех комнатах квартиры или дома. Чаще всего вспомогательным элементом служит вентилятор.

Стоит отметить, что производители предлагают современные модели, которые оснащены специальными датчиками для измерения температуры и влажности на кухне. Поэтому, их работа вполне является автоматической. Такое оборудование не из дешевых вариантов, не вполне оправдывает себя в работе.

Вентиляция на кухне делится на местную и общеобменную.

Рассмотрим поподробнее вытяжную систему вентиляции, так как она наиболее популярна в установке, именно на кухне. Прежде всего, обратим внимание на преимущества и недостатки таких систем, а также опишем особенности оборудования.

Местная вентиляция — это вытяжная вентиляция над наиболее проблемными местами в кухне. Если мы говорим о жилых помещениях, то конечно пароконвектор и мангал редко встретится. Значит, местная вытяжка в жилом помещении необходима только над варочной поверхностью.

Самый простой вариант использовать вентиляцию на кухне с вытяжкой, как элемент бытовой техники, в ней уже заранее подобраны необходимые размеры, и настроены нужные скорости воздуха. Минус данной системы — высокий уровень шума, несмотря на то дорогая это модель или дешевая.

Другой, более сложный, но интересный вариант это установление собственной, уникальной вытяжки. Это необходимо, если разрабатывается уникальный дизайн. В этом случае, на кухне монтируется всего лишь кухонный зонт с вставками, которые улавливают жир. Сам вентилятор может быть расположен в подсобном помещении или на чердаке. При такой концепции, ваша вытяжка будет — бесшумной.

Общеобменная вентиляция — это приточно-вытяжная вентиляция, которая производит обмен воздуха в целом по кухне. Общеобменная вентиляция имеет гораздо меньшую производительность, чем местная вентиляция, так как она должна обеспечивать вытяжку над зоной нарезки, мойкой посуды и непосредственно над столом для еды. Приток рассчитывается как компенсация вытяжки.

Если в вашей квартире маленькая кухня (5-7 квадратных метров), то будет достаточно вытяжной вентиляции. Также нужно помнить, что для нормального функционирования вентиляции кухни с газовой плитой, необходимый подпор приточного воздуха. В противном случае, вентилятор будет вращаться, но не перегонять воздушные массы. Где взять этот приток? Для кухонь коммерческого назначения он специально монтируется, или берется из обеденного зала. В нашем случае, он попадает естественным путем через микропроветривания окон. Если этого недостаточно, нужно приоткрыть окно.

Вытяжка на кухню

Вытяжки выделяют двух типов:

• первый предоставлен как очиститель воздуха, своего рода фильтр;
• второй тип называется вытяжной зонт.

Относительно первого варианта, то установленный фильтр втягивает свежий воздух, при этом всю копоть, пыль и жир задерживает внутри, а в здание уже попадает чистый воздух. Иной тип более эффективный с точки построения вентиляционной системы для кухни. Ведь весь загрязненный воздух выводится из здания через вентиляционную шахту. В многих случаях вытяжку установить над плитой не удается через некоторые причины. Ими могут быть неправильная конструкция кухни, мало пространства и так далее. В этом варианте вас выручит бытовая вентиляция кухни в частном доме.

Многие полагают, что большинство вытяжных систем очень громадные и не удобные, но кроме стандартных моделей типа «пластиковая коробка, которая шумно работает» существуют и декоративные вентиляторы. Они только выполняют свои прямые обязанности — вытягивают воздух из вашей кухни, но и украсят ее внешним видом — лицевые панели таких вентиляторов могут быть выполнены из нержавейки или полностью из цветного пластика или белые с яркими вставками.

Как подобрать вытяжку или вентилятор на кухню?

Предположим, что внешним видом вы определились. Что дальше? Ведь, как правило, производители предлагают вентиляторы или вытяжки одного вида целым списком с необычными маркировками. Попробуем разобраться, что же нужно собственно вам.

Первое, что необходимо сделать — это понять, какого размера (диаметра) вам нужен вентилятор. Для этого идем на кухню и измеряем размер вентиляционной шахты. Обычно он будет немного больше, чем 10 12,5 или 15 сантиметров. Округляем цифры в меньшую сторону и получаем необходимый диаметр вашего вентилятора.

Следующее, что нужно сделать — вычислить производительность вентилятора. Для этого проводим простые математические действия: сначала умножаем ширину кухни на длину и на высоту. После того следует вычесть объем, занимает мебель. Полученный объем умножаем сначала на 6 — это нижняя граница производительности вентилятора. Отдельно умножаем объем на 12 — это верхний предел производительности оборудования. Эти границы необходимы для того, чтобы выбрать собственно вашу модель вентилятора для кухни. Имейте в виду — если ваша кухня совмещена с комнатой, то учесть необходимо обе комнаты. Также стоит помнить, чем мощнее прибор, тем громче он будет работать.

Мы подсчитали, что для среднестатистической 6-метровой кухни, скорее всего, подойдет вентилятор производительностью в 120-180 кубических метров в час, а для 10 метровой — 220-300 кубометров в час. А что делать, когда размер вентиляционной шахты меньше чем размер вентилятора, имеет нужную мощность? Обратите внимание на вентиляторы с приставкой «турбо» в названии. Обычно они на 30% мощнее, чем их модели с таким же диаметром.

На что стоит обратить внимание при выборе оборудования для вентиляции для кухни

Кроме размера и производительности есть еще несколько нюансов по выбору вентилятора. Если хозяева переживают, что через вентиляционную шахту в дом могут посетить незваные гости — покупайте вентилятор, оснащенный сеткой против насекомых. С точки зрения уборки — удобными будут приборы, в которых снимается лицевая панель. Не желаете, чтобы запах из соседской кухни попадал в вашу через систему вентиляции, тогда нужно подбирать оборудование с обратным клапаном для предотвращения противоположной тяги.

Удобство пользования — также не последний фактор при выборе оборудования. Так, например, вентиляция на кухне своими руками монтируется в стену, и может быть оснащена шнуровым выключателем — тогда включить и исключить его вы можете с помощью шнура. Еще одной полезной вещью является наличие таймера в вентиляторе — встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течение 2 — 30 минут после остановки его выключателем.

Монтируем вентилятор

Перед тем, как сделать вентиляцию на кухне, проверьте, насколько засорены наблюдающиеся в здании воздуховоды. При неисправности обратитесь в ЖЭК или другую инстанцию, чтобы вашу шахту могли почистить.

Инструкция:

1. Для начала, необходимо установить место, где вы будете располагать вентилятор, перед этим проделав в стене отверстие нужного диаметра для трубы.

2. После устанавливается оборудование, а свободное пространство между ним и стеной необходимо запенить.

3. С внешней стороны устанавливаем решетку.

4. После выполнения всех этапов оборудование можно включить в розетку.

Если ваша вентиляционная шахта не рабочая, можно поставить более мощное оборудование, например, центробежное — его мощности хватит, чтобы выбрасывать воздуха через щели в вентиляционной системе. Но, приобретая предельно мощный вентилятор, вы можете немаловажно доставить проблемы тем, кто живет выше вас этажами. Предельное огромное количество воздуха, подается в центральный воздуховод, превратит их вытяжные решетки в приточные, а следовательно в соседские квартиры хлынут запахи из вашей кухне вместе с пылью и грязью, накопившиеся в вентиляционной шахте.

Наличие вытяжки не единственный вариант

В отличие от других комнат, на кухне стоит устанавливать не только вытяжку, но и оборудования для притока воздуха. В таких случаях, устанавливают вентиляторы прямо в окно. Более современным вариантом являются оконные или стеновые проветриватели.

Ведь есть такое понятие, как сбалансированный приток-вытяжка воздуха из кухни. Это обозначает, что если вы выпускаете воздух сквозь вытяжку или вентилятор, то откуда-то он должен поступить. При проектировке зданий, применялось такое значение как естественная схема воздухообмена. А с новейшими приборами и установками энергосбережения (герметичные окна и двери), такая тяга начинает пропадать — отсюда и грибок по окнам и стенам, повышенный уровень влажности в здании и много иных антипатичных сюрпризов для жителей дома. В любом случае, вы сможете открыть окно, но это не вариант. В дополнение к запахам собственной кухни получите еще пыль и много грязь с улицы и сквозняк.

Проветриватель — это небольшая накладка на окно (хотя есть и стеновые), пропускающий ограниченное количество воздуха в помещение. Обычно состоит из двух частей:

• одна внешняя — защитная решетка от насекомых и фильтр;
• вторая внутренняя, оборудована клапаном регулировки воздуха.

Может быть с ручным или автоматическим управлением. Монтируется методом установки в пластиковое или деревянное окно для обеспечения притока воздуха. Стеновой проветриватель, как следует из названия, монтируется в стену. Этот прибор также оборудован решеткой, регулятором, хотя есть стеновой проветриватель на солнечной батарее, в который вмонтирован небольшой вентилятор. Именно эти небольшие устройства помогут сбалансировать микроклимат в вашей кухне.

Разумеется, цена таких устройств будет значительно выше, но это позволит сохранить определенный микроклимат в помещении. При правильной установке вентиляционной системы, она будет служить долгие годы и при этом эффективно работать. Разумный выбор и профессиональная установка определенной вентиляционной схемы будет безопасно и регулярно удалять загрязненный воздух из помещения.

Не для кого не секрет, что вентиляция на кухне важна для любого дома. Для эффективного отвода отработанных газов и обеспечения притока свежего воздуха вдобавок к существующим коммуникациям жильцы добавляют вытяжку. Сразу же отметим, что неправильно установленный прибор не создаст ожидаемого эффекта, скорее ухудшит работу существующей естественной вентиляции. В нашей статье узнаем, на кухне, а также ознакомимся с разновидностями таких систем.

Зачем нужна вентиляция на кухне

При готовке пищи в кухне скапливаются различные вредные вещества. Некоторые из них могут быть опасными для здоровья человека. Одним из таких считается угарный газ, который накапливается в воздухе после сгорания «голубого топлива» или при готовке пищи в дровяной печи. Его запах не ощущается, да и само вещество не может качественно отбираться угольными фильтрами. Высокие концентрации угарного газа приводят к отравлению, а затем и к летальному исходу. Вот почему важно разработать эффективную схему воздухообмена кухонь и удалить этот опасный продукт.

При включении конфорки газовой плиты, а также при работе водонагревательной колонки во внутреннее пространство помещения попадает некоторое количество не успевшего сгореть природного газа. Правильно работающая естественная вентиляция, установленная на кухне, легко справится с подобным выбросом, но её мощности будет не достаточно при утечке топлива с трубопроводов. При выявлении устойчивого запаха этилмеркоптана необходимо позвонить в аварийную службу.

Существуют и другие вещества, загрязняющие воздух на кухне:

1. Чад от жарки продуктов выделяется в виде переработанных частиц жира и подсолнечного масла В результате сильного нагрева такие вещества становятся опасными для жителей дома, они оседают на стенах помещения, посуде и мебели, а также на наших лёгких. Для эффективного отвода таких частиц необходимо подобрать правильный размер вентиляции на кухне.
2. Кроме чада в помещении выделяется водяной пар. Он относительно безвреден, но может повлиять на микроклимат в помещении.

Из вышеуказанного можно сделать единственный правильный вывод о необходимости использования качественной вентиляционной системы. Она позволит удалить кухонные запахи и излишнюю влажность.

Системы вентиляции кухонь: естественная или принудительная

Не все знают о том, какая схема вентиляции для кухни лучше, стандартная естественная, когда отработанные газы выходят через канал на улицу или принудительная (для отвода загрязнённого кислорода используется вентилятор). Однозначного ответа на этот вопрос нет, ведь каждая из вытяжек выполняет свои функции, имеет свойственные достоинства и недостатки.

В кухне, не зависимо от её расположения (в квартире или частном доме) наличие системы естественной вентиляции обязательно. Особенное значение нужно уделять работоспособности оборудования, а особенно, если в комнате стоит газовая плита. В данном случае вредные выбросы будут выводиться на выход по вертикальному каналу естественной вентиляции. Правила вытяжки не считают принудительную вентиляцию обязательной инженерной коммуникацией, она лишь обеспечивает комфорт жильцов. Далее опишем каждый из типов воздухообмена более подробно, рассмотрим их сильные и слабые стороны.

Естественная вентиляция на кухне

Вытяжная вентиляция на кухне знакома всем жильцам по вертикальным шахтам, которые имеют выход на крыше жилого здания. Вредные вещества и испарения удаляются через такие хода, а свежий воздух поступает в помещения сквозь щели в окнах или специальные клапана на рамах. Тёплый, нагретый кухонной плитой воздух стремится вверх, он скапливается на потолке и уходит сквозь вентиляционное отверстие за пределы дома. На его место поступает свежий кислород с улицы.

Правильная, качественно смонтированная вентиляция для кухни в квартире отводит небольшое количество отработанного газа, но делает это в постоянном режиме. Очищенный от мусора вентканал способен отводить угарный газ и незначительные протечки топлива от кухонного оборудования. Для качественного удаления посторонних запахов должна быть смонтирована вытяжка над плитой.

Приточная вентиляция имеет следующие преимущества:

• качественный воздухообмен в квартире;
• отвод вредных веществ, которые выделяются во время приготовления пищи;
• удаление запахов и повышенной влажности воздуха при включении нескольких конфорок;
• отсутствие финансовых вложений на работу системы;
• бесшумность.

Вентиляция на кухне с вытяжкой имеет следующие недостатки:

• снижение эффективности работы при наличии жаркой погоды;
• возможность обратного хода воздуха с улицы в кухню;
• относительно небольшой объём перерабатываемого воздуха за единицу времени;
• нужно постоянно проверять тягу в вентканале.

Не все владельцы загородной недвижимости знают, как правильно устроить естественную вентиляционную систему в частном доме. В этом случае каналы будут сделаны в стенах хозяйственных помещений, таких как ванная, туалет и кухня. Для качественного проветривания всего дома, а не только этих комнат необходимо дополнительно пускать поток воздуха из спальни, гостиной или столовой. В некоторых случаях нужно держать окна открытыми.

Если в кухне установлена четырёх конфорочная газовая плита, то часовой объём перерабатываемого воздуха должен находиться в пределах 90м3. Для эффективной работы вентиляционной системы необходимо установить канал с сечением 0,02м2. Этому параметру соответствует диаметр трубы 16сантиметров или шахта, выложенная из кирпича в форме квадрата с размером стороны 14 сантиметров. Вход в канал располагают на потолке или на расстоянии 20-30 сантиметров от него. Для обеспечения стабильной тяги нужен вентиляционный канал длиной от 5 метров.

Принудительная вытяжная система

Под понятием принудительная вентиляция подразумевают инженерную систему, в которой загрязнённые воздушные потоки выводятся наружу с использованием вентилятора. В кухне такие приборы монтируют разными методами:

• В вертикальную шахту вентиляции.
• В отверстие, сделанное в стене здания. В таком случае загрязнённый воздух будет выводиться из кухни наружу, минуя вентиляционные шахты.
• Гофрированную трубу от кухонной вытяжки можно вставить в окно.
• Некоторые потребители устанавливают над газовой плитой специальное устройство, вытяжку. Загрязнённый воздух может выходить из кухни в шахты естественной вентиляции или сразу на улицу через отверстие в стене.

Достоинствами подключения вытяжного вентилятора или кухонной вытяжки считаются:

1. Улучшенная производительность. Эффективная вентиляция на кухне позволяет быстро удалять запахи и скопившиеся в воздухе вредные вещества.
2. Кухонная вытяжка над плитой отводит вредные вещества до их попадания в пространство комнаты.

Минусами устройства вытяжки являются:

1. Грязный воздух удаляется с комнаты только при работающем вентиляторе.
2. Такая система требует финансовых вложений. Кроме стоимости самой вытяжки придётся постоянно платить за потребляемую электроэнергию.

Во время установки вентилятора в шахту нужно учитывать несколько важных моментов. Дело в том, что такое устройство имеет обратный клапан, который предотвращает всасывание грязного воздуха при неработающей вытяжке. Этот клапан нужно убрать, чтоб он не мешал работе естественной системы воздухоотвода. Следует отметить, что производительность прибора будет совпадать с паспортными данными только в случае устройства горизонтального отводящего канала небольшой длины. Современная вытяжка, подключенная к обще домовой шахте, будет иметь меньшую производительность, по сравнению с заявленными техническими характеристиками.

Какая вентиляция будет оптимальным вариантом

Для людей, которые возводят большой по размерам загородный дом или делают ремонт в элитной квартире можно посоветовать дорогую, качественную и эффективную вентиляционную систему с рекуперацией тепла. Владельцы дорогой недвижимости монтируют мощную вытяжку, причём вывод для отработанного воздуха следует сделать в стене. Вместо газовой плиты лучше применять электрический бытовой прибор через меньшие выбросы канцерогенов.

Для застройщиков, которые ограничены в финансовых средствах лучшим вариантом будет использование естественной вентиляции, которую подводят к кухне, ванне и туалету, а также вспомогательным помещениям. Если в частном доме будет использоваться работа вытяжки, установленной над кухонной плитой, то канал для отвода отработанных воздушных масс делают не в вертикальном направлении на крышу, а в стене. На вентиляторе устанавливают обратный клапан, он предотвращает проникновение холодного воздуха из улицы внутрь комнаты.

Лучшим вариантом для владельцев квартир считается уже существующая в доме естественная вентиляция. Кроме этого над плитой в кухне устанавливают вытяжку и с отводом воздуха через отверстие в стене. Если такой вариант не проходит, вентилятор монтируют в стояк существующего канала, но снимают обратный клапан.

Россия, Московская область, Москва

+79041000555

Для прочтения требуется ~7 минут

Вентиляция на кухне с вытяжкой – достаточно простая, но в то же время необходимая вещь. Это самый эффективный способ «обновить» воздух в комнате. Без такой системы запахи попадают в другие жилые комнаты, создавая неуютную атмосферу в квартире. Для кухни с газовой плитой вытяжка просто необходима. Она помогает собирать на себе жир, предотвращая его появление на стенах, мебели, технике.

Save

Зачем нужна вентиляция на кухне

Главная функция – поддержание нормального состава воздуха. Ее не могут выполнять другие приборы: увлажнители, очистители воздуха и т. п. В процессе эксплуатации воздух в комнате претерпевает изменения:

• повышение концентрации вредных веществ, которые выделяются отделкой, мебелью и любыми другими предметами;
• в результате газообмена в легких человека, в помещении скапливается углекислый газ, а процент кислорода уменьшается (то же самое происходит при горении конфорок);
• нагревательные приборы также влияют на качественный состав воздуха;
• микроскопический ворс от текстильной и шерстяной продукции, частички эпителия домашних животных постоянно летают в воздухе, что наносит вред здоровью;
• образование конденсата.

Эти изменения воздуха не означают, что стоит отказаться от нахождения в доме домашних животных, тканей и пр. Отрицательный эффект создается только при критическом превышении концентрации вредных веществ. Поэтому важно создать отток грязного и приток чистого воздуха. В этом и заключается функция воздуховода на кухне.

Нормы и требования к кухонным вытяжным системам и монтажу

К вытяжным системам, как и к любой другой технике, предъявляются требования установки и техническим характеристикам:

1. Соответствие размеров вытяжной системы и газовой плиты под ней для максимальной эффективности удаления запахов.
2. Монтировать вытяжку нужно не меньше чем 50-60 см от плиты. Это делается с целью удобства работы. Кроме того, если вытяжка будет опущена слишком низко, есть большая вероятность возгорания скопившегося на ней жира.
3. Производительность вытяжки должна заменять воздух не меньше чем 10 раз в час. Чтобы подсчитать, какой объем вытяжная система должна переработать, надо учесть площадь и высоту потолков на кухне. Рассчитывать по формуле: V = S * h * 10 * 1,3, где S и h – площади и высота комнаты соответственно, 12 – минимальный показатель обработки воздуха за 60 минут, 1,3 – коэффициент поправки.
4. Если ветканала на кухне нет, то вытяжку лучше монтировать уже с возможностью регулировки производительности, рециркуляцией. Если подключить проточную вытяжку к естественной вентиляции, то это приведет к нарушению работы последней. Также не стоит включать такие устройства надолго.
5. Мастера должны четко следовать инструкциям паспорта оборудования.
6. Вытяжка выравнивается по уровню.
7. Недопустимы повороты под тупым углом, любых поворотов должно быть как можно меньше.
8. Если длинна трассы превышает 300 см, то необходим второй вытяжной вентилятор.
9. Не нужно выбирать оборудование с большой мощностью, от него много шума, и оно не предназначено для жилого помещения.

Save

Как правильно сделать вытяжку на кухню

Сделать вентиляцию на кухне в квартире не составит большого труда. Процесс монтажа не сложен, но требует определенных знаний. Например, на кухне размер вентиляционного отверстия отличается от того, который находится в ванной. Огромную роль в правильном функционировании системы будет играть .

Подготовительные работы по установке вытяжки на кухне

Чтобы вытяжка работала правильно и надежно, отвод проделывают наружу. Для этого нужно проложить на кухне вытяжной канал наименьшей длины. Идеальный вариант: круглое сечение и не больше двух поворотов. Для предупреждения протечки и промерзания нужно установить оборотные клапаны. Перед непосредственно монтированием следует получить информацию о габаритах и размещении вытяжной системы.

Расположение и размеры оборудования

При размещении системы вентиляции на кухне учитываются положение плиты и площадь комнаты. Хорошо, если в помещении высокие потолки. Даже совсем простое оборудование не навредит интерьеру. В зависимости от конфигурации выделяют следующие виды вытяжек:

1. Угловая. При выборе этого вида вытяжки у человека появляется возможность сэкономить пространство и сделать варочную поверхность более доступной, что актуально для маленьких кухонь.
2. Настенная. Одна сторона купола примыкает к стенке, а другая располагается над варочной поверхностью.
3. Островная. Счастливые обладатели просторных кухонь могут позволить себе установку конструкции островного типа. Тогда вытяжка будет размещаться посередине комнаты – там, где находится вся рабочая поверхность в кухнях-островах.

Формы вытяжек также отличаются (наклонные, плоские).

Вентиляция с газовой плитой в кухне должны работать «сообща». Соответственно размер необходимо подбирать под имеющуюся плиту. Они либо совпадают, либо ширина и длина вытяжки увеличиваются примерно на 5 см. Слишком широкую вытяжку выбирать не стоит. Она хоть и будет отлично справляться со своей функцией, но работать на кухне станет неудобно.

Розетку обычно прячут в (под) навесной шкафчик, иногда в кожух, который маскирует воздуховод. Расстояние от пола – 1,9 м.

Save

Выбор материалов вытяжного канала

На этапе подбора подходящего вытяжного канала, который будет проходить через стену, нужно учесть несколько пунктов. Первый – это толщина стены, второй – материал в стене, через который будет осуществляться проводка.

Лучший вариант – круглая оцинковка. Ее можно применить и в качестве скрытого в стене канала, и в качестве скрытого воздуховода. Под такую трубу подойдет любой утеплитель. Изолирующий материал должен быть хорошего качества, не пропускать воду. Можно отдать предпочтение одному из следующих материалов:

• полипропилен;
• полиэтен;
• полиуретан.

Изделия из пластика удобны в установке, имеют доступную стоимость. Именно поэтому его чаще всего выбирают в качестве материала для вытяжного канала на кухню.

Создание и подготовка вентиляционного отверстия в стене

Первым делом стоит составить схему на стене. Далее проделываются отверстия, чтобы потом закрепить станину инструмента. В отверстие забивается дюбель, и вкручивается шпилька для закрепления. Станина закрепляется на стенке, производятся окончательные замеры.

Сверление стены проходит в несколько стадий:

1. Сначала разрушается внутренний слой, вытаскивается арболитный цилиндр из коронки, чтобы не мешал при дальнейшем монтаже.
2. Затем сверлится внутренняя часть фасадной плиты, снова достается цилиндр.
3. На заключительной стадии сверлится внешний плиточный слой. Инструмент со станиной демонтируются.

Монтаж корпуса вытяжки

Вытяжка плоского типа монтируется к низу навесной мебели или к стенке.

Если имеется угловая планка, то корпус вытяжки встраивается в подвесной шкаф. Бывает, что монтаж затрудняется из-за газовой трубы или выступов. В этом случае применяют сантехнические саморезы шпильки, вкручивающиеся в стену в качестве дюбелей. Сама вытяжка крепится на некотором расстоянии от стены. При правильном монтаже система сохраняет оптимальную тягу. Повороты канала уменьшают «силу» оборудования на 10%.

После установки оборотного клапана, нужно провести его герметизацию снаружи стены. Далее вставляется утепленная труба. С внутренней стороны стены она герметизируется, крепится квадратным элементом на четыре дюбеля.

Прокладка воздуховодов

Еще одна задача – прокладывание воздухопровода до отверстия. Необходимо подготовить пластмассовый или гипсокартонный короб (легко поддается обработке). Короб должен удержать не только собственную массу, но и массу воздухопровода. Для закрепления каркаса нужно использовать дюбеля. Максимальной герметичности на стыке воздуховода помогает добиться силиконовый герметик.

Последовательность действий:

1. Разметка месторасположения элементов.
2. Сверление отверстия, фиксация подвесов из металла дюбелями.
3. Поэтапный монтаж элементов воздуховода.
4. Герметизация соединений.

Чтобы сделать вытяжку на кухне правильно, как настоящий профессионал, нельзя забывать о шумоизоляции воздуховода. Это позволит нейтрализовать ненужный шум.

Создание короба для маскировки воздуховода

Воздуховод – громоздкая конструкция, поэтому требуется . Есть несколько способов сделать это:

• использовать короб из пластика (отличается жесткостью и легкостью, удобной установкой) – разместить под потолком или над подвесной мебелью;
• использовать короб из гипсокартона (есть возможность оснащения светильниками) – требуется металлопрофильный каркас.

Прежде чем заняться маскировкой воздуховода, нужно убедиться в отсутствии протечек.

Последовательность действий:

1. Выполнение разметки. Отметить расположение третьего профиля.
2. Сверление отверстий под саморезы-шпильки (проще всего через профиль).
3. Вставка дюбелей.
4. Крепление профилей на саморезы-шпильки.
5. Оформление уголком с перфорацией из металла углов вытяжки.
6. Соединение профилей поперечниками.
7. Крепление гипсокартонных листов на металлопрофильный каркас. Внешний угол листа перекрывается декоративным уголком.

Остается провести окончательную отделку.

Установка приточного клапана

• Если в квартире вентиляция на кухне работает продолжительное время, запасы воздушных масс иссякают. Требуется установка приточного клапана. Он может снабдить воздухом систему в количестве 40-60 кубических метров в час. Есть несколько разновидностей этого устройства: самостоятельное и дополнительное. Перво устанавливается на стену, второе – на пластиковые оконные рамы.
• Сначала необходимо разметить контур. Затем просверлить отверстие (с уклоном вниз). Если это самостоятельный приточный клапан, то диаметр отверстия должен составлять 4,5 см. После чего вставляется гильза.
• Клапанная труба требует обязательной обмотки изолирующим материалом. В таком виде ее помещают в подготовленное отверстие (в норме она чуть-чуть выступает). Корпус приточного клапана фиксируется на дюбели. На завершающем этапе в систему добавляют фильтры, которые защищают помещение от попадания пыли и другого мелкого сора.
• Силу воздушного притока можно будет контролировать, используя заслонку.

Подключение вытяжки к вентиляции и электропитанию

Если в квартире присутствует контур заземления и евророзетки, то провод нужно подсоединить к клемме заземления (обозначение: три полоски разной длины). При отсутствии заземленного разъема, придется сделать его самостоятельно – прикрутить провод к корпусу из металла.

Также может не быть евророзетки. В таком случае система заземляется при подключении к заглушенной неитрали электрического щита. Здесь есть шина с готовым штырем, и накинут заземленный провод желто-зеленого цвета. К данному креплению добавляется дополнительное заземление, провод протягивается на кухню.

Поперечное сечение кабеля (из меди, многожильный) – не менее 2,5 мм кв. Новый провод накидывается на старый. Включается вытяжная система через автомат силой тока 6 A.

Прочищать систему следует 2 раза в год. Вентиляционные решетки для вытяжки на кухне снимаются, очищаются от гари. Это помогает не допустить воспламенения. Но если нет опыта и знаний о том, как сделать вытяжку на кухне, в квартиру лучше пригласить электрика. Тем более, он может наглядно показать,

В процессе готовки кухня наполняется паром и запахами пищи. Все это впитывается в стены, гарнитур и негативно сказывается на самочувствии людей, находящихся в помещении.Наполнить комнату свежим кислородом помогут вытяжки для кухни с отводом в вентиляцию.

Они, в отличие от рециркуляционных моделей, удаляют воздух из помещения, а не просто прогоняют его через фильтры и возвращают обратно.

Разнообразие предлагаемых производителями вытяжек порой поражает воображение. На рынке без труда можно найти оптимальную по стоимости и качеству модель. Но для неподготовленного покупателя выбор и установка такой кухонной техники станет сложной, а иногда, непосильной задачей. Поэтому перед тем как отправляться в магазин или заниматься монтажом вытяжки, в обязательном порядке необходимо разобраться со всеми тонкостями и нюансами.

Любой тип вытяжки, будь то рециркуляционная или устройство с отводом в вентиляцию, должен за один час прогонять объем воздуха, равный 10-12 объемам помещения для приготовления пищи.

Это жесткое санитарное требование, которое обязательно должно выполняться. Ведь на кухне активно используются источники открытого огня, нагревательные приборы. Да и влажность в комнате намного выше, нежели в других помещениях. Как результат, концентрация углекислого газа, вредных примесей и испарений постоянно увеличивается, что негативно скажется на самочувствие человека.

Еще одно требование – вытяжка должна устанавливаться максимально близко к варочной поверхности. Это минимум 65 см для электроплиты и 75 см для газовой.

Обязательным условием является присутствие на приборе специальной решетки, где будет оседать грязь и жир. Благодаря этому отходы не попадут в вентиляционный канал.

Вытяжки, отводящие отработанный воздух через вентиляционную шахту, являются классическими и наиболее привычными большинству людей моделями. Благодаря постоянному притоку свежего воздуха у человека поднимается настроение, улучшается самочувствие, а его пребывание на кухне станет более комфортным.

Обычно вытяжные приборы обеспечивают принудительную вентиляцию, для чего используется вентилятор. Такой подход позволяет в кратчайшее время вывести из помещения лишнюю влагу, которая может навредить мебельному гарнитуру, неприятные запахи, разнообразные пары, копоть, излишки углекислого газа и т.п.

Чтобы не загрязнять атмосферу вокруг дома в вытяжках используется специальный фильтр, собирающий большую часть всей грязи.

Единственный недостаток встраиваемых вытяжек с отводом в вентиляцию заключается в сложности их монтажа. Ведь прибор необходимо подсоединить к воздуховоду. Если в доме не предусмотрен вентиляционный канал, то придется просверливать отверстие в стене.

Различают несколько видов такой кухонной техники. Вытяжки с отводом в вентиляцию делятся на категории в зависимости от конструкции устройства, способа монтажа и очистки.

По типу установки выделяют такие устройства:

1. Навесные. Они делятся на купольные или плоские. А еще на рынке представлены наклонные изделия, которые в случае необходимости можно разложить. Навесная вытяжка гармонично впишется и в большую кухню, и в помещение маленьких размеров.
2. Встраиваемые. Приборы этого вида являются идеальным решением для малогабаритных квартир. Их особенность заключается в том, что они встраиваются в шкафчик и выступают в качестве его дна. Некоторые устройства могут раздвигаться, что позволяет увеличить объем захватываемого воздуха.

Владельцы кухонь большой площади предпочитают островную конструкцию вытяжного прибора. Он используется в тех ситуациях, когда плита располагается не у одной из стен кухни, а в центре комнаты. Островные вытяжки крепятся прямо к потолку и позволяют создать оригинальный дизайн помещения.

Кроме всего прочего, прибор для удаления отработанного воздуха является важным элементом кухни. Он не только всасывает вредные испарения, но и выступает в качестве декоративного элемента. Поэтому выбирая тот или иной тип, нужно оценить, будет ли желаемая модель гармонично сочетаться с дизайном кухни.

Вытяжка – это один из основных элементов любой современной кухни. Поэтому к ее выбору нужно подходить со всей ответственностью. Чтобы не прогадать и купить оптимальный прибор, необходимо обратить внимание на целый характеристик, присущих этим устройствам.

Среди критериев, влияющих на выбор, следующие:

• размер;
• режимы работы;
• тип используемого фильтра;
• наличие дополнительных функций;
• материал корпуса;
• производительность;
• шумность;
• способ управления прибором.

Конечно, оптимальный размер чрезвычайно важен при выборе устройства. Он прямо зависит от габаритов варочной поверхности. Поэтому перед походом в магазин бытовой техники нужно обязательно его узнать.

Чтобы вытяжка с отводом воздуха в вентиляцию справлялась со своей основной задачей, ее габариты обязательно должны соответствовать или быть немного больше площади плиты. Благодаря этому прибор будет забирать с кухни максимальный объем испарений, что значительно повысит его эффективность.

Что касается выбора режима работы, то здесь нужно определиться, какое именно устройство необходимо. Дело в том, что вытяжки могут работать в режимах рециркуляции и отвода воздуха через вентиляционную шахту, или совмещать 2 варианта. Оптимальным решением будет приобрести комбинированную модель. Если выбор пал на последнюю разновидность, то необходимо поинтересоваться у продавца о стоимости и доступности фильтров.

Перед покупкой необходимо посмотреть, какие фильтры используются в понравившейся вытяжке. Они предназначены для сбора большей части жира и загрязнений. Существует нескольких разновидностей фильтров. Лучшим решением являются металлические сетки. Они универсальны и просты в уходе – их легко можно мыть.

Что касается пластин, изготовленных из синтетического материала, то это не самый лучший выбор – их нельзя мыть. Такие изделия придется регулярно менять, а это дополнительные затраты. После того как они отслужили свой срок придется ехать в магазин и покупать новые.

Среди дополнительных функций вытяжек самой полезной и практичной является интервальный режим ее работы. Она обязательно должна быть в любой вытяжке. Это значит, что прибор будет время от времени включаться, очищать воздух и затем выключаться.

В подавляющем большинстве моделей среднего ценового диапазона для реализации этой функции используется электронный таймер. Что касается более дорогих изделий, то их интервальный режим основан на использовании датчиков, анализирующих состав воздуха. Но такая изюминка существенно увеличит стоимость вытяжки. Поэтому перед покупкой предстоит хорошо подумать: а стоит ли эта функция того?

Все вытяжные устройства существенно отличаются материалом корпуса. Производители предлагают кухонные приборы с отводом воздуха через вентиляцию изготовленные из эмали, закаленного стекла или нержавеющей стали.

Перед выбором того или иного материала нужно помнить, что от него зависит долговечность, внешний вид и, конечно же, стоимость прибора. Поэтому важно рассмотреть все положительные и отрицательные стороны каждого из них.

Главное преимущество эмалированных и металлических поверхностей – их невысокая стоимость. К тому же они без проблем моются и чистятся щеткой. В список особенностей моделей, корпус которых изготовлен из нержавеющей стали, следует добавить их презентабельный внешний вид – такие устройства можно не встраивать в шкаф.

Что касается вытяжек из закаленного стекла, то эти модели выглядят просто шикарно и стоят соответственно. При этом, чтобы поддерживать их в чистоте, придется регулярно и тщательно ухаживать за ними. Да и обращаться с такой техникой стоит максимально осторожно.

Далеко не всегда внешний вид соответствует внутреннему наполнению. Это утверждение относится и к кухонным вытяжкам. Ведь сегодня легко можно приобрести прибор с огромным куполом, мощности которого не хватит для очистки воздуха даже в небольшой по габаритам кухне.

Чтобы не прогадать с выбором, необходимо заранее подсчитать оптимальную производительность устройства. Для этого следует узнать объем кухни – умножить площадь пола на высоту потолков.

Для комфортной работы в помещении нужно покупать вытяжку, которая за 5-6 минут сможет полностью обновить воздух в комнате. То есть за час прибор должен успевать сделать 10-12 таких циклов. Чтобы узнать необходимую для своей кухни производительность вытяжки, следует умножить объем комнаты на кратность воздухообмена (10-12).

Например, если взять небольшое помещение площадью 15 м 2 , где высота потолков составляет 3 метра, то, умножив данные значения, получим объем, равный 45. Перемножим это число на кратность воздухообмена и добавив 20% в качестве запаса, узнаем оптимальную мощность вытяжки для такой кухни. В этом примере производительность прибора должна быть равной 450-540 кубометрам в час.

Шумность устройства играет важную роль – хозяйки нередко на приготовление пищи тратит несколько часов, а иногда и полдня. Некоторые даже устанавливают телевизоры на кухне, чтобы не пропустить свой любимый фильм, сериал или передачу.

Вряд ли следует говорить, что шумная вытяжка не позволит сосредоточиться и не даст услышать, о чем беседуют герои мелодрамы. Поэтому чтобы определиться с оптимальной для себя моделью, необходимо разобраться с децибелами.

Громкость нормальной человеческой речи составляет 50-60 дБ, в то время как для тихой музыки этот показатель не превышает 40 дБ. Что касается вытяжки, то следует посмотреть уровень шума в ее техническом паспорте. Он должен быть в диапазоне 40-80 дБ.

Выбирая вытяжное устройство, важно обратить внимание на способы управления ним. Существует три типа кнопок – сенсорные, механические и комбинированные. Наиболее дешевыми, максимально простыми и надежными являются механические модели. В этом случае мощность регулируется при помощи ряда специальных кнопок или слайдера (подвижного ползунка).

Сенсорный дисплей требует лишь легко прикосновения. Такие вытяжки выглядят по-современному. Преимущество сенсорных моделей заключается в простоте ухода за ними. Благодаря отсутствию выпирающих элементов грязь с дисплея легко удаляется при помощи влажной тряпочки.

Гибридные модели, в отличие от сенсорных и механических, не настолько популярны. Здесь кнопки полностью утоплены внутрь корпуса, поэтому их можно только нащупать. Но зато ухаживать за гибридными приборами так же легко, как и за сенсорными.

Выбирая ту или иную модель обязательно нужно обратить внимание на вариант освещения. В недорогих вытяжках для этого используются обычные лампочки накаливания. Они хоть и дешевые, но перегорают намного чаще. При этом такое освещение расходует большое количество электроэнергии.

Лучше отдать предпочтение моделям, в которых используются галогенные лампы. Они являются более экономичной альтернативой, да и светят намного ярче. Но учтите, что при таком освещении пища будет приобретать неестественный вид.

Идеальным же вариантом являются светодиодные лампы. Они нуждаются в минимальном количестве электроэнергии и служат годами.

Отличительной чертой вытяжек с отводом воздуха в вентиляцию класса люкс является наличие датчиков движения. Благодаря такому конструктивному решению свет включается в том случае, если в районе варочной поверхности была замечена активность.

Помимо технических характеристик, нелишним будет ознакомиться с отзывами других покупателей о конкретной модели. Многочисленные пользователи, которые уже заказали ту или иную вытяжку и успели попользоваться ею, укажут на преимущества и недостатки определенного товара. Такой подход позволит взвесить все за и против и приобрести оптимальную для своей кухни вытяжку.

Подобрать и купить подходящую для своей кухни вытяжку с отводом воздуха в вентиляционную шахту – это только полдела. Немаловажно грамотно осуществить монтаж прибора. Чтобы не наделать ошибок, необходимо придерживаться определенной последовательности действий.

Сначала, сразу же после покупки, нужно проверить комплектацию прибора. В коробке обязательно должен быть технический паспорт, где присутствует инструкция по установке, вытяжное устройство и комплект крепежных элементов (саморезов и анкеров для монтажа к кирпичной стене).

Затем важно подготовить все для работы – строительный уровень, перфоратор или дрель, рулетку и отвертку. Далее, порядок проведения работ будет следующим:

• воспользовавшись рулеткой, отмеряют около 70-80 см над варочной поверхностью и при помощи уровня проводят горизонтальную линию;
• по центру нарисованной ранее линии чертят еще одну, перпендикулярную ей;
• при помощи малярного скотча закрепляют шаблон на стене, чтобы он не сместился при сверлении;
• затем дрелью и сверлом, соответствующим идущим в комплекте саморезам, делают в стене четыре отверстия;
• следует закручивать саморезы в стену таким образом, чтобы их головка выступала на 0,5 см;
• после этого снимают решетку и крышку с вытяжки и навешивают ее на крепежные элементы;
• теперь останется докрутить саморезы до конца, чтобы надежно зафиксировать прибор на стене.

Монтаж вытяжки заканчивается установкой крышки и решетки. Далее, следует наиболее важный и трудоемкий этап – организация вентиляции. Но, при соблюдении всех правил и рекомендаций, этот процесс не вызовет абсолютно никаких сложностей.

Существует два вида вентиляционных труб для вытяжки – это пластиковые изделия и гофра. Последняя разновидность пользуется большим спросом, так как она имеет множество достоинств.

К преимуществам гофрированных труб следует отнести:

1. Простоту монтажа. Изделие изготавливается из тонкого алюминия, благодаря чему гофру можно будет изогнуть и повернуть так, как потребуется.
2. Возможность быстро изменить длину. Если труба оказалась слишком длинной, то лишнее можно отрезать при помощи обычных ножниц. А когда расчеты были осуществлены неверно, то гофру без каких-либо проблем можно увеличить – элементы быстро и хорошо соединяются между собой.
3. Небольшой вес. Материал очень легкий, благодаря чему можно сэкономить на дополнительных крепежных элементах и уменьшить время, необходимое для монтажа вентиляции.
4. Дешевизну. Покупатель с любым уровнем дохода сможет позволить себе приобрести гофру.

Но при монтаже этого материала нужно быть предельно аккуратным. Ведь гофра очень податлива и сильное нажатие может оставить на изделии некрасивую вмятину.

Что касается пластиковых вентиляционных труб, то специалисты рекомендуют использовать именно их. Такого рода изделие имеет гладкую внутреннюю поверхность, благодаря чему поток не будет тормозиться о стенки и терять свою скорость. К тому же материал отличается дешевизной, отсутствием подверженных окислению элементов, а также безопасностью для жизни и здоровья человека.

Вытяжка в процессе своей работы потребляет немалое количество электроэнергии. Поэтому специалисты рекомендуют провести для прибора отдельную линию, так как, в противном случае вся сеть может не выдержать такого напряжения.

Располагать розетку следует непосредственно возле самого прибора. Учтите, если для приготовления пищи используется газовая плита, то розетка должна быть удалена от нее на безопасное расстояние.

Чтобы прибор прослужил долго, его нужно регулярно чистить. Перед мытьем вытяжки ее предстоит обесточить. Далее, необходимо снять решетку или фильтр и вымыть все детали устройства, на которых могла скопиться грязь. Для очистки можно использовать средство для посуды или специальный состав, предназначенный для изделий из нержавеющей стали.

Отличительной чертой современных материалов является простота их мытья. Но иногда, в случае сильного загрязнения, нужно воспользоваться моющим средством. Учтите, что запрещается использовать для очистки порошок, металлическую губку или мочалку с жесткой структурой волокна – они поцарапают поверхность вытяжки.

Для мытья кнопок используется мягкая тряпочка, смоченная в моющем растворе. После того как все элементы вытяжки идеально чистые, а поверхность прибора вытерта насухо, устройство можно включать в розетку и продолжать его эксплуатацию.

Видео #1: Советы по выбору вытяжки на кухню:

Видео #2: Детальный разбор монтажа вытяжки с отводом воздуха в вентиляционную шахту:

Видео #3: Установка воздуховода кухонной вытяжки:

Вытяжка для кухни с отводом воздуха в вентиляцию – это незаменимая техника, о покупке которой нужно задуматься в первую очередь. Ведь один раз потратившись и подробно разобравшись в видах вытяжных приборов можно добиться, чтобы новенькие обои и натяжной потолок не впитали различные неприятные запахи, а сам процесс готовки приносил только удовольствие.

Вентиляция на кухне с вытяжкой – достаточно простая, но в то же время необходимая вещь. Это самый эффективный способ «обновить» воздух в комнате. Без такой системы запахи попадают в другие жилые комнаты, создавая неуютную атмосферу в квартире. Для кухни с газовой плитой вытяжка просто необходима. Она помогает собирать на себе жир, предотвращая его появление на стенах, мебели, технике.

Главная функция – поддержание нормального состава воздуха. Ее не могут выполнять другие приборы: увлажнители, очистители воздуха и т. п. В процессе эксплуатации воздух в комнате претерпевает изменения:

• повышение концентрации вредных веществ, которые выделяются отделкой, мебелью и любыми другими предметами;
• в результате газообмена в легких человека, в помещении скапливается углекислый газ, а процент кислорода уменьшается (то же самое происходит при горении конфорок);
• нагревательные приборы также влияют на качественный состав воздуха;
• микроскопический ворс от текстильной и шерстяной продукции, частички эпителия домашних животных постоянно летают в воздухе, что наносит вред здоровью;
• образование конденсата.

Эти изменения воздуха не означают, что стоит отказаться от нахождения в доме домашних животных, тканей и пр. Отрицательный эффект создается только при критическом превышении концентрации вредных веществ. Поэтому важно создать отток грязного и приток чистого воздуха. В этом и заключается функция воздуховода на кухне.

К вытяжным системам, как и к любой другой технике, предъявляются требования установки и техническим характеристикам:

1. Соответствие размеров вытяжной системы и газовой плиты под ней для максимальной эффективности удаления запахов.
2. Монтировать вытяжку нужно не меньше чем 50-60 см от плиты. Это делается с целью удобства работы. Кроме того, если вытяжка будет опущена слишком низко, есть большая вероятность возгорания скопившегося на ней жира.
3. Производительность вытяжки должна заменять воздух не меньше чем 10 раз в час. Чтобы подсчитать, какой объем вытяжная система должна переработать, надо учесть площадь и высоту потолков на кухне. Рассчитывать по формуле: V = S * h * 10 * 1,3, где S и h – площади и высота комнаты соответственно, 12 – минимальный показатель обработки воздуха за 60 минут, 1,3 – коэффициент поправки.
4. Если ветканала на кухне нет, то вытяжку лучше монтировать уже с возможностью регулировки производительности, рециркуляцией. Если подключить проточную вытяжку к естественной вентиляции, то это приведет к нарушению работы последней. Также не стоит включать такие устройства надолго.
5. Мастера должны четко следовать инструкциям паспорта оборудования.
6. Вытяжка выравнивается по уровню.
7. Недопустимы повороты под тупым углом, любых поворотов должно быть как можно меньше.
8. Если длинна трассы превышает 300 см, то необходим второй вытяжной вентилятор.
9. Не нужно выбирать оборудование с большой мощностью, от него много шума, и оно не предназначено для жилого помещения.

Сделать вентиляцию на кухне в квартире не составит большого труда. Процесс монтажа не сложен, но требует определенных знаний. Например, на кухне размер вентиляционного отверстия отличается от того, который находится в ванной. Огромную роль в правильном функционировании системы будет играть правильно подобранное оборудование.

Чтобы вытяжка работала правильно и надежно, отвод проделывают наружу. Для этого нужно проложить на кухне вытяжной канал наименьшей длины. Идеальный вариант: круглое сечение и не больше двух поворотов. Для предупреждения протечки и промерзания нужно установить оборотные клапаны. Перед непосредственно монтированием следует получить информацию о габаритах и размещении вытяжной системы.

При размещении системы вентиляции на кухне учитываются положение плиты и площадь комнаты. Хорошо, если в помещении высокие потолки. Даже совсем простое оборудование не навредит интерьеру. В зависимости от конфигурации выделяют следующие виды вытяжек:

1. Угловая. При выборе этого вида вытяжки у человека появляется возможность сэкономить пространство и сделать варочную поверхность более доступной, что актуально для маленьких кухонь.
2. Настенная. Одна сторона купола примыкает к стенке, а другая располагается над варочной поверхностью.
3. Островная. Счастливые обладатели просторных кухонь могут позволить себе установку конструкции островного типа. Тогда вытяжка будет размещаться посередине комнаты – там, где находится вся рабочая поверхность в кухнях-островах.

Формы вытяжек также отличаются (наклонные, плоские).

Вентиляция с газовой плитой в кухне должны работать «сообща». Соответственно размер необходимо подбирать под имеющуюся плиту. Они либо совпадают, либо ширина и длина вытяжки увеличиваются примерно на 5 см. Слишком широкую вытяжку выбирать не стоит. Она хоть и будет отлично справляться со своей функцией, но работать на кухне станет неудобно.

Розетку обычно прячут в (под) навесной шкафчик, иногда в кожух, который маскирует воздуховод. Расстояние от пола – 1,9 м.

На этапе подбора подходящего вытяжного канала, который будет проходить через стену, нужно учесть несколько пунктов. Первый – это толщина стены, второй – материал в стене, через который будет осуществляться проводка.

Лучший вариант – круглая оцинковка. Ее можно применить и в качестве скрытого в стене канала, и в качестве скрытого воздуховода. Под такую трубу подойдет любой утеплитель. Изолирующий материал должен быть хорошего качества, не пропускать воду. Можно отдать предпочтение одному из следующих материалов:

Изделия из пластика удобны в установке, имеют доступную стоимость. Именно поэтому его чаще всего выбирают в качестве материала для вытяжного канала на кухню.

Первым делом стоит составить схему на стене. Далее проделываются отверстия, чтобы потом закрепить станину инструмента. В отверстие забивается дюбель, и вкручивается шпилька для закрепления. Станина закрепляется на стенке, производятся окончательные замеры.

Далее сооружается водосток, для того, чтобы по нему стекала охлаждайка сверлящей коронки. Проще всего сделать водосток из алюминиевой фольги.

Сверление стены проходит в несколько стадий:

1. Сначала разрушается внутренний слой, вытаскивается арболитный цилиндр из коронки, чтобы не мешал при дальнейшем монтаже.
2. Затем сверлится внутренняя часть фасадной плиты, снова достается цилиндр.
3. На заключительной стадии сверлится внешний плиточный слой. Инструмент со станиной демонтируются.

Далее собирается система оборотных клапанов. Они защищают канал от проникновения холодного воздуха извне. После этого вытяжку можно закрепить на стене.

Вытяжка плоского типа монтируется к низу навесной мебели или к стенке.

Если имеется угловая планка, то корпус вытяжки встраивается в подвесной шкаф. Бывает, что монтаж затрудняется из-за газовой трубы или выступов. В этом случае применяют сантехнические саморезы шпильки, вкручивающиеся в стену в качестве дюбелей. Сама вытяжка крепится на некотором расстоянии от стены. При правильном монтаже система сохраняет оптимальную тягу. Повороты канала уменьшают «силу» оборудования на 10%.

После установки оборотного клапана, нужно провести его герметизацию снаружи стены. Далее вставляется утепленная труба. С внутренней стороны стены она герметизируется, крепится квадратным элементом на четыре дюбеля.

Еще одна задача – прокладывание воздухопровода до отверстия. Необходимо подготовить пластмассовый или гипсокартонный короб (легко поддается обработке). Короб должен удержать не только собственную массу, но и массу воздухопровода. Для закрепления каркаса нужно использовать дюбеля. Максимальной герметичности на стыке воздуховода помогает добиться силиконовый герметик.

1. Разметка месторасположения элементов.
2. Сверление отверстия, фиксация подвесов из металла дюбелями.
3. Поэтапный монтаж элементов воздуховода.
4. Герметизация соединений.

Чтобы сделать вытяжку на кухне правильно, как настоящий профессионал, нельзя забывать о шумоизоляции воздуховода. Это позволит нейтрализовать ненужный шум.

Воздуховод – громоздкая конструкция, поэтому требуется закрыть ее коробом. Есть несколько способов сделать это:

• использовать короб из пластика (отличается жесткостью и легкостью, удобной установкой) – разместить под потолком или над подвесной мебелью;
• использовать короб из гипсокартона (есть возможность оснащения светильниками) – требуется металлопрофильный каркас.

Прежде чем заняться маскировкой воздуховода, нужно убедиться в отсутствии протечек.

1. Выполнение разметки. Отметить расположение третьего профиля.
2. Сверление отверстий под саморезы-шпильки (проще всего через профиль).
3. Вставка дюбелей.
4. Крепление профилей на саморезы-шпильки.
5. Оформление уголком с перфорацией из металла углов вытяжки.
6. Соединение профилей поперечниками.
7. Крепление гипсокартонных листов на металлопрофильный каркас. Внешний угол листа перекрывается декоративным уголком.

Остается провести окончательную отделку.

• Если в квартире вентиляция на кухне работает продолжительное время, запасы воздушных масс иссякают. Требуется установка приточного клапана. Он может снабдить воздухом систему в количестве 40-60 кубических метров в час. Есть несколько разновидностей этого устройства: самостоятельное и дополнительное. Перво устанавливается на стену, второе – на пластиковые оконные рамы.
• Сначала необходимо разметить контур. Затем просверлить отверстие ( с уклоном вниз). Если это самостоятельный приточный клапан, то диаметр отверстия должен составлять 4,5 см. После чего вставляется гильза.
• Клапанная труба требует обязательной обмотки изолирующим материалом. В таком виде ее помещают в подготовленное отверстие (в норме она чуть-чуть выступает). Корпус приточного клапана фиксируется на дюбели. На завершающем этапе в систему добавляют фильтры, которые защищают помещение от попадания пыли и другого мелкого сора.
• Силу воздушного притока можно будет контролировать, используя заслонку.

Если в квартире присутствует контур заземления и евророзетки, то провод нужно подсоединить к клемме заземления (обозначение: три полоски разной длины). При отсутствии заземленного разъема, придется сделать его самостоятельно – прикрутить провод к корпусу из металла.

Также может не быть евророзетки. В таком случае система заземляется при подключении к заглушенной неитрали электрического щита. Здесь есть шина с готовым штырем, и накинут заземленный провод желто-зеленого цвета. К данному креплению добавляется дополнительное заземление, провод протягивается на кухню.

Поперечное сечение кабеля (из меди, многожильный) – не менее 2,5 мм кв. Новый провод накидывается на старый. Включается вытяжная система через автомат силой тока 6 A.

Прочищать систему следует 2 раза в год. Вентиляционные решетки для вытяжки на кухне снимаются, очищаются от гари. Это помогает не допустить воспламенения. Но если нет опыта и знаний о том, как сделать вытяжку на кухне, в квартиру лучше пригласить электрика. Тем более, он может наглядно показать, как проводить чистку.

Во время приготовления пищи запахи с кухни распространяются по всей квартире. Даже приятные, они не всегда положительно влияют на здоровье и впитываются в поверхность мебели и стен. Установка вытяжки для кухни с отводом в вентиляцию значительно улучшает микроклимат в доме.

Большой выбор оборудования для очистки воздуха позволяет подобрать подходящий вариант по типу фильтрации, мощности, размерам, сочетающийся со стилем оформления кухни. Необходимый на кухне прибор одновременно является декоративным элементом.

Виды и особенности вытяжек для кухни

По принципу работы воздухоочистительное оборудование делится на циркуляционное и с вытяжкой в вентиляционные каналы. В режиме рециркуляции воздух из помещения проходит очистку различными фильтрами и возвращается обратно.

Вентиляционные вытяжки значительно эффективнее, они забирают грязный воздух, частично очищают его и выводят на улицу. В помещении всегда свежо, достаточно кислорода. Свежий воздух взамен удаленного поступает через окна с улицы.

По способу крепления различают такие разновидности вытяжек для кухни:

• подвесные;
• настенные;
• угловые;
• встроенные;
• островные.

Подвесные крепятся к потолку над плитой. Островные вытяжки для кухни являются подвидом подвесных моделей. Они устанавливаются над варочными панелями, вмонтированные в отдельно стоящую тумбочку – остров.

Настенные вытяжки крепятся к стене, имеют различные формы. К ним относятся и угловые модели, которые устанавливаются в угол над расположенной там варочной поверхностью. Крепление может быть к 2 плоскостям и одной стене.

Для маленькой кухни удобно использовать встроенные вытяжки. Они устанавливаются в нижней части подвесного шкафа или позади горелок, имеют раздвижную рабочую поверхность и регулируемую за счет этого мощность.

Выдвижные модели чаще рециркуляционные. Подвести к ним трубу диаметром более 100 мм не всегда возможно, т. к. нет места.  Приборы с отводом в вентиляцию устанавливаются только в шкаф над плитой.

Вытяжки имеют различную форму и расположение отверстий для втягивания воздуха.

По внешнему виду и конфигурации различают:

• прямоугольные плоские;
• купольные;
• каминные;
• наклонные;
• вертикальные.

Лучше всего втягивают воздух купольный модели. Они имеют нависающие края вокруг воздухозаборника с плавным переходом к трубе.

Классические каминные вытяжки можно отнести к купольным. Они предназначены для больших помещений. Часто это очень мощное оборудование по очистке воздуха, оснащенное 4 вентиляторами.

Каминные модели великолепно смотрятся, имеют большую поверхность втягивания воздуха. Обычно они оборудованы галогенной подсветкой, сенсорной панелью.

Внешний вид эстетичный, корпус скомбинирован из различных материалов. Они способны очищать воздух на большой кухне-столовой, в гостиных и квартирах-студиях.

Требуют широких вентиляционных ходов и большого притока воздуха. Отличаются каналом для отвода воздуха большого диаметра под закрывающим его декоративным кожухом.

Вертикально стоящие панели с отверстиями для забора воздуха занимают мало места. Они устанавливаются на стене позади конфорок.

Могут поворачиваться на регулируемых кронштейнах под углом, если требуется активная очистка, удаление пара от кастрюль или запаха пригоревшей пищи, сбежавшего молока.

Наклонные модели частично нависают над варочной панелью, обычно имеют корпус из нержавеющей стали и стекла, выглядят стильно.

Воздухозаборники малозаметны. Они выполнены в виде щелей, разделяющих переднюю панель на секции. Имеют малую и среднюю мощность. Подходят для стильных кухонь маленького размера.

Как устроены вытяжки с отводом в вентиляцию

Устройство вытяжки независимо от формы и места монтажа, одинаковое. Оно включает:

• корпус;
• крепление;
• фильтры;
• вентиляторы;
• трубы отвода воздуха;
• панель управления.

Дополнительно устанавливается подсветка, устройства автоматического включения и аварийного отключения.

Корпус вытяжки может изготавливаться из:

• нержавеющей стали;
• алюминиевого листа;
• пластика;
• жаропрочного стекла.

Металл может покрываться эмалями различного цвета. Алюминий полируется до блеска, сверху наносится бесцветный глянцевый лак, защищающий от окисления и коррозии.

Поверхность легко моется, выглядит декоративно. Металлические корпуса долговечные и прочные.

Тип крепления зависит от модели. Это могут быть различные кронштейны, монтируемые на стену. К потолку подвешиваются вытяжки на тросах, прикрепленных снаружи, или шпильках, спрятанных в кожух вокруг трубы.

Втягиваемый воздух проходит сразу через жироуловители. Фильтр расположен на входе в вытяжку, по форме представляет собой объемную сетку. Металлические снимаются и легко отмываются от налета, пластиковые и матерчатые надо менять, мыть их нельзя.

Системы очистки имеют вентилятор, более мощные модели — 2, в каминных моделях их может быть 4. Вентилятор направляет воздух из кухни в вентиляционный канал и выводит его наружу. От типа вентиляторов, их количества зависит мощность оборудования и уровень шума.

Вытяжка с отводом воздуха имеет каналы, выходящие наружу. Это гофрированная труба из алюминия или пластиковая, белого цвета круглого или квадратного сечения.

Панель управления может быть кнопочная или сенсорная. Кроме переключения режимов работы, с нее включается и регулируется подсветка.

Вентиляторы перемещают находящиеся внутри устройства воздушные массы в вентиляционную трубу и дальше на улицу. В корпус втягивается воздух из кухни, увлекая за собой копоть и жир.

Поступая в вытяжное устройство, воздух проходит сначала через фильтрующие решетки. Большая часть жира и копоти остается на ней. Уже очищенный, он выходит наружу.

Свежий воздух поступает через окна и щели дверей. Если кухня плотно закрыта, и поступление воздуха сильно ограничено, может возникнуть эффект опрокидывания, когда часть воздушных масс возвращается из вытяжки в кухню. Надо учитывать объем воздушного потока и всегда открывать окно для проветривания.

Критерии выбора вытяжного устройства

Вытяжки на кухню выбираются по объему помещения и мощности оборудования. Воздух на кухне в течение часа должен смениться 10 – 12 раз. Тогда запахи, влага, копоть и жир будут полностью удалены из кухни.

Перед тем как идти за фильтрующим воздух устройством, необходимо определить размеры кухни. Для этого обычной рулеткой измеряется длина, ширина и высота помещения.

Минимальная производительность вытяжки рассчитывается по формуле:

(a × b × h) × 12 × 1,3

где: (a × b × h) – объем кухни;

12 – количество полных смен воздуха за час;

1,3 – поправочный коэффициент, учитывающий потери мощности при вентиляции в трубе и фильтрах.

Полученную цифру нужно сравнивать с мощностью, указанной в техническом паспорте на понравившуюся модель. Выбирать надо немного мощнее, на 10 – 15 %, чтобы оборудование не работало постоянно с предельной нагрузкой.

Слабая вытяжка не обеспечит полноценную очистку воздуха. Ароматы и пар будут скапливаться на кухне и попадать в комнаты, впитываться в стены и поверхность мебели.

Слишком мощные устройства стоят дороже и потребляют большее количество электроэнергии даже при работе с в экономном режиме. С другой стороны, в экстренных случаях они способны в считаные минуты очистить кухню от дыма забытой на огне еды.

Конструкция вытяжки подбирается, исходя из габаритов кухни, стиля ее оформления, удобства ее размещения над плитой и соответствия ей по размеру. Нижняя, воздухозаборная часть устройства не должна быть меньше варочной панели.

Купольные и каминные модели подойдут для помещений с высоким потолком. Если высота кухни маленькая, установить выводной канал будет проблемно.

Длина вытяжной трубы должна быть в пределах 5 метров и иметь не более 3 изгибов. Если плита расположена далеко, напротив наружной стены, стоит рассмотреть вариант рециркуляционной очистки воздуха.

В малогабаритных кухнях хорошо разместятся настенные и выдвижные модели. Купольные и подвесные вытяжки уместны в большом помещении с высоким потолком и в кухне-столовой.

При покупке следует попросить продавца включить вытяжку и послушать, насколько сильно она шумит. У большинства оборудования нижнего и среднего ценового уровня вентиляторы при работе сильно гудят. Шум может достигать 70 дБ. Нормальным считается уровень звука в пределах 40 дБ, при нем можно длительное время находиться на кухне. Это тише, чем спокойный разговор людей.

Панель управления должна располагаться на передней части устройства, чтобы легко было переключать режимы работы при приготовлении еды. Сенсорная панель реагирует на прикосновение, но очень чувствительна к загрязнениям. Кнопочная система переключения требует небольшого усилия при нажатии, более прочная и долговечная.

На работу вытяжки подсветка не влияет, но создает дополнительные удобства хозяйке при приготовлении пищи. В современных моделях используют в основном галогенные светильники и лампы накаливания. Сверху они закрываются прозрачной или матовой стеклянной крышкой, защищающей их от попадания влаги и горячего воздуха. В отдельных дорогих моделях можно встретить диодные и другие виды светильников.

При покупке оборудования следует обратить внимание на тип лампы и доступность ее для замены. Свет должен быть направлен вниз, не рассеиваться во все стороны и не слепить глаза.

Вытяжка может быть дополнительно оборудована таймером, который выключает ее через определенное время. Датчик чистоты воздуха определяет степень загрязненности и самостоятельно включает оборудование.

Правила подключения вытяжки

Вытяжка устанавливается точно по центру варочной панели и по размеру должна быть равной ей или больше на 5 – 10 %.

Высота расположения нижней поверхности вытяжки зависит не только от ее конструкции, но и от типа варочной панели. Устанавливать горизонтальную кухонную вытяжку с выводом в вентиляцию следует на высоте 60 – 80 см над электрической панелью и 65 – 85 см – над газовой плитой. Нижняя граница наклонной модели может располагаться на расстоянии 35 – 50 см над электрической панелью, и 55 – 65 см от поверхности плиты газовой.

Дополнительно следует ориентироваться на рост хозяйки, которая больше всех проводит время на кухне. Специалисты по эргономике определили, что оптимальное расположение вытяжки –  на 2 – 4 см над головой, но в зоне полусогнутой поднятой руки. Тогда край вытяжки не мешает готовить, а до панели управления легко дотянуться. Если ориентироваться по подвесным шкафам, то нижняя плоскость горизонтальной вытяжки должна быть на 10 – 20 см выше нижнего края мебели.

Розетка для включения вытяжки должна иметь заземление и находиться на расстоянии минимум 25 см от края вытяжки по горизонтали. Наиболее безопасный вариант – это выведение проводов от всего оборудования на одну панель управления, которая находится ближе к входной двери.

Все стыки оборудования и вытяжной трубы должны проверяться на герметичность. При наличии щелей грязный воздух будет опять попадать в помещение.

Для установки кухонной вытяжки лучше пригласить специалиста. В магазине могут посоветовать, в какой сервис обратиться, ориентируясь на фирму-изготовителя купленной модели. Несложная, на первый взгляд, работа требует специальных навыков и инструментов.

Этапы монтажа

Повесить своими руками вытяжку может любой человек при помощи простых инструментов. Значительно сложнее справиться с отводом для вытяжки на кухне, правильно подвесить его и соединить.

Последовательность монтажа вытяжки с отводом в вентиляцию:

• Проверить комплектность покупки. В коробке, кроме самой вытяжки, должен быть паспорт, крепеж, инструкция, как устанавливается и подключается вытяжка в вентиляцию. На стенке упаковки обычно нарисован шаблон, его надо вырезать.
• Отмерить рулеткой расстояние от варочной поверхности до вытяжки и провести горизонтальную линию по уровню.
• Вторая линия разметки – вертикальная – проходит точно по центру плиты. Необходимо использовать отвес.
• Закрепить на стене шаблон по разметке, можно использовать скотч или изоляционную ленту.
• Сделать 4 отверстия в стене. Сверло должно быть в комплекте с саморезами.
• Закрутить винты, оставив над стеной головки, выступающие на 5 мм.
• Снять крышку, вытащить решетку и навесить корпус на саморезы.
• Затянуть винты, чтобы они плотно прилегали к корпусу изнутри.
• Установить на место крышку и решетку.

Вытяжной канал проще сделать из гофры. Она податливая, легко укладывается и крепится на шкафу. Специалисты же рекомендуют пластиковые трубы. Их гладкая поверхность не будет задерживать частицы грязи, и долгое время вытяжку можно не чистить.

Установка вентиляционных труб имеет множество нюансов. Эту работу лучше доверить специалистам.

Особенности эксплуатации

За вытяжкой с отводом в вентиляцию необходимо регулярно ухаживать. Снаружи пыль протирается раз в неделю. Прежде всего для безопасности надо отключить оборудование от электропитания, затем протереть корпус сухой салфеткой.

Если на поверхности остались пятна, вымыть средством для посуды или кухонной мебели, после этого высушить салфеткой.

Металлический фильтр вынимают и замачивают в мыльном растворе. Затем моют губкой или щеткой, ополаскивают проточной водой, высушивают и ставят на место.

Синтетические фильтры не моются! Они меняются раз в 3 – 6 месяцев, в соответствии с инструкцией к данной модели.

Вентиляторы и каналы очищают, согласно инструкции в техпаспорте. Для этого снимают крышку и чистят пылесосом на минимальной мощности.

После сборки вытяжку включают в розетку и, настроив на режим минимальной мощности, дают ей поработать. Затем делают небольшой перерыв, и оборудование готово к эксплуатации.

Заключение

Правильно подобранное оборудование очистки воздуха улучшит микроклимат во всей квартире. Неприятные запахи полностью выведутся наружу, и дополнительно будет очищаться воздух, попадающий в жилые комнаты.

Используя вытяжку на кухне с отводом в вентиляцию, можно эффективно очищать воздух во всем помещении, особенно в квартире-студии. На кухне всегда будет свежий воздух, без копоти, жира и пыли.

Уборку можно делать реже, поскольку частицы жира, создающие пленку липкого налета и грязи, выводятся из квартиры.

Если доступ свежего воздуха через окна возможен не всегда, оптимальным вариантом станет комбинированная модель. Она работает в режиме рециркуляции и вытяжки в вентиляцию.

Оборудование с программируемым режимом работы позволит очищать воздух во время отсутствия хозяев в доме в энергосберегающем режиме.
