Установка вытяжки на кухне своими руками: как надежно подключить и закрепить её

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

• подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
• встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;

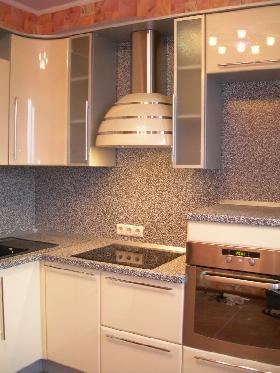

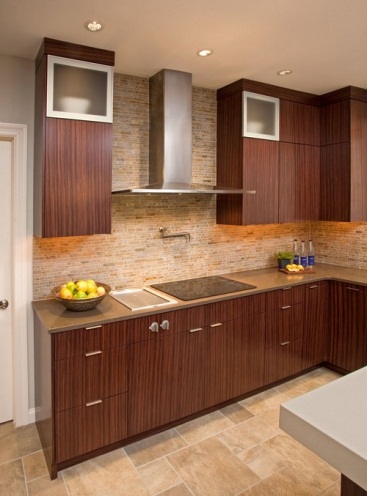

• настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
• угловые – устанавливаются в угол;
• островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

• Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
• Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.

Евророзетка с подключенным заземлением в России встречается только в новых квартирах

Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.

Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:

Пластиковый воздуховод более компактный и незаметный

• Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
• Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Подключение воздуховода

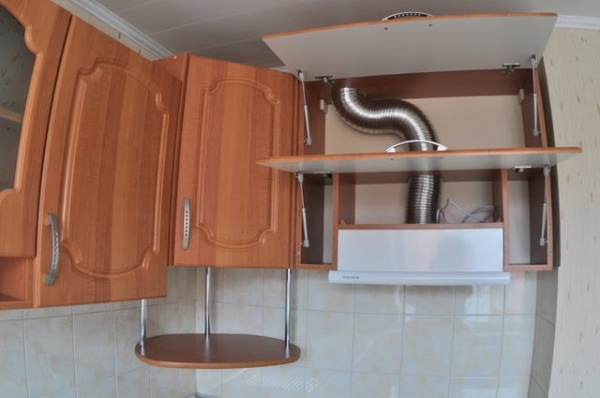

• • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
  • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
  • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.

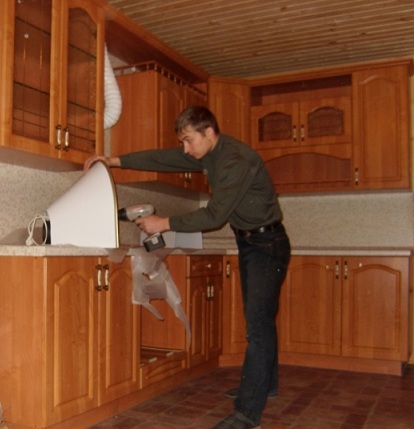

  • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.

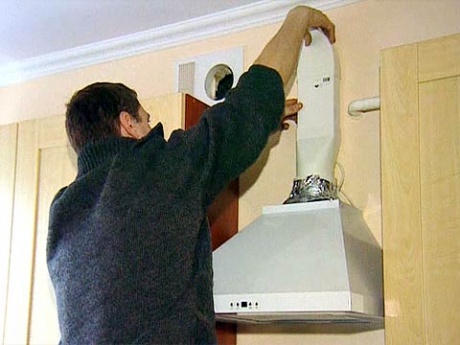

  • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
  • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.

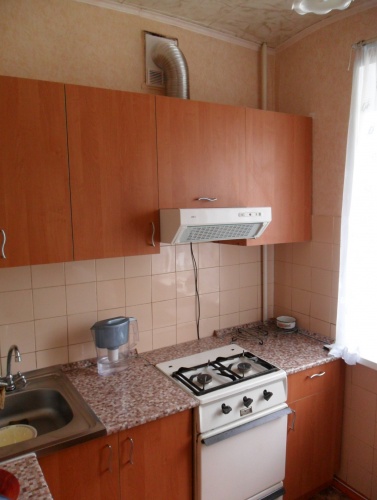

Крепление гофры к вентиляции

• • При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Комплектующие для пластикового воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

• • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь. Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
  • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
  • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой

• Установка вытяжки на кухне – видео-инструкция:

• И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
• Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

Электрооборудование, свет, освещение

Одним из основных электроприборов на кухне является вытяжка. С ее помощью удается обустроить в помещении комфортный микроклимат. Существует несколько разновидностей вытяжек, различающихся по принципу работы и внешнему виду. Предлагаем ознакомиться с рекомендациями о том как установить вытяжку своими руками.

Оглавление:

Вытяжки для плиты: разновидности и характеристика

В соотношении с принципом работы, вытяжки для кухни бывают эвакуирующими и циркуляционными. Первый вариант подразумевает выбрасывание воздуха из помещения наружу. Вытяжки второго типа – транспортируют воздух через фильтры и возвращают его обратно. Установка фильтра с активированным углем способна сделать из эвакуирующей вытяжки циркуляционную.

Вытяжка циркуляционного типа не затрагивает работу вентиляционной системы, однако она менее популярна в использовании прежде всего из-за своей дороговизны.

В соотношении с местом монтажа вытяжки бывают встраиваемыми, например в шкаф, настольными, каминными, потолочными, островными. Настольный вариант вытяжек используется в быту очень редко, такие устройства чаще всего являются атрибутом профессиональных кухонь.

Для проектирования каминной вытяжки, следует нанимать специалистов, которые будут составлять индивидуальный чертеж данного устройства. Такая вытяжка отличается привлекательным внешним видом и высокой скоростью очистки. Вытяжка потолочного типа подразумевает наличие на потолке нескольких воздухозаборных элементов, способствующих очищению воздуха. Однако, для того, чтобы установить такую систему необходимо обустроить фальш потолок, под которым находится воздухозаборная система.

Самым простым и легким в использовании вариантом вытяжки для стандартной кухни в квартире или в частном доме, является встроенный ее вариант или вытяжка настенного типа.

Установка вытяжки на кухне: особенности выбора электроприбора

Выбирая вытяжку для дома, следует изучить определенные критерии, которые помогут подобрать устройство, отличающееся хорошими эксплуатационными характеристиками. Вытяжка для кухни находится под воздействием влаги, жира, паров, поэтому она прежде всего должна быть электробезопасной. Оседание влаги и жира внутри устройства способствует электрическим сбоям в работе вентилятора.

В любом случае, для подключения устройства к электрической сети используется три кабеля, один из которых является заземлением.

При наличии заземления в доме, достаточно соединить провода между собой. Однако, если заземление отсутствует, то необходимо позаботиться об его обустройстве.

Для того, чтобы подключить заземление категорически запрещается использовать газовые, водопроводные и другие трубы. Для этих целей используется глухая нейтраль.

Покупая вытяжку для кухни, прежде всего акцентируйте внимание на ее производительность. От этого показателя напрямую зависит эффективность работы устройства. Вытяжка должна обеспечить смену всего воздуха, находящегося в помещении в течение часа. Для расчета оптимальной производительности вытяжки площадь помещения умножается на его высоту и на двенадцать. Полученное значение умножается на 1,3.

Ширина устройства должна быть такой как варочная поверхность или большей, но ни в коем случае не меньшей. Также, акцентируйте внимание многофункциональности прибора. Различают вытяжки, которые работают в различных режимах. Покупая вытяжку с фильтрами, приобретите несколько запасных фильтров, которые при необходимости нужно будет поменять. Более эффективный вариант – использование вытяжки, которая удаляет загрязненный воздух из помещения, не возвращая его.

Однако, выбирая вытяжку с фильтром, поинтересуйтесь об их количестве и особенностях. Некоторые фильтры способны обеспечить грубую очистку, а другие – тонкую очистку. Первый вариант предполагает собой многоразовую сетку, для удаления жира из которой достаточно ее помыть. Фильтры тонкой очистки содержат в составе активированный уголь, который обеспечивает более качественную очистку воздуха.

Для управления вытяжкой используют обычные кнопки, сенсор или дистанционный пульт. Механические горизонтальные включатели обеспечивают слайдерность управления устройством. Также, следует акцентировать особое внимание многофункциональности устройства. Некоторые вытяжки характеризуются различными режимами работы, имеют дополнительные датчики и таймеры. Однако, если вы хотите приобрести недорогое оборудование, то можно обойтись и без них. Почти каждая вытяжка имеет встроенный осветительный прибор в виде галогенной лампочки или ламп накаливания.

На эффективность применения вытяжки на кухне, влияют такие показатели:

• давление воздуха, создающееся мотором, от увеличения данного показателя увеличивается и производительность;
• количество режимов работы, возможность запрограммированного включения;
• жироулавливающие фильтры, их размеры, количество и сечение;
• производительность устройства и запас мощности, вытяжка должна обеспечивать максимальную очистку воздуха, например при подгорании продуктов;
• размер вытяжки влияет на степень захватывания воздуха устройством.

Монтаж вытяжки на кухне своими руками

Установка вытяжки должна проводиться с учетом уже существующей штатной вентиляции. Существует два способа выведения воздуха – обустройство нового дополнительного окна на улицу или соединение вытяжки с уже существующей шахтой вентиляции.

Второй способ имеет массу недостатков, прежде всего, вытяжка подключенная к вентиляции, нуждается в установке обратного клапана. Однако, в некоторых случаях, выведенный из кухни воздух возвращается в другие комнаты.

Проще и правильнее соорудить для кухонной вытяжки дополнительное окно для выведения воздуха. Для того, чтобы конденсат, который образуется внутри вытяжки не приводит к сбоям в ее работе, следует установить специальную заслонку, которая чаще всего выполнена из алюминия. При этом, размер окна, находящегося под воздуховодом должен составлять ¾ от диаметра воздуховода. Для подтягивания заслонки используется специальная пружина, которая способствует ее открытию в процессе прохождения через нее воздуха. С помощью пружинки осуществляется саморегуляция устройства.

Еще одним функциональным элементом вытяжки является нейтрализатор запаха. Различают три основных вида нейтрализаторов запаха. Предлагаем ознакомиться с ними подробнее:

• нейтрализаторы воздуха химического происхождения – нуждаются в периодической замене, так как на них негативно воздействует жир, который попадает на поверхность вытяжки, также, такие вещества способствуют быстрому истощению воздуха и в некоторых случаях оказывают вред на здоровье человека;
• электрические ионизаторы воздуха – работают по такому же принципу как и обычные ионизаторы, однако создают больший разряд, так как над вытяжкой скапливается намного больше запахов, нежели в обычном жилом помещении, если человек постоянно находится над варочной поверхностью, то ионизатор оказывает на него пагубное влияние;
• нейтрализаторы ультрафиолетового типа – нуждаются в периодической очистке и замене ламп, однако, это единственный вариант нейтрализатора, который является экологически безопасным для человека, также, с помощью ламп удается не только решить вопрос с очисткой воздуха, но и с подсветкой варочной поверхности.

Воздуховод для вытяжки: особенности и характеристика

Чаще всего для вытяжки используют гофрированные воздуховоды, это объясняется их доступной стоимостью и легкостью монтажа. Также существуют воздуховоды, выполненные из пластика или из металла, они имеют сечение в виде круга, квадрата или прямоугольника.

Если на кухне имеются высокие потолки, то предпочтительнее установить круглый вариант воздуховода. Прямоугольные воздуховоды – более универсальны и чаще всего используются на кухне. Если требуется сэкономить пространство в помещении, то рекомендуем остановиться на плоском варианте воздуховода.

В процессе комбинации различных вариантов воздуховода, необходимо воспользоваться специальными переходниками и коленами, которые помогут соединить их между собой. Для установки гофрированного воздуховода не нужно устанавливать вышеперечисленные элементы. Обратите внимание на диаметр воздуховода, он должен быть больше диаметра вентиляционных решеток. В противном случае, произойдет повышение сопротивления внутри трубы и снижение мощности воздушных потоков. При совпадении данных показателей, уровень шума от работы вытяжки будет довольно высоким. Также, следует обратить внимание на длин воздуховода, оптимальным значением станет 300 см. При использовании более длинных воздуховодов, эффективность работы вытяжки снизится. Не допускается наличие прямых углов в процессе монтажа воздуховодов.

Среди преимуществ пластиковых воздуховодов отметим:

• низкая шумопроизводительность;
• низкий уровень сопротивления;
• легкость веса и простота монтажа.

Гофра для вытяжки устанавливается с использованием хомутов и фитингов. Среди ее преимуществ отметим:

• легкая установка;
• доступная стоимость;
• отсутствие необходимости в переходниках;
• гибкость.

Самые сложные в монтаже воздуховоды из металла. Для обеспечения их герметичности необходимо обработать их стыки с помощью специального клея.

Для того, чтобы скрыть воздуховод на кухне, воспользуйтесь следующими рекомендациями:

• для скрытия трубы устанавливается специальный короб или подвесной потолок;
• возможен вариант приобретения пластикового короба, который различается по форме и размеру, некоторые конструкции имеют также и встроенную подсветку, которая дополнительно декорирует помещение;
• возможен вариант установки воздуховодов в кухонной мебели;
• покраска трубы в цвет, который подходит к общему интерьеру – самый простой и в то же время оригинальный вариант декора.

Монтаж кухонной вытяжки своими руками – технология

Изначально работы по установке вытяжки начинают с изготовления антивозвратного механизма в виде короба. Для этого потребуется листовой алюминий или оцинкованная сталь. Более простой вариант – покупка обратного клапана, устанавливаемого перед вентиляционным отверстием. Монтаж встроенной вытяжки в шкаф своими руками осуществляется с помощью электролобзика. Для заделывания щелей между вытяжкой и шкафом, используется монтажная пена. Изначально производится примерка вытяжки и изготовление хлопушки, при необходимости.

Далее вытяжки устанавливается на шкаф и производится разметка ее основания. Для отпиливания отверстия под вытяжку в шкафу, воспользуйтесь электролобзиком. При этом, изначально необходимо с помощью дрели просверлить небольшие отверстия, а затем выпилить необходимую форму. Таким образом, удастся предотвратить повреждение шкафа в процессе его резки.

Монтаж воздуховода для кухонной вытяжки своими руками является следующим процессом работы. Установите гофрированный воздуховод во внутрь шкафа, обрежьте ее на необходимую длину и загните их в наружную сторону.

Далее шкаф с установленным воздуховодом фиксируется на стене. Для обработки всех стыков воздуховода используется герметик на основе силикона, во избежание потери производительности.

Далее следует процесс соединения гофры с вентиляционной системой, для заделывания больших щелей используется монтажная пена, а для небольших – герметик на силиконовой основе.

Вытяжка устанавливается во внутрь шкафа, закрепляясь в нем саморезами или дюбелями. Для фиксации гофры используется хомут.

Установка воздуховодов из пластика производится по такой же схеме. Однако, для обеспечения углов здесь используют специальные переходники. Старайтесь, чтобы трубы располагались под минимальным количеством изгибов. Так как один поворот подразумевает потерю приблизительно десяти процентов мощности.

Так как на кухне довольно часто присутствует повышенная влажность, шкаф, выполненный из дерева довольно быстро приходит в негодность. Поэтому, вытяжка устанавливается на стену без него. В таком случае, потребуется наличие п-образной рамы, для изготовления которой используется металлический уголок. Такой тип крепления обеспечивает опорой для корпусной части.

Если фиксация вытяжки с помощью обычных дюбелей не представляется возможной, то в таком случае, необходимо зафиксировать ее с помощью саморезов в виде шпильки. По завершению монтажных работ следует подключить вытяжку к электросети с обязательным заземлением и проверить ее работоспособность.

Монтаж кухонной вытяжки своими руками видео:

Установка вытяжки на кухне своими руками: процесс и этапы монтажа

Чтобы обеспечить воздухообмен и удаление ненужных запахов в квартире – установите вытяжную систему. При чём это можно сделать самостоятельно, без помощи специалистов. Проверено на себе. Зная, как устанавливать вытяжку на кухне своими руками, вы сэкономите круглую сумму в семейном бюджете.

Для начала: какие есть виды вытяжных систем

Вытяжки различаются по способу крепления:

1. Встраиваемые. Они монтируются внутри подвесного шкафа.
2. Настенные. Фиксируются на стенке над газовой плитой или электропечкой.
3. Подвесные. Устанавливаются под шкафом или полкой над плитой.
4. Угловые. Монтируются в одном из углов кухни.
5. Островные. Устанавливаются в кухнях с островком по центру. Крепятся к потолку. Самые тяжёлые вытяжные системы по монтажу.

Учитывая принцип работы, вытяжки бывают 2-х видов:

• проточные. Прибор затягивает загрязнённый воздух и прямотоком выводит его в вентшахту. Такая система является самым эффективным вариантом очистки воздуха.
• Циркуляционные. Аппарат пропускает воздух через очистные фильтра, а затем тот же самый, но уже очищенный воздух поступает назад в кухню.

Какую лучше всего выбрать вытяжку?

Когда вы определились с месторасположением вытяжки, обратите внимание на мощность прибора . От этого параметра зависит качество вентиляции и очистки воздуха.

Чтобы рассчитать мощность вытяжки для своей кухни, необходимо её площадь умножить с высотой потолка, а затем полученное число ещё раз умножить на 12. К итоговому результату следует прибавить 30% (потери при прохождении длины вентиляционного канала и изгибов воздуховода). Конечная цифра и есть требуемая мощность для вашей кухни.

Варианты монтажа вытяжек

На какой высоте от плиты устанавливается вытяжка?

Перед монтажом вытяжной системы, пришлось поспрашивать на этот счёт мнение мастеров. Некоторые говорили, что расстояние между газовой плитой и вытяжкой может быть 70 см. Якобы, этого достаточно, чтобы все испарения уходили.

Однако, помните, что от газовый плиты исходит более горячий воздух, чем от электропечки, поэтому мощности прибора может не хватить, чтобы втянуть в себя продукты сгорания. К тому же, от такой температуры могут испортиться фильтра и другие детали вытяжной системы, а это влияет на работоспособность прибора. Стоит ли так рисковать, пытаясь сохранить минимально возможное расстояние, — решать вам?!

Расстояние между вытяжкой и плитой также зависит от роста того, кто будет стоять у варочной панели. Систему нужно зафиксировать на такой высоте, чтобы человек не ударялся головой о корпус прибора.

Что нужно для монтажа?

Для закрепления и установки вытяжной системы необходимы:

• гофра – для вывода воздуха в вентканал.

• хомуты (2 шт.) – чтобы установить гофру на вытяжку;
• решётка для вентшахты;
• шуруповёрт (для деревянной стены);
• перфоратор либо ударная дрель (для бетонной стены);
• ножовка и наждачка (для резки и обработки трубы);
• электролобзик – для проделывания отверстия в шкафу или полке (если система встроенная);
• уровень, рулетка, маркер – для разметки;
• нож;
• отвёртка;
• герметик (силикон) – для заделывания щелей и стыков между элементами конструкции.

Обязательно: проводите все работы в перчатках и очках!

Про крепление вытяжной системы

Ели система работает по проточной схеме, то в вентшахту необходимо вывести воздуховод, диаметром не меньше 120 мм. Его нельзя сужать, сгибать или пытаться удлинить, иначе потери мощности – обеспечены. Можно использовать как круглый, так и квадратный воздуховод.

Если вытяжка циркуляционная, то нет необходимости в её присоединении к вентшахте. А главный элемент – фильтр, придётся покупать отдельно.

Правильная установка кухонной вытяжки своими руками

Важной частью установки является расчёт расстояния от варочной панели до вытяжки, так, чтобы оно соответствовало нормам и не мешало при приготовлении пищи.

Встраиваемые модели не крепят к стене , они монтируются в сам кухонный шкаф. После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды.

Экран вытяжной системы должен быть по размеру немного шире плиты, чтобы продукты сгорания полностью поглощались вытяжкой.

Этапы монтажа

Подробные этапы монтажа приведены в таблице.

Подключаем вытяжку на кухне к вентиляции

В качестве воздуховода лучше используйте пластиковую трубу , а не алюминиевую. Она выглядит более эстетично, да и сам материал прочный, лёгкий в установке и бесшумный в работе, поскольку гладкая поверхность не препятствует свободному прохождению воздуха.

Установка воздуховода для кухонной вытяжки

Гофру воздуховода осторожно проденьте через сделанные отверстия, чтобы не повредить саму трубу. В месте подсоединения к вентшахте, аккуратно обрежьте лишнюю гофру, оставив небольшой запас. Надрежьте несколько углов, а затем загните их вовнутрь вентканала. Протягивая воздуховод, не делайте изгибов, а если их не избежать, то делайте угол не больше 90°, иначе мощность втягивания воздуха уменьшится.

Надёжно закрепите гофру и зафиксируйте её хомутами. В местах соединения элементов конструкции, не забудьте заделать щели силиконом, чтобы мощность тяги не терялась.

Напоследок

Чтобы вытяжка хорошо функционировала и не возникала вероятность возгорания, очищайте её от гари минимум 2 раза в год. Соблюдайте технику безопасности при работе с вытяжной системой, и она прослужит вам долго и надёжно.

Полезное видео по теме

Установка встраиваемой вытяжки на кухне: особенности устройства и монтажа

Вытяжка на сегодня стала незаменимым прибором на кухне, особенно в квартирах современной планировки, где нет перегородок и стен, отделяющих это помещение от жилых комнат. Она помогает улавливать частички жира, отводит пар от готовки и неприятные запахи, но это не все. Сегодня вытяжка стала еще и элементом декора – некоторые их прячут в мебель, а некоторые подчеркивают их красоту, монтируя в специальный короб, или подбирая модель под стиль помещения и оставляя полностью на виду. Сегодня мы с вами подробно поговорим об этих приборах и узнаем, как происходит установка встраиваемой вытяжки на кухне.

Установка встраиваемой вытяжки на кухне

Особенности встраиваемых моделей

Именно встраиваемые модели вытяжек получили наибольшее распространение в нашей стране, так как они больше всего подходят для компактных кухонь, не занимают много места, да и совмещать стиль прибора с остальным интерьером рискует далеко не каждый. Намного проще спрятать все это дело в шкаф, что позволит устроить дополнительные полочки под всякую мелочевку.

1. Встраиваемые вытяжки незаметны глазу, и не выделяются на общем фоне, как это бывает с купольными или островными моделями.
2. На рынке представлен большой выбор размеров таких приборов, что позволяет совмещать их со всевозможной мебелью. Ширина вытяжки выбирается также и по площади всасывания – желательно, чтобы она была не меньше, чем варочная поверхность, чтобы пары удалялись эффективнее. Самые распространенные размеры – 45,60 и 80 см. Есть и срединные значения, так что подбирайте вариант именно под свою кухню.
3. Если говорить об эффективности работы встраиваемых вытяжек, то она находится на достаточно высоком уровне. Их конструкция позволяет быть оборудованными дополнительными выдвигающимися секциями, помогающим охватить большую площадь, хотя на этот параметр, безусловно, решающее влияние оказывает количество вентиляторов и их мощность.

Островная вытяжка подвешивается к потолку и может находиться даже в центре помещения

Совет! Если решили купить вытяжку, то сперва озадачьтесь приобретением мебели, чтобы вы могли точно ориентироваться в размерах. Если шкафы уже установлены, и такой же модели найти не получается, то для вытяжки можно заказать отдельный короб у производителя мебели, который оптимально будет сочетаться с остальным фасадом. Также можно поискать купольную модель.

При выборе вытяжки нужно ориентироваться на удаленность ее места установки от плиты, мощность двигателей и площадь газовой плиты. Если вытяжка должна втягивать воздух на большой площади, то лучше купить вариант на два и более вентилятора, однако учитывайте, что при их работе будет создаваться много шума – с чем-то придется мириться.

Вытяжка спрятана в шкафу

Виды встраиваемых вытяжек по способу очистки воздуха

Встраиваемые, да и остальные тоже, вытяжки могут отличаться по способу очистки воздуха от продуктов горения и пара. В частности различают два типа.

Проточная вытяжка

Проточная вытяжка – она соединяется вентиляционными трубами с дымоходом или каналом, выводящим через стены на улицу. Внутри них установлены нагнетательные вентиляторы, которые втягивают воздух, двигая его по системе принудительно. Загрязненный воздух выводится за пределы помещения по указанному пути. Он заменяется свежим, а значит в помещении, для эффективной работы прибора должна быть предусмотрена качественная система приточной вентиляции.

Канальная вытяжка

Перед вентиляторами на входе в прибор установлены жироулавливатели – металлические сетки, которые со временем забиваются и требуют чистки или замены на новые детали.

Для чего необходимы жироулавливатели?

Такие приборы очень эффективны при соблюдении всех условий монтажа. Они проветривают помещение, постоянно затягивая в него свежий воздух.

Вытяжка циркуляционного типа

Рециркуляционные вытяжки – внешне эти приборы не будут отличаться от своего проточного аналога, но работают они по другому принципу. Такие приборы не нуждаются в подключении к вентиляционной системе. Их задача – прогонять загрязненный воздух через систему фильтров, расположенных внутри их корпуса. Первым на входе устанавливается жироулавливатель. Дальше идут вентиляторы с электромоторами, а потом все остальное. Воздух возвращается в помещение, и циркулирует в нем снова. Именно поэтому этот тип получил соответствующее название.

Вытяжка циркуляционного типа

Удобство пользования такой вытяжки одно — это ее компактность и отсутствие необходимости протягивать через всю кухню трубы. Недостатков больше. Во-первых, фильтры, наполненные абсорбирующими веществами (в основном это активированный уголь) со временем вырабатывают свой ресурс и нуждаются в замене, так что те, кто хотел приобрести такое оборудование, готовьтесь к дополнительным тратам. Во-вторых, разовый прогон через фильтры не может очистить воздух полностью. В-третьих, система не создает перепада давления, а значит, свежий воздух в помещение будет поступать хуже.

Интересно знать! Очень часто подобные вытяжки имеют именно островное исполнение. Их ставят в центре кухни, где они больше важны в эстетическом плане, нежели санитарном. Если есть возможность провести к месту установки трубы, отдайте предпочтение проточным моделям.

Виды встраиваемых вытяжек по конфигурации

По конфигурации вытяжки могут быть горизонтальными и вертикальными – имеется в виду расположение относительно варочной панели. Горизонтальные приборы самые распространенные, располагаются они прямо над плитой, что позволяет им достаточно эффективно улавливать поднимающийся пар. Пример такого классического решения показан на фото ниже.

Вытяжка с выдвижной панелью и встроенным освещением

Если шкаф вам над варочной панелью не нужен, можно установить вертикальную вытяжку. Они также могут быть встраиваемыми, но не в мебель, а в стену. Вариант сложный в исполнении, поэтому их мы чаще можем наблюдать открытыми. Всасывающая панель у такой вытяжки наклонена под тупым углом по отношению к плите. Лучше втягивать пар помогает крышка, которая в открытом положении становится чем-то вроде улавливателя. Есть и модели устроенные по-другому.

Вертикальная вытяжка

Такая конструкция не совсем удобна в виду того, что на внутренних поверхностях будет активно скапливаться грязь и жир, а помыть их не так то и просто.

Строение обычной горизонтальной вытяжки

С технической стороны строение кухонной вытяжки крайне простое. По сути, это короб со встроенным электромотором, но давайте копнем поглубже, чтобы точно знать все важные составные части прибора. Эта информация может пригодиться многим во время самостоятельного ремонта.

Таблица 1. Строение вытяжки

Разобрать вытяжку по запчастям можно за считанные минуты, фактически, все спрятано сразу за жироулавливателями, поэтому ремонтировать их достаточно просто, если учесть, что сегодняшний ремонт – это простая замена неисправной детали на новую.

На какие показатели обращать внимание при выборе вытяжки

Мы уже написали про то, что недобросовестные производители неверно указывают характеристики своей продукции. На самом деле – это огромная проблема, которая мешает нормально ориентироваться в технике при ее выборе. Как же быть в такой ситуации? Конечно, проверить мы сами ничего не можем, но есть один простой способ – найти отзывы потребителей в интернете о понравившемся товаре. Среди них есть и мастера, которые с удовольствие разбирают все по запчастям и делятся с остальными своими открытиями. Также мы посоветуем вам остерегаться откровенно дешевых вытяжек – они точно ничего тянуть не будут, а только создадут шум в вашей кухне.

Вытяжка отлично вписалась в современный интерьер

Но давайте на минуту забудем о маркетологах, и поговорим про реальные рабочие параметры такого оборудования.

1. Начинаем с подбора мощности, которая на хорошем приборе будет составлять 200-300 Ватт. Большие значения уже характерны для дорогих и очень мощных установок, рассчитанных на большие помещения. Также обратите внимание, не учтено ли в показателе потребляемой мощности и осветительное оборудование – тоже небольшая хитрость производителей.
2. Далее смотрим на тип нагнетательного механизма. Если хотите более мощный вариант, то смотрим в сторону турбинных моделей, а если более тихий, то вам потребуется крыльчатка большого размера. При этом обязательно посмотрите, сколько в приборе стоит электромоторов – их может быть два и более. При одинаковых показателях мощности советует выбрать модель с одним более мощным двигателем, чем с двумя слабыми. Некоторые рассуждают так, мол, сломается один мотор, вытяжка сможет работать дальше. Да, сможет, но как она будет при этом тянуть? Правильно, слабее в два раза, и от того что она до сих пор шумит никакого толку не будет.

Разобранная вытяжка с мощной турбиной

Еще один важный параметр – это уровень шума, который создает вытяжка. Измеряется он в децибелах. Этот показатель ни при каких раскладах не должен производить шум более 70 дБ, иначе в помещении можно будет слышать речь человека только с расстояния 1 м. Это недопустимо для бытового прибора. Учитывайте, что вытяжка может работать на нескольких скоростях. Указанный параметр соответствует максимальной мощности.

Также важно знать, на какой объем воздуха рассчитана модель вытяжки. Качественное оборудование будет пропускать через себя 0,5-1,2 куба за час. Опять же, тут все зависит от размера и мощности электродвигателя. Чем больше воздуха вытяжка может в себя втянуть, тем эффективнее она будет удалять из кухни посторонние запахи и продукты сгорания газа. Можете самостоятельно рассчитать этот параметр. Санитарные нормы требуют, чтобы система принудительной вентиляции могла за час пропустить через себя весь объем воздуха кухни увеличенный в 10 раз. Представим себе кухню размерами 4 на 5 м, с высотой потолков 3 м для удобства расчетов. Находим объем помещения: 4*5*3=60 м³. Умножаем на 10 и получаем производительность 600 м³/ч. Покупаем же мы модель с небольшим запасом.

Кнопки управления подсветкой и режимами работы

Если с основными рабочими параметрами вы определились, то можно рассмотреть дополнительные функции. Например, автоматическая установка и переключение режимов – вытяжка самостоятельно может запускаться с заданным интервалом времени, чтобы в помещении не было застоя воздуха. Или система оповещения о проблемах с фильтрующими элементами – прибор сам понимает, что не может тянуть нужный объем воздуха. Датчик передвижения, который сам определяет, что вы подошли к плите, и включает подсветку, а может быть полностью автоматизированное устройство, самостоятельно производящее пуск и остановку двигателя на нужной скорости.

Ну и конечно, не забываем про подбор габарита прибора – вы должны быть точно уверены, что он встанет в ваш шкаф, иначе возникнут проблемы с возвратом оборудования или переделкой мебели. И того и другого можно избежать.

Вытяжки будут хорошо втягивать пары и запахи только в том случае, если их монтаж произведен правильно

Как установить вытяжку на кухне своими руками – видео, инструкция и советы мастеров

Современную кухню невозможно себе представить без бытовых приборов: холодильника, посудомоечной машинки, плиты, микроволновки и вытяжки. Последнему устройству и посвящена сегодняшняя статья » Установка вытяжки своими руками «. Сегодня подробно обсудим то, как должна проходить установка вытяжки своими руками на кухне, потому как монтаж выполняют несколькими способами.

В каждом конкретном случае установка вытяжки своими руками зависит от типа и особенностей конкретного кухонного прибора. Они бывают:

1. Встраиваемые – располагаются они в специальном отделении подвесного шкафа, благодаря чему аппарат прекрасно вписывается в стилистику и интерьер кухни.
2. Подвесные вытяжки для кухни, которые устанавливают над плитой под шкафом.
3. Настенные – крепятся к основанию стены, над плитой.
4. Островные – крепить вытяжку можно в наиболее подходящем месте, подвесив её у потолка.
5. Угловые – агрегаты, устанавливаемые в углу комнаты.

Независимо от типа кухонного устройства, важно помнить о главном правиле – подключение вытяжки на кухне производится на высоте 70 см от электроплиты, и не менее 80 см над газовой плитой. Указанные расстояния являются оптимальными для эффективной работы рассматриваемого устройства.

Приборы отличаются режимом функционирования. Самыми эффективными считаются проточные вытяжки. Они всасывают загрязненный воздух из комнаты и отводят его на улицу, либо в вентиляционную систему.

Популярностью пользуются и циркуляционные вытяжки на кухню. Речь идёт об устройствах с замкнутым циклом работы. Загрязненный воздух, проходя через несколько угольных фильтров, очищается и направляется обратно в помещение. Установка кухонной вытяжки своими руками простая (устройство крепится над основанием плиты, подключается к электросети), ввиду того, что ей не требуется доступ к вентиляции. Главный недостаток приборов рециркуляционного типа – некачественная очистка воздуха.

Общие рекомендации по установке вытяжки на кухне

Вначале следует определиться с мощностью устройства. Данная характеристика обозначается кубометрами очищаемого воздуха за единицу времени (обычно 1 час). Уточнению подлежит и такая характеристика, как шум при работе устройства. Оптимальное значение для современных моделей – 50-55 дБ. Предпочтение отдают решениям с 2-мя вентиляторами и системой звукопоглощающих прокладок в корпусе.

Электротехнические тонкости

Прежде чем детально рассмотреть, как установить вытяжку на кухне своими руками, стоит остановиться на вопросе электробезопасности. Кухня – место повышенной опасности, потому как корпус любого бытового прибора не защищен от влаги, жира, что чревато ударом тока и другими печальными последствиями.

Подключение кухонной вытяжки к электросети выполняется при помощи 3-х проводов – «0», «фазы» и «земли». Заземление традиционно обозначают желтым цветом с зелёной полосой. Не пренебрегайте заземлением, т.к. это наиболее эффективный способ обезопасить домочадцев от электрического и статического тока.

В квартирах новой постройки с этим вопросом никаких проблем не возникает. В некоторых моделях техники вывод или разъём для заземления может отсутствовать, в этом случае достаточно заземлить металлический корпус проводником.

А как подключить вытяжку на кухне без евро розетки? В таком случае устройство заземляют к глухой нейтрали. Обратите внимание! Категорически запрещается «бросать ноль» на ближайшую батарею или трубу, как поступают многие домашние умельцы.

Если же к нулевому проводу подсоединены другие, не стоит отсоединять их, это чревато ударом тока. Достаточно набросить провод с бытового прибора к уже имеющимся. При отсутствии – зачистите трубу и прикрепите проводник.

Вентиляция для кухни

Качественная установка кухонной вытяжки своими руками предполагает соединение бытового прибора с вентиляционной системой. Лучше всего организовать работы следующим образом:

1. Для вентиляции оборудуют подходящих размеров короб, дополняют его клапаном-хлопушкой с 2-я отверстиями. В горизонтальном положении воздушный поток отводится через открытое окно, т.е. естественным образом. За счёт чего обеспечивается более качественное проветривание помещения.
2. Если монтаж вытяжки на кухне выполнен правильно, то при работе вентиляторов устройства образуется внутреннее давление, отверстие клапана закроется и грязный воздух направится по коробу в канал. Неоспоримое преимущество данной схемы включения – отсутствие обратной тяги, эффективная система естественного воздухообмена.

Для регулировки положения клапана применяется специальная пружина. Пользоваться ей сможет даже неопытный мастер. Но особого вмешательства не потребуется, потому как клапан выставляется всего 1 раз.

Какой воздуховод для кухонной вытяжки лучше

Правильная установка вытяжки на кухне невозможно без воздуховода, по которому отводятся загрязненные воздушные массы. В рассматриваем случае применяют 2 типа решений:

1. Пластиковые (ПВХ) каналы – прочные, лёгкие и бесшумные каналы прямоугольного и круглого сечения. Внутренняя поверхность всегда гладкая, благодаря чему сопротивление воздуху при его движении практически отсутствует.
2. Гофрированные (алюминиевые) воздуховоды – простой и гибкий материал. С его помощью установка вытяжки на кухне своими руками упрощается в разы. С задачей справится даже неопытный мастер. Данный тип воздуховодов характеризуется гибкостью и лёгкостью. При работе бытового агрегата не возникают вибрации, как в случае с пластиковыми изделиями.

Большинству хозяев придется решить вопрос декорирования воздуховода, чтобы он максимально сочетался с интерьером помещения. Для этого оборудуют специальные коробы или ниши.

Монтаж кухонной вытяжки своими руками: правила установки

Итак, как правильно установить кухонную вытяжку, и какие аспекты заслуживают первостепенного внимания. Все зависит от расположения вентиляционной шахты. Самый популярный вариант – прикрепить агрегат во встроенном шкафу, на этом варианте стоит остановиться подробнее.

Как правильно установить вытяжку на кухне своими руками

Профессиональная кухня предполагает обязательное наличие вытяжки. Это сложная конструкция с системой воздуховодов обеспечивает в рабочей зоне (около плит, духовок, варочных поверхностей) благоприятный и безопасный для здоровья микроклимат. Оценили пользу вытяжных систем и домохозяйки. Поэтому вытяжки все чаще становятся одним из основных элементов оборудования домашней кухни. Ранее мы рассматривали модели без воздуховода, а в этой статье расскажем, как правильно установить вытяжку на кухне.

Функции вытяжных устройств на кухне, их отличие от вентиляции

Важность и необходимость применения рассматриваемого оборудования подтверждается задачами, которые оно решает:

• Из зоны, прилежащей к плите, отводится загрязненный воздух с частицами продуктов сгорания, испарений, дыма и запахами.
• На место отведенного воздуха с загрязнениями обеспечивается приток комфортного – чистого, который имеет меньшую влажность и температуру.
• Благодаря работе вытяжки не создаются условия для нежелательного появления и размножения вредных микроорганизмов.
• Значительное или полное отведение воздуха, загрязненного жиром, копотью и грязью, помогает длительное время сохранять презентабельным внешний вид кухонной мебели, предметов интерьера, бытовой техники, увеличивает их долговечность.
• Благоприятные комфортные условия создаются не только для работающих на кухне, но также для находящихся в соседних комнатах и помещениях членов семьи и гостей вашего дома.

Воздухоотвод, который обеспечивается вытяжными системами, не может быть заменен классической вентиляцией. Последняя лишь создает условия для воздухообмена на каком-то ограниченном пространстве. Отвод воздуха, насыщенного продуктами сгорания и парами, при этом не осуществляется. Эту проблему решает установленная вытяжка. Соединяясь специальными трубами с вентиляционной шахтой, она обеспечивает выведение загрязненного воздуха наружу.

Важно! Труба вентиляции, соединяемая с патрубком вытяжки, должна иметь сечение, совпадающее или превышающее сечение самого патрубка (в последнем случае для соединения потребуется переходной фасонный элемент). Соблюдение этого условия делает отведение воздуха более эффективным.

Виды кухонных вытяжных устройств, их важные параметры

Устанавливаемые кухонные вытяжки представлены следующими видами:

• Подвесные – бюджетные, самые распространенные устройства для крепления под полку.

• Встраиваемые – хорошо гармонируют с кухонной мебелью; выдвигаемая панель делает их компактными.

• Купольные – универсальные вытяжки каминного типа с возможностью работать в проточном и рециркуляционном режимах.

• Островные – используются на больших кухнях с центральным расположением плиты.

Перед покупкой вытяжки обязательно снимают линейные размеры (длина х ширина) варочной поверхности кухонной плиты. У приобретаемого изделия эти размеры должны быть немного больше или, по крайней мере, совпадать. При меньшей площади эффективность отвода воздуха будет снижена. Это сразу отразится на общем микроклимате кухонного помещения и вызовет определенное разочарование покупкой. Следующий параметр – производительность – зависит от объема помещения (который легко просчитать умножением площади кухни на ее высоту). Производительность (м 3 /ч) должна в 10 и более раз превышать полученное значение объема.

Вытяжка должна быть установлена на 65-75 см от варочной поверхности электрических и индукционных плит. Над газовой плитой это расстояние увеличивается на 10-15 см. Уменьшение высоты расположения устройства приведет к неудобствам работы у плиты и может создать пожароопасную ситуацию из-за перегрева техники.

Необходимый инструмент

Для монтажа оборудования и подготовительных работ могут понадобиться:

• перфоратор или дрель с функцией удара;
• шуруповерт;
• электрический лобзик;
• строительный уровень;
• рулетка, линейка;
• молоток;
• набор отверток.

Правильный монтаж приобретенной вытяжки: как установить и закрепить

Рассмотрим наиболее распространенные способы установки.

В комплекте с приобретаемой вытяжкой предусмотрена схема установки электроприбора на кухне. Обязательно ознакомьтесь с ней до проведения монтажных работ.

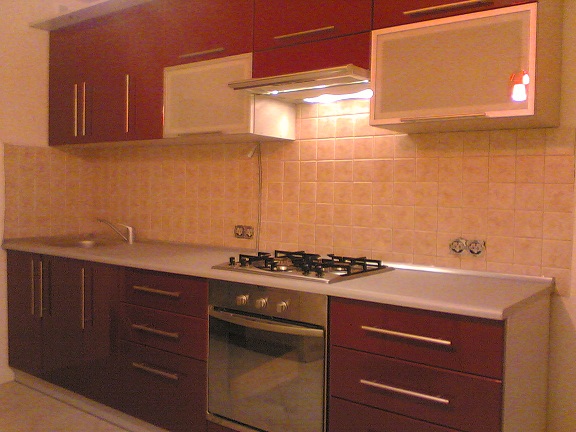

Установка в шкафчик

Способ предусматривает постоянное расположение электроприбора в подвесном шкафчике над плитой. Если монтаж вытяжки совпадает с общими работами по обустройству кухни, логично заказать специальный шкаф со всей мебелью по индивидуальному эскизу. Главная особенность мебельной единицы – отсутствие дна и надежно закрепленная, прочная средняя полка, на которую придется вся нагрузка после крепления к ней корпуса электроприбора. Расстояние от низа шкафчика до полки должно соответствовать высоте приобретенного устройства. Во всех полках и верхней крышке заказывают наличие отверстий нужной формы для воздуховода. Размеры определяются в зависимости от используемой трубы для отвода воздуха. Отверстия не делаются для приборов, работающих по принципу рециркуляции (очищенный фильтрами воздух снова попадает в помещение).

Если мебель была установлена раньше, придется самостоятельно размечать и делать нужные вырезы в полках и крышках шкафчика электрическим лобзиком. Идеальная точность при этом не требуется – после монтажа возможные огрехи будут скрыты.

В зависимости от комплекта прилагаемого крепежа вытяжка фиксируется к полке саморезами или соединением винт-гайка через предварительно просверленные в полке отверстия. После навешивания шкафчика на стену, надевают и закрепляют на выходном патрубке трубу воздуховода. Электрическую розетку желательно подвести и разместить в самом шкафчике. Провисание провода и другие неэстетические детали будет скрывать закрытая дверца.

Установка под шкафчиком

Данный способ очень похож на первый вариант. Только оборудование крепится книзу шкафа. Такое крепление применяют при сокращении расстояния от вытяжки до плиты для эффективного всасывания загрязненного воздуха. Подбираются приборы, которые будут легко смотреться в кухонном интерьере. При желании скрыть переднюю панель вытяжки, устанавливают декоративную фальш-панель из материала, аналогичного фасаду дверцы шкафчика.

Как крепить к стене

Находясь над плитой, мебель подвергается действию высоких температур и пара. Из-за этого может пострадать ее внешний вид, уменьшится срок эксплуатации. Поэтому над плитой часто образуется разрыв между элементами мебели. При отсутствии шкафчиков над варочной поверхностью, вытяжку можно монтировать на стену. Это простой и надежный способ.

Сначала определяется высота расположения электроприбора и по уровню проводится горизонталь. Теперь вытяжка прикладывается к стене на требуемой высоте и делаются метки под сверловку через отверстия ее задней панели. После разметки производится сверловка посадочных мест под дюбеля (минимальная глубина – 50 мм). Затем закручиваются верхние саморезы и вешается вытяжка. Если она расположена без отклонений и висит надежно, через отверстия панели вкручиваются нижние саморезы.

При отсутствии на задней панели мест для крепления, вытяжка устанавливается на специально изготовленную рамку из уголка. Сама рамка крепится к стене саморезами. При отсутствии возможности закрепить ее вплотную к стене (в этом месте проходит труба или другие коммуникации, стена с обшивкой), для крепления рамки применяют цанговые шпильки или длинные саморезы-шпильки (саморез с резьбой под гайку на другой стороне изделия).

Особенности электромонтажа

Проводка для устанавливаемого оборудования планируется и прокладывается заранее.

В зависимости от способа подключения вытяжки к электрической сети и комплексного оформления кухни, решение вопроса может быть следующим:

1. Стандартный электрический шнур вытяжки довольно короткий. Поэтому при подключении вилкой в розетку, последняя должна быть предусмотрена и установлена заранее. Проводку или удлинитель с розеткой можно аккуратно проложить за мебелью или закрыть ПВХ коробом.
2. Подключение через автомат (постоянное) производится в разрыв фазы.
3. Заземление всегда подключается первым.

Второй и третий пункты являются обязательными.

Виды применяемых труб

Гофрированные алюминиевые изделия представляют основу из металлических колец, обтянутых фольгой в несколько слоев. Основные преимущества гофры: низкая стоимость, простота монтажа, способность легко изгибаться и обходить препятствия, сложенная «гармошка» вытягивается с увеличением длины в несколько раз, способность переносить нагрев до +250°С, легко наращивается с помощью металлического скотча. Более подробно описывали в этой публикации.

Полезная информация! Если гофрированная труба не имеет максимальной растяжки, при вытяжной работающей системе возникает характерный шум. Его причина – неровности внутренней поверхности, создающие дополнительное сопротивление отводимому воздушному потоку.

Пластиковые элементы вытяжных трубопроводов обладают такими достоинствами:

• Небольшой вес не нагружает кухонную мебель, не создает трудностей для монтажа в одиночку, исключает дополнительные опоры и крепеж.
• Смонтированная конструкция отличается высокой прочностью и герметичностью.
• Простота сборки фасонных и линейных элементов.
• Эстетичность собранных конструкций.
• Хорошая звукоизоляция.
• Материал (ПВХ, полиуретан, полипропилен) экологичный, не подвержен коррозии.
• Жир и грязь не скапливается из-за гладкой внутренней поверхности труб. По этой же причине они практически бесшумные.
• Долговечность.

Наиболее популярное сечение применяемых труб – круглое. Пластиковые трубы также могут быть прямоугольными. Их легче проложить у самой стены, они имеют более эстетичный вид.

Особенности сборки воздуховода

Правильный выбор вытяжного устройства, расчеты и подбор труб, переходных элементов, соединительных приспособлений могут не дать ожидаемого результата. Все старания предыдущего этапа легко перечеркиваются элементарными ошибками или небрежностями последующей сборки и монтажа трубопровода к вентиляционной шахте. Для правильной и корректной работы вытяжной системы не следует упускать из вида следующие моменты:

• Собранный из стандартных элементов, трубопровод должен максимально приближаться к прямой линии. Прогибы и перепады на его ровных участках не допускаются. В случае применения гофрированной трубы следите за ее максимальной растяжкой.
• Обязательно используйте герметик для обработки мест соединения труб с переходниками, патрубками и между собой.
• Радиусы загибов трубопровода должны превышать значение диаметра самой гофры. Нарушение этого условия приводит к снижению давления и эффективности работы всей системы.
• Оптимальным считается трубопровод не длиннее 3 м с минимальным количеством поворотов и изгибов (желательный угол поворота – тупой).
• Применение специальных переходников помогает сохранить воздуховод неповрежденным в случае прокладки через стену.
• Длинные трубы из гофры фиксируют хомутами каждые 1-1,5 м. Это помогает исключить возможный их прогиб и раскачивание во время работы вытяжной системы.
• В месте соединения проложенной трубы и вытяжной шахты желательно использование специальной рамки. На ней расположен клапан (обратный), фланец для закрепления края трубы, остальную площадь занимает решетка вентиляции. Принцип работы – когда кухонное оборудование не используется, циркуляции воздуха через решетку ничто не мешает (клапан открыт); при включении вытяжки клапан закрывается и выводимый воздух с загрязнениями не может попасть обратно в кухонное помещение.
• Вся система обязательно заземляется для защиты от статического электричества.

Запомните! Производительность работающей вытяжной системы снижается на 10% при каждом изгибе воздуховода под острым и прямым углом. При нескольких таких участках работа вытяжки становится малоэффективной и происходит с перегрузками. В случае невозможности изменить маршрут пролегания трубопровода, нужно увеличивать мощность устанавливаемого оборудования и номинальное сечение трубы.

Как спрятать вытяжной трубопровод?

Аккуратный монтаж воздуховода не является гарантией попадания его конструкции в концепцию дизайнерского оформления кухни. Особенно если он собирался из привлекающей внимание блестящей гофры. Декорирования или маскировки смонтированной конструкции в этом случае не избежать. Более подробно читайте тут.

Основными способами, чтобы скрыть трубу, являются:

1. Заранее предусмотренный специальный гипсокартонный или пластиковый короб.
2. Натяжные и подвесные потолочные конструкции, которые также помогают скрыть наружные элементы других проведенных инженерных коммуникаций.
3. При возможности трубу пропускают через подготовленную нишу в подвесной мебели.
4. Закрыть коммуникации помогают фальш-панели с декором мебельного фасада или примыкающей стены. Обычно их крепят или устанавливают на подвесные блоки кухонной мебели.

Видео

Правильно подобранные элементы и комплектующие системы отвода воздуха, их грамотное соединение и монтаж позволяют создать на кухне зону, в которой приготовление пищи становится безопасным и приятным занятием.

Как правильно установить вытяжку? В настоящее время многие хозяйки на кухне устанавливают вытяжку над плитой. Вытяжка предназначена для отвода горячего воздуха и различных паров, образующихся при приготовлении пищи.
Благодаря установке вытяжки не нужно будет часто проводить генеральную уборку на кухне, вытирать стены и мебель, окружающие плиту от осаждающихся на них паров, содержащих остатки масла, соусов и других пищевых продуктов.

Сравнение работы вытяжкек двух типов: а – вытяжная, б – рециркуляционная.

Какие существуют разновидности вытяжки?

Вытяжки на кухне могут быть следующих видов:

• вытяжные;
• рециркуляционные.

В вытяжных системах горячий воздух и пар от кипящих продуктов не задерживаются в устройстве. Они выходят из кухни в систему вентиляции и отводятся на улицу. В рециркуляционной вытяжке пары проходят через специальную систему фильтров и выходят из устройства прямо на кухню в виде очищенного воздуха. В таких устройствах происходит рециркуляция воздушных масс.

Преимущества вытяжной системы:

1. Выводит горячие пары и все запахи из помещения на улицу.
2. Не требует дополнительных затрат на обслуживание, замену фильтров.
3. Выводит из помещения кухни раскаленные пары, тем самым обеспечивая в помещении комфортную температуру.
4. Удаляет из помещения избыточную влажность.
5. При работе не создает шума.

Недостатки:

1. Требует установки дополнительной системы воздухоотвода.
2. При монтаже системы необходимо обеспечить доступ к окну для вывода горячего воздуха, то есть вытяжку необходимо располагать близко к окну.

Преимущества рециркуляционной системы:

1. Простота установки устройства.
2. Не требует монтажа системы воздухоотвода.
3. Можно устанавливать в любом месте помещения, независимо от близости к окну.

Недостатки:

1. При работе создает шум.
2. Не удаляет избыточную влажность.
3. Необходимо периодически заменять фильтры, что увеличивает финансовые затраты на обслуживание.

Вернуться к оглавлению

Вам может быть интересно:
Как сделать люстры и светильники для кухни?

Подбор вытяжки для конкретного помещения

Прежде всего, необходимо выполнить расчет технических характеристик вытяжной системы для определенного помещения. При расчете учитываются следующие величины:

• размер рабочей поверхности устройства;
• производительность системы;
• уровень шума.

Размер рабочей поверхности вытяжки должен быть не меньше площади поверхности газовой плиты.

Обычно вытяжная система имеет стандартные размеры, соответствующие размерам стандартной плиты. Изготавливают вытяжки с размерами 60х60 см, 90х90 см и 120х120 см.

Производительность агрегата – это определенный объем воздуха, который проходит через устройство за час. Вытяжку подбирают в зависимости от площади помещения кухни.

Вытяжное устройство прогоняет определенный объем воздуха. Чтобы определить, достаточно ли будет этого объема для данной кухни, нужно умножить объем помещения кухни на коэффициент кратности воздухообмена. Для помещения кухни, согласно строительным нормам, коэффициент составляет 12.

Если площадь кухни составляет 12 м 2 , а высота 3 м, то объем кухни нужно умножить на коэффициент 12, тогда получится:

12х3х12 = 432 м 3 /ч. Затем необходимо учесть коэффициент 1,3, представляющий собой поправку на этажи длины вентиляционных ходов.

Тогда 432х1,3 = 562 м 3 /ч. Мы определили производительность вытяжного устройства, которое нужно установить именно для данного конкретного помещения.

В кухне желательно устанавливать вытяжку, которая не создает много шума. Двигатель устройства при своей работе создает определенный звук. К самым малошумным устройствам относятся двигатели с уровнем шума меньше 65 дБ.

Вернуться к оглавлению

Установка вытяжки на кухне

Материалы и инструменты:

• агрегат вытяжки;
• отдельная розетка;
• дрель;
• шуруповерт;
• рулетка;
• отвертка;
• расходники;
• крепления.

Конструкция вытяжки состоит из алюминиевого жирового фильтра, электромотора, антивозвратного клапана, гофрированного шланга, отверстия для выхода воздуха.

Вам может быть интересно:
Простая табуретка из ДСП

Вытяжку устанавливают на расстоянии от плиты не менее 70 см.

Для вытяжки должно быть предусмотрено отдельное электрическое питание.

Поэтому необходимо сделать для агрегата отдельную розетку.

Данный вариант крепления вытяжного устройства предусматривается в гипсокартоне.

Вернуться к оглавлению

Этапы монтажа вытяжного агрегата

Как закрепить вытяжку? Прежде всего, необходимо выполнить разметку для крепления вытяжки на стене или потолке. Для выполнения разметки используют строительный уровень. Затем необходимо дрелью с победитовым сверлом сделать отверстия для держателей, на которые будет устанавливаться устройство.

Гипсокартон не может достаточно длительно выдерживать вес конструкции агрегата без дополнительных креплений. Поэтому в качестве дополнительных креплений предусматриваются спойлеры. Они обязательны при установке агрегата вытяжного устройства на гипсокартон.

Затем необходимо устанавливать гофру. Иногда при самостоятельной установке вытяжки на кухне возникает вопрос: что лучше использовать гофру или специальные воздухоотводы из пластика, имеющего высокую прочность и устойчивость к высоким температурам? Разница заключается в стоимости изделий.

В случае монтажа гофры и использования специальных воздухоотводов не допускаются сильные изгибы, острые углы или сужения системы воздухоотводов.

Монтаж гофры выполняют в следующем порядке. Сначала вставляют панель с гнездом в отверстие вентиляции. Гнездо панели должно соответствовать диаметру гофры. Затем выполняют крепления панели. Крепления выполняются в 4-х местах при помощи дюбелей. Дюбели устанавливают саморезами.

После этого гофру устанавливают к выходу вытяжки с одной стороны и к специальному выступу решетки вентиляции с другой стороны.

Затем выполняют крепления при помощи хомутов. Хомуты собирают необходимых размеров. После этого устанавливают кожух, который входит в комплект вытяжки. Если в комплект вытяжки не входил кожух, его необходимо заказывать отдельно.

Вам может быть интересно:
Как отбелить пожелтевшую и грязную скатерть?

Можно также заказать воздухоотвод с системой подвесных шкафчиков. Иногда эти шкафчики выполняют самостоятельно. Часть гофры должна находиться в шкафчике. На этом установка вытяжной системы для кухни заканчивается. Агрегат готов к применению.

Прежде чем приступить к использованию вытяжки, необходимо проверить, как она работает. Для этого надо включить устройство для проверки, при этом на газовой плите можно поставить кружку с кипящей водой. Если отвод пара происходит правильно, то можно приступать к эксплуатации агрегата.

Сейчас практически трудно найти кухню, на которой бы не было вытяжки. Она играет главную роль в этом помещении, а именно выводит за его пределы запахи от приготовленных блюд, избавляет от копоти и жара, сохранит мебель в первозданном виде на долгие годы. Основную массу мастеров, желающих установить подобный механизм у себя дома, интересует вопрос: как его правильно установить и каким образом сделать вывод вытяжки в вентиляцию? Об этом можно узнать далее. Но прежде стоит помнить, что перед проведением основных работ следует выбрать наиболее подходящий вариант этого устройства.

Без вытяжки запахи пищи из кухни будут распространяться по всей квартире.

Разновидности вытяжек

Современные вытяжки имеют различия в конструктивном плане. Выделяют варианты настольных, настенных, встраиваемых и островных устройств. Настенные механизмы бывают прямоугольной и округлой конфигурации, укрывающие плоскость всей плиты. Ее сложно не заметить, когда попадаешь в комнату. Конструкции подобного образца должны сочетаться с общим обликом всего помещения. Встраиваемые варианты монтируют в шкафы, их практически не видно, что дает основание для выбора модели любого плана.

Настольная вытяжка не требует установки, ее можно просто поставить возле плиты и включить в сеть.

Вытяжки настольные определяют около плиты или поверхности для приготовления пищи. Они идеально подходят для помещений с небольшими площадями. Островные механизмы ставятся в потолочной зоне, что в середине кухни. Они отлично подойдут плитам, которые стоят отдельно от гарнитура.

Характер проведения монтажных работ находится в прямой зависимости от типа приобретенного изделия. Поэтому так важно выбрать нужный вариант. Вытяжки современного образца бывают трех видов: комбинированного типа, вытяжного и рециркуляционного.

Классический вариант такого устройства представлен изделием, которое осуществляет вывод воздушных масс в вентиляционное отверстие. Здесь можно говорить о вытяжном характере ее работы. При прохождении воздуха сквозь обозначенные в системе фильтры происходит его фильтрация, и он возвращается обратно. Это и есть разновидность рециркуляционного плана. Первый вариант представлен обычной вытяжкой, второй – воздухоочистителем. Особой разницы между ними нет. Тем более что основная часть современных систем представлена комбинированными разновидностями подобных устройств. Они могут осуществлять работу в любом из названных режимов. Выбирая подходящий вариант, следует исходить из особенностей кухни и сложившейся ситуации.

Вернуться к оглавлению

Подготовка поверхности

Расстояние от плиты до вытяжки не должно быть менее 65 см.

Прежде чем поставить вытяжку на место, необходимо определиться с местом ее расположения.
Здесь следует проверить качество стен. Для монтажа этой системы предпочтение отдается крепкой и прочной стене, выполненной из хорошего материала. Идеальным вариантом будет бетон или кирпич. Также стоит позаботиться о соответствующих крепежных элементах, они должны подходить под выбранную основу. Правильно установленная вытяжка должна располагаться над плитой на определенном уровне.

Так, допустимая высота устройства над электрической плитой приравнивается 65 см, над газовой поверхностью – 75 см. Нижние границы должны быть тщательно соблюдены, в противном случае прибор в результате нагревания выйдет из строя и оплавится. Верхние границы должны быть подогнаны под рост хозяйки. Не следует забывать и о ширине конструкции, которая обязана приравниваться показателям газовой плиты, 50-60 см. После выбора подходящего устройства можно приступать к монтажным работам. Вытяжка, установленная по всем правилам, будет радовать безопасностью и длительным периодом безупречной работы.

Надплитную вытяжку необходимо присоединять к вентиляции.

Устройства подобного плана не нуждаются в подсоединении к вентиляционной шахте, потому что они не способны перемещать воздушные массы за пределы комнаты. Результативность их деятельности зависит от качественной работы фильтров. В связи с этим обстоятельством необходимо своевременно заменять установленные фильтры приблизительно 2 раза в год.

Поставить такую систему вытяжки несложно. Для этого она вешается на стену и подсоединяется к электричеству, предварительно размечая точки креплений и высверливая отверстия дрелью.

Вернуться к оглавлению

Монтаж воздуховодов: особенности

Для того чтобы воздух на кухне был чистым, необходима вентиляция вытяжки. Очень важно правильно поставить воздуховод, который может быть пластиковым, алюминиевым, выполненным на полужесткой основе. Первая разновидность гораздо надежнее и стоит намного дороже другого варианта.

Установить пластиковый воздуховод намного труднее. В таких целях следует обзавестись переходниками, вентиляционной решеткой, коленами горизонтального и вертикального характера, имеющими конфигурацию буквы «Г». Не обойтись здесь и без специальных редукторов, которые обеспечивают соединение круглого диаметра к прямоугольным формам. Они осуществляют функцию воздуховода с выходящим отверстием вытяжки.

В комплекте имеется довольно большое количество элементов, помогающих проводить монтажные работы любого уровня сложности. Осуществлять подобные действия начинающему мастеру будет нелегко, но подобные сооружения рассчитаны на неопределенный срок пользования и при работе практически не шумят.

Вернуться к оглавлению

Установка гофры: нюансы

Если вентиляция находится непосредственно над плитой, процесс ее соединения с вытяжкой производится через переходник. В таком случае ставится воздуховод. Выбрав гладкое основание квадратной или округлой конфигурации, следует позаботиться о приобретении колена соединяющего характера. Оно поможет избавиться от углов. Также необходим переходник, закрепляющийся на вытяжке и на самом отверстии для вентиляции. Соединяющие элементы обрабатываются герметиком – в результате получается довольно привлекательное и аккуратное сооружение. Его можно оформить под потолком, при этом дополнительных украшающих элементов не нужно.

Желание установить воздуховод в шкафу позволяет использовать гофру. Это недорогой материал, с которым не возникает сложностей с монтажом. Здесь нет необходимости в использовании переходников, сама гофра отлично гнется, огибая угловые зоны. Прежде чем ее установить, требуется ее распрямление. Манипуляции подобного рода позволяют сократить количество шумов, производимых в процессе работы механизма. Чтобы правильно выбрать размер гофрированной трубы, важно учесть диаметр выходящего отверстия, расположенного на вытяжке. Гофра устанавливается с помощью хомутика на устройство, а на вентиляцию – решеткой.

Совет. С течением времени в воздуховоде накапливается сажа, копоть и жир, который необходимо регулярно очищать. Делать это нужно приблизительно 2 раза в год. Можно прибегнуть к его полной замене, ведь, в противном случае, движение воздуха будет затруднено и возникнет опасность возгорания.

Конечно, вывести гофру в вентиляцию несложно, но она не будет выглядеть презентабельно и не станет выделяться отменными эксплуатационными показателями, как, к примеру, пластиковые образцы. Она не очень привлекательна с точки зрения внешних показателей.

Гофра совсем не украшает помещение, бросаясь в глаза ярким пятном.

Система из пластика имеет более благородный вид, ее конструктивные особенности позволяют устанавливать ее сверху шкафчиков так, что она остается практически незаметной. Воздуховод на основе гофры практически всегда издает звуки в процессе работы. Для уменьшения таких неприятных моментов следует отдавать предпочтение материалам небольшой длины. В результате этого звуковые колебания будут сведены к минимуму, работа вытяжки улучшится. Здесь следует избегать резких изгибов трубы.

Вытяжка, установленная на кухне, обеспечит максимальную работу в том случае, если соединяющий канал для отведения воздуха будет иметь довольно большой размер. В результате массы быстро будут уходить в отверстие, и результативность такого устройства будет очень высокой.

Вернуться к оглавлению

Не следует прибегать к сознательному уменьшению диаметра воздуховода. Если такая необходимость возникала, следует воспользоваться переходником, сокращая размеры в минимальных пределах. Вентиляция, расположенная недалеко от вытяжки, с той же стороны, очень удобна. Такой вариант предполагает определение системы в верхнюю часть кухонных шкафов. Расположение такого канала с другой стороны дает основание для прокладывания воздуховода по потолку. Он может быть замаскирован специальными коробами, в которые он легко устанавливается. Подобранный под цвет потолка и стен, он будет почти незаметным.

Вентиляция, проложенная через чердак или другие комнаты, способствует предварительному охлаждению воздуха. На отдельных участках возможно появление конденсата. С течением времени сила тяги сократится, появится плесень. Поэтому такую систему следует отделать теплоизоляционными материалами.

Установка вытяжки на кухню может быть выполнена по-разному, все будет зависеть от ее типа, а бывают они такими:

1. Подвесные, которые закрепляются под шкафом, находящимся над плитой;
2. Встраиваемые — их установка происходит внутрь подвесного шкафа и благодаря этому они великолепно вписываются в общий интерьер помещения;
3. Настенные — устанавливаются на стене над плитой;
4. Угловые — это те вытяжки, которые устанавливаются в угол;
5. Островные — крепить их можно в любом месте помещения, подвешивая к потолку.

Очень важно уяснить одно правило — установка кухонной вытяжки возможна только не ниже чем 70 см над плитой, а если плита газовая, то это расстояние должно быть не менее чем 80 см. Это нужно для того чтобы работа вытяжки была эффективной.

Также вытяжки различаются по режимам вентиляции, бывают проточные, принцип работы которых заключается в вытягивании грязного воздуха. Этот способ самый эффективный и называется он отвод.

Второй вид — это циркуляционные вытяжки, воздух здесь пропускается через угольные фильтры, после чего на выходе остается уже чистый воздух. Установка ее довольно простая, но так как вентиляция для нее не нужна, то эффективность очистки воздуха на порядок ниже по сравнению с проточными вытяжками.

Достаточно важным является то, какой будет производительность вытяжки, измеряемая в куб. метрах за 1 час. При покупке обязательно учитывайте, насколько вытяжка будет создавать шум при включенной вентиляции. Модели, которые издают шум выше, чем 50 Дб приобретать не стоит. Вместо них, лучше купить вытяжки с 2-мя или же даже 1-м вентилятором, они же и вовсе не будут шуметь, и плюс ко всему имеют в своем оснащении прокладки, что поглощают звук.

Прежде чем разбираться, как установить вытяжку на кухне своими руками нужно вспомнить об электрической безопасности. Очень аккуратно надо подключать вытяжку к сети, так как кухня является таким помещением, где всегда что-то может попасть внутрь корпуса (это может быть жир, скопившаяся внутри влага), что и может привести к нехорошим последствиям, а именно к удару током.

Вот поэтому подключение вытяжки к сети должно проводиться 3-мя проводами — 1) фаза; 2) земля; 3) ноль. Стандартно провод заземления окрашен в желтый цвет из зеленой полоской. Перед установкой необходимо заземление, чтобы использование было как можно безопаснее.

Если в вашем помещении есть евро-розетки или же контур заземления, то проблем возникнуть не должно. Может быть такое, что на технике нет разъема под заземление, в этом случае сделать его не составит труда и самому, нужно всего лишь прикрутить провод к металлическому корпусу.

Но много у кого может не быть евро-розетки и заземления на кухне. Вот тогда встает вопрос — как же провести подключение? Сделать это можно и самому, вот только первое, чего не надо делать, так это пробовать подключать нулевой провод на трубы или батареи. Подключение необходимо проводить к глухой нейтрали.

Важно знать, что если к занулению уже подключены провода, не вздумайте их отключить, потому что вас может ударить током. Вам надо всего лишь затянуть свой провод сверху тех, которые уже есть. Если же их нет, то нужно зачистить трубу и закрепить контакт провода.

Вентиляция на кухне

Чтобы хорошо сделать подключение вытяжки на кухне к вентиляции нужно, конечно же, правильно сделать монтаж:

• Для монтажа вентиляции на кухне лучшим вариантом будет установить короб, имеющий клапан-хлопушку. На нем же должно быть 2 отверстия. Когда клапан находится в горизонтальном положении, то это значит, что он закрыт, воздух, выходя через окно, будет обеспечивать отличную вентиляцию на кухне;
• В случае когда появляется давление при работе вентилятора, то клапан первое окно закрывает и поэтому вентиляция проходит через вытяжку. Эта схема имеет довольно большой плюс, который заключается в том, что будет отсутствовать обратная тяга, а также сохранится естественная вентиляция, и это будет даже при выключенной вытяжке. Проводить регулировку клапана вы сможете с помощью тоненькой пружины.

​​

Делаем выбор воздуховода

Кухонные воздуховоды можно поделить на такие:

1. Гофрированный воздуховод из алюминия — он является достаточно простым материалом и установка вытяжки своими руками на кухне с его использованием будет вовсе не тяжелой. Все это благодаря тому, что материал легко можно согнуть до любого размера, а также стоит отметить такой плюс, как отсутствие вибрации, чего не скажешь о жестких коробах. Но если вы хотите, чтобы воздуховод был гармонично вписан в вашем помещении, то вам придется продумать варианты как его можно скрыть, ведь его недостаток заключается в некрасивом виде;
2. Еще один вид воздуховодов — это воздуховоды из ПВХ, в первую очередь, стоит отметить их легкость, прочность и бесшумность, это достигается за счет их гладкой поверхности, которая почти не дает сопротивления воздуху.

Монтаж вытяжки

Естественно, что все хотят знать, как правильно установить кухонную вытяжку, и в первую очередь стоит отметить, что монтаж будет зависеть от того, где располагается вентиляционная шахта. Одним из самых популярных вариантов является именно установка вытяжки во встроенный шкаф, ее мы сейчас и рассмотрим.

Если вы хотите, чтобы все было сделано качественно, то для начала у вас должен быть короб для хлопушки. Корпус без проблем можно изготовить из такого материала, как алюминий или оцинкованный лист. Также как вариант вы можете купить клапан, открывающийся как бабочка, который ставится у вентиляционной шахты.

Для большего удобства корпус ставьте над плитой на настенный шкаф, после чего заделайте все щели монтажной пеной, дабы не было резонанса.

Изначально необходимо лишь примерить корпус хлопушки и на шкафе и сделать разметку для отверстия. Далее можно снять шкаф и с помощью электролобзика делать отверстие. Чтобы это было аккуратно, просверлите сначала сверлом отверстие внутри, а затем уже лобзиком вырезайте ту форму, которая вам нужна в шкафе.

Так же сделайте отверстия и во внутренних полках под воздуховод, если они, конечно, имеются, а в верхней стенке нужно проделать квадратное отверстие, чтобы в нем было 3-5 мм запаса под хлопушку.

Подключаем воздуховод

Подключение воздуховода поделим на такие этапы:

• Для начала сделайте следующее — гофру надо просунуть в проделанные отверстия и в верхней стенке шкафчика, согнуть ее в форму квадрата, а затем обрезать, чтобы остался запас, загнуть углы наружу;
• Далее уже можно приступать к прикреплению шкафчика в гофрой на стену, при этом обязательно обработайте все стыки воздуховода силиконом, дабы не терялась мощность;
• Следующим шагом будет закрепление непосредственно сделанного собственноручно короба на шкаф, это делается с целью соединения гофры с вентиляционной шахтой. Если имеются большие щели, то их необходимо будет заделать пеной;
• Теперь мы уже можем приступить к закреплению вытяжки в шкафчике. Для крепления можно использовать саморезы;
• Гофра с помощью хомута должна быть зафиксирована очень надежно, данное соединение герметиком можно не заделывать, но для более высокой надежности это можно сделать;
• Если подключение вы хотите сделать напрямую, то воздуховод надо примкнуть к шахте, а чтобы это качественно сделать, надо применять специальную решетку, имеющую круглое отверстие;
• Планируете использовать ПВХ воздуховоды? Тогда здесь тоже все будет просто — трубы надо соединить с комплектующими углами и провести к вентиляции;
• Если вам нужна установка вытяжки на кухне в частном доме с максимальным качеством, то обязательно знайте, что при монтаже вентиляции старайтесь как можно меньше допускать изгибов трубы, ведь это нужно для хорошей тяги воздуха. После каждого изгиба мощность будет теряться где-то на 10 %.

Крепим вытяжку на стену без шкафа

Правильная установка втяжки на кухне далеко не у всех ассоциируется с навесным шкафом, это объясняется тем, что многие люди просто не хотят, чтобы их шкаф быстро стал некрасивым от излишней влаги на кухне и загрязненного воздуха. Также часто бывает так, что желают установить вытяжку побольше, а внутрь шкафа можно поместить вытяжку не столь больших размеров.

Поэтому, чтобы повесить вытяжку на стену без шкафа, для начала надо прикрепить к стене П-образную раму из уголков на дюбели, это же крепление будет опорой для корпуса.

Но может случиться часто и так, что с помощью обычных дюбелей крепление к стене вытяжки не будет получаться. Тогда встает вопрос, что же в этом случае делать? Такое может случаться, как правило, у тех, кто имеет на кухне газовую плиту, в этом случае труба и будет препятствовать нормальному креплению.

Для такого случая идеально могут подойти длинного размера саморезы-шпильки, их одна сторона выглядит как резьба с гайкой, а другая именно как саморез. Их просто же нужно вкручивать в стенку, как и дюбеля, а затем к ним крепить корпус вытяжки, немного отступая от стены.

На последнем этапе остается лишь провести правильное подключение вытяжки к сети. Осуществить это возможно, подключив ее просто в розетку или же сделать постоянное подключение, используя предохранитель. Очень важно, первым делом подключить зануление, так как при работе вентиляторов оно уберет возможное напряжение, которое может быть на корпусе.

Теперь же вам остается всего лишь задекорировать вытяжку и наслаждаться приятной на кухне атмосферой, а главное — чистым воздухом.

Также важно помнить, что пару раз в год просто необходимо делать очистку вытяжки от пара, чтобы предотвратить возгорание. Как видим, установка вытяжки на кухне своими руками не такое уж сложное дело, главное, при этом просто придерживаться необходимых правил безопасности с электричеством и у вас в итоге все получится.

Даже приготовление пищи в небольшом объеме сопровождается малоприятными дополнениями в виде надоедливых запахов, копоти и жира. Устранить эти проблемы просто: современные вытяжные устройство быстро и качественно очищают воздух.

Современная кухонная вытяжка поймает все неприятные запахи

Чтобы установить вытяжной аппарат, прибегают к помощи профессионалов. Это быстро, надежно и просто. Но тоже имеет полное право на жизнь. К тому же руками не займет много времени и сэкономит средства. Хозяину не нужно будет переживать за качество сделанной работы, так как для себя он постарается сделать все на отлично. Установка своими руками – еще одна возможность углубить свои познания в этой отрасли.

Типы вытяжек

Тип вытяжного устройства подбирается в зависимости от технических условий и наличия выхода в вентиляционную шахту. Наиболее популярными остаются фильтрующие, вытяжные и комбинированные модели.

Фильтрующие аппараты работают по принципу рециркуляции. Отработанная воздушная масса втягивается внутрь конструкции, проходит через систему фильтров и возвращается назад в помещение уже очищенной от запахов и жировых примесей. Установить их проще простого, так как эти устройства не требуют наличия вентиляционного отверстия.

Вытяжные модели – это аппараты проточного типа. Металлический отработанную воздушную массу и выбрасывает ее на улицу через вентиляционный канал. Монтаж их труднее, так как необходимо выводить на улицу воздуховод.

В зависимости от конструктивных особенностей вытяжные устройства разделяются на 4 вида:

Каждый вид имеет свой тип монтажа. Легче всех установить настенные устройства, тяжелее – потолочные.

Правильное расположение

Размеры вытяжек рассчитывают в зависимости от габаритов плиты или варочной панели. Необходимо помнить, что должна быть на 10-15 см шире варочной поверхности.
Если аппарат имеет меньшую ширину, это негативно сказывается на качестве вентиляции. На кухонном гарнитуре постоянно скапливается жир и грязь, а в воздухе чувствуется запах пищи.

Самостоятельная установка вытяжки не требует особых профессиональных навыков

Высота крепления устройства варьируется в пределах 65-80 см от плиты. От этой величины напрямую зависит всасывание жировых примесей и пара. Высота менее указанных значения не используется, так как существует возможность возгорания жиров, которые в продолжение длительного времени осели на фильтрах. Да и работать на плите с низко подвешенной вытяжкой неудобно. Устройство не рекомендуют устанавливать выше 80 см, так как в таком случае львиная доля побочных продуктов сгорания пройдет мимо.

Аппарат устанавливают неподалеку от розетки с заземлением. Поэтому уже во побеспокоиться о расположении электрической проводки и розетки. Шнур не должен висеть над плитой и конфорками, иначе он или перегреется, или перегорит. Провод прячут в специальном кабель-канале, который крепится к стене.

Чтобы аппарат работал с максимальным КПД, в доме обеспечивают хорошую приточную вентиляцию. Для этого устанавливают приборы принудительной вентиляции или используют функцию проветривания на окнах из металлопластика. В крайнем случае открывают форточку (только не в холодное время года).

Монтаж

Монтаж бытовой вытяжки на кухне в квартире не представляет особых сложностей. Устройство крепят непосредственно к стене или монтируют в составе кухонного гарнитура. Приобретая пристенную вытяжку для кухни, необходимо проконсультироваться у продавца по поводу креплений, которые выдержали бы массу аппарата. Последовательность действий при монтаже пристенной кухонной вытяжки:

Сборка прибора требует большой внимательности и осторожности

1. Точно измерить расстояние между нижним краем устройства и отверстиями для креплений. Разметку нанести на стену и проверить уровнем.
2. Если на кухне уже стоит плита, ее прикрыть пленкой или бумагой, чтобы защитить от пыли и грязи.
3. Просверлить углубления для дюбелей.
4. Вбить дюбеля, закрутить саморезы, регулируя их длину.
5. Зафиксировать воздуховод хомутом.
6. Вентиляционную трубу вывести в шахту или на улицу.
7. Прикрыть воздуховод кожухом (при его наличии).
8. Если есть , установить его.
9. Подключить прибор к питанию.
10. Включить и проверить функционирование устройства.

Монтаж встроенной вытяжки в шкаф немного отличается:

1. На задней или боковой стенке разметить отверстия для выхода вытяжной трубы и кабеля.
2. Вырезать выход для воздуховода и просверлить отверстие для электропровода.
3. Зафиксировать воздуховод.
4. Вывести наружу трубу и кабель.
5. Закрепить шкафчик.

Важно правильно подключить вытяжное устройство к электросети. Меры соблюдение электрической безопасности обязательны к выполнению. Если случайно допустить ошибку, можно получить удар током.

Если воздуховод нужно укоротить, не рекомендуется обрезать ту часть, которая вставляется в вентиляционный канал. Оптимальное решение – обрезать промежуточные секции. В месте, где труба входит в вентиляционную сеть, монтажной пеной заполняет все щели и аккуратно штукатурят. Это улучшает качество вентиляции и уменьшает побочные подсосы воздуха.

Если воздуховод выходит прямиком на улицу, то с наружное стороны вентиляционного отверстия устанавливают обратный клапан. Он не позволяет воздуху с улицы попадать в кухню.

Установка вытяжной трубы

Подключение кухонной вытяжки к вентканалу осуществляется с помощью труб из гофры или пластика. Требования, предъявляемые к воздуховоду, довольно важные:

1. Оптимальная длина на кухне – не более 3 м. Если воздуховод имеет большую длину, с каждым метром эффективность работы устройства снижается на 10%.
2. Минимальное количество поворотных колен, переходников и изгибов. Чем больше колен, тем хуже вентиляция. Сопротивление системы резко увеличивается, и отработанный воздух с трудом выходит наружу.
3. Изгибы и повороты – исключительно под тупым углом. Угол в 90 градусов снижает КПД на 10%. Воздуховод должен плавно переходить из одной стены на другую.
4. Гладкая внутренняя поверхность. В таком случае вентиляция будет эффективной, так как сопротивление воздуха снизится. Лучший вариант – . Воздуховод из гофры имеет ребристость, что создает дополнительные препятствия для выходящего воздуха.

Процесс установки вытяжной трубы — внимательно прочтите инструкцию

Практически все модели аппаратов подключаются на круглый воздуховод из гофры или пластика. Прямоугольные трубы лучше смотрятся, так как более гармонично вписываются в пространство между шкафчиком и потолком. Диаметр может быть разным, но площадь поперечного сечения должна быть не менее 0,1 м 2 . Все соединения герметично закрывают, чтобы исключить возможное попадание отработанного воздуха назад в кухню.

Пластиковые воздуховоды прочные, легкие и не создают дополнительного шума при работе. Гофрированные изделия тоже имеют немало преимуществ: они гибкие, легкие, не вибрируют и не шумят. Но в плане эстетичности они уступают пластиковым собратьям.

Воздуховод прячут в свободное внутреннее пространство стен, мебели или потолка. Удобны в таком случае двухуровневые потолки: трубу можно с легкостью спрятать над нижним уровнем. Если такие варианты не подходят, применяют декоративные короба, подходящие по стилю и цветовому решению к кухонному гарнитуру или стенам. Своими руками можно сделать короб из гипсокартона на кухне для вытяжки. В продаже есть и короба для вытяжки на кухне из нержавейки.

ПОСМОТРЕТЬ ВИДЕО

Инструкция по установке вытяжного устройства прилагается к каждой модели. Вытяжка на кухню горение имеет подробную инструкцию с рисунками по монтажу аппарата. Поэтому на возникшие вопросы можно найти исчерпывающий ответ от производителя.

Для правильной циркуляции воздуха и создания комфортного микроклимата на кухне необходима установка вытяжной системы. Она препятствует проникновению запахов из кухни в остальные комнаты в квартире, особенно если кухня совмещена с другим помещением. Кроме того, вытяжная вентиляция на кухне препятствует оседанию жира на окружающей печку мебели, посуде, технике.

Необходимость кухонной вытяжки

Наличие вытяжной вентиляции на кухне обосновано серьёзными причинами:

1. Во время приготовления пищи газовая плита выделяет в воздух большое количество вредных веществ, способных нанести вред организму: угарного газа, остатков несгоревшего природного газа. Кроме того, возможны утечки газа из оборудования или трубопровода.
2. При готовке как на электрических, так и газовых плитах, происходит выделение кухонного чада при жарке продуктов, а также водяного пара. Последний не способен нанести большой вред организму, но нарушает нормальный микроклимат внутри помещения. Кухонный чад образует вредные вещества в воздухе, способных оседать не только на посуду, мебель и стены, но и внутри лёгких человека.

Наличие эффективно функционирующей вытяжной системы на кухне необходимо не только из соображений чистоты и гигиены, но и для безопасности здоровья человека.

Особенно пристальное внимание по поводу наличия хорошей тяги должны обратить владельцы кухонного газового оборудования.

Виды вытяжки

Виды вентиляции от вытяжки на кухне делятся на общеобменный и местный. В первом случае воздухообмен производится по помещению в целом, включая зону приготовления пищи, варочную поверхность, обеденную зону. Это менее производительный вариант, который требует дополнительного притока воздуха путём естественного вентилирования помещения. Второй вариант – это установка кухонной вытяжки непосредственно над варочной поверхностью.

Местная вытяжка, в свою очередь, делится на два типа:

1. Фильтрующая воздух, установка.
2. Вытяжной зонт.

Фильтр пропускает через себя загрязнённый воздух, оставляя внутри всю копоть и частицы жира. Зонт втягивает в себя отработанный воздух и выводит в вентиляционную шахту. С точки зрения эффективности очистки воздуха, предпочтительней монтаж вентиляции на кухне оборудования второго типа.

Правила установки вытяжной вентиляции

Перед тем как установить вытяжку на кухне своими руками, следует правильно её выбрать:

1. Необходимо определиться с диметром вентилятора. Для этого измеряется выход вентиляционной шахты, значение округляется в меньшую сторону – это будет нужный диаметр.
2. Для установки кухонной вытяжки необходимо вычислить производительность вентилятора. Для этого нужно рассчитать объем помещения, вычесть из него объем, который занимает мебель. Полученное значение нужно умножить на 6, и на 12. Получается два показателя нижней и верхней границы производительности вентилятора. Эти показатели помогут выбрать нужную модель вентилятора.
3. Чтобы через вентилятор не затягивался отработанный воздух, необходимо выбирать оборудование с обратным клапаном.
4. Не менее важными характеристиками оборудования для вытяжки являются: наличие сетки для предотвращения попадания насекомых; съёмная лицевая панель для удобства чистки; наличие таймера.

Выбрав нужное оборудование, можно приступать к . При этом рекомендуется соблюдать некоторые правила установки вытяжки на кухне:

• Необходимо обеспечить надёжное заземление оборудования. Поэтому монтаж вытяжки на кухне осуществляется путём подключения к электрической сети тремя проводами: «фаза», «ноль», «земля» с проводами в жёлтой изоляции.
• Чтобы знать, как правильно сделать вытяжку, необходимо иметь представление о подсоединении к электропитанию. Особенно это касается тех проводов устройства, которые не оснащены вилкой. При этом подключение осуществляется через клеммную колодку. Для удобства розетку для клеммника можно сделать скрытой внутри корпуса вытяжки.
• Крепить вытяжку над электрической плитой нужно на высоте не менее 70 см, а над газовой варочной поверхностью необходимо соблюдать расстояние 80 см.
• Перед тем как установить кухонную вытяжку, воздуховоды здания нужно проверить на предмет засорения. Если тяга плохая, необходимо обратиться к специалистам ЖЭК для чистки шахты.
• Перед тем как сделать вентиляцию на кухне, важно выбрать правильный воздуховод. Можно выбрать алюминиевую гофрированную трубу круглого сечения или жёсткую пластиковую трубу. В первом случае преимуществом является более низкая стоимость и простой способ монтажа, во втором – экономия пространства во время монтажа, более эстетичный внешний вид и устойчивость к вибрациям.

Установка вытяжки на кухне

Монтаж кухонной вытяжки своими руками зависит от вида и расположения вентканала. Установить вентиляцию можно внутри кухонного шкафа или сделать отдельно расположенную модель в виде каминного колпака или наклонной панели.

Схема установки

Часто нарушает ту вентиляцию, которая установлена в квартире. Если для монтажа вытяжки сделать ещё одно отверстие для воздухоотвода, качество воздухообмена не улучшится, поскольку сечение вентиляционной шахты после подобных манипуляций не изменится.

Чтобы не ухудшать воздухообмен, следует устанавливать дополнительный короб со специальным клапаном. Принцип его работы прост: когда вентилятор не работает, клапан открыт, при этом происходит естественная вентиляция. Когда вентилятор работает, под возникающим давлением клапан закрывается, и тем самым осуществляется принудительная вентиляция.

Такая схема установки вытяжки препятствует возникновению обратной тяги и осуществлению естественной вентиляции, когда вытяжное оборудование выключено.

Чтобы правильно подключить вытяжку на кухне, необходимо правильно установить обратный клапан: в горизонтальном канале ось крепления заслонки должна принять горизонтальное положение, а более тяжёлый участок был наклонен книзу. Без воздушного напора клапан будет закрыт.

Установка вентилятора

Самодельная вытяжка для кухни может изготавливаться из вентилятора, вмонтированного в стену. Для этого необходимо:

1. Отметить на стене место для установки вентилятора, затем проделать отверстие нужного диаметра.
2. В отверстие вставляется вентилятор, а свободное пространство между стеной и оборудованием заполняется монтажной пеной.
3. С внешней стороны устанавливается решётка.
4. После проведённых манипуляций вентилятор можно подключить к электросети.

Вытяжка на кухне своими руками

Сделать вытяжку на кухне своими руками можно, встроив её в шкаф или без него. Встроенная вентиляция выглядит органично с кухонным гарнитуром. Этапы её монтажа заключаются в следующем:

1. Изготавливается алюминиевый или металлический короб с обратным клапаном. Для удобства, его можно приобрести готовым.
2. На верхней доске шкафа размечается отверстие в соответствии с нижним окном «хлопушки». Для окончательного монтажа нужно очертить бока «хлопушки».
3. В нижней части шкафа вырезается отверстие по краю нижней части вытяжки.
4. Далее, снимаются полки шкафа и вырезаются лобзиком отверстия под воздуховод, чтобы монтировать вытяжку.
5. Сверху шкафной доски вырезается квадратное отверстие под окно «хлопушки» с припуском 3-5 мм по краям.
6. Устанавливается гофра: в округлые отверстия продевается гофра, верхний конец которой формируется руками по форме квадрата и просовывается в верхнее отверстие.
7. Шкаф с гофрой устанавливается на место.
8. Вытяжка на кухню своими руками вставляется в вырезанное отверстие шкафа. Все места соединения гофры, «хлопушки» с отверстиями необходимо обработать силиконовым герметиком, а затем монтажной пеной. Вытяжка для кухни своими руками прикрепляется к шкафу на саморезы.
9. На вытяжной патрубок надевается гофра и закрепляется хомутом. Герметизировать это соединение не нужно, поскольку это затруднит разборку для чистки вентиляции, а также будет создавать перепады давления на участке перехода патрубка в гофр.

При использовании не гофрированных, а пластиковых труб для воздуховодов, установка осуществляется путём соединения их с комплектующими уголками и дальнейшей проводкой до вентканала.

Если установка вытяжки на кухне своими руками осуществляется в виде монтажа отдельной конструкции, изготавливается металлическая рама из уголка 20–25 мм по размерам варочной поверхности. Она крепится к стене под раструб вытяжки. Сам воздуховод устанавливают под короб из гипсокартона. «Хлопушка» укладывается на верхний срез короба, так же, как на шкаф.

Чтобы знать, как самому сделать вытяжку на кухне, необходимо учитывать практические рекомендации и советы специалистов этой области. Резюмируя эти рекомендации, можно отметить следующее:

1. Вентиляция на кухне своими руками должна быть не только вытяжной, но и приточной.
2. При монтаже воздуховода необходимо избегать большого количества его изгибов, чтобы обеспечить хорошую тягу.
3. Чтобы обеспечить хорошую тягу, необходимо очистить шахту здания от засоров.
4. Противостоять подаче отработанного воздуха поможет установка обратного клапана.

Правильно выбранный не имеет привода, пружины, но у него есть заслонка, со смещённой относительно центра осью поворота.

Установка кухонной вытяжки, выполненный по всем правилам и предписаниям, может быть не эффективным, если изначально устройство было выбрано неправильно.

Потому первое, с чем стоит определиться − с типом вытяжки и её составляющих.

Выбор вытяжки и её основные характеристики

В зависимости от места монтажа

Вытяжки могут быть:

• пристенными;

Преимущества. Данный вид вытяжек на сегодня является самым востребованным в большей степени из-за типичности обустройства большинства отечественных кухонь.

Что выбирать. Если в кухне ещё не загромождена вся вертикаль стены у газовой плиты, выбирать есть из чего. Вариантов установки купольной, наклонной или декоративной вытяжки в таком случае очень много. Из ряда стандартных вытяжек можно спокойно выбирать любую модель, даже если над газовой плитой навешен небольшой шкаф.

В таком случае вытяжка будет крепиться в его нижней плоскости (например, вытяжки Гефест ВК 1-2, Эликор Руна 60, Elikor Виолан 60 или Pyramida GH).

• угловыми;

Преимущества. Размещение плиты в углу кухни для наших стран является нетипичным, потому внешне угловая плита и вытяжка над ней будут смотреться привлекательно.

Что выбирать. В таком случае придется ограничиться выбором в классе купольных или Т-образных вытяжек. На сегодня достойных угловых вариантов не так уж и много, и большинство из них производятся мировыми брэндами (например, вытяжки Krona KAROL 1000 или Faber PREMIO ANGOLO HIP X/V A100).

• встраиваемыми;

Преимущества. Компактность и лаконичность, не вмешиваются в дизайн интерьера, возможность скрытой установки в шкаф.

Что выбирать. Существует ряд полностью встраиваемых вытяжек. В таком случае видимой останется только сама всасывающая поверхность. Чаще, однако, выбирают варианты установки встраиваемой телескопической вытяжки, в которой есть выезжающая каретка с дополнительным жировым фильтром (например, вытяжки Bosch DHL 545 S, Elica KREA GFA WH/F/60, Shindo MAYA 60 SS/BG, Sub-Zero Wolf или Miele DA 2270)

• островными;

Преимущества. Плита посреди кухни, а не у стены − роскошь, позволительная не для каждой квартиры. И далеко не для каждого хозяина данного жилья. Потому и цены на выносную технику соответствующие, и по качеству сборки производителей не в чем упрекнуть. Выносные вытяжки, крепящиеся к потолку, однако, могут быть полезными, если плиту вы хотите ставить у окна.

Что выбирать. Выбор вытяжек в островной категории и, правда, ограничен. Существующие же предложения бюджетными вряд ли назовешь. Зато именно в этом классе можно найти самые интересные варианты выполнения дизайна вытяжки (например, вытяжки Franke FPD 4506 I XS, Franke FAK 907 I XS, Kuppersbusch IKDU 3900.0 J или Zigmund Shtain K 276.71 S).

• каминными.

Преимущества. Это наиболее мощные вытяжки, способные эффективно работать не только при больших площадях кухни, но и при сравнительно высоком уровне подвески над плитой.

Что выбирать. Во-первых, обращаться к покупке каминной вытяжки без лишней на то потребности − пустая трата денег. А во-вторых, выбрать есть из чего за счет высокой цены, а потому и широких возможностей воплощения (например, вытяжки Cata COR-L DT4 S DUSK, Elica ICO BL/F/80 или Вентолюкс Ibiza 60 BK)

Ширина вытяжек

Ширина вытяжек зачастую удовлетворяет стандартам: 50 см, 60 см, 90 см и 120 см. При выборе вытяжки помните о золотом правиле: ширина вытяжки ни в коем случае не должна быть уже варочной поверхности.

Производительность вытяжки

Это показатель количества воздуха, пропускаемого вытяжкой в заданную единицу времени. По санитарным нормам, воздухообмен на кухнедолженбыть устроен так, чтобы всего за час весь объем воздуха сменился как минимум 10 раз.

При выборе вытяжки обращайте внимание на её производительность и знайте объем воздуха своей кухни (в кубических метрах). Для вычисления необходимого параметра умножьте объем кухни на 10.

ВАЖНО! Этот показатель не зависит от того, устанавливается вытяжка в частном доме или же в городской квартире. Практически для всех типов помещений существует стандартизированная формула вычисления продуктивности.

Пример вычислений:

Площадь кухни − 10 м².

Высота потолка − 2,7 м.

Объем кухни − 27 м³.

Производительность вытяжки − от 270 м³/час.

Высота установки кухонной вытяжки

Высота установки кухонной вытяжки влияет на её производительность. Рекомендуемая высота установки вытяжки − не менее 70 см над плитой. Но если в вашей квартире установка вытяжки, по каким-то причинам, возможна только на высоте от 85 см и больше, вытяжку стоит брать с большей производительностью.

Способы очистки воздуха

• циркуляционные;

Всасывают воздух посредством системы фильтров, очищают его и возвращают в помещение, сохраняя тепло в квартире. Фильтры в таких вытяжках могут быть жироулавливающими и угольными.

• проточные;

Загрязненный воздух вытяжка выводит за пределы помещения. Считаются более эффективными. Такие вытяжки используют только жироулавливающий фильтр.

• комбинированные.

Тип фильтров

Выделяют жироулавливающий (фильтр грубой очистки) и активный угольный (фильтр тонкой очистки) фильтры. Первый задерживает даже самые мелкие капли жира и копоть, а второй поглощает запахи.

Типы жироулавливающих фильтров:

• синтепоновый (органический);
• флизелиновый (бумажный);
• акриловый;
• металлический (алюминиевый, стальной) фильтр кассетного типа.

ВАЖНО! Флизелиновые фильтры являются одноразовыми и нуждаются в постоянной замене. Акриловые фильтры можно стирать, однако при стирке материал фильтра можно легко повредить. Наиболее результативными являются металлические фильтры.

Основа угольного фильтра − мелкий порошок активированного угля. Этот фильтр может быть только дополнением к жироулавливающему и использовать его целесообразно только при работе в циркуляционном режиме.

ВАЖНО! Угольный фильтр снижает общую производительность вытяжки. Его необходимо регулярно заменять на чистый − прежний фильтр очистке не поддается.

Тип управления

Самый дорогой тип управления − электронный. Приобретение вытяжки с таким управлением оправдано, если широкий функционал прибора вам действительно необходим. Среди прочих, прибор обладает такими функциями:

• смена режимов работы (есть во всех типах вытяжек);
• автоматическое увеличение производительности;
• автоматическое включение при начале готовки;
• автоматическое включение освещения, при приближении человека к варочной поверхности;
• индикатор засоренности фильтра;
• функция остаточного хода (вентиляторы вытяжки будут включены еще 10 минут после выключения вытяжки для полного замещения воздуха на кухне);
• интервальный режим (вытяжка будет автоматически включаться на минимальной мощности ежечасно, обеспечивая дополнительную вентиляцию кухни).

Уровень шума

На максимальной мощности вытяжка не должна издавать более 70 дБ. Для сравнения, 40 дБ − тихая человеческая речь, а 70 дБ − разговор, отчетливо слышный с расстояния в 1 м.

ВАЖНО! Необходимый постоянный приток воздуха на кухню обеспечить можно тремя способами: регулярным ручным проветриванием (каждые 2 часа окно нужно открывать на 10 минут), организацией постоянного притока воздуха (посредством использования встраиваемых в окно или стену приточных устройств) и установкой вытяжек.

Установка вытяжки на кухне: нормативные документы

Самыми главными документами, которыми вы или мастера во время проведения подготовительных и монтажных работ должны руководствоваться − это СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», а также инструкция по установке вытяжки. Благодаря первому вы получаете на руки правила установки вытяжки, а во втором приведена схема установки вытяжки той или иной модели прибора.

Установка встраиваемой вытяжки

Собираем каркас, в котором позже будет размещена вытяжка. Из-за того, что для монтажа вытяжки дно шкафа будет извлечено, шканты в вертикали необходимо ставить только в местах крепления верхней горизонтали короба.

Перед сборкой каркаса, отметив место выхода, в верхней панели шкафа просверливают отверстие для дымоотвода. Зачастую кухонные вытяжки монтируют так, чтобы воздухоотвод шел через верхнюю панель, однако известны случаи вывода и через заднюю стенку.

Выполняем разметку днища шкафа. Проведя размеры корпуса вытяжки нужно перенести их на снятую панель, а также отметить место выреза под гофр.

После закрепления корпуса на панели, вставляем переходное кольцо для гофра.

ВАЖНО! Провод питания вытяжки подключать под плитой нельзя: его необходимо протянуть в шкаф, организовав розетку за его задней панелью. После закрепления вытяжки в шкафу, соединяем встраиваемую вытяжку с системой вентиляции посредством гофры.

Установка встроенной вытяжки: на что обратить внимание. ВИДЕО

Установка кухонной вытяжки

Ход работ:

Для обеспечения работы вытяжки необходимо организовать отдельную розетку.

На стене намечают места крепления вытяжки, используя прилагаемый в комплекте шаблон или используя рулетку и уровень, если с вашей моделью вытяжки шаблон не шел.

ВАЖНО! Монтаж подвесной вытяжки производят после сборки и навеса кухонного гарнитура.

Вытяжка крепится на дюбеля и саморезы.

ВАЖНО! Соблюдайте строгую горизонтальность вытяжки!

Для обеспечения подключения вытяжки к вентиляционной шахте необходимо подобрать набор воздуховодов, а также соответствующих комплектующих.

ВАЖНО! Диаметрвоздуховода должен быть соответствующим. Если воздуховод будет слишком длинным или же иметь более чем трех колен, производительность вытяжки будет снижена. Сужать воздуховод запрещено.

Вентиляционная система должна быть организована гладким воздуховодом из ПВХ. Изгибы гофрированной трубы могут повышать уровень шума при работе вытяжки. Выходные трубы рекомендуют использовать только с круглым сечением, диаметр которых будет составлять минимум 120 мм.

Подсоединение к вентиляционной шахте.

Для подсоединения вытяжки к вентиляционной шахте в большинстве случаев к отверстию вентиляции достаточно проложить дополнительный пластиковый короб.

ВАЖНО! Желательно монтировать воздуховод с минимальным количеством изгибов. Сечение воздуховода обязано соответствовать диаметру выходного отверстия вытяжки для кухни.

Перед первым тестированием вытяжку подключают к электросети, установив кожух и отрегулировав его по высоте.

Установка кухонной вытяжки. ВИДЕО

Установка вытяжки: своими руками заменяем фильтры

Установка вытяжного вентилятора

Выше мы упоминали о нескольких способах вентилирования помещения. Если в случае в кухней приемлемым можно считать и вариант регулярного проветривания, то, например, в ванной или в туалете более рациональным кажется установка вытяжного вентилятора.

Вытяжной вентилятор может быть установлен в стену, а также в окно или уходить в потолок.

Устанавливать на одной кухне вытяжной вентилятор и вытяжку не имеет смысла. Правильно смонтированное устройство вытяжной системы не будет требовать дополнительной вентиляции.

ВАЖНО! Установку вытяжного вентилятора в деревянном доме регламентирует ряд особых норм. Так, например, дополнительную вытяжку можно организовать, выполнив отверстия между внутренним и внешним слоями дома для того, чтобы воздух, находящийся между ними, мог нормально циркулировать.

В большинстве случаев таких мер достаточно.

ВИДЕО. Установка вытяжки в ванной

$ Установка вытяжки: цена вопроса

Стоимость установки вытяжки будет во многом зависеть от того, сколько стоит устанавливаемое оборудование: в среднем это 10% и в редких случаях (при установке каминных вытяжек, например) порядка 30% от стоимости самого прибора.

Установка вытяжки на кухне своими руками не будет гарантировать вам надежности работы системы, а также безопасности её эксплуатации. Правильная установка − это установка, выполненная профессионально, нанятым рабочим, и подтвержденная соответствующими документами.

Стоимость установки плоской подвесной вытяжки на кухне (стандарт)

• Киев − 99-120 грн.;
• Москва − 350-500 руб.

Стоимость установки вытяжного вентилятора в ванной (стандарт)

• Киев − от 350 грн. (с организацией выходного отверстия);
• Москва − от 1 650 руб. (с организацией выходного отверстия).

Если вы хотите обеспечить максимально чистый воздух на кухне без испарений, жира и запахов, то вам потребуется качественная вытяжка. Выбирать это устройство следует по дизайну и производительности, но не меньшее значение имеет и установка кухонной вытяжки. Кстати, сделать все своими руками не представляет особой сложности.

Особенности монтажа кухонных вытяжек

Установка вытяжки на кухне производится по разным принципам в зависимости от типа конструкции:

1. Если техника может работать в режимах рециркуляции и отвода, то монтаж подразумевает вывод воздуховода в наружную вентиляционную систему. Здесь следует правильно рассчитать диаметр воздуховода (он должен находиться в пределах 120-150 мм). Воздуховод не сужают, по возможности не сгибают и не удлиняют – это поможет минимизировать потери мощности. Устанавливается квадратный или круглый воздуховод – но желательно гладкий, а не гофрированный, иначе существенно усилится шумовой эффект от работающей на кухне вытяжки.

1. Существуют вытяжки, работающие только в режиме рециркуляции. Их основной элемент – угольный фильтр. Такое устройство не подключают к вентиляционной шахте. Воздух, попадающий внутрь конструкции, при прохождении через угольный фильтр очищается, после чего снова «выбрасывается» в помещение. Угольный фильтр приобретается отдельно. Правильно подключить устройство этого типа легко, хотя и производительность его будет ниже, чем у универсальной конструкции.

Способы, позволяющие правильно установить вытяжку, будут различаться, в зависимости от того, устанавливают или навесную.

Инструменты и материалы, необходимые для работы

Установка кухонной вытяжки своими руками потребует специальных комплектующих и инструментов. Некоторые из них будут в комплекте с приобретаемой техникой, а некоторые (как, например, крепление или угольный фильтр) придется купить отдельно.

Для установки потребуются:

• Гофра, позволяющая отводить воздух с загрязнениями непосредственно в вентканал;
• Решетка для вентиляционной шахты – чтобы место, где производилась установка гофры, выглядело эстетично;
• Крепление (фиксаторы) гофры – 2 хомута.

Также монтаж вытяжки на кухне потребует наличия следующих инструментов:

• Шуруповерт или дрель, перфоратор;
• Отвертка;
• Рулетка и карандаш для разметки;
• Уровень;
• Ножовка по металлу для гофры.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

1. Закрепить крепление вытяжки к стене.
2. Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
3. Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

• Устройство должно монтироваться с максимальной надежностью;
• Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

• Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
• Для кухонной вытяжки с минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Также смотрите и другие наши материалы:

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

1. Кухонную вытяжку нужно повесить к стене. Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности. Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм.
2. Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности.
3. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Особенности монтажа встраиваемой вытяжки

Установка встраиваемой вытяжки своими руками вполне возможна, хотя и имеет свои особенности. Здесь так же нужно правильно рассчитать высоту над плитой, но основной нюанс заключается в том, как крепится устройство.

Встраиваемую модель на кухне не нужно вешать к стене – она фиксируется в кухонной мебели, в шкафчике со специально выполненной скрытой полостью. Кстати, таким же образом можно подключить и рециркуляционные вытяжки – их мощности будет вполне достаточно для небольших кухонных помещений.

Сегодня наши кухни оборудуются все новой и новой техникой. Так, относительно недавно, стали устанавливать вытяжку над кухонной плитой. И если у вас возникла идея купить это оборудование, то может появиться вопрос: как ее потом правильно установить? Ответа два. Либо пригласить специалиста, но тогда придется отдать до половины стоимости вытяжки за работу. Либо сделать все самостоятельно, на это может уйти много времени и сил. Но установка вытяжки своими руками обеспечит точное выполнение всех ваших требований, вы сами сделаете именно так, как захотите. В этой статье будет рассказано, как выполнить установку вытяжки на кухне по правилам самостоятельно.

Подбирайте вытяжку под остальной гарнитур

Виды вытяжек для кухни

Перед тем, как начать рассказывать о монтаже вытяжки, следует знать их типы.

• Плоские вытяжки. Делают их из металла, подвешивают над варочной поверхностью. Почти все работают в рециркуляционном режиме. Использование фильтров позволяет отбирать жир, если у вас нет специального отверстия для вентиляции или отсутствует желание протягивать гофру.
• Встраиваемые вытяжки. Этот тип используется на маленьких кухнях, где наличие свободной площади весьма ограничено. Такое оборудование прикрепляется к шкафам и способно выполнять свои функции без наличия воздуховода благодаря жироулавливающим фильтрам. Фильтры нужно менять не реже двух раз в год. Обычно встраиваемые вытяжки на кухне оборудуются выдвижной панелью, это позволяет увеличивать площадь забора паров от плиты.
• Купольные вытяжки. Наиболее дорогостоящие, но и лучше всего подходят для стильного оформления интерьера кухни. Изготавливают купольные вытяжки обычно из металла, но возможно сделать корпус из дерева или стекла. Цена модели зависит от материала изготовления и мощности всасывания.

Примечание

При выборе той или иной модели следует обратить внимание на наличие функции рециркуляции. Не все вытяжки имеют такой режим. Но если на кухне отсутствует вентиляционный канал, то наличие такой функции просто обязательно, иначе нет смысла монтировать вытяжку.

Почти все модели имеют жироулавливающие фильтры. Периодичность их смены обычно раз в полгода. Но срок службы фильтра можно немного продлить, если периодически промывать его специальным средством. После промывки фильтры должны сохнуть в течение 1-2 дней.

Для монтажа вытяжки, как и для большинства других работ, необходимы подходящие инструменты. Лучше их подготовить заранее, чтобы не тратить время на поиски. Вам понадобятся:

• Дрель или перфоратор. Выбор зависит от вас. Кто-то предпочитает работать перфоратором, а для кого-то удобна дрель. Но нельзя забывать о месте, где вы будите применять этот инструмент. Если монтаж предполагает сверление отверстий в межкомнатной перегородке, то подойдет дрель. Но если необходимо сверлить бетонные перекрытия, то лучше выбрать перфоратор.
• Шуруповерт.
• Строительный уровень и рулетка.
• Молоток.
• В зависимости от конструкции вытяжки могут понадобиться гаечные ключи.

Установка вытяжки на кухне по правилам: поэтапная инструкция

В зависимости от модели вытяжки и обстановки на вашей кухне, вытяжку можно монтировать в нескольких вариантах. Давайте рассмотрим каждый из них по отдельности.

Первый из них – это установка вытяжки в шкафчик. Для такого монтажа подходят плоские и встраиваемые вытяжки.

Перед началом установки следует заказать специальный навесной шкафчик под стиль вашего кухонного гарнитура. Его отличительная черта – это отсутствие дна, вытяжка крепится к средней полке. Перед заказом шкафчика следует определиться с расстоянием от нижней кромки до средней полки, этот размер должен соответствовать размерам вытяжки. В противном случае конструкция будет выглядывать из шкафчика и портить внешний вид. Обычно это расстояние составляет не более 15 см.

Также необходимо помнить о воздухопроводе, если таковой предусмотрен конструкцией. Для него нужно проделать отверстие в средней полке и крыше шкафа. Сам диаметр такого отверстия зависит от типа вытяжки, но обычно не превышает 12 см.

После того, как шкафчик доставлен, крепим к нему нашу вытяжку. Для этих целей в верхней плоскости вытяжки имеются отверстия, либо иные крепежные приспособления. Крепление происходит с помощью саморезов или болтов. Во втором случае необходимо просверлить отверстия в средней полочке шкафа.
Затем необходимо закрепить шкафчик на стене. Если применяются нерегулируемые «уши», то размеры необходимо тщательно вымерить. Если же используются универсальные крепления, то есть навесы, закрепляющиеся за металлическую полосу на стене, то допустима небольшая погрешность (в пределах 0,5 см.)

Установка вытяжки на кухне таким способом довольно проста и эстетична. При помощи шкафчика вы скрываете всю конструкцию, в том числе и воздуховод (если такой предусмотрен конструкцией). Для достижения полной «скрытности» желательно провести розетку для питания вытяжки во внутрь шкафчика.

Монтажа вытяжки под шкаф

Для этого варианта установки подходят встраиваемые и плоские виды вытяжек с функцией рециркуляции. Они прекрасно подходят для семей, где приготовление пищи происходит довольно редко и больших вытяжных мощностей не нужно. Не стоит забывать, что высота установки вытяжки имеет важное влияние на эффективность всасывания воздуха.

В основном при таком варианте применяются модели без использования воздуховода. Но если воздухопровод монтировать необходимо, то отверстия для него следует приготовить заранее. Проделайте в днище шкафчика округлые отверстия. Их диаметр должен соответствовать указанному в документации к вытяжке.

Сам шкафчик монтируется как и в первом варианте. Главное – определиться с высотой крепления. Она должна обеспечивать эффективность работы вытяжки, при этом гармонично вписываться в общее расположение основного кухонного гарнитура. Затем к нему при помощи крепления прикрепляется вытяжка. Чтобы конструкция не портила внешний вид, можно ее скрыть при помощи фальш-панели. Подбирается панель, аналогичная фасаду кухонного гарнитура и при помощи специального клея или двухстороннего скотча прикрепляется к вытяжке. Можно этого не делать, но тогда стоит подобрать модель вытяжки, подходящую к общему интерьеру кухни.

Монтаж вытяжки на стену

Третий вариант установки – на стену. Этот вариант приемлем для любой модели вытяжки. Он самый популярный и надежный.

Первое, что необходимо сделать – это замерить расстояние от плиты до вытяжки. Чтобы минимизировать потери эффективности работы вытяжки, следует соблюдать определенные правила. Минимальная высота установки оборудования не должна быть меньше 50 см. Для максимальной высоты установлен предел в 80 см. Отмерив расстояние, проведите линию при помощи линейки и карандаша.

Прислоните вытяжку к отмеченной линии и пометьте места крепления к стене. При помощи дрели или перфоратора проделайте отверстия на глубину не менее 5 см. Затем вбейте в них пластиковые дюбеля. Если у вас используется плоская вытяжка, то крепеж производится при помощи двух саморезов. Если вы монтируете купольную конструкцию, то мест крепления должно быть не меньше четырех.

Сама схема крепления должна идти вместе с вытяжкой. Но даже если вы ее не нашли, не стоит расстраиваться. Вы можете посмотреть наши.

Монтаж воздуховода

Процесс монтажа воздухопровода может показаться намного сложнее, чем установка самой вытяжки. Для этой работы следует подготовить некоторые материалы и инструменты. Так, вам понадобится:

1. Гофрированная трубка. Ее диаметр зависит от марки вытяжки. Длина подбирается на месте, она зависит от расстояния от вытяжки до вентиляционной шахты.
2. Для плотного крепления понадобятся различные хомуты.
3. Специальный вентиляционный выход. Он подбирается в зависимости от диаметра гофрированной трубки и размеров отверстия в вентиляционной шахте.
4. Если вы решили монтировать воздуховод из пластика, то вам понадобится насадка на вытяжку. Она имеет определенный диаметр, который зависит от модели конструкции. Одна сторона такой насадки имеет прямоугольную форму.
5. Пластиковая труба прямоугольного профиля. Ее нужно подобрать по размеру насадки на вытяжку. Лучше взять с запасом, проще отрезать лишнее, чем бегать по магазинам и искать недостающий кусок.
6. Специальный г-образный переход.
7. Выход для вентиляции прямоугольной формы.

Для более надежной и герметичной установки следует запастись герметиком и малярным скотчем.
При монтаже воздухопровода следует придерживаться общих правил:

• Нельзя сужать трубу без сильной необходимости. Вообще следует помнить – чем больше диаметр воздуховода, тем эффективней работа вытяжки.
• Стоит избегать больших изгибов, иначе можно перекрыть доступ воздуха, что может повлиять на работу вытяжки.
• Помните, что гофрированная труба материал довольно «нежный», он не терпит грубых механических воздействий. Если труба порвалась, то можно попробовать заклеить ее при помощи скотча, но это не дает гарантии герметичности.

Соблюдая эти правила, можно без труда установить воздуховод, при этом добиться высокой эффективности работы вытяжки.

При установке вытяжки, основываясь на опыте специалистов, стоит придерживаться некоторых советов.

• При монтаже нужно ориентироваться на рост хозяйки. Если ее рост ниже 160 см, то вытяжку лучше установить пониже. В этом случае оптимальное расстояние между плитой и вытяжкой будет 60 см.
• Не стоит располагать какие либо провода над устройством. Во-первых, это нарушает технику пожарной безопасности, провода могут накалиться и вызвать пожар. Во-вторых, это портит общий эстетический вид. Согласитесь, висящие над вытяжкой провода только испортят общую картинку.
• Любой прибор при своей работе издает шум. Какую бы модель вытяжки вы не приобрели, она все равно будет шуметь. Чтобы как-то снизить шум, стоит использовать пластиковый воздуховод. Его конструктивные особенности позволяют уменьшить шум.
• При монтаже вытяжки стоит обратить пристальное внимание на прилагаемую инструкцию. В ней указаны все рекомендации по установки, они выработаны с учетом большого опыта по эксплуатации.
• Если стены в вашем доме сделаны из сибита, то можно использовать простые саморезы. Это облегчит процесс монтажа, при этом крепление будет достаточно надежным. Но тут главное точно рассчитать место установки. Этот материал довольно легко крошиться, и повторное вкручивание самореза будет невозможно.

Теперь вы смело можете приступать к монтажу вытяжки на кухне, в этом нет ничего сложного, все когда-то приходится делать впервые. Главное соблюдать все рекомендации и инструкцию к устройству и тогда ваша вытяжка будет работать долго и эффективно.

Приобретая вытяжку в магазине, вы наверняка задумывались над вопросом, а кто же и как ее будет устанавливать. Вариантов, на самом деле, немного: либо вызвать мастера, который спросит с вас за монтаж пол стоимости прибора, либо самостоятельно. Мы предлагаем вам сделать это самим, наша статья как раз о том, как осуществляется установка вытяжки на кухне своими руками.

Виды вытяжек

Однако начнем мы не с того, как держать дрель в руках, а расскажем о всевозможных вариантах устройств, которые предлагают современные магазины:

• Плоские
  модели – представляют собой подвесную конструкцию, которая устанавливается над плитой. Практически во всех моделях есть рециркуляционный режим и специальные фильтры, которые собирают жир. Но это если у вас нет вентиляционного отверстия, либо вы просто не желаете протягивать гофру. Основным материалом корпуса служит нержавеющая сталь.

Примечание! Установка вытяжки для кухни плоской модели осуществляется непосредственно на стену, поэтому желательно запастить надежными дюбель-гвоздями. Крепеж на гипсокартонную стенку прибора нежелателен, либо следует проложить заранее деревянную балку с другой стороны ГКЛ.

• Встраиваемые
  вытяжки предназначены для небольших кухонь, где любое пространство идет впрок. Прибор крепится в шкафчике и может работать без воздуховода, с жироулавливающим фильтром. Большинство моделей имеет выдвижную панель, которая увеличивает площадь забора воздуха. Стоимость фильтра колеблется в районе 500-700 рублей, менять необходимо 1-2 раза в год.

К сведению! Встраиваемые приборы считаются самыми компактными, при этом по стоимости не сильно отличаются от предыдущих моделей.

• Купольные
  вытяжки называются так из-за своей формы. Они являются самыми дорогими, но и наиболее актуальными для современных и стильных помещений. Обрамление может быть стеклянным, цельнометаллическим или деревянным. Цена на купольные модели высока за материал корпуса и за счет мощности всасывания.

Следует помнить, что режим рециркуляции присутствует не на всех моделях, поэтому приобретая технику, не забудьте удостовериться, что вы покупаете.

Если у вас нет вентиляционного канала, то без данного режима для вас вытяжка теряет всякую ценность. Не будете же вы воздуховод на улицу вытягивать?

Что касается жироулавливающих фильтров, то их необходимо менять по мере загрязнения. Средняя продолжительность эксплуатации фильтра полгода.

Но вы можете продлить еще на несколько месяцев промыв их своими руками. Лучше всего, конечно, замочить в посудомоечной машине, но если ее нет, то подержите под струей теплой воды в течение 3-5 минут.

Важно! Для того чтобы фильтры полностью высохли должно пройти 1-2 дня.

Инструменты для работы

• Перфоратор или дрель. Что лучше – решать вам, но если бетонные стены то, безусловно, эффективнее будет прибор с функцией отбойника.
• Шуруповерт. Пригодятся, как для деревянных стен, так и для сибитных конструкций.
• Рулетка.
• Строительный уровень.
• Молоток.

Если чего-то не хватает, то вспомогательный инструмент можно взять в аренду в строительном магазине.

Установка вытяжки в шкафчик

Варианты установки вытяжки на кухню

Существуют разнообразные способы установки кухонной вытяжки. Все они различаются между собой, поэтому рассмотрим каждый из них по-отдельности.

Установка вытяжки в шкафчик

• Для этого необходимо заказать отдельный шкаф под электроприбор. Главная особенность такого шкафчика заключается в отсутствии дна, вытяжка будет крепиться к средней полке.
• Расстояние до этой полки вымеряется по высоте устройства, в среднем этот размер равен 13-15 см. Стоит смотреть по модели и фирме производителя.
• Также, если предусмотрено подключение к вентиляционному каналу, необходимо вырезать отверстия под воздуховод и в полке и в крыше шкафчика. Диаметр отверстия равен диаметру гофры. Чаще всего на встраиваемых моделях диаметр равен 10-12 см.
• На той плоскости, которая фиксируется к полке, расположены 4 отверстия. Можно закрутить саморезы, либо просверлить сквозные отверстия в полке. Все зависит от того, какой крепеж в комплекте вашей вытяжки.
• Следующий шаг – разметка навесного шкафчика. Если используются «уши», которые не регулируются – необходимо вымерить высоту с точностью до миллиметра. Универсальные крепления, которые представляют собой навесы, цепляющиеся за металлическую полосу на стене, то, в данном случае, допустима погрешность в -/+ 5 мм.

Установить вытяжку на кухне таким способом легко и эстетично: вы скрываете все ненужные детали за дверцей шкафчика, и можете избежать протягивания гофрированной трубы. Если, конечно, ваша вытяжка может работать в рециркуляционном режиме.

Примечание! Проведите розетку прямо в шкафчик, это поможет избежать лишних провисающих проводов, которые портят эстетичный вид кухни.

Установка вытяжки под шкафчик

Еще один способ крепления вытяжки, только теперь устройство не встраивается внутрь мебели, а крепится к нижней части шкафа.

• Если вы будете прокладывать воздуховод, следует заранее сделать круглые отверстия, диаметром равным тому, что указан в инструкции вытяжки.
• Шкаф крепится аналогичным способом, как и в предыдущем разделе.
• Панель вытяжки необходимо чем-либо скрыть. Для этого используется аналогичный материал, из которого сделаны фасады. Устанавливается он как фальш-панель: либо на двухсторонний скотч, либо на специальный клей.

К сведению! Такой вариант подходит для минимизированных вытяжек, которые легко смотрятся в интерьере. Не следует забывать, что именно высота установки кухонной вытяжки влияет на эффективность всасывания воздуха.

Монтаж вытяжки на стену

Данный способ – самый простой и надежный.

• Первым делом следует отмерить расстояние, которое будет располагаться между плитой и вытяжкой. Запомните, что минимальная высота 55 см, максимальная около 80 см. Иначе существует возможность потерять эффективность всасывания.
• Приложите вытяжку к отчерченной линии и обведите 4 метки сквозь заднюю панель устройства.
• Просверлите отверстия буром 8 мм под дюбель с минимальной длиной 50 мм.
• Закрутите два верхних самореза так, чтобы была возможность повесить на них вытяжку.

• Если устройство надежно висит, то прямо, сквозь металлические отверстия в задней панели, вкрутите саморезы в нижние два дюбеля.

Схема установки вытяжки на кухне обычно предусмотрена с каждым изделием, однако если вы не обнаружили ее в комплекте с вашей вытяжкой – не расстраивайтесь. На каждую модель в интернете есть все сведения.

Ниже представлено несколько фото, на которых показаны различные способы крепления кухонных вытяжек.

Установка воздуховода

Данный процесс может показаться вам намного сложнее, чем монтаж вытяжки.

Для него стоит приобрести:

• Гофрированную трубу необходимого диаметра и длины. Обычно в длину трубы продаются штучными изделиям: 1 м, 1,5 м и 3 м.

• Хомуты затяжной — 2 штуки.
• Вентиляционный выход. Крепится на стену, поэтому подбирается не только согласно диаметру гофрированной трубы, но и размерам вентиляционного отверстия.

Если воздуховод будет из пластика, то купить следует:

• Насадку на вытяжку с нужным диаметром. На другом конце насадки изделие имеет прямоугольную форму.

Какая подходит мебель для кухни в хрущевке — смотрите здесь.

Особенности рабочего момента


Если вы думаете, что вышеописанной информации хватит для установки вытяжки своими силами, то здесь вы немного заблуждаетесь.

Данный раздел содержит самые необходимые и важные моменты рабочего процесса, которые могут возникнуть при различных обстоятельствах.

• Воздуховод нельзя сужать самовольно, без нужных на то причин. Это может повредить гофрированную трубу, которая сделана из «фольги». Также опасны для такого хрупкого изделия острые загибы. И вообще стоит придерживаться следующего правила: чем больше диаметр воздуховода, тем эффективнее вытягивается воздух.

Примечание! Если же гофрированная труба все же пострадала во время монтажа, можно постараться заклеить ее, для этого подойдет обычный скотч. Но, увы, гарантировать эффективность такого устранения нельзя, так как герметичность воздуховода все равно будет нарушена.

• Производительность вытяжки падает в связи с использованием режима рециркуляции: так как воздух прогоняется через фильтр, а это – дополнительная нагрузка. Поэтому если вы приобрели модель мощностью 200 куб.м/ч, то не требуйте от прибора большего. Не стоит звонить в магазин, где вы приобрели прибор и требовать замены устройства.

Совет! Если вы решили использовать фильтры, то лучше рассматривать варианты помощнее. Это не столько отразится на стоимости, сколько воздух на кухне будет чище и свежее.

• Ориентироваться при установке вытяжки следует по росту хозяйки, которая будет готовить пищу. Если ее рост не превышает 160 см, то расстояние между плитой и прибором можно сократить до 60 см.
• Не должно быть никаких проводов над плитой, это и с эстетической точки зрения, и по правилам пожарной безопасности. Лучше всего – вывести розетку на уровень вытяжки, чтобы и провод не видно было, и риск возгорания был снижен. Если это невозможно, то протяните удлинитель за шкафами и зафиксируйте его на карнизе.
• Кто бы вам, что не говорил, но вытяжка работает всегда с шумом. Самые тихие приборы, которые работают в режиме рециркуляции. Либо используется пластиковый воздуховод.
• Правильная установка кухонных вытяжек осуществляется согласно прилагаемой инструкции. Придерживайтесь тех рекомендаций, которые указаны производителем.
• Установка кухонной вытяжки в частном доме на стену из сибита может осуществляться без использования дюбель-гвоздей. Возьмите длинный саморез и вкрутите его в стену.

Важно! Если вы хотя бы раз его выкрутите, то придется вытяжку перевешивать. Сибит легко крошится при повторном вкручивании самореза и может ослабнуть в будущем.

Надеемся на то, что все советы при установке вам помогут обойтись без эксцессов, избежать недоразумений.

Заключение


Хотелось бы сказать, что вся изложенная информация в данной статье является руководством к действию.
Она подходит не только людям, которые ни разу дрель в руках не держали, но и строителям, впервые сталкивающимися с монтажом вытяжек. Все, как говорится, случается впервые.

Для насыщенности мы предлагаем вам посмотреть видео: установка вытяжки на кухню профессионально.
В нем можно ознакомиться со всеми этапами процесса наглядно, обратить внимание на важные моменты и найти ответ на интересующий вопрос.

Современная кухня уже не просто место для приготовления пищи, но и красивый, аккуратный, функциональный уголок квартиры или дома. Каждая хозяйка хочет, чтобы здесь было красиво, а во время готовки еды пар и посторонние запахи не заполняли не только комнату, но и не распространялись в остальные части жилища. Помочь в решении такой задачи сможет современная, тихая и производительная кухонная вытяжка.

Установить такой прибор на кухне своими руками по силам даже начинающему. Всего лишь нужно правильно выбрать необходимые материалы, инструменты, делать все аккуратно и использовать несколько хитростей. И тогда кухонная вытяжка не только будет надежно функционировать, но и не испортит, а даже украсит интерьер.

Виды кухонных вытяжек

Вне зависимости от того, какой именно вариант кухонной вытяжки будет выбран, монтаж производится в целом одинаково. Бывают три разновидности таких электроприборов:

• рециркуляционные, которым не нужен воздуховод, они используют угольные фильтры или, в самом дешевом варианте, решетчатые, которые можно снять и почистить;
• с воздуховодом, предназначенные для подключения к системе вентиляции дома, однако не имеющие жесткого вывода канала для выброса потока воздуха;
• купольные или каминные. Оборудованные жестким, красивым корпусом, такие кухонные вытяжки выглядят очень презентабельно, однако имеют достаточно длинный воздуховод, который накладывает требования по размещению прибора.

Многие модели купольных вытяжек предусматривают крепление к потолку. Вариантов при этом несколько, подобный монтаж на кухне лучше поручать специалистам. Нас интересуют модели, которые можно без особых навыков установить своими руками. На следующем видео можно увидеть разновидности кухонных вытяжек, которые обладают наибольшей популярностью на рынке.

Какие инструменты и материалы потребуются

Опишем полный набор материалов и инструментов, которые позволят правильно установить вытяжку на кухне своими руками. Итак, потребуется:

• ударная дрель или перфоратор (большой мощности, если речь идет о монтаже кухонной вытяжки на железобетонную стену);
• сверла и буры;
• крепеж. Могут использоваться как монтажные наборы «новосел» (пластиковая пробка и шуруп), так и крепеж типа «еврогвоздь». Но оптимальные результаты достигаются при использовании так называемой распорной арматуры.
• отвертки и ключи (в зависимости от типа применяемого крепежа);
• небольшой молоток;
• рулетка;
• строительный уровень;
• средство разметки — маркер или карандаш.

Небольшие хитрости работы с инструментом. Опытные мастера применяют отвертки и биты в соответствии с типом головок шурупа. Начинающим, которые хотят, чтобы отвертка не соскальзывала и крепеж крутился ровно и четко, понадобится небольшой совет. Шурупы по дереву (черные, с крестообразным углублением на головке без дополнительных насечек) закручиваются битами с маркировкой PH. Саморезы для плотных материалов (ДСП, пластик, металл) обычно белые или желтые, имеют на головке насечки, расположенные со смещением на 45 градусов относительно основного углубления под крестовую отвертку. Такой тип крепежа идеально закручивается с помощью бит с маркировкой PZ или отвертками сходной формы. Используя правильный инструмент, можно значительно ускорить работу и плотнее закрутить крепеж без повреждения головок.

Варьируя типы крепежа, можно правильно провести монтаж своими руками на любых стенах. Так, для кирпичной стены на кухне идеальны наборы «новосел» или «еврогвоздь» (его нужно забивать, поэтому некоторые модели вытяжек не смогут обеспечить достаточно место в корпусе для движения молотка, это нужно учитывать), работу по железобетону лучше проводить с использованием распорных трубок, по деревянной стене достаточно будет саморезов черного цвета.

Небольшая хитрость. Для работ на кухне по стене, отделанной керамической плиткой, нельзя работать сразу перфоратором — он расколет элемент декора. Сначала следует пройти плитку сверлом по стеклу, а затем пускать в ход перфоратор для углубления сквозь клеящий состав и собственно материал стены.

Что понадобится для подключения вытяжки

Чтобы произвести установку кухонной вытяжки своими руками правильно и добиться аккуратного внешнего вида, потребуется:

• хомуты для присоединения воздуховодов, если будет использоваться гофрированный рукав;
• саморезы по металлу или заклепочный пистолет с расходниками нужного типа, если в качестве воздуховода будет применяться пластиковый или жестяной короб;
• декоративная решетка на вентиляционный канал дома на кухне;
• в случае установки кухонной вытяжки с жестким воздуховодом потребуются переходники (углы) для монтажа канала прохода воздуха.

Если поблизости от вытяжки на кухне нет розетки, придется сделать подключение.

Подключение к электросети

В любом случае — есть рядом с вытяжкой розетка или нет, правильно размещать кабель электроподключения с заходом сверху. Это гарантирует отсутствие его перегрева теплом от печки, а также снизит возможность случайных повреждений. Идеально и правильно — провести кабель за воздуховодом, размещая его на стене в монтажных коробах. Такой вид подключения незаметен и гарантированно безопасен. На следующем видео показано соединение и проводка кабеля.

Крепим вытяжку к ровной стене

Для того, чтобы правильно провести крепление кухонной вытяжки к ровной стене, достаточно выполнить несколько простых действий:

1. Разметить места расположения элементов крепежа в соответствии с расположением соответствующих отверстий на корпусе кухонной вытяжки.
2. Просверлить углубления нужной глубины.

В случае стены из дерева сверлить отверстия на полную длину самореза не стоит. Достаточно глубины в 13. Однако поработать сверлом все же стоит — это правильно, саморез не будет создавать избыточных механических нагрузок в области поверхности и одновременно жестко зафиксирует конструкцию.

1. Провести необходимые коммуникации для электроподключения кухонной вытяжки.
2. Установить крепежный элемент либо сразу зафиксировать с их помощью корпус прибора.

Тонкость разметки состоит в том, чтобы вытяжка располагалась четко горизонтально. Для этого отмечают крайнюю к стене точку непосредственно по корпусу прибора, к примеру, после прикладывания кухонной вытяжки к стене. Остальная разметка делается с помощью строительного уровня и рулетки, правильно отмечая места расположения крепежа и соблюдая уровень расположения прибора.

После того как вытяжка прикручена «начерно», не затягивая болты или саморезы, можно установить корпус в идеальное положение, проверив горизонталь и вертикаль. Только после выполнения данной операции можно закрутить крепежные элементы накрепко.

Хитрости крепежа. Корпус кухонной вытяжки выполняется из тонкого металла. Поэтому крепеж при затяжке с максимальным усилием обязательно деформирует стенку корпуса. Чтобы избежать такой ситуации и гарантировать хорошее прижатие с равномерным распределением усилия по большей площади, можно расположить под плоской головкой шурупа треугольной формы пластиковую подкладку (продаются в любом хозяйственном магазине, широко используются в мебельном деле как подкладка для крепежа ручек). Для плоской поверхности головок крепежных элементов (правильно — выбирать именно такой тип болтов или шурупов) можно подложить широкую шайбу с внешним диаметром 16, 22 мм или больше, под которую (на корпус прибора) накладывают резиновую подкладку, к примеру, предназначенную для кранов, гибких шлангов или другой водяной арматуры.

Монтаж воздуховода

Установка воздуховода на кухне — самое простое. Если используется гофрированный рукав, он надевается на выходной патрубок вытяжки, аккуратно прокладывается к вентиляционному отверстию в стене квартиру. Там устанавливается декоративная решетка, к которой крепится гофрорукав. Правильно сначала провести канал, проверить, чтобы гофрированная труба не пережималась и не деформировалась, отрезать нужную длину и затем закрепить входную и выходную часть хомутами на раструбе кухонной вытяжки и декоративной решетки на вентиляции квартиры.

Пластиковый или жестяной короб выглядит аккуратнее, может прокладываться более незаметно. Вначале необходимо отрезать части нужной длины, которые последовательно устанавливаются на свои места, соединяясь друг с другом угловыми или прямыми переходниками. На следующем видео показан процесс сборки жесткого воздуховода.

Установка вытяжки на неровной стене

Если на стене проходит газовая труба или выступ, можно прибегнуть к хитрости. В качестве крепежа применяются болты с двумя зонами резьбы (шпильки). Одной стороной такой элемент вкручивается в пластиковую пробку, расположенную в стене. На другой стороне располагается опорная гайка.

Гайки на нескольких крепежных болтах располагают таким образом, чтобы они образовывали единую поверхность, располагаясь на разном расстоянии от стены. После выполнения этой работы, на крепеж надевается корпус кухонной вытяжки и его можно закрепить с помощью еще одного комплекта гаек, применяя хитрости, описанные выше.

Если расстояние, которое необходимо компенсировать, очень большое, правильно установить кухонную вытяжку можно на металлические уголки. Однако при таких сложностях лучше рассмотреть вариант применения встроенной вытяжки, когда все неровности стены компенсирует конструкция шкафа, в который она будет устанавливаться.

Если вы хотите обеспечить максимально чистый воздух на кухне без испарений, жира и запахов, то вам потребуется качественная вытяжка. Выбирать это устройство следует по дизайну и производительности, но не меньшее значение имеет и установка кухонной вытяжки. Кстати, сделать все своими руками не представляет особой сложности.

Особенности монтажа кухонных вытяжек

Установка вытяжки на кухне производится по разным принципам в зависимости от типа конструкции:

1. Если техника может работать в режимах рециркуляции и отвода, то монтаж подразумевает вывод воздуховода в наружную вентиляционную систему. Здесь следует правильно рассчитать диаметр воздуховода (он должен находиться в пределах 120-150 мм). Воздуховод не сужают, по возможности не сгибают и не удлиняют – это поможет минимизировать потери мощности. Устанавливается квадратный или круглый воздуховод – но желательно гладкий, а не гофрированный, иначе существенно усилится шумовой эффект от работающей на кухне вытяжки.

2. Существуют вытяжки, работающие только в режиме рециркуляции. Их основной элемент – угольный фильтр. Такое устройство не подключают к вентиляционной шахте. Воздух, попадающий внутрь конструкции, при прохождении через угольный фильтр очищается, после чего снова «выбрасывается» в помещение. Угольный фильтр приобретается отдельно. Правильно подключить устройство этого типа легко, хотя и производительность его будет ниже, чем у универсальной конструкции.

Способы, позволяющие правильно установить вытяжку, будут различаться, в зависимости от того, устанавливают встроенную технику или навесную.

Инструменты и материалы, необходимые для работы

Установка кухонной вытяжки своими руками потребует специальных комплектующих и инструментов. Некоторые из них будут в комплекте с приобретаемой техникой, а некоторые (как, например, крепление или угольный фильтр) придется купить отдельно.

Для установки потребуются:

• Гофра, позволяющая отводить воздух с загрязнениями непосредственно в вентканал;
• Решетка для вентиляционной шахты – чтобы место, где производилась установка гофры, выглядело эстетично;
• Крепление (фиксаторы) гофры – 2 хомута.

Также монтаж вытяжки на кухне потребует наличия следующих инструментов:

• Шуруповерт или дрель, перфоратор;
• Отвертка;
• Нож;
• Рулетка и карандаш для разметки;
• Уровень;
• Ножовка по металлу для гофры.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

1. Закрепить крепление вытяжки к стене.
2. Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
3. Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

• Устройство должно монтироваться с максимальной надежностью;
• Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

• Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
• Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

1. Кухонную вытяжку нужно повесить к стене. Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности. Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм.
2. Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности.
3. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Особенности монтажа встраиваемой вытяжки

Установка встраиваемой вытяжки своими руками вполне возможна, хотя и имеет свои особенности. Здесь так же нужно правильно рассчитать высоту над плитой, но основной нюанс заключается в том, как крепится устройство.

Встраиваемую модель на кухне не нужно вешать к стене – она фиксируется в кухонной мебели, в шкафчике со специально выполненной скрытой полостью. Кстати, таким же образом можно подключить и рециркуляционные вытяжки – их мощности будет вполне достаточно для небольших кухонных помещений.

После того, как техника полностью подключена, проверяется ее работоспособность. Завершающий этап – установка защитного кожуха, скрывающего воздуховоды. После этого можно наслаждаться чистым воздухом.

Если вы хотите обеспечить максимально чистый воздух на кухне без испарений, жира и запахов, то вам потребуется качественная вытяжка. Выбирать это устройство следует по дизайну и производительности, но не меньшее значение имеет и установка кухонной вытяжки. Кстати, сделать все своими руками не представляет особой сложности.

Особенности монтажа кухонных вытяжек

Установка вытяжки на кухне производится по разным принципам в зависимости от типа конструкции:

1. Если техника может работать в режимах рециркуляции и отвода, то монтаж подразумевает вывод воздуховода в наружную вентиляционную систему. Здесь следует правильно рассчитать диаметр воздуховода (он должен находиться в пределах 120-150 мм). Воздуховод не сужают, по возможности не сгибают и не удлиняют – это поможет минимизировать потери мощности. Устанавливается квадратный или круглый воздуховод – но желательно гладкий, а не гофрированный, иначе существенно усилится шумовой эффект от работающей на кухне вытяжки.

1. Существуют вытяжки, работающие только в режиме рециркуляции. Их основной элемент – угольный фильтр. Такое устройство не подключают к вентиляционной шахте. Воздух, попадающий внутрь конструкции, при прохождении через угольный фильтр очищается, после чего снова «выбрасывается» в помещение. Угольный фильтр приобретается отдельно. Правильно подключить устройство этого типа легко, хотя и производительность его будет ниже, чем у универсальной конструкции.

Способы, позволяющие правильно установить вытяжку, будут различаться, в зависимости от того, устанавливают или навесную.

Инструменты и материалы, необходимые для работы

Установка кухонной вытяжки своими руками потребует специальных комплектующих и инструментов. Некоторые из них будут в комплекте с приобретаемой техникой, а некоторые (как, например, крепление или угольный фильтр) придется купить отдельно.

Для установки потребуются:

• Гофра, позволяющая отводить воздух с загрязнениями непосредственно в вентканал;
• Решетка для вентиляционной шахты – чтобы место, где производилась установка гофры, выглядело эстетично;
• Крепление (фиксаторы) гофры – 2 хомута.

Также монтаж вытяжки на кухне потребует наличия следующих инструментов:

• Шуруповерт или дрель, перфоратор;
• Отвертка;
• Рулетка и карандаш для разметки;
• Уровень;
• Ножовка по металлу для гофры.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

1. Закрепить крепление вытяжки к стене.
2. Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
3. Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

• Устройство должно монтироваться с максимальной надежностью;
• Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

• Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
• Для кухонной вытяжки с минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Также смотрите и другие наши материалы:

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

1. Кухонную вытяжку нужно повесить к стене. Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности. Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм.
2. Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности.
3. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Особенности монтажа встраиваемой вытяжки

Установка встраиваемой вытяжки своими руками вполне возможна, хотя и имеет свои особенности. Здесь так же нужно правильно рассчитать высоту над плитой, но основной нюанс заключается в том, как крепится устройство.

Встраиваемую модель на кухне не нужно вешать к стене – она фиксируется в кухонной мебели, в шкафчике со специально выполненной скрытой полостью. Кстати, таким же образом можно подключить и рециркуляционные вытяжки – их мощности будет вполне достаточно для небольших кухонных помещений.

Приобретая вытяжку в магазине, вы наверняка задумывались над вопросом, а кто же и как ее будет устанавливать. Вариантов, на самом деле, немного: либо вызвать мастера, который спросит с вас за монтаж пол стоимости прибора, либо самостоятельно. Мы предлагаем вам сделать это самим, наша статья как раз о том, как осуществляется установка вытяжки на кухне своими руками.

Виды вытяжек

Однако начнем мы не с того, как держать дрель в руках, а расскажем о всевозможных вариантах устройств, которые предлагают современные магазины:

• Плоские
  модели – представляют собой подвесную конструкцию, которая устанавливается над плитой. Практически во всех моделях есть рециркуляционный режим и специальные фильтры, которые собирают жир. Но это если у вас нет вентиляционного отверстия, либо вы просто не желаете протягивать гофру. Основным материалом корпуса служит нержавеющая сталь.

Примечание! Установка вытяжки для кухни плоской модели осуществляется непосредственно на стену, поэтому желательно запастить надежными дюбель-гвоздями. Крепеж на гипсокартонную стенку прибора нежелателен, либо следует проложить заранее деревянную балку с другой стороны ГКЛ.

• Встраиваемые
  вытяжки предназначены для небольших кухонь, где любое пространство идет впрок. Прибор крепится в шкафчике и может работать без воздуховода, с жироулавливающим фильтром. Большинство моделей имеет выдвижную панель, которая увеличивает площадь забора воздуха. Стоимость фильтра колеблется в районе 500-700 рублей, менять необходимо 1-2 раза в год.

К сведению! Встраиваемые приборы считаются самыми компактными, при этом по стоимости не сильно отличаются от предыдущих моделей.

• Купольные
  вытяжки называются так из-за своей формы. Они являются самыми дорогими, но и наиболее актуальными для современных и стильных помещений. Обрамление может быть стеклянным, цельнометаллическим или деревянным. Цена на купольные модели высока за материал корпуса и за счет мощности всасывания.

Следует помнить, что режим рециркуляции присутствует не на всех моделях, поэтому приобретая технику, не забудьте удостовериться, что вы покупаете.

Если у вас нет вентиляционного канала, то без данного режима для вас вытяжка теряет всякую ценность. Не будете же вы воздуховод на улицу вытягивать?

Что касается жироулавливающих фильтров, то их необходимо менять по мере загрязнения. Средняя продолжительность эксплуатации фильтра полгода.

Но вы можете продлить еще на несколько месяцев промыв их своими руками. Лучше всего, конечно, замочить в посудомоечной машине, но если ее нет, то подержите под струей теплой воды в течение 3-5 минут.

Важно! Для того чтобы фильтры полностью высохли должно пройти 1-2 дня.

Инструменты для работы

• Перфоратор или дрель. Что лучше – решать вам, но если бетонные стены то, безусловно, эффективнее будет прибор с функцией отбойника.
• Шуруповерт. Пригодятся, как для деревянных стен, так и для сибитных конструкций.
• Рулетка.
• Строительный уровень.
• Молоток.

Если чего-то не хватает, то вспомогательный инструмент можно взять в аренду в строительном магазине.

Установка вытяжки в шкафчик

Варианты установки вытяжки на кухню

Существуют разнообразные способы установки кухонной вытяжки. Все они различаются между собой, поэтому рассмотрим каждый из них по-отдельности.

Установка вытяжки в шкафчик

• Для этого необходимо заказать отдельный шкаф под электроприбор. Главная особенность такого шкафчика заключается в отсутствии дна, вытяжка будет крепиться к средней полке.
• Расстояние до этой полки вымеряется по высоте устройства, в среднем этот размер равен 13-15 см. Стоит смотреть по модели и фирме производителя.
• Также, если предусмотрено подключение к вентиляционному каналу, необходимо вырезать отверстия под воздуховод и в полке и в крыше шкафчика. Диаметр отверстия равен диаметру гофры. Чаще всего на встраиваемых моделях диаметр равен 10-12 см.
• На той плоскости, которая фиксируется к полке, расположены 4 отверстия. Можно закрутить саморезы, либо просверлить сквозные отверстия в полке. Все зависит от того, какой крепеж в комплекте вашей вытяжки.
• Следующий шаг – разметка навесного шкафчика. Если используются «уши», которые не регулируются – необходимо вымерить высоту с точностью до миллиметра. Универсальные крепления, которые представляют собой навесы, цепляющиеся за металлическую полосу на стене, то, в данном случае, допустима погрешность в -/+ 5 мм.

Установить вытяжку на кухне таким способом легко и эстетично: вы скрываете все ненужные детали за дверцей шкафчика, и можете избежать протягивания гофрированной трубы. Если, конечно, ваша вытяжка может работать в рециркуляционном режиме.

Примечание! Проведите розетку прямо в шкафчик, это поможет избежать лишних провисающих проводов, которые портят эстетичный вид кухни.

Установка вытяжки под шкафчик

Еще один способ крепления вытяжки, только теперь устройство не встраивается внутрь мебели, а крепится к нижней части шкафа.

• Если вы будете прокладывать воздуховод, следует заранее сделать круглые отверстия, диаметром равным тому, что указан в инструкции вытяжки.
• Шкаф крепится аналогичным способом, как и в предыдущем разделе.
• Панель вытяжки необходимо чем-либо скрыть. Для этого используется аналогичный материал, из которого сделаны фасады. Устанавливается он как фальш-панель: либо на двухсторонний скотч, либо на специальный клей.

К сведению! Такой вариант подходит для минимизированных вытяжек, которые легко смотрятся в интерьере. Не следует забывать, что именно высота установки кухонной вытяжки влияет на эффективность всасывания воздуха.

Монтаж вытяжки на стену

Данный способ – самый простой и надежный.

• Первым делом следует отмерить расстояние, которое будет располагаться между плитой и вытяжкой. Запомните, что минимальная высота 55 см, максимальная около 80 см. Иначе существует возможность потерять эффективность всасывания.
• Приложите вытяжку к отчерченной линии и обведите 4 метки сквозь заднюю панель устройства.
• Просверлите отверстия буром 8 мм под дюбель с минимальной длиной 50 мм.
• Закрутите два верхних самореза так, чтобы была возможность повесить на них вытяжку.

• Если устройство надежно висит, то прямо, сквозь металлические отверстия в задней панели, вкрутите саморезы в нижние два дюбеля.

Схема установки вытяжки на кухне обычно предусмотрена с каждым изделием, однако если вы не обнаружили ее в комплекте с вашей вытяжкой – не расстраивайтесь. На каждую модель в интернете есть все сведения.

Ниже представлено несколько фото, на которых показаны различные способы крепления кухонных вытяжек.

Установка воздуховода

Данный процесс может показаться вам намного сложнее, чем монтаж вытяжки.

Для него стоит приобрести:

• Гофрированную трубу необходимого диаметра и длины. Обычно в длину трубы продаются штучными изделиям: 1 м, 1,5 м и 3 м.

• Хомуты затяжной — 2 штуки.
• Вентиляционный выход. Крепится на стену, поэтому подбирается не только согласно диаметру гофрированной трубы, но и размерам вентиляционного отверстия.

Если воздуховод будет из пластика, то купить следует:

• Насадку на вытяжку с нужным диаметром. На другом конце насадки изделие имеет прямоугольную форму.

Какая подходит мебель для кухни в хрущевке — смотрите здесь.

Особенности рабочего момента


Если вы думаете, что вышеописанной информации хватит для установки вытяжки своими силами, то здесь вы немного заблуждаетесь.

Данный раздел содержит самые необходимые и важные моменты рабочего процесса, которые могут возникнуть при различных обстоятельствах.

• Воздуховод нельзя сужать самовольно, без нужных на то причин. Это может повредить гофрированную трубу, которая сделана из «фольги». Также опасны для такого хрупкого изделия острые загибы. И вообще стоит придерживаться следующего правила: чем больше диаметр воздуховода, тем эффективнее вытягивается воздух.

Примечание! Если же гофрированная труба все же пострадала во время монтажа, можно постараться заклеить ее, для этого подойдет обычный скотч. Но, увы, гарантировать эффективность такого устранения нельзя, так как герметичность воздуховода все равно будет нарушена.

• Производительность вытяжки падает в связи с использованием режима рециркуляции: так как воздух прогоняется через фильтр, а это – дополнительная нагрузка. Поэтому если вы приобрели модель мощностью 200 куб.м/ч, то не требуйте от прибора большего. Не стоит звонить в магазин, где вы приобрели прибор и требовать замены устройства.

Совет! Если вы решили использовать фильтры, то лучше рассматривать варианты помощнее. Это не столько отразится на стоимости, сколько воздух на кухне будет чище и свежее.

• Ориентироваться при установке вытяжки следует по росту хозяйки, которая будет готовить пищу. Если ее рост не превышает 160 см, то расстояние между плитой и прибором можно сократить до 60 см.
• Не должно быть никаких проводов над плитой, это и с эстетической точки зрения, и по правилам пожарной безопасности. Лучше всего – вывести розетку на уровень вытяжки, чтобы и провод не видно было, и риск возгорания был снижен. Если это невозможно, то протяните удлинитель за шкафами и зафиксируйте его на карнизе.
• Кто бы вам, что не говорил, но вытяжка работает всегда с шумом. Самые тихие приборы, которые работают в режиме рециркуляции. Либо используется пластиковый воздуховод.
• Правильная установка кухонных вытяжек осуществляется согласно прилагаемой инструкции. Придерживайтесь тех рекомендаций, которые указаны производителем.
• Установка кухонной вытяжки в частном доме на стену из сибита может осуществляться без использования дюбель-гвоздей. Возьмите длинный саморез и вкрутите его в стену.

Важно! Если вы хотя бы раз его выкрутите, то придется вытяжку перевешивать. Сибит легко крошится при повторном вкручивании самореза и может ослабнуть в будущем.

Надеемся на то, что все советы при установке вам помогут обойтись без эксцессов, избежать недоразумений.

Заключение


Хотелось бы сказать, что вся изложенная информация в данной статье является руководством к действию.
Она подходит не только людям, которые ни разу дрель в руках не держали, но и строителям, впервые сталкивающимися с монтажом вытяжек. Все, как говорится, случается впервые.

Для насыщенности мы предлагаем вам посмотреть видео: установка вытяжки на кухню профессионально.
В нем можно ознакомиться со всеми этапами процесса наглядно, обратить внимание на важные моменты и найти ответ на интересующий вопрос.

Вы, наверняка, не будете возражать, что кухонное благовоние далеко не всегда завораживающе прекрасно. Чтобы избежать его, нужна продуманная вентиляция.

Вентиляция на кухне с вытяжкой

По сравнению с обычными вентсистемами вытяжка на кухне выполняет свою функцию принудительно и работает с нагретым и загрязненным воздухом. Исходя из этого, она должна быть защищена от воздействия высоких температур и паров кипящего жира и масла.

Как и для иной встраиваемой техники, для вытяжек необходимо соответствовать по размерам кухонному пространству. А также площади панели для варки, над которой они монтируются. Если ее воздухоприемный зонт полностью захватит плиту — тогда утечка очищаемого воздуха будет незначительна. Этим и объясняется популярность у покупателей моделей, имеющих ширину зонта 600х900мм, аналогично размерам стандартных варочных плит.

По высоте вентзонт размещается, исходя из удобства и требований пожарной безопасности. Чем, по возможности, ниже, тем лучше. Словом, искомое расстояние между плитой и зонтом: 500-650 мм.

Важно вытяжку подбирать с производительностью, исходя из объема кухони: к примеру, для кухни объемом 30 м3 подойдет прибор, обрабатывающий 300 м3/час воздуха.

Вентиляция на кухне объемом порядка 30 кубометров

Любая вытяжная вентиляция работает вполне нормально, если правильно создана инфильтрация − поступание наружного свежего воздуха в помещение. Она обеспечивается устройством приточной принудительной вентиляции, обеспеченное средствами подогрева поступающего воздуха извне. Дополнительные малогабаритные приточные установки подходят для квартир в самый раз. Благодаря им, окна (не пластиковые) и двери можно надежно загерметизировать.

Вентиляция кухни, оборудованной газовой плитой

В нынешние времена во многих домах в сельской местности монтируют на кухнях газовые плиты, используемые не только для приготовления пищи, но и кормов для домашней скотины. Здесь же ставят и приборы для подогрева воды. Поэтому необходимо обеспечить надежный воздухообмен, влияющий на температурный и влажностный режим всего здания.

Например, внутренний объем воздуха в кухне с газовой четырехконфорочной плитой должен быть от 15, а вместе с водо­нагревателем − не меньше 21 кубометра. Высота кухонного помещения − не менее 2,2 метра. В нем обя­зательно наличие окна с форточкой и вытяжным вентиля­ционным каналом.

Но и этого недостаточно. Кон­центрация угар­ного газа и водяного пара (сжигание 1,0 м3 газа выделяет 2 литра пара) в течение дня может создать микроклимат хуже, чем в кузнице. Помимо канальной вентиляции, придется газовую плиту оборудовать вытяжкой (при наличии водонагревателя − обязательно).

Пластиковая вентиляция для кухни

Коробы. Вентканалы для подключения вытяжного устройства могут быть и из цветного ПВХ (круглого, или плоского сечения) с диаметрами 100, 125 или 150 мм. Они гармонично вписываются в современный кухонный интерьер.

Пластиковые короба для вентиляции кухни

Самым востребованным коробом для бытовой вытяжки является 125 мм воздуховод, имеющий пропускную способность 400 м3/час. Гладкая поверхность пластикового короба оказывает минимальное сопротивление движению воздуха. Он бесшумен, долговечен, и за ним легко ухаживать.

Недостатки:

более высокая стоимость относительно оцинкованных каналов и гибких воздуховодов;
наличие множества комплектующих и ограниченность размеров выпускаемых ПВХ-каналов.

Достоинства:

— гладкая поверхность и эстетичный вид;
— плотность и прочность соединения, долговечность;
— легкая и быстрая очистка.

Тонкости монтажа пластиковых воздуховодов. Большей своей частью вывод загрязненного воздуха выполняется через вентканал, что затрудняет установку вытяжки и подсоединение к воздуховоду, т.к. планировка и меблировка кухонь не всегда позволяют монтировать вытяжку рядом с ним. Большая протяженность воздуховода (со множеством изгибов) снижает эффективность работы вытяжной системы, а шумность нарастает.

Восстановление вентиляции на кухне

Систему вентиляции необходимо регулярно чистить. Это рекомендуется делать своевременно. Если через сутки после тщательной уборки в доме в укромных уголках можно снова увидеть кучки шерсти и пыли, а пол устлан ее серой пыльной дымкой, то пришла пора чистки вентиляции. Духота и жара, особенно на кухне − тоже признаки снижения работоспособности системы вентиляции. Лист бумаги, поднесенный к вентиляционной решетке, не колышется − опять же с ней проблемы. Многие люди считают, что восстановлением вентиляции должны заниматься специалисты.

Восстановление венткороба имеет в несколько этапов:

1. Вначале обеспечивается доступ к воздуховодам − демонтируются ранее устроенные перекрытия и стенки, вырезается (при необходимости) необходимая часть плитки на полу.
2. Подбираются материалы для установки недостающих, либо поврежденных элементов (каналов воздухопровода и межканальных перегородок).
3. Запасные детали вставляются на свои места и тщательно закрепляются.
4. После реанимирования внутреннего содержимого приступают к воссозданию самого короба. Материалами чаще всего служат высокопрочные пеноблоки или гипсолитовая плитка, обладающие высокой шумоизоляцией, водонепроницаемостью и огнеупорностью. Использование иных материалов не желательно.
5. В конце восстановления проводится проверка функционирования вентиляции и поверхностная декоративная отделка короба.

Монтаж вентиляции на кухне

Воздуховод не должен наглухо закрывать вентканал, иначе при отключении устройства вытяжка продолжится из-за естественной тяги. Сквозняк, особенно на кухне − вреден для здоровья. Во время конструирования вытяжки необходимо следить за тем, чтобы воздуховод был как можно короче, с наименьшим числом поворотов и изгибов, а его стены оставались гладкими.

Подбирая тип вытяжного устройства, ориентируются на удаленность вытяжного вентканала от плиты для приготовления пищи, как уже отмечалось выше. Более того, учитывают – чем крупнее диаметр выходного переходника из вытяжки в воздуховод, тем меньшее количество энергии понадобится для эффективной работы вентиляции.

Выбирая вытяжку, обращают внимание на производительность. Здесь не желательно переборщить с ее мощностью. Вытяжка подбирается под диаметр вытяжного канала, т.к. на эффективность ее функционирования влияет не столько мощность вентилятора, сколько сечение отверстия вентиляционного канала. В противном случае, при несущественном КПД электровентилятор будет потреблять чрезмерное количество энергии и «захлебываться» от усилий, проталкивая большой объем воздуха через слишком широкий канал. Вентиляторы на малых и средних скоростях обладают лучшей производительностью.

Качественная вентиляция дома (квартиры), в особенности вспомогательных помещений, не элемент комфортности жилища, а серьезная необходимость, и ваше здоровье напрямую зависит от нее. Не нужно полагаться на современные системы кондиционирования: они не очищают воздух, а только нагревают или охлаждают его.

В заключение следует отметить, что собираясь строить дом, продумайте о воздухообмене заранее, в проекте, а приобретая жилье, обратите на устройство вентиляции особое внимание!

Многие, выбирая вытяжку, сомневаются в том, можно ли самому ее установить, или лучше пригласить специалиста. Эта работа отнюдь не сложна, и с ней справится любой человек, который хоть раз в руках держал дрель и знает хотя бы что-то об электричестве.

Во-первых, нужно подобрать вытяжку, соответствующего объема для вашей кухни. Для этого следует посчитать кубатуру помещения, то есть площадь умножить на высоту, и это число увеличить в 10 раз. В итоге получите пропускную способность, которая нужна для вашего помещения. Дизайн вытяжки может быть совершенно любым: прямая, купольная, наклонная, и зависит лишь от ваших предпочтений.

Прямая вытяжка обычно встраиваемая в шкаф, то есть, крепится к нему. Удобна, не занимает много места, выдвигается при необходимости. Купольная вытяжка выполнена в виде камина, массивная, подходит для больших помещений. Крепится к стене.

Наклонная вытяжка. Самый инновационный прибор. Крепится на стену. Имеет очень презентабельный, современный вид. Забирает воздух не через решетку, а через маленькие отверстия, в результате чего не надо отмывать соты решетки, что очень трудно сделать. Кроме того, вытяжки часто снабжены нейтрализаторами. Они бывают трех видов.

• Ультрафиолетовый.
  В вытяжку установлены ультрафиолетовые лампы, которые очищают воздух. Такой нейтрализатор полностью безопасен, а свет ламп можно использовать в качестве подсветки, правда, цена этих ламп не малая, а менять их надо будет в среднем один раз в два года.
• Химический
  . Они выбрасывают вещества, которые нейтрализуют запах. Могут вызывать аллергию, требуют частой замены
• Ионизационный.
  Работают по методу обычных ионизаторов, но разряд производят более высокий, что вредно для человека, который готовит около плиты тем, что он находится в постоянном электрическом поле, с напряженностью выше нормативов.

После того, как вы определились с видом вытяжки и ее пропускной способностью, стоит посмотреть, какой принцип работы вам необходим.

Если в доме есть вентиляция, то лучше выбрать вытяжку с эвакуирующим принципом работы. То есть она забирает воздух из кухни, и посредством вентиляции выводит его на улицу.

Если в доме нет вентиляции, то чтобы не делать ее можно купить вытяжку с рециркуляционной очисткой. Она забирает воздух из кухни, пропускает его через ряд фильтров и выгоняет обратно в комнату.

Правила и требования

Правила установки вытяжек одни, какая бы модель вами выбрана не была.

Так как вытяжка представляет собой электроприбор, в котором скапливается жир и влага, то в нем может возникнуть пробой электрического тока через корпус. В результате чего человек может получить поражение электрическим током. Чтобы этого избежать, нужно при установке вытяжки провести ее заземление.

Если же контура заземления в вашем доме нет, его необходимо сделать. Не бойтесь, для этого не нужно протягивать провод на улицу и закапывать его глубоко в землю. Но и крепить его к трубам, радиаторам не стоит, это чревато такими же травмами, как оставить вытяжку без заземления совсем, кроме того, электрический разряд по стоякам может уйти к соседям, а это еще большие неприятности.

Для организации контура заземления всего лишь надо провести провод к вашему электрощитку, где есть труба, из которой выходит пучок проводов. Это и есть глухая нейтраль, к которой нужно подключить заземление. Если на ней уже имеются какие-либо провода, ни в коем случае не отключайте их, просто поверх закрепите свой, не забывая предварительно зачистить. Для заземления подойдет трехжильный провод, с сечением 2,5 кв. мм.

Еще одна мера безопасности при установке вытяжки — это расстояние от нее до варочной поверхности. Так как поверхность над вытяжкой раскаляется, из кастрюль идет пар и брызгает масло, есть нормы установки вытяжки над плитой.

Высота от электроплиты до вытяжки не должна быть меньше 70 см, а при условии газовой плиты этот размер увеличивается до 80 см.

Также для правильной работы вытяжки вентиляция кухни, будь то в квартире или в частном доме, должна соответствовать, то есть пропускная способность должна быть выше, чем у вытяжки, иначе весь загрязненный воздух вернется вашу квартиру, через другие отверстия в вентиляции, или к соседям, что тоже нехорошо.

Крепление вытяжки к стене тоже должно быть надежным. Так как когда вы готовите, при неправильной и некачественной установке вытяжки она может упасть вам на голову и нанести травму. Если стена, где будет крепиться вытяжка, выполнена из гипсокартона, необходимо заранее, до начала ремонта, укрепить место крепления вытяжки деревянными брусками.

Необходимые материалы и инструменты

Для установки вытяжки своими руками вам понадобится следующий инструмент, который в принципе есть в любом доме:

• карандаш;
• рулетка;
• дрель или перфоратор;
• электролобзик с пилой «чистый срез»;
• шуруповерт.

Также вам придется докупить дюбели, шурупы, гофру или пластиковый воздуховодный короб для подсоединения вытяжки к вентиляции.

Если вы планируете вентиляционный рукав спрятать, то сразу нужно купить лист гипсокартона, направляющие, шпатлевку, краску.

Монтаж наклонной или купольной вытяжки

В принципе, этапы установки вытяжки от того, купольная она или наклонная, мало чем отличаются. Работа не сложная и каждый сможет ее сделать самостоятельно. Рассмотрим все по порядку и не забываем о высоте размещения вытяжки над варочной поверхностью.

Этапы монтажа

Если вы приобрели вытяжку рециркуляционной системы очистки воздуха, то подключения в вентканал она не требует. Просто монтируем ее на стене над варочной поверхностью. Это хороший вариант для установки в частном доме с отсутствием вентиляционной системы, или в квартирах, где кухня перенесена далеко от вентиляционной системы помещения.

Но если осуществляется монтаж вытяжки с эвакуирующей системой вентиляции, в первую очередь нужно организовать вентиляционную систему.

Самое популярное — это вывод вентиляции через стену. Ее можно осуществить тремя способами.

• Естественный отток. Это вентиляция, которая работает на основе законов физики, за счет разницы давления и температуры происходит обмен воздуха в квартире, посредством сквозняка.
• Механический отток. Здесь применяется принудительный приток воздуха за счет вентилятора. Здесь вентиляционные отверстия, выходящие на улицу намного меньше первого варианта.
• Комбинированные.Сочетает оба способа. Когда погодные условия позволяют, вентиляция осуществляется естественным путем, когда же сквозняка нет, включается вентилятор.

Когда вентиляция дома оборудована, переходим к монтажу.

1. Делаем клапан-хлопушку обратного оттока, который не будет пускать обратно воздух в кухню.
2. Монтируем вытяжку на стену.
3. Монтируем клапан обратный клапан к отверстию вентиляции.
4. Соединяем гофро-трубой вытяжку и хлопушку.
5. Закрываем воздуховод коробом.
6. Подключаем вытяжку к электричеству.
7. Настраиваем сенсорное управление.

Подключение к вентиляции

Первоначально нужно смонтировать обратный клапан или, в простонародии, хлопушку. Это часть вентиляционной системы, которая не позволит воздуху из нее обратно возвратиться в квартиру.

Для этого из куска жести делаем короб с размерами отверстия 3/4 от диаметра воздуховода. Таким образом, получим, что площадь его поперечного сечения будет равной площади отверстия вентиляции.

Затем из тонкого алюминия 0,5 см толщины, делаем заслону. Ее крепим на пружинку к основному корпусу так, чтобы когда воздух возвращался из вентиляционной системы, потоком ее закрывало, а когда воздух выходил из квартиры поток ее смог открыть. Для этого используем мягкую тонкую пружинку, диаметр проволоки, из которой она изготовлена не должен превышать 0,3 мм, ее длина 12 см, ширина — не более 0,5 см. Жесткая пружина для этих целей не подойдет. Натяг пружины должен быть такой, чтобы дверка, принудительно открытая рукой и отпущенная, медленно возвращалась на место. Подробно можно посмотреть на схеме.

Если над варочной поверхностью, где планируется установка вытяжки, установлен шкаф, то нужно первоначально в верхней и нижней стенках вырезать отверстие под вентиляционную трубу. Для этого электролобзиком высверливаем соответствующую прорезь в нижней стенке и полке. В верхней же части делаем отверстие квадратное, чтобы установить короб с хлопушкой.

После того, как все подготовительные работы выполнены, переходим к сбору конструкции.

Так как в комплекте с вытяжками воздуховод не предусмотрен, наилучшим вариантом будет гофрированная труба. Она легка в монтаже (режется обычными ножницами, сгибается руками без всяких инструментов), а, кроме того, она во время эксплуатации не шумит и не звенит, чего не скажешь о жестком коробе. Еще она имеет хорошие аэродинамические свойства.

Сначала просовываем гофру в отверстия шкафа. Перед тем как вытащить его через верх формируем из трубы квадрат. Это делается несложно, просто сгибается руками. Наверху труба немного надрезаем и загибаем ее. Затем силиконом приклеиваем к краю ящика. После этого вставляем короб обратного клапана в отверстие вентиляционного канала и приклеиваем его к шкафу.

Спустя 30 минут, когда силикон высохнет, можно аккуратно заполнить отверстия между краем вентиляционного короба и корпусом обратного клапана. Делать это лучше при помощи пистолета, так как в нем можно сделать толщину струи минимальной.

Дальше прикручиваем вытяжку к шкафу. Для этого саморезами с помощью монтажных отверстий прикрепляем ее шуруповертом к нижней стенке шкафа. Надеваем гофрированную трубу на патрубок вытяжки и закрепляем его при помощи хомута или простой мягкой проволоки. Соединение не стоит промазывать силиконом, так как это затруднит очистку вентканала, а хомута вполне достаточно, чтобы гофра никуда не слезла.

Но шкаф над варочной поверхностью устанавливают не всегда. Причиной этого может быть пожарная безопасность, если плита газовая, а также просто дизайн вытяжки не подходит для монтажа в шкафу. Для этого просто над вытяжкой прокладывают гофрированную трубу и перед входом в вентиляцию монтируют хлопушку, корпус которой прикрепляют к стене. Всю конструкцию гофры и обратного клапана закрывают готовым коробом из пластика или делают его из листа гипсокартона.
