Граверы широко применяются в различных отраслях производства не только для гравировки различных материалов, но и для сверления миниатюрных отверстий, полирования, шлифования, фрезерования. Такие же операции с их помощью можно выполнять в домашних условиях. Если это требуется только изредка, или нужно просто сэкономить на покупке инструмента, то мини-дрель можно сделать самостоятельно из ненужной техники, которая часто лежит неиспользуемая в гаражах или кладовых комнатах. С помощью самодельных бормашин можно будет выполнять такие же операции, как и с заводским инструментом аналогичной мощности, только понадобится применять соответствующие насадки.

Граверы по особенностям своего функционирования делят на фрезерные и лазерные. В первых материал обрабатывается различными насадками. В лазерных моделях всю работу выполняет лазерный луч — это бесконтактный способ гравировки
. При этом такое устройство относится к категории высокотехнологичного оборудования. Но самодельный гравер возможно сделать и в домашних условиях.

Чтобы создать лазерный гравер своими руками, понадобятся следующие детали, инструменты и материалы:

шаговые электродвигатели из dvd-привода;
вычислительная платформа Arduino;
плата Proto Board с дисплеем;
концевые выключатели для двигателей;
лазерный модуль (например, мощностью 3 Вт);
устройство регулировки величины постоянного напряжения;
система охлаждения лазера;
MOSFET (транзистор);
платы для сборки элементов управления электродвигателями;
корпус;
зубчатые шкивы и ремни для них;
различных размеров подшипники;
доски из дерева: 2 штуки размером 135х10х2 см и еще две — 125х10х2 см;
4 круглых металлических стержня сечением 10 мм;
смазка;
хомуты, болты с шайбами и гайками;
тиски;
слесарные инструменты;
сверла;
электролобзик или циркулярная пила;
напильники либо наждачная бумага;
компьютер или ноутбук.

Шаговые электромоторы можно взять не только из DVD, но и из принтера, который практически не используется.

Станок собирают по такому алгоритму:

создают основание;
монтируют направляющие с подвижными каретками;
собирают электрическую схему;
устанавливают нужные программы на компьютер;
проводят юстировку (настройку) лазерной головки;
проверяют работоспособность станка.

Схема подсоединения
шаговых электрических моторов, взятых из струйного принтера либо DVD, показана на фотографии ниже.

Вся последовательность действий, позволяющая собрать лазерный гравер на arduino, в деталях продемонстрирована в видеоролике далее.

Созданный ЧПУ-гравер обойдется гораздо дешевле
, чем любые лазерные модели заводского производства. Его можно будет использовать для изготовления печатей, для фоторезиста, для работ с деревом, фанерой, пластиком, картоном, пенополистиролом и пробковыми листами. Также возможно выполнение гравировки по металлу.

Сборка электрического гравера со штативом и гибким валом

Электрический гравер – это самая распространенная в домашних условиях разновидность данного рода инструментов. Чтобы сделать функционально полноценное устройство самостоятельно, способное соперничать с аналогами промышленного производства, понадобится электродвигатель, который работает от переменного тока 220 V
. Такие электрические моторы можно взять со следующей техники:

катушечных магнитофонов советского образца;
DVD-проигрывателей;
стиральных машин;
угловых шлифовальных машин;
электрических швейных машин.

Последний вариант является оптимальным, потому что есть возможность регулировки числа оборотов в достаточно широком диапазоне с помощью встроенного реостата.

Для бытового использования достаточно бормашины со скоростью вращения двигателя на холостом ходу до 6 тысяч оборотов в минуту.

Держать в одной руке электромотор от любой из перечисленных разновидностей техники неудобно, а также в большинстве случаев просто невозможно. Поэтому понадобится гибкий вал для гравера
. При этом общий вид будущего устройства получится, приблизительно, как на фотографии далее.

Функциональные возможности создаваемого приспособления для гравирования будут зависеть от применяемых при сборке материалов и механизмов. Мотор можно поставить на столе, но удобнее сделать штатив для гравера
, вернее его подобие.

Изготовление гибкого вала

С гибким валом все относительно просто. Его можно сделать несколькими способами:

из старого приводного вала, например, от стоматологической бормашины;
воспользовавшись тросиком спидометра мотоцикла либо автомобиля.

Рабочую насадку на вал можно также использовать от бормашины
либо изготовить самостоятельно из разных материалов, например, из дерева, текстолита, пластиковых труб. Из текстолита
приспособление (ручку) для удержания оснастки делают так:

отрезают 2 текстолитовые платины (толщина листа должна быть около 1 см) размером примерно 2 на 10 см;
соединяют их вместе и обтачивают напильником или на наждаке снаружи, чтобы получился цилиндр;
протачивают с внутренней стороны пазы;
металлическими кольцами фиксируют части друг с другом;
в переднюю часть ручки вставляют трубочку, под патрон, состоящий из двух отдельных половинок, соединяемых при помощи болта.

В итоге получится рукоять, как на фото ниже.

Сделанное внутреннее отверстие между текстолитовыми пластинами должно быть такого сечения, чтобы не препятствовать свободному вращению тросика. В патрон можно будет вставлять насадки с диаметром хвостовиков от 2 до 5 мм.

Сборка гравировальной установки

Очень просто сделать штатив (основание для установки электродвигателя) из фанеры либо того же текстолита. Для этого поступают так:

вырезают из листа материала несколько кусков (достаточно 4) соответствующего электродвигателю размера;
к одному из фрагментов прикрепляют мотор с помощью хомутов;
собирают короб;
в передней части просверливают отверстие под гибкий вал.

Созданную конструкцию подвешивают к стене.

Удобно использовать заводской держатель на струбцинах
для гравера, если позволяют размеры электродвигателя. Крепление подсоединяется к любому столу. Но такое приспособление потребуется приобрести дополнительно.

Дальнейшую сборку гравировального устройства выполняют в такой последовательности:

с помощью муфты, созданной из просверленного болта, соединяют тросик с валом электродвигателя;

одевают на тросик резиновый шланг соответствующего диаметра и присоединяют к нему сделанную ручку;

устанавливают пусковую кнопку;
подсоединяют оборудование к сети;

проверяют работоспособность сделанного приспособления.

Самодельная бормашина позволит обрабатывать древесину, кость, метал, стекло, пластик, керамические заготовки, а также разные металлы, природный и искусственный камень.

Можно также применять при создании самодельных прямошлифовальных машин электромоторы, рассчитанные на 380 V
, но если их можно приспособить на 220. В таких случаях понадобится дополнительно повозиться. Информации по данному вопросу много как в интернете, так и в книгах по электротехнике.

Делаем мини-дрель из моторчика

Случается, что в домашних условиях требуется сделать маленькие отверстия в дереве либо пластике, при этом сверла от дрели не подходят. В таких случаях поможет самодельная мини-дрель из моторчика. С ее помощью может также выполняться гравировка по дереву
. А если присутствует интерес к радиолюбительству, то используя созданный инструмент можно сверлить и резать платы.

Чтобы создать самодельное приспособление, потребуется взять миниатюрный электродвигатель от старого магнитофона
. Подойдут даже различные модели моторчиков от детских игрушек. Если в качестве привода использовать мини-двигатель от магнитофона на 12 V, то еще потребуются такие материалы и детали:

блок питания или несколько батарей (аккумулятор) с выходом 12 V;
отрезок трубы из пластика (около 10 см длиной) таким сечением, чтобы внутрь можно было вставить миниатюрный электромотор;
термоустойчивый клей;
кнопка включения;
проводки для электрических соединений.

Мини-дрель своими руками собирают, действуя по следующему алгоритму:

с помощью электродрели или ножа в трубке делают отверстие под переключатель;
смазывают моторчик клеем, чтобы зафиксировать его внутри будущего корпуса;

вставляют электродвигатель в трубку;
любой из проводов, по которым осуществляется питание моторчика, высовывают в просверленное в корпусе ранее отверстие, а другой конец оставляют с задней стороны корпуса;

в отверстие под кнопку вставляют один проводок от блока питания;
припаивают с помощью паяльника к высунутым концам переключатель, аккуратно изолируя при этом контакты;

оставшиеся с торца трубки два проводка (от кнопки и моторчика) подсоединяют к разъему для подсоединения блока питания;

отрезают горлышко от любой пластиковой бутылки;
делают в крышке по центру отверстие под разъем и склеивают данные детали;
приклеивают горлышко к трубке;

подключают собранную мини дрель к блоку питания;

нажатием кнопки проверяют работоспособность самоделки.

Вольтаж питающего блока
следует подбирать, чтобы он соответствовал рабочему напряжению используемого электромоторчика.

Чтобы сделать мини дрель автономной, достаточно просто приспособить к ней батарейки.

Самодельный дремель из дрели и блендера

Если имеется старый либо ненужный блендер, то из него также несложно сделать мини-дрель. У этого бытового прибора уже есть удобная рукоять. Кроме самого блендера, понадобятся еще такие приспособления и дополнительные детали:

инструменты, чтобы разобрать устройство (отвертки с разными наконечниками, плоскогубцы);
штангенциркуль либо линейка;
цанговый патрон;
паяльник с набором для пайки;
напильник для финишной обработки, наждачная бумага;
переключатель.

Можно обойтись и без последней детали, но тогда потребуется во время работы с прямошлифовальной машиной постоянно зажимать рукой кнопку включения.

Гравер из блендера создают так:

аккуратно разбирают бытовую технику;
достают внутренние детали: электродвигатель и печатную плату, которая управляет работой устройства;
используя штангенциркуль, измеряют диаметр шпинделя, чтобы приобрести подходящий под него цанговый патрон;
если электромотор загрязнен чем-либо, например, ржавчиной, то его тщательно, с осторожностью, чтобы не повредить обмотки, очищают;
фиксируют купленный цанговый патрон (либо сделанный самостоятельно) на шпинделе;
кнопку включения, уже имеющуюся на блендере, заменяют переключателем: перепаивают контакты проводов;
приспосабливают в корпусе бытового прибора отверстие под новый переключатель;
устанавливают электродвигатель с платой на свои места внутри корпуса;
собирают инструмент.

В зависимости от модели переделываемого блендера может понадобиться сделать дополнительные отверстия
в его корпусе, либо расширять с помощью напильника уже существующие. Проделать это не составит никаких проблем

Весь описанный процесс сборки дремеля из блендера детально продемонстрирован в видеоролике ниже.

Можно не переделывать блендер, а просто подсоединить к нему гибкий вал для гравера заводского производства.
Способ состыковки показан в ролике далее.

Можно также изготовить гравер из дрели. Сборка вариантов с гибким валом и без него показана в следующих видеороликах.

Изготовление гравера из 3D-принтера

Обыкновенный 3D-принтер является хорошей основой для создания гравера, с помощью которого можно будет резать различные материалы, делать поделки и выполнять другие операции. Чтобы модернизировать имеющееся устройство, потребуется дополнительно установить плату
, которая будет питать оперативные цепи оборудования и лазерный модуль.

Гравировальный станок, созданный из 3D-принтера, продемонстрирован в следующем видеоролике.

Кроме рассмотренных простейших способов создания самодельной гравировальной машинки из 3D-принтера, маленького электромотора, небольшого электродвигателя, блендера и дрели существуют также другие варианты. При этом за основу используют как данную технику, так и другие электроинструменты. Народные умельцы постоянно придумывают новые модификации, проявляя конструкторскую фантазию. Реализуя на практике любой из приведенных вариантов или самостоятельную разработку, следует обеспечить безопасность
создаваемой самоделки. Для этого необходимо хорошо изолировать электрические контакты и надежно выполнить сборку оборудования.

Всем доброго времени!

В этом посте хочу поделится с Вами процессом создания лазерного гравера на основе диодного лазера из Китая.

Несколько лет назад появилось желание приобрести себе готовый вариант гравера с Aliexpress с бюджетом в 15 тыс, но после долгих поисков я пришел к выводу, что все представленные варианты слишком простые и по сути являются игрушками. А хотелось что-то настольное и при этом достаточно серьезное. Спустя месяц исследований было принято решение сделать сей аппарат своими руками, и понеслась…

В тот момент у меня еще не было 3D принтера и опыта 3D моделирования, но зато с черчением все было в порядке)

Вот собственно один из тех готовых граверов из Китая.

Насмотревшись на варианты возможных конструкций механики, на листочке были сделаны первые эскизы будущего станка..))

Было принято решение, что область гравировки должна быть не меньше листа А3.

Сам лазерный модуль был куплен одним из первых. Мощностью 2W, так как это было самым оптимальным вариантом за разумные деньги.

Вот собственно сам лазерный модуль.

И так, было решено, что ось X будет ездить по оси Y и началось ее проектирование. А началось все с каретки…

Вся рама станка была сделана из алюминиевых профилей разной формы, купленных в Леруа.

На этом этапе эскизы на тетрадных листочках больше не появлялись, все чертилось и придумывалось в Компасе.

Купив 2 метра квадратного профиля 40х40 мм для построения рамы станка в конечном итоге из него была сделана только сама каретка..))

Двигатели, линейные подшипники, ремни, валы и вся электроника заказывались с Aliexpress в процессе разработки и планы о том, как будут крепиться двигатели и какая будет плата управление менялись на ходу.

Спустя несколько дней черчения в Компасе был определен более менее четкий вариант конструкции станка.

И вот ось X появилась на свет..))

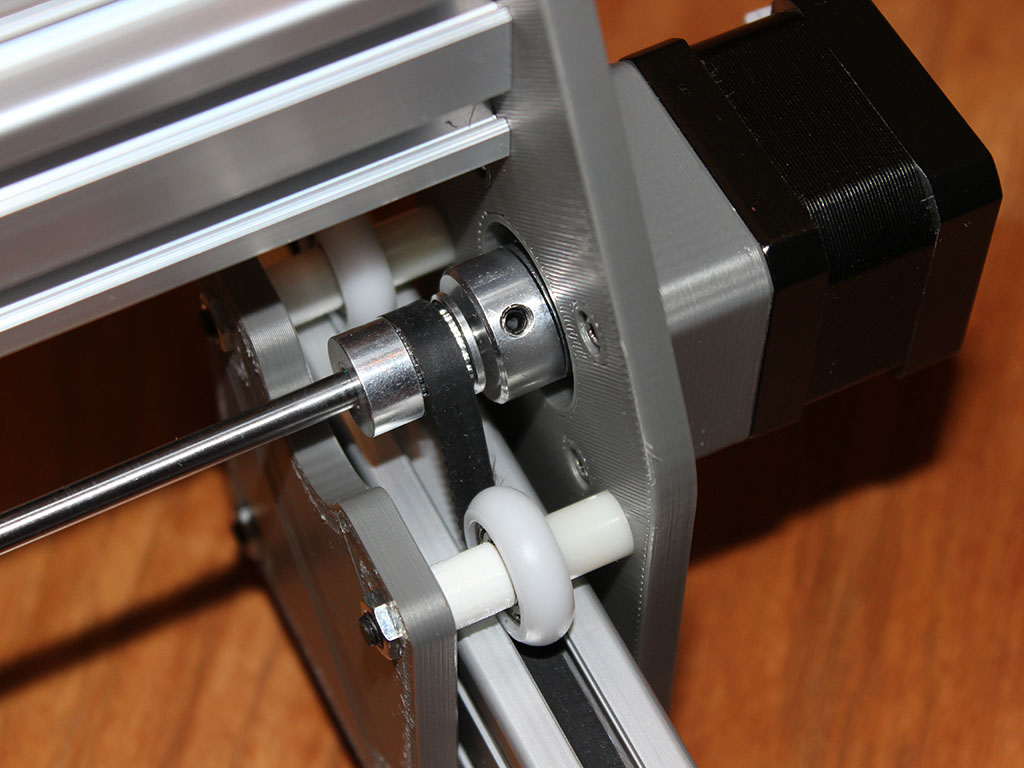

Боковины оси Y (извиняюсь за качество фото).

Примерка.

И наконец первый запуск!

Была построена простенькая 3D модель общего вида станка, дабы уже точно определиться с его внешним видом и размерами.

И понеслась… Оргстекло… Покраска, проводка и прочие мелочи.

И наконец, когда все было подогнано и последняя деталь была выкрашена в черный цвет 8) , наступила финишная прямая!

Лазеры давно вошли в наш обиход. Экскурсоводы применяют световые указки, строители с помощью луча выставляют уровни. Способность лазера нагревать материалы (вплоть до термического разрушения) используется при раскрое и декоративном оформлении.

Одно из применений – лазерная гравировка. На различных материалах можно получить тонкие узоры практически без ограничений по сложности.

Деревянные поверхности отлично подходят для выжигания. Особенно ценятся гравировки на оргстекле с подсветкой.

В продаже представлен богатый выбор гравировальных станков, преимущественно китайского производства. Оборудование не слишком дорогое, однако, покупка просто для развлечения нецелесообразна. Намного интересней сделать лазерный гравер своими руками.

Необходимо лишь раздобыть лазер мощностью несколько Вт, и создать рамную систему перемещения в двух осях координат.

Лазерный гравировальный станок своими руками

Такой пушкой мощностью 2Вт можно даже фанеру резать. Возможность фокусировки на необходимом расстоянии позволяет контролировать как ширину гравировки, так и глубину проникновения (для 3D рисунков).

Стоимость подобного устройства порядка 5-6 тыс. рублей. Если высокая мощность не нужна – используйте маломощный лазер от пишущего привода DVD, который можно за копейки приобрести на радио рынке.

Есть вполне работоспособные решения, изготовление займет один выходной день

Как извлечь лазерный полупроводник из привода, объяснять не требуется, если вы умеете «делать вещи» руками – это не трудно. Главное – подобрать прочный и удобный корпус.
К тому же, «боевой» лазер, пусть и маломощный, требует охлаждения. В случае с DVD приводом достаточно пассивного радиатора.

Корпус-рукоятку можно выполнить из двух латунных гильз от пистолета. Подойдут стреляные патроны от «ТТ» и «ПМ». Они имеют небольшую разницу в калибре, и отлично входят друг у друга.

Высверливаем капсюли, и на место одного из них устанавливаем лазерный диод. Латунь гильзы послужит отличным радиатором.

Если вам необходим координатный станок – можно закрепить прожигающий элемент на готовом позиционирующем устройстве.

Популярное:
Домашняя коптильня своими руками – многообразие вариантов исполнения

Лазерный гравер из принтера с засохшей чернильной головкой – прекрасный способ вернуть жизнь сломанному агрегату.

Немного поработать с подачей заготовки вместо бумаги (для плоской фанеры или металлической пластины это не проблема), и у вас есть практически заводской гравер. Программное обеспечение может и не понадобиться – используется драйвер от принтера.

При наличии схемы, вы просто подключаете сигнал подачи чернил на вход лазера, и «печатаете» на твердых материалах.

Самодельный лазерный гравер для работы с большими площадями

В качестве основы берется любой чертеж для сборки так называемых KIT наборов от тех же друзей китайцев.

Конструкцию лучше собрать внутри какого-нибудь ящика, с активной вентиляцией. Выделяющийся при гравировке едкий дым вреден для здоровья.
При эксплуатации в помещении, необходима вытяжка на улицу.

Важно! При эксплуатации лазера такой мощности, необходимо соблюдать меры безопасности.

Кратковременное воздействие на кожу человека, вызывает сильный ожог.

Самый распространенный вариант – подключение к персональному компьютеру. Создание рисунка и параметров гравировки происходит на любом стандартном графическом редакторе.

Благодаря быстрому развитию технологий обработки материалов инновационного уровня цены на морально устаревающее оборудование быстро падают. Вот и лазерные граверы, совсем недавно продаваемые по малодоступным для обычного человека ценам, теперь могут купить не только предприятия крупного масштаба, но и любой частный предприниматель.

Всё это значительно упрощает возможность оказания частных услуг на рынке гравировок. Многие компании подтверждают снижение цен на лазерно-гравировочное оборудование своими ценовыми каталогами, в которых представлены самые разнообразные модели устройств и оснащений для выполнения гравировок с помощью лазеров. Выбрать лучший гравер можно, лишь ознакомившись с особенностями этого оборудования, его ценой и техническими характеристиками.

Принцип работы лазерных устройств

Лазерные устройства делят на группы по составу своего рабочего тела. В промышленности в основном используются твердотельные граверы и граверы СО2, использующие в качестве рабочего тела для накачки луча углекислый газ. Накачка твёрдого тела (кристалла) лазера или замкнутого объёма газовой смеси происходит за счёт работы мощных излучателей света или высоковольтных электрических разрядов в окружающем пространстве.

Находясь между двумя зеркалами, возникший монохромный лазерный луч многократно совершает колебания в рабочем теле от одного из них к другому. При этом энергия луча возрастает по геометрической прогрессии за счёт приобщения всё новых порций энергии — квантов света. В тот момент, когда накачанная мощность излучения по своим параметрам достигает нужного значения для выполнения технологической операции, порция монохромного лазерного луча вырывается через полупрозрачное зеркало и направляется в зону обработки материала. Этот процесс накачки энергии кристалла или газовой смеси происходит практически непрерывно, что создаёт условия для стабильного лазерного излучения на выходе из устройства-резонатора.

Технологии получения лазерных лучей постоянно совершенствуются, наука на смыкании с производственной практикой ищет всё новые способы получения монохромных, когерентных излучений, которые могли бы обладать большей мощностью при экономии затрат потребляемой электрической энергии. Особенно актуальна тема лазерных технологий и в связи с тем, что применение их не ограничено технологическими разработками в обработке различных материалов, гравировке и резке. Вопросы совершенствования лазерных устройств интересуют многие другие направления человеческой деятельности.

Техническое применение лазеров

Являясь универсальным оборудованием, лучевой гравер имеет очень широкую область применения. С его помощью можно наносить текстовые фрагменты и изображения на материалы самой разной природы, начиная с древесины и пластика, а заканчивая тканями. В этот перечень входят и материалы повышенной хрупкости в виде стекла, оргстекла. Ведь при работе лазерного гравера сама заготовка не подвергается значительному нагреву или жёсткому механическому воздействию.

Основными потребителями лазерного оборудования до сих пор являются:

агентства и компании, изготавливающие продукцию рекламного назначения;
предприятия полиграфической промышленности;
частные предприниматели, которые занимаются оказанием граверных услуг.

Лидирующую позицию на рынке граверных услуг с помощью лазерного оборудования остаются рекламные компании. Лазерная технология позволяет им выполнять изображения самого различного свойства и содержания, используя при этом материалы в очень широком спектре свойств и своей природы.

Частный же бизнес с помощью лазерных граверов нацелен в основном на получение уникальных изображений на кухонной керамике, на одежде и канцелярских товарах. Большим спросом сейчас пользуется лазерный гравер для изготовления печатей. Но привести весь перечень изделий, при производстве которых используются технологии лазерной гравировки, будет почти невозможно. Это говорит о высочайшей востребованности в бизнесе и мелкой частной практике оборудования этого класса. Эффективность применения лазерных граверов очень высока, а сами установки практически не требуют периодического ремонта и обслуживания. Эксплуатационные затраты также минимальны, а износ рабочих органов лазерных станков практически нулевой даже при длительном сроке эксплуатации. Чёткость и точность получаемых изображений с помощью лазерных граверов со временем не снижается.

Изделия для лазерной гравировки реализуются многими компаниями, как производящими их, так и авторитетными торговыми посредниками. Обладая гарантированными высокими качествами работы, эти устройства имеют целый ряд преимуществ перед механическими станками гравировальной группы:

наносимые изображения имеют высокую стойкость при воздействии любых внешних факторов;
обработке лазерным лучом поддаются и материалы, имеющие высокую хрупкость;
чёткость изображений, получаемых с помощью лазерного луча, превосходит в настоящий момент все другие существующие способы и технологии;
в случае возникновения отклонений в форме заданного изображения коррективы и исправления в прикладную программу внести очень легко;
при низком энергопотреблении лазерные граверы обладают высокой производительностью.

С помощью лазерных устройств очень удобно выполнять маркировку промышленных изделий, состоящих из различных материалов. Большой популярностью 3D лазерный гравер пользуются среди производителей различных сувениров. Он широко востребован в современных полиграфических технологиях, на предприятиях, занимающихся производством художественных изделий из полимеров, тканей и стекла рекламной направленности.

Трудно применение лазерных технологий ограничить одной какой-то отраслью промышленности или коммерческой деятельности. Нередко можно наблюдать, как человек покупает мини лазерный гравер для дома, чтобы в своей спокойной домашней обстановке заниматься изготовлением деталей и гравировок самого разного направления. Большинство выпускаемых лазерных граверов имеют универсальное назначение, открывающее человеку возможность обработки изделий из самых разных материалов. В том числе и лазерный гравер по стеклу, который не вызывает при работе растрескивания заготовки или её деформации.

Разбираясь, какой купить лазерный гравер, нужно отдавать предпочтение тем устройствам, которые являются самыми эффективными в плане технических решений и современных требований. Ведь это оборудование быстро модернизируется, и уже через небольшое время может оказаться морально устаревшим по сравнению с грядущими технологическими новинками. Надёжнее всего – отдавать в покупке предпочтение тем компаниям, которые имеют мировую известность и зарекомендовали себя не только в нашей стране.

Очень важно, чтобы покупаемое оборудование относилось к лазерным граверам с ЧПУ, так как только эти устройства позволяют без высококвалифицированного рабочего-станочника получать гравировки высочайшего уровня, не затрачивая на это много времени и усилий. Достаточно ввести в блок управления программу изготовления изделия, и станок всё остальное выполнит безупречно в автоматическом режиме работы. Большинство современных станков оснащаются этими блоками числового и программного управления, сокращая ручной труд, повышая производительность работы аппаратов и достигая непревзойдённого качества производства обработки деталей.

Помимо изложенных соображений при покупке важно учитывать и цену лазерного гравера. Обычно оборудование с современными техническими характеристиками имеет вполне приемлемую стоимость. А ценовая характеристика оборудования всегда влияла на себестоимость изготавливаемой продукции, предоставляла тем самым возможность расширения ассортимента оказываемых услуг. Всё эти благоприятные факторы создают фирме, занимающейся лазерной гравировкой, конкурентоспособность на современном рынке услуг, обеспечивая высокий уровень прибыли и короткий срок окупаемости вложений на начальном этапе бизнеса.

Учитывая, что производителями, как полноформатных лазерных станков, так и настольных лазерных граверов, наряду с отечественными предприятиями являются и зарубежные компании, нужно уметь сделать оптимальный выбор. Конечно, за высокие эксплуатационные параметры европейского оборудования приходится платить высокую цену. А вот лазерный гравер из Китая, имея схожие технические характеристики, будет стоить значительно дешевле. Да и качество китайского оборудования стремительно растёт, нередко достигая по этим показателям мировых брендовых производителей лазерной техники. Китайский лазерный гравер, если посмотреть на него через призму показателя цена-качество, не уступит никаким другим мировым промышленным вариантам изготовления этих станков.

Лазерная резка материалов

Очень распространена резка лазерным гравером самых различных материалов, начиная с чёрно-белой стали и заканчивая нетканым материалом из ПВХ. С помощью лазерного оборудования можно не только наносить высокоточные изображения на поверхность изделий, но и резать их на отдельные части по заданной программе. Для таких целей промышленность изготавливает станки, которые называются лазерными граверами-резаками. Работая в нескольких режимах, эти устройства могут хорошо справляться с операциями гравировки и в то же время иметь возможность переключаться в режим резки материалов.

Режущим лазерным аппаратам свойственна высочайшая точность получаемого изделия, а благодаря применению этого высокотехнологичного приёма кромки реза всегда получаются абсолютно гладкими, ровными. При такой операции резания не возникает никаких механических нагрузок на разрезаемый материал, лишь микроскопическая зона воздействия лазерного луча приводит к оплавлению материала с последующим удалением образующегося расплава или пара из зоны реза.

Следует ещё отметить большую технологическую скорость резки с помощью лазера, а также наименьшие затраты энергии и времени. Вполне применим для решения проблемы с точной резкой и раскроем материала лазерный станок-гравер. Работая в режиме резки, он может выполнять детали, заданные программой, в самый короткий срок и с высокой точностью.

С помощью лазерной резки можно выполнять как сложные изделия раскроя из металла, так и элементы детских игрушек и лёгкой одежды из самых различных тканей. Между этими крайними видами материалов находится большая группа веществ, которые отлично поддаются резке монохромным лазерным лучом, включая и ткани человеческого организма при выполнении современных высокотехнологичных операций в хирургии. Стоит учесть лишь то, что лазерный гравер по металлу должен обладать достаточной мощностью для разогрева и правления металла, а вот лазерный гравер по дереву потребляет значительно меньшее количество энергии, так как выжигание древесных волокон не требует высоких затрат электроэнергии.

Отдельные виды лазерных граверов

Рассмотрим отдельные виды лазерных устройств, наиболее распространённых аппаратов для выполнения гравировок и резки материалов. Сравнивая их рабочие характеристики, можно выбрать такой станок, который наиболее подходит для выполнения операций, намеченных предпринимателем.

Китайский лазерный гравер Neje используется для обработки материалов в широком диапазоне деятельности. Благодаря свой точности и высокому качеству обработки этот лазер мощностью 500 мВт способен выполнять любые гравировки на выбранных материалах, начиная с пенопласта и заканчивая материалами более высокой прочности, такими как пластмассы и древесина. Индивидуальный дизайн устройства и прилагаемые к нему аксессуары для расширения поля деятельности привлекают большое количество покупателей.

Особенности лазерного гравера NEJE DK-8 Pro 5:

мощность в 500 мВт позволяет выполнять работы по гравировке многих материалов, включая древесину, резину и пластик;
персонализация любых аксессуаров выполняется на филигранном уровне, учитывая допустимое разрешение лазерного луча в 512х512;
благодаря блоку программного управления использовать устройство может человек без большого опыта работы с гравировальными устройствами;

При цене лазерного станка NEJE DK-8 Pro 5 в 4 млн. 400 тыс. рублей этот аппарат позволяет выполнять огромное количество технологических операций, что вполне оправдывает затраты на его покупку.

Настольный лазерный гравер Diy изготавливается в большом диапазоне мощностей – от 2100 мВТ до 8000 мВТ. Этот станок для гравировки и резки может быть оснащён синим лазером полупроводникового типа с любым из указанных номиналов мощности. Выбор лазера диктуется толщиной разрезаемого металла и максимальной скоростью нанесения гравировки на поверхность материала. Высококачественное программное обеспечение аппарата делает работу на нём лёгкой и удобной. Коммуникации станка с домашним компьютером устанавливаются путём загрузки в него последней версии программного модуля и установки драйвера устройства.

Для выполнения гравировки достаточно подобрать подходящий рисунок и запустить станок на его выполнение. С помощью оборудования DIY можно выполнять гравировки и резать, используя материалы самой разной природы. Лучшими результатами отличаются гравировки на акриле, древесине, фанере и картоне, а также пластмассах любого состава.

Имея небольшие размеры по габаритам, гравер компании Endurance DIY широко применяется как в решении вопросов бизнеса, так и в домашних условиях. Программное обеспечение станка находится на прилагаемой к нему флэш-карте. Установив с неё драйвер на компьютер, поместив его в любую папку, можно управлять станком прямо с помощью мыши и клавиатуры. Такой домашний гравер является просто находкой для тех, кто делает первые шаги в бизнесе по обработке материалов монохромным лучом.

Цена лазера DIY зависит от выбираемой мощности его излучения. Она находится в настоящее время в пределах от 30 000 рублей до 55 000 рублей. В эту стоимость не входит доставка оборудования заказчику по указанному адресу.

Хорошими отзывами и характеристикам пользователей известны граверы CNC и граверы Speedy. Имея вполне приемлемую цену, эти аппараты обладают довольно широкими функциональными возможностями.

Попробуем разобраться, как сделать лазерный гравер своими руками. Оказывается, даже это сложное технологическое оборудование можно изготовить в домашней мастерской своими руками.

В качестве лучевой пушки обычно используется готовые конструкции, которые широко продаются на нашем рынке китайскими производителями. При высоком качестве этих устройств их цена обычно не превышает 5 тыс. рублей. Если же не требуется большая мощность лазерного луча, то вполне подойдёт лазер от компьютерного пишущего дисковода. Эти детали на нашем рынке продаются чуть ли не за копейки. И не обязательно искать на сайтах б/у гравер, всё можно изготовить своими руками.

Тем же, кто имеет эти умелые руки, извлечь лучевой полупроводник из дисковода компьютера никакой проблемы не составит. Нужно учесть, что для лазерного устройства большой мощности потребуется и интенсивное охлаждение. А вот устройство для записи на дисководе вполне достаточно охлаждается пассивным радиатором.

Рукоятку для удержания устройства можно выполнить из латунных гильз от нарезного оружия, больше подходят от пистолетов «ТТ» и «ПМ». После высверливания капсюлей их можно плотно одеть друг на друга, образовав корпус, сама же латунь служит хорошим радиатором.

Для работы самодельного лазера потребуется напряжение постоянного тока в 12 В. Это как раз то, что выдаёт компьютер на разъёмах USB. Портативному же устройству вполне подойдёт аккумулятор от компьютерного бесперебойника. Все эти детали можно найти чуть ли не на свалке, а вот сделанный из них ручной лазерный гравер будет работать безупречно!

Но это лишь ручной прожигающий элемент. Для изготовления же координатного станка понадобится изготовить позиционирующее устройство.

Если начать изготовление самодельного гравера на лучевом принципе, то у китайцев для этого предостаточно KIT наборов, которые вполне можно взять за основу устройства.

Потребуется изготовить каретки с колёсиками из алюминиевого профиля. На одну из них нужно будет установить готовый лучевой модуль, а другие две каретки будут использоваться для перемещения направляющей. Если всю конструкцию скомпоновать в аккуратный ящик с хорошей вентиляцией, то получится вполне работоспособный законченный гравер.

Движение лучевой головки будут задавать шаговые двигатели, а передачу крутящего момента к порталу можно осуществить зубчатыми ремнями.

Вот только нельзя забывать, что испарения и дым, образующиеся при гравировке, опасны при вдыхании. В помещении, где будет работать такой самодельный лазерный гравер, должна быть обеспечена хорошая вентиляция. Нельзя забывать и о мерах безопасности другого характера – луч не должен быть направлен на кожу человека, а тем более ему в глаза. Это может вызвать серьёзные негативные последствия для здоровья.

Главное – поставить перед собой конкретную цель и упрямо идти к её достижению. И всё обязательно получится!

На сборку такого гравера у автора ушло 4 месяца, его мощность составляет 2 Ватта. Это не слишком много, но вполне позволяет делать гравировку на дереве и пластике. Также устройство может резать пробковое дерево. В статье имеется весь необходимый материал для создания гравера, включая STL файлы для распечатки узлов конструкции, а также электронные схемы для подключения двигателей, лазеров и так далее.

Видео работы гравировщика:

Материалы и инструменты:

Доступ к 3D-принетру;
— стержни из нержавеющей стали 5/16″;
— бронзовые втулки (для подшипников скольжения);
— диод М140 на 2 Вт;
— радиатор и кулеры для создания охлаждения диода;
— шаговые двигатели, шкивы, зубчатые ремни;
— суперклей;
— деревянный брус;
— фанера;
— болты с гайками;
— акрил (для создания вставок);
— линза G-2 и драйвер;
— термопаста;
— защитные очки;
— контроллер Arduino UNO;
— дрель, режущий инструмент, саморезы и т.д.

Процесс изготовления гравера:

Шаг первый. Создаем ось Y

Сперва в Autodesk Inventor нужно разработать каркас принтера. Затем можно приступать к распечатке элементов оси Y и к ее сборке. Первая деталь, которая печатается на 3D-принтере, нужна для того, чтобы установить шаговый мотор на ось Y, подключить стальные валы и обеспечить скольжение вдоль одного из валов оси Х.

После того как деталь будет распечатана, в нее нужно установить две бронзовые втулки, они используются в качестве опор скольжения. Чтобы снизить трение втулки нужно смазать. Это отличное решение для подобных проектов, поскольку обходится дешево.

Что касается направляющих, то они сделаны из стрежней нержавеющей стали диаметром 5/16″. Нержавейка имеет небольшой коэффициент трения с бронзой, поэтому отлично подходит для подшипников скольжения.

На ось Y также устанавливается лазер, он имеет металлический корпус и достаточно сильно греется. Чтобы снизить риск перегрева нужно установить алюминиевый радиатор и кулеры для охлаждения. Автор использовал старые элементы от контроллера робота.

Помимо всего прочего в блоке для лазера 1″Х1″ нужно сделать отверстие 31/64″ и добавить болт к боковой грани. Блок соединяется с другой деталью, которая тоже напечатана на 3D-принтере, она будет перемещаться по оси Y. Для передачи движения используется зубчатый ремень.

После сборки модуля лазера он устанавливается на оси Y. Также на этом этапе устанавливаются шаговые двигатели, шкивы и зубчатые ремни.

Шаг второй. Создаем ось X

Для создания основания гравера использовалось дерево. Самое главное при этом, чтобы две оси X находились четко параллельно, иначе устройство будет клинить. Для перемещения вдоль координаты X используется отдельный мотор, а также приводной ремень в центре по оси Y. Благодаря такой конструкции система получилась простая и отлично работает.

Для крепления поперечной балки, которая соединяет ремень с осью Y, можно использовать суперклей. Но лучше всего для этих целей распечатать на 3D-принтере специальные кронштейны.

Шаг третий. Подключаем и проверяем электронику

В самоделке используется диод типа диод M140, можно купить и более мощный, но цена будет выше. Для фокусировки луча понадобится линза и источник регулируемого питания. Линза устанавливается на лазер с помощью термопасты. Работать с лазерами нужно исключительно в защитных очках.

Чтобы проверить, как работает электроника, автор включил ее вне станка. Для охлаждения электроники используется компьютерный кулер. Работает система на контроллере Arduino Uno, который связан с grbl. Чтобы сигнал можно было передавать в режиме онлайн, используется Universal Gcode Sender. Чтобы преобразовать векторные изображения в G-код, можно использовать Inkscape с установленным плагином gcodetools. Для управления лазером используется контакт, который контролирует работу шпинделя. Это один из самых простых примеров с применением gcodetools.

Шаг четвертый. Корпус гравировщика

Боковые грани делаются из фанеры. Поскольку шаговый двигатель при работе немного выходит за пределы корпуса, в задней грани нужно сделать прямоугольное отверстие. Помимо этого нужно не забыть сделать отверстия для охлаждения, подключения питания, а также USB порта. Края верхней и передней части корпуса также изготавливаются из фанеры, в центральную часть устанавливаются стенки из акрила. Над всеми элементами, которые установлены в нижней части бокса, крепится дополнительная платформа из дерева. Она является базой для материала, с которым работает лазер.

Для изготовления стенок используется акрил оранжевого цвета, так как он отлично поглощает лучи лазера. Важно помнить, что даже отраженный луч лазера может серьезно повредить глаз. Вот, собственно, и все, лазер готов. Можно приступать к испытаниям.

Конечно, сложные изображения получаются не очень качественные, но вот простые гравировщик выжигает без труда. Также с помощью него можно без проблем резать пробковое дерево.

Источник

В этой статье мы рассмотрим как собрать лазерный гравер своими руками. Конечно, его можно и купить на китайском рынке, но так мы и деньги сэкономим и в случае чего сможем такое устройство отремонтировать.

Если вы хотите работать с металлами то лазер должен быть более 80 Ватт, но мы будем собирать более слабый вариант – на 40 Ватт.

В продаже имеются различные лазерные трубки этой мощности, длина их составляет от 70 до 160 сантиметров.

Также нам понадобится источник питание СО2 лазерной трубки на 40 Ватт.

Зеленая плата управления.

Линзы для лазерного гравера и уплотнительные кольца.

Шаговые двигатели по оси Х и Y

Плата инфракрасного прерывателя.

Прессованный алюминиевый профиль размером 30х30 мм.

Нужное количество алюминиевого профиля.

900 мм х 4 шт. = 3600 мм.

730 мм х 4 шт = 2920 мм.

610 мм х 2 шт = 1220 мм.

500 мм х 8 шт = 4000 мм.

470 мм х 2 шт = 940 мм.

200 мм х 2 шт = 400 мм.

170 мм х 2 шт = 340 мм.

120 мм х 2 шт = 240 мм.

90 мм х 2 шт = 180 мм.

В итоге нам будет нужно 13840 мм алюминиевого профиля для нашего лазерного станка.

Также не забудьте прикупить болты для крепления.

Чтобы наш граверный станок мог двигаться нужны будут колесики в количестве 4 штуки, размером 20мм х 20мм х 640 мм.

Для Х оси 640 мм рельса.

Вот так у нас будет двигаться лазерная головка по оси Y

Лазерно гравировальный станок CNC 2418.
Этот лазерно гравировальный станок купить можно перейдя по ссылке. Цена такого станка не большая, а возможности очень …

Китайский лазерный гравер
Перед тем как покупать китайский настольный лазерный гравер CO2 нужно определится с его возможностями. При выборе модели …

Самодельный лазерный гравер 40W (2Ч.)
Это вторая часть нашей статьи о самодельном лазерном гравере, начало находится тут. Так мы закрепим ремень Также нам …

Самодельный лазерный гравер 40W (1Ч.)
В этой статье мы рассмотрим как собрать лазерный гравер своими руками. Конечно, его можно и купить на китайском рынке, но так …

Кожаный брелок
Сегодня мы будем делать кожаный брелок для ключей. Ну и как всегда для начала мы нарисуем его очертания используя программу …

Кожаные бирки
Сегодня с помощью лазерного гравера мы будем делать кожаные бирки. Первым делом используя программу inkscape создадим рисунок …

Лазерная резка бумаги
В этой статье мы рассмотрим как происходит лазерная резка бумаги. Хоть и лазер маломощный стоит на лазерном гравере, его …

Программа inkscape.
В комплекте с лазерным гравером идет программа inkscape. Это именно она позволяет получать Gcode для программы gcode cut откуда мы …

Программа gcode cut
Большим преимуществом этого лазерного гравера есть возможность работать с командами g-code. Как раз эта программа и позволяет …

Программа image engrave (Часть 2)
Начало смотрите тут. Далее в программе image engrave для лазерного гравера идет ручное управление. Скажу честно я его не …

Добавить комментарий Отменить ответ

Многие из тех домашних умельцев, которые в своей мастерской занимаются изготовлением и декоративным оформлением изделий из древесины и других материалов, наверняка задумывались над тем, как сделать лазерный гравер своими руками. Наличие такого оборудования, серийные модели которого стоят достаточно дорого, позволяет не только наносить на поверхность обрабатываемого изделия сложнейшие рисунки с высокой точностью и детализацией, но и осуществлять лазерную резку различных материалов.

Самодельный лазерный станок в процессе гравировки по дереву

Самодельный лазерный гравер, который обойдется значительно дешевле, чем серийная модель, можно изготовить даже в том случае, если вы не обладаете глубокими знаниями в электронике и механике. Лазерный гравер предлагаемой конструкции собирается на аппаратной платформе «Ардуино» (Arduino) и имеет мощность 3 Вт, тогда как у промышленных моделей этот параметр составляет не менее 400 Вт. Однако даже такая невысокая мощность позволяет использовать данный аппарат для резки изделий из пенополистирола, пробковых листов, пластика и картона, а также выполнять качественную лазерную гравировку.

Этот гравер справится и с тонким пластиком

Необходимые материалы

Для того чтобы самостоятельно изготовить лазерный гравер на Arduino, потребуются следующие расходные материалы, механизмы и инструменты:

аппаратная платформа Arduino R3;
плата Proto Board, оснащенная дисплеем;
шаговые двигатели, в качестве которых можно использовать электромоторы из принтера или из DVD-плеера;
лазер, мощность которого составляет 3 Вт;
устройство для охлаждения лазера;
регулятор напряжения постоянного тока DC-DC;
транзистор MOSFET;
электронные платы, при помощи которых осуществляется управление двигателями лазерного гравера;
выключатели концевого типа;
корпус, в котором можно разместить все элементы конструкции самодельного гравера;
зубчатые ремни и шкивы для их установки;
шарикоподшипники различных типоразмеров;
четыре деревянных доски (две из них с размерами 135х10х2 см, а две другие – 125х10х2 см);
четыре металлических стержня круглого сечения, диаметр которых составляет 10 мм;
болты, гайки и винты;
смазочный материал;
стяжки-хомуты;
компьютер;
сверла различного диаметра;
циркулярная пила;
наждачная бумага;
тиски;
стандартный набор слесарных инструментов.

Наибольшего вложения потребует электронная часть станка

Электрическая часть самодельного лазерного гравера

Основным элементом электрической схемы представленного устройства является лазерный излучатель, на вход которого должно подаваться постоянное напряжение со значением, не превышающим допустимых параметров. Если не соблюсти данное требование, лазер может просто сгореть. Лазерный излучатель, используемый в гравировальной установке представленной конструкции, рассчитан на напряжение 5 В и силу тока, не превышающую 2,4 А, поэтому настройка регулятора DC-DC должна быть выполнена на силу тока 2 А и напряжение до 5 В.

Электрическая схема гравера

Транзистор MOSFET, который является важнейшим элементом электрической части лазерного гравера, необходим для того, чтобы, получая сигнал от контроллера «Ардуино», включать и выключать лазерный излучатель. Электрический сигнал, вырабатываемый контроллером, является очень слабым, поэтому воспринимать его, а затем отпирать и запирать контур питания лазера может только транзистор MOSFET. В электрической схеме лазерного гравера такой транзистор устанавливается между плюсовым контактом лазера и минусовым регулятора постоянного тока.

Шаговые электродвигатели лазерного гравера подключаются через одну электронную плату управления, что обеспечивает синхронность их работы. Благодаря такому подключению зубчатые ремни, приводимые в движение несколькими двигателями, не провисают и сохраняют стабильное натяжение в процессе своей работы, что обеспечивает качество и точность выполняемой обработки.

Следует иметь в виду, что лазерный диод, используемый в самодельной гравировальной установке, не должен перегреваться.

Для этого необходимо обеспечить его эффективное охлаждение. Решается такая задача достаточно просто: рядом с диодом устанавливают обычный компьютерный вентилятор. Чтобы исключить перегрев плат управления работой шаговых электродвигателей, рядом с ними также размещают компьютерные кулеры, так как обычные радиаторы с такой задачей не справляются.

Фотографии процесса сборки электросхемы

Фото-1
Фото-2
Фото-3
Фото-4
Фото-5
Фото-6

Процесс сборки

Самодельный гравировальный станок предложенной конструкции – это устройство челночного типа, один из подвижных элементов которого отвечает за перемещение по оси Y, а два других, спаренных, – за перемещение по оси X. За ось Z, которая также оговаривается в параметрах такого 3D-принтера, принимается глубина, на которую осуществляется прожиг обрабатываемого материала. Глубина отверстий, в которые устанавливаются элементы челночного механизма лазерного гравера, должна составлять не менее 12 мм.

Рамка рабочего стола – размеры и допуски

Фото-1
Фото-2
Фото-3
Фото-4
Фото-5
Фото-6

В качестве направляющих элементов, по которым будет перемещаться рабочая головка лазерного гравировального устройства, могут выступать алюминиевые стержни диаметром не менее 10 мм. Если найти стержни из алюминия не представляется возможным, для этих целей можно использовать стальные направляющие такого же диаметра. Необходимость применения стержней именно такого диаметра объясняется тем, что в таком случае рабочая головка лазерного гравировального устройства не будет провисать.

Изготовление подвижной каретки

Фото-1
Фото-2
Фото-3

Поверхность стержней, которые будут использоваться в качестве направляющих элементов для лазерного гравировального устройства, надо очистить от заводской смазки и тщательно отшлифовать до идеальной гладкости. Затем на них следует нанести смазывающий состав на основе белого лития, который улучшит процесс скольжения.

Установка шаговых двигателей на корпус самодельного гравировального устройства осуществляется при помощи кронштейнов, изготовленных из листового металла. Чтобы сделать такой кронштейн, лист металла, ширина которого приблизительно соответствует ширине самого двигателя, а длина в два раза превышает длину его основания, сгибают под прямым углом. На поверхности такого кронштейна, где будет располагаться основание электромотора, сверлят 6 отверстий, 4 из которых необходимы для фиксации самого двигателя, а два остальных – для крепления кронштейна к корпусу при помощи обычных саморезов.

Для установки на вал электромотора приводного механизма, состоящего из двух шкивов, шайбы и болта, также используется кусок металлического листа соответствующего размера. Чтобы смонтировать такой узел, из металлического листа формируют П-образный профиль, в котором просверливаются отверстия для его крепления к корпусу гравера и для выхода вала электродвигателя. Шкивы, на которые будут надеваться зубчатые ремни, насаживаются на вал приводного электромотора и размещаются во внутренней части П-образного профиля. Надетые на шкивы зубчатые ремни, которые должны приводить в движение челноки гравировального устройства, соединяются с их деревянными основаниями при помощи саморезов.

Установка шаговых двигателей

Фото-1
Фото-2
Фото-3
Фото-4
Фото-5
Фото-6

Установка программного обеспечения

Вашему лазерному гроверу, который должен работать в автоматическом режиме, потребуется не только установка, но и настройка специального программного обеспечения. Важнейшим элементом такого обеспечения является программа, которая позволяет создавать контуры желаемого рисунка и преобразовывать их под расширение, понятное управляющим элементам лазерного гравера. Такая программа имеется в свободном доступе, и ее можно без особых проблем скачать на свой компьютер.

Программа, скачанная на управляющий гравировальным устройством компьютер, распаковывается из архива и устанавливается. Кроме того, вам потребуется библиотека контуров, а также программа, которая будет отправлять данные по создаваемому рисунку или надписи на контроллер «Ардуино». Такую библиотеку (как и программу для передачи данных на контроллер) также можно найти в свободном доступе. Для того чтобы ваша лазерная самоделка работала корректно, а гравировка, выполняемая с ее помощью, была качественной, вам потребуется настройка и самого контроллера под параметры гравировального устройства.

Особенности использования контуров

Если с вопросом о том, как сделать ручной лазерный гравер, вы уже разобрались, то необходимо прояснить и вопрос о параметрах контуров, которые могут наноситься при помощи такого устройства. Такие контуры, внутренняя часть которых не заполняется даже в том случае, если исходный рисунок закрашен, должны передаваться на контроллер гравера файлами не в пиксельном (jpeg), а векторном формате. Это значит, что изображение или надпись, наносимые на поверхность обрабатываемого изделия при помощи такого гравера, будут состоять не из пикселей, а из точек. Такие изображения и надписи можно как угодно масштабировать, ориентируясь на площадь поверхности, на которую они должны быть нанесены.

При помощи лазерного гравера на поверхность обрабатываемого изделия можно нанести практически любой рисунок и надпись, но для этого их компьютерные макеты необходимо перевести в векторный формат. Выполнить такую процедуру несложно: для этого используются специальные программы Inkscape или Adobe Illustrator. Файл, уже переведенный в векторный формат, необходимо преобразовать еще раз, чтобы его смог корректно воспринимать контроллер гравировальной установки. Для такого преобразования используется программа Inkscape Laserengraver.

Окончательная настройка и подготовка к работе

Изготовив лазерный гравировальный станок своими руками и закачав в его управляющий компьютер необходимое программное обеспечение, не приступайте к работе сразу: оборудование нуждается в окончательной настройке и регулировке. В чем заключается такая регулировка? Прежде всего необходимо убедиться, что максимальные перемещения лазерной головки станка по осям X и Y совпадают со значениями, полученными при преобразовании векторного файла. Кроме того, в зависимости от толщины материала, из которого изготовлено обрабатываемое изделие, надо отрегулировать параметры тока, подаваемого на лазерную головку. Делать это нужно для того, чтобы не прожечь изделие, на поверхности которого требуется выполнить гравировку.

Очень важным и ответственным процессом является точная настройка (юстировка) лазерной головки. Юстировка нужна для того, чтобы отрегулировать мощность и разрешение луча, вырабатываемого лазерной головкой вашего гравера. На дорогих серийных моделях лазерных гравировальных установок юстировка выполняется при помощи дополнительного маломощного лазера, установленного в основную рабочую головку. Однако в самодельных граверах, как правило, используются недорогие лазерные головки, поэтому такой способ точной настройки луча для них не подходит.

Испытайте свой самодельный лазерный гравер сначала на простых рисунках

Достаточно качественная юстировка самодельного лазерного гравера может быть выполнена при помощи светодиода, извлеченного из лазерной указки. Провода светодиода подсоединяются к источнику питания с напряжением 3 В, а сам он фиксируется на рабочем конце штатного лазера. Попеременно включая и регулируя положение лучей, исходящих от тестового светодиода и лазерной головки, добиваются их совмещения в одной точке. Удобство использования светодиода от лазерной указки заключается в том, что юстировка с его помощью может выполняться без риска нанесения вреда как рукам, так и глазам оператора гравировальной установки.

Видеоролик показывает процесс подключения гравера к компьютеру, настройку софта и подготовку станка к работе.

Будучи учеником средней школы с инженерным уклоном, мне поставили задачу создать самостоятельный проект. Я решил спроектировать и сделать своими руками лазерный гравёр. Что из этого получилось, смотрите сами.

С помощью программы Инвернтор я создал дизайн гравёра, в дальнейшем и все детали, которые я позже распечатал на 3-д принтере.

Я впервые использовал 3-д принтер, и был удивлен тем, насколько хорошо она работает. Раньше я думал, что 3-д печать бесполезна, но это оказалось не так.

Металлические стержни служат в качестве оси у, в то время как вся конструкция скользит вдоль оси х. Металлические подшипники смазаны маслом для уменьшения трения.

Я сделал радиатор для лазера вручную из алюминия и ребер охлаждения от старого компютера. Эта часть содержит лазерный диод и скользит вдоль оси у.

Я приобрёл лазерный диод мощностью 2Вт 440нМ, также ещё необходимы драйвер и объектив. Общая стоимость составила $ 100.

Устанавливаем шаговый двигатель и ремень для перемещения по оси y.

Перед креплением необходимо убедиться, что каретка плавно скользит по оси х и у.

На этом снимке Вы можете увидеть шаговый двигатель, отвечающий за перемещение по оси х. Для простоты конструкции я использовал только 2 двигателя и 2 ремня.

Я не был уверен, что одного ремня и двигателя будет достаточно для перемещения по оси х, но, к счастью, этого было достаточно.

Подключив двигатели к контролеру Arduino, я проверил передвижение по каждой оси.

Я попробовал выгравировать надпись «Hello World!».

Стенки гравёра выполнены из белой доски, отверстия вырезались с помощью лазерного резака. Для вытяжки дыма из корпуса гравёра, я установил компьютерный вентилятор.

Схема довольно грозная. На этом снимке, слева направо, подключены контролер Arduino, регулятор напряжения, драйвер для лазера и шагового двигателя, блок питания.

Эта деревянная платформа закрывает электронику, а также служит подставкой для материала, на котором будет выполнена гравировка.

Всё, что осталось, это защитный чехол, чтобы оградить пользователя от вредного лазерного излучения.

Откидная крышка выполнена из оранжевого акрила, которая предназначена для блокирования ультрафиолетового света. Я обнаружил, что акрил способен блокировать синий лазерный луч.

Готовый гравёр выглядит довольно профессионально.

Лазерный гравер в работе.

Просмотр процесса гравировки через вентилятор.

Вот результат в сравнении с оригиналом. Гравёр работает намного лучше с твердыми цветами.

Наиболее успешная гравировка.

Вырезать детали удаётся из пробкового дерева и бумаги, я думаю, что это будет полезно при моделировании самолетов, кораблей и тому подобное. Процесс р езки происходит на меньших скоростях, по сравнению с гравировкой.

Готовая шестерёнка. Спасибо за внимание!

Лазерный гравировальный станок своими руками

Есть вполне работоспособные решения, изготовление займет один выходной день

Самодельный лазерный гравер для работы с большими площадями

В качестве основы берется любой чертеж для сборки так называемых KIT наборов от тех же друзей китайцев.

Важно! При эксплуатации лазера такой мощности, необходимо соблюдать меры безопасности.

Кратковременное воздействие на кожу человека, вызывает сильный ожог.

Важно! Следует помнить, что большинство контроллеров на базе Arduino работают только с векторными изображениями.

Если ваша картинка растровая – следует произвести трассировку.

Подключив и запрограммировав контроллер USB, вы сможете выводить задание на гравировку непосредственно с цифрового носителя (флешки), предварительно создав файл на компьютере.
Итог:

Гравировальный станок с лазерной головкой настолько доступен, что его можно приобрести не только для коммерческого применения, но и для личного использования.

Изготовление поделок для детей, экономия на рекламных материалах для собственной фирмы, дизайнерские предметы для жилища – вот неполный перечень применения станка.

А самостоятельно изготовленная установка будет радовать вас минимальными затратами.

Лазерный гравер своими руками из DVD привода — видео инструкция

Цель проекта: создание лазерного гравера малой мощности(предположительно 5 ватт) и из подручных средств.

Пример работы подобного проекта:

Из подручных средств предполагается использовать:

— направляющие от струйного принтера. Принтер Эпсон R220. На подходе еще сканер и еще один струйный принтер. Так что моторчиков, направляющих, жгутов и пр. должно хватить.

— моторчики и жгуты/ремни тоже от струйного принтера.

— металлическая основа и прочие части для создания каркаса гравера(что-то из компьютерных корпусов, что-то из остатков от принтеров/сканеров).

— различные радиаторы для охлаждения плат(в ассортименте).

— куллеры для охлаждения/вытяжки и пр(в ассортименте).

— нетбук с софтом для передачи изображений на станок.

— блок питания от обычного компа. Есть еще от ноутбука кабель с БП на 12 вольт/5 ампер. Подойдет ли встроенный БП от принтера?

— хамутики, винтики, болтики и прочая мелкая мелочь для крепежей.

Из покупных деталей предполагается использовать:

— мозги. Скорее всего Ardruino UNO с драйверами A3967 или TB6560(некоторые мне посоветовали плату TB6560, типа там лучше софт(не знаю)).

— лазер. Возможно 5 ватт на алиэкспресс или более, если позволит конструкция.

Стадия проекта: сбор информации и комплектующих.

Итого по железу надо:

1. 2(3?) мотора от струйного принрера с ремнями и направляющими.

2. 3 легкосплавных профиля для конструкции оси Х.

3. 4 профиля для каркаса основания и крепления оси Y.

4. 2 драйвера A3967 или TB6560.

5. одна плата Ardruino NANO или UNO.

6. блок питания от компа или от ноутбука(12v/5a).

7. 3 радиатора охлаждения — 2 на драйвера, 1 на плату.

8. кабель синхронизации с компом.

9. лазер с охлаждением(радиатор + куллер).

Нужны советы по поводу мощности моторов и тому, как облегчить их работу. Хотя если каретку с целым набором чернил он двигает бодро, то почему бы ему не справится(по оси Х) с лазером и его радиатором? Тут скорее вопрос, справятся ли движки с осью Y. Может лучше для Y взять движки от сканера? И вообще какой мощности должны быть движки(от и до) для нормального передвижения по осям?

Так же нужны советы по электрике. Питаются ли перечисленные мной «мозги» 12 вольт? Хватит ли им БП от компа? Куда подключется лазер по питанию? Да много всяких уточнений будет, наверняка. Головной пост буду добавлять/дублировать по мере продвижения проекта.

P.S. просьба не писать оффтопа типа «это все не взлетит». На видео гравер работает? Значит у кого-то взлетело.

P.S.S. по ходу пьесы добавлю, если что-то забыл.

С такими темпами дельных
и очень полезных
советов и критики успеют подойти еще один похожий принтер и сканер, а так там уже и платы с прочим, если заказывать их из Китая, да почтой россии.

Знания электроники позволят сочинить несложную схемку и самому и больше опыта в пайке. Если бы я все знал про движки, да про то, какую ардруино ставить будет лучше, то я бы даже не зарегался тут, ибо зачем мне были бы нужны советы. Логично? Опыта в ардруино и подобных нет, ибо до этого момента не видел особого смысла в них, т.к. большинство DIY-проектов были либо квадракоптеры, либо танцующие роботы, что мне не особо интересно.

А теперь по существу:

1. «Не от а для». Суть проекта как раз от обратного(ну это так, поясняю, для плохо читающих). Т.е. на практике доказать, что из подручного старого оборудования можно собрать что-то полезное. Так что именно ОТ и ДЛЯ!

2. Если не ардруино, то что тогда? Можно расписать подробнее что брать в плане начинки?

3. Комплектухи бывают разные и Нема 17 звучит, как «вон та тёлка, да не та, а та что слева». У деталей есть свои обозначения, наименования, артикулы. Тех же Нема 17 не одна позиция, как я понимаю. Есть на 0,6 ампера, а есть на 1,7.

Все, что мне казалось нужным для гравера, я описал выше и даже попросил дополнить список, если что упустил.

О! Придумал! Если концепция такая сложна для осознания, то можно полный список (рейки, направляющие, немы 17-е, «мозги», жгуты и прочее). Но только подробный
список. Если есть ссылка на такую тему, то можно и ссылкой. Я тогда выкину из этого списка все уже имеющееся и составлю общий ценник.

P.S. Да. Забыл сфоткать БП от компа, но я надеюсь, что все знают, как он выглядит. А по поводу размера обрабатываемой поверхности. ну по идее А4 было бы не плохо. Думаю, что сканер тут задает размер.

3. И чем TB6560 лучше A3967?

Найдите даташиты на то и на другое и сравните — гуглятся сразу, тем более на TB6560DRV2 есть на русском языке, хотя мне эти безделицы, хоть и брал для опытов детям (сам я сторонник нормальных драйверов, а не дешевок) инструкция дял запуска Не понадобилась, ибо все важное есть на самих драйверах. Хотя бы у вторых рабочий ток только до 750мА (пиковый чуть поболее), а у первых — до 3 А, есть разница и в максимуме рабочего питания.

Вы не упоминули уровень ваших знаний. С низким уровнем понимания электроники не стоит браться за данный проект.

Упомянул и точно указал:

сколько ампер они должны быть по мощности

Абсолютно нулевой, если мощность в амперах. Так скоро путь в литрах измерять будут. Хотя такой параметр как мощность вообще НЕ есть характеристика шаговых двигателей. Уровень понимания электроники — два метра ниже плинтуса. Еще один писатель, а не читатель.

Ардуину фтопку. Форевер.

Далеко НЕ факт — такие, как на первом посту видео «девайсы» делают на ардуинке, тем более, что для них и софт под это есть, и готовые решения, даже здесь на форуме подобную вещь на ардуинке была представлена и даже дышала, но опять же аФФФтору лень искать — он же писатель. ему проще спрашивать.

Ну да — логичный для нынешнего молодняка потребительский подход: у меня зачесалось, а здесь на форуме мне все обязаны помогать, а иначе для чего он и создан, в противном случае все козлы и прочее, прочее, включая «революция, мля «, ибо мне искать лень, а если бы знал, то зачем мне форум, ибо сам делиться знаниями — фиг. А на самом деле:

Почему все так свято верят,что от старожилов должны исходить лучи светлых знаний,насквозь пробивающие абсолютно чОрные головы?Кто ищет — найдёт.Кто правильно сформулирует вопрос — получит либо ответ,либо ссылку на ответ(если раньше обсуждалось). А упрекать всех,что «любителя бьют» — это ситуация рассмотренная в бессмертном произведении Ильфа и Петрова. И дело не в скуке,либо пресловутом тролинге. Дело в каждом спрашивающем.Причём заметтье. от многих,злорадствующих здесь «тролей» весьма регулярно проскакивают ответы,которые стоят ДЕНЕГ.Читайте форум внимательно.Тут и по организации весьма и весьма грамотные мысли и по способам,методам,ремонту,оснастке.Весь вопрос в том,что кто-то видит одно говно,а кто-то понимает иронию.Так что это ещё и внутренние проблемы читателей. Поэтому не надо обиженку корчить и со своим уставом в чужой монастырь лезть.Тут своя атмосфЭра.Понял — приходи.Нет — проходи.

Я бы вам, для начала, рекомендовал почитать это. или более полный цикл статей этого автора «Раз шажок, два шажок. «, но там «многА бУкАв». Тогда после этого вопросы по шаговикам и их драйверам будут не столь тупыми, а, если разберетесь со статьей/статьями, то станут по существу.

моторчики и жгуты/ремни тоже от струйного принтера.

Из того, что есть прямо здесь и сейчас есть принтер:

И на фотке эпсон фотоR220, у которого на приводе каретки стоит НЕ шаговик, а коллекторный двигатель, который в совокупности с энкодерной ленточкой работает в режиме сервака (фотка двигателя здесь) — загуглил в лёт.

А значит вы даже тип движка по внешнему виду НЕ можете опознать. что подтверждает квалификацию по радиоделу.

Такой двигатель мимо кассы. т.е.:

Т.е. на практике доказать, что из подручного старого оборудования можно собрать что-то полезное. Так что именно ОТ и ДЛЯ

в вашем случае НЕ проходит, ну, разве двигатель от помпы окажется шаговым, еще меньше вероятность — движок протяжки материала. Это у очень старых принтеров со скоростью печати не выше 4 листов в минуту были шаговики (например древний эпсон фотопаинт 800, который выпускался в конце 90-х годов — там всё на шаговиках). И вообще для того, что-бы делать такие проекты в стиле » из говна слепить конфету — все со свалки подобрал» надо владеть знаниями на уровне сервисника такого оборудования, тогда и движки знаешь какие пойдут, и готовые модули с плат с драйверами этих движков можно использовать и все такое, но НЕ при полном отсутствии знаний, что многократно вы уже подтвердили в своих постах.

О! Придумал! Если концепция такая сложна для осознания, то можно полный список (рейки, направляющие, немы 17-е, «мозги», жгуты и прочее). Но только подробный список. Если есть ссылка на такую тему, то можно и ссылкой. Я тогда выкину из этого списка все уже имеющееся и составлю общий ценник.

А может сразу помимо списка еще и чертежи для сборки подогнать? А может сразу и полную деталировку сделать и сборочный чертеж с комплектом прошивок? или сразу собранный образчик вам выслать? и тогда вы сделаете героическое деяние и выкинете из составленного вами списка все не нужное для этого.

Мдааа. Супер конструирование. Хоть порадовало, что грамотно пишете, а то, обычно, темы с подобными мегапроектами создают деятели, которые в слове до пяти ошибок делают. Так что, если вы поймете мои эпистолярные выверты, у вас есть шанс, хоть найти и прочесть в достаточном количестве литературы для реального осуществления такого проекта, но понадобится много упорных поисков и серьезной работы, а на правильно составленные вопросы по существу и ответить можно, но не делать же все за вас. А по поводу лепки из говна и палок имеет смысл почитать «сий прожект » и «сий «, тогда станет понятно почему к прожектерам такое отношение. И почему для таких проектов завели раздел «Сюда уехал цирк «.

Так, вводную для проекта сделал. Порекомендую вам найти здесь на форуме тему с подобным по смыслу уже сделанным проектом подобного гравера и изучить, и, для начала, прочитать выше рекомендованную статейку Ридико, так, для начала диалога. Ну и пожелать удачи.

Если бы я все знал про движки, да про то, какую ардруино ставить будет лучше, то я бы даже не зарегался тут, ибо зачем мне были бы нужны советы.

Я с ардуиной не работал, НО если бы надо было получить инфу по данной схемотехнике я бы регился на сайтах об ардуино. Да и чтоб почитать, получить совет, региться не надо.

Смотрел фото. много думал.

Вот чего надумал:

— Направляйки хлипкие и короткие (рабочее поле формата А4 -не того)

С такими деталями я б не замахивался на лазерник (ну не интересно будет), а вот 3Де -принтер можно попробовать. сваять.

Не далее как меяца 3-4 назад. тут отчитывался о своём творчестве один товарищь. тоже строил лазерники. если не врал на продажу- и очень даже не плохие шлёпал. Конструктив очень простой-спартанский. но функциональный.Так к чему я. он если я не ошибаюсь тоже ардуино использовал. Самое главное никакой возни с пайкой-перепайкой. всё на на планках и зажимах.(немного сварки-рама).

Не знаю насколько этично будет выкатывать чужую наработку под явный плагиат в перспективе, но если уж выложил на общее обозрение. значит такой вариант предусматривался. Щас пошарюсь. если найду -ткну пальцем(носом).

нашёл. читай смотри. проще. уже некуда вроде.

Тот самый проект, при том — рабочий.

Господа, вот собираю из сканеров чпу. всё работает, но есть проблема.

имеется несколько шаговых двигателей от сканера. обычного планшетного. толщина мотора 7-9мм, диаметр 35мм.

собираю что-то вроде плоттера.
подключаю к CNC v3 + A4988 + arduino uno. 12вольт. для cnc v3 12В это минимум.

очень сильно греются моторы. пробовал регулировать ток A4988 до минимума. моторы пищат, всё равно греются.

что делать? прошу помощи.
характеристики двигателей не нашёл. может подскажите? хотя бы примерно.
можно ли этими драйверами A4988 пользоваться применительно к таким двигателям?
Как проще решить проблему перегрева двигателей? а то уверен, через час работы они расплавятся %)

толщина мотора 7-9мм, диаметр 35мм.

ИМХО:движки фуфло. нанороботов только делать.

похожие (на вид) вроде в дешёвых кассетных плейерах стояли.

Ну честно. даже просто поиграть- мелковаты

моторы пищат, всё равно греются.

насколько я помню. для шаговика 80 градусов -это ещё нормально. рукой хватать-кажется кипит. но нет.

при использовании редуктора, входящего в состав мотора простой лазерный модуль двигает нормально. без пропуска шагов.

наверное, им 5 вольт достаточно. я это предположение из того сделал, что некоторые сканеры просто от usb работают.

попробую оставить на пару часов в работе.

но всё таки, есть идеи использовать для других целей
ещё такие 3-5вольтовые биполярные
движки:

Как и чем управлять. может можно напрямую с ардуины? если можно, помогите схемкой, например

Господа, вот собираю из сканеров чпу. всё работает, но есть проблема. имеется несколько шаговых двигателей от сканера. обычного планшетного. толщина мотора 7-9мм, диаметр 35мм.

Очередной проект сборки «супермегадрайва» из того, что надено на помойке. Если реально хотите узнать параметры двигателя, то возьмите и восстановите схему питания его в сканере, а потом, исходя из даташита драйвера его питания, рассчитайте рабочий ток.

Для изготовления лазерного гравера или ЧПУ (числовое программное управление) станка нам понадобится:

DVD-ROM или CD-ROM
— Фанера толщиной 10 мм (можно использовать и 6мм)
— Саморезы по дереву 2.5 х 25 мм, 2.5 х 10 мм
— Arduino Uno (можно использовать совместимые платы)
— Драйвер двигателя L9110S 2 шт.
— Лазер 1000 МВт 405nm Blueviolet
— Аналоговый джойстик
— Кнопка
— Блок питания на 5В (я буду использовать старый, но рабочий компьютерный блок питания)
— Транзистор TIP120 ил TIP122
— Резистор 2.2 kOм, 0.25 ВТ
— Соединительные провода
— Элетролобзик
— Дрель
— Сверла по дереву 2мм, 3мм, 4мм
— Винт 4 мм х20 мм
— Гайки и шайбы 4 мм
— Паяльник
— Припой, канифоль

Шаг 1 Разбираем приводы.

Для гравера подойдет любой CD или DVD привод. Необходимо его разобрать и вынуть внутренний механизм, они бывают разных размеров:

Необходимо удалить всю оптику и плату, находящуюся на механизме:

К одному из механизмов нужно приклеить столик. Можно изготовить столик из той-же фанеры, вырезав квадрат со стороной 80 мм. Или вырезать такой-же квадрат из корпуса CD/DVD-ROM-а. Тогда деталь, которую планируете гравировать, можно будет прижимать магнитом. Вырезав квадрат, приклеиваем его:

Ко второму механизму нужно приклеить пластинку к которой в последующем будет крепиться лазер. Вариантов изготовления масса и зависит от того что у вас есть под рукой. Я использовал пластиковую модельную пластину. На мой взгляд, это самый удобный вариант. У меня получилось следующее:

Шаг 2 Изготовление корпуса.

Для изготовления корпуса нашего гравера мы будем использовать фанеру толщиной 10 мм. Если ее нет, можно взять фанеру и меньшей толщины, например 6 мм, или заменить фанеру на пластик. Необходимо распечатать следующие фото и по этим шаблонам вырезать одну нижнюю часть, одну верхнюю и две боковых. В местах отмеченных кружком проделать отверстия для саморезов диаметром 3мм.

После резки должно получится следующее:

В верхней и нижней частях необходимо проделать отверстия 4 мм под крепления ваших частей приводов. Я не могу сразу разметить эти отверстия, так они бывают разные:

При сборке необходимо использовать саморезы по дереву 2.5 х 25 мм. В местах вкручивания саморезов необходимо предварительно просверлить отверстия сверлом 2 мм. Иначе фанера может треснуть. Если предполагается собирать корпус из пластика, необходимо предусмотреть соединение деталей металлическими уголками и использовать винты диаметром 3 мм. Для придания эстетического вида нашему граверу стоит зашкурить мелкой наждачной все детали, при желании можно покрасить. Мне нравится черный, я покрасил все детали в черный цвет аэрозольной краской.

Шаг 3 Подготовка блока питания.

Для питания гравера необходим блок питания на 5 вольт с силой тока не меньше 1.5 Ампер. Я буду использовать старый блок питания от компьютера. Отрезаем все колодки. Для запуска блока питания необходимо замкнуть зеленый (PC_ON) и черный (GND) провода. Можно поставить выключатель между этими проводами для удобства, а можно просто их скрутить между собой и использовать выключатель блока питания, если он есть.

Для подключения нагрузки выводим красный (+5), желтый (+12) и черный (GND) провода. Фиолетовый (дежурные +5) может выдать максиму 2 ампер или меньше, в зависимости от блока питания. Напряжение на нем есть даже при разомкнутых зеленом и черном проводах.

Для удобства приклеиваем гравер на двусторонний скотч к блоку питания.

Шаг 4 Джойстик для ручного управления.

Для выставления начальной позиции гравировки будем использовать аналоговый джойстик и кнопка. Размещаем все на монтажной плате и выводим провода для подключения к Arduino. Прикручиваем к корпусу:

Подключаем по следующей схеме:

Out X — pin A4 Arduino
Out Y — pin A5 Arduino
Out Sw – pin 3 Arduino
Vcc — +5 Блока питания
Gnd – Gnd Arduino

Шаг 5 Размещаем электрику.

Будем размещать всю электрику сзади нашего гравера. Прикручиваем Arduino Uno и драйвера двигателя саморезами 2.5 х 10 мм. Соединяем следующим образом:

Провода от шагового двигателя по оси Х (столик) подключаем к выходам драйвера двигателя L9110S. Далее так:
B-IA – pin 7
B-IB – pin 6
A-IA – pin 5
A-IB – pin 4
Vcc — +5 от блока питания
GND — GND

Провода от шагового двигателя по оси Y (лазер) подключаем к выходам драйвера двигателя L9110S. Далее так:
B-IA – pin 12
B-IB – pin 11
A-IA – pin 10
A-IB – pin 9
Vcc — +5 от блока питания
GND – GND

Если при первом запуске двигатели будут гудеть, но не двигаться, стоит поменять местами прикрученные провода от двигателей.

Не забудьте подключить:
+5 от Arduino — +5 блока питания
GND Arduino – GND Блока питания

Шаг 6 Установка лазера.

В интернете полно схем и инструкций по изготовлению лазера из лазерного диода от пишущего DVD-Rom. Этот процесс долог и сложен. Поэтому я купил готовый лазер с драйвером и радиатором охлаждения. Это значительно упрощает процесс изготовления лазерного гравера. Лазер потребляет до 500 mA, поэтому его нельзя подключать напрямую к Arduino. Будем подключать лазер через транзистор TIP120 или TIP122.

Резистор 2.2 kOm необходимо включить в разрыв между Base транзистора и pin 2 Arduino.

Base – R 2.2 kOm – pin 2 Arduino
Collector – GND Лазера (черный провод)
Emitter – GND (Общий блока питания)
+5 лазера (красный провод) — +5 блока питания

Соединений здесь немного поэтому паяем все на весу, изолируем и прикручиваем транзистор сзади к корпусу:

Для прочной фиксации лазера необходимо вырезать еще одну пластинку из того же пластика что и приклеенная к оси Y пластина. Прикручиваем к ней радиатор охлаждения лазера винтами входящими в комплект к лазеру:

Внутрь радиатора вставляем лазер и фиксируем его винтами, так же входящие в комплект к лазеру:

И прикручиваем всю эту конструкцию на наш гравер:

Шаг 7 Среда программирования Arduino IDE.

Следует скачать и установить Arduino IDE. Лучше всего это сделать с официального проекта.

Последняя версия на момент написания инструкции ARDUINO 1.8.5. Никаких дополнительных библиотек не требуется. Следует подключить Arduino Uno к компьютеру и залить в нее следующий скетч:

После заливки скетча следует проверить, что гравер работает как надо.

Внимание!

Лазер это не игрушка! Луч лазера, даже не сфокусированный, даже отраженный, при попадании в глаза повреждает сетчатку глаза. Настоятельно рекомендую приобрести защитные очки! И все работы по проверки и настройке проводит только в защитных очках. Так же не следует смотреть без очков на работе лазера в процессе гравировки.

Включаем питание. При изменении положения джойстика вперед – назад должен двигаться столик, влево вправо – двигаться ось Y, то есть лазер. При нажатии кнопки лазер должен включаться.

Далее необходимо настроить фокус лазера. Надеваем защитные очки! Подкладываем на столик маленький лист бумаги, и нажимает на кнопку. Изменяя положения линзы (поворачиваем линзу), находим положение при котором точка лазера на листке минимальна.

Шаг 8 Подготовка Processing.

Для передачи изображения на гравер будем использовать среду программирования Processing. Необходимо скачать с официального

Видео работы гравировщика:

Материалы и инструменты:

Процесс изготовления гравера:

Иногда бывает нужно красиво подписать подарок, но чем это сделать — непонятно. Краска расплывается и быстро стирается, маркер — не вариант. Лучше всего для этого подходит гравировка. Даже не придётся тратить на неё деньги, так как сделать лазерный гравёр своими руками из принтера сможет любой умеющий паять человек.

Устройство и принцип работы

Главным элементом гравёра является полупроводниковый лазер. Он испускает сфокусированный и очень яркий луч света, который прожигает обрабатываемый материал. Регулируя мощность излучения, можно изменять глубину и скорость прожига.

В основе лазерного диода лежит полупроводниковый кристалл, сверху и снизу которого находятся P и N области. К ним подсоединены электроды, по которым подводится ток. Между этими областями расположен P — N переход.

В сравнении с обычным лазерный диод выглядит великаном: его кристалл можно подробно рассмотреть невооружённым взглядом.

Расшифровать значения можно следующим образом:

P (positive) область.
P — N переход.
N (negative) область.

Торцы кристалла отполированы до идеального состояния, поэтому он работает как оптический резонатор. Электроны, стекая из положительно заряженной области в отрицательную, возбуждают в P — N переходе фотоны. Отражаясь от стенок кристалла, каждый фотон порождает два себе подобных, те, в свою очередь, тоже делятся, и так до бесконечности. Цепная реакция, протекающая в кристалле полупроводникового лазера, называется процессом накачки. Чем больше энергии подаётся на кристалл, тем больше её накачивается в лазерный луч. В теории, насыщать его можно до бесконечности, но на практике все обстоит иначе.

При работе диод нагревается, и его приходится охлаждать. Если постоянно наращивать подаваемую на кристалл мощность, рано или поздно наступит момент, когда система охлаждения перестанет справляться с отводом тепла и диод сгорит.

Мощность лазерных диодов обычно не превышает 50 Ватт. При превышении этой величины становится сложно сделать эффективную систему охлаждения, поэтому мощные диоды чрезвычайно дороги в производстве.

Существуют полупроводниковые лазеры на 10 и более киловатт, но все они — составные. Их оптический резонатор накачивается маломощными диодами, количество которых может достигать нескольких сотен.

В гравёрах составные лазеры не используются, так как их мощность слишком велика.

Создание лазерного гравера

Для простых работ, вроде выжигания узоров на дереве, не нужны сложные и дорогие устройства. Достаточно будет самодельного лазерного гравёра, работающего от аккумулятора.

Прежде чем делать гравёр
, необходимо приготовить для его сборки следующие детали:

Вытащите из DVD-привода пишущую головку.

Аккуратно извлеките фокусирующую линзу и разбирайте корпус головки до тех пор, пока не увидите 2 лазера, спрятанных в теплораспределяющие кожухи.

Один из них — инфракрасный, для считывания информации с диска. Второй, красный, — пишущий. Для того чтобы их отличить, подайте на их выводы напряжение в 3 вольта.

Распиновка выводов:

Перед проверкой обязательно наденьте тёмные очки. Ни в коем случае не проверяйте лазер, глядя на окошко диода. Смотреть нужно только на отражение луча.

Необходимо выбрать лазер, который засветился. Оставшийся можно выбросить, если не знаете, куда его применить. Для защиты от статики спаяйте все выводы диода вместе и отложите его в сторонку. Отпилите от профиля 15 см отрезок. Просверлите в нём отверстие под тактовую кнопку. Проделайте в коробке вырезы под профиль, гнездо для зарядки и выключатель.

Принципиальная схема лазерного гравёра из DVD своими руками выглядит следующим образом:

Залудите контактные площадки на плате контроля заряда и холдере:

С помощью проводов к контактам В+ и В- контроллера заряда припаяйте отсек для аккумулятора. Контакты + и — идут на гнездо, оставшиеся 2 — на лазерный диод. Сначала навесным монтажом спаяйте схему питания лазера и хорошо заизолируйте её скотчем.

Проследите, чтобы выводы радиодеталей не замыкались между собой. Припаяйте к питающей схеме лазерный диод и кнопку. Поместите собранное устройство в профиль и приклейте лазер теплопроводящим клеем. Остальные детали закрепите на двухсторонний скотч. Установите на своё место тактовую кнопку.

Вставьте профиль в коробку, выведите провода и закрепите его термоклеем. Припаяйте выключатель и установите его. Ту же процедуру проделайте с гнездом для зарядки. Термопистолетом приклейте на свои места аккумуляторный отсек и контроллер заряда. Вставьте в холдер батарею и закройте коробку крышкой.

Перед началом использования нужно настроить лазер. Для этого в 10 сантиметрах от него поставьте лист бумаги, который будет мишенью для лазерного луча. Разместите фокусирующую линзу перед диодом. Отдаляя и приближая её, добейтесь прожига мишени. Приклейте линзу к профилю в месте, где был достигнут наибольший эффект.

Собранный гравёр отлично подойдёт для мелких работ и развлекательных целей вроде поджигания спичек и прожига воздушных шариков.

Помните, что гравёр — это не игрушка, детям давать его нельзя. Лазерный луч при попадании в глаза вызывает необратимые последствия, поэтому храните устройство в недоступном для детей месте.

Изготовление прибора с ЧПУ

При больших объёмах работ обычный гравёр не справится с нагрузкой. Если вы собираетесь использовать его часто и много, вам понадобится устройство с числовым программным управлением.

Сборка внутренней части

Даже в домашних условиях можно сделать лазерный гравёр. Для этого из принтера нужно извлечь шаговые двигатели и направляющие. Они будут приводить в движение лазер.

Полный список необходимых деталей выглядит следующим образом:

Схема подключения всех компонентов:

Вид сверху:

Расшифровка обозначений:

Полупроводниковый лазер с радиатором.
Каретка.
Направляющие оси X.
Прижимные ролики.
Шаговый двигатель.
Ведущая шестерня.
Зубчатый ремень.
Крепления направляющих.
Шестерни.
Шаговые электродвигатели.
Основание из листа металла.
Направляющие оси Y.
Каретки оси X.
Зубчатые ремни.
Опоры креплений.
Концевые выключатели.

Измерьте длину направляющих и разделите их на две группы. В первой окажутся 4 коротких, во второй — 2 длинных. Направляющие из одной группы должны быть одинаковой длины.

Добавьте к длине каждой группы направляющих по 10 сантиметров и вырежьте по полученным размерам основание. Из обрезков согните П-образные опоры для креплений и приварите их к основанию. Разметьте и просверлите в них отверстия для болтов.

Просверлите в радиаторе отверстие и вклейте туда лазер, используя теплопроводящий клей. К нему припаяйте провода и транзистор. Болтами прикрутите радиатор к каретке.

Установите на две опоры крепления для направляющих и зафиксируйте их болтами. Вставьте в крепления направляющие оси Y, на их свободные концы наденьте каретки оси X. В них вденьте оставшиеся направляющие с установленной на них лазерной головкой. Наденьте на направляющие оси Y крепления и прикрутите их к опорам.

Просверлите отверстия в местах крепления электромоторов и шестерёночных осей. Установите на свои места шаговые двигатели и на их валы наденьте ведущие шестерни. Вставьте в отверстия заранее нарезанные из металлического стержня оси и закрепите их эпоксидным клеем. После его застывания наденьте на оси шестерни и прижимные ролики со вставленными в них подшипниками.

Установите зубчатые ремни так, как это показано на схеме. Перед закреплением натяните их. Проверьте подвижность оси Х и лазерной головки. Они должны перемещаться с небольшим усилием, вращая через ремни все ролики и шестерни.

Подключите к лазеру, двигателям и концевикам провода и стяните их стяжками. Получившиеся пучки уложите в подвижные кабель-каналы и закрепите их на каретках.

Концы проводов выведите наружу.

Изготовление корпуса

Просверлите в основании отверстия для уголков. Отступите от его краёв 2 сантиметра и начертите прямоугольник.

Его ширина и длина повторяет размеры будущего корпуса. Высота у корпуса должна быть такой, чтобы в него помещались все внутренние механизмы.

Расшифровка обозначений:

Петли.
Тактовая кнопка (старт/стоп).
Выключатель питания Arduino.
Выключатель лазера.
Гнездо 2,1 х 5,5 мм для подачи 5 В питания.
Защитный короб DC-DC инвертора.
Провода.
Защитный короб Arduino.
Крепления корпуса.
Уголки.
Основание.
Ножки из нескользящего материала.
Крышка.

Вырежьте из фанеры все детали корпуса и скрепите их уголками. С помощью петель установите на корпус крышку и прикрутите его к основанию. В передней стенке вырежьте отверстие и просуньте сквозь него провода.

Соберите из фанеры защитные кожухи и вырежьте в них отверстия под кнопку, выключатели и гнёзда. Установите Arduino в кожух так, чтобы USB разъём совпал с предназначенным для него отверстием. Настройте DC-DC преобразователь на напряжение 3 В при токе 2 А. Закрепите его в кожухе.

Установите на свои места кнопку, гнездо питания, выключатели и спаяйте электрическую схему гравёра воедино. После припаивания всех проводов установите кожухи на корпус и прикрутите их саморезами. Чтобы гравёр заработал, нужно залить прошивку в Arduino.

После прошивки включите гравёр и нажмите кнопку «Старт». Лазер оставьте выключенным. Нажатие кнопки запустит процесс калибровки, во время которого микроконтроллер измерит и запомнит длину всех осей и определит положение лазерной головки. После его завершения гравёр станет полностью готовым к работе.

Прежде чем начинать работать с гравёром, нужно перевести изображения в понятный для Arduino формат. Сделать это можно с помощью программы Inkscape Laserengraver. Переместите в неё выбранное изображение и нажмите на Convert. Полученный файл отправьте по кабелю на Arduino и запустите процесс печати, включив перед этим лазер.

Такой гравёр может обрабатывать только предметы, состоящие из органических веществ: дерево, пластик, ткани, лакокрасочные покрытия и прочие. Металлы, стекло и керамику гравировать на нем не получится.

Никогда не включайте гравёр с открытой крышкой. Лазерный луч, попадая в глаза, концентрируется на сетчатке, повреждая её. Рефлекторное закрытие век вас не спасёт — лазер успеет выжечь участок сетчатки ещё до того, как они захлопнутся. При этом вы можете ничего не почувствовать, но со временем сетчатка начнёт отслаиваться, что может привести к полной или частичной потере зрения.

Если вы поймали лазерный «зайчик», как можно скорее обратитесь к офтальмологу — это поможет избежать серьёзных проблем в дальнейшем.

В предыдущей статье я описал опыт сборки и наладки гравера из китайского набора. Поработав с аппаратом, понял, что в моей лаборатории он будет не лишним. Задача поставлена, буду решать.

На горизонте два варианта решения — заказ набора в Китае и разработка собственной конструкции.

НЕДОСТАТКИ КОНСТРУКЦИИ С ALIEXPRESS

Как и писал в предыдущей статье, набор оказался вполне работоспособным. Практика работы со станком выявила следующие недостатки конструкции:

Плохо проработана конструкция каретки. На видео в предыдущей статье это хорошо заметно.
Ролики подвижных узлов крепятся на панелях винтами М5 и связаны с панелью только с одной стороны. При этом, как ни затягивай винты, остается люфт.

ПЛАСТИКОВЫЕ ДЕТАЛИ

Поскольку каркас из станочного профиля вполне достойный, устранить выявленные недостатки получилось переработав пластиковые детали.

Держатель лазера я достаточно хорошо описал в . Также в конструкцию я добавил дополнительную деталь, связывающую все четыре ролика на правой и левой панелях. Деталь позволила исключить люфты при перемещении панелей.

Все детали имеют достаточно простые формы и не требуют поддержек и других сложностей при печати.

Для заказа набора пластиковых деталей необходимо перейти в интернет-магазин:

Модели пластиковых деталей для печати доступны:

ДЕМОНСТРАЦИЯ РАБОТЫ

Работу гравера и его внешний вид можно оценить в следующем видео.

КОНСТРУКЦИЯ ГРАВЕРА

Каркас гравера построен на станочном алюминиевом профиле 20х40. Детали, несущие подвижные части гравера выполнены на 3D принтере. Подвижные части перемещаются на стандартных роликах. Каретка, несущая лазерный модуль позволяет регулировать высоту лазера над рабочим столом, что позволяет фокусировать мощность лазерного луча в достаточно большом диапазоне.

Сборка конструкции показана в формате 3D PDF .

СБОРКА

Конструкция весьма простая. По этой причине много времени и мучений на сборку не уйдет, если соблюдать рекомендованную последовательность сборки.

ШАГ 1. КАРКАС

Как описано выше, каркас построен из конструкционного профиля 20х40. Для скручивания профиля между собой используются внутренние уголки.

На более длинных деталях в центральных отверстиях торцов нарезана резьба для монтажа ножек и боковых панелей (на средней по длине).

Каркас скручивается на уголках, короткими деталями внутрь. На данном этапе не стоит до конца затягивать винты — сделать это лучше после установки ножек.

Ножки крепятся на винтах в четырех точках. Это сделано для того, чтобы каркас собирался без возможных перекосов.

Для начала потребуется закрепить все четыре ножки, снова не до конца затягивая крепеж.

Теперь необходимо найти максимально ровную поверхность! Выставить все детали таким образом, чтобы каркас «стоял» плотно, не играя на поверхности.

Протягиваем все крепежи, начиная с внутренних уголков и контролируя возможные перекосы угольником.

ШАГ 2. ПРАВАЯ ПАНЕЛЬ

Перед сборкой правой панели на вал двигателя необходимо установить гибкую муфту.

Затем необходимо прикрутить шаговый двигатель через проставку из пластика.

Положение кабельного вывода и проставка хорошо видны на рисунке ниже.

ШАГ 3. ЛЕВАЯ ПАНЕЛЬ

Для сборки левой панели потребуется только запрессовать подшипник в отверстие.

Я постарался исключить операцию склеивания. Для этого «пустил волну» по поверхности отверстия для установки подшипника. По этой причине необходимо с усилием вдавить подшипник.

ШАГ 4. МОНТАЖ ЛЕВОЙ ПАНЕЛИ

Затем установить сборку на профиль.

И закрепить нижние ролики. На рисунке хорошо видно, что крепежные отверстия винтов для крепления роликов имеют ход в несколько миллиметров. Это сделано для того, чтобы верхние и нижние ролики можно было хорошо стянуть на профиле, исключив люфт. Единственное, действовать потребуется аккуратно и не перетянуть. В этом случае шаговому двигателю потребуется излишнее усилие для перемещения панелей.

ШАГ 5. МОНТАЖ ПРАВОЙ ПАНЕЛИ

Для монтажа потребуются следующие детали.

Сначала потребуется установить верхние ролики.

Затем установить сборку на профиль и установить нижние ролики. Дальнейший монтаж идентичен монтажу левой панели.

После протягивания винтов потребуется проконтролировать ход панели. Она должна перемещаться достаточно легко и при этом отсутствовать люфт.

ШАГ 6. МОНТАЖ НАПРАВЛЯЮЩЕЙ КАРЕТКИ

Для передачи движения по оси Y в данной конструкции используются обе панели. Для того, чтобы не задействовать 2 шаговых двигателя, крутящий момент на левую панель передается через вал, диаметром 5мм. После подготовки деталей приступаем.

Сначала устанавливается связующий вал и зажимается стопорными винтами гибкой муфты.

При установке необходимо проконтролировать, чтобы не были забыты шкивы. Жестко крепить их в данный момент нет необходимости. При натягивании ремней потребуется регулировка.

ШАГ 7. КАРЕТКА

Сборка каретки детально рассмотрена в предыдущей статье…

Сборка не представляет особого труда.

ШАГ 8. МОНТАЖ КАРЕТКИ НА НАПРАВЛЯЮЩУЮ

Для начала потребуется собрать все необходимые детали.

Все операции монтажа идентичны операциям монтажа панелей.

ШАГ 9. МОНТАЖ РЕМНЕЙ

Ремни притягиваются винтами под гайки профиля. Потребуется по-месту отрезать 3 ремня и подготовить крепеж.

Для начала край ремень располагается в нише профиля зубом вниз. После этого устанавливается гайка. Для установки гайки потребуется усилие.

Во время натягивания ремня потребуется выставить положение шкива. Шкив выставляется так, чтобы на всем ходу ремень как можно меньше притирался к боковым граням шкива.

Для установки ремня направляющей каретки лучше приподнять ее как показано на рисунке ниже, поскольку гайки все же лучше установить в нишу с торца.

После направляющая опускается на штатное место.

Перед затягиванием второго «хвоста» ремня необходимо убедиться, что ремень натянут достаточно сильно.

На этом сборка механики завершается.

КОНТРОЛЛЕР

Описание контроллеров для управления гравером я планирую подготовить в отдельной статье. Следите за публикациями!

НАБОР ДЛЯ СБОРКИ И ЛАЗЕРНЫЙ ГРАВЕР ПОД КЛЮЧ

С декабря 2017 принимаю заказы на полный набор для сборки и собранного, настроенного и полностью готового к использованию лазерного гравера, описанного в статье. Информация доступна в интернет-магазине .

Если Вам помогла статья и есть желание поддержать новые проекты, ссылка для поддержки:

Источник

Самодельный лазерный гравер. Другой подход к проектированию.

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Всем доброго времени!

В этом посте хочу поделится с Вами процессом создания лазерного гравера на основе диодного лазера из Китая.

Несколько лет назад появилось желание приобрести себе готовый вариант гравера с Aliexpress с бюджетом в 15 тыс , но после долгих поисков я пришел к выводу, что все представленные варианты слишком простые и по сути являются игрушками. А хотелось что-то настольное и при этом достаточно серьезное. Спустя месяц исследований было принято решение сделать сей аппарат своими руками, и понеслась.

В тот момент у меня еще не было 3D принтера и опыта 3D моделирования, но зато с черчением все было в порядке)

Вот собственно один из тех готовых граверов из Китая.

Было принято решение, что область гравировки должна быть не меньше листа А3.

Вот собственно сам лазерный модуль.

И так, было решено, что ось X будет ездить по оси Y и началось ее проектирование. А началось все с каретки.

Вся рама станка была сделана из алюминиевых профилей разной формы, купленных в Леруа.

Спустя несколько дней черчения в Компасе был определен более менее четкий вариант конструкции станка.

А дальше. А дальше больше!

Боковины оси Y (извиняюсь за качество фото).

И это было только начало.

Дальше был корпус!

Теперь немного красивых фото))

И самое главное не забывать про технику безопасности.

Надевайте специальные защитные очки при работе с лазером!

Подпишитесь на автора

Отписаться от уведомлений вы всегда сможете в профиле автора.

Freewr › Блог › Лазерный станок или очередной виток в хобби.

Доброго времени суток всем Вам Уважаемые читатели.
Будет ОЧЕНЬ много текста! )))

Вступление:
Честно говоря эта запись должна была появится совсем не скоро, ибо не до нее особо было. Но сегодня прокомментировав в посте одного из наших единомышленников Cerberus31 получил огромное количество просьб показать работы и рассказать про то что это вообще за штука лазер и с чем ее есть. После просьбы десятой драйв посчитал что я спамер, и пришлось просить людей чтоб они сами писали в ЛС, т.к. иначе фото не отсылались просто. И т.к. количество заинтересовавшихся росло в геометрической прогрессии, решил написать не откладывая в долгий ящик и разложить все по полочкам, кому это интересно. А потому взял джентльменский набор и засел за клавиатуру! ))

А вот что из этого вышло, судить Вам. Надеюсь смогу раскрыть тему полностью!

Глава 1 или просто начало
Скажу честно, к новому витку в своих увлечениях я шел долго! Где-то примерно с год. Т.к. во-первых душила жаба, во-вторых убеждал себя в нужности, в-третьих изучал матчасть так сказать.
А начиналось все с того, что с детства люблю делать что-то своими руками. Выжигать, пилить, строгать (все видели мою консоль ? ) и в том же духе. Хотелось чего-то нового. И вот как-то наткнулся случайно я на такую штуку как лазерный гравер. Стало интересно и я начал изучать все вопросы выбора, обслуживания, работы и так далее. Сложнее всего было объяснить самому себе зачем, т.к. еще даже до скачка евро стоило это не дешево. Следующий вопрос был где это все разместить, ибо станок совсем не маленький, а с местом у меня проблемы. Все таки однушка. Просмотрев разные варианты я пришел к выводу, что надо все таки брать с заделом на будущее и не жадничать, для себя же, а потому выбрал конкретную модель (ниже я расскажу как и почему) и поехал в демонстрационный зал компании, которая их продавала, чтоб посмотреть в живую на это чудо и как оно работает, после чего принять решение. Ну, а дальше классика! Пришел-увидел … И КУПИЛ! )))
И так у меня дома появился новый помощник в творчестве — Raylogic 304-mini.

Габариты 800Х650Х400, весом в 40кг.

Глава 2 или что это такое и почему я именно ОНО выбрал

И так, начну с того, что же из себя представляет сам станок (для к тех кто вообще не в курсе, но интересно).

Лазерный гравер, это конструктив, который содержит в себе достаточно простые для понимания элементы и только по-началу кажется сложным, а когда начинаешь с ним работать то предельно понятным.
Состоит он из следующих элементов:
1. Корпус в котором все это размещено. Корпус имеет основную крышку для доступа к рабочему столу, переднюю крышку для не габаритов и удобства уборки, боковые крышки для обслуживания и заднюю где располагается сама труба.
2. В корпусе сзади установлена труба СО2-лазерного излучателя, который собственно и формирует луч. Ее размеры зависят от мощности трубки. У меня стояла изначально трубка 30Вт, длиной около 700мм, чем выше мощность, тем трубки длиннее, и достигают до полутора метров.
3. Система зеркал, которая отражает лазерный луч от трубки до самой рабочей головы, передвигающейся по рабочему полю.
4. Сама голова, содержащая в себе зеркало, линзу для фокусировки и увеличения тем самым энергии лазерного луча, а так же вход для трубки обдува (во время резки подается воздух от воздушного компрессора, чтоб материал не горел и на резе было меньше нагара).
5. Направляющие и шаговые двигатели, при помощи которых происходит перемещение каретки (головы) по осям Х и У.
6. Материнская плата с контроллерами движков
7. Так называемый блок розжига, который и поджигает трубу.
8. Само рабочее поле с подъемным столом (почему подъемным?! Потому что материал имеет разную толщину, а луч выходящий из головы, определенное фокусное расстояние. Соответственно стол поднимается и опускается для фокусировки луча по толщине материала).

Все лазерные граверы отличаются друг от друга тремя основными элементами:
1. Размер рабочего поля
2. Мощность трубки
3. Тип контроллера (материнки).

Размер рабочего поля напрямую влияет на размеры обрабатываемого материала, и прямо пропорциональны размерам станка.

Мощность трубки влияет на максимально возможную толщину обрабатываемого материала, а так же на скорость обработки более простых и тонких изделий. Говоря грубо — чем мощнее, тем толще (например фанеру) можно прорезать. Или тем быстрее можно прорезать тонкий материал.
Так же как я уже писал выше, чем мощнее трубка, тем она длиннее. Но это совершенно не означает, что Вы не сможете поставить длинную трубку в короткий станок. Сможете! Но тогда надо будет еще заменить блок розжига на тот, который будет соответствовать мощности трубы.

Тип контроллера — этот вообще почти никак не влияет на процесс, кроме разве что из какой программы будет делаться резка, и какие задания он умеет воспринимать (намеренно опускаю еще некоторые детали, т.к. сейчас они не особо интересны), например за одно задание сделать гравировку, а потом резку, или же за два. Сначала гравировку запустить, а потом резку. Немного неудобно конечно, но быстро привыкаешь.

Вот и все отличия.

Изначально я подумывал взять станок с рабочем полем 30х20см… Но потом здравый смысл победил, т.к. это все же очень мало, жаба была задушена и выбор пал на 40х30см Raylogic 304-mini от фирмы Reklab. Почему именно он?! Да просто понравился внешне это раз, была нормальная цена по Москве это два, он был в наличии это три! Ждать не хотелось. На этом все плюсы по большому счету с этой конторой и заканчивались ))
после посещения демзала, мне было предложено взять б/у станок, на 10 тысяч дешевле нового, но с новой трубкой! Тогда я думал это основной важный элемент. Но не знал как я ошибался. ))

Глава 3 или станок дома

И так мы подошли к следующему важному моменту в выборе станка — это где мы его поставим! И где он будет функционировать.
Надо четко понимать, что это не принтер, который можно переставлять с места на место (ага, попробуй в одну моську потаскать эти сорок кило)) ), и что так как там оптика и хрупкая трубка, то станок не любит чтоб его кантовали!
Если у Вас нет места где можно разместить это чудовище, то очень хорошо несколько раз подумайте! Чтоб потом не было разочарований.
Так же необходимо чтоб рядом со станком было окно или вентиляция, это обязательное условие. Ведь в процессе работы лазер сжигает материал. Надеюсь дальше объяснять не надо, все люди грамотные по части угарного газа и вредности сгораемых частиц различных материалов.

В моем случае мой станочек разместился идеально на балконе, в моем так сказать утепленном кабинете )) Рядом с окошком, в которое при резке я выкидываю трубку вентиляции, и он дымит туда.

В комплекте со станком (да из большинством тех что продают в России и Китае) идет «улитка» и гофра для вентиляции (оттока дыма и гари) и водяная помпа, для подачи охлаждающей жидкости (вода или антифриз).
Если с вентиляцией все понятно, гофра от станка на улитку, а от улитки гофра или в окно или в вытяжную вентиляцию помещения, то на помпе я остановлюсь подробнее.
Почему? Да просто потому, что я дурак не знал про нюансы, в инструкции о них не сказано, а можно попасть на дополнительные тысяч 15-30 на замену трубы по незнанию. Я собственно так и попал!
В какой-то момент труба стала резать двойным лучом! Оказалось, что в процессе работы вода нагревается и остывает, образуя пузыри воздуха, которые попадают в трубу и в ней скапливаются. Наличие этих пузырей мешает протоку охлаждающей жидкости и труба перегреваясь умирает! Поэтому перед работой надо каждый раз смотреть на трубу, нет ли там пузырей! И если есть, ни в коем случае не включать лазер на работу, а сначала их выгнать! Это кстати очень муторная тема! Но о ней кому интересно расскажу в лс.
И так, запоров первую трубу, я вызвал мастера (кстати отдельное спасибо этому замечательному спецу), который все заменил и разжевал мне во всех деталях чтоб не косячить. Станок был вновь запущен и я начал дальше осваивать азы! Но спустя пару месяцев мне осточертело каждый раз смотреть на трубку, вставая на табуретку (ввиду места установки иначе не видно), и постоянно выгонять воздух, а так же кидать в емкость с водой аккумуляторы льда и трястись что как бы дочка не перевернула емкость с водой, было решено в очередной раз придушить жабу и купить чиллер!
Чиллер это охладитель жидкости, который работает на фреоне и держит заданную температуру! Для жизни трубки это критично! В идеале охлаждающая жидкость всегда должна иметь температуру в районе 18 градусов +-1 градус. Выше — трубка быстрее умирает! 28 максимум, дальше труба проживет совсем недолго!
Штука эта тоже стоит немалых денег, но сильно экономит нервы и танцы с бубном вокруг емкости с водой, подкидыванием льда и взглядами на опущенный туда термометр! )) НО, как оказалось что по размерам чиллер далеко не малыш как на картинках!

Вы чем его плюс?! Он благодаря фреону держит постоянно заданную температуру, резервуар с водой закрыт, ввиду постоянной температуры воздуха не образуется в таком количестве и можно не беспокоиться за трубку!
Если Ваша жаба слишком сильна, чтоб отдать за это чудо китайской техники 44.000 (я тоже кстати не понимаю почему такая бешеная цена), то Вам поможет или то что в комплекте и со льдом, или обычный пивной охладитель, который обойдется раза в 3 дешевле, па принцип тот же.

Глава 4 или самая интересная — что может эта «машинка»

Ну вот мы и подобрались к самой интересной части! Ибо пройдя все круги ада на пути к радости, теперь хочется понять: денег ввалили, игрушку купили, место, вентиляцию и охлаждение обеспечили, а ради чего? ЧТО ОН МОЖЕТ?! Ибо как многие скажут, да за такие деньги он как пылесос «кирби» еще и сосать должен (простите дамы, но иначе не скажешь чтоб было понятно и емко).

А может он… ОХ ЧТО ОН МОЖЕТ )))))
И так, мой экземпляр, который имеет всего 30Вт трубу (да, в мире лазерных ЧПУ это ВСЕГО ЛИШЬ) может производить следующие действия:

Резка большого количества материалов. Фанера до 5мм (больше не пробовал, но в теории должен за пару проходов), оргстекло (те же мм), бумагу, картон, пенопласт (потолочная плитка или подложка под ламинат), МДФ, пластик, кожу, ткани и прочие похожие материалы. Не режет камень, стекло, металл и похожие-производные.

Гравировка практически любого материала, который поддается разрушению при воздействии направленного пучка тепловой энергии. Гравирует дерево, стекло, пластики, кожу, камень (не пробовал но должно по идее), металл (если чистая нержа то с помощью термопасты), пластики и.т.д.

Кроме материала и его размеров Вы больше НЕ ОГРАНИЧЕНЫ НИЧЕМ! Только своей фантазией! Начинайте творить все, что душе угодно!
Ниже я приведу примеры того, что я успел сделать за недолгие 4,5 мес владения этой штукой.

Как собрать лазерный гравёр своими руками: способы, материалы, инструкции

Ещё недавно для того, чтобы сделать гравировку на металле или дереве, мастерам приходилось долгое время просиживать за столом с бормашинкой. При этом, если было необходимо выполнить мелкий рисунок, в ход шли увеличительные стёкла, а ведь подобная нагрузка на глаза не проходит бесследно. Но сегодня мастеру достаточно загрузить любое, даже самое сложное, изображение в компьютер и нажать кнопку. Остальную работу выполнит лазерный гравёр. И сегодня поговорим о том, как его изготовить своими руками в домашних условиях.

Устройство лазерного гравёра для домашнего пользования и его принцип работы

Основой лазерного принтера является оптическая система. По своей сути это неоднородные линзы, собранные воедино. Их задача – сфокусировать световой поток от лазерного светодиода в мельчайшую точку, усилив его.

Также нельзя умалять и роль трансмиссионной и контрольной систем. Первая включает в себя сервоприводы, синхронизирующие лазер с заданной программой. Вторые, состоящие из датчиков и вычислительных схем, обеспечивают безошибочную работу систем оборудования.

Механическая часть состоит из основных опорных частей и вспомогательных механизмов, которые составляют устройство самого агрегата. И наконец, охлаждение. Без этой системы кулеров, радиаторов лазер бы моментально перегрелся и сгорел – при работе он очень сильно нагревается.

Изготовление гравёра своими руками в домашних условиях – возможно ли это

По сути, подобная работа не столь сложна, как может показаться на первый взгляд. Существует несколько вариантов, как сделать гравёр своими руками с применением деталей от различной техники, которая может оказаться дома.

К примеру, такое устройство можно собрать на основе приводов DVD, принтера или же использовать для изготовления Ардуино Уно.

Самодельные лазерные гравёры могут быть предназначены для работы по дереву или металлу. Именно на этом параметре мы и остановимся подробнее.

Лазерный гравёр по дереву: необходимые материалы и пошаговая инструкция

Самодельный лазерный гравёр для работы по дереву изготовить довольно просто. Достаточно приложить руки и немного фантазии. Кстати, таким устройством можно будет наносить надписи не только на деревянную, но и на пластиковую или кожаную поверхность, например на ремень.

А для того чтобы было проще, питание на него будет подаваться не от аккумуляторной батареи, а от обычного компьютера через USB-шнур. Хотя если необходимо сделать устройство для гравировки по дереву своими руками портативным, можно использовать обычный Power Bank.

ФОТО: appinformers.com Power Bank можно использовать как АКБ

Для изготовления потребуется:

2 стреляных гильзы калибра 8 мм и укороченная 7,62 мм (стартовый либо газовый пистолет и ТТ);
лазерный светодиод (около 250-300 мВт), который можно демонтировать со старого DVD-привода;
линза из того же привода;
гнездо USB;
латунная трубка с внутренним диаметром 10 мм;
3 резистора с общим сопротивлением 30 Ом;
резистор на 50 Ом;
тонкие провода;
кнопка включения.

Конечно же, без паяльника, дрели, бормашинки и любимого термоклея здесь не обойтись. Когда всё необходимое готово, можно приступать к работе. А как её выполнить, будет рассказано в пошаговой инструкции с фотопримерами и детальными объяснениями.

ФОТО: goods.ru Самый используемый инструмент «для всего»

Статья по теме:

Ручной гравёр своими руками: назначение, особенности инструмента, необходимые материалы, подготовка деталей будущей бормашины, подробная пошаговая инструкция с фото и рекомендациями — в нашей публикации.

Пошаговая инструкция по изготовлению лазерного гравёра по дереву своими руками

Перед тем как приступить к работе, следует запомнить – лазерный луч довольно опасен. Если он попадает на роговицу глаза, необходимо немедленно обращаться к врачу. В противном случае последствия могут быть самыми плачевными, вплоть до полной потери зрения.

Подготовка материала корпуса

Для начала необходимо подготовить гильзы, чтобы они были пригодны для изготовления корпуса ручного лазерного гравёра. Для этого нужно взять сверло, хвостовик которого подходит по диаметру к горлышку гильзы от патрона 7,62 мм.

Поджимая плоскогубцами и постоянно увеличивая диаметр, можно полностью выправить гильзу, придав ей форму ровного цилиндра.

ФОТО: youtube.com Гильза должна принять форму ровного цилиндра

После следует проверить размеры. Выправленная гильза должна довольно плотно входить в восьмимиллиметровую. При этом она должна двигаться, что необходимо впоследствии для регулировки.

ФОТО: youtube.com Размеры гильз должны совпасть идеально

Выбор лазерного светодиода: какой подходит

Следует обратить внимание, что привод, из которого извлекается светодиод, должен иметь функцию записи. Именно записывающий лазер можно использовать как гравёр.

Для того чтобы определить, какой из двух подойдёт, нужно подать на них питание. Если свечения нет, значит, это считывающий элемент. Но стоит быть осторожным, чтобы луч при этом не попал в глаза.

ФОТО: youtube.com Необходимо правильно выбрать лазерный светодиод

Следующий шаг – подбор линзы

Линзу можно извлечь из того же привода. Они могут быть двух размеров, при этом подойдёт любая. Более крупная хорошо встанет в расправленную гильзу, ну а маленькой найдётся место позади после удаления капсюля.

ФОТО: youtube.com Линзу можно демонтировать с того же привода

При демонтаже линзы следует быть особенно аккуратным. Если повредить её рабочую поверхность, линза будет непригодна для гравёра, придётся искать новую.

Снять линзу несложно, она просто проклеена по краям. Для демонтажа можно использовать как нож или резачок, так и обычную шлицевую отвёртку. Правда, перед работой её потребуется немного подточить.

ФОТО: youtube.com Линзу нужно демонтировать крайне аккуратно, чтобы не повредить рабочую поверхность

Удаление капсюлей из гильз и последующая сборка

Капсюли выбиваются из гильзы очень просто. Для этого потребуется кернер и круглая насадка от мясорубки. Гильза устанавливается на неё капсюлем вниз, изнутри надставляется кернер, по которому производится пара ударов молотком.

ФОТО: youtube.com Выбить капсюли из гильзы очень просто

Теперь отверстия от выбитых капсюлей требуется рассверлить. Проблема заключается в том, что гильзу в тисках не зажать, она сразу помнётся.

Но выход есть. Гильзу необходимо зажать в патрон дрели или шуруповёрта. Три губки равномерно сожмут и надёжно зафиксируют её. Однако с затяжкой и здесь не стоит перебарщивать, всему есть предел.

ФОТО: youtube.com Гильзу можно зажать в патроне, тогда она не сомнётся

Также можно поступить следующим образом. В патрон дрели или шуруповёрта зажимается сверло, а сама гильза фиксируется при помощи наждачной бумаги.

Однако такой способ опасен, не исключено получение травм, поэтому редакция Homius не рекомендует его использовать.

ФОТО: youtube.com Ещё один способ сверления гильзы

Остаётся поместить светодиод в отверстие, где был капсюль, и зафиксировать его при помощи термоклея, а также зафиксировать линзу во второй гильзе. Луч будет регулироваться вытягиванием гильзы с линзой.

ФОТО: youtube.com Светодиод уже внутри, можно продолжать сборку

Подключение электрической части для подачи питания

Для подключения можно использовать любой питающий порт. В данном случае было выбрано гнездо от отслужившего своё принтера.

Его требуется разобрать и обточить так, чтобы оно плотно встало внутри латунной трубки, после чего припаять к плюсовому контакту сопротивление на 30 Ом.

ФОТО: youtube.com Порт требуется разобрать, сняв металлическую оболочку

ФОТО: youtube.com К плюсовому контакту припаивается сопротивление

Кнопку питания также нужно модернизировать, соединив её контакты сопротивлением 50 Ом. Это позволит получить слабый луч при отпущенной кнопке, чтобы примериться. При нажатии лазер начнёт работать в полную силу.

ФОТО: youtube.com Небольшая модернизация кнопки включения

Что же должно получиться в итоге

После того как в латунной трубке будет размещена и зафиксирована кнопка, можно собрать конструкцию воедино. При этом внешняя часть питающего штекера должна касаться трубки. Это и будет минусовым контактом.

ФОТО: youtube.com Вот такой аккуратный лазерный гравёр из DVD-привода можно изготовить своими руками

Остаётся проверить его в работе. Кстати, он подойдёт и для выпаивания SMD-элементов, если немного убавить мощность луча, двигая гильзу с линзой.

ФОТО: youtube.com Ручной лазерный гравёр работает прекрасно

Более подробно мастер-класс по изготовлению подобного устройства можно увидеть в этом видео.

Собираем самостоятельно лазерный резак/гравер

В этой статье мастер-самодельщик расскажет нам, как из старых ДВД-приводов и лазера мощностью 250 мВт сделать ЧПУ-резак/гравер.
Ранее мастер уже делал подобное устройство, но учитывая используемые материалы и отсутствие опыта, сборка была не очень удачная.
Данная версия помимо вышеперечисленного использует в сборке детали, напечатанные на 3D-принтере, и это все вместе дало отличный результат.

Давайте посмотрим работу этого аппарата.

Шаг первый: печать деталей
Для сборки станка нужны некоторые напечатанные детали.
Все детали напечатаны из материала ABS.
Параметры печати:
Высота слоя: 0,2 мм
Заполнение: Шаг второй: подготовка механизма DVD-привода
Для станка требуются два механизма привода DVD, один для оси X, а второй для оси Y.
Используя небольшую отвертку с крестообразным шлицем, мастер открутил все винты и отсоединил шаговый двигатель, направляющие и толкатель.

Шаговые двигатели представляют собой 4-контактные биполярные шаговые двигатели.
Небольшой размер и низкая стоимость двигателя DVD означают, что от него нельзя ожидать
высокой точности. Эта функция обеспечивается ходовым винтом.

Такие двигатели обычно бывают с характеристиками 20 или 24 об/мин.

Процедура расчета разрешения шагового двигателя привода компакт-дисков следующая:
Чтобы измерить разрешение шагового двигателя привода CD / DVD, мастер использовал цифровой микрометр. Измерялось расстояние по винту. Общая длина винта с помощью микрометра оказалась 51,56 мм. Дальше нужно определить значение шага, которое представляет собой расстояние между двумя соседними резьбами. На этом расстоянии было подсчитано 12 нитей. Шаг = расстояние между соседними резьбами = (общая длина / количество витков = 51,56 мм) / 12 = 4,29 мм / об. Угол шага составляет 18 градусов, что соответствует 20 шагам на оборот. Теперь, когда доступна вся необходимая информация, можно рассчитать разрешение шагового двигателя: Разрешение = (расстояние между соседними нитями) / (N шагов / оборот) = (4,29 мм / оборот) / (20 шагов / оборот). ) = 0,214 мм / шаг. Это в 3 раза лучше требуемого разрешения, которое составляет 0,68 мм / шаг.

Шаг седьмой: программное обеспечение для отправки G-CODE
Также нужно программное обеспечение для отправки G-кода на ЧПУ. Мастер использует LASER GRBL.
Загрузить программу можно здесь .
LaserGRBL проверяет наличие COM-портов, доступных на устройстве. Список портов позволяет выбрать COM-порт, к которому подключена плата управления.

Нужно выбрать правильную скорость передачи данных для подключения в соответствии с конфигурацией прошивки устройства (по умолчанию 115200).

Для просмотра настроек нужно ввести $$ и нажать Enter после подключения к Grbl. Grbl должен ответить списком текущих системных настроек, как показано в примере ниже. Все эти настройки постоянны и хранятся в памяти. Если отключить питание, они будут загружены обратно при следующем включении Arduino.

Шаг восьмой: настройка системы
Это самая сложная часть проекта.
-Настройка лазерного луча на наименьшую возможную точку на заготовке. Это самая сложная часть, которая требует времени и терпения.
-Настройка параметров GRBL для 100, 101, 130 и 131 $.

-У мастера следующие настройки для GRBL:

Для теста мастер гравирует квадрат со сторонами 40 мм. Если настройки правильные, то линии должны быть ровные, прямые и одинаковой толщины.
-Управление подключением: здесь можно выбрать последовательный порт и соответствующую скорость передачи данных для подключения в соответствии с конфигурацией прошивки grbl.
-Управление файлами: показывает загруженное имя файла и прогресс процесса гравировки. Зеленая кнопка «Воспроизвести» запустит выполнение программы.
-Ручные команды: можно ввести любую строку G-кода и нажать «ввод». Команды будут помещены в очередь.
-Журнал команд и коды возврата команд: отображение поставленных в очередь команд, их состояния выполнения и ошибок.
-Регулировка режима перемещения: позволяет вручную позиционировать лазер. Левый вертикальный ползунок управляет скоростью движения, правый ползунок — размером шага.
-Предварительный просмотр гравировки: в этой области отображается предварительный просмотр окончательной работы. Во время гравировки маленький синий крестик будет показывать текущее положение лазера во время работы.
-Grbl reset/hoinging/unlock: эти кнопки передают команду soft-reset, hoinging и unlock на плату grbl. Справа от кнопки разблокировки можно добавить некоторые пользовательские кнопки.
-Удержание подачи и возобновление: эти кнопки могут приостанавливать и возобновлять выполнение программы, посылая команду Удержания подачи или возобновления на плату grbl.
-Подсчет строк и проекция времени: LaserGRBL может оценивать время выполнения программы на основе фактической скорости и хода выполнения.
-Переопределение статус элемента управления: показывает и изменяет фактическую скорость и переопределение мощности. Переопределения — это новая функция grbl v1.1, которая не поддерживается в более старой версии.

Шаг девятый: гравировка
Импорт растров позволяет загружать изображение любого типа в LaserGRBL и преобразовывать его в GCode без необходимости использования другого программного обеспечения. LaserGRBL поддерживает фотографии, картинки, рисунки карандашом, логотипы, значки и т.д.
Функцию можно вызвать из меню «Файл, Открыть файл», выбрав изображение типа jpg, png или bmp.

Настройки гравировки различны для всех материалов. Нужно определить скорость гравировки и качество линий.

Как сделать лазерный по металлу и дереву гравер своими руками

Такое хобби, как гравировка по разным материалам, увлекает многих людей разного возраста. В наше время такую операцию облегчает лазерный луч. Заводские установки для такой гравировки стоят недешево, и далеко не все могут себе их позволить. О том, как сделать лазерный гравер своими руками, стоит поговорить подробнее.

Лазерный гравировальный станок по металлу и дереву

Лазерная гравировка представляет собой процесс формирования рельефного изображения на изделии с помощью сфокусированного лазерного луча. Она позволяет делать надписи, наносить маркировку, создавать художественные произведения, сувениры и украшения. Для этого используется специальный станок – гравер, в котором устанавливается источник лазерного излучения, а излучаемая энергия передается через оптическую систему на фокусирующий элемент. В результате на изделие подается тонкий луч с концентрированной энергией. Ее достаточно для того, чтобы выжечь поверхностный слой материала в месте воздействия луча. Образуются углубления, из которых можно собрать нужный рисунок.

Важно! В зависимости от мощности луча и времени воздействия обеспечивается разная глубина и диаметр углубления. Чем меньше расстояние от линзы до поверхности, тем точнее фокусировка.

Как сделать лазерный гравер своими руками: пошаговая инструкция

Лазерный гравер можно сделать своими руками. В качестве основного элемента используется полупроводниковый лазер (светодиод) мощностью до 10 Вт. Фокусирование светового потока обеспечивается оптической системой, собираемой из нескольких линз. Для возможности управления процессом формируется трансмиссионная и контролирующая системы. Трансмиссия составляется из сервоприводов, синхронизирующих источник излучения с программным обеспечением. Контроль обеспечивают датчики и специальные схемы. При длительной работе гравера необходимо эффективное охлаждение диода с помощью кулеров. Опорные элементы и вспомогательные механизмы составляют механическую часть станка, которая отвечает за надежность работы всего устройства.

Как собрать самодельный лазерный гравер по дереву?

Для создания рельефного рисунка на дереве не нужна большая энергия. Готовый источник излучения и оптику можно взять из DVD-RW привода. Простой самодельный гравер показан на фото 1. Потребуются такие детали:

П-образная или круглая трубка из цветного металла с внутренним диаметром 18–20 мм;
электролитический конденсатор 2200 мкФ на 20 В;
пленочный конденсатор 100 нФ;
резистор 5 Ом;
контактная кнопка и выключатель;
аккумулятор типа 18650 и холдер;
контроллер заряда;
гнездо Jack 2,1 ×5,5 мм;
коробка для обувной губки;
теплопроводящий клей.

Надо заранее приготовить и инструмент: электродрель, паяльник, кусачки, плоскогубцы, отвертка. При изготовлении корпуса потребуются: пистолет для термоклея, ножовка по металлу и дереву, напильники.

Сборка внутренней части

Внутренняя рабочая часть – это, по сути, сам лазер, включающий излучатель и фокусирующую систему. Рекомендуется такой порядок сборки лазера.

Извлекается светодиод и линзы из DVD-привода. Для гравера подходят только элементы, содержащиеся в пишущей головке.

Тестируется диод. На вывод надо подать напряжение 3 В и убедиться, что происходит свечение.

Отпиливается отрезок трубки длиной 150 мм и просверливается в ней отверстие под контактную кнопку.

В коробке для губки вырезаются гнезда для трубки, аккумулятора и выключателя.

Собирается электрическая схема. К контроллеру заряда прикрепляется аккумулятор, при этом контакты «+» и «- » соединены с гнездом, а 2 других контакта – уходят на светодиод. На плату собирается схема питания лазера и изолируется скотчем.

К схеме подсоединяется светодиод и кнопка.

В трубке устанавливается лазер и закрепляется клеем, а в подготовленное отверстие вставляется кнопка. Остальные элементы схемы закрепляются скотчем.

Трубка с лазером закрепляется в коробке. Клеем закрепляется в ней аккумулятор и контроллер. Электрическая схема выводится наружу.

Фокусирующая линза устанавливается в трубке перед лазером. Для определения оптимального места надо проверить действие на листе бумаги. Перемещая линзу, определяется максимальный прожиг листа. В этой точке линза закрепляется термоклеем.

Коробка закрывается крышкой и можно считать, что лазер готов.

Сборка внешней части

Внешняя часть гравера отвечает за управление станком. Она состоит из механической системы перемещения, корпуса и системы управления (электроники).

Собирается внешняя часть в таком порядке.

Подготавливаются направляющие нужной длины: 2 – укороченные и 2 – длинные. В каждой группе длина направляющих одинакова.

Вырезается основание, оно должно быть на 10–15 см больше длины направляющих.

Подготавливаются Т-образные опоры для крепления направляющих к основанию. Они с помощью болтов вертикально закрепляются на основании.

Устанавливаются направляющие оси Y, а на их свободные концы одеваются каретки оси Х. Вставляются все направляющие на свои опоры.

Сверлятся отверстия для электродвигателей и осей шестеренок.

Устанавливаются шаговые двигатели, а на их валы закрепляются шестеренки.

В отверстия вставляются стержни оси и закрепляются эпоксидным клеем.

Устанавливаются прижимные ролики.

Устанавливаются и натягиваются ремни зубчатого типа для передачи вращения.

На каретки устанавливаются лазеры. Все провода аккуратно размещаются в специальных каналах. Концы выводятся наружу.

Завершает монтаж изготовление корпуса и подключение системы управления:

В основании делаются отверстия и устанавливаются уголки. Высота должна позволять поместить все элементы станка.
Из фанеры или оргстекла вырезаются стенки и закрепляются на уголках.
Крышка присоединяется с помощью петель.
В передней стенке делается отверстие для проводов.
Закрепляется выключатель и USB гнезда.
Монтируется и настраивается преобразователь напряжения.

К станку подключается компьютер и устанавливается программное обеспечение. Изображение в понятный для Arduino формат позволяет перевести программа Inkscape Lasertngraver.

Как собрать самодельный лазерный гравер по металлу?

Порядок сборки самодельного гравера для металла мало отличается от методики монтажа станка для обработки дерева. Главное отличие заключается в необходимости использования более мощного источника, что накладывает свои особенности.

Сборка внешней части

Установка мощного лазера требует обеспечения его надежного охлаждения. Для этого трубку со светодиодом надо поместить в алюминиевый радиатор. В нем сверлится отверстие нужного диаметра, и вставляется лазер с закреплением термоклеем. Внутри корпуса монтируется несколько кулеров, которые обеспечивают постоянное воздушное охлаждение.

Корректировки требует система управления. Для работы с металлами можно использовать файлы

STL, аннотированные изображения, показывающие детали, и принципиальные схемы с добавлением PDF-файлов с инструкцией для Inkscape и Universal Gcode Sender, чтобы создавать и отправлять рисунки в гравер, а также файлы Laser Engraved Filled Images и Letters Instructions Corrected.pdf

Сборка внутренней части

Важно решить вопрос, где взять лазерный светодиод достаточной мощности. Можно его извлечь из пишущего CD/DVD-RW со скоростью записи не менее 16Х, лазерной указки или коллиматора, светодиодного фонаря. Для питания потребуются 3 аккумулятора по 3,6 В каждый. Достаточная мощность будет развиваться при подаче тока силой 350–500 мА.

Что требуется учесть, при создании самодельного гравера?

При изготовлении и эксплуатации любого лазерного оборудования важно учитывать, что излучение опасно для человека. При настройке и тестировании лазеров появляется риск ожогов, нарушения зрения. Это указывает на необходимость соблюдения мер безопасности. Прежде всего, необходимы затемненные очки, защищающие глаза. В целом сборка своими руками гравера мало отличается от монтажа иных систем с элементами оптики и электроники.

Преимущества и недостатки лазерного самодельного гравера

Выделяются такие преимущества лазерных граверов:

облегчение и ускорение процесса гравировки;
возможность обработки труднодоступных мест, куда обычный инструмент просто не может войти;
можно производить гравировку на очень тонких покрытиях;
возможность использования ЧПУ и проведения процесса по заданной программе;
самостоятельное изготовление экономит средства, необходимые на закупку заводских моделей.

Следует отметить и некоторые минусы:

сложность в контроле глубины выжигания (только косвенный контроль по мощности);
изменение параметров гравировки при неоднородности структуры материала по поверхности;
риск деформации некоторых материалов при температурном воздействии.

Эффективность гравера и качество гравировки зависит от используемого источника излучения, оптики и мастерства исполнителя.

Лазерный гравер становится все более популярным среди домашних мастеров. Такие аппараты позволяют создавать уникальные художественные произведения. Собрать гравер можно своими руками, причем источник лазерного излучения можно найти в старых DVD-приводах, принтерах, лазерных указках, светодиодных фонарях.

24 августа 2020
2851

ЖИЛЬЦОВ ДМИТРИЙ

ЛАЗЕРНЫЙ ГРАВЕР 2500 мВт СВОИМИ РУКАМИ

ВСТУПЛЕНИЕ

На горизонте два варианта решения – заказ набора в Китае и разработка собственной конструкции.

НЕДОСТАТКИ КОНСТРУКЦИИ С ALIEXPRESS

Плохо проработана конструкция каретки. На видео в предыдущей статье это хорошо заметно.
Ролики подвижных узлов крепятся на панелях винтами М5 и связаны с панелью только с одной стороны. При этом, как ни затягивай винты, остается люфт.

ПЛАСТИКОВЫЕ ДЕТАЛИ

Держатель лазера я достаточно хорошо описал в предыдущей статье. Также в конструкцию я добавил дополнительную деталь, связывающую все четыре ролика на правой и левой панелях. Деталь позволила исключить люфты при перемещении панелей.

Все детали имеют достаточно простые формы и не требуют поддержек и других сложностей при печати.

Набор пластиковых деталей в интернет-магазине немного отличается от представленных в статье – представлены модернизированные детали. Усилены втулки под ролики, добавлены упоры гаек.

Модели пластиковых деталей из статьи доступны для печати:

ДЕМОНСТРАЦИЯ РАБОТЫ

Работу гравера и его внешний вид можно оценить в следующем видео.

КОНСТРУКЦИЯ ГРАВЕРА

Сборка конструкции показана в формате 3D PDF.

СБОРКА

ШАГ 1. КАРКАС

Каркас скручивается на уголках, короткими деталями внутрь. На данном этапе не стоит до конца затягивать винты – сделать это лучше после установки ножек.

Для начала потребуется закрепить все четыре ножки, снова не до конца затягивая крепеж.

Теперь необходимо найти максимально ровную поверхность! Выставить все детали таким образом, чтобы каркас “стоял” плотно, не играя на поверхности.

Протягиваем все крепежи, начиная с внутренних уголков и контролируя возможные перекосы угольником.

ШАГ 2. ПРАВАЯ ПАНЕЛЬ

Перед сборкой правой панели на вал двигателя необходимо установить гибкую муфту.

Затем необходимо прикрутить шаговый двигатель через проставку из пластика.

Положение кабельного вывода и проставка хорошо видны на рисунке ниже.

ШАГ 3. ЛЕВАЯ ПАНЕЛЬ

Для сборки левой панели потребуется только запрессовать подшипник в отверстие.

Я постарался исключить операцию склеивания. Для этого “пустил волну” по поверхности отверстия для установки подшипника. По этой причине необходимо с усилием вдавить подшипник.

ШАГ 4. МОНТАЖ ЛЕВОЙ ПАНЕЛИ

Для монтажа потребуются следующие детали.

Сначала потребуется установить верхние ролики.

Затем установить сборку на профиль.

ШАГ 5. МОНТАЖ ПРАВОЙ ПАНЕЛИ

Для монтажа потребуются следующие детали.

Сначала потребуется установить верхние ролики.

ШАГ 6. МОНТАЖ НАПРАВЛЯЮЩЕЙ КАРЕТКИ

Сначала устанавливается связующий вал и зажимается стопорными винтами гибкой муфты.

ШАГ 7. КАРЕТКА

Сборка каретки детально рассмотрена в предыдущей статье…

Сборка не представляет особого труда.

ШАГ 8. МОНТАЖ КАРЕТКИ НА НАПРАВЛЯЮЩУЮ

Для начала потребуется собрать все необходимые детали.

Все операции монтажа идентичны операциям монтажа панелей.

ШАГ 9. МОНТАЖ РЕМНЕЙ

Ремни притягиваются винтами под гайки профиля. Потребуется по-месту отрезать 3 ремня и подготовить крепеж.

После направляющая опускается на штатное место.

Перед затягиванием второго “хвоста” ремня необходимо убедиться, что ремень натянут достаточно сильно.

На этом сборка механики завершается.

КОНТРОЛЛЕР

НАБОР ДЛЯ СБОРКИ И ЛАЗЕРНЫЙ ГРАВЕР ПОД КЛЮЧ

С декабря 2017 в интернет-магазине доступны наборы деталей лазерного гравера, описанного в статье. Информация доступна в интернет-магазине.

ВАША ПОДДЕРЖКА ПОМОЖЕТ АКТИВНЕЙ РАБОТАТЬ НАД БЛОГОМ, ПУБЛИКОВАТЬ БОЛЬШЕ СТАТЕЙ, КОТОРЫЕ, В СВОЮ ОЧЕРЕДЬ, ПОМОГУТ ВАМ РЕАЛИЗОВЫВАТЬ ИНТЕРЕСНЫЕ ПРОЕКТЫ.

СПАСИБО ЗА УЧАСТИЕ В ЖИЗНИ БЛОГА!

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Источник

Все уже наверное слышали, что из пишущего DVD привода можно добыть полупроводниковый лазер и зажигать им спички и прожигать тонкую бумагу.

Но автор этого видео пошел дальше и сделал вполне себе такой удобный инструмент для гравировки по органическим поверхностям. И эта идея сразу как-то по другому заиграла. Надо отметить, что видеоинструкция изготовления лазерного гравера очень подробная. Автор подробно объясняет все шаги и зачем, что нужно. Единственно, о чем автор не сказал, что даже с таким маломощным лазером стоит обращаться очень аккуратно и избегать попадание в глаза даже отраженного от любой поверхности луча. Иначе можно серьезно повредить глаз. Есть способ поднять мощность лазера. Надо просто использовать несколько полупроводниковых лазеров и фокусировать их лучи в одну точку. Но это серьезно усложнит конструкцию и потребует более мощного источника питания.

Что можно сделать из старых полотен циркулярных пил? Правильно — ножик. (0)
Очень полезный проект с подробным видео процесса изготовления ножа из полотна старых циркулярных дисков. Здесь присутствуют все этапы […]
Циркулярная пила своими руками. Распиловочный стол. (0)
Для начинающих. Такой станок может сделать своими руками каждый. Удивительно просто и доходчиво. И буквально нужен один старый советский […]
Что можно сделать из старого DVD плеера? Шикарную зарядку для смартфонов, например. (0)
Как летит время. Уже DVD видеоплееры устаревают и девать их некуда. Из очередной уходящей натуры можно еще много чего полезного […]
Где взять неодимовые магниты недорого, а бывает и совсем бесплатно. (0)
Возможно вам, также как и мне, понадобился неодимовый магнит. Не торопитесь его покупать. Есть несколько мест где можно взять их бесплатно. […]

Лазеры давным-давно вступили в наш обиход. Гиды используют световые указки, строители с поддержкой луча ставят уровни. Призвание лазера – разогревать вещества (вплоть до теплового уничтожения) – применяется при раскрое и украшающем оформлении. Одно из применений
– лазерная гравировка. На разных материалах можно получить тонкие узоры фактически без ограничений по сложности.

В реализации представлен богатейший выбор гравировочных станков, в основном китайского изготовления. Оснащение не очень дорогостоящее, тем не менее приобретение просто с целью развлечения нецелесообразно. Гораздо увлекательнее сделать
самодельный лазерный гравер собственными руками.

Как произвести гравер из принтера?

Как сделать гравер своими руками? Изготовить ЧПУ гравер из старого принтера совершенно нетрудно. Это как Ардуино конструктор. Детальная инструкция, несомненно, поможет во всем сориентироваться.

Однако вначале необходимо
приготовить все требуемые составляющие для ЧПУ:

3 шпильки из торгового центра метизов;
дюралевый П-профиль;
2 подшипника из металла;
кусочек оргстекла;
гайки из металла обыкновенного размера и большие;
3 шаговых мотора, их можно брать из старого принтера.

Также необходимо, чтобы под рукой находились такие приборы:

пила;
шурупы;
отвёртки и прочие приборы.

Только одно, что необходимо будет произвести вне дома, так это сварить основание для станка ЧПУ, хоть в болтовом креплении также допускается его сделать.

Этапы производства станка

Начинается изготовление гравера с крепления ходового винта и профиля. Завершающий этап –применяют салазки
.

Ход работы:

Машина для гравировки в данной модификации, разработанная собственными руками, может являться обыкновенным домашним дремелем . Приделать свой гравер
допускается при помощи оргстекла.

Вот и готов лазерный настольный гравер своими руками. Сейчас остаётся его только лишь подсоединить при помощи концевых выключателей. Данное самодельное приспособление даёт возможность осуществлять в бытовых условиях резьбу по камню, однако не даёт возможности разделить его.

Как собрать устройство для лазерной гравировки, применяя диод от старого DVD-привода?

Свой лазер можно произвести из DVD-привода. Оптический луч, что выполнен собственными руками, вряд ли управится с железом либо деревом
.

Однако им будет полностью возможно разделить
:

бумагу;
небольшой лист пластика;
полиэтиленовую плёнку;
прочие простые и деликатные изделия.

Помимо вышеперечисленных альтернатив, лазеру, сделанному собственными руками из DVD-привода, допускается придумать множество самых всевозможных задач. В особенности его потенциал отлично выявляется в творческой области.

Если резьба не нужна
, лазером из DVD-дисковода можно:

выжигать узоры либо картинки на древесных поверхностях;
освещать разные предметы, удалённые на большом расстоянии;
пользоваться в качестве декорации у себя дома;
делать непосредственные линии (т. к. луч отлично заметен), что будет в особенности полезно при постройке и починке.

Что понадобится для исполнения работы?

Чтобы сделать луч, понадобятся определённые элементы. Всегда они продаются в обыкновенных торговых центрах электроники, следовательно, каких-либо лишних стараний прикладывать не доведётся.

Таким образом, с целью производства понадобятся:

Разбор дисковода обязан проводиться с особенной осмотрительностью. При невнимательном обращении можно не только лишь испортить механизм, но и причинить ущерб собственным глазам. Проблема в том, что луч имеет возможность ослепить в какое-то время и отрицательно отразиться в остроте зрения.

Теперь самодельное приспособление
следует обеспечить электрическим током. Питание обычного диода обязано быть 3V, а потребление – до 400 мА. Данные значения могут изменяться в зависимости от скорости записи в накопитель. Лазеру не требуется огромная производительность. Так, составляющим привода, скорость записи которого 16X, довольно достаточно 200 мА. Увеличивать данное значение максимально допускается вплоть до 300 миллиампер, иначе существует возможность испортить кристаллик и позабыть о самодельном лазере.

Самодельный коллиматор проще всего сделать с обыкновенной лазерной указки. Подойдет и наиболее дешёвый китайский вариант. Всё, что необходимо, это вынуть из «лазерки» оптическую линзу (она видна). Ширина полупрямой будет больше 5 миллиметров. Безусловно, такого рода коэффициент является огромным и никак не может претендовать на титул лазера. Сократить диаметр вплоть до 1 мм как раз поможет стоковая линза коллиматора. Хотя с целью свершения подобного эффекта доведётся основательно поработать.

Создание лазера собственными руками — весьма интересный процесс. Тут не требуется каких-то специализированных частей либо больших экономических расходов. Полностью довольно аккуратности и неглубоких познаний об электрике. При удачном производстве можно приступать пользоваться устройством. Режущий луч без труда
лопает воздушные шарики, прожигает бумагу и оставляет отпечатки на дереве. Тем не менее, при применении не следует забывать о технической безопасности.

Устройство и принцип работы

Расшифровать значения можно следующим образом:

P (positive) область.
P — N переход.
N (negative) область.

Мощность лазерных диодов обычно не превышает 50 Ватт. При превышении этой величины становится сложно сделать эффективную систему охлаждения, поэтому мощные диоды чрезвычайно дороги в производстве.

В гравёрах составные лазеры не используются, так как их мощность слишком велика.

Создание лазерного гравера

Прежде чем делать гравёр
, необходимо приготовить для его сборки следующие детали:

Вытащите из DVD-привода пишущую головку.

Распиновка выводов:

Принципиальная схема лазерного гравёра из DVD своими руками выглядит следующим образом:

Залудите контактные площадки на плате контроля заряда и холдере:

Изготовление прибора с ЧПУ

Сборка внутренней части

Полный список необходимых деталей выглядит следующим образом:

Схема подключения всех компонентов:

Вид сверху:

Расшифровка обозначений:

Полупроводниковый лазер с радиатором.
Каретка.
Направляющие оси X.
Прижимные ролики.
Шаговый двигатель.
Ведущая шестерня.
Зубчатый ремень.
Крепления направляющих.
Шестерни.
Шаговые электродвигатели.
Основание из листа металла.
Направляющие оси Y.
Каретки оси X.
Зубчатые ремни.
Опоры креплений.
Концевые выключатели.

Концы проводов выведите наружу.

Изготовление корпуса

Его ширина и длина повторяет размеры будущего корпуса. Высота у корпуса должна быть такой, чтобы в него помещались все внутренние механизмы.

Расшифровка обозначений:

Петли.
Тактовая кнопка (старт/стоп).
Выключатель питания Arduino.
Выключатель лазера.
Гнездо 2,1 х 5,5 мм для подачи 5 В питания.
Защитный короб DC-DC инвертора.
Провода.
Защитный короб Arduino.
Крепления корпуса.
Уголки.
Основание.
Ножки из нескользящего материала.
Крышка.

Лазерный гравировальный станок своими руками

Есть вполне работоспособные решения, изготовление займет один выходной день

В продаже имеются различные лазерные трубки этой мощности, длина их составляет от 70 до 160 сантиметров.

Также нам понадобится источник питание СО2 лазерной трубки на 40 Ватт.

Зеленая плата управления.

Линзы для лазерного гравера и уплотнительные кольца.

Шаговые двигатели по оси Х и Y

Плата инфракрасного прерывателя.

Прессованный алюминиевый профиль размером 30х30 мм.

Нужное количество алюминиевого профиля.

900 мм х 4 шт. = 3600 мм.

730 мм х 4 шт = 2920 мм.

610 мм х 2 шт = 1220 мм.

500 мм х 8 шт = 4000 мм.

470 мм х 2 шт = 940 мм.

200 мм х 2 шт = 400 мм.

170 мм х 2 шт = 340 мм.

120 мм х 2 шт = 240 мм.

90 мм х 2 шт = 180 мм.

В итоге нам будет нужно 13840 мм алюминиевого профиля для нашего лазерного станка.

Также не забудьте прикупить болты для крепления.

Чтобы наш граверный станок мог двигаться нужны будут колесики в количестве 4 штуки, размером 20мм х 20мм х 640 мм.

Для Х оси 640 мм рельса.

Вот так у нас будет двигаться лазерная головка по оси Y

Добавить комментарий Отменить ответ

Самодельный лазерный станок в процессе гравировки по дереву

Этот гравер справится и с тонким пластиком

Необходимые материалы

аппаратная платформа Arduino R3;
плата Proto Board, оснащенная дисплеем;
шаговые двигатели, в качестве которых можно использовать электромоторы из принтера или из DVD-плеера;
лазер, мощность которого составляет 3 Вт;
устройство для охлаждения лазера;
регулятор напряжения постоянного тока DC-DC;
транзистор MOSFET;
электронные платы, при помощи которых осуществляется управление двигателями лазерного гравера;
выключатели концевого типа;
корпус, в котором можно разместить все элементы конструкции самодельного гравера;
зубчатые ремни и шкивы для их установки;
шарикоподшипники различных типоразмеров;
четыре деревянных доски (две из них с размерами 135х10х2 см, а две другие – 125х10х2 см);
четыре металлических стержня круглого сечения, диаметр которых составляет 10 мм;
болты, гайки и винты;
смазочный материал;
стяжки-хомуты;
компьютер;
сверла различного диаметра;
циркулярная пила;
наждачная бумага;
тиски;
стандартный набор слесарных инструментов.

Наибольшего вложения потребует электронная часть станка

Электрическая часть самодельного лазерного гравера

Электрическая схема гравера

Фотографии процесса сборки электросхемы

Фото-1
Фото-2
Фото-3
Фото-4
Фото-5
Фото-6

Процесс сборки

Рамка рабочего стола – размеры и допуски

Фото-1
Фото-2
Фото-3
Фото-4
Фото-5
Фото-6

Изготовление подвижной каретки

Фото-1
Фото-2
Фото-3

Установка шаговых двигателей

Фото-1
Фото-2
Фото-3
Фото-4
Фото-5
Фото-6

Установка программного обеспечения

Особенности использования контуров

Окончательная настройка и подготовка к работе

Испытайте свой самодельный лазерный гравер сначала на простых рисунках

Устанавливаем шаговый двигатель и ремень для перемещения по оси y.

Перед креплением необходимо убедиться, что каретка плавно скользит по оси х и у.

Подключив двигатели к контролеру Arduino, я проверил передвижение по каждой оси.

Я попробовал выгравировать надпись «Hello World!».

Всё, что осталось, это защитный чехол, чтобы оградить пользователя от вредного лазерного излучения.

Готовый гравёр выглядит довольно профессионально.

Лазерный гравер в работе.

Просмотр процесса гравировки через вентилятор.

Вот результат в сравнении с оригиналом. Гравёр работает намного лучше с твердыми цветами.

Наиболее успешная гравировка.

Готовая шестерёнка. Спасибо за внимание!

Лазерный гравировальный станок своими руками

Есть вполне работоспособные решения, изготовление займет один выходной день

Самодельный лазерный гравер для работы с большими площадями

В качестве основы берется любой чертеж для сборки так называемых KIT наборов от тех же друзей китайцев.

Важно! При эксплуатации лазера такой мощности, необходимо соблюдать меры безопасности.

Кратковременное воздействие на кожу человека, вызывает сильный ожог.

Если ваша картинка растровая – следует произвести трассировку.

А самостоятельно изготовленная установка будет радовать вас минимальными затратами.

Лазерный гравер своими руками из DVD привода — видео инструкция

Цель проекта: создание лазерного гравера малой мощности(предположительно 5 ватт) и из подручных средств.

Пример работы подобного проекта:

Из подручных средств предполагается использовать:

— моторчики и жгуты/ремни тоже от струйного принтера.

— различные радиаторы для охлаждения плат(в ассортименте).

— куллеры для охлаждения/вытяжки и пр(в ассортименте).

— нетбук с софтом для передачи изображений на станок.

— хамутики, винтики, болтики и прочая мелкая мелочь для крепежей.

Из покупных деталей предполагается использовать:

— лазер. Возможно 5 ватт на алиэкспресс или более, если позволит конструкция.

Стадия проекта: сбор информации и комплектующих.

Итого по железу надо:

1. 2(3?) мотора от струйного принрера с ремнями и направляющими.

2. 3 легкосплавных профиля для конструкции оси Х.

3. 4 профиля для каркаса основания и крепления оси Y.

4. 2 драйвера A3967 или TB6560.

5. одна плата Ardruino NANO или UNO.

6. блок питания от компа или от ноутбука(12v/5a).

7. 3 радиатора охлаждения — 2 на драйвера, 1 на плату.

8. кабель синхронизации с компом.

9. лазер с охлаждением(радиатор + куллер).

P.S. просьба не писать оффтопа типа «это все не взлетит». На видео гравер работает? Значит у кого-то взлетело.

P.S.S. по ходу пьесы добавлю, если что-то забыл.

А теперь по существу:

2. Если не ардруино, то что тогда? Можно расписать подробнее что брать в плане начинки?

Все, что мне казалось нужным для гравера, я описал выше и даже попросил дополнить список, если что упустил.

3. И чем TB6560 лучше A3967?

Упомянул и точно указал:

сколько ампер они должны быть по мощности

Ардуину фтопку. Форевер.

моторчики и жгуты/ремни тоже от струйного принтера.

Из того, что есть прямо здесь и сейчас есть принтер:

А значит вы даже тип движка по внешнему виду НЕ можете опознать. что подтверждает квалификацию по радиоделу.

Такой двигатель мимо кассы. т.е.:

Смотрел фото. много думал.

Вот чего надумал:

— Направляйки хлипкие и короткие (рабочее поле формата А4 -не того)

нашёл. читай смотри. проще. уже некуда вроде.

Тот самый проект, при том — рабочий.

Господа, вот собираю из сканеров чпу. всё работает, но есть проблема.

имеется несколько шаговых двигателей от сканера. обычного планшетного. толщина мотора 7-9мм, диаметр 35мм.

собираю что-то вроде плоттера.
подключаю к CNC v3 + A4988 + arduino uno. 12вольт. для cnc v3 12В это минимум.

очень сильно греются моторы. пробовал регулировать ток A4988 до минимума. моторы пищат, всё равно греются.

толщина мотора 7-9мм, диаметр 35мм.

ИМХО:движки фуфло. нанороботов только делать.

похожие (на вид) вроде в дешёвых кассетных плейерах стояли.

Ну честно. даже просто поиграть- мелковаты

моторы пищат, всё равно греются.

насколько я помню. для шаговика 80 градусов -это ещё нормально. рукой хватать-кажется кипит. но нет.

попробую оставить на пару часов в работе.

но всё таки, есть идеи использовать для других целей
ещё такие 3-5вольтовые биполярные
движки:

Как и чем управлять. может можно напрямую с ардуины? если можно, помогите схемкой, например

Источник

Деревянные поверхности отлично подходят для выжигания. Особенно ценятся гравировки на оргстекле с подсветкой.

В продаже представлен богатый выбор гравировальных станков, преимущественно китайского производства. Оборудование не слишком дорогое, однако, покупка просто для развлечения нецелесообразна. Намного интересней сделать лазерный гравер своими руками.

Лазерный гравировальный станок своими руками

Лазерная пушка – не самый сложный элемент конструкции, к тому же есть варианты. В зависимости от задач, можно выбрать различную мощность (соответственно стоимость, вплоть до бесплатного приобретения). Умельцы из Поднебесной предлагают разные готовые конструкции, порой выполненные с высоким качеством.

Такой пушкой мощностью 2Вт можно даже фанеру резать. Возможность фокусировки на необходимом расстоянии позволяет контролировать как ширину гравировки, так и глубину проникновения (для 3D рисунков).

Есть вполне работоспособные решения, изготовление займет один выходной день

Как извлечь лазерный полупроводник из привода, объяснять не требуется, если вы умеете «делать вещи» руками – это не трудно. Главное – подобрать прочный и удобный корпус. К тому же, «боевой» лазер, пусть и маломощный, требует охлаждения. В случае с DVD приводом достаточно пассивного радиатора.

Высверливаем капсюли, и на место одного из них устанавливаем лазерный диод. Латунь гильзы послужит отличным радиатором.

Остается подключить питание 12 вольт, например, от порта USB вашего компьютера. Мощности хватит, в компьютере привод запитан от того же блока питания. На этом все, лазерная гравировка своими руками в домашних условиях практически из мусора.

Если вам необходим координатный станок – можно закрепить прожигающий элемент на готовом позиционирующем устройстве.

Самодельный лазерный гравер для работы с большими площадями

В качестве основы берется любой чертеж для сборки так называемых KIT наборов от тех же друзей китайцев.

Найти алюминиевый профиль не проблема, изготовить каретки с колесиками тоже. На одну из них устанавливается готовый лазерный модуль, другая пара кареток будет перемещать направляющую ферму. Движение задают шаговые двигатели, крутящий момент передается с помощью зубчатых ремней.

Конструкцию лучше собрать внутри какого-нибудь ящика, с активной вентиляцией. Выделяющийся при гравировке едкий дым вреден для здоровья. При эксплуатации в помещении, необходима вытяжка на улицу.

Если вы работаете с металлическими пластинами, отраженные блики луча могут повредить сетчатку глаза. Лучшей защитой послужит оргстекло красного цвета. Это нейтрализует синий лазерный луч, и позволит контролировать процесс в реальном времени.

Схема управления собирается на любом программируемом контроллере. Наибольшей популярностью пользуются системы Arduino UNO, продающиеся на тех же китайских сайтах электроники. Решение недорогое, но эффективное и практически универсальное.

Самый распространенный вариант – подключение к персональному компьютеру. Создание рисунка и параметров гравировки происходит на любом стандартном графическом редакторе.

Если ваша картинка растровая – следует произвести трассировку.

А самостоятельно изготовленная установка будет радовать вас минимальными затратами.

Лазерный гравер своими руками из DVD привода – видео инструкция

Лазерный гравер на Arduino – приспособление, роль которого – гравировка древесины и других материалов. За последние 5 лет лазерные диоды продвинулись вперед, что позволило сделать достаточно мощные граверы без особой сложности управления лазерными трубами.

Стоит осторожно гравировать другие материалы. Так, например, при использовании в работе с лазерным прибором пластмассы появится дым, который содержит опасные газы при сжигании.

В этом уроке я постараюсь дать направление мысли, а со временем мы создадим более подробный урок по реализации этого непростого устройства.

1. Основы сборки гравера на Aрдуино

Для начала предлагаю посмотреть того как выглядел весь процесс создания гравера у одного радиолюбителя:

Сильные шаговые двигатели также требуют драйверов, чтобы максимально использовать их. В данном проекте взят специальный шаговый драйвер для каждого мотора.

Ниже приведены некоторые сведения о выбранных компонентах:

Шаговый двигатель – 2 штуки.
Размер кадра – NEMA 23.
Крутящий момент 1.8 Нм на 255 унций.
200 шагов/оборотов – за 1 шаг 1,8 градусов.
Ток – до 3,0 А.
Вес – 1,05 кг.
Биполярное 4-проводное соединение.
Шаговый драйвер – 2 штуки.
Цифровой степпинг-драйв.
Микросхема.
Выходной ток – от 0,5 А до 5,6 А.
Ограничитель выходного тока – снижает риск перегрева двигателей.
Сигналы управления: входы Step и Direction.
Частота импульсного входа – до 200 кГц.
Напряжение питания – 20 В – 50 В постоянного тока.

Для каждой оси двигатель непосредственно управляет шариковым винтом через соединитель мотора. Двигатели монтируются на раме с использованием двух алюминиевых углов и алюминиевой пластины. Алюминиевые углы и плита имеют толщину 3 мм и достаточно прочны, чтобы поддерживать двигатель (1 кг) без изгибов.

Еще один процесс создания данного устройства можно посмотреть на видео:

2. Материалы и инструменты

Ниже представлена таблица с материалами и инструментами, необходимыми для проекта «лазерный гравер на Aрдуино».

Пункт	Поставщик	Количество
Шаговый двигатель NEMA 23 + драйвер	eBay (продавец: primopal_motor)	2
Диаметр 16 мм, шаг 5 мм, шариковый винт длиной 400 мм (тайваньский)	eBay (продавец: silvers-123)	2
16-мм ая поддержка BK12 с шариковым винтом (приводной конец)	eBay (продавец: silvers-123)	2
16 мм BF12 Поддержка шарикового винта (без ведомого конца)	eBay (продавец: silvers-123)	2
16 вал длиной 500 мм	(продавец: silvers-123)	4
(SK16) 16 опоры вала (SK16)	(продавец: silvers-123)	8
16 линейный подшипник (SC16LUU)	eBay (продавец: silvers-123)	4
eBay (продавец: silvers-123)	2
Держатель вала 12 мм (SK12)	(продавец: silvers-123)	2
A4-размер 4,5 мм прозрачный акриловый лист	eBay (продавец: acrylicsonline)	4
Алюминиевая Плоская штанга 100 мм x 300 мм x 3 мм	eBay (продавец: willymetals)	3
50 мм x 50 мм 2.1 м Алюминиевый забор	Любой тематический магазин	3
Алюминиевая Плоская штанга	Любой тематический магазин	1
Алюминиевый угол	Любой тематический магазин	1
Алюминиевый угол 25 мм x 25 мм x 1 м x 1,4 мм	Любой тематический магазин	1
Винты с головной головкой M5 (различные длины)	boltsnutsscrewsonline.com
M5 гайки	boltsnutsscrewsonline.com
M5 шайбы	boltsnutsscrewsonline.com

3. Разработка основания и осей

Машина использует шариковые винты и линейные подшипники для управления положением и движением осей X и Y.

Характеристики шариковых винтов и аксессуаров машины:

16 мм шариковый винт, длина – 400 мм-462 мм, включая обработанные концы;
шаг – 5 мм;
C7 рейтинг точности;
BK12/BF12 шариковые опоры.

Так как шариковая гайка состоит из шариковых подшипников, катящихся в гусеничном ходу против шарикового винта очень малого трения, это означает, что двигатели могут работать на более высоких скоростях без остановки.

Вращательная ориентация шариковой гайки блокируется с помощью алюминиевого элемента. Базовая плита крепится к двум линейным подшипникам и к шариковой гайке через алюминиевый угол. Вращение вала Ballscrew приводит в линейное движение опорную плиту.

4. Электронная составляющая

Выбранный лазерный диод – это диод мощностью 1,5 Вт, 445 нм, установленный в корпусе размером 12 мм, с фокусируемым стеклянным объективом. Такие могут быть найдены, предварительно собраны, на eBay. Так как это лазер 445 нм, свет, который он производит, является видимым синим светом.

Лазерный диод требует радиатора при работе на высоких уровнях мощности. При конструировании гравера используются две алюминиевые опоры для SK12 12 мм, как для крепления, так и для охлаждения лазерного модуля.

Интенсивность выхода лазера зависит от тока, который проходит через него. Диод сам по себе не может регулировать ток, и, если он подключен непосредственно к источнику питания, он будет увеличивать ток до тех пор, пока он не разрушится. Таким образом, для защиты лазерного диода и управления его яркостью требуется регулируемая схема тока.

Еще один вариант схемы соединения микроконтроллера и электронных деталей:

5. Программное обеспечение

Эскиз Arduino интерпретирует каждый блок команд. Существует несколько команд:

1 – переместите ПРАВО на один пиксель FAST (пустой пиксель).

2 – переместите ПРАВО на один пиксель SLOW (сгоревший пиксель).

3 – переместите ЛЕВЫЙ на один пиксель FAST (пустой пиксель).

4 – переместите LEFT на один пиксель SLOW (сгоревший пиксель).

5 – перемещение вверх на один пиксель FAST (пустой пиксель).

6 – переместите UP на один пиксель SLOW (сгоревший пиксель).

7 – переместите ВНИЗ одним пикселем FAST (пустой пиксель).

8 – переместите ВНИЗ одним пикселем SLOW (сгоревший пиксель).

9 – включить лазер.

0 – выключить лазер.

r – вернуть оси в исходное положение.

С каждым символом Arduino запускает соответствующую функцию для записи на выходные выводы.

Arduino контролирует скорость двигателя через задержки между ступенчатыми импульсами. В идеальном случае машина будет запускать двигатели с одинаковой скоростью, независимо от того, гравирует ли ее изображение или пропускает пустой пиксель. Однако из-за ограниченной мощности лазерного диода машина должна немного замедляться при записи пикселя. Вот почему есть две скорости для каждого направления в списке символов команд выше.

Скетч 3-х программ для лазерного Arduino-гравера ниже:

6. Запуск и настройка

Arduino представляет мозг для машины. Он выводит сигналы шага и направления для шаговых драйверов и сигнала разрешения лазера для драйвера лазера. В текущем проекте для управления машиной требуется только 5 выходных контактов. Важно помнить, что основания для всех компонентов должны быть связаны друг с другом.

7. Проверка работоспособности

Эта схема требует, по меньшей мере, питания 10 В постоянного тока, и имеет простой входной сигнал включения/выключения, который предоставляется Arduino. Микросхема LM317T представляет собой линейный регулятор напряжения, который настроен, как регулятор тока. В схему включен потенциометр, позволяющий регулировать регулируемый ток.

На сегодняшний день гравировка и лазерная резка — довольно прибыльное занятие, где всякий предприимчивый человек, имея нужную информацию и некоторый капитал, в состоянии недурно заработать. Лазерный гравер — это неплохое основание для реализации творческих идей, его универсальность и производительность всегда приятно удивляют мастеров.

Лазерная гравировка поверхностей

Лазерная гравировка — новейший прием нанесения на поверхность резко очерченного изображения с помощью концентрированного светового пучка.

Технология гравировки

Процедура гравировки сфокусированным лазерным лучом сопровождается высоким температурным нагревом материала. В зависимости от продолжительности действия лазера меняется цвет и появляется контрастность поверхности материала, происходит эффект его испарения или испепеления. Полученная вследствие обработки гравированная поверхность обладает устойчивостью к внешним физико-химическим воздействиям.

Несмотря на сходное технологическое предназначение, образцы оборудования для лазерной гравировки и резки кардинально отличаются своим функциональным потенциалом и укомплектовкой производителя.

Устройство конструкции

Основной характеристикой гравера является мощность лазерной трубки устройства. В состав устройства входят следующие структурные блоки:

Оптическая система, которая представляет собой набор из неоднородных линз и служит для фокусирования и усиления светового пучка;
Трансмиссионная система — трехосевые сервоприводы, обеспечивающие синхронность движения лазерного источника излучения;
Система контроля — датчики и вычислительные схемы, задача которых — обеспечение безошибочного функционирования всех систем гравера;
Механическая система — основные опорные части и вспомогательные механизмы, составляющие устройство машины;
Система охлаждения — осуществляет теплоотвод от излучателя и состоит из комплекта кулеров и радиаторов для отвода температур.

Виды лазерных граверов

Среди множества промышленных лазерных устройств, востребованных в производственных процессах, можно подчеркнуть лишь два существенных вида:

газовые — для гравировки неметаллических поверхностей (дерево, пластик, стекло, акрил, кожа, ДСП и др.) и резки какого угодно материала (при работе с металлом используют более мощную трубку от 500 Вт);
волоконные и твердотельные — для работы как с металлическими, так и неметаллическими поверхностями (соответственно,++ выбирается необходимая мощность лазера).

Лазерный гравер на основе газа универсален и имеет относительно доступную цену, по этой причине прибор широко применяется в офисе или на дому. Предназначение твердотельного гравера — обработка металлов и отдельных видов твердого пластика. Более надежен и совершенен в работе, стоимость значительно выше газового прибора, соответственно, и качество гравировки лучше. Отличает эти устройства рабочая температура и длина волны лазерного излучателя.

Управление процессами лазерной гравировки производится с помощью персонального компьютера. Прогрессивные модели лазерных граверов укомплектованы электронным управлением и бортовыми программируемыми средствами автоматики. Дополнительно комплектуются системами вытяжки, специальными столами, устройствами для гравировки предметов, имеющими различные геометрические формы.

Сферы применения

Область применения лазерной гравировки довольно обширна, секрет ее популярности заключается в быстроте и качестве процесса. Себестоимость такой гравировки имеет относительно невысокий показатель.

Некоторые из производственных отраслей, в которых активно используется лазерная гравировка:

Наружная реклама. Используется лазерная печать и нанесение рельефных отображений на баннерной ткани, а также для изготовления различного вида упаковки (в том числе сувенирного типа);
Легкая промышленность. Наносятся узоры на коже и ткани, сложный раскрой материала;
Гранитное производство пользуется художественной гравировкой для нанесения изображений на памятники;
Художественная гравировка на камне, металле, дереве, пластмассе;
В декоративном искусстве применяется гравировка по камню, дереву, металлу;
В сувенирной отрасли — для изготовления брелоков, колец, поделок и т. п.

Лазерная гравировка является одним из наиболее ювелирных методов гравирования. Вследствие пикселизации до 1000 ppi (39 пикселей на миллиметр) есть возможность выполнять точное нанесение многообразных графических изображений даже на ничтожно малых плоскостях заготовок.

Стоимость аппарата для гравировки лазером обусловливается материалом, на который будет наноситься изображение, и объемом планируемой обработки.

Наряду с лазерным популярность набирает ультразвуковой режущий инструмент. Ультразвуковые граверы и ножи имеют высокие показатели акустической мощности и эксплутационной надежности.

Гравер своими руками

Сегодня выбору покупателя представлен солидный ассортимент лазерных гравировальных станков, более тридцати общеизвестных брендов занимаются поставками подобного оборудования на мировой потребительский рынок. Цены на станки китайских производителей вполне доступны, но приобретение гравировщика без дальнейшей рациональной эксплуатации неоправданно.

Альтернативный выход в такой ситуации — это самодельный лазерный гравер по дереву. Появление гравировочной машинки в арсенале вашего домашнего инструмента открывает новые горизонты для отдыха, работы и творчества.

Конструктивные составляющие

Рассмотрим конструкцию лазерного гравера, который можно изготовить своими руками. Из принтера заимствуется лазерная пушка мощностью 3 ватта. При изготовлении лазерного гравера из dvd своими руками используем такой перечень вспомогательных элементов:

Электрическая часть

Главным элементом конструируемого механизма является излучатель лазера, на входных клеммах которого необходимо поддерживать постоянное напряжение величиною, не превышающей номинальных характеристик схемы. При несоответствии этого критерия существует вероятность сгорания ее составляющих.

Излучатель лазера, применяемый в установке указанной конструкции, предназначен для работы с напряжением 5 вольт при силе тока не более 2,4 ампера. Настройки электрорегулятора DC-DC производятся на значения: напряжение до 5 вольт, сила тока 2 ампера.

MOSFET транзистор служит для управления включением и выключением электронной схемы излучателя. Электросигнал, вырабатываемый программатором Ардуино, имеет довольно маленькую мощность, поэтому воспринимает его только транзистор MOSFET, который открывает или закрывает контур питания устройства излучения. Местоположение транзистора в электронной схеме гравера находится между «плюс» контактом излучателя и «минус» контактом электрорегулятора.

Подключение ступенчатых электродвигателей гравера реализуется на одной электронной плате управления, что способствует их синхронной работе. При этом отсутствует провисание передаточных зубчатых ремней, что создает качественную и точную обработку поверхностей.

Следует не допускать перегрева лазерного диода и плат управления ступенчатых двигателей в работе электронной схемы. Во избежание подобных ситуаций конструкцией предусмотрена система охлаждения на базе компьютерных вентиляторов и кулеров.

Электрогравер работает на основе челночного механизма, один из передвижных элементов которого обеспечивает перемещение в направлении оси Y, а два других, спаренных, — перемещение в направлении оси X.

В качестве оси Z выступает глубина прожига поверхности материала обработки. Отверстия, в которые помещаются элементы челночного механизма гравера, должны иметь глубину 12 мм и более.

Рабочая плоскость

Направляющими составными частями конструкции, которые обеспечат перемещение рабочей каретки механизма гравировки, могут выступать металлические стержни в диаметре минимум 10 мм. Необходимость в строгости выбора величины диаметра обусловлена предохранением рабочей головки от провисания в процессе обработки.

Поверхность направляющих стержней очищается от заводской смазки, пыли и грязи и подвергается тщательной шлифовке. После чего они обрабатываются гелевой смазкой на основе белого лития для улучшения процесса движения рабочей головки.

Установка ступенчатых двигателей

С помощью кронштейнов, изготовленных из листовой стали, к корпусу устройства крепятся ступенчатые электродвигатели. Кронштейн имеет форму прямого угла и соответствует ширине самого двигателя, а длину имеет вдвое больше его основания. В поверхности кронштейна, куда будет крепиться основание электромотора, просверливают шесть отверстий: четыре — для установки самого электродвигателя и два — для закрепления подпорки к корпусу с помощью крепежных саморезов.

Чтобы смонтировать узел приводного механизма, складывающегося из двух шкивов и болта с шайбой, на валу электромотора при помощи металлического листа формируют П-образный профиль. Затем в нем сверлятся отверстия для соединения с корпусом устройства и выхода вала двигателя.

Шкивы для посадки зубчатой ременной передачи помещаются на валу приводного мотора и располагаются внутри П-образного приспособления. Зубчатые ремни, надетые на шкивы и приводящие в движение челноки гравировального механизма, присоединяются к их деревянным основаниям саморезами.

Программное обеспечение

Условием автоматического режима работы лазерного гравера является не только установка, но и настройка специального программного продукта. Таким продуктом служит программа, при помощи которой создаются контуры желаемого изображения и преобразовываются согласно расширению, доступному элементам управления устройства гравировки. Эта программа находится в свободном доступе и без проблем закачивается на персональный компьютер.

Источник

Самодельный лазерный гравёр: создание из принтера или DVD своими руками

Расшифровать значения можно следующим образом:

P (positive) область.
P — N переход.
N (negative) область.

Мощность лазерных диодов обычно не превышает 50 Ватт. При превышении этой величины становится сложно сделать эффективную систему охлаждения, поэтому мощные диоды чрезвычайно дороги в производстве.

Создание лазерного гравера

Прежде чем делать гравёр, необходимо приготовить для его сборки следующие детали:

Лазерный диод из DVD-RW привода.
Фокусирующая линза.
Алюминиевый П-образный профиль или трубка из цветного металла со внутренним диаметром 15-20 мм.
Электролитический конденсатор 50 В, 2200 мкФ.
Резистор 5 Ом.
Плёночный конденсатор 100 нФ.
Тактовая кнопка.
Выключатель.
Теплопроводящий клей.
Аккумулятор типа 18650 и холдер для него.
Коробка из-под губки для обуви.
Скотч, в том числе и двухсторонний.
Клеевой термопистолет с расходниками.
Контроллер заряда.
Гнездо Jack 2,1 Х 5,5 мм.

Вытащите из DVD-привода пишущую головку.

Распиновка выводов:

Сборка внутренней части

Полный список необходимых деталей выглядит следующим образом:

Лазерный диод из пишущего привода.
Радиатор для диода.
3 шаговых двигателя.
6 направляющих круглого сечения.
Крепления для направляющих.
3 двойных или 6 одинарных кареток скольжения.
Блок питания 5 В, 4 А.
Arduino UNO.
2 драйвера шаговых двигателей.
2 выключателя.
Лист металла 50 х 50 см и толщиной 2 мм (для основания).
Большой лист фанеры.
Уголки для скрепления фанеры.
Саморезы.
2 мебельных петли.
Провода сечением 0,5 мм².
Подвижный кабель-канал.
Пластиковые стяжки для проводов.
Транзистор IRFZ44.
2 прижимных ролика.
5 шестерней.
Металлический стержень (ось для шестерней и роликов).
4 подшипника.
Зубчатый ремень.
Понижающий DC-DC преобразователь на 2 А.
Четыре концевых выключателей.
Тактовая кнопка.
Гнездо Jack 2,1 х 5,5 мм.
4 резиновые или силиконовые ножки.
Теплопроводящий клей.
Эпоксидная смола с отвердителем.

Расшифровка обозначений:

Полупроводниковый лазер с радиатором.
Каретка.
Направляющие оси X.
Прижимные ролики.
Шаговый двигатель.
Ведущая шестерня.
Зубчатый ремень.
Крепления направляющих.
Шестерни.
Шаговые электродвигатели.
Основание из листа металла.
Направляющие оси Y.
Каретки оси X.
Зубчатые ремни.
Опоры креплений.
Концевые выключатели.

Концы проводов выведите наружу.

Изготовление корпуса

Просверлите в основании отверстия для уголков. Отступите от его краёв 2 сантиметра и начертите прямоугольник. Его ширина и длина повторяет размеры будущего корпуса. Высота у корпуса должна быть такой, чтобы в него помещались все внутренние механизмы.

Расшифровка обозначений:

Петли.
Тактовая кнопка (старт/стоп).
Выключатель питания Arduino.
Выключатель лазера.
Гнездо 2,1 х 5,5 мм для подачи 5 В питания.
Защитный короб DC-DC инвертора.
Провода.
Защитный короб Arduino.
Крепления корпуса.
Уголки.
Основание.
Ножки из нескользящего материала.
Крышка.

Источник: https://tokar.guru/samodelkin/izgotovlenie-lazernogo-gravera-svoimi-rukami.html

Как сделать лазерную указку из DVD-диода

Лазерные указки, с которыми многие из нас игрались в детстве, вполне можно сделать своими руками в домашних условиях. А можно создать достаточно мощное приспособление, которое способно прожигать своим лучом предметы. И для этого нам потребуется лазерный диод, который можно извлечь из DVD-RW проигрывателя.

Из этой статьи вы узнаете последовательность работы создания самодельного лазерного устройства, обладающего значительной мощностью.

Что понадобится в работе

Чтобы своими руками изготовить лазер, необходимо использовать лазерный диод красного цвета (650нм). Его можно извлечь из сломанного или старого DVD-RW привод.

Обратите внимание! Если прибор сломан, то существует высокая вероятность того, что его лазерный диод остался в рабочем состоянии. Поэтому он вполне пригоден для нашей работы.

Также можно использовать CD-RW привод. Некоторые используют даже пишущий Blu-ray дисковод. Но в таком случае для CD-RW привода будет характерен инфракрасный невидимый луч (780нм), а для Blu-ray дисковода — фиолетовый (405нм). Кроме того понадобятся также инструменты, чтобы для разбора DVD-RW привода.

Поговорим о проигрывателе

Чтобы достать лазерный диод, взятый из DVD-RW привода, нужно аккуратно разобрать устройство. Для этого нужно понимать устройства привода. Он помещен в специальную металлический теплоотводящий корпус, который еще дополнительно помещен ещё в одну металлическую основу. От вас зависит, стоит ли вытаскивать прибор из такого корпуса или нет.

Обратите внимание! Разбирая DVD-RW прибор, не стоит вытаскивать бескорпусные лд.

Можно также оставить в корпусе радиатор, а вот основы извлечь. Это влияет на качество теплоотвода, который необходим для нашей лазерной установки. Некоторые специалисты утверждают, что когда лд питает неимпульсный ток, то для каретки не будет хватать созданного теплоотвода.

Это утверждение будет правильным для определенных моделей привода, а также, если необходимо получить максимальную мощность. В DVD-RW встроены два лазерных диода. Из них один является инфракрасным и используется для записи и проигрывания CD. А второй красного цвета и применяется проигрывания и записи DVD.

Как видим, при желании можно изготовить своими руками целых два лазера.

Обратите внимание! В модели привода BD-RE встроены целых три диода. А вот в современных моделях такого рода устройств применяются сдвоенные лд, установленные на одном кристалле. В таких сборках нельзя одновременно подключать инфракрасный и красный диоды, если ток имеет большие значения.

О чем стоит помнить при работе

Создавая своими руками лазер необходимо помнить, что лазерный диод может повредиться от статического электричества. Поэтому, чтобы обеспечить нормальную работу данного элемента, необходимо три ножки домотать неизолированной проволокой.

Обратите внимание! Нельзя направлять в глаза лазерный луч. Его также нельзя направлять на отражающие поверхности. Это может привести к полной или частичной потере зрения. Требования, которые существуют для работы с лазерами, актуальны и для инфракрасного излучения. Ведь оба эти излучения обладают мощной прожигающей способностью.

Кроме этого необходимо знать о том, что питание лазерного диода должно осуществляться определенным током. Если ток питания будет превышать определенный порог, то это может привести к перегреву диода.

В связи с чем он либо полностью перегорит, либо будет светить как стандартный светодиод.
Для того, чтобы ток имел правильные значения, нужно использовать определенную схему сборки лазера. При этом в ней обязательно должен иметься драйвер.

Рассмотрим несколько схем по сборке лазера при использовании лазерного диода, взятого из DVD-RW привода.

Первый вариант сборки

В данной ситуации необходимо использовать следующую схему сборки устройства на основе лазерного диода, извлеченного из DVD-RW привода.

Минусом такой схемы является наличие ситуации проседания напряжения аккумулятора в момент разрядки, что вызывает линейное падение степени яркости лазера.
Чтобы собрать лазерную установку по приведенной схеме, нужен не только диод, но и конденсаторы с любым напряжением (от 3В). На схеме они отмечен значком C1 и С2.

Емкость первого конденсатора должна быть 0,1 мкФ, а второго – 100 мкФ. Они защитят диод от статического электричества, а также обеспечат плавный переход процессов. Когда конденсаторы были подсоединены к лазерному источнику света, с выводом можно будет снять проволоку.

При соединении к диоду один из выводов на корпус будет подавать минус. В тоже время второй вывод будет плюсом, а третий – не применяется. Расположение плюсов достаточно хорошо показано на второй схеме, которая будет описана ниже.
Стоит знать, что на корпус некоторых диодов подается плюс (например, у 808нм лд).

Для сдвоенных моделей характерно наличие среднего вывода для общего минуса (G), а крайний – C для питания DVD, CD, D.

Запитать такую схему можно от мобильного аккумулятора или 3 аккумулятора АА.

Источник: https://1posvetu.ru/ustrojstva/kak-sdelat-lazernuyu-ukazku-iz-dvd-dioda.html

Источник

Лазерный гравер своими руками: материалы, сборка, установка программного обеспечения

Самодельный лазерный станок в процессе гравировки по дереву

Этот гравер справится и с тонким пластиком

Необходимые материалы

аппаратная платформа Arduino R3;
плата Proto Board, оснащенная дисплеем;
шаговые двигатели, в качестве которых можно использовать электромоторы из принтера или из DVD-плеера;
лазер, мощность которого составляет 3 Вт;
устройство для охлаждения лазера;
регулятор напряжения постоянного тока DC-DC;
транзистор MOSFET;
электронные платы, при помощи которых осуществляется управление двигателями лазерного гравера;
выключатели концевого типа;
корпус, в котором можно разместить все элементы конструкции самодельного гравера;
зубчатые ремни и шкивы для их установки;
шарикоподшипники различных типоразмеров;
четыре деревянных доски (две из них с размерами 135х10х2 см, а две другие – 125х10х2 см);
четыре металлических стержня круглого сечения, диаметр которых составляет 10 мм;
болты, гайки и винты;
смазочный материал;
стяжки-хомуты;
компьютер;
сверла различного диаметра;
циркулярная пила;
наждачная бумага;
тиски;
стандартный набор слесарных инструментов.

Наибольшего вложения потребует электронная часть станка

Электрическая часть самодельного лазерного гравера

Электрическая схема гравера

Следует иметь в виду, что лазерный диод, используемый в самодельной гравировальной установке, не должен перегреваться.

Фотографии процесса сборки электросхемы

Процесс сборки

Рамка рабочего стола – размеры и допуски

Изготовление подвижной каретки

Установка шаговых двигателей

Установка программного обеспечения

Особенности использования контуров

Окончательная настройка и подготовка к работе

Испытайте свой самодельный лазерный гравер сначала на простых рисунках

Видеоролик показывает процесс подключения гравера к компьютеру, настройку софта и подготовку станка к работе.

Карманный cnc – станок для выжигания. Часть 2 — лазеры и механика

Автор: Hind
Дата записи

Шаг третий. Лазерный

Вообще то, в Интернет полно качественных и подробных инструкций по домашнему превращению обычных лазерных указок и тому подобного в настоящих боевых… хм, бластеров. Поэтому, автор решил предоставить судить о проделанной работе не по словам, а по делам изображениями с пошаговой иллюстрацией процесса.

Примечание переводчика: инструкций действительно просто по горло, начиная от того как из лазерной указки сделать лазер, способный распилить линкор поджечь спичку и заканчивая установками на органических красителях мощностью по пару сотен Ватт и размером с гараж.

Несмотря на то, что в приводах разных производителей лазерные блоки выглядят по разному, их разборка с целью извлечения лазерных диодов в целом несложна. Однако, она требует значительной аккуратности и внимания. Осмотрите модуль и найдите светодиоды (как на изображениях). В конструкции их два – инфракрасных и красный видимого спектра свечения.

Примечание переводчика: в DVD – ROM и CD – ROM приводах как правило, используется по одному диоду красного или синего свечения видимого диапазона. В то же время DVD – R и DVD – RW приводы оборудованы двумя лазерными диодами: для записи DVD – красный диод видимого диапазона и инфракрасный светодиод – для записи CD. Настоятельно не рекомендуется использование инфракрасных светодиодов именно по причине невидимости генерируемых ими лучей и высокой мощности – можно ослепнуть даже от отраженного луча.

Светодиоды размещены в обвязке из неодимовых магнитов и оптических элементов, которые вполне можно будет использовать в последующих мозгопроектах.

Теперь, отпаяйте от светодиодов штатные шлейфы питания. Светодиоды хрупки и боятся ударов, так что после извлечения обращайтесь с ними аккуратнее.

Теперь, вам предстоит определить, какой из извлеченных светодиодов вам необходим. Это просто – при помощи полуторавольтовой батарейки определите светодиод красного видимого спектра. Надеюсь, про требования безопасности напоминать вам не стоит.

В завершение, поместите светодиод к корпус, аккуратно запрессовав его при помощи тисков. Подпаяйте провода, по которым будет производится питания.

Примечание переводчика: примененный в конструкции корпус для светодиода, также широко использующийся в конструкциях других авторов, по сути представляет собой радиатор для отвода тепла от диода. Таким образом, нет смысла покупать данный элемент за 5-25 долларов, а проще изготовить его из банального радиатора для мощных транзисторов или диодов.

Шаг 4. Помеханизируем…

В качестве основы для всей конструкции автор использовал кусок МДФ – плиты размером чуть больше, чем блок позиционирования лазерной головки, который вы извлекли из DVD – донора. Именно на него будут крепится оси Х и Y нашего станочка. Как вы видите на изображении, для размещения привода оси Y автор использовал несколько длинных проставок, одетых на болты крепления. Однако, по его и моему глубокому убеждению, несколько гаек и шайб будут работать ни капли не хуже.

В принципе, конкретные размеры деталей особого значения не играют, однако необходимо помнить, что приводы осей должны быть строго перпендикулярны друг-другу.
На бывший модуль крепления лазерных диодов при помощи дуговой сварки клея крепим рабочую поверхность для обрабатываемых деталей.

Материал в принципе не имеет значения, он должен быть легким и ровным. Опять же, зеркальные поверхности лучше не использовать. Автор использовал небольшую пластину из оргстекла, к которой потом приклеил вырезанный из корпуса того-же усопшего DVD привода металлическую пластину. Поверхность получилась ровной, а вся конструкция – прочной. Кроме того, появилась возможность крепить обрабатываемый материал при помощи небольших магнитов.
Для крепления привода оси Х автор использовал П-образный алюминиевый профиль, который тихо-мирно ждал своего часа в его запасниках.

Впрочем, как закрепить привод – зависит только от вас, лишь бы была обеспечена прочность и жесткость конструкции. Высоту размещения привода оси Х и длины крепежного профиля рассчитывайте в зависимости от желаемого материала обработки. Например, автор использовал отрезки П-образного длиной 7.5 Дюйма (190 миллиметров). Таким образом, автор получил возможность обрабатывать заготовки толщиной до 50 Миллиметров толщиной.

Важно учесть, что крепежные отверстия основаниях осей не симметричны. Перпендикулярность осей проще всего обеспечивать при помощи угольника, измеряя расстояние между линейными направляющими и поверхностью основания.

Место размещения привода оси Х зависит также от размеров крепления лазера и должно обеспечивать центральное положение точки фокуса при среднем положении привода оси Y.

Автор не стал мудрить с креплением лазера, изготовив его из куска пластика и зажима для труб. Использование трубного зажима упрощает фокусировку лазера, позволяя менять ее простым перемещением лазерного модуля вверх и вниз.
Опять же, размер деталей особого значения не имеет, и зависит исключительно от вашего конструкторского гения воображения, при условии, что оси перпендикулярны. Единственное, что вам необходимо учитывать при монтаже конструкции – это центральное положение точки фокуса лазера при средних положениях приводов осей.
Итак, наш координатный стол и инструмент для обработки готов. Дело за управлением.

Лазерный гравер из старых DVD-Rom

Добрый день, со временем у меня накопилось много нерабочих CD или DVD приводов. В интернете много описаний изготовления разного рода лазерных граверов сделанных на основе таких приводов. Сегодня я хочу поделиться с вами своим опытом по изготовлению такого гравера. В качестве контролера – Arduino Uno

Для изготовления лазерного гравера или ЧПУ (числовое программное управление) станка нам понадобится:

— DVD-ROM или CD-ROM
— Фанера толщиной 10 мм (можно использовать и 6мм)
— Саморезы по дереву 2.5 х 25 мм, 2.5 х 10 мм
— Arduino Uno (можно использовать совместимые платы)
— Драйвер двигателя L9110S 2 шт.
— Лазер 1000 МВт 405nm Blueviolet
— Аналоговый джойстик
— Кнопка
— Блок питания на 5В (я буду использовать старый, но рабочий компьютерный блок питания)
— Транзистор TIP120 ил TIP122
— Резистор 2.2 kOм, 0.25 ВТ
— Соединительные провода
— Элетролобзик
— Дрель
— Сверла по дереву 2мм, 3мм, 4мм
— Винт 4 мм х20 мм
— Гайки и шайбы 4 мм
— Паяльник
— Припой, канифоль

Шаг 1 Разбираем приводы.
Для гравера подойдет любой CD или DVD привод. Необходимо его разобрать и вынуть внутренний механизм, они бывают разных размеров:

Необходимо удалить всю оптику и плату, находящуюся на механизме:

Далее отрезаем шлейф, идущий от шагового двигателя, и припаиваем к выводам провода:

Шаг 2 Изготовление корпуса.
Для изготовления корпуса нашего гравера мы будем использовать фанеру толщиной 10 мм. Если ее нет, можно взять фанеру и меньшей толщины, например 6 мм, или заменить фанеру на пластик. Необходимо распечатать следующие фото и по этим шаблонам вырезать одну нижнюю часть, одну верхнюю и две боковых. В местах отмеченных кружком проделать отверстия для саморезов диаметром 3мм.

После резки должно получится следующее:

Шаг 3 Подготовка блока питания.
Для питания гравера необходим блок питания на 5 вольт с силой тока не меньше 1.5 Ампер. Я буду использовать старый блок питания от компьютера. Отрезаем все колодки. Для запуска блока питания необходимо замкнуть зеленый (PC_ON) и черный (GND) провода. Можно поставить выключатель между этими проводами для удобства, а можно просто их скрутить между собой и использовать выключатель блока питания, если он есть.

Для удобства приклеиваем гравер на двусторонний скотч к блоку питания.

Шаг 4 Джойстик для ручного управления.
Для выставления начальной позиции гравировки будем использовать аналоговый джойстик и кнопка. Размещаем все на монтажной плате и выводим провода для подключения к Arduino. Прикручиваем к корпусу:

Подключаем по следующей схеме:

Шаг 5 Размещаем электрику.
Будем размещать всю электрику сзади нашего гравера. Прикручиваем Arduino Uno и драйвера двигателя саморезами 2.5 х 10 мм. Соединяем следующим образом:

Провода от шагового двигателя по оси Х (столик) подключаем к выходам драйвера двигателя L9110S. Далее так:

Провода от шагового двигателя по оси Y (лазер) подключаем к выходам драйвера двигателя L9110S. Далее так:

Не забудьте подключить:

Шаг 6 Установка лазера.
В интернете полно схем и инструкций по изготовлению лазера из лазерного диода от пишущего DVD-Rom. Этот процесс долог и сложен. Поэтому я купил готовый лазер с драйвером и радиатором охлаждения. Это значительно упрощает процесс изготовления лазерного гравера. Лазер потребляет до 500 mA, поэтому его нельзя подключать напрямую к Arduino. Будем подключать лазер через транзистор TIP120 или TIP122.

Резистор 2.2 kOm необходимо включить в разрыв между Base транзистора и pin 2 Arduino.

Соединений здесь немного поэтому паяем все на весу, изолируем и прикручиваем транзистор сзади к корпусу:

Внутрь радиатора вставляем лазер и фиксируем его винтами, так же входящие в комплект к лазеру:

И прикручиваем всю эту конструкцию на наш гравер:

Шаг 7 Среда программирования Arduino IDE.
Следует скачать и установить Arduino IDE. Лучше всего это сделать с официального сайта проекта.

После заливки скетча следует проверить, что гравер работает как надо.

Внимание! Лазер это не игрушка! Луч лазера, даже не сфокусированный, даже отраженный, при попадании в глаза повреждает сетчатку глаза. Настоятельно рекомендую приобрести защитные очки! И все работы по проверки и настройке проводит только в защитных очках. Так же не следует смотреть без очков на работе лазера в процессе гравировки.

Шаг 8 Подготовка Processing.
Для передачи изображения на гравер будем использовать среду программирования Processing. Необходимо скачать с официального сайта .

Следуя инструкции по установки, ставим Processing на компьютер. Открываем проект:

Программа будет отправлять данные для гравировки картинки с именем «Arduino Logo 300×300.png». Для гравировки другой картинки следует, следует ее вначале подготовить. Картинка должна быть расширения PNG, размером 300х300 точек и черно – белая. Имя картинки нужно написать в строке:

Отправлять данные программа будет в первый по очереди com-порт. Следует открыть диспетчер устройств на компьютере, и посмотреть стоит ли первым в списке com-портов ваша Arduino. Если первая, тогда ничего менять не надо, если нет – меняет «0» в строке на номер com-порта в списке:

Подготовив все, надеваем защитные очки, нажимает кнопу старта в окне processing и наслаждаем процессом гравирования.

Как собрать лазерный гравёр своими руками: способы, материалы, инструкции

Устройство лазерного гравёра для домашнего пользования и его принцип работы

Изготовление гравёра своими руками в домашних условиях – возможно ли это

Лазерный гравёр по дереву: необходимые материалы и пошаговая инструкция

ФОТО: appinformers.com Power Bank можно использовать как АКБ

Для изготовления потребуется:

2 стреляных гильзы калибра 8 мм и укороченная 7,62 мм (стартовый либо газовый пистолет и ТТ);
лазерный светодиод (около 250-300 мВт), который можно демонтировать со старого DVD-привода;
линза из того же привода;
гнездо USB;
латунная трубка с внутренним диаметром 10 мм;
3 резистора с общим сопротивлением 30 Ом;
резистор на 50 Ом;
тонкие провода;
кнопка включения.

ФОТО: goods.ru Самый используемый инструмент «для всего»

Статья по теме:

Пошаговая инструкция по изготовлению лазерного гравёра по дереву своими руками

Подготовка материала корпуса

ФОТО: youtube.com Гильза должна принять форму ровного цилиндра

ФОТО: youtube.com Размеры гильз должны совпасть идеально

Выбор лазерного светодиода: какой подходит

ФОТО: youtube.com Необходимо правильно выбрать лазерный светодиод

Следующий шаг – подбор линзы

ФОТО: youtube.com Линзу можно демонтировать с того же привода

ФОТО: youtube.com Линзу нужно демонтировать крайне аккуратно, чтобы не повредить рабочую поверхность

Удаление капсюлей из гильз и последующая сборка

ФОТО: youtube.com Выбить капсюли из гильзы очень просто

ФОТО: youtube.com Гильзу можно зажать в патроне, тогда она не сомнётся

ФОТО: youtube.com Ещё один способ сверления гильзы

ФОТО: youtube.com Светодиод уже внутри, можно продолжать сборку

Подключение электрической части для подачи питания

ФОТО: youtube.com Порт требуется разобрать, сняв металлическую оболочку

ФОТО: youtube.com К плюсовому контакту припаивается сопротивление

ФОТО: youtube.com Небольшая модернизация кнопки включения

Что же должно получиться в итоге

ФОТО: youtube.com Вот такой аккуратный лазерный гравёр из DVD-привода можно изготовить своими руками

ФОТО: youtube.com Ручной лазерный гравёр работает прекрасно

Более подробно мастер-класс по изготовлению подобного устройства можно увидеть в этом видео.

Изготовление ЧПУ станка из CD-ROM своими руками

Изготовить собственноручно ЧПУ из CD-ROM – вполне реально. Достаточно иметь необходимый багаж знаний, набор комплектующих, немного старания и терпения. И самодельный станок послужит своему конструктору не один год.

Для фантазии современных умельцев нет предела. Они способны не только создать станок ЧПУ из cd-rom, но и изготовить лазерный модуль, который затем можно будет применять в программируемом гравере. Им под силу и эксперименты посложнее. Кое-кому удалось уже сделать 3D принтер, взяв за основу ЧПУ станок, после чего установить печатающую головку. Внедрить в жизнь, при желании, можно самые фантастические идеи.

Вторая жизнь старым приводам

Многих интересует вторичное использование компонентов техники со статусом – морально устаревшая. В интернет-ресурсах уже есть интересные публикации по поводу того, где найти применение для старых приводов CD или DVD.

Один из умельцев изготовил своими руками станок чпу из dvd-Rom, хотя для управления подойдет и CD-ROM. В ход идет все, что имеется в наличии. Станок предназначен для изготовления печатной платы в электронике и фрезеровки-гравирования небольших заготовок. Последовательность работ можно сформулировать так:

Понадобится три двд-ром привода для точного позиционирования, чтобы координатный станок перемещать вдоль трёх осей. Приводы должны быть разобраны, а лишние элементы убраны. На шасси должен остаться только шаговый двигатель вместе с механизмом скольжения.

ВАЖНО! Шасси разобранного привода должно быть металлическим, а не пластмассовым.

Поскольку двигатель от DVD – биполярный, достаточно обе обмотки прозвонить тестером, чтобы определить их предназначение.
Кое-кто сомневается, достаточно ли мощности моторчика, рабочий узел передвигался на нужное расстояние? Чтобы уменьшить усилия двигателя, важно определиться, что стол будет подвижным, а не портального типа.
Основание станины – 13,5х17 см, а высота брусков для вертикальной стойки станка 24 см. Хотя DVD приводы производителей могут отличаться габаритами.
Далее надо взять шаговые двигатели, чтобы припаять провода управления (не важно – это будут контакты двигателя или кабельный шлейф).
Поскольку соединение с помощью винтов здесь не приемлемо, деревянные прямоугольники (будущие платформы), которые будут передвигаться вдоль трех осей, надо приклеить к подвижным деталям двигателя.
Шпинделем послужит электродвигатель, имеющий два винтовых зажима. Он должен быть предельно легким, иначе механизмам от CD/DVD его будет трудно поднять.

А можно сделать и лазерный гравер

Для построения лазерного модуля ставится программная цель: он должен иметь легкую фокусировку, достаточно жесткую конструкцию, и его изготовляют, используя лишь подручные материалы.

Дело это несложное, но у исполнителя должна быть точность и аккуратность, чтобы самодельное устройство в его руках выглядело красиво и, главное, работало.

Стоит просмотреть краткую инструкцию, предложенную еще одним домашним мастером.

Нужно будет запастись такими комплектующими:

электромотором от DVD привода;
лазерным диодом и пластмассовой линзой из dvd привода (до 300 Мвт, чтобы она не расплавилась);
металлической шайбой с внутренним диаметром 5 мм;
тремя винтиками и таким же количеством маленьких пружинок от ручки с шариковым стержнем.

В таком гравере – два механизма перемещения, вертикальное перемещение для лазера не понадобится. Лазерным светодиодом пользуются как режущим или выжигающим инструментом.

ВНИМАНИЕ! Надо знать тонкости лазера. Даже его случайный отблеск может навредить зрению. Нужна предельная осторожность.

Поскольку диаметры лазерного диода и отверстия в корпусе двигателя немного отличаются, меньшее придётся расширить. Проводники, припаянные к диоду, следует заизолировать при помощи термоусадочной трубки.

Диод запрессовуют в отверстие, чтобы был достигнут хороший термоконтакт между ними. Лазерный диод сверху можно закрыть гильзой из латуни, взятой из данного двигателя. В шайбе под винты делают три выреза. Линза, вставленная в отверстие шайбы, аккуратно приклеивается, избежав попадания на нее клея.

Объектив крепится к корпусу. Убедившись, что он способен свободно перемещаться вдоль болтов, положение фиксируется. Пользуясь винтами, выполняют фокусировку луча, как можно точнее. Такой лазер из dvd приводов применяют в граверной технике.

Как можно использовать Arduino

Небольшую плату, имеющую собственный процессор и память, контакты – Ардуино – используют в процессе проектирования электронных устройств. Своего рода, это – электронный конструктор, имеющий взаимодействие с окружающей средой. Через контакты к плате можно подключить лампочки, датчики, моторы, роутеры, магнитные замки к дверям – всё, что питается от электричества.

Arduino эффективно для разработки программируемых устройств, которые могут многое:

прокладывать маршрут движения устройства (чпу станок);
в партнёрстве с Easydrivers, можно осуществлять управление шаговыми двигателями станка;
через эту открытую программируемую платформу можно осуществлять ПО персонального компьютера;
подключение к Arduino датчика движения Line Track Sensor позволит отслеживать белые линии на темном фоне и наоборот;
его используют для построения робота и различных узлов станков;
выполняют ограничение шаговых моторов (при выезде за границу).

Заключение

Имея под рукой лазеры из старых приводов ДВД, сегодня умельцами в России создаются программируемые станки. Несложно создать надёжную основу управлению лазерными обрабатывающими центрами, используя узлы и механизмы старой электронной техники. Надо только очень захотеть!

Лазерный Гравер Своими Руками Из Dvd Приводов Laser Engraver

Загрузил: Лёха Технарь

Длительность: 22 мин и 3 сек

Битрейт: 192 Kbps

Лазерный Гравер Станок С Чпу Своими Руками На Ардуино Не Из Dvd

Полезные Советы Энциклопедия Все Полезные Советы С Канала Стройхак Коротко И По Делу

Такой Зажигалки В Мире Больше Не Существует

Эта Самоделка Круче Чем Заводская Diy Spot Welder

How To Make Cnc Laser Engraver Diy From Dvd Drive

3D Printer Diy With Floppy Driver And Old Dvdrom

Жгущий Лазер Из Дисковода Своими Руками Diy Burning Laser From Dvd

Электрический Карандаш 220В Самый Простой Гравер

Топ 10 3D Принтеров Из Китая С Voltnik

Контроллер Умной Теплицы Своими Руками

Изготовил Зубную Щётку За 4200

Самодельный Чпу Лазерный Гравер Из Dvd Приводов На Arduino

Точечная Сварка Споттер Своими Руками Такого Результата Я Не Ожидал Всё Просто Spot Welder Diy

Чпу Со2 Лазерный Станок На 40Вт Своими Руками

Лазерный Гравер 30Х40 Китай Рулит

Что Можно Сделать Из Компьютерного Дисковода Или Вентиляторный Корч

Переделываем Ноутбук В Системный Блок Пк Transforming Laptop In Pc

Как Сделать Простой Чпу Станок Своими Руками Часть 1

Лазер Из Dvd На 3D Принтер Laser Engraver

Мало Кто Знает Об Этой Функции Дрели

Raqs Bob Shux Qushiqlar

Si Supieras Bachata 2020 Version Prince Royce

Музика Дилам Тоб Овар

Serdar Komekow Jennedim

Gzuz Vor Der Tür

Motger S Daughter Ringtone

Чанатулло Абдуллоев Гариби Номаи Гариби

Копирайтинг Как Не Съесть Собаку Слушать Онлайн

Pop Slyle Jack Daily

Azerí Bass Я Не Дурак

На Хуршеди На Махтоб На Ситоре

Mssok Jeroi D Mash Dead Or Lie Rus Hbd Yuregnka

Friday At The Barn

Лазерный Гравер Своими Руками Из Dvd Приводов Laser Engraver

Stitched In Sweden Episode 87

Найти Счастье В Америке Как Я Живу В Сша Русская Среди Американцев

Apeman C450 Merece La Pena Esta Dash Cam Unboxingplus

Big Wild Aftergold

Frank Mankiewicz Remembered 1924 2014

Half Life Alyx 031 Das Letzte Umspannwerk

10 Best Massage Cushions 2019

Naoniscon 2017 Cosplay Music Video

Whole Lyrics Chime Adam Tell Rob Gasser Remix

The Best Small 3D Printer Easythreed Nano

Config Pubg Mobile Terbaru 0 17 0 Pubg Mobile Test Aim Bot Less Recoil Dan Auto Headshot V34

Nightcore The Stupendium Why Did I Say Okie Doki By Luluxs

Elekber Gitara Perviz Naqara Eldeniz Qosha Bextiyar Sintez

Neufahrzeug Nef Rtw Crivitz Mit Pressluft I R Helios

Пчела Озверела 2 Часть Нашёл И Убрал 1 Матку

Lil Johnnie The Devils Angel All Of A Sudden Official Music Video

Лазерный гравер своими руками – доступное решение для домашней мастерской

Лазерный гравировальный станок своими руками
Есть вполне работоспособные решения, изготовление займет один выходной день
Самодельный лазерный гравер для работы с большими площадями

Лазерный гравировальный станок своими руками

Есть вполне работоспособные решения, изготовление займет один выходной день

Как извлечь лазерный полупроводник из привода, объяснять не требуется, если вы умеете «делать вещи» руками – это не трудно. Главное – подобрать прочный и удобный корпус. К тому же, «боевой» лазер, пусть и маломощный, требует охлаждения. В случае с DVD приводом достаточно пассивного радиатора.

Остается подключить питание 12 вольт, например, от порта USB вашего компьютера. Мощности хватит, в компьютере привод запитан от того же блока питания. На этом все, лазерная гравировка своими руками в домашних условиях практически из мусора.

Если вам необходим координатный станок – можно закрепить прожигающий элемент на готовом позиционирующем устройстве.

Самодельный лазерный гравер для работы с большими площадями

В качестве основы берется любой чертеж для сборки так называемых KIT наборов от тех же друзей китайцев.

Найти алюминиевый профиль не проблема, изготовить каретки с колесиками тоже. На одну из них устанавливается готовый лазерный модуль, другая пара кареток будет перемещать направляющую ферму. Движение задают шаговые двигатели, крутящий момент передается с помощью зубчатых ремней.

Конструкцию лучше собрать внутри какого-нибудь ящика, с активной вентиляцией. Выделяющийся при гравировке едкий дым вреден для здоровья. При эксплуатации в помещении, необходима вытяжка на улицу.

Схема управления собирается на любом программируемом контроллере. Наибольшей популярностью пользуются системы Arduino UNO, продающиеся на тех же китайских сайтах электроники. Решение недорогое, но эффективное и практически универсальное.

Самый распространенный вариант – подключение к персональному компьютеру. Создание рисунка и параметров гравировки происходит на любом стандартном графическом редакторе.

Если ваша картинка растровая – следует произвести трассировку.

А самостоятельно изготовленная установка будет радовать вас минимальными затратами.

Лазерный гравер своими руками из DVD привода — видео инструкция

Лазерный гравер: : делаем из 2 DVD-ROM приводов — рукопопства пост

Сегодня воскресенье и я желаю. Нет не так. Прямо так хххорю изнутрей -запостеть что то любопытное..Хмм..Чтобы такое нопесать?
Ага -придумал!

Я уже очень долгое время пытаюсь получить в свои руки лазерный гравер, потому что он дает потрясающие возможности, о которых я был достаточно наслышан.
И теперь наступило время для того, чтобы поделиться с вами моим проектом -дешевым лазерным гравером малого размера!

Рабочая площадь достаточно мала, но это не значит, что он не работает, — он очень хорошо работает, а также является настолько дешевым, что практически любой из вас может повторить данный результат!

Сначала я пытался сделать всю электронную начинку своими руками — но потерпел неудачу. ?
После этого, я решил покупать уже готовые платы и использовать их — и только тогда я получил нужный результат!

Я весьма доволен конечным результатом, даже если есть места для улучшений. Небольшой размер и низкое энергопотребление данного прибора несколько ограничивает его возможности, но, тем не менее, я сделал с его помощью уже много веселых и интересных вещей

Хотя он и не помещается в вашем кармане, но, однако, те вещи, которые можно сделать его помощью, — как раз поместятся.
Большую часть деталей для данного проекта я извлек из мусорной корзины, а также из моих мусорных завалов

Среди того, что я оттуда взял были: алюминиевые профиля, куски доски МДФ, большое количество гаек, болтов и проводов.
Но, тем не менее, некоторые детали вам придется приобрести. Большую часть электроники и я заказал на sparkfun( если вы в россии, вы сможете приобрести электронные компоненты на амперка ру ), все остальное можно раздобыть на ebay, на толкучке или у ваших знакомых электронщиков.

Шаг 1: Что понадобится из деталей и компонентов:

— Плата arduino — это будет сердцем всей нашей электроники;
— Easydriver — контроллер шагового двигателя;
— два привода dvd-rom (их может потребоваться большее количество, если вы неудачливы, как я , попытайтесь достать лазер из него;
а также, как минимум один привод DVD-R — чтобы извлечь из него лазер;
— Драйвер для лазера — здесь может быть большое количество вариантов. Я использовал простую схему на основе регулятора напряжения lm317;
— Большое количество гаек, болтов и других строительных материалов.

Шаг 2: Разбираем ваши DVD-ROM приводы

Все что вам потребуется извлечь из DVD-ROM-а, — это шаговый двигатель в сборе и 1 лазерный диод.
Я был достаточно невезучим и обнаружил, что один из моих dvd-rom приводов имел пластиковую сборку шагового двигателя и с ней было было бы достаточно сложно работать. Поэтому мне пришлось разобрать третий dvd-rom привод и использовать запчасти только от 2 из них.

Таким образом, я разобрал все 3 dvd-rom привода и обнаружил что большинство из них работает практически одинаковым образом.
После удаления винтов в нижней части привода, вы сможете поднять его как крышку.
Внизу вы можете обнаружить порядка двух печатных плат и ни одна из них не подойдет для нас -чтобы мы могли их как то использовать. Но вам необходимо помнить, что остальные детали могут понадобиться и их необходимо сохранить.

К примеру, в передней части печатных плат находится небольшой двигатель постоянного тока — его необходимо сохранить.

Наступило время чтобы снять переднюю часть вместе с частью лотка. Удалите обе печатные платы. В процессе этого будьте осторожны с ленточным кабелем и шаговым двигателем.

Поверните dvd-rom к себе правой стороной и снимите крышку. Вы должны увидеть то, что именно мы ищем. А именно -сборку шагового двигателя. Выкрутите винты и просто вытащите ее.

Теперь, когда мы раздобыли узел, необходимо его несколько очистить.
Удалите тяговый двигатель — его наверное можно было бы использовать, но я предполагаю, что нам будет сложно им управлять, — поэтому удалите его. Он обычно удерживается на месте с помощью трёх маленьких винтов, но иногда является частью более крупной сборки, поэтому будьте осторожны — мы ведь не хотим сломать два штыря, которые удерживают линзы!

Линзы — это еще одна большая история. Просто постарайтесь их извлечь наиболее подходящим способом (с вашей точки зрения). В итоге мы должны получить гладкую поверхность для присоединения других деталей в дальнейшем.

Будьте осторожны, чтобы не повредить лазерный диод! Мы ведь не хотим покупать еще один лазерный диод в магазине

Шаг 3: Сборка лазера

Существует много подробных описаний в сети как это нужно лучше делать, поэтому я просто дам вам фотографии, которые объяснят больше, чем мои слова.

Удаление лазера из dvd привода не такая сложная задача, но большинство сборок линз выглядят по-разному.

Найдите диоды — их должно быть две штуки: 1 инфракрасный, а второй- просто красный и извлеките их из сборки.

Так же, там вы сможете найти некоторое количество оптики, а также два магнита, которые следует сохранить для ваших будущих проектов.

После того, как вы достанете эти два диода, вы должны быть осторожны, потому что они очень маленькие и очень хрупкие! Удалите маленькие соединительные клипсы с ножек диодов и используйте 2 батарейки ААА размера, чтобы проверить красный диод.

Теперь, когда у нас есть диод, наступило время, чтобы смонтировать его внутри корпуса.
Поместите диод внутри корпуса и, используя его заднюю часть, аккуратно вдавите из его внутрь, используя тиски. После того, как вы это сделали, — вы уже находитесь на финишной прямой!

Далее припаиваем провода к плюсовому и минусовому выводам диода, вкручиваем линзы и — вы закончили!

Шаг 4: Конструируем механику

Чтобы сделать это более легким, я просто я раздобыл кусок доски МДФ немного больших размеров, чем сборка шагового двигателя от привода dvd-rom. Она будет служить базой, и на ней мы будем монтировать наши оси — X и Y.

Соблюдение размеров здесь не особо важно, единственное, что нужно учитывать, — чтобы каждая ось была под прямым углом к другой оси.
Еще одно интересное наблюдение: я заметил что если первый уровень сделан вровень с доской, то все остальное будет выравнивать легче.

Рабочая площадка собрана на старой сборке лазерного диода.
Убедитесь в том, что она расположена горизонтально (проверьте это с помощью уровня), после чего приклейте сверху нечто, что будет служить вашей рабочей площадкой.

Я нашел кусок акрилового стекла (оргстекла), которое в моем случае весьма сгодилось.
Оно сделало рабочую площадку достаточно стабильной и ровной, но, так как у нас используется лазер, -я не был уверен, не будет ли это угрожать безопасности, так как лазер будет просвечивать сквозь площадку (однако позже я все таки придумал как решить эту проблему).

Я просто отрезал кусок металла от корпуса dvd-rom-а такого же размера, как и рабочая площадка и приклеил его сверху. Таким образом, наша площадка стала еще более прочной и непрозрачной.
Кроме того, появился еще один позитивный эффект: теперь я могу приклеивать на эту площадку какие-то небольшие вещи с помощью магнитиков!

Для оси X я обнаружил несколько алюминиевых профилей в моем мусорном баке, но на самом деле, вы можете использовать почти все, — главное чтобы это было прямым.

Измерьте высоту того, что вы будете гравировать чаще всего в дальнейшем. На основании этих замеров я выбрал куски длиной в 7,5 дюймов — это даст мне в дальнейшем рабочую высоту в 2 дюйма.

Есть еще одна важная вещь: монтажные отверстия не симметричны.

Убедитесь в том, что расстояния от нижнего края опор — до линейных направляющих одинаковые . Таким образом вы сможете убедиться, что все у вас выровнено.

Место, где вы расположите ось X зависит от того, где будет у вас лазер.
Лазер должен располагаться в середине рабочей площадки, в то время как ось Y находится в срединном положении.
После того, как вы расположите оси на базе,вы должны убедиться, что все у вас находится под прямым углом — только потом можно просверлить небольшие отверстия для винтов и прикреплять.

В результате данной операции вы должны иметь оси X и Y, которые смонтированы и находятся под прямым углом друг другу.

Изготовление монтажа для лазера не является особо сложным, например мой изготовлен всего лишь из кусочка пластика и клипсы.
Использование клипсы дает мне возможность менять фокусировку лазера, всего лишь перемещая его вверх или вниз.

Так же как и с другими деталями, размеры абсолютно не важны, главное соблюдать прямоугольность.

Еще одно, что вам нужно учитывать в сборке: чтобы лазер находился точно посередине рабочей площадки в тот момент, когда оси Y и X находятся в середине своих позиций.

Изготовление лазерного гравёра своими руками: вся суть

Я видел в сети много самодельных лазерных граверов и инструкций по их сборке, и захотел собрать свою собственную версию.

После многочисленных попыток, у меня получился лазерный гравер на Ардуино своими руками, надежный и приятный в использовании.

Максимальная мощность – 3 Вт, но обычно я работаю на 2 Вт, чтобы поберечь лазерный диод. Честно говоря, разница между 2 и 3 Вт практически не заметна.

Лазерный модуль с проводами и стеклянной линзой

STL-файлы, готовые для распечатки
GRBL-программу для моей конфигурации
плагин лазерного гравировщика, который я использую для Inkscape
файл с подсчетом стоимости деталей. Почти все их можно заказать на Aliexpress
файлы EAGLE для создания модуля с мосфет-диодом для индикации включения-выключения гравировщика

Для печати плат рекомендую сервис OSH Park.

Лазерный гравировальный станок своими руками

Шаг 1

Берем два линейных вала и четыре суппорта для них.

Есть вполне работоспособные решения, изготовление займет один выходной день

Как извлечь лазерный полупроводник из привода, объяснять не требуется, если вы умеете «делать вещи» руками – это не трудно. Главное – подобрать прочный и удобный корпус. К тому же, «боевой» лазер, пусть и маломощный, требует охлаждения. В случае с DVD приводом достаточно пассивного радиатора.

Шаг 2

Закрепляем валы в двух суппортах
Берем четыре закрытых линейных подшипника в корпусе

Самодельный лазерный гравер для работы с большими площадями

В качестве основы берется любой чертеж для сборки так называемых KIT наборов от тех же друзей китайцев.

Найти алюминиевый профиль не проблема, изготовить каретки с колесиками тоже. На одну из них устанавливается готовый лазерный модуль, другая пара кареток будет перемещать направляющую ферму. Движение задают шаговые двигатели, крутящий момент передается с помощью зубчатых ремней.

Конструкцию лучше собрать внутри какого-нибудь ящика, с активной вентиляцией. Выделяющийся при гравировке едкий дым вреден для здоровья. При эксплуатации в помещении, необходима вытяжка на улицу.

Важно! При эксплуатации лазера такой мощности, необходимо соблюдать меры безопасности.

Кратковременное воздействие на кожу человека, вызывает сильный ожог.

Если ваша картинка растровая – следует произвести трассировку.

А самостоятельно изготовленная установка будет радовать вас минимальными затратами.

Лазерный гравер своими руками из DVD привода – видео инструкция

Источник
