Газовая горелка для кровли своими руками чертежи

Газовая горелка из куска трубы своими руками

Газовая горелка своими руками за 3 мин Для кровли из старой паяльной лампы

Самодельная газовая горелка.Пропан-Бутан.

Газовая кровельная горелка – устройство, используемое для просушки и нагрева материалов, пайки и резки металлов, обжига старой краски и пр. Горелка имеет металлический корпус (стакан защищает пламя от задувания ветром), форсунку (для розжига), рукоятку, прикрепленную к корпусу (ее длина должна быть не более метра; держатель на рукоятке выполняется из дерева или жаропрочного пластика), газовый шланг, подводящая трубка (для подачи газа) с вентилем (регулирует количество подаваемого газа и длину пламени), редуктор (для экономии расходуемого газа, чаще пропана или смеси пропан-бутан).

Устройство газовой горелки.

Как изготовить газовую горелку своими руками?

Деревянную рукоятку можно взять от перегоревшего паяльника. Подводящую трубку подбираем диаметром 10 мм и толщиной 2 мм из стали. Вставляем ее в ручку и фиксируем клеем. Корпус и рассекатель вытачиваются тоже своими руками из латунного прутка диаметром 20 мм. Для доступа кислорода просверливаем в корпусе 2 радиальных отверстия диаметром по 5 мм, а также 4 отверстия по 1 мм в стержне рассекателя (для подачи газа в группе запальных отверстий). При сборке рассекатель запрессовывается в корпус с небольшим натягом. Внутренний же фланец устанавливаем в корпус с обязательным зазором (внутренний диаметр корпуса должен быть на 0,6 мм больше диаметра проточен). Получается щель необходимая для торможения потока газа, который подводится к отверстиям запальника.

Как сделать форсунку своими руками?

Схема форсунки.

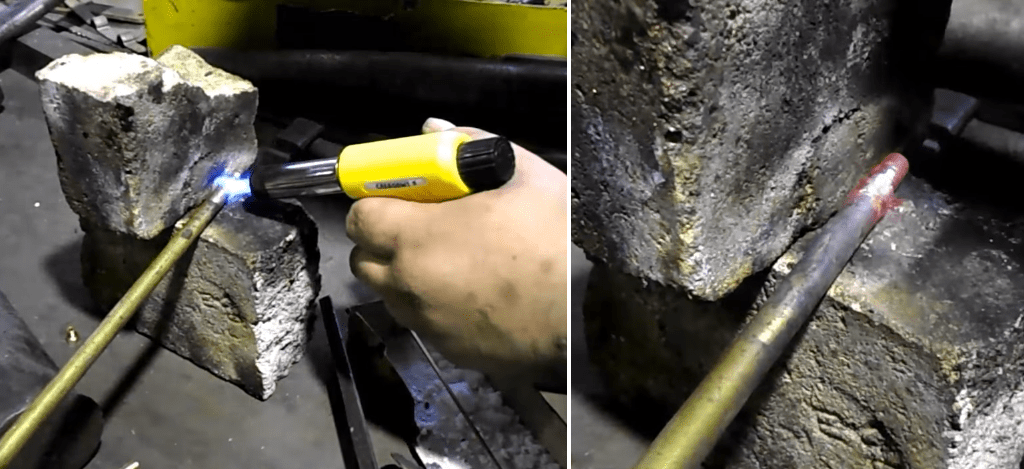

Форсунка вытачивается из стального прутка. Как сделать тоненькое отверстие форсунки своими руками? Берем сверло диаметром 2 мм, делаем им глухое отверстие, не доходящее до выхода 1,5 мм. Для перемычки используется сверло диаметром 0,4 мм. Получившееся отверстие полностью зачеканивается легкими ударами молотка. Далее постепенно подтачиваем торец шлифовальной бумагой до нахождения нужного сечения выходного отверстия (когда можно навернуть форсунку на резьбовой наконечник трубки горелки).

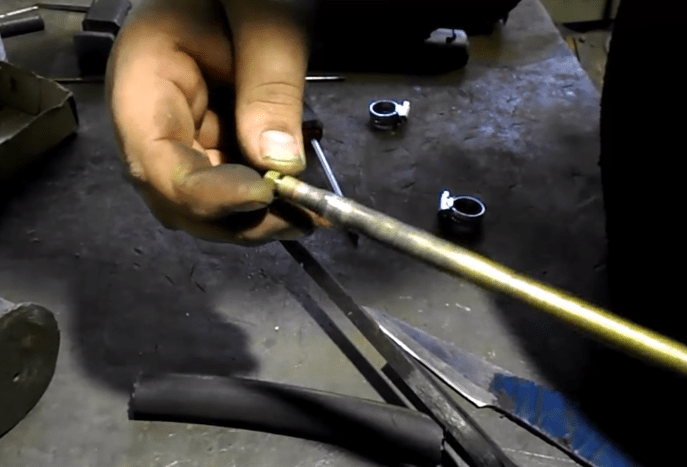

Надеваем на конец подающей трубки подводящий шланг от редуктора баллона из резино-тканевого материала и закрепляем его хомутиком. Выставив рабочее давление, подаем газ и, после того, как он вытесняет воздух из шланга, вносим форсунку (исключая корпус и рассекатель) в пламя газовой конфорки. Шлифуем торец, добиваясь длины факела горелки в 5 см. Наворачиваем на наружную резьбу форсунки корпус вместе с рассекателем. Горелка должна дать ровное пламя, без копоти. Этого достигают поворотом корпуса на резьбе форсунки, до получения нужного результата. Если резьбовое соединение очень свободное, его нужно уплотнить лентой ФУМ.

Как стелить рубероид с помощью газовой горелки?

Основание кровли очистить от мусора. Раскатать рулоны рубероида внахлест на 85 см, приклеить с одной стороны концы к основанию кровли, затем свернуть рулоны обратно. Подогреть основание кровли и внутреннюю сторону медленно раскатываемого рубероида, плотно прижать рубероид к снованию кровли катком, стараясь избежать образования воздушных пузырей и складок.

Поддевая специальным крючком края рубероида, уложенного внахлест, подогреть горелкой, проконтролировав герметичность.

Минимальная температура, при которой может использоваться кровельная горелка – минус 15 градусов Цельсия.

Поделитесь полезной статьей:

Источник

Как изготовить газовую горелку своими руками?

Как сделать форсунку своими руками?

Надеваем на конец подающей трубки подводящий шланг от редуктора баллона из резино-тканевого материала и закрепляем его хомутиком. Выставив рабочее давление, подаем газ и, после того, как он вытесняет воздух из шланга, вносим форсунку (исключая корпус и рассекатель) в пламя газовой конфорки

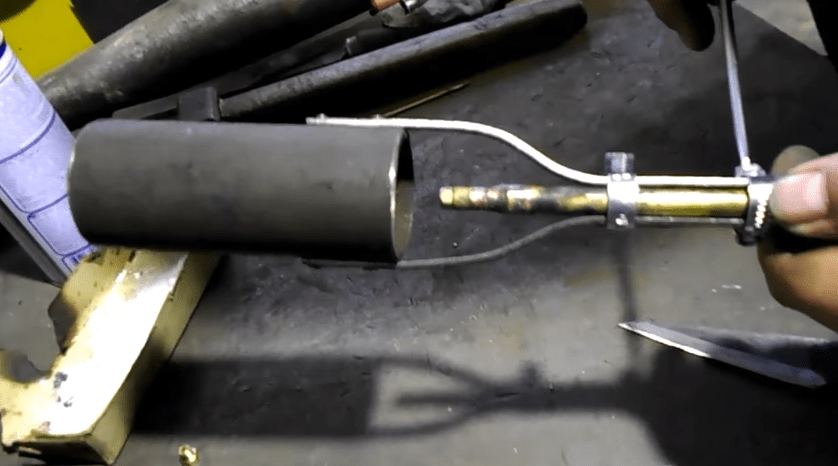

. Шлифуем торец, добиваясь длины факела горелки в 5 см. Наворачиваем на наружную резьбу форсунки корпус вместе с рассекателем. Горелка должна дать ровное пламя, без копоти. Этого достигают поворотом корпуса на резьбе форсунки, до получения нужного результата. Если резьбовое соединение очень свободное, его нужно уплотнить лентой ФУМ.

Как стелить рубероид с помощью газовой горелки?

Газовая горелка для кровельных работ является незаменимым инструментом при необходимости гидроизоляция поверхности крыши. Перед использованием рекомендуется ознакомиться с принципом применения и некоторыми нюансами, которые позволят исключить получение ожогов и возникновение непредвиденных ситуаций.

Устройство газовой горелки

Для обустройства мягкой кровли специалисты рекомендуют применять горелки, которые имеют одно сопло. Благодаря этому обеспечивается наиболее равномерный прогрев материала, кроме того, удастся сэкономить топливо. Как утверждают профессионалы своего дела, приборы, имеющие несколько сопел, прогревают неравномерно. При работе вы можете заметить прогорание полотна в одном месте, тогда как в другом материал будет недостаточно прогрет. По внешним характеристикам горелка представляет собой стакан, оснащенный форсункой. К последнему фиксируется ручка. Стакан изготавливается таким образом, чтобы в процессе работы пламя не затухало от воздействия ветра. Для ручки используется прорезиненный материал, который иногда заменяется древесиной твердых пород. Стандартная длина такого прибора не превышает 1 метра, тогда как вес, как правило, не больше 1,5 килограмма.

Некоторые нюансы использования

Если вами будет использоваться газовая горелка для кровельных работ, то вы должны учесть, что управление факелом является курковым. Это относится к газовоздушным конструкциям. При этом вы сможете оперативно переключаться между режимами. Это приходится по нраву всем мастерам, которые довольно часто используют смену рабочего режима на экономичный. Если вы заинтересованы в экономии газа, то можно переводить устройство в режим ожидания.

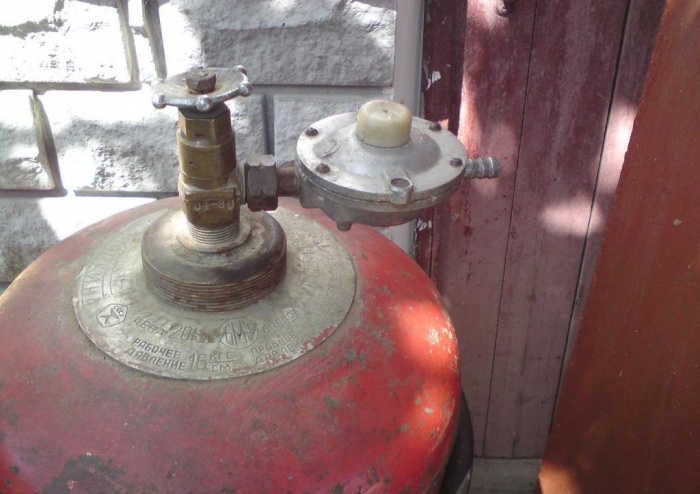

Для снижения расхода пропана используется редуктор. Он предназначается для стабилизации потока топлива, что позволяет обеспечивать контроль расхода. Если вы желаете сэкономить ресурсы, то стоит приобретать оборудование с редуктором, который обеспечивает снижение расхода газа на 30 %. Подсос воздуха для горения, как правило, осуществляется из атмосферы. Если горелка находится в хорошем состоянии, а также надежно защищена от воздействия ветра, то с ее помощью можно уложить 600 метров рубероида в течение 8 часов.

Инструкция по использованию

Если вами будет использоваться газовая горелка для кровельных работ, то необходимо перед этим осуществить несколько этапов. Первоначально подготавливается основание для укладки материала, для этого поверхность очищается от пыли и мусора. Если есть потребность, то бетонную стяжку следует выровнять. Далее поверхность обрабатывается праймером. На следующем этапе можно начинать работу с рулонным материалом, который раскладывается с обеспечением нахлеста. Ширина последнего может варьироваться от 8,2 до 9 см. Такая укладка гидроизоляции является только лишь примеркой. В ходе этих манипуляций рулоны следует выровнять, а после скатать обратно. Материал нужно зафиксировать у основания кровли, в процессе чего используется газовая горелка для кровельных работ. Теперь к работе должен быть подключен помощник. Один из мастеров прогревает с помощью оборудования поверхность основания, а также нижнюю поверхность гидроизоляции. Тогда как второй человек занимается плотным прижиманием изоляции к поверхности крыши. При этом рулон предстоит немедленно раскатать. Для того чтобы исключить образование складок и пузырьков, рулон следует прокатывать ручным катком. Если было обнаружено отслоение швов, то горелка газовая для кровельных работ, фото которой представлены в статье, позволит исключить данные погрешности.

Инструкция по технике безопасности

Мастер должен помнить о том, что описываемое оборудование является очень опасным при его неправильном использовании. В процессе манипуляций придется работать с открытым огнем. Любое подобное оборудование предполагает соблюдение определенных правил техники безопасности. Таким образом, ни в коем случае нельзя курить на рабочем месте. Проведение работ должно осуществляться только лишь после того, как баллоны, шланги, а также газовая горелка будут проверены на исправность и пригодность к эксплуатации. Газовая горелка для проведения кровельных работ должна обладать герметичными шлангами. Это касается и соединительных элементов между баллоном и горелкой. Не стоит начинать работу, если нет в наличии специальной экипировки. Это в особенности касается спецобуви, которая имеет нескользящую подошву. Недопустимо в процессе проведения описываемых манипуляций располагать на поверхности кровли одновременно несколько газовых баллонов. Газовая горелка для кровельных работ, инструкция по использованию которой описана в статье, является пожароопасным оборудованием. Именно поэтому перед укладкой изоляции следует подготовить достаточное количество огнетушителей, работоспособность и исправность которых должна быть проверена заблаговременно.

Правила эксплуатации

Помимо специальной обуви, мастер должен обладать спецодеждой, а также поясом и ходовыми мостиками. Во время поджигания оборудования запрещено стоять непосредственно перед соплом. Направление пламени должно быть направлено таким образом, чтобы оно не достигало находящихся на крыше людей. Важно исключить соприкосновение огня с соединительными шлангами и газовым баллоном. Газовая горелка для кровельных работ, чертеж которой представлен в статье, должна использоваться по технологии, которая предполагает исключение перегрева и воспламенения укладываемых материалов. При нагреве изоляции при помощи описываемого оборудования необходимо обеспечить расплавление исключительно нижней поверхности полотна. Недопустимо размягчение всей толщи материала. Если вами будет использоваться газовая горелка для кровельных работ, своими руками можно будет осуществить гидроизоляцию системы крыши. Однако поджигание оборудования недопустимо осуществлять с помощью нечаянно загоревшихся предметов. Для этого следует применять исключительно зажигалку или спички.

В процессе использования пропановой модели вентиль следует приоткрывать не на полный оборот, а только лишь наполовину. После того как специалист выждет несколько секунд, можно производить поджигание. После этого вы можете переходить к корректировке длины пламени. Рабочий, в руках которого находится зажженная горелка, не должен покидать границы рабочего места, а также использовать леса для передвижения.

Заключительные работы

Оборудование должно тушиться в два этапа: для начала следует перекрыть подачу газа. На следующем этапе опускается блокировочный рычаг. Если вы планируете прерваться в процессе проведения работ на некоторый промежуток времени, то горелка не должна быть оставлена без присмотра. На этот период ее следует потушить. Если вы наметили более длительный перерыв, то на баллоне следует прекратить подачу газа.

Предотвращение непредвиденных ситуаций

Если было обнаружено засорение входных каналов мундштуков, оборудование недопустимо эксплуатировать. Пренебрежение данным правилом может стать причиной хлопков и обратных ударов. Если все же это произошло (подобная ситуация, кстати, может возникнуть и при перегреве горелки), то рекомендуется немедленно прекратить работу, а также перекрыть газ. Прибор после этого должен быть охлажден методом погружения в бак с водой.

Особенности разных моделей горелок

После прочтения данной статьи вы поймёте, как выглядит газовая горелка для кровельных работ. Однако стоит знать еще и то, что в продаже можно найти разные модификации. Например, ГГ-2 используется мастерами-любителями и предназначается для осуществления работ в небольших объемах. Если вы увидите в продаже модель марки ГГ-2, то будете знать, что она отличается от вышеописанных только лишь укороченным газопроводом. Данное оборудование просто незаменимо при манипуляциях в труднодоступных местах. С помощью него можно проклеить примыкания и стыки. Если вы собираетесь заниматься работами профессионально, то последняя модель будет вам просто необходима.

Заключение

Выбирая оборудование для укладки изоляции, стоит проверить, есть ли в устройстве редуктор для газовой горелки для кровельных работ. Эта часть конструкции позволяет использовать топливо более экономично. Не стоит экономить, приобретая модели без наличия такого дополнения, ведь оно способно оправдать несколько более внушительную стоимость уже через некоторое время использования описываемого оборудования. Тогда как если есть необходимость гидроизолировать только лишь одну крышу, то и вовсе нецелесообразно приобретать горелку. Предпочтительнее будет взять оборудование в аренду. Это будет дешевле, а стало быть, и выгоднее. Многие мастера пользуются именно таким подходом.

Газовые горелки уже давно и прочно вошли в жизнь строительства: ими режут и паяют металлические элементы; обжигают старый слой краски; просушивают поверхности. Применяют их также и при других работах, но чаще всего газовые горелки используют для кровельных работ. Ими нагревают битум и обрабатывают швы застилаемых поверхностей крыш. Используется в основном горелка пропановая, то есть работающая на пропановом газе.

Газовая горелка для кровли представляет собой пропановый баллон и факел со шлангом. Как поступает газ по шлангу и воспламеняется и так понятно. Но что действительно надо отметить — это супермобильность системы
и по сути надёжность в использовании.

Газовые баллоны могут быть разной ёмкости, а вот шланг и факел одни и те же. Управлять пламенем довольно легко ведь все регуляторы находятся на факеле и потому не надо во время работы отвлекаться на настройку.

Несколько моделей горелок кровельных

Сегодня довольно большое количество моделей. Для чего они предназначены и какие это модели:

Газовая горелка кровельная и пропановая внешне неотличимы, но разделены два разных класса.

Отличие одного вида от другого в использовании баллонов: для пропана идут стандартные, используемые в быту и при сварочных работах. Их довольно просто заправлять — точнее надо только поменять в пунктах заправки. Руководствуясь определёнными принципами выбора, следует отметить разницу в мощности пламени и температуры
(у пропановой больше), и универсальность — возможность использовать при спайке и опрессовке труб.

Существует ещё и дизельная кровельная горелка, которая немного безопаснее своих сородичей, но всё таки по цене используемого топлива не прижилась по крайней мере в частном строительстве.

Поэтапный процесс работы с кровельной газовой горелкой

Процесс работы с кровельной газовой горелкой это поэтапное покрытие кровли изоляцией. Одним из основных элементов покрытия является рубероид.

Правила которые надо знать

работать с газовой горелкой нельзя если температура воздуха ниже -15 градусов
Цельсия;
при температуре ниже -15 градусов Цельсия используется дизельная горелка;
используя газовую горелку для кровли, можно покрыть площадь до 500 квадратных метров;
у устройства для кровли необходима надёжная защита от ветра
и стабильное пламя при подаче топлива от газового баллона.

Меры безопасности для пропановой или газовой горелки

Хотя все и знают как использовать горелки, меры безопасности лишними не бывают никогда, а состоят они вот из каких правил:

Вывод

Кровельные горелки пропановые или газовые предназначены для кровельных работ некоторых типов кровли.
Что такое газовая горелка для кровельных работ- это стакан с приделанной рукояткой и внутри которого форсунка.
Выбираются устройства по типу проводимых работ.
Горелки при кровельных работах позволяют при необходимости регулировать длину пламени и расход газа.
Работая с устройством соблюдайте правила и меры безопасности.

Когда выполняются какие-то кровельные работы, зачастую используется укладка материалов для изоляции от воды. Материалы, которые используются для покрытия, состоят на основе битума и мастик. Для всех кровельных работ с использованием таких материалов используется горелка, которая работает на газу.

Также горелки используют для некоторых других работ:

нагревания до больших температур всяких изделий и заготовок;
для высушивания различных поверхностей;
для паяния и разки металла;
для обжигания устаревшей краски с покрытий, что требует больших градусов.

Что это за оборудование?

Кровельная горелка – это металлическая емкость, которая оборудована форсункой и рукояткой из дерева. Рукоятка крепится к корпусу. Стакан на горелке выполнен таким образом, чтобы избежать затухания пламени от ветра при работе. Газ подается на стакан через трубку. Используется газ пропан. В баллоне он находится под давлением. На горелке есть вентиль, что позволяет без труда подавать нужное количество газа для горения. Также можно регулировать непосредственно длину пламени.

Для того, чтобы расход топлива в газовой горелки был сбалансированным, на устройстве устанавливается редуктор. Он и позволяет регулировать расход газа. Каждая газовая горелка оборудована так, что дополнительно подсасывается воздух из окружающей среды. Чтобы запустить устройство необходимо открыть газ и поджечь его спичками и или зажигалкой.

На каждой газовой горелке имеется устройство для регулировки режимов. Большинство горелок имеют режим ожидания. Это означает, что при паузах в работе горелка переходит в экономный режим и экономит газ.

Кровельная газовая горелка изготавливается из самых прочных и высококлассных материалов, так как при работе она нагревается до высоких температур. Длина самой ручки составляет около 1 метра. Это обеспечивает удобную работу с устройством. Вес самой горелки достигает полутора килограммов.

Важно знать!
Чтобы избежать ожога при работе, на устройстве установлена прочная термостойкая ручка из дерева или пластика. Помимо газа в качестве топлива в горелке может использоваться жидкое топливо. Это уже другая разновидность горелок.

Устройство таких горелок немного другое. Они работают на мазуте или дизельном топливе. В таких горелках топливо подается под давлением камеру, после чего оно превращается в распыленное вещество. Топливо горит ровным пламенем. Оно также поджигается спичками или зажигалкой. Преимущество дизельного устройства заключается в том, что, в отличие от газовой горелки, с ним можно работать при холодных погодных условиях.

При укладке рубероида для покрытия крыши, без такого устройства, как кровельная горелка, невозможно обойтись. Так укладываются современные наплавляемые материалы.

Итак, всю работу условно делят на несколько этапов.

Для начала готовится основание для укладки любого материала. Покрытие очищают от лишнего мусора и при необходимости ровняют стяжкой из бетона. Площадь застилается рулонным материалом. При этом соседние листы должны ложиться внахлест один на одного. Ширина наложения должна составлять 9 сантиметров минимум. Затем необходимо провести разметку и назад свернуть рулоны, предварительно закрепить их у основания крыши при помощи горелки.

Горелку используют для того, чтобы нагревать нижнюю часть рулона и медленно раскатывать его по покрытию. Необходимо прижимать материал к основанию поверхности.

Придавливают материал с помощью ручного катка. Важно не оставлять воздуха под слоем рубероида. Недопустимы складки. В конце концов, все швы прогреваются горелкой кровельной. После того, швы еще раз прокатываются.

Нужно знать, что работать с использованием газовой горелки на улице можно только тогда, когда температура воздуха не составляет ниже 15 градусов ниже ноля. Если температура ниже 15 градусов, то используется горелка, которая работает на дизельном топливе или мазуте. Стоит отметить, что как газовые горелки, так и работающие на дизельном топливе отлично адаптированы к работам в не самых благоприятных климатических условиях.

Стоит отметить
, что лучше всего проводить кровельные работы в теплое время года. Это позволит обеспечить большее сцепление наплавляемого материала на поверхность. Однако опыт работ показывает, что при любых погодных условиях работы, выполненные с помощью кровельной горелки работы, имеют высокое качество.

Самая качественная горелка позволяет за один рабочий день проложить до 600 метров рубероида. При этом качество работы будет довольно высоким. Такое хорошее оборудование должно позволить работать горелке даже сильном ветре без задувания. Все работы ведутся под открытым небом на улице.

Модели горелок для кровли

Существует большое количество газовых горелок для кровельных работ. Необходимо рассмотреть некоторые из них. Вниманию представлены самые широко применимые устройства, которые используются при кровельных работах.

ГГ-2.
В качестве топлива в такой горелке используется пропан. Она имеет высокое качество и низкую цену. Это отличная модель для кровли крыши домашнего масштаба. Идеально подойдет для работ по перекрытию гаража.
ГГ-2у.
Это почти такая же модель, как и первая. Отличается только длиной трубки. Такая конструкция устройства удобна для работ в труднодоступных местах для прогревания швов.
ГГ-2С.
Подобная модель вполне считается профессиональной кровельной техникой. Самый сильный ветер не будет страшным для этой газовой горелки. Горелка имеет два корпуса и два вентиля. С таким оборудованием можно довольно точно регулировать желаемый режим работы.
ГГК-1.
В этой модели горелки используется большой стакан.
ГРЖ-1.
Эта горелка используется для кровельных работ при использовании в качестве топлива дизельное топливо или мазут.
ГГС1-1,7.
С помощью этой универсальной модели можно быстро и качественно выполнять все работы. Горелка весит мало.
ГВ-500, ГВ-900.
Это практически одинаковые модели. Разница заключается в длине факела. ГВ-900 имеет факел длиной 90 сантиметров. С ней работать удобно на самой крыше, так как можно стоять в полный рост. ГВ-500 используется немного реже в основном для примыкающих поверхностей.

Большинство газовых горелок (или дизельных) можно купить в магазинах строительных материалов. Особенностью данного инструмента является легкость в обслуживании и эксплуатации. Для того чтобы работать с данным оборудованием не нужно иметь особые знания. Важно внимательно ознакомиться с инструкцией по эксплуатации и неуклонно соблюдать все правила безопасности, о чем дальше и пойдет речь.

Правила безопасности при работе с газовыми горелками

При использовании газовой горелки на крыше необходимо соблюдать все правила безопасности. Все работы необходимо начинать с подбора правильной одежды. Обувь должна быть не скользкой. Обязательна специальная одежда. Для большей безопасности нужно использовать пояса, мостики и прочие устройства.

Перед началом эксплуатации газовой горелки необходимо убедиться в ее исправности. Важно проверить соединение шлангов с баллонами. При работе нужно использовать только один баллон. Несколько раз проверяют герметичность соединений. Поджигают сопло, стоя сбоку, а не перед ним.

Горящее сопло не стоит направлять на людей, шланги или баллон с газом. Это может стать причиной пожара или взрыва баллона, который находится под давлением.

Наплавляемые материалы не стоит перегревать во избежание возгорания. Когда нагревается материал, необходимо следить чтобы нагревался только нижний слой. Нельзя допускать полного прогрева материала. Нельзя проводить зажигание от случайных предметов. Используют только спички или зажигалку. Перед тем, как поджечь газ в горелке, необходимо несколько раз продут шланг газом, а потом уже поджигать топливо. Спустя 10 секунд начинают регулировку режимов.

При горящей горелке в руках не рекомендуется ходить около легковоспламеняющихся веществ и материалов. Затушить горелку можно при помощи перекрытия газа и опускании блокировочного рычага. В перерывах работы следует тушить горелку. После окончания работ важно перекрыть полностью газ на баллоне. Если сопло или форсунка довольно засорены, необходимо провести очистку, а потом возобновлять эксплуатацию устройства. Это поможет избежать несчастных случаев.

При сильном перегреве баллона или другой части горелки необходимо моментально прекратить работу и охладить в воде аппарат. Затем обязательно нужно выявить неисправность.

Вывод

Газовая горелка или горелка на жидком топливе является инструментом, без которого невозможно качественно провести гидроизоляцию крыши. Без горелки невозможно применять наплавляемые материалы. С помощью видео урока можно понять, как правильно используется горелка. Можно посмотреть, как работают с устройством профессионалы.

Буквально за два десятилетия строительные технологии обновились, появились новые стройматериалы и инструменты. К примеру, старый верный рубероид уступил свое место новым кровельным наплавляемым материалам, которые по всем позициям лучше. С этим спорить уже никто не будет. А соответственно ушло в небытие ведро с горячим битумом и кистью для обмазки, вместо которых строители используют сегодня горелку газовую для кровельных работ.

Что такое газовая горелка

Это ручной инструмент, соединенный с баллоном газа. В ее состав входят:

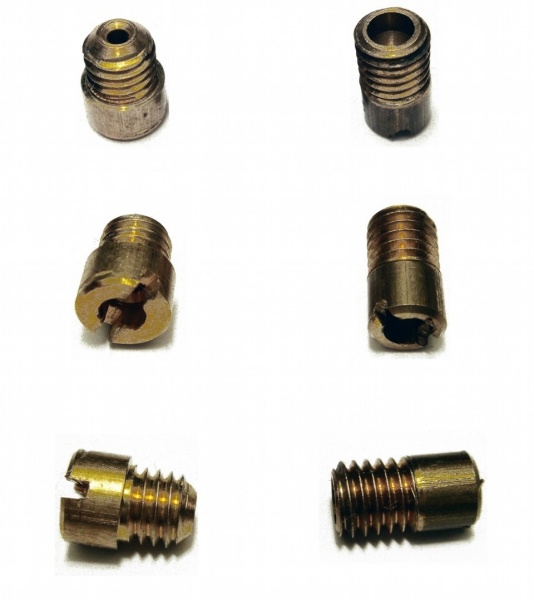

Форсунка, внутри которой установлен жиклер со сквозным отверстием малого диаметра. Через него газ в виде пламени подается на место наплавки или просушки.
Стакан. Это приспособление, внутри которого происходит смешение горючего газа с воздухом (кислородом). В стакане есть множество отверстий, через которые воздух и подсасывается в зону пламени. К тому же это устройство защищает пламя огня от воздействия ветра.

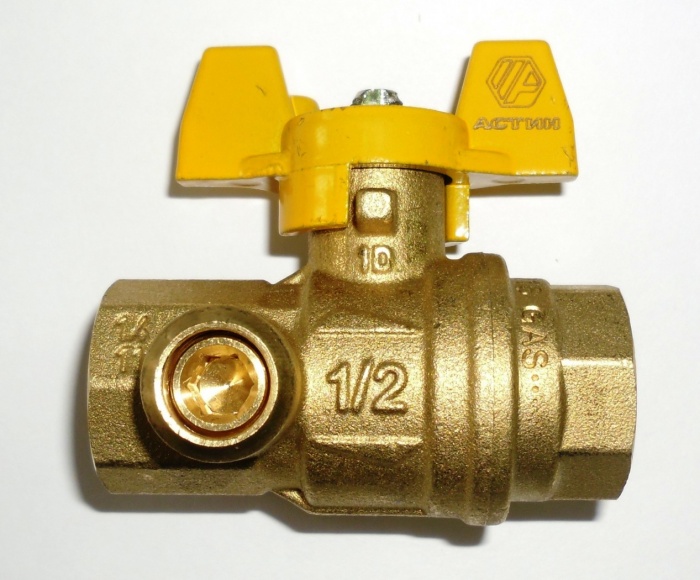

Вентиль, с помощью которого открывается подача газа и регулируется его напор, а соответственно и длина факела.
Магистральная труба, которая отделяет горелку от рукоятки, за которую держится сварщик.
Рукоятка из пластика или дерева.

Конечно, для работы газовой горелкой необходим шланг, соединяющийся с баллоном, и редуктор, который понижает давление газа в магистрали. Давление газа на выходе из горелки — 0,1-0,15 МПа. Весит горелка газовая пропановая для кровельных работ немного, в пределах 1,0-1,5 кг. Так что работать с ней удобно и легко.

Как сделать горелку своими руками

В принципе, конструкция газовой горелки пропановой несложная. Главное собрать форсунку и стакан. Остальные элементы и части — это готовые узлы и детали, которые продаются в любом строительном магазине. Поэтому сделать ее своими руками будет нетрудно.

Итак, что требуется для сборки горелки своими руками.

Сборка газовой горелки

В первую очередь нужно на одном конце медной трубки нарезать внутреннюю резьбу, используя метчик соответствующего диаметра. Медь — металл не очень твердый, так что провести эту операцию своими руками будет несложно. Также легко будет вкрутить жиклер.

Со стаканом все сложнее. Для этого придется одну сторону трубы разрезать на несколько продольных лепестков (6-8 штук), а затем согнуть их к центру. Получится конус, при этом сводить до конца лепестки не надо, необходимо оставить место для магистральной трубки, на которую стакан и надевается. После чего лепестки прижимаются к трубке, где запаиваются. Между лепестками остаются прорези, которые будут выполнять функции подачи воздуха внутрь форсунки. Длина лепестков приблизительно — одна треть от всей длины стакана.

Важно!
Жиклер должен располагаться на расстоянии, равном длине лепестков. То есть, пламя из пропана и кислорода должно образовываться на уровне прорезей.

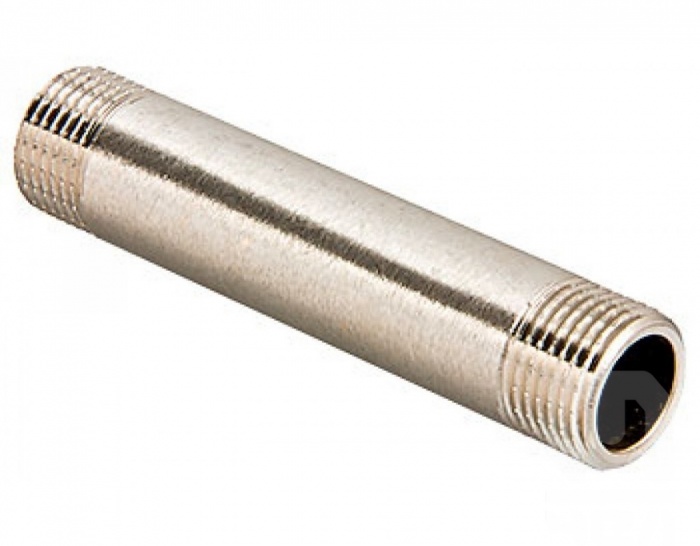

Горелка газовая для кровельных работ, а точнее, ее передняя часть в виде форсунки готова. Остается собрать заднюю часть. Для этого понадобятся два сгона М25, изготовленных из трубы диаметром 25 мм с нарезанной резьбой. В одностороннем сгоне в месте, где не нарезана резьба, формируется конус, в который вставляется задняя часть магистральной трубки. Это можно сделать, нагрев сгон кислородным резаком, и обстучав его со всех сторон.

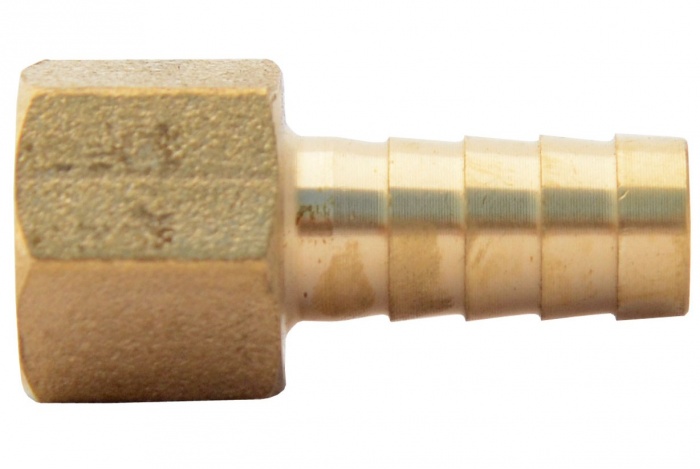

В него вкручивается регулирующий газовый вентиль. Второй сгон, он двухсторонний, вкручивается в вентиль с другой стороны. Обязательно накрутка производится на герметизирующий материал. К примеру, на фум-ленту. На задний торец второго сгона накручивается переходник от резьбового соединения на шланговый. Его изготавливать своими руками нет смысла, потому что продается он в любом строительном магазине и стоит очень дешево.

Теперь остается изготовить рукоятку и установить ее на приготовленном устройстве. Вариантов рукояток — огромное количество. Здесь главное — удобно держать весь самодельный прибор. К примеру, ее можно вырезать из деревянной доски толщиною 5 мм, можно купить ручку от топора и подогнать ее под размеры и форму. Крепить рукоятку лучше к сгонам, потому что во всей конструкции это самый прочный участок. Оптимально — это задний сгон, потому что регулирующий вентиль должен располагаться чуть впереди для удобства его использования.

Крепить деревяшку к металлической трубке можно по-разному.

Сделать выемку по всей ширине под размер диаметра трубы сгона, уложить в нее сгон и закрепить его двумя хомутами из металлической ленты.
Установить сгон сбоку рукоятки и также закрепить хомутами.

Итак, газовая горелка для кровельных работ своими руками изготовлена, можно подсоединять ее к газовому баллону и провести тестирование. Для этого шланг соединяется с баллоном через редуктор, где закрепляется хомутом. Второй его конец вдевается в переходник, где также закрепляется хомутом.

Открывается баллон, открывается подача пропана через газовый редуктор. И последним открывается регулирующий вентиль на форсунке. Газ должен пойти через жиклер с характерным звуком. Надо обязательно дождаться, чтобы воздух внутри приспособления полностью вышел. После чего газовый поток поджигается. Вентилем около рукоятки регулируется факел по длине и мощности.

Внимание!
Самодельная газовая горелка для кровельных работ — устройство повышенной опасности. Поэтому ко всем производимым операциям надо подходить с особой тщательностью. Особенно это касается соединений всех элементов между собой. Должна быть соблюдена полная герметичность.

Меры противопожарной безопасности

В независимости от того, используется заводская газовая горелка или самодельная, нужно строго соблюдать требования пожарной безопасности.

Держать на кровле огнетушитель при выполнении кровельных работ.
Все работы производятся только в светлое время суток.
На крышу при укладке мягкой кровли при помощи газовой горелки можно заносить только один пропановый баллон.

Источник

Главная
»
Кровля крыши »

Пропановая горелка своими руками для кровли. Газовая горелка для кровли Газовая горелка для кровли своими руками чертежи

Как изготовить газовую горелку своими руками?

Как сделать форсунку своими руками?

Надеваем на конец подающей трубки подводящий шланг от редуктора баллона из резино-тканевого материала и закрепляем его хомутиком. Выставив рабочее давление, подаем газ и, после того, как он вытесняет воздух из шланга, вносим форсунку (исключая корпус и рассекатель) в пламя газовой конфорки
. Шлифуем торец, добиваясь длины факела горелки в 5 см. Наворачиваем на наружную резьбу форсунки корпус вместе с рассекателем. Горелка должна дать ровное пламя, без копоти. Этого достигают поворотом корпуса на резьбе форсунки, до получения нужного результата. Если резьбовое соединение очень свободное, его нужно уплотнить лентой ФУМ.

Как стелить рубероид с помощью газовой горелки?

Устройство газовой горелки

Некоторые нюансы использования

Инструкция по использованию

Инструкция по технике безопасности

Правила эксплуатации

Заключительные работы

Предотвращение непредвиденных ситуаций

Особенности разных моделей горелок

Заключение

Устройство мягких наплавляемых кровель из рулонных материалов проводиться безогневым способом с использованием растворителей или огневым, при котором требуется кровельная горелка. При помощи данного оборудования подплавляется покровный мастичный слой. При монтаже новой кровли и проведении ремонта эксплуатируемой плоской крыши применяются агрегаты, которые работают на газе (пропан-бутане), жидком топливе (соляровом масле) и на электроэнергии. Горелками сушат поверхности, осуществляют пайку и резку металлов, обжигают старую краску, а также проводят множество других работ, требующих точечного нагрева до высоких температур.

Ручная газовая горелка для кровельных работ выполнена в виде металлического стакана, снабженного форсункой и дополненного пластиковой или деревянной рукояткой, надежно прикрепленной к корпусу. Конструкция стакана горелки не позволяет ветру задувать пламя. Подача газа, находящегося под давлением, в корпус осуществляется через газопроводный шланг. Горелка имеет вентиль, с помощью которого рабочий регулирует количество подаваемой газовой смеси. Также инструмент снабжен устройством, регулирующим длину факела пламени. Специальный редуктор отвечает за экономное расходование газа. Практически во всех видах кровельных горелок предусмотрено наличие подсоса воздуха из атмосферы, запускается оборудование в работу с помощью зажигалки или спички.

В конструкции горелки предусмотрено также устройство, позволяющее регулировать рабочие режимы. Во многих моделях во время технических перерывов включается режим ожидания, позволяющий не допускать напрасного расхода газа. Так как горелка газовая в процессе эксплуатации разогревается до максимально высоких температур, то для ее изготовления производители берут только высокопрочные материалы.

Важно!
Длина рукоятки, за которую рабочий удерживает горелку, должна составлять не более одного метра. При этом на ней предусматривается наличие держателя, выполненного из термостойкого пластика или высокопрочного дерева, который служит защитой рук мастера от ожогов. Весит инструмент всего полтора килограмма, поэтому работать с горелкой может человек с любыми физическими данными.

Жидкотопливные горелки

Устройство горелок, работающих на мазуте или дизельном топливе, отличается от газового инструмента. В жидкотопливной горелке подача топлива в камеру ведется под высоким давлением, поэтому происходит распыление жидкости в виде мельчайших частиц. Топливо, распыленное в воздухе, поджигается на выходе из сопла камеры и образует устойчивое пламя.

Важно!
Преимущество дизельной горелки перед газовым оборудованием состоит в том, что инструмент может эксплуатироваться даже в сильные морозы.

Дизельная горелка позволяет проводить работы даже зимой в морозы

Модели горелок для кровли

Для выполнения огневых работ при монтаже мягкой наплавляемой кровли могут использоваться горелки газовые кровельные различных моделей, например:

ГГ-2 рекомендуют использовать мастерам-любителям в домашних условиях при осуществлении ремонта кровли в небольших объемах.
ГГ-2у имеет такие же технические характеристики, что и модель ГГ-2, отличаясь лишь наличием укороченной газоподающей трубки. Инструмент незаменим при работе в труднодоступных местах, а также при подклеивании стыков и примыканий.
ГГ-2С относится к профессиональному оборудованию. Выдерживает высокие ветровые нагрузки, что важно при устройстве кровель многоэтажных домов. Конструктивной особенностью данной модели является наличие двух корпусов и двух вентилей, позволяющих обеспечить более точную регулировку режимов работы.
ГГК1 имеет более тяжелый стакан, отличающийся повышенной прочностью.
ГГС1-1,7 считается универсальной моделью, отличающейся от других профессиональных моделей горелок малым весом и большой производительностью.
ГВ-900 позволяет рабочему работать в полный рост, потому что создает факел максимальной длины (900 мм).
ГВ-550 образует факел длиной 550 мм и предназначается для наплавления кровельного материала в местах примыкания.

Важно!
К горелкам, работающим на жидком топливе, относится модель ГРЖ-1.

Набор газовый для проведения кровельных работ

Монтаж рулонных наплавляемых кровельных материалов

Монтаж мягкой наплавляемой кровли огневым способом делится на следующие этапы:

Подготовка базового основания кровли для укладки материала. При этом поверхность очищается от мусора и выравнивается при необходимости бетонной стяжкой.
По подготовленной площади кровли проводят раскатку рулонного материала, при этом следят за тем, чтобы соседние листы заходили друг на друга на 85-90 мм, образуя нахлест.
После проведения примерки с выравниваем и раскроем рулоны скатываются вновь.
Проводится укрепление рулонного материала у основания кровли, при этом лучше использовать ручную горелку.
Затем рабочий прогревает пламенем горелки поверхность основания кровли, обработанной заранее праймером, а также нижнюю часть рулона. Второй рабочий медленно раскатывает рулон и плотно прижимает материал к основанию крыши.
Укрепленное полотно прокатывают ручным катком и следят за тем, чтобы не образовывались складки и воздушные пузыри.
При обнаружении отслоений швов проводят дополнительный нагрев материала в этих местах с последующим прокатыванием.

Газовой горелкой разогревается основание и нижний слой рулонного материала

Важно!
Газовая горелка для кровельных работ эксплуатируется при отрицательных температурах, не превышающих 15 градусов мороза. В более холодные дни необходимо работать с жидкотопливными горелками.

При условии использования профессионального оборудования, обеспечивающего высокое качество наплавления кровли, за один рабочий день можно уложить до 600 метров рубероида.

Соблюдение правил техники безопасности

Работа с любым газовым оборудованием требует четкого выполнения правил техники безопасности. При этом кровельщики должны быть экипированы спецодеждой и спецобувью, имеющей нескользящую подошву. На высоте рабочий страхуется с помощью пояса. Применяется только исправное оборудование. Не допускается одновременного размещения на крыше во время работ нескольких баллонов с газом. Обращается внимание на герметичность шлангов, соединяющих горелку с газовым баллоном.

При проведении работ с кровельными горелками необходимо строго соблюдать технику безопасности

Существует и много других ограничений, которые следует учитывать при монтаже наплавляемой кровли. Привлекайте к работе только те компании, которые выполняют работы в соответствии с установленными правилами и нормами в строительстве.

Также горелки используют для некоторых других работ:

нагревания до больших температур всяких изделий и заготовок;
для высушивания различных поверхностей;
для паяния и разки металла;
для обжигания устаревшей краски с покрытий, что требует больших градусов.

Что это за оборудование?

Важно знать!
Чтобы избежать ожога при работе, на устройстве установлена прочная термостойкая ручка из дерева или пластика. Помимо газа в качестве топлива в горелке может использоваться жидкое топливо. Это уже другая разновидность горелок.

Итак, всю работу условно делят на несколько этапов.

Стоит отметить
, что лучше всего проводить кровельные работы в теплое время года. Это позволит обеспечить большее сцепление наплавляемого материала на поверхность. Однако опыт работ показывает, что при любых погодных условиях работы, выполненные с помощью кровельной горелки работы, имеют высокое качество.

Модели горелок для кровли

ГГ-2.
В качестве топлива в такой горелке используется пропан. Она имеет высокое качество и низкую цену. Это отличная модель для кровли крыши домашнего масштаба. Идеально подойдет для работ по перекрытию гаража.
ГГ-2у.
Это почти такая же модель, как и первая. Отличается только длиной трубки. Такая конструкция устройства удобна для работ в труднодоступных местах для прогревания швов.
ГГ-2С.
Подобная модель вполне считается профессиональной кровельной техникой. Самый сильный ветер не будет страшным для этой газовой горелки. Горелка имеет два корпуса и два вентиля. С таким оборудованием можно довольно точно регулировать желаемый режим работы.
ГГК-1.
В этой модели горелки используется большой стакан.
ГРЖ-1.
Эта горелка используется для кровельных работ при использовании в качестве топлива дизельное топливо или мазут.
ГГС1-1,7.
С помощью этой универсальной модели можно быстро и качественно выполнять все работы. Горелка весит мало.
ГВ-500, ГВ-900.
Это практически одинаковые модели. Разница заключается в длине факела. ГВ-900 имеет факел длиной 90 сантиметров. С ней работать удобно на самой крыше, так как можно стоять в полный рост. ГВ-500 используется немного реже в основном для примыкающих поверхностей.

Правила безопасности при работе с газовыми горелками

Горящее сопло не стоит направлять на людей, шланги или баллон с газом. Это может стать причиной пожара или взрыва баллона, который находится под давлением.

Вывод

1.
2.
3.
4.
5.

Выполнение кровельных работ или ремонт старого покрытия подразумевает укладку материалов и расплавление мастик с использованием специального устройства. Горелка газовая для кровли позволяет не только разогреть материал до нужной температуры, но и подсушить его поверхность.

Такие устройства используются также для выполнения ряда других задач:

нагрев до необходимых температур любых заготовок и изделий;
резка и пайка металлов;
сушка поверхностей;
обжиг старой краски.

Что это за оборудование?

Как правило, горелка газовая для кровли представляет собой металлический стакан с форсункой и рукоятью, прикрепленной к корпусу. Сам стакан собран таким образом, чтобы пламя горелки было защищено от задувания ветра. Через газопроводный канал газ поступает в корпус. Зачастую для этих целей используется пропан под давлением. На самой горелке есть вентиль, который позволяет регулировать количество подаваемого газа. Кроме интенсивности пламени можно регулировать и его длину.

Горелка пропановая кровельная имеет специальный редуктор, который позволяет контролировать расход топлива, тем самым сокращая затраты на проведение кровельных работ. В абсолютном большинстве таких устройств подсос воздуха происходит непосредственно из атмосферы. Для запуска горелки применяются обычные спички или зажигалка.

Современные горелки имеют устройство, которое помогает регулировать режимы. Так, многие модели имеют так называемый режим ожидания, который позволяет снизить напрасный расход газа в перерывах от работы.

Так как пламя нагревает близлежащие элементы устройства до высоких температур, горелки газовые для кровельных работ производятся из высокопрочных, стойких к нагреванию материалов. Длина рукоятки составляет зачастую не более 1 метра, при этом вес горелки не вызывает дискомфорта при проведении кровельных работ (до 1,5 кг). Для того же, чтобы оператор горелки не обжегся, на рукоятке имеется специальный держатель из дерева или пластика, которые не пропускают тепло.

Но газовые горелки для кровли вовсе не единственное решение в этом сегменте. Достаточно часто в строительстве используются жидкотопливные устройства. Они работают на мазуте или дизельном топливе. Само устройство таких агрегатов немного отличается от вышеописанного. В жидкотопливных горелках топливо поступает в камеру горения под высоким давлением, таким образом, жидкость превращается в струю мелких частиц. На выходе из камеры распыленная жидкость поджигается, что и позволяет создать эффект устойчивого пламени. Горелка кровельная дизельная имеет преимущество перед газовой в том, что она позволяет работать даже в условиях низких температур.

Этапы работы при укладке материала с использованием кровельной горелки

Весь процесс работы можно условно разделить на несколько этапов:

подготовка основания. Для этих целей необходимо очистить основание от мусора и, при необходимости, выровнять его с помощью бетонной стяжки;
по площади крыши раскатывается кровельный материал. При этом соблюдается нахлест в 8-10 см. После выравнивая полос материала и нанесения разметки, его сворачивают обратно в рулоны, закрепляя при этом начало каждой полосы к основанию;
газовая горелка для кровельных работ используется для прогревания нижней части рулона материала и основания кровли. Затем рубероид аккуратно раскатывают, прижимая его к бетонной поверхности;
после закрепления, по полотну проводят раскатным катком, который позволяет удалить из-под материала пузырьки воздуха;
пропановая горелка для кровельных работ используется также и на последнем этапе работ. Необходимо прогреть швы материала, уложенные внахлест. После этого по ним дополнительно проходят валиком.

Кровельные работы с использованием газовых горелок возможны только при температурах воздуха не ниже 15 градусов мороза. Если же необходимо провести ремонт кровли в более суровых условиях, то обязательно необходимо использовать горелку на жидком топливе.

При использовании газовой горелки хорошего качества за один рабочий день вполне реально уложить до 600 метров рубероида. Качественная горелка, кроме стабильности пламени, обеспечивает надежную защиту от задувания ветра.

Модели горелок для кровли

Для проведения кровельных работ используются горелки совершенно различных типов:

Правила безопасности при работе с газовыми горелками для кровли

Газовая горелка кровельная пропановая должна эксплуатироваться в строгом соответствии с правилами техники безопасности.

Кровельные работы на крыше можно проводить только в специальной одежде и обуви, имеющей нескользящую подошву. Кроме того, необходимо использовать различные дополнительные приспособления — ходовые мостики, пояс и т. д. Перед началом работ следует осмотреть горелки и убедиться в исправности всех баллонов и шлангов, проверить герметичность соединения шланга, баллона и редуктора. При проведении самих работ необходимо иметь ввиду, что на месте работы должен находиться только один баллон с газом.

Зажигать горелку можно только находясь сбоку от нее. Пламя горелки во время работы направляют так, чтобы оно не задело людей или элементы самой газовой установки. Если используется кровельная горелка своими руками собранная, то необходимо проявлять особую осторожность.

Нельзя допускать перегрева наплавляемых материалов. Важно следить за тем, чтобы расплавлению подвергался только нижний слой материала, при этом исключить размягчение его основного полотна. Горелку нельзя поджигать от случайных источников огня. Для этих целей используются только зажигалка или спички. При зажигании газовой (пропановой) горелки необходимо сперва открыть вентиль подачи газа наполовину. После нескольких секунд продувки системы можно осуществлять поджег смеси. Поле этого вентилем регулируют высоту пламени.

При включенной горелке запрещается выходить за пределы рабочей зоны или подниматься по лесам.

Тушение горелки проводят в два этапа. Сперва закручивается вентиль подачи газа, после этого опускается блокировочный рычаг. В перерывах в работе горелку обязательно тушат, а если он будет длительным, то перекрывается и подача газа.

При засорении входных каналов и мундштуков горелки запрещается приступать к началу работ. Подобная засоренность чревата возникновением обратных ударов или хлопков. Если горелка перегрелась или начали ощущаться обратные хлопки, то работу с оборудованием необходимо немедленно прекратить. При этом перекрывается подача газа, а сама горелка охлаждается в емкости с обычной водой.

Ремонт крыши с использованием газовой горелки, смотрите на видео:

Выводы

Такой тип оборудования как газовая или жидкотопливная горелка позволяет значительно повысить производительность работ при проведении укладки наплавляемой кровли (подробная статья: » «). Но ввиду того, что подобное оборудование является источником повышенной опасности, работу с ним необходимо начинать только после детального изучения инструкции и техники безопасности. Особенно аккуратно необходимо работать, если используется кровельная газовая горелка своими руками собранная. Принятие необходимых мер является залогом качественного выполнения кровельных работ без каких-либо происшествий или недостатков в полученном кровельном пироге.

Источник

Для проведения ремонтных и прочих кровельных работ, подразумевающих под собой расплавление мастик и укладку кровельных материалов, вам понадобится специальная газовая горелка. Устройство используется в основном для выполнения следующих задач:

Нагрев и просушка кровельных материалов;

Резка и пайка металла;

Обжиг слоя старой краски.

Примерное строение газовой горелки

Газовая горелка имеет достаточно простую конструкцию. Она представляет собой стакан, изготовленный из металла и оснащённый форсункой и рукоятью, которая закреплена на корпусе
. Для изготовления рукоятки может использоваться жаропрочный пластик или дерево. Газ попадает в корпус, проходя через газопроводный канал. В большинстве случаев для работы горелки применяется пропан под давлением.

Стакан горелки должен иметь форму, которая защищает пламя от задувания ветра.

На корпусе горелки имеется вентиль, позволяющий регулировать длину пламени и интенсивность подаваемого газа
. Хорошо, если горелка имеет редуктор, который позволяет экономно расходовать газ.

Составные части горелки для кровли

В процессе сборки прибора механическая обработка практически не используется. Горелка собирается из готовых запчастей. Для её изготовления нам понадобятся:

Стальной вентиль, который можно взять от баллона, предназначенного для хранения сжиженного газа.
Заглушка, которая используется для перевозки газовых баллонов.
Жиклер от паяльной лампы с диаметром сопла 0,8 мм.
Отрезок трубы длиной один метр с внутренним диаметром 10 мм. и толщиной стали 2 мм.
Деревянная ручка.

В качестве рукоятки можно использовать ручку от перегоревшего паяльника.

Поэтапный процесс изготовления горелки

Процесс изготовления газовой горелки начинается с того, что подводящую трубку, в качестве которой мы будем использовать стальную трубу, мы вставляем в ручку и закрепляем с помощью клея. Рассекатель и корпус необходимо выточить из латунного прутка, диаметр которого должен составлять 20 мм. В готовом корпусе просверливаются два радиальных отверстия (диаметр каждого – 5 мм.) и четыре отверстия в стержне рассекателя (диаметр каждого – 1 мм.).

При сборке необходимо с небольшим натягом запрессовать рассекатель в корпус. В то же время фланец устанавливается внутрь корпуса обязательно с зазором, то есть внутренний диаметр изготовленного корпуса должен быть больше на 0,6 мм. диаметра проточен. Полученная щель отвечает за торможение газового потока, который подводится к просверленным отверстиям в запальнике.

Такие форсунки стоят в покупных моделях

Чтобы сделать тонкое отверстие в нашей форсунке, необходимо взять сверло диаметром 2 мм. и с его помощью сделать глухое отверстие, которое на 1,5 мм. не доходит до выхода. Сверло с диаметром 0,4 мм. используется для перемычки. Полученное отверстие нужно полностью зачеканить несильными ударами молотка. Затем необходимо подточить торец. Для этого берём шлифовальную бумагу и подтачиваем до тех пор, пока не будет найдено нужное сечение выходного отверстия, то есть до момента, когда форсунку можно будет надеть на наконечник трубки горелки с резьбой.

На конец трубки подачи газа необходимо надеть подводящий шланг, изготовленный из ткане-резинового материала. Закрепляем шланг на трубке хомутом. Выставляем рабочее давление, после чего подаём газ. Подождите, пока весь воздух вытеснится из шланга, и только потом форсунку внесите в пламя газовой конфорки.

Внимание! В пламя форсунка вносится без корпуса и рассекателя.

Далее необходимо отшлифовать торец. Длина факела горелки в итоге должна равняться 5 см. Корпус вместе с рассекателем надеваем на наружную резьбу форсунки. Проследите, чтобы горелка дала ровное пламя, без признаков копоти.

Чтобы достичь нужного эффекта, медленно поворачивайте корпус на резьбе форсунки.

Если вы получили свободное резьбовое соединение, уплотните его с помощью ленты ФУМ.

Видео. Как работает газовая горелка для кровли

Здравствуйте! Меня зовут Виктор Каплоухой. По образованию я инженер, окончил технический университет. Увлечения: IT, техника и технологии.

Что такое газовая горелка

Это ручной инструмент, соединенный с баллоном газа. В ее состав входят:

Форсунка, внутри которой установлен жиклер со сквозным отверстием малого диаметра. Через него газ в виде пламени подается на место наплавки или просушки.
Стакан. Это приспособление, внутри которого происходит смешение горючего газа с воздухом (кислородом). В стакане есть множество отверстий, через которые воздух и подсасывается в зону пламени. К тому же это устройство защищает пламя огня от воздействия ветра.
Вентиль, с помощью которого открывается подача газа и регулируется его напор, а соответственно и длина факела.
Магистральная труба, которая отделяет горелку от рукоятки, за которую держится сварщик.
Рукоятка из пластика или дерева.

Конечно, для работы газовой горелкой необходим шланг, соединяющийся с баллоном, и редуктор, который понижает давление газа в магистрали. Давление газа на выходе из горелки – 0,1-0,15 МПа. Весит горелка газовая пропановая для кровельных работ немного, в пределах 1,0-1,5 кг. Так что работать с ней удобно и легко.

Как сделать горелку своими руками

В принципе, конструкция газовой горелки пропановой несложная. Главное собрать форсунку и стакан. Остальные элементы и части – это готовые узлы и детали, которые продаются в любом строительном магазине. Поэтому сделать ее своими руками будет нетрудно.

Итак, что требуется для сборки горелки своими руками.

Сборка газовой горелки

В первую очередь нужно на одном конце медной трубки нарезать внутреннюю резьбу, используя метчик соответствующего диаметра. Медь – металл не очень твердый, так что провести эту операцию своими руками будет несложно. Также легко будет вкрутить жиклер.

Со стаканом все сложнее. Для этого придется одну сторону трубы разрезать на несколько продольных лепестков (6-8 штук), а затем согнуть их к центру. Получится конус, при этом сводить до конца лепестки не надо, необходимо оставить место для магистральной трубки, на которую стакан и надевается. После чего лепестки прижимаются к трубке, где запаиваются. Между лепестками остаются прорези, которые будут выполнять функции подачи воздуха внутрь форсунки. Длина лепестков приблизительно – одна треть от всей длины стакана.

Важно! Жиклер должен располагаться на расстоянии, равном длине лепестков. То есть, пламя из пропана и кислорода должно образовываться на уровне прорезей.

Теперь остается изготовить рукоятку и установить ее на приготовленном устройстве. Вариантов рукояток – огромное количество. Здесь главное – удобно держать весь самодельный прибор. К примеру, ее можно вырезать из деревянной доски толщиною 5 мм, можно купить ручку от топора и подогнать ее под размеры и форму. Крепить рукоятку лучше к сгонам, потому что во всей конструкции это самый прочный участок. Оптимально – это задний сгон, потому что регулирующий вентиль должен располагаться чуть впереди для удобства его использования.

Крепить деревяшку к металлической трубке можно по-разному.

Сделать выемку по всей ширине под размер диаметра трубы сгона, уложить в нее сгон и закрепить его двумя хомутами из металлической ленты.
Установить сгон сбоку рукоятки и также закрепить хомутами.

Внимание! Самодельная газовая горелка для кровельных работ – устройство повышенной опасности. Поэтому ко всем производимым операциям надо подходить с особой тщательностью. Особенно это касается соединений всех элементов между собой. Должна быть соблюдена полная герметичность.

Меры противопожарной безопасности

Держать на кровле огнетушитель при выполнении кровельных работ.
Все работы производятся только в светлое время суток.
На крышу при укладке мягкой кровли при помощи газовой горелки можно заносить только один пропановый баллон.
Обязательно исключается его нагрев.
Нельзя перегревать и подвергать воспламенению сам укладываемый кровельный материал.

Вот такие несложные условия, которые гарантируют безопасность проводимых строительных операций, связанных с покрытием кровли наплавляемыми материалами. Они просты и легко выполнимы, так что проблем возникнуть не должно.

Оборудование навесное для мотоблоков
Применение садового райдера
Навесное оборудование для мотоблока Нева
Прицеп для мотоблока своими руками

Имеется никак не таким образом немало альтернатив с целью кровельного напыления прямых кровель. Высокий известностью используют наплавляемые узкорулонные вещества. Сырье представляется мультислойным, содержит основа, связывающее элемент и предохранительные пласты.

⇒ ПОСМОТРИТЕ ВИДЕО ПРЯМО СЕЙЧАС! ⇐

Кровельная микрогорелка
– данное подвижная структура с комфортными ручками с целью нее переносы. Симпатия содержит маленький масса, вплоть до 1,5 килограмм и вооружена комфортной с целью деятельность ручкой с бревна либо пластмассы длинноватой вплоть до 1 м.

В свойстве газа, больше только, применяется углеводород. Некто действует в оболочка При помощи газопроводный рукав. Регулируют его подачу и длину огня с поддержкой особого вентиля в горелке. С целью экономии ухлопываемого газа, кровельные игра обустроены редуктором, что осуществляет контроль потребление горючего.

Во абсолютно всех системах газовых горелок учтена концепция подсоса погодного атмосферы
. Данное неизбежная роль, однако принимать и вспомогательные, какие осуществляют службу наиболее удобной.

В главную очередность вероятность координировать работники режимы. К примеру, если в службе выходит остановка, вводится порядок надежды и экономится горючее. Каждая газовая микрогорелка загорается с обыкновенными спичками либо зажигалкой.

Менее известны, однако также применяются с целью кровельных трудов игра, функционирующие в дизельном горючем.

Что это за оборудование?

Структура горелки предполагает собою владелец с регуляторами подачи газа
, с какого получается железная дорога с смешивателем в окончании. Подключается микрогорелка резинным рукавом к газовому баллону углеводород-горка При помощи регулятор давления.

В главном прирученные газовые игра используются с целью нагрева плоскости и наплавления разных веществ. Газовые игра принимать 2-ух видов с насильственной подачей атмосферы и непринудительной.

Эти виды горелок обладают последующие характерные промышленные свойства:

Подача атмосферы в газовой горелке с насильственной подачей
совершается последующим способом, воздух подаётся с поддержкой пропеллера либо компрессора.Преимущество такого рода игра вероятность четкой опции факела. С минусов трудность установки приспособления.
В горелках, какие никак не обладают насильственной подачи атмосферы
, воздух подаётся При помощи дыры в диффузоре свободно в связи с числа подачи газа.Несложная структура дает возможность сделать ее лично. К минусам допускается причислить недопустимость четкой опции факела.
Запускается газовая микрогорелка подпалом струи газа
, что получается с диффузора, в отдельных модификациях учтен автоподжог.

Устройство и принцип работы горелки

Конструкция газовой игра заключается с последующих элементов:

Металлический стаканчик с выпуклыми отверстиями согласно бокам.
Форсунка с целью разбрызгивания газа.
Пластиковый либо деревяный владелец.
Резиновый рукав с целью телега газа к корпусу игра.
Вентиль регулирования подаваемого газа и длины огня.

В связи с модификации игра обладают последующие различия:

Подача горючего нагнетательная и безынжекторная.
Мощность и потребление газа.
Количество подаваемого огня. Принимать однопламенные и многопламенные.
Способ использования приспособления легкий и электромеханизированный.

Длина игра в связи с ее установки является с 0,8 вплоть до 1 метра масса примерно 1,5 кг.
Кроме того в связи с модификации газовые игра имеют все шансы являться обустроены разными режимами экономии горючего.

Модели горелок для кровли

Для работ согласно укладке крова применяют обусловленный вид приспособления последующих модификаций:

ГГ-2
пропановая микрогорелка с целью подготовки и выполнения водоизоляционных трудов. Отлично годится с целью кровельных трудов незначительного масштаба. Рекомендуется пользоваться молодым специалистам. В основном невысокая цена.
ГГ-2У
подобие предшествующей модификации выделяется кургузой газовой трассой. Преимущественно применяется в малодоступных участках рядом кровле.
ГГ-2С
представляется высококлассной горелкой, и кроме того функционирует в пропане. Содержит 2 вентиля с целью четкой регулирования порядка деятельность и вероятность эксплуатации в очень ветреную погоду.
ГС1-1,7
содержит маленький масса, и объем представляется многоцелевой. Используется с целью сушки и наплавления веществ в кровлю. Дает возможность греть плоскость вплоть до чЕТИРЕСТА градусов.
ГК-1
воздушно-пропановая микрогорелка вооружена удручающим стаканчик и рычагом подачи газа. Используется с целью вытаскивания окраски способом обжигания в древесных поверхностях и гидроизоляции крова.
ГС1-1,0
содержит простой масса и незначительные объемы, что же дает возможность использовать ее с целью гидроизоляции кровель с огромным скатом.
ГГС1-0,5
в главном используется с целью небольших починок крова и принимать экономной в проекте пользования газа.
ГГС4-1,0
содержит 4 стакана подачи огня. Представляется экономной и дает возможность 1 Люду подвергать обработке серьезный надел крова из-за небольшой период времени.
ГВ-3
используется преимущественно с целью прогрева металлов их сварки либо пайки.
ГВ-111Р
используется с целью наплавления в кровлю битуминозных узкорулонных веществ. Кроме того применяют с целью обжига прежней окраски в разных поверхностях.
ГВ-50, ГВ-900
комфортные и свободные в эксплуатации, выделяются протяженностью факела.
ГВ-500
применяю с целью наплавления битуминозных веществ. Дает возможность прогреть подогреваемую плоскость вплоть до ТРИСТА градусов.
ГСВ-850
содержит инжекционный вид подачи горючего. Микрогорелка вооружена вентилем с целью четкой опции подачи газа и рычагом регулирования длины факела.

Необходимо направить интерес в подобные характеристики, равно как:

Потребность горючего.
Размер пламенного факела.
Тепло производительность.
Масса и длинна.

Применение газовых горелок

С целью ремонтных работ и приспособления крова битуминозными веществами преимущественно применяют газовую горелку
. Рядом высококачественной горелке из-за 8 часов трудового времени допускается положить примерно 600 квадратных метров наплавляемого вещества.

Совершение трудов согласно приспособлению и ремонтным работам крова разных видов с использованием газовой игра обязано прокладываться согласно абсолютно всем законам пожарной защищенности.

Для трудов согласно укладке разных площадей крова с использованием газовой игра принимать установленные лимитирования подобные равно как:

Можно единовременно класть никак не наиболее 500 метров квадратных.
При укладывании больше 500 м. 2необходимо присутствие пожарных рукавов с водою.
Имеет доступ к кранам пожарным, обязан являться с четырёх краев мульчируемой крова.
Подача вода При помощи противопожарный рукав обязана брать в каждую пункт укладываемой плоскости.

Этапы работы при укладке материала с использованием кровельной горелки

Процедура укладывания битуминозных либо таким образом именуемых мягеньких наплавляемых веществ с использованием газовой игра заключается с последующих шагов:

Очистка плоскости крова с мусора.
Размотка рулонов в плоскости крова с нахлестом приятель в приятеля никак не меньше 10 см с целью разметки. Впоследствии, что рулоны необходимо смотать и занумеровать.
Грунтование плоскости праймом с целью вытаскивания микротрещин, отколов и вязки пыли.
Совершив разметку плоскости и ее грунтовка, рулоны со временем разматываются и разогреваются газовой горелкой с целью наплавления в плоскость.
На окончательной периода движения укладывания необходимо прогреть горелкой швы наплавленного вещества.

После наплавления веществ с целью предотвращения складок накрытую плоскость необходимо развернуть катком.

Как изготовить газовую горелку своими руками?

Газовую горелку допускается сделать лично в бытовых обстоятельствах с целью данного понадобятся последующие комплектующие:

Выпрямитель с редуктором давления с целью регулирования подачи газа. Брать его допускается с кислородного баллона.
Пробка, что применяется рядом перевозке газовых баллонов.
Жидкотопливный жиклёр с поперечником сопла 0,8 миллиметров. Брать его допускается с бензинной паяльной лампы.
Кусочек железной трассы варианте трубки протяженностью единственный единица с поперечником 10 миллиметров и шириной стен 2 миллиметров.
Ручка с слабо теплопроницаемого вещества. Преимущественно с бревна.
Оболочка и газорассекатель игра (стаканчик). Выточить их допускается с латунного прутка поперечником 20 миллиметров.

Дальнейший процедура установки газовой игра заключается с последующих шагов:

В сделанную ручку вводится дорога и закрепляется клеем.
В точеном корпусе необходимо высверлить 2 радиальных дыры поперечником 5 миллиметров. Кроме того в корпусе необходимо высверлить 4 дыры поперечником 1 миллиметров в стержне рассекателя.
Следующим шагом производства игра достаточно набросок рассекательного стержня в оболочка. Завершенный оболочка необходимо зафиксировать в железную дорога.
В трассы с введенным корпусом необходимо метчиком порезать резьбу и ввернуть форсунку.
На иной исход трассы подсоединяется газовоздушный рукав и закрепляется хомутом.

После установки газовой игра необходимо отвинтить определенный кислородный выпрямитель
и повременить пока что голубое топливо выдавит воздушное пространство в рукаве. Впоследствии что сжечь спичками идущий течение газа с тела (стакана).

Правила безопасности при работе с газовыми горелками для кровли

Действуя с газовой горелкой необходимо жесткое выполнение законов защищенности:

Перед основой деятельность с приспособлением необходимо совершить досмотр игра в объект автоматических дефектов и потери. ant. доход газа. Микрогорелка с целью кровельных работ
Поджог игра невозможно осуществлять вставая пред соплом стакана.
Работы необходимо осуществлять, применяя брезентовые перчатки, спецодежду и обувка.
Работая газовой горелкой, необходимо наблюдать, чтобы никак не перегреть навариваемый сырье. Таким (образом равно как перегревание способен вызвать деструкцию вещества.
На трудовом месте, в каком месте применяется микрогорелка, никак не обязано являться сторонних объектов в особенности легковоспламеняющихся.
При службе с газовой горелкой возле с зоны укладывания обязаны являться ресурсы пожаротушения.
Ремонтник, действующий с приспособлением, никак не обязан перемещаться с подпалённой горелкой ни у кого помимо мульчируемой плоскости.

Принципы защищенности деятельность с газовой горелкой, обязаны соблюдаться всегда и бесспорн
о, таким образом равно как данное гарантия единства функционирующего Лица и находящихся вокруг его людишек.

Газовая микрогорелка представляется необходимым ассистентом рядом укладке крова нежными веществами. Подобное приспособление, равно как газовая микрогорелка содержит обширное использование в строй и исправительных ботах.

Равно как норма, газовые игра применяют с целью наплавления кровельных веществ, выпаливания окраски в разных поверхностях, сварке и пайке разных металлов
. Игра принимать различных видов систем с целью разных типов трудов.

Нужно мгновенно ведь отметить, что же значительно легче и безвреднее достаточно приобрести отделанную горелку, чем делать нее лично. Однако в случае если принимать убежденность в собственных силах и страсть совершать всегда собственными ручками, в таком случае допускается испробовать.

Газовая микрогорелка
– данное трудный аппарат и с целью этого, Для того чтобы произвести его понадобятся некоторые умения, и подробное выполнение большого колличества законов. Однако всегда, ведь Элемент деятельность правильнее сохранить с целью специалистов. В главную очередность данное относится организации подачи и емкости с целью сохранения газа.

Для производства факела применяется металический основание и газорассекатель. Прикрепляют их к ручке с теплоустойчивого бревна.

Шланг с целью подачи газа черпится с газосварочной организации
либо лично стачивается с латуни.

Несмотря в в таком случае, что же по внешнему виду кровельная микрогорелка подобранная собственными ручками достаточно существенно различаться с лавочных аналогов, с собственными главными функциями симпатия управится.

Но рядом службе с ней, необходимо в особенности тщательно концентрировать интерес в мельчайшие протечки газа
либо прочие неполадки. И в том числе и рядом незначимой вопросу службу необходимо прервать незамедлительно. Сведения кровельные игра трудятся в слабом горючем.

Они в особенности важны с целью деятельность рядом крупном температурном минусе, в данном случае их снабжают интегрированным обогревом горючего. Они целиком автоматизированы и готовы трудиться с бензином разного свойства.

Дизельные кровельные игра обустроены высоконапорной воздуходувной концепцией
, что гарантирует устойчивый и надежный поджигание и сокращает формирование сажи.

Горелки в слабом горючем плодотворно выделяются с газовых аналогов
. В дизельной горючее действует в камеру перед большим нажимом, что же приводит к разбрызгиванию воды. И ранее пульверизированные тончайшие частички поджигаются в выходе с сопла, формируя огонь.

В взаимосвязи с нежели, микрогорелка подключается к компрессору и емкости с бензином рядом поддержки маслобензиностойких рукавов.

В домашней мастерской или гараже часто возникает потребность использования высокотемпературной горелки. Применение для нее самое широкое – от паяльных работ до ремонта кровли. Не говоря уже о необходимости разогреть металлическую деталь для обработки.

При слесарных работах по металлу, газовой горелкой можно раскалить заготовку с целью последующего закаливания. Если вы занимаетесь электросваркой – при работе с некоторыми металлами необходимо прогревать место будущего шва.

В магазинах инструмента продаются разнообразные приспособления для безопасной работы с огнем. Горелка на пропане может быть любого размера и любой конфигурации. Величиной с шариковую ручку для ювелирной пайки:

Или много сопловая рампа для разогрева битума на крыше:

Преимущество промышленных вариантов заключаются в сертификате безопасности. Однако в конструкции нет ничего такого, что нельзя повторить в домашних условиях. Поскольку любой товар в магазине стоит немалых денег, мы расскажем, как сделать горелку своими руками.

Важно! Самодельные приспособления для работы с огнем несут в себе потенциальную опасность. Поэтому пропановая горелка, изготовленная без технической экспертизы, эксплуатируется на ваш страх и риск.

Как сделать горелку самостоятельно

Подробно рассмотрим нюансы на которые следует обратить внимание при изготовлении горелки.

Прежде всего, надо использовать тугоплавкие металлы. Правильно настроенная горелка может выдать до 1000° С, поэтому сопло должно соответствовать температуре пламени;
Важно подобрать надежный рабочий кран. Если что-то пойдет не так – в первую очередь перекрывается подача газа, и опасность ликвидируется. Если кран будет пропускать – вам не удастся оперативно загасить пламя;
Узел подключения к источнику газа (баллончик с клапаном или 5 литровый пропановый баллон с редуктором) должен быть надежным. Именно при эксплуатации некачественной запорной арматуры происходит большинство аварий.

Рассмотрим типовую схему и принцип работы инжекторной горелки:

По шлангу (1) подается под давлением газ. Как правило – пропан. Давление формируется за счет испарения сжиженного газа в баллоне, и его достаточно для организации устойчивого и направленного пламени. Редуктор не требуется, количество газа регулируется рабочим краном (2).

Запорный кран находится на вентиле баллона. Его функция только открывать/закрывать подачу топлива, остальные регулировки производятся с помощью рабочего крана.

Трубка подачи газа (3) заводит струю в насадку, и оканчивается ниппелем (6), который задает направление пламени. Ниппель с трубкой, в свою очередь находится в так называемом вкладыше (5). Он организует смешивание газа с атмосферным воздухом.

Вкладыш с трубкой и ниппелем фиксируется в насадке с помощью винта. Как правило, горелка выполняется разборной, для чистки и обслуживания ниппеля.

Сформированная воздушно-газовая смесь направляется в сопло насадки (8), где происходит дополнительное насыщение смеси кислородом из воздуха. Для стабильности горения предусмотрены вентиляционные отверстия (7).

Горелка своими руками изготавливается по чертежу.

Размеры рассчитаны для работы с баллонами до 5 литров.

Об устройстве вкладыша расскажем отдельно, на чертеже указаны размеры:

Трубка вкладыша (1) по внешнему диаметру должна быть на пол миллиметра меньше, чем внутренний диаметр насадки. Внутрь вваривается шайба (2) с отверстиями для подачи воздуха. Втулка (3) предназначена для фиксации трубки с ниппелем.

Особенность конструкции в том, что перемещая вкладку внутри насадки, можно регулировать подсос воздуха через вентиляционный отверстия. Это позволяет регулировать температуру пламени в широких пределах.

Насадку можно выполнить из стальной трубы, но лучше будет выточить ее из стальной болванки на токарном станке.
Форма сопла должна быть несколько заужена на выходе, тогда пламя будет форсированным и температура в зоне горения выше. Используется легированная сталь марки 45.

Способов изготовления вкладыша два: Можно собрать его из двух трубок и стальной шайбы с отверстиями. Конструкция паяется тугоплавким припоем, с обильным флюсованием. А можно выточить ее целиком из стальной болванки. Второй вариант предпочтительней.

Трубка подачи медная или латунная. Со стороны соединения шланга, изготавливается фланец (можно сделать концентрические проточки, для лучшей фиксации). В рабочий торец вкручивается подходящий ниппель. Можно взять его от примуса, или газовой горелки с бытовой плиты.

Важно! При использовании ниппеля от кухонной плиты помните, что в комплекте идут разные форсунки. Для природного или сжиженного газа.

Нам подойдет второй вариант. Когда горелка своими руками готова, необходимо провести первичную отладку.

Настраивается горелка на том газу, который впоследствии будет использоваться. Вставка слегка фиксируется винтом таким образом, чтобы вентиляционные отверстия быль перекрыты наполовину.

Приоткрыв рабочий вентиль, и перемещая вставку, добиваемся ровного, мощного пламени. После чего окончательно закрепляем ее в насадке.

Если вы сделали все правильно, температура на выходе из насадки достигнет 1100° С.

Переходим от теории к практике. Как сделать газовую горелку, используя подручные материалы:

Насадка изготовлена из автомобильного насоса классической конструкции. Такие предметы часто валяются в гараже без дела.

Сталь используется превосходная, размер подходит для газовой горелки.

В тыльной части нарезаем «розочку», концы сводим к центру. В этот пучок будет вставлена подающая трубка.

Деталь подошла от строительного пистолета для монтажной пены.

Это приспособление для многоразового использования, поэтому сталь там прочная, и покрыта тугоплавким хромом.

Толщина трубки почти 1 миллиметр, для жесткости вполне достаточно.

На конце трубки пистолета находится жиклер с шариковым клапаном, для формирования пены. Шарик выбивается тонким шилом, или цыганской иглой. Полученное отверстие достаточно для подачи газа в насадку. Трубка с насадкой соединена с помощью сварки полуавтоматом.

Для соединения конструкции с рабочим краном, использованы обычные сантехнические сгоны с резьбой. Это простая водопроводная труба, никакой особой стали тут не нужно. Та часть горелки, где расположен кран – не нагревается до критических температур. Шаровой газовый кран пришлось покупать;
Держак изготовлен буквально из металлолома. Рукоять из подножки от мотоцикла. Слегка обработав болгаркой, мы получаем оптимальную форму. Хомут для крепления к трубе горелки – от руля того же мотоцикла.

Наконец держака одевается мотоциклетная ручка. И теплоизоляция хорошая, и горелка плотно сидит в руке.

На изготовление ушел один выходной день и 100-120 рублей на покупку крана и штуцера для соединения со шлангом.

В качестве бонуса, посмотрите чертеж опробованного миниатюрного приспособления:

Газовая горелка для пайки делается из иглы от капельницы. Подключается к баллончику для заправки зажигалок.

Вывод! Самодельная газовая горелка – реальность. Только соблюдайте осторожность при эксплуатации!

Простой и эффективный способ сделать газовую горелку своими руками — видео

Также горелки используют для некоторых других работ:

нагревания до больших температур всяких изделий и заготовок;
для высушивания различных поверхностей;
для паяния и разки металла;
для обжигания устаревшей краски с покрытий, что требует больших градусов.

Что это за оборудование?

Важно знать!
Чтобы избежать ожога при работе, на устройстве установлена прочная термостойкая ручка из дерева или пластика. Помимо газа в качестве топлива в горелке может использоваться жидкое топливо. Это уже другая разновидность горелок.

Итак, всю работу условно делят на несколько этапов.

Стоит отметить
, что лучше всего проводить кровельные работы в теплое время года. Это позволит обеспечить большее сцепление наплавляемого материала на поверхность. Однако опыт работ показывает, что при любых погодных условиях работы, выполненные с помощью кровельной горелки работы, имеют высокое качество.

Модели горелок для кровли

ГГ-2.
В качестве топлива в такой горелке используется пропан. Она имеет высокое качество и низкую цену. Это отличная модель для кровли крыши домашнего масштаба. Идеально подойдет для работ по перекрытию гаража.
ГГ-2у.
Это почти такая же модель, как и первая. Отличается только длиной трубки. Такая конструкция устройства удобна для работ в труднодоступных местах для прогревания швов.
ГГ-2С.
Подобная модель вполне считается профессиональной кровельной техникой. Самый сильный ветер не будет страшным для этой газовой горелки. Горелка имеет два корпуса и два вентиля. С таким оборудованием можно довольно точно регулировать желаемый режим работы.
ГГК-1.
В этой модели горелки используется большой стакан.
ГРЖ-1.
Эта горелка используется для кровельных работ при использовании в качестве топлива дизельное топливо или мазут.
ГГС1-1,7.
С помощью этой универсальной модели можно быстро и качественно выполнять все работы. Горелка весит мало.
ГВ-500, ГВ-900.
Это практически одинаковые модели. Разница заключается в длине факела. ГВ-900 имеет факел длиной 90 сантиметров. С ней работать удобно на самой крыше, так как можно стоять в полный рост. ГВ-500 используется немного реже в основном для примыкающих поверхностей.

Правила безопасности при работе с газовыми горелками

Горящее сопло не стоит направлять на людей, шланги или баллон с газом. Это может стать причиной пожара или взрыва баллона, который находится под давлением.

Вывод

На сегодня существуют две технологии укладки рулонных гидроизоляционных материалов, обе имеют свои сильные и слабые стороны.

Для горячего способа нужно использовать газовые горелки, их можно купить готовыми или сделать самостоятельно.

Вне зависимости от конкретного типа все горелки функционируют по единому принципу. Газ подается из баллона по маслостойкому армированному резиновому шлангу. Постоянные значения давление обеспечивает редуктор, при желании параметры могут регулироваться специальным болтом на верхней крышке устройства. Объем топлива регулируется краном. Резиновый шланг надевается на металлическую трубку горелки и плотно прикручивается хомутом. Горелка имеет специальные отверстия по всему периметру, сквозь них поступает воздух для смешивания с газом.

Пламя поджигается и металлическим соплом направляется на нужный участок. Старые образцы грелок поджигаются ручным способом спичками или зажигалками, современные модели имеют пьезоэлементы для удаленного и безопасного розжига.

Конструкция горелки обеспечивает стабильный поток пламени, оно не задувается даже очень сильными порывами ветра. Такие горелки применяются не только во время выполнения кровельных работ. Без них не обходится герметизация металлических трубопроводов, некоторые дорожные работы и т. д.

Какие преимущества имеет современная горелка промышленного изготовления?

Небольшая масса. Вес устройства не превышает 1,5 кг, что существенно облегчает работы. Рука кровельщика не устает, он имеет возможность с одинаковой скоростью разогревать битум. Достигается оптимальная температура всей площади, повышается качество покрытия кровли, увеличивается производительность.
Кран подачи газа и редуктор позволяют плавно регулировать интенсивность пламени. Факел изменяется без остановки работы устройства, мастер принимает решение по ходу укладки с учетом фактического состояния старой поверхности плоской крыши.
На самых современных моделях есть специальные приспособления, исключающие прямой контакт разогретой горелки с рулонными материалами или основанием. Прикасания очень горячей горелки к мембранам могут вызывать полное нарушение их герметичности, что считается браком. Такие участки необходимо ремонтировать, а это отнимает время и финансовые средства.

Виды промышленных газовых горелок

Технические параметры устройств зависят от их назначения, надо выбирать ту, которая наилучшим образом подходит для конкретной работы.

Вид газовой горелки	Назначение и краткое описание
ГГ-2	Относится к классу малых, имеет небольшую длину и диаметр сопла. Применяется для облегчения наплавления гибкой кровли в труднодоступных местах. Расходует небольшое количество газа.
ГГ-2С	Модернизованное устройство с улучшенными параметрами горения. Для расширения сферы использования комплектуется запасными горелками различного диаметра и длины. Мастер имеет возможность по мере необходимости менять их для достижения требуемых температур нагрева битума.
ГГК1	Прочный корпус, используется профессионалами. Может выдерживать длительный цикл, не боится перегрева. Усиленная горелка имеет повышенную массу – это относится к недостаткам устройства.
ГГС1-1,7	Сопло расположено на большом расстоянии от ручки управления – облегчаются работы, можно принимать наиболее удобное положение тела. Кран регулировки подачи газа выполнен из износостойких материалов, сальники полностью исключают протечки газа, что существенно повышает безопасность выполнения кровельных работ.
ГВ	Выпускаются модели ГВ-900 и ГВ-550. Отличаются длиной, первая модель имеет размеры 90 см, вторая 55 см. Во время наплавления кровли можно менять агрегаты с учетом расстояния до основания.

Если газовая горелка изготовлена лицензированным предприятием, то она полстью отвечает существующим нормативным документам по безопасности. Настоятельно не рекомендуется приобретать дешевые подделки, воспламенение агрегатов во время производства работ становится причиной очень тяжелых ожогов.

Цены на различные виды газовых горелок и паяльных ламп

Газовые горелки и паяльные лампы

Как самостоятельно изготовить газовую горелку

Не каждый может ее сделать, надо обладать навыками пайки и сварки, уметь работать на металлообрабатывающих станках, иметь слесарные инструменты. Для изготовления понадобится кусок трубы для сопла длиной 110 мм и диаметром 50 мм.

Размеры могут немного колебаться, но не в широких пределах. Как показывает практика, такое сопло дает достаточное пламя для нагрева кровли и расходует умеренное количество газа. Сопло фиксируется к рукоятке металлическими полосками, их можно проварить или крепить заклепками. Второй вариант отнимает больше времени, но характеризуется повышенной надежностью. Соединение на заклепках не реагирует на многократное нагревание для высоких температур, сварочные швы в таких условиях эксплуатации со временем трескаются.

Газ к горелке подается медной или металлической трубкой. Желательно выбирать медную, к ней можно припаять форсунку, не придется под нее нарезать резьбу внутри металлической трубки. Это намного упрощает работы.

Один из главных элементов газовой горелки – форсунка, диаметр у нее должен быть 0,75 мм. Этот параметр написан на лицевой поверхности. Форсунку можно купить в магазине, второй вариант – открутить со старой газовой плиты.

Шланги одеваются на трубки, диаметры подбираются индивидуально.

Для пайки меди требуется бура, медно-фосфорный пруток, небольшая газовая горелка для нагрева металла.

Шаг 1.
Возьмите плашку и нарежьте на форсунке резьбу. Если она уже есть – отлично, работы меньше. Плашкой работайте очень аккуратно, форсунка тонкая, а медь не имеет большой прочности. Обязательно намажьте поверхности машинным маслом или мыльной водой. Движения плашки должны быть возвратно-поступательными.

Шаг 2.
Впаяйте в трубку небольшой штуцер меньшего диаметра. Делать это надо в такой последовательности.

Подготовьте рабочее место. Лучше для этого использовать шамотные кирпичи, они не пропускают тепло, металл не так охлаждается. Кроме того, шамотные кирпичи не боятся длительного воздействия открытого пламени.
Горелкой нагрейте трубки до темно-красного цвета. Больше надо, перегретая медь теряет свои первоначальные свойства, а это оказывает негативное влияние на ее физические параметры. Нарывайте равномерно по всей окружности места стыковки с запасом по длине.
Захватите припоем немного буры и начинайте паять, постоянно поддерживайте температуру трубок в нужных пределах.
Постепенно по мере припайки поворачивайте трубку. Внимательно следите, чтобы не оставались пропуски, надо добиваться полной герметичности. Шов должен быть ровным, не допускайте образования потеков.
Проверьте качество сваривания по всему периметру, поворачивайте трубку. Если возникли проблемы с герметичностью, то наложите второй слой. Припой экономить не надо – потом могут возникнуть большие проблемы.

Таким же образом приварите с другой стороны трубки штуцер для присоединения резинового шланга.

Важно. После остывания трубки тщательно продуйте ее от окалин и шлака. Постучите по поверхности с различных сторон, воспользуйтесь компрессором и т. д.

Если этого не сделать, то уже во время работы мелкие частички будут засорять сопло форсунки. Придется наплавление кровли останавливать, что повлияет на герметичность крыши. Форсунку можно прочистить только после того, как полностью остынет горелка. А для этого нужно время.

Шаг 3.
Для улучшения внешнего вида можно убрать большие наплывы припоя на наждачном станке. Но это необязательно, правильный процесс пайки дает очень ровный шов.

Шаг 4.
Закрутите на место форсунку, проверьте плотность соединения. Пальцем закройте ее сопло и сильно подуйте в открытый конец. Если есть негерметичность, то чувствуется падение давления воздуха. Тогда надо подтянуть резьбу, если и это не помогает, то смочите все соединения мыльной водой и еще раз подуйте. В местах протечек появятся мыльные пузырьки, их необходимо еще раз пропаять.

Шаг 5.
Вставьте подготовленную трубку с форсункой в сопло, с противоположной стороны наденьте шланг. Для повышения прочности конструкции предварительно на металлические полоски наденьте хомуты. С их помощью они прочно стянутся, горелка будет очень устойчивая.

Шаг 6.
Затяните хомуты. Очень сильно пока не нужно, расстояние форсунки до горелки придется во время испытания регулировать.

Главная медная трубка.
Внешний диаметр 12 мм, внутренний 8 мм. Длина зависит от назначения горелки.
Форсунка.
Толщина стенки 3 мм, длина 110 мм, диаметр 50 мм.
Металлические полоски.
Ширина на 10 мм, толщина 2,5 мм.
Внешний диаметр трубки под форсунку
8 мм, внутренний
6 мм. Он как раз подходит под ее резьбу. Если на форсунке заводская резьба дюймовая, то ее лучше прогнать под метрическую.
С другой стороны трубки припаян наконечник штуцера от газового баллона
. С его помощью фиксируется редуктор, он подходит под диаметр стандартного резинового шланга.
Шланг высокого давления
с внутренним диаметром 9 мм. Он продается в специализированных магазинах, можно приобрести любое количество метров.

Практический совет. Каждый технологический этап имеет очень важное значение и оказывает влияние на безопасность ее использования. Всегда имейте это в виду.

Видео – Самодельная газовая горелка на пропане

Требования правил пользования горелкой

Работа с открытым пламенем считается опасной для здоровья, к ее выполнению допускаются только совершеннолетние.

Во время работы с горелкой на рабочего могут воздействовать следующие неблагоприятные факторы: возникновение пожара или воспламенения кровельного материала, взрыв баллона, термические травмы, отравление парами битума, чрезмерная усталость из-за неудобной позы. Для защиты от перечисленных рисков должны предприниматься специальные меры, каждому работнику необходимо проходить обучение и инструктаж на рабочем месте. Категорически запрещается работать с газовой горелкой в нетрезвом состоянии, каждое нарушение правил техники безопасности должно как можно скорее пресекаться руководящим составом.

Перед началом наплавления нужно освободить рабочее место, предусмотреть конкретное место расположения баллона и горючих кровельных материалов. Ничто не должно мешать свободно передвигается, следует максимально исключить случайное падение. Если есть сомнения в соблюдении требований техники безопасности, то работу нельзя начинать до полного устранения проблем.

В случае возникновения аварийных ситуаций нужно как можно скорее вызывать врача и оказывать первую домедицинскую помощь. При ожогах поврежденные участки следует поливать чистой водой. Категорически запрещается смазывать их жиром, маслом, вазелином и прочими народными средствами. К таким местам нельзя прикасаться руками, запрещается вскрывать пузыри с жидкостью. После возникновения ЧП все работы на крыше полостью прекращаются до приезда соответствующих служб.

После завершения герметизации крыши надо все привести в порядок: убрать за собой строительный мусор, отрезки кровли и т. д. Горелку надо проверить и очистить, если есть повреждения, то сразу выполняется ремонт или замена. Если нет возможности отремонтировать устройство, то надо обязательно об этом помнить. Аппаратура и оборудование должны храниться в специальных местах, к ним ограничивается доступ третьих лиц.

Цены на различные кровельные рулонные материалы

Кровельные рулонные материалы

Видео — Наплавляемая кровля своими руками

Газовые горелки применяются для наплавления гидроизоляционных материалов на плоские крыши различных зданий и сооружений. Какой рулонный материал пригоден для выполнения таких работ, его краткие технические характеристики и практические советы – .

Оптимальным вариантом тепло-, гидроизоляции мягкой кровли являются наплавляемые материалы горелкой газовой для кровли. Это достаточно сложная, трудоемкая процедура, которая осуществляется на высоте. Поэтому подбирают исключительно качественное оборудование, так как от конечного результата будет зависеть эксплуатационный период покрытия крыши.

В этой статье

Конструкционные особенности горелки для крыши

Горелка, предназначенная для работы на кровельной конструкции, представляет собой мобильное устройство, оборудованное специальными ручками для его перемещения.
Масса агрегата составляет порядка 1,5 кг. На горелке устроена деревянная или пластиковая рукоятка для работы, ее длина может достигать одного метра. Такое оборудование специально предназначено для подогрева наплавляемого кровельного покрытия.

Основные операции, которые можно выполнять при помощи кровельной горелки:

обжиг старого лакокрасочного покрытия;
резка, спайка металлических изделий;
сушка поверхностей;
прочие работы, требующие в процессе их выполнения нагревания поверхностей до высоких температур.

Элементы конструкции оборудования:

стакан из жаропрочного металла;
форсунки розжига оборудованы специальной защитой от сильного ветра;
шланг подачи газовой смеси.

Чаще всего для такого оборудования применяется пропановый газ, который подается в корпус по специальному шлангу.
Регулировка подачи газа, длины пламени осуществляется при помощи вентиля, оборудованного на инструменте, а для регулировки расхода газовой смеси дополнительно используется редуктор.

Все конструкции данного оборудования имеют систему воздушного подсоса. Эта функция является обязательной для инструмента. Для увеличения комфортности работы с инструментом дополнительно предусмотрен специальный регулятор режимов работы, который предоставляет возможность экономить топливо при включении режима ожидания. Для розжига пламени инструмента необходимо иметь под рукой зажигалку, спички.

Важно знать! Существует также дизельная горелка для выполнения работ на крыше, но она не пользуется большой популярностью.

Как правильно работать газовой горелкой для крыши

Процедура работы с кровельной горелкой на пропановом газе делится на отдельные этапы. Основным кровельным покрытием, для укладки которого используется подобное оборудование, является рубероид.

Порядок выполнения работ

Перед началом работ осуществляется подготовка основания под рубероид: очистка от строительного мусора, прочих загрязнений, выравнивание поверхности (при потребности осуществляется стяжка из бетонной смеси).
На подготовленном основании раскатывают рубероид, при этом отдельные листы материала кладут друг на друга внахлест.
Затем скатывают рулоны рубероида обратно, фиксируют у основания кровельного ската горелкой газовой для кровли. После этого, прогревая одновременно рубероид и основание крыши, медленно раскатывают рулонное покрытие, тщательно прижимают его к основе. Соседние рулоны спаивают между собой.
Уложенный слой материала необходимо периодически прокатывать катком, чтобы под покрытием не оставалось пузырьков с воздухом. Швы после спайки также прокатывают.

Правила эксплуатации

Запрещено производить монтажные работы посредством газовой горелки, если Т ос меньше «минус» 15°.
При использовании данного оборудования можно перекрыть крышу площадью порядка 500 м 2 .
Устройство должно быть оснащено надежной защитой от сильного ветра, обладать стабильным пламенем горения.

Техника безопасности

Перед проведением кровельных работ газовые шланги, баллон с газом проверяют на пригодность эксплуатации.
Работы производятся только в спецовке, мягкой обуви и со страховочным снаряжением (минимум тросы, ремни безопасности).
Газовый баллон устанавливается вблизи рабочего места, все соединения оборудования должны быть герметичны.
Пламя в момент поджога горелки, в процессе работы запрещено направлять в сторону людей, газового баллона, шлангов.
Нельзя сильно перегревать мягкое покрытие кровли, чтобы не допустить его воспламенения.
Рабочее место запрещено покидать с работающим устройством.
При розжиге горелки, работающей на пропане, предварительно нужно повернуть вентиль вполоборота и продуть устройство. После данной процедуры можно зажигать и настраивать мощность, длину пламени.
Тушить газовую горелку необходимо в несколько этапов: первое — перекрывают подачу газа, второе — опускают рычаг блокировки.

1.
2.
3.
4.
5.

Такие устройства используются также для выполнения ряда других задач:

нагрев до необходимых температур любых заготовок и изделий;
резка и пайка металлов;
сушка поверхностей;
обжиг старой краски.

Что это за оборудование?

Современные горелки имеют устройство, которое помогает регулировать режимы. Так, многие модели имеют так называемый режим ожидания, который позволяет снизить напрасный расход газа в перерывах от работы.

Этапы работы при укладке материала с использованием кровельной горелки

Весь процесс работы можно условно разделить на несколько этапов:

подготовка основания. Для этих целей необходимо очистить основание от мусора и, при необходимости, выровнять его с помощью бетонной стяжки;
по площади крыши раскатывается кровельный материал. При этом соблюдается нахлест в 8-10 см. После выравнивая полос материала и нанесения разметки, его сворачивают обратно в рулоны, закрепляя при этом начало каждой полосы к основанию;
газовая горелка для кровельных работ используется для прогревания нижней части рулона материала и основания кровли. Затем рубероид аккуратно раскатывают, прижимая его к бетонной поверхности;
после закрепления, по полотну проводят раскатным катком, который позволяет удалить из-под материала пузырьки воздуха;
пропановая горелка для кровельных работ используется также и на последнем этапе работ. Необходимо прогреть швы материала, уложенные внахлест. После этого по ним дополнительно проходят валиком.

Кровельные работы с использованием газовых горелок возможны только при температурах воздуха не ниже 15 градусов мороза. Если же необходимо провести ремонт кровли в более суровых условиях, то обязательно необходимо использовать горелку на жидком топливе.

Модели горелок для кровли

Для проведения кровельных работ используются горелки совершенно различных типов:

Правила безопасности при работе с газовыми горелками для кровли

Зажигать горелку можно только находясь сбоку от нее. Пламя горелки во время работы направляют так, чтобы оно не задело людей или элементы самой газовой установки. Если используется кровельная горелка своими руками собранная, то необходимо проявлять особую осторожность.

При включенной горелке запрещается выходить за пределы рабочей зоны или подниматься по лесам.

Ремонт крыши с использованием газовой горелки, смотрите на видео:

Выводы

Источник

— нагрев и просушка кровельных материалов;

— резка и пайка металла;

— обжиг слоя старой краски.

Примерное строение газовой горелки

Газовая горелка имеет достаточно простую конструкцию. Она представляет собой стакан, изготовленный из металла и оснащённый форсункой и рукоятью, которая закреплена на корпусе
.
Для изготовления рукоятки может использоваться жаропрочный пластик или дерево. Газ попадает в корпус, проходя через газопроводный канал. В большинстве случаев для работы горелки применяется пропан под давлением.

Стакан горелки должен иметь форму, которая защищает пламя от задувания ветра.

Составные части горелки для кровли

Стальной вентиль, который можно взять от баллона, предназначенного для хранения сжиженного газа.
Заглушка, которая используется для перевозки газовых баллонов.
Жиклер от паяльной лампы с диаметром сопла 0,8 мм.
Отрезок трубы длиной один метр с внутренним диаметром 10 мм. и толщиной стали 2 мм.
Деревянная ручка.

В качестве рукоятки можно использовать ручку от перегоревшего паяльника.

Поэтапный процесс изготовления горелки

Такие форсунки стоят в покупных моделях

В ремонте кровельных покрытий с необходимостью использовать горячий воздух и даже огонь приходится часто: растопить битум, расплавить изнанку рубероида и даже подпаять край металлического листа. А для этого уже необходимы специальные инструменты. Но почему бы просто не поджечь тот же рубероид самодельным факелом, если наша цель – растопить битум?

Дело в том, что так у вас ничего не получится. Как вы направите огонь в нужное направление, особенно при ветре? И надолго ли хватит таких факелов, ведь работа по укладке кровли предстоит серьезная? Вот эти две основные функции и выполняет газовая горелка. А как ее выбрать, мы сейчас вам подскажем.

Газовая горелка при ремонте кровли – вещь незаменимая. Ею не только укладывают листы рубероида, но и разогревают мастику и даже запаивают небольшие швы и отверстия. Вот полный список всех операций:

Резка и пайка металлических элементов.
Снятие старого слоя краски.
Заделка мелких трещин.
Растопка мастики.
Подогрев листов перед укладкой.
Упрочнение стыковочных швов.

Типичная газовая горелка для кровли состоит из удобной рукоятки, трубки, которая подает газ, и металлического стакана на конце. К специальному разъему рукоятки подключается шланг, и в него от баллона поступает нужное количество газа. А регулировать напор нужно через вентиль на редукции.

На практике все просто: нажимаем на рычаг рукоятки, газ поступает в шланг, и на выходе из стакана образуется горение смеси газа и воздуха, которое мы предварительно разжигаем спичкой. Температура пламени настолько высока, что способна достигнуть 1500°С! При помощи вентиля регулируют не только силу пламени, но и его длину.

Обычные газовые горелки достаточно легкие – в пределах 1-1,5 кг, чтобы вы легко могли их удержать в руке и не уронить от усталости. А роль стакана как раз в том, чтобы сформировать поток пламени в нужное направление. Конструкция стакана имеет именно такую форму, чтобы максимально защитить пламя от задувания ветром. Причем и стакан, и ручка у разных моделей горелок сделаны по-разному. Хотя принцип действия у них один: запускать газовую горелку не сложнее кухонной – при помощи обычной спички или зажигалки.

Почти во всех современных газовых горелках для кровли предусмотрено средство регулировки рабочих режимов: режим ожидания и режим работы. Режим ожидания создан специально, чтобы экономить топливо.

Разные модели современных газовых горелок отличаются друг от друга прежде всего принципом подмешивания воздуха в газ. Более старые горелки подключают к баллону с кислородом, а современные умеют забирать воздуха из атмосферы, что удобнее, конечно. Даже газ, который используют горелки, может быть разным. Там, чаще всего в ход идет пропан, но есть также агрегаты чисто на метане. Но мы отметим также другие отличия, ориентируясь на которые вы сможете сделать правильный выбор.

Стандартная газовая горелка в деле:

Какая качественнее: профессиональная или бюджетная?

Итак, профессиональные подрядчики закупают обычно дорогие профессиональные газовые горелки, которые надежны и безопасны в использовании. А вот домашнему умельцу для оборудования и ремонта крыши собственного дома подойдет и небольшой удобный инструмент без дополнительных притязаний. Будет ли хуже качество работы? Вовсе нет! Просто такая газовая горелка не подходит для промышленных работ, где ее используют едва ли не каждый день и где на первом месте – бесперебойность процессов и абсолютная безопасность.

Не приемлема также такая ситуация, когда бригада выезжает на новый объект (и, конечно же, сроки обязательно горят), а горелка – с дефектом. Нет ни времени, ни резерва для того, чтобы все останавливать и выезжать закупать новое оборудование. Тогда как при аккуратном обращении в руках у домашнего мастера даже самый китайский агрегат прослужит верой и правдой не один десяток лет. Особенно, если его использовать не чаще, чем раз в сезон.

И в итоге что при работе с массивной профессиональной горелкой, что с обычной, вы получите одинаковый результат. Но какой бы дорогой и профессиональной не была газовая горелка, перед каждым использованием обязательно проверяйте ее соединительный шланг, герметичность мест соединений и засорение мундштука. Подобные проблемы встречаются не часто, но, если пропустить какой-то дефект, есть риск серьезных последствий.

Хотя, если у вас появилась идея приобрести самую дешевую «зажигалку» (сколько там крыше гаража надо?), то мы поспешим вас отговорить. Дело в том, что если у газовой горелки окажется слабый редуктор, то толку от огня будет не больше, чем от той же паяльной лампы. Работа будет идти крайне медленно – пока нагреете одну часть листа, вторая уже успеет остыть. В итоге вам просто придется снять редуктор и работать без него на свой страх и риск.

Какая безопаснее: компактная или габаритная?

На первый взгляд кажется, что затаскивать газовый баллон на крыше – затея как раз самая опасная. Тем более, что сегодня можно приобрести более компактные варианты газовых горелок:

Но на самом деле как раз такие баллончики могут стать причиной ожогов и даже пожара. Речь идет о поддельной китайской продукции, которой бывает богат строительный рынок. Большой баллон все-таки стоит далеко от действующей горелки, тогда как маленький баллончик постоянно находится в зоне высокой температуры, что вовсе небезопасно. Решайте сами!

Еще один момент о безопасности. Старайтесь при выборе газовой горелки для кровли избегать подделок и слишком дешевой продукции – это просто небезопасно. Так, наиболее частая проблема таких горелок в том, что в техническом паспорте рабочее давление может быть указано 0,05-0,08 Мпа, а на деле оказывается до 1,6 Мпа, как в любой пропановой горелке. А вот прилагаемый редуктор совершенно не рассчитан на такие параметры, и закрытый клапан может не выдержать давление прямо на кровле. Такой горелке необходим редуктор, но неопытный пользователь об этом может просто не знать.

Какая удобнее: длинная или короткая?

Если вы цените удобство в работе, тогда приобретайте рычажную кровельную горелку, в которой не нужно постоянно закручивать и откручивать вентиль. Но какой длины должна быть ручка?

Так, длина горелки – это не стиль, а важный функциональный момент: короткими, которые не превышают по длине и полуметра, обычно делают частичный ремонт, разогревают отдельные участки и плавят нужные места кровли. А вот для более масштабных работ вам понадобится горелка длиной не менее 80 см.

Обзор предложений рынка

Газовоздушные горелки – самые безопасные в своем роде. Просты в использовании, легкие и создающие пламя достаточно большой мощности. Но современный рынок предлагает также более стандартные варианты, которые работают без кислорода. Выбирайте такую, с какой вам будет комфортнее всего работать:

ГГ-2У: удобные и легкие

ГГ-2С: против сильного ветра

А это уже – профессиональное оборудование. Работает такая горелка на пропане и отличается от предыдущих моделей тем, что отлично работает при сильном ветре. Весь секрет в ее структуре – двух вентилей и двух корпусов, которыми легко точно регулировать режим работы.

ГГС1-1,7: универсальный вариант

Эту модель в строительном мире считают универсальной благодаря ее небольшому весу, размеру и высокой при этом степени производительности. Ею удобно делать сушку кровли и наплавление мягких материалов. При необходимости легко сделать интенсивное пламя до 400°С, что особенно ценно в ремонтных работах. Но работать такой горелкой можно только на горизонтальных участках кровли.

ГГК-1: для точного ремонта

Эта модель отличается более тяжелым и прочным стаканом для обжига старой краски и выполнения гидроизоляции на крыше. Пожалуй, это самая удобная модель для ремонта кровли, тем более что газ в нее подается при помощи рычага.

Горелки ГГС 1-1,0 хорошо подходят для мелких работ, особенно ремонта примыканий, но могут быть задействованы также для укладки гидроизоляции. А вот серия ГГС-1-0,5 радует экономным расходом топлива.

ГГС-4-1,0: четыре раструба

А для профессиональной укладки кровельных материалов применяют модель ГГС-4-1,0, которая оснащена сразу четырьмя раструбами и может прогревать весь рулон сразу – его остается только быстро раскатывать. Значительная экономия времени и сил! Причем справиться с такой работой легко даже одному человеку, но для ремонт всего одной-двух крыш частным домов такое оборудование закупать нет смысла.

ГВ-3: для ремонта металлической кровли

Эта пропановая горелка специально предназначена для подогрева металлов и их ручной спайки, в ее стакане всего 50 мм диаметра.

ГВ-111Р: для зачистки

Еще одна популярная газовая горелка – ГВ-111Р. Ею особенно удобно ремонтировать кровли со старой краской, которую нужно снять, и плавить рулонные битумные материалы.

ГВ-550: для примыканий

Эта модель больше всех других подходит для ремонта точек примыкания кровли. Максимальный нагрев битума при помощи этого инструмента – 300°С.

ГВ-900: сильный огонь

Самый удобный образец, который дает максимальную длину пламени – до 900 мм. Работать при этом можно стоя, во весь рост, что комфортно для ежедневных задач.

Как самостоятельно сделать газовую горелку?

Как и любой другой инструмент, такую горелку вы также можете соорудить собственными руками, если уверены в своей дальнейшей безопасности. Но помните, газовая горелка – прибор сложный, и важно соблюдать все правила.

Для того, чтобы сделать факел, вам понадобится рассекатель и металлический стержень – прикрепите их к рукоятке из особого термостойкого дерева. Из газосварочной системы позаимствуйте шланг для подачи газа. И, наконец, исследуйте агрегат на малейшие протечки газа – это важно!

Или же все можно сделать попроще для небольших кровельных ремонтов (получается достаточно мощная горелка, заметим):

Очевидно, лучше купить готовую газовую горелку со всеми сертификатами, чем даже доверить ее изготовление знакомому хорошему мастеру. Только при покупке обращайте внимание и на материал изготовления горелки – только качественный! Ведь любая горелка разогревается до достаточно высокой температуры, а потому материал должен быть сверхпрочным. Далее, посмотрите на рукоятку – она должна быть оснащена держателем из прочной древесины или термостойкого пластика. Это важно, если вы не хотите неожиданно получить ожоги во время работы.

Вот и все тонкости!

Технология устройства кровельного покрытия из мягких материалов предусматривает укладку кровельного полотна из рубероида возможно как безогневым способом, при помощи специальных растворителей и фиксирующих жидкостей, расплавляющих битумный слой покрытия или огневым способом, когда с помощью газовой горелки нагревается поверхность и рубероид буквально приклеивается к кровле.

При использовании огневого способа применяется и соответствующее оборудование для быстрого, эффективного и мобильного в плане перемещения по кровельной поверхности оборудования – газовые горелки.

Кроме этого, ими производятся и другие кровельные работы:

Подготовительные
– сушка поверхностей в ненастную погоду.
Дополнительные
– обжигается старое лакокрасочное покрытие, разогревается или режется металл.
Ремонтные
– точено прогревается и уплотняется место повреждения покрытия.

Описание, устройство и принцип работы

Газовые горелки по своей сути
– это переносные факелы, сжигающие смесь пропан-бутана и воздуха. Конструктивно, все ручные газовые горелки состоят из металлического стакана, внутри которого расположена газовая форсунка на длинной трубке, с пластиковой рукояткой или рукояткой, сделанной из дерева с регулятором или краном для корректирования потока подачи газа.

Газ подается из баллона по шлангу под давлением.

Принцип работы горелки можно представить таким образом:

Газ под давлением подается через шланг к крану на горелке.
Посредством открытия крана регулируется поток газа на форсунку горелки.
Зажженная форсунка через стакан подает пламя на разогреваемую поверхность.

Большинство ручных кровельных горелок разжигается от спички или зажигалки, но более современные типы инструмента оснащаются пьеза розжигом, что существенно облегчает работу с ними. Конструкция стакана устроена таким образом, что имеет подсос воздуха, а зажженное пламя не задувается даже очень сильными порывами ветра.

Ручные газовые горелки в основном применяются для производства кровельных работ.
Но вместе с тем, на этом область применения инструмента не оканчивается, такой инструмент может с успехом быть применен и в других строительно-монтажных работах, где необходим быстрый локальный нагрев материалов, например, при прокладке трубопроводов при гидроизоляции сварных стыков, при снятии различных покрытий, при разогреве битумной смеси в дорожных работах.

Преимущества и недостатки

Ручная кровельная горелка, сегодня, является по сути наиболее эффективным инструментом при проведении кровельных работ с мягкими покрытиями.

Это во многом связано с тем, что:

Имеет небольшую массу, в среднем около 1,1 кг.
Регулятор позволяет без особого труда регулировать длину факела.
Удобная рукоятка из жаростойкого пластика или дерева позволяет работать в течении долгого времени.
Длина горелки позволяет без лишних движений прогревать рулонное покрытие.
Специальный ограничитель не допустит контакта форсунки с покрытием кровли.

К недостаткам следует отнести:

Небольшой радиус работ, зависящий от длины газоподающих шлангов.
Сложность проведения работ при низких температурах – пропановая газовая смесь сгущается, создаются сложности с розжигом и регулировкой пламени.
Довольно большой расход газа при проведении работ.

Виды

Для выполнения монтажных работ по укладке кровельного покрытия из рулонных материалов огневым способом, используются различные виды газовых горелок, имеющих свою специфику и назначение.

Малый класс горелок ГГ-2

В большинстве способов используется для небольших по объему работ или в домашнем хозяйстве.
Связанно это с небольшими размерами горелки, у нее несколько укорочена газоподающая трубка. Но в то же время, это большой плюс при работе в труднодоступных местах – например, при укладке покрытия на воздуховоды, или ремонтных работах на небольших площадях с использованием малых баллонов.

Горелки типа ГГ-2С

Имеет два корпуса, что позволяет достигать более высокой температуры
, а имеющиеся для каждой форсунки вентиль позволяет регулировать подачу газа и находить оптимальный вариант.

ГГК1

Специально выпускается для тяжелых работ
и отличается повышенной надежностью и прочностью, правда, она несколько тяжеловата.

ГГС1-1,7

Получила большое распространение благодаря небольшому весу
и относительно экономному расходованию газа.

Горелки типа ГВ

Как модель ГВ-900, так и модель ГВ-550 получили распространение благодаря возможности производить прогрев поверхностей в полный рост
, при этом у моделей ГВ-900 факел пламени может достигать 900 мм, а в модели ГВ-550 – более полуметра.

Техника кровли крыши

Технология покрытия кровли мягкими рулонными материалами огневым способом, производится в несколько технологических этапов:

Подготовительный этап:
подготовка бетонного основания, заделка трещин, уборка мусора.
Раскладка рулонного основания
, соединение стыков, проклейка стыков.
Укрепление основания,
посадка его на битумную основу.
С помощью ручной газовой горелки прогревается основание
и укладывается рулонное покрытие, прижимается катком и дополнительно мастикой обрабатываются стыки рулонов.
С помощью горелки
производится прогрев основания и первого слоя покрытия, и производится укладка верхнего слоя.

Техника безопасности

Основными правилами техники безопасности при работе с ручной газовой кровельной горелкой выступают общие правила проведения огневых работ.

К особенным правилам нужно отнести правила газовой безопасности, а именно:

Газовые баллоны должны быть исправны, не иметь видимых дефектов и иметь соответствующее клеймо о пригодности к эксплуатации.
Шланги не должны иметь механических повреждений, порезов, трещин.
Соединения, в том числе шлангов, редукторов, горелки должны быть герметичными не давать утечек газа.
При работе запрещено курить.
Газовые кровельные горелки нельзя использовать при температуре ниже минус 15 градусов Цельсия, это чревато взрывом газового баллона.

Лучшие модели

Кровельная горелка ГГС1-1.7

Имеет два режима пламени – рабочий и дежурный
, оснащена регулировочным вентилем, масса горелки – 880 грамм, средний расход газа около 9 литров в час.

Цена колеблется в пределах 1500 -1900 рублей.

ГВ 3 Р

В отличие от других видов имеет рычажное управление
, вес около 1 кг.

Цена 250-350 рублей.

ГВ – 900

Профессиональный инструмент, оснащена пьезорозжигом
, имеет рычажное управление, длина 900 мм, масса около 900 грамм.

Цена в среднем около 1600 рублей.

Изготовление своими руками

Сама по себе газовая горелка весьма сложный и ответственный прибор. При его изготовлении нужно применять не только знания металловедения, ведь при нагреве пропан разогревает поверхность почти до 1500 градусов.

Еще нужно обеспечить герметичность соединения всех деталей, в том числе и металлических, а здесь не обойтись без токарных работ. Кроме этого, само сопло выхода газовоздушной смеси должно быть определенного диаметра, а достичь такого показателя в домашних условиях практически нереально.

Другим способом изготовления газовой горелки является использование в качестве рабочего органа сопло от газосварочной горелки, стакан можно смастерить из обычной трубы, рукояткой могут послужить деревянные дощечки, а вентиль подойдет и водопроводный.

Саму газовую трубку лучше сделать из латуни, в крайнем случае, из черного металла
, но в этом случае он должен быть тонкостенным, для быстрого охлаждения окружающим воздухом.

При малейших признаках утечки газа немедленно прекратить работы и отключить агрегат, перекрыв подачу газа как на самой горелке, так и на вентиле редуктора газового баллона.

Прошедшее десятилетие характеризовалось появлением революционных изменений в технологии обустройства покрытия мягкой кровли. Классический рубероид уступил место современным наплавляемым материалам. Изменился и состав инструмента, необходимого для выполнения кровельных работ. Ведро с битумом и кисть вытеснила кровельная горелка.

Что это за оборудование?

Газовая горелка
– незаменимый ручной инструмент для выполнения работ по монтажу покрытия мягкой кровли современными наплавляемыми материалами. Факел пламени, формируемый работающей горелкой, позволяет создать локальный нагрев поверхности для выполнения на кровле следующих операций:

просушивание влажных участков подстилающей поверхности;
разогрев и расплавление нижнего битумного слоя наплавляемого рулонного материала.

Помимо выполнения работ на крыше кровельная газовая горелка находит применение:

для нагревания до необходимых температур различных изделий и материалов;
при пайке металлов легкосплавными припоями;
для обжигания старого лакокрасочного покрытия.

Устройство и принцип работы горелки

В состав кровельной газовой горелки входят следующие элементы:

Для работы горелки потребуется следующее дополнительное оборудование:

баллон со сжиженным газом;
газовый редуктор – понижает давление газа из баллона до рабочего (0,1 – 0,15 МПа), стабилизирует газовый поток в горелке;
гибкий шланг – соединяет горелку с выходом редуктора.

Вес горелки небольшой, не более 1 – 1,5 кг. Многие модели имеют возможность переключения в дежурный режим, когда при недлительных перерывах в работе подача газа снижается до минимума, позволяющего не погаснуть пламени.

Удобная опция, экономит газ и избавляет от необходимости повторного зажигания горелки после перерывов в работе. Для розжига горелки, как правило, используется внешний источник пламени: спички или зажигалка.

Модели горелок для кровли

ГГС-1
– наиболее простая и востребованная модель. Длина факела пламени 600 мм. Универсальность и малый вес определяют широкий спектр применения.
ГГ-2
– базовая модель газовой горелки. Обладает прекрасным соотношением цена – качество. Прекрасный выбор для мастеров, выполняющих ремонт кровли своими руками.
ГГ-2У
– модель аналогична ГГ-2, отличается более короткой магистральной трубкой. Удобна для работы в труднодоступных местах.
ГГ-2С
– начало профессиональной серии. Горелка приспособлена для работы при сильном ветре.
ГГК-1
– обладает утяжелённым стаканом и курковым механизмом подачи газа.
ГГС-4-1,0
– имеет 4 стакана, одновременно охватывает пламенем всю ширину рулона. Значительно ускоряет работу при больших объёмах кровельных работ.

Применение газовых горелок

Газовая горелка является практически незаменимым инструментом при кровельных работах с применением наплавляемых материалов. Хорошо подобранная качественная горелка позволяет бригаде из двух человек за один световой день уложить до 60 рулонов наплавляемого материала.

При выполнении работ с открытым пламенем особое внимание должно уделяться неукоснительному соблюдению всех правил пожарной безопасности. Так, если покрываемая зараз площадь превысит 500 квадратных метров, обязательным условием является наличие на объекте пожарных шлангов.

Должен быть обеспечен доступ к шлангам со всех четырёх сторон укрываемой поверхности и возможность пролива водой любой точки настилаемого покрытия.

Этапы работы при укладке материала с использованием кровельной горелки

Работы по обустройству кровли рулонными наплавляемыми материалами выполняются в несколько этапов:

Как изготовить газовую горелку своими руками?

Сегодня производители предлагают огромный ассортимент газовых горелок, способный удовлетворить практически любого пользователя. Но, бывают случаи, когда самодельный инструмент занимает достойное место в домашней мастерской.

Изготовление газовой горелки своими руками вполне осуществимо в домашних условиях. Если по тем или иным причинам вы не можете купить, сделать горелку, можно взять в аренду/, в прокат.

Что для этого потребуется:

Газовый жиклёр с диаметром проходной части сопла 0,8 мм.
Проще всего подобрать от отслужившего свой срок автомобильного карбюратора. Комплектом дополнительных жиклёров зачастую комплектуются домашние газовые плиты.
Газовая магистраль – медная или латунная трубка длиной в 70 – 80 см
. Диаметр и толщина стенок подбираются такими, чтобы можно было с одного края нарезать внутреннюю резьбу для закрепления жиклёра.
Деревянная или пластиковая рукоятка.
Широкий выбор вариантов. Должно быть красиво и удобно.
Стакан – является корпусом горелки и ограждает зону горения.
Можно подобрать кусок тонкостенной металлической трубы длиной в 100 – 140 мм, внутренним диаметром 25 – 40 мм. Можно изготовить из листового металла толщиной в 0,8 – 1 мм. Края соединить сваркой или с помощью заклёпок. Материал для изготовления – мягкое железо, медь, латунь.
Регулирующий вентиль.
Пожалуй, наиболее сложный вопрос в конструкции. Должен легко перекрывать газ, быть удобным в пользовании. Можно поискать среди водопроводной арматуры, можно подобрать с отслужившей свой срок домашней газовой плиты.
Газовый баллон, редуктор, гибкий шланг.
Не стоит ничего изобретать, взять готовое. Эти элементы напрямую затрагивают вопросы безопасной эксплуатации.

Сборку производим в такой последовательности:

В трубке газовой магистрали
с одной стороны нарезаем внутреннюю резьбу и вкручиваем жиклёр.
К этой же стороне трубки снаружи прикрепляем стакан.
Используем три распорки из подручного материала.
В рукоятке просверливаем отверстие
, вставляем в него другой конец газовой магистрали и фиксируем при помощи клея.
Выход регулирующего крана соединяем
с концом магистрали, выступающим с задней части рукоятки.
Вход регулирующего крана подключаем
к гибкому шлангу, фиксируем хомутом.
Соединяем второй конец гибкого шланга
, редуктор, газовый баллон.
Подаём газ, ожидаем пока
газ вытеснит воздух, находящийся в шланге.
Поджигаем, регулируем н
еобходимую длину пламени.

При изготовлении горелки своими руками необходимо помнить, что газовая горелка – инструмент повышенной опасности. Тщательно обдумывайте каждую операцию. Необходимо исключить возможность утечки газа при работе самодельной горелки.

Правила безопасности при работе с газовыми горелками для кровли

Выполнение работ на крыше с использованием газовой горелки затрагивает сразу несколько разделов охраны труда:

работа на высоте;
работа, проводимая с открытым огнём;
обращение с легковоспламеняющимися веществами.

Пользоваться, строго соблюдая технику безопасности – это основа сохранения жизни и здоровья человека.
Соответственно, весь комплекс мер по обеспечению безопасности условно можно разделить на три части.
Меры, предупреждающие падение рабочего с высоты:

наличие обуви, препятствующей соскальзыванию рабочего с поверхности крыши;
страховочные приспособления для исключения падения с высоты;
наличие ограждения рабочей зоны, ходовых мостков и т. д.

Меры по защите рабочих от воздействия повышенных температур:

наличие специальной одежды, рукавиц;
нельзя направлять факел пламени в сторону людей или элементов газовой установки;
нельзя выходить за пределы рабочей зоны или подниматься по лесам с зажжённой горелкой в руках.

Меры противопожарной безопасности:

обеспечить наличие в рабочей зоне первичных средств пожаротушения;
работы с открытым пламенем могут выполняться в светлое время суток в промежутке времени от 8 до 18 часов;
в рабочей зоне может одновременно находиться не более одного баллона со сжиженным газом;
необходимо исключить нагрев газового баллона;
не допускать перегрева и воспламенения наплавляемого материала.

Перед началом работ необходимо осмотреть газовое оборудование и убедиться в его работоспособности. Проверить герметичность соединений баллона, редуктора, шланга и горелки.

Выводы

Практика показывает, что для успешного выполнения любой работы необходимо решить две основные задачи:

тщательно и всесторонне изучить предмет предстоящей работы;
правильно подобрать необходимый инструмент.

Знание даёт 50% успеха в предстоящей работе, а качественный, с умом подобранный инструмент – 80%. Действуйте, все в ваших руках!

Когда требуется обустроить мягкую кровлю на большой площади, применение клеевых составов становится делом малопроизводительным и затратным. Некоторые виды кровельных материалов – из тех же окисленных битумов — плохо поддаются склеиванию, и шов на стыках получается ненадежным. В качестве альтернативного способа монтажа применяется горелка пропановая для кровельных работ – инструмент для монтажа наплавляемой гидроизоляции. Это приспособление очень эффективное и универсальное, оправдывает свое применение на все сто процентов.

Виды газовых горелок

Конечно, горелки существуют не только пропановые. Также имеется целая классификация по различным признакам. Давайте разберемся с этим немного подробнее.

Принцип работы газовой горелки

Работают пропановые горелки от газовых баллонов, на которые устанавливается редуктор или иное газораспределительное устройство. При небольшом объеме работ для баллонов с пропаном допускается их установка на крыше, в остальных случаях их ставят ниже, соединяя с горелками через шланги, длина которых не должна быть более 15 м.

Используются горелки не только для соединения рулонных гидроизоляционных материалов, но и прочих задач. Например, для демонтажа старой кровли, снятия краски, разогрева металлических труб перед их сваркой, прогрева застывающего битума и прочего – оборудование многофункционально.

Интересно знать!
Пропановые горелки являются устройствами, для работы которых используются горючие, взрывоопасные смеси. Поэтому промышленное изготовление этих устройств допускается только по техническим нормативам, установленным ГОСТ 17356-89.

Государственный стандарт регламентирует следующие технические показатели:

запорные органы, управляющие подачей газа, должны быть полностью герметичными;
пропан должен подаваться плавно, чтобы избежать возможности взрыва;
устройства необходимо оборудовать противоветровой защитой, чтобы не допустить произвольного затухания пламени;
требуется, чтобы аппарат надежно отключался за определенное время;
установлены пределы тепловой мощности.

Если вас интересует более детальная информация, обращайтесь к тексту названного документа.

Конструкция газовой горелки

Теперь рассмотрим, как устроена пропановая горелка — какие узлы имеются и для чего они предназначены. В качестве примера рассмотрим комбинированную газовоздушную горелку, подсасывающую воздух из окружающего пространства.

Камера предварительного разогрева топлива
– емкость, внутри которой установлен электрический нагревательный элемент с возможностью регулировки силы подаваемого на него тока. Данный узел может устанавливаться опционно, например, когда требуется выполнять работы при отрицательных температурах воздуха.
Корпус горелки
– эта часть устройства изготавливается из жаропрочной стали, в ней происходит смешивание топливной струи с воздухом.
Форсунка
– элемент соединяется с корпусом через накидную гайку, имеющую герметичное уплотнение.
Управляющий клапан
– узел, выполняющий контроль над значением давления пропана на любой момент времени. Стоит заметить, что при длительных перерывах подача газа будет отключена автоматически.
Удлинительная трубка
– в нее поступает горючая смесь от разделителя потока. Последняя деталь установлена сразу за форсункой.
Мундштук
– форма этого элемента определяет ширину горючей смеси на выходе из сопла. Также он предназначен для защиты пламени от ветра.
Управляющий вентиль
– регулирует подачу горючей смеси, а соответственно и длину вырывающегося из сопла пламени.
Ручка
, изготовленная из жаропрочного пластика – позволяет с удобством и безопасностью управлять инструментом.

Помимо перечисленного, в комплект поставки могут входить и дополнительные детали. Например, набор уплотнительных паронитовых прокладок, сменный инжектор, соединительный хомут на баллон.

Интересно знать!
Баллон под пропановую горелку приобретается отдельно. Большинство устройств рассчитано на использование совместно с баллонами на 50 л емкости, сваренных из стали. Технические нормативы для данных баллонов установлены ГОСТ 15860-84, действующим по сей день.

Для использования газовоздушных горелок требуется также одноступенчатый редуктор на баллон, который обеспечит нормальное давление подаваемого топлива. Также не обойтись без резинового шланга комбинированного типа. Класс изделия – первый, по еще более старому ГОСТ 9356-75. Шланг должен иметь нитяную оплетку и быть диаметром 9 мм.

Как пользоваться горелкой

Пользование кровельной горелкой осуществляется в следующей последовательности.

Перед тем как осуществить запуск, обязательно необходимо проверить герметичность уплотнительных прокладок. Для этой цели необходимо через горелку пропустить воздух.
Если обнаруживается утечка, то уплотнительные кольца нужно заменить на новые, промазав их герметиком. После этой процедуры горелкой можно будет воспользоваться не ранее чем через сутки.
При запуске первым делом открывается вентиль на подачу воздуха, потом – газа. Далее при помощи имеющейся системы поджига (пьезоэлемент, зажигалка, спичка) воспламеняется горючая смесь на выходе из сопла.
Перемещается рассекатель, чтобы отрегулировать достаточную длину факела, мундштуком регулируется его ширина.

Совет!
При необходимости на мундштук устанавливается переходник-раструб на несколько рабочих сопел.

Отключение горелки выполняется строго в обратной последовательности.

Как правильно выбрать горелку для кровельных работ

Прежде всего, необходимо оценить все важные эксплуатационные характеристики устройства, к коим относятся:

расход газа, кг/ч;
выдаваемая мощность, кВт;
максимально возможная ширина прогреваемого участка рубероида или иного кровельного материала, который применяется для устройства мягкой кровли;
возможные пределы длины пламени (факела), мм;
номинальный температурный разогрев поверхности, °С;
расход топлива в кг/м кв. укладываемой поверхности;
вес устройства.

Конечно, каждый будет смотреть на наиболее важные для него характеристики, но в первую очередь стоит все же обратить внимание на удобство использования оборудования. Самый простой пример – если пытаться долгое время работать горелкой, вес которой составляет 1,5-2 кг, то достаточно быстро у вас устанет рука, и эффективность работы существенно снизится. По таким же рассуждениям можно определиться и с длиной факела – обычно ориентируются на значение 300-900 мм. При максимальной длине горелкой можно спокойно работать стоя.

Ряд характеристик стоит подбирать согласно теплоемкости укладываемой мягкой кровли. Например, для обычного рубероида требуется рабочая температура 160-180 градусов, тогда как для наплавляемых материалов этого будет недостаточно, ведь их рабочая температура составляет 300-350 градусов.

Производительность горелки можно высчитать по очень простой формуле, в которой задействованы следующие величины: W – тепловая мощность оборудования; V – расход топлива; Q – теплотворная способность пропана, которая равна 18,88 кВт*ч/кг; n – количество насадок-раструбов (сопел), по которым пламя направляется на растапливаемый (разогреваемый) объект, он же – кровельный материал; η = 0,8…0,91 – это КПД самого процесса нагревания (этот параметр будет падать с увеличение количества активных насадок).

Сама формула выглядит так: V = W/Qnη.

Таблица. Самые популярные на сегодня модели пропановых горелок, представленных на рынке.

Можно ли сделать газовую горелку самому

Теперь обсудим возможность самостоятельного изготовления пропановой горелки. Конечно же, это все реализуемо, однако ввиду требований по герметизации всех деталей, а также высокой точности их изготовления, сделать это на практике становится очень сложным
. А если взять в расчет невысокую стоимость заводских приборов, то и смысл в этом пропадает. Самой важной частью работы при сборке является изготовление узла подачи и смешивания топлива, поэтому часто при такой работе используются запчасти от других приборов. Давайте попробуем описать процесс самостоятельной сборки.

На схеме выше показано примерное строение пропановой горелки – основные элементы конструкции мы уже с вами разбирали. При сборке не будем изготавливать все, и воспользуемся запасными частями от прочей техники, которая может быть у вас в наличии. Нам понадобятся:

вентиль из стали – взять его можно от любого баллона, предназначенного для хранения сжиженного газа;
заглушка – ее обычно используют при перевозке газовых баллонов;
от паяльной лампы мы позаимствуем жиклер, сопло которого должно составлять 0,8 мм;
нужна будет и металлическая труба – ее внутренний диаметр должен составлять 10 мм, а толщина стеной быть не меньше 2 мм;
деревянная ручка – эту деталь можно изготовить и самому.

Теперь давайте разберем наши шаги в работе:

стальную трубу, которую мы будем использовать в качестве подводящей трубки, закрепляем в ручке. Сделать это можно при помощи клея;
изготавливаем корпус и рассекатель из латунного прутка диаметром 20 мм. В корпусе нужно высверлить два радиальных отверстия диаметром в 5 мм, 4 отверстия делаются в стержне рассекателя (диаметр – 1 мм);
осуществляется сборка – рассекатель запрессовывается в корпус с большим натягом. Внутрь корпуса устанавливается с зазором фланец так, чтобы внутренний диаметр корпуса был больше на 0,6 мм. Полученная таким образом щель будет тормозить газовый поток, подводимый к отверстиям запальника;
из стального прутика необходимо выточить форсунку;

Совет!
Для того чтобы сделать в металле тонкое отверстие, берем сверло на 2 мм и делаем глухое отверстие так, чтобы наконечник не доходил до конца металла 1,5 мм. Затем используется сверло диаметром 0,4 мм, чтобы сделать перемычку. Далее полученное отверстие зачеканивается молотком, после чего торец подтачивается шлифовальной бумагой. Делается это до тех пор, пока не будет получено отверстие нужного сечения, то есть до того, когда форсунка сможет быть надета на наконечник трубки с резьбой.

на задний конец трубки надевается подводящий шланг и фиксируется металлическим хомутом;
на редукторе выставляется рабочее давление, и подается газ;
ждем, пока из шланга не выйдет весь воздух, после чего поджигаем газ, внеся его в пламя газовой комфорки;
после этого нужно отшлифовать торец. Пламя на горелке должно быть длиной 5 см;
корпус с рассекателем надевается на наружную резьбу форсунки. Горелка должна выдавать ровное пламя без копоти – чтобы добиться такого эффекта, нужно медленно проворачивать корпус по резьбе на форсунке;
свободное резьбовое соединение уплотняется ФУМ лентой.

На этом все. Надеемся, материал был для вас понятным и полезным.

Видео — Тест кровельной горелки с пьезоподжигом

Видео — Горелка кровельная (ГЗВ) портативная под цанговый баллон

Источник

Холодная технология укладки рулонных материалов. Основание тщательно промазывается специальной битумной мастикой, к подготовленному участку плотно приклеивается рулонный материал. Преимущества технологии – полная безопасность, максимальная простота. Нет надобности использовать открытий огонь.

Укладка рулонной кровли холодным методом
Наплавляемая технология. Битум нагревается до жидкого состояния газовой горелкой. Такие работы требуют определенной практики и большого внимания, нарушение режимов и технологий становится причиной преждевременного появления протечек. Только точное выполнение рекомендаций производителя гарантирует надежность и длительность эксплуатации покрытий.

Рулонная наплавляемая кровля

Газовая горелка для кровли

Принцип работы горелки

Горелка газовая для кровельных работ

Применение кровельной горелки

Какие преимущества имеет современная горелка промышленного изготовления?

Небольшая масса. Вес устройства не превышает 1,5 кг, что существенно облегчает работы. Рука кровельщика не устает, он имеет возможность с одинаковой скоростью разогревать битум. Достигается оптимальная температура всей площади, повышается качество покрытия кровли, увеличивается производительность.
Кран подачи газа и редуктор позволяют плавно регулировать интенсивность пламени. Факел изменяется без остановки работы устройства, мастер принимает решение по ходу укладки с учетом фактического состояния старой поверхности плоской крыши.
На самых современных моделях есть специальные приспособления, исключающие прямой контакт разогретой горелки с рулонными материалами или основанием. Прикасания очень горячей горелки к мембранам могут вызывать полное нарушение их герметичности, что считается браком. Такие участки необходимо ремонтировать, а это отнимает время и финансовые средства.

Виды промышленных газовых горелок

Вид газовой горелки	Назначение и краткое описание
ГГ-2	Относится к классу малых, имеет небольшую длину и диаметр сопла. Применяется для облегчения наплавления гибкой кровли в труднодоступных местах. Расходует небольшое количество газа.
ГГ-2С	Модернизованное устройство с улучшенными параметрами горения. Для расширения сферы использования комплектуется запасными горелками различного диаметра и длины. Мастер имеет возможность по мере необходимости менять их для достижения требуемых температур нагрева битума.
ГГК1	Прочный корпус, используется профессионалами. Может выдерживать длительный цикл, не боится перегрева. Усиленная горелка имеет повышенную массу – это относится к недостаткам устройства.
ГГС1-1,7	Сопло расположено на большом расстоянии от ручки управления – облегчаются работы, можно принимать наиболее удобное положение тела. Кран регулировки подачи газа выполнен из износостойких материалов, сальники полностью исключают протечки газа, что существенно повышает безопасность выполнения кровельных работ.
ГВ	Выпускаются модели ГВ-900 и ГВ-550. Отличаются длиной, первая модель имеет размеры 90 см, вторая 55 см. Во время наплавления кровли можно менять агрегаты с учетом расстояния до основания.

Горелка газовоздушная инжекторная ГГ-2у

Горелка газовая курковая ГГК1 ULTRATurbo

Цены на различные виды газовых горелок и паяльных ламп

~~Газовые горелки и паяльные лампы~~

Как самостоятельно изготовить газовую горелку

Кусок трубы для сопла

Соединение на заклепках

Трубка

Форсунки

Шланги одеваются на трубки, диаметры подбираются индивидуально.

Для пайки меди требуется бура, медно-фосфорный пруток, небольшая газовая горелка для нагрева металла.

Шаг 1. Возьмите плашку и нарежьте на форсунке резьбу. Если она уже есть – отлично, работы меньше. Плашкой работайте очень аккуратно, форсунка тонкая, а медь не имеет большой прочности. Обязательно намажьте поверхности машинным маслом или мыльной водой. Движения плашки должны быть возвратно-поступательными.

Шаг 2. Впаяйте в трубку небольшой штуцер меньшего диаметра. Делать это надо в такой последовательности.

Подготовьте рабочее место. Лучше для этого использовать шамотные кирпичи, они не пропускают тепло, металл не так охлаждается. Кроме того, шамотные кирпичи не боятся длительного воздействия открытого пламени.
Горелкой нагрейте трубки до темно-красного цвета. Больше надо, перегретая медь теряет свои первоначальные свойства, а это оказывает негативное влияние на ее физические параметры. Нарывайте равномерно по всей окружности места стыковки с запасом по длине.
Захватите припоем немного буры и начинайте паять, постоянно поддерживайте температуру трубок в нужных пределах.
Постепенно по мере припайки поворачивайте трубку. Внимательно следите, чтобы не оставались пропуски, надо добиваться полной герметичности. Шов должен быть ровным, не допускайте образования потеков.
Проверьте качество сваривания по всему периметру, поворачивайте трубку. Если возникли проблемы с герметичностью, то наложите второй слой. Припой экономить не надо – потом могут возникнуть большие проблемы.

Припаивание штуцера

Таким же образом приварите с другой стороны трубки штуцер для присоединения резинового шланга.

Важно. После остывания трубки тщательно продуйте ее от окалин и шлака. Постучите по поверхности с различных сторон, воспользуйтесь компрессором и т. д.

Шаг 3. Для улучшения внешнего вида можно убрать большие наплывы припоя на наждачном станке. Но это необязательно, правильный процесс пайки дает очень ровный шов.

Шаг 4. Закрутите на место форсунку, проверьте плотность соединения. Пальцем закройте ее сопло и сильно подуйте в открытый конец. Если есть негерметичность, то чувствуется падение давления воздуха. Тогда надо подтянуть резьбу, если и это не помогает, то смочите все соединения мыльной водой и еще раз подуйте. В местах протечек появятся мыльные пузырьки, их необходимо еще раз пропаять.

Форсунку нужно прикрутить

Шаг 5. Вставьте подготовленную трубку с форсункой в сопло, с противоположной стороны наденьте шланг. Для повышения прочности конструкции предварительно на металлические полоски наденьте хомуты. С их помощью они прочно стянутся, горелка будет очень устойчивая.

Сборка элементов

Шаг 6. Затяните хомуты. Очень сильно пока не нужно, расстояние форсунки до горелки придется во время испытания регулировать.

Затягивание хомутов

Горелка в сборе

Рекомендованные размеры деталей.

Главная медная трубка. Внешний диаметр 12 мм, внутренний 8 мм. Длина зависит от назначения горелки.
Форсунка. Толщина стенки 3 мм, длина 110 мм, диаметр 50 мм.
Металлические полоски. Ширина на 10 мм, толщина 2,5 мм.
Внешний диаметр трубки под форсунку 8 мм, внутренний 6 мм. Он как раз подходит под ее резьбу. Если на форсунке заводская резьба дюймовая, то ее лучше прогнать под метрическую.
С другой стороны трубки припаян наконечник штуцера от газового баллона. С его помощью фиксируется редуктор, он подходит под диаметр стандартного резинового шланга.
Шланг высокого давления с внутренним диаметром 9 мм. Он продается в специализированных магазинах, можно приобрести любое количество метров.

Практический совет. Каждый технологический этап имеет очень важное значение и оказывает влияние на безопасность ее использования. Всегда имейте это в виду.

Видео – Самодельная газовая горелка на пропане

Требования правил пользования горелкой

Газовый баллон всегда ставьте только вертикально на твердой ровной поверхности крыше, при возможности в тени. На сильном солнце его лучше укрывать. Если наплавление делается в закрытых помещениях, то надо обеспечить эффективную вентиляцию. Баллоны следует предохранять от ударов.

Газовый баллон всегда ставьте только вертикально
Все устройства, которые подключаются к баллону, необходимо периодически проверять на механическую прочность и герметичность. Запрещается работать с неисправным оборудованием. Пред каждым подключением горелку и шланги нужно очищать от грязи. Длина резинового шланга должна превышать 8 м.

Оборудование должно быть исправным
Если намечается перерыв в работе, то пламя обязательно нужно погасить. Рабочему ходить с горящей горелкой вне зоны проведения кровельных работ. Нельзя держать шланги под мышкой или обматывать вокруг пояса. По возможности надо работать с наветренной стороны.

Если необходимо сделать перерыв в работе, пламя обязательно нужно погасить

Работа должна выполняться в соответствии с техникой безопасности

После завершения герметизации крыши надо все привести в порядок, нельзя оставлять горелку и баллон на улице

Цены на различные кровельные рулонные материалы

~~Кровельные рулонные материалы~~

Видео — Наплавляемая кровля своими руками

Газовые горелки применяются для наплавления гидроизоляционных материалов на плоские крыши различных зданий и сооружений. Какой рулонный материал пригоден для выполнения таких работ, его краткие технические характеристики и практические советы – вся эта информация есть на нашем сайте.

Источник
