Газовая пушка непрямого нагрева с отводом газов своими руками

Как сделать газовую тепловую пушку своими руками

Здесь вы узнаете:

По принципу действия заводские и самодельные газовые тепловые пушки похожи на обычные вентиляторы. Но эти устройства нагнетают в помещение воздух. Он попадает внутрь корпуса агрегата и там нагревается. Нагрев происходит с помощью горелок, работающих на различном топливе, или электрического ТЭНа. Тепловые пушки применяют для решения разнообразных задач. Область применения:

Производственные зоны. Осуществляется обогрев больших помещений.
Сельское хозяйство. Используются при необходимости поддержания требуемого микроклимата (в теплицах, парниках).
Строительство. Применяется для ускоренной сушки обработанной поверхности, а также при монтаже натяжных потолков.
Быт. Нагрев хозяйственных построек, а также жилых помещений во время отсутствия отопления.

При применении нужно соблюдать технику пожарной безопасности. Особенно это касается использования вблизи воспламеняющихся материалов.

Тепловые пушки различаются, как минимум, конструкцией

Особенности газовых теплопушек

Газовые пушки часто применяются не только в промышленности, но и в быту, например, для обогрева дачных домиков либо гаражей. Подобные устройства уступают электрическим по мобильности, но являются более экономичными. К тому же у подобных приборов достаточно высокая мощность, показатель которой может достигать 140 кВт.

Обогреватели могут работать на природном либо сжиженном газе, однако им также необходим доступ к электросетям, поскольку функционирование вентилятора, термостата и других составных частей без электричества невозможно.

Для работы газовых теплопушек могут использоваться различные модификации природного газа:

голубое топливо, проходящее по магистралям;
бутан или пропан в специализированных баллонах.

Модели большой мощностью могут подсоединяться к газовому трубопроводу специальным шлангом, что обеспечивает их непрерывную работу. Следует учесть, что подобные агрегаты обычно бывают стационарными, поскольку их передвижение несколько затруднено.

На баллонном топливе функционируют компактные мобильные приборы. В некоторых случаях пушка подсоединяется шлангом к крупному баллону, который стоит неподвижно. В других – небольшой резервуар с газом является элементом конструкции агрегата.

Для работы переносных газовых устройств (сделанных самостоятельно или в заводских условиях) используется газ в баллонах разного типа

Во многих современных моделях газовых теплопушек предусматриваются добавочные функции, например, защита корпуса от перегрева, автоматическое отключение устройства, контроль за пламенем.

Дополнительная информация об устройстве и различных модификациях газовых пушек приведена в этой статье.

Разновидности газовых пушек

Воздух может нагреваться одним из двух способов:

Газовыми пушки (своими руками или заводского производства) с прямым нагревом имеют достаточно простую конструкцию, отчего и стоимость их невысокая. В них горелка ничем не изолируется, так что в помещение, помимо прогретого воздуха, попадают и продукты сжигания газа. По этой причине прибор компактен и демонстрирует хороший КПД. Но если его и использовать для обогрева жилого помещения, то нужно сначала позаботиться о том, чтобы в нем (помещении) была хорошая вентиляционная система, которая отводила бы продукты горения.

Пушки, функционирующие по непрямому принципу, оборудуются изолированными камерами сгорания. В них имеются специальные патрубки, которыми эти продукты отводятся и которые подсоединяются к общему дымоходу. Они идеально подходят для любого типа помещений, где собирается много людей.

Все это – описание стационарных пушек, но кроме них, существуют и пушки портативные или мобильные. Они используются вместе с газовыми баллонами. Дабы было удобно транспортировать и эксплуатировать прибор, на нем есть специальные колеса и ручки.

Обратите внимание! Мобильные пушки требуют четкого соблюдения правил безопасности.

Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении.

Изготовление газовой тепловой пушки своими руками

В продаже имеются различные модели газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.

Чтобы изготовить такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,

Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу. Такая конструкция позволяет во время ее работы находиться в обогреваемом помещении.

Для создания газовой пушки потребуются следующие материалы:

труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
труба такой же длины, но диаметром 80 мм для камеры сгорания;
труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
газовая горелка, оснащеная пьезоподжигом;
любой осевой вентилятор, имеющий круглый фланец.

Принципиальная схему газовой тепловой пушки смотрите ниже.

Сборка самодельной газовой пушки, снабженной камерой сгорания, осуществляется в следующем порядке:

С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.
Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.

Сборка газовой пушки с прямым нагревом выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.

Пробный запуск

Для использования пушки нужно произвести некоторые процедуры.

Зажигаем зажигалку, поднеся ее к отверстию для разжигания топлива.
Открываем вентиль, дабы газ начал поступать.
Когда газ загорится, убираем зажигалку обратно.
Включаем вентилятор.

Если же вкратце рассмотреть технологию изготовления такого рода тепловой пушки, то выглядит она следующим образом:

крепим на горелке металлический диск-удлинитель;
удлиняем трубу, необходимую для газоснабжения прибора;
устанавливаем железные пластинки, необходимые для улучшения теплоотдачи;
устанавливаем хомут с одной стороны удлинителя, после этого необходимо закрепить собственно теплообменник;
собираем все устройство грелки целиком;
проделываем в теплообменнике дырочки для того, чтобы сквозь них выходил горячий воздух;
на второе окончание трубы привариваем металлическое кольцо;
на теплообменник устанавливаем выключатель, который будет включать/выключать вентилятор;
непосредственно сборка вентилятора.

Не стоит забывать о том, что газовая пушка своими руками нуждается еще и в корпусе. Этот корпус, как известно, более всего походит на обычную трубу, так что мы вполне можем изготовить его собственноручно. Для этого берем не слишком толстый лист стали, обрезаем, дабы придать ему необходимых размеров, и сворачиваем в трубу.

Дабы соединить между собой края листа, можно прибегнуть к методу соединительного замка. Если по той или иной причине вы не можете этого сделать, то воспользуйтесь обычными закрепительными болтами.

Что же, вот мы и рассмотрели особенности, принцип работы и технологию изготовления такого прибора, как газовая тепловая пушка. Это устройство имеет большую популярность в виду экономичности и возможности обогрева помещений с большой площадью в рекордно короткое время. Сделать его можно и собственноручно, достаточно иметь перечень необходимые инструментов, материалов, а также немного терпения.

Техника безопасности

Такое устройство является пожароопасной техникой, поэтому необходимо соблюдать все правила безопасности. Требования по эксплуатации прибора:

Самодельную газовую пушку нельзя оставлять без надзора. Заводские часто имеют автоматическую систему безопасности, которая перекрывает подачу газа в экстренных случаях.
Нельзя использовать устройства в местах, где находятся пожароопасные предметы и вещества.
Должна обеспечиваться хорошая вентиляция помещения.
Прибор открытого нагрева воздуха должен располагаться только на ровных поверхностях, чтобы положение было устойчивым.
Нельзя использовать на улице во время выпадения осадков.

Перед началом эксплуатации устройства нужно убедиться, что розетка заземлена. Торцы пушки можно накрыть металлической сеткой, чтобы рассеять воздушный поток.

Как выбрать газовую пушку в магазине и на что ориентироваться

При выборе газовой пушки для бытового использования следует в первую очередь обращать внимание на следующие параметры:

Мощность. Измеряется в кВт, иногда производители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, необходимо подсчитать общий объем планируемого для обогрева пушкой помещения и получившуюся цифру разделить на 2. Таким образом получится минимальная мощность пушки, с помощью которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. К примеру, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она оптимально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это абсолютно разные показатели).
Тип подключения. Имеется ввиду, с закрытой или открытой горелкой. Первые – более дорогостоящие и они используются для «аварийного» отопления жилых помещений. Для других целей покупать их не стоит. Открытые – оптимальный вариант для гаражей, сараев, складов и других нежилых помещений.
Наличие автоподжога. В принципе, функция не обязательна. Более того, пьеза-элементы достаточно быстро выходят из строя, но при этом их наличие почти на 10 – 20% удорожает стоимость пушки.
Наличие дополнительных функций. Имеется ввиду, регулировка скорости вращения вентилятора, система датчиков, терморегуляторы и так далее. Все они помогают автоматизировать работу пушки, но при этом производители не рекомендуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех самых датчиков тоже удорожает конечную стоимость устройства. Если необходимо сэкономить, то можно покупать пушку без всех этих датчиков.
Питание для вентилятора. Встречается либо от 220В, либо от 12В постоянного тока. Последний вариант удобен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если такой функционал не нужен, то лучше брать с самым простым двигателем на 220В. Ещё лучше – без щеток (такие двигатели очень надежны и долговечны, но стоят достаточно дорого).

Принцип работы газовой пушки

Таблица 1. Ключевые параметры газовых пушек, которые необходимо учесть при покупке.

Мощность	Не менее 1 кВт на 10 м 2 отапливаемого помещения
Тип газа, на котором работает пушка	Метан – для подключения к бытовой газовой сети, пропан – для баллонов. Встречаются и «универсальные» пушки, но стоят они дорого, а ломаются часто из-за сложной технической конструкции (там одновременно работает 2 раздельных клапана)
Автоподжог	Рекомендуется брать без автоподжога – такие модели стоят дешевле, их запуск не опасен
Наличие дополнительных датчиков	Не обязательно. Большей их частью пользоваться никто не будет – проверено на практике
Питание электромотора вентилятора	С поддержкой подключения к 12В покупать тогда, если обогреватель будет использоваться как мобильный. В остальных случаях – только 220В
Закрытая или открытая горелка	Закрытая – для обогрева жилых помещений, открытая – для всех остальных

Вариант использования газовых пушек — для монтирования натяжных потолков. Под действием высокой температуры ПВХ-полотно легко растягивается, на нем не остается складок и вмятин

Как самостоятельно сделать газовую пушку

Едва ли зимой существуют более насущные проблемы, чем проблемы с качественным отоплением объектов. Для их решения используется специальное оборудование, одним из наиболее распространенным среди него является тепловая пушка, в частности, газовая. Сегодня мы поговорим о том, как изготавливить газовую пушку своими руками и можно ли это сделать в принципе.

Отметим, что тепловые газовые пушки стали очень популярными у нас в последнее время. И причиной тому не только специфичный климат, но и достаточно большое количество дач и загородных домов. Словом, у таких устройств есть масса преимуществ.

Достаточно быстрый монтаж/демонтаж.
Они безопасны.
После установки они сразу же готовы к обогреву.
Они мобильны и компактны.
Воздух во всем помещении прогревается очень быстро.
Вы сможете самостоятельно регулировать режим температуры.
Наконец, внушительный КПД.

Принцип работы и применение газовой пушки

Если подключить пушку к централизованному газоснабжению, то она превращается в полноценное стационарное устройство, которое в частном доме вполне может заменить целую отопительную систему без какого-либо ущерба качеству обогрева. Касаемо используемого топлива, то в большинстве случаев это пропан-бутан.

Обратите внимание! При сгорании газа не выделяется практически никакого запаха.

Более того, многоуровневая система защита, которая имеется в приборах, полностью исключает утечку газа. Более «продвинутые» модели имеют особое покрытие корпуса, которое защищает его от повреждений.

Благодаря газовым пушкам можно не только отапливать, но и оперативно высушивать какие-либо поверхности – к примеру, штукатурку, свежезалитый бетон и прочее, а высокая производительность дает возможность использовать устройство в больших помещениях – складах, ангарах – и в местах скопления людей. Этот прибор действительно моно включить и забыть, ведь контроль температуры, включение/выключение инициирует термостат. Наконец, по количеству угарного газа газовая пушка не превышает обычную плитку.

О том чем еще можно отапливать производственные помещения, читайте тут

Все устройства подобного рода состоят из стандартных элементов:

теплообменника;
автоматического прибора-контроллера;
вентилятора.

Характерно то, что прибор требует очень мало электроэнергии – ведь она нужна лишь для того, чтобы вращался вентилятор. Когда газ горит, теплообменник при этом прогревается. Воздух, движимый вентилятором, проходит через теплообменник, нагревается и распространяется по всему отапливаемому помещению.

Разновидности газовых пушек

Воздух может нагреваться одним из двух способов:

Обратите внимание! Мобильные пушки требуют четкого соблюдения правил безопасности.

Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении.

Что потребуется в работе

Итак, вы решили, что ваша газовая пушка своими руками будет изготовлена. Что ж, это понятно, поскольку экономически выгодно. Но одного желания мало, потребуется и следующий перечень инструментов, материалов.

Металлическая труба для подачи топлива в систему.
Дрель со сверлами по металлу.
Болгарка.
Лист стали.
Полоски металла толщиной в 2 миллиметра.
Восьмимиллиметровая железная труба, необходимая для создания обменника тепла.
Вентилятор от автомобиля, его мощность должна составлять минимум 12 вольт.
Арматура для сооружения, на котором будет размещаться пушка.

Газовая пушка своими руками

Подобного рода приборы представлены сегодня широчайшим ассортиментом моделей от разных стран. Используются они у нас в основном для отопления гаражей. Но до того, как начнет создаваться газовая пушка своими руками, еще раз напомним, что она потребляет немало электроэнергии.

Возможно вас так же заинтересует статья о том как устроенно электрическое отопление дома

Итак, пошаговая технология изготовления прибора.

Первый этап. Для начала распиливаем «болгаркой» трубку – именно по ней будет газ будет поступать в систему. Эти меры необходимы для дальнейшего удлинения трубы – дабы сделать это, мы привариваем любую еще одну трубу, имеющую аналогичный диаметр.

Второй этап. Далее нам необходимо несколько увеличить отверстие (примерно до 5 миллиметров), посредством него топливо и будет поступать. Параллельно с этим удлиняем на 2 миллиметра жиклер.

Третий этап. Когда с этим покончено, увеличиваем длину корпуса – это необходимо для увеличения теплообмена. Для этого нам потребуется металлический диск (? 8 сантиметров), который мы закрепим непосредственно под удлинителем. Затем просверливается дырка с ? 1 сантиметр, в общей сложности нам потребуется восемь отверстий аналогичного характера.

Четвертый этап. Изготавливаем хомут, которым будет закрепляться сам теплообменник. После этого привариваем две металлические пластины по 2 миллиметра каждая в виде креста – это тоже нужно для повышения теплообмена.

Пятый этап. Сооружаем теплообменник. Берем для этого железную трубу с ? 8 сантиметров, ее стенки должны быть не слишком толстыми. После этого на стенку трубы привариваем торец, в котором, в свою очередь, просверливаем отверстие. Сквозь него мы пропустим удлинитель от горелки, а в окончании хомут нужно дополнительно укрепить болтами.

Шестой этап. Продолжаем работать с обменником тепловой энергии. Проделываем в его корпусе отверстие (используя для этого болгарку), к которому крепится отрезок восьмисантиметровой трубки. Из нее в помещение будет выходить прогретый воздух.

Седьмой этап. Далее берем обычный вентилятор из автомобиля, имеющий мощность не менее 12 вольт, и устанавливаем его на втором конце корпуса обменника. Это будет у нас своего рода мотор, другими словами, приспособление, вырабатывающее энергию для нашего прибора, посредством него тепло будет передаваться в отапливаемое помещение.

Восьмой этап. Последним этапом работ станет просверливание отверстий, необходимых для того, чтоб поджигать газ было более удобно. Более того, потребуется еще и продумать конструкцию, где, собственно, и будет размещаться газовая пушка своими руками. Можно использовать для этого железную арматуру, сварив из нее своего рода раму.

Пробный запуск

Для использования пушки нужно произвести некоторые процедуры.

Зажигаем зажигалку, поднеся ее к отверстию для разжигания топлива.
Открываем вентиль, дабы газ начал поступать.
Когда газ загорится, убираем зажигалку обратно.
Включаем вентилятор.

крепим на горелке металлический диск-удлинитель;
удлиняем трубу, необходимую для газоснабжения прибора;
устанавливаем железные пластинки, необходимые для улучшения теплоотдачи;
устанавливаем хомут с одной стороны удлинителя, после этого необходимо закрепить собственно теплообменник;
собираем все устройство грелки целиком;
проделываем в теплообменнике дырочки для того, чтобы сквозь них выходил горячий воздух;
на второе окончание трубы привариваем металлическое кольцо;
на теплообменник устанавливаем выключатель, который будет включать/выключать вентилятор;
непосредственно сборка вентилятора.

Не стоит забывать о том, что газовая пушка своими руками нуждается еще и в корпусе. Этот корпус, как известно, более всего походит на обычную трубу, так что мы вполне можем изготовить его собственноручно. Для этого берем не слишком толстый лист стали, обрезаем, дабы придать ему необходимых размеров, и сворачиваем в трубу.

Как сделать газовую пушку своими руками

Одной из наиболее насущных проблем в зимнее время является обогрев помещений. Существует много различного оборудования, которое предназначается для этой цели. Сейчас на рынке представлено огромное количество разнообразных тепловых пушек. Они отличаются по цене, размерам, виду применяемого топлива. Можно сделать газовую пушку своими руками. По техническим показателям она не будет уступать заводским аналогам, а стоимость её будет гораздо ниже.

Область применения и принцип действия

Производственные зоны. Осуществляется обогрев больших помещений.
Сельское хозяйство. Используются при необходимости поддержания требуемого микроклимата (в теплицах, парниках).
Строительство. Применяется для ускоренной сушки обработанной поверхности, а также при монтаже натяжных потолков.
Быт. Нагрев хозяйственных построек, а также жилых помещений во время отсутствия отопления.

При применении нужно соблюдать технику пожарной безопасности. Особенно это касается использования вблизи воспламеняющихся материалов.

Разновидности тепловых пушек

Тепловые обогреватели подразделяются по способу нагрева и виду горючего, используемого в работе. Также они могут различаться по назначению (бытовые и промышленные).

Процесс нагрева может происходить по-разному. Зависит это от типа конструкции модели. Прибор с прямым нагревом имеет довольно мощный вентилятор, который забирает воздух. Прямой контакт нагревательного элемента с воздушной массой нагревает ее и выбрасывает через сопло.

Такие устройства стоят относительно мало, а их КПД довольно высокий. Но с экологической точки зрения, приборы с прямым нагревом считаются плохими. Они выбрасывают в помещение все продукты сгорания, что может быть опасно для человека. В месте эксплуатации устройства желательно предусмотреть принудительную вентиляцию.

В этом видео вы узнаете специфику газовой пушки:

Конструкция устройств с непрямым нагревом более сложная. В ней присутствует теплообменник, который играет роль фильтра. Он разделяет теплый воздух и продукты сгорания. От прибора идет труба, по которой все вредные вещества уходят на улицу.

Горелки с непрямым нагревом дороже, а их КПД ниже, чем у устройств с прямым нагреванием воздуха. Но спрос на них всё равно высокий из-за безопасной эксплуатации.

При выборе типа тепловой пушки нужно предусматривать условия эксплуатации. Прибор с прямым нагревом подойдет для отапливания или осушения больших помещений, в которых не бывает скопления людей (склады, подвалы).

Если пушка необходима в производственном цеху или при строительстве и ремонте жилых помещений, то лучше выбирать модели с непрямым нагревом.

Супер пушка своими руками:

Классификация по виду топлива

Существует множество производителей и моделей тепловых пушек. Они отличаются по виду топлива, на котором работают. Разновидности:

Электрические. Нагревают воздушную массу с помощью электрических ТЭНов. Они экологически чистые, не выжигают кислород из воздуха и не выделяют вредных для организма веществ. Минусом является дороговизна эксплуатации из-за большого потребления электроэнергии.
Многотопливные. Для работы применяются отработанные гидравлические или моторные масла. Такие устройства очень дёшево обходятся в эксплуатации, но их не следует применять в людных помещениях и там, где невозможно оборудовать хорошую вентиляцию.
Водяные. Главным конструктивным отличием от других типов является оснащение испарителем. Обогрев происходит за счет сильного потока пара. Чаще всего такие агрегаты применяются в сельском хозяйстве для обогрева теплиц и парников, а также для поддержания необходимого микроклимата.
Инфракрасные. Нагрев происходит за счет инфракрасного излучения. Это бытовые обогреватели, которыми также можно нагревать поверхности на открытых пространствах.
Газовые. Нагрев воздуха происходит за счет сгорания пропана или метана. Тепловую пушку на газу можно сделать своими руками. Лучше при этом использовать готовые чертежи.

Теплопушки часто подразделяют на бытовые и промышленные. У промышленных повышенная мощность, размеры и, соответственно, стоимость, если сравнивать с бытовыми.

Тепловая пушка для гаража из газового обогревателя:

Характерные особенности приборов

Газовые пушки используются как в промышленности, так и в быту, например, при обогреве частных домов или гаражей. Такие устройства менее мобильны, чем электрические, но более экономные и имеют довольно высокую мощность. Показатель может доходить до 150 кВт.

В качестве топлива используется природный газ, но можно применять и сжиженный. Таким устройствам необходимо подключение к электросети. Электричество обеспечивает функционирование вентилятора, термостата, а также других необходимых элементов.

Для функционирования термопушки применяют разные модификации газа:

Сжиженный бутан, пропан.
Газ, поставляемый по магистралям.

Высокомощные модификации подключаются непосредственно к газопроводу через специальные шланги. Это позволяет работать устройству непрерывно. Обычно такие агрегаты изготавливаются стационарными, так как их передвижение довольно сильно затруднено.

Также выделяют несколько видов модификации газа в тепловой пушке

На баллонном газе работают компактные приборы. Одни модели предусматривают подключение к большому баллону через шланг, в других есть специальное отделение с газом. Также в большинстве моделей есть дополнительные элементы, обеспечивающие безопасность при эксплуатации прибора: защита корпуса, контроль уровня пламени, автоматическая система отключения.

Необходимые материалы и инструменты

Важно понимать, что самодельное производство газовых тепловых пушек должно осуществляться только при должной квалификации и большом опыте в работе с газом и инструментами. Если браться за работу неподготовленными, то это может привести к необратимым последствиям.

Для изготовления газовой пушки потребуется такой инструмент:

Труба из металла. Через неё будет подаваться горючее в основную систему.
Болгарка. Лучше использовать 125, так как ею удобнее работать.
Листовая сталь.
Электрическая дрель и сверла по металлу.
Стальная трубка диаметром 8 мм. Она будет использоваться для изготовления теплообменника.
Толстая арматура для подставки, на которой будет располагаться пушка.
Вентилятор мощностью – от 12 Вт.

В работе можно использовать сварочный аппарат, чтобы ускорить процесс. Также можно заранее купить краску, устойчивую к высоким температурам.

Пошаговая инструкция

Первым делом нужно изготовить корпус. Можно использовать листовую сталь толщиной 3-4 мм или обычную трубу. Листу нужно придать требуемые параметры, а затем необходимо его свернуть в трубу. Закрепляются края с помощью болтов или специального соединительного замка.

После этого распиливается труба, которая используется для подачи газа. Это нужно для того, чтобы потом была возможность приварить к ней следующий элемент.

Самодельная газовая пушка:

Теперь необходимо увеличить диаметр отверстия, которое предназначается для поступления газа в систему. Нужно довести его до 5 мм.

Затем изготавливается теплообменник. Берётся металлическая труба диаметром 80 мм. Торец необходимо приварить к стенке горелки и просверлить отверстие. Через этот элемент проходит удлинитель горелки.

Для выхода подогретого воздуха в корпусе теплообменника нужно сделать отверстие. Затем в том месте приварить трубку диаметром 8 см.

Затем устанавливается вентилятор, который будет перегонять горячий воздух. Также нужно предусмотреть подачу электроэнергии. Можно подключить его к сети или аккумулятору.

В завершение нужно просверлить отверстия для поджигания газа. Необходимо предусмотреть и конструкцию, на которой будет располагаться тепловая пушка. Можно использовать готовую подставку или же сварить из арматуры.

Тепловая пушка. своими руками:

Техника безопасности

Такое устройство является пожароопасной техникой, поэтому необходимо соблюдать все правила безопасности. Требования по эксплуатации прибора:

Самодельную газовую пушку нельзя оставлять без надзора. Заводские часто имеют автоматическую систему безопасности, которая перекрывает подачу газа в экстренных случаях.
Нельзя использовать устройства в местах, где находятся пожароопасные предметы и вещества.
Должна обеспечиваться хорошая вентиляция помещения.
Прибор открытого нагрева воздуха должен располагаться только на ровных поверхностях, чтобы положение было устойчивым.
Нельзя использовать на улице во время выпадения осадков.

Точка J

Обзоры и рейтинги статьи

Тепловая газовая пушка своими руками: инструкция по сборке

На профильном рынке представлены разнообразные варианты тепловых пушек. Они различаются по маркам, топливу, которое используется для функционирования агрегата, габаритам, дизайну, цене.

Подобные приборы можно сделать самостоятельно, при этом сделанная своими руками тепловая газовая пушка обойдется намного дешевле, а по своим техническим характеристикам будет приближена к моделям, изготовленным в заводских условиях.

Область применения и принцип действия
Разновидности тепловых пушек
- Классификация по методу нагрева
- Деление по виду топлива
Особенности газовых теплопушек
Изготовление газовой теплопушки своими руками
- Список инструментов и материалов
- Пошаговая инструкция по изготовлению прибора
- Как производится пробный запуск
Популярные модели заводских газовых теплопушек
Правила безопасности во время эксплуатации
Выводы и полезное видео по теме

Область применения и принцип действия

Принцип работы подобного агрегата можно сравнить с функционированием вентилятора, однако тепловая пушка выпускает в помещение не холодный, а теплый воздух.

Воздух, функционирующий внутри корпуса, разогревается от ТЭНа или горелок, работающих на различных видах топлива.

Тепловые пушки разных модификаций находят широкий спектр применения. Их с успехом используют:

в промышленности для обогрева обширных производственных и складских помещений;
в сельском хозяйстве для поддержания комфортной температуры воздуха в парниках, оранжереях, теплицах;
в строительстве для быстрой сушки оштукатуренных, окрашенных или отделанных другими способами комнатах;
в быту для нагрева и просушки подсобных помещений и гаражей;
для обогрева жилых домов при чрезвычайных обстоятельствах (например, авариях на отопительных трассах).

Существуют и другие способы использования подобных устройств, так например газовые агрегаты широко применяются при монтаже натяжных потолков.

Разновидности тепловых пушек

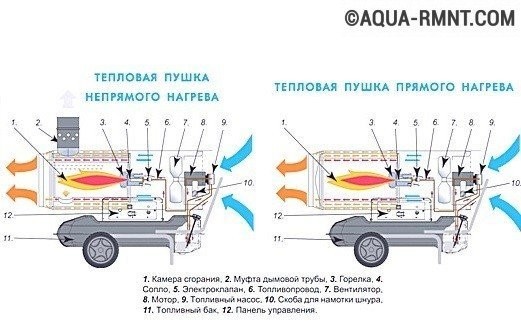

Существует несколько видов классификации тепловых обогревателей. Наиболее часто их различают:

по устройству обогревательного элемента (способу нагрева);
по виду горючего, которое используется в качестве источника тепла.

Помимо этого, приборы также могут делиться по цели использования на промышленные и бытовые.

Классификация по методу нагрева

Хотя все теплопушки используются для увеличения температуры в помещении, в зависимости от конструкции модели процесс может осуществляться по-разному.

Устройства с прямым (непосредственным) нагревом

В подобных приборах мощный вентилятор забирает воздух из окружающей среды. Благодаря непосредственному контакту с нагревательным элементом, воздушная масса приобретает высокую температуру, после чего она «выбрасывается» в комнату через специальное отверстие.

Такие агрегаты отличаются относительно невысокой стоимостью и имеют солидный КПД, однако им не хватает экологичности. Все образовавшиеся продукты сгорания выходят в атмосферу, что может быть не только неприятно, но и опасно для людей, находящихся в комнате. Чтобы этого не случилось, помещения, где используются такие приборы, необходимо регулярно проветривать либо, что намного лучше, организовать в них принудительную вентиляцию.

Тепловые пушки с непрямым нагревом

Подобные приспособления имеют более сложную конструкцию, в которой предусмотрен теплообменник, где тепло отделяется от вредных продуктов сгорания. Последние отправляются в специальную трубу, подсоединенную к дымоходу, через который выхлопы выводятся из помещения на улицу.

Хотя подобные устройства стоят дороже, а их коэффициент полезного действия несколько ниже, чем у приборов с открытой горелкой, они все же пользуются большим спросом благодаря экологичности и безопасности в использовании.

Конкретную модель тепловой пушки следует выбирать с учетом планируемого использования. Варианты с прямым нагревом подойдут для отопления обширных безлюдных пространств (подвалов, складов). Если прибор предполагается применять в помещениях, где находятся люди, например, производственных цехах, лучше остановиться на моделях с косвенным нагревом.

Деление по виду топлива

С учетом горючего, на котором функционируют приборы можно выделить следующие разновидности тепловых пушек:

Электрические. Такие агрегаты экологичны, они не сжигают кислород и не выделяют в воздух вредных веществ, благодаря чему их можно без опаски использовать для отопления жилых комнат. Минус один – довольно высокая цена на электроэнергию.
Многотопливные (дизельные, «на отработке»). Подобные устройства работают на отработанных моторных и гидравлических маслах, которые невозможно очистить или использовать в других целях. Эти приборы очень экономичны, однако их не рекомендуется устанавливать в людных помещениях, а также в пространствах, где нелегко наладить вентиляцию.
Водяные. Основными конструктивными элементами таких устройств являются нагреватель, вентилятор и емкость с водой. Обогревание пространства осуществляется при помощи мощного потока пара. Подобные агрегаты часто применяются в сельском хозяйстве, например, для поддержания комфортной температуры воздуха в теплицах или парниках; их можно также использовать в жилых помещениях.
Инфракрасные. Сложные приспособления, выброс тепла в которых осуществляется при помощи инфракрасного излучения. Такие конструкции отлично подходят для нагревания открытых пространств: их можно устанавливать на террасах ресторана, праздничных площадках, зонах отдыха.
Газовые. Эти модели, о которых мы подробнее поговорим ниже, получили распространение благодаря оптимальному сочетания качества и цены.

Часто можно встретить деление теплопушек на промышленные и бытовые модели. Первые отличаются большой мощностью, габаритами и высокой ценой, тогда как вторые имеют небольшие размеры, меньший выброс тепла и доступную стоимость.

Выбирая модель, важно учесть стоимость самого устройства, цену на топливо, а также экологическую безопасность.

Особенности газовых теплопушек

Для работы газовых теплопушек могут использоваться различные модификации природного газа:

Голубое топливо, проходящее по магистралям.
Бутан или пропан в специализированных баллонах.

Изготовление газовой теплопушки своими руками

Прежде всего подчеркнем, что браться за самостоятельное изготовление газовых теплопушек могут лишь мастера, обладающие большим опытом и должной квалификацией.

Если вы уверены в своих силах, то можете начинать работу с подбора необходимых устройств и материалов.

Список инструментов и материалов

Для самостоятельного изготовления газовой теплопушки понадобятся:

металлическая труба, через которую будет осуществляться подача горючего в систему;
болгарка;
лист стали;
дрель со сверлами для работы по металлу;
полоски металла (толщина 2 мм);
8-миллиметровая стальная трубка под теплообменник;
арматура для подставки, на которой будет размещаться пушка;
вентилятор с минимальной мощностью 12 вольт.

Вам также могут понадобиться и другие приспособления, например, сварочный аппарат для сварки труб.

Пошаговая инструкция по изготовлению прибора

Прежде всего, следует заняться корпусом. Его можно сделать из обычной трубы либо изготовить кожух из листа стали средней толщины. Металл необходимо обрезать, придав ему нужные параметры, после чего свернуть в трубу. Края скрепляются методом соединительного замка или обычными болтами.

Затем необходимо распилить болгаркой трубку, предназначенную для проводки газа в систему. Это необходимо, чтобы в дальнейшем удлинить этот элемент, приварив к нему такую же деталь с аналогичным диаметром.

Далее нужно немного расширить отверстие, через которое будет осуществляться поступление газа, доведя его до 5 миллиметров.

Для увеличения теплообмена желательно также удлинить корпус при помощи металлического диска диаметром 8 см, который закрепляется под горелкой. На нем следует просверлить восемь отверстий диаметром в 1 см, благодаря чему обеспечивается легкий доступ воздуха. После этого следует заняться изготовлением хомута, при помощи которого будет фиксироваться теплообменник.

Далее можно приступать к изготовлению теплообменника. Для этого следует взять железную трубу диаметром 8 сантиметров, имеющую не слишком толстые стенки. Привариваем торец к стенке, где также нужно просверлить отверстие.

Через эту деталь пропускается удлинитель от горелки, тогда как находящийся на конце хомут дополнительно укрепляется болтами.

Следует также заняться сборкой всех деталей горелки, а в корпус теплообменника вмонтировать выключатель для вентилятора.

В корпусе обменника тепловой энергии необходимо проделать при помощи болгарки отверстие, к которому прикрепляется отрезанная часть 80-миллиметровой трубки. Она будет служить для выхода подогретого воздуха.

После этого можно переходить к установке вентилятора на втором конце теплообменника. Посредством этой детали будет осуществляться передача нагретого воздуха в холодное пространство. Необходимо также продумать источник энергии для вентилятора. Как правило, его подключают к электросети, но возможно применение аккумулятора.

Завершающим этапом изготовления самодельной пушки является просверливание отверстий, необходимых для удобного розжига газа.

Важно также продумать конструкцию, на которой будет установлен корпус газовой пушки. Можно взять готовую подходящую подставку или использовать железную арматуру, из которой изготовляется рама.

Для точного регулирования воздушного потока на тепловую пушку желательно поставить ограничитель. Можно использовать шибер, расположенный между вентиляторным или монтажным фланцами.

Как производится пробный запуск

После сборки конструкции ее следует соединить с заранее заготовленным баллоном газа при помощи трубки.

Для того чтобы проверить собранную конструкцию, следует провести ее испытание:

к отверстию для розжига подносится зажженная зажигалка;
открывается вентиль для обеспечения доступа газа;
сразу же после появления огня зажигалка прячется;
на устройстве включается вентилятор.

При правильной сборке будет наблюдаться равномерное горение газовой горелки и немедленный выброс тепла. Подобный алгоритм действий следует применять и при последующих включениях прибора.

Правила безопасности во время эксплуатации

Тепловые устройства, включая газовые относятся к пожароопасной технике, требующей строгого соблюдения техники безопасности.

Прежде всего, следует ознакомиться с нормативными документами, касающимися регламентов работы с газовой техникой, а именно ГОСТ Р ИСО 11439-2010 по работе с газовыми баллонами и ГОСТ 17356-89 (горелки на газообразном топливе).

Требования к применению приборов:

Не следует оставлять газовые теплопушки без присмотра, особенно это касается приборов, изготовленных своими руками (у заводских моделей часто имеется функция экстренного выключения, например, при нагреве внешней оболочке).
В помещении, отапливаемом при помощи подобных устройств, нежелательно держать легковозгораемые вещества. В крайнем случае их следует хранить на максимально отдаленном от прибора расстоянии.
Во время эксплуатации приборов с открытым нагревом необходимо обеспечить должную вентиляцию помещения. При работе с устройством с непрямым обогревом обязательно следует проверить исправность дымохода и убедиться, что вредные выхлопы поступают наружу.
При работе газовой теплопушки запрещается использовать аэрозольные баллончики.
Не рекомендуется применять подобные устройства, если в воздухе присутствуют тончайшие древесные опилки или иные легко возгораемые волокна. Подобное приспособление не годится также для обогрева помещения, в воздухе которого распылены пары бензина, ацетона или иных горючих веществ.
Функционирующий прибор должен находиться на ровной поверхности, благодаря чему обеспечивается его устойчивое положение.
Не допускается подсоединение каких-либо рукавов к входному или выходному отверстию: это может ослабить воздушный поток, что приведет к концентрации угарного газа и/или других вредных веществ.
Газовую пушку нельзя применять в помещениях с высоким содержанием паров, например, в бассейне, бане, сауне. Не рекомендуется ее использовать также на открытом воздухе, особенно в условиях дождя и снега.
Нельзя накрывать чем-либо включенное газовое устройство, а также закрывать отверстие прибора.

Перед включением в электросеть следует убедиться, что розетка имеет заземление, также при работе нельзя закрывать отверстие пушки и накрывать сам прибор.

Торцы газовой пушки желательно покрыть металлической сеткой. Это позволит рассеять мощный поток горячего воздуха, температура которого может превышать +250 о С.

Выводы и полезное видео по теме

На размещенном видеоролике наглядно показан процесс создания газового теплового устройства своими руками.

Газовая теплопушка – мощный прибор, способный за кратчайший срок нагреть даже обширное помещение. Такие агрегаты можно приобрести в специализированных магазинах или сделать своими руками. В последнем случае следует понимать сложность и ответственность этой задачи, поскольку обращение с газовыми приборам требует тщательной работы и строгого соблюдения правил безопасности.

Сообщества › Оснащение Гаража и Инструмент › Блог › тепловая газовая пушка своими руками

С наступлением холодов возникает необходимость отапливать гараж.Раньше для обогрева я использовал буржуйку, но с дровами много возни, мусора, занимают много места, да и сухие купить проблематично(в сезон).Две недели назад на youtube мне попалось видео

Смотрите также

Комментарии 79

В видео, интересен аппарат который он строит, а печка огонь, нравится идея но ненравится что не на воде, а воздушка

Можно и на жидкостное отопление переделать.Мне нужна мобильная пушка, чтобы в любой момент можно было в другой гараж перекатить.

Афигеть коллайдер ! Зачем такие сложности ?

Наоборот, всё предельно просто.

Я понимаю, у соляры, бензина, керосина и тп не должно быть прямого горения, угарные газы . А с пропаном зачем ?

Тоже есть угарный газ, но запаха он почти не имеет, этим он и опасен.Моего знакомого на прошлой неделе похоронили-уснул в заведеной машине в гараже(машина работала на природном газе)

А как на счёт кухни ? Мёртвые там не валяются )))). А знакомый угорел от не полного сгорания газа в движке .

На кухне вытяжка в стене над плитой и малый обьем сжигаемого газа.

В 90-х квартиры топили газовыми плитами и духовками и все живы .

И ещё, так для развития . Угарный газ при горении любого продукта запаха НЕ ИМЕЕТ !

В том то и прикол, что котлы в хатах что стояли были с вытяжкой газов, по крайне мере где я жил, а плиту врубали когда согреться не могли

Уф! Дай бог не взлететь тебе на воздух с твоим изобретением .

Я понимаю, у соляры, бензина, керосина и тп не должно быть прямого горения, угарные газы . А с пропаном зачем ?

Очень много влаги образуется.

хорошая идея-буду себе такую делать . а скептиков в .опу

Я сам занимаюсь натяжными потолками, так вот лично для меня когда необходимо нагреть гараж, то грею обыкновенной газовой пушкой, и никакого угара в гараже не ощущаю, может потому-что греть приходится максимум полчаса и в гараже +20-25 градусов. Выстужается примерно пару часов до нуля. Гараж каркасно щитовой ( брус 10х15, изнутри зашит ДСП, 10мм изовера и снаружи обыкновенной заборной крамленой доской зашито), гараж 4.2х7.6 метра.

Мне приходится работать в гараже целый день.На данный момент я готовлю свою машину к покраске и материалы нужно сушить.

Тоже газовой греем, НО для того чтобы не один час в помещении можно было комфортно находиться-сделали забор воздуха для пушки, с улицы.Как правило, в гараже возимся не по долгу(в этом плане-это самый практичный вариант т к прогревает гараж за 3 мин, затем убавляем и она потихоньку горит)…но бывало, когда по 5-7 часов возились-жрет она немного, а в гараже всегда тепло и комфортно.

Газовая тепловая пушка для гаража

Ранее Николай Евдокимов создавал тепловую пушку для обогрева гаража. При ее эксплуатации появились варианты ее модернизации. В связи с чем презентуем его проект, воплощённый в жизнь. Подробностями делится лично сам автор.

Я ранее делал один вариант газовой пушки. В ходе её эксплуатации понял, что дорабатывав всё-таки придётся — чтобы смесь сгорала наиболее полно, необходим контроль потока холодного воздуха. И вот что у меня получилось.

Схема модернизированной пушки:
1 — удлинитель газовой горелки;
2 – пластины для увеличения площади теплообмена;
3 — газовая горелка;
4 — вентилятор;
5 – воздушная заслонка с рычагом;
6 – корпус теплообменника.

Нам понадобится следующее:
Для теплообменника взял трубу диаметром 200 мм. С одного конца прикрепил патрубок для выхода горячего воздуха и с торца — кольцо, куда будет входить удлинитель горелки (фото 1).

Эта деталь также подверглась изменениям. Во-первых, я удлинил её (фото 2), а во-вторых, вварил не 4, а 8 пластин для увеличения теплосъёма (фото 3).

Далее изготовил воздушную заслонку из куска листового металла и Г-образного прутка (фото 4). Хомуты для крепления удлинителя газовой горелки в корпусе теплообменника согнул из полосы (фото 5) и закрепил на корпусе удлинителя (фото 6).

Проложив асбестовый шнур (фото 7), вставил в теплообменник удлинитель и саморезами стянул сборку (фото 8). С другой стороны закрепил удлинитель горелки в теплообменнике хомутами (фото 9). Саму горелку в удлинителе зафиксировал на двух шпильках. Сбоку теплообменника просверлил отверстие и вставил воздушную заслонку (фото 10).

Вентилятор использовал бытовой для ванных комнат на 220 В (фото 11).

Газовая пушка готова, можно подключать газ через регулятор (фото 12) к газовому баллону.

Разжигается горелка так же, как и предыдущая. опробовал замерить температуру выходящего воздуха из теплообменника термометром, рассчитанным на 70°, но однако его не хватило (фото 13). Но думаю, что тепла окажется достаточно, чтобы не мёрзнуть в гараже.

Газовая пушка своими руками пошагово

1 . Корпус теплообменника.
2 . Удлинитель горелки был увеличен в длину.
3 . В корпус удлинителя вварено 8 пластин.

4 . Воздушная заслонка.
5 . Хомуты крепления удлинителя в корпусе теплообменника.

6 . Удлинитель в сборе.
7 . Чтобы исключить утечки продуктов сгорания, проложил асбестовый шнур.

8 . Уплотняющее кольцо прикреплено саморезами.
9 . С другой стороны удлинитель крепится к теплообменнику хомутами. Горелка закреплена в корпусе удлинителя на двух шпильках.

10 .Закрепляем воздушную заслонку.
11 . Вентилятор для ванных комнат.
12 .Теперь у пушки есть две регулировки: скорости подачи газа и скорости притока холодного воздуха.

13 . Не хватило шкалы термометра, чтобы измерить температуру горячего воздуха.

Газовая пушка своими руками видео

Источник

С наступлением холодов решать отопительный вопрос приходится не только в домах и квартирах, а и для различных производственных помещений, стройплощадок, гаражей, складов, ангаров и прочих нежилых объектов.

И один из вариантов обогревательных приборов, которая привлекает потребителей доступной ценой и мобильностью – дизельная тепловая пушка. Поэтому рассмотрим детальней принцип работы этого устройства, сферы его применения и основные критерии выбора.

Основное предназначение тепловых пушек – быстрый и экономичный обогрев помещений с большой площадью. Работают они на дизельном топливе, при сгорании которого выделяется тепло, распространяющееся по объекту направленным потоком воздуха.

По конструктивному принципу все дизельные пушки можно разделить на приборы прямого и косвенного нагрева.

Теплогенераторы с прямым нагревом

Основные элементы конструкции дизельной пушки: электродвигатель с вентилятором, насос с очищающими фильтрами, камера сгорания, искрообразователь (свеча накала или высоковольтная система), форсунка и бак для топлива.

Чтобы прибор работал автономно, его комплектуют таймером, контроллером уровня пламени, термостатом и другими электронными элементами, которые могут быть встроены сразу или установлены за отдельную плату.

При прямом нагреве в горячий поток воздуха попадают и продукты сгорания дизеля, поэтому использовать такой обогреватель можно только в нежилых помещениях с хорошей приточной вентиляцией

Работает агрегат прямого нагрева так:

При включении устройства, горючее перекачивается из бака в топливный фильтр при помощи насоса.
Затем топливо поступает на форсунку, а та впрыскивает его в камеру сгорания.
Система поджига подает искру, воспламеняющую дизель.
Защитная сетка, установленная в «дуле» пушки, удерживает огонь, не давая тому покинуть камеру сгорания.
Вентилятор загоняет холодный воздух в камеру, где тот нагревается от горящего топлива и выводится наружу теплым потоком.

Пушки прямого нагрева имеют высокий уровень КПД – почти 100%, температура воздуха на выходе может достигать 400 °С.

Такие теплогенераторы могут иметь мощность от 10 до 220 кВт (зависит от модели), которая вся идет на тепло.

Для работы на открытом воздухе или в большом помещении без теплоизоляции выбирают теплопушки прямого нагрева, а для утепленных зданий, где находятся люди, лучше подойдут косвенные агрегаты

Но так как вместе с теплом в воздух проникает неприятный запах, копоть и другие продукты горения ДТ, сфера применения устройства без дымохода ограничена малолюдными производственными помещениями, открытыми площадками и различными складами.

Широко используются они и в строительстве, например, для сушки фасадов и бетонной стяжки при штукатурных или облицовочных работах.

Приборы с косвенным нагревом

Конструкция пушек с непрямым нагревом предусматривает наличие закрытой камеры сгорания и дымохода, с помощью которого выхлопы с отработкой топлива выводятся за пределы обогреваемого помещения.

Хотя максимальная мощность таких приборов достигает максимум 85 кВт, но существуют и сложные модульные агрегаты с несколькими «дулами» пушек, способные «дотянуть» и до 220 кВт.

Несмотря на наличие дымохода, пушки косвенного нагрева также требуют хорошей приточной вентиляции и проветривания, ведь в процессе их работы перегорает кислород

Хотя КПД у таких агрегатов намного меньше (примерно 60%), зато они не только подходят для всех случаев, где можно применять прямоточные устройства, а и широко используются для отопления животноводческих ферм, теплиц, нежилых зданий, выставочных павильонов, производственных объектов и других помещений с длительным присутствием людей или животных.

Преимущества и недостатки дизельного оборудования

Хотя современный рынок предлагает достаточно широкий выбор отопительных приборов, дизельные пушки не теряют популярности среди потребителей.

Ведь несмотря на то, что стоимость аналогичных и агрегатов существенно ниже, эксплуатация дизельных устройств обходится намного дешевле благодаря доступной цене дизеля.

Во многих пушках можно использовать не только ДТ, а и другое горючее, например, солярку, керосин или отфильтрованную отработку масла, но этот момент нужно уточнить при покупке

К преимуществам дизельного теплогенератора можно отнести:

Высокий показатель КПД
— даже с учетом проветриваний и прибор быстро прогревает воздух и распространяет его по всему объему помещения.
Простота в эксплуатации
– для запуска системы достаточно направить «дуло» пушки на центр комнаты или строительный элемент и нажать на кнопку включения.
Безопасность
– современные устройства снабжены различными датчиками и терморегуляторами, благодаря которым сам прибор не перегревается. Также исключены случайные затухания пламени, а при нагреве воздуха до заданной температуры пушка временно прекращает работу.
Низкая себестоимость топлива
– даже устройства, требовательные к качеству ДТ, будут намного выгоднее в эксплуатации, чем электрические или газовые приборы.
Удобство в транспортировке
– теплогенератор компактен и достаточно легок (простой прибор мощностью 10-22 кВт весит около 11-13 кг), поэтому не составит проблем его подвезти на объект или переместить из одной комнаты в другую.
Экономичность
– для нагрева помещения потребуется небольшое количество , и прибор может длительное время работать без дозаправки. Например, агрегат прямого нагрева на 22 кВт и объемом бака в 20 л в среднем расходует около 2,5 литров за час работы.
Длительный срок эксплуатации
обеспечивают износостойкие материалы, стандартные заменяемые комплектующие и простота самой конструкции.

Конечно, не обошлось и без недостатков. Помимо вредных для здоровья испарений солярки, проблему с которыми можно решить с помощью дымохода или отлаженной системой вентиляции, к минусам прибора можно отнести необходимость подключения к энергосети, шум при работе вентилятора и контроль уровня топлива.

Кроме того, стоимость самой пушки и ее ремонта будет выше, чем у аналогичных устройств, работающих на газу или электричестве.

Основы выбора дизельных теплогенераторов

Как и у других отопительных приборов, скорость нагрева и размеры площади, которую способна охватить тепловая пушка, зависят от ее мощности. Но помимо этой важной характеристики есть и другие нюансы, знание которых поможет вам сделать оптимальный выбор при покупке устройства.

Определение требующейся мощности прибора

От мощности тепловой пушки зависит не только расход топлива, а и скорость нагрева. И хотя все технические характеристики указаны в сопроводительной документации к агрегату, перед покупкой стоит прикинуть объем и наличие теплоизоляции в помещении, которое планируется обогревать при помощи дизельного теплогенератора.

В среднем, небольшая пушка на 10 кВт может прогреть до 100 м2 при высоте потолков не более 2,5 метра, но для более точных расчетов можно воспользоваться специальной формулой

Выяснить тепловую мощность прибора можно по следующему алгоритму:

Вычислить объем помещения в м3, перемножив значения его ширины, длины и высоты в метрах.
Определить разницу между уличной температурой и требуемой для помещения.
Перемножить объем с температурной разницей и коэффициентом теплопотери.
И последний этап – перевести значение из ккал/час в привычные кВт. Для этого нужно полученную цифру разделить на 860.

Значение коэффициента будет зависеть от материалов, из которых построено здание, и уровня его теплоизоляции:

«холодные» сооружения, выполненные из дерева или металла, будут иметь показатель от 3 до 4;
строения с минимальным утеплением, кладкой в один кирпич и примитивной конструкцией крыши – от 2 до 2,9;
здания со средней теплоизоляцией с двойной кладкой, стандартной кровлей и небольшой площадью остекления – от 1 до 1,9;
помещения со стеклопакетами, двойной кирпичной кладкой, утепленными стенами и крышей – 0,6-0,9.

Проверим работу алгоритма на практике. Например, требуется обогреть металлический ангар до +18 °С, площадью 150 квадратов и высотой 4 метра. Средняя температура на улице в зимний период на 10 градусов ниже нуля.

Вычисления:

(150 м2 * 4 м) * 28 °С * 4 = 67200 ккал/час: 860 = 78,14 кВт

То есть, при выборе модели тепловой пушки следует ориентироваться на приборы, мощностью 80 кВт и выше.

Чтобы прикинуть мощность прибора, можно использовать данные из таблицы, в которой приведены соотношения между характеристиками теплогенераторов и различными объемами зданий с учетом температурной разницы в 30 °С

А вот показатель расхода топлива хоть и кажется важным параметром, но на самом деле весьма условен. Ведь вне зависимости от своих технических возможностей прибор затребует столько горючего, сколько понадобится для обогрева конкретного здания, исходя из заданной вами температуры, объема помещения и качества теплоизоляции.

Другие немаловажные нюансы

Когда вы определились с самыми важными параметрами (мощностью и способом нагрева), следует обратить внимание и на другие характеристики.

Например, такой нюанс, как форма на первый взгляд кажется исключительно «делом вкуса», тем более что практически все пушки имеют вид удлиненного цилиндра. Но из приборов высокой мощности лучше выбирать прямоугольные агрегаты – у них больше площадь распространения прогретого воздушного потока.

Прямоугольная пушка с несколькими соплами позволит быстро обработать большой объем воздуха, поэтому широко используется для сушки материалов в строительстве и организации отопления сразу для нескольких комнат

Другие технические особенности:

Теплоизоляция корпуса
– температура поверхности самого устройства при работе не должна превышать 40 градусов.
Мобильность
– удобно, когда прибор оснащен колесной базой, но легковесные пушки мощностью до 22 кВт могут монтироваться просто на устойчивую основу. В этом случае стоит обратить внимание на массу комплекта, материал и прочность поддона.
Шумность
– чем мощнее вентилятор устройства, тем громче будет «музыкальное сопровождение» при его работе.
Возможность регулировки температуры
– прибор должен быть оснащен ручкой или кнопкой, с помощью которой можно самостоятельно запрограммировать параметры термостата.
Работа от аккумулятора
– если объект не подключен к электросети, можно подобрать пушку, работающую от накопителя. Расход электричества у прибора невысокий (в основном, питание требуется для вентилятора), варьирует в пределах 100-500 Вт/ч, поэтому даже автомобильного аккумулятора хватит для бесперебойной работы на несколько часов в полевых условиях.

Также при покупке стоит осведомиться о наличие защитной системы от перегрева (некоторые производители предлагают ее как отдельное устройство). Для безопасной работы желательно, чтобы пушка была оснащено автоматическим контролем уровня нагрева и выключением при недостаче топлива.

Для пушек прямого нагрева запрещено использовать горючее типа мазута, спирта, ацетона и бензина, которое может вывести из строя агрегат, спровоцировать пожар или взрыв топливных паров

Вид и параметры рекомендуемого топлива – еще один важный нюанс, который следует уточнить у продавца оборудования. Для большинства дизельных пушек рекомендуется использовать осветленный (авиационный) керосин или «зимнее» автомобильное ДТ, отвечающее ГОСТу 305-82.

Если нет возможности приобрести тепловую пушку, то ее можно изготовить самостоятельно. А что для этого потребуется, читайте .

Запуск и правила безопасной эксплуатации

Обычно приборы поставляются в частично разобранном виде. То есть нужно будет зафиксировать «дуло» пушки на колесной тележке и установить ручку (или металлические дуги). Если речь идет о пушке прямого нагрева, то останется только заправить топливный бак, подключить вилку прибора в электросеть, задать температуру нагрева и нажать на тумблер питания.

Благодаря встроенному термостату пушка автоматически прекратит работу, когда воздух прогреется, и снова включится при падении температуры – так прибор экономит топливо и исключает возможность перегрева

Для запуска оборудования следует убедиться, что соблюдены следующие правила безопасности:

Пушка установлена на устойчивой и ровной горизонтальной поверхности, выполненной из негорючих материалов, например, бетона. Если же пол деревянный, можно подложить под агрегат листовой металл.
Расстояние от сопла, из которого будет поступать поток горячего воздуха, до ближайшего объекта – минимум 2 метра (справа и слева желательно соблюдать дистанцию в 80-100 см).
Перед первым запуском или после длительного хранения рекомендуется открыть корпус и вручную провернуть крыльчатку вентилятора, чтобы удостовериться, что он свободно вращается.
О необходимости дозаправки прибор «просигнализирует» прерывистым горением или выделением белого дыма. Чтобы долить топливо, обязательно отключите пушку от электросети.
Всегда выключайте пушку тумблером и дожидайтесь полной остановки вентилятора. У приборов непрямого нагрева этот процесс может занять 2-5 минуты, но он необходим для охлаждения камеры сгорания. Только после этого можно выдергивать вилку прибора из сети.

Для запуска дизельной пушки косвенного нагрева нужно сначала смонтировать дымоход – круглую трубу из негорючего материала длиной максимум в 3 метра. Если нужен вывод на большое расстояние, для этой цели удобно использовать гибкую алюминиевую гофру, но ее придется менять несколько раз за отопительный сезон.

Для выведения в близко расположенную вентиляцию можно подыскать отрез стальной трубы, которая прослужит намного дольше.

Траекторию дымохода для пушки косвенного нагрева нужно прокладывать по прямой линии, максимально допустим только один изгиб до 90 градусов

Что касается обслуживания, то для беспроблемной работы дизельных теплогенераторов потребуется периодически промывать воздушные фильтры и очищать от сажи/пыли камеру сгорания. Также важно следить за чистотой внутренних стенок агрегата в области форсунки и двигателя.

Обзор производителей тепловых пушек

На рынке промышленных обогревателей представлен широкий ассортимент пушек прямого и косвенного нагрева, работающих на дизельном топливе. Но чтобы купить надежный теплогенератор и впоследствии не иметь проблем с его обслуживанием и заменой износившихся деталей, следует ориентироваться не только на цену и технические параметры, а и на проверенные временем бренды.

Например, Master Climate Solutions – один из признанных лидеров рынка климатического оборудования. Благодаря широкой производственной и дилерской сети, найти дизельные теплопушки косвенного и прямого нагрева от Master можно практически в любом городе и крупном строительном магазине.

Прямоточный прибор Master B 35 мощностью в 20 кВт и топливным баком на 15 литров – отличный вариант для обслуживания небольших складов, ангаров, теплиц

Тепловые агрегаты Master работают на ДТ, солярке или очищенном керосине, отличаются качественной сборкой и компактными размерами.

Мощность варьирует от 10 кВт у простых пушек прямого нагрева до 220 кВт у тепловых установок с несколькими соплами.

Для быстрого обогрева помещений большого объема удобно использовать мощные дизельные теплогенераторы, которые могут направлять сразу несколько потоков теплого воздуха, например, тепловую установку Master BV 460 Е

Неплохо себя зарекомендовали и дизельные пушки Ballu от итальянского бренда Biemmedue (хотя в строке производитель чаще можно увидеть уже традиционный Китай). Их агрегаты хорошо защищены от холода и, благодаря предварительному разогреву топлива, могут использоваться даже при морозе до -30 °С.

Особое внимание конструкторы уделили системе защиты – корпус прибора выполнен из нержавейки и практически не нагревается даже у самых мощных установок.

Одна из топовых моделей линейки пушек прямого нагрева — Ballu BHDP-20, которую высоко оценили потребители за хорошую мощность, автоматический контроль температуры нагрева и многоуровневую систему безопасности

Пользуются популярностью и южнокорейские агрегаты от Tiger King и Kerona. Их дизельные пушки комплектуются качественной электронной «начинкой» — термостатами, которые гарантируют защиту от перегрева и экономичный расход топлива, информативным дисплеем, фотоэлектронным датчиком, контролирующим работу поджига, и другими приятными дополнениями.

Дизельные тепловые пушки от корейских производителей превосходно адаптированы к российским реалиям – низким температурам и перебоям напряжения в сетях электроснабжения, а некоторые модели могут работать и от аккумулятора, например, как ТК-70000 с мощностью в 65 кВт

Неплохие отзывы от потребителей заслужили и теплоагрегаты от других зарубежных брендов – Elitech, Firman, Kroll, Oklima, Daewoo, HYUNDAI, Patriot.

Если предпочитаете продукцию отечественного производства, обратите внимание на дизельные пушки ПрофТепло, Интерскол и Зубр.

Выводы и полезное видео по теме

Чтобы получить наглядное представление об устройстве самого прибора, его эксплуатационных возможностях и правилах выбора, предлагаем ознакомится со следующими видеороликами.

Ролик представляет подробный обзор пушки косвенного нагрева Master BV 77 E с техническими характеристиками и замерами температуры воздуха на выходе из устройства:

Советы и формула расчета необходимой мощности тепловой пушки для обогрева помещений различного типа представлены в видео:

В видео подробно объяснено, как работают тепловые дизельные пушки, доступно представлены их разновидности и обозначены особенности применения для различных помещений:

Благодаря высокой мощности и КПД дизельные тепловые пушки занимают лидирующие позиции среди промышленных теплогенераторов. И хотя прибор не дешев, его цена окупится при эксплуатации.

Поэтому, если вам нужно организовать быстрое и экономичное отопление помещений, дизельная пушка — хороший выбор. Впрочем, всегда можно проконсультироваться у специалистов, которые посоветуют и способ обогрева, и оптимальную модель нагревателя.

Магазин «Термомир» предлагает покупателям широкий ассортимент тепловых пушек. Продажа тепловентиляторов осуществляется на официальном сайте оптом и в розницу.

Тепловые пушки (тепловентиляторы) – это простой и компактный вид обогревателей в прочном корпусе, внутри которых находится нагревательный элемент и вентилятор.
Тепловые пушки различаются на: электрические, дизельные, газовые и водяные; активно используются в нежилых, бытовых и производственных помещениях, на строительных площадках, в мастерских, в гаражах, складах, кладовых и подвалах, для прогрева и просушки различных материалов и поверхностей и т.п.

Электрические тепловые пушки (тепловентиляторы) — популярные электроприборы для обогрева и просушки нежилых помещений маленькой и большой площади. Работают такие пушки от обычной электросети, отличаются компактными размерами и весом, легко перемещаются, оснащены защитой от перегрева и приборами управления.
Бытовые модели мощностью до 5 кВт работают при напряжении 220 В, более мощные промышленные тепловые вентиляторы — при 380 В.

Газовые тепловентиляторы — приборы на сжиженном газе (на пропане), обеспечивающие дополнительный обогрев и осушение больших нежилых помещений благодаря увеличенной мощности и производительности. Часто газовые пушки применяются для складов, производственных цехов, торговых павильонов и т.п.

Дизельные тепловые пушки — это мощные тепловентиляторы на жидком топливе для дополнительного обогрева больших нежилых площадей. Такие жидкотопливные пушки применяются исключительно в нежилых помещениях: на строительных площадках, в ангарах, крупных складах, цехах, других промышленных объектах, поскольку оказывают влияние на состояние атмосферы внутри помещения.
В ассортименте этих пушек различают тепловые газовые пушки прямого и непрямого нагрева. Дизельные пушки прямого нагрева
характеризуются тем, что при работе такой пушки продукты сгорания поступают непосредственно в помещение, поэтому быстро прогревают его, но при этом в обязательном порядке необходима постоянная вентиляция помещения. Дизельные пушки непрямого нагрева
снабжены дымоходом и все продукты сгорания удаляются через него, и, тем не менее, такую пушку также рекомендуется использовать в нежилых помещениях с постоянной вентиляций из-за сжигания кислорода в процессе работы тепловентилятора.

Водяные тепловые пушки (тепловентиляторы на горячей воде) — это экономичные и мощные водяные устройства для обогрева и осушения различных помещений. Такие водяные тепловые пушки отличаются особой экономичностью, энергозатраты при их работе минимальны, а эффективность и производительность воздушного потока — очень высоки. Монтаж таких тепловых вентиляторв стационарен, их не так легко перемещать с места на место, ведь они подсоединены к магистральной горячей воде, но из всех видов тепловых пушек они являются самыми выгодными, особенно при работе в больших помещениях. Предлагаемые водяные пушки снабжены не только термостатами, но также современным управлением и множеством дополнительных функций и опций для максимального удобства.

Современные тепловые вентиляторы снабжены термостатами (терморегуляторами) и регулировкой мощности, защитой от перегрева и опрокидывания, удобны и экономичны в использовании. Их достоинство – небольшие размеры, свободное перемещение и простота установки.

Большой ассортимент тепловых пушек представлен ниже на странице и в меню сайта. Если вам сложно сделать выбор, обращайтесь за консультацией к нашим специалистам.

Посмотрите также:

Что представляет из себя газовая тепловая пушка непрямого нагрева?

Это обыкновенная труба, в которой устанавливается компрессор и газовая горелка.

Отдельно к такой системе подключается еще и источник газообразного топлива (баллон с пропаном, метаном, сжиженным газом).

Дополнительно, к трубе подходит датчик контроля зажигания и пьезовая установка запала.

Как видите, каких-либо сложных систем не используется.

Так что, сделать такое устройство собственноручно довольно не сложно.

Как правильно выбрать?

А как выбрать газовую тепловую пушку? На какие технические характеристики придется опираться в этом случае?

Во-первых, определитесь, где вы будете использовать тепловую пушку и для каких целей.

Если вам необходимо быстро нагреть помещение, то выбирайте пушку с наибольшей мощностью (измеряется в ваттах или киловаттах).

В том случае, если обогрев в минимально короткий срок не требуется, то вместо газовой можно использовать электрическую тепловую пушку.

Она имеет точно такой же принцип работы, за тем лишь исключением, что нагревается воздух электричеством. Мощность такого устройства заметно меньше, но и стоимость эксплуатации – также ниже!

А какая будет лучше — газовая или электрическая тепловая пушка?

Первая – быстрее нагревает помещение, практически не ломается, мобильная. Электрическая – имеет те же преимущества, но вот ее ремонт более сложный и дорогостоящий.

Как правило, в них дополнительно устанавливается трансформатор для преобразования тока. Вот он и провод накаливания чаще всего и выходят из строя.

А стоят они не дешево!

Выбор газовой тепловой пушки также зависит от того, необходима ли мобильность такого обогревателя. Если необходима, то выбираются модели с меньшим диаметром и длиной трубы.

В некоторых пушках также используется дополнительный бачок для хранения топлива в сжиженном виде. Если возможности транспортировать баллон, то выбирается как раз такой вид горелки.

Существуют также дизельные тепловые пушки. Не сложно догадаться, что функционируют они на дизельном топливе.

Такие пушки требуют дополнительной подачи электричества, которое обеспечивает нормальную работу ротора, подающего распыленное топливо в отсек сгорания.

Какая лучше, газовая или дизельная тепловая пушка? Газовая быстрее обогревает помещение, а вот дизельная считается более экономной. Ведь для ее работы достаточно минимальное количество дизеля.

Полного бака хватает примерно на 7-9 часов горения. Но у дизельной имеется один большой недостаток – это необходимость монтирования системы отвода выхлопных газов.

Устройство и принцип работы

Устройство газовой тепловой пушки работает по следующему принципу: в трубу подается топливо, которое там же сжигается. Труба не закрытого типа, то есть, огонь фактически горит в открытом пространстве.

При помощи вентилятора, горячий воздух «выдувается» из трубы в помещение. Вот и все.

Мощность пушки зависит от используемой горелки и скорости сжигания газа. В среднем, за один час, пушка подобного типа — сжигает порядка 1-2 килограммов топлива, обогревая тем самым 500 кубических метров пространства (воздуха).

При сжигании топлива выделяется значительное количество окиси карбона (СО), которое может привести к негативным последствиям при дыхании таким газом.

Так что, перед тем, как включать горелку и использовать ее, убедитесь в том, что в помещении достаточное количество воздуха, а также оборудована вентиляция, или же само помещение является вентилируемым.

На открытом воздухе использовать горелку разрешается без каких-либо ограничений.

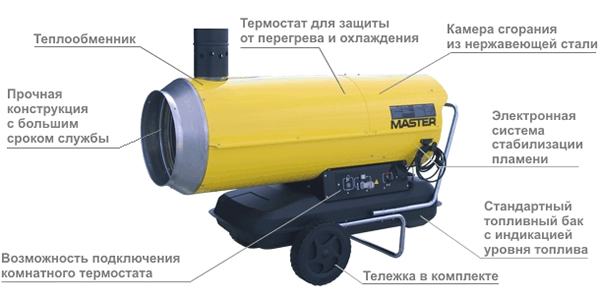

Схема пушки

Принцип работы газовой тепловой пушки также зависит от того, какое количество топлива будет сжигаться конфоркой.

Существуют разные типы конфорок:

конусные;
круглые;
широкого типа;
цилиндрические.

Чаще используются именно круглые конфорки, как в газовых кухонных плитах.

Работают газовые тепловые пушки от баллона, или же от внутреннего резервуара. Если от баллона, то пушка также включает в себя специальное сопло для подключения и датчик контроля давления внутри сопла.

Когда давление падает до критического уровня – аварийная система полностью выключает оборудование и блокирует конфорку.

Это необходимо для того, чтобы предотвратить гашение конфорки и подачи в воздух только газа.

Газовая тепловая пушка непрямого нагрева может иметь разные конфигурации. В некоторых моделях встраивается дополнительный термостат, позволяющий регулировать мощность горения системы.

В некоторых — устанавливается система аварийного отключения. Но принцип работы, по большому счету, во всех случаях одинаковый. Запал также проводится одинаковым методом.

Как запускается пушка? Сперва подключается баллон (или же откручивается предохранительный краник на резервуаре) и подается газ.

На самой пушке нажимается кнопка подачи газа (чаще всего она размещается внизу справа), затем нажимается пьезовый зажигатель (находится с левой стороны корпуса).

Если зажигания не прошло (слышен громкий «трубный» звук горения), то не отпуская кнопки подачи газа, нажимается кнопка зажигателя. Нажимается до тех пор, пока горелка внутри не загорится.

После зажигания, кнопка подачи газа не отпускается в течении 15-20 секунд для того, чтобы включился терморегулятор (который по сути и является аварийной системой отключения оборудования). Вот и все, пушка работает.

Газовая тепловая пушка с термостатом имеет только один недостаток – при гашении огня, газ подается на пушку еще в течение нескольких секунд (10-20), пока датчик не обнаружит, что температура внутри упала до критического уровня.

Ну а теперь, когда вы знаете как работает газовая тепловая пушка, вы уже можете составить самостоятельно схему такого оборудования.

Как видите, смастерить ее не сложно из куска трубы, нескольких шлангов и сопла.

Вот только учтите, что ваша пушка не будет иметь аварийного отключения системы, так что при ее работе кто-то всегда должен быть рядом и следить за ней.

Подходит газовая тепловая пушка для гаража, только для помещения, в котором не работаю люди, а также для тех складских помещений, где необходимо быстро нагреть воздух (стоянка для рабочих автомобилей).

Также, применение газовой пушки актуально и на улице, особенно в тех краях, где на протяжении всего года держится минусовая температура.

Зарубежные делегации в Антарктиду обязательно имеют в наличии такие пушки.

Делаем газовую пушку своими руками

Итак, в принципе работы пушки мы разобрались. Как же ее сделать самостоятельно в домашних условиях?

Во-первых, вам потребуется труба большого диаметра. Диаметр – от 100 миллиметров. Толщина металла должна быть не меньше 3 миллиметров.

Идеальный вариант – использовать трубу из каленной стали. Стоит такой материал дорого, но зато он не прогорает со временем и не деформируется при сильном нагревании.

Газовая тепловая пушка непрямого нагрева своими руками делается не так уж сложно. Самое главное – подключить конфорку к трубе и придумать, как подать топливо.

Самый простой вариант – использовать шланг с хомутом.

То есть, подаваться газ будет напрямую к конфорке. Внутри трубы устанавливается вентилятор. Питание к нему подводится по следующему принципу: сама горелка будет минусом, ну а отдельный изолированный проводник – плюсом.

Таким проводником может быть даже самый обыкновенный саморез с изолированной головкой и ее основанием (чтобы он не прикасался к самой трубе).

Конфорка размещается таким образом, чтобы у нее был доступ к воздуху. То есть, с самого края трубы.

Схема газовой пушки

Рядом с конфоркой размещается запал или пьеза. Рекомендуется именно пьеза, так как с ней намного проще и безопасней зажигать пушку.

Самодельная тепловая газовая пушка не будет иметь аварийной системы отключения подачи газа, так что при ее использовании следует находиться всегда рядом, чтобы в случае гашения огня – перекрыть доступ кислороду.

Лучше всего, подойдет такая газовая тепловая пушка для гаража, для обогрева радиатора на автомобиле, для оттаивания стекол.

Использовать ее для обогрева жилого помещения категорически запрещается, так как это может привести к отравлению людей окисью карбона.

Этот газ не имеет запаха. При его вдыхании возникает головокружение, тошнота. В худшем случае – человек теряет сознание.

Газовая тепловая пушка непрямого нагрева может использоваться только для краткосрочного применения, и никак не для постоянного отопления помещения!

Ремонт и запчасти

При поломке, ремонт газовых тепловых пушек осуществляется довольно просто. Что чаще всего выходит из строя?

Вентилятор, пьезовый зажигатель, датчик контроля и аварийная система перекрытия подачи газа.

Пьеза заменяется самостоятельно. Она представляет из себя механизм из кнопки и самого зажигателя.

Некоторые владельцы пушек делают такие пьезы из механизма зажигалок. Недорого и сердито, если можно так сказать.

А запчасти для газовых тепловых пушек часто продаются у производителя.

Существуют компании, которые производят репиты таких запчастей. Они стоят дешевле, но в качестве часто уступают.

А еще, в некоторых магазинах вы можете встретить универсальные комплектующие.

Ну а если выходит из строя газовый баллон для тепловой пушки, то самый простой вариант – установить внешний баллон и провести к пушке отдельный шланг. В противном случае – заменяется клапанная система внутреннего резервуара.

Будьте внимательны, любые манипуляции с клапанным механизмом можно делать только в том случае, когда газа в баллоне нет совсем!

Желательно, чтобы ремонт газовых тепловых пушек производился специалистом. Все производители дают гарантию на пушки собственного производства – не забывайте и об этом!

Цены на газовые пушки

Купить тепловую газовую пушку можно по цене от 2000 рублей. В самых дешевых моделях не устанавливается вентилятор и аварийная система прекращения подачи газа.

Нет также и резервуара для топлива. Но обогрев и мощность – идентичные.

В самых дешевых моделях используется керамическая горелка, а вентилятор им вообще не нужен, так как работает такая пушка в положении лежа (то есть, пламя подается вверх).

Цена тепловой газовой пушки с вентилятором стартует от отметки в 3500 рублей. К таким можно отнести оборудование компаний — Профтепло и Patriot.

Мощность таких горелок варьируется в границах 8-15 киловатт. Этого вполне достаточно для обогрева помещения площадью в 40 квадратных метров!

Цена газовой тепловой пушки непрямого нагрева премиум-класса достигает и 30 тысяч рублей.

Такие горелки имеют автоматический контроль температуры, автоматическую систему прекращения работы и так далее. Вот такие горелки, в домашнем хозяйстве, не нужны.

Их чаще всего используют для быстрого обогрева больших промышленных зданий. В них также имеется вентилятор для подачи воздуха – такое большое количество кислорода сжигается!

Аренда тепловых газовых пушек будет актуальная в тех случаях, когда вам не нужно использовать ее часто и долго. Например — для однократного нагрева гаража или же для того, чтобы отогреть замерзший генератор.

Ну а купить газовую тепловую пушку непрямого нагрева рекомендуется в тех случаях, когда необходимо будет ее постоянно использовать.

А это, к примеру — для прогрева помещения, где хранится автомобиль. Гараж прогреется, примерно, за 5-10 минут.

В частности, активно используется газовая пушка для обогрева помещений, обладающая достаточным потенциалом, чтобы поддерживать оптимальный температурный режим обширного пространства. Но такой агрегат нужно грамотно выбрать, ориентируясь на технические характеристики и сферу применения, иначе она не будет приносить ожидаемый эффект. Тем более что придется делать выбор между:

Жидкотопливными устройствами,
Газовыми агрегатами,

Если объект только возводится и нужно обеспечивать сушку стен и поддерживать нормальные условия для строительных бригад, работающих в помещениях, то газовые тепловые пушки на природном газе будут вполне подходящими, так же как и .

Преимущества данной тепловой пушки

Что нужно учитывать, если вы решили сделать выбор тепловой пушки на газу? Это возможности данного оборудования и ее технические параметры. Из преимуществ подобных агрегатов можно отметить:

Высокую производительность,
Экологичность,
Безотходное сгорание используемого топлива.

Так что газовая пушка для обогрева помещений может быть вполне подходящей в качестве экологически чистого и эффективного оборудования. , который применяется для таких устройств, способен сгорать без остатка и обеспечивать абсолютный коэффициент полезного действия. Работа данного оборудования возможна и от газопроводных коммуникаций, и от переносных баллонов.

Принцип работы пушек на газе

Если читать газовые пушки для обогрева помещений отзывы, то некоторые пользователи не совсем представляют, как работают подобные агрегаты, что существенно затрудняет ремонтные работы, если возникнет такая необходимость.

Подача сжиженного топлива осуществляется в специальную камеру, где происходит его распыление и смешивание с воздушными массами. И если планируется ремонт газовых пушек master, то нужно проверить именно систему зажигания, в основе которой закладывается пьезоэлемент, именно он делает оборудование данного типа независимым от внешних источников энергии.

Прямой и непрямой нагрев воздуха

Когда выбирается газовая пушка непрямого нагрева, то все продукты сгорания, образующиеся в процессе эксплуатации, должны будут принудительно выводиться наружу, и в помещении не возникнет опасная концентрация токсичных элементов. Подобным оборудованием допускается обогрев жилых помещений, причем процесс может протекать в постоянном режиме.

Можно считать, что это лучшие газовые тепловые пушки по уровню безопасности. Они обладают закрытыми камерами, в которых происходит процесс сгорания природного газа, а вывод отработанных материалов производится через специальный патрубок.

Но есть один отрицательный фактор у данных агрегатов – это высокая стоимость. И если проанализировать газовая тепловая пушка интерскол тпг 30 отзывы, получается, что подобное оборудование не всем доступно, а ремонт обходится слишком дорого.

Прямой нагрев производится открытой горелкой, и камера сгорания не закрывается, так что тепло и продукты сгорания попадают в помещение. И этот фактор делает опасным использование подобных приборов в жилых помещениях. Но зато всегда можно выполнить ремонт газовой пушки своими руками, если она прямого действия, так как конструкция подобного оборудования значительно проще.

Какую газовую пушку выбрать?

При наличии достаточных средств на покупку данного устройства непрямого действия и возможности проведения таких процедур, как доработка газовой пушки для обеспечения постоянного вывода продуктов сгорания от патрубка и на улицу, можно позволить себе приобретение именно этого агрегата.

Тем более если предполагается его использование в жилых помещениях, где постоянно будут находиться люди. Для прямого обогрева больше подойдут строительные объекты, где нужно создавать оптимальную температуру, но присутствие людей является временным.

Наряду с такими востребованными устройствами для обогрева, как конвекторы и радиаторы, на рынке представлены тепловые пушки. Это агрегаты, которые осуществляют обогрев помещений и открытых зон в короткие сроки и могут работать при наличии/отсутствии центрального источника тепла. В роли энергетического элемента зачастую выступает дизтопиво или газ. Главным преимуществом таких устройств является способность обеспечивать необходимое тепло на больших площадях. Особенно широко они применяются в производственной сфере, а какая тепловая пушка будет лучше – газовая или дизельная — рассмотрим подробнее.

Тепловая пушка, работающая на газовом топливе, является наиболее чистым источником тепла. Во время эксплуатации прибора продукты сгорания практически отсутствуют, не загрязняя окружающий воздух.
Электроэнергия необходима только для запуска вентилятора, также она позволяет производить отдачу тепла непосредственно после включения, без предварительного разогрева. Такие тепловые пушки оснащаются системой контроля горения и защитным реле
, предотвращающим возможность перегрева.

Основная отличительная особенность газового устройства – это получение тепловой энергии практически со 100% КПД.

Газовые устройства высокоэффективные, экономичные и безопасные, поэтому очень популярны в любой сфере. Тепловые пушки востребованы в строительстве, широко используются для обогрева складов, теплиц, а также в отрасли животноводства. Для эксплуатации устройства необходимо иметь запасной газовый баллон, чтобы поддерживать бесперебойную работу прибора. Несмотря на относительную безопасность, в жилых комнатах все же практикуется использование электрической пушки, так как требуемый эффект нагрева достигается при небольшой мощности.

Отличительная характеристика и параметры пушки на дизтопливе

Дизельные тепловые пушки обладают большими преимуществами, но сфера их применения более ограничения. Топливо в данных агрегатах подается при помощи насоса или компрессора, тепловой воздушный поток задает электровентилятор. Для возможности автономной работы используется термостат, таймер и устанавливается система контроля пламени. По принципу работы их делят на два вида:

Устройство прямого нагрева
может использоваться только в помещениях с хорошей вентиляцией, так как продукты горения выделяются непосредственно в окружающий воздух. Небезопасно для применения в местах, где постоянно находятся или работают люди.
Агрегат непрямого нагрева
позволяет качественно прогревать воздух, при этом выхлопные газы выходят наружу при помощи специализированных дымоходов.

Технические характеристики тепловой пушки прямого типа нагрева
не позволяют ее использовать для отопления жилых помещений. Продукты сгорания не должны накапливаться в помещении, поэтому необходимо обеспечить регулярное проветривание для возможности наполнения пространства кислородом. Такие агрегаты наиболее востребованы и оптимально подходят для нагрева подсобных помещений. Имеют широкое распространение в сельском хозяйстве.

Дизельные пушки непрямого типа нагрева при соблюдении всех правил и норм эксплуатации могут применяться в мастерских, гаражах, на производстве.
Благодаря предусмотренным конструкцией специальным отводам выхлопных соединений за пределы помещения, они могут применяться в зоне скопления людей, в местах, где осуществляется непосредственно рабочий процесс.

Дизельные пушки любого типа эффективны для размораживания или сушки материалов
. Они позволяют ускорить процесс высыхания дерева, в связи с чем широко применимы в деревообрабатывающей отрасли, а также на мебельных фабриках. Они являются незаменимым источником тепла, позволяющим оперативно регулировать этапы ремонтных работ, быстро просушивая обработанные поверхности стен и потолка.

Для нагрева больших площадей это самые экономичные агрегаты, так как расход керосина или дизельного топлива составляет около 1 л в час, при этом прогреть пространство можно до 250 м 3 .

Несмотря на все достоинства, есть и недочет – это достаточно тяжелое оборудование, которое подлежит перемещению с помощью специальных транспортеров с колесами.

Достоинства и недостатки устройств

Выбирая агрегат экстренного нагрева помещения, необходимо взвесить все преимущества и минусы работы устройства в каждом конкретном случае. Учитывая условия эксплуатации, может быть оптимальным вариантом как газовый, так дизельный прибор. На выбор может влиять несколько факторов:

легкость в эксплуатации;
экономия потребления источника тепла;
стоимость горючего материала;
габариты и условия транспортировки;
зона применения;
площадь обогрева;
безопасность;
надежность.

Каждый из вариантов тепловой пушки имеет свои отличительные преимущества. Главное, чтобы они совпадали с приоритетами в эксплуатации прибора. Газовый агрегат по стоимости дешевле, но необходимо где-то пополнять запасы сжиженного газа
, если отсутствует подключение к центральной газовой магистрали. Дизельное топливо проще приобрести и хранить, но такие устройства достаточно тяжелые, что ограничивает их мобильность. Если нет необходимости постоянно перемещать тепловую пушку с места на место, а использовать как стационарный отопительный элемент, то на данный параметр можно не обращать внимание.

Если рассматривать эффективность обогрева, то при необходимости нерегулярной работы лучше подойдут газовые пушки.
Они значительно быстрее нагревают помещение и легко транспортируются. Ввиду того, что продукты сгорания отсутствуют, приборы могут свободно использоваться в жилых помещениях. Дизельные устройства наоборот, опасны для здоровья человека из-за накопления в воздухе отходов эксплуатации прибора.

Чтобы определить оптимальный вид тепловой пушки, сравните технические возможности устройства с индивидуальными потребностями, а также экономической целесообразностью использования таких приборов обогрева.

Чтобы максимально выгодно приобрести хороший агрегат для быстрого обогрева больших площадей, необходимо определить следующие моменты:

Агрегат нужен для постоянной работы или будет использоваться по необходимости.
Определить место установки и обозначить возможность соблюдения необходимых норм техники безопасности и противопожарных правил.
Определиться с оптимальной мощностью устройства
. Независимо от типа прибора, необходимая нагрузка определяется путем умножения объема помещения, максимально возможной разницы температуры на улице и в помещении, а также коэффициента от 0,6 до 4 (в зависимости от степени капитального строения и утепления стен). Чем менее практичный стройматериал использовался при строительстве помещения, тем большая норма показателя применяется.

На рынке представлено достаточно много моделей тепловых пушек, позволяющих быстро прогреть помещение до необходимой температуры. Наиболее популярные модели газовых тепловых агрегатов – это Master и Калибр, дизельных — Master и Elitech. Независимо от вида источника тепловой энергии, агрегаты одинаково способны обеспечить заданный температурный режим любой строительной площадки, теплицы и любого другого типа помещения.

Источник

В связи с необходимостью отапливать сооружения и помещения, в которых еще по каким-то причинам нет централизованного обогрева или просто нет возможности организовать его, часто используются различного рода мобильные обогреватели. Среди них, есть множество самодельных устройств.

Если вам необходимо компактное, самодельное и недорогое устройство для обогрева, одним из лучших вариантов, станет изготовление газовой отопительной установки.

Основные преимущества

Именно газовая тепловая пушка, сделанная своими руками, сможет решить все вопросы по отоплению даже самых больших помещений.

У таких установок очень высокий КПД, практически подходящий к 100 процентам, а затраты на ее изготовление и последующую эксплуатацию, будут гораздо меньше, чем при изготовлении электрической модификации.

Есть еще вариант с дизельными пушками, которые тоже, очень неплохо себя зарекомендовали, но для их работы, нужно сделать отвод выхлопных газов, что усложняет эксплуатацию. Да и стоимость дизельного топлива, превышает цену газа.

К тому же, самодельная газовая тепловая пушка, может быть изготовлена в самое короткое время, и не так требовательна к условиям эксплуатации, как электрические модели пушек.

Еще одним достоинством именно газового вари анта, является его мобильность и при этом, высокая мощность нагрева воздуха. Для дизельного варианта понадобится жидкое топливо, которое может пролиться, бензин – то же самое, а электрическая пушка достаточной мощности, потребует специального разрешения и оформления на дополнительные мощности по электроэнергии.

Газ, при сгорании, практически не оставляет следов горения, что дает возможность эксплуатировать подобные установки в закрытых помещениях, без необходимой дизельным или бензиновым горелкам дополнительной вентиляции и вывода отработанных газов на улицу.

Это стало возможно, благодаря тому, что при горении, пропан, а именно на нем работает основная масса бытовых газовых пушек, сгорает почти на 100 процентов, без запаха и дыма.

Как работает такая установка

Устройство газовой тепловой пушки очень простое. Вся она состоит из баллона с газом, редуктора, обеспечивающего равномерную подачу газа, горелки, вентилятора и корпуса.

Принципиально, ничего сложного там нет. Газ подается на горелку, вентилятор прогоняет сквозь теплообменник или пламя воздух, и он нагревается. Конечно, это лишь схематичное представление о ее работе, но принцип понять можно.

Чтобы облегчить понимание принципа работы таких устройств, можно взглянуть на картинку – схему, с изображением такой тепловой пушки в разрезе.

Принципиально все просто, но чтобы сделать подобную установку необходимо иметь практические навыки изготовления подобных вещей и немалые познания в этой теме.

Поэтому, делать нечто подобное собственными руками обычно не рекомендуется. При даже небольшом нарушении технологии изготовления, аппарат может стать очень опасным – ведь использоваться будет сжиженный газ, а он взрывоопасен. Так что, делать газовую пушку без опыта в создании таких устройств – далеко не лучшая идея.

Если же все необходимые познания и навыки имеются, то, самодельная газовая пушка поможет решить проблему с отоплением, например дачного сарая или теплицы.

Основные моменты, которые стоит учесть

Даже при наличии всех необходимых знаний и умений, нужно соблюдать несколько достаточно простых правил:

Корпус пушки не должен соприкасаться с баллоном. Это может привести к его перегреву и взрыву.

Все соединения трубок подачи газа, должны быть загерметизированы.

Нельзя поджигать газ от горящей бумаги или зажигалки – это очень опасно. Для этого, нужно установить специальное устройство дистанционного поджига.

Баллоны должны быть заправлены на специальном оборудовании, которое есть только у специальных служб, занимающихся заправкой газом таких баллонов.

Мощность пушки должна быть тщательно прочитана и не превышать необходимую.

Нельзя оставлять работающую установку без присмотра.

Самостоятельно изготовленные агрегаты не могут обеспечить полное сжигание газа. Это приводит к необходимости устройства отвода продуктов горения на улицу.

Такие модели газовых отопителей, предусматривают в своей конструкции не прямой обогрев воздуха открытым пламенем, а при посредстве теплообменника.

Сгорание газа, в этом случае, происходит в закрытой камере сгорания, и тепло передается на корпус теплообменника, нагревающего воздух. Отработанные газы из камеры сгорания, отводятся на улицу через трубу – дымоход.

Такой вариант пушки более безопасен в эксплуатации, а мощности будет достаточно для обогрева даже большого помещения.

Если корпус самого агрегата нагревается слишком сильно, можно покрыть его термостойким изолятором тепла, который и нагревание сделает эффективнее, и предотвратит ожоги при касании корпуса.

Заключение

Сделать подобное устройство своими руками можно. Но, стоит дли за это браться, когда есть совсем недорогие варианты на полках магазинов?

Ведь любое самодельное устройство будет проигрывать изготовленному на фабрике, как по КПД, так и по надежности.

Решать, каждый будет сам. Но, даже если вы решились на изготовление такого аппарата своими руками, необходимо помнить о всех мерах безопасности, в том числе и пожарной.

Пушка газовая

Обогрев небольших подсобных помещений — вещь насущная и сегодня очень необходимая. Неотапливаемый гараж остался в прошлом. Но не каждый его владелец может обеспечить это небольшое помещение необходимым и достаточным теплом. Поэтому мастеровитые автовладельцы обращают свое внимание на опыт строителей, которые отапливают зимой объекты, закрывая их полиэтиленовой пленкой и используя тепловые пушки.
Кстати, изготовить небольшую тепловую газовую пушку своими руками — не проблема. Здесь не требуются какие-то инструкции и чертежи. Все банально просто и очень даже эффективно.

Основные элементы пушки

Для начала обратимся к инженерной мысли, которая подсказывает, что тепловая пушка должна состоять из нескольких основных элементов.

Корпус из прочного и жаростойкого материала. Поэтому выбирается металл.
Горелка. Здесь может применяться упрощенная конструкция, к примеру, горелка от любого газового отопительного котла. Хотя можно использовать вариант, изготовленный своими руками.
Вентилятор. Для подачи кислорода и выдавливания тепла из корпуса прибора понадобится какой-то агрегат. Лучше вентилятора ничего найти не удастся. Так что можете использовать старый бытовой прибор небольшой мощности.
Источник подачи газа. Это может быть газовый трубопровод или газовый баллон.

Обязательный элемент, который придется сделать своими руками — это камера сгорания. Ничего сложного в этом нет, так что можно приступать к изготовлению. Вот только для проведения сборочных работ вам понадобится сварочный аппарат, работающий от сети электрического тока.

Итак, изготавливать тепловую пушку будем из трубы большого диаметра — не меньше 150 мм.
Конечно, размер агрегата будет влиять на его производительность, но для такого небольшого помещения, как гараж, устройство может быть не очень крупным. Практика показывает, что мощности в 2 кВт больше чем достаточно.

Внимание! Залог эффективной работы газовой тепловой пушки — это полная утилизация газовой смеси внутри камеры сгорания. Поэтому придется точно отрегулировать поток воздуха, который подается вентилятором. Кроме того, этот поток нужно будет все время контролировать.

Схема и технология работ

Длина трубы может быть разной, но выбирайте оптимальную — 1,0–1,2 м. С ее противоположных сторон по бокам сделайте отверстия. Через одно в помещение гаража будет поступать теплый воздух. Через второе к горелке будет подведен газовый шланг. Поэтому первое отверстие должно быть большим, а второе маленьким. Первое отверстие обычно снабжается патрубком, который будет направлять движение нагретого воздуха. Его необходимо к трубе приварить.

Пушка непрямого нагрева

Теперь отдельно нужно изготовить камеру сгорания. Это, по сути, та же труба, только меньшего диаметра. К ней с внешней стороны привариваются продольные пластины, выполняющие функции крепежа и увеличителя плоскости теплоотдачи. Их должно быть 4–8 штук — чем больше пластин, тем больше тепла выделяется. Диаметр контура по внешним краям пластин должен быть чуть меньше внутреннего диаметра основной трубы, чтобы камера сгорания со своими ребрами легко зашла в нее.

Итак, устанавливаем камеру сгорания внутрь корпуса и жестко привариваем ее. Обратите внимание на то, что камера сгорания должна немного выступать за края большой трубы.
После этого из металлического листа вырезаем круг с диаметром, равным диаметру большой трубы, а внутри делаем отверстие под диаметр камеры сгорания. Этот элемент привариваем так, чтобы он герметично закрыл зазор между малой и большой трубами.

В камеру сгорания устанавливаем горелку, к которой подсоединяем шланг для подачи газа. Установить ее можно на изогнутой металлической трубке, которая приваривается внутри камеры сгорания. Хотя вариантов крепежа можно придумать много.

Теперь осталось установить вентилятор. Для небольшой тепловой пушки подойдет устройство, которое обычно устанавливают на вытяжку в ванной комнате. Оно легкое, недорогое и имеет уже готовые крепежные отверстия, через которые фиксируется к корпусу прибора.

Отопление гаража

Обычно такие вентиляторы имеют прямоугольный фланец, хотя на рынке вы найдете изделия и с круглыми фланцами. Поэтому, выбрав определенную конструкцию, вы под нее приготовите металлический фланец, который приваривается к корпусу пушки, но с обратной стороны от выхода камеры сгорания. К этому фланцу мелкими болтами или саморезами крепится сам вентилятор.

На этом тепловая газовая пушка готова. Как видите, сделать ее своими руками, если вы можете работать со сварочным аппаратом, не так уж сложно.
Кстати, в подобную конструкцию можно добавить очень полезный элемент. Помните, мы говорили, что необходимо очень точно отрегулировать воздушный поток. А для этого следует установить ограничитель этого потока. Его конструкций много, так что выбирайте любую. К примеру, обычный шибер, который можно расположить между двумя фланцами — вентиляторным и монтажным. А можно сконструировать вращающуюся заслонку на рычаге.

Заключение по теме

Газовая тепловая пушка по своей конструкции ничем не отличается от дизельной. Меняется только горелка. Провести ее ремонт будет не очень сложно. Единственное, что может доставить неудобство — это подбор точного и эффективного режима теплоотдачи. Здесь придется поработать заслонкой и подачей газа из баллона. Даже самый маленький агрегат, изготовленный своими руками, на выходе даст температуру +70С. А этого вполне достаточно, чтобы обогреть гараж.

Виды тепловых пушек

Прежде чем приступить к делу, надо вначале определиться, что именно мы будем собирать и как это должно работать. Для начала следует подобрать подходящую конструкцию, которую удастся сделать без особых затрат и проблем с эксплуатацией.

На данный момент производится и продается 3 вида тепловых пушек, что могут функционировать на:

сжиженном и природном газе;
дизельном топливе;
электричестве.

Обычная тепловая пушка состоит из стандартного набора деталей: корпус, нагревательный элемент, вентилятор и блок управления. Агрегаты, работающие на разных энергоносителях, отличаются только по типу нагревательного элемента. Рассмотрим их по порядку и определим, какой лучше всего подойдет для изготовления в домашних условиях.

Газовые тепловые пушки

Все нагреватели подобной конструкции, в том числе и газовая тепловая пушка, имеют металлический корпус цилиндрической формы. Причина – круглое сечение считается оптимальным с точки зрения аэродинамики, а металл обладает хорошей теплопроводностью. Это позволяет дополнительно передавать образующееся внутри корпуса тепло воздуху помещения. По способу отведения дымовых газов пушки бывают прямого и непрямого нагрева.

В агрегатах прямого нагрева внутрь цилиндра помещена газовая горелка круглой формы, чье пламя обдувается со всех сторон вентилятором. Получая тепло и смешиваясь с продуктами горения, воздух выходит из корпуса с другой стороны. Таким образом, дымовые газы тоже попадают в помещение, что для большинства домовладельцев неприемлемо.

Для справки.
Подобные обогреватели используются для местного обогрева рабочих мест в больших цехах, на строительных площадках и при других подобных обстоятельствах, когда продукты горения не могут нанести вред здоровью людей.

Газовая пушка непрямого нагрева оборудована системой отделения дымовых газов. Передача теплоты от них продуваемому воздуху происходит в специальном теплообменнике, где среды не контактируют друг с другом. В результате нагретый воздух покидает тепловентилятор традиционным путем – через второй проем в корпусе. Продукты горения отводятся посредством бокового патрубка, который следует присоединять к трубе дымохода.

Питание горелки осуществляется сжиженным газом из баллона, поскольку присоединять агрегат к магистрали централизованного газоснабжения без разрешений не допускается. Управление подачей топлива на горелку выполняет газовый клапан, он же обеспечивает безопасность агрегата. В целом агрегат имеет небольшой вес и размеры, а потому снабжен рукояткой для переноски вручную.

Дизельные тепловые пушки

Конструктивно дизельная тепловая пушка мало чем отличается от газовой. В ней точно так же установлена горелка, настроенная на работу с жидким топливом, и вентилятор для подачи воздуха. Разница состоит в том, что вместо газового клапана здесь установлен топливный насос, перекачивающий горючее из бака, размещенного под корпусом. Как и газовые обогреватели, агрегаты на солярке предлагаются в 2 исполнениях: прямого и непрямого нагрева.

Продукты горения дизельного топлива гораздо токсичнее, нежели у природного газа. Оттого даже в хорошо вентилируемом помещении тепловентилятор прямого нагрева быстро создаст неблагоприятные условия для человека или домашних животных. Если же тепловая пушка на дизельном топливе оборудована раздельным отводом газов и дымоходным патрубком, то ее можно использовать везде, лишь бы не мешал запах солярки. С целью обеспечения мобильности корпус аппарата и топливный бак смонтированы на раме с колесами.

Электрические тепловые пушки

Данные отопительные агрегаты – самые простые и недорогие, к тому же не выделяют никаких вредных веществ. В качестве нагревательного элемента в них используется воздушный ТЭН особой формы, повторяющий округлости корпуса.

По сути, «ствол» такой пушки изнутри пуст, на одном конце стоит осевой вентилятор, а с другой стороны, где выходит воздух, — электрический ТЭН. В более мощных моделях нагревателей ставится несколько. Аппаратом можно пользоваться в любых закрытых помещениях, главное, чтобы в них был источник электричества.

Для справки.
Агрегаты заводского изготовления могут обеспечивать достаточно широкий диапазон тепловых мощностей – от 3 до 60 кВт. При этом количество ТЭНов в них доходит до 15 шт.

Управлять электрическими приборами гораздо проще, чем газовыми. Поэтому электрическая тепловая пушка оснащается ступенчатым регулятором мощности и защитой от перегрева, а также может питаться от сетей 220 и 380 В. Благодаря такой простой конструкции электрический тепловентилятор более всего пригоден как для самостоятельного изготовления, так и для применения в домашнем хозяйстве.

Если внимательно изучить устройство дизельных и газовых тепловентиляторов, то станет понятно, что сделать их в домашних условиях непросто. Да и то, удастся собрать пушку прямого нагрева, а вот выполнить эффективный теплообменник для разделения потоков будет затруднительно. Правда, некоторые домашние мастера решают этот вопрос с помощью 2 труб, помещенных одна в другую, но подобная конструкция малоэффективна и будет выбрасывать много тепла в дымоход.

Зато сделать тепловую пушку своими руками сможет практически кто угодно, если она будет работать на электричестве. Для этого понадобится:

тонкий листовой металл для изготовления корпуса;
нагревательная спираль из нихрома;
небольшой электродвигатель либо готовый осевой вентилятор подходящего размера;
изоляционные колодки для крепления спирали. Можно самостоятельно вырезать из асбеста;
клеммы, провода, выключатели.

Мощность агрегата будет зависеть от спирали, поэтому ее следует подобрать по сопротивлению. Например, если нам требуется 3 кВт теплоты, то сила тока, протекающая через спираль, будет равна 3000 Вт / 220 В = 13.6 А. Тогда, по закону Ома сопротивление спирали должно составлять 220 В / 13.6 А = 16.2 Ом. После подбора она крепится внутри корпуса с помощью изоляционных колодок. Металлический корпус можно изготовить из двух предварительно согнутых половинок, скрепив их между собой саморезами. На торце получившейся трубы ставится осевой вентилятор.

Нагревательный элемент и вентилятор подключаются к сети через выключатели, после чего обогреватель готов к работе. Но подобная самодельная тепловая пушка слишком примитивна и не поддается регулировке, кроме того, спираль активно сжигает кислород. Продвинутые пользователи, имеющие познания в электротехнике, могут вместо нихрома задействовать воздушные ТЭНы потребной мощности с терморегуляторами. Также можно добавить к агрегату ступенчатое регулирование, если включать ТЭНы по очереди.

Заключение

Самодельная тепловая пушка, питающаяся электроэнергией, — агрегат достаточно простой, такие часто можно встретить в гаражах у автолюбителей. При всех своих достоинствах они имеют один существенный недостаток – значительная стоимость электричества. Так что пользоваться обогревателем придется экономно.

Как «газовая пушка Евдокимова». Это очень эффективное и полезное устройство, когда требуется быстро обогреть помещение в холодное время года. Помимо всего прочего такая пушка способна работать автономно, для ее работы достаточно автомобильного аккумулятора на 12В, а также баллона с газом. Но любители подобных самоделок не остановились на этом и решили сделать это устройство еще более эффективным. В статье будет рассмотрен вариант, как можно улучшить подобное устройство.

Самое главное, что теперь появилось у пушки – это заслонка, которая позволяет проще запускать и контролировать устройство.

Материалы и инструменты для изготовления:

— асбестовый шнур;
— сварка;
— болгарка;
— металлические пластины;
— стальная труба;
— дрель;
— регулятор подачи газа;
— стальной прут и прочее;
— вентилятор на 220В.

Процесс изготовления:

Шаг первый. Создание заслонки

Чтобы пушку было удобно поджигать и регулировать интенсивность выхода тепла, на нее было решено установить заслонку. Изготавливается она очень просто. Берется металлический прут подходящего диаметра и в нем делается продольный разрез. Один конец прута загибается таким образом, чтобы образовалась ручка. В самой оси нужно просверлить два отверстия и нарезать в них резьбу под болты.

Заслонка изготавливается из тонколистовой стали, она фиксируется с помощью винтов. Чтобы заслонка открывалась и закрывалась с некоторым натяжением, на нее устанавливается пружина и шайба.

Шаг второй. Доработка горелки

Чтобы топливо сгорало лучше, нужно немного переделать горелку. Для этих целей автор установил в трубу 80 мм специальный вкладыш. Как он выглядит, можно увидеть на фото.

Шаг третий. Герметизация системы

Чтобы с пушки не выходило лишнее тепло, и не тратилась зря энергия, было приятно ее хорошо заизолировать. Речь идет о том месте, где малая труба выходит из большой. Здесь есть щель, чтобы ее закрыть, нужно сделать специальную крышку, она будет крепиться на саморезах. Ну а в качестве изоляционного материала применяется асбестовый шнур.

Шаг четвертый. Проверка пушки

Помимо всего прочего пушка была оснащена еще и более мощным вентилятором, это бытовой пропеллер для ванной комнаты, работающий от питания в 220В. Запускается пушка при закрытой заслонке, а когда достигается устойчивое горение, заслонку можно открывать. Для поджога используется длиная газовая зажигалка.

Эксперимент показал, что пушка способна выдавать горячий воздух с температурой до 70-ти градусов. Конечно же, здесь все зависит от его начальной температуры. По словам автора, такая пушка без проблем может отапливать

Тепловая пушка многим обывателям кажется экзотическим прибором, но на самом деле этот вид отопителей уже сильно распространён. Небольшие модели используются в быту, мощные — на производстве. Если вы до сих пор уверены, что тепловая пушка нужна только для монтажа натяжного потолка, из этой статьи вы узнаете, для чего ещё она может пригодиться именно вам, как различать виды пушек и в чём специфика их изготовления своими руками.

Назначение и принцип действия тепловой пушки

Тепловая пушка — это, по сути, мощный тепловентилятор, способный быстро и долго обогревать помещения большого размера. Чаще всего прибор выглядит как толстая короткая труба на основании, что и вызывает ассоциации с пушкой. Источник тепла может быть стационарным или передвижным (в облегчённом варианте для переноса либо на базе с колёсами).

Большинство тепловых пушек действительно напоминают пушку, но многие могут быть кубическими

Тепловые пушки необходимы для:

эпизодического быстрого нагрева помещений (например, строительных объектов для быстрой просушки штукатурки, зерно/овощехранилищ для уменьшения влажности продуктов);
быстрого нагрева комнаты для выполнения специфических работ (например, монтажа или ремонта натяжного потолка);
выполнения технологических операций в промышленных зданиях;
сезонного обогрева нежилых помещений, не подключённых к тепломагистрали (например, теплиц, ангаров, складов);
постоянного либо временного продолжительного обогрева жилых помещений, которые невозможно подключить к другим источникам тепла (например, дач и загородных коттеджей).

В быту маломощные тепловые пушки помогают отогреть замёрзший на стоянке автомобиль, просушить погрев во время весенних паводков, обеспечить комфортную температуру в беседке поздней осенью и т. д.

В мастерской тепловая пушка обеспечит комфортные условия для работника и оптимальные условия хранения для машины

Принцип действия тепловых пушек практически неотличим от способа работы обычного тепловентилятора. Благодаря теплогенератору (ТЭНу, спирали либо сгорающему топливу), он нагревает находящийся внутри корпуса воздух и за счёт вентилятора распространяет этот нагретый воздух по всему помещению.

Тепловые пушки с цилиндрическим корпусом дальнобойные, а квадратные лучше подходят для зонального обогрева.

Виды тепловых пушек

Тепловые пушки подразделяются в зависимости от типа используемого нагревателя. В общем различают электрические (работают при подключении к электросети) и горелочные (потребляют энергию сгораемого топлива) приборы. Но при покупке вам больше поможет подробная классификация. Так, электрические могут быть ТЭНовыми, инфракрасными либо спиральными, а горелочные бензиновыми, дизельными, газовыми либо работать на комбинированном топливе. Для них обычно не указывается чёткое предназначение, но для собственной безопасности важно понимать, что горелочные тепловые пушки лучше подходят для нежилых помещений, а электрические — для эпизодических работ. Подробнее разобраться в этом вопросе вам поможет сравнительная таблица.

Таблица: сравнение тепловых пушек с разными способами нагрева

Стационарно устанавливать в помещении тепловую пушку без согласия контролирующих органов можно только в том случае, если прибор электрический или дизельный. Газовые модели относятся к взрывоопасным, поэтому их эксплуатация возможна только после разрешения службы контроля за безопасностью.

Поскольку горелочные тепловые пушки представляют опасность из-за продуктов сгорания топлива, на рынке появились более безопасные разновидности таких приборов — пушки непрямого нагрева.

Как видно из схемы, основная разница в конструкции — наличие дымоотводящей трубы

Как уже упоминалось, горелочные или жидкотопливные нагревательные приборы подразделяются на:

пушки прямого нагрева — это устройства, в которых нагреваемый воздух смешивается с продуктами горения и распространяется по всему помещению. При работе выделяется угарный газ, поэтому их ни в коем случае нельзя использовать не только в жилых комнатах, но и в местах длительного скопления людей (например, рабочий цех на предприятии). В помещении, где стоит тепловая пушка прямого нагрева, должна быть мощная вентиляция, она нужна как для отвода вредных газов, так и для улучшения работы самой пушки (при горении сжигается кислород, нужно подгонять новый). Пушки прямого нагрева часто используют в гаражах, поскольку они очень экономно расходуют топливо, КПД свыше 99%.
пушки непрямого нагрева снабжены теплообменником. Это значит, что нагретая в горелке смесь воздуха и вредных газов передаёт тепло воздуху в помещении, не смешиваясь с ним. При этом продукты сгорания попадают в дымоотвод, что нивелирует опасность для людей в помещении. Тепловую пушку такой конструкции можно устанавливать на предприятии или в гараже без мощной вентиляции. Но КПД у таких приборов существенно ниже, так как часть тепла неминуемо уходит в трубу.

Имея желание и некоторый опыт ремонта нагревательных приборов, можно соорудить тепловую пушку любого вида: электрическую, жидкотопливную, водяную. Трудности могут возникнуть разве что с инфракрасной, так как в ней используются более сложные комплектующие.

Если планируете поставить в гараже тепловую пушку прямого нагрева, используйте только модель на газе или биодизеле и обязательно включайте вентиляцию. Продукты сгорания других видов топлива более опасны и неминуемо окажут вредное действие на здоровье.

Из каких элементов состоит тепловая пушка

Обогревающий прибор собирают из таких комплектующих, как:

корпус, представляющий собой короткую трубу большого диаметра, иногда куб или призму. Стенки корпуса часто толстостенные (в электрических моделях, особенно мобильных, стенка корпуса тоньше, в горелочных -толще). Материалом служит металл, огнестойкий пластик или керамика;
нагревательный элемент (ТЭН, спираль, либо горелка). Именно от него зависит мощность, КПД и безопасность прибора;
вентилятор для эффективного воздухообмена. Он значительно мощнее бытового, поэтому переделать обычный тепловентилятор в тепловую пушку не получится, даже при хорошем нагревательном элементе КПД такой самоделки окажется ниже положенного;
автоматика с проводами и кнопками включения, выключения, регулировки мощности. Блок управления должен быть надёжным, а проводники — достаточно толстыми, иначе прибор быстро выйдет из строя;
защитная металлическая решётка, которая не позволяет пользователю прикоснуться к нагревательному элементу. Она также предотвращает попадание в прибор крупных горючих предметов.

Такое строение характерно только для электрических тепловых пушек со спиралью

В хорошей тепловой пушке обязательно должен быть термостат — ограничитель нагрева, способный проконтролировать текущую температуру и вовремя включить/выключить прибор. Он помогает эффективнее использовать приспособление и электроэнергию/теплоноситель, а также продлить срок службы самого прибора. Отсутствие термоограничителя может стать причиной пожара на складе либо гибели растений в теплице или оранжерее.

Расчёт мощности прибора

Чтобы пушка была максимально эффективной в вашем помещении, нужно для начала вычислить минимальную мощность прибора по формуле.

Qт=V×∆T×K/860, где

Qт — минимальная мощность отопительного прибора в КВт/час;
V — объем обогреваемого помещения в м 3 ;
∆T — разница между минимальной температурой на улице и требуемой температурой в помещении в о С;
К — коэффициент теплопотерь:
- 3,0 — 4,0, если строение не теплоизолировано;
- 2,0–2,9, если присутствует малоэффективная теплоизоляция;
- 1,0–1,9 при теплоизоляции среднего уровня (стены толщиной в 2 кирпича, мало окон, простая кровля без проёмов);
- 0,6–0,9, если теплоизоляция хорошая (утеплены стены, есть контурное уплотнение дверей и окон, стеклопакеты).

Если ваше помещение не производственное (высота потолков не выше 3 м), можно воспользоваться данными из таблицы.

Таблица: зависимость необходимой мощности пушки от площади помещения

Излишне мощная тепловая пушка в небольшом помещении может стать причиной пожара. Используйте приборы подходящей мощности (либо с регулятором) и/или не оставляйте их без надзора.

Варианты изготовления своими руками

Тепловая пушка — это мощный прибор, требующий ответственного обращения. Если у вас не было опыта ремонта подобных изделий, изготовление лучше начать с электрических моделей. Они более просты и безопасны в применении, особенно если подключать устройство к сети через УЗО. В худшем случае самоделка не будет работать, или придут в негодность какие-либо её элементы. Но устроить пожар или взрыв, что нередко случается при использовании жидкотопливных самодельных пушек, с электрической моделью довольно сложно.

Первые несколько дней не оставляйте самодельную тепловую пушку работать без надзора. Даже если у вас большой опыт создания подобных приборов, лучше перестраховаться, чем исправлять последствия случайной ошибки.

Как сделать электрическую тепловую пушку

Конструктив тепловой пушки можно условно разделить на механическую и электрическую части.

Конструкция электрической тепловой пушки простая и понятная, что оптимально для начинающих мастеров

Для сбора механики вам понадобятся:

тонкостенная труба подходящего диаметра для корпуса либо жесть, из которой можно согнуть корпус нужного размера;
нагревательный ТЭН рассчитанной мощности либо несколько ТЭНов с подходящей суммарной мощностью;
вентилятор (мотор с крыльчаткой в сборе) с мощностью, соответствующей подобранным ТЭНам;
готовая база-опора, ножки или арматура, из которой можно сварить опору;
трубка с креплениями, выполняющая роль ручки для переноски (по желанию);
защитные решётки (диаметр должен соответствовать сечению корпуса) либо проволока, из которой можно сплести решётку.

Для экономии можно воспользоваться частями от старой техники, нужно только удостовериться в работоспособности детали и уточнять её мощность.

Не используйте в качестве корпуса электрической тепловой пушки асбестоцементные трубы, они часто взрываются при сильном нагреве. Наиболее безопасный аналог — керамическая труба для дымохода.

Электрический блок тепловой пушки составят:

переключатели для изменения режима работы прибора (средняя мощность нагрева, полный нагрев, только вентилятор);
термоограничитель, предотвращающий перегрев прибора (не допустит поломки и пожара);
терморегулятор, помогающий контролировать степень нагрева воздуха;
провода для соединения деталей (уточните сечение при покупке, если не можете подобрать самостоятельно);
шнуры с вилками под 220 В (2 шт., обязательно с заземлением).

Важно: двигатель вентилятора тепловой пушки и её нагревательный элемент подключаются к электросети по отдельности.

Инструкция по изготовлению электрической тепловой пушки своими руками:

Закрепите в передней части корпуса нагревательный элемент и подсоедините к ТЭНу кабель питания.
Круглый сухой ТЭН для тепловентилятора с несколькими спиралями — оптимальный вариант для самодельной тепловой пушки
В задней части корпуса зафиксируйте вентилятор с мотором и также подсоедините к ним провода, выведите все провода наружу корпуса.
Если ваша пушка будет маломощной, подойдёт вентилятор от советского пылесоса
Соберите электрический блок управления, следуя приложенной выше схеме. Защитите блок управления корпусом (можно взять пищевой контейнер) и выведите наружу кнопку включения.
Тщательно контролируйте качество каждого соединения
Установите защитные решётки на передний и задний торцы корпуса. Установите корпус на ножки или базу.
В качестве защитных решёток для тепловой пушки сгодятся решётки от старого вентилятора без пластиковых частей

После сборки обязательно нужно провести испытания прибора. Желательно, чтобы розетки, которыми вы пользуетесь, были подключены через УЗО. Так в случае ошибочной сборки узлов питание отключится автоматически. Если прибор работает без нареканий, можете смело начать его использование.

Видео: самодельная электрическая тепловая пушка

Для сборки электрической тепловой пушки не понадобятся специализированные инструменты, вполне достаточно шуруповёрта с битой и сверлом. А вот создание газового аналога уже сложнее, обязательно потребуется хороший сварочный аппарат.

Изготовление газовой тепловой пушки

Если вы решили собственноручно соорудить газовую пушку, лучше сделать прибор непрямого нагрева. Его конструкция не намного сложнее, зато он безопаснее и приятнее в эксплуатации.

Если нужно изготовить газовую пушку прямого нагрева, труба 5 не приваривается, а передняя часть корпуса закрывается решёткой

Для изготовления газовой тепловой пушки нужны следующие детали:

газовая горелка в сборе;
толстостенная металлическая труба небольшого диаметра (например, 8 см). После приваривания к горелке они образуют камеру сгорания газа;
толстостенная металлическая труба большего диаметра (например, 18 см), которая станет корпусом теплообменника;
вентилятор для подачи воздуха в камеру сгорания;
устройство дистанционного поджига газа;
редуктор (снижает давление газа при подаче горючего из баллона/магистрали в камеру сгорания);
металлическая труба диаметром 8–10 см для отвода продуктов горения. Её длина зависит от удалённости патрубка на корпусе от вентиляционного отверстия в стене помещения;
рама для размещения конструкции.

Чтобы горелка стала пригодной к использованию в пушке, её отверстие следует увеличить до 5 мм в диаметре и расширить жиклёр (отверстие для подачи топлива) до 2 мм в диаметре.

Приступим к работе:

К корпусу пушки приварите трубу для отвода газов, высверлите отверстие для розжига топлива, установите решётки и приварите ножки.
Если шов будет недостаточно качественным, продукты сгорания топлива будут попадать в комнату
Добавьте к горелке трубу-удлинитель и заведите его конец в трубу-теплообменник, зафиксируйте положение металлическими хомутами. Можно использовать 1–2 готовых керамических горелки, для них следует сделать отверстия в корпусе.
Готовые горелки более надёжны, чем самодельные
Установите в корпусе вентилятор, защитные решётки, подсоедините шнур питания вентилятора.
Вентилятор — ещё один узел, который для страховки можно взять готовым

Готовое устройство можно подключать к баллону со сжиженным пропаном или другим горючим газом через редуктор/регулировочный вентиль.

Важно: тщательно герметизируйте соединения трубок, подающих газ, а также обязательно установите устройство дистанционного поджига. Если не придерживаться правил, установка обогрева может взорваться.

Видео: газовая тепловая пушка непрямого нагрева своими руками

Изготовление дизельной или бензиновой тепловой пушки

Пушка, работающая за счёт сжигания соляры (солярки) или другого вида дизельного топлива, отличается от электрической наличием топливного бака. При этом чем больше бак, тем дольше может работать пушка без дозаправки.

Из-за большого топливного бака дизельная пушка тяжелее газовой и занимает больше места

Для изготовления тепловой пушки дизельного типа вам понадобятся:

топливный бак из материала с низкой теплопроводностью либо металлический со слоем теплоизолятора и защитным кожухом. Если выбрать неподходящий материал, топливо будет подогреваться при работе пушки и возникнет опасность возгорания и взрыва;
толстостенная труба или металлический бак для основного корпуса пушки;
толстостенная труба меньшего диаметра для камеры сгорания. Она должна свободно размещаться в основном корпусе так, чтобы между внешними стенками камеры сгорания и внутренними стенками корпуса оставалось пространство для отвода тёплого воздуха. Оптимальное соотношение диаметров труб 1:2;
электродвигатель подходящей мощности, способный поместиться в корпусе;
вентилятор для подключения к электродвигателю. Диаметр крыльчатки должен быть как минимум на 1–2 см меньше внутреннего диаметра трубы корпуса;
топливный насос, фильтр и форсунка для подачи топлива;
горелка со свечёй зажигания для поджигания топлива;
воздушный насос, входной и выходной фильтры для системы распределения воздуха;
защитные решётки для основного корпуса.

Вышеописанные детали следует соединить между собой так, как показано на картинке. Важно соблюдать расстояния между топливным баком и корпусом, следить за герметичностью всех камер и качеством соединения электрических составляющих. Но если вы никогда не делали подобной работы, конструкция может получиться крайне опасной.
Поэтому стоит воспользоваться упрощённой схемой:

Возьмите печку от старого Запорожца или её аналог (отопительный прибор для авто, работающий на жидком топливе) и установите её на базу либо ножки.
При покупке печки обязательно проследите за наличием проводов и автоматики
Подсоедините к прибору кабель питания через трансформатор с 12 В до 220 В, используйте вилку и розетку с заземлением. Если у вас есть ненужный автомобильный аккумулятор или гараж не подключён к сети, подсоедините прибор к аккумулятору.
Если в базе сделать дополнительную полочку для аккумулятора, устройство будет компактнее

В результате у вас получится мобильная жидкотопливная тепловая пушка, в которой большинство ответственных узлов собрано на заводе, а такие приборы гораздо долговечнее и безопаснее самодельных.

Видео: сборка дизельной тепловой пушки своими руками

Тепловая пушка на дровах

Тепловая пушка, работающая на твёрдом топливе, представляет собой стационарный дровяной котёл отопления, только он греет не воду, а воздух в помещении. По сути, это обыкновенная буржуйка, которую способен сделать почти каждый владелец гаража. Для неё не требуются сложный корпус или много электронных составляющих. Отличие только в дополнительном патрубке, к которому подключается вентилятор. Поэтому если вы разобрались, как сделать электрическую или жидкотопливную тепловую пушку, дровяная точно не станет проблемой.

Если вы не уверены в том, что сможете найти качественные материалы и комплектующие, или сомневаетесь в собственных навыках сварщика и электрика, обратитесь за помощью к более опытному человеку, сделайте заказ у профессионала или купите готовую конструкцию
. Так вы обеспечите собственную безопасность и сможете пользоваться действительно надёжным прибором.

Особенности эксплуатации и ухода

Если вы хотите, чтобы прибор служил как можно дольше, необходимо:

использовать только качественное топливо (газ, дизель, бензин);
не допускать сильных перепадов напряжения в электросети (если в вашем регионе они случаются часто, подключать пушку следует через УЗО — устройство защитного отключения);
не допускать попадания воды на электрическую тепловую пушку, а также не использовать её в помещениях с высокой влажностью (свыше 93%);
оберегать прибор от ударов, падений и механических нагрузок;
располагать прибор дальше 0,5 м от легковоспламеняющихся вещей, в том числе тканей и мебели;
выдерживать период привыкания (от 2 часов) после транспортировки прибора на холоде (ниже 0 о С);
регулярно очищать защитные решётки и корпус.

Недопустимо накрывать работающую тепловую пушку, ставить её в ящик, или другими способами мешать нормальной циркуляции воздуха в приборе.

Явные показания для ремонта:

визуально заметные повреждения корпуса, трубок, проводов;
искрение в местах подсоединения проводов;
неоднократное срабатывание защитного реле.

Обратите внимание: причины и методы устранения действительны для электрических тепловых пушек

Если вы приобрели тепловую пушку, более подробную информацию о её эксплуатацию сможете получить из гарантийного талона либо прилагаемого производителем буклета. Те, кто собрал прибор самостоятельно, могут ознакомиться с правилами, разыскав в сети инструкцию для похожей модели.

Как видите, при должном внимании и старательности, можно соорудить тепловую пушку, которая обеспечит вам комфорт в любом неотапливаемом помещении.

Источник

Чтобы поддерживать температуру помещения в зимний период при отсутствии центрального отопления, можно воспользоваться газовой пушкой, которая имеет высокий показатель КПД и экономно расходует электроэнергию. По сути, это газовый тепловентилятор, среди преимуществ которого можно выделить мобильность, простоту применения, невысокую цену.

Что такое тепловая пушка

Спрос на такой современный агрегат в разы увеличивается в отопительный сезон при условии отсутствия центрального отопления или его некачественной подаче. Газовые пушки для обогрева выделяют теплый воздух, который формируется путем сжигания газа. Внешне это металлический корпус обтекаемой формы с отверстием для выхода горячего потока, а внутри конструкция несколько осложнена и представлена следующими элементами:

горелка;
вентилятор;
теплообменник;
устройство розжига;
устройство контроля;
термостат;
дополнительные устройства в зависимости от особенностей конструкции.

Виды газовых пушек

Прежде чем совершить окончательный выбор, важно выяснить, какие разновидности конструкций существуют, какой вариант в конкретном случае является оптимальным. Газовая теплопушка пользуется заметной популярностью, необходима для обогрева и вентиляции жилых помещений, сушки габаритных предметов. Ассортимент широкий, однако классификация предусматривает только две конструктивных особенности – прямого и непрямого нагрева. Оба варианта подходят для бытовых нужд, но имеют разный внешний вид, принцип действия.

Прямого нагрева

В такой конструкции очищение воздушных потоков от гари не происходит, поэтому все они собираются в жилом помещении, отравляют кислород. Газовые пушки прямого нагрева необходимы там, где имеется достаточная естественная или искусственная вентиляция. Это главный недостаток пушки, но весомыми преимуществами остаются 100% КПД, минимальный расход энергии и топлива.

Непрямого нагрева

Кольцевой теплообменник выступает в качестве основного нагревательного элемента, который действует по такому принципу: сначала сжигается газ, потом ядовитые продукты, которые выделяются при формировании топлива. Газовая тепловая пушка непрямого нагрева является экологически чистым приспособлением, поэтому ее установка в помещении возможна даже при ограниченной вентиляции. Недостатком механизма является наличие дымовой трубы, что усложняет мобильность и транспортировку пушки газового типа.

Как работает

Прежде чем пользоваться пушкой в домашней обстановке, необходимо подробно разобраться, как она устроена, как правильно функционирует, какой производитель лучший в заданном направлении. Это заметно облегчает окончательный выбор подходящей конструкции, упрощает процесс эксплуатации. Принцип работы газовой пушки заключается в следующем:

В камере сгорания находится специальная горелка, куда подается поток газа.
При помощи устройства розжига газ горит, теплообменник разогревается.
Вентилятор нагнетает холодный воздух из окружающей среды, направляет через теплообменник.
Специально заведенный в схему термостат защищает агрегат от перегрева, поломки.
Наличие выключателя разрывает электрическую цепь при нагреве помещения до нужного показателя на термометре.

Устройство газовой пушки

Такой домашний обогреватель используют для бытовых нужд, причем предпочтение современных покупателей отдано мобильным типам газовой «горелки» с колесами и ручками управления. Стационарные пушки оснащены газовым баллоном, который проблематично транспортировать. От его объема зависит длительность эксплуатации самого агрегата, его технические характеристики. Такая стационарная конструкция газовой пушки непрямого обдува считается морально устаревшей, непрактичная в обращении, больше востребованы мобильные модели в ассортименте.

Тепловая пушка на газу

Это самостоятельное устройство обогрева и конструктивная составляющая обогревательной установки, необходимая для поддержания нужных климатических условий в жилом помещении и не только. Тепловая пушка на природном газе может быть использована для обогрева автомобильной и спецтехники, пригодится в процессе ремонта и для монтажа натяжных потолков. Присутствие вентилятора позволяет ускорить технологичный процесс, а вмонтированный терморегулятор контролирует нагрев воздушного потока. Работает пушка на газу, подходящую модель можно заказать в интернет-магазине.

Пропановая пушка

Ее еще называют громпушка, поскольку можно услышать громкий хлопок в процессе работы. Если предыдущая модель функционирует на газу, то указанный агрегат имеет свои конструктивные особенности. Тепловая пушка на пропане является экологически чистым приспособлением, часто используется для отпугивания птиц и диких животных. Среди преимуществ знатоки выделяют простоту конструкции, легкость и экономичность.

Применение

Такое оборудование на газу востребовано в быту и на производстве, нашло широкое применение в массах. Это не только быстрый обогрев жилых и нежилых помещений, но и сушка отдельных предметов автомобильного и производственного назначения. Кроме того, применение газовой пушки уместно на больших площадях – от 25 кв. метров, в процессе проведения ремонтных работ, например, при установке натяжных потолков.

Для гаража

Эти нежилые помещения отличаются сыростью, которая только препятствует хранению и сохранности личного транспортного средства. Чтобы просушить стены и вывести грибок из дальних углов, рекомендуется использовать газовые пушки для гаража. Покупка не из дешевых, но агрегат дополнительно можно использовать дома и на даче. Важно учитывать такие параметры, как метраж гаража, качество теплоизоляции, режим присутствия людей в таком нежилом помещении. Вариантов выбора пушек два:

Газовую пушку можно использовать при отсутствии людей в помещении. Агрегат обеспечивает высокую мощность работы, быстрый обогрев гаража, минимальные затраты по электроэнергии.
Дизельная пушка уместна, если в гараже находятся или проживают люди. Благодаря наличию выхлопной трубы, продукты горения продуктивно выводятся, не оседают на стенах.

Для обогрева жилых помещений

Учитывая сравнительную характеристику, описанную выше, становится очевидно, что стационарные конструкции прямого обдува не подходят для обогрева указанного пространства. Тепловая пушка газовая для жилых помещений должна быть оснащена выхлопной трубой, чтобы продукты горения не задерживались в жилой комнате. Кроме того, важно получить высокий КПД при минимальных затратах электроэнергии.

Для натяжных потолков

При проведении ремонтных работ тоже необходим этот агрегат. Газовая тепловая пушка для монтажа натяжных потолков является незаменимым «инструментом», поскольку при нагреве ПВХ-пленки до 65 градусов по всей поверхности делает ее эластичной и податливой. Материал легко ложится на потолок, прочно крепится в заранее подготовленные зазоры. Если при выполнении такого вида работ включена газовая пушка, конденсат на несущей плите во время крепления ПВХ-пленки не скапливается. Это одно из важных преимуществ участия механизма в ходе ремонтных работ.

Как пользоваться газовой пушкой

Если человек поверхностно осведомлен, как включать и выключать указанный механизм, это вовсе не означает, что ему в совершенстве известно использование тепловых пушек. Принцип действия и правила эксплуатации можно изучить в инструкции, по необходимости воспользоваться помощью мастера. При использовании стационарной пушки необходимо соблюдать следующие правила:

Исключать присутствие в помещении легковоспламеняющихся веществ во избежание их воспламенения.
Обеспечить беспрепятственный доступ кислорода, за счет которого газовая пушка активно поддерживает процесс горения.
Запрещено перекрывать выходное отверстие и включать вентилятор.
Поскольку воздух должен циркулировать, а не скапливаться в теплопушке, необходимо установить агрегат на открытой местности, исключить засорение отводов.
Подачу газа осуществлять, если газовая пушка не сломана, работает исправно.
Включать кнопку зажигания, пока не сработает пьезоэлемент или пьезоподжиг.
Чтобы исключить утечку топлива, н помешает дополнительно ввести в схему предохранитель.
Не стоит экономить на топливе, иначе газовая теплопушка может очень скоро выйти из строя.

Как выбрать газовую тепловую пушку

Сложнее всего определиться с выбором, поскольку в каталогах заявлено огромное количество позиций интересного дизайна с уникальными техническими характеристиками. Чтобы купить газовую пушку и не прогадать, важно сравнить с электрическими и дизельными конструкциями. Кто-то отдает предпочтение электрическим пушкам, где главный нагревательный элемент – ТЭН или цилиндрическая спираль. Однако важно понимать всю неэкономичность такой покупки на будущее. Ниже представлены рейтинговые пушки на газу, которые подтвердили свою эффективность и экономичность использования.

Производитель

Продукция бренда Ballu Industrial Group – это профессиональные теплогенераторы, которые не требуется монтировать. Все пушки являются мобильными, а при помощи специальной ручки удобно и быстро транспортируются. Фото таких цилиндрических моделей можно встретить на многочисленных сайтах в сети, однако перед покупкой измерить площадь отапливаемого помещения и не экономить на столь важно приобретении. Ниже представлено несколько пушек, которые особенно заинтересовали покупателей:

название модели – Ballu BHG-10;
цена – 4 800 рублей;
характеристики – мощность обогрева 10 кВт, прямой способ нагрева, площадь отопления – 100 квадратов, топливо – пропан, работа при напряжении 220 В;
плюсы – компактные размеры, 0.7-0.8 кг/ч, простота использования, доступная инструкция по эксплуатации;
минусы – отсутствуют.

Вторая модель этого же производителя, не менее востребованная в массах, представлена ниже:

название модели – Ballu BHG-40;
цена – 6 800 рублей;
характеристики – габаритная модель Bally мощностью обогрева 33 кВт, система поджига – пьезоэлемент, топливо – газ, расход – до 3,3 кг/ч;
плюсы – газовая пушка охватывает больше пространство для отопления, чем ее предшественница, работает в экономичном режиме;
минусы – высокая цена.

Форма газовой теплопушки

Представленные ниже модели разных производителей, но имеют идентичную цилиндрическую форму. Такие теплопушки особенно удобны для повседневного применения, легко транспортируются, не занимают много места. Оригинальный дизайн не препятствует выполнению основных функций, главное – не загромождать отводы. Вот отличные предложения для бытовых нужд:

название модели – Elitech ТП 10ГБ;
цена – 4 200 рублей;
характеристики – габариты – 440x290x186 мм, топливо – пропан, бутан, рассчитана на обогрев небольших площадей, ручная регулировка мощностей при максимуме 10 кВ;
плюсы –быстрый нагрев помещения, отсутствие ядовитых паров, доступность по ценовой политике;
минусы – отсутствуют.

Вторая газовая пушка тоже пользуется заметным спросом, однако по параметрам является более мощным агрегатом, поэтому и расход электроэнергии несколько завышен. Это:

название модели – FUBAG Bruce 30;
цена – 7 300 рублей;
характеристики – габариты — 645х375х510 мм, предельная мощность – 30 кВт, масса – 11 кг, цилиндрическая форма;
плюсы – удобство применения, возможность быстрого нагрева помещения, компактные размеры и обтекаемая форма, функция контроля пламени;
минусы – высокая цена.

Способ нагрева

Газовые пушки непрямого нагрева чаще покупают, поскольку одним из преимуществ является экологически чистая работа, отсутствие в воздухе ядовитых продуктов горения. Позиции прямого нагрева тоже востребованы, однако их приобретают при наличии качественной вентиляции и в случае беспрепятственного поступления кислорода в неограниченном количестве. Вот интересные предложения для бытовых нужд:

название модели – Pegas PG 150;
цена – 4 200 рублей;
характеристики – мощность – 15 кВт, объем помещения – 300 квадратов, газ – пропан, бутан, пьезорозжиг, расход топлива — 1,1 кг/ч, питание от сети – 220 Вольт, непрямой нагрев;
плюсы – наличие инструкции по применению и чертежа в комплектации, быстрый нагрев воздуха, экономия электроэнергии;
минусы – отсутствуют.

Вторая газовая пушка непрямого нагрева и ее краткие технические характеристики представлены ниже:

название модели – Prorab EH 2 R;
цена – 4 400 рублей;
характеристики – мощность – 2 кВт, вес – 4 кг, прямоугольной формы, расход воздуха составляет 184 куб.м/ч;
плюсы – отличная модель для проведения ремонта и бытовых нужд по доступной цене;
минусы – отсутствуют.

Мощность

Это определяющий критерий выбора, от которого зависит скорость нагрева помещения и расход электроэнергии. Для домашних целей хватает показателя 10 кВт, а для больших площадей лучше обратить свое внимание на максимальный предел мощности 30 кВт. Вот два предложения, которые на отечественном рынке считаются «ходовыми»:

название модели – Sial KID 10 20821017;
цена – 4 300 рублей;
характеристики – непрямой нагрев, газ – пропан или бутан, мощность – 10 кВт, пушка цилиндрической формы, электронные датчики отсутствуют;
плюсы – удобная и надежная газовая пушка по доступной цене с хорошими техническими характеристиками;
минусы – отсутствуют.

Конкурентом по мощности является такая продукция отечественного производителя газовых пушек:

название модели – Зубр Мастер 10;
цена – 4 500 рублей;
характеристики – мощность – 10 кВт, расход топлива — 0,75кг/ч, работает на газу (пропан, бутан);
плюсы – быстрая и бесплатная доставка Зубр MASTER по Москве, доступная цена, высокие технические показатели;
минусы – отзывы покупателей не всегда положительные.

Площадь нагрева

Многие покупатели выбирают газовую пушку по площади нагрева, а для этого первым делом выполняют замер помещения. Это обязательное условие, иначе в итоге покупка окажется абсолютно бесполезной. Газовые конструкции в свободной продаже стандартные, так что остается только определиться с фирмой и своим окончательным выбором. Итак:

название модели – REDVERG RD-GH30;
цена – 5 600 рублей;
характеристики – мощность – 30 кВт, наличие датчика перегрева, контроль горения пламени, площадь обогрева – 300 квадратов;
плюсы – охватывает большие помещения, доступная цена;
минусы – необходимость искусственной вентиляции.

Вот вторая газовая пушка, которая имеет меньший радиус действия, но также отличается быстротой нагрева, минимальными затратами электроэнергии:

название модели – Калибр ТПГ-15;
цена – 4 400 рублей;
характеристики – площадь обогрева – 110 квадратов, мощность – 15 кВт, напольный тип установки, вес – 6 кг;
плюсы – компактная модель до доступной цене с высоким техническими характеристиками;
минусы – пушка используется для складских помещений с принудительной вентиляцией.

Размеры пушки газовой

Для отдельных покупателей имеют значение размеры конструкции, чтобы агрегат не занимал много места в помещении, не оказался излишне громоздким. Параметры стандартные для бытовых целей, но встречаются боле компактные варианты для удобного хранения. Это:

название модели – Профтепло КГ-18 4110800;
цена – 5 200 рублей;
характеристики – габариты 470х225х397, вес – 6, 6 кг, мощность – 18 кВт, металлический корпус, газовый принцип работы;
плюсы – легкая, удобная, компактная, недорогая конструкция с высокими техническими показателями;
минусы – отсутствуют.

Пример еще одной компактной газовой пушки представлен ниже:

название модели – Neoclima NPG-10;
цена – 3800 рублей;
характеристики – габариты – 394х200х390мм, вес — 5,6 кг, прямой тип нагрева;
плюсы – низкая цена, минимальный расход топлива, удобное домашнее применение;
минусы – чаще используется в небольших помещениях – на складах, в гаражах.

Видео: Выбор газовой пушки

Необходимость быстрого обогрева
помещений чаще всего возникает у владельцев просторных производственных помещений, складов и гаражей, не подключенных к центральному отоплению.

Вспомогательный источник
тепла может потребоваться и в период, когда температура в помещениях уже становится не комфортной для работы, а имеющаяся отопительная система еще не функционирует.

Тепловая пушка, работающая на газовом топливе, становится отличным вариантом
устройства обогрева помещений наиболее экономным способом.

При наличии возможности подключения такой тепловой пушки к газовой магистрали
, она становится стационарным устройством, Использование баллонного газа обеспечивает газовой тепловой пушке мобильность.

Тепловые пушки, подключенные к газовым баллонам
, часто используют строители при необходимости проведения работ при определенной температуре. Для этого пространство, требующее обогрева, покрывается плотной пленкой, а затем с помощью тепловой пушки обеспечивают необходимое для работы тепло.

Использование такого способа обогрева позволяет продолжать строительные работы даже в морозную погоду. Тепловая пушка отлично просушит
весной отсыревшие комнаты в подвалах, не позволит животным на фермах замерзнуть в холодную погоду.

Существуют тепловые пушки, использующие для работы и альтернативные источники энергии, но газ значительно дешевле, чем электричество и дизельное топливо
, также часто применяемые в отопительных приборах.

Важно:
в конструкцию тепловой пушки включен вентилятор, поэтому для её работы требуется наличие подключения к постоянному источнику электроэнергии.

Вне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо – газ
.

Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия
. По этой причине и требования к условиям эксплуатации у них тоже различаются.

В тепловой пушке, выполненной с прямым нагревом
, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.

Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны – быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД
тепловой пушки.

В газовых пушках непрямого нагрева
нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.

В конструкции таких тепловых пушек обязательно имеется дымоход
, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.

Важно:
для обеспечения безопасной эксплуатации газовых тепловых пушек производители снабжают их защитными устройствами, контролирующими наличие пламени и температуру корпуса.

Изготовление газовой тепловой пушки своими руками

В продаже имеются различные модели
газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.

Чтобы изготовить
такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,

Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу
. Такая конструкция позволяет во время ее работы находиться в обогреваемом помещении.

Для создания газовой пушки потребуются следующие материалы
:

труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
труба такой же длины, но диаметром 80 мм для камеры сгорания;
труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
газовая горелка, оснащеная пьезоподжигом;
любой осевой вентилятор, имеющий круглый фланец.

Принципиальная схему
газовой тепловой пушки смотрите ниже.

Сборка самодельной газовой пушки
, снабженной камерой сгорания, осуществляется в следующем порядке:

С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.
Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.

Сборка газовой пушки с прямым нагревом
выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.

Основные неисправности газовых тепловых пушек

Большинство неисправностей газовой пушки вполне можно устранить самостоятельно, без обращения в мастерскую. Чаще всего из строя выходят
:

вентилятор;
пьезоэлемент;
горелка;
элементы защиты.

Обычно владельцы данных устройств сталкиваются с возникновением следующих проблем
:

Невозможно зажечь газ
. Так проявляется неисправность пьезоэлемента. Следует его очистить, а если эта процедура не помогла, то заменить деталь на новую.
Газ не поступает в камеру сгорания
. Причина этой неисправности – засорение горелки. Проблема решается продуванием горелки мощной воздушной струей.
Появился запах газа
. Обычно эта проблема связана с утечкой газа из шлангов. Требуется либо затягивание элементов крепежа, либо замена шлангов. Самым простым способом выявления мест утечки газа является использование мыльного раствора.
Увеличилось потребление газа
– требуется замена редуктора.
При горении горелки в помещение не поступает теплый воздух
– следует проверить исправность вентилятора. При наличии электропитания и исправности контактной группы требуется его замена.

Приобретение газовой тепловой пушки, оборудованной всеми необходимыми элементами безопасности, обойдется покупателю в солидную сумму
. Такое приобретение оправдывает себя при постоянной необходимости обогрева больших площадей.

Поэтому многие изготавливают тепловые пушки, работающие на газовом топливе, самостоятельно. В этом случае следует помнить
, что оставлять такие устройства работать без присмотра нельзя ни при каких обстоятельствах.

Как сделать газовую тепловую пушку непрямого нагрева своими руками узнайте из видео ниже:

В зимнее время обогрев больших помещений производственного и жилого назначения требует применения особых устройств. Одним из видов такого оборудования — газовая тепловая пушка непрямого нагрева, которая является мощным генератором теплого воздуха, быстро и с экономичным топливным расходом, обогревающим огромные замкнутые помещения и открытые уличные площадки.

Где применяются газовые тепловые пушки

Чаще всего тепловые пушки применяют в тех местах, где с обогревом площади не справляются другие бытовые приборы. Они могут применяться как самостоятельно, так и в сочетании с другими обогревающими установками.

Основные способы применения газовой пушки:

Важно!
Газовая тепловая пушка может на стабильном уровне обеспечивать поддержание необходимого температурного режима на протяжении долгого времени, даже в самых сложных условиях (потоки холодного воздуха или ветер, большой объем помещения).

Конструкция, разновидности и принцип работы

Тепловая газовая пушка — мощный агрегат, помогающий поддерживать необходимые климатические условия. Достижение требуемой температуры происходит достаточно быстро, что отличает этот прибор от обычных нагревателей, и напрямую зависит от конструктивных особенностей.

Конструкция

Основными составляющими конструкции тепловой пушки являются такие элементы, как:

Вентилятор;
Газовая горелка (нагревательный элемент);
Корпус.

Наличие очень мощного вентилятора обуславливает высокую способность быстрого нагрева в короткие сроки. Именно с его помощью происходит движение потоков воздуха через нагревательный элемент. Корпус у таких агрегатов выполняется из металла, так как работающий мощный вентилятор создает внутри пушки очень высокую температуру.

Внимание!
Некоторые модели пушек оснащены дополнительными функциями, например, термостатом, датчиком температуры, которые обеспечивают высокую безопасность и возможность оставить обогреватель на некоторое время без контроля.

Принцип работы и разновидности

Чтобы понять, как работает тепловая газовая пушка необходимо знать такие ее особенности, как:

Тепловые пушки, применяемые для обогрева, в зависимости от принципа работы бывают:

Прямого нагрева;
Непрямого нагрева.

Разница состоит в особенностях нагрева поступающих потоков воздуха.

При прямом нагреве, не происходит очистка от продуктов сгорания выходящих воздушных потоков, так как в них отсутствует шланг или труба для отвода отработанных газов. В этом случае нагнетание воздуха осуществляется на пламя, и вредные примеси и отходы процессов горения остаются в помещении. При применении такого типа оборудования для жилых помещений, важным является обеспечение хорошей вентиляции. Это не только способствует очищению воздуха в помещении, но и обеспечивает поддержание пламени за счет поступления кислорода. Такие пушки на газе, достаточно экономичны и имеют высокий КПД работы, а также простую конструкцию и возможность несложного ремонта.

Тепловые пушки непрямого нагрева содержат такой важный конструктивный элемент, как изолированные камеры сгорания, в которых происходит нагрев топлива (газа), и по специальному шлангу (кольцевому теплообменнику) продукты сгорания удаляются в окружающую среду через подсоединенный дымоход. В это же время сам теплообменник прогревается до необходимых высоких температур. Такие тепловые пушки с отводом отработанных газов обычно используются в качестве стационарных систем отопления, из-за необходимости присоединения к дымоходу.

Газовые тепловые пушки в качестве топлива используют только природный или сжиженный газ. Однако электрическая энергия такому агрегату тоже требуется — для работы вентилятора. Работающие на таком топливе (пропан или бутан), газовые пушки оптимально сочетают невысокую стоимость и простоту конструкции. Газ, применяемый в них, продается на заправочных станциях, а в комплекте с оборудованием обычно есть необходимый для подсоединения к баллону шланг. Некоторые модели с помощью шланга, можно подключать к магистральному газоснабжению, и заменять традиционные системы отопления.

Преимущества использования тепловых газовых пушек

Тепловая пушка способна обогреть большие помещения или высушить в них влагу за достаточно короткий срок. Своим высоким КПД работы она обязана простоте конструкции и недорогой стоимости используемого топлива — газа. Еще одно преимущество — это мобильность и невысокая концентрация отработки (токсичных продуктов, выделяемых при сгорании газа).

Схожи по принципу работы — дизельные тепловые установки, также просты и экономичны в эксплуатации, но им требуется отвод вредных газов, что делает эксплуатацию более сложной.

Тепловую пушку не сложно сделать своими руками, если иметь под рукой необходимые инструменты и материалы. Пример изготовления такой конструкции можно посмотреть в видео ролике

Особенности безопасной эксплуатации

Хотя газовая пушка достаточно проста в эксплуатации и не представляет особой опасности во время использования, все-таки необходимо следовать некоторым правилам:

Не допускать перекрытия воздухосборника и воздуховода, не сушить на корпусе одежду или обувь;
Не допускать попадания влаги на вентилятор и корпус агрегата;
Использовать проводку соответствующей мощности;
Не допускать высокой концентрации пыли в помещении во время работы тепловой пушки;
В помещении, где работает пушка необходимо обеспечить хорошую вентиляцию;
Применять такие конструкции можно только в помещениях, находящихся выше уровня грунта, так как газ тяжелее воздуха и в случае утечки может скопиться в самом низу помещения, создав взрывоопасную концентрацию;
Не допускать размещения вблизи газового обогревателя опасных легковоспламеняющихся веществ;
Во время присоединения шланга к газовому баллону, герметичность соединения обязательно проверять на наличие утечки.

Правильное использование, высокая экономичность, простота эксплуатации и доступность — главные особенности использования тепловых газовых пушек не только в быту, а и в коммерческих целях. Такие установки пользуются большой популярностью как альтернативный способ отопления и обогрева больших помещений и пространств.

Изделия такого класса используются как постоянные или временные источники обогревания — все зависит от состояния тепловой изоляции помещения. На практике это обыкновенный тепловентилятор, только обладающий большой степенью эффективности и уникальным функционалом. Тепловые пушки на природном газе применяют для качественного и экономичного обогревания оранжерей, теплиц, где выращиваются цветы и овощи: во время работы они не выделяют продукты горения, в отличие от пушек, работающих на солярке, а также более экономичные, чем электрические аналоги.

Принцип работы такого класса агрегатов не отличается от других тепловых пушек: корпус камеры сгорания охлаждается воздухом, нагнетаемым вентилятором. Затем теплый воздух направляется для обогрева помещения. Газовые тепловые пушки отличаются конструктивно от электрических аналогов только наличием горелки вместо нагревательного элемента (ТЕН).
Воспламенение газа происходит автоматически при помощи пьезоэлемента.

Это устройство можно применять как для жилых помещений, так и для обогрева производственных мощностей. Например, газовая высокопроизводительная тепловая пушка мощностью в 10 кВт может обогревать помещение в новом доме площадью 150-300 кв. м. или теплицу до 70 м 2 . Если пушка имеет мощность в 10 раз большую, то она способна качественно обогреть здание площадью около 3,3 тысячи кв. м или тепличное хозяйство — 740 м 2 .

Одного баллона с газом пропан хватает примерно на 60 часов работы без остановки, при этом надо учитывать, что тепловентилятор отключается автоматически по достижению установленной температуры в помещении, а потом включается, если температура снизилась. Для автономной работы
к изделию подключается газовый баллон со сжиженным природным газом, который можно легко заменить по мере использования.

Тепловая компактная пушка, способная работать на природном газе, для обогрева жилого помещения расходует всего не более 1 л/ч.

Классификация изделий

Тепловые пушки, работающие на газу, подразделяются на два основных класса:

изделия прямого нагрева воздушного потока;
агрегаты непрямого нагрева.

В первом случае, когда для нагревания воздушного потока используется открытый огонь
, в котором сгорает пропановый газ, продукты сгорания попадают в обогреваемое помещение, но и КПД достигает максимума при использовании такой конструкции. Габариты такого аппарата довольно компактные, весьма невысокая себестоимость, но необходима вентиляция для постоянного притока свежего воздуха. Большая пожароопасность — ни один инспектор не подпишет акт о разрешении использования этого прибора для жилых помещений.

Второй вариант более предпочтителен, потому что камера сгорания в агрегате закрытого типа
, все продукты горения выводятся через специальный патрубок, соединенный с дымоходной трубой. Такие изделия лучше устанавливать на открытом воздухе, а теплый воздух нагнетать через специальную систему с рукавом большого диаметра из негорючего материала.

Современные газовые тепловые пушки, осуществляющие непрямой нагрев воздушного потока, работают на пропане, который сгорает без остатка, и отвод продуктов горения уже не нужен. Только габариты их больше, чем устройства прямого нагрева, соответственно, выше и цена.

Требования по применению

Функционирование изделия, работающего на газу, вне зависимости от особенностей конструкции требует постоянного расхода кислорода из окружающего воздуха для устойчивого горения.
Когда пользователь выбирает модель, то необходимо учитывать эти особенности.

Ценовая политика зависит от размеров, мощности и марки: чем сложнее условия работы, больше объемы обогреваемых площадей, тем будет дороже стоить тепловая пушка на газовом топливе.

Помещение, где планируется расположение агрегата, должно иметь отличную вентиляцию
, чтобы постоянно осуществлялся приток свежего воздуха снаружи. Если же нет вентиляции, то надо выбирать модель с терморегулятором, который автоматически отключает или включает пушку, поддерживая достаточный уровень кислорода. Оснащение термостатом
позволяет повысить показатели экономичности изделия: при достижении оптимальной температуры он выключает тепловентилятор, включая его только при снижении заданной температуры до определенного уровня. Такого класса изделия используются на производстве, в складских помещениях, при строительстве зданий и обогрева сельскохозяйственных объектов, где постоянно не присутствуют люди.

Тепловая пушка газовая с термостатом

Выбор агрегата

Весь модельный ряд газовых изделий обладает весьма высокой эффективностью работы, немаловажен и факт экологической чистоты — сгоревший газ не загрязняет атмосферу, нет посторонних запахов, что очень важно для фермеров, занимающихся разведением цветов и выращиванием овощей.

Как выбрать тепловентилятор, работающий на газу из большого ассортимента представленных моделей? Чтобы успешно сделать выбор, надо больше узнать об используемом голубом топливе, специфические особенности тепловых агрегатов и их устройство.

Надо учитывать, что аналогичные обогреватели успешно работают от магистрали
или же от подключенного к газовой тепловой пушке баллона
. КПД такого аппарата становится почти 100%.
Чтобы приобрести нужное изделие с эффективной производительностью, надо заранее подсчитать, какой мощности агрегат вам требуется. Делаются замеры помещения
: необходимо знать его объем. Также следует проверить качество теплоизоляции, не будет ли утечек. Чем выше производительность тепловой пушки, тем быстрее она нагреет помещение до нужной температуры.
Обратите внимание и на расход газа
, чтобы знать, сколько примерно пушка проработает без первого отключения.

Все газовые тепловентиляторы имеют аналогичную рабочую схему, как она работает, мы уже подробно обговорили немного ранее. Отметить необходимо тот факт, что многим ненужно подсоединение к сети, потому что пьезоэлемент
может поджигать газ и без электричества.

ТПГ-10 кВт за 7 тысяч рублей считается специалистами лучшим вариантом для тех мест, где поблизости нет подключения электроэнергии:

работает на пропане и бутане;
производительность — 300 м 3 /ч;
температура до + 90 C°;
расход газа max — 0,76 кг/ч;
масса — 5,5 кг.

Эту газовую тепловую пушку можно использовать от газовой магистрали или с подключенным баллоном, в местах, где есть подключение к сети и без электричества. Аналогичными преимуществами обладает и изделие Sturm GH91101 мощностью 10 кВт; при расходе 0,75 кг/ч производительность до 330 м 3 /ч, а стоимость всего 5590 рублей.

Специалисты настоятельно советуют пользователям ремонт газовых тепловых пушек производить только в специальных центрах, где есть мастера по газовому оборудованию, во избежание нанесения непоправимого ущерба при самостоятельном обслуживании.

Пользующиеся спросом модели

На современном рынке России представлено много моделей газовых пушек: Мастер, Ballu и многие другие, но мы рассмотрим только самые востребованные.

Компактная пушка
с мощностью 10 кВт, скорость ее работы до 300 кубометров/ч, а расход более чем скромный — 0,75 кг/ч. Подключение однофазное, масса установки всего 4 кг, она использует сжиженный пропан, стоит от 4,7 тыс. рублей.

Эта модель имеет производительность 1450м 3 /ч. Ее мощность
при небольших габаритах впечатляет — 5300 Вт, а расход газа — 3780 гр/ч. Поэтому и цена ее гораздо выше — 10 тысяч рублей. Применяется для обогревания больших торговых центров, супермаркетов и производственных помещений: ремонтных мастерских, заводских и фабричных цехов.

Ballu BHG-20 S

Это представитель среднего класса в ценовой категории, может работать на пропане и бутане
, скорость обогревания — 500 куб. м/час, потребление газа — 1,2 кг/ч, мощность — 18 кВт, масса — 4,9 кг, а цена от 5 тысяч рублей.

Все выше представленные модели используют пьезоэлемент для поджигания газа и входят в 10 самых покупаемых моделей. Мастер — это бренд США, но страна производитель на сегодняшний день — Италия, а Ballu — это отечественная разработка. Для наглядности советую посмотреть видеоролик о функциональных возможностях Баллу:

Подключение и эксплуатация

Прежде чем включать устройство, надо ознакомиться с инструкцией, где все нюансы подключения и использования описаны весьма доходчиво. Нужно обратить особое внимание на ситуации, когда нельзя включать устройство
:

при повышенном содержании пыли в воздушной массе помещения;
если есть пары взрывоопасных веществ;
выходное отверстие чем-то закрыто.

Правила эксплуатации и меры безопасности могут быть разными у производителей различных моделей — изучайте приложенную документацию перед тем, как приступить к работе.

Газовые тепловые пушки — весьма экономичные компактные изделия, отличающиеся большой скоростью нагрева объема и эффективностью, поэтому они считаются специалистами газового оборудования идеальным вариантом для обогрева различных площадей большого объема. Хотелось бы отметить, что российские тепловые пушки по техническим характеристикам не уступают заграничным брендам, да и дизайн их практически идентичен, поэтому нет смысла переплачивать.

Источник

Что представляет из себя газовая тепловая пушка непрямого нагрева?

Это обыкновенная труба, в которой устанавливается компрессор и газовая горелка.

Дополнительно, к трубе подходит датчик контроля зажигания и пьезовая установка запала.

Как видите, каких-либо сложных систем не используется.

Так что, сделать такое устройство собственноручно довольно не сложно.

Как правильно выбрать?

А как выбрать газовую тепловую пушку? На какие технические характеристики придется опираться в этом случае?

Во-первых, определитесь, где вы будете использовать тепловую пушку и для каких целей.

А какая будет лучше — газовая или электрическая тепловая пушка?

Как правило, в них дополнительно устанавливается трансформатор для преобразования тока. Вот он и провод накаливания чаще всего и выходят из строя.

А стоят они не дешево!

Существуют также дизельные тепловые пушки. Не сложно догадаться, что функционируют они на дизельном топливе.

Такие пушки требуют дополнительной подачи электричества, которое обеспечивает нормальную работу ротора, подающего распыленное топливо в отсек сгорания.

Устройство и принцип работы

При помощи вентилятора, горячий воздух «выдувается» из трубы в помещение. Вот и все.

Конструкция пушки непрямого нагрева

При сжигании топлива выделяется значительное количество окиси карбона (СО), которое может привести к негативным последствиям при дыхании таким газом.

На открытом воздухе использовать горелку разрешается без каких-либо ограничений.

Схема пушки

Существуют разные типы конфорок:

конусные;
круглые;
широкого типа;
цилиндрические.

Чаще используются именно круглые конфорки, как в газовых кухонных плитах.

Это необходимо для того, чтобы предотвратить гашение конфорки и подачи в воздух только газа.

Таблица тепловых мощностей

Газовая тепловая пушка с термостатом имеет только один недостаток – при гашении огня, газ подается на пушку еще в течение нескольких секунд (10-20), пока датчик не обнаружит, что температура внутри упала до критического уровня.

Как видите, смастерить ее не сложно из куска трубы, нескольких шлангов и сопла.

Зарубежные делегации в Антарктиду обязательно имеют в наличии такие пушки.

Делаем газовую пушку своими руками

Итак, в принципе работы пушки мы разобрались. Как же ее сделать самостоятельно в домашних условиях?

Идеальный вариант – использовать трубу из каленной стали. Стоит такой материал дорого, но зато он не прогорает со временем и не деформируется при сильном нагревании.

Самый простой вариант – использовать шланг с хомутом.

Таким проводником может быть даже самый обыкновенный саморез с изолированной головкой и ее основанием (чтобы он не прикасался к самой трубе).

Конфорка размещается таким образом, чтобы у нее был доступ к воздуху. То есть, с самого края трубы.

Схема газовой пушки

Ремонт и запчасти

При поломке, ремонт газовых тепловых пушек осуществляется довольно просто. Что чаще всего выходит из строя?

Вентилятор, пьезовый зажигатель, датчик контроля и аварийная система перекрытия подачи газа.

Пьеза заменяется самостоятельно. Она представляет из себя механизм из кнопки и самого зажигателя.

Некоторые владельцы пушек делают такие пьезы из механизма зажигалок. Недорого и сердито, если можно так сказать.

А запчасти для газовых тепловых пушек часто продаются у производителя.

А еще, в некоторых магазинах вы можете встретить универсальные комплектующие.

Будьте внимательны, любые манипуляции с клапанным механизмом можно делать только в том случае, когда газа в баллоне нет совсем!

Цены на газовые пушки

Нет также и резервуара для топлива. Но обогрев и мощность – идентичные.

В самых дешевых моделях используется керамическая горелка, а вентилятор им вообще не нужен, так как работает такая пушка в положении лежа (то есть, пламя подается вверх).

Цена газовой тепловой пушки непрямого нагрева премиум-класса достигает и 30 тысяч рублей.

Ну а купить газовую тепловую пушку непрямого нагрева рекомендуется в тех случаях, когда необходимо будет ее постоянно использовать.

А это, к примеру — для прогрева помещения, где хранится автомобиль. Гараж прогреется, примерно, за 5-10 минут.

Газовые тепловые пушки – один из самых быстрых, удобных и экономичных способов обогрева помещений, которые не подключены к локальной или централизованной системе отопления. Их можно устанавливать как временно, например, на период строительства, установки натяжного потолка, ремонта, так и на постоянной основе. Второй вариант оптимально подходит владельцам гаражей, складов, теплиц, всевозможных мастерских. При покупке газовой тепловой пушки необходимо учитывать площадь помещения, где вы будете ее использовать. В числе основных преимуществ техники – высокая скорость обогрева. Этот показатель во многом зависит от мощности прибора и его производительности. Если конфигурацией предусмотрен термостат, вы сможете настраивать нужный температурный режим, который в дальнейшем будет сохраняться автоматически. Ведущие производители создали модели, работающие при подсоединении как к магистральному трубопроводу, так и к баллону. Еще одно преимущество газовых тепловых пушек – простота управления: запуск и другие манипуляции выполняются посредством кнопок, клавиш и поворотных регуляторов. Если вы планируете часто переносить или транспортировать устройство, обратите внимание на наличие удобной ручки или широкого основания с колесами. Среди приборов, представленных в интернет-магазине DNS, вы сможете выбрать тот, который удовлетворит потребности в тепле и безопасности. Для этого в каталоге размещены подробные характеристики и фотографии газовых тепловых пушек.

БЫСТРЫЙ ОБОГРЕВ В ЛЮБЫХ УСЛОВИЯХ
Тепловые пушки Ballu — это промышленные тепловентиляторы, предназначенные для общего и направленного обогрева помещений, а так же для просушки поверхностей. Современные комплектующие и надёжная конструкция гарантируют длительную бесперебойную работу техники. Широкий и разнообразный модельный ряд позволяет выбрать модели, наиболее полно отвечающие потребностям. Металлические корпуса приборов обладают теплоотражающими свойствами и надежно защищены антикоррозионным покрытием.
Электрические пушки отличаются большой вариативностью мощности от 2,2 кВт до 36 кВт и разновидности корпусов, разработанных для разных целей. Приборы в круглом корпусе чаще применяются при строительных и отделочных работах, в прямоугольном корпусе — лучше подходят для общего обогрева.
Газовые тепловые пушки — это надежные профессиональные теплогенераторы, работающие на сжиженном газе. Эти приборы практически не чувствительны к резким перепадам температур, компактны и легко переносят транспортировку. Благодаря установленной многоуровневой системе защиты, тепловая пушка самостоятельно выключается при исчерпании запасов топлива и перекрывает подачу газа в случае погасания пламени или при перегреве.
Дизельные тепловые пушки Ballu — это мощные профессиональные теплогенераторы, обладающие высокой надежностью, высоким КПД и способные производить до 100 кВт тепла. Пушки прямого нагрева призваны решать задачи обогрева в жестких условиях — строительные объекты, открытые площадки, производственные помещения. Пушки непрямого нагрева могут обогревать жилые помещения, теплицы, склады. Благодаря высококачественной автоматике и многоуровневой системе безопасности дизельные пушки Ballu обеспечивают качественный, стабильный и безопасный обогрев.

Источник

Необходимость быстро нагреть большое или малое помещение возникает не так уж редко. Иногда нужно протопить гараж, высушить цементную стену, прогреть погреб, сарай, садовый домик, дачу и т.п. В этом случае оптимальным выходом может стать тепловая пушка своими руками. Изготовить такой прибор не так уж сложно, при этом можно выбрать подходящий вид топлива: электричество, дизельное топливо, сжиженный газ в баллонах и т.п.

Сложно назвать более удобное и простое устройство для обогрева помещений, чем тепловая пушка. Она представляет собой мощный нагревательный элемент и вентилятор, заключенные в один корпус. Такое устройство нагревает воздух и быстро распространяет его по помещению. Для прогрева небольшой комнаты понадобятся считанные минуты, да и отопление крупного помещения займет не слишком много времени.

Корпус тепловой пушки необходимо с двух сторон закрыть решетками, которые будут свободно пропускать воздух. Это обязательный элемент всех промышленных моделей

Конструкция тепловой пушки очень простая, поэтому правильно изготовленное устройство практически никогда не ломается. Для работы прибора можно использовать различное топливо:

электричество;
сжиженный газ;
дизельное топливо;
керосин;
бензин и т.п.

Эффективность работы тепловой пушки зависит от мощности прибора. Для бытового использования вполне подойдет устройство мощностью 2-10 кВт. Для больших помещений понадобится тепловая пушка мощностью 200-300 кВт.

Агрегат #1 — электрическая тепло-пушка

Электрическая тепловая пушка, пожалуй, самый простой и безопасный вариант нагревателя. Если на участке есть доступ к электричеству, следует сделать именно такой агрегат. Он пригодится как во время строительных работ, так и позднее, для различных хозяйственных нужд как в доме, так и на участке.

Материалы и инструменты

Для изготовления электрической тепловой пушки понадобится:

рама, на которую будет опираться конструкция;
металлический корпус;
нагревательный элемент (ТЭН);
вентилятор с электромотором;
выключатель или панель управления;
кабель для подключения прибора к электросети.

Корпус тепловой пушки можно изготовить из подходящего отрезка трубы или из листа оцинкованного железа. Для работы понадобится инструмент по металлу и, возможно, сварочный аппарат. Название “пушка” этот прибор получил из-за сходства его цилиндрического корпуса со старинным орудием. Однако корпус нагревателя может также иметь квадратное или прямоугольное сечение, если его проще изготовить.

Обратите внимание, что корпус изделия во время работы может нагреваться довольно сильно. Следует выбрать для корпуса жаростойкий или достаточно толстый металл. Кроме того, имеет смысл нанести на его металлические части теплоизоляционное покрытие.

Подбирая подходящий ТЭН и вентилятор, следует помнить, что температура прогрева зависит от мощности и количества нагревательных элементов. Скорость вращения вентилятора на количество тепла не влияет, но чем она выше, тем равномернее полученное тепло распространится по помещению. Таким образом, за температуру обогрева отвечает нагревательный элемент, а за качество — скорость вращения вентилятора.

Чтобы сократить расходы, ТЭН можно снять со старого утюга или другого бытового прибора. Иногда имеет смысл укоротить нагревательный элемент, чтобы увеличить температуру нагрева. Подходящий электродвигатель с крыльчаткой можно найти в старых моделях пылесосов.

Процесс сборки

Чтобы собрать электрическую тепловую пушку правильно, рекомендуется для начала составить схему электрической цепи устройства. Можно воспользоваться уже готовой схемой, один из вариантов представлен ниже:

Для правильного монтажа электрической тепловой пушки перед началом работ рекомендуется составить электрическую схему, отразив на ней подключение всех элементов к электросети

Собирать электрическую тепловую пушку следует в таком порядке:

Подготовить корпус и опору.
Установить ТЭН (или несколько ТЭНов) в центре корпуса.
Подвести к ТЭНам питающий кабель.
Установить вентилятор и подвести к нему электропитание
Подвести провод питания, проводку от ТЭНов и вентилятора к управляющей панели.
Поставить защитную решетку на передней и задней части корпуса.

В процессе сборки необходимо тщательно изолировать все электрические соединения. По окончании сборки делают пробный пуск устройства. Если оно работает без сбоев, можно использовать пушку по назначению.

Агрегат #2 — тепловая пушка на дизтопливе

Там, где доступ к электричеству ограничен или невозможен, нередко используют обогреватели на дизельном топливе. Такую тепловую пушку изготовить самотоятельно несколько сложнее, чем электрическую модель. Понадобится сделать два корпуса и поработать сварочным аппаратом.

Как работает такая конструкция?

Нижняя часть дизельной тепловой пушки — это бак для топлива. Сверху размещают само устройство, в котором соединены камера сгорания и вентилятор. Топливо подается в камеру сгорания, а вентилятор нагнетает горячий воздух в помещение. Для транспортировки и розжига топлива понадобится соединительная трубка, топливный насос, фильтр и форсунка. К вентилятору крепится электродвигатель.

Камера сгорания монтируется в центре верхнего корпуса тепловой пушки. Она представляет собой металлический цилиндр, диаметр которого должен быть примерно в два раза меньше, чем диаметр корпуса. Продукты сгорания дизтоплива выводятся из камеры через вертикальную трубу. Для прогрева помещения площадью около 600 кв. м может понадобиться до 10 литров топлива.

Процесс сборки

Нижний корпус должен находиться на расстоянии не менее 15 см от верхней части. Чтобы бак для горючего не перегревался, его следует изготовить из материала с низкой теплопроводностью. Можно использовать и обычный металлический бак, который придется укрыть слоем теплоизоляционного материала.

На схеме наглядно представлено устройство тепловой пушки, работающей на дизельном топливе. Устройство следует закрепить на прочной устойчивой раме

Верхний корпус нужно выполнить из толстого металла, это может быть подходящий отрезок широкой стальной трубы. В корпусе необходимо закрепить:

камеру сгорания с вертикальным отводом;
топливный насос с форсункой;
вентилятор с электродвигателем.

Затем устанавливают топливный насос, а из бака выводят металлическую трубу, через которую топливо подается сначала на топливный фильтр, а затем на форсунку в камере сгорания. С торцов верхний корпус закрывают защитными сетками. Об электропитании для вентилятора придется позаботиться отдельно. Если нет доступа к электрической сети, следует использовать аккумулятор.

При использовании дизельной тепловой пушки важно придерживаться правил техники безопасности. Даже на расстоянии метра от корпуса направленный поток горячего воздуха может достигать 300 градусов. Не рекомендуется использовать это устройство в закрытых помещениях, поскольку продукты сгорания дизельного топлива могут представлять опасность для здоровья людей.

Помимо агрегата, работающего на дизельном топливе, для тепловых пушек применяют и другие виды жидких горючих материалов, например, отработанное машинное масло. Интересный вариант такого устройства на “отработке” представлен в следующем видеоматериале:

Агрегат #3 — газовая тепловая пушка

Конструкция газовой тепловой пушки во многом похожа на устройство дизельного агрегата. Здесь также имеется камера сгорания, встроенная в корпус. Вместо бака с жидким горючим используется баллон сжиженного газа.

Как и при использовании дизельного топлива, большое значение имеет отвод продуктов сгорания, поскольку в самодельных устройствах невозможно обеспечить полное сгорание газа. Воздух, который поступает в помещение, нагревается при контакте с камерой сгорания. Отработанные газы покидают устройство через выведенный на улицу отвод. Такая система непрямого нагрева более безопасна, чем обогрев открытым пламенем.

Тепловые пушки непрямого нагрева снабжены закрытой камерой сгорания, которая препятствует контакту открытого огня и воздуха — такая конструкция сложнее, но безопаснее, чем модели прямого нагрева

Чтобы увеличить теплоотдачу, к корпусу камеры сгорания можно приварить продольные пластины, обычно их делают 4-8 штук. При этом размеры камеры сгорания с дополнительными пластинами должны быть меньше диаметра корпуса, чтобы камера не касалась его стенок и не перегревала корпус тепловой пушки.

Корпус газовой тепловой пушки во время работы сильно разогревается, поэтому его необходимо закрыть слоем теплоизоляции, чтобы избежать возможных ожогов или возгорания.

Для создания газовой тепловой пушки понадобятся следующие элементы:

баллон со сжиженным газом;
горелка;
редуктор;
металлический корпус;
вентилятор;
устройство для дистанционного розжига;
рама для крепления корпуса.

Газовый баллон соединяют с редуктором, который обеспечивает равномерную подачу топлива на горелку. Воздух вокруг камеры сгорания нагревается, вентилятор выдувает его в помещение. Порядок практически такой же, как и при изготовлении дизельной тепловой пушки. Наглядно устройство газового обогревателя представлено на схеме:

Эта схема наглядно демонстрирует устройство тепловой пушки, работающей на сжиженном бытовом газе. К вентилятору необходимо подвести электропитание

С газовой тепловой пушкой следует использовать только баллоны, которые заполнены газом на профессиональном оборудовании. В баллонах, заполненных кустарным способом, может произойти утечка

Во время изготовления и эксплуатации газовой тепловой пушки рекомендуется придерживаться следующих правил:

Трубы подачи газа в местах соединений необходимо тщательно загерметизировать.
В обязательном порядке установить устройство для дистанционного розжига, поскольку ручной розжиг может привести к взрыву.
Внимательно следить, чтобы газовый баллом всегда был на достаточном расстоянии от обогревателя, иначе баллон перегреется и газ взорвется.
Никогда не использовать с газовой пушкой баллоны, заправленные кустарным способом.
Не оставлять работающий прибор без наблюдения на длительное время.

Еще один важный момент — соотношение мощности газовой пушки и размеров обогреваемого помещения. Нельзя использовать слишком мощное устройство в маленькой комнате, поскольку это может легко привести к возгоранию.

Для обогрева помещений всех размеров придуманы самые разные приборы, но ни один из них не сравнится по эффективности с тепловой пушкой. Примечательным является то, что такое устройство несложно собрать самостоятельно, имея в наличии набор готовых деталей и узлов. Как это сделать своими руками и какой разновидности отдать предпочтение — вот предмет нашего разговора.

Назначение и принцип действия тепловой пушки

Сегодня в быту часто применяют особую разновидность отопительных приборов — тепловентиляторы. Относительно небольшой прибор за счёт принудительной подачи воздуха, обдувающего нагревательные спирали, может обогреть помещение за считаные минуты. Тепловая пушка является как бы старшим братом тепловентилятора. Вот чём она от него отличается:

как нагреватель, так и вентилятор являются более мощными;
в качестве источника тепла используются не только электричество, но и различные виды топлива.

Тепловая пушка является незаменимой, если нужно обогреть помещение с большой площадью и высокими потолками: ангар, склад, торговый или выставочный павильон, оранжерею. Традиционной системой отопления с радиаторами подобные объекты не оборудуют, так как при таких объёмах это бессмысленно: радиаторов или конвекторов пришлось бы устанавливать не один десяток. Тепловая же пушка при достаточной мощности даже в одиночестве легко решит проблему обогрева обширного пространства.

Помимо чисто отопительной функции, тепловые пушки помогают решать различные технические задачи, например:

в быту: подогрев полимерного натяжного потолка и помещения, в котором производится его монтаж (даёт возможность сильно растягивать полотнище);
в пищевом производстве: сушка фруктов;
в строительстве: подсушивание свежеуложенной штукатурки и стяжки.

Виды тепловых пушек

Электрические

Функцию теплогенератора в таком приборе выполняет спираль из нихрома или иного сплава с высоким электросопротивлением либо трубчатый электронагреватель (ТЭН). В ТЭНе главную роль играет такая же спираль, но она помещена в медную или латунную трубку, заполненную песком.

Электрическая тепловая пушка характеризуется отсутствием повышенного шума и вредных выбросов

Таким образом, ТЭН нагревается меньше, чем спираль в чистом виде, но разница в температуре компенсируется увеличенной площадью поверхности. То есть ТЭН по производительности спирали не уступает, но зато на нём не горит пыль и, следовательно, пользователи не будут ощущать неприятного запаха.

Электрическая теплопушка обладает следующими достоинствами:

простая конструкция, минимум деталей;
небольшой вес;
минимальный уровень шума (шумит только вентилятор);
отсутствие каких-либо выбросов;
безопасность, обусловленная отсутствием открытого пламени.

Все эти свойства делают электрические тепловые пушки самыми удобными. Но при этом нужно учитывать и такие их особенности:

Электрический обогрев даже несмотря на КПД, приближенный к 100%, является на сегодняшний день наиболее дорогим.
Допустимая мощность прибора зависит от того, на какую нагрузку рассчитана питающая сеть. Зачастую имеются существенные ограничения, к примеру, бытовая электросеть позволяет подключать приборы мощностью не более 7 кВт.
При повышенной влажности электропушка становится опасной.

Горелочные

Обогреватели этого типа снабжены горелкой, посредством которой сжигается тот или иной вид топлива. Важное преимущество горелочных теплопушек в сравнении с электрическими — практически неограниченная мощность, которая ни от чего не зависит. Не менее важный недостаток — выделение дыма. Установки выпускаются в двух исполнениях:

По виду используемого топлива горелочные тепловые пушки делятся на несколько разновидностей.

Газовые

Недостатки следующие:

для автономной работы нужно заправить баллон сжиженным газом, для чего требуется специальное оборудование;
газовое топливо является взрывоопасным, при этом его утечка визуально не обнаруживается.

На случай самопроизвольного затухания горелки газовая пушка оснащается электромагнитным клапаном, который в такой ситуации по сигналу термодатчика автоматически перекрывает подачу газа.

Дизельные

Помимо корпуса, нагревателя и вентилятора дизельная теплопушка обязательно оснащается баком, насосом для подачи топлива и фильтром для его очистки. Насос под большим давлением (он так и называется — топливный насос высокого давления или ТНВД) подаёт топливо на форсунку, установленную в камере сгорания. На выходе оно распыляется до состояния тумана. Чтобы сделать топливо более жидким, на подходе к форсунке устанавливается камера предварительного подогрева.

Дизельная тепловая пушка непрямого нагрева, оборудованная нержавеющей дымоотводящей трубой

Топливного насоса может и не быть: в некоторых теплопушках применён эжекторный принцип подачи топлива. Оно за счёт перепада давления втягивается в быстродвижущийся воздушный поток, в результате чего в камеру поступает топливно-воздушная смесь.

Газовым аналогам дизельные установки проигрывают в следующем:

используют более дорогое топливо;
громче шумят;
в мороз работают плохо (топливо становится вязким);
издают неприятный запах даже в исполнении с непрямым нагревом;
стоят дороже (себестоимость возрастает из-за сложных в изготовлении ТНВД и форсунки);
из-за более сложной конструкции менее надёжны, при этом ремонт обходится дороже;
нуждаются в топливном баке и периодически требуют перезаправки.

Положительными качествами являются взрывобезопасность и возможность залить топливо в бак без применения спецоборудования.

Ни в коем случае нельзя заправлять дизельную пушку бензином или каким-либо иным легковоспламеняемым видом топлива!

Многотопливные

Эти пушки похожи на дизельные, только они ещё могут работать и на отработанном масле. При использовании такого топлива эксплуатация установки обходится даже дешевле газовой.

В качестве топлива для многотопливных пушек используют керосин, отработки масел — моторного, гидравлического и пр

Твердотопливные

Громоздкий и наименее практичный вариант, так как топливо всё время приходится подкладывать вручную. Но зато такая установка наиболее доступна для самостоятельного изготовления: из покупных узлов требуется только вентилятор.

Схема устройства тепловой пушки, работающей на твердом топливе

Водяные и паровые

В таких моделях воздух обдувает радиатор, в который подаётся горячая вода или пар. Пушки такого типа — отличный вариант для объектов с централизованной системой отопления (на предприятиях оно бывает паровым) или горячим водопроводом. Не нужны ни электронагреватели, ни горелки. Достаточно подключить обогреватель к любой из перечисленных систем — и можно использовать энергию горячей воды или теплоносителя.

Водяные теплопушки подвешиваются на стене или потолке, не занимая полезную площадь обогреваемого помещения

Инфракрасные

Как известно, тела отдают тепловую энергию не только за счёт контакта с окружающей средой, но и путём излучения инфракрасных (ИК) электромагнитных волн. Чем выше температура тела, тем более интенсивным является ИК-излучение. На этом явлении построена работа ИК тепловых пушек: в нагревателе у них имеется металлический элемент, нагреваемый до очень высокой температуры (красное свечение).

Позади него устанавливается отражатель, так что всё излучение направляется в одну сторону. Вентилятор отсутствует, так как в нём нет необходимости: тепло передаётся без участия воздуха непосредственно объекту, находящемуся в поле действия прибора.

Инфракрасная тепловая пушка отличается от других видов отсутствием вентилятора, что и обеспечивает бесшумность ее работы

Об ИК пушках можно сказать следующее:

Они очень эффективны на открытых площадках и в хорошо проветриваемых помещениях, то есть на таких объектах, где нагретый обычной теплопушкой воздух быстро улетучился бы.
За счёт отсутствия вентилятора издают меньше шума.
Людям греться в их лучах более комфортно, так как они не создают воздушного потока.

ИК пушка неспособна создать ровный микроклимат в большом помещении, так как она не обеспечивает принудительного перемешивания воздуха.
Обогрев такой пушкой не всегда является комфортным, так как на близком расстоянии от неё может быть жарко, а поодаль — прохладно. Кроме того, греет она только с одной стороны, а если в поле действия попадает голова пользователя, возможны неприятные ощущения.

ИК пушки могут быть как электрическими, так и горелочными.

Многие из современных тепловых пушек, кроме твердотопливных, способны автоматически поддерживать заданную пользователем температуру в помещении путём своевременного включения и отключения. В горелочных пушках автоматический розжиг осуществляет пьезоэлемент, генерирующий искру.

Какие пушки можно изготовить своими руками

Самостоятельно можно собрать, такие виды пушек:

электрическую;
дизельную;
газовую;
твердотопливную (рассчитана на дровяное топливо).

Из каких элементов состоит

Итак, в общем случае данный прибор состоит из:

цилиндрического корпуса (он и придаёт устройству сходство с пушкой) с решётками на входе и выходе;
нагревательного элемента;
вентилятора, обдувающего нагревательный элемент;
фильтров для очистки воздуха на всасе.

Данный набор может быть дополнен либо, наоборот, сокращён — в зависимости от того, что используется в качестве источника тепла. Вариантов существует несколько и каждый из них стоит рассмотреть подробно.

Схема устройства тепловой пушки, работающей на дизельном топливе

Расчёт

Прежде всего, нужно определить, какой мощностью должна обладать самодельная тепловая пушка. Очевидно, что этот параметр будет зависеть от объёма помещения, а также от того, насколько быстро произведённое тепло рассеивается во внешнюю среду. Принято использовать следующую эмпирическую формулу: Q = V х T х K, где Q — мощность теплопушки, ккал/ч; V — объём помещения, м 3 ; Т — разность температур внутри и снаружи помещения, 0 С; К — безразмерный коэффициент, учитывающий интенсивность рассеивания тепловой энергии в окружающую среду, иначе говоря, теплопотери здания. Принимается равным:

для неутеплённых каркасных строений с деревянной или металлической обшивкой: К = 3–4;
для слабоутеплённых лёгких зданий с однослойными кирпичными стенами, обычными нетеплосберегающими окнами и неутеплённой крышей: К = 2–2,9;
для капитальных зданий с двухслойными кирпичными стенами, окнами обычных размеров и среднеутеплённой крышей: К = 1–1,9;
для зданий, хорошо утеплённых современными высокоэффективными теплоизоляторами (включая крышу и пол) и оснащённых современными энергосберегающими окнами со стеклопакетами: К = 0,6–0,9.

Чтобы перевести мощность Q в более привычные киловатты, её величину в ккал/ч нужно разделить на 860.

Таким образом, для обогрева неутепленного обшитого гофрированными стальными листами склада (принимаем К = 4) площадью 10х15 м с высотой потолка 5 м при температуре на улице -5 0 С (внутри необходимо поддерживать температуру +18 0 С) потребуются теплопушки общей мощностью:

Q = (10 х 15 х 5) х (18 – (-5)) х 4 = 750 х 23 х 4 = 69 000 ккал/ч = 69 000 / 860 = 80,2 кВт.

Инструменты и материалы

Для изготовления тепловой пушки понадобятся:

стальные равнополочные уголки 40х4 мм или 50х4 мм;
труба диаметром около 250 см либо лист оцинкованной стали толщиной 0,7–1 мм;
канальный вентилятор с диаметром крыльчатки, соответствующим диаметру трубы (можно взять вентилятор с двигателем от старого пылесоса);
медный двухжильный провод с вилкой;
металлический бак, обложенный теплоизоляционным материалом (для дизельной теплопушки).

В зависимости от вида самодельного обогревателя дополнительно потребуются:

для электрической модели: ТЭНы (лучше извлечь спиралевидный нагреватель из старой электропечи), керамический изолятор, клеммы, предохранители;
для газовой: газовая горелка с пьезорозжигом и электромагнитным клапаном;
для дизельной: форсунка, ТНВД, топливный фильтр, медная трубка;
для дровяной: листовая сталь, уголки.

Также необходимо подготовить инструменты:

аппарат для электросварки;
паяльник;
дрель с набором свёрл по металлу;
ножовка по металлу;
гаечные ключи;
плоскогубцы;
заклёпочная машинка.

Изготовление тепловой пушки своими руками

Процесс создания самодельной теплопушки всегда начинается с изготовления из уголков рамы, к которой будут крепиться корпус и прочие составляющие. Дальнейшие действия зависят от виду установки.

Сначала составляется схема электрической цепи установки. Если мастер соответствующими знаниями не владеет, он может воспользоваться уже готовыми разработками.

Так выглядит чертеж принципиальной электрической схемы тепловой пушки

Ошибки, допущенные при сборке электрического обогревателя, могут привести к повреждению электросети или поражению током. При выполнении работ соблюдайте правила техники безопасности.

Изготавливается электрическая теплопушка так:

Видео: электрическая пушка своими руками для обогрева гаража

Теплопушка на дизельном топливе и на солярке

Процесс изготовления состоит из следующих этапов:

Обращаем внимание читателя на то, что эта теплопушка работает по схеме с прямым нагревом, поэтому её нельзя использовать в жилых и других помещениях с пребыванием людей или животных.

Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.

В самодельной модели отсутствуют датчик контроля пламени и система защиты от перегрева, поэтому во время работы её нельзя оставлять без присмотра.

Видео: тепловая пушка многотопливная

Газовая теплопушка

Эту установку изготавливают так:

В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
На концах корпуса сбоку нужно вырезать по отверстию — диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм — для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.

Видео: самодельная газовая тепловая пушка

Проще всего такой обогреватель изготавливать из старого газового баллона. Если его в наличии нет, в качестве основной заготовки можно использовать и толстостенную трубу диаметром 300–400 мм — тогда крышку и днище нужно будет приварить самостоятельно (у баллона эти элементы уже имеются).

Один из вариантов дровяной тепловой пушки показан на чертеже:

Чертеж общего вида теплвой пушки с указанием ее основных размеров

Как видно, корпус теплопушки разделён на топку и воздушную камеру с входным и выходным отверстиями. Имеющаяся между ними перегородка и импровизированный пластинчатый радиатор выступают в роли нагревательного элемента для пропускаемого через камеру воздуха. Расположение пластин радиатора показано на разрезах.

Разрезы — фронатльный и горизонтальный, на которых показано внутреннее устройство пушки

Закрепив на выходном патрубке воздушной камеры гофрированный шланг, пользователь сможет подавать горячий воздух в любую точку помещения.

Установку изготавливают следующим образом:

Слишком мощный вентилятор для этой теплопушки не требуется. Достаточно установить модель для вытяжки санузла производительностью около 50 м 3 /ч. Можно применить вентилятор от печки автомобиля. Если же помещение совсем небольшое, подойдёт и кулер из компьютерного блока питания.

Видео: твердотопливная самодельная пушка

Особенности эксплуатации и ухода

Владельцу теплопушки следует придерживаться таких правил:

Нельзя пользоваться обогревателем при наличии в воздухе паров бензина или растворителя. Для электропушки недопустимой является и повышенная влажность.
Патрубок для отведения выхлопа должен располагаться не ближе 1,5 м ко всякого рода легковоспламеняемым веществам.
Между отключением и последующим включением теплопушки следует выдерживать паузу хотя бы в 2 мин.
Если установка оснащена воздушными фильтрами, их нужно менять или промывать с мылом, по возможности, через каждые 500 часов работы.
Топливные фильтры дизельных и многотопливных тепловых пушек следует прочищать через каждые 2–3 мес. Эксплуатации.
Вентилятор нужно очищать в начале или конце каждого сезона.
По завершении сезона нужно очистить от нагара камеру сгорания, используя для этого пылесос или щётку.
Перевозка дизельных и многотопливных пушек допускается только с пустым топливным баком. Если при опорожнении в сливаемом топливе обнаруживается осадок, бак следует промыть керосином (залить пару литров и взболтать). Без промывки при следующем запуске с большой вероятностью будет забит топливный фильтр.
Не рекомендуется заправлять пушку топливом, оставшимся с прошлого сезона. Правильнее утилизировать такие остатки, а установку заправлять свежим топливом.
Во время хранения теплопушку следует накрыть полиэтиленовой плёнкой или плотной тканью, чтобы она не покрывалась пылью.
Если газовую теплопушку предполагается запитать от сети газоснабжения, то подключение к трубе нужно осуществлять посредством специальной стальной подводки. Чтобы давление газа в месте подключения оставалось постоянным, угол подсоединения должен составлять не менее 10 градусов в сторону выпуска.
Включение пушки в электросеть осуществляют после подключения к трубе.
Установка на газовую пушку баллона с жидким газом и его подключение разрешается выполнять только на открытом воздухе. При этом все места соединений нужно смазать мыльным раствором, чтобы убедиться в отсутствии утечки (при наличии таковой раствор будет пузыриться).
При запуске теплопушки на термостате нужно выставить максимальную температуру. Желаемая температура задаётся после прогрева камеры сгорания и запуска главного вентилятора.
Работа теплопушки обязательно должна завершаться циклом охлаждения: горелка затухает (электронагреватель отключается), но вентилятор ещё продолжает какое-то время работать. В обогревателях заводского изготовления этот режим запускается автоматически при установке выключателя в положение «отключить». Если же просто вынуть вилку из розетки, фаза охлаждения не будет пройдена и установка может выйти из строя в результате перегрева.
Самодельной теплопушке пользователь должен обеспечить охлаждение в ручном режиме: погасить горелку, а вентилятор отключить только после того, как установка достаточно остынет.
Топливные пушки можно заправлять только в остывшем состоянии.
Чтобы исключить утечку топлива, теплопушку следует располагать на ровной устойчивой поверхности.
Вблизи теплопушки и прочего оборудования допускается хранить только суточный запас топлива (не ближе 0,5 м). Основной запас должен храниться в отдельном помещении.
Нельзя завешивать или загораживать работающую теплопушку, особенно отверстия для забора и подачи воздуха. Также нельзя класть на работающую установку вещи для просушивания.

Эффективность тепловых пушек доказана на практике: если нужно прогреть большое помещение или просушить что-либо — более подходящей установки не найти. При этом конструкция её довольно проста, что позволяет смастерить простенькую модель своими руками. Главное — помнить, что такие обогреватели по определению являются очень мощными, поэтому при их использовании, особенно самодельных вариантов, следует быть предельно внимательным.

Тепловая пушка является прекрасным решением для быстрого обогрева помещений, жилого, бытового, технического и сельскохозяйственного назначения. Кроме того, эти устройства часто используют многие дачники и строители как альтернативный и дополнительный источник тепловой энергии. Также хорошо себя показали тепловые пушки для решения проблем с повышенной влажностью в гаражах и подвалах.

Несмотря на сравнительно небольшую стоимость и большой выбор тепловых пушек, многие жители деревень, дачники и просто умельцы предпочитают создавать такую технику своими руками.

Самостоятельная сборка электрического теплогенератора

Сборка своими руками начинается с составления эскиза устройства, подбора необходимых деталей и инструментов. Кроме того, очень неплохо пополнить свой багаж знаний основами по электротехнике, сопромату, и физике. Эти знания не будут лишними при самостоятельной сборке тепловой пушки.

Материалы, которые понадобятся для создания электрического теплогенератора:

Лист оцинкованного металла, толщиной 0,7-1 мм или труба из аналогичного материала, диаметром приблизительно 25 см. Труба будет являться корпусом тепловой пушки, поэтому ее диаметр подбирают исходя из величины крыльчатки и размеров ТЭНа.
Электродвигатель с крыльчаткой. Можно приобрести любой приточный вентилятор канального типа в ближайшем специализированном магазине, а можно с успехом использовать двигатели с крыльчаткой от старого пылесоса.
Нагревательный элемент. Более простым и безопасным вариантом будет использование готовых трубчатых ТЭН-ов от старой электропечи, мощностью 1,5 – 2 кВт. Этому нагревательному элементу на заводе была придана форма спирали, что здорово облегчит работу.
Провод медный сечением 2 мм 2 , керамический изолятор, переключатель, кабель с вилкой питания, предохранитель на 25 А для нагревательного элемента.

Инструменты для сборки электрической тепловой пушки своими руками:

Заклепочная машинка.
Дрель со сверлами.
Пассатижи.
Отвертки.
Изоляционная лента.
Паяльник.

Приступаем к сборке. Из листа оцинковки согнуть трубу и зафиксировать ее положение заклепками. Это и будет корпус тепловой пушки. На керамический изолятор установить ТЭН и смонтировать его внутри корпуса с одного края. С другой стороны корпуса, с помощью штатных креплений установить вентилятор. После чего, при помощи проводов подключить ТЭН и вентилятор к сетевому проводу, переключателю, предусмотрев в цепи наличие предохранителя.

Важно!
При сборке следует быть осторожным и соблюдать технику безопасности. Неправильная сборка такого аппарата может привести к поражению электричеством, повреждению линии электропитания и травмам.

Такая тепловая пушка будет обладать достаточной мощностью, для обогрева небольшого помещения, площадью до 20 м 2 .

Совет
Корпус этой самодельной пепловой пушки, возможно, будет нагреваться, так что следует обязательно предусмотреть подставку их жаропрочного материала.

Самостоятельная сборка дизельного теплогенератора

Самодельная дизельная тепловая пушка состоит из трех самостоятельных конструкций – это корпус или кожух устройства, топливный бак с насосом и фильтром тонкой очистки и камеры сгорания. Как правило, топливный бак в таких устройствах располагается в нижней части аппарата.

Камера сгорания – это толстостенная труба, вполовину меньшая по диаметру чем корпус, с отверстием под форсунку с одной стороны и патрубком дымоотвода в верхней его части. Еще одним самостоятельным устройством, которое используется в дизельном теплогенераторе, является вентилятор с крыльчаткой. Именно это устройство будет создавать направленный поток воздуха, который будет обтекать разогретую камеру сгорания и выходить наружу в виде горячей воздушной струи.

Чтобы собрать дизельную тепловую пушку своими руками следует четко соблюдать последовательность действий:

С одного края корпуса монтируется нагнетающий вентилятор нужной производительности.
В кожух устанавливается и центруется камера сгорания с закрепленной в его торце форсункой. Камерой сгорания может служить оцинкованная труба нужного диаметра, запаянная с двух сторон и с проделанными технологическими отверстиями для форсунки и дымоотвода. Не следует забывать и об установке в камеру сгорания пьезоподжига. Лучше всего использовать заводской вариант, который можно приобрести в специализированных магазинах запчастей.
Топливный бак (лучше всего взять готовый, нужного размера и емкости) следует разместить на 15 см ниже корпуса. В полученном пространстве нужно закрепить топливный насос высокого давления (ТНВД) и топливный фильтр тонкой очистки.
На следующем этапе сборки нужно, соединить форсунку с насосом и фильтром красномедной отожженной трубкой, по которой будет подаваться топливо. Кроме того, следует подключить вентилятор через диммер к бытовой электросети. Это устройство можно не использовать, но именно оно позволит регулировать температуру нагретого воздуха при помощи частоты вращения лопастей вентилятора, не увеличивая расхода топлива.
Далее следует приварить к камере сгорания дымоотводный патрубок, по которому будут удаляться продукты горения дизельного топлива.
Обязательным этапом в сборке такого аппарата является осмотр специалистом готовой модели. В качестве профессионала можно пригласить знакомого моториста с ближайшего автосервиса.

Важно!
Не используйте собранное вами устройство без присмотра и для обогрева закрытых помещений.

Совет:
Дизельная тепловая пушка, собранная своими руками, является мощным и достаточно опасным теплогенератором. Если вы не имеете достаточных знаний и опыта, лучше всего воспользуйтесь заводским устройством, с встроенной защитой от перегрева и контролем пламени.

Самостоятельная сборка газового теплогенератора

Многие «Кулибины» спрашивают: как сделать своими руками, для быстрого нагрева гаража или дачного домика. Сложного в этом ничего нет, требуется немного усердия, аккуратности, наличие исходных материалов и знания принципа ее работы.
Принцип работы следующий: газ поступает из баллона в камеру сгорания, оборудованную горелкой. Сгорая, газ нагревает камеру сгорания. Воздух, подающийся вентилятором, огибает камеру сгорания, тем самым нагревается и, выходя наружу, поднимает температуру в помещении.

Для изготовления тепловой тушки на сжиженном газе потребуется:

Труба для корпуса диаметром 180 мм и длиной 1м.
Труба для камеры сгорания, диаметром 80 мм и длиной 1 м.
Газовая горелка. В качестве нее можно использовать любую горелку от газового котла или самостоятельно модифицировать различные горелки для цанговых баллонов, в изобилии продающиеся в наших магазинах производителями из Поднебесной. Главное, чтобы горелка оснащалась пьезоподжигом.
Вентилятор. Для таких работ подойдет любой осевой вентилятор с круглым фланцем для крепления в корпусе пушки.

Самодельная газовая тепловая пушка собирается так:

По бокам более толстой трубы (корпус) с противоположных ее сторон делается два отверстия. Одно, диаметром 80 мм для приваривания патрубка выхода теплого воздуха. Второе отверстие, диаметром 10 мм для горелки, к которой будет подсоединен газовый шланг.
Камера сгорания делается из трубы меньшого диаметра. Для жесткого ее крепления внутри корпуса необходимо приварить несколько пластин, которые будут центровать камеру сгорания.
Из металлического листа следует вырезать заглушку, по диаметру корпуса и с отверстием для камеры сгорания. По сути, заглушка будет закрывать образовавшийся зазор между корпусом и камерой сгорания. Далее все следует собрать вместе, приварить ребра камеры сгорания к внутренней поверхности корпуса, вварить патрубок для выхода теплого воздуха и заглушку на корпус со стороны выхода воздушного потока.
Следующим этапом будет установка горелки в камеру сгорания и жесткий ее крепеж.
Установка вентилятора не должна вызвать никаких сложностей. Обычно они продаются уже со штатным креплением или отверстиями во фланце.

Теперь осталось подсоединить к электросети вентилятор и подать питание на пьезоэлемент. Также нужно подсоединить газовый шланг к горелке, тщательно зафиксировав его хомутом. После всех приготовлений и проверки, сделанная своими руками газовая тепловая пушка готова к применению.

Виды тепловых пушек

На данный момент производится и продается 3 вида тепловых пушек, что могут функционировать на:

сжиженном и природном газе;
дизельном топливе;
электричестве.

Газовые тепловые пушки

Для справки.
Подобные обогреватели используются для местного обогрева рабочих мест в больших цехах, на строительных площадках и при других подобных обстоятельствах, когда продукты горения не могут нанести вред здоровью людей.

Дизельные тепловые пушки

Электрические тепловые пушки

Для справки.
Агрегаты заводского изготовления могут обеспечивать достаточно широкий диапазон тепловых мощностей – от 3 до 60 кВт. При этом количество ТЭНов в них доходит до 15 шт.

тонкий листовой металл для изготовления корпуса;
нагревательная спираль из нихрома;
небольшой электродвигатель либо готовый осевой вентилятор подходящего размера;
изоляционные колодки для крепления спирали. Можно самостоятельно вырезать из асбеста;
клеммы, провода, выключатели.

Заключение

Основные преимущества

Как работает такая установка

Основные моменты, которые стоит учесть

Даже при наличии всех необходимых знаний и умений, нужно соблюдать несколько достаточно простых правил:

Корпус пушки не должен соприкасаться с баллоном. Это может привести к его перегреву и взрыву.

Все соединения трубок подачи газа, должны быть загерметизированы.

Мощность пушки должна быть тщательно прочитана и не превышать необходимую.

Нельзя оставлять работающую установку без присмотра.

Заключение

Как сделать электрический вариант тепловой пушки?

Она считается самой простой конструкцией среди имеющихся вариантов таких приборов. Для ее изготовления не потребуется много затрат. При ее использовании не выделяется никаких вредных веществ.

Обогревательным элементом прибора выступает воздушный ТЭН, который повторяет изгибы корпуса.

Конструкция пушки представляет собой пустотелый цилиндр, с одной стороны которого расположен вентилятор, а с другой электрический — ТЭН. Проходя сквозь него, воздух нагревается и поступает в помещение. Таким устройством можно пользоваться в любом закрытом помещении, в котором предусмотрены электрические розетки.

Для изготовления обогревательного аппарата понадобится:

спираль любого нагревательного прибора. Может подойти та, что расположена на старой электрической плитке или утюге;
вентилятор;
асбестовая труба или листовой металл для корпуса обогревателя;
выключатели;
клеммы;
электродвигатель небольшой мощности;
провода;
колодки для крепления спирали.

Ход выполнения работ:

Обрезать спираль, чтобы усилить ее теплоотдачу.
Закрепить спираль в асбестовой трубе с одной ее стороны, а со второй — зафиксировать вентилятор.
Прикрепить к спирали провода, которые будут подключаться к сети.
Подключить реостат, регулирующий степень накала.
Надеть на электродвигатель пропеллер и вмонтировать его в трубу.

Подвод питания вентилятора и спирали выполняется отдельно.

Как сделать тепловую пушку из подручных средств, можно увидеть на видео:

Изготовление газовой тепловой пушки

Также как и предыдущий вариант, такая конструкция имеет цилиндрический корпус, выполненный из металла. По законам аэродинамики круглое сечение является оптимальным, а металл обладает высокой теплопроводностью, за счет него нагретый воздух передается из корпуса в помещение.

Пушки разделяются на два вида:

Прямого нагрева

. Внутри цилиндра расположена газовая горелка с круглым сечением, она со всех сторон обдувается вентилятором. Тепло на выходе смешивается с продуктами горения и выходит через корпус пушки с противоположной стороны. Получается, что газы также попадают в помещение, что многих владельцев жилья не устраивает. Такие аппараты можно использовать только в гараже, цехах или хозпостройках с большими площадями, где они не могут нанести вред человеку.
Непрямого действия

. Имеет встроенную систему непрямого действия, которая отделяет дымовые газы, тепло от них передается продуваемому воздуху в специально предусмотренном теплообменнике. Таким образом, газ и воздух не контактируют между собой. Воздух после обогрева покидает теплообменник через второй проем в корпусе. Сгоревшие продукты отводятся через боковой патрубок, присоединенный к трубе дымохода.

Питание такого аппарата происходит сжиженным газом. Подключать его к центральной магистрали газоснабжения нельзя без соответствующих разрешений. Контроль над подачей топлива осуществляется при помощи газового клапана, который гарантирует безопасность аппарата.

Ход выполнения газовой пушки своими руками следующий:

Удлинить газовую горелку с помощью трубы подходящего диаметра.
Увеличить отверстие горелки на 5 мм, а также отверстие для подачи газа на 2 мм.
Изготовить теплообменник, он должен быть в виде трубы, в один его конец завести удлинитель от горелки.
Закрепить конструкцию хомутами.
Прорезать отверстие для выхода горячего воздуха в помещение и приварить к нему трубу нужного диаметра.
Установить с противоположной стороны трубы вентилятор.
Высверлить отверстие для разжигания топлива. Предусмотреть регулировочный вентиль.

Имея необходимые навыки и ориентируясь немного в работе пушки, можно создать ее из имеющихся материалов. Один из таких устройств представлен в видео:

Тепловая дизельная пушка своими руками

Для тех помещений, где нет возможности провести электричество, при необходимости обогрева в холодный период применяются обогреватели на дизельном топливе. Модель такой пушки изготовить сложнее, чем предыдущие виды, но следуя пошаговой инструкции вполне возможно, только нужно иметь начальные навыки сварочного дела.

Дизельная пушка состоит из двух корпусов:

нижний бак предназначен для топлива;
верхнее устройство выступает камерой сгорания, которая заканчивается вентилятором.

Топливо при сгорании обогревает воздух, который через вентилятор поступает в комнату. Для работы последнего предусмотрена установка электродвигателя, питание к которому подводится отдельно.

Ход выполнения дизельной пушки:

Выполнить нижний корпус. Он должен находиться на расстоянии не более 15 см от верхней части. Чтобы он не перегревался, для него нужно выбрать материал с низкой теплопроводностью. Если не найдется подходящего можно взять металлический бак и обмотать его теплоизоляционным материалом.
Изготовить верхний корпус. Для него подойдет отрезок широкой стальной трубы. Закрепить в нем форсунку с топливным насосом. На его торцах установить защитные сетки.
Изготовить камеру сгорания. Ее монтаж осуществляется по центру верхнего корпуса пушки. Выполняется камера в виде металлического цилиндра, диаметр которого выбирается на 2 раза меньше, чем габариты корпуса.
Установить соединительную трубку, через которую будет осуществляться подача топлива и его розжиг, после нее устанавливается фильтр.
Приварить вертикальную трубу, сквозь нее будут выводиться продукты сгорания дизельного топлива.

Такой агрегат рассчитан на обогрев помещения площадью в 600 м2, для его заправки понадобится около 10 литров жидкого топлива.

Тепловая пушка на дровах своими руками

Рассматриваемый агрегат выполнен из старого газового баллона, который сохраняет свое привычное горизонтальное положение, с отдельной камерой для нагревания воздуха, подаваемого в нее принудительно.

Работа тепловой пушки заключается в следующем:

Загружается топливо в камеру горения.
Как только воздух нагреется, включится вентилятор, который будет подключен к патрубку нагревательной камеры горфрой.
Внутри баллона имеется горизонтальная перегородка, за счет того, что она воспринимает наибольшую тепловую нагрузку, воздух нагревается довольно быстро.
Горячий воздух, поступающий из второго патрубка, сможет обогреть любую точку помещения.

Нагнетающим прибором в этом устройстве является вентилятор, выбор которого зависит от площади помещения: для маленькой комнаты подойдет кулер, находящийся в компьютерном системном блоке. Для средних габаритов жилья можно использовать бытовые вентиляторы, расположенные в вытяжках.

Ход выполнения пушки на дровах:

Отрезать от баллона верхнюю часть, это нужно выполнить по сварочному шву. Для более мощной конструкции необходимо обрезать верх ниже сварочного шва. Перед этим нужно выкрутить вентиль, и чтобы оставшийся пропан не взорвался, заполнить его водой. Если этого не выполнить, то работа с болгаркой будет опасной.
Изготовить дополнительные детали. Вырезать из металла круг размером около 300 мм, он будет исполнять роль перегородки. Для дверок нужно выполнить обрамление в виде полоски шириной 80 мм. Если материал останется, то из него можно нарезать небольшие полосы, которые пойдут для теплообменных ребер.
Выполнить колосниковую решетку, подгоняя длину ее прутьев под размер баллона, затем расположить ее в нижней его части.
Обрезать проемы для установки загрузочной дверцы. В них вставляется обрамление дверец, они представляют собой сварную конструкцию из полос. Предварительно следует подготовить дверцы, приварив к ним петли и ручки.
Изготовить воздушную камеру. Подготовленный металлический круг уложить вместо отрезанной верхней части и приварить наглухо. Прикрепить в ней вентилятор и приварить ребра.
Установить дымоходный патрубок.

Тепловая пушка на отработанном масле своими руками (видео)

Даже уже использованная жидкость может стать отличным топливом для обогревательного аппарата. В приведенном ролике рассмотрено такое устройство, в котором использован принцип горелки Бабингтона:

Самодельная пушка представляет собой теплообменник, в котором имеется две дверцы: одна в передней его части, а другая в боковой для прочистки камеры. К ней подключена целая система по продувке, для нее используется стандартный вентилятор №2. После нагревания внутри камеры пушки воздух подается в комнату температурой от 60 до 90 градусов.

Модульная система агрегата дает возможность заменить любой его узел без демонтажа всей конструкции. Разжигают печку вручную — чтобы она работала, нужно создать оптимальное давление равное от 1 до 3 кг/см2. На видео продемонстрирован процесс розжига и горения пушки.

Все приведенные варианты исполнения тепловых пушек можно сделать самому, если есть желание и необходимые подручные материалы. Они эффективно смогут обогреть любое жилье, главное выбирать вариант на доступном топливе, чтобы отопление происходило экономно.

Виды тепловых пушек

На данный момент производится и продается 3 вида тепловых пушек, что могут функционировать на:

сжиженном и природном газе;
дизельном топливе;
электричестве.

Газовые тепловые пушки

Для справки.
Подобные обогреватели используются для местного обогрева рабочих мест в больших цехах, на строительных площадках и при других подобных обстоятельствах, когда продукты горения не могут нанести вред здоровью людей.

Дизельные тепловые пушки

Электрические тепловые пушки

Для справки.
Агрегаты заводского изготовления могут обеспечивать достаточно широкий диапазон тепловых мощностей – от 3 до 60 кВт. При этом количество ТЭНов в них доходит до 15 шт.

тонкий листовой металл для изготовления корпуса;
нагревательная спираль из нихрома;
небольшой электродвигатель либо готовый осевой вентилятор подходящего размера;
изоляционные колодки для крепления спирали. Можно самостоятельно вырезать из асбеста;
клеммы, провода, выключатели.

Заключение

Основные преимущества

Как работает такая установка

Основные моменты, которые стоит учесть

Даже при наличии всех необходимых знаний и умений, нужно соблюдать несколько достаточно простых правил:

Корпус пушки не должен соприкасаться с баллоном. Это может привести к его перегреву и взрыву.

Все соединения трубок подачи газа, должны быть загерметизированы.

Мощность пушки должна быть тщательно прочитана и не превышать необходимую.

Нельзя оставлять работающую установку без присмотра.

Заключение

Назначение и принцип действия тепловой пушки

как нагреватель, так и вентилятор являются более мощными;
в качестве источника тепла используются не только электричество, но и различные виды топлива.

Тепловая пушка является незаменимой, если нужно обогреть помещение с большой площадью и высокими потолками: ангар, склад, торговый или выставочный павильон, оранжерею. Традиционной системой отопления с радиаторами подобные объекты не оборудуют, так как при таких объёмах это бессмысленно: радиаторов или конвекторов пришлось бы устанавливать не один десяток. Тепловая же пушка при достаточной мощности даже в одиночестве легко решит проблему обогрева обширного пространства.

Помимо чисто отопительной функции, тепловые пушки помогают решать различные технические задачи, например:

в быту: подогрев полимерного натяжного потолка и помещения, в котором производится его монтаж (даёт возможность сильно растягивать полотнище);
в пищевом производстве: сушка фруктов;
в строительстве: подсушивание свежеуложенной штукатурки и стяжки.

Виды тепловых пушек

Электрические

Электрическая тепловая пушка характеризуется отсутствием повышенного шума и вредных выбросов

Электрическая теплопушка обладает следующими достоинствами:

простая конструкция, минимум деталей;
небольшой вес;
минимальный уровень шума (шумит только вентилятор);
отсутствие каких-либо выбросов;
безопасность, обусловленная отсутствием открытого пламени.

Электрический обогрев даже несмотря на КПД, приближенный к 100%, является на сегодняшний день наиболее дорогим.
Допустимая мощность прибора зависит от того, на какую нагрузку рассчитана питающая сеть. Зачастую имеются существенные ограничения, к примеру, бытовая электросеть позволяет подключать приборы мощностью не более 7 кВт.
При повышенной влажности электропушка становится опасной.

Горелочные

По виду используемого топлива горелочные тепловые пушки делятся на несколько разновидностей.

Газовые

Недостатки следующие:

для автономной работы нужно заправить баллон сжиженным газом, для чего требуется специальное оборудование;
газовое топливо является взрывоопасным, при этом его утечка визуально не обнаруживается.

Дизельные

Дизельная тепловая пушка непрямого нагрева, оборудованная нержавеющей дымоотводящей трубой

Газовым аналогам дизельные установки проигрывают в следующем:

используют более дорогое топливо;
громче шумят;
в мороз работают плохо (топливо становится вязким);
издают неприятный запах даже в исполнении с непрямым нагревом;
стоят дороже (себестоимость возрастает из-за сложных в изготовлении ТНВД и форсунки);
из-за более сложной конструкции менее надёжны, при этом ремонт обходится дороже;
нуждаются в топливном баке и периодически требуют перезаправки.

Многотопливные

Твердотопливные

Схема устройства тепловой пушки, работающей на твердом топливе

Водяные и паровые

Водяные теплопушки подвешиваются на стене или потолке, не занимая полезную площадь обогреваемого помещения

Инфракрасные

Об ИК пушках можно сказать следующее:

Они очень эффективны на открытых площадках и в хорошо проветриваемых помещениях, то есть на таких объектах, где нагретый обычной теплопушкой воздух быстро улетучился бы.
За счёт отсутствия вентилятора издают меньше шума.
Людям греться в их лучах более комфортно, так как они не создают воздушного потока.

ИК пушка неспособна создать ровный микроклимат в большом помещении, так как она не обеспечивает принудительного перемешивания воздуха.
Обогрев такой пушкой не всегда является комфортным, так как на близком расстоянии от неё может быть жарко, а поодаль — прохладно. Кроме того, греет она только с одной стороны, а если в поле действия попадает голова пользователя, возможны неприятные ощущения.

ИК пушки могут быть как электрическими, так и горелочными.

Многие из современных тепловых пушек, кроме твердотопливных, способны автоматически поддерживать заданную пользователем температуру в помещении путём своевременного включения и отключения. В горелочных пушках автоматический розжиг осуществляет пьезоэлемент, генерирующий искру.

Какие пушки можно изготовить своими руками

Самостоятельно можно собрать, такие виды пушек:

электрическую;
дизельную;
газовую;
твердотопливную (рассчитана на дровяное топливо).

Из каких элементов состоит

Итак, в общем случае данный прибор состоит из:

цилиндрического корпуса (он и придаёт устройству сходство с пушкой) с решётками на входе и выходе;
нагревательного элемента;
вентилятора, обдувающего нагревательный элемент;
фильтров для очистки воздуха на всасе.

Схема устройства тепловой пушки, работающей на дизельном топливе

Расчёт

для неутеплённых каркасных строений с деревянной или металлической обшивкой: К = 3–4;
для слабоутеплённых лёгких зданий с однослойными кирпичными стенами, обычными нетеплосберегающими окнами и неутеплённой крышей: К = 2–2,9;
для капитальных зданий с двухслойными кирпичными стенами, окнами обычных размеров и среднеутеплённой крышей: К = 1–1,9;
для зданий, хорошо утеплённых современными высокоэффективными теплоизоляторами (включая крышу и пол) и оснащённых современными энергосберегающими окнами со стеклопакетами: К = 0,6–0,9.

Чтобы перевести мощность Q в более привычные киловатты, её величину в ккал/ч нужно разделить на 860.

Q = (10 х 15 х 5) х (18 – (-5)) х 4 = 750 х 23 х 4 = 69 000 ккал/ч = 69 000 / 860 = 80,2 кВт.

Инструменты и материалы

Для изготовления тепловой пушки понадобятся:

стальные равнополочные уголки 40х4 мм или 50х4 мм;
труба диаметром около 250 см либо лист оцинкованной стали толщиной 0,7–1 мм;
канальный вентилятор с диаметром крыльчатки, соответствующим диаметру трубы (можно взять вентилятор с двигателем от старого пылесоса);
медный двухжильный провод с вилкой;
металлический бак, обложенный теплоизоляционным материалом (для дизельной теплопушки).

В зависимости от вида самодельного обогревателя дополнительно потребуются:

для электрической модели: ТЭНы (лучше извлечь спиралевидный нагреватель из старой электропечи), керамический изолятор, клеммы, предохранители;
для газовой: газовая горелка с пьезорозжигом и электромагнитным клапаном;
для дизельной: форсунка, ТНВД, топливный фильтр, медная трубка;
для дровяной: листовая сталь, уголки.

Также необходимо подготовить инструменты:

аппарат для электросварки;
паяльник;
дрель с набором свёрл по металлу;
ножовка по металлу;
гаечные ключи;
плоскогубцы;
заклёпочная машинка.

Изготовление тепловой пушки своими руками

Так выглядит чертеж принципиальной электрической схемы тепловой пушки

Ошибки, допущенные при сборке электрического обогревателя, могут привести к повреждению электросети или поражению током. При выполнении работ соблюдайте правила техники безопасности.

Изготавливается электрическая теплопушка так:

Видео: электрическая пушка своими руками для обогрева гаража

Теплопушка на дизельном топливе и на солярке

Процесс изготовления состоит из следующих этапов:

Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.

Видео: тепловая пушка многотопливная

Газовая теплопушка

Эту установку изготавливают так:

В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
На концах корпуса сбоку нужно вырезать по отверстию — диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм — для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.

Видео: самодельная газовая тепловая пушка

Один из вариантов дровяной тепловой пушки показан на чертеже:

Чертеж общего вида теплвой пушки с указанием ее основных размеров

Разрезы — фронатльный и горизонтальный, на которых показано внутреннее устройство пушки

Установку изготавливают следующим образом:

Видео: твердотопливная самодельная пушка

Особенности эксплуатации и ухода

Владельцу теплопушки следует придерживаться таких правил:

Нельзя пользоваться обогревателем при наличии в воздухе паров бензина или растворителя. Для электропушки недопустимой является и повышенная влажность.
Патрубок для отведения выхлопа должен располагаться не ближе 1,5 м ко всякого рода легковоспламеняемым веществам.
Между отключением и последующим включением теплопушки следует выдерживать паузу хотя бы в 2 мин.
Если установка оснащена воздушными фильтрами, их нужно менять или промывать с мылом, по возможности, через каждые 500 часов работы.
Топливные фильтры дизельных и многотопливных тепловых пушек следует прочищать через каждые 2–3 мес. Эксплуатации.
Вентилятор нужно очищать в начале или конце каждого сезона.
По завершении сезона нужно очистить от нагара камеру сгорания, используя для этого пылесос или щётку.
Перевозка дизельных и многотопливных пушек допускается только с пустым топливным баком. Если при опорожнении в сливаемом топливе обнаруживается осадок, бак следует промыть керосином (залить пару литров и взболтать). Без промывки при следующем запуске с большой вероятностью будет забит топливный фильтр.
Не рекомендуется заправлять пушку топливом, оставшимся с прошлого сезона. Правильнее утилизировать такие остатки, а установку заправлять свежим топливом.
Во время хранения теплопушку следует накрыть полиэтиленовой плёнкой или плотной тканью, чтобы она не покрывалась пылью.
Если газовую теплопушку предполагается запитать от сети газоснабжения, то подключение к трубе нужно осуществлять посредством специальной стальной подводки. Чтобы давление газа в месте подключения оставалось постоянным, угол подсоединения должен составлять не менее 10 градусов в сторону выпуска.
Включение пушки в электросеть осуществляют после подключения к трубе.
Установка на газовую пушку баллона с жидким газом и его подключение разрешается выполнять только на открытом воздухе. При этом все места соединений нужно смазать мыльным раствором, чтобы убедиться в отсутствии утечки (при наличии таковой раствор будет пузыриться).
При запуске теплопушки на термостате нужно выставить максимальную температуру. Желаемая температура задаётся после прогрева камеры сгорания и запуска главного вентилятора.
Работа теплопушки обязательно должна завершаться циклом охлаждения: горелка затухает (электронагреватель отключается), но вентилятор ещё продолжает какое-то время работать. В обогревателях заводского изготовления этот режим запускается автоматически при установке выключателя в положение «отключить». Если же просто вынуть вилку из розетки, фаза охлаждения не будет пройдена и установка может выйти из строя в результате перегрева.
Самодельной теплопушке пользователь должен обеспечить охлаждение в ручном режиме: погасить горелку, а вентилятор отключить только после того, как установка достаточно остынет.
Топливные пушки можно заправлять только в остывшем состоянии.
Чтобы исключить утечку топлива, теплопушку следует располагать на ровной устойчивой поверхности.
Вблизи теплопушки и прочего оборудования допускается хранить только суточный запас топлива (не ближе 0,5 м). Основной запас должен храниться в отдельном помещении.
Нельзя завешивать или загораживать работающую теплопушку, особенно отверстия для забора и подачи воздуха. Также нельзя класть на работающую установку вещи для просушивания.

Тепловая пушка – это хороший вариант обогрева различных жилых, а также вспомогательных помещений, гаражей, мастерских. Более того, такие устройства частенько используют владельцы дач как резервный источник тепла. Учитывая их достаточно простую конструкцию, многие умельцы стараются сделать такой отопительный прибор своими руками.

Стандартная тепловая пушка своими руками: ее устройство и виды

Прежде чем создавать обогревающую пушку самому, нужно понять ее принцип действия и устройство. Такое название прибор получил из-за цилиндрической формы, которая сильно напоминает пушку. А по своей сути он очень напоминает тепловентилятор, способный за быстрое время обогреть помещение.

И все же не стоит путать эти два агрегата. Пушка отличается от тепловентилятора более направленным потоком воздуха и широким диапазоном мощности. Также для нее не составит труда обогреть помещение с большой площадью.

Что касается устройства, то оно довольно простое: корпус, вентилятор, блок управления и нагревающий элемент. Все пушки, работающие на различном топливе, отличаются только типом нагревательного элемента. Во всем остальном они похожи.

Дополнительно тепловая пушка может быть оборудованатерморегулятором, защищающим устройство от перегрева и термостатом, автоматически включающим прибор, когда температура снизится ниже указанной.

Принцип действия тепловой пушки:

Прохладный воздушный поток направляется вентилятором через отверстие в корпусе;
Полученное тепло от нагревательного элемента сдувается под воздействием воздушной струи;
Теплый воздух направляется туда, где он нужен для обогрева помещения.

Что касается типов пушек, то они различаются в зависимости от того, какое используется топливо.

Итак, основные виды тепловых устройств:

Электрические
– можно использовать для обогрева как жилых, так и нежилых помещений. В зависимости от мощности их можно присоединять к электрическим системам, имеющим две или три фазы.
Дизельные
– в качестве топлива используется дизель. Обычно такой прибор служит для отопления вспомогательных помещений.
Газовые
– один из самых эффективных видов, КПД которого достигает почти 100%. В качестве топлива используется газ. Применять такую пушку нужно только в нежилых помещениях.
Водные
– наименее распространенный тип, нагревательный элемент которого выполнен в виде теплообменника, содержащий горячую воду.

Если вы хотите использовать пушку в жилом помещении лучше выбрать электрический агрегат, а если нужно отопить гараж или мастерскую – дизельный или газовый.

Эффективная газовая тепловая пушка своими руками

Одним из самых эффективных видов тепловых пушек считается газовая. Именно с ее помощью можно быстро обогреть свою мастерскую или гараж.

Для изготовления пушки на газу необходимы:

Трубы разного диаметра для камеры горения и корпуса;
Газовая горелка;
Стандартный вентилятор.

Принцип действия этой пушки таков: газ, сгорая в камере, обогревает ее, а воздух направляемый вентилятором, нагревается, выходя наружу и поднимая температуру в помещении.

По бокам корпусной трубы с разных сторон делается две дырочки разного диаметра. Одна из них (та, что побольше) будет служить отводом нагретого воздуха, а вторая (поменьше) – для горелки с подсоединенным к ней газовым шлангом.
Труба поменьше используется для создания камеры сгорания. При этом внутри корпуса нужно зафиксировать несколько пластинок, чтобы ее крепление было максимально жестким.
Из листа металла делается заглушка с отверстием для камеры.
Дальше все собирается: камера приваривается внутри корпуса, а трубка для выхода нагретого воздуха и заглушка ввариваются со стороны воздухоотвода.
Горелка устанавливается в камеру и жестко там фиксируется. После чего ставится вентилятор.

На завершающем этапе остается подключить прибор к сети.

Также нужно не забыть присоединить шланг для газа к горелке и зафиксировать его хомутом.

Электрическая тепловая пушка своими руками

Чтобы самостоятельно собрать электро пушку нужно вначале изучить ее чертежи, ознакомиться с устройством и подготовить все необходимые для сборки материалы. Кроме того, желательно знать основы физики и электротехники, чтобы создать действительно рабочий и безопасный агрегат.

Что нужно для сборки пушки, работающей на электричестве:

Металлический лист или труба, которая будет в качестве корпуса пушки, в связи с этим ее диаметр должен соответствовать размерам нагревательного элемента и крыльчатки;
Электрический двигатель;
Провод из меди сечением 2 мм2;
Кабель;
Переключатель;
Изолятор из керамики;
Нагревающий элемент;
Предохранитель.

После того, как все будет приготовлено, можно приступать к работе.

Самодельная электрическая обогревательная пушка создается так:

Если вместо трубы у нас лист, то его следует свернуть в трубу и закрепить, чтобы сделать корпус будущего прибора;
На изолятор поставить ТЭН и закрепить его с внутренней стороны корпуса агрегата;
С противоположной стороны пушки зафиксировать вентилятор;
Подключить нагревательный элемент и вентилятор к переключателю через предохранитель.

Получившаяся обогревательная пушка будет способна нагреть помещение небольшой площадью примерно до 20 кв. м.

А чтобы корпус устройства нагреваясь, не прожег пол, следует не забыть про жаростойкую подставку.

Простая дизельная пушка своими руками

Обычная дизельная обогревательная пушка имеет в своем составе корпус, бак с топливом, насосную конструкцию, фильтр, крыльчатый вентилятор, а также камеру сгорания. Последняя по своему диаметру должна быть вдвое меньше корпуса, а также иметь отверстие под форсунку и патрубок для вывода дыма.

Руководство по сборке дизельной пушки:

На одной стороне корпуса фиксируется вентилятор;
В непосредственно корпус вставляется камера сгорания вместе с форсункой;
При этом нужно не забывать установить в камеру пьезоподжиг;
Бак для топлива следует располагать ниже корпуса сантиметров на 15, а в образовавшемся промежутке следует зафиксировать насос и фильтр;
Далее форсунка соединяется с фильтром и насосом специальной трубкой из красной меди, которая будет служить проводником топлива;
Подключается вентилятор к сети, а к камере приваривается дымоход.

0.00
(0
Голосов)

Источник

Газовая пушка непрямого нагрева может стать очень хорошим помощником в домашней жизни и в некоторых других сферах. Но чтобы она принесла пользу, необходимо ознакомиться с общим описанием, узнать побольше про виды и модели такой техники. Не менее важно знать, впрочем, и основные критерии выбора газовых пушек.

Особенности

Для начала нужно разобраться, что же это такое — газовая пушка непрямого нагрева. Это устройство использует энергию, выделяющуюся при сгорании газа, для отопления помещений. Мощность газовых пушек очень велика, ведь она не ограничивается мощностью электрических сетей и связана только с расходом топлива. К тому же отсутствие потребности в электричестве повышает мобильность такой аппаратуры. Современные газовые пушки служат долго и отличаются высокой тепловой эффективностью.

Они гораздо экологичнее дизельных аналогов. К тому же природный газ (вернее, смесь пропан-бутан) существенно дешевле дизельного топлива. При его сгорании почти не появляется копоть, сажа. Но надо помнить, что любое газовое оборудование — источник повышенной опасности.

Выбор, подключение и применение подобной техники должны производиться максимально ответственно.

Просто сжечь газ — не самое лучшее решение. В помещении тогда будут скапливаться вредные продукты сгорания. С этим согласятся все, кто хоть раз видел, что происходит, когда газовая плита работает 2-3 часа и более при закрытых окнах. Непрямой нагрев подразумевает, что топка полностью изолирована от окружающего помещения. Поступление свежего воздуха и отвод дымовых газов происходит через специальный дымоход.

Виды и модели

Тепловая пушка с отводом продуктов сгорания наружу может работать на разных типах топлива. Часть моделей работает только на пропане или бутане. Другие модификации более универсальны и позволяют выбирать любой тип газа. Достигается это при помощи специального стабилизатора давления. Напор газа в магистральной сети составляет 0,015-0,02 МПа, а редуктор газового баллона обеспечивает выравнивание этого давления до 0,036 МПа.

Разница в энергетической ценности сжиженного и природного газа заставляет также использовать сопла с различными характеристиками. Теперь полезно посмотреть, какие модели современные производители предлагают для гаража и других подобных помещений. Очень неплохую репутацию имеет MASTER GREEN 310 SG. Масса устройства составляет 128 кг. Его габариты — 1,5х0,628х1,085 м; тепловая мощность достигает 75 кВт.

Есть еще одна модель того же производителя — Green 470 SG. Она развивает уже мощность 134 кВт. Масса устройства составляет 219 кг. Оно займет 1,74х0,75х1,253 м. Но и это не рекорд.

Самые высокие показатели может продемонстрировать модель Ballu Biemmedue SP 150B Metano. Она выдает примерно 174 кВт тепла. Уровень воздухообмена может достигать 10000 куб. м за 60 минут. Для работы системы понадобится ток напряжением 380 либо 400 В. Прочие параметры:

потребление тока 2,34 кВт;
громкость звука при работе до 77 дБ;
электрический поджиг газа;
автоматическое отключение при чрезмерном нагреве;
расход газа 13,75 кг за 60 минут;
основное топливо — пропан-бутан;
горелка входит в набор поставки.

Как выбрать?

Стоит с самого начала учесть — газовые пушки непрямого нагрева дешевыми не бывают. Они стоят несколько сотен тысяч рублей. Кроме того, общее число таких моделей невелико. Однозначное предпочтение стоит отдавать продукции известной фирмы Master. Она весьма надежна и служит достаточно долго. Оптимальная мощность рассчитывается путем умножения объема помещения на разницу уличной температуры и желаемого показателя, а далее на коэффициент тепловой изоляции.

Так, 125 кВт мощности позволяют обогревать не менее 3200 кв. м и не более 4100 кв. м нового здания с отличной теплоизоляцией. Потому покупать «самое мощное, чтобы гарантированно хватило» не имеет смысла. Стоит также учитывать, что чем мощнее устройство, тем громче оно работает.

Подключение к баллонам оправдано только там, где невозможно использовать магистральный газ.

А вот везде, где есть солидные трубопроводы, лучше все же пользоваться именно ими. Очень полезно наличие терморегулятора. Когда есть термостат, пушка не будет обогревать комнату после достижения необходимых параметров. Важно: следует выяснить, на какой конкретно вид топлива рассчитана газовая пушка. Это позволит избежать многих весьма неприятных сюрпризов.

Еще специалисты настоятельно рекомендуют обращать внимание на:

защитное отключение при падении или завале набок;
контроль пламени;
прочность металлического корпуса;
размеры (определяющие возможность установки прибора в конкретном месте);
дизайн (актуально для использования в общественных местах).

Обзор дизельной тепловой пушки непрямого нагрева Ballu BHDN 20 смотрите далее.

Источник

Особенности газовых теплопушек

Для работы газовых теплопушек могут использоваться различные модификации природного газа:

голубое топливо, проходящее по магистралям;
бутан или пропан в специализированных баллонах.

Дополнительная информация об устройстве и различных модификациях газовых пушек приведена в этой статье.

Важные детали, правила безопасности

Самодельные электропушки намного опаснее фабричных, ведь в процессе их сборки не всегда удаётся учесть все нюансы. Основными правилами техники безопасности при обогреве такими устройствами являются:

Никогда не оставляйте работающий прибор без присмотра, даже если он оборудован устройствами защитного отключения и кажется совершенно безопасным.
Не оставляйте дизельные или газовые теплопушки включёнными на ночь в жилом доме, не рискуйте жизнями людей и сохранностью имущества.
Для тепловых пушек на дровах, дизельном топливе или газе обязательно оборудуйте хорошую вытяжку и тщательно следите за её исправностью, своевременно очищайте от копоти и продуктов горения.
Баки с топливом и газовые баллоны не должны находиться по-близости от работающей пушки, во избежании пожара.
Открытое пламя должно быть прикрыто защитным экраном, чтобы угольки или брызги горящего ДТ на попали в помещение.

Подпишитесь на наши Социальные сети

Принцип работы и применение газовой пушки

Обратите внимание! При сгорании газа не выделяется практически никакого запаха. Более того, многоуровневая система защита, которая имеется в приборах, полностью исключает утечку газа. Более «продвинутые» модели имеют особое покрытие корпуса, которое защищает его от повреждений

Более «продвинутые» модели имеют особое покрытие корпуса, которое защищает его от повреждений

Все устройства подобного рода состоят из стандартных элементов:

теплообменника;
автоматического прибора-контроллера;
вентилятора.

Как сделать электрический вариант тепловой пушки?

Для изготовления обогревательного аппарата понадобится:

спираль любого нагревательного прибора. Может подойти та, что расположена на старой электрической плитке или утюге;
вентилятор;
асбестовая труба или листовой металл для корпуса обогревателя;
выключатели;
клеммы;
электродвигатель небольшой мощности;
провода;
колодки для крепления спирали.

Ход выполнения работ:

Обрезать спираль, чтобы усилить ее теплоотдачу.
Закрепить спираль в асбестовой трубе с одной ее стороны, а со второй — зафиксировать вентилятор.
Прикрепить к спирали провода, которые будут подключаться к сети.
Подключить реостат, регулирующий степень накала.
Надеть на электродвигатель пропеллер и вмонтировать его в трубу.

Подвод питания вентилятора и спирали выполняется отдельно.

Как сделать тепловую пушку из подручных средств, можно увидеть на видео:

Обзор популярных моделей

Анализируя информацию на тематических форумах можно выделить следующие популярные газовые горелки среди российских потребителей:

MASTER BLP 17M. Идеальный вариант для отопления гаража. Надежная и долговечная техника, редуктор «неприхотлив» к качеству подаваемого газа. Есть регулятор мощности от 10 до 16 кВт, так что подойдет для гаражей вплоть до 150 м2. Единственный минус – это ручной поджиг, хотя из-за этого устройство практически никогда не ломается, производитель вообще дает 3-летнюю гарантию. Средняя стоимость – 9 тысяч рублей.
СПЕЦ IGE-15. Пушка российского производства. Имеет небольшие размеры, подходит для использования при монтаже натяжных потолков или для сушки стен после окрашивания. Мощность – 15 кВт, но поток – узконаправленный. Имеет 2 ступени нагрева, в комплекте имеется шланг для подключения к баллону (с переходниками). Средняя цена – 5,2 тысячи рублей.
Калибр ТПГ-10. Тоже российского производства, мощность – до 10 кВт, подходит для небольших помещений. Редуктор – разборной, производитель предусмотрел его полную замену на аналог. Также вентилятор – обслуживаемый, не запрессованный в подшипник. Но функционал – минимальный. Зато стоимость – всего 4 тысячи рублей.
Kroll P 10. Популярная модель зарубежного производства. Работает при подключении к баллонам, есть пьезоподжиг, защитный термостат и датчик давления. Производительность небольшая – до 300 м3 в час, но поток разогретого воздуха – не узконаправленный, как в других моделях. Средняя цена – 9,5 тысяч рублей.
Профтепло КГ-57. Теплопушка промышленного типа с производительностью до 1400 м3 в час. Выпускается в двух модификациях – с подключением к 220В и 380В. Последняя – шумная в работе, но она и не подходит для небольших помещений. Есть контроль пламени, а также датчик, который выключает пушку при обнаружении движения впереди неё (его можно принудительно отключить). Средняя цена – 11 тысяч рублей.

MASTER BLP 17M, одна из самых продаваемых моделей

Итого, газовая пушка – отличный вариант для быстрого прогрева нежилых помещений. Для жилых – не лучший вариант, так как требует подключения к дымоходу. Но сделать пушку можно и самостоятельно, на все это потребуется всего 2 – 3 тысячи рублей (на все материалы).

Разновидности газовых пушек

Воздух может нагреваться одним из двух способов:

прямым нагревом;
непрямым.

Видео

Обратите внимание! Мобильные пушки требуют четкого соблюдения правил безопасности. Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час

Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении

в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении

Как изготовить самостоятельно

Газовые пушки стали активно использоваться в нашей стране сравнительно недавно. Как уже упоминалось, это устройство отлично подходит для отопления различных помещений. Особенно популярна она для отопления зданий не умеющих газоснабжения. Например, загородных домов, дачных домиков, гаражей и т.д.

Газовая пушка обладает следующими достоинствами:

мобильностью;
безопасностью в эксплуатации;
небольшими размерами;
большим КПД;
простотой в монтаже и демонтаже;
хорошей мощностью;
возможностью регулировать температуру.

Существенно влияет на популярность газовой пушки и ее объективная и разумная стоимость. Тем более что изготовить ее самостоятельно, будет значительно дешевле чем купить готовое заводское изделие.

Особенности ремонта дизельных пушек для обогрева помещений

Ремонтное обслуживание установки, работающей на дизельном топливе, может вылиться в существенную сумму. Лишь одна процедура диагностики стоит около 1000 руб. По этой причине многие владельцы гаражей и складских помещений прибегают к самостоятельному ремонту конструкций.

Как выполнить ремонт дизельной тепловой пушки самостоятельно

Если теплый воздух не перемещается, возможно, неисправен электропривод вентилятора. Ремонт предполагает зачистку клемм, проверку обмотки на двигателе (для этого подойдет аналоговый тестер), а также изоляции. Иногда поломка настолько серьезная, что поверхностной корректировкой не обойтись. В таких случаях остается одно – замена двигателя.

Важной деталью конструкции являются форсунки. Он качества работы этих элементов зависит полноценное функционирование всей обогревательной системы. Эти детали редко ломаются, а новые элементы на замену вышедшим из строя можно купить любом магазине

Эти детали редко ломаются, а новые элементы на замену вышедшим из строя можно купить любом магазине.

Газовая пушка непрямого нагрева с отводом газов своими руками

Современные тепловые пушки оснащены удобной панелью управления, которая позволяет регулировать температуру нагрева воздуха

Гораздо чаще необходимость в ремонте дизельной пушки возникает по причине засорения фильтра. Чтобы устранить эту поломку достаточно открыть корпус конструкции, открутить пробку и достать загрязненный элемент. После промывки с помощью чистого керосина фильтр готов к дальнейшей эксплуатации. Перед установкой этой детали на место желательно продуть его с помощью струи сжатого воздуха.

Правила безопасной эксплуатации дизельных приборов

При эксплуатации дизельных приборов очень важно придерживаться основных требований безопасности. Емкость, наполненную топливом, нельзя размещать ближе, чем на 8 м от источников открытого огня и любых нагревательных приборов. Важно! Не допускается использование бензина вместо дизеля

Летучие компоненты этого вещества увеличивают в несколько раз вероятность взрыва

Важно! Не допускается использование бензина вместо дизеля. Летучие компоненты этого вещества увеличивают в несколько раз вероятность взрыва. Помещение с работающей пушкой нужно покинуть при первом появлении этих симптомов:

Помещение с работающей пушкой нужно покинуть при первом появлении этих симптомов:

сильная сухость во рту;
болевые и неприятные ощущения в носу и горле, а также области глаз;
головная боль, появившаяся внезапно;
тошнота.

Газовая пушка непрямого нагрева с отводом газов своими руками

Профессиональная модель теплогенератора на дизельном топливе от компании Master

Наличие угарного газа в закрытой комнате негативным образом сказывается на состоянии людей, страдающих от заболеваний сердечно-сосудистой системы, легких. Не допускается присутствие беременных и больных с малокровием в помещении, где работает пушка.

Благодаря своей экономичности дизельные пушки так востребованы на рынке. Соблюдая элементарные правила эксплуатации, можно избежать проблем со здоровьем. В остальном использование дизельной пушки не несет опасности. Качественное устройство с подходящими техническими характеристиками способно обеспечить гараж или склад эффективным обогревом на долгие годы. Конструкция этих приборов настолько проста, что большая часть поломок, которые возникают в процессе эксплуатации, может быть устранена владельцем без вмешательства со стороны специалистов.

Основные положения конструирования тепловой пушки

Чтобы сконструировать тепловую пушку самостоятельно, необходимо найти трубу крупного диаметра. Затем немного на двух концах с противоположных сторон сделать два отверстия: одно крупного калибра, второго мелкого. Через крупное будут выходить конечные продукты сгорания, через мелкое будет поступать топливо. Затем необходимо вмонтировать камеру сгорания с автоматическим катализатором, который будет приводить газовую смесь в горящее состояние

Очень важно на всём протяжении конструкции соблюдать высокую степень герметичности, чтобы избежать утечки. Затем нужно к концу трубы, где находится отверстие мелкого калибра, присоединить вентилятор и конструкция готова

Как сделать электрическую тепловую пушку – этот вопрос сложности не представляет, главное соблюдать должным образом правила безопасности при её использовании

Это положение особо важно для бака с газовой смесью, нужно чтобы он находился минимум в метре от других предметов помещения. При возможности, желательно временно убрать очень легко воспламеняющиеся материалы, на период использования самодельного обогревательного устройства

Поскольку теплый воздух может катализировать множество химических реакций.

Электрическая тепловая пушка, сделанная собственными руками, не требует специализированных умений или профессиональных знаний, а что ещё особо важно – это практически отсутствие каких-либо материальных расходов на конструирование. Однако при построении очень важно соблюдать пункты, которые указаны в чертеже

(См. также: Отопление теплиц своими руками)

Самодельная тепловая пушка электрического типа позволяет обеспечить должным образом теплом помещения крупной площади.

Так как с практической точки зрения происходит двойной обогрев. Первым источником тепла является простой тёплый воздух, вторым же источником является газовая смесь, после сгорания которой выделяется достаточно значительное количество тепла.

Данная конструкция в основном используется для отопления помещений, в которых в силу обстоятельств невозможно обеспечить должную герметичность, например, проведение ремонта в зимнее время года. Электрическо-газовую пушку в основном используют для обогрева помещений, которые имеют крупный метраж или для быстрого обогрева небольших жилых площадей.

Для изготовления дизельной тепловой пушки понадобится целый ряд составляющих, а именно:

камера сгорания;
бак с дизельным топливом;
металлическая труба крупного калибра;
катализатор;
вентилятор.

Вначале необходимо сделать на двух концах металлической трубы по отверстию: одно крупное и одно небольшого размера. Затем необходимо будет вмонтировать катализатор в камеру сгорания в саму металлическую трубу. Ни в коем случае нельзя начинать конструирование, не имея плана будущей конструкции, так как в таком случае либо не получится собрать агрегат, либо его конечная работа будет просто энерго неэффективной. (См. также: Газогенераторная печь своими руками)

Самая маленькая дизельная тепловая пушка применяется в основном для отопления небольшой комнаты и её главным преимуществом является экономичность. Главной особенностью её конструкции является использование небольшой металлической трубы и отсутствие топливного бака. То есть такой агрегат функционирует исключительно за счёт преобразования холодного воздуха в тёплый. Главное следует не забывать, что вентилятор должен всегда иметь отдельный источник питания, во избежание замыкания электросети.

Для построения дизельной тепловой пушки, необходимо определить метраж будущего помещения, а также учесть степень воздушной изоляции помещения, где планируется применение будущего теплового агрегата. С практической точки зрения определить степень воздушной изоляции можно лишь по одному параметру: воздушная вентиляции ощутима либо нет. В зависимости от этого, нужно планировать будущую конструкцию. Если помещение является достаточно изолированным, то можно обойтись без газовой смеси и, следовательно, энергозатраты будут значительно ниже.

Часто многие задают вопрос, как сделать дизельную тепловую пушку самостоятельно? Ответ очень прост, первостепенно необходимо составить собственный план, а затем по пунктам внимательно его выполнять. Наиболее распространённой практической ошибкой множества людей является как раз таки несоблюдение всех пунктов плана или отсутствие должного внимания. Если вы начали конструирование, то не торопитесь, иначе придётся переделывать много раз. Трубу необходимо обматывать именно медной проволокой для обеспечения должной эффективности функционирования самодельного обогревательного устройства.

Основные элементы пушки

Корпус из прочного и жаростойкого материала. Поэтому выбирается металл.
Горелка. Здесь может применяться упрощенная конструкция, к примеру, горелка от любого газового отопительного котла. Хотя можно использовать вариант, изготовленный своими руками.
Вентилятор. Для подачи кислорода и выдавливания тепла из корпуса прибора понадобится какой-то агрегат. Лучше вентилятора ничего найти не удастся. Так что можете использовать старый бытовой прибор небольшой мощности.
Источник подачи газа. Это может быть газовый трубопровод или газовый баллон.

Итак, изготавливать тепловую пушку будем из трубы большого диаметра — не меньше 150 мм. Конечно, размер агрегата будет влиять на его производительность, но для такого небольшого помещения, как гараж, устройство может быть не очень крупным. Практика показывает, что мощности в 2 кВт больше чем достаточно.

Что нужно знать об электрической пушке?

В отличие от других разновидностей теплопушек, электрический прибор может сделать практически любой домашний мастер, знакомый с азами электроники.

Хотя КПД электропушки намного ниже дизельных или газовых устройств, зато он не выделяет вредных для здоровья продуктов горения и может устанавливаться в любом помещении – жилом доме, теплице, подсобных пристройках.

Мощность пушек промышленного назначения варьируется в пределах от 2 до 45 кВт, причем количество нагревательных элементов в них может доходить до 15 шт

Рассмотрим, как работает электрический агрегат.

Устройство и принцип работы теплогенератора

Любая электропушка состоит из трех основных компонентов: корпуса, электромотора с вентилятором и нагревательного элемента. Разновидности этого типа приборов детально описаны в статье, посвященной классификации и принципам действия тепловых пушек.

Дополнительно прибор можно укомплектовать любыми «бонусами» от заводских агрегатов – переключателем скоростей, теплорегулятором, комнатным термостатом, датчиком нагрева корпуса, защитой двигателя и другими элементами, но они повышают не только комфорт и безопасность при эксплуатации, а и себестоимость самоделки.

Скорость нагрева воздуха во всем объеме помещения зависит от количества и мощности нагревательных элементов – чем больше их площадь, тем активней будет происходить передача тепла

Работает электрическая пушка так:

при подключении к сети ТЭН преобразовывает электрический ток в тепловую энергию, за счет чего и нагревается сам;
электродвигатель приводит в работу лопасти крыльчатки;
вентилятор загоняет внутрь корпуса воздух из помещения;
холодный воздушный поток соприкасается с поверхностью ТЭНа, нагревается и, принуждаемый вентилятором, выводится из «дула» пушки.

Если прибор оснащен терморегулирующим элементом, он остановит работу нагревателя при достижении запрограммированной температуры. В примитивных устройствах контролировать нагрев придется самостоятельно.

Преимущества и недостатки самодельных пушек

Основной плюс теплового электрогенератора – возможность его использования в любом помещении, где есть сеть хотя бы на 220 Вт.

Такие устройства даже в самодельном исполнении мобильны, весят немного и вполне способны прогреть площадь до 50 м2 (теоретически можно и больше, но с приборами высокой мощности лучше не экспериментировать и купить готовый агрегат, да и пушка от 5 кВт уже затребует подключения к трехфазной сети).

Рабочие характеристики прибора должны соответствовать обогреваемой площади.В среднем на каждые 10 м2 понадобится 1 кВт, но многое зависит от самого помещения – строительных материалов, качества остекления и наличия утепления

Плюсы самодельной электрической пушки:

Экономия средств – заводские агрегаты стоят недешево, а собрать обогревающее устройство можно с минимумом покупных деталей или даже полностью из подручных средств, сняв недостающие элементы со старых приборов.
Безопасность – из всех самодельных теплогенераторов электрический прибор наиболее прост в эксплуатации, поскольку не требует подключения к газу или заправки горючим топливом. При правильной сборке электроцепи риск самовозгорания у таких пушек минимален.
Быстрый нагрев помещения – работа тепловой пушки намного эффективнее других вариантов самодельных электрообогревателей, например, каминов или масляных радиаторов.

Из минусов можно отметить большой расход электроэнергии (количество зависит от мощности двигателя и ТЭНа). Кроме того, работа вентилятора довольно звучная, и чем больше размах «крыльев» и скорость вращения, тем сильнее будет производимый шум.

Ну и любой недостаток самодельного электрического устройства – вероятность ошибки при сборке или подключении, которая может стать причиной замыкания в сети, удара током и самовозгорания прибора.

Изготовление тепловой пушки своими руками

Так выглядит чертеж принципиальной электрической схемы тепловой пушки

Изготавливается электрическая теплопушка так:

Видео: электрическая пушка своими руками для обогрева гаража

Теплопушка на дизельном топливе и на солярке

Процесс изготовления состоит из следующих этапов:

Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.

Видео: тепловая пушка многотопливная

Газовая теплопушка

Эту установку изготавливают так:

В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
На концах корпуса сбоку нужно вырезать по отверстию — диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм — для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.

Видео: самодельная газовая тепловая пушка

Один из вариантов дровяной тепловой пушки показан на чертеже:

Чертеж общего вида теплвой пушки с указанием ее основных размеров

Разрезы — фронатльный и горизонтальный, на которых показано внутреннее устройство пушки

Установку изготавливают следующим образом:

Разновидности дизельных теплопушек

Пушки этого типа также называют жидкотопливными: в качестве горючего для них может употребляться как дизель, так и керосин либо солярка. Категорически запрещается применять для заправки подобных устройств бензин, спирт и другие легковоспламеняющиеся жидкости.

Дизельные тепловые пушки могут быть не только мобильными, но и стационарными. Подобные конструкции имеют выводную трубу, подсоединенную к дымоходу, через который удаляются отходы сгорания

К выбору горючего нужно подходить очень тщательно, поскольку использование низкокачественного или загрязненного топлива может засорить форсунку и/или фильтр, что потребует вмешательство ремонтников. Дизельные пушки отличаются высокой мощностью, высоким коэффициентом полезного действия, а также компактными размерами, благодаря чему подобные агрегаты достаточно мобильны.

Все агрегаты, функционирующие на экономичном дизтопливе, можно разделить на две разновидности: с прямым и косвенным нагревом.

В основу аппаратов с прямым нагревом положен элементарный принцип работы: внутри корпуса устроена горелка, через пламя которой проходит воздух, нагнетаемый вентилятором. В результате он нагревается, а затем вырывается наружу, отдавая тепло в окружающую среду.

Дизельную теплопушку с открытым нагревом нельзя применять для отопления жилых помещений, поскольку ее конструкция не предусматривает трубы для выхлопов. В результате отработанные вещества, включая угарный газ, попадают в комнату, что может привести к отравлению находящихся в ней людей

Подобные устройства отличаются высокой мощностью 200-250 кВт и практически 100-процентным КПД. Они недороги, легки в монтаже, однако имеют важный недостаток: в наружное пространство попадает не только согретый воздушный поток, но и продукты сгорания: сажа, дым, гарь.

Даже хорошая вентиляция не сможет полностью избавить воздух от неприятного запаха и мельчайших частиц,а при ее полном отсутствии находящиеся в помещении живые существа могут получить сильное отравление.

Устройство с непрямым обогревом намного сложнее. В подобных моделях воздух нагревается опосредованно, через специальную камеру – теплообменник, где и происходит отдача тепла воздушному потоку.

Дизельные теплопушки с косвенным нагревом имеют большую стоимость и меньший КПД по сравнению с аналогичными изделиями с прямым источником тепла. Однако они находят широкое применение благодаря лучшим показателям экологичности и безопасности

В таких агрегатах нагретые выхлопные газы вместе с теплом попадают в теплообменник, откуда они выводятся в дымовой канал, к которому подсоединяется специальная труба. При ее помощи продукты сгорания выводятся из замкнутого пространства наружу, обеспечивая в отапливаемом помещении свежий воздух.

Достоинства теплопушек непрямого нагрева

Особым вниманием потребителей, в первую очередь владельцев гаражей, пользуются теплопушки с непрямым нагревом. Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами

Их применяют для обогрева обширных помещений: складов, заводских цехов

Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами. Их применяют для обогрева обширных помещений: складов, заводских цехов

К числу преимуществ подобных моделей относятся:

Мобильность. Хотя габариты и вес подобных устройств несколько больше, нежели аналогов с открытым обогревом, они имеют все же достаточно компактный размер, что позволяет транспортировать их по помещению в пределах длины соединительного элемента и дымохода.
Большая мощность. Хотя этот показатель выше у приборов с прямым обогревом, мощности непрямых дизельных пушек хватает, чтобы за короткое время обогреть большое пространство.
Надежность. Подобные аппараты имеют продуманную конструкцию, что сводит до минимума риск возникновения пожара, а также повышает долговечность пушек.
Во многих заводских моделях предусмотрена специальная система защиты, которая автоматически отключает пушку сразу же после того, как температура в помещении достигнет заданного показателя.
В продукции, выпускающейся на фабрике, предусмотрены теплоизоляционные прокладки, препятствующие нагреванию корпуса, что снижает риск ожогов у пользователя.
На некоторых моделях предусмотрены баки больших объемов, что позволяет пользоваться ими в течение долгого времени, не задумываясь о горючем.

Недостатком же подобных конструкций можно посчитать высокий уровень шума, особенно у агрегатов большой мощности.

Источник

Газовая пушка непрямого нагрева с отводом газов своими руками

Как сделать газовую тепловую пушку своими руками

Здесь вы узнаете:

Особенности газовых теплопушек

Разновидности газовых пушек

Изготовление газовой тепловой пушки своими руками

Пробный запуск

Техника безопасности

Как выбрать газовую пушку в магазине и на что ориентироваться

Популярные модели заводских газовых теплопушек

Как самостоятельно сделать газовую пушку

Принцип работы и применение газовой пушки

Разновидности газовых пушек

Что потребуется в работе

Газовая пушка своими руками

Пробный запуск

Как сделать газовую пушку своими руками

Область применения и принцип действия

Разновидности тепловых пушек

Классификация по виду топлива

Характерные особенности приборов

Необходимые материалы и инструменты

Пошаговая инструкция

Техника безопасности

Точка J

Обзоры и рейтинги статьи

Тепловая газовая пушка своими руками: инструкция по сборке

Область применения и принцип действия

Разновидности тепловых пушек

Классификация по методу нагрева

Деление по виду топлива

Особенности газовых теплопушек

Изготовление газовой теплопушки своими руками

Список инструментов и материалов

Пошаговая инструкция по изготовлению прибора

Как производится пробный запуск

Популярные модели заводских газовых теплопушек

Правила безопасности во время эксплуатации

Выводы и полезное видео по теме

Сообщества › Оснащение Гаража и Инструмент › Блог › тепловая газовая пушка своими руками

Смотрите также

Комментарии 79

Газовая тепловая пушка для гаража

Газовая пушка своими руками пошагово

Газовая пушка своими руками видео

Теплогенераторы с прямым нагревом

Приборы с косвенным нагревом

Преимущества и недостатки дизельного оборудования

Основы выбора дизельных теплогенераторов

Определение требующейся мощности прибора

Другие немаловажные нюансы

Запуск и правила безопасной эксплуатации

Обзор производителей тепловых пушек

Выводы и полезное видео по теме

Как правильно выбрать?

Устройство и принцип работы

Делаем газовую пушку своими руками

Ремонт и запчасти

Цены на газовые пушки

Преимущества данной тепловой пушки

Принцип работы пушек на газе

Прямой и непрямой нагрев воздуха

Какую газовую пушку выбрать?

Отличительная характеристика и параметры пушки на дизтопливе

Достоинства и недостатки устройств

Основные преимущества

Как работает такая установка

Основные моменты, которые стоит учесть

Заключение

Основные элементы пушки

Схема и технология работ

Заключение по теме

Виды тепловых пушек

Газовые тепловые пушки

Дизельные тепловые пушки

Электрические тепловые пушки

Заключение

Назначение и принцип действия тепловой пушки

Виды тепловых пушек

Таблица: сравнение тепловых пушек с разными способами нагрева
