Газовая тепловая пушка для гаража своими руками

Основные элементы пушки

Для начала обратимся к инженерной мысли, которая подсказывает, что тепловая пушка должна состоять из нескольких основных элементов.

• Корпус из прочного и жаростойкого материала. Поэтому выбирается металл.
• Горелка. Здесь может применяться упрощенная конструкция, к примеру, горелка от любого газового отопительного котла. Хотя можно использовать вариант, изготовленный своими руками.
• Вентилятор. Для подачи кислорода и выдавливания тепла из корпуса прибора понадобится какой-то агрегат. Лучше вентилятора ничего найти не удастся. Так что можете использовать старый бытовой прибор небольшой мощности.
• Источник подачи газа. Это может быть газовый трубопровод или газовый баллон.

Обязательный элемент, который придется сделать своими руками — это камера сгорания. Ничего сложного в этом нет, так что можно приступать к изготовлению. Вот только для проведения сборочных работ вам понадобится сварочный аппарат, работающий от сети электрического тока.

Итак, изготавливать тепловую пушку будем из трубы большого диаметра — не меньше 150 мм.
Конечно, размер агрегата будет влиять на его производительность, но для такого небольшого помещения, как гараж, устройство может быть не очень крупным. Практика показывает, что мощности в 2 кВт больше чем достаточно.

Газовая пушка для отопления гаража своими руками – фото, чертежи и изготовление

Многие владельцы гаражей отапливают их с помощью электрических пушек, которые для этих целей по большинству параметров подходят как нельзя лучше.

Минус в них один – счета за электричество, поэтому собственно я и решил сделать своими руками газовую пушку для отопления гаража.

За основу конструкции отопительной газовой пушки был взята обычная газовая горелка китайского производства, которая комплектовалась небольшим газовым баллоном.

Обратите внимание

В самом начале пришлось распилить трубку по которой подается газ чтобы удлинить ее, приварив кусок другой трубки, подходящей по сечению. Также пришлось увеличить до 5 миллиметров отверстия для поступления воздуха, плюс к этому увеличить их общее количество сделав сбоков еще несколько, одновременно с этим был увеличен жиклер до 2 миллиметров.

У старой китайской горелки, легшей в основу конструкции будущего приспособления для отопления гаража, был очень плохой теплообмен, поэтому чтобы увеличить теплообмен, корпус надо было увеличить в длину. Для чего закрепил под удлинителем, сделанным из 80 миллиметровой трубы, диск из металла и просверлил в нем отверстия 10 миллиметров в диаметре в количестве 8 штук.

Чтобы закрепить теплообменник сделал хомут, а для увеличения теплоотдачи приварил накрест две двухмиллиметровых металлических полосы.

Для сооружения самого теплообменника как нельзя лучше пригодилась старая труба 180 миллиметров в диаметре, с тонкими стенками, в которой один торец заварил и проделал в нем отверстие, через которое завел удлинитель горелки, после чего прикрепил их к хомуту болтами.

На другом конце теплообменника смонтировал двенадцати-вольтовый автомобильный вентилятор (от печки), если такого под рукой не окажется то можно взять любой другой подходящего диаметра – подойдут мощные вентиляторы установленные в системных блоках компьютеров (большие) или от тех что устанавливают на вытяжках в кухне или ванной для их вентиляции.

Чертежи газовой пушки для гаража

Рис. 1. Схема газовой пушки: 1 — вентилятор; 2 — газовая горелка; 3 – удлинитель горелки (труба 2)80 мм); 4 – корпус теплообменника (труба 0180 мм); 5 — выход горячего воздуха.

Рис. 2. Модернизированный вариант пушки: 1 – удлинитель газовой горелки; 2 – пластины для увеличения площади теплообмена; 3 — газовая горелка; 4 — вентилятор; 5 — воздушная

заслонка с рычагом; 6 — корпус теплообменника.

Важно

Основные узлы конструкции:Вентилятор на 12 В (можно бытовой на 220 В), жиклёр горелки просверлен до 02 мм, газ из 50 л пропанового баллона (бытового), но обязательно нужен редуктор от резака или другое устройство для регулировки подачи газа. Снаружи удлинителя горелки приварена металлическая полоска для увеличения теплоотдачи.

Окончанием работы над самодельной газовой пушкой было просверливание отверстий для того чтобы разжигать газ и установку ее на небольшие сделанные своими руками козлы.

Принцип работы отопительной газовой пушки

В принципе ничего сложного тут нет, но опишем все как можно более подробно.

1. Подносим зажигалку к отверстию для розжига.
2. Открываем подачу газа.
3. Зажигаем и убираем зажигалку.
4. Включаем вентиляцию.

Чтобы не угореть от газа в закрытом гараже предусмотрено следующее.

Углекислый газ, образующийся от сгорания пропана выводиться через поддувало старой печки по дымовой трубе на улицу.

Теплый воздух поступает через патрубок расположенный сбоку трубы теплообменника.

Газ использую самый обычный, бытовой, в советских 50 литровых баллонах, так как китайский баллоны с газом никуда не годятся – зимой они попросту замерзают.

Подача газа регулируется обыкновенным установленным после редуктором вентилем. Расход газа невелик, 12-15 литров с сентября по апрель, а температура в гараже даже в сильные морозы не опускается ниже 15 тепла.

Особенности газовых теплопушек

Газовые пушки часто применяются не только в промышленности, но и в быту, например, для обогрева дачных домиков либо гаражей. Подобные устройства уступают электрическим по мобильности, но являются более экономичными. К тому же у подобных приборов достаточно высокая мощность, показатель которой может достигать 140 кВт.

Обогреватели могут работать на природном либо сжиженном газе, однако им также необходим доступ к электросетям, поскольку функционирование вентилятора, термостата и других составных частей без электричества невозможно.

Для работы газовых теплопушек могут использоваться различные модификации природного газа:

• Голубое топливо, проходящее по магистралям.
• Бутан или пропан в специализированных баллонах.

Модели большой мощностью могут подсоединяться к газовому трубопроводу специальным шлангом, что обеспечивает их непрерывную работу. Следует учесть, что подобные агрегаты обычно бывают стационарными, поскольку их передвижение несколько затруднено.

На баллонном топливе функционируют компактные мобильные приборы. В некоторых случаях пушка подсоединяется шлангом к крупному баллону, который стоит неподвижно. В других – небольшой резервуар с газом является элементом конструкции агрегата.

Для работы переносных газовых устройств (сделанных самостоятельно или в заводских условиях) используется газ в баллонах разного типа и размера

Во многих современных моделях газовых теплопушек предусматриваются добавочные функции, например, защита корпуса от перегрева, автоматическое отключение устройства, контроль за пламенем.

Разновидности газовых пушек

Воздух может нагреваться одним из двух способов:

1. прямым нагревом;
2. непрямым.

Газовыми пушки (своими руками или заводского производства) с прямым нагревом имеют достаточно простую конструкцию, отчего и стоимость их невысокая. В них горелка ничем не изолируется, так что в помещение, помимо прогретого воздуха, попадают и продукты сжигания газа. По этой причине прибор компактен и демонстрирует хороший КПД. Но если его и использовать для обогрева жилого помещения, то нужно сначала позаботиться о том, чтобы в нем (помещении) была хорошая вентиляционная система, которая отводила бы продукты горения.

Видео

Пушки, функционирующие по непрямому принципу, оборудуются изолированными камерами сгорания. В них имеются специальные патрубки, которыми эти продукты отводятся и которые подсоединяются к общему дымоходу. Они идеально подходят для любого типа помещений, где собирается много людей.

Все это – описание стационарных пушек, но кроме них, существуют и пушки портативные или мобильные. Они используются вместе с газовыми баллонами. Дабы было удобно транспортировать и эксплуатировать прибор, на нем есть специальные колеса и ручки.

Обратите внимание! Мобильные пушки требуют четкого соблюдения правил безопасности. Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л

в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении

Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении.

Принцип работы и применение газовой пушки

Если подключить пушку к централизованному газоснабжению, то она превращается в полноценное стационарное устройство, которое в частном доме вполне может заменить целую отопительную систему без какого-либо ущерба качеству обогрева. Касаемо используемого топлива, то в большинстве случаев это пропан-бутан.

Обратите внимание! При сгорании газа не выделяется практически никакого запаха. Более того, многоуровневая система защита, которая имеется в приборах, полностью исключает утечку газа

Более «продвинутые» модели имеют особое покрытие корпуса, которое защищает его от повреждений

Более того, многоуровневая система защита, которая имеется в приборах, полностью исключает утечку газа. Более «продвинутые» модели имеют особое покрытие корпуса, которое защищает его от повреждений.

Благодаря газовым пушкам можно не только отапливать, но и оперативно высушивать какие-либо поверхности – к примеру, штукатурку, свежезалитый бетон и прочее, а высокая производительность дает возможность использовать устройство в больших помещениях – складах, ангарах – и в местах скопления людей. Этот прибор действительно моно включить и забыть, ведь контроль температуры, включение/выключение инициирует термостат. Наконец, по количеству угарного газа газовая пушка не превышает обычную плитку.

Все устройства подобного рода состоят из стандартных элементов:

• теплообменника;
• автоматического прибора-контроллера;
• вентилятора.

Характерно то, что прибор требует очень мало электроэнергии – ведь она нужна лишь для того, чтобы вращался вентилятор. Когда газ горит, теплообменник при этом прогревается. Воздух, движимый вентилятором, проходит через теплообменник, нагревается и распространяется по всему отапливаемому помещению.

Расчёт

Прежде всего, нужно определить, какой мощностью должна обладать самодельная тепловая пушка. Очевидно, что этот параметр будет зависеть от объёма помещения, а также от того, насколько быстро произведённое тепло рассеивается во внешнюю среду. Принято использовать следующую эмпирическую формулу: Q = V х T х K, где Q — мощность теплопушки, ккал/ч; V — объём помещения, м 3 ; Т — разность температур внутри и снаружи помещения, 0 С; К — безразмерный коэффициент, учитывающий интенсивность рассеивания тепловой энергии в окружающую среду, иначе говоря, теплопотери здания. Принимается равным:

• для неутеплённых каркасных строений с деревянной или металлической обшивкой: К = 3–4;
• для слабоутеплённых лёгких зданий с однослойными кирпичными стенами, обычными нетеплосберегающими окнами и неутеплённой крышей: К = 2–2,9;
• для капитальных зданий с двухслойными кирпичными стенами, окнами обычных размеров и среднеутеплённой крышей: К = 1–1,9;
• для зданий, хорошо утеплённых современными высокоэффективными теплоизоляторами (включая крышу и пол) и оснащённых современными энергосберегающими окнами со стеклопакетами: К = 0,6–0,9.

Чтобы перевести мощность Q в более привычные киловатты, её величину в ккал/ч нужно разделить на 860.

Таким образом, для обогрева неутепленного обшитого гофрированными стальными листами склада (принимаем К = 4) площадью 10х15 м с высотой потолка 5 м при температуре на улице -5 0 С (внутри необходимо поддерживать температуру +18 0 С) потребуются теплопушки общей мощностью:

Q = (10 х 15 х 5) х (18 – (-5)) х 4 = 750 х 23 х 4 = 69 000 ккал/ч = 69 000 / 860 = 80,2 кВт.

Назначение и принцип действия тепловой пушки

Сегодня в быту часто применяют особую разновидность отопительных приборов — тепловентиляторы. Относительно небольшой прибор за счёт принудительной подачи воздуха, обдувающего нагревательные спирали, может обогреть помещение за считаные минуты. Тепловая пушка является как бы старшим братом тепловентилятора. Вот чём она от него отличается:

• как нагреватель, так и вентилятор являются более мощными;
• в качестве источника тепла используются не только электричество, но и различные виды топлива.

Помимо чисто отопительной функции, тепловые пушки помогают решать различные технические задачи, например:

• в быту: подогрев полимерного натяжного потолка и помещения, в котором производится его монтаж (даёт возможность сильно растягивать полотнище);
• в пищевом производстве: сушка фруктов;
• в строительстве: подсушивание свежеуложенной штукатурки и стяжки.

Изготовление тепловой пушки своими руками

Процесс создания самодельной теплопушки всегда начинается с изготовления из уголков рамы, к которой будут крепиться корпус и прочие составляющие. Дальнейшие действия зависят от виду установки.

Сначала составляется схема электрической цепи установки. Если мастер соответствующими знаниями не владеет, он может воспользоваться уже готовыми разработками.

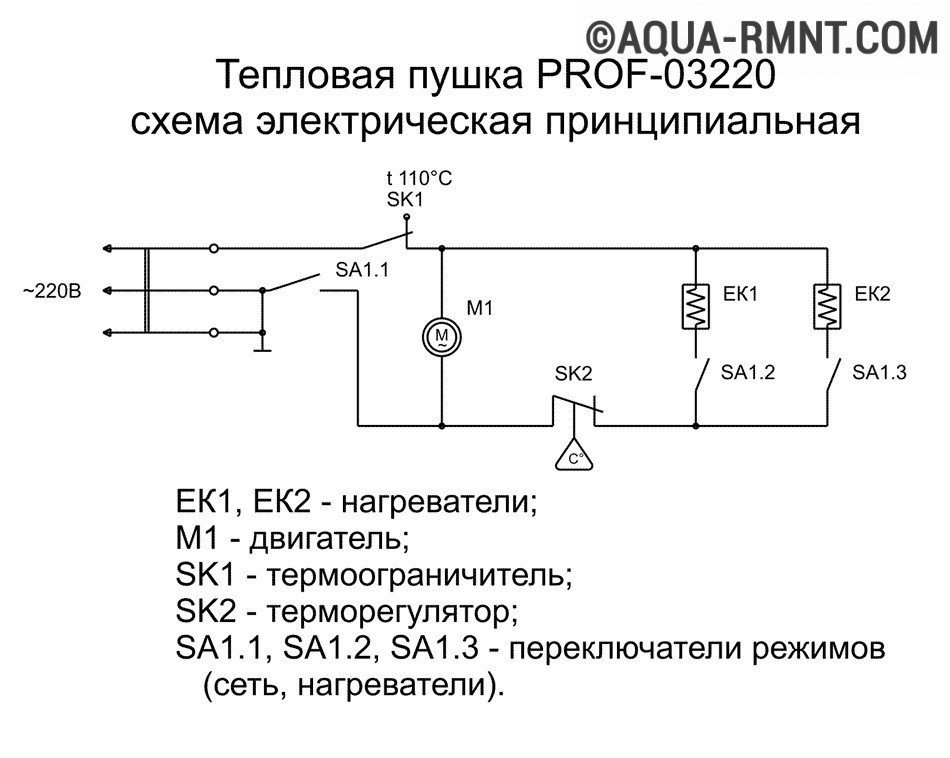

Так выглядит чертеж принципиальной электрической схемы тепловой пушки

Изготавливается электрическая теплопушка так:

Видео: электрическая пушка своими руками для обогрева гаража

Теплопушка на дизельном топливе и на солярке

Процесс изготовления состоит из следующих этапов:

Обращаем внимание читателя на то, что эта теплопушка работает по схеме с прямым нагревом, поэтому её нельзя использовать в жилых и других помещениях с пребыванием людей или животных.

Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.

В самодельной модели отсутствуют датчик контроля пламени и система защиты от перегрева, поэтому во время работы её нельзя оставлять без присмотра.

Видео: тепловая пушка многотопливная

Газовая теплопушка

Эту установку изготавливают так:

1. В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
2. На концах корпуса сбоку нужно вырезать по отверстию — диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
3. Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
4. Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм — для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
5. К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
6. В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
7. Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.

Видео: самодельная газовая тепловая пушка

Проще всего такой обогреватель изготавливать из старого газового баллона. Если его в наличии нет, в качестве основной заготовки можно использовать и толстостенную трубу диаметром 300–400 мм — тогда крышку и днище нужно будет приварить самостоятельно (у баллона эти элементы уже имеются).

Один из вариантов дровяной тепловой пушки показан на чертеже:

Чертеж общего вида теплвой пушки с указанием ее основных размеров

Как видно, корпус теплопушки разделён на топку и воздушную камеру с входным и выходным отверстиями. Имеющаяся между ними перегородка и импровизированный пластинчатый радиатор выступают в роли нагревательного элемента для пропускаемого через камеру воздуха. Расположение пластин радиатора показано на разрезах.

Разрезы — фронатльный и горизонтальный, на которых показано внутреннее устройство пушки

Закрепив на выходном патрубке воздушной камеры гофрированный шланг, пользователь сможет подавать горячий воздух в любую точку помещения.

Установку изготавливают следующим образом:

Слишком мощный вентилятор для этой теплопушки не требуется. Достаточно установить модель для вытяжки санузла производительностью около 50 м 3 /ч. Можно применить вентилятор от печки автомобиля. Если же помещение совсем небольшое, подойдёт и кулер из компьютерного блока питания.

Схема и технология работ

Длина трубы может быть разной, но выбирайте оптимальную — 1,0–1,2 м. С ее противоположных сторон по бокам сделайте отверстия. Через одно в помещение гаража будет поступать теплый воздух. Через второе к горелке будет подведен газовый шланг. Поэтому первое отверстие должно быть большим, а второе маленьким. Первое отверстие обычно снабжается патрубком, который будет направлять движение нагретого воздуха. Его необходимо к трубе приварить.

Теперь отдельно нужно изготовить камеру сгорания. Это, по сути, та же труба, только меньшего диаметра. К ней с внешней стороны привариваются продольные пластины, выполняющие функции крепежа и увеличителя плоскости теплоотдачи. Их должно быть 4–8 штук — чем больше пластин, тем больше тепла выделяется. Диаметр контура по внешним краям пластин должен быть чуть меньше внутреннего диаметра основной трубы, чтобы камера сгорания со своими ребрами легко зашла в нее.

Итак, устанавливаем камеру сгорания внутрь корпуса и жестко привариваем ее

Обратите внимание на то, что камера сгорания должна немного выступать за края большой трубы.
После этого из металлического листа вырезаем круг с диаметром, равным диаметру большой трубы, а внутри делаем отверстие под диаметр камеры сгорания. Этот элемент привариваем так, чтобы он герметично закрыл зазор между малой и большой трубами

В камеру сгорания устанавливаем горелку, к которой подсоединяем шланг для подачи газа. Установить ее можно на изогнутой металлической трубке, которая приваривается внутри камеры сгорания. Хотя вариантов крепежа можно придумать много.

Теперь осталось установить вентилятор. Для небольшой тепловой пушки подойдет устройство, которое обычно устанавливают на вытяжку в ванной комнате. Оно легкое, недорогое и имеет уже готовые крепежные отверстия, через которые фиксируется к корпусу прибора.

Обычно такие вентиляторы имеют прямоугольный фланец, хотя на рынке вы найдете изделия и с круглыми фланцами. Поэтому, выбрав определенную конструкцию, вы под нее приготовите металлический фланец, который приваривается к корпусу пушки, но с обратной стороны от выхода камеры сгорания. К этому фланцу мелкими болтами или саморезами крепится сам вентилятор.

На этом тепловая газовая пушка готова. Как видите, сделать ее своими руками, если вы можете работать со сварочным аппаратом, не так уж сложно.
Кстати, в подобную конструкцию можно добавить очень полезный элемент. Помните, мы говорили, что необходимо очень точно отрегулировать воздушный поток. А для этого следует установить ограничитель этого потока. Его конструкций много, так что выбирайте любую. К примеру, обычный шибер, который можно расположить между двумя фланцами — вентиляторным и монтажным. А можно сконструировать вращающуюся заслонку на рычаге.

Правила использования тепловой пушки в гараже

При обогреве гаража при помощи самодельных обогревателей, особенно с открытым пламенем важно соблюдать меры пожарной безопасности:

• обязательно устройство надежной системы вентиляции в гараже, лучше принудительной;
• открытое пламя теплообменника нужно прикрыть теплоотражающим защитным экраном;
• емкости с топливом должны располагаться как можно дальше от работающего обогревателя;
• не оставляйте работающий прибор в гараже на ночь – это опасно;
• расстояние от бензобака автомобиля до пушки должно быть не меньше, чем полтора метра.

Разумно применять самодельные тепловые пушки для быстрого кратковременного нагрева помещения и не оставлять их без присмотра больше, чем на пять минут, так как риск пожара при использовании таких обогревателей очень большой.

Простейшая тепловая пушка в гараж своими руками – это несложно. Понадобиться для работы минимум расходных материалов и инструментов. Главное правильно выбрать нужный вариант топлива – газ, электрика или дизельное топливо.

Газовую пушку можно применять не только как обогреватель, но и как мощный тепловентилятор для просушки подвальных помещений и как средство для ускорения строительных и ремонтный работ, особенно в дождливую, прохладную погоду.

Название «пушка» обусловлено внешним видом прибора. Он «стреляет» потоком теплого воздуха, который нагнетается при помощи вентилятора. Нагревание воздуха происходит от спирали накаливания, которая может нагреваться при помощи разных источников питания.

Если инфракрасную и «водяную» тепловую пушку лучше покупать в магазине, то нагревательный прибор, который работает от электричества, газа или ДТ можно сделать и своими руками.

Газовая пушка своими руками для гаража

Можно изготовить газовую пушку непрямого нагрева спирали и вариант с открытым обогревом гаража. Газовая пушка идеально сушит стены и незаменима при строительных работах и в гаражах с повышенной влажностью.

Рассмотрим по этапам, как сделать простейшую пушку с открытым обогревом, которая работает от газового баллона, ее сделать самому легче:

• понадобятся следующие материалы – для корпуса выбираем огнеупорный материал (стальная труба с толстыми стенками, лучшее решение для корпуса), горелка от газового котла, вентилятор (необходимо, чтобы диаметр вентилятора соответствовал диаметру трубы корпуса), газовый баллон, шланг подачи газа с редуктором;
• в металлической трубе корпуса (длина метр, полтора, диаметр – до 18 см) нужно просверлить с двух сторон отверстия для крепления шланга подачи газа и для выхода потока горячего воздуха. Отверстия сверлим, отступая от края – 2 – 3 см, диаметр для входа подачи газа по размерам разъема шланга, диаметр отверстия для выходного патрубка – 5 см;
• камера сгорания – встраивается внутрь корпуса, это металлическая труба меньшего диаметра. К ней привариваются с внешней стороны от 4 до 8 металлических ребер пластин, которые увеличивают теплоотдачу. Дополнительно пластины прочно фиксируют камеру сгорания внутри корпуса тепловой пушки. Размеры камеры сгорания вместе с ребрами пластинами – по диаметру трубы корпуса, этот сердечник должен свободно заходить в корпус;
• камеру сгорания нужно будет прочно приварить к корпусу при помощи сварки, она должна выступать за оба края большой трубы;
• теперь нужно герметично закрыть зазор, который образовался между камерой сгорания и трубой металлического корпуса, для этого надо вырезать металлический круг нужного диаметра и ширины;
• горелку от старого газового котла или просто насадку для душа, надо установить в камеру сгорания, к ней нужно подсоединить шланг от газового баллона. Мастера советуют крепить горелку на тонкой изогнутой металлической трубке, которую надо приварить изнутри камеры сгорания;
• вентилятор крепим при помощи саморезов на прямоугольный фланец (его легче крепить, чем круглый), который фиксируем сваркой к корпусу, со стороны, противоположной камере сгорания

Важно после того. Как газовая пушка собрана проверить герметичность всех крепежей и креплений, особенно соединение шланга подачи газа.

Проще и понятней посмотреть процесс изготовления такой пушки в подробной видео инструкции

Процесс изготовления недорогой электрической тепловой пушки

Самая простая тепловая пушка своими руками – электрическая, в ней спираль нагревается от электричества, и теплый воздух при помощи вентилятора подается в помещение. По сравнению с газовой и пушкой на ДТ, электрический обогреватель не дает прямого открытого пламени, поэтому наиболее безопасен.

Единственный минус – большой расход электроэнергии. Поэтому электрические пушки удобно использовать в гараже для быстрого прогрева помещения, но не в качестве постоянного отопления в зимний период.

Процесс сборки простого электрического обогревателя для гаража:

• для корпуса берем кусок металлической или асбестовой толстостенной трубы (длина 1 – 1,5 метра, диаметр от 18 до 25 см);
• в качестве нагревательного элемента используется тепловой ТЭН на 1 или 2 кВт, количество ТЭНов выбирается в зависимости от площади гаража. Для прогрева 20 метров квадратных достаточно одного нагревательного элемента на 1 кВт и одного на 2 кВт, будет возможность регулировать интенсивность нагрева помещения.

Совет. Старый ТЭН от электроплиты или бойлера лучше сделать короче наполовину, это поможет сократить сопротивление и увеличить мощность обогревателя
.

• еще нужен мощный вентилятор и кабель на три жилы (сечение минимум 2.5);
• внутрь корпуса крепим нагревательный элемент, учитывая свободное место для установки вентилятора;
• подключаем ТЭН к кабелю. Важно не забыть сделать заземление;
• с другой стороны трубы монтируем вентилятор, подойдет обычный бытовой для ванной, но можно взять и более мощный. Основное правило – вращение крыльев вентилятора должно быть свободным, чтобы был выше КПД;
• подключение вентилятора и ТЭНов к сети должно быть раздельным.

Минус электрической тепловой пушки – быстро сжигает кислород и пересушивает воздух. Такое отопление гаража нуждается в качественной вытяжной или естественной вентиляции помещения.

Видео сюжет расскажет подробно, как сделать простую тепловую пушку без использования ТЭНов.

Тепловая пушка на ДТ

Для гаража без подключения к центральным электросетям, альтернативный вариант обогрева — самодельная тепловая пушка, работающая на ДТ. Такое отопление гаража лучше делать с прямым нагревом потока воздуха, а для удаленной строительной площадки или склада подойдет непрямой вариант прогрева воздуха.

Важно помнить, что такие обогреватели надо использовать в гараже с соблюдением мер безопасности, так как в камере сгорания сжигается ДТ, а вентилятор подает теплый воздух в помещение. Получается, что поток воздуха через открытое пламя поступает в помещение и все вредные продукты горения ДТ поступают прямо в гараж.

Как сделать тепловую пушку на дизеле быстро своими руками:

• нужен металлический бак (герметичный), из которого будем делать камеру сгорания ДТ;
• внешний корпус делаем из толстостенной металлической трубы;
• в камере сгорания располагаем трубки из огнеупорных материалов;
• еще понадобиться форсунка для подачи ДТ, насос или и вентилятор;
• в трубу устанавливаем обычный бытовой вентилятор;
• бак для ДТ нужно располагать подальше от раскаленного корпуса – расстояние метр, полтора, желательно защитить бак термоизоляцией;
• камера сгорания (труба меньшего диаметра), монтируется внутрь корпуса пушки;
• в камеру надо установить форсунку для подачи топлива (соединение металлическая огнеупорная трубка);
• искра для разжигания топлива – от стартера любого авто;
• насос или компрессор подсоединяем к топливному баку и форсунке;
• на выходе горячего воздуха нужно установить защитный отражающий экран.

В сюжете на видео можно посмотреть принцип работы самой простой горелки на ДТ. https://www.youtube.com/watch?v=MVXhEj82gVA

Из всех видов самодельных тепловых пушек для гаража, обогреватель на дизельном топливе самый опасный.

Правила использования тепловой пушки в гараже

При обогреве гаража при помощи самодельных обогревателей, особенно с открытым пламенем важно соблюдать меры пожарной безопасности:

• обязательно устройство надежной системы вентиляции в гараже, лучше принудительной;
• открытое пламя теплообменника нужно прикрыть теплоотражающим защитным экраном;
• емкости с топливом должны располагаться как можно дальше от работающего обогревателя;
• не оставляйте работающий прибор в гараже на ночь – это опасно;
• расстояние от бензобака автомобиля до пушки должно быть не меньше, чем полтора метра.

Разумно применять самодельные тепловые пушки для быстрого кратковременного нагрева помещения и не оставлять их без присмотра больше, чем на пять минут, так как риск пожара при использовании таких обогревателей очень большой.

В связи с необходимостью отапливать сооружения и помещения, в которых еще по каким-то причинам нет централизованного обогрева или просто нет возможности организовать его, часто используются различного рода мобильные обогреватели. Среди них, есть множество самодельных устройств.

Если вам необходимо компактное, самодельное и недорогое устройство для обогрева, одним из лучших вариантов, станет изготовление газовой отопительной установки.

Основные преимущества

Именно газовая тепловая пушка, сделанная своими руками, сможет решить все вопросы по отоплению даже самых больших помещений.

У таких установок очень высокий КПД, практически подходящий к 100 процентам, а затраты на ее изготовление и последующую эксплуатацию, будут гораздо меньше, чем при изготовлении электрической модификации.

Есть еще вариант с дизельными пушками, которые тоже, очень неплохо себя зарекомендовали, но для их работы, нужно сделать отвод выхлопных газов, что усложняет эксплуатацию. Да и стоимость дизельного топлива, превышает цену газа.

К тому же, самодельная газовая тепловая пушка, может быть изготовлена в самое короткое время, и не так требовательна к условиям эксплуатации, как электрические модели пушек.

Еще одним достоинством именно газового вари анта, является его мобильность и при этом, высокая мощность нагрева воздуха. Для дизельного варианта понадобится жидкое топливо, которое может пролиться, бензин – то же самое, а электрическая пушка достаточной мощности, потребует специального разрешения и оформления на дополнительные мощности по электроэнергии.

Газ, при сгорании, практически не оставляет следов горения, что дает возможность эксплуатировать подобные установки в закрытых помещениях, без необходимой дизельным или бензиновым горелкам дополнительной вентиляции и вывода отработанных газов на улицу.

Это стало возможно, благодаря тому, что при горении, пропан, а именно на нем работает основная масса бытовых газовых пушек, сгорает почти на 100 процентов, без запаха и дыма.

Как работает такая установка

Устройство газовой тепловой пушки очень простое. Вся она состоит из баллона с газом, редуктора, обеспечивающего равномерную подачу газа, горелки, вентилятора и корпуса.

Принципиально, ничего сложного там нет. Газ подается на горелку, вентилятор прогоняет сквозь теплообменник или пламя воздух, и он нагревается. Конечно, это лишь схематичное представление о ее работе, но принцип понять можно.

Чтобы облегчить понимание принципа работы таких устройств, можно взглянуть на картинку – схему, с изображением такой тепловой пушки в разрезе.

Принципиально все просто, но чтобы сделать подобную установку необходимо иметь практические навыки изготовления подобных вещей и немалые познания в этой теме.

Поэтому, делать нечто подобное собственными руками обычно не рекомендуется. При даже небольшом нарушении технологии изготовления, аппарат может стать очень опасным – ведь использоваться будет сжиженный газ, а он взрывоопасен. Так что, делать газовую пушку без опыта в создании таких устройств – далеко не лучшая идея.

Если же все необходимые познания и навыки имеются, то, самодельная газовая пушка поможет решить проблему с отоплением, например дачного сарая или теплицы.

Основные моменты, которые стоит учесть

Даже при наличии всех необходимых знаний и умений, нужно соблюдать несколько достаточно простых правил:

Корпус пушки не должен соприкасаться с баллоном. Это может привести к его перегреву и взрыву.

Все соединения трубок подачи газа, должны быть загерметизированы.

Нельзя поджигать газ от горящей бумаги или зажигалки – это очень опасно. Для этого, нужно установить специальное устройство дистанционного поджига.

Баллоны должны быть заправлены на специальном оборудовании, которое есть только у специальных служб, занимающихся заправкой газом таких баллонов.

Мощность пушки должна быть тщательно прочитана и не превышать необходимую.

Нельзя оставлять работающую установку без присмотра.

Самостоятельно изготовленные агрегаты не могут обеспечить полное сжигание газа. Это приводит к необходимости устройства отвода продуктов горения на улицу.

Такие модели газовых отопителей, предусматривают в своей конструкции не прямой обогрев воздуха открытым пламенем, а при посредстве теплообменника.

Сгорание газа, в этом случае, происходит в закрытой камере сгорания, и тепло передается на корпус теплообменника, нагревающего воздух. Отработанные газы из камеры сгорания, отводятся на улицу через трубу – дымоход.

Такой вариант пушки более безопасен в эксплуатации, а мощности будет достаточно для обогрева даже большого помещения.

Если корпус самого агрегата нагревается слишком сильно, можно покрыть его термостойким изолятором тепла, который и нагревание сделает эффективнее, и предотвратит ожоги при касании корпуса.

Заключение

Сделать подобное устройство своими руками можно. Но, стоит дли за это браться, когда есть совсем недорогие варианты на полках магазинов?

Ведь любое самодельное устройство будет проигрывать изготовленному на фабрике, как по КПД, так и по надежности.

Решать, каждый будет сам. Но, даже если вы решились на изготовление такого аппарата своими руками, необходимо помнить о всех мерах безопасности, в том числе и пожарной.

Для обогрева помещений всех размеров придуманы самые разные приборы, но ни один из них не сравнится по эффективности с тепловой пушкой. Примечательным является то, что такое устройство несложно собрать самостоятельно, имея в наличии набор готовых деталей и узлов. Как это сделать своими руками и какой разновидности отдать предпочтение — вот предмет нашего разговора.

Назначение и принцип действия тепловой пушки

Сегодня в быту часто применяют особую разновидность отопительных приборов — тепловентиляторы. Относительно небольшой прибор за счёт принудительной подачи воздуха, обдувающего нагревательные спирали, может обогреть помещение за считаные минуты. Тепловая пушка является как бы старшим братом тепловентилятора. Вот чём она от него отличается:

• как нагреватель, так и вентилятор являются более мощными;
• в качестве источника тепла используются не только электричество, но и различные виды топлива.

Тепловая пушка является незаменимой, если нужно обогреть помещение с большой площадью и высокими потолками: ангар, склад, торговый или выставочный павильон, оранжерею. Традиционной системой отопления с радиаторами подобные объекты не оборудуют, так как при таких объёмах это бессмысленно: радиаторов или конвекторов пришлось бы устанавливать не один десяток. Тепловая же пушка при достаточной мощности даже в одиночестве легко решит проблему обогрева обширного пространства.

Помимо чисто отопительной функции, тепловые пушки помогают решать различные технические задачи, например:

• в быту: подогрев полимерного натяжного потолка и помещения, в котором производится его монтаж (даёт возможность сильно растягивать полотнище);
• в пищевом производстве: сушка фруктов;
• в строительстве: подсушивание свежеуложенной штукатурки и стяжки.

Виды тепловых пушек

Электрические

Функцию теплогенератора в таком приборе выполняет спираль из нихрома или иного сплава с высоким электросопротивлением либо трубчатый электронагреватель (ТЭН). В ТЭНе главную роль играет такая же спираль, но она помещена в медную или латунную трубку, заполненную песком.

Электрическая тепловая пушка характеризуется отсутствием повышенного шума и вредных выбросов

Таким образом, ТЭН нагревается меньше, чем спираль в чистом виде, но разница в температуре компенсируется увеличенной площадью поверхности. То есть ТЭН по производительности спирали не уступает, но зато на нём не горит пыль и, следовательно, пользователи не будут ощущать неприятного запаха.

Электрическая теплопушка обладает следующими достоинствами:

• простая конструкция, минимум деталей;
• небольшой вес;
• минимальный уровень шума (шумит только вентилятор);
• отсутствие каких-либо выбросов;
• безопасность, обусловленная отсутствием открытого пламени.

Все эти свойства делают электрические тепловые пушки самыми удобными. Но при этом нужно учитывать и такие их особенности:

1. Электрический обогрев даже несмотря на КПД, приближенный к 100%, является на сегодняшний день наиболее дорогим.
2. Допустимая мощность прибора зависит от того, на какую нагрузку рассчитана питающая сеть. Зачастую имеются существенные ограничения, к примеру, бытовая электросеть позволяет подключать приборы мощностью не более 7 кВт.
3. При повышенной влажности электропушка становится опасной.

Горелочные

Обогреватели этого типа снабжены горелкой, посредством которой сжигается тот или иной вид топлива. Важное преимущество горелочных теплопушек в сравнении с электрическими — практически неограниченная мощность, которая ни от чего не зависит. Не менее важный недостаток — выделение дыма. Установки выпускаются в двух исполнениях:

По виду используемого топлива горелочные тепловые пушки делятся на несколько разновидностей.

Газовые

Недостатки следующие:

• для автономной работы нужно заправить баллон сжиженным газом, для чего требуется специальное оборудование;
• газовое топливо является взрывоопасным, при этом его утечка визуально не обнаруживается.

На случай самопроизвольного затухания горелки газовая пушка оснащается электромагнитным клапаном, который в такой ситуации по сигналу термодатчика автоматически перекрывает подачу газа.

Дизельные

Помимо корпуса, нагревателя и вентилятора дизельная теплопушка обязательно оснащается баком, насосом для подачи топлива и фильтром для его очистки. Насос под большим давлением (он так и называется — топливный насос высокого давления или ТНВД) подаёт топливо на форсунку, установленную в камере сгорания. На выходе оно распыляется до состояния тумана. Чтобы сделать топливо более жидким, на подходе к форсунке устанавливается камера предварительного подогрева.

Дизельная тепловая пушка непрямого нагрева, оборудованная нержавеющей дымоотводящей трубой

Топливного насоса может и не быть: в некоторых теплопушках применён эжекторный принцип подачи топлива. Оно за счёт перепада давления втягивается в быстродвижущийся воздушный поток, в результате чего в камеру поступает топливно-воздушная смесь.

Газовым аналогам дизельные установки проигрывают в следующем:

• используют более дорогое топливо;
• громче шумят;
• в мороз работают плохо (топливо становится вязким);
• издают неприятный запах даже в исполнении с непрямым нагревом;
• стоят дороже (себестоимость возрастает из-за сложных в изготовлении ТНВД и форсунки);
• из-за более сложной конструкции менее надёжны, при этом ремонт обходится дороже;
• нуждаются в топливном баке и периодически требуют перезаправки.

Положительными качествами являются взрывобезопасность и возможность залить топливо в бак без применения спецоборудования.

Ни в коем случае нельзя заправлять дизельную пушку бензином или каким-либо иным легковоспламеняемым видом топлива!

Многотопливные

Эти пушки похожи на дизельные, только они ещё могут работать и на отработанном масле. При использовании такого топлива эксплуатация установки обходится даже дешевле газовой.

В качестве топлива для многотопливных пушек используют керосин, отработки масел — моторного, гидравлического и пр

Твердотопливные

Громоздкий и наименее практичный вариант, так как топливо всё время приходится подкладывать вручную. Но зато такая установка наиболее доступна для самостоятельного изготовления: из покупных узлов требуется только вентилятор.

Схема устройства тепловой пушки, работающей на твердом топливе

Водяные и паровые

В таких моделях воздух обдувает радиатор, в который подаётся горячая вода или пар. Пушки такого типа — отличный вариант для объектов с централизованной системой отопления (на предприятиях оно бывает паровым) или горячим водопроводом. Не нужны ни электронагреватели, ни горелки. Достаточно подключить обогреватель к любой из перечисленных систем — и можно использовать энергию горячей воды или теплоносителя.

Водяные теплопушки подвешиваются на стене или потолке, не занимая полезную площадь обогреваемого помещения

Инфракрасные

Как известно, тела отдают тепловую энергию не только за счёт контакта с окружающей средой, но и путём излучения инфракрасных (ИК) электромагнитных волн. Чем выше температура тела, тем более интенсивным является ИК-излучение. На этом явлении построена работа ИК тепловых пушек: в нагревателе у них имеется металлический элемент, нагреваемый до очень высокой температуры (красное свечение).

Позади него устанавливается отражатель, так что всё излучение направляется в одну сторону. Вентилятор отсутствует, так как в нём нет необходимости: тепло передаётся без участия воздуха непосредственно объекту, находящемуся в поле действия прибора.

Инфракрасная тепловая пушка отличается от других видов отсутствием вентилятора, что и обеспечивает бесшумность ее работы

Об ИК пушках можно сказать следующее:

1. Они очень эффективны на открытых площадках и в хорошо проветриваемых помещениях, то есть на таких объектах, где нагретый обычной теплопушкой воздух быстро улетучился бы.
2. За счёт отсутствия вентилятора издают меньше шума.
3. Людям греться в их лучах более комфортно, так как они не создают воздушного потока.

1. ИК пушка неспособна создать ровный микроклимат в большом помещении, так как она не обеспечивает принудительного перемешивания воздуха.
2. Обогрев такой пушкой не всегда является комфортным, так как на близком расстоянии от неё может быть жарко, а поодаль — прохладно. Кроме того, греет она только с одной стороны, а если в поле действия попадает голова пользователя, возможны неприятные ощущения.

ИК пушки могут быть как электрическими, так и горелочными.

Многие из современных тепловых пушек, кроме твердотопливных, способны автоматически поддерживать заданную пользователем температуру в помещении путём своевременного включения и отключения. В горелочных пушках автоматический розжиг осуществляет пьезоэлемент, генерирующий искру.

Какие пушки можно изготовить своими руками

Самостоятельно можно собрать, такие виды пушек:

• электрическую;
• дизельную;
• газовую;
• твердотопливную (рассчитана на дровяное топливо).

Из каких элементов состоит

Итак, в общем случае данный прибор состоит из:

• цилиндрического корпуса (он и придаёт устройству сходство с пушкой) с решётками на входе и выходе;
• нагревательного элемента;
• вентилятора, обдувающего нагревательный элемент;
• фильтров для очистки воздуха на всасе.

Данный набор может быть дополнен либо, наоборот, сокращён — в зависимости от того, что используется в качестве источника тепла. Вариантов существует несколько и каждый из них стоит рассмотреть подробно.

Схема устройства тепловой пушки, работающей на дизельном топливе

Расчёт

Прежде всего, нужно определить, какой мощностью должна обладать самодельная тепловая пушка. Очевидно, что этот параметр будет зависеть от объёма помещения, а также от того, насколько быстро произведённое тепло рассеивается во внешнюю среду. Принято использовать следующую эмпирическую формулу: Q = V х T х K, где Q — мощность теплопушки, ккал/ч; V — объём помещения, м 3 ; Т — разность температур внутри и снаружи помещения, 0 С; К — безразмерный коэффициент, учитывающий интенсивность рассеивания тепловой энергии в окружающую среду, иначе говоря, теплопотери здания. Принимается равным:

• для неутеплённых каркасных строений с деревянной или металлической обшивкой: К = 3–4;
• для слабоутеплённых лёгких зданий с однослойными кирпичными стенами, обычными нетеплосберегающими окнами и неутеплённой крышей: К = 2–2,9;
• для капитальных зданий с двухслойными кирпичными стенами, окнами обычных размеров и среднеутеплённой крышей: К = 1–1,9;
• для зданий, хорошо утеплённых современными высокоэффективными теплоизоляторами (включая крышу и пол) и оснащённых современными энергосберегающими окнами со стеклопакетами: К = 0,6–0,9.

Чтобы перевести мощность Q в более привычные киловатты, её величину в ккал/ч нужно разделить на 860.

Таким образом, для обогрева неутепленного обшитого гофрированными стальными листами склада (принимаем К = 4) площадью 10х15 м с высотой потолка 5 м при температуре на улице -5 0 С (внутри необходимо поддерживать температуру +18 0 С) потребуются теплопушки общей мощностью:

Q = (10 х 15 х 5) х (18 – (-5)) х 4 = 750 х 23 х 4 = 69 000 ккал/ч = 69 000 / 860 = 80,2 кВт.

Инструменты и материалы

Для изготовления тепловой пушки понадобятся:

• стальные равнополочные уголки 40х4 мм или 50х4 мм;
• труба диаметром около 250 см либо лист оцинкованной стали толщиной 0,7–1 мм;
• канальный вентилятор с диаметром крыльчатки, соответствующим диаметру трубы (можно взять вентилятор с двигателем от старого пылесоса);
• медный двухжильный провод с вилкой;
• металлический бак, обложенный теплоизоляционным материалом (для дизельной теплопушки).

В зависимости от вида самодельного обогревателя дополнительно потребуются:

• для электрической модели: ТЭНы (лучше извлечь спиралевидный нагреватель из старой электропечи), керамический изолятор, клеммы, предохранители;
• для газовой: газовая горелка с пьезорозжигом и электромагнитным клапаном;
• для дизельной: форсунка, ТНВД, топливный фильтр, медная трубка;
• для дровяной: листовая сталь, уголки.

Также необходимо подготовить инструменты:

• аппарат для электросварки;
• паяльник;
• дрель с набором свёрл по металлу;
• ножовка по металлу;
• гаечные ключи;
• плоскогубцы;
• заклёпочная машинка.

Изготовление тепловой пушки своими руками

Процесс создания самодельной теплопушки всегда начинается с изготовления из уголков рамы, к которой будут крепиться корпус и прочие составляющие. Дальнейшие действия зависят от виду установки.

Сначала составляется схема электрической цепи установки. Если мастер соответствующими знаниями не владеет, он может воспользоваться уже готовыми разработками.

Так выглядит чертеж принципиальной электрической схемы тепловой пушки

Ошибки, допущенные при сборке электрического обогревателя, могут привести к повреждению электросети или поражению током. При выполнении работ соблюдайте правила техники безопасности.

Изготавливается электрическая теплопушка так:

Видео: электрическая пушка своими руками для обогрева гаража

Теплопушка на дизельном топливе и на солярке

Процесс изготовления состоит из следующих этапов:

Обращаем внимание читателя на то, что эта теплопушка работает по схеме с прямым нагревом, поэтому её нельзя использовать в жилых и других помещениях с пребыванием людей или животных.

Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.

В самодельной модели отсутствуют датчик контроля пламени и система защиты от перегрева, поэтому во время работы её нельзя оставлять без присмотра.

Видео: тепловая пушка многотопливная

Газовая теплопушка

Эту установку изготавливают так:

1. В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
2. На концах корпуса сбоку нужно вырезать по отверстию — диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
3. Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
4. Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм — для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
5. К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
6. В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
7. Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.

Видео: самодельная газовая тепловая пушка

Проще всего такой обогреватель изготавливать из старого газового баллона. Если его в наличии нет, в качестве основной заготовки можно использовать и толстостенную трубу диаметром 300–400 мм — тогда крышку и днище нужно будет приварить самостоятельно (у баллона эти элементы уже имеются).

Один из вариантов дровяной тепловой пушки показан на чертеже:

Чертеж общего вида теплвой пушки с указанием ее основных размеров

Как видно, корпус теплопушки разделён на топку и воздушную камеру с входным и выходным отверстиями. Имеющаяся между ними перегородка и импровизированный пластинчатый радиатор выступают в роли нагревательного элемента для пропускаемого через камеру воздуха. Расположение пластин радиатора показано на разрезах.

Разрезы — фронатльный и горизонтальный, на которых показано внутреннее устройство пушки

Закрепив на выходном патрубке воздушной камеры гофрированный шланг, пользователь сможет подавать горячий воздух в любую точку помещения.

Установку изготавливают следующим образом:

Слишком мощный вентилятор для этой теплопушки не требуется. Достаточно установить модель для вытяжки санузла производительностью около 50 м 3 /ч. Можно применить вентилятор от печки автомобиля. Если же помещение совсем небольшое, подойдёт и кулер из компьютерного блока питания.

Видео: твердотопливная самодельная пушка

Особенности эксплуатации и ухода

Владельцу теплопушки следует придерживаться таких правил:

1. Нельзя пользоваться обогревателем при наличии в воздухе паров бензина или растворителя. Для электропушки недопустимой является и повышенная влажность.
2. Патрубок для отведения выхлопа должен располагаться не ближе 1,5 м ко всякого рода легковоспламеняемым веществам.
3. Между отключением и последующим включением теплопушки следует выдерживать паузу хотя бы в 2 мин.
4. Если установка оснащена воздушными фильтрами, их нужно менять или промывать с мылом, по возможности, через каждые 500 часов работы.
5. Топливные фильтры дизельных и многотопливных тепловых пушек следует прочищать через каждые 2–3 мес. Эксплуатации.
6. Вентилятор нужно очищать в начале или конце каждого сезона.
7. По завершении сезона нужно очистить от нагара камеру сгорания, используя для этого пылесос или щётку.
8. Перевозка дизельных и многотопливных пушек допускается только с пустым топливным баком. Если при опорожнении в сливаемом топливе обнаруживается осадок, бак следует промыть керосином (залить пару литров и взболтать). Без промывки при следующем запуске с большой вероятностью будет забит топливный фильтр.
9. Не рекомендуется заправлять пушку топливом, оставшимся с прошлого сезона. Правильнее утилизировать такие остатки, а установку заправлять свежим топливом.
10. Во время хранения теплопушку следует накрыть полиэтиленовой плёнкой или плотной тканью, чтобы она не покрывалась пылью.
11. Если газовую теплопушку предполагается запитать от сети газоснабжения, то подключение к трубе нужно осуществлять посредством специальной стальной подводки. Чтобы давление газа в месте подключения оставалось постоянным, угол подсоединения должен составлять не менее 10 градусов в сторону выпуска.
12. Включение пушки в электросеть осуществляют после подключения к трубе.
13. Установка на газовую пушку баллона с жидким газом и его подключение разрешается выполнять только на открытом воздухе. При этом все места соединений нужно смазать мыльным раствором, чтобы убедиться в отсутствии утечки (при наличии таковой раствор будет пузыриться).
14. При запуске теплопушки на термостате нужно выставить максимальную температуру. Желаемая температура задаётся после прогрева камеры сгорания и запуска главного вентилятора.
15. Работа теплопушки обязательно должна завершаться циклом охлаждения: горелка затухает (электронагреватель отключается), но вентилятор ещё продолжает какое-то время работать. В обогревателях заводского изготовления этот режим запускается автоматически при установке выключателя в положение «отключить». Если же просто вынуть вилку из розетки, фаза охлаждения не будет пройдена и установка может выйти из строя в результате перегрева.
16. Самодельной теплопушке пользователь должен обеспечить охлаждение в ручном режиме: погасить горелку, а вентилятор отключить только после того, как установка достаточно остынет.
17. Топливные пушки можно заправлять только в остывшем состоянии.
18. Чтобы исключить утечку топлива, теплопушку следует располагать на ровной устойчивой поверхности.
19. Вблизи теплопушки и прочего оборудования допускается хранить только суточный запас топлива (не ближе 0,5 м). Основной запас должен храниться в отдельном помещении.
20. Нельзя завешивать или загораживать работающую теплопушку, особенно отверстия для забора и подачи воздуха. Также нельзя класть на работающую установку вещи для просушивания.

Эффективность тепловых пушек доказана на практике: если нужно прогреть большое помещение или просушить что-либо — более подходящей установки не найти. При этом конструкция её довольно проста, что позволяет смастерить простенькую модель своими руками. Главное — помнить, что такие обогреватели по определению являются очень мощными, поэтому при их использовании, особенно самодельных вариантов, следует быть предельно внимательным.

Которую нередко применяют для просушки подвалов и гаражей, обогрева складских помещений, также их используют для недостроенных сооружений. Такой нужный в бытовом плане прибор вполне можно изготовить своими руками, только стоит вначале определиться с выбором топлива.

Как сделать электрический вариант тепловой пушки?

Она считается самой простой конструкцией среди имеющихся вариантов таких приборов. Для ее изготовления не потребуется много затрат. При ее использовании не выделяется никаких вредных веществ.

Обогревательным элементом прибора выступает воздушный ТЭН, который повторяет изгибы корпуса.

Конструкция пушки представляет собой пустотелый цилиндр, с одной стороны которого расположен вентилятор, а с другой электрический — ТЭН. Проходя сквозь него, воздух нагревается и поступает в помещение. Таким устройством можно пользоваться в любом закрытом помещении, в котором предусмотрены электрические розетки.

Для изготовления обогревательного аппарата понадобится:

• спираль любого нагревательного прибора. Может подойти та, что расположена на старой электрической плитке или утюге;
• вентилятор;
• асбестовая труба или листовой металл для корпуса обогревателя;
• выключатели;
• клеммы;
• электродвигатель небольшой мощности;
• провода;
• колодки для крепления спирали.

Ход выполнения работ:

• Обрезать спираль, чтобы усилить ее теплоотдачу.
• Закрепить спираль в асбестовой трубе с одной ее стороны, а со второй — зафиксировать вентилятор.
• Прикрепить к спирали провода, которые будут подключаться к сети.
• Подключить реостат, регулирующий степень накала.
• Надеть на электродвигатель пропеллер и вмонтировать его в трубу.

Подвод питания вентилятора и спирали выполняется отдельно.

Как сделать тепловую пушку из подручных средств, можно увидеть на видео:

Изготовление газовой тепловой пушки

Также как и предыдущий вариант, такая конструкция имеет цилиндрический корпус, выполненный из металла. По законам аэродинамики круглое сечение является оптимальным, а металл обладает высокой теплопроводностью, за счет него нагретый воздух передается из корпуса в помещение.

Пушки разделяются на два вида:

• Прямого нагрева

  . Внутри цилиндра расположена газовая горелка с круглым сечением, она со всех сторон обдувается вентилятором. Тепло на выходе смешивается с продуктами горения и выходит через корпус пушки с противоположной стороны. Получается, что газы также попадают в помещение, что многих владельцев жилья не устраивает. Такие аппараты можно использовать только в гараже, цехах или хозпостройках с большими площадями, где они не могут нанести вред человеку.
• Непрямого действия

  . Имеет встроенную систему непрямого действия, которая отделяет дымовые газы, тепло от них передается продуваемому воздуху в специально предусмотренном теплообменнике. Таким образом, газ и воздух не контактируют между собой. Воздух после обогрева покидает теплообменник через второй проем в корпусе. Сгоревшие продукты отводятся через боковой патрубок, присоединенный к трубе дымохода.

Питание такого аппарата происходит сжиженным газом. Подключать его к центральной магистрали газоснабжения нельзя без соответствующих разрешений. Контроль над подачей топлива осуществляется при помощи газового клапана, который гарантирует безопасность аппарата.

Ход выполнения газовой пушки своими руками следующий:

• Удлинить газовую горелку с помощью трубы подходящего диаметра.
• Увеличить отверстие горелки на 5 мм, а также отверстие для подачи газа на 2 мм.
• Изготовить теплообменник, он должен быть в виде трубы, в один его конец завести удлинитель от горелки.
• Закрепить конструкцию хомутами.
• Прорезать отверстие для выхода горячего воздуха в помещение и приварить к нему трубу нужного диаметра.
• Установить с противоположной стороны трубы вентилятор.
• Высверлить отверстие для разжигания топлива. Предусмотреть регулировочный вентиль.

Имея необходимые навыки и ориентируясь немного в работе пушки, можно создать ее из имеющихся материалов. Один из таких устройств представлен в видео:

Тепловая дизельная пушка своими руками

Для тех помещений, где нет возможности провести электричество, при необходимости обогрева в холодный период применяются обогреватели на дизельном топливе. Модель такой пушки изготовить сложнее, чем предыдущие виды, но следуя пошаговой инструкции вполне возможно, только нужно иметь начальные навыки сварочного дела.

Дизельная пушка состоит из двух корпусов:

• нижний бак предназначен для топлива;
• верхнее устройство выступает камерой сгорания, которая заканчивается вентилятором.

Топливо при сгорании обогревает воздух, который через вентилятор поступает в комнату. Для работы последнего предусмотрена установка электродвигателя, питание к которому подводится отдельно.

Ход выполнения дизельной пушки:

• Выполнить нижний корпус. Он должен находиться на расстоянии не более 15 см от верхней части. Чтобы он не перегревался, для него нужно выбрать материал с низкой теплопроводностью. Если не найдется подходящего можно взять металлический бак и обмотать его теплоизоляционным материалом.
• Изготовить верхний корпус. Для него подойдет отрезок широкой стальной трубы. Закрепить в нем форсунку с топливным насосом. На его торцах установить защитные сетки.
• Изготовить камеру сгорания. Ее монтаж осуществляется по центру верхнего корпуса пушки. Выполняется камера в виде металлического цилиндра, диаметр которого выбирается на 2 раза меньше, чем габариты корпуса.
• Установить соединительную трубку, через которую будет осуществляться подача топлива и его розжиг, после нее устанавливается фильтр.
• Приварить вертикальную трубу, сквозь нее будут выводиться продукты сгорания дизельного топлива.

Такой агрегат рассчитан на обогрев помещения площадью в 600 м2, для его заправки понадобится около 10 литров жидкого топлива.

Тепловая пушка на дровах своими руками

Рассматриваемый агрегат выполнен из старого газового баллона, который сохраняет свое привычное горизонтальное положение, с отдельной камерой для нагревания воздуха, подаваемого в нее принудительно.

Работа тепловой пушки заключается в следующем:

• Загружается топливо в камеру горения.
• Как только воздух нагреется, включится вентилятор, который будет подключен к патрубку нагревательной камеры горфрой.
• Внутри баллона имеется горизонтальная перегородка, за счет того, что она воспринимает наибольшую тепловую нагрузку, воздух нагревается довольно быстро.
• Горячий воздух, поступающий из второго патрубка, сможет обогреть любую точку помещения.

Нагнетающим прибором в этом устройстве является вентилятор, выбор которого зависит от площади помещения: для маленькой комнаты подойдет кулер, находящийся в компьютерном системном блоке. Для средних габаритов жилья можно использовать бытовые вентиляторы, расположенные в вытяжках.

Ход выполнения пушки на дровах:

• Отрезать от баллона верхнюю часть, это нужно выполнить по сварочному шву. Для более мощной конструкции необходимо обрезать верх ниже сварочного шва. Перед этим нужно выкрутить вентиль, и чтобы оставшийся пропан не взорвался, заполнить его водой. Если этого не выполнить, то работа с болгаркой будет опасной.
• Изготовить дополнительные детали. Вырезать из металла круг размером около 300 мм, он будет исполнять роль перегородки. Для дверок нужно выполнить обрамление в виде полоски шириной 80 мм. Если материал останется, то из него можно нарезать небольшие полосы, которые пойдут для теплообменных ребер.
• Выполнить колосниковую решетку, подгоняя длину ее прутьев под размер баллона, затем расположить ее в нижней его части.
• Обрезать проемы для установки загрузочной дверцы. В них вставляется обрамление дверец, они представляют собой сварную конструкцию из полос. Предварительно следует подготовить дверцы, приварив к ним петли и ручки.
• Изготовить воздушную камеру. Подготовленный металлический круг уложить вместо отрезанной верхней части и приварить наглухо. Прикрепить в ней вентилятор и приварить ребра.
• Установить дымоходный патрубок.

Тепловая пушка на отработанном масле своими руками (видео)

Даже уже использованная жидкость может стать отличным топливом для обогревательного аппарата. В приведенном ролике рассмотрено такое устройство, в котором использован принцип горелки Бабингтона:

Самодельная пушка представляет собой теплообменник, в котором имеется две дверцы: одна в передней его части, а другая в боковой для прочистки камеры. К ней подключена целая система по продувке, для нее используется стандартный вентилятор №2. После нагревания внутри камеры пушки воздух подается в комнату температурой от 60 до 90 градусов.

Модульная система агрегата дает возможность заменить любой его узел без демонтажа всей конструкции. Разжигают печку вручную — чтобы она работала, нужно создать оптимальное давление равное от 1 до 3 кг/см2. На видео продемонстрирован процесс розжига и горения пушки.

Все приведенные варианты исполнения тепловых пушек можно сделать самому, если есть желание и необходимые подручные материалы. Они эффективно смогут обогреть любое жилье, главное выбирать вариант на доступном топливе, чтобы отопление происходило экономно.

В нынешнее время многие владельцы гаражей в зимний период с приходом холодов начинают задумываться над тем, чтобы сделать какое-то дополнительное отопление гаража.

Сейчас есть очень много приборов и очень много вариантов с помощью которых можно осуществить это.
Очень популярным стала газовая пушка для гаража и ее все чаще и чаще используют люди которые имеют гараж.

Но у этих газовых пушек есть один очень серьезный минус – это большие затраты энергии
, поэтому если вы решили сделать собственными руками газовую пушку для гаража, то этот фактор нужно обязательно учесть.

Итак приступаем!

Газовая пушка своими руками

Для этого нужно:

1) Сначала с помощью болгарки надо будет распилить трубу – ту трубу по которой будет подаваться газ. Это нужно сделать для того, что бы потом ее удлинить. Для того, что бы удлинить такую трубу нужно приварить другой кусок трубы, который бы подходил по сечению;

2) Потом увеличивается отверстия, через которое будет поступать воздух – приблизительно до 5 мм. Одновременно с таким действием нужно будет сделать длиннее и жиклер – приблизительно на 2 мм;

3) После этого, для того, чтобы увеличить уровень теплообмена надо будет увеличить в длину корпус. Для этого диск из металла диаметром около 80 мм нужно будет укрепить под удлинителем. После чего надо будет просверлить отверстие размером 10 мм. Таких отверстий в общем количестве должно быть 8 штук.

4) Делается хомут для того, чтобы лучше закрепить сам теплообменник, а также для того, чтобы увеличить теплоотдачу приваривается накрест две штуки металлических полос длинной 2 мм;

5) Для того, чтобы сделать теплообменник нужно будет взять металлическую трубу диаметром 8 см, которая будет иметь не очень грубые стенки. После этого к стенке трубы варится торец и делается в нем отверстие. Через это отверстие теперь надо будет пропустить удлинитель горелки. в самом конце нужно будет с помощью болтов укрепить хомут;

6) в самом же теплообменнике с помощью болгарки или других подходящих инструментов нужно будет сделать отверстие и к этому отверстию прикрепить кусок 8 сантиметровой трубы. Из этой трубы будет идти горячий воздух, который будет значительно утеплять воздух в самом гараже;

7) На втором конце теплообменника надо будет сделать автомобильный вентилятор с мощностью 12 Вольт. Он будет служить в качестве мотора так называемого, то есть прибор, который будет вырабатывать энергию для газовой пушки и с помощью которого будет выделятся тепло в воздух;

8) в самом же конце надо будет просверлить отверстия для того, чтобы можно было удобно зажигать отопление, а также придумать конструкцию на которою можно было бы установить такую самодельную сделанную собственными руками пушку.

Принцип работы газовой пушки заключается в следующем:

— Принк отверстию для разжигания подносится зажигалка;
— открывается подача газа;
— Зажигаем отопление и убираем саму зажигалку;
— включается вентиляция.

Если же вкратце о процесс изготовления газовой пушки для гаража делается при помощи следующих этапов:

— железный диск для удлинителя крепится на горелке;
— удлиняется труба с помощью которой будет подаваться газ;
— делается установка пластин из металла для того что бы улучшить процесс теплоотдачи;
— делается установка хомута на одной части удлинителя – после этого к нему приделывается теплообменник;
— собирается полностью вся грелка;
— делается отверстие в теплообменнике для того, чтобы мог выходить горячий воздух;
— приваривается кольцо на передней стороне трубы;
— крепится выключатель для вентиляции на другом конце теплообменника;
— собирается вентилятор.

А так же вы можете посмотреть видео самодельная тепловая газовая пушка из старого АГВ

На профильном рынке представлены разнообразные варианты тепловых пушек. Они различаются по маркам, топливу, которое используется для функционирования агрегата, габаритам, дизайну и цене. Однако стоимость брендовых теплопушек нередко отталкивает покупателей.

При наличии навыков обработки металла, можно соорудить бюджетный агрегат самостоятельно. Ведь тепловая газовая пушка своими руками собирается из недорогих материалов. Такой агрегат способен обогреть небольшой гараж или обеспечить надлежащий микроклимат в теплице.

Сомневаетесь в собственных силах? Мы поможем вам в реализации задуманного. В статье подробно описаны конструктивные особенности, принципы работы и нюансы эксплуатации разных газовых пушек. А также приведена поэтапная инструкция по изготовлению и запуску прибора.

Принцип работы подобного агрегата можно сравнить с функционированием вентилятора, однако тепловая пушка выпускает в помещение не холодный, а теплый воздух.

Воздух, функционирующий внутри корпуса, разогревается от ТЭНа или горелок, работающих на различных видах топлива.

Название «пушка» вызвано как внешним сходством прибора с артиллерийским орудием, так и мощной струей разогретого воздуха, которым «выстреливает» агрегат

Тепловые пушки разных модификаций находят широкий спектр применения.

Их с успехом используют:

• в промышленности для обогрева обширных производственных и складских помещений;
• в сельском хозяйстве для поддержания комфортной температуры воздуха в парниках, оранжереях, теплицах;
• в строительстве для быстрой сушки оштукатуренных, окрашенных или отделанных другими способами комнатах;
• в быту для нагрева и просушки подсобных помещений и гаражей;
• для обогрева жилых домов при чрезвычайных обстоятельствах (например, авариях на отопительных трассах).

Существуют и другие способы использования подобных устройств, так например газовые агрегаты широко применяются при монтаже натяжных потолков.

Разновидности тепловых пушек

Существует несколько видов классификации тепловых обогревателей.

Наиболее часто их различают:

• по устройству обогревательного элемента – способу нагрева;
• по виду горючего, которое используется в качестве источника тепла.

Помимо этого, приборы также могут делиться по цели использования на промышленные и бытовые.

Классификация по методу нагрева

Хотя все теплопушки используются для увеличения температуры в помещении, в зависимости от конструкции модели процесс может осуществляться по-разному.

Устройства с прямым (непосредственным) нагревом

В подобных приборах мощный вентилятор забирает воздух из окружающей среды. Благодаря непосредственному контакту с нагревательным элементом, воздушная масса приобретает высокую температуру, после чего она «выбрасывается» в комнату через специальное отверстие.

Изготовление газовой теплопушки своими руками

Прежде всего подчеркнем, что браться за самостоятельное изготовление газовых теплопушек могут лишь мастера, обладающие большим опытом и должной квалификацией.

Подробная схема, которой можно воспользоваться при изготовлении своими руками газовой теплопушки. Подобный прибор подойдет для отопления гаража или других пространств (+)

Если вы уверены в своих силах, то можете начинать работу с подбора необходимых устройств и материалов.

Список инструментов и материалов

Для самостоятельного изготовления газовой теплопушки понадобятся:

• металлическая труба, через которую будет осуществляться подача горючего в систему;
• болгарка;
• лист стали;
• дрель со сверлами для работы по металлу;
• полоски металла (толщина 2 мм);
• 8-миллиметровая стальная трубка под теплообменник;
• арматура для подставки, на которой будет размещаться пушка;
• вентилятор с минимальной мощностью 12 вольт.

Вам также могут понадобиться и другие приспособления, например, сварочный аппарат для сварки труб.

Пошаговая инструкция по изготовлению прибора

Прежде всего, следует заняться корпусом. Его можно сделать из обычной трубы либо изготовить кожух из листа стали средней толщины. Металл необходимо обрезать, придав ему нужные параметры, после чего свернуть в трубу. Края скрепляются методом соединительного замка или обычными болтами.

Затем необходимо распилить болгаркой трубку, предназначенную для проводки газа в систему. Это необходимо, чтобы в дальнейшем удлинить этот элемент, приварив к нему такую же деталь с аналогичным диаметром.

Для увеличения теплообмена желательно также удлинить корпус при помощи металлического диска диаметром 8 см, который закрепляется под горелкой. На нем следует просверлить восемь отверстий диаметром в 1 см, благодаря чему обеспечивается легкий доступ воздуха.

После этого следует заняться изготовлением хомута, при помощи которого будет фиксироваться теплообменник.

Две тонкие металлические пластинки толщиной два миллиметра, прочно приваренные крестообразным способом, еще более улучшат процесс отдачи и распределения тепла

Далее можно приступать к изготовлению теплообменника. Для этого следует взять железную трубу диаметром 8 см, имеющую не слишком толстые стенки. Привариваем торец к стенке, где также нужно просверлить отверстие.

Через эту деталь пропускается удлинитель от горелки, тогда как находящийся на конце хомут дополнительно укрепляется болтами.

Следует также заняться сборкой всех деталей горелки, а в корпус теплообменника вмонтировать выключатель для вентилятора.

В корпусе обменника тепловой энергии необходимо проделать при помощи болгарки отверстие, к которому прикрепляется отрезанная часть 80-миллиметровой трубки. Она будет служить для выхода подогретого воздуха.

Важной деталью газовой теплопушки является вентилятор. Можно воспользоваться автомобильным или бытовым прибором. Желательно, чтобы он имел круглую форму, однако возможно применение и квадратной модели

После этого можно переходить к установке вентилятора на втором конце теплообменника. Посредством этой детали будет осуществляться передача нагретого воздуха в холодное пространство. Необходимо также продумать источник энергии для вентилятора. Как правило, его подключают к электросети, но возможно применение аккумулятора.

Завершающим этапом изготовления самодельной пушки является просверливание отверстий, необходимых для удобного розжига газа.

Важно также продумать конструкцию, на которой будет установлен корпус газовой пушки. Можно взять готовую подходящую подставку или использовать железную арматуру, из которой изготовляется рама.

Для точного регулирования воздушного потока на тепловую пушку желательно поставить ограничитель. Можно использовать шибер, расположенный между вентиляторным или монтажным фланцами.

Как производится пробный запуск

После сборки конструкции ее следует соединить с заранее заготовленным баллоном газа при помощи трубки.

давление в баллоне либо в трубе должно соответствовать требованиям данной модели обогревательного устройства: чем мощнее аппарат, тем большее давление ему необходимо (для агрегата мощностью 10 кВт давление должно превышать 0,5 баров)

Для того чтобы проверить собранную конструкцию, следует провести ее испытание:

• к отверстию для розжига подносится зажженная зажигалка;
• открывается вентиль для обеспечения доступа газа;
• сразу же после появления огня зажигалка прячется;
• на устройстве включается вентилятор.

При правильной сборке будет наблюдаться равномерное горение газовой горелки и немедленный выброс тепла. Подобный алгоритм действий следует применять и при последующих включениях прибора.

Популярные модели заводских газовых теплопушек

Если нет возможности самостоятельно сделать газовый обогреватель, можно изучить современный рынок тепловых приборов и выбрать оптимальный вариант.

К числу наиболее популярных компаний, занимающихся выпуском газовых нагревателей, относятся такие фирмы как:

• Ballu
  ;
• Fubag
  ;
• Neoclima
  ;
• Master
  ;
• Ресанта
  ;
• Интерскол
  .

Согласно опросу, проведенному среди пользователей специализированных форумов, в топ вошли следующие модели: MASTER BLP 17M, Neoclima IPG 15, Интерскол ТПГ-15.

Все газовые нагревательные приборы известной американской фирмы MASTER отличаются качественной сборкой, надежностью, эффективной работой, а также отличным дизайном

MASTER BLP 17M
. Агрегат имеет регулируемую мощность 10-16 кВт, благодаря чему возможно поддержание комфортной температуры в помещении объемом до 655 м 3 .

Питание осуществляется при помощи соединения с газовым баллоном через редуктор и подключением к бытовой электросети. Некоторое неудобство причиняет механический розжиг.

Neoclima IPG 15
. Устройство мощностью 18 кВт способно обогреть помещение размером 400 м 3 , при этом расход горючего составляет 1,4 кг/ч. В комплектацию модели входит также шланг и газовый редуктор.

Модель Fubag Brise 15 имеет мощность 18 кВт. Она отличается минимальным уровнем расхода топлива. На обогрев помещения объемом в 500 кубических метров потребуется всего 1-1,2 килограмма горючего в час. Теплопушка имеет устройство для контроля пламени, а также качественную систему защиты

Интерскол ТПГ-15
. Агрегат производительностью 300 м 3 в час, мощность которого можно менять в пределах 3-15 кВт, при этом расход топлива будет варьироваться от 0,73 до 1,3 кг/ч. Подобное устройство способно работать как на пропане, так и на бутане.

Правила безопасности во время эксплуатации

Тепловые устройства, включая газовые относятся к пожароопасной технике, требующей строгого соблюдения техники безопасности.

Прежде всего, следует ознакомиться с нормативными документами, касающимися регламентов работы с газовой техникой, а именно ГОСТ Р ИСО 11439-2010 по работе с газовыми баллонами и ГОСТ 17356-89 (горелки на газообразном топливе).

Требования к применению приборов:

1. Не следует оставлять газовые теплопушки без присмотра, особенно это касается приборов, изготовленных своими руками. У заводских моделей часто имеется функция экстренного выключения, например, при нагреве внешней оболочке.
2. В помещении, отапливаемом при помощи подобных устройств, нежелательно держать легковозгораемые вещества. В крайнем случае их следует хранить на максимально отдаленном от прибора расстоянии.
3. Во время эксплуатации приборов с открытым нагревом необходимо обеспечить должную вентиляцию помещения. При работе с устройством с непрямым обогревом обязательно следует проверить исправность дымохода и убедиться, что вредные выхлопы поступают наружу.
4. При работе газовой теплопушки запрещается использовать аэрозольные баллончики.
5. Не рекомендуется применять подобные устройства, если в воздухе присутствуют тончайшие древесные опилки или иные легко возгораемые волокна. Подобное приспособление не годится также для обогрева помещения, в воздухе которого распылены пары бензина, ацетона или иных горючих веществ.
6. Функционирующий прибор должен находиться на ровной поверхности, благодаря чему обеспечивается его устойчивое положение.
7. Не допускается подсоединение каких-либо рукавов к входному или выходному отверстию: это может ослабить воздушный поток, что приведет к концентрации угарного газа и/или других вредных веществ.
8. Газовую пушку нельзя применять в помещениях с высоким содержанием паров, например, в бассейне, бане, сауне. Не рекомендуется ее использовать также на открытом воздухе, особенно в условиях дождя и снега.
9. Нельзя накрывать чем-либо включенное газовое устройство, а также закрывать отверстие прибора.

Перед включением в электросеть следует убедиться, что , также при работе нельзя закрывать отверстие пушки и накрывать сам прибор.

Торцы газовой пушки желательно покрыть металлической сеткой. Это позволит рассеять мощный поток горячего воздуха, температура которого может превышать +250° С.

Выводы и полезное видео по теме

На размещенном видеоролике наглядно показан процесс создания газового теплового устройства своими руками.

Газовая теплопушка – мощный прибор, способный за кратчайший срок нагреть даже обширное помещение. Такие агрегаты можно приобрести в специализированных магазинах или сделать своими руками.

В последнем случае следует понимать сложность и ответственность этой задачи, поскольку обращение с газовыми приборам требует тщательной работы и строгого соблюдения правил безопасности.

Есть опыт сооружения тепловой пушки? Или остались вопросы по теме? Пожалуйста, добавляйте комментарии, участвуйте в обсуждениях к статье и прикрепляйте фотографии своих самоделок. Блок для связи расположен ниже.

Тепловая пушка является прекрасным решением для быстрого обогрева помещений, жилого, бытового, технического и сельскохозяйственного назначения. Кроме того, эти устройства часто используют многие дачники и строители как альтернативный и дополнительный источник тепловой энергии. Также хорошо себя показали тепловые пушки для решения проблем с повышенной влажностью в гаражах и подвалах.

Несмотря на сравнительно небольшую стоимость и большой выбор тепловых пушек, многие жители деревень, дачники и просто умельцы предпочитают создавать такую технику своими руками.

Самостоятельная сборка электрического теплогенератора

Сборка своими руками начинается с составления эскиза устройства, подбора необходимых деталей и инструментов. Кроме того, очень неплохо пополнить свой багаж знаний основами по электротехнике, сопромату, и физике. Эти знания не будут лишними при самостоятельной сборке тепловой пушки.

Материалы, которые понадобятся для создания электрического теплогенератора:

• Лист оцинкованного металла, толщиной 0,7-1 мм или труба из аналогичного материала, диаметром приблизительно 25 см. Труба будет являться корпусом тепловой пушки, поэтому ее диаметр подбирают исходя из величины крыльчатки и размеров ТЭНа.
• Электродвигатель с крыльчаткой. Можно приобрести любой приточный вентилятор канального типа в ближайшем специализированном магазине, а можно с успехом использовать двигатели с крыльчаткой от старого пылесоса.
• Нагревательный элемент. Более простым и безопасным вариантом будет использование готовых трубчатых ТЭН-ов от старой электропечи, мощностью 1,5 – 2 кВт. Этому нагревательному элементу на заводе была придана форма спирали, что здорово облегчит работу.
• Провод медный сечением 2 мм 2 , керамический изолятор, переключатель, кабель с вилкой питания, предохранитель на 25 А для нагревательного элемента.

Инструменты для сборки электрической тепловой пушки своими руками:

1. Заклепочная машинка.
2. Дрель со сверлами.
3. Пассатижи.
4. Отвертки.
5. Изоляционная лента.
6. Паяльник.

Приступаем к сборке. Из листа оцинковки согнуть трубу и зафиксировать ее положение заклепками. Это и будет корпус тепловой пушки. На керамический изолятор установить ТЭН и смонтировать его внутри корпуса с одного края. С другой стороны корпуса, с помощью штатных креплений установить вентилятор. После чего, при помощи проводов подключить ТЭН и вентилятор к сетевому проводу, переключателю, предусмотрев в цепи наличие предохранителя.

Важно!
При сборке следует быть осторожным и соблюдать технику безопасности. Неправильная сборка такого аппарата может привести к поражению электричеством, повреждению линии электропитания и травмам.

Такая тепловая пушка будет обладать достаточной мощностью, для обогрева небольшого помещения, площадью до 20 м 2 .

Совет
Корпус этой самодельной пепловой пушки, возможно, будет нагреваться, так что следует обязательно предусмотреть подставку их жаропрочного материала.

Самостоятельная сборка дизельного теплогенератора

Самодельная дизельная тепловая пушка состоит из трех самостоятельных конструкций – это корпус или кожух устройства, топливный бак с насосом и фильтром тонкой очистки и камеры сгорания. Как правило, топливный бак в таких устройствах располагается в нижней части аппарата.

Камера сгорания – это толстостенная труба, вполовину меньшая по диаметру чем корпус, с отверстием под форсунку с одной стороны и патрубком дымоотвода в верхней его части. Еще одним самостоятельным устройством, которое используется в дизельном теплогенераторе, является вентилятор с крыльчаткой. Именно это устройство будет создавать направленный поток воздуха, который будет обтекать разогретую камеру сгорания и выходить наружу в виде горячей воздушной струи.

Чтобы собрать дизельную тепловую пушку своими руками следует четко соблюдать последовательность действий:

1. С одного края корпуса монтируется нагнетающий вентилятор нужной производительности.
2. В кожух устанавливается и центруется камера сгорания с закрепленной в его торце форсункой. Камерой сгорания может служить оцинкованная труба нужного диаметра, запаянная с двух сторон и с проделанными технологическими отверстиями для форсунки и дымоотвода. Не следует забывать и об установке в камеру сгорания пьезоподжига. Лучше всего использовать заводской вариант, который можно приобрести в специализированных магазинах запчастей.
3. Топливный бак (лучше всего взять готовый, нужного размера и емкости) следует разместить на 15 см ниже корпуса. В полученном пространстве нужно закрепить топливный насос высокого давления (ТНВД) и топливный фильтр тонкой очистки.
4. На следующем этапе сборки нужно, соединить форсунку с насосом и фильтром красномедной отожженной трубкой, по которой будет подаваться топливо. Кроме того, следует подключить вентилятор через диммер к бытовой электросети. Это устройство можно не использовать, но именно оно позволит регулировать температуру нагретого воздуха при помощи частоты вращения лопастей вентилятора, не увеличивая расхода топлива.
5. Далее следует приварить к камере сгорания дымоотводный патрубок, по которому будут удаляться продукты горения дизельного топлива.
6. Обязательным этапом в сборке такого аппарата является осмотр специалистом готовой модели. В качестве профессионала можно пригласить знакомого моториста с ближайшего автосервиса.

Важно!
Не используйте собранное вами устройство без присмотра и для обогрева закрытых помещений.

Совет:
Дизельная тепловая пушка, собранная своими руками, является мощным и достаточно опасным теплогенератором. Если вы не имеете достаточных знаний и опыта, лучше всего воспользуйтесь заводским устройством, с встроенной защитой от перегрева и контролем пламени.

Самостоятельная сборка газового теплогенератора

Многие «Кулибины» спрашивают: как сделать своими руками, для быстрого нагрева гаража или дачного домика. Сложного в этом ничего нет, требуется немного усердия, аккуратности, наличие исходных материалов и знания принципа ее работы.
Принцип работы следующий: газ поступает из баллона в камеру сгорания, оборудованную горелкой. Сгорая, газ нагревает камеру сгорания. Воздух, подающийся вентилятором, огибает камеру сгорания, тем самым нагревается и, выходя наружу, поднимает температуру в помещении.

Для изготовления тепловой тушки на сжиженном газе потребуется:

• Труба для корпуса диаметром 180 мм и длиной 1м.
• Труба для камеры сгорания, диаметром 80 мм и длиной 1 м.
• Газовая горелка. В качестве нее можно использовать любую горелку от газового котла или самостоятельно модифицировать различные горелки для цанговых баллонов, в изобилии продающиеся в наших магазинах производителями из Поднебесной. Главное, чтобы горелка оснащалась пьезоподжигом.
• Вентилятор. Для таких работ подойдет любой осевой вентилятор с круглым фланцем для крепления в корпусе пушки.

Самодельная газовая тепловая пушка собирается так:

• По бокам более толстой трубы (корпус) с противоположных ее сторон делается два отверстия. Одно, диаметром 80 мм для приваривания патрубка выхода теплого воздуха. Второе отверстие, диаметром 10 мм для горелки, к которой будет подсоединен газовый шланг.
• Камера сгорания делается из трубы меньшого диаметра. Для жесткого ее крепления внутри корпуса необходимо приварить несколько пластин, которые будут центровать камеру сгорания.
• Из металлического листа следует вырезать заглушку, по диаметру корпуса и с отверстием для камеры сгорания. По сути, заглушка будет закрывать образовавшийся зазор между корпусом и камерой сгорания. Далее все следует собрать вместе, приварить ребра камеры сгорания к внутренней поверхности корпуса, вварить патрубок для выхода теплого воздуха и заглушку на корпус со стороны выхода воздушного потока.
• Следующим этапом будет установка горелки в камеру сгорания и жесткий ее крепеж.
• Установка вентилятора не должна вызвать никаких сложностей. Обычно они продаются уже со штатным креплением или отверстиями во фланце.

Теперь осталось подсоединить к электросети вентилятор и подать питание на пьезоэлемент. Также нужно подсоединить газовый шланг к горелке, тщательно зафиксировав его хомутом. После всех приготовлений и проверки, сделанная своими руками газовая тепловая пушка готова к применению.

Едва ли зимой существуют более насущные проблемы, чем проблемы с качественным отоплением объектов. Для их решения используется специальное оборудование, одним из наиболее распространенным среди него является тепловая пушка, в частности, газовая. Сегодня мы поговорим о том, как изготавливить газовую пушку своими руками и можно ли это сделать в принципе.

Отметим, что тепловые газовые пушки стали очень популярными у нас в последнее время. И причиной тому не только специфичный климат, но и достаточно большое количество дач и загородных домов. Словом, у таких устройств есть масса преимуществ.

• Достаточно быстрый монтаж/демонтаж.
• Они безопасны.
• После установки они сразу же готовы к обогреву.
• Они мобильны и компактны.
• Воздух во всем помещении прогревается очень быстро.
• Вы сможете самостоятельно регулировать режим температуры.
• Наконец, внушительный КПД.

Принцип работы и применение газовой пушки

Если подключить пушку к централизованному газоснабжению, то она превращается в полноценное стационарное устройство, которое в частном доме вполне может заменить целую отопительную систему без какого-либо ущерба качеству обогрева. Касаемо используемого топлива, то в большинстве случаев это пропан-бутан.

Обратите внимание! При сгорании газа не выделяется практически никакого запаха.

Более того, многоуровневая система защита, которая имеется в приборах, полностью исключает утечку газа. Более «продвинутые» модели имеют особое покрытие корпуса, которое защищает его от повреждений.

Благодаря газовым пушкам можно не только отапливать, но и оперативно высушивать какие-либо поверхности – к примеру, штукатурку, свежезалитый бетон и прочее, а высокая производительность дает возможность использовать устройство в больших помещениях – складах, ангарах – и в местах скопления людей. Этот прибор действительно моно включить и забыть, ведь контроль температуры, включение/выключение инициирует термостат. Наконец, по количеству угарного газа газовая пушка не превышает обычную плитку.

О том чем еще можно отапливать производственные помещения,

Все устройства подобного рода состоят из стандартных элементов:

• теплообменника;
• автоматического прибора-контроллера;
• вентилятора.

Характерно то, что прибор требует очень мало электроэнергии – ведь она нужна лишь для того, чтобы вращался вентилятор. Когда газ горит, теплообменник при этом прогревается. Воздух, движимый вентилятором, проходит через теплообменник, нагревается и распространяется по всему отапливаемому помещению.

Разновидности газовых пушек

Воздух может нагреваться одним из двух способов:

1. прямым нагревом;
2. непрямым.

Газовыми пушки (своими руками или заводского производства) с прямым нагревом имеют достаточно простую конструкцию, отчего и стоимость их невысокая. В них горелка ничем не изолируется, так что в помещение, помимо прогретого воздуха, попадают и продукты сжигания газа. По этой причине прибор компактен и демонстрирует хороший КПД. Но если его и использовать для обогрева жилого помещения, то нужно сначала позаботиться о том, чтобы в нем (помещении) была хорошая вентиляционная система, которая отводила бы продукты горения.

Пушки, функционирующие по непрямому принципу, оборудуются изолированными камерами сгорания. В них имеются специальные патрубки, которыми эти продукты отводятся и которые подсоединяются к общему дымоходу. Они идеально подходят для любого типа помещений, где собирается много людей.

Все это – описание стационарных пушек, но кроме них, существуют и пушки портативные или мобильные. Они используются вместе с газовыми баллонами. Дабы было удобно транспортировать и эксплуатировать прибор, на нем есть специальные колеса и ручки.

Обратите внимание! Мобильные пушки требуют четкого соблюдения правил безопасности.

Время работы таких приборов диктуется только объемом газового баллона, расход топлива
колеблется в диапазоне 0.6-7 л. в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении.

Что потребуется в работе

Итак, вы решили, что ваша газовая пушка своими руками будет изготовлена. Что ж, это понятно, поскольку экономически выгодно. Но одного желания мало, потребуется и следующий перечень инструментов, материалов.

• Металлическая труба для подачи топлива в систему.
• Дрель со сверлами по металлу.
• Болгарка.
• Лист стали.
• Полоски металла толщиной в 2 миллиметра.
• Восьмимиллиметровая железная труба, необходимая для создания обменника тепла.
• Вентилятор от автомобиля, его мощность должна составлять минимум 12 вольт.
• Арматура для сооружения, на котором будет размещаться пушка.

Газовая пушка своими руками

Подобного рода приборы представлены сегодня широчайшим ассортиментом моделей от разных стран. Используются они у нас в основном для отопления гаражей. Но до того, как начнет создаваться газовая пушка своими руками, еще раз напомним, что она потребляет немало электроэнергии.

Возможно вас так же заинтересует статья о том как устроенно электрическое

Итак, пошаговая технология изготовления прибора.

Первый этап.
Для начала распиливаем «болгаркой» трубку – именно по ней будет газ будет поступать в систему. Эти меры необходимы для дальнейшего удлинения трубы – дабы сделать это, мы привариваем любую еще одну трубу, имеющую аналогичный диаметр.

Третий этап.
Когда с этим покончено, увеличиваем длину корпуса – это необходимо для увеличения теплообмена. Для этого нам потребуется металлический диск (? 8 сантиметров), который мы закрепим непосредственно под удлинителем. Затем просверливается дырка с? 1 сантиметр, в общей сложности нам потребуется восемь отверстий аналогичного характера.

Четвертый этап.
Изготавливаем хомут, которым будет закрепляться сам теплообменник. После этого привариваем две металлические пластины по 2 миллиметра каждая в виде креста – это тоже нужно для повышения теплообмена.

Пятый этап
. Сооружаем теплообменник. Берем для этого железную трубу с? 8 сантиметров, ее стенки должны быть не слишком толстыми. После этого на стенку трубы привариваем торец, в котором, в свою очередь, просверливаем отверстие. Сквозь него мы пропустим удлинитель от горелки, а в окончании хомут нужно дополнительно укрепить болтами.

Шестой этап
. Продолжаем работать с обменником тепловой энергии. Проделываем в его корпусе отверстие (используя для этого болгарку), к которому крепится отрезок восьмисантиметровой трубки. Из нее в помещение будет выходить прогретый воздух.

Седьмой этап
. Далее берем обычный вентилятор из автомобиля, имеющий мощность не менее 12 вольт, и устанавливаем его на втором конце корпуса обменника. Это будет у нас своего рода мотор, другими словами, приспособление, вырабатывающее энергию для нашего прибора, посредством него тепло будет передаваться в отапливаемое помещение.

Восьмой этап
. Последним этапом работ станет просверливание отверстий, необходимых для того, чтоб поджигать газ было более удобно. Более того, потребуется еще и продумать конструкцию, где, собственно, и будет размещаться газовая пушка своими руками. Можно использовать для этого железную арматуру, сварив из нее своего рода раму.

Пробный запуск

Для использования пушки нужно произвести некоторые процедуры.

1. Зажигаем зажигалку, поднеся ее к отверстию для разжигания топлива.
2. Открываем вентиль, дабы газ начал поступать.
3. Когда газ загорится, убираем зажигалку обратно.
4. Включаем вентилятор.

Если же вкратце рассмотреть технологию изготовления такого рода тепловой пушки, то выглядит она следующим образом:

1. крепим на горелке металлический диск-удлинитель;
2. удлиняем трубу, необходимую для газоснабжения прибора;
3. устанавливаем железные пластинки, необходимые для улучшения теплоотдачи;
4. устанавливаем хомут с одной стороны удлинителя, после этого необходимо закрепить собственно теплообменник;
5. собираем все устройство грелки целиком;
6. проделываем в теплообменнике дырочки для того, чтобы сквозь них выходил горячий воздух;
7. на второе окончание трубы привариваем металлическое кольцо;
8. на теплообменник устанавливаем выключатель, который будет включать/выключать вентилятор;
9. непосредственно сборка вентилятора.

Не стоит забывать о том, что газовая пушка своими руками нуждается еще и в корпусе. Этот корпус, как известно, более всего походит на обычную трубу, так что мы вполне можем изготовить его собственноручно. Для этого берем не слишком толстый лист стали, обрезаем, дабы придать ему необходимых размеров, и сворачиваем в трубу.

Дабы соединить между собой края листа, можно прибегнуть к методу соединительного замка. Если по той или иной причине вы не можете этого сделать, то воспользуйтесь обычными закрепительными болтами.

В заключение

Что же, вот мы и рассмотрели особенности, принцип работы и технологию изготовления такого прибора, как газовая тепловая пушка. Это устройство имеет большую популярность в виду экономичности и возможности обогрева помещений с большой площадью в рекордно короткое время. Сделать его можно и собственноручно, достаточно иметь перечень необходимые инструментов, материалов, а также немного терпения.

В связи с необходимостью отапливать сооружения и помещения, в которых еще по каким-то причинам нет централизованного обогрева или просто нет возможности организовать его, часто используются различного рода мобильные обогреватели. Среди них, есть множество самодельных устройств.

Если вам необходимо компактное, самодельное и недорогое устройство для обогрева, одним из лучших вариантов, станет изготовление газовой отопительной установки.

Основные преимущества

Именно газовая тепловая пушка, сделанная своими руками, сможет решить все вопросы по отоплению даже самых больших помещений.

У таких установок очень высокий КПД, практически подходящий к 100 процентам, а затраты на ее изготовление и последующую эксплуатацию, будут гораздо меньше, чем при изготовлении электрической модификации.

Есть еще вариант с дизельными пушками, которые тоже, очень неплохо себя зарекомендовали, но для их работы, нужно сделать отвод выхлопных газов, что усложняет эксплуатацию. Да и стоимость дизельного топлива, превышает цену газа.

К тому же, самодельная газовая тепловая пушка, может быть изготовлена в самое короткое время, и не так требовательна к условиям эксплуатации, как электрические модели пушек.

Еще одним достоинством именно газового вари анта, является его мобильность и при этом, высокая мощность нагрева воздуха. Для дизельного варианта понадобится жидкое топливо, которое может пролиться, бензин – то же самое, а электрическая пушка достаточной мощности, потребует специального разрешения и оформления на дополнительные мощности по электроэнергии.

Газ, при сгорании, практически не оставляет следов горения, что дает возможность эксплуатировать подобные установки в закрытых помещениях, без необходимой дизельным или бензиновым горелкам дополнительной вентиляции и вывода отработанных газов на улицу.

Это стало возможно, благодаря тому, что при горении, пропан, а именно на нем работает основная масса бытовых газовых пушек, сгорает почти на 100 процентов, без запаха и дыма.

Как работает такая установка

Устройство газовой тепловой пушки очень простое. Вся она состоит из баллона с газом, редуктора, обеспечивающего равномерную подачу газа, горелки, вентилятора и корпуса.

Принципиально, ничего сложного там нет. Газ подается на горелку, вентилятор прогоняет сквозь теплообменник или пламя воздух, и он нагревается. Конечно, это лишь схематичное представление о ее работе, но принцип понять можно.

Чтобы облегчить понимание принципа работы таких устройств, можно взглянуть на картинку – схему, с изображением такой тепловой пушки в разрезе.

Принципиально все просто, но чтобы сделать подобную установку необходимо иметь практические навыки изготовления подобных вещей и немалые познания в этой теме.

Поэтому, делать нечто подобное собственными руками обычно не рекомендуется. При даже небольшом нарушении технологии изготовления, аппарат может стать очень опасным – ведь использоваться будет сжиженный газ, а он взрывоопасен. Так что, делать газовую пушку без опыта в создании таких устройств – далеко не лучшая идея.

Если же все необходимые познания и навыки имеются, то, самодельная газовая пушка поможет решить проблему с отоплением, например дачного сарая или теплицы.

Основные моменты, которые стоит учесть

Даже при наличии всех необходимых знаний и умений, нужно соблюдать несколько достаточно простых правил:

Корпус пушки не должен соприкасаться с баллоном. Это может привести к его перегреву и взрыву.

Все соединения трубок подачи газа, должны быть загерметизированы.

Нельзя поджигать газ от горящей бумаги или зажигалки – это очень опасно. Для этого, нужно установить специальное устройство дистанционного поджига.

Баллоны должны быть заправлены на специальном оборудовании, которое есть только у специальных служб, занимающихся заправкой газом таких баллонов.

Мощность пушки должна быть тщательно прочитана и не превышать необходимую.

Нельзя оставлять работающую установку без присмотра.

Самостоятельно изготовленные агрегаты не могут обеспечить полное сжигание газа. Это приводит к необходимости устройства отвода продуктов горения на улицу.

Такие модели газовых отопителей, предусматривают в своей конструкции не прямой обогрев воздуха открытым пламенем, а при посредстве теплообменника.

Сгорание газа, в этом случае, происходит в закрытой камере сгорания, и тепло передается на корпус теплообменника, нагревающего воздух. Отработанные газы из камеры сгорания, отводятся на улицу через трубу – дымоход.

Такой вариант пушки более безопасен в эксплуатации, а мощности будет достаточно для обогрева даже большого помещения.

Если корпус самого агрегата нагревается слишком сильно, можно покрыть его термостойким изолятором тепла, который и нагревание сделает эффективнее, и предотвратит ожоги при касании корпуса.

Заключение

Сделать подобное устройство своими руками можно. Но, стоит дли за это браться, когда есть совсем недорогие варианты на полках магазинов?

Ведь любое самодельное устройство будет проигрывать изготовленному на фабрике, как по КПД, так и по надежности.

Решать, каждый будет сам. Но, даже если вы решились на изготовление такого аппарата своими руками, необходимо помнить о всех мерах безопасности, в том числе и пожарной.

Для обогрева помещений всех размеров придуманы самые разные приборы, но ни один из них не сравнится по эффективности с тепловой пушкой. Примечательным является то, что такое устройство несложно собрать самостоятельно, имея в наличии набор готовых деталей и узлов. Как это сделать своими руками и какой разновидности отдать предпочтение — вот предмет нашего разговора.

Назначение и принцип действия тепловой пушки

Сегодня в быту часто применяют особую разновидность отопительных приборов — тепловентиляторы. Относительно небольшой прибор за счёт принудительной подачи воздуха, обдувающего нагревательные спирали, может обогреть помещение за считаные минуты. Тепловая пушка является как бы старшим братом тепловентилятора. Вот чём она от него отличается:

• как нагреватель, так и вентилятор являются более мощными;
• в качестве источника тепла используются не только электричество, но и различные виды топлива.

Тепловая пушка является незаменимой, если нужно обогреть помещение с большой площадью и высокими потолками: ангар, склад, торговый или выставочный павильон, оранжерею. Традиционной системой отопления с радиаторами подобные объекты не оборудуют, так как при таких объёмах это бессмысленно: радиаторов или конвекторов пришлось бы устанавливать не один десяток. Тепловая же пушка при достаточной мощности даже в одиночестве легко решит проблему обогрева обширного пространства.

Помимо чисто отопительной функции, тепловые пушки помогают решать различные технические задачи, например:

• в быту: подогрев полимерного натяжного потолка и помещения, в котором производится его монтаж (даёт возможность сильно растягивать полотнище);
• в пищевом производстве: сушка фруктов;
• в строительстве: подсушивание свежеуложенной штукатурки и стяжки.

Виды тепловых пушек

Электрические

Функцию теплогенератора в таком приборе выполняет спираль из нихрома или иного сплава с высоким электросопротивлением либо трубчатый электронагреватель (ТЭН). В ТЭНе главную роль играет такая же спираль, но она помещена в медную или латунную трубку, заполненную песком.

Электрическая тепловая пушка характеризуется отсутствием повышенного шума и вредных выбросов

Таким образом, ТЭН нагревается меньше, чем спираль в чистом виде, но разница в температуре компенсируется увеличенной площадью поверхности. То есть ТЭН по производительности спирали не уступает, но зато на нём не горит пыль и, следовательно, пользователи не будут ощущать неприятного запаха.

Электрическая теплопушка обладает следующими достоинствами:

• простая конструкция, минимум деталей;
• небольшой вес;
• минимальный уровень шума (шумит только вентилятор);
• отсутствие каких-либо выбросов;
• безопасность, обусловленная отсутствием открытого пламени.

Все эти свойства делают электрические тепловые пушки самыми удобными. Но при этом нужно учитывать и такие их особенности:

1. Электрический обогрев даже несмотря на КПД, приближенный к 100%, является на сегодняшний день наиболее дорогим.
2. Допустимая мощность прибора зависит от того, на какую нагрузку рассчитана питающая сеть. Зачастую имеются существенные ограничения, к примеру, бытовая электросеть позволяет подключать приборы мощностью не более 7 кВт.
3. При повышенной влажности электропушка становится опасной.

Горелочные

Обогреватели этого типа снабжены горелкой, посредством которой сжигается тот или иной вид топлива. Важное преимущество горелочных теплопушек в сравнении с электрическими — практически неограниченная мощность, которая ни от чего не зависит. Не менее важный недостаток — выделение дыма. Установки выпускаются в двух исполнениях:

По виду используемого топлива горелочные тепловые пушки делятся на несколько разновидностей.

Газовые

Недостатки следующие:

• для автономной работы нужно заправить баллон сжиженным газом, для чего требуется специальное оборудование;
• газовое топливо является взрывоопасным, при этом его утечка визуально не обнаруживается.

На случай самопроизвольного затухания горелки газовая пушка оснащается электромагнитным клапаном, который в такой ситуации по сигналу термодатчика автоматически перекрывает подачу газа.

Дизельные

Помимо корпуса, нагревателя и вентилятора дизельная теплопушка обязательно оснащается баком, насосом для подачи топлива и фильтром для его очистки. Насос под большим давлением (он так и называется — топливный насос высокого давления или ТНВД) подаёт топливо на форсунку, установленную в камере сгорания. На выходе оно распыляется до состояния тумана. Чтобы сделать топливо более жидким, на подходе к форсунке устанавливается камера предварительного подогрева.

Дизельная тепловая пушка непрямого нагрева, оборудованная нержавеющей дымоотводящей трубой

Топливного насоса может и не быть: в некоторых теплопушках применён эжекторный принцип подачи топлива. Оно за счёт перепада давления втягивается в быстродвижущийся воздушный поток, в результате чего в камеру поступает топливно-воздушная смесь.

Газовым аналогам дизельные установки проигрывают в следующем:

• используют более дорогое топливо;
• громче шумят;
• в мороз работают плохо (топливо становится вязким);
• издают неприятный запах даже в исполнении с непрямым нагревом;
• стоят дороже (себестоимость возрастает из-за сложных в изготовлении ТНВД и форсунки);
• из-за более сложной конструкции менее надёжны, при этом ремонт обходится дороже;
• нуждаются в топливном баке и периодически требуют перезаправки.

Положительными качествами являются взрывобезопасность и возможность залить топливо в бак без применения спецоборудования.

Ни в коем случае нельзя заправлять дизельную пушку бензином или каким-либо иным легковоспламеняемым видом топлива!

Многотопливные

Эти пушки похожи на дизельные, только они ещё могут работать и на отработанном масле. При использовании такого топлива эксплуатация установки обходится даже дешевле газовой.

В качестве топлива для многотопливных пушек используют керосин, отработки масел — моторного, гидравлического и пр

Твердотопливные

Громоздкий и наименее практичный вариант, так как топливо всё время приходится подкладывать вручную. Но зато такая установка наиболее доступна для самостоятельного изготовления: из покупных узлов требуется только вентилятор.

Схема устройства тепловой пушки, работающей на твердом топливе

Водяные и паровые

В таких моделях воздух обдувает радиатор, в который подаётся горячая вода или пар. Пушки такого типа — отличный вариант для объектов с централизованной системой отопления (на предприятиях оно бывает паровым) или горячим водопроводом. Не нужны ни электронагреватели, ни горелки. Достаточно подключить обогреватель к любой из перечисленных систем — и можно использовать энергию горячей воды или теплоносителя.

Водяные теплопушки подвешиваются на стене или потолке, не занимая полезную площадь обогреваемого помещения

Инфракрасные

Как известно, тела отдают тепловую энергию не только за счёт контакта с окружающей средой, но и путём излучения инфракрасных (ИК) электромагнитных волн. Чем выше температура тела, тем более интенсивным является ИК-излучение. На этом явлении построена работа ИК тепловых пушек: в нагревателе у них имеется металлический элемент, нагреваемый до очень высокой температуры (красное свечение).

Позади него устанавливается отражатель, так что всё излучение направляется в одну сторону. Вентилятор отсутствует, так как в нём нет необходимости: тепло передаётся без участия воздуха непосредственно объекту, находящемуся в поле действия прибора.

Инфракрасная тепловая пушка отличается от других видов отсутствием вентилятора, что и обеспечивает бесшумность ее работы

Об ИК пушках можно сказать следующее:

1. Они очень эффективны на открытых площадках и в хорошо проветриваемых помещениях, то есть на таких объектах, где нагретый обычной теплопушкой воздух быстро улетучился бы.
2. За счёт отсутствия вентилятора издают меньше шума.
3. Людям греться в их лучах более комфортно, так как они не создают воздушного потока.

1. ИК пушка неспособна создать ровный микроклимат в большом помещении, так как она не обеспечивает принудительного перемешивания воздуха.
2. Обогрев такой пушкой не всегда является комфортным, так как на близком расстоянии от неё может быть жарко, а поодаль — прохладно. Кроме того, греет она только с одной стороны, а если в поле действия попадает голова пользователя, возможны неприятные ощущения.

ИК пушки могут быть как электрическими, так и горелочными.

Многие из современных тепловых пушек, кроме твердотопливных, способны автоматически поддерживать заданную пользователем температуру в помещении путём своевременного включения и отключения. В горелочных пушках автоматический розжиг осуществляет пьезоэлемент, генерирующий искру.

Какие пушки можно изготовить своими руками

Самостоятельно можно собрать, такие виды пушек:

• электрическую;
• дизельную;
• газовую;
• твердотопливную (рассчитана на дровяное топливо).

Из каких элементов состоит

Итак, в общем случае данный прибор состоит из:

• цилиндрического корпуса (он и придаёт устройству сходство с пушкой) с решётками на входе и выходе;
• нагревательного элемента;
• вентилятора, обдувающего нагревательный элемент;
• фильтров для очистки воздуха на всасе.

Данный набор может быть дополнен либо, наоборот, сокращён — в зависимости от того, что используется в качестве источника тепла. Вариантов существует несколько и каждый из них стоит рассмотреть подробно.

Схема устройства тепловой пушки, работающей на дизельном топливе

Расчёт

Прежде всего, нужно определить, какой мощностью должна обладать самодельная тепловая пушка. Очевидно, что этот параметр будет зависеть от объёма помещения, а также от того, насколько быстро произведённое тепло рассеивается во внешнюю среду. Принято использовать следующую эмпирическую формулу: Q = V х T х K, где Q — мощность теплопушки, ккал/ч; V — объём помещения, м 3 ; Т — разность температур внутри и снаружи помещения, 0 С; К — безразмерный коэффициент, учитывающий интенсивность рассеивания тепловой энергии в окружающую среду, иначе говоря, теплопотери здания. Принимается равным:

• для неутеплённых каркасных строений с деревянной или металлической обшивкой: К = 3–4;
• для слабоутеплённых лёгких зданий с однослойными кирпичными стенами, обычными нетеплосберегающими окнами и неутеплённой крышей: К = 2–2,9;
• для капитальных зданий с двухслойными кирпичными стенами, окнами обычных размеров и среднеутеплённой крышей: К = 1–1,9;
• для зданий, хорошо утеплённых современными высокоэффективными теплоизоляторами (включая крышу и пол) и оснащённых современными энергосберегающими окнами со стеклопакетами: К = 0,6–0,9.

Чтобы перевести мощность Q в более привычные киловатты, её величину в ккал/ч нужно разделить на 860.

Таким образом, для обогрева неутепленного обшитого гофрированными стальными листами склада (принимаем К = 4) площадью 10х15 м с высотой потолка 5 м при температуре на улице -5 0 С (внутри необходимо поддерживать температуру +18 0 С) потребуются теплопушки общей мощностью:

Q = (10 х 15 х 5) х (18 – (-5)) х 4 = 750 х 23 х 4 = 69 000 ккал/ч = 69 000 / 860 = 80,2 кВт.

Инструменты и материалы

Для изготовления тепловой пушки понадобятся:

• стальные равнополочные уголки 40х4 мм или 50х4 мм;
• труба диаметром около 250 см либо лист оцинкованной стали толщиной 0,7–1 мм;
• канальный вентилятор с диаметром крыльчатки, соответствующим диаметру трубы (можно взять вентилятор с двигателем от старого пылесоса);
• медный двухжильный провод с вилкой;
• металлический бак, обложенный теплоизоляционным материалом (для дизельной теплопушки).

В зависимости от вида самодельного обогревателя дополнительно потребуются:

• для электрической модели: ТЭНы (лучше извлечь спиралевидный нагреватель из старой электропечи), керамический изолятор, клеммы, предохранители;
• для газовой: газовая горелка с пьезорозжигом и электромагнитным клапаном;
• для дизельной: форсунка, ТНВД, топливный фильтр, медная трубка;
• для дровяной: листовая сталь, уголки.

Также необходимо подготовить инструменты:

• аппарат для электросварки;
• паяльник;
• дрель с набором свёрл по металлу;
• ножовка по металлу;
• гаечные ключи;
• плоскогубцы;
• заклёпочная машинка.

Изготовление тепловой пушки своими руками

Процесс создания самодельной теплопушки всегда начинается с изготовления из уголков рамы, к которой будут крепиться корпус и прочие составляющие. Дальнейшие действия зависят от виду установки.

Сначала составляется схема электрической цепи установки. Если мастер соответствующими знаниями не владеет, он может воспользоваться уже готовыми разработками.

Так выглядит чертеж принципиальной электрической схемы тепловой пушки

Ошибки, допущенные при сборке электрического обогревателя, могут привести к повреждению электросети или поражению током. При выполнении работ соблюдайте правила техники безопасности.

Изготавливается электрическая теплопушка так:

Видео: электрическая пушка своими руками для обогрева гаража

Теплопушка на дизельном топливе и на солярке

Процесс изготовления состоит из следующих этапов:

Обращаем внимание читателя на то, что эта теплопушка работает по схеме с прямым нагревом, поэтому её нельзя использовать в жилых и других помещениях с пребыванием людей или животных.

Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.

В самодельной модели отсутствуют датчик контроля пламени и система защиты от перегрева, поэтому во время работы её нельзя оставлять без присмотра.

Видео: тепловая пушка многотопливная

Газовая теплопушка

Эту установку изготавливают так:

1. В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
2. На концах корпуса сбоку нужно вырезать по отверстию — диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
3. Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
4. Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм — для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
5. К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
6. В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
7. Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.

Видео: самодельная газовая тепловая пушка

Проще всего такой обогреватель изготавливать из старого газового баллона. Если его в наличии нет, в качестве основной заготовки можно использовать и толстостенную трубу диаметром 300–400 мм — тогда крышку и днище нужно будет приварить самостоятельно (у баллона эти элементы уже имеются).

Один из вариантов дровяной тепловой пушки показан на чертеже:

Чертеж общего вида теплвой пушки с указанием ее основных размеров

Как видно, корпус теплопушки разделён на топку и воздушную камеру с входным и выходным отверстиями. Имеющаяся между ними перегородка и импровизированный пластинчатый радиатор выступают в роли нагревательного элемента для пропускаемого через камеру воздуха. Расположение пластин радиатора показано на разрезах.

Разрезы — фронатльный и горизонтальный, на которых показано внутреннее устройство пушки

Закрепив на выходном патрубке воздушной камеры гофрированный шланг, пользователь сможет подавать горячий воздух в любую точку помещения.

Установку изготавливают следующим образом:

Слишком мощный вентилятор для этой теплопушки не требуется. Достаточно установить модель для вытяжки санузла производительностью около 50 м 3 /ч. Можно применить вентилятор от печки автомобиля. Если же помещение совсем небольшое, подойдёт и кулер из компьютерного блока питания.

Видео: твердотопливная самодельная пушка

Особенности эксплуатации и ухода

Владельцу теплопушки следует придерживаться таких правил:

1. Нельзя пользоваться обогревателем при наличии в воздухе паров бензина или растворителя. Для электропушки недопустимой является и повышенная влажность.
2. Патрубок для отведения выхлопа должен располагаться не ближе 1,5 м ко всякого рода легковоспламеняемым веществам.
3. Между отключением и последующим включением теплопушки следует выдерживать паузу хотя бы в 2 мин.
4. Если установка оснащена воздушными фильтрами, их нужно менять или промывать с мылом, по возможности, через каждые 500 часов работы.
5. Топливные фильтры дизельных и многотопливных тепловых пушек следует прочищать через каждые 2–3 мес. Эксплуатации.
6. Вентилятор нужно очищать в начале или конце каждого сезона.
7. По завершении сезона нужно очистить от нагара камеру сгорания, используя для этого пылесос или щётку.
8. Перевозка дизельных и многотопливных пушек допускается только с пустым топливным баком. Если при опорожнении в сливаемом топливе обнаруживается осадок, бак следует промыть керосином (залить пару литров и взболтать). Без промывки при следующем запуске с большой вероятностью будет забит топливный фильтр.
9. Не рекомендуется заправлять пушку топливом, оставшимся с прошлого сезона. Правильнее утилизировать такие остатки, а установку заправлять свежим топливом.
10. Во время хранения теплопушку следует накрыть полиэтиленовой плёнкой или плотной тканью, чтобы она не покрывалась пылью.
11. Если газовую теплопушку предполагается запитать от сети газоснабжения, то подключение к трубе нужно осуществлять посредством специальной стальной подводки. Чтобы давление газа в месте подключения оставалось постоянным, угол подсоединения должен составлять не менее 10 градусов в сторону выпуска.
12. Включение пушки в электросеть осуществляют после подключения к трубе.
13. Установка на газовую пушку баллона с жидким газом и его подключение разрешается выполнять только на открытом воздухе. При этом все места соединений нужно смазать мыльным раствором, чтобы убедиться в отсутствии утечки (при наличии таковой раствор будет пузыриться).
14. При запуске теплопушки на термостате нужно выставить максимальную температуру. Желаемая температура задаётся после прогрева камеры сгорания и запуска главного вентилятора.
15. Работа теплопушки обязательно должна завершаться циклом охлаждения: горелка затухает (электронагреватель отключается), но вентилятор ещё продолжает какое-то время работать. В обогревателях заводского изготовления этот режим запускается автоматически при установке выключателя в положение «отключить». Если же просто вынуть вилку из розетки, фаза охлаждения не будет пройдена и установка может выйти из строя в результате перегрева.
16. Самодельной теплопушке пользователь должен обеспечить охлаждение в ручном режиме: погасить горелку, а вентилятор отключить только после того, как установка достаточно остынет.
17. Топливные пушки можно заправлять только в остывшем состоянии.
18. Чтобы исключить утечку топлива, теплопушку следует располагать на ровной устойчивой поверхности.
19. Вблизи теплопушки и прочего оборудования допускается хранить только суточный запас топлива (не ближе 0,5 м). Основной запас должен храниться в отдельном помещении.
20. Нельзя завешивать или загораживать работающую теплопушку, особенно отверстия для забора и подачи воздуха. Также нельзя класть на работающую установку вещи для просушивания.

Эффективность тепловых пушек доказана на практике: если нужно прогреть большое помещение или просушить что-либо — более подходящей установки не найти. При этом конструкция её довольно проста, что позволяет смастерить простенькую модель своими руками. Главное — помнить, что такие обогреватели по определению являются очень мощными, поэтому при их использовании, особенно самодельных вариантов, следует быть предельно внимательным.

В связи с необходимостью отапливать сооружения и помещения, в которых еще по каким-то причинам нет централизованного обогрева или просто нет возможности организовать его, часто используются различного рода мобильные обогреватели. Среди них, есть множество самодельных устройств.

Если вам необходимо компактное, самодельное и недорогое устройство для обогрева, одним из лучших вариантов, станет изготовление газовой отопительной установки.

Основные преимущества

Именно газовая тепловая пушка, сделанная своими руками, сможет решить все вопросы по отоплению даже самых больших помещений.

У таких установок очень высокий КПД, практически подходящий к 100 процентам, а затраты на ее изготовление и последующую эксплуатацию, будут гораздо меньше, чем при изготовлении электрической модификации.

Есть еще вариант с дизельными пушками, которые тоже, очень неплохо себя зарекомендовали, но для их работы, нужно сделать отвод выхлопных газов, что усложняет эксплуатацию. Да и стоимость дизельного топлива, превышает цену газа.

К тому же, самодельная газовая тепловая пушка, может быть изготовлена в самое короткое время, и не так требовательна к условиям эксплуатации, как электрические модели пушек.

Еще одним достоинством именно газового вари анта, является его мобильность и при этом, высокая мощность нагрева воздуха. Для дизельного варианта понадобится жидкое топливо, которое может пролиться, бензин – то же самое, а электрическая пушка достаточной мощности, потребует специального разрешения и оформления на дополнительные мощности по электроэнергии.

Газ, при сгорании, практически не оставляет следов горения, что дает возможность эксплуатировать подобные установки в закрытых помещениях, без необходимой дизельным или бензиновым горелкам дополнительной вентиляции и вывода отработанных газов на улицу.

Это стало возможно, благодаря тому, что при горении, пропан, а именно на нем работает основная масса бытовых газовых пушек, сгорает почти на 100 процентов, без запаха и дыма.

Как работает такая установка

Устройство газовой тепловой пушки очень простое. Вся она состоит из баллона с газом, редуктора, обеспечивающего равномерную подачу газа, горелки, вентилятора и корпуса.

Принципиально, ничего сложного там нет. Газ подается на горелку, вентилятор прогоняет сквозь теплообменник или пламя воздух, и он нагревается. Конечно, это лишь схематичное представление о ее работе, но принцип понять можно.

Чтобы облегчить понимание принципа работы таких устройств, можно взглянуть на картинку – схему, с изображением такой тепловой пушки в разрезе.

Принципиально все просто, но чтобы сделать подобную установку необходимо иметь практические навыки изготовления подобных вещей и немалые познания в этой теме.

Поэтому, делать нечто подобное собственными руками обычно не рекомендуется. При даже небольшом нарушении технологии изготовления, аппарат может стать очень опасным – ведь использоваться будет сжиженный газ, а он взрывоопасен. Так что, делать газовую пушку без опыта в создании таких устройств – далеко не лучшая идея.

Если же все необходимые познания и навыки имеются, то, самодельная газовая пушка поможет решить проблему с отоплением, например дачного сарая или теплицы.

Основные моменты, которые стоит учесть

Даже при наличии всех необходимых знаний и умений, нужно соблюдать несколько достаточно простых правил:

Корпус пушки не должен соприкасаться с баллоном. Это может привести к его перегреву и взрыву.

Все соединения трубок подачи газа, должны быть загерметизированы.

Нельзя поджигать газ от горящей бумаги или зажигалки – это очень опасно. Для этого, нужно установить специальное устройство дистанционного поджига.

Баллоны должны быть заправлены на специальном оборудовании, которое есть только у специальных служб, занимающихся заправкой газом таких баллонов.

Мощность пушки должна быть тщательно прочитана и не превышать необходимую.

Нельзя оставлять работающую установку без присмотра.

Самостоятельно изготовленные агрегаты не могут обеспечить полное сжигание газа. Это приводит к необходимости устройства отвода продуктов горения на улицу.

Такие модели газовых отопителей, предусматривают в своей конструкции не прямой обогрев воздуха открытым пламенем, а при посредстве теплообменника.

Сгорание газа, в этом случае, происходит в закрытой камере сгорания, и тепло передается на корпус теплообменника, нагревающего воздух. Отработанные газы из камеры сгорания, отводятся на улицу через трубу – дымоход.

Такой вариант пушки более безопасен в эксплуатации, а мощности будет достаточно для обогрева даже большого помещения.

Если корпус самого агрегата нагревается слишком сильно, можно покрыть его термостойким изолятором тепла, который и нагревание сделает эффективнее, и предотвратит ожоги при касании корпуса.

Заключение

Сделать подобное устройство своими руками можно. Но, стоит дли за это браться, когда есть совсем недорогие варианты на полках магазинов?

Ведь любое самодельное устройство будет проигрывать изготовленному на фабрике, как по КПД, так и по надежности.

Решать, каждый будет сам. Но, даже если вы решились на изготовление такого аппарата своими руками, необходимо помнить о всех мерах безопасности, в том числе и пожарной.

Необходимость быстро нагреть большое или малое помещение возникает не так уж редко. Иногда нужно протопить гараж, высушить цементную стену, прогреть погреб, сарай, садовый домик, дачу и т.п. В этом случае оптимальным выходом может стать тепловая пушка своими руками. Изготовить такой прибор не так уж сложно, при этом можно выбрать подходящий вид топлива: электричество, дизельное топливо, сжиженный газ в баллонах и т.п.

Сложно назвать более удобное и простое устройство для обогрева помещений, чем тепловая пушка. Она представляет собой мощный нагревательный элемент и вентилятор, заключенные в один корпус. Такое устройство нагревает воздух и быстро распространяет его по помещению. Для прогрева небольшой комнаты понадобятся считанные минуты, да и отопление крупного помещения займет не слишком много времени.

Корпус тепловой пушки необходимо с двух сторон закрыть решетками, которые будут свободно пропускать воздух. Это обязательный элемент всех промышленных моделей

Конструкция тепловой пушки очень простая, поэтому правильно изготовленное устройство практически никогда не ломается. Для работы прибора можно использовать различное топливо:

• электричество;
• сжиженный газ;
• дизельное топливо;
• керосин;
• бензин и т.п.

Эффективность работы тепловой пушки зависит от мощности прибора. Для бытового использования вполне подойдет устройство мощностью 2-10 кВт. Для больших помещений понадобится тепловая пушка мощностью 200-300 кВт.

Агрегат #1 — электрическая тепло-пушка

Электрическая тепловая пушка, пожалуй, самый простой и безопасный вариант нагревателя. Если на участке есть доступ к электричеству, следует сделать именно такой агрегат. Он пригодится как во время строительных работ, так и позднее, для различных хозяйственных нужд как в доме, так и на участке.

Материалы и инструменты

Для изготовления электрической тепловой пушки понадобится:

• рама, на которую будет опираться конструкция;
• металлический корпус;
• нагревательный элемент (ТЭН);
• вентилятор с электромотором;
• выключатель или панель управления;
• кабель для подключения прибора к электросети.

Корпус тепловой пушки можно изготовить из подходящего отрезка трубы или из листа оцинкованного железа. Для работы понадобится инструмент по металлу и, возможно, сварочный аппарат. Название “пушка” этот прибор получил из-за сходства его цилиндрического корпуса со старинным орудием. Однако корпус нагревателя может также иметь квадратное или прямоугольное сечение, если его проще изготовить.

Обратите внимание, что корпус изделия во время работы может нагреваться довольно сильно. Следует выбрать для корпуса жаростойкий или достаточно толстый металл. Кроме того, имеет смысл нанести на его металлические части теплоизоляционное покрытие.

Подбирая подходящий ТЭН и вентилятор, следует помнить, что температура прогрева зависит от мощности и количества нагревательных элементов. Скорость вращения вентилятора на количество тепла не влияет, но чем она выше, тем равномернее полученное тепло распространится по помещению. Таким образом, за температуру обогрева отвечает нагревательный элемент, а за качество — скорость вращения вентилятора.

Чтобы сократить расходы, ТЭН можно снять со старого утюга или другого бытового прибора. Иногда имеет смысл укоротить нагревательный элемент, чтобы увеличить температуру нагрева. Подходящий электродвигатель с крыльчаткой можно найти в старых моделях пылесосов.

Процесс сборки

Чтобы собрать электрическую тепловую пушку правильно, рекомендуется для начала составить схему электрической цепи устройства. Можно воспользоваться уже готовой схемой, один из вариантов представлен ниже:

Для правильного монтажа электрической тепловой пушки перед началом работ рекомендуется составить электрическую схему, отразив на ней подключение всех элементов к электросети

Собирать электрическую тепловую пушку следует в таком порядке:

1. Подготовить корпус и опору.
2. Установить ТЭН (или несколько ТЭНов) в центре корпуса.
3. Подвести к ТЭНам питающий кабель.
4. Установить вентилятор и подвести к нему электропитание
5. Подвести провод питания, проводку от ТЭНов и вентилятора к управляющей панели.
6. Поставить защитную решетку на передней и задней части корпуса.

В процессе сборки необходимо тщательно изолировать все электрические соединения. По окончании сборки делают пробный пуск устройства. Если оно работает без сбоев, можно использовать пушку по назначению.

Агрегат #2 — тепловая пушка на дизтопливе

Там, где доступ к электричеству ограничен или невозможен, нередко используют обогреватели на дизельном топливе. Такую тепловую пушку изготовить самотоятельно несколько сложнее, чем электрическую модель. Понадобится сделать два корпуса и поработать сварочным аппаратом.

Как работает такая конструкция?

Нижняя часть дизельной тепловой пушки — это бак для топлива. Сверху размещают само устройство, в котором соединены камера сгорания и вентилятор. Топливо подается в камеру сгорания, а вентилятор нагнетает горячий воздух в помещение. Для транспортировки и розжига топлива понадобится соединительная трубка, топливный насос, фильтр и форсунка. К вентилятору крепится электродвигатель.

Камера сгорания монтируется в центре верхнего корпуса тепловой пушки. Она представляет собой металлический цилиндр, диаметр которого должен быть примерно в два раза меньше, чем диаметр корпуса. Продукты сгорания дизтоплива выводятся из камеры через вертикальную трубу. Для прогрева помещения площадью около 600 кв. м может понадобиться до 10 литров топлива.

Процесс сборки

Нижний корпус должен находиться на расстоянии не менее 15 см от верхней части. Чтобы бак для горючего не перегревался, его следует изготовить из материала с низкой теплопроводностью. Можно использовать и обычный металлический бак, который придется укрыть слоем теплоизоляционного материала.

На схеме наглядно представлено устройство тепловой пушки, работающей на дизельном топливе. Устройство следует закрепить на прочной устойчивой раме

Верхний корпус нужно выполнить из толстого металла, это может быть подходящий отрезок широкой стальной трубы. В корпусе необходимо закрепить:

• камеру сгорания с вертикальным отводом;
• топливный насос с форсункой;
• вентилятор с электродвигателем.

Затем устанавливают топливный насос, а из бака выводят металлическую трубу, через которую топливо подается сначала на топливный фильтр, а затем на форсунку в камере сгорания. С торцов верхний корпус закрывают защитными сетками. Об электропитании для вентилятора придется позаботиться отдельно. Если нет доступа к электрической сети, следует использовать аккумулятор.

При использовании дизельной тепловой пушки важно придерживаться правил техники безопасности. Даже на расстоянии метра от корпуса направленный поток горячего воздуха может достигать 300 градусов. Не рекомендуется использовать это устройство в закрытых помещениях, поскольку продукты сгорания дизельного топлива могут представлять опасность для здоровья людей.

Помимо агрегата, работающего на дизельном топливе, для тепловых пушек применяют и другие виды жидких горючих материалов, например, отработанное машинное масло. Интересный вариант такого устройства на “отработке” представлен в следующем видеоматериале:

Агрегат #3 — газовая тепловая пушка

Конструкция газовой тепловой пушки во многом похожа на устройство дизельного агрегата. Здесь также имеется камера сгорания, встроенная в корпус. Вместо бака с жидким горючим используется баллон сжиженного газа.

Как и при использовании дизельного топлива, большое значение имеет отвод продуктов сгорания, поскольку в самодельных устройствах невозможно обеспечить полное сгорание газа. Воздух, который поступает в помещение, нагревается при контакте с камерой сгорания. Отработанные газы покидают устройство через выведенный на улицу отвод. Такая система непрямого нагрева более безопасна, чем обогрев открытым пламенем.

Тепловые пушки непрямого нагрева снабжены закрытой камерой сгорания, которая препятствует контакту открытого огня и воздуха — такая конструкция сложнее, но безопаснее, чем модели прямого нагрева

Чтобы увеличить теплоотдачу, к корпусу камеры сгорания можно приварить продольные пластины, обычно их делают 4-8 штук. При этом размеры камеры сгорания с дополнительными пластинами должны быть меньше диаметра корпуса, чтобы камера не касалась его стенок и не перегревала корпус тепловой пушки.

Корпус газовой тепловой пушки во время работы сильно разогревается, поэтому его необходимо закрыть слоем теплоизоляции, чтобы избежать возможных ожогов или возгорания.

Для создания газовой тепловой пушки понадобятся следующие элементы:

• баллон со сжиженным газом;
• горелка;
• редуктор;
• металлический корпус;
• вентилятор;
• устройство для дистанционного розжига;
• рама для крепления корпуса.

Газовый баллон соединяют с редуктором, который обеспечивает равномерную подачу топлива на горелку. Воздух вокруг камеры сгорания нагревается, вентилятор выдувает его в помещение. Порядок практически такой же, как и при изготовлении дизельной тепловой пушки. Наглядно устройство газового обогревателя представлено на схеме:

Эта схема наглядно демонстрирует устройство тепловой пушки, работающей на сжиженном бытовом газе. К вентилятору необходимо подвести электропитание

С газовой тепловой пушкой следует использовать только баллоны, которые заполнены газом на профессиональном оборудовании. В баллонах, заполненных кустарным способом, может произойти утечка

Во время изготовления и эксплуатации газовой тепловой пушки рекомендуется придерживаться следующих правил:

1. Трубы подачи газа в местах соединений необходимо тщательно загерметизировать.
2. В обязательном порядке установить устройство для дистанционного розжига, поскольку ручной розжиг может привести к взрыву.
3. Внимательно следить, чтобы газовый баллом всегда был на достаточном расстоянии от обогревателя, иначе баллон перегреется и газ взорвется.
4. Никогда не использовать с газовой пушкой баллоны, заправленные кустарным способом.
5. Не оставлять работающий прибор без наблюдения на длительное время.

Еще один важный момент — соотношение мощности газовой пушки и размеров обогреваемого помещения. Нельзя использовать слишком мощное устройство в маленькой комнате, поскольку это может легко привести к возгоранию.

В нынешнее время многие владельцы гаражей в зимний период с приходом холодов начинают задумываться над тем, чтобы сделать какое-то дополнительное отопление гаража.

Сейчас есть очень много приборов и очень много вариантов с помощью которых можно осуществить это.
Очень популярным стала газовая пушка для гаража и ее все чаще и чаще используют люди которые имеют гараж.

Но у этих газовых пушек есть один очень серьезный минус – это большие затраты энергии
, поэтому если вы решили сделать собственными руками газовую пушку для гаража, то этот фактор нужно обязательно учесть.

Итак приступаем!

Газовая пушка своими руками

Для этого нужно:

1) Сначала с помощью болгарки надо будет распилить трубу – ту трубу по которой будет подаваться газ. Это нужно сделать для того, что бы потом ее удлинить. Для того, что бы удлинить такую трубу нужно приварить другой кусок трубы, который бы подходил по сечению;

2) Потом увеличивается отверстия, через которое будет поступать воздух – приблизительно до 5 мм. Одновременно с таким действием нужно будет сделать длиннее и жиклер – приблизительно на 2 мм;

3) После этого, для того, чтобы увеличить уровень теплообмена надо будет увеличить в длину корпус. Для этого диск из металла диаметром около 80 мм нужно будет укрепить под удлинителем. После чего надо будет просверлить отверстие размером 10 мм. Таких отверстий в общем количестве должно быть 8 штук.

4) Делается хомут для того, чтобы лучше закрепить сам теплообменник, а также для того, чтобы увеличить теплоотдачу приваривается накрест две штуки металлических полос длинной 2 мм;

5) Для того, чтобы сделать теплообменник нужно будет взять металлическую трубу диаметром 8 см, которая будет иметь не очень грубые стенки. После этого к стенке трубы варится торец и делается в нем отверстие. Через это отверстие теперь надо будет пропустить удлинитель горелки. в самом конце нужно будет с помощью болтов укрепить хомут;

6) в самом же теплообменнике с помощью болгарки или других подходящих инструментов нужно будет сделать отверстие и к этому отверстию прикрепить кусок 8 сантиметровой трубы. Из этой трубы будет идти горячий воздух, который будет значительно утеплять воздух в самом гараже;

7) На втором конце теплообменника надо будет сделать автомобильный вентилятор с мощностью 12 Вольт. Он будет служить в качестве мотора так называемого, то есть прибор, который будет вырабатывать энергию для газовой пушки и с помощью которого будет выделятся тепло в воздух;

8) в самом же конце надо будет просверлить отверстия для того, чтобы можно было удобно зажигать отопление, а также придумать конструкцию на которою можно было бы установить такую самодельную сделанную собственными руками пушку.

Принцип работы газовой пушки заключается в следующем:

— Принк отверстию для разжигания подносится зажигалка;
— открывается подача газа;
— Зажигаем отопление и убираем саму зажигалку;
— включается вентиляция.

Если же вкратце о процесс изготовления газовой пушки для гаража делается при помощи следующих этапов:

— железный диск для удлинителя крепится на горелке;
— удлиняется труба с помощью которой будет подаваться газ;
— делается установка пластин из металла для того что бы улучшить процесс теплоотдачи;
— делается установка хомута на одной части удлинителя – после этого к нему приделывается теплообменник;
— собирается полностью вся грелка;
— делается отверстие в теплообменнике для того, чтобы мог выходить горячий воздух;
— приваривается кольцо на передней стороне трубы;
— крепится выключатель для вентиляции на другом конце теплообменника;
— собирается вентилятор.

А так же вы можете посмотреть видео самодельная тепловая газовая пушка из старого АГВ

Тепловая пушка является прекрасным решением для быстрого обогрева помещений, жилого, бытового, технического и сельскохозяйственного назначения. Кроме того, эти устройства часто используют многие дачники и строители как альтернативный и дополнительный источник тепловой энергии. Также хорошо себя показали тепловые пушки для решения проблем с повышенной влажностью в гаражах и подвалах.

Несмотря на сравнительно небольшую стоимость и большой выбор тепловых пушек, многие жители деревень, дачники и просто умельцы предпочитают создавать такую технику своими руками.

Самостоятельная сборка электрического теплогенератора

Сборка своими руками начинается с составления эскиза устройства, подбора необходимых деталей и инструментов. Кроме того, очень неплохо пополнить свой багаж знаний основами по электротехнике, сопромату, и физике. Эти знания не будут лишними при самостоятельной сборке тепловой пушки.

Материалы, которые понадобятся для создания электрического теплогенератора:

• Лист оцинкованного металла, толщиной 0,7-1 мм или труба из аналогичного материала, диаметром приблизительно 25 см. Труба будет являться корпусом тепловой пушки, поэтому ее диаметр подбирают исходя из величины крыльчатки и размеров ТЭНа.
• Электродвигатель с крыльчаткой. Можно приобрести любой приточный вентилятор канального типа в ближайшем специализированном магазине, а можно с успехом использовать двигатели с крыльчаткой от старого пылесоса.
• Нагревательный элемент. Более простым и безопасным вариантом будет использование готовых трубчатых ТЭН-ов от старой электропечи, мощностью 1,5 – 2 кВт. Этому нагревательному элементу на заводе была придана форма спирали, что здорово облегчит работу.
• Провод медный сечением 2 мм 2 , керамический изолятор, переключатель, кабель с вилкой питания, предохранитель на 25 А для нагревательного элемента.

Инструменты для сборки электрической тепловой пушки своими руками:

1. Заклепочная машинка.
2. Дрель со сверлами.
3. Пассатижи.
4. Отвертки.
5. Изоляционная лента.
6. Паяльник.

Приступаем к сборке. Из листа оцинковки согнуть трубу и зафиксировать ее положение заклепками. Это и будет корпус тепловой пушки. На керамический изолятор установить ТЭН и смонтировать его внутри корпуса с одного края. С другой стороны корпуса, с помощью штатных креплений установить вентилятор. После чего, при помощи проводов подключить ТЭН и вентилятор к сетевому проводу, переключателю, предусмотрев в цепи наличие предохранителя.

Важно!
При сборке следует быть осторожным и соблюдать технику безопасности. Неправильная сборка такого аппарата может привести к поражению электричеством, повреждению линии электропитания и травмам.

Такая тепловая пушка будет обладать достаточной мощностью, для обогрева небольшого помещения, площадью до 20 м 2 .

Совет
Корпус этой самодельной пепловой пушки, возможно, будет нагреваться, так что следует обязательно предусмотреть подставку их жаропрочного материала.

Самостоятельная сборка дизельного теплогенератора

Самодельная дизельная тепловая пушка состоит из трех самостоятельных конструкций – это корпус или кожух устройства, топливный бак с насосом и фильтром тонкой очистки и камеры сгорания. Как правило, топливный бак в таких устройствах располагается в нижней части аппарата.

Камера сгорания – это толстостенная труба, вполовину меньшая по диаметру чем корпус, с отверстием под форсунку с одной стороны и патрубком дымоотвода в верхней его части. Еще одним самостоятельным устройством, которое используется в дизельном теплогенераторе, является вентилятор с крыльчаткой. Именно это устройство будет создавать направленный поток воздуха, который будет обтекать разогретую камеру сгорания и выходить наружу в виде горячей воздушной струи.

Чтобы собрать дизельную тепловую пушку своими руками следует четко соблюдать последовательность действий:

1. С одного края корпуса монтируется нагнетающий вентилятор нужной производительности.
2. В кожух устанавливается и центруется камера сгорания с закрепленной в его торце форсункой. Камерой сгорания может служить оцинкованная труба нужного диаметра, запаянная с двух сторон и с проделанными технологическими отверстиями для форсунки и дымоотвода. Не следует забывать и об установке в камеру сгорания пьезоподжига. Лучше всего использовать заводской вариант, который можно приобрести в специализированных магазинах запчастей.
3. Топливный бак (лучше всего взять готовый, нужного размера и емкости) следует разместить на 15 см ниже корпуса. В полученном пространстве нужно закрепить топливный насос высокого давления (ТНВД) и топливный фильтр тонкой очистки.
4. На следующем этапе сборки нужно, соединить форсунку с насосом и фильтром красномедной отожженной трубкой, по которой будет подаваться топливо. Кроме того, следует подключить вентилятор через диммер к бытовой электросети. Это устройство можно не использовать, но именно оно позволит регулировать температуру нагретого воздуха при помощи частоты вращения лопастей вентилятора, не увеличивая расхода топлива.
5. Далее следует приварить к камере сгорания дымоотводный патрубок, по которому будут удаляться продукты горения дизельного топлива.
6. Обязательным этапом в сборке такого аппарата является осмотр специалистом готовой модели. В качестве профессионала можно пригласить знакомого моториста с ближайшего автосервиса.

Важно!
Не используйте собранное вами устройство без присмотра и для обогрева закрытых помещений.

Совет:
Дизельная тепловая пушка, собранная своими руками, является мощным и достаточно опасным теплогенератором. Если вы не имеете достаточных знаний и опыта, лучше всего воспользуйтесь заводским устройством, с встроенной защитой от перегрева и контролем пламени.

Самостоятельная сборка газового теплогенератора

Многие «Кулибины» спрашивают: как сделать своими руками, для быстрого нагрева гаража или дачного домика. Сложного в этом ничего нет, требуется немного усердия, аккуратности, наличие исходных материалов и знания принципа ее работы.
Принцип работы следующий: газ поступает из баллона в камеру сгорания, оборудованную горелкой. Сгорая, газ нагревает камеру сгорания. Воздух, подающийся вентилятором, огибает камеру сгорания, тем самым нагревается и, выходя наружу, поднимает температуру в помещении.

Для изготовления тепловой тушки на сжиженном газе потребуется:

• Труба для корпуса диаметром 180 мм и длиной 1м.
• Труба для камеры сгорания, диаметром 80 мм и длиной 1 м.
• Газовая горелка. В качестве нее можно использовать любую горелку от газового котла или самостоятельно модифицировать различные горелки для цанговых баллонов, в изобилии продающиеся в наших магазинах производителями из Поднебесной. Главное, чтобы горелка оснащалась пьезоподжигом.
• Вентилятор. Для таких работ подойдет любой осевой вентилятор с круглым фланцем для крепления в корпусе пушки.

Самодельная газовая тепловая пушка собирается так:

• По бокам более толстой трубы (корпус) с противоположных ее сторон делается два отверстия. Одно, диаметром 80 мм для приваривания патрубка выхода теплого воздуха. Второе отверстие, диаметром 10 мм для горелки, к которой будет подсоединен газовый шланг.
• Камера сгорания делается из трубы меньшого диаметра. Для жесткого ее крепления внутри корпуса необходимо приварить несколько пластин, которые будут центровать камеру сгорания.
• Из металлического листа следует вырезать заглушку, по диаметру корпуса и с отверстием для камеры сгорания. По сути, заглушка будет закрывать образовавшийся зазор между корпусом и камерой сгорания. Далее все следует собрать вместе, приварить ребра камеры сгорания к внутренней поверхности корпуса, вварить патрубок для выхода теплого воздуха и заглушку на корпус со стороны выхода воздушного потока.
• Следующим этапом будет установка горелки в камеру сгорания и жесткий ее крепеж.
• Установка вентилятора не должна вызвать никаких сложностей. Обычно они продаются уже со штатным креплением или отверстиями во фланце.

Теперь осталось подсоединить к электросети вентилятор и подать питание на пьезоэлемент. Также нужно подсоединить газовый шланг к горелке, тщательно зафиксировав его хомутом. После всех приготовлений и проверки, сделанная своими руками газовая тепловая пушка готова к применению.

Которую нередко применяют для просушки подвалов и гаражей, обогрева складских помещений, также их используют для недостроенных сооружений. Такой нужный в бытовом плане прибор вполне можно изготовить своими руками, только стоит вначале определиться с выбором топлива.

Как сделать электрический вариант тепловой пушки?

Она считается самой простой конструкцией среди имеющихся вариантов таких приборов. Для ее изготовления не потребуется много затрат. При ее использовании не выделяется никаких вредных веществ.

Обогревательным элементом прибора выступает воздушный ТЭН, который повторяет изгибы корпуса.

Конструкция пушки представляет собой пустотелый цилиндр, с одной стороны которого расположен вентилятор, а с другой электрический — ТЭН. Проходя сквозь него, воздух нагревается и поступает в помещение. Таким устройством можно пользоваться в любом закрытом помещении, в котором предусмотрены электрические розетки.

Для изготовления обогревательного аппарата понадобится:

• спираль любого нагревательного прибора. Может подойти та, что расположена на старой электрической плитке или утюге;
• вентилятор;
• асбестовая труба или листовой металл для корпуса обогревателя;
• выключатели;
• клеммы;
• электродвигатель небольшой мощности;
• провода;
• колодки для крепления спирали.

Ход выполнения работ:

• Обрезать спираль, чтобы усилить ее теплоотдачу.
• Закрепить спираль в асбестовой трубе с одной ее стороны, а со второй — зафиксировать вентилятор.
• Прикрепить к спирали провода, которые будут подключаться к сети.
• Подключить реостат, регулирующий степень накала.
• Надеть на электродвигатель пропеллер и вмонтировать его в трубу.

Подвод питания вентилятора и спирали выполняется отдельно.

Как сделать тепловую пушку из подручных средств, можно увидеть на видео:

Изготовление газовой тепловой пушки

Также как и предыдущий вариант, такая конструкция имеет цилиндрический корпус, выполненный из металла. По законам аэродинамики круглое сечение является оптимальным, а металл обладает высокой теплопроводностью, за счет него нагретый воздух передается из корпуса в помещение.

Пушки разделяются на два вида:

• Прямого нагрева

  . Внутри цилиндра расположена газовая горелка с круглым сечением, она со всех сторон обдувается вентилятором. Тепло на выходе смешивается с продуктами горения и выходит через корпус пушки с противоположной стороны. Получается, что газы также попадают в помещение, что многих владельцев жилья не устраивает. Такие аппараты можно использовать только в гараже, цехах или хозпостройках с большими площадями, где они не могут нанести вред человеку.
• Непрямого действия

  . Имеет встроенную систему непрямого действия, которая отделяет дымовые газы, тепло от них передается продуваемому воздуху в специально предусмотренном теплообменнике. Таким образом, газ и воздух не контактируют между собой. Воздух после обогрева покидает теплообменник через второй проем в корпусе. Сгоревшие продукты отводятся через боковой патрубок, присоединенный к трубе дымохода.

Питание такого аппарата происходит сжиженным газом. Подключать его к центральной магистрали газоснабжения нельзя без соответствующих разрешений. Контроль над подачей топлива осуществляется при помощи газового клапана, который гарантирует безопасность аппарата.

Ход выполнения газовой пушки своими руками следующий:

• Удлинить газовую горелку с помощью трубы подходящего диаметра.
• Увеличить отверстие горелки на 5 мм, а также отверстие для подачи газа на 2 мм.
• Изготовить теплообменник, он должен быть в виде трубы, в один его конец завести удлинитель от горелки.
• Закрепить конструкцию хомутами.
• Прорезать отверстие для выхода горячего воздуха в помещение и приварить к нему трубу нужного диаметра.
• Установить с противоположной стороны трубы вентилятор.
• Высверлить отверстие для разжигания топлива. Предусмотреть регулировочный вентиль.

Имея необходимые навыки и ориентируясь немного в работе пушки, можно создать ее из имеющихся материалов. Один из таких устройств представлен в видео:

Тепловая дизельная пушка своими руками

Для тех помещений, где нет возможности провести электричество, при необходимости обогрева в холодный период применяются обогреватели на дизельном топливе. Модель такой пушки изготовить сложнее, чем предыдущие виды, но следуя пошаговой инструкции вполне возможно, только нужно иметь начальные навыки сварочного дела.

Дизельная пушка состоит из двух корпусов:

• нижний бак предназначен для топлива;
• верхнее устройство выступает камерой сгорания, которая заканчивается вентилятором.

Топливо при сгорании обогревает воздух, который через вентилятор поступает в комнату. Для работы последнего предусмотрена установка электродвигателя, питание к которому подводится отдельно.

Ход выполнения дизельной пушки:

• Выполнить нижний корпус. Он должен находиться на расстоянии не более 15 см от верхней части. Чтобы он не перегревался, для него нужно выбрать материал с низкой теплопроводностью. Если не найдется подходящего можно взять металлический бак и обмотать его теплоизоляционным материалом.
• Изготовить верхний корпус. Для него подойдет отрезок широкой стальной трубы. Закрепить в нем форсунку с топливным насосом. На его торцах установить защитные сетки.
• Изготовить камеру сгорания. Ее монтаж осуществляется по центру верхнего корпуса пушки. Выполняется камера в виде металлического цилиндра, диаметр которого выбирается на 2 раза меньше, чем габариты корпуса.
• Установить соединительную трубку, через которую будет осуществляться подача топлива и его розжиг, после нее устанавливается фильтр.
• Приварить вертикальную трубу, сквозь нее будут выводиться продукты сгорания дизельного топлива.

Такой агрегат рассчитан на обогрев помещения площадью в 600 м2, для его заправки понадобится около 10 литров жидкого топлива.

Тепловая пушка на дровах своими руками

Рассматриваемый агрегат выполнен из старого газового баллона, который сохраняет свое привычное горизонтальное положение, с отдельной камерой для нагревания воздуха, подаваемого в нее принудительно.

Работа тепловой пушки заключается в следующем:

• Загружается топливо в камеру горения.
• Как только воздух нагреется, включится вентилятор, который будет подключен к патрубку нагревательной камеры горфрой.
• Внутри баллона имеется горизонтальная перегородка, за счет того, что она воспринимает наибольшую тепловую нагрузку, воздух нагревается довольно быстро.
• Горячий воздух, поступающий из второго патрубка, сможет обогреть любую точку помещения.

Нагнетающим прибором в этом устройстве является вентилятор, выбор которого зависит от площади помещения: для маленькой комнаты подойдет кулер, находящийся в компьютерном системном блоке. Для средних габаритов жилья можно использовать бытовые вентиляторы, расположенные в вытяжках.

Ход выполнения пушки на дровах:

• Отрезать от баллона верхнюю часть, это нужно выполнить по сварочному шву. Для более мощной конструкции необходимо обрезать верх ниже сварочного шва. Перед этим нужно выкрутить вентиль, и чтобы оставшийся пропан не взорвался, заполнить его водой. Если этого не выполнить, то работа с болгаркой будет опасной.
• Изготовить дополнительные детали. Вырезать из металла круг размером около 300 мм, он будет исполнять роль перегородки. Для дверок нужно выполнить обрамление в виде полоски шириной 80 мм. Если материал останется, то из него можно нарезать небольшие полосы, которые пойдут для теплообменных ребер.
• Выполнить колосниковую решетку, подгоняя длину ее прутьев под размер баллона, затем расположить ее в нижней его части.
• Обрезать проемы для установки загрузочной дверцы. В них вставляется обрамление дверец, они представляют собой сварную конструкцию из полос. Предварительно следует подготовить дверцы, приварив к ним петли и ручки.
• Изготовить воздушную камеру. Подготовленный металлический круг уложить вместо отрезанной верхней части и приварить наглухо. Прикрепить в ней вентилятор и приварить ребра.
• Установить дымоходный патрубок.

Тепловая пушка на отработанном масле своими руками (видео)

Даже уже использованная жидкость может стать отличным топливом для обогревательного аппарата. В приведенном ролике рассмотрено такое устройство, в котором использован принцип горелки Бабингтона:

Самодельная пушка представляет собой теплообменник, в котором имеется две дверцы: одна в передней его части, а другая в боковой для прочистки камеры. К ней подключена целая система по продувке, для нее используется стандартный вентилятор №2. После нагревания внутри камеры пушки воздух подается в комнату температурой от 60 до 90 градусов.

Модульная система агрегата дает возможность заменить любой его узел без демонтажа всей конструкции. Разжигают печку вручную — чтобы она работала, нужно создать оптимальное давление равное от 1 до 3 кг/см2. На видео продемонстрирован процесс розжига и горения пушки.

Все приведенные варианты исполнения тепловых пушек можно сделать самому, если есть желание и необходимые подручные материалы. Они эффективно смогут обогреть любое жилье, главное выбирать вариант на доступном топливе, чтобы отопление происходило экономно.

В холодную погоду, одним из наиболее эффективных устройств для обогрева помещения является газовая пушка. Она способна достаточно быстро согреть любую комнату в квартире, частном дома или коттедже, офисе и т.д. Газовая пушка своими руками изготовляется достаточно просто. Она отличается высоким КПД, солидной мощностью и небольшим расходом электроэнергии. Кроме того, стоимость ее изготовления и расходы на ее последующую эксплуатацию будут достаточно небольшими.

Как изготовить самостоятельно

Газовые пушки стали активно использоваться в нашей стране сравнительно недавно. Как уже упоминалось, это устройство отлично подходит для отопления различных помещений. Особенно популярна она для отопления зданий не умеющих газоснабжения. Например, загородных домов, дачных домиков, гаражей и т.д.

Газовая пушка обладает следующими достоинствами:

• мобильностью;
• безопасностью в эксплуатации;
• небольшими размерами;
• большим КПД;
• простотой в монтаже и демонтаже;
• хорошей мощностью;
• возможностью регулировать температуру.

Существенно влияет на популярность газовой пушки и ее объективная и разумная стоимость. Тем более что изготовить ее самостоятельно, будет значительно дешевле чем купить готовое заводское изделие.

Принцип работы и сфера применения

Внимание:
Газовая тепловая пушка является достаточно универсальным отопительным устройством.

Ведь если ее подключить к централизованному теплоснабжению, можно добиться качественного отопления всего частного дома. То есть, она эффективно способна заменить отопительную систему. Обогрев здания при этом, будет ничем не хуже.

Топливом газовой пушки чаще всего является бутан или пропан. Кстати, при процессе сгорания топлива практически отсутствует какой-либо запах. Это еще одно преимущество этого отопительного устройства.

Благодаря наличию в этом устройстве многоуровневой защитной системы, можно гарантировать защиту от утечки газа. Корпус пушки обычно делается из прочных видов металла, которые отличаются устойчивостью к различным механическим повреждениям.

Изготовленная тепловая пушка своими руками может использоваться не только для обогрева помещения, но и для просушки какой-либо поверхности. Например, это может быть нанесенная на стену штукатурка, недавно залитый бетон и т.д.

Благодаря тому, что ее мощность достаточно большая с ее помощью можно эффективно обогреть помещение большого размера. В частности, ангар или склад. Способна она применяться и в местах массового скопления людей.

Так как это устройство оснащено термостатом, который отвечает за контроль температуры в помещении, а также за включение и выключение, то вмешательства человека в работу тепловой пушки практически не требуется. Она почти не выделяет при работе угарного газа. Его количество не больше чем при работе обычной печки.

В состав газовой пушки входят следующие элементы:

• автоматический прибор-контроллер;
• теплообменник;
• вентилятор.

Применение этого устройства для обогрева дает возможность неплохо сэкономить. Ведь затраты электроэнергии для его работы совсем незначительны. Она требуется лишь для вращения вентилятора.

Принцип работы тепловой пушки следующий: теплообменник при горении газа нагревается. Воздух, который движется благодаря вентилятору проходя через теплообменник, становится теплым и распространяясь по помещению обогревает его.

Виды газовых пушек

Внимание:
Газовые пушки делятся на два типа: с прямым или не с прямым нагревом.

В первом случае, их конструкция достаточно простая и они нередко изготавливаются самостоятельно. Хотя, многие предпочитают покупать заводские изделия. Ведь их стоимость вполне доступна.

Газовые пушки с прямым нагревом отличается наличием открытой горелкой, которая ничем не изолируется. Из-за этого при обогреве помещения в него попадает не только теплый воздух, но и продукты горения газа.

Газовая пушка с прямым нагревом отличается компактностью и высоким КПД. Но так как при работе этого устройства выделяются продукты горения, то при обогреве жилого помещения следует заблаговременно позаботиться о наличии качественной и устойчивой вентиляции.

Второй вид газовых пушек работает по принципу непрямого нагрева. Главное их отличие от рассмотренного выше вида, в наличии изолированной камеры сгорания. С помощью особых патрубков, подсоединенных к общему дымоходу, выводятся продукты сгорания. Этот вид газовых пушек идеален для жилых помещений или мест массовых скоплений людей.

Кроме газовых пушек, имеющих прямой или непрямой нагрев, на рынке климатической техники можно найти мобильные, а также портативные пушки для работы которых требуются . Эти разновидности тепловых пушек снабжены специальными ручками и колесами. Они позволяют добиться их более удобной эксплуатации и транспортировки. Но при использовании портативных или мобильных газовых пушек, следует в точности придерживаться всех правил техники безопасности.

Продолжительность работы подобных устройств обогрева, напрямую зависит от объема баллона с газом. Расход топлива в среднем составляет от 0,6 до 7 литров в час. Чтобы добиться большего времени автономной работы, эти разновидности тепловых пушек снабжаются специальными переходниками. Они дают возможность подключить устройство обогрева сразу к нескольким баллонам.

Некоторые модели тепловых пушек имеют терморегулятор. Его наличие позволяет отключаться при достижении в комнате заданной температуры. Как показывает практика, благодаря применению тех или иных видов газовых пушек, можно добиться существенной экономии.

Необходимые инструменты и материалы

Приняв решение сделать газовую пушку своими руками, следует заранее подготовить необходимые материалы и инструменты. Итак, вам потребуется:

• стальной лист;
• металлическая труба для подачи топлива;
• болгарка;
• дрель с набором сверл по металлу;
• вентилятор, к примеру, мощностью не менее 12 вольт;
• металлическая полоска толщиной не менее 2 миллиметров;
• арматура для изготовления подставки для пушки;
• металлическая труба, нужная для изготовления теплообменника толщиной примерно 8 миллиметров.

Этапы изготовления

Несмотря на то что на рынке отопительных устройств имеется множество моделей газовых пушек, достаточно много людей, предпочитают изготавливать их собственноручно. Ведь с ее помощью можно качественно обогреть свой гараж или дом. Ее изготовлений включает в себя несколько этапов:

Вначале с помощью болгарки разрезаем трубу, по которой в систему будет подаваться газ. Это требуется чтобы при необходимости, можно было сделать ее длиннее, приварив к ней аналогичную трубу такого же диаметра.

После этого делаем ранее просверленные на трубе отверстия, большего диаметра. Он должен составлять около 5 миллиметров. С их помощью будет подаваться топливо. Жиклер следует сделать длиннее на 2 миллиметра.

Далее, для улучшения теплообмена нужно сделать большей длину корпуса. Для этого требуется металлический диск, который следует закрепить над удлинителем. После чего делаем 8 отверстий диаметром по 10 миллиметров каждое.

Покончив с этим, переходим к изготовлению хомута. На нем будет крепиться теплообменник. Чтобы добиться лучшего теплообмена, следует приварить две стальных пластины в виде креста.

Теперь изготовляем теплообменник. Для этого потребуется металлическая труба с не слишком толстыми стенками. Привариваем к стенке торец, в котором делаем отверстие. Оно требуется чтобы пропустить удлинитель горелки. После этого закрепляем хомут при помощи болтов.

Внимание:
После этого, при помощи болгарки делаем в корпусе теплообменника отверстие, к которому крепим отрезок трубы длиною 8 сантиметров. Она требуется для выхода в помещение из газовой пушки теплого воздуха.

Следующий этап – это установка вентилятора. Чаще всего используют обычный автомобильный вентилятор, мощность которого должна составлять не менее 12 Вт. Его следует монтировать в конце корпуса теплообменника. Благодаря вентилятору тепло будет довольно быстро передаваться в помещение.

В завершении нужно будет с помощью дрели сделать отверстия для удобного поджига газа. Также следует заранее определиться с той конструкцией, на которой будет находиться газовая пушка. Обычно ее делают из арматуры.

Корпус и испытание работы

Качественные тепловые пушки своими руками должны иметь надежный и прочный корпус. Лучше всего для его изготовления использовать трубу, которую делаем самостоятельно. Для этого потребуется стальной лист нужного размера и толщины свернуть в трубу. Для крепления можно воспользоваться соединительными замками или обычными болтами.

После того как тепловая пушка готова, необходимо проверить ее работоспособность. Делаем это следующим образом:

1. Подносим зажженную спичку к отверстию для розжига.
2. Открываем вентиль для поступления газа.
3. Зажигаем газ.
4. Включаем вентилятор.

Если газовая пушка работает, поздравляем, вы все делали правильно. Но помните, во время ее эксплуатации, следует придерживаться правил безопасности.

Изготовив газовую пушку своими руками, вы сможете не только неплохо сэкономить, но и эффективно обогреть помещение любой площади за достаточно короткий промежуток времени. Сделать это устройство вовсе не сложно. Для этого требуются лишь нужные материалы, инструменты и соблюдение всех рекомендаций.

Как «газовая пушка Евдокимова». Это очень эффективное и полезное устройство, когда требуется быстро обогреть помещение в холодное время года. Помимо всего прочего такая пушка способна работать автономно, для ее работы достаточно автомобильного аккумулятора на 12В, а также баллона с газом. Но любители подобных самоделок не остановились на этом и решили сделать это устройство еще более эффективным. В статье будет рассмотрен вариант, как можно улучшить подобное устройство.

Самое главное, что теперь появилось у пушки – это заслонка, которая позволяет проще запускать и контролировать устройство.

Процесс изготовления:

Шаг первый. Создание заслонки

Чтобы пушку было удобно поджигать и регулировать интенсивность выхода тепла, на нее было решено установить заслонку. Изготавливается она очень просто. Берется металлический прут подходящего диаметра и в нем делается продольный разрез. Один конец прута загибается таким образом, чтобы образовалась ручка. В самой оси нужно просверлить два отверстия и нарезать в них резьбу под болты.

Заслонка изготавливается из тонколистовой стали, она фиксируется с помощью винтов. Чтобы заслонка открывалась и закрывалась с некоторым натяжением, на нее устанавливается пружина и шайба.

Шаг второй. Доработка горелки

Чтобы топливо сгорало лучше, нужно немного переделать горелку. Для этих целей автор установил в трубу 80 мм специальный вкладыш. Как он выглядит, можно увидеть на фото.

Шаг третий. Герметизация системы

Чтобы с пушки не выходило лишнее тепло, и не тратилась зря энергия, было приятно ее хорошо заизолировать. Речь идет о том месте, где малая труба выходит из большой. Здесь есть щель, чтобы ее закрыть, нужно сделать специальную крышку, она будет крепиться на саморезах. Ну а в качестве изоляционного материала применяется асбестовый шнур.

Шаг четвертый. Проверка пушки

Помимо всего прочего пушка была оснащена еще и более мощным вентилятором, это бытовой пропеллер для ванной комнаты, работающий от питания в 220В. Запускается пушка при закрытой заслонке, а когда достигается устойчивое горение, заслонку можно открывать. Для поджога используется длиная газовая зажигалка.

Эксперимент показал, что пушка способна выдавать горячий воздух с температурой до 70-ти градусов. Конечно же, здесь все зависит от его начальной температуры. По словам автора, такая пушка без проблем может отапливать

Едва ли зимой существуют более насущные проблемы, чем проблемы с качественным отоплением объектов. Для их решения используется специальное оборудование, одним из наиболее распространенным среди него является тепловая пушка, в частности, газовая. Сегодня мы поговорим о том, как изготавливить газовую пушку своими руками и можно ли это сделать в принципе.

Отметим, что тепловые газовые пушки стали очень популярными у нас в последнее время. И причиной тому не только специфичный климат, но и достаточно большое количество дач и загородных домов. Словом, у таких устройств есть масса преимуществ.

• Достаточно быстрый монтаж/демонтаж.
• Они безопасны.
• После установки они сразу же готовы к обогреву.
• Они мобильны и компактны.
• Воздух во всем помещении прогревается очень быстро.
• Вы сможете самостоятельно регулировать режим температуры.
• Наконец, внушительный КПД.

Принцип работы и применение газовой пушки

Если подключить пушку к централизованному газоснабжению, то она превращается в полноценное стационарное устройство, которое в частном доме вполне может заменить целую отопительную систему без какого-либо ущерба качеству обогрева. Касаемо используемого топлива, то в большинстве случаев это пропан-бутан.

Обратите внимание! При сгорании газа не выделяется практически никакого запаха.

Более того, многоуровневая система защита, которая имеется в приборах, полностью исключает утечку газа. Более «продвинутые» модели имеют особое покрытие корпуса, которое защищает его от повреждений.

Благодаря газовым пушкам можно не только отапливать, но и оперативно высушивать какие-либо поверхности – к примеру, штукатурку, свежезалитый бетон и прочее, а высокая производительность дает возможность использовать устройство в больших помещениях – складах, ангарах – и в местах скопления людей. Этот прибор действительно моно включить и забыть, ведь контроль температуры, включение/выключение инициирует термостат. Наконец, по количеству угарного газа газовая пушка не превышает обычную плитку.

О том чем еще можно отапливать производственные помещения,

Все устройства подобного рода состоят из стандартных элементов:

• теплообменника;
• автоматического прибора-контроллера;
• вентилятора.

Характерно то, что прибор требует очень мало электроэнергии – ведь она нужна лишь для того, чтобы вращался вентилятор. Когда газ горит, теплообменник при этом прогревается. Воздух, движимый вентилятором, проходит через теплообменник, нагревается и распространяется по всему отапливаемому помещению.

Разновидности газовых пушек

Воздух может нагреваться одним из двух способов:

1. прямым нагревом;
2. непрямым.

Газовыми пушки (своими руками или заводского производства) с прямым нагревом имеют достаточно простую конструкцию, отчего и стоимость их невысокая. В них горелка ничем не изолируется, так что в помещение, помимо прогретого воздуха, попадают и продукты сжигания газа. По этой причине прибор компактен и демонстрирует хороший КПД. Но если его и использовать для обогрева жилого помещения, то нужно сначала позаботиться о том, чтобы в нем (помещении) была хорошая вентиляционная система, которая отводила бы продукты горения.

Пушки, функционирующие по непрямому принципу, оборудуются изолированными камерами сгорания. В них имеются специальные патрубки, которыми эти продукты отводятся и которые подсоединяются к общему дымоходу. Они идеально подходят для любого типа помещений, где собирается много людей.

Все это – описание стационарных пушек, но кроме них, существуют и пушки портативные или мобильные. Они используются вместе с газовыми баллонами. Дабы было удобно транспортировать и эксплуатировать прибор, на нем есть специальные колеса и ручки.

Обратите внимание! Мобильные пушки требуют четкого соблюдения правил безопасности.

Время работы таких приборов диктуется только объемом газового баллона, расход топлива
колеблется в диапазоне 0.6-7 л. в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении.

Что потребуется в работе

Итак, вы решили, что ваша газовая пушка своими руками будет изготовлена. Что ж, это понятно, поскольку экономически выгодно. Но одного желания мало, потребуется и следующий перечень инструментов, материалов.

• Металлическая труба для подачи топлива в систему.
• Дрель со сверлами по металлу.
• Болгарка.
• Лист стали.
• Полоски металла толщиной в 2 миллиметра.
• Восьмимиллиметровая железная труба, необходимая для создания обменника тепла.
• Вентилятор от автомобиля, его мощность должна составлять минимум 12 вольт.
• Арматура для сооружения, на котором будет размещаться пушка.

Газовая пушка своими руками

Подобного рода приборы представлены сегодня широчайшим ассортиментом моделей от разных стран. Используются они у нас в основном для отопления гаражей. Но до того, как начнет создаваться газовая пушка своими руками, еще раз напомним, что она потребляет немало электроэнергии.

Возможно вас так же заинтересует статья о том как устроенно электрическое

Итак, пошаговая технология изготовления прибора.

Первый этап.
Для начала распиливаем «болгаркой» трубку – именно по ней будет газ будет поступать в систему. Эти меры необходимы для дальнейшего удлинения трубы – дабы сделать это, мы привариваем любую еще одну трубу, имеющую аналогичный диаметр.

Третий этап.
Когда с этим покончено, увеличиваем длину корпуса – это необходимо для увеличения теплообмена. Для этого нам потребуется металлический диск (? 8 сантиметров), который мы закрепим непосредственно под удлинителем. Затем просверливается дырка с? 1 сантиметр, в общей сложности нам потребуется восемь отверстий аналогичного характера.

Четвертый этап.
Изготавливаем хомут, которым будет закрепляться сам теплообменник. После этого привариваем две металлические пластины по 2 миллиметра каждая в виде креста – это тоже нужно для повышения теплообмена.

Пятый этап
. Сооружаем теплообменник. Берем для этого железную трубу с? 8 сантиметров, ее стенки должны быть не слишком толстыми. После этого на стенку трубы привариваем торец, в котором, в свою очередь, просверливаем отверстие. Сквозь него мы пропустим удлинитель от горелки, а в окончании хомут нужно дополнительно укрепить болтами.

Шестой этап
. Продолжаем работать с обменником тепловой энергии. Проделываем в его корпусе отверстие (используя для этого болгарку), к которому крепится отрезок восьмисантиметровой трубки. Из нее в помещение будет выходить прогретый воздух.

Седьмой этап
. Далее берем обычный вентилятор из автомобиля, имеющий мощность не менее 12 вольт, и устанавливаем его на втором конце корпуса обменника. Это будет у нас своего рода мотор, другими словами, приспособление, вырабатывающее энергию для нашего прибора, посредством него тепло будет передаваться в отапливаемое помещение.

Восьмой этап
. Последним этапом работ станет просверливание отверстий, необходимых для того, чтоб поджигать газ было более удобно. Более того, потребуется еще и продумать конструкцию, где, собственно, и будет размещаться газовая пушка своими руками. Можно использовать для этого железную арматуру, сварив из нее своего рода раму.

Пробный запуск

Для использования пушки нужно произвести некоторые процедуры.

1. Зажигаем зажигалку, поднеся ее к отверстию для разжигания топлива.
2. Открываем вентиль, дабы газ начал поступать.
3. Когда газ загорится, убираем зажигалку обратно.
4. Включаем вентилятор.

Если же вкратце рассмотреть технологию изготовления такого рода тепловой пушки, то выглядит она следующим образом:

1. крепим на горелке металлический диск-удлинитель;
2. удлиняем трубу, необходимую для газоснабжения прибора;
3. устанавливаем железные пластинки, необходимые для улучшения теплоотдачи;
4. устанавливаем хомут с одной стороны удлинителя, после этого необходимо закрепить собственно теплообменник;
5. собираем все устройство грелки целиком;
6. проделываем в теплообменнике дырочки для того, чтобы сквозь них выходил горячий воздух;
7. на второе окончание трубы привариваем металлическое кольцо;
8. на теплообменник устанавливаем выключатель, который будет включать/выключать вентилятор;
9. непосредственно сборка вентилятора.

Не стоит забывать о том, что газовая пушка своими руками нуждается еще и в корпусе. Этот корпус, как известно, более всего походит на обычную трубу, так что мы вполне можем изготовить его собственноручно. Для этого берем не слишком толстый лист стали, обрезаем, дабы придать ему необходимых размеров, и сворачиваем в трубу.

Дабы соединить между собой края листа, можно прибегнуть к методу соединительного замка. Если по той или иной причине вы не можете этого сделать, то воспользуйтесь обычными закрепительными болтами.

В заключение

Что же, вот мы и рассмотрели особенности, принцип работы и технологию изготовления такого прибора, как газовая тепловая пушка. Это устройство имеет большую популярность в виду экономичности и возможности обогрева помещений с большой площадью в рекордно короткое время. Сделать его можно и собственноручно, достаточно иметь перечень необходимые инструментов, материалов, а также немного терпения.

Которую нередко применяют для просушки подвалов и гаражей, обогрева складских помещений, также их используют для недостроенных сооружений. Такой нужный в бытовом плане прибор вполне можно изготовить своими руками, только стоит вначале определиться с выбором топлива.

Как сделать электрический вариант тепловой пушки?

Она считается самой простой конструкцией среди имеющихся вариантов таких приборов. Для ее изготовления не потребуется много затрат. При ее использовании не выделяется никаких вредных веществ.

Обогревательным элементом прибора выступает воздушный ТЭН, который повторяет изгибы корпуса.

Конструкция пушки представляет собой пустотелый цилиндр, с одной стороны которого расположен вентилятор, а с другой электрический — ТЭН. Проходя сквозь него, воздух нагревается и поступает в помещение. Таким устройством можно пользоваться в любом закрытом помещении, в котором предусмотрены электрические розетки.

Для изготовления обогревательного аппарата понадобится:

• спираль любого нагревательного прибора. Может подойти та, что расположена на старой электрической плитке или утюге;
• вентилятор;
• асбестовая труба или листовой металл для корпуса обогревателя;
• выключатели;
• клеммы;
• электродвигатель небольшой мощности;
• провода;
• колодки для крепления спирали.

Ход выполнения работ:

• Обрезать спираль, чтобы усилить ее теплоотдачу.
• Закрепить спираль в асбестовой трубе с одной ее стороны, а со второй — зафиксировать вентилятор.
• Прикрепить к спирали провода, которые будут подключаться к сети.
• Подключить реостат, регулирующий степень накала.
• Надеть на электродвигатель пропеллер и вмонтировать его в трубу.

Подвод питания вентилятора и спирали выполняется отдельно.

Как сделать тепловую пушку из подручных средств, можно увидеть на видео:

Изготовление газовой тепловой пушки

Также как и предыдущий вариант, такая конструкция имеет цилиндрический корпус, выполненный из металла. По законам аэродинамики круглое сечение является оптимальным, а металл обладает высокой теплопроводностью, за счет него нагретый воздух передается из корпуса в помещение.

Пушки разделяются на два вида:

• Прямого нагрева

  . Внутри цилиндра расположена газовая горелка с круглым сечением, она со всех сторон обдувается вентилятором. Тепло на выходе смешивается с продуктами горения и выходит через корпус пушки с противоположной стороны. Получается, что газы также попадают в помещение, что многих владельцев жилья не устраивает. Такие аппараты можно использовать только в гараже, цехах или хозпостройках с большими площадями, где они не могут нанести вред человеку.
• Непрямого действия

  . Имеет встроенную систему непрямого действия, которая отделяет дымовые газы, тепло от них передается продуваемому воздуху в специально предусмотренном теплообменнике. Таким образом, газ и воздух не контактируют между собой. Воздух после обогрева покидает теплообменник через второй проем в корпусе. Сгоревшие продукты отводятся через боковой патрубок, присоединенный к трубе дымохода.

Питание такого аппарата происходит сжиженным газом. Подключать его к центральной магистрали газоснабжения нельзя без соответствующих разрешений. Контроль над подачей топлива осуществляется при помощи газового клапана, который гарантирует безопасность аппарата.

Ход выполнения газовой пушки своими руками следующий:

• Удлинить газовую горелку с помощью трубы подходящего диаметра.
• Увеличить отверстие горелки на 5 мм, а также отверстие для подачи газа на 2 мм.
• Изготовить теплообменник, он должен быть в виде трубы, в один его конец завести удлинитель от горелки.
• Закрепить конструкцию хомутами.
• Прорезать отверстие для выхода горячего воздуха в помещение и приварить к нему трубу нужного диаметра.
• Установить с противоположной стороны трубы вентилятор.
• Высверлить отверстие для разжигания топлива. Предусмотреть регулировочный вентиль.

Имея необходимые навыки и ориентируясь немного в работе пушки, можно создать ее из имеющихся материалов. Один из таких устройств представлен в видео:

Тепловая дизельная пушка своими руками

Для тех помещений, где нет возможности провести электричество, при необходимости обогрева в холодный период применяются обогреватели на дизельном топливе. Модель такой пушки изготовить сложнее, чем предыдущие виды, но следуя пошаговой инструкции вполне возможно, только нужно иметь начальные навыки сварочного дела.

Дизельная пушка состоит из двух корпусов:

• нижний бак предназначен для топлива;
• верхнее устройство выступает камерой сгорания, которая заканчивается вентилятором.

Топливо при сгорании обогревает воздух, который через вентилятор поступает в комнату. Для работы последнего предусмотрена установка электродвигателя, питание к которому подводится отдельно.

Ход выполнения дизельной пушки:

• Выполнить нижний корпус. Он должен находиться на расстоянии не более 15 см от верхней части. Чтобы он не перегревался, для него нужно выбрать материал с низкой теплопроводностью. Если не найдется подходящего можно взять металлический бак и обмотать его теплоизоляционным материалом.
• Изготовить верхний корпус. Для него подойдет отрезок широкой стальной трубы. Закрепить в нем форсунку с топливным насосом. На его торцах установить защитные сетки.
• Изготовить камеру сгорания. Ее монтаж осуществляется по центру верхнего корпуса пушки. Выполняется камера в виде металлического цилиндра, диаметр которого выбирается на 2 раза меньше, чем габариты корпуса.
• Установить соединительную трубку, через которую будет осуществляться подача топлива и его розжиг, после нее устанавливается фильтр.
• Приварить вертикальную трубу, сквозь нее будут выводиться продукты сгорания дизельного топлива.

Такой агрегат рассчитан на обогрев помещения площадью в 600 м2, для его заправки понадобится около 10 литров жидкого топлива.

Тепловая пушка на дровах своими руками

Рассматриваемый агрегат выполнен из старого газового баллона, который сохраняет свое привычное горизонтальное положение, с отдельной камерой для нагревания воздуха, подаваемого в нее принудительно.

Работа тепловой пушки заключается в следующем:

• Загружается топливо в камеру горения.
• Как только воздух нагреется, включится вентилятор, который будет подключен к патрубку нагревательной камеры горфрой.
• Внутри баллона имеется горизонтальная перегородка, за счет того, что она воспринимает наибольшую тепловую нагрузку, воздух нагревается довольно быстро.
• Горячий воздух, поступающий из второго патрубка, сможет обогреть любую точку помещения.

Нагнетающим прибором в этом устройстве является вентилятор, выбор которого зависит от площади помещения: для маленькой комнаты подойдет кулер, находящийся в компьютерном системном блоке. Для средних габаритов жилья можно использовать бытовые вентиляторы, расположенные в вытяжках.

Ход выполнения пушки на дровах:

• Отрезать от баллона верхнюю часть, это нужно выполнить по сварочному шву. Для более мощной конструкции необходимо обрезать верх ниже сварочного шва. Перед этим нужно выкрутить вентиль, и чтобы оставшийся пропан не взорвался, заполнить его водой. Если этого не выполнить, то работа с болгаркой будет опасной.
• Изготовить дополнительные детали. Вырезать из металла круг размером около 300 мм, он будет исполнять роль перегородки. Для дверок нужно выполнить обрамление в виде полоски шириной 80 мм. Если материал останется, то из него можно нарезать небольшие полосы, которые пойдут для теплообменных ребер.
• Выполнить колосниковую решетку, подгоняя длину ее прутьев под размер баллона, затем расположить ее в нижней его части.
• Обрезать проемы для установки загрузочной дверцы. В них вставляется обрамление дверец, они представляют собой сварную конструкцию из полос. Предварительно следует подготовить дверцы, приварив к ним петли и ручки.
• Изготовить воздушную камеру. Подготовленный металлический круг уложить вместо отрезанной верхней части и приварить наглухо. Прикрепить в ней вентилятор и приварить ребра.
• Установить дымоходный патрубок.

Тепловая пушка на отработанном масле своими руками (видео)

Даже уже использованная жидкость может стать отличным топливом для обогревательного аппарата. В приведенном ролике рассмотрено такое устройство, в котором использован принцип горелки Бабингтона:

Самодельная пушка представляет собой теплообменник, в котором имеется две дверцы: одна в передней его части, а другая в боковой для прочистки камеры. К ней подключена целая система по продувке, для нее используется стандартный вентилятор №2. После нагревания внутри камеры пушки воздух подается в комнату температурой от 60 до 90 градусов.

Модульная система агрегата дает возможность заменить любой его узел без демонтажа всей конструкции. Разжигают печку вручную — чтобы она работала, нужно создать оптимальное давление равное от 1 до 3 кг/см2. На видео продемонстрирован процесс розжига и горения пушки.

Все приведенные варианты исполнения тепловых пушек можно сделать самому, если есть желание и необходимые подручные материалы. Они эффективно смогут обогреть любое жилье, главное выбирать вариант на доступном топливе, чтобы отопление происходило экономно.

Простейшая тепловая пушка в гараж своими руками – это несложно. Понадобиться для работы минимум расходных материалов и инструментов. Главное правильно выбрать нужный вариант топлива – газ, электрика или дизельное топливо.

Газовую пушку можно применять не только как обогреватель, но и как мощный тепловентилятор для просушки подвальных помещений и как средство для ускорения строительных и ремонтный работ, особенно в дождливую, прохладную погоду.

Название «пушка» обусловлено внешним видом прибора. Он «стреляет» потоком теплого воздуха, который нагнетается при помощи вентилятора. Нагревание воздуха происходит от спирали накаливания, которая может нагреваться при помощи разных источников питания.

Если инфракрасную и «водяную» тепловую пушку лучше покупать в магазине, то нагревательный прибор, который работает от электричества, газа или ДТ можно сделать и своими руками.

Газовая пушка своими руками для гаража

Можно изготовить газовую пушку непрямого нагрева спирали и вариант с открытым обогревом гаража. Газовая пушка идеально сушит стены и незаменима при строительных работах и в гаражах с повышенной влажностью.

Рассмотрим по этапам, как сделать простейшую пушку с открытым обогревом, которая работает от газового баллона, ее сделать самому легче:

• понадобятся следующие материалы – для корпуса выбираем огнеупорный материал (стальная труба с толстыми стенками, лучшее решение для корпуса), горелка от газового котла, вентилятор (необходимо, чтобы диаметр вентилятора соответствовал диаметру трубы корпуса), газовый баллон, шланг подачи газа с редуктором;
• в металлической трубе корпуса (длина метр, полтора, диаметр – до 18 см) нужно просверлить с двух сторон отверстия для крепления шланга подачи газа и для выхода потока горячего воздуха. Отверстия сверлим, отступая от края – 2 – 3 см, диаметр для входа подачи газа по размерам разъема шланга, диаметр отверстия для выходного патрубка – 5 см;
• камера сгорания – встраивается внутрь корпуса, это металлическая труба меньшего диаметра. К ней привариваются с внешней стороны от 4 до 8 металлических ребер пластин, которые увеличивают теплоотдачу. Дополнительно пластины прочно фиксируют камеру сгорания внутри корпуса тепловой пушки. Размеры камеры сгорания вместе с ребрами пластинами – по диаметру трубы корпуса, этот сердечник должен свободно заходить в корпус;
• камеру сгорания нужно будет прочно приварить к корпусу при помощи сварки, она должна выступать за оба края большой трубы;
• теперь нужно герметично закрыть зазор, который образовался между камерой сгорания и трубой металлического корпуса, для этого надо вырезать металлический круг нужного диаметра и ширины;
• горелку от старого газового котла или просто насадку для душа, надо установить в камеру сгорания, к ней нужно подсоединить шланг от газового баллона. Мастера советуют крепить горелку на тонкой изогнутой металлической трубке, которую надо приварить изнутри камеры сгорания;
• вентилятор крепим при помощи саморезов на прямоугольный фланец (его легче крепить, чем круглый), который фиксируем сваркой к корпусу, со стороны, противоположной камере сгорания

Важно после того. Как газовая пушка собрана проверить герметичность всех крепежей и креплений, особенно соединение шланга подачи газа.

Проще и понятней посмотреть процесс изготовления такой пушки в подробной видео инструкции

Процесс изготовления недорогой электрической тепловой пушки

Самая простая тепловая пушка своими руками – электрическая, в ней спираль нагревается от электричества, и теплый воздух при помощи вентилятора подается в помещение. По сравнению с газовой и пушкой на ДТ, электрический обогреватель не дает прямого открытого пламени, поэтому наиболее безопасен.

Единственный минус – большой расход электроэнергии. Поэтому электрические пушки удобно использовать в гараже для быстрого прогрева помещения, но не в качестве постоянного отопления в зимний период.

Процесс сборки простого электрического обогревателя для гаража:

• для корпуса берем кусок металлической или асбестовой толстостенной трубы (длина 1 – 1,5 метра, диаметр от 18 до 25 см);
• в качестве нагревательного элемента используется тепловой ТЭН на 1 или 2 кВт, количество ТЭНов выбирается в зависимости от площади гаража. Для прогрева 20 метров квадратных достаточно одного нагревательного элемента на 1 кВт и одного на 2 кВт, будет возможность регулировать интенсивность нагрева помещения.

Совет. Старый ТЭН от электроплиты или бойлера лучше сделать короче наполовину, это поможет сократить сопротивление и увеличить мощность обогревателя
.

• еще нужен мощный вентилятор и кабель на три жилы (сечение минимум 2.5);
• внутрь корпуса крепим нагревательный элемент, учитывая свободное место для установки вентилятора;
• подключаем ТЭН к кабелю. Важно не забыть сделать заземление;
• с другой стороны трубы монтируем вентилятор, подойдет обычный бытовой для ванной, но можно взять и более мощный. Основное правило – вращение крыльев вентилятора должно быть свободным, чтобы был выше КПД;
• подключение вентилятора и ТЭНов к сети должно быть раздельным.

Минус электрической тепловой пушки – быстро сжигает кислород и пересушивает воздух. Такое отопление гаража нуждается в качественной вытяжной или естественной вентиляции помещения.

Видео сюжет расскажет подробно, как сделать простую тепловую пушку без использования ТЭНов.

Тепловая пушка на ДТ

Для гаража без подключения к центральным электросетям, альтернативный вариант обогрева — самодельная тепловая пушка, работающая на ДТ. Такое отопление гаража лучше делать с прямым нагревом потока воздуха, а для удаленной строительной площадки или склада подойдет непрямой вариант прогрева воздуха.

Важно помнить, что такие обогреватели надо использовать в гараже с соблюдением мер безопасности, так как в камере сгорания сжигается ДТ, а вентилятор подает теплый воздух в помещение. Получается, что поток воздуха через открытое пламя поступает в помещение и все вредные продукты горения ДТ поступают прямо в гараж.

Как сделать тепловую пушку на дизеле быстро своими руками:

• нужен металлический бак (герметичный), из которого будем делать камеру сгорания ДТ;
• внешний корпус делаем из толстостенной металлической трубы;
• в камере сгорания располагаем трубки из огнеупорных материалов;
• еще понадобиться форсунка для подачи ДТ, насос или и вентилятор;
• в трубу устанавливаем обычный бытовой вентилятор;
• бак для ДТ нужно располагать подальше от раскаленного корпуса – расстояние метр, полтора, желательно защитить бак термоизоляцией;
• камера сгорания (труба меньшего диаметра), монтируется внутрь корпуса пушки;
• в камеру надо установить форсунку для подачи топлива (соединение металлическая огнеупорная трубка);
• искра для разжигания топлива – от стартера любого авто;
• насос или компрессор подсоединяем к топливному баку и форсунке;
• на выходе горячего воздуха нужно установить защитный отражающий экран.

В сюжете на видео можно посмотреть принцип работы самой простой горелки на ДТ. https://www.youtube.com/watch?v=MVXhEj82gVA

Из всех видов самодельных тепловых пушек для гаража, обогреватель на дизельном топливе самый опасный.

Правила использования тепловой пушки в гараже

При обогреве гаража при помощи самодельных обогревателей, особенно с открытым пламенем важно соблюдать меры пожарной безопасности:

• обязательно устройство надежной системы вентиляции в гараже, лучше принудительной;
• открытое пламя теплообменника нужно прикрыть теплоотражающим защитным экраном;
• емкости с топливом должны располагаться как можно дальше от работающего обогревателя;
• не оставляйте работающий прибор в гараже на ночь – это опасно;
• расстояние от бензобака автомобиля до пушки должно быть не меньше, чем полтора метра.

Разумно применять самодельные тепловые пушки для быстрого кратковременного нагрева помещения и не оставлять их без присмотра больше, чем на пять минут, так как риск пожара при использовании таких обогревателей очень большой.

Область применения и принцип действия

Принцип работы подобного агрегата можно сравнить с функционированием вентилятора, однако тепловая пушка выпускает в помещение не холодный, а теплый воздух.

Воздух, функционирующий внутри корпуса, разогревается от ТЭНа или горелок, работающих на различных видах топлива.

Название «пушка» вызвано как внешним сходством прибора с артиллерийским орудием, так и мощной струей разогретого воздуха, которым «выстреливает» агрегат

Тепловые пушки разных модификаций находят широкий спектр применения.

Их с успехом используют:

• в промышленности для обогрева обширных производственных и складских помещений;
• в сельском хозяйстве для поддержания комфортной температуры воздуха в парниках, оранжереях, теплицах;
• в строительстве для быстрой сушки оштукатуренных, окрашенных или отделанных другими способами комнатах;
• в быту для нагрева и просушки подсобных помещений и гаражей;
• для обогрева жилых домов при чрезвычайных обстоятельствах (например, авариях на отопительных трассах).

Существуют и другие способы использования подобных устройств, так например газовые агрегаты широко применяются при монтаже натяжных потолков.

Разновидности тепловых пушек

Существует несколько видов классификации тепловых обогревателей.

Наиболее часто их различают:

• по устройству обогревательного элемента – способу нагрева;
• по виду горючего, которое используется в качестве источника тепла.

Помимо этого, приборы также могут делиться по цели использования на промышленные и бытовые.

Классификация по методу нагрева

Хотя все теплопушки используются для увеличения температуры в помещении, в зависимости от конструкции модели процесс может осуществляться по-разному.

Устройства с прямым (непосредственным) нагревом

В подобных приборах мощный вентилятор забирает воздух из окружающей среды. Благодаря непосредственному контакту с нагревательным элементом, воздушная масса приобретает высокую температуру, после чего она «выбрасывается» в комнату через специальное отверстие.

На схеме изображено схематичное устройство современных тепловых пушек, имеющих открытый и непрямой нагрев, с обозначением главных элементов конструкций (+)

Такие агрегаты отличаются относительно невысокой стоимостью и имеют солидный КПД, однако им не хватает экологичности. Все образовавшиеся продукты сгорания выходят в атмосферу, что может быть не только неприятно, но и опасно для людей, находящихся в комнате.

Чтобы этого не случилось, помещения, где используются такие приборы, необходимо регулярно проветривать либо, что намного лучше, организовать в них принудительную вентиляцию.

Тепловые пушки с непрямым нагревом

Подобные приспособления имеют более сложную конструкцию, в которой предусмотрен теплообменник, где тепло отделяется от вредных продуктов сгорания. Последние отправляются в специальную трубу, подсоединенную к дымоходу, через который выхлопы выводятся из помещения на улицу.

В устройствах с косвенным нагревом в качестве отопительного элемента служит кольцевой теплообменник. Наличие дымохода осложняет передвижение подобных агрегатов, поэтому чаще всего они используются в качестве стационарных источников тепла (+)

Хотя подобные устройства стоят дороже, а их коэффициент полезного действия несколько ниже, чем у приборов с открытой горелкой, они все же пользуются большим спросом благодаря экологичности и безопасности в использовании.

Конкретную модель тепловой пушки следует выбирать с учетом планируемого использования. Варианты с прямым нагревом подойдут для отопления обширных безлюдных пространств (подвалов, складов).

Если прибор предполагается применять в помещениях, где находятся люди, например, производственных цехах, лучше остановиться на моделях с косвенным нагревом.

Деление по виду топлива

С учетом горючего, на котором функционируют приборы можно выделить следующие разновидности тепловых пушек:

• Электрические . Такие агрегаты экологичны, они не сжигают кислород и не выделяют в воздух вредных веществ, благодаря чему их можно без опаски использовать для отопления жилых комнат. Минус один – довольно высокая цена на электроэнергию.
• Многотопливные – дизельные пушки или агрегаты на отработке. Подобные устройства работают на отработанных моторных и гидравлических маслах, которые невозможно очистить или использовать в других целях. Эти приборы очень экономичны, однако их не рекомендуется устанавливать в людных помещениях, а также в пространствах, где нелегко наладить вентиляцию.
• Водяные. Основными конструктивными элементами таких устройств являются нагреватель, вентилятор и емкость с водой. Обогревание пространства осуществляется при помощи мощного потока пара. Подобные агрегаты часто применяются в сельском хозяйстве, например, для поддержания комфортной температуры воздуха в теплицах или парниках; их можно также использовать в жилых помещениях.
• Инфракрасные. Сложные приспособления, выброс тепла в которых осуществляется при помощи инфракрасного излучения. Такие конструкции отлично подходят для нагревания открытых пространств: их можно устанавливать на террасах ресторана, праздничных площадках, зонах отдыха.
• Газовые. Эти модели, о которых мы подробнее поговорим ниже, получили распространение благодаря оптимальному сочетанию качества и цены.

Часто можно встретить деление теплопушек на промышленные и бытовые модели. Первые отличаются большой мощностью, габаритами и высокой ценой, тогда как вторые имеют небольшие размеры, меньший выброс тепла и доступную стоимость.

Основным критериям выбора тепловой пушки является ее мощность, которая должна соответствовать площади помещения, где будет использоваться прибор. Важно также обратить внимание и на другие факторы: конструктивные особенности (прямой, непрямой нагрев), мобильность, габариты

Выбирая модель, важно учесть стоимость самого устройства, цену на топливо, а также экологическую безопасность.

Характерные особенности приборов

Газовые пушки используются как в промышленности, так и в быту, например, при обогреве частных домов или гаражей. Такие устройства менее мобильны, чем электрические, но более экономные и имеют довольно высокую мощность. Показатель может доходить до 150 кВт.

В качестве топлива используется природный газ, но можно применять и сжиженный. Таким устройствам необходимо подключение к электросети. Электричество обеспечивает функционирование вентилятора, термостата, а также других необходимых элементов.

Для функционирования термопушки применяют разные модификации газа:

1. Сжиженный бутан, пропан.
2. Газ, поставляемый по магистралям.

Высокомощные модификации подключаются непосредственно к газопроводу через специальные шланги. Это позволяет работать устройству непрерывно. Обычно такие агрегаты изготавливаются стационарными, так как их передвижение довольно сильно затруднено.

Также выделяют несколько видов модификации газа в тепловой пушке

На баллонном газе работают компактные приборы. Одни модели предусматривают подключение к большому баллону через шланг, в других есть специальное отделение с газом. Также в большинстве моделей есть дополнительные элементы, обеспечивающие безопасность при эксплуатации прибора: защита корпуса, контроль уровня пламени, автоматическая система отключения.

Необходимые материалы и инструменты

Важно понимать, что самодельное производство газовых тепловых пушек должно осуществляться только при должной квалификации и большом опыте в работе с газом и инструментами. Если браться за работу неподготовленными, то это может привести к необратимым последствиям.

Для изготовления газовой пушки потребуется такой инструмент:

1. Труба из металла. Через неё будет подаваться горючее в основную систему.
2. Болгарка. Лучше использовать 125, так как ею удобнее работать.
3. Листовая сталь.
4. Электрическая дрель и сверла по металлу.
5. Стальная трубка диаметром 8 мм. Она будет использоваться для изготовления теплообменника.
6. Толстая арматура для подставки, на которой будет располагаться пушка.
7. Вентилятор мощностью – от 12 Вт.

В работе можно использовать сварочный аппарат, чтобы ускорить процесс. Также можно заранее купить краску, устойчивую к высоким температурам.

При создании данной пушки не забываем про технику безопасности

Изготовление тепловой пушки — инструкция

Далее рассмотрим несколько популярных моделей теплопушек и способы из изготовления своими руками.

Газовая теплопушка

Тепловая пушка на газу — это эффективный и экономичный способ обогреть большие площади. Выделяют 2 основных вида: Стационарную, подключённую к газопроводу и мобильную, для которой используют баллоны. Мобильными вариантами пользуются строители при работах зимой, применяют в теплицах и гаражах.

По способу обогрева выделяют:

• Устройства прямого нагрева, когда газ с горелки непосредственно попадает в вентилятор, а далее — в помещение. КПД такой тепловой пушки порядка 100%, хоть и она не самая полезная для здоровья.
• Устройства непрямого нагрева. Здесь газ греет специальный теплообменник, а продукты сгорания уходят в дымоход, также, как в газовом котле. КПД такой теплопушки ниже, зато её можно без опасений использовать в жилых помещениях.

Для создания своими руками простейшей теплопушки первого типа понадобится:

• Старый газовый или сварочный баллон или толстостенная труба.
• Вентилятор.
• Газовая форсунка с рассекателем.

У баллона отрезается дно.

Внутрь устанавливается горелка и устройство для розжига.

На выходе крепится вентилятор.

Подводятся шланг для газа и электрический кабель.

Навариваются или прикручиваются опоры, чтобы тепловая пушка не лежала на полу.

После тестирования, устройство готово к работе.

Электрическая теплопушка

Конструкция электрической пушки не сильно отличается от газовой, только вместо горелки устанавливают ТЭНы.

Основные аспекты сборки:

1. Длина трубы для корпуса берётся из расчёта длины нагревателей и расстояния не меньше 20 см между ними и вентилятором.
2. Проводка ТЭНов и вентилятора должна быть автономной, с обязательным заземлением.
3. Необходим терморегулятор для увеличения/уменьшения нагрева.
4. В идеале, нужна защита от перегрева.

При сборке и эксплуатации электрической тепловой пушки важно соблюдать правила техники безопасности при работе с электротоком.

Теплопушка на дизельном топливе и на солярке

Это самый опасный вид тепловых пушек, поэтому сборка требует повышенной аккуратности и внимательности.

Для корпуса потребуется герметичный бак, который будет разделён на теплообменник и камеру сгорания. Идеальным вариантом будет старый дровяной котёл или печка-буржуйка.

С помощью патрубка в камеру поступает горящее ДТ из горелки, проходит по теплообменнику. Продукты горения удаляются в вытяжку.

Вентилятор нагнетает холодный воздух в корпус, создавая поток нагретого воздуха из патрубка.

Тепловая пушка на дровах

Дровяная теплопушка аналогична пушке на ДТ, но несколько безопаснее и воняет существенно меньше. В камере сгорания вместо патрубка и горелки устанавливается дверка для дров, поддувало и колосники. Топится дровяная пушка аналогично котлу на дровах, разница лишь в наличии вентилятора.

Правила использования тепловой пушки в гараже

При обогреве гаража при помощи самодельных обогревателей, особенно с открытым пламенем важно соблюдать меры пожарной безопасности:

• обязательно устройство надежной системы вентиляции в гараже, лучше принудительной;
• открытое пламя теплообменника нужно прикрыть теплоотражающим защитным экраном;
• емкости с топливом должны располагаться как можно дальше от работающего обогревателя;
• не оставляйте работающий прибор в гараже на ночь – это опасно;
• расстояние от бензобака автомобиля до пушки должно быть не меньше, чем полтора метра.

Разумно применять самодельные тепловые пушки для быстрого кратковременного нагрева помещения и не оставлять их без присмотра больше, чем на пять минут, так как риск пожара при использовании таких обогревателей очень большой.

Пошаговая инструкция

Первым делом нужно изготовить корпус. Можно использовать листовую сталь толщиной 3-4 мм или обычную трубу. Листу нужно придать требуемые параметры, а затем необходимо его свернуть в трубу. Закрепляются края с помощью болтов или специального соединительного замка.

После этого распиливается труба, которая используется для подачи газа. Это нужно для того, чтобы потом была возможность приварить к ней следующий элемент.

Самодельная газовая пушка:

Теперь необходимо увеличить диаметр отверстия, которое предназначается для поступления газа в систему. Нужно довести его до 5 мм.

Затем изготавливается теплообменник. Берётся металлическая труба диаметром 80 мм. Торец необходимо приварить к стенке горелки и просверлить отверстие. Через этот элемент проходит удлинитель горелки.

Для выхода подогретого воздуха в корпусе теплообменника нужно сделать отверстие. Затем в том месте приварить трубку диаметром 8 см.

Затем устанавливается вентилятор, который будет перегонять горячий воздух. Также нужно предусмотреть подачу электроэнергии. Можно подключить его к сети или аккумулятору.

В завершение нужно просверлить отверстия для поджигания газа. Необходимо предусмотреть и конструкцию, на которой будет располагаться тепловая пушка. Можно использовать готовую подставку или же сварить из арматуры.

Тепловая пушка. своими руками:

Пробный запуск

Для использования пушки нужно произвести некоторые процедуры.

1. Зажигаем зажигалку, поднеся ее к отверстию для разжигания топлива.
2. Открываем вентиль, дабы газ начал поступать.
3. Когда газ загорится, убираем зажигалку обратно.
4. Включаем вентилятор.

Если же вкратце рассмотреть технологию изготовления такого рода тепловой пушки, то выглядит она следующим образом:

1. крепим на горелке металлический диск-удлинитель;
2. удлиняем трубу, необходимую для газоснабжения прибора;
3. устанавливаем железные пластинки, необходимые для улучшения теплоотдачи;
4. устанавливаем хомут с одной стороны удлинителя, после этого необходимо закрепить собственно теплообменник;
5. собираем все устройство грелки целиком;
6. проделываем в теплообменнике дырочки для того, чтобы сквозь них выходил горячий воздух;
7. на второе окончание трубы привариваем металлическое кольцо;
8. на теплообменник устанавливаем выключатель, который будет включать/выключать вентилятор;
9. непосредственно сборка вентилятора.

Не стоит забывать о том, что газовая пушка своими руками нуждается еще и в корпусе. Этот корпус, как известно, более всего походит на обычную трубу, так что мы вполне можем изготовить его собственноручно. Для этого берем не слишком толстый лист стали, обрезаем, дабы придать ему необходимых размеров, и сворачиваем в трубу.

Дабы соединить между собой края листа, можно прибегнуть к методу соединительного замка. Если по той или иной причине вы не можете этого сделать, то воспользуйтесь обычными закрепительными болтами.

Что же, вот мы и рассмотрели особенности, принцип работы и технологию изготовления такого прибора, как газовая тепловая пушка. Это устройство имеет большую популярность в виду экономичности и возможности обогрева помещений с большой площадью в рекордно короткое время. Сделать его можно и собственноручно, достаточно иметь перечень необходимые инструментов, материалов, а также немного терпения.

Техника безопасности

Такое устройство является пожароопасной техникой, поэтому необходимо соблюдать все правила безопасности. Требования по эксплуатации прибора:

1. Самодельную газовую пушку нельзя оставлять без надзора. Заводские часто имеют автоматическую систему безопасности, которая перекрывает подачу газа в экстренных случаях.
2. Нельзя использовать устройства в местах, где находятся пожароопасные предметы и вещества.
3. Должна обеспечиваться хорошая вентиляция помещения.
4. Прибор открытого нагрева воздуха должен располагаться только на ровных поверхностях, чтобы положение было устойчивым.
5. Нельзя использовать на улице во время выпадения осадков.

Перед началом эксплуатации устройства нужно убедиться, что розетка заземлена. Торцы пушки можно накрыть металлической сеткой, чтобы рассеять воздушный поток.

Основные неисправности газовых тепловых пушек

Большинство неисправностей газовой пушки вполне можно устранить самостоятельно, без обращения в мастерскую. Чаще всего из строя выходят:

• вентилятор;
• пьезоэлемент;
• горелка;
• элементы защиты.

Обычно владельцы данных устройств сталкиваются с возникновением следующих проблем:

1. Невозможно зажечь газ. Так проявляется неисправность пьезоэлемента. Следует его очистить, а если эта процедура не помогла, то заменить деталь на новую.
2. Газ не поступает в камеру сгорания. Причина этой неисправности – засорение горелки. Проблема решается продуванием горелки мощной воздушной струей.
3. Появился запах газа. Обычно эта проблема связана с утечкой газа из шлангов. Требуется либо затягивание элементов крепежа, либо замена шлангов. Самым простым способом выявления мест утечки газа является использование мыльного раствора.
4. Увеличилось потребление газа – требуется замена редуктора.
5. При горении горелки в помещение не поступает теплый воздух – следует проверить исправность вентилятора. При наличии электропитания и исправности контактной группы требуется его замена.

Приобретение газовой тепловой пушки, оборудованной всеми необходимыми элементами безопасности, обойдется покупателю в солидную сумму. Такое приобретение оправдывает себя при постоянной необходимости обогрева больших площадей.

Поэтому многие изготавливают тепловые пушки, работающие на газовом топливе, самостоятельно. В этом случае следует помнить, что оставлять такие устройства работать без присмотра нельзя ни при каких обстоятельствах.

Как сделать газовую тепловую пушку непрямого нагрева своими руками узнайте из видео ниже:

Как выбрать газовую пушку в магазине и на что ориентироваться

При выборе газовой пушки для бытового использования следует в первую очередь обращать внимание на следующие параметры:

1. Мощность. Измеряется в кВт, иногда производители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, необходимо подсчитать общий объем планируемого для обогрева пушкой помещения и получившуюся цифру разделить на 2. Таким образом получится минимальная мощность пушки, с помощью которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. К примеру, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она оптимально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это абсолютно разные показатели).
2. Тип подключения. Имеется ввиду, с закрытой или открытой горелкой. Первые – более дорогостоящие и они используются для «аварийного» отопления жилых помещений. Для других целей покупать их не стоит. Открытые – оптимальный вариант для гаражей, сараев, складов и других нежилых помещений.
3. Наличие автоподжога. В принципе, функция не обязательна. Более того, пьеза-элементы достаточно быстро выходят из строя, но при этом их наличие почти на 10 – 20% удорожает стоимость пушки.
4. Наличие дополнительных функций. Имеется ввиду, регулировка скорости вращения вентилятора, система датчиков, терморегуляторы и так далее. Все они помогают автоматизировать работу пушки, но при этом производители не рекомендуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех самых датчиков тоже удорожает конечную стоимость устройства. Если необходимо сэкономить, то можно покупать пушку без всех этих датчиков.
5. Питание для вентилятора. Встречается либо от 220В, либо от 12В постоянного тока. Последний вариант удобен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если такой функционал не нужен, то лучше брать с самым простым двигателем на 220В. Ещё лучше – без щеток (такие двигатели очень надежны и долговечны, но стоят достаточно дорого).

Принцип работы газовой пушки

Таблица 1. Ключевые параметры газовых пушек, которые необходимо учесть при покупке.

Вариант использования газовых пушек — для монтирования натяжных потолков. Под действием высокой температуры ПВХ-полотно легко растягивается, на нем не остается складок и вмятин

Biemmedue: качество + итальянский дизайн

Итальянская компания, созданная в 1979 году, специализируется на выпуске нагревателей, генераторов, осушителей и прочего отопительного оборудования.

Продукция, в ассортименте которой представлены как бытовые, так и промышленные модели, отличается долговечностью, надежностью и отменным качеством.

Производитель уделяет внимание не только техническим характеристикам, но и дизайну. Все линейки, разрабатываемые специалистами Biemmedue, отличаются компактным размером, мобильностью, эстетичным внешним видом.

Master: компания с огромным опытом

Американская фирма, которая более чем полвека занимается производством портативных нагревательных систем, включая различные виды теплопушек. Для изготовления и оформления агрегатов используется исключительно качественный материал, благодаря чему продукция компании отличается высокими техническими характеристиками.

Дизельная теплопушка Master BV 110 обладает прекрасными характеристиками (мощность 33 кВт, 65-литровый топливный бак, расход горючего 2,71 в час). В течение часа агрегат может нагреть 460-1000 куб. м воздуха

Благодаря инновационным технологиям, которые применяются при производстве моделей, теплопушки имеют множество полезных дополнительных опций, например, функцию контроля за пламенем или экстренное автоматическое отключение в случае нестандартной ситуации.

Kroll: инновационные технологии

Обогревательная техника, производством которой занимается известная немецкая компания Kroll, отличается высоким уровнем сборки и использованием высококачественных материалов, прежде всего нержавеющей стали. При производстве продукции, в том числе тепловых дизельных пушек, широко применяются новейшие инженерно-научные разработки.

Популярностью пользуются и изделия других фирм (Vitals, Ballu). Продукция, изготовленная на производственных линиях этих транснациональных компаний, отличается надежностью и долгим сроком эксплуатации

Каждый год в ассортименте продукции можно увидеть интересные новинки: так, для последних моделей теплопушек фирмы предусмотрена функция нагрева тепла, благодаря чему устройства могут успешно работать даже при невысокой температуре.

Заключение

Газовая пушка для гаража в самодельном исполнении будет больше потреблять газа, чем заводской аналог. Связано это с примитивным ее устройством. Прежде чем приступать к ее изготовлению, стоит просчитать, не выгоднее ли приобрести заводскую модель.

Видео

На представленном видеоролике вы можете увидеть процесс сборки дизельной горелки и пушки с использованием подручных материалов.
