Газовый бойлер для кемпера своими руками

Фирма Elgena разработала и постоянно совершенствует водоногреватели (бойлеры) для автодомов, кемперов, караванов, яхт и катеров. Бойлеры имеют небольшие размеры и прекрасно вписываются в компактные помещения. Внешний корпус выполнен из композитных материалов, которые прочны и очень легки. Внутренний бак сделан из нержавеющей стали и обработан специальным составом от бактерий. Электроника защищена от перегрева и коррозии, все провода упакованы в специальные контейнеры. Нагрев воды происходит достаточно быстро. Водонагреватели просты в эксплуатации и надежны в работе. И самое главное – продукция может работать от сети 12/24 В или комбинированно (220 В + 12/24 В).


Электрический водонагреватель объемом 3 литра для настенного монтажа	Электрический водонагреватель объемом 6 литров для напольного монтажа	Электрический водонагреватель объемом 6 литров или 10 литров с различными системами нагрева

Электрический водонагреватель объемом от 10 литров до 50 литров с различными системами нагрева	Электрический водонагреватель объемом 6 литров или 10 литров с конвекционной системой нагрева

Самой серьёзной доработкой нашего Вседорожного Кемпера можно считать установку дополнительного . Возможность принять горячий душ на природе — особенно когда до этого ты провёл много дней в пути — является для нас бесценной.

Но, как известно, любое «незаводское» решение может таить в себе множество «подводных камней», о которых изначально даже не догадывался. Так уж получилось, что практически в каждой более-менее длительной поездке вылезали те или иные недочёты именно в системе подогрева воды, так что этот рассказ будет посвящён её доработкам.

1. Первым, что «полетело» во время двухнедельной поездки в Карелию в погоне за северным сиянием, были, собственно, сами нагревательные элементы. Я сделал их из обычных 12-вольтовых кипятильников, купленных в супермаркете. Единственным плюсом была дешевизна решения — около 100 рублей за штуку. Огромный минус — ориентировочно через две недели работы они умирали. Благо что делали это по одному, а я предусмотрел «дублирование систем» — в случае чего просто включал второй, и мы всё равно не оставались без горячей воды. Но когда полез в бак в четвёртый раз, чтобы поменять очередной сгоревший нагреватель, понял, что делаю что-то не так.

2. Ревизия проводки также показала, что провода, ведущие от плюсовой клеммы аккумулятора, явно слабоваты — в месте соединения с проводкой силовых реле (жёлтого цвета) от нагрева изоляция начала подгорать. Вот во что они превратились после первого года.

3. Третье — в очередной летней поездке вырубило предохранитель насоса. Заменил предохранитель, проверяю — моторчик потребляет ток, но не крутится и не создаёт напор воды. Вытащил насос, его крыльчатку на дне заклинило. Провернул пассатижами, вроде всё заработало. А через пару месяцев умер окончательно. Разобрать корпус аккуратно не получилось, но я же упорный — полез за болгаркой. Вскрытие показало, что больной умер от ржавчины — нарушилась герметичность корпуса, от воды внутри всё проржавело и заклинило окончательно. Посмотрел стоимость нового оригинального насоса в каталоге и решил, что такое счастье мне больше не нужно — буду подбирать аналог.

4. Но начать всё-таки решил с утепления бака, чтобы нагретая вода медленнее остывала. Почему-то не догадался сделать это во время снятия кухонного модуля. Купил пару метров войлока на строительном рынке — и понеслось.

5. Удалось утеплить двумя слоями войлока (около 5 сантиметров толщиной) все четыре стенки бака и верхнюю часть.

6. Для того, чтобы утеплить дно, надо снимать кухонный модуль. Чтобы снять кухонный модуль, нужно вытащить из салона задний диван. Я решил, что второй раз моя спина мне этого не позволит, так что отложу этот момент до лучших времён. Кстати, тёмно-серый войлок справа — это заводской утеплитель (или шумоизолятор). Купленный мною войлок особо от него не отличается.

7. Едем дальше. Сверху и снизу — китайские ТЭНы на 200 ватт, купленные пару лет назад для экспериментов. А в середине — это очень классная вещь под названием «Camping Star Magnum 2000», который до этого работал у нас в Дефендере. Герметичный нагревательный стержень со встроенным термостатом. Просто кладёшь его на дно бака с водой и подаёшь напряжение, а он нагревает воду до 40 градусов и поддерживает температуру. Только вот за несколько месяцев работы с ним случилась очень странная вещь: термостат внутри заклинило (и теперь он греет воду «до упора», не отключаясь), а вот мощность, согласно амперметру, выросла с заявленных 75 ватт до ста с копейками. Как такое вообще возможно — я не знаю, но факт.

8. Китайские ТЭНы предполагают врезку в бак, а я принципиально не хочу дырявить его боковые стенки. Если эти безымянные нагреватели вдруг сломаются, а замены именно такого же диаметра я не найду, что потом с отверстием в баке буду делать? Ну а при погружении в воду с подключённым питанием электроды — сюрприз — начинают окисляться. Вспоминаем лабораторные работы по физике — на какой конктакт подавался «плюс» во время работы? 🙂

Одного «магнума», пусть и на 100 ватт, для 30-литрового бака мне показалось маловато. Начал искать их в Москве, в двух магазинах кемпинговых аксессуаров то, что я покупал в 2015 году за 7 тысяч рублей, три года спустя стоило уже 12-13 тысяч.

9. Полез на «Ебэй» и… вуаля, два нагревательных стержня по 200 ватт за 5400 рублей. Заказал, потом месяц томительного ожидания.

10. Несмотря на тревожный штампик Почты России на упаковке, стержни добрались до России живыми и здоровыми. Испытания показали, что проводка у них тонковата — начинает греться от мощности в 200 ватт. А в остальном работают отлично.

11. Над задней аркой штатно установлен шунт амперметра, благодаря которому панель управления кемпера измеряет расход энергии аккумуляторов. И нагреватели надо бы подключить именно к нему. Но расположен этот шунт — правильно, за шкафом!

12. В итоге был получен крайне увлекательный опыт снятия родного компрессорного холодильника с креплений и подъёма его монтировкой вверх (до конца так и не вылез — что-то мешало. Щель под ним позволила одной рукой с зажатой в ней трещоткой добраться до шунта, открутить проложенную тонкую проводку и прикрутить провод нормального сечения.

А дальше — одной рукой опускаешь холодильник на место, другой рукой держишься за шкаф, чтобы всё это счастье не рухнуло вниз на пол машины, а третьей пытаешься совместить крепёжные отверстия, успеть запихнуть туда болт и закрутить его. И так по три раза с каждой стороны, болтов всего шесть.

13. Зато с плюсовой клеммой вопросов не возникло — всё в удобном доступе, достал третий аккумулятор из шкафа (кстати, обратите внимание на хитрую клемму со встроенным прямо в неё предохранителем на 75 ампер) и подключился к нему.

14. Собираем «нагревательного монстра». Здесь уже тройное резервирование (просто у меня больше не было подходящих ТЭНов, бггг), так что без горячей воды в поездке мы по идее остаться не должны.

15. К уже проделанному мною отверстию под проводку в верхней стенке бака добавляется ещё одно. Щели заливаю герметиком, чтобы вода не вытекала на кочках. Подключаю проводку, прячу её под полом шкафчика.

16. Задняя часть бака. Силовой предохранитель Mystery на 100 ампер (в реальности держит меньше), две релюшки управления подогревателями, с первой из них идёт питание на двухпозиционный выключатель, который включает либо слабый (100 ватт), либо мощный (200 ватт) нагревательный стержень.

Таким образом, комбинируя различные варианты, можно подогревать воду мощностью в 100, 200, 300 или 400 ватт. В реале максимумом мы пользовались очень редко, обычно либо 100, либо 200 ватт более чем достаточно для подогрева воды в баке во время перегона.

17. Чтобы вся эта красота не болтатась по дну, приклеил герметиком два пластиковых уголка, к которым притянул хомутами стержни подогрева воды. Насос также поменял на погружной , купленный в «Моремане» — отличная, компактная и бесшумная модель, которую советую всем кемперостроителям. Чтобы не запустить нагреватели воды при пустом баке, к насосу закреплён поплавковый датчик уровня, который просто не даст включиться релюшкам управления ТЭНами. Ну и там же на корпусе насоса закреплён датчик термостата, который при достижении температуры в 40 градусов отключает подогрев воды.

18. Итак, проводка на своём месте, всё подключено и работает как надо. Система успешно прошла испытание 75-дневной поездкой по Киргизии, а мы наслаждались горячей водой в нашем домике на колёсах.

19. Но ведь не бывает так, чтобы всё было идеально! Так что во время перегона по Казахстану с нами попрощался заводской датчик уровня воды в баке — пластиковый стержень треснул (я решил, что это он от регулярного нагрева-охлаждения), внутрь попала вода и он начал показывать погоду на Луне, а мы два с половиной месяца постоянно гадали, сколько же у нас там осталось воды после той или иной стоянки. Но, в свою очередь, защиту от включения подогрева при сухом баке я предусмотрел, так что особых неприятностей это не доставило.

20. А когда по приезду заказал новый датчик, то выяснилось, что завод тоже «поработал над ошибками», и стержень у него теперь металлический. Очень надеюсь, что он будет долго радовать нас правильными показаниями, а мне в систему подогрева воды после вот этого всего лезть больше не придётся…

Всем нам для комфортного отдыха необходима горячая вода. Горячую воду в караванах можно получать нагрев воду в чайнике на плите, а можно потратится и установить высокотехнологичный бойлер для караванов.

Бойлеры различаются по системы питания: электрические и газовые.

Электрические бойлеры (Truma и другие производителе) дешевле газовых, проще по конструкции, компактны, достаточно пожаробезопасны.

Но для питания этих бойлеров нужно подключение к 220В, что существенно ограничивает их в использовании. Для автономной работы вам будет необходим мощный топливный генератор (который будет тарахтеть, кушать топливо и возможно даже будет украден следующей ночью), либо мощный накопительный аккумулятор (лучше несколько) инвертор и солнечные батареи. Иными словами доработать систему до автономности достаточно дорогое удовольствие.

Газовый бойлер (выпускают Truma, Carver) существенно дороже по стоимости, однако для его работы необходим только природный газ и 12В (для подачи искры).

Нагревают воду газовые бойлеры значительно быстрее электрических. Устройство газовых бойлеров сложнее электрических и требует периодического обслуживания. Требуется так же безопасное подведение газа и отведение выхлопа. Более пожароопасен. Как и вся газовая техника в морозы страдает из-за замерзания газа в баллоне.

Существую так же бойлеры-теплообменники, встроенные в отопительную систему автодома (от производителей Alde, Primus, Truma).

В таких бойлерах нагрев воды происходит путем отбора тепла у теплоносителя отопительной системы (жидкости или воздуха). В жидкостных отопительных системах можно так же перекрыть систему циркуляции теплоносителя на малый круг обращения, который проходит только через теплообменник (что бы летом при помощи общей системы отопления греть только воду в бойлере и не отапливать весь жилой прицеп).

Так же такие теплообменники оснащены электрическими тенами для нагрева воды, в случае, если есть подключение к внешнему источнику 220В.

Есть вариант применения бытовых проточных газовых нагревателей в прицепах дачах.

Их весомый плюс — очень маленькая стоимость. Но при установки такой системы нужно проявить смекалку и найти подходящее место крепления, учесть правильно отвод выхлопа и подачу природного газа. Так же необходимо уменьшить мощность горелки (заглушить половину форсунок, иначе вода в бойлера будет просто вскипать) и перенастроить датчик на более низкое давление включения в водопроводе.

Так же бойлеры для нагрева воды делятся по принципу работы: проточный и накопительный.

Проточный бойлер имеет малые габариты и вес. Вода в бойлере нагревается мгновенно по мере ее поступления мощным электрическим теном или газовой горелкой. При работе бойлера расход электричества или газа будет значительным.

Накопительные бойлеры значительно превышают по габаритам проточные. Нагрев воды происходит маломощным электрическим теном (газовой горелкой) медленно и постоянно в специальном резервуаре ограниченного объема (порядка 7-13 литров). При включении подачи горячей воды, холодная вода поступает в нагревательный резервуар и вытесняет горячую воду, процесс нагрева начинается заново до следующего включения. Преимуществом данного принципа работы является значительная экономия электричества (газа). Из недостатков можно отметить время на ожидание нагрева очередной порции воды, а так же большие размеры.

Дома
на
колесах
специально
созданы
в целях
автономного
жизнеобеспечения
в условиях
временного
проживания
вне стационарных
жилищ
: при движении
на
дороге
, на
стоянках
на
природе
. Их
полный
цикл
жизнеобеспечения
обслуживает
комплекс
оборудования
и устройств
, входящих
в систему
водоснабжения
, электрическую
или газовую
. Эти системы
имеют
как централизованное
управление
, так и местное
через
механизмы
включения
и настроек
конкретного
оборудования
. В первом
случае
это общий
электронный
пульт
управления
, присутствующий
во
всех
современных
домах
на
колесах
.

Системы
жизнеобеспечения
автодома

Электрическая
система
кемпера

Помимо
световых
приборов
и электророзеток
, от
электросети
зависит
работа
оборудования
других
систем
: водяного
насоса
, холодильника
, кондиционера
жилой
зоны
, пьезозажигания
газовой
плиты
, отопителя
и др
. Внутренняя
электросеть
домов
на
колесах
обеспечивается
питанием
как от
аккумуляторов
салона
, так и от
источника
внешнего
питания
на
стоянке
при подключении
через
соответствующий
кабель
, соединяемым
с наружным
электропортом
. Электросеть
может
работать
как от
12 V (аккумуляторы
), так и от
220 V (внешнее
питание
). В последнем
случае
преобразователи
напряжения
будут
подавать
на
электрооборудование
нужное
напряжение
.

Если
на
стоянке
в кемпинге
дом на
колесах
подключен
к 220 V
, то
и на
внутренние
розетки
будет
подаваться
220 V, благодаря
чему
можно
пользоваться
привычными
бытовыми
приборами
, взятыми
с собой
из
дома
. В современных
моделях
часто
устанавливается
и обратный
преобразователь
с 12 V на
220 V, благодаря
чему
можно
использовать
те
же
приборы
, не
прибегая
к внешнему
подключению
.

Аккумуляторы
могут
заряжаться
как при работе
двигателя
(в автодомах
), так и при подключении
дома
на
колесах
к внешнему
источнику
питания
. В автономном
режиме
работы
сети
на
стоянке
без подключения
, при обычном
неэнергоемком
потреблении
аккумуляторов
хватит
около
двух
дней
. При заезде
на
автодоме
в кемпинг
на
ночь
, если
нет энергоемкого
оборудования
, то
и нет особой
нужды
во
внешнем
подключении
— работа
двигателя
на
следующий
день
дозарядит
аккумуляторы
. Для продолжительных
стоянок
вне возможностей
внешнего
электроподключения
не
обойтись
без топливного
генератора
. Важно
, чтобы
он
не
занимал
много
места
и помещался
бы
в гаражном
отсеке
.
Система
водоснабжения

Основная
задача
системы
— подача
воды
к сантехническому
оборудованию
. При этом
нужно
обеспечить
залив
и хранение
чистой
воды
, а также
хранение
и слив
отработанной
.

Систему
водоснабжения
кемпера
составляют
:

бак чистой
воды
водяной
насос
бойлер
горячей
воды
гибкие
пластиковые
водопроводные
трубки
устройства
сантехники
бак отработанной
воды
.

Чистую
воду
подают
с помощью
гибкого
шланга
и заливают
в бак через
наружную
горловину
(расположена
по
бортам
или в корме
). В зависимости
от
размеров
и планировки
домов
на
колесах
, объемы
баков
чистой
воды
бывают
разные
. Но
воды
никогда
не
бывает
много
. Бака
объемом
около
ста литров
при обычном
потреблении
воды
с пользованием
душа
, двум
— трем
туристам
хватает
не
больше
, чем на
один
день
. Поэтому
понятна
логика
установки
в автодомах
дополнительного
второго
бака
, хоть
это и влечет
увеличение
нагрузки
на
десятки
килограммов
.
В караванах
баки
чистой
воды

могут
быть
как стационарные
, так и съемные
. Для установки
баков
чистой
воды
, как правило
, используют
пространство
под диванами
внутри
жилой
зоны
.

Баки
же
отработанной
воды

крепятся
снаружи
под днищем
. От
них отходят
патрубки
со
сливными
кранами
. Стандарт
цивилизованных
стран
— сливать
отработанную
воду
только
в специальных
местах
в кемпингах
или кемпстоянках
, обеспечивающих
ее
непосредственный
слив
в канализацию
.
Под действием
водяного
насоса
холодная
или горячая
вода
через
смесители
подается
в душ, умывальник
и раковину
кухни
. Еще же
вода
поступает
для слива
унитаза
биотуалета
. Кассета
биотуалета
съемная
— для этого
на
одном
из
бортов
или корме
устроен
наружный
люк. Заправляют
кассеты
специальными
химикатами
, разбавляемыми
водой
. Сливают
же
наполненные
кассеты
в специальных
зонах
сервиса
, оборудованных
особыми
широкими
унитазами
(использовать
обычный
унитаз
запрещено
) или канализационными
отверстиями
. После
слива
содержимого
кассета
промывается
до
возможной
чистоты
.

Газовая
система
кемпера

Газовая
система
решает
важнейшие
задачи
жизнеобеспечения
: отопление
жилой
зоны
, горячее
водоснабжение
, приготовление
пищи
. Газ, хранящийся
в газовых
баллонах
, через
газовую
подводку
подается
к бытовому
оборудованию
, функционирующему
на
нем: обогревателю
, плите
, холодильнику
(в газовом
режиме
), бойлеру
горячей
воды
.

В автодомах
для газовых
баллонов

предусмотрен
отдельный
отсек
снаружи
по
борту
. В караванах
газовые
баллоны
, как правило
, устанавливаются
спереди
в багажном
отделении
над прицепным
устройством
. Баллон
подключается
к системе
через
гибкий
шланг
. Затем
через
подводящий
трубопровод
(медные
трубки
) газ распределяется
к источникам
потребления
.

Газовые
отсеки

рассчитаны
на
два газовых
баллона
. Наличие
второго
дополнительного
баллона
имеет
важное
практическое
значение
. Это не
даст
остаться
внезапно
без газа
(что особенно
важно
— зимой
) в случае
, когда
закончится
подключенный
баллон
. Момент
полного
расхода
газа
в баллоне
не
всегда
можно
определить
точно
, особенно
без специальных
датчиков
уровня
наполнения
, которые
, почему-то
применяются
нечасто
. Когда
заканчивается
один
баллон
, к системе
подключается
полный
второй
. Следует
выработать
правило
: всегда
возить
полный
дополнительный
баллон
и заполнять
(или обменивать
) пустой
сразу
же
, по
возможности
, не
откладывая
.

Расход
газа

зависит
как от
интенсивности
использования
оборудования
, работающего
на
газе
, так и от
сезона
года
. В теплый
период
времени
одного
баллона
в 11 килограмм
хватает
в среднем
на
неделю
. В холодный
же
период
, при постоянном
газовом
отоплении
, одного
баллона
хватит
не
более
, чем на
три дня.

Газ
овые

баллоны
для домов
на
колесах

относятся
к бытовым
, заполняются
пропаном
и на
вес. Официально
запрещено
наполнять
их
сжиженным
газом
на
литры
, как происходит
на
газовых
автомобильных
заправках
. Однако
, часто
такой
запрет
обходят
, применяя
специальные
переходники
и заполняя
баллон
не
полностью
.

При воздушном
отоплении
горячий
воздух
от
газового
отопителя
по
патрубкам
распределяется
в разные
части
жилой
зоны
. При водяном отоплении
нагревательные элементы – радиаторы распределены по
жилой
зоне. У воздушного и водяного
отопления свои плюсы и минусы. Определяющее здесь – это мощность газового
отопителя
, достаточная для эксплуатации дома
на
колесах
в холодные зимы. В Европе, где мягкие зимы, и дома
на
колесах
зимой
, как правило
, не
используют
, в действительности теплых моделей не
так уж и много
.

Еще недавно в Европе было запрещено
во
время движения пользоваться
оборудованием, работающим от
газа
, о чем упоминалось в инструкциях по
использованию оборудования
. Запрет был связан не
столько с конструктивными ограничениями оборудования
, сколько с вопросами безопасности – во
избежание утечек газа
, к которым могла бы
привести тряска. Сейчас такой
запрет
снят при условии установки
в газовом
отсеке
специального блокирующего устройства
. В СНГ такого запрета и вовсе не
существовало. Оказаться без отопления жилой
зоны
при движении
зимой
в России – это немыслимо.

Особенности зимней эксплуатации дома
на
колесах

В зимнее время система
водоснабжения

нуждается в особых действиях и мерах по
недопущению замерзания воды
в емкостях воды
и водопроводах при минусовой температуре.

Прежде всего, баки
отработанной
воды
, находясь вне отапливаемой жилой
зоны
снаружи
под днищем
, открыты воздействию температуры воздуха. Существует ряд конструктивных решений (чаще предлагаемых как опция) по
утеплению и подогреву баков
отработанной
воды
. Но
даже установленный нагревательный элемент имеет
предел своей эффективности до
-5 — -7 градусов.
В случае
более
низкой температуры или когда
бак вообще без подогрева, поступают следующим образом: все время держат сливной кран бака
отработанной
воды
открытым; закрывая кран при каждом случае
пользования водой
, сразу
же
после спешат сливать
воду
.

Другие меры относятся
к жилой
зоне, когда
та уже не
отапливается при постановке дома
на
колесах
на
стоянку. Вода должна быть
слита из
бака
чистой
воды
и емкости бойлера. В водопроводных трубах и водяном насосе также
не
должно оставаться воды
, для чего продувают систему
кратковременной холостой работой водяного
насоса
.

Источник

болгарка;
дрель;
сварочный аппарат;
гаечный ключ на 12 мм;
монтажная пена.

Для сборки нагревательной системы бойлера нужно использовать:

трубу для горячего водоснабжения диаметром 20 мм;
барометр для измерения внутреннего давления в бойлере;
тэн, мощностью 1200Вт;
трубу для холодного водоснабжения диаметром 32 мм.

Для сборки корпуса понадобится:

газовый баллон объёмом 50 литров;
металлические уголки для крепления бойлера на стену;
бруски толщиной 2 мм;
резьба под тэн;
защитный колпак из стали или другого прочного материала.

Система обвязки бойлера состоит из запорных кранов на подаче холодной и горячей воды, одного обратного клапана и переходника на полипропиленовые или металлопластиковые трубы. Эта система обвязки будет неразборной, но можно использовать и разборную обвязку, соединив трубы подачи воды с бойлером с помощью американок.

Сборка корпуса

Нужно обрезать горлышко газового баллона, а на его место приварить резьбу под нагревательный элемент. Далее в дне баллона делают два отверстия под выходы горячей и холодной воды.

Нарезают трубы разной длины. Отрезок трубы горячего водоснабжения должен быть на несколько сантиметров короче, чем высота баллона, чтобы забирать горячую воду с самого верха бойлера. Для подачи холодной воды в бойлер достаточно взять трубу длиной несколько сантиметров.

В боковой поверхности баллона вырезают отверстие под барометр, его тщательно герметизируют монтажной пеной.

В корпус вваривают трубы. На баллон также приваривают уголки для того, чтобы можно было установить готовый бойлер на стену.

Далее все места сварки запенивают. Корпус утепляют, обернув его теплоизоляционным материалом. Его можно закрепить с помощью скотча.

Обернуть газовый баллон нужно два раза, предварительно положив на первый слой утеплителя бруски и запенив пространство между ними.

Так вы минимизируйте воздушный зазор. Крышку и дно самодельного бойлера можно утеплить с помощью поролона, чтобы избежать больших теплопотерь.

Для защиты бойлера можно использовать тонкий лист оцинкованной стали. Водонагревательный элемент продаётся в любом хозяйственном магазине. Для смягчения воды покупайте тэн с магниевым анодом.

Самодельная печь с водонагревателем из газового баллона на дачу

Водонагреватель из газового баллона своими руками-

Для того чтобы сделать бойлер из газового баллона понадобится утеплитель. В фабричных водонагревателях используют вспененный полиуретан, но можно воспользоваться и другими утеплителями. Даже включая шланги, которые отходят от водонагревателя. Для изготовления конструкции руками использован б/у газовый баллон. Бойлер из газового баллона. Сначала посмотрите, какой бойлер сделал Олег Телятников — автор одноименного канала. Для своего водонагревателя он использовал бойлер для газа. А во второй части этой статьи другая разработка, где объясняется механизм действия нагревателя. Эта публикация подготовлена по материалам канала «Горячий мастер». Стоимость самодельного бойлера по подсчетам не превышает рублей, вместе со всеми материалами и работой. Даже включая шланги, которые отходят от водонагревателя. Водонагреватель можно сделать своими руками. С чего начать. Бойлер – это система, выполняющая нагрев воды для обеспечения помещения теплом и горячей водой. Соответственно, бойлер косвенного нагрева представляет собой накопительное устройство водонагревателя, не требующее дополнительных источников питания для воспроизводства горячего водоснабжения. Любая конструкция водонагревателя состоит из емкости, достаточного объема, и расположенного внутри ее ТЭНа, который отвечает за подачу тепла. Бак можно сделать из газового баллона. Во-вторых, на место для установки змеевика приваривается гайка с вкрученной сгонной резьбой.

Водонагреватель из газового баллона своими руками — Как сделать водонагреватель косвенного нагрева своими руками?

Водонагреватель из газового баллона своими руками-Отрезок трубы горячего водоснабжения должен быть на несколько сантиметров короче, чем высота баллона, чтобы забирать горячую воду с самого верха бойлера.

Водонагреватель из газового баллона своими руками-Свежие записи

Для подачи холодной воды в бойлер достаточно взять трубу длиной несколько сантиметров. В боковой поверхности баллона вырезают отверстие под барометр, его тщательно герметизируют монтажной пеной.

В корпус вваривают трубы. На баллон также приваривают уголки для того, чтобы можно было установить готовый бойлер на стену. Почему хвойные засыхают — следствие ведут садоводы Далее все места сварки запенивают. Корпус утепляют, обернув его теплоизоляционным материалом.

Водонагреватель из газового баллона своими руками-Бойлер из газового баллона, сделанный руками

Его можно закрепить с помощью скотча. Обернуть газовый баллон нужно два раза, предварительно положив на первый слой утеплителя бруски и запенив пространство между.

Водонагреватель из газового баллона своими руками-Бойлер из газового баллона на 50 литров

Так вы минимизируйте воздушный зазор. На горячий кран устанавливается предохранительный клапан.

Он выполняет защитные функции: Также он позволяет слить воду для демонтажа конструкции. Нагревательный элемент устанавливается на место крепления газового вентиля. Для этого врезается резьба размером 32 мм. ТЭНовая группа изолируется паклей.

Водонагреватель из газового баллона своими руками-Как сделать бойлер своими руками: технология изготовления

Для удобства во время эксплуатации здесь же следует подцепить светодиод — он будет сигнализировать работу нагревательного элемента.

Самодельный бойлер должен иметь хороший теплоизоляционный слой, чтобы минимизировать потерю тепла. Для этих целей можно использовать: Выбранный материал крепиться на баллон, сверху надевается кожух из тонкого металла. Готовый электрический водонагреватель монтируется на стену при помощи кронштейнов. Теперь к отверстиям для воды можно подсоединять металлические подводки, которые крепятся к водопроводным трубам.

Водонагреватель из газового баллона своими руками-Сборка корпуса

Водонагреватель своими руками практически готов. Теперь сделанное устройство можно заполнить водой и проверить на предмет протечки. Если все хорошо, можно подключать ТЭН и пользоваться прибором.

Экономный водонагреватель своими руками Постоянное повышение тарифов на электроэнергию заставляет переходить в режим экономии многих потребителей.

Газовые колонки, работающие от баллонов с газом

Если централизованное снабжение газом отсутствует, нагревать воду и готовить пищу приходится с помощью газовых колонок и плит, способных работать на баллоне с газом.

Какой газ в баллонах?

Используемый для нагрева воды газовый баллон содержит такие газы, как пропан и бутан. Они являются побочными продуктами переработки нефти, бензина и газа. В баллонах может присутствовать только технический бутан или смесь бутана и пропана, которая бывает летней и зимней.

Сжатие данных газов преобразует их в жидкость меньшего объема (и поэтому такой газ называют сжиженным), а при снижении давления эта жидкость начинает переходить в состояние пара. Так как повышение температуры вызывает сильное расширение сжиженных газов, баллон обычно заполняют на 85% от его объема, поэтому над жидкими газами всегда есть слой парообразного газа.

Видео: Использование газовой колонки VECTOR JSD-11 в качестве котла отопления часть1

Почему часто используются на даче?

Для дачи выбор нагревателя, использующего в качестве источника энергии газ из баллона, нередко выступает единственной возможностью получить в дачных условиях горячую воду. В ситуациях, когда к даче не подведен магистральный газопровод, а также имеются проблемы с электросетью, газовая колонка такого типа станет настоящим спасением.

Видео: Газовая колонка Ariston FAST EVO

Расход

При работе водонагревателя, подключенного к баллону с газом, в среднем одного газового баллона емкостью 50 литров хватает для ежедневного минимального обеспечения горячей водой двух-трех человек в течение месяца.

Подключение к баллону со сжиженным газом

Прежде всего, нужно удостовериться, что ваша газовая колонка настроена на использование того газа, который присутствует в баллоне.

Что можно сделать с газового баллона

Если требуется, выполняют работы по переналадке колонки с заменой сопел коллектора и оценкой герметичности соединений. При этом на оборудовании обязательно отмечают дату проведения перенастройки и вид газа, который можно использовать в аппарате.

Видео: Хватит платить лишние деньги, или газовая колонка от сети

Баллон, который будет подключаться к газовой колонке, должен быть оснащен редуктором с давлением стабилизации 300 мм вод.ст., а также минимальной производительностью паровой фазы 1 м в час. Также уделяют внимание подбору шланга – его длина должна составлять до двух с половиной метров, а внутренний диаметр должен быть от 12 миллиметров. Важно приобрести шланг, который выдержит работу с колонкой на газовом баллоне.

При монтаже шланга нельзя его перегибать и перекручивать. Если шланг приходится устанавливать с изгибом, для этого пользуются переходниками и следят за радиусом изгиба (он не должен быть меньше 90 мм по своей внешней черте). Кроме того, шланг не должен изгибаться в пределах 50 мм от концов наконечников.

Установка запорного газового крана должна быть проведена перед колонкой так, чтобы к этому крану было легко добраться. После завершения монтажных работ шланг и другие соединения следует проверить для своевременного обнаружения негерметичных участков. Лишь после этого колонкой можно пользоваться для нагрева воды.

Внимание, только СЕГОДНЯ!

Похожие

stroytroy.ru » Дом и дача » Газовые колонки, работающие от баллонов с газом

Как сделать бойлер косвенного нагрева своими руками?

Без наличия горячего водоснабжения не обходятся ни одно производственное, жилое или офисное помещение. Для таких целей чаще всего используют специальные водонагреватели. Их можно приобрести в магазине (как выбрать бойлер ), а можно немного сэкономить и сделать своими руками. Рассмотрим второй вариант на примере бойлера косвенного нагрева.

Принцип действия бойлера косвенного нагрева.

Бойлер косвенного нагрева своими руками: пошаговая инструкция

Если говорить коротко о рабочей схеме, то у рассматриваемого устройства она следующая: теплоноситель перемещается в баке необходимого объема и нагревается до нужной температуры, после чего отдает тепло холодной воде, которой наполнен корпус. Самым лучшим вариантом источником телпа в данном случае выступает подсоединение параллельного типа к центральной системе отопления.

Если визуально, то бойлер косвенного нагрева представлен емкостью, изготовленной из устойчивого к коррозии материала, и прикрепленными трубопроводами, по которым передвигается теплоноситель. Для слива и залива воды в первой присутствуют два отверстия, расположенные в нижней и верхней частях. Для удобства данные отверстия еще оснащаются кранами.

Процесс изготовления бойлера косвенного нагрева своими руками.

Собственноручное изготовление бойлера косвенного нагрева происходит в несколько этапов:

1. Изготовление бака.

Для бака вам потребуется емкость, изготовленная из материалов, наиболее устойчивых к воздействию влаги. К таким материалам относятся: сплав алюминия, пластик и нержавеющая сталь. Обычная сталь также может использоваться, но только при специальной обработке.

Чаще всего в качестве бака используют газовые баллоны.

К слову, в случае, если раньше в баллоне находился газ, то при использовании его в качестве бака бойлера, первые пару недель после запуска последнего в работу в воде может присутствовать специфический запах.

2.

Установка змеевика.

В качестве змеевика для бойлера обычно используются трубы маленького диаметра из металлопластика или металла. Здесь главное – обеспечить максимальную близость теплоносителя и воды.

Хорошей отправкой для получения змеевика нужного диаметра могут служить пластиковые или стальные трубы. Их крепление первоначально производится внутри емкости. Далее к концам трубопровода припаивается сантехническая арматура. В это время важно не забыть сразу же снабдить систему краном или распределительной арматурой, которую располагают в верхней третьей части емкости — для выполнения функции отбора нагретой воды.

3. Теплоизоляция.

Она нужна для увеличения КПД агрегата и максимального уменьшения тепловых потерь. Это обычно делается одним из способов:

для бака берется сразу две емкости разного диаметра, а образованное между ними пространство изолируется, это позволяет значительно увеличить производительные способности системы и параллельно уменьшить расход энергии;
весь периметр бака запенивают монтажной пеной или закрывают теплоизоляционным материалом (в качестве закрепления в этом варианте можно использовать проволочные стяжки или клей различных видов).

Важно!

Сделанные бойлеры косвенного нагрева своими руками имеют один недостаток – образование на змеевике отложений. Поэтому для качественного функционирования агрегата необходимо очищать спираль не реже 2-х раз в год.

Бойлер косвенного нагрева своими руками видео

По материалам сайта: http://podmasterij.ru

Источник

В числе всего ассортимента водонагревателей именно косвенный нагрев считается самым экономичным. Для нагрева воды в таком устройстве не требуется дополнительная электроэнергия или расход иного топлива, поэтому и эксплуатационные расходы сведены к минимуму. Принцип работы оборудования построен на нагревании воды за счет движения теплоносителя. По сути, это водяная система отопления, где тепло отдается не в воздух, а в воду в баке.

Содержание:

Устройство и принцип работы
- Схема устройства
- Как сделать своими руками
- Порядок изготовления
- Выбор емкости
- Изготовление бака
- Теплоизоляция
- Изготовление змеевика
- Финальная сборка и подключение

Учитывая то, что одновременно отапливается дом и подогревается вода, такая система является самой рациональной. При несомненных преимуществах подобных водонагревателей у них есть один минус – цена промышленной модели (от 15 000 рублей). Мы же расскажем, как сделать бойлер косвенного нагрева своими руками, что для этого понадобится, а также приведем рекомендации специалистов.

Устройство и принцип работы

Самый простой бойлер косвенного нагрева представляет собой емкость, куда вставлены трубы. При включении котла теплоноситель начинается циркулировать по трубам, нагревая одновременно воду. В баке изначально находится холодная вода, которая по мере работы котла нагревается и может использоваться по прямому назначению.

Это своеобразный накопительный бойлер, в котором задачу ТЭНа выполняет труба с теплоносителем. Учитывая то, что для нагрева воды используется КПД котла, затраты на этот вид горячего водоснабжения минимальны.

Схема устройства

Как видно на схеме, бойлер косвенного нагрева представляет собой накопительный бак, соединенный с котлом системой труб. В самом баке установлен змеевик, по которому циркулирует горячий теплоноситель и подогревает воду. За счет постоянного движения теплоносителя температура в баке держится на определенной отметке. Даже при расходовании воды и добавлении новой, она за короткое время нагревается и снова готова к употреблению.

Преимуществом использования подобного устройства является то, что горячая вода может подаваться одновременно на несколько точек, и везде температура стабильна. Если взять для примера двухконтурный котел или проточный водонагреватель, то при включении необходимо подождать некоторое время, пока вода нагреется. Если подключено сразу 2 точки, то пока в одной идет горячая вода, в другой, прохладная, так как мощности ТЭНа не хватает на мгновенный нагрев воды в таком объеме. Бойлер косвенного нагрева, построенный на принципе накопления воды, исключает такие недостатки и сохраняет постоянную температуру воды.

Как сделать своими руками

Для самодельного изготовления подходит 3 варианта бойлеров:

емкость со змеевиком, по которой движется теплоноситель;
емкость, где трубы расположены вдоль стенок – принцип обращения теплоносителя аналогичен первому варианту;
2 емкости – большая и малая, где в малую заливается вода для подогрева, а теплоноситель циркулирует в большой.

Примитивная конструкция бойлера косвенного нагрева дает большой простор для творчества. Если понятен принцип работы, то можно придумать любой собственный вариант оформления.

Порядок изготовления

Перечень работ можно изложить в 7 основных пунктах:

выбор емкости под бойлер;
изготовление змеевика или трубы для теплоносителя;
теплоизоляция бака;
финальная сборка;
соединение змеевика с обвязкой котла;
подключение холодной воды;
монтаж крана горячей воды.

Выбор емкости

В качестве накопительного бака может использоваться любая емкость соответствующего размера, устойчивая к перепаду температур и имеющая защиту от коррозии. Это может быть пластик, бак из нержавеющей стали, чугунная конструкция и т.д. Оптимальным будет бак, изготовленный из нержавеющей стали толщиной 3-4 мм.

Для того, чтобы самостоятельно изготовить такой бак, берете лист стали и свариваете из него цилиндр. Отдельно понадобиться приварить дно. Это возможно, если вы владеете электродуговой сваркой.

Можно использовать газовый баллон б/у. Это вообще идеальный вариант, поскольку отличается высокой степенью прочности. Для того, чтобы полностью избавиться от остатков газа и его аромата, достаточно под завязку наполнить баллон, а спустя несколько часов слить воду. Далее надо разрезать баллон, зашкурить его изнутри наждачкой и нанести грунтовку. Оставить высыхать на сутки.

Не стоит использовать под бак эмалированные емкости. Постоянный контакт с водой быстро приведет в негодность стенки конструкции и уже спустя год-полтора бак придется переделывать.

Изготовление бака

В баке (газовом баллоне) сваркой проделываете 4 отверстия:

2 для горячей и холодной воды;
2 для монтажа трубы или змеевика.

Отверстия под змеевик делаются по принципу труба к трубе. При этом все детали соединяются между собой электродуговой сваркой.

К баку отдельно привариваются петли для крепления на стену. Петля может быть выполнена из арматуры или уголка.

Теплоизоляция

Для сокращения потерь тепла оборачиваете баллон теплоизоляций. В качестве таковой может быть использован любой теплоизоляционный материал, вплоть до монтажной пены. Фиксируете изоляцию поверх пеностиролом или поролоном, стягиваете проволокой, после чего бак можно вешать на стену.

В качестве теплоизоляции может использоваться и большая по размеру емкость, в которую помещается бойлер. Пространство между ними заполняется сыпучим или кусковым теплоизолятором.

Изготовление змеевика

Змеевик преимущественно делают из медной трубы. Именно медь почти не вступает в реакцию с водой, не резонирует на перепад температур, хорошо отдает тепло и эксплуатировать ее можно несколько десятков лет.

В трубу набирают песок, чтобы не допустить излома или изменения диаметра, и накручивают ее на подходящую по диаметру емкость.

Величина шага между витками зависит от диаметра змеевика и может варьироваться от 2 до 5 сантиметров. Витки не соприкасаются.

Чем больше витков в змеевике и суммарная его длина, тем быстрее будет нагреваться воды в баке.

Некоторые специалисты рекомендуют использовать пластиковые трубы, рассчитывая на их долговечность и инертность как химматериала. Это рациональное решение, но только в том случае, если трубы будут располагаться вдоль стенки.

Не менее 1 раза в год чистите змеевик от известковых отложений и налета. Известно, что вода у нас не самого лучшего качества, поэтому не забывайте проводить своевременную профилактику.

Финальная сборка и подключение

Устанавливаете бойлер на стену неподалеку от котла. Соединяете шланги подачи и вывода холодной и, соответственно, горячей воды.

На трубе, по которой будет идти холодна вода, делаете обратный клапан, чтобы бак не подтекал.

В процессе сборки важно не повредить теплоизоляционный слой, иначе вода в баке будет очень быстро остывать. Проверьте перед запуском, насколько равномерный слой и нет ли нигде прорех.

Все подробности о том, как сделать бойлер косвенного нагрева своими руками на видео:

Источник


Электрический водонагреватель объемом 3 литра для настенного монтажа	Электрический водонагреватель объемом 6 литров для напольного монтажа	Электрический водонагреватель объемом 6 литров или 10 литров с различными системами нагрева

Электрический водонагреватель объемом от 10 литров до 50 литров с различными системами нагрева	Электрический водонагреватель объемом 6 литров или 10 литров с конвекционной системой нагрева

Бойлеры различаются по системы питания: электрические и газовые.

Есть вариант применения бытовых проточных газовых нагревателей в прицепах дачах.

Так же бойлеры для нагрева воды делятся по принципу работы: проточный и накопительный.

5. Удалось утеплить двумя слоями войлока (около 5 сантиметров толщиной) все четыре стенки бака и верхнюю часть.

Системы
жизнеобеспечения
автодома

Электрическая
система
кемпера

Систему
водоснабжения
кемпера
составляют
:

бак чистой
воды
водяной
насос
бойлер
горячей
воды
гибкие
пластиковые
водопроводные
трубки
устройства
сантехники
бак отработанной
воды
.

Баки
же
отработанной
воды

Газовая
система
кемпера

В автодомах
для газовых
баллонов

Газовые
отсеки

Расход
газа

Газ
овые

баллоны
для домов
на
колесах

Особенности зимней эксплуатации дома
на
колесах

В зимнее время система
водоснабжения

Обновлено: 25.10.2020

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Источник

Невероятно представить себе комфортное проживание в доме без горячей воды. Ее бесперебойное поступление обеспечивают водонагреватели. В нашей статье речь пойдет о нюансах установки и подключения бойлера.

Подготовительный этап установки бойлера

Прежде чем приобретать водонагреватель, необходимо определиться с местом монтажа оборудования. Оно должно соответствовать следующим требованиям:

Свободный доступ к бойлеру в течение всего эксплуатационного периода.
Стена должна выдерживать условную двойную нагрузку. Если водонагреватель вмещает 80 л, то стена должна выдержать нагрузку в 160 кг.

Обязательно проверяется состояние электропроводки. Она должна быть трехжильной с оптимальной толщиной. Если будет использоваться бойлер мощностью в 2 тыс. Вт, то медный провод должен иметь сечение минимум 2,5 мм². Кабель желательно прокладывать от отдельного защитного автомата.

К месту монтажа бойлера следует предварительно подвести водопроводные трубы и сделать вывод точек. Иначе можно столкнуться с такой проблемой: бойлер будет установлен, а состояние врезки не позволяет присоединиться к нему. Придется дополнительно заниматься заменой труб.

Виды электрических бойлеров

Водонагреватели подразделяются на два основных вида:

проточные;
накопительные.

Главным элементом проточного бойлера является колба, внутри которой находится трубчатый электрический нагреватель (тэн). Вода проходит через колбу и греется тэном. Основные преимущества проточного водонагревателя:

компактность;
быстрый нагрев воды.

Наиболее экономичным проточный водонагреватель будет при потреблении небольшого количества горячей воды. Это поясняется тем, что включение тэна происходит при движении воды.

Накопительные бойлеры — это емкости, которые имеют различный объем (от 10 л до 1 тыс. л). Поступление воды в них производится из водопровода. Включенный нагревательный элемент, который находится внутри оборудования, поддерживает постоянную температуру. Основной «плюс» накопительного водонагревателя — обеспечение горячей водой нескольких водозаборных точек.

Установка проточного бойлера

Ввиду быстрого нагрева воды проточные бойлеры оснащены довольно мощными тэнами. По этой причине особое внимание уделяется электропроводке. Сечение кабеля должно превышать 4 мм². Обязательно выясняется сила тока автомата, к которому укладывается электропроводка. Сила тока для одного водонагревателя должна быть в пределах 32-40 А.

Установка электрического бойлера предусматривает два способа подключения:

временный;
стационарный.

Временный способ установки бойлера предполагает использование обычного душевого шланга. Алгоритм подключения временного водонагревателя заключается в следующем:

в трубу с холодной водой врезается тройник;
производится монтаж запорного крана;
гибким шлангом кран соединяется с вводом бойлера;
включается кран и водонагреватель;
открывается вывод бойлера;
спустя 30-40 секунд из него будет литься горячая вода.

Стационарная схема установки бойлера заключается в параллельной подаче воды относительно системы водоснабжения. Выполняются следующие действия:

два тройника врезаются в трубу с холодной и горячей водой;
происходит монтажа кранов;
для качественного устройства всех соединений используется лента фум или пакля с пастой;
ввод бойлера соединяется с трубой, подающей холодную воду;
выходное отверстие горячей воды соединяется с запорным краном;
проверка герметичности соединений осуществляется путем открытия смесителя и кранов;
если все в порядке, водонагреватель подключается к электрической сети.

Владельцам квартиры в многоквартирном доме нужно обязательно перекрыть стояк с горячей водой. Иначе горячая вода поступит в водопроводную систему соседей.

Монтаж накопительного водонагревателя

Бойлеры накопительного типа являются более распространенным оборудованием. Это поясняется тем, что они дешевле стоят и не нуждаются в использовании мощной электропроводки.

Установка бойлера своими руками начинается с разметки места его крепления. Замеряется расстояние между элементами крепления водонагревателя. Оно переносится на стену. Сверлятся 2 отверстия (в зависимости от модели бойлера может понадобиться и 4 отверстия), в них вставляются дюбели и закручиваются крючки. Бойлер навешивается на крючки.

Подключение бойлера к системе водоснабжения осуществляется в зависимости от того, выведены элементы соединения труб с водонагревателем или нет. Если место подключения уже подготовлено, то для соединения труб с входом и выходом оборудования можно воспользоваться гибкими шлангами, которые оснащены уплотнительными прокладками из резины.

Монтаж накопительного водонагревателя предполагает использование клапана, с помощью которого снижается избыточное давление в системе. Рекомендуется воспользоваться тройником, который размещается перед запорным клапаном. С тройником соединяется кран, который предназначен для спуска воды при техническом обслуживании бойлера.

При отсутствии выводов, их нужно сделать. При наличии пластиковых труб врезка соединительных элементов делается максимум 15-20 минут. Если трубы сделаны из металла, то помимо тройников, нужна будет плашка, которая по размерам должна совпадать с диаметром трубы. В некоторых случаях потребуется и переходник соответствующего размера.

Последовательность действий следующая:

отключается подача воды;
в месте крепления тройника происходит обрезка труб;
с помощью плашки нарезается резьба;
осуществляется обмотка резьбы паклей;
тройники (или переходники) соединяется с трубой;
производится монтаж кранов.

Подключив холодную воду, нужно соединить выходное отверстие бойлера с краном, который будет регулировать подачу горячей воды. Подключив водопровод, открываются краны горячей и холодной воды. Ожидается, пока из крана горячей воды не выйдет весь воздух и не начнет течь вода. Сразу на наличие протечек осматриваются все соединения.

После стравливания всего воздуха бойлер подключается к электрической сети. В качестве источника может выступать как розетка, так и отдельный автомат. О нормальной подаче напряжения будет свидетельствовать датчик, который горит на бойлере. Регулировка температуры осуществляется согласно инструкции по эксплуатации оборудования.

Установка газового оборудования

Естественно, что запрещается производить установку газового бойлера с «нуля». Этим должны заниматься работники газовой службы. Самостоятельно осуществлять замену газового водонагревателя можно, когда представителями газовой службы установлен счетчик.

При монтаже газового водонагревателя производятся следующие работы:

размечаются места для отверстий под дюбели;
сверлятся отверстия и монтируются крюки;
навешивается газовый бойлер;
происходит крепление гофры, которая удаляет угарный газ в дымоход;
газовая труба соединяется с отверстием, через которое в бойлер попадает газ;
осуществляется проверка соединений;
к бойлеру подводится вода и проверяется нормальная работа системы.

При установке гофры один ее конец должен плотно стыковаться с элементами дымохода. Другой конец гофры одевается на выходное отверстие водонагревателя. Перед приобретением гофры тщательно делаются все замеры. Ее внутренний диаметр должен совпадать с внешними размерами отверстия бойлера.

Для соединения газовой трубы с входным отверстием используется специальный резиновый шланг. После надежной фиксации шланга все места соединений покрываются мыльным раствором. Открывается кран подачи газа.

Пока газ направляется к бойлеру, нужно внимательно осмотреть места соединений. Если на каком-то участке появились мыльные пузырьки, то это свидетельствует об утечке газа. С помощью ключа поджимаются гайки на «проблемных» участках. Если утечку не удалось ликвидировать, лучше обратиться к специалистам газовой службы.

После правильного подключения газа к бойлеру нужно подвести к нему воду. Для этого также используются гибкие шланги. Подвод воды к газовому водонагревателю осуществляется в таком же порядке, как подключается электрический бойлер.

Схематично последовательность элементов отображается следующим образом: «труба—переходник—кран—труба—шланг—водонагреватель». Входное отверстие с холодной водой обозначается синим цветом, выходное с горячей — красным. Для увеличения эксплуатационного периода бойлера на трубу, которая подает холодную воду, устанавливается солевой фильтр.

Открываются краны с горячей и холодной водой. Проверяем все соединения. Если есть протечки, их следует устранить с помощью затягивания гаек или использования новой пакли. Подается газ и открывается кран горячей воды. Спустя 20-30 секунд из смесителя должна пойти горячая вода.

Особенности горизонтальных бойлеров

Наиболее оптимальным решением для помещений, которые имеют ограниченное вертикальное пространство, являются бойлеры горизонтальной установки. Это оборудование характеризуется простотой монтажа и быстрым нагреванием воды. Они идеально подходят для комнат, в которых есть ниши.

Горизонтальные бытовые водонагреватели имеют объем бака от 30 до 100 л. Внутренняя часть оборудования сделана из стабилизированной стали, которая покрыта биостеклофарфором. Большинство моделей бойлеров обладают экологически чистым пенополиуретановым слоем, благодаря которому предотвращаются тепловые потери. Мощность тэнов горизонтального бойлера составляет 0,8-2 кВт. Магниевый анод, расположенный возле тэна, увеличит срок службы оборудования.

Технология монтажа и подключения горизонтального водонагревателя во многом схожа с установкой электрического бойлера. Наличие стального фланца, который крепится к корпусу болтами делает монтаж еще проще. На фланец происходит крепление нагревательных элементов с анодом. Используется и термостат, который имеет двойную защиту. Он предназначен для регулировки температуры.

Отличительной чертой горизонтального бойлера является процесс смешивания холодной и горячей воды в баке. Это обусловлено тем, что верхний (с теплой водой) и нижний (с холодной водой) патрубки слишком близко расположены друг к другу. Данная особенность конструкции служит причиной быстрого охлаждения воды, которая подается из горячего крана. Поэтому лучше приобретать водонагреватель, который имеет теплообменник.

Видео об установке бойлера:

Источник

Для лиц, не имеющих возможности испытать прелести централизованного снабжения горячей водой либо считающих их неоправданно дорогими, придумано несколько разновидностей водонагревателей. Среди них весьма востребованным оказался бойлер косвенного нагрева. Предлагаем читателю поближе познакомиться с этим устройством и научиться изготавливать его своими руками.

В чём состоит принцип косвенного нагрева?

Бойлер косвенного нагрева: общий вид

В отличие от прямого нагрева, когда вода получает тепло непосредственно от горелки или электронагревателя, косвенный предусматривает нагрев с помощью рабочей среды системы отопления. Будучи нагретой котлом, она подаётся в имеющийся в бойлере теплообменник, где и отдаёт приобретённую энергию. Далее всё происходит так же, как и в обычном отопительном контуре: остывший теплоноситель поступает в трубопровод «обратки» и по нему — сновав котёл.

Такие водонагреватели часто так и называют — бойлеры от отопления. Вот какие у них имеются достоинства

Конструкцию такого прибора можно считать примитивной. Центральный элемент — теплообменник, представляющий собой трубку или ёмкость, устроен гораздо проще горелки или электронагревателя.
Поскольку температура теплоносителя не превышает 90 градусов, риск закипания воды в бойлере с последующим разрывом резервуара полностью исключён.
Нагрев воды осуществляется быстрее, чем в бойлере электрическом.

В бытовых условиях бойлером пользоваться удобнее, чем проточным водонагревателем, так как он:

требует для работы сравнительно небольшой мощности (за счёт растягивания процесса нагрева во времени);
может обслуживать одновременно несколько точек водоразбора;
способен, хотя и в течение ограниченного времени, обеспечивать сколь угодно большой расход горячей воды.

Есть у такого прибора, конечно же, и недостатки. Их также несколько:

Температура воды в бойлере не может быть выше температуры теплоносителя, поэтому в межсезонье, когда система отопления эксплуатируется в низкотемпературном режиме, нагретая вода расходуется очень быстро (её приходится использовать без разбавления холодной водой).
Летом, когда система отопления отключена, косвенный нагрев вообще не работает.
Как и любой другой бойлер, этот аппарат занимает довольно много места.

Хранение большого запаса горячей воды в режиме ожидания сопровождается теплопотерями, хотя в случае попутного использования бойлера как отопительного прибора в котельной данный недостаток принимать во внимание не следует.

Разновидности бойлеров косвенного нагрева

Современные водонагреватели этого типа могут отличаться по нескольким признакам:

Исполнение теплообменника

Имеется две разновидности:

Бойлеры с теплообменником в виде змеевика (спирально скрученная длинная трубка). Имеют небольшой вес, но из-за малой площади контакта воды с нагревателем осуществляют её нагрев сравнительно долго.
Аппараты, изготовленные по принципу «бак в баке». В этом варианте теплоноситель подаётся в пространство между стенками баков, тогда как нагреваемая вода — во внутренний бак. Таким образом, горячая среда охватывает рабочий резервуар прибора в виде водяной рубашки, что обеспечивает значительно большую площадь контакта, чем в случае со змеевиком. Соответственно, нагрев осуществляется быстрее, но изделие имеет больший вес.

Конструкция «бак в баке»

Материал рабочей ёмкости

Доступны два варианта:

бак выполнен из нержавеющей стали: самый долговечный, но и наиболее дорогой;
бак выполнен из обычной стали (без легирующих добавок) и покрыт внутри эмалью либо стеклофарфором (стеклокерамикой): дёшево, но защитное покрытие со временем может растрескаться, что приведёт к коррозии резервуара.

Какая бывает теплоизоляция

Бойлеры сегодня изолируют преимущественно пенополиуретаном. Этот материал может быть мягким — это всем известный поролон, и жёстким. Первая разновидность применяется в дешёвых моделях, вторая — в дорогих.

Так выглядит бойлер после монтажа теплоизоляции

Иногда применяют и минеральную вату — она имеет примерно такую же теплопроводность.

Материал для изготовления змеевика

Если водонагреватель оснащён змеевиком, то скорость нагрева будет зависеть от теплопроводности материала, из которого изготовлен данный элемент. Лучше всего проводят тепло медь и латунь — такие теплообменники устанавливают в бойлерах подороже.

Змеевик

В приборах более низкой ценовой категории применяют стальные змеевики.

Способ установки водонагревателя

Настенный способ установки бойлера

Кроме привычных всем настенных бойлеров выпускаются и напольные, которые предназначены для установки непосредственно под котлом. Также к напольному исполнению прибегают в том случае, если водонагреватель имеет большой объём (вместимость некоторых моделей превышает 1000 литров).

Установка модели напольного типа

Компоновка

Бойлеры делятся на две разновидности:

вертикальные;
горизонтальные.

Горизонтально ориентированная модель

С точки зрения функциональности первые являются более предпочтительными, потому что горячие и холодные слои в них почти не перемешиваются. Горизонтальные приобретают только в том случае, если из-за недостатка свободного пространства отсутствует возможность установить вертикальную модель.

Наличие альтернативных нагревателей

Выше мы уже говорили, что летом бойлер косвенного нагрева, как и вся система отопления, пребывает в бездействии. Но горячая вода нужна круглый год, поэтому покупатели охотнее всего берут модели, дополнительно оснащённые электронагревателем или газовой горелкой. Такие водонагреватели называют комбинированными.

Комбинированная модель, оснащенная ТЭНом

Для самостоятельного изготовления наиболее доступным является комбинированный бойлер косвенного нагрева со стальным змеевиком и ТЭНом.

Из чего сделать бойлер

Прежде чем приступить к изготовлению водонагревателя, необходимо продумать ряд вопросов:

Объём резервуара

Делать бойлер с чрезмерным запасом по объёму не следует — вода в нём будет застаиваться. Тем более что нагрев осуществляется достаточно быстро и даже если кто-то из пользователей израсходует весь запас, ждать приготовления новой порции придётся недолго. Для таких приборов оптимальным считается объём из расчёта 50 л на одного человека.

Форма бака

При выборе формы важно учитывать давление в водопроводе. Если оно низкое, как в запитанных от водонапорных башен деревенских сетях, то бак можно сделать прямоугольным. Если же давление высокое, более предпочтительной будет круглая форма: в стенках такого бака, в отличие от прямоугольного, не будут возникать изгибающие усилия, способные вызвать деформацию. Сделать своими силами круглый бак могут только те, у кого имеется доступ к вальцам, но можно применить какое-нибудь готовое изделие — трубу или газовый баллон.

Газовый баллон — отличный исходный материал для изготовления бака бойлера

Если в вашем водопроводе поддерживается высокое давление, а раздобыть или изготовить круглый бак у вас нет возможности, можно сделать безнапорный прямоугольный бойлер. Вода из него будет поступать самотёком, а заполняться он будет так же, как бачок унитаза — при помощи поплавкового крана. К последнему нужно будет подсоединить трубку, по которой холодный поток будет подаваться на самое дно ёмкости — это исключит перемешивание его с горячей водой.

Какая теплоизоляция будет использоваться?

Наиболее доступными и в то же время самыми эффективными теплоизоляторами являются вспененные полимеры — пенополистирол, который в обиходе называют пенопластом, пенополиуретан, появившийся относительно недавно полиизоцианурит и др.

Но у этих материалов есть одно нежелательное свойство: даже при относительно небольшом нагреве (в случае с пенополистиролом — при температуре всего +80 градусов) в их полимерных цепочках начинается процесс термического распада, сопровождающийся выделением вредных для здоровья летучих веществ.

Бойлер фабричного изготовления имеет герметичный кожух, который исключит попадание ядовитых испарений в воздух жилища, но изготовить такую же непроницаемую защиту для самоделки в домашних условиях практически невозможно. Поэтому не рекомендуется применять полимеры для утепления бойлеров или других приборов с горячими поверхностями, изготовленных кустарным способом. Лучше для этих целей использовать базальтовую вату (разновидность каменной ваты) плотностью 35–50 кг/куб. м.

Обратите внимание! Минеральная вата, изготовленная сомнительным производителем, тоже может таить угрозу. Для склеивания волокон в данном теплоизоляторе используется фенолформальдегидная смола и если технология производства была нарушена, это вещество будет выделять вредные пары.

Конструкция змеевика

Изготовить круглый змеевик из стали можно только с помощью специального оборудования — трубогиба. В домашних условиях проще изготовить змеевик квадратный, соединив при помощи электросварки несколько отрезков трубы и 90-градусных отводов. Наиболее подходящий материал — разумеется, нержавеющая сталь.

Навивка змеевика на оправку

Предлагается взять трубу диаметром 38 мм и такие же отводы. Толщина стенки — 2 мм. При размерах бака 50х50 см и высоте в 1 м в нём легко поместится змеевик длиной около 10 м.

Мощность нагрева рассчитывается по формуле: Q = к * А * dT,

Где:

К — коэффициент теплопередачи (не путать с коэффициентом теплопроводности);

А — площадь поверхности змеевика (в нашем случае А = 3,14 * 0,038 * 10 = 1,19 кв. м);

dT — разность температур теплоносителя и нагреваемой воды.

Расчёт коэффициента теплопередачи к достаточно сложен. Он учитывает толщину стенки змеевика, коэффициент теплопроводности нержавеющей стали, теплоотдачу от теплоносителя стенке и от стенки нагреваемой среде. Желающим глубже изучить этот вопрос рекомендуем ознакомиться с учебником «Примеры и задачи по курсу процессов и аппаратов химической технологии» К. Ф. Павлова, П. Г. Романкова и А. А. Носкова, который можно скачать в Сети. Остальные могут воспользоваться онлайн-калькулятором теплообменника, например, http://www.teplotex.ru/kalkulator-rascheta-teploobmennika-online.

Либо принять параметры змеевика конструктивно, исходя из того соображения, что чем большей будет поверхность теплообмена, тем лучше — лишь бы циркуляционный насос мог преодолеть гидравлическое сопротивление змеевика.

Примечание. Круглый змеевик можно своими силами изготовить из медной или металлопластиковой трубки, намотав её на трубу большого диаметра. Но в этом случае будет сложно герметично провести выпуск теплообменника через стенку бака.

Что применить в качестве термостата и обвязки?

Для регулировки температуры в бак нужно врезать так называемый термобаллон, который при помощи капиллярной трубки связывается с клапаном на ветке трубопровода, ведущей к водонагревателю. Достоинство данной системы состоит в её энергонезависимости.

Термобаллон

Термобаллон заполнен жидкостью, которая, меняясь в объёме при нагреве или остывании, воздействует на шток клапана через капиллярную трубку.

Заметим, что такая схема подключения не предусматривает приоритета ГВС перед системой отопления. Ниже мы расскажем о других схемах обвязки, которые позволят нагреть воду гораздо быстрее.

Если самодельный бойлер будет напорным, то есть его резервуар окажется полностью заполненным, да ещё и под давлением, то помимо материалов и термобаллона необходимо будет приобрести сбросной клапан. Его ещё называют предохранительным, но на самом деле он именно сбросной, так как работает постоянно, а не только в случае нештатных ситуаций. Необходимость его применения обусловлена тепловым расширением нагреваемой воды.

Технология изготовления пошагово

Действуем так:

Если водонагреватель предполагается сделать прямоугольным, то из листов нержавейки соответствующего размера необходимо сварить коробку без крышки и одной боковой стенки. Если же бак бойлера вы собираетесь изготовить из круглой заготовки, то её нужно разрезать вдоль на две половины.

Так выглядит шаблон-“выкройка» прямоугольного бака
В боковой стенке прямоугольного бака либо в одной из половин круглого высверливаем отверстие диаметром 38 мм, в которое будет продет выпуск змеевика. Такое же отверстие нужно будет просверлить во второй, ещё не приваренной стенке (в случае с круглым баком — во второй половине).
Теперь нужно изготовить квадратный змеевик, последовательно приваривая друг к другу отрезки труб и отводы. Крайние отрезки труб необходимо повернуть так, чтобы они располагались параллельно оси змеевика — это будут выпуски.

Змеевик квадратного профиля
Далее устанавливаем змеевик в коробку или одну из полукруглых половинок, поместив его выпуск в просверлённое в стенке отверстие. С наружной стороны выпуск нужно приварить к стенке бака герметичным швом.
Чтобы исключить вибрацию теплообменника, его желательно зафиксировать, вварив между ним и днищем отрезок трубы.
Теперь устанавливаем недостающую боковую стенку или вторую полукруглую половинку на место, одевая её на второй выпуск змеевика, и привариваем. Этот выпуск тоже герметично обвариваем.
Если бойлер будет напорным, крышку также следует приварить, безнапорным — можно просто положить её сверху.

Далее в баке нужно высверлить несколько отверстий, к которым привариваются патрубки:

для подачи холодной воды (для напорного бойлера — внизу, для безнапорного — вверху);
для отбора горячей воды (вверху);
для установки термобаллона (в нижней части);
для врезки сбросного клапана, если бойлер будет напорным;
для подключения системы рециркуляции, если таковая предусмотрена (внизу);
для ТЭНа (понадобится модель с фланцевым креплением).

Длину патрубков следует выбирать с учётом толщины теплоизоляции. К патрубку для установки ТЭНа нужно приварить фланец.

Также на этом этапе к баку нужно приварить кронштейны для крепления кожуха и для навешивания его на стену (если модель напольная — приваривать следует ножки).

Обкладываем бак матами из базальтового волокна, фиксируя их при помощи шнура.
Прикручиваем к кронштейнам защитный кожух из тонких стальных панелей, окрашенных порошковой краской или покрытых цинком.

Теперь устанавливаем на место ТЭН, термобаллон и сбросной клапан либо поплавковый кран.

Схемы подключения бойлера косвенного нагрева к котлу

Чтобы вода грелась быстрее, нужно несколько усовершенствовать схему подключения водонагревателя. Вот несколько вариантов.

С применением 3-ходового клапана с сервоприводом

Клапан устанавливается в том месте, где от основного трубопровода ответвляется линия для подачи теплоносителя к бойлеру. Последний следует оснастить электронным термостатом, связанным с сервоприводом 3-ходового клапана.

Схема подключения с трехходовым клапаном

Эта схема обеспечивает приоритет водонагревателя: если воду в нём нужно подогреть, сервопривод по сигналу термостата переведёт клапан в такое положение, чтобы теплоноситель циркулировал только через змеевик бойлера. По достижении нужной температуры клапан вернётся в прежнее положение, перенаправив рабочую среду в отопительный контур.

Схема с 3-ходовым клапаном применяется чаще всего.

Разумеется, установленная на шкале термостата температура не должна превышать температуру теплоносителя (с учётом теплопотерь она должна быть хотя бы на несколько градусов ниже), иначе клапан всё время будет находиться в положении «на бойлер».

С применением двух циркуляционных насосов

В этом варианте контур бойлера оснащается собственным циркуляционным насосом, который также включается по сигналу от электронного термостата.

Схема подключения с двумя насосами

Чтобы каждый из насосов не создавал в соседнем контуре противоток, в трубопроводы врезают обратные клапаны.

С применением гидрострелки

Гидрострелка, также именуемая гидроразделителем, применяется в тех случаях, когда система отопления состоит из нескольких контуров. Без гидрострелки изменение расхода теплоносителя через один из контуров либо его полное отключение всегда сказывается на работе других контуров. Если же данный элемент установлен, взаимное влияние сводится к нулю.

Использование гидрострелки в схеме обвязки бойлера

В частных домах через гидрострелку чаще всего подключают радиаторное отопление, подогрев пола и бойлер косвенного нагрева.

Подключение с рециркуляцией

За период простоя вода в трубопроводе, соединяющем бойлер и точку водоразбора, успевает остыть, так что пользователю приходится каждый раз некоторое время ожидать появления горячей воды. Это, во-первых, не очень удобно, а во-вторых, ведёт к перерасходу средств: за воду сегодня приходится платить по счётчику.

Чтобы сделать систему более практичной, линию подачи горячей воды к водоразборному крану закольцовывают, прокладывая вдоль неё, можно сказать, «обратку» к бойлеру. Теперь достаточно установить в этом кольце циркуляционный насос — и с застоем воды, а значит и с её остыванием, будет покончено.

Если выходящая из бойлера труба будет начинаться вертикальным участком и только потом будет опускаться к кранам, а возвратная будет проложена ниже неё, то система рециркуляции сможет функционировать без насоса — за счёт конвекции, то есть в режиме естественной циркуляции (при условии, что трубы будут иметь достаточно большой диаметр).

Варианты самодельных водонагревателей для твердотопливных теплогенераторов

В случае с дровяными или угольными печами/котлами в качестве источника тепла для косвенного нагрева можно использовать дымовые газы. Для этого в бойлере вместо змеевика устанавливают трубу, которая одной стороной подключается к дымоотводящему патрубку теплогенерирующей установки, а другой — к дымоходу. Желательно, чтобы эта труба (её называют жаротрубным теплообменником) располагалась вертикально.

Использование тепла дымовых газов: чертеж бойлера

Ещё лучше приобрести печь-конвектор, топка которой окружена вертикальными трубами. Из них во время работы отопителя постоянно дует горячий воздух. Жаротрубный теплообменник бойлера можно при помощи металлической гофры подсоединить к одной из этих труб. Такой способ подключения, в отличие от варианта с дымоходом, не вызывает остывания дымовых газов, сопровождающегося ухудшением тяги и образованием большого количества конденсата.

Принципиальная схема титана (дровяного бойлера)

Особенности установки и эксплуатации в соответствии с характеристиками

Если бойлер выполнен в настенном исполнении, то для него нужно выбрать достаточно прочную капитальную стену. Параметры крепёжных элементов зависят от объёма водонагревателя и материала стены:

при объёме 30–50 л (усилие вырывания — 15–25 кг): для бетона — диаметр 6–8 мм, длина 60–80 мм; для кирпича или шлакоблока — диаметр 8–10 мм, длина 80–100 мм;
80–100 л (усилие вырывания — 25–35 кг): бетон — (8–10 мм)/(80–100 мм); кирпич/шлакоблок — (10–12 мм)/(100–120 мм);
150–200 л (усилие вырывания — 45–60 кг): бетон — (10–12 мм)/(80–120 мм); кирпич/шлакоблок — (12–14 мм)/(120–150 мм).

На вводе холодной воды перед бойлером необходимо установить обратный клапан, который предотвратит утечку горячей воды в холодный водопровод. Между обратным клапаном и бойлером устанавливать отсечную арматуру запрещено. А вот врезать на этом участке тройник с краном нужно — через этот кран ёмкость можно будет опорожнить для обслуживания (слить воду из бойлера через точку водоразбора не получится, поскольку забор горячей воды осуществляется сверху).

Главнейшим поражающим фактором для водонагревателя любого типа является накипь — рыхлая «шуба», образующаяся в результате кристаллизации солей магния и кальция. Процесс отложения накипи начинается при температуре около +80_⁰С и происходит он тем интенсивнее, чем сильнее нагревается вода. Поэтому при умеренном потреблении горячей воды, например, для мытья пары тарелок или умывания, на термостате бойлера целесообразно устанавливать минимально возможную температуру, то есть такую, чтобы горячую воду не приходилось разбавлять холодной.

И только в том случае, если воды требуется много, например, пользователь собирается принять душ, необходимо установить регулятор на максимальный нагрев.

Для удаления накипи в резервуар нужно закачать раствор уксусной или лимонной кислоты, который затем нагревается до максимально возможной температуры.

При использовании в качестве теплоносителя обычной воды, не прошедшей подготовку в виде процедуры обессоливания, накипь может образоваться и внутри змеевика. Об этом легко можно будет догадаться по заметно уменьшившейся мощности нагрева. «Лечится» аналогично: при помощи насоса через теплообменник прокачивается раствор лимонной или уксусной кислоты. При этом он должен подаваться со скоростью 1 м/с.

В процессе эксплуатации может появиться течь в местах присоединения бойлера к коммуникациям. В этом случае резьбовые соединения нужно перепаковать, добавив чуть больше уплотнителя. Если вы из-за недостатка опыта испытываете затруднения при организации герметичных резьбовых соединений на трубопроводах, попробуйте применить в качестве уплотнителя льняную нить марки «Тангет Унилок».

Она стоит несколько дороже обычного сантехнического льна, но зато более удобна в применении и в случае укладки с избытком не вызывает разрушения навинчиваемой детали.

При обнаружении течи в баке нужно более тщательно проварить шов в том месте, где она появилась. В качестве временной меры место протечки можно заделать клеем «холодная сварка».

Видео: самодельный бойлер косвенного нагрева

Возможность получить горячую воду, просто открыв кран — неоценимое удобство, без которого современная жизнь считаться комфортной не может. В зимнее время нам так или иначе приходится греть теплоноситель контура отопления. И этим, как говорится, грех не воспользоваться — использование ресурсов этой системы позволяет быстро и просто приготовить горячую воду для хозяйственно-бытовых нужд. Для этого понадобится простейшее устройство — бойлер косвенного нагрева, который, следуя нашим советам, очень легко можно изготовить самостоятельно.

Автор: admin
Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Источник

Горячая вода нужна человеку в течение всего года. Ее используют для мытья посуды, умывания, приема душа или ванной. Именно поэтому люди, чтобы сделать условия проживания максимально комфортными, устанавливают бойлеры. При желании агрегат для нагрева воды можно сделать своими руками. Если самодельный бойлер будет изготовлен в соответствии с инструкцией, по своим техническим характеристикам он ни в чем не будет уступать оборудованию заводского производства.

Схема подключения бойлера к отоплению.

Какими могут быть бойлеры?

Нагреватели воды бывают следующих видов:

электрические;
газовые;
комбинированные;
косвенные;
проточные.

Схема устройства накопительного водонагревателя.

Существуют котлы отопления со встроенным бойлером нагрева воды. В них встраивается медная трубка спиралевидной формы.

При условии, что вы все будете делать правильно, ваш самодельный водонагреватель прослужит не менее 5 лет. А итоговая стоимость всех деталей, необходимых для сборки бойлера, гораздо ниже готового магазинного изделия. Такой бойлер будет потреблять минимальное количество электричества и нагревать воду не дольше, чем это делал бы заводской аналог. Сделать электрический накопительный водонагреватель вполне реально. Такие самоделки отлично подходят как для использования в городских квартирах, так и в частных домах.

Пошаговая инструкция по сборке бойлера для нагрева воды

Чтобы самостоятельно сделать бойлер для нагрева воды, вам нужно будет подготовить следующее:

Схема самодельного водонагревателя.

силиконовый герметик;
использованный газовый баллон;
пластиковые трубы;
2 металлические трубы ГВС;
подложку под ламинат толщиной не менее 5 мм – понадобится около 2 м;
болт/гайка на 32 мм;
пенопластовые панели;
уголок стальной;
пакля;
болты;
теплоизоляционные материалы;
сварочный аппарат;
отвертка;
лерка.

Прежде всего, возьмите вентиль и баллон (пропан).

В случае если вы будете использовать для сборки бойлера старый баллон, в течение некоторого времени будет чувствоваться характерный запах газа.

Принципиальная схема подключения бойлера косвенного нагрева.

Прежде чем приступать к работе, нужно тщательно промыть баллон. Разрежьте его, хорошенько почистите и загрунтуйте, используя для этого специальный нитрат. Дождитесь, пока высохнет грунтовка, и сварите баллон. Объем такого бойлера составит порядка 50 л.

Открутите вентиль, идущий в комплекте с баллоном. Приварите на его место стальную гайку диаметром 32 мм. Прежде чем это делать, гайке нужно придать сгонную резьбу. Это позволит улучшить стык крепежа бойлера для нагрева воды с местом установки.

На следующем этапе выполняется установка «внутренностей» бойлера. Прежде всего, ознакомьтесь со схемой змеевика водонагревателя, представленной далее: Рис. 1.

Возьмите трубу диаметром 1,5 см. С одной стороны выточите резьбу, воспользовавшись леркой по металлу. В процессе выбора и покупки труб учитывайте то, что длина трубы горячего водоснабжения должна соответствовать длине бойлера. В данном случае будет обеспечен равномерный прогрев воды.

Чтобы сделать трубу холодного водоснабжения, возьмите металлическую трубу, приделайте к ней заглушки и просверлите вдоль трубки отверстия. Они будут предотвращать перемешивание потоков холодной и горячей воды. С другой стороны трубки нужно выточить резьбу.

Конструкция “горячего ящика” (солнечного коллектора): 1 – короб; 2 – обратная “холодная” труба; 3 – подающая “горячая” труба; 4 – стальные радиаторы; 5 – ребра жесткости (бруски); 6 – дренажный вентиль; 7 – оргалит; 8 – утеплитель (защитный экран не приведен).

Если вы собираетесь соединить изготавливаемый нагреватель с накопительным бойлером косвенного нагрева, вам придется выполнить несколько дополнительных действий. Его нагрев будет осуществляться от системы отопления. Сначала вам нужно вырезать отверстие диаметром 5 см для теплообменника. В результате вы получите трубу, внутрь которой необходимо будет вставить другую. Далее нужно будет сварить заглушки и стыки обеих труб. Рекомендуется купить силиконовый герметик и изолировать с его помощью стыки соединения.

В данном бойлере для нагрева воды она будет подаваться сверху, а выходить снизу. При наличии ТЭНа достаточной мощности для получения теплой воды не будет необходимости в предварительном нагреве. Такой бойлер можно приварить, к примеру, к вертикальному стояку котла отопления. Это достаточно хорошее решение, т.к. на виду будет оставаться минимальное количество труб.

Возьмите стальной уголок и смонтируйте к нему болты. Данные болты будут выполнять функции элементов крепежа для монтажа водонагревателя к поверхности стены. Трубу с гайкой необходимо обмотать паклей. В саму гайку установите ТЭН с терморегулятором. Будет вполне достаточно элемента мощностью 2 кВт. Терморегулятор придется приобрести отдельно. Подойдет устройство от любого заводского водонагревателя.

Схема принципа действия емкостного водонагревателя.

Прикрепите на водонагреватель светодиод или специальную лампочку. Оберните ТЭН хорошим теплоизоляционным материалом. Чтобы вода в бойлере не остывала в течение как можно большего времени, его необходимо оклеить пенопластом. Также вы можете разместить бойлер для нагрева воды в каком-нибудь большом ящике, а имеющиеся промежутки заполнить теплоизоляционным материалом. Подойдет пенопластовая крошка, стекловата. Можно использовать подложку для ламината. Оберните данным материалом 2 основания бойлера и по диаметру. После этого повторите обертывание, но в данном случае блестящая сторона материала должна быть повернута наружу.

Такой бойлер для нагрева воды подключается по следующей схеме: Рис. 2. В соответствии с этой инструкцией можно сделать вертикальный и напольный бойлер. Порядок подключения горизонтального нагревателя несколько отличается от рассмотренного, однако «начинка» оборудования остается практически такой же.

Монтаж бойлера с подключением

Схема самодельного бойлера.

Перед началом работы внимательно изучите схему подключения бойлера для нагрева воды, представленную на следующем изображении: Рис. 3.

Самодельный водонагреватель крепится к трубам, подводящим воду, при помощи резиновых шлангов или пластиковых труб. На входе подачи холодной воды необходимо установить обратный клапан. Он будет выполнять функции датчика, защищающего нагревательный элемент бойлера от возгорания в случае отсутствия воды. Данный клапан не позволит воде вытекать из бака, что обеспечивает дополнительную защиту от возгорания и ударов тока.

Чтобы соединить бойлер для нагрева воды с электросетью, нужно подвести фазу к нагревательному элементу. Данная работа выполняется так, чтобы после того, как регулятор температуры будет включен, подача тока прекращалась. Достаньте терморегулятор из ТЭНа. Это позволит вам понять, что и с чем нужно соединять. После этого соедините 2 провода с тестером. Заземление выполняется по корпусу бойлера. Водонагреватель можно установить рядом с газовым котлом, встроить в кухонный шкаф или установить как-либо еще.

Для того чтобы сделать водонагреватель большего объема, возьмите 2 одинаковых баллона. Из них получится бойлер примерно на 100 л. В самодельном бойлере имеет место довольно своеобразный теплообмен. Он заключается в гидростимуляции. Чтобы обеспечить максимально высокую производительность бойлера, нужно обеспечить качественный теплообмен.

Газовый и солнечный бойлеры

Схема основных элементов бойлера.

Запомните главное – для сборки самодельного водонагревателя нужно использовать жаростойкие и огнеупорные материалы.

Чтобы сделать газовый водонагреватель, вам понадобится медная труба диаметром 1,5 см. Согните эту трубку в спираль, присоедините к одному из ее концов шланг подходящего диаметра, а второй конец присоедините к крану подачи воды. После этого проверьте получившуюся конструкцию на герметичность. Следите, чтобы не протекала вода. Регулируя ее напор, вы сможете контролировать степень нагревания. Чем больше будет напор, тем горячее будет вода. Включите газ и внимательно изучите получившуюся систему на наличие разного рода дефектов. Отключение такого простого водонагревателя проводится в строго заданной последовательности. Сначала отключается подача газа, а затем – воды. Делайте все именно так, т.к. в противном случае вы рискуете перегреть систему, а это приведет к непоправимым последствиям.

Наиболее простым в сборке является солнечный бойлер. Однако его можно использовать только летом. Принцип работы данного нагревателя основывается на наполнении металлической емкости достаточно большого объема холодной водой, которая будет прогреваться в течение всего дня. В этом случае все зависит от солнца, т.к. оно служит источником тепла. В емкости нужно сделать отверстие, диаметр которого соответствовал бы диаметру пластиковой трубы. На свободный конец трубы нужно надеть лейку.

Чтобы работа прошла максимально успешно, а готовое оборудование было безопасным и работало в полную силу, необходимо заручиться поддержкой коммунальных и газовых служб. Выполнением сварочных работ должен заниматься человек, имеющий соответствующие навыки. Не забывайте о том, что сохранить здоровье и имущество гораздо важнее, чем сэкономить немного денег. Удачной работы!

Самые популярные статьи блога за неделю

Источник

×òî äåëàòü?
Âèäåî
Êàðòèíêè
Êàðòû è ìàðøðóòû
Ïî÷èòàòü æóðíàë ïîòðåáèòåëÿ
NoFolloW çà íàìè â Twitter!

Êàòàëîã /
Âèäåî /
Îáîãðåâàòåëü â…

BabyEl Caravan

êîðîá èç íåðæàâåéêè 0,8 ìì. Â íåé òðóáû 25ìì. Âûâîä ãàçà òðóáà 50ìì.

Ïîõîæèå âèäåî

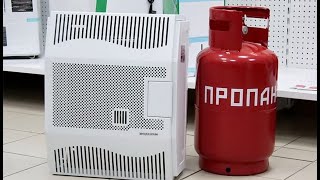

Òåïëî â äîðîãó. Ãàç êîíâåêòîð.

Ãèáêàÿ ñîëíå÷íàÿ ïàíåëü èç Êèòàÿ

Äîì íà êîëåñàõ. Ãàçîâûé îáîãðåâàòåëü ñâîèìè ðóêàìè.

ÑÈÁÒÅÐÌÎ ÎÌÑÊ | Îáçîð òåïëîîáìåííèêîâ | Îìñêèå òåïëîîáìåííèêè | Õèò!

Ñåêðåò íèçêîãî ïîòðåáëåíèÿ ïðè ïîñëåäîâàòåëüíîì ïîäêëþ÷åíèè íàãðóçîê

Èíôðàêðàñíûé ãàçîâûé îáîãðåâàòåëü â ïàëàòêó íà çèìíþþ ðûáàëêó

Èñïûòàíèå ïàëàòêè ñ ïå÷êîé â -30 Ñ

Îòîïëåíèå + áîéëåð â àâòîäîì ñâîèìè ðóêàìè. ×àñòü 1 (èçãîòîâëåíèå)

Íà÷èíàþùèì. Ïîñàäêà âèíîãðàäà ÷åðåíêîì îñåíüþ

Èíäóêöèîííîå îòîïëåíèå ñâîèìè ðóêàìè. ×àñòü 1.

Ó ìåíÿ íîâûé îáîãðåâàòåëü.1.

Источник

Газовый бойлер для кемпера своими руками

Электрическая система кемпера

Сборка корпуса

Самодельная печь с водонагревателем из газового баллона на дачу

Водонагреватель из газового баллона своими руками — Как сделать водонагреватель косвенного нагрева своими руками?

Водонагреватель из газового баллона своими руками-Свежие записи

Водонагреватель из газового баллона своими руками-Бойлер из газового баллона, сделанный руками

Водонагреватель из газового баллона своими руками-Как сделать бойлер своими руками: технология изготовления

Водонагреватель из газового баллона своими руками-Сборка корпуса

Газовые колонки, работающие от баллонов с газом

Какой газ в баллонах?

Видео: Использование газовой колонки VECTOR JSD-11 в качестве котла отопления часть1
