Рассмотрено устройство переднего ведущего моста трактора Беларус МТЗ-82. Советы и рекомендации по обслуживанию и ремонту агрегатов шасси самоходных сельхозмашин. Как самостоятельно разобрать и собрать узлы машины. Схемы, фотографии и видео процесса починки и настройки своими руками

Устройство портального ПВМ МТЗ 82

Несущая балка моста состоит из корпуса главной передачи 23 и крышки 2, либо в новом исполнении из трёх частей ( корпуса и двух рукавов), соединённых своими фланцами болтами. К полураме трактора балка крепится шарнирным сочленением, обеспечивая поперечное качение в пределах 8-9°, реагируя на неровности дороги . В корпусе размещены коническая пара шестерён с винтовыми зубьями главной передачи и механизм дифференциала. В рукавах установлены подвижные кожухи полуосей колёсных редукторов. Изменение колеи осуществляется винтовыми механизмами, вращением которых выдвигаются кожухи с колёсами относительно корпуса моста. Фиксация колеи осуществляется стопорными клиньями 31 в левом и правом винтовых механизмов 1.

Также для справки нужно отметить, что ранние трактора МТЗ 82 с рулевым управлением с ГУР комплектовались ПВМ со ступицами на 5 шпилек крепления колёс. Более поздние трактора с рулевой под насос дозатор (ГОРУ) комплектуются узлами с 8-ю шпильками на ступицах. Кроме этого, старый мост отличается увеличенным размером и формой отливки корпуса главной передачи с дифференциалом. Отливка имеет удлинённую часть на левую полуось (по ходу трактора), то есть корпус отлит за одно целое с рукавом левой полуоси. Также нужно обращать внимание на комплектацию бортовой части моста, где детали также могут отличатся. Новый мост имеет симметричную конструкцию балки из трёх частей, соединяющихся в своих фланцах ботами — центральной части корпуса под главную передачу с дифференциалом и двух рукавов полуосей.

Главная передача

Пара шестерён установлена в корпусе моста 23, принимает продольный вращательный момент от карданного вала привода ПВМ, преобразовывает в поперечный момент вращения относительно оси трактора и передаёт на дифференциал.

Ведущая винтовая коническая шестерня 13 выполнена за одно целое с валом, получающим вращения от карданной передачи привода. На шлицевой хвостовик вала одет фланец 9 для соединения с соответствующим фланцем в карданного вала. Резьбовой конец вала ведущей шестерни затягивается гайкой 10, одновременно обеспечивая регулировку зазора в подшипниках вращения и крепления фланца. Сам вал размещён в стакане 5 на двух роликовых конических подшипниках 6,7. Передний подшипник жёстко напрессован на вал, положение заднего подшипника устанавливается с помощью регулировочных шайб 12. Стакан в сборе с ведущей шестернёй и установленными подшипниками, монтируется в расточку корпуса моста 23, затягивается болтами в соединении фланцев. В расточке стакан уплотняется резиновым кольцом, а вал ведущей шестерни — самоподжимным сальником 8, запрессованным с обоймой в расточку стакана. Для предотвращения подпора масла перед сальником установлено маслоотражательное кольцо 11 с винтовыми канавками на его наружном диаметре.

Ведомая шестерня 14 установлена на шлицах и центрирующем пояске корпуса дифференциала 15,19 . Для предотвращения осевых перемещений шестерня затянута гайкой. С дифференциалом ведомая шестерня вращается на двух конических роликовых подшипниках 21, один из которых размещён в корпусе 23 другой в крышке моста 2.

Дифференциал

Узел закрытого типа, самоблокирующийся, повышенного трения — принимает вращение от главной пары шестерён и распределяет на полуоси моста с учётом угловых скоростей вращения колёс трактора при осуществлении поворотов. Механизм состоит из:

•  двух частей корпуса, стянутых болтами
•  четырёх сателлитов, расположенных на двух осях
•  двух полуосевых шестерён
•  двух нажимных чашек с блокирующими пакетами фрикционных дисков

Внутри составного корпуса 19 и 15, на крестообразно установленных осях 16, размещены четыре конических прямозубых сателлита 25. Полуосевые шестерни 28 находятся в постоянном зацеплении с сателлитами и своими торцевыми поверхностями опираются на торцы нажимных чашек 17. Хорошее центрирование и зацепление сателлитов с полуосевыми шестернями обеспечивается сферическими поверхностями опорных поверхностей нажимных чашек и сателлитов. Удлинённые ступицы полуосевых шестерён 28 своими внутренними шлицами посажены на полуоси моста. Для исключения подтекания смазки в ступицы шестерён запрессованы сферические заглушки с уплотнительными прокладками.

В пакет фрикционных дисков автоблокировки дифференциала входит три ведущих 22 и три ведомых 20 диска. Наружным зубчатым венцом ведущие диски соединены с внутренним зубчатым венцом в корпусе устройства 19, а ведомые диски с нажимными чашками 17 своими внутренними зубцами с полуосевыми шестернями 28. Один ведомый и один ведущий диск образуют одну пару поверхностей трения. Каждая сторона дифференциала имеет по три пары трения.

Автоматическое блокирование дифференциала происходит за счёт передачи усилия от сопротивления движения отстающего переднего колеса. Нагрузка действует на полуоси дифференциала и смещает их концы в пазах корпуса, передовая усилие на фрикционные блокирующие диски через цилиндрические поверхности сателлитов и чашку. Такое блокирование является частичным, но его действия достаточно для обеспечения передачи вращательного момента при возникновении разности сцепления с грунтом на передних ведущих колесах моста.

Бортовой редуктор ПВМ МТЗ 82

Колёсный редуктор выполняет функцию поворотов управляемых колёс и передачи вращения от полуосей моста на колёса трактора с увеличением крутящего момента. Подача вращения на каждую сторону моста осуществляется через верхнюю пару конических шестерён конечной передачи одноименной стороны на вертикальный вал каждой бортовой части и далее на нижнюю пару конических шестерён, от которой осуществляется непосредственный привод колеса.

Верхняя коническая пара шестерён

Пару образуют две шестерни одна из которых установлена на горизонтальной полуоси, а вторая на верхнем конце вертикального вала бортового редуктора. Горизонтальные полуоси 15 в выдвижных корпусах 14 вращаются за счёт зацепления своими шлицевыми концами с полуосевыми шестернями моста и установлены на двух конических роликовых подшипниках в расточках выдвижных деталей 14. Между наружными обоймами подшипников 10 горизонтальной полуоси 15 установлено распорное кольцо 11. От осевых перемещений подшипник с полуосью зафиксирован стопорным болтом, ввёрнутым в выдвижной корпус 14 полуоси.

Верхняя часть вертикального вала 8 бортовой вращается на паре таких же конических роликовых подшипниках, установленных в расточке шкворневой поворотной трубы 20. Подшипники вертикального вала фиксируются стопорным кольцом 7.

Механизм поворота редуктора

При повороте рычагами, прикреплёнными к корпусам бортовых редукторов, проворачиваются нижние части редукторов 24 вокруг шкворневых труб 20. Сам шкворень представляет собой цилиндрическую трубу на верхнюю часть которой приварен стакан 4. Верхняя часть стакана запрессована в расточку выдвижного корпуса полуоси 14 и уплотнена резиновым кольцом, соединительные фланцы деталей затянуты болтами. Шкворневая часть трубы сопрягается с гильзой 19, запрессованной в корпус 24 бортового редуктора.

Амортизатор бортовой

В шкворневой трубе расположена винтовая пружина 23, нижняя часть которой упирается на опорный подшипник, а верхняя в обойму верхнего сальника. При нагрузках пружина реагирует и шкворневая труба 20 вместе с вертикальным валом 8 и подрессоренной частью переднего моста перемещается относительно гильзы 19 и ведущей шестерни 25 нижней конической пары бортового редуктора. Колебание вниз ограничивается упором торца шкворневой трубы в корпус редуктора 24. Перемещение вверх ограничивается упором бурта стакана 4 уплотнения в стопорные кольца 16 и 5, установленные в гильзе 19.

Нижняя коническая пара и ступица

Ведущая шестерня нижней пары смонтирована в расточке корпуса и установлена в шлицевой хвостовик вала 8, вращается на двух шарикоподшипниках и фиксируется крышкой 26 снизу. Ведомая шестерня 3 установлена на шлицевой части фланца-ступицы колеса 32. Фланец вращается на роликовых конических 31 и цилиндрическом 28 подшипниках. Наружные обоймы конических подшипников запрессованы в монтажный стакан 1, установленный в крышку редуктора 2, а наружная обойма цилиндрического подшипника — в расточку корпуса редуктора 24. Между внутренними обоймами конических подшипников установлены два регулировочных кольца 30.

Источник: http://vseomtz.ru/ustroystvo-i-obslujevanie/perednij-most-mtz-82

Важные преимущества

Полуоси колесных редукторов имеют кожухи, телескопическим способом соединенные с рукавами переднего моста. Во время движения машины они вместе с колесами движутся относительно этих рукавов, когда трактор меняет колею. Углы поворота колес МТЗ-82 не ограничиваются шарнирами угловых скоростей, ведь их заменяют шестерни колесных редукторов (конические). Подобное устройство моста позволяет полностью сохранить на тракторе характеристики базовой универсальной модели, а именно:

1. радиусы поворота;
2. агротехнический просвет и т.д.

Технические особенности

Передний ведущий мост соединяется с брусом полурамы, что позволяет ему качаться в поперечной плоскости. Качение ограничивается упором специальных выступов, имеющихся на крышке и корпусе моста.

Крышка и корпус, к слову, соединены болтами. Внутри конструкции находится дифференциал и главная передача. Передача предназначается для усиления крутящего момента и состоит из пары шестерен конической формы. Что касается дифференциала, то он состоит из 2-х корпусов, в которых находятся 2 полуосевые шестеренки, 2 оси, 4 сателлита, пакеты фрикционных дисков и 2 нажимные чашки.

Источник: http://mtz-80.ru/hodovaja-chast/perednij-vedushhij-most-traktora-mtz-82

Важный компонент конструкции МТЗ-82: всё о переднем мосте

Вступление

Трактор МТЗ-82 («Беларус») – надёжная машина, обладающая следующими практическими достоинствами:

• проходимость;
• манёвренность (за счёт небольших габаритов);
• управляемость;
• мощность, достаточная для выполнения широкого спектра работ, от банальной перевозки грузов, до специализированных задач.

Трактор нашёл применение в различных отраслях: от сельскохозяйственной до ремонтно-строительной. Передний мост МТЗ-82 играет важную роль в его производительности. Благодаря этому узлу достигается комфортный уровень дорожного просвета и широкая вариативность колеи. Сам передний мост трактора МТЗ-82 предназначается для передачи крутящего момента. Осуществляется она от электродвигателя к колёсам.

Общие технические сведения

У переднего ведущего моста МТЗ-82 довольно сложное устройство. Его ключевые элементы:

1. Центральная передача. Включает в конструкцию комплекс шестерёнок конической формы, имеющих спиральные зубцы. С их помощью интенсифицируется крутящий момент.
2. Дифференциал. Эта деталь, наделённая функцией автоматической самоблокировки. Состоит из оси, двух сателлитов и двух шестерён, одна из которых ведомая, другая – ведущая.
3. Колёсный редуктор. Он выполнен в виде конуса, и именно ему принадлежит ключевая роль при передаче крутящего момента. Эта коммуникация осуществляется через специальные телескопические соединения, которые обеспечивают синхронность процесса регулировки колеи как передних, так и задних колёс. Наличие шестерён способствует увеличению угла поворота.
4. Балка. Она содержит важные элементы, в частности, дифференциал и главную передачу.

Помимо вышеперечисленного, передний мост МТЗ-82 включает фланцевый механизм, подшипники, манжеты, обоймы сальников, гайки, стаканы и прочее. Фрикционный блок составляют сапун, опора, червячное устройство. Имеются стойки – передняя и задняя, ширина которых равняется, соответственно, 2,2 и 2,4 см.

Функционирование отдельных элементов

Редуктор переднего моста МТЗ-82 имеет цилиндрическую форму. В его основную конструкцию входит набор специальных дисков. В центре располагается пластина конической формы, замыкающаяся на валу, там же находится и прокладка. С нижней и верхней стороны корпуса устанавливается группа подшипников.

Сапун поддерживает рабочее давление. Его функция распространяется на зону нахождения главной передачи и балки. На переднем мосту трактора МТЗ-82 он устанавливается в комплексе с длинной трубкой, замыкающейся на редукторе. Этот узел работает в области высокой нагрузки, поэтому в его корпусе при изготовлении предусмотрена высокая степень защиты. В функционировании сапуна задействованы три диска, под которыми располагаются нарезные подкалки. Вверху узла присутствуют широкие зажимы.

От вертикального вала переднего моста зависит работа шестерёнки. Устанавливается на редуктор, фиксируется специальными, прочными винтами, поскольку он работает в условиях высоких оборотов. Деталь оснащается фланцем, снабжённым регулировочным переходником. На узле устанавливается также небольшой стакан, а в его верхней части – накладка. Демонтаж и установка вертикального вала проводится довольно быстро.

Импульс движению фланцев переднего моста МТЗ-82 придаёт вращение вала. Коммуникаторами для взаимодействия служат переходники. Вверху детали находятся так называемые шкворни. Сами фланцы покрываются стаканом, который при необходимости их ревизии или замены легко и быстро снимается.

Червячный механизм: некоторые особенности

На переднем мосту трактора червячный механизм устанавливается в комплексе с шатуном. При его работе задействуются три шестерни, замыкающиеся на упоре. Передняя часть содержит элемент в форме монетки, сзади – гайка, усиленная кольцом. Крепление крышки «червяка» осуществляется посредством зажимов.

В центре червячного механизма расположен сапун, о котором уже упоминалось выше. Если происходит поломка, при разборке отсоединяется фиксатор. Гайка откручивается ключом, регулятор же снимают вручную. Если кольцо замкнуто, при ремонте механизма лёгким молотком подбивается нижний упор. Когда корпус устройства повреждён, при его ревизии проверяется и чашка. На шкворне переднего моста МТЗ-82 периодически образуются трещины, ликвидировать которые просто – достаточно смазки машинным маслом.

Обойма. Основные манипуляции с ней

Выпрессовка обоймы возможна после демонтажа червячного механизма. Для этой операции необходимы следующие предметы:

• ключи – используется несколько размеров для отсоединения креплений;
• винты двух видов – одни с кольцами, другие без них;
• острый инструмент, предназначенный для поддевания уплотнителей.

Чтобы получить доступ к обойме, требуется снятие с редуктора упора. Во время выполнения этой операции обязательно должна придерживаться манжета. После того как упор снят, от моста откручивают зажимную гайку и отсоединяет ведомую шестерню.

Для спрессовки обоймы используются простые инструменты – молоток и ключ. Сначала необходимо определить, исправен ли червячный механизм. Для этого отсоединяется его крышка и упор. При сильно вжатой обойме проворачивание винта осуществляется по часовой стрелке, без чрезмерного зажатия подкладок. При осмотре следует обратить внимание на просаживающийся фланец. Причиной этому часто является повреждение роликового механизма. Иногда источником поломки обоймы являются проблемы с дисками. Чтобы проверить их, необходимо отвинтить защитную втулку, обследовав упорное кольцо и зажим.

Важные нюансы

Снятие колеса с редуктора самостоятельно осуществить сложно, поскольку такая работа требует значительных физических усилий. В процессе этого извлекается крышка, удерживаемая двумя упорами. Последним отсоединяют центральный винт. Проводя ремонт, в обязательном порядке следует прочистить подкладку, располагающуюся под крышкой. Само колесо находится за регулятором и крепится на единственной гайке, легко скручиваемой ключом. В момент выполнения этой работы продольные упоры не задеваются.

Отсоединяется крышка редуктора ключом на 8. Делается это в рамках мероприятий по обслуживанию, например, для смазывания накладок находящихся внутри. Если крышка плохо отвинчивается, это может свидетельствовать о чрезмерно плотной фиксации зажимов. Для того чтобы ликвидировать этот эффект, следует простучать края крышки маленьким молотком, не повредив внутренней подкладки.

Ведомая шестерня устанавливается на рабочий вал. У его основания имеются две подкладки, которое специалисты рекомендуют менять с периодичностью один раз в три года. Шестерни и упоры располагаются между собой на довольно большом расстоянии. Если одна сбивается, производится её центровка. Регулировка шестерён осуществляется винтом. Смещение детали к центру, проводится ключом.

Функции опоры переднего моста на МТЗ-82 выполняет манжета. Крепится она посредством двух упоров. Когда требуется её замена, снимаются ролики, проверяется исправность ведомой шестерни. При необходимости проводится её регулировка или замена, после чего проверяется пригодность стаканов. Для отсоединения деталей требуется ключ одного типа. По правильной технологии ремонта, стаканы открепляют после фланца, не касаясь кардана.

Возьмите на заметку

Несмотря на обилие инструкций из серии, как провести ремонт переднего моста МТЗ-82 своими руками, лучше доверить эту процедуру специалистам. В хорошей мастерской для этой работы всегда есть соответствующие условия и оборудование. Только там будет проведена квалифицированная разборка, диагностика, ремонт и последующая сборка переднего моста МТЗ-82.

Своевременно проводите техническое обслуживание. В его рамках реализуются мероприятия: ревизия переднего моста, замена быстроизнашивающихся расходных элементов, смазка и прочие действия. Своевременные осмотры помогут продлить эксплуатацию трактора МТЗ-82 максимально долго.

Источник: http://1belagro.com/clients/info/zapchasti-k-traktoram/peredniy-most-mtz-82-skhema-ustroystvo-i-remont/

Типы и применяемость передних ведущих мостов тракторов МТЗ

На сегодняшний день Минский тракторный завод выпускает два типа ПВМ для тракторов МТЗ/«Беларус»:

• Портальный мост;• Балочный мост.

Портальный мост — это «классическое» решение, данный тип моста наиболее часто используется на тракторах МТЗ-80/82 и более поздних моделей. Портальный мост имеет то преимущество, что его ось поднята выше оси колес, чем достигается большой агротехнический просвет (650 мм), а значит — возможность междурядной обработки различных сельскохозяйственных культур. Также портальный мост предлагает возможность изменять ширину колеи в пределах 1430-1990 мм. Причем портальные мосты бывают как ведущими, так и не ведущими.

Существует три основных типа портальных мостов:

• Мост со ступицей на 5 болтов, под ГУР (тип 72 2300020-А-01);• Мост со ступицей на 8 болтов, под ГУР (тип 72 2300020-А);• Мост со ступицей на 8 болтов, под ГОРУ (тип 72 2300020-А-04).

Наиболее распространены сегодня ведущие мосты под ступицу на 8 болтов гидроусилителем, они используются как на новых, так и на старых модификациях тракторов МТЗ-82 и других. Мосты с гидрообъемным рулевым управлением (ГОРУ) — более современное решение, сегодня такие мосты устанавливаются как штатно на заводе, так и силами владельцев тракторов. Причем сейчас МТЗ выпускает комплекты запчастей, с помощью которых старый мост под ГУР можно переоборудовать на ГОРУ.

Балочный мост, в отличие от портального, имеет фиксированную ширину колеи и меньший дорожный просвет. Главная особенность балочного моста — его высокая жесткость и прочность, он устойчив к большим нагрузкам (до 1 тонны и более), чем выигрывает у моста портального типа. Однако фиксированная колея не позволяет проводить многие сельскохозяйственные работы, поэтому «Беларусы» с балочным мостом используются в сфере ЖКХ, в лесном хозяйстве, в строительной отрасли и т.д., то есть — там, где не нужен высокий агротехнический просвет.

Сегодня выпускается одна модификация балочного моста со ступицей на 8 болтов, под ГОРУ. Мосты данного типа имеют индекс ПВМ-822.

Передние ведущие мосты портального типа под ГУР/ГОРУ применяются на очень большом количестве моделей тракторов МТЗ и «Беларус»: МТЗ-82, МТЗ-102, Беларус-82.1/82У/820/92/920, Беларус-512/522/612/812/912 и других.

Передние ведущие мосты балочного типа под ГОРУ устанавливаются на новые модели тракторов «Беларус», в том числе Беларус-622 и «Беларусы» тысячных серий (1021, 1025, 1220, 1221, 1523, 1822, 2022 и другие). Хотя сегодня этими мостами также оснащаются новые модификации тракторов МТЗ-82, в том числе и перечисленные выше.

Источник: http://autoopt.ru/articles/products/5862746

ТО дифференциала и главной передачи

Техобслуживание этих систем подразумевает поддержание оптимального масла в корпусе ведущего моста и его своевременной замене. А еще ТО – это проверка и подтяжка креплений, осмотр осевых зазоров. Проводя обслуживание переднего моста, особое внимание следует обращать на затяжку клиньев, фиксирующих кожухи полуосей редукторов колес.

Обслуживание колесного редуктора

Чтобы не доводить колесный редуктор до состояния, когда ему понадобится капитальный ремонт, конструкцию нужно постоянно обслуживать. Как и в случае с главной передачей и дифференциалом, ТО колесного редуктора предусматривает поддержание нужного уровня масла и его замену. Также нужно время от времени проверять и подтягивать крепежные соединения. Роликовые подшипники и зубчатые зацепления нижних/верхних конических пар во время использования трактора не нуждаются в регулировке. Эта задача требует решения только в случае замены деталей и их ремонте.

Если во время проверки колесного редуктора вы увидите, что в конической паре (верхней) значительно уменьшился уровень масло, значит, налицо утечка. Обязательно выясните ее причины и устраните неисправность. Для этого может понадобиться частичная разборка детали, но решить задачу необходимо, иначе составляющие редуктора могут выйти из строя.

Источник: http://mtz-80.ru/hodovaja-chast/perednij-vedushhij-most-traktora-mtz-82

Сапун ПВМ МТЗ-82

Конструкция переднего моста МТЗ-82 предусматривает фрикционный блок, в состав которого входят сапун и упор.

Функция сапуна – поддержание рабочего уровня давления в области главной передачи и балки. На переднем ведущем мосту МТЗ-82 сапун применяется с переходником. Используемый зажим имеет небольшие габариты. Прокладка помещается в центральной части редуктора. Сапун дополняется длинной трубкой, замыкающейся под редуктором. Над корпусом и под ним установлены подшипники. Стаканы помещаются под подшипниками.

Сапун СУ 1/8-А рассчитан на высокую нагрузку. Его корпус имеет надежную защиту. В состав сапуна входят три диска. Передающий момент на регулятор идет от вала. Под дисками использованы подкалки нарезного типа.

В верхней части детали размещены фиксируемые винтами широкие зажимы. Манжеты с переходниками закреплены на специальных прокладках из резины.

Необходима периодическая смазка детали.

Источник: http://SpecNavigator.ru/remont-zapchasti/perednij-most-mtz-82.html

Особенности работы основных элементов

Передний мост МТЗ-82 сочетает в себе множество важных узлов и деталей:

• Балка
• Дифференциал
• Колесный редуктор
• Центральная передача
• Фланцы
• Обоймы
• Сапун
• Червячный механизм

Передняя балка играет большую роль во время движения: с ее помощью осуществляются повороты колес.

Дифференциал переднего моста обеспечивает управляемость при движении по ухабистой/неровной местности, а также на поворотах. Благодаря дифференциалу ведущие колеса работают без пробуксовки и проскальзывания.

Принцип работы колесного редуктора заключается в усилении крутящего момента, полученного от главной передачи, а также осуществляет поворот передних ведущих колес. Главными элементами колесного редуктора являются:

• Ведущая и ведомая шестерня
• Подшипник
• Фланец диска
• Вертикальный вал

Центральная (главная передача) снижает частоту вращения валов, увеличивая крутящий момент и передавая его непосредственно ведущим колесам.

Фланец участвует в передаче крутящего момента от раздаточной коробки на передний мост.

Сапун необходим для выравнивания давления: благодаря этому клапану регулируется внутреннее давление картера, что влияет на работу силового агрегата, КПП.

Червячный механизм

Червячный редуктор является частью рулевого управления МТЗ-82. Этот механизм имеет большой прямой КПД и низкий обратный. С помощью червячного механизма усилие от рулевого колеса передается колесам, делая возможным управление спецтехникой.

На тракторы также устанавливается ГУР, позволяющий снижать усилие, необходимое при повороте. Чтобы избежать поломки гидравлического усилителя, необходимо использовать минеральное масло в качестве рабочей жидкости.

Червячный механизм состоит из ведущего вала с характерной резьбой («червяк»), передающего усилие на ведомую шестеренку.

Обойма

Обойма является одним из элементов механизма передачи крутящего момента от раздаточной коробки к колесам. Частой проблемой бывает утечка масла, которая может происходить в случае износа манжеты колеса. Для того, чтобы установить точную причину поломки, может понадобиться выпрессовка обоймы.

Выпрессовка обоймы сальника производится с помощью монтажных болтов. Спрессовка обоймы подшипника с ведущей шестерней осуществляется специальным съемником. В Интернете можно найти фото с пошаговыми инструкциями по разбору ведущего моста, где будет показано, как спрессовать/ выпрессовать обойму.

Источник: http://SpecMahina.ru/traktor/peredniy-most-mtz-82.html

Управление передним ведущим мостом МТЗ 82

Передача мощности на передний мост осуществляется от раздаточной коробки, установленной с правой стороны КПП трактора, далее через два карданных вала и установленную между ними промежуточную опору. Раздатка обеспечивает отбор мощности от КПП через промежуточную шестерню и устройством своего механизма выполняет функции включения и выключения ПВМ. Промежуточная опора выполняет функции передачи крутящего момента от раздаточной коробки к главной передаче моста и предохраняет передний мост трактора от воздействия чрезмерных нагрузок срабатыванием фрикционной зубчатой муфты в своём составе.

Переключение режимов осуществляется тремя положениями рычага управления ПВМ, выведенным в кабину по правую руку водителя: « ПВМ выключен» — крайнее переднее положение рычага управления, «автоматический режим работы ПВМ» — среднее положение рычага, «ПВМ включён принудительно» — крайнее заднее положение.

Важно отметить, что полный привод МТЗ 82, по эксплуатационным правилам завода производителя, нужно включать только при движении трактора по грунтовым влажным дорогам или в процессе полевых работ. Запрещено эксплуатировать трактор с включённым ПВМ при движении по сухим дорогам с твёрдым покрытием, так как это приводит к нежелательным нагрузкам в приводе ПВМ и износу передних шин.

Эксплуатируя трактор традиционно используют автоматический режим включения ПВМ, когда механизм раздаточной коробки реагирует включением передачи мощности к переднему мосту при буксовании задних ведущих колёс трактора. Принудительный режим используют при непосредственной работе трактора в агрегате с почвообрабатывающими машинами на увлажнённых грунтах.

В заключение хочется сказать, что в отличие от балочного моста, конструкция традиционного портального ПВМ МТЗ 82 своим бесступенчатым регулированием колеи и шириной передних ведущих предусматривает все необходимые настройки для работ в составе с пропашными агрегатами при возделывании всех пропашных культур. Исправная работа переднего моста зависит от хорошей и своевременной смазки всех частей механизма, целостности уплотнителей в конструкции узла, настройки допустимых зазоров в подшипниках вращения и зацеплении зубчатых пар. А также важным фактором влияющим на работу переднего ведущего моста и рабочий ресурс его механизмов оказывает техническое состояние всех узлов привода.

Источник: http://vseomtz.ru/ustroystvo-i-obslujevanie/perednij-most-mtz-82

Цены на запчасти и услуги по замене и ремонту

Стоимость б/у переднего моста МТЗ-82 в Москве варьируется от 80 до 145 тысяч рублей в зависимости от состояния. Купить новый ведущий мост проблематично, зато можно приобрести все необходимые детали и узлы.

Узнать цены на запчасти можно в Интернете, ознакомившись с каталогами поставщиков. Редуктор переднего моста стоит около 75-80 тыс. руб., карданный вал – 4 тыс. руб.

Ремонт осуществляют специализированные сервисы, с ценами можно ознакомиться на официальных сайтах компаний. Например, замена ПВМ будет стоить от 5 тысяч рублей (без учета стоимости ремонта и запчастей), ремонт редуктора – от 10.000 рублей.

Источник: http://SpecMahina.ru/traktor/peredniy-most-mtz-82.html

Установка моста от ГАЗ-66 на МТЗ своими руками

Работа по установке переднего моста от ГАЗ 66 на МТЗ довольно сложна, требует специальное оборудование и определенные навыки.

Порядок действий следующий:

1. Произвести авторазбору: снять мосты с ГАЗ и МТЗ
2. Укоротить мост от ГАЗ 66
3. Обточить втулки до диаметра «родных»
4. Мост получается уже предыдущего, поэтому необходимо изменить положение шпилек на дисках
5. Важно обратить внимание на угол наклона шквореней: это важно при установке рулевого
6. Поставить рулевой, можно использовать сошки от ГАЗ
7. Далее следует сборка: установка колес, дифференциала, редуктора

Можно найти видео и фото, где подробно показан процесс работы, а также люди делятся важными замечаниями, рассказывают о нюансах.

Источник: http://SpecMahina.ru/traktor/peredniy-most-mtz-82.html

Как работает и для чего нужен задний мост

Задний мост МТЗ-82.1 несет несколько функций:

• Остов трактора
• Элемент трансмиссии

Схема расположения различных узлов на заднем мосте довольно проста: на передней части корпуса установлена коробка передач, на задней – редуктор ВОМ, механизм навески. Дифференциал на задние колеса также располагается там.

Главное отличие МТЗ-82.1 от тракторов старого образца (МТЗ-80) в том, что МТЗ-82 имеет две ведущих оси, чем и объясняется наличие дифференциалов и других механизмов и на переднем, и на заднем мосте. Такая особенность повышает проходимость и управляемость спецтехники.

Работали ли Вы на МТЗ-82? Модифицировали как-то эту технику?

Источник: http://SpecMahina.ru/traktor/peredniy-most-mtz-82.html

Другие статьи

Источник: http://autoopt.ru/articles/products/5862746

Муфта опоры настроена на срабатывание при превышении усилия 400-800 Н.м (40-80 кгс.м), таким образом, нивелируя пиковые нагрузки на детали привода и моста.

Устройство промежуточной опоры

Часто в практике называют описываемый узел сокращённо «промопора»  или «подвесное», «подвесная опора», а также в простонародье «поросёнок». Отдельный чугунный корпус узла крепится кронштейном к нижней части картера сцепления. Крепление устанавливается на два штифта 1 и притягивается тремя крепёжными болтами. Длина болтов не должна превышать 40 мм, так как увеличенный размер может привести к препятствию вращения маховика двигателя.

В корпусе опоры 6 на двух шарикоподшипниках 8 (№ 6015) установлена соединительная трубчатая втулка 10, внутренние шлицы которой соединяют ведущий промежуточный карданный вал с передним ведомым валом привода через фрикционную предохранительную муфту. Муфта представляет собой шлицевой вал 12 с набранными на нём зубчатыми дисками 13 14, которые установлены парами. Ведущие диски 13 с зубцами по внутреннему диаметру входят в зацепление со шлицами вала муфты 12, а ведомые 14 с наружными зубцами  зацепляются со шлицами соединительной втулки 10. Наборка дисков установлена на распорную втулку 7, с обратной стороны диски поджаты сферическими пружинными шайбами 15, которые создают постоянное усилие на соединённые диски для передачи вращения. Фиксирует конструкцию стяжная гайка 2, установленная через фланец крепления 3 промежуточного карданного вала. Степенью затяжки гайки регулируют усилие действия пружинных шайб на прижатие дисков муфты к друг другу и соответственно на усилие срабатывания муфты. Вращение полученное от муфты на промежуточную втулку передается через шлицевое соединение на скользящий фланец 11 соединённый карданом с главной передачей ПВМ.

В стандартной ситуации вал муфты и промежуточная втулка работают как одна целая деталь, передавая вращение без изменения частоты на передний ведущий мост. При возникновении резких нагрузок, диски реагируя на рывки, проворачиваются относительно друг друга, преодолевая силу трения между дисками, созданную степенью затяжки стяжной гайки 2. В этом случае частота вращения вала полностью не передаётся на промежуточную втулку. Таким образом, гасятся подаваемые пиковые импульсы мощности.

Источник: http://vseomtz.ru/ustroystvo-i-obslujevanie/opora-promezhutochnaya-mtz-82

Назначение детали

Рассматриваемая деталь создает:

• ограничение крутящего момента, передаваемого от раздаточной коробки;
• поглощение вибрации;
• защита трансмиссии от перегрузки.

В промежуточную опору встроена предохранительная муфта, которая ограничивает крутящий момент. При его превышении входной и выходной валы начинают проскальзывать относительно друг друга, пока не будет достигнут оптимальный показатель. После того как крутящий момент понизится, валы снова входят в зацепление. Усилие на разрыв между валами регулируется винтом.

Источник: http://traktoramira.ru/traktora/kolesnye-traktora/promezhutochnaya-opora-mtz-82-ustrojstvo-i-remont.html

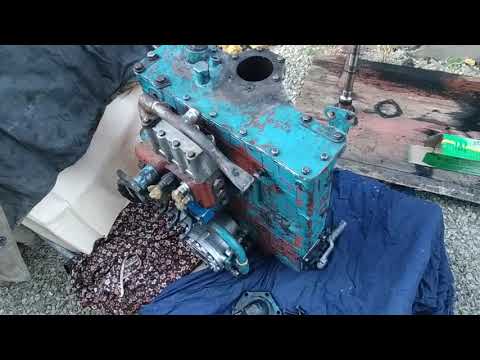

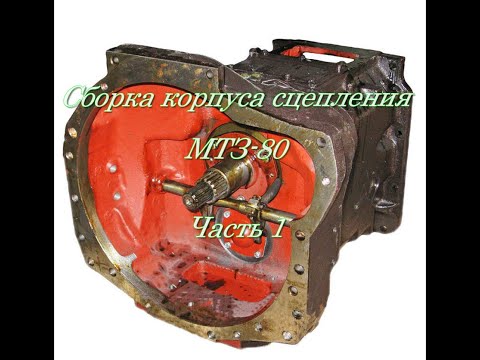

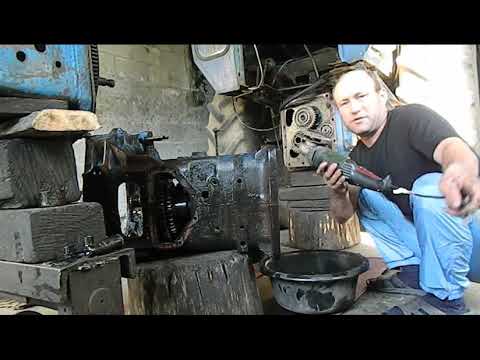

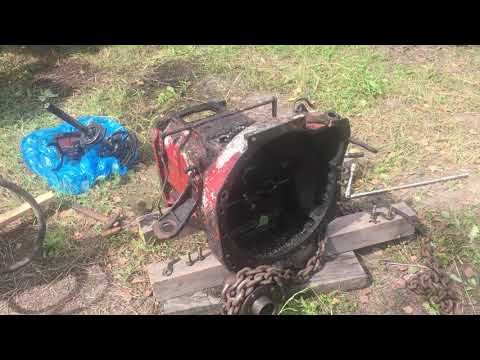

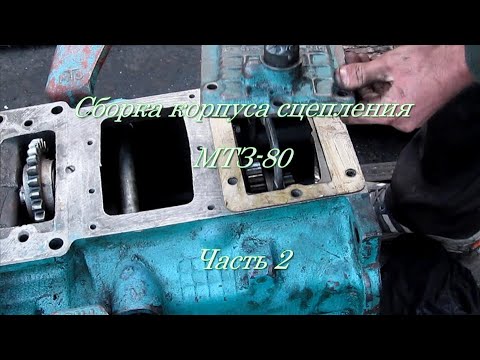

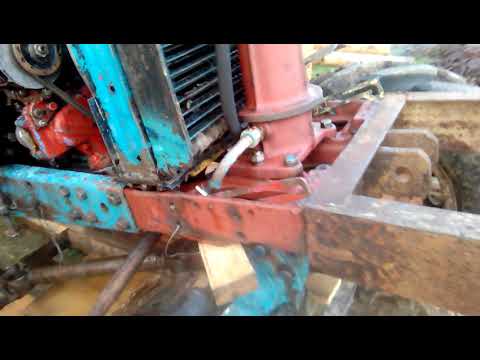

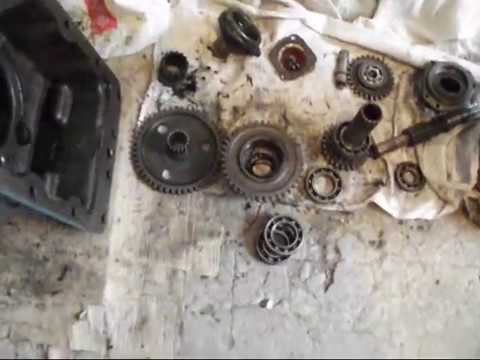

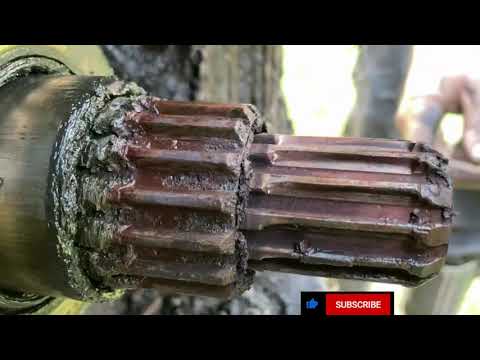

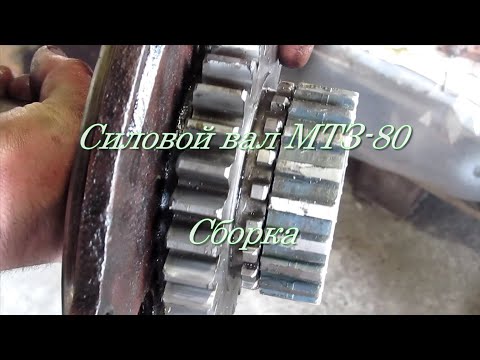

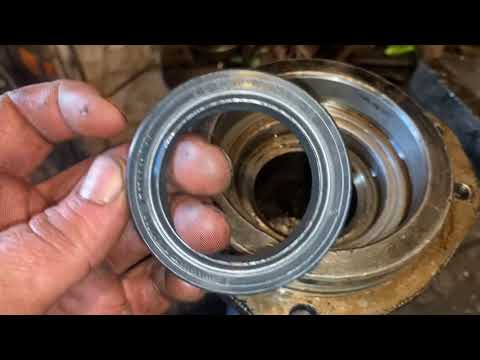

Для просмотра онлайн кликните на видео ⤵

Источник: http://abesu.org/remont-promezhutki-mtz-82

Технические характеристики МТЗ-82

Большая популярность и широкая известность трактора обусловлена его хорошими техническими характеристиками. Среди них выделяется:

• Тяговый класс – до 1,4 т.;
• Минимальный дорожный просвет – 47 см.;
• Рабочий объем мотора – 4,75 л.;
• Мощность двигателя – 80 л.с.;
• Тип привода – полный;
• Диапазон скоростей – от 1,2 до 34 км/ч.;
• Расход топлива – 225 гкВт/ч.

Трактор обладает небольшими габаритными размерами. Длина агрегата составляет 3,93, ширина – 1,97, а высота – 2,74 м. Трактор оснащается просторной кабиной с отличным обзором.

Хорошие рабочие показатели и надежность данного трактора колесного типа позволяют эксплуатировать агрегат вместе с различными типами навесного оборудования. Фермер может применять модель в паре со щетками и лопатой для уборки снега, бороной, картофелекопалкой, плугом, погрузчиками для перевозки грузов.

Источник: http://dostavka99.ru/specnaznacheniya/promezhutochnaya-opora-mtz-82.html

Расположение органов управления трактора Беларус МТЗ-82

Расположение органов управления трактора Беларус МТЗ-82 показано на рис. 3.

1 — рукоятка останова и аварийного останова дизеля. При вытягивании рукоятки на себя прекращается подача топлива в цилиндры и дизель глохнет. При отпускании рукоятка под воздействием пружины возвращается в исходное положение.

2 — рукоятка управления краном отопителя кабины (если установлена).

3 — рукоятка управления блокировкой дифференциала (для тракторов Беларус МТЗ-82 с корпусом ГУР); имеет три положения: I «блокировка выключена», II «автоматическое блокирование», III «принудительное блокирование».

4 — маховичок управления шторкой водяного радиатора. При вращении маховичка по часовой стрелке шторка поднимается, при вращении против часовой стрелки — опускается. При опускании шторки температурный режим дизеля понижается.

5 — педаль включения блокировки дифференциала заднего моста. При нажатии на педаль до упора блокировка включается, при снятии ноги с педали — выключается.

6 — переключатель средств облегчения пуска (ЭФП).

7 — переключатель стеклоомывателя.

8 — переключатель света. Имеет два положения: I — включена подсветка приборов, габаритные огни; II — дополнительно к положению I включены дорожные фары.

9 — выключатель аварийной сигнализации.

17— переключатель указателей поворотов, ближнего и дальнего света, звукового сигнала.

19 — радиоприемник (по заказу).

20 — крышка механизма регулировки положения рулевого колеса по высоте. Для изменения высоты снимите крышку, отверните на 3-5 оборотов гайку-барашек и установите требуемую высоту положения рулевого колеса.

21 — выключатель стеклоочистителя переднего стекла.

22 — выключатель вентилятора отопителя кабины.

23 — выключатель задних рабочих фар.

24 — выключатель передних рабочих фар.

24а— выключатель знака «Автопоезд».

25— плафон кабины с выключателем.

26 — воздухораспределитель системы вентиляции и отопления кабины.

Прежде чем приступить к работе на тракторе, изучите назначение органов управления, приборов и их функции.

27, 28, 29 — рычаги управления распределителем гидросистемы: 27 — левыми боковыми выводами; 28 — правыми боковыми выводами; 29 — задними выводами.

Если трактор МТЗ-82 не имеет силового регулятора, то рычаг 29 управляет цилиндром навесного устройства, а рычаг 27 — левыми боковыми и сдублированными с ним задними выводами. Схема подключения выводов гидросистемы приведена в инструкционной табличке в кабине трактора.

Каждый рычаг имеет 4 положения «плавающее», «принудительное опускание», «нейтраль», «подъем». В положении «принудительное опускание» при работающем двигателе рычаг следует удерживать рукой.

30— пульт управления тахоспидометром.

31 — выключатель стартера и приборов. Имеет три положения (от нейтрали): I — питание приборов; II — включение стартера; положение против часовой стрелки от нейтрали — включен радиоприемник.

32 — рычаг включения понижающего редуктора. Имеет два положения: переднее — «Редуктор включен» (замедленное движение трактора) и заднее — «Редуктор выключен» (ускоренное движение трактора).

В тракторе Беларус МТЗ-82 с синхронизированным понижающим редуктором рычаг 32 управления имеет два положения: заднее — «Редуктор включен» (замедленное движение трактора) и переднее — «Редуктор выключен» (ускоренное движение трактора).

В тракторе с синхронизированным реверс-редуктором рычаг управления 32а (в отличие от рычага 32 изогнут влево по ходу трактора) имеет два положения: заднее — «Реверс включен» и переднее — «Реверс выключен» (передний ход).

33 — соединительная планка тормозных педалей для одновременного торможения правым и левым тормозами.

34 — педаль управления подачей топлива.

35, 36 — педали тормозов. При нажатии ногой на педали трактор затормаживается; одновременно от педали 35 срабатывает тормозной кран пневмопривода тормозов прицепа. 37 — рукоятка фиксации наклона рулевой колонки.

38— педаль управления муфтой сцепления.

39 — рычаг переключения передач. При перемещении рычага вперед в крайнем левом положении включается II-й (повышенный) диапазон передач, назад — 1-й (пониженный).

40 — рычаг управления механизмом фиксации навесного устройства. Крайнее левое положение рычага — «навеска зафиксирована», крайнее правое — «фиксация снята». Предварительно необходимо поднять навеску в верхнее положение.

41 — рычаг управления раздаточной коробкой привода ПВМ МТЗ-82. Среднее положение рычага— «ПВМ включается автоматически», нижнее (от себя) — «ПВМ выключен», верхнее (на себя) — «ПВМ включен принудительно».

42 — рычаг управления стояночным тормозом.

43 — фиксатор рукоятки управления силовым регулятором.

44 — рукоятка управления подачей топлива. Крайнее переднее положение — максимальная подача топлива, крайнее заднее — минимальная подача, соответствующая минимальным оборотам холостого хода.

45 — рукоятка управления силовым регулятором. Крайнее заднее положение рукоятки — «подъем орудия» (при подъеме рукоятку удерживать рукой); после отпускания рукоятки она перемещается вперед и фиксируется в положении «транспортная нейтраль». Промежуточное положение вперед от положения «транспортная нейтраль» — «зона регулирования».

Крайнее переднее положение рукоятки — «принудительное опускание» (рукоятку удерживать рукой). После отпускания рукоятки она возвращается назад и фиксируется на переднем крае зоны регулирования.

46 — рычаг управления задним ВОМ. Имеет два положения: переднее — «ВОМ выключен», заднее — «ВОМ включен».

47 — выключатель «массы» аккумуляторных батарей.

48— фиксатор наклона спинки сиденья.

49 — болт крепления ремня безопасности

50 — рычаг фиксации сиденья в продольной плоскости. При перемещении рычага вверх до упора сиденье можно перемещать вперед или назад.

51 — рукоятка регулирования сиденья по массе оператора. При вращении рукоятки по часовой стрелке регулируется на большую массу, против часовой — на меньшую.

Регулировка сиденья по высоте осуществляется:

• для увеличения высоты сиденья — последовательным перемещением вручную посадочного места вверх;
• для уменьшения высоты — резким подъемом посадочное место перемещается вверх до упора с последующим опусканием (толчком вниз) в крайнее нижнее положение, после чего поднимается вверх на нужную меньшую высоту.

52 — переключатель силового (позиционного) регулятора. Имеет три положения: правое — «позиционное регулирование», левое — «силовое регулирование»; среднее — «выключено».

53 — маховичок регулирования скорости коррекции силовым регулятором. При заворачивании маховичка по часовой стрелке скорость коррекции уменьшается, против часовой стрелки — увеличивается.

54 — рукоятка управления захватами гидрокрюка. Нижнее положение рукоятки — «захваты под нагрузкой», верхнее — «захваты освобождены от нагрузки».

55 — рукоятка переключения заднего ВОМ с независимого на синхронный привод. При перемещении рукоятки в крайнее левое положение (по ходу трактора) включается синхронный привод, в крайнее правое — независимый; среднее положение — нейтраль.

56 — рукоятка (рис. 5) включения компрессора. Имеет два положения: левое (стрелка на рукоятке обращена вперед) — «компрессор выключен», правое (стрелка на рукоятке обращена назад) — «компрессор включен». Включение компрессора производите при неработающем дизеле или при минимальных оборотах холостого хода.

57 — рычаг (рис. 6) включения насоса гидросистемы. Имеет два положения: верхнее — «насос включен», нижнее — «насос выключен». Для перемещения рычага его следует освободить от фиксации путем оттягивания рукоятки Б.

58 — поводок (рис. 7) переключения частоты вращения заднего независимого ВОМ. При повороте поводка в положение I включается 1-я ступень (540 об/мин), при повороте в положение II — 2-я (1000 об/мин). Перед переключением отверните на один оборот болт «А» и после переключения заверните его до отказа.

Источник: http://yandex.ru/turbo/retrotruck.ru/s/kommunalnaya/promopora-mtz-82-ustrojstvo.html?sign=bfba19ae4d49641e4e9c6562507b5aded3b2e49770b121776ab6463c078babc5:1620491894

Сапун ПВМ МТЗ-82

Сапун СУ 1/8-А

Конструкция переднего моста МТЗ-82 предусматривает фрикционный блок, в состав которого входят сапун и упор.

Функция сапуна – поддержание рабочего уровня давления в области главной передачи и балки. На переднем ведущем мосту МТЗ-82 сапун применяется с переходником. Используемый зажим имеет небольшие габариты. Прокладка помещается в центральной части редуктора. Сапун дополняется длинной трубкой, замыкающейся под редуктором. Над корпусом и под ним установлены подшипники. Стаканы помещаются под подшипниками.

Сапун СУ 1/8-А рассчитан на высокую нагрузку. Его корпус имеет надежную защиту. В состав сапуна входят три диска. Передающий момент на регулятор идет от вала. Под дисками использованы подкалки нарезного типа.

В верхней части детали размещены фиксируемые винтами широкие зажимы. Манжеты с переходниками закреплены на специальных прокладках из резины.

Необходима периодическая смазка детали.

Источник: http://cooptech.ru/selhoztehnika/remont-bortovoj-mtz-82.html

Возможные неисправности

Вероятны следующие неисправности элемента:

1. Возможно нагревание. Рекомендуется отключать передний мост во всех случаях, когда он не используется. Также важно выбрать правильную резину на передние колёса, чтобы оптимизировать нагрузку.
2. Резкий звук (визг), особенно при работе с передним навесным оборудованием. Свидетельствует о перегрузке опоры, исправляется заменой дисков или регулировкой гайки.
3. Не работает передний мост. Это часто происходит в случаях, когда в конструкцию привода были внесены не предусмотренные производителем изменения, например, из регулировочной муфты была собрана простая соединительная. Это существенно упрощает обслуживание, но не защищает от перегрузки и может потребовать замены опоры или других узлов.

Источник: http://traktoramira.ru/traktora/kolesnye-traktora/promezhutochnaya-opora-mtz-82-ustrojstvo-i-remont.html

Возможные неполадки

Как и любая электромеханическая техника вал отбора мощности периодически ломается или выходит из строя по причине истечения срока эксплуатации. Основными типами поломок бывают:

1. Пробуксовка вала.
2. Управляющий валом рычаг упирается в переднюю или заднюю часть пульта управления.
3. Отсутствие щелчка при переходе с нейтрального положения, и появление при этом значительного усилия.
4. Превышение усилия в 150 Н на рукояти управления.

В этих случаях необходимо проводить подготовительную (внешнюю) регулировку, регулировку всего управления (при ремонте ВОМ), либо регулировку муфты педали сцепления, а также менять некоторые детали на новые.

Источник: http://spectrsnub.ru/specializaciya/salnik-na-vom-mtz-82.html

Особенности двигателя агрегата

МТЗ-82 оснащается дизельным 4-цилиндровым мотором, цилиндры которого расположены строго в один ряд. Топливная система подает смесь непосредственно в каждый цилиндр. Если мотор не заводится – причины, скорее всего, кроются в засорении одного из цилиндров. Ремонт в таком случае выполняется путем очистки топливных каналов и самих цилиндров.
Система охлаждения в трактора жидкостная, принудительная. Устройство распределения оснащается валом, расположенным снизу, однако клапаны находятся в головке блока цилиндров. Система смазки мотора комбинированная, некоторые детали поддаются смазке под давлением, а остальные – путем разбрызгивания. Привод двигателя выполняется посредством шестерней от коленчатого вала.

Достаточно надежная конструкция мотора позволяет фермеру использовать широкий спектр навесного оборудования. Водитель может применять инвентарь для посадки и сбора урожая, уборки территории, покоса травы и транспортировки грузов.

Источник: http://dostavka99.ru/specnaznacheniya/promezhutochnaya-opora-mtz-82.html

Немного истории

Серия универсальных тракторов МТЗ начиналась создаваться в 1970-е годы после специального постановления Совета Министров СССР. Правительство решило ввести в сельхозотрасль мощнейший пропашной трактор (до 80 л.с.). В базе разработки оказался модернизированный вариант трактора МТЗ-50. В конструкцию машины занесли много конфигураций, модернизацию перетерпели обшивка и кабина.

Серия тракторов МТЗ начиналась создаваться в 1970-е

На трактор установили новый движок усиленной мощности. В 1972 году 1-ые тесты МТЗ-82 оказались очень успешными. По результатам испытаний был сотворен перечень агрегатируемого оборудования, всего было создано выше 230 приспособлений для различных видов работ. Ускорение трактора до 30 км в час сделало вероятным применение его на транспортных работах.

1-ый трактор сошел с сборочного потока Минского завода в 1974 году. 1-ые отзывы о МТЗ 82 оказались положительными. И белорусские тракторостроители стали увеличивать объемы выпуска машин. За практически четыре десятилетия техника Минского завода обрабатывала поля на практически всех материках мира. В особенности популярны они в развивающихся странах Азии, Африки, Латинской Америки.

Источник: http://spectrsnub.ru/specializaciya/salnik-na-vom-mtz-82.html

Видео 505 vm.-77 MTZ-50 МТЗ-50 год выпуска 1977 капитальный ремонт

Муфта

При визуальном осмотре видны масляные подтёки на крышке вала

Это свидетельствует об износе манжеты или прокладки. В этом случае вал демонтируется и происходит замена прокладки между крышкой ВОМ и задним мостом. Если протечка идёт со стороны хвостовика, снимается кольцо стопора, выпресовывается вал и заменяются манжеты.

Трактор МТЗ-80 не выдаёт максимальной мощности при работе с навесным оборудованием

Вероятная причина в ленточных тормозах. Им нужна регулировка или полная замена. Если регулировка не помогла решить проблему, необходимо снять ВОМ с трактора и замерить толщину лент тормоза. Если толщина меньше 2,5 миллиметров, ленты заменяют.

При максимальной нагрузке на трактор слышится посторонний шум

Это говорит об износе сателлитных осей, опорных подшипников или шлицовых соединений. Оценить техническое состояние этих узлов можно только после того, как ВОМ будет снят с трактора. После этого осматриваются зубья и проверяются зазоры. Если возможен ремонт, детали восстанавливают, если нет – то заменяют.

Если демонтировался или разбирался редуктор ходоуменьшителя, понадобится проверка или регулировка ВОМ. Для этого трактор ставят на домкрат (под ведущие колёса) и проворачивается вал отбора, с поочерёдным включением передач.

При выполнении этой операции, ВОМ трактора должен быть переведён в синхронный режим. При прокручивании, зубчатые колёса шестерней должны свободно вращаться.

Внимание, только СЕГОДНЯ!

Похожие

Источник: http://spectrsnub.ru/specializaciya/salnik-na-vom-mtz-82.html

Подробно: ремонт поросенка мтз 82 своими руками от настоящего мастера для сайта olenord.com.

Регулировка карданного привода ПВМ трактора МТЗ-82

В карданном приводе регулируйте предохранительную муфту в промежуточной опоре и проверяйте боковой люфт в подшипниках кардана. Предохранительную муфту регулируйте на передачу крутящего момента в пределах 40-80 кгс*м (400-800 Н*м). Регулировку муфты производите затяжкой гайки 2 (рис. 57) заднего хвостовика вала промежуточной опоры до обеспечения передачи требуемого крутящего момента. Периодически проверяйте боковой люфт в подшипниках крестовин кардана. При наличии люфта разберите шарнир и проверьте состояние подшипников и крестовин, изношенные детали замените. При сборке обоймы сальников запрессовывайте их до упора в подшипник.

Карданный вал динамически отбалансирован. Без особой надобности разборку карданного вала не производите. При замене в процессе эксплуатации деталей — трубы с вилками шарнира и фланца — вал в сборе с двумя шарнирами заново балансируйте динамически приваркой пластин на обоих концах трубы. Дисбаланс не должен превышать 55 г*см. Не проворачивайте карданные валы монтировками, ключами и другими приспособлениями во избежание повреждения уплотнений и выхода из строя подшипников крестовин.

Рассмотрим следующие характерные неисправности ведущего моста – “заклинивание колес”, “повышенный шум в корпусе моста трактора”, “перегрев стакана подшипников главной передачи”, “в слитом из корпуса моста масле обнаружено большое количество металлических частиц”. При таком раскладе пришли в негодность, выработали свой ресурс подшипники ведущей шестерни главной передачи или дифференциала. Кроме того, такие неисправности возникают при сколах или выкрашивании зубьев конических шестерен главной передачи.

Что бывает, когда выходят из строя детали дифференциала или механизма блокировки? Шумы и стуки в корпусе моста при поворотах МТЗ значительно усиливаются, на поворотах происходит сблокированность обеих осей колес либо нет блокировки колес при пробуксовании.

Какие работы производят для выявления причин отказов и устранения неисправностей главной передачи и дифференциала? Во-первых нужно приподнять трактор за передний мост, затем устанавив на специальные подставки снять главную передачу. Далее осуществляют диагностику ее деталей. Монтажным ломиком, проворачивая ведомую шестерню, диагностируют детали дифференциала, взаимное расположение которых в том числе изображено на рис. 2.4.29.

Рис. 2.4.29. Взаимное расположение деталей корпуса, крышки и дифференциала переднего ведущего трактора МТЗ:
1 — ось; 2 — корпус; 3 — регулировочные прокладки; 4 — пробка; 5 — подшипник; 6 — обойма сальников; 7 — манжеты; 8, 10 — крышки; 9 — червяк; 11 — коробка дифференциала левая; 12 — ведомый диск; 13 — ведущий диск; 14 — чашка; 15 — шестерня; 16 — сателлит; 17 — оси сателлитов; 18 — коробка дифференциала правая; 19 — ведомая шестерня; 20 — гайка

Бывает, что при диагностике вскрываются повреждения или износы деталей дифференциала. К тому же, иногда возникает необходимость в замене шестерни главной передачи. В таком случае без снятия дифференциала не обойтись(рис. 2.4.30).

Как снять дифференциал МТЗ-82? Чтобы его снять вначале откручивают болты, стягивающие коробки. Помним и знаем (а если не знаем, то принимаем к сведению), что разбирать и изменять взаимное положение коробок дифференциала нежелательно. С этой целью вначале их рассоединения сличают цифровую маркировку на внешних поверхностях. Если она поблекла или пропала ее восстанавливают (рис. 2.4.31—2.4.33).

После того как собрали и поместили дифференциал в корпус моста, настает очередь проверки осевого перемещения ведомой шестерни главной передачи (зазор в подшипниках дифференциала). При сдвиге шестерни в осевом направлении значения отображаемые на индикаторе должны быть в пределах 0,01—0,10 мм.

Следующим шагом будет регулировка осевого зазора в подшипниках главной передачи (рис. 2.4.34) и дифференциала. Затем главную передачу ставят в корпус моста. На завершающем этапе смотрят и при необходимости корректируют боковой зазор между зубьями конических шестерен (рис. 2.4.35).

Рис. 2.4.30. Как снять главную передачу и дифференциал трактора МТЗ:
1 — главная передача;
2 — дифференциал;
3 — корпус

Рис. 2.4.З1. Корректное взаимное расположение коробок дифференциала трактора МТЗ:
1 — цифровая маркировка

Рис. 2.4.32. Опрессовка подшипника дифференциала трактора МТЗ:
1 — подшипник;
2 — ведомая шестерня;
3 — двухлапчатый съемник

Рис. 2.4.33. Опрессовка ведомой шестерни дифференциала трактора МТЗ:
1 — коробка дифференциала;
2 — ведомая шестерня;
3 — двухлапчатый съемник

Рис. 2.1.34. Как измерить осевой зазор в подшипниках ведущей шестерни главной передачи трактора МТЗ:
1 — ведущая шестерня;
2 — индикатор

Рис. 2.4.35. Как проверить боковой зазор между зубьями главной передачи трактора МТЗ:
1 — фланец кардана;
2 — индикатор;
3 — индикаторная стойка

Боковой зазор корректируют количеством прокладок, размещенных под стаканом подшипников главной передачи. Если убрать несколько прокладок, то зазор между шестернями уменьшается, а если добавить – увеличивается.

При проведении ремонтных работ, меняя неисправные детали нужно контролировать те поверхности, которые могут изнашиваться сильнее остальных.

Размеры деталей ведущего моста трактора МТЗ-82, мм

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Установил на МТЗ-82(отсутствовал) “поросёнка”,не работет передний мост.
Перебирать пробывал,нет результата.
Что посоветуете?

Попробуйте добавить в поросенка дополнительные диски

может не довключается мост па принудительное а обгонная не работает.

А КАРДАН КАКОЙ С РАЗДАТКИ КРУТИТСЯ?

тяжела и неказиста жизнь лесного тракториста

А который вижит

, когда ПВМ включен принудительно задние колеса крутятся,а передние стоят.В основном вижит при работе с передней навеской

промежуточная опора карданов

тяжела и неказиста жизнь лесного тракториста

Выкинте все внутренности из подвесного и поставьте два флянца. Работает уже много лет проверенно на себе

Можно просто посильней затянуть у меня так было думал не работает но раз в болоте пришлось бревно к передку привязывать сработал.

когда я трактор купил (естествено б/у) парасенок был без внутреностей просто с двумя флянцами потом я купил новый но он как нагрузка пробуксовывал в итоге я его затянул наглухо по сути получилось тоже что и было.

Зря только покупали, он и с флянцами бы много лет проездил

Ребята подскажите, у меня лежит корпус поросенка, хочу его собрать как нибудь. только вот идеи в голову не приходят. хотел собрать без всякого выдвижного механизма, просто 2 флянца и вал на подшибниках. Или надо на новый корпус собирать?

А на этом форуме осталась хоть одна тема в которой Вы не задавали этот вопрос?

А на этом форуме осталась хоть одна тема в которой Вы не задавали этот вопрос?

нет не осталась, потому что только в одной теме ответили.

А на этом форуме осталась хоть одна тема в которой Вы не задавали этот вопрос?

нет не осталась, потому что только в одной теме ответили.

Ильдар нет ничего плохого что вы задаете вопросы нато этот сайт существует

А на этом форуме осталась хоть одна тема в которой Вы не задавали этот вопрос?

нет не осталась, потому что только в одной теме ответили.

Ильдар нет ничего плохого что вы задаете вопросы нато этот сайт существует

ну да. просто нервы уже не выдерживают, хочу быстрее передок доделать. а то без передка по сугробу не проехать, и дорогу не проложить. надоело горючее тратить. да и снег этот не перестает. 3-4 года дорогу толком не чистили. а в этом году сразу за 3-4 года положило.

А на этом форуме осталась хоть одна тема в которой Вы не задавали этот вопрос?

нет не осталась, потому что только в одной теме ответили.

Ильдар нет ничего плохого что вы задаете вопросы нато этот сайт существует

ну да. просто нервы уже не выдерживают, хочу быстрее передок доделать. а то без передка по сугробу не проехать, и дорогу не проложить. надоело горючее тратить. да и снег этот не перестает. 3-4 года дорогу толком не чистили. а в этом году сразу за 3-4 года положило.

уменя тоже не работает ждал когда привезут шайбы разберу может что и посоветую первый раз буду разбирать

Добрый вечер всем.
Проблему с пробуксовкой поросенка на своем МТЗ 82 решил радикально.
Просто взял и приварил сваркой фланец, который смотрит в сторону коробки к цилиндру
второго фланца, который смотрит в сторону переднего моста. Уже работаю так три года. Единственный минус такой переделки, это нельзя “рвать” трактор, особенного под куном,
Будет каничку рвать в переднем мосту..

Добрый день уважаемые специалисты! У меня МТЗ 892, год выпуска 2006, возник вопрос с ремонтом промежуточной опоры, то есть “поросенка”. На базе запчастей мне предложили купить фланец аналогичный переднему, затем ось вместе с набором шайб убрать и на ее место поставить этот фланец.

Получается, что у “поросенка” с обеих сторон будут одинаковые фланцы. Технически это делается просто, да и работать этот узел будет без проблем. Но у меня большие сомнения, не пострадают ли от такой самодеятельности другие узлы и агрегаты трактора? Какую роль играют шайбы?

Если кто уже опробовал такой вариант или знает работу этого узла, поделитесь пожалуйста своим мнением. Заранее благодарен.

Добрый день уважаемые специалисты! У меня МТЗ 892, год выпуска 2006, возник вопрос с ремонтом промежуточной опоры, то есть “поросенка”. На базе запчастей мне предложили купить фланец аналогичный переднему, затем ось вместе с набором шайб убрать и на ее место поставить этот фланец.

Получается, что у “поросенка” с обеих сторон будут одинаковые фланцы. Технически это делается просто, да и работать этот узел будет без проблем. Но у меня большие сомнения, не пострадают ли от такой самодеятельности другие узлы и агрегаты трактора? Какую роль играют шайбы?

Если кто уже опробовал такой вариант или знает работу этого узла, поделитесь пожалуйста своим мнением. Заранее благодарен.

Здравствуйте коллега.Второй фланец внедрял. Иной раз просто вставить фланец может не получиться-длина штатного кардана от раздатки несколько больше чем требуется.А фланец глубже иногда не входит-мешают шлицы в трубе промопоры.Отдавал трубу токарю и он на некоторую глубину шлицы удалял.Также просто так оставить два фланца не шибко хорошо-фланцы в трубе имеют люфт и постепенно при работе масло с опоры из-за этого выходит.Для уменьшения люфта внедрял внутрь фланцев вал 40х230мм.
При штатной конструкции диски (пусть шайбы) играют роль фрикциона и проскальзывают при чрезмерной нагрузке в ПВМ, предохраняя его. Внедрив второй фланец Вы этого лишитесь.
В моём случае три трактора со вторым фланцем нормально отработали по 10 лет. Без КУНа.Один с передней лопатой круглый год.
Решать Вам.

Карданный привод трактора Беларус МТЗ-82.1, 82.2 предназначен для передачи крутящего момента от раздаточной коробки к переднему ведущему мосту.

Карданный привод состоит из двух одинаковых по конструкции и длине карданных валов (промежуточного и переднего) и промежуточной опоры.

Карданный вал Беларус МТЗ-82.1, 82.2 состоит из трубы 12 и двух шарниров с крестовинами 17 на игольчатых подшипниках 13. Обоймы игольчатых подшипников фиксируются стопорными кольцами 15, цапфы крестовин снабжены торцовыми уплотнениями 16 и самоподжимными манжетами 14.

Фланцами 18 карданы крепятся к фланцам раздатки, промежуточной опоры 1, 10 и главной пары переднего ведущего моста.

Карданный вал в сборе отбалансирован динамически. Промежуточная опора состоит из регулируемой многодисковой предохранительной фрикционной муфты и подшипникового узла, размещенных в корпусе 7, который устанавливается на штифтах и крепится болтами к корпусу муфты сцепления снизу.

Крутящий момент от промежуточного кардана передается на фланец 10, который шлицами соединен с валом 24. Нажимные диски 20 и ведущие диски 21 установлены на валу 24 и через ведомые диски 22 передают вращение на втулку 5.

Фланец 1, соединенный шлицами с втулкой 5, передает крутящий момент через передний карданный вал к переднему ведущему мосту. Сжатие ведущих 21 и ведомых 22 дисков осуществляется через нажимные диски 20 усилием тарельчатых пружин 8. Муфта регулируется на передачу определенной величины крутящего момента гайкой 11.

Рис.80. Карданный привод переднего ведущего моста Беларус МТЗ-82-1, 82-2 с промежуточной опорой

1 – фланец; 2 – кольцо уплотнительное; 3 – корпус манжеты; 4 – манжета; 5 – втулка; 6 – подшипник; 7 – корпус промежуточной опоры; 8 – тарельчатые пружины; 9 – шайба; 10 – фланец; 11 – гайка; 12 – труба карданного вала; 13 – игольчатый подшипник; 14 – манжета; 15 – стопорное кольцо; 16 – торцовое
уплотнение; 17 – крестовина; 18 – фланец карданного вала; 19 – прокладка; 20 – нажимной диск; 21 – ведущий диск; 22 – ведомый диск; 23 – втулка, 24 – вал

Компенсация перемещения переднего карданного вала при качании переднего ведущего моста обеспечивается осевым перемещением фланца 1 во втулке 5. Для предотвращения наматывания на карданные валы соломистых культур при выполнении уборочных работ предусмотрено ограждение.

Рис.81. Раздаточная коробка переднего ведущего моста ПВМ Беларус МТЗ-82.1, 82.2

1 – пружина; 2 – штифт; 3 – шестерня КПП; 4 – ролик; 5 – вал; 6 – подшипник; 7 – втулка; 8 – подшипник; 9 – шестерня; 10 – ось; 11 – шестерня промежуточная; 12 – гайка; 13 – зубчатая муфта; 14 – фланец; 15 – валик с рычагом; 16 – корпус

Раздатка Беларус МТЗ-82.1, 82.2 предназначена для передачи крутящего момента от коробки передач к карданному приводу ПВМ.

Раздаточная коробка устанавливается на два штифта и крепится болтами к корпусу КПП с правой стороны по ходу трактора.

Синхронный привод к раздатке осуществляется от шестерни 3 коробки передач через промежуточную шестерню 11, смонтированную на двух конических роликовых подшипниках на оси 10 в расточке корпуса коробки передач. Подшипники регулируются гайкой 12.

Раздаточная коробка Беларус МТЗ-82-1, 82-2 представляет собой одноступенчатый шестеренный редуктор с роликовой муфтой свободного хода и состоит из следующих основных узлов и деталей.

Вал 5 смонтирован в корпусе раздатки 16 на шариковых подшипниках. На валу 5 смонтированы: втулка 7 с внутренним зубчатым венцом на игольчатых подшипниках 6, являющаяся внутренней обоймой муфты свободного хода, подвижная зубчатая муфта 13 и фланец 14 для соединения с фланцем промежуточного карданного вала.

Шестерня 9 раздаточной коробки, выполненная как одно целое с наружной обоймой муфты свободного хода и внутренним зубчатым венцом для принудительной блокировки, входит в зацепление с промежуточной шестерней 11. Шестерня 9 проворачивается относительно внутренней обоймы муфты свободного хода на двух шариковых подшипниках 8.

В профилированных пазах шестерни 9, образующих наружную обойму муфты свободного хода, расположено восемь заклинивающих роликов 4. В рабочее положение для заклинивания каждый ролик устанавливается двумя штифтами 2 под действием спиральных пружин 1.

Управление раздаточной коробкой на тракторах Беларус МТЗ-82.1, 82.2 с унифицированной кабиной

Управление зубчатой муфтой 13 осуществляется тягой 4 через рычаги 1 и 7. Направляющая 8 с шариком фиксатора 6 и пружиной 9 устанавливается на тягу 4, имеющую три паза, а палец направляющей 8 устанавливается во втулку кронштейна 5, крепящегося к крышке коробки передач.

Рычаг 7 управления приводом ПВМ имеет три фиксированных положения:

– «выключен» – крайнее нижнее (переднее) положение. Отключение муфты свободного хода осуществляется при выводе муфты 13 из зацепления с зубчатым венцом внутренней обоймы 7. Шарик фиксатора при этом находится в верхнем пазу тяги 4. Режим «ПВМ выключен» используйте на транспортных работах при движении по дорогам с твердым покрытием;

– «включается и выключается автоматически» – среднее положение. В этом режиме происходит автоматическое включение и выключение ПВМ с помощью муфты свободного хода в зависимости от буксования задних колес. Обеспечивается при соединении зубчатого венца внутренней обоймы 7 с зубчатым
венцом муфты 13. Шарик фиксатора при этом находится в среднем пазу тяги 4. При движении трактора вперед без буксования внутренняя обойма муфты свободного хода, жестко связанная с передними колесами, имеет частоту вращения большую, чем наружная обойма. Заклинивания роликов при этом не происходит, крутящий момент на ПВМ не передается. При буксовании задних колес более установленного значения частота вращения внутренней обоймы снижается до тех пор, пока не сравняется с частотой вращения
наружной обоймы. Ролики муфты при этом заклиниваются и соединяют в одно целое обе обоймы, обеспечивая передачу крутящего момента на ПВМ. Используйте этот режим при выполнении различных полевых работ.

– «включен принудительно» – крайнее верхнее (заднее) положение. Принудительное включение осуществляется зубчатой муфтой 13, которая, перемещаясь по шлицам вала, входит в зацепление с внутренними зубьями шестерни 9 и, соединяя ее непосредственно с валом 5, блокирует муфту
свободного хода. Фиксирующий шарик 6 при принудительном включении находится в нижнем пазу тяги 4. Используйте этот режим только в случаях постоянного буксования задних колес и при движении задним ходом, когда требуется подключение переднего ведущего моста.

Рис.82. Управление раздаткой привода ПВМ на тракторах Беларус МТЗ-82-1, 82-2 с унифицированной кабиной

1 – палец; 2 – вилка; 3 – контргайка; 4 – тяга; 5 – кронштейн; 6 – шарик фиксатора; 7 – рычаг; 8 – направляющая; 9 – пружина; 10 – раздаточная коробка; 11 – рычаг.

Управление раздаткой на тракторе Беларус МТЗ-82.1, 82.2 с тент-каркасом на базе малой кабины

Управление зубчатой муфтой осуществляется тягой через рукоятку 7 и рычаг 9. Стойка 6, крепиться к полу и имеет три паза, а на тяге 4 имеется упор 5, с помощью которого тяга фиксируется в пазу стойки 6.

Рукоятка 7 управления приводом ПВМ Беларус МТЗ-82-1, 82-2 имеет три фиксированных положения:

– «выключен» – крайнее нижнее положение. Отключение муфты свободного хода осуществляется при выводе муфты из зацепления с зубчатым венцом внутренней обоймы 7. Упор тяги 4 при этом находится в нижнем пазу стойки 6. Режим «ПВМ выключен» используйте на транспортных работах при движении по дорогам с твердым покрытием;

– «включается и выключается автоматически» – среднее положение. В этом режиме происходит автоматическое включение и выключение ПВМ с помощью муфты свободного хода в зависимости от буксования задних колес. Обеспечивается при соединении зубчатого венца внутренней обоймы с зубчатым
венцом муфты 13. Упор тяги 4 при этом находится в среднем пазу стойки 6. При движении трактора вперед без буксования внутренняя обойма муфты свободного хода, жестко связанная с передними колесами, имеет частоту вращения большую, чем наружная обойма. Заклинивания роликов при этом не происходит, крутящий момент на мост не передается. При буксовании задних колес более установленного значения частота вращения внутренней обоймы снижается до тех пор, пока не сравняется с частотой вращения наружной обоймы. Ролики муфты при этом заклиниваются и соединяют в одно целое обе обоймы, обеспечивая передачу крутящего момента на ПВМ. Используйте этот режим при выполнении различных полевых работ.

– «включен принудительно» – крайнее верхнее положение. Принудительное включение осуществляется зубчатой муфтой 13, которая, перемещаясь по шлицам вала, входит в зацепление с внутренними зубьями шестерни 9 и, соединяя ее непосредственно с валом 5, блокирует муфту свободного хода. Упор тяги 4 при принудительном включении находится в верхнем пазу стойки 6. Используйте этот режим только в случаях постоянного буксования задних колес и при движении задним ходом, когда требуется подключение ПВМ.

Рис.83. Управление раздаточной коробкой привода ПВМ на тракторе Беларус МТЗ-82-1, 82-2 с тент-каркасом или основанием тента на базе малой кабины

1 – палец; 2 – вилка; 3 – контргайка; 4 – тяга; 5 – упор; 6 – стойка; 7 – рукоятка; 8 – раздаточная коробка; 9 – рычаг.

Регулировка тяги управления раздаточной коробкой привода ПВМ Беларус МТЗ-82.1, 82.2:

– установите рычаг 7 в положение «ПВМ включен принудительно» (верхнее фиксированное положение, шарик фиксатора 6 в нижней лунке «А» тяги 4).

– отвинтите контргайку 3 на 2-3 оборота, расшплинтуйте и выньте палец 1.

– поверните рычаг 11 по часовой стрелке до полного включения раздаточной коробки 10, т.е. зубчатая муфта находится в зацеплении с наружной и внутренней обоймами муфты свободного хода.

– вращая вилку 2, отрегулируйте длину тяги 4 так, чтобы палец свободно входил в отверстия вилки и рычага 11, повернутого по часовой стрелке до упора.

– затяните контргайку, установите и зашплинтуйте палец.

Регулировка тяги управления раздаткой привода переднего ведущего моста на тракторах Беларус МТЗ-82-1, 82-2 с тент-каркасом на базе малой кабины:

– установите рукоятку 7 в положение «ПВМ включен принудительно» (верхнее фиксированное положение, упор 5 тяги 4 в верхнем пазу «А» стойки 6).

– отвинтите контргайку 3 на 2-3 оборота, расшплинтуйте и выньте палец 1.

– поверните рычаг 9 по часовой стрелке до полного включения раздаточной коробки 8, т.е. зубчатая муфта находится в зацеплении с наружной и внутренней обоймами муфты свободного хода.

– вращая вилку 2, отрегулируйте длину тяги 4 так, чтобы палец свободно входил в отверстия вилки 2 и рычага 9, повернутого по часовой стрелке до упора.

– затяните контргайку 3, установите и зашплинтуйте палец 1.

Регулировка карданного привода ПВМ

В карданном приводе Беларус МТЗ-82.1, 82.2 производите регулировку предохранительной муфты в промежуточной опоре и проверяйте боковой люфт в подшипниках карданного вала.

Предохранительную муфту регулируйте на передачу крутящего момента от 400 до 800 Нм. Регулировку муфты производите затяжкой гайки заднего хвостовика вала промежуточной опоры до обеспечения передачи требуемого крутящего момента.

Периодически проверяйте боковой люфт в подшипниках крестовин кардана. При наличии люфта разберите шарнир и проверьте состояние подшипников и крестовин, изношенные детали замените. При сборке обоймы сальников запрессовывайте их до упора в подшипник.

Карданный вал динамически отбалансирован. При замене в процессе эксплуатации деталей (трубы с вилками шарнира и фланца) обратитесь к специалистам.

Не проворачивайте карданные валы монтировками, ключами и другими приспособлениями во избежание повреждения уплотнений и выхода из строя подшипников крестовин.

Трактора с успехом на протяжении более полувека используются в сельском хозяйстве, ЖКХ, строительстве, лесхозах. На постсоветском пространстве самым распространенным из них являются трактора МТЗ-80 и МТЗ-82, производителем которых выступает Минский тракторный завод. Повышенный спрос вызван не только высокой мощностью, функционалом и производительностью, но и долговечностью устройств.

Однако и эти машины иногда выходят из строя, требуют проведения ремонта. Несложные задачи по восстановлению работоспособности данных тракторов можно решить собственноручно.

Техническое обслуживание и ремонт тракторов – обязательные процедуры, с которыми приходиться сталкиваться каждому владельцу универсально-пропашной колесной техники. Прежде чем приступить к практической части необходимо ознакомиться с устройством, основными узлами МТЗ-80 и МТЗ-82. На данные модели производитель устанавливает 4-цилиндровые дизельные моторы серии 4Ч11-12,5, выпускаемые Минским заводом. Двигатели имеют полураздельные камеры сгорания жидкостного охлаждения, выполненные в поршне.

Части ДВС оснащались предпусковым подогревателем. Рабочий объем силовой установки составляет 4,75 л, а номинальная мощность – 80 л.с. Мотор запускается электростартером. Трансмиссия механическая с 22 передачами (18 вперед и 4 назад). Муфта сцепления однодисковая, сухая, замкнутая. 9-ступенчатая КПП укомплектована понижающим редуктором. Задний мост обладает дифференциалом с функцией блокировки.

Для тракторов характерны: жесткая подвеска задних колес, полужесткая подвеска со сбалансированным мостом передних колес, дисковые тормозные механизмы, ГУР МТЗ. Гидравлика включает: приводимый в действие от двигателя насос НШ-32, гидроцилиндр управления навесным плугом, золотниково-клапанный гидрораспределить. Модель МТЗ-80 обладают задним приводом и малой кабиной. МТЗ-82 – полноприводная машина.
к меню ↑

Техобслуживание тракторов МТЗ-80 и МТЗ-82 имеет планово-предупредительный характер. Оно производится с целью поддержания техники в работоспособном, исправном состоянии, повышения экономичности, безотказности, продления срока работы. Для машин установлена система технических обслуживаний. Она включает 3 номерных и периодических ТО, маркирующихся под №1,2 и 3. В качестве дополнительных ТО осуществляются сезонные операции.

• первое ТО проводится каждые 60 ч эксплуатации;
• второе – каждые 240 ч работы;
• третье – каждые 960 ч функционирования.

В перерывах между сменами производится ежемесячное техническое обслуживание, составляющее 10 ч работы. В данном случае проводят следующие действия:

• 1. Проверяют на отсутствие протекания масла, топлива, электролита и воды.
  2. Доливают в бак дизеля и пускового двигателя профильтрованное топливо.
  3. Измеряют в картере уровень масла, проверяют в радиаторе уровень воды.
  4. Сливают из ресивера конденсат.
  5. Проверяют степень засоренности воздухоочистителя.

Номерные ТО предусматривают выше указанные этапы и специфические. Сезонные требуются при переходах к осеннее-зимнему периоду с весеннее-летнего и наоборот.

Текущий ремонт МТЗ-80 своими руками и его «последователя» МТЗ-82 предусматривает, прежде всего, снятие неисправных узлов и деталей с последующей их заменой на отремонтированные либо новые.

Отсоединение заднего моста трактора Беларус

При проведении данной процедуры следует руководствоваться следующими принципами:

• разборка трактора или его сборочной единицы осуществляется в пределах необходимых для выявления причины неисправности и ее устранения;
• необходимо снимать агрегат только в том случае, когда устранить неисправность другим способом не удается.

У моделей МТЗ-80, МТЗ-82 детали и узлы смонтированы на остове полурамном, состоящем из передней полурамы. Последняя служит для установки ДВС. Разборка тракторов начинается с рассоединения остова, снятия агрегатов. Демонтаж требует использования: ручной или электрической тали, крана-балки и других приспособлений. При проведении ремонта тракторов обращайте особое внимание на последовательность сборки с последующей регулировкой деталей, узлов и приводов. Если текущий ремонт возможно производить в домашних условиях, (как на открытом воздухе, так и в специальном помещении), то для проведения капитального ремонта придется обратиться в специализированный центр, обладающий для этого контрольно-измерительными приборами и оборудованием.

Дефектацию рабочих элементов осуществляют после промывки, чтобы обнаружить наличие износов, трещин, сколы, царапины на их поверхностях. После осмотра изношенных деталей проверяют их размеры, формы, для чего используют измерительный инструмент. Для установки возможности проведения ремонта проверяют взаимодействие агрегата с сопряженной с ней деталью, чаще путем замены. Замена имеет место, когда размеры детали в результате износа нарушают работоспособность механизма.

Конструкция тракторов позволяет некоторые детали заменить без предварительного демонтажа, а именно: воздухоочиститель, генератор, центробежный маслоочиститель, стартер, топливный насос, механизм гидрораспределителя, вал отбора мощности, промежуточная опора карданного вала, компрессор, раздаточная коробка.
к меню ↑

Для ремонта коробки передач, разъедините остов машины. Трактор раскатывают по плоскостям по схеме: корпус сцепления — КПП МТЗ-80/82 – задний мост. Установите неподвижную подставку домкрата под задний мост, подвижные размещают под корпус сцепления и коробку передач. Затем разъединяют, раскатывают остов, снимают коробку.

В случае, если неисправности были обнаружены при включении-выключении первой передачи, заднего хода, тогда необходимо снять боковую крышку и вилку переключения. Последняя деталь требует замены при зазоре более 1,5 мм. Определяют размер зазора поочередным присоединением вилки в пазы скользящих кареток. Блок шестерен меняют, когда ширина паза превышает 10,8 мм.

Когда возникают посторонние шумы в КПП, замечен чрезмерный нагрев корпуса, это свидетельствует о заклинивании или разрушении подшипников вала. Чтобы устранить проблему, слейте масло из коробки передач МТЗ. Проверните монтажным ломиком все валы, доступные для проверки. Воздействовать на них нужно в радиальном и осевом направлениях. Обоймы подшипников в своих гнездах не должны проворачиваться. Если обнаружено: перемещение валов, износ подшипников, КПП снимают с трактора, разбирают с заменой неисправных подшипников.

Ремонт КПП может быть вызван стуками, которые исчезают во время переключения на следующую передачу. В этом случае неполадки возникают в зубьях шестерен. Проверьте степень износа путем «поддомкрачивания» одного из ведущих колес, прокручивания ее и осмотра зубьев видимых шестерен. Если дефект виден не вооруженным глазом, детали заменяют.
к меню ↑

к меню ↑

ДВС снимают в сборе с трактора при выявлении в блоке цилиндров трещин, стуках шатунных либо коренных подшипников. Сперва проверку на работоспособность проходят шейки коленвала и шатунные подшипники. Необходимо снять поддон картера, масляный насос, маслопроводы, крышки шатунов. Измерьте диаметр шеек коленвала в 2 плоскостях – перпендикулярной и параллельной к продольной оси шатуна. При уменьшении/увеличении диаметра коленчатый вал снимают и отдают на перешлифовку.

Для выяснения, стоит ли производить замену шатунных подшипников двигателя МТЗ-80, МТЗ-82, замеряют размер отверстия подшипника шатуна. При этом, крышка его должна быть затянута. Расчетный зазор варьируется от 0,05 до 0,12 мм, а превышение допустимого зазора ограничивается 0,3 мм.

Двигатель Д 242 после капремонта

На тракторах МТЗ-80 ремонту двигателя уделят особое внимание. Если уровень масла повышается в картере дизеля, значит, в результате образования трещин нарушена герметичность уплотнений гильзы. Возможно в блок цилиндра проникала из системы охлаждения вода. Высокий показатель давления или пониженное значение указывает на неисправности с масляным насосом, разрегулировку, износ перепускного и сливного клапанов, неисправности клапана термостата. Проверьте давление масла, при показателе ниже 0,08 МПа следует остановить двигатель, подрегулировать сливной клапан, промыть детали фильтра.
к меню ↑

Ремонт электрооборудования осуществляют при неисправностях генератора и стартера. Генератор проверяют включением потребителей электроэнергии, установкой частоты вращения коленвала соответствующей номинальной. После подключения к вольтамперметру и плавному увеличению тока до 30 А, замерьте напряжение (допустимое значение не меньше 12,5 В). Отличие напряжения генератора от номинального вызывает необходимость замены детали.

Предварительно проверьте основные элементы на неисправность контрольной лампой. Снимите заднюю крышку и ИУ, освободите выводы катушки с болтов панели. По окончанию данных действий приступайте к проверке на отсутствие замыкания между корпусом генератора и обмотками электрооборудования трактора. Дефекты в изоляции и диодах ведут к замене.

Установка АКБ на МТЗ над задним мостом

Стартер исследуют с помощью КИ-1093, переносного прибора. Снимите провод с аккумуляторной батареи, ведущий к стартеру, наденьте на вывод «+» вольтамперметр, соединенный с КИ-1093. Включите высшую передачу. После того, как убедились, что топливо не поступает, включите стартер на 7-10 сек. для наблюдения за показаниями измерительных инструментов.

Маленький показатель напряжения говорит о разряженности либо неисправности АБ, окислении зажимов. Повышенное значение тока, которое потребляет стартер, свидетельствует о межвитковом замыкании обмоток якоря. Если вы заметили вращение якоря во время проверки, неисправность ищите в сцепляющем механизме. Во всех указанных случаях целесообразно стартер заменить на новый.

Моя страница в VK: https://vk.com/id165040487 Композиция “Easy Jam” принадлежит исполнителю Kevin MacLeod. Лицензия: Creative Commons Attributio .

https://vk.com/id165040487 – Моя страничка VK.

Всем привет друзья на моём канале.Прошу прощенья что не часто отвечаю на коментарии,но вы можете позвонить.

Вторая часть видео отчета по восстановлению кабины на тракторе МТЗ-82. Покажу как делалась внутреняя отделк.

Вот моя группа https://vk.com/club147664378.

Ремонт трактора МТЗ-82. Restoration MTZ-82 помощь каналу – это подписка!

Оклеены простым кожвинилом для оббивки входных дверей с помощью нитроклея типа “Мастер” или “Супер” Атбасар.

Снятие, разборка, чистка, покраска ГУР. Замена рем. к-т. Установка шайб под золотник.

Вот группа в Вк https://vk.com/club147664378.

Ремонт трактора МТЗ. Серия №10. Ремонт кабины. Вам понравилось это видео? Поддержите его лайком, оставьте.

На канале уже есть ролик о ремонте генератора МТЗ, решил снять еще один. Как всегда, пытался думать сложно.

Электропроводка трактора МТЗ с нуля. Ремонт МТЗ80 Привет народ, извиняюсь что так поздно загружаю видео.

ссылка на Ремонт рулевого управления трактора МТЗ-80, МТЗ-82 http://tractorinfo.ru/Demontazh-i-remont-Rulevoe-upravlenie.html.

Раскажу о способе возобновления работоспособности ГУРа трактора ЮМЗ (МТЗ). ГУР после ремонта (доработки).

Ремонт трактора МТЗ Ремонт пускача ПД 10 Ремонт трактора МТЗ. Серия №1 https://www.youtube.com/watch?v=tWapVMJhNQE Ремонт тракто.

не копируйте. делайте по своему.

Вынужденный ремонт повреждённого щёточного узла редукторного стартера ” Jubana” на тракторе МТЗ. Ознакомиться.

Ремонт трактора МТЗ. Серия №11. Ремонт кабины. Вам понравилось это видео? Поддержите его лайком, оставьте.

Занимаюсь монтированием видео подобного плана. Вопросы на почту. Не забываем ставить лайки. Если понравитс.

Ремонт Бортовой МТЗ / часть – 1 разборка.

Ремонт МТЗ 82 ! Перебираем стартер. ПОДПИШИСЬ на канал и смотри ПЕРВЫМ новые видео. https://goo.gl/juhPL4 Эту композ.

как отремонтировать гур мтз 80, ремкомплект гур мтз, не крутит гур мтз.

Разбираем генератор тракторный,проверяем. тестируем.

Видео было снято 23.10.2017 . В этом видео мы всё таки нашли причину стука в двигателе .

Уборка подсолнечника https://youtu.be/GakJne1N4A Регулировка клапанов https://youtu.be/vhlcP3wALDU Моя реферальная ссылка для.

Восстановление МТЗ Капот, диски, распределитель и прочее. Ремонт трактора МТЗ. Серия №1 https://www.youtube.com/watch?v=tWa.

С этой техникой самое сложное было отмыть от мазута. А так пара вмятин, заменил решётки на капоте, обшил.

Тракторы беларус МТЗ-80, МТЗ-82, МТЗ-82.1, МТЗ-1221, 1523, МТЗ-892, ЮМЗ, Т-40. Сельскохозяйственная техника: плуги, культиваторы, мотоблоки, косилки, сеялки

ЗАПАСНЫЕ ЧАСТИ ДЛЯ ТРАКТОРОВ

РЕГУЛИРОВКИ ТРАКТОРОВ МТЗ ___________________

ДЕТАЛИ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ ___________________

КАТАЛОГИ ЗАПЧАСТЕЙ МТЗ ___________________

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАКТОРОВ ___________________

СПЕЦТЕХНИКА НА БАЗЕ МТЗ И НАВЕСНОЕ ОБОРУДОВАНИЕ ___________________

СЕЛЬХОЗТЕХНИКА И ОБОРУДОВАНИЕ ___________________

Появление следов смазки на фланце карданного вала и корпусе главной передачи трактора МТЗ-82 свидетельствует о потере эластичности или разрушении манжеты ведущей шестерни.

В процессе ремонта при замене манжеты ведущей шестерни главной передачи редуктора ведущего переднего моста трактора МТЗ-82 отсоединяют карданный вал, отворачивают корончатую гайку и снимают фланец кардана.

Затем отворачивают болты крепления стакана подшипников главной передачи и двумя монтажными болтами выпрессовывают его из корпуса моста. После этого выпрессовывают ведущую шестерню из стакана и извлекают обойму в сборе с манжетой (рис. 1).

Рис. 1. Взаимное расположение деталей главной передачи переднего ведущего моста ПВМ МТЗ-82

1 — ведущая шестерня; 2, 5 — подшипники; 3 — регулировочные прокладки; 4 — стакан; 6 — манжета; 7 — обойма сальника; 8 — фланец; 9 — гайка

Следы масла на внутренней поверхности обода колеса или фланца диска свидетельствуют о разрушении манжет оси колеса.

Для снятия стакана манжет предварительно снимают колесо и редуктор конечной передачи в сборе (рис. 1). Затем отворачивают два болта крепления радиального подшипника, снимают ведомую шестерню и выпрессовывают фланец колеса (рис. 2). Стакан манжет и стакан наружной обоймы
подшипника выпрессовывают с помощью двух монтажных болтов.

Рис. 2. Взаимное расположение деталей редуктора конечной передачи МТЗ-82

1— фланец; 2 — грязевик; 3 — корпус сальника; 4— манжета; 5, 9, 13, 17, 20, 27, 29, 36 — подшипники; 6, 23, 31, 38, 40 — прокладки; 7 — стакан; 8, 32 — кольца; 10, 26 — регулировочные прокладки; 11. 22, 39 — крышки; 12, 37 — шестерни; 14 — шайба; 15 — пластана; 16 — гайка; 18 — вал; 19 — полуось; 21 — регулировочное кольцо; 24, 34 — корпуса; 25 — манжета; 28 — пружина; 30 — труба шкворня; 33 — рычаг; 35 штифт; 41 — гильза

Рис. 3. Снятие ведомой шестерни редуктора при ремонте переднего ведущего моста трактора МТЗ-82

1 — ведомая шестерня; 2 — крышка редуктора; 3 — подшипник

Нагрев корпуса верхней конической пары колесного редуктора ПВМ МТЗ-82 и отсутствие в нем смазки указывают на износ или разрушение манжеты вертикального вала.

Уменьшение хода сжатия подвески, снижение ее жесткости свидетельствуют о потере упругости пружин. Затрудненное вращение рулевого колеса на поворотах (при исправном гидроусилителе руля) указывает на выход из строя упорных подшипников или заедание телескопических соединений
подвески.

В процессе ремонта для замены деталей подвески ПВМ МТЗ-82 достаточно снять колесный редуктор. При замене гильзы шкворня используют специальные съемники. В процессе разборки заменяют вышедшие из строя детали и контролируют наиболее изнашиваемые поверхности, руководствуясь приводимыми ниже данными.

Размеры деталей подвески ведущего моста трактора МТЗ-82, мм

Внутренний диаметр гильзы шкворня под трубу: номинальный – 88+0,035 / допустимый – 88,5

Наружный диаметр трубы вертикального вала под гильзу: номинальный – 87 -0.080-0,125 / допустимый – 87,1

Заклинивание колес, повышенный шум в корпусе моста, чрезмерный нагрев стакана подшипников главной передачи, большое количество металлических частиц в масле, слитом из корпуса редуктора ведущего переднего моста трактора ПВМ МТЗ-82, указывают на разрушение или предельный износ подшипников ведущей шестерни главной передачи или дифференциала, на сколы или выкрашивание зубьев конических шестерен главной передачи.

Усиливающиеся при поворотах трактора шумы и стуки в корпусе моста, сблокированность обеих осей колес на поворотах, отсутствие блокировки колес при буксовании свидетельствуют о выходе из строя деталей дифференциала или механизма блокировки.

Для устранения отказов и неисправностей главной передачи и дифференциала вывешивают передний мост МТЗ-82, устанавливают на подставки и снимают главную передачу. Затем проводят внешний осмотр ее деталей и, проворачивая монтажным ломиком ведомую шестерню, осмотр деталей
дифференциала (рис. 4).

Рис. 4. Взаимное расположение деталей корпуса, крышки и дифференциала переднего ведущего моста трактора МТЗ-82

1 — ось; 2 — корпус; 3 — регулировочные прокладки; 4 — пробка; 5 — подшипник; 6 — обойма сальников; 7 — манжеты; 8, 10 — крышки; 9 — червяк; 11 — коробка дифференциала левая; 12 — ведомый диск; 13 — ведущий диск; 14 — чашка; 15 — шестерня; 16 — сателлит; 17 — оси сателлитов; 18 — коробка дифференциала правая; 19 — ведомая шестерня; 20 — гайка

Если в процессе осмотра обнаруживаются поломки или износы деталей дифференциала, а также если необходимо заметить шестерни главной передачи, приступают к снятию дифференциала (рис. 5).

Для разборки дифференциала ПВМ МТЗ-82 отворачивают болты, стягивающие коробки; при этом следует учитывать, что разукомплектовывать и менять взаимное положение коробок дифференциала не рекомендуется. Поэтому перед их рассоединением проверяют цифровую маркировку на
внешних поверхностях и при необходимости восстанавливают ее.

После сборки и установки дифференциала в корпус моста проверяют осевое перемещение ведомой шестерни главной передачи (зазор в подшипниках дифференциала). При перемещении шестерни в осевом направлении показания индикатора должны находиться в пределах 0,01—0,10 мм.

Далее регулируют осевой зазор в подшипниках главной передачи и дифференциала ПВМ МТЗ-82 и главную передачу устанавливают в корпус моста. Затем проверяют и при необходимости регулируют боковой зазор между зубьями конических шестерен.

Рис. 5. Снятие главной передачи и дифференциала редуктора ведущего переднего моста трактора МТЗ-82

1 — главная передача; 2 — дифференциал; 3 — корпус

Боковой зазор регулируют изменением толщины пакета прокладок, расположенных под стаканом подшипников главной передачи. При удалении части прокладок зазор между шестернями уменьшается, при добавлении прокладок увеличивается.

В процессе разборки заменяют вышедшие из строя детали и контролируют те поверхности, которые подвержены наиболее интенсивному изнашиванию.

Размеры деталей ПВМ МТЗ-82 (номинал / допустимый), мм

Наружный диаметр полуоси и вертикального вала под подшипник 5707
35 ± 0,008 / 34,9

Внутренний диаметр корпуса конической пары и трубы вертикального вала под подшипник 5707
79+0,020 / 72,1

Внутренний диаметр корпуса редуктора ПВМ МТЗ-82:

Подшипник 208
80+0,023 / 80,1

Подшипник 36209К1
85+0,023 / 85,14

Наружный диаметр ведущей шестерни нижней конической пары МТЗ-82:

Подшипник 208
40+0,020 / 39,9

Подшипник 36209К1
45+0,020 / 44,9

Наружный диаметр фланца диска колеса ПВМ мтз-82:

Подшипник 2310К
50± 0,008 / 49,9

Подшипник 7212
60-0,020 / 59,9

Внутренний диаметр стакана подшипников фланца диска колеса под подшипник 7212
110-0,035 / 110,1

В случае замены подшипников колесного редуктора ведущего переднего моста трактора МТЗ-82 и его деталей, а также проверки его технического состояния проводят ряд контрольно-регулировочных работ, включая контроль и регулировку подшипников фланца колеса, проверку правильности
сборки верхней и нижней конических пар шестерен колесного редуктора.

Для проверки технического состояния подшипников снимают фланец колеса, закрепляют на корпусе редуктора штатив измерительного устройства и утирают ножку индикатора во фланец. Перемещая фланец в осевом направлении до отказа, определяют показания индикатора.

При показаниях индикатора более 0,5 мм конические подшипники переднего моста трактора МТЗ-82 регулируют изменением суммарной толщины регулировочных колец, которые расположены между внутренними обоймами подшипников, путем подбора или обработки на токарном станке. Правильность подбора регулировочных колец без сборки редуктора можно проверить при помощи приспособления.

Трубу приспособления упирают в торец внутренней обоймы подшипника и заворачиванием болтов выбирают зазор в подшипниках. Установив индикатор, заворачивают болты. При наличии зазора в подшипниках крышка редуктора вместе со штативом и индикатором переместится вверх на его
величину.

Чтобы проверить правильность сборки или оценить техническое состояние зубьев шестерен верхней и нижней конических пар конечной передачи, измеряют боковой зазор между зубьями. Он определяется по величине перемещения болта крепления диска колеса МТЗ-82.

Поворачивая диск колеса (полуось должна быть зафиксирована), определяют суммарный зазор в шестернях конечной передачи. Если показания индикатора превышают 1,0 мм, измеряют отдельно боковой зазор в зубьях шестерен нижней конической пары. Снимают крышку редуктора, фиксируют
вертикальный вал и повторяют измерения.

Рис. 6. Регулировка зазора нижней конической пары редуктора конечной передачи МТЗ-82

1 — регулировочные прокладки; 2 — фланец колеса

Рис. 7. Регулировка зазора верхней конической пары редуктора конечной передачи ПВМ МТЗ-82

1 — корпус полуоси; 2 — труба шкворня; 3 — регулировочные прокладки

Разность первого и второго измерений соответствует зазору в зубьях верхней конической пары шестерен редуктора ведущего переднего моста трактора МТЗ-82. Допустимая величина показаний индикатора при измерении зазора в зубьях верхней и нижней пар шестерен, определяющая
возможность дальнейшей эксплуатации редуктора без регулировки, — 1,0 мм.

Чтобы уменьшить зазор между зубьями нижней комической пары, через технологические отверстия отворачивают болты крепления стакана подшипников фланца колеса и двумя монтажными болтами спрессовывают стакан до освобождения двух пакетов прокладок. Часть прокладок убирают (рис. 6). При этом толщина оставшихся пакетов должна быть одинаковой.

Боковой зазор в нижней конической паре редуктора ведущего переднего моста трактора МТЗ-82 может увеличиваться из-за износа или разрушения подшипников ведущей шестерни. Для проверки состояния подшипников снимают нижнюю крышку и рукой перемещают ведущую шестерню в осевом и радиальном направлениях.

Чтобы отрегулировать зазор в зубьях шестерен верхней конической нары, выворачивают болты крепления редуктора и фланца трубы, а затем монтажными болтами выпрессовывают трубу вертикального вала из корпуса конической пары (рис. 7). Убирая часть прокладок, уменьшают зазор в зацеплении.

Если изменением толщины пакета прокладок добиться ощутимого уменьшения зазора не удается, с помощью индикаторного приспособления измеряют осевые перемещения полуоси и вертикального вала — контролируют степень затяжки их конических подшипников. Допустимые осевые перемещения валов 0,5 мм.

Осевой зазор может быть вызван самоотворачиванием круглых гаек подшипников. Зазор регулируют затяжкой круглых гаек до отказа и последующим отворачиванием их на 10—15°. Подшипники валов затянуты правильно, если осевое перемещение валов находится в пределах 0,05— 0,15 мм. После
регулировки валы должны проворачиваться в подшипниках от усилия руки.

Оцените статью:
