Газонокосилка своими руками из стиральной машины с травосборником

В хозяйстве, возможно, первой необходимостью газонокосилка и не является. А вот на даче она крайне необходима. Наиболее распространенным вариантом является газонокосилка своими руками из стиральной машины.

{ ArticleToC: enabled=yes }

С изготовленной своими руками конструкцией, не напрягаясь, участок можно превратить в опрятный, радующий глаз.

Многие, глядя на далеко не низкие цены на эти устройства, раздумывают над тем, как сделать механическую газонокосилку своими руками или электрическую. Среди газонокосилок промышленного производства большой популярностью пользуется бензиновая.

Ее главным достоинством является автономность, т.е. отсутствие необходимости подключения к электросети. Изготовив ее, работать можно на сложном рельефе и достаточно больших площадях.

Наиболее сложным устройством является газонокосилка с двигателем внутреннего сгорания. Но и ее удается собрать отечественным Кулибиным, для чего последние берут мотор от бензопилы.

Изготовить столь нужный агрегат просто своими руками, выбрав один из способов: из болгарки, бензопилы «Дружба», триммера и, конечно, из стиральной машинки.

Подойдет для изготовления инструмента своими руками любая отечественная модель пилы, поскольку они, в отличие от импортных аналогов, имеют большую мощность, которая поможет газонокосилке справляться с сорняками. Состоять газонокосилка, изготовленная своими руками, будет из нескольких узлов:

• двигатель;
• каркас – опора, на которой будут располагаться все детали;
• кожух защитный;
• ножи;
• колеса;
• ручки.

Взятый из бензопилы мотор должен быть в рабочем состоянии. Его устанавливают на основание, сделанное из сваренного в форме рамы уголка 25х25 мм с размерными показателями 600 х 500 миллиметров.

Рама снабжается колесиками, размер которых выбирается индивидуально. К шасси крепят регулируемую по высоте ручку, для изготовления которой подойдут водопроводные трубы.

Конечно, сделать ее можно нерегулируемой, но в этом случае, с ней работать менее удобно, особенно, если пользоваться газонокосилкой будет не один человек. Прикрутив к готовой ручке «штурвал», удлиняют топливный шланг и газовый трос, чтобы редуктор можно было расположить по отношению к двигателю под прямым углом.

Это позволит вал конструкции, изготовленной своими руками, расположить внизу, прикрутив его к раме. Используют для этого специальное отверстие, имеющееся на редукторе и в бензопиле (применяется для крепления шин), и двух специальных шпилек кожуха маховика, расположенного в нижней части.

Видео: Газонокосилка своими руками

На этом изготовление основы для газонокосилки своими руками можно считать законченной. Осталось закрепить режущий инструмент, для изготовления которого потребуется «звездочка» бензопилы — на нее требуется закрепить трубу, длина которой 80 миллиметров и диаметр 50 миллиметров, в соосном положении.

Этот отрезок будет необходимо обработать на токарном станке. Другую трубу такой же длины, но большего диаметра — 58 мм, надевают на первую, чтобы получился некий телескопический вал, соединив его трубы болтами М6. Последние в диаметральном направлении должны быть параллельными.

Чтобы возможно было регулировать высоту среза сорняков, потребуется несколько отверстий, обеспечивающих движение труб относительно друг друга для компенсирования дисбаланса. Также необходимо предусмотреть ножевое основание, для чего к другой трубе приваривают специальный стальной диск, размер которого составляет 180 миллиметров в диаметре, а его толщина равна 4 мм.

Как изготовить газонокосилку из болгарки?

Современные «умельцы» используют чаще других следующий способ изготовления газонокосилки из болгарки.

Для этого они устанавливают ее на тяпку, закрепив обычным скотчем. Диск берут из циркулярки, поскольку он по размеру подходит как нельзя лучше. Также крепят к ручке наипростейшего садового инструмента – тяпки электрический шнур, чтобы он при работе не мешал и не попадал под косилку.

На этом изготовление закончено, но можно увеличить диаметр диска, при необходимости обрабатывать участок большого размера.

Из пылесоса

Ее изготовление несложно, поэтому под силу любому огороднику.

Главное иметь терпение и нужные детали
:

• колеса (подойдут от коляски);
• варочный аппарат;
• 2 стальных листа;
• ножовку или старую пилу.

Чтобы газонокосилка, собранная своими руками, двигалась легко, рекомендуется использовать колеса большого диаметра, для которых неровности на участке не страшны.

Для ее изготовления подойдет сталь. На опоре мотор помещают так, чтобы вал был в нижней области.

Осталось его защитить кожухом, толщина которого составляет 1,2 мм. Диаметр же отверстий «защиты» требуется на 4 мм больший, чем диаметр вала. Если размеры вашего участка значительные, нужно подумать об удлинителе, который наматывается на катушку. Еще нужно не забывать, что от земли двигательная установка находиться должна на удалении 3-4 см, чтобы, работая, не повредился аппарат.

На вал двигателя устанавливается металлический диск, который сделать можно из листового металла, приварив затем его к концу вала двигателя. Размерный коэффициент диска составляет 38-40 мм.

Что нужно знать для изготовления газонной косилки из стиральной машины

На первый взгляд газонокосилка своими руками из стиральной машины выглядит неким абсурдом, но в действительности это вполне реальный способ получить неутомимого помощника по уходу за участком.

Оказывается, изготовить столь полезную конструкцию можно, взяв мотор стиральной машинки, который надежен, предназначен для продолжительной эксплуатации и значительных нагрузок.

Кроме этого, в стиральной машинке имеются приводные ремни и два шкива. Двигатель на 1700 об/мин из старой стиральной машины нужно всего то закрепить на станине. Затем соединяют с валом ножи. С установкой асинхронных двигателей стиральных машинок проблем не возникает.

Можно просто соединить двигатель стиральной машинки при помощи пускового конденсатора обмотки или задействовать имеющийся блок управления для того, чтобы запускать двигатель как однофазный.

Ниже приведена схема.

Но и двигатель мощностью меньшей, чем в стиральной машинке, например, 500 Вт прекрасно подойдет для изготовления самодельной конструкции. Все зависит от того, какую площадь захвата вы хотите иметь. Чем эта величина больше, тем большей мощности двигатель понадобится.

Колеса, нужные для передвижения газонокосилки из стиральной машинки, можно «позаимствовать» у старой детской коляски, как и ручку, помогающую толкать устройство и служащую основой для крепления провода. Внизу, т.е. на стороне, противоположной той, где закреплен двигатель, крепится нож.

Его надевают на вал двигателя, использую фланец, выточить который несложно на токарном станке. Фланец к валу крепится с помощью трех болтов. Еще понадобятся труб для водопровода и стальные уголки.

Конструкция из стиральной машинки практически не имеет недостатков: нет запаха бензина, отсутствует шум и выхлопные газы, пуск достаточно плавный, как и поддержание оборотов. Но, главное – минимальное количество деталей и компактность конструкции из машинки, отслужившей свой срок службы.

К недостаткам устройства из машинки для стирки белья отнести можно разве что недостаточно большое перемещение, ограничено которое длиной кабеля.

Нож для газонокосилки

Это важнейшая деталь, от которой зависит результат работы и долговечность устройства. Качественный нож сделать просто. Он бывают двух видов: цельный и составной.

Цельный нож

Первый выглядит как пластина, у которой рабочая поверхность заточена по всей длине, посередине которой предусмотрено отверстие. Пластина выполнена из твердой стали. Если нож двухлопастный, его важно тщательно сбалансировать, чтобы вибрация не могла быстро разрушить вал установки силовой. Чтобы нож тупился медленнее, угол заточки не должен быть меньше 60 градусов.

Для равномерного укладывания сорняков при покосе, тыльную сторону загибают (по типу пропеллера). Сталь «отпускают» перед обработкой, используя газовую горелку, после чего, снова закаляют и проводят заточку.

Поскольку функционирует механическая часть газонокосилки в условиях экстремальных, вращающиеся части вала должны быть защищены от наматывания скашиваемых сорняков. Для этого нужно установить в центре кожух (подойдет консервная банка).

Описанный нож работает безотказно до первого «столкновения» со скрытым под травой пнем или камнем. Более долговечен нож, имеющий складное лезвие.

Нож составной

Для его изготовления можно использовать менее твердую сталь, а рабочую поверхность ножа затачивать не по всей фронтальной поверхности, а только на отрезках длиной 5 см. При ударе лезвия из высококачественной стали просто загнется под прямым углом, а нож не испортится, как и приводной вал.

На этом принципе работает крепление гребного винта у лодочных двигателей: ломается в них, ни столкновении с препятствием, не весь механизм, а лодочная шпонка.

Форма ножа бывает изогнутой, фигурной, в форме трапеции, что защищает деталь от наматывания, в процессе работы, сорняков. Длина его не должна превышать 50 см. С обеих сторон его следует заточить. Необычным считают заточенный цельный диск.

В практике часто для крепления деталей используют шасси от детских старых колясок, что одновременно решает несколько проблем – получают сразу каркас, колеса и ручку. Если коляски нет, ручку делают из черенков лопаты или наваривают из труб. Шнур электропитания подойдет от любого бытового прибора. Удлинитель нужен, чтобы помочь дотянуться в любую точку.

Видео: Самодельная газонокосилка с двигателем от стиральной машины

Достоинства конструкции, собранной своими руками, и недостатки

Основной плюс устройства, собранного своими руками, — экологичность и дешевизна. К недостаткам относят отсутствие регулирования ножа.

Чтобы реже тупились ножи, их делают из высококачественной стали. Затачивать его рекомендуется неравномерно, т.е. не трогать в месте, где он крепится к валу, но делать острым к краю.

Рукоятка и косильный щит

Без косильного щита, который одновременно является крышкой для ножа и рамой, устройство, собранное своими руками, нееебзопасно для работающего с ним оператора. Форма его повторяет траекторию ножа.

Наиболее удачным вариантом является использование готовой формы: дна от кастрюли, миски металлической и т.д.

Рукоятка — не просто элемент, который газонокосилку удерживает на нужной траектории, но и орган управления. На ней в обязательном порядке должна быть закреплена кнопка, отключающая двигатель в экстренных ситуациях.

Из триммера

С такой самодельной газонокосилкой выполнять работы и поддерживать в достойном состоянии участок будет намного проще, поскольку, ширина захвата будет больше, а сорняки собираться будут в специальном отсеке – травосборнике, который также можно изготовить своими руками или купить в торговой сети. Никаких особых навыков не потребуется, как и дорогостоящих материалов. Достаточно иметь кусок плотной ткани.

Видео: Обзор на газонокосилку ручной работы

Создать островок семейного благополучия, красивый ухоженный участок, используя минимум ручного труда, мечтает каждый собственник. Газонокосилка своими руками – один из способов рационального использования узлов от брошенных механизмов. Получившийся инструмент не только экономит средства, но учитывает особенности конкретного газона. В зависимости от потребности, умелец может создать инструмент с ручным кошением, электрическим приводом. Применение различного вида резаков, колёс, компоновка их приводит к необычным решениям. Читайте про популярную на нашем сайте!

Мотивация для создания инструмента из подручных материалов

В первую очередь необходимо определить, какой инструмент эффективно заменит обычную ручную косу при уходе за участком. Возможно, плотная засадка, частые кусты и клумбы не обеспечат доступ к окашиваемой площади, и тогда «вихры» травы нужно будет убирать вручную. Газонокосилку своими руками нужно собирать для скашивания площади, больше 4 соток.

Выбрать способ приведения в движение резаков – основа сбора необходимых узлов. Ножи можно приводить в движение:

• вследствие ручного воздействия, толкания вперёд механизма, что требует большой физической силы;
• используя электрическую энергию однофазного или трехфазного тока;
• мотором от аккумулятора;
• используя двигатель внутреннего сгорания, двух или четырехтактный.

Определившись с энергетической составляющей, потребуется выбрать колёса, рукоятку, платформу для сбора газонокосилки своими руками. Собрать необходимый крепеж и составляющие схемы подключения, защиты и соединения.

Принципы использования электрических двигателей

Электрический двигатель может быть однофазным, работающим от сети напряжением 220 В, или трехфазным. При подключении мотора необходимо соблюдать все правила безопасности при работе с электроприборами. Должна быть выполнена защита УЗО для однофазного электродвигателя, а мощный трёхфазник иметь в схеме конденсаторы, соответствующей емкости.

Для своими руками можно использовать мощную тихоходную дрель со скоростью 1500-3000 об/мин. Нужно правильно подобрать соотношение мощности и ширины прокоса, чтобы не перегрузить мотор. Установленная на платформе, аккумуляторная или сетевая дрель создаст необходимый крутящий момент, и трава будет скошена. В процессе работы не забывать соблюдать интервалы отдыха, для охлаждения щеточного двигателя. Такой инструмент поможет очистить придомовую территорию, легко складывается и не требует много места для хранения. Платформа, на которую устанавливают движок, должна быть узкой, чтобы можно было бы обработать пристенную площадку. Устойчивость зависит от расположения центра тяжести. Чем он ниже, тем меньше момент опрокидывания у платформы. Как правильно стоить газонокосилку своими руками, посмотрите видео:

Создавая инструмент самостоятельно, помните, что он является средством повышенной опасности. Необходимо включить в схему блокирующую кнопку, срабатывающую при заклинивании или поломке ножа. Нельзя работать с электрическими косилками во влажную погоду, по утренней росе.

Более сложные модели с двигателем, мощностью от 1,5 до 6 кВт устанавливают на специально выполненной подошве. Двигатель лучше использовать асинхронный, он менее шумный. Ходовая часть представляет металлические обрезиненные колеса с широким протектором, чтобы трава меньше мялась. Подшипниковые узлы во втулках на оси более надёжны, чем пластиковые вкладыши.

Выполнить деку и нож можно используя старую сковородку и пластину из инструментальной стали. Конструкция, когда на оправку крепятся ножи, более эффективна. Важно соблюдать пропорции и профиль заточенных кромок, используя чертежи на фото газонокосилки своими руками.

Большое значение для работоспособности быстроходного узла имеет правильная центровка. Небольшое биение может создать сильную вибрацию, разрушить соединения, создать люфт за счёт выработки посадочных мест.

В домашнем хозяйстве всегда скапливаются отслужившие свой срок механизмы и детали. Кое- что можно найти на бытовых свалках старых вещей. К сожалению, такие кладбища окружают любой жилой район. Прекрасно подойдут колёса от детской коляски, пригодится и ручка от неё. Вои пример газонокосилки своими руками из стиральной машины советских времён. Их тогда делали из крепкого металла. Двигатели от этих машин как нельзя лучше по параметрам и мощности подходят для использования в газонокосилке.

Качественный стальной корпус послужит защитной юбкой и направляющей при отбрасывании травы вбок. Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.

Подобная косилка работает на придомовой территории, так как привязана к сети питающим шнуром. Можно воспользоваться специальным катушечным проводом удлинителем, подобрав сечение, соответствующее мощности двигателя. Такое устройство выпускается длиной не менее 40 метров и должно обеспечить мобильность.

Использование двигателя бензопилы в газонокосилке не требует дополнительной защиты. Он и так выполнен в пылевлагозащитном исполнении. Воздушные фильтры забиваются реже.

Как сделать мобильную газонокосилку своими руками? Изготовленный на основе дрели инструмент зависит от ёмкости аккумулятора и требует подзарядки в сети. В случае отсутствия электричества остаётся построить газонокосилку на основе двигателя внутреннего сгорания. Вся малая техника, которая заправляется бензином или горючей смесью может стать донором для самодельной машины для стрижки газона.

У вас есть старая бензопила «Дружба» или «Урал»?

Вот пример народной смекалки. Прекрасная рама из уголка выброшена за ненадобностью со склада в металлолом. Специальные узлы колёс с оборотом на 180 0 на шарнире нашлись там же. Не будь такой рамы, платформу можно было бы сварить. Вынесенный рабочий узел выполнен с независимым приводом от бензопилы посредством ременной передачи. Крутящий момент передаётся на диски, где режущим инструментом служат металлические цепи длиной 25 см. Газонокосилка из своими руками эффективно используется в течение нескольких лет. Выполнен усовершенствованный вариант с роторным резаком и двухколёсной рамой. Он более производительно работает, но сложен в изготовлении.

Каждый мастер гордится своей смекалкой и работоспособностью инструмента. Однако следует понимать, что коллективный разум конструкторов, дизайнеров создаёт не менее функциональные, но более безопасные инструменты.

К достоинствам самодельных инструментов относят:

• экономию средств на приобретение инструмента;
• возможность использовать потерявшие товарную ценность, но годные к использованию детали;
• доскональное знание своего инструмента и возможность его усовершенствования и ремонта.

Высота скашивания травы не регулируется, и не всегда полянка получается постриженной ровно. Отсутствие травосборника увеличивает долю ручного труда. Тяжёлый инструмент с узкими колёсами, бывает, портит внешний вид газона – это объективный ответ, почему лучше использовать инструмент заводского изготовления.

Видео об одном из вариантов газонокосилки из стиральной машинки

Современный рынок предлагает большой выбор различных моделей газонокосилок в достаточно широком диапазоне цен. Но если требуется сэкономить, а косить вручную нет желания, то можно самостоятельно собрать машину для кошения травы из подручных деталей и доступных материалов на базе неиспользуемого электродвигателя от различных устройств. Газонокосилка своими руками обойдется значительно дешевле своего заводского аналога. Она позволит ухаживать за газонами, косить траву в саду и на даче. Вдобавок можно довольствоваться самим творческим созидательным процессом.

Косилка для газонов не относится к ряду устройств первейшей необходимости. Но ее наличие позволяет облегчить работы по покосу травостоя, а также увеличить производительность труда. Самодельные газонокосилки достаточно просто изготовить на основе электромотора. Они состоят из таких же основных деталей и узлов, что и заводские устройства:

• приводного механизма (электродвигателя), обеспечивающего вращение режущих насадок;
• каркаса, предназначенного для фиксации на нем всех остальных конструктивных элементов механизма;
• защитного кожуха;
• ручки, позволяющей управлять устройством во время уборки травы;
• ножей;
• от двух до четырех колес;
• электрической системы управления: кнопки включения/выключения, связывающих элементы цепи проводов;
• шнура питания с вилкой;
• травосборника.

Необходимо обеспечить безопасность проведения работ по кошению травы. Для этого технику рекомендуется подключать через устройство защитного отключения (УЗО).

Все электрические газонокосилки
работают по одному принципу. При подаче напряжения на электродвигатель, его ротор начинает вращаться. Вследствие этого закрепленный на валу нож развивает высокую скорость, срезая при этом травяные стебли.

Выбор подходящего электродвигателя

В качестве привода можно использовать электродвигатель, предварительно извлеченный, например, из таких устройств:

• из пылесоса;
• из триммера;
• из старой стиральной машинки;
• из болгарки.

Если требуется выкашивать небольшие площадки, то подойдет даже ненужная электродрель. Ее разбирать не потребуется, а только закрепить в вертикальном положении.

Стиральная машина и пылесос советского образца содержат практически все необходимые детали, чтобы собрать самостоятельно простейшую газонокосилку.

Оптимальным вариантом при необходимости покоса травы на большой территории считается использование асинхронного электромотора (от него мало шума при работе) мощностью 0,5 кВт и более.
Рекомендуемое число оборотов составляет 3000 в минуту. Чем выше скорость вращения ротора электрического двигателя, тем быстрее вращаются лезвия, обеспечивая более ровное и качественное скашивание травяного покрова.

Чем длиннее установленные ножи (шире захват рабочего участка), тем с меньшим числом оборотов можно использовать двигатель из-за возрастания линейной скорости лезвий. Только его мощность, напротив, должна увеличиваться, чтобы преодолевать рост нагрузки. Домашние мастера практическим путем показали, что вполне работоспособным получится устройство мощностью 1 кВт со скоростью вращения ротора 1500 об/мин. При этом захват скашиваемой полосы составляет 0,5 м. Если применять электродвигатель небольшой мощности, то следует постоянно следить за остротой лезвий, регулярно затачивая их.

Когда в наличии имеется только трехфазный электромотор
, потребуется его подключать вместе с пусковыми и фазосдвигающими конденсаторами. Они должны быть соответствующими по емкости мощности двигателя. Схемы электрических подключений можно без проблем найти в сети Интернет или специальной литературе.

Необходимые материалы для изготовления других элементов конструкции

Ножи – это рабочая часть инструмента, обеспечивающая скашивание травы. Чтобы изготовить их своими руками, понадобятся сплошные полосы твердой, качественной инструментальной стали длиной до 50 см, шириной от 2 до 5 см, толщиной 2-3 мм. Тонкие рабочие насадки лучше косят, толстые являются более прочными.

Самодельные ножи
для газонокосилки выполняют в разных конструктивных вариантах.

1. В виде одной сбалансированной относительно центра полосы длиной 30÷50 см с заточенными с нужной стороны ребрами и просверленным крепежным отверстием.
2. Сборная конструкция, состоящая из 2-х лезвий длиной 5-8 см, которые закрепляются на стальной полоске одним либо двумя болтами.
3. В форме диска.

Чертежи ножей представлены на фотографии ниже.

Колеса с ручкой
можно взять со старой детской коляски. Фактически, она является готовым каркасом для самодельной газонокосилки. Также ручки можно сделать из металлических трубок.

При выборе колес необходимо учитывать, что оптимальной высотой ножей от поверхности почвы считается расстояние 5 см.
Если поставить 2 ножа, то улучшается маневренность создаваемого агрегата, а если 3-4 штуки, то выше устойчивость. Колеса также можно вырезать из фанеры и установить совместно с подшипниками на посадочные валы.

Защитный кожух
для электрического мотора можно сделать из жести, фанеры либо части стиральной машины, подходящая модель которой изображена далее на фотографии. При этом в нем делают отверстия, чтобы обеспечить нормальное воздушное охлаждение работающего электродвигателя.

Из крышки стиральной машины можно сделать также кожух вокруг ножей. Платформу для установки мотора изготавливают из фанеры или листового металла. Питающий шнур с вилкой подбирают от старых бытовых приборов, учитывая при этом мощность устанавливаемого электродвигателя.

Необходимые инструменты и материалы

Чтобы сделать газонокосилку из болгарки или стиральной машинки в домашних условиях, потребуется запастись следующими инструментами, приспособлениями и дополнительными материалами:

• электродрелью;
• болгаркой с дисками по металлу или электролобзиком с пилками по разным материалам;
• молотком;
• рулеткой или линейкой;
• карандашом либо маркером;
• тисками;
• плоскогубцами;
• отверткой;
• абразивным камнем либо наждачным станком;
• сварочным аппаратом и электродами к нему (если делать сварные соединения металла, а не болтовые);
• проводами;
• кнопкой включения/отключения (берутся с болгарки или стиральной машинки);
• болтами с гайками и шайбами (желательно гроверными);
• металлическими уголками или деревянными брусками.

Вместо болгарки или электролобзика можно воспользоваться ручной ножовкой по металлу либо пилой по дереву с мелкими зубьями. Предварительно рекомендуется также сделать чертеж
самодельного механизма, чтобы иметь представление о конечном результате, исходя из имеющихся в распоряжении деталей.

Алгоритм сборки косилки с травосборником из стиральной машинки

Изготавливают газонокосилку из стиральной машины, выполняя действия в такой последовательности.

Механическая часть после проделанных действий собрана. После собирают электрическую схему механизма
:

• устанавливают включатель, фиксируя его в удобном месте к ручке;
• подсоединяют питающий кабель с вилкой;
• устанавливают УЗО.

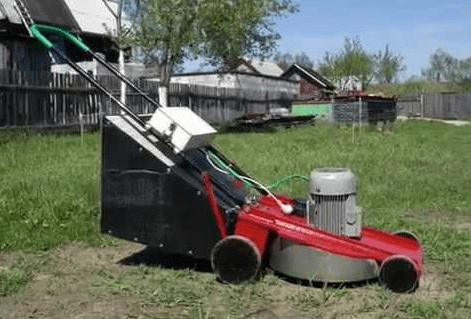

Итоговая конструкция будет иметь вид примерно как на фотографии ниже.

Если применять фанеру, то получится агрегат, возможный внешний вид которого представлен на фото далее.

Травосборник для газонокосилки
устанавливают в самом конце. Его делают в виде короба или мешка. Некоторые варианты представлены на фотографиях ниже.

Ножи кожухом прикрывать обязательно — это повысит безопасность работы. Также кожухом можно закрыть электромотор, чтобы защитить его от попадания мусора или воды.

Сделать из болгарки косилку можно разными способами. Самый простой вариант – это прикрепить ее к платформе, как на фотографии далее.

Очень легко сделать газонокосилку из болгарки, используя детскую коляску
. Для этого делают следующее:

• разбирают коляску, оставляя колеса с ручкой;

• отрезают кусок доски, чтобы она ложилась на оси колес;
• фиксируют ее, например, стяжками;
• также стяжками (хомутами, проволокой) к доске крепят болгарку, сняв предварительно кнопку включения;

• устанавливают на болгарку насадку с леской или нож;

• прикрепляют выключатель к ручке.

Созданный механизм можно оснастить кожухом, который будет защищать от разлетающейся травы.

Народные умельцы придумали множество различных моделей самодельных газонокосилок. Они отличаются как внешне, так и сложностью сборки. Более сложные аппараты имеют механизм регулировки высоты ножей над почвой. Собирая своими руками механизм, необходимо помнить о личной безопасности
. Рекомендуется устанавливать такую кнопку включения, чтобы после ее отпускания двигатель отключался.

Газонокосилка с двигателем от стиральной машины – звучит на первый взгляд более чем странно. Но если хорошенько подумать, то ничего странного в этом нет. Газонокосилка по своей сути является довольно простым приспособлением, которое, однако, в магазине стоит баснословно дорого. Да тут дело даже не в деньгах, а в принципе. Если вы бывалый самоделкин или хотите им стать, то зачем же платить кому-то за готовую газонокосилку, когда ее можно сделать своими руками, тем более что нужных запчастей полный гараж.

О функционале самоделки

Некоторые скажут: «фу, самодельная газонокосилка, ведь это небезопасно, да и толку от нее будет меньше, чем от фирменного изделия»! На самом деле эти утверждения не более чем предрассудки бездельников, которые боятся лишний раз отвертку с плоскогубцами в руки взять, не то что более или менее серьезный инструмент. Если сделать все правильно, самодельная газонокосилка будет не хуже, а в чем-то даже и лучше заводских моделей – по цене так уж точно.

Мощности газонокосилки будет хватать, чтобы без проблем косить траву, а корпус можно сделать очень компактным, чтобы впредь такой агрегат, сделанный своими руками, было проще хранить. Вопросы безопасности эксплуатации также можно поставить под сомнения, ведь и при использовании заводской газонокосилки можно пострадать. Тут многое зависит не от приспособления, а от человека, который таким приспособлением пользуется.

Самодельная газонокосилка, конструкцию которой мы предложим в данной публикации, не опаснее чем техника от ведущих мировых компаний.

Необходимые детали и инструменты

Итак, если вы полны решимости сделать своими руками свою первую газонокосилку, нужно помнить о том, что сперва нужно собрать необходимые детали и инструменты, а уж потом мастерить задуманное. Сначала поговорим о материалах.

• Коллекторный двигатель от старой стиральной машины. Это основная деталь газонокосилки. Специалисты советуют брать движок как можно более мощный. Лучше даже не от стиральной машины, а от центрифуги советского образца.


Если у вас не окажется мощного двигателя – не беда, газонокосилка все равно получится достаточно функциональной.

Еще кроме основных деталей потребуется какое-то количество крепежных элементов: шпильки, болты, гайки, шайбы, ну, впрочем, все как обычно. Теперь скажем несколько слов о необходимом наборе инструментов.

1. Разные рожковые и торцевые ключи.
2. Электросварка.
3. Дрель.
4. Измерительные инструменты.
5. Мультиметр.
6. Болгарка.
7. Маркер.
8. Молоток.
9. Плоскогубцы.
10. Отвертки.
11. Паяльник.

Ход работы

Ну, что же, начнем работу. Если в процессе изготовления газонокосилки своими руками вы поймете, что каких-то деталей не хватает или лучше вместо одних деталей взять другие – не беда, это нормально. Ведь когда мастеришь что-то своими руками, втягиваешься в творческий процесс и сам не замечаешь, как улучшаешь первоначальный проект. В вашем случае произойдет точно также. Но не будем «углубляться в философию», а займемся делом.

Первое что сделаем своими руками – изготовим шасси тележки, к которому нужно приделать колеса. Шасси должно быть расположено невысоко от земли, мы ведь делаем газонокосилку, а не тележку для вывоза садового мусора.

В центре платформы вырезаем круглое отверстие, такое чтобы в него проходил вал двигателя и оставался некоторый зазор. Ставим двигатель валом вниз так, чтобы вал зашел в подготовленное отверстие. Намечаем на платформе место под раму двигателя.

Когда двигатель установлен на платформу, отметить место под его раму проще.

Складываем из уголков раму и привариваем их друг к другу. Чтобы двигатель надежно в этой раме «сидел», можно дополнительно прикрутить его специальным хомутом – приваривать корпус двигателя к раме не нужно. Далее устанавливаем ручку газонокосилки. Ее можно приварить, но лучше закрепить на уголки болтами, чтобы газонокосилку можно было потом, разобрать, если возникнет такая необходимость.

Теперь нам нужно подключить двигатель. В данном случае, лучше пусковой конденсатор и другую электрику установить в специальную пластиковую коробку. Если коробки под рукой не окажется, можно взять обычную пластиковую бутылку. Такую бутылку можно закрепить у самого двигателя, а вот выключатель лучше разместить на ручке косилки, для пущего удобства.

Теперь закрепляем на валу двигателя подходящую втулку, одеваем на нее нож или режущий диск и закрепляем его. В данном случае важно, чтобы нож располагался на нужной высоте и был надежно закреплен.
Чтобы нож можно было одеть на втулку, возможно, придется рассверлить отверстие в нем – смотрите сами. Все, электрическая газонокосилка готова, теперь остается подключить ее к сети и устроить первую стрижку вашего газона.

Меры безопасности

Используя самодельную газонокосилку, будьте осторожны. Не включайте прибор в дождь или когда трава еще не успела высохнуть.
У заводских газонокосилок все электрические провода надежно изолированы, а двигатель заключен в непромокаемый кожух. В нашем случае, если нам вздумается косить травку в дождь или после него – поражения электрическим током не избежать.

Не передавайте газонокосилку детям, а равно не используйте ее близ играющих детей и домашних животных. Перед тем как стричь газон убедитесь, что в траве не лежат инородные предметы: детские игрушки, камни, садовые шланги и прочее. Если нож заклинит во время работы, не лезьте к нему, пока не обесточите газонокосилку. Будьте благоразумны, и все будет хорошо!

Современный рынок предлагает большой выбор различных моделей газонокосилок в достаточно широком диапазоне цен. Но если требуется сэкономить, а косить вручную нет желания, то можно самостоятельно собрать машину для кошения травы из подручных деталей и доступных материалов на базе неиспользуемого электродвигателя от различных устройств. Газонокосилка своими руками обойдется значительно дешевле своего заводского аналога. Она позволит ухаживать за газонами, косить траву в саду и на даче. Вдобавок можно довольствоваться самим творческим созидательным процессом.

Необходимые детали для сборки самодельной газонокосилки

Косилка для газонов не относится к ряду устройств первейшей необходимости. Но ее наличие позволяет облегчить работы по покосу травостоя, а также увеличить производительность труда. Самодельные газонокосилки достаточно просто изготовить на основе электромотора. Они состоят из таких же основных деталей и узлов, что и заводские устройства:

• приводного механизма (электродвигателя), обеспечивающего вращение режущих насадок;
• каркаса, предназначенного для фиксации на нем всех остальных конструктивных элементов механизма;
• защитного кожуха;
• ручки, позволяющей управлять устройством во время уборки травы;
• ножей;
• от двух до четырех колес;
• электрической системы управления: кнопки включения/выключения, связывающих элементы цепи проводов;
• шнура питания с вилкой;
• травосборника.

Необходимо обеспечить безопасность проведения работ по кошению травы. Для этого технику рекомендуется подключать через устройство защитного отключения (УЗО).

Все электрические газонокосилки работают по одному принципу. При подаче напряжения на электродвигатель, его ротор начинает вращаться. Вследствие этого закрепленный на валу нож развивает высокую скорость, срезая при этом травяные стебли.

Выбор подходящего электродвигателя

В качестве привода можно использовать электродвигатель, предварительно извлеченный, например, из таких устройств:

• из пылесоса;
• из триммера;
• из старой стиральной машинки;
• из болгарки.

Если требуется выкашивать небольшие площадки, то подойдет даже ненужная электродрель. Ее разбирать не потребуется, а только закрепить в вертикальном положении.

Стиральная машина и пылесос советского образца содержат практически все необходимые детали, чтобы собрать самостоятельно простейшую газонокосилку.

Оптимальным вариантом при необходимости покоса травы на большой территории считается использование асинхронного электромотора (от него мало шума при работе) мощностью 0,5 кВт и более. Рекомендуемое число оборотов составляет 3000 в минуту. Чем выше скорость вращения ротора электрического двигателя, тем быстрее вращаются лезвия, обеспечивая более ровное и качественное скашивание травяного покрова.

Чем длиннее установленные ножи (шире захват рабочего участка), тем с меньшим числом оборотов можно использовать двигатель из-за возрастания линейной скорости лезвий. Только его мощность, напротив, должна увеличиваться, чтобы преодолевать рост нагрузки. Домашние мастера практическим путем показали, что вполне работоспособным получится устройство мощностью 1 кВт со скоростью вращения ротора 1500 об/мин. При этом захват скашиваемой полосы составляет 0,5 м. Если применять электродвигатель небольшой мощности, то следует постоянно следить за остротой лезвий, регулярно затачивая их.

Когда в наличии имеется только трехфазный электромотор, потребуется его подключать вместе с пусковыми и фазосдвигающими конденсаторами. Они должны быть соответствующими по емкости мощности двигателя. Схемы электрических подключений можно без проблем найти в сети Интернет или специальной литературе.

Необходимые материалы для изготовления других элементов конструкции

Ножи – это рабочая часть инструмента, обеспечивающая скашивание травы. Чтобы изготовить их своими руками, понадобятся сплошные полосы твердой, качественной инструментальной стали длиной до 50 см, шириной от 2 до 5 см, толщиной 2-3 мм. Тонкие рабочие насадки лучше косят, толстые являются более прочными.

Самодельные ножи для газонокосилки выполняют в разных конструктивных вариантах.

1. В виде одной сбалансированной относительно центра полосы длиной 30÷50 см с заточенными с нужной стороны ребрами и просверленным крепежным отверстием.
2. Сборная конструкция, состоящая из 2-х лезвий длиной 5-8 см, которые закрепляются на стальной полоске одним либо двумя болтами.
3. В форме диска.

Чертежи ножей представлены на фотографии ниже.

Колеса с ручкой можно взять со старой детской коляски. Фактически, она является готовым каркасом для самодельной газонокосилки. Также ручки можно сделать из металлических трубок.

При выборе колес необходимо учитывать, что оптимальной высотой ножей от поверхности почвы считается расстояние 5 см. Если поставить 2 ножа, то улучшается маневренность создаваемого агрегата, а если 3-4 штуки, то выше устойчивость. Колеса также можно вырезать из фанеры и установить совместно с подшипниками на посадочные валы.

Защитный кожух для электрического мотора можно сделать из жести, фанеры либо части стиральной машины, подходящая модель которой изображена далее на фотографии. При этом в нем делают отверстия, чтобы обеспечить нормальное воздушное охлаждение работающего электродвигателя.

Из крышки стиральной машины можно сделать также кожух вокруг ножей. Платформу для установки мотора изготавливают из фанеры или листового металла. Питающий шнур с вилкой подбирают от старых бытовых приборов, учитывая при этом мощность устанавливаемого электродвигателя.

Необходимые инструменты и материалы

Чтобы сделать газонокосилку из болгарки или стиральной машинки в домашних условиях, потребуется запастись следующими инструментами, приспособлениями и дополнительными материалами:

• электродрелью;
• болгаркой с дисками по металлу или электролобзиком с пилками по разным материалам;
• молотком;
• рулеткой или линейкой;
• карандашом либо маркером;
• тисками;
• плоскогубцами;
• отверткой;
• абразивным камнем либо наждачным станком;
• сварочным аппаратом и электродами к нему (если делать сварные соединения металла, а не болтовые);
• проводами;
• кнопкой включения/отключения (берутся с болгарки или стиральной машинки);
• болтами с гайками и шайбами (желательно гроверными);
• металлическими уголками или деревянными брусками.

Вместо болгарки или электролобзика можно воспользоваться ручной ножовкой по металлу либо пилой по дереву с мелкими зубьями. Предварительно рекомендуется также сделать чертеж самодельного механизма, чтобы иметь представление о конечном результате, исходя из имеющихся в распоряжении деталей.

Алгоритм сборки косилки с травосборником из стиральной машинки

Изготавливают газонокосилку из стиральной машины, выполняя действия в такой последовательности.

1. Изготавливают каркас (платформу под двигатель), вырезая из металлического листа квадрат примерно 50 на 50 см.

2. По центру платформы высверливают отверстие под вал электромотора.
3. С нижней стороны квадрата приваривают по периметру металлические уголки, либо закрепляют их болтами.
4. Устанавливают самодельные (например, как на фото ниже) или снятые с подходящего механизма колеса на железных косынках, либо соединив их металлическими осями.

5. Фиксируют на платформе электродвигатель. Для фланцевого высверливают в металле отверстия, а для обычного приваривают стойки из уголков под лапы, оснащенные прорезями.
6. Прикрепляют ручку управления.
7. Под платформой ставят кожух из крышки стиральной машины.

8. Устанавливают сделанный своими руками или готовый нож, прикручивая его к валу электродвигателя.
9. Чтобы защитить вал от травы, ставят обычную консервную банку под нож.


Механическая часть после проделанных действий собрана. После собирают электрическую схему механизма:

• устанавливают включатель, фиксируя его в удобном месте к ручке;
• подсоединяют питающий кабель с вилкой;
• устанавливают УЗО.

Итоговая конструкция будет иметь вид примерно как на фотографии ниже.

Если применять фанеру, то получится агрегат, возможный внешний вид которого представлен на фото далее.

Травосборник для газонокосилки устанавливают в самом конце. Его делают в виде короба или мешка. Некоторые варианты представлены на фотографиях ниже.

Ножи кожухом прикрывать обязательно — это повысит безопасность работы. Также кожухом можно закрыть электромотор, чтобы защитить его от попадания мусора или воды.

Газонокосилка из болгарки

Сделать из болгарки косилку можно разными способами. Самый простой вариант – это прикрепить ее к платформе, как на фотографии далее.

Очень легко сделать газонокосилку из болгарки, используя детскую коляску. Для этого делают следующее:

• разбирают коляску, оставляя колеса с ручкой;

• отрезают кусок доски, чтобы она ложилась на оси колес;
• фиксируют ее, например, стяжками;
• также стяжками (хомутами, проволокой) к доске крепят болгарку, сняв предварительно кнопку включения;

• устанавливают на болгарку насадку с леской или нож;

• прикрепляют выключатель к ручке.

Созданный механизм можно оснастить кожухом, который будет защищать от разлетающейся травы.

Народные умельцы придумали множество различных моделей самодельных газонокосилок. Они отличаются как внешне, так и сложностью сборки. Более сложные аппараты имеют механизм регулировки высоты ножей над почвой. Собирая своими руками механизм, необходимо помнить о личной безопасности. Рекомендуется устанавливать такую кнопку включения, чтобы после ее отпускания двигатель отключался.

You are here: Home » Садовая техника » Газонокосилка своими руками из стиральной машины – порядок изготовления

Изумрудная лужайка — отличное украшение загородного участка, но без ухода она быстро превращается в непроходимые заросли.

Требуется машинка для стрижки газонов и если в наличии имеется старый бытовой прибор с двигателем, устройство можно собрать самостоятельно. Далее мы расскажем, как делается газонокосилка своими руками из стиральной машины.

Первые шаги

Для начала необходимо подготовить все, что потребуется для монтажа газонокосилки. Если решено делать ее из старой стиральной машины автомат, то нам потребуются:

• электрический двигатель;
• колесная база – можно воспользоваться тележкой либо детской коляской;
• стальной лист, толщина которого варьируется в пределах двух – четырех миллиметров;
• ножи из инструментальной стали;
• труба водопроводная. Из нее получится рукоять для газонокосилки, и диаметр ее должен быть подходящим (тонким);
• электрический кабель с вилкой;
• выключатель.

Двигатель является важным элементом, и при его выборе приходится соблюдать определенные факторы. Условно представим, что лучше всего подходит двигатель с пусковым реле и конденсатором на 180 Вт. Его можно взять в самой простой стиральной машине, и будет лучше, если она окажется старой модели, поскольку солидный вес элемента окажется весьма кстати.

Колеса, если нет старой коляски, можно изготовить самостоятельно из фанерного листа и подшипников. Монтируя их, рекомендуется выдерживать расстояние до поверхности земли в пять – шесть сантиметров, соответствующее высоте скашивания. Количество колес выбираете самостоятельно, чтобы газонокосилка получила достаточную устойчивость и легко перемещалась. Оптимальный вариант – четыре колеса, но многие, в целях экономии, устанавливают всего три, что на результативность работы влияния не оказывает. Можно использовать только пару колес, что обеспечит быстроту маневрирования.

Лист металла тоже наугад не выбирается. Учитываются его размеры, которые должны составлять тридцать на пятьдесят сантиметров.

Рама, как правило, устраивается шириной 30 на 50 см, что является оптимальным решением. Не стоит перебарщивать с глубиной – сделайте так, чтобы двигатель не вылезал за пределы границ, и этого будет вполне достаточно.

Для изготовления ножей используется мягкая сталь толщиной от 2 до 3 мм и шириной в 2 – 5 см. Отметим, что металл не должен отличаться хрупкостью. В качестве примера приведем полотно от пилы по дереву.

С чего начать?

Начать непременно стоит с подбора всех деталей. Так как вы используете в качестве исходника стиральную машину, вам понадобится:

• Двигатель.
• Колёса. В данном случае вы можете воспользоваться детской коляской или тележкой: позаимствуйте детали у них.
• Лист металла. Обязательно соблюдайте толщину при выборе: она должна составлять 2 — 4 мм.
• Ножи. Кухонные не подойдут, а вот из инструментальной стали в самый раз.
• Водопроводная труба. Она послужит вам рукоятью для будущей газонокосилки и именно поэтому она обязательно должна быть тонкой.
• Электрокабель соответственно.
• Вилка.
• Непосредственно выключатель.

Пройдёмся по деталям

Возвращаясь к теме двигателя. Это очень важная часть, поэтому необходимо соблюсти некоторые факторы.

Условно можно ориентироваться на двигатель на 180 Вт с наличием пускового реле и, конечно, конденсатором (подойдёт от самой простой и уже не нужной стиральной машинки, идеально если это стиралка старого советского “происхождения”, поскольку присущая тяжесть здесь будет как раз кстати).

А вот колёса можно не только взять от детской коляски или тележки, но и сделать собственноручно. В этом случае вам потребуется фанера и непосредственно подшипники. При установке соблюдайте расстояние 5 — 6 см от земли. Такой отрезок обусловлен высотой скашивания травы. Что касается количества колёс, то всё зависит от модели, которую вы будете делать.

Например, 4 колеса — это наиболее оптимальный вариант, поскольку машина приобретает стабильную устойчивость и будет равномерно стричь газон. Три колеса — более экономичный вариант, но по результативности отличий практически не будет, разве что индивидуальное чувство комфорта и какой-то момент эстетики: не более. Два колеса хороши тем, что обеспечивают возможность быстрого маневрирования. К этому надо приспособиться, а после это очень удобный вариант.

Металлический лист тоже нельзя выбирать наугад. В первую очередь размерные параметры: 30 на 50. Это та примерная точка, от которой надо далее двигаться.

Ширина рамы, как правило, реализуется в примерных рамках от 30 до 50 см. Это наиболее оптимальный вариант. С глубиной тоже не надо перебарщивать: достаточно лишь если двигатель не будет вылезать за границы.

Ножи необходимо осуществлять из мягкой стали, а размер должен варьироваться в пределах 2 — 3 мм(длина) и 20 — 50 мм(ширина). Уделите внимание самой стали: она не должна отличаться хрупкостью. Например полотно ножовки по дереву обладает всем необходимым для того, чтобы его использовать в качестве ножей газонокосилки. Рукоятка же приваривается к самой газонокосилке: не забудьте оставить место для наматывания кабеля!

Процесс изготовления

Процесс изготовления не такой сложный, как кажется, главное подойти к нему с умом и придерживаться предусмотрительно намеченного ранее плана.

Выделяем один день на сборку газонокосилки: а одного дня вам вполне хватит и приступаем. Для начала берём шасси от тележки, можно коляски и используем его как основу для последующей установки металлического листа.

Далее берём трубы и делаем ручку. Её форма должна напоминать букву “п” с индивидуальными погрешностями, то есть вы приноравливаете под себя этот элемент. Высоту делаем в соответствии с ростом и привариваем к имеющейся платформе.

Всё в той же платформе вырезаем отверстие: сюда будет помещён вал двигателя. Обратите внимание на переднюю часть рамы: потребуется сделать защитную дугу или саму решётку, но обязательно из мягкой стали. В принципе решётка даже лучше, поскольку она в некотором роде сможет обеспечить вас безопасностью. Это касается тех случаев, когда нож соскользнёт непосредственно с вала или же поможет сделать определённую фиксацию для стеблей, в результате чего будет обеспечено ровное скашивание.

Касательно процесса крепежа: полосы решётки (верхнюю и нижнюю) прикрепить с помощью болтов, далее прикрутить проволоку, предварительно подготовленную для этого. Решётка данного типа обеспечивает зазор для ножа. По техническим параметрам, это 1 см впереди, и по 2 см снизу и соответственно сверху.

Наконец двигатель. Как отмечалось ранее, он устанавливается непосредственно на платформу. На сам вал вы установите нож, уже заточенный, а посередине предварительно сделаете отверстие. К установке ножа необходимо относиться аккуратно, а именно: покрутите нож в руках, конечно аккуратно. Если нож крутится легко и без всяких преград, то это то, что вам нужно.

Техника безопасности

При всём этом вы не должны забывать о технике безопасности. Не стоит включать газонокосилку в дождь или когда трава ещё мокрая.

Всё же это самостоятельно собранная газонокосилка, а не заводская, и провода могут во-первых подвести, а во-вторых они настолько не изолированы, чтобы можно было им полностью доверять.

Конечно не стоит давать газонокосилку детям. Газонокосилка не игрушка! Наконец, перед тем как стричь газон, проверьте траву на наличие каких-либо инородных предметов. И в случае если нож заклинит, не пытайтесь решить проблему, пока газонокосилка не будет обесточена.

Газонокосилка своими руками из бензопилы

Подойдет для изготовления инструмента своими руками любая отечественная модель пилы, поскольку они, в отличие от импортных аналогов, имеют большую мощность, которая поможет газонокосилке справляться с сорняками. Состоять газонокосилка, изготовленная своими руками, будет из нескольких узлов:

• двигатель;
• каркас – опора, на которой будут располагаться все детали;
• кожух защитный;
• ножи;
• колеса;
• ручки.

Взятый из бензопилы мотор должен быть в рабочем состоянии. Его устанавливают на основание, сделанное из сваренного в форме рамы уголка 25х25 мм с размерными показателями 600 х 500 миллиметров.

Рама снабжается колесиками, размер которых выбирается индивидуально. К шасси крепят регулируемую по высоте ручку, для изготовления которой подойдут водопроводные трубы.

Конечно, сделать ее можно нерегулируемой, но в этом случае, с ней работать менее удобно, особенно, если пользоваться газонокосилкой будет не один человек. Прикрутив к готовой ручке «штурвал», удлиняют топливный шланг и газовый трос, чтобы редуктор можно было расположить по отношению к двигателю под прямым углом.

Это позволит вал конструкции, изготовленной своими руками, расположить внизу, прикрутив его к раме. Используют для этого специальное отверстие, имеющееся на редукторе и в бензопиле (применяется для крепления шин), и двух специальных шпилек кожуха маховика, расположенного в нижней части.

Видео: Газонокосилка своими руками

На этом изготовление основы для газонокосилки своими руками можно считать законченной. Осталось закрепить режущий инструмент, для изготовления которого потребуется «звездочка» бензопилы — на нее требуется закрепить трубу, длина которой 80 миллиметров и диаметр 50 миллиметров, в соосном положении.

Этот отрезок будет необходимо обработать на токарном станке. Другую трубу такой же длины, но большего диаметра — 58 мм, надевают на первую, чтобы получился некий телескопический вал, соединив его трубы болтами М6. Последние в диаметральном направлении должны быть параллельными.

Чтобы возможно было регулировать высоту среза сорняков, потребуется несколько отверстий, обеспечивающих движение труб относительно друг друга для компенсирования дисбаланса. Также необходимо предусмотреть ножевое основание, для чего к другой трубе приваривают специальный стальной диск, размер которого составляет 180 миллиметров в диаметре, а его толщина равна 4 мм.

Как изготовить газонокосилку из болгарки?

Современные «умельцы» используют чаще других следующий способ изготовления газонокосилки из болгарки.

Для этого они устанавливают ее на тяпку, закрепив обычным скотчем. Диск берут из циркулярки, поскольку он по размеру подходит как нельзя лучше. Также крепят к ручке наипростейшего садового инструмента – тяпки электрический шнур, чтобы он при работе не мешал и не попадал под косилку.

На этом изготовление закончено, но можно увеличить диаметр диска, при необходимости обрабатывать участок большого размера.

• Как выбрать газонокосилку электрическую
• Что необходимо знать о li ion аккумуляторах?
• Будущее за аккумулятором li pol

Из пылесоса

Ее изготовление несложно, поэтому под силу любому огороднику.

Главное иметь терпение и нужные детали:

• колеса (подойдут от коляски);
• варочный аппарат;
• 2 стальных листа;
• ножовку или старую пилу.

Чтобы газонокосилка, собранная своими руками, двигалась легко, рекомендуется использовать колеса большого диаметра, для которых неровности на участке не страшны.

Далее готовят площадку, на которую установят в дальнейшем мотор пылесоса.

Для ее изготовления подойдет сталь. На опоре мотор помещают так, чтобы вал был в нижней области.

Осталось его защитить кожухом, толщина которого составляет 1,2 мм. Диаметр же отверстий «защиты» требуется на 4 мм больший, чем диаметр вала. Если размеры вашего участка значительные, нужно подумать об удлинителе, который наматывается на катушку. Еще нужно не забывать, что от земли двигательная установка находиться должна на удалении 3-4 см, чтобы, работая, не повредился аппарат.

На вал двигателя устанавливается металлический диск, который сделать можно из листового металла, приварив затем его к концу вала двигателя. Размерный коэффициент диска составляет 38-40 мм.

Что нужно знать для изготовления газонной косилки из стиральной машины

На первый взгляд газонокосилка своими руками из стиральной машины выглядит неким абсурдом, но в действительности это вполне реальный способ получить неутомимого помощника по уходу за участком.

Оказывается, изготовить столь полезную конструкцию можно, взяв мотор стиральной машинки, который надежен, предназначен для продолжительной эксплуатации и значительных нагрузок.

Кроме этого, в стиральной машинке имеются приводные ремни и два шкива. Двигатель на 1700 об/мин из старой стиральной машины нужно всего то закрепить на станине. Затем соединяют с валом ножи. С установкой асинхронных двигателей стиральных машинок проблем не возникает.

Можно просто соединить двигатель стиральной машинки при помощи пускового конденсатора обмотки или задействовать имеющийся блок управления для того, чтобы запускать двигатель как однофазный.

Ниже приведена схема.

Но и двигатель мощностью меньшей, чем в стиральной машинке, например, 500 Вт прекрасно подойдет для изготовления самодельной конструкции. Все зависит от того, какую площадь захвата вы хотите иметь. Чем эта величина больше, тем большей мощности двигатель понадобится.

Колеса, нужные для передвижения газонокосилки из стиральной машинки, можно «позаимствовать» у старой детской коляски, как и ручку, помогающую толкать устройство и служащую основой для крепления провода. Внизу, т.е. на стороне, противоположной той, где закреплен двигатель, крепится нож.

Его надевают на вал двигателя, использую фланец, выточить который несложно на токарном станке. Фланец к валу крепится с помощью трех болтов. Еще понадобятся труб для водопровода и стальные уголки.

Конструкция из стиральной машинки практически не имеет недостатков: нет запаха бензина, отсутствует шум и выхлопные газы, пуск достаточно плавный, как и поддержание оборотов. Но, главное – минимальное количество деталей и компактность конструкции из машинки, отслужившей свой срок службы.

К недостаткам устройства из машинки для стирки белья отнести можно разве что недостаточно большое перемещение, ограничено которое длиной кабеля.

Газонокосилка с двигателем от старой стиральной машины

Все газонокосилки делятся на два типа:

• Бензиновые. Применяются для обработки больших площадей. Они производительные, шумные, а также создают выхлопы при работе.
• Электрические. Гораздо экологичнее, однако их передвижение по участку ограничивается длиной сетевого кабеля.

Конструкция электрической газонокосилки довольно проста. При желании вы можете своими руками собрать функциональную технику. Для работы достаточно основания, к которому прикрепятся колеса и ножки. Сверху устанавливается мотор. Также понадобится ручка для управления.

Эффективность работы и количество скошенной травы будут зависеть от высоты установки основания и качества ножей.

Конечно, самодельная газонокосилка лишена некоторых преимуществ фирменной техники. Например, способности сбора травы, регулировки высоты стрижки газона. Вам придется самостоятельно передвигать ее по участку, собирать траву.

При этом, не заплатив за прибор ни копейки, вы получите ухоженный и аккуратный газон.

Самодельная техника, так же как и профессиональная, является опасным инструментом. Поэтому нужно предусмотреть специальную кнопку, которая сработает при заклинивании ножа.

Инструменты и детали

Перед тем, как сделать газонокосилку своими руками, нужно приготовить все необходимое:

Понадобятся такие инструменты:

• сварка;
• торцевые и гаечные ключи;
• болгарка;
• дрель;
• горелка;
• пассатижи;
• молоток;
• отвертки;
• гайки, болты, шурупы.

Особенности изготовления ножа

От качества ножа зависит производительность и эффективность газонокосилки. Самостоятельно можно изготовить два типа:

• Цельный нож. Выполняется из цельного полотна стали, края которого затачиваются под углом 60 градусов. Посередине проделывается отверстие, чтобы закрепить нож на вал. В центре соединения устанавливается кожух, который препятствует наматыванию травы на основание. В качестве такого кожуха используют консервную банку.

С помощью горелки тыльную сторону пластины загибают, что способствует равномерному скашиванию.

• Составной нож. Длина ножа не должна превышать 50 см. Если изготовить его в форме трапеции, то трава не сможет наматываться на основание. При этом заточке подлежат только крайние 5 см полотна. Также можно использовать цельный диск, который имеет преимущества перед ножами: при ударе о камень он не деформируется.

Пошаговое создание газонокосилки из стиральной машины

Для подготовки основания желательно использовать шасси от коляски или тележки. Тогда достаточно закрепить на них полотно. Но если шасси нет, в ход пойдут уголки, которые с помощью сварки превратятся в каркас. Габариты каркаса 2,5х2,5 сантиметра.

Теперь поступите так:

• К изготовленному каркасу привариваются четыре стойки для колес.
• Дополнительно к основанию крепится труба или профиль, изогнутые в форме буквы «П».
• Подготовливается отверстие для установки двигателя. Для этого в основании вырезается отверстие, в которое опускается мотор валом вниз.
• Спереди рамы устанавливается решетка. Она предотвратит соскальзывание ножа с вала, а также позволит ровно скашивать газон.
• Самодельный нож устанавливается на вал мотора.
• К основанию приделывается ручка. На ручке устанавливается переключатель для удобства.
• К двигателю подводится кабель, другой его конец с вилкой подключается к сети.

Соблюдайте меры безопасности. Если в качестве рукоятки вы использовали профильные трубы, обязательно покройте их резиновыми накладками, чтобы избежать удара током.

Как видите, можно изготовить газонокосилку с двигателем от стиральной машины самостоятельно. Это простая и действенная конструкция, которая не потребует от вас дополнительных затрат.

Материалы:

• старая советская стиральная машина с вертикальной загрузкой;
• колеса от тележки или детской коляски – 4 шт.;
• старое полотно от ленточной пилы;
• стальной уголок 25х25 мм;
• ПП труба 25 мм;
• ПП тройники для трубы – 2 шт.;
• ПП колена 90 градусов – 2 шт.;
• двухклавишный выключатель;
• длинная резьбовая шпилька;
• гайки, болты, шайбы.

Рукоятка и косильный щит

Без косильного щита, который одновременно является крышкой для ножа и рамой, устройство, собранное своими руками, нееебзопасно для работающего с ним оператора. Форма его повторяет траекторию ножа.

Наиболее удачным вариантом является использование готовой формы: дна от кастрюли, миски металлической и т.д.

Рукоятка — не просто элемент, который газонокосилку удерживает на нужной траектории, но и орган управления. На ней в обязательном порядке должна быть закреплена кнопка, отключающая двигатель в экстренных ситуациях.

Из триммера

С такой самодельной газонокосилкой выполнять работы и поддерживать в достойном состоянии участок будет намного проще, поскольку, ширина захвата будет больше, а сорняки собираться будут в специальном отсеке – травосборнике, который также можно изготовить своими руками или купить в торговой сети. Никаких особых навыков не потребуется, как и дорогостоящих материалов. Достаточно иметь кусок плотной ткани.

Видео: Обзор на газонокосилку ручной работы

Конструкция

Газонокосилка из-за различных опций может иметь сложное устройство, но в основе своей это всего лишь двигатель с надетым на его вал ножом, закрепленный на шасси с ручкой. Бывает, вал с ножом устанавливают отдельно и связывают его с валом двигателя цепной или ременной передачей.

Применяются двигатели двух видов:

• Бензиновый: газонокосилка с таким приводом автономна, что весьма удобно при большой площади газона.
• Электрический: требуется подключение к электросети при помощи провода, так что далеко на таком аппарате не уедешь.

Газонокосилка, оборудованная электроприводом, имеет ряд преимуществ:

• работает бесшумно;
• отсутствует выхлоп;
• не нужно хранить топливо и тратить время на перезаправку.

Электрокосилка — предпочтительный вариант для газона площадью до 12-ти соток.

Платформа, на которую устанавливаются все узлы, называется косильным щитом. Снизу он имеет борта, не дающие траве разлетаться во все стороны.

По числу колес газонокосилки делятся на:

• Двухколесные: свойственная данному устройству маневренность позволяет обрабатывать труднодоступные участки. Но сложно придать ножу горизонтальное положение, поэтому для выполнения ровного среза требуется опыт.
• Трехколесные: маневрировать сложнее, но зато косилка устойчива и ее нож занимает строго горизонтальное положение.
• Четырехколесными: нерациональный вариант: преимущества те же, что у 3-колесного, но придется потратить на одно колесо больше.

Газонокосилка своими руками на дачу

Размеры колес и прочих элементов подбирают так, чтобы нож располагался в 5 – 6 см над землей — тогда срез будет ровным.

Для управления газонокосилкой к шасси прикрепляют ручку.

В отличие от покупной, самодельную косилку нельзя сделать самоходной и снабдить механизмами сбора травы и регулировки высоты среза. Но с главной функцией она успешно справится.

Необходимые инструменты и материалы

Арсенал нужен такой:

• сварочный аппарат с электродами;
• дрель со сверлами для металла;
• болгарка;
• паяльник;
• гаечные ключи;
• отвертка;
• рулетка, линейка;
• керн и чертилка;
• маркер или карандаш.

Также нужны материалы:

• Заготовка для косильного щита: в самодельной версии этот элемент изготавливают из большой сковороды, неглубокой миски или отрезанного от большой кастрюли днища. За неимением таковых применяют стальной лист толщиной 2 – 4 мм.
• Шасси или колеса: косильный щит укрепляют на готовом шасси от тачки или детской коляски, а если их нет — приваривают к нему оси и надевают на них колеса. Их заимствуют с тех же тачки или коляски либо изготавливают самостоятельно из фанеры или пластмассы.
• Крепежные метизы: болты с гайками, шпильки, винты.
• Медный 3-жильный провод с вилкой.

Еще понадобится стальной равнополочный уголок с произвольной шириной полки.

Нож для газонокосилки

Это важнейшая деталь, от которой зависит результат работы и долговечность устройства. Качественный нож сделать просто. Он бывают двух видов: цельный и составной.

Цельный нож

Первый выглядит как пластина, у которой рабочая поверхность заточена по всей длине, посередине которой предусмотрено отверстие. Пластина выполнена из твердой стали. Если нож двухлопастный, его важно тщательно сбалансировать, чтобы вибрация не могла быстро разрушить вал установки силовой. Чтобы нож тупился медленнее, угол заточки не должен быть меньше 60 градусов.

Для равномерного укладывания сорняков при покосе, тыльную сторону загибают (по типу пропеллера). Сталь «отпускают» перед обработкой, используя газовую горелку, после чего, снова закаляют и проводят заточку.

Поскольку функционирует механическая часть газонокосилки в условиях экстремальных, вращающиеся части вала должны быть защищены от наматывания скашиваемых сорняков. Для этого нужно установить в центре кожух (подойдет консервная банка).

Описанный нож работает безотказно до первого «столкновения» со скрытым под травой пнем или камнем. Более долговечен нож, имеющий складное лезвие.

Нож составной

Для его изготовления можно использовать менее твердую сталь, а рабочую поверхность ножа затачивать не по всей фронтальной поверхности, а только на отрезках длиной 5 см. При ударе лезвия из высококачественной стали просто загнется под прямым углом, а нож не испортится, как и приводной вал.

На этом принципе работает крепление гребного винта у лодочных двигателей: ломается в них, ни столкновении с препятствием, не весь механизм, а лодочная шпонка.

Форма ножа бывает изогнутой, фигурной, в форме трапеции, что защищает деталь от наматывания, в процессе работы, сорняков. Длина его не должна превышать 50 см. С обеих сторон его следует заточить. Необычным считают заточенный цельный диск.

Именно его рекомендуют выбирать умельцы. Во-первых, он намного крепче ножа, сделанного в виде полоски, который может сломаться при попадании на твердый объект – палку, камень, и поранить.

В практике часто для крепления деталей используют шасси от детских старых колясок, что одновременно решает несколько проблем – получают сразу каркас, колеса и ручку. Если коляски нет, ручку делают из черенков лопаты или наваривают из труб. Шнур электропитания подойдет от любого бытового прибора. Удлинитель нужен, чтобы помочь дотянуться в любую точку.

Видео:

Видео: Самодельная газонокосилка с двигателем от стиральной машины

Процесс создания

Изготовление газонокосилки начинают с извлечения из стиральной машины электромотора.

Предпочтительны двигатели:

• мощные;
• тяжёлые (обеспечивают устойчивость);
• асинхронного типа (не шумят).

Этим требованиям более всего удовлетворяют моторы от стиральных машин советского производства, а еще лучше — от центрифуг.

Если двигатель маломощный, устанавливают самый короткий нож: длинный будет ровно подрезать траву только при условии постоянного подтачивания.

Режущая часть

Самодельную косилку можно оснастить покупным ножом — это не сильно скажется на затратах. Если же решено и этот элемент делать своими руками, учитывают следующее:

• Геометрические параметры ножа: длина: 30 – 50 см, ширина: 2 – 3 см и толщина: 2 – 3 мм. Чем длиннее нож, тем более производительной будет косилка, что актуально для больших площадей. Но нельзя забывать и о мощности: нож максимальной длины исправно работает только с двигателями мощностью от 1,5 кВт.
• Отверстие необходимо просверлить строго по центру, чтобы нож был сбалансирован. На высоких оборотах дисбаланс вызовет вибрацию с последующим разрушением вала и двигателя.
• В центре ножа соосно с отверстием крепят короткий жестяной цилиндр, подходящая заготовка — консервная банка. Без такого кожуха трава будет наматываться на вал.
• Режущую кромку обтачивают под углом в 60 градусов, при меньшем угле она быстро затупится.
• Края без режущих кромок, то есть заднюю сторону каждой половины ножа, подгибают с целью обеспечить при помощи обдува очистку косильного щита от травы.

Применяют два варианта ножа:

• Цельнополосовой: изготавливается целиком из полосы инструментальной стали. Для обработки ее нужно размягчить путем отпуска: заготовку нагревают в печи и затем дают медленно остыть вместе с печью. Выполнив обработку, деталь подвергают закалке и затем производят заточку режущих кромок.
• Составной: из инструментальной стали делаются только концевые части ножа длиной 5 см, то есть его рабочая часть. Срединная часть, то есть основа, изготавливается из обычной недорогой стали. Все компоненты скрепляются болтами.

Второй вариант сложнее в исполнении, но имеет преимущества:

• дешевле стоит;
• при ударе о камень один болт срезается, и режущая часть отгибается, тогда как цельнополосовой нож в такой ситуации может повредить вал и двигатель.

Оснащают газонокосилки и ножами в виде диска. При встрече с камнем они не ломаются, а только тупятся.

Ручка

В этом качестве можно использовать один из следующих элементов:

• ручку от коляски;
• пластиковую водопроводную трубу;
• черенок от сельскохозяйственного инструмента.

Из этих элементов собирается П-образная конструкция.

Оптимальная длина для пользователя со средним ростом — 90 см.

На металлическую ручку в зоне хвата рук с целью электроизоляции надевают резиновый шланг. Вверху в непосредственной близости от рук пользователя крепится аварийная кнопка для экстренного останова мотора.

Техника безопасности

Вероятность аварии для самодельной газонокосилки выше, чем для фирменной, поэтому рекомендуется придерживаться таких правил:

• Нельзя стричь мокрый газон и оставлять устройство на улице во время дождя. Защита от влаги в нем не предусмотрена, поэтому вероятны короткое замыкание и удар током.
• В радиусе 30-ти м от работающей косилки не должно быть детей и животных: из-под устройства может вылететь камень либо оторвавшийся нож.
• Пользователю следует надеть длинные брюки и закрытую обувь.
• В случае заклинивания ножа или иной поломки заниматься ремонтом можно только после обесточивания устройства.
• Нельзя отходить от косилки, не выключив ее.

Перед стрижкой осматривайте газон на предмет камней, игрушек и других предметов.

Собираем газонокосилку своими руками

Регулярный уход за газоном стимулирует рост и развитие зеленого покрова, благодаря чему трава становится гуще и равномернее. Делать стрижку лужайки без дополнительных приспособлений сложно, особенно, если речь идет не о пятачке вокруг дома, а о просторной лужайке. Чтобы не покупать готовое оборудование, можно собрать газонокосилку своими руками. В статье мы подробно расскажем, как сделать ее из вышедшей из строя стиральной машинки.

Как устроена косилка

Электрические косилки достаточно простые в своем устройстве. Все механизмы подключены в определенном порядке, что обеспечивает стабильную работу.

Самая простая модель электрического триммера

Чертеж роторного механизма

Конструкция самодельной газонокосилки: 1 — нож; 2 — опорная рама; 3 — защитный козырек; 4 —колеса; 5 — стойка крепления мотора; 6 — электромотор; 7 — выключатель; 8 — ручка; 9 — фланец крепления ножа газонокосилки; 10 —решетка

В комплектацию входят следующие элементы:

• электродвигатель;
• корпус;
• ножевые элементы;
• ходовая часть;
• рукоятка управления.

Мотор фиксируется на колесной раме, к ее нижней области крепится дека, с одной из сторон устанавливается рукоять.

Стойка крепления электродвигателя

В отличие от собранной своими руками газонокосилки из болгарки, фабричные модификации отвечают правилам безопасности и удобства, помимо этого они в конструкции могут иметь такие составляющие:

• травосборник;
• механизм для мульчирования;
• защитное устройство от износа ножевых элементов;
• рукоять с функцией настраивания высоты.

Перед тем, как сделать газонокосилку своими руками, нужно разобраться в принципе работы, который в данном случае единый для всех устройств. Мотор приводит в работу выходной вал, он же производит обороты и передает их режущим деталям. Именно таким образом функционируют газонокосилки из бензопилы Дружба, стиральной машинки или фабричные устройства.

ВИДЕО: Советы по сборке машины своими руками

Какой выбрать двигатель

Вид силового агрегата напрямую зависит от площади, планируемой к обработке, ее рельефности. Как правило, домашние мастера не перебирают вариантами и используют любой мотор, который есть в электротехнике или бытовом оборудовании. Для газонокосилки своими руками подойдут следующие варианты:

• двигатель от стиральной машины;
• мотор из триммера;
• пылесоса;
• электродрели;
• болгарки.

Также отличной основой послужит бензиновый силовой агрегат из бензопилы. Наиболее оптимальным мотором является асинхронный тип, способный производить в минуту более 3000 оборотов. Чем выше будет данное значение, тем лучше станет подстригать сделанная своими руками газонокосилка из бензопилы, триммера или другого оборудования.

Для электрической вполне подойдет дрель со скоростью 1500-3000 об/мин

Чем больше будет ширина скоса, тем хуже это отразится на равномерности получаемой поверхности. К примеру, для ширины захвата в 50 см потребуется силовой агрегат на 1,5 кВт и 1500 об./мин.

Ножевое устройство – материал и формы

Наиболее простым в производстве и эффективным вариантом послужит двухлопастный нож горизонтального типа.

Узел крепления ножа: а) — втулка; б) — одинарный нож; в — двойной при установке двигателя не менее 2850 об./мин.

Для корректной работы необходимо соблюдать размеры и пропорции ножей, а также отцентровать, чтобы при биении не создавать люфт.

Для его изготовления требуется:

• подготовить стальную планку с размерами, соответствующими захвату самодельной косилки – 300-500 мм и шириной – 2-5 см;
• на фронтальной части нужно самому сделать заточку под углом в 60о;
• тыльная часть на несколько миллиметров загибается.

Такая схема газонокосилки позволит создать равномерную стрижку и укладку срезанной травы.

Корпусная часть и косильный щит

Рама устройства будет одновременно служить оправой для ножевого элемента и корпусом для всего оборудования. Наиболее простым способом оснащения самодельной газонокосилки корпусом послужит готовый вариант:

• большая сковородка;
• таз с маленькой глубиной;
• днище от кастрюли.

В подготовленном ноже для газонокосилки требуется создать отверстие для монтажа вала двигателя.

Рекомендация от специалистов! В качестве ходовой части не обязательно использовать покупную колесную установку. Здесь отличной подойдет шасси от старой детской коляски или тачки.

Размеры колес и рукоятки

Диаметр колесной установки напрямую зависит от рельефа плантации и необходимой высоты стрижки. Мастера ландшафтного дизайна утверждают, что наиболее оптимальным значением для газона является 50-60 мм. Также следует учесть, что при выставлении большого параметра трава скашивается неравномерно, а в обратном случае – прохождение газонокосилки с маленькими колесами будет затруднительным.

Конструкция колес, решетки и лыжи

Что касается количества колес, то их выбирают исключительно по желанию мастера. Но здесь следует помнить о важных факторах:

• 3-4-колесные модификации наиболее устойчивы на разных рельефностях, при этом они обеспечивают одинаковую высоту среза, что делает газон одинаково подстриженным;
• самодельная газонокосилка из ходовой части с двумя колесами – маневренный вариант, позволяющий скашивать траву на сложных участках, но здесь нужно создать особый чертеж рамы, которая будет защищать нож от контакта с грунтом;
• 3-колесная вариация, где два колеса находятся ближе к оператору и одно впереди – менее устойчива, но более поворотлива.

Схема соединения электроцепи

Ручку также делают своими руками. Достаточно сварить патрубки с диаметром в 2-3 см. Также можно позаимствовать рукоятку у старой телеги.

Газонокосилка своими руками из стиральной машины

Существует вариант, как можно сделать своими руками газонокосилку из стиральной машинки. Переделанная модель спокойно справится с участком до 5 соток. Но здесь следует учесть, что такой аппарат не переносит повышенные нагрузки, поэтому в процессе работы его требуется периодически отключать от сети.

Какие нужны детали:

• электродвигатель асинхронного типа – отлично подойдет мотор от советской стиралки с мощностью более 200 Вт;
• выключатель от стиральной машины полуавтомат;
• колеса с диаметром 100 мм;
• стальная планка с шириной 5 см и длиной 300-500 мм, в зависимости от ширины охвата;
• стальной лист с параметрами 30х50 см;
• профильный патрубок для ручки;
• стальной уголок для рамы;
• электропровод 3-жилый с вилкой;
• крепежные элементы – гайки, болты и шпильки.

В качестве стиральной машины подразумевается использование только электродвигателя вместе с пусковым реле

Помимо деталей для создания электрической газонокосилки своими руками потребуется подготовить инструментарий:

• ключи всех типов и размеров;
• электрическую дрель;
• сварочный агрегат;
• мультиметр;
• пассатижи;
• болгарка;
• паяльный аппарат;
• молоток;
• уровень и др.

Этапы работы

1. Делаем раму для триммера своими руками

Из металлических уголков нужно сварить каркас с учетом ширины захвата ножевого элемента. В платформе сделайте отверстие, через которое будет выходить вал движка.

На двух частях рамы нужно зафиксировать ходовые стойки и прикрепить платформу к основе. Далее на передней стороне корпуса монтируется дуга, которая будет выступать в качестве защиты для декоративных садовых растений от случайного среза.

1. Изготавливаем нож для самодельной конструкции

На металлическом отрезке следует обозначить границы резака, после чего по чертежу требуется заточить резец лезвия. Далее по центру высверливается отверстие для фиксации к валу электродвигателя.

Подберите наиболее подходящую высоту, ориентировочно в 90 см и исходя из этих данных обрежьте металлические патрубки, сварите из них П-образную рукоятку. Рабочую часть рекомендуется обмотать изоляционной лентой или надеть прорезиненный кожух.

1. Соединяем все составляющие

На боковые части ходовой стойки нужно закрепить колеса. Силовой агрегат монтируется на платформе, при этом вал должен выходить через отверстие к основанию самодельной газонокосилки. К валу фиксируется ножевой элемент, его нужно тщательно отцентровать и сбалансировать, чтобы в результате работы он не смог перекоситься.

Мотор накрывается защитным кожухом, в котором требуется сделать несколько отверстий для исключения перегрева. Подключите электропровод к двигателю, проверьте все соединение на целостность и попробуйте осуществить первый запуск.

ВИДЕО: Как собрать агрегат из стиральной машины

Газонокосилка из стиральной машины своими руками

Пожалуй, косилку в домашнем хозяйстве нельзя назвать оборудованием первой необходимости. Но для дачи она является незаменимым инструментом. Владельцы приусадебных участков, посматривая на высокую стоимость газонокосилок, все чаще задумываются над способами сборки подобного устройства самостоятельно из подручных материалов. Сегодня разберемся, как делается газонокосилка из стиральной машины своими руками.

Первые шаги

Для начала необходимо подготовить все, что потребуется для монтажа газонокосилки. Если решено делать ее из старой стиральной машины автомат, то нам потребуются:

• электрический двигатель;
• колесная база – можно воспользоваться тележкой либо детской коляской;
• стальной лист, толщина которого варьируется в пределах двух – четырех миллиметров;
• ножи из инструментальной стали;
• труба водопроводная. Из нее получится рукоять для газонокосилки, и диаметр ее должен быть подходящим (тонким);
• электрический кабель с вилкой;
• выключатель.

Двигатель является важным элементом, и при его выборе приходится соблюдать определенные факторы. Условно представим, что лучше всего подходит двигатель с пусковым реле и конденсатором на 180 Вт. Его можно взять в самой простой стиральной машине, и будет лучше, если она окажется старой модели, поскольку солидный вес элемента окажется весьма кстати.

Колеса, если нет старой коляски, можно изготовить самостоятельно из фанерного листа и подшипников. Монтируя их, рекомендуется выдерживать расстояние до поверхности земли в пять – шесть сантиметров, соответствующее высоте скашивания. Количество колес выбираете самостоятельно, чтобы газонокосилка получила достаточную устойчивость и легко перемещалась. Оптимальный вариант – четыре колеса, но многие, в целях экономии, устанавливают всего три, что на результативность работы влияния не оказывает. Можно использовать только пару колес, что обеспечит быстроту маневрирования.

Лист металла тоже наугад не выбирается. Учитываются его размеры, которые должны составлять тридцать на пятьдесят сантиметров.

Рама, как правило, устраивается шириной 30 на 50 см, что является оптимальным решением. Не стоит перебарщивать с глубиной – сделайте так, чтобы двигатель не вылезал за пределы границ, и этого будет вполне достаточно.

Изготавливаем газонокосилку электрическую

Сборка не вызывает особых сложностей, если действовать в соответствии с разработанным планом. При удачном варианте собрать газонокосилку с двигателем от стиральной машины можно в течение одного дня.

Сначала на колесную базу устанавливаем основу в виде металлического листа. Из трубы устраиваем ручку. Желательно, чтобы ее форма напоминала букву «П», а высота соответствовала вашему росту. Готовую ручку необходимо приварить к стальной платформе.

В основании готовим отверстие для вала электрического двигателя. На передней части рамы придется устроить защиту в форме дуги либо решетки из мягкого металла. Это необходимо для того случая, если вдруг нож сорвется с вала.

Собираем газонокосилку из стиральной машины с травосборником

Чтобы изготовить такую модель, придется выполнить следующий алгоритм действий:

1. из стального листа готовится платформа под электрический двигатель, размер которой составляет 500 на 500 мм;
2. в центре устраивается отверстие для вала двигателя от стиральной машины;
3. снизу квадратной основы по всему периметру наваривается металлический уголок (можно закрепить его болтами);
4. на металлических косынках устанавливают колеса. Кстати, их допускается соединять стальными осями;
5. на платформу устанавливается двигатель. Если он фланцевый, в основании высверливаются отверстия, в обычном навариваются уголковые стойки для лап, оснащенных специальными прорезями;
6. крепится ручка управления;
7. под платформой устанавливается кожух из крышки старой стиральной машины;
8. устанавливается самодельный нож на вал двигателя. Под ним размещается простая консервная банка, защищающая вал от растительности.

Сборка механической части завершена. Остается собрать электрическую схему газонокосилки. Для этого:

• устанавливается включатель, который должен фиксироваться в удобном месте по отношению к ручке;
• подсоединяется электрический кабель с вилкой;
• монтируется УЗО.

Подробней о ноже для газонокосилки

От этой важной детали зависит качество работы и эксплуатационный период газонокосилки. Изготавливают нож в двух вариантах.

Внешне напоминает пластину, рабочая поверхность которой затачивается по всей длине, а в центре имеется отверстие. Изготавливается пластина из прочной стали.

Если нож имеет две лопасти, его следует сбалансировать, чтобы исключить вибрацию, способную разрушить вал электрического двигателя от стиральной машины. Для того, чтобы нож быстро не тупился, при заточке выдерживается угол в шестьдесят градусов.

Чтобы скошенный сорняк укладывался равномерно, тыльная сторона ножа загибается по принципу пропеллера. До обработки сталь «отпускается» на газовой горелке и вновь закаляется, после чего ее можно заточить.

Так как механическая часть самодельной газонокосилки работает в экстремальных условиях, вал должен иметь защиту, предупреждающую наматывание скошенной травы.

Сталь для его изготовления может не отличаться твердостью, рабочая поверхность затачивается не на всю длину, а пятисантиметровыми отрезками. От внезапного удара лезвие просто согнется под прямым углом, нож, да и вал двигателя не пострадают.

По такому принципу работает крепление гребных винтов лодочного двигателя – от столкновения страдает только шпонка.

По форме ножи могут быть изогнутыми, фигурными, трапециевидными. Длина их не должна превышать пятидесяти сантиметров. Необычный вариант ножа представлен цельным диском.

Правила безопасности

Собирая своими руками газонокосилку с двигателем от старой стиральной машины, не стоит забывать о технике безопасности. Помните, что пользоваться такой газонокосилкой во время дождя или по влажной траве запрещается.

Самостоятельно изготовленное изделие на сравнить с заводским аналогом, и изоляция может подвести в любой момент.

Не следует передавать работающую газонокосилку маленьким детям.

Прежде, чем приступать к работе, рекомендуется осмотреть участок газона на наличие камней и других помех, чтобы минимизировать повреждение ножей.

Заключение

Газонокосилку, работающую на двигателе от стиральной машины, вполне можно собрать в домашних условиях. Конструкция устройства отличается простотой и действенностью, дополнительных затрат не понадобится. Отметим, что умельцы придумали большое количество разных моделей газонокосилок, отличающихся внешними данными и сложностью монтажа.

Усовершенствованные модели оснащены специальным механизмом, регулирующим высоту ножек над поверхностью земли. Кроме того, с отпусканием кнопки включения можно оперативно отключать двигатель.

Кроме этого из б/у стиральной машины так же можно сконструировать:

• фрезер,
• насос для полива,
• траворезку,
• электровелосипед,
• медогонку,
• гончарный круг,
• дровокол,
• бетономешалку,
• токарный станок,
• соковыжималку,

• циркулярку
• и многое другое.

Как сделать газонокосилку из стиральной машины своими руками

Если ваша стиралка сломалась и не подлежит ремонту, не спешите от нее избавляться. Мы расскажем, как можно сделать газонокосилку из стиральной машины. Самодельная газонокосилка не сможет справитья с целым стадионом, но дачный участок ей под силу.

Виды газонокосилок

Газонокосилки бывают двух типов — бензиновая и электрическая. Первый вариант рассчитан для работы на огромных травяных участках. Источник питания — бензиновый двигатель. Зачастую это промышленные устройства, предназначенные для городской территории.

Второй вариант предусматривает работу на небольших садовых участках, дачных газонах, придомовой террасе. Источником питания служит электрический двигатель. Уровень шума на порядок ниже, чем у бензинового устройства. Да и по эффективности они им не уступают. Именно о конструкции данного типа мы вам расскажем.

Как сделать электрическую газонокосилку из стиральной машинки

Чтобы сделать мотокосу своими руками, понадобится:

• двигатель стиральной машины;
• колеса (2–4);
• металлический лист (30х50 см, толщина не более 4 мм);
• стальные ножи/диски;
• профильные трубы;
• электрический кабель;
• вилка;
• включатель/выключатель.

Электрический двигатель желательно использовать асинхронный, он издает меньше шума. Достаточно, чтобы мощность достигала 180 Вт. Чем мощнее мотор, тем эффективнее процесс.

Колеса можно снять с тележки или старой детской коляски. Можно изготовить и самому. Рекомендуется брать 4 колеса. Это позволит эффективно косить траву на неровных участках. Устройство с двумя колесами будет более маневренным и подвижным, но не таким эффективным. Высота колес должна на 5–6 см превышать уровень земли. Такой длины останется трава после выкашивания.

В качестве платформы можно использовать старые миски или небольшие кастрюли/тазики. Главное, чтобы они не были слишком глубокими и имели высокую прочность.

Профильную трубу можно заменить на водопроводную либо использовать ручки от тележки. Это не имеет значения. Труба используется для изготовления рукоятки.

Нож может быть как цельным, так и составным. Цельные ножи изготавливают в виде пластины, заточенной по всей длине. Посередине необходимо проделать отверстие. В качестве материала подойдет твердая сталь. Затачивать пластину необходимо под углом в 60 градусов. Так она не будет быстро затупляться. Тыльная сторона должна быть слегка изогнута, как у пропеллера. Это необходимо для равномерного скашивания сорняков.

Чтобы сорняки не наматывались на вал с вращающимися лопастями, на него нужно установить так называемый «кожух». В качестве защитного элемента подойдет обычная консервная банка.

Такой нож может прослужить долго. Но если ему на пути попадется огромный камень, он тут же сломается. Более надежные — складные ножи.

Для составных ножей подойдет менее твердая сталь. Пластины затачиваются не по всей длине, а только на небольших участках в 5 см. Поэтому в случае удара лопасти не сломаются, а лишь загнутся, а приводной вал останется невредимым.

По такому же принципу работают двигатели моторных лодок. Фигурные ножи защищают приводной вал от скопления на нем сорняков. Их длина должна быть в пределах 50 см. Специалисты рекомендуют использовать ножи в форме диска. Они более прочные и надежные.

Изготовление

Первая необходимая деталь — это каркас. Чтобы сократить время, используют старые шасси от повозок или колясок. В комплекте сразу идут колеса и ручка. Сверху каркаса просто кладется лист металла и закрепляется сваркой.

Если готовой детали под рукой нет, изготовляем самостоятельно. Для этого потребуется металлический уголок (25х25 мм), из которого делаем раму. Затем из него же делаем стойки, к которым будут крепиться колеса. Количество стоек равно количеству колес. После этого делаем ручку и прикрепляем к каркасу. Форма зависит от ваших предпочтений — П-образная, дугой или просто 2 рукоятки. На ручке необходимо расположить крючки, на которые будет наматываться кабель.

В центре шасси делаем отверстие для вала электродвигателя. Устанавливаем мотор на шасси валом вниз. К валу болтами прикрепляем ножи. Двигатель желательно защитить коробкой. Если ее нет, можно заменить на пластиковую бутылку.

На рукоятке размещаем выключатель и вилку. Кнопку включения/выключения можно позаимствовать у старой стиралки.

Электрический кабель присоединяем к мотору. С помощью изоленты соединяем провод с вилкой и выключателем. Для безопасности рукоятки нужно укрыть резиновым покрытием.

Ну вот и все. Газонокосилка готова к использованию.

Преимущества и недостатки

Минусов у самодельной газонокосилки сравнительно немного:

• Зависимость от электрического источника.
• Самостоятельно она работать не будет, ею нужно управлять.
• Обрабатываемая площадь территории зависит от длины кабеля.

Перейдем к плюсам:

• Самое главное достоинство такого механизма — его стоимость. Заводские модели очень дорогие. Домашний вариант в разы дешевле.
• Самодельные газонокосилки менее шумны.
• Отсутствуют выхлопные газы.
• Нет бензинового запаха.
• Компактность.
• Минимум деталей. В домашних условиях прибор можно изготовить из подручных средств, изредка прибегая к покупке деталей в магазине.
• Легко ремонтировать. Вы сами собираете конструкцию, сможете определить причину поломки и легко ее устранить.

Меры предосторожности

• Не работайте с устройством в дождливую погоду. Это поможет избежать ударов током.
• Прежде чем приступить к работе, осмотрите садовый участок. Уберите с него камни, игрушки, шланги, металлические предметы.
• Не включайте газонокосилку рядом с детьми или животными.
• Если в процессе работы заклинивает нож, прежде всего отключите прибор от электрического источника. Затем можете приступать к осмотру.
• Следите за тем, чтобы электрический кабель не оказался под ножевыми лопастями.
• Периодически осматривайте провода на сохранность изоляции.
• Дополнительная защита не помешает. Установите на рукоятки электрозащитные элементы. К примеру, резиновые наконечники. Это обезопасит вас от поражения током.

В заключение предлагаем вам посмотреть видео об одном из вариантов газонокосилки с двигателем от стиральной машины:

Берегите себя и свою технику. Удачных вам экспериментов и долгосрочной службы техники!

Газонокосилка своими руками

Если рядом с домом устроен красивый зелёный участок, он участвует в создании гармоничного дизайна территории. Аккуратно подстриженный газон с изумрудной травой способен создать ощущение комфорта у хозяев и гостей этого дома. Для того чтобы поддерживать его внешний вид, необходимо регулярно заниматься стрижкой травы. Возможность использовать для этой цели травокосилку превращает длительный и утомительный труд в выполнение нетрудной обязанности.

Устройство самодельных газонокосилок

Для стрижки газонов можно купить газонокосилку известной марки. Однако это потребует существенных затрат. Другой способ воспользоваться этим устройством – изготовить его самостоятельно.

Альтернативой использования газонокосилки является применение косы. Использовать эту возможность может далеко не каждый. Умению пользоваться косой необходимо учиться. Кроме этого, нужно учитывать, что при неумелом использовании этого инструмента легко травмировать себя или окружающих людей.

Газонокосилка лишена таких недостатков. Взамен она обладает следующими достоинствами:

1. Трава обрезается на одной и той же высоте.
2. Работа с использованием газонокосилки требует гораздо меньше усилий, чем при использовании косы.
3. Относительно высокая скорость работы.
4. В большинстве используемых моделей имеется травосборник. При этом исключается необходимость после окончания стрижки газона собирать скошенную траву. В процессе работы она автоматически попадает в травосборник.

К сведению. При планировании дизайна участка обычно газону отводят роль красивого фона. Он оттеняет красоту более ярких элементов садового или паркового дизайна.

Самодельная газонокосилка должна в своём составе иметь узлы:

1. Вращение ножей, которые срезают траву, осуществляется мотором, который устанавливается таким образом, чтобы его ось располагалась вертикально. Схема предусматривает, что это может быть бензиновый или электрический мотор.
2. Ножи в процессе работы вращаются в горизонтальной плоскости, срезая траву. Они двигаются с высокой скоростью, соответствующей быстроте вращения мотора. На практике они могут быть нескольких типов: металлические или в виде лески. Последние работают не менее эффективно, чем металлические, но при попадании на камни или другие препятствия только изгибаются без получения повреждений.
3. Металлическая рама является основой, на которой крепятся все детали рассматриваемого устройства. В частности, здесь сверлится отверстие для закрепления мотора.
4. К раме должны быть присоединены колёса. Возможны конструкции, которые перемещаются на двух или на четырёх колёсах.
5. При использовании электрического мотора необходимо использовать различные элементы управления: питающий кабель, включатель и другие.
6. Рукоятка управления нужна для того, чтобы работник направлял газонокосилку в нужном ему направлении.

Варианты самостоятельного изготовления

В качестве основы, с помощью которой будет изготовлена газонокосилка своими руками, можно взять шасси от старой коляски, основу от тачки или аналогичный узел другого рода. При этом будет достаточно, если ширина рабочей полосы будет равна 50 см.

К сведению. Колёса не только обеспечивают способ передвижения устройства во время работы, но и регулируют высоту, на которой будут вращаться ножи. Обычно предполагается, что для этого достаточно установить ножи на высоте 6 см.

Если устанавливать газонокосилку на два колеса, то это сделает её более манёвренной и позволит в процессе работы менять угол наклона устройства. Это поможет при проведении работ на сложных поверхностях или при наличии большого количества препятствий.

Если использовать четырёхколёсную газонокосилку, то это сделает её движение более ровным и устойчивым. Существуют также варианты, которые предусматривают установку трёх колёс.

Автономными являются устройства с бензиновым мотором

Устройство газонокосилки предусматривает, что колёса можно взять те, которые используются в коляске, на тачке или других аналогичных устройствах. Их возможно изготовить самостоятельно. Для этого из толстой фанеры можно вырезать колёса и установить их на подшипники.

Иногда изготавливают травосборник для газонокосилки своими руками.

Важно учитывать! Наиболее автономными являются устройства с бензиновым мотором. Однако они тяжёлые и неповоротливые. Обычно для них делают четырёхколёсную металлическую основу. Их трудно применять для стрижки газонов, имеющих сложную поверхность.

Самыми манёвренными считаются такие устройства, которые работают от электрического мотора, у которого предусмотрено питание от аккумулятора. Обычно такие газонокосилки используют двухколёсную основу. Это даёт возможность работать на участках с ямами или холмиками, а также в узких проходах или там, где много деревьев или других аналогичных препятствий.

Самостоятельная сборка газонокосилки

Различные виды газонокосилок при самостоятельном изготовлении делаются аналогичным образом. Обычно используется мотор, который берут из старых и неработающих конструкций. Существует несколько популярных вариантов самостоятельного изготовления данного устройства.

Из старой стиральной машины

К сведению. Газонокосилка электрическая своими руками может быть сделана с мотором от стиральной машины.

В качестве мотора можно использовать тот, который был взят из старой стиральной машины. Он достаточно тяжёлый, поэтому его устанавливают на стальной лист, просверлив в нём отверстие для передачи вращения ножам.

Для работы электромотора необходимо сделать цилиндрический стальной кожух.

Из бензопилы Дружба и Урал

Важно! Вращение газонокосилки может быть обеспечено не только с помощью электричества, но и путём использования бензинового двигателя. Одним из возможных функциональных вариантов является использование того, который имеется в бензопиле Дружба или Урал.

Вот как собрать газонокосилку такого типа: один из вариантов такой самоходной домашней конструкции предусматривает использование стальной прямоугольной рамы. Её делают из отрезков металлического профиля. Поскольку конструкция относительно тяжёлая, рекомендуется использовать для её перемещения четыре колеса.

Две вращающиеся косы можно расположить в передней части рамы в соответствии с чертежом. Мотор устанавливается таким образом, чтобы ось вращения была расположена вертикально. Вращение на ножи передаётся путём использования ременной передачи.

К сведению. Можно использовать двигатель от Камы.

Одним из вариантов изготовления ножей является использование отрезков велосипедной цепи длиной 25 см. Также можно использовать центрифугу с ножами. При высокой скорости вращения такие ножи будут качественно срезать траву.

Самодельная газонокосилка с бензиновым мотором обладает хорошей автономностью при работе и имеет высокую мощность. Недостатком газонокосилки бензиновой сделанной своими руками является большой вес устройства.

Из болгарки

Газонокосилка из болгарки

Изготавливается газонокосилка из болгарки следующим образом. Обычно в таком случае мотор устанавливают на металлическую основу, к которой приделаны два колеса. Мотор от болгарки имеет удлинённую форму. Он располагается горизонтально таким образом, чтобы его передняя часть выступала немного вперёд над металлическим листом. При этом ось вращения мотора должна смотреть вниз. Здесь вал использовать не нужно.

В качестве ножей в газонокосилке из болгарки своими руками используется металлическая полоска. Её подтачивают по краям, в центре сверлят отверстие, предназначенное для механического крепления к оси мотора.

Из триммера

К сведению. При изготовлении газонокосилки из триммера своими руками можно использовать в конструкции двигатель, взятый из старого триммера. Принцип его изготовления практически ничем не отличается от других вариантов конструкции.

В этом случае можно сделать деревянную ось, к которой надо присоединить подшипники с колёсами, в центре этой оси делается отверстие, в которое необходимо вставить ручку. К оси мотора присоединяются ножи в виде отрезков лески. При вращении центробежная сила их распрямляет, и они с высокой скоростью срезают траву.

Из старого пылесоса

Этот вариант самостоятельного изготовления газонокосилки отличается тем, что мотор, используемый в этом устройстве, берётся из старого пылесоса. Его устанавливают на плоский металлический лист в вертикальном положении.

Для оси вращения мотора сверлят дырку. Высоту колёс подбирают таким образом, чтобы нижняя часть оси находилась на расстоянии не менее 4 см от земли.

В качестве ножей можно переделать узкую стальную пластинку, которая серединой прикрепляется к оси мотора.

Можно использовать электродвигатель от дрели. Скорость вращения обычно находится в диапазоне от 1500 до 3000 оборотов в минуту. Для эффективной работы необходимо определить соотношение мощности и длины ножей. Последнее обстоятельство определяет ширину полосы, внутри которой трава будет скошена. При слишком большой ширине может произойти так, что мотору от электродрели не будет хватать мощности.

Важно! При работе такой косилки надо предусмотреть периоды отдыха. Это необходимо для того, чтобы не допустить перегрева двигателя.

Такой мотор работает от аккумулятора. Время от времени он требует ручной подзарядки от сети. Отсутствие необходимости использовать шнур электропитания для самоделки делает такую газонокосилку достаточно автономной на то время, пока для работы хватает аккумулятора.

Нож для газонокосилки своими руками

Нож для газонокосилки

Для самостоятельного изготовления газонокосилки рекомендуется использовать электрический асинхронный двигатель. Будет достаточно, если его скорость вращения составит 3000 оборотов в минуту.

Важно! Качество кошения травы определяется не только скоростью вращения ножей, но и шириной их захвата. Чем она больше, тем выше линейная скорость ножей, значит, и качество, с которым они режут траву.

В качестве ножей будет удобно использовать полоску инструментальной стали. Её ширина может составлять от 20 до 50 мм. Для оси мотора в середине сверлят отверстие для прикрепления ножей.

Один из вариантов использования ножей – вырезать их из полотна старой ножовки. Для таких деталей необходима сталь твёрдая, но не хрупкая. В противном случае если ножи при вращении ударятся о камень, они сломаются. Отлетевший в сторону кусок ножа в такой ситуации может травмировать человека.

К сведению. Если лезвия ножей будут слегка изогнуты вниз, то в этом случае трава будет не так сильно наматываться на ось в процессе работы.

Самостоятельное изготовление таких устройств не вызывает особых сложностей. Для этого понадобится двигатель, который можно извлечь из старого и уже ненужного оборудования. Сделать такое устройство самому, значит, получить качественное оборудование, сэкономив при этом значительную сумму денег.

Изумрудная лужайка — отличное украшение загородного участка, но без ухода она быстро превращается в непроходимые заросли.

Требуется машинка для стрижки газонов и если в наличии имеется старый бытовой прибор с двигателем, устройство можно собрать самостоятельно. Далее мы расскажем, как делается газонокосилка своими руками из стиральной машины.

Конструкция

Газонокосилка из-за различных опций может иметь сложное устройство, но в основе своей это всего лишь двигатель с надетым на его вал ножом, закрепленный на шасси с ручкой. Бывает, вал с ножом устанавливают отдельно и связывают его с валом двигателя цепной или ременной передачей.

Применяются двигатели двух видов:

1. Бензиновый: газонокосилка с таким приводом автономна, что весьма удобно при большой площади газона.
2. Электрический: требуется подключение к электросети при помощи провода, так что далеко на таком аппарате не уедешь.

Газонокосилка, оборудованная электроприводом, имеет ряд преимуществ:

• работает бесшумно;
• отсутствует выхлоп;
• не нужно хранить топливо и тратить время на перезаправку.

Платформа, на которую устанавливаются все узлы, называется косильным щитом. Снизу он имеет борта, не дающие траве разлетаться во все стороны.

По числу колес газонокосилки делятся на:

1. Двухколесные: свойственная данному устройству маневренность позволяет обрабатывать труднодоступные участки. Но сложно придать ножу горизонтальное положение, поэтому для выполнения ровного среза требуется опыт.
2. Трехколесные: маневрировать сложнее, но зато косилка устойчива и ее нож занимает строго горизонтальное положение.
3. Четырехколесными: нерациональный вариант: преимущества те же, что у 3-колесного, но придется потратить на одно колесо больше.

Размеры колес и прочих элементов подбирают так, чтобы нож располагался в 5 – 6 см над землей — тогда срез будет ровным.

Для управления газонокосилкой к шасси прикрепляют ручку.

В отличие от покупной, самодельную косилку нельзя сделать самоходной и снабдить механизмами сбора травы и регулировки высоты среза. Но с главной функцией она успешно справится.

Необходимые инструменты и материалы

Арсенал нужен такой:

• сварочный аппарат с электродами;
• дрель со сверлами для металла;
• болгарка;
• паяльник;
• гаечные ключи;
• отвертка;
• рулетка, линейка;
• керн и чертилка;
• маркер или карандаш.

Также нужны материалы:

1. Заготовка для косильного щита: в самодельной версии этот элемент изготавливают из большой сковороды, неглубокой миски или отрезанного от большой кастрюли днища. За неимением таковых применяют стальной лист толщиной 2 – 4 мм.
2. Шасси или колеса: косильный щит укрепляют на готовом шасси от тачки или детской коляски, а если их нет — приваривают к нему оси и надевают на них колеса. Их заимствуют с тех же тачки или коляски либо изготавливают самостоятельно из фанеры или пластмассы.
3. Крепежные метизы: болты с гайками, шпильки, винты.
4. Медный 3-жильный провод с вилкой.

Процесс создания

Изготовление газонокосилки начинают с извлечения из стиральной машины электромотора.

Предпочтительны двигатели:

• мощные;
• тяжёлые (обеспечивают устойчивость);
• асинхронного типа (не шумят).

Этим требованиям более всего удовлетворяют моторы от стиральных машин советского производства, а еще лучше — от центрифуг.

Если двигатель маломощный, устанавливают самый короткий нож: длинный будет ровно подрезать траву только при условии постоянного подтачивания.

Режущая часть

Самодельную косилку можно оснастить покупным ножом — это не сильно скажется на затратах. Если же решено и этот элемент делать своими руками, учитывают следующее:

1. Геометрические параметры ножа: длина: 30 – 50 см, ширина: 2 – 3 см и толщина: 2 – 3 мм. Чем длиннее нож, тем более производительной будет косилка, что актуально для больших площадей. Но нельзя забывать и о мощности: нож максимальной длины исправно работает только с двигателями мощностью от 1,5 кВт.
2. Отверстие необходимо просверлить строго по центру, чтобы нож был сбалансирован. На высоких оборотах дисбаланс вызовет вибрацию с последующим разрушением вала и двигателя.
3. В центре ножа соосно с отверстием крепят короткий жестяной цилиндр, подходящая заготовка — консервная банка. Без такого кожуха трава будет наматываться на вал.
4. Режущую кромку обтачивают под углом в 60 градусов, при меньшем угле она быстро затупится.
5. Края без режущих кромок, то есть заднюю сторону каждой половины ножа, подгибают с целью обеспечить при помощи обдува очистку косильного щита от травы.

Применяют два варианта ножа:

1. Цельнополосовой: изготавливается целиком из полосы инструментальной стали. Для обработки ее нужно размягчить путем отпуска: заготовку нагревают в печи и затем дают медленно остыть вместе с печью. Выполнив обработку, деталь подвергают закалке и затем производят заточку режущих кромок.
2. Составной: из инструментальной стали делаются только концевые части ножа длиной 5 см, то есть его рабочая часть. Срединная часть, то есть основа, изготавливается из обычной недорогой стали. Все компоненты скрепляются болтами.

Второй вариант сложнее в исполнении, но имеет преимущества:

• дешевле стоит;
• при ударе о камень один болт срезается, и режущая часть отгибается, тогда как цельнополосовой нож в такой ситуации может повредить вал и двигатель.

Ручка

В этом качестве можно использовать один из следующих элементов:

• ручку от коляски;
• пластиковую водопроводную трубу;
• черенок от сельскохозяйственного инструмента.

Из этих элементов собирается П-образная конструкция.

Оптимальная длина для пользователя со средним ростом — 90 см.

На металлическую ручку в зоне хвата рук с целью электроизоляции надевают резиновый шланг. Вверху в непосредственной близости от рук пользователя крепится аварийная кнопка для экстренного останова мотора.

Электрика

Для запуска двигателя лучше всего использовать «родную» систему управления из стиральной машины.

При ее отсутствии для асинхронных моторов применяют ту же схему запуска, что и для обычных однофазных: при помощи пускового конденсатора соединяют обмотки между собой.

Конденсатор и прочие компоненты электрической схемы желательно поместить в пластиковый бокс, где они будут защищены от пыли и кусочков травы.

Заготовкой для такого бокса может служить обычная пластиковая бутылка.

Процесс сборки

При изготовлении самодельной газонокосилки действуют в следующем порядке:

1. К шасси прикрепляют косильный щит. Если готового шасси раздобыть не удалось, поступают иначе: к косильному щиту приваривают оси и на них напрессовывают колеса с установленными в них подшипниками.
2. В косильном щите вырезают отверстие с диаметром, на несколько миллиметров превышающим диаметр вала электромотора.
3. На щите располагают электромотор, пропустив его вал в только что проделанное отверстие. Определив таким образом правильное его положение, можно будет подобрать оптимальные размеры опорной рамы.
4. При помощи электросварки изготавливают из уголка раму для электромотора. В ее конструкции можно предусмотреть место и для пластиковой коробки для электрических деталей.
5. Прикручивают двигатель к раме, на валу закрепляют нож.
6. Далее к раме прикручивают жестяной кожух для защиты мотора от пыли. В кожухе высверливают множество отверстий для вентиляции.
7. К косильному щиту или шасси прикрепляют ручку, изготовленную в виде буквы «П».
8. В передней части приваривают или прикручивают болтами защитную решетку либо дугу. У решетки преимуществ больше: она придерживает траву, обеспечивая ровный срез, предотвращает соскальзывание ножа с вала и удерживает его в случае обрыва.
9. К косильному щиту приваривают болт для подсоединения заземляющей жилы.
10. К клеммам пускового устройства подсоединяют провод, а его третью жилу в желто-зеленой изоляции (заземление) — к болту на косильном щите.

Техника безопасности

Вероятность аварии для самодельной газонокосилки выше, чем для фирменной, поэтому рекомендуется придерживаться таких правил:

1. Нельзя стричь мокрый газон и оставлять устройство на улице во время дождя. Защита от влаги в нем не предусмотрена, поэтому вероятны короткое замыкание и удар током.
2. В радиусе 30-ти м от работающей косилки не должно быть детей и животных: из-под устройства может вылететь камень либо оторвавшийся нож.
3. Пользователю следует надеть длинные брюки и закрытую обувь.
4. В случае заклинивания ножа или иной поломки заниматься ремонтом можно только после обесточивания устройства.
5. Нельзя отходить от косилки, не выключив ее.

Перед стрижкой осматривайте газон на предмет камней, игрушек и других предметов.
