Вопросами, как сократить расходы на отопление жилища, приготовление пищи и электроснабжение, озабочены многие владельцы домохозяйств. Некоторые из них уже соорудили своими руками биогазовые установки и частично или полностью обособились от поставщиков энергоресурсов. Оказывается, получить почти дармовое топливо в условиях частного домохозяйства не представляет большой сложности.

Что такое биогаз и как его можно использовать?

Владельцам приусадебных хозяйств известно: сложив в кучу любое растительное сырье, птичий помет и навоз, через время можно получить ценное органическое удобрение. Но немногие из них знают, что биомасса разлагается не сама по себе, а под воздействием различных бактерий.

Перерабатывая биологический субстрат, эти крошечные микроорганизмы выделяют продукты жизнедеятельности, в том числе – газовую смесь. Большую часть ее (около 70%) составляет метан – тот самый газ, что горит в горелках бытовых плит и обогревательных котлов.

Идея использовать такое экотопливо для различных хозяйственных нужд не нова. Устройства по его добыче использовали еще в древнем Китае. Возможностью использовать биогаз занимались и советские новаторы в 60-х годах прошлого столетия. Но настоящее возрождение технология пережила в начале двухтысячных. На данный момент биогазовые установки активно используют в Европе и США для отопления домов и прочих нужд.

Как работает биогазовая установка?

Принцип работы устройства по выработке биогаза достаточно прост:

в герметичную емкость загружают разбавленную водой биомассу, где она начинает «бродить» и выделять газы;
содержимое резервуара регулярно обновляют – сливают переработанное бактериями сырье и добавляют свежее (в среднем около 5-10% ежедневно);
скопившийся в верхней части резервуара газ по специальной трубке поступает на газосборник, а затем – на бытовые приборы.

Схема биогазовой установки.

Какое сырье подходит для биореактора?

Установки для получения биогаза рентабельны только там, где есть ежедневное пополнение свежей органики – навоза или помета домашнего скота и птицы. Также в биореактор можно подмешивать измельченную траву, ботву, листву и бытовые отходы (в частности, очистки от овощей).

Эффективность установки во многом зависит от типа загружаемого сырья. Доказано, что при одинаковой массе самый большой выход биогаза получается из свиного навоза и индюшиного помета. В свою очередь, экскременты коров и силосные отходы дают меньшее количество газа при такой же загрузке.

Использование биосырья для отопления дома.

Что нельзя использовать в биогазовой установке?

Существуют факторы, которые могут существенно снизить активность анаэробных бактерий, а то и вовсе приостановить процесс выработки биогаза. Нельзя допускать, чтобы внутрь резервуара попадало сырье с содержанием:

антибиотиков;
плесени;
синтетических моющих средств, растворителей и прочей «химии»;
смол (в том числе опилки хвойных деревьев).

Малоэффективно использовать уже гниющий навоз – загрузке подлежат только свежие или предварительно просушенные отходы. Также нельзя допускать переувлажнения сырья – показатель в 95% уже считается критическим. Впрочем, небольшое количество чистой воды в биомассу добавлять все же нужно – для того, чтобы облегчить ее загрузку и ускорить процесс брожения. Разводят навоз и отходы до консистенции негустой манной каши.

Биогазовая установка для дома

Сегодня промышленность уже выпускает установки для получения биогаза в промышленных масштабах. Их приобретение и монтаж обходится дорого, окупается такое оборудование в частных домохозяйствах не раньше, чем через 7-10 лет при условии, что для переработки будут использоваться большие объемы органики. Опыт показывает, что при желании небольшую биогазовую установку для частного дома мастеровитый хозяин может соорудить своими руками, причем из самых доступных материалов.

Готовим перерабатывающий бункер

В первую очередь понадобится герметично закрывающаяся емкость цилиндрической формы. Можно, конечно, использовать большие кастрюли или выварки, но их малый объем не позволить добиться достаточной выработки газа. Поэтому в этих целях используют чаще всего пластиковые бочки объемом от 1 м³ до 10 м³.

Изготовить такую можно самостоятельно. В продаже имеются листы из ПВХ, при достаточной прочности и стойкости к агрессивным средам они легко свариваются в конструкции нужной конфигурации. В качестве бункера можно использовать и металлическую бочку достаточного объема. Правда, придется провести антикоррозийные мероприятия – покрыть ее изнутри и снаружи устойчивой к воздействию влаги краской. Если резервуар сделан из нержавейки, этого делать не нужно.

Система отвода газа

Патрубок для отвода газа монтируют в верхней части бочки (как правило, в крышке) – именно там он скапливается, согласно законам физики. По подключенной трубе биогаз подается на гидрозатвор, далее – на накопитель (как вариант – с помощью компрессора в баллон) и к бытовым приборам. Рядом с газоотводом рекомендуется также вмонтировать спусковой клапан – если давление внутри резервуара станет слишком высоким, он выпустит лишний газ.

Система подачи и выгрузки сырья

Чтобы обеспечить непрерывное производство газовой смеси, бактерий в субстрате нужно постоянно (ежедневно) «подкармливать», то есть добавлять свежий навоз или другую органику. В свою очередь, уже переработанное сырье из бункера необходимо удалять, чтобы оно не занимало полезное место в биореакторе.

Для этого в бочке проделываются два отверстия – одно (для выгрузки) практически около дна, другое (для загрузки) повыше. В них ввариваются (впаиваются, вклеиваются) трубы диаметром не менее 300 мм. Загрузочный трубопровод направляют вверх и оборудуют воронкой, а слив обустраивают так, чтобы удобно было собирать переработанную жижу (ее впоследствии можно использовать как удобрение). Места стыков герметизируют.

Система подогрева

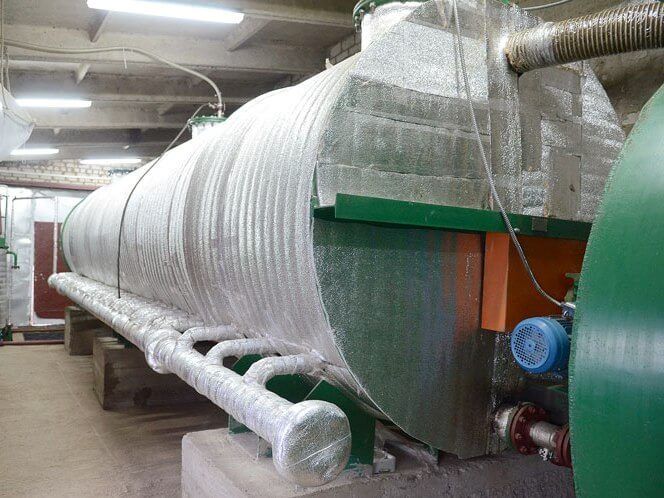

Теплоизоляция бункера.

Если биореактор будет установлен на улице или в неотапливаемом помещении (что необходимо по технике безопасности), то ему необходимо обеспечить теплоизоляцию и подогрев субстрата. Первое условие достигается путем «укутывания» бочки любым утепляющим материалом или углублением в землю.

Что же касается подогрева, то здесь можно рассматривать самые разные варианты. Одни умельцы заводят внутрь трубы, по которым циркулирует вода из отопительной системы и монтируют их вдоль стенок бочки в виде змеевика. Другие помещают реактор в больший по объему резервуар с водой внутри, подогреваемой электротенами. Первый вариант удобнее и гораздо экономичнее.

Для оптимизации работы реактора необходимо поддерживать температуру его содержимого на определенном уровне (не менее 38⁰C). Но если она поднимется выше 55⁰C, то газообразующие бактерии просто-напросто «сварятся», и процесс ферментации остановится.

Система перемешивания

Как показывает практика, в конструкциях ручная мешалка любой конфигурации значительно повышает эффективность биореактора. Ось, к которой приварены (прикручены) лопасти «миксера», выводится через крышку бочки. На нее в дальнейшем надевается ручка-ворот, отверстие тщательно герметизируется. Впрочем, такими приспособлениями домашние мастера обустраивают ферментаторы не всегда.

Получение биогаза

После того, как установка будет готова, в нее загружают биомассу, разведенную водой в соотношении примерно 2:3. Крупные отходы при этом должны быть измельчены – максимальный размер фракции не должен превышать 10 мм. Далее крышка закрывается – остается ждать, когда смесь начнет «бродить» и выделять биогаз. При оптимальных условиях первое поступление горючего наблюдается спустя несколько дней после загрузки.

О том, что газ «пошел», можно судить по характерному бульканью в водяном затворе. В это же время бочку стоит проверить на герметичность. Делается это с помощью обычного мыльного раствора – его наносят на все стыки и наблюдают, не появились ли пузыри.

Первое обновление биосырья нужно провести примерно через две недели. После того, как в воронку будет залита биомасса, из отводной трубы выльется такой же объем отработанной органики. Далее такую процедуру выполняют ежедневно или раз в два дня.

На сколько хватает полученного биогаза?

В условиях небольшого хозяйства биогазовая установка не станет абсолютной альтернативой природному газу и прочим доступным источникам энергии. Например, с помощью устройства емкостью 1 м³ можно получить топлива только на пару часов приготовления пищи для небольшой семьи.

А вот биореактором в 5 м³ уже можно отопить помещение площадью 50 м², но его работу нужно будет поддерживать ежедневной загрузкой сырья массой не менее 300 кг. Для этого необходимо иметь в хозяйстве примерно десять свиней, пять коров и пару десятков кур.

Мастера, у которых получилось самостоятельно смастерить действующие биогазовые установки, делятся видео с мастер-классами на просторах интернета:

Экология потребления.Усадьба: Выгодно ли производить биотопливо в домашних условиях в малых количествах в личном подсобном хозяйстве? Если у вас есть несколько металлических бочек и прочего железного хлама, а также бездна свободного времени и вы не знаете, как им распорядиться — да.

Предположим, природного газа в вашей деревне не было и не будет. А даже если есть, он денег стоит. Хотя и на порядок дешевле, чем разорительное отопление электричеством и жидким топливом. Ближайший цех по производству пеллет находится в паре сотен километров, везти накладно. Дрова купить с каждым годом всё сложнее, да и топить ими хлопотно. На этом фоне весьма заманчиво выглядит идея получать дармовой биогаз на собственном подворье из сорняков, куриного помёта, навоза от любимой свинки или содержимого хозяйского нужника. Достаточно лишь смастерить биореактор! По телевизору рассказывают, как экономные немецкие фермеры согревают себя «навозными» ресурсами и никакой «Газпром» им теперь не нужен. Вот уж где справедлива поговорка «с фекалий плёнку снимет». Интернет пестрит статьями и роликами на тему «биогаз из биомасс» и «биогазовая установка своими руками». Но о практическом применении технологии у нас мало что известно: про производство биогаза в домашних условиях говорят все, кому не лень, но конкретные примеры в деревне, так же, как и легендарный Ё-Мобиль на дороге, мало кто видел живьём. Попробуем разобраться, почему это так и каковы перспективы прогрессивных биоэнергетических технологий на селе.

Что такое биогаз + немного истории

Биогаз образуется в результате последовательного трёхступенчатого разложения (гидролиз, кислото- и метанообразование) биомассы различными видами бактерий. Полезная горючая составляющая — метан, может присутствовать также водород.

Процесс бактериального разложения, в результате которого образуется горючий метан

В большей или меньшей степени горючие газы образуются в процессе разложения любых остатков животного и растительного происхождения.

Ориентировочный состав биогаза, конкретные пропорции составляющих зависят от применяемых сырья и технологии

Люди издавна пытаются использовать этот вид природного топлива, в средневековых хрониках содержатся упоминания о том, что жители низменных районов нынешней Германии ещё тысячелетие назад получали биогаз из гниющей растительности, погружая в болотную жижу кожаные мехи. В тёмные средние века и даже просвещённые столетия наиболее талантливые метеористы, благодаря специально подобранной диете умевшие пустить и вовремя поджечь обильный метановый flatus, вызывали неизменный восторг публики на весёлых ярмарочных представлениях. Промышленные биогазовые установки с переменным успехом начали строить с середины XIX века. В СССР в 80-е годы прошлого века была принята, но не реализована госпрограмма по развитию отрасли, хотя с десяток производств всё же запустили. За рубежом технология получения биогаза совершенствуется продвигается относительно активно, общее число работающих установок исчисляется десятками тысяч. В развитых странах (ЕЭС, США, Канада, Австралия) это высокоавтоматизированные крупные комплексы, в развивающихся (Китай, Индия) — полукустарные биогазовые установки для дома и небольшого крестьянского хозяйства.

Процентное соотношение числа биогазовых установок в странах Евросоюза. Отчётливо видно, что технология активно развивается только в Германии, причина — солидные государственные дотации и налоговые льготы

Какое применение находит биогаз

Понятно, что в качестве топлива, раз он горит. Отопление производственных и жилых зданий, генерация электроэнергии, приготовление пищи. Однако не всё так просто, как показывают в роликах, разбросанных по ютюбу. Биогаз должен стабильно гореть в теплогенерирующих установках. Для этого его параметры газовой среды необходимо привести к довольно жёстким стандартам. Содержание метана должно быть не ниже 65% (оптимум 90-95%), водород отсутствовать, водяные пары выведены, углекислый газ удалён, оставшиеся составляющие инертны к высоким температурам.

Использовать биогаз «навозно-животного» происхождения, не освобождённый от зловонных примесей, в жилых домах невозможно.

Нормируемое давление — 12,5 бар, при значении менее 8-10 бар автоматика в современных моделях отопительного оборудования и кухонного оборудования прекращает подачу газа. Очень важно, чтобы характеристики поступающего в теплогенератор газа были стабильными. В случае скачка давления за пределы нормы сработает клапан, включать обратно придётся вручную. Плохо, если используются устаревшие газовые приборы, не оснащённые системой газ-контроля. В лучшем случае может выйти из строя горелка отопительного котла. Худший вариант — газ потухнет, но его поступление не прекратится. А это уже чревато трагедией. Обобщим сказанное: характеристики биогаза необходимо привести к необходимым параметрам, а технику безопасности соблюдать неукоснительно. Упрощённая технологическая цепочка получения биогаза. Важный этап — сепарация и газоотделение

Какое сырьё используют для получения биогаза

Растительное и животное сырьё

Растительное сырьё отлично подходит для производства биогаза: из свежей травы можно получить максимальный выход топлива — до 250 м3 на тонну сырья, содержание метана до 70%. Несколько меньше, до 220 м3 можно получить из кукурузного силоса, до 180 м3 из свекольной ботвы. Пригодны любые зелёные растения, хороши водоросли, сено (100 м3 из тонны), но пускать ценные корма на топливо имеет смысл лишь при их явном избытке. Невелик выход метана из жома, образующегося при изготовлении соков, масел и биодизеля, но и материал дармовой. Недостаток растительного сырья — длительный производственный цикл, 1,5-2 месяца. Можно получать биогаз и из целлюлозы, других медленно разлагающихся растительных отходов, но эффективность крайне низкая, метана образуется мало, производственный цикл очень длительный. В заключение скажем, что растительное сырьё обязательно должно быть мелко измельчено.
Сырьё животного происхождения: традиционные рога и копыта, отходы молокозаводов, боен и перерабатывающих предприятий также пригодно и тоже в измельчённом виде. Самая богатая «руда» — животные жиры, выход высококачественного биогаза с концентрацией метана до 87% достигает 1500 м3 на тонну. Тем не менее, животное сырьё в дефиците и, как правило, ему находят иное применение.

Горючий газ из экскрементов

Навоз дёшев и во многих хозяйствах имеется в достатке, однако выход и качество биогаза значительно ниже, чем из других видов. Коровьи лепёшки и лошадиные яблочки можно использовать в чистом виде, ферментация начинается сразу, выход биогаза 60 м2 на тонну сырья с невысоким содержанием метана (до 60%). Производственный цикл короткий, 10-15 дней. Свиной навоз и куриный помёт токсичны — чтобы полезные бактерии могли развиваться, его смешивают с растительными отходами, силосом. Большую проблему представляют моющие составы, ПАВы, которые применяются при уборке животноводческих помещений. Вкупе с антибиотиками, которые в большом количестве попадают в навоз, они угнетают бактериальную среду и тормозят образование метана. Не применять дезинфицирующих средств вовсе невозможно и агропредприятия, вложившиеся в производство газа из навоза, вынуждены искать компромисс между гигиеной и контролем над заболеваемостью животных с одной стороны и поддержанием продуктивности биореакторов с другой.
Человеческие экскременты, совершенно бесплатные, тоже подходят. Но использовать обычные канализационные стоки нерентабельно, слишком мала концентрация фекалий и высока дезинфицирующих средств, ПАВ. Технологи утверждают, что их можно было бы использовать лишь в случае, если в канализацию будут поступать «продукты» только из унитаза при условии, что смыв чаши осуществляется лишь одним литром воды (стандарт 4/8 л). И без моющих средств, естественно.

Дополнительные требования к сырью

Серьёзная проблема, с которой сталкиваются хозяйства, установившие у себя современное оборудование для получения биогаза — сырьё не должно содержать твёрдых включений, случайно попавший в массу камень, гайка, кусок проволоки или доска закупорит трубопровод, выведет из строя дорогостоящий фекальный насос или мешалку. Нужно сказать, что приведенные данные по максимальному выходу газа из сырья соответствуют идеальным лабораторным условиям. Чтобы приблизиться в реальном производстве к этим цифрам, необходимо соблюсти ряд условий: поддерживать необходимую температуру, периодически перемешивать мелко измельчённое сырье, вносить добавки, активизирующие ферментацию и т.д. На кустарной установке, собранной по рекомендациям статей о «получении биогаза своими руками», едва лишь можно достичь 20% от максимального уровня, высокотехнологические установки позволяют добиваться значений в 60-95%.

Достаточно объективные данные по максимальному выходу биогаза для различных типов сырья

Устройство биогазовой установки

Выгодно ли заниматься производством биогаза

Мы уже упоминали, что в развитых странах строят крупные промышленные установки, а в развивающихся главным образом мелкие, для небольшого хозяйства. Объясним, почему так:

Имеет ли смысл производить биотопливо в домашних условиях

Выгодно ли производить биотопливо в домашних условиях в малых количествах в личном подсобном хозяйстве? Если у вас есть несколько металлических бочек и прочего железного хлама, а также бездна свободного времени и вы не знаете, как им распорядиться — да. Но экономия, увы, мизерная. А уж вкладывать деньги в высокотехнологичное оборудование при небольших объёмах поступления сырья и производства метана не имеет смысла ни при каком раскладе.

Очередной ролик отечественного Кулибина

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека..

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

Без перемешивания сырья и активации процесса ферментации выход метана составит не более 20% от возможного. Значит, в лучшем случае с 100 кг (загрузка бункера) отборной травы можно получить 5 м3 газа без учёта сжатия. И будет хорошо, если содержание метана превысит 50% и не факт, что он будет гореть в теплогенераторе. По утверждению автора, сырьё загружается ежедневно, то есть производственный цикл у него — одни сутки. На самом деле необходимое время — 60 суток. Количества полученного изобретателем биогаза, содержащегося в 50-литровом баллоне, который он сумел заполнить, в морозную погоду для отопительного котла мощностью 15 кВт (жилой дом около 150 м2) хватит на 2 минуты.

Тем, кого возможность производства биогаза заинтересовала, рекомендуется внимательно изучить проблему, особенно с финансовой точки зрения, с техническими вопросами обратиться к специалистам, имеющим опыт подобных работ. Весьма ценной будет практическая информация, полученная в тех хозяйствах, где биоэнергетические технологии уже используются какое-то время. опубликовано

Вопрос получения метана интересен тем владельцам частных хозяйств, кто занимается разведением птицы или свиней, а также держит крупнорогатый скот. Как правило, в таких хозяйствах вырабатывается значительное количество органических отходов жизнедеятельности животных, они-то и могут принести немалую пользу, став источником дешевого топлива. Цель данного материала – рассказать, как добыть биогаз в домашних условиях, используя эти самые отходы.

Общие сведения о биогазе

Получаемый из различного навоза и птичьего помета домашний биогаз большей частью состоит из метана. Там его от 50 до 80% в зависимости от того, чьи отходы жизнедеятельности использовались для производства. Того самого метана, что горит в наших плитах и котлах, и за который мы платим порой немалые деньги согласно показаниям счетчика.

Чтобы дать представление о количестве горючего, что теоретически можно добыть при содержании животных дома или на даче, представим таблицу с данными о выходе биогаза и содержании в нем чистого метана:

Как можно понять из таблицы, для эффективного производства газа из коровьего навоза и силосных отходов понадобится довольно большое количество сырья. Выгоднее добывать горючее из навоза свиней и помета индюков.

Оставшаяся доля веществ (25-45%), из которых состоит домашний биогаз, приходится на углекислый газ (до 43%) и сероводород (1%). Также в составе горючего присутствует азот, аммиак и кислород, но в незначительных количествах. Кстати, именно благодаря выделению сероводорода и аммиака навозная куча издает такой знакомый «приятный» запах. Что касается энергетического содержания, то 1 м3 метана теоретически может выделить при сжигании до 25 МДж (6.95 кВт) тепловой энергии. Удельная теплота сгорания биогаза зависит от доли метана в его составе.

Для справки.
На практике проверено, что для обогрева утепленного дома, находящегося в средней полосе, потребно около 45 м3 биологического горючего на 1 м2 площади за отопительный сезон.

Природой устроено так, что биогаз из навоза образуется самопроизвольно и независимо от того, хотим его получать или нет. Навозная куча перегнивает в течение года – полутора, просто находясь на открытом воздухе и даже при отрицательной температуре. Все это время она выделяет биогаз, но только в небольших количествах, поскольку процесс растянут во времени. Причиной служат сотни видов микроорганизмов, находящихся в экскрементах животных. То есть, для начала газовыделения ничего не нужно, оно будет происходить самостоятельно. А вот для оптимизации процесса и его ускорения потребуется специальное оборудование, о чем пойдет речь далее.

Технология получения биогаза

Суть эффективного производства — ускорение природного процесса разложения органического сырья. Для этого находящимся в нем бактериям необходимо создать наилучшие условия для размножения и переработки отходов. И первое условие – поместить сырье в закрытую емкость – реактор, иначе — генератор биогаза. Отходы измельчаются и перемешиваются в реакторе с расчетным количеством чистой воды до получения исходного субстрата.

Примечание.
Чистая вода необходима для того, чтобы в субстрат не попали вещества, пагубно влияющие на жизнедеятельность бактерий. Как следствие, процесс брожения может сильно замедлиться.

Промышленная установка по производству биогаза оборудована подогревом субстрата, средствами перемешивания и контроля над кислотностью среды. Перемешивание выполняется с целью удалить с поверхности твердую корку, что возникает во время брожения и мешает выделению биогаза. Длительность технологического процесса – не менее 15 дней, за это время степень разложения достигает 25%. Считается, что максимальный выход горючего происходит до 33% разложения биомассы.

Технологией предусматривается ежедневное обновление субстрата, так обеспечивается интенсивное получение газа из навоза, в промышленных установках оно исчисляется сотнями кубических метров в день. Часть отработанной массы в размере порядка 5% от общего объема удаляется из реактора, а на ее место загружается столько же свежего биологического сырья. Отработанный материал используется в качестве органического удобрения полей.

Схема биогазовой установки

Получая биогаз в домашних условиях, невозможно создать столь благоприятные условия для микроорганизмов, как в промышленном производстве. И в первую очередь это утверждение касается организации подогрева генератора. Как известно, это требует затрат энергии, что ведет к существенному удорожанию себестоимости горючего. Контролировать соблюдение слабощелочной среды, присущей процессу брожения, вполне возможно. Только как ее корректировать в случае отклонений? Снова затраты.

Владельцам частных хозяйств, желающим добывать биогаз своими руками, рекомендуется изготовить реактор простой конструкции из доступных материалов, а потом его модернизировать в силу своих возможностей. Что надо сделать:

герметично закрывающуюся емкость объемом не менее 1 м3. Разные баки и бочки малых размеров тоже подойдут, но горючего из них будет выделяться мало из-за недостаточного количества сырья. Такие объемы производства вас не устроят;
организовывая производство биогаза в домашних условиях, вы вряд ли станете делать подогрев емкости, а вот утеплить ее нужно обязательно. Другой вариант – заглубить реактор в землю, выполнив тепловую изоляцию верхней части;
установить в реакторе ручную мешалку любой конструкции, выведя рукоятку через верхнюю крышку. Узел прохода ручки должен быть герметичным;
предусмотреть патрубки для подачи и выгрузки субстрата, а также для отбора биогаза.

Ниже показана схема биогазовой установки, размещенной ниже уровня земли:

1 – генератор горючего (емкость из металла, пластика или бетона); 2 — бункер для заливки субстрата; 3 – технический люк; 4 – сосуд, играющий роль водяного затвора; 5 – патрубок выгрузки отработанных отходов; 6 – патрубок отбора биогаза.

Как получить биогаз в домашних условиях?

Операция первая – измельчение отходов до фракции, чей размер не более 10 мм. Так гораздо легче приготовить субстрат, да и бактериям будет проще перерабатывать сырье. Получившаяся масса тщательно перемешивается с водой, ее количество – около 0.7 л на 1 кг органики. Как уже сказано выше, воду следует использовать только чистую. Затем субстратом заполняется биогазовая установка, сделанная своими руками, после чего реактор герметично закрывается.

Несколько раз в течении дня надо наведываться к емкости, чтобы перемешать содержимое. На 5-й день можно проверять наличие газа, и буде он появится, периодически откачивать его компрессором в баллон. Если этого вовремя не делать, то давление внутри реактора возрастет и брожение замедлится, а то и остановится вовсе. Спустя 15 дней надо производить выгрузку части субстрата и добавление такого же количество нового. Подробности можно узнать, просмотрев видео:

Заключение

Вполне вероятно, что простейшая установка для получения биогаза не обеспечит все ваши потребности. Но, учитывая нынешнюю стоимость энергоресурсов, это уже будет немалым подспорьем в домашнем хозяйстве, ведь за исходное сырье вам платить не приходится. Со временем, плотно занимаясь производством, вы сможете уловить все особенности и провести необходимое усовершенствование установки.

Источник

Сельский житель из Липецкой области навострился добывать «голубое топливо» из коровьих лепешек

На берегу пруда в селе Вышнее Большое убого торчат пеньки срубленных деревьев: едва наступают холода, местные жители хватаются за топоры. А семья Давыдовых уже пять лет отапливает свой дом почти дармовым газом. «Голубое топливо» она добывает на собственном подворье. Но не из подземного месторождения, а из… ямы с навозом! За сырьем далеко ходить не надо. Давыдовы, как все в округе, держат корову, бычка, свиноматок. Без живности в деревне нынче пропадешь: колхоз здешний почил в бозе. Много чего на селе недостает, а вот, пардон, дерьма — навалом. Кузнец Юрий Давыдов нашел отходам замечательное применение — соорудил биогазовую установку
.

— У моего мужика руки золотые
, — не нахвалится жена Людмила Петровна.
Живут Давыдовы в вычурном двухэтажном строении, сразу бросающемся в глаза на фоне неприметных изб. По вечерам все семейство не на печке греется, а собирается у камина.

Энергетическую проблему Давыдов решил так. Вырыл большую яму. Уложил в нее огромные бетонные кольца: сам отливал! Накрыл ее железным колоколом весом в тонну. Трубы в сторону от агрегата отвел. А потом собрал у всех соседей навоз, заполнил пахучей массой установку и стал ждать. Соседи поначалу подумали, что он спятил.

За раз надо пять тонн говна, — безо всяких там словесных изысков, по-простецки, описывает мне технологический процесс Людмила Петровна. — Уже через несколько дней купол начинает наполняться биогазом. Летом, когда жарко, дело быстрее идет, зимой чуть помедленнее. Если газ не стравливать, может здорово рвануть! Один раз я замешкалась, так купол из-под земли на полтора метра вышел.

Давыдовы сначала собственным газом баньку отапливали, еду на нем поросятам варили, а потом и в дом его провели. Шестилетний сынишка Славка бегает зимой по комнатам в шортиках и босиком: тепло!

Юрка мой — сам себе Газпром, — улыбается его жинка. Слух об удивительной установке разнесся далеко за пределы села Вышнее Большое. Местный Левша свое ноу-хау в секрете не держит:

А что тут хитрого? Не мною замечено, что навоз выделяет метан.

Юрий — самоучка. Никто его кузнечному делу и прочим премудростям не учил. В молодости вел он в школе уроки труда, будущая жена Людмила была его ученицей.

Он опять что-нибудь удумал, непоседа, — шепнула мне напоследок Людмила Петровна. — Двор перекопал. Вроде теперь свет из ветра получать собирается…

Светлана ТУРЬЯЛАЙ.
(Наш соб. корр.).
Липецкая область.
Фото автора и Александра ЕЛЕЦКИХ.
На снимке: Липецкий умелец и его «мини-завод».
На снимке: Чертеж биогазовой установки

Сделай сам

Получение биогаза в домашних условиях

Смешать 1,5 тонны коровьего навоза и 3,5 тонны сгнившей листвы, ботвы и прочих отходов.

Добавить в смесь воды до 60 — 70 процентов влажности.

Заложить смесь в яму и с помощью змеевика разогреть до 35 градусов. Дальше смесь начнет бродить и без доступа воздуха сама разогревается до 70 градусов.

Время производства газа из навоза — две недели.

Чтобы купол под давлением газа не слетел с ямы, к нему с помощью тросов необходимо прикрепить противовес.

В день установка вырабатывает до 40 кубометров «голубого топлива». Пяти тонн смеси ей хватает на шесть месяцев.

P.S. Если вы считаете, что данную информацию стоит сообщить другим, поделитесь в соцсетях.

Приводились теоретические основы производства газа метана из биомассы путем анаэробного сбраживания.

Была объяснена роль бактерий в поэтапном преобразовании органических веществ с описанием необходимых условий для наиболее интенсивного получения биогаза. В данной статье будут приведены практические реализации биогазовых установок, с описанием некоторых самодельных конструкций.

Поскольку цены на энергоносители растут, и у многих собственников животноводческих ферм и малых хозяйств существуют проблемы с утилизацией отходов, появились в продаже промышленные комплексы по производству биогаза и небольшие биогазовые установки для частного дома. Пользуясь поисковиками, пользователь сети Интернет сможет легко найти доступное готовое решение, чтобы биогазовая установка и цена на нее соответствовали запросам, выйти на связь с поставщиками оборудования и договориться о постройке биогазового генератора у себя дома или на хозяйстве.

Промышленный комплекс по производству биогаза

Биореактор – основа биогазовой установки

Емкость, в которой происходит анаэробное разложение биомассы, называют биореактором
, ферментатором, или метантанком. Биореакторы бывают полностью герметичными, с фиксированным или плавающим куполом, имеющие конструкцию водолазного колокола. Колокольные психрофильные (не требующие подогрева) биореакторы имеют вид открытого резервуара с жидкой биомассой, в которую погружена емкость в виде цилиндра или колокола, где собирается биогаз.

Собравшийся биогаз оказывает давление на цилиндр, из-за чего тот приподнимается над резервуаром. Таким образом, колокол также выполняет функцию газгольдера – временного хранилища образовавшегося газа.

Биореактор с плавающим куполом

Недостатком колокольной конструкции биогазового реактора является невозможность перемешивания субстрата и его подогрева в холодные периоды года. Также негативным фактором является сильный запах, и антисанитария из-за открытой поверхности части субстрата.

К тому же, часть образовавшегося газа улетучится в атмосферу, загрязняя окружающую среду. Поэтому данные биореакторы используются лишь в кустарных биогазовых установках в бедных странах с жарким климатом.

Еще один пример биореактора с плавающим куполом

Ради предотвращения загрязнения окружающей среды и исключения неприятного запаха реакторы биогазовых установок для дома и больших производств имеют конструкцию с фиксированным куполом. Форма конструкции в процессе газообразования большого значения не имеет, но при использовании цилиндра с крышей в виде купола достигается значительная экономия строительных материалов. Биореакторы с фиксированным куполом снабжаются патрубками для добавления новых порций биомассы и отбора отработанного субстрата.

Разновидность биореактора с фиксированным куполом

Основные типы биогазовых установок

Поскольку наиболее приемлемой является конструкция с фиксированным куполом, то большинство готовых решений биореакторов имеют данный тип. В зависимости от способа загрузки биореакторы имеют различную конструкцию и подразделяются на:

Порционные, с разовой загрузкой всей биомассы, и с последующей полной выгрузкой после отработки сырья. Основным недостатком данного типа биореакторов является неравномерность выделения газа в течение переработки субстрата;
непрерывной загрузкой и выгрузкой сырья, благодаря чему достигается равномерное выделение биогаза. Благодаря конструкции биореактора во время загрузки и выгрузки не прекращается производство биогаза и не происходит утечек, так как патрубки, по которым осуществляется добавление и удаление биомассы, выполнены в виде гидрозатвора, предотвращающего вытекание газа.

Пример порционного биореактора

Порционные биогазовые реакторы могут иметь любую конструкцию, предотвращающую утечку газа. Так, например, в свое время в Австралии были популярны канальные метантанки с эластичным надувающимся сводом, где небольшое избыточное давление внутри биореактора надувало пузырь из прочного полипропилена. При достижении определенного уровня давления внутри биореактора, включался компрессор, откачивающий выработанный биогаз.

Канальные биореакторы с эластичным газгольдером

Тип брожения в данной биогазовой установке может быть мезофильным (со слабым подогревом). Из-за большой площади раздувающегося купола, канальные биореакторы могут устанавливаться только в отапливаемых помещениях, или в регионах с жарким климатом. Достоинством конструкции является отсутствие необходимости в промежуточном ресивере, но большим недостатком является уязвимость эластичного купола к механическим повреждениям.

Большой канальный биореактор с эластичным газгольдером

В последнее время набирают популярности порционные биореакторы с сухой ферментацией навоза без добавления воды в субстрат. Поскольку в навозе имеется своя влажность, ее будет достаточно для жизнедеятельности организмов, хотя интенсивность реакций уменьшится.

Биореакторы сухого типа имеют вид герметичного гаража с плотно закрывающимися дверьми. Биомасса загружается в реактор при помощи фронтального погрузчика и остается в таком состоянии до завершения полного цикла газообразования (примерно полгода), при этом не требуется добавления субстрата и его перемешивания.

Порционный биореактор с загрузкой через герметично закрывающуюся дверь

Биогазовая установка своими руками

Следует заметить, что у большинства биореакторов, как правило, герметичной является только зона газообразования, а жидкая биомасса на входе и выходе пребывает под атмосферным давлением. Избыточное давление внутри биореактора вытесняет
часть жидкого субстрата в патрубки, из-за чего уровень биомассы в них несколько выше, чем внутри емкости.

Красными линиями на схеме указана разница уровней в биореакторе и патрубках

Данные конструкции самодельных биореакторов являются популярными среди народных мастеров, которые самостоятельно изготавливают биогазовые установки своими руками для дома, допускающие многоразовую ручную загрузку и выгрузку субстрата. При изготовлении биореакторов своими руками многие мастера ставят эксперименты с полностью герметичными емкостями, применяя в качестве газгольдера несколько резиновых камер от шин колес крупной автотехники.

Рисунок газгольдера, сделанного из тракторных камер

На видео ниже энтузиаст самодельного производства биогаза на примере бочек, заполненных птичьим пометом, доказывает возможность реального получения горючего газа в домашних условиях, перерабатывая в полезное удобрение отходы из птичника. Единственное, что можно добавить к конструкции, описанной в данном видеоролике, так это то, что нужно поставить манометр и предохранительный клапан на самодельный биореактор.

Расчеты продуктивности биореактора

Количество биогаза определяется массой и качеством используемого сырья. В сети интернет можно найти таблицы, где указано количество отходов, производимых различными животными, но хозяевам, которым приходится каждый день убирать навоз, данная теория ни к чему, так как они благодаря собственной практике знают количество и массу будущего субстрата. Исходя из наличия возобновляемых каждый день запасов сырья, можно рассчитать требуемый объем биореактора и ежедневное производство биогаза
.

Таблица получения количества навоза от некоторых животным с приблизительным расчетом выхода биогаза

После произведенных расчетов и утвержденной конструкции биореактора можно приступить к его постройке. Материалом может служить железобетонная емкость, залитая в земле, или кирпичная кладка, герметизированная специальным покрытием, которым обрабатывают бассейны.

Также возможна постройка основной емкости домашней биогазовой установки из железа, покрытого антикоррозионным материалом. Малые промышленные биореакторы часто делают из химически стойких пластиковых резервуаров большого объема.

Строительство биореактора из кирпичной кладки

В промышленных биогазовых установках применяются электронные системы контроля и различные реактивы для коррекции химического состава субстрата и его уровня кислотности, а также добавляются в биомассу специальные вещества – энзимы и витамины, стимулирующие размножение и жизнедеятельность микроорганизмов внутри биореактора. В процессе развития микробиологии создаются все более устойчивые и эффективные штаммы бактерий метаногенов, которые можно приобрести у занимающихся производством биогаза фирм.

Из графика видно, что с применением энзимов максимальный выход биогаза наступает в два раза быстрее

Необходимость в откачивании и очистке биогаза

Постоянная выработка газа в биореакторе любой конструкции приводит к необходимости откачивания биогаза. Некоторые примитивные биогазовые установки могут сжигать полученный газ прямо в горелке, установленной неподалеку, но нестабильность избыточного давления в биореакторе может привести к исчезновению пламени с последующим выбросом ядовитого газа
. Применение такой примитивной биогазовой установки, подключенной к плите категорически недопустимо из-за возможности отравления ядовитыми компонентами неочищенного биогаза.

Пламя горелки при горении биогаза должно быть чистым, ровным и стабильным

Поэтому практически любая схема биогазовой установки включает в себя емкости для хранения газа и систему его очистки. В качестве самодельного комплекса очистки можно применить водяной фильтр, и самодельную емкость, наполненную металлической стружкой, или приобрести профессиональные системы фильтрации. Емкость для временного хранения биогаза может быть выполнена из камер от автошин, из которых газ время от времени откачивается компрессором в стандартные пропановые баллоны для хранения и последующего употребления.

В некоторых африканских странах для хранения и транспортировки биогаза используют надувные газгольдеры в виде подушки

Как альтернативу обязательному применению газгольдера можно воспринимать усовершенствованный биореактор с плавающим куполом. Усовершенствование состоит в добавлении концентрической перегородки, которая образует водяной карман, действующий наподобие гидрозатвора и не допускающий соприкосновения биомассы с воздухом. Давление внутри плавающего купола будет зависеть от его веса. Пропуская газ через систему очистки и редуктор, его можно использовать в бытовой плите, периодически стравливая из биореактора.

Биореактор с плавающим куполом и водяным карманом

Измельчение и перемешивание субстрата в биореакторе

Перемешивание биомассы является важной составляющей процесса образования биогаза, обеспечивая бактериям доступ к питательным веществам, которые могут сбиться в ком на дне биореактора. Чтобы частицы биомассы лучше перемешивались в биореакторе, их нужно измельчить механическим или ручным способом до загрузки в метантанк. В настоящий момент в промышленных и самодельных биогазовых установках применяются три способа перемешивания субстрата:

механические мешалки, приводимые в действие электродвигателем или вручную;
циркуляционное перемешивание при помощи насоса или гребного винта, перекачивающего субстрат внутри биореактора;
барботажное перемешивание при помощи продувки уже имеющимся биогазом жидкой биомассы. Недостатком данного способа является образование пены на поверхности субстрата.

Стрелкой указан перемешивающий циркуляционный винт в самодельном биореакторе

Механическое перемешивание субстрата внутри биореактора может осуществляться вручную, или автоматически, путем включения электродвигателя при помощи электронного таймера. Водоструйное или барботажное перемешивание биомассы может осуществляться только при помощи электродвигателей, управляемых вручную или при помощи программного алгоритма.

В данном биореакторе установлено механическое перемешивающее устройство

Подогрев субстрата в мезофильных и термофильных биогазовых установках

Оптимальной для газообразования является температура субстрата в пределах 35-50ºC. Для поддержания данной температуры в биореактор могут устанавливаться различные системы обогрева
– водяные, паровые, электрические. Контроль температуры должен производиться при помощи термореле или термопар, подключенных к исполнительному механизму, регулирующему отопление биореактора.

Также нужно помнить, что открытое пламя будет перегревать стенки биореактора, и внутри его биомасса будет пригорать. Пригоревший субстрат понизит теплоотдачу и качество подогрева, а раскаленная стенка биореактора будет быстро разрушаться. Одним из лучших вариантов является водяной подогрев из обратной трубы системы отопления дома. Нужно установить систему электрических вентилей для возможности отключения подогрева биореактора или подключения обогрева субстрата напрямую от котла, если будет слишком холодно.

Электрическая и водяная система обогрева биореактора

Подогрев субстрата в биореакторе при помощи ТЭНов будет выгоден лишь в случае наличия альтернативного электричества, получаемого от ветрогенератора или солнечных батарей. В данном случае ТЭНы могут быть подключены напрямую к генератору или батарее, что исключит из схемы дорогие преобразователи напряжения. Чтобы снизить потери тепла и уменьшить расходы на подогрев субстрата в биореакторе нужно его максимально утеплить с помощью различных утеплителей.

Утепление биореактора термоизоляционным материалом

Практические опыты, неизбежные при постройке биогазовых установок своими руками

Сколько бы литературы не прочитал начинающий энтузиаст самостоятельного производства биогаза, и сколько бы видеороликов не пересмотрел, на практике многое придется познавать самому, и результаты, как правило, будут далеки от расчетных.

Поэтому, многие начинающие мастера идут по пути самостоятельных экспериментов по получению биогаза, начиная с малых емкостей, определяя, сколько газа из имеющегося сырья дает его небольшая экспериментальная биогазовая установка. Цены на комплектующие, выход метана и будущие расходы на постройку полноценной рабочей биогазовой установки будут определять ее рентабельность и целесообразность.

В приведенном выше видеоролике мастер демонстрирует возможности своей биогазовой установки, засекая, сколько биогаза получится за одни сутки. В его случае, при закачке в ресивер компрессора восьми атмосфер, объем получившегося газа после перерасчетов с учетом объема емкости 24л будет около 0,2 м².

Данный объем биогаза, полученный из двухсотлитровой бочки, не является значительным, но, как показано в следующем видео этого мастера, такого количества газа хватит на час горения одной конфорки плиты (15 мин умножить на четыре атмосферы баллона, который в два раза больше ресивера).

В другом видеоролике ниже мастер рассказывает о получении биогаза и биологически чистых удобрений путем переработки в биогазовой установке органических отходов. Нужно иметь в виду, что ценность экологических удобрений может превысить стоимость полученного газа, и тогда биогаз станет полезным побочным продутом процесса изготовления качественных удобрений. Еще одним полезным свойством органического сырья является возможность его хранения некоторый период для использования в нужное время.

«Безумный Макс 3. Под куполом грома» все смотрели? Тогда читаем очередной копипаст, взятый отсюда: http://serhii.my1.ru/publ/stati_dr_avtorov/biogaz_…

Биогаз. Получение метана в домашних условиях.

Что такое биогаз?

В последнее время все большее внимание привлекают нетрадиционные, с технической точки зрения, источники энергии: солнечное излучение, морские приливы и волны и многое другое. Некоторые из них, например ветер, находили широкое применение и в прошлом, а сегодня переживают второе рождение. Одним из «забытых» видов сырья является и биогаз, использовавшийся еще в Древнем Китае и вновь «открытый» в наше время.

Что же такое биогаз? Этим термином обозначают газообразный продукт, получаемый в результате анаэробной, то есть происходящей без доступа воздуха, ферментации (перепревания) органических веществ самого разного происхождения. В любом крестьянском хозяйстве в течение года собирается значительное количество навоза, ботвы растений, различных отходов. Обычно после разложения их используют как органическое удобрение. Однако мало кто знает, какое количество биогаза и тепла выделяется при ферментации. А ведь эта энергия тоже может сослужить хорошую службу сельским жителям.

Биогаз — смесь газов. Его основные компоненты: метан (CH4) — 55-70% и углекислый газ (СО2) — 28-43%, а также в очень малых количествах другие газы, например — сероводород (H2S).

В среднем 1 кг органического вещества, биологически разложимого на 70%, производит 0,18 кг метана, 0,32 кг углекислого газа, 0,2 кг воды и 0,3 кг неразложимого остатка.

Факторы, влияющие на производство биогаза.

Поскольку разложение органических отходов происходит за счет деятельности определенных типов бактерий, существенное влияние на него оказывает окружающая среда. Так, количество вырабатываемого газа в значительной степени зависит от температуры: чем теплее, тем выше скорость и степень ферментации органического сырья. Именно поэтому, вероятно, первые установки для получения биогаза появились в странах с теплым климатом. Однако применение надежной теплоизоляции, а иногда и подогретой воды позволяет освоить строительство генераторов биогаза в районах, где температура зимой опускается до -20?С. Существуют определенные требования и к сырью: оно должно быть подходящим для развития бактерий, содержать биологически разлагающееся органическое вещество и в большом количестве воду (90-94%). Желательно, чтобы среда была нейтральной и без веществ, мешающих действию бактерий: например, мыла, стиральных порошков, антибиотиков.

Для получения биогаза можно использовать растительные и хозяйственные отходы, навоз, сточные воды и т. п. В процессе ферментации жидкость в резервуаре имеет тенденцию к разделению на три фракции. Верхняя — корка, образованная из крупных частиц, увлекаемых поднимающимися пузырьками газа, через некоторое время может стать достаточно твердой и будет мешать выделению биогаза. В средней части ферментатора скапливается жидкость, а нижняя, грязеобразная фракция выпадает в осадок.

Бактерии наиболее активны в средней зоне. Поэтому содержимое резервуара необходимо периодически перемешивать — хотя бы один раз в сутки, а желательно — до шести раз. Перемешивание может осуществляться с помощью механических приспособлений, гидравлическими средствами (рециркуляция под действием насоса), под напором пневматической системы (частичная рециркуляция биогаза) или с помощью различных методов самоперемешивания.

Установки для получения биогаза.

В Румынии генераторы биогаза получили широкое распространение. Одна из первых индивидуальных установок (рис.1А) была введена в эксплуатацию еще в декабре 1982 года. С тех пор она успешно обеспечивает газом три соседствующие семьи, имеющие каждая по обычной газовой плите с тремя конфорками и духовкой. Ферментатор находится в яме диаметром около 4 м и глубиной 2 м (объем примерно 21 м3), выложенной изнутри кровельным железом, сваренным дважды: сначала электрической сваркой, а затем, для надежности, газовой. Для антикоррозионной защиты внутренняя поверхность резервуара покрыта смолой. Снаружи верхней кромки ферментатора сделана кольцевая канавка из бетона глубиной примерно 1 м, выполняющая функцию гидрозатвора; в этой канавке, заполненной водой, скользит вертикальная часть колокола, закрывающего резервуар.

Колокол высотой около 2,5 м — из листовой двух миллиметровой стали. В верхней его части и собирается газ.

Автор этого проекта выбрал вариант собирания газа в отличив от других установок с помощью трубы, находящейся внутри ферментатора и имеющей три подземных ответвления — к трем хозяйствам. Кроме того, вода в канавке гидрозатвора проточная, что предотвращает обледенение в зимнее время. Ферментатор загружается примерно 12 м3 свежего навоза, поверх которого выливается коровья моча (без добавления воды. Генератор начинает работать через 7 дней после наполнения.

Похожую компоновку имеет еще одна установка (рис. 1Б). Ее ферментатор сделан в яме, имеющей квадратное поперечное сечение размерами 2х2 и глубиной примерно 2,5 м. Яма облицована железобетонными плитами толщиной 10-12 см, оштукатурена цементом и покрыта для герметичности смолой. Канавка гидрозатвора глубиной около 50 см также бетонная, колокол сварен из кровельного железа и может на четырех «ушках» свободно скользить по четырем вертикальным направляющим, установленным на бетонном резервуаре. Высота колокола примерно 3 м, из которых 0,5 м погружено в канавку.

При первом наполнении в ферментатор было загружено 8 м3 свежего коровьего навоза, а сверху запито примерно 400 л коровьей мочи. Через 7- 8 дней установка уже полностью обеспечивала владельцев газом.

Аналогичную конструкцию имеет и генератор биогаза, рассчитанный на прием 6 м3 смешанного навоза (от коров, овец и свиней). Этого оказалось достаточно, чтобы обеспечить нормальную работу газовой плиты с тремя конфорками и духовкой.

Еще одна установка отличается любе пытной конструктивной деталью: рядом с ферментатором уложены присоединенные к нему с помощью Т-образного шланга три большие тракторные камеры, соединенные и между собой (риг. 2). В ночное время, когда биогаз не используется и накапливается под колоколом, возникает опасность, что последний из-за избыточного давления опрокинется. Резиновый резервуар служит дополнительной емкостью. Ферментатора размером 2х2×1,5 м вполне достаточно для работы двух горелок, а при увеличении полезного объема установки до 1 м3 можно получить количество биогаза, достаточное и для обогрева жилища.

Особенность этого варианта установки — устройство колокола 138 см и высотой 150 см из прорезиненного полотна, применяемого для изготовления надувных лoдок. Ферментатор представляет собой металлический резервуар 140х380 см и имеет объем 4,7 м3. Колокол вводится в находящийся в ферментаторе навоз на глубину не менее 30 см для обеспечения гидравлического заслона выходу биогаза в атмосферу. В верхней части разбухающего резервуара предусмотрен кран, соединенный со шлангом; по нему газ поступает к газовой плите с тремя конфорками и колонке для нагрева воды. Чтобы обеспечить оптимальные условия для работы ферментатора, навоз смешивается с горячей водой.Наилучшие результаты установка показала при влажности сырья 90% и температуре 30-35°.

Для обогрева ферментатора используется и эффект теплицы. Над емкостью сооружается металлический каркас, который покрывают полиэтиленовой пленкой: при неблагоприятных погодных условиях она сохраняет тепло и позволяет заметно ускорить процесс разложения сырья.

В Румынии генераторы биогаза используются и в государственных или кооперативных хозяйствах. Вот один из них. Он имеет два ферментатора емкостью по 203 м3, закрытых каркасом с полиэтиленовой пленкой (рис. 3). Зимой навоз обогревается горячей водой. Производительность установки составляет 300-480 м3 газа в день. Такого количества вполне хватает для обеспечения всех потребностей местного агропромышленного комплекса.

Практические советы.

Как уже отмечалось, решающую роль. в развитии процесса ферментации играет температура: нагрев сырья с 15? до 20° может вдвое увеличить производство энергоносителя. Поэтому часто генераторов имеет специальную систему подогрева сырья, однако большинство установок не оборудовано ею; они используют лишь тепло, выделяемое в процессе самого разложения органических веществ. Одним из важнейших условий нормальной работы ферментатора является наличие надежной ТЕПЛОИЗОЛЯЦИИ. Кроме того, необходимо свести к минимуму потери тепла при очистке и наполнении бункера ферментатора.

Необходимо помнить также о необходимости обеспечения биохимического равновесия, Иногда темпы производства бактериями кислот выше, чем темпы их потребления бактериями второй группы, В этом случае кислотность массы растет, а выработка биогаза снижается. Положение может быть исправлено либо уменьшением ежедневной порции сырья, либо увеличением его растворимости (по возможности, горячей водой), либо, наконец, добавкой нейтрализующего вещества — например известкового молока, стиральной или питьевой соды.

Производство биогаза может уменьшиться за счет нарушения соотношения между углеродом и азотом. В этом случае в ферментатор вводят вещества, содержащие азот, — мочу или в небольшом количестве соли аммония, используемые обычно в качестве химических удобрений (50 — 100 г на 1 м3 сырья).

Следует помнить, что высокая влажность и наличие сероводорода (содержание которого в биогазе может достигать 0,5%) стимулируют повышенную коррозию металлических частей установки. Поэтому состояние всех остальных элементов ферментатора следует регулярно контролировать и в местах повреждений тщательно защищать: лучше всего свинцовым суриком — в один или два слоя, а затем еще двумя слоями любой масляной краски.

В качестве трубопровода для транспортировки биогаза от выпускного патрубка в верхней части колокола установки до потребителя могут использоваться как трубы (металлические или пластмассовые), так и резиновые шланги. Их желательно вести в глубокой траншее, чтобы исключить разрывы из-за замерзания зимой конденсировавшейся воды. Если же транспортировка газа с помощью шланга осуществляется по воздуху, то для отвода конденсата необходимо специальное устройство. Самая простая схема такого приспособления представляет собой U-образную трубку, присоединенную к шлангу в самой нижней его точке (рис. 4). Длина свободной ветви трубки (х) должна быть больше, чем выраженное в миллиметрах водяного столба давление биогаза. По мере того как в трубку стекает конденсат из трубопровода, вода выливается через ее свободный конец без утечки газа.

В верхней части колокола целесообразно также предусмотреть патрубок для установки манометра, чтобы по величине давления судить о количестве накопленного биогаза.

Опыт эксплуатации установок показал, что использование в качестве сырья смеси разных органических веществ дает больше биогаза, чем при загрузка ферментатора одним из компонентов. Влажность сырья рекомендуется немного уменьшать зимой (до 88-90%) и повышать летом (92-94%). Вода, которую используют для разбавления, должна быть теплой (желательно 35-40°).

Сырье подается порциями, по крайней мере один раз в сутки. После первой загрузки ферментатора нередко сначала вырабатывается биогаз, который содержит более 60% углекислого газа и поэтому не горит. Этот газ удаляют в атмосферу, и через 1 -3 дня установка начнет функционировать нормально.

Биогаз – это то вещество, в состав которого входит большое количество метана. Оно получается в результате гниения различных органических отходов. Биогаз вырабатывает большое количество энергии, что позволяет использовать его для обогрева или заправлять транспорт. Использование навоза в качестве альтернативного источника энергии последнее время часто интересует фермеров. Биогазовая установка своими руками отлично справиться с поставленной задачей.

При выборе вида установки для выделения газа опираться нужно на погодные и климатические условия региона. Для России предлагаются следующие виды:

Установка для получения биогаза с ручной загрузкой сырья

(Перемешивание и подогрев сырья в реакторе не осуществляется)

Этот вариант биогазовой установки, сделанной своими руками, самый простой из всех существующих. В реактор должно помещаться приблизительно от 1 до 10 м. куб. Такая установка за день перерабатывает довольно много сырья – от 50 кг навоза и более. В установке нет никаких лишних частей: реактор, емкость для сырья, приспособление для отбора и использования биогаза, приспособление для выгрузки отходов.

Такое устройство замечательно подойдет для использования в жарких областях, тогда можно не подогревать и не перемешивать перерабатываемое сырье. Ею пользуются в промышленном режиме при нагревании в пределах 5-20°С. Удобно то, что полученный биогаз сразу направляется на использование в бытовых приборах. Все переработанное сырье выходит через специально сделанный вывод.

Пользуясь чертежами можно создать подобную биогазовую установку своими руками без значительных усилий и затрат. Ее может сделать даже самый неопытный новичок. Здесь нет абсолютно ничего сложного, но есть некоторые нюансы, которые стоит обговорить детально.

Для начала нужно четко знать: сколько навоза у вас в хозяйстве есть? То есть насколько ваша установка будет загружена. От этого будет зависеть объем будущего реактора. Далее определяем: где расположится установка? Нужно выбрать место по принципу: безопасное и удобное.

Потом можно приступать к поиску деталей для будущего источника альтернативной энергии. Займемся монтажом труб загрузки и выгрузки сырья. Слаживаем реактор приспособления в котлован и хорошо закрепляем загрузочную емкость и сам газоотвод. Начнем финальную часть, монтируем верхнюю часть, крышку.

Обязательно нужно чтобы реактор был герметичным, чтобы в него не поступало ничего лишнего. Для этого необходимо провести проверку после его сборки. Установку обязательно нужно покрасить и утеплить. Все, наконец-то можно приступать к работе. Стоит избегать попадания солнечных лучей на изготовленное приспособление. Для этого лучше всего использовать солнцезащитную панель.

Биогазовая установка: загрузка и перемешивание сырья ручное

Такой вариант также очень удобный и не потребует значительных финансовых вложений. Но если говорить о полезности и эффективности работы, то эта модель с ручной загрузкой и возможностью перемешивания сырья значительно выигрывает.

Изготовленная установка такого типа большей мерой подойдет для небольших фермерских хозяйств. Рекомендуемый объем реактора в пределах 1-10 куб. м. Переработать за сутки устройство сможет от 50 до 200 кг навоза.

Самодельная установка с перемешиванием, подогревом и ручной загрузкой сырья

Для большей эффективности и лучшего брожения сырья лучше всего продумать систему подогрева. Устройство может работать при температуре до 35°С при мезофильном и до 55°С при термофильном режиме.

Для подогрева сырья лучше всего использовать водогрейные котлы, что еще и экономно, поскольку работает он на вырабатываемом биотопливе. То сырье, которое остается после выработки замечательно подойдет в качестве удобрения. Храниться оно в специальной емкости. Также это незаменимое вещество подходит для разведения червей.

Биогазовая установка своими руками с газгольдером, пневматическим перемешиванием сырья и подогревом его в реакторе (загрузка ручная)

Домашнюю установку для получения биогаза можно обустроить газгольдером, что предназначен для хранения вырабатываемого топлива. Также устанавливается устройство для автоматического откачивания газа. При этом загрузка, как и в прежних видах установок, остается ручной.

В реакторе можно осуществлять перемешивание сырья пневматическим способом, использую при этом полученный биогаз. Она может быть снабжена для облегчения работы всем чем угодно, процесс может быть полностью автоматизирован. Особенностью этой модели является способность работать при разных температурах сбраживания навоза.

Установка с газгольдером, ручной подготовкой, пневматической загрузкой, перемешиванием сырья и его подогревом в реакторе

Отлично подойдет такое устройство, как для малого, так и для среднего производства. За сутки оно сможет переработать до 1,5 тонн навоза (минимальное количество 0,3 т.). Предлагаемый объем реактора составляет 5-25 м. куб.

Пневмоническая система задействована для загрузки и перемешивания сырья. Но подготовка осуществляется в ручной способ. Подогрев, осуществляемый в реакторе, происходит благодаря теплообмену с водонагревательным котлом. Последний также работает на получаемом биогазе. Выгрузка отходов происходит двумя путями: через один трубопровод сырье подается в хранилище для сбора, а через второй – для погрузки на транспорт и вывоза непосредственно в поле.

Добытый биогаз отбирается автоматически, для хранения предусмотрен газгольдер. По температурному режиму установка не имеет ограничений.

Механическая подготовка сырья (что является особенностью данной модели) осуществляется с помощью компрессора, который подает материал в бункер загрузки из специальной емкости. Подача в реактор происходит с использованием сжатого биогаза, который также идет и на обогрев. Отбор газа происходит автоматически в газгольдер. Такая биогазовая установка своими руками, может использоваться в крупных и средних хозяйствах при различных температурных режимах сбраживания.

Как сделать Биогазовую установу своими руками — видео

Для получения наглядного представления о процессе получения газа из навоза и работе установок промышленного назначения можно просмотреть представленное видео.

Источник

Современное общество все чаще старается применять альтернативные источники электрической энергии, это помогает справляться с проблемой ресурсосбережения в мире, а также позволяет минимизировать издержки на тот или иной вид работ. Для достижения своих целей человек приноровился применять энергию природных стихий: воды, ветра, почвы, солнца, и в дополнение использовать нестандартные виды топлива, которые с легкостью заменяют традиционные.

Биогазовая установка для дома позволит вам своими силами получать источник производимой энергии – биогаз. Данное топливо найдет свое применение в обычной жизни любого человека. Разберемся, в чем основные преимущества такой конструкции, в каких целях она может эксплуатироваться, и как сделать простейшую биогазовую установку своими руками.

Область применения

Для чего же применяется такое устройство? Для производства экологического топлива, биогаза, которое может применяться и в фермерском хозяйстве, и в быту, и на предприятиях.

Биогаз может применяться для выработки тепла, электроэнергии, в качестве автомобильного топлива. Комплектация и наполнение установки имеет множество вариаций исполнения, в зависимости от необходимой для каждого конкретного случая мощности, вида используемого первичного сырья и получаемого конечного продукта. В сети интернет можно изучить различные фото биогазовых установок, отличающихся друг от друга теми или иными параметрами.

Принцип работы биогазовой установки предельно понятен, поэтому её применение допустимо всегда и везде. Главный фактор, оказывающий влияние на необходимость и целесообразность обустройства агрегата на определенном месте – обеспеченность достаточным для работы объемом органического сырья, которое понадобится в процессе.

Как работает

Для того чтобы понять принцип действия, необходимо разобраться с устройством биогазовой установки. Стандартный агрегат включает в себя такие узлы, части и детали:

ёмкость для первичного органического сырья;
размельчители слишком крупного материала (различные миксеры, мельницы), позволяющие получить более мелкие фракции сырья;
газгольдер – ёмкость, в которой накапливается вырабатываемый биогаз;
резервуар, ёмкость, реактор, где осуществляется процесс выработки топлива;
трубки, по которым первичное сырье доставляется в резервуар производства биотоплива;
система, позволяющая передать биогаз из резервуара в газгольдер и на следующие этапы переработки;
автоматизированные системы, система безопасности и контроля над осуществляемым процессом.

Чтобы более подробно ознакомиться с устройством агрегата, можно изучить схемы и чертежи биогазовых установок, на которых будет наглядно отображены все составляющие и комплектующие оборудования.

Принцип действия базируется на брожении и последующем разложении начального сырья (в виде которого могут выступать различные сельскохозяйственные или производственные отходы, например, навоз, продукты лесопереработки) в биореакторе установки. Этот процесс происходит под воздействием специальных бактерий.

По итогу осуществляемых в резервуаре процессов вырабатывается биогаз, состоящий из метана, сероводорода, CO2, аммиака, N и т.д.

Основные этапы процессов, протекающих в устройстве:

поступление органического сырья в ёмкости;
измельчение и дальнейшая транспортировка загруженных отходов в реактор, одновременный подогрев биомассы;
начало процесса разложения в герметичном биореакторе, идеальная температура для его работы: + 40 градусов по Цельсию;
образование биогаза (в газгольдере) и биоудобрения (в специальной отдельной емкости реактора);
поступление биогаза в систему очистки и дальнейшее его целевое использование человеком (для потребления в быту, получения тепловой или электроэнергии);
использование биоудобрения из реактора по его прямому назначению.

Как сделать самостоятельно

Биогазовую установку для фермерского хозяйства или бытового использования по силам смастерить человеку, имеющему необходимый инструмент, знания сантехники и начальные навыки в работе со сваркой.

Последовательность осуществляемых действий будет такова:

изготовление корпуса биореактора, который используется для осуществления брожения (ёмкость может быть выполнена из металла либо бетона);
монтаж крышек сверху резервуара, отверстий в боковых стенах, необходимых для загрузки и, соответственно, выгрузки сырья;
установка газгольдера;
сооружение трубопровода от газгольдера к месту потребления конечного продукта (эта конструкция должна включать в себя вентили и защитные элементы – различные задвижки, клапаны и т.д.).

Обустройство биогазовой установки на даче, в загородном доме, фермерском хозяйстве, на производстве позволит получить не только экономическую выгоду, но и добиться других положительных результатов деятельности, а именно в экологическом и энергетическом аспектах.

Используя такое устройство, потребитель не только получит экологически чистое топливо, несколько видов энергии и биологического удобрения, но и существенно снизит альтернативные издержки, которые могли бы быть понесены при отсутствии такого агрегата.

Фото биогазовой установки

Каждый год на нашей планете энергоресурсов становится все меньше и меньше. Именно из-за этого приходится искать все время новые, альтернативные источники энергии. Однозначно, через какое-то время на нашей планете закончатся нефтяные и газовые залежи, и тогда миру придется всерьез задуматься над добычей (сбором) и использовании в качестве основного источника энергии биогазов.

Что такое биогаз? Принципы добычи биогаза

Как уже было сказано, биогаз – альтернативный источник энергии. Выделяется он при ферментации различных бытовых отходов, а также отходов выделяемых животными (навоз).

Данный метод использовался еще с древних веков в Китае, но позже, спустя века был невостребованным и в результате оказался забыт.

Добыча биогаза в домашних условиях своими руками

Шаг 1: Выбор бочки

Сначала необходимо выбрать подходящую бочку, в который мы будем хранить «источник энергии», то есть, как вы поняли, пищевые отходы и навоз.

Шаг 2: Делаем отверстия

Делаем отверстия на входе и на выходе в бочке. Можно сделать с помощью дрели, но в данном случае, отверстие сделано с помощью нагретой металлической трубы.

Шаг 3: Установка труб

Устанавливаем трубы на входе и выходе в отверстия, сделанные нами ранее. Трубы вставляем и вклеиваем.

Шаг 4: Создание и установка держателя «бензобака»

Было взято ведро от краски на 20 литров, этот резервуар будет содержать добываемый нами газ. Бак фиксируется с помощью клапана, который используют сантехники.

Шаг 5: Добавляем коровий навоз

Смешиваем коровий навоз (5 кг на 50 литров) и добавляем воды. Помещаем в бак.

Шаг 6: Почти закончили

Первые 10-15 дней газ вы не получите, так как это время необходимо для того, что бы прошли все необходимые процессы.

Шаг 7: Избавляемся от двуокиси углерода

Для того, чтобы данный газ горел, необходимо избавится от двуокиси углерода. Этого можно добиться за счет использования обычного фильтра, которых много в разных строительных магазинах.

Шаг 8: Готово!

Вы сами заметите, как «топливный бак» будет подниматься по мере происхождения химических реакций. Тогда уже необходимо открывать клапан и получать биогаз.

Использовать биогаз можно для разных целей. Не рекомендуется использовать биогаз для приготовления еды, так как это может негативно повлиять на вкусовые качества (если не избавится от отдушек).

Видео-Урок: Добыча биогаза в домашних условиях

Тема альтернативных видов топлива актуальная уже несколько десятилетий. Биогаз – это природный источник топлива, который можно получать и использовать самостоятельно, особенно если у вас есть домашний скот.

Что это такое

По составу биогаз похож на , добываемый в промышленных масштабах. Этапы получения биогаза:

Биореактор – это емкость, в которой биологическая масса обрабатывается анаэробными бактериями в вакууме.
Через некоторое время выделяется газ, состоящий из метана, углекислого газа, сероводорода и других газообразных веществ.
Этот газ очищается и выводится из реактора.
Переработанная биомасса – это отличное удобрение, которое отводится из реактора для обогащения полей.

Производство своими руками биогаза в домашних условиях возможно при условии, что вы живете в деревне и у вас есть доступ к отходам животноводства. Это хороший вариант топлива для животноводческих ферм и сельскохозяйственных предприятий.

Преимущество биогаза в том, что он позволяет сократить выбросы метана и дает источник альтернативной энергии. В результате переработки биомассы образуется удобрение для огородов и полей, что является дополнительным преимуществом.

Чтобы получить биогаз своими руками, вам нужно построить биореактор для переработки навоза, птичьего помета и других органических отходов. В качестве сырья используются:

сточные воды;
солома;
трава;
речной ил.

Важно не допускать попадания в реактор химических примесей, так как они мешают процессу переработки.

Варианты использования

Переработка навоза в биогаз дает возможность получать электрическую, тепловую и механическую энергию. Это топливо используется в промышленных масштабах или в частных домах. Его применяют для:

отопления;
освещения;
нагрева воды;
работы двигателей внутреннего сгорания.

С помощью биореактора можно создать собственную энергетическую базу для обеспечения частного дома или сельскохозяйственного производства.

Теплоэлектростанции на биогазе – это альтернативный способ отопления личного подсобного хозяйства или небольшого поселка. Органические отходы можно преобразовывать в электричество, что гораздо дешевле, чем проводить его на участок и платить коммунальные платежи. Биогаз можно использовать для приготовления пищи на газовых плитах. Большое преимущество биотоплива в том, что это неиссякаемый, восполняемый источник энергии.

Эффективность биотоплива

Биогаз из помета и навоза не имеет цвета и запаха. Он дает столько же тепла, сколько природный газ. Один кубометр биогаза дает энергии столько же, сколько дает 1,5 кг угля.

Чаще всего фермерские хозяйства не утилизируют отходы от домашнего скота, а складируют их на одном участке. В результате метан выделяется в атмосферу, навоз теряет свои свойства как удобрение. Своевременно переработанные отходы принесут гораздо больше пользы фермерскому хозяйству.

Рассчитать эффективность утилизации навоза таким способом легко. Средняя корова дает в сутки 30-40 кг навоза. Из этой массы получается 1,5 кубометра газа. Из такого количества вырабатывается электроэнергии 3 кВт/ч.

Как построить реактор на биоматериале

Биореакторы – это емкости из бетона с отверстиями для отвода сырья. Перед строительством нужно выбрать место на участке. Размер реактора зависит от количества биомассы, которая у вас появляется ежедневно. Она должна заполнять емкость на 2/3.

Если биомассы немного, вместо бетонной емкости, можно взять железную, например, обычную бочку. Но она должна быть крепкой, с качественными сварными швами.

Количество сделанного газа напрямую зависит от объема сырья. В маленькой емкости его получится немного. Чтобы получить 100 кубометров биогаза, нужно переработать тонну биологической массы.

Для повышения прочности установки ее обычно заглубляют в землю. Реактор должен иметь входную трубу для загрузки биомассы и отводное отверстие для удаления отработанного материала. Сверху в баке должно быть отверстие, через которое выводится биогаз. Лучше закрывать его на гидрозатвор.

Для правильной реакции емкость должна быть герметично закрыта, без доступа воздуха. Гидрозатвор обеспечит своевременный вывод газов, что предотвратит взрыв системы.

Реактор для большого хозяйства

Простая схема биореактора подходит для небольших хозяйств с 1-2 животными. Если вы владеете фермой, лучше всего установить промышленный реактор, который справится с большими объемами топлива. Лучше всего привлечь специальные фирмы, занимающиеся разработкой проекта и установкой системы.

Промышленные комплексы состоят из:

Емкости промежуточного хранения;
Установки-смесителя;
Небольшой ТЭЦ, которая дает энергию для отопления зданий и теплиц, а также электричество;
Емкости для ферментированного навоза, используемого как удобрение.

Наиболее эффективный вариант – постройка одного комплекса для нескольких соседних хозяйств. Чем больше биоматериала перерабатывается, тем больше энергии получается в результате.

Перед тем как получить биогаз, промышленные установки нужно согласовать с санэпидемстанцией, пожарной и газовой инспекцией. Они документально оформляются, существуют специальные нормы по расположению всех элементов.

Как рассчитать объем реактора

Объем реактора зависит от количества отходов, образующихся ежедневно. Помните, что емкость нужно заполнять только на 2/3 для эффективного брожения. Также учитывайте время брожения, температуру и тип сырья.

Навоз лучше всего разбавлять водой перед отправкой в реактор. Для переработки навоза при температуре 35-40 градусов понадобится примерно 2 недели. Чтобы рассчитать объем, определите начальный объем отходов с водой и прибавьте 25-30%. Объем биомассы должен быть одинаковым каждые две недели.

Как обеспечить активность биомассы

Для правильного брожения биомассы лучше всего подогревать смесь. В южных регионах температура воздуха способствует началу брожения. Если вы живете на севере или в средней полосе, можете подключить дополнительные нагревательные элементы.

Для запуска процесса нужна температура 38 градусов. Есть несколько способов ее обеспечения:

Змеевик под реактором, подключенный к системе отопления;
Нагревательные элементы внутри емкости;
Прямой нагрев емкости электрическими отопительными приборами.

В биологической массе уже находятся бактерии, которые нужны для получения биогаза. Они просыпаются и начинают активность при повышении температуры воздуха.

Лучше всего подогревать их автоматическими нагревательными системами. Они включаются при поступлении в реактор холодной массы и автоматически выключаются, когда температура достигает нужного значения. Такие системы устанавливаются в водонагревательных котлах, их можно купить в магазинах газового оборудования.

Если вы обеспечите нагрев до 30-40 градусов, то на переработку уйдет 12-30 дней. Это зависит от состава и объема массы. При нагреве до 50 градусов активность бактерий увеличивается, и переработка занимает 3-7 дней. Минус таких установок в больших затратах на поддержание высокой температуры. Они сравнимы с количеством получаемого топлива, поэтому система становится неэффективной.

Другой способ активации анаэробных бактерий – перемешивание биомассы. Вы можете самостоятельно установить валы в котле и вывести ручку наружу, чтобы помешивать массу при необходимости. Но гораздо удобнее сконструировать автоматическую систему, которая перемешает массу без вашего участия.

Правильный отвод газа

Биогаз из навоза выводится через верхнюю крышку реактора. В процессе брожения она должна быть плотно закрыта. Обычно используется водяной затвор. Он контролирует давление в системе, при возрастании крышка поднимается, срабатывает спусковой клапан. В качестве противовеса используется гиря. На выходе газ очищается водой и поступает по трубкам дальше. Очищение водой необходимо, чтобы убрать водяные пары из газа, иначе он не сгорит.

Прежде чем перерабатывать биогаз в энергию, его нужно накопить. Хранить его следует в газгольдере:

Его изготавливают в форме купола и устанавливают на выходе из реактора.
Чаще всего его делают из железа и покрывают несколькими слоями краски для предотвращения коррозии.
В промышленных комплексах газгольдер представляет собой отдельный резервуар.

Еще один вариант, как сделать газгольдер: использовать мешок из ПВХ. Этот эластичный материал растягивается по мере наполнения мешка. При необходимости в нем можно хранить большое количество биогаза.

Подземная установка для производства биотоплива

Чтобы сэкономить пространство, лучше всего строить подземные установки. Это самый простой способ получить биогаз в домашних условиях. Для обустройства подземного биореактора вам нужно выкопать яму и залить ее стены и дно армированным бетоном.

С двух сторон в емкости делают отверстия для входной и выходной трубы. Причем выходная труба должна находиться у основания контейнера для откачки отработанной массы. Ее диаметр – 7-10 см. Входное отверстие диаметром 25-30 см лучше всего располагать в верхней части.

Сверху установку закрывают кирпичной кладкой и устанавливают газгольдер для приемки биогаза. На выходе из емкости нужно сделать клапан для регуляции давления.

Биогазовую установку можно закопать во дворе частного дома и подвести к ней канализацию и отходы домашнего скота. Перерабатывающие реакторы могут полностью покрывать нужды семьи в электричестве и отоплении. Дополнительный плюс в получении удобрения для огорода.

Биореактор своими руками – это способ получать энергию из подножного материала и делать деньги из навоза. Он сокращает расходы фермерского хозяйства на электроэнергию и увеличивает рентабельность. Вы можете сделать его самостоятельно или заказать установку. Цена на нее зависит от объема, начинается от 7000 рублей.

Что такое биогаз и как его можно использовать?

Как работает биогазовая установка?

Принцип работы устройства по выработке биогаза достаточно прост:

в герметичную емкость загружают разбавленную водой биомассу, где она начинает «бродить» и выделять газы;
содержимое резервуара регулярно обновляют – сливают переработанное бактериями сырье и добавляют свежее (в среднем около 5-10% ежедневно);
скопившийся в верхней части резервуара газ по специальной трубке поступает на газосборник, а затем – на бытовые приборы.

Схема биогазовой установки.

Какое сырье подходит для биореактора?

Использование биосырья для отопления дома.

Что нельзя использовать в биогазовой установке?

антибиотиков;
плесени;
синтетических моющих средств, растворителей и прочей «химии»;
смол (в том числе опилки хвойных деревьев).

Биогазовая установка для дома

Готовим перерабатывающий бункер

Система отвода газа

Система подачи и выгрузки сырья

Система подогрева

Теплоизоляция бункера.

Система перемешивания

Получение биогаза

На сколько хватает полученного биогаза?

Биогаз
представляет собой смесь газов, которые образуются в процессе разложения органических веществ анаэробными бактериями. Биогаз легко воспламеняем, при горении образует чистое пламя, поэтому вполне может применяться не только для приготовления пищи, но и для двигателей внутреннего сгорания (например, для производства электричества).

Достоинства биогазовой установки в домашних условиях:

– можно легко получить биогаз в домашних условиях без применения дорогостоящего оборудования;

– отличная альтернативная энергия для тех, чье жилье находится вдалеке от цивилизации, или для тех, кто желает быть независимым от государства;

– доступное сырье (навоз, кухонные отходы, измельченная растительность и т.д.);

– забота об окружающей среде, поскольку в процессе разложения органических веществ в природе, газ попадается в атмосферу, что влечет за собой парниковый эффект, а в данном случае биогаз будет сжигаться, получая при этом CO2;

– получение удобрений, как побочный продукт биогазовой установки.

Но помимо достоинств, у
биогазовой установки есть свои недостатки
:

– бактерии работают при температуре 18-40 градусов, поэтому получить биогаз можно летом. В случае если утеплить биогазовую установку и оснастить подогревом, то можно получить биогаз и в весеннее-осенний период, но затраты на утепление и подогрев, могут перечеркнуть полученную выгоду

– необходимо постоянно вносить новое сырье, а следовательно сливать удобрения.

Для изготовления биогазовой установки своими руками нам понадобится:

1. Две бочки на 200л

2. Бочка на 30-60л, либо большое пластиковое ведро

3. Пластиковые канализационные трубы

4. Газовый шланг

5. Кран

Для наглядности приведу
схему домашней биогазовой установки

Принцип действия биогазовой установки.
В реактор загружается сырье (навоз, кухонные отходы, измельченная растительность и т.д.) и вода. Биогазовая установка заработает не сразу, а спустя несколько дней, когда количество анаэробных бактерий увеличится до максимума.

В процессе жизнедеятельности анаэробных бактерий выделяется биогаз, который будет собираться в верхней точке бочки (в данном месте должен располагаться кран). Из реактора по газовому шлангу биогаз попадает в коллектор.

Коллектор представляет собой бочку на 200л с водой, и перевернутое в ней ведро для сбора газа, а также для создания давления необходимого для работы газовой печи. По мере поступления газа, ведро будет всплывать. Если количество биогаза будет больше, чем сможет в себя вместить пластиковое ведро, то газ будет просто напросто выходить наружу через воду.

Для изготовления реактора
понадобится герметичная бочка на 200л. В верхней части бочки делаем несколько отверстий и устанавливаем:

– Пластиковую трубу для заливки сырья. На конце трубы необходимо установить переход на большую трубу (своеобразная лейка, для удобства заливки сырья)

– Пластиковую трубу для слива удобрений. Поскольку биогазовая установка это не вечный двигатель, и необходимо постоянно вносить сырье. При внесении нового сырья, излишки (уже переработанное сырье – удобрения), будут выходить через сливную трубу.

– Кран в самой верхней точке бочки для сбора биогаза.

При изготовлении реактора, очень важно, чтобы все соединения были герметичны, иначе под возникшим давлением, газ может просачиваться наружу. Сливная труба должна быть расположена ниже уровня установки газового крана. Сливная и заливная труба, когда не используются, должны быть плотно заглушены.

Для изготовления коллектора понадобится пластиковая бочка на 200 л без крышки. В бочку наливаем 3/4 воды и устанавливаем другую бочку, вверх дном, меньшую по объему. В дне бочки меньшего объема врезаем штуцер для подключения шланга от реактора, и кран для подключения шланга идущего к газовой печи.

Для заливки сырья, открываем впускное и сливное отверстие и заливаем сырье. Лучше всего использовать навоз, разбавленный в воде. Воду лучше всего использовать дождевую либо отстоянную, чтобы содержание хлора из водопровода не уменьшили колонии бактерий. Кроме того, если вы используете кухонные отходы, не допускайте попадания моющих средств, яичной скорлупы, костей, чешуи от лука, поскольку они могут повлиять на работу биогазовой установки в худшую сторону.

Сам по себе биогаз имеет весьма неприятный запах, но при горении запаха никакого нет. Если сжигать газ без смешивания с воздухом, то получим пламя желтого цвета с копотью, который легко закоптит дно кастрюли.

Если биогаз смешать с воздухом, а потом поджечь, то получим чистое пламя синего цвета без копоти. Так, например, в заводских газовых печах, в инструкции написано, что при переходе с магистрального газа на баллонный и обратно, необходимо менять жиклеры (которые отличаются диаметром отверстия), иначе конфорка будет коптить. Как вариант, можно использовать
лабораторную горелка Бунзена
.

Если лабораторной горелки у вас нет в наличии, то ее легко изготовить из отрезка трубы, просверлив у основания отверстия. Таким образом, газ, проходя по трубе, будет смешиваться с воздухом, и на выходе трубки получим смешанный газ.

В качестве жиклеров можно поэкспериментировать с кусочками деревяшек, заточив их под карандаш и просверлив в них отверстия разного диаметра. Таким образом, можно получить оптимальный размер факела.

Для эксперимента, в качестве печи использовалась старая барбекюшница, в дне которой было вырезано отверстие и установлена горелка Бунзена. А впоследствии, барбекюшница была заменена на одноконфорочную печь.

Для создания давления газа, на коллектор (малую бочку для сбора газа) устанавливается груз. Например, если установить груз 5 кг, то 1 литр воды можно вскипятить за 15мин. Если установить груз 10 кг, то 1 литр воды закипит через 10мин.

Подводя итоги, необходимо отметить, что
самодельная биогазовая установка производит биогаза на 30 минут работы горелки в сутки
, в случае если сырьем является навоз. Если же в качестве сырья использовать кухонные остатки, то производительность составляет всего 15 мин в сутки.

Выделяемого газа не так уж и много, но согласитесь, что и биогазовая установка не так уж и велика. Поэтому если вы желаете увеличить количество получаемого газа, вам необходимо будет увеличить объемы реактора и коллектора.

Размеры коллектора можно и не увеличивать, в случае если вы своевременно будете перекачивать биогаз в другую емкость (например, в баллон). Наиболее просто, это можно сделать при помощи компрессора от холодильника, у которого есть один вход и один выход. Вход подключаем к коллектору, а выход к баллону.

Компрессор можно оснастить автоматикой, например, когда коллектор заполнен газом, бочка поднялась, замкнула контакты, тем самым включила компрессор. А компрессор, в свою очередь выключился, когда бочка опустилась до минимального уровня.

Реактор биогазовой установки необходимо изготавливать из пластика
, но, ни в коем случае из металла, поскольку из-за окислительных процессов металл быстро поржавеет. Как вариант, можно использовать пластиковые бочки больших объемов (например, еврокуб). А чтобы большие объемы бочек не занимали много места во дворе, их можно закопать.

Ноя 19, 2016 Геннадий

Источник

Биогаз из навоза: насколько хорошо и как выполнить

Одна из задач, которую необходимо решать в фермерском хозяйстве — утилизация навоза и растительных отходов. И это довольно большая проблема, которая просит непрерывного внимания. На переработку уходят не только время и силы, но и большие суммы. Сегодня есть, как минимум, один способ, дающий возможность эту головную боль превратить в публикацию дохода: переработка навоза в биогаз. В основе технологии лежит настоящий процесс гниения навоза и остатков растительности за счёт находящихся в них бактерий. Вся задача в разработке особенных условий для наиболее полного разложения. Данные условия — отсутствие доступа кислорода и комфортная температура (40-50 o C).

Каждый знает, как очень часто утилизируют навоз: кладут в кучи, потом, после ферментации, вывозят на поля. В данном случае появившийся газ выделяется в атмосферу, туда же улетает и 40% содержащегося в исходном веществе азота и значительная часть фосфора. Получающееся в результате удобрение далеко не замечательно.

Как можно организовать переработку навоза в биогаз

Для получения биогаза нужно чтобы процесс гниения навоза проходил без доступа кислорода, в закрытом объеме. В данном случае и азот, и фосфор остаются в остаточном продукте, а газ скопится сверху емкости, откуда его легко выкачать. Получаются два источника прибыли: конкретно газ и эффективное удобрение. Причем удобрение самого лучшего качества и безопасное на 99%: значительная часть вредных микроорганизмов и яйца гельминтов погибают, имеющиеся в навозе семена сорных трав теряют всхожесть. Есть даже линии по расфасовке этого остатка.

Второе важное требование процесса переработки навоза в биогаз — это поддержание комфортной температуры. Имеющиеся в биомассе бактерии, при низкой температуре малоактивны. Они начинают действовать при температуре среды от +30 o C. Причем в навозе содержатся бактерии 2-ух типов:

мезофильные — они размножаются при температуре от +30 o C до +40 o C;
термофильные — для их энергичного роста нужна температура от +50 o C до +60 o C.

Сравнительная таблица расходов и эффективности мезофильного и термофильного разложения навоза. Как можно заметить, наличных средств необходимо на старте в три-четрые раза больше, но на выходе получаете больше на порядок

Термофильные установки с температурой от +43 o C до +52 o C считаются самыми лучшими: в них навоз отделывается 3 дня, на выходе с 1 литра полезной площади биореактора выходит до 4,5 литров биогаза (это самый большой выход). Но на поддержание температуры в +50 o C нужны существенные затраты энергии, что не в каждом климате рентабельно. Потому чаще биогазовые установки работают на мезофильных температурах. В данном случае время переработки может составлять 12-30 дней, выход — приблизительно 2 литра биогаза на 1 литр объема биореактора.

Состав газа меняется в зависимости от сырья и условий переработки, но приблизительно он следующий: метан — 50-70%, двуокись углерода — 30-50%, а еще содержится маленькое количество сероводорода (менее 1%) и очень маленький кол-во нашатырного спирта, водорода и соединений азота. В зависимости от конструкции установки в биогазе находятся в существенном количестве пары воды, что попросит их осушения (в другом случае он просто не будет гореть). Как смотрится промышленная установка показано в видео.

Это можно сказать целый завод по выработке газа. Однако для приватного подворья или маленькой фермы такие объемы ни к чему. Простейшую биогазовую установку очень просто сделать собственными руками. Но вот вопрос: «Куда дальше направлять биогаз?» Теплота сгорания получаемого в результате газа от 5340 ккал/м3 до 6230 ккал/м3 (6,21 — 7,24 кВт.ч/м3). Потому его можно подать на котел на газе для выработки тепла (теплоснабжение и горячая вода), или на установку по выработке электричества, на газовую печку и т.д. Вот как применяет навоз от собственной перепелиной фермы Владимир Рашин — конструктор биогазовой установки.

Выходит, что имея хоть какое-нибудь более-менее большое количество скота и птицы, можно самому полностью обеспечить необходимости собственного хозяйства в тепле, газе и электричестве. А если установить на машины газовые установки, то и топливом для автомобильного парка. Если учесть, что доля источников энергии в себестоимости продукции 70-80% вы сумеете исключительно на биореакторе сэкономить, а потом и заработать много наличных средств. Ниже приведен скриншот экономического расчета доходности биогазовой установки для маленького хозяйства (по состоянию на сентябрь 2014). Хозяйство очень маленьким не назовешь, но и не крупное определенно. Просим прощения за терминологию — это дизайнерский стиль.

Это приблизительный расклад требуемых расходов и допустимых доходов Схемы самодельных биогазовых установок

Схемы самодельных биогазовых установок

Самая простая схема биогазовой установки — это герметическая емкость — биореактор, в который сливается подготовленная жижа. Естественно есть люк загрузки навоза и люк выгрузки переработанного сырья.

Самая простая схема биогазовой установки без «наворотов»

Емкость заполняется субстратом не полностью: 10-15% объема обязано остаться свободным для сбора газа. В крышку бачка встраивается труба для отведения газа. Так как в получившемся газе содержится очень большое количество паров воды, гореть в подобном виде он не будет. Потому нужно его для осушения пропустить через водяной замок. В этом нехитром устройстве значительная часть пара на воде сконденсируется, и газ уже будет отлично гореть. Потом газ лучше всего почистить от негорючего сероводорода и лишь потом его можно подать в газгольдер — емкость для сбора газа. А оттуда уже можно разводить к потребителям: подавать на котел или газовую печь. Как выполнить фильтры для биогазовой установки собственными руками смотрите в видео.

Большие промышленные установки устанавливают на поверхности. И это, как правило, ясно — чрезмерно велики объемы земельных работ. Но в маленьких хозяйствах чашу бункера закапывают в землю. Это самое первое, дает возможность уменьшить затраты на поддержание необходимой температуры, а второе, на частном подворье и так достаточно всяких устройств.

Емкость можно взять готовую, или в вырытом котловане выполнить из кирпича, бетона и т.д. Но придется в данном случае побеспокоиться о герметичности и непроходимости воздуха: процесс анаэробный — без доступа воздуха, потому нужно создать непроницаемую для кислорода прослойку. Сооружение выходит многослойным и изготовление подобного бункера долгий и дорогой процесс. Потому доступнее и легче закопать готовую емкость. Раньше это в первую очередь были железные бочки, часто из нержавеющей стали. Сегодня с возникновением на рынке емкостей из поливинилхлорида можно применять их. Они химически нейтральные, имеют невысокую теплопроводность, большой эксплуатационный период, и стоят в несколько раз доступнее нержавеющих сталей.

Биореактор совсем не нужно закапывать. Это очень замечательный вариант, и эксплуатировать его комфортно. Но в зимний период придется еще добавочные меры для утепления принимать. А газ отводится в специализированные мешки-газгольдеры

Но вышеописанная биогазовая установка станет иметь малую продуктивность. Для активизации процесса переработки нужно активное смешивание массы, находящейся в бункере. В другом случае на поверхности или в толще субстрата образуется корка, которая тормозит процесс гниения, газа на выходе выходит меньше. Смешивание проходит любым доступным способом. К примеру, таким, как показано в видео. Привод при этом можно создать любой.

Существует еще один способ смешивания слоев, но немеханический — барбитация: вырабатываемый газ под давлением подают в нижнюю часть емкости с навозом. Поднимаясь вверх, пузыри газа будут разбивать корку. Так как подается все тот же биогаз, то никаких перемен условий переработки не будет. Также этот газ нельзя считать расходом — он опять попадет в газгольдер.

Как выше упоминалось, для хорошей продуктивности нужна очень высокая температура. Чтобы не сильно тратиться на поддержание этой температуры нужно побеспокоиться про утепление. Какого типа утеплитель подбирать, естественно, исключительно ваше дело, но на данное время наиболее лучший — вспененного пластика. Он воды не боится, не поражается грибками и грызунами, имеет большой эксплуатационный период и хорошие показатели по утеплению.

Для увеличения температуры субстрата подойдёт каждая процедура обогревания. Важно достигнуть необходимой температуры. От этого может зависеть результативность установки

Формы биореактора могут быть разнообразные, однако чаще всего встречается цилиндрическая. Она неидеальна с точки зрения трудности смешивания субстрата, но применяется чаще, так как у людей собран обширный опыт построения аналогичных емкостей. А если такой цилиндр поделить перегородкой, тогда можно применить их как два некоторых резервуара, в которых процесс смещен по времени. При этом в перегородку можно встроить ТЕН, аналогичным образом решив проблематику поддержания температуры сразу в 2-ух камерах.

Если традиционный цилиндр поделить вертикальной перегородкой, получить можно две камеры для переработки

В упрощенном варианте самодельные биогазовые установки — это четырехугольной формы яма, стены которой выполнены из бетона, а для герметичности обработаны слоем стеклокомпозита и полиэфирной смолы. Подобная емкость снабжается крышкой. Она очень неудобна в работе: сложно реализовывается и разогрев, смешивание и отвод сбродившей массы, достигнуть полной переработки и большей эффективности нереально.

Биогазовая установка собственными руками: чертежи установки траншейного типа

Чуть лучше дело обстоит с траншейными биогазовыми установками переработки навоза. Они имеют скошенные края, что делает легче загрузку свежего навоза. Если выполнить днище под уклоном, то в одну сторону самостоятельно будет смещаться сбродившая масса и отбирать ее будет легче. В данных установках необходимо рассчитать тепловую изоляцию не только стен, но и крышки. Аналогичная биогазовая установка собственными руками реализовывается нетрудно. Но полной переработки и предельного числа газа в ней не достигнуть. Даже при условиях подогрева.

С ключевыми техническими вопросами разбирались, и вы сейчас знаете несколько вариантов того, как выстроить установку для получения биогаза из навоза. Остались инновационные маленькие детали.

Что можно перерабатывать и как достигнуть прекрасных результатов

В навозе любого животного есть которые нужны для его переработки организмы. Было найдено, что в процессе сбраживания и в выработке газа участвует свыше тысячи разных микроорганизмов. Важнейшую роль при этом играют метанобразующие. Также считается, что эти все микробы в хороших пропорциях находятся в навозе КРС. В любом случае, при переработке данного вида отходов в комбинировании с растительной массой, выделяется самое немалое количество биогаза. В таблице показаны средние данные по самым популярным видам сельскохозяйственных отходов. Примите к сведенью, что подобное количество газа на выходе можно получить при прекрасных условиях.

Кол-во биогаза, которое можно получить из разного сырья

Для хорошей продуктивности нужно поддерживать конкретную влажность субстрата: 85-90%. Но воду при этом необходимо задействовать не содержащую сторонних веществ на основе химии. Плохо на процессы воздействуют растворители, антибиотики, средства для мытья и т.д. Также для нормального протекания процесса в жиже не должны быть большие части. Самые большие размеры частей: 1*2 см, лучше более очень маленькие. Потому если Вы запланировали прибавлять растительные компоненты, то нужно их измельчать.

Важно для нормальной переработки в субстрате поддерживать идеальный уровень рН: в границах 6,7-7,6. В большинстве случаев среда имеет нормальную кислотность, и лишь иногда кислотообразующие бактерии развиваются быстрее метанобразующих. Тогда среда становится кислой, выработка газа уменьшается. Для достижения хорошего значения в субстрат добавляют привычную известь или соду.

В таблице указаны составы, повышающие кол-во выделяющегося газа

Сейчас немножко о времени, которое нужно на переработку навоза. Вообще время зависит от созданных условий, но первый газ может поступить уже на три дня после начала сбраживания. Наиболее активно образование газа происходит при разложении навоза на 30-33%. Чтобы можно было смотреть по времени, скажем, что через 14 дней субстрат разлагается на 20-25%. Другими словами, приемлемо переработка должна продлиться месяц. В данном случае и удобрение выходит самым качественным.

Объемного расчет бункера для переработки

Для малых хозяйств хорошей считается установка непрерывного действия — это когда свежий навоз поступает маленькими дозами каждый день и аналогичными дозами убирается. Для того чтобы процесс не нарушался доля ежесуточной загрузки не должна быть больше 5% от перерабатываемого объема.

Самодельные установки по переработке навоза в биогаз — не вершина совершенства, но достаточно продуктивны

Если из этого исходить, вы легко проверьте требуемый объем резервуара для самодельной биогазовой установки. Вам необходимо суточный объем навоза с вашего хозяйства (уже в разведенном состоянии с влагой 85-90%) помножить на 20 (это для мезофильных температур, для термофильных придется множить на 30). К цифре которая получилась необходимо добавить еще 15-20% — свободное место для сбора биогаза под куполом. Ключевой показатель вы знаете. Все последующие затраты и параметры системы зависят от того, какая схема биогазовой установки подобрана для реализации и как вы все будете делать. Действительно можно обойтись подручными материалами, а можно заказать установку «под ключ». Фабричные разработки обойдется от 1,5 млн. евро, установки от «Кулибиных» будут доступнее.

Юридическое оформление

Координировать установку придется с СЭС, газовой инспекцией и пожарниками. Вам потребуются:

Инновационная установочная схема.
План расположения оборудования и составляющих с привязкой самой установки, местом установки теплового агрегата, места прокладки трубо-проводов и энергомагистралей, подсоединения насоса. На схеме обязаны быть обозначены громоотвод и пути подъезда.
Если установка будет пребывать в помещении, то нужен тоже будет план вентиляции, которая будет давать не меньше чем восьмикратный обмен всего воздуха в помещении.

Как можно заметить, без бюрократии и тут вряд ли можно обойтись.

Имея энергетический источник им грех не воспользоваться

В заключение чуть-чуть о продуктивности установки. В среднем за день биогазовая установка выдаёт объем газа вдвое превышающий практичный объем резервуара. Другими словами, 40 м 3 навозной жижи дадут в день 80 м 3 газа. Приблизительно 30% уйдет на обеспечение самого процесса (главная публикация затрат — разогрев). Т.е. на выходе вы получите 56 м 3 биогаза в день. Для покрытия потребностей семьи из трех человек и на теплоснабжение среднего по размеру дома требуется согласно статистике 10 м 3 . В чистом остатке у вас 46 м 3 в день. И это при маленькой установке.

Вложив определенное количество средств в устройство биогазовой установки (собственными руками или под ключ), вы не только обеспечите свои нужды и необходимости в тепле и газе, но и сумеете продавать газ, а еще получающиеся в результате переработки очень качественные удобрения.

Биогазовая установка для приватного дома собственными руками: советы по устройству и пример благоустройства самоделки

Бережливый хозяин мечтает о недорогих энергоресурсах, эффектной утилизации отходов и получении удобрений. Домашняя биогазовая установка собственными руками – это дешёвый способ воплощения мечты в реальность.

Самостоятельная сборка данного оборудования обойдется в разумные наличные средства, а вырабатываемый газ станет лучшим подспорьем в обиходе: он может применяться для приготовления пищи, домашнего отопления и прочих нужд.

Характерность получения биогаза

Биогаз образуется в результате брожения биологического субстрата. Его разлагают гидролизные, кислото- и метанообразующие бактерии. Смесь вырабатываемых бактериями газов выходит горючей, т.к. имеет высокий процент метана.

По собственным особенностям она практически не выделяется от сетевого газа, который применяется для промышленных и домашних потребностей.

Биогаз – чистое в экологическом плане горючее, а процедура его получения не оказывает особенного воздействия на внешнюю среду. Кроме того, в качестве сырья для биогаза применяют отходы деятельности, которые нуждаются в утилизации. Их помещают в биореактор, где происходит переработка:

На протяжении определенного времени биологическая масса подвергается влиянию бактерий. Срок брожения зависит от объема сырья.
В результате деятельности анаэробных бактерий выделяется горючая смесь газов, в состав какой входят метан (60%), углекислый газ (35%) и некоторые прочие газы (5%). Также при брожении в минимальных количествах выделяется опасный сероводород. Он ядовит, благодаря этому очень нежелательно, чтобы люди подвергались его влиянию.
Смесь газов из биореактора очищается и поступает в газгольдер, где хранится до момента применения по назначению.
Газ из газгольдера можно применять точно также, как настоящий. Он поступает к приборам для домашнего применения – газовым печам, котлам отопления и т.п.
Разложившуюся биомассу нужно постоянно убирать из ферментатора. Это добавочные затраты труда, однако усилия окупятся. После брожения сырье преобразуется в очень качественное удобрение, которое применяют на полях и огородах.

Биогазовая установка выгодна для хозяина частного дома исключительно в случае, если есть у него частый доступ к отходам животноводческих ферм. В среднем из 1 м.куб. субстрата можно получить 70-80 м.куб. биогаза, но выработка газа идет неодинаково и зависит от большого количества самых разных факторов, в т.ч. температуры биомассы. Это осложняет расчеты.

Чтобы процесс получения газа был стабильным и непрерывным, прекраснее всего возводить несколько биогазовых установок, а субстрат в ферментаторы залаживать с разницей во времени. Данные установки работают параллельно, а сырье в них загружают постепенно. Это гарантирует постоянную производство газа, за счёт чего можно достигнуть его непрерывного поступления к приборам для домашнего применения.

Рукодельное биогазовое оборудование, накопленное из материалов которые всегда под рукой, обходится намного дешевле установок товарного производства. Его результативность ниже, но полностью отвечает вложенным средствам. Если обеспечивается доступ к навозу и желание приложить свои усилия для сборки и обслуживания конструкции, это намного выгоднее.

Плюсы и минусы системы

Биогазовые установки имеют много положительных качеств, но и минусов хватает, благодаря этому в начале проектирования и строительства следует все взвесить:

Утилизация отходов. Благодаря биогазовой установке можно получить максимум пользы от мусора, от которого все равно понадобилось бы избавиться. Эта утилизация менее опасна для внешней среды, чем закапывание отходов.
Возобновляемость сырья. Биологическая масса – это не уголь и не сетевой газ, добыча которых истощает залежи ресурсов. При ведении фермерского хозяйства сырье возникает регулярно.
Относительная маленькое количество СО2. Во время получения газа внешняя среда не становится грязной, а вот при его применении в атмосферу выделяется маленькое количество двуокиси углерода. Оно не страшно и не может критично поменять экологию, т.к. его съедают растения в процессе роста.
Умеренная выделение серы. При горении биогаза в атмосферу проникает маленькое количество серы. Это негативное явление, однако его масштабы познаются по сравнению: при сжигании сетевого газа засорение внешней среды окислами серы намного больше.
Постоянная работа. Производство биогаза намного стабильнее, чем работа фотоэлектрических панелей или ветряков. Если солнечной энергией и ветра нельзя управлять, то биогазовые установки зависят от человеческой деятельности.
Можно применять несколько установок. Газ – это всегда опасности. Чтобы уменьшить возможный ущерб в аварийном случае, можно рассредоточить по участку несколько биогазовых установок. Если чётко спроектировать и собрать систему из нескольких ферментаторов, она будет работать стабильнее, чем один большой биореактор.
Выгоды для фермерского хозяйства. Для получения биомассы высаживают определенные виды растений. Можно подобрать такие, которые совершенствуют состояние грунта. К примеру, сорго уменьшает эрозию почвы, делает лучше ее качество.

У биогаза есть и минусы. Хотя это сравнительно чистое горючее, оно все же загрязняет атмосферу. Также могут появляться проблемы с поставками растительной биомассы. Безответственные хозяева установок нередко заготавливают ее так, что истощают землю и нарушают экологичный баланс.

Расчет доходности установки

В качестве сырья для изготовления биогаза в большинстве случаев применяют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понимать, это много или мало, можно сопоставить с более обыкновенными видами ресурсов.

1 м.куб. биогаза обеспечивает такое же кол-во энергии тепла, как:

дрова – 3.5 кг;
уголь – 1-2 кг;
электричество – 9-10 кВт/ч.

Если знать примерный вес сельскохозяйственных отходов, которые будут доступные на протяжении ближайших лет, и кол-во нужной энергии, можно высчитать рентабельность биогазовой установки.

Для закладки в биореактор приготавливают субстрат, в который входят несколько элементов в подобных пропорциях:

навоз (прекраснее всего коровий или свиной) – 1.5 т;
органические отходы (это могут быть перегнившие листы или прочие элементы растительного происхождения) – 3.5 т;
подогретая до 35 градусов вода (кол-во тёплой воды нужно рассчитать таким образом, чтобы ее масса составляла 65-75% от всего количества органики).

Расчет субстрата выполнен для одной закладки на 6 месяцев, если исходить из умеренного использования газа. Приблизительно через 10-15 дней процесс ферментации даст первые результаты: газ возникнет в минимальных количествах и начнет заполнять хранилище. Через 30 дней можно ждать полноценной выработки топлива.

Если установка не прекращает работу правильно, объем биогаза поэтапно будет становиться больше, пока субстрат не перегниет. Продуктивность конструкции зависит от скорости брожения биомассы, которая в свою очередь связана с температурой и влажностью субстрата.

Инструкция по строительству своими руками

Если нет опыта в сборке непростых систем, есть смысл выбрать в сети или создать Самый аскетический чертеж биогазовой установки для приватного дома.

Чем легче конструкция, тем она лучше и долговечнее. Позднее, когда возникнут способности строительства и обращения с системой, можно будет переделывать оборудование или установить добавочную установку.

При расчитывании объема ферментатора необходимо смотреть на 5 м.куб. Данная установка дает возможность получить кол-во газа, нужное для обогревания приватного дома площадью 50 м.кв., если в качестве теплового источника применяют котел на газе или печь. Это среднестатистический показатель, т.к. питательность биогаза как правило не выше 6000 ккал/м.куб.

Строительство биогазовой установки можно поделить на пару этапов.

Этап 1: подготовка ямы под биореактор

Фактически вся биогазовая установка находится под землёй, благодаря этому многое зависит от того, как была вырыта и отделана яма. Существует несколько способов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

Лучшее решение – покупка готовых полимерных колец с глухим дном. Они обходятся дороже материалов которые всегда под рукой, зато не понадобится добавочная герметизация. Полимерные материалы восприимчивы к нагрузкам механическим путем, зато не боятся влажности и химически агрессивных веществ. Они не подлежат ремонту, но если понадобится их легко будет сменить.

Этап 2: обустройство газового водоотвода

Покупка и процесс установки специализированных мешалок для биогазовых установок – удовольствие не дешевое. Систему можно удешевить, обустроив газовый водоотвод. Он собой представляет вертикально установленные полимерные трубы для канализации, в которых проделано много отверстий.

При расчитывании длины труб водоотвода необходимо смотреть на запланированную глубину наполнения биореактора. Верхние части труб обязаны быть выше этого уровня.

Этап 3: обустройство слоя изоляции

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выдиляющийся в процессе ферментации газ находился под маленьким давлением. Когда будет готов купол, это даст нормальную подачу биометана по отводящей трубе.

Этап 4: процесс установки купола и труб

Последний этап сборки самой простой биогазовой установки – это процесс установки куполообразной части сверху. В наивысшей точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру.

Емкость биореактора закрывают плотной крышкой. Чтобы не допустить перемешивание биометана с воздухом, обустраивают водяной замок. Также он служит для очищения газа. Необходимо рассчитать спусковой клапан, который сработает, если давление в ферментаторе будет очень большим.

Два способа подогрева биореактора

Микробы, перерабатывающие субстрат, есть в биомассе регулярно, но для их интенсивного размножения необходима температура 38 градусов и выше. Для подогрева в период холодов можно применять полотенцесушитель, подсоединенный к отопительной системе дома, или бойлеры. Первый способ экономически выгодно, благодаря этому очень часто применяют собственно его.

Биогазовую установку необязательно углублять в землю, есть и иные варианты благоустройства. Пример работы системы, собранной из бочек, приведен в видео обзоре ниже.

Выводы и нужное видео по теме

Хотя в сборке и обустройстве биогазового оборудования сложного ничего практически нет, необходимо быть очень внимательным к деталям. Ошибки недопускаются, т.к. приводят к взрывам и разрушениям. Рекомендуем видеоинструкции, которые смогут помочь разобраться в устройстве установок, правильно их собрать и дополнить полезными устройствами для более хорошего применения биогаза.

В видео обзоре рассказано, как устроена и не прекращает работу типовая биогазовая установка:

Пример самодельной биогазовой установки. Урок, который можно посмотреть в видео формате по обустраиванию системы собственными руками:

Видеоинструкция по сборке биогазовой установки из бочки:

Описание процесса изготовления мешалок для субстрата:

Детальное описание работы самодельного газового хранилища:

Какой бы простой ни была биогазовая установка, подобранная для приватного дома, не стоит на ней экономить. Если имеется возможность, удобнее купить разборный биореактор товарного производства.

Если нет – изготовить из высококачественных и устойчивых материалов: полимерных материалов, бетона или нержавейки. Это даст возможность создать действительно хорошую и неопасную систему газоснабжения дома.

Простейшая установка для получения биогаза для отапливания дома

У нас в государстве далеко не сплошь и рядом есть отопление газом, а обогревать деревенский дом дровами или углем довольно дорого, уже не говоря об электроотоплении.
В подобной ситуации можно пробовать выполнить биогазовую установку.

Биогаз — это газ, получаемый метановым брожением биомассы. Разложение биомассы происходит под влиянием трёх видов бактерий. В цепочке питания дальнейшие бактерии питаются продуктами деятельности предыдущих. Первый вид — бактерии гидролизные, второй — кислотообразующие, 3-ий — метанообразующие. В изготовлении биогаза принимают участие не только бактерии класса метаногенов, а все 3 вида.

Для изготовления биогаза дома применяются говоря иначе биогазовые реакторы. Это в основном герметическая емкость обшитую сверху теплоизолятором. Также можно реактор помещать под землёй. Топливом для реактора служат отходы, по большей части навоз.

Обитатель Липецкой области кузнец Юрий Давыдов отыскал этим отходам примечательное использование — соорудил биогазовую установку.

Энергетическую проблематику Давыдов решил так. Вырыл большую яму. Положил в нее очень большие кольца из бетона: сам отливал! Накрыл ее металлическим колоколом весом в тонну. Трубы в сторону от агрегата отвел. А потом собрал у всех соседей навоз, заполнил пахучей массой установку и стал ожидать. Соседи сначала задумались, что он спятил.

За 1 раз нужно пять тонн отходов. Уже через пару дней купол начинает наполняться газом. Летом, когда жарко, дело быстрее идет, в зимний период чуть помедленнее. Если газ не стравливать, может классно рвануть!

Давыдовы в первую очередь своим газом баньку отапливали, еду на нем поросятам варили, а потом и в дом его провели.

Рис. 1 Важная схема самой простой биогазовой установки.
1 — реактор, 2 — бункер загрузки, 3 — люк для доступа в реактор, 4 — сифон, 5 -выгрузочная труба, 6 — отвод биогаза

Перемешать 1,5 тонны навоза коровы и 3,5 тонны сгнившей листвы, ботвы и других отходов.

Прибавить в смесь воды до 60 — 70 процентов влаги.

Заложить смесь в яму и при помощи змеевика подогреть до 35 градусов. Дальше смесь начнет прогуливаться и без доступа воздуха сама разогревается до 70 градусов.

Время производства газа из навоза — 14 дней.

Чтобы купол под давлением газа не слетел с ямы, к нему при помощи тросов следует прикрепить противовес.

В день установка формирует до 40 кубов «голубого топлива». Пяти тонн смеси ей хватает на пол года.

Что еще важно, что переделанные отходы из биогазовой установки — это очень качественное удобрение, которое можно применять в сельскохозяйственных целях.

Схожие самоделки

Комментарии (4)

Информация
Чтобы оставить собственный объяснение — пройдите регистрацию или войдите на сайт под собственным именем.

3D видео основное устройство и принцип работы биогазовой установки.

Источник
