По роду занятий мне часто приходится сталкиваться с ситуациями, когда подключаемое к компьютеру по USB устройство не должно иметь непосредственной электрической связи с ним, потому как это может повлечь как просто большие помехи вплоть до потери работоспособности, так и взаимное влияние блоков питания компьютера и тестируемого устройства. Вариантов решения не так много и наиболее простой из них, применить гальваническую развязку.
Я рассказывал добавлении гальванической развязки к одной из моих электронных нагрузок, вариант по своему тоже простой, но тем не менее требующий вмешательства в конструкцию нагрузки, а также установки специального ПО. Как альтернативные варианты:
1. Гальванически развязать сам компьютер от сети, но при этом надо отвязывать и монитор и питание USB хаба и принтера, в общем не вариант.
2. Применить WiFi, Bluetooth, Ethernet. Изоляция супер, но сложность исполнения высокая и обычно каждое устройство надо дорабатывать отдельно.
3. USB изолятор. Устройство предельно простое, полностью прозрачное с точки зрения программной и аппаратной составляющей, может быть применено по мере необходимости и собственно о нем я сегодня и буду вести рассказ.
Действительно, иногда надо просто временно развязать компьютер и подключаемое устройство, как для работы, так и для проверки «кто виноват», потому я и заказал именно такой вариант, хотя как писал в самом начале, стараюсь по мере возможности делать развязку внутри самих устройств, например как я это делал в моих блоках питания.
На момент покупки стоило $7.59+1.63 за доставку, итого около 9.2 доллара, недешево, но мне их и не десяток надо было.
Через время получил такой пакетик, правда попутно заказывал пару модулей WiFi-UART, но продавец почему-то решил что мне они не нужны и не выслал, печаль, на один полезный обзор будет меньше 🙁
Фото в сравнении со стандартным спичечным коробком для понимания размеров.
И габариты со страницы товара.
Исполнение вполне аккуратное, можно конечно придраться, но я не буду так как меня все устроило.
Кроме USB разъемов на плате есть еще три светодиода и переключатель, пара светодиодов отображает режим работы (Low и High speed), а также подачу питания на выход, при помощи переключается выбирается режим передачи, те самые Low и High speed.
Все емкие конденсаторы на плате танталовые, по входу есть самовосстанавливающийся предохранитель на ток 400мА, так что в безопасностью все нормально.
Устройство, подключаемое через развязку получает питание через изолированный преобразователь напряжения, в данном случае 5-5 Вольт, мощностью 1 Ватт, т.е. максимальный ток нагрузки 200мА, при этом от него же питается и вторичная сторона самой платы потому сильно не разгуляешься, например попытка подключить внешний SSD накопитель привела к его циклической перезагрузке.
Я себе в другом магазине купил пяток подобных преобразователей для питания вольтметров с VFD дисплеями, да и просто для разных применений, полезная вещь.
А за собственно развязку отвечает ADUM3160, рядом расположен оптрон, при помощи него от переключателя идет команда на управляющий входу ADUMа для задания скорости передачи данных.
По заявлению производителя (если считать что чип оригинальный, а не клон) обеспечивается гальваническая развязка с максимальным напряжением до 2.5кВ и скоростью передачи данных 1.5/12 Мбит.
Снизу пусто, но должен сделать замечание. В характеристиках ADUM3160 указано что он выдерживает 2.5кВ, но в данном случае напряжение пробоя будет ограничено не им, а расстоянием между контактами преобразователя напряжения. Не знаю сколько держит его изоляция, но расстояние между 2 и 3 контактами маленькое и я бы как минимум сделал там прорезь в текстолите.
Измерение емкости между сторонами изолятора я провел сначала в варианте земля/земля, прибор показал 26пФ, потом измерил емкость земля/питание, показало те же 26пФ что на мой взгляд более чем нормально.
А теперь проверим его в работе.
Здесь проверка проходила не с каким-то из моих устройств, а с обычной флешкой, собственно для изолятора все равно что там подключено так как он полностью прозрачен для системы, не требует никаких драйверов и прочего, включил и работай, чем собственно меня и заинтересовал.
На первичной стороне есть два светодиода, синий и красный, синий светит когда выбран режим высокой скорости (12 Мбит), красной — низкой скорости (1.5 Мбит).
Но почему-то нормально работал только режим высокой скорости, при низкой компьютер видел что что-то подключено, но не мог определить что это. Проверял как флешки, так и USB-UART конвертер, переключал как «на ходу», так и с переподключением, в Low speed ничего не заработало.
Немного тестов скорости.
1. Кардридер, включено в USB 3.0 хаб
2. Кардридер, включено в USB 2.0 компьютера
3. USB 2.0 флешка, включено в USB 2.0 компьютера.
Максимум я получил скорость около 9 Мбит, что в принципе нормально, при этом видно, что в варианте с прямым подключением к компьютеру скорость выше.
1, 2. Ток потребления в режиме High speed ниже чем в Low speed и составляет соответственно 15 и 28мА.
3. Напряжение на выходе без нагрузки выше чем на входе, примерно на 0.1 Вольта.
4, 5. Интересно что в режиме Low speed ток потребления нагрузки падает почти до нуля (фото 5), при этом питание есть так как работает тестер, но устройства не определяются, о чем я писал выше.
6. Нагрузочная способность модуля очень маленькая, уже при токе нагрузки в 60-65мА напряжение проваливается до 4.6 Вольта. В данном тесте изолятор был подключен через USB удлинитель, но даже при прямом подключении разница была не очень большая.
И так положительное, качество изготовление нормальное, модуль работает стабильно, данные передаются, пользоваться очень удобно так как он просто включается между компьютером и целевым устройством, например той же нагрузкой, блоком питания, USB осциллографом и пр.
Отрицательное. Скорость только до 12 Мбит, потому подойдет для не очень скоростных устройств, причем почему-то работает только в одном режиме. Нагрузочная способность по выходу мала и составляет всего около 40-50мА, из-за чего целевое устройство желательно питать отдельно. Есть также нарекания к качеству изоляции между первичной и вторичной стороной, решить можно заменой DC-DC изолятора, причем если применить более мощный, то вырастет и нагрузочная способность по выходу.
Резюме, если знать о нюансах применения, то имеет право на жизнь и в некоторых ситуациях может реально облегчить жизнь. У меня не так давно был реальный случай, когда при определенной комбинации электронной нагрузки, ее блока питания, тестируемого блока питания и компьютера соединение по USB пропадало через каждые 5-10 секунд, USB изолятор решил бы эту проблему так как без подключения к компьютеру все работало стабильно.
На этом у меня все, надеюсь что обзор был полезен.
А зачем это нужно?
Особенностью стандарта USB является то, что периферийные устройства имеют общую «землю» с USB-хостом и оказываются электрически связаны с «грязной землей» импульсного БП и соответственно всего ПК.
Если ваш компьютер не заземлен правильно (нужен отдельный действующий третий провод заземления в евророзетке), то кроме шумов и помех вы можете получить «фазу» сетевого напряжения и потенциал ок. 110В со всеми вытекающими.
USB изолятор позволяет избавиться от земляных петель, электрически отсоединяет «грязную землю», снижает уровень помех и шумов, предохраняет от повреждения и ПК и внешнее оборудование. Это особенно полезно при работе с измерительными приборами на базе ПК (USB-осциллографы, логические анализаторы и пр.) или в производственных условиях и является обязательным в медицинской аппаратуре.
В нашем звуковом приложении также будет полезным гальванически развязать ПК и внешний USB-ЦАП.
Промышленные USB-изоляторы стоят $200 … $400. Предлагаю немного сэкономить и получить новый опыт!
Как работает ADuM4160?
Analog Devices производит серию цифровых USB-изоляторов по запатентованной технологии iCoupler.
Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только
—
Спасибо за внимание!
Плата в Sprint Layout 6.0
(прислал Евгений Red, подрихтовал Игорь Datagor):
▼
? 15/07/13 ⚖️ 31,6 Kb ⇣ 211
Здравствуй, читатель!
Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель.
Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.
Хорош! Халява кончилась. Хочешь файлы и полезные статьи — помоги мне!
—
Спасибо за внимание!
Игорь Котов,
главный редактор журнала «Датагор»
Даташит
на ADUM4160
▼
Началось все как обычно, от нефиг делать от избытка свободного времени я решил сделать что-то эдакое. Тут я вспомнил, что друзья жалуются в дискорде на мой микрофон, слышны какие-то цифровые помехи, а если начать копировать файлы на компьютере то вообще. Купить нормальную звуковую карту? Это не про нас.
Кого заинтересовало прошу под кат.
Выбор микросхемы кодека
Вообще я не любитель делать электронику из чего попало, даже для себя, особенно из китайских компонентов с али, по этому первым делом идем на digikey и ищем что-нибудь. Первой мыслью было взять полноценную микросхему кодека и подключить его к STM32
, а уж от него USB
. В принципе это не сложно, но в какой-то момент я понял, что не хочу так заморачивайся и решил найти что-то «все в одном». Гугл настойчиво выдавал CM108
от C-Media Electronics
, производитель в Тайване. Что ж, ну ладно, пусть будет так
Кодек требует себе EEPROM
, и даже предлагает конкретную, аналог от STMicroelectronics M93C46-WMN6TP
быстро нашелся на том же digikey (Integrated Circuits (ICs) > Memory). На всякий случай подключил его питание через фильтр, чтобы не привел нам ничего плохого в питание кодека.
Так же кварц, и т.к. я любитель сделать все по меньше и компактней то ставлю серию ABM3
(ABM3-12.000MHZ-B2-T
) 5
на 3.2
мм (не ставить же гигантский HC-49
)
Аудио коннекторы
После ищем сами коннекторы для наушников и микрофона. Я лично предпочитаю CUI
для аудио и простых бытовых коннекторов питания 5.5
, всегда их ставлю, конечно же поиск на digikey (Connectors, Interconnects > Barrel — Audio Connectors).
В моем случае у меня уже был готов компонент в библиотеке под SJ2-3574A-SMT
т.к. раньше я его уже использовал, можно было бы выбрать разноцветные (у CUI
есть), но мне не хотелось (для себя же делаю, как-нибудь разберусь).
Обычно последовательно ставят конденсаторы (0.47uF
или 1uF
, можно 4.7uF
), это может быть тантал или керамика, но лучше всего использовать пленочные. В референс схеме в даташите предлагают 470uF
, что слишком уж много, выбираем 0.47uF
(если нужны очень низкие басы то можно и 1uF
). Пленочные конденсаторы есть в SMD
корпусах, что очень удобно, я поставил ECP-U1C474MA5
в корпусе 1206
.
Гальваническая развязка по питанию
А теперь самое интересное
CM108
имеет 2 режима, 100mA
и 500mA
, разумеется я выбрал по жирнее, чтобы с размахом, 500mA * 5V = 2.5W
, немного с запасом нам нужно найти развязку где-то на 3W
, выставляем параметры (в разделе Power Supplies — Board Mount > DC DC Converters) и смотрим, что по дешевле, так же не забывая отсеивать производителей, которым вы не очень доверяете. Выбор пал на CC3-0505SF-E
от TDK
(хотя мне очень хотелось поставить от мураты
!). Стоит он жирно, 11 баксов, но ничего не поделаешь.
После него я поставил фильтр, не забывая про конденсаторы 0.01uF
и 0.001uF
чтобы отсеять всякую ВЧ ересь т.к. она пролезает даже через гальванику. Ещё 100uF
электролит, он точно лишним не будет.
Развязка интерфейса
Развязка питания это хорошо, но не помешает развязать и сам USB
интерфейс. В разделе Digital Isolators (Isolators > Digital Isolators) можно найти подходящее, я выбрал ADUM4160
от Analog Devices
.
Не забываем подтянуть DATA P
на USB
интерфейсе к 3.3V
, т.к. это говорит хосту (ПК), что в порт воткнули девайс и надо бы начать с ним работать, по-хорошему в микросхеме эта подтяжка должна быть внутри, но её почему-то нет.
Ну и по мелочи
Сам USB
конектор конечно же от Molex
, ещё можно от TE
или Wurth
. Или поискать и у других, но я считаю что подобные конекторы лучше выбирать у этих трех, остальные хороши, но в другом.
Так же я решил, что если столько денег ушло на чистое питание, то делать надо все хорошо до конца, и развязка цифровой земли и аналоговой не исключение. Более того, вместо обычной перемычки на плате я поставил фильтр BLM15
(при разводки платы разделение земли лучше пододвинуть поближе к главной земле, т.е. к GND
выводу нашего изолятора по питанию, там и должна расходится цифровая и аналоговая земля)
Заключение
Ну, на этом все, плату я развел в 4 слоя стандартного класса, после подготовки производства она будет стоить около 130р. Так же 4 слоя лучше в плане того, что полигоны питания, земли и цифровой земли лучше делать собственно полноценными полигонами, по-хорошему вообще на каждое питание свой слой, но у меня питание и цифровая земля на одном.
От идеи до полной разводки ушло где-то полтора часа. Плата вышла размером 22
на 66
мм.
Честно говоря, пока писал статью уже расхотелось заказывать плату (ну как всегда), так что пусть будет хотя бы статья.
P.S. Частенько убиваю время вот так разводя разные проекты, от простых беспроводных зарядок до разводки процессоров и… оставляю их пылится в папке жесткого диска т.к. теряю интерес в большинстве случаев (и потому что it»s free, не надо тратить деньги на компоненты). Если вам интересны такие статьи то можете предлагать свои идеи для следующих проектов
P.P.S. Из-за того что плату не заказывал и не проверял возможны ошибки.
Есть в электронике такое понятие как гальваническая развязка. Её классическое определение — передача энергии или сигнала между электрическими цепями без электрического контакта. Если вы новичок, то эта формулировка покажется очень общей и даже загадочной. Если же вы имеете инженерный опыт или просто хорошо помните физику, то скорее всего уже подумали про трансформаторы и оптроны.
Статья под катом посвящена различным способам гальванической развязки цифровых сигналов
. Расскажем зачем оно вообще нужно и как производители реализуют изоляционный барьер «внутри» современных микросхем.
Речь, как уже сказано, пойдет о изоляции цифровых сигналов. Далее по тексту под гальванической развязкой будем понимать передачу информационного сигнала между двумя независимыми электрическими цепями.
Зачем оно нужно
Существует три основные задачи, которые решаются развязкой цифрового сигнала.
Первой приходит в голову защита от высоких напряжений. Действительно, обеспечение гальванической развязки — это требование, которое предъявляет техника безопасности к большинству электроприборов.
Пусть микроконтроллер, который имеет, естественно, небольшое напряжение питания, задает управляющие сигналы для силового транзистора или другого устройства высокого напряжения. Это более чем распространенная задача. Если между драйвером, который увеличивает управляющий сигнал по мощности и напряжению, и управляющим устройством не окажется изоляции, то микроконтроллер рискует попросту сгореть. К тому же, с цепями управления как правило связаны устройства ввода-вывода, а значит и человек, нажимающий кнопку «включить», легко может замкнуть цепь и получить удар в несколько сотен вольт.
Итак, гальваническая развязка сигнала служит для защиты человека и техники.
Не менее популярным является использование микросхем с изоляционным барьером для сопряжения электрических цепей с разными напряжениями питания. Тут всё просто: «электрической связи» между цепями нет, поэтому сигнал логические уровни информационного сигнала на входе и выходе микросхемы будут соответствовать питанию на «входной» и «выходной» цепях соответственно.
Гальваническая развязка также используется для повышения помехоустойчивости систем. Одним из основных источников помех в радиоэлектронной аппаратуре является так называемый общий провод, часто это корпус устройства. При передаче информации без гальванической развязки общий провод обеспечивает необходимый для передачи информационного сигнала общий потенциал передатчика и приемника. Поскольку обычно общий провод служит одним из полюсов питания, подключение к нему разных электронных устройств, в особенности силовых, приводит к возникновению кратковременных импульсных помех. Они исключаются при замене «электрического соединения» на соединение через изоляционный барьер.
Как оно работает
Традиционно гальваническая развязка строится на двух элементах — трансформаторах и оптронах. Если опустить детали, то первые применяются для аналоговых сигналов, а вторые — для цифровых. Мы рассматриваем только второй случай, поэтому имеет смысл напомнить читателю о том кто такой оптрон.
Для передачи сигнала без электрического контакта используется пара из излучателя света (чаще всего светодиод) и фотодетектора. Электрический сигнал на входе преобразуется в «световые импульсы», проходит через светопропускающий слой, принимается фотодетектором и обратно преобразуется в электрический сигнал.
Оптронная развязка заслужила огромную популярность и несколько десятилетий являлась единственной технологией развязки цифровых сигналов. Однако, с развитием полупроводниковой промышленности, с интеграцией всего и вся, появились микросхемы, реализующие изоляционный барьер за счет других, более современных технологий.
Цифровые изоляторы — это микросхемы, обеспечивающие один или несколько изолированных каналов, каждый из которых «обгоняет» оптрон по скорости и точности передачи сигнала, по уровню устойчивости к помехам и, чаще всего, по стоимости в пересчете на канал.
Изоляционный барьер цифровых изоляторов изготавливается по различным технологиям. Небезызвестная компания Analog Devices
в цифровых изоляторах ADUM в качестве барьера использует импульсный трансформатор. Внутри корпуса микросхемы расположено два кристалла и, выполненный отдельно на полиимидной пленке, импульсный трансформатор. Кристалл-передатчик по фронту информационного сигнала формирует два коротких импульса, а по спаду информационного сигнала — один импульс. Импульсный трансформатор позволяет с небольшой задержкой получить на кристалле-передатчике импульсы по которым выполняется обратное преобразование.
Описанная технология успешно применяется при реализации гальванической развязки, во многом превосходит оптроны, однако имеет ряд недостатков, связанных с чувствительностью трансформатора к помехам и риску искажений при работе с короткими входными импульсами.
Гораздо более высокий уровень устойчивости к помехам обеспечивается в микросхемах, где изоляционный барьер реализуется на емкостях. Использование конденсаторов позволяет исключить связь по постоянному току между приемником и передатчиком, что в сигнальных цепях эквивалентно гальванической развязке.
Если последнее предложение вас взбудоражило..
Если вы почувствовали жгучее желание закричать что гальванической развязки на конденсаторах быть не может, то рекомендую посетить треды вроде этого . Когда ваша ярость утихнет, обратите внимание что все эти споры датируются 2006 годом. Туда, как и в 2007, мы, как известно, не вернемся. А изоляторы с емкостным барьером давно производятся, используются и отлично работают.
Преимущества емкостной развязки заключаются в высокой энергетической эффективности, малых габаритах и устойчивости к внешним магнитным полям. Это позволяет создавать недорогие интегральные изоляторы с высокими показателями надежности. Они выпускаются двумя компаниями — Texas Instruments
и Silicon Labs
. Эти фирмы используют различные технологии создания канала, однако в обоих случаях в качестве диэлектрика используется диоксид кремния. Этот материал имеет высокую электрическую прочность и уже несколько десятилетий используется при производстве микросхем. Как следствие, SiO2 легко интегрируется в кристалл, причем для обеспечения напряжения изоляции величиной в несколько киловольт достаточно слоя диэлектрика толщиной в несколько микрометров.
На одном (у Texas Instruments) или на обоих (у Silicon Labs) кристаллах, которые находятся в корпусе цифрового изолятора, расположены площадки-конденсаторы. Кристаллы соединяются через эти площадки, таким образом информационный сигнал проходит от приемника к передатчику через изоляционный барьер.
Хотя Texas Instruments и Silicon Labs используют очень похожие технологии интеграции емкостного барьера на кристалл, они используют совершенно разные принципы передачи информационного сигнала.
Каждый изолированный канал у Texas Instruments представляет собой относительно сложную схему.
Рассмотрим её «нижнюю половину». Информационный сигнал подается на RC-цепочки, с которых снимаются короткие импульсы по фронту и спаду входного сигнала, по этим импульсам сигнал восстанавливается. Такой способ прохождения емкостного барьера не подходит для медленноменяющихся (низкочастотных) сигналов. Производитель решает эту проблему дублированием каналов — «нижняя половина» схемы является высокочастотным каналом и предназначается для сигналов от 100 Кбит/сек.
Сигналы с частотой ниже 100 Кбит/сек обрабатываются на «верхней половине» схемы. Входной сигнал подвергается предварительной ШИМ-модуляции с большой тактовой частотой, модулированный сигнал подается на изоляционный барьер, по импульсам с RC-цепочек сигнал восстанавливается и в дальнейшем демодулируется.
Схема принятия решения на выходе изолированного канала «решает» с какой «половины» следует подавать сигнал на выход микросхемы.
Как видно на схеме канала изолятора Texas Instruments, и в низкочастотном, и в высокочастотном каналах используется дифференциальная передача сигнала. Напомню читателю её суть.
Дифференциальная передача — это простой и действенный способ защиты от синфазных помех. Входной сигнал на стороне передатчика «разделяется» на два инверсных друг-другу сигнала V+ и V-, на которые синфазные помехи разной природы влияют одинаково. Приемник осуществляет вычитание сигналов и в результате помеха Vсп исключается.
Дифференциальная передача также используется в цифровых изоляторах от Silicon Labs. Эти микросхемы имеют более простую и надежную структуру. Для прохождения через емкостный барьер входной сигнал подвергается высокочастотной OOK (On-Off Keying) модуляции. Другими словами, «единица» информационного сигнала кодируется наличием высокочастотного сигнала, а «ноль» — отсутствием высокочастотного сигнала. Модулированный сигнал проходит без искажений через пару емкостей и восстанавливается на стороне передатчика.
Цифровые изоляторы Silicon Labs превосходят микросхемы ADUM-ы по большинству ключевых характеристик. Микросхемы от TI обеспечивают примерно такое же качество работы как Silicon Labs, но в отдельных случаях уступают в точности передачи сигнала.
Где оно работает
Хочется добавить пару слов о том в каких микросхемах используется изоляционный барьер.
Первыми стоит назвать цифровые изоляторы. Они представляют собой несколько изолированных цифровых каналов, объединенных в одном корпусе. Выпускаются микросхемы с различной конфигурацией входных и выходных однонаправленных каналов, изоляторы с двунаправленными каналами (используются для развязки шинных интерфейсов), изоляторы со встроенным DC/DC-контроллером для изоляции питания.
Some cookies are required for secure log-ins but others are optional for functional activities. Our data collection is used to improve our products and services. We recommend you accept our cookies to ensure you’re receiving the best performance and functionality our site can provide. For additional information you may view the . Read more about our .
The cookies we use can be categorized as follows:
Strictly Necessary Cookies: These are cookies that are required for the operation of analog.com or specific functionality offered. They either serve the sole purpose of carrying out network transmissions or are strictly necessary to provide an online service explicitly requested by you. Analytics/Performance Cookies: These cookies allow us to carry out web analytics or other forms of audience measuring such as recognizing and counting the number of visitors and seeing how visitors move around our website. This helps us to improve the way the website works, for example, by ensuring that users are easily finding what they are looking for. Functionality Cookies: These cookies are used to recognize you when you return to our website. This enables us to personalize our content for you, greet you by name and remember your preferences (for example, your choice of language or region). Loss of the information in these cookies may make our services less functional, but would not prevent the website from working. Targeting/Profiling Cookies: These cookies record your visit to our website and/or your use of the services, the pages you have visited and the links you have followed. We will use this information to make the website and the advertising displayed on it more relevant to your interests. We may also share this information with third parties for this purpose.
преобразователь, для светодиода, светодиод, led, diodes, конвертер, инвертер, мощный, своими руками, схема, самодельный, катушка, транзистор, кт805, кт315, кт361, схемы, для начинающих, простые, мощные, inverter, 555, timer, solenoid, tesla, coil, relay, power, diy, homemade, mt3608, xl, dc-dc, понижающий, повышающий, лента, 12-220, вольт, ампер, тестер, lm2596s, электроника, радиоэлектроника, electronics, circuit, shematic, usb, преобразователь, converter, dc-dc converter, dc-to-dc converter, voltage (literature subject), calculus (field of study), преобразователь напряжения, напряжение, преобразователь электрической энергии, 1 в 5в, инвектор напряжения, инвектор, как сделать, dc-dc преобразователь, сделай сам, преобразователь напряжения своими руками, повышающий преобразователь, блок питания, простой dc-dc преобразователь, dc dc преобразователь понижающий, преобразователь на ферритовом кольце, lm2576, 5 вольт, tps 4005, 5 в5a, dc dc
изолированный, гальваническая, развязка, преобразователь, b0505s, dc dc, изолятор, тайна залитая компаундом, электроника, схемотехника, конструирование, usb, гальваническая развязка, убрать шум bluetooth, шум bluetooth, свист блютус, шум блютус, убрать помехи блютус, помехи bluetooth, трансформатор, как намотать трансформатор гальванической развязки (тгр) своими руками, трансформатор гальванической развязки сварочного инвертора своими руками подробно, как намотать трансформатор гальванической рязвязки, тгр для blueweld prestige 164 своими руками, сколько витков содержит тгр, подробно о намотке тгр, какой зазор в трансформаторе тгр, тгр своими руками, как проверить тгр, установка и проверка трансформатора в сварочном инверторе, тгр для сварочного инвертора
Гальванической развязкой или гальванической изоляцией называется общий принцип электрической (гальванической) изоляции рассматриваемой электрической цепи по отношению к другим электрическим цепям. Благодаря гальванической развязке осуществима передача энергии или сигнала от одной электрической цепи к другой электрической цепи без непосредственного электрического контакта между ними.
Гальваническая развязка позволяет обеспечить, в частности, независимость сигнальной цепи, поскольку формируется независимый контур тока сигнальной цепи относительно контуров токов других цепей, например силовой цепи, при проведении измерений и в цепях обратной связи. Такое решение полезно для обеспечения электромагнитной совместимости: повышается помехозащищенность и точность измерений. Гальваническая изоляция входа и выхода устройств зачастую улучшает их совместимость с другими устройствами в тяжелой электромагнитной обстановке.
Безусловно, гальваническая развязка обеспечивает и безопасность при работе людей с электрическим оборудованием. Это одна из мер, и изоляцию конкретной цепи необходимо всегда рассматривать в совокупности с другими мерами обеспечения электрической безопасности, такими как: защитное заземление и цепи ограничения напряжения и тока.
Для обеспечения гальванической развязки могут быть использованы различные технические решения:
индуктивная (трансформаторная) гальваническая развязка, которая применяется в и для изоляции цифровых цепей;
оптическая развязка посредством оптрона (оптопара) или оптореле, применение которой является типичным для многих современных импульсных источников питания;
емкостная гальваноразвязка, когда сигнал подается через конденсатор очень маленькой емкости;
электромеханическая развязка посредством, например, .
В настоящее время очень широкое распространение получили два варианта гальванической развязки в схемах: трансформаторный и оптоэлектронный.

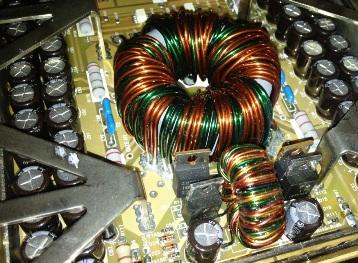

Построение гальванической развязки трансформаторного типа предполагает применение магнитоиндукционного элемента (трансформатора) с сердечником или без сердечника, выходное напряжение, снимаемое со вторичной обмотки которого пропорционально входному напряжению устройства. Однако, при реализации этого способа, важно учесть следующие его недостатки:
на выходной сигнал могут влиять помехи, создаваемые несущим сигналом;
частотная модуляция развязки ограничивает частоту пропускания;
большие габариты.

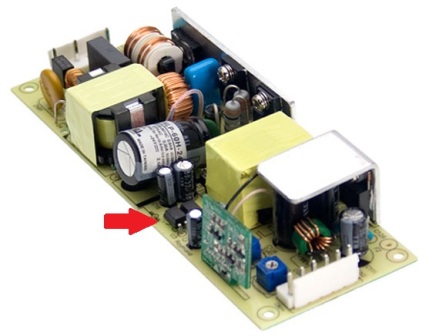

Развитие технологии полупроводниковых устройств в последние годы расширяет возможности построения оптоэлектронных узлов развязки, основанных на оптронах.
Принцип работы оптрона прост: светодиод излучает свет, который воспринимается фототранзистором. Так осуществляется гальваническая развязка цепей, одна из которых связана со светодиодом, а другая — с фототранзистором.
Такое решение имеет ряд достоинств: широкий диапазон напряжений развязки, вплоть до 500 вольт, что немаловажно для построения систем ввода данных, возможность работы развязки с сигналами частотой до десятков мегагерц, малые габариты компонентов.
Если не применять гальваническую развязку, то максимальный ток, протекающий между цепями, ограничивается лишь относительно небольшими электрическими сопротивлениями, что может привести в результате к протеканию выравнивающих токов, способных причинить вред как компонентам цепи, так и людям, прикасающимся к незащищенному оборудованию. Обеспечивающий развязку прибор специально ограничивает передачу энергии от одной цепи к другой.
elwo.ru
Гальваническая развязка: принципы и схему
Гальваническая развязка – принцип электроизоляции рассматриваемой цепи тока по отношению к другим цепям, которые присутствуют в одном устройстве и улучшающий технические показатели. Гальваническая изоляция используется для решения следующих задач:
- Достижение независимости сигнальной цепи. Применяется во время подключения различных приборов и устройств, обеспечивает независимости электрического сигнального контура относительно токов, возникающих во время соединения разнотипных приборов. Независимая гальваническая связь решает проблемы электромагнитной совместимости, уменьшает влияние помех, улучшает показатели соотношения сигнал/шум в сигнальных цепях, повышает фактическую точность измерения протекающих процессов. Гальваническая развязка с изолированным входом и выходом способствует совместимости приборов с различными устройствами при сложных параметрах электромагнитной обстановки. Многоканальные измерительные приборы имеют групповую или канальную развязки. Развязка может быть единой для нескольких каналов измерения или поканальной для каждого канала автономно.
- Выполнение требований действующего ГОСТа 52319-2005 по электробезопасности. Стандарт регламентирует устойчивость изоляции в электрическом оборудовании управления и измерения. Гальваническая развязка рассматривается как один из комплекса мер по обеспечению электробезопасности, должна работать параллельно с иными методами защиты (заземление, цепи ограничения напряжения и силы тока, предохранительная арматура и т. д.).
Развязка может обеспечиваться различными методами и техническими средствами: гальванические ванны, индуктивные трансформаторы, цифровые изоляторы, электромеханические реле.
Схемы решений гальванической развязки
Во время построения сложных систем для цифровой обработки поступаемых сигналов, связанных с функционированием в промышленных условиях, гальваническая развязка должна решать следующие задачи:
- Защищать компьютерные цепи от воздействия критических токов и напряжений. Это важно, если условия эксплуатации предполагают воздействие на них промышленных электромагнитных волн, существуют сложности с заземлением и т. д. Такие ситуации встречаются также на транспорте, имеющем большой фактор человеческого влияния. Ошибки могут становиться причиной полного выхода из строя дорогостоящего оборудования.
- Предохранять пользователей от поражения электрическим током. Наиболее часто проблема актуальна для приборов медицинского назначения.
- Минимизации вредного влияния различных помех. Важный фактор в лабораториях, выполняющих точные измерения, при построении прецизионных систем, на метрологических станциях.
В настоящее время широкое использование имеют трансформаторная и оптоэлектронная развязки.
Принцип работы оптрона
Схема оптрона
Светоизлучающий диод смещается в прямом направлении и принимает только излучение от фототранзистора. По такому методу осуществляется гальваническая связь цепей, имеющих связь с одной стороны со светодиодом и с другой стороны с фототранзистором. К преимуществам оптоэлектронных устройств относится способность передавать связи в широком диапазоне, возможность передачи чистых сигналов на больших частотах и небольшие линейные размеры.
Размножители электрических импульсов
Обеспечивают требуемый уровень электроизоляции, состоят из передатчиков-излучателей, линий связи и приемных устройств.
Размножители импульсов
Линия связи должна обеспечивать требуемый уровень изоляции сигнала, в приемных устройствах происходит усиление импульсов до значений, необходимых для запуска в работу тиристоров.
Применение электрических трансформаторов для развязки повышает надежность установленных систем, построенных на основании последовательных мультикомплексных каналов в случае выхода из строя одного из них.
Параметры мультикомплексных каналов
Сообщения каналов состоят из информационных, командных или ответных сигналов, один из адресов свободен и используется для выполнения системных задач. Применение трансформаторов повышает надежность функционирования систем, собранных на основе последовательных мультикомплексных каналов и обеспечивает работу устройства при выходе из строя нескольких получателей. За счет применения многоступенчатого контроля передач на уровне сигналов обеспечиваются высокие показатели помехозащищенности. В общем режиме функционирования допускается отправка сообщений нескольким потребителям, что облегчает первичную инициализацию системы.
Простейшее электрическое устройство – электромагнитное реле. Но гальваническая развязка на основе этого прибора имеет высокую инертность, относительно большие размеры и может обеспечить только небольшое число потребителей при большом количестве потребляемой энергии. Такие недостатки препятствуют широкому применению реле.
Гальваническая развязка типа push-pull позволяет значительно уменьшить количество используемой электрической энергии в режиме полной нагрузки, за счет этого улучшаются экономические показатели использования устройств.
Развязка типа push-pull
За счет использования гальванических развязок удается создавать современные схемы автоматического управления, диагностики и контроля с высокой безопасностью, надежностью и устойчивостью функционирования.
plast-product.ru
Гальваническая развязка. Кто, если не оптрон?
Есть в электронике такое понятие как гальваническая развязка. Её классическое определение — передача энергии или сигнала между электрическими цепями без электрического контакта. Если вы новичок, то эта формулировка покажется очень общей и даже загадочной. Если же вы имеете инженерный опыт или просто хорошо помните физику, то скорее всего уже подумали про трансформаторы и оптроны.
Статья под катом посвящена различным способам гальванической развязки цифровых сигналов. Расскажем зачем оно вообще нужно и как производители реализуют изоляционный барьер «внутри» современных микросхем.
Речь, как уже сказано, пойдет о изоляции цифровых сигналов. Далее по тексту под гальванической развязкой будем понимать передачу информационного сигнала между двумя независимыми электрическими цепями.
Зачем оно нужно
Существует три основные задачи, которые решаются развязкой цифрового сигнала.
Первой приходит в голову защита от высоких напряжений. Действительно, обеспечение гальванической развязки — это требование, которое предъявляет техника безопасности к большинству электроприборов. Пусть микроконтроллер, который имеет, естественно, небольшое напряжение питания, задает управляющие сигналы для силового транзистора или другого устройства высокого напряжения. Это более чем распространенная задача. Если между драйвером, который увеличивает управляющий сигнал по мощности и напряжению, и управляющим устройством не окажется изоляции, то микроконтроллер рискует попросту сгореть. К тому же, с цепями управления как правило связаны устройства ввода-вывода, а значит и человек, нажимающий кнопку «включить», легко может замкнуть цепь и получить удар в несколько сотен вольт.Итак, гальваническая развязка сигнала служит для защиты человека и техники.
Не менее популярным является использование микросхем с изоляционным барьером для сопряжения электрических цепей с разными напряжениями питания. Тут всё просто: «электрической связи» между цепями нет, поэтому сигнал логические уровни информационного сигнала на входе и выходе микросхемы будут соответствовать питанию на «входной» и «выходной» цепях соответственно.
Гальваническая развязка также используется для повышения помехоустойчивости систем. Одним из основных источников помех в радиоэлектронной аппаратуре является так называемый общий провод, часто это корпус устройства. При передаче информации без гальванической развязки общий провод обеспечивает необходимый для передачи информационного сигнала общий потенциал передатчика и приемника. Поскольку обычно общий провод служит одним из полюсов питания, подключение к нему разных электронных устройств, в особенности силовых, приводит к возникновению кратковременных импульсных помех. Они исключаются при замене «электрического соединения» на соединение через изоляционный барьер.
Как оно работает
Традиционно гальваническая развязка строится на двух элементах — трансформаторах и оптронах. Если опустить детали, то первые применяются для аналоговых сигналов, а вторые — для цифровых. Мы рассматриваем только второй случай, поэтому имеет смысл напомнить читателю о том кто такой оптрон.Для передачи сигнала без электрического контакта используется пара из излучателя света (чаще всего светодиод) и фотодетектора. Электрический сигнал на входе преобразуется в «световые импульсы», проходит через светопропускающий слой, принимается фотодетектором и обратно преобразуется в электрический сигнал.
Оптронная развязка заслужила огромную популярность и несколько десятилетий являлась единственной технологией развязки цифровых сигналов. Однако, с развитием полупроводниковой промышленности, с интеграцией всего и вся, появились микросхемы, реализующие изоляционный барьер за счет других, более современных технологий. Цифровые изоляторы — это микросхемы, обеспечивающие один или несколько изолированных каналов, каждый из которых «обгоняет» оптрон по скорости и точности передачи сигнала, по уровню устойчивости к помехам и, чаще всего, по стоимости в пересчете на канал.
Изоляционный барьер цифровых изоляторов изготавливается по различным технологиям. Небезызвестная компания Analog Devices в цифровых изоляторах ADUM в качестве барьера использует импульсный трансформатор. Внутри корпуса микросхемы расположено два кристалла и, выполненный отдельно на поллимидной пленке, импульсный трансформатор. Кристалл-передатчик по фронту информационного сигнала формирует два коротких импульса, а по спаду информационного сигнала — один импульс. Импульсный трансформатор позволяет с небольшой задержкой получить на кристалле-передатчике импульсы по которым выполняется обратное преобразование.
Описанная технология успешно применяется при реализации гальванической развязки, во многом превосходит оптроны, однако имеет ряд недостатков, связанных с чувствительностью трансформатора к помехам и риску искажений при работе с короткими входными импульсами.
Гораздо более высокий уровень устойчивости к помехам обеспечивается в микросхемах, где изоляционный барьер реализуется на емкостях. Использование конденсаторов позволяет исключить связь по постоянному току между приемником и передатчиком, что в сигнальных цепях это эквивалентно гальванической развязке.
Если последнее предложение вас взбудоражило.. Если вы почувствовали жгучее желание закричать что гальванической развязки на конденсаторах быть не может, то рекомендую посетить треды вроде этого. Когда ваша ярость утихнет, обратите внимание что все эти споры датируются 2006 годом. Туда, как и в 2007, мы, как известно, не вернемся. А изоляторы с емкостным барьером давно производятся, используются и отлично работают.
Преимущества емкостной развязки заключаются в высокой энергетической эффективности, малых габаритах и устойчивости к внешним магнитным полям. Это позволяет создавать недорогие интегральные изоляторы с высокими показателями надежности. Они выпускаются двумя компаниями — Texas Instruments и Silicon Labs. Эти фирмы используют различные технологии создания канала, однако в обоих случаях в качестве диэлектрика используется диоксид кремния. Этот материал имеет высокую электрическую прочность и уже несколько десятилетий используется при производстве микросхем. Как следствие, SiO2 легко интегрируется в кристалл, причем для обеспечения напряжения изоляции величиной в несколько киловольт достаточно слоя диэлектрика толщиной в несколько микрометров.На одном (у Texas Instruments) или на обоих (у Silicon Labs) кристаллах, которые находятся в корпусе цифрового изолятора, расположены площадки-конденсаторы. Кристаллы соединяются через эти площадки, таким образом информационный сигнал проходит от приемника к передатчику через изоляционный барьер.Хотя Texas Instruments и Silicon Labs используют очень похожие технологии интеграции емкостного барьера на кристалл, они используют совершенно разные принципы передачи информационного сигнала.
Каждый изолированный канал у Texas Instruments представляет собой относительно сложную схему.
Рассмотрим её «нижнюю половину». Информационный сигнал подается на RC-цепочки, с которых снимаются короткие импульсы по фронту и спаду входного сигнала, по этим импульсам сигнал восстанавливается. Такой способ прохождения емкостного барьера не подходит для медленноменяющихся (низкочастотных) сигналов. Производитель решает эту проблему дублированием каналов — «нижняя половина» схемы является высокочастотным каналом и предназначается для сигналов от 100 Кбит/сек. Сигналы с частотой ниже 100 Кбит/сек обрабатываются на «верхней половине» схемы. Входной сигнал подвергается предварительной ШИМ-модуляции с большой тактовой частотой, модулированный сигнал подается на изоляционный барьер, по импульсам с RC-цепочек сигнал восстанавливается и в дальнейшем демодулируется. Схема принятия решения на выходе изолированного канала «решает» с какой «половины» следует подавать сигнал на выход микросхемы.
Как видно на схеме канала изолятора Texas Instruments, и в низкочастотном, и в высокочастотном каналах используется дифференциальная передача сигнала. Напомню читателю её суть.
Дифференциальная передача — это простой и действенный способ защиты от синфазных помех. Входной сигнал на стороне передатчика «разделяется» на два инверсных друг-другу сигнала V+ и V-, на которые синфазные помехи разной природы влияют одинаково. Приемник осуществляет вычитание сигналов и в результате помеха Vсп исключается.
Дифференциальная передача также используется в цифровых изоляторах от Silicon Labs. Эти микросхемы имеют более простую и надежную структуру. Для прохождения через емкостный барьер входной сигнал подвергается высокочастотной OOK (On-Off Keyring) модуляции. Другими словами, «единица» информационного сигнала кодируется наличием высокочастотного сигнала, а «ноль» — отсутствием высокочастотного сигнала. Модулированный сигнал проходит без искажений через пару емкостей и восстанавливается на стороне передатчика.
В этой статье я расскажу о том, как из старого ИБП (точнее из двух) буквально на коленке сделать простую гальваническую развязку от сети 220 V.
Надеюсь, ни для кого не является секретом, для чего нужна гальваническая развязка с сетью. Многие наверняка знают один из самых простых способов взорвать полсхемы заземлённым осциллографом. Поэтому о развязке я всерьёз задумался именно после приобретения осциллографа.
В самом простом случае развязка выглядит, как трансформатор с коэффициентом трансформации 1:1. Поэтому изначально была идея взять какой-нибудь ТС-270 и перемотать. Но заниматься перемоткой не хотелось, да и лишнего трансформатора достаточной мощности под рукой не было. Но как-то на работе попался под руку старый ИБП. Примерно вот такой:
И тут пришла в голову идея сделать развязку на «перевёртышах», т.е. когда два идентичных трансформатора включаются зеркально:
Естественно, чем больше напряжение на выходе трансформаторов, тем меньше тока течёт и тем лучше, но выбирать не приходилось и я использовал принцип «как есть». Решено было использовать корпус ИБП и трансформатор, который там уже установлен. У китайцев был для контроля наличия напряжения на выходе:
После того, как второй трансформатор был найден и закреплён, оставалось лишь все соединить.
В итоге имеем конечную схему, по которой соединяем трансформаторы:
Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только
И получаем примерно такую картину:
Сначала я выбросил родную плату, но, как оказалось, корпус сильно теряет жёсткость и пришлось вернуть её на место, предварительно выпаяв все детали:
Потом я врезал вольтметр:
Вторичную обмотку на 18 В я использовал для питания подсветки штатного выключателя. В качестве входного предохранителя использовал штатный многоразовый предохранитель ИБП, а для защиты выхода врезал обычный держатель предохранителя.
И, вуаля! Наша развязка в работе.
В этой статье речь пойдет в первую очередь об оптической развязке аналогового сигнала. Будет рассматриваться бюджетный вариант. Также основное внимание уделяется быстродействию схемотехнического решения.
Способы развязки аналогового сигнала
Небольшой обзор. Существует три основных способа гальванической развязки аналогового сигнала: трансформаторный, оптический и конденсаторный. Первые два нашли наибольшее применение. На сегодняшний день существует целый класс устройств, которые называются изолирующие усилители или развязывающие усилители (Isolated Amplifier). Такие устройства передают сигнал по средствам его преобразования (в схеме присутствует модулятор и демодулятор сигнала).
Рис.1. Общая схема изолирующих усилителей.
Есть устройства как для передачи аналогового сигнала по напряжению (ADUM3190, ACPL-C87), так и специализированные, для подключения непосредственно к токовому шунту (SI8920, ACPL-C79, AMC1200). В данной статье мы не будем рассматривать дорогие устройства, однако перечислим некоторые из них: iso100, iso124, ad202..ad215 и др.
Существует также другой класс устройств – развязывающие оптические усилители с линеаризующей обратной связью (Linear Optocoupler) к этим устройствам относятся il300, loc110, hcnr201. Принцип действия этих устройств легко понять, посмотрев на их типовую схему подключения.
Рис.2. Типовая схема для развязывающих оптических усилителей.
Подробнее о развязывающих усилителях вы можете почитать: А. Дж. Пейтон, В. Волш «Аналоговая электроника на операционных усилителях» (глава 2), также будет полезен документ AN614 «A Simple Alternative To Analog Isolation Amplifiers» от silicon labs, там есть хорошая сравнительная таблица. Оба источника есть в интернете.
Специальные микросхемы оптической развязки сигнала
Теперь к делу! Для начала сравним три специализированных микросхемы: il300, loc110, hcnr201. Подключенные по одной и той же схеме:
Рис.3. Тестовая схема для il300, hc
n
r201 и loc110.
Разница только в номиналах для il300, hcnr201 R1,R3=30k, R2=100R, а для loc110 10k и 200R соответственно (я подбирал разные номиналы чтобы добиться максимального быстродействия, но при этом не выйти за допустимые пределы, например, по току излучающего диода). Ниже приведены осциллограммы, которые говорят сами за себя (здесь и далее: синий – входной сигнал, желтый — выходной).
Рис.4. Осциллограмма переходного процесса il300.
Рис.5. Осциллограмма переходного процесса hcnr201.
Рис.6. Осциллограмма переходного процесса
loc
110.
Теперь рассмотрим микросхему ACPL-C87B (диапазон входного сигнала 0..2В). Честно говоря с ней я провозился достаточно долго. У меня в наличии было две микросхемы, после того как получил неожиданный результат на первой, со второй обращался очень аккуратно, особенно при пайке. Собирал всё по схеме, указанной в документации:
Рис.7. Типовая схема для
ACPL
—
C
87 из документации.
Результат один и тот же. Подпаивал керамические конденсаторы непосредственно вблизи ножек питания, менял ОУ (естественно проверял его на других схемах), пересобирал схему и т.д. В чем собственно загвоздка: выходной сигнал имеет значительные флуктуации.
Рис.8. Осциллограмма переходного процесса
ACPL
—
C
87.
Несмотря на то, что производитель обещает уровень шума выходного сигнала 0.013 mVrms и для варианта «B» точность ±0.5%. В чем же дело? Возможно ошибка в документации, поскольку с трудом верится в 0.013 mVrms. Непонятно. Но посмотрим в графу Test Conditions/Notes напротив Vout Noise и на Рис.12 документации:
Рис.9. Зависимость уровня шума от величины входного сигнала и частоты выходного фильтра.
Здесь картина немного проясняется. Видимо производитель говорит нам о том, что мы можем задушить эти шумы через ФНЧ. Ну что ж, спасибо за совет (иронично). Зачем вот только всё это таким хитрым образом вывернули. Скорее всего понятно зачем. Ниже приведены графики без и с выходным RC фильтром (R=1k, C=10nF (τ=10µS))
Рис.10. Осциллограмма переходного процесса
ACPL
—
C
87 без и с выходным фильтром.
Применение оптопар общего назначения для развязки сигнала
Теперь перейдем к самому интересному. Ниже приведены схемы, которые я нашел в интернете.
Рис.11. Типовая схема оптической развязки аналогового сигнала на двух оптопарах.
Рис.12. Типовая схема оптической развязки аналогового сигнала на двух оптопарах.
Рис.13. Типовая схема оптической развязки аналогового сигнала на двух оптопарах.
Такое решение имеет как преимущества, так и недостатки. К преимуществу отнесем большее напряжение изоляции, к недостаткам то, что две микросхемы могут значительно отличаться по параметрам, поэтому кстати рекомендуется использовать микросхемы из одной партии.
Я собрал эту схему на микросхеме 6n136:
Рис.14. Осциллограмма переходного процесса развязки на 6
N
136.
Получилось, но медленно. Пробовал собирать и на других микросхемах (типа sfh615), получается, но тоже медленно. Мне надо было быстрее. К тому же часто схема не работает из-за возникающих автоколебаний (в таких случаях говорят САР неустойчива))) Помогает увеличение номинала конденсатора С2 рис. 16.
Один знакомый посоветовал отечественную оптопару АОД130А
. Результат на лицо:
Рис.15. Осциллограмма переходного процесса развязки на АОД130А.
А вот и схема:
Рис.16: Схема развязки на АОД130А.
Потенциометр нужен один (RV1 или RV2) в зависимость от того будет выходной сигнал меньше или больше входного. В принципе можно было поставить только один RV=2k последовательно с R3=4.7k, ну или вообще оставить только RV2=10k без R3. Принцип понятен: иметь возможность подстройки в районе 5k.
Микросхема трансформаторной развязки сигнала
Перейдем к трансформаторному варианту. Микросхема ADUM3190 в двух вариантах на 200 и 400 кГц (у меня на 400 — ADUM3190TRQZ), также есть микросхема на более высокое напряжение изоляции ADUM4190. Замечу, корпус самый маленький из всех – QSOP16. Выходное напряжение Eaout от 0.4 до 2.4В. В моей микросхеме выходное напряжение смещения около 100мВ (видно на осциллограмме рис. 18). В целом работает неплохо, но лично меня несовсем устраивает выходной диапазон напряжения. Собрано по схеме из документации:
Рис.17. Схема ADUM3190 из документации.
Немного осциллограмм:
Рис.18. Осциллограмма переходного процесса ADUM3190.
Итоги
Подведем итог. На мой взгляд наилучшим вариантом является схема на отечественных АДО130А (где они их только взяли?!). Ну и напоследок небольшая сравнительная таблица:
| Микросхема | tr+задерж. (по осцилл.), мкс | tf+задерж. (по осцилл.), мкс | Диап. напряж., В | Напряж. изоляции, В | Шум (по осцилл.) мВп-п. | Цена** за шт., р (05.2018) |
|---|---|---|---|---|---|---|
| IL300 | 10 | 15 | 0-3* | 4400 | 20 | 150 |
| HCNR201 | 15 | 15 | 0-3* | 1414 | 25 | 150 |
| LOC110 | 4 | 6 | 0-3* | 3750 | 15 | 150 |
| ACPL-C87B | 15 | 15 | 0-2 | 1230 | нд | 500 |
| 6N136 | 10 | 8 | 0-3* | 2500 | 15 | 50 |
| АОД130А | 2 | 3 | 0.01-3* | 1500 | 10 | 90 |
| ADUM3190T | 2 | 2 | 0.4-2.4 | 2500 | 20 | 210 |
*- приблизительно (по собранной схеме с оптимизацией по быстродействию)
**- цена средняя по минимальным.
Ярослав Власов
P.S. АОД130А производства ОАО «Протон» (с гравировкой их логотипа в черном корпусе) — хороший. Старые (90х годов в коричневом корпусе) не годятся.
Во время сборки гальванической развязки меня посетила мысль написать о процессе и результатах этой эпопеи.
Кому интересно прошу под хабракат.
Все началось с того что старый провайдер интернета «поднадоел» (тарифы, служба поддержки и т.п.) и я решил его сменить на другого провайдера. В процессе прокладки кабеля оказалось, что он будет проходить по крыше, под открытым небом (оборудование нового провайдера в первом подъезде, я живу во втором), а это обыкновенная витая пара (UTP) к тому же облегченный вариант. Две пары вместо положенных четырех и всё это без экрана (все равно используются только две пары, так что без разницы). Мне вариант
лапша на крыше
по умолчанию не очень понравился, альтернативой был экранированный кабель для наружной прокладки по той же крыше по 3 грн./метр, а этих метров 30 и не факт что его потом не украдут. Я все-таки согласился на вариант по умолчанию, если провайдеру плевать на защиту своего оборудования, то мне тем более, лишь бы интернет работал, с защитой своего оборудования я что-нибудь придумаю.
И занялся я поиском малозатратной защиты, в итоге наткнулся на этот замечательный пост, где прекрасно описаны все угрозы, которые могут влиять на кабель и оборудование.
Я попытался повторить трансформатор с деревянным сердечником, мои попытки не увенчались успехом, линк не заработал хотя индикаторы моргали, как и обычно. В итоге купил фабричную грозозащиту, поставил и немного успокоился.
Воздушные трансформаторы собственного изготовления, готовое устройство не заработало
Меня заинтересовала идея гальванической развязки, я начал искать различные варианты реализации. В результате нашел сайт где в посте «как сделать транс (кратенько)» (в других постах есть поясняющие схемы, фотографии) нашел инструкцию по изготовлению трансформатора на ферритовом кольце.
Я опишу моменты изготовления, чтобы внести большую ясность в понимание написанного в оригинале (с моей точки зрения):
1. Берем одну витую пару из кабеля UTP длиной 1,5 м.
2. Складываем пополам и скручиваем равномерно, чтоб получился четырехжильный симметричный провод. Нужно смотреть, чтоб проводники одного цвета располагались напротив друг друга.
3. Берем ферритовое кольцо размером приблизительно (некритично) 30Х8Х8 мм желательно высокочастотные (можно брать любое), острые грани обрабатываем наждачной бумагой (удобнее надфилем). Ферритовые кольца у меня были от корпусов CoolerMaster (идут в комплекте, для уменьшения наводок в проводах от передней панели) размеры 28Х16Х7 мм, их я и взял.
Ферритовые кольца от корпусов CoolerMaster
4. Складываем пополам полученный ранее четырехжильный провод, и равномерно натягивая два конца, наматываем их вместе рядом (параллельно) на ферритовое кольцо до заполнения в один слой. У меня получилось на данном кольце 8 пар витков.
5. Проверяем чтобы в паре было одинаковое количество витков и обрезаем лишние концы проводов, оставив по 30 мм.
6. В каждом четырехжильном проводе соединить провода одного цвета вместе (они напротив друг друга). Каждый четырехжильный провод, 1-й и 2-й, превращается в симметричную линию, где: провод А (пара одного цвета) и провод Б (пара другого цвета).
7. Начало провода А первой линии соединить с концом провода А второй линии.
8. Начало провода Б второй линии соединить с концом провода Б первой линии.
Готовый трансформатор
В итоге получился симметричный широкополосный трансформатор со средними точками, согласован, входное и выходное волновое сопротивление около 100 Ом и напряжение пробоя изоляции намного больше, чем в разделительных трансформаторах сетевых карт.
Для изготовления гальванической развязки нужно изготовить два таких трансформатора:
Думаю, все помнят, какие пары используются для передачи данных на скорости 100 Мбит, так что привожу картинку собранного устройства (сперва «на соплях» для проверки):
Устройство заработало сразу, после чего начал собирать всю конструкцию на деревянной палочке от мороженого (первое, что попалось на глаза) с помощью термопистолета:
Между этапами я проверял на работоспособность, чтобы исключить возможность ошибки. Здесь я укоротил проводники для компактности:
Вот места соединения крупным планом, если кому интересно:
И наконец-то готовое устройство (извините за непривлекательный вид, из-за клея — своего рода изоляция):
Гальваническая развязка у меня включена по такой схеме: провайдер –> купленная грозозащита –> самодельная гальваническая развязка –> роутер –> компьютер. Длина линии от провайдера где-то 50-60 метров. Разъемы были позаимствованы из нерабочих сетевых плат. Ухудшений в плане снижения скорости, увеличения времени отклика не замечено.
Устройство было сделано и установлено в январе 2013 года. От прямого попадания молнии, скорее всего не защитит, а от наводок и статики вполне. Так что спокойно жду грозового лета.
Update 21.07.2013:
Вот уже прошло полгода, а гальваническая развязка как работала, так и работает, несмотря на то, что было несколько крупных гроз (самые ближайшие молнии «лупили» в радиусе где-то 500 метров). Связь с оборудованием провайдера за все это время не терялась. Так что устройство удалось и исправно выполняет свою функцию, несмотря на не особо привлекательный внешний вид.
Update 09.05.2019:
Спустя почти 6 лет я нашёл эту штуковину у себя под столом, я про нее просто забыл – значит она работает! За это время я успел снова отключиться от этого провайдера во второй раз. Спросите, как – просто моего нового провайдера снова купил этот провайдер. Было много гроз в летнее время – все нипочём. Как работало, так и работает. Никакого негативного влияния на работу сети за все это время замечено не было.
Нередко в радиолюбительской практике возникает необходимость гальванически развязать устройство воспроизведения и усилитель. Это может понадобиться, к примеру, при подключении носимого плеера к автомобильному музыкальному центру, когда и сам плеер запитывается от бортовой сети автомобиля через тот или иной адаптер.
Гальванически развязать устройства по питанию гораздо сложнее – нужно собирать как минимум импульсный преобразователь трансформаторного типа. Проще это сделать по звуковой частоте, собрав несложную схему, изображенную ниже.
Развязывающее устройство представляет собой два трансформатора (для левого и правого канала) с коэффициентом трансформации около 1. Единственный недостаток такой конструкции – высокая чувствительность к электромагнитным наводкам. Поэтому монтаж вторичных цепей нужно проводить только экранированным проводом (отмечено на схеме), а оба трансформатора поместить в жестяной экран.
В качестве Т1 и Т2 можно использовать железо от любых малогабаритных трансформаторов ЗЧ и даже малогабаритных сетевых. Все обмотки с трансформаторов снимаются, а вместо них наматывается провод диаметром 0.1 мм, сложенный вдвое (обе обмотки мотаются одновременно). Количество витков – до заполнения каркаса.
При распайке разъемов не забудьте про фазировку между каналами (начала обмоток помечены точками)!
По материалам «Радио» №8, 2005 г.
Газета «Своими руками» №1-36 за 2011
Своими руками — это очень популярная газета-энциклопедия от украинского издательства, из которой домашние мастера и радиолюбители смогут узнать много нового. Эта газета предлагает читателям много самых разных полезных советов. Также содержит рисунки и необходимые чертежи.
Издательство: Полтавская обл.
Серия: Своими руками
Год издания: 2011
Язык: Русский, Украинский
Формат: DJVU/rar
Размер: 20.66 Mb
Внимание! У вас нет прав для просмотра скрытого текста.
Образ диска к книге «Дискотека своими руками»
Формат: ISO/rar
Размер: 162.47 Mb
Книга «Дискотека своими руками»
Внимание! У вас нет прав для просмотра скрытого текста.
Газета »Своими руками» за 2006-2010
Своими руками — это очень популярная газета-энциклопедия от украинского издательства, из которой домашние мастера и радиолюбители смогут узнать много нового. Эта газета предлагает читателям много самых разных полезных советов. Также содержит рисунки и необходимые чертежи.Данный архив содержит 92 номера этой замечательной газеты за 2006-2010 года.
Список номеров:
2006 №№ 01,03,05,06,08,09,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24.
2007 №№ 01,02,03,05,06,07,09,10,11,12,15,16,17,18
Изготовление предохранителя своими руками
При ремонте не всегда под рукой оказывается предохранитель с нужными параметрами. Воспользовавшись данными, приведенными в таблице, можно легко изготовить предохранитель с требуемыми параметрами.
Важно!: учитывайте напряжение, так как на малых напряжениях предохранитель из меди, алюминия или стали просто не перегорит при нужном токе.
Электрика в квaртире и доме своими руками
Электрика в квартире и доме своими руками. Любые работы, связанные с электротехническим оборудованием дома или квартиры, крайне ответственны, и не каждый возьмется осуществить их самостоятельно. И тем не менее многие операции доступны даже дилетантам: заменить розетки или выключатели, найти причину неисправности в сети, установить точечные светильники в подвесном потолке — все это вам под силу, и ни к чему звать на помощь электрика.
СОДЕРЖАНИЕ:
Внимание! У вас нет прав для просмот
Усилитель своими руками
Страниц: 60
Формат: PDF
Размер: 9,56 Mb
Сделать усилитель не так сложно, как это кажется. Все работы можно выполнить дома на
кухне, располагая минимальным набором инструмента и материала. Но тем не мене можно
получить впечатляющие результаты. В этой статье я расскажу вам, как это сделать. Я так же
не буду пользоваться станками и выполню все работы вручную.
Скачать:
Внимание! У вас нет прав для просмотра скрытого текста.
Электрика своими руками
Как неподготовленному человеку разобраться с электропроводкой, энергопотреблением, заменить включатель, розетку, установить удлинитель, провести электричество на лоджию и в кладовую, экономить электроэнергию в быту – вот лишь малая толика рассматриваемых в этой книге вопросов.
СОДЕРЖАНИЕ:
Внимание! У вас нет прав для просмотра скрытого текста.
Автор: Кашкаров А. П.
Издательство: ДМК Пресс
Год издания: 2011
Страниц: 128
Формат: PDF/rar
Размер: 39.31 Mb
Внимание! У в
Ночник своими руками
Схема:
Используемые радиоэлементы:
Конденсатор неполярный 0.22мкФ 400V
Предохранитель 100мА
Диоды выпрямительные на ток от 100мА — 4шт.
Конденсатор полярный 47мкФ 50V
Резистор 600Ом
Светодиоды – 3шт.
Ночник можно разделить на схему питания светодиодов и сами светодиоды. Схема питания работает следующим образом: Напряжение 220В подается через вилку на гасящий конденсатор С1 и предохранитель F1, далее оно выпрямляется диодным мостом VDS1 и сглаживается конденсатором С2
Лучшие конструкции усилителей и сабвуферов своими руками
Материал систематизирован по главам в соответствии с элементной базой усилителя: на транзисторах, на микросхемах, на лампах и гибридные схемы. Рассмотрены практические описания десятков конструкций усилителей звуковой частоты и электронных сабвуферов разной степени сложности, даны практические советы как схемного, так и конструктивного характера..
СОДЕРЖАНИЕ:
Внимание! У вас нет прав для просмотра скрытого текста.
Автор: Сухов Н.Е
Издательство: Наука и Техника
Год издания:
Бронированная флешка или новый корпус своими руками из подручных средств
В общем сложилось так что у нескольких моих флешек от времени испортились корпуса и это стало проблемой для их дальнейшей эксплуатации, так как был свободный доступ к электронике из вне.
Было решено сделать для них корпус раз и навсегда, так как флешки не особенно навороченные и вряд ли с ними чего еще плохого случится, да и не жалко их уже было Перечитав много статей в интернете из из чего можно слепить корпус для флешки было решено сделать свой личный корпус из коробочки для грифелей мех. к
