Принцип работы и изготовление частотного преобразователя

В данной статье речь пойдет о частотном преобразователе, в простонародье, частотнике. Данный частотник, а в дальнейшем частотный привод, способен управлять 3-х фазным асинхронным двигателем. В качестве управляющего контроллера использую ATmega На данном фото полностью рабочий экземпляр, проверенный и обкатанный не имеет панельки расположен слева. Второй для теста atmega 48 перед отправкой расположен справа. Следует отметить ,что напряжение при намагничивании, как и при торможении, является напряжением вольт добавки и меняется одновременно.

К слову, преобразователь частоты является скалярным, то есть с ростом выходной частоты увеличивается выходное напряжение. С этого момента привод готов к запуску. В этом управлении есть одно Но. Иначе говоря, данные с резисторов читаются пока отсутствуют эти два сигнала. Если планируется регулировать скорость с помощью резистора в процессе работы, то необходимо установить джампер J1.

Для задании частоты вращение нужно учитывать, что 5v на входе в МК соответствует Гц. Для измерения напряжение предусмотрены контакты , где соответствуют номерам резисторов, 5- общий минус на фото ниже. Резистор R5 служит для подстройки маштабирования напряжения DC звена 1в в на схеме R Расположение элементов.

Плата находится под напряжением опасным для жизни. На этом настройка завершена Данные настройки всегда можно установить если вы не решаетесь сами настраивать привод. После того, как все резисторы выставлены нажимаем и держим кнопку В1 до тех пор пока светодиод не перестанет мигать!!!! Если светодиод моргал и загорелся, то привод готов к запуску. Как видно из скриншота с ростом частоты увеличивается амплитуда синуса.

Разгон занимает примерно 3. Рекомендую использовать трансформатор, так как это самый надежный вариант. Для скачивания доступны две печатные платы. Вторая имеет незначительные изменения, добавлен диодный мостик и стабилизатор. Защитный диод ставить обязательно P6KE18A или 1. Но для двигателей 50Гц В Вт, этого за глаза.

Если у вас высокооборотистый шпиндель, то скорее всего он имеет маленькое сопротивление обмоток. Данный модуль может пробьет импульсным током. Какой модуль использовать решать вам.

Нужно помнить что на 1 кВт необходимо мкФ емкости dc звена. По поводу защиты от КЗ. Все сжато и оптимизировано под размер программы по максимум. Так сделал специально, чтобы проверить как работает ШИМ с минимальным заданием. Готов ответить на все ваши вопросы. Скачать список элементов PDF. Средний балл статьи: 4. Для добавления Вашей сборки необходима регистрация. Оставить комментарий. Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.

Как это сделать? Главная Промышленная электроника. Призовой фонд на октябрь г. Тестер компонентов LCR-T4. Модуль радиореле на 4 канала. Металлоискатель MDII. Вознаградить Я собрал 0 5 x. Оценить Сбросить. Комментарии Я собрал 0 Подписаться OK. Денис Здравствуйте, Иван! Прочитал статью, но так как в матчасти я практически ноль так и не понял, можно ли записаться трехфазный двигатель от сети вольт? У вас на схеме вход в и в видео у вас трехфазный двигатель питается от одной фазы.

Мне нужно просто иметь возможность управлять оборотами 3х фазного двигателя, но если питать от то упадет мощность его в 1. Вот продолжение Если питать от 1 фазы мощность упадет раза в 3 а,то и в 4!!!

В таком случае мой частотник позволит снять всю мощность Но если мотор нельзя переключить, то тогда номинальный момент будет доступен до 32 герц, затем будет падать Дения Иван, а не могли бы вы нарисовать схему можно прям карандашом на бумаге подключения трехфазного мотора в к трехфазной сети в с использованием вашего частотника.

А то на видео а я в этом ноль а мотор хороший простаивает. Василий У любого движка 3ф три обмотки. Их можно подсоединить по любому. Если в борно выведены 3 конца, то 3 соединены внутри. Движок скорей всего с перемотки. Алексей Добрый день! Как дела с окончательной версией? На данный момент еще есть вот такая версия Что касается заказа в месте с платой, то увы просто нет времени. Что касается продолжения, то оно бесспорно будет и однозначно с модулем iramx30 на 64меге с датчиками тока на эффекте холла, с дисплеем и кнопками.

Александр Здравствуйте, сколько будет стоить ваш контролёр, мне нужен на 20мгц. И такой вопрос возможно приобретение прошивки, а то в процессе творчества часто бывает удается повредить контролёр? Михаил Иван, как думаете,- возможно ли «прикрутить» к доработанной 1-й версии частотника обратную связь, например на оптопаре, работающей на отражение ITR?

Для примера привожу реализацию такой обратной связи в схеме управления коллекторным двигателем. Думаю, что сигнал с оптопары можно использовать и для отображения оборотов двигателя тахометре.

Sergey Тема с покупкой прошитого микроконтроллера актуальна? Как можно заказать? Чего то ссылка не работает. Покупка актуальна. Ссылка не работает, так как магазин не принимает заказы.

Пишите в личку я вам подробно отвечу как можно оплатить Что касается доставки, это почта России письмо с трек номером. Alex А можете выложить первую версию прошивки для этого частотника в свободный доступ? Иван Интересует преобразователь однофазного асинхронного электродвигателя до 1 кВт.

Первый легко внедряемый, второй более чувствительный. Планирую реализовать все это в СМД компонентах во второй версии на смд элементах. Но все зависит от покупки у Вас контроллера но в СМД исполнении. Роман Есть такой вопрос к вам как к понимающему человеку. Досталось мне два частотника, которые собирались на заказ под конкретную цель управление насосом гидравлика.

Управление драйверами идёт от контроллера Атмега довольно большая питание однофазное, двигатель был 2. Управление было внешнее, но точный алгоритм не известен.

Можно ли с вами проконсультироваться касательно доработки данного частотника с помощью замены той Атмеги под ваш?

Частотный преобразователь своими руками

Впервые мир познакомился с таким устройством, как трехфазный асинхронный электродвигатель , еще в конце 19 столетия. И начиная с того времени, его стали применять на каждом промышленном предприятии, где он стал обязательным элементом. Во время эксплуатации электродвигателя важно обеспечить его плавный пуск и остановку. Это можно сделать только при наличии специального устройства — преобразователя частоты. В первую очередь, целесообразно оснащать преобразователем крупные электродвигатели, обладающие высокими показателями мощности. Польза от наличия такого устройства заключается в возможности менять пусковые токи, задавая необходимую их величину.

Преобразователь частоты для асинхронных двигателей работает путем преобразования входного Фото — Частотный преобразователь дельта Также можно попробовать поискать проблемы своими силами, при помощи мультиметра: Проверьте Регулятор оборотов электродвигателя своими руками.

Частотный преобразователь своими руками

Частотный преобразователь своими руками — представляю вам небольшую статью о асинхронном двигателе и частотном преобразователе, который мне ранее приходилось делать. Вот и теперь потребовался хороший привод для циркулярной пилы. Конечно можно было бы взять в магазине фирменный частотник, но все-таки вариант самостоятельного изготовления оказался для меня наиболее приемлемым. К тому же, качество регулировки скорости привода пилорамы не требовало абсолютной точности. Однако с нагрузками ударного типа и длительными перегрузками он должен справляться. К тому же хотелось сделать управление наиболее простым, без всяких там параметров, а просто установить пару кнопок. Трехфазный мост выполнен на гибридных IGBT транзисторах c диодами обратной проводимости. Во входном тракте установлен конденсатор гашения напряжения, выполняющего функцию мягкой зарядки электролитических конденсаторов в цепи постоянного напряжения. Далее по схеме он зашунтирован электромагнитным реле, при этом на PIC16FA подается цифровой логический уровень готовности. В схеме предусмотрена быстродействующая защита по току от короткого замыкания и критической перегрузке мотора, выполненная по триггерной схеме.

Частотник для трехфазного электродвигателя своими руками

Что это такое, какие частоты и во что он преобразовывает — даже и не хочется задумываться. А ведь подобные устройства занимают не последнее место по важности практически на любом производстве. Да что промышленность, некоторые приборы и в быту не смогли бы так облегчать жизнь, как они это делают, не будь изобретен частотный преобразователь. Самый яркий тому пример — стиральная машина-автомат. Ведь все изменения скорости вращения барабана при стирке, полоскании или отжиме — это заслуга подобного устройства.

Данная структурная схема построена по так называемой схеме двойного преобразования.

Преобразователь частоты — векторный, однофазный, схемы и инструкции

Частотный преобразователь для электродвигателя и принцип работы

Зачем нужно делать самому преобразователь для 3-фазного электромотора, и как смастерить его своими руками? Чтобы защитить окружающую природу повсюду создаются правила, которые рекомендуют изготовителям электрических устройств делать продукцию, которая будет экономить электрическую энергию. Часто это бывает достигнуто правильным управлением частотой вращения электромотора. Преобразователь частоты легко решает эту задачу. Частотник электромотора с тремя фазами по-разному называют: инвертор, частотный изменитель тока, приводной механизм, регулируемый частотой. Сегодня такие устройства делают разные заводы, но многие умельцы своими руками изготавливают не хуже.

Прежде чем изготовлять частотный преобразователь своими руками Применяется совместно с асинхронными электродвигателями и служит Они корректируются специальной обмоткой на стартере электродвигателя.

Преобразователь частоты — векторный, однофазный, схемы и инструкции

Подгородное Вчера Кропивницкий, Кировский район Сегодня Березне Сегодня Киев, Оболонский Сегодня

Огромное значение для современной промышленности имеют мощные асинхронные электродвигатели. Для осуществления их плавного старта используются частотные преобразователи — небольшие устройства, контролирующие значение пусковых токов и иногда позволяющие изменять скорость вращения. Асинхронный двигатель существенно превосходит электрические машины других типов в производительности и мощности, однако не лишен характерных недостатков. Так, например, для контроля над скоростью вращения ротора прибор необходимо оснащать дополнительными элементами. То же самое и с пуском — пусковой ток асинхронного двигателя превышает значение номинального в раз.

Для стабилизации электрического тока используются различные устройства. Предлагаем рассмотреть, что такое электромашинный преобразователь частоты, как работает высоковольтный, тиристорный и однофазный прибор, его назначение, где можно купить, а также схема, как его сделать своими руками.

Прежде чем изготовлять частотный преобразователь своими руками необходимо ознакомиться с его функциями и принципом действия. Он предназначен для преобразования тока переменного типа одной частоты в ток переменного типа другой частоты. Применяется совместно с асинхронными электродвигателями и служит незаменимым устройством для многих типов устройств. Частотный преобразователь представляет собой разновидность механизмов электронного вида, эффективно контролирующих работу электродвигателей. Помимо мягкого пуска, с помощью представленного изделия можно сделать плавную настойку функционирования привода.

С целью охраны окружающей среды везде вводятся правила, рекомендующие производителям электрооборудования выпускать продукцию, экономно расходующую электроэнергию. Зачастую это достигается эффективным управлением скорости электродвигателя. Частотник для трехфазного электродвигателя или частотный преобразователь имеет множество наименований: инвертор, преобразователь частоты переменного тока, частотно регулируемый привод. На сегодняшний день частотники производят многие фирмы, но есть немало энтузиастов, создающих преобразователи своими руками.

Источник

Частотные преобразователи своими руками. Схема и принцип работы частотного преобразователя :: SYL.ru

Впервые асинхронный двигатель был использован в конце 19-го века. Его успешное применение позволило внедрить данное оборудование практически на любой завод, фабрику, в любую отрасль промышленности. Однако управлять данным устройством оказалось довольно проблемно, особенно пуском и остановкой. Основной целью эксплуатации частотного преобразователя, а также целью его создания как раз и стала необходимость в устройстве, управляющем асинхронным двигателем.

Общая информация

Целесообразнее всего снабжать преобразователем частоты (ЧП) те устройства, которые обладают довольно высоким показателем мощности. Основная цель, для которой используется такое оборудование, — это изменение пускового тока. ЧП дает возможность задавать величину для этого параметра, что и обеспечивает более плавную остановку и запуск двигателя.

Также можно отметить, что эти два устройства, работающие в паре, позволяют заменить такие устройства, как электроприводы постоянного тока. С одной стороны, регулировать скорость у такой системы очень просто, однако есть и слабое место в такой сети — сам электродвигатель. В электроприводах постоянного тока именно это устройство является наиболее дорогим и ненадежным. А если сравнивать асинхронное оборудование с прибором постоянного тока, то тут можно выделить явные преимущества: более простое и надежное устройство; масса, стоимость и габариты асинхронного приспособления будут гораздо ниже, чем у аппарата постоянного тока с той же мощностью.

Что такое частотный преобразователь

Стоит сказать о том, что регулировать числовое значение тока можно и вручную. Однако на это будет уходить определенное количество времени, так как человек не способен моментально среагировать на любое изменение, как машина. А это приведет к тому, что некоторое количество энергии будет уходить впустую, а энергетический ресурс двигателя выработается быстрее.

Частотный преобразователь для электродвигателя — это практически необходимая деталь, так как те устройства, которые не имели его, обладали значением тока, превышающим номинальное значение напряжение в 5-7 раз. Такая разница не позволит создавать приемлемые условия для эксплуатации двигателя.

Принцип работы частотного преобразователя кроется в том, что в нем используется специальный электронный механизм, который и управляет работой асинхронного двигателя. Также важно отметить, что ЧП позволяет не только настроить плавный запуск, но и выбрать оптимальный показатель между напряжением и частотой. Эта характеристика рассчитывается по определенной формуле.

Основное преимущество применения частотного преобразователя для двигателя — это экономия электрической энергии, значение которой доходит до 50 %. Еще одно важное преимущество ЧП — это возможность настроить его работу так, чтобы она максимально подходила под каждую отрасль производства. Применение такого устройства основывается на принципе работы двойного преобразования напряжения.

Первый этап — это регулировка напряжения, поступающего из сети. Оно выпрямляется и фильтруется. Эти операции осуществляются посредством системы конденсаторов.

Второй этап — включение в работу электронного управления системой. Этот элемент выставляет значение тока, которое будет соответствовать частоте, а также ранее выбранному режиму работы.

Как можно заметить, принцип работы частотного преобразователя довольно прост.

Материалы для сборки

На сегодняшний день распространение и улучшение технологий и оборудования привело к тому, что, имея некоторые знания в электронике и умения, можно собрать ЧП для однофазного двигателя собственноручно.

Для того чтобы собрать это устройство, понадобятся такие материалы, как:

драйвер трехфазного моста модели IR2135 или 2133;
понадобится микроконтроллер, который будет использоваться как генератор PWM, модели AT90SPWM3B;
еще одна важная деталь — программатор;
три пары транзисторов;
жидкокристаллический индикатор;
шесть кнопок для управления системой.

Сборка устройства

Для начала работы необходимо иметь схему частотного преобразователя. Осуществлять сборку будет намного удобнее и быстрее, имея этот документ.

Первый шаг сборки — соединение обмоток двигателя. Для этого нужно использовать вариант подключения, который в электротехнике называется треугольник.

В сборке частотного преобразователя своими руками основой будут выступать две платы. Одна из них (первая) будет являться основой для размещения таких элементов, как блок питания, драйвер, транзисторы. Силовые клеммы также будут подключаться к этой плате. Вторая же плата необходима для крепления микроконтроллера и индикатора. Для того чтобы соединить эти два элемента между собой, нужно использовать гибкий шлейф. Чтобы изготовить импульсный блок, можно использовать самую простую схему.

Для того чтобы осуществлять контроль над работой двигателя, нет необходимости в добавлении внешних устройств. Однако если такое желание все же есть, то можно добавить схему IL300 в конструкцию.

Следующим важным элементом в сборке частотного преобразователя своими руками станет общий радиатор. В схеме этих устройств данный элемент используется для того, чтобы разместить на нем транзисторы и диодный мост. Один из обязательных шагов — это установка оптронов ОС2-4. Основное предназначение этих элементов — дублирование кнопок управления.

При изготовлении частотного преобразователя своими руками для двигателя с мощностью до 400 Вт можно обойтись без термодатчика. Для того чтобы измерять напряжение, можно использовать обычный усилитель (DA-1-2). Необходимо также защитить все кнопки управления. Для этого используются пластиковые толкатели. Управление устройством осуществляется при помощи опторазвязки.

Последнее, что необходимо сделать при изготовлении частотного преобразователя своими руками, — это позаботиться о подавлении помех. Это необходимо делать лишь в том случае, если в системе используются слишком длинные провода. Когда ротор двигателя уже запущен, то можно выбрать любою скорость вращения, которая лежит в пределах частоты от 1 до 40.

Подключение

Собрать ЧП — это лишь половина дела. Вторая половина — это правильное подключение преобразователя к двигателю. Частотный преобразователь для насоса, работающего посредством использования асинхронного двигателя, может подключаться по двум методам. Выбор метода зависит от напряжения сети.

Если она обладает напряжением в 220 В и всего одной фазой, то наиболее выгодная схема подключения — это треугольник. Тут важно запомнить одну вещь. Выходной ток не может превышать номинальный более чем на 50 %.

Если подключать частотный преобразователь на 380 В и трех фазах, то для подсоединения к двигателю лучше всего прибегнуть к такой схеме, как звезда. Для того чтобы максимально упростить этот процесс, на покупных ЧП имеются специальные клеммы, которые обладают нужной маркировкой. На самодельном придется обойтись без этого.

Важно не забыть, что в любой системе, самодельной или покупной, должна быть схема, имеющая клемму для заземления.

Обслуживание устройства

Как уже говорилось ранее, просто собрать ЧП и подключить его — мало. Еще одна важная часть, которая гарантирует длительный срок службы устройства, — это обслуживание прибора. Частотный преобразователь для насоса, двигателя или любого другого устройства, должен подвергаться тщательному уходу:

Наиболее страшный враг электронного оборудования — это пыль. Важно следить, чтобы на внутренних контактах она не скапливалась. Для удаления этих частиц мусора можно использовать компрессор с невысокой мощностью. Пылесос использовать нежелательно, так как он не сможет убрать плотный слой пыли.
Необходимо регулярно проверять работоспособность всех узлов. При возникновении неполадок сразу их менять. Нормальный срок эксплуатации электролитического конденсатора — 5 лет, для предохранителя — 10 лет. Вентиляторы, работающие внутри устройства, нужно менять каждые 2-3 года, внутренние шлейфы — каждые 6 лет.
Очень важно следить за такими параметрами, как температура внутренних элементов, а также напряжение на шине постоянного тока. Если температура повысится слишком сильно, то термопаста с большой долей вероятности высохнет, что приведет к выходу из строя конденсаторов. Чтобы избежать этой проблемы, рекомендуется менять термопасту каждые три года.
Важно соблюдать следующие правила эксплуатации: температура окружающего воздуха не выше +40 градусов; помещение должно быть сухим, повышенная влажность недопустима; повышенная запыленность также отрицательно скажется на приборе.

Структурное устройство ЧП

Для того чтобы точно ответить на вопрос, как сделать частотный преобразователь, необходимо разобраться еще в одном пункте. Это — структурное устройство данного прибора.

Так как ориентироваться при изготовлении нужно на покупные модели, то и схема должна быть соответствующей. А это значит, что работать он должен на структуре двойного преобразования. У этой схемы имеются основные части: звено постоянного тока, силовой импульсный инвертор и система управления.

Если рассматривать более детально, то часть с постоянным током состоит из двух соединений: неуправляемый выпрямитель и фильтр. Именно в этом элементе переменное напряжение, которое действует в сети, будет преобразовываться в постоянное.

Второй элемент — силовой импульсный инвертор. Он является трехфазным, а состоит из шести транзисторных ключей. Они предназначены для подключения соответствующей обмотки двигателя к каждому из ключей как положительному, так и отрицательному. Этот элемент отвечает за преобразование поступающего постоянного напряжения в трехфазное и переменное. Также это устройство задает нужную частоту и амплитуду.

Последний элемент — это система управления. Здесь используются силовые IGBT-транзисторы. Если сравнивать с обычными тиристорами, то частота переключения у транзисторов выше. Это позволяет вырабатывать выходной сигнал в форме синусоиды с минимальным искажением.

Частотные преобразователи на микроконтроллере

Принцип работы таких устройств является следующим. Изначально характеристики всех микроконтроллеров (МК) настраиваются так, чтобы работать в паре с напряжением в 200 В, а также частотой поля в 50 Гц. Другими словами, они настроены по умолчанию для работы в паре с наиболее примитивными асинхронными двигателями 220 В/50 Гц. Также имеется такой показатель, как скорость набора частоты. По умолчанию это значение устанавливается как 15 Гц/сек. Это означает, что разгон МК до 50 Гц будет занимать чуть более чем 3 секунды, а, к примеру, до 150 Гц за 10 секунд ровно. Также важно отметить, что изначально ЧП является скалярным. Другими словами, чем выше будет выходная частота двигателя, тем выше будет его напряжение.

Ремонт и наладка прибора

Ремонт частотных преобразователей — неотъемлемая часть работы с этими устройствами. Довольно часто случается такая проблема, как выход из строя тормозного резистора. Если это происходит, то ЧП не сможет работать на полную мощность. Для того чтобы установить, вышел ли из строя тормозной элемент или нет, имеется таблица, в которой приведены все номинальные значения для всех типов элементов. Если после сверки с этим документом выяснилось, что какой-либо параметр не совпадает, то резистор нужно менять.

Также могут быть сбои в том случае, если ЧП оказался слишком мощным или же сеть слишком слабая для этой модели. Тут дело заключается в принципе работы элементов ЧП. Он рассчитан на эксплуатацию при постоянном высоком напряжении. Если параметры сети не дотягивают до минимальных показателей, требуемых для работы, то и выполнять свои функции он не сможет. Как таковой ремонт частотного преобразователя тут не требуется, необходимо купить менее мощный прибор.

Основные показатели преобразователей

К основным характеристикам этих устройств можно отнести следующее:

рабочее напряжение в пределах от 220 до 480 В;
все модели обладают защитой lP54;
температурный режим, требуемый для нормальной эксплуатации, в пределах от +10 до +40 градусов по Цельсию;
мощность для большинства покупных моделей — от 1 кВт.

Кроме того, существуют такие модели, как двухзвенные частотные преобразователи, а также такие разновидности, как матричные и векторные устройства. К примеру, векторный тип — это ЧП переменного тока и напряжение, которое подается на него, необходимое для создания нужной амплитуды. Этот тип прибора обеспечивает включение в работу двигателя спустя 2 секунды после запуска ЧП. Однако недостатком стало то, что он довольно дорогой, а потому его популярность стремительно падает.

Очень важно заметить, что подбирать просто мощный прибор — это неправильно. Выбор должен осуществляться в соответствии с рабочими параметрами сети. Если купить слишком мощный частотный преобразователь для электродвигателя, то получится, что будет переплата за то оборудование, которое будет представлять угрозу, а не регулировать работу агрегата.

www.syl.ru

Частотный регулятор для трехфазного электродвигателя

Всем известно, что использование частотных преобразователей для регулировки скорости вращения является самым эффективным методом. Частотный преобразователь для трехфазного электродвигателя помогает решить проблемы с низким качеством работы и недостаточным диапазоном регулирования. Это устройство обеспечивает плавный пуск и остановку, а также осуществляет контроль всех процессов, которые происходят в двигателе. Такой модуль можно купить (цена будет под 10000р), а можно сделать самому по приведённой в статье схеме.

Особенности преобразователя

гальваническая развязка
питание 10-16 В
максимальное выходное напряжение 90V ок
максимальный ток около 1,2 А
мощность около 60 Вт
управление током
регулировка мощности экспоненциальная (пропорциональная квадрату тока управления)
частота 25 кГц

Описание работы устройства

Преобразователь был создан для питания 3-фазного электродвигателя небольшой мощности. Его основным преимуществом является тот факт, что он не изменяет токили напряжение, обеспечивая постоянную мощность. Так что вам не нужно беспокоиться о выходном токе и напряжении.

Частотник своими руками

В качестве драйвера использована микросхема UC3843. Принцип тут такой, что ток, протекающий через резистор, создает падение напряжения и повышает напряжение для компаратора. Импульсы синхронизации генерируются блоком на ATtiny13.

Трёхфазное управление на микросхеме UC3843

Транзисторы IRFZ44N, температура на их радиаторах поднимается примерно до 35 градусов.Трансформаторы намотаны на сердечниках ферритовых EE20, коэффициент обмоток примерно 5:1. Защита против пренапряжения на диоде стабилитроне и конденсаторе.

Принципиальная схема частотного преобразователя

Микроконтроллер не содержит кода обслуживания двигателя, потому что это не блок управления двигателем в чистом виде, а только генератор импульсов синхронизации.

Мощность для кого-то покажется небольшой, но для своих целей было достаточно. При необходимости поднять её хоть до киловатта — не проблема.

В этом архиве есть прошивка МК и PDF схема. Показан на ней только один канал, потому что последующие просто продублированы.

2shemi.ru

Схемы самодельных частотных преобразоваелей

Подробности Категория: Источники питания

Одна из первых схем преобразователя для питания трехфазного двигателя была опубликована в журнале «Радио» №11 1999г. Разработчик схемы М. Мухин в то время был учеником 10 класса и занимался в радиокружке.

Преобразователь предназначался для питания миниатюрного трехфазного двигателя ДИД-5ТА, который использовался в станке для сверления печатных плат. При этом следует отметить, что рабочая частота этого двигателя 400Гц, а напряжение питания 27В. Кроме того, средняя точка двигателя (при соединении обмоток «звездой») выведена наружу, что позволило предельно упростить схему: понадобилось всего три выходных сигнала, а на каждую фазу потребовался всего один выходной ключ. Схема генератора показана на рисунке 1.

Как видно из схемы преобразователь состоит из трех частей: генератора-формирователя импульсов трехфазной последовательности на микросхемах DD1…DD3, трех ключей на составных транзисторах (VT1…VT6) и собственно электродвигателя M1.

На рисунке 2 показаны временные диаграммы импульсов, сформированных генератором-формирователем. Задающий генератор выполнен на микросхеме DD1. С помощью резистора R2 можно установить требуемую частоту вращения двигателя, а также изменять ее в некоторых пределах. Более подробную информацию о схеме можно узнать в указанном выше журнале. Следует отметить, что по современной терминологии подобные генераторы-формирователи называются контроллерами.

Рисунок 1.

Рисунок 2. Временные диаграммы импульсов генератора.

На базе рассмотренного контроллера А. Дубровским из г. Новополоцка Витебской обл. была разработана конструкция частотно-регулируемого привода для двигателя с питанием от сети переменного тока напряжением 220В. Схема устройства была опубликована в журнале «Радио» 2001г. №4.

В этой схеме, практически без изменений, используется только что рассмотренный контроллер по схеме М. Мухина. Выходные сигналы с элементов DD3.2, DD3.3 и DD3.4 используются для управления выходными ключами A1, A2, и A3, к которым подключается электродвигатель. На схеме полностью показан ключ A1, остальные идентичны. Полностью схема устройства показана на рисунке 3.

Рисунок 3.

Подключение двигателя к выходу трехфазного инвертора

Для ознакомления с подключением двигателя к выходным ключам стоит рассмотреть упрощенную схему, приведенную на рисунке 4.

Рисунок 4.

На рисунке показан электродвигатель M, управляемый ключами V1…V6. Полупроводниковые элементы для упрощения схемы показаны в виде механических контактов. Питание электродвигателя осуществляется постоянным напряжением Ud получаемым от выпрямителя (на рисунке не показан). При этом, ключи V1, V3, V5 называются верхними, а ключи V2, V4, V6 нижними.

Совершенно очевидно, что открытие одновременно верхних и нижних ключей, а именно парами V1&V6, V3&V6, V5&V2 совершенно недопустимо: произойдет короткое замыкание. Поэтому, для нормальной работы такой ключевой схемы, обязательно, чтобы к моменту открытия нижнего ключа верхний ключ уже был закрыт. С этой целью контроллеры управления формируют паузу, часто называемую «мертвой зоной».

Величина этой паузы такова, чтобы обеспечить гарантированное закрытие силовых транзисторов. Если эта пауза будет недостаточна, то возможно кратковременное открытие верхнего и нижнего ключа одновременно. Это вызывает нагрев выходных транзисторов, часто приводящий к выходу их из строя. Такую ситуацию называют сквозными токами.

Вернемся к схеме, показанной на рисунке 3. В данном случае верхними ключами являются транзисторы 1VT3, а нижними 1VT6. Нетрудно заметить, что нижние ключи гальванически связаны с управляющим устройством и межу собой. Поэтому управляющий сигнал с выхода 3 элемента DD3.2 через резисторы 1R1 и 1R3 подаются непосредственно на базу составного транзистора 1VT4…1VT5. Этот составной транзистор есть не что иное, как драйвер нижнего ключа. В точности также от элементов DD3, DD4 управляются составные транзисторы драйверов нижнего ключа каналов A2 и A3. Питание всех трех каналов осуществляется от одного и того же выпрямителя на диодном мосте VD2.

Верхние же ключи гальванической связи с общим проводом и управляющим устройством не имеют, поэтому для управления ими кроме драйвера на составном транзисторе 1VT1…1VT2 пришлось в каждый канал установить дополнительный оптрон 1U1. Выходной транзистор оптрона в этой схеме также выполняет функцию дополнительного инвертора: когда на выходе 3 элемента DD3.2 высокий уровень открыт транзистор верхнего ключа 1VT3.

Для питания каждого драйвера верхнего ключа используется отдельный выпрямитель 1VD1, 1C1. Каждый выпрямитель питается от индивидуальной обмотки трансформатора, что можно рассматривать как недостаток схемы.

Конденсатор 1C2 обеспечивает задержку переключения ключей около 100 микросекунд, столько же дает оптрон 1U1, тем самым формируется вышеупомянутая «мертвая зона».

Достаточно ли только регулирования частоты?

С понижением частоты питающего переменного напряжения падает индуктивное сопротивление обмоток двигателя (достаточно вспомнить формулу индуктивного сопротивления), что приводит к увеличению тока через обмотки, и, как следствие, к перегреву обмоток. Также происходит насыщение магнитопровода статора. Чтобы избежать этих негативных последствий, при уменьшении частоты приходится снижать и эффективное значение напряжения на обмотках двигателя.

Одним из способов решения проблемы в любительских частотниках предлагалось это самое эффективное значение регулировать при помощи ЛАТРа, подвижный контакт которого имел механическую связь с переменным резистором регулятора частоты. Такой способ был рекомендован в статье С. Калугина «Доработка регулятора частоты вращения трехфазных асинхронных двигателей». Журнал «Радио» 2002, №3, стр.31.

В любительских условиях механический узел получался в изготовлении сложным, а главное ненадежным. Более простой и надежный способ использования автотрансформатора был предложен Э. Мурадханяном из Еревана в журнале «Радио» №12 2004. Схема этого устройства показана на рисунках 5 и 6.

Напряжение сети 220В подается на автотрансформатор T1, а с его подвижного контакта на выпрямительный мост VD1 с фильтром C1, L1, C2. На выходе фильтра получается изменяемое постоянное напряжение Uрег, используемое собственно для питания двигателя.

Рисунок 5.

Напряжение Uрег через резистор R1 также подается на задающий генератор DA1, выполненный на микросхеме КР1006ВИ1 (импортный вариант NE555). В результате такого подключения обычный генератор прямоугольных импульсов превращается в ГУН (генератор, управляемый напряжением). Поэтому, при увеличении напряжения Uрег увеличивается и частота генератора DA1, что приводит к увеличению частоты вращения двигателя. При снижении напряжения Uрег пропорционально уменьшается и частота задающего генератора, что позволяет избежать перегрев обмоток и перенасыщение магнитопровода статора.

Рисунок 6.

В той же журнальной статье автор предлагает вариант задающего генератора, который позволяет избавиться от использования автотрансформатора. Схема генератора показана на рисунке 7.

Рисунок 7.

Генератор выполнен на втором триггере микросхемы DD3, на схеме обозначен как DD3.2. Частота задается конденсатором C1, регулировка частоты осуществляется переменным резистором R2. Вместе с регулировкой частоты изменяется и длительность импульса на выходе генератора: при понижении частоты длительность уменьшается, поэтому напряжение на обмотках двигателя падает. Такой принцип управления называется широтно импульсной модуляцией (ШИМ).

В рассматриваемой любительской схеме мощность двигателя невелика, питание двигателя производится прямоугольными импульсами, поэтому ШИМ достаточно примитивна. В реальных промышленных частотных преобразователях большой мощности ШИМ предназначена для формирования на выходе напряжений практически синусоидальной формы, как показано на рисунке 8, и для реализации работы с различными нагрузками: при постоянном моменте, при постоянной мощности и при вентиляторной нагрузке.

Рисунок 8. Форма выходного напряжения одной фазы трехфазного инвертора с ШИМ.

Силовая часть схемы

Современные фирменные частотники имеют на выходе мощные транзисторы структуры MOSFET или IGBT, специально предназначенные для работы в преобразователях частоты. В ряде случаев эти транзисторы объединены в модули, что в целом улучшает показатели всей конструкции. Управление этими транзисторами производится с помощью специализированных микросхем-драйверов. В некоторых моделях драйверы выпускаются встроенными в транзисторные модули.

Наиболее распространены в настоящее время микросхемы и транзисторы фирмы International Rectifier. В описываемой схеме вполне возможно применить драйверы IR2130 или IR2132. В одном корпусе такой микросхемы содержится сразу шесть драйверов: три для нижнего ключа и три для верхнего, что позволяет легко собрать трехфазный мостовой выходной каскад. Кроме основной функции эти драйверы содержат также несколько дополнительных, например защита от перегрузок и коротких замыканий. Более подробную информацию об этих драйверах можно узнать из технических описаний Data Sheet на соответствующие микросхемы.

При всех достоинствах единственный недостаток этих микросхем их высокая цена, поэтому автор конструкции пошел другим, более простым, дешевым, и в то же время работоспособным путем: специализированные микросхемы-драйверы заменены микросхемами интегрального таймера КР1006ВИ1 (NE555).

Выходные ключи на интегральных таймерах

Если вернуться к рисунку 6, то можно заметить, что схема имеет для каждой из трех фаз выходные сигналы, обозначенные как «Н» и «В». Наличие этих сигналов позволяет раздельно управлять верхними и нижними ключами. Такое разделение позволяет формировать паузу между переключением верхних и нижних ключей при помощи блока управления, а не самими ключами, как было показано в схеме на рисунке 3.

Схема выходных ключей с применением микросхем КР1006ВИ1 (NE555) показана на рисунке 9. Естественно, что для трехфазного преобразователя понадобится три экземпляра таких ключей.

Рисунок 9.

В качестве драйверов верхних (VT1) и нижних (VT2) ключей используются микросхемы КР1006ВИ1, включенные по схеме триггеров Шмидта. С их помощью возможно получить импульсный ток затвора не менее 200мА, что позволяет получить достаточно надежное и быстрое управление выходными транзисторами.

Микросхемы нижних ключей DA2 имеют гальваническую связь с источником питания +12В и, соответственно, с блоком управления, поэтому их питание осуществляется от этого источника. Микросхемы верхних ключей можно запитать так же, как было показано на рисунке 3 с использованием дополнительных выпрямителей и отдельных обмоток на трансформаторе. Но в данной схеме применяется иной, так называемый, «бустрепный» метод питания, смысл которого в следующем. Микросхема DA1 получает питание от электролитического конденсатора C1, заряд которого происходит по цепи: +12В, VD1, C1, открытый транзистор VT2 (через электроды сток – исток), «общий».

Другими словами заряд конденсатора C1 происходит в то время, когда открыт транзистор нижнего ключа. В этот момент минусовой вывод конденсатора С1 оказывается практически накоротко соединен с общим проводом (сопротивление открытого участка «сток – исток» у мощных полевых транзисторов составляет тысячные доли Ома!), что и обеспечивает возможность его заряда.

При закрытом транзисторе VT2 также закроется и диод VD1, заряд конденсатора C1 прекратится до следующего открытия транзистора VT2. Но заряд конденсатора C1 достаточен для питания микросхемы DA1 на время, пока закрыт транзистор VT2. Естественно, что в этот момент транзистор верхнего ключа находится в закрытом состоянии. Данная схема силовых ключей оказалась настолько хороша, что без изменений применяется и в других любительских конструкциях.

В данной статье рассмотрены лишь самые простые схемы любительских трехфазных инверторов на микросхемах малой и средней степени интеграции, с которых все начиналось, и где можно даже по схеме рассмотреть все «изнутри». Более современные конструкции выполнены с применением микроконтроллеров, чаще всего серии PIC, схемы которых также неоднократно публиковались в журналах «Радио».

Микроконтроллерные блоки управления по схеме более просты, чем на микросхемах средней степени интеграции, имеют такие нужные функции, как плавный пуск двигателя, защита от перегрузок и коротких замыканий и некоторые другие. В этих блоках все реализовано за счет управляющих программ или как их принято называть «прошивок». Именно от этих программ и зависит насколько хорошо или плохо будет работать блок управления трехфазного инвертора.

Достаточно простые схемы контроллеров трехфазного инвертора опубликованы в журнале «Радио» 2008 №12. Статья называется «Задающий генератор для трехфазного инвертора». Автор статьи А. Долгий является также автором цикла статей о микроконтроллерах и многих других конструкций. В статье приведены две простых схемы на микроконтроллерах PIC12F629 и PIC16F628.

Частота вращения в обеих схемах изменяется ступенчато с помощью однополюсных переключателей, что вполне достаточно во многих практических случаях. Там же дается ссылка где можно скачать готовые «прошивки», и, более того, специальную программу, с помощью которой можно изменять параметры «прошивок» по своему усмотрению. Возможна также работа генераторов режиме «демо». В этом режиме частота генератора уменьшена в 32 раза, что позволяет визуально с помощью светодиодов наблюдать работу генераторов. Также даются рекомендации по подключению силовой части.

Но, если не хочется заниматься программированием микроконтроллера фирма Motorola выпустила специализированный интеллектуальный контроллер MC3PHAC, предназначенный для систем управления 3-фазным двигателем. На его базе возможно создание недорогих систем регулируемого трехфазного привода, содержащего все необходимые функции для управления и защиты. Подобные микроконтроллеры находят все более широкое применение в различной бытовой технике, например, в посудомоечных машинах или холодильниках.

В комплекте с контроллером MC3PHAC возможно использование готовых силовых модулей, например IRAMS10UP60A разработанных фирмой International Rectifier. Модули содержат шесть силовых ключей и схему управления. Более подробно с этими элементами можно в их документации Data Sheet, которую достаточно просто найти в интернете.

Борис Аладышкин

Добавить комментарий

radiofanatic.ru

Частотный преобразователь для электродвигателя — устройство, принцип работы

Для несведущего человека словосочетание «частотный преобразователь для электродвигателя» звучит совершенно непонятно. Что это такое, какие частоты и во что он преобразовывает — даже и не хочется задумываться. А ведь подобные устройства занимают не последнее место по важности практически на любом производстве.

Да что промышленность, некоторые приборы и в быту не смогли бы так облегчать жизнь, как они это делают, не будь изобретен частотный преобразователь. Самый яркий тому пример — стиральная машина-автомат. Ведь все изменения скорости вращения барабана при стирке, полоскании или отжиме — это заслуга подобного устройства.

А электромоторы современных автомобилей — ведь и в них за скорость вращения отвечают преобразователи частоты. Кстати, тем, кто ездит на работу на таком виде транспорта, как трамвай и троллейбус, наверное, тоже будет интересно понять, как развивает обороты подобная техника. А значит, необходимо разобраться, что же такое частотный преобразователь, как он устроен и по какому принципу работает, и как сделать подобное устройство так, чтобы оно было понятно даже для чайников.

Внешний вид частотного преобразователя

Что такое частотник?

Под этим термином подразумевается частотный преобразователь для двигателя, то есть сложное техническое устройство, которое обладает возможностью преобразовывать входной переменный ток 50 Гц, меняя на выходе частоту. Если брать характеристики современных преобразователей, то параметры их работы могут колебаться в диапазоне от 1 до 800 Гц.

Многие могут спросить, для чего нужно такое преобразование частоты. Все просто — для плавного запуска и изменения оборотов любого электродвигателя. Как раз по этой причине и появляется разница в скорости вращения барабана современных стиральных машин.

Все преобразователи можно разделить на три основных типа – это однофазный аппарат, трехфазный и высоковольтный. Схема частотника любого из этих типов схожа, за исключением небольших нюансов.

Принцип работы высокочастотного преобразователя заключается в создании экономичного режима, при помощи которого появляется возможность управлять такими характеристиками, как привод, скорость и крутящий момент агрегата, согласовываясь с заданными параметрами и характером циклов.

Вместе с выполняемой основной работой, на жидкокристаллический экран, которым снабжен современный частотный преобразователь для асинхронного двигателя, выводится информация о параметрах; выходное значение частот, скоростей, мощностей, а так же крутящих моментов. Так же на нем отображается и информация о продолжительности функционирования.

Схема, отображающая принцип частотного преобразователя

Преобразователь частоты для асинхронных двигателей по назначению, которое может быть:

Промышленным, с мощностями, не превышающими 315 кВт, с тремя фазами;
Частотники векторного управления, с мощностями, не превышающими 500 кВт, так же с тремя фазами;
С управлением аппаратами насосно-вентиляторного типа, с нагрузкой до 315 кВт;
Для работы с кранами и другими механизмами подъемного типа;
Применяемые во взрывоопасных областях;
Частотные преобразователи, монтируемые непосредственно на двигатели.

Строение современного преобразователя

Общая схема частотного преобразователя состоит из двух составляющих — это управляющая и силовая. Обычно вторая выполнена с использованием транзисторов или тиристоров. Основную работу по контролю выполняют микропроцессоры, которые посредством работы ключа, который замыкает, либо размыкает цепь, работая как привод. Он решает многие задачи, связанные не только с контролем работы двигателя, но и с защитой при возникновении внештатной ситуации, и с диагностикой оборудования.

Так же преобразователи частоты можно разделить на два типа по принципам их работы — с промежуточным звеном или без него.

Область применения каждого из типов и видов частотных преобразователей как раз и обусловлена преимуществами и недостатками, которыми они обладают.

Теперь, когда в общих чертах стал понятен принцип действия частотного преобразователя, имеет смысл разобраться с вопросом выбора подобного электропривода для частных целей.

Конечно, если известна электрическая схема преобразователя частоты, то вполне реально собрать подобный частотник своими руками, но это очень трудоемкий процесс, который под силу только профессионалу. Любитель, не знакомый со спецификой подобной работы не соберет самодельный инвертор.

Полная схема частотного преобразователя

Конечно, производитель заинтересован в снижении себестоимости изготавливаемой продукции, так сохраняется его конкурентоспособность и увеличивается прибыль. А потому он старается минимизировать затраты за счет уменьшения возможностей частотных преобразователей, в результате чего производятся агрегаты с минимальным функционалом, но по меньшей цене.

Как раз набор встроенных функций и может играть главную роль при выборе подобных устройств, так как от этого может зависеть и долговечность приобретаемого частотного преобразователя. А потому необходимо понять, какие функции будут важны, а какими можно поступиться в угоду кошельку.

Способ управления

По этому параметру асинхронный преобразователь частоты может быть скалярным или векторным. Вторые в наше время более распространены, но и стоимость их выше. Главное достоинство векторных частотных преобразователей в их регулировке, которая очень точна. У скалярных частотников простейшее управление, не способное к изменению частот в процессе работы двигателя, а, следовательно, и его скорости. Поэтому оптимальной станет установка подобных устройств на маломощные двигатели, например, вентиляторы. Он вполне обеспечит плавный пуск, минимизирует расход электроэнергии и продлит срок службы двигателя, но это все, на что он способен.

По мощности

Не возникает вопросов в том, что лучше агрегаты с большей мощностью. Хотя для бытового использования подобный показатель не слишком важен, главное, чтобы хватило для двигателя, на который будет устанавливаться приобретаемый частотный преобразователь.

Основное внимание следует обратить на марку агрегата. Идеальным будет вариант приобретения устройства, сделанного именно тем производителем, который выпустил и двигатель. От этого будет зависеть эффективность рабочего тандема. Да и присутствие поблизости фирменного центра обслуживания играет немаловажную роль.

Схема блока питания для частотного преобразователя.

Напряжение в сети

Здесь, конечно же, главный критерий — широта рабочего диапазона напряжений. Все знают, как работает наша электросеть, где перепады временами бывают очень существенными, а потому подумать о безопасности оборудования при подобных неприятностях стоит заранее. Конечно, понижение в сети не доставит больших неприятностей, максимум – отключится частотник для трехфазного электродвигателя, а вот резкое повышение может привести к очень серьезным последствиям. Электролитические конденсаторы, скорее всего, не выдержат и взорвутся, что, естественно, приведет к выходу из строя устройства на долгое время.

Частотная регулировка

В этом вопросе решать придется каждому самому, исходя из области применения частотного преобразователя. К примеру, если частотник пойдет на шлифовальную машину, то, скорее всего, необходимый диапазон регулируемых частот составит 10–100 Гц. Особенность этого параметра в том, что если требуется действительно широкодиапазонный агрегат, то необходимо устройство векторного типа.

Дискретные входы

Для обеспечения формирования необходимой команды с блока управления в частотниках имеются специальные входы, называемые дискретными. Посредством их происходят все рабочие процессы в двигателе, то есть именно они управляют запуском, остановкой, разгоном и торможением, реверсом и т.п. Обратная связь, при помощи которой происходят операции контроля за состоянием и настройки, производится посредством аналоговых входов. По сути, большее количество подобных функций улучшает качество устройства, но в то же время и усложняет его настройки, и увеличивает ценовую категорию.

Варианты подключения электродвигателя

Соотношение цены и количества выводов

Конечно, необходимо присутствие выводов, как аналоговых, так и дискретных, без них невозможна работа частотного преобразователя и взаимодействие его с двигателем. К тому же большее их количество обеспечивает и лучшее взаимодействие агрегатов, но ведь и ценовую политику никто не отменял. Сложности в вопросе, как настроить инвертор, не столь существенны, так как при неспособности одного человека их произвести, всегда может найтись тот, кто выполнит подобную работу.

В общем, в этом вопросе каждый сам решает по мере своих финансовых возможностей.

Перегрузки и ШУ

ШУ или шина управления выбирается согласно схеме подключения устройства. Необходимо понимать, что входы и выходы должны быть в равных количествах, но, при этом, оптимальным будет небольшой запас, ведь оборудование, возможно, будет совершенствоваться.

При подборке частотного преобразователя желательно наличие документов по техническим характеристикам двигателя. Агрегат по номиналу должен быть мощнее двигателя как минимум на 10 %. Ну при отсутствии документации, если gпоказатели не известны, конечно, придется «угадывать» параметры приемлемого частотного преобразователя.

Области применения

Благодаря тому, что множество моделей современных частотников выполнены с применением высоких технологий, с внедрением в их схему микроконтроллеров увеличилось и количество выполняемых ими функций, практически вся работа по управлению и безопасности легла на них, с чем они вполне успешно справляются.

И тому подтверждение — практически во всех отраслях производств задействован именно векторный частотник для трехфазного электродвигателя на микроконтроллерах. Область применения подобных агрегатов:

Водоснабжение, теплоснабжение с изменением темпов передачи воды, как горячей, так и холодной. Теперь не требуется постоянное участие человека в регулировании этих процессов, так как встроенный микроконтроллер справляется со всем сам. Человеку остается лишь контроль.
Заводские условия машиностроения. Станки с числовым программным управлением прекрасно себя зарекомендовали.
Легкая текстильная промышленность так же постепенно наращивает количество станков, контролируемых подобными устройствами.
Энергетика и производство топлива.
Технологические процессы управленческой автоматики.
Насосы для водоотведения.

Для управления частотным преобразователем существуют специально созданные программы, которые поддерживают непрерывную связь с основным компьютером через беспроводные сети. Здесь же, на монитор, работающий с ними в связке, выводятся и все показатели, которые касаются состояния агрегата, проделанную работу и так далее, отсюда и осуществляется полное управление циклами, будь то запуск или остановка двигателя, ускорение, замедление или реверс. Естественно, что все данные архивируются и сохраняются на сервере и могут быть использованы по мере надобности.

Подобный обмен производится поэтапно, следуя алгоритму «идентификация – инициализация – управление». Такой принцип работы частотных преобразователей и обеспечивает им популярность.

И даже цены на устройства, обеспечивающие бесперебойное питание в наше время, зависят от наличия или отсутствия в них таких устройств, а потому, скорее всего и экономика, и энергетика должны показать более высокий и быстрый рост именно благодаря новейшим и высокотехнологичным разработкам частотных преобразователей.

Общая информация

Что такое частотный преобразователь

Как можно заметить, принцип работы частотного преобразователя довольно прост.

Материалы для сборки

Для того чтобы собрать это устройство, понадобятся такие материалы, как:

драйвер трехфазного моста модели IR2135 или 2133;
понадобится микроконтроллер, который будет использоваться как генератор PWM, модели AT90SPWM3B;
еще одна важная деталь — программатор;
три пары транзисторов;
жидкокристаллический индикатор;
шесть кнопок для управления системой.

Сборка устройства

Подключение

Обслуживание устройства

Наиболее страшный враг электронного оборудования — это пыль. Важно следить, чтобы на внутренних контактах она не скапливалась. Для удаления этих частиц мусора можно использовать компрессор с невысокой мощностью. Пылесос использовать нежелательно, так как он не сможет убрать плотный слой пыли.
Необходимо регулярно проверять работоспособность всех узлов. При возникновении неполадок сразу их менять. Нормальный срок эксплуатации электролитического конденсатора — 5 лет, для предохранителя — 10 лет. Вентиляторы, работающие внутри устройства, нужно менять каждые 2-3 года, внутренние шлейфы — каждые 6 лет.
Очень важно следить за такими параметрами, как температура внутренних элементов, а также напряжение на шине постоянного тока. Если температура повысится слишком сильно, то термопаста с большой долей вероятности высохнет, что приведет к выходу из строя конденсаторов. Чтобы избежать этой проблемы, рекомендуется менять термопасту каждые три года.
Важно соблюдать следующие правила эксплуатации: температура окружающего воздуха не выше +40 градусов; помещение должно быть сухим, повышенная влажность недопустима; повышенная запыленность также отрицательно скажется на приборе.

Структурное устройство ЧП

Частотные преобразователи на микроконтроллере

Ремонт и наладка прибора

Основные показатели преобразователей

К основным характеристикам этих устройств можно отнести следующее:

рабочее напряжение в пределах от 220 до 480 В;
все модели обладают защитой lP54;
температурный режим, требуемый для нормальной эксплуатации, в пределах от +10 до +40 градусов по Цельсию;
мощность для большинства покупных моделей — от 1 кВт.

Во всем мире с успехом реализуются принципы частотного управления асинхронным электроприводом. Способ предусматривает кроме значительной экономии электроэнергии , усовершенствованное управление работы агрегатов, и ведет к существенному энергосбережению.

Принцип действия

Скорость вращения вала электродвигателя зависит от частоты подаваемого питающего напряжения. Использование частотных преобразователей повсеместно признано самым эффективным методом регулировки скорости вращения . Действие устройства заключается в формировании из значения выходного напряжения (U), характеризуемого постоянной частотой (F) и амплитудой (A), в напряжение с переменными параметрами. Это приводит к изменению величины частоты магнитного поля, изменяющего механическое вращение вала двигателя.

Принимая во внимание, что момент нагрузки постоянен, сила тока зависит от нагрузки, соответственно, происходит изменение подаваемого на клеммы двигателя напряжения пропорционального частоте, это сохраняет неизменным поток намагничивания и постоянный крутящий момент, а также неизменное значение тока.

Как следствие этих процессов, наблюдается постоянная корректировка скорости и вращающего момента в отношении рабочей нагрузки. Потери – минимальны, это достигается при помощи поддержания постоянного скольжения при любой скорости, для всех нагрузок.

Преимущества способа частотного регулирования

Управление электродвигателем может осуществляться на значительном расстоянии в удобном для этого месте.
Мягкий пуск и уменьшение затрат на техническое обслуживание устройства.
Возможность увеличивать производительность с помощью регулирования скорости, в соответствии с требуемой производственной потребностью.
Повышенный КПД преобразователя частоты до 97% асинхронной машины и до 95% повышает энергоэффективность за счет способа управления и применяемого электродвигателя.
Статический преобразователь применяется для переменного момента (невысокий крутящий момент, небольшие скорости) с уменьшенной величиной напряжения на клеммах присоединения к электродвигателю. Также, для использования в случае неизменного момента и мощности, в таком случае высокая эффективность достигается за счет плавного управления скоростью. Благодаря этим возможностям система может считаться универсальной.
Обязательный контроль скорости способствует достижению оптимизации технологического процесса, что способствует высокому качеству продукции.

Характеристики

Сигнал заданного значения напряжения и определенной частоты, получается по прохождении трех этапов – это:

Выпрямительный диодный мост.
Фильтр постоянного тока для осуществления сглаживания уже выпрямленного значения напряжения при помощи конденсаторов.
Инвертор или силовой модуль, работающий на базе IGВT (БТИЗ – биполярный транзистор с изолированным затвором). Этот силовой транзистор может использоваться в качестве ключа со значительным рабочим током в несколько кило-ампер, и с величиной напряжения в несколько киловольт с частотой коммутации более 30 кГц.

Рис №1. Три основных звена, из которых состоит устройство частотного преобразователя.

Типы частотного управления скоростью асинхронной машины

Существует два основных типа управления скоростью вращения, являющимися базовыми способами, это:

Скалярное (без использования обратной связи).
Векторное управление, обратная связь может применяться, а может отсутствовать.

Характеристика скалярного управления

При использовании этого типа управления, происходит сохранение соотношения U/F в неизменном виде по всему частотному интервалу для сохранения постоянного магнитного потока (Ф) электрического двигателя. Данный метод применяется при отсутствии надобности стремительного реагирования на колебания момента вращения и число оборотов.

Скалярное регулировании позволяет от одного частотного устройства запитать несколько рабочих асинхронных машин. При скалярном регулировании применяется компенсация скольжения за счет снижения скорости. Происходит увеличение постоянного момента вращения за счет повышения коэффициента V/F, это компенсирует понижение значения напряжения на статоре двигателя. Этот способ прост конструктивно и не нуждается в значительной точности и быстром реагировании на изменения числа оборотов вала.

Векторное управление двигателем

Увеличение эффективности в управлении рабочим приводом рекомендуется применить метод регулировки за счет изменения потокосцепления.

Самым точным и наиболее действенным считается метод векторного регулирования фазы тока в статоре машины и соответственно, фазой его магнитного поля относительно ротора. Для этого метода характерно применение датчика позиционирования или положения (энкодера), позволяющего показать точное положение ротора в каждый вращающий момент. Применение датчиков положения способно увеличить стоимость электропривода. С использованием энкодеров скорость можно регулировать с точностью до 0,01%.

Чтобы обойти такое ограничение рекомендуется применять в системе управления электродвигателем, преобразователь интегральных схем ASIC. Он создает адаптивную модель двигателя, выраженную математически с точным указанием величины токов, напряжений, сопротивления статора, индуктивность рассеивания на выходе. Делает возможным создание моделирования тепловых рабочих параметров двигателя при разных режимах работы.

Векторное управление без применения датчиков обратной связи способно обеспечить динамические погрешности, которые присутствуют в электроприводах с замкнутой обратной связью. Векторное управление без использования датчиков простое конструктивно, но весьма ограничено при использовании на невысоких скоростях, он отлично подходит для больших скоростей вращения.

Влияние токов высших гармоник

Важно
: для сетей переменного тока система использующая преобразователь частоты служит нелинейной импульсной нагрузкой, где присутствуют токовые гармоники, отрицательно влияющие на качественные параметры линии электропередач в зависимости от значения сопротивления линии. Высшие гармоники обладают более низкой амплитудой и тем легче могут быть отфильтрованы.

Гармонические токи способствуют увеличению электрических потерь и снижение коэффициента мощности, способствуют перегреву элементов сети, например: кабелей, трансформаторов, двигателей, конденсаторов.

Сетевой дроссель или сглаживающий линейный реактор

Для преобразователей частоты обязательно наличие фильтрующего устройства. Снизить гармонические искажения можно за счет применения сетевых дросселей или DC-реакторов. Дроссель препятствует снижению величины напряжения на электродвигателе и способствует повышению его коэффициента мощности. Недостаток дросселя, он может привести нежелательному резонансу в общей системе электроснабжения, это происходит за счет неправильно выбранной комбинации его сопротивления с сопротивлением линии.

Рекомендуется сопротивление сетевого дросселя добавлять к существующему сопротивлению источника питания. При этом учитывается сопротивление трансформаторов и кабельных линий, в этом случае падение напряжения составит 2-4% и послужит для улучшения коэффициента мощности и уменьшения гармонических искажений на выходном токе.

Также сглаживающий реактор улучшает коэффициент мощности и служит для подавления или ослабления высших гармоник. Реактор помогает увеличить срок эксплуатации полупроводников, конденсаторных батарей. За счет этого происходит снижение значения тока выпрямительных диодов и уменьшается пульсация тока через конденсаторы.

Рис №2. Сетевой дроссель (реактор).

Мероприятия, направленные на сглаживание гармоник

Для подавления радиопомех, которые генерируются инвертором, в частотном преобразователе используют фильтр радиопомех и модуль DBR, устройства используются для соответствия требованиям по электромагнитной совместимости.

Также для уменьшения гармоник используют многоуровневый преобразователь, что влечет некоторое увеличение стоимости оборудования, снижает надежность и усложняет управление. Хорошее решение этого вопроса можно наблюдать при улучшении качества ШИМ, выполняется оптимизация временной диаграммы – происходит: пространственно векторная модуляция, улучшается контроль напряжения, повышается эффективность системы (частотный преобразователь + электродвигатель)

Энергосбережение

Повышение КПД электрического двигателя достигается за счет увеличения частоты коммутации. При подключении от преобразователя, происходит сохранение КПД двигателя, по сравнению со стандартными двигателями.

Энергоэффективность достигается за счет снижения тепловых потерь и потерь в железе, это можно нормализировать при снижении скорости. Качество управления происходит вследствие исключения механических устройств, при которых возникают потери, и понижается надежность – это могут быть: заслонки, системы тормозов, задвижки и т. д.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на , буду рад, если вы найдете на моем еще что-нибудь полезное. Всего доброго.

Немного предыстории. Тема моей дипломной работы звучала так: «Разработка и исследование тиристорного частотно-регулируемого асинхронного электропривода электромобильного агрегата». Пространное название, зато отражающее суть: и силовую элементную базу (тиристоры, точнее тринисторы), и способ управления (частотно-регулируемый), и назначение электропривода – электромобиль.

Это мой диплом инженера-электрика. Слева внизу печать: Нагрудный знак выдан.

Вкладыш к диплому. Вверху напечатано, на какую тему я зашитил дипломный прект.

Внизу напечатаны предметы, которые я изучал по индивидуальному плану.

Вкладыш в развёрнутом виде. Сколько же предметов изучено за 5 лет!

А теперь краткое описание моей дипломной работы, которую я защитил на «отлично» с ходатайством о поступлении в аспирантуру:

Схемы блоков управления были выполнены на транзисторах. Блок силовых тринисторов был увесистой конструкцией. В качестве двигателя агрегата использовался трёхфазный асинхронный электродвигатель с короткозамкнутым ротором. Для питания силового блока и схемы управления применялась свинцово-кислотная аккумуляторная батарея, занимающая всё пространство багажника и весящая неимоверно много.

Получался электромобиль-фургон, назначение которого было перевозить небольшие грузы в черте города, например, по торговым точкам. Запаса электроэнергии аккумуляторов хватало на рабочий день. Средняя скорость – 70 км/час.

Теперь перенесёмся на несколько десятилетий вперёд. Тяга к проблеме электропривода у меня с годами не только не прошла, а всё более разгоралась. На смену и в дополнение мощным тринисторам пришли мощные полевые (например, IRF840A) и биполярные транзисторы с изолированным затвором (IRG4PSC71U). Взамен схем управления на транзисторах и микросхем малой и средней степени интеграции пришли микроконтроллеры (я использую в своих конструкциях любимые мной PIC-контроллеры) и специализированные драйверы – микросхемы управления выходными силовыми транзисторными ключами IR2130-IR2131.

Мой путь к успеху был тернистым. Много времени я повторял чужие схемотехнические ошибки, допуская свои. Использовал недоработанные программы управления, записанные в памяти PIC-контроллеров. Не будучи программистом, я не мог программы доработать, усовершенствовать. В результате – куча сгоревших мощных транзисторов и, как неизбежное, несмотря на узлы защиты, «палёных» микросхем драйверов IR2131 и моих любимцев – PIC16F628A – микроконтроллеров.

Успех стал приходить с внимательным изучением материала по этому актуальному вопросу из различных источников. Это и иностранные статьи, в которых раньше чем в отечественной технической литературе публиковались и теоретические материалы, и практические схемные решения по управлению трёхфазными асинхронными электродвигателями от одно- и трёхфазной электрической сети, что непринципиально.

В результате моя самодельная конструкция собрана из нескольких функциональных блоков, разработанных разными авторами, которым я стал доверять, навсегда расставшись с другими, «благодаря» которым я терпел неуспех за неуспехом.

Буквально на-днях собрал, запустил и опробовал свой модульный, пока последний, вариант частотного преобразователя на 4 фиксированные скорости вращения.

С 250-ватным 3-фазным электродвигателем работа устойчива. Мощные ключевые транзисторы IRG4PSC71 без радиаторов позволяют управлять электродвигателями до 5 кВт.

Принципиальная электрическая схема этого варианта «частотника» показана на фото:

Основные этапы сборки будут отражены на ряде фотографий.

Внешний вид платы управления со стороны деталей:

Это основная плата управления преобразователя. В панельку вставлен PIC16F628A. Три транзисторных сдвоенных оптронных ключа АТ101АС гальванически развязывают выходы микроконтроллера и входы драйвера силовых ключй IR2131.

Внешний вид платы управления со сотороны печати:

Компоновка основных узлов прибора на кросс-плате:

Кросс-плата с закреплёнными узлами установлена в корпусе от БП ПК:

Вид прибора сверху:

Вид прибора сзади:

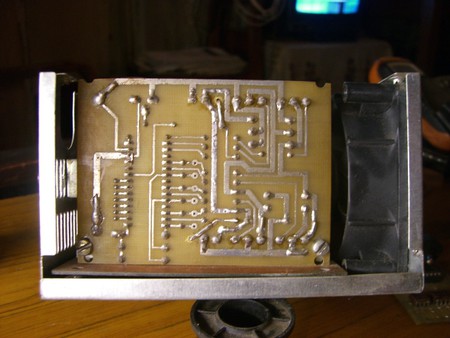

Вид прибора сбоку со стороны печатных дорожек платы драйвера:

Импровизированный испытательный стенд:

Статья обзорная. Такую сложную тему невозможно описать в рамках всего одной статьи, поэтому по мере доработок и усовершенствований будет время от времени подлежать корректуре и редактированию.

Асинхронные двигатели – устройства, наиболее часто применяемые в промышленности.

{ ArticleToC: enabled=yes }

Для плавного запуска пользуются частотными преобразователями, способными контролировать ток пусковой и позволяющие регулировать скорость вращения. Но, важно понимать, что частотный преобразователь для однофазного электродвигателя отличается от того, который требуется трехфазному.

Асинхронные моторы в сравнении с иными электрическими машинами более мощные и производительные, но имеющие такой недостаток, как необходимость оснащения дополнительными элементами, отвечающими за скорость вращения ротора.

Также обстоят дела с пусковым током, который в 5-7 раз превышает номинальный, из-за чего ударные нагрузки приводят к потере энергии и все вместе сокращает его срок службы.

Для борьбы с этими проблемами существует класс приборов, автоматически контролирующий пусковые токи. Называются они частотными преобразователями.

С их помощью удается в 5 раз уменьшить пусковые токи, осуществив плавный запуск.

Кроме этого, регулируя частоты с напряжением, управляют ротором.

Помимо этих достоинств, применение таких приборов имеет следующие:

во момент пуска экономится до 50% энергии;
с их помощью осуществляется между смежными проводниками обратная связь. Их
можно назвать генераторами трехфазного напряжения нужного значения и частоты.

В их основе лежит инвертор двойного преобразования.

Принцип функционирования заключен в следующем:

вначале входной ток входной синусоидальный 220 или 380в выпрямляется, проходя диодный мостик;
после этого, он поступает на конденсаторную группу, где сглаживается; пройдя через конденсаторы, он подается на управляющие микросхемы и биполярный БТИ транзистор, точнее мостовые ключи, где из него формируют заданных параметров широтно-импульсную трехфазную последовательность;
полученные импульсы, имеющие форму прямоугольника, под воздействием индуктивности обмоток превращаются на выходе в синусоидальное напряжение.

Ниже приведена схема, позволяющая понять, как работает частотный преобразователь:

Выбор преобразователей частотных

Для производителей этих устройств, чтобы завоевать рынок, важна цена, как и для любого электронного оборудования. Чтобы ее снизить, ими создаются приборы, у которых набор функций минимален, т.е. чем дороже стоит частотный преобразователь, тем прибор универсальнее, что важно для потребителя, желающего продлить срок службы двигателя.

Основные критерии выбора

К ним относятся:

управление
. По этому показателю преобразователи частотные подразделяются на скалярные и векторные, которые чаще встречаются, но стоят дороже. Объясняется это тем, что они способны обеспечить более высокоточную регулировку, которую не могут дать первые. Скалярные же могут только удерживать заданное соотношение напряжения на выходе и частоты. Их поэтому ставят в приборы с невысокой нагрузкой на мотор;
мощность.
Понятно, что чем этот параметр больше, тем лучше. Но, помимо цифры, важен производитель: оборудование, находящееся в «близком родстве» работает намного эффективнее.Помимо этого, использование однобрендовых преобразователей важен для взаимозаменяемости;
напряжение сети.
Чтобы защитить устройства от скачков напряжения, которые нередко случаются в отечественных сетях, желательно, чтобы напряжение имело большой рабочий диапазон;
диапазон регулировки частоты.
Здесь исходят из требований конкретного устройства. На практике применяют преобразователи с частотой 10-100 Герц; дискретные входы. Они предназначены для передачи команд. Также благодаря им обеспечивается запуск двигателя и остановка, вращение в обратном направлении и торможение;
аналоговые входы.
Благодаря им осуществляют контроль при рабочем двигателе и настройку привода;
цифровые.
Их назначение – передача высокочастотных сигналов, которые генерируются датчиками угла поворота. Чем входов больше, тем это лучше, но дороже прибор;
помимо входов
, важны дискретные выходы, с которых сигнал сообщает о возникших неисправностях (перегреве, авариях, отклонении напряжения на входе от нормы и пр.);
выходы аналоговые
отвечают за передачу обратной связи. Их выбирают по выше описанному принципу;
у шины управления
число входов и выходов совпадать должно со схемой преобразователя. Но, лучше, если у нее будет запас, который может понадобиться при усовершенствовании устройства;
перегрузочная способность.
Нормальным считается, когда мощность частотного преобразователя больше на 10-15%, чем у двигателя. Выше, чем номинальный, должен быть у него и ток.

Их выпускают мощностью 5-10 Вт. Этого достаточно для работы центрифуг, бытовых холодильников, стиральных машин, станков обрабатывающих и пр. Характеристики технические у них хуже, в сравнении с трехфазными:

Мощность составляет всего 70% от трехфазного, ниже и перегрузочная способность.

На статоре АД расположены обмотки — основная и пусковая. Последнюю используют при запуске короткозамкнутого ротора «беличье колесо».

Чтобы понять, зачем необходима обмотка пусковая, обратимся к примеру: мотор соединен лишь с рабочей обмоткой (220В).

В ней I1(однофазный ток) создает магнитное пульсирующее поле. Его можно разложить на два – с одинаковой амплитудой и скоростями вращения, но противоположно направленных — Фа и Фв. При неподвижном роторе эти поля создают моменты крутящие М1 и М2 отличные по знаку, но равные по величине.

Результирующий пусковой момент равен нулю (Мn= M1 – M2), т.е. мотор не сможет вращаться без приложения к валу нагрузки.

Поэтому и требуется пусковая обмотка. Создаваемое ею поле заставляет вращаться мотор. Направление вращения определяет пусковой начальный момент.

Электрический двигатель — это машина, преобразующая электрическую энергию в механическую, благодаря которой в движение приводятся механизмы. При обратном преобразовании энергии эти устройства выступают в роли генератора. Ротор (вращающийся) и статор (неподвижный) — основные компоненты электродвигателей.

Для создания вращающегося поля требуется две обмотки на статоре, смещенные в пространстве под определенным углом. Пусковая укладывается на статор в соответствие с этим со смещением относительно рабочей в 90 градусов. Чтобы обеспечить сдвиг токов, при подключении ее к сети используют фазосдвигающий элемент – катушку, конденсатор или активный резистор.

Когда по проводнику течет ток, создается магнитное поле, действующее на него с силой F. Если проводник изогнуть в рамку и поместить в магнитное поле, две стороны, находящиеся под углом 90 градусов к полю, испытают действие такой же силы, но направленной в противоположную сторону, которые и создают крутящий момент.

Нужен малогабаритный однофазный частотный преобразователь, чтобы осуществлять управление мотором асинхронными с конденсаторным пуском (АИРЕ, АВЕ и пр.)

Устанавливают такие моторы в вентиляторах электрических, моечных машинах, холодильниках и т.д.

На сайте http://xn--80aqahnfuib9b.xn--p1ai/esq_A200.html

можно посмотреть все характеристики устройства. Здесь же его можно купить, определившись по таблице с моделью.

Модель	Ток, А	Мощность, кВт	Габариты (ВхШхГ)	Вес, кг	Цена, руб с НДС
Серия ESQ-А200, однофазные 1/1 фаза, 200-260 В (для однофазных электродвигателей)
Преобразователь частоты ESQ-A200-2S0007 для однофазного двигателя 0,75 кВт	4,7	0,75	141x85x113	1,1	14 338
Преобразователь частоты ESQ-A200-2S0015 для однофазного двигателя 1,5 кВт	7,5	1,5	141x85x113	1,2	13 874
Преобразователь частоты ESQ-A200-2S0022 для однофазного двигателя 2,2 кВт	10	2,2	170x125x113	2	19 007

В интернет-магазине http://npf-oberon.com.ua/index.php?route=product/product&path=59_63_65&product_id=62/

его стоимость 170 долларов
. Там же ознакомиться можно с характеристиками.

Используют его для управления моторами, установленными в сельскохозяйственном оборудовании, транспортерах, миксерах, мощных насосах.

Огромный выбор одно- и трехфазных преобразователей разных производителей на сайте https://chastotnik.com.ua/preobrasovateli//p5

.

Чтобы сказать лучше ли однофазный преобразователь частотный или трехфазный, нужно четко знать для чего он требуется. В однофазных моторах они нужны для управления и регулирования. Переменное напряжение такими преобразователями частотными преобразуется в импульсное, у которого частота 0-1000 колеб./сек. Скорость, с которой вращается ротор асинхронного мотора, получающий напряжение синусоидальное, при этом, меняется пропорционально частоте такого питания.

Отличается частотный преобразователь для электродвигателя 380 от моторов, работающих от бытовой сети, напряжением, подаваемым на инвертор. Частота трехфазного напряжения на выходе лежит в диапазоне 0-1 кГц.

От него в дальнейшем питается мотор, т.е. такой преобразователь позволяет привод запитывать от бытовой сети, одновременно регулирует его характеристики.

Сегодня такие приборы используют редко, поскольку на смену им пришли трехфазные преобразователи частотные, у которых намного шире возможности. Трехфазный частотный преобразователь для трехфазного электродвигателя способен преобразовывать промышленное напряжение сети (трехфазное).

Их к асинхронному двигателю подключают «звездой», а однофазные – «треугольником», т.е регулируют они большее число параметров, что дает возможность выбрать оптимальный режим.

У них значительно меньше габариты и большие функциональные возможности, высокие показатели долговечности и надежности, вполне приемлемая стоимость.

Видео: Частотный преобразователь. Подключение трехфазного двигателя в однофазную сеть 220В.

Источник

Содержание:

Трехфазные асинхронные двигатели нашли самое широкое применение в промышленности и других областях. Современное оборудование просто невозможно представить без этих агрегатов. Одной из важнейших составляющих рабочего цикла машин и механизмов является их плавный пуск и такая же плавная остановка после выполнения поставленной задачи. Такой режим обеспечивается путем использования преобразователей частоты. Эти устройства проявили себя наиболее эффективными в больших электродвигателях, обладающих высокой мощностью.

С помощью преобразователей частоты успешно выполняется регулировка пусковых токов, с возможностью контроля и ограничения их величины до нужных значений. Для правильного использования данной аппаратуры необходимо знать принцип работы частотного преобразователя для асинхронного двигателя. Его применение позволяет существенно увеличить срок службы оборудования и снизить потери электроэнергии. Электронное управление, кроме мягкого пуска, обеспечивает плавную регулировку работы привода в соответствии с установленным соотношением между частотой и напряжением.

Что такое частотный преобразователь

Основной функцией частотных преобразователей является плавная регулировка скорости вращения асинхронных двигателей. С этой целью на выходе устройства создается трехфазное напряжение с переменной частотой.

Преобразователи частоты нередко . Их основной принцип действия заключается в выпрямлении переменного напряжения промышленной сети. Для этого применяются выпрямительные диоды, объединенные в общий блок. Фильтрация тока осуществляется конденсаторами с высокой емкостью, которые снижают до минимума пульсации поступающего напряжения. В этом и заключается ответ на вопрос для чего нужен частотный преобразователь.

В некоторых случаях в схему может быть включена так называемая цепь слива энергии, состоящая из транзистора и резистора с большой мощностью рассеивания. Данная схема применяется в режиме торможения, чтобы погасить напряжение, генерируемое электродвигателем. Таким образом, предотвращается перезарядка конденсаторов и преждевременный выход их из строя. В результате использования частотников, асинхронные двигатели успешно заменяют электроприводы постоянного тока, имеющие серьезные недостатки. Несмотря на простоту регулировки, они считаются ненадежными и дорогими в эксплуатации. В процессе работы постоянно искрят щетки, а электроэрозия приводит к износу коллектора. Двигатели постоянного тока совершенно не подходят для взрывоопасной и запыленной среды.

В отличие от них, асинхронные двигатели значительно проще по своему устройству и надежнее, благодаря отсутствию подвижных контактов. Они более компактные и дешевые в эксплуатации. К основному недостатку можно отнести сложную регулировку скорости вращения традиционными способами. Для этого было необходимо изменять питающее напряжение и вводить дополнительные сопротивления в цепь обмоток. Кроме того, применялись и другие способы, которые на практике оказывались неэкономичными и не обеспечивали качественной регулировки скорости. Но, после того как появился преобразователь частоты для асинхронного двигателя, позволяющий плавно регулировать скорость в широком диапазоне, все проблемы разрешились.

Одновременно с частотой изменяется и подводимое напряжение, что позволяет увеличить и коэффициент мощности электродвигателя. Все это позволяет получить высокие энергетические показатели асинхронных двигателей, продлить срок их эксплуатации.

Принцип действия частотного преобразователя

Эффективное и качественное управление асинхронными электродвигателями стало возможно за счет использования совместно с ними частотных преобразователей. Общая конструкция представляет собой частотно-регулируемый привод, который позволил существенно улучшить технические характеристики машин и механизмов.

В качестве управляющего элемента данной системы выступает преобразователь частоты, основной функцией которого является изменение частоты питающего напряжения. Его конструкция выполнена в виде статического электронного узла, а формирование переменного напряжения с заданной изменяемой частотой осуществляется на выходных клеммах. Таким образом, за счет изменения амплитуды напряжения и частоты регулируется скорость вращения электродвигателя.

Управление асинхронными двигателями осуществляется двумя способами:

Скалярное управление действует в соответствии с линейным законом, согласно которому амплитуда и частота находятся в пропорциональной зависимости между собой. Изменяющаяся частота приводит к изменениям амплитуды поступающего напряжения, оказывая влияние на уровень крутящего момента, коэффициент полезного действия и коэффициент мощности агрегата. Следует учитывать зависимость выходной частоты и питающего напряжения от момента нагрузки на валу двигателя. Для того чтобы момент нагрузки был всегда равномерным, отношение амплитуды напряжения к выходной частоте должно быть постоянным. Данное равновесие как раз и поддерживается частотным преобразователем.
Векторное управление удерживает момент нагрузки в постоянном виде во всем диапазоне частотных регулировок. Повышается точность управления, электропривод более гибко реагирует на изменяющуюся выходную нагрузку. В результате, момент вращения двигателя находится под непосредственным управлением преобразователя. Нужно учитывать, что момент вращения образуется в зависимости от тока статора, а точнее — от создаваемого им магнитного поля. Под векторным управлением фаза статорного тока изменяется. Эта фаза и есть осуществляющий непосредственное управление моментом вращения.

Настройка частотного преобразователя для электродвигателя

Для того чтобы преобразователь частоты для асинхронного двигателя в полном объеме выполнял свои функции, его необходимо правильно подключить и настроить. В самом начале подключения в сети перед прибором размещается автоматический выключатель. Его номинал должен совпадать с величиной тока, потребляемого двигателем. Если предполагается эксплуатировать в трехфазной сети, то автомат также должен быть трехфазным, с общим рычагом. В этом случае при коротком замыкании на одной из фаз можно оперативно отключить и другие фазы.

Ток срабатывания должен обладать характеристиками, полностью соответствующими току отдельной фазы электродвигателя. Если частотный преобразователь планируется использовать в однофазной сети, в этом случае рекомендуется воспользоваться одинарным автоматом, номинал которого должен в три раза превышать ток одной фазы. Независимо от количества фаз, при установке частотника, автоматы не должны включаться в разрыв заземляющего или нулевого провода. Рекомендуется использовать только прямое подключение.

При правильной настройке и подключении частотного преобразователя, его фазные провода должны соединяться с соответствующими контактами электродвигателя. Предварительно обмотки в двигателе , в зависимости от напряжения, выдаваемого преобразователем. Если оно совпадает с меньшим значением, указанным на корпусе двигателя, то применяется соединение треугольником. При более высоком значении используется схема «звезда».

Далее выполняется подключение частотного преобразователя к контроллеру и пульту управления, который входит в комплект поставки. Все соединения осуществляются в соответствии со схемой, приведенной в руководстве по эксплуатации. Рукоятка должна находиться в нейтральном положении, после чего включается автомат. Нормальное включение подтверждается световым индикатором, загорающимся на пульте. Для того чтобы преобразователь заработал, нажимается кнопка RUN, запрограммированная по умолчанию.

После незначительного поворота рукоятки, двигатель начинает постепенно вращаться. Для переключения вращения в обратную сторону, существует специальная кнопка реверса. Затем с помощью рукоятки настраивается нужная частота вращения. На некоторых пультах вместо частоты вращения электродвигателя, отображаются данные о частоте напряжения. Поэтому рекомендуется заранее внимательно изучить интерфейс установленной аппаратуры.

Частотные преобразователи для асинхронных двигателей

Благодаря частотным преобразователям, работа современных асинхронных двигателей отличается высокой эффективностью, устойчивостью и безопасностью. Это особенно важно, поскольку каждый электродвигатель отличается индивидуальными особенностями режима работы. Поэтому оптимизации параметров питания агрегатов с использованием преобразователей частоты придается большое значение. Когда частотный преобразователь выбирается для каких-либо конкретных целей, в этом случае должны обязательно учитываться его рабочие параметры.

Нормальная работа устройства будет зависеть от типа электродвигателя, его мощности, диапазона, скорости и точности регулировок, а также от поддержания стабильного момента вращения вала. Эти показатели имеют первостепенное значение и должны органично сочетаться с габаритами и формой аппарата. Следует обратить особое внимание на то, как расположены элементы управления и будет ли удобно им пользоваться.

Выбирая устройство, необходимо заранее знать, в каких условиях оно будет эксплуатироваться. Если сеть однофазная, то и преобразователь должен быть таким же. То же самое касается и трехфазных аппаратов. Многое зависит от мощности асинхронных двигателей. Если при запуске на валу необходим высокий пусковой момент, то и частотный преобразователь должен быть рассчитан на большее значение тока.

Общая информация

Что такое частотный преобразователь

Как можно заметить, принцип работы частотного преобразователя довольно прост.

Материалы для сборки

Для того чтобы собрать это устройство, понадобятся такие материалы, как:

драйвер трехфазного моста модели IR2135 или 2133;
понадобится микроконтроллер, который будет использоваться как генератор PWM, модели AT90SPWM3B;
еще одна важная деталь — программатор;
три пары транзисторов;
жидкокристаллический индикатор;
шесть кнопок для управления системой.

Сборка устройства

Подключение

Обслуживание устройства

Наиболее страшный враг электронного оборудования — это пыль. Важно следить, чтобы на внутренних контактах она не скапливалась. Для удаления этих частиц мусора можно использовать компрессор с невысокой мощностью. Пылесос использовать нежелательно, так как он не сможет убрать плотный слой пыли.
Необходимо регулярно проверять работоспособность всех узлов. При возникновении неполадок сразу их менять. Нормальный срок эксплуатации электролитического конденсатора — 5 лет, для предохранителя — 10 лет. Вентиляторы, работающие внутри устройства, нужно менять каждые 2-3 года, внутренние шлейфы — каждые 6 лет.
Очень важно следить за такими параметрами, как температура внутренних элементов, а также напряжение на шине постоянного тока. Если температура повысится слишком сильно, то термопаста с большой долей вероятности высохнет, что приведет к выходу из строя конденсаторов. Чтобы избежать этой проблемы, рекомендуется менять термопасту каждые три года.
Важно соблюдать следующие правила эксплуатации: температура окружающего воздуха не выше +40 градусов; помещение должно быть сухим, повышенная влажность недопустима; повышенная запыленность также отрицательно скажется на приборе.

Структурное устройство ЧП

Частотные преобразователи на микроконтроллере

Ремонт и наладка прибора

Основные показатели преобразователей

К основным характеристикам этих устройств можно отнести следующее:

рабочее напряжение в пределах от 220 до 480 В;
все модели обладают защитой lP54;
температурный режим, требуемый для нормальной эксплуатации, в пределах от +10 до +40 градусов по Цельсию;
мощность для большинства покупных моделей — от 1 кВт.

Добавить тег

Частотный преобразователь

Всем здравствуйте. Вот решил написать статейку про асинхронный привод и преобразователь частоты, который я изготавливал. Моему товарищу надо было крутить пилораму, и крутить хорошо. А сам я занимался импульсной электроникой и сразу предложил ему частотник. Да, можно было купить фирмовый преобразователь, и мне приходилось с ними сталкиваться, параметрировать, но захотелось своего, САМОДЕЛАШНОГО! Да и привод циркулярки к качеству регулирования скорости не критичен, только вот к ударным нагрузкам и к работе в перегрузе должен быть готов. Также максимально-простое управление с помощью пары кнопок и никаких там параметров.

Основные достоинства частотнорегулируемого привода (может для кого-то повторюсь):

Формируем из одной фазы 220В полноценные 3 фазы 220В со сдвигом 120 град., и имеем полный вращающий момент и мощность на валу.

Увеличенный пусковой момент и плавный пуск без большого пускового тока

Отсутствует замагничивание и лишний нагрев двигателя, как при использовании конденсаторов.

Возможность легко регулировать скорость и направление, если необходимо.

Вот какая схемка собралась:

3-фазный мост на IGBT транзисторах c обратными диодами (использовал имеющиеся G4PH50UD) управляется через оптодрайвера HCPL 3120 (бутстрепная схема запитки) микроконтроллером PIC16F628A. На входе гасящий конденсатор для плавного заряда электролитов DC звена. Затем его шунтирует реле и на микроконтроллер одновременно приходит логический уровень готовности. Также имеется триггер токовой защиты от к.з. и сильной перегрузки двигателя. Управление осуществляют 2 кнопки и тумблер изменения направления вращения.

Силовая часть мною была собрана навесным монтажом. Плата контроллера отутюжина вот в таком виде:

Параллельные резисторы по 270к на проходных затворных конденсаторах (забыл под них места нарисовать) припаял сзади платы, потом хотел заменить на смд но так и оставил.

Есть внешний вид этой платы, когда уже спаивал:

С другой стороны

Для питания управления был собран типовой импульсный обратноходовой (FLAYBACK) блок питания.

Его схема:

Можно использовать любой блок питания на 24В, но стабилизированный и с запаздыванием пропадания выходного напряжения от момента пропажи сетевого на пару тройку секунд. Это необходимо чтобы привод успел отключиться по ошибке DC. Добивался установкой электролита С1 большей ёмкости.

Теперь о самом главном…о програме микроконтроллера. Программирование простых моргалок для меня сложности не представляло, но тут надо было поднатужить мозги. Порыскав в нете, я не нашёл на то время подходящей информации. Мне предлагали поставить и специализированные контроллеры, например контроллер фирмы MOTOROLA MC3PHAC. Но хотелось, повторюсь, своего. Принялся детально разбираться с ШИМ модуляцией, как и когда нужно открыть какой транзистор… Открылись некие закономерности и вышел шаблон самой простой программы отработки задержек, с помощью которой можно выдать удовлетворительно синусовую ШИМ и регулировать напряжение. Считать ничего контроллер конечно не успевал, прерывания не давали что надо и поэтому я идею крутого обсчёта ШИМ на PIC16F628A сразу отбросил. В итоге получилась матрица констант, которую отрабатывал контроллер. Они задавали и частоту и напряжение. Возился честно скажу, долго. Пилорама уже во всю пилила конденсаторами, когда вышла первая версия прошивки. Проверял всю схему сначала на 180 ватном движке вентиляторе. Вот как выглядела «экспериментальная установка»:

Первые эксперименты показали, что у этого проекта точно есть будущее.

Программа дорабатывалась и в итоге после раскрутки 4кВТ-ного движка её можно было собирать и идти на лесопилку.

Товарищ был приятно удивлён, хоть и с самого начала относился скептически. Я тоже был удивлён, т.к. проверилась защита от к.з. (случайно произошло в борно двигателя). Всё осталось живо. Двигатель на 1,5кВт 1440об/мин легко грыз брусы диском на 300мм. Шкивы один к одному. При ударах и сучках свет слегка пригасал, но двигатель не останавливался. Ещё пришлось сильно подтягивать ремень, т.к. скользил при сильной нагрузке. Потом поставили двойную передачу.

Сейчас ещё дорабатываю программу она станет еще лучше, алгоритм работы шим чуть сложнее, режимов больше, возможность раскручиваться выше номинала…а тут снизу та самая простая версия которая работает на пиле уже около года.

Её характеристики:

Выходная Частота: 2,5-50Гц, шаг 1,25Гц; Частота ШИМ синхронная, изменяющаяся. Диапазон примерно 1700-3300Гц.; Скалярный режим управления U/F, мощность двигателя до 4кВт.

Минимальная рабочая частота после однократного нажатия на кнопку ПУСК(RUN) — 10Гц.

При удержании кнопки RUN происходит разгон, при отпускании частота остаётся та, до которой успел разогнаться. Максимальная 50Гц- сигнализируется светодиодом. Время разгона около 2с.

Светодиод «готовность» сигнализирует о готовности к запуску привода.

Реверс опрашивается в состоянии готовности.

Режимов торможения и регулирования частоты вниз нет, но они в данном случае и не нужны.

При нажатии Стоп или СБРОС происходит остановка выбегом.

На этом пока всё. Спасибо, кто дочитал до конца.

Экология познания.Наука и техника: Асинхронные двигатели применяются сегодня достаточно широко, а современные частотные преобразователи призваны сделать их работу более эффективной, устойчивой и безопасной.

Асинхронные двигатели применяются сегодня достаточно широко, а современные частотные преобразователи призваны сделать их работу более эффективной, устойчивой и безопасной. В каждом конкретном случае режим работы асинхронного двигателя свой, и особенности этих режимов отличаются, в связи с этим полезно оптимизировать параметры питания двигателей, чему и способствует применение частотных преобразователей.

При выборе частотного преобразователя для конкретной цели, необходимо учесть ряд рабочих параметров: мощность электродвигателя, его тип, диапазон регулировки скорости и точность этой регулировки, точность поддержания момента на валу. Это первостепенные параметры для выбора. Дополнительно стоит обратить внимание на габариты и форму устройства, а также на расположение элементов управления, будет ли оно удобным в вашей ситуации.

Частотные преобразователи бывают однофазными или трехфазными. И даже если на вход подается всего одна фаза, на выходе может быть как одна, так и три фазы. Обязательно обратите на это внимание при выборе частотного преобразователя.

Что касается мощности асинхронного двигателя, то она связана с максимальным потребляемым током, на который и следует ориентироваться. Если при старте двигателя требуется получить значительный пусковой момент на валу, то в этом случае и ток нужен больший, значит, имеет смысл выбрать частотный преобразователь на большее значение тока. Быстрый разгон и резкое торможение напрямую связано с током, если преобразователь в состоянии дать необходимый ток, значит, по этому параметру он вам подходит.

Для специальных двигателей, как то: погружные насосы, синхронные двигатели, с втяжным ротором, высокоскоростные, — максимальный ток частотного преобразователь должен быть лишь немного выше номинального тока двигателя.

Когда параметры нагрузки заранее известны и не меняются при постоянной частоте (например это могут быть вентиляторы, насосы, компрессоры, то есть те механизмы, которые отвечают за поддержание определенного состояния технологического процесса), то есть момент зависит непосредственно от частоты, применяют скалярный метод частотного регулирования с диапазоном от 5 до 50 Гц и выше.

К примеру, компрессор должен поддерживать определенное давление, и датчик давления, отслеживая текущее состояние в текущем режиме, дает сигнал на изменение оборотов, — обороты компрессора меняются, следовательно, меняется и нагрузка, эту возможность дает опция обратной связи.

Для более точного управления, когда требуется поддерживать постоянный момент или скорость даже на низких частотах, применяют частотные преобразователи с векторным регулированием. Они могут поддерживать скорость постоянной даже при резко меняющейся нагрузке, и это уже более сложное управление.

В основном частотные преобразователи с векторным управлением подходят для приведения в действие конвейеров, лифтов, транспортеров, строительной техники, прессов, станков, и другого оборудования, требующего постоянной скорости при переменной нагрузке. Могут такие преобразователи поддерживать и постоянный момент при меняющейся скорости.

Преобразователь с векторным управлением требует настройки, то есть ввода паспортных данных подключенного двигателя. В процессе работы происходит автоматическое регулирование на основе текущей информации о токе, напряжении и частоте. Векторный метод регулирования позволяет снизить реактивный ток двигателя до оптимального путем соответствующего понижения или повышения напряжения на двигателе.

Частотные преобразователи с обратной связью по скорости позволяют прецизионно регулировать скорость, когда нагрузка при одной и той же частоте может меняться, и момент вообще не связан напрямую со скоростью. У таких преобразователей возможна и регулировка скорости в широком диапазоне при моментах близких к номиналу.

К дополнительным опциям частотных преобразователей можно отнести возможность подключения по протоколам MODBUS, PROFIBUS, CANOPEN, а также управление посредством Bluetooth. Встречаются частотные преобразователи с выносным потенциометром, с возможностью управления с компьютера, и с функцией сохранения настроек.опубликовано

Асинхронные двигатели используются в промышленности для обеспечения работы различных механизмов. Но они имеют один существенный недостаток — при запуске происходит кратковременный скачок тока в пять–семь раз. Кроме потерь электроэнергии, промышленные механизмы терпят ударные нагрузки, что приводит к их преждевременному изнашиванию. Поэтому было разработан частотный преобразователь или инвертор, обеспечивающий плавный пуск и останов асинхронных двигателей.

Основы работы преобразователя

Преобразователь частоты не только обеспечивает плавный пуск-остановка двигателя
, но и изменяет частоту вращения ротора
, регулируя частоту напряжения на входе двигателя. При этом инверторы изменяют частоту в широком диапазоне от значения частоты питающей сети. В величина напряжения питания определяет частоту вращения магнитного поля, создаваемого статором. Обозначим частоту напряжения
, тогда угловая скорость магнитного поля двигателя определяется следующей формулой:

где -число пар полюсов статора. Закон пропорциональности зависит от момента нагрузки. Если момент нагрузки постоянный, то напряжение на статоре регулируется по закону

Для вентиляторов применяется следующая зависимость:

Если момент нагрузки обратно пропорционален скорости, то напряжение и частота связаны формулой:

По принципу управления преобразователи можно разделить на типы:

со скалярным управлением;
с векторным управлением.

Принцип скалярного управления
заключается в управлении частотой питающего тока и силы этого

тока

. Скалярное управление предусматривает поддержание заданного соотношения частоты и напряжения при неизменном крутящемся моменте. Инвертор с управлением по скалярному принципу применяется для вентиляторов, компрессоров, насосов
. Допускается подключение к одному преобразователю несколько двигателей.

Скалярный режим позволяет осуществлять регулировку скорости двигателя в узком диапазоне и в среднем колеблется от 1Гц до 100Гц. Это означает, что инвертор преобразует частоту вращения электрического тока сети 50Гц на входе в частоту вращения электрического тока на выходе в диапазоне 1:100Гц
.

Важной характеристикой частотных преобразователей является диапазон сохранения скорости с сохранением крутящего момента вала двигателя.

Принцип действия инвертора с векторным управлением
заключается в управление характеристиками частоту, силы тока

и фазы
питающего тока. Так как вращение ротора отстает от вращения магнитного поля статора на 3-5% при максимальном КПД и соответственно максимальной мощности и крутящем моменте, то инвертор с векторным управлением регулирует вращение фазы магнитного поля статора по отношению к вращению ротора, так, чтобы оно было всегда впереди на 3-5%.

При использовании частотного преобразователя реализованного по векторному принципу
необходимы датчики обратной связи
, которые отслеживают положение ротора электродвигателя. С использованием датчиков диапазон регулирования скорости увеличивается и может достигать показаний выходного тока от 1Гц до 800Гц, что составляет диапазон 1:800Гц
.
Что актуально для регулирования скорости в лифтовых механизмах, станках.

Название «векторное управление» возникло из-за математического представления тока, создаваемого магнитным полем статора в виде вектора, величина которого равна величине тока, а координаты зависят от фазы тока. Кратко можно сказать, что при векторном режиме управления двигатель развивает максимальный момент
тогда, когда вектор магнитного поля находится под углом 103 0 — 105 0 к электрическому току в обмотке ротора. Векторный режим обеспечивает постоянный момент вращения на малых скоростях, высокую точность управления и возможность быстро регулировать скорость изменением частоты.

В инверторе используется принцип преобразования напряжения сети в два этапа. На первом этапе переменное напряжение сети (220 В/380 В) выпрямляется, сглаживается с помощью диодов и конденсаторов. В итоге на первом этапе получается напряжение постоянного тока. На втором этапе формируются прямоугольные импульсы заданной частоты. Через транзисторы инвертора они поступают на обмотки статора, где под воздействием магнитного поля превращаются в синусоидальные, соответствующие переменному току.

Преобразователи с методом широтно-импульсной модуляции напряжения (ШИМ) формируют синусоидальную кривую, параметры которой определяют амплитуду и частоту напряжения.

Виды частотных преобразователей

По назначению преобразователи выпускаются для однофазного и трехфазного напряжения. По типу управления — со скалярным или векторным управлением, о чем рассказывали выше. По типу преобразования делятся на два вида:

с автономным инвертором напряжения (АИН);
автономным инвертором тока (АИТ).

Современная промышленность выпускает частотные преобразователи в широком ассортименте, разной мощности и с разными функциями.

Виды входной и выходной информации

Частотные преобразователи различаются по количеству входов и выходов. Входные(выходные) сигналы делятся на следующие типы, которые приведены в таблице 1.

Таблица 1

Дискретные сигналы		Аналоговые сигналы		Цифровые сигналы
Входные	Выходные	Входные	Выходные	Входные	Выходные
Пуск	Готов	Задание частоты от систем управления или получение сигналов от датчиков	Для подключения к устройствам отображения информации	Передают информацию от датчиков положения и скорости.	Для передачи данных АСУ
Стоп	Работа
Блокировка пуска	Отказ
Торможение
Реверс
Выбор скорости

Преобразователи частоты по способу подключения к сети делятся на однофазные и трехфазные. Однофазные частотники
подключаются к бытовой сети 220 В
, а на выходе формируют трехфазное напряжение. К двигателю они подключаются по схеме «треугольник»
. При этом необходимо, чтобы выходной ток составлял не больше половины номинального.

Трехфазные инверторы
подключаются к сети 380 В
, подключение проводится по принципу «звезда»
.

Частотный преобразователь на корпусе имеет ряд клемм для подключения с соответствующей маркировкой. Рассмотрим их обозначения и функции.

Отдельно имеются цифровые выходы для подключения к управляющей аппаратуре (АСУ). Количество выходов определяется производителем инверторов, подробнее они описаны в инструкции по эксплуатации на конкретную модель.

Основные правила выбора преобразователя

В зависимости от требований по мощности и типу управляемых механизмов подбирается частотный преобразователь.

Мощность инвертора
, указанная в документации, должна быть равной или больше механической мощности электродвигателя
. Но при этом необходимо дополнительно ориентироваться на тип подключаемых механизмов. Для подъемных устройств выбирается преобразователь, имеющий величину мощности выше паспортного значения мощности двигателя. А для центробежного насоса допускается мощность инвертора ниже.
Если подключаемая нагрузка отличается большой инерционностью
, то в зависимости от требуемого времени разгона подбирается мощность преобразователя. Для быстрого разгона потребуется преобразователь с мощностью, больше номинальной мощности двигателя на 10-15%
.
При выборе частотника номинальный рабочий ток
должен превышать
значение номинального тока электродвигателя на 10%
, чтобы не допустить блокировку по превышению тока.

Основным критерием выбора частотного преобразователя при невозможности одновременно удовлетворить требования по току и напряжению является выбор по полной номинальной мощности, которая должна превышать номинальную мощность двигателя.

При выборе инвертора нельзя обойти вниманием и количество входных (выходных) сигналов и их тип, что позволяет осуществлять автоматизацию производственным процессом и ее модернизацию. При этом желательно ориентироваться принципом — «входов много не бывает».

Как уже обсуждали, в первую очередь выбирается метод управления: скалярный или векторный. Скалярный способ используется для простых механизмов
, где требуется обеспечение заданной скорости вращения (вентиляторы, компрессоры и т. д.), где не требуются датчики обратной связи
. Векторное управление
подразделяется на управление по напряжению и по току. При высоких требованиях к регулировке скорости (от 1:800) дополнительно предусмотрены специальные приводы. И есть необходимость ставить датчики обратной связи на вал

На использовании сигнала обратной связи основана работа ПИД — регулятора
. ПИД — регулятор расшифровывается как пропорционально – интегрально — дифференциальный регулятор. Измеряется отклонение величины (скорости, напряжения) от уставки (заранее заданного отклонения) и управляющей системой формируется сигнал по корректировке с учетом статистической ошибки. Такая система используется при работе насосов, станков.

Использование преобразователя частоты позволяет обеспечить защиту двигателя от перегрузки (холостого хода), возникающих при сбое в работе присоединенных механизмов. При обнаружении перегрузки преобразователь формирует аварийный сигнал и выдает команду «Останов».

Дополнительная функция «Летящий пуск»
позволяет осуществлять задержку пуска двигателя
в зависимости от условий вращения, при перезапуске двигателя. Особенно это актуально для механизмов, допускающих вращение в одну или другую сторону.

Фильтр ЕМС уменьшает электромагнитные помехи
, обеспечивая защиту преобразователя и машин, чувствительных к помехам.

Среди функций защиты системы преобразователь — двигатель перечислим основные, которые осуществляются с помощью частотника:

от перегрузки по току;
от перегрева;
от замыкания выходных фаз;
от перенапряжения;
от неисправностей в системе питания.

Разные производители оснащают инверторы различными дополнительными функциями по согласованию с заказчиком. Поэтому выбор частотного преобразователя определяется подключаемым оборудованием и задачами, выполнение которых должна обеспечивать система преобразователь — двигатель.

Источник

В первую очередь, целесообразно оснащать преобразователем крупные электродвигатели, обладающие высокими показателями мощности. Польза от наличия такого устройства заключается в возможности менять пусковые токи, задавая необходимую их величину.

Принцип работы частотного преобразователя

Конечно, можно регулировать пусковой ток и вручную, однако в этом случае будет тратиться определенное количество энергии впустую, что негативным образом скажется на эксплуатационном ресурсе электродвигателя. Наблюдаемый в устройствах, не имеющих подобного приспособления, ток имеет величину, превышающую в 5-7 раз номинальное напряжение. В таких условиях невозможно создать нормальные условия для работы оборудования.

Действие такого устройства, как преобразователь частоты, основывается на использовании электронного механизма, который контролирует работу двигателя. Но его возможности не ограничиваются лишь мягким пуском. При помощи преобразователя частоты можно осуществлять плавную настройку работы привода, выбирая оптимальный показатель между напряжением и частотой, который рассчитывается строго по заданной формуле.

Среди достоинств такого устройства главным следует назвать то, что оно помогает уменьшить расход электроэнергии в среднем на 50%. К тому же частотный преобразователь позволяет выставлять такой режим работы, который будет в максимальной степени учитывать потребности определённого производства.

Действие подобного преобразователя основывается на принципе двойного преобразования напряжения.

На начальном этапе выполняется регулировка напряжения сети путем его выпрямления и фильтрования, что достигается посредством использования системы конденсаторов.
Далее настает черед электронного управления, благодаря которому для тока выставляется частота, соответствующая заранее выбранному режиму.

В результате возникают прямоугольные импульсы, которые корректируются обмоткой статора двигателя, что позволяет вывести ее на уровень синусоиды.

На что обратить внимание при выборе?

Если обратить внимание на доступные сегодня модели преобразователей, то определяющим фактором становится именно цена частотника . Дело в том, что наибольшим функционалом обладают лишь дорогие модели пребразователей частоты. Однако, чтобы выбираемый преобразователь смог успешно справляться с необходимыми задачами, нужно исходить из конкретных условий его использования.

Преобразователь частоты может предусматривать два типа управления: векторное и скалярное. В первом случае можно выставить с высокой точностью необходимую величину тока. Особенностью скалярного управления является то, что устройство работает лишь в одном заданном соотношении между частотой и напряжением на выходе. Такие устройства могут использоваться лишь для обычных бытовых устройств, наподобие вентилятора.
Характеристики мощности во многом влияют на универсальность преобразователя частоты. Это не только расширяет его возможности, но и создает меньше проблем при обслуживании.
Для работы устройства должна быть предусмотрено сеть, обладающая максимально широким диапазоном напряжения. В этом случае уменьшается опасность, что устройство выйдет из строя в случае резких скачков. Наибольшую угрозу для оборудования представляет повышение напряжения, что может привести к взрыву сетевых конденсаторов.
Важным параметром является и частота, значение которой должно быть достаточным для удовлетворения потребностей производства. По его нижнему пределу можно понять, насколько широкие возможности имеются для выбора оптимальной скорости привода. Если имеется необходимость в устройстве, обладающем более широким диапазоном частоты, то следует обратить внимание на модели с векторным управлением. На практике же наиболее распространены частоты с диапазоном 10-60 Гц, в редких случаях используются до 100 Гц.
Наличие различных входов и выходов, используемых для управления. Гораздо удобнее пользоваться устройством, у которого количество подобных разъемов достаточно велико. Однако это же приводит к увеличению стоимости оборудования, а также создает трудности с правильной настройкой. В устройствах подобного типа могут быть предусмотрены три типа разъемов: дискретные, цифровые, аналоговые. Основное назначение первых заключается во вводе команд управления и вывода сообщений о событиях. При помощи цифровых разъёмов осуществляется ввод сигналов цифровых датчиков. Аналоговые же разъемы призваны решать задачу по вводу сигналов обратной связи.
При выборе модели преобразователя следует обращать внимание на шину управления, характеристики которой должны соответствовать возможностям схемы частотного преобразователя, что проявляется в соответствующем количестве разъемов. Оптимальный вариант, когда их имеется достаточное количество на случай возможной модернизации.
Перегрузочные способности. Рекомендуется отдавать предпочтение моделям частотников, запас мощности которых на 15% превосходит мощность используемого двигателя. Во избежание ошибок не помешает перед принятием решения ознакомиться с документацией. В них обычно приводятся все основные характеристики двигателя. Если стоит задача подобрать частотник, способное выдерживать пиковые нагрузки, то рекомендуется отдавать предпочтение оборудованию, которое сможет сохранять значение тока в условиях пиковой работы на 10% больше указанного.

Материалы

Чтобы сделать своими руками частотный преобразователь для однофазного электродвигателя, необходимо подготовить следующее:

IR2135(IR2133) – драйвер трёхфазного моста;
AT90SPWM3B – микроконтроллёр (используется как генератор PWM);
программатор (например, AVReAl);
шесть штук транзисторов IRG4BC30W;
ЖКИ индикатор;
шесть кнопок.

Самостоятельная сборка преобразователя частоты

Не стоит отказываться от идеи сделать своими силами преобразователь. Эту задачу решить по силам любому владельцу, учитывая, что в сети можно найти большое количество инструкций и схем по сборке подобного устройства и его подключению к асинхронному двигателю.

Рассматривая такой вариант, главное, о чем следует помнить – собираемая своими руками модель должна отличаться не только доступной ценой, но и надежностью, а также быть способна успешно решать задачи в бытовых условиях. Если же имеется потребность в устройстве для промышленного использования, то, естественно, оптимальным выбором будут преобразователи, предлагаемые магазинами.

Порядок действий по сборке схемы частотного преобразователя

Приводимая ниже схема рассчитана на проводку с напряжением 220В и одной фазой. Устройство предназначено для двигателя, мощность которого не превышает 1 кВт.

Вначале необходимо соединить между собой обмотки двигателя, для чего используется вариант «треугольник».

Основу конструкции оборудования образуют две платы. Первая будет уступать место для размещения таких элементов, как блок питания и драйвер. Помимо них здесь будут установлены транзисторы и силовые клеммы. Вторая плата используется для крепления микроконтроллера и индикатора. Для соединения плат друг с другом используется гибкий шлейф.

Для изготовления импульсного блока питания используется обычная схема, которую можно найти в сети.

Чтобы контролировать работу двигателя, нет необходимости воздействовать на ток при помощи внешних устройств. Однако нелишним будет добавить в конструкцию микросхему(IL300) путем введения линейной развязки.

Общий радиатор используется для размещения не только транзисторов, но и диодного моста.

Обязательным является наличие оптронов ОС2-4, назначение которых заключается в дублировании кнопок управления. На ОС-1 возлагается задача по выполнению пользовательских функций.

Если выбираемый частотный преобразователь имеет одну фазу, то он может работать без трансформатора. Альтернативой ему может служить токовый шунт, который выполняется в виде четырех витков манганинового провода сечением 0,5 км на оправе 3мм. Используемый шунт можно дополнить и усилителем DA-1.

Если мощность двигателя составляет 400 Вт, то он может работать и без термодатчика. С задачей по измерению напряжения сети успешно может справиться и DA-1-2 (усилитель).

Следует позаботиться о защите кнопок, установив на них пластиковые толкатели, управление же осуществляется посредством опторазвязки.

Если будут присутствовать длинные провода, то к ним следует добавить помехоподавляющие кольца.

Во время работы ротора двигателя можно выбирать любую скорость пределах частоты 1: 40. В режиме работы малых частот следует задействовать режим фиксированного напряжения.

Подключение частотного преобразователя

Если используемая проводка имеет одну фазу и напряжение 220В, то в качестве предпочтительной схемы подключения используется вариант «треугольник». Важно помнить о том, что ток на выходе может быть больше номинального не более, чем на 50%.

Если речь идет о трехфазной проводке с напряжением 380В, то для подключения к двигателю частотного преобразователя выбирается схема «звезда». Для простоты выполнения этой процедуры на преобразователе присутствуют клеммы, на поверхности которых имеются подсказки в виде букв.

R, S, T– к этим контактам подводят провода сети в любом порядке;
U , V , W – при помощи их выполняется включение асинхронного двигателя (в тех случаях, когда двигатель работает в режиме реверса, для возвращения к нормальному вращению достаточно любой из двух проводов поменять местами на контактах).

Обязательно в конструкции имеется клемма, используемая для заземления.

Заключение

Частотный преобразователь является необходимым оборудованием, повышающим эффективность работы асинхронного двигателя. При необходимости его можно изготовить своими силами. Для этого достаточно подготовить необходимые материалы и в точности следовать схеме сборки. При этом следует уделить особое внимание обслуживанию частотного преобразователя, так как при отсутствии должного внимания к его состоянию это оборудование может довольно скоро выйти из строя, что негативным образом скажется и на работе электродвигателя.

Источник

Частотный преобразователь своими руками — представляю вам небольшую статью о асинхронном двигателе и частотном преобразователе, который мне ранее приходилось делать. Вот и теперь потребовался хороший привод для циркулярной пилы. Конечно можно было бы взять в магазине фирменный частотник, но все-таки вариант самостоятельного изготовления оказался для меня наиболее приемлемым.

К тому же, качество регулировки скорости привода пилорамы не требовало абсолютной точности. Однако с нагрузками ударного типа и длительными перегрузками он должен справляться. К тому же хотелось сделать управление наиболее простым, без всяких там параметров, а просто установить пару кнопок.

Главные преимущества привода с регулировкой частоты:

Создаем из однофазного напряжения 220v полновесные три фазы 220v, сдвиг у которых будет 120°, при этом получаем абсолютный вращательный момент с мощностью на валу
Повышенный момент старта с плавным запуском без максимального пускового тока
Нет сильного замагничивания и излишнего перегрева мотора, как это бывает когда применяются конденсаторы
При необходимости можно свободно управлять скоростью вращения и менять направление

Ниже показана принципиальная схема устройства:

Трехфазный мост выполнен на гибридных IGBT транзисторах c диодами обратной проводимости. В целом это представляет собой бустрепное управление микроконтроллером PIC16F628A, осуществляемое с помощью специализированных оптодрайверов HCPL-3120. Во входном тракте установлен конденсатор гашения напряжения, выполняющего функцию мягкой зарядки электролитических конденсаторов в цепи постоянного напряжения.

Быстродействующая защита

Далее по схеме он зашунтирован электромагнитным реле, при этом на PIC16F628A подается цифровой логический уровень готовности. В схеме предусмотрена быстродействующая защита по току от короткого замыкания и критической перегрузке мотора, выполненная по триггерной схеме. Все это управляется при помощи двух кнопок и одного переключателя, который изменяет направление вращения вала.

Частотный преобразователь своими руками, в частности участок силовых напряжений был собран методом навесного монтажа, а контроллер размещен на печатной плате, которая показана ниже:

Постоянные резисторы с номиналом 270к, шунтирующие конденсаторы установленные в цепи затвора IGBT, запаял со стороны дорожек, так как упустил из виду сделать для них площадки. Их конечно можно заменить на smd.

Здесь показано фото печатной платы контроллера после распайки компонентов:

А это с противоположной стороны

Для подачи напряжения питания в модуль управления был изготовлен стандартный обратноходовой импульсный источник питания.

Принципиальная схема блока питания:

Чтобы изготовить частотный преобразователь своими руками в принципе можно использовать практически любой источник питания с выходным напряжением 24v. Однако, этот блок питания должен быть стабилизированный и с задержкой напряжения на выходе с момента исчезновения напряжения сети, хотябы в пределах 3-х секунд. Это обусловлено тем, что двигатель смог отключится в случае возникновения ошибки по DC. Достигается подбором электролитического конденсатора С1 с большим значением емкости.

Ну, а теперь нужно подробнее разобраться в самом важном компоненте данного устройства — в программе микроконтроллера. В интернете подходящей для меня информации по этому вопросу я не нашел, хотя были предложения установить специальные фирменные контроллеры. Но как я уже говорил, мне принципиально нужно было установить, что-то собственной разработки. Приступил во всех подробностях анализировать ШИМ модуляцию, в какое время и каким способом открыть определенный транзистор…

Программа формирования задержек

Выяснились некоторые закономерности и получился образец несложной программы формирования задержек. При ее использовании получается произвести достаточно хорошую синусоидальную ШИМ с возможностью изменять напряжение. Естественно контроллер делать какие либо вычисления не успевал, задержки не давали того эффекта, который был нужен. Следовательно, такой вариант обсчитывания ШИМ на микроконтроллере PIC16F628A я забраковал сразу.

В результате образовалась констант матрица, а ее уже отрабатывал PIC16F628A. Они формировали и диапазон частоты и напряжение питания. Конечно эта работа по созданию данного устройства несколько затянулась. Циркуляркой уже полным ходом пилили на конденсаторах, когда появился необходимый вариант прошивки. Первоначально тестировал схему на моторе от вентилятора, мощностью 180 Вт. Вот фото прибора на стадии экспериментальных работ:

Тестирование устройства

Чуть позже, в процессе испытания программа подвергалась усовершенствованию, а после запуска двигателя мощностью на 4 кВт я практически был удовлетворен итогом своей работы. Защита от короткого замыкания прекрасно срабатывает, полутора-киловаттный мотор на 1440об/мин с диском 300мм свободно справлялся с приличными брусками. Шкивы были установлены одинаковые, что на двигатель, что на вал циркулярки. При попадании пилы на сучок сетевое напряжение немного падало, хотя двигатель продолжал работать.

По ходу работы потребовалось немного натянуть ремень, поскольку при увеличении нагрузки он начинал скользить на шкиве. В дальнейшем применили двойную передачу. Но на этом решил не останавливаться, поэтому сейчас начал усовершенствовать программу, в итоге она будет значительно эффективней. Принцип работы ШИМ-контролера немного усложняется, появится больше режимов, появится ресурс раскручивания выше номинального значения.

В конце статьи файлы для того самого простого варианта устройства, которое прекрасно работает с циркулярной пилой уже больше года.

Характеристики:

Частота на выходе: 2,5-50Гц, шаг 1,25Гц; Частота ШИМ-контроллера синхронная, с возможностью изменения. Диапазон частот в пределах 1750-3350Гц.; Скалярное управление частотным преобразователем, мощность мотора около 4кВт. Самая меньшая частота работы при разовом нажатии кнопки «Пуск» — составляет 10Гц.
Во время удержании кнопки нажатой появляется разгоняющий момент, а когда кнопка отпускается, то частота буде той, до какой смог разогнаться. Частота по максимуму — 50Гц информирует светодиодный индикатор. Номинальное время разгоняющего момента составляет 2 секунды.
Индикатор «Готов» сообщает о готовности устройства к старту двигателя.

Файлы:
Программа ШИММ1.0r для PIC16F628(A)
Плата управления в SPLANe

Источник

Частотный преобразователь для электродвигателя и принцип работы

Зачем нужен преобразователь частоты

Асинхронный двигатель существенно превосходит электрические машины других типов в производительности и мощности, однако не лишен характерных недостатков. Так, например, для контроля над скоростью вращения ротора прибор необходимо оснащать дополнительными элементами. То же самое и с пуском – пусковой ток асинхронного двигателя превышает значение номинального в 5-7 раз. Из-за этого возникают дополнительные ударные нагрузки, потери электроэнергии, что в совокупности лишь уменьшает срок работы агрегата.

Для решения этих проблем в результате упорных исследований был создан класс специальных устройств, предназначенных для автоматического электронного контроля пусковых токов – частотные преобразователи.

Частотный преобразователь для электродвигателя уменьшает величину пусковых токов в 4-5 раз и не только осуществляет плавный запуск, но и управляет ротором путем регулировки напряжения и частоты. Использование прибора имеет и другие достоинства:

позволяет сэкономить до 50% электроэнергии при запуске;
с его помощью обеспечивается обратная связь смежных приводов.

Фактически это не преобразователь, а генератор трёхфазного напряжения необходимой величины и частоты.

Принцип работы

Основу преобразователя частоты составляет инвертор с двойным преобразованием. Принцип его работы заключается в следующем:

сначала входной переменный ток синусоидального типа с напряжением 380 или 220 вольт проходит через диодный мост и выпрямляется ;
затем подается на группу конденсаторов для сглаживания и фильтрации;
далее ток передается на управляющие микросхемы и мостовые ключи из IGBT (Биполярный транзистор с изолированным затвором, БТИЗ) транзисторов, формирующие из него трёхфазную широтно-импульсную последовательность с заданными параметрами;
на выходе сформированные импульсы прямоугольной формы под влиянием индуктивности обмоток преобразуются в синусоидальное напряжение.

Следующая схема отображает принцип работы преобразователя частоты асинхронного электрического двигателя.

Как выбирать

Для производителей преобразователей частоты и другого электронного оборудования основным инструментом завоевания рынка является цена. С целью её уменьшения они создают приборы с минимальным набором функций. Соответственно, чем универсальнее конкретная модель, тем выше её цена. Для нас это имеет большое значение по той причине, что для эффективной и долгой работы двигателя может потребоваться ПЧ с определенными функциями. Давайте рассмотрим основные критерии, на которые следует обращать внимание.

Управление

По способу управления частотные преобразователи делят на векторные и скалярные. Первые на сегодня встречаются гораздо чаще, однако имеют более высокую цену по сравнению со вторыми. Преимущество векторного управления заключается в высокой точности регулировки. Скалярное управление очень просто, оно может лишь удерживать соотношение выходного напряжения и частоты на заданной величине. Такой преобразователь целесообразно ставить на небольшой прибор без высокой нагрузки на двигатель, например, вентилятор.

Безусловно, чем это значение выше, тем лучше. К слову, в данном вопросе цифры не столь важны. Обратите большее внимание на фирму-производителя – чем «родственнее» ваше оборудование друг к другу, тем более эффективно оно будет работать. Кроме того, использование нескольких преобразователей от одного бренда поддерживает принцип взаимозаменяемости и простоты обслуживания. Подумайте и наличии в вашем городе соответствующего сервисного центра.

Сетевое напряжение

В данном случае действует тот же принцип, что и в предыдущем разделе – чем шире рабочий диапазон напряжения, тем лучше для нас. Отечественные электросети, к сожалению, слабо знакомы с понятием «стандарт», поэтому лучше максимально обезопасить аппаратуру от вероятных перепадов. Падение напряжения едва ли приведет к серьезным последствиям (преобразователь, скорее всего, просто отключится), а вот большое повышение опасно – оно может привести поломке устройства в результате взрыва электролитических сетевых конденсаторов.

Диапазон частотной регулировки

В данном случае следует опираться исключительно на требования производства и конкретных устройств. Так, например, для такого оборудования, как шлифовальные машины важно значение максимальной частоты (от 1000 Гц). Стандартом нижнего предела считается соотношение 1 к 10 по отношению к верхнему. На практике чаще всего используются преобразователи с диапазоном от 10 до 100 Гц. Заметьте, что широким диапазоном регулировки обладают только модели преобразователей с векторным управлением.

Входы управления

Для передачи команд управления в преобразователях предназначены дискретные входы. С помощью них осуществляется запуск двигателя, остановка, торможение, обратное вращение и т.д. Для сигналов обратной связи, осуществляющих текущий контроль и настройку привода непосредственно во время работы, используются аналоговые входы. А цифровые используются для передачи сигналов с высокой частотой, генерируемых энкодерами (датчиками угла поворота).

Фактически, чем больше вводов, тем лучше, однако большое их количество не только делает сложной настройку прибора, но и повышает его стоимость.

Количество выходных сигналов

Дискретные выходы преобразователя необходимы для вывода сигналов, сообщающих о возникновении проблем, таких как, перегрев устройства, отклонение величины входного напряжения от нормы, авария, ошибка и т.п. Аналоговые выходы необходимы для передачи обратных связей в сложных системах. Принцип выбора тот же: ищите баланс между количеством сигналов и стоимость прибора.

Шина управления

В поиске подходящей шины управления поможет схема подключения преобразователя частоты – количество выходов и входов должно быть, как минимум, равным, но лучше купите шину с небольшим запасом – значительно облегчите себе дальнейшее усовершенствование устройства.

Перегрузочные способности

Нормой считается, если мощность частотного преобразователя выше мощности двигателя на 10-15%. Ток тоже должен быть немного выше номинала двигателя. Однако такой подбор «на глаз» рекомендуется только в случае, когда нет необходимой технической документации на двигатель. При ее наличии – тщательно ознакомьтесь с требованиями и подберите соответствующий преобразователь. Если важны ударные нагрузки, пиковый ток преобразователя должен быть больше указанного значения на 10%.

Самостоятельная сборка

Несмотря на то, что покупка надежного и долговечного частотного преобразователя является приоритетным вариантом, такой прибор можно собрать своими руками. Во всемирной сети выложена не одна схема и инструкция, как это сделать. В действительности, сборка своими руками может стать отличной альтернативой в ситуации, когда преобразователь нужен для небольшого бытового устройства. Самодельное устройство справится со своими задачами не хуже покупного, а будет стоить значительно дешевле. Но попытки создания подходящего преобразователя для работы мощных асинхронных двигателей лучше оставить – здесь, как ни старайся, превзойти профессиональные приборы по эффективности и качеству не получится.

Итак, давайте подробно рассмотрим, как собрать частотный преобразователь для асинхронного двигателя своими руками. Обратите внимание, что параметры домашней однофазной электросети позволяют использовать в данном случае двигатель с мощностью не больше 1 кВт.

Для работы двигателя нам необходима схема подключения обмоток «треугольник». Для этого нужно выводы обмоток соединить между собой последовательно, соблюдая принцип «вывод одной обмотки к вводу другой».

Для того чтобы сконструировать преобразователь своими руками нам необходимы следующие компоненты:
- любой микроконтроллер аналогичный AT90PWM3B;
- драйвер трехфазного моста (аналог IR2135);
- 6 транзисторов IRG4BC30W;
- 6 кнопок;
- индикатор.
В конструкцию создаваемого нами прибора входят две платы, на одной из которых располагаются драйвер, блок питания, входные клеммы и транзисторы, а на второй – индикатор и микроконтроллер. Для соединения плат между собой воспользуемся гибким шлейфом.
Для сборки частотного преобразователя необходимо использовать импульсный блок питания. Можно воспользоваться готовым устройством, или собрать его самостоятельно (не будем описывать данный процесс – это тема для отдельной статьи).
Для контроля за работой двигателя необходимо подвести внешний управляющий ток, однако мы можем воспользоваться микросхемой IL300 с линейной развязкой.
Транзисторы и диодный мост устанавливаются на общем радиаторе.
Для дублирования управляющих кнопок используются оптроны ОС2-4.
Установка трансформатора на однофазный преобразователь частот для двигателя небольшой мощности не является обязательным шагом. Можно обойтись токовым шунтом с сечением проводов 0,5 мм, и к нему подключить усилитель DA-1 (кстати, он же будет служить для измерения напряжения).
В нашем случае мы собираем своими руками преобразователь для асинхронного двигателя мощность в 400 Вт, поэтому не станем устанавливать термодатчик – схема и без него достаточно сложна.
По окончанию сборки необходимо изолировать кнопки с помощью пластмассовых толкателей. Управление кнопками осуществляется с помощью опторазвязки.

Обратите внимание, что при использовании длинных проводов, на них необходимо надеть помехоподавляющие кольца.

Он позволяет регулировать вращение двигателя в диапазоне частоты 1:40.

Подключение и настройка

Для подключения частотного преобразователя общая схема подключения асинхронного электродвигателя. В цепи преобразователь располагается сразу после дифференциального автомата, рассчитанного на ток, равный номиналу двигателя. При установке преобразователя в трехфазную сеть нужно использовать трехфазный автомат с общим рычагом. Это позволяет в случае возникновения перегрузки на одной из фаз разом отключить все питание. Значение срабатывания должно быть подобрано в соответствии с током одной фазы двигателя. А в ситуации, когда частотный преобразователь устанавливается в сеть с однофазным током, целесообразно использовать автомат, рассчитанный на тройное значение фазы. Так или иначе, установка прибора должна осуществляться вручную, без «врезания» в разрыв «нуля» и заземления.

Фактически настройка ПЧ заключается в выборе схемы присоединения фазных проводов к клеммам на электродвигателе, однако она чаще зависит от того, к какому типу сети они подключаются. Для трехфазных электросетей на производственных объектах двигатель подключают «звездой» — эта схема предусматривает параллельное подключение проводов обмоток. Для бытовых однофазных сетей с напряжением 220В используется схема «треугольник» (учитывайте при этом, что величина выходного тока не должна превышать номинал более чем на 50%).

Пульт управления следует расположить в любом месте, наиболее удобном для использования. Схема его подключения указывается в технической документации к частотному преобразователю. Перед монтажом и до подачи питания рычаг следует установить в выключенное положение. После переведения рычага во включенное положение должен загореться соответствующий световой индикатор. По умолчанию для запуска устройства следует нажать клавишу «RUN». Для постепенного наращивания оборотов двигателя надо медленно поворачивать рукоятку пульта. При обратном вращении следует переключить режим с помощью кнопки реверса. Теперь можно установить рукоятку в положение, устанавливающее необходимую скорость вращения. Обратите внимание, что на пультах управления некоторых частотных преобразователей вместо механической частоты вращения указывается частота питающего напряжения.

Дополнительные рекомендации по уходу за оборудованием

Чтобы максимально продлить срок службы частотного преобразователя старайтесь следовать следующим рекомендациям по обслуживанию:

Необходимо постоянно проводить внутреннюю очистку прибора от накапливающейся пыли. Возьмите во внимание, что из-за её уплотнения пылесос не всегда может справиться с такой задачей – гораздо проще выдувать пыль наружу небольшим компрессором.
Проводите регулярную проверку компонентом схемы и своевременную их замену. Помните, что у всех элементов различный срок эксплуатации: охлаждающие вентиляторы рассчитаны на 2-3 года, электролитические конденсаторы – на 5, а предохранители – на 10. Замены внутренних шлейфов устройства должна производиться примерно раз в 6 лет.
Принцип своевременного реагирования следует применять и в отношении последствий периодического нагрева частей устройства. Из-за него высушивается термопаста, что также приводит к выходу конденсаторов из строя. Постарайтесь менять ее чаще 1 раза в 3 года.

Внимание к внешним условиям, в которых устанавливается частотный преобразователь, тоже позволяет существенно продлить срок его эксплуатации. Это должно быть хорошо вентилируемое место, без прямых солнечных лучей, без нахождения в непосредственной близости легковоспламеняющихся жидкостей и материалов, без мусора, металлической и деревянной стружки, пыли, масляных капель, вибраций, домашних животных, мышей, тараканов… Поверхность установки должна быть ровной и устойчивой. В некоторых случаях следует обратить внимание на расположение преобразователя относительно уровня моря – с каждыми 100 метрами повышения температуру внешней среды можно уменьшать на 0,5˚C относительно нормы (-10˚C — + 45˚C).

Поделиться с друзьями:

Простой преобразователь частоты для асинхронного электродвигателя.

Автор: Сергей М. pnp_mechanic@mail.ru
Опубликовано 11.12.2012.
Создано при помощи КотоРед .

Первым был ресторан – зимой холодный воздух должен строго дозировано дуть на разгорячённых посетителей, а летом наоборот –замерзших от холодного мороженого плавно согревать жарким воздухом с улицы. Без инвертора никак не обойтись.
Второй хочет стричь лохматых овец. но вот беда машинка трехфазная. А в поле только одна да и та не 220в. Опять нужен инвертор.
Третий вообще наждачный камень. сверлильный станок и намоточный –захотел прицепить к двигателю.
В конце концов оглядевшись по сторонам я увидел – все…все делают инверторы японцы, французы, немцы …. только я ещё не имею своего точила для отверток. И мало того все приличные фирмы уже написали. как это делать.

Итак коль уж асинхронный двигатель так распространён и трехфазная система напряжения созданная М. О. Доливо-Добровольским так удобна. А современная элементная база так хороша. То сделать преобразователь частоты –это лишь вопрос личного желания и некоторых финансовых возможностей. Возможно кто то скажет « Ну, зачем мне инвертор. я поставлю фазосдвигающий конденсатор и все решено». Но при этом обороты не покрутишь и в мощности потеряешь и потом это не интересно.

Возьмём за основу – в быту есть однофазная сеть 220в, народный размер двигателя до 1 кВт. Значить соединяем обмотки двигателя треугольником. Дальше –проще, понадобится драйвер трехфазного моста IR2135(IR2133) выбираем такой потому, что он применяется в промышленной технике имеет вывод SD и удобное расположение выводов. Подойдёт и IR2132. но у неё dead time больше и выхода SD нет. В качестве генератора PWM выберем микроконтроллер AT90SPWM3B — доступен, всем понятен, имеет массу возможностей и недорого стоит, есть простой программатор -http://real.kiev.ua/avreal/. Силовые транзисторы 6 штук IRG4BC30W выберем с некоторым запасом по току — пусковые токи АД могут превышать номинальные в 5-6 раз. И пока не ставим «тормозной» ключ и резистор, будем тормозить и намагничивать перед пуском ротор постоянным током, но об этом позже. Весь процесс работы отображается на 2-х строчном ЖКИ индикаторе. Для управления достаточно 6 кнопок (частота +, частота -, пуск, стоп, реверс, меню).
Получилась вот такая схема.

Конструктивно инвертор выполнен на двух платах – силовая часть ( блок питания. драйвер и транзисторы моста. силовые клеммы) и цифровая часть (микроконтроллер + индикатор ). Электрически платы соединены гибким шлейфом. Такая конструкция выбрана для перехода в будущем на контроллер TMS320 или STM32 или STM8.
Блок питания собран по классической схеме и в комментариях не нуждается. Микросхема IL300 линейная опто развязка для управления током 4-20Ма. Оптроны ОС2-4 просто дублируют кнопки «старт, стоп, реверс» для гальванически развязанного управления. Выход оптрона ОС-1 «функция пользователя» (сигнализация и пр.)
Силовые транзисторы и диодный мост закреплены на общий радиатор. Шунт 4 витка манганинового провода диаметром 0.5мм на оправке 3 мм.
Сразу замечу некоторые узлы и элементы вовсе не обязательны. Для того что бы просто крутить двигатель. не нужно внешнее управление током 4-20 Ма. Нет необходимости в трансформаторе тока, для оценочного измерения подойдёт и токовый шунт. Не нужна внешняя сигнализация. При мощности двигателя 400 Вт и площади радиатора 100см 2 нет нужды в термодатчике.

ВАЖНО! – имеющиеся на плате кнопки управления изолированы от сети питания только пластмассовыми толкателями. Для безопасного управления необходимо использовать опторазвязку.

Возможные изменения в схеме в зависимости от микропрограммы.
Усилитель DA-1 можно подключать к трансформатору тока или к шунту. Усилитель DA-1-2 может быть использован для измерения напряжения сети или для измерения сопротивления терморезистора если не используется термодатчик PD-1.
В случае длинных соединительных проводов необходимо на каждый провод хотя бы надеть помехоподавляющие кольцо. Имеют место помехи. Так например –пока я этого не сделал у меня «мышь» зависала.
Так же считаю важным отметить проверку надёжности изоляции АД –т.к. при коммутации силовых транзисторов выбросы напряжение на обмотках могут достигать значений 1,3 Uпит.

Немного про управление.

Начитавшись книжек с длинными формулами в основном описывающих как делать синусоиду при помощи PWM. И как стабилизировать скорость вращения вала двигателя посредством таходатчика и ПИД регулятора. Я пришёл к выводу –АД имеет достаточно жёсткую характеристику во всём диапазоне допустимых нагрузок на валу.
Поэтому для личных нужд вполне подойдет управление описанное законом Костенко М.П. или как его ещё называют скаляроное. Достаточное для большинства практических случаев применения частотно регулируемого электропривода с диапазоном регулирования частоты вращения двигателя до 1:40. Т.е. грубо говоря мы в самом простом случае делаем обычную 3-х фазную розетку с переменной частотой и напряжением меняющимися в прямой зависимости. С небольшими «но» на начальных участках характеристики необходимо выполнять IR компенсацию т.е. на малых частотах нужно фиксированное напряжение. Втрое «но» в питающие двигатель напряжение замешать 3 гармонику. Всё остальное сделают за нас физические принципы АД. Более подробно про это можно прочесть в документе AVR494.PDF
Основываясь на моих личных наблюдениях и скромном опыте именно эти методы без особых изысков чаще всего применяются в приводах мощностью до 15 кВт.
Далее не буду углубляться в теорию и описание мат моделей АД. Это и без меня достаточно хорошо изложили профессора ещё в 60-х.

Плата силовых элементов.

В программе V-1.0 для AT90SPWM3B реализовано
1- Частотное управление АД .Форма напряжения синусоида с 3 гармоникой.
2- Частота задания 5 Гц -50 Гц с шагом 1 Гц. Частота ШИМ 4 кГц.
3- Фиксированное время разгона –торможения
4- Реверс (только через кнопку СТОП)
5- Разгон до заданной частоты с шагом 1 Гц
6 – Индикация показаний канала АЦП 6 (разрядность 8 бит. оконный фильтр апертура 4 бита)
я использую этот канал для замера тока шунта.
7 – Индикация режима работы START,STOP,RUN,RAMP, и Частота в Гц.
8- Обработка сигнала авария от мс IR2135

Торможение двигателя принудительное – без выбега. При этом нужно помнить – если на валу будет висеть огромный вентилятор или маховик то напряжение на звене постоянного тока может достичь опасных значений. Но я думаю вертолёты с приводом от АД строить никто не будет

Функции микропрограммы в будущих версиях

1 -намагничивание ротора перед пуском
2- торможение постоянным током
3 –прямой реверс
4 – частота задания 1 -400 Гц.
5 – ограничение, контроль тока двигателя.
6 — переключаемые зависимости U/F
7 – контроль звена постоянного тока.
8 – некоторые макросы управления –это вообще в далёких планах.

Испытания.
Данная конструкции была проверена с двигателем 0.18кВт и 0.4 кВт и 0.8 кВт. Все двигатели остались довольны.
Только при малых оборотах и долговременной работе необходимо принудительное охлаждение АД.

Строка для программатора
av_28r4.exe -aft2232 -az +90pwm3b -e -w -v -fckdiv=1,psc2rb=0,psc1rb=0,psc0rb=0,pscrv=0,bodlevel=5 -c01.hex

Для чего нужен частотник и как сделать его своими руками для трехфазного электродвигателя

Частотник для трехфазного электродвигателя или частотный преобразователь имеет множество наименований: инвертор, преобразователь частоты переменного тока, частотно регулируемый привод. На сегодняшний день частотники производят многие фирмы, но есть немало энтузиастов, создающих преобразователи своими руками.

Назначение и принцип работы инвертора
Регулировка скорости инвертором
Составные части регулируемого привода
Режимы управления
Подключение инвертора «звезда — треугольник»
Инвертор своими руками
Использование современных инверторов

Назначение и принцип работы инвертора

Инвертор управляет скоростью вращения асинхронных электродвигателей, т. е. двигателей, преобразующих энергию электрическую в механическую. Полученное вращение приводными устройствами трансформируется в другой вид движения. Это очень удобно и благодаря этому асинхронные электродвигатели приобрели большую популярность во всех областях человеческой жизни.

Важно отметить, что скорость вращения могут регулировать и другие устройства, но все они имеют множество недостатков:

сложность в использовании;
высокую цену;
низкое качество работы;
недостаточный диапазон регулирования.

Частотник для трехфазного электродвигателя помогает решить эти проблемы. Многим известно, что использование частотных преобразователей для регулировки скорости вращения является самым эффективным методом. Это устройство обеспечивает плавный пуск и остановку, а также осуществляет контроль всех процессов, которые происходят в двигателе. Риск возникновения аварийных ситуаций, при использовании преобразователя частоты, крайне незначителен.

Для обеспечения плавной регулировки и быстродействия разработана специальная схема частотного преобразователя. Его использование в значительной мере увеличивает время непрерывной работы трехфазного двигателя и экономит электроэнергию. Преобразователь позволяет довести КПД до 98%. Это достигается увеличением частоты коммутации. Механические регуляторы на такое не способны.

Регулировка скорости инвертором

Каким образом частотник управляет скоростью вращения трехфазного двигателя? Первоначально он изменяет поступающее из сети напряжение. Затем из преобразованного напряжения формирует трехфазное, необходимой амплитуды и частоты, которое подается на электродвигатель.

Диапазон регулировки скорости частотником достаточно широкий. Есть возможность крутить ротор двигателя и в обратном направлении. Во избежание его поломки необходимо учитывать паспортные данные, где указаны максимально допустимые обороты и мощность в кВт.

Составные части регулируемого привода

Ниже представлена схема преобразователя частоты.

Он состоит из 3 преобразующих звеньев:

выпрямителя, формирующего напряжение постоянного тока при подключении к питающей электросети, который может быть управляемым или неуправляемым;
фильтра, сглаживающего уже выпрямленное напряжение (для этого применяют конденсаторы);
инвертора, формирующего нужную частоту напряжения, являющегося последним звеном перед электродвигателем.

Режимы управления

Частотники различают по видам управления скоростью вращения:

со скалярным режимом управления (отсутствие обратной связи);
с векторным режимом управления (наличие обратной связи, или ее отсутствие).

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

При первом режиме подлежит управлению магнитное поле статора. В случае векторного режима управления учитывается взаимодействие магнитных полей ротора и статора, оптимизируется момент вращения при работе на разной скорости. Это является главным различием двух режимов.

Кроме этого, векторный способ более точен, эффективен. Однако в обслуживании — более затратен. Рассчитан он на специалистов с большим багажом знаний и навыков. Скалярный способ проще. Он применим там, где параметры на выходе не требуют точной регулировки.

Подключение инвертора «звезда — треугольник»

После приобретения инвертора по доступной цене возникает вопрос: как подключить его к двигателю своими руками? Прежде чем это сделать будет нелишним поставить обесточивающий автомат. В случае возникновения короткого замыкания хотя бы в одной фазе, вся система будет немедленно отключена.

Подключение преобразователя к электродвигателю можно осуществить по схемам «треугольник» и «звезда».

Если регулируемый привод однофазный, клеммы электродвигателя подключают по схеме «треугольник». В этом случае потерь мощности не происходит. Максимальная мощность такого частотника 3 кВт.

Трехфазные инверторы более совершенны. Они получают питание от промышленных трехфазных сетей. Подключаются по схеме «звезда».

Чтобы ограничить пусковой ток и снизить пусковой момент во время запуска электродвигателя мощностью более 5 кВт используют вариант переключения «звезда-треугольник».

При пуске напряжения на статор используется вариант «звезда». Когда скорость двигателя станет номинальной, питание переключается на схему «треугольник». Но такой способ применяется там, где существует возможность подключения по обеим схемам.

Важно отметить, что в схеме «звезда-треугольник» резкие скачки токов неизбежны. В момент переключения на второй вариант скорость вращения резко снижается. Чтобы восстановить частоту оборотов, необходимо увеличить силу тока.

Наибольшей популярностью пользуются преобразователи для электродвигателей мощностью от 0,4 кВт до 7,5 кВт.

Инвертор своими руками

Наряду с выпуском промышленных инверторов многие изготавливают их своими руками. Особой сложности в этом нет. Такой частотник может преобразовать одну фазу в три. Электродвигатель с подобным преобразователем можно использовать в быту, тем более что мощность его не теряется.

Выпрямительный блок идет в схеме первым. Затем идут фильтрующие элементы, отсекающие переменную составляющую тока. Как правило, для изготовления таких инверторов используют IGBT-транзисторы. Цена всех составляющих частотника, изготовленного своими руками, намного меньше цены готового производственного изделия.

Частотники подобного типа пригодны для электродвигателей мощностью от 0,1 кВт до 0,75 кВт

Использование современных инверторов

Современные преобразователи производятся с использованием микроконтроллеров. Это намного расширило функциональные возможности инверторов в области алгоритмов управления и контроля за безопасностью работы.

Преобразователи с большим успехом применяют в следующих областях:

в системах водоснабжения, теплоснабжения для регулирования скорости насосов горячей и холодной воды;
в машиностроении;
в текстильной промышленности;
в топливно-энергетической области;
для скважинных и канализационных насосов;
для автоматизации систем управления технологическими процессами.

Цены источников бесперебойного питания напрямую зависят от наличия в нем частотника. Они становятся «проводниками» в будущее. Благодаря им, малая энергетика станет наиболее развитой отраслью экономики.

Источники: http://tokidet.ru/elektrooborudovanie/elektrodvigateli/princip-raboty-chastotnogo-preobrazovatelya.html, http://radiokot.ru/circuit/power/converter/47/, http://electricvdele.ru/elektrooborudovanie/elektrodvigateli/chastotnik-dlya-trehfaznogo-elektrodvigatelya.html

Источник

Частотный преобразователь своими руками для асинхронного двигателя

Дождитесь окончания поиска во всех базах.По завершению появится ссылка для доступа к найденным материалам.

Принцип работы и изготовление частотного преобразователя

Частотный преобразователь своими руками

Частотный преобразователь своими руками

Частотник для трехфазного электродвигателя своими руками

Преобразователь частоты — векторный, однофазный, схемы и инструкции

Частотный преобразователь для электродвигателя и принцип работы

Преобразователь частоты — векторный, однофазный, схемы и инструкции

Частотные преобразователи своими руками. Схема и принцип работы частотного преобразователя :: SYL.ru

Общая информация

Что такое частотный преобразователь

Материалы для сборки

Сборка устройства

Подключение

Обслуживание устройства

Структурное устройство ЧП

Частотные преобразователи на микроконтроллере

Ремонт и наладка прибора

Основные показатели преобразователей

Частотный регулятор для трехфазного электродвигателя

Особенности преобразователя

Описание работы устройства

Принципиальная схема частотного преобразователя

Схемы самодельных частотных преобразоваелей

Добавить комментарий

Частотный преобразователь для электродвигателя — устройство, принцип работы

Что такое частотник?

Строение современного преобразователя

Способ управления

По мощности

Напряжение в сети

Частотная регулировка

Дискретные входы

Соотношение цены и количества выводов

Перегрузки и ШУ

Области применения

Общая информация

Что такое частотный преобразователь

Материалы для сборки

Сборка устройства

Подключение

Обслуживание устройства

Структурное устройство ЧП

Частотные преобразователи на микроконтроллере

Ремонт и наладка прибора

Основные показатели преобразователей

Принцип действия

Преимущества способа частотного регулирования

Характеристики

Типы частотного управления скоростью асинхронной машины

Характеристика скалярного управления

Векторное управление двигателем

Влияние токов высших гармоник

Сетевой дроссель или сглаживающий линейный реактор

Мероприятия, направленные на сглаживание гармоник

Энергосбережение

Выбор преобразователей частотных

Основные критерии выбора

Что такое частотный преобразователь

Принцип действия частотного преобразователя

Настройка частотного преобразователя для электродвигателя

Частотные преобразователи для асинхронных двигателей

Общая информация

Что такое частотный преобразователь

Материалы для сборки

Сборка устройства

Подключение

Обслуживание устройства

Структурное устройство ЧП

Частотные преобразователи на микроконтроллере

Ремонт и наладка прибора

Основные показатели преобразователей

Основы работы преобразователя

Виды частотных преобразователей

Виды входной и выходной информации

Основные правила выбора преобразователя

Принцип работы частотного преобразователя

На что обратить внимание при выборе?

Материалы

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
