В последнее время очень популярны часы на газоразрядных индикаторах. Эти часы множеству людей дарят теплый свет своих ламп, создают уют в доме и непередаваемое ощущение дыхания прошлого. Давайте же в этой статье разберемся, из чего же сделаны такие часы и как они работают. Сразу скажу, что это статья обзорная, поэтому многие непонятные места будут рассмотрены в следующих статьях более подробно.
Часы можно разделить на следующие функциональные блоки:
1)Блок высокого напряжения
2)Блок индикации
3)Счетчик времени
4)Блок подсветки
Давайте разберем каждый из них более подробно.
Блок высокого напряжения
Для того, чтобы внутри лампы засветилась цифра, нам нужно подать на нее напряжение. Особенность газоразрядных ламп в том, что напряжение нужно довольно высокое, порядка около 200 Вольт постоянного напряжения. Ток же для лампы, наоборот, должен быть очень маленький.

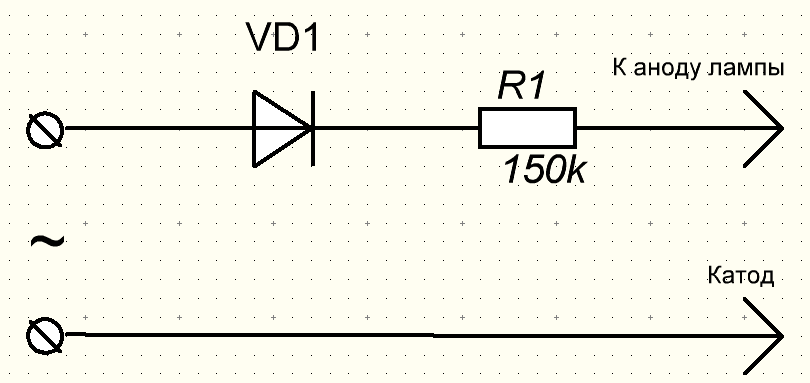

Где же взять подобное напряжение? Первое что приходит на ум – сетевая розетка. Да, можно воспользоваться выпрямленным сетевым напряжением. Схема будет выглядеть следующим образом:
Недостатки данной схемы очевидны. Это отсутствие гальванической развязки, нет какой-либо безопасности и защиты схемы вообще. Таким образом лучше проверять лампы на работоспособность, соблюдая при этом максимальную осторожность.
В часах конструкторы пошли другим путем, повысив безопасное напряжение до нужного уровня с помощью DC-DC преобразователя. Если говорить совсем кратко, подобный преобразователь работает по принципу качелей. Мы ведь можем прикладывая легкое усилие руки к качелям придать им достаточно большое ускорение, так ведь? Так же и DC-DC преобразователь: малое напряжение раскачиваем до высокого.

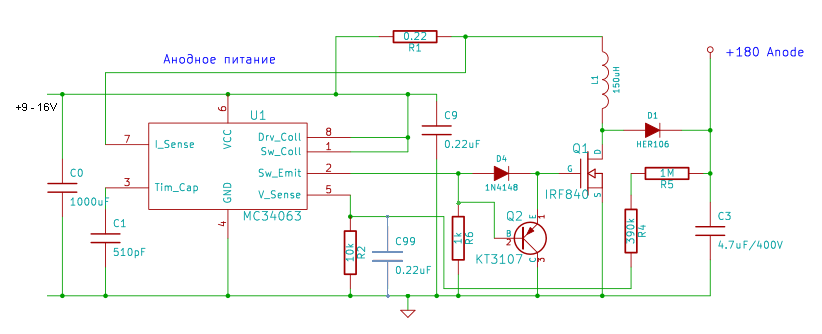

Приведу одну из наиболее распространенных схем преобразователей (кликните для увеличения, схема откроется в новом окне)
Схема с так называемым полудрайвером полевого транзистора. Обеспечивает достаточно большую мощность, чтобы питать шесть ламп, при этом не нагреваясь как утюг.
Блок индикации
Следующий функциональный блок – индикация. Представляет из себя лампы, у которых катоды соединены попарно, а аноды выведены на оптопары или транзисторные ключи. Обычно в часах применяется динамическая индикация в целях экономия места на печатной плате, миниатюризации схемы и упрощения разводки платы
Счетчик времени

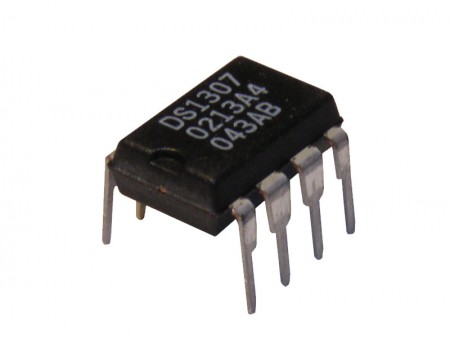

Следующий блок – счетчик времени. Проще всего это сделать на специализированной микросхеме DS1307
Она обеспечивает отличную точность времени. Благодаря этой микросхеме, часы сохраняют правильное время и дату, не смотря на длительное отключение питания. Производитель обещает до 10 лет (!) автономной работы от круглой батарейки CR2032.

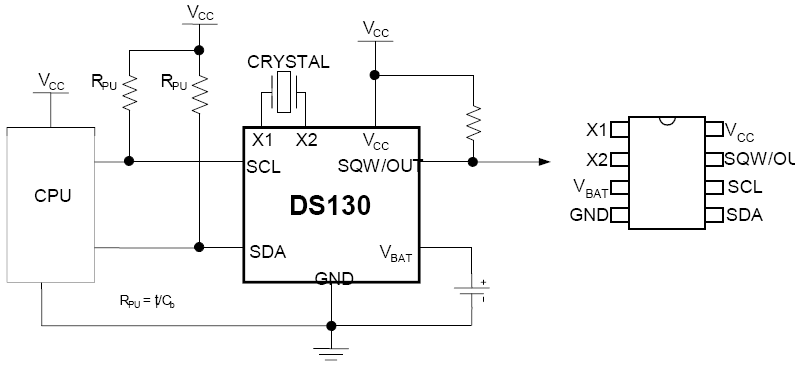

Вот типичная схема подключения микросхемы DS1307:
Есть также подобные микросхемы, которые выпускают множество фирм по изготовлению радиокомпонентов. Эти микросхемы могут обеспечивать особую точность хода времени, но они будут дороже. Их применение, как мне кажется, в бытовых часах не целесообразно.
Блок подсветки
Блок подсветки самая простая часть часов. Она ставится по желанию. Это всего лишь светодиоды под каждой лампой, которые обеспечивают фоновую подсветку. Это могут быть одноцветные светодиоды, или RGB светодиоды. В последнем случае цвет подсветки можно выбрать какой угодно или вообще сделать его плавно меняющимся. В случае RGB необходим соответствующий контроллер. Чаще всего этим занимается тот же микроконтроллер, который считает время, но для упрощения программирования можно поставить дополнительный.

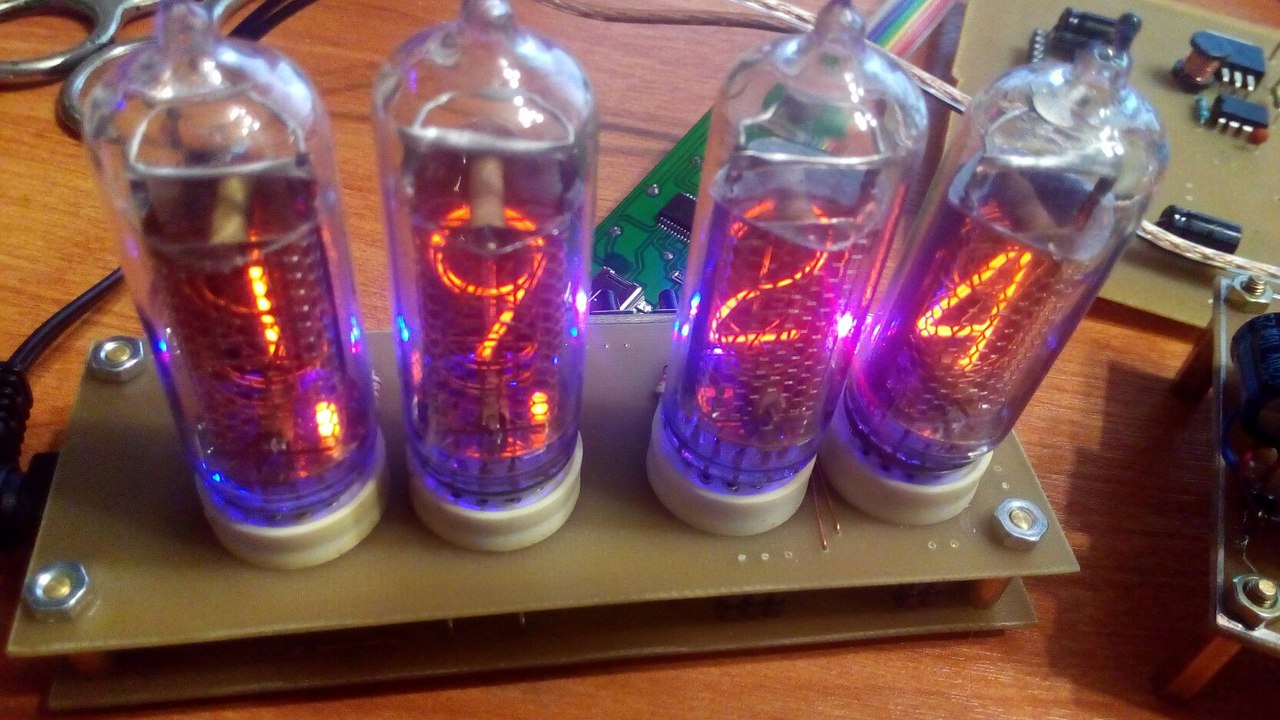

Ну а теперь несколько фотографий достаточно сложного проекта часов. В нем использованы два микроконтроллера PIC16F628 для управления временем и лампами и один контроллер PIC12F692 для управления RGB подсветкой.

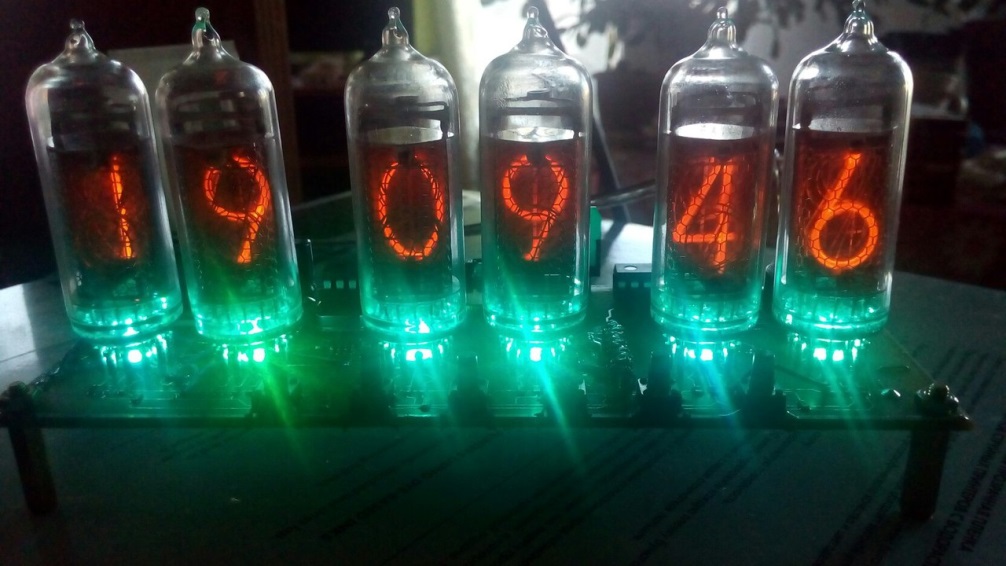

Бирюзовый цвет подсветки:

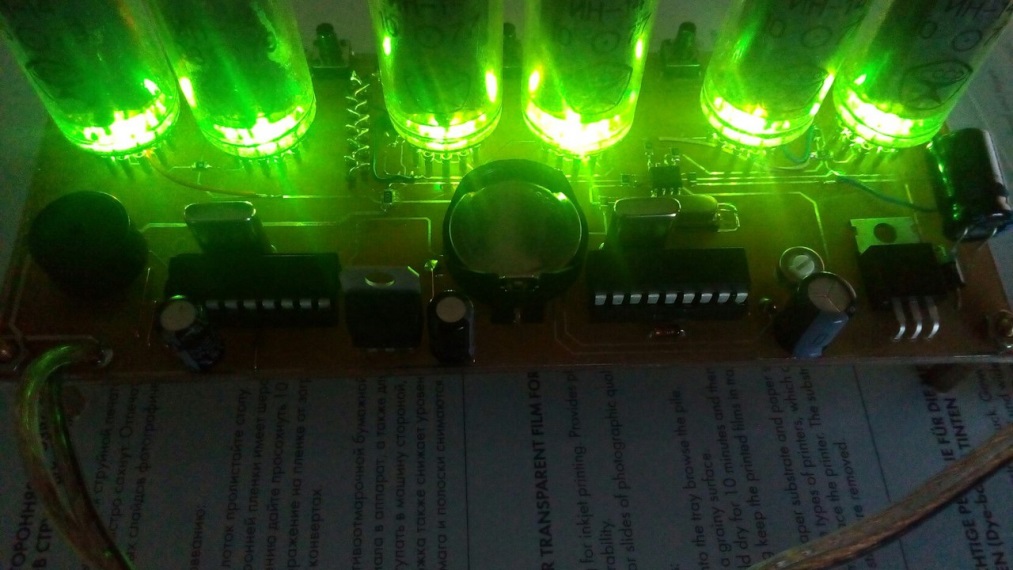

А теперь зеленый:

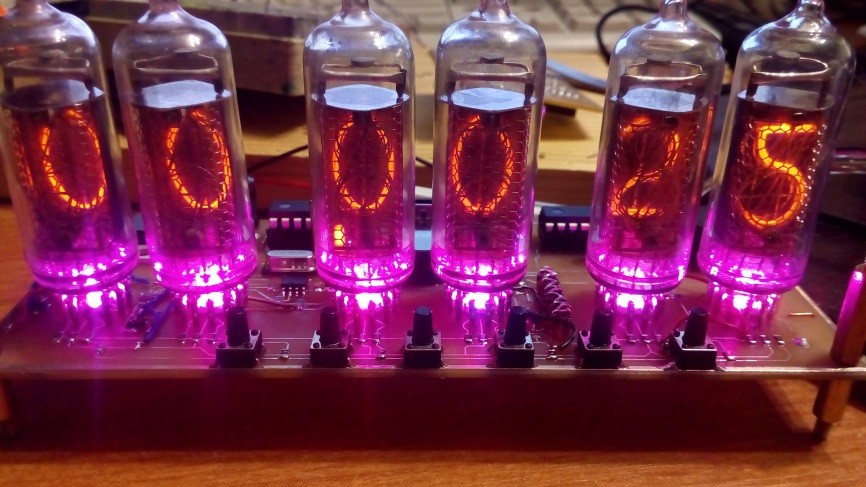

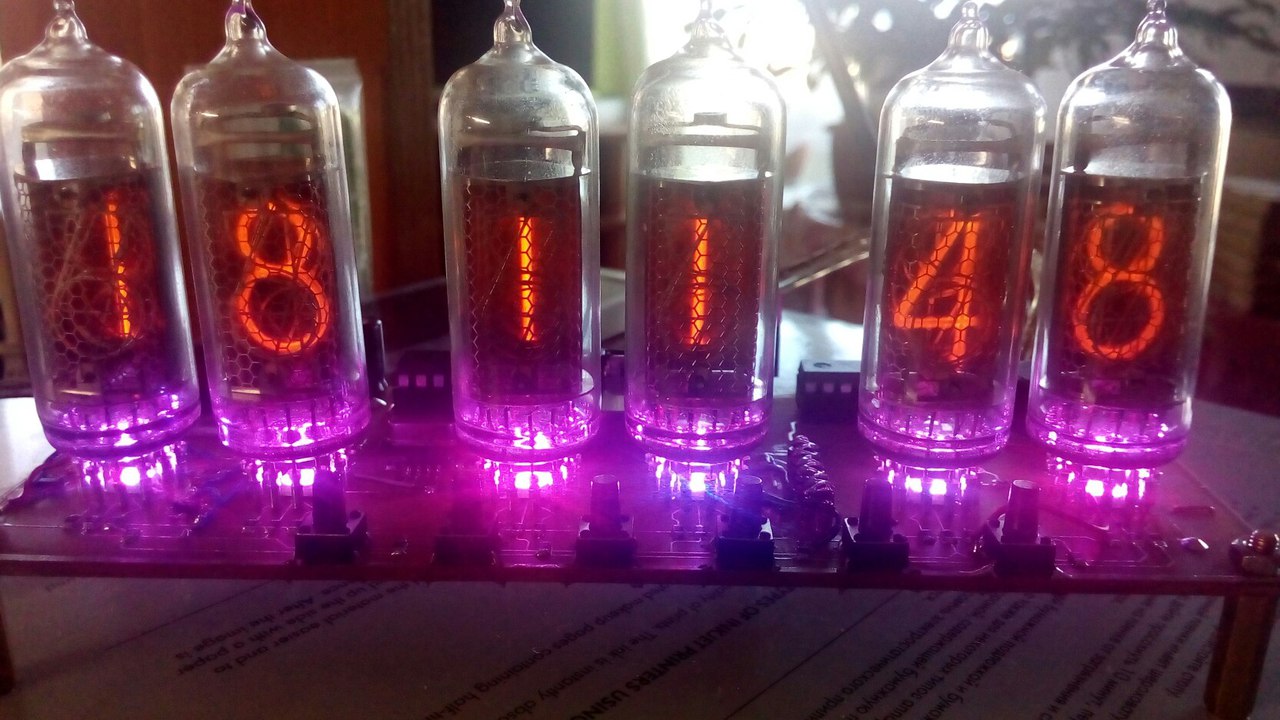

Розовый цвет:
Все эти цвета настраиваются одной кнопкой. Выбрать можно какой угодно. RGB диоды способны выдать любой цвет.

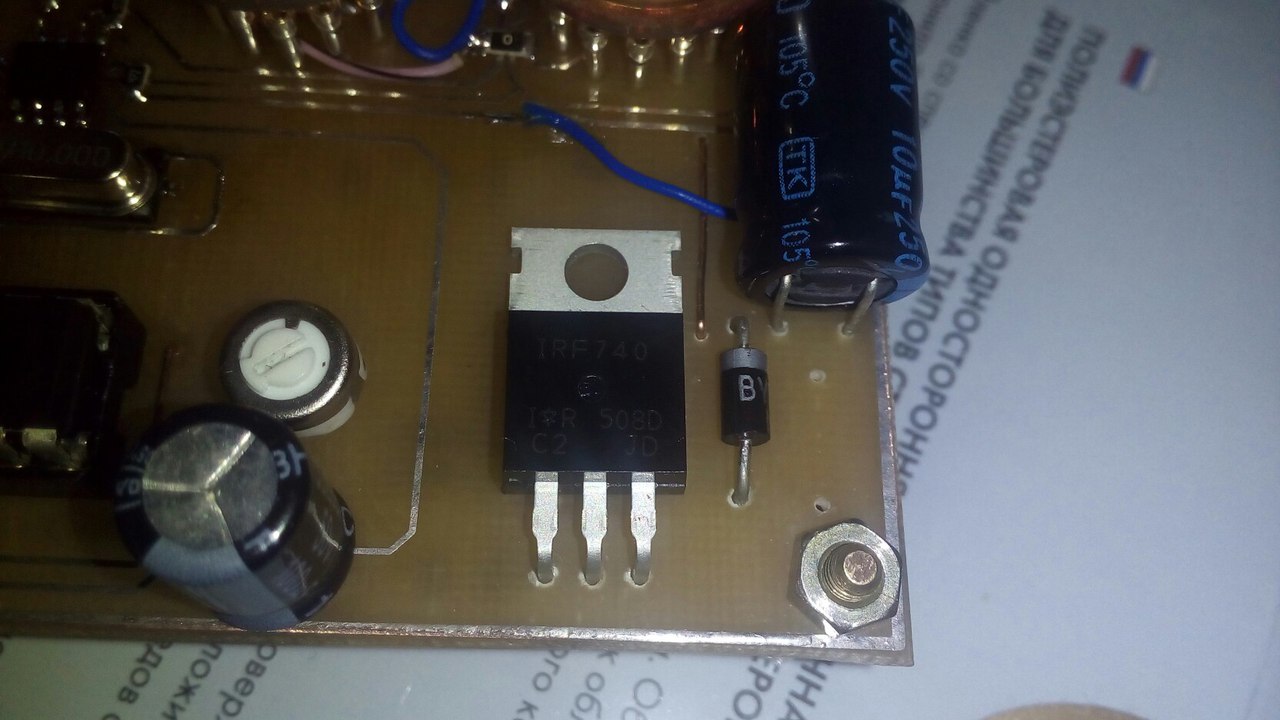

А это кусочек высоковольтного преобразователя. Ниже на фото полевой транзистор, сверхбыстрый диод и накопительный конденсатор DC-DC преобразователя

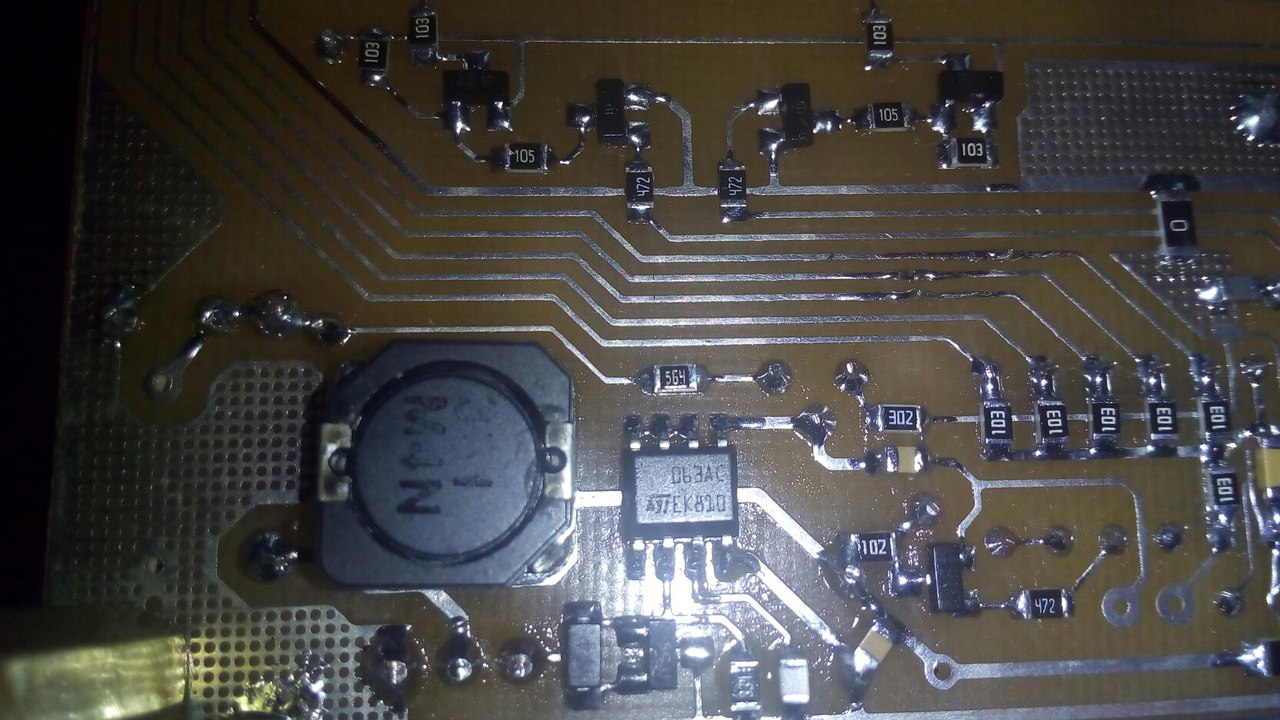

Этот же преобразователь, вид снизу. Применен SMD дроссель и SMD версия микросхемы MC34063. На фото еще не смыты остатки флюса.
А это упрощенный четырехламповый вариант часиков. Так же с RGB подсветкой

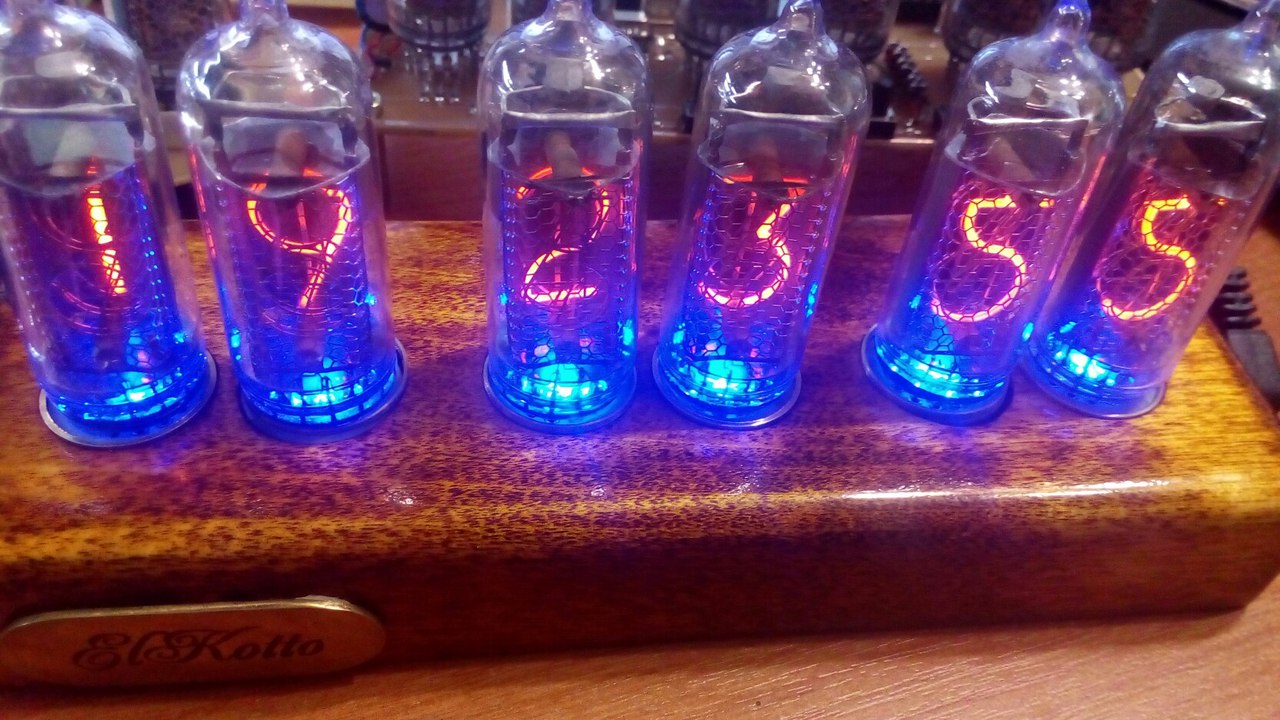

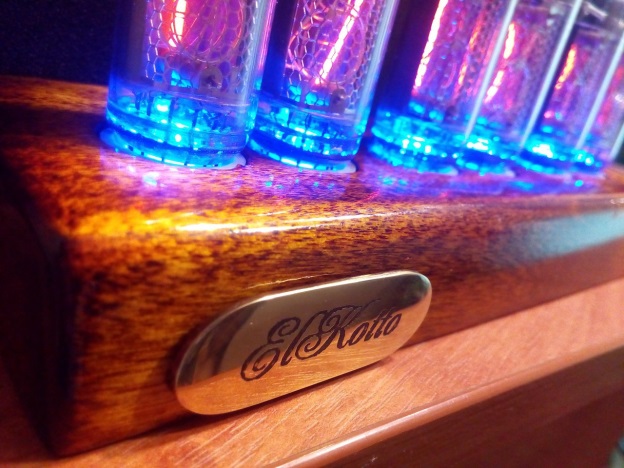

Ну а это уже классика строения часов на газоразрядных лампах Sunny Clock, статическая подсветка и немного не обычный способ управления лампами с помощью пары дешифраторов К155ИД1
В следующей статье поговорим более подробно о DC-DC преобразователях и получения высокого напряжения. Так же подробно разберем процесс сборки такого преобразователя и запустим от него лампу.
Всем спасибо, с вами был El Kotto. Вступайте в группу в контакте
Вновь приветствую пользователей и выполняю обещание!
Сегодня начинаю выкладывать подробный фотоотчет по изготовлению часов на газоразрядных индикаторах (ГРИ). За основу взят ИН-14.
Все манипуляции в этом и следующих постах доступны для человека без опыта, достаточно только иметь немного сноровки. Работу разобью на несколько частей, каждая из которых будет подробно описана мною и выложена в сеть.
Приступаем к первому этапу – травление плат. Исследовав литературу, нашел несколько технологий:
- . Для работы нужны три компонента: лазерный принтер, хлорное железо и утюг. Способ самый простой и дешевый. Минус у него только один – сложно переносить очень тонкие дорожки.
- Фото-резист
. Для работы нужны следующие материалы: фото-разист, пленка для принтера, сода кальцинированная и УФ-лампа. Способ позволяет произвести травление плат дома. Минус в том, что стоимость его не из дешевых. - Реактивно-ионное травление (РИТ)
. Для работ нужна химически активная плазма, поэтому в домашних условиях не осуществим.
Чаше всего применяют анодное травление. Процесс анодного травления заключается в электролитическом растворении металла и механическом отрывании окислов выделяющимся кислородом.
Вполне объяснимо, что я выбрал метод ЛУТ для травления плат. Перечень необходимого оборудования и материалов должен выглядеть примерно так:
- Хлорное железо. Его купают в радиотоварах по цене 100-150 рублей за банку.
- Фольгированный стеклотектолит. Можно найти в магазинах радиотоваров, на радиобарахолках или заводах.
- Емкость. Подойдет обычный пищевой контейнер.
- Утюг.
- Глянцевая бумага. Подойдет самоклеящаяся бумага или однотонная страница глянцевого журнала.
- Лазерный принтер.
ВАЖНО!
Версия для печати должна быть зеркальной, так как при переводе изображения с бумаги на медь оно отобразится обратно.
Нужно произвести разметку и отрезать кусок текстолита для платы. Это делают ножовкой по металлу, макетным ножом или, как в моем случае, бормашиной.
После этого вырезал из бумаги эскиз будущей платы и приложил рисунком к текстолиту (с фольгированной стороны). Бумага берется с запасом для того, чтобы обернуть текстолит. Закрепляем листок с обратной стороны с помощью скотча для фиксации.
Со стороны рисунка проводим по будущей плате утюгом несколько раз через лист А4. Понадобится не менее 2-х минут интенсивной «глажки» для перевода тонера на медь.
Заготовку подставляем под струю холодной воды и легко снимаем бумажный слой (мокрая бумага должна свободно отходить сама). Если нагрев поверхности был недостаточным, то могут отойти небольшие кусочки тонера. Их дорисовываем дешевым лаком для ногтей. В итоге заготовка для платы должна имеет следующий вид:
В приготовленной емкости готовим раствор хлорного железа и воды. Лучше использовать для этих целей горячую воду, это увеличит скорость реакции. От кипятка лучше отказаться, так как высокая температура деформирует плату. Готовая жидкость должна иметь цвет чая средней заварки. Плату помещаем в раствор и ждем, когда лишняя фольга полностью растворится.
Если иногда помешивать раствор в емкости, то скорость реакции также увеличится. Для кожи рук хлорное железо не опасно, но пальцы могут окраситься.
Для придания большей наглядности процессу, поместил плату в раствор частично. Какие должны произойти изменения видно на фото:
Лишняя медь растворяется в составе примерно через 40 минут. После чего процесс травления можно считать завершенным. Осталось только сделать несколько отверстий. Проводим шилом разметку и сверлим дрелью небольшие дырки. Инструмент должен работать с высокими оборотами, чтобы сверло не съезжало. Результат работы должен выглядеть примерно так:
Второй этап изготовления часов на ГРИ – пайка компонентов. Об этом буду рассказывать в следующем своем посте.
Скачиваем:
- Программа ).
- Пост про пайку компонентов – ;
- Пост про прошивку микроконтроллера – ;
- Пост про изготовление корпуса – .
Удобный нарезатель бахромы для трансформаторов.
Регулятор нагрева паяльника с индикатором мощности
Вызвала множество вопросов от желающих собрать ее, либо от уже собравших, да и сама схема часов претерпела некоторые изменения, я решил написать еще одну статью, посвященную часам на газоразрядных индикаторах. Здесь я опишу улучшения/исправления как схемы, так и прошивки.
Итак, самым первым неудобством при использовании данных часов в квартире, явилась яркость. Если днем она совершенно не мешала, то ночью неплохо освещала комнату, мешая спать. Особенно это стало заметно после переделки платы и установки синих светодиодов в подсветку (красная подсветка оказалась неудачным вариантом, т.к. красный свет заглушал свечение ламп). Уменьшение яркости по времени большого эффекта не давало, т.к. спать я ложусь в разное время, а часы уменьшают яркость в одно и то же. Или же я еще бодрствую, а яркость снизилась и времени не видно. Поэтому я решил добавить датчик освещенности, а проще говоря фоторезистор. Благо выводов АЦП для подключения было предостаточно. Делать прямую зависимость яркости от уровня освещенности я не стал, а просто задал пять градаций яркости. Диапазон значений АЦП был поделен на пять промежутков и каждому промежутку задано свое значение яркости. Измерение производится каждую секунду. Выглядит новый узел схемы — вот так:
В роли датчика освещенности выступает обычный фоторезистор.
Следующее изменение коснулось схемы питания часов. Дело в том, что использование линейного стабилизатора накладывало ограничения на диапазон питающего напряжения, плюс сам стабилизатор грелся во время работы, особенно при полной яркости светодиодов. Нагрев был слабый, но хотелось избавиться от него полностью. Поэтому в схему добавился еще один импульсный стабилизатор, на это раз понижающий (Step-Down). Микросхема осталась та же, что и в Step-Up преобразователе, изменилась лишь схема.
Тут все стандартно, из даташита. Ток, требуемый схеме для работы, меньше 500мА и внешний транзистор не нужен, хватает внутреннего ключа микросхемы
. В итоге всякий нагрев питающей части схемы прекратился. Кроме этого данный преобразователь не боится КЗ на выходе и перегрузок. А так же занимает меньше места на плате и от случайной переполюсовки питаюещего напряжения защитит. В общем сплошные плюсы. Правда, должны были возрасти пульсации по питанию, но на работу схемы это никакого влияния не оказывает.
Помимо электронной части изменился и внешний вид устройства. Больше в нем нет огромной кучи проводов. Все собрано на двух платах, которые сложены “бутербродом” и соединены через разъемы типа PLS/PBS. Сами платы скреплены при помощи винтов. На верхней плате находятся лампы, анодные транзисторные ключи и светодиоды подсветки. Сами светодиоды установлены за лампами, а не под ними. А на нижней расположились схемы питания, а также МК с обвязкой (на фото более старая версия часов, в которых еще не было датчика освещенности). Размер плат 128х38мм.
Лампы ИН-17 были заменены на ИН-16. Размер символа у них одинаковый, а вот форм-фактор отличается: После того, как все лампы стали “вертикальными”, упростилась разводка платы и улучшился внешний вид.
Как видно на фото, все лампы установлены в своеобразные панельки. Панельки для ИН-8 изготовлены из контактов разъема D-SUB формата “мама”. После снятия металлической оправы, он легко и непринужденно расстается с этими самыми контактами. Сам разъем выглядит вот так:
А для ИН-16 из контактов обычной цанговой линейки:
Думаю, что надо сразу положить конец возможным вопросам о необходимости такого решения. Во-первых, всегда присутствует риск разбить лампу (может кошка залезет или за провод дернут, в общем всякое бывает). А во-вторых, толщина вывода разъема гораздо меньше толщины вывода лампы, что сильно упрощает разводку платы. Плюс при запайке ламы в плату, существует опасность нарушения герметичности лампы в связи с перегревом вывода.
Ну и как обычно схема всего устройства:
И видео работы:
Работают стабильно, за полгода работы багов не выявлено. Летом стояли больше месяца без питания, пока был в отъезде. Приехал, включил – время никуда не убежало и режим работы не сбился.
Управление часами осуществляется следующим образом. При кратковременном нажатии кнопки BUTTON1 переключается режим работы (ЧАСЫ, ЧАСЫ+ДАТА, ЧАСЫ+ТЕМПЕРАТУРА, ЧАСЫ+ДАТА+ТЕМПЕРАТУРА). При удержании этой же кнопки, включается режим настройки времени и даты. Изменение показаний осуществляется кнопками BUTTON2 и BUTTON3, а переход по настройкам — кратковременным нажатием BUTTON1. Включение/отключение подсветки осуществляется удержанием кнопки BUTTON3.
Теперь можно перейти к следующей версии схемы. Она выполнена всего на четырех лампах ИН-14. Маленькие лампы для секунд просто негде взять, как, в прочем и ИН-8. Зато купить ИН-14 по приемлемой цене никаких проблем не составляет.
В схеме отличий почти нет, те же два импульсных преобразователя по питанию, тот же микроконтроллер AtMega8, те же анодные ключи. Та же RGB подсветка… Хотя стоп, никакой RGB подсветки не было. Значит отличия все-таки есть! Теперь часы умеют светиться разными цветами. Причем программа предусматривает возможность перебирать перебора цветов по кругу, а также возможность фиксации понравившегося цвета. Естественно, с сохранением самого цвета и режима работы в энергонезависимую память МК. Долго думал, как бы поинтереснее задействовать точки (их две в каждой лампе) и в конце концов вывел на них секунды в двоичном формате. На лампах часов идут десятки секунд, а на лампах минут – единицы. Соответственно, если у нас к примеру 32 секунды, то из точек левых ламп будет составлено число 3, а правых – 2.
Форм-фактор остался “бутербродным”. На нижней плате расположились два преобразователя для питания схемы, МК, К155ИД1, DS1307 с батарейкой, фоторезистор, датчик температуры (теперь он только один) и транзисторные ключи точек ламп, и RGB подсветки.
А на верхней анодные ключи (они, кстати, теперь в SMD исполнении), лампы и светодиоды подсветки.
В сборе все выглядит вполне прилично.
Ну и видео работы:
Управление часами осуществляется следующим образом. При кратковременном нажатии кнопки BUTTON
1 переключается режим работы (ЧАСЫ, ЧАСЫ+ДАТА,
ЧАСЫ+ТЕМПЕРАТУРА,
ЧАСЫ+ДАТА+ТЕМПЕРАТУРА). При удержании этой же кнопки, включается режим настройки времени и даты. Изменение показаний осуществляется кнопками BUTTON2 и BUTTON3, а переход по настройкам — кратковременным нажатием BUTTON1. Изменение режимов подсветки подсветки осуществляется кратковременным нажатием кнопки BUTTON3.
Фьюзы остались такими же, как и в первой статье. МК работает от внутреннего генератора 8 МГц.
В шестнадцатеричном виде:
HIGH: D9
,
LOW: D4
и картинкой:
Прошивки МК, исходники и печатные платы в формате прилагаются.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| С RGB-подсветкой | |||||||
| U1 | Микросхема | К155ИД1 | 1 | В блокнот | |||
| U2 | МК AVR 8-бит | ATmega8A-AU | 1 | В блокнот | |||
| U3 | Часы реального времени (RTC) | DS1307 | 1 | В блокнот | |||
| U4, U5 | DC/DC импульсный конвертер | MC34063A | 2 | В блокнот | |||
| P9 | Датчик температуры | DS18B20 | 1 | В блокнот | |||
| Q1, Q2, Q7-Q10 | Биполярный транзистор | MPSA42 | 6 | MMBTA42 | В блокнот | ||
| Q2, Q4-Q6 | Биполярный транзистор | MPSA92 | 4 | MMBTA92 | В блокнот | ||
| Q11-Q13, Q16 | Биполярный транзистор | BC857 | 4 | В блокнот | |||
| Q14 | Биполярный транзистор | BC847 | 1 | В блокнот | |||
| Q15 | MOSFET-транзистор | IRF840 | 1 | В блокнот | |||
| D1 | Выпрямительный диод | HER106 | 1 | В блокнот | |||
| D2 | Диод Шоттки | 1N5819 | 1 | В блокнот | |||
| L1, L2 | Катушка индуктивности | 220мкГн | 2 | В блокнот | |||
| Z1 | Кварц | 32.768 кГц | 1 | В блокнот | |||
| BT1 | Батарея | Батарея 3В | 1 | В блокнот | |||
| HL1-HL4 | Светодиод | RGB | 4 | В блокнот | |||
| R1-R4 | Резистор | 12 кОм | 4 | В блокнот | |||
| R5, R7, R9, R11, R34, R35 | Резистор | 10 кОм | 6 | В блокнот | |||
| R8, R10, R12, R14 | Резистор | 1 MОм | 4 | В блокнот | |||
| R13-R18, R37, R38, R40 | Резистор | 1 кОм | 9 | В блокнот | |||
| R19, R20, R33, R39, R41-R43, R46, R47, R51, R53 | Резистор | 4.7 кОм | 11 | В блокнот | |||
| R21, R24, R27, R30 | Резистор | 68 Ом | 4 | В блокнот | |||
| R22, R23, R25, R26, R28, R29, R31, R32 | Резистор | 100 Ом | 8 | В блокнот | |||
| R36 | Резистор | 20 кОм | 1 | В блокнот | |||
| R44 | Резистор | ||||||
Всем привет. Хочу рассказать, о моей недавней «поделке», а именно часах на газоразрядных индикаторах (ГРИ).
Газоразрядные индикаторы давно уж канули в лету, лично меня они даже самые «новые» старше. Использовали ГРИ в основном в часах и измерительных приборах, позже на их место пришли вакуумно-люминесцентные индикаторы.
Так что же из себя представляет лампа ГРИ? Это стеклянный баллон (это же ведь лампа!) наполненный внутри неоном с небольшим количеством ртути. Внутри так же расположены электроды, изогнутые в виде цифр или знаков. Интересно то, что символы расположены друг за другом, следовательно, каждый символ светится на своей глубине. Если есть катоды, должен быть и анод! – он один на всех. Так вот, чтобы зажечь определенный символ в индикаторе, нужно приложить напряжение, причем не малое, между анодом и катодом соответствующего символа.
Для справки хотелось бы написать, как же происходит свечение. При приложении высокого напряжения между анодом и катодом газ в лампе, который до этого был нейтрален, начинает ионизироваться (т.е. из нейтрального атома образуется положительный ион и электрон). Образовавшиеся положительные ионы, начинают двигаться к катоду, высвободившееся электроны, к аноду. При этом электроны «по пути» дополнительно ионизируют атомы газа, с которыми сталкиваются. В результате возникает лавинообразный процесс ионизации и появляется электрический ток в лампе (тлеющий разряд). Так вот теперь самое интересное, помимо процесса ионизации, т.е. образования положительного иона и электрона, существует и обратный процесс, называют его рекомбинацией. Когда положительный ион и электрон «превращаются» опять в одно целое! При этом происходит выделение энергии в виде свечения, которое мы и наблюдаем.
Теперь непосредственно к часам. Лампы я использовал ИН-12А. Они имеют не совсем классическую форму ламп и содержат символы 0-9.
Прикупил я изрядное количество ламп, которые не были в использовании!
Так сказать, чтоб на всех хватило!
Интересно было сделать миниатюрное устройство. В итоге получились довольно компактное произведение.
Корпус вырезал на лазерном станке из черного акрила по 3D модели, которую делал исходя из печатных плат:
Схема устройства.
Часы состоят из двух плат. На первой плате расположены четыре лампы ИН-12А, дешифратор К155ИД1 и оптроны, для управления анодами ламп.
Так же на плате имеются входы для подключения питания, управления оптронами и дешифратором.
Вторая плата – это уже мозг часов. На ней расположен микроконтроллер, часы реального времени, блок преобразования 9В в 12В, блок преобразования 9В в 5В, две кнопки управления, пищалка и выводы всех сигнальных проводов, совпадающих с платой индикации. Часы реального времени имеют резервную батарею, что не позволяет сбиваться времени при отключении основного питания. Питание производится от блока 220В-9В (достаточно 200мА).
Соединяются эти платы с использованием штыревого разъема, но не вставкой, а пайкой!
Собирается все это дело таким образом. Сначала длинный винт М3*40. На этот винт одевается трубка от воздушного шланга 4мм (он плотный, и подходит для удерживания печатных плат, я его очень часто использую). Потом между печатными платами стойка (печатал на 3D принтере) и потом латунная сквозная гайка все это затягивает. И задняя стенка будет крепиться тоже болтами М3 к сквозным латунным гайкам.
При сборке выяснилась такая неприятная особенность. Прошивку написал, но часы отказывались работать, лампы мерцали в непонятном порядке. Проблема решилась установкой дополнительного конденсатора между +5В и массой прямо возле микроконтроллера. Его видно на фото сверху (установил его в разъем для программирования).
Файлы проекта в программе EagleCAD и прошивку в CodeVisionAVR прилагаю. Можете модернизировать если необходимо в своих целях)))
Прошивка часов сделана довольно просто без наворотов! Просто часы. Две кнопки управления. Одна кнопка-«режим», вторая «настройка». Нажав кнопку «режим» в первый раз, отображаются только цифры, отвечающие за часы, если в этом режиме нажать «настройка», то часы начнут увеличиваться (при достижении 23 сбрасываются в 00). Если нажать еще раз на «режим», будут отображаться только минуты. Соответственно, если нажать в этом режиме «настройка», будут увеличиваться минуты так же в «круговом» порядке. При еще одном нажатии на «режим» – отображаются и часы и минуты. При изменении часов и минут, секунды обнуляются.
Добрейшего времени суток всем уважаемым муськовчанам. Хочу рассказать вам об интересном радиоконструкторе для тех, кто знает с какого конца нагревается паяльник. Вкратце: набор доставил положительные эмоции, интересующимся этой темой — рекомендую.
Подробности ниже (осторожно, много фото).
Начну издалека.
Сам я не отношу себя к истинным радиолюбителям. Но не чужд паяльнику и иногда хочется чего-нибудь сконструировать/спаять, ну и мелкий ремонт окружающей меня электроники стараюсь сначала осуществить своими силами (не нанося невосполнимого вреда подопытному устройству), а уж в случае неудачи обращаюсь к профессионалам.
Однажды под воздействием я купил и собрал такие-же часики. Сама конструкция там простая и сборка не доставила никаких сложностей. Поставил часы в комнату сына и на время успокоился.
Потом, прочитав , мне захотелось попробовать собрать и их, заодно потренировавшись в пайке smd компонентов. В принципе и здесь все заработало сразу, только молчала пищалка звукового сигнала, купил в офлайне, заменил и все. Подарил часы другу.
Но хотелось чего-то ещё, поинтереснее и посложнее.
Как-то, ковыряясь у отца в гараже, наткнулся на останки какого-то электронного прибора советской эпохи. Собственно останки — это некая конструкция из плат, содержавшая в себе 9 газоразрядных индикаторных ламп ИН-14.
Тогда и посетила меня мысль — собрать часы на этих индикаторах. Тем более, что подобные часы, когда-то собранные отцом, я наблюдаю в квартире родителей уже лет 30, если не больше. Плату я аккуратно распаял и стал обладателем 9 ламп выпуска начала 1974 года. Желание пристроить в дело эти раритеты усилилось.
Путем дотошных расспросов Яндекса я вышел на сайт , который оказался просто кладезем премудрости на тему создания подобных часов. Просмотрев несколько схем таких конструкций, я понял, что хочу часы под управлением микроконтроллера, с микросхемой реального времени (RTC). И если, повторяя одну из конструкций часов, запрограммировать контроллер и спаять плату мне было-бы по силам, то вопрос изготовления самой печатной платы поставил меня в тупик (я же ещё не true-радиолюбитель).
В общем решено было для начала купить конструктор таких часов.
как раз обсуждается этот конструктор, собственно это топик автора (его ник mss_ja
) этого набора, где он сам и помогает с сборкой и запуском своих наборов. У него же есть и , где много фото готовых изделий. Там можно купить не только наборы для самостоятельной сборки, но и готовые часы. ПосмотрИте, проникнитесь.
Некоторые сомнения вызывал вопрос доставки, ведь уважаемый автор живет на Украине. Но оказалось, что война — войной, а почта работает по расписанию. Собственно 14 дней и посылка у меня.
доставка
Вот такая коробчёнка.
Итак, что-же я купил? А всё видно на фото.
В состав набора входят:
печатная плата (на которой автор любезно распаял контроллер, чтоб мне не мучиться, уж больно ноги у него мелкие). Программа была уже зашита в контроллер;
Пакет с компонентами конструкции. Хорошо видны крупные — микросхемы, электролитические конденсаторы, пищалка и т.д., согласно схемы и описания. Под этим пакетиком ещё один, с мелкими smd компонентами — резисторами, конденсаторами, транзисторами. Все smd элементы наклеены на бумагу с надписанными номиналами, очень удобно. Фото сделано в процессе сборки.
Заготовка под корпус часов не входит в набор по умолчанию, но списавшись с автором, я и её купил. Это перестраховка от своей возможной криворукости, т.к. с деревом дела практически не имею и весь опыт обработки оного сводится к периодическому пилению дров для шашлыка на даче. А хотелось классического вида — типа «стекляшки из деревяшки», как выражаются на форуме радиокота.
Итак, приступим.
Вот собственно и всё, что нам понадобится, чтоб начать сборку. А чтобы её успешно завершить, нам ещё нужны голова и руки.
А нет, не все показал. Без этой штуки можно даже и не начинать. Эти smd элементы такие мелкие…
Сборку начал строго по рекомендации автора — с преобразователей питания. А их в этой конструкции — два. 12В->3.3В для питания электроники и 12В->180В для работы самих индикаторов. Собирать такие вещи надо очень внимательно, предварительно удостоверившись, что паяешь именно то, именно туда и не перепутав полярность компонентов. Сама печатная плата отличного качества, промышленного изготовления, паять одно удовольствие.
Преобразователи питания были собраны и протестированы на наличие соответствующих напряжений, далее начал устанавливать оставшиеся компоненты.
Начиная процесс сборки, я дал себе обещание фотографировать каждый его этап. Но, увлекшись сим действом, вспомнил о своем желании написать обзор только когда плата была уже практически готова. Поэтому следующее фото было сделано когда я начал тестировать индикаторы просто воткнув их в плату и подав питание.
Из девяти добытых мною ламп ИН-14 одна оказалась полностью не рабочей, зато остальные были в отличном состоянии, все цифры и запятые отлично светились. 6 ламп отправились в часы, а две — в запас.
Я специально не стал смывать дату изготовления с ламп.
Обратная сторона
Тут виден коряво установленный фоторезистор, это я искал его лучшее положение.
Итак, убедившись, что схема заработала и часы пошли, я отложил их в сторону. И занялся корпусом. Нижняя часть изготовлена из куска стеклотекстолита с которого я содрал фольгу. А деревянная заготовка была тщательно зашкурена мелкой наждачкой до состояния «приятной гладкости». Ну и далее покрыта лаком с морилкой в несколько слоёв с промежточной сушкой и полировкой мелкой наждачкой.
Получилось не идеально, но, на мой взгляд, хорошо. Особенно учитывая отсутствие у меня опыта работы с деревом.
Сзади видны отверстия для подключения питания и датчика температуры, которого у меня пока нет (да-да, оно ещё и температуру может показывать…).
Тут несколько кадров в интерьере. Толково сфотографировать никак не удаётся, фото не передают всей «лепоты».
Это показ даты.
Подсветка ламп. Ну куда-же без неё. Она отключаемая, не нравится — не включай.
Замечательная точность хода. С неделю наблюдаю за часами, идут секунда в секунду. Конечно неделя — не срок, но тенденция очевидна.
В заключение приведу характеристики часов, которые я скопипастил прямо с сайта автора проекта:
Возможности часов:
Часы, формат: 12 / 24
Дата, формат: ЧЧ.ММ.ГГ / ЧЧ.ММ.Д
Будильник настраиваемый по дням.
Измерение температуры.
Ежечасный сигнал(отключаемо).
Автоматическая регулировка яркости в зависимости от освещения.
Высокая точность хода (DS3231).
Эффекты индикации.
—без эффектов.
—плавное затухание.
—прокрутка.
—накладка цифр.
Эффекты разделительных ламп.
—выключены.
—мигание 1 герц.
—плавное затухание.
—мигание 2 герца.
—включены.
Эффекты показы даты.
—без эффектов.
—Сдвиг.
—Сдвиг с прокруткой.
—Прокрутка.
—Замена цифр.
Эффект маятника.
—простой.
—сложный.
Подсветки
—Синяя
—Возможность подсветки корпуса. (Опционально)
Итак, подведу итоги. Часы мне очень понравились. Сборка часов из набора не представляет сложности для человека средней криворукости. Потратив несколько дней на весьма интересное занятие, получаем красивое и полезное устройство, даже с налётом эксклюзивности.
Конечно по нынешним меркам цена не очень гуманная. Но во-первых это хобби, на него тратиться не жалко. А во-вторых автор же не виноват что рубль сейчас ничего не стоит.
Loading…
В данной статье речь пойдет об изготовлении оригинальных и необычных часов. Их необыкновенность заключается в том, что индикация времени осуществляется при помощи цифровых индикаторных ламп. Таких ламп, когда-то, было выпущено огромное количество, как у нас, так и за рубежом. Использовались они во многих устройствах, начиная от часов и заканчивая измерительной техникой. Но после появления светодиодных индикаторов лампы постепенно вышли из употребления. И вот, благодаря развитию микропроцессорной техники стало возможным создание часов с относительно простой схемой на цифровых индикаторных лампах.
Думаю, не лишним будет сказать, что в основном использовались лампы двух типов: люминесцентные и газоразрядные. К преимуществам люминесцентных индикаторов следует отнести низкое рабочее напряжение и наличие нескольких разрядов в одной лампе (хотя среди газоразрядных тоже встречаются такие экземпляры, но найти их значительно сложнее). Но все плюсы данного типа ламп перекрывает один огромный минус – наличие люминофора, который со временем выгорает, и свечение тускнеет или прекращается. По этой причине нельзя использовать б/у лампы.
Газоразрядные индикаторы избавлены от этого недостатка, т.к. в них светится газовый разряд. По сути, этот тип ламп представляет собой неоновую лампу с несколькими катодами. Благодаря этому срок службы у газоразрядных индикаторов гораздо выше. Кроме этого, одинаково хорошо работают и новые и б/у лампы (а часто б/у работают лучше). Без недостатков все же не обошлось — рабочее напряжение газоразрядных индикаторов больше 100 В. Но решить вопрос с напряжение гораздо проще, чем с выгорающим люминофором. В интернете такие часы распространены под названием NIXIE CLOCK:
Сами индикаторы выглядят вот так:
Итак, на счет конструктивных особенностей вроде все понятно, теперь приступим к проектированию схемы наших часов. Начнем с проектирования высоковольтного источника напряжения. Тут есть два пути. Первый – применить трансформатор со вторичной обмоткой на 110-120 В. Но такой трансформатор будет либо слишком громоздкий, либо его придется мотать самому (перспектива так себе). Да и напряжение регулировать проблематично. Второй путь – собрать step up преобразователь. Ну тут уж плюсов побольше будет: во-первых, он займет мало места, во-вторых, в нем присутствует защита от КЗ и, в-третьих, можно легко регулировать напряжение на выходе. В общем, есть все, что для счастья надо. Я выбрал второй путь, т.к. искать трансформатор и обмоточный провод никакого желания не было, да и миниатюрности хотелось. Преобразователь решено было собирать на MC34063, т.к. был опыт работы с ней. Получилась вот такая схема:
Сначала она была собрана на макетной плате и показала отличные результаты. Все запустилось сразу и никакой настройки не потребовалось. При питании от 12В. на выходе получилось 175В. В собранном виде блок питания часов выглядит следующим образом:
На плату сразу был установлен линейный стабилизатор LM7805 для питания электроники часов и трансформатор.
Следующим этапом разработки было проектирование схемы включения ламп. В принципе, управление лампами ничем не отличается от управления семисегментными индикаторами, за исключением высокого напряжения. Т.е. достаточно подать положительное напряжение на анод, и соединить с минусом питания соответствующий катод. На этом этапе требуется решить две задачи: согласование уровней МК (5В) и ламп (170В), и переключение катодов ламп (именно они являются цифрами). После некоторого времени размышлений и экспериментов была создана вот такая схема для управления анодами ламп:
А управление катодами осуществляется очень легко, для этого придумали специальную микросхему К155ИД1. Правда, они давно сняты с производства, как и лампы, но купить их не составляет проблем. Т.е. для управления катодами требуется всего лишь подключить их к соответствующим выводам микросхемы и подать на вход данные в двоичном формате. Да, чуть не забыл, питается она от 5В. (ну очень удобная штуковина). Индикацию было решено сделать динамической, т.к. в противном случае пришлось бы ставить К155ИД1 на каждую лампу, а их будет 6 штук. Общая схема получилась такой:
Под каждой лампой я установил яркий светодиод красного цвета свечения (так красивее). В собранном виде плата выглядит вот так:
Панельки под лампы найти не удалось, поэтому пришлось импровизировать. В итоге были разобраны старые разъемы, похожие на современные COM, из них были извлечены контакты и после некоторых манипуляций с кусачками и надфилем они были впаяны в плату. Для ИН-17 панельки делать не стал, сделал только для ИН-8.
Самое сложное позади, осталось разработать схему “мозга” часов. Для этого я выбрал микроконтроллер Mega8. Ну а дальше все совсем легко, просто берем и подключаем к нему все так, как нам удобно. В итоге в схеме часов появились 3 кнопки для управления, микросхема часов реального времени DS1307, цифровой термометр DS18B20, и пара транзисторов для управления подсветкой. Для удобства анодные ключи подключаем на один порт, в данном случае это порт С. В собранном виде это выглядит вот так:
На плате есть небольшая ошибка, но в приложенных файлах плат она исправлена. Проводами подпаян разъем для прошивки МК, после прошивки устройства его следует отпаять.
Ну а теперь неплохо было бы нарисовать общую схему. Сказано – сделано, вот она:
А вот так все это выглядит целиком в собранном виде:
Теперь осталось всего лишь написать прошивку для микроконтроллера, что и было сделано. Функционал получился следующий:
Отображение времени, даты и температуры. При кратковременном нажатии кнопки MENU происходит смена режима отображения.
1 режим — только время.
2 режим — время 2 мин. дата 10 сек.
3 режим — время 2 мин. температура 10 сек.
4 режим — время 2 мин. дата 10 сек. температура 10 сек.
При удержании включается настройка времени и даты, переход по настройкам по нажатию кнопки MENU
Максимальное количество датчиков DS18B20 – 2. Если температура не нужна, можно их вообще не ставить, на работу часов это никак не повлияет. Горячего подключения датчиков не предусмотрено.
При кратковременном нажатии на кнопку UP включается дата на 2 сек. При удержании включается/выключается подсветка.
При кратковременном нажатии на кнопку DOWN включается температура на 2 сек.
С 00:00 до 7:00 яркость понижена.
Работает все это дело вот так:
К проекту прилагаются исходники прошивки. Код содержит комментарии так что изменить функционал будет не трудно. Программа написана в Eclipse, но код без каких-либо изменений компилируется в AVR Studio. МК работает от внутреннего генератора на частоте 8МГц. Фьюзы выставляются вот так:
А в шестнадцатеричном виде вот так: HIGH: D9
, LOW: D4
Также прилагаются платы с исправленными ошибками:
Данные часы работают в течение месяца. Никаких проблем в работе выявлено не было. Стабилизатор LM7805 и транзистор преобразователя едва теплые. Трансформатор нагревается градусов до 40, поэтому если планируется установка часов в корпус без вентиляционных отверстий, трансформатор придется взять большей мощности. В моих часах он обеспечивает ток в районе 200мА. Точность хода сильно зависит от примененного кварца на 32,768 КГц. Кварц, купленный в магазине, ставить не желательно. Наилучшие результаты показали кварцы из материнских плат и мобильных телефонов.
Кроме ламп, использованных в моей схеме, можно устанавливать любые другие газоразрядные индикаторы. Для этого придется изменить разводку платы, а для некоторых ламп напряжение повышающего преобразователя и резисторы на анодах.
Внимание: устройство содержит источник высокого напряжения!!! Ток небольшой, но достаточно ощутимый!!! Поэтому при работе с устройством следует соблюдать осторожность!!!
PS Статья первая, где-то мог ошибиться/напутать — пожелания и советы к исправлению приветствуются.
Всем привет. Хочу рассказать, о моей недавней «поделке», а именно часах на газоразрядных индикаторах (ГРИ).
Газоразрядные индикаторы давно уж канули в лету, лично меня они даже самые «новые» старше. Использовали ГРИ в основном в часах и измерительных приборах, позже на их место пришли вакуумно-люминесцентные индикаторы.
Так что же из себя представляет лампа ГРИ? Это стеклянный баллон (это же ведь лампа!) наполненный внутри неоном с небольшим количеством ртути. Внутри так же расположены электроды, изогнутые в виде цифр или знаков. Интересно то, что символы расположены друг за другом, следовательно, каждый символ светится на своей глубине. Если есть катоды, должен быть и анод! – он один на всех. Так вот, чтобы зажечь определенный символ в индикаторе, нужно приложить напряжение, причем не малое, между анодом и катодом соответствующего символа.
Для справки хотелось бы написать, как же происходит свечение. При приложении высокого напряжения между анодом и катодом газ в лампе, который до этого был нейтрален, начинает ионизироваться (т.е. из нейтрального атома образуется положительный ион и электрон). Образовавшиеся положительные ионы, начинают двигаться к катоду, высвободившееся электроны, к аноду. При этом электроны «по пути» дополнительно ионизируют атомы газа, с которыми сталкиваются. В результате возникает лавинообразный процесс ионизации и появляется электрический ток в лампе (тлеющий разряд). Так вот теперь самое интересное, помимо процесса ионизации, т.е. образования положительного иона и электрона, существует и обратный процесс, называют его рекомбинацией. Когда положительный ион и электрон «превращаются» опять в одно целое! При этом происходит выделение энергии в виде свечения, которое мы и наблюдаем.
Теперь непосредственно к часам. Лампы я использовал ИН-12А. Они имеют не совсем классическую форму ламп и содержат символы 0-9.
Прикупил я изрядное количество ламп, которые не были в использовании!
Так сказать, чтоб на всех хватило!
Интересно было сделать миниатюрное устройство. В итоге получились довольно компактное произведение.
Корпус вырезал на лазерном станке из черного акрила по 3D модели, которую делал исходя из печатных плат:
Схема устройства.
Часы состоят из двух плат. На первой плате расположены четыре лампы ИН-12А, дешифратор К155ИД1 и оптроны, для управления анодами ламп.
Так же на плате имеются входы для подключения питания, управления оптронами и дешифратором.
Вторая плата – это уже мозг часов. На ней расположен микроконтроллер, часы реального времени, блок преобразования 9В в 12В, блок преобразования 9В в 5В, две кнопки управления, пищалка и выводы всех сигнальных проводов, совпадающих с платой индикации. Часы реального времени имеют резервную батарею, что не позволяет сбиваться времени при отключении основного питания. Питание производится от блока 220В-9В (достаточно 200мА).
Соединяются эти платы с использованием штыревого разъема, но не вставкой, а пайкой!
Собирается все это дело таким образом. Сначала длинный винт М3*40. На этот винт одевается трубка от воздушного шланга 4мм (он плотный, и подходит для удерживания печатных плат, я его очень часто использую). Потом между печатными платами стойка (печатал на 3D принтере) и потом латунная сквозная гайка все это затягивает. И задняя стенка будет крепиться тоже болтами М3 к сквозным латунным гайкам.
При сборке выяснилась такая неприятная особенность. Прошивку написал, но часы отказывались работать, лампы мерцали в непонятном порядке. Проблема решилась установкой дополнительного конденсатора между +5В и массой прямо возле микроконтроллера. Его видно на фото сверху (установил его в разъем для программирования).
Файлы проекта в программе EagleCAD и прошивку в CodeVisionAVR прилагаю. Можете модернизировать если необходимо в своих целях)))
Прошивка часов сделана довольно просто без наворотов! Просто часы. Две кнопки управления. Одна кнопка-«режим», вторая «настройка». Нажав кнопку «режим» в первый раз, отображаются только цифры, отвечающие за часы, если в этом режиме нажать «настройка», то часы начнут увеличиваться (при достижении 23 сбрасываются в 00). Если нажать еще раз на «режим», будут отображаться только минуты. Соответственно, если нажать в этом режиме «настройка», будут увеличиваться минуты так же в «круговом» порядке. При еще одном нажатии на «режим» – отображаются и часы и минуты. При изменении часов и минут, секунды обнуляются.
В последнее время очень популярны часы на газоразрядных индикаторах. Эти часы множеству людей дарят теплый свет своих ламп, создают уют в доме и непередаваемое ощущение дыхания прошлого. Давайте же в этой статье разберемся, из чего же сделаны такие часы и как они работают. Сразу скажу, что это статья обзорная, поэтому многие непонятные места будут рассмотрены в следующих статьях более подробно.
Часы можно разделить на следующие функциональные блоки:
1)Блок высокого напряжения
2)Блок индикации
3)Счетчик времени
4)Блок подсветки
Давайте разберем каждый из них более подробно.
Блок высокого напряжения
Для того, чтобы внутри лампы засветилась цифра, нам нужно подать на нее напряжение. Особенность газоразрядных ламп в том, что напряжение нужно довольно высокое, порядка около 200 Вольт постоянного напряжения. Ток же для лампы, наоборот, должен быть очень маленький.
Где же взять подобное напряжение? Первое что приходит на ум – сетевая розетка. Да, можно воспользоваться выпрямленным сетевым напряжением. Схема будет выглядеть следующим образом:
Недостатки данной схемы очевидны. Это отсутствие гальванической развязки, нет какой-либо безопасности и защиты схемы вообще. Таким образом лучше проверять лампы на работоспособность, соблюдая при этом максимальную осторожность.
В часах конструкторы пошли другим путем, повысив безопасное напряжение до нужного уровня с помощью DC-DC преобразователя. Если говорить совсем кратко, подобный преобразователь работает по принципу качелей. Мы ведь можем прикладывая легкое усилие руки к качелям придать им достаточно большое ускорение, так ведь? Так же и DC-DC преобразователь: малое напряжение раскачиваем до высокого.
Приведу одну из наиболее распространенных схем преобразователей (кликните для увеличения, схема откроется в новом окне)
Схема с так называемым полудрайвером полевого транзистора. Обеспечивает достаточно большую мощность, чтобы питать шесть ламп, при этом не нагреваясь как утюг.
Блок индикации
Следующий функциональный блок – индикация. Представляет из себя лампы, у которых катоды соединены попарно, а аноды выведены на оптопары или транзисторные ключи. Обычно в часах применяется динамическая индикация в целях экономия места на печатной плате, миниатюризации схемы и упрощения разводки платы
Счетчик времени
Следующий блок – счетчик времени. Проще всего это сделать на специализированной микросхеме DS1307
Она обеспечивает отличную точность времени. Благодаря этой микросхеме, часы сохраняют правильное время и дату, не смотря на длительное отключение питания. Производитель обещает до 10 лет (!) автономной работы от круглой батарейки CR2032.
Вот типичная схема подключения микросхемы DS1307:
Есть также подобные микросхемы, которые выпускают множество фирм по изготовлению радиокомпонентов. Эти микросхемы могут обеспечивать особую точность хода времени, но они будут дороже. Их применение, как мне кажется, в бытовых часах не целесообразно.
Блок подсветки
Блок подсветки самая простая часть часов. Она ставится по желанию. Это всего лишь светодиоды под каждой лампой, которые обеспечивают фоновую подсветку. Это могут быть одноцветные светодиоды, или RGB светодиоды. В последнем случае цвет подсветки можно выбрать какой угодно или вообще сделать его плавно меняющимся. В случае RGB необходим соответствующий контроллер. Чаще всего этим занимается тот же микроконтроллер, который считает время, но для упрощения программирования можно поставить дополнительный.
Ну а теперь несколько фотографий достаточно сложного проекта часов. В нем использованы два микроконтроллера PIC16F628 для управления временем и лампами и один контроллер PIC12F692 для управления RGB подсветкой.
Бирюзовый цвет подсветки:
А теперь зеленый:
Розовый цвет:
Все эти цвета настраиваются одной кнопкой. Выбрать можно какой угодно. RGB диоды способны выдать любой цвет.
А это кусочек высоковольтного преобразователя. Ниже на фото полевой транзистор, сверхбыстрый диод и накопительный конденсатор DC-DC преобразователя
Этот же преобразователь, вид снизу. Применен SMD дроссель и SMD версия микросхемы MC34063. На фото еще не смыты остатки флюса.
А это упрощенный четырехламповый вариант часиков. Так же с RGB подсветкой
Ну а это уже классика строения часов на газоразрядных лампах Sunny Clock, статическая подсветка и немного не обычный способ управления лампами с помощью пары дешифраторов К155ИД1
В следующей статье поговорим более подробно о DC-DC преобразователях и получения высокого напряжения. Так же подробно разберем процесс сборки такого преобразователя и запустим от него лампу.
Всем спасибо, с вами был El Kotto. Вступайте в группу в контакте
В прошлом веке газоразрядные индикаторы использовались очень активно на многих приборах: в часах, измерительной аппаратуре, частотомерах, осциллографах, весах и многих других. Со временем их вытеснили жидкокристаллические дисплеи, технология изготовления которых проще и менее затратна, а самое главное, они компактнее и имеют большее количество разрядов. Дисплеи на жидких кристаллах дают возможность отображать показания с большей точностью.
Область применения в наше время
Сейчас газоразрядные индикаторы с цифрами промышленность уже не делает, но в свое время их наштамповали столько, что до сих пор они пылятся на складах и в частных запасах. Их можно уже назвать антиквариатом, ну как, например, во многих домах есть винтажные подсвечники, которые используются как декоративный элемент интерьера. Так и часы на газоразрядных лампах – завораживают своей подсветкой и являются отличным добавлением к интерьеру различных помещений, особенно обустроенных в стиле ретро.
Вещь красивая и полезная, но заводами, увы, уже не производится. Можно сделать их самому или купить готовые у людей, специализирующихся на их производстве. Разработано немало схем часов с применением газоразрядных индикаторов на старых и новых микросхемах. Рассмотрим наиболее простые варианты.
Этапы сборки часов
Для начала надо понять принцип работы индикаторных элементов ИН-14, практически это неоновые лампочки с группой катодов в виде цифр. В зависимости от подачи питания светится тот или иной катод поочередно, применяется принцип лампы накаливания с газоразрядным процессом.
Ресурс работы таких индикаторов огромный, потому что нет длительной и большой нагрузки на один катод. Для полноценной подсветки необходимо напряжение не менее 100 В, поэтому начнем проектирование с источника питания.
Блок питания
Вариант с трансформатором, на вторичной обмотке которого будет 170 или 180 В, исключаем сразу по причине больших габаритов и веса. Подбирать железо, провода и мотать самостоятельно – дело неблагодарное и утомительное. Практичнее применить преобразователь напряжения на микросхеме MC34063, имеющий малые габариты, вес и стабильные параметры.
Все элементы монтируются на печатную плату, после сборки в большинстве случаев настройки не требуется, с 10–12 В преобразователь дает 175–180 В. Как видно, трансформатор в схеме присутствует, но очень маленький и легкодоступный для быстрого самостоятельного изготовления, такой можно купить в торговых сетях. На выходе вторичной обмотки 9–12 В переменного тока приходят на диодный мост (выпрямитель). Линейный стабилизатор LM7805 предназначен для питания электронных элементов часов.
Схема для включения ламп
Эта схема решает проблему согласования управляющего напряжения на микросхеме 5 В и управляемого напряжения питания анодов. Положительный потенциал 180 В подается на анод, а отрицательный – на катоды соответствующих цифр.
Включение катодов производится схемой на базе старой микросхемы К155ИД1, которая запитывается от напряжения 5 В, что в нашем случае очень удачно. Микросхемы 155-й серии сняты с производства, но не являются дефицитом, их легко можно купить в торговых сетях и на радиорынках. Чтобы не паять микросхему к каждой лампе, схема управления катодами делается по динамическому принципу.
Теперь блок питания, схему управления катодами и анодами надо подключить к процессору часов DS1307, для согласования идеально подходит микроконтроллер Mega8.
Часы с контроллером и кнопками управления
В состав этой схемы входят:
- часы DS1307;
- контролер Mega8;
- DS18B20 цифровой термометр;
- транзисторы для светодиодной подсветки;
- кнопки для управления настройками времени.
При необходимости эту схему можно значительно упростить, убрать светодиодную подсветку, цифровой термометр и лампы для разряда секунд с элементами катодного и анодного управления.
Прошивка микроконтроллера
Программное обеспечение для часов из газоразрядных индикаторных ламп написано на Eclipse, без искажений транслируется в AVR Studio, коды с комментариями, что значительно упрощает процесс.
В результате прошивки устанавливаются определенные режимы и процесс управления ими. При кратковременном нажатии кнопки «MENU» по кругу отображаются режимы:
- режим №1 – времени (отображается постоянно);
- режим №2 – 2 мин. время, 10 сек. дата;
- режим №3 – 2 мин. время, 10 сек. температура;
- режим №4 – 2 мин. время, 10 сек. дата и 10 сек. температура;
- режим настройки времени и даты устанавливается удержанием кнопки «MENU»;
- кратковременное нажатие на кнопку «UP» (2 сек.) отображает дату, удержание этой кнопки отключает или включает подсветку;
- кратковременное нажатие «DOWN» (2 сек.) отображает температуру;
- понижение яркости почасовой программой с 00.00 часов до 7 утра.
Соединение основных элементов и особенности эксплуатации
В конечном итоге вся система состоит из трех печатных плат:
- Блок питания, преобразователь напряжения на базе MC34063
- Плата с контролером Mega8 и часами DS1307
Для компактности плата сделана с двухсторонним расположением элементов, такой вариант печатных плат не догма, есть другие. Когда часы, управление катодами и анодами монтируются на одной плате, а блок питания на другой, для разряда секунд используются лампы поменьше – ИН-8. Иногда лампы выносят вообще на отдельную панель и делают двухуровневую конструкцию, на первом уровне размещается плата с часовой микросхемой и элементами управлением катодами и анодами. На втором уровне – плата с панелями для ламп, все зависит от фантазии разработчика.
Лампы ИН-14 сняты с производства, может возникнуть проблема с приобретением панелей для них. В этом случае можно использовать контакты разъемов D-SUB формата «мама» или цанговых линеек, подходящих по диаметру.
Пластик линейки можно аккуратно раскрошить пассатижами и извлечь контакты, которые впаиваются в просверленные отверстия на печатной плате.
Теперь остается эту конструкцию упаковать в корпус (самый простой вариант – это прямоугольный короб). Материал может быть самый разнообразный: пластик, фанера, обклеенная кожей или другим декоративным материалом.
Трансформатор блока питания нагревается не более чем на 40 ̊С, поэтому в корпусе рекомендуется делать вентиляционные отверстия для стабильного обеспечения тока в 200 мА. Точность хода часов зависит от стабильной работы кварца 32,768 КГц, который рекомендуется брать из материнских плат ПК или сотовых телефонов, так как в торговых сетях часто попадается некачественная продукция.
Такой способ изготовления часов на газоразрядных лампах может осуществить человек, имеющий определенные знания в электронике и практические навыки. Начинающим можно воспользоваться услугами сайта http://vrtp.ru/index.php?showtopic=25695 . Можно заказать за 800 рублей готовые печатные платы с подробными инструкциями, в которых прописано, что и куда паять. За 2 500 продается полный набор «Сделай сам», на лампах с прошитой микросхемой и остальными деталями. Можете за 3 500 рублей купить готовые часы, но это не интересно, если вы хотите что-то собрать своими руками.
Часы на ИН-14 лампах своими руками
Давно хотел выложить статью,по изготовлению своими руками часов на лампах ИН-14
,или как еще отзываются-часы в стиле стим-панк.
Постараюсь поэтапно и останавливаясь на ключевых моментах изложить только самое главное. Индикация часов хорошо видна как днем так и ночью, и сами по себе очень красиво смотрятся,особенно в хорошем деревянном корпусе.Общем,приступаем.
Схема устройства(для увеличения-как и везде-клик):
В этих часах установлены газоразрядные индикаторы ИН-14. Также их можно заменить на ИН-8, естественно с учётом отличий по цоколёвке. Нумерация выводов индикаторов осуществляется по часовой стрелке со стороны выводов. У ИН-14 вывод 1 указан стрелкой.
Характеристика часов:
| Напряжение питания, В | 12 |
| Ток потребления, не более, мА | 200 |
| Ток потребления типичный, мА | 150 |
| Индикаторы типа | ИН-14 |
| Формат индикации времени | ЧасыМинутыСекунды |
| Формат индикации даты | ЧислоМесяцГод |
| Количество кнопок управления | 2 |
| Будильников | 2 |
| Дискретность установки времени срабатывания будильника, мин | 5 |
| Программных градаций подстройки яркости индикаторов | 5 |
Микроконтроллер Atmega8 в корпусе TQFP. Работа часов в с контроллером в DIP корпусе не предусмотрена. Часы реального времени DS1307. Звуковой излучатель имеет встроенный генератор и напряжение питания 5В. Все необходимые файлы проекта — плата, прошивка контроллера-скачать
Фьюзы:
Еще фото:
Повышающий преобразователь напряжения выполнен на микросхеме MC34063A. (MC33063A). По распространённости и стоимости она несколько уступает таймеру 555, на котором можно построить такой преобразователь, однако дешевле и доступнее MAX1771.
Неполярные конденсаторы керамика, полярные — электролиты Low ESR. Если Low ESR недоступны, поставьте параллельно электролиту керамику или плёнку. Дроссель в повышающем преобразователе 220 мкГн на ток 1.2A. Минимальное расчётное значение дросселя составляет 180 мкГн, минимальный расчётный ток дросселя составляет 800 мA.
Дешифраторами работают два корпуса К155ИД1. В коммутаторе анодного напряжения использована оптопара TLP627. Величины R23 и R24 нужно подбирать самостоятельно, в зависимости от степени свечения. Без них токи через точки превышают допустимый уровень. При монтаже индикаторы заталкиваем не до конца. Так как корпуса всех индикаторов индивудуальны их нужно будет выравнивать относительно печатной платы и между собой.
Управление часами на ИН-14:
Переход от режима к режиму происходит по кольцу кнопкой «MODE»
.
Установка значения производится кнопкой «SET»
.
Корректируемое значение либо мигает, либо имеет бОльшую яркость.
Установка значения секунд заключается в их обнулении.
Установка значения минут, часов, дня, месяца, года заключается в прибавлении 1 к текущему значению по кольцу до максимального значения, после чего значение обнуляется.
Установка минут срабатывания будильника производится от нуля с дискретностью 5 минут (00-05-10-15:55).
Если часы находятся не в основном режиме и нажатия кнопок прекращаются, то по истечении нескольких минут часы возвращаются в основной режим.
Отмена звукового сигнала будильника производится кнопкой «SET»
.
При этом в следующий раз при достижении времени срабатывания сигнал будильника будет активирован. Запятые в десятках и единицах секунд говорят об активности будильников 1 и 2 соответственно. Режимы работы часов приведены в таблице. Красным условно обозначены ярко горящие разряды, оранжевым — тускло подсвеченные разряды, чёрным — погашенные разряды. Для времени: Ч — часы, М — минуты, С — секунды. Для даты: Д — день месяца (число), М — месяц, Г — год. Для установки будильника: 1 — будильник 1, 2 — будильник 2, Х — нет значения (погашен).
Первое включение, программирование контроллера и настройка. Проверьте вначале правильность монтажа схемы часов. Затем проверьте цепи питания на предмет наличия короткого замыкания. Если не нашли, попробуйте подать на вход питание от источника 12В. Если не пошёл дым, проверьте напряжение цепи питания D5V0. С помощью подстроечного резистора RP1 установите на выходе повышающего преобразователя напряжение величиной 200В (для указанных номиналов). Подождите несколько минут. Элементы схемы не должны заметно нагреваться. Особенно это касается дросселя высоковольтного преобразователя. Его перегрев говорит о неправильно выбранном номинале или о конструктиве со слишком малым рабочим током. Такой дроссель надо заменить на более подходящий.
С этого момента понадобится элемент питания ВТ1 типа CR2032. В крайнем случае закоротите контакты панельки элемента питания, но тогда время и дату будете устанавливать каждый раз при прекращении подачи питания.
Запрограммируйте последовательно Flash
и EEPROM
микроконтроллера с помощью прилагаемых прошивок. Делать эту операцию нужно в указанной последовательности. На индикаторах будет отображаться «21-15-00
«. Секунды при этом «пойдут». Если же вы всё ещё не подключили BT1, то вместо времени и даты увидите на индикаторах что-то вроде «05-05-05
«.
Установите значения времени, даты, будильников в соответствии с таблицей описания режимов работ. Когда дойдёте до настройки яркости, программно включите минимальную яркость индикаторов. Подстройте повышающий преобразователь таким образом, чтобы каждый из индикаторов светился с минимальной яркостью, но полностью. То есть, не должно быть так, что часть цифры индикатора светится, а часть нет. Затем программно выставьте максимальную яркость и проверьте свечение цифр индикаторов.
Индикаторы не должны светиться слишком ярко, и не должно быть «объёмного» свечения. Коррекция яркости опять же производится с помощью RP1. После этого снова проверьте свечение при минимальной яркости и так далее до тех пор, пока не будут получены приемлемые результаты. Если же приемлемые результаты не будут получены, попробуйте подобрать номиналы анодных резисторов и повторить вышеуказанные действия.
Такие часы будут выгодно отличаться от обычных китайских, на светодиодах, которые между прочим стоят немалых денег.
Видео работы в нашей группе ВК-
Часы на ИН-14 лампах своими руками
Давно хотел выложить статью,по изготовлению своими руками часов на лампах ИН-14,или как еще отзываются-часы в стиле стим-панк.
Постараюсь поэтапно и останавливаясь на ключевых моментах изложить только самое главное. Индикация часов хорошо видна как днем так и ночью, и сами по себе очень красиво смотрятся,особенно в хорошем деревянном корпусе.Общем,приступаем.
Схема устройства(для увеличения-как и везде-клик):
В этих часах установлены газоразрядные индикаторы ИН-14. Также их можно заменить на ИН-8, естественно с учётом отличий по цоколёвке. Нумерация выводов индикаторов осуществляется по часовой стрелке со стороны выводов. У ИН-14 вывод 1 указан стрелкой.
Характеристика часов:
| Напряжение питания, В | 12 |
| Ток потребления, не более, мА | 200 |
| Ток потребления типичный, мА | 150 |
| Индикаторы типа | ИН-14 |
| Формат индикации времени | ЧасыМинутыСекунды |
| Формат индикации даты | ЧислоМесяцГод |
| Количество кнопок управления | 2 |
| Будильников | 2 |
| Дискретность установки времени срабатывания будильника, мин | 5 |
| Программных градаций подстройки яркости индикаторов | 5 |
Микроконтроллер Atmega8 в корпусе TQFP. Работа часов в с контроллером в DIP корпусе не предусмотрена. Часы реального времени DS1307. Звуковой излучатель имеет встроенный генератор и напряжение питания 5В. Все необходимые файлы проекта — плата, прошивка контроллера-скачать
Фьюзы:
Еще фото:
Повышающий преобразователь напряжения выполнен на микросхеме MC34063A. (MC33063A). По распространённости и стоимости она несколько уступает таймеру 555, на котором можно построить такой преобразователь, однако дешевле и доступнее MAX1771.
Неполярные конденсаторы керамика, полярные — электролиты Low ESR. Если Low ESR недоступны, поставьте параллельно электролиту керамику или плёнку. Дроссель в повышающем преобразователе 220 мкГн на ток 1.2A. Минимальное расчётное значение дросселя составляет 180 мкГн, минимальный расчётный ток дросселя составляет 800 мA.
Дешифраторами работают два корпуса К155ИД1. В коммутаторе анодного напряжения использована оптопара TLP627. Величины R23 и R24 нужно подбирать самостоятельно, в зависимости от степени свечения. Без них токи через точки превышают допустимый уровень. При монтаже индикаторы заталкиваем не до конца. Так как корпуса всех индикаторов индивудуальны их нужно будет выравнивать относительно печатной платы и между собой.
Управление часами на ИН-14:
Переход от режима к режиму происходит по кольцу кнопкой «MODE».
Установка значения производится кнопкой «SET».
Корректируемое значение либо мигает, либо имеет бОльшую яркость.
Установка значения секунд заключается в их обнулении.
Установка значения минут, часов, дня, месяца, года заключается в прибавлении 1 к текущему значению по кольцу до максимального значения, после чего значение обнуляется.
Установка минут срабатывания будильника производится от нуля с дискретностью 5 минут (00-05-10-15:55).
Если часы находятся не в основном режиме и нажатия кнопок прекращаются, то по истечении нескольких минут часы возвращаются в основной режим.
Отмена звукового сигнала будильника производится кнопкой «SET».
При этом в следующий раз при достижении времени срабатывания сигнал будильника будет активирован. Запятые в десятках и единицах секунд говорят об активности будильников 1 и 2 соответственно. Режимы работы часов приведены в таблице. Красным условно обозначены ярко горящие разряды, оранжевым — тускло подсвеченные разряды, чёрным — погашенные разряды. Для времени: Ч — часы, М — минуты, С — секунды. Для даты: Д — день месяца (число), М — месяц, Г — год. Для установки будильника: 1 — будильник 1, 2 — будильник 2, Х — нет значения (погашен).
Первое включение, программирование контроллера и настройка. Проверьте вначале правильность монтажа схемы часов. Затем проверьте цепи питания на предмет наличия короткого замыкания. Если не нашли, попробуйте подать на вход питание от источника 12В. Если не пошёл дым, проверьте напряжение цепи питания D5V0. С помощью подстроечного резистора RP1 установите на выходе повышающего преобразователя напряжение величиной 200В (для указанных номиналов). Подождите несколько минут. Элементы схемы не должны заметно нагреваться. Особенно это касается дросселя высоковольтного преобразователя. Его перегрев говорит о неправильно выбранном номинале или о конструктиве со слишком малым рабочим током. Такой дроссель надо заменить на более подходящий.
С этого момента понадобится элемент питания ВТ1 типа CR2032. В крайнем случае закоротите контакты панельки элемента питания, но тогда время и дату будете устанавливать каждый раз при прекращении подачи питания.
Запрограммируйте последовательно Flash и EEPROM микроконтроллера с помощью прилагаемых прошивок. Делать эту операцию нужно в указанной последовательности. На индикаторах будет отображаться «21-15-00«. Секунды при этом «пойдут». Если же вы всё ещё не подключили BT1, то вместо времени и даты увидите на индикаторах что-то вроде «05-05-05«.
Установите значения времени, даты, будильников в соответствии с таблицей описания режимов работ. Когда дойдёте до настройки яркости, программно включите минимальную яркость индикаторов. Подстройте повышающий преобразователь таким образом, чтобы каждый из индикаторов светился с минимальной яркостью, но полностью. То есть, не должно быть так, что часть цифры индикатора светится, а часть нет. Затем программно выставьте максимальную яркость и проверьте свечение цифр индикаторов.
Индикаторы не должны светиться слишком ярко, и не должно быть «объёмного» свечения. Коррекция яркости опять же производится с помощью RP1. После этого снова проверьте свечение при минимальной яркости и так далее до тех пор, пока не будут получены приемлемые результаты. Если же приемлемые результаты не будут получены, попробуйте подобрать номиналы анодных резисторов и повторить вышеуказанные действия.
Такие часы будут выгодно отличаться от обычных китайских, на светодиодах, которые между прочим стоят немалых денег.
Видео работы в нашей группе ВК-смотреть
Часы с будильником и отображением температуры и влажности воздуха! Гербер файлы лежат в архиве с проектом! Чтобы редактировать плату, откройте её в редакторе EasyEDA, ссылка есть на странице проекта! Singllable Шооок! Алекса накрыло!!! Кота накрыло!!!!
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ⏰Часы на газоразрядных индикаторах своими руками
Самодельные электронные часы на ИН-12 (ИН-14, ИН-18)
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.
Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Идеальный номер два? С ручкой! Микрофон, хороший звук, подсветка. Зарегистрироваться Логин или эл. Напомнить пароль Пароль. Войти Запомнить меня. Войти или Зарегистрироваться. Добавить обзор. Блог DIY или Сделай сам. RSS блога Подписка. Здравствуйте, уважаемые читатели. Давно я хотел собрать часы на газоразрядных индикаторах, но всё катастрофически не хватало времени, наконец то я закончил этот проект.
Под катом немного о том что такое газоразрядные индикаторы, а также о том как я собирал часы, начиная со схемы и заканчивая корпусом. Введение Если верить википедии, первые газоразрядные индикаторы были разработаны в х годах прошлого века. В данных часах используются знаковые индикаторы советского производства типа ИНБ. По конструкции они из себя представляют стеклянную колбу внутри которой десять тонких металлических электродов катодов , каждый из которых соответствует одной цифре от 0 до 9, электроды сложены так, что различные цифры появляются на разной глубине.
Также присутствует один электрод в виде металлической сетки анод , располагается перед всеми остальными. Колба наполнена инертным газом неоном с небольшим количеством ртути. Когда между анодом и катодом прикладывается электрический потенциал от до вольт постоянного тока, вблизи катода возникает свечение, загорается соответствующая цифра. За этот мягкий оранжевый свет и ценят эти индикаторы.
Дополнительная информация. Если быть точным, то в лампах ИНБ присутствует ещё один катод — в виде точки, он в данных часах не используется. Просто шикарно! Опять захотел собрать такое. Я всё хочу часы с жпс коррекцией… но не доходят руки. Если есть вайфай дома, наверное по вафле лучше.
Это и дает возможность к дальнейшему расширению возможностей скачивая нужную информацию из сети, можно настраивать со смартфона и т. Поддержу предыдущего комментатора, даже со всеми плюшками NTP-клиент, вэб-интерфейс, сохранение настроек на флеш на ESP программа вполне за два вечера пишется даже без особого опыта.
Я один раз тоже так подумал и в процессе родилось это:. Каждый электронщик должен сделать часы. Также как любой ардуинщик метеостанцию. За устройство респект. Я пока еще не настоящий электронщик. Черт, я ваще никто Сделал углубление для стекла и задней панели Чем и как? Такие вещи фрезером делаются. Фрезер вообще полезная вещь, если что-то по дереву делать. Ну если нет фрезера, то по старинке, стамеской.
Rzzz 25 октября , 0. Фрезером углы не сделать, закругления будут. Так, как здесь — из доступных приёмов — только вручную. Меня опередили, да, углы просто стамеской дорабатываются. Это обычная практика при работе с фрезером. Смотря какой фрезой. Можно подчистить фрезой диаметром 1 мм, это скругление будет практически незаметно. Вручную стамеской. Вот это я понимаю — тепло и лампово. А то на ЧПУ много мастерства не надо. Почему сразу ЧПУ? Ручного кромочника будет достаточно :. Можно даже дремелем это сделать.
Но это будет дольше, так как фрезы у дремеля маленькие, да и слабее он. Классно вышло Я тоже собирал часы Тимофея Носова, часы-шарманка на ИН, но в корпус еще не оформил. Аккуратно вышло!
Можно и в таком виде в рамочку и на стену. Так и планировал, еще думал в багетной мастерской посмотреть варианты оформления. Шарманка — это тема!!! Но к ней надо и цифры механические, неоновые — что-то не совсем то, что полностью гармонировало бы.
Аж музыка в голове из fallout заиграла. Только не пойму из какой части :. Вот она, на выбор… ; 1 2. Process 25 октября , 0. Точно 2 :. Вот еще: 3. Я лично наблюдаю часы на подобных индикаторах у родителей. Уже лет 30 работают. Лампы ИН А по факту — как повезет и какого завода — украинские хорошо ходили, казахские жили буквально год-два.
С ними главная засада — деградация перегревающегося катода, если долго горит одна и та же цифра. У меня ИН в таком режиме уже пятый год без проблем трудятся. Спасибо, просто приятно было почитать- посмотреть… Печально. Все делалось вручную — вырезалось ножовкой, выдалбливалось стамеской.
Мои часы ходят с года. Для долговечности индикаторов, они питаются пульсирующим напряжением от транса через мостик. Собраны на микросхемах серии и КТ Потребляют менее 2 Вт. Для Нового года есть сюрприз — показывают кратковременно 24 00 00 потом 00 00 Но тогда как они определяют факт Нового года?
Или вы счётчиками делите дальше, чему сутки дни, месяцы и т. Счётчики, по идее, можно даже разному количеству дней в месяцах обучить, если диодами и перемычками… Только не говорите, что в году всё это делалось на микропроцессоре… А на рассыпной логике делать годовой календарь, да ещё и с високосностью — это офигеть… А как тогда это всё устанавливать после просадки напряжения?
Мне аот больше про КТ интересно. Они по напряжению как-бы совсем не подходят. У КТГ 35 В максимальное напряжение, но этого хватает, потому, что разница напряжений у ИН-ок между погашенным состоянием и горящим меньше. А, сами транзисторы от пробоя защищены цепочкой стабилитронов на 33 В и развязывающими диодами.
Новый год они, конечно не определяют — просто 24 00 00 показывают в полночь каждые сутки. Схема состоит из кварцевого термокомпенсированного генератора на 4 МГц, далее делители на триггерах и счётчиках до 1 Гц и потом декадные счётчики на кольцевых регистрах, сделанных на двойных триггерах… Дешифраторов, как таковых нет.
Ключи на транзисторах КТГ. С того времени остался только черновик схемы. VlaoMao 25 октября , 0. Офигеть, вот это круто. Хотя… помню, что и ИД1 были в жутком дюфьцыте и выкручивались как могли.
В доступе были и серии, слепые макетки со штырьками с обратной стороны под перемычечный монтаж и офигительный энтузиазм и работоспособность. Музыкальный звонок, часы на ИН и 8ми-разрядная шкала с динамической индикацией на ИН с тех времен до сих пор работоспособны. КИД1 не было, но были ИД1, а причина в их большом потреблении. Главная причина применения серии , в том, что её делали в соседнем цехе :.
Вот это круто!
ЧАСЫ НА ГАЗОРАЗРЯДНЫХ ИНДИКАТОРАХ
Часы на ИН лампах своими руками. Давно хотел выложить статью,по изготовлению своими руками часов на лампах ИН ,или как еще отзываются-часы в стиле стим-панк. Постараюсь поэтапно и останавливаясь на ключевых моментах изложить только самое главное. Индикация часов хорошо видна как днем так и ночью, и сами по себе очень красиво смотрятся,особенно в хорошем деревянном корпусе. Схема устройства для увеличения-как и везде-клик :. В этих часах установлены газоразрядные индикаторы ИН Также их можно заменить на ИН-8, естественно с учётом отличий по цоколёвке.
Часы на газоразрядных индикаторах ИН своими руками. Ламповые часы. Nixie Clock. Часы на лампах. ламповые часы купить алиэкспресс.
ламповые часы купить алиэкспресс
Сегодня начинаю выкладывать подробный фотоотчет по изготовлению часов на газоразрядных индикаторах ГРИ. За основу взят ИН Все манипуляции в этом и следующих постах доступны для человека без опыта, достаточно только иметь немного сноровки. Работу разобью на несколько частей, каждая из которых будет подробно описана мною и выложена в сеть. Чаше всего применяют анодное травление. Вполне объяснимо, что я выбрал метод ЛУТ для травления плат. Перечень необходимого оборудования и материалов должен выглядеть примерно так:. Далее не долгий поиск в Интернете: добываем рисунок готовой платы и распечатываем его специальной программой использовал Sprint Layout. Версия для печати должна быть зеркальной, так как при переводе изображения с бумаги на медь оно отобразится обратно.
Часы на газоразрядных индикаторах ИН-12А
В настоящее время просторы интернета пестрят множеством всевозможных конструкций часов на микроконтроллерах и практически нет схем на обычной логической элементной базе. Я нашел только три подробных схемы и описания часов на логических микросхемах. Конечно микроконтроллерные схемы, можно сказать, по всем параметрам выигрывают старую схемотехнику. И тем неменее не у всех есть навыки работы и программирования микроконтроллеров. Стоит заметить что и далеко не у всех радиолюбителй есть возможность приобрести последние,в силу тех или иных причин.
В продолжение поста про часы-термометр на газоразрядных индикаторах.
Схема ламповых часов на газоразрядных индикаторах
Регистрация и вход. Поиск по картине Поиск изображения по сайту Указать ссылку. Загрузить файл. Крутой поиск баянов. Везде Темы Комментарии Видео.
Ретро часы на лампах
Конечно же. В филаментной гампе все равно колбу гелием заполнять для охлаждения. Лучше сразу неон и проволочки электроды. Так-то более-менее доступны Z с цифрами 50мм. Есть оригинальные на ebay, есть от Далибора.
Добрый день, уважаемые! Я хотел рассказать о процессе изготовлении часов на газоразрядных лампах, начиная с самого начала и до.
Схемы электронных часов на газоразрядных индикаторах своими руками
Часы на газоразрядных индикаторах мне показал друг Дмитрий. Около года назад он накопал в интернете их описание и заявил, что когда-нибудь обязательно соберет такие. В этот момент я понял две вещи.
⏰Часы на газоразрядных индикаторах своими руками
ВИДЕО ПО ТЕМЕ: Ламповые часы своими руками с GPS модулем
Наверное, многие слышали про часы на газоразрядных индикаторах. Постараюсь рассказать про процесс изготовления своими руками таких часов. Первый шаг. Печатная плата. Можно сделать самостоятельно с использованием ЛУТ метода или фоторезиста.
Схема ламповых часов на 4 индикаторах.
Плата часов на газоразрядных индикаторах ИН 16 своими руками описание работы
Стимпанк, ретрофутуризм, эдисонада — вот только некоторые термины, с помощью которых описываются художественные произведения, предметы искусства и дизайна, отсылающие нас к прошедшим временам и технологиям, которые в них использовались. Это прикладная механика и паровая энергия, реальные изобретения Томаса Эдисона и фантастические романы Жюля Верна, Герберта Уэллса, Мэри Шелли, а также более поздние технологии, связанные с использованием электричества и электроники. Предлагаем всем, кто неравнодушен к электронике прошлого века, и увлекается электроникой современной, приобщиться к модным тенденциям и собрать своими руками небольшое произведение электронного искусства в стиле ретродизайна. Это ламповые часы с отображением времени с помощью неоновых газоразрядных индикаторных ламп ИН Начиная с х годов двадцатого века, на протяжении почти 20 лет для отображения цифровой и символьной информации практически безальтернативно использовались индикаторные лампы с тлеющим разрядом. Газоразрядные индикаторы использовались во многих приборах: часах, измерительной аппаратуре, частотомерах, осциллографах, весах и многих других. Со временем их вытеснили жидкокристаллические дисплеи, технология изготовления которых проще и является менее затратной, а самое главное, они компактнее и могут иметь большее количество разрядов для повышения точности отображаемых величин.
Тёплый ламповый свет или часы на газоразрядных индикаторах ИН-12
На плате и в списке компонентов исправлена критическая ошибка! Вместо резистора Ом должен стоять 0. Внимание внимание! Не нужно сравнивать распиновку с даташитом и курить советские схемы, в плате данного проекта сделано так, как сделано.
В последнее время очень популярны часы на газоразрядных индикаторах. Эти часы множеству людей дарят теплый свет своих ламп, создают уют в доме и непередаваемое ощущение дыхания прошлого. Давайте же в этой статье разберемся, из чего же сделаны такие часы и как они работают. Сразу скажу, что это статья обзорная, поэтому многие непонятные места будут рассмотрены в следующих статьях более подробно.
Часы можно разделить на следующие функциональные блоки:
1)Блок высокого напряжения (в чем измеряется напряжение)
2)Блок индикации
3)Счетчик времени
4)Блок подсветки
Давайте разберем каждый из них более подробно.
Блок высокого напряжения
Для того, чтобы внутри лампы засветилась цифра, нам нужно подать на нее напряжение. Особенность газоразрядных ламп в том, что напряжение нужно довольно высокое, порядка около 200 Вольт постоянного напряжения. Ток же для лампы, наоборот, должен быть очень маленький.
Где же взять подобное напряжение? Первое что приходит на ум – сетевая розетка. Да, можно воспользоваться выпрямленным сетевым напряжением. Схема будет выглядеть следующим образом:
Недостатки данной схемы очевидны. Это отсутствие гальванической развязки, нет какой-либо безопасности и защиты схемы вообще. Таким образом лучше проверять лампы на работоспособность, соблюдая при этом максимальную осторожность.
В часах конструкторы пошли другим путем, повысив безопасное напряжение до нужного уровня с помощью DC-DC преобразователя. Если говорить совсем кратко, подобный преобразователь работает по принципу качелей. Мы ведь можем прикладывая легкое усилие руки к качелям придать им достаточно большое ускорение, так ведь? Так же и DC-DC преобразователь: малое напряжение раскачиваем до высокого.
Приведу одну из наиболее распространенных схем преобразователей (кликните для увеличения, схема откроется в новом окне)
Схема с так называемым полудрайвером полевого транзистора. Обеспечивает достаточно большую мощность, чтобы питать шесть ламп, при этом не нагреваясь как утюг.
Блок индикации
Следующий функциональный блок – индикация. Представляет из себя лампы, у которых катоды соединены попарно, а аноды выведены на оптопары или транзисторные ключи. Обычно в часах применяется динамическая индикация в целях экономия места на печатной плате, миниатюризации схемы и упрощения разводки платы
Счетчик времени
Следующий блок – счетчик времени. Проще всего это сделать на специализированной микросхеме DS1307
Она обеспечивает отличную точность времени. Благодаря этой микросхеме, часы сохраняют правильное время и дату, не смотря на длительное отключение питания. Производитель обещает до 10 лет (!) автономной работы от круглой батарейки CR2032.
Вот типичная схема подключения микросхемы DS1307:
Есть также подобные микросхемы, которые выпускают множество фирм по изготовлению радиокомпонентов. Эти микросхемы могут обеспечивать особую точность хода времени, но они будут дороже. Их применение, как мне кажется, в бытовых часах не целесообразно.
[quads id=1]
Блок подсветки
Блок подсветки самая простая часть часов. Она ставится по желанию. Это всего лишь светодиоды под каждой лампой, которые обеспечивают фоновую подсветку. Это могут быть одноцветные светодиоды, или RGB светодиоды. В последнем случае цвет подсветки можно выбрать какой угодно или вообще сделать его плавно меняющимся. В случае RGB необходим соответствующий контроллер. Чаще всего этим занимается тот же микроконтроллер, который считает время, но для упрощения программирования можно поставить дополнительный.
Ну а теперь несколько фотографий достаточно сложного проекта часов. В нем использованы два микроконтроллера PIC16F628 для управления временем и лампами и один контроллер PIC12F692 для управления RGB подсветкой.
Бирюзовый цвет подсветки:
А теперь зеленый:
Розовый цвет:
Все эти цвета настраиваются одной кнопкой. Выбрать можно какой угодно. RGB диоды способны выдать любой цвет.
А это кусочек высоковольтного преобразователя. Ниже на фото полевой транзистор, сверхбыстрый диод и накопительный конденсатор DC-DC преобразователя
Этот же преобразователь, вид снизу. Применен SMD дроссель и SMD версия микросхемы MC34063. На фото еще не смыты остатки флюса.
А это упрощенный четырехламповый вариант часиков. Так же с RGB подсветкой
Ну а это уже классика строения часов на газоразрядных лампах Sunny Clock, статическая подсветка и немного не обычный способ управления лампами с помощью пары дешифраторов К155ИД1
В следующей статье поговорим более подробно о DC-DC преобразователях и получения высокого напряжения. Так же подробно разберем процесс сборки такого преобразователя и запустим от него лампу.
Всем спасибо, с вами был El Kotto. Вступайте в группу в контакте Газоразрядные лампы (Nixie Tube), а также задавайте вопросы лично мне ElKotto, если нужны какие-то детальные подробности или помощь 😉
Продолжение
