Часы на микроконтроллере своими руками с большими индикаторами

Для тех, кто хоть немного разбирается в микроконтроллерах, а также хочет создать несложное и полезное устройство для дома, нет ничего лучше сборки с LED индикаторами. Такая вещь может украсить вашу комнату, а может пойти на уникальный подарок, сделанный своими руками, от чего приобретёт дополнительную ценность. Схема работает как часы и как термометр — режимы переключаются кнопкой или автоматически.

Схема электрическая самодельных часов с термометром

Микроконтроллер PIC18F25K22
берёт на себя всю обработку данных и отсчёт времени, а на долю ULN2803A
остаётся согласование его выходов со светодиодным индикатором. Небольшая микросхема DS1302
работает как таймер точных секундных сигналов, частота её стабилизирована стандартным кварцевым резонатором 32768 Гц. Это несколько усложняет конструкцию, зато вам не придётся постоянно подстраивать и корректировать время, которое будет неизбежно запаздывать или спешить, если обойтись случайным ненастроенным кварцевым резонатором на несколько МГц. Подобные часы скорее простая игрушка, чем качественный точный хронометр.

При необходимости, датчики температуры могут быть расположены далеко от основного блока — они соединяются с ним трёхпроводным кабелем. В нашем случае один температурный датчик установлен в блок, а другой расположен снаружи, на кабеле длинной около 50 см. Когда пробовали кабель 5 м, то тоже прекрасно функционировало.

Дисплей часов изготовлен из четырех больших светодиодных цифровых индикаторов. Первоначально они были с общим катодом, но изменены на общий анод в финальной версии. Вы можете ставить любые другие, потом просто подберёте токоограничительные резисторы R1-R7 исходя из требуемой яркости. Можно было разместить его на общей, с электронной частью часов, плате, но так гораздо универсальнее — вдруг вы захотите поставить очень большой LED индикатор, чтоб их было видно на дальнем расстоянии. Пример такой конструкции уличных часов есть тут.

Сама электроника запускается от 5 В, но для яркого свечения светодиодов необходимо использовать 12 В. Из сети, питание поступает через понижающий трансформатор адаптер на стабилизатор 7805
, который образует напряжение строго 5 В. Обратите внимание на небольшую зелёную цилиндрическую батарейку — она служит источником резервного питания, на случай пропадания сети 220 В. Её не обязательно брать на 5 В — достаточно литий-ионного или Ni-MH аккумулятора на 3,6 вольта.

Для корпуса можно задействовать различные материалы — дерево, пластик, металл, либо встроить всю конструкция самодельных часов в готовый промышленный, например от мультиметра, тюнера, радиоприёмника и так далее. Мы сделали из оргстекла, потому что оно легко обрабатывается, позволяет увидеть внутренности, чтоб все видели — эти часы собраны своими руками. И, главное, оно было в наличии:)

Здесь вы сможете найти все необходимые детали предлагаемой конструкции самодельных цифровых часов, в том числе схему, топологию печатной платы, прошивки PIC и

Недавно спаял схему электронных часов с будильником, выполненных на популярном среди радиолюбителей . В них используется светодиодный индикатор для отображения времени. Мне надоели всевозможные ЖКИ и хочется иметь возможность видеть время из любой точки комнаты в том числе в темноте, а не только прямо с хорошим освещением. Схема содержит минимум деталей и имеет отличную повторяемость.

Схема электронных часов на микроконтроллере

Микроконтроллер является единственной микросхемой, используемой в данном устройстве. Для задания тактовой частоты используется кварцевый резонатор на 4 МГц. Для отображения времени использованы индикаторы красного цвета с общим анодом, каждый индикатор состоит из двух цифр с десятичными точками. Можно применить любые индикаторы с общим анодом, лишь бы каждая цифра имела собственный анод. Чтоб электронные часы были хорошо видны в темноте и с большой дистанции — старайтесь выбрать АЛС-ки чем покрупнее.

Индикация в часах осуществляется динамически. В данный конкретный момент времени отображается лишь одна цифра, что позволяет значительно снизить потребление тока. Аноды каждой цифры управляются микроконтроллером PIC16F628. Сегменты всех четырех цифр соединены вместе и через токоограничивающие резисторы R1 … R8 подключены к выводам порта МК. Поскольку засвечивание индикатора происходит очень быстро, мерцание цифр становится незаметным.

Для настройки минут, часов и будильника — используются кнопки без фиксации. В качестве выхода для сигнала будильника используется вывод 10, а в качестве усилителя — каскад на транзисторах VT1,2. Звукоизлучателем является пьезоэлемент типа ЗП. Для улучшения громкости вместо него можно поставить небольшой динамик. Питаются часы от стабилизированного источника напряжением 5 вольт. В часах реализовано 9 режимов индикации. Переход по режимам осуществляется кнопками «+» и «-«. Перед выводом на индикацию самих показаний, на индикаторы выводится короткая подсказка названия режима. Длительность вывода подсказки примерно секунда.

Кнопкой «Коррекция
» часы переводятся в режим настроек. При этом кратковременная подсказка выводится на пол секунды, после чего корректируемое значение начинает мигать. Коррекция показаний осуществляется кнопками «+» и «-«. При длительном нажатии на кнопку, включается режим автоповтора, с заданной частотой. Все значения, кроме часов, минут и секунд, записываются в память и восстанавливаются после выключения питания. Если в течение нескольких секунд ни одна из кнопок не нажата, то электронные часы переходят в режим отображения времени. Нажатием на кнопку «Вкл/Выкл
» включается или выключается будильник, это действие подтверждается коротким звуком. При включенном будильнике светится точка в младшем разряде индикатора. Вот прошивка и рисунок платы часов.

Этот вариант часов сделан таким образом, чтобы максимально упростить
схему, снизить энергопотребление, и в итоге получить прибор, который
легко помещается в кармане. Выбрав миниатюрные аккумуляторы для питания
схемы, SMD — монтаж и миниатюрный динамик (например от нерабочего
мобильного телефона), Вы можете получить конструкцию, размером чуть
больше спичечного коробка.
Применение
сверхъяркого индикатора позволяет снизить ток, потребляемый схемой.
Снижение тока потребления также достигается в режиме «LoFF» — индикатор
погашен, при этом включена только мигающая точка младшего разряда
часов.

Схема

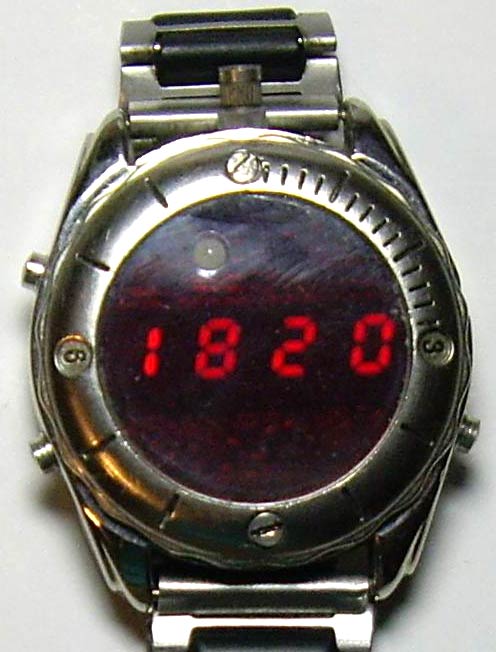

Как видно из названия, главное предназначение данного устройства — узнавать текущее время и дату. Но оно имеет ещё множество других полезных функций. Идея его создания появилась после того, как мне на глаза попались полусломанные часы с относительно большим (для наручных) металлическим корпусом. Я подумал, что туда можно вставить самодельные часы, возможности которых ограничиваются только собственной фантазией и умением. В результате появилось устройство со следующими функциями:

1. Часы — календарь:

Отсчёт и вывод на индикатор часов, минут, секунд, дня недели, числа, месяца, года.

Наличие автоматической корректировки текущего времени, которая производится каждый час (максимальные значения +/-9999 ед., 1 ед. = 3,90625 мс.)

Вычисление дня недели по дате (для текущего столетия)

Автоматический переход на летнее и зимнее время (отключаемый)

• Учитываются високосные годы

2. Два независимых будильника (при срабатывании звучит мелодия)
3. Таймер с дискретностью 1 сек. (Максимальное время отсчета 99ч 59м 59с)
4. Двухканальный секундомер с дискретностью счета 0,01 сек. (максимальное время счета 99ч 59м 59с)
5. Секундомер с дискретностью счета 1 сек. (максимальное время счета 99 суток)
6. Термометр в диапазоне от -5°С. до 55°С (ограничен температурным диапазоном нормальной работы устройства) с шагом 0,1°С.
7. Считыватель и эмулятор электронных ключей — таблеток типа DS1990 по протоколу Dallas 1-Wire (память на 50 штук, в которой уже имеется несколько универсальных ”ключей-вездеходов”) с возможностью побайтного просмотра кода ключа.
8. Дистанционный пульт управления на ИК лучах (реализована только команда «Сделать снимок») для цифровых фотокамер «Pentax», «Nikon», «Canon»
9. Светодиодный фонарик
10. 7 мелодий
11. Звуковой сигнал в начале каждого часа (отключаемый)
12. Звуковое подтверждение нажатия кнопок (отключаемое)
13. Контроль напряжения батареи питания с функцией калибровки
14. Цифровая регулировка яркости индикатора

Может такая функциональность и избыточна, но мне нравятся универсальные вещи, ну и плюс моральное удовлетворение от того, что данные часы будут сделаны своими руками.

Принципиальная схема часов

Устройство построено на микроконтроллере АТmega168PA-AU. Часы тикают по таймеру Т2, работающему в асинхронном режиме от часового кварца на 32768 Гц. Микроконтроллер почти всё время находится в спящем режиме (индикатор при этом выключен), просыпаясь раз в секунду, чтобы добавить эту самую секунду к текущему времени и снова засыпает. В активном режиме МК тактируется от внутреннего RC осциллятора на 8 МГц, но внутренний прескалер делит её на 2, в итоге ядро тактируется от 4 МГц. Для индикации используется четыре одноразрядных светодиодных цифровых семисегментных индикатора c общим анодом и децимальной точкой. Так же имеется 7 статусных светодиодов, назначение которых следующее:
D1- Признак отрицательного значения (минус)
D2- Признак работающего секундомера (мигает)
D3- Признак включенного первого будильника
D4- Признак включенного второго будильника
D5- Признак подачи звукового сигнала в начале каждого часа
D6- Признак работающего таймера (мигает)
D7- Признак низкого напряжения батареи питания

R1-R8 — токоограничительные резисторы сегментов цифровых индикаторов HG1-HG4 и светодиодов D1-D7. R12,R13 – делитель для контроля напряжения батареи. Поскольку напряжение питания часов 3V, а белому светодиоду D9 требуется около 3,4-3,8V при номинальном токе потребления, то он светится не в полную силу (но её хватает, чтобы не споткнуться в темноте) и поэтому подключен без токоограничительного резистора. Элементы R14, Q1, R10 предназначены для управления инфракрасным светодиодом D8 (реализация дистанционного управления для цифровых фотокамер). R19, R20, R21 служат для сопряжения при общении с устройствами, имеющими интерфейс 1-Wire. Управление осуществляется тремя кнопками, которые я условно назвал: MODE (режим), UP (вверх), DOWN (вниз). Первая из них также предназначена для пробуждения МК по внешнему прерыванию (при этом индикация включается), поэтому она подключена отдельно на вход PD3. Нажатия остальных кнопок определяется при помощи АЦП и резисторов R16,R18. Если кнопки не нажимаются в течении 16 сек, то МК засыпает и индикатор гаснет. При нахождении в режиме “Пульт ДУ для фотокамер”
этот интервал составляет 32 сек., а при включенном фонарике — 1 минуту. Также МК можно усыпить вручную, используя кнопки управления. При запущенном секундомере с дискретностью счета 0,01 сек. устройство не переходит в спящий режим.

Печатная плата

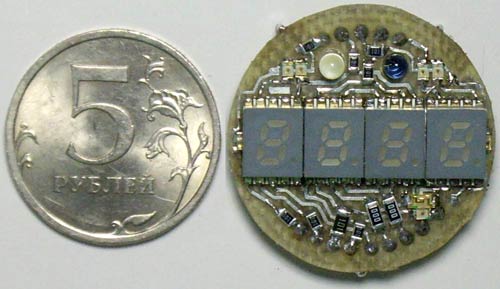

Устройство собрано на двухсторонней печатной плате круглой формы по размеру внутреннего диаметра корпуса наручных часов. Но при изготовлении я использовал две односторонние платы толщиной 0,35 мм. Такую толщину опять же получил отслоив её от двухстороннего стеклотекстолита толщиной 1,5 мм. Платы затем склеил. Все это делалось потому что, у меня не было тонкого двухстороннего стеклотекстолита, а каждый сэкономленный миллиметр толщины в ограниченном внутреннем пространстве корпуса часов очень ценен, да и отпала надобность совмещения при изготовлении печатных проводников методом ЛУТ. Рисунок печатной платы и расположение деталей находятся в прилагаемых файлах. На одной стороне размещены индикаторы и токоограничительные резисторы R1-R8. На обратной — все остальные детали. Имеются два сквозных отверстия для белого и инфракрасного светодиодов.

Контакты кнопок и держатель батареи выполнены из гибкой пружинящей листовой стали толщиной 0,2…0,3мм. и залужены. Ниже приведены фото платы с двух сторон:

Конструкция, детали и их возможная замена

Микроконтроллер ATmega168PA-AU можно заменить на ATmega168P-AU, ATmega168V-10AU ATmega168-20AU. Цифровые индикаторы — 4 штуки KPSA02-105 суперяркие красного цвета свечения с высотой цифры 5,08мм. Mожно поставить из этой же серии KPSA02-xxx или KCSA02-xxx. (только не зеленые – они будут слабо светиться) Другие аналоги подобных размеров с достойной яркостью мне неизвестны. У HG1, HG3 соединение катодов сегментов отличается от HG2, HG4, потому что мне так было удобнее для разводки печатной платы. В связи с этим для них в программе применена различная таблица знакогенератора. Используемые резисторы и конденсаторы SMD для поверхностного монтажа типоразмеров 0805 и 1206, светодиоды D1-D7 типоразмера 0805. Белый и инфракрасный светодиоды диаметром 3мм. На плате имеется 13 сквозных отверстий, в которые необходимо установить перемычки. В качестве температурного датчика применён DS18B20 c интерфейсом 1-Wire. LS1 – обычная пьезоэлектрическая пищалка, вставляется в крышку. Одним контактом она соединяется с платой при помощи пружинки, установленной на ней, другим соединяется с корпусом часов самой крышкой. Кварцевый резонатор от наручных часов.

Программирование, прошивка, фьюзы

Для внутрисхемного программирования на плате имеются только 6 круглых контактных пятачка (J1), так как полноценный разъем не уместился по высоте. К программатору их подключал, используя контактное устройство, сделанное из штыревой вилки PLD2x3 и напаянных на них пружинками, прижимая их одной рукой к пятачкам. Ниже прилагается фото приспособления.

Я использовал его, так как в процессе отладки приходилось много раз перепрошивать МК. При разовой прошивке проще подпаять к пятачкам тонкие провода, подключенные к программатору, а после снова отпаять. МК удобнее прошивать без батареи, но чтобы питание поступало либо от внешнего источника +3V, либо от программатора c таким же напряжением питания. Программа написана на ассемблере в среде VMLAB 3.15. Исходные коды, прошивки для FLASH и EEPROM в приложении.

FUSE-биты микроконтроллера DD1 должны быть запрограммированы следующим образом:
CKSEL3…0 = 0010 — тактирование от внутреннего RC осциллятора 8 МГц;
SUT1…0 =10 — Start-up time: 6 CK + 64 ms;
CKDIV8 = 1 — делитель частоты на 8 отключён;
CKOUT = 1 — Output Clock on CKOUT запрещен;
BODLEVEL2…0 = 111 — контроль напряжения питания отключён;
EESAVE = 0 — стирание EEPROM при программировании кристалла запрещено;
WDTON = 1 — Нет постоянного включения Watchdog Timer;
Остальные FUSE – биты лучше не трогать. FUSE–бит запрограммирован, если установлен в “0”.

Прошивка EEPROM прилагаемым в архиве дампом обязательна.

В первых ячейках EEPROM размещается начальные параметры устройства. В приведённой ниже таблице описывается назначение некоторых из них, которые можно менять в разумных пределах.

Небольшие пояснения по пунктам:

1 пункт. Здесь указывается величина напряжения на батарее, при которой загорится светодиод, сигнализирующий о её низком значении. Я поставил 2,6V (параметр — 260). Если нужно другое, например 2,4V, то надо записать 240($00F0). В ячейку по адресу $0000 заносится младший байт, соответственно в $0001 – старший.

2 пункт. Поскольку я не установил на плату переменный резистор для подстройки точности измерения напряжения батареи питания ввиду отсутствия места, то я ввел программную калибровку. Порядок калибровки для точного измерения следующий: изначально в данной ячейке EEPROM записан коэффициент 1024($400), необходимо перевести устройство в активный режим и посмотреть на индикаторе напряжение, и тут же замерить вольтметром реальное напряжение на батарее. Коэффициент коррекции (К), который необходимо выставить, вычисляется по формуле: K=Uр/Uи*1024 где Uр – реальное напряжение, измеренное вольтметром, Uи – напряжение которое, измерило само устройство. После подсчёта коэффициента ”K” его заносят в устройство (как это делается сказано в инструкции по эксплуатации). После калибровки у меня погрешность не превысила 3%.

3 пункт. Здесь задается параметр времени, через которое устройство перейдет в спящий режим, если кнопки не нажимаются. У меня стоит 16 сек. Если допустим надо, чтобы засыпало через 30 сек, то надо записать 30($26).

В 4 и 5 пунктах аналогично.

6 пункт. По адресу $0030 хранится код семейства нулевого ключа (dallas 1-Wire), затем его 48 битный номер и CRC. И так 50 ключей последовательно.

Настройка, особенности работы

Настройка устройства сводится к калибровке измерения напряжения батареи, как описано выше. Также необходимо засечь отклонение хода часов за 1 час, посчитать и внести соответствующее значение коррекции (процедура описана в инструкции по эксплуатации).

Устройство питается от литиевой батареи CR2032 (3V) и потребляет в режиме сна примерно 4 мкА, а в активном режиме 5…20 мА в зависимости от яркости индикатора. При ежедневном пятиминутном использовании активного режима батареи должно хватить примерно на 2….8 месяцев в зависимости от яркости. Корпус часов соединен с минусом батареи.

Считывание ключей проверялось на DS1990. Эмуляция проверена на домофонах ”МЕТАКОМ”. Под порядковыми номерами от 46 до 49(последние 4) прошиты (все ключи хранятся в EEPROM, их можно изменять перед прошивкой) универсальные ключи для домофонов. Ключ, прописанный под номером 49 открывал все домофоны ”МЕТАКОМ”, которые мне попадались, остальные универсальные ключи тестировать не довелось, их коды я взял из сети.

Дистанционное управление для фотокамер проверялось на моделях Pentax optio L20, Nikon D3000. Canon не удалось заполучить для проверки.

Инструкция пользователя занимает 13 страниц, поэтому я не стал её включать в статью, а вынес в приложение в формате PDF.

Архив содержит:

Схема в и GIF;

Рисунок печатной платы и расположение элементов в формате ;

Прошивка и исходники на ассемблере;

Список радиоэлементов

Предлагаю для самостоятельной сборки две очень простые схемы, а именно часы на микроконтроллере PIC и AVR. Основа одной схемы микроконтроллер AVR Attiny2313, а другой PIC16F628A

Эти схемы часов на микроконтроллере очень помогут начинающим радиолюбителям разобраться с вопросами работы и программирования микроконтроллеров.

Рассмотрим подробней эту простую схему: Питание можно подавать как от трех пальчиковых батареек, так и от

Микроконтроллер Attiny2313 тактируется кварцем на 16 МГц. В качестве счетчика времени, в внутренней схеме микроконтроллера используется 16 битный таймер с делителем на 256. Как только внутренний счетчик досчитает до 625, осуществится прерывание. Поэтому у нас будут происходить прерывания 100 раз в секунду.

Временной интервал учитывается в глобальных переменных, и при каждом прерывании требуется увеличить значение миллисекунд на единицу. Как только число миллисекунд дойдет до 100, то требуется увеличить на единицу величину секунд, а миллисекунды обнулить. И так далее в соответствии с тем же алгоритмом до десятков часов, которые сбрасываются только по достижении значения 24 и уже без увеличения следующего разряда.

В соответствии с этим принципом, создаем значение текущего времени записанное в глобальных переменных. Теперь нам необходимо визуально отобразить эти данные. Так как микроконтроллер имеет ограниченное число портов, то воспользуемся такой особенностью как инерционность цифрового сегментного индикатора sa15-11gwa. Катоды его индикаторов соединены параллельно, а аноды имеют раздельное управление, что позволяет в любой момент времени вывести цифру на любой из четырех индикаторов.

Быстро переключая порт микроконтроллера, к которому подсоединены все катоды и быстро коммутируя аноды, создается иллюзия отображения всех четырех цифр в сегментном индикаторе, хотя фактически работает только один из сегментов. Если текущее время 11:57, то сначала выводим цифру один на первый индикатор часов, через 1 мс выводим цифру 1 на второй индикатор еще через 1 мс отображаем 5 на 3 индикатор, спустя 1 мс отображаем
7 на 4 индикаторе и так далее циклически, обновляя каждый индикатор через 1 мс.

Состояние кнопок управления часами опрашиваются по завершению каждого цикла отображения около 40 раз в секунду.

Рисунок печатной платы выполненный в программе и прошивку для микроконтроллера скачиваем по ссылке выше. и непосредственно о тонкостях прошивки, читаем здесь.

Эта конструкция хоть и на другом типе микроконтроллера, но не менее сложная чем предыдущая схема.

Алгоритм работы прошивки также простой в архиве имеются очень подробные комментарии по коду программы. Два тумблера кн1 и кн2 предназначены для коррекции времени — часов и минут. Точность часов зависит от частоты используемого кварца.

Конструктивно часы выполнены на двух печатных платах, располагающихся рядом под углом 90 градусов. На первой плате расположен индикатор, а вся остальная электроника на второй. Резервное питание в роли которых используется три батарейки размещенные в держателе из старой китайской
зажигалки со светодиодом. Для питания от сети переменного тока подойдет любой на 5В и током 150мА.

В архиве который вы можете скачать по зеленой ссылке находится разводка обоих печатных плат в программе Sprint Layout и прошивка на микроконтроллер PIC с исходным кодом программы под MP_LAB IDE, с подробными комментариями.

И саму программу, можно также найти и у нас

В этой конструкции имеетя цифровая коррекция точности хода, а также встроенный термометр, который поочередно с точным временем выводит показания температуры на светодиодный диплей. В конструкции часов применяется энергонезависимая память микроконтроллера, сохроняющая уставки и настройки даже при пропадании внешнего питания.

В управление анодами светодиодных индикаторов, используются транзисторные ключи по стандартной схеме включения.

При первом включении на дисплее возникает рекламная заставка в течении одной секунды. Потом осуществляется отображение времени. Нажатие на кнопку SET_TIME переключает индикатор по кругу из основного режима часов:

Абсолютно, во всех ячейках удержанием кнопок PLUS/MINUS осуществляется ускоренная установка. Если настройки изменялись пользователем, то через 10 секунд новые значения сохраняться в энергонезависимой память микроконтроллера и будут считываться. при прошивки МК выставляем следующим образом:

Внешнее исполнение устройства, вы можете оценить по фотографиям ниже, прощивка и дополнительные файлы к конструкции можно скачать по сылке чуть выше.

В прошивки будильника реализованы графики смен: 4/5 (четыре на пятый) – 4 дня по 1 сменам, 1 выходной, 4 дня по 2 сменам, 1 выходной, 4 дня по ночным, 1 выходной; – день, ночь, 2 выходных; По будням – Пн-Пт — рабочие дни, Сб-Вс — Выходной; (Праздничные дни не учитываются); Ежедневно.

Пользователь сам выбирает тип граффика будильника и задает любое время срабатывания. В вариантах 4/5 и день, ночь, 2 выходных – необходимо дополнительно выбрать текущую смену.

Кроме того в прошивке МК реализованы следующие функции: Переход на летний-зимний период; Корректировка времени; Ускоряющийся сигнал будильника; Отображение нуля в разряде часов и в разряде даты

Схема часов построена на базе часовой микросхемы DS1307 и микроконтроллера MEGA8. Схема (помещена в архив с прошивкой МК и чертежами печатных плат) рассчитана на применение семисегментных цифровых индикаторов с общим анодом на напряжение 5В. (ВНИМАНИЕ! На схеме для упрощения не нарисованы балластные резисторы. Их требуется устанавить на каждый сегмент индикаторов. Всего 112 шт. Номинал рассчитывается согласно документации. В я использовал сегментные индикаторы типа fys15011 и fyd-5622. Если примените более мощные, то скорей всего без дополнительных транзисторных ключей не обойтись.

Чертеж печатной платы разрабатывалась под уже имеющуюся коробку от старых сломанных часов. На разъём Alarm (будильник) можно подсоединить маломощную нагрузку, допустим музыкальную открытку, а джампером JP1 – отсоединяем внутренний биппер. Микроконтроллер можно прошиватьь сразу на плате, что существенно облегчает настройку в случае модификации конструкции.

Настройка часов

Для этого необходимо войти в режим задания параметров:
Параметр-Значение- Сохранять в памяти
P.01 — ЧАСЫ [-]
P.02 — МИНУТЫ [-]
P.03 — ДЕНЬ [-]
P.04 — МЕСЯЦ [-]
P.05 — ГОД [-]
Р.06 — Тип будильника [+] (1-4/5; 2-5/8; 3-ЖД график; 4-ежедневно)
P.07 — СМЕНА [+]
P.08 — Буд.1.ЧЧ [+]
P.09 — Буд.1.ММ [+]
P.10 — Буд.2.ЧЧ [+]
P.11 — Буд.2.ММ [+]
P.12 — Буд.3.ЧЧ [+]
P.13 — Буд.3.ММ [+]
P.14 — Корректировка (Д.Ч) [+]
P.15 — Летний/зимний период [+]
P.16 — Ускоряющийся бипер [+]
P.17 — Отображать незначащий ноль в разряде часов [+]
P.18 — Отображать незначащий ноль в разряде даты [+]

Настройка Будильника:

Кнопкой Вкл/Вкл Буд. — осуществляется Вкл/Вкл, при этом:При типе будильника 1:
Буд.1 — 1 смена; Буд.2 — смена; Буд.3 — 3 смена;
График смен:1,2,3,4 — первая смена; 5 — выходной; 6,7,8,9 — вторая смена; 10 — выходной; 11,12,13,14 — 3 смена; 15,16 — выходной; Затем дни повторяются.
При первом типе будильника 2: Буд.1 — задает время сигнала; Буд.2, Буд.3 — не срабатывает; График смен: По будням.
При третьем типе будильника: Буд.1 — устанавливается время день; Буд.2 — задает время ночь; Буд.3 — не срабатывает;
График смен: – день, ночь, 2 выходных;. При типе будильника 4 Буд.1, Буд.2, Буд.3- задается время; Если планируете использовать только один будильник — задайте время трех одинаковым.
При графике смен: Ежедневно. Если нажать кнопки Выкл.Буд. в режиме задания параметров — произойдет выход из настроек без сохранения.
Корректировка:
При корректировки применяется следующий способ: +/- Ч.Д, где: Ч — количество секунд корректируемое в час (max 9). Д — секунды корректируемое в день. ВНИМАНИЕ! При выключенном питании корректировка не осуществляется. При включении — проверьте правильность времени.

Данная статья описывает конструкцию цифровых часов на микроконтроллере Attmega8
, которые снабжены секундомером, будильником, таймером обратного отсчета. В часах реализована функция отображения дня недели и даты с возможностью комбинированного отображения даты и времени. Имеется автоматическое переключение на летнее и зимнее время, а так же учет високосного года.

Дисплей построен на шести 7-сегментных светодиодных индикаторов с регулировкой яркости. Часы также оснащены резервным питанием от батарей.

Описание конструкции микроконтроллерных часов

Как уже было сказано выше, часы имеют шестизначный дисплей, состоящий из двух трехзначных дисплеев T-5631BUY-11, работающий в мультиплексном режиме. Аноды индикаторов сгруппированы по разрядам и переключаются с помощью транзисторов Т1…Т6.

Катоды сгруппированы в сегменты и питаются непосредственно от микроконтроллера IO1 Attmega8. Частота мультиплексирования составляет 100Гц.

Часы контролируется низкочастотным кварцевым резонатором X1 с частотой 32768 Гц. В результате активации бита CKOPT, разрешающего использование внутренних конденсаторов 36пф для кварца, отпадает необходимость в использовании внешних конденсаторов.

В случае возникновении проблем с запуском генератора, можно попробовать подключить 2 конденсатора по 22пф. Для еще большей точности часов можно вообще отключить внутренние конденсаторы (сбросить бит СKOPT) и оставить только внешние.

Пъезоизлучатель REP1 издает звуковой сигнал будильника и сигнализирует о завершении работы таймера. Во время звукового сигнала на выводе 16 (порт PB2) появляется лог.1. Этот сигнал можно использовать для управления какой-либо нагрузкой.

Управление часами производится тремя кнопками — минуты, часы и режим. Кнопки подключены через резисторы, которые защищают порты микроконтроллер Attmega8. Схема питается от источника 5 вольт (7805). Потребление тока в основном зависит от числа активных индикаторов, а так же от степени настройки яркости.

При максимальной яркости ток потребления доходит до 60 мА. Часы снабжены резервной батареей питания. Во время работы от батареи, часы переходят в экономичный режим, при котором дисплей выключен. Так же в этом режиме не активны и кнопки за исключением случая, когда необходимо отключить звуковой сигнал.

Напряжение резервного питания от 3 до 4,5 В. Это может быть одна батарея на 3В, три NiMH или NiCd по 1,2 В или один аккумулятор Li-Pol или Li-Ion (от 3,6 до 3,7 В). Ток потребления от 3В батареи составляет всего лишь 5…12мA. Время автономной работы часов в экономичном режиме от батареи 3В типа CR2032 со стандартной емкостью 200mAh теоретически должно хватить примерно на 2,5 — 3 лет.

Программное обеспечения для микроконтроллера находится в конце статьи. Биты конфигурации необходимо выставить следующим образом:

Управление часами

Часы управляются с помощью TL1-минута, час-TL2 и TL3-режим. Кнопки часы и минуты используются в режиме часов для назначения часов и минут. В других режимах они имеют различные функции. Кнопка режима переключает между различными режимами, которых в общей сложности 8:

Режим 1-й — Часы

В этом режиме на дисплее отображается текущее время в формате «ЧЧ.ММ.СС». Кнопка часов используется для установки часов. Кнопка минут для установки минут. При ее нажатии происходит сброс секунд.

Режим 2-й — Включение перехода на летнее время и установки года

Здесь Вы можете включать и выключать автоматический переход между летним и зимним временем и установить год. Данные следующего формата «AC ‘RR» (АС – автоматическое время, пробел, последние две цифры года).

Режим 3-й — Таймер обратного отсчета

Это режим позволяет организовать обратный отсчет от заданного значения до нуля. По истечении этого времени раздастся звуковой сигнал и светится светодиод LED1. Звуковой сигнал может быть остановлен нажатием кнопки Режим. Данные следующего формата «ЧЧ.ММ.СС». Максимально возможное значение составляет 99.59.59 (почти 100 часов).

Режим 4-й – Комбинированный вывод информации

В этом режиме, попеременно показывается:

1. текущее время в формате «ЧЧ.ММ.СС»
2. дата в формате «AA.DD.MM.»

Каждый формат отображается в течение 1 секунды. В этом режиме используются кнопки Часов и Минут, для регулировки яркости дисплея (Часы-, Минуты+). Яркость изменяется логарифмически в 6 этапов: 1/1, 1/2, 1/4, 1/8, 1/16 и 1/32-й. По умолчанию установлено 1/2

Режим 5-й — Установка дня недели и режим работы будильника

В этом режиме можно установить день недели — с понедельника по воскресенье (отображается как пн, вт, ср, чт, пт, сб, вс), включать будильник и выбирать его режим работы. Данные следующего формата «AA AL._» (день недели, пробел, AL., Настройка будильника).

Кнопка часов устанавливает день недели. Кнопка минут используется для включения/выключения звукового сигнала будильника и выбора режима его работы: «AL._» = будильник не активный, «AL.1″ = будильник сигналит 1 раз (затем автоматически переходит в положение»AL._»), «AL.5» = сигнал будильника только в будние дни (пн-пт, кроме сб-вс), «AL.7» = будильник звонит каждый день

Режим 6-й – Установка дня недели и даты

Кнопка часов позволяет установить день месяца. Кнопка минут позволяет установить месяц.

Режим 7-й — Секундомер

Секундомер позволяет измерять время с точностью 0,1 сек. Максимальное время измерения составляет 9.59.59.9 (почти 10 часов). Данные следующего формата «H.MM.SS.X». Кнопка минут используется для запуска и остановки секундомера. Кнопка часов используется для сброса.

Режим 8-й — Будильник

Этот режим используется для отображения и установить время будильника (ALARM). Данные следующего формата «HH.MM.AL». Кнопка Минуты устанавливает минуту будильника, кнопку Часы устанавливает час будильника.

Ниже приведена схема аналогичных часов, имеющие индикатор с общим катодом

(скачено: 765)

Данные часы уже несколько раз обозревались, но я надеюсь, что мой обзор будет тоже Вам интересным. Добавил описание работы и инструкцию.

Конструктор покупался на ebay.com за 1.38 фунтов (0.99+0.39 доставка), что эквивалентно 2.16$. На момент покупки это самая низкая цена из всех предложенных.

1. Принципиальная электрическая схема, используемые детали и принцип работы

Основой или «сердцем» часов является 8-ми разрядный КМОП микроконтроллер AT89C2051-24PU оснащенный Flash программируемым и стираемым ПЗУ объемом 2кб.
Узел тактового генератора
собран по схеме (рис.1) и состоит из кварцевого резонатора Y1 двух конденсаторов C2 и С3, которые образуют вместе параллельный колебательный контур.

Изменением емкости конденсаторов можно в небольших пределах изменять частоту тактового генератора и соответственно точность хода часов. На рисунке 2 показан вариант схемы тактового генератора с возможностью регулировки погрешности часов.

Узел начального сброса
служит для установки внутренних регистров микроконтроллера в начальное состояние. Он служит для подачи после подключения питания на 1 вывод МК единичного импульса длительностью не менее 1 мкс (12 периодов тактовой частоты).
Состоит из RC цепочки, образуемой резистором R1 и конденсатором C1.

Схема ввода
состоит из кнопок S1 и S2. Программно сделано так, что при одиночном нажатии любой из кнопок в динамике раздается одиночный сигнал, а при удержании двойной.

Питание
подается через разъем J1 с подключенным параллельно сглаживающим конденсатором C4. Диапазон питающих напряжений от 3 до 6В.

2. Сборка конструктора

Сборка трудностей не вызвала, на плате подписано, куда какие детали паять.

Много картинок — сборка конструктора спрятана под спойлером

3. Установка текущего времени, будильников и ежечасового сигнала.

После включения питания дисплей находится в режиме («ЧАСЫ: МИНУТЫ») и отображает время по умолчанию 12:59. Ежечасный звуковой сигнал включен. Оба будильника включены. Первый установлен на время срабатывания 13:01, а второй – 13:02.

При каждом кратковременном нажатии на кнопку S2 дисплей будет переключаться между режимами («ЧАСЫ: МИНУТЫ») и («МИНУТЫ: СЕКУНДЫ»).
При длительном нажатии кнопки S1 происходит вход в меню настроек, состоящее из 9 подменю, обозначенных буквами A, B, C, D, E, F, G, H, I. Подменю переключаются кнопкой S1, значения изменяются кнопкой S2. После подменю I следует выход из меню настроек.

4. Общие впечатления от часов.

Плюсы:

+ Низкая цена
+ Легкая сборка, минимум деталей
+ Удовольствие от самостоятельной сборки
+ Достаточно низкая погрешность (у меня за сутки отстали на несколько секунд)

Минусы:

— После отключения питания не держит время
— Отсутствие какой либо документации, кроме схемы (данная статья частично решила этот минус)
— Прошивка в микроконтроллере защищена от считывания

5. Дополнительно:

1) На безграничных просторах интернета нашел инструкцию к этим часам на английском языке и перевел ее на русский. Скачать ее можно

Предлагаю для повторения схемы электронных часов на микроконтроллере ATmega
8, с отображением информации большими светодиодами. Часы рабочие, проверенные. Прошивки на данный момент дорабатываются. Делается больше табло, которое будет на удалении от основного блока, метров 5. На основном блоке тоже будет индикация — дублировать большое табло. Принципиальная схема светодиодных часов показана на рисунке — клик для увеличения.

Описание прибора

1. Функции.
1.1 Часы. Формат отображения времени 24-х часовый. Цифровая коррекция точности хода.

1.2 Термометр. Измерение температуры с двух датчиков в диапазоне -55,0 оС — 125,0 оС.

1.3 Поочередный вывод информации на индикатор.
1.4 Контроль основного источника питания.
1.5 Использование энергонезависимой памяти микроконтроллера для сохранения настроек и установок при отключении питания.
1.6 Три кнопки для установки и настройки: PLUS
, MINUS
, SET
.

Работа устройства

При первом включении на дисплее рекламная заставка в течении 1 сек. Потом отображение времени.
Нажатие на SET_TIME
переводит индикатор по кругу из основного режима часов (отображение текущего времени):
– режим отображения минут и секунд. Если в этом режиме одновременно нажать на кнопку PLUS
и MINUS
, то произойдет обнуление секунд.
– установка минут текущего времени.
– установка часов текущего времени.
– величина ежесуточной коррекции точности хода часов. Символ c и значение коррекции. Пределы установки -25?25 сек. Выбранная величина будет ежесуточно в 0 часов 0 минут и 30 секунд прибавлена/вычтена из текущего времени.
– символ t
. Настройка продолжительности отображения часов.
– символ i
. Время отображения символов индикации внутренней температуры (int
).
– символ d
. установка времени индикации температуры с внутреннего датчика.
– символ o
. Время отображения символов индикации внешней температуры (out
).
– символ u
. установка времени индикации температуры с внешнего датчика.
– символ P
. установка времени индикации рекламной заставки.
Пределы установки для времени отображения 0-60 сек. Если установлен 0, данный параметр на индикатор не выводится. Если все параметры установить в 0 – на индикаторе будут часы.

Настройка часов

3.1 Во всех режимах удержанием кнопок PLUS
/MINUS
производится ускоренная установка.
3.2 Если производились изменения настроек, через 10 секунд от последнего изменения новые значения запишутся в энергонезависимую память (EEPROM) и будут считаны оттуда при повторном включении питания. Индикатор перейдет в основной режим времени.
3.3 Новые настройки вступают в силу по ходу установки.

Контроль питания

Микроконтроллер отслеживает наличие основного питания. При его отключении питание прибора осуществляется от внутреннего источника. Для уменьшения тока потребления отключаются индикатор, датчики и кнопки. Часы продолжают отсчитывать время. При появлении питания от основного источника все функции восстанавливаются.

На данный момент разрабатываются печатные платы, проводится корекция схемы, можно и коллективно. Если будут идеи и пожелания по усовершенствованию часов — пишите на форуме. Авторы конструкции: Александрович & SOIR (Soir&C.E.A)

39

Для этого простого проекта и пожелания мои были просты. Мне пока не надо, чтобы часы спутники считали и за пивом бегали. Мне — чтоб время показывали. Чтоб цифири покрупнее и почётче. Чтоб надёжный бэкап был и без «золотых» батареек. И чтоб врали не больше нескольких секунд в месяц.

Но обо всём по порядку!

LM8560 must die!

У меня были электронные часы с приёмником внутри. Эксплуатация показала, что это изделие современного китайпрома по имени Scarlett не пригодно ни как первое, ни как второе. Приёмник так плох, что я просто не буду о нём говорить. А часы собраны на снятом с производства в 1812 году чипе LM8560.

Чип замечателен двумя нюансами. Первое: не используется кварц. Наверное, в 80х годах прошлого века кварцы были зело дороги. Точность хода обеспечивается частотой сети 220В. Я не знаю, как в Японии, где этот чип был рождён в недрах фирмы Sanyo, но у нас в Сибири частота электросети явно не эталон: минут пять туда-сюда в месяц легко.

И на это даже не успеваешь рассердиться, т.к. напряжение у нас периодически вырубается (микрорайон новый, кругом стройка) на несколько секунд или минут и приходится заново ручками восстанавливать время на часах. В качестве бэкапа производитель предлагает использовать недешёвую батарейку «Крона», которая очень быстро и неожиданно сдыхает, а узнаёшь об этом только по абракадабре на индикаторах часов после очередного отключения.

Второй нюанс чипа – удивительное управление LED-индикаторами. Кто желает, посмотрите даташит внизу. Говоря коротко, во всех часах на LM8560 применяется необычный LED-индикатор, который невозможно прямым образом применить в самоделках, даже после того, как ударишь часы за хвост об угол.

—
Спасибо за внимание!

— Автоматизированный расчет времени работы от ионистора в MS Excel:
▼

🕗 16/02/14 ⚖️ 4,17 Kb ⇣ 31

Здравствуй, читатель!
Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель.
Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

Хорош! Халява кончилась. Хочешь файлы и полезные статьи — помоги мне!

—
Спасибо за внимание!
Игорь Котов,
главный редактор журнала «Датагор»

(моё произведение)
— Даташит LM8560:
▼

Наверное, даже не просто простые часы на микроконтроллере
, а даже очень простые. Этот проект на микроконтроллере Attiny2313 наверно можно назвать проектом одного дня, поскольку на создание данных часов с начало и до конца ушло чуть больше одного дня.

Для создания данных часов нам понадобятся:

• Кварцевый резонатор на 16 МГц – 1 шт;
• Микроконтроллер Attiny2313 -1 шт;
• Конденсатор от 22 пф до 27 пф — 2 шт;
• Конденсатор 220 н — 1 шт;
• Стабилизатор 7805 – 1 шт;
• Транзистор – 4 шт;
• Индикатор SA15-11GWA — 4 шт (можно любой другой с общим анодом);
• Кнопка – 2 шт;
• Резистор 100 Ом – 8 шт;
• Резистор 200 Ом – 4шт;
• Резистор 10 кОм – 1 шт.
• Питание осуществляется от простого .

Описание работы простых часов на Attiny2313

Тактируется кварцевым резонатором с рабочей частотой 16 МГц. В качестве счетчика времени, в схеме микроконтроллера Attiny2313 запущен 16 битный таймер с предделителем 256, сконфигурированный на создание прерывания по достижении счетчиком значения 625. Следовательно, получилось прерывания 100 раз в секунду.

Временной интервал находится в глобальных переменных, и при каждом прерывании необходимо увеличить значение миллисекунд на 1. В том случае если число миллисекунд доходит до 100, то необходимо увеличить на 1 величину секунд, а величину миллисекунд сбросить. И далее в той же последовательности до десятков часов, которые сбрасываются по достижении 24 без прибавления следующего разряда. Часы на микроконтроллере Attiny2313 максимально простые, поэтому они не отображают ни дату, ни переход на зимнее/летнее время и т.д.

Таким образом, получаем величину текущего времени записанного в глобальных переменных. Теперь необходимо вывезти эти значения. Поскольку количество портов микроконтроллера не так много, то используем такую особенность зрения как инерционность. Катоды всех четырех индикаторов часов соединены параллельно, а аноды управляются раздельно, что позволяет в каждый момент времени отобразить цифру на любой индикатор.

Быстро переключая порт B микроконтроллера, к которому подключены катоды и быстро переключая аноды, можем организовать видимость, что отображаются все 4 цифры, несмотря на то, что единовременно работает всего лишь одна. Другими словами, если текущее время 10:43, то выводим цифру 1 на первый индикатор часов, через небольшой интервал времени (порядка 1 мс) выводим цифру 0 на второй индикатор, через 1 мс отображаем 4 на 3 индикатор, спустя 1 мс отображаем 3 на 4 индикатор и снова по кругу.

Кнопки управления часов опрашиваются после каждого очередного цикла отображения (приблизительно 40 раз в секунду), процесс нажатия кнопок снабжен антидребезгом и защелкой в виде флага, что позволяет считать собственно само нажатие, не отвлекаясь на удержание.

(1,2 Mb, скачано: 6 504)

Схема принципиальная электрическая

В одном устройстве объединено две функции: собственно измерение температуры и времени (часы). Индикация производится попеременно, сменяясь через десять секунд. Для настройки часов используется две кнопки, аналогично простым китайским электронным часам: одна отвечает за выбор параметра, вторая за его изменение. Питается устройство от сети с помощью постоянного стабилизированного источника тока напряжением пять вольт (плата от зарядного устройства телефона).

Датчиком температуры является микросхема DS18B20. Так как в устройстве «Часы-термометр» нет своей батареи, при пропадании питания естественно показания будут сбиваться. И что бы это не явилось причиной какого-нибудь опоздания человека на жизненно важные дела, имеется интересная «фишка» — при подаче питания вместо времени на дисплее будут отображаться прочерки, пока не нажмёшь одну из двух кнопок настройки.

Корпусом самодельного измерителя температуры послужила подходящая коробочка от запонок. В неё была помещена сама плата часов-термометра и плата вытащенная из телефонного зарядника. Датчик DS18B20 сделан выносным и подсоединяется через разъём.

Список необходимых деталей

• Микроконтроллер Atmega8 — 1шт.
• Кварц 32768 Гц — 1 шт.
• Датчик температуры DS18B20 — 1шт.
• Семи сегментный индикатор(4 — разряда) — 1 шт.
• Резисторы SMD типоразмера 0805:
• 620 Ом — 8шт.
• 0 Ом (перемычка) — 1шт.
• 4,7 кОм — 1шт.
• Тактовые кнопки — 2 шт.

Видео работы устройства на Ютуб-канале

Этот вариант часов сделан таким образом, чтобы максимально упростить
схему, снизить энергопотребление, и в итоге получить прибор, который
легко помещается в кармане. Выбрав миниатюрные аккумуляторы для питания
схемы, SMD — монтаж и миниатюрный динамик (например от нерабочего
мобильного телефона), Вы можете получить конструкцию, размером чуть
больше спичечного коробка.
Применение
сверхъяркого индикатора позволяет снизить ток, потребляемый схемой.
Снижение тока потребления также достигается в режиме «LoFF» — индикатор
погашен, при этом включена только мигающая точка младшего разряда
часов.

Схема

Данные часы с будильником основаны на микросхеме часов реального времени, что позволяет им работать от резервного источника питания при отсутствии основного. Заданное время будильника и режим работы хранится в энергонезависимой памяти микроконтроллера. Режим отображения — 24 часовой. Содержат имитацию «тикания» Индикация времени и режимов работы осуществляется посредством светодиодных индикаторов.

Принцип работы

Основой данных часов является микросхема DS1307 — часы реального времени, обменивающаяся информацией с управляющим контроллером посредством I2C интерфейса. Индикация времени осуществляется через 4 7-и сегментных индикатора, работающих в динамическом режиме. Ввод и корректировка времени осуществляется 5-ю кнопками: «+ минуты», «+ часы», «установка», «будильник» и «сброс». Звуковой сигнал будильника выводится через стандартный пьезоизлучатель и представляет из себя сигнал частотой 1кгц с секундными паузами.

В качестве управляющего микроконтроллера был выбран Atmega48 по причине его доступности и наличии необходимой периферии на борту(даже с избытком). Часы реального времени DS1307 подключены к аппаратным выходам I2C управляющего микроконтроллера. Для работы DS1307 в автономном режиме(в случае отключения питания главного контроллера) используется литиевая батарейка резервного питания на 3V, ресурса которой хватит на несколько лет из-за низкого энергопотребления микросхемы.

Рассмотрим подробнее управляющую программу:

Программа работает по принципу флагово-таймерного автомата: все состояния и события представлены в виде соответствующих флагов, выполняющихся в прерываниях соответствующего таймера 1с, 1мс и 263.17мс. Программа использует 2 аппаратных таймера.

Опрос часовой микросхемы и нажатие кнопок осуществляется с интервалом 263.17мс. Интервал 1мс служит для формирования звукового сигнала звонка, а 1с — для его модуляции. Секундный интервал также управляет миганием точки во 2-ом разряде индикатора, разделяющий часы и минуты и также служащим формированием «тиканья».
Рассмотрим принципиальную схему часов.

Обозначения и номиналы:
S4 — Увеличение часов
S3 — Увеличение минут
S2 — Установка
S1 — Включение будильника
S5 — Сброс

R6-R10 — 10k
R1-R5 — 510ом

Напряжение питания — 5 вольт.

Настройка и использование

Правильно собранные часы в дополнительной настройке не нуждаются. Необходимо лишь установить текущее время и будильник.
Установка текущего времени осуществляется следующим образом:
1) Кнопками S1 и S2 установить текущее время (точка между разрядами при этом не мигает)
2) Запустить часы кнопкой S3
Установка будильника:
1) Нажать S3 и убедиться в том, что загорелась точка в 1-ом разряде
2) Установить время звонка кнопками S1 и S2
3) Включить звонок кнопкой S4
Дополнительные возможности:
Включить тиканье — удерживая S4 нажать S2 до появления характерных звуков. Отключается так-же.
Отображение минут и секунд — удерживая S4 нажать S1. Если после этого нажать S3 произойдёт сброс секунд в 00. Возврат — та-же комбинация.

Фото и видео часов

Часы собраны в корпусе из под нерабочей «электроники».

И надо представить какой-либо готовый проект. По законам жанра это должен быть термометр
, или часы
. Поскольку у себя у закромах не нашлось датчика температуры — было решено написать код часов. Хочу сразу предупредить – это не атомные часы. Их точность зависит от стабильности тактового генератора на кварце. Можно конечно ввести коррекцию хода. Но думаю не надо. Для дома вполне хватит. Плату не разводил. Задача была написать прошивку, а не изготовить устройство. На написание кода ушло три вечера. Устройство пока сыровато. Можно его еще доработать. Если кого заинтересует, то пишите на форум. Будем доделывать. А кто хочет тот может и сам. Исходники выкладываю тут. Только не надо говорить, что говнокод. Хотел бы я посмотреть, что у вас получалось, когда только учились:)

Схема электрическая часов на МК и LCD

Часы отображают время, секунды, и дни недели. Есть также один будильник. Его можно и отключить. Кнопками можно установить все величины, кроме секунд.

Сам программатор

Индикацию режимов можно было прорисовать и лучше, но честно говоря уже поднадоело заниматься художеством. Хотелось скорей закончить. На кнопки жмем не спеша. Экран обновляется раз в секунду. Работает все от одного прерывания. Обновление экрана можно и сделать по чаще, но в данном случае нет смысла.

Настройку произведем только раз, и больше трогать кнопки не будем. Будильник будет работать ровно одну минуту с прерыванием писка в одну секунду каждый день.

Корпус кварцевого резонатора лучше припаять к минусу. В этом случае увеличится его стабильность. Бузер желательно подключить через транзистор для уменьшения нагрузки на контроллер. Если питать контроллер от 3,3V, то резисторные делители возле дисплея можно убрать — схема станет намного проще.

Для тех, кто хоть немного разбирается в микроконтроллерах, а также хочет создать несложное и полезное устройство для дома, нет ничего лучше сборки с LED индикаторами. Такая вещь может украсить вашу комнату, а может пойти на уникальный подарок, сделанный своими руками, от чего приобретёт дополнительную ценность. Схема работает как часы и как термометр — режимы переключаются кнопкой или автоматически.

Схема электрическая самодельных часов с термометром

Микроконтроллер PIC18F25K22
берёт на себя всю обработку данных и отсчёт времени, а на долю ULN2803A
остаётся согласование его выходов со светодиодным индикатором. Небольшая микросхема DS1302
работает как таймер точных секундных сигналов, частота её стабилизирована стандартным кварцевым резонатором 32768 Гц. Это несколько усложняет конструкцию, зато вам не придётся постоянно подстраивать и корректировать время, которое будет неизбежно запаздывать или спешить, если обойтись случайным ненастроенным кварцевым резонатором на несколько МГц. Подобные часы скорее простая игрушка, чем качественный точный хронометр.

При необходимости, датчики температуры могут быть расположены далеко от основного блока — они соединяются с ним трёхпроводным кабелем. В нашем случае один температурный датчик установлен в блок, а другой расположен снаружи, на кабеле длинной около 50 см. Когда пробовали кабель 5 м, то тоже прекрасно функционировало.

Дисплей часов изготовлен из четырех больших светодиодных цифровых индикаторов. Первоначально они были с общим катодом, но изменены на общий анод в финальной версии. Вы можете ставить любые другие, потом просто подберёте токоограничительные резисторы R1-R7 исходя из требуемой яркости. Можно было разместить его на общей, с электронной частью часов, плате, но так гораздо универсальнее — вдруг вы захотите поставить очень большой LED индикатор, чтоб их было видно на дальнем расстоянии. Пример такой конструкции уличных часов есть тут.

Сама электроника запускается от 5 В, но для яркого свечения светодиодов необходимо использовать 12 В. Из сети, питание поступает через понижающий трансформатор адаптер на стабилизатор 7805
, который образует напряжение строго 5 В. Обратите внимание на небольшую зелёную цилиндрическую батарейку — она служит источником резервного питания, на случай пропадания сети 220 В. Её не обязательно брать на 5 В — достаточно литий-ионного или Ni-MH аккумулятора на 3,6 вольта.

Для корпуса можно задействовать различные материалы — дерево, пластик, металл, либо встроить всю конструкция самодельных часов в готовый промышленный, например от мультиметра, тюнера, радиоприёмника и так далее. Мы сделали из оргстекла, потому что оно легко обрабатывается, позволяет увидеть внутренности, чтоб все видели — эти часы собраны своими руками. И, главное, оно было в наличии:)

Здесь вы сможете найти все необходимые детали предлагаемой конструкции самодельных цифровых часов, в том числе схему, топологию печатной платы, прошивки PIC и
