Чердачная лестница с люком сделать своими руками складная

В загородном доме пространство под кровлей нередко является полезной площадью и активно используется, поэтому нелишней будет чердачная лестница с люком, сделанная своими руками.

Виды лестниц для доступа на чердак

Для сообщения между этажами всегда использовались лестницы, не является исключением и последний, самый верхний уровень – чердак или мансарда. Подъем в подкровельные помещения можно включить в единый маршевый комплекс, то есть расположенное ниже перекрытие будет служить площадкой для следующего лестничного пролета. Но на чердак доступ можно организовать двумя способами – через дверь с небольшой площадки, куда можно подняться по ступеням с жилого этажа, или через люк, непосредственно на верхнее перекрытие.

Теперь же поговорим о самой конструкции лестничного пролета. Она может быть стационарной со ступенями, либо опускающейся непосредственно в люк, будучи закрепленной на его крышке. Второй вариант является более компактным, но сложнее в исполнении, первый же требует значительной площади, даже для . Отдельно стоит упомянуть откидную лестницу с перекладинами, которая закрепляется на стене, когда не нужна. Наиболее практичными выглядят именно подвижные модели: откидная, телескопическая, раздвижная и ножничная
.

Часто в поисках информации об откидных моделях вы можете найти упоминание о секционных, шарнирных, складных лестницах. Все это разные варианты одного и того же типа – откидного, поскольку именно таков принцип действия конструкции. Не путаем секционные откидные модели с пролетами такого же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полого расположенных брусьях, которые и называются тетивами, один из которых жестко зафиксирован на стене, а второй поднимается на шарнирах ступеней.

Откидная лестница – особенности конструкции

Для начала давайте рассмотрим складные модели, которые изготавливаются как из металла (алюминий, нержавеющая сталь), так и из дерева в сочетании со стальными деталями. Независимо от высоты потолка, даже если до него можно дотянуться рукой, раскладная лестница на чердак всегда будет состоять минимум из 3 секций, как покупная, так и сделанная своими руками, чертежи редко в этом отношении отличаются.

Дело в том, что опоры нижней секции должны обязательно упираться в пол, и если сделать только 2 длинных колена, чердачный люк придется сильно вытянуть в длину. Это, в свою очередь, отнимет часть полезного чердачного пространства. При следует учитывать ее наклон к полу, строго вертикально она никогда не устанавливается. Соответственно, крышка должна откидываться вниз не под прямым, а под острым углом около 70-75 градусов. При этом шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, в связи с чем люк должен быть такой, чтобы нижняя часть второй секции не задевала его край.

Линия между опорами, упирающимися в пол, находится на 20-30 сантиметров дальше кромки чердачного проема, что обеспечивает достаточно комфортный угол положения лестницы. Последний фактор справедлив также к телескопическим или ножничным конструкциям. Самая верхняя секция раскладной модели обычно закрепляется непосредственно на крышке люка, чтобы открытие его одновременно начало подачу сложенных секций вниз.

Следовательно, удерживающие створку подвесы должны быть достаточно прочными, их лучше всего выбирать из расчета нагрузки в 150 килограммов. Чердачная лестница своими руками должна быть сделана с большим запасом прочности, если она будет активно эксплуатироваться при частых посещениях чердака, лучше всего – из металла. Исключением могут быть ступени, их можно выполнить из дерева, чтобы не слишком утяжелять конструкцию. Секции соединяются обычными неразъемными шарнирными или рычажными петлями.

Телескопическая чердачная лестница – купить или сделать самостоятельно?

Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

Раздвижная секционная конструкция для доступа на чердак

Многие считают, что выдвижная телескопическая лестница на чердак идентична раздвижной модели, однако разница между ними довольно существенная при изготовлении своими руками. Если в первом варианте секции длиной в отрезок стойки между двумя перекладинами выдвигаются одна из другой, то во втором случае они состоят из 5-6 ступеней и скользят одна вдоль другой по внешним направляющим.

Иными словами, телескопическая конструкция более компактна, но раздвижную проще сделать самостоятельно. Ведь легче собрать секции, движущиеся по салазкам, чем подбирать отрезки труб разного диаметра, не говоря уже о фиксации этих отрезков, чтобы они не распадались при выдвигании. Что касается сборки раздвижных лестниц, они могут быть разными. Наиболее простой вариант – все секции одинакового размера и уложены одна поверх другой, с соединением на салазках с роликами.

Другой тип – нижние секции уже верхних и располагаются одна внутри другой, по принципу пожарной лестницы. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция легко умещалась поверх перекладин, салазки же располагаются с внутренней стороны стоек, а ролики – с внешней. У такой модели самое верхнее колено, независимо от типа конструкции, должно быть жестко зафиксировано на крышке люка, снабженной прочными подвесами и пружинами.

Ножничная чердачная лестница – передовые технологии

Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

Откидная лестница, закрепленная на стене

Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

Для начала стоит разобраться, какую лестницу на чердак имеет смысл ставить в вашем доме. Поэтому важно знать, какую функцию чердачное помещение будет выполнять. Если вы собираетесь организовать из него небольшую кладовку, а подниматься будете достаточно редко, то придумывать сложные конструкции для подъема необходимости нет. В данном случае вполне подойдет и переносной вариант лестницы. Различные стремянки помогут осуществить подъем на чердак, но у них есть достаточно много минусов. Несмотря на легкость использования, переносные конструкции довольно травмоопасны. Их сложно назвать устойчивыми, кроме того, чтобы осуществить подъем, необходимо будет каждый раз устанавливать, а затем снова убирать ее в приспособленное для этого место. Иными словами, подъем на чердак будет представлять собой целый ритуал, сопряженный с риском.

Если верхнее помещение вы собираетесь приспособить под жилую комнату, то вариант с переносной лестницей не подойдет. Ведь подниматься на чердак вы будете достаточно часто, поэтому безопасность и удобство в данном случае выходят на первый план. Если площадь дома большая, вы можете в соответствии с чертежами организовать стационарную конструкцию. Это самый безопасный и удобный вариант, однако, места такая конструкция займет много. Поэтому, если пространство дома невелико, то о варианте со стационарными лестницами следует забыть. В этом случае идеально подойдет складная лестница на чердак.

Это золотая середина между переносными и стационарными конструкциями, которая является удобным, довольно безопасным сооружением и не мешает передвижению по площади дома.

Именно на складную лестницу на чердак нужно обратить внимание, если вы хотите организовать грамотный подъем в самую верхнюю комнату дома.

Варианты чердачной лестницы

Основных вариантов подъемной конструкции на чердак можно выделить три. Это выдвижная, телескопическая и раскладная.

Выдвижная, или ножничная, модель отличается компактностью и удобством использования.

Складываются ее секции в виде гармошки с помощью многорычажного механизма с пружиной.

Они изготавливаются из металла, поэтому прочность таких лестниц не заставляет в себе усомниться. Разложить ее очень просто – необходимо просто потянуть конструкцию вниз. Некоторые модели оснащены автоматическим приводом, которые позволяют раздвинуть и слоить конструкцию с помощью нажатия кнопки на специальном пульте.

Лестницы телескопические также изготавливаются из металла. Свое название они получили, потому как раскладываются и складываются по принципу телескопа. Данные конструкции изготавливаются из труб, различных по диаметру. При раскладке деталь с меньшим диаметром выходит из детали большего.

Раскладная лестница на чердак популярна потому, что ее вполне можно сделать и своими руками. Конструкция напоминает обычные маршевые сооружения, секции которых накладываются друг на друга. Получается, что несколько отдельных частей лестницы соединяются петлями.

Большую популярность заслужили лестницы люком. Они обладают массой преимуществ. В первую очередь, это удобство эксплуатации. Лестницы складываются и убираются на чердак на крышку люка. А люк, в свою очередь, сливается с потолком. Поэтому интересный дизайн – это второй плюс лестниц данного типа.

Сооружением довольно легко пользоваться, потянув за специальную ручку или шнурок и разложив лестницу.

Еще один плюс – это теплоизоляция. Если лестницы с люком выполнены по чертежам правильно, то теплый воздух не будет просачиваться сквозь проем.

Чердачная лестница своими руками

Сейчас в продаже вы может найти самые разные виды чердачной лестницы. Отличие их состоит в материале и конструктивных особенностях раскладки. Однако приобретать ее в готовом виде необязательно.

Вполне возможно соорудить лестницу на чердак своими силами при наличии готовых чертежей и материалов.

Раскладную конструкцию из дерева создавать несложно. Впрочем, вариантов изготовления чердачной лестницы своими руками тоже может быть несколько. Первый – это изготовление сооружения, которое крепится под люком. В этом случае проем постоянно закрыт, а значит, через него не уходит тепло. Второй вариант – это создание лестницы с люком, крепление которой будет осуществляться прямо на его крышку.

Вариант №1

Для создания данной конструкции по чертежам вам понадобится сделать своими руками лестницу с одним маршем.

При этом ее высота может быть чуть больше расстояния до потолка, но всего на 30 см.

Ступени можно крепить на косоуры или тетивы. Фиксироваться в соответствии с чертежами конструкция будет на брусок, который понадобится прибить прямо под люком. После того как вы создали своими руками обычную маршевую конструкцию, ее следует распилить на три части, которые затем необходимо соединить с помощью петель. Далее происходит установка складной конструкции в проем с закреплением ее петлями на бруске.

Чтобы прочно зафиксировать лестницу в сложенном положении, обычно нижнюю секцию вешают на крючок, прибитый к стене.

Конструкция по чертежам своими руками собирается достаточно просто. Можно не изготавливать маршевую лестницу, а приобрести ее в готовом виде. Но минус данной чердачной лестницы состоит в том, что она постоянно находится на виду под люком или у стены.

Вариант №2

Если вы желаете полностью скрыть подъемное сооружение, необходимо обратить внимание на второй вариант конструкции, который закрепляется непосредственно на крышке люка.

При умелом создании по чертежам, количество теплопотерь также будет сведено к минимуму.

В данном случае начать изготовление своими руками следует, как и в предыдущем варианте, с лестницы. Именно самостоятельное ее создание позволит продумать размеры и подобрать в соответствии с площадью дома. Удобную лестницу по чертежам можно сделать на тетивах, в которых создаются пазы, а затем в них вставляются и фиксируются с помощью клея и саморезов ступени. После того как маршевая конструкция будет готова, ее также нужно разрезать на три секции и соединить с помощь петель.

Что касается люка, то стороны его крышки своими руками нужно делать на семь миллиметров больше, чем проем.

Ориентироваться следует и по верхней секции лестницы: крышка должна совпадать или быть по размеру чуть больше.

Особое внимание в данном случае нужно уделить механизму открывания люка. Лучше всего выбрать механизм шарнирный без пружины.

Для его создания вам понадобятся: металлический лист, уголок металлический и болты.

Сначала следует сделать чертеж шарнира и вырезать его по размерам из картона. Это делается для того, чтобы понять, на какой угол будет открываться люк, и какова длина детали должна быть в принципе.

На полосках из металла согласно чертежам и лекалу из картона создаются отверстия под болты М10. Полоски затягиваются между собой.

Далее с помощью малки нужно определить угол и раздвинуть полученный механизм на нужное расстояние.

Потом необходимо отметить, какая часть закроется уголком из металла, и вырезать ее с помощью лобзика. Далее полоски шлифуются и закругляются. Таким же образом следует сделать своими руками и второй шарнир.

Механизмы прикрепляются к люку. Чтобы конструкция была надежнее, следует изготовить еще одни шарнир. Для этого нужно взять полоски из металла в количестве двух штук и уголок. К одной полосе на ее конец нужно приварить металлический кусочек, а уголок при этом будет играть роль опорной площадки.
Данный шарнир при открытии люка будет сгибаться, и часть нагрузки лестницы ляжет на него.

Если вы хотите создать условия, при которых теплопотерь через люк у вас не будет, необходимо предусмотреть его теплоизоляцию. Утеплить лестницы с люком своими руками достаточно просто. По краям крышки необходимо зафиксировать уплотнительную ленту, а на внешней и внутренней его поверхности установить пароизоляцию, а затем и теплоизоляцию. Обычно для этого применяют пенопласт. Сверху материал нужно закрыть доской ДСП.

Не стоит забывать и об обработке деталей конструкции для того, чтобы она служила дольше. Ведь дерево – это весьма капризный материал, который гораздо менее устойчив к окружающей среде, чем металл.
Все деревянные детали покройте лаком. Так как крышка люка после изготовления и монтажа становится частью интерьера, его внешнему виду стоит уделить особое внимание. Обычно его делают идентичного цвета, что и потолок.

Чердачная лестница своими руками собирается достаточно просто. В данном случае необходимо именно грамотно просчитать все размеры, не забывая о том, что у подъемной конструкции на чердак совершенно иные параметры, чем у стационарной маршевой лестницы. Ее ширина может быть всего 60-65 см, а угол наклона – 50-70 градусов. За счет таких параметров и достигается ее компактность, которая позволяет спрятаться конструкцию на крышке люка или поместить ее под ним.

Чердак является традиционным помещением практически в каждом загородном доме. Его функционал необычайно широк. К примеру, данное помещение используется в качестве складской комнаты или мастерской, некоторые домовладельцы и вовсе оформляют чердак как гостиную или спальню. На самом деле, функционально назначение такой комнаты зависит исключительно от вашей собственной фантазии, а также финансовых возможностей. Однако, несмотря на широкое многообразие вариантов оформления чердачного пространства, стоит знать, что чердачная лестница с люком является неотъемлемой его частью. Если вы не соорудите данную конструкцию, то попросту не сможете попасть в это помещение. Создание чердачной лестницы – достаточно простое дело, в связи с которым вам даже не придется обращаться к профессионалам в строительной индустрии.

Классификация конструкций

Собственно, наиболее трудоемким процессом в деле организации чердачного пространства является конструирование лестничного сегмента. Прежде, чем создавать проект конкретной лестницы для вашего дома, необходимо предварительно определиться с категорией конструкции. Существуют такие варианты:

• складная;
• стационарная;
• переносная.

Особенности различных конструкций

Специалисты строительной индустрии называют широкую маршевую конструкцию наиболее надежной в соответствующем сегменте. Стоит отметить, что ее долговечность, надежность и безопасность не сравнить с представленными на рынке конструктивными аналогами. Между тем, несмотря на большое количество преимуществ данного варианта, выбор в его пользу иногда невозможен в связи с банальной нехваткой необходимого свободного пространства. Таким образом, если вы не располагаете большой площадью для лестницы, то стационарная модель вам не подойдет. Однако, отчаиваться не стоит, ведь всегда можно построить складную лестницу. Ее конструкция обладает лучшими характеристиками от стационарных и переносных аналогов. К примеру, на так же надежна и безопасна как стационарная маршевая модель, однако, для организации такой конструкции необходимо располагать совсем небольшим количеством свободного пространства. Кроме того, именно складные модели наиболее просто реализовать без помощи опытных профессионалов.

Временное решение

Переносные модели выделят в отдельную категорию, однако, она достаточно обширна. Разнообразие переносных изделий просто невероятное. Между тем, не стоит забывать, что ежедневное использование такого изделия никогда не сможет стать безопасным или достаточно комфортным, а сама лестница не в состоянии конкурировать со стационарными и складными моделями по эксплуатационно-техническим характеристикам.

Подбор стройматериалов

В процессе создания чердачной лестницы своими руками, а именно – ее предварительного чертежа, стоит обратить внимание на то, какие стройматериалы принято использовать в данном деле. Несмотря на все многообразие продукции в сегменте стройматериалов, любой опытный строитель скажет вам, что есть определенные виды товаров, которые наилучшим образом показывают себя в процессе эксплуатации. Как правило, все основные детали конструкции изготавливаются преимущественно из древесины, в то время как крепежные и фиксаторные элементы производят из металлов. Благодаря грамотному подбору материалов чердачная лестница своими руками, чертеж которой выполнен непрофессионалом, будет на порядок крепче и надежнее.

Как сделать свой выбор?

В связи с тем, что стройматериалы для складных лестниц на чердак представлены в разнообразии ценовых сегментов, исходного материала и характеристик, утонуть в море информации о них достаточно просто. Чтобы минимизировать временные затраты на поиск и выбор оптимальных вариантов, следует руководствоваться рядом правил:

• Конкретизируйте тип функционального назначения конструкции, а также ее основные параметры, в числе которых конструкционные особенности, секционность, ширина и прочее.
• Выбирайте стройматериалы в четком соответствии к тому, как активно будет осуществляться эксплуатация изделия и в каких условиях.
• Определите негативные факторы, которые могут сократить эксплуатационный рок изделия.

Главное – правильно определить функцию

Любой специалист, имеющий необходимый уровень квалификации и опыт в работе с такими типами объектов, скажет вам, что от грамотного определения функционального назначения изделия во многом зависит итоговый результата строительных работ по возведении лестницы на чердак своими руками. Этот параметр позволяет рассчитать показатель допустимой нагрузки на каждую ступеньку изделия. Стандартное значение данного показателя для изделия из металла начитывает порядка 250 кГс, а вот деревянные модели рассчитаны только на 150 кГс. Кроме того, стоит учитывать и то, что приведенные выше показатели справедливы для изделий, изготовленных профессионалами, самодельные же объекты обладают несколько более низкими параметрами. В целом, показатель допустимого давления на ступеньку не означает, что большего напряжения она не вынесет. Однако, если слишком часто перегружать конструкцию, то она придет в негодность за достаточно краткий срок.

Итак, основные критерии, по которым осуществляется выбор оптимального варианта, таковы:

• площадь свободного пространства в помещении;
• функциональное назначение объекта;
• необходимый угол наклона изделия.

Этапы работы и их особенности

Собственно, специалисты говорят, что в создании лестницы с люком своими руками ничего особенно трудного нет. Достаточно придерживаться определенных правил, проверенных годами. К примеру, при составлении чертежей конструкции стоит руководствоваться нормативно-технической документацией, в которой, помимо условий общего характера, приведены еще и конкретные параметры стандартных изделий. Кроме того, на просторах Интернета в открытом доступе предложена масса готовых схем на любой вкус. Можно взять готовый вариант и приступить к воплощению проекта в жизнь, или же немного доработать его в соответствии с индивидуальными особенностями дома.

Рисунок 9.

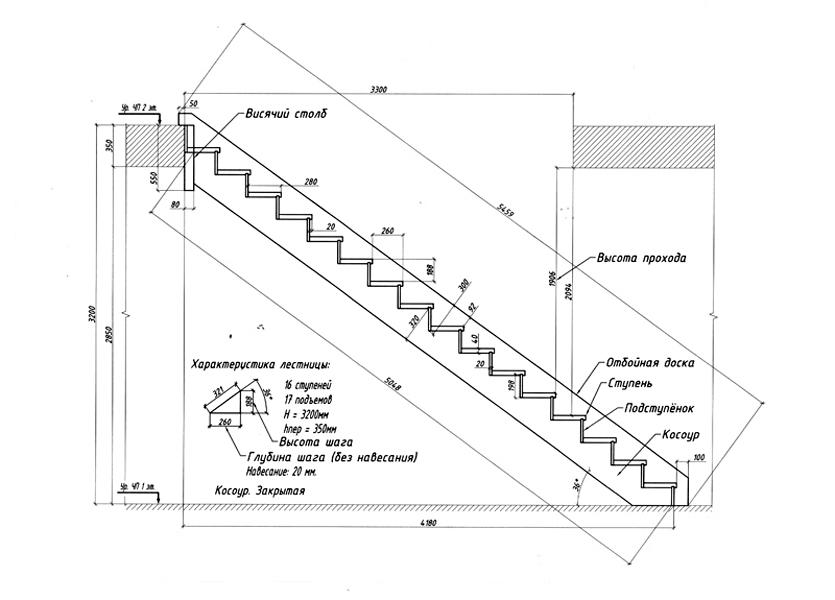

Что учесть при проектировании?

Наиболее общие требования нормативной и техничной документации можно свести к ряду простых и понятных условий:

• эргономичный диапазон ширины изделия – это от 60 до 100 сантиметров;
• наилучшая высота насчитывает три с половиной метра;
• максимальное число ступеней – 15 штук;
• расстояние между расположенными рядом ступенями должно насчитывать порядка 20 сантиметров;
• комфортная для человека высота ступеньки достигает порядка 20 сантиметров, допускается отклонение в 2 сантиметра;
• если речь идет о складной конструкции, то при создании проекта берется допустимая нагрузка 15 килограммов.

Инструментарий

Решившись на самостоятельное осуществление строительных работ, очень важно запастись определенным комплектом инвентаря, дабы в процессе реализации проекта изделия не остановиться из-за банального отсутствия отвертки или рулетки. Итак, стандартный набор инструментов состоит из таких предметов:

• монтажная пена;
• бруски;
• саморезы;
• электрический шуруповерт;
• ножовка;
• измерительная рулетка;
• анкеры;
• отвертки.

Строительство лестницы – не сложное дело

Особенности месторасположения

Все нюансы месторасположения объекта в помещении станут видны в процессе строительства. Это особенно актуально, если вы занимаетесь созданием и последующей реализацией проекта самостоятельно. Помните, что изделие ни в коем случае не может уменьшать комфортабельность помещения. Именно поэтому лестницы с люком не располагаются в спальнях, гостиных и на кухнях. Однако, при необходимости, вы можете разнообразить свой проект лестницы интересным дизайном. Благодаря этому изделие сможет гармонично вписаться в общий интерьер помещения.

Технология реализации проекта

Следуя определенной технологии, можно быстро и качественно реализовать даже сложный проект. Итак, если вы выбрали металл в качестве основного материала, то помните, что осуществляются такие этапы:

• чертеж наносится на листы картона;
• вырезаются картонные элементы будущего изделия;
• на полосках из металла наносится разметка шарнира и подготавливаются специальные отверстия;
• подготовленные детали фиксируются между собой;
• замеряется необходимый угол и раздвигается конструкция в соответствии с полученными параметрами;
• на металлических листах наносится разметка тех мест, которые будут впоследствии перекрыты уголками;
• с помощью специального инструмента вырезаются элементы;
• придается эстетичный внешний вид объекта;
• существующие углы закругляются;
• скрепляются заготовки попарно.

Как видите, технология работы по реализации проекта лестницы собственноручно достаточно проста. Она распространяется не только на металлические объекты, но и на деревянные изделия.

Для того, чтобы внешний вид чердачной лестницы был максимально привлекательным, не поленитесь осуществить подготовительные работы по поверхности строительного материала. Речь идет, к примеру, о нанесении специальной грунтовки прежде, чем покрывать красящим веществом поверхность.

Не бойтесь трудностей, ведь технология осуществления строительства лестницы только на первый взгляд может показаться вам проблематичной и требующей опыта в строительной индустрии. Приложение оптимального количества усилий поможет вам добиться максимального результата.

При строительстве дома многие включают в планировку чердак. Естественно, тут не обойтись и без лестницы. Чтобы сделать спуск и подъем максимально комфортными для всех обитателей дома, предлагаем изучить все нюансы данной конструкции и требования к ее сооружению. Создание чердачной лестницы своими руками – дело довольно не сложное, достаточно иметь все необходимые материалы, чертежи, инструменты и выделить немного свободного времени.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

Складная с люком
. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

• Ножничная
  – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

• Телескопическая
  – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

• Раскладная (рычажная)
  – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

• Откидная
  – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

Приставная (стремянка)
. Наименее безопасная и крайне неудобная для ежедневного использования.

Требования к чердачным лестницам

• Безопасность.
  Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
• Параметры лестницы.
  Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60 до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
• Размеры люка.
  Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно, не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.

Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.

Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.

В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.

Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.

Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.

Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.

Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.

Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.

Каждая часть конструкции стягивается саморезами с использованием столярного клея.

Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.

Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.

Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.

Складная лестница для дач, загородных домов, и коттеджей с мансардными помещениями,становится жизненной необходимостью. Она не должна занимать много пространства, ведь в дачном домике важен каждый квадратный метр. Кроме того, большим преимуществом лестницы будет ее мобильность. Складные конструкции экономят пространство и просты в установке. Чтобы выполнить все сопутствующие задачи по сооружению такой лестницы можно своими руками.

Складная лестница на чердак, могут находиться как внутри помещения, так и на самом чердаке. Второй вариант более выгоднее в плане экономии жилого пространства. По конструкции изготовления лестницы, бывают следующих типов:

• монолитными (маршевые или винтовые);
• складными (рычажные, телескопические, ножничные или откидные);
• переносными (приставные или стремянки).

Переносные конструкции используют очень редко, в основном при выполнении строительных работ. Самый удобный вариант – монолитные изделия, которые обладают широкими маршами и оборудованы перилами. Однако для доступа к чердаку они не подходят, поскольку имеют большие габариты.

Лучше использовать выдвижные конструкции, которые безопасны в использовании и просты в монтаже. Кроме того, в сложенном состоянии они не занимают места в помещении. Благодаря разнообразию возможных конструкций можно выбрать лестницу, наиболее подходящую для своего дома.

Лестницы-трансформеры

Для изготовления складных чердачных лестниц используют дерево и металл (чаще всего алюминий). Такое сочетание позволяет получить наилучшие результаты. Дерево необходимо для создания лестничных маршей (вес конструкции снижается), а металлические детали – это чаще всего уголки, крепления и механизмы, которые обеспечивают жесткость конструкции.

Для лестниц выбирают твердую древесину (березу, ясень, лиственница, бук, клен). Брус необходимо выбирать не менее 2 см толщиной. Ели лестница будет использоваться довольно часто, стоит задуматься о металлической конструкции. Крышку люка стоит заполнить пенопластом для большей теплоизоляции. Размеры лестниц на чердак:

• оптимальной шириной марша является значение 65 см;
• среднее количество ступенек – 15;
• оптимальной шириной шага считается 19,3 см;
• толщина ступеней не меньше 18 мм;
• оптимальный угол наклона конструкции – 60-70 градусов.

Чтобы лестница не скользила по полу, стоит надеть на каждую тетиву специальные накладки.

Ножничные

Такие лестницы выполняют полностью из металла. Их другое название – лестницы-гармошки. Они легки, компактны, легко крепятся к люку. Однако ножничные лестницы имеют один недостаток – со временем при их эксплуатации появляется скрип. Их периодически нужно смазывать.

Телескопические

В этом случае раскладная лестница имеется несколько секций, которые складываются одна в другую. Обычно они изготавливаются из алюминия. Отечественные дачники настороженно относятся к таким лестницам и больше предпочитают им трансформеры.

Более востребованы секционные шарнирные изделия. Они более громоздки и сложны в установке, однако обладают высокой прочностью и долговечностью. Как изготавливается выдвижная лестница на чердак, описано ниже.

Месторасположение лестницы

К месторасположению лестницы предъявляется одно главное требование – она не должна мешать жильцам при передвижении по дому. Именно поэтому ее не устанавливают в спальной комнате или прихожей. Иногда можно установиться лестницу как предмет интерьера – если позволяют размеры помещения. В этом случае прятать ее необязательно.

Изготовление двухсекционной лестницы

Складная лестница, должна иметь простую и практичную конструкцию, стоит присмотреться к варианту с двумя секциями. Для изготовления такой лестницы потребуется небольшое количество инструментов и материалов:

• ножовка;
• стремянка;
• рулетка;
• брус толщиной 2-3 см.
• петли по ширине косоура;
• крючок, саморезы, анкера и петли.

Сначала необходимо провести подготовительные работы, затем изготовить лестницу, а потом правильно ее установить.

Подготовительные работы

Сперва демонтируют старую конструкцию, состоящую из лестницы и декоративной рамки, оборудованной внутри прохода. Затем необходимо подобрать бруски для лестничных маршей. Каждая тетива должна иметь сечение не меньше 30*50 мм. Оптимальный наклон чердачной лестницы в условиях небольшого размера помещения составляет 60-70 градусов. Его необходимо учитывать при расчете длины лестницы и угла наклона ступенек относительной лестничных стоек.

Устраивать двухсекционную лестницы стоит в том случае, когда чердачный проход расположен в непосредственной близости от одной из стен. Складная конструкция будет висеть непосредственно на стене. Наличие всего 2 секций не позволяет спрятать ее на чердаке непосредственно над проходом.

Изготовление лестницы

Сначала собирают нижнюю и верхнюю части лестницы. Для этого понадобится 4 тетивы и ступеньки. Нижняя должна составлять 1/3 от общей длины. Затем необходимо укрепить верхнюю часть диагональными рейками для придания ей большей жесткости. Затем конструкцию соединяют воедино при помощи петель. На верхнюю часть лестницы крепят брусок, который в дальнейшем будет прикручен к стене.

Лестницу крепят к стене при помощи заранее прикрученного бруска. Его следует установить непосредственно под люком. Преимущества такой конструкции очевидны – минимум деталей и усилий при изготовлении, простота установки, легкость конструкции. Недостаток двухсекционной лестницы – она остается на виду.

Чтобы избежать такой ситуации, стоит соорудить более сложную конструкцию. Оптимальный вариант – лестница с 3 секциями. Ее можно легко спрятать на чердаке, используя только при необходимости.

Трехсекционная

Наиболее компактный вариант лестницы на чердак – люк с прикрепленной к нему складной конструкцией из 3 секций. Такие изделия продаются в магазинах. Они выполнены из стали, обладают небольшими размерами и выполнены из стали. Также их можно соорудить самостоятельно. В качестве материала чаще всего применяют деревянные бруски. Чтобы построить лестницу на чердак своими руками, понадобится выполнить определенную последовательность действий.

Как делать люк

Перед выполнением люка стоит рассчитать его размеры. Если люк на чердак будет размером 125*70 см, то проход следует вырезать на 7-8 мм больше с каждой стороны. Это позволит легче открывать и закрывать люк. Уровень теплоизоляции от такого зазора не снизится.

В качестве материалов понадобятся:

• Бруски 50*50 мм – 2 длинных и 2 коротких.
• Фанера толщиной 10 мм.

Теперь необходимо соорудить люк. Для этого 4 бруска крепят между собой, а затем к ним прибивают лист фанеры. Перед креплением фанеры проверяют диагональ. Чтобы конструкцию из брусков не «повело», нужно к углам прибить косынки. После того как люк выполнен, его нужно примерить в проем.

Чтобы снаружи не было замков, а люк хорошо закрывался, следует врезать в крышку дверную защелку. Она будет отлично держать люк и удобно открываться.

Механизмы открывания

Теперь стоит заняться самым сложным – созданием механизмов открывания. Чтобы не усложнять и не затягивать процесс, можно купить их в строительном магазине. Однако если появилось желание сделать все своими руками, следует придерживаться определенных правил.

Для начала выполняют чертежи будущей конструкции, учитывая угол открытия люка. Чтобы сделать шарнир, на котором будет открываться люк, понадобятся:

• куски листового металла;
• один уголок;
• две металлические полоски разной длины.

На шарнирах выполняются отверстия согласно заранее выполненным чертежам. Затем соединяют все вместе, не сильно затягивая болты. Определить угол открытия можно опытным путем. Для этого люк открывают до нужного угла и делают отметки на металле. Затем ту область, которая мешает движению уголков, вырезают лобзиком.

Теперь каждый уголок стопорится в нужном положении. Чтобы механизмы получились идентичными, сначала полностью изготавливается один, а затем все детали второго выполняются по готовому образцу.

Для большей прочности люк соединяется с проемом поддерживающий конструкцией из уголков и металлических полосок. К концу верхних полосок приваривают куски металла, в которые будут упираться нижние полоски. Уголок становится опорной площадкой. В результате получается шарнирный механизм, который оказывается полусогнутым при открывании люка.

Лестница

Сама лестница выполняется из деревянных досок. Для тетивы и ступенек подойдет дюймовая доска 100 мм. Первая секция выполняется по размеру люка. Длина второй может быть равна первой секции при условии, что она не будет задевать потолок во время раскладывания.

Для третьей секции выбирается длина, которая осталась до пола. Угол наклона отмеряют при открытом люке. Затем его необходимо перенести на доску, отмечая ступени. Затем размечается длина секций. Всю разметку, которая была выполнена на первой доске, стоит перенести на вторую. Все линии должны находиться в зеркальном отражении.

Там, где будут расположены шарниры петель, стоит просверлить отверстия. Верхнее сверлится непосредственно на стыке скрепленных досок, нижнее – на их внешних сторонах. Чтобы отверстия выглядели более эстетично, стоит дополнительно пройтись по ним фрезером.

Затем доски распиливают в местах стыка сегментов. После нарезают ступени и шлифуют все элементы. На тетивах выполняют небольшие углубления, в которые будут вставлены ступени. Как только все элементы конструкции будут готовы, можно приступать к сборке.

Петли для маршей

Следующий этап в изготовлении лестниц – выполнение петель для соединения лестничных маршей. Для этого потребуется найти 8 металлических полос шириной 25 мм. На 4 из них необходимо приварить небольшой кусок таких же полосок. В каждой просверливают по 3 отверстия. Одно будет служить местом соединения с шарниром, другие – для прикручивания к лестнице.

Чтобы соединить сегменты лестницы, их необходимо положить на ровную поверхность. Шарнир нужно прикрутить так, чтобы болт вошел в специально выпиленный под него паз – по центру соединения секций. После прикручивания петель необходимо проверить секция на сгибание-разгибание. Только после того, как выполнена проверка, можно прикручивать 3 секцию. После того, как выполнены все процедуры, можно снимать люк и прикручивать к нему лестницу.

Каждая лестница, вне зависимости от типа, должна быть удобной. Кроме того, при выполнении чердачной конструкции стоит придерживаться основных правил:

• мансардные складные лестницы не должны быть более 3 метров;
• ступеньки из металла следует оборудовать противоскользящими накладками;
• модели из дерева не устанавливают в слишком сухих или влажных помещениях;
• механизмы и крепления должны быть крепкими и надежными;
• время от времени трущиеся части изделия стоит смазывать.

Такие правила будут полезны при изготовлении чердачных лестниц.

Как видно, сделать чердачную лестницу своими руками просто. В процессе ее изготовления следует соблюдать определенные рекомендации, а перед началом работ сделать подробный чертеж. В процессе работ стоит соблюдать осторожность, особенно при работе на чердаке возле проема.

Или коттеджа нет необходимости объяснять, что представляет собой чердак. Зачастую планировка внутреннего пространства не позволяет оборудовать стационарную лестницу для подъема в названное помещение. Это обстоятельство обусловлено редким посещением, кражей квадратуры и загромождением интерьера. Безусловно, многие скажут, что неплохо справляются стремянкой, однако регулярные походы за этим приспособлением, а также его шаткость, заставляют многих хозяев задуматься над возведением компактной лестничной конструкции. Для решения поставленной задачи необходимо разобраться в многообразии типов названного элемента и выяснить, как сделать лестницу на чердак, не прибегая к помощи специалистов и не изводя огромное количество средств.

Общие правила возведения чердачных лестниц

При обустройстве конструкций такого типа важно знать ряд основных рекомендаций и советов профессионалов, которые впоследствии помогут быстро и качественно выполнить работу по сборке, а также обеспечить надежное функционирование в течение значительного периода эксплуатации. Главные из них:

• ширина лестницы не более 65 см;
• высота не более 3 м;
• оптимальное число ступенек – до 15 шт.;
• расстояние между ступенями не более 19 см;
• толщина ступени от 2 до 2,2 см;
• классический угол наклона от 60 до 75°;
• конструкция изготавливается с запасом на больший вес;
• положение ступенек в момент открытия должно быть строго параллельно полу;
• стандартные габариты люка – 120×60 или 120×70 см.

Соблюдение всех перечисленных требований к обустройству лестницы в мансардное помещение , позволит выполнить работу с надлежащим качеством и упором на долговечность функционирования, а также исключит чрезмерные потери тепла в зимние периоды времени.

Оптимальным решением при обустройстве исследуемой конструкции, позволяющим учесть все бытовые аспекты, является изготовление складной лестницы. Этот вид может возводиться как в наружном исполнение, так и во внутреннем. Единственное принципиальное отличие заключается в том, что последний вариант более комфортный в эксплуатации, поскольку исключена необходимость выхода на улицу, которая остро дает о себе знать в холодное время года. Вдобавок к этому, во внутреннем варианте она защищена от воздействий со стороны внешних факторов и является некой прокладкой между холодными потоками воздушных масс чердака и прилегающей комнаты.

В ассортиментах современных магазинов представлено множество вариантов исполнения лестницы, однако целесообразнее выделить наиболее распространенные типы:

• ножничный – представляет собой лестницу, выполненную из металла и представляющую собой в сложенном виде некое подобие гармони;
• складной (выдвижной) – включает в себя несколько выдвижных секций, которые по мере открытия складываются в цельную конструкцию благодаря шарнирным механизмам и петлям;
• телескопический – состоит из нескольких лестничных пролетов, которые в момент сборки укладываются один на другой (в качестве первоосновы такой конструкции обычно используется алюминий).

Изготовление складной лестницы на чердак своими руками – мероприятие простое и не требующее глубоких знаний в области строительства, поэтому справиться с этой задачей можно без особого труда.

Перед началом любой деятельности следует подготовить инструментарий и обзавестись материалом. Набор инструментов не предусматривает наличия дорогостоящего оборудования и включает в себя привычный для каждого человека список подручных средств:

• пила или электролобзик;
• дрель или шуруповерт с набором бит;
• рулетка;
• саморезы по дереву;
• анкера, уголки и навесные крючки;
• цельная конструкция лестницы с запасом длины боковых оснований на 20–25 см;
• 4–6 петель карточного типа;
• брус с толщиной 3–4 см.

Разнообразие этого элемента позволяет владельцу жилья не сильно привязываться к традиционным способам и подобрать оптимальный для себя тип в зависимости от доступной квадратуры, интерьера и других важных характеристик. Однако при небольшом строительном опыте самостоятельно изготавливать лестничную конструкцию для чердака целесообразнее проводить простыми доступными способами, которые представлены навесным и складным видами.

Навесной вид

Названный вид лестницы с легкостью можно изготовить за 3–4 часа. Для его изготовления достаточно взять два бруса сечением 50×50 и длиной от 70 до 100 см. Один из брусков прикрепляем к стене, непосредственно под оборудованным люком с помощью дюбель-гвоздей или саморезов, а второй – на нижних точках опорах лестницы. Далее от верхнего края подготовленной деревянной лестницы отмеряем 2/3 и делаем распил. Затем эти составные части и верхушку с верхним опорным брусом скрепляем при помощи петель. Конструкция готова, остается только в месте складывания нижней секции оборудовать в стене крючок для того, чтобы лестница была надежно зафиксирована на стене.

Нелишним мероприятием будет осуществить усиление верхней опорной перегородки стальными уголками или анкерами, поскольку большая часть нагрузки будет приходиться именно на этот элемент.

Обустраивая складную лестницу, в качестве основы можно выбрать классическую деревянную лестницу, распиленную на несколько составных частей. Для этого потребуется взять 2 бруска с длиной, обеспечивающей проход в чердачный люк, и закрепить их на верхнем и нижнем краях заготовленной конструкции соответственно посредством петель и гвоздей. Далее надлежит отмерить сверху вниз по 1/3 от общей длины и сделать распилы. Составные части также скрепляются посредством карточных петель.

Для того чтобы избежать самопроизвольного раскрывания получившейся лестницы, следует оборудовать брусок, расположенный на верхнем крае конструкции, крючком.

Перед осуществлением фиксации петельных приспособлений дополнительно проверьте правильность раскрывания всех составных частей. Нелишним будет установить с обратной стороны лестницы лист фанеры, таким образом, чтобы при закрытии лестница полностью складывалась в промежуток между люком и общей поверхностью потолка.

Фото складной деревянной конструкции

На фотографиях представлена последовательность изготовления складной лестницы для чердака:

В заключение хотелось бы отметить, что самостоятельное обустройство вспомогательных конструкций испокон веков было предметом внимания большинства хозяев частных домов. Придерживаясь общих правил строительства и следуя представленным простым рекомендациям, без труда можно выполнить прекрасную лестницу на чердак, не затратив на это много средств.

Видео

В предоставленном видеоамтериале, состоящем из двух частей, подробно рассказывается об изготовлении чердачной лестницы:

Фото

На фотографиях представлены различные варианты чердачных лестниц:

Схемы

Если вы решите сделать лестницу самостоятельно, то ниже приводится ряд схем, которые можно взять за основу своей конструкции:

Многие собственники частных домов для того чтобы
попасть в чердачное помещение, используют приставную или стационарную лестницу, установленную на улице. Безусловно, в целях безопасности подобная лестница вполне оправдана, и никогда лишней не станет. Однако для использования в зимний период, и особенно в тех случаях, когда на чердаке обустроено хозяйственное или даже полноценное жилое помещение, намного удобнее будет предусмотреть возможность входа прямо из дома.

Но часто случается так, что стационарная конструкция внутренней лестницы требует весьма значительной площади, и оттого никак не может быть реализована на практике в условиях небольшого дома. Да и при достаточности площади вряд ли имеет смысл ее
«транжирить», если чердак используется не постоянно, а лишь время от времени. Что
предпринять? А выход есть – это конструкция-
«трансформер», которая убирается по ненадобности в чердачное перекрытие. Итак, тема настоящей публикации: лестница раскладная на чердак своими руками — наиболее оптимальный
вариант как для большого, так и для маленького частного дома.

Общие сведения о раскладных лестницах на чердак

Что говорят о достоинствах и недостатках подобных конструкций?

Складные лестницы, если их конструкция продумана, отличается безопасностью и простотой эксплуатации — весьма удобны. Однако, есть у них и свои недостатки, о которых также необходимо знать заранее, приступая к подобной реконструкции одной из комнат дома
.

Итак, к преимуществам складной лестничной конструкции
относят следующие моменты, которые значительно облегчат эксплуатацию чердачного помещения:

• Возможность безопасного попадания на чердак в любое время, вне зависимости от сезона или текущих погодных условий.
• Компактность и легкость
  эксплуатации качественной конструкции позволяет справиться с раскладыванием и складыванием лестницы всем жильцам дома, так как больших физических усилий не предвидится.
• Конструкция в сложенном виде не занимает полезной площади как в жилом помещении, так и на чердаке. При отсутствии надобности лестница чаще всего убирается в проем
  чердачного перекрытия, экономя свободное пространство.
• Люк в потолке, который необходим для размещения лестничной конструкции, при качественной отделке снизу абсолютно не портит внешнего вида потолочной поверхности.
• При приобретении готовой конструкции, вполне можно выбрать модель с электроприводом. Это, безусловно, чрезвычайно удобно, так как при необходимости привести лестницу в рабочее состояние или убрать ее
  — вообще
  не придется
  прилагать никаких усилий. Однако, чтобы установить этот вариант лестницы, придется
  пригласить специалиста. Да и стоят такие комплекты – весьма немало.

К недостаткам установки данной конструкции в чердачное перекрытие можно отнести следующее:

• Как бы то ни было, складные лестницы, в отличие от , далеко не всегда соответствуют критериям максимального удобства в плане крутизны подъема
  , количества и размера ступеней.
• Исходя из первого пункта, напрашивается второй — подъем и спуск по таким лестничным конструкциям все же требует внимательности и особых мер предосторожности. В особенности это будет касается детей, людей старших возвратов или имеющих
  некоторые ограничения физических возможностей.
• Как бы плотно люк ни входил
  в вырезанный под лестницу проем
  , он все равно лишит перекрытие герметичности. Поэтому, чтобы не допускать попадания в жилые комнаты холодного воздуха сверху (или, наоборот, горячего – в период летнего зноя), помещение чердака придется
  утеплить. Это, безусловно, ведет
  к дополнительным расходам. Правда, можно рассмотреть эту проблему с другой стороны. Если на чердаке планируется обустроить хозяйственное или жилое помещение, то в нем,
  так или иначе,
  необходимо проводить термоизоляционные работы на скатах кровли и выполнять настил полов с

Критерии, которым должна соответствовать складная лестница

Чтобы лестница эксплуатировалась долго и была безопасной для своих хозяев, она должна соответствовать некоторым критериям, вне зависимости от ее
конструкции и материала изготовления.

Цены на раскладные лестницы

раскладная лестница

К таким качествам изделия можно отнести:

• Прочность материала изготовления, всех креплений и соединительных узлов.
• Легкость
  конструкции по своей массе. Это важно не только для удобства эксплуатации лестницы, но и для того, чтобы она в сложенном виде не давала чрезмерной дополнительной нагрузки на чердачное перекрытие.
• Простота в эксплуатации – с процессом приведения лестницы в «боевую готовность» и ее
  складыванием должен справиться любой взрослый член семьи.
• Складывающие лестницу шарнирные или иные узлы и приспособления должны функционировать легко, без даже минимальных затруднений.
• Если лестница будет эксплуатироваться постоянно, ввиду того, что на чердаке предполагается расположить часто используемое помещение, то изделие лучше сделать самостоятельно или же заказать хорошему мастеру, чтобы быть уверенным в ее
  надежности
  , а значит, в своей личной безопасности.

Почему лучше будет изготовить лестницу самостоятельно?

Сегодня на строительном рынке представлено немалое количество моделей разных производителей. Они, как правило, достаточно удобны в использовании, но если их эксплуатируют не особо интенсивно. Если же лестница будет раскладываться и складываться по нескольку раз в день, то потребуется более прочный механизм, так как предлагающиеся изделия могут не выдержать столь интенсивной эксплуатации из-за того, что каждое из них рассчитано на определенный
«моторесурс».

Готовые лестницы практически всегда имеет небольшой угол уклона относительно вертикали. То есть производитель делает их слишком крутыми, поэтому по ним неудобно подниматься и спускаться, особенно удерживая в одной руке определенный
груз, а другой —
подстраховывая себя. Причины, как видно, весьма значимые, и оттого многие владельцы домов предпочитают не покупать готовые комплекты, а монтировать их самостоятельно по собственным чертежам, рассчитывая их под собственный вес и оснащая прочными механизмами.

Основные типы складных лестниц на чердак

Прежде чем приобретать или изготавливать складную лестницу, необходимо определиться с ее
конструкцией, так как их существует несколько. Итак, разработаны и изготавливаются в промышленных масштабах и самостоятельно следующие виды лестниц: выдвижные, раскладные пружинные, телескопические, складные с упрощенной
конструкцией, простые складные компактные лестницы.

Выдвижная или раздвижная лестница

Выдвижная конструкция лестницы может состоять из двух или трех
секций, в зависимости от высоты расположения чердачного перекрытия.

• Первый вариант

Верхняя секция конструкции с помощью металлического фланца закрепляется на поперечной доске, формирующей короб проема
, обустраиваемого в чердачном перекрытии. Каждая из секций при сложении лестницы, вдвигается в расположенную выше часть, как по рельсу. Собранные вместе секции лестницы переводятся в горизонтальное положение и укладываются на полы чердачного помещения. Люк в данной конструкции может быть закреплен
к самой верхней и короткой секции, и в этом случае при закрытии люка будет скрыта и вся лестница. Люк также может закрываться и отдельно, то есть сначала на чердак отправляется лестница, а затем закрывается люк.

1 — Балка чердачного перекрытия.

2 — Винтовой фланец.

3 — Выдвижные секции лестницы.

4 — Поворотный механизм.

На этой иллюстрации показан принцип работы выдвижной лестницы. Однако, совершенно очевидно то, что она может подойти лишь в том случае, если чердак не используется в качестве жилого помещения и посещается достаточно редко, а не постоянно.

• Второй вариант

Еще
один вариант раздвижной лестницы, состоящей из двух секций — короткой, закрепленной
на крышке люка, и длинной, которая после раскладывания будет упираться в поверхность пола комнаты..
Этот вариант также подойдет
для чердака, используемого в качестве хозяйственного помещения. Так, если необходимо попасть на чердак, люк открывается, а вместе с ним опускается и лестница. Затем, из сложенной конструкции выдвигается ее
нижняя часть до упора в пол.

При раскладывании лестницы, освобождается место прохода на чердак. В готовых, заводских вариантах раздвижных или раскладных лестниц люк оснащен
собственной термоизоляцией. А по контуру проема
установлен уплотнитель, чтобы теплый
воздух из помещения не уходил через зазоры вокруг потолочного люка. О подобных методах минимизации тепловых потерь нельзя забывать и при самостоятельном изготовлении лестницы
.

Раскладная лестница

Раскладная лестница отличается от раздвижной тем, что ее
секции не задвигаются одна в другую, а складываются между собой. Это обеспечивается специальными шарнирными механизмами, установленными в узлах соединения пролетов
. Сложение конструкции происходит «по принципу гармошки». Верхняя секция закреплена на панели-люке, на
нем

же установлены складные поручни, которые облегчают подъем на верхний этаж или чердак.

Преимущество этой конструкции заключается в том, что она не занимает места больше, чем проем
в перекрытии, так как полностью прячется в специальный короб, который и обрамляет открывающийся люк. Поэтому
, поднявшись на чердак, лестницу можно поднять, чтобы
она не мешалась на нижнем этаже, а для того, чтобы
случайно не наступить на люк, находясь наверху, можно предусмотреть верхний прочный люк или же ограждение проема
.

Цены на лестницы

лестница

На расположенной выше схеме представлена готовая конструкция, одна из тех, что предлагаются в специализированных магазинах. Однако, ориентируясь на нее
, вполне можно изготовить лестницу и самостоятельно. Как это сделать — подробно будет рассмотрено в представленной ниже таблице-инструкции.

На схеме виден короб, обрамляющий
проем
. Он оснащается эластичной резиновой прокладкой, благодаря которой люк плотно, без зазоров, будет прижат к внутренним стенкам короба.

Люк показанной конструкции изготовлен из ДСП
, но, изготавливая подобную лестницу самостоятельно, её вполне можно заменить на доски, собрав из них щит. Для этой цели рекомендуется выбрать легкую
пористую древесину, например, липу или сосну.

Деревянные ступени оснащены противоскользящим покрытием. При самостоятельном изготовлении лестницы можно с помощью фрезера на ступенях вырезать углубления, в виде двух-трех
канавок, проходящих по всей длине их поверхности.

Ступени фиксируются в боковых стойках секций лестницы с помощью соединения «ласточкин хвост», которое более надежно
, нежели прямые шипы.

Металлические лестницы ножничного типа

Еще
один вариант складной конструкции — это так называемая ножничная лестница, которую изготавливают из металла. Как правило, для этой цели используется алюминий, в силу своей небольшой массы. Конструкция зарекомендовала себя довольно неплохо, особенно для тех случаев, когда чердак приходится посещать достаточно часто.

К достоинствам этого типа лестниц можно отнести и ее
универсальность. Имеется в виду то, что модули, формирующие ступени, могут быть растянуты «на полную», если в помещении высокий потолок, или же сжаты до определенного
уровня, конечно. Главное, чтобы нижняя ступень упиралась в пол. Таким образом, лестница рассчитана на определенный
, и весьма немалый диапазон высоты потолка.

В сложенном состоянии такая лестница достаточно компактна и не выходит за пределы предназначенного для нее
короба, устанавливаемого в толщину чердачного перекрытия.

Недостатком подобной ножничной конструкции можно считать то, что для ее
установки и сложения необходимо приложить определенные
усилия. Это может представить проблему для некоторых жильцов дома, не обладающих необходимыми физическими данными.

Самостоятельно изготовить такую лестницу достаточно сложно, так как требуется точнейшая подгонка металлических деталей, а сама конструкция изобилует шарнирными соединениями. Да это и невыгодно
, так как материал для самостоятельного изготовления наверняка обойдется
в сумму ничуть не меньшую, чем стоимость уже готового изделия.

Под личные нужды. Для подъема в помещение можно использовать различные виды лестниц: монолитные – маршевые или винтовые, складывающиеся или приставные. Складные чердачные лестницы устанавливаются внутри помещения или с внешней стороны здания. Чтобы попасть на чердак с наружной стороны дома, приходится в любую погоду выходить во двор, а это очень неудобно. Поэтому установка такого устройства внутри помещения обеспечит комфортный подъем.

Пользоваться стационарными сходнями удобно и безопасно, но для их установки необходимо свободное место. При редких посещениях чердака достаточно приставлять стремянку и убирать за ненадобностью. Минусом такого способа является ненадежность переносных приспособлений. Совместить требования безопасности и ограниченную площадь позволит использование складной лестницы, которую можно сделать самостоятельно. Это доступный и экономный способ.

Складные чердачные лестницы должны соответствовать определенным требованиям прочности, поэтому для их изготовления используется металл и дерево. Существует несколько видов складных конструкций:

• Ножничные – компактная модель, складывающаяся по типу гармошки. Для изготовления используется легкий и прочный металл, например, алюминий. Это сложный вариант для монтажа, он требует навыков работы с металлом и многочисленных креплений.
• Телескопическая – модель изготавливается по принципу складывания сегментов в боковых трубках. При изготовлении потребуется самостоятельно растачивать металл.
• Секционная – компактно размещается на чердачном люке. Отдельные секции соединяются шарнирным креплением, при выдвигании они надежно фиксируются.

Определяемся с размерами

До начала изготовления определяются с габаритами будущего изделия. Нужно учитывать размера конструкции в сложенном состоянии и ее полную длину, которая допускается до трех метров. Более длинные лестницы не обладают достаточной жесткостью и использование их небезопасно. Ширина пролета должна обеспечивает удобную эксплуатацию, для этого она должна составлять не меньше 65 см. Отмечается оптимальное расстояние между ступенями – 19, см, большее или меньшее значение повлечет за собой затруднения при подъеме. Толщина перекладин должна быть 2–3 см. Угол установки конструкции находится в диапазоне 60–75 градусов. Ступени располагают строго параллельно полу. При использовании дерева для изготовления конструкции, можно рассчитывать на эксплуатацию при нагрузке до 150 кг, металлическая конструкция выдержит до 260 кг.

Проем люка выполняется размером в 120×70 см, чтобы взрослый человек мог без проблем им пользоваться. Больший размер отверстия станет местом существенной потери тепла.

Инструменты

Для работы потребуются следующие инструменты:

1. Гаечные ключи.
2. Ножовка по дереву.
3. Отвертки.
4. Рулетка.
5. Карандаш.

Процесс изготовления

Самым простым вариантом складной конструкции станет устройство, состоящее из двух секций. Для его изготовления потребуются деревянные бруски, петли и металлические полосы для крепления, саморезы.

Берется готовая деревянная лестница, к верхней части которой крепится брусок толщиной в 2 см. Аналогичная планка прикручивается на стене под люком. Брусья скрепляются при помощи петель.

Отмерив от нижней части боковых досок 1/3 длины, выполняют распил – он должен быть выполнен между ступеней. Две получившиеся части соединяют петлями. Важно правильно расположить крепеж, чтобы лестница складывалась в нужную сторону.

Для удерживания конструкции в сложенном состоянии используется петля, вкрученная в месте соединения секций, и крючок, установленный на нужной высоте. Недостатком этой простой конструкции будет открытое размещение.

Скрытая складная лестница

Чтобы было много свободного места и ничего не портило интерьер, устройство можно закрепить на крышке люка. Для ее изготовления потребуются две доски шириной в 10 см. Конструкция будет состоять из трех секций: первая – равняется длине люка, вторая немного короче, длина третьей равняется оставшемуся расстоянию до пола. Угол наклона люка отмеряется малкой и переносится на доски.

На досках отмечаются места распилов и крепления петли. Доски пилятся на три секции. Для крепления ступенек в них выполняются выемки глубиной в 5 мм. Ступеньки фиксируется клеем и саморезами.

Элементы раскладываются на ровной поверхности и стыкуются, в местах соединения прикручиваются петли. Собрав конструкцию, проверяют ее способность сгибаться, после проверки лестницу устанавливают на люк. Фиксировать первую секцию можно при помощи металлических полос, прикрученных к люку и краям тетивы. Сложенная лестница опускается за нижнюю секцию.

Изготовить чердачную лестницу несложно, важно, чтобы она была прочной, удобной и компактной.

Видео: процесс изготовления складной лестница на чердак

Чертежи чердачной лестницы не отличаются особой сложностью. Но ряд особенностей для расчета и проектирования следует учесть. Тогда полученная конструкция будет отвечать основным требованиям безопасности и удобства перемещения между уровнями.

Название элементов складной лестницы на чердак

Прежде чем заниматься подбором лестницы следует обратить внимание на ряд важных моментов:

Все эти моменты помогут быстрее сориентироваться в выборе типа конструкции. Существуют следующие классификации лестниц для чердака:

Чаще встречаются , алюминиевые конструкции. Может комбинироваться металл и дерево.

Технические требования. Данные и формулы для расчета

Чердачные лестницы должны соответствовать следующим характеристикам:

Лестницу на чердак изготовить несложно. Начать следует с расчетов параметров и чертежа. Для составления схемы не «на глазок» потребуются следующие данные:

Схемы складных лестниц

Такие конструкции не требуют большего пространства для обустройства, их можно органично вписать в интерьер или спрятать на чердаке. Эргономично обустроить свой дом помогут предложенные варианты.

Чертеж № 1

Этот вид представляется собой устройство из двух раскладных секций.

Такой вариант подходит для чердачных проемов, расположенных возле стены.

При разработке чертежа учитывают следующие моменты:

Эта лестница не отличается особой эстетичностью, но в собранном виде практически не занимает места.

Чертеж №2

Этот вариант, как и первый, крепится к стене, но через одну тетиву. Требования к нему несколько отличаются:

Эта лестница чуть сложней, чем предыдущий вариант. Но большую популярность получил следующий тип устройства.

Чертеж №3

Этот вид конструкции при складывании и закрывании люка убирается в . Самый удобный вариант, так как в жилой части дома не занимает места. Если ширина для предыдущей конструкции могла быть произвольной, то для данного вида лестницы этот параметр связан с габаритами проема.
Основные тонкости при конструировании и сборке:

Чердачная лестница своими руками, чертежи которой представлены, изготавливается просто. Некоторые умельцы и шарнирные механизмы для люка делают сами.

В большинстве частых домов предполагается мансарда или другое помещение под крышей, поэтому необходима лестница на чердак. Сооружение для подъема наверх должно быть не только безопасным, но и эстетичным, совпадающим по дизайну и типу каркаса с другими лестницами. Исключение — скрытая или раскладная конструкция, которой пользуются периодически, чтобы не загромождать жилое пространство. Как это сделать самостоятельно — предлагаем использовать примеры и подсказки из статьи.

Какой тип лестницы выбрать?

Рачительные хозяева стараются каждый метр своего личного пространства использовать рационально. При небольшой жилой площади постройки неуместна массивная деревянная лестница на чердак своими руками, лучше отдать предпочтение легкой конструкции, независимо от материала. Подъем на мансардный этаж каждый обустраивает на свой вкус. Возможна даже легкая веревочная лестница, складываемая в сетку или на полку рядом с люком. Но такой вариант подходит только в качестве временного, да и то для взрослого одинокого человека. Для детей и пожилых людей необходимо что-то более надежное, например, лестница на чердак — фото:

Также в продаже встречаются готовые телескопические и складные лестницы и высокие стремянки, но не все они подходят для постоянного использования. А готовую лестницу важно правильно закрепить или сделать для нее приспособление, чтобы она убиралась, когда не нужна, например, зимой. А при большой площади дома, где насчитывается несколько лестниц, желательно делать все пролеты в одном стиле. Все части конструкции должны надежными, чтобы ходить по этажам без риска.

Строительство частного дома предполагает лестницы разного функционала:

• внутренние и наружные (внутри дома);
• приставные и закрепленные;
• вспомогательные (рабочие) и дизайнерские (эстетическая часть интерьера).

Выбирая тип лестницы, важно руководствоваться не только собственными предпочтениями, но и соображениями целесообразности. Эксплуатационные требования выше к стационарным лестницам, а раскладная конструкция должна быть компактной и надежной, чтобы не травмироваться во время очередного спуска или подъема.

Совет: Делайте чердачную лестницу максимально облегченной, чтобы сэкономить материалы и пространство. Она должны выдерживать не более 1 человека с небольшим грузом, поскольку на чердак не поднимают мебель и тяжелую бытовую технику. Перед тем как сделать лестницу на чердак, подумайте о том, как она будет крепиться наверху и во что упираться внизу.

Подвесные и раскладные лестницы больше подходят для небольшой дачной постройки, а массивные стационарные лестницы — для большого загородного дома. Тип лестницы зависит от места расположения чердачного люка. Если вход на помещение под крышей располагается на узком пространстве, то устанавливают винтовую лестницу. Она не очень удобна, да и габаритные вещи на ней не поднять. Но это бывает единственное возможное решение там, где некуда поставить классическую маршевую лестницу. Например, винтовая лестница на чердак, фото:

По типу конструкции наиболее распространены:

• винтовые;
• маршевые;
• на больцах.

Оптимальный выбор лестниц для чердачных помещений

С недавних пор чердачные и мансардные лестницы выделены в отдельный ряд, и они классифицируются на подвиды:

• раздвижные телескопические;
• раскладные лестницы ножничного типа;
• раздвижные «гармошкой»;
• подвесные (канатные, веревочные);
• откидные (крепятся вверху).

Нет сложностей при использовании или монтаже каждой разновидности. Самую простую металлическую лестницу на чердак в несколько сложений можно смастерить из 2-3 стремянок. Себестоимость каждой конструкции зависит от материалов и типа самой лестницы.

Складные модели делают из труб и уголка легких сплавов, преимущественно алюминий и нержавейка. Но для этого нужен инструмент (резка по металлу) и надежная фурнитура. С древесиной работать в бытовых условиях намного проще, поэтому большинство лестниц делают деревянными, в классическом исполнении:

• опоры;
• ступени (проступь);
• косоуры;
• подступени;
• перила;
• поручни
• кобылки и пр.

Чердачная лестница — вспомогательное приспособление для подъема под крышу, поэтому нет смысла делать ее широкой. Оптимальная ширина — не более 60-70 см, в зависимости от комплекции пользующихся ею людей. А вот шаг между ступеньками должен быть классическим, около 20 см, чтобы не испытывать затруднений при подъеме или спуске с лестницы.

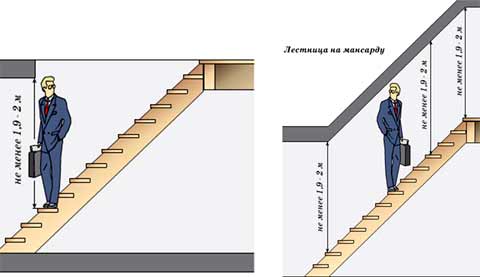

Но самое главное — угол наклона, если это лестничный марш. Любая лестница на чердак, раскладная или винтовая, должна быть с таким наклоном, чтобы было удобно пользоваться — в пределах 75°. Очень крутой спуск невозможен без поручней, иначе сложно будет возвращаться с чердака, особенно если узкие ступеньки. Да, можно сделать и вертикальную лестницу, (приставную, по старинке), но это не очень удобно, да и выносить с чердака вещи будет проблематично.

Внимание: Некоторые узкие ступеньки из металла очень скользкие, особенно когда в холодное время на них выступает конденсат. Этому противодействуют специальные резиновые накладки, которые минимизируют риск падения и травмирования.

Предельный вес, который должна выдерживать лестница на чердак, сделанная своими руками — в пределах 120-150 кг, если ею не будут пользоваться более крупные люди. В готовом изделии, которое остается только закрепить у чердачного люка, все параметры должны быть у казаны в техническом описании. Есть модели, где откидная лестница крепится непосредственно к люку, которая снабжена компактным способом трансформации.

Типы чердачных лестниц и их свойства

Лестницы на чердак или мансарду подводят как с внешней стороны дома, так и изнутри. Уличная лестница не чердак чаще всего делается капитальной — металлической с поручнями. Внутреннее изделие должно занимать немного пространства, быть легким и компактным. Отдают предпочтение винтовым стационарным конструкциям и убираемым из помещения после использования:

• переносные;
• выдвижные;
• раскладные.

1. Стационарная чердачная лестница цельной конструкции — наиболее удобна и безопасна, но предполагает много пространства. Наиболее компактны винтовые модели, которые намного сложнее сделать из-за расчетов клиновидных степеней, закрепленных через равный интервал на столбовой опоре. К тому же их обязательно снабжают спиральными поручнями или делают в виде стеклянной капсулы. Прямая или маршевая лестница тоже должна быть оснащена какими-то опорами — перилами или поручнями. Ширина прямоугольных ступеней делается если не под полную ширину ступни, то хотя ба на 34, чтобы было удобно наступать, особенно при спуске.

2. Мобильные или переносные лестницы и стремянки, при всей своей компактности, создают больше предпосылок для падения. Из-за повышенной опасности и неустойчивости они не так востребованы. И важно все сделать для повышения устойчивости и надежности лестницы (нескользкий ровный пол, опорные ограничители). Основное их преимущество — возможность принести и легко разложить, а потом убрать. Такими приспособлениями для подъема под крышу не рекомендуется пользоваться:

• больным людям с частыми головокружениями и высоким артериальным давлением;
• инвалидам без какой-либо конечности;
• престарелым и немощным;
• детям.

3. Раскладные. Наиболее компактная — лестница на чердак раскладная, которая крепится наверху и складывается под потолком. Основное требование — она не должна буквально сваливаться на голову, то есть, важна поэтапная и небыстрая трансформация при использовании конструкции из нескольких блоков. Если все сочленения между отрезками раскладной конструкции надежные, то она также надежна, как и цельная. Если она сделана из металла из полой стальной трубки или алюминиевого профиля, то она очень легкая и удобная. Среди других современных приспособлений для подъема на мансарду или чердак они наиболее востребованы. Оптимальный вариант — если лестница-раскладушка трансформируется вдоль стены, на которой есть что-то вроде поручней. Такую разновидность многие мастера делают своими руками.

4. Выдвижная лестница — разновидность раскладной, только ее конструктивные элементы не откидываются, а выдвигаются по направляющей до ограничителей с обеих сторон. Механизм преобразования в чем-то напоминает телескоп. Такую конструкцию делают на шарнирах, и не только из профиля, но и из дерева, но направляющие — тоже из металлического уголка.

5. Наружная лестница на чердак ведет с улицы, и от ее конструктивных особенностей зависит безопасность поднимающихся по ней хозяев дома. Обязательны нескользкие ступени и незамерзающие поручни. Обычно их сооружают из металла из нескольких маршей, идущих вдоль стен дома.

Как сделать раскладную лестницу на чердак собственными силами?

Сделать раскладную лестницу на чердак своими руками не так сложно, как кажется. Например, проще всего сконструировать из фрагментов готовой лестницы или стремянки. Важно сделать правильное сочленение на сгибах, подобрав подходящую фурнитуру. Целесообразно закрепить ее непосредственно на люк или под ним в специальное крепление. Жесткая фиксация у входа на чердак — основное требование.

Все фрагменты раскладной чердачной лестницы складываются как гармошка. На самом длинном отрезке должны крепиться остальные части трансформации, их не должно быть слишком много. В идеале раскладных модулей не должно быть больше 3-5, в зависимости от высоты потолка или расстояния до люка.

Внимание: Следите за тем, как крепятся конструктивные элементы, чтобы не нарушить «гармошку». Но даже если произойдет ошибка, не расстраивайтесь, просто демонтируйте неверное сочленение. Сборку модулей производят на полу, периодически проверяя работу.

Чтобы минимизировать работу по сборке лестницы на чердак, размеры каждого элемента должны быть обозначены в чертежах, с учетом наклона — для удобства подъема. Когда все просчитано и зарисовано, есть вся необходимая фурнитура, то процесс сборки не отнимет много времени и сил. Самое сложное — выбор фурнитуры для трансформации, которая обеспечит легкость применения лестницы.

Совет: Лучше всего, если конструкция будет крепиться наверху у входа, и первый фрагмент равен длине люка. Остальные части могут быть равновеликими, более короткими или длинными, но все пропорции должны гармонично сочетаться.

Алгоритм сборки:

• готовую стремянку или длинную лестницу распиливают соответствующим инструментом (по дереву или по металлу);
• первый отрезок соединяется с последующим при помощи шарнирного механизма с фиксаторами;
• на второй и последующие отрезки крепится шарнирный механизм, но делается это каждый раз с противоположной стороны, чтобы получилась раскладка «гармошкой»;
• на нижний сегмент закрепляется нескользкая опора в пол (с резиной или толстой кожей, чтобы не царапать покрытие);
• с помощью напарника или помощника конструкцию крепим к люку или входу на чердак, еще раз проверяя, как она должна выглядеть в рабочем состоянии;
• крепим защёлку, которая должна фиксировать раскладку у потолка;
• если у лестницы-раскладушки нет фиксаторов, предотвращающих внезапное падение при открывании защёлки, полы желательно обить материалом, смягчающим внезапное падение конструкции.

Усовершенствованный вариант — «раскладушка» с дистанционным пультом управления, но электропривод не каждый мастер способе установить самостоятельно. Обычно такая «умная» функция доступна только у готовых изделий.

Удобство пользования лестницей также зависит от шарнирного механизма на пружинах и ограничителях, обеспечивающего плавное раскрывание модулей. И лучше потратиться на более совершенный механизм раскладки, чем каждый раз испытывать неудобства.

Внимание: В любом варианте сочленения частей лестницы, приводя ее в рабочее состояние, важно стоять сбоку от траектории возможной трансформации! И периодически проверяйте надежность крепления к люку или потолку у выхода на чердак, чтобы лестница случайно не обрушилась кому-нибудь на голову!

Самые простые варианты чердачной лестницы

Новичку, неуверенному в своих силах, лучше ограничиться простой конструкцией — закрепить вдоль стены обычную одномаршевую лестницу из легкого металла.

Отличный вариант для молодых и энергичных — сделать откидную канатную лестницу с деревянными ступеньками и отверстиями по бокам на каждой проступи. Они должны нанизываться между узлами каната или толстой бечевки. Для удобства ступени делают не прямоугольными, а треугольными с закругленными краями.

Широкие стороны треугольников крепятся в стороны, узкие — поочередно навстречу. Тогда получится лесенка «утиный шаг», то есть, шагами под правую и левую ногу. Подъем предполагает широкую постановку ног вразвалку, поэтому такое название. Единственное неудобство — спускаться и подниматься лицом к канату (стене) держась за ее боковины.

Если нет места для полноценной лестницы, то используют и готовую винтовую лестницу, которая должна по высоте опоры совпадать с высотой потолка. Детали (клиновидные ступени, опора и поручни) можно заказать в столярной мастерской. Остается собрать конструкцию и надежно закрепить внизу и у входа на чердак.

При сооружении любой лестничной конструкции, важно предусмотреть:

• свободный подход для пользования;
• место, куда она будут убираться, если лестница мобильная;
• поручни или другие опоры для рук при спуске и подъеме (их может и не быть при надежной конструкции);
• надежное крепление сверху и нескользкий нижний упор;
• стилистическое исполнение или декор.

Наружную лестницу из металла невозможно сделать без помощи профессионального сварщика. Однако часть работ можно сделать своими руками:

• выбрать конструкцию по готовым иллюстрациям или чертежам;
• рассчитать высоту и ширину лестницы, размеры проступи, количество маршей и лестничных площадок;
• выполнить эскиз и чертеж;
• сделать нарезку металлических деталей.

Сборку и крепление наружной металлической лестницы поручите специалистам.

Совет: Если пологий марш стационарной лестницы, ведущей на мансарду или чердак, занимает много пространства, продумайте, как использовать эту часть комнаты. В нише делают стеллажи и полки для книг, сувениров и коллекций. Или «живой уголок» с аквариумом, клетками для грызунов и попугаев, им придется обеспечить дополнительную подсветку под лестницей.

Складная чердачная лестница – это удобный вариант, не занимающий много места.

Такую лестницу не сложно сделать собственными силами.

Для этого не обязательно обладать особыми талантами, не нужно быть профессиональным столяром, а нужно иметь немного материалов, свободного времени и, конечно же, толику терпения.

Какая лестница лучше?

Чердак может быть местом, заваленным старым хламом, и стать прекрасной декорацией на Хеллоуин.

Можно оборудовать на чердаке творческую мастерскую или кабинет для работы, можно оборудовать там уютную детскую комнату.

Но каким бы разным целям не служило чердачное помещение, как бы оно не было оборудовано, – все чердаки в мире объединяет один факт: туда невозможно попасть без лестницы. Конечно, если владелец чердака – не супергерой.

Так какую же лестницу выбрать для подъема на чердак? Можно ли изготовить ее своими руками? На второй вопрос ответ проще: человеческими руками можно сделать все! С первым вопросом придется разбираться более подробно.

Тип лестницы следует выбирать в зависимости от предназначения чердака и наличия свободного места внизу.

Все виды лестниц можно условно разделить на три типа:

• приставные;
• постоянные;
• складные конструкции.

Самый простой вариант – это, конечно же, приставная лестница. К этому типу относятся и обычные деревянные драбины, и металлические стремянки.

Плюсы приставной лестницы:

• легкая;
• не занимает места;
• можно использовать одну лестницу для подъема в разных местах.

В хозяйстве такой вариант, несомненно, незаменим. С помощью стремянки можно менять лампочки, стричь деревья на участке, починить крышу и т. п.

Однако использовать ее для подъема на чердак удобно только в том случае, если чердаком планируется пользоваться время от времени.

Это идеальный вариант, если на чердаке будут храниться старые вещи, т. е. туда будут подниматься пару раз в год.

Если чердак планируется переоборудовать в полезное, функциональное помещение, которое будет часто использоваться, то и способ подъема туда должен быть соответствующим.

Стационарная лестница – это идеальный вариант.

У этого варианта много достоинств:

• устойчивая;
• надежная;
• по ней легко подняться как ребенку, так и пожилому человеку;
• ее несложно оформить в стиле помещения;
• может быть дополнена периллами;
• пространство под маршами можно функционально использовать, например, устроить там кладовку.

Это единственный приемлемый вариант, если чердак предполагается переоборудовать в детскую комнату. Очень эффектно смотрятся и металлические винтовые лестницы с коваными периллами.

Но все плюсы этой лестницы перечеркивает один жирный минус – она занимает много места. Что делать тем, у кого место не позволяет сделать стационарную лестницу?

Неужели придется отказаться от идеи переоборудовать чердачное помещение?

Для тех, кто хотят надежную и безопасную лестницу, но не имеют свободного пространства для ее устройства, существует третий вариант – складная конструкция.

Этот вариант немного уступает в безопасности стационарному, но зато после использования лестница будет убираться и не занимать пространство. К тому же ее просто сделать своими руками, учитывая все индивидуальные нюансы.

Складные конструкции

Вариантов складных лестниц множество.

К этому типу относятся следующие конструкции:

• подвесная;
• убирающаяся наверх.

Оба варианта просты для изготовления своими руками. Разница их в том, что лестница может складываться и убираться в чердачный люк или складываться и подвешиваться на стену.

Подвесной вариант подойдет только в том случае, если люк находится прямо у стены. К тому же висящая на стене под потолком, пусть и сложенная деревянная конструкция, впишется не в любой интерьер.

Поэтому самым оптимальным вариантом является лестница, которая будет убираться на чердак. В зависимости от размера люка, она может состоять из двух, трех или даже четырех секций.

Произвести замеры и построить чертежи – это первый шаг при изготовлении лестницы собственными руками.

Есть ряд правил, которые по возможности нужно соблюдать, чтобы конструкция получилась удобной и безопасной:

• ширина лестницы должна быть не уже 60 см;
• в разложенном состоянии угол наклона должен быть не менее 30°;
• глубина ступени должна быть не меньше 10 см, чтобы поднимающийся человек чувствовал себя уверенно;
• расстояние между ступеньками не должно превышать 30 см (лучше меньше);
• если чердачный люк находится выше чем 2,2 метра, то его необходимо оснастить поводком для удобного открытия;
• при высоте помещения 4 м и больше лучше выбрать стационарный вариант, так как под весом человека конструкция может «играть», что значительно снизит ее безопасность.

В первую очередь нужно определиться с размером и местоположением будущего люка. Чем длиннее он будет, тем на меньшее количество секций потребуется делить лестницу.

Например, при длине дверцы 90 см и длине лестницы 240 см получается три секции: 240:(90-10)=3.

Лучше, если люк будет выполнен из массива дерева. В этом случае он окажется тяжелее, чем из фанеры или других материалов, но крепления в дереве будут «сидеть» намного лучше.

На потолке люк требуется закрепить при помощи надежных дверных навесов фиксированного открытия.

Такие навесы фиксируются своими руками в нужном для открытия положении при помощи специальных шпилек.

При дальнейшем открытии люка он будет открываться только на столько, на сколько позволят установленные шпильки.

Не стоит использовать какие-нибудь другие крепления (например, форточные навесы).

Необходимо помнить, что на навесы ляжет вес самого люка, лестницы и человека, поднимающегося по ней. Поэтому стоит обеспечить надлежащую надежность конструкции.

Кроме того, нужно установить замок и, в случае недосягаемой с человеческого роста высоты расположения люка, поводок.

Замок со стороны потолка может быть использован как для межкомнатной двери, оснащенный автоматической защелкой. С чердачной стороны подойдет задвижка типа «шпингалет».

В качестве поводка может быть использован тросик либо рычаг. Тросик, проходя через роликовое устройство с чердачной стороны дверцы, приводит в действие механизм замка.

Однако свисающий с потолка тросик впишется далеко не в каждый интерьер, поэтому более удачным решением является рычаг.

Рычаг представляет собой пластиковый или металлический стержень (для удобства хранения он может быть телескопическим) с углублением нужной формы на верхнем конце.

Этот метод подходит при использовании в крышке люка врезного замка своими руками, с которого необходимо снять вертушку.

Вертушкой называют пластиковую насадку на несъемный ключ. Она используется для удобства открывания замка изнутри.

Под вертушкой окажется металлический стержень квадратной или полукруглой формы, на который должен надеваться рычаг.

Отверстие рычага должно максимально плотно прилегать к стержню замка, в этом случае замок будет открываться легко.

Если есть материальная возможность, то можно установить на люк автоматический замок с дистанционным пультом.

Изготовление лестницы

После того как чердачная дверца изготовлена, можно приступать к изготовлению лестницы своими руками.

Для этого потребуются следующие материалы и инструменты:

• два бруса, длиной равные длине будущей лестницы, шириной не менее 12 см и толщиной от 3 см;
• доска для ступеней шириной не менее 10 см, толщиной – 2 см. Общая длина доски равна длине ступени, умноженной на их количество;
• уголки или болты для крепления ступеней (по 4 на каждую ступень);
• крепления для фиксации верхней секции лестницы на крышке люка;
• шарниры, по два на количество соединений секций (4 секции – это 3 соединения);
• дрель;
• шуруповерт;
• ножовка по дереву;
• длинная металлическая линейка или рулетка;
• транспортир или малка.

После того как к работе все подготовлено, первостепенной задачей является разметка и закрепление ступеней.

Следует помнить, что лестница будет стоять под наклоном, а ступени должны быть параллельны полу. Их необходимо намечать под углом в 30°.

После того как первая ступень закреплена, следует установить лестницу и убедиться в том, что ступени расположены правильно.

Когда лестница будет готова, ее следует распилить на необходимое количество секций. Распилы должны располагаться на одинаковом расстоянии от ступеней. Секции скрепляются между собой при помощи металлических шарниров или петель.

Когда лестница собрана, ее верхнюю часть необходимо наглухо закрепить на чердачной дверце, отступив 5 см от верхнего края.

После этого следует проверить грузоподъемность лестницы и ее соединений. Нельзя проверять лестницу собственным весом, забравшись на нее!

Для смягчения резкости открытия можно использовать резиновые ремни или металлические пружины, закрепив один их конец в нижней части крышки люка, а другие – на полу чердака.

Лестница изготовлена своими руками, и на ее изготовление затрачено не так уж много сил и времени.

Но для большей безопасности и надежности следует сделать еще кое-что:

• смазать все подвижные металлические части (петли, шарниры);
• отшлифовать наждачной шкуркой или шлифмашинкой все деревянные поверхности;
• при желании конструкцию можно покрасить акриловой краской или покрыть лаком.

В таком случае эта конструкция прослужит долго, не оставит заноз после поднятия по ней, не порвет одежду и не будет скрипеть.

Такое устройство, изготовленное своими руками, станет настоящей гордостью хозяина. Удачного ремонта!

Лестница на чердак – несложная конструкция, которую можно запросто создать самостоятельно. Она может быть основательной — из дерева либо металла, а может иметь легкую и удобную складную форму. Какие варианты подойдут для вашего чердака и как качественно изготавливается и монтируется чердачная лестница с люком своими руками, читайте в нашем материале.

Стремянки для чердака? Это в прошлом!

Выход на чердак практически всегда находится в одной из жилых комнат верхнего этажа дома. Поэтому, приходится либо жертвовать пространством и портить интерьер, либо пользоваться переносной стремянкой. Последний вариант – не только хлопотный, но и довольно рисковый, так как неустойчивые ступеньки могут обламываться, а чтобы удержать саму стремянку, часто нужно приглашать домашних на помощь.

Мы предлагаем вам сделать выбор в пользу более надежного варианта – проектирования и воплощения в жизнь новой современной чердачной лестницы. Виды и рекомендации для создания добротной лестницы на чердак своими руками, которые мы приводим ниже, помогут вам определиться с выбором.

Чердачные лестницы: обзор вариантов

Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).

I. Капитальные ступеньки

Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.

Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.

К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.

Капитальная лестница, в большинстве случаев, не предусматривает люк для выхода на чердак, поэтому больше подходит для домов с теплой крышей. Для холодной кровли выход на чердак обязательно должен закрываться герметичным люком. Стандартные размеры люка – 120х70 см. Меньше проход делать не имеет смысла, так как это затруднит и попадание на чердак, и монтаж ступенек.

Материал для люка – дерево, металл или пластик. Можно заказать заготовку для люка на заводе металлопластиковых конструкций с установкой или самостоятельным монтажом. Люк может быть автоматическим и ручного открывания. При последнем варианте используется специальный шест, открывающий защелку (замок) и опускающий дверцу с лестницей.

II. Переносные лестницы

Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.

III. Складные чердачные лестницы с люком

Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).

Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

1. Ножничные ступеньки.
   Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
2. Телескопические ступени.
   Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;
3. Откидные (раскладные) лестницы.
   Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

В общем же большинство лестниц схематично выглядят так:

Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:

• Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
• Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
• Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
• Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
• Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.

Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.

Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.

Этапы проектировки и монтажа лестницы из трех секций с люком

Любая работа должна начинаться с проекта. Определите высоту вашей будущей лестницы, с учетом высоты потолка и уклона 60-70 градусов. Также стоит точно измерить чердачный проход и начертить соответствующую схему. Чертеж должен содержать такую информацию: длина лестницы, угол наклона, высота потолка комнаты, размеры прохода и чердачного люка, ширина марша, число и размеры секций, количество, расстояние и размеры ступеней.

I. Подготовка чертежа

На этом этапе производится расчет конструкции. Длину лестницы рассчитать несложно. Используем простую математическую формулу: Д = В/, где α – выбранный угол наклона, В – высота потолка. Так, при высоте потолка 3 м и угле наклона 60 градусов, длина лестницы составит 3/0,867 = 3,46 м. Мастера советуют добавлять к полученной цифре несколько сантиметров, чтобы потом более точно вымерять и отрезать нужную длину:

Размеры люка должны быть немного меньше самого проема. Для расчета с каждой стороны дверцы оставляется 6-7 мм.

Длину секций рассчитываем по такой схеме: первая секция — длина люка минус 10%; вторая секция – длина первой секции минус 10%; третья секция – сумму длин первых двух секций вычитаем из общей длины лестницы.

Теперь расчеты нужно перенести на бумагу и приступить к подготовке необходимых материалов и инструментов.

II. Выбор материалов и инструментов

Для реализации проекта нужно приготовить столярные инструменты: рулетку, стамеску, ножовку, шуруповерт, сварочный аппарат (или капитальные соединения для металлического каркаса), угольник, ножовку, струбцины, столярный клей, малярный скотч, электроды, столярный клей.

Основные материалы, которые нам понадобятся: бруски 50х50 мм для отделки люка (примерно 4-5 шт.); две доски для тетивы 100х25 мм длиной, равной выбранной длине лестницы; доска для ступеней 100х20 или 100х25 мм; фанера или материал с аналогичными характеристиками (для дверцы люка хватит одного стандартного листа); пластины и уголки для открывания и петель; гайки, болты, саморезы, шайбы и пр.

III. Изготовление дверцы люка

Шаг I. Подготовьте бруски для люка.
На концах брусьев выполните надрезы-пазы, чтобы плотно соединить конструкцию в правильный треугольник с помощью монтажного клея и креплений. Углы рамы защитите временными фанерными пластинами, чтобы прямоугольник не повело.

Шаг II. К основанию из брусков прикрепите лист фанеры соответствующего размера.
Теперь нужно примерить люк к проходу на чердак. Он должен быть меньше на 6-7 мм со всех сторон.

Шаг III. Предусмотрите замок для чердачной дверцы.
Это может быть автоматический механизм, или самый обыкновенный шпингалет, который можно открыть шестом с наконечником.

Шаг IV. Монтируем механизмы открывания/закрывания люка.
Если вы не хотите покупать готовые механизмы, можно сделать их своими руками. Креплений должно быть два – левое и правое. Для работы приобретите стальную пластину 4х20 мм и уголок. На фото показан чертеж левой детали крепления. Правая выполняется в зеркальном отражении. Размеры даны условно. Для более точных расчетов, учитывайте ваши параметры. Перед закреплением, обязательно проверьте механизмы в работе:

IV. Собираем лестницу

Вы всегда можете заказать уже готовую секционную лестницу у мастеров, которую можно закрепить по готовой схеме самостоятельно. Но если вы решили выполнить работу своими руками до конца, можно собрать лестницу из приготовленных материалов.

Шаг 1. Размечаем на тетивах места монтажа ступеней.
Для этого нанесите карандашом разметку на каждую деталь, согласно выбранному углу наклона лестницы и произведенным ранее расчетам. Теперь прижмите торцы досок плотно друг к другу и скрепите их малярным скотчем. Это необходимо, чтобы высверлить сквозные отверстия в местах соединения секций. Просверлите отверстие для шарнира диаметром около 25 мм в месте соединения первой и второй секции. Далее нужно снять скотч и перевернуть доски, снова скрепив их. Теперь сверлим аналогичное отверстие на стыке второй и третьей секций:

Шаг 2. Разрезаем тетивы по намеченным линиям.
Далее выполняются пазы для ступенек с внутренней стороны тетив с помощью стамески. Глубина пазов должна быть не менее 5 мм (это также следует учесть на первом этапе проектировки). Нижнюю секцию тетив следует скосить, согласно углу наклона лестницы.

Шаг 3. Нарезаем ступени по разметке и крепим их к левой тетиве.
Ступеньки сажаем на клей и закрепляем саморезами. Прикладываем правую тетиву и также скрепляем саморезами.

Шаг 4. Крепим петли для раздвижного механизма лестницы.
Петли, как и шарнирные механизмы, можно купить в магазине, или изготовить самостоятельно из металлической ленты. Нам понадобиться восемь полос из металла (можно использовать остатки от механизмов дверцы). К четырем полоскам приварите небольшие отрезки такой же полосы. В каждой детали сверлим по два отверстия (для крепления и шарнира). Соединяем шарнир с петлями. Теперь стыкуем разрезанные секции и прикладываем петли так, чтобы каждый шарнир попадал в паз (25 мм отверстия, просверленные перед разрезанием секций). Закрепляем петли на тетивах:

V. Окончательная сборка

Теперь верх готовой лестницы нужно закрепить к люку, предварительно проверив работу шарнирных механизмов. Лестницу следует проверить и после монтажа. Убедившись в исправности и функциональности всех деталей, вскройте ступеньки лаком:

И еще одно пошаговое руководству по монтажу:

Утеплить и герметизировать люк можно с помощью поролона или строительной ваты. Края люка следует обшить резиновой лентой-герметиком.

Вот и все, ваша лестница с люком готова! Это как раз тот вариант, который вполне выполним «в одну каску». Желаем вам быстрой и легкой работы.

Чердак — это специальное помещение под крышей дома, которое может использоваться по-разному. Естественно, наверх нужно как-то подняться. Для этого вам понадобится чердачная лестница. Своими руками сделать ее достаточно просто. Потребуется только материал, инструмент, чертеж и немного времени.

Конструкции лестниц для чердака

Естественно, представленное сооружение должно быть удобным и занимать очень мало места в доме.

Существует достаточно мало типов таких конструкций:

— Складная
. Чаще всего она состоит из 3-х частей, которые скрепляются между собой. Их можно запросто сложить. То есть при ненадобности такая лестница будет находиться на чердаке и не будет занимать пространство. Высоту такой конструкции вы можете регулировать вручную. Складные чердачные лестницы своими руками настраиваются очень просто.

— Раздвижная
. Такое изделие чаще всего в своем составе имеет 2 части, которые крепятся к люку. Такая лестница обязательно должна быть оснащена поручнями. Однако учтите, что в этом случае вам придется подумать, как правильно установить ее в проеме.

— Ножничная
. Чаще всего производятся они из металла. Принцип действия такой конструкции прост. Секции ступенек соединяются друг с другом, как ножницы. В спокойном состоянии такая лестница похожа на пружину. А еще вы можете оснастить ее автоматическим приводом, который будет управляться пультом.

Какие требования предъявляются к сооружению?

Если вам необходима чердачная лестница, своими руками ее сконструировать может даже любитель. Однако при этом нужно соблюдать определенные требования:

1. Особое внимание следует уделять безопасности изделия. То есть все крепления должны быть надежными, а материалы изготовления прочными. А еще лестница не должна заграждать проход.

2. Учтите, что функциональность главнее внешней красоты. Хотя и это не последняя деталь. Например, вам должно быть удобно подниматься по ступенькам. Конструкцию следует выбирать с учетом всех живущих в доме членов семьи, которые ею будут пользоваться.

3. Лучше, если лестница буде оснащена перилами, поручнями и накладками, которые будут препятствовать скольжению.

4. Конструкция обязана отвечать особенно деревянная.

5. Учтите грузоподъемность изделия. Оптимальный показатель равняется 260 кг.

Чердачная лестница (своими руками смастерить ее достаточно просто) должна в полной мере отвечать указанным требованиям. Этими вы сохраните свое здоровье, пространство и деньги.

Необходимые материалы

Если вам понадобилась чердачная лестница, своими руками ее надо делать только после того, как вы определитесь, из чего вы будете ее складывать. Например, вы можете соорудить ее из дерева или металла. В первом случае следует использовать неокрашенный материал. Так вы сможете в будущем оформить лестницу согласно своему интерьеру. Тем более что такая конструкция делается быстрее и проще.

4. Для шарнирного механизма следует подготовить металлические элементы: листовую сталь, толстый уголок и полосу.

5. Тетивы и ступени следует хорошенько отшлифовать. В противном случае вы можете пораниться. Далее в тетивах делаются углубления для вставки ступеней. Учтите, что последние элементы должны располагаться строго параллельно к полу.

Особенности изготовления металлической конструкции

Существуют и другие типы представленных сооружений. Чердачная лестница своими руками из металла делается гораздо сложнее, чем из дерева. Например, тут вы должны строго соблюдать уклон маршей в пределах 25-45 градусов. Высота ступеней тоже должна находиться в пределах 60-64 см. Это стандартные показатели, на которые следует ориентироваться.

Косоуры тоже могут быть разными. Например, есть лестницы с тетивой из листа металла, пилообразной, с зубчатым сечением, без кронштейнов или с ними. В принципе, при наличии подходящего чертежа вы быстро соберете нужный вариант лестницы.

Установка конструкции

Надо отметить, что изготовление сооружения — это не самый сложный этап. Установка чердачной лестницы своими руками должна производиться очень точно, чтобы впоследствии не переделывать всю работу. Во время осуществления монтажа следует выполнять определенные правила:

1. Прежде всего, делать все нужно не самостоятельно. Вам необходим помощник.

2. У вас должны быть точные размеры проема, к которому будет крепиться конструкция.

3. Обратите внимание на то, что лестницей должно быть просто управлять. То есть к раздвижному механизму нужно дотягиваться. При этом он должен надежно фиксировать сооружение в собранном состоянии.

4. Крепить конструкцию нужно очень-очень прочно, чтобы в один прекрасный момент она не свалилась вам на голову. Для этого используйте крупные болты и металлические вставки.

5. Для облегчения эксплуатации сооружения вы можете оснастить его автоматическими механизмами, которые при помощи пульта будут поднимать или опускать изделие.

Перед прикручиванием испытайте лестницу: все ли механизмы работают правильно.

В принципе, вы узнали все особенности изготовления и установки чердачной лестницы. Естественно, все действия следует выполнять точно и взвешенно. При условии соблюдения всей технологии ваше изделие прослужит долго и очень качественно. Удачи!

Чердак есть в любом загородном доме. Очень часто это неиспользуемое помещение, но в некоторых случаях здесь хранятся какие-то ненужные вещи или даже обустраивается какая-нибудь комната. В любом случае к нему должен быть доступ, а для этого делаются лестницы на чердак. Они могут быть созданы из дерева и металла — в этом случае заняться их изготовлением можно и самостоятельно. А могут быть красивыми коваными — такие конструкции обычно создаются на заказ.

Основные требования

Прежде чем возводить чердачную лестницу, нужно продумать несколько ее особенностей. Во-первых, она должна быть удобной и безопасной в эксплуатации. Причем эти два показателя зависят от конструктивного принципа самой лестницы и чердака. Важную роль играет учет типа лестницы, ширины ее ступеней, высоты подъема. Высота лестниц рассчитывается в зависимости от того, какой будет ее конструкция. Если она складного типа, то нужно внимательно продумать ее размеры в сложенном состоянии.

Ступени должны быть таких размеров, чтобы подниматься по ним было удобно и безопасно любому человеку. Правильность конструкции зависит и от расположения ступеней: расстояние между ними не должно быть слишком маленьким или большим. При несоблюдении указанных требований будут нарушены правила техники безопасности.

Ширина пролета лестницы на чердак должна быть не меньше 0,8 м. Важно, чтобы был соблюден угол наклона: это нужно продумать еще на стадии проектирования конструкции.

Виды лестниц: складная или стационарная?

Выбор между этими двумя типами конструкций зависит от того, насколько большая площадь у чердака. Конечно, стационарная лестница более надежна и безопасна, зато и основательна, то есть под нее требуется немало пространства. Именно поэтому многие предпочитают складные чердачные лестницы: они удобны, занимают немного места, благодаря тому что их можно сложить. Чаще всего такие конструкции состоят из нескольких секций, которые накладываются друг на друга, обеспечивая тем самым экономию места. Причем их всегда можно отрегулировать в зависимости от требуемого размера.

Или выдвижная?

Эти конструкции становятся все более популярными, что объясняется их достоинствами:

• дешево стоят;
• легко монтируются;
• занимают мало места благодаря конструкции в виде гармошки;
• надежны;
• маскируют конструкцию чердачным люком.

Все эти достоинства делают выдвижные лестницы столь востребованными. Как ее сделать самому?

Самостоятельный монтаж выдвижной лестницы: основные этапы

Самым первым шагом должен стать тщательный анализ и проверка размеров проема люка. Это нужно для того, чтобы выбранные вами параметры совпадали с габаритами лестницы. Затем продумывается расположение брусков — сначала внизу, потом сверху. Специальные распорки располагаются между проемом и лестничной коробкой — они помогут лучше фиксировать конструкцию. Когда она уложена, распорки можно убрать.

Или наружная?

Если монтировать выдвижные лестницы не позволяет пространство, можно заменить их наружной конструкцией. Она позволит обеспечить связь между внешним миром и внутренним пространством вашего дома. Главное — помнить о правилах безопасности, поскольку эксплуатация подобной конструкции имеет свои особенности. При монтаже наружной лестницы важно правильно выбрать материал: он должен быть стойким к воздействию солнечных лучей, обладать повышенным абразивным износом, надежным и износостойким.

Лестница из дерева

Деревянные лестницы на чердак — самый простой вариант, создать который можно и своими руками. Сделать это можно несколькими способами. Рассмотрим самые простые и реализуемые на деле.

Способ 1

Чтобы сделать чердачную лестницу, сначала нужно выполнить замеры: нам нужны параметры высоты помещения, предполагаемого угла наклона, который чаще всего достигает 30 градусов, в то время как высота — около 2,5 м. Чтобы лестница получалась надежной и правильной с точки зрения конструкции, нужно продумать и правильно составить чертежи. Самые простые деревянные лестницы создаются на основе брусков для косоуров, брусков, соответствующих ширине лестницы, для крепления, накладных петель и досок, из которых мы сделаем ступени. Да, и не забываем про раскладные подвесы — на них будет фиксироваться крышка люка. Сам процесс монтажа следующий:

1. Между косоурами устанавливаются и надежно крепятся ступени. Делается это или креплением по типу «шип-паз», или на саморезы, или на клей. Ступени лучше обработать антискользящими накладками — они повысят безопасность эксплуатации конструкции.
2. Лестница сначала крепится под потолочный проем на два бруска, которые равны ширине лестницы. Их соединение выполняется петлями.
3. Проверяем, насколько работоспособны петли, после чего окончательно закручиваем крепежи.

Это самый простой способ создания лестницы на чердак.

Способ второй

Это более трудоемкий способ изготовления лестницы, которую вполне можно монтировать даже в загородном доме. Она более эстетично выглядит и имеет более надежную конструкцию, что важно в условиях большой нагрузки на нее. Сама конструкция с одной стороны будет подвижной, а второй половиной будет крепиться к стене. Для создания такой лестницы на чердак нам потребуются:

• две доски длиной, соответствующей высоте потолка и углу наклона;
• доски для создания ступеней шириной не меньше 0,5 м и толщиной около 3 см;
• болты, саморезы в качестве крепежных элементов;
• карточные петли, которыми будут крепиться ступеньки.

Важно вооружиться чертежом — он позволит выполнить все работы качественно и точно. После определения угла наклона нужно отпилить бруски сверху и снизу, чтобы они прочно упирались в пол. Доски по всей длине делятся на равные отрезки — здесь будут располагаться ступеньки на расстоянии, которое нужно вам. Крепление ступеней выполняется карточными петлями, а после завершения конструкции можно сделать ее изысканной, обработав ее лаком или покрасив.

Лестницы из металла

Очень красиво смотрятся чердачные лестницы, выполненные из алюминия, особенно если ваш загородный дом оформлен в стиле «минимализм» или «хай-тек». Чем хорош металл? Во-первых, он более надежен. Во-вторых, такие конструкции обрабатываются специальными составами, которые защищают поверхность от механического воздействия или коррозии. В-третьих, металлические конструкции способны выдержать большую нагрузку.

Самыми востребованными у покупателей считаются лестницы из металла выдвижного типа, которые занимают мало места. Они актуальны для помещений, которые имеют небольшие размеры, то есть там, где требуется рациональное использование пространства.

Как сделать своими руками?

Несмотря на всю сложность технологического процесса, сделать металлическую лестницу можно и самостоятельно. Причем она может быть сделана как из металла, так и из комбинации материалов. Для изготовления самой простой лестницы из металла нам потребуется подготовить:

• сварочный аппарат;
• механическую пилу;
• наждачный круг, которым будем удалять заусенцы на металле;
• циркуляционную пилу и струбцину для состыковки деталей, если лестница будет иметь деревянные части;
• трубы;
• стальные листы.

Отметим, что количество материалов рассчитывается на основе чертежа. Сварочным аппаратом мы сделаем прочные швы, поэтому лестница будет монолитной и прочной конструкцией.

Такая лестница алюминиевая или стальная будет сооружаться на основе швеллера (размер 8-10). Ступени создаются из листовой стали, если они будут без дополнительной отделки, потребуется решетчатый настил на ступени, который защитит от падения. Ограждения выполняются из угловой стали, а опоры для проступей — из арматуры. Сначала на балку устанавливаются и привариваются опорные приспособления, затем привариваются кронштейны для крепления.

Металлические чердачные лестницы могут иметь деревянные накладки для проступей, но сначала нужно продумать, где будут располагаться дополнительные крепежные детали. На металлических ступенях отверстия для саморезов должны располагаться на расстоянии 15 см друг от друга. К металлическим проступям монтируется подложка из фанеры — она крепится на монтажный клей, который после застывания сохраняет свою форму.

Готовая лестница алюминиевая

Очень часто многие предпочитают купить готовые конструкции, нежели монтировать их самостоятельно. Но и в этом случае придется потрудиться, поскольку они поставляются в разобранном виде. Как собрать? Общая схема работы примерно следующая:

1. Сначала создается эскиз будущей лестницы.
2. От металлического профиля или трубы отрезаются 4 одинаковых отрезка.
3. Труба крепится в тисках и тщательно зачищается от ржавчины.
4. Из металлического листа вырезаются ступени — они должны быть одинаковой длины.
5. Ступени примеряются на ровной поверхности и подгоняются по размеру.
6. Ступени крепятся к опорам сваркой — это более надежный вариант, чем уголки и болты.
7. Снизу лестница отделывается резиновыми набойками.

Кованые конструкции: красиво и современно

Очень часто в загородных домах помещения с чердаком или мансардой связывают кованые лестницы. Причем они могут простыми винтовыми, а могут иметь витиеватые рисунки, что позволяет вписать их в любое по стилистической направленности помещение. Все винтовые лестниц можно поделить на несколько видов:

• в первом варианте лестница выполняется с опорой на центральный столб и стены;
• во втором — винтовая лестница удалена от стен и крепится на опорном столбе ступенями;
• в третьем случае лестница с поворотом не имеет центрального столба, а опирается на спирально изогнутые тетивы;
• четвертый вариант — надежная лестница из металла, которая опирается на столб из монолита на основе трубы из стали.

Самыми удобными считаются лестницы, ширина пролета в которых составляет до 900 мм при диаметре всей лестничной конструкции до 2200 мм.

А если купить?

Если вам не хочется заниматься собственноручным монтажом, всегда можно купить те же самые кованые лестницы, которые довольно сложно монтировать самостоятельно, а тем более придумать и сделать. Большой выбор чердачных лестниц предлагают многие бренды, причем не только России, но и других стран мира. Рассмотрим самые популярные:

1. STANDART ISO PLUS (MINKA, Австрия). Эта складная деревянная лестница выполнена из качественного МДФ и рассчитана на максимальную нагрузку 150 кг. Имеются специальные защитные насадки на ножки, а с помощью металлического поручня обеспечивается максимальная безопасность. Это компактная лестница, цена которой составляет в среднем 8200 рублей.
2. Датская компания VELTA предлагает конструкции эконом-класса, которые можно монтировать на чердак или в мансарду. За 6000 рублей вы получаете простую лестницу, которая отличается компактностью: она состоит из трех секций, которые удобно собираются и убираются в потолок.
3. Лестницы FAKRO производятся из сосны зимней заготовки, поэтому надежны и долговечны в эксплуатации. Эта компания предлагает широкий ассортимент продукции, которая отличается компактностью и широким ценовым диапазоном. Утепленная крышка люка — самое главное преимущество, которое имеет данная лестница. Цена моделей начинается от 8000 рублей. Немаловажно и то, что все соединения конструкции надежные и прочные, ступени дополнены противоскользящими выемками, благодаря чему эксплуатация безопасна и комфортна.

Выводы

Теперь вы знаете, как можно сделать лестницу на чердак своими руками. Имея под рукой самые простые материалы, вы создадите лаконичную, но удобную деревянную или алюминиевую конструкцию.

Чердачные лестницы одни из типичных видов лестниц для загородных домов. Они дают максимальный комфорт и экономию места. Для поднятия можно использовать стремянку либо прикладную лестницу. Безопасность играет важнейшую роль. Поэтому лучше всего обзавестись именно таким видом подъемного средства.

Чердачные лестницы делятся на три вида:

1. Раздвижные либо телескопические.
2. Ножничные либо клещевидные.
3. Раскладные либо рычажные.

Раздвижные лестницы имеют два либо пару отделов.
Отделы можно разложить, они высовываются один из другого. Хорошая сторона этого варианта: бока чердака больше за сам люк. Плюс этой лестницы в том, что в ней отсутствуют рычажные механизмы. Рычаги слабое звено любых конструкций. Эта лестница является самой надежной, и крепкой для нагрузок.

Складные конструкции делают из 3-4 секций.
Первое отделение нужно прикрутить к . Секции прикручены друг к другу, специальными деталями, с помощью каких можно сложить и разложить лестницу. Чтобы разложить потяните палкой за колечко либо шнурок.

Чтобы понять какая ножничная модель, представьте гармошку.
У неё есть множество рычагов, какие фиксируют специальные фиксаторы.

Все варианты лестниц сложены из пары отделов, какие можно сложить друг в друга. Получается небольшая конструкция, какая быстро складывается и раскладывается. Крышу можно закрыть люком чердака, тогда лестница незаметна.

Подробное описание лестниц

Последним временем у владельцев домов умножился спрос пользования всей площади в доме. Много людей имеют привычку привозить в загородный дом весь ненужный хлам, который жалко выбросить либо понадобится позже. Лестницы имеют угол наклона 45%, потому их считают крутыми. Они небольшой высоты, имеют немного ступеней приблизительно 10-15 штук. Чердачные лестницы конструируют из легкого материала, чтобы они были легкими.

Вид материала из которого делают лестницы, должен выдержать вес хозяина, но и в то же время быть прочной и практичной. В большинстве на чердак выносят старинные предметы со своим весом, и основная функция продержать вес человека и предметов.

Множество чердаков оформлены чердачными лестницами, они доступны многим покупателям.
Конструкции современного типа лестниц имеют множество плюсов: удобность, компакт, легкость в использовании, комфортабельность. Лестницы занимают немного места, они имеют хорошую функциональность, большой ассортимент.

Они недорогие, благодаря этому вы можете подобрать оптимальный вариант для своего чердака. Чердачные лестницы делают с металла, дерева, могут быть комбинированные. Их можно сделать с поручнями, пружинные, раскладные.

Лестницы можно сделать любых размеров, цвета, формы. Специалисты подберут для вас лестницу под ваш вкус и требования, обсудят с вами цену и функциональность.

Складная лестница

Устройство лестниц

Установить лестницу может каждый, но лучше это доверить профессионалу. Проверьте, что пространство для монтажа подходит размерам конструкции. На этом этапе не должно возникнуть проблем потому, что когда выбиралась модель, нужно было сравнить размеры на упаковке лестницы и проёма. Есть такие фирмы, которые вместо габаритов пространства пишут размеры коробки, в таком случае проем следует увеличить на 0,5–1 сантиметр.

Для начала прикрепите к низу проема брусок – на нем будет держаться лестница, во время установки. Для этого нужно два человека, первый будет на чердаке, а второй – в доме. Лестницу поднимите на чердак и укладывайте на брусок. На месте крепления, в промежутке короба и проема устанавливают распорки, а после этого фиксируйте короб с помощью двух шурупов.

После этого человек, который находится в доме, забирает брусок и разлаживает лестницу. Зафиксируйте её по бокам с помощью шурупов. Заполните пеной для монтажа щель. Немного ослабьте винтики по бокам лестницы, разложите ее до конца и опять затяните болты. Установите поручни и ограждения люк, и смело пользуйтесь лестницей.

Типы конструкций

Приставные лестницы и стремянки являются традиционными, они не особо комфортны. Их используют недолго, или если на чердак поднимаются не особо часто.

Лестницы стандартного типа могут быть маршевыми или винтовыми.
Лестница из дерева или металла винтового типа позволяют сэкономить немного места. Для стареньких людей, деток не очень комфортна. Маршевые конструкции забирают большое количество места.

Раскладные лестницы для чердака стали больше всего популярными в наше время. Лестницы бывают разных типов. Особенно популярен секционный тип, конструкция поделена на немного деталей. Популярна еще ножничная лестница.

Раздвижные конструкции лестниц делаются на примере телескопа. Участки со ступеньками раздвигаются по очереди. Когда эта модель сложена, она не забирает много места. Раздвинуть лестницу можно на любое расстояние. Такие лестницы делают – пластиковыми, деревянными, металлическими, комбинированные. Лестница является прочной и безопасной.

Монтаж чердачной лестницы

Преимущества и недостатки

Лестничные конструкции дают нам возможность получить больше места, и особо незаметны после того, как их установили. Плюсы этих лестниц функциональность, прочность, компактность, легкие.

Когда они сложены, напоминают люк с блоком, какой вмонтирован в потолок, и не особо заметен. Конструкция легко убирается в потолок. Лестницы не тяжёлые, безопасные, комфортные, недорогие. Особых недостатков лестница не имеет.

Требования к чердачной лестнице

Чердачные лестницы должны быть безопасными и прочными. Много лестниц очень красивые, но нефункциональные. Лучше когда есть перила либо держатели. Не забывайте про пожарную безопасность, если вы решили сделать сами. Помните про выдержку веса не меньше 150 килограмм.

Как сделать чердачную лестницу своими руками

Лестницу можно сделать на протяжении 3 часов. Возьмем: ножовку, рулетку, лестницу, 4 петли, 2, шурупы, крючка, петли. Берем брусок, монтируем к верхнему концу лестницы на петли, второй крепим к нижней части. Прикручиваем 2 рейки на лестничный марш наискосок.

После этого шага, следует отмерять 2-3 длины лестницы и аккуратно распиливаем. Крепим два куска петлями. Прикрепите петли правильной стороной. Брусок сверху крепите под люк. Эта лестница не прячется.

Схема складной чердачной лестницы

Откидная лестница своими руками

Нам понадобится:

• Две доски, толщиной 3 сантиметра, шириной 20 сантиметров.
• Доски для ступеней, ширина 12 см, толщина 3 см, длина 20 см.
• Для каждой ступеньки 2 петельки.
• Крючки, анкера, шурупы для того чтобы прикрепить конструкцию к стенке.

Первый шаг закрепите 1 тетиву на стенке. Потом нужно выложить ступеньки. Отметьте нижнюю ступень и проведите отрезок. По концам отрезков по параллели проведите 2 прямые. По концу 1 куска проводим перпендикуляр. После этой линии отступите вправо 1 см.

Две точки должны встретиться. Так разметьте лестницу. Сделайте промежуток в 1 см в ступенях, это нужно для того, чтобы сложенные ступеньки не прикасались, крепим петли на ступеньки. Петли разместите на тетиву. На куске, который двигается, прикрепите петли, а в нужном месте на стене – крюк.

Материалы, инструменты, чертежи

Для того чтобы выбрать материал учтите некоторые факторы, решите какой тип лестницы, которую вы хотите. Определитесь, какая будет ширина лестницы, сколько будет отделов, и какую функцию она будет выполнять. Функция лестницы играет большую роль для изготовления. Для деревянных лестниц нагрузка должна быть не больше 150 кг.

Лестницы из металла могут выдержать приблизительно 250 кг.
Этот фактор не означает, что нагрузка может быть больше, только часто этого делать не нужно. Размеры лестницы не должны быть больше чем чердачное пространство.

Материал из дерева, которое имеет очень крепкие свойства это — сосна. Эти свойства в сочетании с металлическим профилем дают высокое качество и большой вес.

Для того чтобы сделать лестницу своими руками возьмите хороший материал, этим материалом считают сосну.
Сосна легко, доступна, недорогая, хорошо обрабатывается, качественная в использовании. Для работы возьмите рабочие и прочные инструменты: циркуль, лобзик, пилу, дрель, отвертки.

Чертежи чердачной лестницы сделаны для людей, которые умеют держать инструменты в руках, и не хотят переплачивать деньги за работу профессионалов.

Пошаговое руководство по изготовлению

1. Подготовьте деревянные материалы.
2. Положите в одно место все инструменты, шурупы, дрель.
3. Приготовьте план и размеры лестницы.
4. Приступайте к работе. Удачи!

Как произвести установку:

1. Замеряйте размер будущего люка и лестницы на упаковке.
2. Прикрепите на низ лестницы бруски.
3. Закрутите все шурупы и крепежи.
4. Проверьте лестницу на прочность.
5. Зафиксируйте лестницу.

Сделать лестницу для дома — это очень непростой процесс. Лестница очень важный предмет в доме. При возведении лестницы, важно не допустить никаких ошибок.

Позитивные стороны: это невысокая цена, легкое использование, безопасность.
Лучше всего обратиться к специалисту, который выберет лестницу по вашим требованиям.

Уже давно прошли времена, когда на чердак хозяевам домов приходилось подниматься по громоздкой приставной лестнице. Современные варианты для чердака хороши тем, что занимают минимум места как в сложенном, так и разложенном состоянии, и о наличии такой конструкции за красиво отделанным чердачными люком догадаться сложно даже внимательному человеку.

И однозначно радует глаз такая замечательная альтернатива винтовым конструкциям и стремянкам, как складная  лестница чердачная – своими руками вы ее можете изготовить с правильными креплениями, с крепким пружинным механизмом и ничуть не хуже современных дорогих рыночных изделий. И даже лучше!

Вот самый простой вариант изготовления такой лестницы из буквально подручных материалов:

Преимущества и недостатки складных лестниц

Складная чердачная лестница должна легко прятаться и складываться под потолком, а поэтому ее принято делать покороче, с небольшим количеством секций. Ведь каждая лишняя ступенька в этом плане – это дополнительный вес и объем.

Такие лестницы хороши прежде всего тем, что позволяют значительно экономить пространство. При этом они совершенно не портят потолок жилого помещения. Ведь вход на чердак зачастую располагаются как раз в одной из обитаемых комнат дома. При этом такие лестницы достаточно функциональны, прочны и компактны. А пользоваться ими – проще простого: достаточно взять в руки специальный стержень с крючком на конце и зацепиться за кольцо.

Далее левой рукой легко достаете нижнюю ступеньку крайней секции, дотягиваетесь до пола и распрямляете все остальные составляющие лестницы. Точно также, проделав все в обратном порядке, вы легко складываете лестницу назад и убираете в потолок. Причем многие современные чердачные лестницы ко всему еще и раскладывается-складывается при помощи электропривода, что вообще невероятно удобно:

Еще одно достоинство — безопасность. Спускаться и подниматься по такой лестнице намного безопаснее, чем по приставной: она не сломается под ногами и ножки неожиданно не «уедут».

И, наконец, легкость. Самые легкие складные чердачные лестницы изготавливают из нержавеющей стали и алюминия, благодаря чему на чердачное перекрытие не оказываются серьезные нагрузки. Как вы понимаете, в виду особенностей конструкции такая лестница может быть сделана только из металла.

Почему лучше сделать лестницу самому?

Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.

Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров. А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей.

А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.

Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.

Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:

Виды складных чердачных лестниц

Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.

Конструкция #1 — раздвижные лестницы

Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.

Конструкция #2 — раскладные с пружинным механизмом

Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.

Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.

Конструкция #3 — телескопические лестницы

Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.

В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.

Конструкция #4 — упрощенные складные лестницы

Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:

А такие варианты складных лестниц довольно популярны за рубежом:

Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.

Как определить параметры будущей лестницы?

Итак, дадим вам несколько советов по выбору чердачной лестницы.

• Совет №1. Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
• Совет №2. Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
• Совет №3. Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
• Совет №4. Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
• Совет №5. Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

Какие нужны крепежные элементы и материалы?

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров.

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

Нехитрое и практичное крепление:

Более сложная система:

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией. Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости.

Инструкция по изготовлению складной лестницы

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

• Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
• Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
• Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
• Шаг 4. Распиленные части снова соединяем, но уже петлями.
• Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
• Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
• Шаг 7. Теперь займитесь крючком. Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

Удобное решение для того, чтобы попасть на чердак прямо из дома – это чердачная лестница с люком. Благодаря этому устройству экономится много пространства в доме, а подняться наверх можно без особых усилий.

Производители, модели и цены

На рынке представлен достаточный выбор моделей. Среди хорошо зарекомендовавших себя производителей выделяются европейские бренды:

• VELTA (Дания).
• ROTO (Германия).
• FAKRO (Польша).
• Nozycowe (Россия).

Примерные цены в рублях на популярные модели можно увидеть в таблице.

При выборе конкретной модели следует исходить из следующих параметров:

• габариты изделия (исходя из высоты дома и величины люка, который сделан или который еще предстоит сделать);
• предельная нагрузка на ступени и на конструкцию в целом – если предполагается частое хозяйственное использования, лучше брать «с запасом»;
• насколько утеплен люк, можно оценить по толщине утепляющего материала;
• наличие/отсутствие складных перил – если в доме есть пожилые люди или дети, лучше выбирать конструкции с переборками.

Перед выбором конкретной лестницы предполагается, что люк на чердак уже сделан. Его несложно изготовить своими руками, о чем подробно описывается в соответствующем разделе.

Монтаж лестницы с люком своими руками: пошаговая инструкция

После приобретения модели встает вопрос о монтаже конструкции. Если готового люка на чердак нет, его можно сделать самостоятельно с учетом размеров лестницы – об этом далее. Если же он есть, можно сразу приступить к работе. Об этом – прямо сейчас:

1. Прежде всего, необходимо достать всю конструкцию и убедиться в полной комплектности, разложив все элементы в удобном порядке.
2. Следует сразу понять, что люк должен точно соответствовать проему – устанавливать в заведомо небольшие, узкие проемы не следует, поскольку конструкция станет ненадежной, а также есть риск повредить перекрытие потолка.
3. Нужно подняться на стремянку и посадить на саморезы доски по сторонам люка.



Пользоваться складной лестницей до ее окончательного монтажа (в качестве стремянки) небезопасно.

4. Далее потребуется помощь второго человека: один будет работать на чердаке (с шуруповертом, отверткой, ключом и угломером), другой – снизу на стремянке. Складную лестницу необходимо поднять и поставить на временные опоры (можно на доски). Лестничная коробка фиксируется шурупами: 2 сзади и 2 спереди, при этом все углы в ней должны быть строго прямыми.



5. Лестницу можно снять с подпор, раскрыть. Далее работник на чердаке фиксирует ее шурупами слева и справа. Щель между лестничной коробкой и проемом крыши утепляется слоем теплоизоляции (минеральная вата, опилки и т.п.).



6. Далее на лестнице немного ослабляются болты, лестница складывается, после чего болты снова затягиваются.



7. Далее измеряется точная высота лестницы, а остальная часть отпиливается (в случае с металлическими вариантами – отвинчивается). При этом линия отпила должна быть выше или ниже ступеньки – необходимо подрегулировать так, чтобы на ступени лестница не заканчивалась.

Подробное видео, где наглядно представлена технология монтажа чердачной лестницы с люком на примере модели FAKRO можно увидеть здесь.

Чердачный люк своими руками: пошаговая инструкция и видео

Если на чердак проход обеспечен только с самой крыши (с улицы), то для поддержания в нем постоянной теплой температуры и предотвращения промерзания крыши целесообразно герметизировать уличное отверстие и создать внутренний люк в потолке, под который потом и подобрать лестницу.

Сделать люк самостоятельно – реальный вариант, который не потребует особо больших усилий. Конструктивно механизм состоит из:

• проема (коробки-основания, вмонтированной в толщу потолка);
• крышки люка;
• механизмов открытия-закрытия (доводчики, фиксаторы).

Перед выбором конкретного места для изготовления отверстия нужно учесть следующие детали:

1. Место должно располагаться в удобном месте, чтобы лестница не мешала на проходе и в то же время располагалась близко к хозяйственным помещениям, откуда придется часто поднимать или опускать вещи.
2. Принципиальное требование – чтобы проем располагался на достаточном удалении от несущих балок перекрытия, служащих основной потолка.
3. В том случае, если чердак холодный, в замерах важно учесть, чтобы утеплитель лег в проем на достаточную толщину.
4. Проем в любом случае усиливается дополнительными перекрытиями: если потолок деревянный – балками из дерева, если бетонный – с помощью металлических углов.

Технология создания чердачного проема в потолке следующая:

1. Прежде всего, необходимо создать точные чертежи будущего проема, в которых учесть толщину перекрытия, габариты самого отверстия, слой утеплителя.
2. Сам проем выпиливается из расчета как минимум на 5 см больше, чем габариты рамки.
3. Рамка изготавливается из достаточно больших досок (толщиной не менее 20 мм) и прибивается гвоздями.



4. Крышку можно собрать из деревянных брусьев, но можно сделать и из той части потолка, которая осталась после изготовления отверстия. В случае монтажа складной чердачной лестницы люк изготавливается отдельно и монтируется на ее верхнюю часть.
5. Поверхность люка, обращенная в квартиру, можно обделать вагонкой, ПВХ или другими материалами, гармонирующими с поверхностью потолка. Таким образом можно добиться того, что лестница станет практически незаметной. Вариант работы показан на видео.

Люк обязательно нужно утеплить, если чердак холодный, и дом располагается в суровых климатических условиях. В качестве утеплителя можно использовать минеральную или экологическую вату. В любом случае важно положить слой пароизоляции со стороны дома, чтобы она не разрушилась под действием естественной влажности.

Подробная видеоинструкция приводится здесь.

Лестница с люком своими руками: пошаговая инструкция и видео

Наконец, и саму лестницу с люком при определенных навыках можно не только самостоятельно установить, но и сделать. Поскольку из подручных материалов легче всего достать необходимое количество древесины, в большинстве случаев у себя дома можно смастерить деревянную раскладную лестницу (из 3 секций), соединенную шарнирами.

Вне зависимости от конкретного типа конструкции следует исходить из того, чтобы:

• лестница имела 12-15 ступеней на равных интервалах, комфортных для небольшого шага;
• ширина ступеней была от 20 мм;
• предельный наклон составлял 70 градусов;
• люк был достаточно широким, но не слишком (в целях сохранения тепла) – обычно достаточно параметров 120*60 см.

Подготовительный этап

Перед началом работы нужно уточнить все параметры конструкции – высоту лестницы, из скольких частей она будет состоять и габариты каждой из них, а также с величину проема, ведущего на чердак (в соответствии с ним будет изготавливаться люк).

В помощь для составления чертежа можно воспользоваться вариантами, приведенными на схемах ниже.

Понадобятся такие инструменты и материалы:

• петли, саморезы, анкеры;
• пила;
• рулетка и строительный уровень;
• деревянная лестница;
• брусья толщиной 20-30 мм: 2 коротких (по ширине люка) и 2 длинных (на 200 мм длиннее).

Алгоритм изготовления 2-секционной лестницы

Собрав все необходимые материалы, можно приступить к монтажу:

• Если готовой лестницы нет, ее можно изготовить самостоятельно из прочных деревянных брусьев, которые потом обязательно зашкурить, чтобы они не давали щепы.
• Короткие бруски соединяются с верхней и нижней частью лестницы с помощью петель.

ОБРАТИТЕ ВНИМАНИЕ. Очень желательно усилить лестницу, для чего можно прибить две рейки с обратной стороны вдоль всего марша.

• Далее снизу вверх нужно измерить лестницу и остановиться строго на отметке 2/3 ее длины.
• В отмеченной точке нужно осторожно распилить ее на 2 части и соединить их с помощью петель.
• Сверху лестница крепится под люк. Для этого используются крючки и петли, которые будут блокировать самоопускание конструкции. Сам проем можно монтировать по схеме:

Такая лестница – наиболее простой вариант, но она не укладывается полностью на чердак.

Чтобы изготовить классическую складную конструкцию, нужно выполнить 3-секционную лестницу.

Алгоритм изготовления 3-секционной лестницы

Последовательность монтажа следующая:

1. Готовая лестница распиливается на три части: первая на 4-5 см меньше люка по всем измерениям (чтобы она могла свободно входить в него), вторая меньше первой на столько же, третья – ровно столько, сколько нужно до плотного примыкания к полу.
2. Для измерения угла открывания люка в данном случае понадобится такой столярный прибор, как малка.



3. Далее на двух узких полосках просверливаются по 1 отверстию для болтов. Детали монтируются вместе и раздвигаются точно под углом, который был получен с помощью малки. Лишние части отпиливаются ножовкой или лобзиком по металлу. Важно, чтобы два устройства были точной копией – тогда люк будет открываться и закрываться без проблем.
4. Чтобы открывания были плавными, нужно изготовить дополнительное приспособление – так называемую руку (из металлических полос большой длины, шириной 20 мм и 2 уголков).
5. Уголки используются в качестве жесткой опоры, фиксатора, который не позволит люку опускаться чересчур низко, а металлические пластины скрепляются шарнирами.
6. Части лестницы фиксируются с помощью петель и шурупов. Используются петли шириной 25 мм (8 единиц).
7. Собранная лестница крепится к крышке люка с помощью металлических уголков и шурупов, и вся работа окончена.
8. Напоследок остается только покрасить древесину, обработать морилкой и лаком.

Вся технология отражена на пошаговых фото.

Есть вариант с изготовлением открывающего механизма люка на пружине – технология также показана на фотоподборке.

Увидеть подробно, как сделать такую конструкцию в домашних условиях, можно здесь.

Как правильно пользоваться чердачной лестницей

Эксплуатировать чердачную лестницу с люком очень просто, и с ней справится даже ребенок, поскольку конструкция предполагает удобное открывание и сворачивание. Последовательность действий наглядно представлена на рисунке.

Сначала открывается люк (для этого предназначен специальный канатик). Далее лестница выдвигается за счет того, что нижняя часть тянется на себя, и вся конструкция раскладывается (или раздвигается в случае с лестницами-гармошками). Особых усилий при этом не потребуется- справится женщина и даже дети.

Некоторые модели снабжаются автоматизированной системой открытия – они стоят дороже, но обеспечивают максимальный комфорт. В некоторых случаях открыть люк достаточно с помощью специального пульта, поставляющегося вместе с конструкцией.

По уходу за лестницей достаточно просто иногда смазывать движущиеся механизмы (сочленения, шарниры) обычным техническим маслом.

Лучше удерживать канат на достаточной высоте, чтобы дети не доставали до него. Можно поднять под самый потолок и открывать люк, взбираясьна стремянку или прочный стул.

Чердачная лестница с люком – это отличный вариант для загородных домов с постоянным проживанием, поскольку на чердак можно попасть прямо из дома, за счет чего бережется тепло и в помещении, и на крыше.

Разновидности чердачных лестниц

Все чердачные лестницы можно разделить на 3 большие группы:

• монолитные;
• переносные;
• складные.

Монолитные

Монолитные – это традиционные лестницы, ведущие на 2 этаж, на чердак. Они отлично подойдут для капитального сооружения с большой площадью. Если территория небольшая, можно выбрать винтовой вариант.

Если же место позволяет, то вполне реально поставить и классическую маршевую лестницу с одним или даже двумя пролетами.

Преимуществ у подобных устройств достаточно много:

• они представляют собой капитальные конструкции, которыми очень удобно пользоваться, в том числе детям и пожилым людям;
• они выглядят очень красиво;
• с их помощью можно хорошо организовать пространство – например, можно установить ящики, комоды прямо под лестницу, что будет одновременно и красиво, и практично.

Но такой вариант не подходит в небольшие дома, а также в тех случаях, когда чердак не отапливается – из пространства будет постоянно поступать холодный воздух.

Переносные

Это обычные стремянки, которые очень доступны по цене и довольно легко переносятся в любое место. Они незаменимы в хозяйстве, однако в плане доступа на чердак не столь удобны:

• монтаж люка в чердак обязателен вне зависимости от вида лестницы – и в этом смысле встроенный вариант гораздо удобнее, чем отдельно лестница и люк;
• стремянка не надежна: если переносить грузы, есть риск упасть, а надежно сделанная чердачная лестница оборудованная люком полностью исключает такие случаи.

Складные

Это и есть тот тип лестниц, который оптимально подходит для загородных домов. В основе всегда лежит механизм, позволяющий удобно сложить лестницу и поместить ее над люком, а крышку люка герметично закрыть во избежание охлаждения дома.

В зависимости от особенностей конструкции выделяют следующие виды чердачных лестниц с люками:

1. Раскладные (откидные) лестницы – наиболее распространенный вариант благодаря простоте конструкции: несколько секций складываются вместе благодаря соединениям на шарнирах и петлях. Обычно секций 3, но бывает 2 и даже 4. Такие лестницы изготавливаются как из древесины, так и металлических деталей.





2. Лестница-гармошка (ножничная) в большинстве случае представляет собой полностью металлическую конструкцию с деревянной крышкой люка, ведущего на чердак. Это очень удобный вариант благодаря своей компактности: каждая лестница представляет собой звено, соединенное шарнирами с соседними. В итоге в сложенном виде устройство займет в 3-4 раза меньше объема, чем в разобранном.



Ступени могут быть выполнены и из дерева.



3. Разновидностью гармошек считаются телескопические лестницы, звенья которых имеют округлую форму, благодаря чему выглядят более красиво. К тому же они занимают меньше места даже в разобранном виде.

Как устроена лестница и какие преимущества она дает

Если пространство позволяет, то в доме можно обустроить стационарную винтовую лестницу с перилами и широким маршем. Однако такой вариант непригоден, если:

• чердак не отапливается и не предназначен для круглогодичного проживания;
• места в доме недостаточно для такой габаритной конструкции;
• попадать на чердак нужно нечасто и только по хозяйственным целям.

Для таких случаев и нужна чердачная лестница с люком, которая представляет собой единый механизм, состоящий из:

• трехсекционной складной лестницы, все части которой удобно укладываются подобно трансформеру друг на друга и хранятся на чердаке;
• теплого люка, который монтируется непосредственно в потолок;
• механизмов крепления и соединения.

По габаритам бывают разные варианты, но в среднем они составляют небольшие значения:

• люк в длину 120-130 см, в ширину 70-90 см;
• лестница высотой от 270 до 330 см;
• в разложенном виде под углом лестница занимает порядка 120-200 см.

Изделие достаточно доступно по цене, и в большинстве случаев на него дается минимальная гарантия срока службы 8-10 лет. Удобства, которые дает такая лестница с люком для попадания на чердак, очевидны:

• В любой момент можно попасть на чердак из дома, а не с улицы.
• Благодаря теплому люку чердак можно забить со стороны улицы и дополнительно утеплить – благодаря этому он станет теплым, и на нем можно будет хранить практически любые предметы, оборудование и т.п.
• Благодаря теплому чердаку значительно уменьшаются теплопотери дома, поскольку основная часть тепла (до 30%) уходит именно через потолок.
• Лестница портативная, она легко сворачивается и не отнимает пространство в доме.
• Чердачная лестница позволяет выдерживать большие нагрузки и исключает риск падения в отличие от стремянки: можно без опасений переносить тяжелые грузы на чердак.
• Наконец, благодаря люку и самой чердачной лестнице в доме создается красивый вид – когда она в свернутом состоянии, потолок выглядит как обычно, без лишних механизмов.

Со стороны пространства первого этажа лестница выглядит так:

А со стороны чердачного помещения – так:
