Чердачная лестница складная своими руками чертежи и размеры

Как выбрать?

Наиболее привлекательные для многих, малогабаритные варианты – складные чердачные лестницы, трех- или четырех секционные (число будет зависеть, в основном, от высоты потолка). Здесь, в данных конструкциях малые секции умещены в большие. Этим решением уменьшается пространство, занимаемое чердачной лестницей. В сложенном виде вся конструкция помещается за люком.

Существует четыре основных типажа:

• Секционная – компактна, надежна. Состоит из частей-секций, что соединяются меж собою креплениями-шарнирами. При раскладке части откидываются, происходит фиксирование в необходимом положении. Материал: металл, дерево.
• Раздвижная (телескопическая) – компактная конструкция. Здесь секции задвигаются друг в друга. Материал: металл.
• Ножничная. Принцип действия – гармошка. Материал: метал.
• Откидная. В сравнении с вышеперечисленными типами, используется довольно редко, так как выглядит в разложенном состоянии громоздко, и напоминает внешне стационарную чердачную лестницу. Материал: дерево.

Лестница на чердак раскладная: простая конструкция своими руками

Для создания чердачной складной лестницы принцип работы схож с изготовление лестницы на косоуре. Отличие – необходимость предусмотреть механизм складывания.

Разберем создание складной конструкции с люком. Как видно из фото, модель состоит из трех секций. Одна жестко закреплена на откидной крышке люка, две укладываются на нее. Таким образом:

1. длина секций не превышает длину отверстия под люк. То есть для трехметрового подъема потребуются три секции по метру и проем в перекрытии как минимум 1,2 м – с учетом запаса;
2. откидная крышка крепится петлями к потолку верхнего этажа, к силовой его структуре. Две нижние секции присоединены последовательно на специальных петлях. Соответственно, необходимо три пары разных петель и дополнительные элементы для удобства складывания, а также предохранители в виде шнуров или цепей – чтобы даже при поломке петли лестница в целом не сломалась;
3. поскольку модель располагается под углом 15…30 градусов к вертикали, боковые брусья (тетивы) нижней секции обрезаются внизу под углом для более надежного упора в пол.

Ниже представлены чертежи складной лестницы на чердак с простым механизмом подъема – веревка с блоком

Сама последовательность изготовления лестницы проста:

• отмеряют нужные по длине отрезки бруса/доски для тетив – всего шесть штук для трехсекционной лестницы – и отрезки бруса/доски для ступенек;
• в тетивах выполняются пазы для ступеней или набиваются бруски для их опоры;
• монтируются ступени;
• на стыках секций устанавливают петли.

Вот такими петлями скрепляются секции лестницы.

Для соединения базовой секции с перекрытием потребуется подпружиненный механизм. Это поможет уменьшить усилия на подъем конструкции.

Сборка лестницы проводится вначале без люка, проверяется правильность складывания секций и их положения в разложенном виде.

Важно: нижнюю часть лучше сделать с небольшим запасом по длине. Гораздо проще отпилить лишний кусок, чем наращивать тетивы, если они окажутся короткими.. Особенности изготовления и крепления люка, установка чердачной лестницы и ключевые моменты создания конструкции рассмотрены в видео

Особенности изготовления и крепления люка, установка чердачной лестницы и ключевые моменты создания конструкции рассмотрены в видео.

Крепить верхнюю секцию к крышке люка удобнее всего уголками.

Если куплен готовый комплект, важно понимать: здесь последовательность установки чердачной лестницы с люком совсем другой. Обычно модель монтируют сверху, прикрепляя короб к межэтажному перекрытию как минимум в восьми точках (по две на сторону), если в инструкции не указано иного

И готовый комплект, и самодельная лестница монтируются так, чтобы крышка люка была заподлицо с потолком – именно это позволяет сделать конструкцию аккуратной и не «красть» высоту помещения. Для регулировки высоты мастера рекомендуют пользоваться клиньями – перемещая их, можно добиться идеально точного положения. Клинья ставят под монтажные бруски, удерживающие сложенную лестницу в проеме.

Даже если крышку планируется установить ниже уровня потолка, такая регулировка поможет сделать ее положение точно горизонтальным, без наклона или перекоса по углам.

Саморезы или гвозди для крепления короба выбирают из расчета длины +30…50% к общей толщине короба и окантовки проема. Диаметр крепежа зависит от веса конструкции и планируемой нагрузки. Обычно рекомендуется не менее 4…5 мм.

Обрезка нижней секции (если она нужна) выполняется после двух измерений в опущенном положении – длина А соответствует передней поверхности тетивы, В – задней. В совокупности эти размеры дают нужный угол подрезки ножек.

Окончание лучше тоже немного подрезать – это дает лучшую опору и уменьшает нагрузку на кромку.

Виды

Все виды чердачных лестниц можно условно разделить на переносные и стационарные. Переносные варианты являются обычными стремянками, которые приставляются к чердачному люку и используются по назначению. Постоянно спускаться и подниматься по ним не доставит особого удобства, особенно детям или пожилым людям, а также они являются небезопасными. Их достоинство заключается в том, что они просты в изготовлении, не занимают много пространства в комнате, если они не востребованы, то их можно просто убрать в любое свободное место.

Складная конструкция обычно изготовляется из алюминия, так как он прочный и легкий. Внизу расположены опорные балки для придания устойчивости, ширина может достигать 65 см. Шаг ступеней обычно составляет 10–20 см, секций может быть одна или несколько. Самой длинной является 4-х секционная модель, но такая высота обычно не требуется, для высоты этажа 2,5–3 м достаточно двух секций.

Раскладная чердачная лестница по механизму своей разборки может быть:

• выдвижная;
• ножничная;
• рычажная;
• откидная.

Раздвижная чердачная лестница из алюминия хороша тем, что легко раскладывается до нужной длины и надежно фиксируется, а в сложенном состоянии занимает совсем немного места, ее можно прислонить к стене или положить на чердаке. Все подобные конструкции можно легко найти в строительных магазинах, так что даже не придется ничего делать самостоятельно.

Другой вариант – это смонтировать самодельную лестницу с откидной частью. Крепиться она может на потолочной двери или люке, затем легко откидываться и раскладываться. Секций может быть 2–3, в разложенном состоянии она получается жесткая и стационарная. Для монтажа ее каркаса и ступеней используют твердые породы древесины, а для крепления и механизма раскладывания – металлические детали. При грамотном проекте и аккуратной работе такая конструкция может быть автоматическая, очень удобная и совершенно безопасная.

Интересный вариант компактных конструкций, которые крепятся изнутри к чердачному люку – это ножничные лестницы. Они чаще всего изготовляются полностью из металла, а при открытии заслонки на чердак раскладываются на подобии гармошки или трамвайного токосъемника. Каркас является очень легким, легко крепится к деревянному люку с помощью болтов. Недостатком является то, что спустя некоторое время интенсивной эксплуатации металлические детали начинают скрипеть. Поэтому надо не забывать смазывать их периодически.

Разновидностью выдвижной является телескопическая чердачная лестница. Она состоит из множества алюминиевых трубок, которые складываются один в один. В сложенном виде она занимает мало места, легко крепится к чердачному люку. Для того чтобы разложить ее, предусмотрена специальная ручка. Но такие модели не пользуются особой популярностью.

Очень распространенный вариант – это монолитные лестницы, то есть не раскладывающиеся и не переносные. Такие подъемные конструкции хоть и занимают больше места, но являются крепкими, не нуждаются в подвижных деталях, могут прослужить не одно десятилетие. Их можно изготовить из качественной древесины, снабдить перилами, а подлестничное пространство использовать с максимальной пользой.

Однопролетная монолитная лестница – самая простая в изготовлении, но она может иметь слишком крутой подъем, что вызовет неудобство при регулярном использовании. Самой удобной может стать конструкция с двумя пролетами, расположенными перпендикулярно или параллельно друг к другу. Единственная проблема заключается в том, что она будет забирать максимальное пространство. Чтобы сэкономить место, многие мастера возводят в небольшом помещении винтовую лестницу.

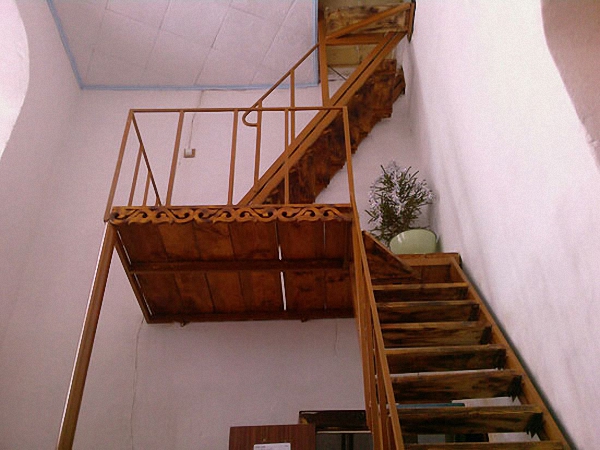

Монолитные лестницы на чердак или мансарду с одним или двумя пролетами изготовляются из дерева, но есть и модели с каркасом из металла, имеющие деревянные ступеньки. Чаще всего их делают в укромном, самом невостребованном месте помещения. Удачным решением будет расположить их у стены или в углу комнаты.

Что подразумевается под правильным выбором конструкции?

Пример конструкции лестницы

Прежде всего, выбор подходящего её вида. Всего таковых два – лестница могут быть:

b) Складными в разных их модификациях:

— А также лестницами, освещёнными электроприводом.

Правильный выбор подходящего вида лестниц требует обязательного учёта следующих факторов:

Наличия свободного пространства. При достаточном его количестве подойдут стационарные лестницы, ничем, по своей сути, не отличающиеся от всех прочих лестниц дома: имеющих тот же материал, тот же стиль исполнения, тот же размер. Они не нарушат гармонии дизайна и интерьера дома, на радость его владельцу и, в особенности, владелице. При недостаточном же его количестве подойдёт более демократичный вариант: складные лестницы. В сравнении со стационарными, их не отличает внешняя незыблемость и монументальность, но это отнюдь не означает, что они обладают меньшей надёжностью и безопасностью;
Характера потенциального владельца

Если подниматься и спускаться по чердачной лестнице придётся, в основном, пожилым людям, необходимо обратить повышенное внимание на её удобство и безопасность. При наличии же в доме детей, необходимо ограничить для них несанкционированный доступ к чердаку, и в этом случае оптимальным вариантом будут лестницы нестационарные

На последних стоит остановиться подробней.

Особенности нестационарных чердачных лестниц

На рисунке показан образец нестационарной чердачной лестницы

Нестационарные складные чердачные лестницы можно легко сделать своими руками, имея определённые строительные и инженерные навыки. Впрочем, такие конструкции активно предлагаются многими производителями по вполне приемлемым ценам.

Если подобные лестницы выдвижные, они, конечно, не послужат украшением комнаты, зато прекрасно скроются в чердачном люке после использования и абсолютно не нарушают интерьер дома.

Если они раздвижные, их можно использовать там, где не хватает места даже для компактной складной. Так, в обычных раздвижных лестницах насчитывается 3 – 4 секции, раздвижная же состоит только из двух, при этом её качество, прочность и надёжность от этого не страдает. Они идеальны для дачных домов, особенно в тех случаях, когда постоянный доступ на чердак не требуется. Кроме того, их конструкция позволяет убирать или добавлять секции в зависимости от высоты помещения.

Кстати, при строительстве современных домов для выхода на чердак лучше использовать не чердачную дверь (она нецелесообразна с точки зрения эффективности использования пространства), а чердачный люк, на котором крепится лестница, складываясь так, чтобы могла скрываться в потолке. Люк хорошо утепляется, чтобы сквозь него не уходило тепло, а также на него устанавливается замок, дабы воспрепятствовать проникновению на чердак посторонних.

Бывают случаи, когда хозяин решает установить лестницу самостоятельно. О чём в этом случае необходимо помнить?

Прежде всего, о правильном расчёте чердачной лестницы, требующем:

· расстояния между ступеньками: если оно чересчур велико, оно затруднит подъём, если чересчур мало – не только затруднит, но и сделает его опасным;

· прочности боковых и вертикальных балок, определяющих максимальную нагрузку, которую способна выдерживать лестница;

· угла, под которым будет устанавливаться лестница (оптимальный угол – в 60 – 70 0 ). Увеличение угла наклона угрожает удобству и безопасности лестницы, уменьшение – не позволяет ей вписаться в отведённое для неё пространство).

Простая лестница из двух частей своими руками

Это лестница, которая состоит из двух секций. одна из которых складывается наверх. В собранном варианте лестница не прячется вверху, но остаётся на виду.

Это может быть некритичным, если чердак находится в рабочем помещении, гараже и т. д. Даже в коридоре она может выглядеть вполне уместно, все зависит от стиля вашего дома.

Эту лестницу можно сделать за несколько часов, нужно только приготовить необходимые материалы:

1. Ножовка по дереву.
2. Измерительные приборы (рулетка).
3. Обычная деревянная лестница.
4. Карточные петли, ширина которых равна ширине косоура – 4 шт.
5. Четыре бруска толщиной 2–3 см: два длиной с ширину люка и два длиннее на 20 см.
6. Саморезы, анкера, петля и крючок.

Косоур – это несущая балка лестницы, на которую укладывают ступеньки.

Как смастерить лестницу рассказывать никому не нужно, но заметим только то, что её длина должна быть больше расстояния от пола до люка примерно на 30 см.

Берём короткие бруски:

• Первый брусок соединяем с верхним концом лестницы при помощи петель.
• Второй брусок надёжно закрепляем на нижней части жёстким способом.

Чтобы конструкцию сделать надёжней, нужно взять две рейки и прибить их с обратной стороны марша наискосок. Только постарайтесь выполнить это таким образом, чтобы конструкция не мешала движению по лестнице .

Отмерьте от низа ровно 2/3 от всей длины лестницы и распилите её в этом месте. Далее, соедините эти части карточными петлями. Петли крепятся с обратной стороны лестницы, чтобы она могла складываться, как следует.

Закрепите верхний брусок непосредственно под люком. Крючок и петля нужны для того, чтобы лестница не раскрывалась произвольно. Крючок приделывается к стене, а петля на нижнем бруске.

Первая чердачная лестница проста, но у неё есть недостаток в виде видимой лестницы. Есть и другие модели, представленные на фото – это выдвижные, раскладные и телескопические .

Конструкции чердачных лестниц

Выбор и установка чердачной лестницы: виды конструкций

Лестницы бывают разными. Прежде чем начать закупать материалы и планировать работу по ее установке, необходимо определиться какую же именно конструкцию выбрать.

Итак, лестницы, ведущие на чердак, бывают:

• Стационарного типа – бывают состоящие из маршей и винтовые;
• Складные – делятся на раскладные (их второе название рычажные), ножничные, телескопические (раздвижные), откидные;
• Переносные – сюда относятся стремянки и другие приставные конструкции.

Последние чаще всего используются как временный вариант, так как довольно неудобны и не всегда отличаются безопасностью.

Лестницы монолитного типа с широкими маршами и устойчивыми перилами, считаются, конечно же, самыми надежными. Но у них есть один недостаток – они очень громоздки и требуют много места, которого может и не быть.

Самым оптимальным и простым вариантом для обладателей чердачного пространства станут именно складные лесенки. Да и выбор их разновидностей довольно велик. Всегда можно выбрать именно то, к чему больше лежит душа.

Складная чердачная лестница проста в использовании, удобна, компактна и безопасна

Особой популярностью пользуются так называемые лестницы – трансформеры. Они могут раскладываться вручную или на автомате с помощью механизмов. Они прочные и не занимают много места.

Не нужно забывать также про стилистическое оформление конструкции. Лестница не должна сильно выделяться, а гармонировать с окружающим ее интерьером.

Шарнирные и секционные раскладные лесенки обычно содержат в себе несколько секций (их количество может колебаться от 1 до 4), которые раскрываясь, образуют лестничный марш. Их подвижность обусловлена наличием специальных шарниров или петель.

Ножничные лестницы, как правило, делаются из металла и складываются в виде гармошки. Могут скрипеть, но это легко исправить, если смазывать лесенку маслом или специальными средствами.

Телескопические или раздвижные конструкции содержат в себе несколько выдвижных секций, которые «умеют» складываться друг в друга по типу матрешки. Отличаются своей прочностью, но не пользуются большим спросом на отечественных рынках и поэтому довольно редко встречаются.

Откидная чердачная лестница — прекрасный вариант для тех, кто из-за нехватки пространства не может себе позволить держать конструкцию постоянно спущенной. Такая лесенка практически все время находится в сложенном виде и спрятана в стене. Ее ступеньки зафиксированы с помощью карточных петелек на тетиве.

Как сделать лестницу на чердак из дерева

При наличии достаточного места и частых визитов наверх лучше смонтировать стационарную модель. Для этого потребуются:

• массивная доска для косоуров или тетив – толщина не менее 30 мм, ширина 40…60 мм, длина должна соответствовать всей длине лестницы (обычно не менее 3 м), сращивать нежелательно;
• доски для ступенек – толщина 28…40 мм, ширина не менее 120 мм, лучше 240…300 мм, длина соответствует ширине лестницы. Можно приобрести готовые ступени;
• для крутой лестницы подступенки не используют, если подъем относительно пологий – их можно смонтировать. Доски должны соответствовать по длине ступеням, ширина равна высоте ступени минус ее толщина, толщина подступенков не принципиальна, поскольку нагрузки элемент не несет;
• если планируется установить перила, для них потребуется брус не менее 30х40 мм для опор, высота 90…110 см в зависимости от роста пользователя. Для самих перил нужен брус или планка 20х40…30х60 мм, длина соответствует длине пролета или меньше;
• элементы для крепления.

Бюджетный вариант древесины – сосна. Если есть возможность и желание, лучше использовать более твердые и долговечные породы – лиственницу (она не боится сырости), дуб, ясень, граб. Декоративные детали (например, перила) можно сделать из ценной древесины ореха или других фруктовых пород.

В качестве инструментальной базы нужны:

• электролобзик/циркулярная пила/ручная пила для разделки пиломатериалов;
• шлифмашинка или наждачная бумага для обработки досок и брусьев;
• шуруповерт/отвертка для закручивания саморезов или молоток для забивания гвоздей;
• в случае крепления на клиньях и клее – киянка с резиновой головкой и кисть для нанесения клея.

Понадобятся также измерительные инструменты – рулетка, уровень. Очень полезен для работы качественный верстак.

Важно: при выпиливании деталей их торцы, а лучше и другие поверхности сразу шлифовать хотя бы начерно. В противном случае торчащие волокна древесины помешают нормальному монтажу и могут стать причиной заноз и ссадин.. Последовательность работ по созданию лестницы на чердак из дерева:

Последовательность работ по созданию лестницы на чердак из дерева:

с помощью пилы/лобзика вырезают косоур/косоуры. В зависимости от конструкции их может быть один или два, три применяют только для очень широких, сильно нагруженных лестниц;
вырезают ступени и, при необходимости, подступенки под размер;
засверливают/фрезеруют отверстия для крепежа

Под саморезы отверстия сверлятся, причем сверло берут диаметром на 20…50% меньше, чем диаметр резьбы самореза
Особенно важно сверление для колких пород дерева – сосны, сухого дуба, лиственницы;
монтируют конструкцию, обращая особое внимание на крепление косоура к полу нижнего и верхнего этажа.

Даже при монтаже на саморезы желательно подклеивать ступени к косоуру. Это уменьшит риск сдвига деталей во время сборки, сделает конструкцию более прочной и долговечной. Для лучшего контакта ступеней с косоуром можно выбрать пазы в нижней части ступеньки и упоре косоура. В этом случае необходимо сохранить минимальное расстояние от прорези до оборотной стороны косоура не менее 9…10 см.

Чтобы лучше разобраться, как сделать чердачную лестницу, рекомендуем посмотреть видео.

Если по какой-то причине косоур не устраивает владельца, можно сделать не менее простую лестницу на тетивах. Чертеж (точнее, эскиз) такой модели приведен ниже. Размеры даны ориентировочно и частично связаны с качеством древесины.

Основное отличие тетивы и косоура в данном случае – способ крепления ступеней. В тетиве либо делаются пазы (толщина доски обязательно увеличивается как минимум на глубину паза), либо крепятся опорные бруски.

В обоих вариантах конструкции ступени можно выполнить в виде прямоугольников или ассиметричных фигур – по технологии «гусиный шаг» («самба»).

Делаем люк

Монтаж и изготовление проема чердачного помещения является важным аспектом работ. Эта конструкция позволит предотвратить проникновение холодного воздуха в дом. Для того чтобы создать короб люка, будет достаточно взять несколько брусков 50×50 и фанерный лист.

Не забываем про люк

Процесс изготовления

На первых этапах нужно определить место установки и сделать запас по размерам на 8 мм, чтобы люк беспрепятственно закрывался:

1. Бруски нарезаются на 4 части, в соответствии с рассчитанными размерами люка, по краям выпиливаются отверстия.
2. Каждый из полученных пазов смазывается клеем.
3. Пазы вставляются и стягиваются саморезами. Для соблюдения диагоналей рекомендуется прикрутить косынки.
4. Теперь можно крепить фанеру.
5. Готовая крышка примеряется для разметки места под защелку.
6. Для беспроблемного открытия крышки устанавливаются петли на саморезы.
7. Для удобного удержания люка рекомендуется установить рукоятку.

Фактически, лестница и люк уже готовы, осталось выполнить несколько завершающих этапов. После изготовления люка необходимо на фанеру уложить слой тепло- и пароизоляции. Поверх необходимо все укрепить пароизоляционной пленкой. Такие работы проводятся для необогреваемых чердачных помещений.

После выполнения описанных работ останутся лишь отделочные, которые проводятся с учетом дизайна интерьера и вкусовых предпочтений владельца.

Монтаж лестничной конструкции в чердачном проеме

Монтаж чердачной лестницы начинается с поднятия короба на чердак, его будет устанавливать и крепить работник, находящийся сверху. Для закрепления его в проеме, мы используем заранее заготовление две доски, которые крепим к нижней стороне проема (к потолку) таким образом, чтоб мы смогли на них положить короб.

Разместив конструкцию в проеме, для выдерживания прямых углов мы используем распорки в зазоре, который мы предусмотрели и оставляли 1-3 см. между торцами проема и наружными стенками короба. Также необходимо выровнять установленный короб ориентируясь на плоскость потолка, для этого мы используем монтажные клинья.

Выровняв короб со сложенной лестницей в нем, крепим шурупами с двух сторон торцы короба к проему, сверху с чердака и со стороны потолка комнаты (где крепились две доски). Для надежной фиксации необходимо крепить по 2 шурупа на один торец.

После того как зафиксировали короб, убираем две доски, прикреплённые снизу, и раскладываем чердачную лестницу, но пользоваться ей на данном этапе, еще нельзя. Разложив конструкцию, работник сверху закрепляет шурупами боковые стороны короба. На каждую боковину по два шурупа. Закрепив короб, начинаем заполнять монтажной пеной расстояние между коробом и проемом.

Что бы до упора откинуть лестницу, необходимо ослабить болты в боковых элементах конструкции. Когда она будет максимально откинута, необходимо заново затянуть их.

В разложенном состоянии лестница должна быть прямой, для подгонки по длине, лишняя часть лестницы отпиливается, поэтому необходимо брать лестницу с запасом по высоте. Линию отпила мы определяем по шаблону, из инструкции от производителя.

При определении места отпила, можете столкнуться с ситуацией что попадете на ступеньку или отпил получится не ровным, решить эту проблему можно с помощью регулятора высоты, расположенном на боковых уголках. Ослабляем фиксирующие шурупы, и появляется возможность небольшого сдвига вверх или вниз.

Для подгонки оптимального угла наклона, выбираем нужное положение отверстия в креплениях боковых опор. Завершающим этапом установки чердачной лестницы своими руками, является монтаж поручней и ограждения.

Детальный обзор установки лестничной конструкции мастером.

Благодаря нашей инструкции, и поэтапному выполнению работ, вам не составит особо труда установить чердачную лестницу своими руками, без вызова специалиста, что сэкономит ваш семейный бюджет.

Установка чердачной лестницы

Установку чердачной лестницы лучше доверить мастеру, если нет уверенности в своих силах и умении. При приобретении готовой лестницы, не лишне поинтересоваться наличием бесплатной услуги монтажа, это сэкономит время и нервы.

Если же принято решение о самостоятельной установке складной конструкции, то для этого нужно собрать подготовленные элементы и установить на нужные места. Если весь механизм исправно работает, то нужно его разобрать и деревянные элементы самому обработать лаком, а металлические – покрыть грунтом и покрасить.

Петли с крючком необходимы при монтаже лестницы во избежание произвольного её раскрывания. Крючок фиксируется к стене, петля к бруску.

Установить конструкцию можно так:

Нужно проверить соответствие проёма чердака и габаритов дверки.
На дверку закрепить дополнительные доски, посредством которых будет опираться лестница, когда она разложена.
Далее поднимают лестницу и облокачивают на опорные доски.
В процессе закрепления лестничной коробки важно, чтобы углы были прямые. Чтобы соблюсти это условие, вставляют распорки.
Прикручивают коробку лестницы при помощи шурупов.
Потом убирают опорные доски, и лестницу раздвигают.
Щели между проёмом и коробкой заполняются специальной пеной.
Нижнюю часть лестницы отпиливают, следя за тем, чтобы длина её была равной высоте помещения.
Если нужно, можно отрегулировать наклон конструкции.. Чердачные откидные лестницы удобно и компактно складываются в блок, находящийся на потолке чердачного отделения, и безопасно фиксируются встроенным в дверку люка замком

В таких конструкциях люк делается утеплённым и не пропускает шумы

Чердачные откидные лестницы удобно и компактно складываются в блок, находящийся на потолке чердачного отделения, и безопасно фиксируются встроенным в дверку люка замком. В таких конструкциях люк делается утеплённым и не пропускает шумы.

Чердачные лестницы — такие удобные и практичные

Типы открывания выдвижных маршей

Телескопическая лестница — плюс к удобству использования чердака

При установке выдвижных лестниц приходится выбирать между несколькими типами:

• Ножничная модель. Особенность открывания и сборки заключается в складывании и выдвигании сооружения в виде гармошки. Механизм трансформации имеет форму параллелограмма или овала. После заказа изделия (цены от 3000 руб.), через время потребуется смазывание конструкции для избегания скрипов.
• Телескопическое устройство. Изделие включает множество выдвижных секций, складывающихся одна в другую. Относится к категории менее продаваемых сооружений среднего ценового сегмента.
• Раскладной вид установки — секционный и шарнирный. В состав включены 2-4 секции. Первое колено обладает длиной, соответствующей с размером крышки люка и крепится на ней. Другие элементы открываются для создания ровного лестничного марша. Секционные конструкции подвижны, благодаря установке петель и шарниров. Они встречаются в пределах разных цен: от 3 до 20 тыс. руб.
• Откидная модель. Большую часть времени конструкция находится в сложенном состоянии и крепится на стене. Ее выдвигание производится по мере надобности подняться на чердак. Фиксация ступеней осуществляется на тетиве с использованием карточных петель. Изучая цены на данную позицию товара, можно подобрать вполне приемлемое решение.

Основные параметры

Установка мобильной конструкции (как дешевой, так и дорогой в цене) рассчитана для обеспечения возможности пользоваться чердаком по мере надобности. Она обладает небольшими габаритами и уровнем нагрузки, что исключает возможность перемещать мебель и крупные предметы.

Размеры сооружений:

• Стандартная ширина ступеней варьирует в пределах 400-600 мм.
• Предел высоты достигает до 3,5 м. Расчет установок производится путем прибавки 30 см к высоте перекрытий.
• Число ступеней — 14 — 15.
• Шаг между перекладинами — 20 — 30 см.
• Угол наклона 60 — 75 гр.
• Максимальный уровень нагрузки 150 — 250 кг.
• Размеры люка 70 — 120. Меньшие параметры неудобны в эксплуатации. С увеличением размеров, возможны немного большие теплопотери.
• Глубина ступенек варьируется от 5 до 18 см.

Бренды и цены раскладной лестничной конструкции

Чердачные складные лестницы могут делаться и из дерева — выходит очень шикарно

Разработкой чердачных раскладных систем обычно занимаются изготовители мансардных окон. Поэтому на сайтах дилеров часто встречаются названия мансардных устройств от известных лидеров: Atrium, Dolle, FAKRO, Roto, Velta, Oman. Расчет цен производится с учетом материально-технической оснащенности. В среднем, цены на высококлассную продукцию заключаются в диапазоне 3000 — 10 000 тыс. руб.

Комплектация мобильных чердачных ступеней

Устройство включает коробку для размещения в отведенном проеме. Его крепление обеспечивается саморезами. Геометрические размеры легко подогнать посредством инженерного уголка. Соблюдение строгой перпендикулярности влияет на дальнейшую функциональность устройства. Для защиты от теплопотерь, во внутренней части короба размещают резиновые или каучуковые уплотнители (EPDM).

Наличие специальных петель способствует навешиванию секций с пружинным механизмом. Их монтируют внутри. С наружной части к установочной коробке прикрепляется крышка люка. Ее соединение с лестничной установкой является обязательной, поскольку люк позволяет скрыть сложенные ступени. В закрытом положении крышка остается незаметной на потолке нижнего этажа. Утеплитель слоем 36 — 76 мм служит для повышения термоизоляции.

Для приведения системы в действие, достаточно потянуть за кольцо и пролет опустится к ногам. Правильная регулировка пружинного механизма обеспечит плавное открывание и сборку изделия. Установка замка с защёлкой и шеста необходима для повышения уровня удобства.

Комплектацией может быть предусмотрено наличие поручней с защёлками пластиковых наличников. Отдельно продаются дополнительные секции. Готовые установки нередко приходится подрезать с установкой антискользящих насадок. Лестницы ножничного типа позволяют удалить заданное число звеньев.

Устройство складных маршей для мансарды

При покупке раскладных конструкций, важно обратить на цену и предъявленные типоразмеры. Обычно производителем указывается размер между перекрытиями и диапазон уклона.

Например, если промежуток между перекрытиями составляет 2800 мм, то параметры люка варьируют в пределах 600/680*930/940 мм, 600*1200 мм, 700*1200мм. Высота потолков 3050 мм рассчитана для проемов 600*1300 мм, 700*1300 мм. Когда высота стен 3250 мм, рассматривается вариант 700*1300 мм.

Конструктивно изделия представлены 3-4 складными секциями, оснащенными специальным механизмом в виде шарниров.

Внимание! Используя угловые петли-шарниры и трафарет, регулируется высота сооружения.

Выбор материала для телескопических чердачных пролетов

Технология открывания обуславливает выбор материалов: металл (сталь, алюминий, нержавейка), дерево или комбинации. Складной вариант создается из массива и металла. Первый вариант характеризуется соединением деталей по технологии «ласточкин хвост».

На краях ступенек имеются технологические выступы. Они размещаются в зазорах, проделанных в направляющих. Для придания прочности соединению, усадка конструкции фиксируется клеем. Пролёты создаются из цельных или клеёных брусьев хвойных пород массива, ясеня и бука (модель А100, Atrium). Прочные ступени вырезаются из дубовых пород.
Среди ведущих брендов можно выделить продукцию разной ценовой категории:

1. Dolie.
2. FAKRO.
3. Oman.
4. Roto.
5. Velta.
6. Holzplast.

Подбирая металлические типы изделий, можно остановить свой выбор на алюминиевых и стальных вариантах. Сооружения из стали представлены на международном рынке с порошковым покрытием, противостоящим образованию коррозии. Выгодное решение легко подобрать в линейке товаров FAKRO, Oman, Roto. Широко пользуются спросом комбинации стальных и деревянных установок. Они представлены в ассортименте Oman.

При выборе гармошки (пантографа, телескопичной, ножничной или пружинной модели), основным материалом для сооружения выступает анодированная сталь. Ступеньки обрабатываются с помощью порошковой краски. Их покрытие образовано противоскользящими насечками. Привлекают внимание новые выпуски продукции с пневмо-электрическим приводом и удаленным управлением (Факро, Рото).

Покупка слайдовых маршей с размещением секций одна в другой обеспечивает телескопическое выдвигание секций, созданных из металла или в комбинациях. Последний вид состоит из деревянных ступеней и металлических опор.

Выбор места для установки чердачных ступеней

Если требуется покупка бюджетной лестницы с не утепленной крышей, можно обратить внимание на толщину люка 16 мм. Его короб обычно не имеет уплотнения. Такой вариант считается удачным к приобретению при оборудовании не отапливаемых дачных сооружений и хозпостроек.

Складная лестница на чердак — это удобно!

Ассортимент фирмы Dolle представлен популярной линейкой изделий из дерева Basic. В состав включены 3 секции, рассчитанные на высоту 2850 мм. Проём имеет габариты 60,7*120 см. Увеличение безопасности можно обеспечить заказом вспомогательных поручней.

Совет: если установка предусмотрена в жилых помещениях, правильным выбором станут деревянные конструкции, в технических зданиях хорошо поставить более практичные — металлические ступени.

Усовершенствованные конструкции лестниц для мансарды

Для расширения показателей эффективности раскладных пролетов, производителями разработаны специальные предложения:

• Каталог Velta позволяет подобрать недорогую позицию каталога «Компакт». Она имеет вид 4-х секционной установки с утеплённым люком. Среди основных выступает малогабаритный проём 600*925 мм, проекция пролёта на пол не более 1260 мм.
• Roto привлекает гостей сайта ножничным алюминиевым решением Mini. Ступени имеют ширину лишь 8 см. Утепленный люк характеризуется коэффициентом сопротивления теплоотдаче 1,25 м2 С/Вт. Приобретение небольшой модели обеспечивает простоту оснащения потолков, образующих высоту 2250-2500 мм (расчет на 10 ступенек). Вынос в пределах 1180-1250 мм.
• Необходимость в компактном сооружении можно удовлетворить на странице каталога Oman — лестничный пролет Mini включает 4 секции с коробом 600*800 мм и 700*800 мм. Высота помещений составит 2650 мм, проекция — 1000 мм.
• Не менее привлекательна малогабаритная лестница LWK (проем 600*940 мм), выпускаемая компанией FAKR0! Достойную конкуренцию ей составит ножничная установка (600*900 мм или 700*800 мм). Производство серий регламентируется европейскими стандартами ЕN 14975.

Лестничные установки для чердака с дополнительными опциями

Для тех, кто привык видеть удобство во всем, и не ищет компромиссов в выборе цены и качества, разработаны принципиально новые конструкции, продуманные до мелочей.
Эксклюзивные разработки являются достоянием компаний-производителей.

Серия «Престиж» (Velta, стоимость близко 12 тыс. руб.) является ярким примером использования технологии ClickFix. Ее особенность заключается в возможности сборки и установки без дополнительного оборудования.

Среди инструментов потребуется шуруповёрт и пила, если понадобится обрезать ножки. Люк утеплен и образует слой в 7,6 см, а для предотвращения попадания холодного воздуха и влаги, применяются 2 уплотнителя. Проём обладает параметрами 600*1200 мм. Потолок характеризуется высотой 2740 мм, проекция на пол — 1180 мм. Управление маршем обеспечивается дистанционно.

Фирма Roto удивит и порадует искушенных пользователей ножничной системой Elektro. Комплектация оснащена бесшумным электроприводом производительностью в 24 Вт и аварийным источником питания, предусмотренным для функционирования изделия при отсутствии питания. Ступени созданы из алюминия и рассчитаны на предел нагрузки до 200 кг. Сооружение в 9 ступенек станет бескомпромиссным решением для перекрытий с высотой 2200-2500 мм. Наибольший вынос достигает до 1400 -1250 мм.

Установка раскладных ступеней (на примере FAKRO)

Среди инструментов потребуется шуруповёрт, отвёртки (плоская и крестовая) и рожковый ключ на 10. Процесс состоит из нескольких этапов:

1. Монтируется обрамление для наружной рамы.
2. По внутренним углам (с чердачной стороны) на раме имеются уголки из металла для фиксаци. Они приспособлены для временного подвешивания изделия. В них монтируются гайки, а в гайки вкручиваются штыри с резьбой.
3. Размещается рама в люк и ставятся на штырях обратные упоры (трубы с зазорами).
4. С помощью винтовых тяг выставляется рама в уровень по всем направлениям.
5. С использованием жесткой подкладки (для исключения деформации) фиксируется рама к откосу на саморезы или дюбели с двух смежных сторон.
6. Проверяются диагонали на равенство. Саморезы не должны быть сильно зажаты.

Под личные нужды. Для подъема в помещение можно использовать различные виды лестниц: монолитные – маршевые или винтовые, складывающиеся или приставные. Складные чердачные лестницы устанавливаются внутри помещения или с внешней стороны здания. Чтобы попасть на чердак с наружной стороны дома, приходится в любую погоду выходить во двор, а это очень неудобно. Поэтому установка такого устройства внутри помещения обеспечит комфортный подъем.

Пользоваться стационарными сходнями удобно и безопасно, но для их установки необходимо свободное место. При редких посещениях чердака достаточно приставлять стремянку и убирать за ненадобностью. Минусом такого способа является ненадежность переносных приспособлений. Совместить требования безопасности и ограниченную площадь позволит использование складной лестницы, которую можно сделать самостоятельно. Это доступный и экономный способ.

Складные чердачные лестницы должны соответствовать определенным требованиям прочности, поэтому для их изготовления используется металл и дерево. Существует несколько видов складных конструкций:

• Ножничные – компактная модель, складывающаяся по типу гармошки. Для изготовления используется легкий и прочный металл, например, алюминий. Это сложный вариант для монтажа, он требует навыков работы с металлом и многочисленных креплений.
• Телескопическая – модель изготавливается по принципу складывания сегментов в боковых трубках. При изготовлении потребуется самостоятельно растачивать металл.
• Секционная – компактно размещается на чердачном люке. Отдельные секции соединяются шарнирным креплением, при выдвигании они надежно фиксируются.

Определяемся с размерами

До начала изготовления определяются с габаритами будущего изделия. Нужно учитывать размера конструкции в сложенном состоянии и ее полную длину, которая допускается до трех метров. Более длинные лестницы не обладают достаточной жесткостью и использование их небезопасно. Ширина пролета должна обеспечивает удобную эксплуатацию, для этого она должна составлять не меньше 65 см. Отмечается оптимальное расстояние между ступенями – 19, см, большее или меньшее значение повлечет за собой затруднения при подъеме. Толщина перекладин должна быть 2–3 см. Угол установки конструкции находится в диапазоне 60–75 градусов. Ступени располагают строго параллельно полу. При использовании дерева для изготовления конструкции, можно рассчитывать на эксплуатацию при нагрузке до 150 кг, металлическая конструкция выдержит до 260 кг.

Проем люка выполняется размером в 120×70 см, чтобы взрослый человек мог без проблем им пользоваться. Больший размер отверстия станет местом существенной потери тепла.

Инструменты

Для работы потребуются следующие инструменты:

1. Гаечные ключи.
2. Ножовка по дереву.
3. Отвертки.
4. Рулетка.
5. Карандаш.

Процесс изготовления

Самым простым вариантом складной конструкции станет устройство, состоящее из двух секций. Для его изготовления потребуются деревянные бруски, петли и металлические полосы для крепления, саморезы.

Берется готовая деревянная лестница, к верхней части которой крепится брусок толщиной в 2 см. Аналогичная планка прикручивается на стене под люком. Брусья скрепляются при помощи петель.

Отмерив от нижней части боковых досок 1/3 длины, выполняют распил – он должен быть выполнен между ступеней. Две получившиеся части соединяют петлями. Важно правильно расположить крепеж, чтобы лестница складывалась в нужную сторону.

Для удерживания конструкции в сложенном состоянии используется петля, вкрученная в месте соединения секций, и крючок, установленный на нужной высоте. Недостатком этой простой конструкции будет открытое размещение.

Скрытая складная лестница

Чтобы было много свободного места и ничего не портило интерьер, устройство можно закрепить на крышке люка. Для ее изготовления потребуются две доски шириной в 10 см. Конструкция будет состоять из трех секций: первая – равняется длине люка, вторая немного короче, длина третьей равняется оставшемуся расстоянию до пола. Угол наклона люка отмеряется малкой и переносится на доски.

На досках отмечаются места распилов и крепления петли. Доски пилятся на три секции. Для крепления ступенек в них выполняются выемки глубиной в 5 мм. Ступеньки фиксируется клеем и саморезами.

Элементы раскладываются на ровной поверхности и стыкуются, в местах соединения прикручиваются петли. Собрав конструкцию, проверяют ее способность сгибаться, после проверки лестницу устанавливают на люк. Фиксировать первую секцию можно при помощи металлических полос, прикрученных к люку и краям тетивы. Сложенная лестница опускается за нижнюю секцию.

Изготовить чердачную лестницу несложно, важно, чтобы она была прочной, удобной и компактной.

Видео: процесс изготовления складной лестница на чердак

Пространство между потолком и крышей в частных домах занимает чердачное помещение. Оно используется владельцами для хранения вещей, предоставляет возможность проводить осмотр и ремонт внутренней стороны кровельного пирога. Складная лестница, установленная чтобы попасть на чердак, может быть изготовлена своими руками. Переносные конструкции типа стремянки не всегда удобны и надежны. Стационарный вариант, который легко выдвигается при необходимости, а основную часть времени находится в сложенном состоянии, станет оптимальной моделью для небольшого пространства.

1. По месту установки:
   • наружные – монтируются снаружи здания, недостатком является необходимость покидать помещение в любую погоду;
   • внутренние – размещаются в доме.
2. По конструкции:
   • монолитные – винтовые или маршевые;
   • переносные – приставные, стремянки;
   • складные – раздвижные, раскладные, ножничные, откидные.

Монолитные конструкции обеспечивают полную безопасность подъема на чердак. Но занимают полезную площадь комнаты. Переносные модели удобны как временный вариант, но для постоянного использования они не годятся из-за повышенной опасности травматизма. Оптимальным выбором считается складная лестница, которая занимает минимум места. Такая конструкция часто крепится на люк, она имеет компактные размеры, а изготовление ее своими руками позволит сэкономить средства.

Особенности складных конструкций

Трансформирующиеся модели имеют несколько вариантов исполнения, из которых можно выбрать подходящий для своего дома. При проектировании изделия следует учитывать не только размеры, но и особенности конструкции. Минимальное количество секций раскладной лестницы должно составлять 3 штуки. Модель, состоящая из 2 частей, потребует существенно увеличить размеры чердачного люка. Раскладная лестница опускается вручную, с использованием груза для утяжеления, или автоматически, с применением электрического привода.

Разновидности складных чердачных лестниц

Телескопическая модель
состоит из частей, задвигающихся друг в друга. Материалом для нее служит алюминий, обладающий легкостью, прочностью, стойкостью к коррозии. Она компактная, функциональная, прослужит долгое время, но своими руками такое изделие изготовить сложно. Возможен вариант монтажа на люк готовой конструкции.

Ножничная модель
производится из металлических деталей. Она складывается по принципу гармошки. Прочная конструкция с удобными ступеньками имеет один недостаток – со временем в местах соединений появляется скрип. Предотвратить проблему позволит своевременное смазывание мест крепления.

Ножничная лестница надежна и имеет красивый внешний вид

Откидная лестница
не будет занимать ни одного лишнего сантиметра. Она сложна в проектировании и монтаже. Ее ступени крепятся на тетиве карточными петлями, а в сложенном положении откидная модель фиксируется на стене.

Выдвижная лестница
на чердак состоит из нескольких секций, верхняя часть прочно крепится на люк, она равняется размеру крышки. Остальные секции соединяются специальной фурнитурой и шарнирами. При раскладывании они образуют ровный лестничный марш. Привести изделие в рабочее положение несложно, благодаря его подвижности. Отличие телескопической и раздвижной моделей в способе скольжения секций. В первом случае они размещаются одна в другой, а во втором – двигаются при помощи роликов снаружи по направляющим.

Конструкция для подъема на чердак должна устанавливаться в месте, где она не будет создавать помех, обычно это холл или коридор. Раздвижная и складная лестница подгоняется под стандартные размеры, которые разработаны с учетом требований безопасности:

• угол наклона конструкции составляет 65-75 градусов, большее значение сделает использование небезопасным, а меньшее потребует много места для размещения;
• оптимальная ширина лестницы 65 см;
• рекомендуемое количество ступеней – 13-15 штук;
• длина конструкции должна составлять около 3,5 м, при увеличении она теряет жесткость и прочность, усложняются процессы опускания и подъема;
• удобное для передвижения расстояние между ступенями – 19,3 см;
• лестница, сделанная своими руками, рассчитывается на нагрузку до 150 кг;
• безопасная толщина ступенек составляет 1,8-2,2 см;
• горизонтальные перекладины монтируются параллельно полу, для безопасности их дополняют противоскользящими накладками.

Чердачный люк тоже имеет стандартные размеры, его параметры – 120х70см, они обеспечивают беспрепятственный проход и минимальную потерю тепла.

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Технология изготовления простой откидной конструкции

Если люк располагается возле края перекрытия, то для подъема можно установить своими руками откидную лестницу из двух секций, которая будет опираться на стену. Основой для конструкции может стать готовое изделие, на трансформацию его потребуется около двух часов.

Простая откидная лестница, которую легко сделать своими руками

Инструменты для работы:

• шуруповерт;
• рулетка;
• ножовка.

Материалы:

• деревянные бруски размером 2х3 см;
• карточные петли;
• саморезы;
• крючок с петлей.

1. Берется два бруска равных ширине лестницы. Один петлями крепится к верхнему краю, а второй прочно фиксируется внизу, обеспечивая устойчивость разложенной конструкции.
2. Используемая лестница делится на две части – одна из них составляет 2/3 длины, а вторая 1/3. По намеченной линии выполняется аккуратный распил тетивы.
3. Металлические петли прикручиваются для соединения секций. Обращайте внимание на то, как расположена фурнитура. Она должна обеспечить складывание нижней части лестницы под верхнюю.
4. На стене под чердачным проемом фиксируется брусок, к которому крепится откидная конструкция.
5. Для надежной фиксации в сложенном положении возле места распила вкручивается петля, а на стене в соответствующем месте устанавливается крючок.

Достоинство такого изделия – простота исполнения своими руками, а недостаток – открытое расположение.

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

• бруски сечением 50х50м;
• лист фанеры 10 мм;
• клей ПВА;
• крепеж;
• дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.

Сборка механизма открывания

Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

1. На металлической полосе отмечаются места для крепления по шаблону.
2. Высверливаются отверстия под болт диаметром 10.
3. Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
4. На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
5. Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
6. Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
7. Готовые механизмы открывания устанавливаются своими руками на люк.
   Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

Деревянная лестница, делаем сами

Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.

Вконтакте

Любое помещение в доме может и должно быть оборудовано оптимальным образом для проживающих людей. Это касается и чердака. Чердачная лестница, сделанная своими руками, становится отличным примером правильного использования пространства и сил для организации пространства внутри помещения.

Подъем на чердак включает в себя непосредственно лестницу, специальный люк для проникновения и систему рычагов для фиксации установленного пролета. Чердачная лестница, сделанная своими руками, позволяет сэкономить средства и обеспечить отличное качество конструкции.

Классический вид выдвижной лестницы на чердак

Вариантов, как сделать лестницу на чердак, предостаточно. Поэтому от вас зависит выбор оптимального решения и его реализация.

Изготовление лестницы, ее монтаж и тестирование — это основные этапы работы. Но без проектирования и расчета будущей конструкции и строительство будет осложненно, и качество может не соответствовать ожиданиям.

Начало работ — это создание люка, ведущего на верх. Чердачная лестница своими руками это прекрасный подход, если вы обладаете достаточными знаниями и навыками. Верный выбор месторасположения люка, его точное создание и оборудование для лестницы служат основой всего проекта.

У вас есть 2 варианта: использовать готовый люк или сделать его самому. Размеры отверстия должны быть комфортными для подъема, чтобы не задевать головой потолок и стропы. Место не должно пересекаться балками и несущими элементами. Люк обязательно дополнительно теплоизолируют, потому что целостность конструкции нарушена и это может привести к потере тепла.

Если вы решились сделать чердачную лестницу своими руками, то следует понимать, что это — не просто классическая дорожка на верхний этаж. Чердачная лестница имеет свои особенности и требует особого подхода.

Изготовление люка для чердачной лестницы включает в себя следующие работы:

1. Разработка чертежей
2. Учет и детальный анализ толщины всех элементов конструкции, размеров люка.
3. Подбор необходимых материалов и инструментов.
4. Формирование отверстия, где будет складная лестница или другой вариант подъема на чердак.
5. Сборка рамки люка и надежная фиксация всех элементов.
6. Изготовление крышки из остатков покрытия пола.
7. Декоративное оформление и комплекс изоляционных работ.

В результате вы получаете оборудованный люк, который легко закрывается на время.

Люк в закрытом положении практически не выделяется на фоне потолка

Складная лестница на чердак своими руками

В большинстве случаев конструкция лестницы на чердак представляется именно так. Чердачная лестница, которая может свободно складываться, выглядит удобно и практично, экономя пространство без ущерба функциональности.

Самостоятельное изготовление такого вида лестницы довольно сложное и трудоемкое, но при правильной подготовке и пошаговом выполнении вполне осуществимое. Из инструментов для изготовления чердачной лестницы складного типа вам понадобятся следующие:

• Ножовка
• Пена монтажная
• Шуруповерт (желательно электрический)
• Отвертка
• Анкерные болты
• Саморезы разного диаметра
• Петли для крепежа
• Рулетка.

Перед началом производства чердачной лестницы следует позаботиться о наличии лестницы приставной, которая послужит основой для работы. Складная лестница может быть изготовлена всего за 1 день, при наличии всех материалов и инструментов.

Этот вариант конструкции объективно наиболее популярный, на что есть свои причины:

1. Складная лестница позволяет существенно сэкономить пространство.
2. Элемент легко складывается и предельно прост в эксплуатации.
3. Гармоничное вписывание в любой интерьер.
4. Быстрая скорость изготовления.
5. Высокая прочность и длительный срок эксплуатации.

Если вам удастся сделать складную лестницу в точности с запланированными размерами, то получите эффектный и эффективный элемент в обустройстве дома.

Стандартные размеры

Хоть чердачная лестница и делается своими руками, но есть определенные устоявшиеся размеры, которые рекомендуется соблюдать. Они выбираются и закладываются на стадии проектирования, а в процессе изготовления служат отправной точкой для всех действий. Ниже приведен список размеров, которые могут быть использованы:

1. При высоте лестницы 290 см: 60х90, 60х120 или 70х120 см.
2. Высота 280 см: 60х120 и 70х120 см.
3. Высота до 280 см: 60х120, 70х120 и 70х130 см.

Это принятый порядок цифр. В любом случае конечные параметры вы выбираете самостоятельно, исключительно из личных предпочтений и пониманий удобства эксплуатации конструкции.

Чертеж

Здесь собран комплект разноплановых лестниц с детальными чертежами для работы.

Процесс изготовления пошагово с фотоиллюстрациями и подробным описанием

При изготовлении лестницы для чердака важно соблюдать этапность выполнения работы, чтобы получить оптимальный результат. Для этого мы предлагаем вам универсальную инструкцию (внимание: для конкретного случая допускаются некоторые изменения и корректировки).

1. Разработка чертежа. Здесь не требуется высокая точность и правильность оформления. Главное, чтобы ваш документ был понятен лично вам и содержал точно просчитанные и выверенные параметры.
2. Подготовительные работы. Этот важный и обширный этап включает в себя подбор полного комплекта инструментов и материалов, которые потребуются для выполнения работ. Уже на этом этапе вам очень поможет чертеж, потому что вы будете наглядно представлять, как будет выглядеть лестница, а значит легко составите полный перечень всего необходимого.
3. Изготовление опорной рамы. Исходя из стандартного и выбранного размера люка вы формируете рамы, тщательно подгоняя всех углы и зачищая отдельные участки.

Установленная рама и монтированный люк в открытом положении

1. Рама устанавливается в рабочее положение и крепиться с помощью болтов и вставок. Проем точно подгоняется.
2. После монтажа рамы в корпус вставляется крышка люка.
3. На направляющих делают пазы для лестниц.
4. Концы опорных балок следует отпилить под углом, который будет оптимально соответствовать полу при открытии лестницы.
5. Отпиленные и отшлифованные ступеньки аккуратно устанавливают в пазу и закрепляют саморезами.

Монтаж ступеней на основания

1. Все элементы (сегменты лестницы) собираются в единую конструкцию. Для крепления всех частей используются металлические петли.

Металлические петли для соединения элементов конструкции

1. Собранная на полу лестница устанавливается в рабочее положение и крепится к раме люка.
2. Обязательно осторожно проверьте как работает созданная вами конструкция. Для этого несколько раз проведите полный набор движений открытия/закрытия.

Лестница из нескольких секций в собранном состоянии

Посмотрите, как можно сделать лестницу на чердак на наглядном примере

Механизм чердачной лестницы с люком — шарнирный без пружины

Конструкция механизма открывания люка является одним из ключевых элементов при разработке лестницы. В любом универсальном магазине вы можете приобрести готовый к установке механизм. Если вы не желаете приобретать такие детали, то можете сделать его самостоятельно.

Для изготовления простого варианта системы открывания вам понадобится следующий набор деталей и инструментов: уголок, металлический лист (небольшой кусок), 2 полоски с разной длиной полотна, болты для крепежа, сверла, малка, лобзик, тески и струбцины.

Изготовление механизма для лестницы происходит следующим образом:

1. Составление чертежа с детальным описанием элементов. Обязательно рассчитайте угол соприкосновения и угол наклона крышки при открывании.
2. Сделайте проект механизма из картона для того, чтобы точно рассчитать величину шарнира.
3. Возьмите металлические полоски и отметьте на них отверстия. Здесь будут установлены шарниры. Величину отверстия определяет размер болта М10.
4. Полоски собирают между собой в единую конструкцию и затягивают, но не сильно.
5. Определяется точный угол с помощью малки.
6. Раздвиньте создаваемый механизм на установленный угол.
7. На металлическом листе отметьте ту часть, которая при открытом люке будет перекрываться.
8. Используя лобзик отрежьте этот участок.
9. Полосы должны иметь презентабельный внешний вид, для чего их тщательно зачищают, придают закругления. Обработка всех элементов очень важна, потому что именно она гарантирует точное соответствие всех элементов и оптимальный их подгон. Нельзя допускать трения между деталями.
10. Чтобы сделать вторую часть механизма рекомендуем пользоваться струбцинами. Для придания точности размерам достаточно надежно скрепить готовый элемент и исходник.
11. Также с помощью струбцин можно добиться точного расположения отверстий.
12. После того, как отверстия для болтов созданы, в готовое помещается болт.
13. Заготовки скручивают двумя болтами и выравнивают их по длине.

Ваша задача — сделать 2 одинаковых механизма. Полностью готовые механизмы открывания устанавливают на люк. Обязательно повторно примерьте люк с механизмами к проему — убедитесь в отсутствии зазоров и участков, где элементы соприкасаются.

Регулировка конструкции на этом участке возможна и не представляет ничего сложного, поэтому отнеситесь к этому внимательно.

Шарнир удобен в эксплуатации и позволяет пользоваться лестницей с комфортом.

Варианты лестниц

Чердачная лестница может иметь несколько видов. Возможность выбора позволяет оптимально оборудовать любое помещение в зависимости от ваших личных пожеланий и потребностей.

— складная лестница на шарнирах

Довольно распространенный формат изготовления лестницы. Проект представляет собой 3 секции, которые соединены в единую конструкцию. Такой формат подходит для оборудования лестницы в любом помещении. Шарниры для открывающегося люка можно приобрести уже готовыми и установить в кратчайшие сроки.

Складная лестница на шарнирах

— простая деревянная лестница на

Этот вариант более привлекательный и является определенной модернизацией предыдущей конструкции. Для изготовления достаточно распилить стандартную приставную лестница на 3 секции. Самая малая должна быть по размерам люка, вторая больше, а третья полностью закрывать оставшееся расстояние до пола. Сделайте пазы на и вмонтируйте в них ступени. Обязательно точно обработайте все углы и поверхности.

— откидная лестница из двух частей

Вариант чердачной лестницы, который подходит для небольшой высоты помещения или вид упрощенной конструкции.

Откидная лестница

— раздвижная чердачная лестница — выдвижные марши на чердак

Лестница с большими выдвижными участками, которые вытаскивают и единовременно закрывают расстояние до люка. Требует точного подгона элементов и достаточного пространства.

Раздвижная лестница

— лестница на чердак с улицы своими руками

Чердачная лестница может иметь безграничное количество вариантов исполнения – ниже вы можете полюбоваться реализованными проектами.

Лестница с улицы

Фотогалерея чердачных лестниц

Сегодня в сети можно найти большое количество конструкций лестниц для чердака. Сделать их своими руками может каждый, так что бояться не стоит — нужно просто хорошо подготовиться и сделать.

Лестница на чердак своими руками — это отличный способ сделать дом удобнее, а походы на чердак настоящим удовольствием. Конструкция обладает небольшим набором технических сложностей — поэтому изделие часто делают своими руками. Базовые правила для того, кто решил сделать чердачную лестницу самостоятельно:

• Внимательно составляйте чертеж на основании полученных размеров и личных пожеланий.
• Подбирайте инструменты и материалы лучшего качества.
• Внимательно осматривайте все соединительные элементы и стыковочные части.
• Чаще проверяйте элементы лестницы, чтобы предотвратить дефекты и своевременно их устранить.

Лестница для подъема на чердак легко декорируется и отлично вписывается в стиль любого помещения. Удобные ручки и надежная фиксация формирует идеальный вариант подъема на верх, что является отличной альтернативой стандартной неподвижной лестницы.

Деревянные складные модели представляют собой конструкции с маршем из 3-4 секций, которые скреплены петлями. Для дополнительной фиксации применяется пружинный механизм. В складном состоянии изделия не занимают много места — их можно убирать в плоскость перекрытия. В разложенном виде деревянная чердачная лестница имеет вид наклонной прямой. Для монтажа потребуется наличие свободного пространства возле потолка перед люком. К преимуществам данного типа относится небольшая цена за установку.

Неокрашенные варианты обладают наиболее универсальным видом. В случае необходимости владелец может придать изделию любой цвет, который хорошо подойдет к основной палитре интерьера. Складные конструкции способны выдерживать вес 250 кг. Периодически их смазывают для избежания скрипа во время эксплуатации. Подбор длины изделия осуществляется с учетом параметров комнаты и высоты потолка. Ширина шага соответствует установленному стандарту — 19,3 см. Допускается установка дополнительных элементов, например, перил.

Чердачное помещение частных домов очень часто используется хозяевами для различных целей. Кто-то обустраивает на чердаках хранилище для временно неиспользуемых вещей, кто-то рассматривает эту площадь, как летнюю спальню и т.д. Для полноценного использования чердака к нему необходим беспрепятственный доступ. Обеспечить его может только лестница.

Виды раскладных чердачных лестниц

Чердачных лестниц может быть несколько видов, т каждый из них наиболее предпочтительный в конкретных условиях:

1. Стационарная лестница. Устанавливаются в основном в больших домах, где со свободной площадью нет проблем. По уровню комфортности использования и прочности такие виды лестниц являются лидерами среди всех. Однако, стоимость возведения стационарной лестницы довольно высокая, к тому же она занимает много места.
2. Переносная лестница. Наиболее простой и дешевый вариант. Ее можно просто сделать самостоятельно. Переносными лестницами сейчас пользуются в большинстве случаев. Как правило, они бывают двух видов: приставные и стремянки. Такие устройства не отличаются своей безопасностью и удобством использования. Дело в том, что приставная лестница должна доставать до коробки люка, а, следовательно, должна быть больше, чем высота потолка. Если выполняется такое условие, то лестница в помещении будет занимать много места, а занести и вынести ее из помещения за счет габаритов будет проблематично. Это же касается и стремянок.
3. Складные чердачные лестницы. Этот вариант считается самым оптимальным. Складные лестницы не занимают много места, их можно прикрепить к крышке потолочного люка, чтобы лестница раскладывалась при его открывании. При этом надежность складных лестниц не уступает стационарным.

Существует большое количество моделей раскладных лестниц. Конкретную модель и материал изготовления необходимо подбирать в зависимости от конфигурации помещения, его высоты и т.д. Итак, бывают:

• Ножничная лестница на чердак. Конструкция такой лестницы чем-то напоминает гармошку. Изготавливают ее из стали или алюминия. За счет этого она получается довольно крепкой, но в то же время – достаточно тяжелой. Сам механизм лестницы сделан как устройство токосъемника электровоза. Одним из недостатков металлических ножничных лестниц является скрип их механизма при некачественной сборке. Чтобы этого не случалось, оси лестницы необходимо постоянно смазывать.
• Телескопическая лестница. Ее конструкция состоит из нескольких секций, которые складываются одна в одну. Производится в основном из алюминия, что обуславливает небольшой вес конструкции. За счет того, что каждая секция прячется внутрь предыдущей, ее толщина не слишком большая. Это очень важное преимущество при установке лестницы в ограниченном пространстве.
• Складные лестницы на чердак. Наиболее распространенный вид чердачных лестниц. Состоят преимущественно из трех секций, первая из которых жестко прикреплена к крышке люка, а остальные раскладываются при помощи шарниров. Делают такие лестницы из деревянного бруса. Отличаются они высокой надежностью и удобством использования. Такой вариант можно легко изготовить самостоятельно, при этом обладая начальными навыками столярных и слесарных работ.
• Откидывающиеся или выдвижные лестницы. Из-за сложности своей конструкции практически не используются для изготовления своими руками. Принцип действия таких устройств заключается в том, что лестница прячется в нишу в стене, а при необходимости достается оттуда. При этом ступеньки, поднятые вверх, когда основание спрятано, опускаются, когда оно выдвигается наружу. Такие модели существенно экономят пространство, однако, по причинам, описанным выше, не пользуются популярностью.

О том, как сделать лестницу на чердак своими руками, расскажем далее.

Стандартные размеры складных чердачных лестниц

Для того чтобы использование чердачной лестницы было удобным и, главное, безопасным, необходимо соблюдать определенные параметры.

• Так, наклон лестницы в выдвинутом состоянии должен быть в пределах 60°-75°. Если угол будет больше, взбираться по такой конструкции будет не совсем удобно. Если же угол будет меньше, то она будет занимать слишком много места, ведь в таком случае придется увеличивать ее жесткость на излом.
• Ширина лестницы на чердак раскладной должна быть в пределах 60-70 см.
• Оптимальное расстояние между ступенями составляет 20 см.
• Для изготовления ступеней рекомендуется использовать деревянные доски толщиной не менее 20 мм. Именно такая доска способна выдержать расчетную нагрузку, которая должна составлять не менее 150 кг.
• Высота лестницы не должна превышать 3,5 метров. При большей высоте будет сложно обеспечить необходимую надежность конструкции.
• Ступеньки лестницы должны располагаться параллельно полу помещения, и не быть сколькими. Если они не обеспечивают нормальное сцепление с обувью, необходимо будет наклеивать на них противоскользящие накладки.
• Оптимальный размер проема люка для лестницы составляет 1,2х0,7 м. Если придерживаться таких параметров, лестница будет довольно крепкой и удобной в использовании. При большем размере люка, процент теплопотерь через него будет довольно высоким.

Изготовление простой складной чердачной лестницы своими руками

Самый простой вариант раскладной лестницы возможно изготовить в том случае, если люк чердака находится в непосредственной близости одной из стен.

Конструкция такой лестницы состоит из двух частей:

1. Длина первой части равна расстоянию от корпуса люка до пола (можно сделать немного короче).
2. Длина второй части находится по разнице: длина всей лестницы минус длина первой части.

Первый параметр можно найти исходя из высоты от люка до пола и углу наклона лестницы, а оптимальный его показатель равен 70°. Теперь просто можно вспомнить школьный курс геометрии и разделить высоту на sin угла. Sin угла 70° равен 0,9397, соответственно, длина лестницы при высоте от пола до люка 3 метра, будет равна 3/0,9397 = 3,2 м.

Крепление верхней части лестницы к корпусу люка проводится на специальных шарнирах, которые позволяют ей свободно откидываться в нужное положение. На таких же шарнирах проводят крепление двух частей лестницы.

Торцы стоек подрезаются под углом, чтобы в разложенном состоянии она ровно стояла на поверхности пола, и большей площадью упиралась в стенки колодца люка.

Как сделать лестницу на чердак с люком своими руками

Наиболее популярным вариантом чердачной лестницы является раскладная. Крепится она к люку чердака и раскалывается при его опускании. В сложенном состоянии лестница прячется на чердаке и не портит интерьер помещения.

Порядок монтажных работ:

1. Сооружение лестницы начинается с изготовления колодца и люка. Раму люка собирают из бруса размером 50х50 мм, и фанеры толщиной 10 мм. Бруски соединяются в замок и крепятся при помощи саморезов. Перед этим можно промазать замки столярным клеем.
2. Сверху и снизу раму обшивают фанерой. В торце рамы люка устанавливается защелка, которая будет держать его в закрытом состоянии. Защелка должна быть довольно крепкой, чтобы выдержать вес люка с лестницей.
3. По размеру люка делается рама колодца из доски шириной 100 мм и толщиной 30 мм. Собирается она в замок и скрепляется при помощи саморезов.
4. Самым ответственным моментом в сборке открывающегося люка является изготовление шарнирных пар. Первая пара будет отвечать за открывание люка, а вторая, за поддержания его в висячем состоянии. Первая шарнирная пара изготавливается из трех частей. Первая — уголок (подвижная часть шарнира, к которой будет крепиться люк). Вторая – это полоса (неподвижная часть, которая будет крепиться к раме колодца). Третья – это соединительные стальные полосы. Благодаря им первая часть крепится ко второй, и механизм сможет двигаться. Чтобы закрепить полосы, в подвижной и неподвижной части шарнира, как и в полосах, сверлятся отверстия диаметром 10 мм под установку болтов.
5. Один из углов полосы подрезается, чтобы в него заходил уголок. Полоса при открывании будет стопорить движение уголка, поддерживая люк на весу под нужным углом.
6. После сборки шарнира, он регулируется, чтобы он открывался и закрывался без проблем.
7. Затем его следует разобрать, а его части использовать в качестве шаблона для изготовления второй пары.
8. После окончания работ шарниры устанавливаются на рабочее место, к ним крепится крышка люка. Уже в собранном состоянии шарниры еще раз погоняют.
9. Затем изготавливаются поддерживающие шарниры. Они представляют собой пары стальных полос, которые соединены между собой болтами. Крепятся они к люку и раме колодца.
10. После этого весь блок собирается и проверяется.
11. Следующим этапом собирается лестница. Тетива и ступеньки будут изготовлены из доски толщиной 25 мм и шириной 100 мм.
12. Об оптимальных параметрах раскладной лестнице было уже сказано выше. Исходя из рассчитанных параметров, не лестнице размечаются места установки ступеней. Чтобы они были параллельны полу, по отношению к тетиве они должны быть под углом.
13. Разметку наносят сразу на две доски в зеркальном отражении. Для этого их соединяют пори помощи скотча. В местах крепления ступеней вырезается паз толщиной 25 мм и глубиной 10 мм. После этого вырезается необходимое количество ступеней. Затем они устанавливаются в пазы и с торцов закрепляются саморезами.
14. После этого лестница распиливается на 3 части. Первая и вторая части должны быть немного меньше длины люка. Третья – по остаточной длине. Соединяются они при помощи шарниров.
15. Последним этапом лестница чердачная складная своими руками крепится к люку, после чего вся конструкция проверяется и устанавливается на потолок.

Чердачная складная лестница своими руками: чертежи, фото



Чердачные складные лестницы руками: чертежи, видео

Уже давно прошли времена, когда на чердак хозяевам домов приходилось подниматься по громоздкой приставной лестнице. Современные варианты для чердака хороши тем, что занимают минимум места как в сложенном, так и разложенном состоянии, и о наличии такой конструкции за красиво отделанным чердачными люком догадаться сложно даже внимательному человеку.

И однозначно радует глаз такая замечательная альтернатива винтовым конструкциям и стремянкам, как складная  лестница чердачная – своими руками вы ее можете изготовить с правильными креплениями, с крепким пружинным механизмом и ничуть не хуже современных дорогих рыночных изделий. И даже лучше!

Вот самый простой вариант изготовления такой лестницы из буквально подручных материалов:

Преимущества и недостатки складных лестниц

Складная чердачная лестница должна легко прятаться и складываться под потолком, а поэтому ее принято делать покороче, с небольшим количеством секций. Ведь каждая лишняя ступенька в этом плане – это дополнительный вес и объем.

Такие лестницы хороши прежде всего тем, что позволяют значительно экономить пространство. При этом они совершенно не портят потолок жилого помещения. Ведь вход на чердак зачастую располагаются как раз в одной из обитаемых комнат дома. При этом такие лестницы достаточно функциональны, прочны и компактны. А пользоваться ими – проще простого: достаточно взять в руки специальный стержень с крючком на конце и зацепиться за кольцо.

Далее левой рукой легко достаете нижнюю ступеньку крайней секции, дотягиваетесь до пола и распрямляете все остальные составляющие лестницы. Точно также, проделав все в обратном порядке, вы легко складываете лестницу назад и убираете в потолок. Причем многие современные чердачные лестницы ко всему еще и раскладывается-складывается при помощи электропривода, что вообще невероятно удобно:

Еще одно достоинство — безопасность. Спускаться и подниматься по такой лестнице намного безопаснее, чем по приставной: она не сломается под ногами и ножки неожиданно не «уедут».

И, наконец, легкость. Самые легкие складные чердачные лестницы изготавливают из нержавеющей стали и алюминия, благодаря чему на чердачное перекрытие не оказываются серьезные нагрузки. Как вы понимаете, в виду особенностей конструкции такая лестница может быть сделана только из металла.

Почему лучше сделать лестницу самому?

Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.

Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров. А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей.

А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.

Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.

Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:

Виды складных чердачных лестниц

Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.

Конструкция #1 — раздвижные лестницы

Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.

Конструкция #2 — раскладные с пружинным механизмом

Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.

Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.

Конструкция #3 — телескопические лестницы

Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.

В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.

Конструкция #4 — упрощенные складные лестницы

Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:

А такие варианты складных лестниц довольно популярны за рубежом:

Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.

Как определить параметры будущей лестницы?

Итак, дадим вам несколько советов по выбору чердачной лестницы.

• Совет №1. Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
• Совет №2. Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
• Совет №3. Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
• Совет №4. Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
• Совет №5. Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

Какие нужны крепежные элементы и материалы?

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров.

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

Нехитрое и практичное крепление:

Более сложная система:

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией. Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости.

Инструкция по изготовлению складной лестницы

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

• Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
• Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
• Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
• Шаг 4. Распиленные части снова соединяем, но уже петлями.
• Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
• Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
• Шаг 7. Теперь займитесь крючком. Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

Имея частный дом с чердаком, часто возникает необходимость установки дополнительной конструкции, при помощи которой можно было бы легко забираться наверх для работы на втором этаже дома. Изготовление чердачной лестницы будет самым простым и удачным способом для этого. Использование люка позволит прятать конструкцию, когда в ней нет необходимости, а изготовление самой лестницы своими руками не даст усомниться в качестве и надежности конструкции.

Назначение

В хорошем частном доме во время проектирования чаще всего закладывается чердак. Это нежилое помещение, где чаще всего складываются все ненужные вещи, для которых не хватает места в доме. При желании можно сделать из него полноценный второй этаж. В любом случае, как бы это помещение не использовалось, нужно иметь возможность в него попасть. Самым простым и надежным вариантом является лестница.

Изначально частные дома сооружали с внешними железными конструкциями сбоку
, по которым можно было в хорошую погоду достаточно комфортно добраться до чердака. Если же изначально лестницу не делали, то в хозяйстве использовалась простая приставная деревянная конструкция, которая ставилась только в необходимый момент. Минусом любого из вышеупомянутых способов является сезонность – только летом, в хорошую погоду и светлое время суток можно безопасно попасть на чердак и сделать все необходимые манипуляции на нем.

Ввиду таких особенностей многие хозяева дач и собственных домов сооружают чердачную лестницу внутри помещения. Для того чтобы она занимала мало места и не мешала жильцам, чаще всего конструкция имеет складной характер. Чердачная лестница может быть как металлической, так и деревянной, ее можно купить или изготовить собственноручно. Каждый хозяин этот момент решает сам. Чтобы с чердака не дул сквозняк, не попадала пыль и просто не было дырки в потолке, ее закрывают при помощи люка.

Если чердак оборудуют под жилое помещение, то чаще всего возводят стационарную лестницу, чтобы можно было быстро подняться наверх и спуститься вниз. Для нежилой площади логичнее всего будет именно складная конструкция, которая прячется за люком под потолком и может быть доступна в любую минуту. Имея внутри дома вариант подъема наверх, не нужно беспокоиться о погодных условиях или темном времени суток, если есть необходимость что-то взять с чердака или отнести что-то ненужное подальше.

Виды конструкций

Если вы озадачились покупкой или изготовлением лестницы на чердак, то в первую очередь нужно понять, какой тип конструкции подойдет именно вам. Определив место, куда вы установите лесенку, можно понять, насколько габаритной она может быть, сколько места будет занимать, какого типа будет, и только после этого можно предпринимать какие-то более серьезные шаги.

Основными вариантами чердачных лестниц являются:

• складная;
• раскладная;
• выдвижная;
• пружинная;
• телескопическая.

Складные лестницы чаще всего выполняются из металла, потому как этот материал позволяет создать небольшую по габаритам и легко складывающуюся конструкцию. Основным материалом для этого служит алюминий, ввиду своей легкости и хороших показателей прочности. Достоинством этого типа можно назвать универсальность устройства, которое подходит практически под любой тип конструкции дома с самой различной высотой потолка.

Если такой вариант сложить, то конструкция получается небольшая
, и за пределы короба, изготовленного для нее, не выходит. Из минусов можно выделить только сложность складывания и раскладки механизма, потому как для данных действий нужна определенная физическая сила. Кроме того, дома сделать такую лестницу очень сложно. Тут каждая деталь должна иметь определенную длину и быть зафиксирована при помощи нужных шарнирных механизмов, потому проще будет приобрести ее в магазине.

Можно сделать складную лестницу и из дерева, но вид она будет иметь совершенно иной. Сделать ее можно самостоятельно без особого труда. Состоять будет она из двух частей. Во время складывания она будет крепиться к более длинной части, а вся лестница никуда не прячется, а приставляется или прикрепляется к стене. В случае с креплением нужно сделать на стене крепежи.

Если же есть необходимость иметь переносную лестницу, то можно сделать очень простой, но надежный механизм, используя брусья и трос. Два бруска выбираются исходя из высоты потолка, готовятся ступени – их должно быть не более четырех, между двумя деревянными будет одна ступень из троса, которыми стягивается вся конструкция во время работы. Ослабляя трос, можно полностью разобрать все и поместить в шкаф или другое место хранения.

Раскладной тип чердачной лестницы отличается типом устройства.
Все части конструкции складываются одна в другую и убираются наверх. Тот же принцип используется при раскладке – поочередно раскрывается каждая секция и лестница готов к эксплуатации. Такой вариант работы достигается при помощи шарнирного механизма, который устанавливается с обеих сторон в каждом пролете. Самая верхняя часть крепится к люку, при открытии появляются дополнительные поручни, которые делают конструкцию лестницы более надежной и способствуют легкому и быстрому подъему наверх.

Удобство такого варианта в том, что в сложенном виде лесенка имеет те же габариты, что и короб, в который ее помещают, а значит, не занимает места больше, чем это нужно. При желании, поднявшись наверх, можно и ее убрать, чтобы не мешать другим обитателям дома, если положение люка находится в проходном месте.

Для безопасности на ступенях делаются канавки, которые не дают ноге поехать и человек уверенно держится, поднимаясь наверх или спускаясь на первый этаж дома. В покупных конструкциях это предусмотрено изначально, а планируя собственное изготовление, нужно не забыть о данном нюансе. Тип крепления ступеней в готовых конструкциях имеет название «ласточкин хвост».

Выдвижная лестница может состоять из двух или трех частей, что регламентируется высотой потолков в доме. Принцип действия такого устройства прост – каждая секция выдвигается одна за другой, как будто по рельсам. Верхняя секция должна крепиться к основной балке на чердаке, чтобы конструкция была прочной. Планируя установку такого средства подъема, нужно сделать специальный короб на потолке, в который и будет монтироваться лестница. Важно иметь прочную и надежную конструкцию, иначе есть риск обвала потолка с тем, кто будет подниматься на чердак.

На верхнюю секцию, которая должна быть меньше остальных по длине, крепится крышка люка
, и во время складывания всей конструкции идет автоматическое закрытие окошка на чердак. Крепить люк необязательно, его можно закрывать и самостоятельно, после того, как лестница будет отправлена наверх.

Другой вариант выдвижной конструкции имеет две секции. Маленькая крепится к люку, и при его открытии можно свободно получить к ней доступ. Сняв специальные крепления, можно освободить вторую часть и опустить ее до уровня пола, крепко и надежно в него уперев. Чаще всего для этого варианта используют дерево, а не металл. Подъем и опускание люка производится на специальных металлических направляющих складного типа, которые расположены по обеим сторонам.

Если такая лестница покупается, то люк идет уже в комплекте, и он дополнительно оснащен теплоизоляцией, чтобы не пропускать теплый воздух на чердак, а холодный не заходил в помещение. Если данная конструкция сооружается своими руками, то об этих нюансах тоже не следует забывать.

Пружинные лестницы имеют специальные пружинные механизмы, при помощи которых осуществляется фиксация каждого отдела конструкции, что не позволяет им самопроизвольно складываться. За счет них достигается надежность и безопасность устройства для подъема на чердак.

Телескопическая лестница изготавливается из металла и имеет вид направляющих круглой формы, которые складываются друг в друга по принципу телескопа. Ступени сдвигаются плотно друг к другу, и вся конструкция занимает минимум места. Использовать ее очень удобно и просто, с этим справится любой домочадец.

Подъемные системы чердачных лестниц более удобные, чем варианты изделий, которые остаются в комнате.
Раздвижная конструкция позволяет быстро достать и сложить изделие, что важно для тех, кто привык работать быстро. Автоматическая система захлопывания люка позволяет избежать неудобной процедуры подъема на высоту до уровня потолка, чтобы дополнительно зафиксировать его, когда лестница была убрана. Если же вы хотите иметь стационарную лестницу, но чтобы она занимала минимум места, то лучшим вариантом будет винтовая конструкция, которая позволит подняться на чердак, совершая кругообразные движения во время восхождения и спуска.

Где разместить?

В доме, где есть чердак, рано или поздно возникает вопрос приобретения лестницы, по которой на него можно будет беспрепятственно попасть. Сооружение такой конструкции для улицы не вызовет особых проблем, хотя и комфорта от использования такого устройства будет немного. Для того, чтобы сделать доступ на чердак быстрым, нужно разместить подъемный механизм прямо в доме.

Первое, о чем стоит позаботиться – это правильный выбор места для этого.
Если дом большой, то найти в нем непроходной угол будет не трудно, а вот в небольшом дачном доме нужно будет выкручиваться из положения, когда одно пространство служит и кухней, и спальней и гостиной. В этом случае выбирается самый дальний угол от входа в дом. Если есть коридор, то в нем также можно продумать люк, куда и спрячется лестница.

Имея просторную кухню, можно предусмотреть выход на чердак именно с нее, особенно если там хранится что-то полезное для приготовления пищи. Если нужно спрятать стационарную лестницу, можно отгородить ее от общего пространства комнаты, сделав небольшой коридор, который будет иметь дверь, создавая иллюзию комнаты.

Лестницу можно использовать и как предмет декора, но лучше всего это делать в том случае, когда чердак представляет собой жилое помещение и им достаточно часто пользуются. Складная конструкция будет только затруднять пользование, а стационарная позволит с комфортом подниматься и спускаться людям любого возраста и физических возможностей.

Материалы

Планируя изготовление лестницы на чердак своими силами, важно приобрести все необходимые материалы. Первое, с чего все начинается, это монтаж люка. Это деревянная рама, куда и будет прятаться конструкция. Для изготовления нужно иметь брус 50 на 50 в сечении и фанеру на десять миллиметров. При изготовлении лестницы из дерева нужно приготовить доски толщиной 20-25 миллиметров и шириной 120-150 миллиметра.

Чтобы определить длину досок, нужно уже знать, какой именно будет конструкция – раздвижная, складная, сколько в ней будет секций. Рассчитывается материал для ступеней, продумывается расстояние между ними и толщина материала. Что касается люка, то важной составляющей хорошей его работы являются комплектующие, которые отвечают за амортизационные качества в момент открывания и закрывания. Чтобы закрепить люк на коробе, потребуются петли. Они непременно должны быть мощными, чтобы справляться со своей задачей множество раз.

Важными комплектующими являются и механизмы, которые помогают удерживать люк вместе с лестницей. Эти своеобразные амортизаторы можно приобрести или сделать вручную, если есть в наличии подходящий инструмент. Еще один важный элемент – это шарниры, которые помогают сложить и разложить лестницу. Эта фурнитура продается в любом мебельном магазине, потому не должно возникнуть проблем с их приобретением. Металлическая основа всех важных элементов позволяет не сомневаться в надежности и качестве готового продукта и смело пользоваться им многие годы.

Чтобы сделать лестницу с люком самостоятельно, нужно иметь следующие инструменты:

• ножовка по металлу;
• пистолет для работы с монтажной пеной;
• шуруповерт с битами или комплект отверток;
• саморезы разной длины и ширины;
• рулетка достаточной длины;
• карточные петли;
• бруски толщиной от 20 до 30 миллиметров.

Размеры

Расчет нормативов для изготовления лестницы на чердак давно выведен, потому нужно лишь применить его для своего помещения. Ширину марша следует выдержать на уровне 650-1100 миллиметров, а высоту сделать не более 350 сантиметров. Если делать конструкцию более высокой, то ее надежность будет значительно ниже.

Планируя количество ступенек, не стоит их делать больше пятнадцати штук. Если ситуация того требует, то можно увеличить количество, но предварительно все конструкция укрепляется. Оптимальным расстоянием между ступенями является пятнадцать или двадцать сантиметров. Сама ступень должна быть не менее двух сантиметров в толщину.

Наиболее правильным углом постановки чердачной конструкции будет шестьдесят или восемьдесят градусов.
Больший угол существенно снизит безопасность использование лестницы. Для маленького угла потребуется совсем немного места, что является существенным преимуществом.

Продумывая конструкцию, важно учесть вес, который будет находиться на лестнице во время использования. Это не только килограммы хозяина дома и его родственников, но и любые предметы, которые нужно поместить на чердак или снести вниз. Стоит позаботиться о том, чтобы ступени не скользили, иначе можно с них слететь и травмироваться.

Проем в полотке изготавливается по размерам готовой лестницы и люка, который крепится к ней. Важно максимально точно рассчитать каждый миллиметр и утеплить вход на чердак, чтобы с него в дом не попадал холодный воздух.

Пошаговое изготовление

Если вы решились делать лестницу на чердак своими руками, то первое, о чем стоит позаботиться, это чертежи и создание проекта. Самодельная конструкция не представляет ничего сложного, если подойти к процессу ее воплощения правильно.

Первым делом нужно подобрать все необходимые инструменты и приобрести материалы, которые точно понадобятся в работе. После этого будет идти монтаж простой приставной лестницы, с помощью которой можно будет работать с потолком и делать в нем нишу для люка.

Как только место для восхождения на чердак было определено, нужно вырезать прямоугольное окно в потолке
и заняться сооружением крышки люка. Для этого нужно использовать брус 5 на 5 сантиметров, который разрезается, исходя из габаритов готового отверстия в потолке. Когда конструкция будет скреплена, сверху набивается фанера в десять миллиметров толщиной. Когда все готово, нужно примерить получившуюся крышку, и если вы подошло, ее нужно закрепить при помощи петель.

Как только установка люка завершена, можно приступать к изготовлению лестницы. Сделать это самому просто, особенно если был выбран вариант складной конструкции. Для этого нужно использовать приставную лестницу, к которой с обеих сторон прикручиваются брусья. Внизу нужно закрепить их надежно, а сверху фиксация идет на петли. Далее вся лестница распиливается на две части – верхняя большая, нижняя в два раза меньше.

Для того, чтобы такую лестницу не повело, нужно сделать дополнительные планки жесткости, которые набиваются по диагонали.

Две части складной конструкции нужно соединить при помощи петель. Верхняя часть всей лестницы крепится к люку анкерами, а нижняя складная часть крепится крючком, что предотвращает ее самостоятельное открывание. Готовый подъемный механизм прижимается к стене и фиксируется.

Можно изготовить чердачную лестницу из трех частей, которая будет складываться и прятаться в люк. Для этого приставную лесенку делят на три части, первая из которых имеет размеры люка, вторая меньше первой, а третья имеет длину, которой хватит для постановки ее на пол. Все части должны фиксироваться петлями, работу которых нужно тщательно проверить. Лестницу нужно хорошо отшлифовать и покрыть лаком.

Для того чтобы сделать чердачную лестницу, необязательно обладать уникальными навыками и быть настоящим мастером, нужно просто правильно подойти к работе и делать все правильно и качественно. Создание подъемного механизма не отнимет много сил и времени, если разработать четкий план действий и заручиться поддержкой членов семьи.

В этой статье приведена пошаговая инструкция по созданию складной чердачной лестницы. Вы узнаете о том, как правильно собрать основной шарнирный элемент, из чего сделать секции лестницы и как надёжно закрепить конструкцию в монтажном положении. Статья содержит схемы и чертежи.

Инвентарная заводская лестница на чердак — довольно распространённое изделие, которое можно приобрести во многих строительных магазинах. Однако бюджетные варианты не всегда надёжны, а крепкие фирменные изделия стоят соответственно. Изготовление необходимого предмета или устройства своими руками из подручных материалов очень популярно среди домашних мастеров. Чердачная лестница — не исключение.

Материал для работы

Чтобы собрать аналог заводского изделия, понадобятся качественные материалы, которые могут быть в наличии, особенно во время строительства:

1. Брусок 50х50 (сосна) 1 сорт — 20 пог. м. Из него будет сделана рама крышки и проёма.
2. Фанера 8-10 мм — 2 кв. м. Нужна для обшивки крышки.
3. Доска 100х25-30 мм — 15 пог. м. Пойдёт на ступени и тетивы.
4. Полоса стальная 3-4х20 мм — для подвижного крепежа колен.
5. Уголок и пластина 3-4 мм — для основного механического элемента.
6. Болты, гайки, шайбы, гроверы М12-М14.
7. Саморезы.

Инструмент:

1. Плотницкий — пила, шуруповёрт, угломер.
2. Слесарный — сварочный аппарат, электроды 3-4, болгарка.
3. Верстак и струбцины.

Порядок работы

В первую очередь нужно выбрать место для лестницы и сделать проём. При необходимости подрезать и установить промежуточные балки в перекрытии — на 6-7 мм больше размера предполагаемой крышки. Далее по размерам люка нужно собрать саму крышку — из бруска и фанеры. Конструкция может быть произвольной, но должна быть надёжной (лучше проклеивать соединения). Брусок с одной из коротких сторон должен быть скруглён — чтобы не мешать крышке открываться.

Сборка шарнирного механизма

Это самый ответственный элемент конструкции. Для его изготовления понадобится: стальной уголок, пластина и полосы толщиной не менее 3 мм. Форма деталей понятна из схемы, но размеры места сверловки следует определить индивидуально, исходя из ситуации по месту. Изготовленные детали должны быть качественными, их следует зачистить и обработать кромки.

1 — упорная пластина; 2 — уголок, вид сверху; 3 — короткая кулиса; 4 — длинная кулиса

Ключевой момент — определение угла открывания. Этот угол очень важен и фигурирует в изготовлении пластины. Для того чтобы правильно его выставить, спроецируйте будущий марш на местности — протяните нитку и опытным путём (подбором наилучшего положения) установите нужный угол. Надёжно закрепите его на угломере — он будет нужен при изготовлении ступеней.

Полученный угол нужно перенести на деталь, а именно на пластину. Для этого установить механизм в исходное положение, приложить угломер и двигать до момента, когда углы полки уголка и угломера совпадут. Затем разметить пластину по получившейся траектории и вырезать область хода детали.

В пластине следует заранее высверлить отверстия для монтажа к балке. Собираем механизм на болтах через шайбы.

После черновой сборки нужно примерить узел по месту, наживить и в точности воспроизвести процедуру открывания и закрывания люка. Если обнаружатся недостатки хода, исправьте их.

Затем нужно изготовить ответный механизм. Он должен полностью повторять первый, но в зеркальном виде. Используйте струбцины и верстак — зажимая детали вместе, вы добьётесь полной идентичности размеров.

Опытным путём произведите регулировку и окончательный монтаж. Крышка в открытом положении должна точно повторять угол, спроецированный шнуром.

Изготовление секций

Расчёт длины каждой секции:

• 1-я — длина проёма минус 10%
• 2-я — длина первой минус 10%
• 3-я — длина марша минус сумма первых двух

Предположим, что длина марша 2500 мм. Исходя из длины проёма 1200 мм:

• 1-я — 1080 мм
• 2-я — 972 мм
• 3-я — 448 мм

Размечаем целые доски согласно расчёту и переносим угол марша на тетивы.

Внимание! Тетивы должны быть установлены зеркально! Учитывайте это при разметке и сверловке.

На стыках секций сверлим отверстия Ø 25 — зеркально через одно.

Все детали нужно качественно обработать шлифлентой, скруглить фаски, чтобы максимально приблизить качество к заводскому.

Затем прорезаем по разметке канавки для ступеней. Древесину выбираем стамеской.

Конструкция отдельных секций собирается на саморезах 65 мм с прессшайбой через столярный клей Д-3.

Петли для коленьев можно сделать из той же полосы, что и механизм открывания. Для этого нарезаем 4 полосы по 160 мм и 4 по 120 мм, скругляем торцы. К четырем из них навариваем лапки до длины 160 мм с отверстием 8 мм. Должно получиться 8 одинаковых по длине деталей, но 4 из них со ступенькой.

Отдельные пластины собрать в шарниры при помощи болтов.

Сборка секций и монтаж лестницы

Разложить на ровной плоскости и установить готовые секционные шарниры так, чтобы болты крепления попадали в отверстия в дереве. Шарниры установить на болты М8-10.

После сборки первого колена проверьте систему на работоспособность. При необходимости устраните перекосы.

Затем присоедините нижнее короткое колено и испытайте систему.

Теперь лестницу осталось смонтировать в проектное положение — на крышку люка. Для монтажа используйте болты (саморезы не надёжны). Если после монтажа и испытаний всё работает без перекосов, конструкцию можно демонтировать для окраски. Используйте лаки и аэрозольную краску для металла.

Впоследствии конструкцию можно усложнять и делать более удобной, добавляя к ней:

1. Дополнительные шарниры для устранения люфта.
2. Пружину для поддержания конструкции, чтобы сделать открывание легче.
3. Замок-фиксатор.
4. Поручни.
5. Использовать декоративную отделку и дополнительное утепление.

Готовый вид лестницы:

Вопрос отделки и утепления решается по месту, исходя из потребностей. Отделать крышку можно любым материалом, который впишется в потолок. В основном это пластик — лёгкий, недорогой и имеющий дополнительную прослойку воздуха. Разница в цене между «домашним» и «магазинным» вариантом складной лестницы — около 90% (80-150 у. е.). Для работы потребовались только несколько новых досок, покрытие для них и метизы.

В большинстве частных домов чердаки и мансарды являются эксплуатируемыми помещениями. И чтобы попасть на цокольный этаж, конечно же, нужна лестница.

Виды чердачных лестниц — устройство и типы конструкции

Чердачные лестницы могут находиться как снаружи, так и внутри здания. Преимуществом второго варианта является удобство эксплуатации. Вам не надо выходить на улицу, чтобы попасть на чердак, что в зимнее время года очень актуально. Кроме того, при отсутствии выхода на улицу, чердачное помещение не контактирует с холодным воздухом, что существенно уменьшает теплопотери.

По виду конструкции различают следующие типы чердачных лестниц:

1. Монолитные:
   • винтовые;
   • маршевые.
2. Складные чердачные лестницы:
   • ножничные;
   • раскладные или рычажные;
   • телескопические или раздвижные лестницы;
   • откидные.
3. Переносные:
   • стремянки;
   • приставные.

Переносные лестницы, как правило, используются как временный вариант соединения этажей. Применяются во время строительства дома или для доступа к чердачным помещениям, которые эксплуатируются крайне редко. Не отличаются безопасностью.

Самыми удобными, конечно, являются традиционные монолитные лестницы, с широким маршем и перилами. Но далеко не всегда получается разместить массивную конструкцию, ведущую на чердак — может просто-напросто не хватить места.

В этом случае оптимальным вариантом станут выдвижные чердачные лестницы. Они достаточно удобны и безопасны, просты в эксплуатации и занимают очень мало места. А большое разнообразие конструкций позволит подобрать вариант, подходящий именно Вам.

Складная лестница-трансформер

Чердачные складные лестницы изготавливаются из дерева и металла (алюминия). Комбинация этих материалов дает лучшие результаты. Из дерева выполняется лестничный марш, чтобы уменьшить вес конструкции, а из металла — пружины, механизмы и крепления, обеспечивающие жесткость изделия. Конечно, есть и чисто металлические модели.

Для деревянных моделей следует использовать твердые породы древесины. Толщина бруса должна быть не менее 2 см. Дерево не стоит применять, когда складывающаяся лестница слишком интенсивно эксплуатируется, ведь это приводит к быстрому износу. В таком случае лучший вариант — металлическая чердачная лестница.

Также используется пластиковая фурнитура, предотвращающая трение комплектующих во время трансформации и герметизирующая проем, когда изделие находится в сложенном состоянии. Крышка люка заполняется пенополистеролом и обеспечивает хорошую теплоизоляцию.

Раскладные чердачные лестницы могут открываться как вручную, так и автоматически, с применением электропривода. Зачастую, при ручном приводе к механизму присоединяют груз, который заметно облегчает процесс сборки, как бы затягивая лестницу в нишу и, наоборот, плавно опускает ее, компенсируя вес изделия.

Основные требования к подобным изделиям, это компактные размеры и прочность. Также важна эстетичность модели — хорошая лестница-трансформер должна сливаться с потолком.

Стандартные размеры чердачных лестниц:

• ширина лестничного марша. Оптимальная ширина — около 65 см;
• высота лестницы. Не рекомендуется использовать изделие высотой более трех с половиной метров, потому что тогда страдает жесткость конструкции, а падение с такой высоты может привести к серьезным травмам. Неудобен будет и процесс ее опускания или поднимания. В таком случае придется все же остановить свой выбор на монолитной лестнице;
• количество ступенек. Обычно равно 14 или 15;
• расстояние между ступенями. Считается, что оптимальная ширина шага составляет 19,3 см. При большем или меньшем значении, лестницей будет неудобно пользоваться;
• толщина ступеней находится в пределах от 18 до 22 мм;
• угол наклона лестницы. Стандартным значением принято считать величину от 60 до 75 градусов. При большем наклоне лестницей будет опасно пользоваться, при меньшем – изделие будет занимать слишком много места;
• складная чердачная лестница должна выдерживать вес не менее 150 кг;
• ступеньки должны располагаться параллельно полу и не скользить, либо надо приклеить противоскользящие накладки на ступени.

При покупке складных чердачных лестниц необходимо учесть, что параметры изделия должны совпадать с размерами крышки люка, иначе, раскладывающиеся детали будут задевать проем. Оптимальным считается люк, в который встроена раздвижная лестница шириной 70 см и длиной 120 см. При меньших размерах проема, неудобно подниматься. Если размеры люка слишком велики, то возможны большие теплопотери. Поскольку чердак является неотапливаемым помещением, необходимо предусмотреть хорошую тепло- и пароизоляцию.

Выбирая угол наклона лестницы на чердак важно учесть, что чем меньше угол, тем больше необходимо делать размеры чердачного люка и тем больше места занимает лестница в разложенном состоянии.

Раздвижная чердачная лестница — выдвижные марши на чердак

Ножничная лестница

Как правило, изготавливаются полностью из металла. Они также носят название «лестница-гармошка», прижившееся из-за того, что конструкция складывается в виде гармошки. А механизм трансформации напоминает раздвигающийся трамвайный токосъемник и по форме представляет собой параллелограмм или овал.

Выдвижная лестница на чердак имеет один недостаток, присущий дешевым моделям. Из-за того, что конструкция полностью выполнена из металла, при некачественной сборки или с течением времени лестничный марш начинает скрипеть. Этого можно избежать, периодически смазывая выдвижную лестницу.

Телескопические лестницы

Телескопическая лестница состоит из множества выдвигающихся секций, которые складываются одна в другую. Изготавливается из алюминия, что способствует облегчению конструкции и приданию жесткости. На отечественном рынке раздвижная чердачная лестница встречается довольно редко и не пользуется большой популярностью.

Раскладная лестница на чердак — секционная и шарнирная

Раскладные лестницы могут состоять из двух, трех или четырех секций в зависимости от конструкции. Первое колено имеет длину, равную размерам крышки люка, и жестко на нем закреплено. Два других сегмента раскрываются и образуют ровный лестничный марш. Секционные лестницы столь подвижны благодаря специальным петлям и шарнирам.

Откидывающаяся лестница

Если вы очень любите порядок, панически страдаете от недостатка места, и у вас есть второй этаж или чердак, откидная лестница может стать отличным вариантом для удовлетворения всех нужд сразу. Идея в следующем: большую часть времени конструкция сложена и закреплена на стене, и только вечером, когда Вам надо подняться в спальню, вы её выдвигаете.

Ступени закреплены на тетиве с помощью карточных петель. В сложенном состоянии конструкция фиксируется на стене. Откидывающаяся конструкция не очень востребована из-за своей сложности, но далее в статье мы все равно расскажем как её сделать своими руками.

Чердачные складные лестницы своими руками

Вариант №1 — простая конструкция из 2-х секций

Чердачные лестницы своими руками изготавливаются в течение 2-3 часов. Чтобы сделать чердачную лестницу нам понадобятся:

• ножовка для работы по дереву;
• рулетка для измерений;
• лестница, высота которой будет примерно на 30 см больше, чем расстояние до перекрытия;
• четыре карточные петли шириной с косоур;
• два бруска, длина которых равна ширине люка и еще два бруска, длиннее первых, примерно, на 20 см. Толщина брусков 2-3 см;
• саморезы, анкера, крючок и петелька.

Один из коротких брусков укрепляем на верхний конец лестницы с помощью петель, другой — жестко закрепляется на нижней части. Две рейки крепятся на лестничный марш наискосок так, чтобы они не мешали движению. Они придадут всей конструкции жесткости.

Далее отмеряем 2/3 длины лестницы и делаем аккуратный распил. Затем обе части соединяем с помощью петель. Важно прикрепить петли правильной стороной, чтобы лестница складывалась в правильном направлении, как показано на фото.

Верхний брусок укрепляется на стену сразу под люком. Чтобы складная лестница на чердак не раскрывалась, она закрепляется на стене с помощью крючка. Петелька вкручивается в косоур рядом с местом распила, а крючок укрепляется на стену.

Недостатком подобной модели является то, что она остается на виду. Этого можно избежать, если использовать изделие более сложной конструкции, у которого секции крепятся на крышку люка. Давайте посмотрим можно ли изготовить такую чердачную лестницу своими руками.

Вариант №2 — люк на чердак с лестницей

Мы расскажем как сделать лестницу на чердак, состоящую из 3-х секций, которая по конструкции идентичная тем, что продаются в магазинах. Вот такая раскладная чердачная лестница должна у нас получится.

Как сделать люк на чердак своими руками — основа складной лестницы

Изготовить люк на чердак можно из подручных средств. Сначала определимся с местом и размеров проема, а затем изготовим люк. Допустим, размер лестничного проема равен 125 на 70 см. Тогда, чтобы вырезать люк, следует к данным габаритам прибавить 7-8 мм с каждой стороны. Эти зазоры позволят крышке легко закрываться, но не повлияют на теплоизоляцию.

Из материала понадобится:

• четыре бруска 50×50 мм — два коротких и два длинных;
• лист фанеры 10мм (в нашем случае используется две панели — цельного листа, к сожалению, под рукой не оказалось).

На концах брусков делаем выпилы в половину толщины, промазываем клеем и закрепляем саморезами, предварительно проверив диагонали. Для того чтобы диагональ не ушла, следует использовать временные косынки из фанеры 4 мм. После, мы их убираем и уже прикручиваем лист фанеры 10 мм (на фото видно, как лист по периметру закреплен саморезами ПШ). Далее примеряем в проем.

Для того чтобы люк хорошо закрывался и снаружи не было никаких замков, мы врезаем в крышку дверную защелку. На нашей упаковке было написано «усиленная». Чтобы открыть защелку, мы будет использовать старую ручку (можно любой прибор в форме цилиндра), которая вставляется в специальное отверстие. Защелка хорошо держит люк, очень удобно.

Механизм чердачной лестницы с люком — шарнирный без пружины

Дошла очередь до самого сложного — механизмов открывания. Все комплектующие, конечно, можно купить в магазине, но мы пойдем сложным путем и все сделаем самостоятельно.

Для начала нарисуем на картоне чертеж чердачной лестницы с примерным углом, на который должен открываться люк. Вырежем картонные детали и примерим к конструкции. Таким образом можно довольно точно подобрать длину шарниров.

Думаю у каждого в гараже найдутся железные уголки, обрезки полосок и куски листового металла, в общем, все, из чего можно сделать механизм для лестницы. Для одного механизма нам понадобится:

• один уголок;
• кусок листового металл;
• две полосы разной длинны.

Отметим отверстия для шарниров, расстояния которых мы ранее прикинули опытным путем, и просверлим под болт М10. Собираем вместе, не стягивая сильно болты. Малкой замеряем нужный угол открывания люка и раздвигаем будущий механизм до выбранного угла. Отмечаем на металле область, которую при открывании перекрывает уголок и вырезаем ее с помощью лобзика.

Приводим полосы металла в надлежащий вид, обрезав лишнюю длину и скруглив концы. Так они не будут задевать уголок и мешать друг другу. Снова собираем весь механизм. После того, как мы удалили часть металла, уголок стал упираться и стопориться в нужном положении.

Итак, один механизм готов, теперь приступаем к изготовлению второго. Очень важно, чтобы он получился в точности таким же, но в зеркальном исполнении. Для этого мы скрепляем каждую пару деталей струбцинами и сверлим нужные отверстия.

После того, как одно отверстие вырезано, вставляем в него болт и сверлил второе.

Затем, скрутив обе детали болтами, ровняем их по длине.

Таким образом изготавливаем все части.

На выходе должно получится два совершенно идентичных механизма.

Теперь установим механизмы на люк и примерим его в лестничный проем. Оказалось, что еще при проектировании узла мы допустили ошибку — не учли высоту крепления на балке перекрытия. То есть деталь просто-напросто вылезла за перекрытие. Из-за чего нам пришлось установить временные бруски.

Подгоняем люк так, чтобы он хорошо открывался и не касался стенок проема.

Теперь сделаем еще один несложный механизм для поддержки всей конструкции. Нам понадобятся две полосы металла шириной 20 мм и уголок. Для этого к концу одной из полос привариваем кусочек металла, в который будет упираться вторая полоска. Из уголка делаем опорную площадку.

В итоге должен получится шарнир, который при открывании люка остается немного согнутым и при этом держит нагрузку. Впоследствии этот узел надо будет установить таким образом, чтобы он был полностью разложен, когда механизмы, сделанные ранее, открыты по максимуму. Тогда нагрузка, которую создает шарнирная лестница, поровну распределится между ними.

Деревянная лестница на тетивах своими руками

Лестница на чердак своими руками сооружается из деревянных досок. Тетиву и ступеньки будем вырезать из дюймовой доски шириной 100 мм. Длина первой секции делается по размеру люка, вторая — такая же или чуть меньше первой, но с учетом того, что она не должна задевать потолок в процессе трансформации. Третья секция равна расстоянию, что осталось до пола.

Малкой отмеряем угол наклона люка в открытом положении и переносим его на доску, отмечая тем самым ступени. Далее размечаем длины секций.

Плотно прижав доски друг к другу и скрепив их молярным скотчем, переносим всю разметку на вторую доску (линии должны быть в зеркальном отражении). При помощи пера на 25 сверлим отверстие там, где впоследствии будет находиться шарнир петли.

Теперь внимание
, мы допустили ошибку, просверлив оба отверстия с одной стороны, потому что второе углубление должно быть на внешней стороне досок, как отмечено на фото.

Для более эстетичного вида отшлифовываем все грани фрезером.

На тетивах лестницы делаем маленькие углубления (5 мм) для ступеней. При помощи клея и саморезов ПШ собираем все детали воедино. Должно получится примерно как на фото.

Уже давно прошли времена, когда на чердак хозяевам домов приходилось подниматься по громоздкой приставной лестнице. Современные варианты для чердака хороши тем, что занимают минимум места как в сложенном, так и разложенном состоянии, и о наличии такой конструкции за красиво отделанным чердачными люком догадаться сложно даже внимательному человеку.

И однозначно радует глаз такая замечательная альтернатива винтовым конструкциям и стремянкам, как складная лестница чердачная – своими руками вы ее можете изготовить с правильными креплениями, с крепким пружинным механизмом и ничуть не хуже современных дорогих рыночных изделий. И даже лучше!

Преимущества и недостатки складных лестниц

Складная чердачная лестница должна легко прятаться и складываться под потолком, а поэтому ее принято делать покороче, с небольшим количеством секций. Ведь каждая лишняя ступенька в этом плане – это дополнительный вес и объем.

Такие лестницы хороши прежде всего тем, что позволяют значительно экономить пространство. При этом они совершенно не портят потолок жилого помещения. Ведь вход на чердак зачастую располагаются как раз в одной из обитаемых комнат дома. При этом такие лестницы достаточно функциональны, прочны и компактны. А пользоваться ими – проще простого: достаточно взять в руки специальный стержень с крючком на конце и зацепиться за кольцо.

Далее левой рукой легко достаете нижнюю ступеньку крайней секции, дотягиваетесь до пола и распрямляете все остальные составляющие лестницы. Точно также, проделав все в обратном порядке, вы легко складываете лестницу назад и убираете в потолок. Причем многие современные чердачные лестницы ко всему еще и раскладывается-складывается при помощи электропривода, что вообще невероятно удобно:

Еще одно достоинство – безопасность. Спускаться и подниматься по такой лестнице намного безопаснее, чем по приставной: она не сломается под ногами и ножки неожиданно не «уедут».

И, наконец, легкость. Самые легкие складные чердачные лестницы изготавливают из нержавеющей стали и алюминия, благодаря чему на чердачное перекрытие не оказываются серьезные нагрузки. Как вы понимаете, в виду особенностей конструкции такая лестница может быть сделана только из металла.

Почему лучше сделать лестницу самому?

Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.

Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров. А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей.

А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.

Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.

Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:

Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.

Конструкция #1 – раздвижные лестницы

Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.

Конструкция #2 – раскладные с пружинным механизмом

Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.

Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.

Конструкция #3 – телескопические лестницы

Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.

В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.

Конструкция #4 – упрощенные складные лестницы

Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:

А такие варианты складных лестниц довольно популярны за рубежом:

Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.

Как определить параметры будущей лестницы?

Итак, дадим вам несколько советов по выбору чердачной лестницы.

• Совет №1.
  Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
• Совет №2.
  Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
• Совет №3.
  Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
• Совет №4.
  Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
• Совет №5.
  Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

Какие нужны крепежные элементы и материалы?

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров.

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

Нехитрое и практичное крепление:

Более сложная система:

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией. Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости.

Инструкция по изготовлению складной лестницы

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

• Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
• Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
• Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
• Шаг 4. Распиленные части снова соединяем, но уже петлями.
• Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
• Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.

Поверьте, на практике все окажется намного проще!

Для загородных коттеджей, частных домов и простых дачных домиков, оборудованных чердаком, наличие удобной и надежной лестницы, ведущей в упомянутое помещение, является обычной жизненной необходимостью.

При этом лестница вовсе не должна быть капитальной и громоздкой – можно собрать и установить прекрасную раскладную конструкцию, которая ни в чем не будет уступать стационарным лестницам.

С выполнением всех сопутствующих задач можно справиться своими руками, сэкономив деньги и проверив собственные силы.

Существует несколько разновидностей лестниц, которые можно установить для доступа на чердак.

Стационарные

Лестница с широкими маршами и перилами – самая надежная, долговечная и удобная в использовании конструкция. Однако возможность обустройства подобной лестницы есть далеко не везде – на малых площадях ее точно не обустроить.

Переносные

Применяются преимущественно в качестве временного варианта, а также для доступа к редко используемым помещениям. Главными недостатками такой лестницы являются низкие показатели безопасности и удобства использования. Поэтому по возможности от применения подобной конструкции следует отказываться.

Складные

Являются чем-то средним между переносными и стационарными лестницам. По удобству использования и безопасности практически ни в чем не уступают полноценным стационарным конструкциям и имеют, при этом, существенное преимущество – для их обустройства нужно совсем немного места. Поэтому при самостоятельном изготовлении лестницы предпочтение рекомендуется отдавать именно складной конструкции.

Выбор материалов

Не менее важным моментом является выбор материалов, из которых будет собрана лестница на чердак. Для изготовления основных элементов складных секционных лестниц обычно используется древесина, а крепежи традиционно делаются из металла.

В настоящее время существует множество различных материалов, типов управления и крепежных деталей, что дает возможность с легкостью собрать такую складную лестницу, которая будет максимально хорошо подходить для конкретно вашего помещения.

При выборе материалов изготовления чердачной лестницы нужно учитывать ряд важных факторов. Прежде всего, определитесь с функциональным предназначением конструкции, ее типом, шириной, а также оптимальным количеством секций.

Функциональное предназначение лестницы на чердак имеет очень важное значение в плане определения максимально допустимой нагрузки на ступеньки. Так, к примеру, деревянные лестницы заводского изготовления способны выдержать в среднем нагрузку на уровне 150 кГс, металлические – 250 кГс. Для самодельных лестниц эти показатели немного уменьшаются.

Это не значит, что ступени не смогут вынести более высокую нагрузку, однако регулярно их так нагружать однозначно не стоит, иначе конструкция очень быстро сломается.

Ширина лестницы, при этом, не должна быть больше ширины чердачного проема.

При выборе размеров чердачной лестницы ориентируйтесь на проверенные и утвержденные нормативы.

Помните: ступени должны быть установлены строго параллельно поверхности пола. Помимо этого, ступеньки лестницы должны быть нескользкими. Для этого можно набить поверх основного материала накладки из любого нескользкого материала.

Руководство по изготовлению лестницы на чердак

В самостоятельном изготовлении лестницы на чердак нет ничего сверхсложного. Конечно, неопытный мастер вряд ли сможет собрать конструкцию с таким же привлекательным внешним видом, как у моделей фабричного изготовления, но попробовать однозначно стоит.

Перед началом работы создайте чертеж будущей лестницы. При отсутствии необходимых навыков закажите создание чертежа специалисту либо же подберите подходящую схему из вариантов, представленных в открытых источниках.

Инструменты

Подготовьте сразу все необходимые приспособления, чтобы не отвлекаться на поиски недостающих инструментов в будущем.

Вам понадобится:

Также перед началом работы вам нужно купить либо собрать обыкновенную приставную лестницу. Для собственноручной сборки такой конструкции нужно лишь зафиксировать поперечные ступени между двумя длинными вертикальными стойками и дополнительно укрепить конструкцию.

Готовая лестница должна быть примерно на 30 см длиннее, чем расстояние от уровня проема на чердак до пола.

С изготовлением люка вы тоже с легкостью справитесь своими руками. Из материалов понадобятся лишь листы фанеры и деревянный брус 5х5 см.

Первый шаг.
Выберите место для размещения люка и определите его оптимальные габариты. Прибавьте к габаритам люка примерно по 7-9 мм с каждой стороны, чтобы в дальнейшем можно было легко закрывать крышку без скрипов и прочего шума. Сделайте проем в соответствии с определенными размерами.

Второй шаг.
Разрежьте деревянный брус на четыре части в соответствии с габаритами люка.

Третий шаг.
Сделайте на концах брусков пазы. Смажьте подготовленные пазы и соедините бруски в прямоугольную (квадратную) конструкцию. Дополнительно усильте соединения с помощью саморезов. Прикрутите косынки, чтобы не повело диагональ.

Четвертый шаг.
Закрепите к полученной основе крышку из фанеры и примерьте изделие в проем люка.

Пятый шаг.
Врежьте в крышку люка обычную защелку. Открывать защелку вы будете с помощью ручки. Прикрепите ее к крышке и окончательно зафиксируйте изделие в предварительно выровненном проеме. Обычно для этого используются петли.

Простая складная лестница

Приступайте к изготовлению складной лестницы. Предполагается, что в вашем распоряжении уже имеется упоминавшаяся ранее приставная деревянная лестница.

Первый шаг.
Прикрепите к нижней части приставной лестницы брус по ширине. Такой же брусок прикрепите к верхней части изделия. При этом нижний брусок необходимо фиксировать жестко, а верхний – на петли.

Второй шаг.
Распилите приставную лестницу на 2 части. Верхняя часть должна иметь длину порядка 2/3 от суммарной длины лестницы.

Третий шаг.
Закрепите пару реек для придания дополнительной диагональной жесткости.

Четвертый шаг.
Соедините части конструкции с помощью петель.

Пятый шаг.
Закрепите верхний брус под люком при помощи анкеров.

Шестой шаг.
Закрепите нижнюю часть лестницы с помощью крючка – благодаря этому она не будет самопроизвольно раскрываться. Петлю устанавливайте на косоур над линией распила.

Седьмой шаг.
Прижмите готовую конструкцию к поверхности стены и зафиксируйте.

Главным минусом такой самодельной лестницы является не очень привлекательный внешний вид – весь брус и крепежные элементы остаются заметными. Однако с главными задачами – обеспечением удобного и безопасного подъема и обратного спуска – подобная лестница справляется на все 100%.

Усовершенствованный и более привлекательный вариант предыдущей конструкции. В изготовлении такой лестницы тоже нет ничего сложного, достаточно пошагово выполнить все положения руководства.

Первый шаг.
Поделите обычную приставную деревянную лестницу на 3 части. Первую часть сделайте по размерам чердачного люка, вторую делайте чуть меньше первой, а третью такой, чтобы полностью покрывалось оставшееся пространство до поверхности пола.

Второй шаг.
Возьмите малку и отмерьте угол чердачного люка. Перенесите угол на доски, намечая таким образом места расположения ступеней.

Третий шаг.
Просверлите отверстия в местах размещения шарниров между отдельными лестничными секциями.

Четвертый шаг.
Зашлифуйте грани конструкций.

Пятый шаг.
Распилите доски в точках размещения шарниров.

Шестой шаг.
Нарежьте и отшлифуйте ступеньки.

Седьмой шаг.
Подготовьте в тетивах углубления для ступеней.

Восьмой шаг.
Вставьте ступеньки в подготовленные выемки. Используйте клей и дополнительно усиливайте соединения с помощью саморезов.

Девятый шаг.
Соедините секции лестницы при помощи специальных петель. Для этого секции необходимо разместить на устойчивой ровной поверхности.

Десятый шаг.
Проверьте работу всех секций. При обнаружении дефектов и отклонений постарайтесь сразу же их исправить.

Одиннадцатый шаг.
Отшлифуйте все деревянные поверхности и покройте их лаком.

Двенадцатый шаг. После полного высыхания лака установите конструкцию в проеме чердачного люка. При необходимости произведите окончательную подгонку конструктивных элементов.

Таким образом, самостоятельная сборка лестницы является предельно простым и доступным практически каждому мероприятием. При этом стоимость самодельной лестницы будет гораздо более низкой по сравнению с ценой аналогичной конструкции заводского производства. Следуйте инструкции и все обязательно получится.

Удачной работы!

Также читайте на нашем сайте статью — лестница в подвал своими руками.

Видео – Лестница на чердак своими руками
