Изготовление печатной платы в домашних условиях.

Занимаясь радиолюбительством в течении многих лет я изготавливал печатные платы разными способами. Рисовал лаком (помните те времена), резаком (простенькие платы) и т.д. В последнее время пользуется популярностью метод «Лазерного принтера и утюга» для переноса рисунка на фольгированый стеклотекстолит. По разным рекомендациям и статьям в Интернете я испытал практически все материалы, что рекомендовалось.
Тонкая лощеная бумага от журналов, фотобумага, факсовая бумага, подложки от самоклеющейся пленки и даже бумагу для термопереноса на ткань. Вру, пищевую аллюминевую фольгу не испытывал.

Ни один способ не удовлетворял меня по причине, что результат был не стабильный (могло получиться с первого раза могло только с третьего-пятого).
Лучшие результаты были получены на фотобумаге. Хуже на факсовой и на листах от журналов, да еще к тому же после «прокатки» утюгом ее приходилось отмачивать.
Сильно это не напрягает по времени, но все же (10 мин в среднем). На бумаге для термо переноса на ткань получалось хорошо, но для снятия подложки требуется изопропиловый спирт, также очень точно надо было выставлять температуру утюга.
Чуть ошибка — все брак. На подложках от самоклеющейся пленки тонер при печати отваливался от лощеной поверхности (не знаю какой гадостью они покрыты)

Все со вступлением покончено — приступаем…

Как ни странно, но вернемся к подложкам от самоклеющейся пленки (самоклеющиеся обои). В основном технология во многом идентична ранее описанному в разных источниках. Все дело в материале

Что нам потребуется:

1.Фольгированый текстолит (одно-двух сторонний, кому как надо)

2.Лазерный принтер (у меня дома HP1020)

3.Утюг — любой

4.Силит-Бэнкс — для очистки поверхности платы

5.Хлорное железо для травления платы (с другими составами не проверял типа «медный купорос-соль» и т.д.)

6.Тонкие сверла для сверления (это понятно)

7.САМОКЛЕЮЩЕЯСЯ ПЛЕНКА

Вот на пункте 7 остановимся подробней.
Идем на базар или в магазин, где продают обои и ищем дешевую китайскую пленку. Если посмотреть на подложку на которой лежит пленка можно увидеть сетчатый рисунок с буковками рисунками и циферками (у каждой марки по-разному). Так вот, нас интересует пленка, на подложке которой крупные цифры 333
. НАС ИНТЕРИСУЕТ ОНА И ТОЛЬКО ОНА
. У нас рулон 10 метров шириной 50 см. стоит 100 рублей. Бывают также 777, 555, 556 и т.д. но оно нам не надо.
Вот снимок подложки

Дальше почти как всегда. Вырезаем (кому как удобней и чем удобней) кусок текстолита нужных размеров с запасом 1 см. с каждого края.
На этих местах можно просверлить потом отверстия для совмещения двух слоев (если вы делаете двухстороннюю плату)
Очищаем плату от загрязнений. Я не тру «шкуркой нулевкой», а использую Силит-Бэнкс (см. рекламу по телику). Наливаем немного Силита на поверхность платы и ждем. Если поверхность не очень грязная и не сильно окислилась, то хватает 1 мин. Плата на глазах становиться чистенькой и розовой. Если она у вас очень грязная, то ждем подольше или повторяем процедуру несколько раз. Промываем плату водой и несем сушить, За поверхность плату, куда будем переводить рисунок пальцами не брать, но если взялись, то страшного ничего нет, просто перед переносом протрите тампоном, смоченным в ацетоне

Для очистки хорош также «Комет» (см. рекламу по телику), но в порошке.

Вот подготовленная плата

Пока плата сушится, печатаем рисунок.
Я рисую и печатаю на программе SprintLayout 4.0. У каждого свои предпочтения. Используйте то что больше нравится.

Вырезаем кусок пленки (саму пленку пока не отрываем) нужных размеров. Так как после отслаивания пленки подложка очень тонкая, принтер будет ее жевать. Поверьте мне — будет
. Поэтому наклеиваем ее на лист обычной офисной бумаге. Приклеить надо так, чтоб после снятия пленки на верху осталось лощеная поверхность подложки
Я использую несколько капель клея «Момент» в углах подложки и по центру длинных сторон.

Все у нас все готово для печати. Отдираем пленку.

Вставляем «бутерброт» в принтер и печатаем. В установках принтера не забываем выставить максимум тонера.
Вы понимаете о чем я.

Отпечатали? смотрим как у нас там с рисунком. Именно на этом типе пленке, вернее подложке 333 у меня и перестало отваливаться тонер, на других сыпался — мама дорогая…

Включаем утюг (если еще не включили раньше)
Температуру можно проверить так. Печатаем на обыкновенной бумаге, кладем тонером вверх на перевернутый утюг и смотрим. Тонер заблестел — все нормально, температуры хватает для расплавления.

Я вообще никак не настраивал, просто поставил на максимум и все.

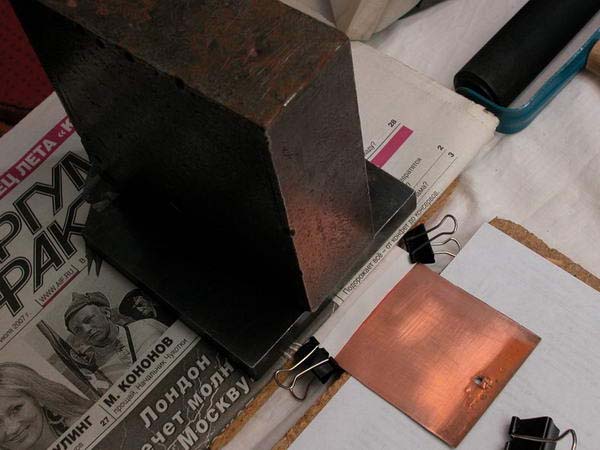

На стол кладем фанеру (10мм) потом книжку не нужную или журнал из газетной бумаги, (помните, были такие) на книжку плату фольгой вверх

Из бинта или тонкой чистой тряпки делаем тампон. На снимке справа видно.

Подложку с рисунком НЕ КЛАДЕМ — во как.

Накрываем это листом офисной бумаги А4 и кладем утюг. Если плата больше чем поверхность подошвы утюга, то проглаживаем плату
Достаточно 30-40 сек, чтоб плата разогрелась

Снова накрываем это листом офисной бумаги А4 и кладем утюг и начинаем гладить. Давить практически не надо, мы просто повторно подогреваем плату (она уже успела немного остыть). Тут уже и 15-20 сек достаточно, хотя я и больше держал
Снимаем лист офисной бумаги.

Быстренько 20-30 сек разлаживаем тампоном из тряпки всю поверхность, особенно по краям платы. Растираем как вдоль, так и поперек — дорожки же у нас не в одном направлении нарисованы.
Вот тут надо немного надавливать, как бы растирая по поверхности.

Прим: кто боится за свои пальцы могут одеть перчатки их ХБ ткани — плата то горячая.


Все, ждем пока плата остынет, чтоб ее спокойно можно было взять в руки.

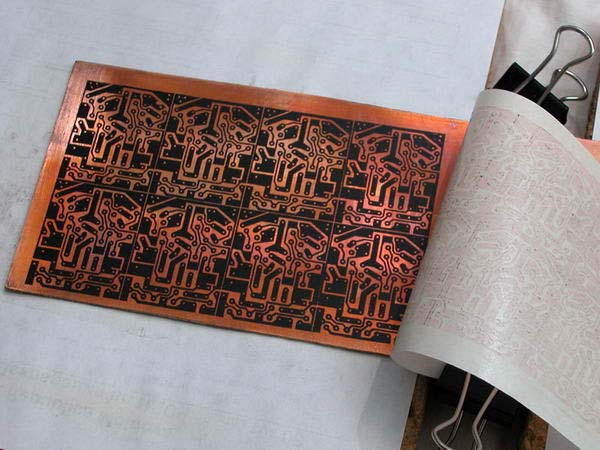

Хватаем за кончик подложки и легонько отдираем ее от платы. Она практически отходит сама.

И вот он рисунок переведен

Смотрим, что все замечательно — радуемся В первый раз я пищал от восторга.!!!
Шутька.

Повторил лично сам раз 20, и ни разу ничего не отвалилось.
100% результат перевода. (ладно уговорили 99%)
Дорожки 0.2 у меня получились влет.

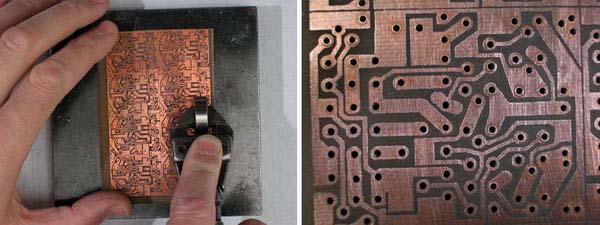

Вот готовая плата без сверления — ночь уже иду спать. Завтра просверлим

Прошу прощение за последний снимок, фотик не мой и блестящие поверхности снимает видите как. Поверьте там все Ок.

Дальше все как обычно.
Травим. Сверлим. Лудим. Обрезаем до нужных размеров. Паяем

Если все подготовлено (рисунок печатной платы, все материалы) весь процесс у меня занимает минут 20-25 вместе с травлением платы

Вот и все

PS. Статью писал в тот день, когда первый раз пробовал, фотки через 2 дня, когда делал очередную плату Altera Byte Blastera c сайта www.сайт
И в очередной раз все получилось просто супер, чего и вам всем желаю.

Вопросы, критику, ругань, восторженные отзывы принимаются на [email protected]

С уважением Дойников Андрей. 27.03.2006

Изготовление качественных
печатных плат в домашних
условиях (пошаговая
инструкция в картинках).

Здравствуйте
друзья!

На этой странице
я расскажу Вам о том, каким способом успешно пользуюсь для изготовления печатных
плат в домашних условиях вот уже несколько лет.

СОВЕТ. Перед
тем, как взяться за дело, пожалуйста, прочитайте сначала эту страницу хотя бы
один раз полностью, от начала и до конца.

Ну что ж,
начнем.

Итак, чтобы
сделать плату, сначала необходимо разработать ее проект. Раньше для этого я брал
шариковую ручку и специальную тетрадку в клеточку, в которой у меня были все мои
проекты будущих печатных плат, и упорно, «от руки», рисовал эскиз будущей
печатной платы:

Если во
время этого процесса появлялись идеи как улучшить уже нарисованное
или возникали ошибки
, рисунок перерисовывался на новом месте и так до тех
пор, пока не получался идеальный, с моей точки зрения, эскиз будущей печатной
платы

К счастью теперь у меня есть компьютер, чему
до сих пор я остаюсь рад несказанно!

Для разработки проекта радиотехнической
части будущего устройства я использую программу

P-CAD 2001 (знаю, давно уже есть и более новые
версии, и, возможно, более лучшие программы, однако возможностей данной версии
мне пока вполне хватает). Надо сказать, что полноценно использовать эту
программу для «сквозного проектирования», т. е. от разработки схемы
устройства
до автоматической разработки готовой платы на
основе этой схемы я до сих пор так и не научился. До сих пор я использую разные
части этой программы по-отдельности.
Так, для разработки схемы будущего устройства
используется программа
P-CAD 2001
Schematic
:

В

ней у меня имеется
заготовленная библиотека символьных обозначений отдельных компонентов, которая
при необходимости мною быстро пополняется.

Для разработки проекта самой печатной платы
используется программа
P-CAD 2001
PCB,
для которой у меня
также имеется собственная библиотека чертежей различных радиокомпонентов:

Обычно, я начинаю разрисовывать и схему
будущего устройства, и его печатную плату одновременно, вопреки тем, кто привык
сначала полностью сделать только схему, а затем уж по этой
готовой
схеме «разводить» печатную плату. Такой способ работы очень
удобен при разработке устройств на микроконтроллерах – дело в том, что в
большинстве своем ноги (выводы) микроконтроллера взаимозаменяемы между собой (за
исключением некоторых особых случаев). Поэтому я «развожу» часть платы около
микроконтроллера так, как это удобно с точки зрения именно самой платы (чтобы
дорожки платы, по возможности, не пересекались, выглядели красиво и были,

при этом, по возможности, более короткими), а затем, по уже разведенному участку
платы, рисую этот же участок в схеме.

Для тех устройств, которые выполняются в
стандартных (другими словами, уже имеющихся в наличии) корпусах, разработку
печатной платы разумно начинать с определения ее габаритов и крепежных отверстий
для этого корпуса. Правда, ряд своих самодельных устройств я делал в самодельных
же корпусах, причем размер корпуса,
зачастую,

определялся размерами получившихся печатных плат.

Конечная цель разработки проекта печатной
платы – получить чертеж «дорожек» платы, который можно распечатать на принтере.
В принципе, для этого вовсе не обязательно пользоваться именно

P-CAD-
ом.
Одну из своих первых печатных плат, выполненных мною по предлагаемой Вам
технологии, я нарисовал с помощью стандартной

Windows-
овской
рисовалки
Paint

Затем долгое время пользовался
AutoCAD-
ом
– программой для разработки конструкторских проектов и чертежей, но как потом
оказалось,
P-CAD все-таки,
несравнимо более удобен.

ПРИМЕЧАНИЕ. Диаметры ВСЕХ отверстий в
проекте будущей печатной платы следует установить равным

0.4
мм,
независимо от того, какого диаметра эти отверстия должны быть в действительности.
Данное мероприятие позволит в последующем легко центровать сверло на заготовке
при сверлении этих отверстий.

Итак, проект будущей печатной платы готов к печати. Еще раз проверим его
соответствие схеме (ведь именно по схеме мы будем затем подбирать детали и
налаживать устройство). Для этого я обычно распечатываю схему, и внимательно
глядя на изображение проекта печатной платы на мониторе, вычеркиваю ручкой те
участки и те элементы на бумажной схеме, которые точно совпадают и не вызывают
сомнений. К концу этой процедуры вся бумажная схема оказывается обведена ручкой.
Теперь, еще раз, внимательно посмотрим на схему, не нарушена ли в ней где-либо
логика работы устройства, нет ли в ней не замеченных «косяков».

К слову сказать, еще ни разу мне не удалось
с первого раза сделать устройство, в котором во время сборки или при наладке не
обнаружилось бы ни одного «косяка» (хотя со второго раза удавалось почти всегда).
Иногда, «косяки» носили фатальный характер (так, например, планарная микросхема
«не с той стороны» платы, т.е. зеркально отображенная, номера выводов при этом,
естественно, не совпадают). Приходилось даже заново переделывать уже готовые
печатные платы. И в большинстве случаев этого можно было избежать, если еще раз
просто внимательно посмотреть и проверить готовый проект
печатной платы
ДО начала ее
изготовления.

В качестве заготовки будущей печатной платы
берем односторонний или двусторонний фольгированный стеклотекстолит нужной
толщины (в Москве его легко приобрести в сети магазинов »
ЧИП
и ДИП
»
или на

Митинском
радиорынке
).

ПРИМЕЧАНИЕ. Двусторонний фольгированный стеклотекстолит
берем для изготовления двусторонних печатных плат.

Распечатываем чертеж будущей печатной платы
на листе обычной бумаги и по нему вырезаем заготовку, с припуском примерно
5
мм
с каждого края.

Для резки стеклотекстолита удобно
пользоваться ножницами по металлу

Теперь вспоминаем дурацкую
рекламу чистящих средств, которые «не царапают поверхность». Такую
рекламу можно увидеть с вероятностью

99%
по телевизору, включив его на любой «народной» программе и
посмотрев всего
10

минут. Поэтому, я больше не
смотрю телевизор – надоело бестолково тратить свое время на просмотр тупой
рекламы.

Так вот, в данном конкретном случае нам
лучше взять чистящее средство, которое как раз НЕ не царапает поверхность!

Или ему подобный, и натираем им заготовку
будущей печатной платы (со стороны фольги) до блеска и еще в

2
раза лучше. Руками медную поверхность при этом не трогаем, чтобы
не оставить следов жира.

Затем хорошо промываем под струей воды,
опять таки не трогая медную поверхность,

Стряхиваем воду и сушим размашистыми
движениями рук (заготовка должна быть в руках при этом), или феном, или просто
положив в спокойное, но не пыльное место. Я в последнее время использую для
сушки заготовок печатных плат компрессор – очень хорошая вещь – струя воздуха
под давлением
5 атмосфер — результат
«сушки» почти моментальный и никаких разводов (хотя небольшие разводы, в
общем-то, не страшны).

С этого момента начинается самое интересное.

Теперь нам необходим фоторезист. Фоторезист – это специальное вещество,
жидкость, темно-синего цвета, с характерным запахом, похожим на запах
нитрокраски. Он наноситься на медь заготовки будущей печатной платы и после
высыхания образует светочувствительный слой – если некоторое время освещать одни
участки этого слоя и не освещать другие, то после, посредством некоторых
химических процессов, те участки, которые были освещены, с заготовки платы можно
будет удалить. Те же участки, которые освещены не были – останутся на заготовке.
Но об этом чуть ниже.

Фоторезист можно приобрести в магазине или в
специализированных торговых фирмах. Так, например, в Москве фоторезист можно
приобрести, опять таки в сети магазинов »
ЧИП
и ДИП

«, но там
он продается за безумные деньги (судя по соотношению цена – количество) и будучи
расфасован в аэрозольных баллончиках. Аэрозольный баллончик – с одной стороны
удобно, покрасил и все, быстро и просто… Но! Как показывает практика, результат
такой покраски зачастую не удовлетворительный и приходится переделывать. И кроме
того, больше половины фоторезиста, который отнюдь не дешев, уходит на покраску
не самой заготовки платы, а пространства вокруг нее.

К счастью, я однажды купил такой фоторезист
в железной банке. Стоила такая банка гораздо дороже, чем любой аэрозольный
баллон в магазине
»
ЧИП
и ДИП

«, но если
рассчитать удельную стоимость (цена — количество)
–
получается значительно дешевле:

И храню ее в холодильнике (не потому что там
холодно, а потому что там темно, и всегда под руками)

(кстати, это
холодильник «ЗИЛ»; он рассчитан на работу от сети

127
В
и работает уже

более
50-ти

лет (теперь через трансформатор)
,
претерпев на
30-
ом
году своей жизни замену холодильного агрегата).

ПРЕДУПРЕЖДЕНИЕ! Работать с фоторезистом
необходимо в темноте. Нет, не совсем уж в темноте. Даже если в помещении будет
гореть одна лампочка накаливания на

60Вт где-нибудь в углу – это нормально. Даже если на улице будет пасмурная
погода, и окна НЕ занавешены шторами – это тоже нормально (хотя лучше, все-таки,
полузанавешены). Но вот работать при ярком солнечном или электрическом освещении
категорически не стоит.

Итак, наша задача – нанести фоторезист на
медную поверхность заготовки платы равномерным тонким слоем. Сделать это очень
просто – надо налить немного фоторезиста на эту поверхность (я для этого
использую медицинский шприц) и немного наклоняя заготовку в разные стороны
добиться растекания фоторезиста по всей поверхности заготовки. Излишки сливаются
обратно в банку. При этом по краям скапливаются фоторезистные «наплывы», но ведь
мы сделали заготовку на
5
мм
больше с каждой стороны, и теперь эти «наплывы» нам не страшны. Зато, остальная
часть заготовки будущей печатной платы оказывается равномерно покрыта тонким
слоем фоторезиста.

ПИМЕЧАНИЕ. Лампочка подсветки из духовки
была заранее мною заботливо удалена.

Берем покрытую фоторезистом заготовку,
размещаем в духовке и сушим ее там минут

40. Окошечко духовки занавешиваем плотной тканью,
или чем-нибудь загораживаем, чтобы внутрь не проникал свет:

А пока заготовка будущей печатной платы
сохнет, возвращаемся к компьютеру и приступаем к изготовлению фотошаблона.

Для этого потребуется лазерный принтер и
специальная прозрачная пленка, предназначенная для печати на лазерных принтерах

Почему именно лазерный принтер?

Некоторое время я успешно пользовался
струйным принтером
Canon S450.
Печатал я не на пленке,
а на кальке – это такая тонкая белая бумага, используемая ранее в чертежном деле.
И именно эту кальку я успешно использовал в качестве фотошаблона, и все работало
отлично, не смотря на то, что эта калька далеко не выглядит прозрачной в тех
местах, где она должна прозрачной быть. Однако, при нанесении принтером чернил
на кальку, она промокает и разбухает, что вызывает ее вспучивание. При больших
закрашенных чернилами участках калька вспучивается настолько сильно, что головка
принтера, проезжающая над вспухшими участками задевает их, и начинает
размазывать уже нанесенные чернила. Получается брак. Хотя для изготовления
небольших печатных плат или печатных плат с небольшими закрашенными чернилами
областями, этот способ вполне подходит.

Однажды я приобрел прозрачную пленку для
печати на струйных принтерах, и попробовал использовать ее вместо кальки, но
результат получился неудовлетворительным, так как на данной пленке капельки
чернил из принтера оставались именно маленькими круглыми капельками, и не
растекались на некоторую площадь, как на кальке. При этом, те области, которые
должны быть НЕ прозрачными, были черными лишь «на глаз», но при ближайшем
рассмотрении «на свет» представляли лишь множество отдельных мелких черных точек
и были вполне прозрачными. Возможно, при использовании других струйных принтеров
или другой пленки результат будет лучше. Не знаю. Но у меня было именно так.

К сожалению, и лазерный принтер далеко не безупречен. Во-первых, он
сильно нагревает пленку, что вызывает ее деформацию. В относительных размерах
эта деформация не велика, но в абсолютных может испортить весь результат.
Во-вторых, «черные» области, напечатанные лазерным принтером также далеко не
такие черные, какими кажутся. Если посмотреть на яркий свет, можно увидеть
следующее: тонкие линии по краю у «черной» области действительно черные, а сама
«черная» область полупрозрачна:

Для борьбы с этим недостатком я придумал
следующее – напечатаем одно и тоже изображение на трех пленках, затем наложим их
друг на друга и точно совместим, чтобы изображения совпали. Тогда, те места, что
были полупрозрачными, становятся действительно «черными» настолько, что
результат получается вполне приемлемый. Правда, в данном случае первый
обозначенный недостаток лазерных принтеров (деформация пленки при нагревании)
имеет решающее влияние на качество изготовления такого «строенного» фотошаблона.
Даже при небольшом отличии в условиях печати отдельных изображений они
получаются разного размера, и совместить их точно становится невозможно.

Поэтому,
как показала практика, не удается напечатать эти три отдельных изображения сразу
на одном листе пленки. После вырезания их из этого одного листа

пленки и попытки их
совмещения, часто можно наблюдать,
что размеры изображений не совпадают между собой.

Данную проблему можно побороть, если взять
три отдельных одинаковых листа прозрачной пленки и одни лист обычной бумаги.
Запускаем изображение «дорожек» платы на печать

4 (четыре!
а не три) раза, в принтер вкладываем три листа пленки и один лист бумаги, так,
чтобы изображение на бумаге было напечатано в первую очередь:

Первый лист (тот, который из обычной бумаги)
служит только для разогрева принтера и далее в производственном процессе более
никак не участвует. Зато, условия печати остальных трех листов (но уже листов
прозрачной пленки) будут практически одинаковы.

»
Выданные»
принтером листы пленки не стоит сразу хватать. Лучше подождать одну минутку,
пока они полежат рядом друг с другом и остынут все вместе. Затем лишь только
брать их.

Теперь изображения для фотошаблона будущей
печатной платы следует вырезать с запасом примерно в

3…5см (Внимание! «см», а не «мм») с какой-либо
одной определенной стороны, и с запасом примерно 1
см
со всех остальных сторон:

Если изображение печатной платы занимает
лишь малую часть от общего размера листа прозрачной пленки, оставшиеся после
вырезания изображений части этих трех пленок следует сложить вместе и положить
на хранение. В следующий раз их можно будет снова использовать для тех же целей,
но только снова все три вместе.

Итак, вырезанные с запасом по

3…5
см
с одной стороны изображения фотошаблона, необходимо совместить между собой. Для
этой цели от одного из трех изображений отрезаем примерно

1
см
с того самого определенного края (этот

1
см
берется из

3…5
см
запаса), от второго из трех изображений отрезаем примерно

2
см
с того же края. Третье изображение остается без изменений.

Теперь, изображение «-1см» накладываем на «необрезанное» изображение,
совмещаем и прижимаем по углам какими-либо тяжелыми предметами.

Берем узкий (шириной
1.5…2см) скотч,
отрезаем от него полоску необходимой длины с некоторым запасом, таким, чтобы
было, за что ухватиться пальцами, и, НЕ натягивая ее, склеиваем ею два
совмещенных изображения по линии отреза «-1
см».
Если полоску скотча натянуть – после приклеивания она будет стремиться сжаться и
может деформировать фотошаблон.

Все то же самое проделываем затем с третьим
изображением («-2см»)
. Итак, фотошаблон готов:

Если необходимо
сделать двустороннюю печатную плату, все то же самое проделываем для изображения
«дорожек» второй стороны. Основная «хитрость» заключается в том, что изображение
обратной стороны платы в данном случае НЕ следует печатать в зеркально
отображенном виде. Следует его печатать в той же проекции, что и фотошаблон
первой стороны (так, как оно выглядит на мониторе). В этом случае условия печати,
а значит и условия деформации пленки в лазерном принтере для фотошаблонов первой
и второй стороны также будут практически одинаковыми, что является решающим
фактором для их последующего соответствия друг другу. Кроме того, при вырезании
изображений из пленки для случая двусторонних печатных плат оставляем запас
примерно по
3…5
см
с КАЖДОЙ стороны.

Также, при
изготовлении двусторонних печатных плат возникает вопрос: как центровать
фотошаблоны с разных сторон платы между собой? Этот вопрос легко решить, если
взять толстый (ТОЛСТЫЙ, а не широкий!)
двусторонний скотч
и склеить с его помощью из наших двух фотошаблонов специальный «кармашек», в
который мы затем вложим заготовку. В этом случае при совмещении фотошаблонов
заготовки платы между ними еще нет, и их совмещению и центрированию друг
относительно друга ничто не мешает.

Теперь нам потребуются

2
стекла, между которыми мы будем зажимать нашу заготовку будущей
печатной платы вместе с фотошаблоном. В качестве таких стекол я использую два
стекла от книжной полки. Стекла должны быть чистыми.

Берем одно стекло. Располагаем горизонтально.
Сверху на него кладем заготовку печатной платы фоторезистом вверх:

На заготовку платы накладываем фотошаблон
правильной стороной.

ВНИМАНИЕ! Еще раз внимательно смотрим на
фотошаблон у нас в руках и на проект печатной платы на мониторе. И кладем
фотошаблон на заготовку ПРАВИЛЬНОЙ стороной!

Несколько раз у меня были случаи, что по невнимательности или

из-за спешки я накладывал фотошаблон обратной стороной. При этом изображение «дорожек»
на плате получается зеркально отображенным и в ряде случаев (например, при
использовании планарных микросхем) плату приходилось переделывать заново.

Затем кладем на все это
второе стекло и скрепляем все бельевыми прищепками:

Для случая
двусторонних печатных плат, кладем заготовку платы в заготовленный заранее
кармашек из фотошаблонов, и затем кармашек с заготовкой зажимаем между двумя
стеклами вышеописанным способом.

Теперь нам необходим мощный источник света
для облучения нашей «сборки». Я для этого применяю специальный прибор для загара
– он содержит ртутную дуговую лампу, которая дает много ультрафиолетового света
– что является как раз очень желательным в нашем славном деле:

»
Сборку» из
стекол и заготовки будущей печатной платы устанавливаем на расстоянии
30…40
см
от лампы, включаем ее и оставляем в таком виде на

13

минут. А

12

можно? Можно. А если
15?

Тоже можно. Но я обычно
отмеряю примерно
13

минут. Как показала практика,
в данных конкретных условиях результат, при этом, получается вполне хорошим.

ПРИМЕЧАНИЕ. В помещении, кроме данной лампы,
других сильных источников света желательно не иметь.

У Вас нет прибора для загара? Не страшно!
Вместо него возможно использовать обычную лампу «Ильича» (лампочку накаливания),
желательно возможно большей мощности. В моей практике есть опыт применения для
этой цели лампы накаливания мощностью

500
Вт
от прожектора. Правда, при использовании такой лампы, время облучения
потребовалось увеличить примерно
до

25
минут, что было определено экспериментально.

При изготовлении двусторонней печатной платы «сборку» из стекол и
заготовки следует облучить сначала с одной, затем с другой стороны. Сторону,
обратную облучаемой, желательно прикрыть чем-нибудь не
прозрачным
, например плотной тканью или куском картонки. Сделать это
нужно, чтобы защитить другую сторону заготовки платы от рассеянного света,
отраженного от стен помещения и предметов мебели.

После
облучения вынимаем заготовку из «сборки».

Теперь нам потребуется раствор едкой щелочи
(едкого натра) (NaOH)

в воде в соотношении
7

грамм кристаллов щелочи на
1

литр воды (так предписывает
инструкция по использованию фоторезиста).

Где взять
едкий натр? Пойти в хозяйственный магазин и купить средство для прочистки
канализационных труб «Крот»:

Это, собственно, и есть раствор едкого натра,
о чем свидетельствует этикетка:

Правда, не в чистом виде, а со всякими
добавками, однако, как показывает практика, добавки делу не мешают.

Само средство «Крот» довольно
концентрировано, поэтому его необходимо разбавить водой в соотношении примерно
1

часть «Крота» на

15…25

частей воды.

Полученный раствор наливаем в ванночку, в
качестве которой можно успешно применить упаковку от «заморских» фруктов:

В этот раствор

помещаем плату.И смотрим. Через некоторое время (пару
минут, примерно), те части фоторезиста, которые были облучены (области между «дорожек»),
растворяются в растворе едкого натра. Те же области, что находились под «черными»
участками фотошаблона и потому облучены не были, данным раствором не
растворяются (точнее, сразу не растворяются).

Теперь берем раствор хлорного железа (в воде).
Порошок хлорного железа можно купить в магазине радиодеталей (в Москве опять
таки, например, в сети все тех же магазинов »
ЧИП
и ДИП

» или на

Митинском радиорынке
).
Для приготовления раствора размешиваем порошок в воде. Чем выше концентрация –
тем лучше.

Раствор хлорного железа наливаем все в ту же
ванночку и опускаем в него заготовку печатной платы медью вниз. При этом, класть
заготовку на самое дно категорически не следует – под нее не будет затекать
свежий раствор и процесс травления не пойдет. Лучше, если удастся уголками
заготовки воткнуться в стенки ванночки (еще раз поблагодарим производителей «заморских»
фруктов, на этот раз за то, что они делают свои ванночки из мягкого материала).
«Верх изыска» – аккуратно положить заготовку на поверхность раствора (медью вниз),
так, чтобы она оставалась на плаву за счет сил поверхностного натяжения
раствора
.

Почему медью вниз, а не вверх? Дело в том,
что продукты реакции тяжелее раствора и опускаются вниз, освобождая место свежей
порции раствора. Процесс пойдет быстро. Если заготовку будущей печатной платы
расположить в растворе хлорного железа медью вверх, продукты реакции напротив,
будут оседать на поверхности заготовки и мешать доступу свежего раствора.
Процесс будет идти медленно, а результат может быть не
качественным
.

Время вытравливания платы зависит от
концентрации раствора и составляет от

20
минут до нескольких часов.

Во время травления желательно несколько раз
вынуть заготовку платы из раствора, посмотреть на нее и убедиться в качестве
травления (например, иногда бывает, что под плату «забираются» пузырьки воздуха;
в этих местах раствор не контактирует с поверхностью меди, и она под этими
пузырьками не вытравливается).

По окончании травления, когда вся ненужная медь
будет растворена, заготовку вынимаем, отмываем под водой, а раствор хлорного
железа сливаем в подходящую бутылку для повторного использования в следующий
раз. Обратите внимание: на следующей фотографии видны про
дукты реакции,
осевшие на дно:

Кстати, раствор хлорного железа, при необходимости,

можно заменить другим раствором. «Другой» раствор приготовляется из кристаллов
медного купороса и обычной столовой поваренной соли. Для этого сначала
приготовляется насыщенный раствор медного купороса в воде. «Насыщенный» – значит
такой, при котором кристаллы медного купороса уже больше в нем не растворяются (раствор
имеет характерный сине-голубой цвет). Затем приготовляется такой же раствор из
соли (тоже насыщенный) (цвет – прозрачный). Теперь необходимо смешать оба
раствора между собой примерно в равных пропорциях. Полученный раствор
становиться ярко-зеленого цвета. В нем-то и можно травить платы. Однако, у
такого раствора есть ряд недостатков. Во-первых, платы в нем травятся
значительно дольше, чем в растворе хлорного железа, во-вторых, на его
поверхности, на открытом воздухе, образуются пленки кристаллов
,
и при вынимании заготовки будущей печатной платы из этого раствора / опускании в
него, эти пленки местами оседают не поверхности заготовки и мешают дальнейшему
нормальному травлению в этих местах.

Как бы то ни было, после травления
обильно промыв заготовку
водой, протираем
ее
тряпкой насухо.

Далее берем ватку с ацетоном
(или спиртом)
и протираем ею заготовку со стороны «дорожек». При этом с
заготовки смываются остатки фоторезиста – более он нам не нужен, и мы получаем
заготовку, уже почти похожую на настоящую плату:

Теперь обрезаем лишние «поля» (ведь при
вырезании заготовки мы сделали ее
с запасом по
5
мм
с каждой стороны):

Края заготовки шлифуем на
ровном
точильном бруске под струей воды. Вода необходима для немедленного
удаления пыли:

Получаем вытравленные заготовки плат:

Далее, необходимо проделать отверстия под
компоненты и крепеж
. Как раз теперь нам очень пригодятся
те самые вытравленные в меди точки в центрах контактных площадок, которые
получились под изображениями отверстий на фотошаблоне диаметром

0.4
мм.

Для целей сверления отверстий я использую
самодельный сверлильный станочек, сделанный на основе электромоторчика от
видеомагнитофона «Электроника» (у которого видеокассеты сверху загружаются). На
валу моторчика установлен цанговый патрон, в который зажимаются сверла разного
диаметра.

При сверлении
двусторонних плат бывает, что сверло, выходя с обратной стороны заготовки,
отрывает медные контактные площадки от самой основы платы (от стеклотекстолита),
если эти контактные площадки достаточно маленькие (что, обычно, так и бывает).
Чтобы побороть этот нежелательный эффект, необходимо сначала просверлить все
отверстия с одной стороны печатной платы примерно на половину толщины заготовки,
затем перевернуть ее и досверлить все отверстия с другой стороны, теперь уже
насквозь.

Отверстия большого диаметра сверлим обычными
сверлами обычным сверлильным станком или дрелью.

После сверления отверстий зачищаем заготовку
платы со стороны «дорожек» мелкой наждачной бумагой

Пыль сдуваем, и покрываем все медные «дорожки»
по всей длине раствором канифоли в спирте. Канифоль защитит медь от окисления и
сделают последующую пайку компонентов «легкой и непринужденной»

Например,
при пайке планарных компонентов место установки компонента обильно смазывается
данным раствором канифоли в спирте, с помощью пинцета компонент позиционируется
на нужном месте, прижимается зубочисткой и опаивается.

У Вас ведь уже есть полный набор компонентов для
Вашего устройства? Если еще нет, подберите необходимые прямо сейчас,
иначе после изготовления печатной платы некоторые компоненты могут
оказаться либо слишком большими, либо слишком маленькими, либо совсем
другими. В основном, это касается конденсаторов. Так, например,
несколько раз я проектировал плату, взяв за образец электролитические
конденсаторы (типа К50-35), выпаянные из старых отечественных
телевизоров, а придя в магазин радиодеталей получал от продавца
современные «буржуйские» конденсаторы на тот же номинал, но гораздо
меньшего размера и с меньшим расстоянием между ног. Приходилось
пересверливать отверстия в уже готовой плате. То же касается пленочных
конденсаторов типа К73-17. «Буржуйские» аналоги на тот же номинал могут
иметь не только меньшие размеры, но и совершенно другое расположение
выводов. О таких же вещах, как моточные изделия (дроссели,
трансформаторы) а также радиаторы, можно даже не заикаться.

После напайки компонентов проверяем монтаж (чтобы
все компоненты были требуемого номинала и стояли на своих местах), включаем,
налаживаем работу устройства. После наладки, когда к нашей плате более уже
ничего не будет ни отпаиваться, ни припаиваться, промываем плату от канифоли
ваткой с ацетоном или спиртом. Ацетон лучше отмывает канифоль, но может также
отмыть и маркировку с некоторых компонентов. Чтобы на плате не оставались
ошметки от ваты, вату следует завернуть в кусочек ткани или марли

Затем покрываем сторону с «дрожками» лаком,
например, цапонлаком. Также можно использовать специальные лаки для плат в
аэрозольных баллончиках. И цапонлак и специальный лак в аэрозольных баллончиках
можно приобрести в магазине радиодеталей (в Москве опять таки, например, в сети
все тех же магазинов »
ЧИП
и ДИП

» или на

Митинском радиорынке
).

После высыхания лака плата
готова к использованию:

Описанным выше способом можно изготовить
платы с точность до
0.25

мм
(
0.25

мм
ширина «дорожки» и
0.25

мм
расстояние между соседними «дорожками»). Точность зависит от размеров платы. Чем
меньше размер – тем большей точности можно достичь. Верно и обратное – чем
больше размер, тем меньше точность. Связано это все с той же пресловутой
деформацией прозрачной пленки при печати на лазерном принтере. Несмотря на все
принимаемые меры, три изображения для изготовления одного фотошаблона все равно
не получаются идеально совпадающими. При больших размерах платы (например,
размером чуть меньше листа формата А
4)
эта ошибка становится
столь заметна, что может вызвать (при изготовлении фотошаблона, во время
совмещения отдельных изображений) перекрытие узких «дорожек», если эти «дорожки»
будут слишком тонкими и расстояния между ними будут слишком узкими.

В своей практике я стараюсь не делать «дрожки»
на плате и зазоры между ними шириной менее

0.4…0.5
мм.

Если Вы сочли материалы с этой
страницы полезными, если они принесли Вам новые знания и помогли разобраться с
некоторыми моментами в радиотехнике — Вы можете выразить
благодарность автору этой статьи, переведя немного денег на его

Яндекс-кошелек

:
41001208237816

Спасибо за то, что посетили эту страницу!

Самодельная печатная плата

Брак проявляется в виде смещения или изменения ширины дорожек, а так же в неодинаковой толщине тонера оставшегося на медной фольге после удаления бумаги. Кроме того, при удалении бумаги перед травлением, проблематично очистить каждое отверстие в тонере от остатков целлюлозы. В результате, при травлении печатной платы появляются дополнительные трудности, которых удалось избежать, только сделав всё наоборот. http://oldoctober.com/ru/

Предполагаю, что причина, вызывающая брак следующая.

Бумага, нагреваясь до высокой температуры начинает коробиться. В то время как температура фольгированного стеклотекстолита всегда немного ниже. Тонер частично закрепляется на фольге, но остаётся расплавленным со стороны бумаги. При короблении, бумага сдвигается и изменяет первоначальную форму проводников.

В самом начале хочу предупредить, что технология не лишена определённых недостатков.

Первый, это отсутствие специальной бумаги для термопереноса, вместо которой я предлагаю подобрать подходящую бумагу для самоклеящихся этикеток. К сожалению, не всякая бумага годится. Нужно выбрать ту, у которой этикетки плотнее, а подложка имеет хорошую, ровную поверхность.

Второй недостаток состоит в том, что размер печатной платы ограничен размерами подошвы утюга. Кроме того, не каждый утюг может достаточно равномерно разогреть фольгированный стеклотекстолит, поэтому лучше выбрать самый массивный.

Однако, при всех этих недостатках, описываемая ниже технология позволила мне получить стабильный, легко повторяемый результат, при мелкосерийном производстве.

Суть изменения традиционного процесса состоит в том, что предлагается нагревать не бумагу с тонером, а сам фольгированный стеклотекстолит.

Основное преимущество состоит в том, что при этом способе легко контролировать температуру в зоне плавления тонера. Кроме того, резиновый валик позволяет равномерно распределить давление и предотвратить раздавливание тонера.(Я везде пишу именно про фольгированный стеклотекстолит, так как другие материалы не испытывал).

Технология одинаково хорошо подходит для фольгированного стеклотекстолита разной толщины, но лучше использовать материал не толще одного миллиметра, так как его легко резать ножницами.

Итак, берём кусок, самого что ни на есть, затрапезного фольгированного стеклотекстолита и обрабатываем его шкуркой. Очень крупную шкурку использовать не стоит, так как можно повредить будущие дорожки. Однако можно не шкурить, если вы располагаете куском нового стеклотекстолита. Поверхность меди требуется тщательно очистить и обезжирить в любом случае.

Делаем трафарет для термопереноса. Для чего отрезаем необходимый кусок от листа бумаги для этикеток отделяем от подложки сами этикетки. В начале листа нужно оставить кусочек этикетки, чтобы предотвратить застревание подложки в механизме принтера.

Не следует прикасаться руками тех мест на подложке, куда впоследствии будет нанесён тонер.

Если толщина фольгированного стеклотекстолита один и менее миллиметра, то расстояние между краями отдельных плат можно выбрать 0,2мм, если больше и вы собираетесь разрезать заготовку ножовкой, то — 1,5-2,0мм в зависимости от толщины полотна и допуска на обработку.

Слой тонера я использую тот, что заложен по-умолчанию в дрйвере принтера, а вот «B & W Halftones:» (Ч/Б Полутон) следует выбрать «Solid» (Сплошной). Иными словами, нужно предотвратить появление растра. Вы его можете не увидеть на трафарете, однако это может сказаться на толщине тонера.

Закрепляем трафарет на отрезке фольгированного стеклотекстолита канцелярскими скрепками. Ещё одну скрепку цепляем на свободный край трафарета, чтобы он не соприкоснулся с утюгом.

Температура плавления тонера разных марок составляет примерно 160-180С. Поэтому, температура утюга должна быть чуть выше на 10-20С. Если ваш утюг не нагревается до температуры 180С, то придётся его подрегулировать.

Перед нагревом, подошву утюга следует тщательно очистить от жира и других загрязнений!

Разогреваем утюг до температуры 180-190 градусов и плотно прижимаем к фольгированному стеклотекстолиту так, как показано на рисунке. Если расположить утюг иначе, плата может разогреться слишком неравномерно, так как обычно утюг разогревается на 20-30С сильнее в широкой части. Выдерживаем две минуты.

После этого, снимаем утюг и одним движением, с усилием прикатываем трафарет к фольгированному стеклотекстолиту используя резиновый валик для накатки фотографий.

Если во время прикатывания происходит раздавливание тонера, то есть, дорожки съёзжают в сторону или меняют свои очертания, то следует уменьшить количество тонера в драйвере принтера.

Нужно, чтобы центр валика всегда двигался вдоль центра платы. Ручку валика нужно держать так, чтобы не допустить появления вектора силы направленного “вокруг” ручки.

Ещё несколько раз сильно прикатываем трафарет и прижимаем полученный «бутерброд» чем-нибудь тяжёлым, предварительно проложив сложенную в несколько раз газету для того, чтобы равномерно распределить вес.

Прикатывать трафарет следует всякий раз в одну и ту же сторону. Валик начинает движение от места крепления трафарета.

Минут через десять можно снять пресс и удалить трафарет. Вот что получилось.

Теперь нужно к обратной стороне платы приклеить любым способом что-то такое, за что впоследствии можно будет эту плату удерживать при травлении. (Я использую термоклей.)

Травим плату в растворе хлорного железа.

Как приготовить раствор?

Если банка с хлорным железом разгерметизирована, то там, скорее всего, уже есть сверхконцентрированный раствор. Его можно слить в посуду для травления и добавить немного воды.

Если хлорное железо ещё не покрылось водой, то это можно сделать самому. Наверное, можно достать и сами кристаллы из банки, но не используйте для этого фамильное серебро.

Имейте в виду, в сверконцентрированном растворе процесс травления не пойдёт, поэтому, получив такой раствор, нужно добавить немного воды.

В качестве посуды лучше всего использовать фото ванночку из винипласта, но можно и любую другую.

На снимке видно, что плата плавает на поверхности раствора за счёт его поверхностного натяжения. Этот метод хорош тем, что продукты травления не задерживаются на поверхности платы, а сразу опускаются на дно ванночки.

В самом начале травления нужно убедиться, что под платой не осталось воздушных пузырей. В процессе травления желательно проверять, чтобы травление протекало равномерно на всей поверхности платы.

Если есть какая-то неоднородность, то нужно активировать процесс старой зубной щёткой или чем-то подобным. Но делать это нужно осторожно, чтобы не разрушить слой тонера.

Особое внимание следует уделить отверстиям в контактных площадках. Места, на которых процесс травления не пошёл сразу — более светлые. В принципе, достаточно в самом начале процесса добиться потемнения всей поверхности и всех отверстий и тогда успех предрешён.

Если основная часть платы вытравилась за 15 минут, то не стоит увеличивать общее время травления больше, чем в два раза, то есть более 30 минут. Дальнейшее травление не только уменьшит ширину проводников, но и может частично разрушить тонер.

Обычно за удвоенное время вытравляются все отверстия 0,5мм в контактных площадках.

Моторчик крутит небольшой эксцентрик, который создаёт вибрации в растворе (не обязательно, если периодически приподнимать и шевелить плату).

Смываем тонер тампоном смоченным в ацетоне.

Вот, что получилось. Слева плата ещё покрыта тонером. Ширина дорожек 0,4мм.

Теперь можно удалить заусенцы, образовавшиеся на меди при сверлении. Для этого, сначала закатываем их при помощи шарикоподшипника закреплённого в какой-нибудь удобной оправке. При этом плату лучше разместить на твёрдой ровной поверхности. Затем, мелкой шкуркой удаляем окисел с поверхности меди, если он образовался.

Лудим заготовку, для чего предварительно покрываем её слоем флюса.

Сходил в магазин канцтоваров и сфотографировал упаковку с Самоклеящимися этикетками. Именно эта бумага плохо подходит для термопереноса. Хотя, если нет другой, то можно использовать и эту после некоторой доработки.

Бумага, которая оказалась самой удобной для термопереноса, оказалась производства финской компании «Campas». А так как на мелкой упаковке нет никаких опознавательных знаков, то вряд ли удастся её идентифицировать без тестирования.

Занимаясь радиолюбительством в течение многих лет я изготавливал печатные платы разными способами. Рисовал лаком (помните те времена), резаком (простенькие платы) и т.д. В последнее время пользуется популярностью метод «Лазерного принтера и утюга» для переноса рисунка на фольгированый стеклотекстолит. По разным рекомендациям и статьям в Интернете я испытал практически все материалы, что рекомендовалось. Тонкая лощеная бумага от журналов, фотобумага, факсовая бумага, подложки от самоклеющейся пленки и даже бумагу для термопереноса на ткань. Вру, пищевую аллюминевую фольгу не испытывал.

Ни один способ не удовлетворял меня по причине, что результат был не стабильный (могло получиться с первого раза могло только с третьего-пятого). Лучшие результаты были получены на фотобумаге. Хуже на факсовой и на листах от журналов, да еще к тому же после «прокатки» утюгом ее приходилось отмачивать. Сильно это не напрягает по времени, но все же (10 мин в среднем). На бумаге для термо переноса на ткань получалось хорошо, но для снятия подложки требуется изопропиловый спирт, также очень точно надо было выставлять температуру утюга. Чуть ошибка — все брак. На подложках от самоклеющейся пленки тонер при печати отваливался от лощеной поверхности (не знаю какой гадостью они покрыты)

Все со вступлением покончено — приступаем…

Как ни странно, но вернемся к подложкам от самоклеющейся пленки (самоклеющиеся обои). В основном технология во многом идентична ранее описанному в разных источниках. Все дело в материале

Что нам потребуется:
1. Фольгированный текстолит (одно-двух сторонний, кому как надо)
2. Лазерный принтер (у меня дома HP1020)
3. Утюг — любой
4. Силит-Бэнкс — для очистки поверхности платы
5. Хлорное железо для травления платы (с другими составами не проверял типа «медный купорос-соль» и т.д.)
6. Тонкие сверла для сверления (это понятно)
7. САМОКЛЕЮЩЕЯСЯ ПЛЕНКА

Вот на пункте 7 остановимся подробней.
Идем на базар или в магазин, где продают обои и ищем дешевую китайскую пленку. Если посмотреть на подложку на которой лежит пленка можно увидеть сетчатый рисунок с буковками рисунками и циферками (у каждой марки по-разному). Так вот, нас интересует пленка, на подложке которой крупные цифры 333
. НАС ИНТЕРИСУЕТ ОНА И ТОЛЬКО ОНА
. У нас рулон 10 метров шириной 50 см. стоит 100 рублей. Бывают также 777, 555, 556 и т.д. но оно нам не надо.
Вот снимок подложки

Дальше почти как всегда. Вырезаем (кому как удобней и чем удобней) кусок текстолита нужных размеров с запасом 1 см. с каждого края. На этих местах можно просверлить потом отверстия для совмещения двух слоев (если вы делаете двухстороннюю плату) Очищаем плату от загрязнений. Я не тру «шкуркой нулевкой», а использую Силит-Бэнкс (см. рекламу по телику). Наливаем немного Силита на поверхность платы и ждем. Если поверхность не очень грязная и не сильно окислилась, то хватает 1 мин. Плата на глазах становиться чистенькой и розовой. Если она у вас очень грязная, то ждем подольше или повторяем процедуру несколько раз. Промываем плату водой и несем сушить, За поверхность плату, куда будем переводить рисунок пальцами не брать, но если взялись, то страшного ничего нет, просто перед переносом протрите тампоном, смоченным в ацетоне
Для очистки хорош также «Комет» (см. рекламу по телику), но в порошке.

Вот подготовленная плата

Пока плата сушится, печатаем рисунок. Я рисую и печатаю на программе SprintLayout 4.0. У каждого свои предпочтения. Используйте то что больше нравится.

Вырезаем кусок пленки (саму пленку пока не отрываем) нужных размеров. Так как после отслаивания пленки подложка очень тонкая, принтер будет ее жевать. Поверьте мне — будет
. Поэтому наклеиваем ее на лист обычной офисной бумаге. Приклеить надо так, чтоб после снятия пленки на верху осталось лощеная поверхность подложки Я использую несколько капель клея «Момент» в углах подложки и по центру длинных сторон.

Все у нас все готово для печати. Отдираем пленку.

Вставляем «бутерброт» в принтер и печатаем. В установках принтера не забываем выставить максимум тонера.
Вы понимаете о чем я.

Отпечатали? Смотрим как у нас там с рисунком. Именно на этом типе пленке, вернее подложке 333 у меня и перестал отваливаться тонер, на других сыпался — мама дорогая…

Включаем утюг (если еще не включили раньше) Температуру можно проверить так. Печатаем на обыкновенной бумаге, кладем тонером вверх на перевернутый утюг и смотрим. Тонер заблестел — все нормально, температуры хватает для расплавления.
Я вообще никак не настраивал, просто поставил на максимум и все.
На стол кладем фанеру (10мм) потом книжку не нужную или журнал из газетной бумаги, (помните, были такие) на книжку плату фольгой вверх

Из бинта или тонкой чистой тряпки делаем тампон. На снимке справа видно.
Подложку с рисунком НЕ КЛАДЕМ — во как.
Накрываем это листом офисной бумаги А4 и кладем утюг. Если плата больше чем поверхность подошвы утюга, то проглаживаем плату Достаточно 30-40 сек, чтоб плата разогрелась

Снова накрываем это листом офисной бумаги А4 и кладем утюг и начинаем гладить. Давить практически не надо, мы просто повторно подогреваем плату (она уже успела немного остыть). Тут уже и 15-20 сек достаточно, хотя я и больше держал Снимаем лист офисной бумаги.

Быстренько 20-30 сек разлаживаем тампоном из тряпки всю поверхность, особенно по краям платы. Растираем как вдоль, так и поперек — дорожки же у нас не в одном направлении нарисованы. Вот тут надо немного надавливать, как бы растирая по поверхности.

Примечание: кто боится за свои пальцы, могут надеть перчатки их ХБ ткани — плата то горячая.

Все, ждем пока плата остынет, чтоб ее спокойно можно было взять в руки.
Хватаем за кончик подложки и легонько отдираем ее от платы. Она практически отходит сама.
И вот он рисунок переведен

Смотрим, что все замечательно — радуемся!

Повторил лично сам раз 20, и ни разу ничего не отвалилось. 100% результат перевода. (ладно уговорили 99%)
Дорожки 0.2 у меня получились влет.
Вот готовая плата без сверления — ночь уже иду спать. Завтра просверлим

Прошу прощение за последний снимок, фотик не мой и блестящие поверхности снимает видите как. Поверьте там все ОК.
Дальше все как обычно.
Травим. Сверлим. Лудим. Обрезаем до нужных размеров. Паяем
Если все подготовлено (рисунок печатной платы, все материалы) весь процесс у меня занимает минут 20-25 вместе с травлением платы

В построении электронных схем можно пользоваться универсальной печатной платой с отверстиями без дорожек, но удобнее использовать печатную плату, изготовленную согласно этой схеме.

Есть разные способы изготовления печатных плат, но в этой статье будет рассмотрен фоторезистивный метод.

Этот метод, конечно дороже ЛУТ, но результат практически всегда идеальный, главное «руку набить». Да и в эстетическом плане у фоторезиста все преимущества.

Фоторезистом — это чувствительное к свету вещество (в нашем случае это лак), которое под воздействием освещения изменяет свои свойства. Фоторезист накладывается фотошаблон и производится его засветка, после чего засвеченные (или незасвеченные) участки фоторезиста смываются специальным растворителем, в качестве которого обычно выступает едкий натр (NaOH).

Все фоторезисты делятся на две категории: позитивные и негативные. Для позитивных фоторезистов дорожке на плате соответствует черный участок на фотошаблоне, а для негативных, соответственно, прозрачный. На многих предприятиях работают с негативными фоторезистами, но мы будем использовать позитивный, как получивший наибольшее распространение в свободной продаже. Остановимся более подробно на использовании позитивных фоторезистов в аэрозольной упаковке.

При изготовлении печатных плат, особенно сложных, наиболее пригоден метод при использовании фоторезиста. Основным его преимуществом является
высококонтрастный рисунок на текстолите с разрешением 0,1мм (0,1мм в идеале, а вот 0,25 мм прекрасно получается) при изготовлении в домашних условиях. К тому же иногда изготавливая печатную плату, немаловажное требование относится к эстетическому оформлению готового изделия, особенно если печатная плата находится в «открытом» положении или запакована в прозрачную термотрубку.

Подробное описание изготовления печатной платы

Подготовка текстолита

Чтобы изготовить печатную плату с минимальными материальными затратами нужно тщательно подготовить текстолит перед нанесением лака.

Подразумеваем, что текстолит выпилен в примерный размер будущей печатной платы с запасом по краям 5мм с каждой стороны. Обычно затирку меди начинают специальными абразивными пастами, но при отсутствии таковой сойдёт помесь геля для мытья посуды и моющего чистящего порошка. Затирку ведём металлической сеткой для мытья посуды, тем самым удалим окиси, грязь с поверхности текстолита, а сетка в свою очередь зацарапает фольгу, что повысит в дальнейшем адгезию лака (фоторезиста) с поверхностью.

Затирку ведём в зависимости от степени загрязнения поверхности до тех пор, пока
поверхность не будет иметь равномерный ровный оттенок, фактически золотой.

Химические пятна на текстолите можно перед нанесением фоторезиста удалить опустив текстолит в раствор горячего хлорного железа, если фольга на текстолите стала равномерно красной, то в принципе будущее травление пройдёт без проблем, плату после такого метода следует тщательно промыть горячей водой и заново заполировать абразивом до золотого оттенка.

Теперь промываем очищенный текстолит горячей водой и стараемся его
поверхность руками не трогать…

Теперь сушим при температуре 60-70°С с минуту, пока поверхность не примет лёгкий розоватый оттенок. Если при этом процессе на поверхности образовался иней, то его надо удалить салфеткой. Ворса на поверхности быть не должно!

Для сушки годится обыкновенный фен для сушки волос…

Подготовка фотшаблона

Пока текстолит остывает готовим фотошаблон… В данном случае имеется несколько способов его изготовления, но я настоятельно рекомендую использовать струйный принтер с разрешением печати чёрного цвета не менее 1200 точек на дюйм. Печать будем производить на прозрачную плёнку (у струйных принтеров она с ворсом, у лазерных без ворса специальная термоплёнка).

Обращаем внимание на типичную ошибку при первом самостоятельным
изготовлением печатной платы – обычно забываем «зеркалить» лицевую сторону
печатной платы.

Внимание!
Лицевая сторона печатной платы при печати должна быть зеркальной! Обратная не зеркальной!

Таким образом, после печати рисунок на плёнке будет перевёрнут с рабочей стороны плёнки (у струйной – это ворсистая сторона). А когда будем проецировать картинку на текстолит — плёнка будет приложена уже рабочей стороной к нему и с проецированный рисунок будет правильный (уже не зеркальный). Чтобы не ошибиться при печати рекомендую на фотошаблон нанести, например буквы своих инициалов.

Рекомендую сделать пару копий фотошаблонов для рационального использования
плёнки и исключения ошибок при проявлении фоторезиста… Т.е. делайте не одну печатку, а например, две одновременно (если они не большие), потом выбирайте наиболее качественную и травите в хлорном железе.

Напечатанный таким способом фотошаблон (позитив) проверяем на прозрачность, в идеале рабочий рисунок (печатные проводники) должен быть абсолютно чёрным!

Отрезаем фотошаблон от плёнки и стараемся это сделать ровнее, оставшейся кусок плёнки можно будет использовать ещё (для печати другого проекта).

На моём примере я разделил фотошаблон на два, и буду делать одновременно две
платы…

Нанесение фоторезиста

Так как за это время он остыл, пора нанести на него светочувствительный лак. Делать это рекомендуется в тёмном помещении при слабом свете, чтобы видеть какой слой фоторезиста мы нанесли.

Этот процесс один из наиболее важных, а именно – следует быстро нанести
равномерный слой лака со слабо-фиолетовым оттенком без пузырьков и потёков!

Рекомендуется конечно распылять фоторезист на центрифуге, но при отсутствии таковой можно «набив руку» делать это как на фото выше. Сразу оценив примерно оттенок на глаз, делаем следующий вывод – стоит ли переходить к следующей фазе операции или нет. Оттенок должен быть бледно-фиолетовый, прозрачный, т.е медь (царапины на ней от металлической сетки) должны просматриваться! Не пугайтесь что фоторезист имеет такой тонкий слой после нанесения – главное медь мы перед травлением изолировали.

Обычно рекомендуют сушить фоторезист в течении часа, но я произвожу сушку при относительно высокой 60-70ºС в течении 3-5 минут. Потом оставляю текстолит охлаждаться пока полностью не остынет. При сушке плату не перегревать, может отслоиться лак, резко тоже не охлаждать! Лучше подождать лишних 5 минут, зато потом результат будет отличный… в этом деле главное не торопиться!

Не забываем, конечно, что всю эту процедуру производим при слабом освещении
(слабая энергосберегающая лампа или люминесцентная лампа где-нибудь позади нам особого вреда не принесут).

После просушки фоторезиста следует внимательно осмотреть поверхность
нанесённого нами лака, на краях платы не должно быть наплывов, лучше их просто аккуратно содрать, именно для этого текстолит и рекомендуется вырезать с запасом 5мм по краям. Обычно наплывы образуются на одном ребре, смотрите фото выше, плата перед нанесением лака специально наклонена, чтобы фоторезист, а точнее его излишки стекали на один из краёв платы. При напылении на центрифуге этот вариант практически исключён.

Экспонирование

Процесс этот не сложный и кратковременный, заключается в подготовке фотошаблона на поверхности фоторезиста и его последующей засветке ртутной лампой (ультрафиолетовый спектр).

Я использую медицинские облучатели для дезинфекции помещений (УФО-1, УФО-2 и им подобные). УФО-1 содержит в себе 100 Вт ртутную кварцевую лампу в паре со спиралью накаливания в кварцевых трубках (выполняют роль резистора и являются как бы инфракрасными лампами с сильным выделением тепла). Со времён СССР у многих подобные излучатели в квартирах имеются… Нам же из этого излучателя надо только это:

Если и этого нету, подойдёт 500 Вт прожектор для гаражей, стоянок и т.п., к примеру фирмы «Космос», раньше я им производил засветку, время засветки уже не помню, придётся опытным путем подбирать, а расстояние засветки не менее 30см (высокая температура прожектора повредит фоторезист, он склеится с шаблоном).

Быстро на напылённый фоторезист укладывает рабочей стороной фотошаблон на
плёнке и накрываем куском тонкого стекла (от фоторамки например). И засвечиваем фотошаблон с расстояния не менее 25 см, но не более 35 см при использовании УФО-1 ровно 2 минуты 15 секунд, если фоторезист имеет слабо-фиолетовый оттенок:

После засветки плату убираем в тёмное место на время 5-8 минут, типа для
закрепления фоторезиста…

Подготовка раствора

Пока у нас фоторезист закрепляется, готовим раствор для его травления. Рекомендуют, что Немецкие, что Бельгийские производители использовать для проявки каустическую соду, он же едкий натр, порошок крупнозернистый белого цвета, не прозрачный, и в прямом смысле слова – едкий. Т.е работать надо бы в резиновых перчатках.

Мешаем 7 грамм этого вещества на один литр тёплой воды до тех пор, пока порошок полностью не растворится, можно осадок удалить. Если же перемешать в горячей воде, то осадок тоже растворится. Берём тару, к примеру, пластиковый контейнер. Опускаем нашу засвеченную плату в него. (Раствор не должен быть горячий, лучше просто тёплый!).

Сразу после проявки тщательно промыть плату тёплой водой смыв остатки каустической соды. У меня на фото этот процесс занял менее минуты, так как раствор у меня не 7 грамм на литр воды, а несколько больше… Изначально раствор каустической соды в воде прозрачный, далее он поменяет оттенок – станет фиолетовым (видно на фото выше), т.е в нём растворён лак.

Использовать раствор можно неоднократно, я бывало до пяти раз с недельным
интервалом фоторезист проявлял, раствор при этом уже был тёмно-фиолетового цвета.

Травление платы

Ну и собственно теперь травим в растворе хлорного железа в воде в пропорции 1:3

На страницах сайта уже заходила речь о так называемой «карандашной технологии» изготовления печатных плат . Метод прост и доступен – корректирующий карандаш можно купить практически в любом магазине, торгующем канцелярскими товарами. Но есть и ограничения. Те, кто пробовал рисовать рисунок печатной платы с помощью корректирующего карандаша, заметили, что минимальная ширина получаемой дорожки вряд ли будет меньше 1,5-2,5 миллиметров.

Это обстоятельство накладывает ограничения на изготовление печатных плат, которые имеют тонкие дорожки и малое расстояние между ними. Известно, что шаг между выводами микросхем, выполненных в корпусе для поверхностного монтажа очень мал. Поэтому, если требуется изготовить печатную плату с наличием тонких дорожек и малым расстоянием между ними то «карандашная» технология не подойдёт. Также стоит отметить, что нанесение рисунка корректирующим карандашом не очень удобно, дорожки получаются не всегда ровные, а медные пятачки для запайки выводов радиодеталей выходят не очень аккуратные. Поэтому приходиться корректировать рисунок печатной платы острым лезвием бритвы или скальпелем.

Выходом из сложившейся ситуации может быть использование маркера для печатных плат, который прекрасно подходит для нанесения устойчивого к травлению слоя. По незнанию можно приобрести маркер для нанесения надписей и пометок на CD/DVD-диски. Такой маркер не годится для изготовления печатных плат – раствор хлорного железа разъедает рисунок такого маркера, и медные дорожки практически полностью вытравливаются. Но, несмотря на это, в продаже имеются маркеры, которые годятся не только для нанесения надписей и пометок на различные материалы (CD/DVD-диски, пластмассу, изоляцию проводов), но и для изготовления устойчивого к травлению защитного слоя.

На практике был применён маркер для печатных плат Edding 792
. Он позволяет рисовать линии шириной 0,8-1 мм. Этого достаточно для изготовления большого количества печатных плат для самодельных электронных устройств. Как оказалось, данный маркер прекрасно справляется с поставленной задачей. Печатная плата получилась довольно неплохой, хотя и рисовалась второпях. Взгляните.

Печатная плата (сделано с помощью маркера Edding 792)

К слову сказать, маркер Edding 792 также можно использовать для исправления ошибок и помарок, которые получились при переносе рисунка печатной платы на заготовку методом ЛУТ (лазерно-утюжной технологии). Такое бывает, особенно, если печатная плата довольно больших размеров и со сложным рисунком. Это очень удобно, так как нет необходимости снова полностью переносить весь рисунок на заготовку.

Если найти маркер Edding 792 не удастся, то подойдёт Edding 791
, Edding 780
. Их также можно использовать для рисования печатных плат.

Наверняка начинающим любителям электроники интересен сам технологический процесс изготовления печатной платы с помощью маркера, поэтому дальше пойдёт рассказ именно об этом.

Весь процесс изготовления печатной платы аналогичен тому, который описан в статье «Изготовление печатной платы «карандашным» методом ». Вот краткий алгоритм:

Немного «тонкостей».

О сверлении отверстий.

Есть мнение, что сверлить отверстия в печатной плате нужно после травления. Как видим, в приведённом алгоритме сверловка отверстий стоит до травления печатной платы в растворе. В принципе, можно сверлить хоть до травления печатной платы, хоть после. С технологической точки зрения никаких ограничений нет. Но, стоит учитывать, что качество сверловки напрямую зависит от инструмента, которым производится сверловка отверстий.

Если сверлильный станок развивает хорошие обороты и в наличии есть качественные свёрла, то можно сверлить и после травления – результат будет хороший. Но, если сверлить отверстия в плате самопальной минидрелью на базе слабенького моторчика с плохой центровкой, то можно запросто содрать медные пятачки под выводы.

Также многое зависит от качества текстолита, гетинакса или стеклотекстолита. Поэтому в приведённом алгоритме сверловка отверстий стоит до травления печатной платы. При таком алгоритме медные края, оставшиеся после сверления легко убрать наждачной бумагой и заодно очистить медную поверхность от загрязнений, если таковые имеются. Как известно, загрязнённая поверхность медной фольги плохо вытравливается в растворе.

Чем растворить защитный слой маркера?

После травления в растворе защитный слой, который наносили маркером Edding 792 легко убрать растворителем. На деле использовался «Уайт-спирит». Воняет он, конечно, противно, но защитный слой смывает на ура. Остатков лака не остаётся.

Подготовка печатной платы к лужению медных дорожек.

После того, как защитный слой убран, можно на несколько секунд
закинуть заготовку печатной платы опять в раствор. При этом поверхность медных дорожек чуть подтравиться и станет ярко-розового цвета. Такая медь лучше покрывается припоем при последующем лужении дорожек, так как на её поверхности нет окислов и мелких загрязнений. Правда лужение дорожек нужно производить сразу, иначе медь на открытом воздухе вновь покроется слоем окисла.

Готовое устройство после сборки

Маркер для печатных плат – это маркер, с помощью которого мы можем рисовать печатные дорожки.

Такие маркеры могут быть разной толщины линии. Внизу на фото мой маркер толщиной в 0,8 мм.

Такой маркер оставляет очень сочный и ровный след на фольгированном текстолите

Маркер для печатных плат в работе

Для того, чтобы печатные дорожки получились очень ровно и красиво, мы должны прошкурить текстолит наждачной бумагой самого мелкого абразива. На бытовом языке такая бумага называется микронкой, в крайнем случае можно и нулевкой (чуть большего абразива).

Берем нашего героя в руку и пишем, что-нить эдакое. Я написал название нашего сайта: “Практическая электроника”.

Нашу платку с “Практической электроникой” будем травить в растворе хлорного железа. Для этого нам понадобится пластмассовая ванночка
(ни в коем случае не используйте металлические ванночки, иначе хлорное железо их разъест) и сам порошок хлорного железа. Камушки тоже можно использовать, но надо их хорошо размолоть и растворить.

Наливаем чистой воды в ванночку, чтобы платка полностью там скрывалась и сыплем туда порошок хлоржелеза, не забывая помешивать. Используем для этого также неметаллические предметы. В данном случае деревянный шпатель.

Сколько нужно хлоржелеза сыпать в воду? Здесь не надо запоминать какие-то соотношения воды к хлоржелезу. Правило простое: чем крепче раствор, тем быстрее протравится платка, и наоборот. Если вам некуда спешить, то конечно, лучше в целях экономии подождать часок другой. На вид раствор должен быть темно-коричневый, а если будете частенько травить платки, то уже на глаз сможете точно определить, сколько сыпать порошка.

Мой раствор получился не очень крепкий. Отпускаем туда нашу платку с помощью пластмассового пинцета и ждем.

Процесс травления – это обычная химическая реакция. Если помните с курса химии, для того, чтобы реакция прошла быстрее можно увеличить температуру, увеличить концентрация раствора и даже чисто механически – помешать эту химическую реакцию чем-нибудь:-). Так как я сыпанул маловато, то для меня остается только налить теплую воду и механическое воздействие. Для этого я “гонял волну” в ванночке.

Время от времени проверяем нашу платку. Во! процесс травления идет полным ходом! Еще чуть-чуть и можно вынимать платку из ванночки.

Спустя час с копейками, наша платка протравилась. Смываем остатки раствора с помощью воды. А вот собственно и готовая платка с надписью!

Для того, чтобы убрать зеленый след маркера, воспользуемся ацетоном и ватной палочкой, смоченной в ацетоне.

Для красоты все это дело залудим. Чтобы залудить, нужно сначала проканифолить

а теперь и залудить

Остатки канифоли смываем с помощью ацетона или другими мощными растворителями, например Flux Off -ом. И … вуаля!

Вывод

Буквы (пусть для нас это будут дорожки печатной платы) получились ровно, одинаковой ширины. Если линии чертить с помощью линейки, то можно, думаю, добиться и заводского качества:-) Маркер бренда Edding прекрасно справился с этой задачей. Но, так как маркер японский и очень качественный, то и цена, конечно, чуть кусается, как и на японские машины. На момент написания этой статьи, цена такого маркера в магазинах розничной торговли составляла 150 руб, что, конечно же, дороже, чем простые обыкновенные маркеры. Но могу сказать одно: такого маркера вам хватит очень надолго, если не забывать закрывать его колпачком и не раскрашивать детские раскраски.

На Али тоже есть большой выбор маркеров для печатных плат:

Когда в распоряжении есть лазерный принтер, радиолюбителями применяется технология изготовления печатных плат, которая называется ЛУТ. Однако такой прибор имеется далеко не в каждом доме, поскольку даже в наше время стоит он достаточно дорого. Еще есть технология изготовления с применением фоторезистивной пленки. Однако для работы с ней тоже нужен принтер, но уже струйный. Уже проще, но сама пленка стоит достаточно дорого, а начинающему радиолюбителю на первых порах лучше потратить имеющиеся средства на хорошую паяльную станцию и прочие принадлежности.
Можно ли изготовить печатную плату приемлемого качества в домашних условиях, не имея принтера? Да. Можно. Причем, если все сделать, как описано в материале, понадобится совсем немного денег и времени, а качество будет на очень высоком уровне. Во всяком случае электрический ток «побежит» по таким дорожкам с большим удовольствием.

Перечень необходимых инструментов и расходников

Начать стоит с подготовки инструментов, приспособлений и расходных материалов, без которых просто нельзя обойтись. Для реализации самого бюджетного способа изготовления печатных плат в домашних условиях понадобится следующее:

1. Программное обеспечение для разработки рисунка.
2. Прозрачная полиэтиленовая пленка.
3. Узкий скотч.
4. Маркер.
5. Фольгированный стеклотекстолит.
6. Наждачная бумага.
7. Спирт.
8. Ненужная зубная щетка.
9. Инструмент для сверления отверстий диаметром от 0,7 до 1,2 мм.
10. Хлорное железо.
11. Пластиковая емкость для травления.
12. Кисточка для рисования красками.
13. Паяльник.
14. Припой.
15. Жидкий флюс.

Пройдемся кратенько по каждому пункту, так как есть некоторые нюансы, дойти до которых возможно только опытным путем.
Программ для разработки печатных плат существует сегодня огромное количество, но для начинающего радиолюбителя самым простым вариантом будет Sprint Layout. Несложно освоить интерфейс, пользоваться можно бесплатно, присутствует огромная библиотека, включающая распространенные радиокомпоненты.
Полиэтилен нужен для переноса рисунка с монитора. Лучше взять пленку пожестче, например, от старых обложек для школьных книг. Для ее крепления к монитору подойдет любой скотч. Лучше взять узкий – проще будет отклеивать (монитору эта процедура не вредит).
На маркерах стоит остановиться более подробно, так как это больная тема. Для переноса рисунка на полиэтилен, в принципе, подойдет любой вариант. А вот для рисования по фольгированному стеклотекстолиту нужен специальный маркер. Но тут есть маленькая хитрость, как сэкономить, и не покупать достаточно дорогие «специальные» маркеры для рисования печатных плат. Дело в том, что эти изделия по своим свойствам абсолютно ни чем не отличаются от обычных перманентных маркеров, которые продаются в 5-6 раз дешевле в любом канцелярском магазине. Но маркер должен обязательно иметь надпись «Permanent». Иначе ничего не получится.

Фольгированный стеклотекстолит можно брать любой. Лучше, если он будет потолще. Начинающим с таким материалом работать куда проще. Для его очистки понадобится наждачная бумага зернистостью около 1000 единиц, а также спирт (есть в любой аптеке). Последний расходник можно заменить жидкостью для сведения лака для ногтей, которая есть в любом доме, где живет женщина. Однако это средство довольно противно пахнет и долго выветривается.
Для сверления платы лучше иметь специальную мини-дрель или гравер. Однако можно пойти и более дешевым путем. Достаточно купить цанговый или кулачковый патрон под маленькие сверла и приспособить его к обычной бытовой дрели.
Хлорное железо можно заменить другими химическими средствами, включая те, которые уже наверняка есть в вашем доме. Например, подойдет раствор лимонной кислоты в перекиси водорода. Информацию о том, как готовятся альтернативные хлорному железу составы для травления плат, без проблем можно найти в Сети. Единственное, на что стоит обратить внимание, это на емкость для такой химии – она должна быть пластиковой, акриловой, стеклянной, но никак не металлической.
Про паяльник, припой и жидкий флюс подробнее говорить не стоит. Если радиолюбитель дошел до вопроса изготовления печатной платы, то с этими вещами он уже наверняка знаком.

Разработка и перенос рисунка платы на шаблон

Когда все вышеперечисленные инструменты, приспособления и расходные материалы подготовлены, можно браться за разработку платы. Если изготавливаемое устройство не уникальное, то гораздо проще будет скачать его проект из Сети. Подойдет даже обычный рисунок в формате JPEG.

Хотите пойти более сложным путем – рисуйте плату самостоятельно. Этот вариант часто бывает неизбежным, например, в ситуациях, когда у вас нет в наличии точно таких же радиодеталей, которые нужны для сборки оригинальной платы. Соответственно, заменяя компоненты аналогами, под них приходится выделять место на стеклотекстолите, подгонять отверстия и дорожки. Если проект уникальный, то плату придется разрабатывать с нуля. Для этого и нужно вышеупомянутое программное обеспечение.
Когда макет платы готов, его остается только перенести на прозрачный шаблон. Полиэтилен фиксируется прямо на мониторе при помощи скотча. Далее просто переводим имеющийся рисунок – дорожки, контактные пятачки и так далее. Для этих целей лучше всего использовать все тот же перманентный маркер. Он не стирается, не размазывается, и его хорошо видно.

Подготовка фольгированного стеклотекстолита

Следующим этапом идет подготовка стеклотекстолита. Для начала нужно отрезать его по размерам будущей платы. Делать это лучше с небольшим запасом. Для раскройки фольгированного стеклотекстолита можно использовать одни из нескольких способов.
Во-первых, материал отлично режется при помощи ножовки по металлу. Во-вторых, если у вас есть гравер с отрезными кругами, то удобно будет использовать его. В-третьих, стеклотекстолит можно отрезать по размеру канцелярским ножом. Принцип раскройки такой же, как и при работе со стеклорезом – в несколько проходов наносится линия отреза, затем материал просто отламывается.

Теперь обязательно нужно очистить медный слой стеклотекстолита от защитного покрытия и окисла. Лучшего способа, чем обработка наждачной бумагой, для решения этой задачи нет. Зернистость берется от 1000 до 1500 единиц. Цель – получить чистую блестящую поверхность. До зеркального блеска зачищать медный слой не стоит, так как мелкие царапины от наждачной бумаги увеличивают адгезию поверхности, что понадобится дальше.
В завершение остается только очистить фольгу от пыли и следов ваших пальцев. Для этого используется спирт или ацетон (жидкость для снятия лака). После обработки к медной поверхности руками не прикасаемся. Для последующих манипуляций захватываем стеклотекстолит за грани.

Совмещение шаблона и стеклотекстолита

Теперь нашей задачей является совмещения полученного на полиэтилене рисунка с подготовленным стеклотекстолитом. Для этого пленка накладывается на нужное место и позиционируется. Остатки заворачиваются на обратную сторону и крепятся при помощи все того же скотча.

Сверление отверстий

Перед сверлением рекомендуется каким-либо способом закрепить стеклотекстолит с шаблоном на поверхности. Это позволит добиться большей точности, а также исключит внезапное проворачивание материала во время прохода сверла насквозь. Если у вас есть сверлильный станок для такой работы, то описанная проблема вообще не возникнет.

Сверлить отверстия в стеклотекстолите можно на любой скорости. Кто-то работает на малых оборотах, кто-то на больших. Опыт показывает, что сами сверла служат намного дольше, если их эксплуатировать на низких скоростях. Так их сложнее сломать, погнуть и повредить заточку.
Отверстия сверлятся прямо через полиэтилен. Ориентирами будут служить будущие контактные пятачки, нарисованные на шаблоне. Если того требует проект, то своевременно меняем сверла под нужный диаметр.

Рисование дорожек

Далее шаблон снимается, но не выбрасывается. К медному покрытию по-прежнему стараемся не прикасаться руками. Для рисования дорожек используем маркер, обязательно перманентный. Его хорошо видно по следу, который он оставляет. Рисовать лучше за один проход, так как после застывания лака, который есть в составе перманентного маркера, правки делать будет весьма затруднительно.

В качестве ориентира используем все тот же шаблон из полиэтилена. Можно рисовать также перед компьютером, сверяясь с оригинальным макетом, где есть маркировка и прочие пометки. Если есть возможность, то лучше использовать несколько маркеров с наконечниками разной толщины. Это позволит более качественно прорисовать и тонкие дорожки, и обширные полигоны.

После нанесения рисунка обязательно ждем некоторое время, необходимое для окончательного отвердевания лака. Можно даже подсушить феном. От этого будет зависеть качество будущих дорожек.

Травление и очистка дорожек от маркера

Теперь самое интересное – травление платы. Тут есть несколько нюансов, о которых мало кто упоминает, но они существенно влияют на качество результата. В первую очередь готовим раствор хлорного железа согласно рекомендациям на упаковке. Обычно порошок разбавляется водой в соотношении 1:3. И тут первый совет. Сделайте раствор более насыщенным. Это поможет ускорить процесс, и нарисованные дорожки не отвалятся прежде, чем вытравится все необходимое.

Сразу же совет второй. Ванночку с раствором рекомендуется погрузить в горячую воду. Можно нагреть ее в металлической посуде. Повышение температуры, как известно еще со школьной программы, значительно ускоряет химическую реакцию, которой травление нашей платы и является. Сокращение времени процедуры нам на руку. Нанесенные маркером дорожки достаточно нестабильны, и чем меньше они будут киснуть в жидкости, тем лучше. Если при комнатной температуре плата в хлорном железе травится около часа, то в теплой воде этот процесс сокращается до 10 минут.
В завершение еще один совет. В процессе травления, хоть он и так ускорен за счет подогрева, рекомендуется постоянно двигать плату, а также счищать продукты реакции щеточкой для рисования. Совмещая все вышеописанные манипуляции вполне возможно вытравить лишнюю медь всего за 5-7 минут, что является просто отличным результатом для этой технологии.

В конце процедуры плату нужно тщательно промыть под проточной водой. Затем просушиваем ее. Остается только смыть следы от маркера, все еще закрывающие наши дорожки и пятачки. Делается это все тем же спиртом или ацетоном.

Лужение печатных плат

Перед лужением еще раз обязательно проходимся по медному слою наждачной бумагой. Но теперь делаем это предельно осторожно, чтобы не повредить дорожки. Самый простой и доступный способ лужения – традиционный, с помощью паяльника, флюса и припоя. Можно также использовать сплавы Розе или Вуда. Также существует на рынке так называемое жидкое олово, которое значительно может упростить задачу.
Но все эти новые технологии требуют дополнительных затрат и некоторого опыта, потому для первого раза подойдет и классический метод лужения. На очищенные дорожки наносится жидкий флюс. Далее набирается припой на жало паяльника и распределяется по оставшейся после травления меди. Здесь важно прогреть дорожки, иначе припой может не «приклеиться».

Если у вас все же есть сплавы Розе или Вуда, то их можно использовать и не по технологии. Они просто замечательно плавятся паяльником, легко распределяются по дорожкам, не сбиваются в комки, что для начинающего радиолюбителя будет только плюсом.

Заключение

Как видно из вышеописанного, бюджетная технология изготовления печатных плат в домашних условиях действительно доступная и недорогая. Не нужен ни принтер, ни утюг, ни дорогущая фоторезистивная пленка. Используя все вышеописанные советы вы легко сможете изготавливать простейшие электронные , не вкладывая в это больших денег, что очень важно на первых этапах занятия радиолюбительством.

Печатная плата
– это диэлектрическое основание, на поверхности и в объеме которого нанесены токопроводящие дорожки в соответствии с электрической схемой. Печатная плата предназначена для механического крепления и электрического соединения между собой методом пайки выводов, установленных на нее электронных и электротехнических изделий.

Операции по вырезанию заготовки из стеклотекстолита, сверлению отверстий и травление печатной платы для получения токоведущих дорожек в независимости от способа нанесения рисунка на печатную плату выполняются по одинаковой технологии.

Технология ручного способа нанесения
дорожек печатной платы

Подготовка шаблона

Бумага, на которой рисуется разводка печатной платы обычно тонкая и для более точного сверления отверстий, особенно в случае использования ручной самодельной дрели, чтобы сверло не вело в сторону, требуется сделать ее более плотной. Для этого нужно приклеить рисунок печатной платы на более плотную бумагу или тонкий плотный картон с помощь любого клея, например ПВА или Момент.

Вырезание заготовки

Подбирается заготовка фольгированного стеклотекстолита подходящего размера, шаблон печатной платы прикладывается к заготовке и обрисовывается по периметру маркером, мягким простым карандашом или нанесением риски острым предметом.

Далее стеклотекстолит режется по нанесенным линиям с помощью ножниц по металлу или выпиливается ножовкой по металлу. Ножницами отрезать быстрее, и нет пыли. Но надо учесть, что при резке ножницами стеклотекстолит сильно изгибается, что несколько ухудшает прочность приклейки медной фольги и если потребуется перепайка элементов, то дорожки могут отслоиться. Поэтому если плата большая и с очень тонкими дорожками, то лучше отрезать с помощью ножовки по металлу.

Приклеивается шаблон рисунка печатной платы на вырезанную заготовку с помощью клея Момент, четыре капли которого наносятся по углам заготовки.

Так как клей схватывается всего за несколько минут, то сразу можно приступать к сверлению отверстий под радиодетали.

Сверление отверстий

Сверлить отверстия лучше всего с помощью специального мини сверлильного станка твердосплавным сверлом диаметром 0,7-0,8 мм. Если мини сверлильного станка в наличии нет, то можно просверлить отверстия маломощной дрелью простым сверлом. Но при работе универсальной ручной дрелью количество переломанных сверл будет зависеть от твердости Вашей руки. Одним сверлом точно не обойдетесь.

Если сверло зажать не удается, то можно его хвостовик обернуть несколькими слоями бумаги или одним слоем наждачной шкурки. Можно на хвостовик намотать плотно виток к витку тонкой металлической проволочки.

После окончания сверления проверяется, все ли просверлены отверстия. Это хорошо видно, если посмотреть на печатную плату на просвет. Как видно, пропущенных отверстий нет.

Нанесение топографического рисунка

Для того, чтобы места фольги на стеклотекстолите, которые будут токопроводящими дорожками, защитить при травлении от разрушения, их необходимо покрыть маской, устойчивой к растворению в водном растворе. Для удобства рисования дорожек, их лучше предварительно наметить с помощью мягкого простого карандаша или маркера.

Перед нанесением разметки нужно обязательно удалить следы клея Момент, которым приклеивался шаблон печатной платы. Так как клей не сильно затвердел, то его легко можно удалить, скатав пальцем. Поверхность фольги так же нужно обязательно обезжирить с помощью ветоши любым средством, например ацетоном или уайт-спиртом (так называется очищенный бензин), можно и любым моющим средством для мытья посуды, например Ферри.

После разметки дорожек печатной платы можно приступать к нанесению их рисунка. Для рисования дорожек хорошо подходит любая водостойкая эмаль, например алкидная эмаль серии ПФ, разведенная до подходящей консистенции растворителем уайт-спиртом. Рисовать дорожки можно разными инструментами – стеклянным или металлическим рейсфедером, медицинской иглой и даже зубочисткой. В этой статье я расскажу, как рисовать дорожки печатных плат с помощью чертежного рейсфедера и балеринки, которые предназначены для черчения на бумаге тушью.

Раньше компьютеров не было и все чертежи чертили простыми карандашами на ватмане и затем переводили тушью на кальку, с которой с помощью копировальных аппаратов делали копии.

Нанесение рисунка начинают с контактных площадок, которые рисуют балеринкой. Для этого нужно отрегулировать зазор раздвижных губок рейсфедера балеринки до требуемой ширины линии и для установки диаметра круга выполнить регулировку вторым винтом отодвинув рейсфедер от оси вращения.

Далее рейсфедер балеринки на длину 5-10 мм наполняется с помощью кисточки краской. Для нанесения защитного слоя на печатную плату лучше всего подходит краска марки ПФ или ГФ, так как она медленно высыхает и позволяет спокойно работать. Краску марки НЦ тоже можно применять, но работать с ней сложно, так как она быстро сохнет. Краска должна хорошо ложиться и не растекаться. Перед рисованием красу нужно развести до жидкой консистенции, добавляя в нее понемногу при интенсивном перемешивании подходящий растворитель и пробуя рисовать на обрезках стеклотекстолита. Для работы с краской удобнее всего ее налить во флакон от маникюрного лака, в закрутке которого установлена кисточка, устойчивая к растворителям.

После регулировки рейсфедера балеринки и получения требуемых параметров линий можно приступить к нанесению контактных площадок. Для этого острая часть оси вставляется в отверстие и основание балеринки проворачивается по кругу.

При правильной настройке рейсфедера и нужной консистенции краски вокруг отверстий на печатной плате получаются окружности идеально круглой формы. Когда балеринка начинает плохо рисовать, из зазора рейсфедера тканью удаляются остатки подсохшей краски и рейсфедер заполняется свежей. чтобы обрисовать все отверстия на этой печатной плате окружностями понадобилось всего две заправки рейсфедера и не более двух минут времени.

Когда круглые контактные площадки на плате нарисованы, можно приступать к рисованию токопроводящих дорожек с помощью ручного рейсфедера. Подготовка и регулировка ручного рейсфедера не отличается от подготовки балеринки.

Единственное, что дополнительно понадобится, так это плоская линейка, с приклеенными на одной из ее сторон по краям кусочками резины, толщиной 2,5-3 мм, чтобы линейка при работе не скользила и стеклотекстолит, не касаясь линейки, мог свободно проходить под ней. Лучше всего подходит в качестве линейки деревянный треугольник, он устойчив и одновременно может служить при рисовании печатной платы опорой для руки.

Чтобы печатная плата при рисовании дорожек не скользила, желательно ее разместить на лист наждачной бумаги, представляющий собой два склепных между собой бумажными сторонами наждачных листа.

Если при рисовании дорожек и окружностей они соприкоснулись, то не стоит принимать никаких мер. Нужно дать краске на печатной плате подсохнуть до состояния, когда она не будет пачкать при прикосновении и с помощью острия ножа удалить лишнюю часть рисунка. Чтобы краска быстрее высохла плату нужно расположить в теплом месте, например в зимнее время на батарею отопления. В летнее время года — под лучи солнца.

Когда рисунок на печатной плате полностью нанесен и исправлены все дефекты можно переходить к ее травлению.

Технология нанесения рисунка печатной платы
с помощью лазерного принтера

При печати на лазерном принтере происходит перенос за счет электростатики образованного тонером изображения с фото барабана, на котором лазерный луч нарисовал изображение, на бумажный носитель. Тонер удерживается на бумаге, сохраняя изображение, только за счет электростатики. Для закрепления тонера бумага прокатывается между валиками, один из которых является термопечкой, разогретой до температуры 180-220°C. Тонер расплавляется и проникает в текстуру бумаги. После остывания тонер отвердевает и прочно удерживается на бумаге. Если бумагу опять нагреть до 180-220°C, то тонер опять станет жидким. Это свойство тонера и используется для переноса изображения токоведущих дорожек на печатную плату в домашних условиях.

После того, как файл с рисуночком печатной платы готов, необходимо его распечатать с помощью лазерного принтера на бумажный носитель. Обратите внимание, изображение рисунка печатной платы для данной технологии должно иметь вид со стороны установки деталей!
Струйный принтер для этих целей не подходит, так как работает на другом принципе.

Подготовка бумажного шаблона для переноса рисунка на печатную плату

Если напечатать рисунок печатной платы на обыкновенной бумаге для офисной техники, то из-за пористой ее структуры, тонер глубоко проникнет в тело бумаги и при переносе тонера на печатную плату, большая часть его останется в бумаге. В дополнение будут сложности с удалением бумаги с печатной платы. Придется ее долго размачивать в воде. Поэтому для подготовки фотошаблона необходима бумага, не имеющая пористую структуру, например фотобумага, подложка от самоклеящихся пленок и этикеток, калька, страницы от глянцевых журналов.

В качестве бумаги для печати рисунка печатной платы я использую кальку из старых запасов. Калька очень тонкая и печатать шаблон непосредственно на ней невозможно, она в принтере заминается. Для решения этой проблемы, нужно перед печатью на кусок кальки требуемого размера по углам нанести по капельке любого клея и приклеить на лист офисной бумаги А4.

Такой прием позволяет распечатывать рисунок печатной платы даже на самой тонкой бумаге или пленке. Для того, чтобы толщина тонера рисунка была максимальной, перед печатью, нужно выполнить настройку «Свойств принтера», отключив режим экономной печати, а если такая функция не доступна, то выбрать самый грубый тип бумаги, например картон или что то подобное. Вполне возможно с первого раза хороший отпечаток не получится, и придется немного поэкспериментировать, подобрав наилучший режим печати лазерного принтера. В полученном отпечатке рисунка дорожки и контактные площадки печатной платы должны быть плотными без пропусков и смазывания, так как ретушь на данном технологическом этапе бесполезна.

Осталось обрезать кальку по контуру и шаблон для изготовления печатной платы будет готов и можно приступать к следующему шагу, переносу изображения на стеклотекстолит.

Перенос рисунка с бумаги на стеклотекстолит

Перенос рисунка печатной платы является самым ответственным этапом. Суть технологии проста, бумага, стороной напечатанного рисунка дорожек печатной платы прикладывается к медной фольге стеклотекстолита и с большим усилием прижимается. Далее этот бутерброд разогревается до температуры 180-220°C и затем охлаждается до комнатной. Бумага отдирается, а рисунок остается на печатной плате.

Некоторые умельцы предлагают переносить рисунок с бумаги на печатную плату, используя электроутюг. Я пробовал такой способ, но результат получался нестабильным. Сложно обеспечить одновременно нагрев тонера до нужной температуры и равномерный прижим бумаги ко всей поверхности печатной платы при затвердевании тонера. В результате рисунок переносится не полностью и остаются пробелы в рисунке дорожек печатной платы. Возможно, утюг не достаточно нагревался, хотя регулятор был выставлен на максимальный нагрев утюга. Вскрывать утюг и перенастраивать терморегулятор не хотелось. Поэтому я воспользовался другой технологией, менее трудоемкой и обеспечивающей сто процентный результат.

На вырезанную в размер печатной платы и обезжиренную ацетоном заготовку фольгированного стеклотекстолита приклеил по углам кальку с напечатанным на ней рисунком. На кальку сверху положил, для более равномерного прижима, пяток листиков офисной бумаги. Полученный пакет положил на лист фанеры и сверху накрыл листом такого же размера. Весь этот бутерброд зажал с максимальной силой в струбцинах.

Осталось нагреть сделанный бутерброд до температуры 200°C и остудить. Для нагрева идеально подходит электродуховка с регулятором температуры. Достаточно поместить сотворенную конструкцию в шкаф, дождаться набора заданной температуры и через полчаса извлечь плату для остывания.

Если электродуховки в распоряжении нет, то можно воспользоваться и газовой духовкой, отрегулировав температуру ручкой подачи газа по встроенному термометру. Если термометра нет или он неисправен, то могут помочь женщины, подойдет положение ручки регулятора, при котором пекут пироги.

Так как концы фанеры покоробило, на всякий случай зажал их дополнительными струбцинами. чтобы избежать подобного явления, лучше печатную плату зажимать между металлическими листами толщиной 5-6 мм. Можно просверлить в их углах отверстия и зажимать печатные платы, стягивать пластины с помощью винтов с гайками. М10 будет достаточно.

Через полчаса конструкция остыла достаточно, чтобы тонер затвердел, плату можно извлекать. При первом же взгляде на извлеченную печатную плату становится понятно, что тонер перешел с кальки на плату отлично. Калька плотно и равномерно прилегала по линиям печатных дорожек, кольцам контактных площадок и буквам маркировки.

Калька легко оторвалась практически от всех дорожек печатной платы, остатки кальки были удалены с помощью влажной ткани. Но все, же не обошлось без пробелов в нескольких местах на печатных дорожках. Такое может случиться в результате неравномерности печати принтера или оставшейся грязи или коррозии на фольге стеклотекстолита. Пробелы можно закрасить любой водостойкой краской, маникюрным лаком или заретушировать маркером.

Для проверки пригодности маркера для ретуши печатной платы, нужно нарисовать ним на бумаге линии и бумагу смочить водой. Если линии не расплывутся, значит, маркер для ретуши подходит.

Травить печатную плату в домашних условиях лучше всего в растворе хлорного железа или перекиси водорода с лимонной кислотой. После травления тонер с печатных дорожек легко удаляется тампоном, смоченным в ацетоне.

Затем сверлятся отверстия, лудятся токопроводящие дорожки и контактные площадки, запаиваются радиоэлементы.

Такой вид приняла печатная плата с установленными на ней радиодеталями. Получился блок питания и коммутации для электронной системы, дополняющий обыкновенный унитаз функцией биде .

Травление печатной платы

Для удаления медной фольги с незащищенных участков фольгированного стеклотекстолита при изготовлении печатных плат в домашних условиях радиолюбители обычно используют химический способ. Печатная плата помещается в травильный раствор и за счет химической реакции медь, незащищенная маской, растворяется.

Рецепты травильных растворов

В зависимости от доступности компонентов радиолюбители применяют один из растворов, приведенных в таблице ниже. Травильные растворы расположены в порядке популярности их применения радиолюбителями в домашних условиях.

Травить печатные платы в металлической посуде не допускается
. Для этого нужно использовать емкость из стекла, керамики или пластика. Утилизировать отработанный травильный раствор допускается в канализацию.

Травильный раствор из перекиси водорода и лимонной кислоты

Раствор на основе перекиси водорода с растворенной в ней лимонной кислотой является самым безопасным, доступным и быстро работающим. Из всех перечисленных растворов по всем критериям это лучший.

Перекись водорода можно приобрести в любой аптеке. Продается в виде жидкого 3% раствора или таблеток под названием гидроперит. Для получения жидкого 3% раствора перекиси водорода из гидроперита нужно в 100 мл воды растворить 6 таблеток весом 1,5 грамма.

Лимонная кислота в виде кристаллов продается в любом продуктовом магазине, расфасованная в пакетиках весом 30 или 50 грамм. Поваренная соль найдется в любом доме. 100 мл травильного раствора хватит на удаление медной фольги толщиной 35 мкм с печатной платы площадью 100 см 2 . Отработанный раствор не хранится и повторному использованию не подлежит. Кстати, лимонную кислоту можно заменить уксусной, но из-за ее едкого запаха травить печатную плату придется на открытом воздухе.

Травильный раствор на основе хлорного железа

Вторым по популярности травильным раствором является водный раствор хлорного железа. Ранее он был самым популярным, так как на любом промышленном предприятии хлорное железо было легко достать.

Травильный раствор не требователен к температуре, травит достаточно быстро, но скорость травления снижается по мере расходования хлорного железа в растворе.

Хлорное железо очень гигроскопично и поэтому из воздуха быстро впитывает воду. В результате на дне банки появляется желтая жидкость. Это не влияет на качество компонента и такое хлорное железо пригодно для приготовления травильного раствора.

Если использованный раствор хлорного железа хранить в герметичной таре, то его можно использовать многократно. Подлежит регенерации, достаточно в раствор насыпать железных гвоздей (они сразу покроются рыхлым слоем меди). При попадании на любые поверхности оставляет трудноудаляемые желтые пятна. В настоящее время раствор хлорного железа для изготовления печатных плат применяют реже в связи с его дороговизной.

Травильный раствор на основе перекиси водорода и соляной кислоты

Отличный травильный раствор, обеспечивает высокую скорость травления. Соляную кислоту при интенсивном помешивании вливают в 3% водный раствор перекиси водорода тоненькой струйкой. Вливать перекись водорода в кислоту недопустимо! Но из-за наличия в травильном растворе соляной кислоты при травлении платы нужно соблюдать большую осторожность, так как раствор разъедает кожу рук и портит все, на что попадает. По этой причине травильный раствор с соляной кислотой в домашних условиях использовать не рекомендуется.

Травильный раствор на основе медного купороса

Метод изготовления печатных плат с применение медного купороса обычно используют в случае невозможности изготовления травильного растворов на основе других компонентов из-за их недоступности. Медный купорос является ядохимикатом и широко применяется для борьбы с вредителями в сельском хозяйстве. В дополнение время травления печатной платы составляет до 4 часов, при этом необходимо поддерживать температуру раствора 50-80°С и обеспечить постоянную смену раствора у стравливаемой поверхности.

Технология травления печатных плат

Для травления платы в любом из вышеперечисленных травильных растворов подойдет стеклянная, керамическая или пластиковая посуда, например от молочных продуктов питания. Если под рукой подходящего размера емкости не оказалось, то можно взять любую коробку из плотной бумаги или картона подходящего размера и выстелить ее внутренность полиэтиленовой пленкой. В емкость наливается травильный раствор и на его поверхность аккуратно рисунком вниз кладется печатная плата. За счет сил поверхностного натяжения жидкости и небольшого веса плата будет плавать.

Для удобства к центру платы клеем момент можно приклеить пробку от пластиковой бутылки. Пробка одновременно будет служить ручкой и поплавком. Но тут есть опасность, что на плате образуются пузырьки воздуха и в этих местах медь не вытравится.

Чтобы обеспечить равномерное вытравливание меди можно положить печатную плату на дно емкости вверх рисунком и периодически покачивать ванночку рукой. Через некоторое время, в зависимости от травильного раствора, начнут появляться участки без меди, а затем медь растворится полностью на всей поверхности печатной платы.

После окончательного растворения меди в травильном растворе печатную плату извлекают из ванночки и тщательно промывают под струей проточной воды. Тонер удаляется с дорожек ветошью, смоченной в ацетоне, а краска хорошо удаляется ветошью, смоченной в растворителе, который добавлялся в краску для получения нужной ее консистенции.

Подготовка печатной платы к монтажу радиодеталей

Следующий шаг, это подготовка печатной платы к монтажу радиоэлементов. После снятия с платы краски, дорожки нужно обработать круговыми движениями мелкой наждачной бумагой. Увлекаться не нужно, потому что медные дорожки тонкие и можно легко их сточить. Достаточно всего нескольких проходов абразивом со слабым прижимом.

Далее токоведущие дорожки и контактные площадки печатной платы покрываются спирто-канифольным флюсом и лудятся мягким припоем эклектическим паяльником. чтобы отверстия на печатной плате, не затягивались припоем, его на жало паяльника нужно брать немного.

После завершения изготовления печатной платы, останется только вставить в предназначенные позиции радиодетали и запаять их выводы к площадкам. Перед пайкой ножки деталей нужно обязательно смочить спирто-канифольным флюсом. Если ножки радиодеталей длинные, то их нужно перед пайкой обрезать бокорезами до длины выступания над поверхностью печатной платы 1-1,5 мм. После окончания монтажа деталей нужно удалить остатки канифоли с помощью любого растворителя — спирта, уайт-спирта или ацетона. Они все успешно растворяю канифоль.

На воплощение этой простой схемы емкостного реле от разводки дорожек для изготовления печатной платы до создания действующего образца ушло не более пяти часов, гораздо меньше, чем на верстку этой страницы.

Многие говорят, что сделать свою первую печатную плату очень сложно, но на самом деле это очень просто.

1.Подготовка к изготовлению

2.Рисуются токопроводящие дорожки

2.1Рисуем лаком

2.2Рисуем маркером или нитрокраской

2.3Лазерная утюжка

2.4Печать с пленочным фоторезистом

3.Травление платы

3.1Травление хлорным железом

3.2Травление медным купоросом с поваренной солью

4.Лужение оловом

5.Сверление

1. Подготовка к изготовлению печатной платы

Для начала нам понадобится лист фольгированного текстолита, ножницы по металлу или ножовка по металлу, обычная терка для карандашей и ацетон.

Аккуратно вырезаем необходимый кусочек фольгированного текстолита. Затем необходимо зачистить аккуратно наш текстолит, с медной стороны, теркой для карандаша до блеска, потом протереть нашу заготовку ацетоном (это сделано для обезжиривания).

Рис 1. Вот моя заготовка

Все готово, теперь не прикасайтесь до блестящей стороны, а то опять придется обезжиривать.

2. Рисуем токопроводящие дорожки

Это дорожки, по которым будет проводится ток.

2.1 Рисуем дорожки лаком.

Этот способ самый давний и саамы простой. Нам понадобится самый простой лак для ногтей.

Аккуратненько рисуем лаком для ногтей дорожки токопроводящие дорожки. Будьте внимательны, поскольку лак иногда расплывается и дорожки сливаются. Даем лаку высохнуть. Вот и все.

Рис 2. Дорожки, рисованные лаком

2.2 Рисуем дорожки нитрокраской или маркером

Этот способ ничем не отличается от предыдущего, только рисуется все намного проще и быстрее

Рис 3. Дорожки, рисованные нитрокраской

2.3 Лазерная утюжка

Лазерная утюжка один из самых распространенных способов изготавливать печатные платы. Способ не трудоемок и занимает мало времени. Я лично не пробовал этот способ, но многие знакомые используют его с огромным успехом

Для начала нам необходимо распечатать на лазерном принтере чертеж нашей печатной платы. Если нет лазерного принтера, можно напечатать на струйном, а затем наделать копий на ксероксе Для составления чертежей я использую программу Sprint-Layout 4.0. Только при печати будьте внимательны с использованием зеркала, многие не раз убивали платы таким способом.

Печатать мы будем на каком-нибудь старом ненужном журнале с глянцевой бумагой. Перед печатью, настройте ваш принтер на максимальный расход тонера, это избавит от многих проблем.

Рис 4. Печать чертежа на глянцевой журнальной бумаге

Теперь аккуратненько вырезаем наш чертеж в виде конверта.

Рис 5. Конверт со схемой

Теперь вкладываем нашу заготовку в конверт и аккуратно заклеиваем ее сзади скотчем. Заклеиваем так, что бы текстолит ни шевелился в конверте

Рис 6. Готовый конверт

Теперь утюжим конверт. Стараемся не пропустить ни одного миллиметра. От этого зависит качество платы

Рис 7. Утюжка платы

Когда утюжка будет закончена, аккуратно ложем конверт в посуду с теплой водой

Рис 8. Размачиваем конверт

Когда конверт размок, скатываем бумагу без резких движений, что бы ни повредить тонер дорожек. Если есть дефекты, возьмите маркер для дисков cd или dvd, и поправьте дорожки.

Рис 9. Почти готовая плата

2.4 Изготовление печатной платы с помощью пленочного фоторезиста

Как и в предыдущем способе, изготавливаем чертеж с помощью программки Sprint-Layout 4.0 и нажимаем печать. Печатать мы будем на специальной пленке для печати на струйных принтерах. Поэтому настраиваем печать: Снимаем стороны ф1, м1, м2; В опциях ставим галочки Негатив и Рамка.

Рис 10. Настройка печати

Настраиваем принтер на черно белую печать и в настройке цветов выставляем максимальную интенсивность.

Рис 11. Настройка принтера

Печатаем на матовой стороне. Эта сторона рабочая, определить её можно по прилипанию её к пальцам.

После печати, наш шаблон ложем сохнуть.

Рис 12. Сушим наш шаблон

Теперь отрезаем нужный нам кусочек пленки фоторезиста

Рис 13. Пленка фоторезиста

Аккуратно снимаем защитную пленку (она матовая), приклеиваем его к нашей заготовке текстолита

Рис 14. Клеим к текстолиту фоторезист

Клеить нужно аккуратно, и помните, чем лучше вы прижмете фоторезист, тем качественней будут дорожки на плате. Вот примерно, что должно получится.

Рис 15. Фоторезист на текстолите

Теперь с пленки, на которой мы печатали, вырезаем наш чертеж и прикладываем его на наш фоторезист с текстолитом. Не перепутайте стороны, а то получится зеркало. И накрываем стеклом

Рис 16. Прикладываем пленку с чертежом и накрываем стеклом

Теперь берем ультрафиолетовую лампу и засвечиваем наши дорожки. Для каждой лампы, свои параметры для проявления. Поэтому расстояние до платы и время свечения выбирайте сами

Рис 17. Засвечиваем дорожки ультрафиолетовой лампой

Когда засветились дорожки, берем небольшую пластмассовую посуду делаем раствор 250 грамм воды ложка соды и опускаем туда нашу плату уже без шаблона нашей платы и второй прозрачной пленки фоторезиста.

Рис 18. Ложем плату в содовый раствор

Секунд через 30, проявляется наша печать дорожек. Когда закончится растворение фоторезиста, получится наша плата, которую и хотели. Промываем тщательно под струей воды. Все готово

Рис 19. Готовая плата

3. Травление новой печатной платы. Травление – это способ убрать лишнюю медь с текстолита.

Для травления используют специальные растворы, которые делаются в пластмассовой посуде.

После изготовление раствора, туда опускается печатная плата и травится в течении определенного времени. Ускорить время травления можно, поддерживая температуру раствора в районе 50-60 градусов и постоянном перемешивании.

Не забывайте использовать резиновые перчатки при работе, а затем хорошо мыть руки с мылом.

После протравки платы, нужно хорошо промыть плату под водой и снять остатки лака (краски, фоторезиста) обычным ацетоном или жидкостью для снятия лака.

Теперь немного о растворах

3.1 Травление хлорным железом

Один из самых известных способов травления. Для травления используется хлорное железо и вода с отношением 1:4. Где 1 это хлорное железо, 4 – вода.

Готовится просто: в посуду насыпается нужное количество хлорированного железа и заливается теплой водой. Раствор должен получится зеленого цвета.

Время травления платы размером 3х4 сантиметра, в районе 15 мин

Достать можно хлорное железо на рынке или в магазинах радиоэлектроники.

3.2 Травление медным купоросом

Этот способ не так распространен, как предыдущий, но тоже встречается часто. Я лично пользуюсь этим способом. Этот способ намного дешевле предыдущего, да и достать компоненты проще.

В посуду засыпаем 3 ложки столовой поваренной соли, 1 ложку медного купороса и заливаем водой 250 грамм температурой 70 градусов. Если все правильно, раствор должен стать бирюзовым, а чуть погодя зеленым. Для ускорения процесса надо перемешивать раствор.

Время травления платы размером 3х4 сантиметра, в районе одного часа

Достать медный купорос можно в магазинах сельхоз продукции. Медный купорос — это удобрение синего цвета. Имеет форму кристального порошка.
Устройство защиты АКБ от полной разрядки

Здравствуйте уважаемый посетитель. Я знаю зачем вы читаете эту статью. Да да знаю. Нет что вы? Я не телепат, просто я знаю почему вы попали именно на эту страничку. Наверняка…….

И снова мой знакомый Вячеслав (SAXON_1996) Хочет поделится своей наработкой по колонкам. Слово Вячеславу Досталась как — то мне одна колонка 10МАС с фильтром и высокочастотным динамиком. Я долго не…….

Очень часто в процессе технического творчества необходимо изготавливать печатные платы для монтажа электронных схем. И сейчас я расскажу об одном из самых, на мой взгляд, продвинутых способов изготовления печатных плат с помощью лазерного принтера и утюга. Живем мы в 21 веке, поэтому будем облегчать себе работу, используя компьютер.

Шаг 1. Проект платы

Проектировать печатную плату мы будем в специализированной программе. Например в программе sprint Layout 4.

Шаг 2. Печать рисунка платы

После этого нам нужно напечатать рисунок платы. Для этого сделаем следующее:

1. В настройках принтера отключим всяческие опции экономии тонера, и если есть соответствующий регулятор – выставим максимальную насыщенность.
2. Возьмем лист формата А4 из какого-нибудь ненужного журнальчика. Бумага должна быть мелованной и желательно минимум рисунка на ней.
3. Напечатаем рисунок печатной платы на мелованной бумаге в зеркальном отображении. Лучше сразу в нескольких экземплярах.

Шаг 3. Зачистка платы

Напечатанный лист отложим пока в сторону и займемся подготовкой платы. В качестве исходного материала для платы может служить фольгированный гетинакс, фольгированный текстолит. При длительном хранении медная фольга покрывается плёнкой окислов, которая может помешать травлению. Поэтому начнем подготовку платы. Мелкой наждачной бумагой сдираем плёнку окислов с платы. Особо не усердствуйте, фольга тонкая. В идеале плата после зачистки должна блестеть.

Шаг 4. Обезжиривание платы

После зачистки плату промываем проточной водой. После этого нужно плату обезжирить, для того чтобы тонер прилип лучше. Обезжирить можно каким либо бытовым моющим средством, либо промыв органическим растворителем (например, бензином или ацетоном)

Шаг 5. Перевод рисунка на плату

После этого при помощи утюга переведем рисунок с листа на плату. Наложим распечатку рисунком на плату и начнем гладить горячим утюгом, равномерно прогревая всё плату. Тонер начнет плавится и прилипать к плате. Время и усилие прогрева подбирается экспериментально. Нужно что бы тонер не растекся, но и нужно что бы он весь приварился.

Шаг 6. Очистка платы от бумаги

После того, как плата с прилипшей к ней бумажкой остынет – намочим ее и под потоком воды будем скатывать ее пальцами. Мокрая бумага будет собираться в катышки, а прилипший тонер останется на месте. Тонер достаточно прочен и с трудом соскабливается ногтем.

Шаг 7. Травление платы

Травление печатных плат лучше всего производить в хлорном железе (III) Fe Cl 3. Этот реактив продается в любом магазине радиодеталей и стоит недорого. Погружаем плату в раствор и ждем. Процесс травления зависит от свежести раствора, его концентрации и т.п. Может занимать от 10 минут до часа и более. Процесс можно ускорить покачивая ванночку с раствором.

Конец процесса определяется визуально – когда стравится вся незащищенная медь.

Тонер смывается ацетоном.

Шаг 8. Сверление отверстий

Андреев С.

В домашних условиях можно изготавливать печатные платы. по качеству практически ничем не уступающие заводскому изготовлению. Соблюдая определённый порядок действий, Вы сами сможете повторить это для ваших самоделок.

Сначала необходимо подготовить рисунок печатных дорожек. Как развести печатную плату здесь обсуждаться не будет, предположим что рисунок уже есть, взят из журнала, интернета, или нарисован вами лично или при помощи специальной программы. Подготовка рисунка зависит от того каким способом предполагается нанести рисунок печатных дорожек на заготовку. Сейчас наиболее популярны три способа, — ручное рисование с помощью несмываемого маркера, способ «лазерного утюга» и фотоэкспонирование на фоторезист.

Первый способ

Первый способ годится для несложных плат. Здесь конечным пунктом подготовки рисунка должно быть изображение на бумаге в масштабе 1:1, вид со стороны дорожек. Хорошо если уже есть бумажное изображение 1:1, например, в журнале «Радиоконструктор» в основном все платы 1:1. Но в других изданиях и особенно в интернете бывает не все так гладко.

Если есть бумажное изображение в другом масштабе его нужно соответственно увеличить или уменьшить, например, с помощью копирования на ксероксе с масштабированием. Либо отсканировать в компьютер в графический файл и в каком-нибудь графическом редакторе (например, в Adobe Photoshop) привести размеры к 1:1 и распечатать на принтере. Это же касается и рисунков плат, полученных из интернета.

Итак, бумажный рисунок 1:1 вид со стороны дорожек есть. Берем заготовку из фольгированного стеклотекстолита, немного зашкуриваем фольгу «нулевкой», накладываем на заготовку бумажный рисунок, прикрепляем его чтобы не двигался, например, скотч-лентой. И шилом или метчиком прокалываем бумагу в точках где должны быть отверстия, причем так чтобы остался отчетливо видный, но неглубокий след на фольге.

Следующий этап, — снимаем бумагу с заготовки. В отмеченных местах сверлим отверстия необходимого диаметра. Затем, глядя на рисунок дорожек, рисуем несмываемым маркером печатные дорожки и монтажные площадки. Рисовать начинаем с монтажных площадок, а потом соединяем их линиями. Там где нужны толстые линии проводим маркером несколько раз. Или рисуем контур толстой линии, а потом плотно закрашиваем внутри. Травление рассмотрим позже.

Второй способ

Второй способ радиолюбители обозвали «лазерным утюгом». Способ популярный, но весьма капризный. Необходимые инструменты, — лазерный принтер со свежим картриджем (заправленный картридж, по моему опыту, вообще не годится для этого дела), утюг бытовой обычный, весьма хитрая бумага.

Итак, подготовка рисунка. Рисунок должен быть черным (без полутонов, цвета), в масштабе 1:1, и более того, он должен быть в зеркальном изображении. Всего этого можно добиться обработкой рисунка на ПК в каком-нибудь графическом редакторе. Выше указанный Adobe Photoshop вполне сгодится, хотя даже простейшая программа Paint из стандартного набора Windows позволяет сделать зеркальное отображение.

Результатом подготовки рисунка должен быть графический файл с изображением в масштабе 1:1, черно-белый, без полутонов и цвета, который можно распечатать на лазерном принтере.

Другой вопрос, важный и тонкий, — о бумаге. Бумага должна быть плотная и в тоже время тонкая, так называемая, мелованная (обычная «для ксерокса» хороших результатов не дает). Где её взять? Вот это главный вопрос. В продаже она бывает только толстая — для фотографий. А нам нужна тонкая. Поищите в почтовом ящике! Очень многие рекламные буклеты сделаны именно на такой бумаге, — тонкая, гладкая, глянцевая. На наличие цветных картинок внимания не обращайте, — нам они никак не помешают. Впрочем, нет, если печать сделана некачественно, то есть, картинки пачкают пальцы, — такая рекламная продукция нам не подойдет.

Дальше печатаем свой файл на этой бумаге и смотрим что получилось. Как я уже сказал выше, принтер должен быть со свежим картриджем (и барабаном, если барабан отдельно от картриджа). В установках притера нужно выбрать режим печати с наибольшей плотности отпечатка, в разных принтерах этот режим называется по разному, например, «Яркость», «Dark», «Контрастность». И никаких экономичных или черновых (в смысле, «черновик») режимов.

Все это необходимо так как нужен плотный и равномерный рисунок, с дорожками изображенными достаточно толстым слоем тонера без прерываний, светлых полос, которые могут быть при работе изношенного барабана картриджа. В противном случае рисунок будет неравномерным по толщине тонера и это приведет к тому что на готовой плате в этих местах будут прерывания дорожек.

Печатаем рисунок, вырезаем ножницами так чтобы было немного по краям лишнего, накладываем рисунок на заготовку тонером к фольге, а лишнее заворачиваем под плату так чтобы эти части были прижаты платой лежащей на столе и не давали рисунку перемещаться. Берем обычный утюг без отпаривания разогреваем его до максимальной температуры. Плавно приглаживаем, не допуская смещений рисунка.

Не переусердствуйте, так как от излишнего давления тонер размажется и некоторые дорожки сольются. Плохо обработанные кромки заготовки также не дадут хорошо пригладить тонер к заготовке.

В общем, суть процесса в том, что тонер лазерного принтера плавится и при расплавлении прилипает к фольге. Теперь ждем пока заготовка остывает. Как остынет кладем минут на 10-15 в посуду с теплой водой. Мелованная бумага размягчается и начинает отставать от платы. Если бумага не отстает, аккуратно пытаемся скатать бумагу пальцами рук под струей воды.

На заготовке будет видна разводка покрытая тонким слоем лохматой бумаги. Сильно стараться скатать всю бумагу не нужно, так как можно таким усердием содрать и тюнер с фольги. Важно чтобы лохмотья бумаги не висели, а между дорожками бумаги не должно быть вообще.

Третий способ

Третий способ, — фотоэкспонирование на слой фоторезиста. Фоторезист продается в магазинах радиодеталей. Обычно прилагается инструкция. Следуя этой инструкции нужно нанести фоторезист на заготовку, и когда он будет готов проэкспонировать на него рисунок разводки платы. Затем обработать специальным раствором — проявителем. Освещенные участки смоются, а на неосвещенных останется пленка.

Рисунок должен быть подготовлен так же как и для «лазерного утюга», но печатать нужно на прозрачной пленке для принтера. Эту пленку накладывают на обработанную фоторезистом заготовку (тонером к заготовке) и экспонируют согласно инструкции. Данный способ сложен, требует наличия фоторезиста, проявляющего раствора и строго соблюдения инструкции, но он позволяет получить разводку практически заводского качества.

К тому же, принтер не обязательно должен быть лазерным, — подойдет и струйный, при условии что печатать будете на прозрачной пленке для струйных принтеров.Экспонируя пленку всегда нужно накладывать на заготовку стороной на которое тонер, прижимать стеклом для ровности прилегания. Если прилегание будет неплотным, или положите пленку другой стороной изображение получится некачественным так как дорожки расплывутся из-за нарушения фокуса.

Травление печатной платы

Теперь о травлении. Несмотря на множество альтернативных способов травления наиболее эффективно старое доброе «хлорное железо». Это раньше его было не достать, а сейчас продается в баночках практически в любом магазине радиодеталей.

Нужно сделать раствор хлорного железа, на баночке обычно есть инструкция сколько содержимого баночки на сколько воды. Практически получается на стакан воды четыре чайные ложки с горкой порошка. Хорошенько перемешиваем. При этом может происходить сильное тепловыделение и даже вскипание на поверхности и произойти разбрызгиванием, так что действуйте осторожно.

Травить удобнее всего в ванночке для фотопечати, но можно и в обычной керамической тарелке (в металлической миске нельзя ни в коем случае!). Плата должна быть расположена дорожками вниз и находиться в подвешенном состоянии. Я просто кладу в тарелку или ванночку четыре малениких специально подготовленных с помощью напильника осколочка обычного строительного кирпича, так чтобы плата лежала уголками на них.

Теперь остается только налить раствор в эту емкость и аккуратно положить плату на эти подпорки. Некоторые предпочитают класть плату на поверхность раствора так чтобы её удерживало поверхностное натяжение воды, но мне такой способ не нравится потому что плата тяжелее воды и при любом даже незначительном сотрясении потонет.

В зависимости от концентрации и температуры раствора стравливание занимает от 10 мин до 1 часа. Для ускорения процесса травления можно создать вибрацию, например, рядом на стол положить работающий электромоторчик. А подогревать раствор можно обычной лампой накаливания (поставив ванночку под настольную лампу).

Необходимо отметить, что остатки мела (от мелованной бумаги) на тонере вступают в реакцию с раствором хлорного железа, образуются пузырьки, которые препятствуют травлению. В таком случае нужно периодически вынимать плату и промывать водой.

Кроме наиболее удобного и эффективного по моему мнению способа травления в растворе хлорного железа существуют и другие варианты. Например, травление в азотной кислоте. Травление происходит очень быстро, и с выделением теплоты. Раствор азотной кислоты должен быть концентрацией не более 20%. После травления, чтобы нейтрализовать кислоту, необходимо промывать плату раствором питьевой соды.

Способ дает быстрое травление, но имеет и много недостатков. Во-первых, если заготовку немного передержать могут быть сильные подтравы дорожек. А во-вторых, и это самое важное, способ очень опасный для здоровья. Кроме того что сама азотная кислота может вызвать химические ожоги при попадании на кожу, так еще и при травлении выделяет ядовитый газ — окись азота. Так что данный способ я очень не рекомендую.

Еще один способ — травление в растворе смеси медного купороса и поваренной соли. Данный способ активно применялся в «до перестроечные времена», когда хлорное железо, как и многое другое, отсутствовало в свободной продаже, а вот удобрения для огорода были относительно доступны.

Последовательность приготовления раствора такова, — сначала наливаете в ванночку из пластмассы или стекла, керамики воду. Затем насыпаете поваренную соль из расчета две столовые ложки на стакан воды. Размешиваете неметаллической палочкой до полного растворения соли, и добавляете медный купорос из расчета — одна столовая ложка на стакан воды. Снова размешиваете. Погружаете в раствор плату.

Фактически травление происходит в поваренной соли, а медный купорос работает как катализатор. Главный недостаток такого способа, — очень длительное травление, которое может быть от нескольких часов и доходить до суток. Немного ускорить процесс можно подогревая раствор до 60-70°С. Часто оказывается что одной порции недостаточно на всю плату и раствор приходится выливать и приготовлять снова и снова. Этот способ по всем параметрам уступает травлению в хлорном железе, и его можно рекомендовать только если хлорное железо приобрести невозможно.

Травление в электролите для автомобильных аккумуляторов. Электролит стандартной плотности нужно разбавить водой в полтора раза. Затем добавляют 5-6 таблеток перекиси водорода. Травление происходит по скорости примерно так же как в растворе хлорного железа, но присутствуют все те же минусы, что и при травлении в азотной кислоте, так как электролит представляет собой водный раствор серной кислоты. Попадание на кожу приводит к ожогам, в процессе травления выделяется ядовитый газ.

После травления нужно удалить краску, фоторезист или тонер с поверхности печатных дорожек. Рисунок маркером легко удаляется практически любым растворителем для красок, или спиртом, бензином, одеколоном. Фоторезист можно удалить уайт-спиртом или ацетоном. А вот тонер самый стойкий к химии материал. Его только счищать механически. При этом нужно не повредить сами дорожки.

Очищенную от краски (тонера, фоторезиста) заготовку нужно промыть водой, просушить и перейти к сверлению отверстий. Диаметр сверла зависит от диаметра нужного отверстия. Сверла — для металла.

Сверить мне лично удобнее всего компактной аккумуляторной дрелью-шуруповертом. При этом плату я располагаю вертикально, привинтив её шурупами к деревянному бруску, закрепленному в тисках. Дрель перемещаю горизонтально опираясь рукой о стол. Но на маленьком сверлильном станке конечно будет лучше. Многие пользуются миниатюрными бурами для гравировки, но у меня такого оборудования нет.

Кстати, питать дрель-шуруповерт можно и от лабораторного источника питания, предварительно сняв аккумулятор, подавая напряжение прямо на контакты («крокодилами»). Это удобно тем что без аккумулятора дрель значительно легче, ну, плюс аккумулятор не разряжается или можно пользоваться инструментом с неисправным аккумулятором.

Ну вот плата и готова.

Практика конструирования и монтажа, напрямую связанная с электроникой, никак не обходится без главной детали – печатной платы. Начальная разработка какого-нибудь электронного устройства, конечно, допустима с помощью навесного монтажа. Однако полноценную печатную плату всё равно придётся делать, если речь идёт о серьёзном электронном устройстве. Существуют два варианта: заказать изготовление печатной платы в сервисе или сделать печатную плату своими руками непосредственно дома. Первый вариант требует солидных финансовых вложений и двух-трёх недель ожидания. Второй не требует ничего, кроме личного желания, куска фольгированного текстолита и небольшого количества хлорного железа.

Листовой текстолит, по одной или обеим сторонам тонким слоем меди, традиционно используется для изготовления печатных электронных плат.

Обычно жёсткая основа с разводкой электронных схем под пайку электронных деталей – это приоритеты специализированной производственной сферы.

Однако конструирование электроники для личных нужд и в малых экземплярах выглядит более рационально, когда технология производства «печаток» доступна в условиях быта.

Вот такой результат работы вполне возможно получить в домашних условиях, используя простые доступные средства, инструменты, материалы

Если же освоить все тонкости производства и запастись необходимым материалом, не исключается изготовление печатных плат дома, если не в промышленных масштабах, так в количествах достаточных для бизнеса.

Существует несколько технологий прорисовки и травления миниатюрных дорожек на фольгированном текстолите. Начиная от метода простого рисунка электронной схемы лаком для ногтей с последующим химическим травлением, и заканчивая автоматической лазерной разводкой и микронной резкой.

Однако для домашних условий требуется методика особая – эффективная, но одновременно бюджетная и относительно несложная.

Изготовление печатных плат в домашних условиях

Здесь – в рамках своего рода учебного пособия, рассматривается с использованием технологии переноса тонера лазерным принтером.

Этот метод разработан давно, но до сих пор сопровождается массой новых советов и приемов, благодаря которым эффективность только повышается.

Что потребуется домашнему электронщику?

• программа разработки дизайна,
• лазерный принтер,
• любой глянцевый журнал,
• утюг бытовой,
• одна-две пластиковых тары,
• небольшая кисточка или зубная щетка,
• резиновые перчатки,
• хлорное железо,
• фольгированный текстолит.

Практически все компоненты списка можно найти в бытовом хозяйстве. Исключение составляют: хлорное железо и текстолит с фольгой.

Два материала: хлорид железа и фольгированный текстолит, которые потребуется купить. Всё остальное обычно имеется в наличии среди предметов и материалов домашнего хозяйства

Эти два пункта списка закрываются через посещение радиоэлектронного магазина или радио-рынка. Такие торговые точки имеются в любом среднем по величине населённом пункте. В крайнем случае, можно заказать оба компонента через интернет.

Между тем, хлорное железо вполне заменимо другим химическим веществом, полученным на основе смеси медного купороса (МК) и обычной поваренной соли (ПС). Смесь делается в соотношении 1 часть МК на 2 части ПС, разведённых в 0,5 л кипятка.

Обычно на изготовление средней по размерам электронной печатной платы достаточно взять 4 столовых ложки МК и 2 столовых ложки ПС. Залитую кипятком порошковую смесь тщательно размешать и дать отстояться.

Единственное отличие такого раствора от FeCl 3 – несколько увеличенное время травления. Но с другой стороны – смесь на медном купоросе безопаснее FeCl 3 . Медный купорос (порошковый) доступен в любом хозяйственном магазине.

Создание дизайна печатной платы

Для создания дизайна рисунка ПП оптимальной видится компьютерная программа «KiCad » – профессиональное средство рисования электронных печатных плат, но при этом бесплатное.

Программное обеспечение «KiCad» обеспечивает пользователя функцией маршрутизации кисти, благодаря чему легко разводить дифференциальные пары, интерактивно настраивать длину трассировки.

Рабочее окно программы KiCad — профессионального средства разводки, без которого никак не обойтись в процессе изготовления печатной платы. ПО распространяется бесплатно

С помощью редактора схем без ограничений. Имеется обширная библиотека схемной символики. Также встроенный редактор схем позволяет без особых трудностей освоить работу с проектами.

Всё, что нарисовано программой красным цветом принадлежит фронтальной поверхности. Линии жёлтого цвета, является рисунком обратной стороны печатной платы.

Созданный рисунок необходимо экспортировать в pdf формат. Для этого у «KiCad» есть инструмент «Plot». Применяя «Plot», следует выбрать зеркальное отображение.

Печать рисунка разводки на принтере

После получения файла печатной платы в формате «pdf», нужно распечатать проект на лазерном принтере. Для выполнения этой операции подойдёт страница любого глянцевого журнала.

Страница вставляется в лазерного принтера. Наряду с журнальной, допустимо применить обычную глянцевую бумагу. Не стоит беспокоиться относительно уже существующих изображений на журнальной странице. Они не помешают.

Отпечаток тонера на глянцевой странице журнала. Как видно из рисунка, качество печати достаточно высокое. Такой же след должен получиться на фольге печатной платы

Фактор присутствия сторонних изображений не оказывает никакого влияния на процесс. Рисунок тонером принтера в любом случае остаётся на глянцевой поверхности страницы журнала (бумаги). А это именно тот результат, который требуется получить.

Желательно дважды (на двух разных страницах) провести печать, чтобы удостовериться, что напечатанный рисунок не имеет пятен, мазков, иных дефектов.

Перенос разводки с принтера на фольгу

Если след разводки печатной платы качественно выдан лазерным принтером, глянцевую страницу журнала с полученным оттиском следует аккуратно извлечь из принтера и поместить рисунком вниз на медную поверхность текстолита.

Термическая обработка печатной платы с помощью обычного хозяйственного утюга. Температура нагрева — максимум. Иначе страдает качество переноса

Нагретой подошвой утюга прижимают журнальный лист с напечатанной разводкой схемы к поверхности фольгированного текстолита. Выдерживают утюг на листе без движений в течение примерно 30 секунд.

Далее необходимо плавными круговыми движениями разгладить утюгом поверхность листа в течение 2-3 минут. За этот промежуток времени термальной обработкой, тонер намертво прилипает к медному покрытию текстолита.

Результат переноса оттиска тонера от журнальной страницы на медное покрытие текстолита. Выглядит не хуже варианта промышленного изготовления

Завершением процесса переноса отпечатка на медную фольгу текстолита является удаление приклеенного листа журнала. Здесь требуется терпение и аккуратность.

Текстолита от приклеенной бумаги ванночка с холодной водой, куда нужно поместить на время обрабатываемый объект.

Вода размягчает бумагу, чем обеспечивается полный съём остатков бумажных волокон. Тонер при этом остаётся на текстолите.

Итак, рисунок схемы соединений нанесён на текстолит. Можно приступать к следующей части процесса – травлению излишек меди.

Травление меди в растворе хлорного железа. Химическое содержимое хлорида железа опасно. Поэтому следует применять защитные аксессуары

Для этого потребуется раствор хлорного железа, залитый в пластиковую ванну подходящих размеров.

Внимание! Раствор хлорида железа является опасной химией.

Обязательно следует проводить работы травления внутри хорошо проветриваемого помещения. Защитные аксессуары – резиновые перчатки и очки также обязательны.

Печатную плату рекомендуется оснастить ниткой, протянутой сквозь отверстие, высверленное в свободном углу заготовки. Этот аксессуар позволит вынимать периодически заготовку из раствора для контроля. Или же можно использовать пластиковый пинцет.

Среднее время травления хлорным железом составляет примерно 20-25 минут. Правда, конкретное значение времени во многом зависит от размеров заготовки и объёма меди, который требуется вытравить.

Как только свободная от печати медь будет вытравлена, печатную плату нужно извлечь из раствора и поместить в посуду с проточной водой.

Тщательная промывка готового продукта необходима обязательно. Если на поверхности останутся излишки хлорида железа, существует риск повреждения разводки

Оставшийся раствор хлорида железа следует перелить из ванночки в герметичную пластиковую ёмкость и плотно закрыть крышкой. Этот раствор допустимо использовать многократно.

Вытравленную печатную плату следует тщательно промыть водой, применяя мыльные средства. Далее останется только очистить медные дорожки печатной платы, сохранившиеся целыми под слоем тонера.

Здесь применима та же мелкозернистая шкурка или металлическая сетка. После очистки, печатная плата обрезается по требуемому размеру, грани выравниваются мелким рашпилем. Вот и всё – электронная печатная плата готова.

Таким способом доступно готовить непосредственно в домашних условиях разные по сложности электронные печатные платы, в том числе двухсторонние.

Нужно отметить вполне приличное качество производства печатных плат методом «журнальной» печати на лазерном принтере.

Ещё одна оригинальная методика изготовления печатных плат

Эта страница является руководством по производству высококачественных печатных плат (далее ПП) быстро и эффективно, особенно для профессионального макетирования производства ПП. В отличие от большинства других руководств, акцент делается на качестве, скорости и минимальной стоимости материалов.

С помощью описанных на этой странице методов вы сможете сделать одностороннюю и двухстороннюю плату достаточно хорошего качества, пригодную для поверхностного монтажа с шагом расположения элементов 40-50 элементов на дюйм и с шагом расположения отверстий 0.5 мм.

Методика, описанная здесь, является суммированным опытом, собранным в течение 20 лет экспериментов в этой области. Если вы будете точно следовать описанной здесь методике, то сможете каждый раз получать ПП отличного качества. Конечно, вы можете экспериментировать, но помните, что неосторожные действия могут привести к существенному снижению качества.

Здесь представлены только фотолитографические методы формирования топологии ПП — другие способы, такие как трансферт, печать на меди и т.п., которые не подходят для быстрого и эффективного использования, не рассматриваются.

Сверление

Если в качестве основного материала вы используете FR-4, то вам понадобятся сверла, покрытые карбидом вольфрама, сверла из быстрорежущих сталей очень быстро изнашиваются, хотя сталь можно применять для сверления одиночных отверстий большого диаметра (больше 2 мм), т.к. сверла с напылением карбида вольфрама такого диаметра слишком дорогие. При сверлении отверстий диаметром меньше 1 мм, лучше использовать вертикальный станок, иначе ваши сверла будут быстро ломаться. Движение сверху вниз самое оптимальное с точки зрения нагрузки на инструмент. Карбидные сверла изготавливают с жестким хвостовиком (т.е. сверло точно соответствует диаметру отверстия), или с толстым (иногда называют «турбо») хвостовиком, имеющим стандартный размер (обычно 3.5 мм).

При сверлении сверлами с карбидным напылением важно жестко закрепить ПП, т.к. сверло может при движении вверх вырвать фрагмент платы.

Сверла маленьких диаметров обычно вставляются либо в цанговый патрон различных размеров, либо в трех кулачковый патрон — иногда 3-х кулачковый патрон является оптимальным вариантом. Для точного фиксирования, однако, это закрепление не подходит, и маленький размер сверла (меньше 1 мм) быстро делает желобки в зажимах, обеспечивающих хорошую фиксацию. Поэтому для сверл диаметром меньше 1 мм лучше использовать цанговый патрон. На всякий случай приобретите дополнительный набор, содержащий запасные цанги для каждого размера. Некоторые недорогие сверла производят с пластиковыми цангами — выбросите их и купите металлические.

Для получения приемлемой точности необходимо правильно организовать рабочее место, т.е., во-первых, обеспечить освещение платы при сверлении. Для этого можно использовать 12 В галогеновую лампу (или 9В, чтобы уменьшить яркость) прикрепив ее на штативе для возможности выбирать позицию (освещать правую сторону). Во-вторых, поднять рабочую поверхность примерно на 6″ выше высоты стола, для лучшего визуального контроля процесса. Неплохо было бы удалить пыль (можно использовать обычный пылесос), но это не обязательно — случайное замыкание цепи пылевой частицей — это миф. Надо отметить, что пыль от стекловолокон, образующаяся при сверлении, очень колкая, и при попадании на кожу вызывает ее раздражение. И, наконец, при работе очень удобно пользоваться ножным включателем сверлильного станка, особенно при частой замене сверл.

Типичные размеры отверстий:
· Переходные отверстия — 0.8 мм и менее

· Интегральная схема, резисторы и т.д. — 0.8 мм.

· Большие диоды (1N4001) — 1.0 мм;

· Контактные колодки, триммеры — от 1.2 до 1.5 мм;

Старайтесь избегать отверстия диаметром менее 0.8 мм. Всегда держите не менее двух запасных сверл 0.8 мм, т.к. они всегда ломаются именно в тот момент, когда вам срочно надо сделать заказ. Сверла 1 мм и больше намного надежнее, хотя и для них неплохо бы иметь запасные. Когда вам надо изготовить две одинаковые платы, то для экономии времени их можно сверлить одновременно. При этом необходимо очень аккуратно сверлить отверстия в центре контактной площадки около каждого угла ПП, а для больших плат — отверстия, расположенные близко от центра. Итак, положите платы друг на друга и просверлите отверстия 0.8 мм в двух противоположных углах, затем, используя штифты как колышки, закрепите платы относительно друг друга.

Резка

Если вы производите ПП серийно, вам понадобится для резки гильотинные ножницы (стоят они около 150 у.е.). Обычные пилы быстро тупятся, за исключением пил с карбидовым покрытием, а пыль во время пилки может вызвать раздражение кожи. Пилой можно случайно повредить защитную пленку и разрушить проводники на готовой плате. Если вы хотите пользоваться гильотинными ножницами, то будьте очень осторожны при отрезании платы, помните, что лезвие очень острое.

Если вам надо отрезать плату по сложному контуру, то это можно сделать либо просверлив много маленький отверстий и отломав ПП по полученным перфорациям, либо с помощью лобзика или маленькой ножовки, но приготовьтесь часто менять лезвие. Практически можно сделать угловой срез и гильотинными ножницами, но будьте очень осторожны.

Сквозная металлизация

Когда вы делаете двухстороннюю плату, возникает проблема объединения элементов на верхней стороне платы. Некоторые компоненты (резистор, поверхностные интегральные схемы) намного легче припаять, чем другие (например конденсатор со штыревыми выводами), поэтому возникает мысль: сделать поверхностное соединение только «легких» компонентов. А для DIP-компонентов использовать штифты, причем предпочтительнее использовать модель с толстым штифтом, а не с разъемом.

Немного приподнимите DIP-компонент над поверхностью платы и спаяйте пару штырьков со стороны припоя, сделав на конце небольшую шляпку. Затем надо припаять требуемые компоненты к верхней стороне с помощью повторного нагрева, причем при пайке дождитесь, пока припой заполнит пространство вокруг штырька (см. рисунок). Для плат с очень плотным расположением элементов необходимо хорошо продумать компоновку, чтобы облегчить пайку DIP-компонентов. После того, как вы закончили сборку платы, необходимо произвести двухсторонний контроль качества монтажа.

Для переходных отверстий используют быстромонтируемые связующие штыри диаметром 0.8 мм (см. рисунок).

Это самый доступный способ электрического соединения. Вам потребуется всего лишь точно ввести конец прибора в отверстие на всю длину, повторить тоже с другими отверстиями.Если вам необходимо произвести сквозную металлизацию, например, чтобы соединить недоступные элементы, или для DIP- компонентов (связующих штырей), вам понадобится система «Copperset». Эта установка очень удобна, но дорогостоящая (350$). Она использует «пластинчатые бруски» (см. рисунок), которые состоят из бруска припоя с медной втулкой металлизированной с наружной стороны.
На втулке нарезаны засечки с интервалом 1.6 мм, соответствующие толщине платы. Брусок вводится в отверстие с помощью специального аппликатора. Затем отверстие пробивают керном, который вызывает перекос металлизированной втулки, и также выталкивает втулку из отверстия. Контактные площадки напаиваются с каждой стороны платы для присоединения втулки к контактным площадкам, затем припой удаляется вместе с оплеткой.

К счастью, эту систему возможно использовать для металлизации стандартных отверстий 0.8 мм без приобретения полного комплекта. В качестве аппликатора можно использовать любой автоматический карандаш диаметром 0.8 мм, модель которого имеет наконечник похожий на изображенный на рисунке, работающий намного лучше, чем настоящий аппликатор.Металлизацию отверстий надо производить до начала монтажа, пока поверхность платы совершенно плоская. Отверстия должны быть просверлены диаметром 0.85 мм, т.к. после металлизации их диаметры уменьшаются.

Заметим, что если ваша программа чертила контактные площадки таким же размером, что и размер сверла, то отверстия могут выходить за их пределы, приводя к неисправностям платы. Идеально, чтобы контактная площадка выходила за пределы отверстия на 0.5 мм.

Металлизация отверстий на основе графита

Второй вариант получения проводимости через отверстия — металлизация графитом, с последующим гальваническим осаждением меди. После сверления поверхность платы покрывается аэрозольным раствором, содержащим мелкодисперсные частицы графита, который затем ракелем (скребком или шпателем) продавливается в отверстия. Можно использовать аэрозоль фирмы CRAMOLIN «GRAPHITE». Данный аэрозоль широко используется в гальванопластике и других гальванических процессах, а также при получении проводящих покрытий в радиоэлектронике. Если основу составляет легколетучее вещество, то необходимо сразу же встряхнуть плату в направлении перпендикулярном плоскости платы, так чтобы излишки пасты удалились из отверстий до испарения основы. Излишки графита с поверхности удаляются растворителем или механически — шлифованием. Необходимо отметить, что размер полученного отверстия может быть меньше на 0.2 мм исходного диаметра. Загрязненные отверстия можно прочистить с помощью иглы или иначе. Кроме аэрозолей можно использовать коллоидные растворы графита. Далее на проводящие цилиндрические поверхности отверстий осаждается медь.

Гальванический процесс осаждения хорошо отработан и широко описан в литературе. Установка для проведения данной операции представляет собой ёмкость, заполненную раствором электролита (насыщенный раствор Cu 2 SO 4 +10% раствор H 2 SO 4), в которую опущены медные электроды и заготовка. Между электродами и заготовкой создается разность потенциалов, которая должна обеспечить плотность тока не более 3-х ампер на квадратный дециметр поверхности заготовки. Большая плотность тока позволяет достигать больших скоростей осаждения меди. Так для осаждения на заготовку толщиной 1.5 мм необходимо осадить до 25 мкм меди, при такой плотности этот процесс идет чуть более получаса. Для интенсификации процесса в раствор электролита могут добавляться различные присадки, а жидкость может подвергаться механическому перемешиванию, борбатажу и др. При неравномерном нанесении меди на поверхность заготовка может быть отшлифована. Процесс металлизации графитом, как правило, использует в субтрактивной технологии, т.е. перед нанесением фоторезиста.

Вся паста, оставшаяся перед нанесением меди, уменьшает свободный объем отверстия и придает отверстию неправильную форму, что осложняет дальнейший монтаж компонентов. Более надежным методом удаления остатков токопроводящей пасты является вакуумирование или продувка избыточным давлением.

Формирование фотошаблона

Вам необходимо произвести позитивную (т.е. черный = медь) полупрозрачную пленку фотошаблона. Вы никогда не сделаете действительно хорошую ПП без качественного фотошаблона, поэтому эта операция имеет большое значение. Очень важно получить четкое и
предельно непрозрачное
изображение топологии ПП.

На сегодняшний день и в будущем фотошаблон будут формировать с помощью компьютерных программ семейства или пригодных для этой цели графических пакетов. В данной работе мы не будем обсуждать достоинства программного обеспечения, скажем только, что вы можете использовать любые программные продукты, но совершенно необходимо, чтобы программа выводила на печать отверстия, расположенные в центре контактной площадки, используемые при последующей операции сверления как маркеры. Практически невозможно вручную просверлить отверстия без этих ориентиров. Если вы хотите использовать CAD общего назначения или графические пакеты, то в установках программы задайте контактные площадки либо как объект, содержащий черную залитую область с белой концентрической окружностью меньшего диаметра на ее поверхности, или как незаполненную окружность, установив предварительно большую толщину линии (т.е. черное кольцо).

Как только определили расположение контактных площадок и типы линий, устанавливаем рекомендуемые минимальные размеры:

— сверлильного диаметра — (1 мил = 1/1000 дюйма) 0.8 мм Вы можете изготовить ПП и с меньшим диаметром сквозных отверстий, но это будет уже намного сложнее.
— контактные площадки для нормальных компонентов и DIL LCS: 65 мил круглые или квадратные площадки с диаметром отверстия 0.8 мм.
— ширина линии — 12.5 мил, если вам необходимо, то можно получить и 10 мил.
— пространство между центрами дорожек шириной 12.5 мил — 25 мил (возможно, чуть меньше, если позволяет модель принтера).

Необходимо заботиться о правильном диагональном соединении треков на срезах углов
(сетка — 25 мил, ширина дорожки — 12.5 мил).

Фотошаблон должен быть распечатан таким образом, чтобы при экспонировании сторона, на которую наносятся чернила, была повернута к поверхности ПП, для обеспечения минимального зазора между изображением и ПП. Практически это означает, что верхняя сторона двухсторонней ПП должна быть напечатана зеркально.

Качество фотошаблона очень зависит как от устройства вывода и материала фотошаблона, так и от факторов, которые мы обсудим далее.

Материал фотошаблона

Речь идет не об использовании фотошаблона средней прозрачности — поскольку для ультрафиолетового излучения достаточно будет полупрозрачного, это не существенно, т.к. для менее прозрачного материала время экспонирования увеличивается совсем немного. Разборчивость линий, непрозрачность черных областей и скорость высыхание тонера/чернил являются намного важнее. Возможные альтернативы при печати фотошаблона:

Прозрачная ацетатная пленка (OHP)
— может показаться, что это наиболее очевидная альтернатива, но эта замена может дорого обойтись. Материал имеет свойство изгибаться или искажаться от нагрева лазерным принтером, и тонер/чернила могут потрескаться и легко осыпаться. НЕ РЕКОМЕНДУЕТСЯ
Полиэфирная чертежная пленка
— хорошая, но дорогая, прекрасная размерная стабильность. Шершавая поверхность хорошо удерживает чернила или тонер. При использовании лазерного принтера необходимо брать толстую пленку, т.к. при нагревании тонкая пленка подвержена короблению. Но даже толстая пленка может деформироваться под действием некоторых принтеров. Не рекомендуется, но применение возможно.
Калька.
Берите максимальную толщину, какую сможете найти — не менее 90 грамм на кв. метр (если возьмете тоньше, то она может покоробиться), 120 грамм на кв. метр будет даже лучше, но её труднее найти. Это недорого, и без особого труда можно достать в офисах. Калька обладает хорошей проницаемостью для ультрафиолетового излучения и по способности удерживать чернила близка к чертежной пленке, а по свойствам не искажаться при нагреве даже превосходит.

Устройство вывода

Pen plotters
— кропотливый и медленный. Вы должны будете использовать дорогостоящую полиэфирную чертежную пленку (калька не годится, т.к. чернила наносятся одиночными линиями) и специальные чернила. Перо придется периодически чистить, т.к. оно легко засоряется. НЕ РЕКОМЕНДУЕТСЯ.

Струйные принтеры
— главная проблема при использовании — добиться необходимой непрозрачности. Эти принтеры настолько дешевы, что, конечно, их стоит попробовать, но качество их печати не сравнить с качеством лазерных принтеров. Также можно попробовать напечатать сначала на бумаге, а потом с помощью хорошего ксерокса перевести изображение на кальку.
Наборщики
— для лучшего качества фотошаблона создают Postscript или PDF файл и пересылают на DTP или наборщик. Фотошаблон, изготовленный таким образом, будет иметь разрешение не менее 2400DPI, абсолютную непрозрачность черных областей и совершенную резкость изображения. Стоимость обычно приводится для одной страницы, не считая использованной области, т.е. если вы сможете мультиплицировать копии ПП или разместить на одной странице изображение обоих сторон ПП, то вы сэкономите деньги. На таких устройствах также можно сделать большую плату, формат которой не обеспечивается вашим принтером.
Лазерные принтеры
— легко обеспечивают наилучшее разрешение, доступны и быстры. Используемый принтер должен иметь разрешение не менее 600dpi для всех ПП, т.к. нам необходимо сделать 40 полос на дюйм. 300DPI не сможет разделить дюйм на 40 в отличие от 600DPI.

Также важно отметить, что принтер производит хорошие черные отпечатки без вкраплений тонера. Если вы планируете купить принтер для изготовления ПП, то первоначально необходимо протестировать данную модель на обычном листе бумаги. Даже лучшие лазерные принтеры могут не покрывать полностью большие области, но это не является проблемой, если пропечатываются тонкие линии.

При использовании кальки или чертежной пленки необходимо иметь руководство по заправке бумаги в принтер и правильно осуществлять смену пленки, чтобы избежать заклинивания аппаратуры. Помните, что при производстве маленьких ПП, для экономии пленки или кальки, можно разрезать листы пополам или до нужного формата (например, разрезать А4, чтобы получить А5).

Некоторые лазерные принтеры печатают с плохой точностью, но поскольку любая ошибка линейна, то ее можно компенсировать масштабированием данных при выводе на печать.

Фоторезист

Лучше всего использовать стеклотекстолит FR4,уже с нанесенным пленочным резистом. В противном случае вам придется самостоятельно покрывать заготовку. Вам не понадобится темная комната или приглушенное освещение, просто избегайте попадания прямых солнечных лучей, минимизируя избыточное освещение, и производите проявку непосредственно после облучения ультрафиолетом.

Редко применяются жидкие фоторезисты, которые наносятся распылением и покрывают медь тонкой пленкой. Я не рекомендовал бы их использование, если вы не имеете условий для получения очень чистой поверхности или хотите получить ПП с низким разрешением.

Экспонирование

Плату, покрытую фоторезистом, необходимо подвергнуть облучению ультрафиолетовым излучением через фотошаблон, используя УФ-установку.

При экспонировании можно использовать стандартные флуоресцентные лампы и УФ камеры. Для маленькой ПП — две или четыре 8-ваттных 12″ ламп будет достаточно, для больших (А3) идеально использовать четыре 15″ 15 ваттных ламп. Чтобы определить расстояние от стекла до лампы при экспонировании, поместите лист кальки на стекле и отрегулируйте расстояние, чтобы получить необходимый уровень освещения поверхности бумаги. Необходимые вам УФ лампы продают или как сменная деталь для установки, применяемой в медицине, или лампы «черного света» для освещения дискотек. Они окрашены в белый или иногда в черный/синий цвет и светятся фиолетовым светом, который делает бумагу флуоресцентной (она начинает ярко светиться). НЕ ИСПОЛЬЗУЙТЕ коротковолновые УФ лампы, похожие на стираемые программируемые ПЗУ или бактерицидные лампы, которые имеют чистые стекла. Они испускают коротковолновое УФ излучение, которое может вызвать повреждение кожи и глаз, и не подходит для производства ПП.

Установку экспонирования можно оборудовать таймером, высвечивающим длительность воздействия излучения на ПП, предел его измерения должен быть от 2 до 10 минут с шагом 30 с. Неплохо было бы снабдить таймер звуковым сигналом, сообщающим об окончании времени экспонирования. Идеально было бы использовать механический или электронный таймер для микроволновой печи.

Вам придется экспериментировать, чтобы подобрать требуемое время экспонирования. Попробуйте провести экспонирование через каждые 30с, начиная с 20 секунд и заканчивая 10 минутами. Проявите ПП и сравните полученные разрешения. Заметьте, что при передержке изображение получается лучше, чем при недостаточном облучении.

Итак, для проведения экспонирования односторонней ПП поверните фотошаблон печатной стороной вверх на стекле установки, удалите защитную пленку и положите ПП чувствительной стороной вниз поверх фотошаблона. ПП должна быть прижата к стеклу, чтобы получить минимальный зазор для лучшего разрешения. Этого можно достичь либо положив на поверхность ПП какой-нибудь груз, либо присоединив к УФ-установки навесную крышку с каучуковым уплотнением, которая прижимает ПП к стеклу. В некоторых установках для лучшего контакта ПП фиксируют созданием вакуума под крышкой с помощью маленького вакуумного насоса.

При экспонировании двухсторонней платы сторона фотошаблона с тонером (более шершавая) прикладывается к стороне припоя ПП нормально, а к противоположной стороне (где будут размещаться компоненты) — зеркально. Приложив фотошаблоны печатной стороной друг к другу и совместив их, проверьте, чтобы все области пленки совпадали. Для этого удобно использовать столик с подсветкой, но он может быть заменен обычным дневным светом, если совмещать фотошаблоны на поверхности окна. Если при печати была потеряна координатная точность, это может привести к рассовмещению изображения с отверстиями; постарайтесь совместить пленки по среднему значению ошибки, следя за тем, чтобы переходные отверстия не выходили за края контактных площадок. После того как фотошаблоны соединены и правильно выровнены, прикрепите их к поверхности ПП скотчем в двух местах на противоположных сторонах листа (если плата большая — то по 3-м сторонам) на расстоянии 10 мм от края пластины. Оставлять промежуток между скрепками и краем ПП важно, т.к. это предотвратит повреждение кромки изображения. Используйте скрепки самого маленького размера, который сможете отыскать, чтобы толщина скрепки была не намного толще ПП.

Проэкспонируйте каждую сторону ПП по очереди. После облучения ПП вы сможете увидеть изображение топологии на пленке фоторезиста.

Наконец можно отметить, что короткое воздействие излучения на глаза не приносит вреда, но человек может почувствовать дискомфорт, особенно при использовании мощных ламп. Для рамы установки лучше использовать стекло, а не пластик, т.к. оно более жесткое и в меньшей степени подвержено появлению трещин при контакте.

Можно комбинировать УФ лампы и трубки белого света. Если у вас бывает много заказов на производство двухсторонних плат, то дешевле было бы приобрести установку двухстороннего экспонирования, где ПП помещаются между двумя световыми источниками, и излучению подвергаются обе стороны ПП одновременно.

Проявление

Главное, что нужно сказать про эту операцию, — НЕ ИСПОЛЬЗУЙТЕ ГИДРООКИСЬ НАТРИЯ при проявке фоторезиста. Это вещество совершенно не подходит для проявления ПП — помимо едкости раствора, к его недостаткам можно отнести сильную чувствительность к перемене температуры и концентрации, а также нестойкость. Это вещество слишком слабое, чтобы проявить все изображение и слишком сильное, чтобы растворить фоторезист. Т.е. с помощью этого раствора невозможно получить приемлемый результат, особенно если вы устроили свою лабораторию в помещении с частой сменой температуры (гараж, навес и т.п.).

Намного лучше в качестве проявителя раствор, произведенный на основе эфира кремневой кислоты, который продается в виде жидкого концентрата. Его химический состав — Na 2 SiO 3 *5H 2 O. Это вещество обладает огромным числом достоинств. Наиболее важным является то, что в нем очень трудно передержать ПП. Вы можете оставить ПП на точно не фиксированное время. Это также означает, что он почти не изменяет своих свойств при перепадах температуры — нет риска распада при увеличении температуры. Этот раствор также имеет очень большой срок хранения, и его концентрация сохраняется постоянной не менее пары лет.

Отсутствие проблемы передержки в растворе позволит вам увеличить его концентрацию для уменьшения времени проявления ПП. Рекомендуется смешивать 1 часть концентрата со 180 частями воды, т.е. в 200 мл воды содержится чуть более 1,7 гр. силиката, но возможно сделать более концентрированную смесь, чтобы изображение проявлялось примерно за 5 с без риска разрушения поверхности при передержке, при невозможности приобретения силиката натрия, можно использовать углекислый натрий или калий (Na 2 СO 3).

Вы можете контролировать процесс проявки погружением ПП в хлорид железа на очень короткое время — медь тотчас же потускнеет, при этом можно различить форму линий изображения. Если остаются блестящие участки или промежутки между линиями расплывчаты, промойте плату и подержите в проявочном растворе еще несколько секунд. На поверхности недодержанной ПП может остаться тонкий слой резиста, не удаленный растворителем. Чтобы удалить остатки пленки нужно мягко протереть ПП бумажным полотенцем, шероховатость которого достаточна, чтобы удалить фоторезист без повреждения проводников.

Вы можете использовать либо фотолитографическую проявочную ванну, либо вертикальный бак для проявки — ванна удобна тем, что она позволяет контролировать процесс проявки, не вынимая ПП из раствора. Вам не понадобятся нагреваемые ванны или баки, если температура раствора будет поддерживаться не меньше 15 градусов.

Еще один рецепт проявочного раствора: Взять 200 мл «жидкого стекла», добавить 800 мл дистиллированной воды и размешайте. Затем к этой смеси добавьте 400 г гидроксида натрия.

Меры предосторожности: Никогда не берите твердый гидроксид натрия руками, используйте перчатки. При растворении гидроксида натрия в воде выделяется большое количество тепла, поэтому растворять его надо небольшими порциями. Если раствор стал слишком горячим, то прежде чем добавить очередную порцию порошка, дайте ему остыть. Раствор очень едкий, и поэтому при работе с ним необходимо надеть защитные очки. Жидкое стекло также известно как » раствор силиката натрия» и » яичный консерватор». Оно используется для чистки водосточных труб и продается в любом хозяйственном магазине. Этот раствор нельзя сделать простым растворением твердого силиката натрия. Описанный выше проявочный раствор имеет такую же интенсивность, как и концентрат, и поэтому его необходимо разбавлять — на 1 часть концентрата 4-8 частей воды в зависимости от используемого резиста и температуры.

Травление

Обычно в качестве травителя используют хлорид железа. Это очень вредное вещество, но его легко получать и оно намного дешевле, чем большинство аналогов. Хлорид железа травит любой металл, включая нержавеющие стали, поэтому при установке оборудования для травления используйте пластический или керамический водослив, с пластиковыми винтами и шурупами, и при присоединении любых материалов болтами, их головки должны иметь кремнево-каучуковое уплотнение. Если же у вас металлические трубы, то защитите их пластиком (при установке нового слив идеально было бы использовать термостойкий пластик). Испарение раствора обычно происходит не очень интенсивно, но когда ванны или бак не используются, их лучше накрывать.

Рекомендуется использовать гексагидрат хлорида железа, который имеет желтую окраску, и продается в виде порошка или гранул. Для получения раствора их необходимо залить теплой водой и размешать до полного растворения. Производство можно существенно улучшить с точки зрения экологии, добавив в раствор чайную ложку столовой соли. Иногда встречается обезвоженный хлорид железа, который имеет вид коричнево-зеленых гранул. По возможности избегайте использования этого вещества.
Его можно применять только в крайнем случае, т.к. при растворении в воде он выделяет большое количество тепла. Если вы все-таки решили сделать из него травильный раствор, то ни в коем случае не заливайте порошок водой. Гранулы нужно очень осторожно и постепенно добавлять к воде. Если получившийся раствор хлорного железа не вытравливает до конца резист, то попробуйте добавить небольшое количество соляной кислоты и оставить его на 1-2 дня.

Все манипуляции с растворами необходимо проводить очень аккуратно. Нельзя допускать разбрызгивания травителей обоих типов, т.к. при их смешении может произойти небольшой взрыв, из-за которого жидкость выплеснется из контейнера и может попасть в глаза или на одежду, что опасно. Поэтому во время работы надевайте перчатки и защитные очки и сразу же смывайте любые капли, попавшие на кожу.

Если вы производите ПП на профессиональной основе, где время — деньги, вы можете использовать нагреваемые емкости для травления, чтобы увеличить скорость процесса. Со свежим горячим FeCl ПП будут полностью вытравливаться за 5 минут при температуре раствора 30-50 градусов. При этом получается лучшее качество края и более равномерная ширина линий изображения. Вместо использования ванн с подогревом можно поместить травильный поддон в емкость большего размера, наполненную горячей водой.

Если вы не используете емкость с подведенным воздухом для бурления раствора, то вам необходимо периодически передвигать плату, чтобы обеспечить равномерное травление.

Лужение

Нанесения олова на поверхность ПП проводят для облегчения пайки. Операция металлизации состоит в осаждении тонкого слоя олова(не более 2 мкм)на поверхности меди.

Подготовка поверхности ПП является очень важной стадией перед началом металлизации. Прежде всего, вам необходимо снять остатки фоторезиста, для чего можно использовать специальные очищающие растворы. Наиболее распространённый раствор для снятия резиста — трёхпроцентный раствор KOH или NaOH, нагретый до 40 — 50 градусов. Плату погружают в этот раствор, и фоторезист через некоторое время отслаивается от медной поверхности. Процедив, раствор можно использовать повторно. Другой рецепт — с помощью метанола (метиловый спирт). Очищение производят следующим образом: удерживая ПП (промытую и высушенную) горизонтально, капните несколько капель метанола на поверхность, затем, немного наклоняя плату, постарайтесь, чтобы капли спирта растеклись по всей поверхности. Подождите около 10 секунд и протрите плату салфеткой, если резист остался, повторите операцию еще раз. Затем протрите поверхность ПП проволочной мочалкой (которая дает намного лучший результат, чем наждачная бумага или абразивные ролики), пока не добьетесь блестящей поверхности, протрите салфеткой, чтобы убрать частички, оставшиеся после мочалки, и немедленно поместите плату в раствор для лужения. Не касайтесь поверхности платы пальцами после очистки. В процессе пайки олово может смачиваться расплавом припоя. Паять лучше мягкими припоями с бескислотными флюсами. Следует обратить внимание, что если между технологическими операциями существует некоторый промежуток времени, то плату необходимо декапировать, чтобы удалить образовавшийся окисел меди: 2-3с в 5% растворе соляной кислоты с последующей промывкой в проточной воде. Достаточно просто осуществлять химическое лужение, для этого плату опускают в водный раствор, содержащий хлорное олово. Выделение олова на поверхности медного покрытия происходит при погружении в такое раствор соли олова, в которой потенциал меди более электроотрицателен, чем материал покрытия. Изменению потенциала в нужном направлении способствует введение в раствор соли олова комплексообразуещей добавки — тиокарбамида (тиомочевины), цианида щелочного металла. Такого типа растворы имеют следующий состав (г/л):

Среди выше перечисленных наиболее распространены растворы 1 и 2. Внимание!
Раствор на основе цианистого калия чрезвычайно ядовит!

Иногда в качестве поверхностно-активного вещества для 1 раствора предлагается использование моющего средство «Прогресс» в количестве 1 мл/л. Добавление во 2 раствор 2-3 г/л нитрата висмута приводит к осаждению сплава, содержащего до 1,5% висмута, что улучшает паяемость покрытия и сохраняет ее в течение нескольких месяцев. Для консервации поверхности применяют аэрозольные распылители на основе флюсующих композиций. Нанесенный на поверхность заготовки лак после высыхания образует прочную гладкую пленку, которая препятствует окислению. Одним из популярных таких веществ является «SOLDERLAC» фирмы Cramolin. Последующая пайка проходит прямо по обработанной поверхности без дополнительного удаления лака. В особо ответственных случаях пайки лак можно удалить спиртовым раствором.

Искусственные растворы для лужения ухудшаются с течением времени, особенно при контакте с воздухом. Поэтому если у вас не регулярно бывают большие заказы, то старайтесь приготовить сразу небольшое количество раствора, достаточное для лужения нужного количество ПП, остатки раствора храните в закрытой емкости (идеально использовать одну из бутылок, использующуюся в фотографии, не пропускающую воздух). Также необходимо защищать раствор от загрязнений, которые могут очень ухудшить качество вещества. Тщательно очищайте и высушивайте заготовку перед каждой технологической операцией. У вас должен быть специальный поднос и щипцы для этих целей. После использования инструменты также необходимо хорошо очистить.

Наиболее популярным и простым расплавом для лужения является легкоплавкий сплав — «Розе» (олово — 25%, свинец — 25%, висмут — 50%), температура плавления которого 130 С o . Плату при помощи щипцов помещают под уровень жидкого расплава на 5-10 с, и вынув проверяют все ли медные поверхности равномерно покрыты. При необходимости операцию повторяют. Сразу же после вынимания платы из расплава его удаляют либо с помощью резинового ракеля, либо резким встряхиванием в направлении перпендикулярном плоскости платы, удерживая ее в зажиме. Другим способом удаления остатков сплава «Розе» является ее нагрев в термошкафу и встряхивание. Операция может проводится повторно для достижения монотолщинного покрытия. Для предотвращения окисления горячего расплава в раствор добавляют нитроглицерин, так чтобы его уровень покрывал расплав на 10 мм. После операции плата отмывается от глицерина в проточной воде.

Внимание!
Данные операции предполагают работу с установками и материалами, находящимися под действием высокой температуры, поэтому для предотвращения ожега необходимо пользоваться защитными перчатками, очками и фартуками. Операция лужения сплавом олово-свинец протекает аналогично, но более высокая температура расплава ограничивает область применения данного способа в условиях кустарного производства.

Установка, включающая три емкости: травильная ванна с подогревом, ванна с барботажем и проявочный поддон. Как гарантированный минимум: травильная ванна и емкость для споласкивания плат. Для проявки и лужения плат можно использовать ванночки для фотографий.
— Набор поддонов для лужения различного размера

— Гильотина для ПП или маленькие гильотинные ножницы.

— Сверлильный станок, с ножной педалью включения.

Если вы не можете достать промывочную ванну, то для промывки плат можно использовать ручной разбрызгиватель (например, для поливки цветов).

Ну, вот и все. Желаем вам успешно освоить данную методику и получать каждый раз прекрасные результаты.

Многие говорят, что сделать свою первую печатную плату очень сложно, но на самом деле это очень просто.

1.Подготовка к изготовлению

2.Рисуются токопроводящие дорожки

2.1Рисуем лаком

2.2Рисуем маркером или нитрокраской

2.3Лазерная утюжка

2.4Печать с пленочным фоторезистом

3.Травление платы

3.1Травление хлорным железом

3.2Травление медным купоросом с поваренной солью

4.Лужение оловом

5.Сверление

1. Подготовка к изготовлению печатной платы

Для начала нам понадобится лист фольгированного текстолита, ножницы по металлу или ножовка по металлу, обычная терка для карандашей и ацетон.

Аккуратно вырезаем необходимый кусочек фольгированного текстолита. Затем необходимо зачистить аккуратно наш текстолит, с медной стороны, теркой для карандаша до блеска, потом протереть нашу заготовку ацетоном (это сделано для обезжиривания).

Рис 1. Вот моя заготовка

Все готово, теперь не прикасайтесь до блестящей стороны, а то опять придется обезжиривать.

2. Рисуем токопроводящие дорожки

Это дорожки, по которым будет проводится ток.

2.1 Рисуем дорожки лаком.

Этот способ самый давний и саамы простой. Нам понадобится самый простой лак для ногтей.

Аккуратненько рисуем лаком для ногтей дорожки токопроводящие дорожки. Будьте внимательны, поскольку лак иногда расплывается и дорожки сливаются. Даем лаку высохнуть. Вот и все.

Рис 2. Дорожки, рисованные лаком

2.2 Рисуем дорожки нитрокраской или маркером

Этот способ ничем не отличается от предыдущего, только рисуется все намного проще и быстрее

Рис 3. Дорожки, рисованные нитрокраской

2.3 Лазерная утюжка

Лазерная утюжка один из самых распространенных способов изготавливать печатные платы. Способ не трудоемок и занимает мало времени. Я лично не пробовал этот способ, но многие знакомые используют его с огромным успехом

Для начала нам необходимо распечатать на лазерном принтере чертеж нашей печатной платы. Если нет лазерного принтера, можно напечатать на струйном, а затем наделать копий на ксероксе Для составления чертежей я использую программу Sprint-Layout 4.0. Только при печати будьте внимательны с использованием зеркала, многие не раз убивали платы таким способом.

Печатать мы будем на каком-нибудь старом ненужном журнале с глянцевой бумагой. Перед печатью, настройте ваш принтер на максимальный расход тонера, это избавит от многих проблем.

Рис 4. Печать чертежа на глянцевой журнальной бумаге

Теперь аккуратненько вырезаем наш чертеж в виде конверта.

Рис 5. Конверт со схемой

Теперь вкладываем нашу заготовку в конверт и аккуратно заклеиваем ее сзади скотчем. Заклеиваем так, что бы текстолит ни шевелился в конверте

Рис 6. Готовый конверт

Теперь утюжим конверт. Стараемся не пропустить ни одного миллиметра. От этого зависит качество платы

Рис 7. Утюжка платы

Когда утюжка будет закончена, аккуратно ложем конверт в посуду с теплой водой

Рис 8. Размачиваем конверт

Когда конверт размок, скатываем бумагу без резких движений, что бы ни повредить тонер дорожек. Если есть дефекты, возьмите маркер для дисков cd или dvd, и поправьте дорожки.

Рис 9. Почти готовая плата

2.4 Изготовление печатной платы с помощью пленочного фоторезиста

Как и в предыдущем способе, изготавливаем чертеж с помощью программки Sprint-Layout 4.0 и нажимаем печать. Печатать мы будем на специальной пленке для печати на струйных принтерах. Поэтому настраиваем печать: Снимаем стороны ф1, м1, м2; В опциях ставим галочки Негатив и Рамка.

Рис 10. Настройка печати

Настраиваем принтер на черно белую печать и в настройке цветов выставляем максимальную интенсивность.

Рис 11. Настройка принтера

Печатаем на матовой стороне. Эта сторона рабочая, определить её можно по прилипанию её к пальцам.

После печати, наш шаблон ложем сохнуть.

Рис 12. Сушим наш шаблон

Теперь отрезаем нужный нам кусочек пленки фоторезиста

Рис 13. Пленка фоторезиста

Аккуратно снимаем защитную пленку (она матовая), приклеиваем его к нашей заготовке текстолита

Рис 14. Клеим к текстолиту фоторезист

Клеить нужно аккуратно, и помните, чем лучше вы прижмете фоторезист, тем качественней будут дорожки на плате. Вот примерно, что должно получится.

Рис 15. Фоторезист на текстолите

Теперь с пленки, на которой мы печатали, вырезаем наш чертеж и прикладываем его на наш фоторезист с текстолитом. Не перепутайте стороны, а то получится зеркало. И накрываем стеклом

Рис 16. Прикладываем пленку с чертежом и накрываем стеклом

Теперь берем ультрафиолетовую лампу и засвечиваем наши дорожки. Для каждой лампы, свои параметры для проявления. Поэтому расстояние до платы и время свечения выбирайте сами

Рис 17. Засвечиваем дорожки ультрафиолетовой лампой

Когда засветились дорожки, берем небольшую пластмассовую посуду делаем раствор 250 грамм воды ложка соды и опускаем туда нашу плату уже без шаблона нашей платы и второй прозрачной пленки фоторезиста.

Рис 18. Ложем плату в содовый раствор

Секунд через 30, проявляется наша печать дорожек. Когда закончится растворение фоторезиста, получится наша плата, которую и хотели. Промываем тщательно под струей воды. Все готово

Рис 19. Готовая плата

3. Травление новой печатной платы. Травление – это способ убрать лишнюю медь с текстолита.

Для травления используют специальные растворы, которые делаются в пластмассовой посуде.

После изготовление раствора, туда опускается печатная плата и травится в течении определенного времени. Ускорить время травления можно, поддерживая температуру раствора в районе 50-60 градусов и постоянном перемешивании.

Не забывайте использовать резиновые перчатки при работе, а затем хорошо мыть руки с мылом.

После протравки платы, нужно хорошо промыть плату под водой и снять остатки лака (краски, фоторезиста) обычным ацетоном или жидкостью для снятия лака.

Теперь немного о растворах

3.1 Травление хлорным железом

Один из самых известных способов травления. Для травления используется хлорное железо и вода с отношением 1:4. Где 1 это хлорное железо, 4 – вода.

Готовится просто: в посуду насыпается нужное количество хлорированного железа и заливается теплой водой. Раствор должен получится зеленого цвета.

Время травления платы размером 3х4 сантиметра, в районе 15 мин

Достать можно хлорное железо на рынке или в магазинах радиоэлектроники.

3.2 Травление медным купоросом

Этот способ не так распространен, как предыдущий, но тоже встречается часто. Я лично пользуюсь этим способом. Этот способ намного дешевле предыдущего, да и достать компоненты проще.

В посуду засыпаем 3 ложки столовой поваренной соли, 1 ложку медного купороса и заливаем водой 250 грамм температурой 70 градусов. Если все правильно, раствор должен стать бирюзовым, а чуть погодя зеленым. Для ускорения процесса надо перемешивать раствор.

Время травления платы размером 3х4 сантиметра, в районе одного часа

Достать медный купорос можно в магазинах сельхоз продукции. Медный купорос — это удобрение синего цвета. Имеет форму кристального порошка.
Устройство защиты АКБ от полной разрядки

Здравствуйте уважаемый посетитель. Я знаю зачем вы читаете эту статью. Да да знаю. Нет что вы? Я не телепат, просто я знаю почему вы попали именно на эту страничку. Наверняка…….

И снова мой знакомый Вячеслав (SAXON_1996) Хочет поделится своей наработкой по колонкам. Слово Вячеславу Досталась как — то мне одна колонка 10МАС с фильтром и высокочастотным динамиком. Я долго не…….

Эта страница является руководством по производству высококачественных печатных плат (далее ПП) быстро и эффективно, особенно для профессионального макетирования производства ПП. В отличие от большинства других руководств, акцент делается на качестве, скорости и минимальной стоимости материалов.

С помощью описанных на этой странице методов вы сможете сделать одностороннюю и двухстороннюю плату достаточно хорошего качества, пригодную для поверхностного монтажа с шагом расположения элементов 40-50 элементов на дюйм и с шагом расположения отверстий 0.5 мм.

Методика, описанная здесь, является суммированным опытом, собранным в течение 20 лет экспериментов в этой области. Если вы будете точно следовать описанной здесь методике, то сможете каждый раз получать ПП отличного качества. Конечно, вы можете экспериментировать, но помните, что неосторожные действия могут привести к существенному снижению качества.

Здесь представлены только фотолитографические методы формирования топологии ПП — другие способы, такие как трансферт, печать на меди и т.п., которые не подходят для быстрого и эффективного использования, не рассматриваются.

Сверление

Если в качестве основного материала вы используете FR-4, то вам понадобятся сверла, покрытые карбидом вольфрама, сверла из быстрорежущих сталей очень быстро изнашиваются, хотя сталь можно применять для сверления одиночных отверстий большого диаметра (больше 2 мм), т.к. сверла с напылением карбида вольфрама такого диаметра слишком дорогие. При сверлении отверстий диаметром меньше 1 мм, лучше использовать вертикальный станок, иначе ваши сверла будут быстро ломаться. Движение сверху вниз самое оптимальное с точки зрения нагрузки на инструмент. Карбидные сверла изготавливают с жестким хвостовиком (т.е. сверло точно соответствует диаметру отверстия), или с толстым (иногда называют «турбо») хвостовиком, имеющим стандартный размер (обычно 3.5 мм).

При сверлении сверлами с карбидным напылением важно жестко закрепить ПП, т.к. сверло может при движении вверх вырвать фрагмент платы.

Сверла маленьких диаметров обычно вставляются либо в цанговый патрон различных размеров, либо в трех кулачковый патрон — иногда 3-х кулачковый патрон является оптимальным вариантом. Для точного фиксирования, однако, это закрепление не подходит, и маленький размер сверла (меньше 1 мм) быстро делает желобки в зажимах, обеспечивающих хорошую фиксацию. Поэтому для сверл диаметром меньше 1 мм лучше использовать цанговый патрон. На всякий случай приобретите дополнительный набор, содержащий запасные цанги для каждого размера. Некоторые недорогие сверла производят с пластиковыми цангами — выбросите их и купите металлические.

Для получения приемлемой точности необходимо правильно организовать рабочее место, т.е., во-первых, обеспечить освещение платы при сверлении. Для этого можно использовать 12 В галогеновую лампу (или 9В, чтобы уменьшить яркость) прикрепив ее на штативе для возможности выбирать позицию (освещать правую сторону). Во-вторых, поднять рабочую поверхность примерно на 6″ выше высоты стола, для лучшего визуального контроля процесса. Неплохо было бы удалить пыль (можно использовать обычный пылесос), но это не обязательно — случайное замыкание цепи пылевой частицей — это миф. Надо отметить, что пыль от стекловолокон, образующаяся при сверлении, очень колкая, и при попадании на кожу вызывает ее раздражение. И, наконец, при работе очень удобно пользоваться ножным включателем сверлильного станка, особенно при частой замене сверл.

Типичные размеры отверстий:
· Переходные отверстия — 0.8 мм и менее

· Интегральная схема, резисторы и т.д. — 0.8 мм.

· Большие диоды (1N4001) — 1.0 мм;

· Контактные колодки, триммеры — от 1.2 до 1.5 мм;

Старайтесь избегать отверстия диаметром менее 0.8 мм. Всегда держите не менее двух запасных сверл 0.8 мм, т.к. они всегда ломаются именно в тот момент, когда вам срочно надо сделать заказ. Сверла 1 мм и больше намного надежнее, хотя и для них неплохо бы иметь запасные. Когда вам надо изготовить две одинаковые платы, то для экономии времени их можно сверлить одновременно. При этом необходимо очень аккуратно сверлить отверстия в центре контактной площадки около каждого угла ПП, а для больших плат — отверстия, расположенные близко от центра. Итак, положите платы друг на друга и просверлите отверстия 0.8 мм в двух противоположных углах, затем, используя штифты как колышки, закрепите платы относительно друг друга.

Резка

Если вы производите ПП серийно, вам понадобится для резки гильотинные ножницы (стоят они около 150 у.е.). Обычные пилы быстро тупятся, за исключением пил с карбидовым покрытием, а пыль во время пилки может вызвать раздражение кожи. Пилой можно случайно повредить защитную пленку и разрушить проводники на готовой плате. Если вы хотите пользоваться гильотинными ножницами, то будьте очень осторожны при отрезании платы, помните, что лезвие очень острое.

Если вам надо отрезать плату по сложному контуру, то это можно сделать либо просверлив много маленький отверстий и отломав ПП по полученным перфорациям, либо с помощью лобзика или маленькой ножовки, но приготовьтесь часто менять лезвие. Практически можно сделать угловой срез и гильотинными ножницами, но будьте очень осторожны.

Сквозная металлизация

Когда вы делаете двухстороннюю плату, возникает проблема объединения элементов на верхней стороне платы. Некоторые компоненты (резистор, поверхностные интегральные схемы) намного легче припаять, чем другие (например конденсатор со штыревыми выводами), поэтому возникает мысль: сделать поверхностное соединение только «легких» компонентов. А для DIP-компонентов использовать штифты, причем предпочтительнее использовать модель с толстым штифтом, а не с разъемом.

Немного приподнимите DIP-компонент над поверхностью платы и спаяйте пару штырьков со стороны припоя, сделав на конце небольшую шляпку. Затем надо припаять требуемые компоненты к верхней стороне с помощью повторного нагрева, причем при пайке дождитесь, пока припой заполнит пространство вокруг штырька (см. рисунок). Для плат с очень плотным расположением элементов необходимо хорошо продумать компоновку, чтобы облегчить пайку DIP-компонентов. После того, как вы закончили сборку платы, необходимо произвести двухсторонний контроль качества монтажа.

Для переходных отверстий используют быстромонтируемые связующие штыри диаметром 0.8 мм (см. рисунок).

Это самый доступный способ электрического соединения. Вам потребуется всего лишь точно ввести конец прибора в отверстие на всю длину, повторить тоже с другими отверстиями.Если вам необходимо произвести сквозную металлизацию, например, чтобы соединить недоступные элементы, или для DIP- компонентов (связующих штырей), вам понадобится система «Copperset». Эта установка очень удобна, но дорогостоящая (350$). Она использует «пластинчатые бруски» (см. рисунок), которые состоят из бруска припоя с медной втулкой металлизированной с наружной стороны.
На втулке нарезаны засечки с интервалом 1.6 мм, соответствующие толщине платы. Брусок вводится в отверстие с помощью специального аппликатора. Затем отверстие пробивают керном, который вызывает перекос металлизированной втулки, и также выталкивает втулку из отверстия. Контактные площадки напаиваются с каждой стороны платы для присоединения втулки к контактным площадкам, затем припой удаляется вместе с оплеткой.

К счастью, эту систему возможно использовать для металлизации стандартных отверстий 0.8 мм без приобретения полного комплекта. В качестве аппликатора можно использовать любой автоматический карандаш диаметром 0.8 мм, модель которого имеет наконечник похожий на изображенный на рисунке, работающий намного лучше, чем настоящий аппликатор.Металлизацию отверстий надо производить до начала монтажа, пока поверхность платы совершенно плоская. Отверстия должны быть просверлены диаметром 0.85 мм, т.к. после металлизации их диаметры уменьшаются.

Заметим, что если ваша программа чертила контактные площадки таким же размером, что и размер сверла, то отверстия могут выходить за их пределы, приводя к неисправностям платы. Идеально, чтобы контактная площадка выходила за пределы отверстия на 0.5 мм.

Металлизация отверстий на основе графита

Второй вариант получения проводимости через отверстия — металлизация графитом, с последующим гальваническим осаждением меди. После сверления поверхность платы покрывается аэрозольным раствором, содержащим мелкодисперсные частицы графита, который затем ракелем (скребком или шпателем) продавливается в отверстия. Можно использовать аэрозоль фирмы CRAMOLIN «GRAPHITE». Данный аэрозоль широко используется в гальванопластике и других гальванических процессах, а также при получении проводящих покрытий в радиоэлектронике. Если основу составляет легколетучее вещество, то необходимо сразу же встряхнуть плату в направлении перпендикулярном плоскости платы, так чтобы излишки пасты удалились из отверстий до испарения основы. Излишки графита с поверхности удаляются растворителем или механически — шлифованием. Необходимо отметить, что размер полученного отверстия может быть меньше на 0.2 мм исходного диаметра. Загрязненные отверстия можно прочистить с помощью иглы или иначе. Кроме аэрозолей можно использовать коллоидные растворы графита. Далее на проводящие цилиндрические поверхности отверстий осаждается медь.

Гальванический процесс осаждения хорошо отработан и широко описан в литературе. Установка для проведения данной операции представляет собой ёмкость, заполненную раствором электролита (насыщенный раствор Cu 2 SO 4 +10% раствор H 2 SO 4), в которую опущены медные электроды и заготовка. Между электродами и заготовкой создается разность потенциалов, которая должна обеспечить плотность тока не более 3-х ампер на квадратный дециметр поверхности заготовки. Большая плотность тока позволяет достигать больших скоростей осаждения меди. Так для осаждения на заготовку толщиной 1.5 мм необходимо осадить до 25 мкм меди, при такой плотности этот процесс идет чуть более получаса. Для интенсификации процесса в раствор электролита могут добавляться различные присадки, а жидкость может подвергаться механическому перемешиванию, борбатажу и др. При неравномерном нанесении меди на поверхность заготовка может быть отшлифована. Процесс металлизации графитом, как правило, использует в субтрактивной технологии, т.е. перед нанесением фоторезиста.

Вся паста, оставшаяся перед нанесением меди, уменьшает свободный объем отверстия и придает отверстию неправильную форму, что осложняет дальнейший монтаж компонентов. Более надежным методом удаления остатков токопроводящей пасты является вакуумирование или продувка избыточным давлением.

Формирование фотошаблона

Вам необходимо произвести позитивную (т.е. черный = медь) полупрозрачную пленку фотошаблона. Вы никогда не сделаете действительно хорошую ПП без качественного фотошаблона, поэтому эта операция имеет большое значение. Очень важно получить четкое и
предельно непрозрачное
изображение топологии ПП.

На сегодняшний день и в будущем фотошаблон будут формировать с помощью компьютерных программ семейства или пригодных для этой цели графических пакетов. В данной работе мы не будем обсуждать достоинства программного обеспечения, скажем только, что вы можете использовать любые программные продукты, но совершенно необходимо, чтобы программа выводила на печать отверстия, расположенные в центре контактной площадки, используемые при последующей операции сверления как маркеры. Практически невозможно вручную просверлить отверстия без этих ориентиров. Если вы хотите использовать CAD общего назначения или графические пакеты, то в установках программы задайте контактные площадки либо как объект, содержащий черную залитую область с белой концентрической окружностью меньшего диаметра на ее поверхности, или как незаполненную окружность, установив предварительно большую толщину линии (т.е. черное кольцо).

Как только определили расположение контактных площадок и типы линий, устанавливаем рекомендуемые минимальные размеры:

— сверлильного диаметра — (1 мил = 1/1000 дюйма) 0.8 мм Вы можете изготовить ПП и с меньшим диаметром сквозных отверстий, но это будет уже намного сложнее.
— контактные площадки для нормальных компонентов и DIL LCS: 65 мил круглые или квадратные площадки с диаметром отверстия 0.8 мм.
— ширина линии — 12.5 мил, если вам необходимо, то можно получить и 10 мил.
— пространство между центрами дорожек шириной 12.5 мил — 25 мил (возможно, чуть меньше, если позволяет модель принтера).

Необходимо заботиться о правильном диагональном соединении треков на срезах углов
(сетка — 25 мил, ширина дорожки — 12.5 мил).

Фотошаблон должен быть распечатан таким образом, чтобы при экспонировании сторона, на которую наносятся чернила, была повернута к поверхности ПП, для обеспечения минимального зазора между изображением и ПП. Практически это означает, что верхняя сторона двухсторонней ПП должна быть напечатана зеркально.

Качество фотошаблона очень зависит как от устройства вывода и материала фотошаблона, так и от факторов, которые мы обсудим далее.

Материал фотошаблона

Речь идет не об использовании фотошаблона средней прозрачности — поскольку для ультрафиолетового излучения достаточно будет полупрозрачного, это не существенно, т.к. для менее прозрачного материала время экспонирования увеличивается совсем немного. Разборчивость линий, непрозрачность черных областей и скорость высыхание тонера/чернил являются намного важнее. Возможные альтернативы при печати фотошаблона:

Прозрачная ацетатная пленка (OHP)
— может показаться, что это наиболее очевидная альтернатива, но эта замена может дорого обойтись. Материал имеет свойство изгибаться или искажаться от нагрева лазерным принтером, и тонер/чернила могут потрескаться и легко осыпаться. НЕ РЕКОМЕНДУЕТСЯ
Полиэфирная чертежная пленка
— хорошая, но дорогая, прекрасная размерная стабильность. Шершавая поверхность хорошо удерживает чернила или тонер. При использовании лазерного принтера необходимо брать толстую пленку, т.к. при нагревании тонкая пленка подвержена короблению. Но даже толстая пленка может деформироваться под действием некоторых принтеров. Не рекомендуется, но применение возможно.
Калька.
Берите максимальную толщину, какую сможете найти — не менее 90 грамм на кв. метр (если возьмете тоньше, то она может покоробиться), 120 грамм на кв. метр будет даже лучше, но её труднее найти. Это недорого, и без особого труда можно достать в офисах. Калька обладает хорошей проницаемостью для ультрафиолетового излучения и по способности удерживать чернила близка к чертежной пленке, а по свойствам не искажаться при нагреве даже превосходит.

Устройство вывода

Pen plotters
— кропотливый и медленный. Вы должны будете использовать дорогостоящую полиэфирную чертежную пленку (калька не годится, т.к. чернила наносятся одиночными линиями) и специальные чернила. Перо придется периодически чистить, т.к. оно легко засоряется. НЕ РЕКОМЕНДУЕТСЯ.

Струйные принтеры
— главная проблема при использовании — добиться необходимой непрозрачности. Эти принтеры настолько дешевы, что, конечно, их стоит попробовать, но качество их печати не сравнить с качеством лазерных принтеров. Также можно попробовать напечатать сначала на бумаге, а потом с помощью хорошего ксерокса перевести изображение на кальку.
Наборщики
— для лучшего качества фотошаблона создают Postscript или PDF файл и пересылают на DTP или наборщик. Фотошаблон, изготовленный таким образом, будет иметь разрешение не менее 2400DPI, абсолютную непрозрачность черных областей и совершенную резкость изображения. Стоимость обычно приводится для одной страницы, не считая использованной области, т.е. если вы сможете мультиплицировать копии ПП или разместить на одной странице изображение обоих сторон ПП, то вы сэкономите деньги. На таких устройствах также можно сделать большую плату, формат которой не обеспечивается вашим принтером.
Лазерные принтеры
— легко обеспечивают наилучшее разрешение, доступны и быстры. Используемый принтер должен иметь разрешение не менее 600dpi для всех ПП, т.к. нам необходимо сделать 40 полос на дюйм. 300DPI не сможет разделить дюйм на 40 в отличие от 600DPI.

Также важно отметить, что принтер производит хорошие черные отпечатки без вкраплений тонера. Если вы планируете купить принтер для изготовления ПП, то первоначально необходимо протестировать данную модель на обычном листе бумаги. Даже лучшие лазерные принтеры могут не покрывать полностью большие области, но это не является проблемой, если пропечатываются тонкие линии.

При использовании кальки или чертежной пленки необходимо иметь руководство по заправке бумаги в принтер и правильно осуществлять смену пленки, чтобы избежать заклинивания аппаратуры. Помните, что при производстве маленьких ПП, для экономии пленки или кальки, можно разрезать листы пополам или до нужного формата (например, разрезать А4, чтобы получить А5).

Некоторые лазерные принтеры печатают с плохой точностью, но поскольку любая ошибка линейна, то ее можно компенсировать масштабированием данных при выводе на печать.

Фоторезист

Лучше всего использовать стеклотекстолит FR4,уже с нанесенным пленочным резистом. В противном случае вам придется самостоятельно покрывать заготовку. Вам не понадобится темная комната или приглушенное освещение, просто избегайте попадания прямых солнечных лучей, минимизируя избыточное освещение, и производите проявку непосредственно после облучения ультрафиолетом.

Редко применяются жидкие фоторезисты, которые наносятся распылением и покрывают медь тонкой пленкой. Я не рекомендовал бы их использование, если вы не имеете условий для получения очень чистой поверхности или хотите получить ПП с низким разрешением.

Экспонирование

Плату, покрытую фоторезистом, необходимо подвергнуть облучению ультрафиолетовым излучением через фотошаблон, используя УФ-установку.

При экспонировании можно использовать стандартные флуоресцентные лампы и УФ камеры. Для маленькой ПП — две или четыре 8-ваттных 12″ ламп будет достаточно, для больших (А3) идеально использовать четыре 15″ 15 ваттных ламп. Чтобы определить расстояние от стекла до лампы при экспонировании, поместите лист кальки на стекле и отрегулируйте расстояние, чтобы получить необходимый уровень освещения поверхности бумаги. Необходимые вам УФ лампы продают или как сменная деталь для установки, применяемой в медицине, или лампы «черного света» для освещения дискотек. Они окрашены в белый или иногда в черный/синий цвет и светятся фиолетовым светом, который делает бумагу флуоресцентной (она начинает ярко светиться). НЕ ИСПОЛЬЗУЙТЕ коротковолновые УФ лампы, похожие на стираемые программируемые ПЗУ или бактерицидные лампы, которые имеют чистые стекла. Они испускают коротковолновое УФ излучение, которое может вызвать повреждение кожи и глаз, и не подходит для производства ПП.

Установку экспонирования можно оборудовать таймером, высвечивающим длительность воздействия излучения на ПП, предел его измерения должен быть от 2 до 10 минут с шагом 30 с. Неплохо было бы снабдить таймер звуковым сигналом, сообщающим об окончании времени экспонирования. Идеально было бы использовать механический или электронный таймер для микроволновой печи.

Вам придется экспериментировать, чтобы подобрать требуемое время экспонирования. Попробуйте провести экспонирование через каждые 30с, начиная с 20 секунд и заканчивая 10 минутами. Проявите ПП и сравните полученные разрешения. Заметьте, что при передержке изображение получается лучше, чем при недостаточном облучении.

Итак, для проведения экспонирования односторонней ПП поверните фотошаблон печатной стороной вверх на стекле установки, удалите защитную пленку и положите ПП чувствительной стороной вниз поверх фотошаблона. ПП должна быть прижата к стеклу, чтобы получить минимальный зазор для лучшего разрешения. Этого можно достичь либо положив на поверхность ПП какой-нибудь груз, либо присоединив к УФ-установки навесную крышку с каучуковым уплотнением, которая прижимает ПП к стеклу. В некоторых установках для лучшего контакта ПП фиксируют созданием вакуума под крышкой с помощью маленького вакуумного насоса.

При экспонировании двухсторонней платы сторона фотошаблона с тонером (более шершавая) прикладывается к стороне припоя ПП нормально, а к противоположной стороне (где будут размещаться компоненты) — зеркально. Приложив фотошаблоны печатной стороной друг к другу и совместив их, проверьте, чтобы все области пленки совпадали. Для этого удобно использовать столик с подсветкой, но он может быть заменен обычным дневным светом, если совмещать фотошаблоны на поверхности окна. Если при печати была потеряна координатная точность, это может привести к рассовмещению изображения с отверстиями; постарайтесь совместить пленки по среднему значению ошибки, следя за тем, чтобы переходные отверстия не выходили за края контактных площадок. После того как фотошаблоны соединены и правильно выровнены, прикрепите их к поверхности ПП скотчем в двух местах на противоположных сторонах листа (если плата большая — то по 3-м сторонам) на расстоянии 10 мм от края пластины. Оставлять промежуток между скрепками и краем ПП важно, т.к. это предотвратит повреждение кромки изображения. Используйте скрепки самого маленького размера, который сможете отыскать, чтобы толщина скрепки была не намного толще ПП.

Проэкспонируйте каждую сторону ПП по очереди. После облучения ПП вы сможете увидеть изображение топологии на пленке фоторезиста.

Наконец можно отметить, что короткое воздействие излучения на глаза не приносит вреда, но человек может почувствовать дискомфорт, особенно при использовании мощных ламп. Для рамы установки лучше использовать стекло, а не пластик, т.к. оно более жесткое и в меньшей степени подвержено появлению трещин при контакте.

Можно комбинировать УФ лампы и трубки белого света. Если у вас бывает много заказов на производство двухсторонних плат, то дешевле было бы приобрести установку двухстороннего экспонирования, где ПП помещаются между двумя световыми источниками, и излучению подвергаются обе стороны ПП одновременно.

Проявление

Главное, что нужно сказать про эту операцию, — НЕ ИСПОЛЬЗУЙТЕ ГИДРООКИСЬ НАТРИЯ при проявке фоторезиста. Это вещество совершенно не подходит для проявления ПП — помимо едкости раствора, к его недостаткам можно отнести сильную чувствительность к перемене температуры и концентрации, а также нестойкость. Это вещество слишком слабое, чтобы проявить все изображение и слишком сильное, чтобы растворить фоторезист. Т.е. с помощью этого раствора невозможно получить приемлемый результат, особенно если вы устроили свою лабораторию в помещении с частой сменой температуры (гараж, навес и т.п.).

Намного лучше в качестве проявителя раствор, произведенный на основе эфира кремневой кислоты, который продается в виде жидкого концентрата. Его химический состав — Na 2 SiO 3 *5H 2 O. Это вещество обладает огромным числом достоинств. Наиболее важным является то, что в нем очень трудно передержать ПП. Вы можете оставить ПП на точно не фиксированное время. Это также означает, что он почти не изменяет своих свойств при перепадах температуры — нет риска распада при увеличении температуры. Этот раствор также имеет очень большой срок хранения, и его концентрация сохраняется постоянной не менее пары лет.

Отсутствие проблемы передержки в растворе позволит вам увеличить его концентрацию для уменьшения времени проявления ПП. Рекомендуется смешивать 1 часть концентрата со 180 частями воды, т.е. в 200 мл воды содержится чуть более 1,7 гр. силиката, но возможно сделать более концентрированную смесь, чтобы изображение проявлялось примерно за 5 с без риска разрушения поверхности при передержке, при невозможности приобретения силиката натрия, можно использовать углекислый натрий или калий (Na 2 СO 3).

Вы можете контролировать процесс проявки погружением ПП в хлорид железа на очень короткое время — медь тотчас же потускнеет, при этом можно различить форму линий изображения. Если остаются блестящие участки или промежутки между линиями расплывчаты, промойте плату и подержите в проявочном растворе еще несколько секунд. На поверхности недодержанной ПП может остаться тонкий слой резиста, не удаленный растворителем. Чтобы удалить остатки пленки нужно мягко протереть ПП бумажным полотенцем, шероховатость которого достаточна, чтобы удалить фоторезист без повреждения проводников.

Вы можете использовать либо фотолитографическую проявочную ванну, либо вертикальный бак для проявки — ванна удобна тем, что она позволяет контролировать процесс проявки, не вынимая ПП из раствора. Вам не понадобятся нагреваемые ванны или баки, если температура раствора будет поддерживаться не меньше 15 градусов.

Еще один рецепт проявочного раствора: Взять 200 мл «жидкого стекла», добавить 800 мл дистиллированной воды и размешайте. Затем к этой смеси добавьте 400 г гидроксида натрия.

Меры предосторожности: Никогда не берите твердый гидроксид натрия руками, используйте перчатки. При растворении гидроксида натрия в воде выделяется большое количество тепла, поэтому растворять его надо небольшими порциями. Если раствор стал слишком горячим, то прежде чем добавить очередную порцию порошка, дайте ему остыть. Раствор очень едкий, и поэтому при работе с ним необходимо надеть защитные очки. Жидкое стекло также известно как » раствор силиката натрия» и » яичный консерватор». Оно используется для чистки водосточных труб и продается в любом хозяйственном магазине. Этот раствор нельзя сделать простым растворением твердого силиката натрия. Описанный выше проявочный раствор имеет такую же интенсивность, как и концентрат, и поэтому его необходимо разбавлять — на 1 часть концентрата 4-8 частей воды в зависимости от используемого резиста и температуры.

Травление

Обычно в качестве травителя используют хлорид железа. Это очень вредное вещество, но его легко получать и оно намного дешевле, чем большинство аналогов. Хлорид железа травит любой металл, включая нержавеющие стали, поэтому при установке оборудования для травления используйте пластический или керамический водослив, с пластиковыми винтами и шурупами, и при присоединении любых материалов болтами, их головки должны иметь кремнево-каучуковое уплотнение. Если же у вас металлические трубы, то защитите их пластиком (при установке нового слив идеально было бы использовать термостойкий пластик). Испарение раствора обычно происходит не очень интенсивно, но когда ванны или бак не используются, их лучше накрывать.

Рекомендуется использовать гексагидрат хлорида железа, который имеет желтую окраску, и продается в виде порошка или гранул. Для получения раствора их необходимо залить теплой водой и размешать до полного растворения. Производство можно существенно улучшить с точки зрения экологии, добавив в раствор чайную ложку столовой соли. Иногда встречается обезвоженный хлорид железа, который имеет вид коричнево-зеленых гранул. По возможности избегайте использования этого вещества.
Его можно применять только в крайнем случае, т.к. при растворении в воде он выделяет большое количество тепла. Если вы все-таки решили сделать из него травильный раствор, то ни в коем случае не заливайте порошок водой. Гранулы нужно очень осторожно и постепенно добавлять к воде. Если получившийся раствор хлорного железа не вытравливает до конца резист, то попробуйте добавить небольшое количество соляной кислоты и оставить его на 1-2 дня.

Все манипуляции с растворами необходимо проводить очень аккуратно. Нельзя допускать разбрызгивания травителей обоих типов, т.к. при их смешении может произойти небольшой взрыв, из-за которого жидкость выплеснется из контейнера и может попасть в глаза или на одежду, что опасно. Поэтому во время работы надевайте перчатки и защитные очки и сразу же смывайте любые капли, попавшие на кожу.

Если вы производите ПП на профессиональной основе, где время — деньги, вы можете использовать нагреваемые емкости для травления, чтобы увеличить скорость процесса. Со свежим горячим FeCl ПП будут полностью вытравливаться за 5 минут при температуре раствора 30-50 градусов. При этом получается лучшее качество края и более равномерная ширина линий изображения. Вместо использования ванн с подогревом можно поместить травильный поддон в емкость большего размера, наполненную горячей водой.

Если вы не используете емкость с подведенным воздухом для бурления раствора, то вам необходимо периодически передвигать плату, чтобы обеспечить равномерное травление.

Лужение

Нанесения олова на поверхность ПП проводят для облегчения пайки. Операция металлизации состоит в осаждении тонкого слоя олова(не более 2 мкм)на поверхности меди.

Подготовка поверхности ПП является очень важной стадией перед началом металлизации. Прежде всего, вам необходимо снять остатки фоторезиста, для чего можно использовать специальные очищающие растворы. Наиболее распространённый раствор для снятия резиста — трёхпроцентный раствор KOH или NaOH, нагретый до 40 — 50 градусов. Плату погружают в этот раствор, и фоторезист через некоторое время отслаивается от медной поверхности. Процедив, раствор можно использовать повторно. Другой рецепт — с помощью метанола (метиловый спирт). Очищение производят следующим образом: удерживая ПП (промытую и высушенную) горизонтально, капните несколько капель метанола на поверхность, затем, немного наклоняя плату, постарайтесь, чтобы капли спирта растеклись по всей поверхности. Подождите около 10 секунд и протрите плату салфеткой, если резист остался, повторите операцию еще раз. Затем протрите поверхность ПП проволочной мочалкой (которая дает намного лучший результат, чем наждачная бумага или абразивные ролики), пока не добьетесь блестящей поверхности, протрите салфеткой, чтобы убрать частички, оставшиеся после мочалки, и немедленно поместите плату в раствор для лужения. Не касайтесь поверхности платы пальцами после очистки. В процессе пайки олово может смачиваться расплавом припоя. Паять лучше мягкими припоями с бескислотными флюсами. Следует обратить внимание, что если между технологическими операциями существует некоторый промежуток времени, то плату необходимо декапировать, чтобы удалить образовавшийся окисел меди: 2-3с в 5% растворе соляной кислоты с последующей промывкой в проточной воде. Достаточно просто осуществлять химическое лужение, для этого плату опускают в водный раствор, содержащий хлорное олово. Выделение олова на поверхности медного покрытия происходит при погружении в такое раствор соли олова, в которой потенциал меди более электроотрицателен, чем материал покрытия. Изменению потенциала в нужном направлении способствует введение в раствор соли олова комплексообразуещей добавки — тиокарбамида (тиомочевины), цианида щелочного металла. Такого типа растворы имеют следующий состав (г/л):

Среди выше перечисленных наиболее распространены растворы 1 и 2. Внимание!
Раствор на основе цианистого калия чрезвычайно ядовит!

Иногда в качестве поверхностно-активного вещества для 1 раствора предлагается использование моющего средство «Прогресс» в количестве 1 мл/л. Добавление во 2 раствор 2-3 г/л нитрата висмута приводит к осаждению сплава, содержащего до 1,5% висмута, что улучшает паяемость покрытия и сохраняет ее в течение нескольких месяцев. Для консервации поверхности применяют аэрозольные распылители на основе флюсующих композиций. Нанесенный на поверхность заготовки лак после высыхания образует прочную гладкую пленку, которая препятствует окислению. Одним из популярных таких веществ является «SOLDERLAC» фирмы Cramolin. Последующая пайка проходит прямо по обработанной поверхности без дополнительного удаления лака. В особо ответственных случаях пайки лак можно удалить спиртовым раствором.

Искусственные растворы для лужения ухудшаются с течением времени, особенно при контакте с воздухом. Поэтому если у вас не регулярно бывают большие заказы, то старайтесь приготовить сразу небольшое количество раствора, достаточное для лужения нужного количество ПП, остатки раствора храните в закрытой емкости (идеально использовать одну из бутылок, использующуюся в фотографии, не пропускающую воздух). Также необходимо защищать раствор от загрязнений, которые могут очень ухудшить качество вещества. Тщательно очищайте и высушивайте заготовку перед каждой технологической операцией. У вас должен быть специальный поднос и щипцы для этих целей. После использования инструменты также необходимо хорошо очистить.

Наиболее популярным и простым расплавом для лужения является легкоплавкий сплав — «Розе» (олово — 25%, свинец — 25%, висмут — 50%), температура плавления которого 130 С o . Плату при помощи щипцов помещают под уровень жидкого расплава на 5-10 с, и вынув проверяют все ли медные поверхности равномерно покрыты. При необходимости операцию повторяют. Сразу же после вынимания платы из расплава его удаляют либо с помощью резинового ракеля, либо резким встряхиванием в направлении перпендикулярном плоскости платы, удерживая ее в зажиме. Другим способом удаления остатков сплава «Розе» является ее нагрев в термошкафу и встряхивание. Операция может проводится повторно для достижения монотолщинного покрытия. Для предотвращения окисления горячего расплава в раствор добавляют нитроглицерин, так чтобы его уровень покрывал расплав на 10 мм. После операции плата отмывается от глицерина в проточной воде.

Внимание!
Данные операции предполагают работу с установками и материалами, находящимися под действием высокой температуры, поэтому для предотвращения ожега необходимо пользоваться защитными перчатками, очками и фартуками. Операция лужения сплавом олово-свинец протекает аналогично, но более высокая температура расплава ограничивает область применения данного способа в условиях кустарного производства.

Установка, включающая три емкости: травильная ванна с подогревом, ванна с барботажем и проявочный поддон. Как гарантированный минимум: травильная ванна и емкость для споласкивания плат. Для проявки и лужения плат можно использовать ванночки для фотографий.
— Набор поддонов для лужения различного размера

— Гильотина для ПП или маленькие гильотинные ножницы.

— Сверлильный станок, с ножной педалью включения.

Если вы не можете достать промывочную ванну, то для промывки плат можно использовать ручной разбрызгиватель (например, для поливки цветов).

Ну, вот и все. Желаем вам успешно освоить данную методику и получать каждый раз прекрасные результаты.

К сожалению единственное что вам понадобиться это текстолит, его можно только купить, вряд ли вы найдете его дома.
Первым делом мы рекомендуем вам зачистить (отпалировать) текстолит, так что бы он блестел. Лучше это сделать перед тем как вырезать нужный рисунок, потому что потом по рисунку отполировать поверхность будет намного сложнее.

В местах где будут дырочки под электронные компоненты, необходимо наметить дырочки. Для этого можно взять острый гвоздь или сверло, ставить в точку контакта сверло и ударять по нему сзади молотком (не сильно что бы не затупить сверло и не сломать его)

Если вы нанесете метки отверстий, вам легче будет потом просверлить дырки. Сверло очень плотно входит в такие наметки и не соскакивает, что позволяет делать точные и красивые отверстия. Так же это поможет вам перерисовать рисунок напечатанный на листе бумаги по точками привязки.

Самый главный этап это вырезание текстолита. Тут вам понадобиться скальпель или острый нож (лезвие). Вы можете сильно прижимая ножь пройтись по всем граням нарисованных дорожек. Таким образом вы проделаете неглубокие разрезы, отделяя дорожки от ненужной медной пластины. На ножь надо давить с такой силой, что бы разрезать поверхность медной пластины текстолита (сильно давить не стоит — вы можете разрезать текстолит насквозь).

Далее вы можете поддеть острой частью скальпеля медную пластину приклеенную к текстолиту в том месте где медная пластина должна быть удалена. Делайте это смелее, таким образом отделив скажем сантиметр меди вы сможете взять его пальцами и просто потянув на себя отделить его от текстолита. Лишняя медная пластина будет отделяться именно по тому рисунку который вы прорезали скальпелем.
Не стоит спешить в этой ювелирной процедуре, если вы будете отрывать медь резко, вы можете оторвать часть дорожки и работа будет испорчена. Не стоит и этого пугаться, если вы где то разорвете дорожку…вы можете взять кусочек провода и припаять его поверх к концам разорванной дорожки, удалив таким образом образовашуюся прорезь.

Отделив лишний текстолит у вас остануться медные дорожки, по сути вам останется только просверлить отверстия, вставить электронные компоненты и припаять их.

Читайте про другие методы создания печтаных плат на нашем сайте.
Удачи вам в ваших начинаниях.

Что такое печатная платa

Печа́тная пла́та (англ. printed circuit board, PCB, или printed wiring board, PWB) — пластина из диэлектрика, на поверхности и/или в объёме которой сформированы электропроводящие цепи электронной схемы. Печатная плата предназначена для электрического и механического соединения различных электронных компонентов. Электронные компоненты на печатной плате соединяются своими выводами с элементами проводящего рисунка обычно пайкой.

В отличие от навесного монтажа, на печатной плате электропроводящий рисунок выполнен из фольги, целиком расположенной на твердой изолирующей основе. Печатная плата содержит монтажные отверстия и контактные площадки для монтажа выводных или планарных компонентов. Кроме того, в печатных платах имеются переходные отверстия для электрического соединения участков фольги, расположенных на разных слоях платы. С внешних сторон на плату обычно нанесены защитное покрытие («паяльная маска») и маркировка (вспомогательный рисунок и текст согласно конструкторской документации).

В зависимости от количества слоёв с электропроводящим рисунком, печатные платы подразделяют на:

односторонние (ОПП): имеется только один слой фольги, наклеенной на одну сторону листа диэлектрика.

двухсторонние (ДПП): два слоя фольги.

многослойные (МПП): фольга не только на двух сторонах платы, но и во внутренних слоях диэлектрика. Многослойные печатные платы получаются склеиванием нескольких односторонних или двухсторонних плат.

По мере роста сложности проектируемых устройств и плотности монтажа, увеличивается количество слоёв на платах.

Основой печатной платы служит диэлектрик, наиболее часто используются такие материалы, как стеклотекстолит, гетинакс. Также основой печатных плат может служить металлическое основание, покрытое диэлектриком (например, анодированный алюминий), поверх диэлектрика наносится медная фольга дорожек. Такие печатные платы применяются в силовой электронике для эффективного теплоотвода от электронных компонентов. При этом металлическое основание платы крепится к радиатору. В качестве материала для печатных плат, работающих в диапазоне СВЧ и при температурах до 260 °C, применяется фторопласт, армированный стеклотканью (например, ФАФ-4Д), и керамика. Гибкие платы делают из полиимидных материалов, таких как каптон.

Самые распространненые, доступные материалы для изготовления плат — это Гетинакс и Стеклотекстолит. Гетинакс-бумага пропитанная бакелитовым лаком, текстолит стекловолокно с эпоксидкой. Однозначно будем использовать стеклотекстолит!

Стеклотекстолит фольгированный представляет собой листы, изготовленные на основе стеклотканей, пропитанных связующим на основе эпоксидных смол и облицованные с двух сторон медной электролитической гальваностойкой фольгой толщиной 35 мкм. Предельно допустимая температура от -60ºС до +105ºС. Имеет очень высокие механические и электроизоляционные свойства, хорошо поддается механической обработке резкой, сверлением, штамповкой.

Стеклотекстолит в основном используется одно или двухсторонний толщиной 1.5мм и с медной фольгой толщиной 35мкм или 18мкм. Мы будем использовать односторонний стеклотекстолит толщиной 0.8мм с фольгой толщиной 35мкм (почему будет подробно рассмотрено далее).

Платы можно изготавливать химическим методом и механическим.

При химическом методе в тех местах где должны быть дорожки (рисунок) на плате на фольгу наносится защитный состав (лак, тонер, краска и т.д.). Далее плата погружается в специальный раствор (хлорное железо, перекись водорода и другие) который «разъедает» медную фольгу, но не действует на защитный состав. В итоге под защитным составом остается медь. Защитный состав в дальнейшем удаляется растворителем и остаётся готовая плата.

При механическом методе используется скальпель (при ручном изготовлении) или фрезерный станок. Специальная фреза делает бороздки на фольге, в итоге оставляя островки с фольгой — необходимый рисунок.

Фрезерные станки довольно дорогое удовольствие, а также сами фрезы дороги и имеют небольшой ресурс. Так что, этот метод мы не будем использовать.

Самый простой химический метод — ручной. Ризографом лаком рисуются дорожки на плате и потом травим раствором. Этот метод не позволяет делать сложные платы, с очень тонкими дорожками — так что это тоже не наш случай.

Следующий метод изготовления плат — с помощью фоторезиста. Это очень распространненая технология (на заводе платы делаются как раз этим методом) и она часто используется в домашних условиях. В интернет очень много статей и методик изготовления плат по этой технологии. Она дает очень хорошие и повторяемые результаты. Однако это тоже не наш вариант. Основная причина — довольно дорогие материалы (фоторезист, который к тому же портится со временем), а также дополнительные инструменты (УФ ламка засветки, ламинатор). Конечно, если у вас будет объемное производство плат дома — то фоторезист вне конкуренции — рекомендуем освоить его. Также стоит отметить, что оборудование и технология фоторезиста позволяет изготовливать шелкографию и защитные маски на платы.

С появлением лазерных принтеров радиолюбители стали активно их использовать для изготовления плат. Как известно, для печати лазерный принтер использует «тонер». Это специальный порошок, который под температурой спекается и прилипает к бумаге — в итоге получается рисунок. Тонер устойчив к различным химическим веществам, это позволяет использовать его как защитное покрытие на поверхности меди.

Итак, наш метод состоит в том, чтобы перенести тонер с бумаги на поверхность медной фольги и потом протравить плату специальным раствором для получения рисунка.

В связи с простотой использования данный метод заслужил очень большое распространение в радиолюбительстве. Если вы наберете в Yandex или Google как перенести тонер с бумаги на плату — то сразу найдёте такой термин как «ЛУТ» — лазерно утюжная технология. Платы по этой технологии делаются так: печатается рисунок дорожек в зеркальном варианте, бумага прикладывается к плате рисунком к меди, сверху данную бумагу гладим утюгом, тонер размягчяется и прилипает к плате. Бумага далее размачивается в воде и плата готова.

В интернет «миллион» статей о том как сделать плату по этой технологии. Но у данной технологии есть много минусов, которые требуют прямых рук и очень долгой пристройки себя к ней. То есть ее надо почувствовать. Платы не выходят с первого раза, получаются через раз. Есть много усовершенствований — использовать ламинатор (с переделкой — в обычном не хватает температуры), которые позволяют добиться очень хороших результатов. Даже есть методы построения специальных термопрессов, но все это опять требует специального оборудования. Основные недостатки ЛУТ технологии:

перегрев — дорожки растекаются — становятся шире

недогрев — дорожки остаютяся на бумаге

бумага «прижаривается» к плате — даже при размокании сложно отходит — в итоге может повредится тонер. Очень много информации в интернете какую бумагу выбрать.

Пористый тонер — после снятия бумаги в тонере остаются микропоры — через них плата тоже травится — получаются изъеденные дорожки

повторяемость результата — сегодня отлично, завтра плохо, потом хорошо — стабильного результат добиться очень сложно — нужна строго постоянная температура прогрева тонера, нужно стабильное давление прижима платы.

К слову, у меня этим методом не получилось сделать плату. Пробовал делать и на журналах, и на мелованной бумаге. В итоге даже платы портил — от перегрева вздувалась медь.

В интернет почему-то незаслуженно мало информации про еще один метод переноса тонера — метод холодного химического переноса. Он основан на том факте, что тонер не растворяется спиртом, но растворяется ацетоном. В итоге, если подобрать такую смесь ацетона и спирта, которая будет только размягчать тонер — то его можно «переклеить» на плату с бумаги. Этот метод мне очень понравился и сразу дал свои плоды — первая плата была готова. Однако, как оказалось потом, я нигде не смог найти подробной информации, которая давала бы 100% результат. Нужен такой метод, которым плату мог сделать даже ребёнок. Но на второй раз плату сделать не вышло, потом опять и пришло долго подбирать нужные ингридиенты.

В итоге после долгих была разработана последовательность действий, подобраны все компоненты, которые дают если не 100% то 95% хорошего результата. И самое главное процесс настолько простой, что плату может сделать ребенок полностью самостоятельно. Вот этот метод и будем использовать. (конечно его можно и далее доводить до идеала — если у вас выйдет лучше — то пишите). Плюсы данного метода:

все реактивы недорогие, доступные и безопасные

не нужны дополнительные инструменты (утюги, лампы, ламинаторы — ничего, хотя нет — нужна кастрюля)

нет возможности испортить плату — плата вообще не нагревается

бумага отходит сама — видно результат перевода тонера — где перевод не вышел

нет пор в тонере (они заклеиваются бумагой) — соответственно нет протравов

делаем 1-2-3-4-5 и получаем всегда один и тот же результат — почти 100% повторяемость

Прежде чем начать, посмотрим какие платы нам нужны, и что мы сможем сделать дома данным методом.

Мы будем делать приборы на микроконтроллерах, с применением современных датчиков и микросхем. Микросхемы становятся все меньше и меньше. Соответственно необходимо выполнение следующих требований к платам:

платы должны быть двух сторонними (как правило развести одностороннюю плату очень сложно, сделать дома четырехслойные платы довольно сложно, микроконтроллерам нужен земляной слой для защиты от помех)

дорожки должны быть толщиной 0.2мм — такого размера вполне достаточно — 0.1мм было бы еще лучше — но есть вероятность протравов, отхода дорожек при пайке

промежутки между дорожками — 0.2мм — этого достаточно практически для всех схем. Уменьшение зазора до 0.1мм чревато сливанием дорожек и сложностью в контроле платы на замыкания.

Мы не будем использовать защитные маски, а также делать шелкографию — это усложнит производство, и если вы делаете плату для себя, то в этом нет нужды. Опять же в интернет много информации на эту тему, и если есть желание вы можете навести «марафет» самостоятельно.

Мы не будем лудить платы, в этом тоже нет необходимости (если только вы не делаете прибор на 100лет). Для защиты мы будем использовать лак. Основная наша цель — быстро, качественно, дёшево в домашних условиях сделать плату для прибора.

Вот так выглядит готовая плата. сделанная нашим методом — дорожки 0.25 и 0.3, расстояния 0.2

Одна из проблем изготовления двухсторонних плат — это совмещение сторон, так чтобы переходные отверстия совпадали. Обычно для этого делается «бутерброд». На листе бумаги печатается сразу 2 стороны. Лист сгибается пополам, на просвет точно совмещаются стороны с помощью специальных меток. Внутрь вкладывается двухсторонний текстолит. При методе ЛУТ такой бутерброд проглаживается утюгом и получается двухсторонняя плата.

Однако, при методе холодного переноса тонера сам перенос осуществляется с помощью жидкости. И поэтому очень сложно организовать процесс смачивания одной стороны одновременно с другой стороной. Это конечно тоже можно сделать, но с помощью специального приспособления — мини пресса (тисков). Берутся плотные листы бумаги — которые впитывают жидкость для переноса тонера. Листы смачиваются так, чтобы жидкость не капала, и лист держал форму. И дальше делается «бутерброд» — смоченный лист, лист туалетной бумаги для впитывания лишней жидкости, лист с рисунком, плата двухсторонняя, лист с рисунком, лист туалетной бумаги, опять смоченный лист. Все это зажимается вертикально в тиски. Но мы так делать не будем, мы поступим проще.

На форумах по изготовлению плат проскочила очень хорошая мысль — какая проблема делать двухстороннюю плату — берем нож и режем текстолит пополам. Так как стеклотекстолит — это слоеный материал, то это не сложно сделать при опредленной сноровке:

В итоге из одной двухсторонней платы толщиной 1.5мм получаем две односторонние половинки.

Далее делаем две платы, сверлим и все — они идеально совмещены. Ровно разрезать текстолит не всегда получалось, и в итоге пришла идея использовать сразу тонкий односторонний текстолит толщиной 0.8мм. Две половинки потом можно не склеивать, они будут держаться за счет запаяных перемычек в переходных отверстиях, кнопок, разъемов. Но если это необходимо без проблем можно склеить эпоксидным клеем.

Основные плюсы такого похода:

Текстолит толщиной 0,8мм легко режется ножницами по бумаге! В любую форму, то есть очень легко обрезать под корпус.

Тонкий текстолит — прозрачный — посветив фонарем снизу можно легко проверить корректность всех дорожек, замыкания, разрывы.

Паять одну сторону проще — не мешают компоненты на другой стороне и легко можно контролировать спайки выводов микросхем- соединить стороны можно в самом конце

Сверлить надо в два раза больше отверстий и отверстия могут чуть-чуть не совпасть

Немного теряется жёсткость конструкции если не склеивать платы, а склеивать не очень удобно

Односторонний стеклотекстолит толщиной 0.8мм трудно купить, в основном продается 1.5мм, но если не удалось достать, то можно раскроить ножем более толстый текстолит.

Перейдем к деталям.

Нам понадобятся следующие ингридиенты:

Теперь когда все это есть, делаем по шагам.

Автоматический цанговый набор:

Мы рекомендуем первый вариант — он дешевле. Далее необходимо к мотору припаять провода и выключатель (лучше кнопку). Кнопку лучше разместить на корпусе, чтобы удобнее было быстро включать и выключать моторчик. Остается подобрать блок питания, можно взять любой блок питания на 7-12в током 1А (можно и меньше), если такого блока питания нет, то может подойти зарядка по USB на 1-2А или батарейка Крона (только надо пробовать — не все зарядки любят моторы, мотор может не запустится).

Дрель готова, можно сверлить. Но вот только необходимо сверлить строго под углом 90градусов. Можно соорудить мини станок — в интернет есть различные схемы:

Но есть более простое решение.

Кондуктор для сверления

Чтобы сверлить ровно под 90 градусов достаточно изготовить кондуктор для сверления. Мы будем делать вот такой:

Изготовить его очень легко. Берем квадратик любого пластика. Кладем нашу дрель на стол или другую ровную поверхность. И сверлим в пластике нужным сверлом отверстие. Важно обеспечить ровное горизонтальное смещение дрели. Можно прислонить моторчик к стене или рейке и пластик тоже. Далее большим сверлом рассверлить отверстие под цангу. С обратной стороны рассверлить или срезать кусок пластика, чтобы было видно сверло. На низ можно приклеить нескользящую поверхность — бумагу или резинку. Такой кондуктор надо сделать под каждое сверло. Это обеспечит идеально точное сверление!

Такой вариант тоже подойдет, срезать сверху часть пластика и срезать уголок снизу.

Вот как производится сверление с его помощью:

Зажимаем сверло так, чтобы оно торчало на 2-3мм при полном погружении цанги. Ставим сверло на место где надо сверлить (при травлении платы у нас будет оставаться метка где сверлить в виде мини отверстия в меди — в Kicad мы специально ставили галку для этого, так что сверло будет само вставать туда), прижимаем кондуктор и включаем мотор — отверстие готово. Для подстветки можно использовать фонарик, положив его на стол.

Как уже мы писали ранее, сверлить можно только отверстия с одной стороны — там где подходят дорожки — вторую половину можно досверлить уже без кондуктора по направляющему первому отверстию. Это немного экономит силы.

Зачем лудить платы — в основном для защиты меди от корозии. Основной минус лужения — перегрев платы, возможная порча дорожек. Если у вас нет паяльной станции — однозначо — не лудите плату! Если она есть, то риск минимальный.

Можно лудить плату сплавом РОЗЕ в кипящей воде, но он дорого стоит и его сложно достать. Лудить лучще обычным припоем. Чтобы сдеалать это качественно, очень тонким слоем надо сделать простое приспособление. Берем кусочек оплетки для выпайки деталей и одеваем ее на жало, прикручиваем проволокой к жалу, чтобы она не соскочила:

Плату покрываем флюсом — например ЛТИ120 и оплетку тоже. Теперь в оплетку набираем олово и ей водим по плате (красим)- получается отличный результат. Но по мере использования оплетка расподается и на плате начинают оставаться ворскинки медные — их обязательно надо убрать, а то будет замыкание! Увидеть это очень легко посветив фонарем с обратной стороны платы. При таком методе хорошо использовать или мощный паяльник (60ват) или сплав РОЗЕ.

В итоге, платы лучше не лудить, а покрывать лаком в самом конце- например PLASTIC 70, или простой акриловый лак купленный в автозапчастях KU-9004:

В методе есть два момента, которые поддаются тюнингу, и могут не получиться сразу. Для их настройки, необходимо в Kicad сделать тестовую плату, дорожки по квадратной спирали разной толщины, от 0.3 до 0.1 мм и с разными промежутками, от 0.3 до 0.1 мм. Лучше сразу распечатать несколько таких образцов на одном листе и провести подстройку.

Возможные проблемы, которые мы будем устранять:

1) дорожки могут менять геометрию — растекаться, становится шире, обычно очень не значительно, до 0.1мм — но это не хорошо

2) тонер может плохо прилипать к плате, отходить при снятии бумаги, плохо держаться на плате

Первая и вторая проблема взаимосвязаны. Решаю первую, вы приходите ко второй. Надо найти компромисс.

Дорожки могут растекаться по двум причинам — слишкой большой груз прижима, слишком много ацетона в составе полученной жидкости. В первую очередь надо попробовать уменьшить груз. Минимальный груз — около 800гр, ниже уменьшать не стоит. Соответственно груз кладем без всякого прижима — просто ставим сверху и все. Обязательно должно быть 2-3 слоя туалетной бумаги для хорошего впитывания лишнего раствора. Вы должны добиться того, что после снятия груза, бумага должна быть белая, без фиолетовых подтеков. Такие подтеки говорят о сильном расплавлении тонера. Если грузом отрегулировать не получилось, дорожки все равно расплываются, то увеличиваем долю жидкости для снятия лака в растворе. Можно увеличить до 3 части жидкости и 1 часть ацетона.

Вторая проблема, если нет нарушения геометрии, говорит о недостаточном весе груза или малом количестве ацетона. Начать опять же стоит с груза. Больше 3кг смысла не имеет. Если тонер все равно плохо держится на плате, то надо увеличить количество ацетона.

Эта проблема в основном возникает, когда вы меняете жидкость для снятия лака. К сожалению, это не постоянный и не чистый компонент, но на другой его заменить не получилось. Пробовал заменить его спиртом, но видимо получается не однородная смесь и тонер прилипает какими-то вкраплениями. Также жидкость для снятия лака может содержать ацетон, тогда ее надо будет меньше. В общем, такой тюнинг вам надо будет провести один раз, пока не закончится жидкость.

Если вы не будете сразу запаивать плату, то ее необходимо защитить. Самый простой способ сделать это — покрыть спиртоканифольным флюсом. Перед пайкой это покрытие надо будет снять например изопропиловым спиртом.

Вы также можете сделать плату:

Дополнительно, сейчас набирает популярность сервис изготовления плат на заказ — например Easy EDA . Если необходима более сложная плата (например 4-х слойная) — то это единственный выход.

В построении электронных схем можно пользоваться универсальной печатной платой с отверстиями без дорожек, но удобнее использовать печатную плату, изготовленную согласно этой схеме.

Есть разные способы изготовления печатных плат, но в этой статье будет рассмотрен фоторезистивный метод.

Этот метод, конечно дороже ЛУТ, но результат практически всегда идеальный, главное «руку набить». Да и в эстетическом плане у фоторезиста все преимущества.

Фоторезистом — это чувствительное к свету вещество (в нашем случае это лак), которое под воздействием освещения изменяет свои свойства. Фоторезист накладывается фотошаблон и производится его засветка, после чего засвеченные (или незасвеченные) участки фоторезиста смываются специальным растворителем, в качестве которого обычно выступает едкий натр (NaOH).

Все фоторезисты делятся на две категории: позитивные и негативные. Для позитивных фоторезистов дорожке на плате соответствует черный участок на фотошаблоне, а для негативных, соответственно, прозрачный. На многих предприятиях работают с негативными фоторезистами, но мы будем использовать позитивный, как получивший наибольшее распространение в свободной продаже. Остановимся более подробно на использовании позитивных фоторезистов в аэрозольной упаковке.

При изготовлении печатных плат, особенно сложных, наиболее пригоден метод при использовании фоторезиста. Основным его преимуществом является
высококонтрастный рисунок на текстолите с разрешением 0,1мм (0,1мм в идеале, а вот 0,25 мм прекрасно получается) при изготовлении в домашних условиях. К тому же иногда изготавливая печатную плату, немаловажное требование относится к эстетическому оформлению готового изделия, особенно если печатная плата находится в «открытом» положении или запакована в прозрачную термотрубку.

Подробное описание изготовления печатной платы

Подготовка текстолита

Чтобы изготовить печатную плату с минимальными материальными затратами нужно тщательно подготовить текстолит перед нанесением лака.

Подразумеваем, что текстолит выпилен в примерный размер будущей печатной платы с запасом по краям 5мм с каждой стороны. Обычно затирку меди начинают специальными абразивными пастами, но при отсутствии таковой сойдёт помесь геля для мытья посуды и моющего чистящего порошка. Затирку ведём металлической сеткой для мытья посуды, тем самым удалим окиси, грязь с поверхности текстолита, а сетка в свою очередь зацарапает фольгу, что повысит в дальнейшем адгезию лака (фоторезиста) с поверхностью.

Затирку ведём в зависимости от степени загрязнения поверхности до тех пор, пока
поверхность не будет иметь равномерный ровный оттенок, фактически золотой.

Химические пятна на текстолите можно перед нанесением фоторезиста удалить опустив текстолит в раствор горячего хлорного железа, если фольга на текстолите стала равномерно красной, то в принципе будущее травление пройдёт без проблем, плату после такого метода следует тщательно промыть горячей водой и заново заполировать абразивом до золотого оттенка.

Теперь промываем очищенный текстолит горячей водой и стараемся его
поверхность руками не трогать…

Теперь сушим при температуре 60-70°С с минуту, пока поверхность не примет лёгкий розоватый оттенок. Если при этом процессе на поверхности образовался иней, то его надо удалить салфеткой. Ворса на поверхности быть не должно!

Для сушки годится обыкновенный фен для сушки волос…

Подготовка фотшаблона

Пока текстолит остывает готовим фотошаблон… В данном случае имеется несколько способов его изготовления, но я настоятельно рекомендую использовать струйный принтер с разрешением печати чёрного цвета не менее 1200 точек на дюйм. Печать будем производить на прозрачную плёнку (у струйных принтеров она с ворсом, у лазерных без ворса специальная термоплёнка).

Обращаем внимание на типичную ошибку при первом самостоятельным
изготовлением печатной платы – обычно забываем «зеркалить» лицевую сторону
печатной платы.

Внимание!
Лицевая сторона печатной платы при печати должна быть зеркальной! Обратная не зеркальной!

Таким образом, после печати рисунок на плёнке будет перевёрнут с рабочей стороны плёнки (у струйной – это ворсистая сторона). А когда будем проецировать картинку на текстолит — плёнка будет приложена уже рабочей стороной к нему и с проецированный рисунок будет правильный (уже не зеркальный). Чтобы не ошибиться при печати рекомендую на фотошаблон нанести, например буквы своих инициалов.

Рекомендую сделать пару копий фотошаблонов для рационального использования
плёнки и исключения ошибок при проявлении фоторезиста… Т.е. делайте не одну печатку, а например, две одновременно (если они не большие), потом выбирайте наиболее качественную и травите в хлорном железе.

Напечатанный таким способом фотошаблон (позитив) проверяем на прозрачность, в идеале рабочий рисунок (печатные проводники) должен быть абсолютно чёрным!

Отрезаем фотошаблон от плёнки и стараемся это сделать ровнее, оставшейся кусок плёнки можно будет использовать ещё (для печати другого проекта).

На моём примере я разделил фотошаблон на два, и буду делать одновременно две
платы…

Нанесение фоторезиста

Так как за это время он остыл, пора нанести на него светочувствительный лак. Делать это рекомендуется в тёмном помещении при слабом свете, чтобы видеть какой слой фоторезиста мы нанесли.

Этот процесс один из наиболее важных, а именно – следует быстро нанести
равномерный слой лака со слабо-фиолетовым оттенком без пузырьков и потёков!

Рекомендуется конечно распылять фоторезист на центрифуге, но при отсутствии таковой можно «набив руку» делать это как на фото выше. Сразу оценив примерно оттенок на глаз, делаем следующий вывод – стоит ли переходить к следующей фазе операции или нет. Оттенок должен быть бледно-фиолетовый, прозрачный, т.е медь (царапины на ней от металлической сетки) должны просматриваться! Не пугайтесь что фоторезист имеет такой тонкий слой после нанесения – главное медь мы перед травлением изолировали.

Обычно рекомендуют сушить фоторезист в течении часа, но я произвожу сушку при относительно высокой 60-70ºС в течении 3-5 минут. Потом оставляю текстолит охлаждаться пока полностью не остынет. При сушке плату не перегревать, может отслоиться лак, резко тоже не охлаждать! Лучше подождать лишних 5 минут, зато потом результат будет отличный… в этом деле главное не торопиться!

Не забываем, конечно, что всю эту процедуру производим при слабом освещении
(слабая энергосберегающая лампа или люминесцентная лампа где-нибудь позади нам особого вреда не принесут).

После просушки фоторезиста следует внимательно осмотреть поверхность
нанесённого нами лака, на краях платы не должно быть наплывов, лучше их просто аккуратно содрать, именно для этого текстолит и рекомендуется вырезать с запасом 5мм по краям. Обычно наплывы образуются на одном ребре, смотрите фото выше, плата перед нанесением лака специально наклонена, чтобы фоторезист, а точнее его излишки стекали на один из краёв платы. При напылении на центрифуге этот вариант практически исключён.

Экспонирование

Процесс этот не сложный и кратковременный, заключается в подготовке фотошаблона на поверхности фоторезиста и его последующей засветке ртутной лампой (ультрафиолетовый спектр).

Я использую медицинские облучатели для дезинфекции помещений (УФО-1, УФО-2 и им подобные). УФО-1 содержит в себе 100 Вт ртутную кварцевую лампу в паре со спиралью накаливания в кварцевых трубках (выполняют роль резистора и являются как бы инфракрасными лампами с сильным выделением тепла). Со времён СССР у многих подобные излучатели в квартирах имеются… Нам же из этого излучателя надо только это:

Если и этого нету, подойдёт 500 Вт прожектор для гаражей, стоянок и т.п., к примеру фирмы «Космос», раньше я им производил засветку, время засветки уже не помню, придётся опытным путем подбирать, а расстояние засветки не менее 30см (высокая температура прожектора повредит фоторезист, он склеится с шаблоном).

Быстро на напылённый фоторезист укладывает рабочей стороной фотошаблон на
плёнке и накрываем куском тонкого стекла (от фоторамки например). И засвечиваем фотошаблон с расстояния не менее 25 см, но не более 35 см при использовании УФО-1 ровно 2 минуты 15 секунд, если фоторезист имеет слабо-фиолетовый оттенок:

После засветки плату убираем в тёмное место на время 5-8 минут, типа для
закрепления фоторезиста…

Подготовка раствора

Пока у нас фоторезист закрепляется, готовим раствор для его травления. Рекомендуют, что Немецкие, что Бельгийские производители использовать для проявки каустическую соду, он же едкий натр, порошок крупнозернистый белого цвета, не прозрачный, и в прямом смысле слова – едкий. Т.е работать надо бы в резиновых перчатках.

Мешаем 7 грамм этого вещества на один литр тёплой воды до тех пор, пока порошок полностью не растворится, можно осадок удалить. Если же перемешать в горячей воде, то осадок тоже растворится. Берём тару, к примеру, пластиковый контейнер. Опускаем нашу засвеченную плату в него. (Раствор не должен быть горячий, лучше просто тёплый!).

Сразу после проявки тщательно промыть плату тёплой водой смыв остатки каустической соды. У меня на фото этот процесс занял менее минуты, так как раствор у меня не 7 грамм на литр воды, а несколько больше… Изначально раствор каустической соды в воде прозрачный, далее он поменяет оттенок – станет фиолетовым (видно на фото выше), т.е в нём растворён лак.

Использовать раствор можно неоднократно, я бывало до пяти раз с недельным
интервалом фоторезист проявлял, раствор при этом уже был тёмно-фиолетового цвета.

Травление платы

Ну и собственно теперь травим в растворе хлорного железа в воде в пропорции 1:3

Как видно на фото лак у меня прозрачен, медь отлично видна… После протравки

Андреев С.

В домашних условиях можно изготавливать печатные платы. по качеству практически ничем не уступающие заводскому изготовлению. Соблюдая определённый порядок действий, Вы сами сможете повторить это для ваших самоделок.

Сначала необходимо подготовить рисунок печатных дорожек. Как развести печатную плату здесь обсуждаться не будет, предположим что рисунок уже есть, взят из журнала, интернета, или нарисован вами лично или при помощи специальной программы. Подготовка рисунка зависит от того каким способом предполагается нанести рисунок печатных дорожек на заготовку. Сейчас наиболее популярны три способа, — ручное рисование с помощью несмываемого маркера, способ «лазерного утюга» и фотоэкспонирование на фоторезист.

Первый способ

Первый способ годится для несложных плат. Здесь конечным пунктом подготовки рисунка должно быть изображение на бумаге в масштабе 1:1, вид со стороны дорожек. Хорошо если уже есть бумажное изображение 1:1, например, в журнале «Радиоконструктор» в основном все платы 1:1. Но в других изданиях и особенно в интернете бывает не все так гладко.

Если есть бумажное изображение в другом масштабе его нужно соответственно увеличить или уменьшить, например, с помощью копирования на ксероксе с масштабированием. Либо отсканировать в компьютер в графический файл и в каком-нибудь графическом редакторе (например, в Adobe Photoshop) привести размеры к 1:1 и распечатать на принтере. Это же касается и рисунков плат, полученных из интернета.

Итак, бумажный рисунок 1:1 вид со стороны дорожек есть. Берем заготовку из фольгированного стеклотекстолита, немного зашкуриваем фольгу «нулевкой», накладываем на заготовку бумажный рисунок, прикрепляем его чтобы не двигался, например, скотч-лентой. И шилом или метчиком прокалываем бумагу в точках где должны быть отверстия, причем так чтобы остался отчетливо видный, но неглубокий след на фольге.

Следующий этап, — снимаем бумагу с заготовки. В отмеченных местах сверлим отверстия необходимого диаметра. Затем, глядя на рисунок дорожек, рисуем несмываемым маркером печатные дорожки и монтажные площадки. Рисовать начинаем с монтажных площадок, а потом соединяем их линиями. Там где нужны толстые линии проводим маркером несколько раз. Или рисуем контур толстой линии, а потом плотно закрашиваем внутри. Травление рассмотрим позже.

Второй способ

Второй способ радиолюбители обозвали «лазерным утюгом». Способ популярный, но весьма капризный. Необходимые инструменты, — лазерный принтер со свежим картриджем (заправленный картридж, по моему опыту, вообще не годится для этого дела), утюг бытовой обычный, весьма хитрая бумага.

Итак, подготовка рисунка. Рисунок должен быть черным (без полутонов, цвета), в масштабе 1:1, и более того, он должен быть в зеркальном изображении. Всего этого можно добиться обработкой рисунка на ПК в каком-нибудь графическом редакторе. Выше указанный Adobe Photoshop вполне сгодится, хотя даже простейшая программа Paint из стандартного набора Windows позволяет сделать зеркальное отображение.

Результатом подготовки рисунка должен быть графический файл с изображением в масштабе 1:1, черно-белый, без полутонов и цвета, который можно распечатать на лазерном принтере.

Другой вопрос, важный и тонкий, — о бумаге. Бумага должна быть плотная и в тоже время тонкая, так называемая, мелованная (обычная «для ксерокса» хороших результатов не дает). Где её взять? Вот это главный вопрос. В продаже она бывает только толстая — для фотографий. А нам нужна тонкая. Поищите в почтовом ящике! Очень многие рекламные буклеты сделаны именно на такой бумаге, — тонкая, гладкая, глянцевая. На наличие цветных картинок внимания не обращайте, — нам они никак не помешают. Впрочем, нет, если печать сделана некачественно, то есть, картинки пачкают пальцы, — такая рекламная продукция нам не подойдет.

Дальше печатаем свой файл на этой бумаге и смотрим что получилось. Как я уже сказал выше, принтер должен быть со свежим картриджем (и барабаном, если барабан отдельно от картриджа). В установках притера нужно выбрать режим печати с наибольшей плотности отпечатка, в разных принтерах этот режим называется по разному, например, «Яркость», «Dark», «Контрастность». И никаких экономичных или черновых (в смысле, «черновик») режимов.

Все это необходимо так как нужен плотный и равномерный рисунок, с дорожками изображенными достаточно толстым слоем тонера без прерываний, светлых полос, которые могут быть при работе изношенного барабана картриджа. В противном случае рисунок будет неравномерным по толщине тонера и это приведет к тому что на готовой плате в этих местах будут прерывания дорожек.

Печатаем рисунок, вырезаем ножницами так чтобы было немного по краям лишнего, накладываем рисунок на заготовку тонером к фольге, а лишнее заворачиваем под плату так чтобы эти части были прижаты платой лежащей на столе и не давали рисунку перемещаться. Берем обычный утюг без отпаривания разогреваем его до максимальной температуры. Плавно приглаживаем, не допуская смещений рисунка.

Не переусердствуйте, так как от излишнего давления тонер размажется и некоторые дорожки сольются. Плохо обработанные кромки заготовки также не дадут хорошо пригладить тонер к заготовке.

В общем, суть процесса в том, что тонер лазерного принтера плавится и при расплавлении прилипает к фольге. Теперь ждем пока заготовка остывает. Как остынет кладем минут на 10-15 в посуду с теплой водой. Мелованная бумага размягчается и начинает отставать от платы. Если бумага не отстает, аккуратно пытаемся скатать бумагу пальцами рук под струей воды.

На заготовке будет видна разводка покрытая тонким слоем лохматой бумаги. Сильно стараться скатать всю бумагу не нужно, так как можно таким усердием содрать и тюнер с фольги. Важно чтобы лохмотья бумаги не висели, а между дорожками бумаги не должно быть вообще.

Третий способ

Третий способ, — фотоэкспонирование на слой фоторезиста. Фоторезист продается в магазинах радиодеталей. Обычно прилагается инструкция. Следуя этой инструкции нужно нанести фоторезист на заготовку, и когда он будет готов проэкспонировать на него рисунок разводки платы. Затем обработать специальным раствором — проявителем. Освещенные участки смоются, а на неосвещенных останется пленка.

Рисунок должен быть подготовлен так же как и для «лазерного утюга», но печатать нужно на прозрачной пленке для принтера. Эту пленку накладывают на обработанную фоторезистом заготовку (тонером к заготовке) и экспонируют согласно инструкции. Данный способ сложен, требует наличия фоторезиста, проявляющего раствора и строго соблюдения инструкции, но он позволяет получить разводку практически заводского качества.

К тому же, принтер не обязательно должен быть лазерным, — подойдет и струйный, при условии что печатать будете на прозрачной пленке для струйных принтеров.Экспонируя пленку всегда нужно накладывать на заготовку стороной на которое тонер, прижимать стеклом для ровности прилегания. Если прилегание будет неплотным, или положите пленку другой стороной изображение получится некачественным так как дорожки расплывутся из-за нарушения фокуса.

Травление печатной платы

Теперь о травлении. Несмотря на множество альтернативных способов травления наиболее эффективно старое доброе «хлорное железо». Это раньше его было не достать, а сейчас продается в баночках практически в любом магазине радиодеталей.

Нужно сделать раствор хлорного железа, на баночке обычно есть инструкция сколько содержимого баночки на сколько воды. Практически получается на стакан воды четыре чайные ложки с горкой порошка. Хорошенько перемешиваем. При этом может происходить сильное тепловыделение и даже вскипание на поверхности и произойти разбрызгиванием, так что действуйте осторожно.

Травить удобнее всего в ванночке для фотопечати, но можно и в обычной керамической тарелке (в металлической миске нельзя ни в коем случае!). Плата должна быть расположена дорожками вниз и находиться в подвешенном состоянии. Я просто кладу в тарелку или ванночку четыре малениких специально подготовленных с помощью напильника осколочка обычного строительного кирпича, так чтобы плата лежала уголками на них.

Теперь остается только налить раствор в эту емкость и аккуратно положить плату на эти подпорки. Некоторые предпочитают класть плату на поверхность раствора так чтобы её удерживало поверхностное натяжение воды, но мне такой способ не нравится потому что плата тяжелее воды и при любом даже незначительном сотрясении потонет.

В зависимости от концентрации и температуры раствора стравливание занимает от 10 мин до 1 часа. Для ускорения процесса травления можно создать вибрацию, например, рядом на стол положить работающий электромоторчик. А подогревать раствор можно обычной лампой накаливания (поставив ванночку под настольную лампу).

Необходимо отметить, что остатки мела (от мелованной бумаги) на тонере вступают в реакцию с раствором хлорного железа, образуются пузырьки, которые препятствуют травлению. В таком случае нужно периодически вынимать плату и промывать водой.

Кроме наиболее удобного и эффективного по моему мнению способа травления в растворе хлорного железа существуют и другие варианты. Например, травление в азотной кислоте. Травление происходит очень быстро, и с выделением теплоты. Раствор азотной кислоты должен быть концентрацией не более 20%. После травления, чтобы нейтрализовать кислоту, необходимо промывать плату раствором питьевой соды.

Способ дает быстрое травление, но имеет и много недостатков. Во-первых, если заготовку немного передержать могут быть сильные подтравы дорожек. А во-вторых, и это самое важное, способ очень опасный для здоровья. Кроме того что сама азотная кислота может вызвать химические ожоги при попадании на кожу, так еще и при травлении выделяет ядовитый газ — окись азота. Так что данный способ я очень не рекомендую.

Еще один способ — травление в растворе смеси медного купороса и поваренной соли. Данный способ активно применялся в «до перестроечные времена», когда хлорное железо, как и многое другое, отсутствовало в свободной продаже, а вот удобрения для огорода были относительно доступны.

Последовательность приготовления раствора такова, — сначала наливаете в ванночку из пластмассы или стекла, керамики воду. Затем насыпаете поваренную соль из расчета две столовые ложки на стакан воды. Размешиваете неметаллической палочкой до полного растворения соли, и добавляете медный купорос из расчета — одна столовая ложка на стакан воды. Снова размешиваете. Погружаете в раствор плату.

Фактически травление происходит в поваренной соли, а медный купорос работает как катализатор. Главный недостаток такого способа, — очень длительное травление, которое может быть от нескольких часов и доходить до суток. Немного ускорить процесс можно подогревая раствор до 60-70°С. Часто оказывается что одной порции недостаточно на всю плату и раствор приходится выливать и приготовлять снова и снова. Этот способ по всем параметрам уступает травлению в хлорном железе, и его можно рекомендовать только если хлорное железо приобрести невозможно.

Травление в электролите для автомобильных аккумуляторов. Электролит стандартной плотности нужно разбавить водой в полтора раза. Затем добавляют 5-6 таблеток перекиси водорода. Травление происходит по скорости примерно так же как в растворе хлорного железа, но присутствуют все те же минусы, что и при травлении в азотной кислоте, так как электролит представляет собой водный раствор серной кислоты. Попадание на кожу приводит к ожогам, в процессе травления выделяется ядовитый газ.

После травления нужно удалить краску, фоторезист или тонер с поверхности печатных дорожек. Рисунок маркером легко удаляется практически любым растворителем для красок, или спиртом, бензином, одеколоном. Фоторезист можно удалить уайт-спиртом или ацетоном. А вот тонер самый стойкий к химии материал. Его только счищать механически. При этом нужно не повредить сами дорожки.

Очищенную от краски (тонера, фоторезиста) заготовку нужно промыть водой, просушить и перейти к сверлению отверстий. Диаметр сверла зависит от диаметра нужного отверстия. Сверла — для металла.

Сверить мне лично удобнее всего компактной аккумуляторной дрелью-шуруповертом. При этом плату я располагаю вертикально, привинтив её шурупами к деревянному бруску, закрепленному в тисках. Дрель перемещаю горизонтально опираясь рукой о стол. Но на маленьком сверлильном станке конечно будет лучше. Многие пользуются миниатюрными бурами для гравировки, но у меня такого оборудования нет.

Кстати, питать дрель-шуруповерт можно и от лабораторного источника питания, предварительно сняв аккумулятор, подавая напряжение прямо на контакты («крокодилами»). Это удобно тем что без аккумулятора дрель значительно легче, ну, плюс аккумулятор не разряжается или можно пользоваться инструментом с неисправным аккумулятором.

Ну вот плата и готова.
