Чертеж деревянной лодки из досок своими руками

Проект, чертежи, эскизы и описание технологии изготовления
лодки из одного листа фанеры

Предлагаю вашему вниманию проект, эскизы и описание технологии изготовления лодки из одного листа фанеры
. Конструкция и технология разработаны мной на основе опыта постройки и эксплуатации более 50 подобных лодочек. Если делать так, как написано, избегая больших перекуров, то построить эту лодку можно за две недели, а то и быстрее. В общем, это рыболовная лодка для «небогатенького Буратино», к тому же не обладающего опытом мастера-столяра, которым славился его папа Карло. Стоимость основных материалов (лист фанеры размером 3х1,5 м; рейки, краска и эпоксидка) составила всего 625 рублей.

Основные материалы, необходимые для постройки лодки:

• монетка (неважно какого достоинства и какой страны);
• фанера водостойкая марки ФСФ — 1 лист размером 1500х3000 мм и толщиной 4 мм;
• рейки для бортов: 3-метровые сечением 10х40 мм — 4 штуки;
• метровые сечением 25х50 мм — 2 штуки;
• рейки для днища: 2,5-метровые сечением 20х40…50 мм — 2 штуки;
• 90-сантиметровые сечением 10х40 мм — 6 штук;
• доски: полупереборка — упор под банку (размеры 1200х125х15 мм) — 1 штука;
• банка (размеры 1200х250х25 мм) — 1 штука;
• обвязка транца (размеры 1000х140х20 мм) — 1 штука;
• упор под ноги гребца (размеры 1000х50х25 мм) — 1 штука;
• эпоксидный клей — 5 кг;
• краска;
• стеклоткань — 3 м (при ширине 0,9 м);
• проволока медная диаметром 1,5 мм, гвозди, шурупы.

Инструмент: пила, дрель со сверлами, струбцины, рубанок, наждачная шкурка.

P. S. Необходимо приобрести уключины (рис. 1). Я делаю такие сам из нержавейки. Пока никаких нареканий на их качество не было.

Технология постройки лодки из одного листа фанеры

Сразу хочу сказать, что строить мы будем лодку с плоским дном. Такая конструкция проще и надежнее.

1. Берем лист фанеры и размечаем по эскизу с помощью рейки линию скулы и часть транца одного правого борта (линия АБВ на рис. 2). Можно в «реперные» точки забить гвоздики. Размеры даны в миллиметрах по привычке, можно было привести их и в сантиметрах. Да и точность размеров тут особенно не нужна. Чуть больше-меньше… Главное, чтобы выкройка днища оказалась симметричной.

2. Выпиливаем часть транца и правую скулу по линии АБВ (см. рис. 2).

3. Укладываем образовавшуюся обрезанную часть (на рис. 2 — правый борт) на левый борт, крепим последний там струбцинами или гвоздями, чтобы он не сдвинулся с места, и с его помощью, как по шаблону, размечаем отдельно днище и отдельно транец. В этом случае симметрия днища и транца будет соблюдена полностью. Заметим, что в результате проделанных операций по выпиливанию от листа фанеры у нас остались два куска, которые пойдут на изготовление бортов, и транец.

4. По краю кормы, днища и соответствующему краю транца сверлим отверстия диаметром 1,6 мм через каждые 150 мм.

5. Проволокой прикручиваем транец к днищу (используя отверстия).

6. Устанавливаем днище на табуретку и три стула (рис. 3). С помощью классических приемов и классической литературы («Королева Марго», «Война и мир») создаем требуемый прогиб днища в 100 мм и нужный наклон транца. (Хорошо при этом подложить под днище рейки, которые пойдут потом на борта, особенно если фанера толщиной 4 мм).

7. На одном из оставшихся кусков фанеры размечаем контуры борта с учетом наклона транца. Для этого заготовку для борта прижимают к скуле днища. Для удобства в транце вверху можно просверлить отверстия и прикрутить к нему заготовку проволокой, но все равно для разметки борта потребуется помощник, который будет держать носовую часть заготовки будущего борта, и прочертить карандашом оставшуюся на его долю линию соприкосновения заготовки с днищем и линию форштевня.

8. Выпиливаем борт, а затем, используя его в качестве шаблона, выпиливаем и другой борт. Образовавшие неровности удаляем рубанком или, что лучше, шкуркой погрубее, обернутой вокруг деревянного брусочка. Борта стараются сделать как можно более одинаковыми.

9. По краям днища и соответствующим краям бортов сверлим отверстия с шагом 150 мм, промазываем лодку жидкостью против гниения, например, «Сенеж», что значительно увеличит срок службы лодки особенно, если фанера березовая, и сшиваем лодку медной проволокой диаметром 1,5 мм. Скрутки формируем снаружи. Учтите, что борт при стыковке с днищем ставят на днище. Транец тоже ставят на днище и располагают внутри бортов.

10. Осаживаем и обстукиваем молотком проволоку скрепок.

11. Вставляем банку и переборку, временно укрепив их шурупами, и приклеиваем планки по бортам. Короткие планки, в середине которых будут отверстия под уключины, предварительно прострагивают на ус и вклеивают между внутренней бортовой рейкой и фанерным бортом. Центр отверстия под уключины отстоит от банки (сиденья) на 300 мм. Вклеиваем кницы (элементы конструкции корпуса судна для соединения отдельных частей корпуса, расположенных под углом одна к другой), фиксируя их временно струбцинами, гвоздями или шурупами на «Мухах». «Муха», или «Сухарик» — это деревянная или фанерная шайба произвольной формы под временный гвоздь (шуруп), чтобы потом легче было его удалить.

12. Проклеиваем стыки днища и бортов изнутри стеклотканью в три слоя. При этом ширина внутренней полоски составляет 25 мм, средней — 40 мм, наружной (верхней) — 50 мм. Перед оклейкой этих стыков снаружи скрепки следует откусить. Рубанком и шкуркой подрабатываем неровности, скругляем скулу снаружи. В кницах сверлим отверстия, чтобы к концам можно было бы привязать якорный канат, швартов, садок и т. п. Вклеиваем окончательно банку, а на днище на клею крепим монетку «на счастье». Хотя я в приметы не верю, но заметил, что «монетка» помогает даже тем, кто этому не верит. Приклеиваем упор и планочки под ноги и на днище, чтобы сберечь краску и соответственно фанеру от потертостей и намокания. Планочки эти внутри корпуса располагаем поперек, снаружи — вдоль.

13. Вырезаем и приклеиваем доску на транец.

14. Во все отверстия, оставшиеся от «временных» шурупов и гвоздей, забиваем нагеля (деревянные гвозди), смазанные эпоксидкой. Когда эпоксидка отвердеет, лишнее срезают, а место расположения нагеля шпаклюют и зачищают. Красить лодку лучше пентафталевой краской для наружных поверхностей. Проверьте только, сочетается ли использованная жидкость против гниения с этой краской. И вообще, полезно прочитать, что на банке с краской написано.

15. Расстояние от кромки банки до отверстия для уключины, как уже говорилось, равно 30 см. Сверлим отверстие диаметром 17 мм в толстой рейке. Если нет сверла диаметром 17 мм, то можно просверлить отверстие меньшего диаметра, после чего расширить его какой-нибудь подходящей железкой. В полученное отверстие вставляют подходящую по диаметру трубку из нержавейки или латуни (алюминий быстро сотрется, железо поржавеет) длиной примерно 70 мм с толщиной стенки не менее 1,5 мм. Перед тем, как вставлять трубку в отверстие, ее обматывают стеклотканью, смоченной в эпоксидке. Сверху трубку утапливают заподлицо с бортом, чтобы леска или сеть не цеплялась за нее. Если трубка большего диаметра, чем надо, внутреннюю рейку придется взять потолще. Желательно, чтобы эти трубки были единственными деталями из металла во всей конструкции (не считая, понятно, скрепок). Можно поднять подуключину повыше с помощью «подушки» — брусочка толщиной 30…40 мм, который придется приклеить к планширю и закрепить нагелями. Трубочку тогда следует взять подлиней. Грести будет удобнее, но те, кто пользуются сетями утверждают, что такая «подушка» мешает.

Весла.
Есть множество вариантов изготовления весел. Их делают из цельных досок, реек, труб. Англицкие шлюпочники рекомендуют собирать веретено весла из 14 реек ясеня, выросшего на открытом участке южного склона, причем годятся только рейки, напиленные только из северной части ствола! Я получал удовлетворивший меня результат, выполнив веретено и рукоятку весла из 2-метрового бруса сечением 50х50 мм. Правда, лучше оказался такой же брус, но склеенный из доски-дюймовки. В качестве лопасти я вставил в прорезь веретена фанерку размером 400х200 мм и толщиной 6 мм. У лопасти веретено прострагивают до диаметра 35 мм. Перед рукояткой я оставлял сечение квадратным. С веслом проще управляться, если центр тяжести весла находится ближе к уключине. Иногда для этого в рукоятки даже запивают свинец. Весло получается длиной 220 см, лопасть в прорези крепят клеем и двумя самодельными (из проволоки диаметром 4 мм) алюминиевыми заклепками. Не делайте весла короче 2 м, так как выгрести против ветра и течения такими веслами будет очень трудно. Можно весла купить, мне попадались в магазине весла с пластиковыми лопастями, но стоили они 750 руб., а материалы на всю лодку — всего 625 руб.

P. S.
Не забудьте монетку приклеить.

Что и для чего можно изменить при постройке лодки

Днище.
Если плыть не далеко, волны на водоеме не бывает, а каждый см осадки имеет значение, днище вообще можно сделать прямым (без кривизны). Но на такой лодке корма начнет тянуть за собой воду и грести будет тяжело. В этом случае днище у лодки шириной 120 см лучше сделать пошире (примерно 1 м) при ширине транца 80 см.

Если придется пробираться сквозь камыши, можно сделать днище поуже, но при его ширине менее 70 см уже «не стрельнешь» и спиннинг забрасывать придется осторожно. Особенно, если вода холодная!

Для желающих построить себе лодку из одного листа фанеры
, по форме напоминающую обычную деревянную килевую лодку
, на рис. 4 приведена конструкция «киля», который образуется при формировании днища из двух заготовок из фанеры, соединяемых под углом 100°…120°.

Нос.
Если у лодки сделать нос прямоугольным, как у «оптимиста», ее грузоподъемность и остойчивость возрастут. На ней можно будет плавать и втроем, если вести себя осторожно. Но грести против волны и ветра, а также пробираться сквозь камыши будет труднее. Еще понадобится подыскать для носа кусок фанеры или дощечку, что к тому же увеличит массу лодки.

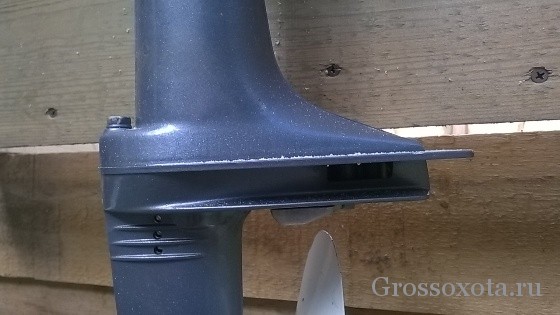

Мотор.
Если транец подкрепить, можно на нем подвесить и моторчик мощностью 5 л. с., но гораздо безопаснее использовать моторчик мощностью не более 2 л. с. или электромотор «Снеток», например. Но опять же — это дополнительный вес.

Кормовая банка.
Постоянная кормовая банка, понятно, увеличит вес лодки, а ведь после долгой гребли и рыбалки каждый лишний грамм лодки кажется килограммом. В банках в виде ящичков можно кое-что хранить, но помните, чтобы что-то достать оттуда, с банки надо встать, а это не всегда безопасно.

Киль.
Подобный плавник в кормовой части лодки (его размеры: длина 1 м, высота 7 см, толщина 25 мм) поможет, особенно неопытному гребцу, удержать лодку на курсе, но окажется помехой при отходе лодки от берега с отмелью. Вообще-то киль советую сделать, а если он будет мешать, то рубанок уже изобрели, а вот подрабатывать киль топором не советую.

Паруса.
Для нашей лодки вполне допустим парус, руль и шверт от «оптимиста». В результате получится маленькая «Очаковская шаланда».

Однако, принимаясь за модернизацию лодки, помните, что любые усовершенствования и приспособления тянут за собой целый воз проблем и дополнительных материалов. Может проще будет подыскать проект другой лодки. На сайте сайт, например, их очень , и . Достоинства же этого проекта: минимальная стоимость и трудоемкость, отсутствие особых требований к квалификации мастера-исполнителя и очень даже удовлетворительные (!) потребительские качества лодки.

Что и чем можно заменить при строительстве лодки

Фанеру марки ФСФ вполне заменит фанера марки ФК, только последнюю после склейки придется проолифить горячей олифой и прокрасить тщательнее. Известны примеры, когда при аккуратном уходе лодки из такой фанеры служили многие годы. Если для реек нет древесины хвойных пород, то вполне для подобных целей подойдет и древесина лиственных пород. Ведь вам не вокруг мыса Горн идти, а за несколько лет авось и рейки из березы не сгниют. Вспомните, делают из мягких осины и тополя, а служат они долгие годы. Правда, из лиственных пород лучше взять ясень (рейки) и липу (дощечки).

Если нет фанеры нужного размера, те или иные можно собрать из отдельных кусков. При этом возможны варианты. Например, если длина днища получается короче нужной всего на 20 см, а ваш собственный вес менее 90 кг, можно этой длиной и ограничиться. Замечу, что заусовывать соединяемые края фанеры не надо, проще и надежнее склеить их просто встык. С внутренней стороны корпуса на стык потребуется положить планку толщиной 10…15 мм и шириной 5…7 см, а снаружи полоску стеклоткани. Далее стык сшивают проволокой, а если нет проволоки, можно и ниткой или бечевочкой (лучше синтетикой). Отверстия для проволоки можно просверлить или выполнить трехгранным шилом, например. И если получатся отверстия диаметром не 1,6 мм, а больше, ничего страшного, все равно эпоксидка их залепит.

На чем можно сэкономить

При дефиците стеклоткани полоски из нее можно нарезать поуже, но все-таки шириной не менее 3 см, а надежно загерметезировать стык позволят и два слоя. В случае необходимости эпоксидку вполне заменит любой водостойкий клей, но при этом внизу по скуле надо будет приклеить рейку сечением 30х25 мм и организовать крепление днища с бортами на шурупах, располагая последние с шагом 100…150 мм. В этом случае рейку приклеивают сначала к борту (с выпуском за кромку примерно на 5 мм), а потом «снимают малку», то есть прострагивают ее для плотного прилегания к днищу.

Рейки к бортам можно прикрепить и без клея (только гвоздями или шурупами, предварительно промазав их краской). Но тогда придется увеличить размеры сечения реек примерно на треть, а размер книц — в два раза, вырезав их из доски толщиной не менее 30 мм (известно, что клееная деталь работает, как одно целое, а из сколоченных частей, как колхозники в колхозе (вроде бы и вместе, а…).

Неплохие подуключины получатся и из стальной трубки, которую надо будет приварить к планке и прикрутить болтами М8. Если есть трубки слишком большого диаметра, то в них следует вставить вкладыши из пластмассовых бутылок. С такими вкладышами уключины не скрипят, и мне кажется, что с ними даже грести становится легче. Диаметр осей уключин больше 12 мм делать не стоит, а меньше 10 мм — как-то не совсем практично.

Фанеру (если нет нужного формата), как уже говорилось, можно стыковать не заусовывая, а просто встык, положив снаружи одну полоску стеклоткани, а изнутри планку 20х50 мм.

Ошибки при постройке лодки

Если ваш вес 90 кг или больше, рейками, предусмотренными проектом, днище не удержишь. Оно будет прогибаться под ногами вниз, а водой выгибаться вверх (осадка-то увеличилась). Срок службы лодки уменьшится весьма значительно, так что в этом случае придется взять фанерку на днище потолще (хотя бы 6-миллиметровую). Или потребуется приклеить на дно поперечные рейки (флоры) сечением минимум 20х50 мм. Приклеивают такие рейки ребром с шагом 30 см. Хотя один мой знакомый (вес нетто — 105 кг) два года назад, взяв у меня лодку, клятвенно обещал сесть на диету и сбросить вес до 80 кг. Соврал, конечно. Тем не менее, лодка служит до сих пор, но он редко рыбачит.

Понятно, при разметке днища и бортов рейку невозможно уложить — изогнуть одинаково, используя всего три отправных точки. Поэтому, чтобы лодка не получилась кривой, соблюдайте предложенную технологию раскроя. Конечно, кривая лодка тоже будет держаться на воде, но…!

Применять гвозди при строительстве лодки быстрее и дешевле, а с помощью шурупов работу удается выполнить аккуратнее, если не забывать сверлить под каждый шуруп отверстие и сам шуруп смазывать каким-либо маслом (хоть растительным). Иначе потом этот шуруп не выкрутить. При креплении реек для их фиксации в нужном положении желательно использовать хотя бы две струбцины, например, от обычной мясорубки. Ведь руками удержать рейки как надо трудно. Для крепления планок лучше брать шурупы длиной 20…25 мм покрупнее с полукруглой головкой под отвертку с плоским жалом. И подкладывать под них «мухи» или металлические шайбы.

Крепить планки начинают от какой-либо выбранной точки, действуя в дальнейшем обязательно в одном направлении (мне кажется, что удобнее наружные рейки начинать крепить от середины, а внутренние — от транца). При этом гвозди (шурупы) устанавливают подряд, так как иначе могут получиться «пузыри». А чтобы лодка не оказалась кривой, при креплении на бортах симметричных реек поочередно забивают гвозди то в рейку на одном борту, то в рейку на другом.

Нельзя «экономить» эпоксидку, нанося на склеиваемые поверхности слишком тонкий слой смолы. В этом случае эпоксидка просто впитается в дерево и на клеевой слой ничего не останется. Напомню, что ориентировочный расход смолы должен составлять около 200 г на 3-метровую рейку или полоску стеклоткани такой же длины. Наносят эпоксидку кистью или шпателем, если после сжатия склеиваемых деталей избыточная смола выдавится наружу, значит все правильно. Кстати, «лишнюю» смолу, если поторопиться, можно использовать, чтобы проклеить швы, нанести на корпус вместо лака, зашпаклевать отверстия от сучков. Основываясь на собственном опыте, могу утверждать, что обычно больше 200 г смолы за раз использовать не удается (и это при том, что все готово к сборке). Словом, поспешайте! Иначе смола затвердеет или закипит. Летом на солнышке смола в баночке твердеет или даже закипает за несколько минут. Особенно ЭД-16. На стандартной упаковке эпоксидки написано, что работать с ней надо в перчатках, так что не экономьте на них. Ну а если перчаток нет, тогда руки предварительно намажьте маслом, лучше растительным, и присыпьте их порошком, например, тальком или мукой, чтобы не пачкать жирными руками склеиваемые детали. Или можно руки просто намылить, после чего дать мылу высохнуть. Оттирать руки от смолы тоже лучше с помощью растительного масла и тряпки, да и растворители для этого годятся почти любые (ацетон, 646, сольвент). Перчатки тоже дольше послужат, если их намылить, высушить, а после работы вымыть водой опять же с мылом.

Ваша безопасность при постройке лодки и потом!

Берегите лицо и глаза от смолы, а главное, от отвердителя. Как известно, отвердители бывают разные, но в состав тех, что мне попадались, входили цианиды. Надеюсь, про свойства цианистого калия слышали все.

Фанера, конечно, не тонет, но запас ее плавучести минимален, и понятно, что лодка, заполненная водой, не удержит вас с грузом на плаву. Так что полезно иметь в лодке куски пенопласта или пластиковые бутылки вместимостью не менее 10/7. Разместить их лучше всего под банкой со стороны носа в мешке, который следует надежно привязать к лодке — на спасательных шлюпках под сиденьями раньше имелись запаянные бачки (из оцинкованной жести) с воздухом. В корме хорошо иметь плиту из пенопласта толщиной 5…10 см и размером 40х50 см в качестве сиденья для пассажира, ну и еще для плавучести. И удобно положить на нее что-то, требующее сухого места. Можно банку сделать пониже, высотой, например, 100 мм, что позволит при хорошей погоде сесть повыше, подложив на банку ту же плиту из пенопласта (на которой, кстати, и сидеть теплее). Чтобы пенопласт не крошился, сшейте для плиты мешок из старой рубашки. Мешок с этой плитой необходимо привязать к банке. А кормовую плиту удобнее привязать к упору для ног.

Расстояние от кромки банки до упора для ног средне-стандартное и составляет 70 см, но разумнее вклеить упор на расстоянии, которое удобно вам.

Помните также, лодочка в два раза легче вас, и перевернуть ее при неосторожном обращении очень даже просто. Вообще-то лодка достаточно остойчивая, поэтому со временем возникает ощущение, что она вообще не в состоянии перевернуться. Однако это совсем не так.

Стеклоткань, чтобы с нее не летела стеклянная пыль, на заводе-изготовителе пропитывают (промасливают). Поэтому, чтобы надежнее ее приклеить, ткань необходимо обезжирить, что я и делаю с помощью электроплитки с открытой спиралью. Грею ткань, пока не перестанет идти дым. Можно ткань обжигать и в духовке электрической плиты, но дыму в кухне будет! Специальную судостроительную ткань отжигать не нужно, состав, которым она пропитана, адгезии не мешает, но вряд ли вы ее достанете. На всякий случай сообщаю марку этой ткани — Т-11-ГВС-9.

Охота и рыбалка любимое занятие многих мужчин. Посидеть с удочкой, ранним утром в зарослях камыша, особая романтика рыболова.

Средства передвижения для рыбалки, да и просто для прогулок, используют разные — резиновые, алюминиевые, лодки из ПВХ и даже из фанеры.

Купить плавсредство можно совершенно любое, были бы деньги, а вот как смастерить лодку своими руками? Расскажем в нашей статье.

Плавсредство из фанеры

Самодельная фанерная лодочка очень легкая, удобная в использовании и значительно дешевле, нежели в магазине.

Самым важным подготовительным моментом в строительстве являются чертежи лодки. Имея точные расчеты, в дальнейшем не придется тратить время и силы на переделку и подгонку изделия.

Расчеты

Предлагаем вам один из вариантов расчетов. Перенеся чертежи на бумагу, мы получим шаблоны всех необходимых частей лодки в натуральную величину. Теперь можно «выкраивать» наше изделие, и вырезать электролобзиком заготовки. Получив все вырезанные части, можно начинать склейку.

В первую очередь соединяем несущие элементы конструкции, транец (срез кормовой части) и шпангоуты (поперечное ребро корпуса). Затем к транцу крепятся днище и борта, как на фото лодки.

Для соединения всех деталей используйте эпоксидную смолу и ленту из стекловолокна. Эти материалы не только соединят все части конструкции, но и создадут водостойкий шов.

Собираем лодку

Закрепив фанеру к боковым конструкциям можно переходить к усилению углов между бортами и дном. Делают это с помощью деревянных уголков, потом переходят к герметизации швов.

Для получения шовного материала смешивают в одинаковых пропорциях эпоксидную смолу и аэросил. Далее швы не просто смазывают, а заливают этим составом.

Как только вся конструкция высохла можно крепить сиденья. Если у лодки будет мотор, крепим транец и крышку носовой части.

Наружная часть лодки тоже нуждается в обработке, необходимо проклеить все наружные швы, тоже используя смолу и ленту из стекловолокна, после высыхания поверхность отшлифовать. Затем загрунтовать и окрасить.

Устранение повреждений в надувной лодке из ПВХ

Если у вас уже есть надувная лодка и вы активно ей пользуетесь, то наверняка часто случаются моменты течи из-за прокола или пореза материала средства передвижения. Производить реставрацию лодки из ПВХ совершенно не сложно, это легко сделать в спартанских условиях и даже на воде.

Конечно, чтобы получить более качественный результат, нужно располагать временем и ремонтировать лучше в мастерской. При устранении течи клей сохнет, в идеале, 3 дня, хотя нет ничего страшного, если лодкой вы воспользуетесь через сутки.

Если лодка была отремонтирована на воде, при возвращении необходимо все переделать, так как приклеенная наспех и без соблюдения технологии латка прослужит недолго.

Если прокол случился во время рыбалки или охоты, пользуются только входящим в набор с лодкой комплектом устранения дефектов.

Капитальный ремонт лодки

Для капитального ремонта лодки вам необходимо:

• Набор для починки (входит в комплектацию плавсредства);
• Ножницы;
• Валик;
• Карандаш;
• Растворитель способствующий обезжириванию;
• Кисть для клеящего вещества.

Вырезаем округлую по форме заплату из запасной ткани. Она должна быть больше пореза на 4-5 см.

Обратите внимание!

Расправьте ремонтируемое место на плоской поверхности, очистите от грязи и обезжирьте растворителем. Положите заплатку на дырку и обведите карандашом, смажьте обе поверхности клеем для ПВХ и дайте высохнуть.

По истечении 15-20 минут повторите процедуру и снова дайте время на подсыхание. Через 5 мин можно начинать непосредственно реставрацию. Потрогайте пальцем поверхность заплаты, он должен слегка прилипать.

Затем для активизации клейкой поверхности необходимо нагреть саму заплатку и место прокола, для этого идеально подойдет фен, только действуйте быстро, чтобы клей не высох.

Теперь можно прикладывать поверхности друг к другу клейкой стороной, и аккуратно выгоняя весь воздух проглаживать заплату валиком. После оставляем просыхать минимум на один день.

В заключение нашей статьи, можно сказать, что необязательно сильно тратиться на покупку или ремонт лодки. Приложив некоторые усилия, можно наслаждаться любимым делом.

Обратите внимание!

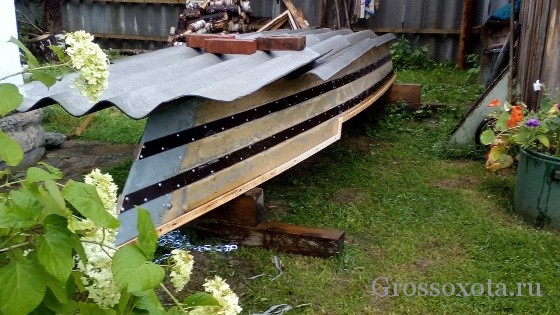

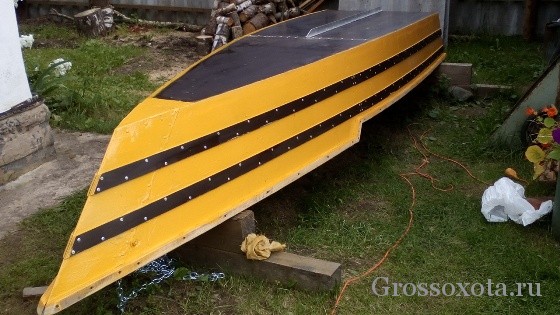

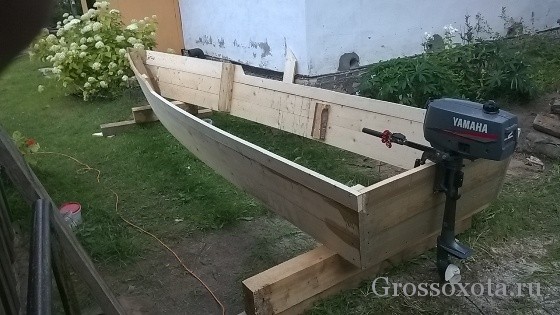

Фото лодки своими руками

Обратите внимание!

Большое количество рыбаков убеждены, что лучшие рыболовные принадлежности можно изготовить только своими руками. Рыбаки научились мастерить не только снасти, но и плавательные средства.

Процесс строительства плавсредства весьма увлекателен и позволяет реализовать свой творческий потенциал в полной мере.

Особенности изготовления

При строительстве лодки стоит учитывать, что наиболее значимым элементом каркасной части является основа, на которую производится крепление остальных частей (киль).

Носовая область образуется форштевнем и фиксируется с одной из сторон.
В кормовой части крепление производится ахтерштевнем – элементами, отвечающими за обеспечение продольной жёсткости конструкции.

Они могут быть выполнены на основе деревянных материалов (цельных) или склеиваться по отдельности и фиксироваться посредством гвоздей и шурупов.

Поперечные детали корпуса позволяют добиться изгибов и поперечных очертаний, что добавляет плавсредству необходимой жёсткости. В верхней части форштевня и ахтерштевня размещаются доски, соединяющиеся со шпангоутами. Данная конструкция образует борта.

Получившийся каркас подлежит обшиванию фанерой. Во внутренней части лодки кладётся настил (слань). Таким образом образуется нижняя палуба.

Лодки из фанерного материала могут быть оснащены мотором или вёслами. Основным отличием конструкции является кормовая часть. Для моторных плавсредств в кормовой части устанавливается транец (из многослойной фанеры).

По желанию лодки могут быть оборудованы кокпитом, палубными стрингерами и боковыми стрингерами. Чтобы обеспечить хорошую плавучесть, ниши должны быть заполнены пеной, что предотвратит опрокидывание судна.

Определяемся с параметрами

Специалисты представили наиболее комфортные параметры для плавсредства, выполненного на основе фанеры, толщина которой находится в пределах 5 мм:

• Длина корпусной части (от носа до транца) – 4,5 (м);
• Показатель ширины в наиболее широкой части корпуса (замеры снимаются поверху) – 1,05 (м);
• Показатель глубины лодки – 0, 4 (м).

Самым важным этапом строительства считается построение чертежа. Можно взять готовый чертёж, представленный на сайтах в сети интернет или сделать его своими руками.

Очень важно предельно внимательно изучить предложенный чертёж, если схема будет взята из интернета. Построение масштабного чертежа рекомендуется производить на миллиметровой бумаге. Это позволит с точностью просчитывать элементы корпуса.

Этапы создания эскиза общего плана

1. Первым делом следует провести осевую (можно диаметральную) плоскость – линию, разделяющую корпусную часть по длине на пару равных частей.
   Учитывая симметричность изображения лодки следует максимально точно подгонять все элементы.
2. Плоскость диаметрального типа разделена на пропорциональные отрезки.
   В данных участках станут располагаться шпангоуты.
3. Чертим вертикальную проекцию
   плавательного средства.
4. Переходим к построению
   вида сверху.
5. Чертим планы шпангоутов
   по поперечным линиям.
6. Убеждаемся в согласованности расположений
   и масштабов всех частей.
7. Составив эскиз шпангоутов, переходим к построению его чертежа, используя масштаб 1 к 1.
   Желательно строить чертежи на картонном основании, что позволит с лёгкостью перенести его на фанеру.
8. Чтобы обеспечить необходимую плавность
   , следует производить соединение точек линейкой из металла (от киля к бортовой области).
9. Сложив чертёж по диаметральной плоскости, проверяем симметричность.
   Очень важно, чтобы стороны с точностью повторяли свои контуры.

Перенос изображения с шаблона на фанеру

Проверив симметричность всех элементов, переносим изображение сначала на картонную основу. После этого переходим к перенесению шаблонов на фанеру, с точностью соблюдая при этом все контуры. Ни в коем случае не стоит делать добавки на припуски! Перенося шаблон, порядок расположения волокон соблюдается в абсолютной точности.

Материалы и инструменты

При создании плавательного средства не обойтись без следующих материалов и инструментов:

• шуруповёрта;
• ручной фрезеровочной машинки;
• шлифовальной машинки (ручного типа);
• струбцины;
• электролобзика;
• водостойкой фанеры, обладающей толщиной 5 мм (2,5 на 1,25);
• водостойкой фанеры, обладающей толщиной 6 мм (1,5 листа);
• строганных досок (толщиной не меньше 25 мм);
• реек (дерево);
• гвоздей (латунь);
• саморезов по дереву;
• эпоксидной смолы;
• лака (водостойкого типа);
• стекловолокна;
• бруса (50 на 3400);
• бруса (40 на 20 на 4000).

Как увеличить улов рыбы?

За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

1. Активатор клева
   . Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. .
2. Повышение чувствительности снасти.
   Читайте соответствующие руководства по конкретному типу снасти.
3. Приманки на основе феромонов
   .

Процесс изготовления

Сборка каркасной части начинается на верстаке, а заканчивается на полу (земле).

Чтобы не допустить ошибок в процессе сборки конструкции рекомендуется воспользоваться предложенной ниже инструкцией:

1. Укладываем киль на верстак.

2. К одной из сторон киля прикрепляем ахтерштевень с транцем.
   Ко второй стороне подсоединяется форштенвель.
3. С помощью гвоздей соединяются килевая часть (совместно со шпангоутами) и штевни.
   Тщательно всё проверяем на наличие перекосов. При наличии таковых необходимо проводить подгонку. Для этого между транцем и штевнем натягивается бечёвка.
4. Убедившись в полном совпадении осей
   , производим окончательное крепление.
5. Тонкая ткань пропитывается краской
   (достаточно густой) и распределяется между имеющимися соединениями.
6. После закрепления штевней приступаем к установке шпангоутов.
   Чтобы обеспечить плотное фиксирование, следует разрез под киль делать немного уже шпангоута (на пару мм).
7. Посадка проверяется с помощью натянутой верёвки.
   Должно быть обеспечено точное совпадение с бимсами.
8. Устанавливать шпангоуты
   рекомендуется соблюдая угол 90 градусов.
9. Окончательно скрепляем шпангоуты.

10. Проделав все операции, задаём угол прогиба.
    С этой целью могут быть использованы круглые брусья, временно закреплённые к крайним частям киля (с внутренней стороны).
11. Между брусом и килем вставляем
    деревянную балку (11 см).
12. Крепление производится исключительно брусьями
    , что предотвратит появление перекосов транца.
13. Переходим к обшивке каркаса.
    Желательно весь листовой эскиз перенести на уменьшенный размер картона и вырезать.
14. Чертим изображение для вырезания на фанере
    (соблюдая листовые размеры).
15. Примеряем шаблоны.

16. Выпиливаем с помощью лобзика
    (мелкие зубчики) все детали. Запас делаем не более 2 мм. Очень важно для стыковки листов дополнительно прибавить 70 мм.
17. Используя вбитые (между досками) нитки, совмещаем оси элементов.
    Производим склеивание и дожидаемся его затвердения.
18. Используя небольшие гвоздики
    , сбиваем одинаковые части плавсредства.
19. Тщательно подгоняем
    между собой рубанком.
20. Просверливаем отверстия (диаметром 2 мм) отступив от кромок скул 12 мм соблюдая шаг 50 мм, предназначенный для скреп (проволочных).
    Именно скрепы станут надёжными соединителями.
21. Обшивка крепится начиная с носа судна.
    Фиксировать её следует проволокой из меди сквозь отверстия, которые делаются вдоль дна и бортовой части. Проволока скручивается с внешней стороны на пару оборотов.
22. Далее производим обшивку
    транца и днища.
23. Собранные борта подлежат установке
    и временно соединяются.
24. Днище собирается по тому же принципу
    , что и борта.
25. Устанавливаем транец и скрепляем его используя шурупы
    (3 на 18) и клеевую основу, соблюдая при этом расстояние около 0,5 см.
26. Если бортовые элементы выступают за транец в корму
    , то можно с помощью рубанка выровнять кромки.
27. Окончательно закручиваем плоскогубцами скрепки.
    Обжимаем всё во внутренней области.
28. Каждая щель и стык плавсредства должны быть проклеены лентами из стеклоткани.
    Ширина первого слоя должна достигать 28 мм, последующие слоя – около 75 мм. Располагая каждый последующий слой немного сдвигаем его (по разным сторонам).
29. После затвердевания стеклопластика необходимо удалить выступающие края скреп.
    Проклеиваем наружную область стекловолокном.
30. Чтобы увеличить степень жёсткости и повысить срок эксплуатации необходимо провести укрепление днища планками.
    Для этого на планках просверливаются отверстия под шурупы (шаг составляет 25-28 см). Все заготовки, разложенные по местам фиксируются шурупами, производят наметку фломастером и снимаются. Только после обработки каждой наметки клеевой основой можно прикручивать заготовки на место. После засыхания клея шурупы выкручиваются, а образовавшиеся отверстия забиваются гвоздями, которые вырезаются из дерева.
31. Сняв вспомогательные приспособления
    , зашпаклёвываем смесью эпоксидной смолы с опилками все отверстия обшивки.
32. Наружная часть плавсредства
    обрабатывается клеем и стеклотканью.
33. Внутри лодка покрывается
    горячей олифой.
34. Судно окрашивается краской
    на масляной основе.

Тестирование лодки

После самостоятельного изготовления лодки следует выйти на ней на водоём и обязательно провести тестирование. Проверяя скоростные характеристики, необходимо создавать условия по максимуму приближённые к реальности. Кроме того, проводится тестирование с разным уровнем нагрузки.

В данном случае можно использовать самостоятельный выход и с двумя людьми на борту. Однако желательно, чтобы общий вес не превысил 150 кг. Измерить скорость можно GPS навигатором.

Важно учитывать, что моторы с небольшой мощностью (5 л.с.) сложно переносят увеличение нагрузки. Данная ситуация усугубится, если лодка будет слишком короткой.

Поэтому для подобных моторов рекомендуемая нагрузка не превышает показатель 90-100 кг, иначе будет невозможно перейти на режим глиссирования. Достаточная длина лодки и хороший мотор позволят с лёгкостью выходить на глиссирование даже при полной загруженности (150-160 кг).

• При изготовлении плавательного средства необходимо все неровности
  , появляющиеся после нанесения эпоксидного клея, зашкуривать наждачной бумагой.
• Любой изъян можно зашпатлевать шпаклёвкой
  влагостойкого типа.
• Особых сложностей при строительстве лодки не должно возникнуть
  , однако крайне важно соблюдать все рекомендации специалистов относительно поэтапности процесса.
• Перед проведением раскроя материала следует убедиться ещё раз в правильности замеров
  и только после этого приступать к вырезанию деталей.
• Подбирая деревянный материал для изготовления плавсредства
  , следует отдать предпочтение изделиям без наличия сучков и трещин. Подбираем только экземпляры высшего сорта.
• При правильном выполнении сборки конструкции можно быть уверенным в прочности и надёжности лодки.
  Изделия, изготовленные на основе фанеры, очень редко могут дать течь.
• Лодка из фанеры получается лёгкой
  , что не доставляет особых проблем при транспортировке.

Давно, ещё с детства, я мечтал о своей лодке. Были у меня надувнушки, был построен картоп по чертежам из журнала, но — это было всё не то, хотелось просторную, достаточно вместительную, устойчивую лодку, и обязательно под мотор 10 — 15 сил. Даже мотор был куплен, но с лодкой как-то все не получалось — то денег нет, то места для строительства, то времени, то всего вместе …

Решение строить из досок пришло неожиданно. Случайно наткнулся вот на этот сайт, где в одной из статей популярно и пошагово, с иллюстрациями описан процесс создания обычной лодки… и тут меня пробило — действительно, стройматериал под рукой, место на даче имеется, хоть и под открытым небом и сделать я смогу именно такую лодку, какую захочу, именно так, как я себе её представляю.

На рейсмусе было отстругано 10 досок до одинаковой толщины примерно 21-22 мм. , заготовлен треугольный брусок для носа. И началось…

Следует отметить, что, как видно на фотографии, я поленился сделать фаски в носовой части досок. Этот факт добавил потом лишних проблем, небольших, но всё же. Так что лучше не лениться и не «бежать впереди паровоза», а делать сразу всё правильно, как описано у автора идеи.

Основа собрана. Транец установлен под углом 10 градусов. Примеряю высоту транца под правильную установку мотора.

Тут я опять допустил ошибку. Дело в том, что нога Ямашки короче, чем нога Ветерка, я подгонял высоту транца под Ямаху, думая, что ничего страшного, если Ветерок будет сидеть поглубже.

Позже, на испытаниях, была осознана необходимость надставки на транец для того, чтобы правильно установить мотор. Но мне нужно использовать оба мотора, поэтому выбран компромисс.

Дальше продолжаем строительство. Днище лодки я изначально не хотел делать . Железо гремит, да и не такое жёсткое, как нужно. Начал я его делать из досок, как это описано у Курбатова, но, после зимы, образовались такие щели, что я открутил уже почти готовое днище и сделал новое из водостойкой ламинированной фанеры 9мм. Нащельные накладки на стыки досок борта из 6 мм. фанеры.

Всё стыки заполнял строительным бутил-каучуковым герметиком, который используется для гидроизоляции стыков в панельных домах. Для меня он был самый доступный. Пока нигде, ничего не течёт. Посмотрим, как он поведёт себя дальше.

Погода этим летом очень мешала. Постоянные дожди откладывали сроки спуска на воду. Сделал прицеп для доставки лодки на водоём. С помощью брата сварил еще тележку для мотора и вёслица.

Установлен киль из алюминиевого тавра 50х50. Он оказался маловат. Нужно сделать что-то другое, ещё не придумал.

Не смотря на все препятствия, лодка покрашена и готова к испытаниям.

В честь, родившегося этим летом, будущего конструктора плавательных, летательных и прочих аппаратов — моего внука Романа Никитича, лодка единогласно наречена Ромашкой

Вот он — волнительный момент спуска на воду.

А вот и счастливый судостроитель. Жена говорит, что пока плыли с места спуска до места стоянки, улыбка до ушей не сходила с моего лица.

Настала очередь и Волгаря 15.

Я очень волновался, как лодка поведёт себя с этим мотором, но волнения оказались напрасными, даже с глубоко посаженым мотором и с не оптимальным винтом, скорость 35-36 км/ч.

Поставив Бариновский скоростной винт и приподняв мотор на 30 мм. (больше без надставки не поднять), добился прибавки скорости до 39-40 км/ч. Думаю, что после правильной установки мотора, скорость ещё возрастёт.

Длина лодки по днищу — 4 метра.
Ширина по днищу — 1 метр.
Вес — не могу точно сказать, так как не взвешивал. По ощущениям — меньше 100 кг.

Итак я удовлетворён тем, что у меня получилось. Я счастлив!

Если возникнут какие-то вопросы, готов ответить по почте, но моментальный ответ не гарантирую. Пишите [email protected]

Резюмируя, что я хочу сказать — не бойтесь сложностей, отбросьте сомнения и начинайте строгать доски! У вас всё получится! Вы сможете сделать лодку своей мечты! Удачи!

Многие мужчины любят рыбалку, и большинство предпочитает рыбачить, находясь в лодке. Сейчас, когда выбор так велик, что разбегаются глаза. Казалось бы, приходи и выбирай. Но многие рыбаки желают построить моторную лодку самостоятельно своими руками из фанеры или другого материала. Одних не устраивают цены, другие просто любят делать все сами. Реально ли это — построить моторную лодку своими руками из фанеры?

Конечно да. Более того, уже разработаны проекты подобных лодок, только бери и воплощай! Заслуженную популярность среди рыбаков завоевали проекты типа «Сшей и склей», такие как «Север 520», «Бриз 26» и «Бриз 42». Чертежи для постройки этих лодок продаются в реальном масштабе, что намного упрощает процесс изготовления. При этом обязательно следует помнить о том, что с проектированием может справиться профессионал: необходимость точно рассчитать показатели с учетом малейших нюансов диктует свои правила. В — общем, построить лодку своими руками из фанеры можно, нужно только найти чертежи, и желание. Конечно, не помешает хотя бы небольшой опыт столярной работы. Если заниматься постройкой только в свободное время, на это уйдет около 10 дней, а если делать это не отрываясь на другие дела, можно уложиться в 2-3 дня.

Материалы

Их вы можете приобрести в любом строительном магазине. Но не забывайте, что они должны быть качественными!

1) Фанера. Для постройки лодки своими руками подходит только один вид — «морская», толщиной 4-5 мм. Ее изготавливают из лиственных пород дерева, это значит что лодка будет построена из березового шпона. Лист фанеры должен быть без повреждений. Цена будет немного выше обычной, но здесь очень важно качество, т. к. от этого зависит надежность изделия. Стоимость одного такого листа в среднем составляет 250 руб.

2) Строганые доски толщиной 25-40 мм. Цена такой доски начинается от 11 000 руб. за 1 кв.м.

3) Рейки. Они обойдутся вам примерно в 2000 руб.

4) Электрический лобзик. Цена от 3000 руб.

5) Стальная проволока. Стоит она от 80 руб. за метр.

6) Эпоксидная смола. Ведро этого материала будет стоить от 4500 руб.

7) Лак. Стоит от 300 руб. за банку.

8) Стеклотканевая лента (толстая Т11 или тонкая Т13). От 200 руб. за моток.

9) Дрель и шуруповерт. От 2000 руб. за каждый из инструментов.

10) Шурупы, саморезы, латунные гвозди и различные зажимы (пригодятся для склеивания элементов лодки своими руками). Все вместе обойдется вам примерно в 1000 руб.

11) Набор струбцин. На них нужно будет потратить примерно 1500 руб.

12) Шлифовальная машинка (от 2000 руб.) или наждачная бумага (от 50 руб. за метр).

Строение будущего судна

Главный элемент — киль. Это как бы хребет лодки. За поперечную жесткость отвечают шпангоуты. Их нижняя часть — это днище лодки. Каркас лодки сверху обшивают фанерой.

Алгоритм постройки

Несмотря на то, что в постройке лодки своими руками нет ничего сложного, предлагаем перечень простых действий, благодаря которым, ваша лодка прослужит не один год!

1) Просмотреть разные чертежи лодок и выбрать тот, который больше всего понравится.

2) Перенести контуры выкройки на фанерный лист. Для этого можно воспользоваться готовыми лекалами, изготовленными по заказу или сделать их самостоятельно.

3) Очень аккуратно чистовой пилкой выпиливаются заготовки. Края деталей срезаем под углом для уменьшения зазоров. Обработать все детали шлифовальной машинкой или наждачкой.

4) Сборка. Соединить вырезанные заготовки лодки своими руками так, чтобы сформировались борта и дно будущего судна. Соединить все это при помощи шурупов и эпоксидки.

5) Сшить все швы с помощью проволоки. Соединить концы заготовок до их полного совпадения по шву. Придать форму корпусу с помощью распорок, установленных между бортами.

6) По обе стороны от середины лодки на расстоянии 3 см друг от друга следует установить по 2 шпангоута (всего будет 9 пар). На носу устанавливаются 4 соединительных элемента для крепления листов и 2-3 элемента понадобятся для кормы..

7) Перевернуть лодку своими руками. Фрезерным станком пройтись по шву, соединяющему половинки корпуса лодки. Итог — ровная щель для склеивания половинок.

8) Вынимая шпангоуты один за другим, стянуть половинки корпуса, затем установить их на стянутые листы, в уже сделанные отверстия.

9) Проклеить шов и места крепления шпангоутов эпоксидным клеем.

10) Подогнать и проклеить горизонтальные швы.

11) Соединить вертикальные швы бортов.

13) Между шпангоутами устанавливается перегородка, и на них крепятся опорные планки. Затем зашиваются промежутки между шпангоутами, в результате получаются носовая, гребная и кормовая банки.

14) Шпаклюются и проклеиваются стеклотканью все стыки лодки своими руками.

15) Крепится киль и продольные реданы.

16) Отделка: шлифуется и покрывается краской вся поверхность лодки внутри и снаружи.

На этом постройка лодки закончена. Она получается легкой, маневренной, недорогой и удобной. Хранить ее лучше на суше, а использовать на спокойных озерах и речках. Необходимо внимательно следить за швами и целостностью судна. Построив своими руками из фанеры моторную лодку, эксплуатировать ее в дальнейшем не составит труда. Транспортировка этой лодки не вызывает никаких проблем: она легкая, и ее можно перевозить даже на крыше автомобиля.

Бережное отношение, правильное хранение и контроль помогут надолго продлить срок ее службы. И много приятных воспоминаний, связанных с нею украсят жизнь. А всего то надо было решиться и построить из фанеры моторную лодку своими руками.

Деревянная лодка – незаменимая вещь для любителей охоты, рыбалки, а также для туристов. Ведь преодоление мелких водных преград (пруда, речки, озера) нередко может стать неразрешимой проблемой. А покупка деревянной лодки не всегда возможна, так как удовольствие это отнюдь не дешевое. Поэтому, как выход из положения, существует возможность построить лодку своими руками.

Какими бывают такие суда?

Лодка – это маленькое судно, у которого нет ни палубы, ни рубки, ни надстроек. По сути, это всего лишь корпус, который включает в себя каркас и обшивку, наличие которой обеспечивает водонепроницаемость судна. Передняя часть такой шхуны называется носом, задняя – кормой, бока – бортами. Нос и корма (или только нос, как, например, у плоскодонки) заострены.

В зависимости от того, из какого материала они изготовлены, их подразделяют на следующие группы:

1. Из ткани.
2. Лодки из дерева.
3. Из фанеры.
4. Из пластика.
5. Из стали.

Суда из ткани (надувные) не отличаются надежностью. Они плохо переносят резкие перепады температур и легко повреждаются. Из-за этого их эксплуатация может быть опасна для жизни. Остальные виды таких судов гораздо более надежны.

Пластиковые шхуны могут похвастаться относительно небольшим весом, поэтому их транспортировка не представляет трудностей. При надлежащем уходе они послужат своему хозяину не один год.

Но самые надежные это, конечно же, металлические суда, однако из-за слишком большого веса перенести их к водоему не всегда бывает просто.

Деревянные лодки более легкие и прочные, а при необходимости они могут быть изготовлены и самостоятельно. Однако чтобы продлить их жизнь на долгие годы, за ними требуется тщательный уход (нанесение влагоотталкивающих составов).
По сравнению с деревянными, шхуны из фанеры гораздо более прочные и влагоустойчивые. Вот только построить лодку своими руками, используя в качестве основного материала фанеру, может оказаться делом непростым.

Деревянная лодка своими руками

Первое, что вам понадобится для строительства такого судна, это чертеж. Если вы обладаете достаточными знаниями и навыками в данной сфере, то можете начертить его сами. Новичку же проще взять готовый вариант, найти который нетрудно в Интернете по запросу «схема лодки из дерева».

Итак, чертеж будущего судна готов. Осталось запастись материалами, инструментами и приступать непосредственно к сборке. Из какого дерева делают лодки? Лучше всего для этого подойдут сосновые или еловые доски. Не забудьте убедиться в отсутствии на них сучков и трещин!

Сборку корпуса следует начинать с носовой части. Для этого вам потребуется соединить два борта, края которых подпилены под углом 45°, и треугольный брусок-основание с помощью гвоздей или саморезов.

После этого переходим к установке распорок и сидений. Количество сидений может быть разным, тут каждый решает сам.

Теперь можно переходить к изготовлению дна. Установите корпус вашей деревянной лодки на лист жести и обведите контур так, чтобы можно было вырезать деталь. Когда заготовка дна будет в ваших руках, приступайте к ее присоединению к бортам. Не забудьте нанести на нижний край бортов слой герметика для более надежной защиты от протекания. Затем начинайте крепить дно с помощью гвоздей или саморезов, постепенно продвигаясь от центра к краям. Избытки жести следует аккуратно срезать, а края подогнуть постукиванием молотка.

Чтобы ходить по жестяному дну было удобно, смастерите деревянный настил, хотя это и необязательно.

Важной частью лодки является киль. Именно он отвечает за устойчивость судна и безопасность при поворотах. Киль устанавливается по центральной линии дна нашей шхуны.

Не забудьте покрыть готовое судно двумя слоями антисептика и покрасить его.
Вот и все, лодка своими руками из дерева и жести готова!

Как собрать деревянную лодку плоскодонку своими руками?

Плоскодонка – это судно, пожалуй, наиболее простое в изготовлении. Оно является любительским, а из-за характерно плоского днища очень удобна при заплывах по мелководью.

При выборе чертежа лодки плоскодонки из дерева определитесь с ее размерами. Обычно плоскодонка имеет длину от 1,8 до 3,8 м, ширину 1 – 1,5 м, высоту бортов 0,5 м.

Лучше всего в качестве материала использовать фанеру. И в соответствии со схемой вырезаем из нее необходимые детали с помощью электрической пилы или лобзика.

Существуют два варианта сборки деревянной лодки плоскодонки: с вертикальными бортами или же несколько суженными, как того требует классическая схема. Выбирайте, что вам больше по душе. Определившись, можно смело приступать к строительству корпуса. Все детали фиксируются с помощью металлической проволоки.

Когда корпус будет готов, к нему необходимо присоединить дно с помощью хомутов или металлической проволоки. Для надежной герметизации дно следует залить смолой.

Все швы проклеиваются стеклотканью, промазанной эпоксидной смолой.

По сути, изготовление плоскодонки мало чем отличается от постройки деревянной лодки. Разница лишь в строении днища. Ведь плоскодонка не зря имеет такое название. Киль не является непременным атрибутом этого судна. Поэтому плоскодонка идеальный вариант при необходимости пересекать мелкие водоемы.

***
Таким образом, сделать деревянную лодку своими руками вполне возможно. Это сэкономит ваши деньги, а также может оказаться весьма интересным занятием. Сложного здесь, если хорошенько разобраться, ничего нет. Да и сама постройка деревянной лодки не требует каких-то фантастических знаний и умений.

Качественно сделанная шхуна позволит значительно разнообразить ваш досуг, сделать охоту, рыбалку или поход незабываемыми, поможет добраться до таких мест, куда вы и не мечтали попасть.

Деревянная лодка — удовольствие не из дешевых. Но если вы готовы потрудиться, сможете создать собственный речной транспорт своими руками, сэкономив приличную сумму.

Подготовьте схему или чертеж с указанием размеров. Возможно, в поисковике вашего браузера по запросу «схема лодки из дерева» среди предложенных вариантов вы найдете подходящий, иначе вам придется либо комбинировать найденные варианты, либо рассчитывать самостоятельно, либо обращаться за помощью к специалисту. По чертежу уже наглядно определите количество необходимых материалов.
Для бортов выберите качественные сосновые или еловые доски — широкие и длинные, без сучков и трещин. До строительства лодки эти доски должны год отлежаться на ровной сухой поверхности под гнетом. Непосредственно перед работой тщательно осмотрите каждую доску на наличие дефектов. Приступайте к созданию носовой части лодки:

1. Отмерьте нужную длину доски, с носовой стороны отпилите край под углом 45°, прострогайте. С запиленных краев снимите фаску так, чтобы при прижатии зазора между этими досками не было. Покройте эти концы защитным антисептиком.
2. Изготовьте основу «носа» лодки — треугольный брусок (его длина больше высоты лодки в полтора раза). Брусок нужно обстрогать и обработать антисептиком.
3. Соберите «нос» лодки: два борта и брусок-основу смажьте столярным клеем, прочно скрепите гвоздями либо саморезами.
4. Спилите все выступающие излишки сверху и снизу

Для заднего борта подберите доску толщиной 5 см. Выпилите боковые стороны борта, а вверху и внизу оставьте запас, эти края обработаете после сборки. Подготовьте распорку — прочную доску, длина которой должна быть равна максимальной ширине лодки, а высота практически совпадать с высотой бортов, иначе борта могут лопнуть, когда вы их будете гнуть. Для выполнения гибки понадобится веревка и два помощника:

1. Установите распорку в положенном месте, помощники, не спеша, с помощью веревки загибают боковые борта, а вы прикладываете края бортов к заготовке заднего борта и делайте на них пометки, где и сколько снять фаску, чтобы все детали соединялись без зазоров, затем снимаете фаску и еще раз примеряете. Подгоняете несколько раз, чтобы исключить зазоры.
2. Обработайте места стыков антисептиком, скрепите борта столярным клеем, а также гвоздями или саморезами.
3. Отпилите излишки внизу заднего борта, оформите его верх (дугой, треугольником, трапецией, прямой).
4. Установите постоянные распорки и сидения. Прежде чем закреплять их, необходимо сделать маленьким сверлом отверстия в бортах, так вы предотвратите появление трещин.

Приступайте к созданию дна:

1. Для дна понадобится лист оцинковки. Установите на него лодку дном вниз, обведите маркером с запасом 1,5 см и вырежьте ножницами по металлу.
2. Переверните лодку вверх «дном», снимите фаски с бортов и распорок со стороны, прилегающей ко дну. Обработайте края антисептиком. Дождитесь, пока пропитка и столярный клей просохнут.
3. На нижнюю сторону бортов нанесите непрерывно силиконовый герметик, на него в два ряда уложите специальные нити или паклю, это защитит от протекания.
4. Уложите и выровняйте вырезанную металлическую заготовку дна и прикрепите его оцинкованными саморезами с прессшайбой или гвоздями (1,8х32), двигаясь от середины лодки к краям.
5. В местах, где металл выступает более чем на 5 мм, лишнее обрежьте. По всему периметру постучите молотком, подгибая лист на борт. Также защитите жестью носовую часть самодельной лодки, предварительно обработав ее герметиком и уложив нить.

Чтобы жесть не гремела и по дну было комфортно ходить, смастерите деревянный настил в виде поддона по размерам лодки. Для крепления лодки к причалу наверху носовой части установите длинный болт или шпильку, продетые сквозь звено цепи. Лодку покройте двумя слоями антисептика и покрасьте (всю, включая оцинковку).

Это не единственный вариант создания деревянной лодки своими руками, однако здесь раскрыт весь принцип работы и особенности создания плавательного средства.

Используя обычную фанеру можно сделать крепкую и хорошо плавающую лодку. Причем все это можно сделать своими руками и практически без посторонней помощи. В среднем на закупку материалов для этого изобретения у нас уйдет около 2 – 3 тысяч рублей, что по сравнению с хорошей резиновой лодкой (в среднем цена колеблется от 8000 до 12000 рублей) является довольно приемлемым вариантом.

Этап 1: Необходимые материалы и нужный инструмент для лодки:

— Лист фанеры
— Клей, на основе полиуретана по типу Gorilla;
— Гвозди
— Латексная краска
— Силиконовый герметик
— Шприц для заделки швов
— Бумага наждачная
— Лобзик
— Паракорд
— Шуруповерт
— Зажим
— Измерительная рулетка
— Дрель
— Кисть

Этап 2: Подготовка деталей

Лист фанеры делим на 3 части, которые будут выступать нам основными частями для дна лодки: 46 см х 61 см, 31 см х 61 см и 61 см х 168 см.

Размеры двух боковых сторон составляют — 31 см х 244 см.

Для подпорок вполне подойдут небольшие бруски 2,5 см х 5 см х 240 см. Таких подпорок необходимо три штуки.

Для изготовления носовой части и кормы нам подойдет брусок 2.5 см х 7.6 см х 240 см.

Для корпуса подойдут два бруска 2.5 см х 5 см х 240 см. Их необходимо разрезать на несколько частей, а затем скрепить паракордом.

Этап 3: Сборка.

Начинаем собирать все основные части лодки, для этого используем гвозди или же штифты.

Порядок сборки, следующий:
1. Крепим левую сторону лодки ко дну.
2. Затем корму — так же ко дну и левой стороне лодки.
3. Правую сторону крепим ко дну и корме.
4. А носовую часть крепим ко дну и 2-м ее сторонам.

Перед тем как скреплять части гвоздями, предварительно используем клей.

Этап 4: Покраска поверхности и полировка.

После того как собрали лодку воедино, начинаем хорошенько ее чистить от заноз и неровностей, используя наждачную бумагу (лучше подойдет 0 или 1). Затем начинаем заделывать все щели с внешней стороны, которые образовались во время сборки, силиконовым герметиком. И оставляем ее на открытом воздухе на один день, так она быстрее высохнет.

Красить лодку потребуется в три слоя: 1 — снаружи и 2 — внутри. Перед тем как наносить новый слой следует подождать некоторое время.

Этап 5: Первый заплыв.

Ну вот и настала пора проверить наш «непотопляемый баркас». Если у вас что-то вышло не так со сборкой, то советую посмотреть видеоролик американского радиоведущего Дерека Дидриксена, в нем он создает и испытывает такой же вариант лодки.

Этап 6: Мотор.

Если же у вас имеется подходящий лодочный мотор, вы можете немного усовершенствовать получившеюся лодку.

Всем Удачного плавания!

Плоскодонки наших рек

Когда-то берега озер и прудов были сплошь усыпаны деревянными лодками всевозможных размеров и конструкций. Резиновые, конечно были, но их было немного и они служили латанные перелатанные многие годы. Еще реже можно было встретить выпускающиеся в то время небольшими партиями дюралевые изделия.

Плоскодонки наших рек

Канули в лету те времена, а с ними и старые добрые традиции строительства простых лодок самими охотниками и рыбаками. Сейчас надувные плавсредства прочно заняли их место. Они оказались более мобильными, легкими и удобными.

Правда, в некоторых местах, удаленных от крупных населенных пунктов, можно еще увидеть собственноручно изготовленные. Вот и я на протяжении многих лет пользуюсь .

Лодка снабженная одним не закрепленным веслом, с острым клиновидным носом, прочными деревянными бортами отлично подходит для передвижения как по узким речкам, так и по густым зарослям камыша, что позволяет успешно ее использовать на рыбалке и на охоте.

Такие суденышки в общем строились по единому принципу, но в разных краях они имели целый ряд особенностей. Например, у одних дно было деревянное, у других резиновое, у третьих жестяное.

Если по каким-то причинам вам понадобиться именно такая, тогда вы сможете смастерить ее сами в домашних условиях. В ее изготовлении нет ничего сложного, правда, первый раз может получиться не совсем то, что вы бы хотели.

Подготовка материала

Итак, начнем. До начала строительства нужно заранее позаботиться о самых главных ее частях — бортах. Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели. Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.

Подготовленные доски еще раз осматриваем на предмет дефектов — трещин, выпадающих сучков и т.п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр — это будет носовая часть.

Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора.
Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика.

После этого приступаем к изготовлению основы носа — треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем.

Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.

Начальный этап сборки

Подготовив эти элементы приступаем непосредственно к сборке. Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями.

Выступающие части сверху и снизу спиливаем заподлицо с бортами.

Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим.

Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров.

Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата.

Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Я сделал в виде треугольника.

Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин.

Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.

Продолжение строительства смотрите в следующей части — .

Перед тем как приступить к построению деревянной лодки, необходимо подготовить основную часть такого сооружения – бортики. Для этого необходимо взять самые ровные, длинные, достаточно широкие доски, которые изготовлены из ели или сосны.

Посмотрите на фото самодельных лодок и вы увидите, что на ее бортах нет досок, у которых есть сучки – это очень важно. Доски для этой части лодки должны пробыть в сухом месте под небольшим гнетом на протяжении минимум одного года.

Выбор досок для работы

Перед тем, как начать производство, необходимо еще раз удостовериться, что доски абсолютно подходят для работы. Далее для каждой доски необходимо отмерить нужную длину и аккуратно их отрезать под углом в 45 градусов. Эти доски пойдут на нос лодки.

После этого необходимо прострогать их и проверить, чтобы соединенные друг с другом доски не имели щелей. После чего концы обработать антисептиком.

Следующий шаг – заготовка носа лодки, а служит им треугольный брусок. Длиной он должен быть в полтора раза больше, чем ширина бортиков. Брус также строгается и покрывается слоем антисептика.

Дальнейшая инструкция для изготовления лодки своими руками заключается в выборе подходящей доски для кормы лодки. Не пренебрегайте запасом, ведь лучше отрезать потом лишнее, чем искать и начинать все по новой.

Сборка лодки

Когда элементы деревянной лодки будут собраны, нужно начинать сборку изделия. Начать следует с носовой части. Оба бортика и треугольный брусок необходимо соединить между собой при помощи саморезов. Выступы сверху и снизу желательно сразу срезать, чтобы они в будущем не мешали.

Следующий шаг очень важный и ответственный, так как необходимо придать будущей лодке форму. Необходимо определиться с шириной лодки и поставить распорку по середине. Доску для распорки выбирайте размерами с высоту лодки, так у вас не лопнут бортики.

Когда распорка будет правильно установлена можно начинать придавать лодке форму, позовите на помощь нескольких людей или запаситесь веревками, чтобы сдерживать конструкцию.

Используйте чертежи и подгоняйте размеры кормы для изготовления лодки таким образом, чтобы при соединении задней стенки и бортов не оставалось зазоров и щелей.

Когда задник будет установлен, срезаем лишнюю часть снизу, а сверху можете сделать элемент в виде треугольника. Далее занимаемся распорками, которые будут постоянно поддерживать форму лодки, а также сидениями, которые устанавливаются поверх распорок. Количество, а также расположение этих элементов можете определить сами, так это может быть одно, два и более мест.

Выравниваем на нижней части все в одной плоскости и обрабатываем защитным слоем всю поверхность. Когда клей подсохнет, начинайте делать дно лодки.

Наилучшим вариантом дна станет оцинкованный лист металла. Постарайтесь найти такой лист, чтобы он соответствовал размерам лодки.

Как правильно сделать дно лодки своими руками

Поставьте будущую лодку на лист металла и обведите маркером ее границы, не забудьте захватить запас в несколько сантиметров на всякий случай, лишнее всегда можно будет подрезать.

Следующий шаг это покрытие соединения лодки с ее дном специальным силиконовым герметиком по всей длине одной линией. Поверх герметика, пока он не высох, укладывается шнур в несколько рядов – все это нужно для того, чтобы дно лодки было герметично и не пропускало воду внутрь.

Когда это процесс будет закончен, переходим к соединению дна с каркасом. Аккуратно наложите дно лодки на ее нижнюю часть. Для соединения используйте гвозди или саморезы.

Начинайте соединять от середины и двигайтесь к краям лодки. Выполняйте работу как можно медленнее и аккуратнее, так как эта часть является очень важной.

Отрезаем излишки металла, которые торчат больше, чем на 5 мм от края лодки, а остатки загибаем молотком. Нос лодки важно также защитить от внешних факторов при помощи все того же металла. Вырезайте прямоугольник из жести по размерам лодки.

Везде, где соединяется дерево и металл необходимо пройтись герметиком и шнурком. К этому времени, до того, как вы начали «заворачивать» нос металлом, необходимо обработать всю лодку антисептиком.

Обязательно сделайте крепление на носовой части для цепи. Это поможет, если кто-то захочет украсть новенькую лодку, так как на водоеме она будет привлекать к себе особое внимание в виду своей новизны.

Перед тем, как строить лодку, продумайте и просмотрите все идеи, из чего можно сделать лодку. Возможно вы подберете для себя особый материал, с которым вам будет удобнее работать, а может вам нужна особая защита или массивность.

Не забудьте покрыть дно с обратной стороны специальной краской, так как оцинкованный метал при контакте с водой со временем разрушается. А деревянные части лодки необходимо покрыть несколькими слоями спец пропитки и оставить в итоге лодку сушиться в тени.

Для удобства внутри лодки на ее дне можно разложить деревянный настил. Так дно не будет греметь, когда вы будете по нему передвигаться.

На этом лодка будет готова. Прочитайте подробнее статьи как сделать лучшие самодельные лодки с описанием, чтобы узнать какие-то другие нюансы, которые, возможно, пригодятся вам при будущих постройках.

Фото лодки своими руками

Рыбацкая лодка — небольшое плавательное средство, которое позволяет ловить рыбу в тихом, уютном и удаленном от берега месте, хранить и транспортировать рыболовные снасти и снаряжение и при необходимости перевозить груз. Многие поклонники рыболовного дела предпочтение отдают изделиям из натурального материала, например из дерева. Их покупают в готовом виде, заказывают либо делают своими руками.

Краткая инструкция, как сделать деревянную лодку, поможет рыбаку, умеющему пользоваться столярными инструментами, изготовить ее самостоятельно.

Лодки из дерева обладают такими преимуществами:

• изготовление из экологически чистых материалов (чаще из бревен хвойных пород);
• легкий вес;
• прочность и надежность на плаву;
• маневренность;
• плавучесть;
• бесшумность;
• возможность установки подвесного или стационарного мотора, паруса, использование с веслами;
• долгий срок службы при правильном хранении;
• невысокая стоимость по сравнению с другими устройствами.

Существует 2 разновидности деревянных плавсредств:

• косные, или килевые;
• плоскодонные.

Плоскодонки пользуются большим спросом среди поклонников рыбалки. Они удобны и комфортны, снасти и принадлежности располагаются возле рыбака. Лодки обладают высокой устойчивостью и безопасностью, свободно разворачиваются на водоеме и не опрокидываются.

Косные лодки с килевым днищем имеют лучшую проходимость в сложных местах, отличаются быстроходностью и практичностью. Чтобы не зачерпнуть воду через борт, необходимо научиться правильно распределять центр тяжести.

Купить или сделать своими руками

На отечественном рынке деревянные лодки встречаются редко. Чаще их изготавливают мастера на заказ. Работа выполняется в течение 4−5 дней, иногда быстрее. Стоимость транспортного средства будет определяться в зависимости от того, лодку какой длины и ширины вы хотите видеть: ее можно сделать одно- или многоместной. Перед заказом судна ручной работы получают информацию об исполнителе, смотрят предыдущие изделия, общаются с другими клиентами.

Если процесс изготовления деревянных лодок осуществляется своими силами, существует возможность снизить финансовые затраты. Кроме этого, от проделанной работы можно получить большое удовольствие.

Процесс изготовления

Строительство рыбацкого судна состоит из 5 этапов, это:

1. Проектирование конструкции.
2. Подготовка необходимых материалов (досок, инструментов).
3. Изготовление и сборка.
4. Просмолка лодки или конопачение.
5. Проведение испытаний.

Чертежи

Приступая к самостоятельному изготовлению, лучше приобрести специальную литературу на тему, как построить деревянную лодку, изучить основные составляющие, спроектировать схемы и чертежи. Специалисты рекомендуют выполнять выкройки на листах бумаги или воспользоваться программами с 3D-моделированием. Конструкцию делят на сборочные узлы и единицы. Детали по чертежам должны быть читаемыми, обозначения и размеры вынесены, масштаб выдержан.

По параметрам основных деталей лодки рассчитывают количество необходимого материала.

Материалы и инструменты

Для работы потребуется закупить широкие и длинные еловые или сосновые доски. Трещины, задиры, сучки не допускаются.

Некоторые мастера советуют приобрести бревна ранее, затем положить их на сухую ровную поверхность под гнет на некоторое время во избежание деформации

.

Список необходимых инструментов:

1. Рулетка.
2. Линейка.
3. Угольник.
4. Рубанок.
5. Шуруповерт.
6. Крепежные элементы (саморезы, винты, гвозди или шурупы).
7. Молоток.
8. Стамеска.
9. Электролобзик.
10. Молоток.
11. Болгарка.
12. Зажимные тиски.

Перечень материалов, которые потребуются для работы:

1. Шпаклевка.
2. Масляные краски.
3. Масляный лак или олифа.
4. Антисептик.
5. Клей.

Не стоит забывать о мерах безопасности во время изготовления конструкции. С этой целью используют защитные пластиковые очки, удобные, хорошо облегающие кисти рук перчатки.

Пошаговая инструкция по изготовлению

Деревянная лодка состоит из таких частей:

1. Задний борт.

Для изготовления носовой части выполняют такие операции:

1. Берут доски без дефектов, отмеряют длину по рассчитанным размерам.
2. Отпиливают кромку под 45° и строгают.
3. Возле запиленных кромок снимают фаску. При прижатии досок зазор между ними должен отсутствовать.
4. Концы покрывают защитным антисептическим веществом.
5. Основу носа делают из треугольного бруса, при этом учитывают, что длина должна быть в 1,5 раза больше высоты судна. Брус строгают и обрабатывают антисептиком.
6. Собирают 2 борта и основу, смазывают столярным клеем и скрепляют гвоздями или шурупами.
7. Все лишние выступы спиливают.

Алгоритм действий по строительству заднего борта:

1. Выбирают доску толщиной 5 см.
2. Из доски делают бортовые боковые стороны. Сверху и снизу оставляют запас для последующей обработки.
3. Между конструкциями по схеме лодки своими руками вставляют ребра жесткости. Их длина равняется ширине плавсредства, высота аналогична высоте бортов, в противном случае при сгибании бортовые элементы лопнут.
4. Для гибки бортов потребуются 2 помощника. Края боковых бортов присоединяют к корме, в это время помощники аккуратно с помощью веревки загибают бортовые части. Делаются метки, где нужно снять фаску, чтобы не было зазоров. Затем по меткам снимают фаски, примеряют и подгоняют.
5. Места стыков обрабатывают антисептиком, соединяют клеем, шурупами или саморезами.
6. Лишний материал в нижней части кормы отпиливают, оформляют верх.
7. В деревянных лодках под мотор на заднем борту, сиденья и постоянные распорки в боковушках сверлом делают отверстия. Затем устанавливают перемычки и сиденья. Двигатель прикрепляют после сборки всей конструкции.

Для создания днища в лодке из дерева лист оцинковки подойдет лучше всего. На него устанавливают каркас вниз днищем, обводят карандашом с запасом 1,5 см и вырезают специальным инструментом. Затем переворачивают плавсредство, снимают фаски с бортовых частей и распорок, прилегающих к днищу, обрабатывают антисептиком.

После того как пропитка высохнет, снизу наносят силиконовый герметик, укладывают на него в 2 ряда паклю или проволочные нити от протекания.

После выравнивания металлической заготовки дно прикрепляют саморезами к прессшайбе, можно использовать гвозди, перемещаясь от центра судна к краям. На участках с выступами металла более 5 см производят обрезку и подгибку листа к бортам, постукивая молотком по всему периметру. К носовой части монтируют листовую жесть для защиты от коррозии.

Вдоль бортов по верхней кромке приклеивают причальный брус, защищающий от повреждений при швартовании к причалам и другим суднам. Киль, обеспечивающий безопасность при повороте, особенно в устройствах с моторами, монтируется к днищу и размещается вдоль средней линии. Его можно изготовить из нескольких реек.

После полной сборки конструкции ее необходимо просмолить или подвергнуть конопачению, затем покрасить. Обработка смолой происходит только внутри судна. Для этого требуется разогретая смола. Для улучшения вязкости добавляют немного машинного масла. Смолу заливают во все щели, предварительно очищенные от грязи, и оставляют для просушки на 12 часов. Затем обрабатывают олифой. Окрашивание производят после того, как изделие полностью высохнет.

Финишное тестирование лодки

Окончательным этапом является проведение испытаний на герметичность. Тестирование проводят как в домашних условиях, так и на водоеме. Если на территории частного дома существует возможность установки лодки на опору, ее переворачивают, заливают большим количеством воды со шланга, затем выставляют в исходное положение и проверяют на течь.

При испытаниях на реке или пруду около 1 часа нельзя заплывать на большую глубину. После контрольной проверки при отсутствии воды в рыбацком судне оно готово к эксплуатации.

Тузик- деревянная лодка для
р
ыбалки
на двоих

Мирно побороздить на лодке по блестящей глади спокойного водоема — давнишняя фантазия почти всех. Пуститься ли на рыбалку либо на водную прогулку — все это будет допустимым при наличии вот такового несложного суденышка.

Данная лодчонка крайне нетяжелая (тотальный вес — в общей сложности 21 кг при длине в пределах 2 м и ширине 1,2) из-за особенно собранных веществ и особенной методике постройки деревянной лодки. Ее вполне можно 1, без чужой поддержке, опустить на наружный багажник машины.

В базе методики производства лодки
лежит употребление клея на основе эпоксидной смолы, отличающегося отличной стойкостью к всякого рода нагрузкам. Все спайки
выполняются только лишь на таком клее и при том, что едва надо шурупов, заклепок и гвоздей.

Элементарный материал для постройки лодки — древесину ясеня — разрешается заказать в столярной мастерской. Влагоустойчивую трехслойную фанеру
толщиной пяти мм — приобрести в специальном бутике либо на рынке строительных материалов.

Предварительно нежели приступить к процессу, надобно сделать свой выбор, которым видом мастерить шпангоуты
: намного более кропотливым, намеревающимся гнутье и адгезия их из раздельных оболочек, либо намного более легким — выкраиванием шпангоутов
из дощечек. Стойкость данных компонентов
станет достаточно отменной и в том, и в ином примере. Все ключевые работы по производству ладьи
реализовывают на стапеле, подобранном из тучных брусков.

В течении труда эпоксидный клей неплохо изготовлять минимальными порциями, ибо он сравнительно оживленно стает и схватывается неподходящим в интересах труда. В первую очередь поверхности
склеиваемых заготовок грунтуют — с содействием кисти промазывают водянистой кашей из смолы и отвердителя. Для слипания заготовок применяют смесь с дополнением микроволокон, сооружающих его намного более плотным. Дабы спайки
были устойчивыми, склеиваемые компоненты
нужно на время сдавливать друг с другом струбцинами.

В особенности пригодятся струбцины при производстве фасонных деталей шпангоутов
— футоксов, а еще при обшивке каркаса ладьи
. В общей сложности умеренных по величине струбцин понадобится порядка двадцати шт.

Сделав шпангоуты
, мастерят киль, какой выкраивают из одной, возможно, жирной доски, однако его реально сделать из 2-х склеиваемых дощечек. Потом в нем выкраивают пазы под шпангоуты
.

Расклинив шпангоуты
в пазах киля и прилепив к ним дно ладьи
, незанятые окончания шпангоутов
попарно объединяют на шурупах подсобными рейками. Дыры под шурупы причинять неудобства позднее не станут, ведь края шпангоутов
позднее будут урезаны. По очередной вспомогательной рейке, фиксируемой по продольной оси ладьи
, вточности выверяют дистанции промеж шпангоутами согласно со сборочным чертежом.

Производство каркаса ладьи
завершают усилением его еще 2-я рейками, прикрепленными на шурупах с правой стороны и налево от продольной рейки. Сложившийся «каркас» укрепляют и переворачивают на стапеле — трудовых козлах.

Неплохо, дабы козлы были хорошо стойкими и сильными. С содействием особенного рашпиля внешние бордюры шпангоутов
обрабатывают так, дабы они везде, от носовой детали лодки
до кормы, непроницаемо контактировали с прижимаемой к ним изогнутой рейкой.

Значит, основа самодельной деревянной лодки для постройки склонена. В настоящее время его требуется обшить шлюпочной фанерой. Дабы сберечь финансы, для данных целей применяют намного более дешевенькую сосновую влагоустойчивую фанеру
.

Очертания составных частей
обшивки
(вычерченные в мас.1:1 на упаковочной бумаге) выносят на
фанеру
и вырезают электролобзиком. Вслед за тем главную составляющую
обшивки
подстегивают к набору из
шпангоутов
. Приложив ее впереди к штевню, придавливают компонент струбцинами к
шпангоутам
и размечают контактирующие
поверхности
.

В первую очередь нежели закрепить наклеиваю
компоненты
обшивки
к телу, надобно закупорить липкой лентой либо пластинкой привольные места (дабы не замарать их эпоксидным клеем). Это освободит вас в дальнейшем от добавочною деятельности при зашлифовке и выпемзовке поверхностей.

Спайки
обшивки
на клее делают одинаково, как и при производстве
шпангоутов
. Сперва-наперво контактирующие
поверхности
промазывают жидкостным клеем, позднее на них наносят намного более насыщенный (с наполнителем) с последующим креплением
компонентов
обшивки
к
шпангоутам
с содействием немаленьких струбцин.

Закрепив эти две компоненты
обшивки
, принимаются к порядком серьезному занятию — образованию специализированным рубанком скоса в тех пунктах, где очередная деревянная деталюшка перекрывает предыдущую (в целях придания телу ладьи
прибавочной строгости).

В пользу данного верхнюю кайму смонтированной составной части обшивки
нужно отстрогать под углом так, дабы скошенная плоскость контактировала с последующей составной частью обшивки
и в то же время вплотную примыкала к шпангоутам
. Далее приклеивают следующую составляющую обшивки

и так впоследствии, пока что не станет обшит целый корпус. Излишки еще не мерзлого клея устраняют льняной ветошью без ворса, замоченной в ацетоне.

В последствии крепления компонентов
обшивки

, тело деревянной лодки реально убрать с козел и начать крепление внутренних и внешних планок поручней, привальных брусов и опор сидений. Далее нужно приладить базы (скамейки) правильно и обеспечить их накладками. Тыльную банку, кницы и брештук — плиту из веской древесины — приклеивают.

Впоследствии подстегивают верхнюю накладку поручней (состоящую из 3-х элементов), дают ей электролобзиком нужную конфигурацию и клеят. Постройка деревянной лодки заканчивается шлифованием, напылением шлюпочным лаком (в четыре — пяти рядов) и монтажом полезных предметов.

Покупка лодки – дело достаточно затратное. Именно поэтому многие задаются вопросом о том, как сделать самостоятельно свое маленькое и надежное судно. Процесс создания лодки не такой уж сложный, как может показаться на первый взгляд. Тем не менее он достаточно кропотлив и требует большого внимания к деталям.

Первым и самым важным этапом является определение, из чего будет сделано судно. Вариантов не так много, давайте их рассмотрим:

• Ткань на основе резины. Конечный итог – надувная лодка.
• Пластик.
• Сталь.
• Дерево.
• Фанера.

Каждый из вариантов имеет свои достоинства и недостатки, которые сразу бросаются в глаза. Но сейчас речь пойдет о лодке, сделанной из дерева.

Определившись с материалом можно переходить к следующим стадиям планирования и подготовки.

Особенности изготовления

Особенностей действительно много, поэтому давайте их детально рассмотрим:

1. Работа с деревом. Первая и главная особенность – умение работать с деревянными конструкциями и с деревом в частности. Нужно понимать, какие доски лучше всего выбрать, как их правильно изгибать, какие нагрузки может выдержать тот или иной материал. Перед началом работы лучше всего подготовится и почитать книги по работе с деревом. Найти их очень легко, они имеются в свободном доступе в сети Интернет.
2. Выбор материалов для сборки. Помимо древесины необходимо сразу определиться с другими материалами, которые помогут скрепить лодку и защитить её от протекания. Они должны подходить для материала, который был выбран и хорошо с ним взаимодействовать.
3. Место сборки. Для изготовления обязательно понадобится достаточно много места, а также времени. У профессионалов на изготовление и сборку может уйти от 4 до 10 дней, в зависимости от сложности. Новичку же понадобится в несколько раз больше времени. Именно поэтому важно выбрать сухое и удобное место.
4. Инструменты. Для облегчения и ускорения процесса понадобится целый ряд инструментов (который рассмотрим позже). Помимо этого желательно иметь дополнительную пару рук на некоторых этапах сборки.

Это основные особенности, которые необходимо знать, но по ходу работы, вполне вероятно, придется столкнуться и с другими.

Определяемся с размерами

Один из важнейших этапов на стадии планирования. От размера зависит вместимость, грузоподъемность и вес. Очень важно соблюдать правильные габариты, чтобы лодка была устойчивой на воде.

Определение размеров процесс не простой, поэтому рассмотрим, что необходимо знать и о каких размерах вообще идет речь. Сразу стоит сказать, что здесь описаны рекомендованные размеры.

Их можно менять на свое усмотрение, но в пределах разумного:

• Длина всей конструкции. Длина может колебаться от двух до четырех метров. Если судно рассчитано на одного, то длина должна быть 1.8 – 2.5 метров. Два человека – примерно 3 метра. Три человека – 3.5 – 4 метра. Лодка длиной 3 – 4 метра вполне может выдержать до 5-6 человек, вопрос здесь больше в комфорте.
• Ширина. Тоже один из основных критериев. Средние показатели ширины 1 – 1.5 метров. Чем больше ширина, чем устойчивее чудно. С другой стороны, чем больше ширина, тем меньше маневренность. Необходимо найти золотую середину. Она для каждого разная в зависимости от тела человека, груза, который будет перевозиться, а также длинны всей конструкции.
• Высота борта. Средняя и рекомендованная высота борта – 50 сантиметров. Опять же сделать её можно как выше, так и ниже, в зависимости от желания.

Именно отталкиваясь от данных габаритов, необходимо будет делать все детали в дальнейшем. На глаз определить эти габариты сложно, поэтому лучше всего сделать чертеж для наглядности.

Переходя к чертежам сразу нужно сказать, что необязательно иметь талант к черчению. В данный момент чертеж можно сделать, не имея подобных навыков онлайн в Интернете. Можно сделать трехмерную модель, которая будет соответствовать всем требованиям и желаниям.

На чертеже помимо основных размеров нужно сразу определиться с размерами других, более мелких, но не менее важных деталей. Лучше всего сделать чертежи и для них отдельно, чтобы в дальнейшем не пришлось их подгонять.

Необходимые материалы и инструменты

Разобравшись со всеми теоретическими вопросами, переходим к практике. Сбор всех инструментов и материалов и подготовка их к работе финальная часть подготовки, поэтому к данному процессу необходимо отнестись с особенной внимательностью.

Рассмотрим перечень инструментов и инструментов, которые понадобятся при сборке:

•

  Лучше всего брать древесину, которая как минимум год пролежала в сухом месте на ровной поверхности

  Доски, которые послужат основным материалом. Лучше всего выбрать сосну или ель. Она отлично подходит для подобных целей благодаря своим характеристикам. Доски должны быть без трещин и выпадающих сучьев. Многие считают, что доска должна быть вообще без сучков, но это заблуждение. Они никак не повредят лодке, если крепко держаться. Проверить это можно ударив по ним молотком или даже кувалдой. Подобный краш-тест во многих сразу вселяет понимание всей ситуации. Помимо этого лучше всего брать древесину, которая как минимум год пролежала в сухом месте на ровной поверхности.

• Полиуретановый клей.
• Гвозди. Понадобятся гвозди разной длины, в большом количестве. Но нужно понимать, что часто их можно будет заменить шурупами.
• Шурупы. Как и гвозди, они должны быть разной длинны.
• Шуруповерт и дрель. Шуруповерт подойдет любой, а вот дрель необходима не очень мощная, чтобы она не расколола древесину. Можно использовать даже ручную дрель. Не рекомендуется заменять дрель перфоратором.
• Электролобзик.
• Наждачная бумага.
• Рулетка.
• Пакля.
• Водоотталкивающая краска (в большом количестве).
• Кисти для нанесения краски.
• Смола. Ею можно заменить клей, хотя работа с ней требует большего внимания и умения.
• Шприц, для нанесения клея в труднодоступные места.
• Паракорд. Понадобится для придания бортам необходимой формы. Можно заменить другими плотными веревками, которые способны выдерживать большие нагрузки.
• Листы металла (могут послужить отличным дном для лодки, а также при их помощи можно хорошо скрепить некоторые детали).
• Антисептик. Понадобится для пропитки древесины.
• Лак. Желательно использовать качественный лак для яхт.

Это основной перечень того, что пригодится при сборке. Помимо этого в процессе могут пригодиться другие инструменты. Например, ножовка, молоток, зажимы и прочее.

Процесс изготовления

Переходим к самому интересному, процессу изготовления. Представим его в виде пошаговой инструкции.

Тут нет места спешке и недочетам, поэтому делаем все предельно внимательно и четко:

1.

   Заранее подготовленная деталь по чертежам, которая послужит задним бортом, теперь должна отлично подходить по габаритам

   Первый этап изготовления всех деталей по чертежам и их подготовка. Сюда входит подготовка бортов. Две широкие (которые послужат бортами) необходимо подготовить, убрав с них опасные места. Для этого пригодится напильник и наждачная бумага.

2. Далее с одной стороны каждой доски отпиливаем край под углом в 45 градусов. С заиленных концов снимаем фаску таким образом, чтобы при соприкосновении обе доски идеально подходили друг к другу и не имели зазора. Это будет носовая часть лодки.
3. Теперь необходимо закрепить их в таком положении. Для этого переем треугольный брусок и с внутренней стороны плотно прикладываем на стык. При необходимости все подгоняем и намертво скрепляем борта с данным бруском при помощи гвоздей или шурупов. Для того чтобы эти места не протекали, края соприкасающихся досок необходимо пропитать сначала антисептиком, а после смолой или клеем, а только после скреплять.
4. Теперь бортам необходимо придать необходимую форму. Необходимо взять паракорд и обвязать его вокруг бортов придавая желанную форму. Чтобы все получилось, внутри устанавливаем распорки, которые должны быть такой же ширины, как и ширина будущего судна. Сделать все самому на этом этапе сложно, поэтому лишняя пара рук не помешает.
5. Придав бортам форму, можно переходить к задней части лодки. Заранее подготовленная деталь по чертежам, которая послужит задним бортом, теперь должна отлично подходить по габаритам. Крепко прикрепляем её к бортам при помощи клея, а также гвоздей или шурупов.
6. Теперь, когда основа лодки готова, можно переходить к созданию дна. Его можно сделать из листов металла или из дерева.
7. В случае с металлом, вырезаем лист, который по размерам будет на несколько сантиметров шире дна лодки, и крепим это к бортам. Важно понимать, что именно на этих стыках чаще всего бывают протечки. Поэтому для крепежа не жалеем клея или смолы на стыках, а шурупы или гвозди забиваем на расстоянии 1.5 – 2 см друг от друга по всем контуру. Для надежности и лучшей защиты от протекания на стыках можно использовать паклю. Выступающий по краям металл при помощи молотка плотно загибаем к бортам.
8. В случае с деревянным дном все немного сложнее. Лучшего всего делать его из одной широкой доски, которая может закрыть сразу все дно. Придаем ей необходимую форму и поступаем с ней, так же как и в случае с металлом.
9. На этом этапе лодка уже почти готова. Теперь необходимо обработать её антисептиком, устранить все возможные зазоры, через которые может поступать вода и покрасить в несколько слоев водоотталкивающей краской. Далее покрываем все это лаком для яхт. Перед нанесением каждого нового слоя, необходимо предыдущему дать полностью высохнуть.
10. Последний этап – внутренняя отделка. Можно установить скамейки, подставки для ног и другие «фишки», которые только пожелает конструктор.

Тестирование лодки

После создания и сбора судна переходим к его тестированию.

Тестировать лодку можно по-разному, но лучше всего во сколько этапов:

• Первый тест на проверку водонепроницаемости можно сделать во дворе. Для этого переворачиваем лодку и устанавливаем её на какую-то опору (стулья, скамейки, стол). Далее выливаем на неё большое количество воды. Для этого лучше всего использовать шланг и «поливать» минут 5 -10. После этого лодку можно перевернуть и проверить, попала ли внутрь вода.
• Теперь, зная, что шхуна не пропускает воду, можно перейти к выходу на большую воду. Точнее говоря испробовать её в деле. Настоятельно рекомендуется первые полчаса не выплывать на большую глубину, ведь если что-то сделано не так и лодка начнет быстро набирать воду, достать на мели её куда легче.

Блиц-советы

Давайте рассмотрим несколько советов, которые могут пригодиться новичку в нелегком деле конструирования и сборки:

• При сборке не стоит жалеть материалов. Например, при скреплении бортов с дном лодки стоит потратиться лишнее время, но плотно пройтись по всем стыкам клеем или смолой. В дальнейшем подобные погрешности исправить будет очень сложно.
• Делать с запасом. Лишние части всего можно убрать, например, отпилить брусок в носу лодки. Это касается и всех остальных деталей.
• Перед тем как использовать большие гвозди или шурупы, желательно сделать для них отверстия при помощи дрели. Это позволит предотвратить появление трещин.
• Не стоит скупиться на материалы. Чем качественней древесина, тем дольше и лучше она прослужит в дальнейшем.

Как сделать деревянную лодку — плоскодонку: чертеж

Выбор материала

Всю конструкцию мы будем сооружать, используя такой основной материал как фанера и доски из лиственницы.

Фанеру образуют шпонированные слои, которые на производстве проклеивают с помощью фенольного клея и прессуют. Различают несколько типов фанер, но не все подходят для изготовления самодельной лодки.

Важно! Самой качественной и водостойкой фанерой является фанера с маркировкой ФСФ. Как правило, ее изготовляют из шпона березы. Используя такую фанеру, можно рассчитывать на надежность и долговечность лодки или же любого другого изделия. При этом на шлифовку и отделку вашего судна понадобится существенно меньше усилий.

Если по каким-либо причинам вы не можете достать фанеру качественных торговых марок, и можете выбирать только материал не настолько высокого класса, тогда стоит обращать внимание на торцовые части фанерных листов. На них не должны быть сквозные щели, сучков, дырочек и других дефектов.

Строим лодку плоскодонку – ход работ

1) Берем две доски из лиственницы, отторцовываем слегка под углом примерно на 15 градусов – на глаз. Просверливаем в краях отверстия и зашнуровываем проводом – автор использовал медный 2,5 мм кв. Затем нужно раздвинуть средину и распереть с помощью бруска.

2) Постепенно встали на места распорки.

3) Приобрели форму нос и корма – упирающиеся части. Все соединения сажаем на герметик – его используем не жалея. Первая подгонка может быть достаточно кропотливым занятием.

4) Закрепляем дно, для этого берем фанеру 12 мм.

5) Для лавок используем доски б/у, также из лиственницы. Конечно, пойдут и новые.

6) По периметру в место, где соединяется борт и дно, пришиваем рейку и тоже сажаем на герметик. Вдоль бортов сверху по краям так само пришиваем рейку. Это будет фальшборт.

7) Покрываем судно грунтовкой в два слоя и краской в пять слоев. При этом каждый слой должен высыхать продолжительное время. Треугольники, которые были на палубе и корме, снимаются и красятся отдельно.

Деревянная лодка своими руками

До начала строительства лодки из дерева нужно заранее позаботиться о самых главных ее частях — бортах. Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели. Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.

Подготовленные доски еще раз осматриваем на предмет дефектов — трещин, выпадающих сучков и т.п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр — это будет носовая часть.

Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора.
Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика.

После этого приступаем к изготовлению основы носа — треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем.

Далее нам необходимо подобрать подходящий кусок достаточно широкой доски (пятидесятка). Из нее выпиливаем задний борт нашей лодки из дерева.

Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.

Подготовив эти элементы приступаем непосредственно к сборке. Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями.

Выступающие части сверху и снизу спиливаем заподлицо с бортами.

Далее готовимся к самому ответственному моменту — придание нужной формы лодке. Для этого подбираем, в зависимости от того какой ширины вы хотите видеть ее в будущем, распорку.

Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим.

Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров.

Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата.

Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Лучше делать в виде треугольника.

Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин.

Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.

После того как пропитка и столярный клей высохнут можно приступать к изготовлению ее дна. Для этого нам понадобится гладкий оцинкованный лист. Желательно, чтобы его длина соответствовала длине судна. Правда подобрать такой не просто, дело в том, что строительные магазины торгуют в основном небольшими листами (1,2х2м, 1.5х2), а от больших рулонов они отрезают очень не охотно. Если договориться не удастся, берите то, что есть. Дно можно сделать и из двух листов, просто получиться чуть по сложнее.

Из купленной оцинковки вырезаем ножницами по металлу соответствующий размерам дна кусок. Чтобы было легче определить длину и ширину, лодку ставим на лист и обводим маркером, с небольшим запасом в 1,2-2см, на всякий случай.

Далее нам необходимо подготовить нижние части бортов. Наносим с помощью пистолета санитарный силиконовый герметик небольшим слоем в виде непрерывной извилистой нити. За тем прямо на него укладываем в два ряда специальный шнур. Все это в дальнейшем надежно защитит дно лодки от протекания.

Если герметика нет, заменяем его обычной краской, если нет нити — кладем паклю.

Завершив это, осторожно накладываем вырезанный кусок жести на лодку, выравниваем и начинаем его крепить.

Для закрепления можно использовать оцинкованные саморезы с прессшайбой или гвозди. В данном случае крепим проверенным годами методом — т.е. гвоздями (1,8х32). Начинаем работу с середины и движемся к краям. Работа монотонная и нудная, но торопиться не следует — торчащие гвозди не добавят красоты.

Как часто нужно их колотить показано на фото.

Те места, в которых жесть выступает за края более чем на 5мм, обрезаем. Оставшееся простукиваем молотком, загибая на борт.

Нос лодки нуждается в защите, его покрываем все той же жестью. Измеряем и вырезаем нужный кусок в виде прямоугольника.

На ту часть бортов, которая закроется оцинковкой, предварительно пропитанной антисептиков (вообще, к этому времени лодку нужно хотя бы одним слоем покрыть пропиткой), наносим герметик с нитью. После этого прикладываем как показано на фото лист и приколачиваем его.

Края жести не должны выходить за пределы носа-треугольника, иначе гвозди выйдут наружу.

Сверху и снизу оцинковку укладываем друг на друга, обрезая лишнее и также крепим гвоздями. В результате получится отличный нос, только очень острый. Поэтому его кончик сминаем или обрезаем, чтобы потом не повредить об него болотники или рыболовные снасти.

Новая лодка на водоеме обязательно привлечет к себе внимание, чтобы как то обезопасить ее от посягательств или чтобы ее не унесло течением, делаем крепление для цепи в носовой части. Для это нам понадобиться длинный болт или шпилька. Сверлим отверстие в бортах ровно по диаметру шпильки, закрепив ее, отпиливаем лишне ножовкой по металлу.

Лодка практически готова. Покрываем ее дополнительно еще 2 слоями пропитки и оставляем на просушку в тени.

Если есть желание, можно сразу позаботиться о защите дна лодки, покрыв его краской. Оцинковка с наружной стороны, контактирующая с водой, со временем разрушается без дополнительного покрытия.

Чтобы по дну из жести было комфортно ходить и она не гремела, необходимо предусмотреть деревянный настил. Он может быть самой разнообразной конструкции. Например такой.

Вот теперь можно уверенно сказать, что лодка готова! Лодка с оцинкованным дном намного легче чем с деревянным, да и в процессе эксплуатации ее в дальнейшем будет легче готовить после зимовки к очередному сезону. По прочности она ни сколько не уступает другим. Например, у моей предыдущей старой лодки через 10лет использования сгнили борта, а дну хоть бы что.

Да, и еще — не жалейте антисептика, именно его, а не краски, он значительно лучше противостоит разрушению дерева.

Если в итоге у вас получится что-то подобное или даже лучше, можно вас поздравить с успешным делом.

Представляю несколько итоговых фото разных людей:

По материалам: grossoxota.ru

Видео уроки по изготовлению лодок своими руками

Лодка из фанеры

Как сделать деревянную лодку: инструкция

Рыбацкая лодка — небольшое плавательное средство, которое позволяет ловить рыбу в тихом, уютном и удаленном от берега месте, хранить и транспортировать рыболовные снасти и снаряжение и при необходимости перевозить груз. Многие поклонники рыболовного дела предпочтение отдают изделиям из натурального материала, например из дерева. Их покупают в готовом виде, заказывают либо делают своими руками.

Краткая инструкция, как сделать деревянную лодку, поможет рыбаку, умеющему пользоваться столярными инструментами, изготовить ее самостоятельно.

Преимущества деревянных лодок

Лодки из дерева обладают такими преимуществами:

• изготовление из экологически чистых материалов (чаще из бревен хвойных пород);
• легкий вес;
• прочность и надежность на плаву;
• маневренность;
• плавучесть;
• бесшумность;
• возможность установки подвесного или стационарного мотора, паруса, использование с веслами;
• долгий срок службы при правильном хранении;
• невысокая стоимость по сравнению с другими устройствами.

Существует 2 разновидности деревянных плавсредств:

Плоскодонки пользуются большим спросом среди поклонников рыбалки. Они удобны и комфортны, снасти и принадлежности располагаются возле рыбака. Лодки обладают высокой устойчивостью и безопасностью, свободно разворачиваются на водоеме и не опрокидываются.

Косные лодки с килевым днищем имеют лучшую проходимость в сложных местах, отличаются быстроходностью и практичностью. Чтобы не зачерпнуть воду через борт, необходимо научиться правильно распределять центр тяжести.

Купить или сделать своими руками

На отечественном рынке деревянные лодки встречаются редко. Чаще их изготавливают мастера на заказ. Работа выполняется в течение 4−5 дней, иногда быстрее. Стоимость транспортного средства будет определяться в зависимости от того, лодку какой длины и ширины вы хотите видеть: ее можно сделать одно- или многоместной. Перед заказом судна ручной работы получают информацию об исполнителе, смотрят предыдущие изделия, общаются с другими клиентами.

Если процесс изготовления деревянных лодок осуществляется своими силами, существует возможность снизить финансовые затраты. Кроме этого, от проделанной работы можно получить большое удовольствие.

Процесс изготовления

Строительство рыбацкого судна состоит из 5 этапов, это:

1. Проектирование конструкции.
2. Подготовка необходимых материалов (досок, инструментов).
3. Изготовление и сборка.
4. Просмолка лодки или конопачение.
5. Проведение испытаний.

Чертежи

Приступая к самостоятельному изготовлению, лучше приобрести специальную литературу на тему, как построить деревянную лодку, изучить основные составляющие, спроектировать схемы и чертежи. Специалисты рекомендуют выполнять выкройки на листах бумаги или воспользоваться программами с 3D-моделированием. Конструкцию делят на сборочные узлы и единицы. Детали по чертежам должны быть читаемыми, обозначения и размеры вынесены, масштаб выдержан.

По параметрам основных деталей лодки рассчитывают количество необходимого материала.

Материалы и инструменты

Для работы потребуется закупить широкие и длинные еловые или сосновые доски. Трещины, задиры, сучки не допускаются.

Список необходимых инструментов:

1. Рулетка.
2. Линейка.
3. Угольник.
4. Рубанок.
5. Шуруповерт.
6. Крепежные элементы (саморезы, винты, гвозди или шурупы).
7. Молоток.
8. Стамеска.
9. Электролобзик.
10. Молоток.
11. Болгарка.
12. Зажимные тиски.

Перечень материалов, которые потребуются для работы:

1. Шпаклевка.
2. Масляные краски.
3. Масляный лак или олифа.
4. Антисептик.
5. Клей.

Не стоит забывать о мерах безопасности во время изготовления конструкции. С этой целью используют защитные пластиковые очки, удобные, хорошо облегающие кисти рук перчатки.

Пошаговая инструкция по изготовлению

Деревянная лодка состоит из таких частей:

Для изготовления носовой части выполняют такие операции:

1. Берут доски без дефектов, отмеряют длину по рассчитанным размерам.
2. Отпиливают кромку под 45° и строгают.
3. Возле запиленных кромок снимают фаску. При прижатии досок зазор между ними должен отсутствовать.
4. Концы покрывают защитным антисептическим веществом.
5. Основу носа делают из треугольного бруса, при этом учитывают, что длина должна быть в 1,5 раза больше высоты судна. Брус строгают и обрабатывают антисептиком.
6. Собирают 2 борта и основу, смазывают столярным клеем и скрепляют гвоздями или шурупами.
7. Все лишние выступы спиливают.

Алгоритм действий по строительству заднего борта:

1. Выбирают доску толщиной 5 см.
2. Из доски делают бортовые боковые стороны. Сверху и снизу оставляют запас для последующей обработки.
3. Между конструкциями по схеме лодки своими руками вставляют ребра жесткости. Их длина равняется ширине плавсредства, высота аналогична высоте бортов, в противном случае при сгибании бортовые элементы лопнут.
4. Для гибки бортов потребуются 2 помощника. Края боковых бортов присоединяют к корме, в это время помощники аккуратно с помощью веревки загибают бортовые части. Делаются метки, где нужно снять фаску, чтобы не было зазоров. Затем по меткам снимают фаски, примеряют и подгоняют.
5. Места стыков обрабатывают антисептиком, соединяют клеем, шурупами или саморезами.
6. Лишний материал в нижней части кормы отпиливают, оформляют верх.
7. В деревянных лодках под мотор на заднем борту, сиденья и постоянные распорки в боковушках сверлом делают отверстия. Затем устанавливают перемычки и сиденья. Двигатель прикрепляют после сборки всей конструкции.

Для создания днища в лодке из дерева лист оцинковки подойдет лучше всего. На него устанавливают каркас вниз днищем, обводят карандашом с запасом 1,5 см и вырезают специальным инструментом. Затем переворачивают плавсредство, снимают фаски с бортовых частей и распорок, прилегающих к днищу, обрабатывают антисептиком.

Вдоль бортов по верхней кромке приклеивают причальный брус, защищающий от повреждений при швартовании к причалам и другим суднам. Киль, обеспечивающий безопасность при повороте, особенно в устройствах с моторами, монтируется к днищу и размещается вдоль средней линии. Его можно изготовить из нескольких реек.

После полной сборки конструкции ее необходимо просмолить или подвергнуть конопачению, затем покрасить. Обработка смолой происходит только внутри судна. Для этого требуется разогретая смола. Для улучшения вязкости добавляют немного машинного масла. Смолу заливают во все щели, предварительно очищенные от грязи, и оставляют для просушки на 12 часов. Затем обрабатывают олифой. Окрашивание производят после того, как изделие полностью высохнет.

Финишное тестирование лодки

Окончательным этапом является проведение испытаний на герметичность. Тестирование проводят как в домашних условиях, так и на водоеме. Если на территории частного дома существует возможность установки лодки на опору, ее переворачивают, заливают большим количеством воды со шланга, затем выставляют в исходное положение и проверяют на течь.

При испытаниях на реке или пруду около 1 часа нельзя заплывать на большую глубину. После контрольной проверки при отсутствии воды в рыбацком судне оно готово к эксплуатации.

Как сделать лодку из досок своими руками

Покупка лодки – дело достаточно затратное. Именно поэтому многие задаются вопросом о том, как сделать самостоятельно свое маленькое и надежное судно. Процесс создания лодки не такой уж сложный, как может показаться на первый взгляд. Тем не менее он достаточно кропотлив и требует большого внимания к деталям.

Первым и самым важным этапом является определение, из чего будет сделано судно. Вариантов не так много, давайте их рассмотрим:

• Ткань на основе резины. Конечный итог – надувная лодка.
• Пластик.
• Сталь.
• Дерево.
• Фанера.

Каждый из вариантов имеет свои достоинства и недостатки, которые сразу бросаются в глаза. Но сейчас речь пойдет о лодке, сделанной из дерева.

Определившись с материалом можно переходить к следующим стадиям планирования и подготовки.

Особенности изготовления

Особенностей действительно много, поэтому давайте их детально рассмотрим:

1. Работа с деревом. Первая и главная особенность – умение работать с деревянными конструкциями и с деревом в частности. Нужно понимать, какие доски лучше всего выбрать, как их правильно изгибать, какие нагрузки может выдержать тот или иной материал. Перед началом работы лучше всего подготовится и почитать книги по работе с деревом. Найти их очень легко, они имеются в свободном доступе в сети Интернет.
2. Выбор материалов для сборки. Помимо древесины необходимо сразу определиться с другими материалами, которые помогут скрепить лодку и защитить её от протекания. Они должны подходить для материала, который был выбран и хорошо с ним взаимодействовать.
3. Место сборки. Для изготовления обязательно понадобится достаточно много места, а также времени. У профессионалов на изготовление и сборку может уйти от 4 до 10 дней, в зависимости от сложности. Новичку же понадобится в несколько раз больше времени. Именно поэтому важно выбрать сухое и удобное место.
4. Инструменты. Для облегчения и ускорения процесса понадобится целый ряд инструментов (который рассмотрим позже). Помимо этого желательно иметь дополнительную пару рук на некоторых этапах сборки.

Это основные особенности, которые необходимо знать, но по ходу работы, вполне вероятно, придется столкнуться и с другими.

Чертеж лодки из досок для самостоятельного изготовления

Возьмите за правило, на каждой рыбалке, первым делом начинайте.

Определяемся с размерами

Один из важнейших этапов на стадии планирования. От размера зависит вместимость, грузоподъемность и вес. Очень важно соблюдать правильные габариты, чтобы лодка была устойчивой на воде.

Их можно менять на свое усмотрение, но в пределах разумного:

• Длина всей конструкции. Длина может колебаться от двух до четырех метров. Если судно рассчитано на одного, то длина должна быть 1.8 – 2.5 метров. Два человека – примерно 3 метра. Три человека – 3.5 – 4 метра. Лодка длиной 3 – 4 метра вполне может выдержать до 5-6 человек, вопрос здесь больше в комфорте.
• Ширина. Тоже один из основных критериев. Средние показатели ширины 1 – 1.5 метров. Чем больше ширина, чем устойчивее чудно. С другой стороны, чем больше ширина, тем меньше маневренность. Необходимо найти золотую середину. Она для каждого разная в зависимости от тела человека, груза, который будет перевозиться, а также длинны всей конструкции.
• Высота борта. Средняя и рекомендованная высота борта – 50 сантиметров. Опять же сделать её можно как выше, так и ниже, в зависимости от желания.

Именно отталкиваясь от данных габаритов, необходимо будет делать все детали в дальнейшем. На глаз определить эти габариты сложно, поэтому лучше всего сделать чертеж для наглядности.

Переходя к чертежам сразу нужно сказать, что необязательно иметь талант к черчению. В данный момент чертеж можно сделать, не имея подобных навыков онлайн в Интернете. Можно сделать трехмерную модель, которая будет соответствовать всем требованиям и желаниям.

На чертеже помимо основных размеров нужно сразу определиться с размерами других, более мелких, но не менее важных деталей. Лучше всего сделать чертежи и для них отдельно, чтобы в дальнейшем не пришлось их подгонять.

Базовые плоскости, необходимые для построения теоретического чертежа корпуса лодки

Необходимые материалы и инструменты

Разобравшись со всеми теоретическими вопросами, переходим к практике. Сбор всех инструментов и материалов и подготовка их к работе финальная часть подготовки, поэтому к данному процессу необходимо отнестись с особенной внимательностью.

Рассмотрим перечень инструментов и инструментов, которые понадобятся при сборке:

Лучше всего брать древесину, которая как минимум год пролежала в сухом месте на ровной поверхности

Доски, которые послужат основным материалом. Лучше всего выбрать сосну или ель. Она отлично подходит для подобных целей благодаря своим характеристикам. Доски должны быть без трещин и выпадающих сучьев. Многие считают, что доска должна быть вообще без сучков, но это заблуждение. Они никак не повредят лодке, если крепко держаться. Проверить это можно ударив по ним молотком или даже кувалдой. Подобный краш-тест во многих сразу вселяет понимание всей ситуации. Помимо этого лучше всего брать древесину, которая как минимум год пролежала в сухом месте на ровной поверхности.

Полиуретановый клей.

Гвозди. Понадобятся гвозди разной длины, в большом количестве. Но нужно понимать, что часто их можно будет заменить шурупами.

Шурупы. Как и гвозди, они должны быть разной длинны.

Шуруповерт и дрель. Шуруповерт подойдет любой, а вот дрель необходима не очень мощная, чтобы она не расколола древесину. Можно использовать даже ручную дрель. Не рекомендуется заменять дрель перфоратором.

Электролобзик.

Наждачная бумага.

Рулетка.

Пакля.

Водоотталкивающая краска (в большом количестве).

Кисти для нанесения краски.

Смола. Ею можно заменить клей, хотя работа с ней требует большего внимания и умения.

Шприц, для нанесения клея в труднодоступные места.

Паракорд. Понадобится для придания бортам необходимой формы. Можно заменить другими плотными веревками, которые способны выдерживать большие нагрузки.

Листы металла (могут послужить отличным дном для лодки, а также при их помощи можно хорошо скрепить некоторые детали).

Антисептик. Понадобится для пропитки древесины.

Лак. Желательно использовать качественный лак для яхт.

Это основной перечень того, что пригодится при сборке. Помимо этого в процессе могут пригодиться другие инструменты. Например, ножовка, молоток, зажимы и прочее.

Подбор досок для обшивки днища лодки-плоскодонки

Процесс изготовления

Переходим к самому интересному, процессу изготовления. Представим его в виде пошаговой инструкции.

Тут нет места спешке и недочетам, поэтому делаем все предельно внимательно и четко:

Заранее подготовленная деталь по чертежам, которая послужит задним бортом, теперь должна отлично подходить по габаритам

Первый этап изготовления всех деталей по чертежам и их подготовка. Сюда входит подготовка бортов. Две широкие (которые послужат бортами) необходимо подготовить, убрав с них опасные места. Для этого пригодится напильник и наждачная бумага.

Далее с одной стороны каждой доски отпиливаем край под углом в 45 градусов. С заиленных концов снимаем фаску таким образом, чтобы при соприкосновении обе доски идеально подходили друг к другу и не имели зазора. Это будет носовая часть лодки.

Теперь необходимо закрепить их в таком положении. Для этого переем треугольный брусок и с внутренней стороны плотно прикладываем на стык. При необходимости все подгоняем и намертво скрепляем борта с данным бруском при помощи гвоздей или шурупов. Для того чтобы эти места не протекали, края соприкасающихся досок необходимо пропитать сначала антисептиком, а после смолой или клеем, а только после скреплять.

Теперь бортам необходимо придать необходимую форму. Необходимо взять паракорд и обвязать его вокруг бортов придавая желанную форму. Чтобы все получилось, внутри устанавливаем распорки, которые должны быть такой же ширины, как и ширина будущего судна. Сделать все самому на этом этапе сложно, поэтому лишняя пара рук не помешает.

Придав бортам форму, можно переходить к задней части лодки. Заранее подготовленная деталь по чертежам, которая послужит задним бортом, теперь должна отлично подходить по габаритам. Крепко прикрепляем её к бортам при помощи клея, а также гвоздей или шурупов.

Теперь, когда основа лодки готова, можно переходить к созданию дна. Его можно сделать из листов металла или из дерева.

В случае с металлом, вырезаем лист, который по размерам будет на несколько сантиметров шире дна лодки, и крепим это к бортам. Важно понимать, что именно на этих стыках чаще всего бывают протечки. Поэтому для крепежа не жалеем клея или смолы на стыках, а шурупы или гвозди забиваем на расстоянии 1.5 – 2 см друг от друга по всем контуру. Для надежности и лучшей защиты от протекания на стыках можно использовать паклю. Выступающий по краям металл при помощи молотка плотно загибаем к бортам.

В случае с деревянным дном все немного сложнее. Лучшего всего делать его из одной широкой доски, которая может закрыть сразу все дно. Придаем ей необходимую форму и поступаем с ней, так же как и в случае с металлом.

На этом этапе лодка уже почти готова. Теперь необходимо обработать её антисептиком, устранить все возможные зазоры, через которые может поступать вода и покрасить в несколько слоев водоотталкивающей краской. Далее покрываем все это лаком для яхт. Перед нанесением каждого нового слоя, необходимо предыдущему дать полностью высохнуть.

Последний этап – внутренняя отделка. Можно установить скамейки, подставки для ног и другие «фишки», которые только пожелает конструктор.

Тестирование лодки

После создания и сбора судна переходим к его тестированию.

Тестировать лодку можно по-разному, но лучше всего во сколько этапов:

• Первый тест на проверку водонепроницаемости можно сделать во дворе. Для этого переворачиваем лодку и устанавливаем её на какую-то опору (стулья, скамейки, стол). Далее выливаем на неё большое количество воды. Для этого лучше всего использовать шланг и «поливать» минут 5 -10. После этого лодку можно перевернуть и проверить, попала ли внутрь вода.
• Теперь, зная, что шхуна не пропускает воду, можно перейти к выходу на большую воду. Точнее говоря испробовать её в деле. Настоятельно рекомендуется первые полчаса не выплывать на большую глубину, ведь если что-то сделано не так и лодка начнет быстро набирать воду, достать на мели её куда легче.

Настоятельно рекомендуется первые полчаса не выплывать на большую глубину

Блиц-советы

Давайте рассмотрим несколько советов, которые могут пригодиться новичку в нелегком деле конструирования и сборки:

• При сборке не стоит жалеть материалов. Например, при скреплении бортов с дном лодки стоит потратиться лишнее время, но плотно пройтись по всем стыкам клеем или смолой. В дальнейшем подобные погрешности исправить будет очень сложно.
• Делать с запасом. Лишние части всего можно убрать, например, отпилить брусок в носу лодки. Это касается и всех остальных деталей.
• Перед тем как использовать большие гвозди или шурупы, желательно сделать для них отверстия при помощи дрели. Это позволит предотвратить появление трещин.
• Не стоит скупиться на материалы. Чем качественней древесина, тем дольше и лучше она прослужит в дальнейшем.

Деревянная лодка своими руками: материалы и пошаговая инструкция с фото

• 4 Февраля, 2020
• Снаряжение
• Александр Третьяков

Хорошая рыбалка или охота на водоеме немыслима без лодки. Существует множество видов этих плавсредств, но в этой статье пойдет речь о том, как построить своими руками деревянную лодку. Сделанная самостоятельно, она привнесет много приятных моментов в жизнь своего хозяина.

История мелкого деревянного судостроения

История возникновения деревянных лодок насчитывает несколько тысячелетий. Первые деревянные плавсредства представляли собой выдолбленные из стволов деревьев челны. В России их находили с 1878 по 1967 год у берегов Ладожского озера, Десны и Южного Буга. Примитивные лодки представляли собой выдолбленные изнутри дубовые стволы, а их возраст составлял от 2000 до 5000 лет.

Впоследствии человек начал строить из дерева лодку, состоящую из нескольких частей: основы (киля и шпангоутов), поперечных перекладин (банок) и наружной обшивки. С течением времени конструкция неоднократно совершенствовалась и в итоге стала классической для всех современных типов этих небольших судов.

Какие материалы нужны для постройки своими руками деревянной лодки?

Для того чтобы построить своими руками простейшую деревянную лодку-плоскодонку, сначала нужно будет запастись необходимыми материалами. В работе над лодкой понадобятся:

1. Дубовые брусья или листы толстой фанеры для киля и шпангоутов.
2. Влагостойкая фанера марок ФБС, БС или ФБ для обшивки днища и бортов.
3. Эпоксидный клей.
4. Олифа.
5. Краски.

Чем собирать лодку-плоскодонку?

Для удобной и быстрой сборки своими руками из досок деревянной лодки-плоскодонки должен быть под руками следующий инструмент:

1. Циркулярная пила (желательно) или электролобзик.
2. Ножовка по дереву.
3. Электродрель.
4. Молоток.
5. Электрический шуруповерт или отвертки.
6. Шпатель.
7. Кисти.

С чего начать постройку?

Первым шагом к построенной своими руками деревянной лодке должно стать составление чертежа с указанием точных размеров будущего плавсредства – длины, ширины и осадки.

В данной статье будет рассмотрен процесс постройки лодки-плоскодонки, рассчитанной на одного-двух человек. Такая лодка должна быть устойчивой, крепкой и служить надежным плавсредством на любом водоеме.

Чертеж должен содержать все составные элементы конструкции лодки: киль – основу корпуса, шпангоуты – поперечные ребра корпуса, стрингеры – продольные ребра прочности, а также сиденья-банки для гребца и пассажира.

Сборка корпуса – каркаса лодки

Наверняка многие не раз задавались вопросом: как сделать лодку из дерева? Для выполнения этой задачи важно выбрать максимально ровную поверхность. Сначала из дубового бруса при помощи циркулярной пилы вырезается килевая балка, которая кладется на рабочую поверхность-стапель.

Затем в ней пропиливаются шесть-восемь поперечных пазов для шпангоутов и два продольных паза под наклонные балки – форштевень и ахтерштевень в носовой и кормовой частях соответственно.

После этого выпиливаются две продольные балки и элементы шести поперечных шпангоутов, которые будут собираться каждый из трех отдельных частей, на шурупах и эпоксидном клее.

По центру шести нижних частей шпангоутов нужно также сделать вырезы, а затем прикрепить их к килевой балке. После этого к нижним балкам крепятся «ветви» поперечных бортовых «ребер» корпуса, в четырех частях которых делаются вырезы для стрингеров – продольных ребер прочности всей конструкции. В передней и задней частях будущей лодки прикрепляются таким же образом форштевень и ахтерштевень. Теперь, для усиления корпуса лодки, можно прикрепить к шпангоутам стрингеры – продольные балки, которые также лучше всего выпилить из дубовых брусков и разогнуть над горячим паром. После выгибания четыре стрингера нужно вставить в пазы шпангоутов, форштевня, а также ахтерштевня.

К последнему нужно прикрутить шурупами выпиленную из фанеры транцевую доску, которая впоследствии станет плоской кормой лодки. К ней можно заранее прикрепить два железных угольника для установки в дальнейшем подвесного мотора.

Теперь останется только прикрепить к верхним частям шпангоутов поперечные балки, чтобы не сломать их при креплении листов наружной обшивки правого и левого бортов.

Все – набор корпуса готов.

Обшивка днища деревянной лодки своими руками

После прочного соединения всех элементов каркаса лодки в одну прочную, жесткую конструкцию наступает время крепить внешнюю обшивку корпуса. Материалом для нее может стать как толстая водостойкая фанера, так и доски, соединенные вгладь или внакрой (клинкерная обшивка). Чаще всего народные мастера применяют фанеру, ведь работа с обшивочными досками требует не только хороших практических навыков, но и специальных инструментов.

Для начала нужно вырезать из толстой влагостойкой фанеры лист днищевой обшивки. Делать это нужно, сняв размеры с чертежа и ориентируясь на ширину нижней части шпангоутов, которая уменьшается от средней части корпуса к носу и корме. Предварительно рекомендуется сделать картонный шаблон-выкройку «по месту», который покажет фактическое расположение линий шпангоутов. Шаблон накладывается на лист фанеры, после чего шилом отмечаются места будущих сквозных отверстий для крепления болтов.

Дрелью просверливаются отверстия в днище и нижних частях шпангоутов, затем лист днища прикладывается к перевернутому вверх килем каркасу. После этого днище крепится двумя-тремя сквозными болтами, туго затянутыми на гайки. Под последние обязательно следует продевать широкие в диаметре шайбы – чем шире, тем лучше. Места фиксации пропитываются эпоксидным клеем.

Обшивка днища лодки готова. Построить своими руками лодку вполне реально!

Как обшить правый и левый борта лодки?

Теперь нужно обшить листами фанеры оба борта лодки. При правильном подходе к делу эта операция не займет много времени. Важно с самого начала правильно выполнить разметку листов «по месту». Для этого, безусловно, нужно замерить высоты бортовых «ветвей» шпангоутов и также вырезать картонные шаблоны. По выкройкам нужно вырезать два сплошных пояса обшивки – на оба борта.

Теперь нужно прикрепить приложенные к ветвям шпангоутов листы длинными шурупами. Для этой цели лучше всего подойдет, конечно, шуруповерт. Простой и относительно недорогой инструмент позволит сделать это быстро и качественно. Каждая «линия» крепления должна содержать в себе не менее шести-семи саморезов. Только тогда соединение будет прочным и максимально надежным. Можно прикрепить обшивочные листы к шпангоутам и при помощи болтов. Это, конечно, усилит конструкцию, но потребует более высокой точности работ, что не всегда могут гарантировать типичные подсобные условия домашней мастерской.

Так или иначе, но прежде всего важно разогнуть листы фанеры над емкостью с кипящей на костре водой. Это легко сделать, например, во дворе частного дома. После этого нужно просто временно прибить их мелкими гвоздями к крайним точкам шпангоутов, чтобы они приняли форму будущих бортов.

Теперь можно приступать к фиксации листов обшивки корпуса. Если процесс будет происходить при помощи сквозных болтов, нужно обязательно промазывать все высверленные отверстия, а также нижние края фанерных листов эпоксидным клеем. Это обеспечит хорошую водостойкость соединений.

Окончательная заделка стыков листов днищевой и бортовой обшивок

После того как клей просох, нужно будет проложить по внутренней стороне стыка листов бортовой и днищевой обшивок две парусиновые полосы, тщательно пропитанные эпоксидным клеем. С внешней стороны шов нужно усилить мелкой паклей, забитой широкой плоской отверткой между гранями обшивочных листов. Перед этим важно не забыть промазать внутренность шва эпоксидным клеем и уже потом быстро протолкнуть туда уплотнительный материал.

Когда все соединительные швы тщательно просохнут, можно приступать к грунтовке поверхностей. Она выполняется кистью и шпателем. Перед операцией корпус нужно перевернуть килем вверх. Выступающие головки шурупов и болтов, стыки обшивочных листов и другие выступающие элементы конструкции тщательно промазываются двумя-тремя слоями грунтовки. Оптимальным вариантом грунтовки станет разогретая до кипения олифа. Несколько слоев обеспечат должное качество покрытия. Два-три слоя краски обеспечат хорошее качество покрытия внешней поверхности корпуса и помогут сделать деревянную лодку более долговечной.

Крепление планширя и уключин для весел

По всей длине верхней части шпангоутов нужно прикрепить планширную доску, которая может состоять из трех частей – двух бортовых и транцевой кормовой. Лучше сделать это с помощью того же шуруповерта. Нужно сразу же прогрунтовать ее горячей олифой, как и весь корпус. Когда доска подсохнет, следует согнуть из толстой проволоки и прикрепить к ней уключины – петли для весел. Потом доски планширя лучше покрыть бесцветным лаком. Сделанная своими руками из досок лодка не раз оправдает время, затраченное на ее сооружение.

Отделка внутренней части корпуса лодки и изготовление весел

Внутреннюю часть лодки нужно также прогрунтовать горячей олифой, после чего окрасить. Учитывая то, что под слоем краски будут находиться парусиновые полосы, прикрывшие собой обшивочные бортовые и кормовые швы, лучше нанести три-четыре слоя краски.

После отделки верхней и внутренней частей корпуса нужно прикрепить шурупами по два бруска к верхним внутренним сторонам шпангоутов. На каждые две пары следует уложить на саморезах две широкие баночные доски для сидения гребца и пассажира. Их тоже нужно будет прогрунтовать и покрыть бесцветным лаком.

Теперь самое время изготовить весла для уже практически готовой лодки. Делать их нужно из обточенных на токарном станке брусков длиной 1,5-2 метра. Важно, чтобы они умещались на днище лодки, если она будет двигаться по воде при помощи подвесного мотора. В прорези, сделанные циркулярной пилой, нужно будет вставить плоские прямоугольные лопасти – по одной на каждое из двух весел. В случае если мотор откажет, весла «спасут положение» и рыбалка успешно продолжится.

Завершающим элементом отделки корпуса самодельной деревянной лодки может стать нанесение краской букв названия на борта.

Изготовленная своими руками лодка из дерева станет прекрасным подспорьем любому отдыху на воде!

Деревянная лодка

Как сделать деревянную лодку своими руками

Давно хотел создать запись с отметкой основных моментов при изготовлении лодки, но всё никак не получалось! Батя с каждым годом всё старше, а шпаргалки всё нет, хотя лодок мы с ним сколотили не одну пару. И вот в этом году появилась потребность в расширении нашего флота, потому как ребятня подрастает и лодки требуются более устойчивые и грузоподъемные, для надежности перемещения. Сам то я и вплавь бывало выплывал, а с сынами это надо предостеречь! Пришло время достали запасенные ранее доски, окромили, прострогали, заготовили гвозди, и, в один из выходных приступили к делу! (Доски использовать лучше еловые, без сучков, но не всегда есть то что надо)

Первым делом Батя набросал маломальский чертёжик с размерами, исходя из требований и предыдущих строек

Затем выложили доски для дна, начертили на них контур согласно размерам, лобзиком вырезал основное, оставил лишь по краям, это видно на фотографиях.

При подгонке досок одна к другой оставляем щели в корме и в носу, посредине же подгоняем более менее плотно

Далее приготовили из брусков поперечины на дно. Поперечины делаются закругленной формы как показано на фото

Когда все детали подготовлены начинаем сборку дна, сначала плотно собрав доски сшиваем гвоздями посередине поперечиной, далее с помощь веревки и двух ломов стягиваем корму, сшиваем гвоздями, то же самое делаем с носовой частью

За счет того что поперечины закругленные, а меж досок в носовой и кормовой части оставляли щели, при стяжке и сборке дно получается немного сферой как поперёк так и повдоль. В будущем это дает устойчивость лодки на воде. Не обязательно подгонять и стягивать доски дна до микрон, небольшие щелки вполне допустимы, это облегчит конопатку дна.

Когда дно собрано, выстрагиваем края согласно задуманным размерам и разметке, чтоб края плавные были, иначе загнуть четко бортовые доски не получится

Далее готовим поверхности под бортовые доски, колотим шпангоуты, носовую доску, корму.

Самое интересное впереди, нужно загнуть борта одновременно с обоих сторон, если загибать по очереди может перекосить и лодка получится перекошеной формы. Прикладываем бортовую доску к носу с одного стороны-пришиваем, затем со второй стороны тоже самое, далее один прижимает загибая доски, второй проколачивает гвоздями по направлению к корме.

Стягивали доски также как и дно — веревкой. В итоге нарисовалась какая-никакая форма, дальше проще. Таким же макаром загибаем второй ряд бортовых досок. Много гвоздей при сшивании не бьем потому как еще конопатить надо будет! Далее отпиливаем лишние концы досок, как бортовые так и носовую с кормой. Затем подгоняешь лицевую носовую доску.

После окончания сборки, работаешь рубанком, где надо скругляешь, выравниваешь, проходя весь баркас, выпиливаешь красиво шпангоуты. После наведения красоты конопатим, местами добавляем гвоздей, прикручиваем уключины, смолим дно, прибиваем на дно нащельники, смолим их, далее покраска. Также делаем сидухи кому как удобно красим и их. Весла у нас переходящие, лодки меняем, а весла прежние. Уключины на всех наших лодках одинаковые, чтоб без заморочек.

В принципе старался все этапы и тонкости учесть в фотографии, чтоб было наглядно. Лодок нынче сколотили две, одну к открытию, вторую совсем недавно. Лодки делали одинаковые, одну испытали, вторая на стадии окончания работ.

Если у кого какие вопросы возникнут спрашивайте, обязательно уточню! Вопросы правда обычно возникают при самостоятельном изготовлении, вдруг кто возьмется и сделает деревяшку. Для тех кто живет рядом с озером деревяшка незаменима!

Источники:

http://www.umeltsi.ru/stoliar/5424-kak-sdelat-derevyannuyu-lodku-ploskodonku-chertezh.html
http://fishingday.org/derevyannaya-lodka-svoimi-rukami/
http://ribaku.info/ekipirovka/kak-sdelat-derevyannuyu-lodku
http://lakeking.ru/lodka/obustrojstvo/lodka-iz-dosok.html
http://truehunter.ru/478937a-derevyannaya-lodka-svoimi-rukami-materialyi-i-poshagovaya-instruktsiya-s-foto
http://www.hunting.ru/blogs/view/131179/
