Чертеж гусеничного вездехода своими руками с размерами

С тех пор, когда из-под пера Гоголя вышла фраза о состоянии российских дорог, проблема не стала менее актуальной. Как и раньше в некоторых Богом забытых уголках страны люди вообще забыли мечтать об асфальтном покрытии. Единственный выход – пересесть на вездеходы. Увы, предлагаемые автозаводами модели не способны удовлетворить потребности автолюбителей из глубинки. Простой народ нуждается в малогабаритном, экономичном, ну и, конечно, дешевом транспортном средстве повышенной проходимости. Только в домашней мастерской из подручных материалов можно реализовать такую мечту.

Материалы и комплектующие для вездехода на гусеницах

Было бы справедливым заранее предупредить, что силовые агрегаты, снятыми с автомобилей, являются причиной повышенного расхода топлива. Зато они по сравнению с мотоциклетными двигателями обладают ощутимым запасом мощности. Изготовление гусениц тоже влечет дополнительные затраты.

Кузов самодельного вездехода лучше всего сконструировать из алюминиевого или дюралевого листа. Надо будет приобрести триплексное стекло, жидкую резину (можно заменить силиконовой смазкой). Основным материалом для гусениц послужит лист (или полоса) резины. Одна пара мостов, позаимствованных у советских авто – «Запорожца» или «Жигулей».

Можно выделить важные моменты, которые следует учесть в процессе создания вездехода на гусеницах.

К самодельному кузову предъявляются такие требования, как прочность, герметичность и обтекаемость встречным потоком воздуха во время езды. Что касается геометрии, то наилучшим решением будет кузов, напоминающий плоскодонную лодку.

В виду того, что придется колесить (точнее – «гусенить») заболоченную местность или даже преодолевать неглубокие водоемы кузов должен содержать минимум швов. Иными словами, вместо сварки цельный лист надо выгнуть, придав нужную форму. Металлический лист идет на изготовление не только кабины, но и всех отделений, в том числе и того, что предназначен для двигателя. Чтобы исключить пагубное действие воды влагозащитным материалом (например, резиной) надежно укрывают места стыков и креплений узлов. Особенно следует позаботиться о максимальной защите аккумулятора и электропроводки от влаги. Лучше, если для них будут выделены специальные шахты.

Жесткость конструкции машины повышенной проходимости должен обеспечить каркас из стальных труб. Мосты и двигатель будут установлены и закреплены на станине, изготовленной из медных труб.

В кузове сделать отверстия, предназначенные для вывода наружу мостов. Места стыков полуосей и кузова (в отверстиях) основательно уплотнить с помощью резиновых муфт.

Изюминка данного вездехода – наличие гусеничного хода, без которого трудно представить передвижение по любому бездорожью и даже вплавь. Беговую дорожку вырезают из листовой резины и закольцовывают. При расчете размеров гусеницы измеряют расстояние между валами, которые являются ведущими. Важным элементом, предоставляющим возможность легко преодолевать любую грязь, являются грунтозацепы, прикрепленные с внешней стороны гусеничного полотна заклепками. А если их сделать в виде маленьких лопаток, то грунтозацепы при погружении гусеницы в воду будут играть роль лопастей. Такую идею нетрудно реализовать, имея под рукой толстый алюминиевый лист. Далее надо измерить ширину колес. Это значение понадобится при расчете расстояния между соседними элементами ограничителей, которые крепятся с внутренней стороны гусеницы. Центр каждого колеса как здесь http://modelist-konstruktor.com/ должен в точности совпадать со средней линией гусеничной ленты и, тем самым, колесо будет расположено между ограничителями.

Обеспечить гусеничным лентам натянутое состояние можно следующим способом: пространство между мостовыми колесами заполнить ведомыми колесами.

Заключительный этап – комплектация кабины многослойным стеклом (триплекс или дуплекс) с резиновыми креплениями. Вездеходы — самоделки на гусеницах, чертежи которых есть в этой статье, пользуются популярностью у творческих людей.

Изобретением и созданием различных транспортных средств 67-летний житель города Топки Иван Сардаев занялся почти 20 лет назад.
В 1993 году он вместе с женой, дочерью и сыном вернулся из Воркуты в город своего детства и за четыре месяца построил дом. Он получился большой, просторный, площадью 150 квадратов.

Ну вот, годика через четыре после того, как мы переехали и обустроились, надоело мне зимой после пурги снег убирать: лопатой поработаешь, руки-то и устают. Хочешь не хочешь, поневоле начинаешь соображать головой, — смеется пенсионер.

Снегоуборочная техника Ивана Сардаева.

Вначале были самокаты

Иван Васильевич признается: техникой был увлечен с детства. Еще будучи ребенком, он собирал самокаты то на подшипниках, то с колесиками от детской коляски. Но именно в далеком 1997 году снегоуборочная машина-трицикл стала его первым полноценным изобретением. Она была необычной — два колеса у нее находились спереди, а одно — управляемое — позади. Как сейчас вспоминает изобретатель, машина была слабенькой — ей только и можно было снег на дорожках разгребать. Ее он решил усовершенствовать и собрал модель чуть посложнее, потом другую. А затем так втянулся в процесс, что начал создавать уже снегоуборщики с ковшами и шнекороторные машины. И не только их.

Самый первый снегоуборщик топкинца был трехколесным.

В 2007 году в журнале «Моделист-конструктор» Иван Сардаев даже опубликовал статью о трех своих моделях, а спустя еще два года — об охранной системе. Ее он придумал и смонтировал в своем доме, при необходимости она передает ему сигнал на мобильный телефон.

А крыша — от «Москвича»

К воплощению замысла он приступил в 2015 году, и на создание необычной машины у Ивана Сардаева ушло полтора года. Большая часть деталей в вездеходе С-10, такое название дал своему детищу изобретатель — от «Жигулей» различной модели. Задний мост, мотор и коробка передач — от «классики», катки в гусеницах — колеса от одиннадцатой модели ВАЗа. Многие детали собирались по соседям, которые, к слову, восхищаются золотыми руками мастера, или подбирались на авторазборах и пунктах приема металла. Крыша вездехода — от «Москвича», а вот гусеницы полностью до последней детали пришлось продумывать и собирать самому. Для них изобретатель даже был вынужден купить транспортерную ленту в магазине.
Снегоход на пневматике — еще одна машина, собранная руками телемастера из Топок.

В общей сложности на те или иные покупки для своего детища Иван Васильевич потратил более 30 тысяч рублей.

Больше всего пришлось повозиться с гусеницами, — признается пенсионер. — Это была очень кропотливая работа, которая потребовала особой тщательности. Ведь там что не так согнешь, чуть промахнешься и все, либо зубья будут цепляться, либо лента съезжать, и в обоих случаях машина не поедет.

Так вездеход выглядел летом 2016 года.

В настоящее время топкинец проводит испытания своего вездехода. По ровной дороге он может двигаться со скоростью 35 — 40 километров в час, а по снежной целине скорость снижается примерно в два раза. К слову, вместо руля у него — два рычага управления, как у трактора, а еще водителю и пассажиру — вездеход двухместный — всегда тепло, салон отапливается двумя печками.

Пока дальше двора и улицы, где находится его дом, Иван Сардаев на своем изобретении не ездит. Но в будущем, после того как машина пройдет испытания и в другое время года, надеется его зарегистрировать, как и положено. А вот продавать создатель его не хочет, даже за 350 тысяч рублей, в которые оценили подобную технику на одном из сайтов. Такой вездеход нужен самому.
Гусеничный вездеход С-10 кузбасского пенсионера. Над вездеходом Иван Сардаев трудился полтора года Двигатель ВАЗ-2103, кабина — верх кабины Москвич-2140.

Ни для кого не секрет, что на территории нашей огромной страны существуют такие районы, где совершенно невозможно нормально передвигаться по дорогам из-за их плохого качества. В этом случае на помощь приходит специальная машина, которая характеризуется высокой проходимостью. Речь идет о вездеходе. Но, к сожалению, приобрести такое средство передвижения, которое было бы легким, экономичным и недорогим, практически нереально. Поэтому многие умельцы с инженерно-техническими навыками решают создать вездеход гусеничный своими руками, учитывая свои потребности и возможности.

Как могут использоваться гусеничные вездеходы?

Такие самодельные устройства на гусеничном ходу бывают разных габаритов и используются для разнообразных целей. С их помощью перемещают тяжелые грузы, которые помещают либо в кузов, либо в специальный прицеп. Если вездеход гусеничный, своими руками изготовленный, используется для дачи, то в этом случае чаще всего перевозят различные строительные материалы.

Кроме того, такое средство передвижения обладает транспортной универсальностью, и если возникнут какие-либо непредвиденные обстоятельства, то можно оперативно, без каких-либо трудностей, попасть в определенный пункт назначения по пересеченной местности.

На что обратить внимание при создании самодельного вездехода?

Если вы решили изготовить вездеход гусеничный своими руками, то должны четко понимать, с какой целью он будет использоваться. Обязательно учитывайте следующие моменты:

• Погодные условия в период эксплуатации.
• Размеры. Ширина влияет на проходимость вездехода гусеничного, своими руками изготовленного, длина рассчитывается от количества посадочных мест или наличия устройства багажного отделения, а высота должна быть оптимальной при создании амфибийных свойств агрегата.
• Мощность мотора. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
• Цель. В зависимости от того, для каких целей предназначено передвижное устройство,его конструкция может видоизменяться.
• Количество колес. Чаще всего самодельный гусеничный вездеход, своими руками изготовленный, имеет колеса от двух до восьми пар, которые необходимы для поддержания гусеничной ленты.

Создание чертежа

Самый ответственный этап — изготовление эскиза гусеничного вездехода. Своими руками чертежи с расположением механизмов агрегата и его узлов чертятся уже после этого. Они должны быть очень точными. Создавая такое транспортное средство, обычно используют как самодельные детали, так и готовые элементы заводского производства. Расчерчиваются они отдельно, с расчетом сочетаемости и работоспособности деталей и узлов.

Конструктивные особенности

Вездеход гусеничный, своими руками созданный, должен иметь двигатель. В основном этот элемент берется от автомобилей, чаще всего отечественных. Можно также позаимствовать его у мотоцикла. Ходовая часть представлена резиновыми гусеницами, системой натяжения, подвеской, валиками. Для изготовления гусениц часто используют автомобильные покрышки. Основание ходовой части состоит из ванны, рамы или любого другого металлического каркаса. Для системы управления берутся разнообразные составляющие или применяются уже готовые элементы управления мотоциклов или автомобилей, а также тракторов. Самодельный гусеничный вездеход, своими руками изготовленный, имеет систему питания, которая представлена топливным баком, бензиновым или дизельным. Гораздо реже используют газовое оборудование.

Технология изготовления

Легкие гусеничные вездеходы своими руками изготавливаются по определенной технологии. Их создание начинается со строительства кузова, который должен иметь высокую прочность и полную водонепроницаемость. Основа самодельного транспорта должна быть жесткой, поэтому берутся стальные трубы, способные противостоять любым физическим нагрузкам, возникающим из-за движения. Затем начинают изготавливать гусеницы. Для этого берут обыкновенную листовую резину и создают кольцевую резину. На ее внешнюю сторону при помощи заклепок ставят небольшие алюминиевые лопатки, а с внутренней стороны устанавливают необходимые ограничители, ширина шага которых равняется ширине резины колес.

Следующий этап заключается в том, что выполняется выведение мостов от автомобиля через отверстия, которые специально для этого были сделаны в кузове. В качестве защиты используются резиновые муфты. Крепится резиновая лента таким образом, чтобы колеса располагались прямо по центру ограничителей. Кроме того, закрепляют также и дополнительные колеса. Они необходимы для поддержания гусеничной ленты в натянутом состоянии. В завершение работ в кабине вездехода, своими руками изготовленного, вставляют сверхпрочные стекла.

Вывод

Таким образом, это средство передвижения является незаменимым транспортом в труднодоступной местности, где практически отсутствуют дороги. Обладая инженерными и техническими качествами, можно без труда создать гусеничные вездеходы своими руками, чертежи которых помогут правильно сконструировать такой агрегат.

Самодельные вездеходы на гусеницах:
схемы их постройки и основная компоновка – из Оки, Жигулей, Волги, мотоцикла и
подручных средств.
Правильные чертежи и особенности постройки своими руками,
чтобы машина получилась маневренной и проходимой, а изготовление заняло минимум
времени. Для того, чтобы собрать полноценный плавающий гусеничный вездеход у
себя в гараже понадобиться не так уж много – части старой машины, уголки и
трубы для рамы, сварочный аппарат, слесарные инструменты и энтузиазм.

Если вы хотите собрать вездеход на
базе УАЗа, Волги, Газели, ВАЗа, Москвича и других машин, то кузов от них
использовать не рекомендуется, да и даже от «Оки» он тяжеловат. Кузов удобен с
точки зрения комфорта, но у машины ухудшается проходимость, возрастает расход
топлива, а сделать ее плавучей будет очень сложно. Поэтому кузов целесообразно
варить самостоятельно из легкого листового металла, а вокруг сделать каркас
безопасности, чтобы врезавшись в дерево или перевернувшись не сломать себе шею.

Как сделать поворотный механизм и
рассчитать проходимость?

На самом деле все самодельные
вездеходы на гусеницах имеют простейшее устройство. Сзади стоит задний мост с
дифференциалом от заднеприводной машины – обычно от Жигулей. Ведущие катки
приводятся в движение через этот задний мост от двигателя через КПП. Повороты
же осуществляются при помощи раздельного торможения. То есть, нужно провести
два отдельных контура справа и слева.

Схема повортно-тормозного механизма в гусеничном вездеходе с колесом

Как сделать управление – тут уж
каждый решает сам. Можно из двух тормозных цилиндров и рукоятки соорудить
подобие управления как на тракторе или танке. Можно придумать педали, а
сцепление и газ перенести на руки. Вакуум для усилителя тормозов берется из
двигателя, либо на отдельный шкив вешается компрессор.

Самая простая схема постройки
гусеничного вездехода – это взять Жигули, поднять на раму, навесить на нее
дополнительные катки и гусеницы, сделать раздельное торможение. И все, будет
бегать.

Расчеты удельного давления на снег
достаточно простые. У лыжника оно равняется 200 грамм на см2. У очень хороших болотоходов
– около 60 грамм. То есть, нужно взять общую массу вездехода и площадь
гусеницы, от этого и плясать. .

Схема плавающего вездехода должна
подразумевать наличие резервуара с воздухом на раме, либо герметичные борта. Но
тут еще надо продумать остойчивость, для этого двигатель и тяжелые агрегаты
размещаются по центру вездехода.

Чертежи и схемы

Такую машину строить по чертежам
нет никакого смысла. Просто потому, что у каждого разные запросы, у всех свои
детали и набор исходного материала. У кого-то в гараже пылятся старые Жигули, а
кто-то будет ваять вездеход из старого мотоцикла «Урал». Самоделка она на то и
самоделка, что проектируется с нуля и строится из подручных средств.

Но есть несколько важных деталей,
которые стоит предусмотреть. Во-первых, рама и каркас должны быть прочными.

Жесткости автомобильного кузова в лесу даже много, его масса излишняя, но
столкновения с деревьями и перевороты никто не отменял.

Во-вторых, многие самодельные
вездеходы на гусеницах грешат высоким центром тяжести. Те же Жигули на
гусеницах откровенно опасны, поскольку любой склон или канава могут служить
причиной опрокидывания.

В-третьих, если на самодельном
вездеходе планируется ездить на зимнюю рыбалку, то должны быть предусмотрены
пути аварийного покидания авто. И это еще раз о том, что кузов от Оки или
легковушки может быть опасен для таких целей. Провалился в полынью, и уже не
вылезешь. В тех же ГТТ дверцы открываются чуть наверх, есть сверху люк для
покидания – это все не зря сделано.

Безопасность превыше всего. Кроме
того, стоит помнить о пожароопасности, не убирать глушитель, обязательно возить
с собой огнетушитель и так далее.

Как сделать самодельный вездеход на
гусеницах предельно дешево, безопасно и качественно? Нужно просто иметь
инструмент и место для постройки, а стоимость частей и металла, учитывая
доступность б/у Жигулей или ОК, можно даже особо не брать во внимание.

«Парма» рассекает по болотам и бездорожью необъятной нашей страны.

Все данные взяты из форума сайта «Луноходов.Нет», где он делится своими наработками и умением под ником mishanya68.

Задачи, первоначально поставленные перед вездеходостроителем.

В технических требованиях и пожеланиях такие пункты:

1. уверенное движение по снегу средней глубины и плотности для Урала.
2. вместимость 2 человека, плюс 50-80 кг груза.
3. минимум, должен уверенно держаться на воде (основное применение рыбалка и плавучесть для безопасности).
4. основное применение снег и лед 90%, остальное осень и весна-снег с грязью.
5. по максимуму применение готовых серийных деталей и агрегатов.

В связи с этим проектом еще раз перечитал темы по «Тазику», «Лунтику», «Барсику» и «Юкону»-это готовые уже вездеходы, описанные на сайте «Луноходов.Нет». Большое спасибо авторам проектов за то, что они поделились своим опытом, наработками и чертежами, которыми они пользовались.

Исходя из опыта предыдущих строителей наметил примерную конструкцию

1. поворот на дифференциале с задним мостом, но поставим цилиндрический.
2. двигатель 2-цилиндровый, китайского производства с объемом цилиндров 690 кубических мм.
3. трансмиссия: вариатор ременный — коробка перемены передач от ВАЗ 5ступенчатая — задний мост от ВАЗ.
4. габариты 2500х1750 мм.

Задний мост взят от «Жигулей»-классика. Вместо колес одеты звездочки (ведущие колеса для гусеницы)

Разработаны чертежи для производства направляющих, которые закрепляются к внутренней стороне ленты гусеницы и препятствуют сходу гусениц во время движения и поворотов.

Полуось заводская.

Полуось купленная,найди отличия! Поэтому было решено оставить заводские полуоси, но с заменой подшипников.

Купил ремни для производства гусениц в магазине резинотехнических изделий на ремзаводе в Перми.

Можно подробнее: что такое «повышенной прочности»??? В цифрах. 4 прокладки — это хорошо, 12 мм это не много?

Прочность ленты создаётся за счёт прокладок — остальное резина, которая сама по себе не несёт нагрузку, НО защищает прокладки от повреждения. Я, например, брал такую, чтобы с одной стороны (наружной) было 3-4 мм, а с другой (внутренней) — 1 мм. С внутренней стороны повреждений практически не предвидится, а лишняя толщина — лишний вес и не малый! Что касается прокладок — они ВСЕГДА одной толщины — 1мм., остальное от их количества!

По метражу: я брал 4 шт. с длиной 6.5 м, ширина-150мм, толщина-8мм, слойность-7. Вышло на 10 т.руб.

Начал варить раму будущего вездехода. Кто-то называет рамой, кто-то лодкой, кто-то остов, а автор именует эту конструкцию килем, так как вездеход больше предназначен для плавания.

Закругленный перед киля должен улучшить плавучие качество автосамоделки .

Было решено сделать вездеход без балансира, так как предназначен для поездок в зимнее время, дороги более гладкие, уменьшается вес конструкции, технически легче для исполнения.

Рама в сборе с опорными катками по обеим сторонам, колеса применены самые обыкновенные и распространенные с R 13 от ВАЗ, низ звезды приподнят от уровня пола на 350 мм, колесо диаметром 570 мм.

Подготовка траков для изготовления гусеницы.

Пластины для крепления.

Шаблон для сверления.

Готовые отверстия на транспортерных лентах для изготовления гусеницы.

Сверление отверстий по шаблону.

Сборка.

Приспособление для сверления отверстий по резине по методу пробойника,но здесь не надо бить по пробойнику, оно зажимается в патрон дрели и резина режется, получаются очень хорошие отверстия и усилия нужно меньше.

Можно посмотреть на видео,как это делается.

Фото приспособления, зажатой в патрон дрели.

Фото приспособления для загибания прижимных пластин и гнутые пластины.

Гусеница одна готова.

Техника безопасности. Чтобы не больно было биться об концы трубы и не царапаться, лучше обезопасить себя, хотя бы перчатками.

Гусеница облегает звездочку,все траки соприкасаются с зубьями.

Вид спереди.

Механизм натяжения, сделан так что оба ленивца натягиваются одновременно, есть плюсы и минусы этого способа. Плюс самый большой-одинаковый натяг гусениц при условии,что гусеницы одинаковы во время изготовления и одинаково растянуты, простота в исполнении и надежнее крепление оси ленивца. При соблюдении данных условии прямолинейность езды обеспечен.

Минусы-плохая герметизация лодки, так как вал ленивца проходит внутри лодки, если слетела одна гусеница, то расслабляются обе стороны для того, чтобы одеть. Также, чтобы снять для ремонта в случае необходимости.

Пластины для крепления механизмов натяжения.

Укосины и усилители приварены.

Крепление моста.

Установка дисковых тормозов на мост от ВАЗ, за счет торможения ведущих колес будет происходить поворот вездехода во время езды.

Направляющие с внутренней стороны гусеницы, на верхнем сгибе по краям клыка продавлено на 9 мм, это при ширине пластины 40 мм, толщина стали-2.5 мм. это предел для пресса с усилием 10 тонн.

Направляющие, со сваренной внутри пластиной для крепления к тракам.

Приспособление для изготовления направляющих пластин с помощью пресса.

Так будет проходить направляющая по натяжному колесу.

Направляющая пластина задевает тормозной шланг от дисковых тормозов на звездочке, поэтому надо поменять тормозные шланги и ставить от «Нивы».

Зазоры между направляющими для прохождении гусеницы по звездочке гусеницы допустимы.

Все пластины нарублены и загнуты.

Гусеница-самая трудоемкая и трудозатратная часть вездехода.

Гусеница и звездочка должны взаимодействовать друг с другом без заедании на входе и на выходе со звезды. Проверка проведена.

Смотрите видео.

Установка двигателя.

Установка муфты сцепления и коробки перемены передач.

Установка кардана.

Вариатор на шкиву двигателя. Трансмиссия-пока только положительные результаты, каюровский вариатор работает с китайским мотором очень четко. Вначале проблемы были с отпусканием ремня на холостых, но после регулировки карба, все пришло в норму. Полностью отпускает примерно на 1000-1100 оборотах двигателя, схватывание примерно на 1500-1700 об. Полностью сжимается примерно на 2500-2800 об.

Не мог понять, почему на слух максимальные обороты меньше 3000 об., потом увидел болт ограничения газа завернут полностью, китайцы, видимо, закрутили для спокойной обкатки, также доделал рычаги управления.

Первый выезд состоялся. Первые впечатления отличные.

Все что я говорил про дифференциальный поворот, несовсем верно. Есть моменты о которых чуть позже. Вездеход получился пока достаточно легкий и верткий.

По гаражу руками катается в одного, разворачивается в 2 человека. На видео, поверхность укатанный снег, передача первая и треть газа, рычаги нажимаю одним пальцем, шума от звезд почти нет.

Закончил работу с органами управления (кулиса переключения передач и привод газа), а также сделал каркас защиты кардана. Сделал небольшой выезд. Сейчас все работает четко. Завтра все разберу под обварку лодки и покраску.

Разобрал вездеход для обварки и покраски.

Перевернул на спину.

Обварил дно,остались борта и можно покрасить.

Раскосы установлены.

Вал шкива внутри кожуха.

Обварил бока и покрасил.

Покрасил все внутри.

Редуктор снаружи с пробкой для заливки масла а дифференциал.

Пермское тюнинг-ателье REMIX задумало создать гусеничный вездеход
на базе Оковского или ВАЗовского двигателя и испытать на нем некоторые спорные идеи относительно подобной техники. Первоначальным замыслом коллектива было построить гусеничный вездеход
с двигателем от автомобиля (ОКА или ВАЗ 2108), мостами от ВАЗ 2101 и Нивовской РК.
Корпус должен выглядеть наподобие лодки и быть изготовлен из металла. Катками послужат колеса от ВАЗа на восьмерошных ступицах.
Гусеничный вездеход
, как и все ему подобные, будет обладать дифференциальный поворотом. Привод- гусеницы без звезды и покрышки.

Для того, чтобы вездеход
получил возможность передвигаться на колесах было решено использовать следующий вид привода:

Также существовало альтернативное решение относительно колесно-гусеничной базы:

Конструкция рамы:

Балки мостов должны быть вварены в корпус так называемой «лодки», а средние ступицы будут съемными.
После проведения всех расчетов было начато строительство:

С такой трансмиссией минимальная скорость получается 1,137 км/час, а максимальная в свою очередь 30,09 км/час. Чисто теоретически тридцати лошадиным силам Оковского двигателя в таком диапазоне скоростей будет под силу буксировать УАЗик за бок по асфальту. Как на это «посмотрит» трансмиссия неизвестно, но чисто теоретически сил должно хватить))

Сварка «лодки».

Передний и задний откосы
Днище 2мм.
Борта- 1мм.
Остальное оцинковка 0,55мм.

При ширине средней части вездехода 800мм и ширине гусениц в 450мм дорожный просвет составляет 200мм. Этого вполне достаточно- можно посмотреть на видео.

Видео первых испытаний:

На основе мотоблока часто делают самодельные вездеходы и другие транспортные средства высокой проходимости. Причин для этого несколько:

• имеется энергонасыщенный транспортный блок, обладающий высокими тяговыми характеристиками, собранный на раме;
• управление двигателем и трансмиссией перенесено на удобные ручки;
• масса мотоблоков невысока, их можно перевозить к нужному месту в багажнике, кузове или на автомобильном прицепе.

Для охоты и рыбалки легкий мини вездеход достаточно востребован. Но промышленность пока не увидела коммерческих перспектив в создании комплектов навесного оборудования, преобразующего серийный мотоблок в транспорт повышенной проходимости. Имеются довольно интересные примеры создания подобных машин. Самодельщики своими руками создали образцы для подражания. Есть простор для идей при разработке новых интересных устройств.

Особенности вездеходов из мотоблока

Основные узлы, которые следует приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

• рама, она служит для организации мобильного транспортного средства;
• задний мост нужен для установки задних колес;
• посадочное место для водителя, его желательно защитить от попадания влаги и грязи из-под колес;
• система освещения нужна, чтобы безопасно двигаться в любое время суток.

Вездеход на базе мотоблока создается, как одноместное транспортное средство. Его грузоподъемность должна быть около 200 кг. Ширина рассчитывается из условий устойчивости к опрокидыванию, обычно она составляет от 1100 мм и более.

Современные мотоблоки Нева, Угра, МТЗ и другие оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км/ч. По бездорожью, при прохождении жижи или топких мест скорость может снизиться до 1-2 км/ч.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат . Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Двигатель должен иметь систему принудительного охлаждения. При движении на малой скорости набегающего потока будет недостаточно, чтобы поддержать оптимальный тепловой режим.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Для охоты и рыбалки лучше иметь колесный вездеход с ломающейся рамой. Его проходимость выше, чем при использовании конструкции с жесткой рамой.

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Задний мост на лыжах применяется в зимнее время. Сопротивление движению минимальное, конструкция значительно упрощается.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

По мере изготовления отдельных элементов и узлов проверяют их работоспособность. Здесь предусматривается пятикратный запас прочности.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Самодельные гусеничные вездеходы своими руками

Снизить удельное давление на грунт поможет использование гусениц. Вес распределяется по всей площади траков. Такой движитель вездехода на базе мотоблока способен преодолевать песок, заболоченные участки, крутой подъем и иные препятствия.

Некоторые самодельщики делают траки для гусениц металлическими из пластин толщиной более 5 мм. К пластинам приваривают кольца из водопроводных труб. Другой вариант исполнения траков – полностью из труб ПВХ, нарезанных вдоль. Траки крепятся между собой на транспортерной ленте или другой основе.

Проще изготовить траки из композитных материалов. Для этого применяют стеклоткань и эпоксидную смолу. В качестве каркаса используют стеклополимерную арматуру. В специальных формах изготавливают траки. После изготовления нужного количества их собирают в гусеницу. При изготовлении траков из композитных материалов используют элементы для сочленения из износостойких сталей.

Есть варианты применения траков из древесины. Потребуется их пропитка защитными смесями.

Самый простой способ изготовления гусеницы для вездехода на базе мотоблока – это использование транспортерной ленты. Для одной гусеницы нужны две полосы. Их соединяют в кольцо, а потом с помощью отрезков стальной трубы создают гусеницу.

На видео можете увидеть вариант изготовления водонепроницаемого корпуса, удерживаемого на плаву. В этом случае гусеничный движитель позволит перемещаться не только по земле, но и по воде. Получится вездеход-амфибия. Для охоты и рыбалки он будет незаменим.

Легкие вездеходы с камерами огромного размера способны преодолевать сильное бездорожье, по которому другие типы внедорожников пройти не могут. Самостоятельно изготовленные транспортные средства такого типа просты, так как сложной технической базы под собой не имеют, чем и завоевали признание большинства домашних умельцев. Подобная техника особо востребована жителями сельской местности, где осадки сильно снижают качество дорог, а также у любителей охоты, рыбалки и экстремального отдыха.

Разновидности самодельных вездеходов

В зависимости от типа конструкции и ходовой части, различаются следующие виды самодельных вездеходов:

1. Лодочные болотоходы.
   Имеют простую конструкцию и относительно дешевы в изготовлении. Оснащены подвесным мотором и позволяют передвигаться по мелким водоемам.
2. Гусеничный болотоход
   позволяет ездить по заросшим водоемам, но достаточно сложен и дорог в изготовлении, так как требует прикрепления особого вида гусениц.
3. Вездеход на шинах низкого давления
   – наиболее простой и перспективный вид болотохода, эксплуатационные качества которого зависят от конструкции и надежности шин.

Некоторые самоделки в последствии становятся серийными моделями. Так произошло с , о котором теперь известно во всем мире.

Типы самодельных вездеходов на шинах низкого давления

Самодельные вездеходы на шинах низкого давления, имея одинаковый принцип перемещения по бездорожью, могут различаться по типу конструкции. Различают следующие основные виды транспортных средств данного типа:

1. Полноприводный каракат
. В своей конструкции использует элементы трансмиссии и ходовой части от устаревших типов легковых автомобилей. Имеет полный привод, раздаточную коробку, а приспособленный корпус лодки в нижней его части и герметичность добавляют вездеходу плавучести. Предназначается для преодоления топей и болот, способен доставлять грузы и людей в недоступные для районы.

2. Трицикл на шинах низкого давления
. Отличается максимально простой конструкцией, и может быть изготовлен почти любым автолюбителем в условиях гаража. За основу такого вездехода часто берут мотоцикл ИЖ Планета 3, благодаря его выносливости и неприхотливости.

3. Самодельный каракат с двигателем мотоколяски СЗД
. Его особенность – расположение двигателя не под рамой или бензобаком, а под сиденьем или в задней части рамы вездехода. Детали ходовой традиционно берут от автомобилей, а в передней части используются элементы мотоциклов. Для изготовления рамы применяют трубы, швеллера и уголки.

4. Вездеходы с шинами низкого давления на основе легковых автомобилей или квадроциклов
. Изготавливаются с использованием уже готовых основных агрегатов путем переделки трансмиссии и ходовой части, а также оснащения их шинами низкого давления.

Как сделать вездеход на шинах низкого давления?

Работа по изготовлению вездехода начинается с составления плана действий, полное выполнение которого означает достижение желаемого результата. Следующие советы помогут сэкономить время и денежные средства:

1. Наличие свободного времени, позволяющего регулярно выполнять работы по сборке вездехода. При его отсутствии лучше вообще не начинать.
2. Планирование бюджета. Самостоятельное создание вездехода позволяет сэкономить на покупке серийной модели, но, чтобы исключить лишние траты, необходимо произвести все расчеты и купить необходимые узлы и детали, а также оставить определенную сумму на непредвиденные расходы или возникновение поломок.
3. Разработка плана. При наличии опыта разработок транспортных средств или задатков инженера-проектировщика возможно самостоятельное создание чертежа вездехода. При отсутствии такового пользуются чужим опытом и готовыми чертежами, которых в сети Интернет достаточное количество.

Шины низкого давления своими руками

Шины данного типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления в таких колесах позволяет делать транспортное средство проходимым по любому бездорожью. В зависимости от особенностей конструкции, такие шины делятся на следующие типы:

1. Арочные.
   Отличаются повышенными размерами в сравнении со стандартным колесом по ширине в 5 раз, и имеют толщину до 700 мм. Давление в них как в обычном мяче – 0,05 Мпа. Устанавливаются исключительно на ведущий привод.
2. Широкопрофильные.
   Отличаются овальной конструкцией и давлением ниже стандартного до 2х раз. Чаще используются в грузоподъемном транспорте.
3. Тороидные.
   Изготавливаются в камерном и бескамерном варианте, отличаются высокой популярностью среди автолюбителей.
4. Пневмокатковые
   , имеющие грунтозацепы для улучшения характеристик проходимости, и ребра повышения жесткости, придающие всей конструкции устойчивость и прочность.

Стоимость шин низкого давления, изготовленных в заводских условиях, может оказаться многим автолюбителям не по карману. Но для собственного вездехода самостоятельно сделать такое колесо вполне возможно. Работы выполняются в следующем порядке:

1. Выбор исходного материала, к примеру, шины сельскохозяйственной или авиационной техники, а также других видов транспорта промышленного назначения.

2. Протектор очищают, моют и сушат, после чего прорисовывают нужные узоры, чтобы создать собственный рисунок, а также удалить лишнюю проволоку и резину.

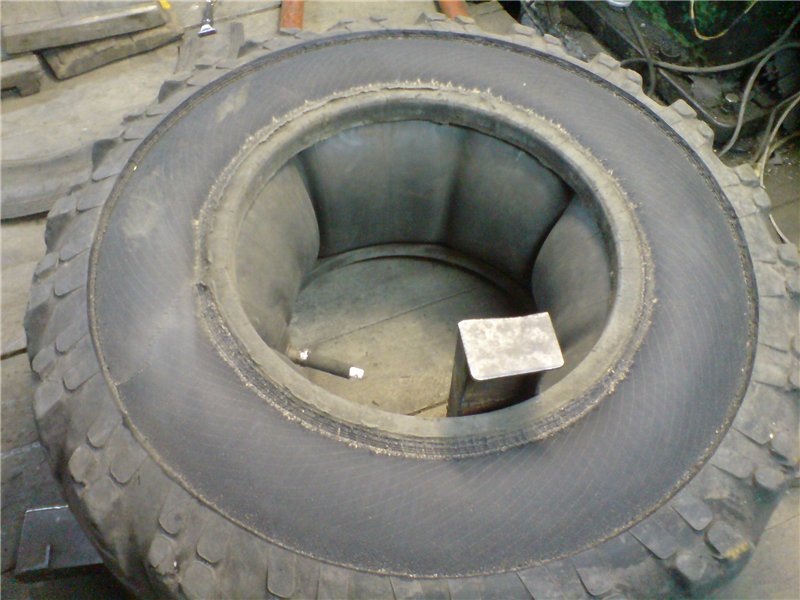

3. Для удаления излишков проволоки, внутренняя часть колеса подрезается и производится удаление корда при помощи .

4. Лишнюю резину также удаляют лебедкой, сделав надрезы по окружности, и закрепив их клещами к тросу, аккуратно оттягивая и подрезая при помощи ножа.

5. После удаления слоя протектора, поверхность зачищают наждачной бумагой.

6. Сборка диска. Для этого используют стандартный, разрезанный напополам диск, или сваренный из пластин и труб, после чего тщательно отшлифованный, чтобы исключить повреждение камеры.

7. Шина натягивается на диск и закрепляется ремнями или пожарным шлангом, после чего накачивается. Колесо готово.

Какой выбрать тип протектора для вездехода?

Для подбора нужного вида протектора для вездехода с шинами низкого давления, нужно учитывать следующие факторы:

1. Протектор должен обладать способностью самоочистки. Данное свойство особенно актуально для использования вездехода в суровых и заболоченных местах.
2. При использовании вездехода на торфяниках, шины выбирают с невысоким и неглубоким рельефом, иначе при разрыве их верхнего слоя, сцепление окажется недостаточным для полноценного передвижения.
3. При использовании в заснеженных районах и на песчаниках шины выбирают с редким рисунком.

Выбор двигателя для вездехода

Чаще всего в качестве силового агрегата для самостоятельного изготовления вездехода используют следующего типа:

1. Мотоциклетные.
2. Автомобиля ЗАЗ.
3. Мотоблока.
4. Отечественных автомобилей.

Наличие в вездеходе определенного двигателя не имеет принципиальной разницы. Более важно учитывать такую особенность, как обеспечение его достаточного охлаждения
, так как транспортное средство эксплуатируется круглый год в различных температурных условиях и при невысокой скорости движения. Для этого отлично подходит двигатель ЗАЗ, хорошо переносящий перепад температур. Вездеходы, работающие на мотоблочных силовых агрегатах, также зарекомендовали себя с лучшей стороны.

Другим основным критерием выбора двигателя для будущей самоделки является его мощность
.

Запас мощности должен быть достаточным, чтобы вездеход на шинах низкого давления смог выехать из грязи, воды, или глубокого снега.

Выбрав агрегат с запасом мощности, получают лучшую производительность, предупреждают перегрев и создают условия для максимально долгого срока эксплуатации.

Особенности ходовой части вездехода

Ходовая часть вездеходов на шинах низкого давления изготавливается в виде для придания вездеходу лучших качеств проходимости, повышения комфорта управления транспортным средством и удобства езды для водителя и пассажиров. Данный тип конструкции имеет основной недостаток – трудоемкость изготовления.

Для ее создания применяют трубы, уголки и швеллера, изготовленные из прочной легированной стали, создав крепкую основу, способную выходить несколько лет без поломок. Раму делают как цельную, так и сочлененную. Последняя имеет высокий рабочий потенциал, но сложность изготовления делает ее достаточно редкой в самодельных конструкциях.

Последовательность самостоятельной сборки вездехода

Сборка вездехода на шинах низкого давления включает в себя следующие этапы:

1. Выбор вида вездехода и основы, на которую будут монтироваться агрегаты и детали. Для этого используются рамы автомобилей или мотоциклов, а также самодельную конструкцию, разработанную своими силами или позаимствованную с чужих чертежей.

2. Изготовление и сборка подвески с задним мостом. Для этого оптимальным решением является независимая конструкция
, и, хотя на ее создание будет потрачено намного больше времени, в итоге получится вездеход с более высокими качествами проходимости и комфорта езды.

3. Монтаж колес. Производится после окончания работ по созданию заднего моста и подвески. Для крепления камер используются металлические ступицы. Правильно изготовленные или выбранные колеса низкого давления обеспечат вездеход повышенной безопасностью при движении и хорошей управляемостью.

4. Монтаж двигателя. Особое внимание при этом уделяется правильному устройству системы охлаждения.

5. Монтаж дополнительных систем. Включает в себя подключение тормозной системы, коммуникаций по отводу выхлопных газов, сцепления и . На данном этапе производится установка корпуса вездехода и осветительных приборов.

6. Окончание работ и осуществление пробного теста, который показывает работоспособность узлов и систем. При наличии неполадок или моментов, которые необходимо доработать, недостатки устраняются, после чего вездеход готов к эксплуатации.

Видео испытания самодельного вездехода

Как только в нашей стране начинается зима, учитывая климат, двухколесный транспорт убирается в гараж до весны. Бывает невозможно использовать автомобиль для передвижения из-за обильного снега. И тут на помощь всем автолюбителям, которые хотят передвигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Возможность купить себе дополнительное транспортное средство есть не у всех, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Преимущества и особенности самодельного снегохода

• Транспортное средство имеет механический привод и гусеничный мотоблок, при езде на котором, вы не застрянете в сугробах.
• Управление происходит за счет лыж, а рулевая система находится впереди, поэтому вы сможете легко им управлять.
• Цена при покупке того или иного транспортного средства немаловажна. Поэтому, если посчитать, стоимость изготовления снегохода самостоятельно будет ниже раз в пять, нежели покупать его от производителя. А еще дешевле он выйдет за счет имеющегося в наличии мотоблока и других деталей.
• Надежность – там, где не пройдет человек и не проедет автомобиль, снегоход преодолеет все препятствия с легкостью.
• Если снегоход изготавливается своими руками, то к выбору деталей конструктор подходит очень тщательно. Делая все самостоятельно, вы отвечаете за качество своей конструкции. Кроме того, уделяя большое внимание узлам механизма, вы делаете снегоход вездепроходимым.

Устройство самодельного мотоблочного снегохода

Это востребованное изобретение, которое можно сделать самостоятельно при наличии качественных деталей. Мотоблок берется частично (отдельные детали) или используется полностью. Если вы решили использовать его не в полной комплектации, на него необходимо приварить несущую раму с задней осью, рулевой вилкой и колесами. Наиболее трудным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Наиболее практичным и универсальным решением при изготовлении самохода будет использование деталей от мотоблока. Потребуется только изъять с готового мотоблока вилку рулевой и двигатель.

Мотор можно расположить в задней части конструкции.

Перед началом самостоятельного изготовления конструкции начертите чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно несложная и с ней справится любой человек, для этого не обязательны техническое образование и какие-то навыки.

Если вы не заканчивали инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы для самодельного снегохода

На чертеже рама, которая вам потребуется при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе – это основная деталь, за счет которой ваш транспорт будет передвигаться.

Если все сделать правильно согласно чертежу, у вас получится снегоход на основе гусянки.

Чертеж рамы cнегохода на гусеницах

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

1. Рама.
   В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
2. Сиденье.
   Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Обязательное условие: сиденье должно быть изготовлено из водонепроницаемого материала.

1. Двигатель.
   Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.
2. Бак.
   Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.
3. Лыжи.
   Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.
4. Руль.
   При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.
5. Гусеницы.
   Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.
6. Привод.
   Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

Рама

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Если самостоятельно не получится произвести расчеты и составить чертеж, то для примера используйте чертеж с нашего сайта.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

• Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

(из раздела Самодельные вездеходы)

Схемы и чертежи колесных, гусеничных и аэромобильных самоделок, которые окажутся полезными при самостоятельном проектировании и конструировании. Описание различных конструкций техники для внедорожного использования, а также отдельных узлов и агрегатов самодельного вездехода. Компоновочные схемы и габаритные размеры разнообразных вездеходных аппаратов (на колёсах, шинах низкого давления, лыжах, аэросаней, аэроглиссеров и «всюдоходов» на воздушной подушке), построенных своими руками.

vezdehod.poprostomu.com

Бортоповоротный вездеход своими руками: чертежи, фото изготовления

Умелец построил своими руками колёсный вездеход для поездок на рыбалку и охоту по лесному бездорожью и болотам. Особенность конструкции вездехода в наличии автоматической подкачки шин и бортового поворота.

Предлагаем подробнее ознакомиться с устройством вездехода на шинах низкого давления.

Рама сделана из трубы диаметром 76 мм с толщиной стенки 3,5 мм.

Для передачи приобрёл такие цепи 16В-1.

Также понадобились редукторы от мотоблока 5Б-С.

На рисунке показан эскиз ступицы.

Передаточные числа:

• от двигателя к редуктору 1-1.45,
• пониженная 1 к 24,
• повышенная 1 к 11,
• задняя 1 к 17.

На редукторе ведущая звезда имеет 9 зубов идет к ведомой на 35 зубов.

Размеры самого редуктора.

Чертежи ступиц, дополнительно будут проделаны отверстия для подкачки шин.

Чертежи оси ступицы. Использовалась сталь 45. На схемах не указан канал под воздух перпендикулярно оси, так же был увеличен размер с 28 до 45 мм, между подшипниками понижение.

Установлен двигатель Лифан.

Схема реализации подкачки выглядит вот так.

Сварена выхлопная система.

На рисунке показана схема направления выхлопа.

Для накачки шин используется лодочная груша, поэтому были изготовлены соски под нее.

Крепление ведомых звезд на ступицах.

Всего было приварено шесть подобных деталей к ступице, причем размеры изменены в большую сторону, то есть вместо 8 было сделано 10:

Была выполнена подкачка реализованная таким способом:

Для борьбы с проворотом покрышек было срезана ширина дисков до 40 см, так же были наварены зубцы из электродов, а затем усажены покрышки с использованием строительного герметика. Так же автор приступил к работам над самими покрышками, устранял проколи и порезы с помощью прошивки шилом и герметика.

В процессе открытия сезона охоты вездеход много эксплуатировался. Случились некоторые поломки, в частности был перегрев двигателя, открытия замка цепи и обрыв соска камеры из-за проворота покрышки. Но подкачка выхлопом помогла доехать до места ремонта. Все колеса были подкачаны на 0.1 атмосфер.

По итогу на 42 километра пути ушло примерно 10 литров топлива, что весьма немного для вездехода.

Подкачка шин используется довольно часто, особенно в межсезонье, когда перепады температур от +20 до -15 градусов, что сильно отражается на давлении в покрышках.

Так же в багажнике перевозится одноместная лодка, которую тоже весьма удобно накачивать выхлопом.

На видео показан самодельный вездеход в действии.

Популярные самоделки из этой рубрики

avto-samodelki.ru

2QM.ru: Отвалы на УАЗ своими руками (чертежи)

Внедорожник в хозяйстве владельца загородного участка с учётом качества дорог — отличное подспорье, а иногда даже необходимость. Под капотом такого агрегата почти сотня, а порою и больше рабочих «лошадок», что вкупе с внушительной массой и ходовыми характеристиками становится серьёзным аргументом в борьбе с бездорожьем.

Почему бы не использовать эту мощность для улучшения дорожной ситуации в локальной придомовой территории в зимний период? Производители уже давно озаботились подходящим навесным оборудованием, выпуская снегоуборочный отвал для УАЗ и других популярных в нашей стране моделей внедорожников. Почему бы не сэкономить деньги и не изготовить собственную модель отвала, учитывая, что кустарные варианты получаются не хуже, а порою даже лучше заводских?

Заводской вариант

Не стоит изобретать велосипед заново, гораздо проще подглядеть, как сделать отвал на УАЗ, у производителей. Полностью скопировать заводские подвесные отвалы, скорее всего, не получится, но взять некоторые модели за основу вполне возможно. К тому же детальное исследование проверенных вариантов позволит избежать множества ошибок при проектировании и изготовлении собственной снежной лопаты.

Размеры отвала. Минимальная ширина отвала в продаже — 1900 мм, это и понятно, колёса расположены на расстоянии до 1.8 м по внешней стороне у разных моделей. Отвал должен с запасом перекрывать это расстояние даже в наклонном положении, идеальной будет ширина в 2-2.1 м.

Поворотный механизм. В разных моделях предусмотрена пальцевая фиксация в центре или использование дополнительных тяг. При таких размерах отвала лучше использовать дополнительное усиление.

Крепление к автомобилю. В этом узле предусмотрены возможности подъёма лопаты вертикально и иногда защита рулевых тяг.

Подъёмный механизм. От простейшей ножки для подъёма отвала при движении назад до лебёдочных механизмов с ручным или электрическим управлением.

Чтобы амортизировать отвалы на УАЗ при столкновении с серьёзными препятствиями, можно сделать его подвижным и оборудовать пружинами.

Проектирование

Многое зависит от наличия материалов и технических навыков. Надёжнее и проще изготовить отвал без поворотного механизма, таким образом сэкономить немного на материалах и значительно сократить срок изготовления, однако это уменьшит область его применения. С другой стороны, поворотный механизм может стать наиболее уязвимым местом конструкции, его исполнение требует предусмотреть определённый запас прочности на узлах фиксации. Рабочая поверхность отвала также требует усиления, важно следить за весом отдельных деталей. Желательно, чтобы отвал можно было монтировать и размонтировать силами одного человека.

Для защиты очищаемой поверхности следует применять резиновую полосу, крепление которой должно быть разъёмным, чтобы можно было заменить резину по мере её износа. В месте крепления отвала к автомобилю стоит предусмотреть возможное резкое столкновение отвала с препятствием. Узлы крепления не должны находиться напротив важных частей автомобиля.

Выбор материала

На этом этапе выбор всегда остаётся за исполнителем, можно лишь посоветовать или подсказать, где легче всего найти подходящие детали. Двухсотлитровые бочки хорошо зарекомендовали себя как материал для отвальной лопаты, но, учитывая планируемые размеры, потребуется 2 бочки или дополнительное усиление конструкции. В качестве направляющих и усиливающих рёбер можно использовать трубы квадратного или прямоугольного сечения, также возможно использование прокатного уголка, тонкого швеллера или двутавровых перемычек.

Для регулирующих угол наклона отвала перемычек можно использовать талрепы или трубы разного диаметра с отверстиями для фиксирующих пальцев. При использовании лебёдки для управления подъёмом отвала потребуется дополнительный материал, чтобы обустроить площадку под саму лебёдку и систему блоков при необходимости.

Самодельные отвалы на УАЗ в сети

В сети можно обнаружить множество примеров, где кустарные мастера демонстрируют собранный отвал на УАЗ своими руками. Чертежи талантливых умельцев очень разнообразны, некоторые предлагают упрощённые варианты, другие используют различные модификации, выполненные порой удачнее заводских изделий.

Основные этапы и узлы

С чего же начать работу, чтобы воплотить задуманный отвал на УАЗ своими руками? Чертежи должны быть выполнены с учётом модели внедорожника, и всегда должен быть некоторый запас в размерах, чтобы можно было на месте нивелировать возможные недочёты. Первым делом лучше всего оборудовать место крепления конструкции к автомобилю. Это могут быть как простые неподвижные кронштейны, так и целая площадка вроде «кенгурятника» для размещения не только отвала, но и лебёдки с блочной системой. Площадку можно выполнить как в постоянном исполнении, так и в качестве съёмной конструкции, что предпочтительнее, так как не портит внешний вид автомобиля.

Далее можно заняться изготовлением самой массивной части отвала — рабочей лопаты. Размеры из написанного выше лучше всего выбрать 2 х 0.6-0.8 м. Слишком большой отвал лучше чистит снег, но будет неудобен при монтаже и транспортировке. На следующем этапе лучше зафиксировать отвал в рабочем вертикальном положении и так присоединять к нему остальные элементы. Нужно помнить, что даже простые отвалы на УАЗ без поворотного механизма должны быть подвижны по вертикали, иначе можно сильно повредить автомобиль при работе. Последним этапом нужно изготовить управляющие и поворотные элементы и присоединить их к конструкции.

Механизмы подъёма

Можно увидеть варианты, где в качестве механизма подъёма используется ручная барабанная лебёдка, а управляет ею человек, расположенный на передней площадке. Это не очень безопасно, лучше будет поднимать и опускать такие отвалы на УАЗ после полной остановки автомобиля.

Использование электрических лебёдок гораздо удобнее и безопаснее, но не все готовы потратиться на подобное оборудование. Самым бюджетным вариантом будет специальная подставка, срабатывающая при заднем ходе авто, а для постоянного удержания отвала в верхнем положении в режиме транспортировки можно воспользоваться талрепом.

Заключение

Дело мастера боится, говорят. Отвал для УАЗ, своими руками выполненный, или заводской сборки поможет использовать ваш внедорожник не только как средство передвижения, но и как верного помощника в хозяйстве.

2qm.ru

Самодельный внедорожник

Многие из нас хоть раз в жизни озадачивались идеей сделать автомобиль. Самому. Кто-то в детстве пытался строить авто из картона, кто-то посвятил этому все свое свободное время, превратив постройку машин своими руками даже не в хобби, а в смысл жизни.

Тут следует немного разграничить понятия. Для одних построить автомобиль — это за пол-литра сварить пару швеллеров, присобачить движок от запорожца, колеса от сеялки и мост от выброшенного на лом ЗИЛа — эдакий недотрактор, которым может похвастаться практически любое село. Такие «автоящеры», как правило, имеют настоящий «звериный» аппетит и долго не живут.Для других — построить автомобиль — дело нескольких месяцев, иногда — лет, кропотливая работа с научным подходом, расчетами и тщательным изготовлением каждой детали.

В частности — изготовление внедорожника своими руками требует усилий вдвойне. Конечно, если вы хотите получить не только кучу железа, издалека похожую на машину, а вполне действенный автомобиль, преодолевающий бездорожье, с умеренным расходом топлива и приличным экстерьером.

Приведенный ниже проект — реально осуществленный, действующий и создан на базе обычного легкового автомобиля. Создавая внедорожник, нужно уяснить себе несколько четких правил, соблюдение которых будет залогом успеха всего мероприятия.

Во-первых, помните — автомобиль должен быть рамным. Не станем углубляться в вопросы разновидностей рам — плоских и пространственных, просто помните — если у авто есть рама, то то он сможет переносить серьезные нагрузки, проживет долго и ему легче будет преодолевать бездорожье.

Рама данного автомобиля состоит из двух продольных лонжеронов, расположенных с некоторым схождением, а также из трех поперечных балок.

Лонжероны имеют довольно сложное сечение. В их основе — две сваренные между собой водопроводные трубы 032 мм, к которым сверху также сваркой прикреплена коробка из двух Г -образно согнутых стальных листов. Высота сечения лонжерона колеблется от 120 мм в центральной части рамы до 80 мм в оконечностях.

Поперечные балки квадратного сечения сварены из стального листа толщиной 2 мм, причем передняя балка одновременно служит и резервным бачком для масла, поэтому в ней имеются сливное и заливное отверстия с заглушками. Помимо поперечин, дополнительную жесткость раме придают две диафрагмы, согнутые из стального листа (передняя толщиной 2 мм, задняя — 1,6 мм).

Не очень просто, да? Чертеж облегчит восприятие «всей картины». Рама такой конструкции вполне надежна.

Двигатель взят от автомобиля ВАЗ-2101 вместе с коробкой передач. Воздушный и масляный фильтры несколько переделаны. Конечно, «троечный» мотор будет несколько лучше, а если вы хотите добавить мощности, то можно установить мотор и от «Нивы», но это — уже другая история.

Трансмиссия и ходовая часть использованы от ГАЗ-69 с применением отдельных деталей от УАЗ-469. В этом автомобиле также применен самодельный кардан — между КПП и раздаткой. Полумуфта кардана и крестовина — от ГАЗ-69.

Далее — рессоры. Можно, конечно, использовать и рессоры от УАЗа, но в таком случае авто получится слишком жесткое. Рекомендованы к применению задние листовые рессоры автомобиля ГАЗ-24 «Волга», но и в этом случае ход будет несколько жестковатым. Для улучшения мягкости хода применены самодельные серьги — на 20 мм длиннее, чем на «Волге» — этот размер не есть панацея, он получен экспериментальным путем. Так что имеет право на жизнь и самостоятельный подбор — так вы сможете добиться желаемой мягкости. Также на авто установлены амортизаторы от ГАЗ-24. Рессоры установлены параллельно лонжеронам рамы, то есть под углом к оси машины.

Кузов. При изготовлении кузова внедорожника использовалась листовая сталь 1,0-1,2 мм. Рекомендуется кузов собирать из небольших, до 1 м. длиной, панелей и соединять их с помощью точечной сварки. Так детали кузова легче обрабатывать и придавать им необходимую форму.

Можно изготовить корпус из стеклопластика — методом выклеивания. Во всяком случае, авторы проекта использовали материал, с которым им работалось легче.

Кузовные работы было решено начать с дверей. Такое решение можно также поставить во главу угла. Те, кто уже имеет некоторый опыт автоконструирования, знают: изготовление дверей — одна из самых сложных операций. Поэтому неудивительно, что многие самодельщики стремятся использовать готовые двери от серийных машин. Но от этого зачастую страдает общий дизайн проекта. С серийными дверями трудно добиться индивидуальности экстерьера.

При гибочных работах использовалась электромагнитная плита.

Для дверей использовали листовую сталь толщиной 1,4 мм, остальные части кузова собирались из панелей толщиной 1,2 мм; за исключением передних крыльев, на которые пошла миллиметровая сталь.

Пару слов о безопасности. Так как строился внедорожник, то в конструкцию были внесены элементы безопасности.Позади лобового стекла по периметру приварена водопроводная труба, которая вместе с передней стойкой каркаса выполняет функции дуги безопасности (в случае опрокидывания машины).

Петли и замки дверей самодельные, но можно использовать готовые — от «Жигулей». Ручки и механизм подъема стекла — от «Москвича-2140».

Стекла кабины применены от ВАЗ-2121 «Нива». Для их установки по периметру окна под резиновое уплотнение приварили уголок из стали толщиной 1,2- 2мм.

Капот собран из стальных панелей, охваченных по периметру рамой из тонкостенной трубы диаметром 16 мм. Капот откидывается вперед на самодельных подковообразных петлях.

Рулевое управление перенесено от ГАЗ-69, но угол наклона рулевой колонки пришлось немного уменьшить. Тормозная система использована от ГАЗ-24. Фары установлены от мотоцикла «Чезета» (подойдут любые сходные по размеру, тут можно включить фантазию).

Задние фонари использованы от «Москвича-2140», подфарники и указатели поворота самодельные. Приборный щиток от ГАЗ-24, но верхняя панель собственного производства — из пенопласта, оклеенного тканью.

Бензобак — полностью самодельный. Он представляет собой сваренную из стального листа емкость объемом 80 л, укрепленную на раме между двумя задними поперечными балками.

Каркас тента сварен из водопроводных труб диаметром 25 мм. Под крышей имеются четыре более тонкие поперечины, три из которых съемные. В окна тента вклеено оргстекло. Способ крепления оргстекла к брезенту оказался очень эффективным, поэтому его можно рекомендовать всем любителям автоконструирования. К брезенту по периметру окна пришивают карман, вставляют в него стекло и края пропитывают дихлорэтаном (или ацетоном) так, как это показано на рисунке. Брезент укладывают на ровную поверхность (например, фанеру), накрывают полиэтиленовой пленкой и нагружают — лучше всего песком.

Передние сиденья машины — от автомобиля ГАЗ-24 с небольшими доработками. Задние — самодельные.

В готовом виде самодельный джип имеет достаточно воинственный внешний вид и, как показали испытания — отличную проходимость. На испытаниях авто показало лучшую проходимость, чем заводская «Нива».

В варианте пикапа максимальная грузоподъемность машины составляет 800 кг. Джип на бензине А-92 или А-95 имеет расход около 10 л на 100 мм пробега. Экспериментально двигатель был переделан под 76 бензин — расход топлива несколько вырос.

www.4x4info.ru

Что можно сделать из УАЗика своими руками

(Самодельные автомобили-внедорожники)

Для тех, кого интересует самодельный, уаз, вездеход, самоделка:

Построили это чудо самодельной техники в Днепропетровске. Идея создать автомобиль для активного отдыха родилась у Александра Новосельцева довольно давно. И когда в его руки попал недорогой УАЗик, то он послужил отличным донором для изготовления.

Так как по задумке этот автомобиль предполагался как двухместное купе повышенной проходимости, то пришлось полностью отказаться от применения громадного кузова УАЗика. В результате от автомобиля — донора осталась только рама и значительно модернизированные элементы подвески, тормозов и рулевого управления. Многое было позаимствовано от УАЗ — ПАТРИОТа. Довольно тихоходный родной мотор был заменен более приёмистым ЗМЗ-405 (16-ти клапанным). Был установлен воздушный фильтр с нулевым сопротивлением, произведён чиптюнинг блока управления, переделана выхлопная система. В результате этих переделок было получено 170 л.с. и 7000 оборотов на валу.

Для преодоления бродов был поставлен шноркель.

Техническме данные УАЗ-КРАБ:

двигатель — ЗМЗ-405 мощность — 155 (паспорт) — 170 (после чип-тюнинга) выхлоп — самодельный прямоточный на обе стороны привод — полный бензин — АИ-95 расход — 15-17 л/100км масса — 1600кг макс скорость — 160 км/ч макс глубина брода — 1,2 м шины — 305/75/16 год постройки 2006

При условии что коробка передач и раздатка остались родными, с «короткими» передачами (4-х ступенчатая синхронизированная) — динамика разгона получилась совсем не вездеходная..! Максималка 160 км/ ч, дальше страшно! Бензобак объемом 75 л. сместили на зад для развесовки, под багажник, тудже уложили запаску. Первые эскизы кузова прикладывали через кальку к фоткам рамы и арегатов, долго боролись в фотошопе, но больше моделировали руками из картона и пенопласта. Например капот в муках творчества переделывали 3 раза в металле! Крышу и дверные проемы взяли от Хонды CR-X. Все остальные детали кузова и оперения делали самостоятельно из листового железа, шпаклевали и красили. Весь процесс постройки прошел в обычном гараже и занял 1,5 года. Еще в процессе постройки к машине прицепилось имя КРАБ из-за широко расставленных передних колес (305/75/16) оптики и ярко красного цвета кузова.

Идея оправдала средства. Созданная для активного отдыха машина с успехом принимает участие в ралли-рейдах, офф-роуд соревнованиях, авто-выставках и просто покатушках. За 3 года эксплуатации развалили две КПП, одну раздатку, передний мост и сломали раму. Радует то что запчасти доступны во уголках и селах. И все это не сравнимо с тем количеством адреналина, который выделяется при соприкосновении с этим рычащим железом. В планах «размножение» КРАБов, но уже на более серъезных арегатах например от «ПАДЖЕРО».

Зарегестрирован КРАБ как УАЗ-469 с переделанным кузовом.

***** Чтобы посмотреть фото УАЗ — КРАБ (фотографий много), жмём картинки:

Возможно, Вам также будет интересно посмотреть следующие материалы:

Почитать ещё статьи в категории: Самодельные вездеходы и внедорожники. Вездеходы, построенные умелыми руками самодельщиков

Или перейти в раздел: Вездеходы и тракторы своими руками

autosam.expert-club.com

особенности изготовления, чертежи:: SYL.ru

Ни для кого не секрет, что на территории нашей огромной страны существуют такие районы, где совершенно невозможно нормально передвигаться по дорогам из-за их плохого качества. В этом случае на помощь приходит специальная машина, которая характеризуется высокой проходимостью. Речь идет о вездеходе. Но, к сожалению, приобрести такое средство передвижения, которое было бы легким, экономичным и недорогим, практически нереально. Поэтому многие умельцы с инженерно-техническими навыками решают создать вездеход гусеничный своими руками, учитывая свои потребности и возможности.

Как могут использоваться гусеничные вездеходы?

Такие самодельные устройства на гусеничном ходу бывают разных габаритов и используются для разнообразных целей. С их помощью перемещают тяжелые грузы, которые помещают либо в кузов, либо в специальный прицеп. Если вездеход гусеничный, своими руками изготовленный, используется для дачи, то в этом случае чаще всего перевозят различные строительные материалы.

Кроме того, такое средство передвижения обладает транспортной универсальностью, и если возникнут какие-либо непредвиденные обстоятельства, то можно оперативно, без каких-либо трудностей, попасть в определенный пункт назначения по пересеченной местности.

На что обратить внимание при создании самодельного вездехода?

Если вы решили изготовить вездеход гусеничный своими руками, то должны четко понимать, с какой целью он будет использоваться. Обязательно учитывайте следующие моменты:

• Погодные условия в период эксплуатации.
• Размеры. Ширина влияет на проходимость вездехода гусеничного, своими руками изготовленного, длина рассчитывается от количества посадочных мест или наличия устройства багажного отделения, а высота должна быть оптимальной при создании амфибийных свойств агрегата.
• Мощность мотора. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
• Цель. В зависимости от того, для каких целей предназначено передвижное устройство, его конструкция может видоизменяться.
• Количество колес. Чаще всего самодельный гусеничный вездеход, своими руками изготовленный, имеет колеса от двух до восьми пар, которые необходимы для поддержания гусеничной ленты.

Создание чертежа

Самый ответственный этап — изготовление эскиза гусеничного вездехода. Своими руками чертежи с расположением механизмов агрегата и его узлов чертятся уже после этого. Они должны быть очень точными. Создавая такое транспортное средство, обычно используют как самодельные детали, так и готовые элементы заводского производства. Расчерчиваются они отдельно, с расчетом сочетаемости и работоспособности деталей и узлов.

Конструктивные особенности

Вездеход гусеничный, своими руками созданный, должен иметь двигатель. В основном этот элемент берется от автомобилей, чаще всего отечественных. Можно также позаимствовать его у мотоцикла. Ходовая часть представлена резиновыми гусеницами, системой натяжения, подвеской, валиками. Для изготовления гусениц часто используют автомобильные покрышки. Основание ходовой части состоит из ванны, рамы или любого другого металлического каркаса. Для системы управления берутся разнообразные составляющие или применяются уже готовые элементы управления мотоциклов или автомобилей, а также тракторов. Самодельный гусеничный вездеход, своими руками изготовленный, имеет систему питания, которая представлена топливным баком, бензиновым или дизельным. Гораздо реже используют газовое оборудование.

Технология изготовления

Легкие гусеничные вездеходы своими руками изготавливаются по определенной технологии. Их создание начинается со строительства кузова, который должен иметь высокую прочность и полную водонепроницаемость. Основа самодельного транспорта должна быть жесткой, поэтому берутся стальные трубы, способные противостоять любым физическим нагрузкам, возникающим из-за движения. Затем начинают изготавливать гусеницы. Для этого берут обыкновенную листовую резину и создают кольцевую резину. На ее внешнюю сторону при помощи заклепок ставят небольшие алюминиевые лопатки, а с внутренней стороны устанавливают необходимые ограничители, ширина шага которых равняется ширине резины колес.

Следующий этап заключается в том, что выполняется выведение мостов от автомобиля через отверстия, которые специально для этого были сделаны в кузове. В качестве защиты используются резиновые муфты. Крепится резиновая лента таким образом, чтобы колеса располагались прямо по центру ограничителей. Кроме того, закрепляют также и дополнительные колеса. Они необходимы для поддержания гусеничной ленты в натянутом состоянии. В завершение работ в кабине вездехода, своими руками изготовленного, вставляют сверхпрочные стекла.

Вывод

Таким образом, это средство передвижения является незаменимым транспортом в труднодоступной местности, где практически отсутствуют дороги. Обладая инженерными и техническими качествами, можно без труда создать гусеничные вездеходы своими руками, чертежи которых помогут правильно сконструировать такой агрегат.

www.syl.ru

Джип-вездеход своими руками, самоделки вездеходы — Автолюбителю — Мастеру — Сделаем сами

Невероятно но из обычного легкового автомобиля можно сделать самый настоящий Джип-вездеход. Не верите? Читайте статью и сами убедитесь! Рама автомобиля состоит из двух продольных лонжеронов, расположеных с некоторым схождением, и трех поперечных балок.

Лонжероны имеют довольно сложное сечение. В их основе — две сваренные между собой водопроводные трубы 032 мм, к которым сверху также сваркой прикреплена коробка из двух Г -образно согнутых стальных листов. Высота сечения лонжерона колеблется от 120 мм в центральной части рамы до 80 мм в оконечностях. Поперечные балки квадратного сечения сварены из стального листа толщиной 2 мм, причем передняя балка одновременно служит и резервным бачком для масла, поэтому в ней имеются сливное и заливное отверстия с заглушками. Помимо поперечин, дополнительную жесткость раме придают две диафрагмы, согнутые из стального листа (передняя толщиной 2 мм, задняя — 1,6 мм).

Двигатель заимствован от автомобиля ВАЗ-2101 вместе с коробкой передач (правда, на машине Н. Яковлева последняя взята от ВАЗ-2103 — пожалуй, у джипов это единственное существенное отличие). Воздушный и масляный фильтры несколько переделаны.

Трансмиссия и ходовая часть использованы от ГАЗ-69 с применением отдельных деталей от УАЗ-46Э. Один кардан — между коробкой передач и раздаточной коробкой — самодельный. Правда, полумуфта кардана и крестовина в нем — серийные, от ГАЗ-69.

В качестве рессор обоих мостов использованы задние листовые рессоры автомобиля ГАЗ-24 «Волга», однако для улучшения мягкости хода применены самодельные серьги — на 20 мм длиннее, чем на «Волге» (размер получен экспериментально). Амортизаторы — также от ГАЗ-24. Рессоры установлены параллельно лонжеронам рамы, то есть под углом к оси машины. Однако это ничуть не ухудшило их работу.

Кузов — из стального листа толщиной 1,0-1,2 мм. Причем весь он состоит из сравнительно небольших (длиной не более 1 м) панелей, соединенных между собой точечной сварной.

Сначала мы попробовали использовать стеклоткань, но у нас ничего не получилось. Тогда остановили свой выбор на металле, — вспоминает Николай Яковлев. Впрочем, это вполне объяснимо: Николай работает сварщиком, и ему, конечно, такая технология хорошо знакома. Это стоит иметь в виду каждому самодельщину: очень важно найти «свой» материал.

Кузов мы начинали делать с… дверей! — дополняет Владимир Капусто. Может быть, кому-то это покажется неожиданным. Однако те, кто уже имеет некоторый опыт автоконструирования, знают: изготовление дверей — одна из самых сложных операций. Неудивительно, что многие самодельщики стремятся использовать готовые двери от серийных машин. К сожалению, такие решения подчас идут вразрез с требованиями общего дизайна конструкции.

Наиболее распространенная операция при сооружении кузоза — гибка. Выполнять ее в тисках не очень удобно, поэтому Яковлев и Капусто оборудовали свой гараж электромагнитной плитой: это существенно повысило производительность труда.

Для дверей использовали листовую сталь толщиной 1,4 мм, остальные части кузова собирались из панелей толщиной 1,2 мм; за исключением передних крыльев, на которые пошла миллиметровая сталь. Выколотка применялась очень ограниченно: в основном при подгонке лобового стекла. Панели стыковали с помощью точечной сварки, для чего из обычных плоскогубцев было сделано несложное приспособление, показанное на рисунке.

Позади лобового стекла по периметру приварена водопроводная труба, которая вместе с передней стойкой каркасатента выполняет функции дуги безопасности при опрокидывании машины.

Петли и замки дверей самодельные, хотя целесообразно было бы использовать готовые — скажем, от «Жигулей». Ручки и механизм подъема стеная — от «Москвича-2140».

Стекла кабины заимствованы от автомобиля ВАЗ-2121 «Нива». Для их установки конструкторы нашли простое и эффективное решение: по периметру окна под резиновое уплотнение приварили уголок из стали толщиной 1,2- 2мм. Выколачивать отбортовку было бы значительно труднее.

Бамперы заготовлены прокаткой из стального листа толщиной 1,6 мм, для чего пришлось специально выточить два фасонных ролика и соорудить элементарный прокатный станок.

Капот — из стальных панелей, охваченных по периметру рамой из тонкостенной трубы 0 16 мм. Перед лобовым стеклом предусмотрена тонкая накладка из пенопласта, за которую убираются стеклоочистители. Капот откидывается вперед на самодельных подковообразных петлях. Последние шарнирно закреплены на П-образной рамке, являющейся одновременно и стойкой радиатора.

Задний борт автомобиля также имеет каркас из тонких труб; снаружи он покрыт стальным листом толщиной 1,2 мм, а внутри — оргалитом.

Рулевое управление взято от ГАЗ-69, однако из-за особенностей компоновки угол наклона рулевой колонки пришлось чуть-чуть уменьшить. Тормозная система — от ГАЗ-24. Фары — мотоциклетные, от «Чезета». Первоначально все четыре фары были расположены строго горизонтально, машина, как говорится, не смотрелась. Тогда внутреннюю пару приподняли на 10 мм — и все стало на свои места. Передняя часть автомобиля приобрела вполне законченный вид.

Задние фонари от «Москвича-2140», подфарники и указатели поворота самодельные. Приборный щиток от ГАЗ-24, но верхняя панель собственного производства — из пенопласта, оклеенного тканью.

Оригинально выполнен бензобак машины. Он представляет собой сваренную из стального листа емкость объемом 80 л, укрепленную на раме между двумя задними поперечными балками.

Каркас тента сварен из водопроводных труб 0 25 мм. Под крышей имеются четыре более тонкие поперечины, три из которых съемные. В окна тента вклеено оргстекло. Способ крепления оргстекла к брезенту оказался очень эффективным, поэтому его можно рекомендовать всем любителям автоконструирования. К брезенту по периметру окна пришивают карман, вставляют в него стекло и края пропитывают дихлорэтаном (или ацетоном) так, как это показано на рисунке. Брезент укладывают на ровную поверхность (например, фанеру), накрывают полиэтиленовой пленкой и нагружают — лучше всего песком.

Передние сиденья машины от автомобиля ГАЗ-24 «Волга» немного переделанные. Задние — самодельные, планируется их доработать, чтобы при переоборудовании машины в пикап они превращались в заднюю стенку кабины.

В заключение коротко об эксплуатационных данных. Пожалуй, главное достоинство джипа — прекрасная проходимость. Прошлой зимой во время одной из поездок на рыбалку Николай и Владимир попали в сильный снегопад, поверх льда выросли целые сугробы снега. Но самодельным автомобилям эта преграда оказалась нипочем, в то время как находившаяся рядом «Нива» вынуждена была ждать помощи.

В варианте пикапа максимальная грузоподъемность (когда задние рессоры становятся горизонтальными) машины составляет 800 кг. Автомашина В. Капусто ездит на бензине АИ-93, и ее расход топлива составляет около 10 л на 100 мм пробега. У джипа Н. Яковлева двигатель переделан под бензин марки А-76; расход топлива при этом несколько выше.

Пробуйте, дерзайте, и джип-вездеход будет Ваш!

Сайт Пан-Ас, сайт самоделок — на сайте есть все, что можно сделать своими руками: поделки, самоделки, украшения, детские поделки. Сделай их сам, своими руками и получи от этого настоящее удовольствие.

Похожие материалы:

www.pan-as.ru

Ни для кого не секрет, что на территории нашей огромной страны существуют такие районы, где совершенно невозможно нормально передвигаться по дорогам из-за их плохого качества. В этом случае на помощь приходит специальная машина, которая характеризуется высокой проходимостью. Речь идет о вездеходе. Но, к сожалению, приобрести такое средство передвижения, которое было бы легким, экономичным и недорогим, практически нереально. Поэтому многие умельцы с инженерно-техническими навыками решают создать вездеход гусеничный своими руками, учитывая свои потребности и возможности.

Как могут использоваться гусеничные вездеходы?

Такие самодельные устройства на гусеничном ходу бывают разных габаритов и используются для разнообразных целей. С их помощью перемещают тяжелые грузы, которые помещают либо в кузов, либо в специальный прицеп. Если вездеход гусеничный, своими руками изготовленный, используется для дачи, то в этом случае чаще всего перевозят различные строительные материалы.

Кроме того, такое средство передвижения обладает транспортной универсальностью, и если возникнут какие-либо непредвиденные обстоятельства, то можно оперативно, без каких-либо трудностей, попасть в определенный пункт назначения по пересеченной местности.

На что обратить внимание при создании самодельного вездехода?

Если вы решили изготовить вездеход гусеничный своими руками, то должны четко понимать, с какой целью он будет использоваться. Обязательно учитывайте следующие моменты:

• Погодные условия в период эксплуатации.
• Размеры. Ширина влияет на проходимость вездехода гусеничного, своими руками изготовленного, длина рассчитывается от количества посадочных мест или наличия устройства багажного отделения, а высота должна быть оптимальной при создании амфибийных свойств агрегата.
• Мощность мотора. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
• Цель. В зависимости от того, для каких целей предназначено передвижное устройство, его конструкция может видоизменяться.
• Количество колес. Чаще всего самодельный гусеничный вездеход, своими руками изготовленный, имеет колеса от двух до восьми пар, которые необходимы для поддержания гусеничной ленты.

Создание чертежа

Самый ответственный этап — изготовление эскиза гусеничного вездехода. Своими руками чертежи с расположением механизмов агрегата и его узлов чертятся уже после этого. Они должны быть очень точными. Создавая такое транспортное средство, обычно используют как самодельные детали, так и готовые элементы заводского производства. Расчерчиваются они отдельно, с расчетом сочетаемости и работоспособности деталей и узлов.

Конструктивные особенности

Вездеход гусеничный, своими руками созданный, должен иметь двигатель. В основном этот элемент берется от автомобилей, чаще всего отечественных. Можно также позаимствовать его у мотоцикла. Ходовая часть представлена резиновыми гусеницами, системой натяжения, подвеской, валиками. Для изготовления гусениц часто используют автомобильные покрышки. Основание ходовой части состоит из ванны, рамы или любого другого металлического каркаса. Для системы управления берутся разнообразные составляющие или применяются уже готовые элементы управления мотоциклов или автомобилей, а также тракторов. Самодельный гусеничный вездеход, своими руками изготовленный, имеет систему питания, которая представлена топливным баком, бензиновым или дизельным. Гораздо реже используют газовое оборудование.

Технология изготовления

Легкие гусеничные вездеходы своими руками изготавливаются по определенной технологии. Их создание начинается со строительства кузова, который должен иметь высокую прочность и полную водонепроницаемость. Основа самодельного транспорта должна быть жесткой, поэтому берутся стальные трубы, способные противостоять любым физическим нагрузкам, возникающим из-за движения. Затем начинают изготавливать гусеницы. Для этого берут обыкновенную листовую резину и создают кольцевую резину. На ее внешнюю сторону при помощи заклепок ставят небольшие алюминиевые лопатки, а с внутренней стороны устанавливают необходимые ограничители, ширина шага которых равняется ширине резины колес.

Следующий этап заключается в том, что выполняется выведение мостов от автомобиля через отверстия, которые специально для этого были сделаны в кузове. В качестве защиты используются резиновые муфты. Крепится резиновая лента таким образом, чтобы колеса располагались прямо по центру ограничителей. Кроме того, закрепляют также и дополнительные колеса. Они необходимы для поддержания гусеничной ленты в натянутом состоянии. В завершение работ в кабине вездехода, своими руками изготовленного, вставляют сверхпрочные стекла.

Вывод

Таким образом, это средство передвижения является незаменимым транспортом в труднодоступной местности, где практически отсутствуют дороги. Обладая инженерными и техническими качествами, можно без труда создать гусеничные вездеходы своими руками, чертежи которых помогут правильно сконструировать такой агрегат.

Гусеничный вездеход «Юкон» сделанный своими руками Юрием Егоровым из Свердловской области. Фото пошаговой сборки гусеничного вездехода, видео испытаний.

Как собрать вездеходную гусеничную машину из металлолома

Этот самодельный гусеничный вездеход, построен почти полностью из металлолома и вторичных деталей. Весь проект, от сбора частей до окончательной обработки и покраски, занял у мастера-самодельщика

Читать далее

Источник: http://USamodelkina.ru/tehnika/vezdehody/gusenichnye/

Технические характеристики вездехода:

• Двигатель и КПП – ВАЗ 2101.
• Кузов лодка.
• Габариты: длина – 2,4 м, ширина — 2 м, высота – 1,6 м.
• Дорожный просвет – 38 см.
• Вес – 0,5 т.
• Гусеницы из профильной трубы 40 х 20 х 2 мм.
• Максимальная скорость 45 км/ч.

Источник: http://samodelki-n.ru/samodelnyj-gusenichnyj-vezdexod-50-foto-s-opisaniem.html

Гусеницы для вездехода

Как правило, гусеницы для самодельных вездеходов делают из высокопрочной транспортёрной ленты, которая хорошо поддаётся разного рода деформациям во время езды. Она не требует за собой особого ухода, все что вам нужно, это время от времени очищать её от грязи.

В ленте имеются профтрубы с характерным сечением, именно с их помощью вездеход может преодолевать расстояния в самую неблагоприятную погоду.

Итак, давайте теперь подробнее поговорим о создании гусениц. Для работы вам понадобятся следующие материалы:

• Болты и гайки различных форм и размеров.
• Профтруба с сечением.
• Массивная арматура.
• Транспортерная лента.

Также в вашем арсенале должны быть такие инструменты:

• Мощная дрель.
• Сварочный аппарат.
• Большой молоток.
• Универсальный набор гаечных ключей.
• Станок опрессовывающий траки.

Исходя из размеров гусеницы, нужно подготовить соответствующие болты и гайки. Далее возьмите арматуру и начните придавать ей округлую форму с помощью опрессовывающего станка. Затем сварочным аппаратом необходимо наваривать вверху арматуры букву V.

Для более детального понимания действий советуем посмотреть видео, как сделать гусеницы своими руками.

После проделанный работы у вас получится самодельный трак, который нужно прикрепить к другому траку и т. д. Результатом работы будет надёжная гусеница для вездехода.

Источник: http://vsesvoimirykami.ru/kak-sdelat-gusenicu-svoimi-rukami/

Самодельный мини-ратрак (горный снегоход)

Здравствуйте всем! Решил выставить на обозрение свое творение.. Началось всё с того, что почти три года назад наша группа энтузиастов открыли горнолыжный склон. И с первого года стало понятно, что

Читать далее

Источник: http://USamodelkina.ru/tehnika/vezdehody/gusenichnye/

Необходимые инструменты

В инструкциях по сборке вездеходов производители дают рекомендации по работе над монтажом изделия, подробные чертежи, последовательность операций. Они прилагают список инструментов, которыми можно изготовить самодельный транспорт:

1. Набор автоинструментов.
2. Механический захват для мелких деталей.
3. Набор стамесок.
4. Мини портативная гибкая светодиодная лампа.
5. Шуруповерт.
6. Дрель.
7. Болгарка.
8. Газовый паяльник.
9. Бытовой сварочный аппарат.
10. Компрессор.
11. Краскопульт и др.

Источник: http://SpecMahina.ru/vezdehod/mini-vezdehod-na-gusenitsah-svoimi-rukami.html

Гусеничный вездеход ВОСК-1. Строительство еще не закончено

Решил собрать из подручных средств вездеход на гусеницах. За основу будут взяты агрегаты от тазиков 21099. Немного о конструкции: Двигатель 1.6 бензиновый (76 л.с.) Механическая коробка передач

Читать далее

Источник: http://USamodelkina.ru/tehnika/vezdehody/gusenichnye/

Гусеничный вездеход из мотоблока

Каждый сельский мужик мечтает о вездеходе, чтобы ездить в лес и на рыбалку, так как дорога в деревне есть только летом, в остальное время года ее нет вообще, проедешь разве что на тракторе да не у

Читать далее

Источник: http://USamodelkina.ru/tehnika/vezdehody/gusenichnye/

Пошаговые фото сборки гусеничного вездехода

Из профильной трубы и листового металла, сварен кузов — герметичная лодка.

Ступицы взяты от ВАЗа, впереди корпуса расположен ведущий мост.

Механизм натяжения гусениц.

На вездеход установлен двигатель и КПП от ВАЗ 2101.

Редуктор также от ВАЗ классика.

Мост укорочен, редуктор обварен.

На схеме показано как доработан мост.

Также автор, изготовил самодельное устройство для прессовки траков, заготовки перед прессовкой предварительно смазываются машинным маслом.

Готовый трак для вездехода, весит такой трак 0,6 кг.

Сделаны ведущие звёзды, расстояние между траками 85 мм.

Для лучшей проходимости на траки приварены грунтозацепы.

Для сборки гусениц использована конвейерная лента толщиной 10 мм, шириной 100 мм.

Ведущие звёзды автор переделал, основание звезды обшил пластиком чтобы уменьшить стук траков о звезду.

Новый зуб на звезде. Расстояние между зубьями — 60 мм, высота зуба — 22 мм, шаг зуба — 160 мм.

Установлены дисковые тормоза.

Топливный бак.

Рычаги управления тормозами.

Воздух на радиатор подаётся из диффузора с помощью вентилятора системы охлаждения.

Рессора закреплена к балансиру.

Задний отбойник для балансира.

Редуктор от Т – 130, здесь использован как понижающий редуктор.

Шрусы от Нивы.

Панель приборов для вездехода взята от ВАЗ-2106.

Самодельный вездеход после покраски.

В результате получился отличный самодельный гусеничный вездеход для поездок по бездорожью на охоту и рыбалку.

Рекомендуем посмотреть видео о самодельном гусеничном вездеходе.

Испытания вездехода на гусеничном ходу.

Автор самоделки: Юрий Егоров из Свердловской области.

Источник: http://samodelki-n.ru/samodelnyj-gusenichnyj-vezdexod-50-foto-s-opisaniem.html

Чертежи различных модификаций

Самодельные вездеходы собирают по чертежам производителей кит-комплектов. Но в России есть много мастеров, которые предлагают свои схемы.

Подробные описания с расчетами и схемами они выкладывают в социальные сети.

В интернете есть специальные сайты, которые размещают различные самодельные устройства. Можно использовать следующие виды чертежей:

1. Схемы для вездеходов на гусеницах или колесах.
2. Описание отдельных узлов и агрегатов.
3. Компоновочные варианты и точные размеры габаритов для колесных, гусеничных моделей.
4. Конструкция рамы, мостов, узлов схождения колес, поворотного кулака и др.

При проектировании и конструировании автовладелец может воспользоваться предложениями мастеров, внести свои корректировки и получить удобный для себя транспорт.

Источник: http://SpecMahina.ru/vezdehod/mini-vezdehod-na-gusenitsah-svoimi-rukami.html

Фото самых крутых вездеходов-самоделок

Одним из популярных моделей легких вездеходов является Каракат:

Также вездеходы гусеничного типа создавались и в других государствах и имели следующий вид:

Еще одна отечественная самоделка представляет собой рамную конструкцию, оборудованной КПП, а также дисковыми тормозами:

Делаются также модели, имеющие спереди лебедки:

Можно посмотреть другие модели, сделанные своими руками и процесс их изготовления на видео. Создание самодельных вездеходов, оборудованных гусеничным ходом – это сложный процесс, который требует наличия умения и чертежей будущей конструкции. Обычно к этому прибегают, когда нет возможности приобрести заводские модели, но средство высокой проходимости очень нужно. Важно в процессе его создания обеспечить узлам и элементам высокий уровень надежности.

Источник: http://TraktoraMira.ru/vezdehody/samodelnyj-gusenichnyj-vezdehod.html

Ходовая часть

Конструктором была создана превосходная ходовая. Следует обратить внимание на траки: они литые, изготовленные самостоятельно. У гусениц снаружи имеются грунтозацепы изготовленные из металлических труб приваренных к металлическому полотну. Это сыграло положительную роль в плане проходимости и сцепления с грунтом.

Такая технология не используется в зарубежных вездеходах по причине сложности исполнения и увеличения финансовых затрат. Катки сделаны из колёс от мотоколяски, защищаются катки резиновым отражателем. Также над гусеничным движителем, располагается «успокоитель» изготовленный в виде обрезиненной полутрубы.

Источник: http://spectechzone.com/tekhnika/other/1637.html

Гусеничный вездеход «Вездик»

Гусеничный вездеход «Вездик» построил Лукман Гараев из Татарстана село Омара. На форуме сайта Луноходов.Нет он делится своим опытом по постройке автосамоделки под ником «Лукман». Вездеход получился

Читать далее

Источник: http://USamodelkina.ru/tehnika/vezdehody/gusenichnye/

Так вездеход выглядел летом 2016 года.

В настоящее время топкинец проводит испытания своего вездехода. По ровной дороге он может двигаться со скоростью 35 — 40 километров в час, а по снежной целине скорость снижается примерно в два раза. К слову, вместо руля у него — два рычага управления, как у трактора, а еще водителю и пассажиру — вездеход двухместный — всегда тепло, салон отапливается двумя печками.Пока дальше двора и улицы, где находится его дом, Иван Сардаев на своем изобретении не ездит. Но в будущем, после того как машина пройдет испытания и в другое время года, надеется его зарегистрировать, как и положено. А вот продавать создатель его не хочет, даже за 350 тысяч рублей, в которые оценили подобную технику на одном из сайтов. Такой вездеход нужен самому.Гусеничный вездеход С-10 кузбасского пенсионера. Над вездеходом Иван Сардаев трудился полтора года Двигатель ВАЗ-2103, кабина — верх кабины Москвич-2140.

Источник

Источник: http://sdelaisam.mirtesen.ru/blog/43767983810/Gusenichnyiy-vezdehod-svoimi-rukami

Мини-вездеход должен преодолевать дорожные препятствия, водные преграды, болотные топи. Для этого ему нужны: мощный двигатель, крепкая конструкция, надежный гусеничный или колесный ход. Автолюбители собирают своими руками такие транспортные средства на основе имеющихся у них машин или покупают готовые комплекты для изготовления.

Максимальные технические характеристики самодельного вездехода

Для выполнения специальных задач мини-вездеходы должны обладать достаточными техническими возможностями. К ним относят:

1. Мощность двигателя — до 200 л.с. Такой показатель имеет марка Ник. На большинстве самодельных вариантов используют двигатель Лифан мощностью 18-20 л.с. Для моделей на основе мотоциклов показатель составляет 7-8 л.с.
2. Объем двигателя на Tinger Scout — до 1100 куб. см. На вездеходе Патруль Трак — 708 куб. см, а бак вмещает 38 л топлива. На большинстве моделей — до 250 куб. см.
3. Грузоподъемность выше у гусеничных машин. Так, Дозор может поднять 600 кг груза, вес 6 человек вместе с водителем и брать на буксир до 2 т. Для колесных вариантов высоким показателем является 300 кг.
4. Максимальную скорость до 60 км/час, которая доступна вездеходу Патруль Трак. По сугробам он может передвигаться со скоростью 30 км/час. Хотя для гусеничных вариантов средний показатель скорости — 20 км/час.

Автовладельцы выбирают модели по большому спектру характеристик, таких как количество передач, ход подвески, клиренс и т.д. В зависимости от задач, которые будет выполнять транспортное средство, покупатель выбирает его технические показатели.

Необходимые инструменты

В инструкциях по сборке вездеходов производители дают рекомендации по работе над монтажом изделия, подробные чертежи, последовательность операций. Они прилагают список инструментов, которыми можно изготовить самодельный транспорт:

1. Набор автоинструментов.
2. Механический захват для мелких деталей.
3. Набор стамесок.
4. Мини портативная гибкая светодиодная лампа.
5. Шуруповерт.
6. Дрель.
7. Болгарка.
8. Газовый паяльник.
9. Бытовой сварочный аппарат.
10. Компрессор.
11. Краскопульт и др.

Чертежи различных модификаций

Самодельные вездеходы собирают по чертежам производителей кит-комплектов. Но в России есть много мастеров, которые предлагают свои схемы.

Подробные описания с расчетами и схемами они выкладывают в социальные сети.

В интернете есть специальные сайты, которые размещают различные самодельные устройства. Можно использовать следующие виды чертежей:

1. Схемы для вездеходов на гусеницах или колесах.
2. Описание отдельных узлов и агрегатов.
3. Компоновочные варианты и точные размеры габаритов для колесных, гусеничных моделей.
4. Конструкция рамы, мостов, узлов схождения колес, поворотного кулака и др.

При проектировании и конструировании автовладелец может воспользоваться предложениями мастеров, внести свои корректировки и получить удобный для себя транспорт.

Инструкция по сборке гусеничного вездехода

Производители кит-комплектов и отдельные мастера предлагают подробное описание сборки вездеходов на гусеничном ходу. Это один из самых сложных вариантов для самостоятельного изготовления.

Для работы понадобятся следующие детали:

1. Кузов. Его вырезают из металла по нужным параметрам или берут за основу вазовский.
2. Листы металла.
3. Двигатель, коробка передач, мосты, руль, рычаги и другие узлы ходовой части.
4. Тормозные колодки или дисковые системы.
5. Сиденья для салона, сделанные своими руками, или взятые от других автомобилей.
6. Колеса и ступицы.
7. Траки, клыки для гусениц, транспортерная лента.
8. Уголок.
9. Профилированная труба и др.

Последовательность работ следующая:

1. Собирают ведущий мост, размещая редуктор и планетарный механизм.
2. Устанавливают двигатель на раму.
3. Соединяют мотор с ведущими колесами установкой трансмиссионной передачи.
4. Надевают на механизмы корпус вездехода.
5. Собирают гусеницу из траков и клыков на основе транспортерной ленты.

Снегоболотоход

Эти вездеходы с герметичным корпусом способны плавать, передвигаться по болоту, снегу, пересеченной местности. Они бывают на колесном, гусеничном и комплексном колесо-гусеничном ходу. Для колес используют шины низкого давления.

Нефтяники, газовики, МЧС передвигаются на вездеходах заводской сборки. Охотники и рыбаки покупают готовые кит-комплекты, строят по предложенным другими изобретателями чертежам или придумывают сами конструкции амфибий и собирают самодельные агрегаты. В работе используют автомобильные комплектующие, двигатель Лифан.

Легкий и проходимый вариант

Для похода на рыбалку или за грибами нужен маленький, недорогой, но проходимый вездеход. Для этого в конструкции облегчают заднюю ось, используют укороченную базу. На основе мотоблока строят мотовездеход.

Большей мощностью обладают самодельные снегоболотоходы с автомобильным китайским или вазовским двигателем, с коробкой передач и другими узлами трансмиссии, изготовленными на предприятиях отечественного автопрома.

Основные критерии, по которым выбирают мини-вездеход:

1. Проходимость.
2. Мощность.
3. Плавучесть.
4. Грузоподъемность.
5. Нагрузка на почву.

Обзор известных вездеходов мини

Ежегодно на рынке появляются новые модели небольших вездеходов от производственных автопредприятий и конструкторов-самоучек. Транспортные средства отличаются друг от друга по мощности, техническим характеристикам, функциональным возможностям и цене. Обзор моделей составляют по объединяющему их признаку.

Среди амфибий на шинах отмечают следующие марки:

• ЗИС-5;
• КИТ-ТМ-06;
• ЗИД Бархан;
• Шограш;
• ВЕПС.

Их стоимость составляет от 170 до 330 тыс. руб.

Гусеничный ряд мини-вездеходов представлен следующими моделями:

• Tinger Scout 420;
• Пелец Мини:
• РАШ;
• Мираж Т;
• Охотец и др.

Они стоят от 190 до 400 тыс. руб.

Модель Охотец

6-колесный гусеничный вездеход-амфибия Охотец имеет красивый внешний вид и высокие технические возможности. Агрегат способен поднимать вес до 300 кг. На нем устанавливают китайский двигатель Лифан мощностью до 18,5 л.с.

Все узлы и детали полностью аналогичны вазовским запчастям. Они легко заменимы, т.к. есть в продаже.

Поэтому он удобен в ремонте и надежен в эксплуатации.

Стоимость составляет 220-339 тыс. руб. в зависимости от модификации и комплектации. Это легкий вездеход, он умещается в легковом прицепе или кузове Газели.

Пелец мини

Компактный гусеничный вездеход, это помогает ему передвигаться по густому лесу. В полную комплектацию входят следующие дополнения:

• каркас безопасности;
• тент;
• фаркоп и др.

Пелец мини легко преодолевает леса, высокие кручи, обрывистые берега, ямы и овраги. Может долго находиться в воде за счет герметичной конструкции кузова.

Каракат имеет бензиновый двигатель, центробежное сцепление и гидравлические дисковые тормоза, просторный салон для водителя, пассажиров и багажа.

Раш — довольно крупный в своей категории

Снегоболотоход Раш по габаритам один из самых больших среди линейки мини-вездеходов. Он не поместится в кузове Газели или в прицепе легкового автомобиля.

Кроме размеров отличается от классики особой подвеской. В ней резиновая гусеница установлена на пневмокатки большого диаметра.

Модель Бобр

Это самая выносливая модель мини-вездеходов. Работает в широкой температурной амплитуде. Бобр используют для работы в Арктике и на Крайнем Севере, не хуже справляется с задачами на склонах южных гор.

Конструкция создана на базе ГАЗа. Это комплект, включающий в себя микроавтобус и дизельный тягач. У него широкая колея и увеличенный дорожный просвет. За счет этого он может проходить любые препятствия.

Создавая модель собственными руками, владелец получает в результате индивидуальный транспорт с нужными характеристиками и возможностями. В процессе конструирования он подробно изучает устройство вездехода, и это помогает в ремонте и эксплуатации транспортного средства.

За сколько месяцев 1 человек сможет собрать мини-вездеход?
