Чертеж откатных ворот 4 метра своими руками

Статья о том, как построить откатные ворота своими руками, особенности строительства, на что обратить внимание, как не совершить наиболее частые ошибки.

Строительство и ремонт своими руками

Откатные ворота своими руками

Автор: Nauchite.com · 5 октября, 2015

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

Форд фокус 3 = 2,01 м.
Форд Эксплорер 2015 = 2,29 м.
Газель (цельнометаллический фургон) = 2,5 м.
КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
регулировки высоты установки ворот относительно земли (в пределах 5 см)
возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).

Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок и уже на неё ставить привод.

Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены без всяких проблем и на одинарные столбы. Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».

Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот» . Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Название комплекта	Размеры балок (ширина х высота, измеренные с торца)
до 350 кг	до 4 метров	«МИКРО»	60х55 мм
до 500 кг	до 5 метров	«ЭКО»	70х60 мм
до 800 кг	до 7 метров	«ЕВРО»	90х75 мм
до 2000 кг	до 12 метров	«МАКС»	130х135 мм

Возможно Вам будет также интересно:

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

VKontakte
Facebook
Telegram
Twitter
Odnoklassniki
Mail.ru
Отправить ссылку другу на Email

Следующая публикация Ворота с калиткой или калитка отдельно?
Предыдущая публикация Мини циркулярная пила Skil 5330 Multisaw

Источник

Откатные ворота своими руками: эскиз, чертеж и конструкция средний балки, фото схем и видео ролик

В данной статье мы рассмотрим все тонкости монтажа и строительства, а также все вероятные проблемы, которые могут возникнуть, если решите установить откатные ворота своими руками. Обычно самой большой сложностью является чертеж откатных ворот. Далее мы рассмотрим основные принципы монтажа откатных ворот своими руками, видео инструкцию и фото различных конструкций.

Как сделать откатные ворота своими руками?

Ширина

Это наиболее важный вопрос, на который, прежде всего, вы должны ответить. Под шириной подразумевается свободное пространство между столбами откатных ворот, когда они полностью открыты. Для ответа на этот вопрос необходимо определиться с несколькими факторами:

Какие машины будут заезжать? Легковые? КАМАЗы? Трактора? Газели?
Под каким углом заезжать они будут, тем более, грузовые?

На практике, ширина ворот делается такая, чтобы при проезде, между зеркалами авто и столбами ворот был зазор не менее, чем по 35 см со всех сторон.

Практика показывает, что оптимальная ширина откатных ворот приблизительно 4,5 м., а идеальная ширина является 5,5 м.

Обратите внимание, что все, выше написанное, относится только к ширине проема, но не к ширине полотна. Если рассматривать полотно, то здесь есть важный нюанс, который надо учесть. Ширина полотна обязана быть приблизительно на 25 см больше, нежели ширина проема. Иначе при закрытых воротах появится щель, которую видно под углом к плоскости.

Высота

Некоторые думают, что если высота полотна, примыкающего к забору, составляет 1,8 м., то и высота полотна обязана быть 1,8 м. На самом деле это не так. Давайте разберем пример:

У нас установлена конструкция забора из профлиста, которая имеет высоту 1,8 м. без зазора и без ленты внизу. В данном случае, профлист приподнимается от земли на высоту 1,8 м.
Заказывая или делая своими руками каркас полотна, Вы ориентируетесь на этот же профилированный лист, который имеет такую же высоту, как и у забора — 1,8 метра, верно?

А теперь посмотрим, что выйдет в итоге. В этих случаях Вы учитываете одинаковую высоту профнастила, но не берете во внимание то, что в варианте с забором, профлист будет идти прямо от земли и его край сверху находится на высоте четко 1,8 м. над землей. Но, в случае с воротами, нижний край не должен касаться земли, его необходимо поднять приблизительно на 15 см.

Нужно отметить, что расстояние между землей и низом ворот может регулироваться при помощи регулировочных рычагов, которые обычно есть в комплект роликов. Роликовые опоры надеваются и фиксируются на регулировочные площадки при помощи гаек, и при помощи них же, высоту установки опор можно отрегулировать в диапазоне 6-10 см.

Далее. В отличие от забора, профилированный лист ворот, как правило, устанавливается в профиль, из которого изготовлен каркас полотна, причем профиль чаще всего сваривается из профилированной трубы 40х60 мм. Уже получается высота ворот: 100+40+2000+40=2180 мм. Но это еще не все, поскольку к полотну внизу приваривается направляющая балка, которая имеет высоту 60мм. То есть, с учетом этой балки, расстояние от земли до верха уже будет 2180+60=2240 мм. Как видно, согласно этой схеме, верхний край полотна будет на 240 мм выше верха забора.

Конструкция этого вида ворот так проста, что никакой чертеж вам не понадобится. Ниже объясним схему работы ворот, затем вы легко поймете их конструкцию. Итак, основой конструкции откатных ворот являются два ролика и движущаяся направляющая балка по ним.

Направляющая, передвигающаяся по роликам, и является основой всей конструкции. Она приваривается внизу к каркасу и вот уже он перемещается по роликам. Поскольку ролики не должны располагаться в проеме, дабы не мешаться под ногами, — их крепят в стороне, за пределами проема, а ворота удлиняют «противовесом». Типичной конструкцией является такая, когда длина «противовес» равняется полдлины проема ворот. Иными словами, для проема в 5 м., длина каркаса равняется 5+5/2=7,5 м. Причем 2,5 м. в каркасе и будут являться «противовесом», который выходит за пределы проема и находится на роликах.

Все остальные комплектующие откатных ворот, чертеж которых должен составлять профессионал, почти не несут нагрузок и требуются для защиты полотна от раскачиваний.

Давайте рассмотрим поэлементно набор комплектующих, которые требуются для монтажа откатных ворот своими руками:

Торцевая заглушка для внутренней направляющей. Ее назначение по большей степени декоративное, а также чтобы не допустить набивание снега внутрь при откате ворот зимой;
Поддерживающая шина с 2-мя роликами регулировки. Она находится сверху столба и просто держит полотно в вертикальном положении от опрокидывания и раскачивания;
Верхний улавливатель. Он монтируется на «принимающем» столбе. Задача уловителя — защищать полотно от раскачивания, когда они закрыты;

Нижний улавливатель. Почти тоже, как и в предыдущем пункте, но с опорной площадкой, куда закатывается опорный ролик, если ворота полностью закрыты. Задача в том, чтобы удержать от раскачивания ворота, а также разгрузить направляющую и ведущие ролики;
Опорный ролик. Он одновременно является и заглушкой для передней части направляющей, и демпфером. Во время закрытия ворот он заходит в «нижний улавливатель», демпфирует удар закрывающихся;
Сама направляющая, за счет которой ворота и передвигаются вперед-назад по роликам.
Опорные ролики с подставками регулировки — элементы, которые обеспечивают перекатывание ворот и несут на себе основную нагрузку.

Регулировочные подставки требуются для:

возможности замены роликовых опор, если они выйдут из строя;
регулировки высоты ворот касательно земли;
точной установки прямой роликовых опор.

Монтаж откатных ворот своими руками

Закладная

У большинства людей закладной элемент вызывает множество вопросов, поскольку непонятны размеры и форма этой детали, и все пытаются найти ее схему конструкции. Схема вам не понадобится. Задача этого элемента состоит только в том, чтобы на фундаменте подготовить некую основу для дальнейшего крепления роликов и привода с помощью сварки. С учетом этого, форма абсолютно не имеет значения, размеры могут отличаться. Под закладную используется швеллер №10-25. Чем тяжелее ворота — тем мощней необходим швеллер. Закладная обязана стоять непосредственно на линии перемещения полотна ворот, площадка под электродвигатель смещена от данной линии внутрь территории.

Фундамент

Это, наверное, наиболее ответственный и важный элемент всей конструкции. Для начала фундамент требуется под закладную, куда будут фиксироваться опорные ролики. Некоторые компании и частные строители предлагают более экономный вариант основания, чем железобетон, а именно предлагают закрутить пару винтовых свай, куда затем наверх приваривается закладная и вот, по большому счету, практически все готово.

Затем рядом, в пучок свай прикручивается еще одна чуть наискосок (поскольку ровно рядом не установить много свай), под столб. Этот способ мы даже рассматривать не станем. Вероятно, он и подойдет под легкие и небольшие откатные ворота, к примеру, длиной 2,5 метра с легким каркасом, но ворота большей длинные будут «гулять» на этом основании.

Мы считаем, что в данном случае нет альтернативы железобетонному фундаменту, но и его можно выполнять по-разному. Так, к примеру, часто предлагается заливать только один фундамент — прямо под закладную, или два отдельных, один из них — под закладную, другой — под «принимающий» столб.

Такой вариант гораздо лучше, нежели само решение установки винтовых свай, но наличие двух отдельных фундаментов может закончиться плачевно, тем более в случаях, если эти фундаменты не находятся ниже уровня промерзания земли. Просто в результате морозного пучения эти отдельные фундаменты могут перемещаться вне зависимости друг от друга. В данном случае, даже при небольших смещениях касательно друг друга, все может завершиться тем, что ворота не будут попадать в уловители, которые находятся на приемном столбе, и вам нужно будет все время перенастраивать их.

Решение данной проблемы очень простое (но более дорогостоящее, нежели два раздельных фундамента) — оба столба обязаны соединяться одним фундаментом. В данном случае, даже при смещении основания, оба столба будут постоянно располагаться параллельно между собой, перемещаясь в одной связке.

Столбы

Их необходимо установить перед заливкой фундамента. В варианте с откатными воротами они не несут почти никакой нагрузки, помимо ветровой. То есть, у полотна, ворот, как правило, большая «парусность» и при сильном ветре, вся нагрузка переходит от полотна на столбы. Если рассматривать оптимальный вариант, то для этих ворот достаточно использовать трубу 65х65х2 мм.

Касательно того, есть ли смысл ставить П-образные столбы или обычные — здесь нет общего мнения. Комплектующие могут устанавливаться без проблем на одинарные столбы. Но лучше П-образный вариант, этот вариант предпочтительней в том случае, когда в дальнейшем вы планируете поставить не только привод, но и набор автоматики для ворот, который в себя включает фотоэлементы. Для начала фотоэлементы намного удобней устанавливать именно на внутренние столбы, а не на столбы снаружи (с учетом антивандальных соображений). А также, внутри столбов внутри довольно удобно проложить скрытую проводку к сигнальной лампе и фотоэлементам.

Конструкция каркаса

Каркас желательно изготавливать из металла. Конструктивно он делается из труб квадратного или прямоугольного сечения нескольких типоразмеров. В роли силового каркаса используются трубы большего размера, внутреннее заполнение в форме ребер жесткости изготавливается из труб меньшего размера.

К каркасу желательно сразу же приварить зубчатую рейку (или резьбовые цилиндры под крепеж зубчатой рейки). Крепежи зубчатой рейки (резьбовые цилиндры, 3 штуки на один метр рейки) стандартно находятся с ней в комплекте. Непременно проверяйте данный факт во время покупки! Для того чтобы потом без проблем установить автоматику. В противном случае, затем будет очень неудобно ее ровно приваривать к низу полотна.

Ее длина обязана быть больше не менее, чем на один метр длины проема. Этот один лишний метр (или даже больше) зубчатой рейки выходит на «противовес», чтобы постоянно находиться в зацепе с зубчатым колесом электродвигателя привода каркаса. Зубчатая рейка является универсальной и подойдет под 99% приводов (NICE, САМЕ, Алютех, Дорхан и так далее). Если приваривать резьбовые цилиндры для дальнейшего крепежа зубчатой рейки, то желательно их приварить предварительно к направляющей.

Также не забывайте, что если вы хотите в откатных воротах установить калитку (врезав калитку непосредственно в полотно ворот), то ее необходимо сделать в той части ворот, которая ближе всего находится к опорным роликам, на которых полотно удерживается. Если же вы хотите сделать калитку на дальнем конце полотна от роликов ворот или средней, то вы значительно можете нарушить баланс развесовки, силы, «увеличите рычаг», то есть, тех показателей, которые воздействуют на ролики.

Да, откатные ворота могут обойтись довольно дорого, но своей технологичностью и простотой конструкции, они дадут большую фору подъемным и распашным воротам. Установленные четко с соблюдением технологий, они реже заклинивают и деформируются.

Автор: Александр Александрович Чеботарёв
Распечатать

Откатные ворота своими руками чертежи и конструкция

Придомовая территория будет неполной, если лишена какого-либо ограждения.

Презентабельности и статусности дому придадут откатные ворота. Удовольствие это не из дешевых, но отличается приятной особенностью – конструкция изготавливается самостоятельно. Остается только выбрать модель и оценить собственные силы.

Преимущества и недостатки откатных ворот

Почему выбирают откатные модели? Кроме внешнего вида и надежности, ворота имеют ряд преимуществ, говорящих в свою пользу в отличие от иных ограждений. А именно:

Бесшумность работы. Скрип не потревожит домочадцев или соседей.
Не занимают много места как в открытом, так и закрытом состоянии.
Очистки наледи, снега или забивающегося мусора большей частью не требуется.
Минимальное обслуживание требует лишь регулярной проверки ходовой части.
Долговечность и надежность. Связаны они с использованием металла, в отличие от деревянных заборов или других материалов ограждения.
Ворота для удобства оснащаются автоматическими механизмами, обеспечивающими владельцам комфорт.

Конечно, ни одна конструкция не обходится без недостатков. Их немного: придется сделать достаточным въездное пространство, если предусмотрен габаритный автотранспорт, следовательно, придется потратиться. И второй – ворота должны устанавливаться на монолитную платформу.

Виды откатных ворот

Чтобы оценить собственные возможности в плане самостоятельного труда, важно рассмотреть все варианты ворот. Некоторые из них просты в конструкции, другие требуют скрупулезной разработки чертежа и упорного труда.

Консольные

Ворота представляют собой конструкцию, откатное полотно которой установлено на нижней направляющей. Специалисты рекомендуют к изготовлению именно такой вариант, так как он имеет массу достоинств в сравнении с другими: высота транспорта не имеет значения – верхнего ограничителя нет, минимальное занимание места вдоль забора, взломостойкость и парусность велики. Для самостоятельного возведения преград нет – модель простая.

Подвесные

Ворота чаще всего устанавливают в ангарах или складах, имеющих верхнее ограничение или крышу. Подвижные части расположены на верхних направляющих, что значительно уменьшает возможности крупногабаритного транспорта. Эта особенность должна учитываться владельцами приусадебного участка, где строительные работы и присутствие специальной техники происходит довольно часто.

Колесные

Откатные ворота приходят в движение благодаря рельсу, уложенному на грунт или бетон. Полотно оснащается в нижней части колесиками. Недостаток модели в большой вероятности забивания пути, по которому будут двигаться ворота. При том, что близость с грунтом непосредственная, рельс загрязняется опавшей листвой, при паводке или таянии не исключены заторы льда. Это вызовет проблемы – невозможность открытия и коррозию металлических частей.

Проанализировав собственную ситуацию – надобность в транспорте, сезонность посещения загородного дома, частота эксплуатации – можно сделать вывод для приемлемости того или иного варианта. Кроме того, оценивают финансовые возможности – все ворота тяжеловесны и соответственно требуют качественных комплектующих.

Основные элементы и фурнитура откатных ворот

Кроме металлического полотна ворот, требуется приобрести следующие комплектующие для них:

Направляющий рельс. Это железная балка с сечением 71*65 мм, длиной 6 и более метров. Толщина стенок – 3,5 мм и более.
Каретки с роликами. Они нужны для свободного перемещения полотна по направляющему рельсу.
Концевые ролики и ловушки для них, ограничивающие движение полотна. Они не дадут ему выпасть из направляющих.
Ограничители и заглушки. Они не позволят механизму забиться грязью, снегом и наледью.

Вся комплектация приобретается согласно будущему весу ворот. Ориентируются по следующему – для варианта, не превышающего длины в 4 м, требуется фурнитура, выдерживающая нагрузку до 500 кг. До 5 м – 600 кг и т. д.

Сегодня в продаже предлагаются готовые комплекты откатных ворот, которые требуется только установить. Фурнитуру можно купить и по отдельности, если стоимость готового варианта владельцев не устраивает.

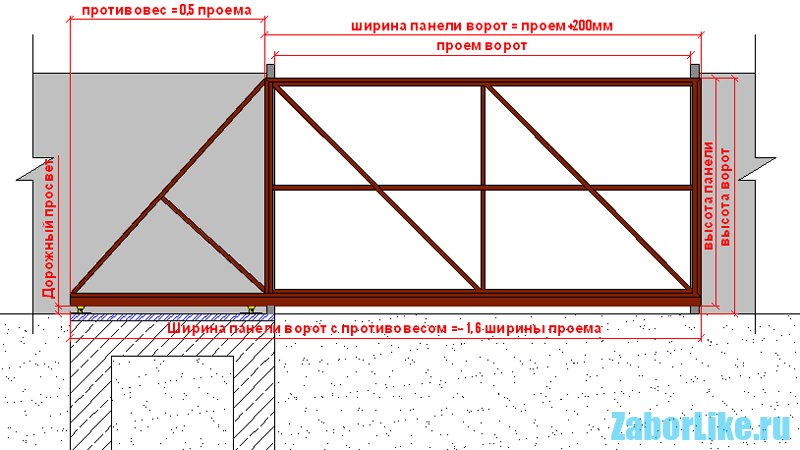

Чертежи, схемы, эскизы и конструкция откатных ворот

Любая конструкция требует тщательных расчетов. Откатные ворота ответственны во многих вопросах – свободный ход, допуск транспорта на территорию – следовательно, любая модель до строительства тщательно планируется на бумаге.

Ширина проема ворот

Рассчитывается параметр исходя из габаритов транспорта – учитываются не только легковые автомобили, но и грузовые. Так, Газель составляет 2,5 м, а КАМАЗ – 2,9 м. Но при этом следует учитывать угол заезда – 45 градусов. Следовательно, между столбами, удерживающими конструкцию и зеркалами авто должно оставаться расстояние не менее 30 см. Если учитывать особенности грунта в период межсезонья – машина может отклониться, забуксовать или скользить, то этот параметр увеличивают до 50 см. Окончательно ширина составит 5 м.

Длина полотна

Это совсем не то что длина проема ворот. Этот параметр увеличивают как минимум на 40% от всей ширины. Это нужно для того чтобы скрыть щель между полотном забора и воротами.

Высота ворот

Она имеет значение, несмотря на то, что практической роли не играет. Рассуждаем с точки зрения эстетики – следует рассчитывать створку ворот таким образом, чтобы она лежала в одинаковой плоскости с забором, иначе перепада высот неизбежны и некрасивы.

Например, тело забора из профлиста составляет 2 м. Высота ворот рассчитывается за вычетом параметров всех комплектующих – направляющего рельса, кареток с колесиками, удерживающего каркаса и прочей фурнитуры. Важно – учитывается зазор между грунтом и краем ворот. Он должен составить не менее 10–15 см.

Чертеж

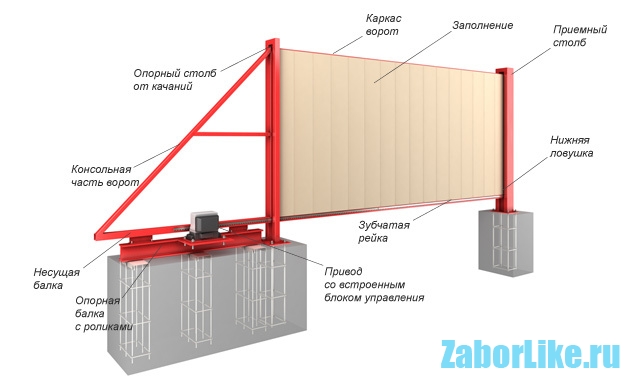

Схематично конструкция ворот очень проста. Основой служит силовая платформа из армированного бетона. Далее, между столбами-стойками устраивается каркас с уловителями сварной рамы ворот. Ну а к последней крепится профлист. На полотне фиксируется ручка или ворота снабжаются электрическим приводом для приведения в действие из дома.

Монтаж откатных ворот своими руками

Естественно, в одиночку с конструированием консольного или иного типа ворот не справиться – потребуется как минимум пара помощников. Кроме комплектующих для модели, приобретаются инструменты и материалы для бетонирования участка между опорными столбами – это войдет в стоимость ворот, поэтому смету для оценки собственных возможностей составляют заранее.

Установка опорных столбов

Снизить стоимость и сократить собственные усилия можно, если сделать раздельное бетонирование под консольную раму и столб для конструкции уловителей. Однако в этом есть подводный камень, связанный с особенностями грунта – две конструкции могут изменяться по-разному в случае пучения, промерзания или подвижек почвы. Эти капризы непременно отразятся на конструкции ворот – створка перестанет попадать в уловители, конструкцию может перекосить. Эксплуатация перестанет быть комфортной – откатные ворота придется постоянно регулировать.

Выход есть: силовые заливки формируются на одном бетонном основании. Тогда даже внушительные изменения позволят одинаково изменять уровень высоты всей конструкции ворот.

Выкапывается канава, равная ширине опорных столбов и глубине промерзаемости местности. Также учитывают подвижки и капризы грунта – в случае плывучих или песчаных вариантов, параметры фундамента увеличивают на 15–20% по каждому.

На дно насыпаются амортизирующие слои из песка и щебня. Высота каждого – не менее 10–15 см. Они не пустят влагу к бетону, тем самым продлевая его долговечность. Кроме того, тяжелая конструкция ворот никак не отразится на качестве платформы.

Канава армируется стальным прутом – его просто втыкают в грунт и связывают между собой проволокой. Сваривать нельзя, так как высокие температуры разрушают металл. Не требуется приобретать прут большого сечения – до 6 мм вполне достаточно. Проволоку лучше использовать специальную, обработанную обжигом – ее прочность давно известна.

Сразу на прут укладывают стальную закладную. Это швеллер установленный полками вниз. К нему в последующем крепится подвижная каретка. Положение швеллера проверяется точно по уровню, дабы в будущем не допустить перекоса ворот.

Устраивается опалубка. Если опорные столбы решено установить готовыми, то их сразу помещают на нужные места. В противном случае опалубку конструируют таким образом, чтобы залить еще и основание под консоли. Для этого используют деревянные доски, сбитые в щиты и подпорки, чтобы при заливке масса не сломала конструкцию.

Заливку ведут медленно, наблюдая за выходом воздуха из толщи и не допуская перелива на швеллер. Появление белого «молока» на поверхности скажет о плотном заполнении канавы. В течение нескольких дней платформу рекомендовано проливать холодно водой, во избежание появления трещин на поверхности.

Через 2–3 недели, по застывшему основанию работу можно продолжать.

Сварка ворот

Конструкция представляет собой раму с усилениями. Для изготовления несущей рамы, как правило, используют прямоугольный профиль – сечение и толщина стенок описаны выше. Внутренняя «обрешетка» изготавливается из труб меньшего размера – 30–40 мм. Сначала, согласно чертежу, нарезают трубы нужной длины и укладывают их на ровную поверхность для составления – на этом этапе несоответствия еще можно исправить.

Затем начинают сварку основного каркаса и после этого внутри рамы наваривают усиливающий профиль. Выглядит он как диагональ между параллельными прямыми.

Сварку ведут прихваточными швами с шагом в 30 см. К нижней части рамы приваривают рельс. Готовую конструкцию не обшивают сразу – ворота требуется проверить на нормальную эксплуатацию. Сварные швы зачищают, отбивают лишнее. Кладут первый слой грунтовки.

Установка комплектующих и рамы

На опорные столбы крепят каретки и уловители, постоянно соотносясь с уровнем. Для фиксации используют анкерные болты – только они способны выдержать нагрузку тяжелых ворот. Проверив подвижность ходовой части, можно устанавливать ворота.

Их одевают на кареточный профиль и обваривают вокруг прихватками – так ворота получают устойчивость. После того как мастера убедились в совпадении уровней двух частей ворот, ходовые части обваривают полностью.

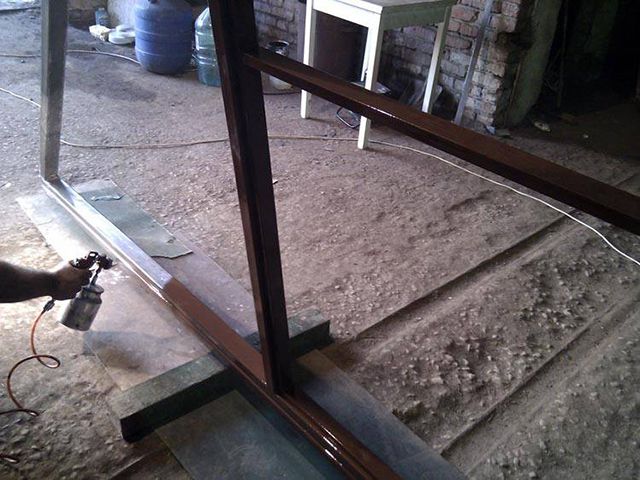

Покраска и обшивка

Готовую конструкцию красят в цвет, совпадающий с профилированным листом. Красящий состав должен обязательно обладать антикоррозионным свойством. Сурик наносят в несколько слоев, уделяя внимание швам и соединениям.

После высыхания приступают к обшивке готовых ворот. Если задумано сделать их двойными – профлист с двух сторон – заранее рассчитывают равномерное распределение усиливающих профильных труб внутри каркаса, иначе частая эксплуатация приведет к деформации ворот.

Важно – прикручивать профлист саморезами с головками под отвертку нельзя. Для тяжелой конструкции они слабы. Используется крепеж со специальными гаечными головками и резиновыми прокладками, чтобы уберечь место фиксации от влаги. Шаг крепления индивидуален – в зависимости от длины и высоты полотна. Саморезы уже окрашены, поэтому декор им не нужен.

Дополнительное оснащение откатных ворот

Готовые ворота оснащаются ручками, запорными элементами, засовом или электрическим приводом. Силовой узел последнего располагается рядом с кареточным швеллером – если заранее предусматривается автоматическое устройство, то сразу устанавливается два швеллера – один для конструкции ворот, другой для электропривода.

Устанавливать автомат можно своими руками, если есть определенные знания. В противном случае приглашают специалистов. Также ворота оснащаются фотоэлементами, антивандальными устройствами и прочими атрибутами, повышающими комфорт пользования.

Монтаж откатных ворот своими руками видео

Откатные ворота 4 метра своими руками

20 декабря 2017

Сдвижные ворота – оптимальный вариант оснащения въездного проема на территорию двора частного дома и приусадебного дачного участка. Компания «Ворота 750» предлагает изготовление чертежей откатных ворот 4 метра, а также полный комплекс услуг – производство конструкций, доставка и установка (в том числе и автоматики), запуск в работу, дальнейшее сервисное обслуживание и ремонт.

Преимуществами сдвижных воротных конструкций является экономия площади участка (полотно движется вдоль забора), возможность проезда транспорта с высоким кузовом (благодаря отсутствию верхних и нижних направляющих), створки хорошо выдерживают ветровые и механические нагрузки.

Основные расчеты для выполнения чертежа откатных ворот 4 метра

Длина противовеса полотна = ширина проема (четыре метра) умножается на 0,5 = 2 м.
Длина полотна = ширина проема (4 м) + 20 см = 420 см.
Зона отката створки с противовесом = ширина проема (4 м) умноженная на 1,6 = 6,4 м.
Высота полотна = от высоты проема или несущих столбов отнять 20 см.
Высота дорожного просвета зависит от расстояния несущей балки до уровня грунта – зависит от пожелания клиента.
Вес ворот – определяется для последующего выбора габаритов откатной балки. Так, средняя масса ворот из профнастила – 300 кг, для чего потребуется профильная труба 90х50х3,5 мм.

На основании полученных данных рисуются чертежи откатных ворот с пролетом 4 метра. Для изготовления рамы требуется 5 частей профильной трубы – 60х40х2 мм и 9 частей профильной трубы 40х20х2 мм – для ребер жесткости. Зашивается рама после выставления ее на роликовые опоры.

Расчеты для изготовления фундамента и закладных

Глубина фундамента = глубина промерзания грунта + 20 см.
Длина швеллера = ширина проема, разделенная надвое.

Чтобы сделать фундамент понадобиться 18 или 20 швеллер с приваренными к нему «ножками» из 12 или 14 арматуры с установкой ребер жесткости.

Схема монтажа откатных ворот в проем 4 метра

Сборка рамы.
Введение роликовых тележек в несущий профиль с размещением их в центре.
Выкатывание ворот в проем, регулировка положения роликовых тележек.
Снятие полотна с роликов, а тележек с площадок, приваривание последних к закладной.
Установка роликов и на них – створки, закрытие последней и настройка положения при помощи гаечного ключа.
Монтаж верхнего ограничителя, крайнего ролика и заглушек, улавливателей (входят в комплект).
Установка автоматики.

Качественно служить конструкции будут лишь при правильном расчете размеров и веса откатных ворот 4 метра, профессионально проведенном монтаже. Поэтому, если владелец участка не уверен в своих силах, то рекомендуется обратить внимание на инструкции с фото и видео, представленные на нашем сайте, заказать воротную конструкцию в полной комплектации, либо обратиться к помощи профессионалов – мастера решат проблему в самый короткий срок. Качество и стоимость услуг приятно удивят клиента.

Кроме того, в нашей компании можно купить ворота и автоматику от лучших производителей по выгодным ценам. На все вопросы ответит наш консультант, который также подсчитает, сколько будет стоить та или иная конструкция, примет заявку. Связаться с нами можно по телефону ☎+7-(495)-532-98-42. Также можете заказать обратный звонок.

Схема фундамента под откатные ворота длиной 4 метра схема крепления

Откатные ворота, или так называемые сдвижные, раздвижные или отъездные, требуют заливки специального фундамента и монтажа закладной. Схема бетонирования под откатные ворота способствует тому, что несущие столбы проема практически не испытывают нагрузки при эксплуатации.

Фундамент под ворота

Профессионалы утверждают (как и здравый смысл), что только надежная и прочная бетонная основа, сделанная по всем нормам, и выдержанная по технологии, способна гарантировать длительный срок службы и устойчивость к сильным порывам ветра и другим негативным влияниям окружающей среды. Надежно и правильно сделанный фундамент будет способствовать качественной работе ворот, и главное — помнить, что чем больше и тяжелее конструкция ворот, тем мощнее надо делать фундамент.

Технология обустройства фундамента

Выделяют следующие основные этапы бетонирования основания под откатные ворота:

Разметка;
Земельные работы;
Армирование и установка закладной;
Бетонирование.

Подготовительный этап

Сначала надо провести разметку территории на местности. Фундамент для откатных ворот обычно представляет собой площадку в половину длины от размеров проема портала. Стандартный проем, размером в 4 метра, предполагает наметку площадки под фундамент длиной приблизительно 1,8-2 м и шириной 0,5-0,7 м.

Фундамент своими руками делают с внутренней стороны забора сбоку от проезда. Если створка ворот будет открываться вправо, то и бетонное основание должно располагаться с правой стороны.

Разметку можно проводить при помощи колышек и проволоки или веревки. Главное — сделать прямые углы, которые легко проверить при помощи правила египетского треугольника, или использовать угольник (можно самодельный) со сторонами не менее 1 метра. Вбейте колышки по углам и натяните веревку.

Конструкция сдвижного портала

Земельный этап работ

После разметки приступают к выкапыванию ямы глубиной 1,2 – 1,8 м, рассчитываемой в зависимости от показателя уровня промерзания грунта в Вашем регионе, который можно узнать из документов строительной климатологии и геофизики.

Некоторые модели рассчитаны на определенного размера котлованы, минимальной глубиной 1,5 м, и шириной 0,5 мм. В то время, как длина будет указана в приложенной монтажной карте, и рассчитывается по формуле: i+600 соответственно разметке.

Сдвижной портал (вид сверху)

Выкопанный котлован станет основой для монтажа силовой рамы под полотно сдвижных ворот. Он должен иметь песчано-гравийную подушку толщиной 10-15 см, равномерно уложенной по всей поверхности и утрамбованной проточной водой.

Монтаж закладной

Как вариант, для монтажа бытовых ворот может быть использован швеллер номер 16-20 и приваренный к нему арматурный каркас. Он станет основой для приваривания роликов и монтажа автоматики. Однако, если нет швеллера, можно прибегнуть к использованию подручных материалов, к примеру, уголков сечением 100х100 мм или сваренным швеллерам номер 8 или 10, в общем, конструкция должна быть аналогичной заводскому набору и адекватной. Главное помнить, что:

Швеллер 200 мм должен быть уложен вплотную к несущему столбу;
Швеллер 160 мм — с отступом на 50 мм от опоры;
Закладные столбов вмонтированы заподлицо с кладкой или отделкой.

Перед заливкой котлована бетоном необходимо проармировать основу — установить П-образную раму, и закрепить её в распор при помощи кусков арматуры. Каркас должен быть приблизительно таких же размеров, как и яма. Первый столб должен быть размещен заподлицо со столбом, ограничивающим проем.

Армирующий пояс и закладная

Главное условие – это размещение верхней плоскости швеллера на нулевом уровне. Нулевой уровень — это плоскость дорожного покрытия в области проема со стороны двора. Когда он не горизонтален, то нулевым считается уровень, выставленный капроновой ниткой. Горизонтальность его обязательно надо проверять строительным уровнем.

Для этого нитку натягивают на нулевом уровне, располагая противоположный конец в 100 мм от несущего столба проема. Таким образом, будущий столб-ловитель будет находиться в одной плоскости с силовой рамой.

Дополнительно! Если уровень чистого пола находится выше реального уровня земли, то можно прибегнуть к выставлению опалубки.

Фундамент выше «нулевого уровня»

Завершающим действием данного этапа является выставление рамы (закладной) по строительному нивелиру. При фиксации закладной можно сразу заложить гофры электропроводки для автоматизации откатных ворот. Их нужно заранее вывести в нужном месте и зафиксировать.

Основа с электропроводкой

Заливка фундамента

Бетонную смесь можно заказать или изготовить самому. Для фундамента нормальной прочности заказывайте заводской бетон марки не ниже M250, а лучше — M500. Вам понадобится приблизительно 1,2-2 куб. метра бетонной смеси. Рекомендуется использовать щебень размером не более 30-40 мм при общем содержании песка не более 30%. Кроме того, если процесс бетонирования припал на зимнее время, то используют бетон со специальными добавками.

После заливки фундаменту нужно дать выстояться не менее 7 дней, или как по СНИПу — 28 дней.

Устройство основы сдвижного портала

Откатные ворота. Считаем оптимальную ширину проема

Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
Под каким углом будут въезжать все эти автомобили, особенно грузовые?

Форд фокус 3 = 2,01 м.
Форд Эксплорер 2015 = 2,29 м.
Газель (цельнометаллический фургон) = 2,5 м.
КамАЗ = 2,9 м.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Откатные ворота. Чертеж и схема откатных ворот.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
регулировки высоты установки ворот относительно земли (в пределах 5 см)
возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).

Устанавливаем откатные ворота. Закладная, фундамент, столбы.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены без всяких проблем и на одинарные столбы. Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».

Откатные ворота. Конструкция каркаса ворот.

Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):

Масса полотна ворот

Длина полотна откатных ворот (ширина проема ворот)

Основной профиль (несущий профиль для каркаса)

Вспомогательный профиль (для крепления заполнения, обшивки)

Достоинства откатных раздвижных ворот хорошо известны: отсутствие ограничений по высоте, низкая парусность, защищенность, простая и надежная автоматика. Но данная конструкция обходится дорого и имеет особые требования к фундаменту, ее общий вес в 2–3 раза больше распашной. Бетонирование проводится по всей длине передвижных створок, плоскость с роликовыми опорами должна быть ровной и широкой. Перекосы недопустимы, вся конструкция жестко фиксируется, малозаглубленного основания недостаточно. В идеале устанавливается свайный фундамент для ворот, каркасно-монолитный тип подходит лишь для устойчивых непромерзающих грунтов и при условии обязательного армирования на глубину не менее 1 метра. Для заливки используется бетон с максимально высокой маркой прочности.

Оглавление:

Какое основание предпочтительнее?
Сборка каркасно-монолитного
Особенности фундамента на сваях
Что собой представляет винтовой
Цены на услуги профессионалов

Выбор типа фундамента

Основными ориентирами служат ожидаемые эксплуатационные нагрузки и характеристики грунта. Для откатных или сдвижных ворот подходят два варианта основания: каркасно-монолитное или свайное. Первый используется в условиях малых сезонных сдвигов грунта, для возведения такого фундамента потребуется не менее недели. Конструкция представляет собой бетонированный П-образный каркас, расположенный с соответствующей стороны проема ворот. Для исключения перекоса рекомендуется придерживаться следующих размеров:

Ширина — 60 см.
Глубина — на 25 см больше уровня промерзания грунта (от 1,6 до 2 м).
Длина — не менее 50 % от ширины проема откатных ворот.

На суглинках, пучинистых, болотистых участках или при высоком уровне грунтовых вод требуется свайный тип фундамента. Он, в свою очередь, может быть монолитным или винтовым. В первом случае швеллер размещается на опорные армированные столбы, соединенные железобетонной канавкой.

Такая конструкция считается очень надежной, но укладывается чуть дольше, чем винтовые сваи. Последние располагаются за 1 день, это хороший вариант фундамента, для увеличения долговечности железо обрабатывается антикоррозийными составами и бетонируется. Еще одна свая вкапывается в землю на противоположной стороне проема, вне зависимости от типа основания (если забора недостаточно для опоры).

Пошаговая технология монтажа

Каркасно-монолитный фундамент под откатные ворота укладывается в такой последовательности:

Разметка по заранее продуманной схеме.
Копка траншеи.
Установка арматурного каркаса.
Приготовление и заливка бетонного раствора, выдержка необходимого для достижения прочности промежутка.

Под фундамент для откатных ворот требуется ровная, свободная от растений и корней площадка. Траншею выкапывают как минимум на глубину промерзания (в идеале — на 25 см больше). Чем холоднее климат, тем ниже размещается арматурный каркас. На дне трамбуется песок и поверх него гравий: на участках под будущими опорами и под швеллером. Рекомендуется засыпать подушку, толщиной не менее 10 см, на зонах с риском подтапливания — 15.

Арматурный каркас собирается отдельно, он должен свободно помещаться в выкопанной яме. Закладной элемент имеет П-образную форму, минимальная ширина горизонтального швеллера составляет 20 см. Размеры зависят от параметров проема, так для ворот длиной 4 метра следует заложить фундамент не менее 2 м. Минимальный шаг поперечного армирования — 30–40 см. Возможны два варианта сборки каркаса:

сварка арматурной рамы и прикрепление к ней швеллера;
приваривание к широкой полосе металла длинных прутьев или уголков.

После размещения обязательно проверяется уровень закладного элемента (по горизонтали и относительно линии откатных ворот), вдоль швеллера прокладывается проводка.

Бетон для заливки замешивается в бетономешалке на основе цемента с маркой не ниже М400. Рекомендуются пропорции 1:3:4, для приготовления раствора используется речной кварцевый песок и дресва (рыхлые осадочные породы с фракциями до 30 мм). Если такой наполнитель отсутствует, то допускается его замена гравийным щебнем с размером зерна не более 20 мм. Раствор с умеренной консистенцией заливается в 3–4 этапа, каждый раз он уплотняется, перед укладкой верхнего слоя еще раз удостоверяются в отсутствии пустот на армируемых участках. Монтаж самих откатных ворот проводится не ранее чем через 2 недели после бетонирования, в идеале — спустя месяц. На всех этапах строго отслеживается положение каркаса и швеллера: перекосы и сдвиги недопустимы.

Технология монтажа свайного основания

Этот тип фундамента считается самым надежным. В данном случае в землю закапываются винтовые сваи диаметром 75–100 мм, длиной от 1,5 метра. Схема размещения простая: опора на противоположной от подвижной створки стороне, еще одна в начале фундамента и последняя на крайней точке. Оптимальное расстояние между сваями составляет 2,5–3,5 м. На практике это означает, что при длине ворот 6 м трех свай будет достаточно, а при ширине проема 8 м — нет. Если противоположная сторона забора выдерживает высокие нагрузки (имеет опорный столб), то хватает двух.

Делается небольшая стартовая ямка (меньше диаметра лопастей) на глубину 40 см. Закрутка винтовых свай проводится строго вертикально, на этом этапе привлекается помощник. После установки на требуемую глубину у опоры обрезается верх, вся ее полость заливается цементно-песочным раствором. Эта процедура необходима для увеличения срока эксплуатации сваи, при временном размещении она не проводится. Далее формируется единый свайный фундамент — столбы свариваются со швеллером, канавка заливается бетоном. Места сварки обязательно обрабатываются антикоррозийными составами.

Прокладка проводов для автоматического управления проводится на любом этапе. При этом следует помнить, что свайный фундамент нуждается в отдельном заземлении (чем дальше от опор, тем лучше). Это связано с тем, что материал швеллера и свай гомогенен, основание проводит ток. Но это скорее преимущество, чем недостаток — конструкции с одинаковыми свойствами служат дольше. При соблюдении правил установки откатные ворота на винтовых сваях простоят не один десяток лет.

Достоинства винтового фундамента

Важной характеристикой является выдерживаемый такой опорой вес. Связь прямая: чем тяжелее ворота, тем глубже завинчиваются сваи. В зависимости от толщины и глубины размещения, свайный фундамент выдерживает постройку от 5 до 18 т.

К преимуществам этой технологии относят:

Высокую эксплуатационную способность, вне зависимости от условий грунта.
Экономичность.
Возможность укладки винтовых свай в зимнее время.
Быстрые сроки монтажа и земляных работ.
Ремонтопригодность.
Простую схему обустройства фундамента.
Использование в качестве временной конструкции (бетонировать сваи следует после окончательной установки).

С точки зрения минимизации финансовых и трудовых затрат это оптимальный вариант. Он уступает в надежности монолитным свайным фундаментам, но зато проем воротной конструкции не ограничен по высоте. Но на сложных грунтах лучше залить соединяющий швеллер железобетоном.

Стоимость услуг мастеров

Преимуществом обращения к профессионалам является надежность и качество конструкции, перед началом работ они проводят анализ характеристик грунта и подбирают оптимальный тип основания. В среднем укладка 1 погонного метра армированного бетонного фундамента для откатных ворот обходится в 13 000 рублей. Цена за установку одной сваи с бетонированием на глубину 1,5 м равна 5 000 рублей. На величину затрат влияют размеры и число столбов (не менее 2). Ориентировочная стоимость свайного монолитного фундамент под ключ шириной в 4 метра составляет 30 000.

Основное предназначение ограды — обозначение границ участка, его защита от вторжения посторонних особ. Кроме забора, располагающегося по периметру территории, эта конструкция включает и ворота, через которые осуществляется вход/въезд в частные владения. Они представлены во многих вариациях, но наиболее удобными являются передвижные полотна. Поскольку они довольно массивные, потребуется соорудить крепкий фундамент под откатные ворота, который выдержит их вес.

Технологические особенности сдвижной системы

Передвижной механизм представлен роликами, закрепленными снизу рамы полотна, благодаря которым оно перемещается по специальным направляющим. Это придает откатным воротам ряд преимуществ:

у них нет ограничения по высоте;
они обладают низкой парусностью (плохо поддаются влиянию ветра);
могут быть дополнительно оснащены системой автоматического управления.

На заметку: сдвижная конструкция стоит дороже обычной, имеет больший вес, требует закладки крепкого основания.

Определение типа фундамента

Фундамент для откатных ворот служит для удерживания консольных блоков, на которых фиксируется конструкция. Он возводится в форме многоугольника и располагается непосредственно в почве.

Для надежности основания необходимо правильно выбрать место под него и сделать точные расчеты. При этом следует учитывать:

тип почвы на участке;
предполагаемую нагрузку на ворота.

Под сдвижную конструкцию закладывают:

свайный фундамент. Его используют на суглинистых, болотистых грунтах, или там, где подземные воды подходят близко к поверхности. Данное основание может быть монолитным (цельнозаливным) или винтовым (свайным, стержневым). Фундамент для откатных ворот на винтовых сваях быстро укладывается, его можно вбить за 1 день. Предварительно элементы основания обрабатывают средством от коррозии, а после монтажа дополнительно бетонируют. Цельнозаливной фундамент представлен швеллером, уложенным на армированные столбы, скрепленные общей канавкой из железобетона. Он не уступает в надежности свайному, но закладывается дольше;

каркасно-монолитное основание. Оно используется на устойчивых грунтах или почве с незначительными сдвигами. Данное основание состоит из П-образного каркаса, на который опираются консольные блоки, удерживающие раздвижной механизм. Цельнолитой каркасный фундамент под откатные ворота длиной (4-5-6) метров должен иметь длину, составляющую не менее ½ ширины проема ворот, ширину — около 0,6 м, глубину — на 0,25 м ниже отметки промерзания почвы. Данные габариты позволяют избежать перекоса конструкции. На сооружение каркасно-монолитного основания уходит около 1 недели.

Технология закладки основания для откатной конструкции

Устройство фундамента для ворот с передвижными полотнами своими руками — процесс, требующий значительных затрат сил и времени. Но если правильно сделать расчеты и придерживаться технологии выполнения работ, то можно собственноручно соорудить качественную и функциональную входную группу. Рассмотрим это на примере закладки каркасно-монолитного основания.

Разработка схемы

Работы начинают с определения размеров фундамента. Для этого необходимо знать такие показатели:

ширину проема;
габариты и вес ворот;
тип почвы.

Оптимальная ширина фундамента — от 0,5 до 0,7 м, глубина — 1,5-2,5 м (точный показатель зависит от промерзаемости почвы), длина основания составляет свыше ½ ширины проема. При этом необходимо сделать отступ с одной стороны входной конструкции для отката полотна. Все эти данные следует отобразить на схеме.

Внимание: чертеж со всеми размерами позволит сделать расчет материалов, необходимых для сооружения основания, правильно организовать работы по его возведению.

Подготовительные работы

Подготовка к сооружению основания под сдвижную конструкцию включает ряд работ. Среди них выравнивание территории, ее зачистка от растительности, корней. Согласно составленной схеме копают траншею необходимых параметров. На ее дне формируют плотную гравийно-песчаную подушку.

Изготовление металлического каркаса

Как сделать фундамент для откатных ворот крепким и надежным? Для этого его усиливают закладным элементом. Он представляет собой П-образный каркас, стойки которого сформированы из арматурных прутьев d12 и горизонтального швеллера, ширина которого составляет минимум 20 см. Его предназначение — равномерное распределение напряжения по всей конструкции.

Длина закладного элемента зависит от габаритов проема. По стандартам она должна составлять не менее ½ ширины ворот. Для откатной конструкции длиной 4 м сооружают металлический каркас длиной 2 м.

Закладной элемент укрепляют поперечным армированием, которое выполняют с шагом 0,3-0,4 м. Сборка каркаса осуществляется двумя способами:

при помощи сварки рамы из арматуры с последующим креплением швеллера;
путем приварки к металлической полосе уголков/прутьев.

Перевязка арматурных прутьев осуществляется при помощи стальной проволоки или сварки. Металлические штыри располагают так, чтобы их верхняя часть не выступала над поверхностью грунта. Горизонтальность монтажа закладного элемента обязательно следует проверять уровнем, иначе существует риск перекоса конструкции.

Заливка бетона

Для этого понадобится раствор. Готовится он из цемента и песка в соотношении 1:3. Повысить прочность конструкции можно, насыпать в раствор щебень. Как правильно залить фундамент?

Заливка траншеи бетоном проводится так, чтобы смесь покрыла не менее 2/3 высоты арматуры. Это поспособствует правильной установке ворот. Столбы для входной конструкции устанавливают заблаговременно. Технологически фундамент для ворот должен захватывать не только проем, но и консольные опоры. Бетонированию подлежит вся плоскость, которую будут занимать передвижные створки.

При этом необходимо избегать возможного перекоса каркаса. Поверхность под роликовым механизмом должна быть ровной и достаточно широкой для нормального функционирования конструкции.

На заметку: для получения качественного и надежного основания используется цемент марки не ниже М 500 и щебень фракционностью 30-40. Затвердевание фундамента длится около 2 недель, по нормам СНИП необходимо, чтобы он выстоялся на протяжении 28 дней.

Фундамент под ворота откатного типа соорудить несложно. Но при этом следует правильно сделать расчет конструкции и строго придерживаться технологии при ее возведении. Только в таком случае автоматическая система будет работать исправно, а откатные ворота будут функциональными и прослужат длительное время.

Источник

Устанавливая откатные ворота, размеры створки и комплектующие к ним подбирают с особой тщательностью. Все зависит от определенных условий эксплуатации. В действительности конструкция откатных ворот не сложная, схема и монтаж также довольно просты. Но перед тем как начинать рассчитывать размеры конструкции откатных ворот, нужно понять принцип работы этой системы.

Размеры откатных ворот

Типовой размер

Вернуться к оглавлению

Как рассчитать откатные ворота

Конструкция откатных ворот надежна, но их монтаж – это ответственный процесс, так как даже небольшие недочеты повлекут серьезные проблемы. Расчет всех параметров желательно доверить специалистам.

Около дома

На даче

Но это совершенно необязательное требование – правильно рассчитать размер раздвижных ворот сможет самостоятельно каждый владелец загородного коттеджа или дачи.

Расчет откатных ворот производится на основе следующих технических параметров:

ширина;
масса конструкции (вес ворот шириной 5–3.6 м примерно 450–500 кг);
высота проезда;
фурнитура.

С учетом полученных данных можно легко произвести расчет своими руками как раздвижных, так и распашных воротных конструкций. Также с учетом габаритов будущих ворот можно рассчитать их приблизительную цену.

На участке

Около частного дома

Для чего можно использовать бесплатный онлайн калькулятор расчета ворот согласно их размерам. Эта программа позволяет вычислять приблизительную стоимость с учетом введенных данных.

Ширина изделия

Ширина откатных ворот – это пространство между несущими опорами, когда полотно открыто. Чтобы правильно посчитать ширину, необходимо руководствоваться следующими характеристиками:

Какие машины будут въезжать на территорию дома – грузовые или только легковые машины.
Под каким углом будет проезжать авто, особенно грузовые машины.

Чертеж для изготовления

Схема с размерами

Большинство предприятий по изготовлению сдвижных воротных систем производит стандартную длину. Так, минимальный размер полотна составляет 2250 мм. Некоторые производители предлагают другие габариты, откатные конструкции от 3500 мм.

Максимальная длина откатных ворот также у всех различная. Как правило, она не более 6 метров. Это стандартные размеры конструкций.

Виды профнастила

Виды профлиста

На строительных форумах специалисты дают следующие рекомендации: ширина въезда на стоянку делается такой, чтобы во время проезда между зеркалами заднего вида автомобиля и опорными трубами находилось расстояние не менее 45 см. На практике максимальный размер ворот для загородного дома составляет 4 метра.

Чертеж для монтажа

Схема установки откатной конструкции

Это относится лишь к размеру проема, а не к створке. Ширина створки делается примерно на 400–450 мм больше проема. Иначе во время закрытия створки образуется щель, через которую можно видеть дачный участок под определенным углом.

Высота конструкции

Большинство считает, если высота створки, которая примыкает к забору загородного дома, составляет два метра, то и ее высота должна равняться 2 метрам. Это неверно. Следует обратить внимание на стандартные размеры въездных ворот и такие факторы:

Например, построена изгородь из профнастила высотой 2 м, при этом профлист не имеет зазора снизу.
Изготавливая раму створки, многие берут в расчет этот же профнастил, имеющий размер, как и у заборной конструкции – 2 м.

На даче

На загородной даче

Так учитывается одинаковая высота профилированного настила, но не берется в расчет, что в случае с ограждением профнастил идет непосредственно от уровня земли и чистый размер составляет 2 м. Однако во время устройства ворот существует одна особенность: низ створки не должен касаться земли, он приподнимается примерно на 10 см.

Максимальный зазор между уровнем земли и створкой можно отрегулировать специальными рычагами, которые стандартно должны идти в комплекте. Ролики прикручиваются к регулировочной планке болтами, которыми можно регулировать высоту в пределах 7–12 см.

Схема ворот

Чертеж с указанием ширины и высоты

Также, в отличие от заборной конструкции, профнастил ворот требуется встраивать в профиль сваренной рамы. При этом профиль собирается из профтрубы сечением 4.5х6 см. Так получается высота: 10 + 4.50 + 200 + 4.5 = 216 см.

Но также к полотну снизу крепится балка, которая будет направлять полотно. Она имеет высоту 6 см. Так, с наличием балки, дистанция от уровня земли до верхнего края уже равняется 219 + 6 = 225 см. С учетом вышеописанной схемы верх створки будет на 25 см выше верха заборной конструкции.

Схема створки

Схема каркаса с указанием ширины и высоты

Вернуться к оглавлению

Чертежи с размерами откатных ворот

Основа раздвижных систем – роликовые опоры и направляющая. Полукруглая направляющая, перемещающаяся по роликам, и является основным элементом. Она устанавливается снизу рамы согласно размерам ворот.

Чертеж створки

Схема с размерами откатной створки

Ролики не крепятся непосредственно в проеме, поскольку они будут мешать проезду машины. Их монтируют в стороне, а створку дополняют противовесом. Стандартной считается конструкция, когда размер противовеса равен длине проема, умноженного на 1,5.

То есть для проема в 5000 мм длина каркаса равна 5000 + 5000 / 2 = 7500 мм. При этом 2500 мм в каркасе – это противовес, выходящий на рельсе за проем ворот и находящийся на роликовых опорах.

Остальные элементы практически не несут нагрузок и устанавливаются лишь для защиты откатной створки от раскачивания.

Схема и чертеж

Откатной вариант из сетки

Набор дополнительных приспособлений, которыми должны комплектоваться откатные ворота:

Поддерживающая балка с двумя регулировочными роликами. Балка расположена сверху несущих опор и не допускает раскачивания створки.
Заглушка направляющей. Ее предназначение в основном декоративное. Она требуется, чтобы не допустить попадания мусора внутрь.
Нижний уловитель. Требуется, чтобы разгрузить ведущие ролики.
Верхний уловитель. Крепится на принимающей опоре. Основная задача – не допустить раскачивания створки.
Опорный ролик. Этот ролик одновременно играет роль заглушки, а также является демпфером. При закрытии створки он демпфирует удар.
Непосредственно направляющая, благодаря которой створка перемещается по роликовому механизму.
Опорные ролики необходимы для перекатывания створки и несут основную часть нагрузки.

Высота каркаса

Размеры каркаса

Вернуться к оглавлению

Установка раздвижных ворот

Вначале потребуется нарисовать эскиз и составить схему или чертеж с размерами будущей конструкции. Также нужно рассчитать материалы.

Чертеж для изготовления

Схема для изготовления

От расчета материалов конструкции зависит следующее:

сколько будет весить откатная конструкция;
процесс монтажа;
выбор комплектующих;
длина и вес противовеса;
парусность откатной панели.

Заливка фундамента под откатную створку

Фундамент требуется под закладную, куда фиксируются ведущие ролики. Для этого лучше всего организовать железобетонное основание. Причем основание делается по-разному:

Один фундамент – заливается под закладную.
Общий фундамент – под закладную и под несущие опоры.

Схема для изготовления

Чертеж с размерами каркаса

Последний вариант считается лучше. При этом связываются две несущие опоры, которые будут постоянно расположены параллельно относительно друг друга, смещаясь в одной связке.

Несущие опоры откатной конструкции

Они крепятся до заливки основания. В случае с раздвижными системами они несут только ветровую нагрузку. Для раздвижных систем достаточно установить профтрубу сечением 80х80 мм.

Вариант конструкции

Ширина и высота

Сборка каркаса по размерам

Каркас откатной конструкции лучше сделать металлическим. Рама собирается из профтруб по чертежу или схеме с размерами. В качестве силовой рамы устанавливаются профтрубы большего сечения, 55х55 мм, поперечные планки делаются из профтруб 35х35 мм.

На даче

Загородный дом

К каркасу необходимо закрепить зубчатую планку соответствующего размера, которая стандартно должна идти в комплекте. Нужно проверить данный факт при покупке, чтобы затем можно было поставить автоматическую систему. Иначе после рейку будет неудобно крепить к низу створки.

Размер зубчатой планки делается больше одного метра проема. Этот метр требуется для противовеса, чтобы все время быть в связке с вращающимся валом привода.

Зубчатая планка подходит под 98 % известных производителей приводов (Alutech (Алютех), Ролтэк, Вестдор), так как является универсальной.

Если требуется монтаж калитки, то она делается с той стороны створки, которая ближе к несущим роликам. Если делать входную дверь на дальнем конце створки, то так нарушается баланс развесовки.

На участке

Около дома

Откатные ворота стоят относительно недорого, причем по своей практичности и простой схеме конструкции могут дать фору распашным въездным воротам или подъемным воротам в гараже. При соблюдении технологии монтажа эти конструкции практически не деформируются и не заклинивают.

Источник

Все, что для этого нужно – соответствующие инструменты и умение разбираться в чертежах и схемах. При определенном усердии, готовый результат будет выглядеть и действовать не хуже конструкции, изготовленной в заводских условиях. Такие ворота с успехом можно изготовить и установить на даче, в загородном доме, на автостоянке и пр.

Как вы уже поняли, речь идет о воротах консольного типа, полотнище которых движется по роликовым опорам. Существует еще один вариант конструкции – рельсовая, которая считается на сегодняшний день морально устаревшей, и мы ее рассматривать не будем. А тем, кого интересует консольная (откатная) конструкция, предлагаем подробную инструкцию по ее монтажу, включающую комплекс работ по подготовке проема ворот, устройству фундамента и последовательность установки.

Откатные ворота своими руками, бетонное основание или сваи

Видео о том, как сделать откатные ворота своими руками

Устройство откатных ворот

Направляющая – составляет единое целое со створкой ворот и принимает всю нагрузку от их веса;
Роликовая опора (тележка) – 2шт, на них устанавливаются ворота в консольной части;
Ролик концевой съемный – служит опорой краю ворот в закрытом состоянии;
Ловитель нижний – воспринимает нагрузку от опорного ролика при закрытых воротах;
Ловитель верхний – снижает парусность ворот при закрытом состоянии;
Кронштейн (верхний фиксатор с роликами) – придерживает створку от боковых качений;
Подставка – на нее монтируются опоры, обеспечивающие перемещение створки ворот.

Процесс изготовления и монтажа откатных ворот своими руками предусматривает устройство фундамента. К нижнему краю створки приваривается направляющая балка, нагрузку от которой воспринимают на себя две роликовые опоры, установленные на фундамент. Именно благодаря им створка ворот перемещается в нужном направлении.

Ролики опор располагаются внутри несущей консоли. Ворота такой конструкции могут быть автоматическими (действовать от электрического привода), либо открываться вручную. Пользоваться ими очень удобно в любое время года.

Требования к створке ворот

Для того, чтобы конструкция сохраняла устойчивость и жесткость во время сильного ветра, ее створка должна быть достаточно жесткой, способной противостоять ветровым нагрузкам.

Также, полотно не должно прогибаться под своим весом.

Металл для створки ворот лучше приобретать качественный, без признаков коррозии, в удовлетворительном состоянии. Общее потребное колчиество металла и арматуры можно рассчитать по чертежам.

Чертежи ворот

У разных производителей можно обнаружить множество отличных друг от друга моделей сдвижных ворот. Чертежи их найти, при желании, не сложно, в том числе, и в сети Интернет. Мы же предлагаем вам оптимальный, на наш взгляд, вариант с технической и финансовой точек зрения.

Створка ворот изготавливается из металлической трубы. Для рамы потребуется профильная труба 60х40х2 мм; для обрешетки – 20х20х1,5 мм. Предлагаем воспользоваться чертежом, с помощью которого можно изготовить раму для откатных ворот с шириной проема 4 м.

После того, как рама будет готова, к ней следует приварить направляющую балку, которую можно приобрести в готовом виде в нашей компании, реализующей комплектующие для ворот раздвижных своими руками. После этого раму грунтуют и окрашивают в нужный цвет краской по металлу.

А
— ширина проема; B
— длина направляющей (ширина проема + 40%); Труба — 60×40 мм.
(основная рама); Труба — 20×20 мм.
(обрешетка);

Окраска ворот

Первый шаг – подготовка поверхностей к окраске и их обезжиривание. С этой целью нужно зачистить поверхности шкуркой или обработать их болгаркой со шлифовальным диском. Зачищенные места следует протереть ацетоном. Можно приступать к грунтовке.

Грунтовку нужно наносить на поверхность равномерно, избегая по возможности разводов и капель. После полного высыхания грунтовочного слоя наносится окрасочный слой. Столь обстоятельный подход обеспечит уверенность в том, что краска ляжет ровно, а сама конструкция не будет подвержена коррозии.

Второй окрасочный слой наносится после полного высыхания первого. Если результат окажется не слишком эстетичным, можно окрасить и третий раз. Время полного высыхания может быть разным, в зависимости от времени года и составляет от нескольких часов до 2-5 дней. По окончании покраски можно приступать к дальнейшим этапам.

Выбор комплектующих

Критериями выбора в данном случае являются ширина проема, высота створки ворот, их общий вес. Главным элементом ворот, от которого зависит их надежность и работоспособность, является направляющая.

Залогом эффективности при устройстве откатных ворот своими руками является правильный подбор комплектующих, которые присутствуют в нашем каталоге в виде готовых наборов:

российские – Ролтэк и Doorhan
итальянские – Came
белорусские – Alutech

Подбор комплектующих следует вести с учетом следующих требований: Общая длина створки ворот рассчитывается по формуле «ширина проема + 40%». Комплектующие подбираются по длине направляющей балки и допустимой нагрузке.

Пример расчета

Например, ширина проема составляет 3,8 м. Следовательно, длина створки ворот будет равна 3,8 м + 40%, т.е. 5,32 м. В данном случае можно купить стандартный набор с направляющей 6 м. Обычно, когда ширина проема не превышает 4 м, приобретают готовые наборы комплектующих, рассчитанные на нагрузку до 500 кг. Направляющая балка в них имеет сечение 71х65 мм и толщину стенки 3,5 мм.

Если ширина проема превышает 5 м, требуется набор комплектующих, рассчитанных на более серьезные нагрузки, превышающие 600 кг. В таких случаях, перед покупкой готового набора есть смысл проконсультироваться со специалистами компании для оптимального выбора.

Установка откатных ворот

Имея определенное представление о конструкции ворот и особенностях их установки, можно осуществить самостоятельный монтаж. Движение полотна происходит с внутренней стороны участка, вдоль ограды (забора). Поэтому в первую очередь нужно позаботиться о месте, куда будет откатываться створка, чтобы на ее пути не возникало помех.

Предлагаем вам рассмотреть вариант с откатом полотна в правую сторону. Расстояние, необходимое для отката створки ворот, равно ширине проема плюс размер консольной части, которая, в свою очередь, составляет около половины ширины проема. При соблюдении этого требования, процесс открывания и закрывания ворот не будет вызывать проблем. Консольная часть сама по себе не закрывает проем, но исполняет роль противовеса.

Последовательность работ

Устройство фундамента: разработка ямы, выемка грунта, установка закладного элемента, бетонирование;
Устройство кабельной разводки (в случае, если планируется установка автоматических ворот);
Монтаж ворот и ответного столба;
Монтаж автоматики, испытание ворот.

Устройство бетонного фундамента

1-й этап

Для того, чтобы выполнить разметку ямы под фундамент, нужно в стороне отката ворот, вдоль ограды участка, начиная от края проема ворот, отложить расстояние, равное ½ ширины проезда. Это будет место для нашего бетонного основания (длина). От ограды отступить приблизительно полметра в сторону участка – это будет его ширина. Таким образом, у нас получится периметр будущего фундамента.

В ряде случаев, в качестве опорных столбов для откатных ворот можно использовать столбы забора. Если это невозможно, необходимо предусмотреть ответный столб. Яму под него располагают с противоположной стороны проема, строго напротив ямы под фундамент. Делается это с учетом того, чтобы ответный столб примыкал к забору изнутри и не уменьшал ширину проема.

Если планируется изготовить автоматические откатные ворота своими руками, необходимо предусмотреть условия для прокладки электрического кабеля под проездом. Понадобится пластиковая или металлическая труба с диаметром как минимум 25 мм.

2-й этап

Выемка грунта обычно осуществляется на глубину не менее 2 м, т.е. превышающую глубину промерзания. Что касается Московской области, где глубина промерзания меньше, достаточно вынуть грунт из ямы под фундамент на глубине 1,7-1,8 м.

3-й этап

Для того, чтобы изготовить закладной элемент, понадобится отрезок швеллера 16, по длине ямы под бетонный фундамент. Арматурная решетка и связи могут быть изготовлены из арматуры d 12. Последовательность действий такова: вначале к швеллеру привариваются отрезки арматуры, затем поперечные связи (см. изображение).

4-й этап

Готовый закладной элемент помещают в яму арматурой вниз, таким образом, чтобы обеспечить плотное прилегание боковой поверхности швеллера к столбу забора. Следует убедиться с помощью уровня, что тело швеллера зафиксировано в строго горизонтальном положении, параллельно линии открывания ворот.

Важный момент

Высота расположения верха закладного элемента по отношению к плоскости дорожного покрытия. Если они располагаются на одном уровне, то минимальный зазор между дорогой и нижней кромкой ворот будет около 100 мм. С помощью регулировочных площадок можно будет немного увеличить этот промежуток. Но уменьшить его не представляется возможным, без того чтобы не нарушить технологичность крепления.

Если стандартный размер зазора 100 мм по каким-либо причинам не устраивает, нужна более глубокая установка закладного элемента.

Когда планируется установить глухие откатные ворота с шириной проема более 4,5 м, понадобится два опорных столба, для того, чтобы обеспечить стабильную работу створки и ее способность противостоять парусности во время открывания и закрывания. Также, в отдельных случаях столбы существующей ограды невозможно использовать в качестве опорных для раздвижных ворот.

В подобных случаях потребуется подготовить опорные столбы в количестве одного или двух, размер которых рассчитывается как высота от фундамента до верхней точки ворот плюс 50 мм. Готовые конструкции устанавливаются в яму и связываются в нижней своей части с закладным элементом (см. рисунок).

5-й этап

Бетонирование для раздвижных ворот своими руками
выполняется после окончательной установки закладного элемента. Яма заливается бетонным раствором таким образом, чтобы уровень бетона был выше поверхности закладного элемента. Время застывания – не менее шести суток.

1-й этап

Разметка линии движения створки выполняется следующим образом. По линии проема ворот, не доходя до ответного столба на 2-3 см, натягивается шнурок. Это будет траектория движения створки. Шнур нужно натягивать на высоте 15-20 см.

2-й этап

На рисунке видно, каким образом нужно выполнить фиксацию регулировочных площадок на платформе тележек.

3-й этап

Теперь необходимо определить крайние положения первой и второй роликовых опор. Отступить 150 мм от края проема вдоль плоскости закладного элемента и провести линию крайнего положения первой тележки. Касательную второй тележки очертить так: измерить длину ворот вместе с консольной частью и отложить эту длину, за минусом 100 мм, от края ответного столба по плоскости закладного элемента. Получаем крайнее положение второй тележки.

4-й этап

Сборка ворот осуществляется следующим образом. Вставить поочередно роликовые опоры в несущий профиль, разместив их в центре. Привести ворота в вертикальное положение, раздвинуть обе опоры к их касательным, установить ворота вплотную к шнуру.

5-й этап

Собственно, монтируем . Регулировочные площадки второй тележки нужно приварить, после чего полностью выкатить створку в проем и окончательно отрегулировать ее положение. После этого прихватить сваркой регулировочные площадки второй тележки.

Снять полотно с роликовых тележек;
Снять сами тележки с регулировочных площадок;
Приварить площадки к закладному элементу;
Укрепить к ним роликовые тележки;
Задвинуть полотно сдвижных ворот на роликовые тележки;
Закрыть ворота;
С помощью гаечного ключа провести окончательную регулировку положения ворот.

6-й этап

Для того, чтобы роликовые тележки установились правильно внутри несущего профиля, нужно выполнить следующие действия. Ослабить верхние гайки креплений тележек к площадкам и несколько раз прокатить ворота туда-сюда, от одного крайнего положения до другого. Убедившись в свободном ходе створки, следует затянуть гайки и удостовериться в том, что качество движения ворот осталось на должном уровне.

Если обнаружится, что полотно движется с затруднениями, необходимо слегка ослабить крепеж и поправить перекосы роликовых тележек, в особенности, в плоскости, перпендикулярной движению полотна.

7-й этап

На данном этапе нужно выполнить установку концевого ролика. Вставляем его внутрь несущего профиля и затягиваем крепежные болты. Привариваем крышку концевого ролика к профилю – для того, чтобы ролик надежно исполнял роль концевого упора при ручном движении полотна ворот. Точка сварки в этом случае будет более надежным креплением, нежели болтовое соединение.

Заглушка несущего профиля устанавливается с внутренней стороны ворот и приваривается по месту. Данный элемент нужен для того, чтобы предотвратить попадание снега внутрь несущего профиля в зимний период. В противном случае, снег будет укатываться роликами тележки, и это может привести к заклиниванию ворот. При установке откатных ворот своими руками
следует обязательно предусмотреть этот момент.

8-й этап

Теперь необходимо установить верхний фиксатор с роликами. Для этого следует ослабить крепеж роликов и установить кронштейн над полотном ворот таким образом, чтобы его сторона с отверстиями была направлена к опорному столбу, а ролики захватывали верх полотна ворот.

Прижать кронштейн к столбу и закрепить его. Привести ворота в вертикальное положение, выверив его с помощью уровня, и зафиксировать роликами верхнего фиксатора.

9-й этап

Если планируется обшить полотно откатных ворот, для этих целей можно использовать, например, профилированный лист, предварительно заказав его нарезку по нужным размерам. Монтаж профлиста следует вести от передней кромки полотна ворот. Крепление его на обрешетку ворот можно выполнять двумя способами: с помощью саморезов или путем клепки, однако, второй способ более надежен.

Второй лист монтируется внахлест с первым (накладывается на одну волну и закрепляется). Таким образом необходимо смонтировать нужное количество профилированных листов до полной обшивки полотна ворот. Последний лист, вероятнее всего, придется дополнительно подрезать для того, чтобы он уложился в периметр.

10-й этап

После того, как обшивка ворот выполнена, можно приступать к установке уловителей – верхнего и нижнего. Поскольку роль нижнего уловителя состоит в том, чтобы уменьшать нагрузку на роликовые тележки при закрытом состоянии ворот, монтируют его при полностью нагруженных воротах. При полностью закрытых воротах нужно подвести нижний уловитель под концевой ролик, с тем, чтобы опорная плоскость уловителя оказалась выше уровня концевого ролика.

Установка верхнего уловителя осуществляется таким образом, чтобы при закрытых воротах его верхние скобы касались защитных уголков передней кромки полотна ворот.

11-й этап

На ворота откатные своими руками
можно установить автоматику. В этом случае перемещение створки будет осуществляться с помощью электрического привода. С этой целью к полотну ворот крепится зубчатая рейка – универсальная деталь, совместимая с электроприводами для ворот всех производителей. Такая рейка обычно входит в комплект крепежных элементов.

К комплекту автоматики для ворот как правило прилагается инструкция по ее монтажу, которой следует придерживаться.

Выбор автоматики

Автоматика для откатных ворот – больше свободы, больше комфорта!

Не хотите вручную открывать и закрывать откатные ворота?

Привод с дистанционным управлением позволит вам это делать, не покидая автомобиля.

Инструменты и оборудование

Для изготовления и установки откатных ворот Вам потребуется:

Сварочный аппарат, лучше инверторный. Он не портит металл и обеспечивает оптимальное качество сварочного шва.
Болгарка с дисками различных видов. С ее помощью можно будет нарезать металлические заготовки для ворот.
Воздушный компрессор, который обеспечит равномерную покраску ворот. При его отсутствии, окрасить ворота можно и обычным валиком.
Пассатижи, молоток, дрель, рулетка, уровень, клепатель.

Если у вас остались вопросы, касающиеся установки откатных ворот, или вы желаете выяснить стоимость услуг по их монтажу, свяжитесь с нами по телефону.

Получить руководство бесплатно!

Получить консультацию бесплатно!

– идеальный вариант оградительных конструкций , загородного домика или постройки с сезонным проживанием. Но не всегда удается заказать изделие у производителя и тогда приходится собирать его самостоятельно.

Преимущества самодельных простых откатных ворот

К плюсам самостоятельного монтажа подобной конструкции относят:

Возможность сделать простые практически любой ширины, предусмотрев заранее особенности вашего участка. Часто бывает, что в весеннее время, когда грунт оттаивает и начинает пучиниться, конструкцию перекашивает. По этой причине ворота обычно делаются шириной не более 4 метров с двумя створками, чтобы избежать излишней деформации. Если вам нужно полотно, например, 7 метров в ширину, то вы заранее производите бетонирование столбов и делаете конструкцию устойчивой к погодным изменениям. Такой пролет позволяет заезжать на участок крупногабаритной технике.
Бюджетный вариант. Тем, кто не хочет ставить ворота с двумя створками, а заказывать готовые откатные дорого (только стоимость механизма электромеханических ворот более 50 тыс.), вполне можно самим собрать конструкцию.
Малая вероятность поломки. Отсутствие позволяет избежать непредвиденных поломок и сделать ремонт дешевле.

Основные составляющие элементы

Рассмотрим ворота шириной 7 метров с калиткой и самодельным замком. Такие ворота легко открываются на любую ширину – 5, 6 или 7 метров.

Чтобы столь большое полотно не повело, сверху над калиткой лучше сделать перемычку.

В качестве подвижного механизма взяты обычные мебельные колесики из жесткой пластмассы. Они двигаются по рельсе, глубина ямки для нее – 25 см.

Чтобы 7-метровое полотно откатных ворот не шаталось при ветре, посередине делаем штырь, упирающийся в раму или землю.

Сами ворота желательно сделать по принципу стержневой системы («Ферма», использующаяся при строительстве ж/д мостов). Достаточно для укрепления конструкции трубы с сечением 40*40 мм, основные столбы подойдут 60*40 мм, лаги-перемычки делают из трубы 20*40. Также рекомендуется обварить по периметру трубой 40*40. Углы жесткости допускается сварить из остатков трубы.

При сварке широкой конструкции необходимо создать ровную рабочую поверхность по уровню, например, используя дощатый настил.

Монтаж ворот и укрепляющей рамы

С правой стороны можно закрепить вплотную к столбам на прихватку сверху и снизу. Но тогда слева обязательно необходима отступка, позволяющая свободно двигаться полотну, не задевая другие элементы. Достаточно 4 см.

При подготовке ямки необходимо снять грунт на 40 см, засыпать щебенку, ПГС, залить бетоном на глубину штык-лопаты. Бетонирование канавы производится от столба до столба. В еще неокрепший бетон вдавливается уголок.

Видео: ворота откатные своими руками

Сдвижные ворота – отличный вариант для обустройства входной группы. Их популярность обусловлена тем, что конструкция не требует много места для выполнения своих функций. Открытие-закрытие происходит параллельно забору, и транспорт беспрепятственно въезжает во двор. Смысл работы откатных ворот состоит в перемещении в одну из сторон, направление которой задано хозяином в соответствии с собственными пожеланиями и потребностями.

Сдвижные ограждения существуют в трех разновидностях:

Подвесные автоматические. Такие ворота обычно используют на предприятиях. Им не страшен взлом и воздействие внешних факторов. Однако подвесные ворота слишком массивные, они требуют тщательно подготовленного проёма и существенных финансовых трат на установку. Наличие балки в конструкции может мешать высоким транспортным средствам.
Консольные механические. Конструкция не имеет границ по высоте, работает бесшумно. За открытие-закрытие входной группы отвечает автоматическое устройство, но при отсутствии электричества ворота можно распахнуть принудительно. Готовый проём для монтажа – необязательное условие. К недостаткам данной конструкции относится необходимость в наличии прямого забора изнутри открывающей стороны.
Механические сдвижные на рельсе. Достоинствами ворот являются высокая прочность и устойчивость, особенно к сильному ветру, и солидная ширина – до 6 м. Но конструкция нуждается в готовом проёме и периодической чистке, иначе ее движение будет затруднительно.

В домашних условиях целесообразно ставить консольные сдвижные ворота. Все монтажные работы домовладелец сможет выполнить своими руками.

Делаем сдвижные ворота самостоятельно

Конструкция сдвижных ворот не относится к сложным механизмам, даже малоопытный мастер поймет это по рабочим наброскам и чертежам входной группы. Ее эксплуатация позволяет экономить время и на многочисленные открытия-закрытия – при правильной установке устройство выдерживает около 50 тыс. перемещений. Удобство хозяин оценит сразу, как только научится управлять механизмом автоматики.

Процесс обустройства сдвижных ворот своими руками начинается с выбора привода, вес которого должен соответствовать способностям автоматики. Двигатель мощностью 250 Вт выдерживает полотно весом до 200 кг, устройство на 400 Вт справляется с конструкцией массой до 600 кг. Привод на 600 Вт легко перемещает входные группы весом до 1 тонны.

Любой привод способен запускать ход и более тяжелых конструкций. Ограничения производители устанавливают для продления срока эксплуатации устройства при условии бережного пользования воротами.

Величина нагрузки на конструкцию зависит от разных факторов:

Особенности фурнитуры.
Сила трения при движении и пр.

Чрезмерная эксплуатация электромотора приводит к перегреву устройства и потере работоспособности. Поэтому автоматику на сдвижные ворота лучше не ставить.

Конструкция

Получение добротной откатной конструкции предполагает прохождение нескольких этапов изготовления. Как другие виды ворот, калитки и заборы, сдвижная группа требует установки опорных столбов.

Для создания несущей части используют:

Бетон
Кирпич
Швеллер
Деревянный брус
Металлическую трубу.

Лунки под опорные столбики роют на глубину промерзания грунта. Для погодных условий России это примерно 1 м. Подготовленные столбики устанавливают в скважины, поправляют их положение, ориентируясь на показатели строительного уровня, и цементируют ямы. Раствор должен застыть за 1 неделю.

Пока крепнет бетон, занимаются изготовлением каркаса фундамента. Так называемую банкетку получают из швеллера шириной около 20 см и арматуры длиной 1 м и сечением, близким к 13 – 14 см.

Траншею для обустройства фундамента роют со следующими показателями:

Глубина – до 1.5 м.
Ширина – 40 см.
Длина – соответствует 1/2 длины проёма.

Швеллер укладывают в ров полками вниз и заливают бетоном, уравнивая с земной поверхностью. После цементирования фундаменту отводят на застывание 4 недели.

В течение этого времени выполняют другие работы:

Обработка металлических труб (60 х 40 мм). Удаление ржавчины и окалины, обезжиривание и грунтовка железной поверхности.
Сварка труб. Осуществляют 2-сантимеровыми прихватками, между которыми оставляют свободные участки длиной до 30 см.
Фиксация направляющей. Элемент приваривают в нижней части рамы вместе с трубами в шахматном порядке. Это защитит комплект от кручения. Швы зачищают и грунтуют.
Монтаж полотна. Подходящими материалами в нашем случае являются профнастил или металлическая филенка. Прикрепляют их саморезами или заклёпками.
Оборудование места под ролики и приводы. Подводку к электросети делают, если планируется установка автоматики.

Фурнитуру для сдвижных ворот, изготавливаемых своими руками, подбирают по весу конструкции и ширине проёма.

Для легких ворот с широтой не более 4 м используют комплект, способный выдерживать до 400 кг тяжести. При большей ширине необходимо ставить фурнитуру с выдержкой до 800 кг и обшивать раму древесиной или листами железа.

Целостная конструкция сдвижных ворот невозможна без таких важных деталей, как:

Направляющая балка, принимающая нагрузку со стороны ворот.
Съёмный концевой ролик – опорная часть для низа входной группы.
Пара тележек, консольная часть которых удерживает конструкцию.
Верхний улавливатель, снижающий ветровую нагрузку.
Нижний улавливатель, перенимающий у опорного ролика нагрузку при закрытии ворот.
Подставка под опоры, ответственная за движение полотна.
Кронштейн – фиксатор с роликами находится в верхней части входной группы.

Инструменты и материалы для возведения конструкции

Из инструментов полезными в установке сдвижных ворот своими руками будут:

Ручной бур
Отрезной круг на 125 мм
Совковые и штыковые лопаты
Универсальные электроды
Сварочный аппарат и защитные очки.

После заготовки инструментов занимаются проектированием конструкции. Примечательно, что прикреплять ворота можно к уже стоящему забору или выполнять всю работу полностью, начиная с установки подходящего ограждения.

Проектные действия выполняют в несколько этапов.

Определение размера входной группы.
Расчет длины с противовесом (надбавка 1.5 м).
Подбор высоты изделия. Здесь важно учесть, что ворота от земли отделяет расстояние 7 – 10 см. И на такую же величину должен быть выше ворот сам забор. Таким образом, из общей высоты забора следует вычесть 14 – 20 см.

Все данные фиксируют на бумаге и делают пометку о направлении отката створки. Правильно его задают, ориентируясь на противоположную калитке сторону.

Теперь рассмотрим материалы, комплектующие и обшивку будущих сдвижных ворот.

Материалы:

Герметик
Цемент
Щебень
Песок
Краска
Обшивка
Крепеж обшивки
Провода для автоматизации
Комплект для консольных ворот сдвижного типа
Металлические трубы для изготовления каркаса входной группы.

Комплекты, предназначенные для установки сдвижных консольных ворот, классифицируют по размерам. Маленький размер рассчитан на вес до 400 кг, средний – от 400 до 600 кг, большой – 600 и более кг.

Обшивку ворот выполняют из разных материалов, но лучше всего для этой цели использовать профнастил. Преимуществ у профлиста много. Это экологическая чистота и ценовая доступность, легкий вес и простота транспортировки, устойчивость к коррозионным процессам и разнообразная расцветка, которая не боится выгорания. Для крепления профнастила понадобятся только саморезы из расчета 20 шт. на каждый лист.

Если сдвижные ворота будут оснащаться автоматикой, дополнительно понадобятся сигнальные провода (2 х 0.75) и силовой шнур (3 х 1.5).

Монтаж

На данном этапе важно правильно установить полотно на подвижную балку. Перемещается створка по роликовому механизму, который обеспечивает плавность хода и полноценное функционирование сдвижных ворот. Аккуратность работ повышает шанс на длительную эксплуатацию, применение качественных комплектующих не отягощает общего веса конструкции. Дистанционному управлению воротами способствует электропривод или датчик движения.

Монтаж сдвижных ворот своими руками проводят в несколько этапов:

Обустройство фундамента.
Крепление роликовых опор.
Сборка полотна и установка на ролики с последующей регулировкой.
Монтаж направляющих деталей.
Установка задней крышки балки и концевого ролика.
Контроль качества работы электропривода и плавности перемещения створки.

При появлении каких-либо трудностей в процессе сборки сдвижных ворот своими руками следует обратиться за помощью к опытному специалисту. Умелые действия мастера гарантируют безотказную и безопасную работу изделия. Смазывать механизм закрытия для улучшения подвижности нежелательно, т. к. на нем будут собираться частицы пыли и грязь.

Сдвижные ворота длительное время использовались только в зданиях промышленного назначения, так как считалось, что их конструкция сложна. С появлением новых технических решений и широкого выбора комплектующих они стали набирать популярность у застройщиков. Сейчас монтаж сдвижных ворот настолько упростился, что их установка доступна для выполнения своими руками.

Устройство сдвижных ворот

Сдвижные ворота

Конструкция сдвижных ворот состоит из плоскости, или панели, которая имеет возможность перемещаться в горизонтальной плоскости по роликам. Такие ворота еще называют откатными или раздвижными.

Подобное сооружение позволяет рационально использовать пространство: отсутствуют габаритные створки, как в распашных воротах. Конструкция перемещается вдоль ограждения, поэтому требуется минимальная площадь для ее функционирования. Устройство не требует укладки рельсов, что исключает контакт с поверхностью грунта. Это имеет значение в зимний период при выпадении снега.

Стандартная конструкция сдвижных ворот предусматривает механическое открывание и доступна для самостоятельного исполнения. Современные конструкции оборудованы автоматизированным приводом, что делает их использование более комфортным, но существенно повышает стоимость.

Простота эксплуатации таких ворот, а также их надежность и долговечность, обуславливают широкую популярность у застройщиков. Конструкция может быть собрана из различных по стоимости и фактуре материалов, что дает возможность создания оригинальных ворот без потери качества и функциональности.

Названия элементов

Если принимается решение о сооружении ворот, оборудованных автоматикой, то без труда можно приобрести готовые узлы в специализированных торговых точках. Управление такими системами происходит в ручном или дистанционном режимах. Устанавливают автоматические выключатели для общей защиты, монтируют сигнализацию, работающую синхронно с приводом.

Выбор деталей ворот

Правильный выбор комплектующих сдвижных ворот при самостоятельном монтаже определяет надежность и долговечность конструкции. Ворота состоят из следующих основных элементов:

роликовые каретки;
направляющая;
держатели и ловушки.

Сдвижные ворота

Перед выбором фурнитуры сдвижных ворот определите пространство, требуемое для отката. На выбор материала влияет нагрузка, она зависит от габаритов и массы изделия.

Сдвижные ворота классифицируют в зависимости от размеров проема и веса:

малые (ширина до 4 м и масса до 0,4 т);
средние (до 6 м и 0,6 т);
большие (от 6 м и свыше 0,6 т).

Если ворота относятся к категории с весом до 400 кг, то допускается использование легких материалов: профнастила или сайдинга. Дополнительных требований к фурнитуре нет. При массивной конструкции ворот должны быть использованы усиленные вспомогательные элементы.

Обязательное требование к каркасу – его жесткость. Это связано с тем, что помимо обычных нагрузок присутствует повышенная парусность. С целью уменьшения массы широко применяется профильная труба, а при выборе материала полотна ориентируются на его способность выдерживать собственный вес без деформации.

Заливка фундамента

Установка сдвижных ворот требует сооружения фундамента. Строительство его начинаются с разметки. Для определения протяженности основания отмеряют от крайней точки половину величины проема. По ширине фундамент принимается около полуметра.

Если конструкция ограждения выполнена капитально, то его столбы могут быть использованы как опоры. В противном случае необходим монтаж ответной опоры. Причем яма для нее делается с примыканием к внутренней части забора, но не сокращая ширину проема.

Если планируется монтаж автоматики, то необходимо предусмотреть укладку силового кабеля. По правилам безопасного ведения электромонтажных работ, он помещается в трубу.

При выемке грунта под фундамент учитывают глубину промерзания: котлован выполняется ниже этого уровня.

Рекомендуется сооружать основание, в основе которого находится закладная деталь. В качестве ее используют швеллер №16, к которому под прямым углом привариваются отрезки арматуры диаметром 12 мм. Затем к конструкции приваривают решетку из арматуры такого же размера.

После сборки закладного элемента его погружают в котлован таким образом, чтобы свободные концы арматуры были направлены вниз. При этом торец швеллера должен плотно соприкасаться со столбом ограждения. Работы ведутся с постоянным контролем горизонтальности положения швеллера.

Монтаж закладной детали происходит с учетом ее положения по отношению к горизонту дорожного покрытия. Если они находятся на одном уровне, то расстояние от низа полотна до покрытия дороги будет около 100 мм. При необходимости, его можно несколько увеличить, используя для регулировки, специальные подкладки.

Уменьшение зазора приведет к недопустимому нарушению технологии крепления.

При ширине проема, превышающем 4,5 м, требуется установка двух опорных столбов. Это обеспечит необходимую жесткость конструкции и даст возможность работать в условиях большой парусности полотна.

Столбы имеют высоту, которая равна расстоянию от фундамента до верхней точки ворот плюс 50 мм. Для повышения жесткости нижняя часть опор и закладная соединяются при помощи сварки.

В ходе заливки бетона закладная деталь должна покрываться не полностью. После этого бетону требуется около трех недель, чтобы он застыл и набрал эксплуатационные свойства.

Пошаговая инструкция по монтажу сдвижных ворот

Каретка с роликами

Сначала обозначают траекторию, по которой будут перемещаться ворота. В качестве маячка выступает натянутый шнур. Его располагают так, чтобы расстояние от дорожного полотна составляло 200 мм, и отступают 30 мм от места расположения ответного столба. В данном случае шнур играет роль ориентира для правильного расположения несущего профиля.

Подготовленные к монтажу каретки с роликами вставляются в несущий профиль и смещаются к центральной части ворот. Затем створку с каретками устанавливают в закладной швеллер. После этого устанавливаются опоры и подгоняются так, чтобы они прикасались к шнуру. При этом должна соблюдаться параллельность относительность обеих поверхностей.

Крепление роликовых тележек к швеллеру

При установке сдвижных ворот ответственным этапом является правильная фиксация роликовых кареток. В ходе этого процесса необходимо соблюдать следующий порядок.

Площадка для регулировки второй каретки соединяются сваркой со швеллером.

После этого, выкатив ворота в проем, действия повторяют и монтируют площадку первой роликовой опоры.

Производится демонтаж роликовых кареток со своих опор, которые затем также снимаются с площадок, предназначенных для регулировки.

После этого закладную сваривают по периметру с регулировочными площадками и к ним монтируют опоры роликов. После этого опоры соединяются и крепятся к полотну.

Чтобы отрегулировать конструкцию по горизонтали, ворота полностью закрывают.

Процесс заключается в завинчивании или ослаблении крепления площадки гаечным ключом, что приводит к изменению и принятию требуемого положения конструкцией.

Роликовые каретки и фурнитура

Регулирование свободного хода

Опоры роликов регулируются путем ослабления гаек, соединяющих деталь с регулировочной площадкой. Ослабив крепление, необходимо несколько раз переместить ворота в направлениях закрывания и открывания. Таким образом опоры находят позицию, которая соответствует их беспрепятственному и легкому перемещению. По окончании регулировки, ранее ослабленный крепеж надежно затягивается.

Монтаж концевого ролика и заглушек

Местом расположения концевого ролика является лицевая сторона профиля. Для его крепления используется болтовое соединение.

В комплекте сдвижных ворот имеется заглушка, которая располагается с тыла профиля. Фиксация ее осуществляется путем сваривания. Функция этого элемента заключается в препятствовании проникновению посторонних предметов и осадков в полость несущей детали, что позволяет достичь безотказной работы механизма.

Для монтажа верхней направляющей необходимо сначала ослабить крепление роликов. После этого кронштейн монтируется с касанием роликов и верхней части полотна так, чтобы крепежные отверстия были обращены к опорному столбу. Детали прижимаются друг к другу и закрепляются резьбовым соединением.

Обшивка полотна ворот профлистом

Завершив все описанные выше мероприятия, можно приступать к установке профнастила на каркас, который представляет собой раму. Перед этим осуществляют разметку и нарезку листов в зависимости от габаритов сдвижных ворот.

Ворота, обшитые профнастилом

За начальную точку крепления профлистов выбирают переднюю кромку ворот. В качестве крепежа применяются саморезы или заклепки. Причем последние предпочтительней, так как они меньше подвержены коррозии. Последовательность укладки профнастила подразумевает наложение волн последующего в предыдущий лист.

Установка уловителей

Заключительным этапом сборки своими руками сдвижных ворот является установка уловителей. Нижний монтируется после полной сборки ворот, то есть при воздействии максимальных усилий. Он воспринимает на себя часть нагрузок, что облегчает работу роликовых опор. Место его установки определяется при полностью закрытых воротах, при этом уловитель и концевой ролик должны быть совмещены.

Задача верхнего уловителя заключается в препятствовании колебаниям полотна вследствие воздействия ветра. Ориентиром для места его установки служит позиция защитных уголков. При этом последние устанавливаются так, чтобы скобы уловителя их касались.

Установка ворот своими руками

Самостоятельная установка автоматики

Для монтажа автоматических сдвижных ворот своими руками необходимы общие знания в области электротехники. Если имеющихся знаний недостаточно, то сопроводительная документация, прилагаемая к приводу, поможет при решении этой задачи.

Еще в период проектирования конструкции ворот определяются с их типом. В случае монтажа автоматических ворот при заливке основания конструкции производят укладку кабелей. С этой целью в швеллере выполняются специальные отверстия.

Детали ворот (автоматика)

На опорах отмечается траектория прокладки проводки и размещения элементов автоматики. Далее провода монтируются в соответствии с обозначенной трассой.

Важным параметром, определяющим качество сборки конструкции, является величина зазора между шестерней и зубцами рейки: она должна соответствовать указанному значению производителем в инструкции.

При монтаже зубчатой рейки следует учитывать то, что она поставляется длиной в один метр. Поэтому при стыковке ее участков необходимо, чтобы в местах соединения получался целый зуб, что не допустит заедания при перемещении полотна.

Ответственным этапом является подключение ворот к автоматике. Рекомендуется по ходу подключения элементов конструкции сразу же контролировать работоспособность системы. Если этого не сделать, то впоследствии возникнут сложности при определении участка, на котором была допущена ошибка.

Откатные или сдвижные ворота являются сложным механизмом, но, тем не менее они стали из-за своего удобства применяться достаточно широко как на промышленных объектах, так и в частных домовладениях. Существует масса производителей, делающих готовые ворота и комплектующие к ним, квалифицированная рабочая сила быстро и грамотно произведет
установку, но тем, кто захочет сэкономить и применить творческую энергию в деле будет интересно устройство откатных ворот своими руками. Тем более что это вполне возможно.

Виды откатных ворот

Откатные ворота бывают разных конструкций, каждая из которых имеет свои преимущества и недостатки. Отметим их.

Подвесные откатные ворота

Эти ворота наиболее часто применялись на въездах предприятий и других охраняемых территорий. На значительной высоте, чтобы была возможность въезда грузового транспорта, монтировалась металлическая балка, а уже не
не

е
при помощи роликовых тележек подвешивалось полотно ворот.

Подвесные ворота — надежные, но материалоемкие

Эта конструкция достаточно надежная
, и до сих пор такие ворота, созданные более 50 лет назад, работают, но сейчас применяются мало в силу двух причин:

Верхняя балка все же ограничивает габариты проема
ворот.
Такая конструкция очень материалоемкая и то, что было позволено во времена СССР пр
и тогдашних ценах на металл, сейчас просто недопустимо.

Откатные по рельсу ворота

Это самая простая конструкция откатных ворот и теоретически самая надежная
. Полотно ворот, стоящее на роликах, ездит по специальному рельсу, находящемуся на поверхности. Ворота еще
поддерживаются в одной верхней точке в том месте, куда ворота уезжают при открытии. Такие ворота лучше всего использовать там, где периодически и постоянно убирают территорию, что в российских условиях часто недостижимо. Обычный снегопад легко заблокирует работу таких ворот, причем
заставить их снова работать бывает очень трудно.

Весомым преимуществом таких ворот является то, что для открытия им требуется уехать за за
бор ровно на ширину проема
, а это в условиях дефицита пространства может явиться определяющим фактором для принятия решения в пользу такой конструкции.

Консольные откатные ворота

Для того чтобы ворота не имели ограничений габаритов сверху и не было контакта с наземным рельсом, были изобретены консольные откатные (сдвижные) ворота. Эта самая сложная конструкция ворот, но эти «жертвы» абсолютно оправданы. Полотно таких ворот не имеет контакта с поверхностью, а подвешено на консольных роликовых блоках при помощи направляющей балки. Чаще всего такая балка и роликовые блоки расположена в нижней части ворот.

Бывают случаи, когда направляющая балка и роликовые блоки могут быть расположены в середине или даже сверху полотна ворот. Это может быть оправдано, когда консольные узлы можно подвесить
на капитальную стену здания или имеются какие-либо строительные сооружения или конструкции, способные выдержать нагрузки от полотна ворот. В противном случае придется
специально сооружать силовую конструкцию для ворот, что далеко не всегда выгодно.

Именно поэтому в большинстве случаев применяют консольные откатные ворота с нижним расположением несущей балки.

Цены на откатные ворота

Откатные ворота

Описание конструкции
и работы консольных
ворот

Принципиальную схему откатных ворот с нижним расположением консоли можно посмотреть на рисунке.

Полотно ворот смонтировано на раме (1) из профильной металлической трубы. К раме приварена несущая балка (2), имеющая специальный профиль, внутрь которого плотно входят роликовые каретки (3). Балка при этом может перемещаться вместе с воротами влево — вправо по кареткам, обеспечивая открытие и закрытие ворот. Очевидно, что наибольшую нагрузку несут балка и роликовые каретки, особенно в момент их закрытия или полного открытия ворот. Для того чтобы разгрузить ворота при полном закрытии применяется концевой разгрузочный ролик (4), входящий и упирающийся в нижний улавливатель (5). В другой части ворот, для фиксации полотна при полном открытии могут тоже использовать концевой ролик с ограничителем улавливателем, но на данной схеме он не виден.

Для того чтобы у ворот не было боковых качений существуют направляющая с роликами (7) и верхний улавливатель (6), фиксирующий полотно в закрытом состоянии. Для избежания попадания загрязнений и посторонних предметов в
нутрь балки применены заглушки (8). Вся конструкция ворот смонтирована на
трех
основных силовых элементах: опорном столбе (9), ответном столбе (10) и фундаменте для роликовых кареток (11). Если
на участке уже есть достаточно прочные опоры для ворот (кирпичные, бетонные или металлические), то они могут быть использованы в качестве опорного и ответного столбов, а если
нет, то сооружать их придется
отдельно из профильной металлической трубы. Фундамент дл
я консоли в любом случае придется
сооружать отдельно.

В откатных воротах достаточно легко реализуется электропривод, который закрепляют между роликовых кареток. Для приведения полотна в движение к его боковой поверхности закрепляют зубчатую
рейку. Привод снабжают блоком управления, а также различными устройствами, обеспечивающими безопасность.

Преимущества консольных откатных ворот

Откатные ворота консольного типа имеют ряд преимуществ:

Такие ворота не имеют отрывающихся створок и поэтому не уменьшают полезную площадь территории, и при случайном открытии ворот нет никакой опасности повредить транспортное средство
, стоящее перед ними.
Проем
ворот не имеет нижних и верхних ограничений по габаритам.
Обильные не нарушают работу консольных ворот, так как полотно вывешено на расстоянии около 10 см над поверхностью земли.
Все элементы качения, обеспечивающие работу ворот, находятся внутри балки, поэтому не подвержены влиянию погодных факторов. В движение ворота может привести даже ребенок
, благодаря продуманной конструкции и низкому трению.
Мощный фундамент консоли и продуманная система удержания полотна ворот в вертикальном положении позволяет выдерживать таким воротам большие ветровые нагрузки.
Откатные ворота проще всего оборудовать электроприводом и элементами безопасности.

Недостатки все же у откатных ворот есть, но их немного:

Консольные откатные ворота – одни из самых сложных по конструкции, поэтому и установка их непроста.
Для их установки необходимо иметь свободный участок забора в полтора раза больший, чем величина проема
, что не всегда достижимо.

Определение возможности установки откатных ворот

Даже при огромном желании и недюжинных финансовых возможностях владельца участка установить откатные ворота, могут сложиться такие ситуации, когда установка либо невозможна, либо сильно затруднена. Какие это ситуации?

Пространство, куда будут откатываться ворота вдоль забора должно быть свободно не менее чем на полторы ширины воротного проема
. Это объясняется тем, что на полотне ворот помимо части, закрывающей проем
, есть еще
и технологическая часть, которая по длине занимает не менее половины от ширины проема
– так лучше будут распределяться нагрузки от ворот на консольный блок.

Откатные ворота двигаются по прямой линии, значит, и необходимый участок свободного места забора тоже должен быть прямым.
В месте, где будут двигаться ворота не должно быть никаких неровностей рельефа, которые помешают свободному перемещению ворот.

На пути движения ворот не должно быть калиток, лучше их делать с противоположной стороны. Иногда заказывают откатные ворота со встроенными калитками, но у них неизбежно будут высокие пороги, что крайне неудобно для детей и престарелых людей.
Бывает, что хозяева
намерены на использование ворот в качестве калитки – когда полотно отъезжает на расстояние, достаточное для прохода людей. Этого делать не надо, так как любой механизм ворот рассчитан на определенное
количество циклов и частое их использование сильно снизит ресурс.
Если заезд на территорию участка происходит с узкого переулка, то для облегчения маневрирования надо увеличить проем
ворот, что скажется на габаритах полотна.

Если таких сложных ситуаций на участке нет, то можно приступать к устройству откатных ворот своими руками.

Для того чтобы откатные ворота были установлены правильно и в дальнейшем имели долгий срок эксплуатации, надо разбить технологический процесс на несколько этапов.

Подготовительные работы

Первая и одна из главных частей подготовительных операций – это оценка места установки ворот. На что надо обратить внимание?

Если ворота будут ставиться взамен старых, имеющих другую конструкцию, то оценивается наличие и состояние опорных столбов. Если они сделаны из кирпича, железобетона сечением
не менее 20 на

20 см
, профильной металлической трубы сечением
не менее 60 на

40 см
, выдержана их строгая вертикальность, и они надежно
закреплены в грунте, то они вполне могут послужить в качестве опорного и ответного столба откатных ворот. Если нет, то придется
возводить свои столбы заново.
Возле опорного столба должна быть возможность выкопать яму под фундамент, который должен быть расположен впритык к столбу, идти параллельно забору и иметь габариты 500 мм на 2000 мм.
Если на участке будет новый забор, то все работы по его строительству и подготовке к монтажу откатных ворот можно объединить, что наиболее предпочтительно.
Очень часто при въезде на территорию возводят кирпичные столбы, что и практично и красиво. При их строительстве нужно сделать закладные элементы в виде стальных пластин 100*100 мм и толщиной 5 мм, по три на каждом столбе. Верхнюю пластину надо разместить на внутренней стороне столба впритык к краю, который ближе к проему
. Расстояние от верха столба до пластины 200 мм. Нижняя закладная пластина располагается аналогично верхней, но на расстоянии 200 мм от нулевой отметки. «Нулем
» принято считать уровень въезда через ворота. Средняя пластина размещается посередине между верхней и нижней. К ним будут впоследствии крепиться элементы ворот.

При строительстве нового забора можно учесть, что чаще всего ширину проезда для откатных ворот принимают в 4 метра. Такой стандарт давно был принят в странах Европы. Все производители комплектующих и фурнитуры имеют необходимые наборы элементов именно для этого размера ворот. Чтобы сильно облегчить
себе работу, лучше воспользоваться готовым решением.
Необходимо определиться с тем, каким будет полотно ворот и чем оно будет облицовано. Вариантов имеется очень много, и в каждом из них ворота будут иметь разную массу. Это может повлиять на выбор нужных силовых элементов. Чаще всего в последнее время используется профнастил, но есть варианты облицовки деревянной вагонкой, кованными декоративными элементами или просто оставлять решетчатую конструкцию из стальных труб.

Перед закупкой необходимых комплектующих нужно составить свой подробный чертеж
со спецификацией или воспользоваться готовыми решениями, которые есть в альбомах производителей ворот и на форумах владельцев загородных домов в интернете. В любом случае нужно предельно четко
представлять конструкцию сколько материалов понадобиться и каких именно.

Разметочные работы

Когда установлены столбы ворот, независимо от того возведен
забор или нет, уже можно приступать к разметке. Для этого надо:

Определиться с уровнем нулевой отметки, за которую принимают уровень поверхности именно на въезде в гаражный проем
. Причем
совершенно необязательно, что на момент начала работ поверхность въезда уже будет готова. Это можно сделать и позже. Этот уровень надо отметить на одном столбе, а затем перенести на другой при помощи водяного или лазерного уровня.
На уровне нулевых отметок натягивается шнур вплотную к внутренней поверхности столбов, причем
шнур должен пройти дальше опорного стола (того куда будут сдвигаться ворота при открытии) на расстояние не менее двух метров. Проверяется горизонтальность натянутого шнура.

Устройство фундамента откатных ворот

Для того чтобы воспринимать нагрузки от веса ворот в состоянии покоя и при их движении, нужно обустроить фундамент. Для этого в качестве верхней части, на которую будут монтироваться роликовые узлы и электропривод, нужен швеллер №20 длиной в 2000 мм. Для фундамента необходимо выкопать яму, которая примыкает к опорному столбу, имеет длину 2100 мм, ширину 500 мм. Глубина определяется уровнем промерзания грунта в зимнее время. В большинстве регионов глубина в 1500 мм будет достаточной.

Для армирования фундамента и создания связи швеллера с фундаментом свариваются три каркаса квадратного сечения со стороной 150 мм из арматуры №16 и длиной в 1400 мм. Для поперечных связей можно использовать арматуру №№10-12 с шагом 300-400 мм.

Готовые каркасы привариваются к нижней поверхности швеллера посередине его полки. Осевые линии крайних каркасов располагаются в 400 мм от краев
швеллера, а третьего – ровно посередине. После этого надо сделать подсыпку 10 см песка или песчано-гравийной смеси на дно ямы, утрамбовать ее
и начать
устанавливать готовый швеллер с арматурными каркасами. При этом следует учесть:

Швеллер укладывается впритык к несущему столбу, строго параллельно линии движения ворот, заподлицо с нулевой отметкой. Ранее натянутый шнур поможет это сделать.
Для того чтобы из бетонной смеси не утекало цементное молочко в грунт, что снижает прочность бетона, лучше выстелить дно и стенки ямы полиэтиленовой пленкой
.
Поверхность швеллера должна находиться на нулевой отметке, поэтому при установке каркасов со швеллером хорошо пользоваться отрезками арматуры, которыми можно фиксировать конструкцию в яме. При подаче бетона на
каркасы будет воздействовать солидная нагрузка, поэтому фиксация должна быть надежной
.
Для того чтобы легче было разравнивать верхнюю часть бетона со швеллером, очень удобно установить сверху обрезные доски с поверхностью на нулевом уровне.

Если планируется использование электропривода с блоком автоматики и системой безопасности, то следует сразу позаботиться о прокладке нужных кабелей. Схему прокладки можно посмотреть на рисунке. Кабели следует прокладывать или в гофротрубе
, а лучше — в полиэтиленовой трубе диаметром 20 мм.

Настало время бетонных работ. Для заливки фундамента откатных консольных ворот надо использовать бетон маркой не менее М250- М300. Для его приготовления понадобятся составляющие в следующих пропорциях по объему
:

Одно ведро
цемента
М400.
Два ведра мытого песка.
Четыре ведра щебня или гравия.
Количество воды зависит от влажности песка и цемента и составляет от 0,7 до 1 ведра. Применение пластификаторов снижает количество необходимой воды и увеличивает подвижность смеси, что полезно при укладке.

Нужное для фундамента количество, конечно, будет больше, главное – соблюдать указанные пропорции. Для приготовления бетонной смеси лучше всего пользоваться бетономешалкой или мощным строительным миксером. При ручном перемешивании качество бетона ухудшается.

Бетономешалка — незаменимый помощник для устройства фундамента ворот

Сначала в бетономешалку засыпается песок и цемент. После их перемешивания добавляется часть воды, чтобы раствор перемешался до однородного состояния. Далее, добавляется щебень или гравий и постепенно добавляется вода до того состояния, пока бетон не станет однородным и подвижным. При укладке бетона в яму необходимо:

Подавать бетонную смесь постепенно, чтобы не сдвинуть выставленную по уровню конструкцию.
После укладки очередной порции бетона надо проткнуть его в нескольких местах прутком арматуры – для удаления возможных воздушных пузырей.
После укладки и разравнивания верхнего слоя надо протереть мокрой тряпкой поверхность швеллера, чтобы она осталась чистой для последующих операций.

Полное созревание бетона происходит в течение 28 суток, но через неделю он уже наберет
ту прочность, которая позволит проводить монтаж ворот. А в это время можно заняться другими технологическими операциями.

Изготовление полотна откатных ворот

При изготовлении полотна ворот, если нет достаточных навыков в сварке металлов, лучше обратиться туда, где специалисты в мастерской по нужным размерам изготовят их. Откатные ворота – это достаточно габаритная конструкция и в домашних условиях будет трудно обеспечить расположение всех деталей в одной плоскости, что крайне необходимо. Еще
одним плюсом изготовления ворот в мастерских является то, что грунтовку и покраску можно произвести компрессором, а это дает
более качественное покрытие. Но если все-таки
есть желание все сделать самому, то это вполне по силам.

Один из возможных вариантов полотна ворот изображен
на рисунке. Основной каркас изготавливается из профильной трубы 60*40 мм, а ребра
жесткости
и внутреннее заполнение – из трубы 20*40 мм. Несущая балка, которая находится снизу чертежа, имеет длину 6
метров и она должна привариваться к воротам, поэтому настало время приобрести набор комплектующих для откатных консольных ворот и профильные трубы для изготовления полотна.

Фурнитура для откатных ворот в широком ассортименте представлена в различных магазинах и на строительных рынках. Она есть как российского производителя, так и импортная. При покупке фурнитуры нужно учитывать вес будущего полотна ворот и размер проема
. В нашем случае величина проема
4000 мм, а вес полотна в случае его обшивки профнастилом составит до 400 кг, что и нужно сообщить продавцу.

В стандартный набор для ворот входит:

Направляющая балка 71*60*3,5 мм, длиной в 6 метров.
Две роликовые опоры.
Концевой ролик.
Нижний ловитель концевого ролика.
Верхний ловитель.
Направляющее устройство с двумя роликами.
Две заглушки на балку.

Для сварки ворот понадобится сделать монтажный стол, состоящий из трех
подставок одинаковой высоты. В качестве подставок могут быть вбитые в землю колья на одном уровне и уложенные сверху доски. Главное, чтобы все три подставки лежали в одной горизонтальной плоскости.

Другим вариантом импровизированного монтажного стола могут быть уложенные на землю и выставленные в один уровень брусья или строительные камни.

Профильная труба, купленная на металлобазе
, редко не имеет очагов коррозии, поэтому перед тем, как изготавливать ворота, следует т
щательно очистить от пятен ржавчины и загрязнений все трубы. Это удобнее всего делать болгаркой со специальным шлифовальным диском.

Согласно чертежу нарезаются профильные трубы 60*40 мм для основного каркаса ворот. При этом надо стараться делать так, чтобы при сварке не оставалось отверстий для доступа во внутреннюю полость трубы. Разметку надо производить рулеткой и угольником, а резку – болгаркой с отрезным диском, а лучше —
нарезной машиной, позволяющей точно соблюдать все углы.

На монтажной поверхности раскладываются трубы, руководствуясь чертежом, проверяется соответствие размерам и перпендикулярность, а затем последовательно прихватываются все швы. После проверки размеров и плоскости обвариваются все соединения труб сплошным швом. Все оставшиеся открытые концы труб завариваются заглушками. После этого все сварочные швы тщательно зачищаются болгаркой со шлифовальным диском.

Нарезаются по размерам профильные трубы 40*20 мм для ребер
жесткости
, которые затем прикладываются к внутренней поверхности основного каркаса, стягиваются струбцинами и точечно прихватываются. Так
собирается весь внутренний каркас. После проверки соответствия размерам на чертеже, проверки диагоналей прямоугольной части ворот, плоскости конструкции, обвариваются все швы
.
На соединениях труб внутреннего каркаса между собой накладываются сплошные швы
, а для соединения боковых поверхностей основного каркаса с внутренним делаются швы
10-15 мм с интервалом в 400-500 мм. Сварку нужно производить в шахматном порядке, чтобы от излишнего перегрева в одном месте не «повело» всю конструкцию.

К нижней поверхности ворот приваривается направляющая балка. Для этого она крепится струбцинами, проверяется соответствие осей полотна ворот и балки
, а затем швами 30-40 мм через 400-500 мм приваривается. После этого болгаркой зачищаются все швы.

Для грунтовки и окраски ворота надо установить в положение, близкое к вертикальному. Лучше всего использовать автомобильную антикоррозийную грунтовку, которую надо нанести в два слоя. Предпочтительней это сделать компрессором и распылителем, но и кистью тоже можно, но это будет дольше, и качество покрытия будет хуже. Особое внимание надо уделить к тому, чтобы грунтовкой пролить щель между балкой и воротами. Также уместно будет укрыть эту щель «колбасками» акрилового герметика. После этого ворота можно целиком красить в два слоя. Внутреннюю поверхность несущей балки красить ни в коем случае не надо!

После полного высыхания краски на воротах можно смонтировать облицовку, наиболее предпочтительная из которых – это профнастил, так как он сочетает легкий
вес, прочность, красивый внешний вид и разумную цену.

Монтаж откатных ворот

Установку консольной
конструкции
на смонтированный ранее швеллер можно начинать не ранее, чем через 7 дней после бетонирования. Для монтажа роликовых тележек рекомендуется приобрести монтажную пластину со шпильками, которая позволит:

Регулировать положение ворот по высоте и горизонтальность.
Легко снимать ворота для ремонта или замены роликовых блоков.

Для монтажа ворот необходимо:

Насадить роликовые тележки на монтажную пластину, сделав высоту одинаковой и средней на всех шпильках. Верхние гайки при этом не затягивать сильно.
На фундаменте необходимо отметить положение монтажных пластин. Для этого от того края швеллера, который ближе к проему
отмеряется 150 мм и проводится перпендикулярная его длине линия. Это будет касательная к краю первой монтажной пластины.
Для нахождения положения второй опоры надо измерить общую длину ворот и вычесть из нее
100 мм. Полученное расстояние надо отложить от начала ответного столба параллельно линии ворот до швеллера. В этом месте проводится перпендикуляр, который и будет касательной ко второй монтажной пластине.
Если несущая способность столбов хорошая и в них хорошо будут крепиться анкерные болты, то применение дополнительных металлических столбов необязательно. Если же нет, то по ранее заготовленным закладным вертикально приваривается профильная труба по высоте
равной высоте
ворот плюс 200 мм, сечением 40*40*2 мм. На опорном столбе она может привариваться вплотную к краю, а на ответном – на расстоянии 20-50 мм от края столба.

На высоте 150-200 мм на расстоянии 20-30 мм от от
ветного и несущего столбов горизонтально натягивается шнур, параллельно линии движения ворот. Он будет обозначать положение касательной к краю несущей балки. Шнур должен быть натянут на всем
протяжении движения ворот: от от
ветного стола и вплоть до положения края ворот при полном их открытии.
В несущую балку помещаются роликовые каретки и сдвигаются примерно к середине ворот. Затем при участии помощников полотно ворот помещается вертикально над швеллером. Роликовые каретки разводятся по ранее размеченным линиям, а натянутый шнур должен касаться направляющей балки по всей ее
длине. Это положение можно зафиксировать при помощи подставок из дощечек. После проверки вертикальности, роликовые площадки можно «прихватить» электросваркой в нескольких местах.
Проверяется ход ворот, их вертикальность и горизонтальность, которая проверяется в закрытом положении. В случае необходимости регулировочными гайками на шпильках площадок производится коррекция. Ворота должны легко перемещаться по направляющей, параллельно (слегка касаясь) натянутому шнуру. Зазоры между опорным и ответным столбом должны быть одинаковыми, а от нулевой отметки до нижнего края 80-100 мм. Если все в норме, то гайки крепления кареток можно затянуть, а сами площадки обварить по кругу.

На заднюю консольную часть несущей балки монтируется заглушка. В передней части балки монтируется концевой ролик. У каждого производителя свой способ монтажа, поэтому необходимо пользоваться инструкцией.
На опорном столбе в его верхней части монтируется направляющее устройство с двумя роликами. Для этого на столб пр
икладывается кронштейн дл
я крепления направляющей, и намечаются отверстия. В кирпиче или бетоне нужно крепить анкерами со шпильками диаметром 10 мм, а в металле – соответствующими саморезами. Если для крепления будет применяться сварка, то пластмассовые ролики лучше временно снять. После крепления на столб выставляются ролики так, чтобы они плотно охватывали полотно ворот, сохраняли его вертикальность и при этом не мешали плавному ходу.

Ворота выкатываются в положение полного закрытия, и на ответном столбе намечается место крепления нижнего уловителя. Концевой ролик должен плотно заходить на полку уловителя, частично снимая нагрузку с роликовых блоков. Соответствующим крепежом монтируется уловитель и проверяется ход ворот и легкость
их фиксации в закрытом положении.

Монтируется верхний уловитель, который предотвращает ворота от раскачивания при ветре. В полностью закрытом состоянии намечается положение уловителя и производится его крепеж
. Очень часто верхний уловитель в комплекте имеет еще
защитную скобу, надеваемую на полотно ворот, которая спасает от повреждения покрытия. Скоба монтируется так, чтобы при закрытии именно она входила в уловитель.

При необходимости монтируется задний ограничитель, который не позволит воротам откатываться далеко при их полном открытии.

После грамотно проведенного
монтажа ворота должны двигаться очень легко и фиксироваться в крайних положениях. Заключительными работами будет зачистка всех сварочных швов, покрытие их антикоррозийной грунтовкой и покраска. Дальше на полотне ворот можно закреплять ручки для открытия и закрытия, а также установить . У каждого производителя приводов есть свои особенности установки, подробно описываемые в прилагаемой документации. Но эта работа уже будет намного легче, так как главное
уже сделано – устройство откатных ворот своими руками.

Видео — Инструкция по монтажу откатных ворот

Видео — Монтаж готового комплекта ворот без сварки

Видео — Как самостоятельно сделать откатные ворота

Источник

Основные расчеты для выполнения чертежа откатных ворот 4 метра

Длина противовеса полотна = ширина проема (четыре метра) умножается на 0,5 = 2 м.
Длина полотна = ширина проема (4 м) + 20 см = 420 см.
Зона отката створки с противовесом = ширина проема (4 м) умноженная на 1,6 = 6,4 м.
Высота полотна = от высоты проема или несущих столбов отнять 20 см.
Высота дорожного просвета зависит от расстояния несущей балки до уровня грунта – зависит от пожелания клиента.
Вес ворот – определяется для последующего выбора габаритов откатной балки. Так, средняя масса ворот из профнастила – 300 кг, для чего потребуется профильная труба 90х50х3,5 мм.

Расчеты для изготовления фундамента и закладных

Глубина фундамента = глубина промерзания грунта + 20 см.
Длина швеллера = ширина проема, разделенная надвое.

Схема монтажа откатных ворот в проем 4 метра

Сборка рамы.
Введение роликовых тележек в несущий профиль с размещением их в центре.
Выкатывание ворот в проем, регулировка положения роликовых тележек.
Снятие полотна с роликов, а тележек с площадок, приваривание последних к закладной.
Установка роликов и на них – створки, закрытие последней и настройка положения при помощи гаечного ключа.
Монтаж верхнего ограничителя, крайнего ролика и заглушек, улавливателей (входят в комплект).
Установка автоматики.

Источник

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу. Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Откатные ворота своими руками

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Материалы для откатных ворот

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Инструмент для откатных ворот своими руками

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Схема фундамента для откатных ворот

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги. Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Схема фундамента для откатных ворот

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Фундамент под откатные ворота

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Схема бетонирования откатных ворот

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Схема откатных ворот

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Фото кирпичного столба для откатных ворот

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Схема кирпичного столба для откатных ворот

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Схема откатных ворот

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Схема откатных ворот

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Схема откатных ворот

Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.

Откатные ворота своими руками

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
Нижний концевой ролик – подойдёт либо полимер, либо металл.
Нижний и верхний улавливатели.
Резиновые заглушки, желательно с гофрированной частью.
Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

Источник

Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи силовой рамы откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.

«ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h3=2310мм, h4=2230мм. Все.
Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.

Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)

Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5. Рекомендованная фурнитура для ворот шириной 5,4-10м — STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм. Рекомендуем SP RPEMIER STRONG-800.
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма — ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм — перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Приветствуется уменьшение парусности. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй — в конце. Вот собственно и все ньюансы.

На практике это выглядит так:

Чертеж-схема установки нащельников откатных ворот:

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Источник
